Comment changer le connecteur de charge sur Galaxy S22

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S22
Réparation
Note de réparabilité 13/20
Temps estimé 25 min
Difficulté 2/5 (Facile)
Diagnostic

Votre téléphone ne prend plus la charge

Le connecteur est endommagé et le câble ne rentre plus

Votre téléphone n'est plus reconnu lorsque vous le branchez

Votre appareil ne lit plus votre carte SIM

Le connecteur de charge est un composant essentiel de votre appareil électronique, assurant une alimentation stable et la recharge de la batterie. Avec le temps et l'usage répété, il peut s'user ou se détériorer, entraînant des problèmes de connexion ou de recharge. Heureusement, remplacer le connecteur de charge est une opération réalisable, et avec les bons outils et instructions, vous pouvez le faire vous-même.

Dans ce tutoriel, nous vous guiderons pas à pas à travers le processus de remplacement du connecteur de charge. Que vous soyez un bricoleur amateur ou plus expérimenté, nos instructions détaillées, accompagnées de conseils d'experts, rendront cette tâche accessible et moins intimidante. Nous mettrons l'accent sur la sécurité, l'efficacité et les meilleures pratiques pour assurer un remplacement réussi et fiable.

En choisissant de réaliser cette réparation vous-même, vous contribuez non seulement à prolonger la durée de vie de votre appareil, mais vous participez également à une démarche écoresponsable en évitant le remplacement complet de l'appareil. C'est une solution à la fois économique et bénéfique pour l'environnement. Alors, préparez vos outils et suivez-nous dans ce guide pratique pour redonner une nouvelle vie à votre appareil.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

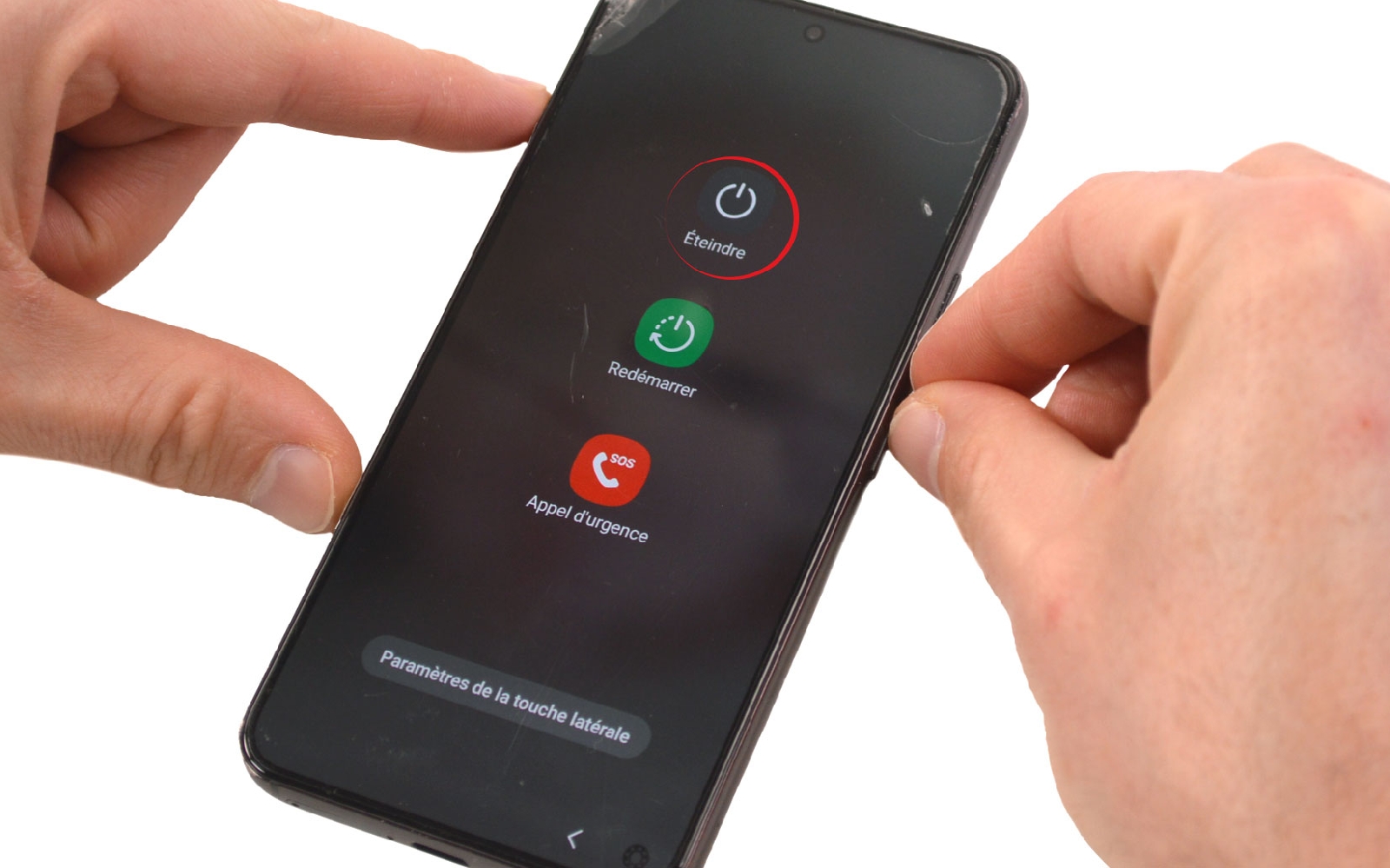

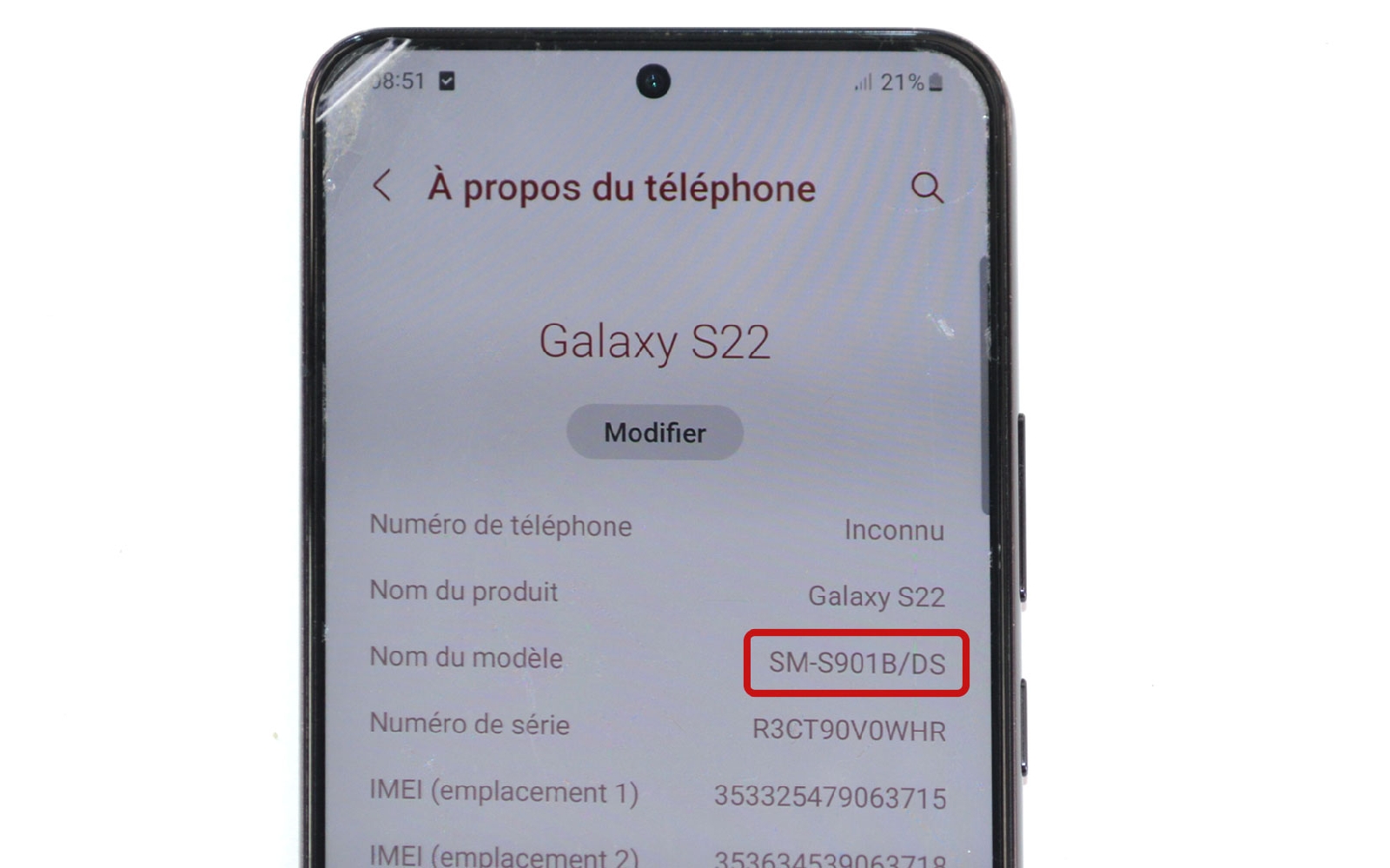

Avant toute chose nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander les bonnes pièces compatibles. Pour cela, il suffit de vous rendre dans les Paramètres de votre appareil et de vérifier que le numéro de modèle se trouve dans la liste des téléphones compatibles avec le produit à commander. Une fois votre commande reçue, installez vosu dans un endroit propre et dégagé avec les outils et ce tutoriel à proximité. Puis, commencez par éteindre votre Galaxy S22 avant de passer à l'étape suivante.
Etape 1

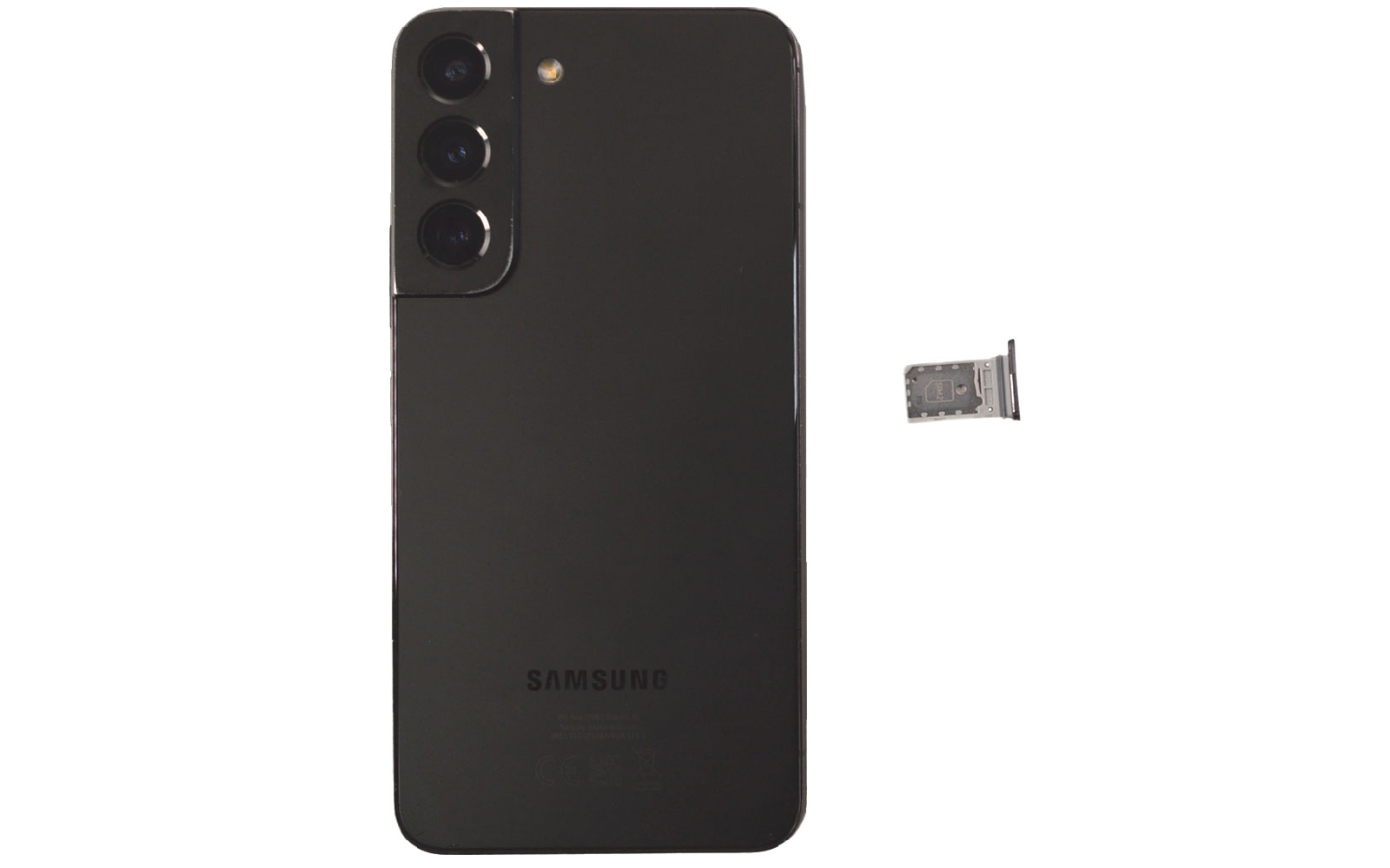

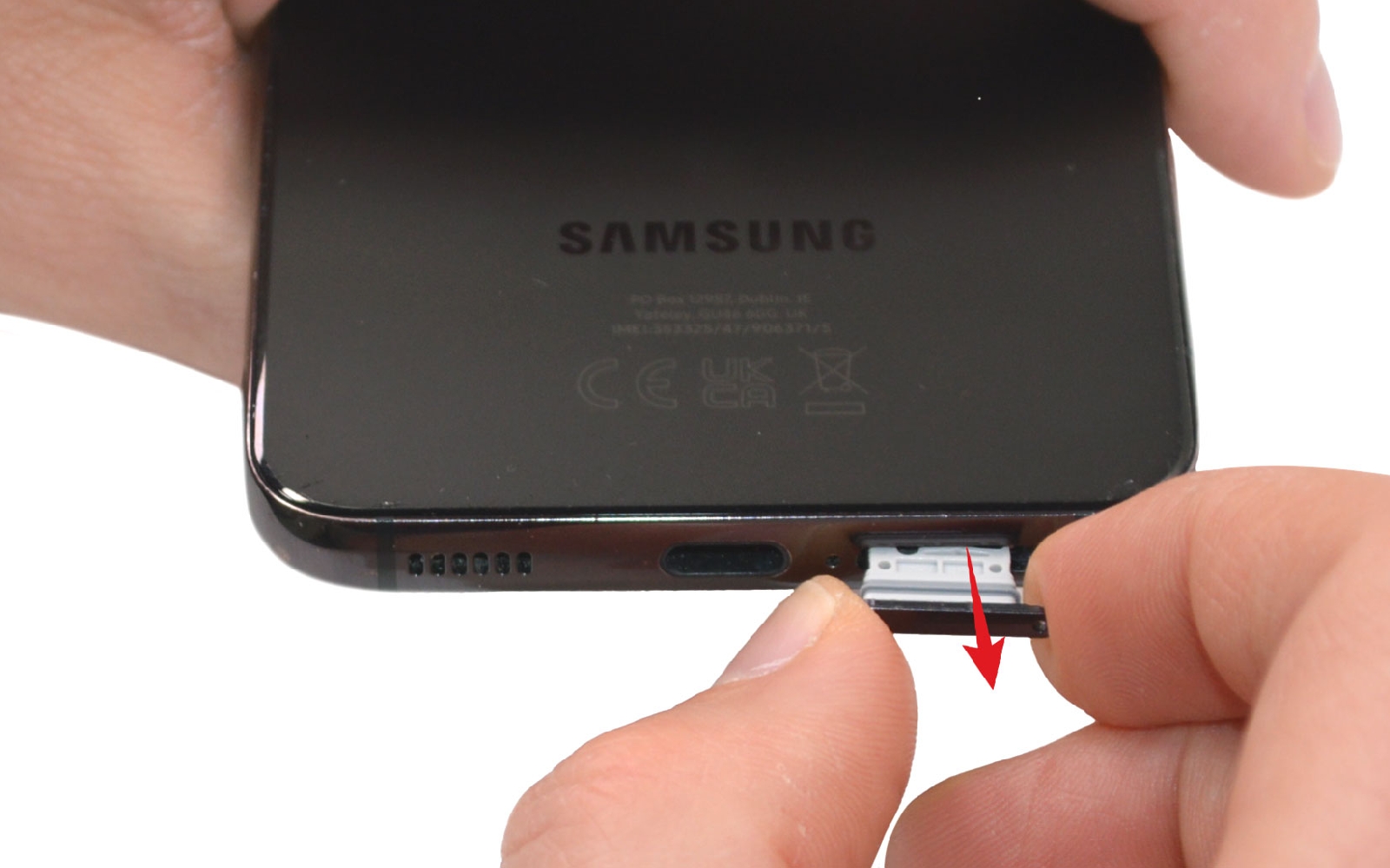

Etape 1 Ejecter le tiroir SIM

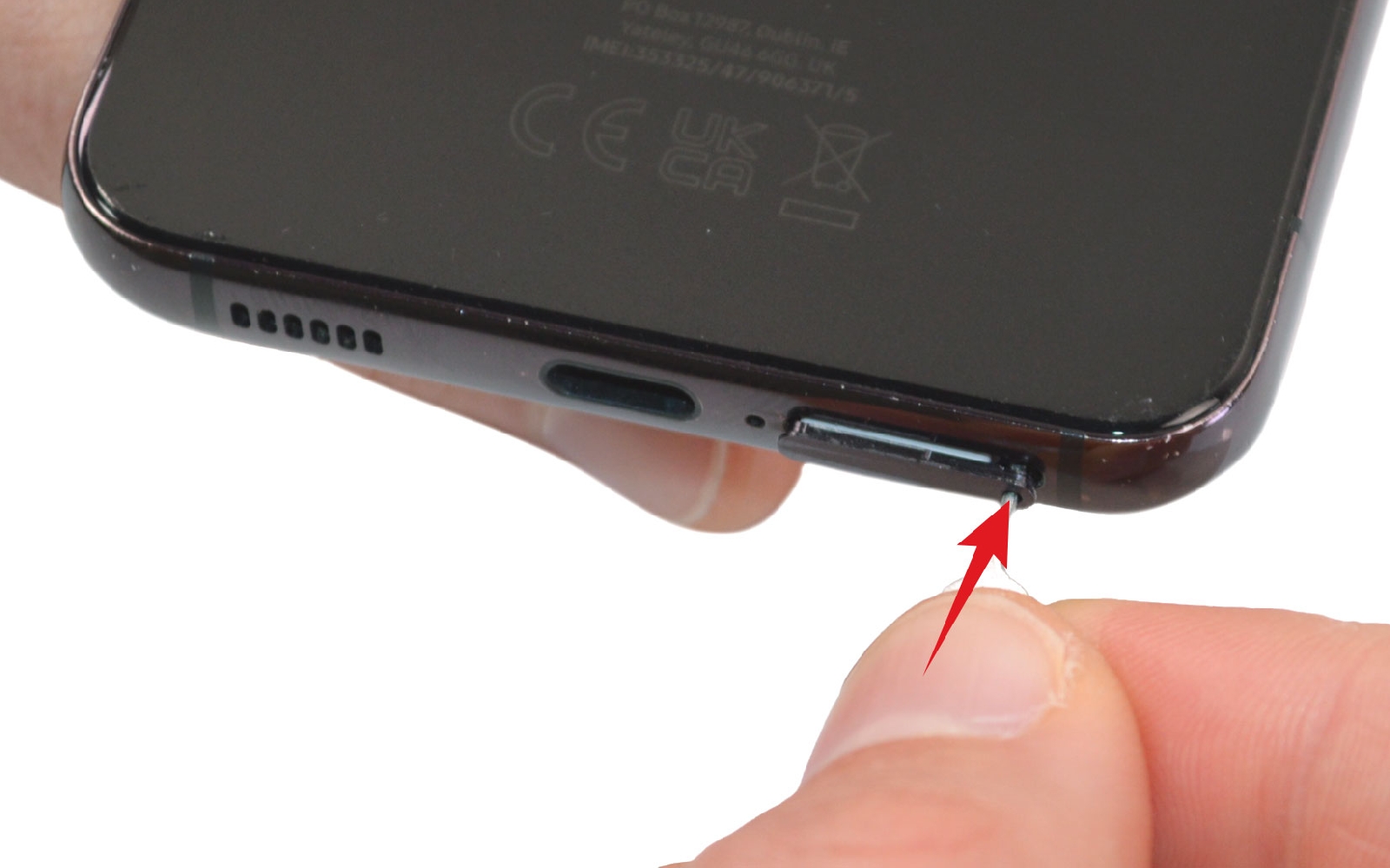

Insérez l'outil SIM pour extraire le tiroir de la carte SIM.
Outils
SIM
Pièces
Tiroir SIM Galaxy S22 - Origine Samsung - Noir 4.90€
Etape 2

Etape 2 Chauffer la vitre arrière

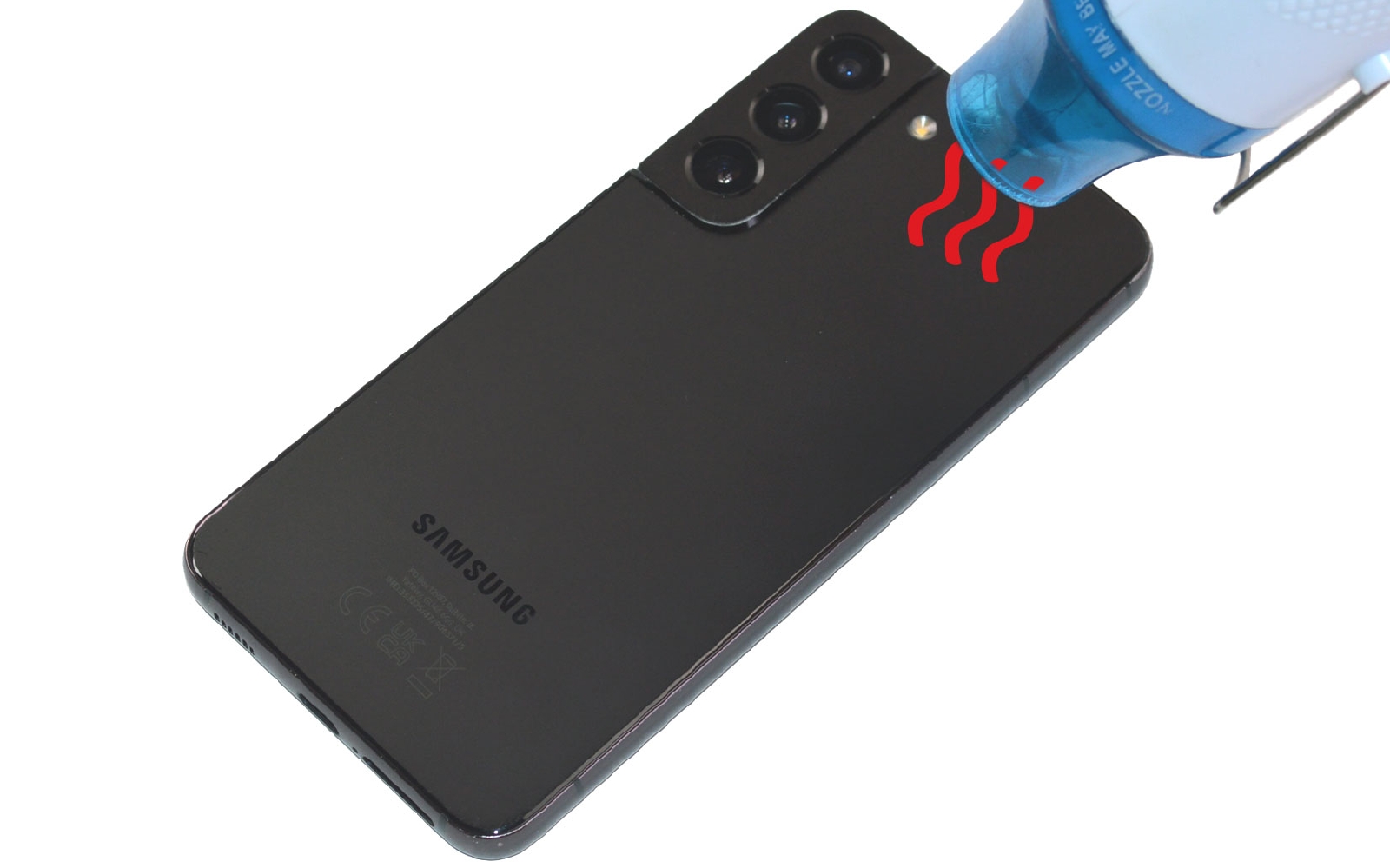

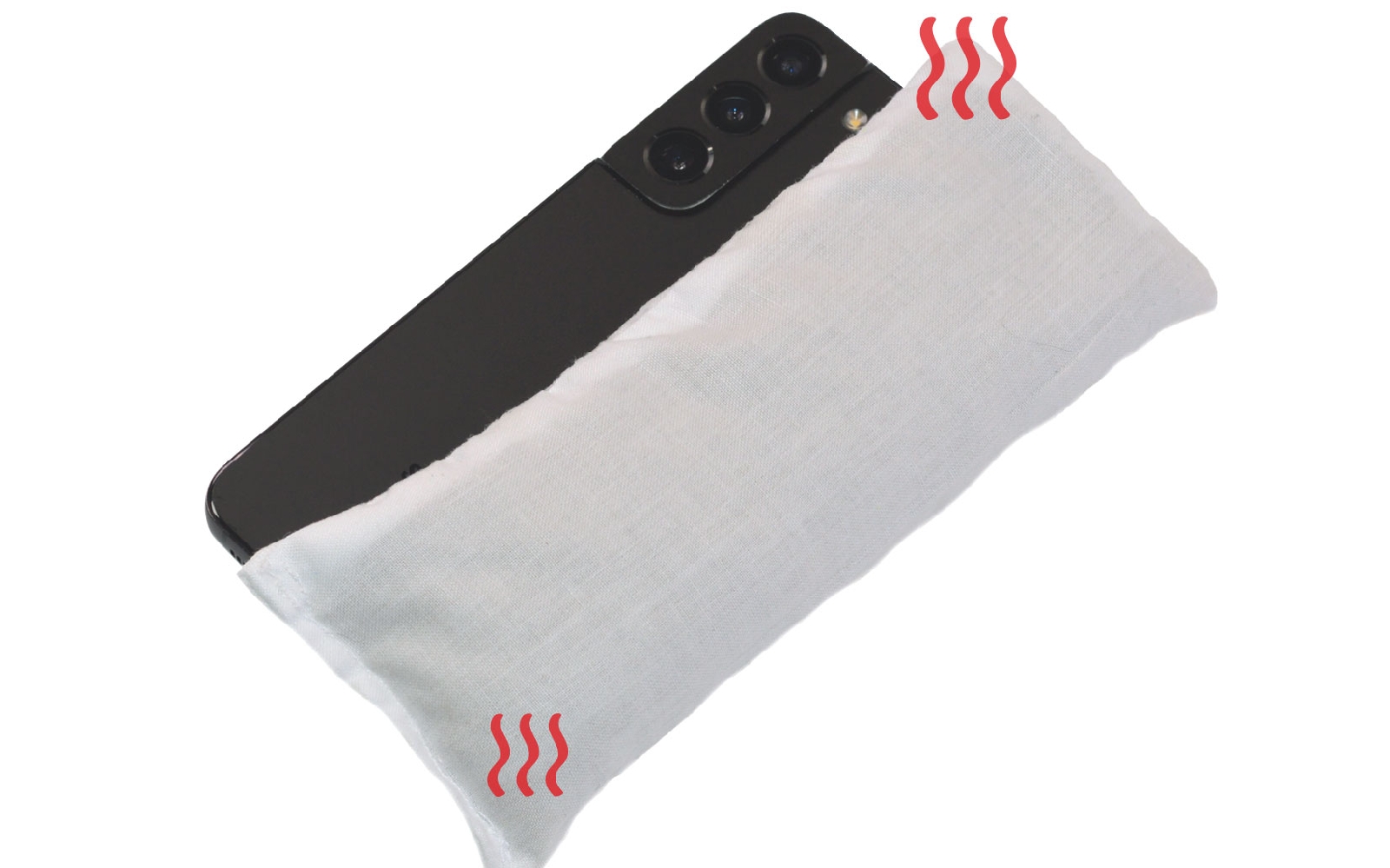

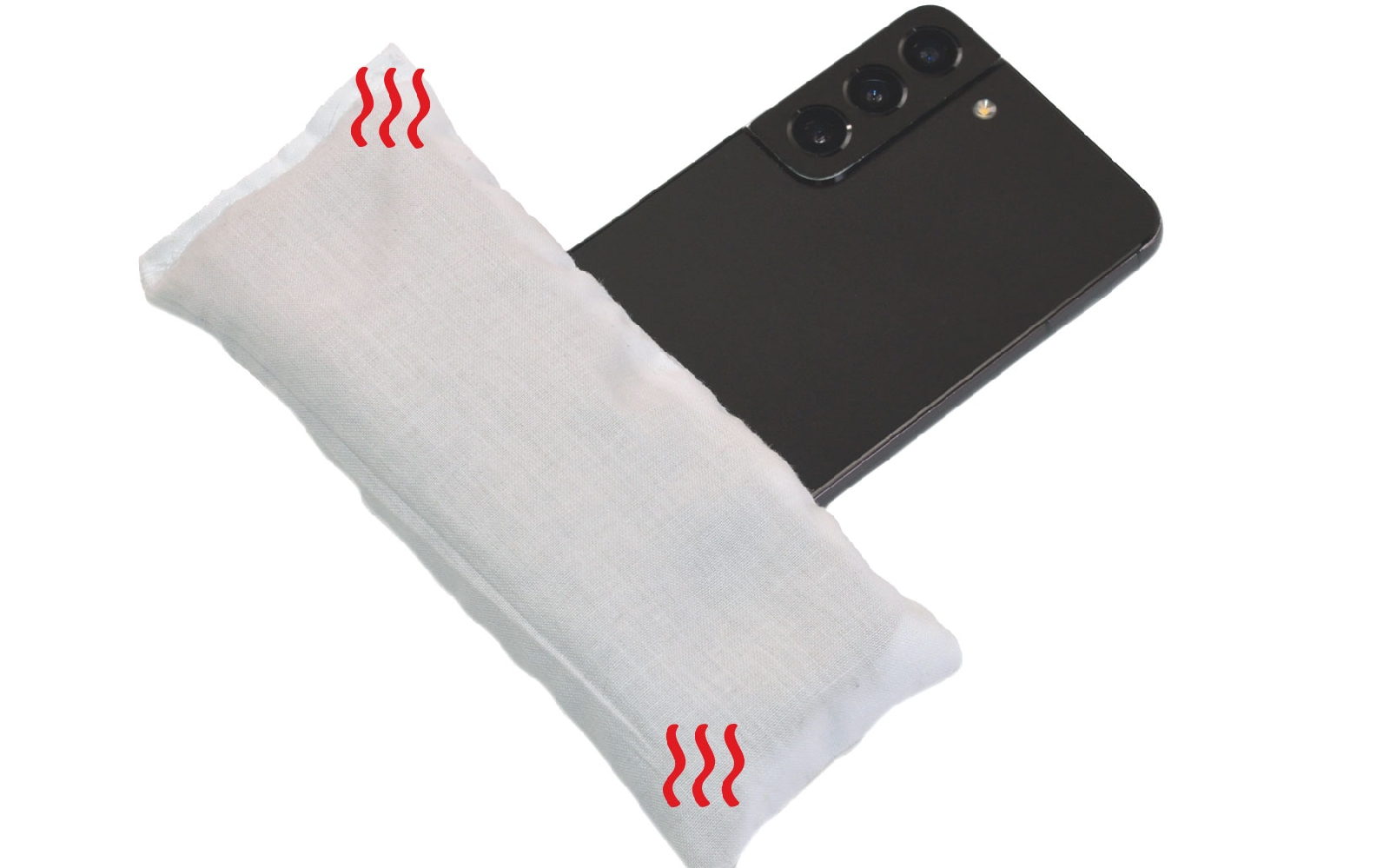

Pour ouvrir votre téléphone, il vous faut utiliser un coussin chauffant, un décapeur thermique ou votre propre sèche-cheveux. Passez le coussin au micro-ondes environ 2 minutes avant de le déposer sur la bordure du téléphone. Déplacez l'outil sur tous les cotés du téléphone. Si vous avez opté pour le décapeur thermique ou le sèche-cheveux, allumez le produit puis passez le sur tout le contour de l'appareil.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

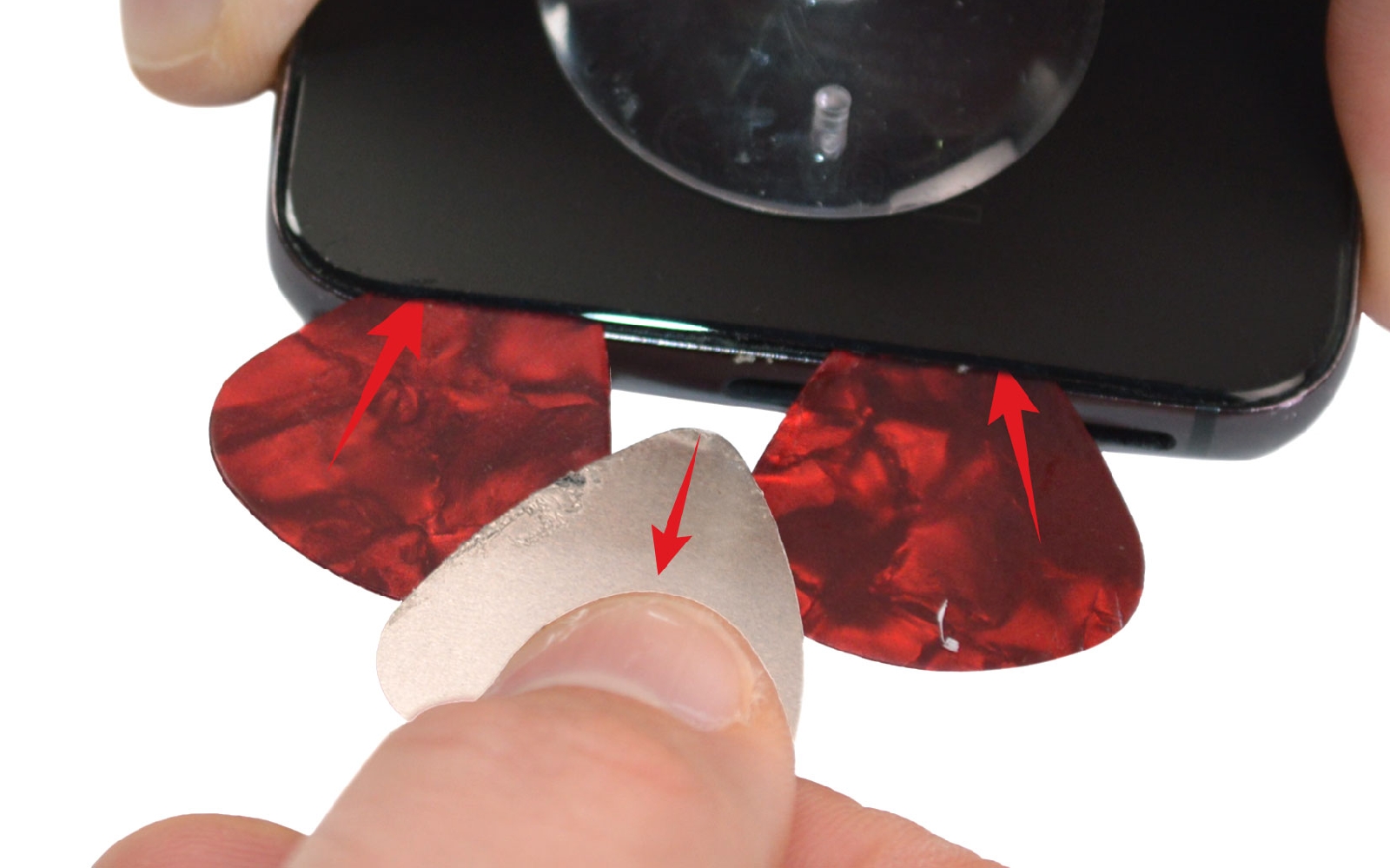

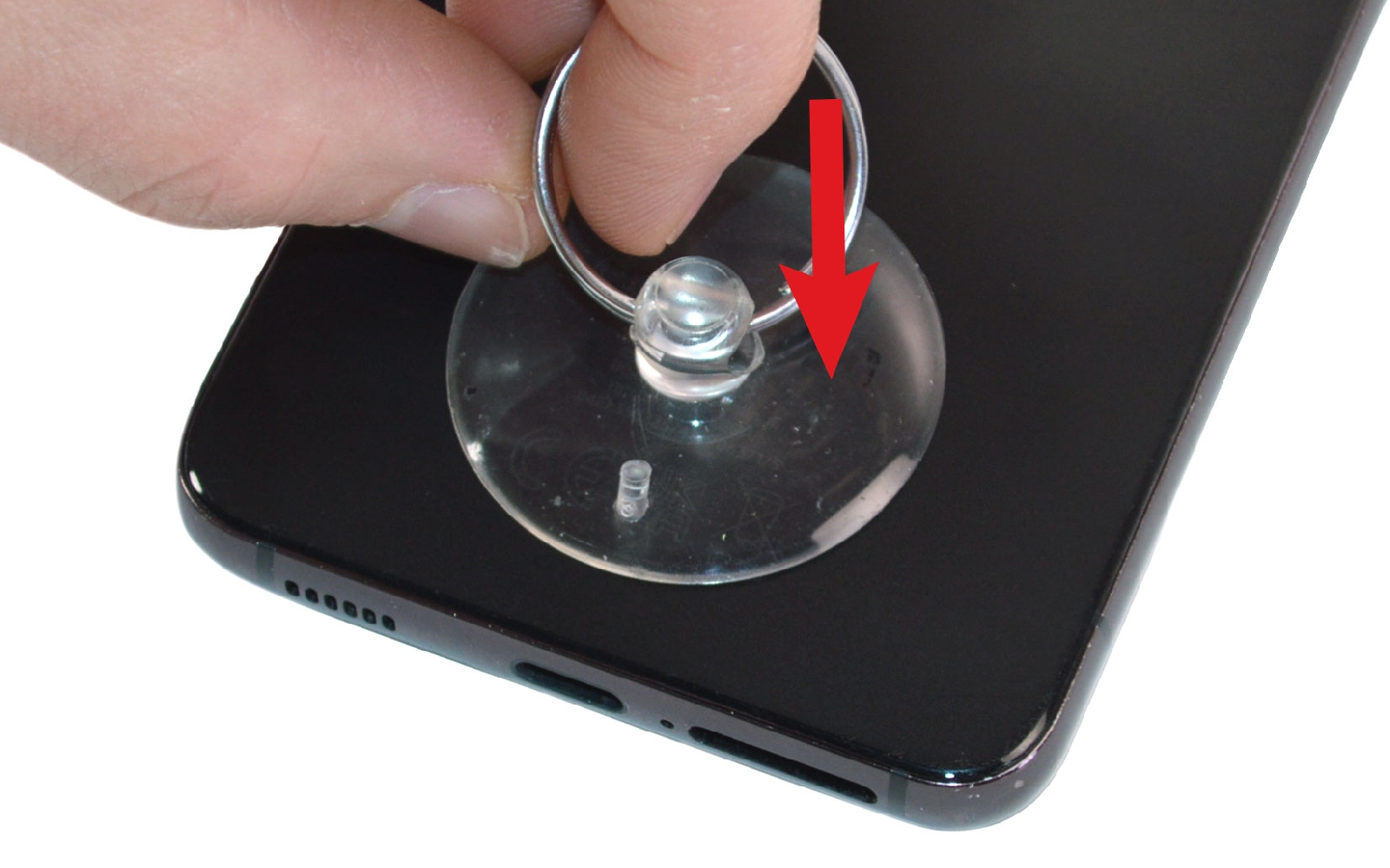

Etape 3 Décoller la vitre arrière

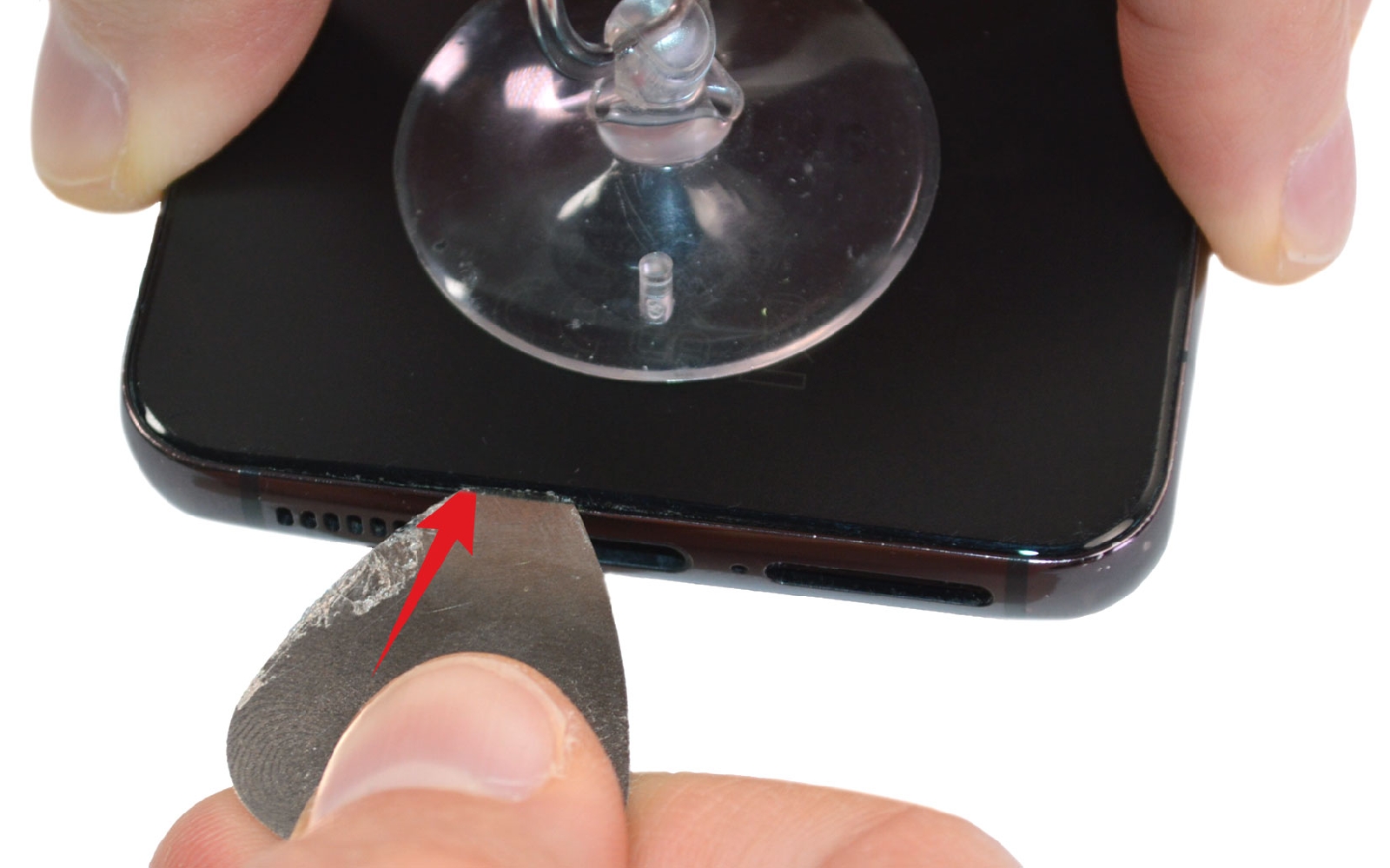

Posez la ventouse sur le bas de la vitre arrière puis tirez l'outil pour soulever légèrement le composant. Profitez de cette manipulation pour insérer le levier en nylon entre la vitre arrière et e châssis. Ensuite, glissez ceux en plastique pour remplacer celui en métal.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Ouvrir la vitre arrière

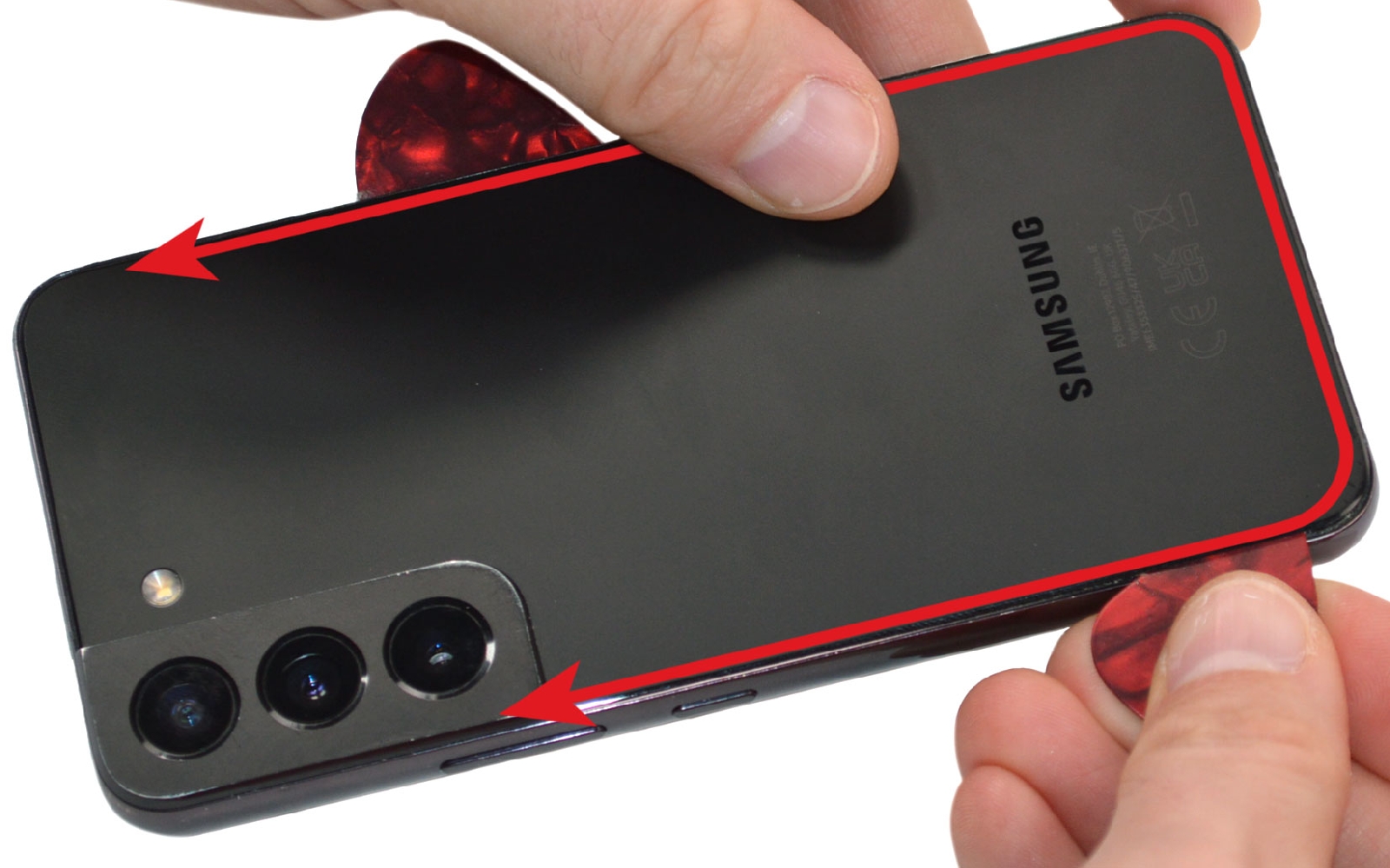

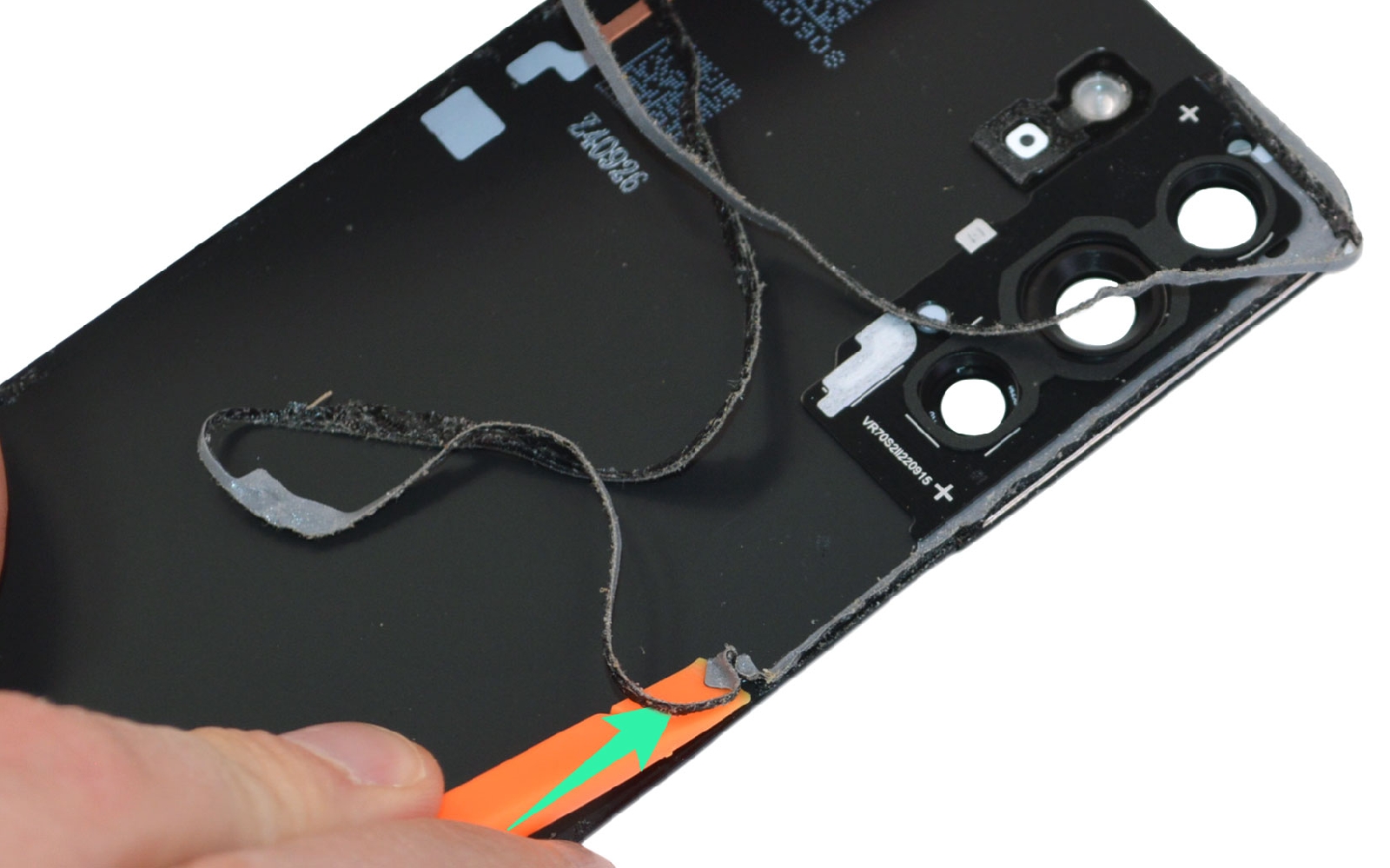

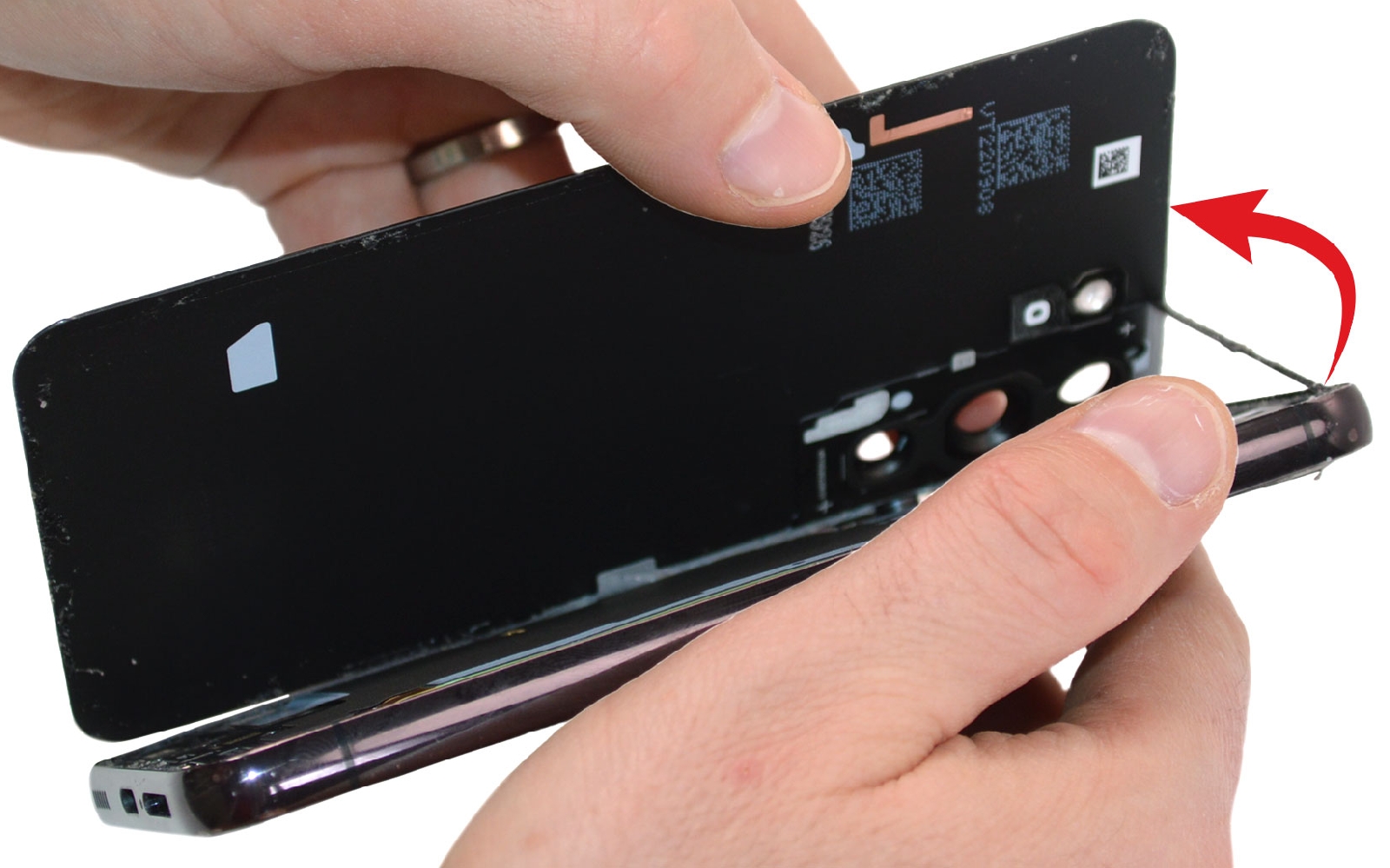

Faites glisser les médiators en plastique tout autour du composant pour détacher la vitre arrière du châssis. Nettoyez ensuite l'arrière de la vitre arrière des résidus de joint.
Outils
Levier Nylon
Pièces
Vitre arrière d'origine pour Galaxy S22 Noir 49.90€
Etape 5

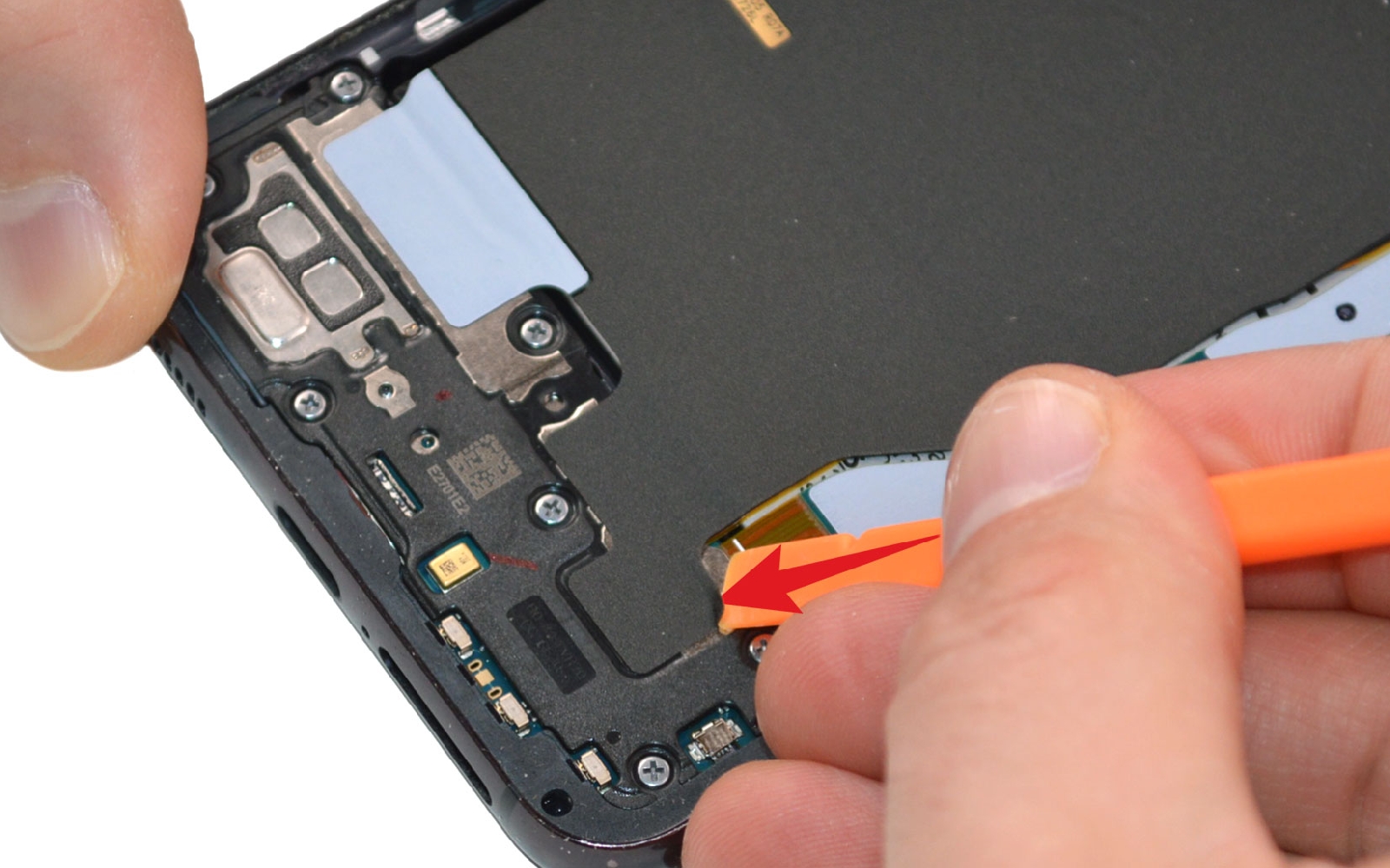

Etape 5 Dévisser la plaquette NFC

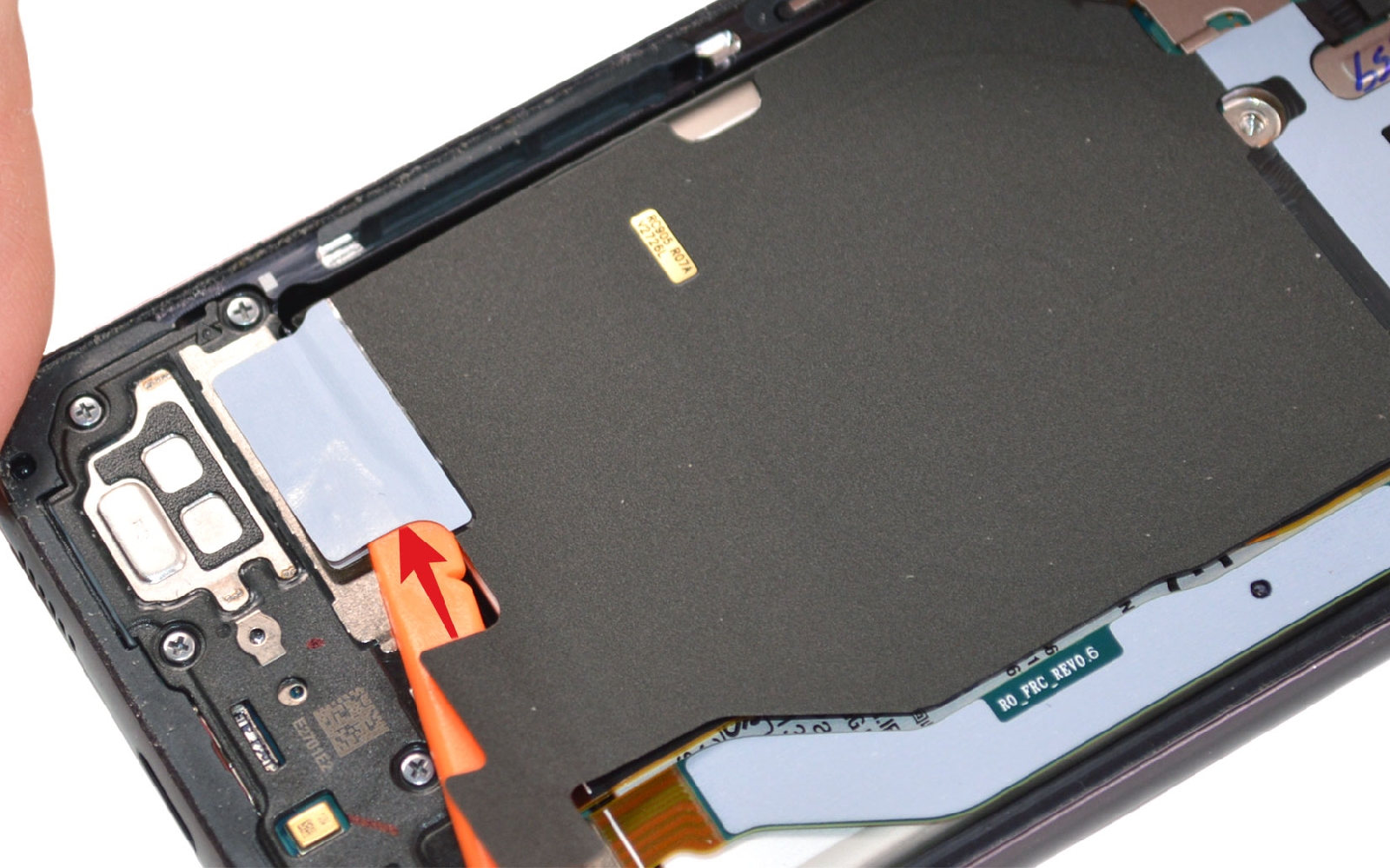

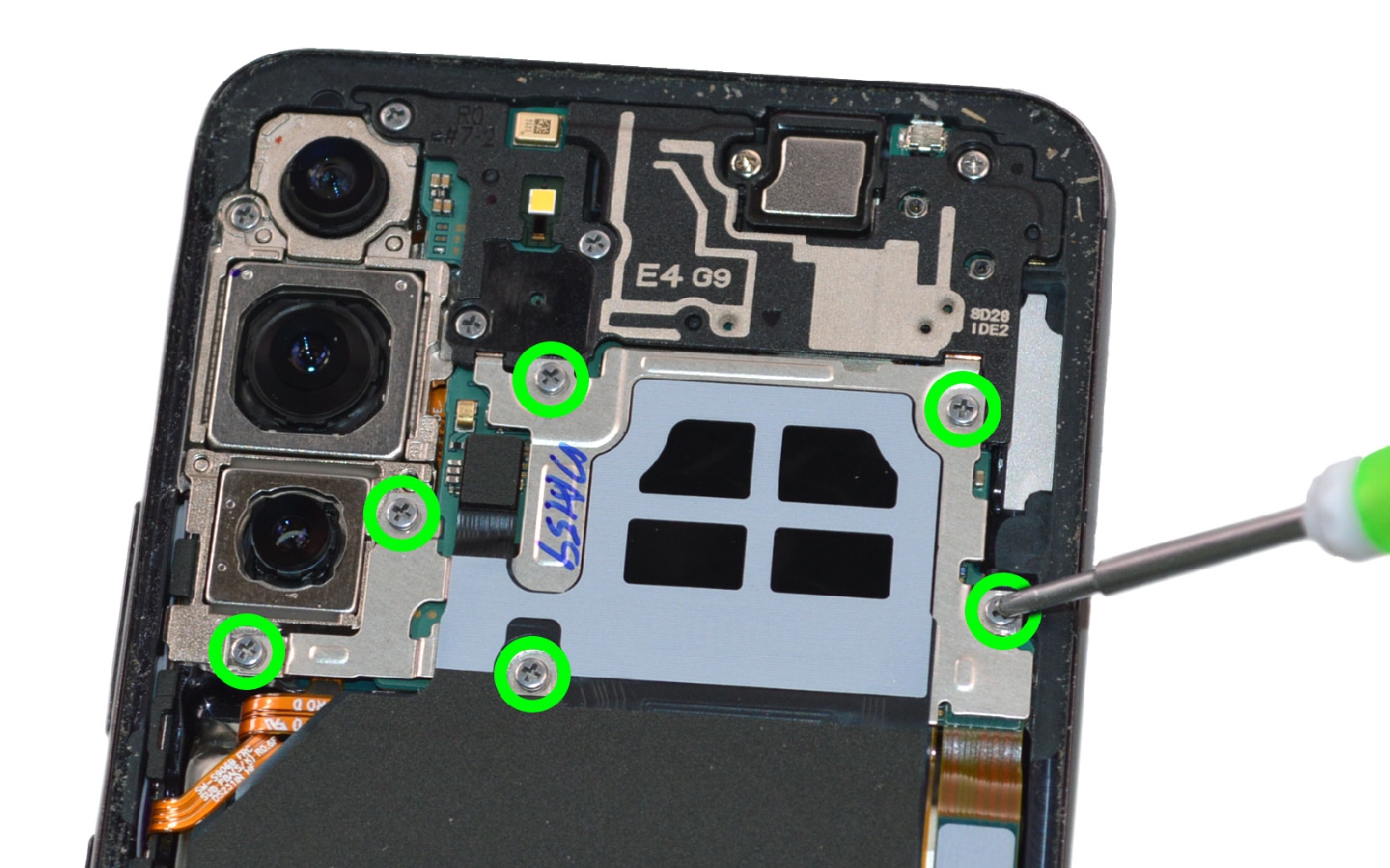

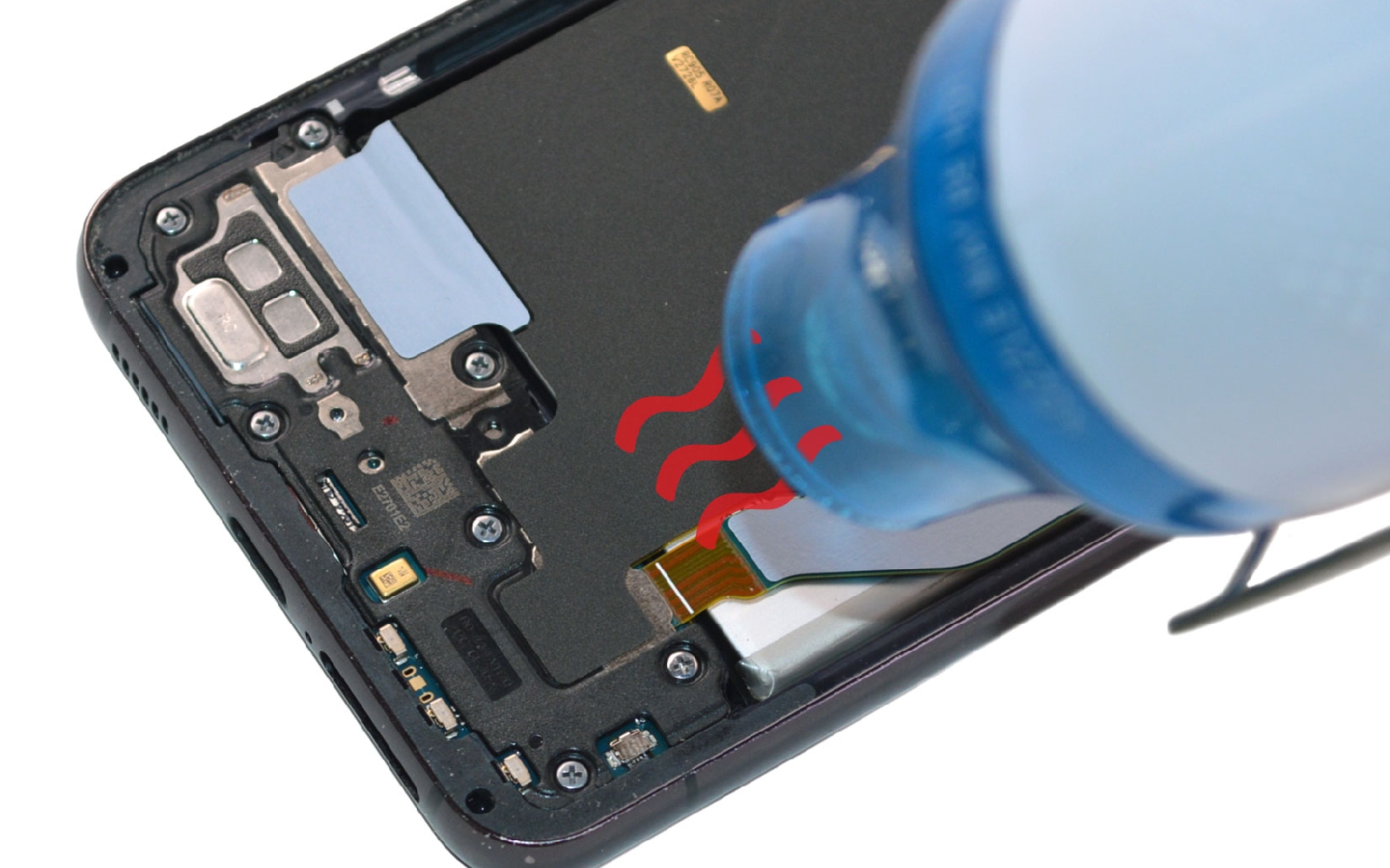

Ôtez les 6 vis cruciforme de la nappe induction. Chauffez le bas de cette dernière à l'aide d'un décapeur thermique, d'un coussin chauffant ou d'un sèche-cheveux. Décollez le bas de la nappe du haut-parleur externe avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 6

Etape 6 Sortir la plaquette NFC

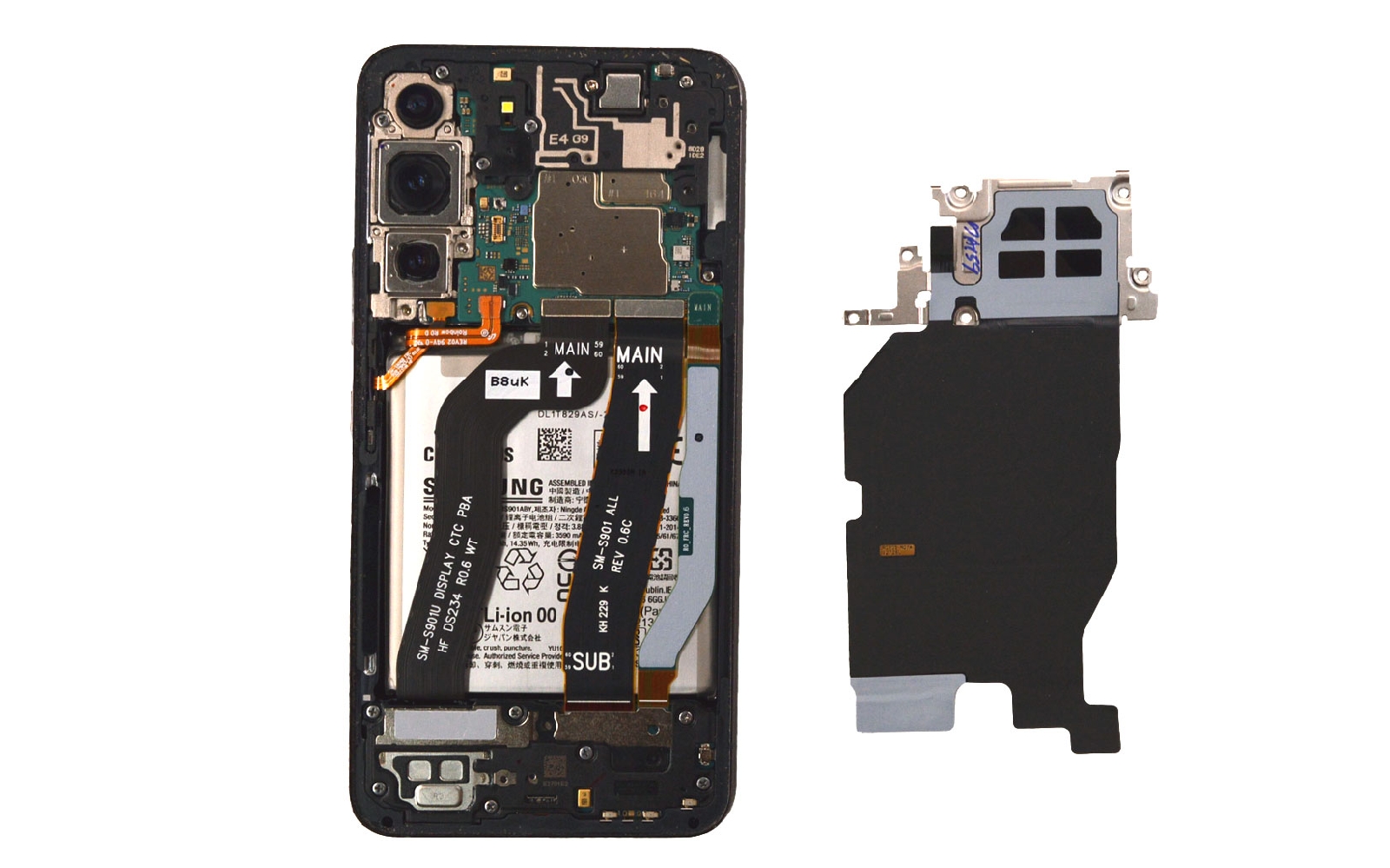

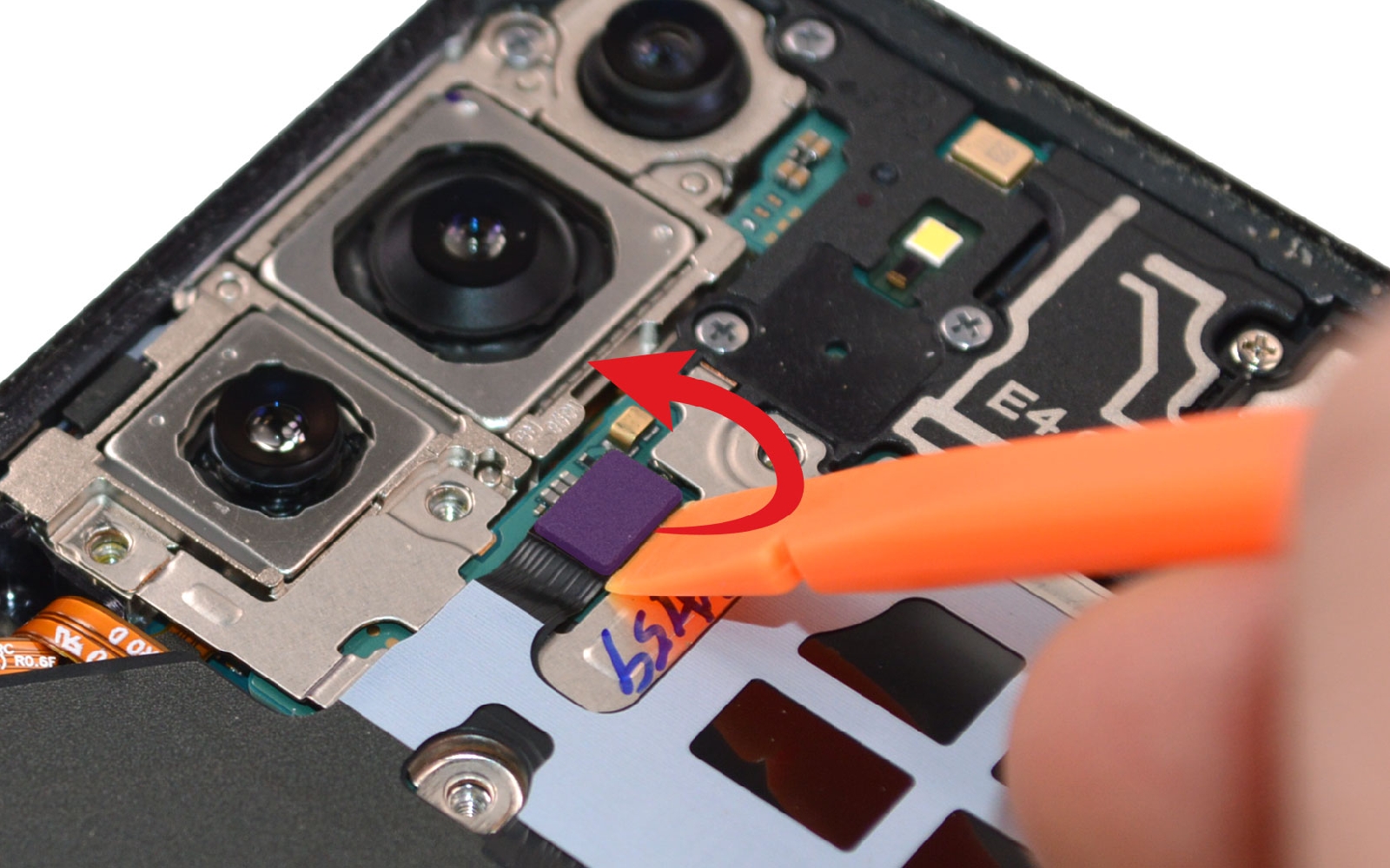

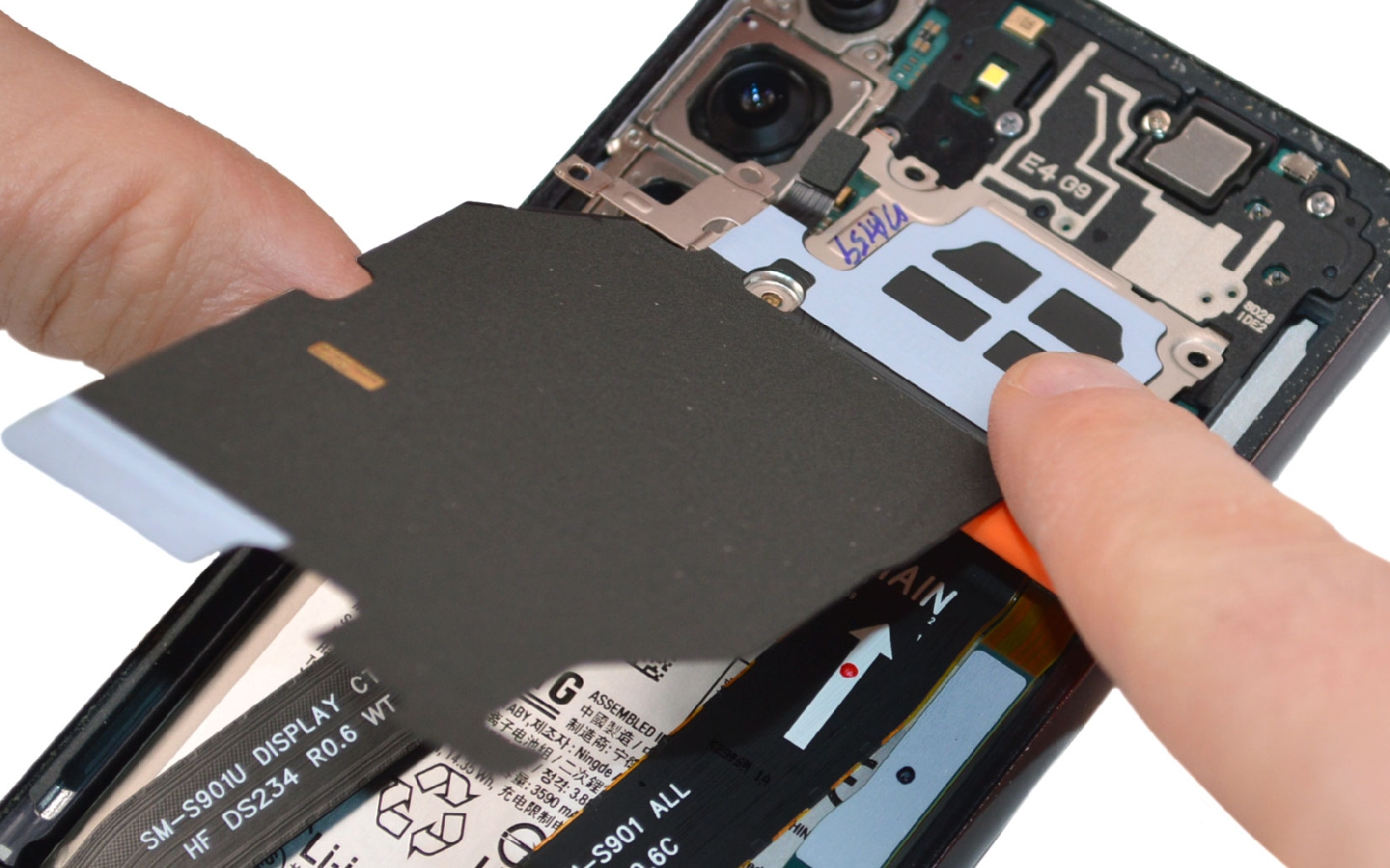

Débranchez la nappe de la plaquette puis sortez la du téléphone.
Outils
Levier Nylon
Pièces
Antenne NFC d'origine pour Samsung Galaxy S22 16.90€
Etape 7

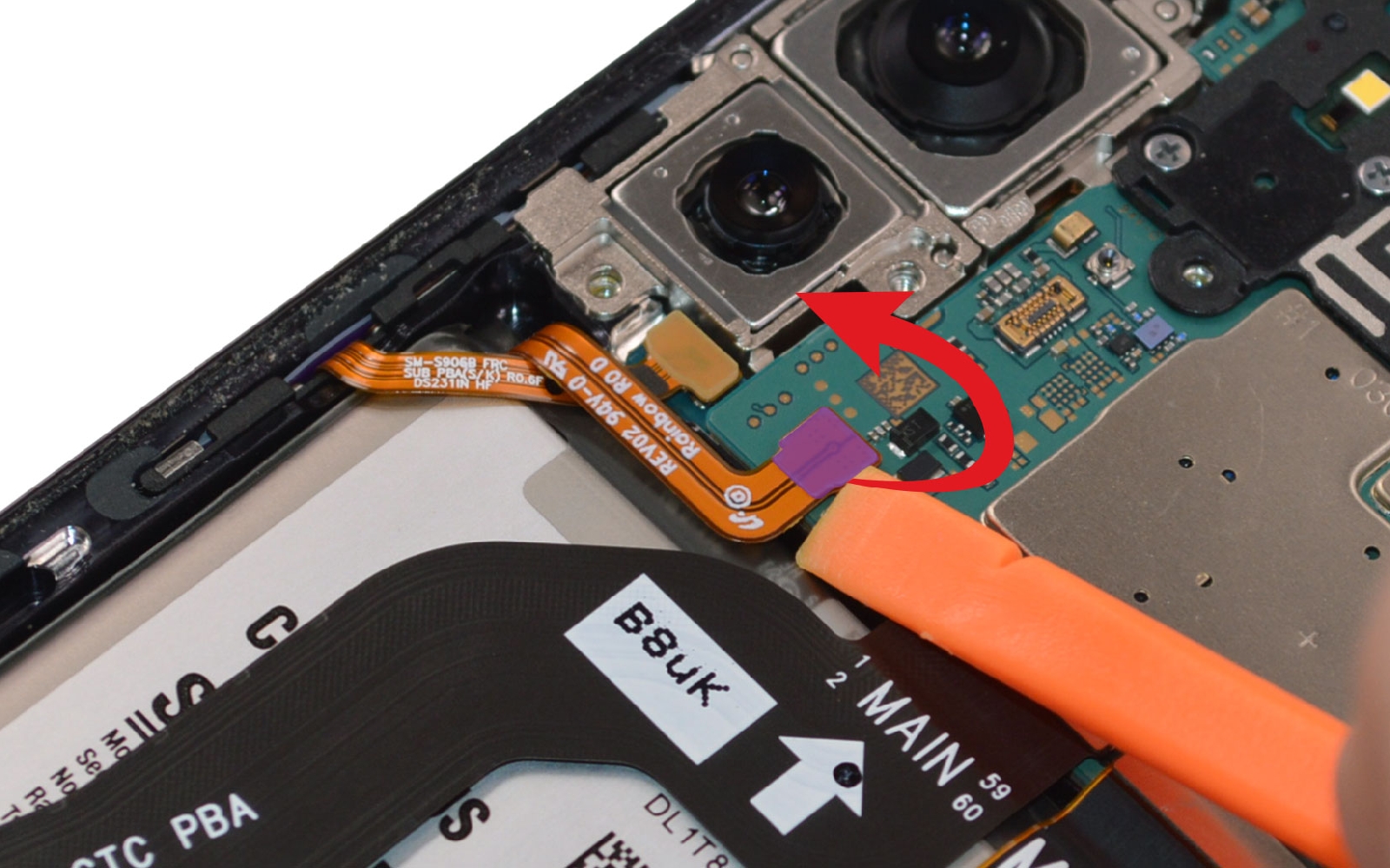

Etape 7 Déconnecter la batterie

Toujours avec le levier en nylon, déconnectez la batterie avant de continuer la réparation.
Outils
Levier Nylon
Etape 8

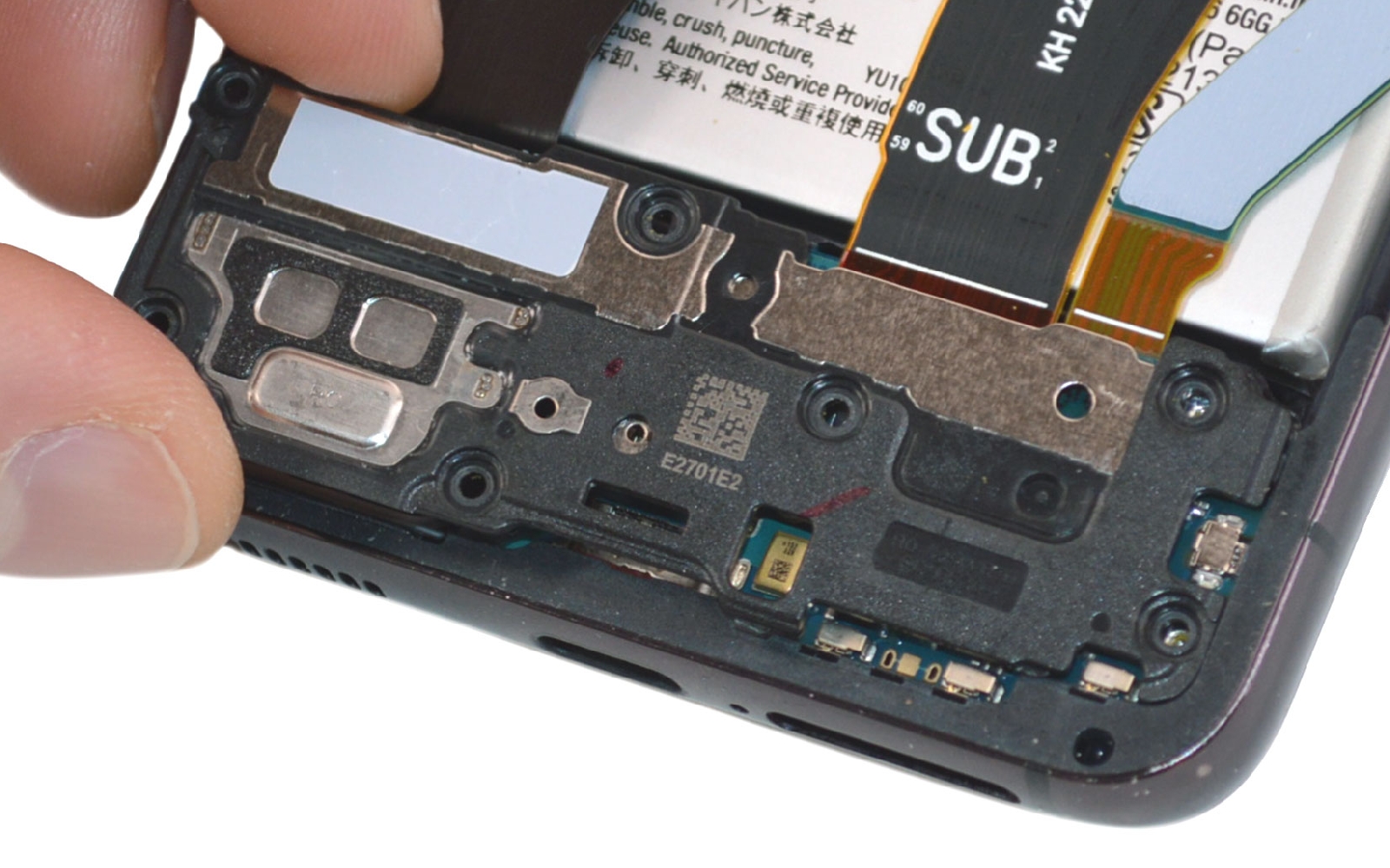

Etape 8 Retirer le haut-parleur externe

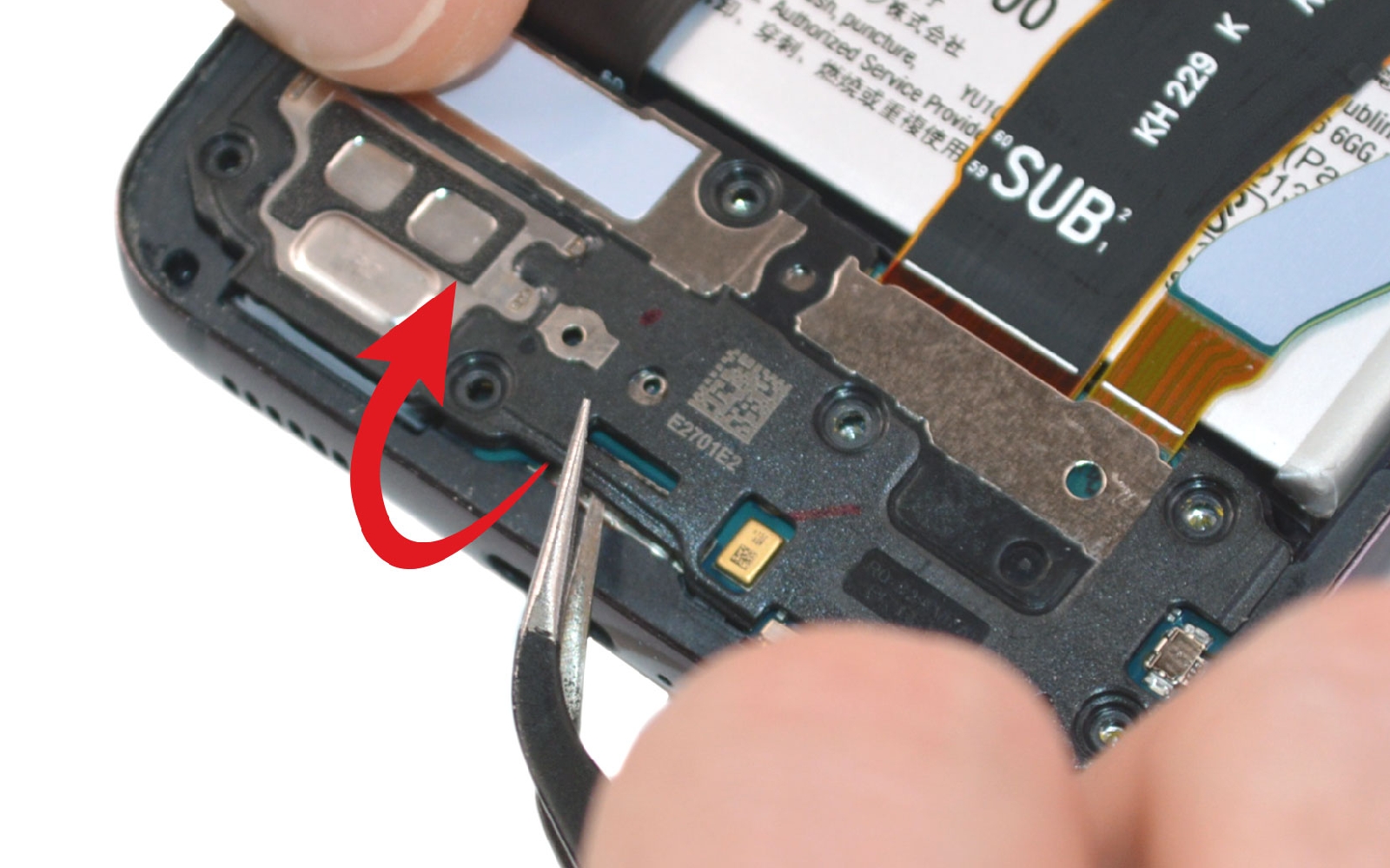

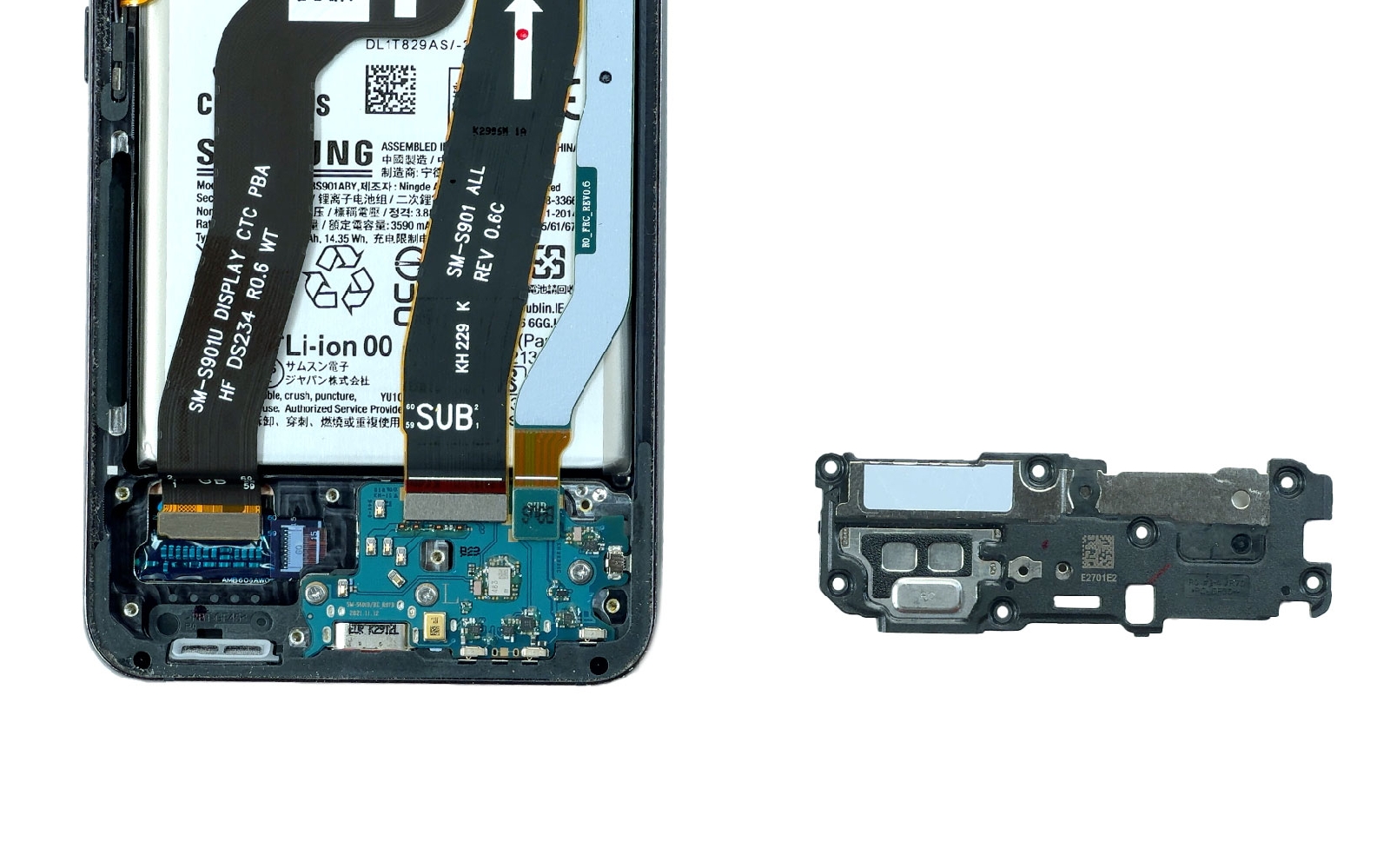

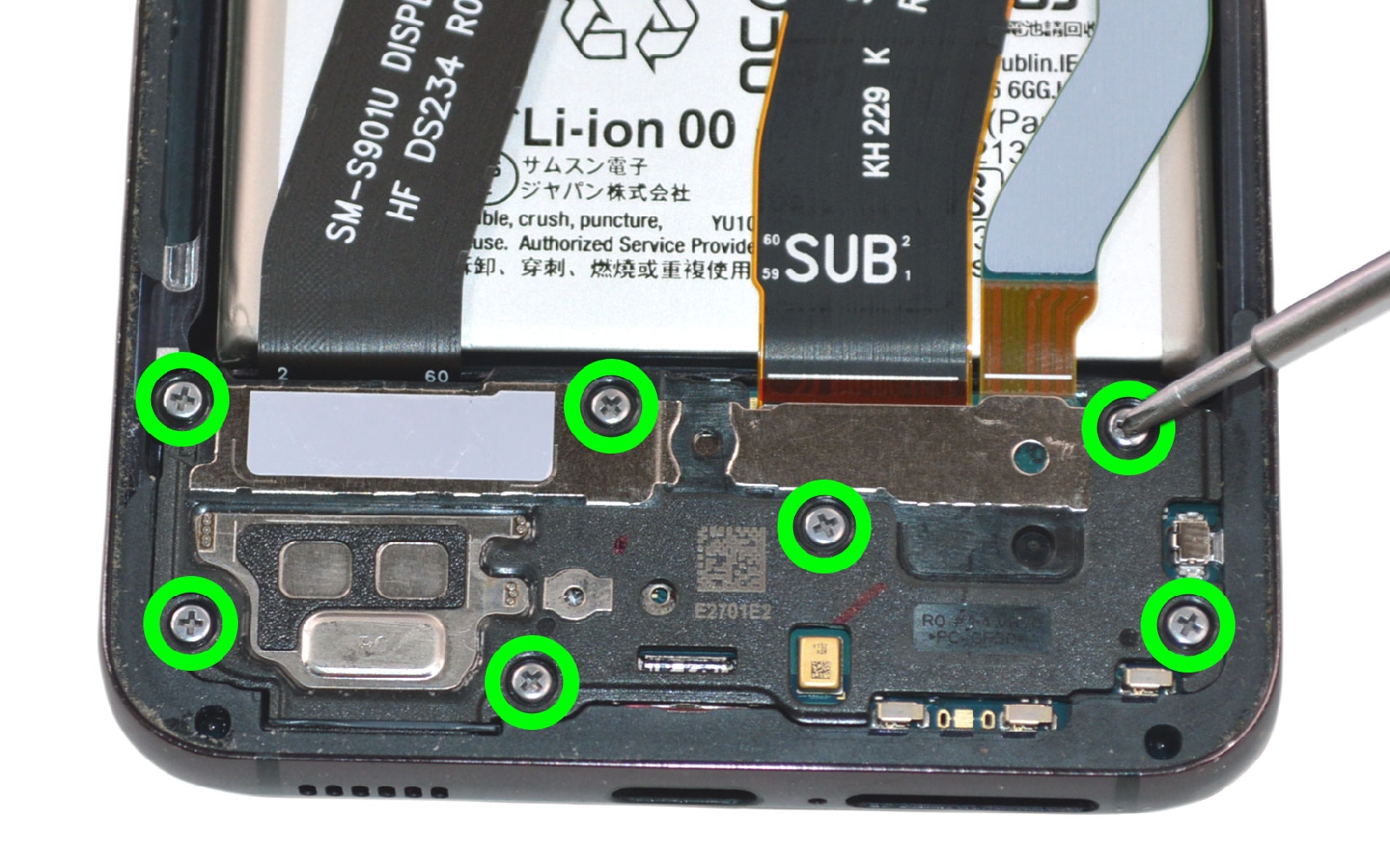

Retirez les 7 vis du haut-parleur externe avant d'insérer la pointe de la pincette dans l'espace entre le composant et le châssis (photo 2). Sortez le HP du Samsung Galaxy S22.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Haut-parleur compatible pour Samsung Galaxy S22 4.90€
Etape 9

Etape 9 Débrancher les nappes

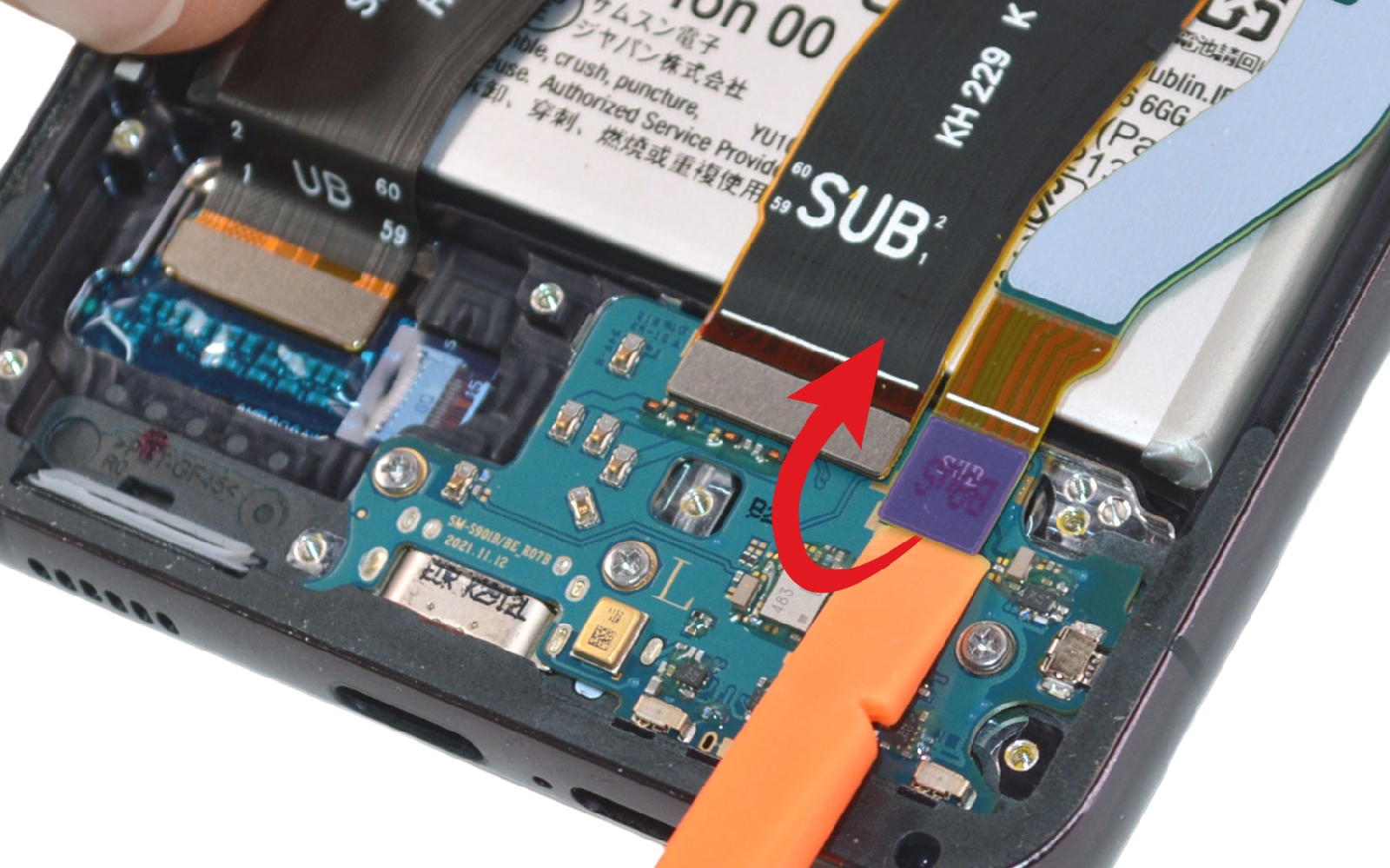

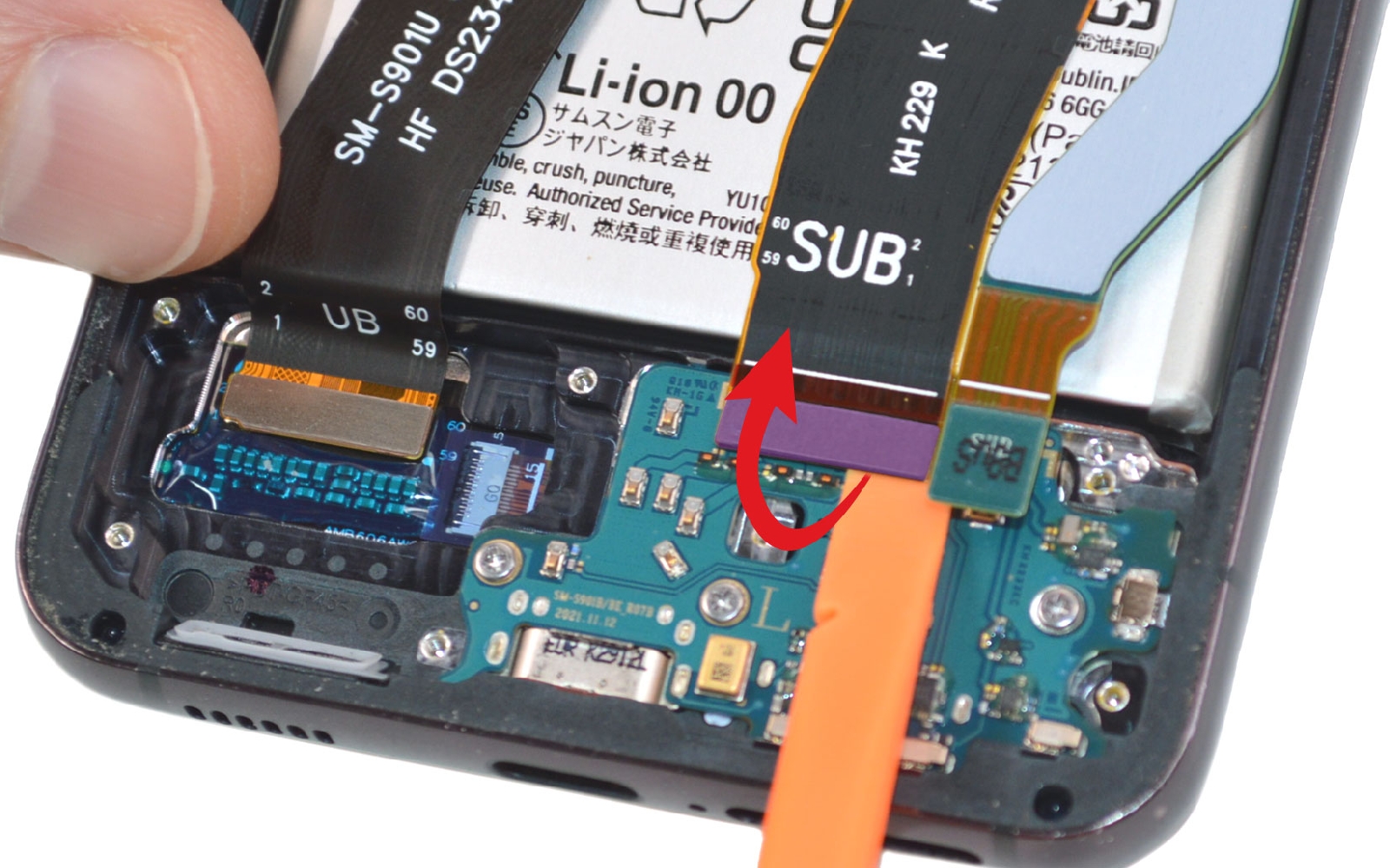

Débranchez la nappe de la rallonge FRC puis celle de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 10

Etape 10 Récupérer le connecteur de charge

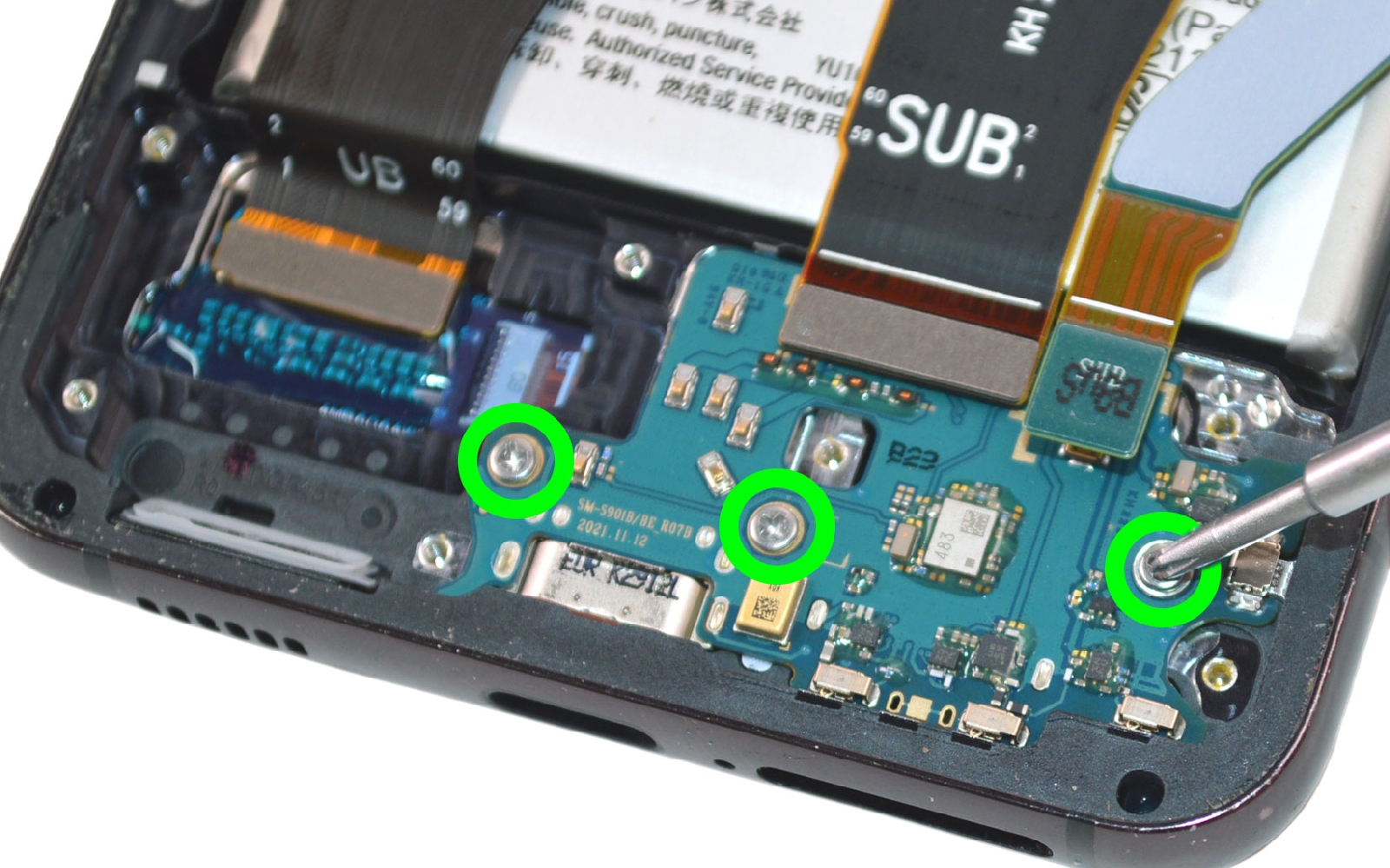

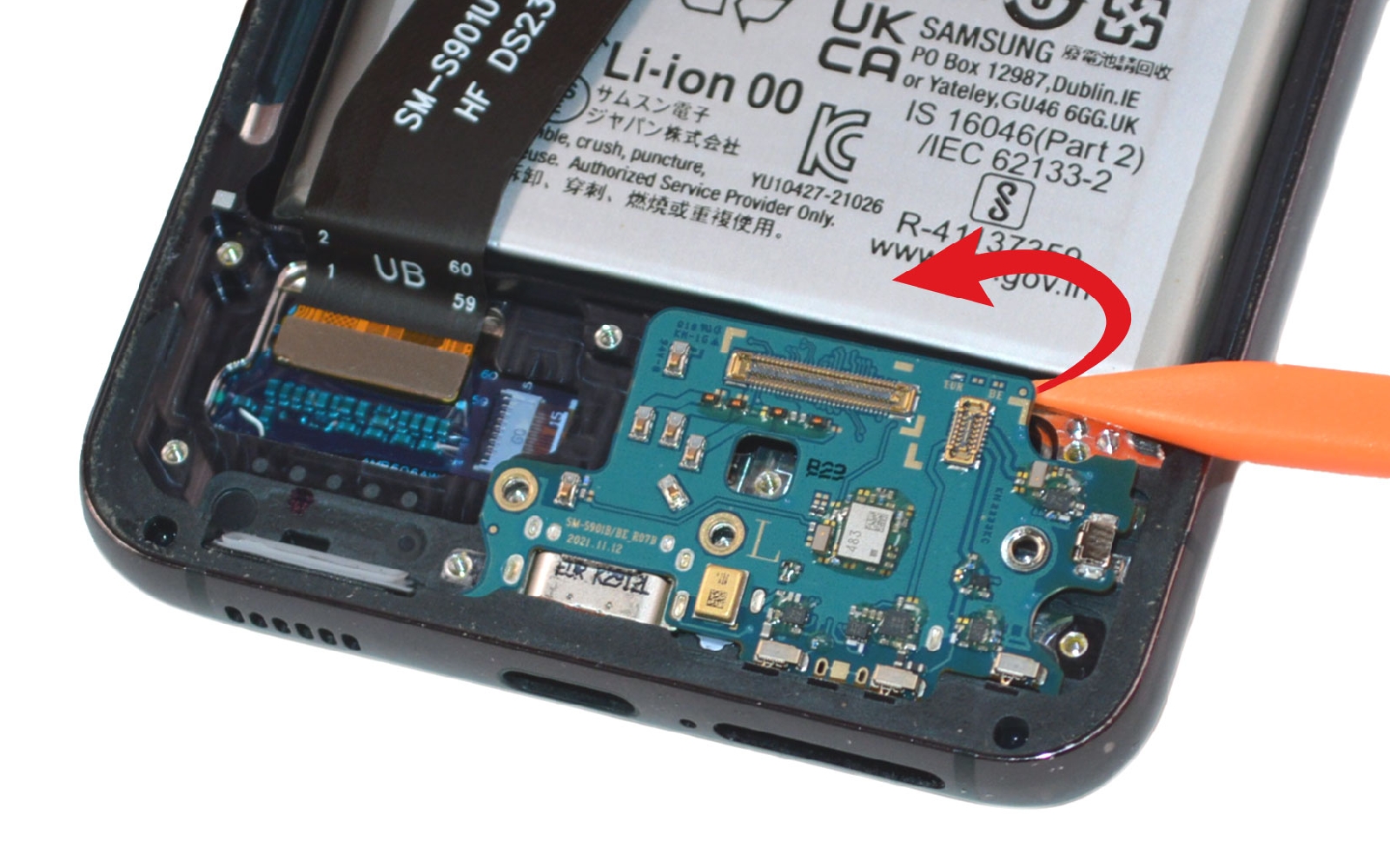

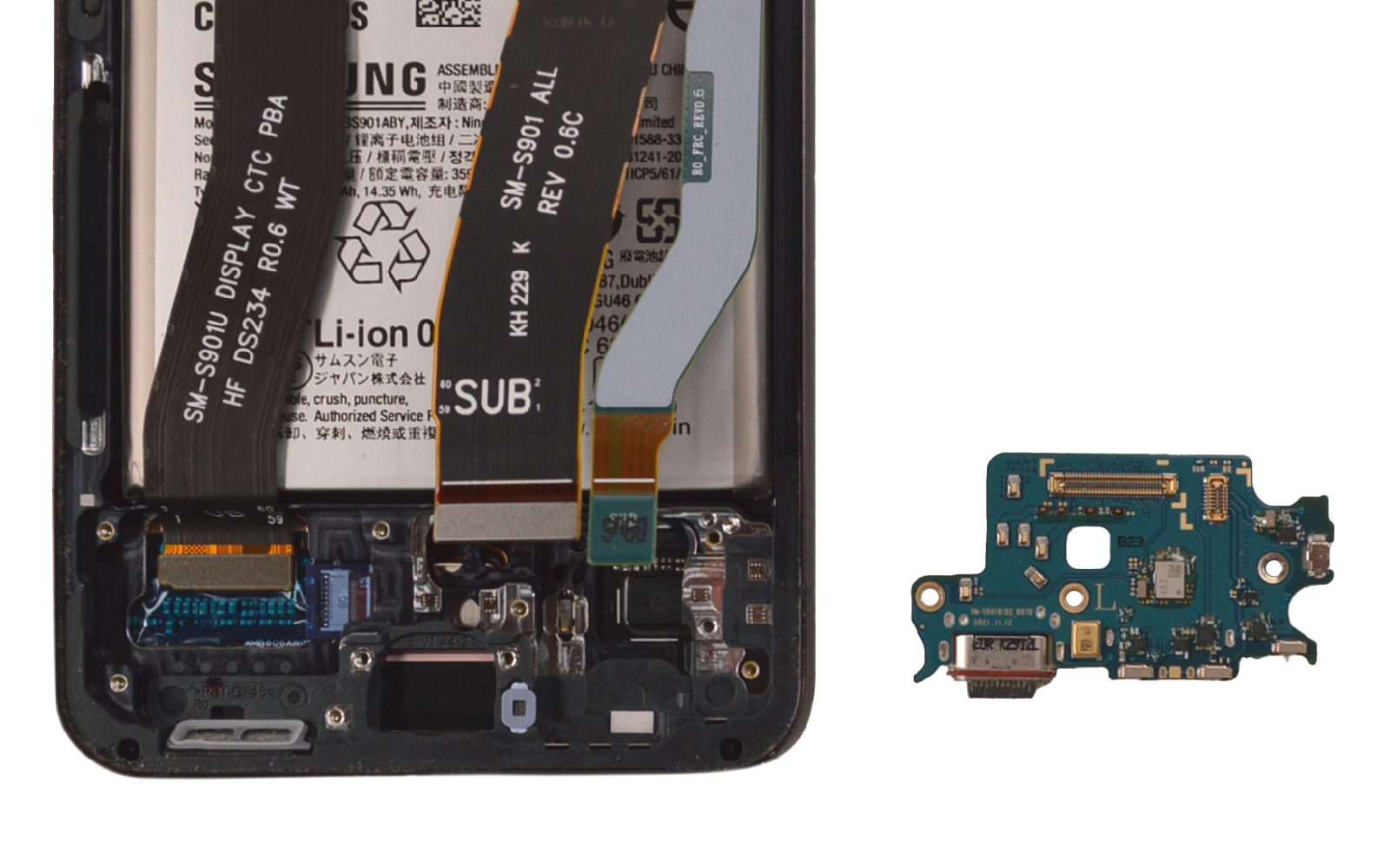

Sortez les trois vis cruciforme puis placez le levier en nylon sous le connecteur de charge pour le soulever et l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Connecteur de charge + lecteur SIM compatible pour Samsung Galaxy S22 22.90€
Connecteur de charge + lecteur SIM d'origine Samsung et lecteur SIM pour Galaxy S22 44.90€

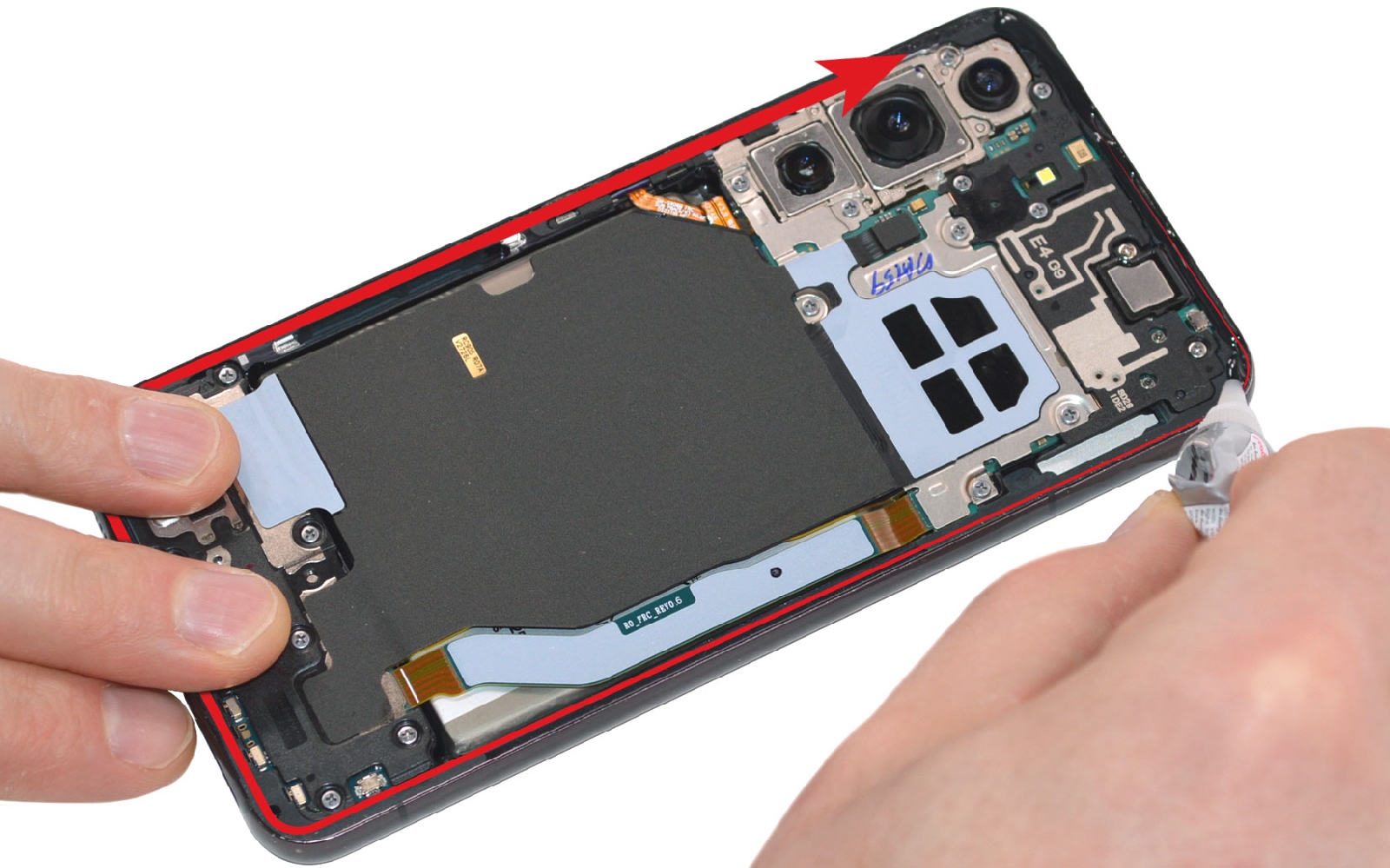

Refermer votre Galaxy S22

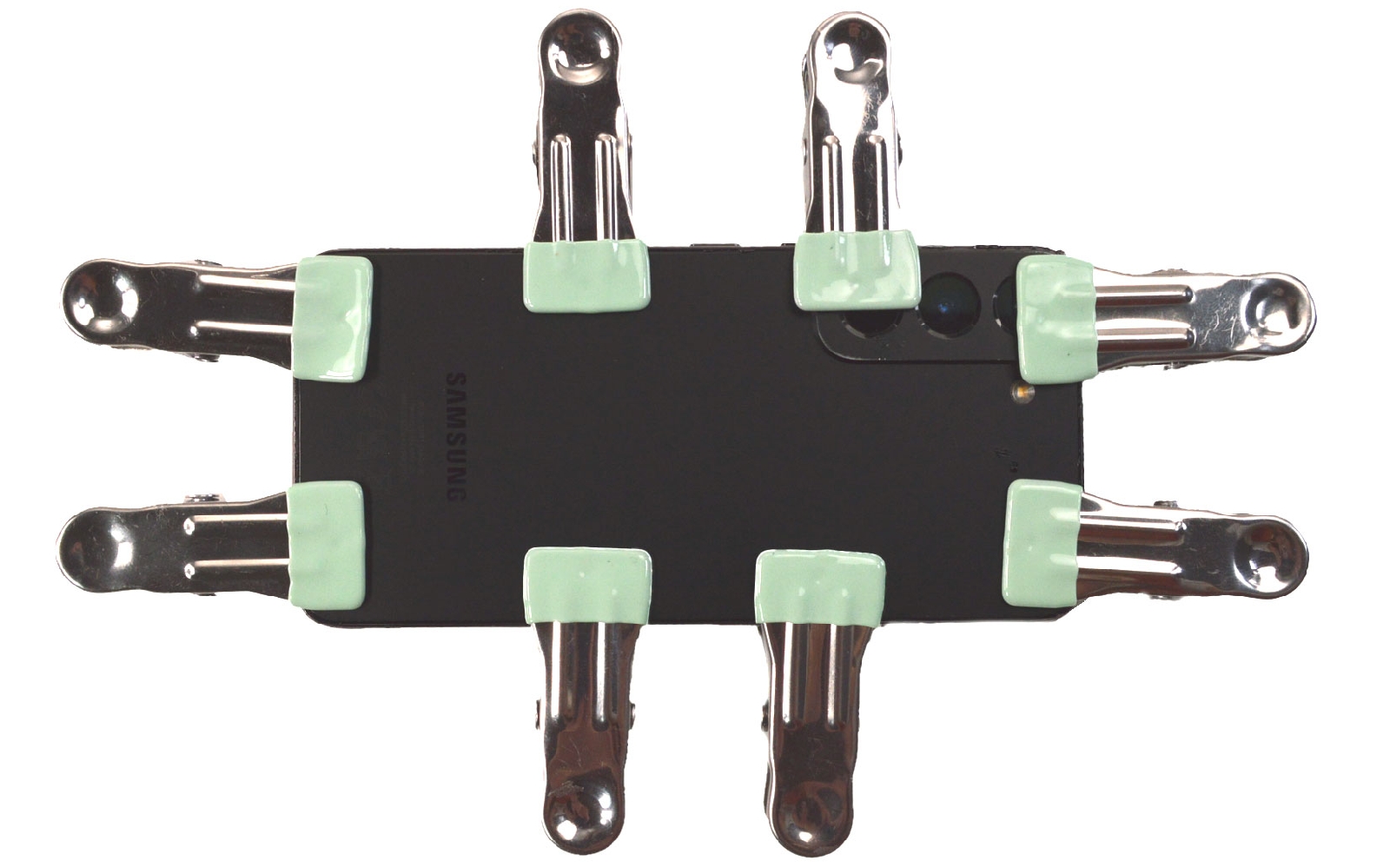

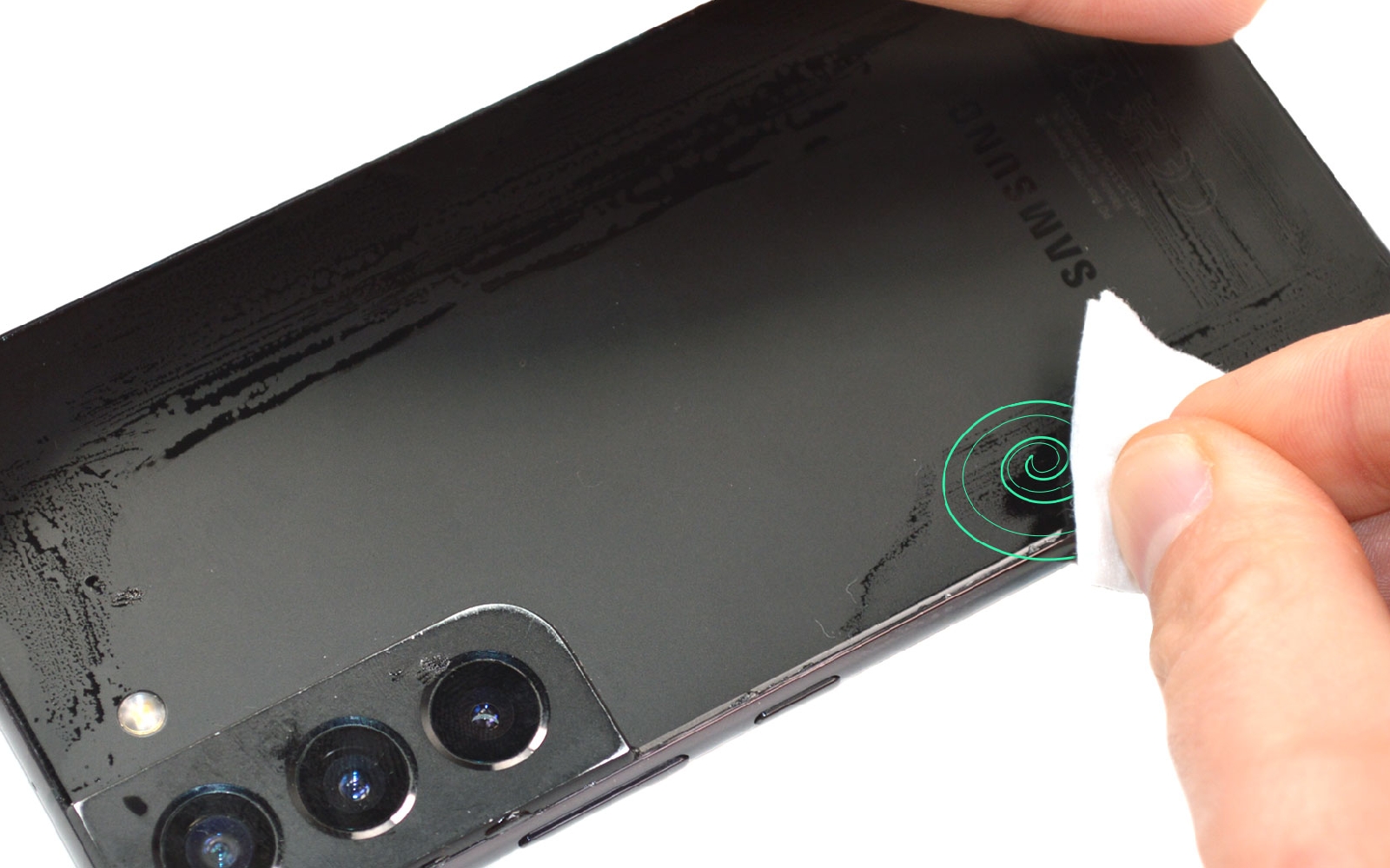

Installez le nouveau connecteur de charge puis reprenez les étapes précédentes pour refermer votre téléphone. Appliquez la colle B-7000 sur tout le contour du châssis. Posez la vitre arrière et utilisez des pinces ou de gros livres pour mettre sous presse votre téléphone en attendant que la colle sèche. Attendez environ 1 heure. Si cela est nécessaire, nettoyez les résidus de colle avec une lingette imbibée.
Outils
Colle
Adhésif Ecran
Pièces
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée) 0.49€
