Comment changer le bloc écran sur Galaxy S22

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 10/20
Galaxy S22 | Temps estimé : 60 min | Difficulté : 3/5

Remplacer l'écran de votre Samsung Galaxy S22 peut sembler une tâche intimidante, mais avec les bons outils et les instructions adéquates, c'est un défi tout à fait surmontable. Chez Brico-phone, nous comprenons l'importance de maintenir votre appareil en parfait état de fonctionnement. C'est pourquoi nous vous proposons un guide détaillé et facile à suivre pour le remplacement de l'écran de votre Samsung Galaxy S22.

Opter pour Brico-phone pour cette réparation présente plusieurs avantages significatifs. Tout d'abord, nous offrons des pièces de rechange de haute qualité, qu'elles soient d'origine ou compatibles, adaptées à une vaste gamme de modèles de téléphones. En choisissant nos pièces, vous assurez non seulement une compatibilité parfaite avec votre Samsung Galaxy S22, mais vous bénéficiez également d'un excellent rapport qualité/prix. De plus, en effectuant cette réparation vous-même à l'aide de nos tutoriels, vous contribuez à lutter contre l'obsolescence programmée, prolongeant ainsi la durée de vie de votre appareil.

Nos guides de réparation sont conçus pour être accessibles, même pour les débutants, avec des instructions claires, des conseils de professionnels, et illustrés par des photos et des vidéos pour faciliter le processus. En suivant notre tutoriel, vous serez en mesure de restaurer l'écran de votre Samsung Galaxy S22 à son état optimal, tout en réalisant des économies significatives.

Diagnostic

›  Ecran fissuré, rayé.
›  L'affichage reste noir ou présente des traits.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Dynamic AMOLED pré-monté sur châssis pour Samsung Galaxy S22 Noir
199,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

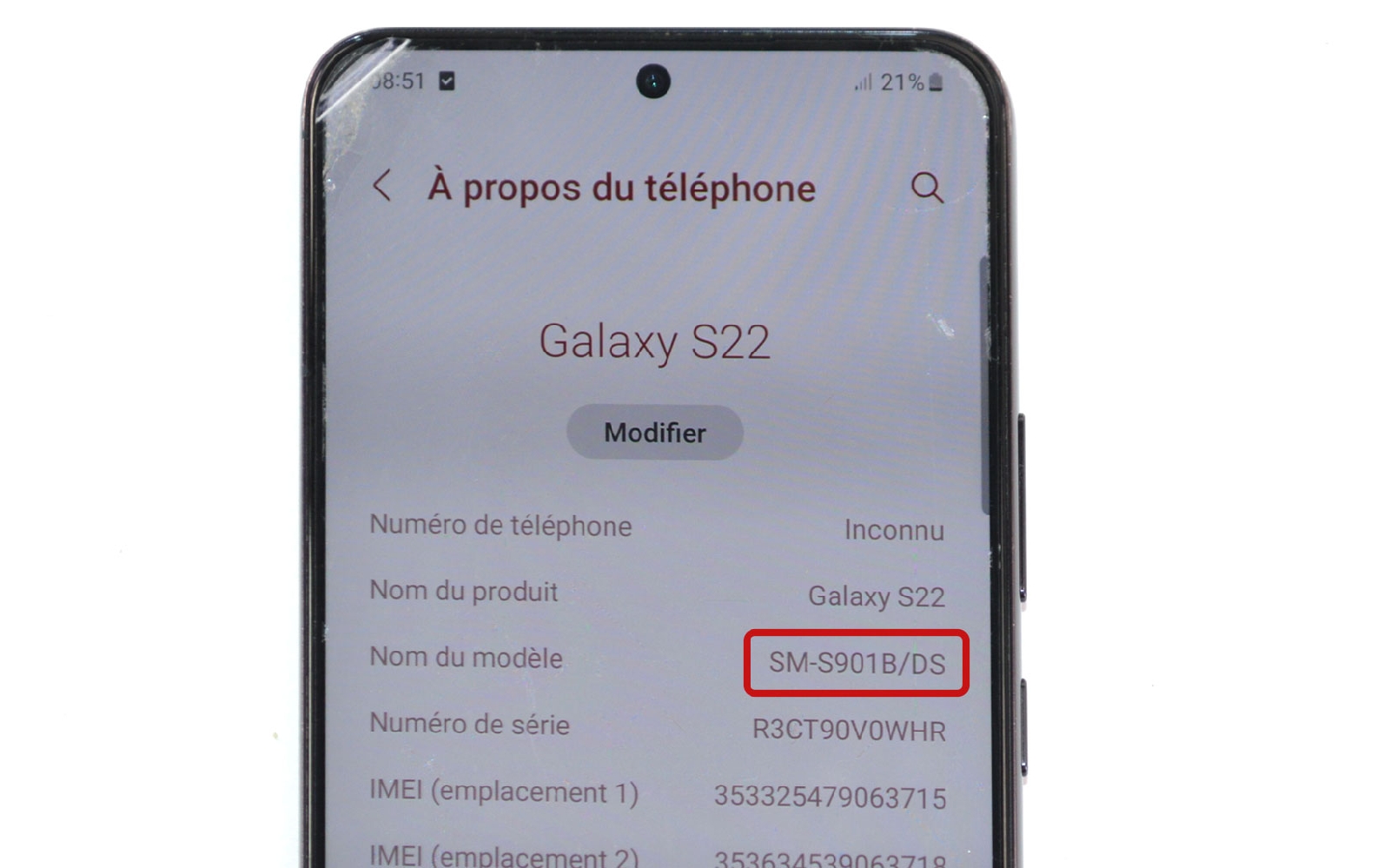

Avant toute chose nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander les bonnes pièces compatibles.
Pour cela, il suffit de vous rendre dans les Paramètres de votre appareil et de vérifier que le numéro de modèle se trouve dans la liste des téléphones compatibles avec le produit à commander.

Une fois votre commande reçue, installez vosu dans un endroit propre et dégagé avec les outils et ce tutoriel à proximité.

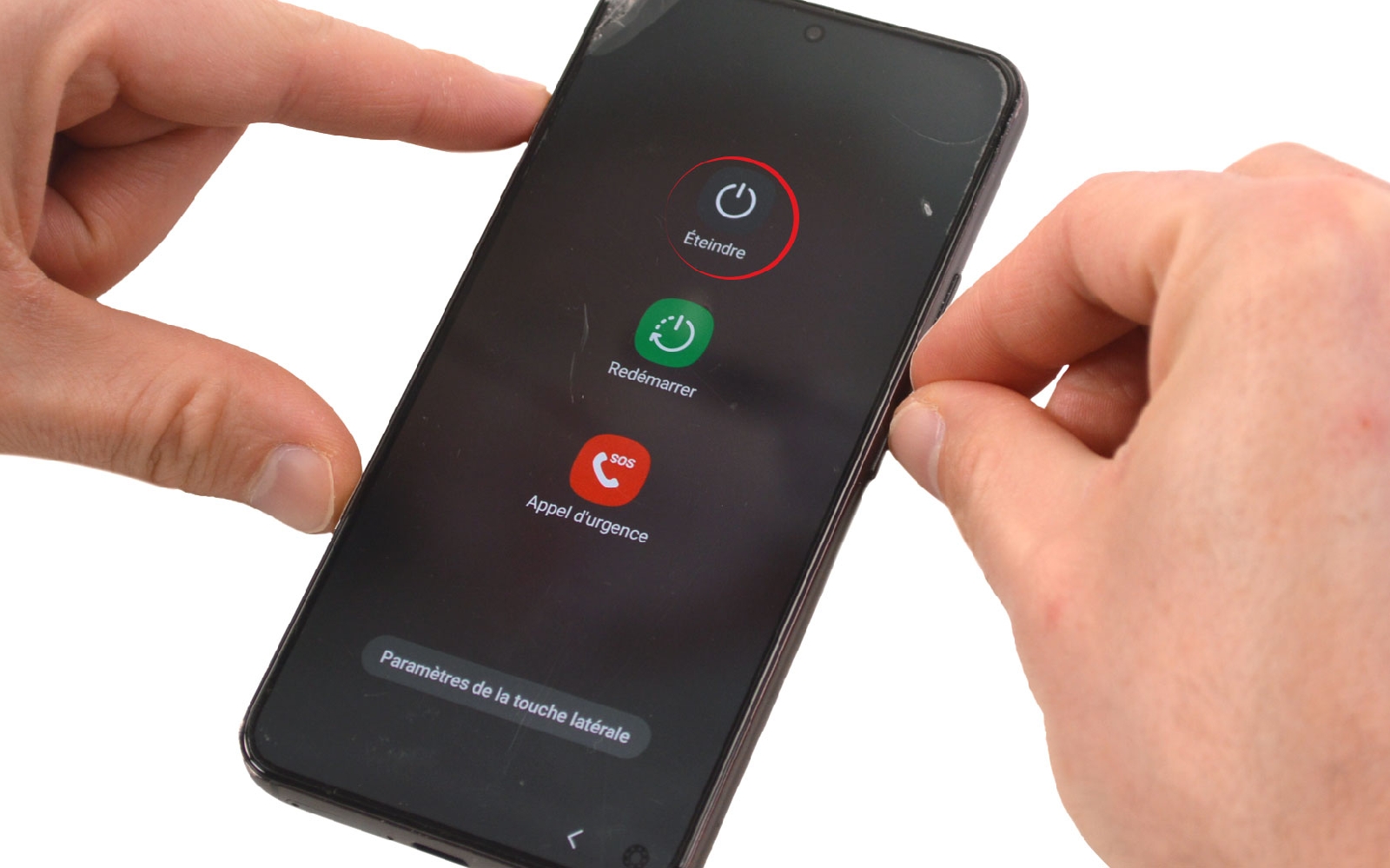

Puis, commencez par éteindre votre Galaxy S22 avant de passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone

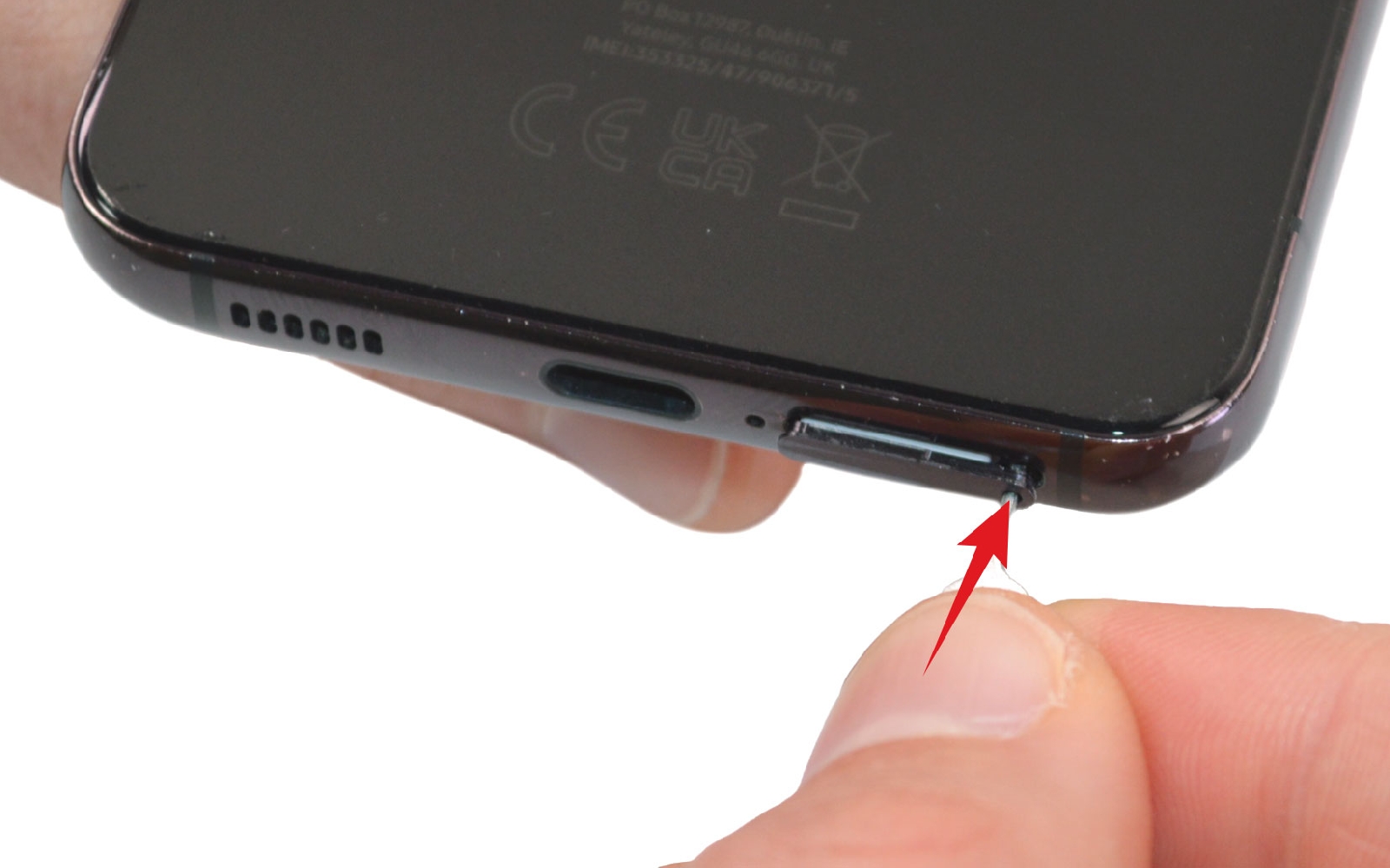

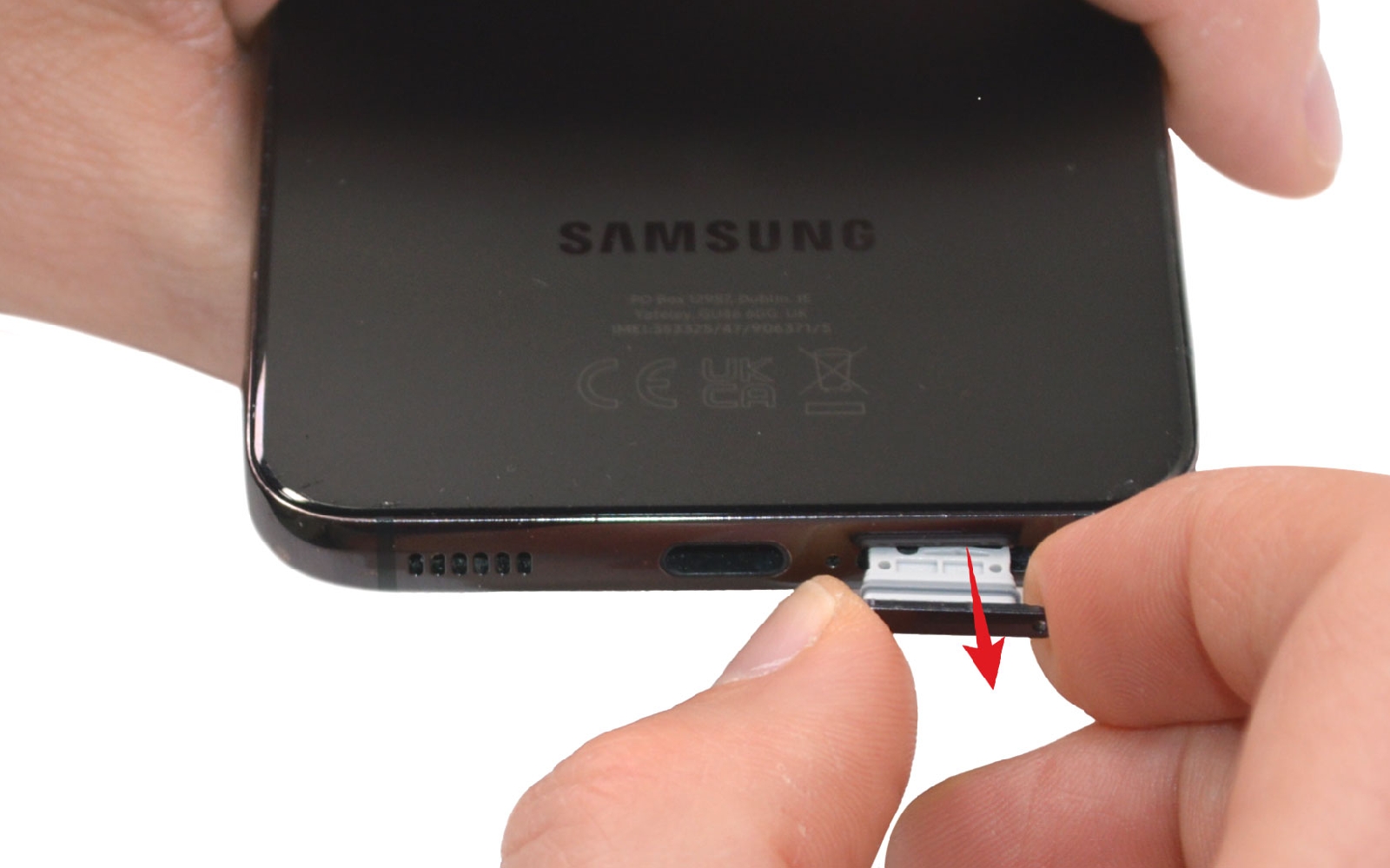

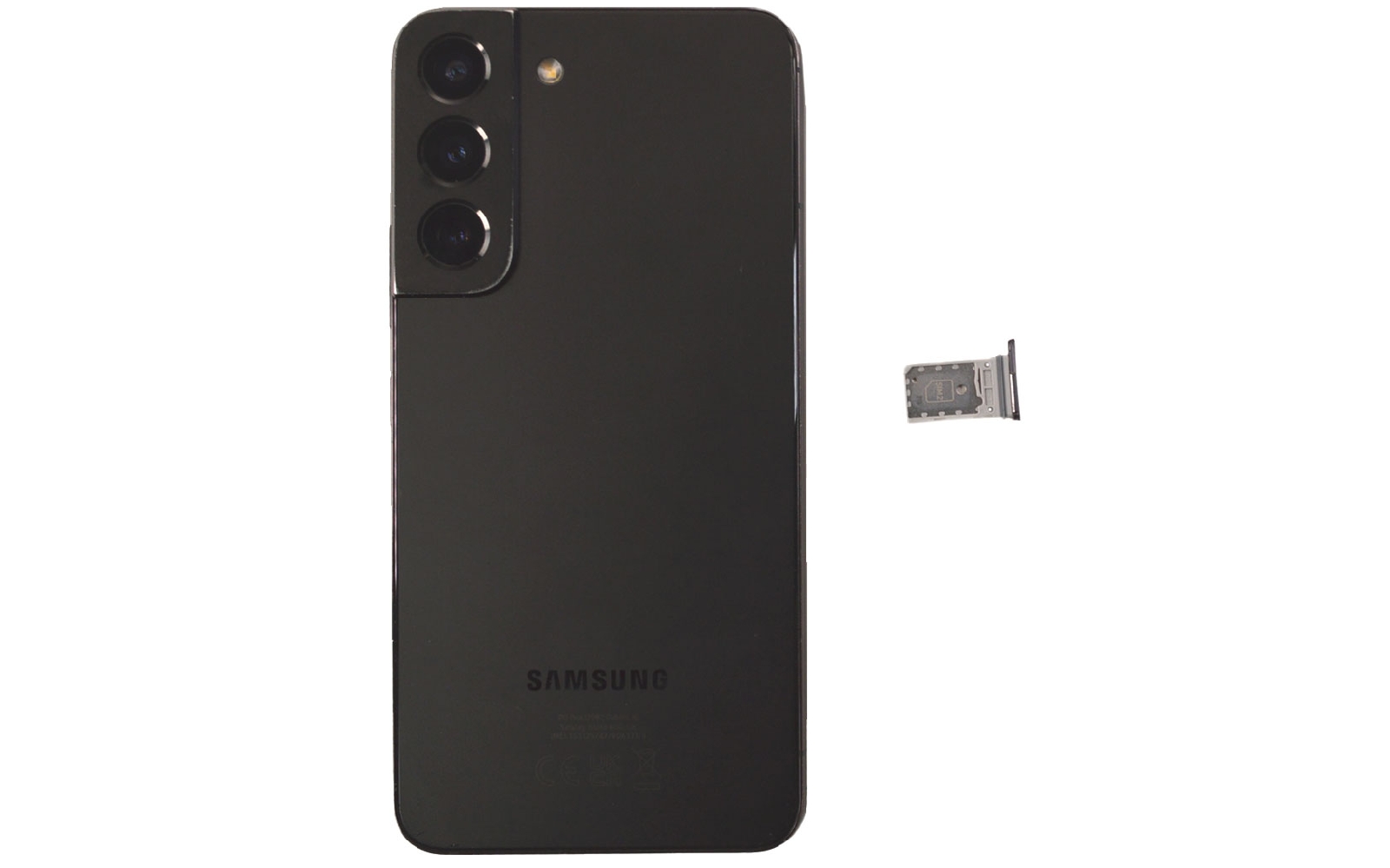

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM pour extraire le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tiroir SIM d'origine pour Samsung Galaxy S22 Noir
8,90 €

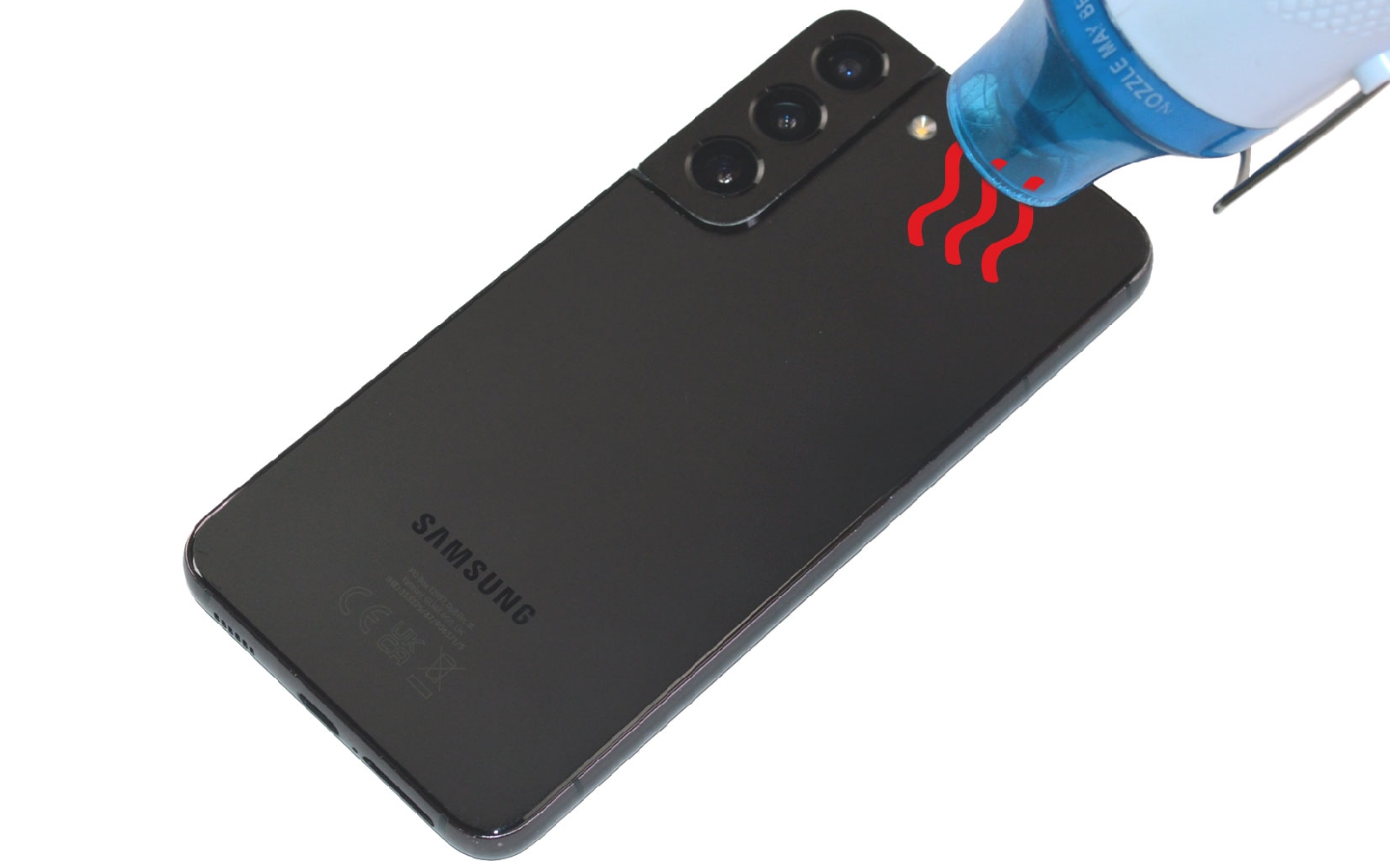

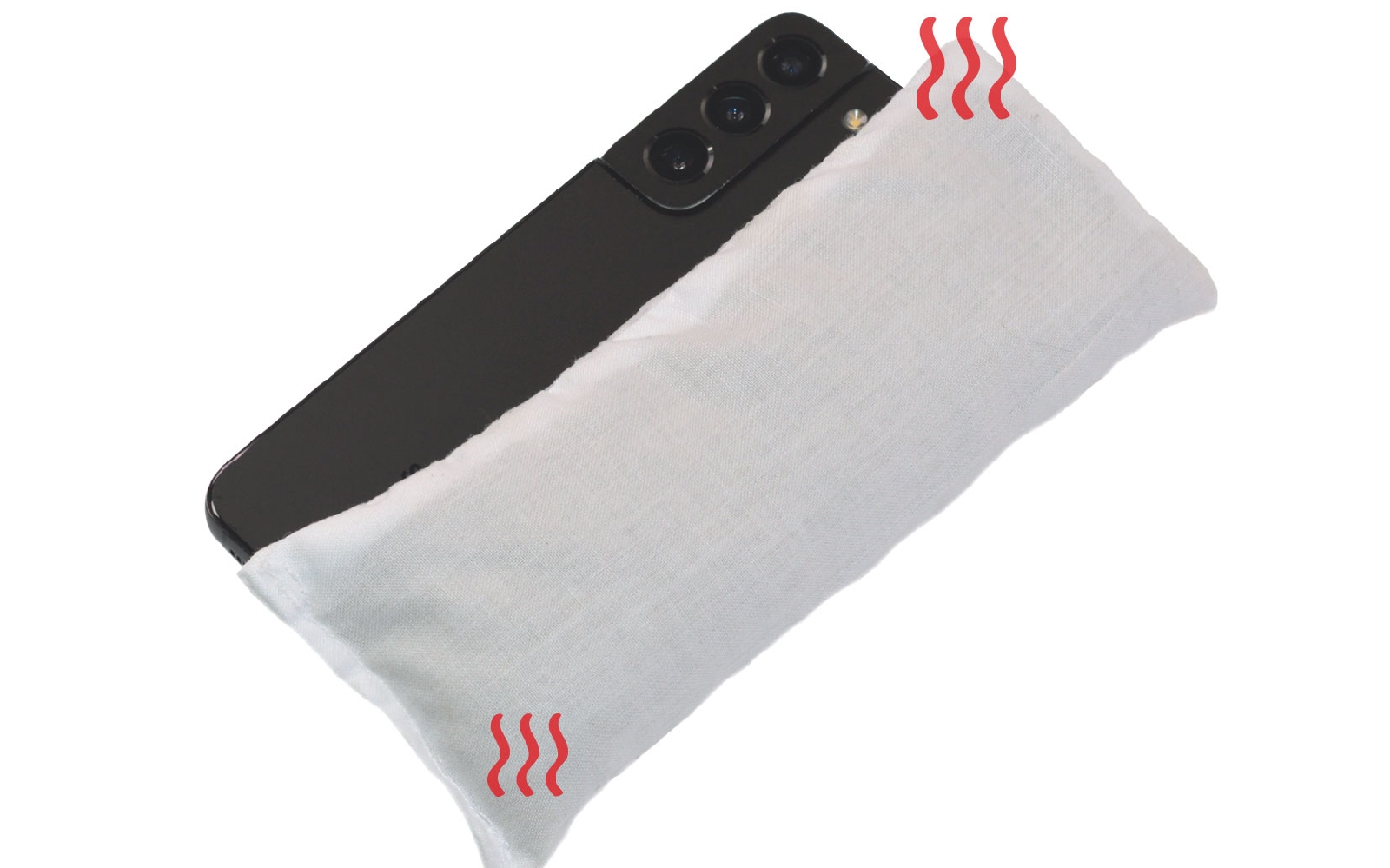

Etape 2 : Chauffer la vitre arrière

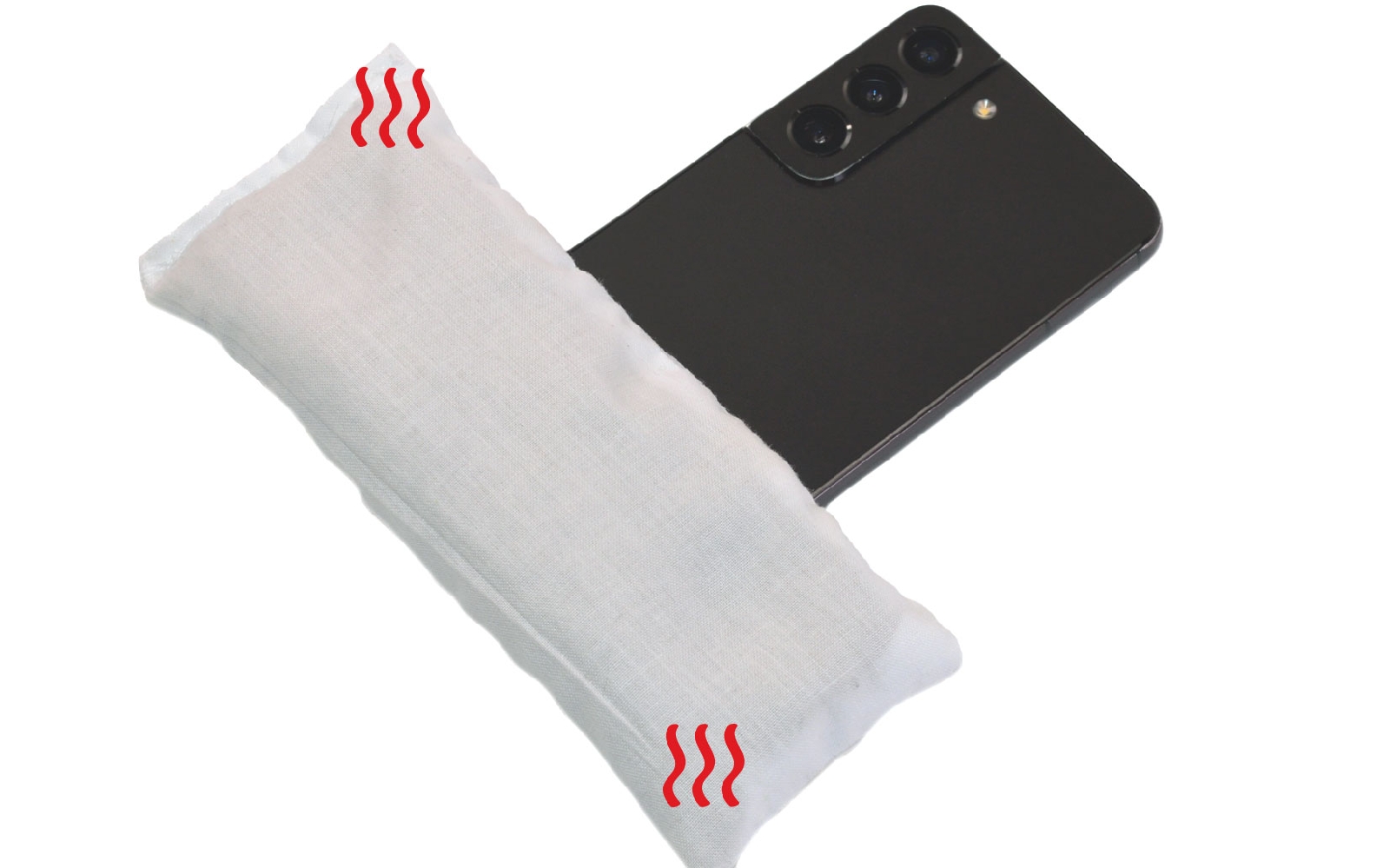

Pour ouvrir votre téléphone, il vous faut utiliser un coussin chauffant, un décapeur thermique ou votre propre sèche-cheveux.

Passez le coussin au micro-ondes environ 2 minutes avant de le déposer sur la bordure du téléphone. Déplacez l'outil sur tous les cotés du téléphone.

Si vous avez opté pour le décapeur thermique ou le sèche-cheveux, allumez le produit puis passez le sur tout le contour de l'appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

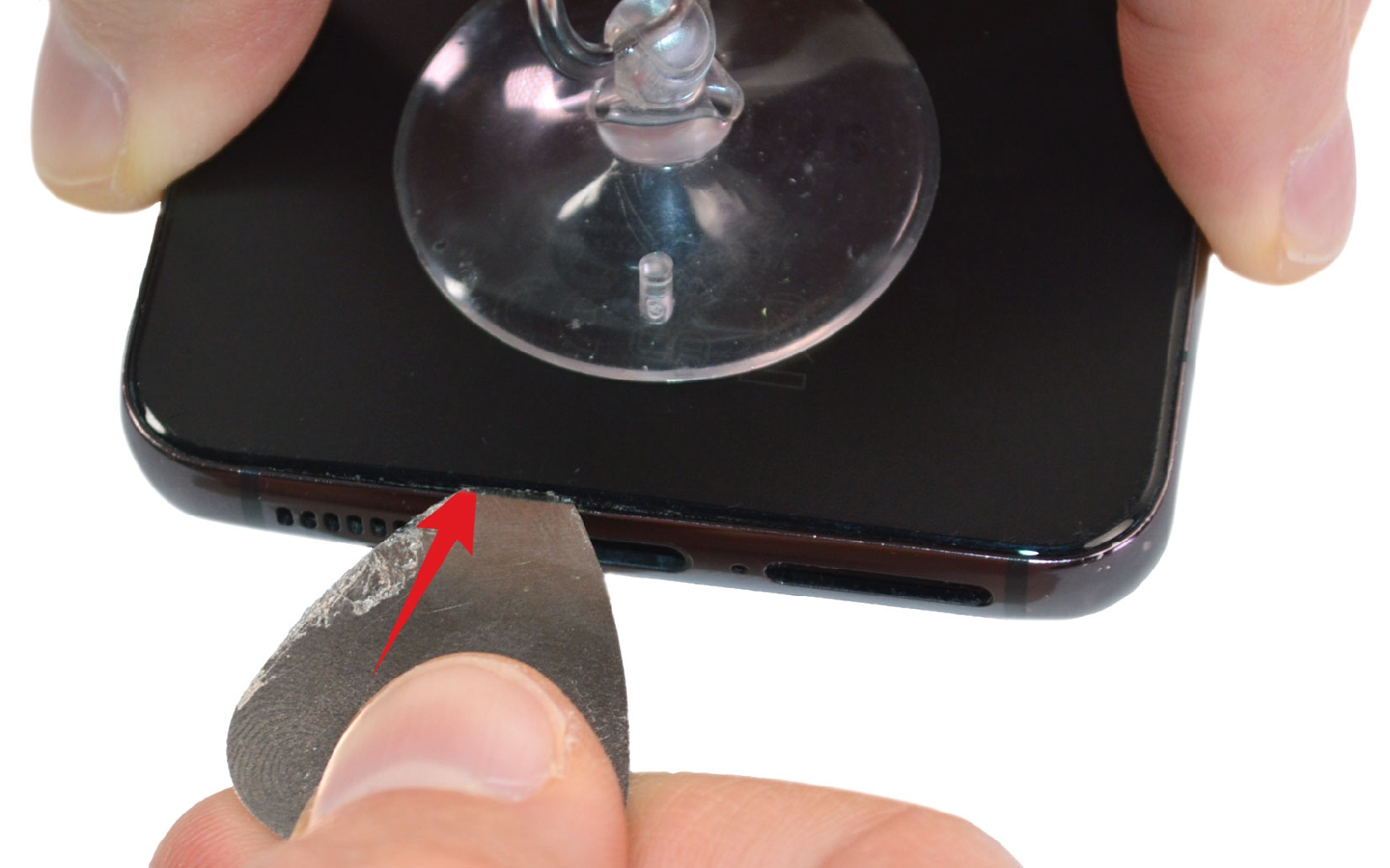

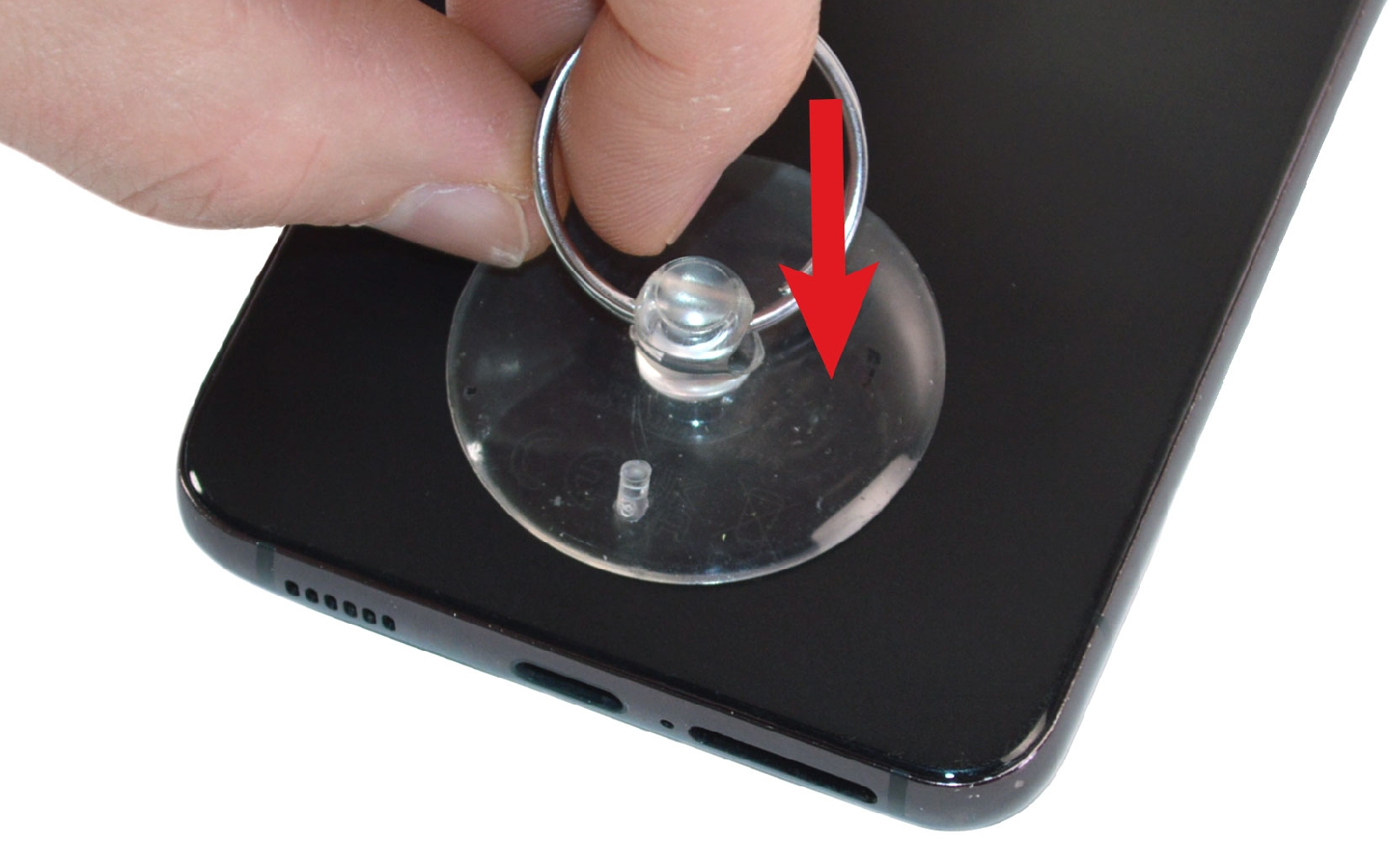

Etape 3 : Décoller la vitre arrière
Posez la ventouse sur le bas de la vitre arrière puis tirez l'outil pour soulever légèrement le composant.

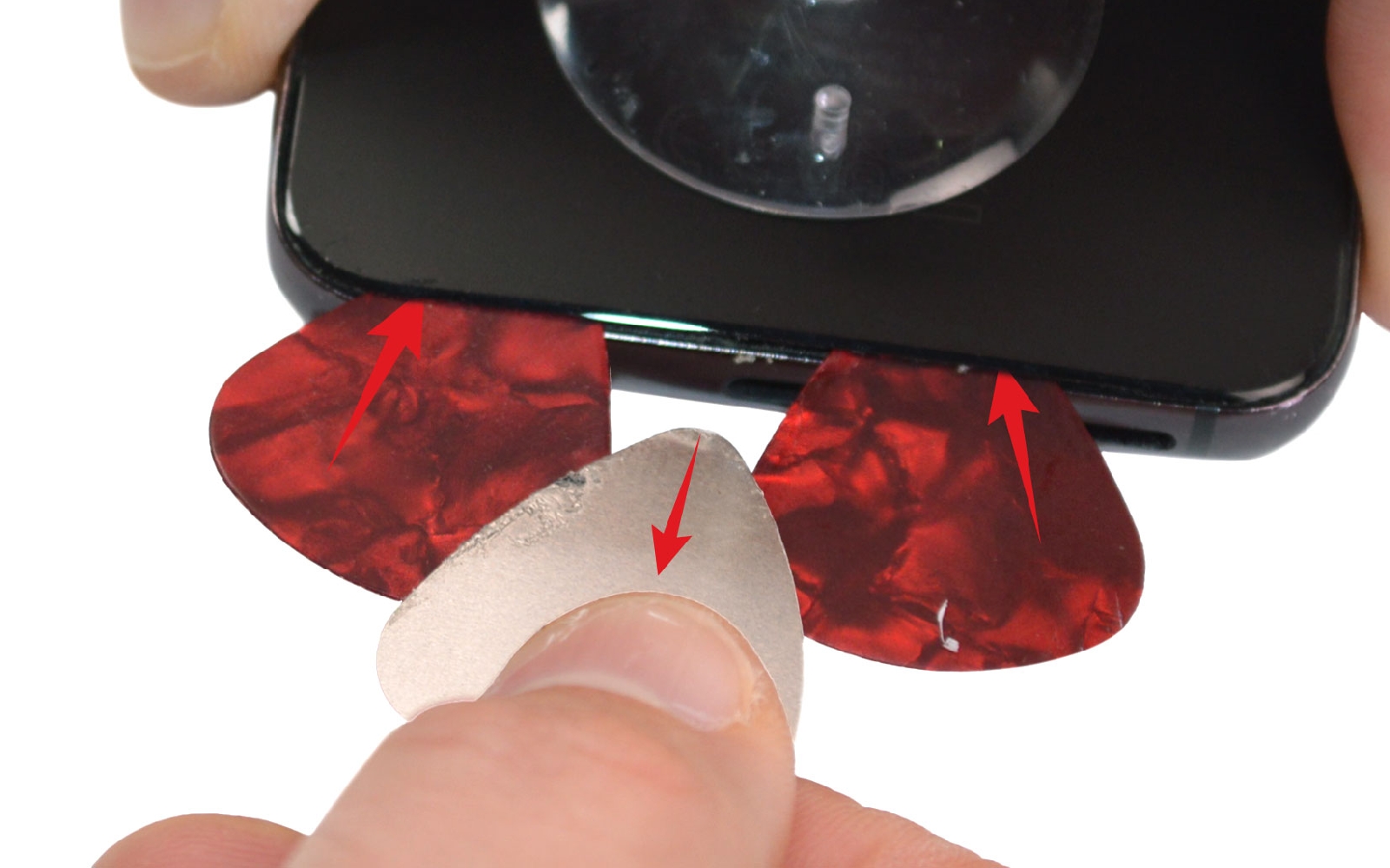

Profitez de cette manipulation pour insérer le levier en nylon entre la vitre arrière et e châssis. Ensuite, glissez ceux en plastique pour remplacer celui en métal.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

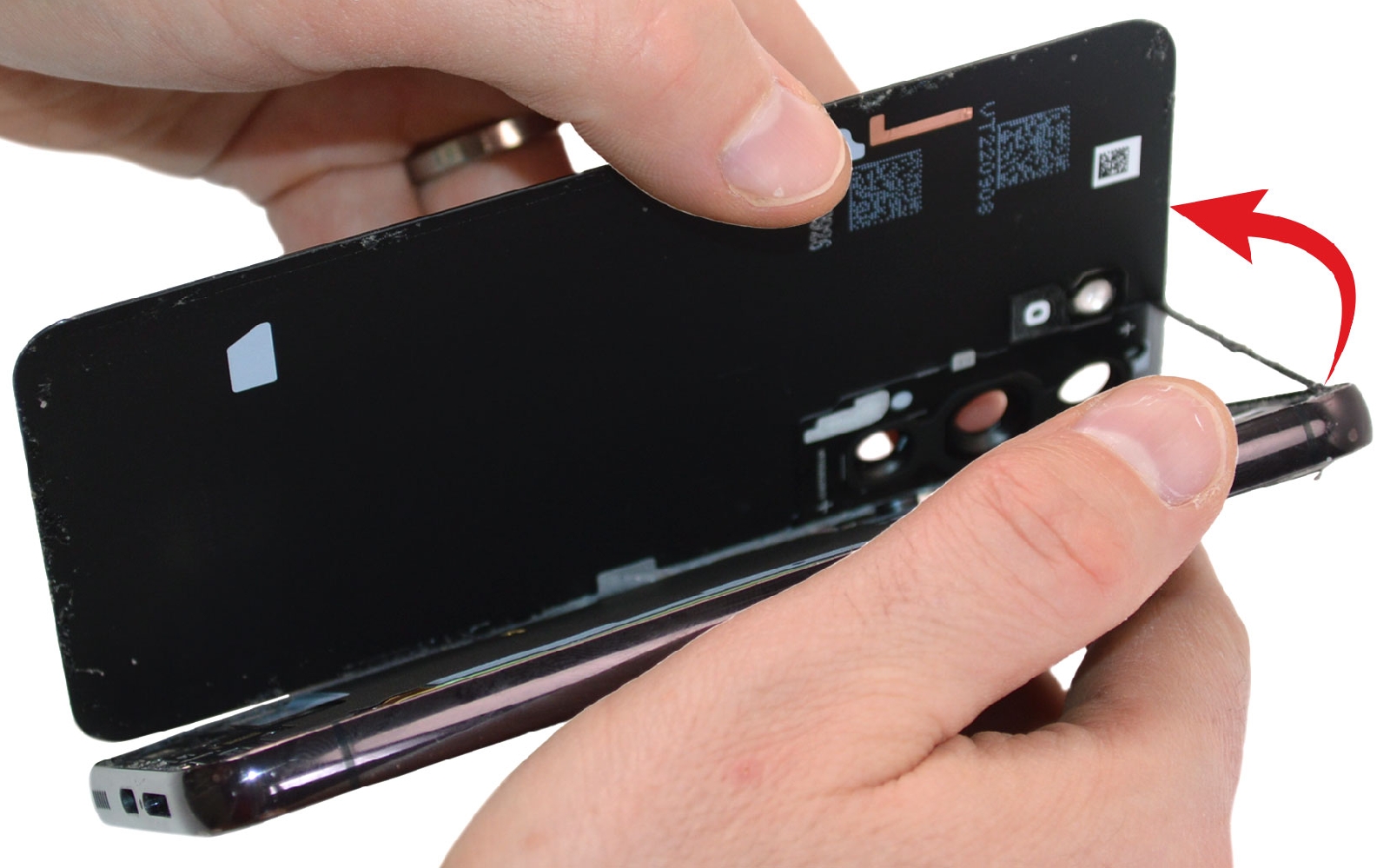

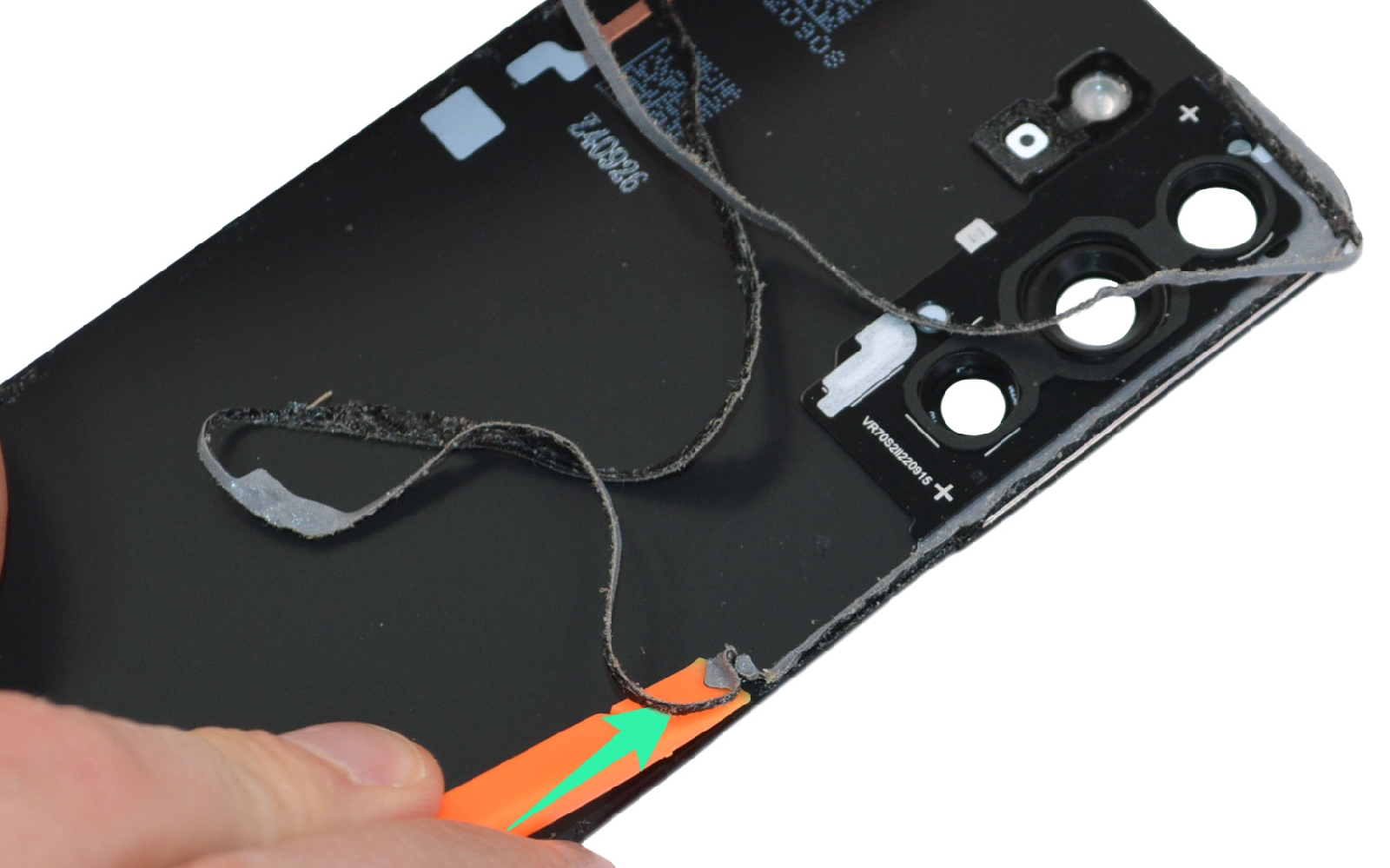

Etape 4 : Ouvrir la vitre arrière

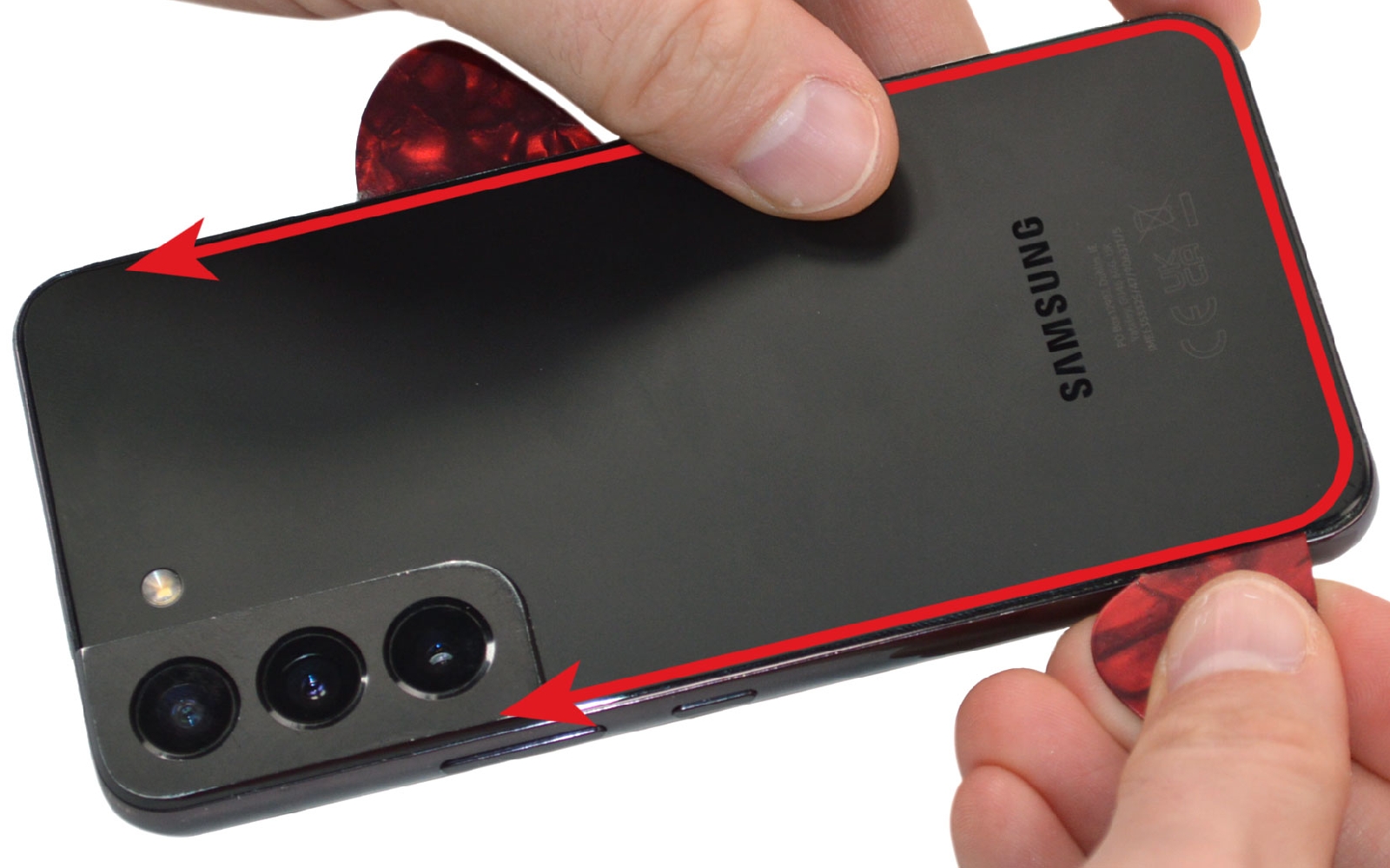

Faites glisser les médiators en plastique tout autour du composant pour détacher la vitre arrière du châssis.

Nettoyez ensuite l'arrière de la vitre arrière des résidus de joint.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière d'origine pour Galaxy S22 Noir
38,90 €

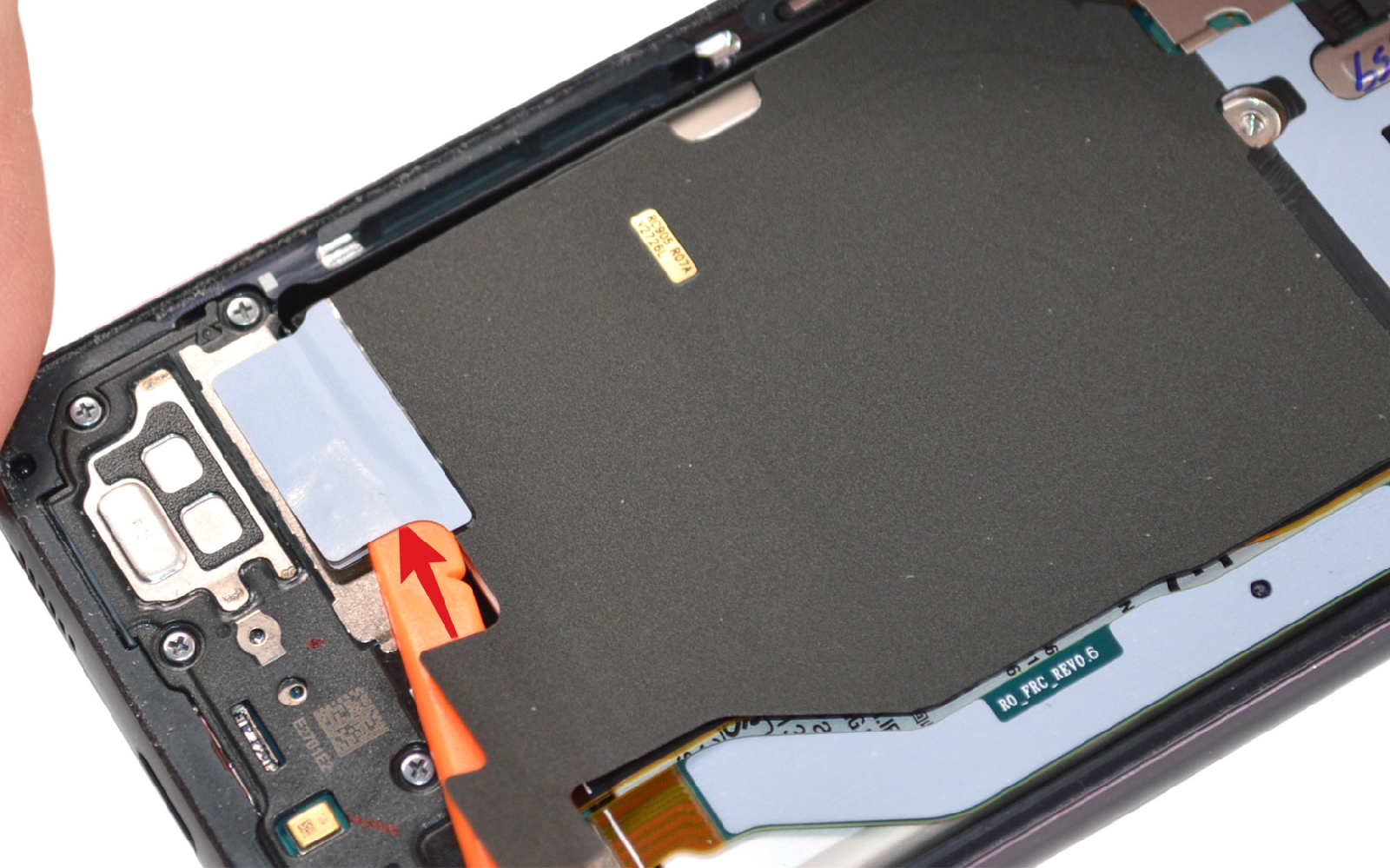

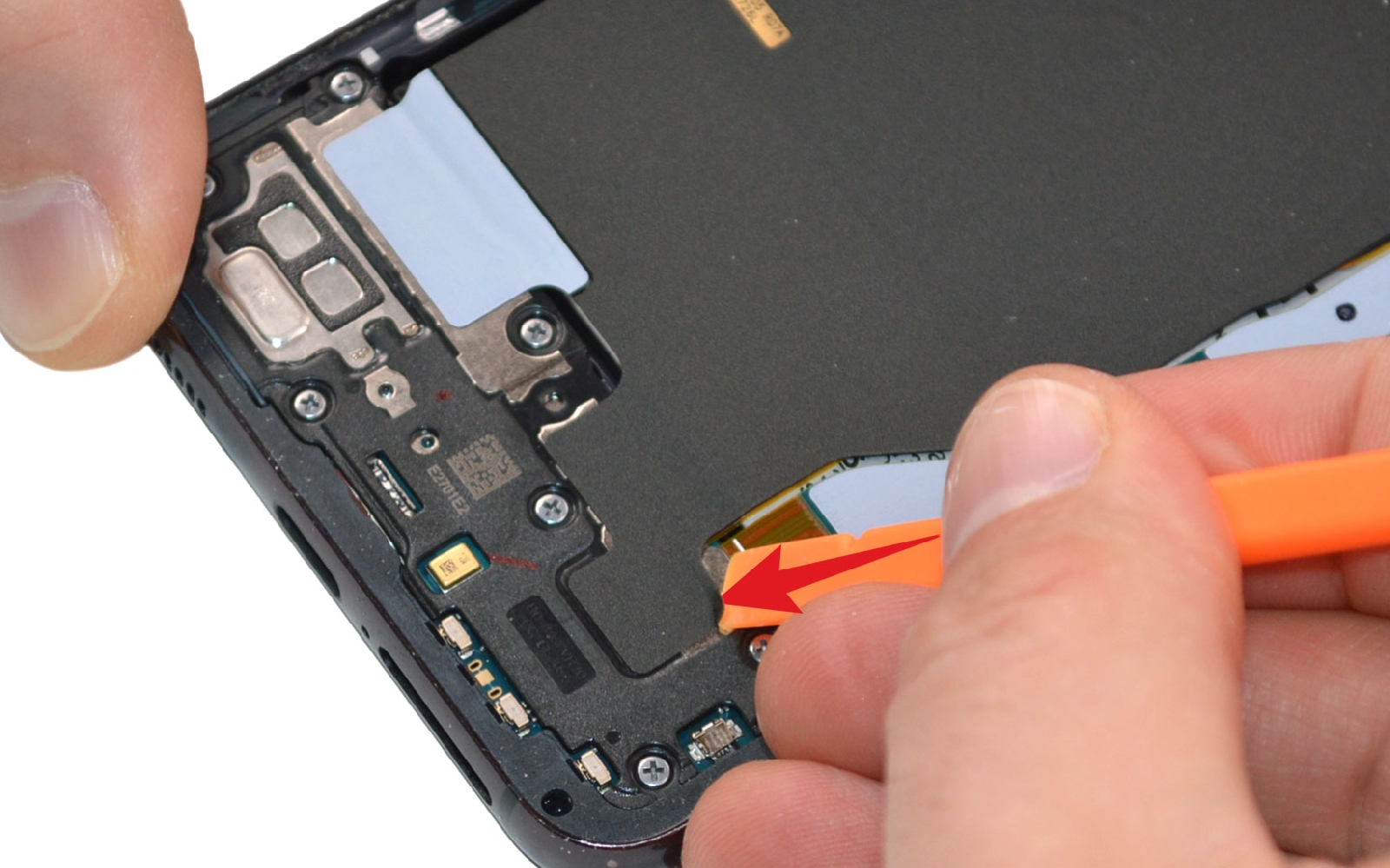

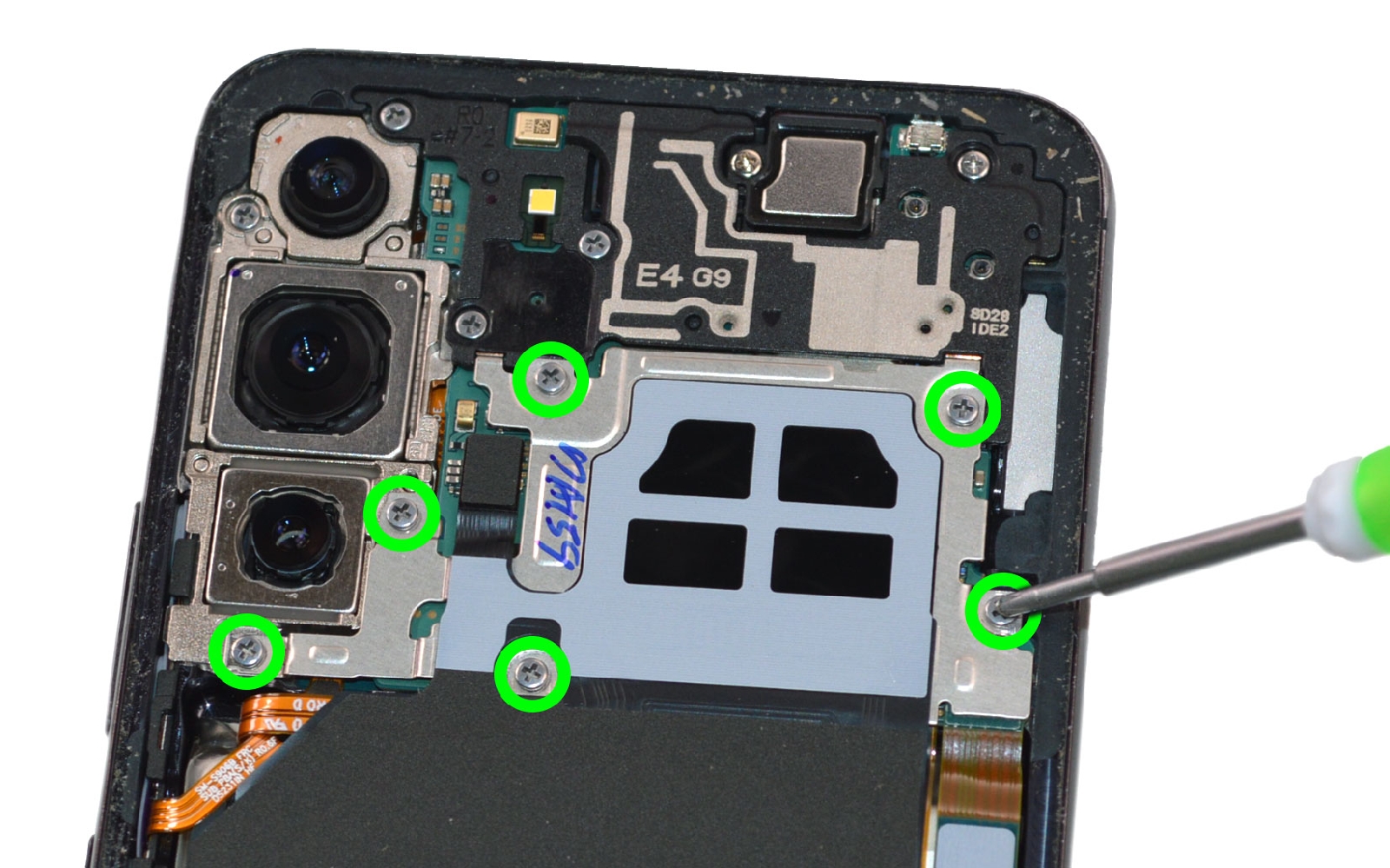

Etape 5 : Dévisser la plaquette NFC
Ôtez les 6 vis cruciforme de la nappe induction.

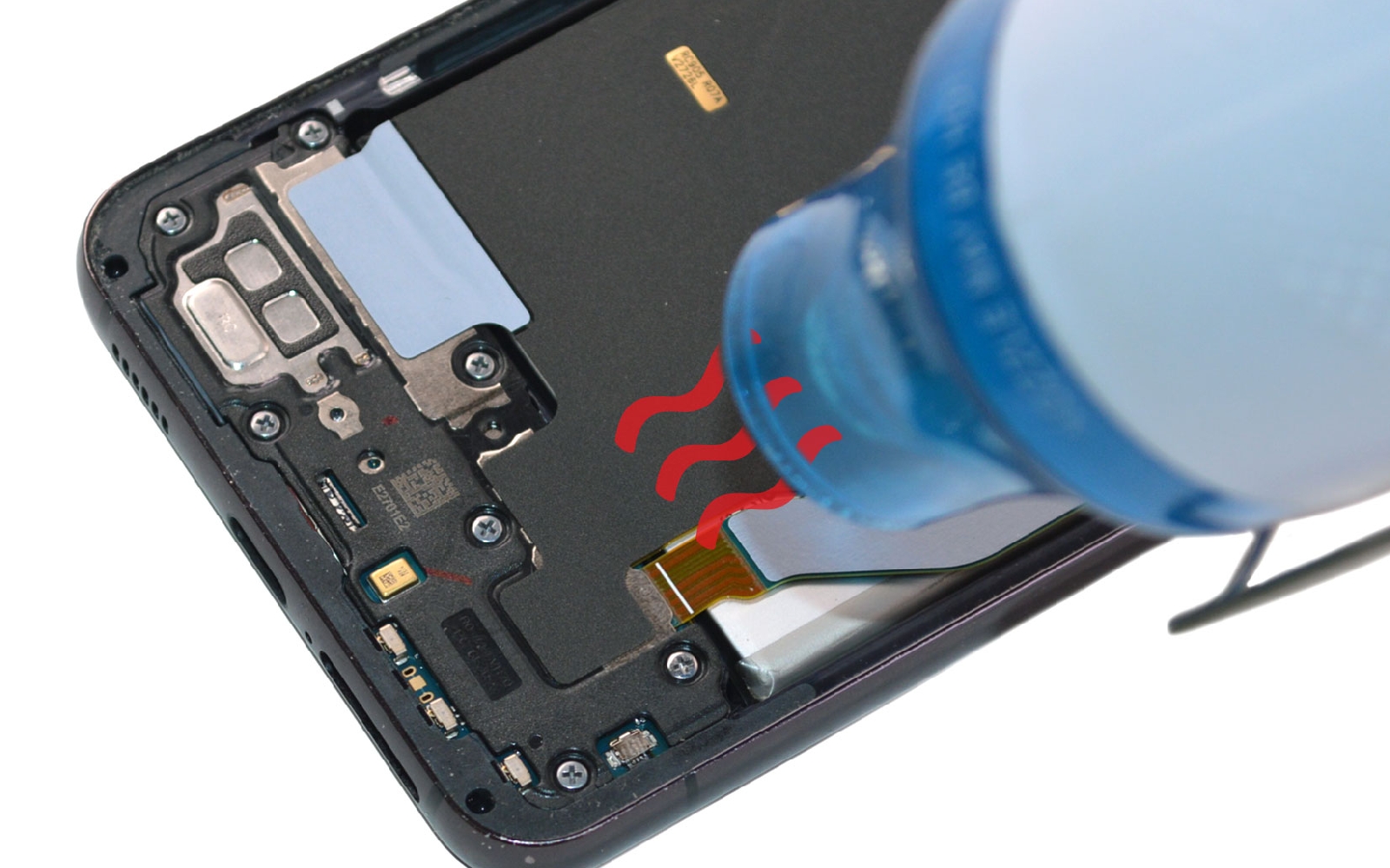

Chauffez le bas de cette dernière à l'aide d'un décapeur thermique, d'un coussin chauffant ou d'un sèche-cheveux.

Décollez le bas de la nappe du haut-parleur externe avec le spudger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

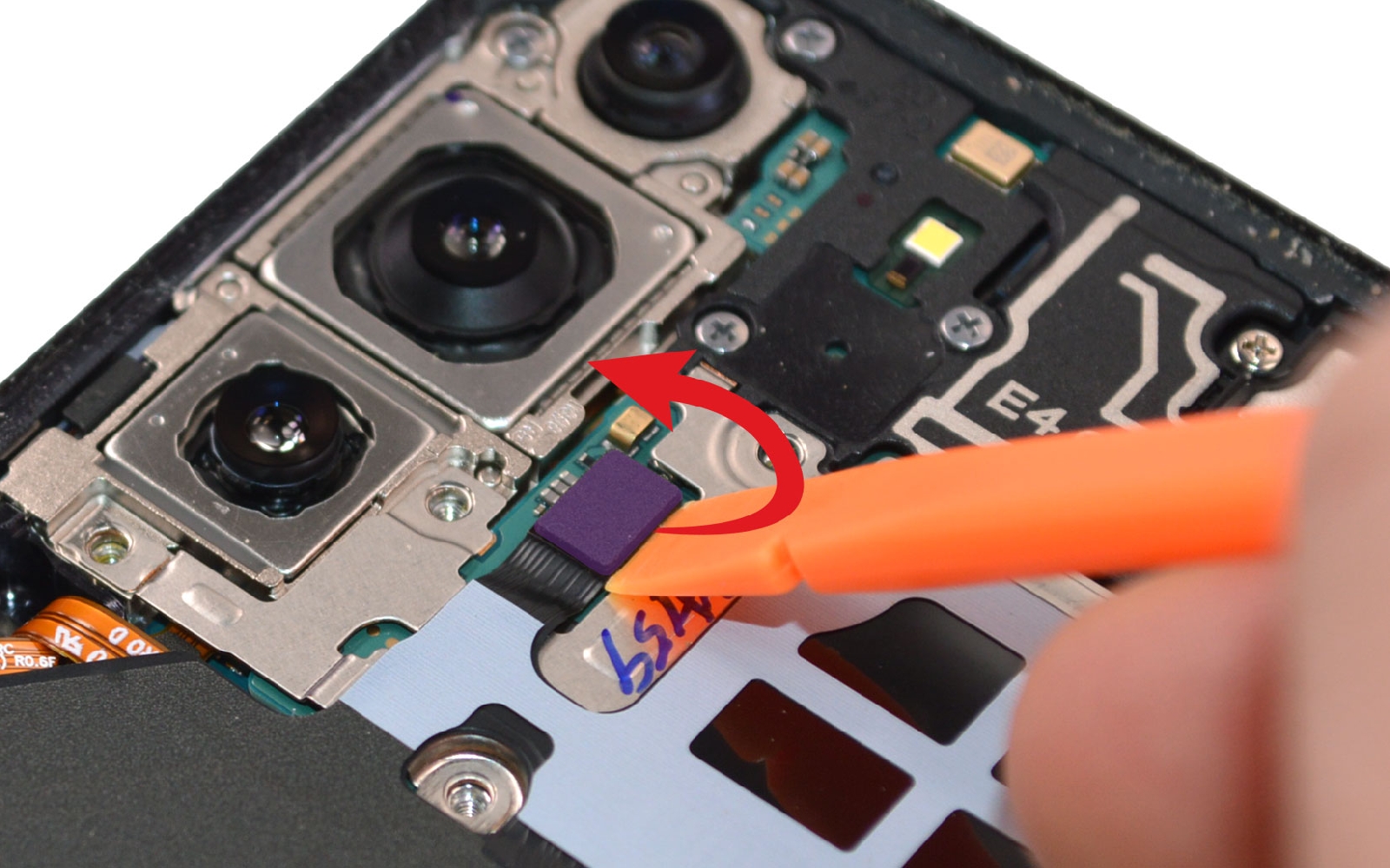

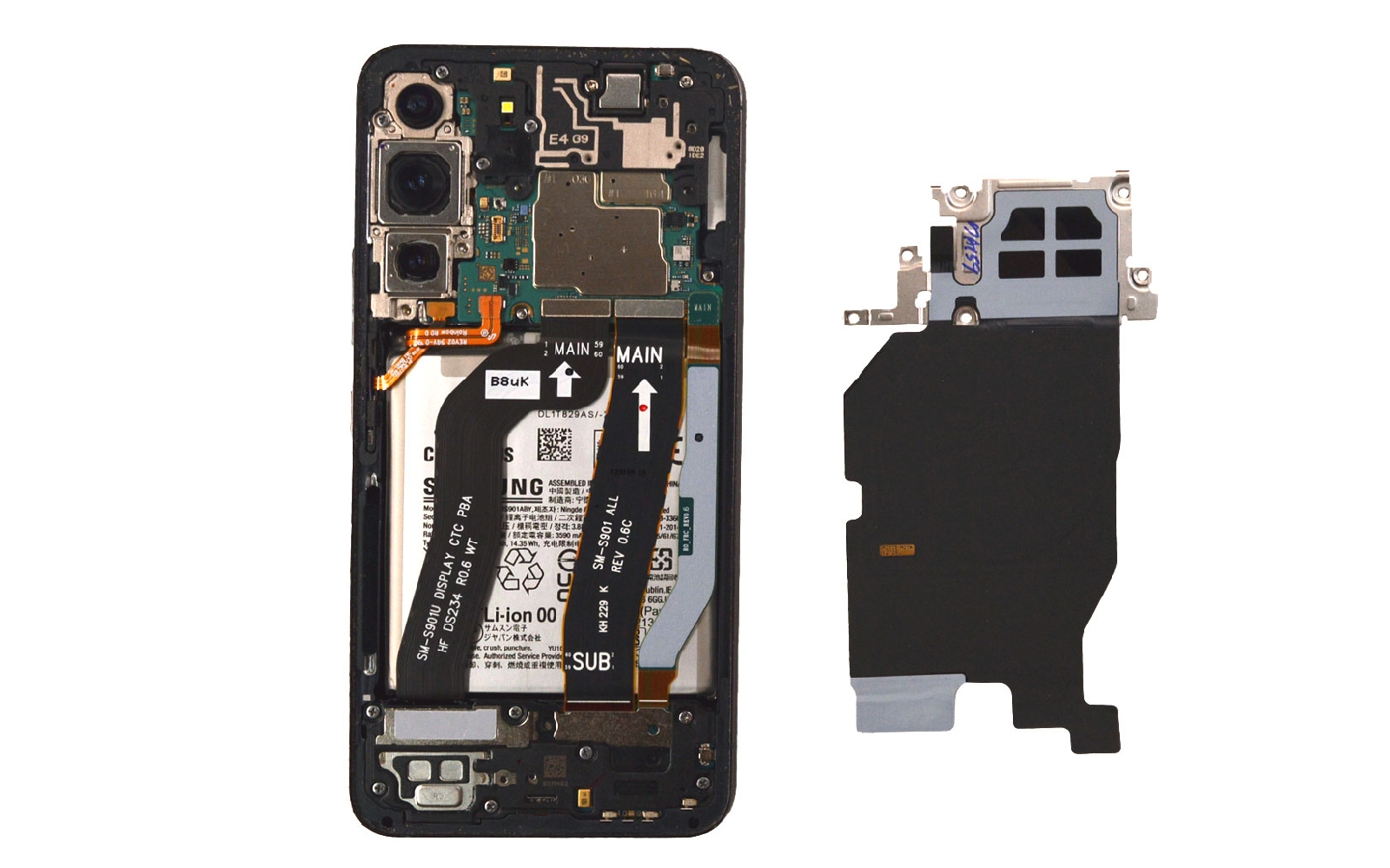

Etape 6 : Sortir la plaquette NFC

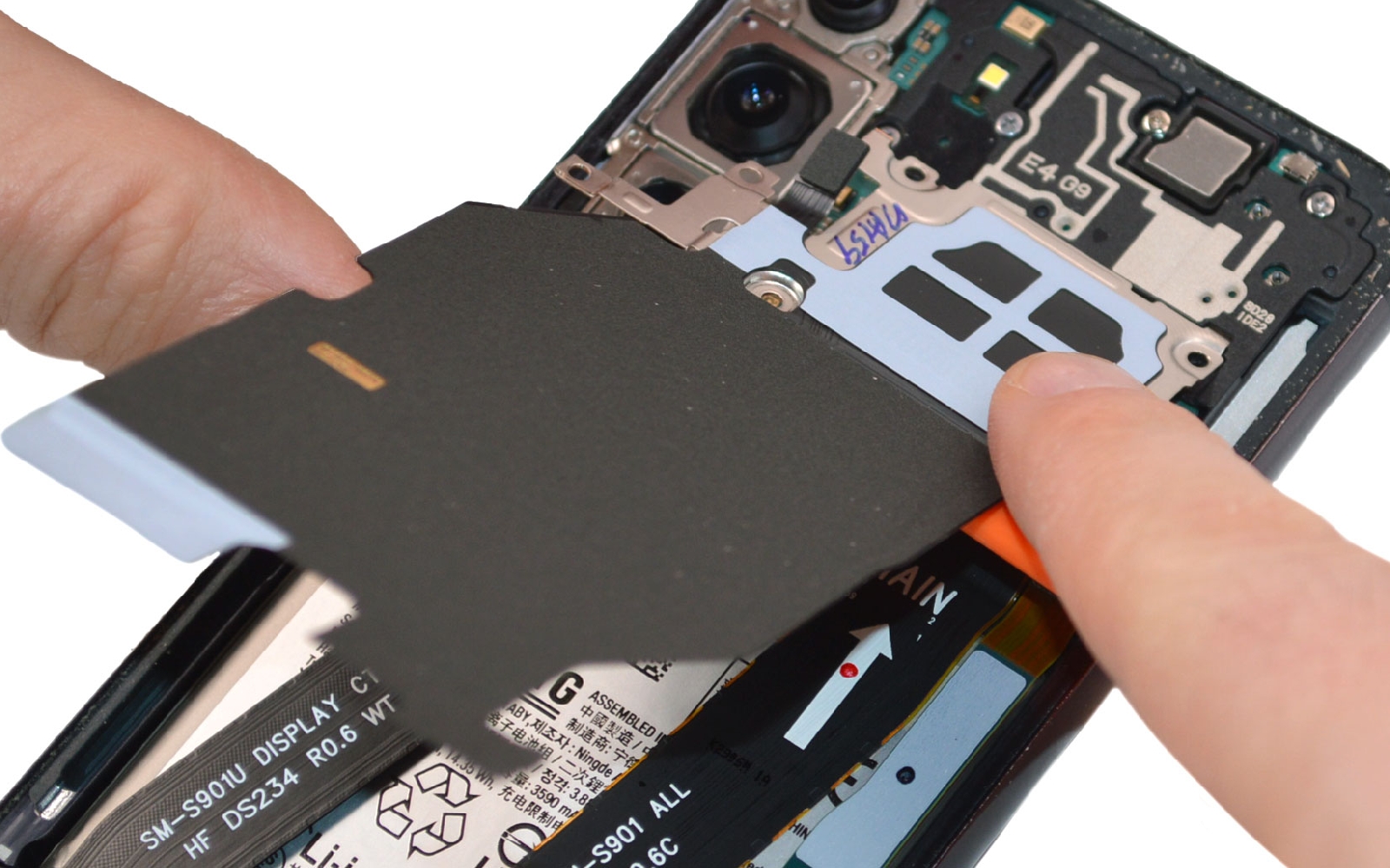

Débranchez la nappe de la plaquette puis sortez la du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Antenne principale d'origine pour Samsung Galaxy S22
29,90 €

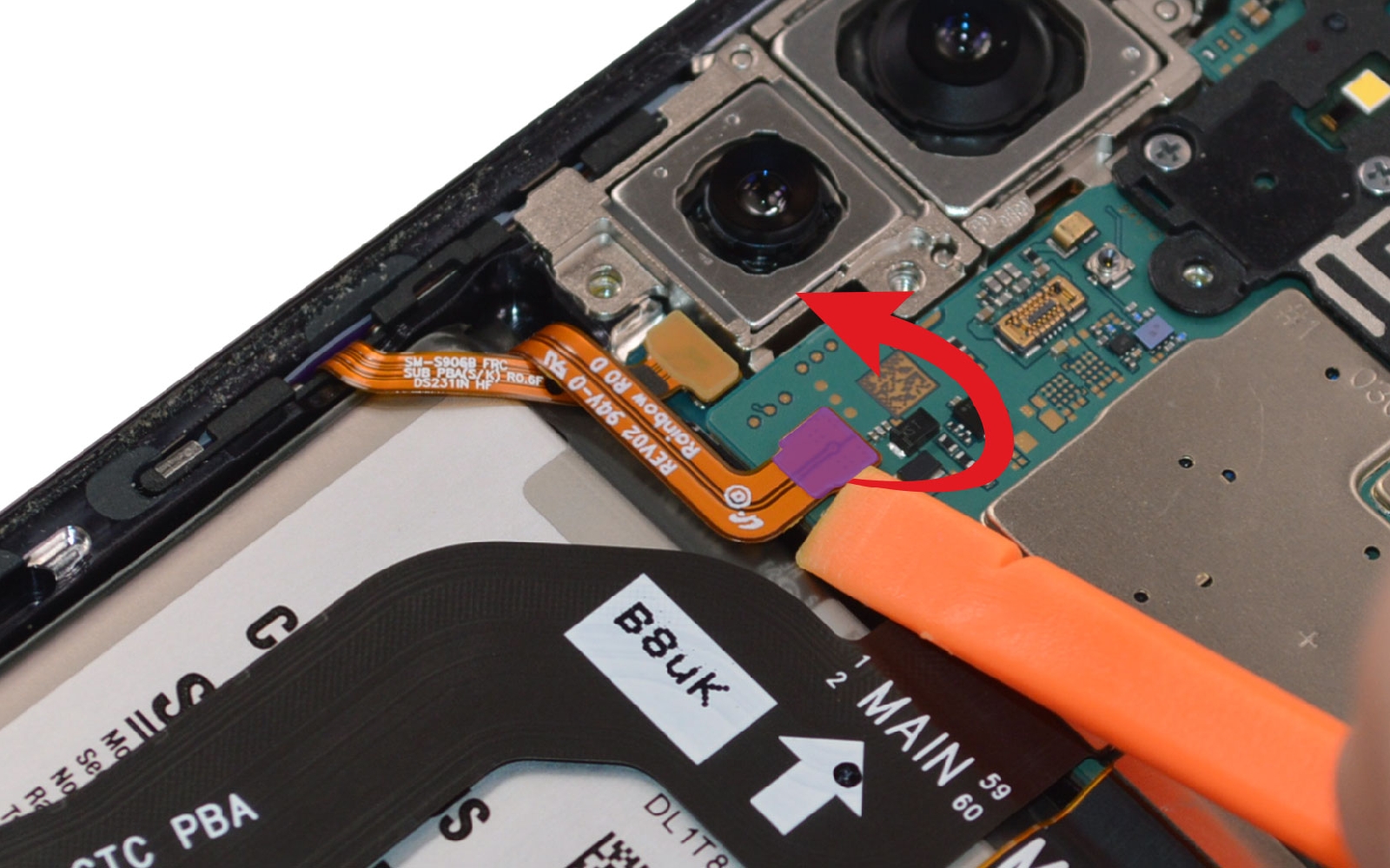

Etape 7 : Déconnecter la batterie
Toujours avec le levier en nylon, déconnectez la batterie avant de continuer la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

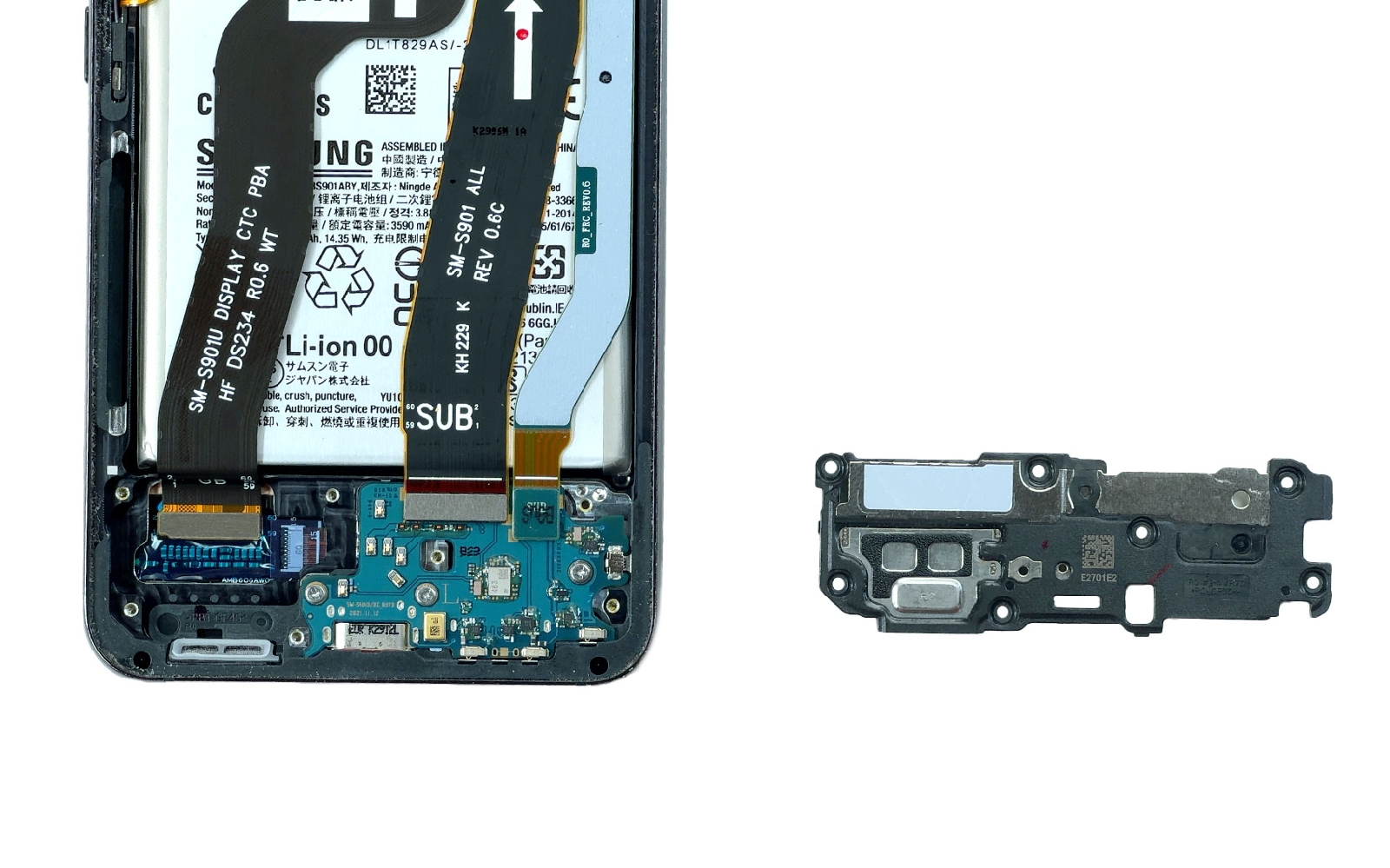

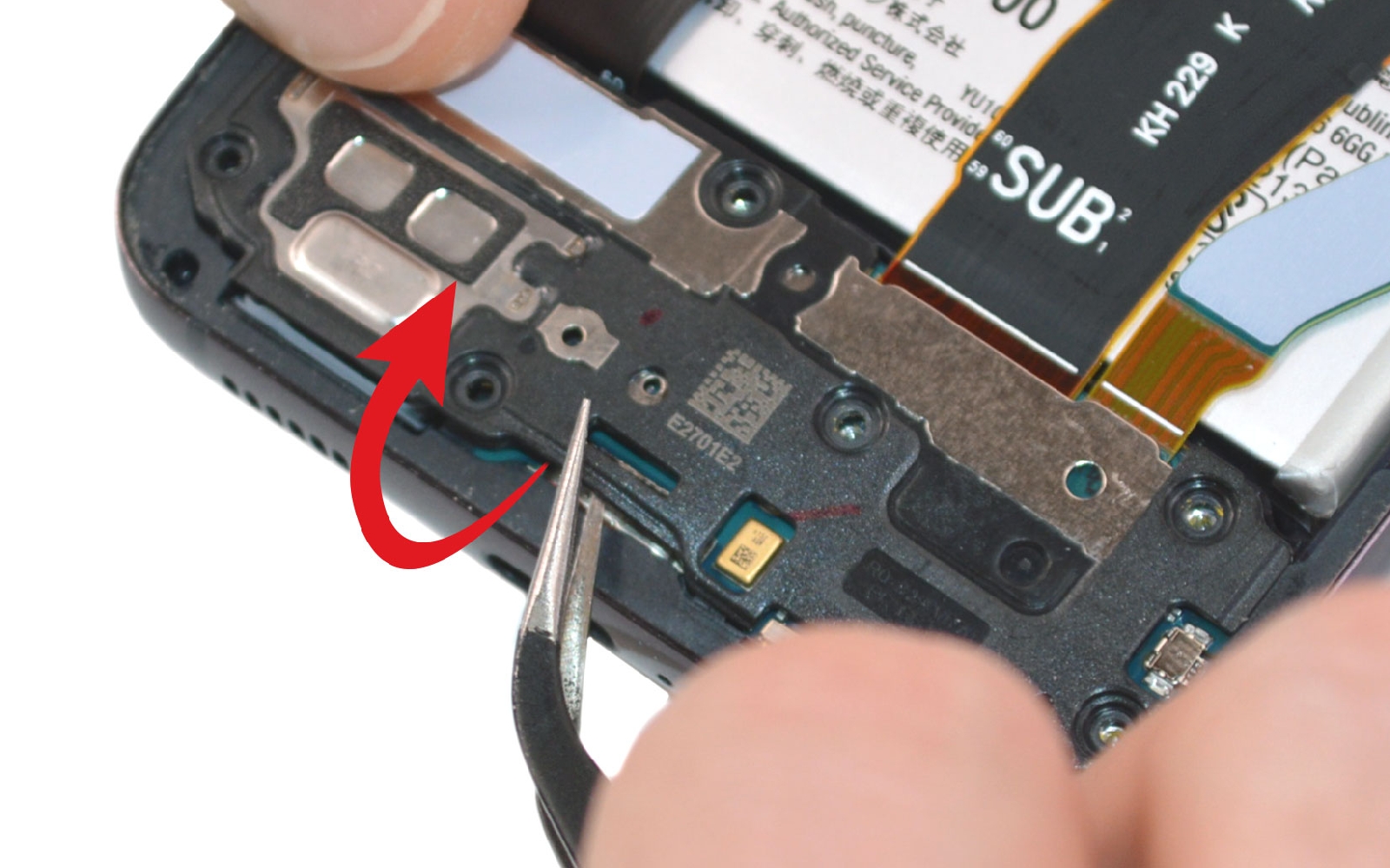

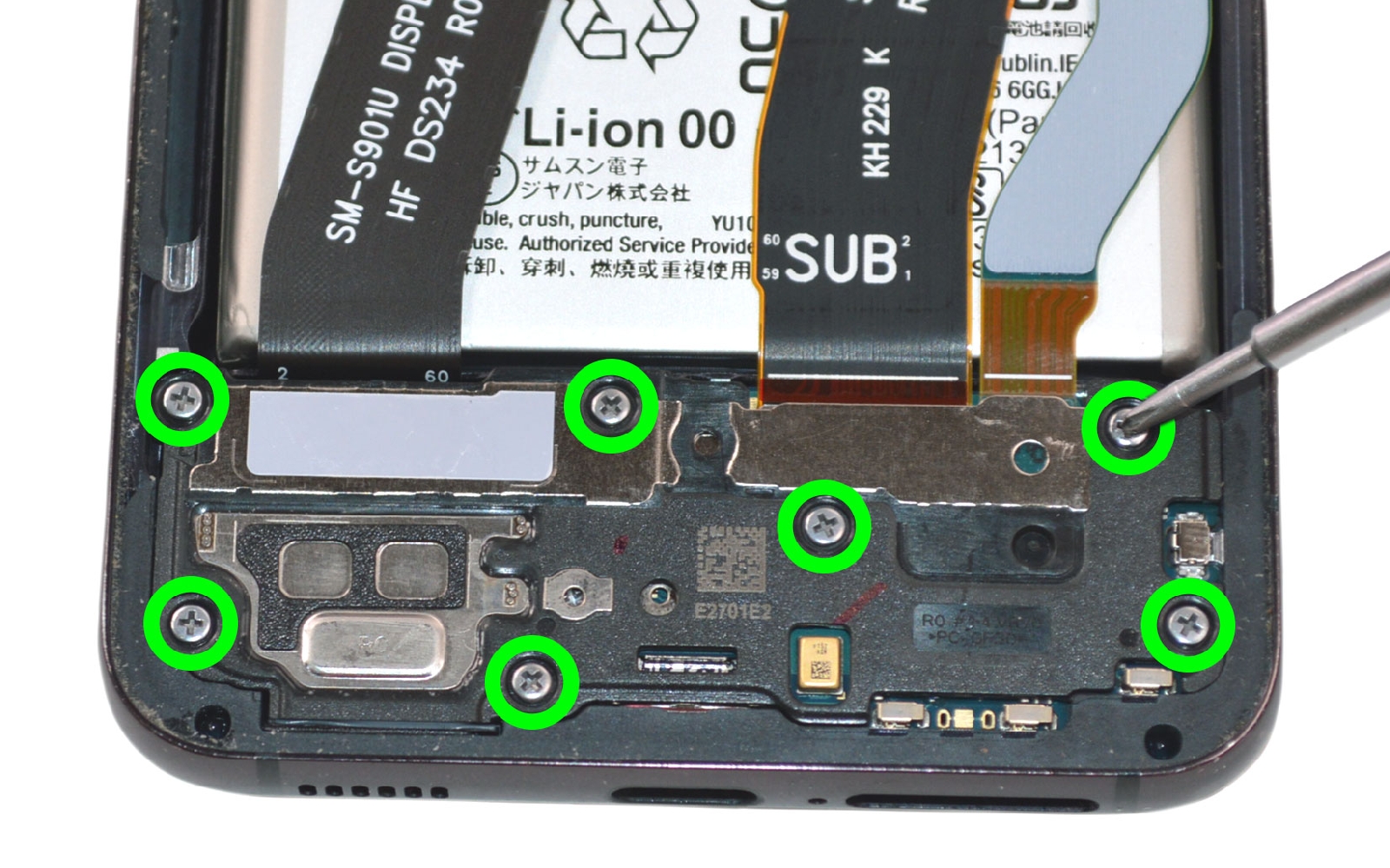

Etape 8 : Retirer le haut-parleur externe

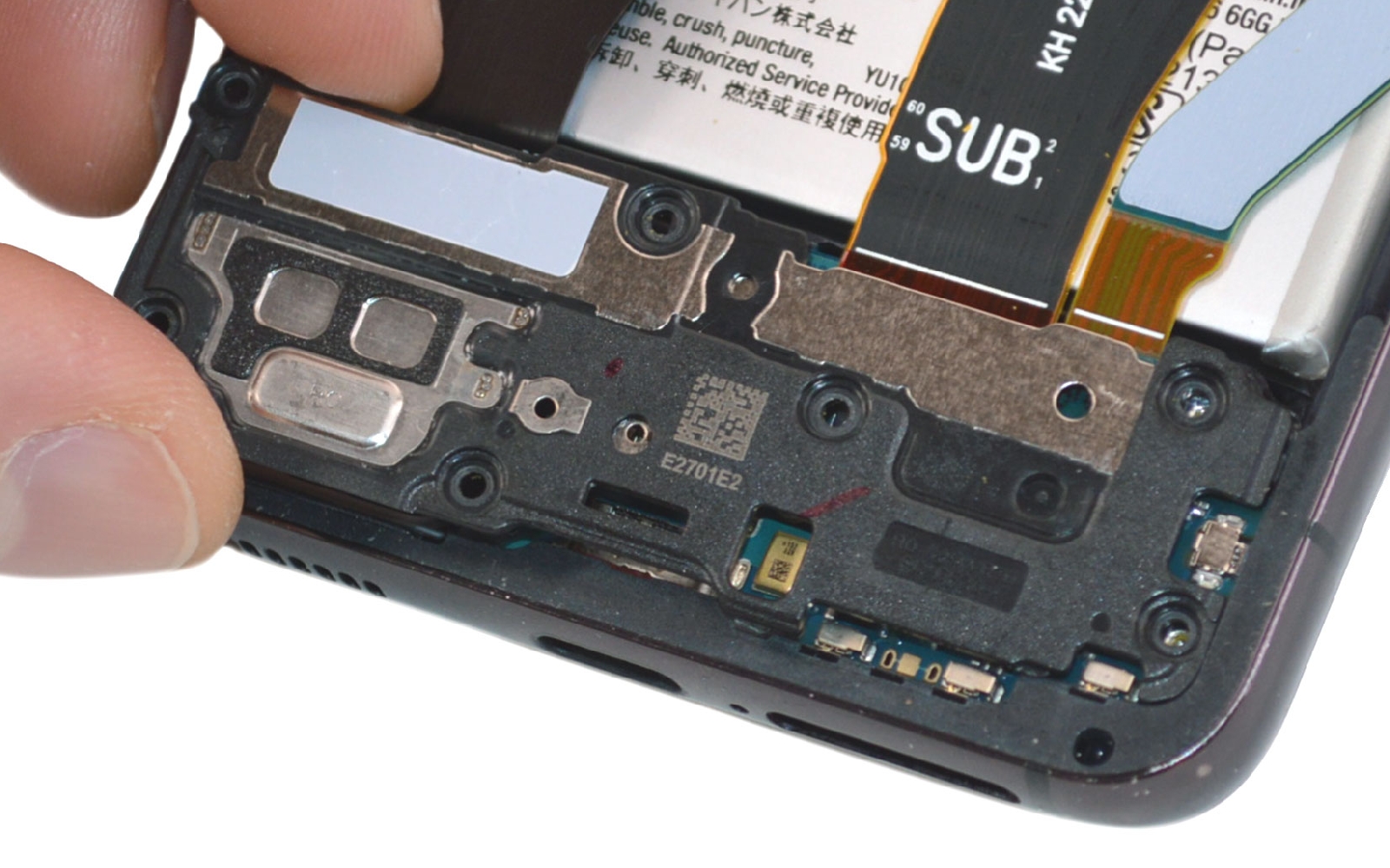

Retirez les 7 vis du haut-parleur externe avant d'insérer la pointe de la pincette dans l'espace entre le composant et le châssis (photo 2).

Sortez le HP du Samsung Galaxy S22.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur compatible pour Samsung Galaxy S22
8,90 €
Etape 9 : Débrancher les nappes d'interconnexion de la carte mère
Déconnectez les nappes de la carte mère en glissant le spudger sous ces dernières.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

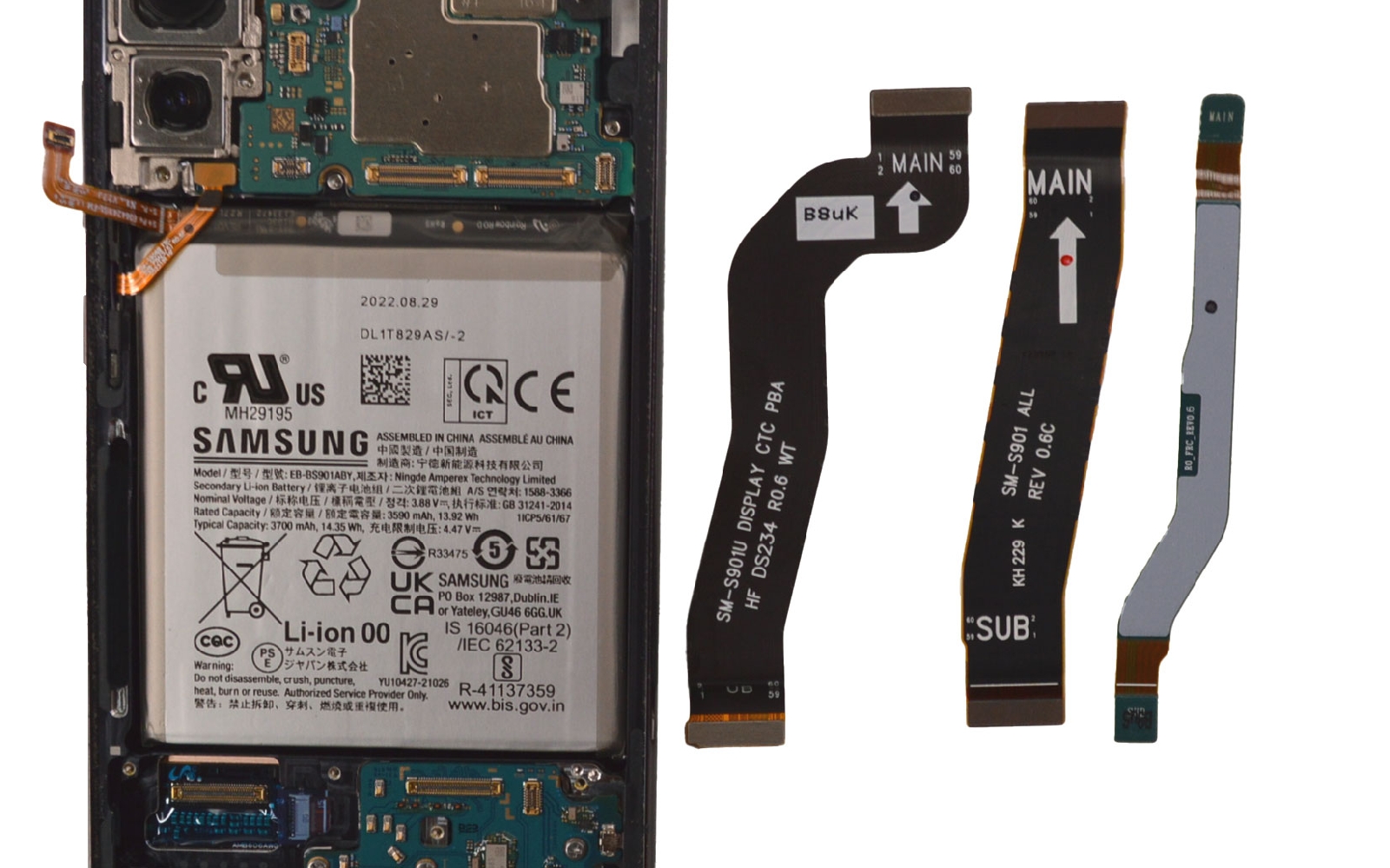

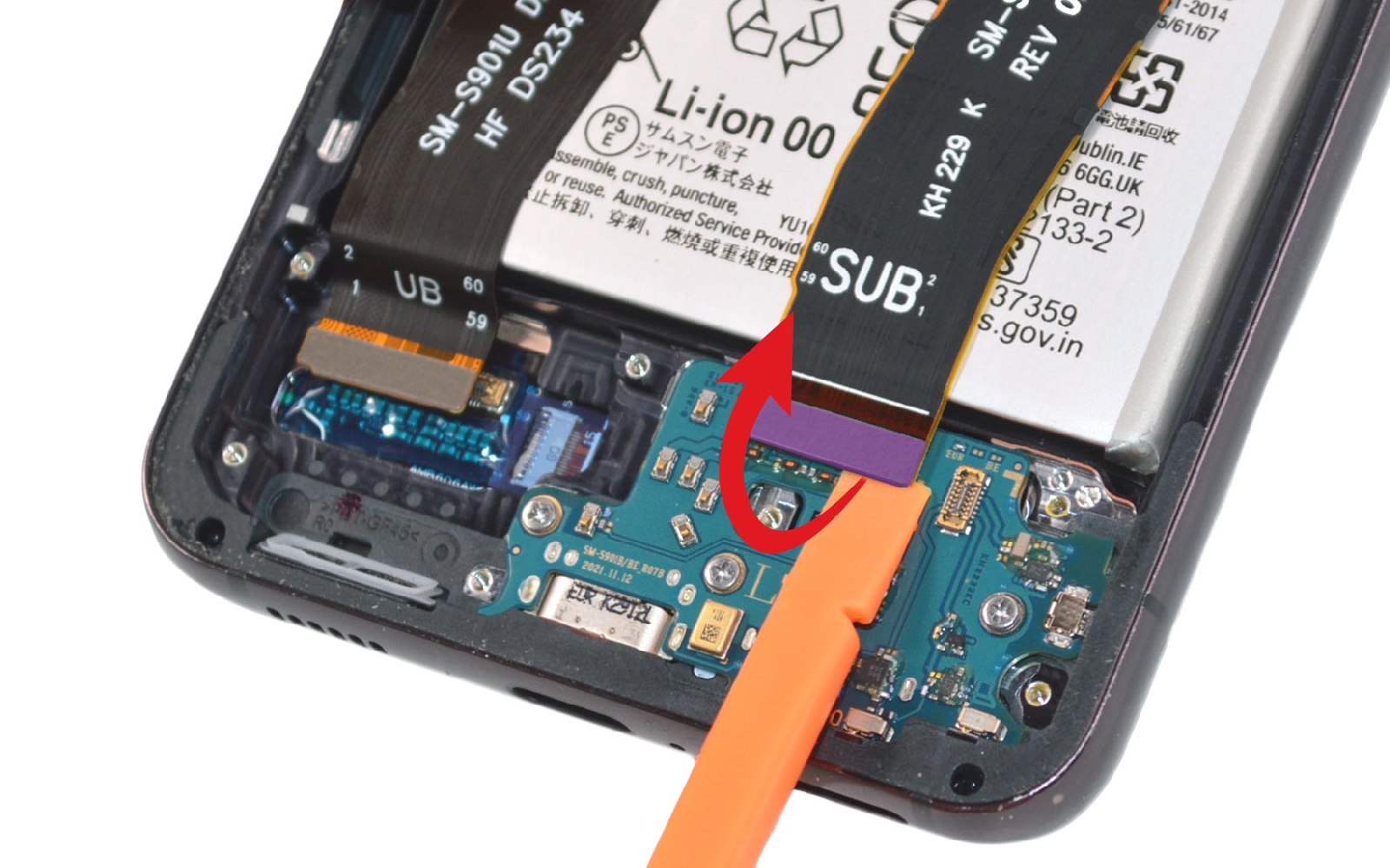

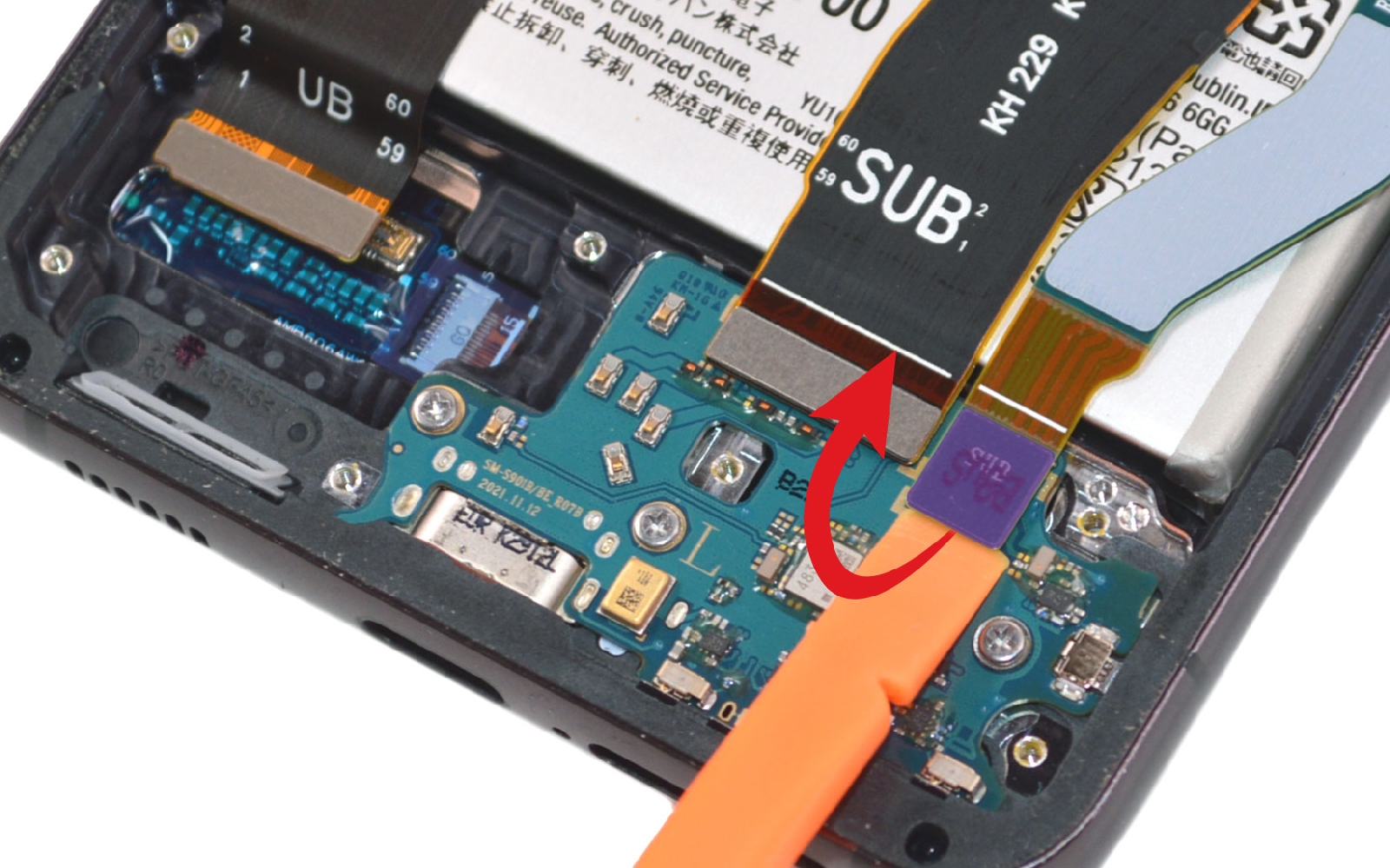

Etape 10 : Enlever les rallonges

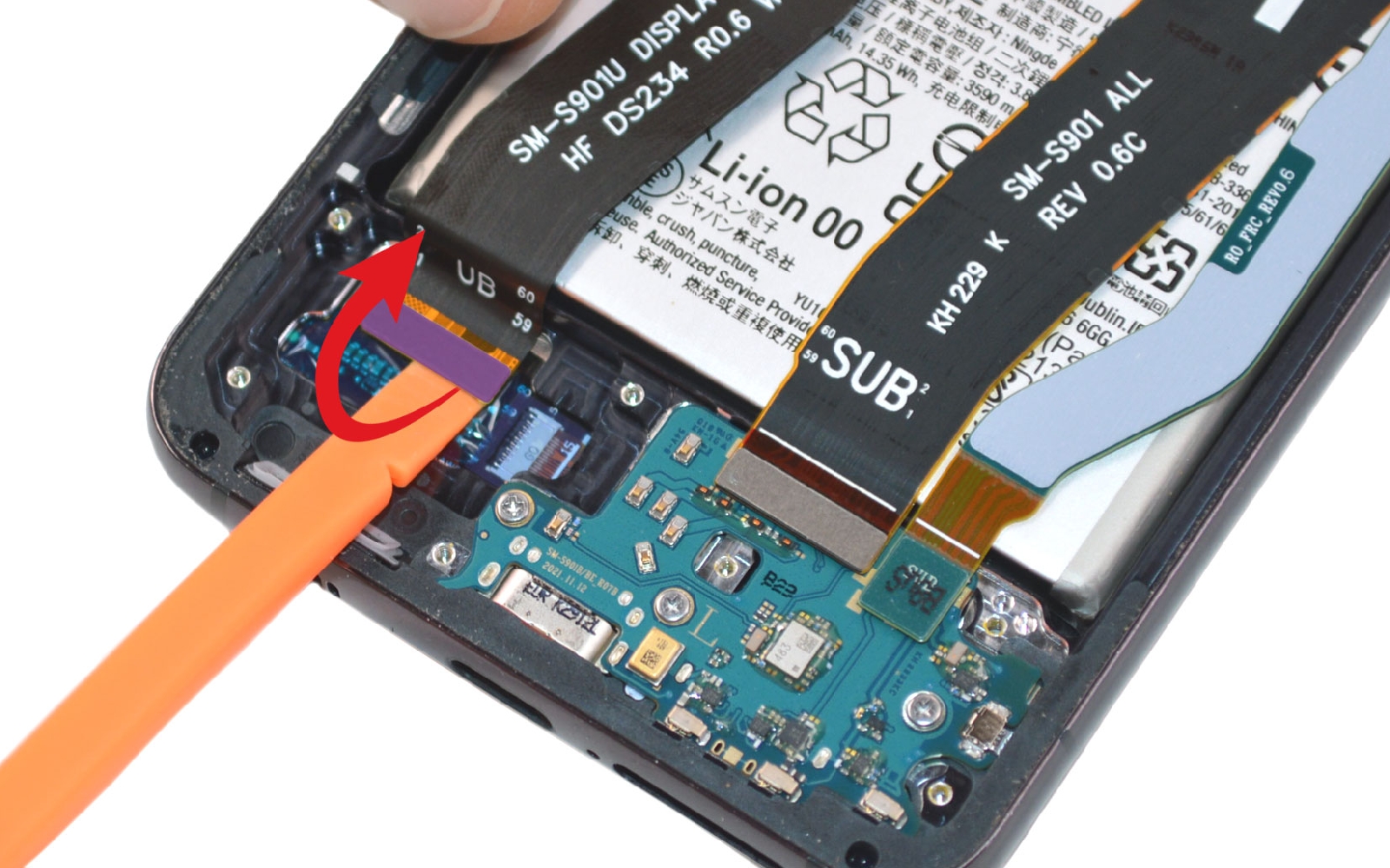

Comme pour l'étape précédente, débranchez l'autre extrémité des rallonges d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion pour Samsung Galaxy S22
12,90 €
Nappe FRC pour Samsung Galaxy S22 (S901B)
12,90 €

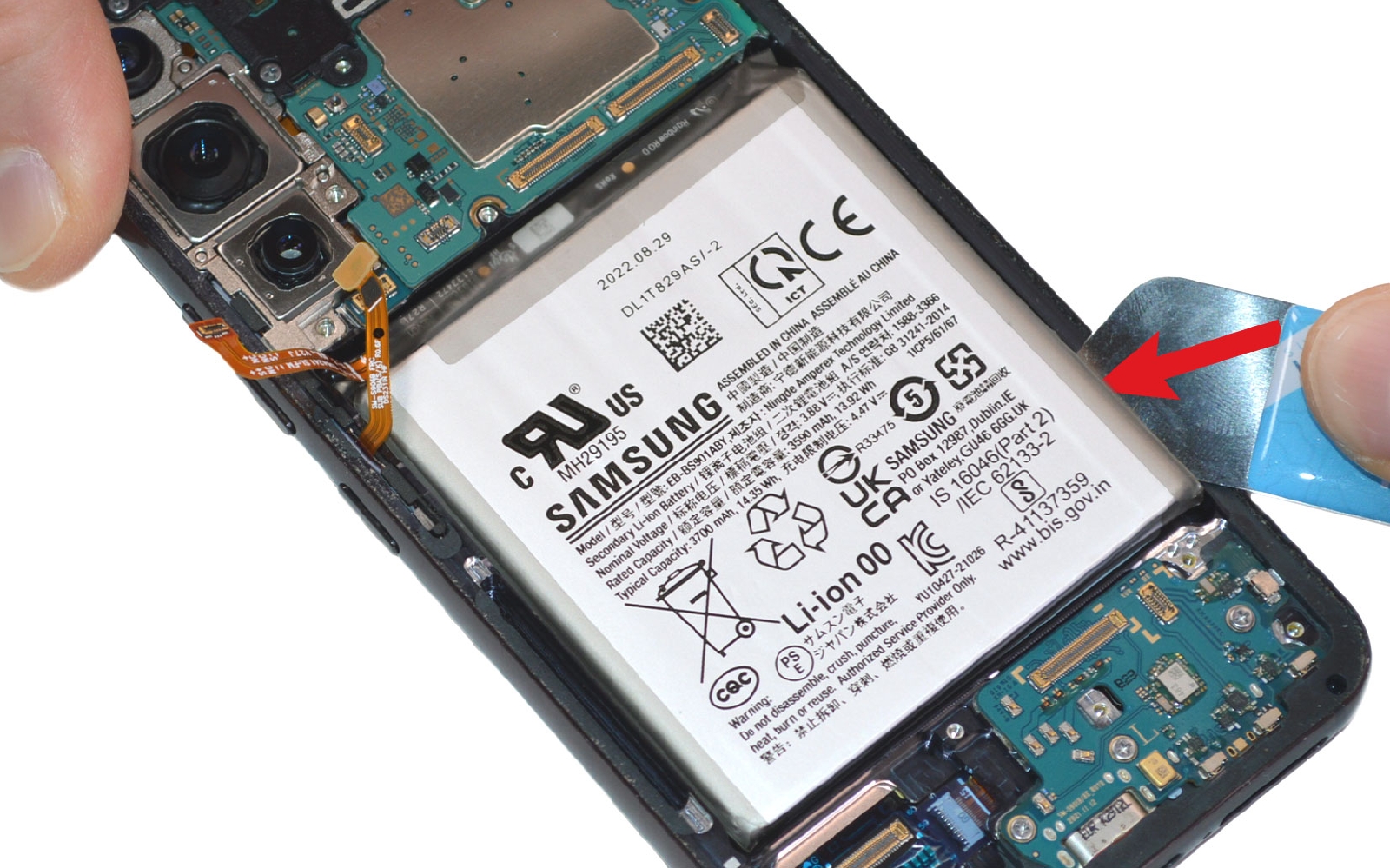

Etape 11 : Ramollir les stickers de la batterie

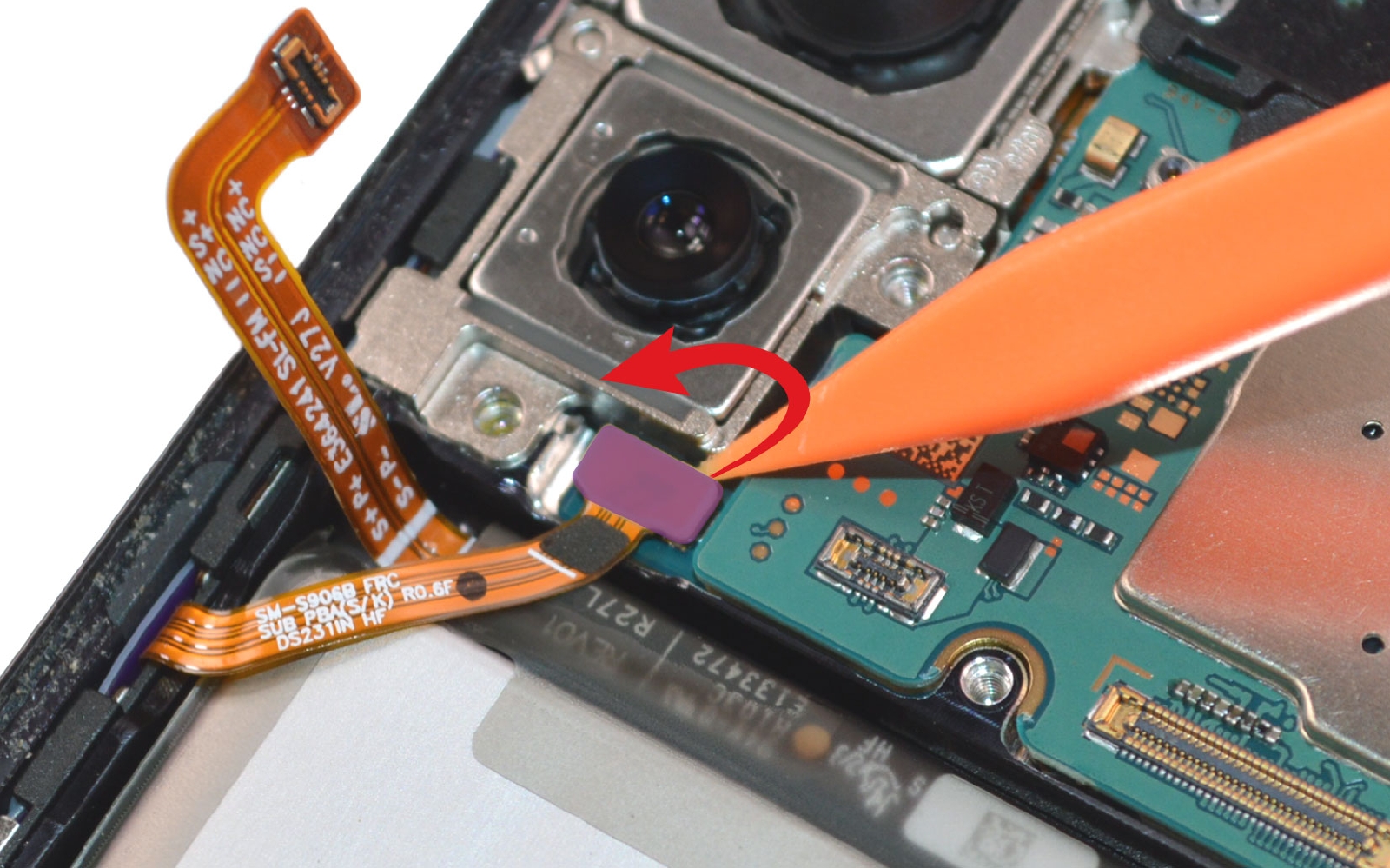

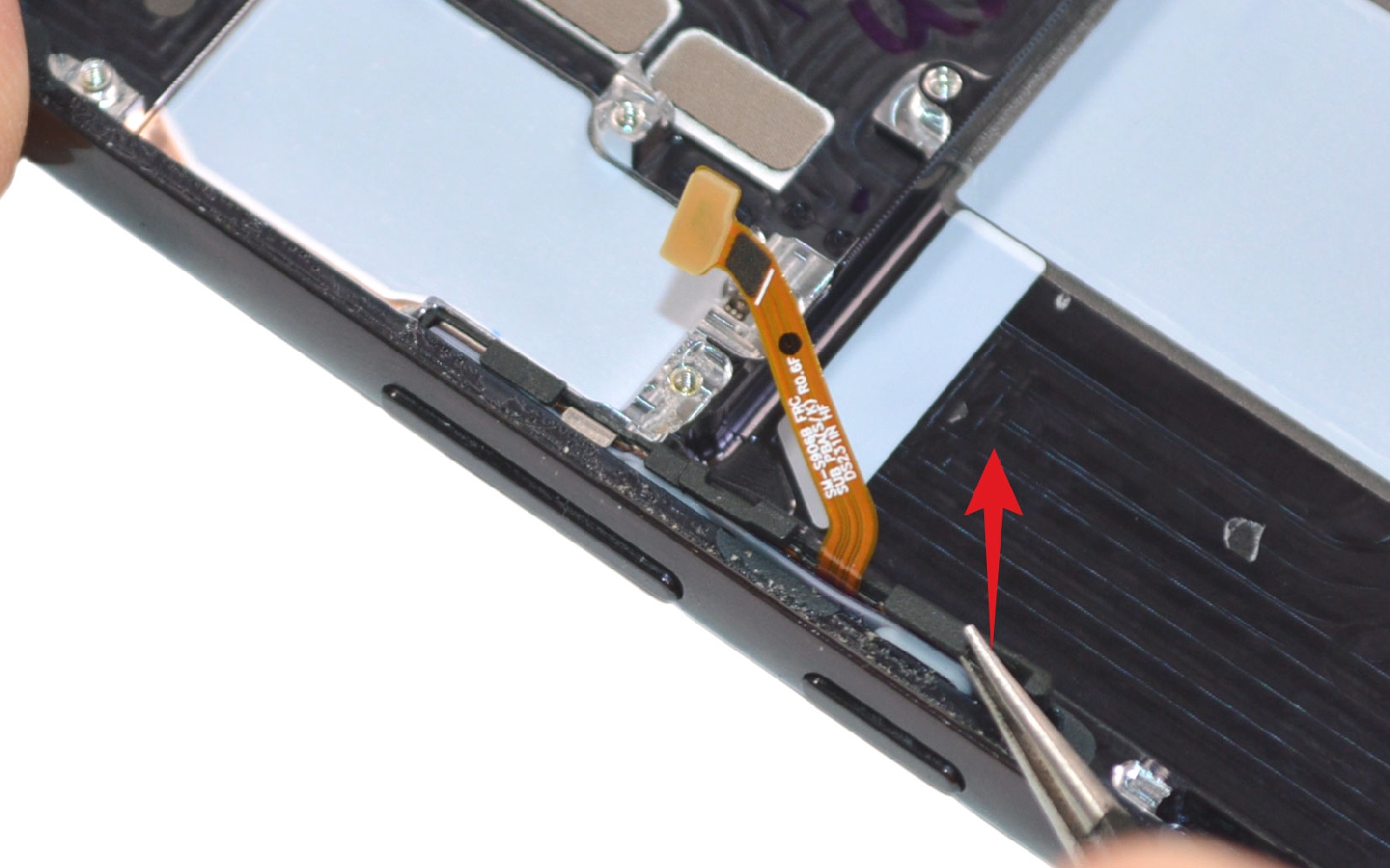

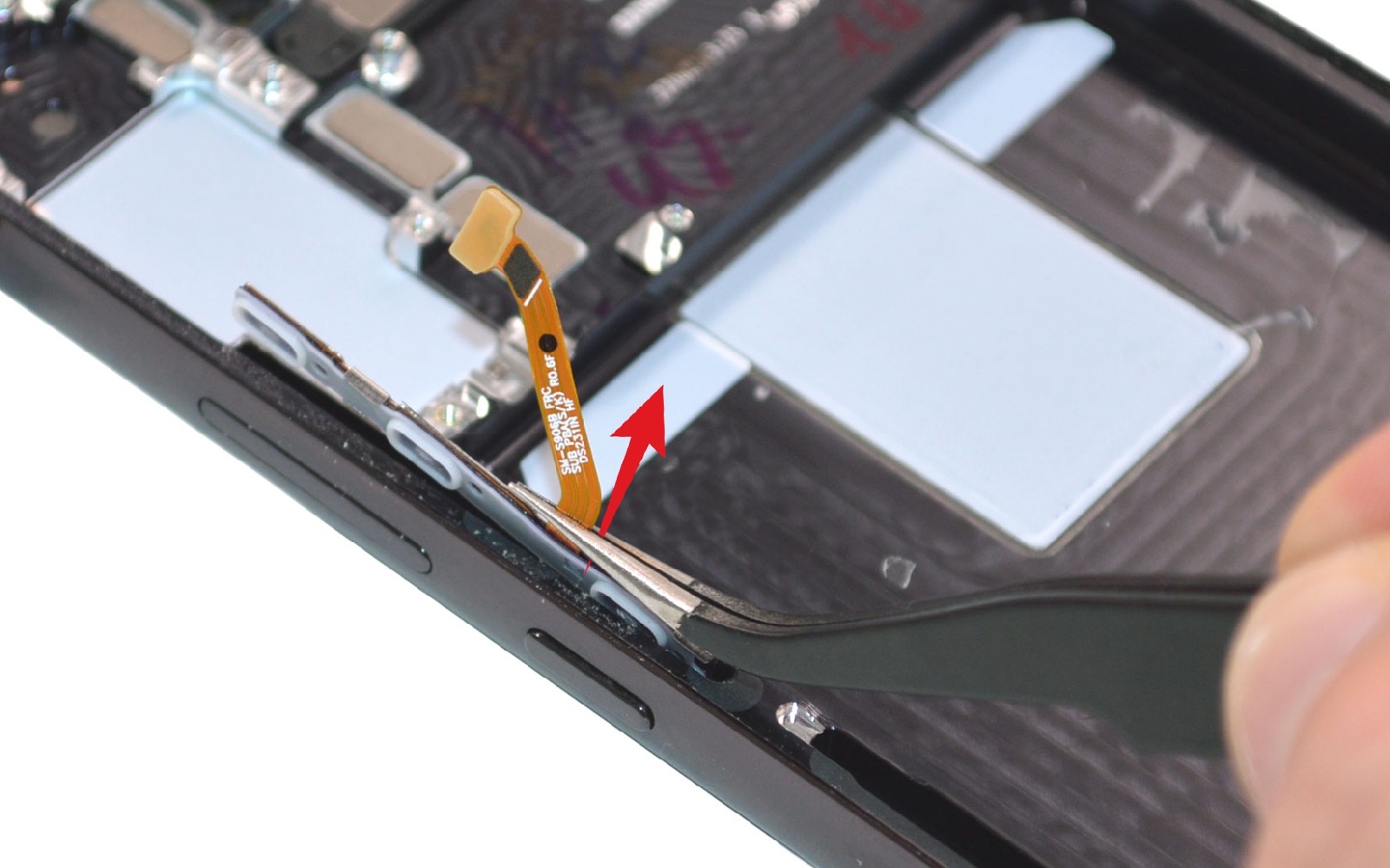

Il est temps de débrancher la nappe du lecteur d'empreintes.

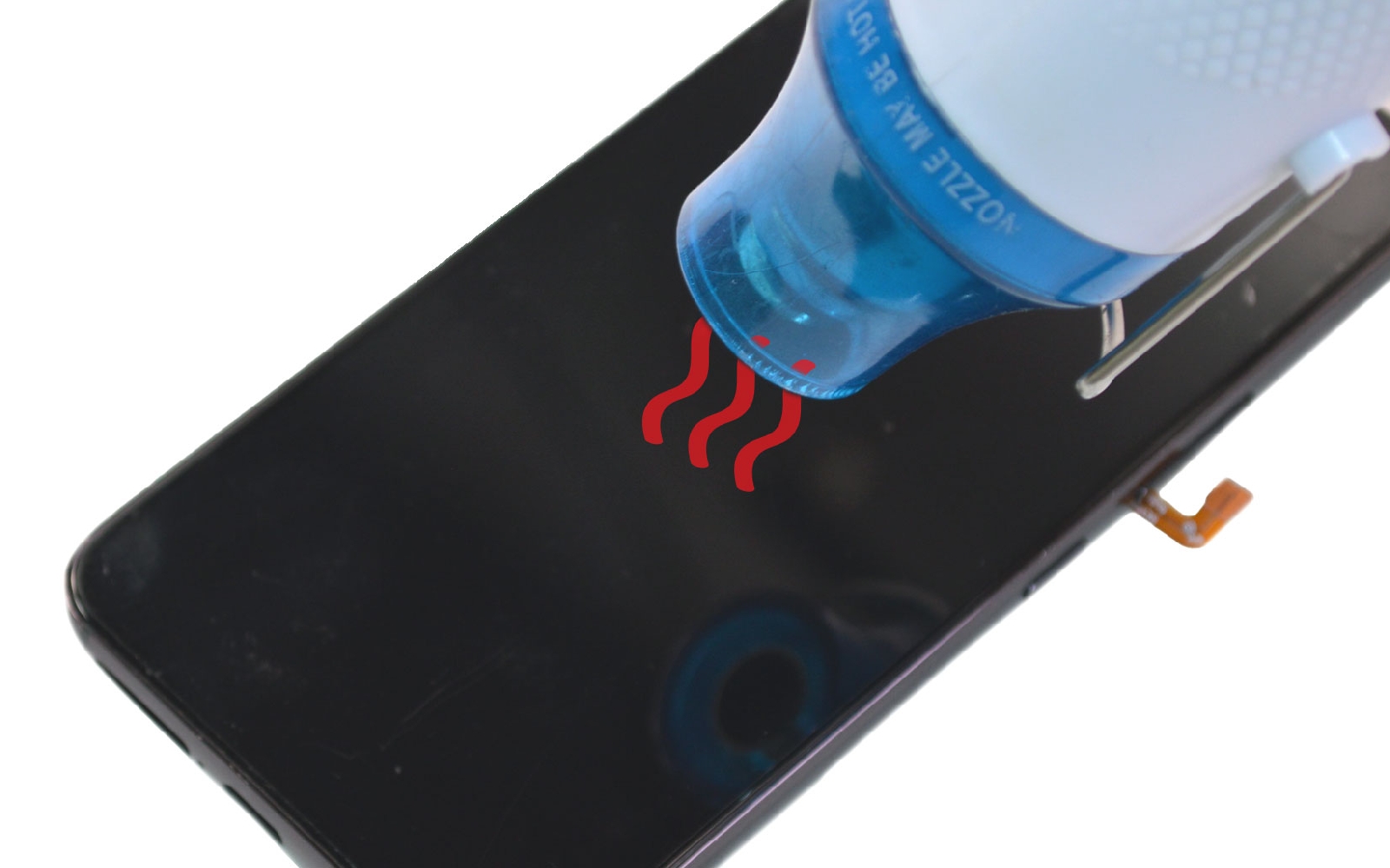

Ensuite, chauffez l'arrière de la batterie (à travers l'écran) pour ramollir les stickers de cette dernière.

Glissez le médiator en métal ou l'outil iSesamo entre la batterie et le châssis pour la décoller.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iSesamo
8,90 €

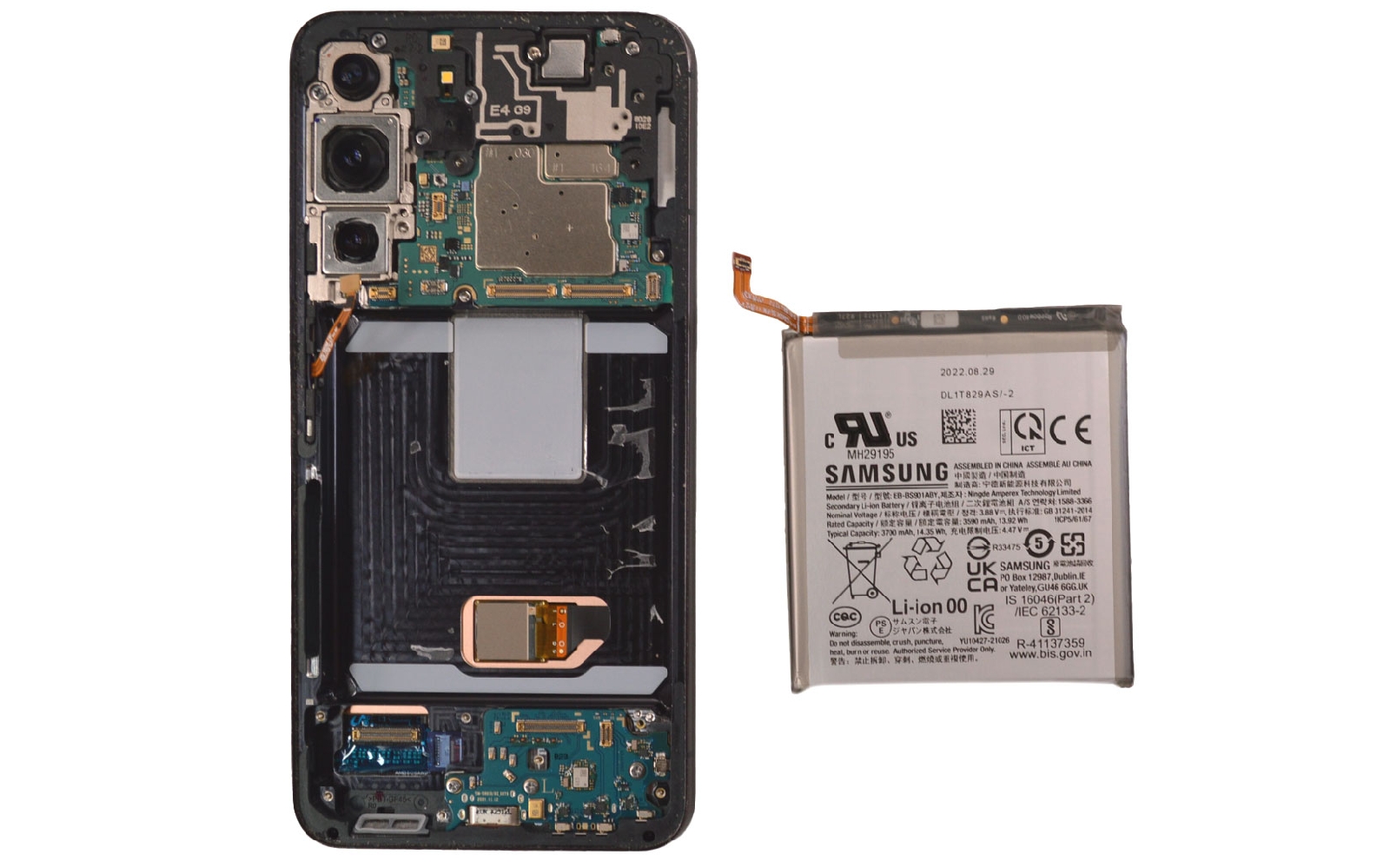

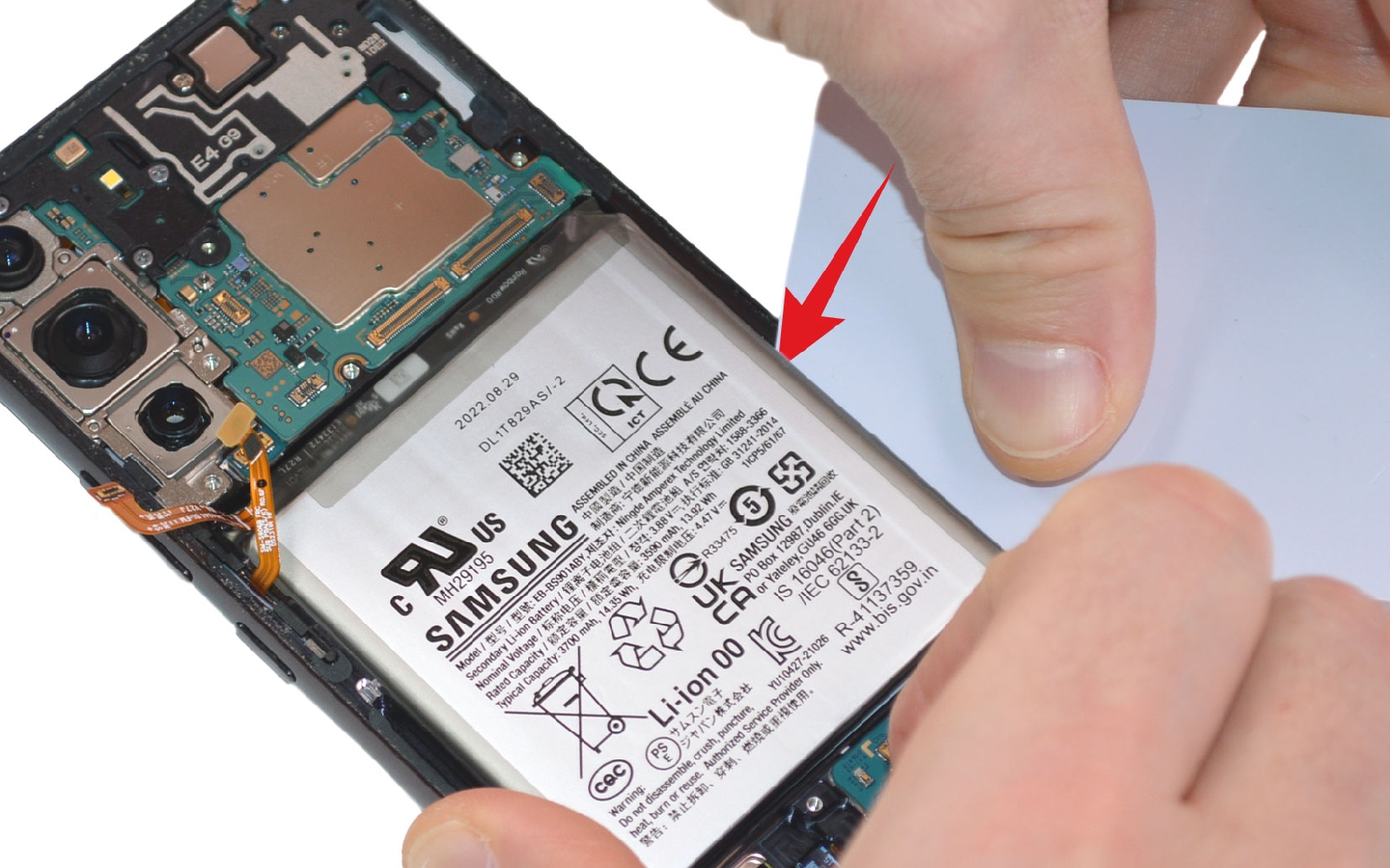

Etape 12 : Décoller la batterie

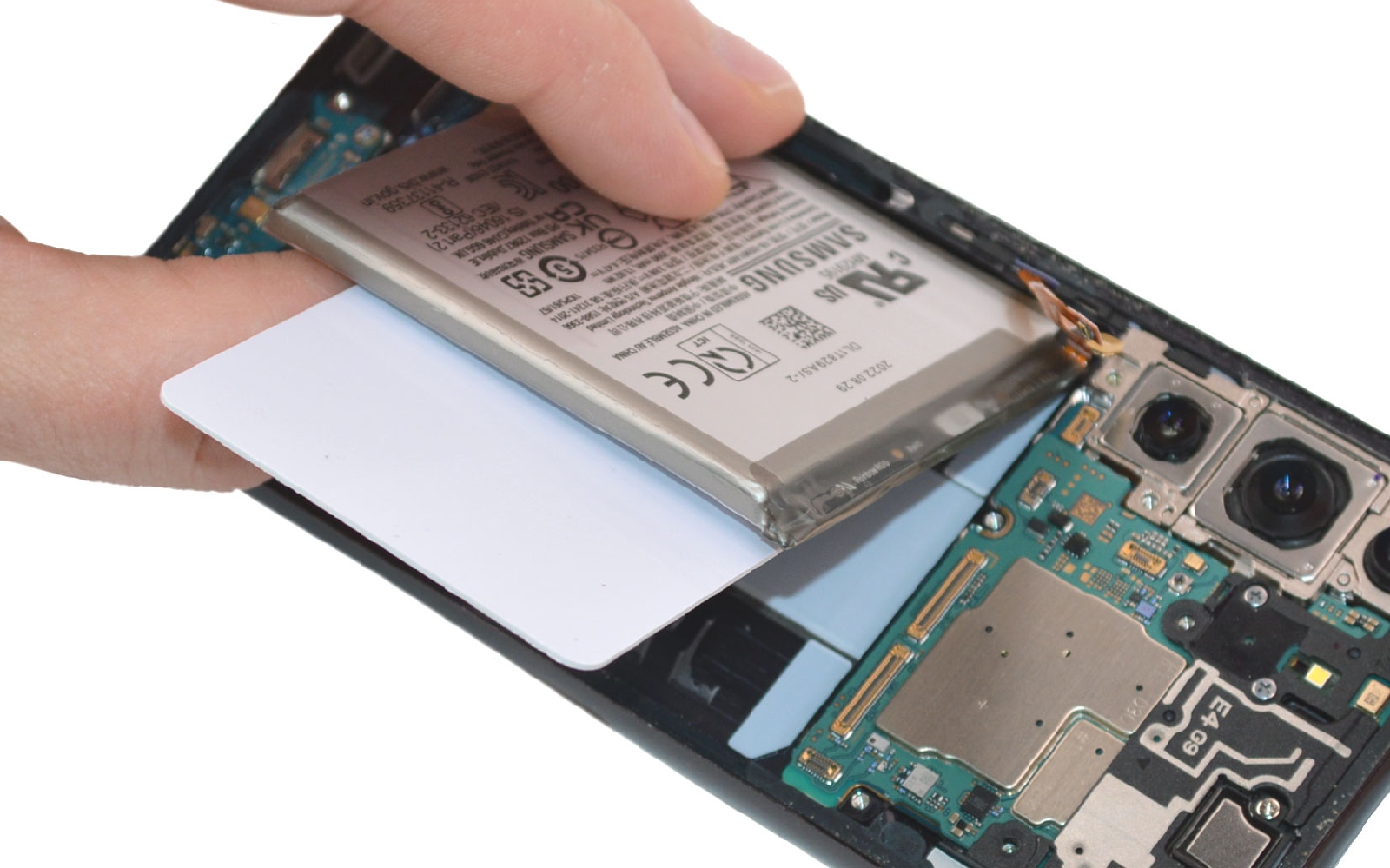

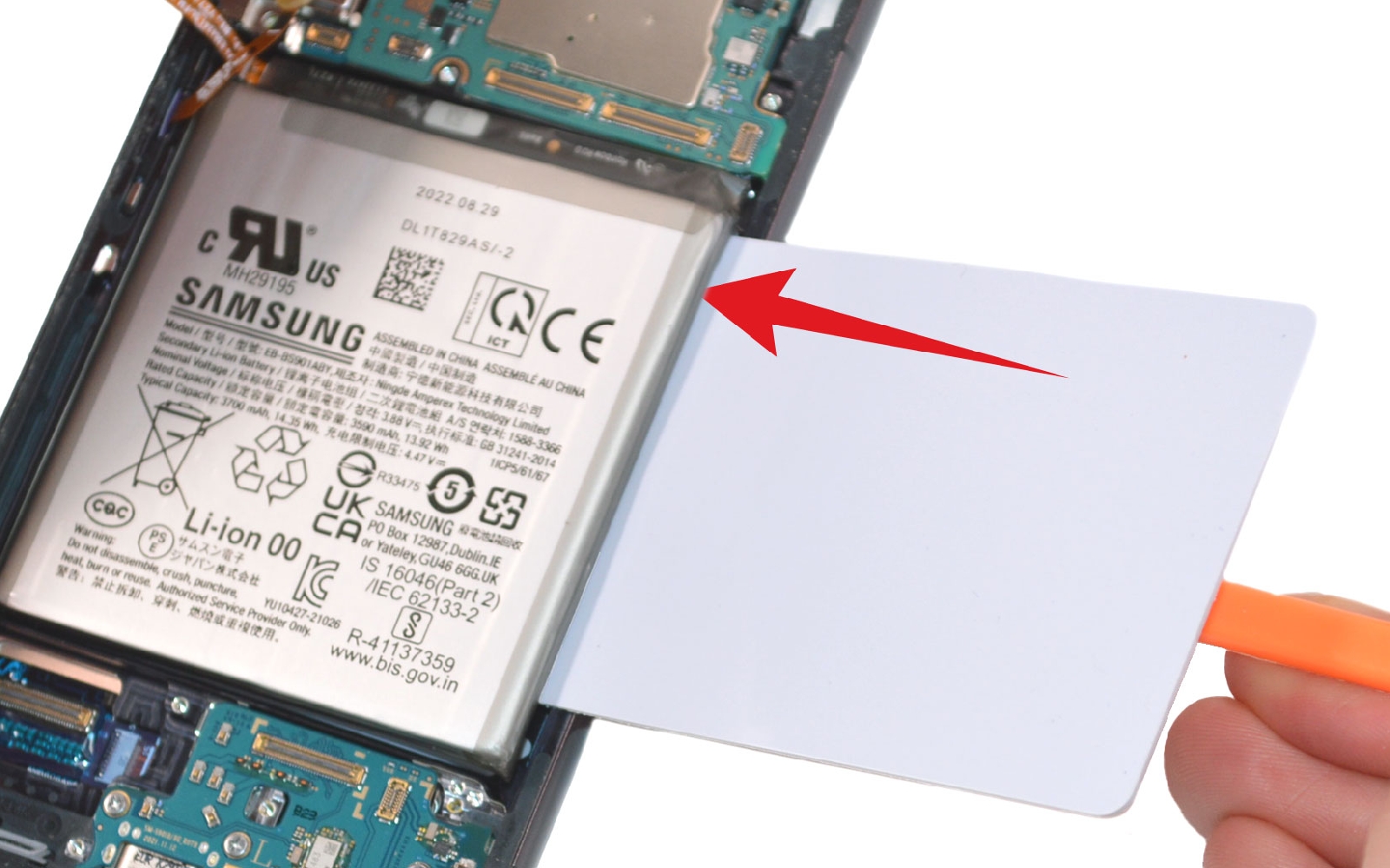

Insérez la carte en PVC sous la batterie pour terminer le décollage du composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy S22
34,90 €
Batterie compatible pour Samsung Galaxy S22
22,90 €

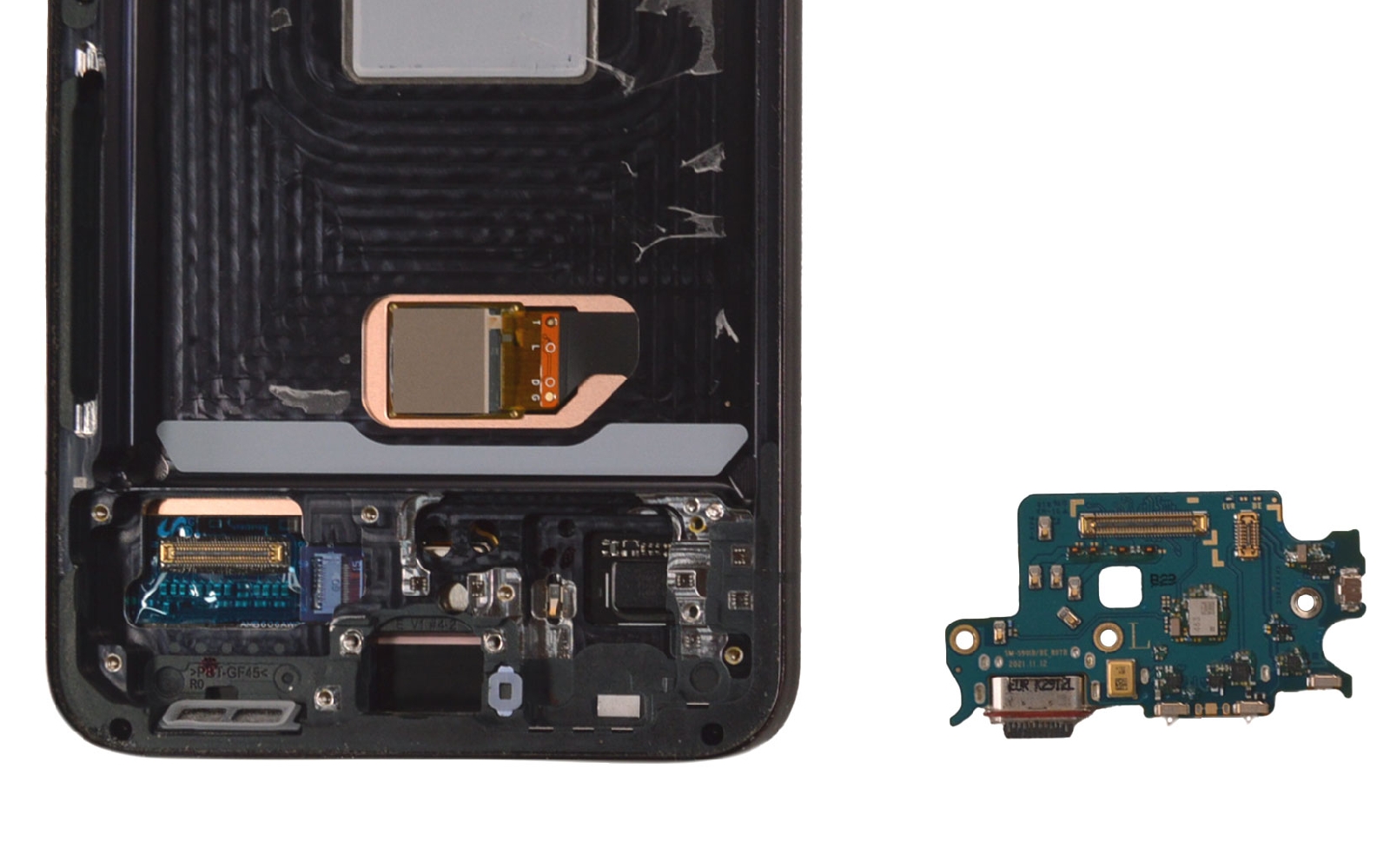

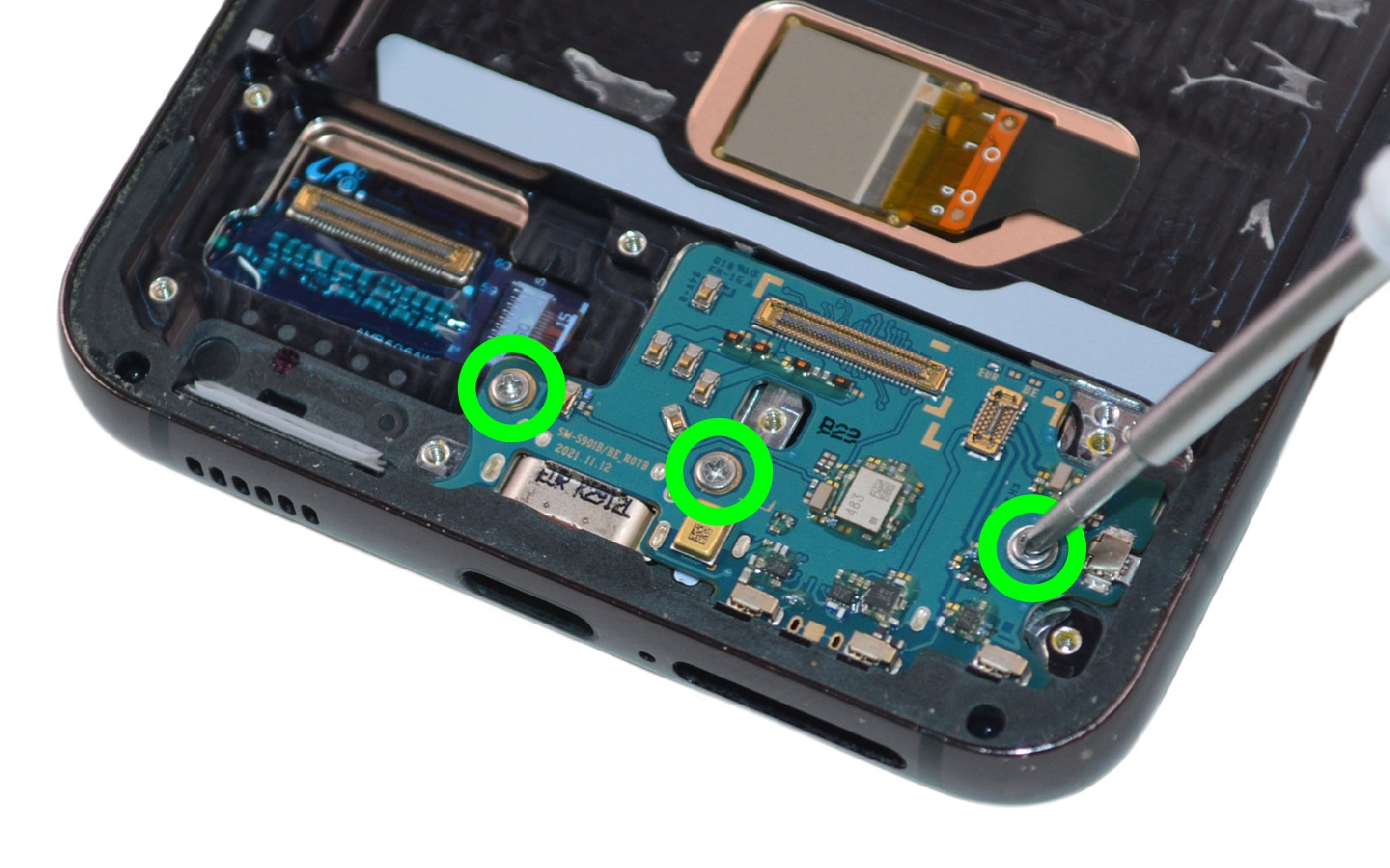

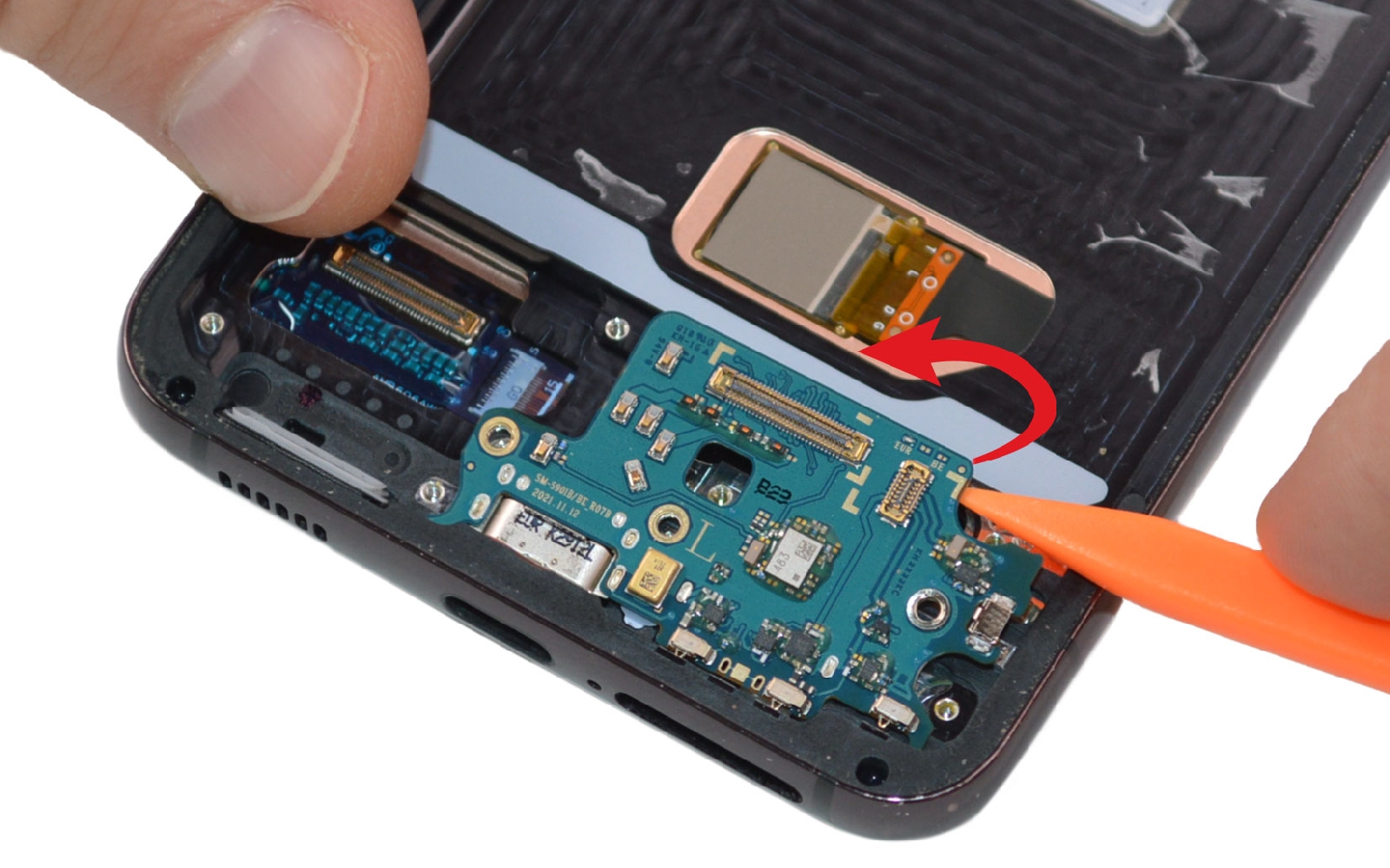

Etape 13 : Récupérer le connecteur de charge

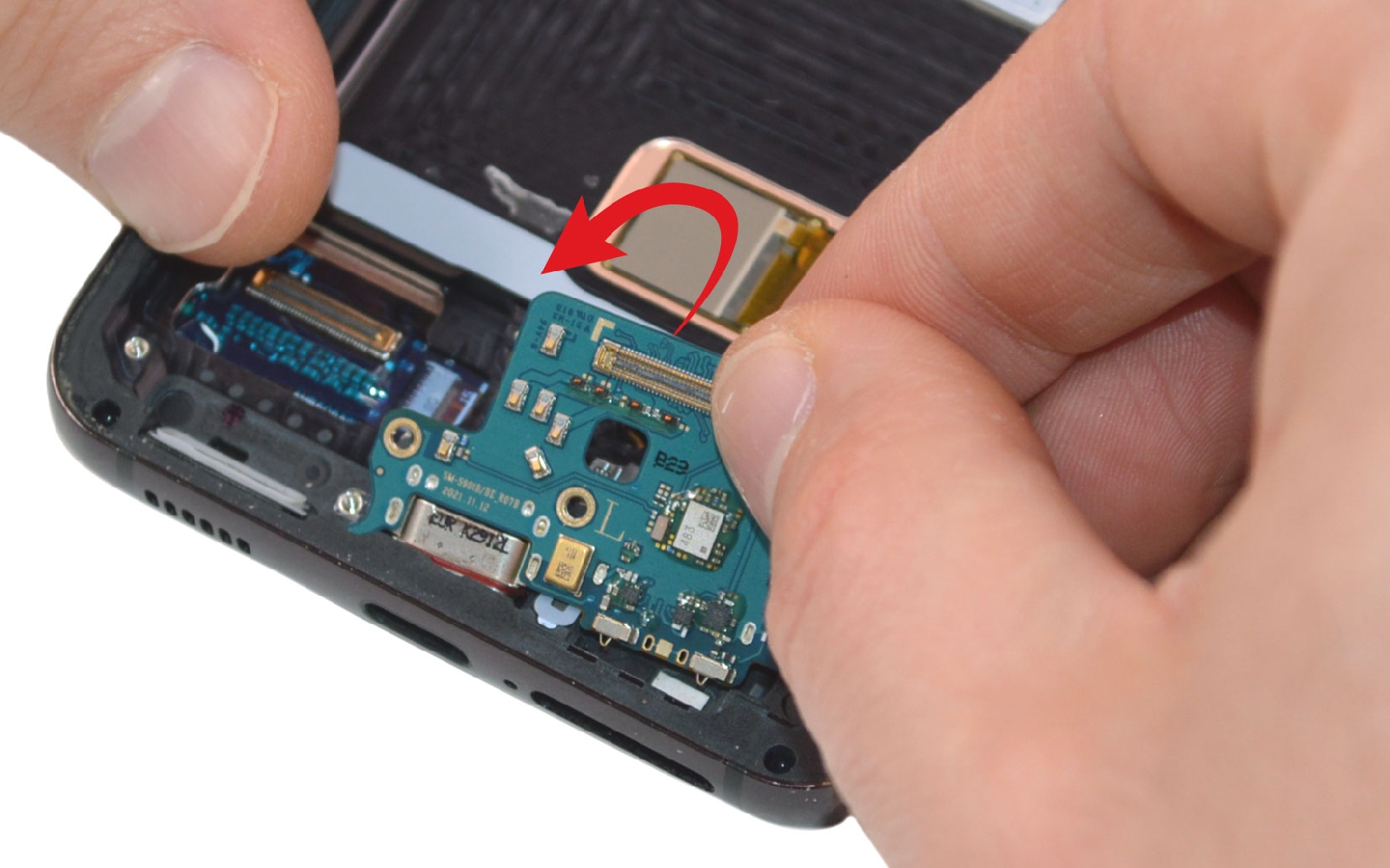

Sortez les trois vis cruciforme puis placez le levier en nylon sous le connecteur de charge pour le soulever et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge compatible pour Samsung Galaxy S22
24,90 €
Connecteur de charge USB Type-C et lecteur SIM pour Samsung Galaxy S22
32,90 €

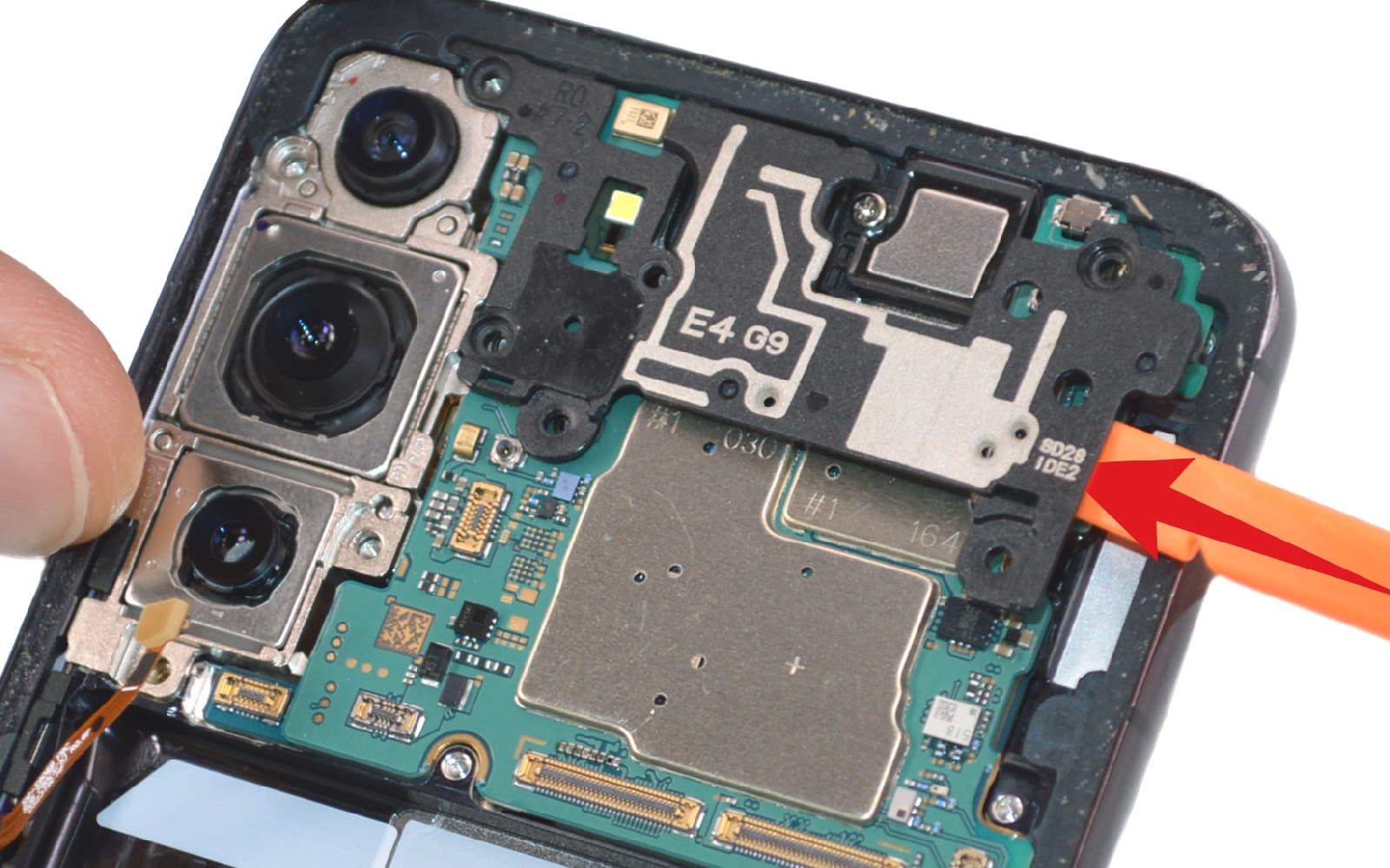

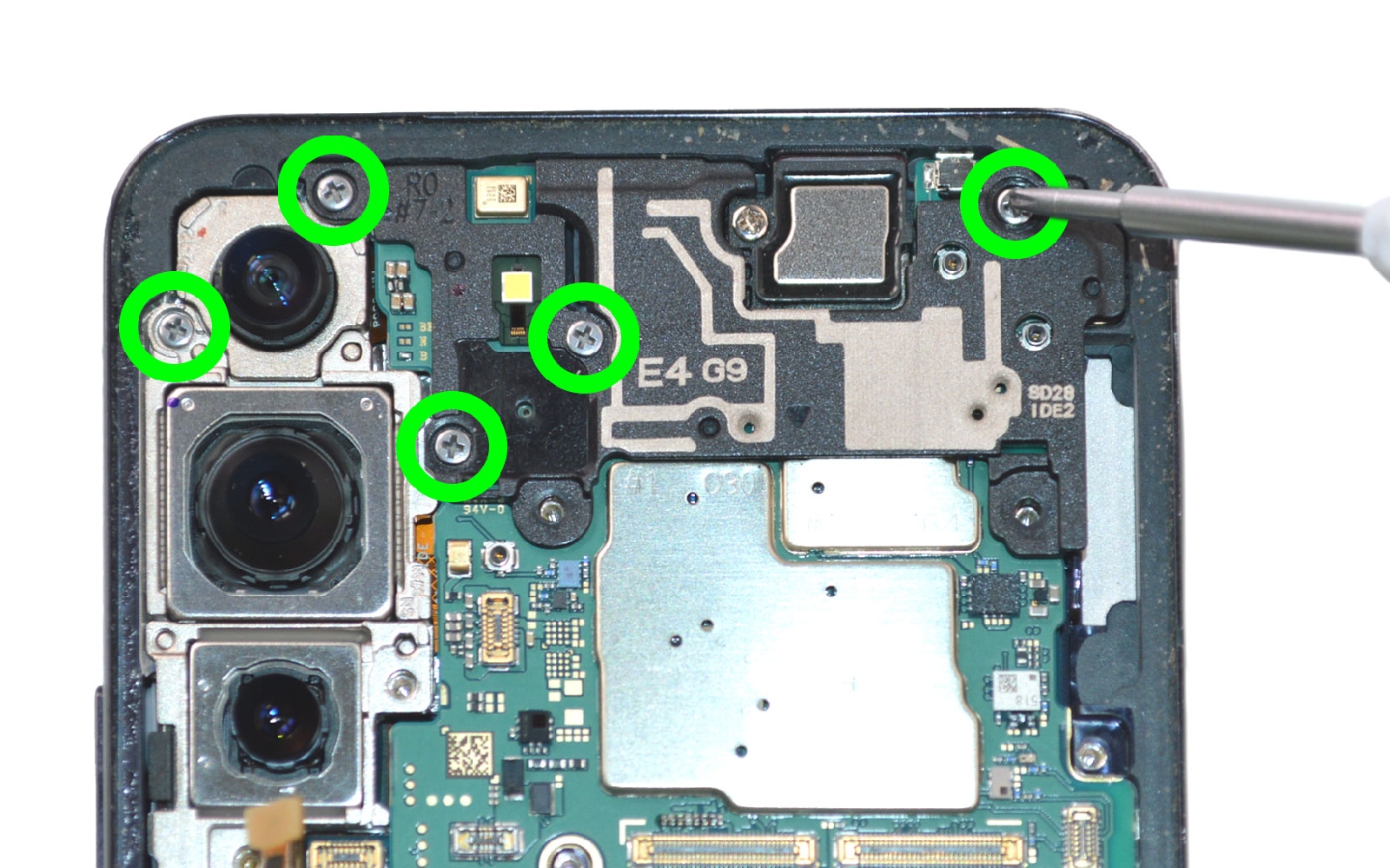

Etape 14 : Ôter le support de protection de l'écouteur de l'oreille

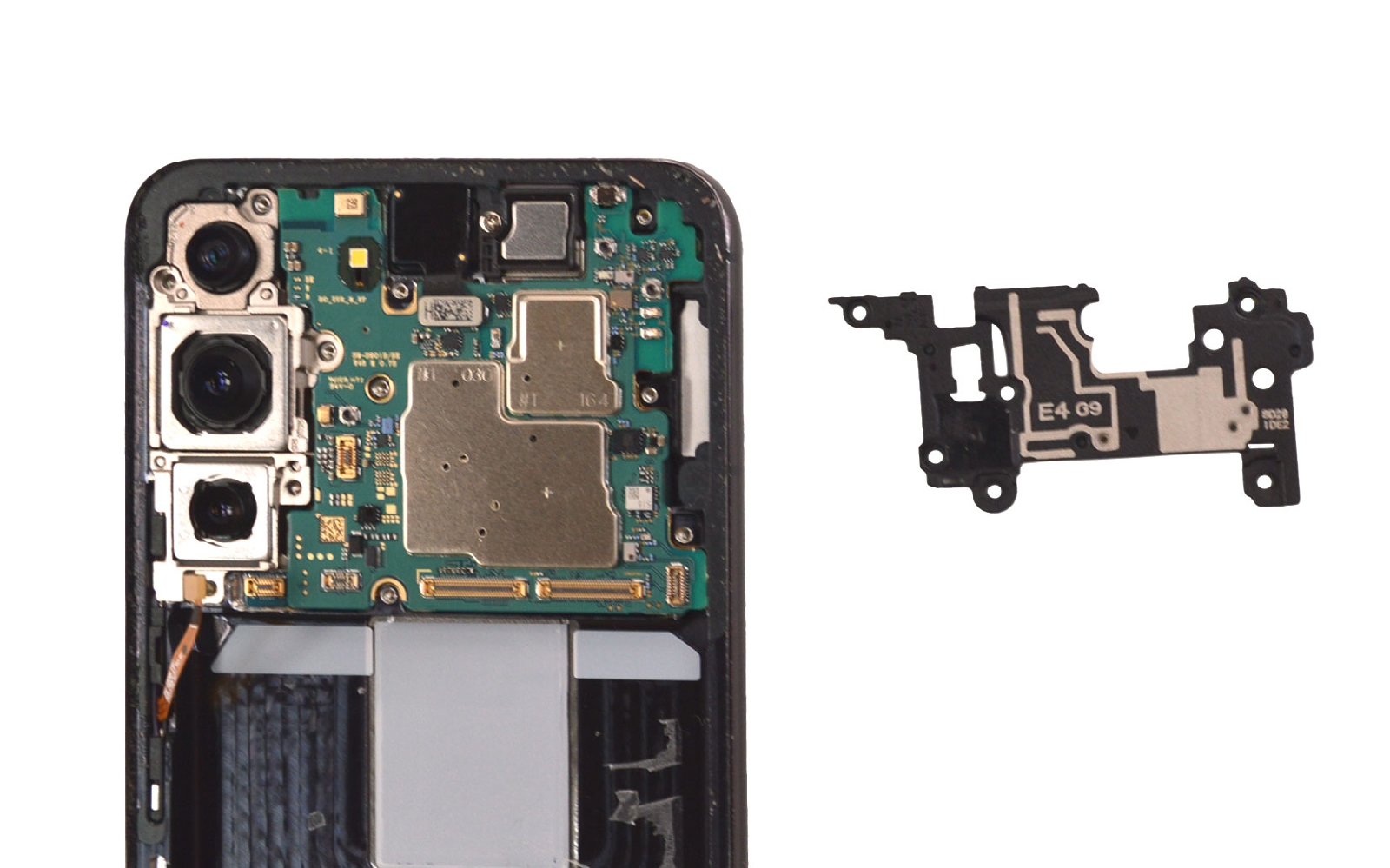

Sur la partie haute du téléphone, retirez les 5 vis avec le tournevis cruciforme afin de pourvoir ensuite libérer la plaquette de protection du haut-parleur interne.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

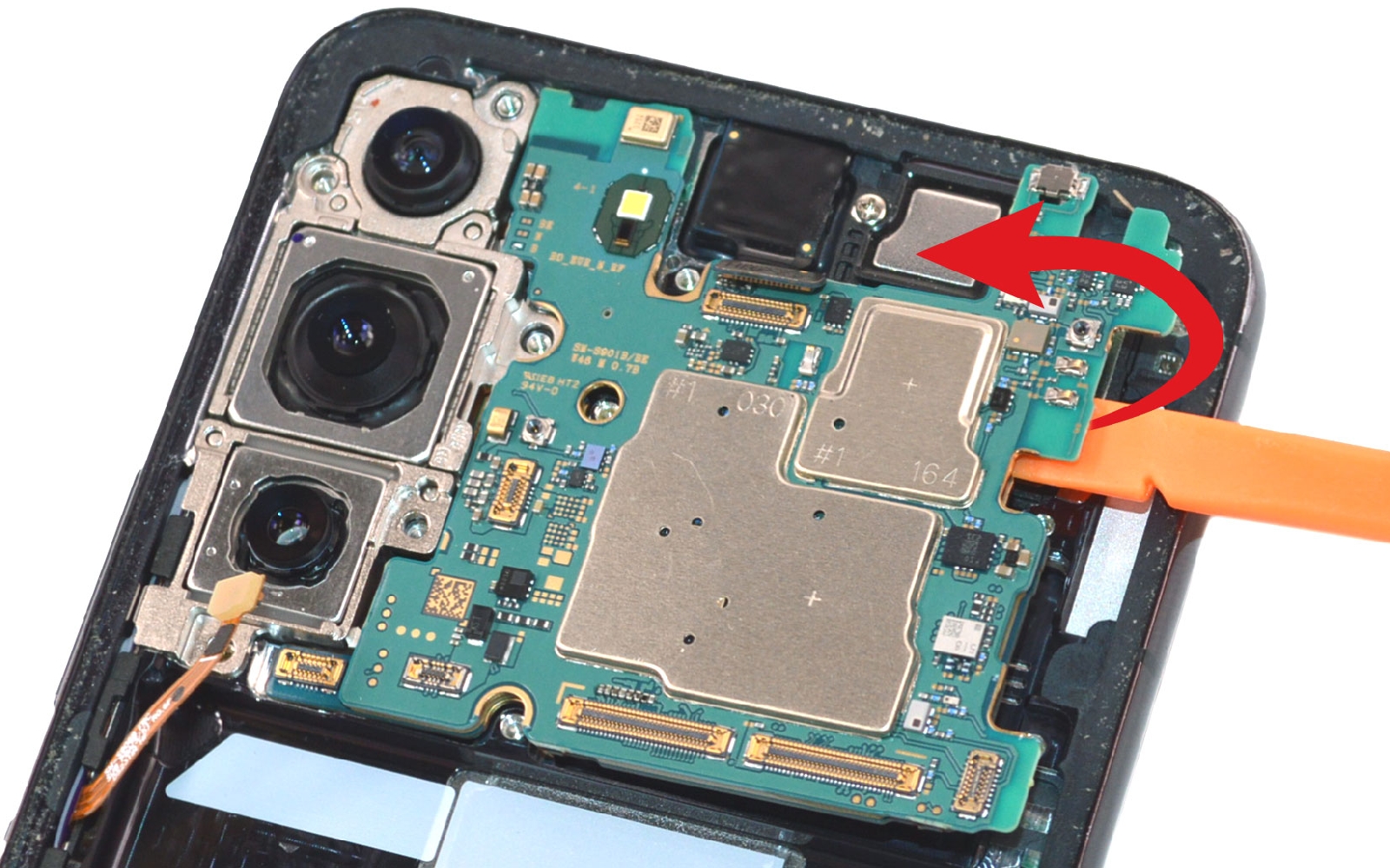

Etape 15 : Sortir la carte mère

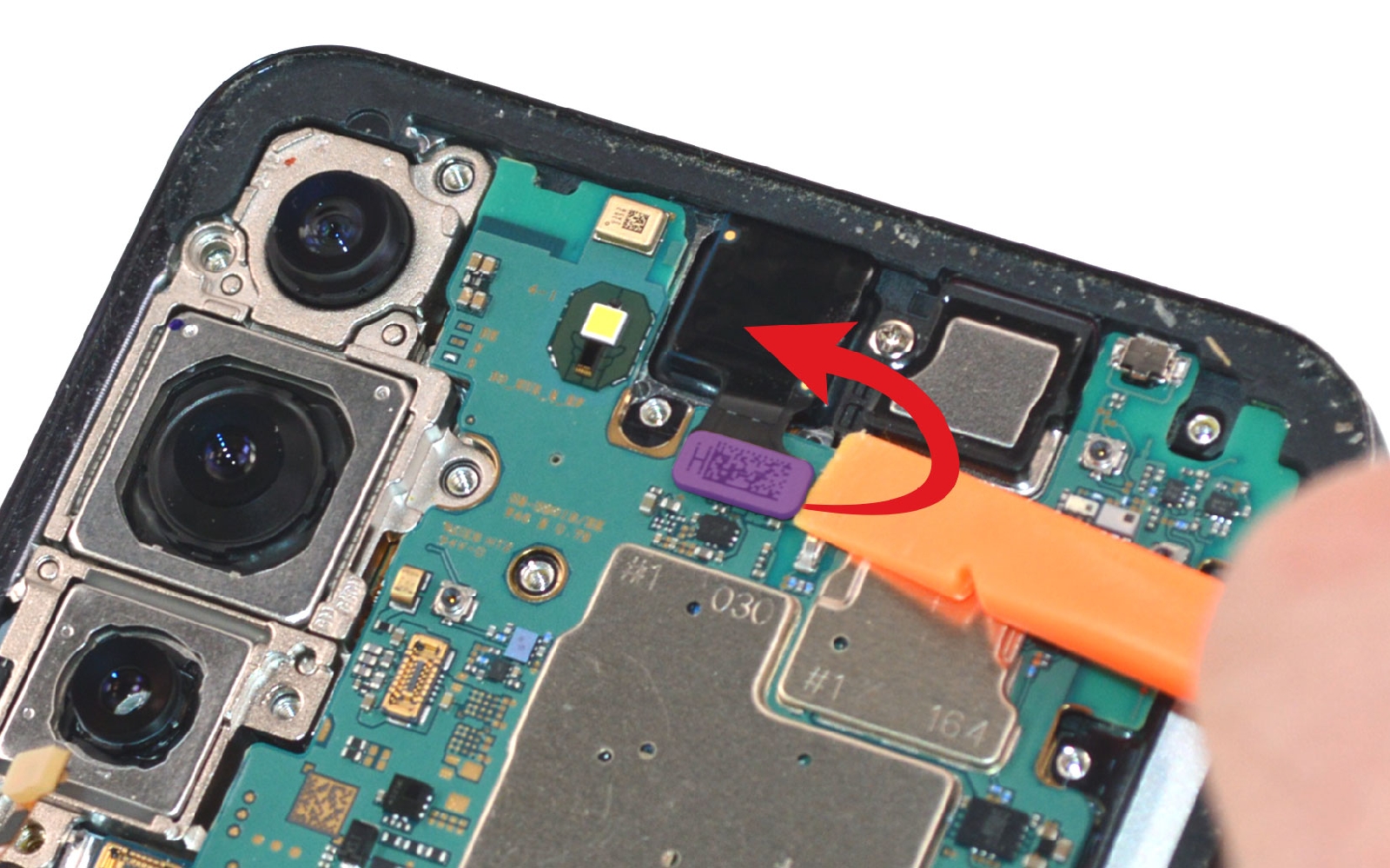

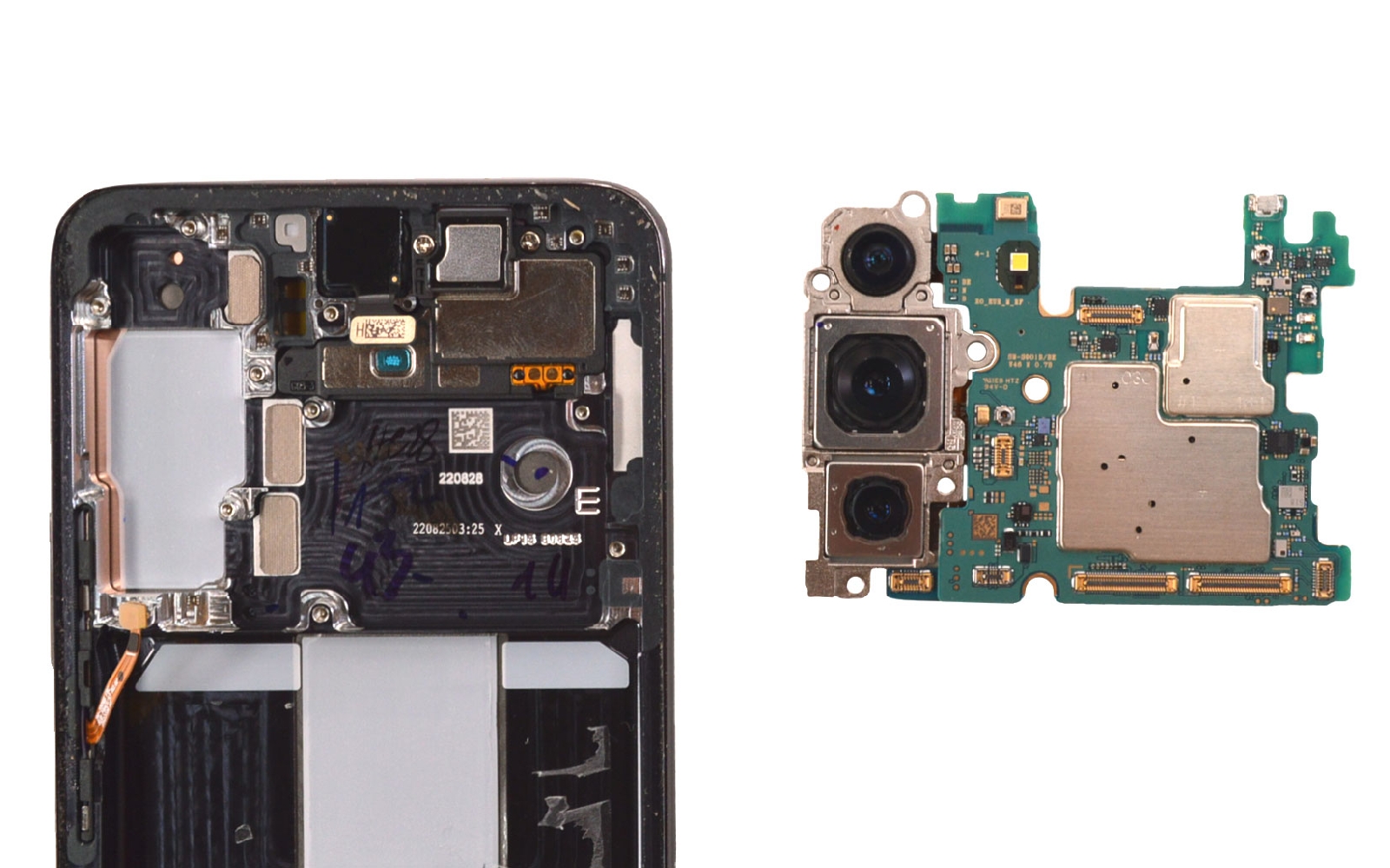

Débranchez la caméra avant. Insérez le levier en nylon sous la carte mère pour la sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

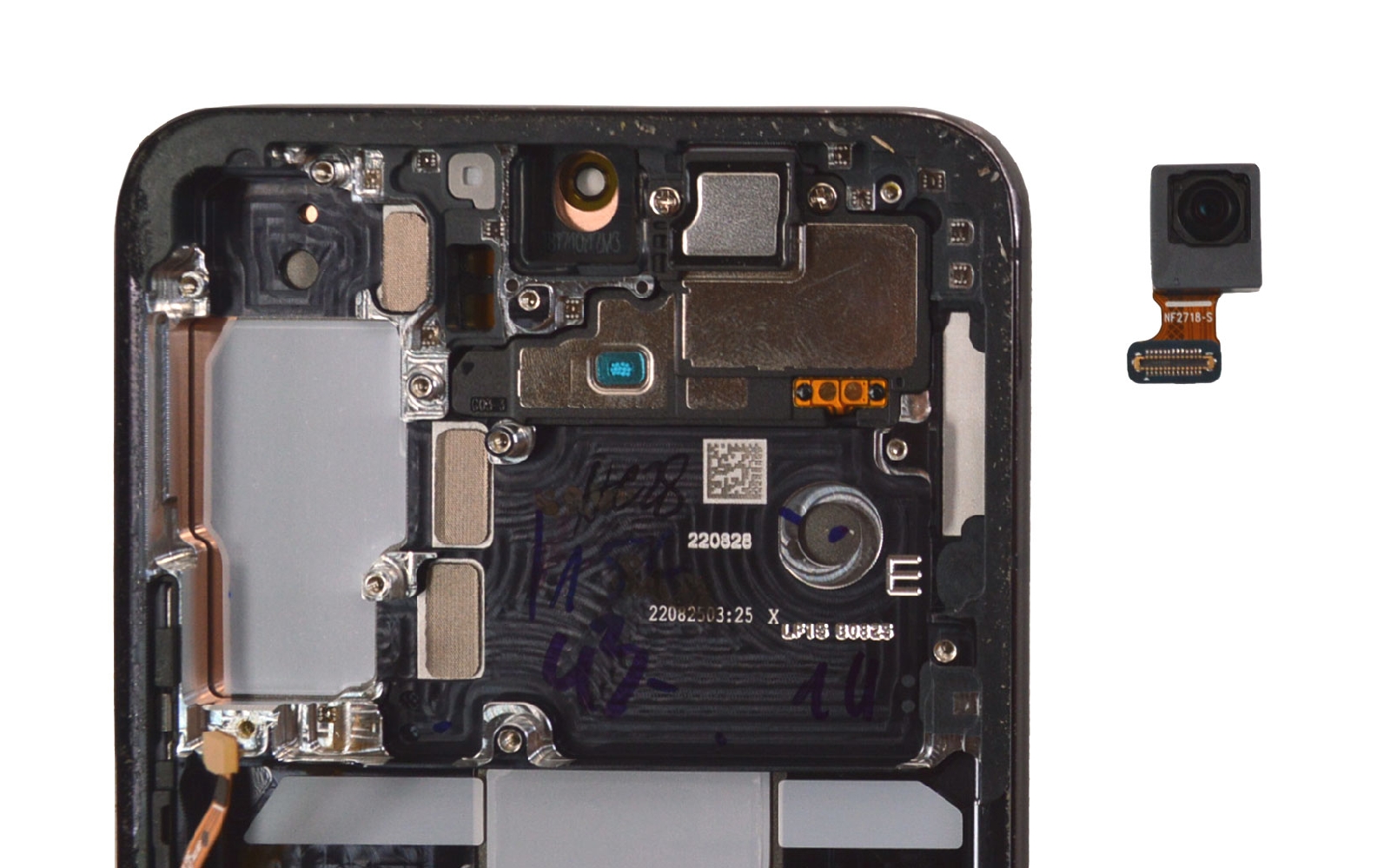

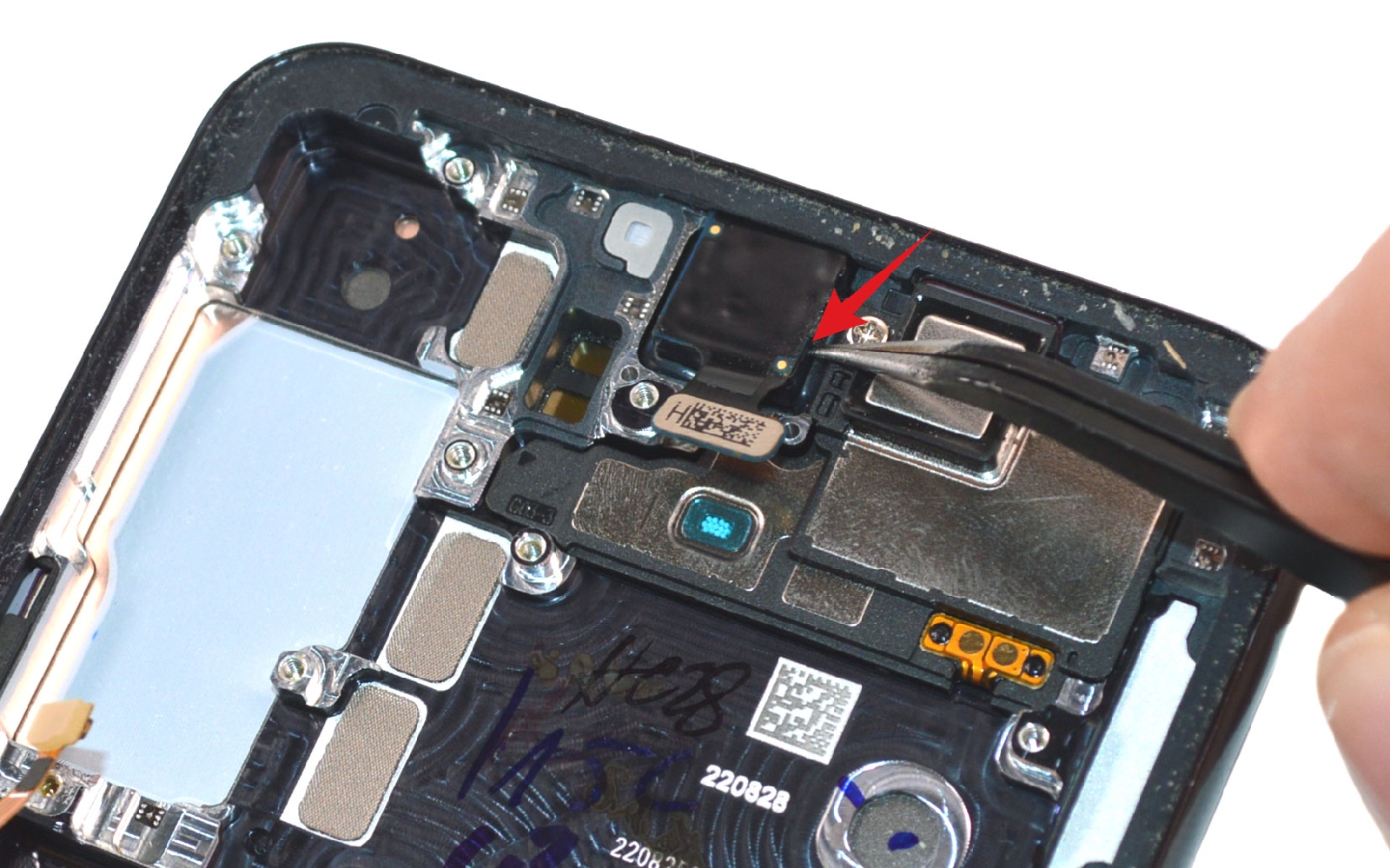

Etape 16 : Retirer la caméra frontale
Glissez la pointe de la pince métallique entre le châssis et la caméra pour la sortir de l'appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra avant Samsung Galaxy S22 et S22+
29,90 €
Caméra avant d'origine pour Samsung Galaxy S22 et S22+
36,90 €
Etape 17 : Enlever la nappe du bouton Power et Volume
Saisissez la plaquette de protection qui bloque la nappe Power.

Maintenant que cette dernière est libre, attrapez la et mettez la de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe power et volume d'origine pour Galaxy S22
12,90 €

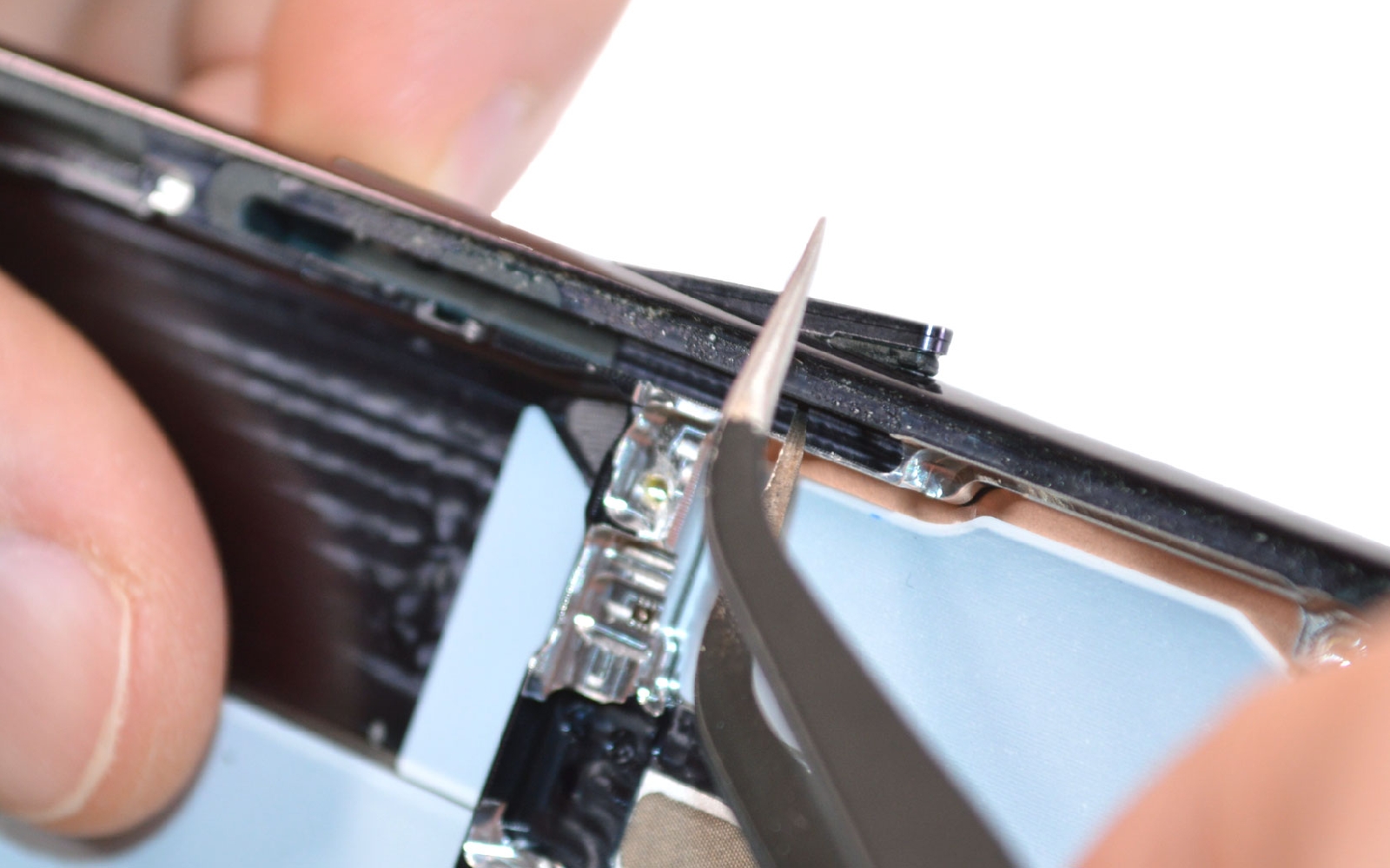

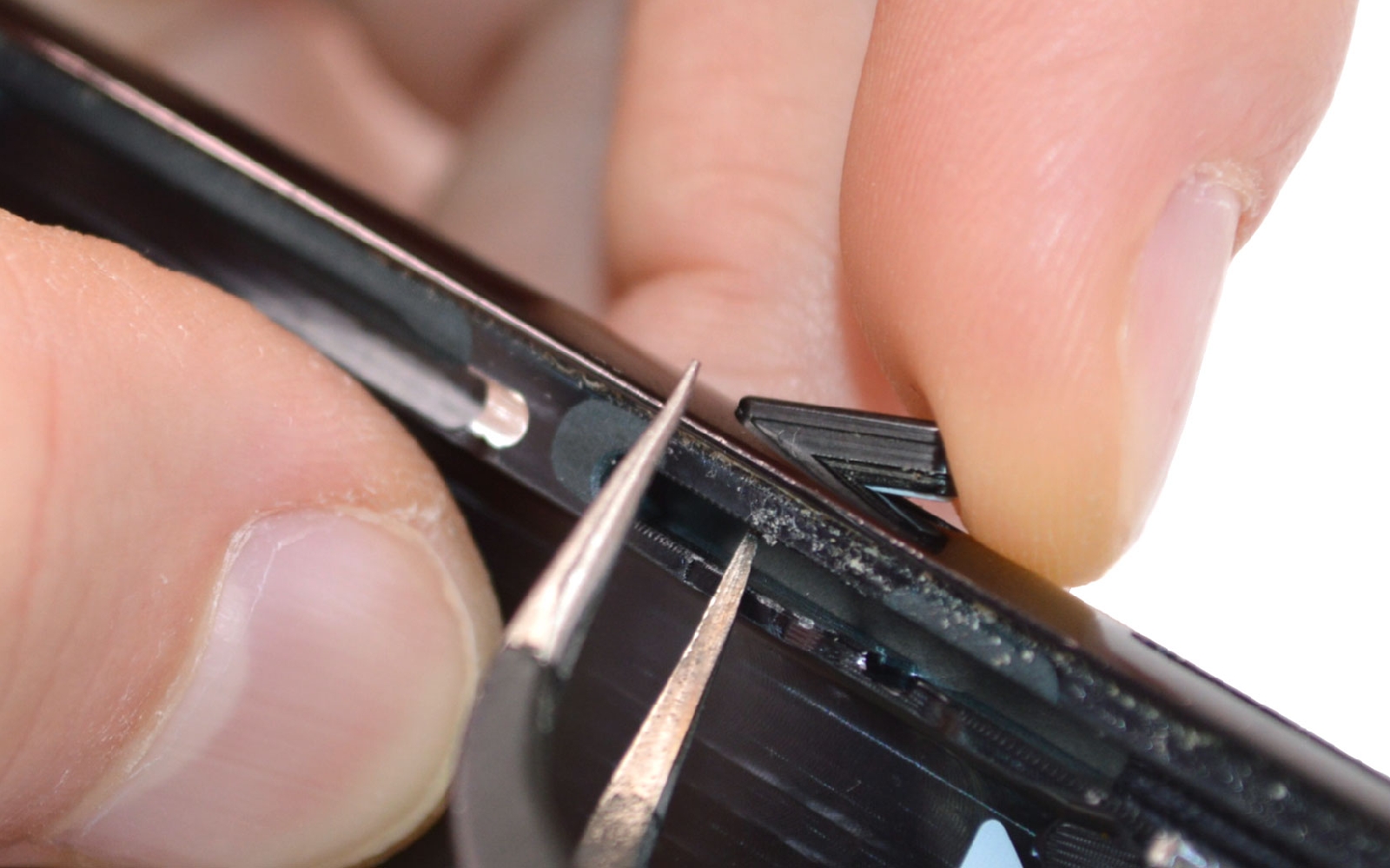

Etape 18 : Récupérer les boutons

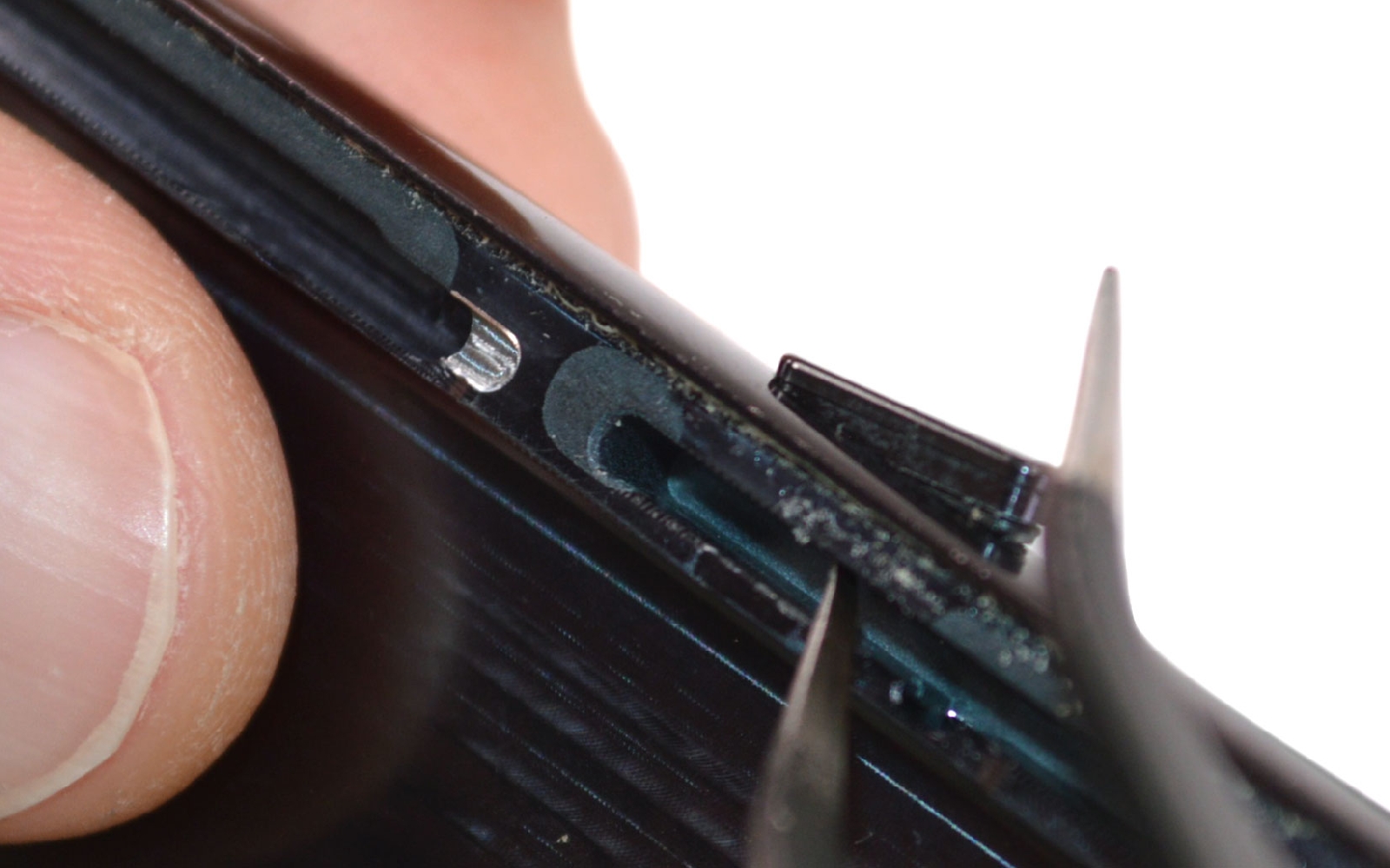

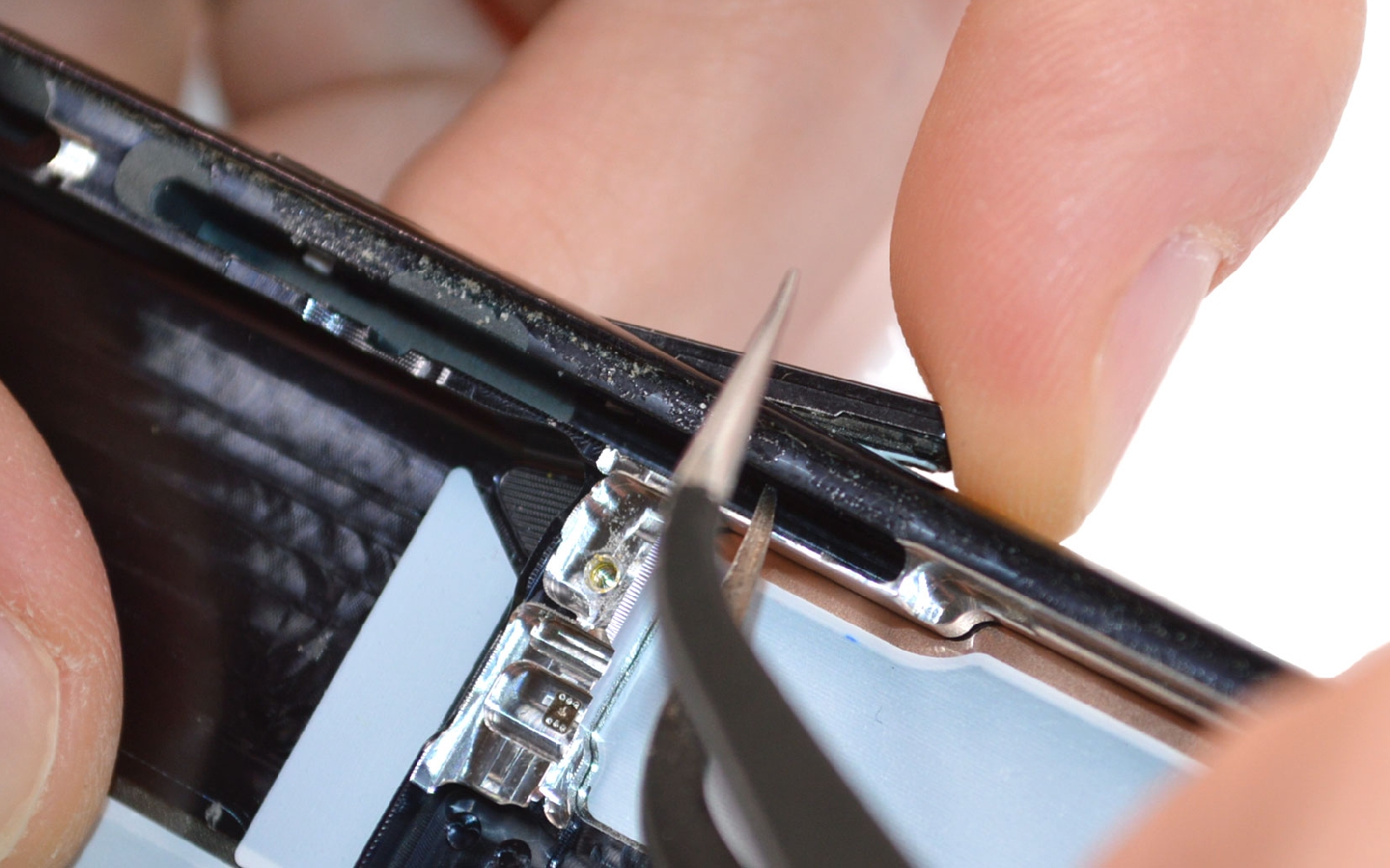

Glissez la pointe de la pincette dans l'espace libre derrière le bouton. Sortez le support de son emplacement et saisissez le avec votre doigt pour le sortir.

Faites la même chose avec le bouton Power.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés

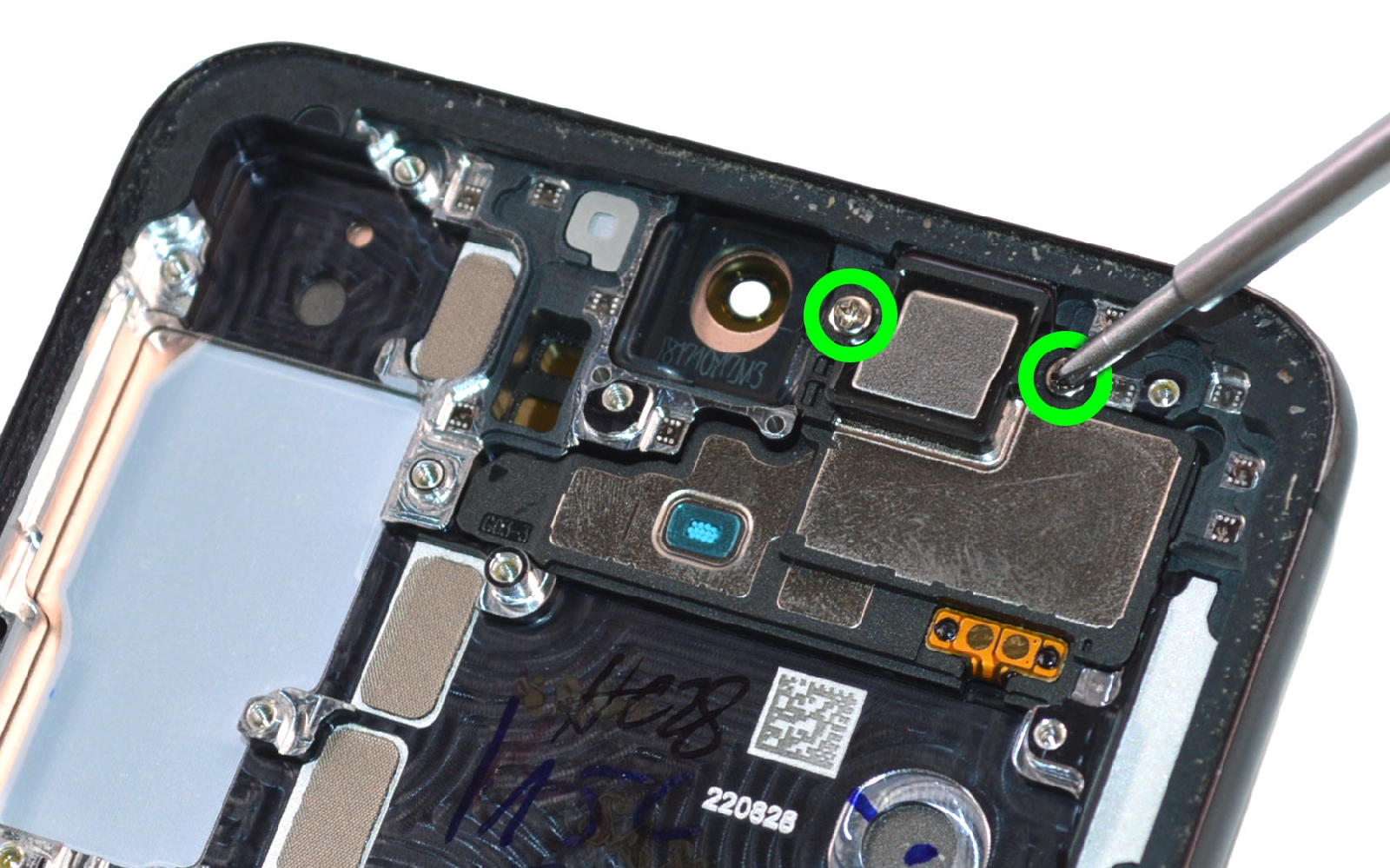

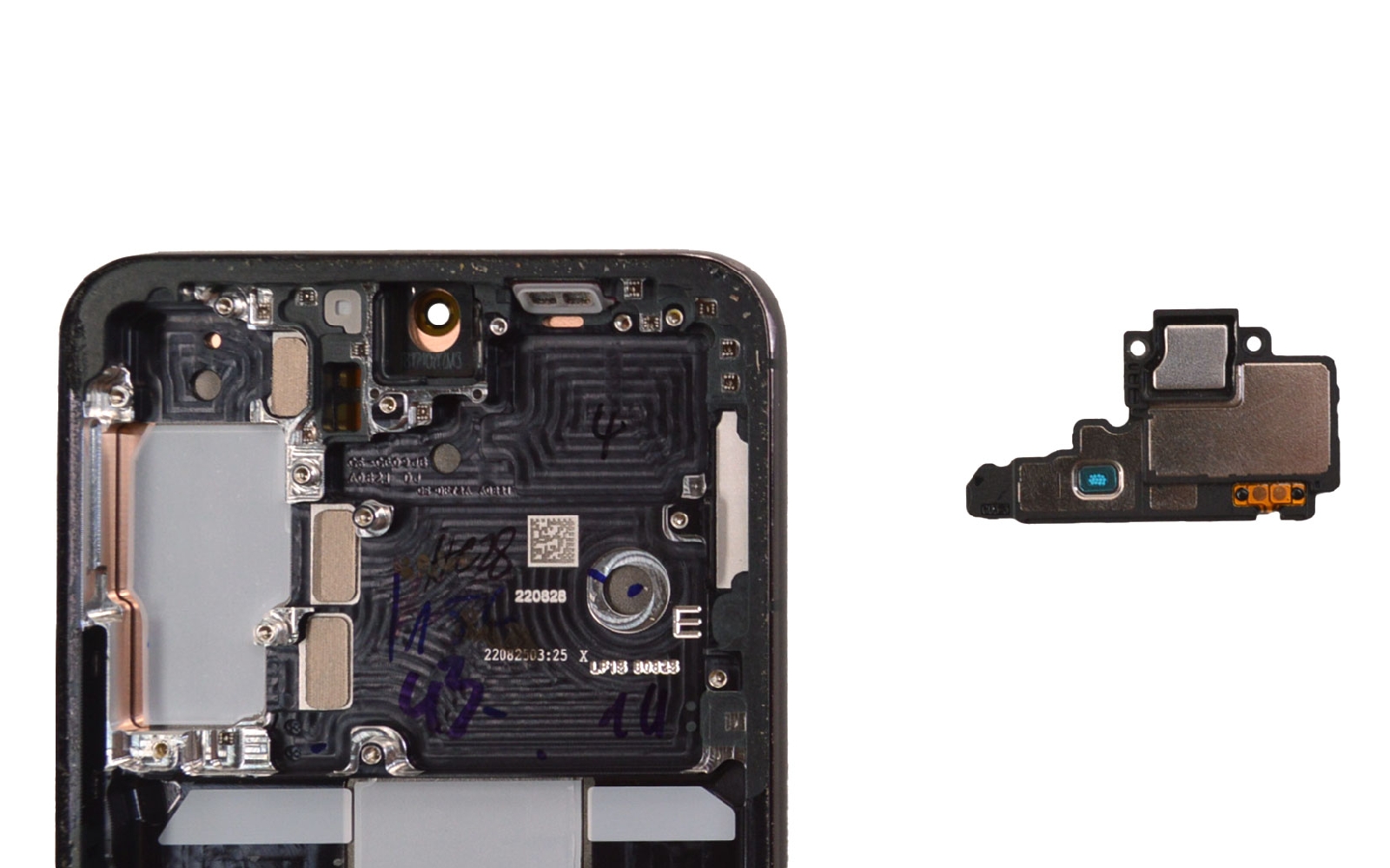

Etape 19 : Enlever l'écouteur de l'oreille

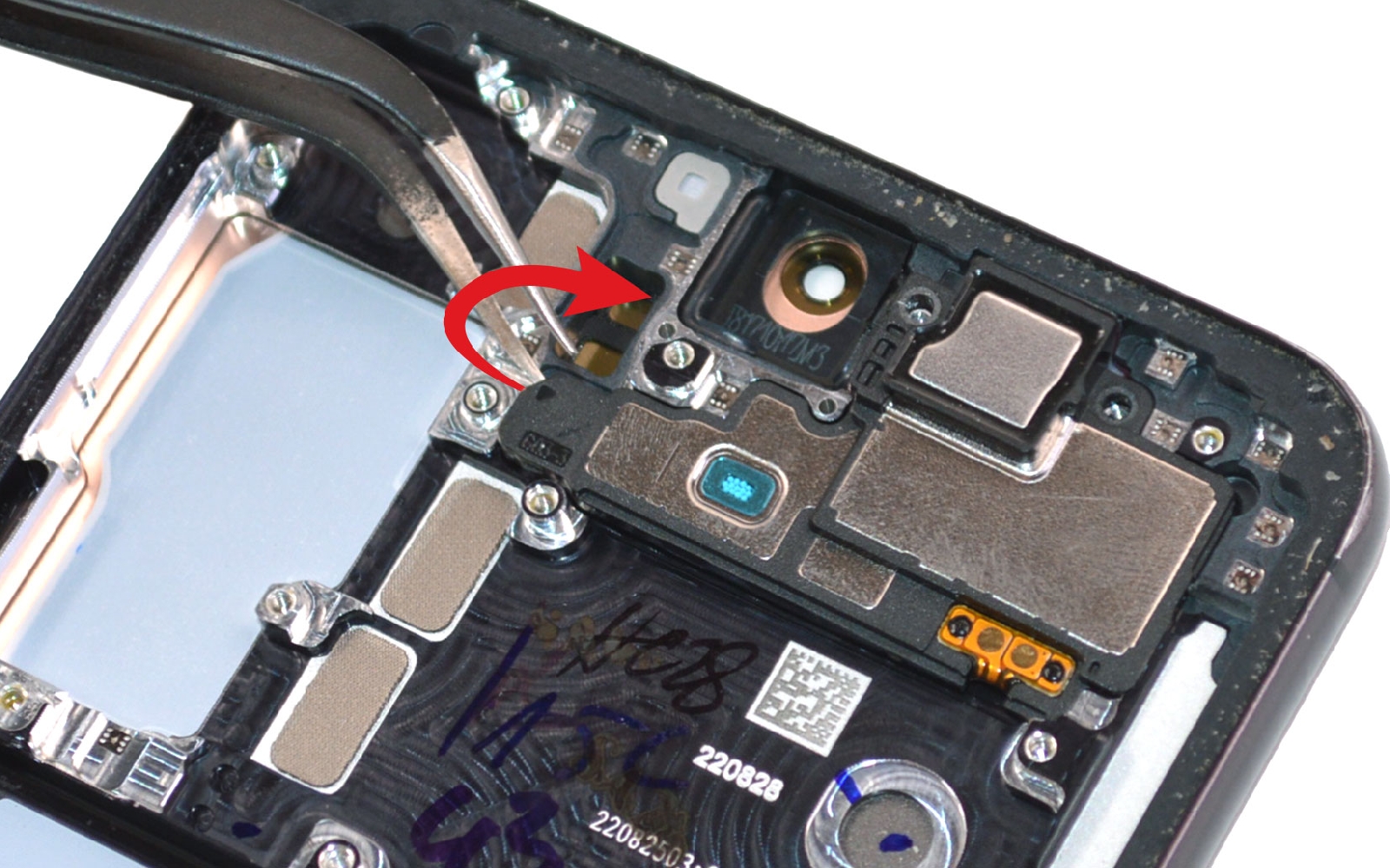

Retirez les deux vis cruciforme puis glissez la pincette sous le haut-parleur interne pour le sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecouteur interne compatible pour Galaxy S22
14,90 €
Haut-parleur externe pour Samsung Galaxy S22 - Module B
22,90 €

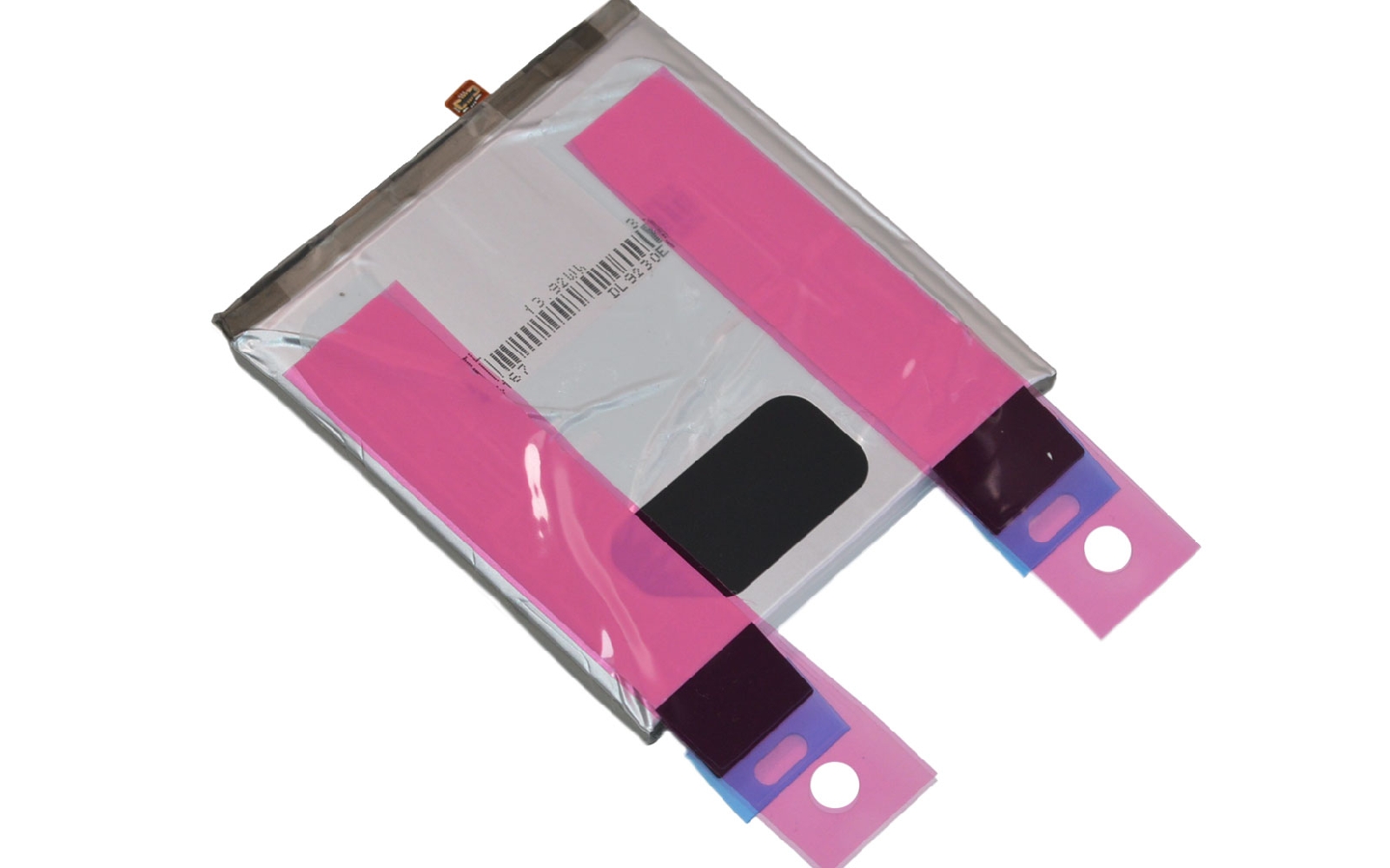

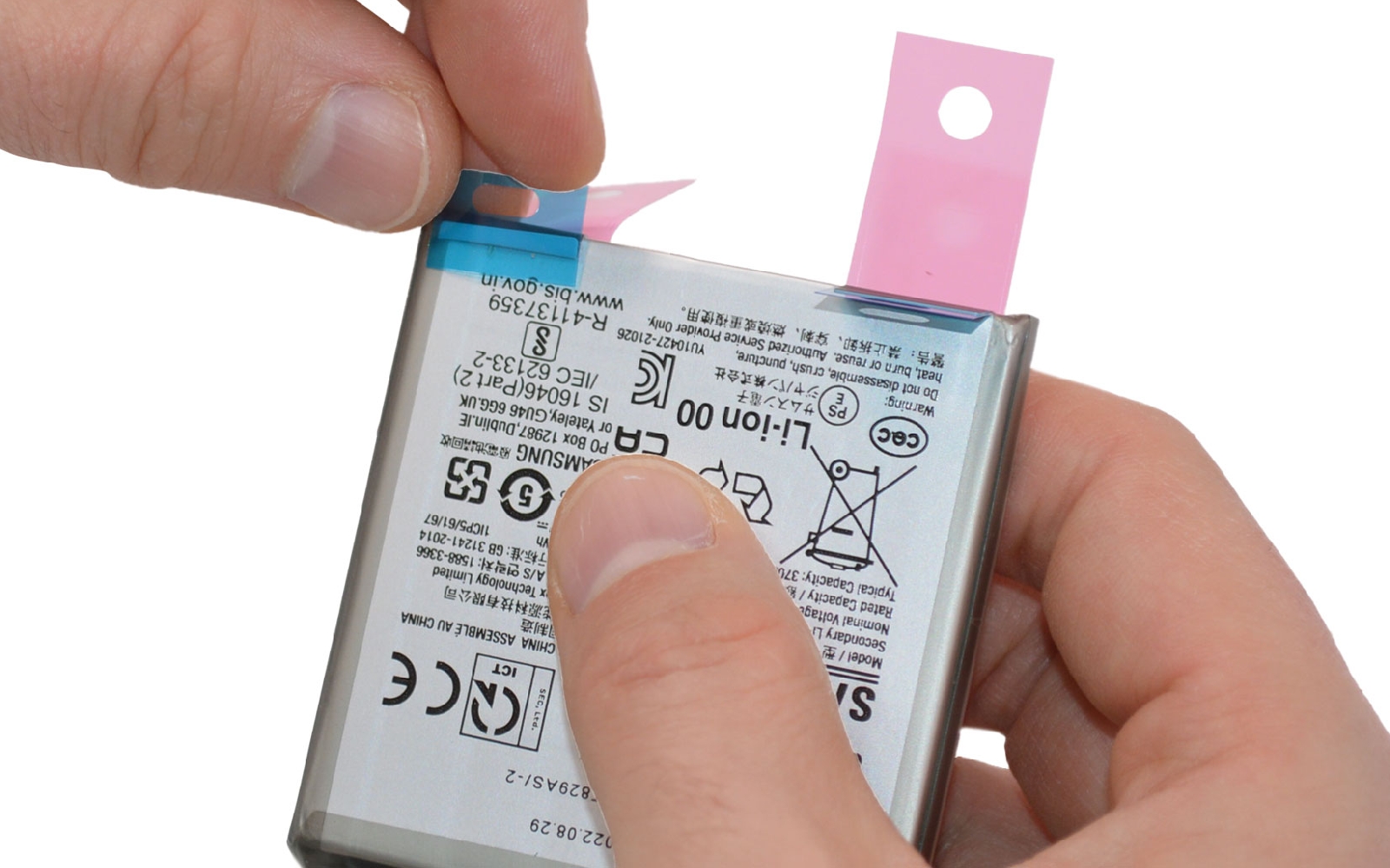

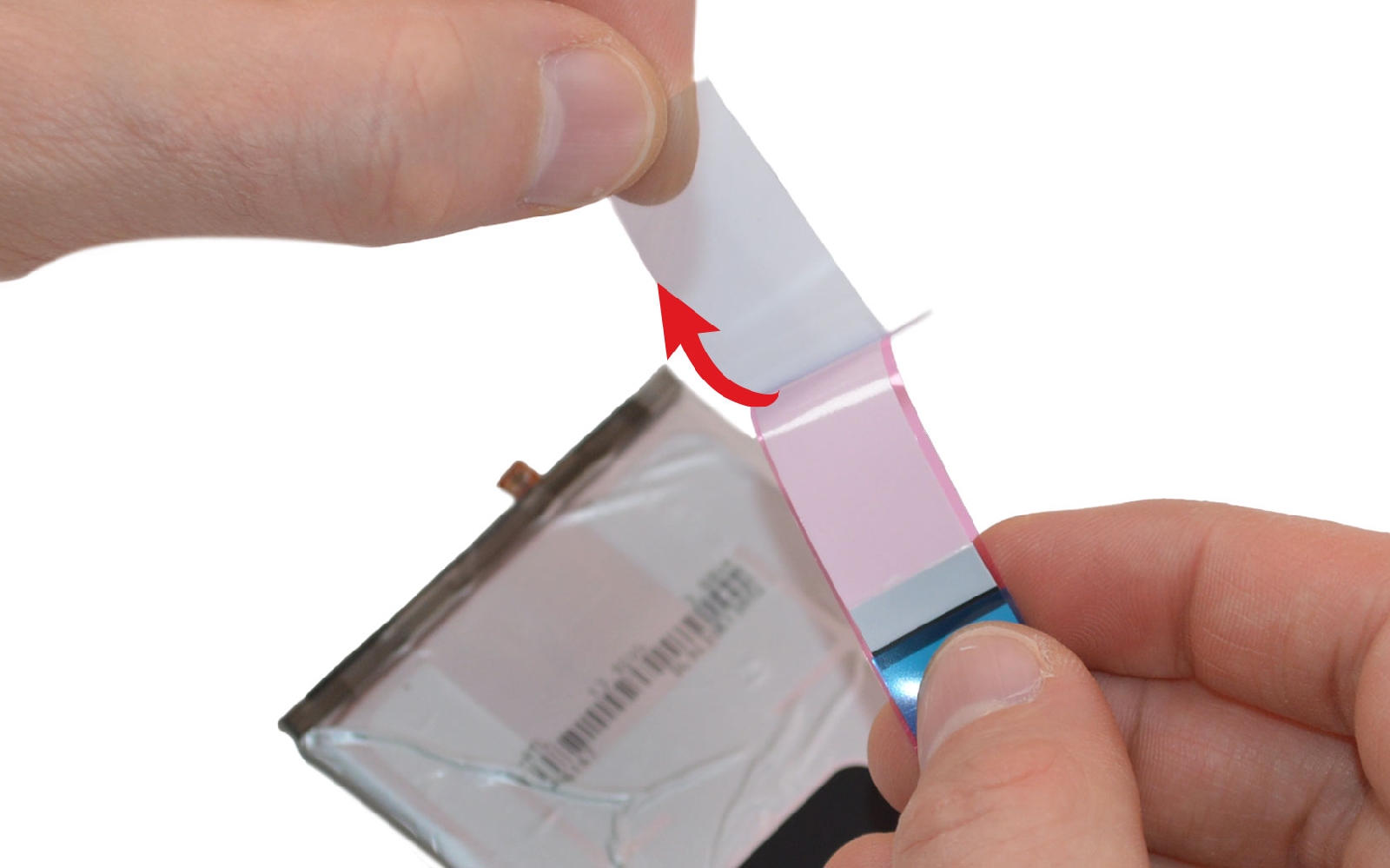

Coller les stickers de batterie
Suivez les étapes précédentes pour remonter chaque élément dans le nouveau bloc écran.

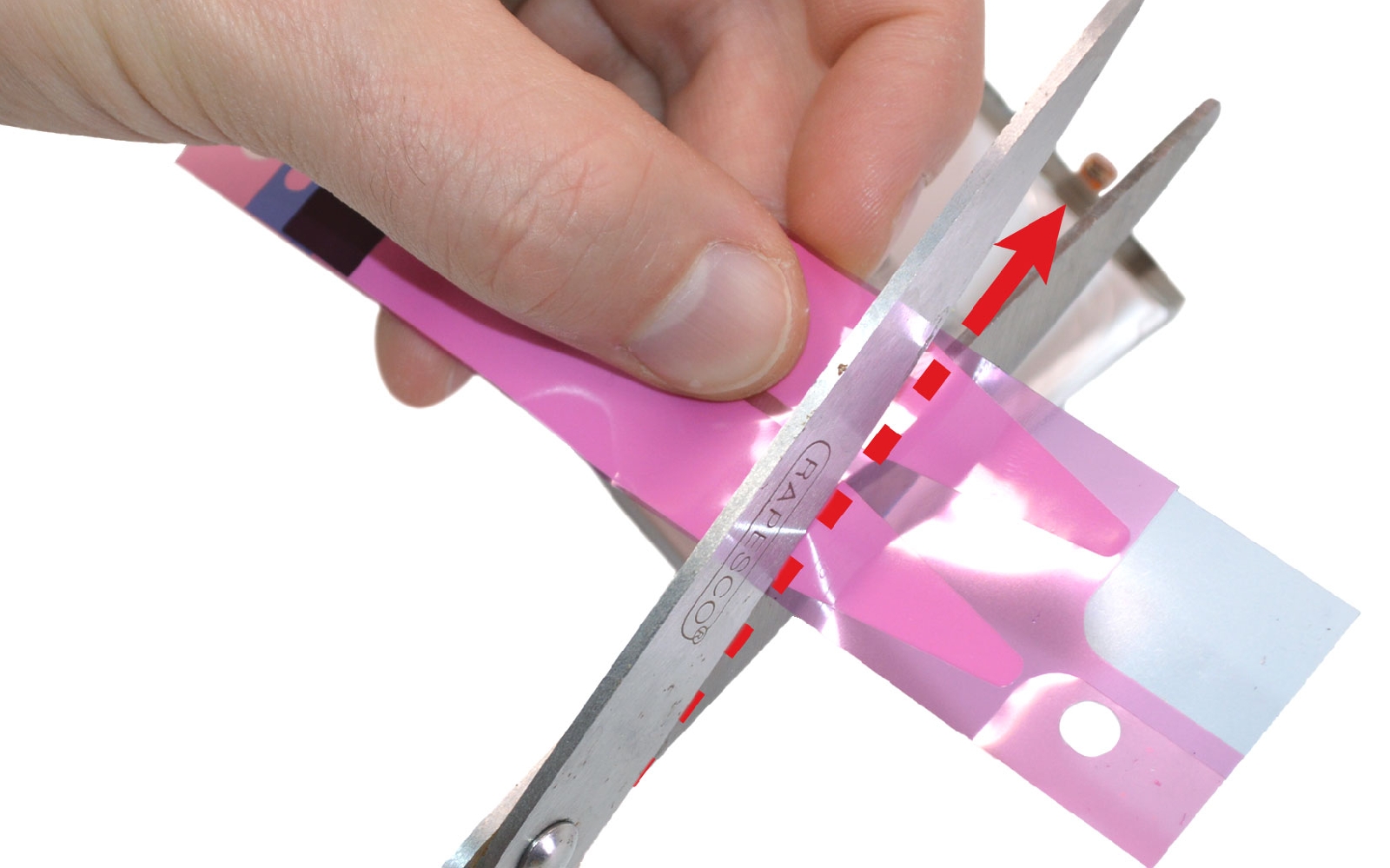

Au moment de l'étape de la batterie, découpez les stickers de batterie à la bonne longueur puis séparez les en deux.
Ôtez la première protection bleue avant de déposer l'adhésif à l'arrière de la batterie.

Faites la même chose pour le second sticker.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

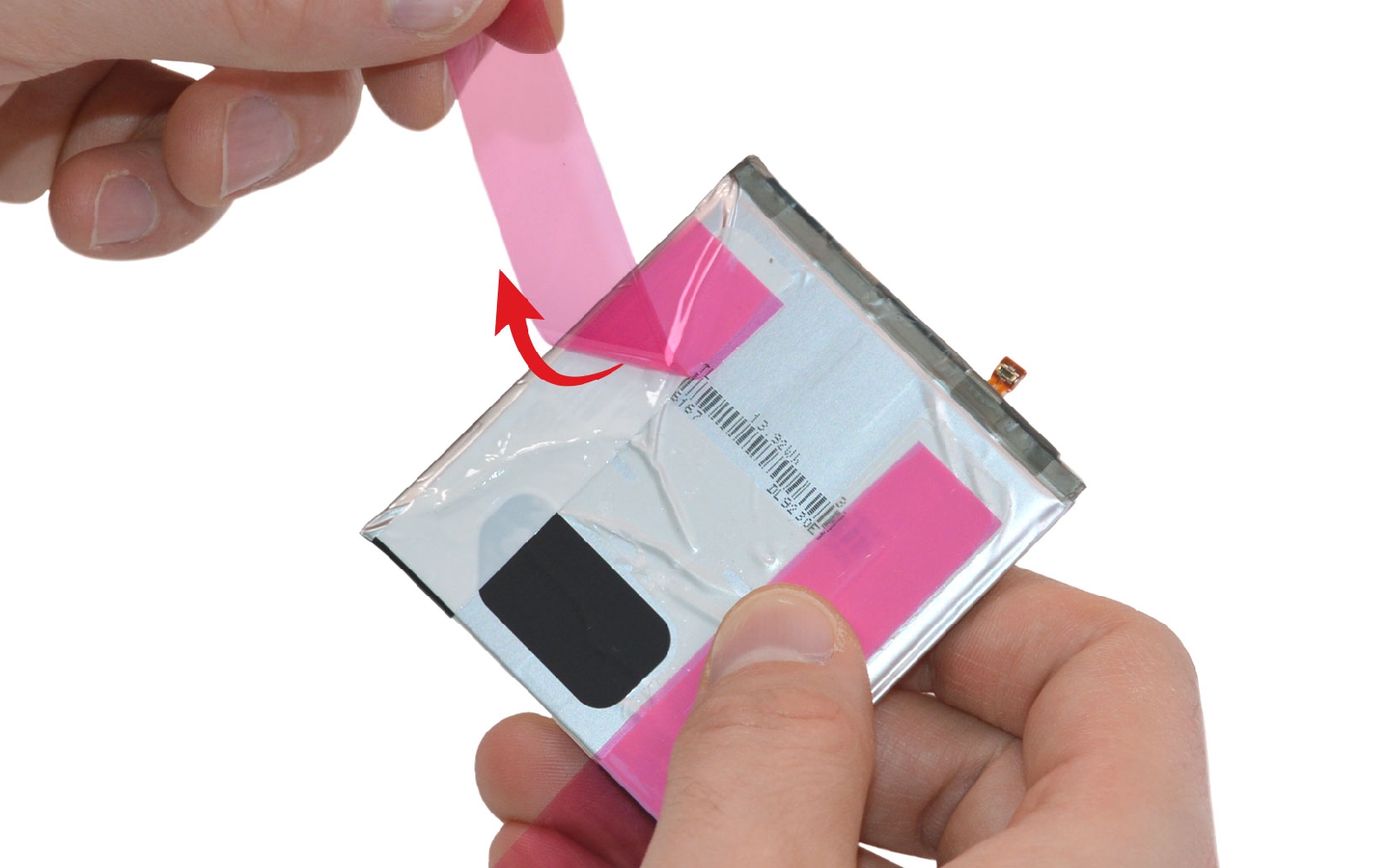

Installer la batterie

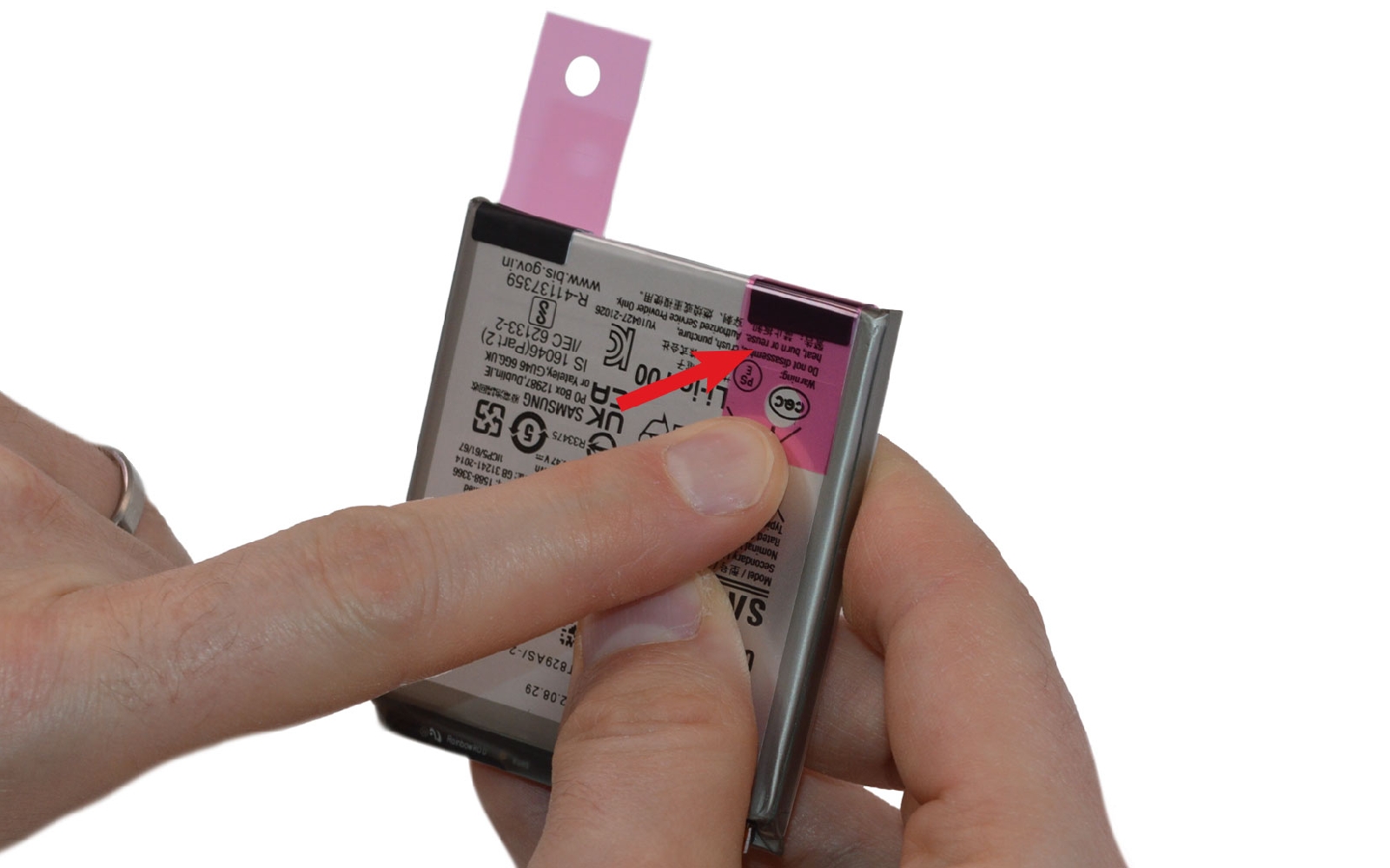

Retirez les petites protections bleues puis repliez les languettes sur le devant de la batterie.

Ensuite, enlevez les protections roses et installez la batterie dans le nouveau bloc écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone

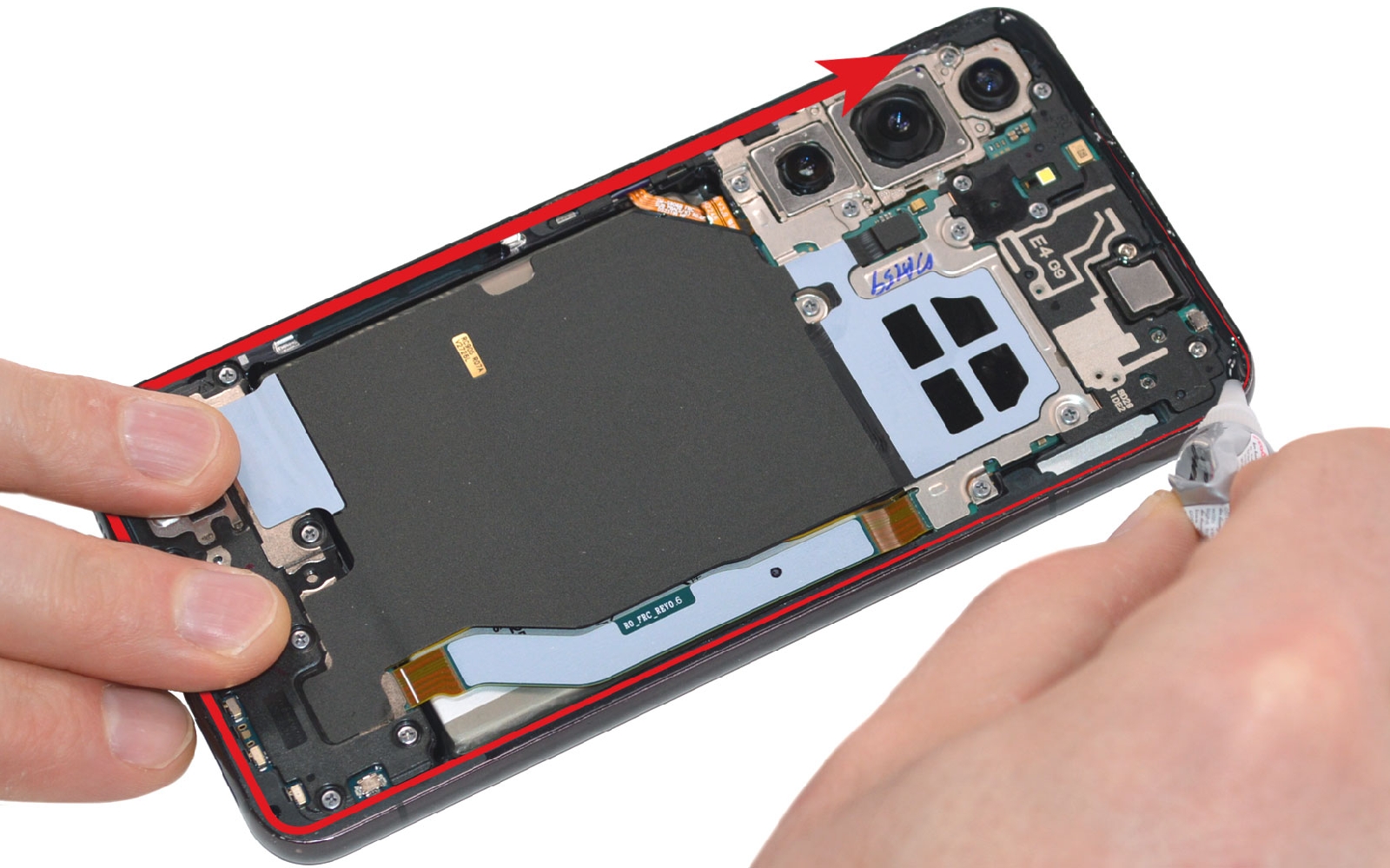

Refermer votre Galaxy S22
Reprenez les étapes pour refermer votre téléphone.
Appliquez la colle B-7000 sur tout le contour du châssis.

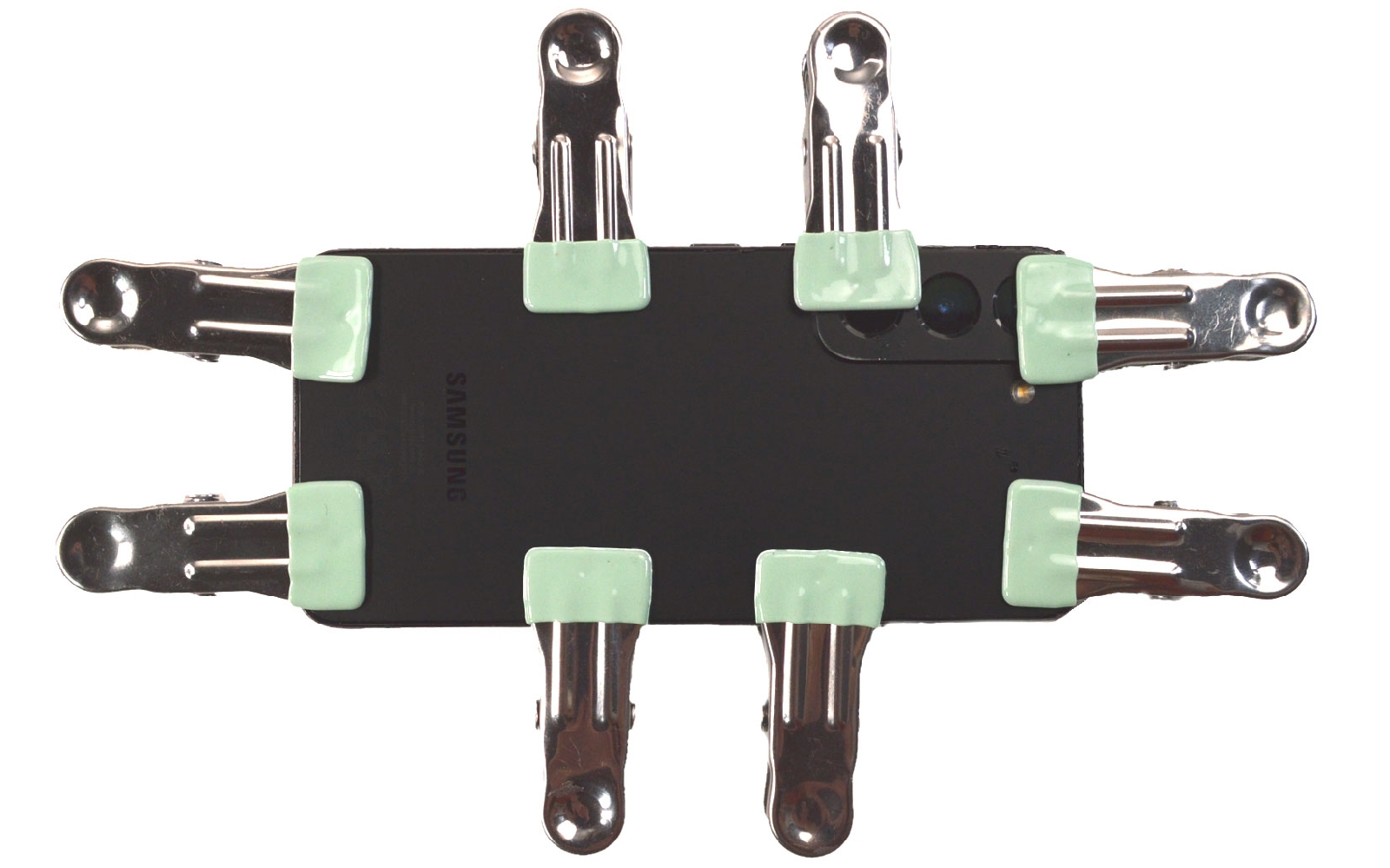

Posez la vitre arrière et utilisez des pinces ou de gros livres pour mettre sous presse votre téléphone en attendant que la colle sèche. Attendez environ 1 heure.

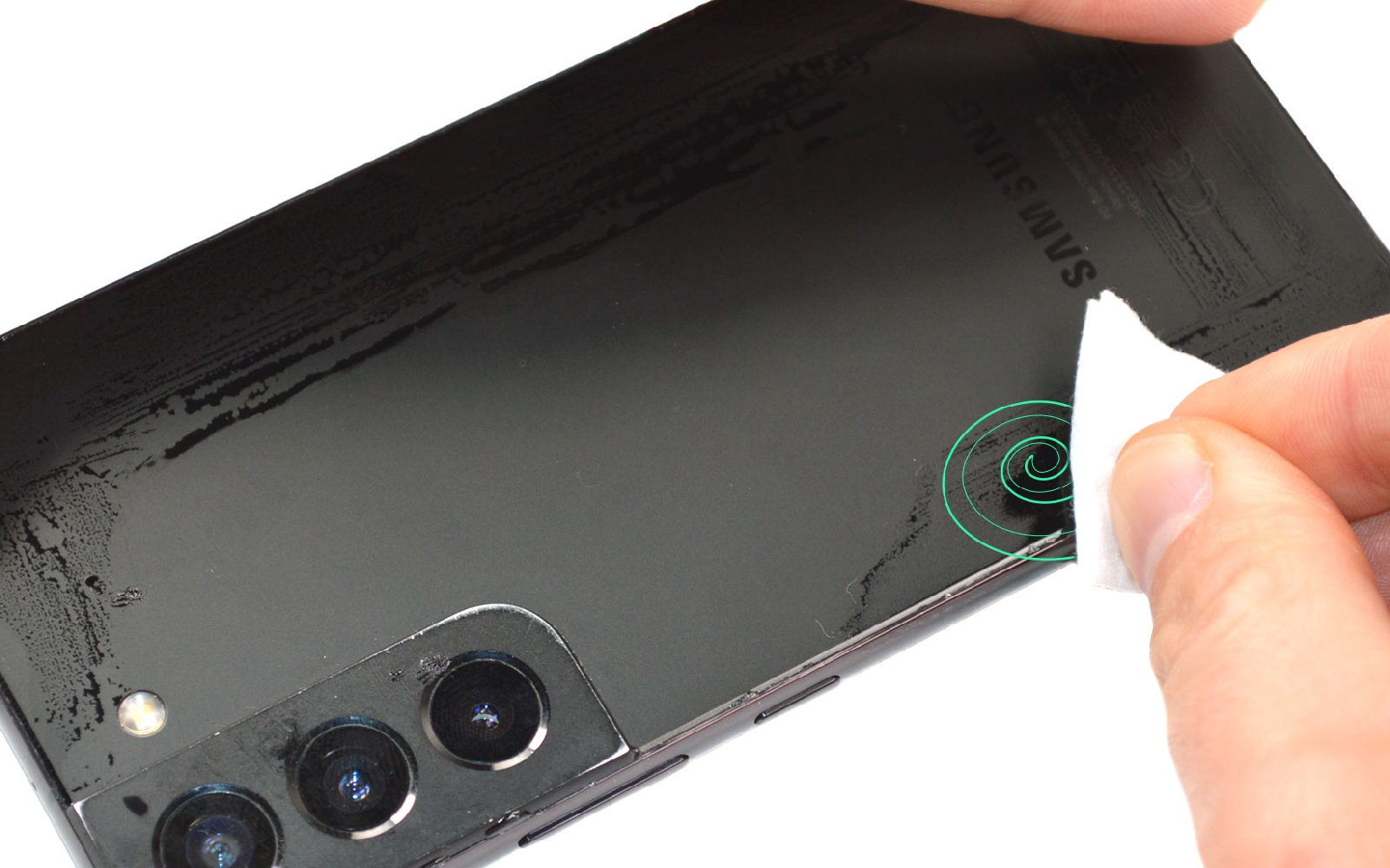

Si cela est nécessaire, nettoyez les résidus de colle avec une lingette imbibée.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 2 lingettes imbibées
0,49 €
