Guide de réparation sur Galaxy S22

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy S22 | Temps estimé : 60 min | Difficulté : 3/5

Bienvenue dans le guide de réparation du Samsung Galaxy S22, présenté par Brico-phone. Ce guide a été soigneusement conçu pour vous aider à effectuer des réparations et des remplacements sur votre Samsung Galaxy S22, en toute confiance et sécurité. Que vous soyez un bricoleur expérimenté ou un débutant en matière de réparation de smartphones, ce guide vous fournira des instructions détaillées, étape par étape, accompagnées de photos et de vidéos explicatives.

Dans ce guide, vous découvrirez comment remplacer des composants clés tels que l'écran, la batterie, et les caméras de votre Galaxy S22. Chaque section est conçue pour vous guider à travers le processus de démontage et de remontage, en mettant l'accent sur les précautions à prendre pour éviter tout dommage à votre appareil. En choisissant de réparer votre Samsung Galaxy S22 vous-même, vous contribuez non seulement à prolonger la durée de vie de votre appareil, mais vous participez également à la lutte contre l'obsolescence programmée.

Grâce à Brico-phone, vous avez accès à des pièces de rechange de qualité, qu'elles soient d'origine ou compatibles, pour une grande variété de modèles de téléphone. Alors, préparez vos outils et suivez-nous dans cette aventure de réparation, où vous apprendrez non seulement à résoudre les problèmes courants de votre smartphone, mais aussi à acquérir des compétences précieuses en matière de réparation électronique.

Commençons !

Diagnostic

›  Photos floues.
›  Le téléphone ne vibre plus.
›  Problème de son...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

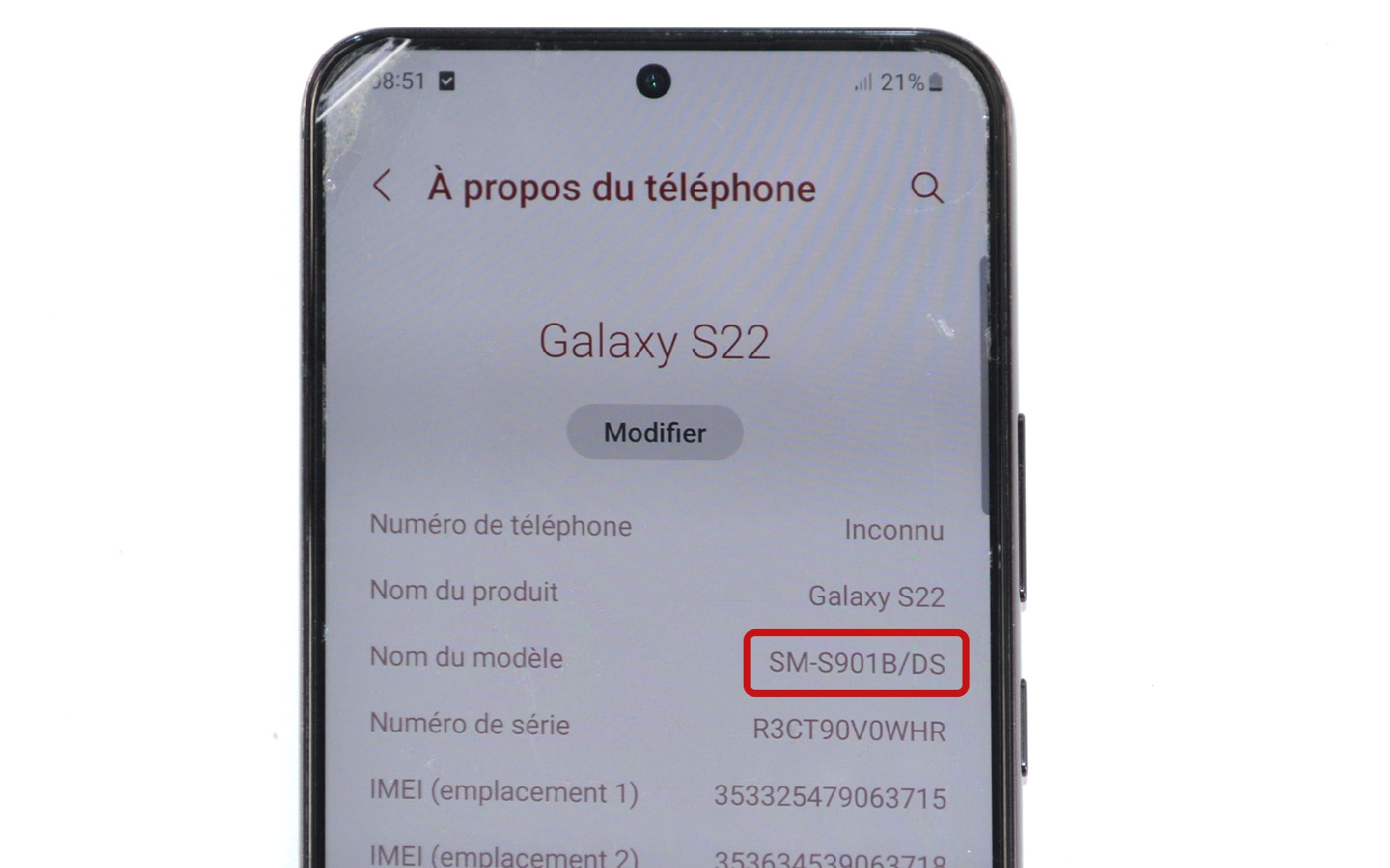

Avant toute chose nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander les bonnes pièces compatibles.
Pour cela, il suffit de vous rendre dans les Paramètres de votre appareil et de vérifier que le numéro de modèle se trouve dans la liste des téléphones compatibles avec le produit à commander.

Une fois votre commande reçue, installez vosu dans un endroit propre et dégagé avec les outils et ce tutoriel à proximité.

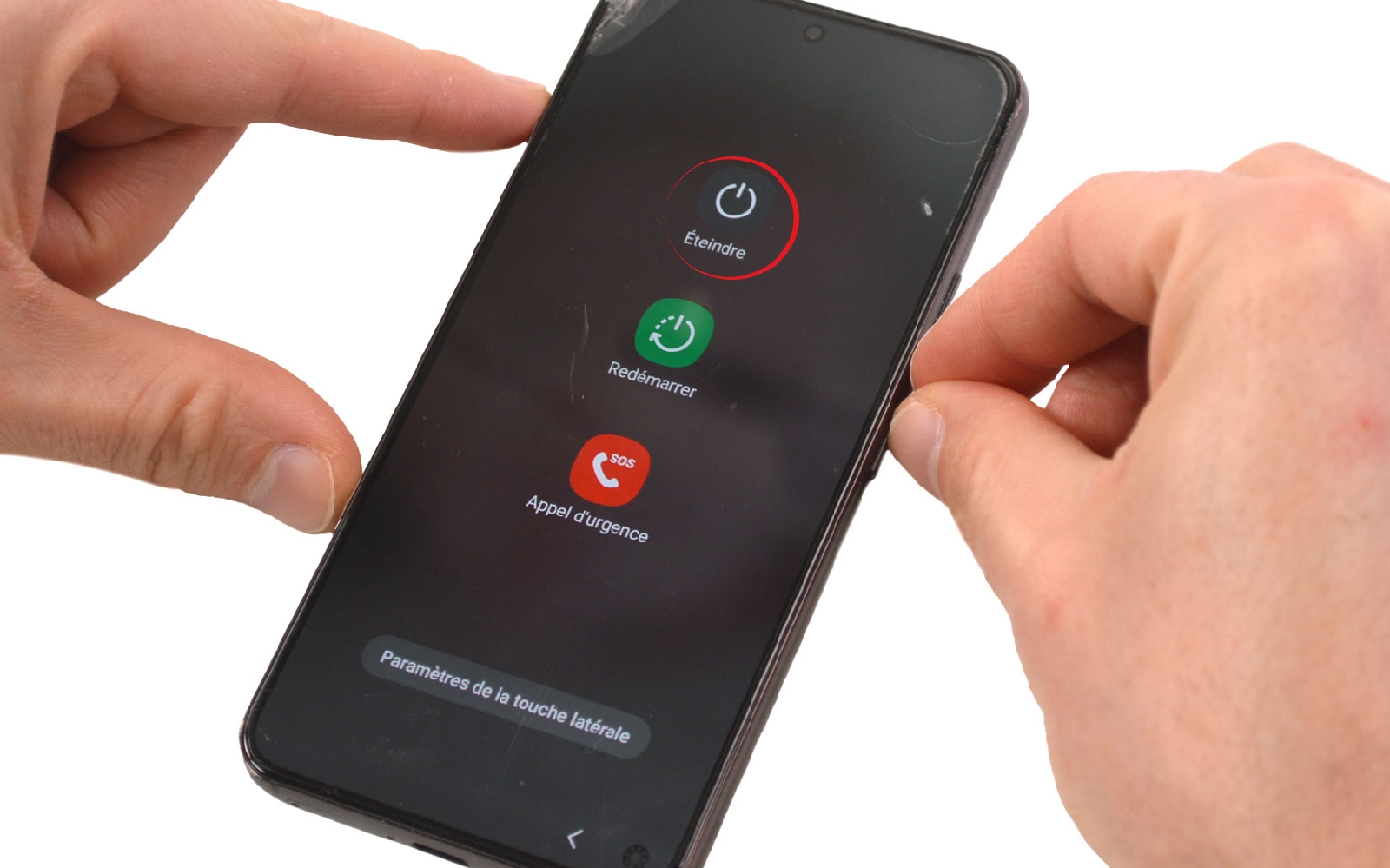

Puis, commencez par éteindre votre Galaxy S22 avant de passer à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

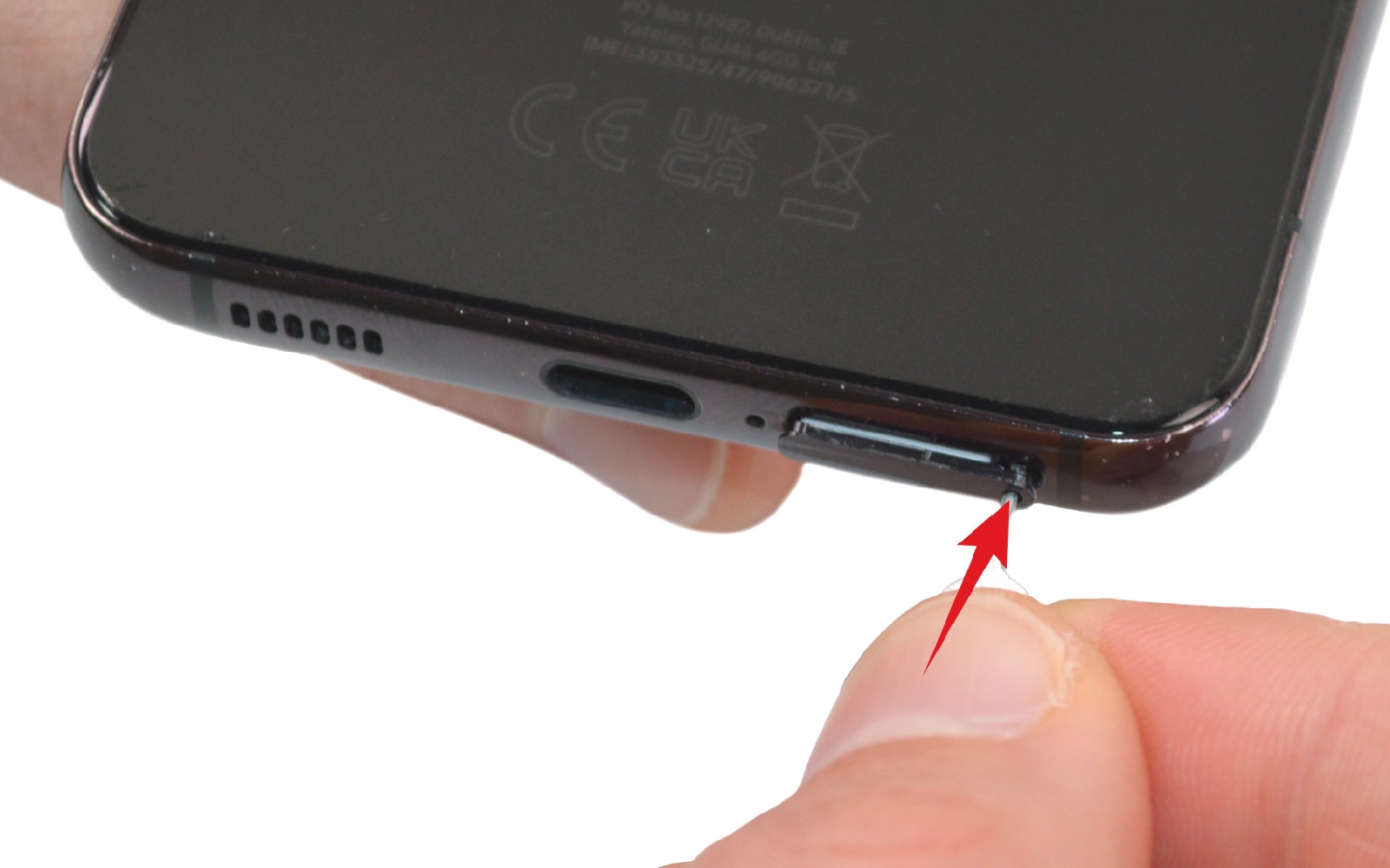

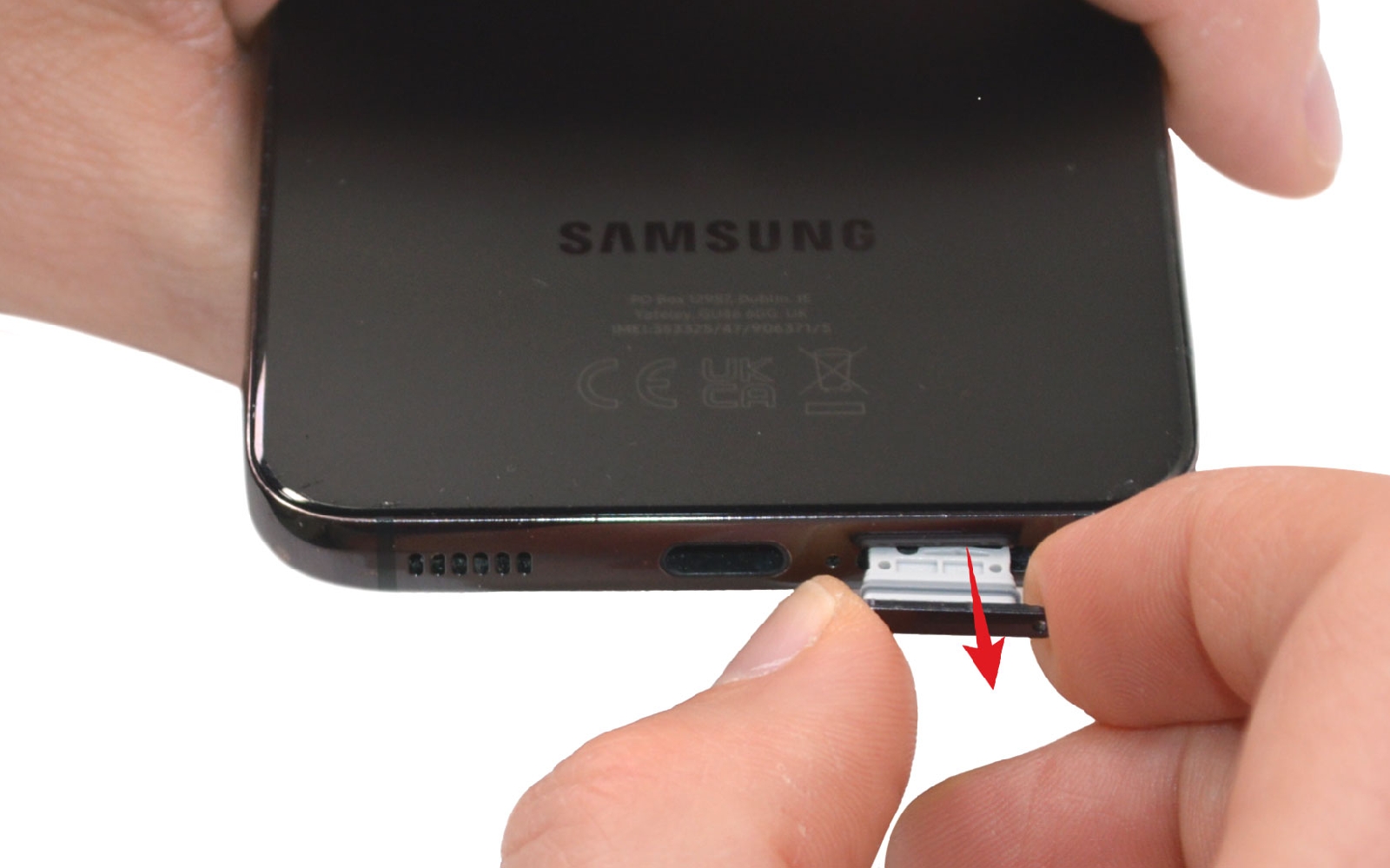

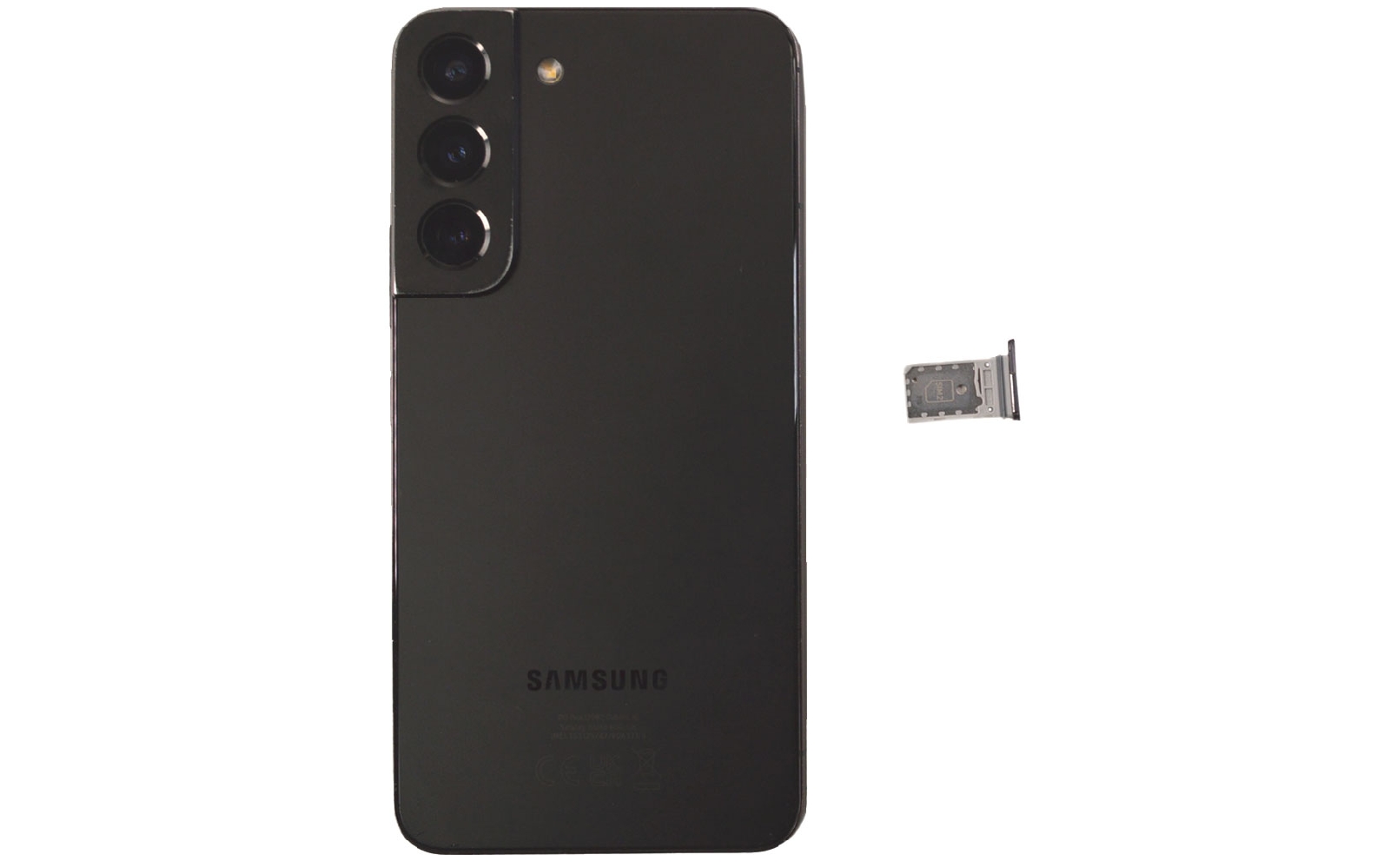

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM pour extraire le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tiroir SIM d'origine pour Samsung Galaxy S22 Noir
8,90 €

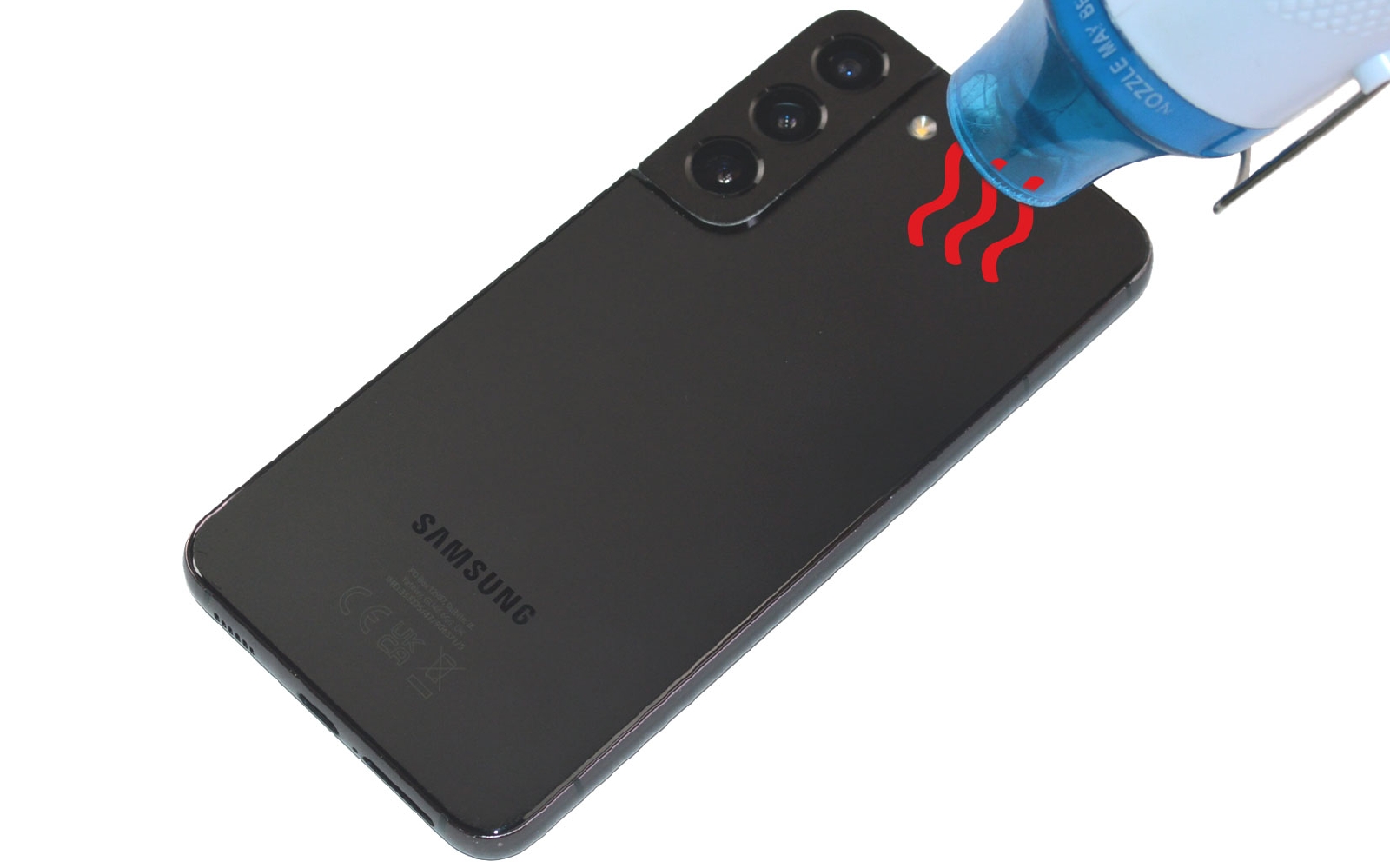

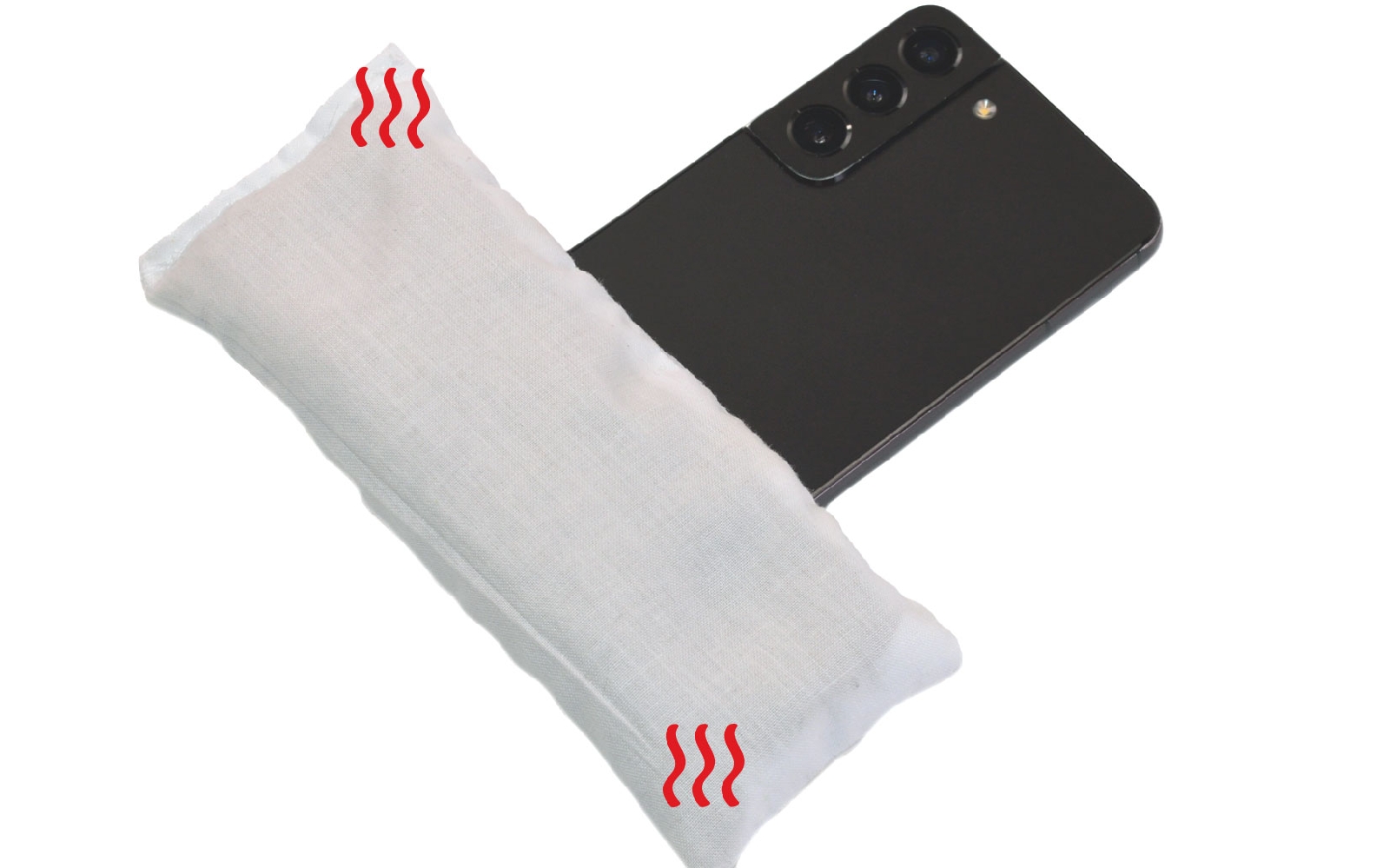

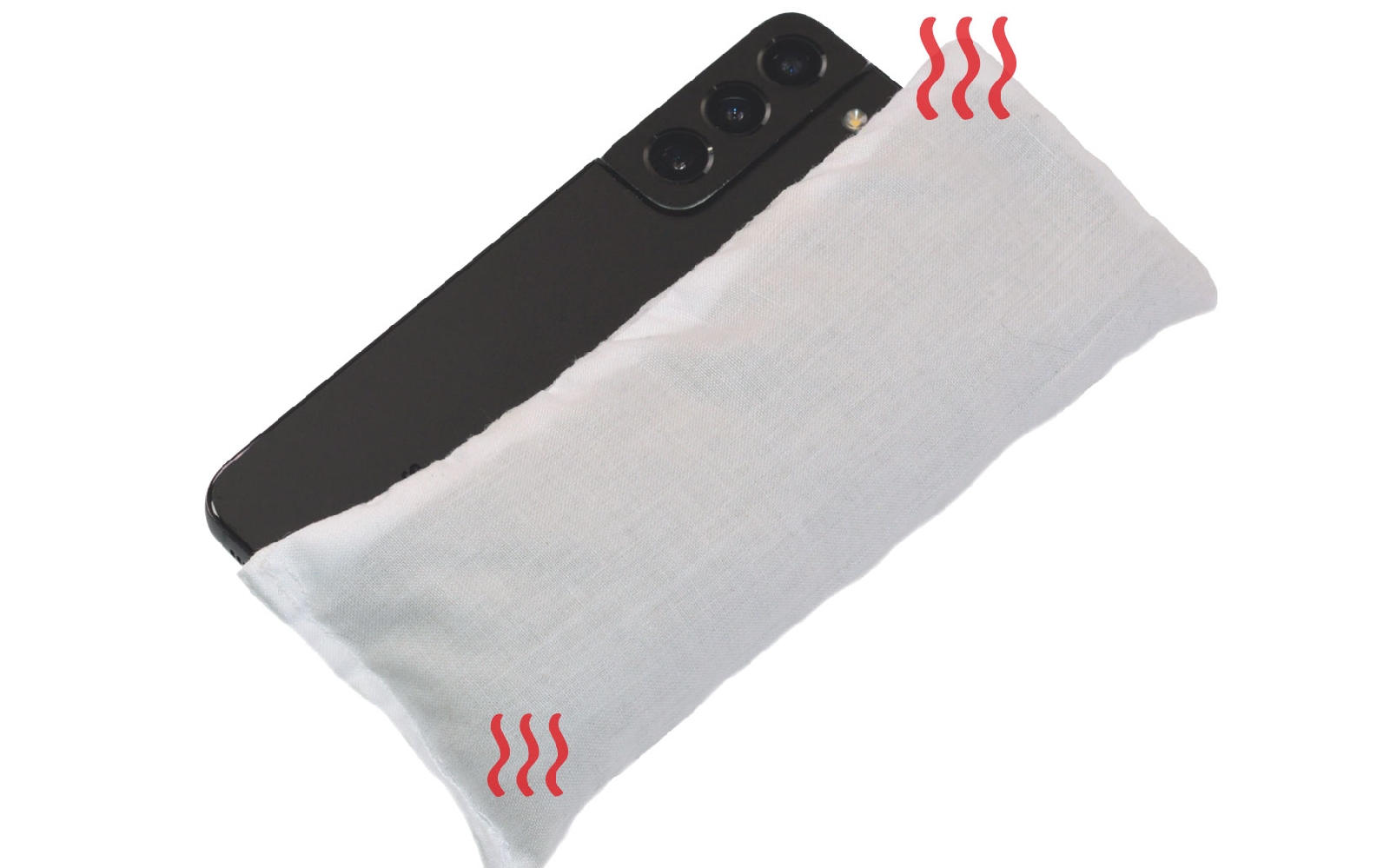

Etape 2 : Chauffer la vitre arrière
Pour ouvrir votre téléphone, il vous faut utiliser un coussin chauffant, un décapeur thermique ou votre propre sèche-cheveux.

Passez le coussin au micro-ondes environ 2 minutes avant de le déposer sur la bordure du téléphone. Déplacez l'outil sur tous les cotés du téléphone.

Si vous avez opté pour le décapeur thermique ou le sèche-cheveux, allumez le produit puis passez le sur tout le contour de l'appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

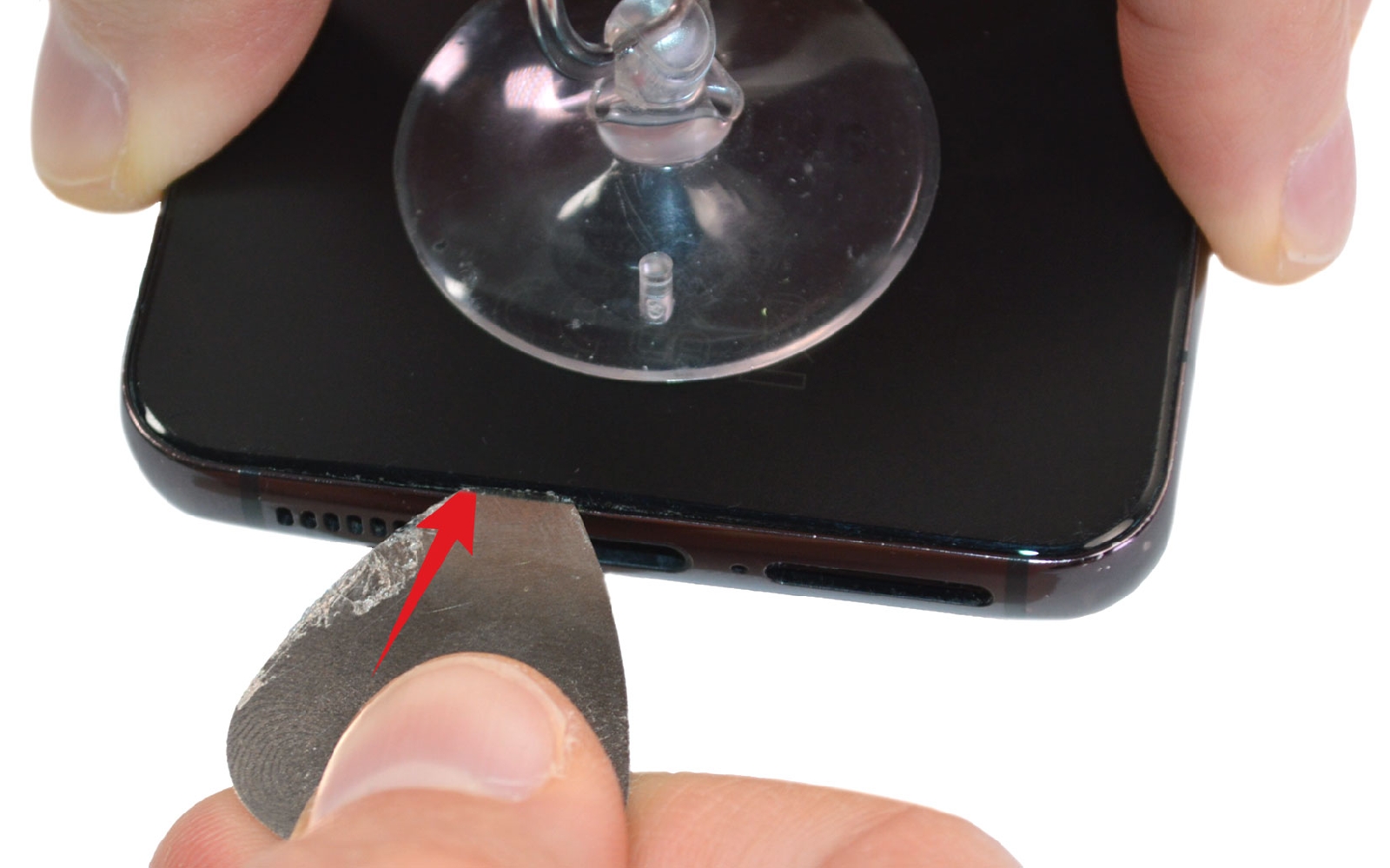

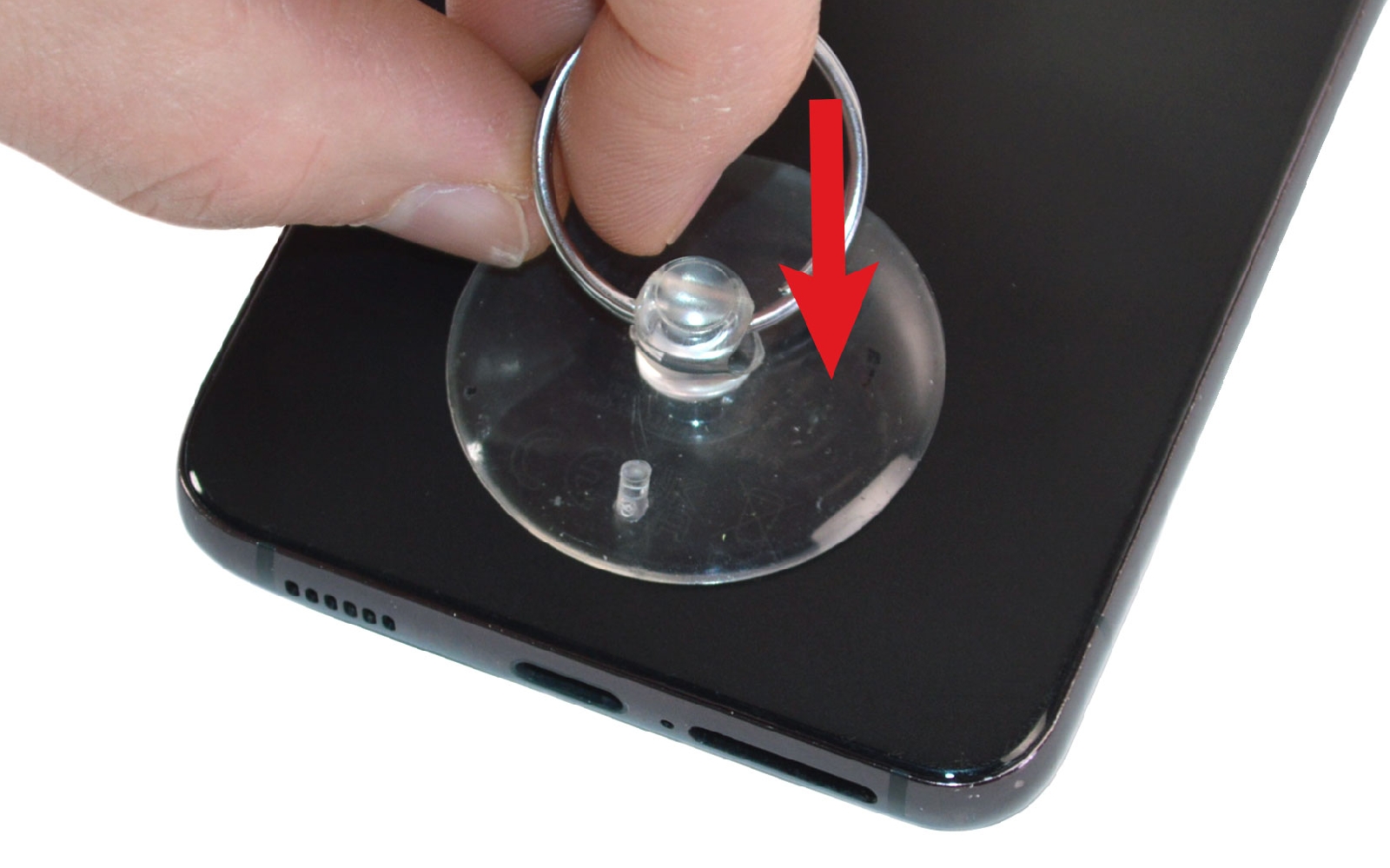

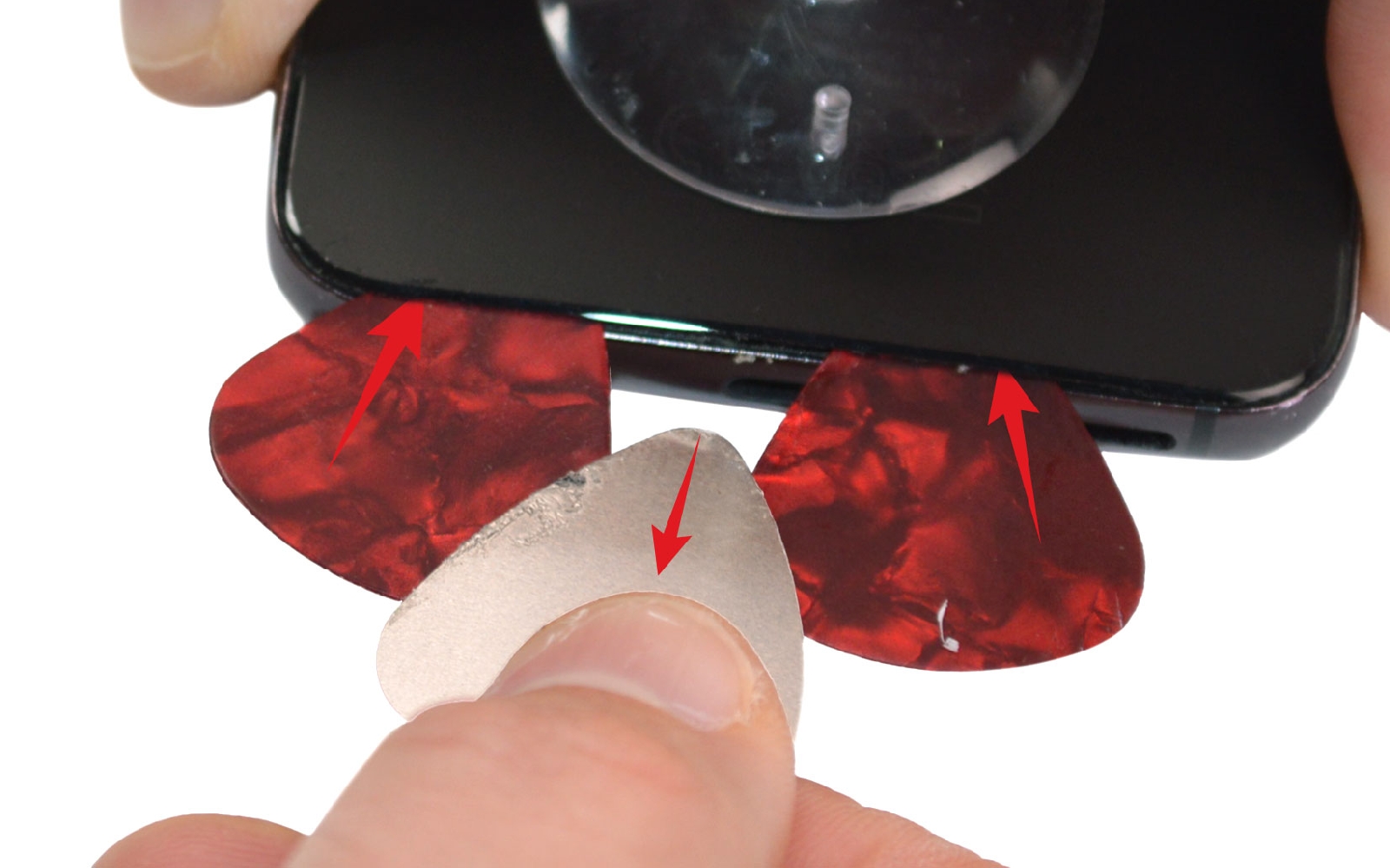

Etape 3 : Décoller la vitre arrière
Posez la ventouse sur le bas de la vitre arrière puis tirez l'outil pour soulever légèrement le composant.

Profitez de cette manipulation pour insérer le levier en nylon entre la vitre arrière et e châssis. Ensuite, glissez ceux en plastique pour remplacer celui en métal.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

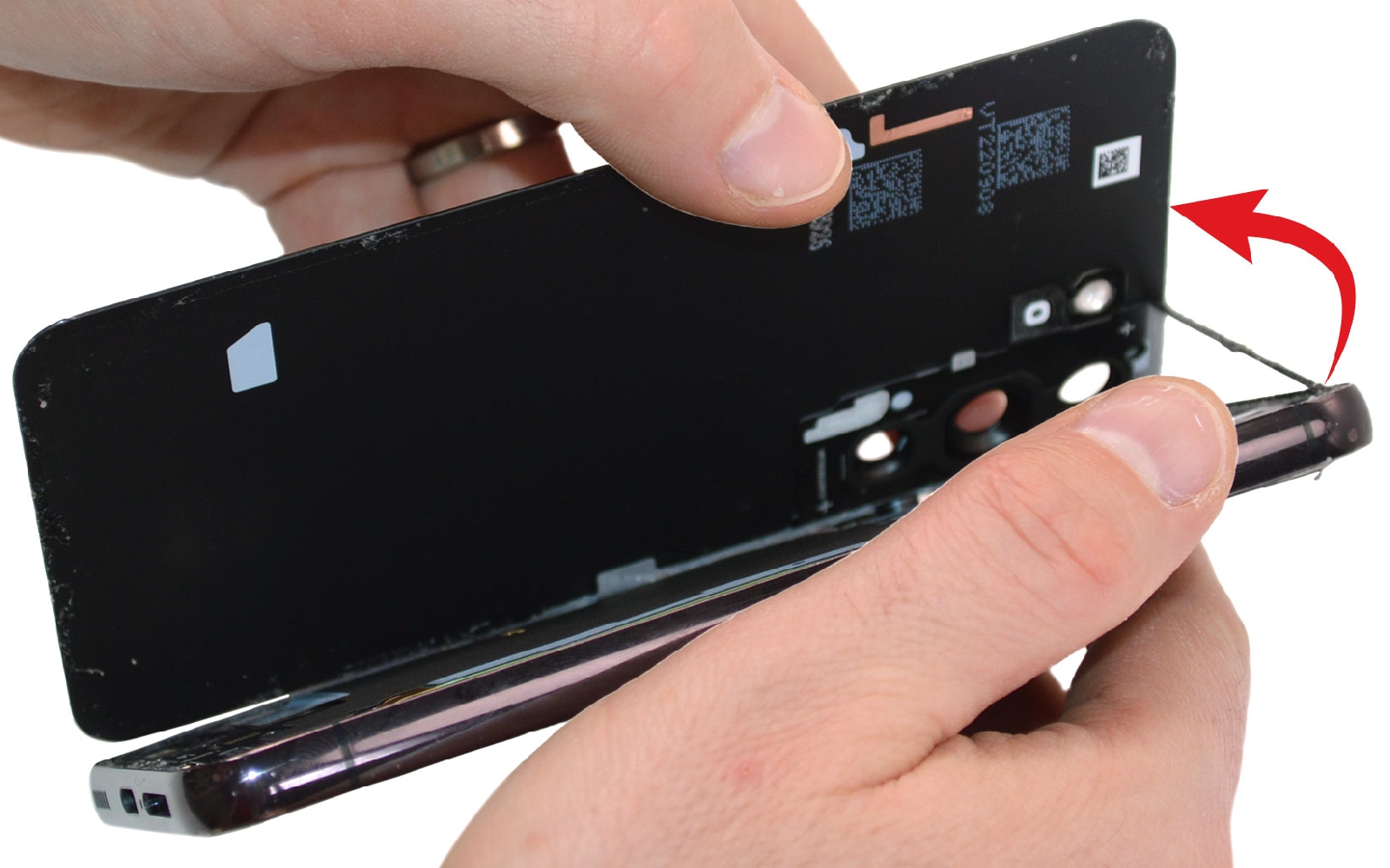

Etape 4 : Ouvrir la vitre arrière

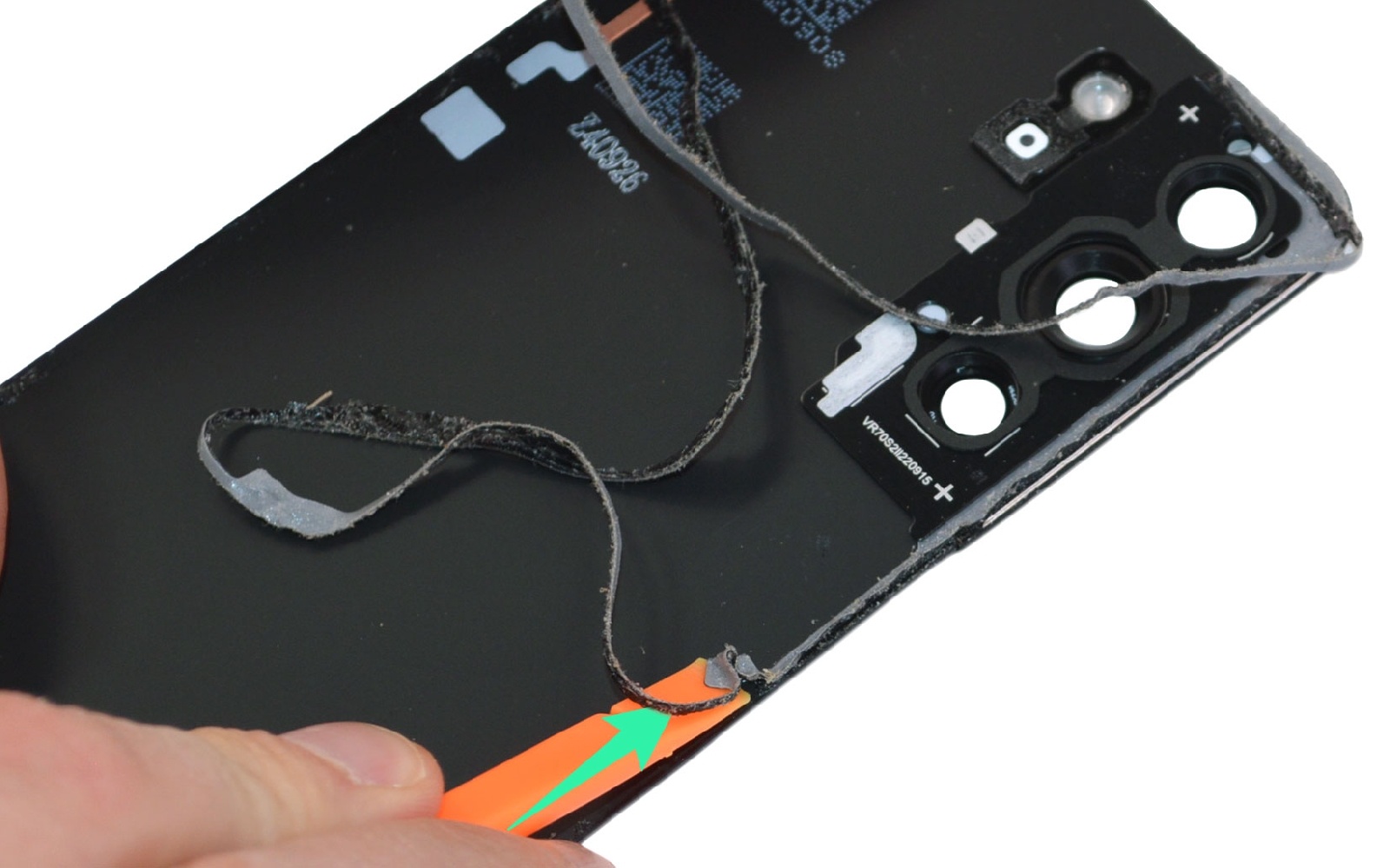

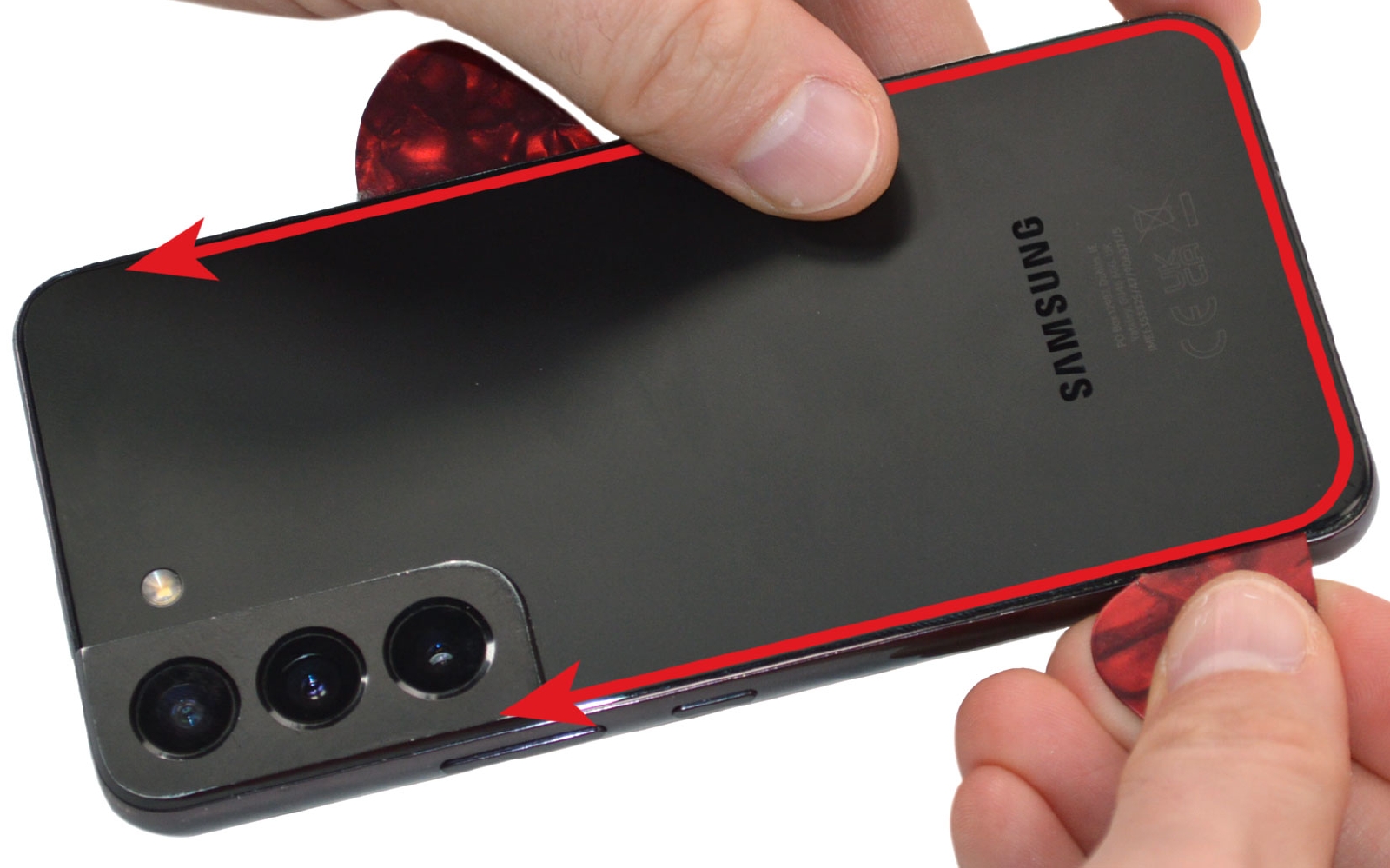

Faites glisser les médiators en plastique tout autour du composant pour détacher la vitre arrière du châssis.

Nettoyez ensuite l'arrière de la vitre arrière des résidus de joint.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière d'origine pour Galaxy S22 Noir
38,90 €

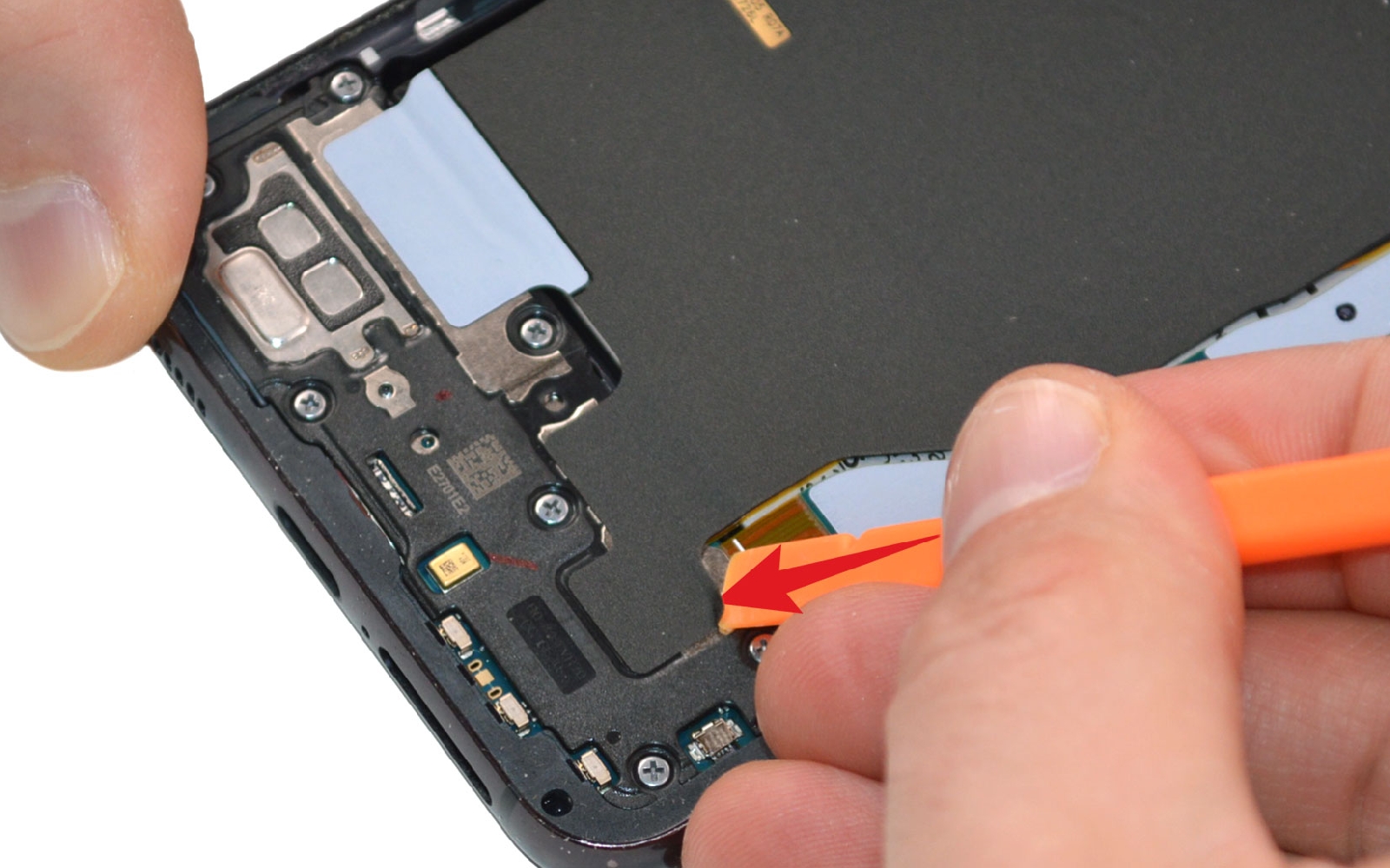

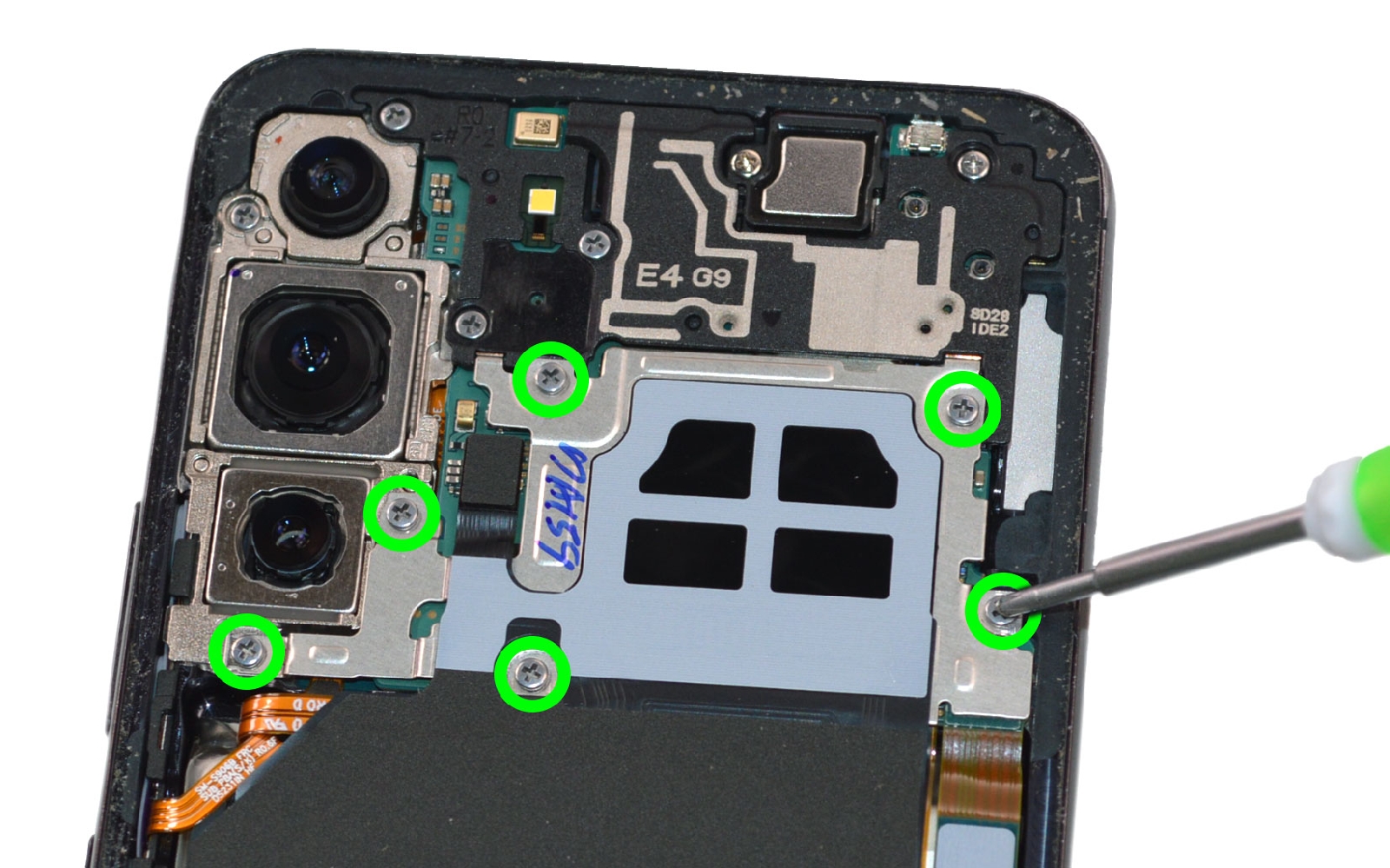

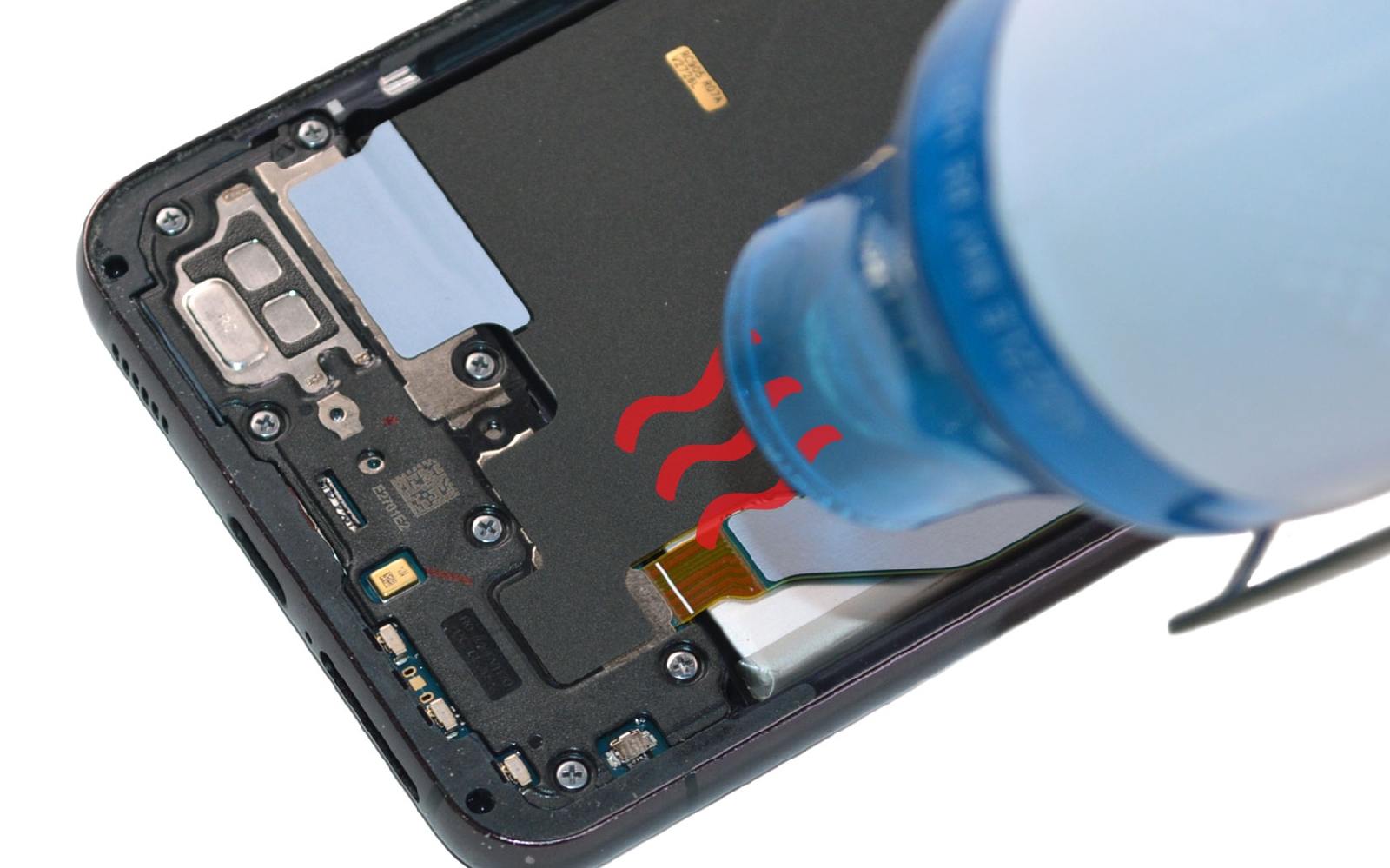

Etape 5 : Dévisser la plaquette NFC

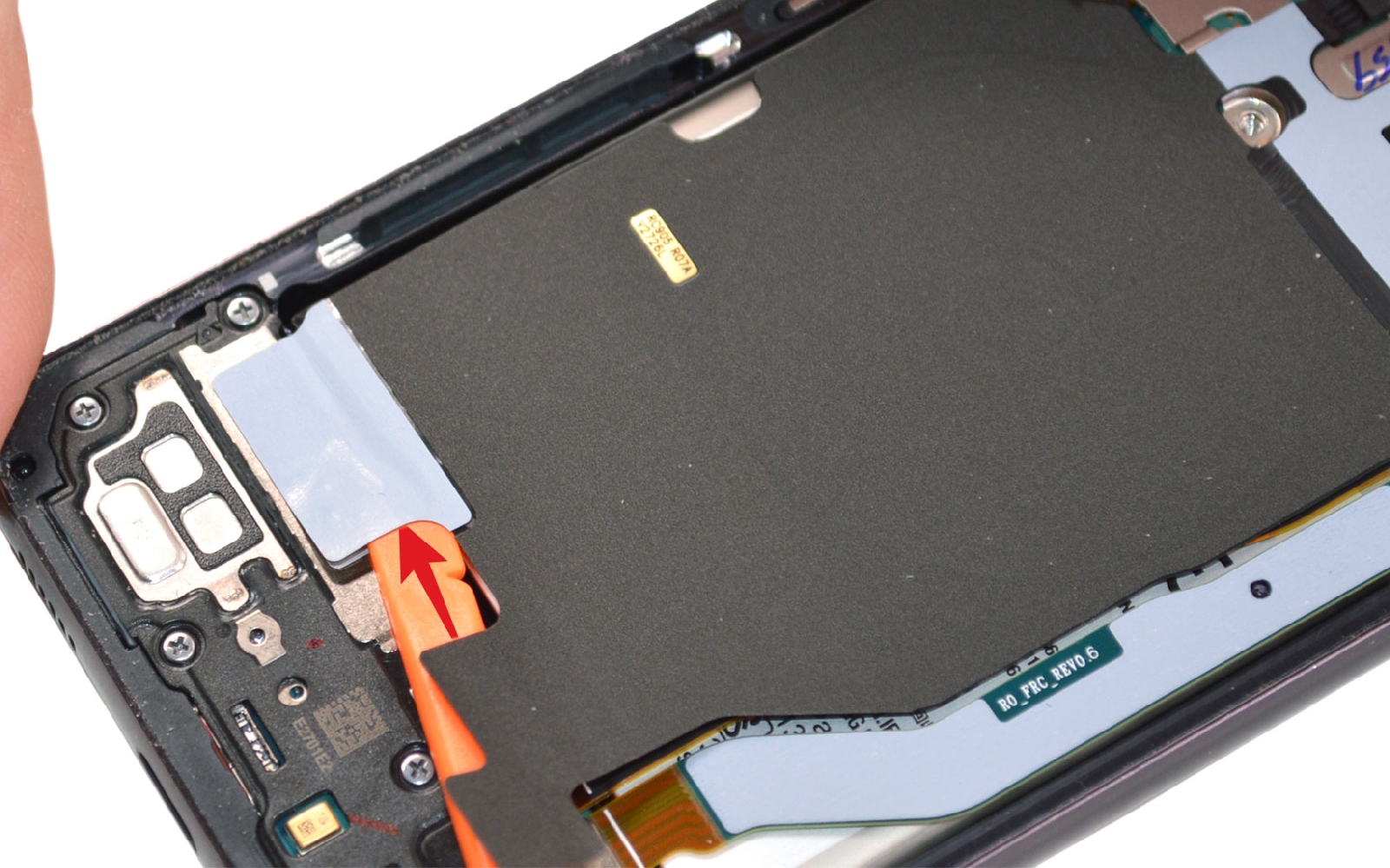

Ôtez les 6 vis cruciforme de la nappe induction.
Chauffez le bas de cette dernière à l'aide d'un décapeur thermique, d'un coussin chauffant ou d'un sèche-cheveux.

Décollez le bas de la nappe du haut-parleur externe avec le spudger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

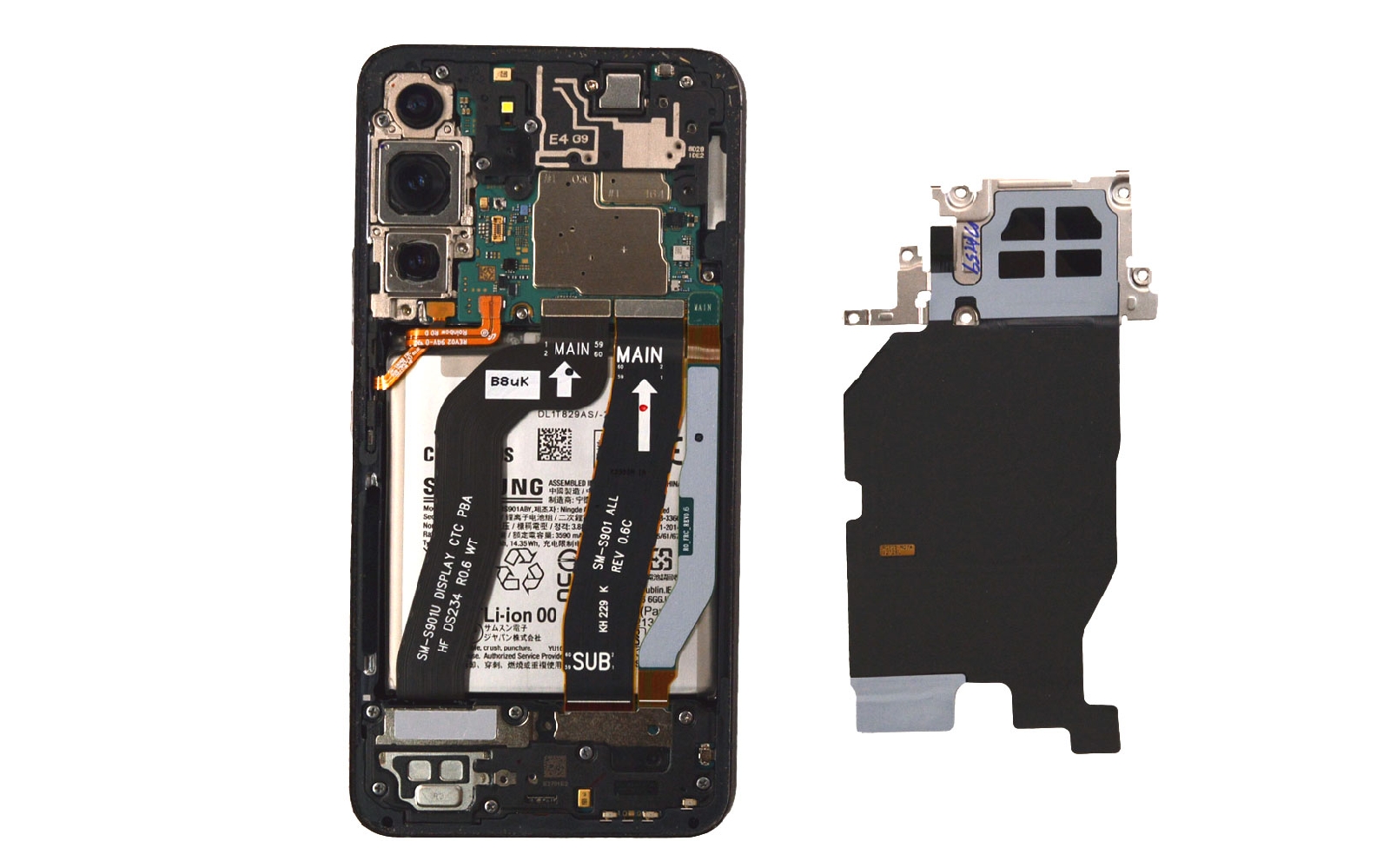

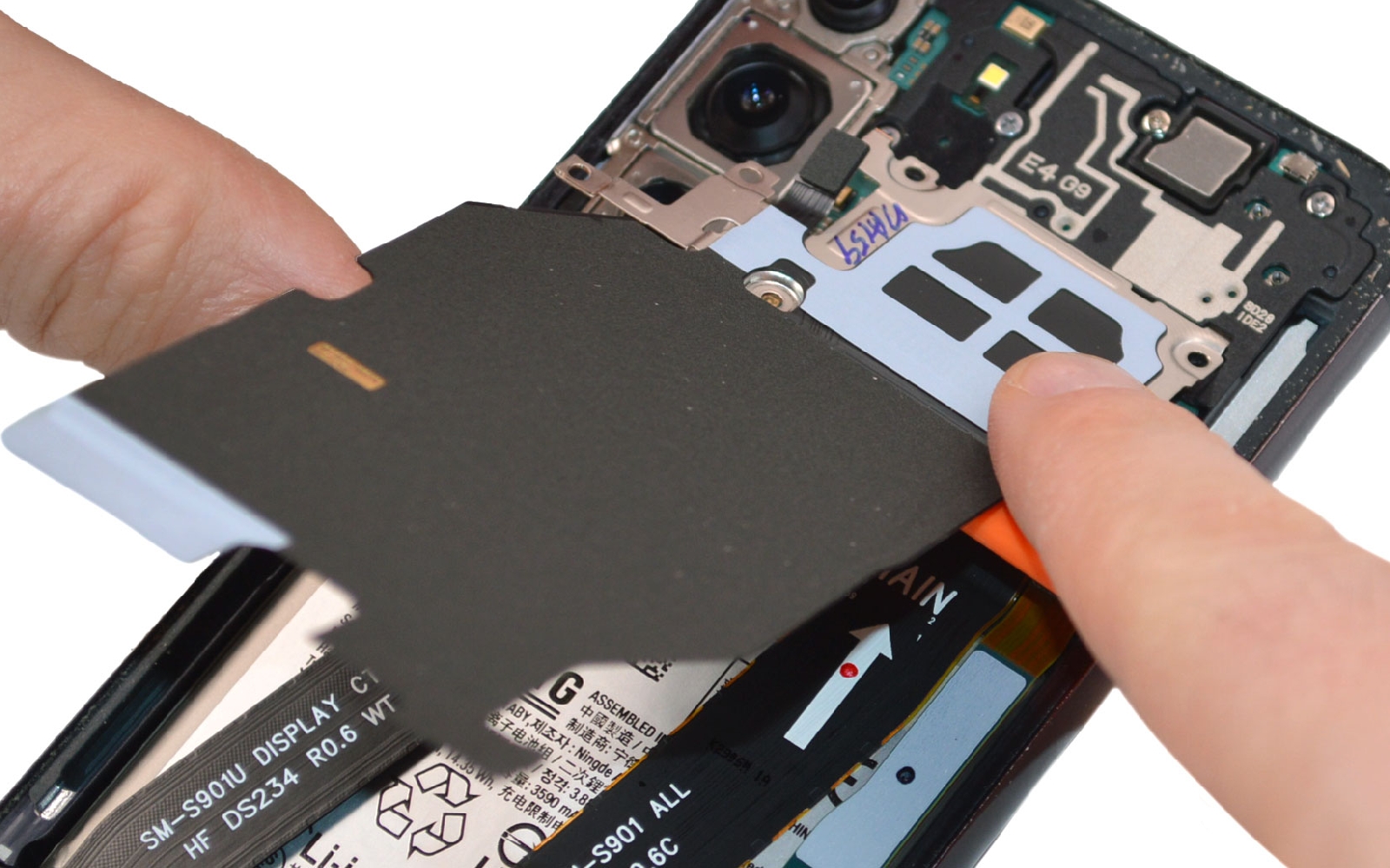

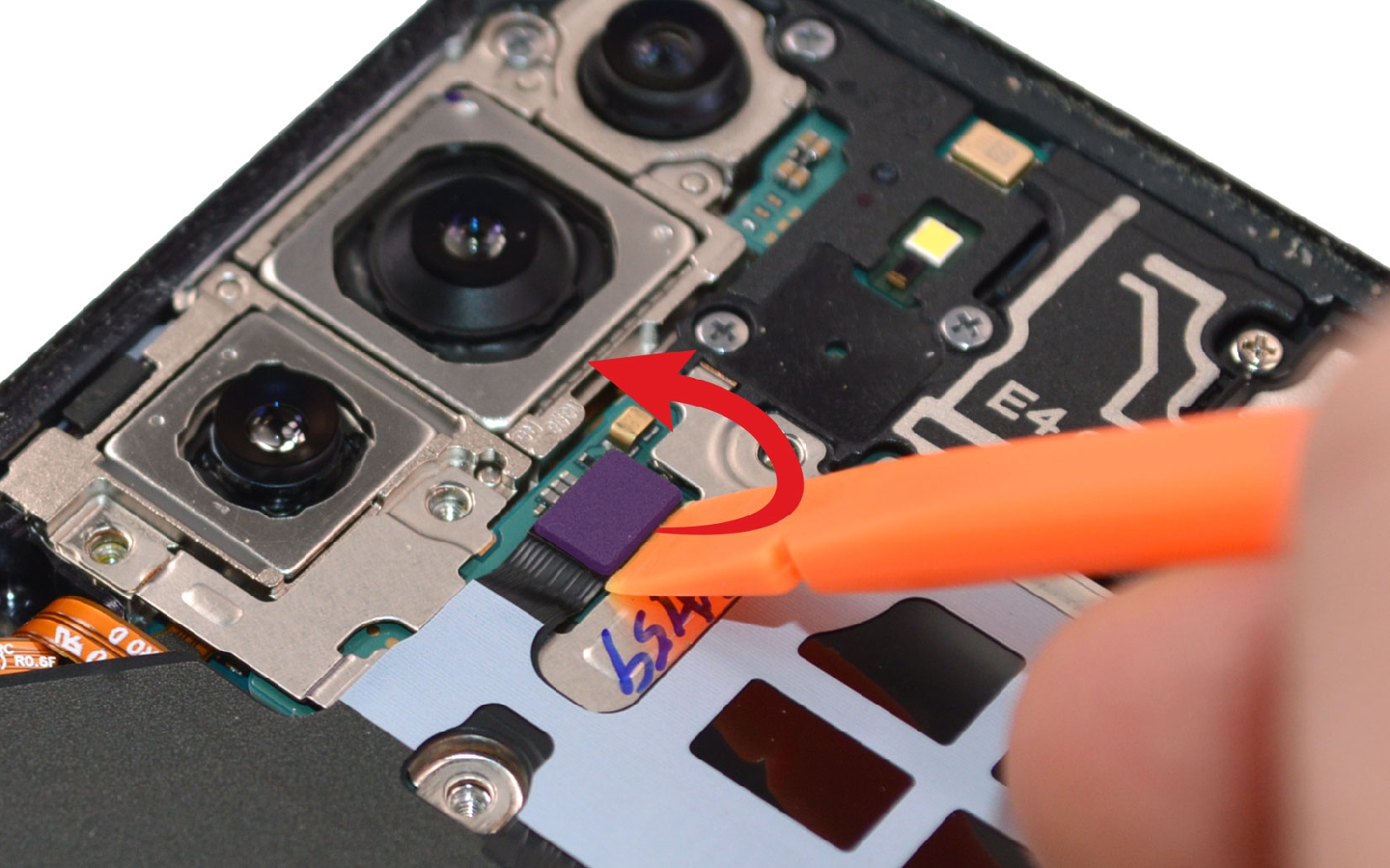

Etape 6 : Sortir la plaquette NFC
Débranchez la nappe de la plaquette puis sortez la du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Antenne principale d'origine pour Samsung Galaxy S22
29,90 €

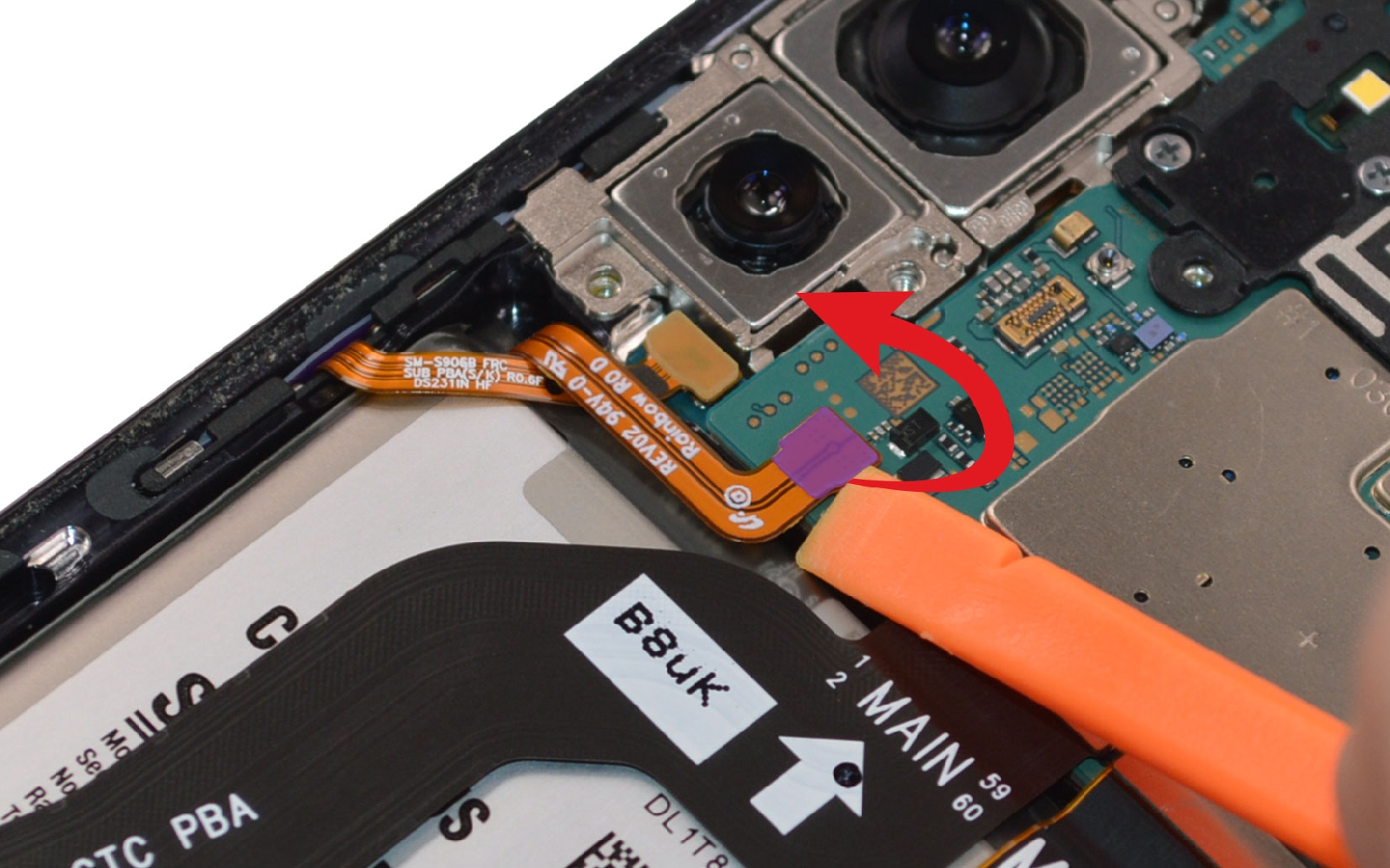

Etape 7 : Déconnecter la batterie
Toujours avec le levier en nylon, déconnectez la batterie avant de continuer la réparation.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

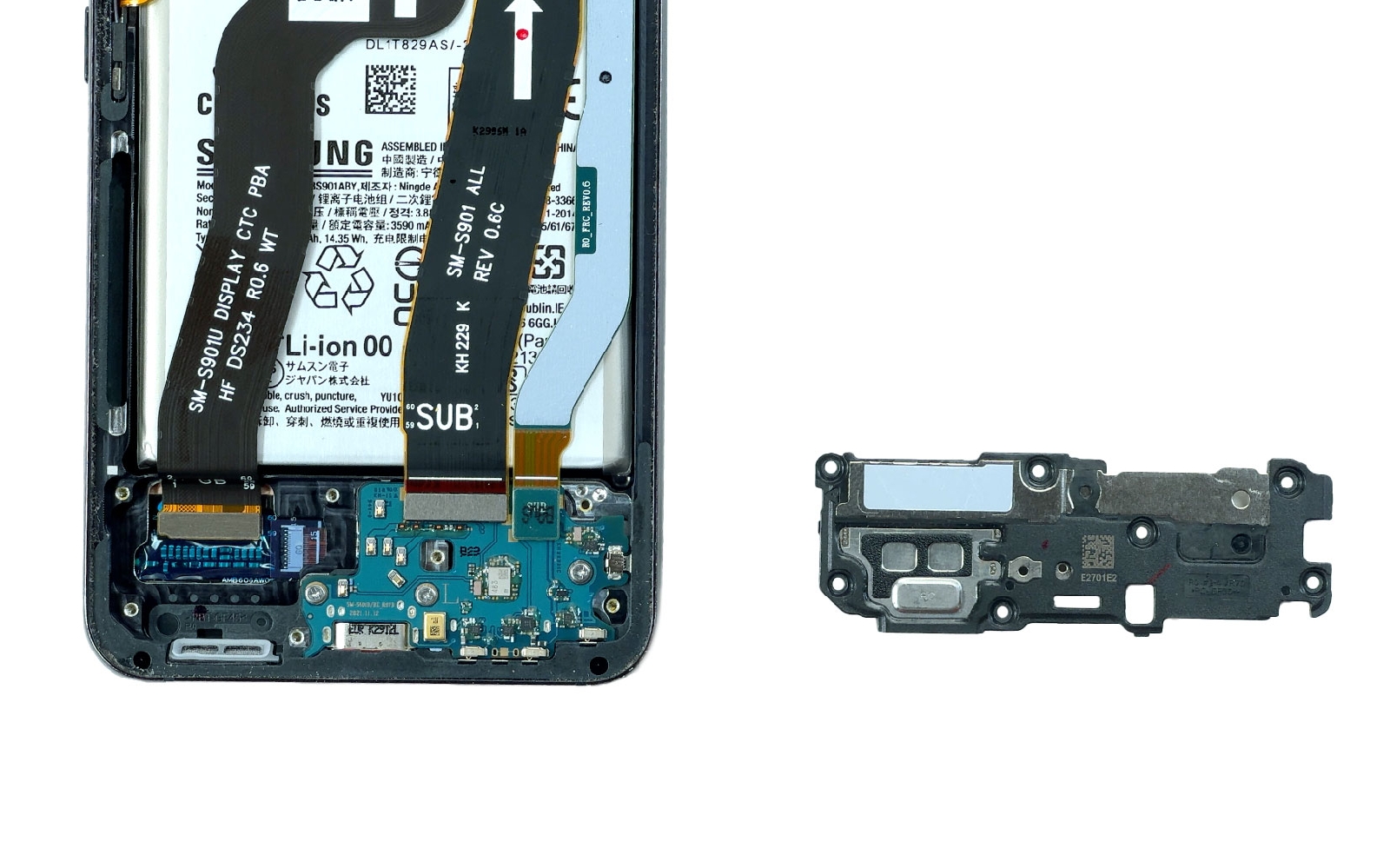

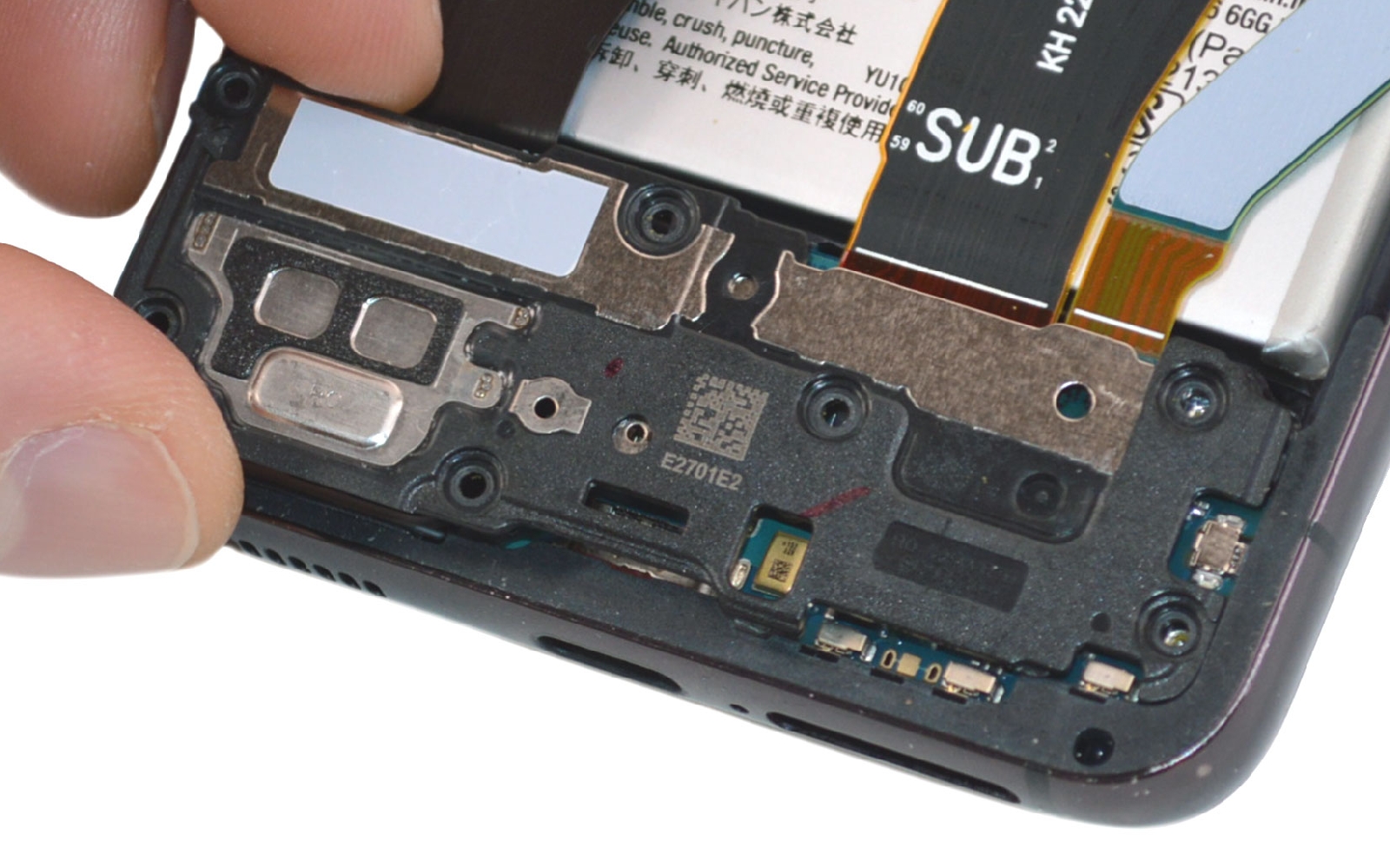

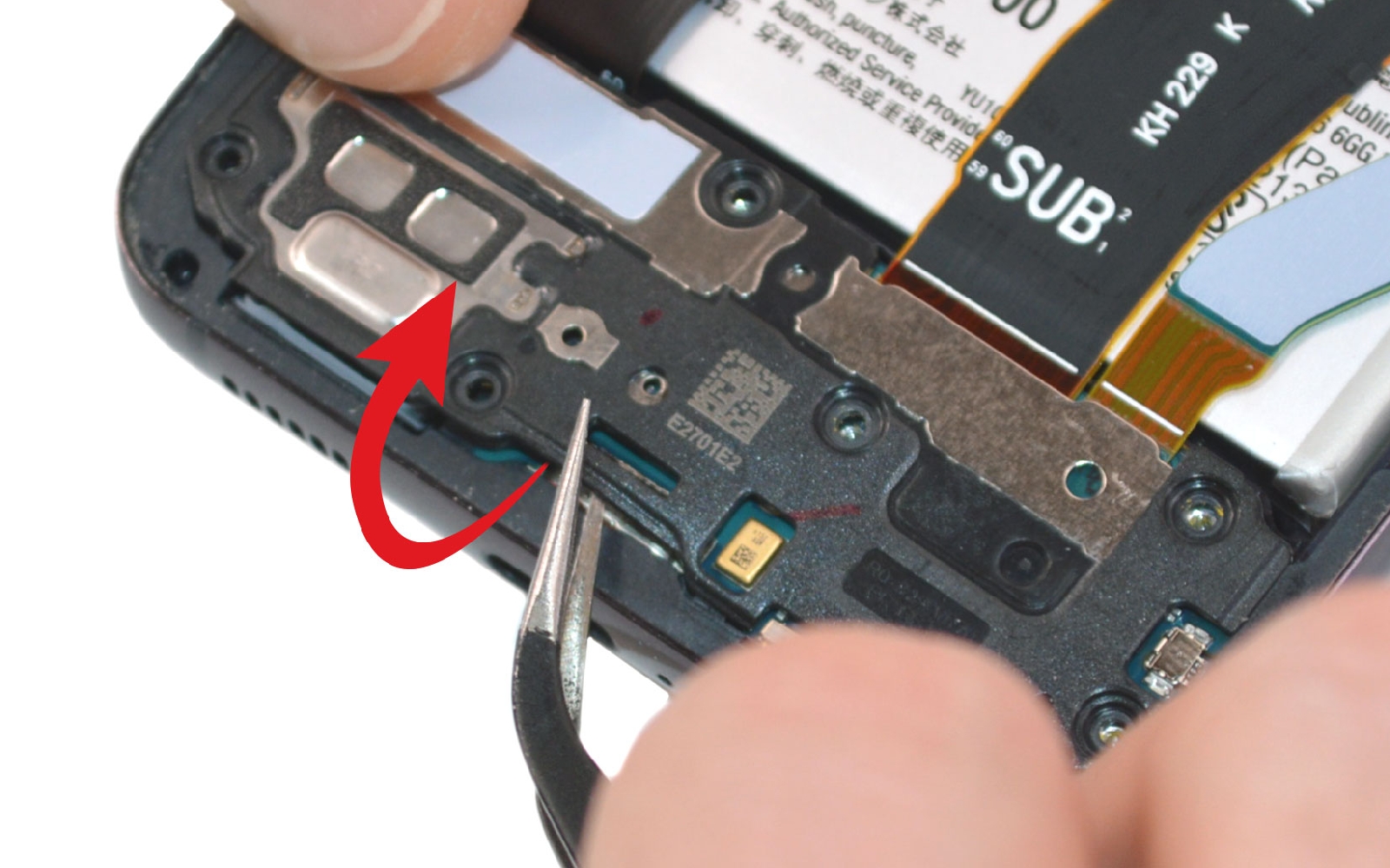

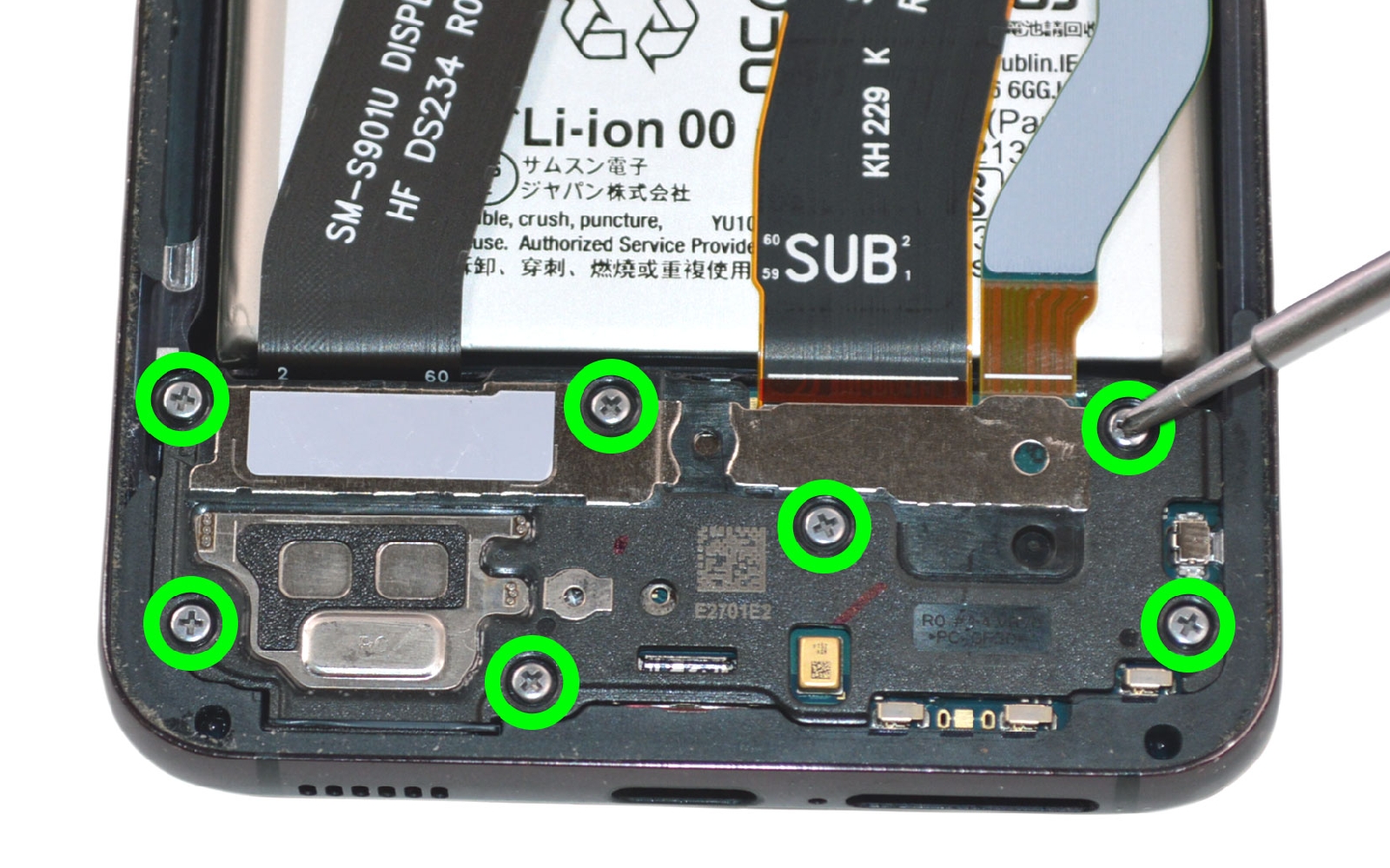

Etape 8 : Retirer le haut-parleur externe
Retirez les 7 vis du haut-parleur externe avant d'insérer la pointe de la pincette dans l'espace entre le composant et le châssis (photo 2).

Sortez le HP du Samsung Galaxy S22.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur compatible pour Samsung Galaxy S22
8,90 €
Etape 9 : Débrancher les nappes d'interconnexion de la carte mère
Déconnectez les nappes de la carte mère en glissant le spudger sous ces dernières.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

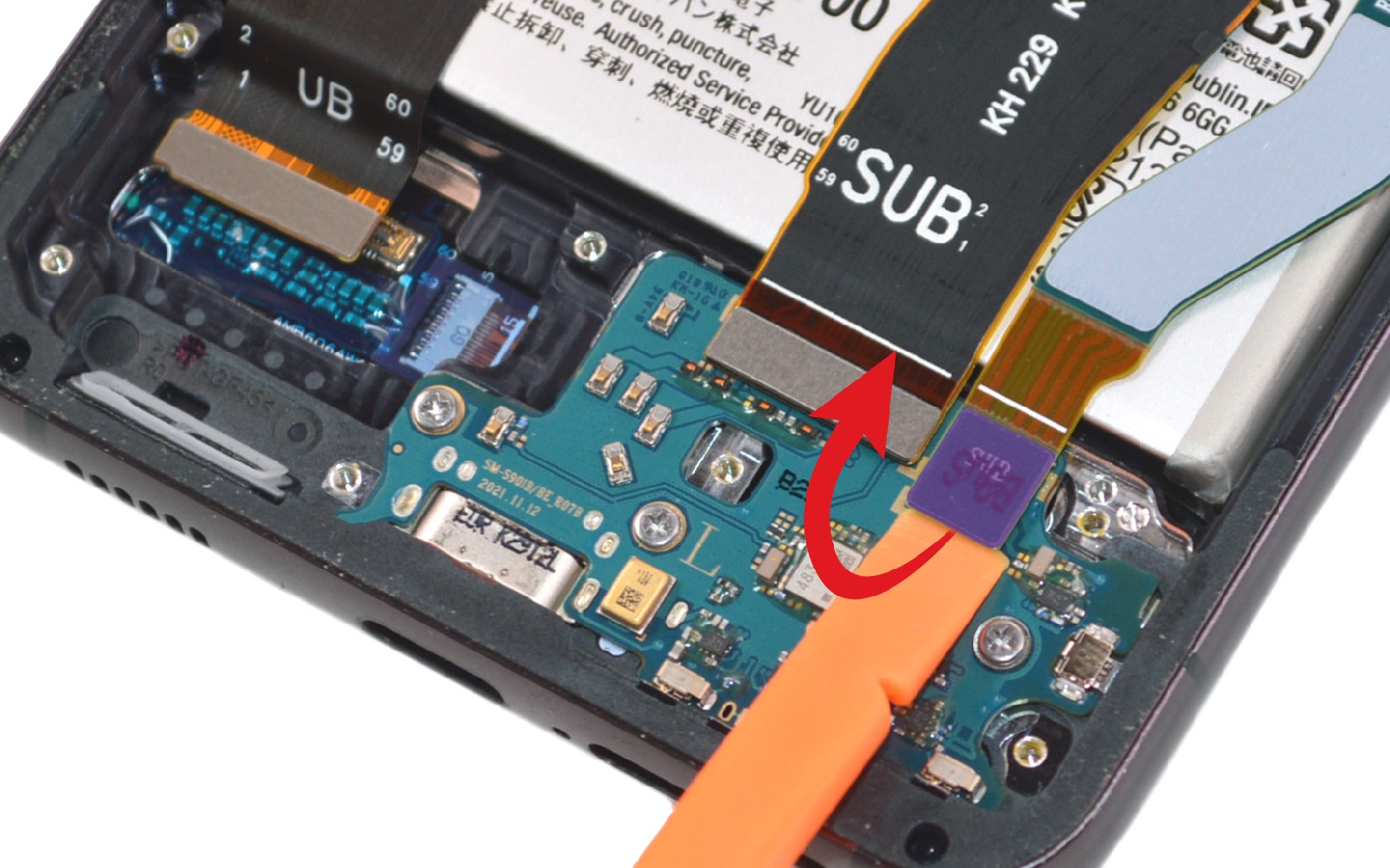

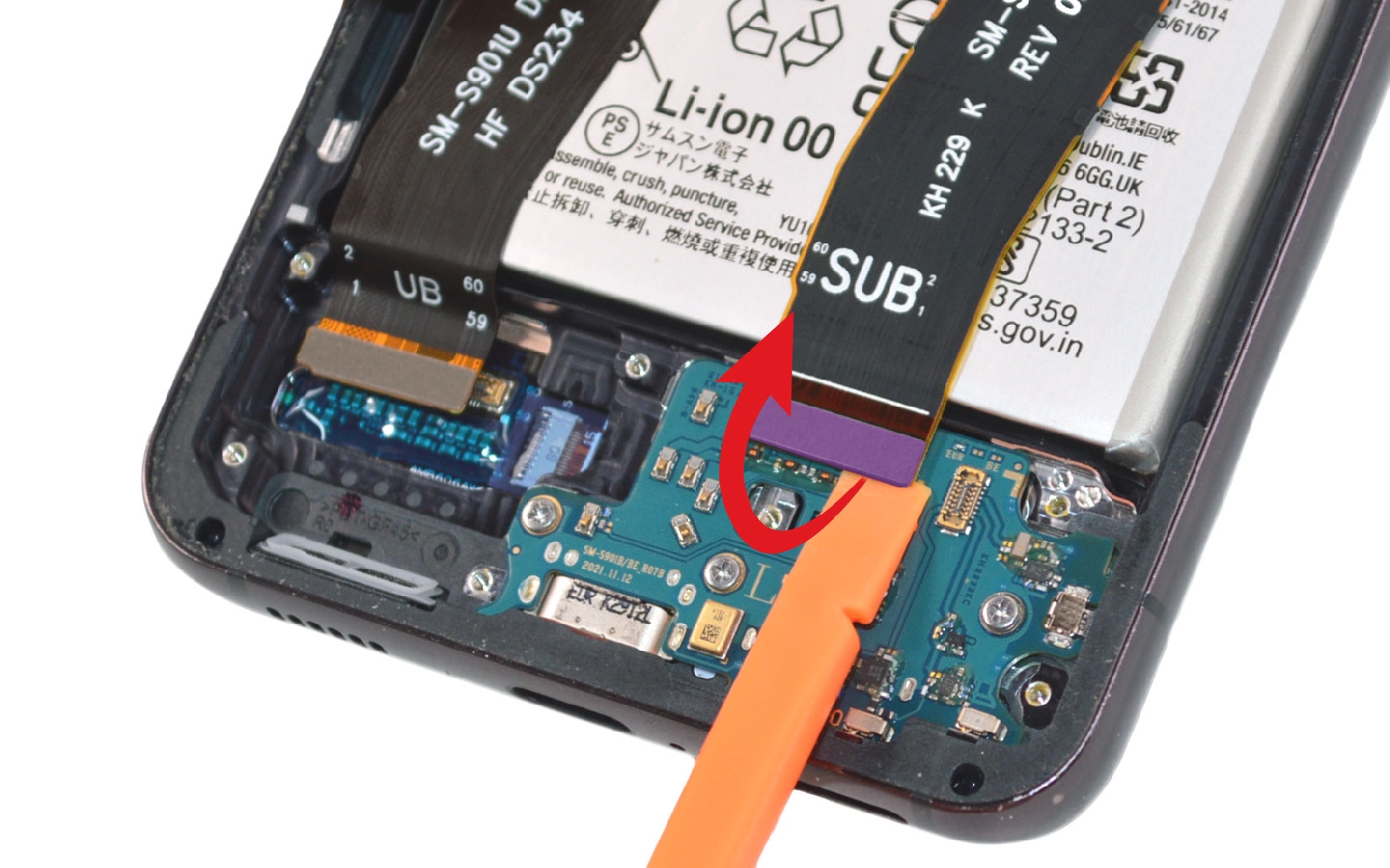

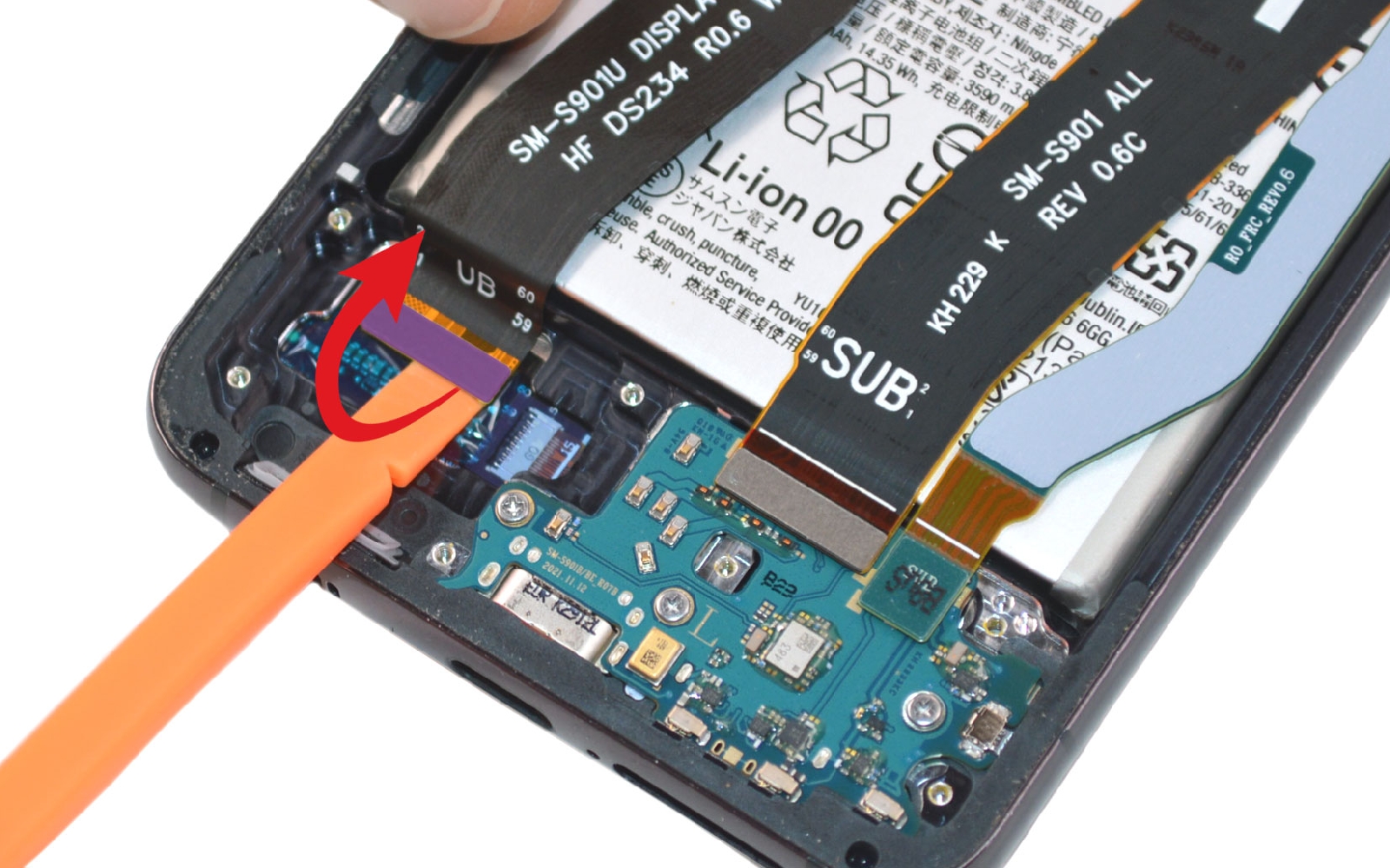

Etape 10 : Enlever les rallonges

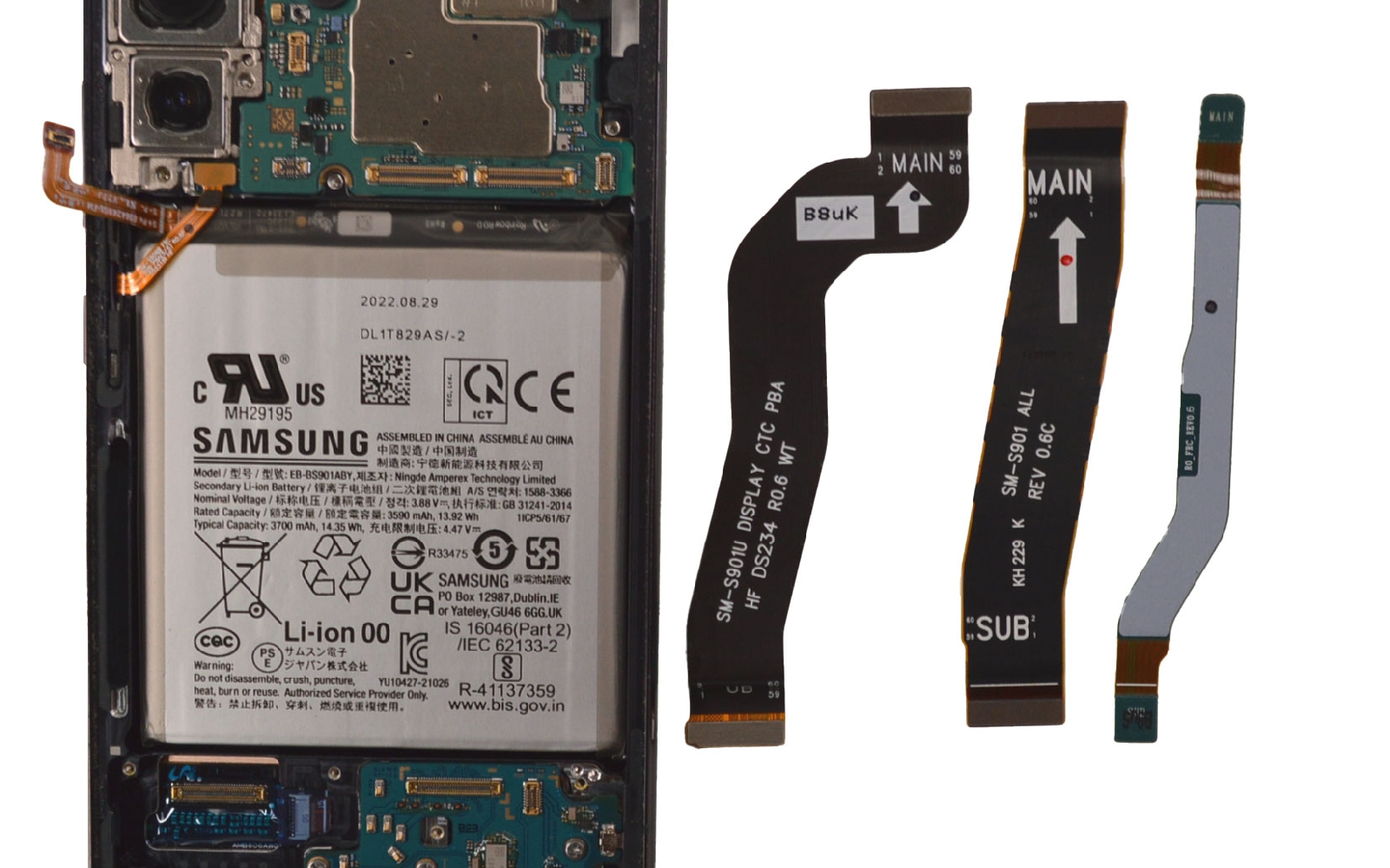

Comme pour l'étape précédente, débranchez l'autre extrémité des rallonges d'interconnexion.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion pour Samsung Galaxy S22
12,90 €
Nappe FRC pour Samsung Galaxy S22 (S901B)
12,90 €

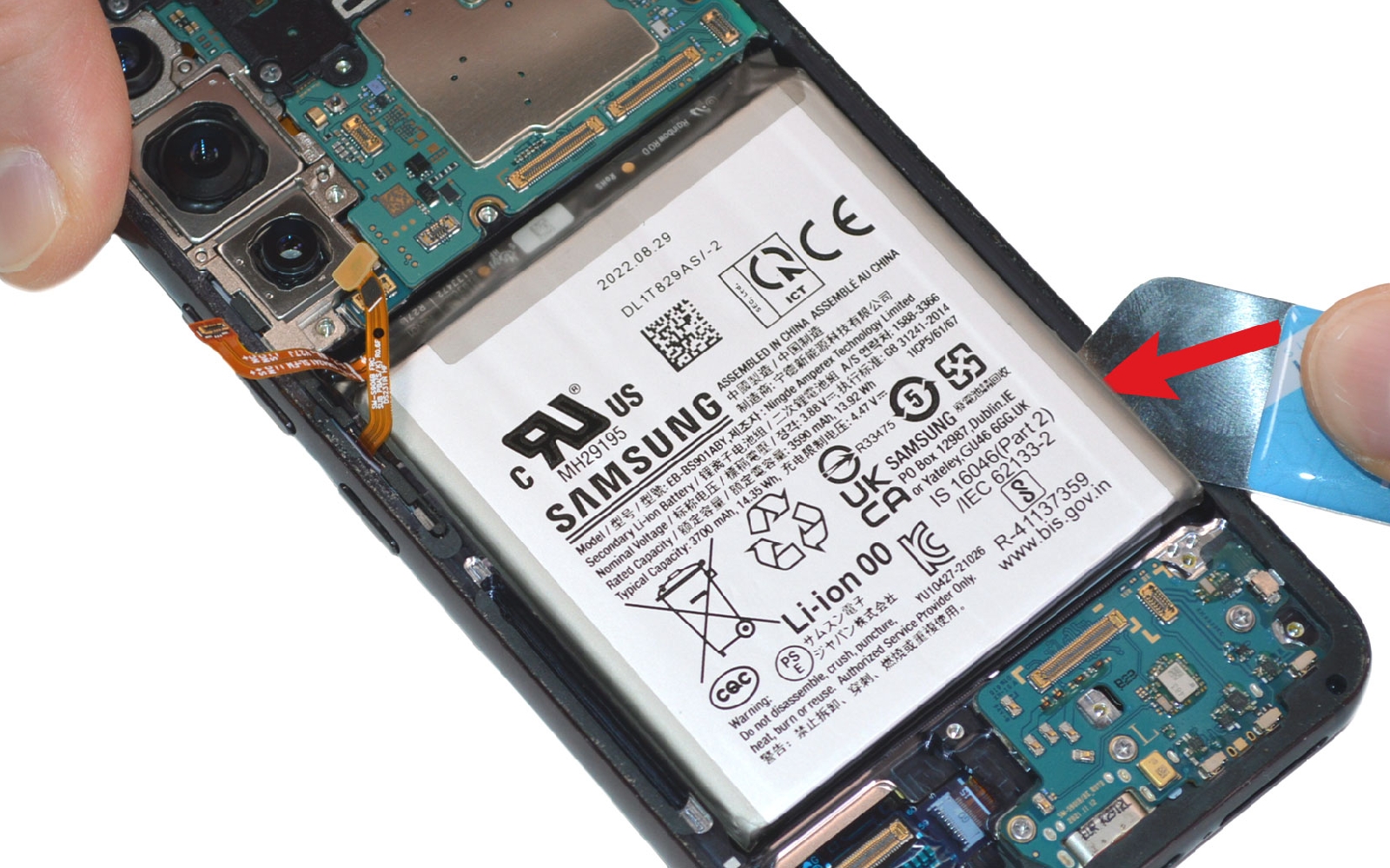

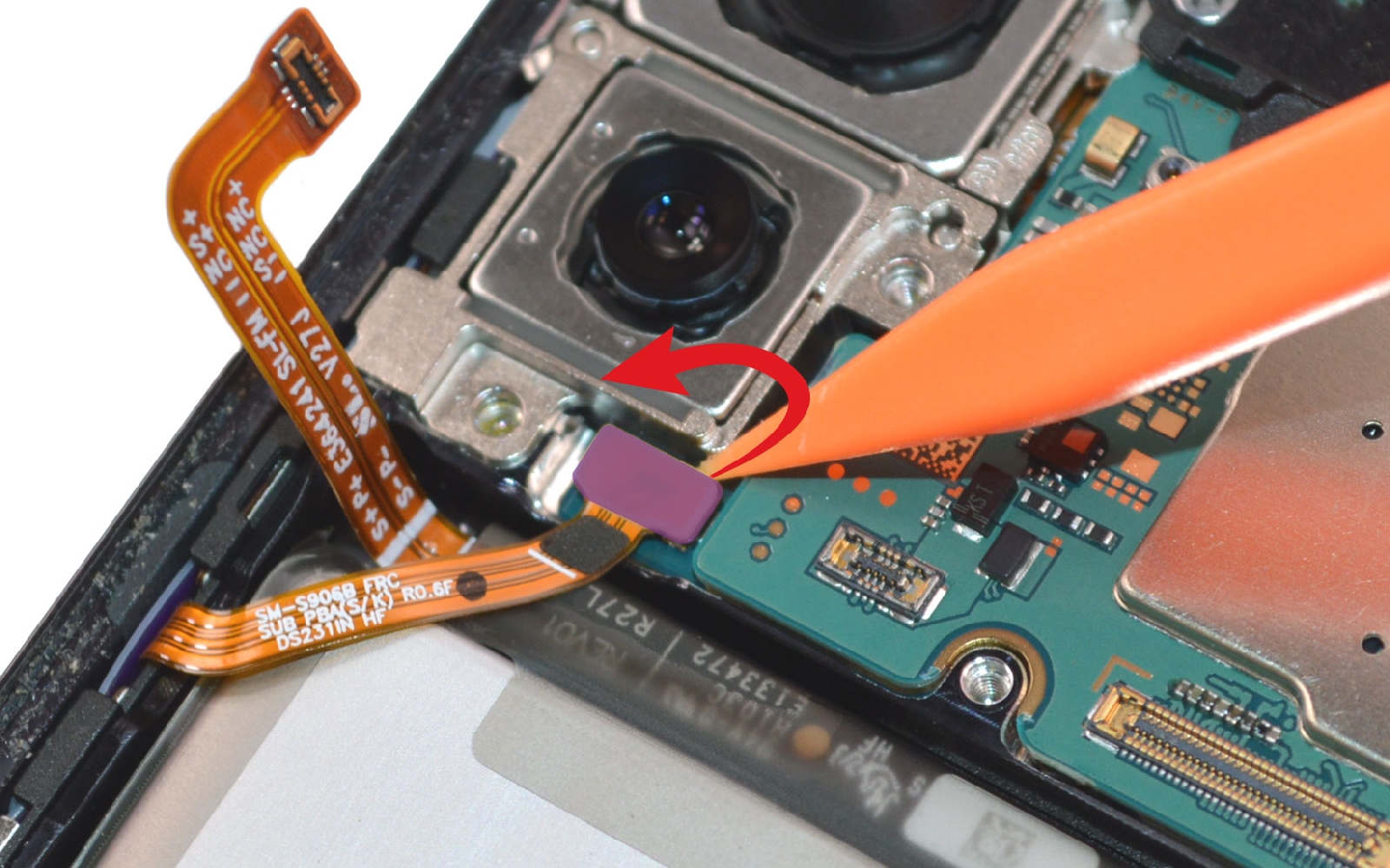

Etape 11 : Ramollir les stickers de la batterie

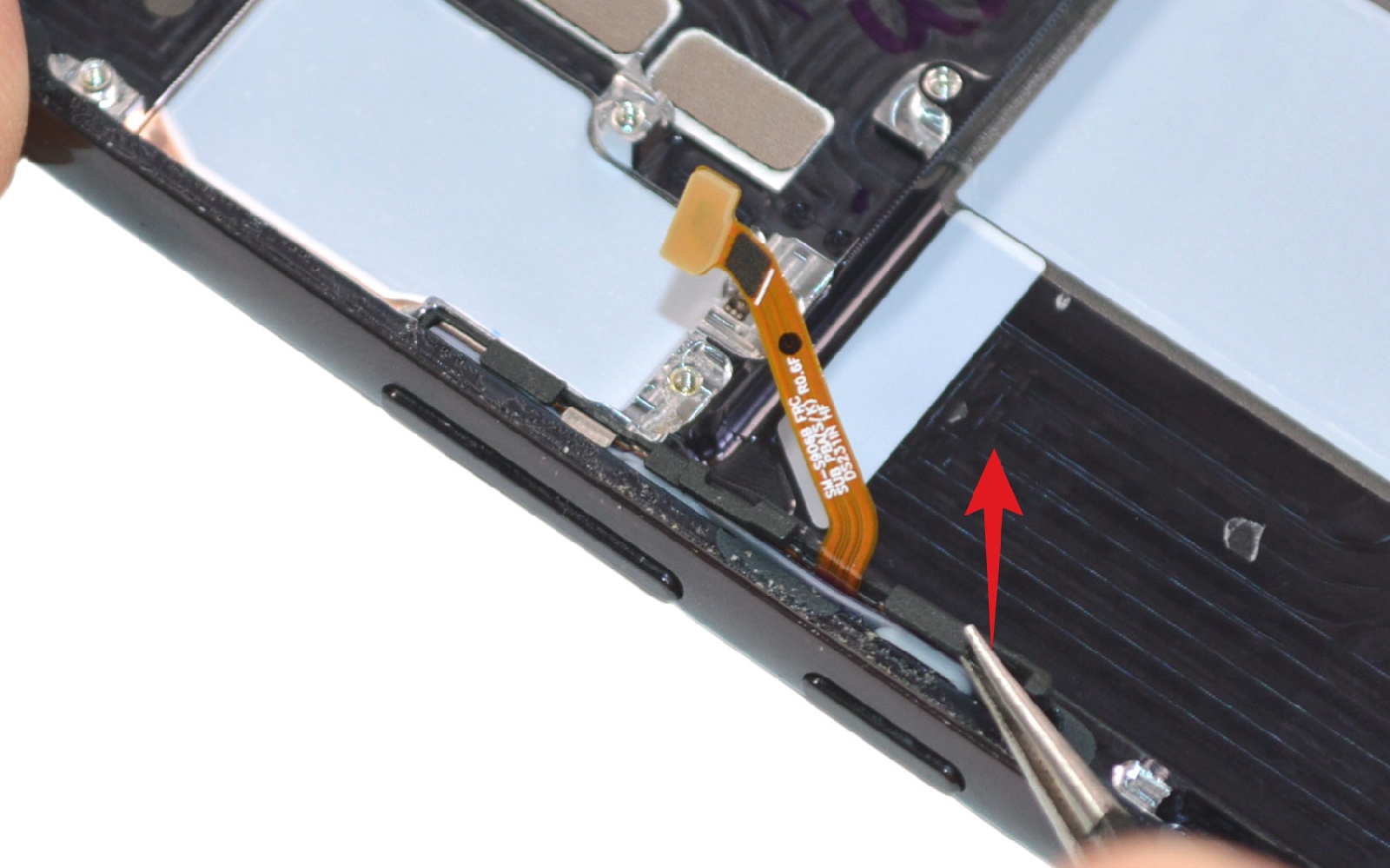

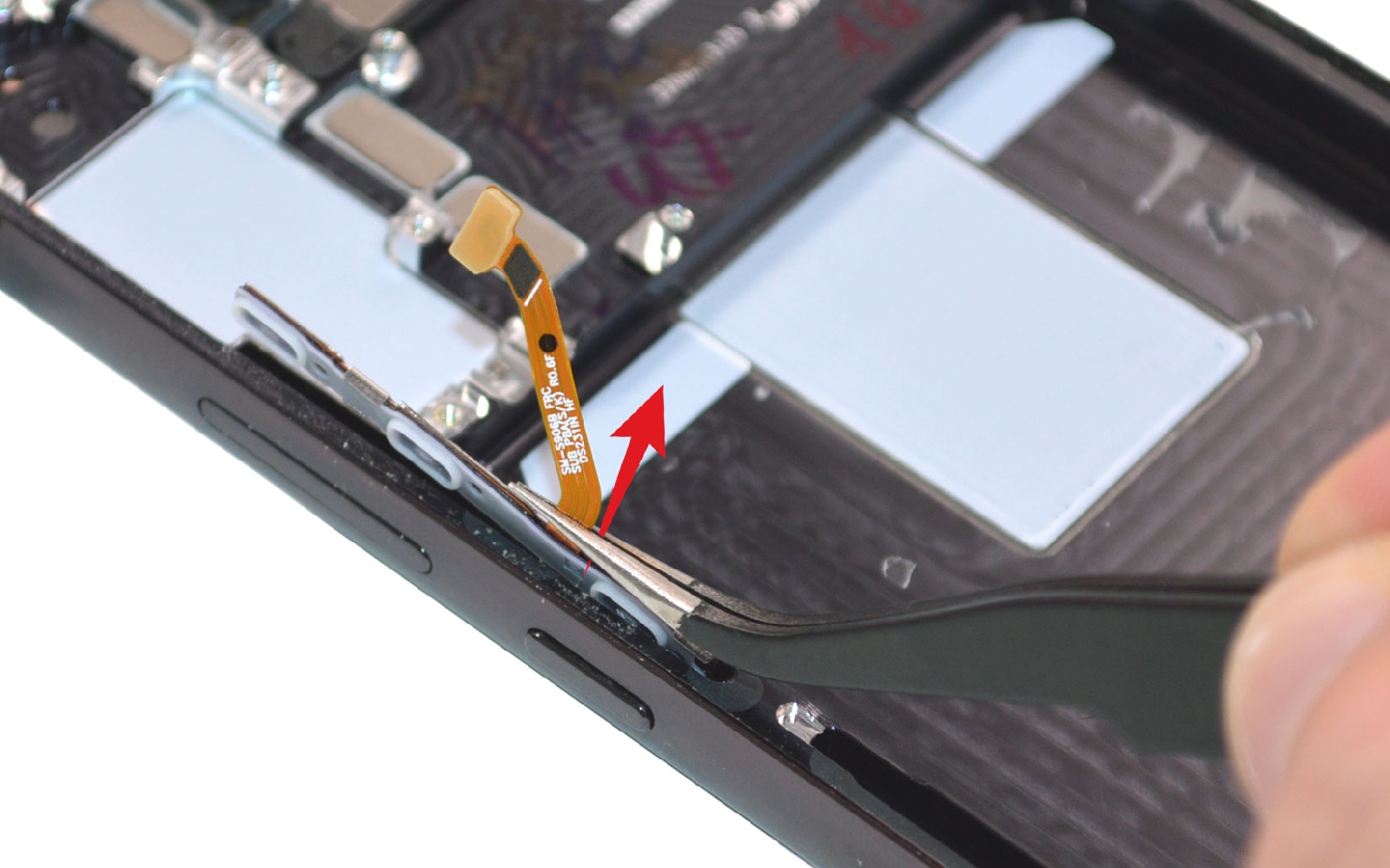

Il est temps de débrancher la nappe du lecteur d'empreintes.

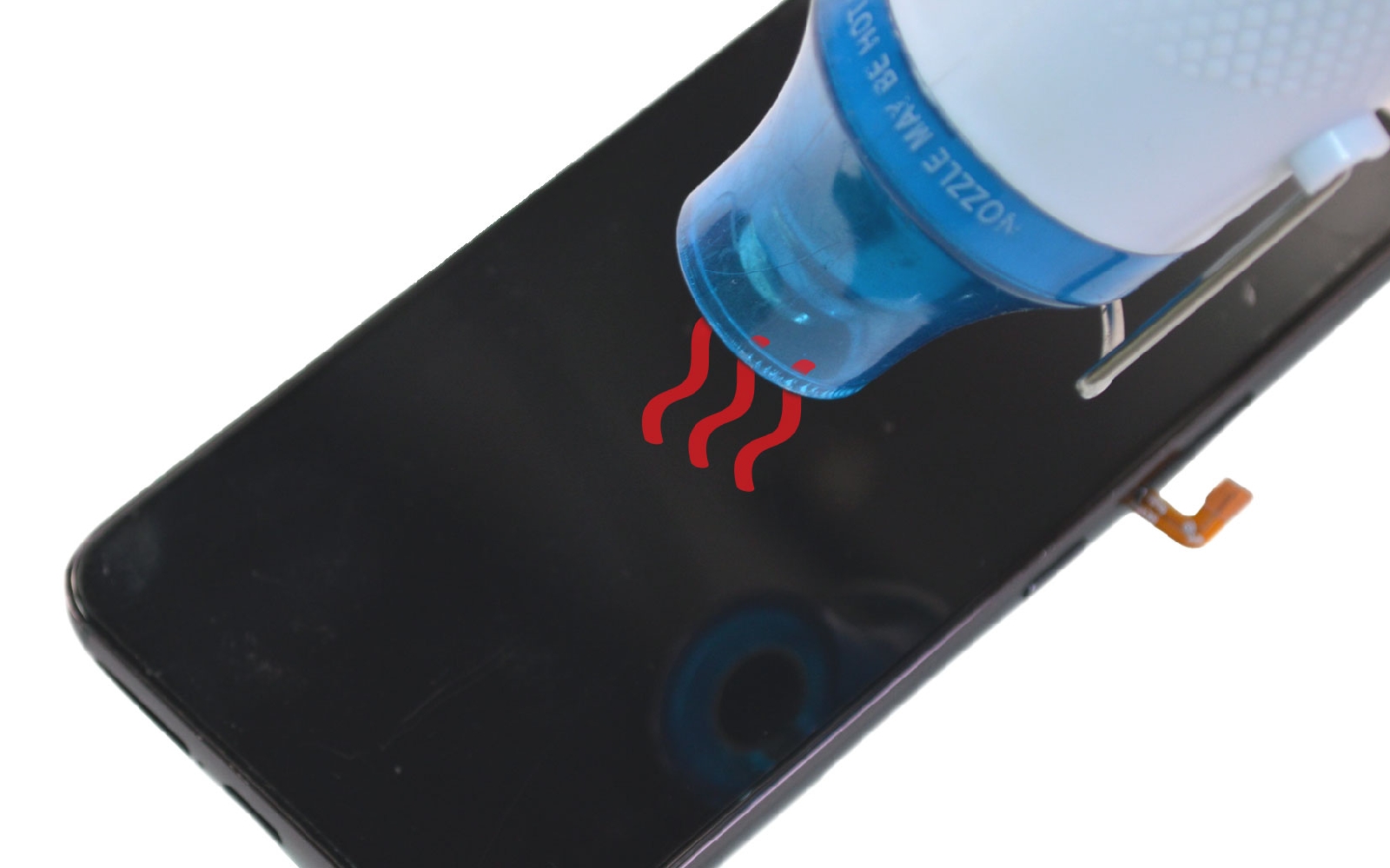

Ensuite, chauffez l'arrière de la batterie (à travers l'écran) pour ramollir les stickers de cette dernière.

Glissez le médiator en métal ou l'outil iSesamo entre la batterie et le châssis pour la décoller.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iSesamo
8,90 €

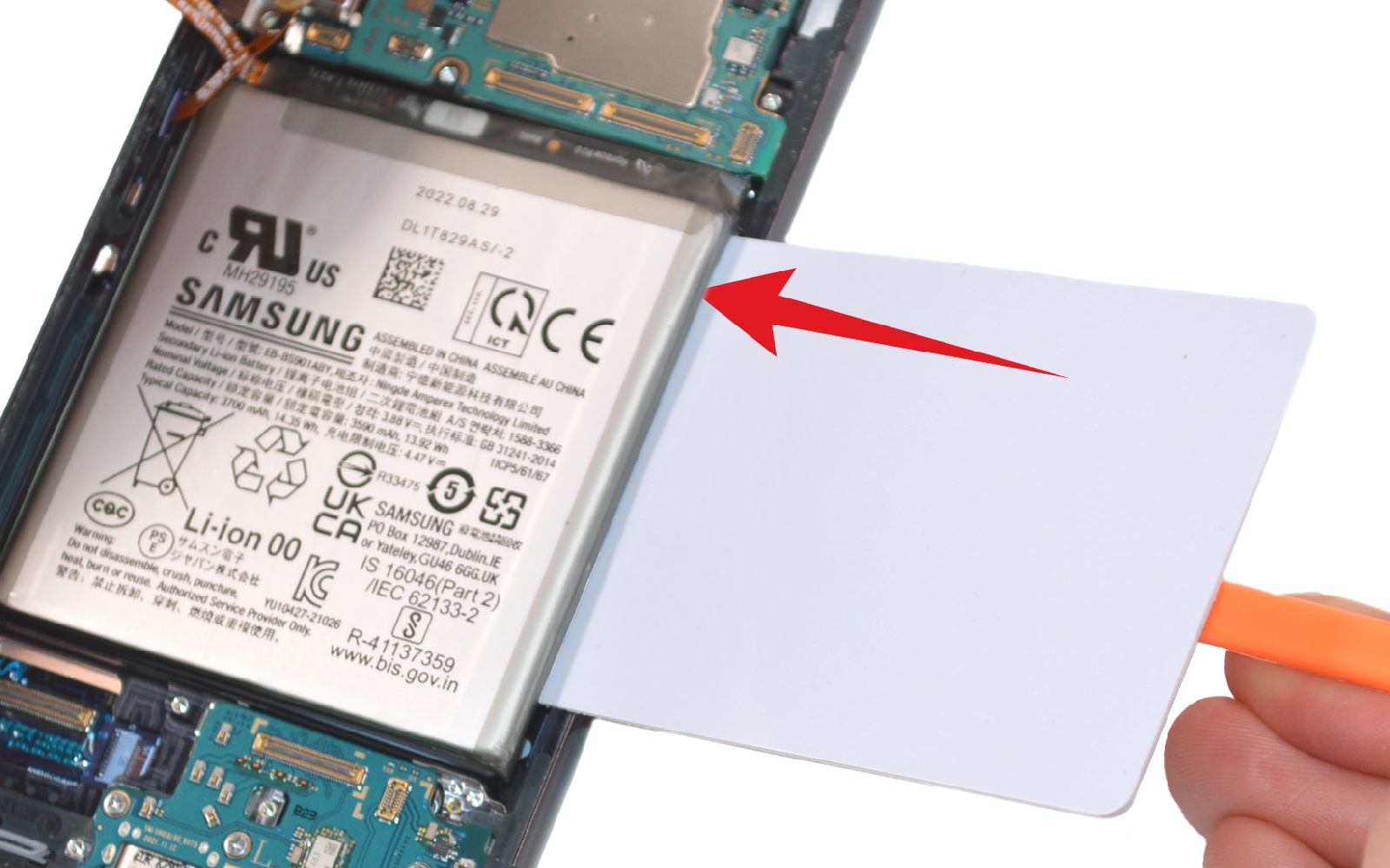

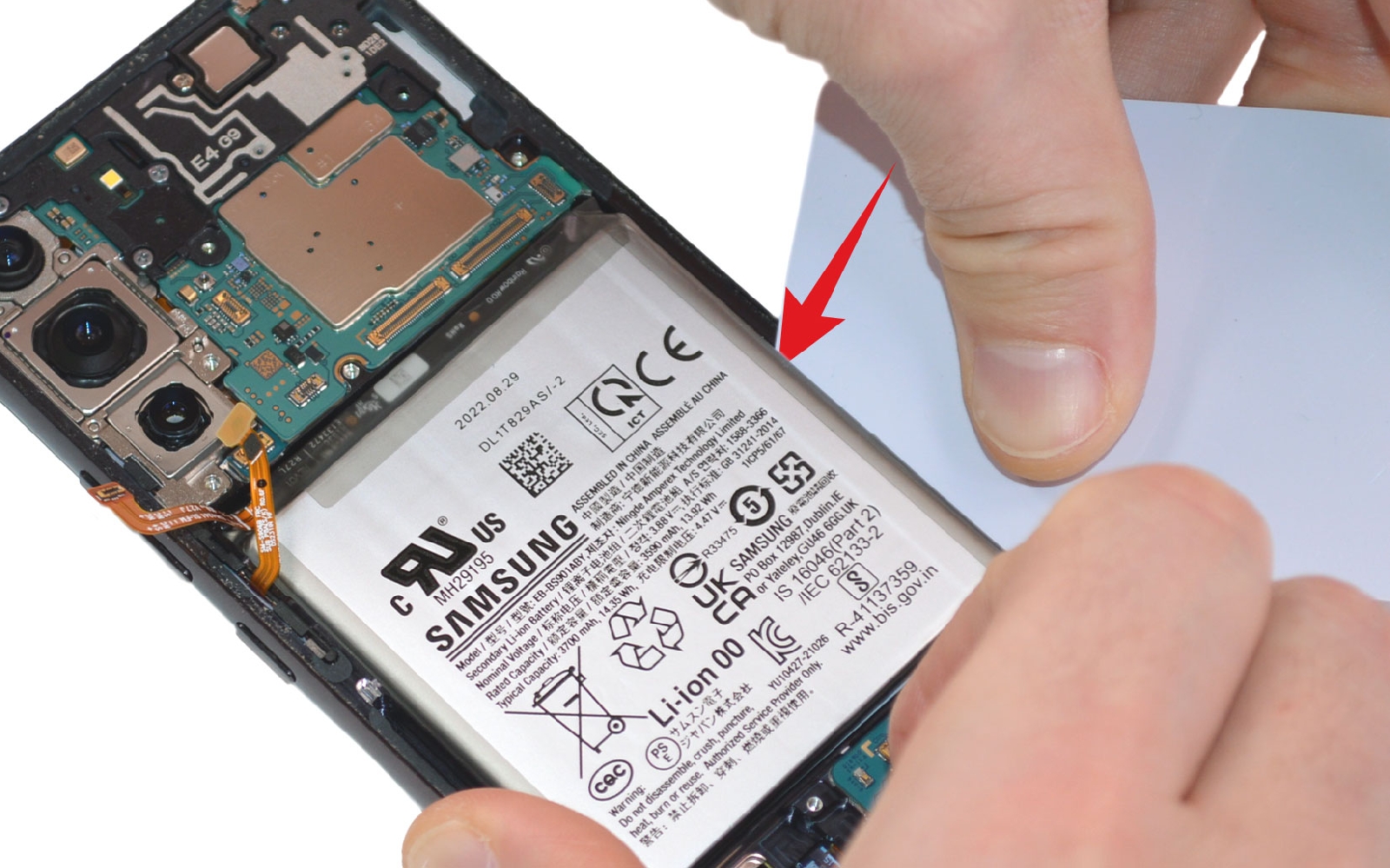

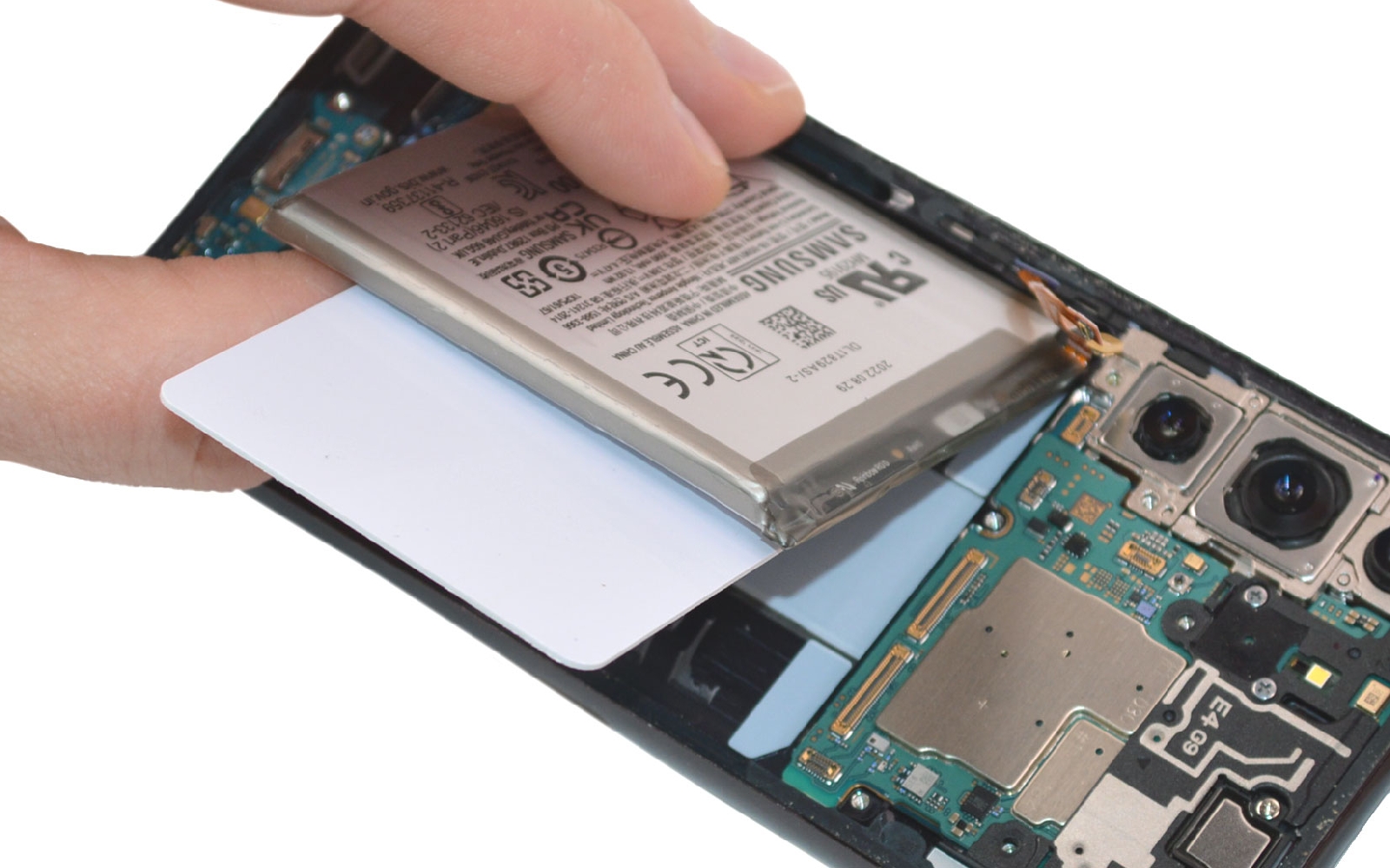

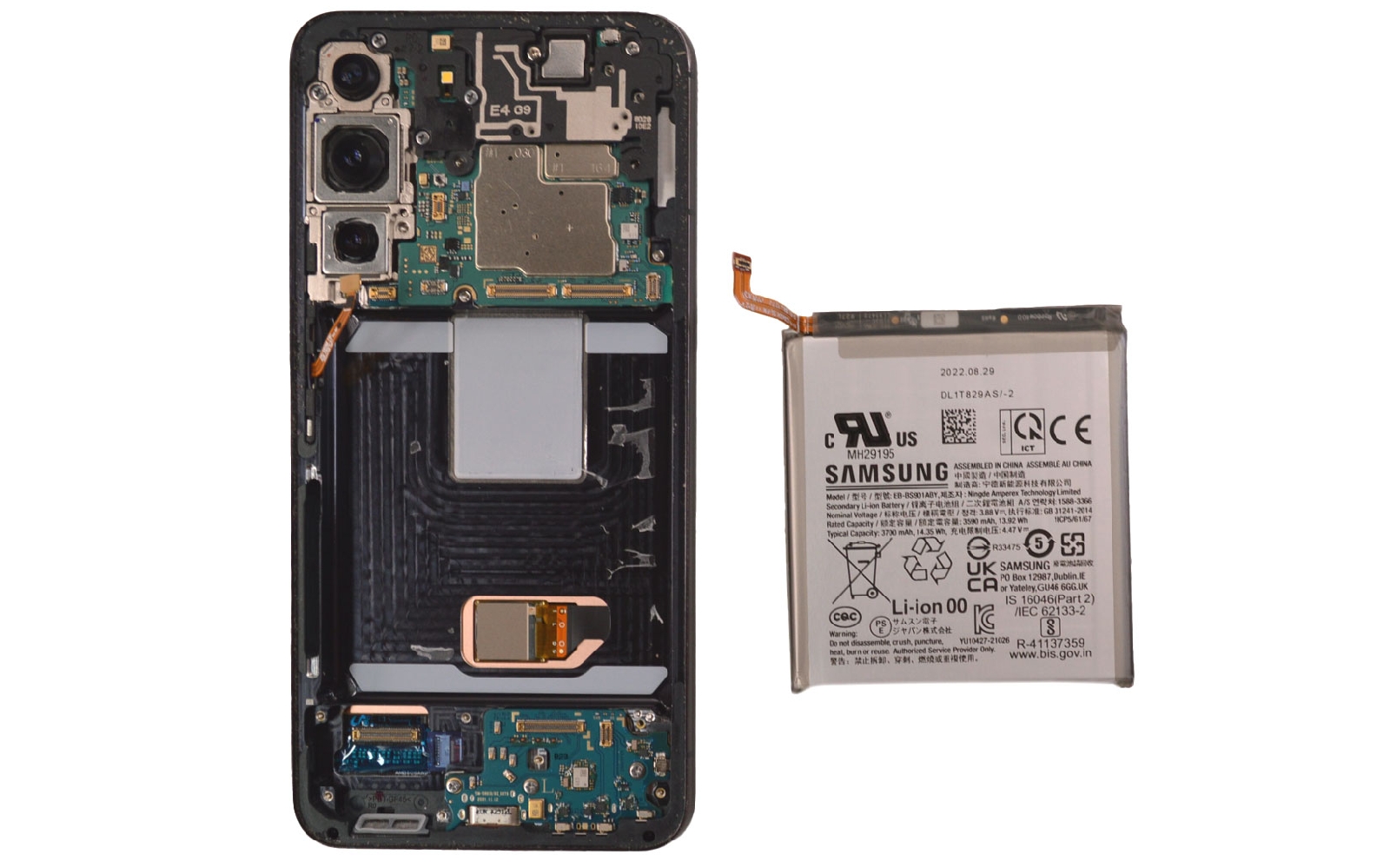

Etape 12 : Décoller la batterie
Insérez la carte en PVC sous la batterie pour terminer le décollage du composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy S22
34,90 €
Batterie compatible pour Samsung Galaxy S22
22,90 €

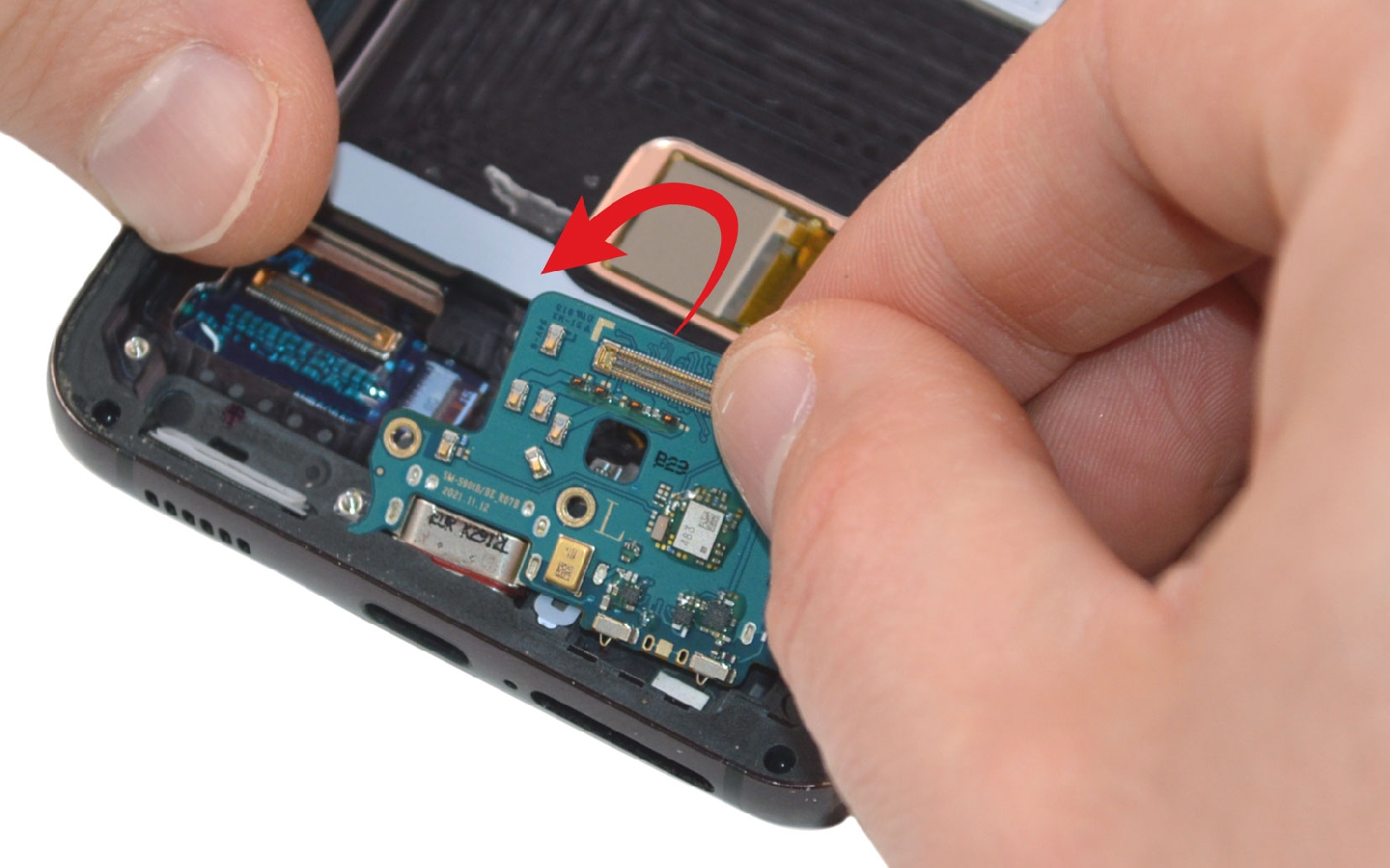

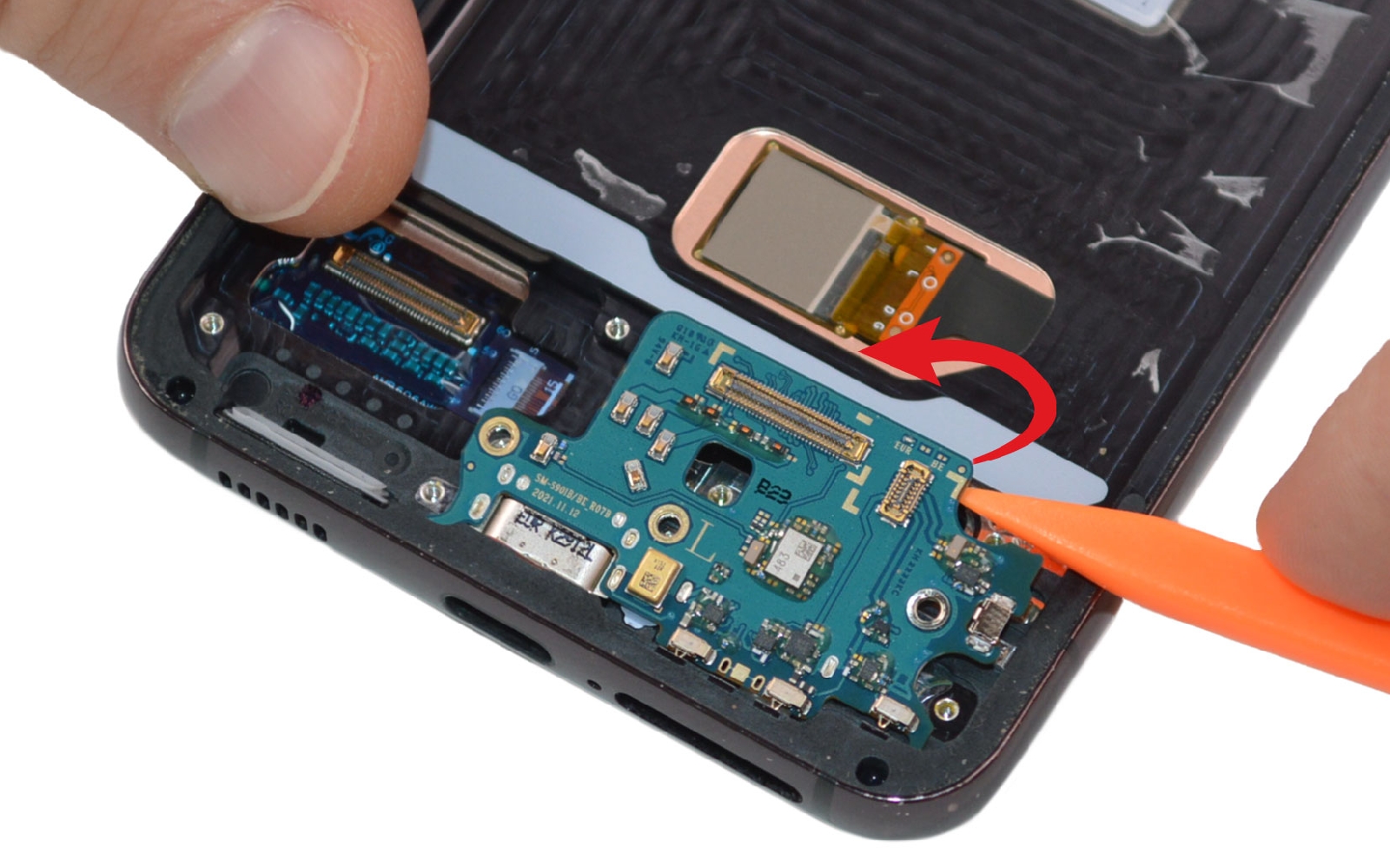

Etape 13 : Récupérer le connecteur de charge

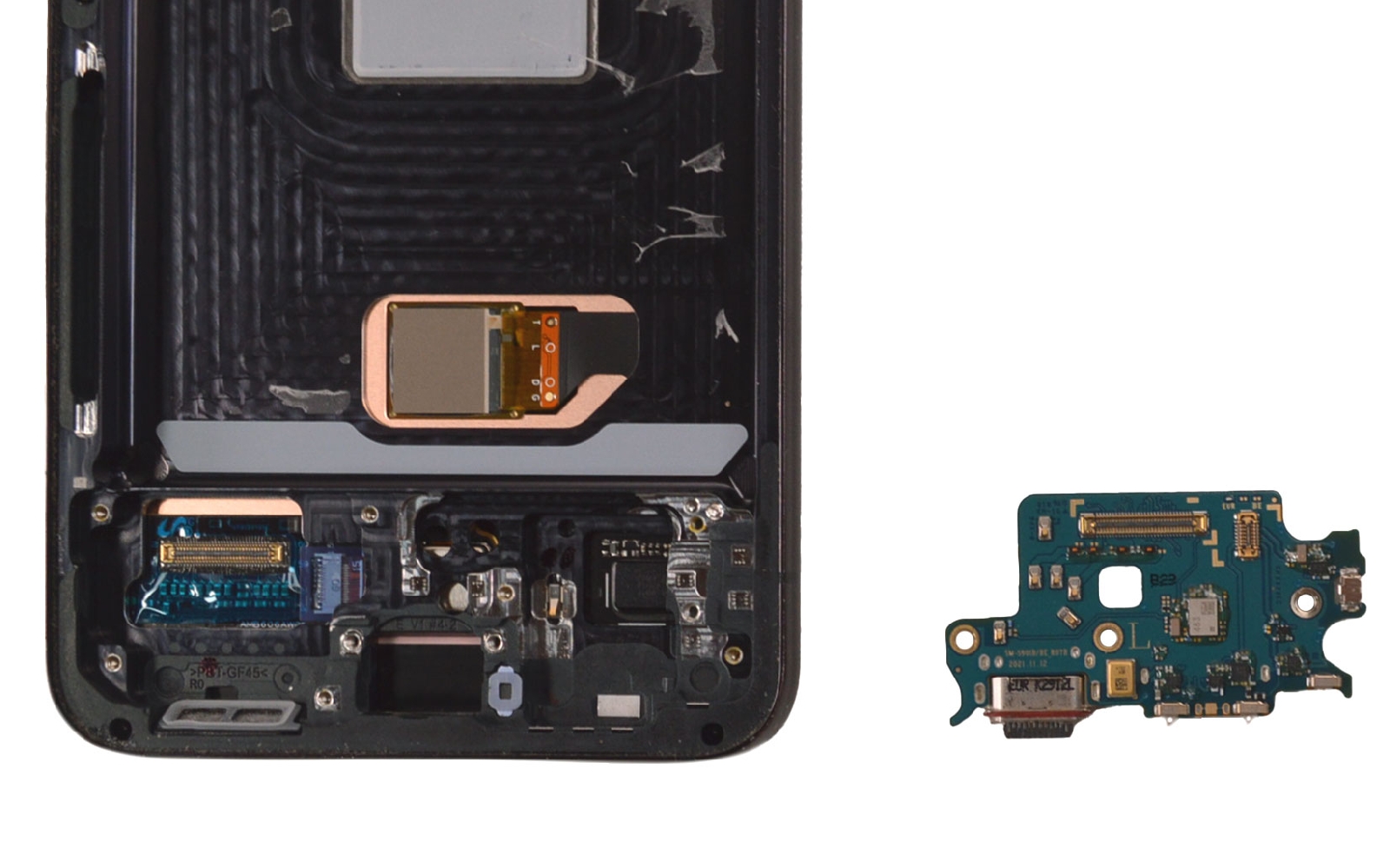

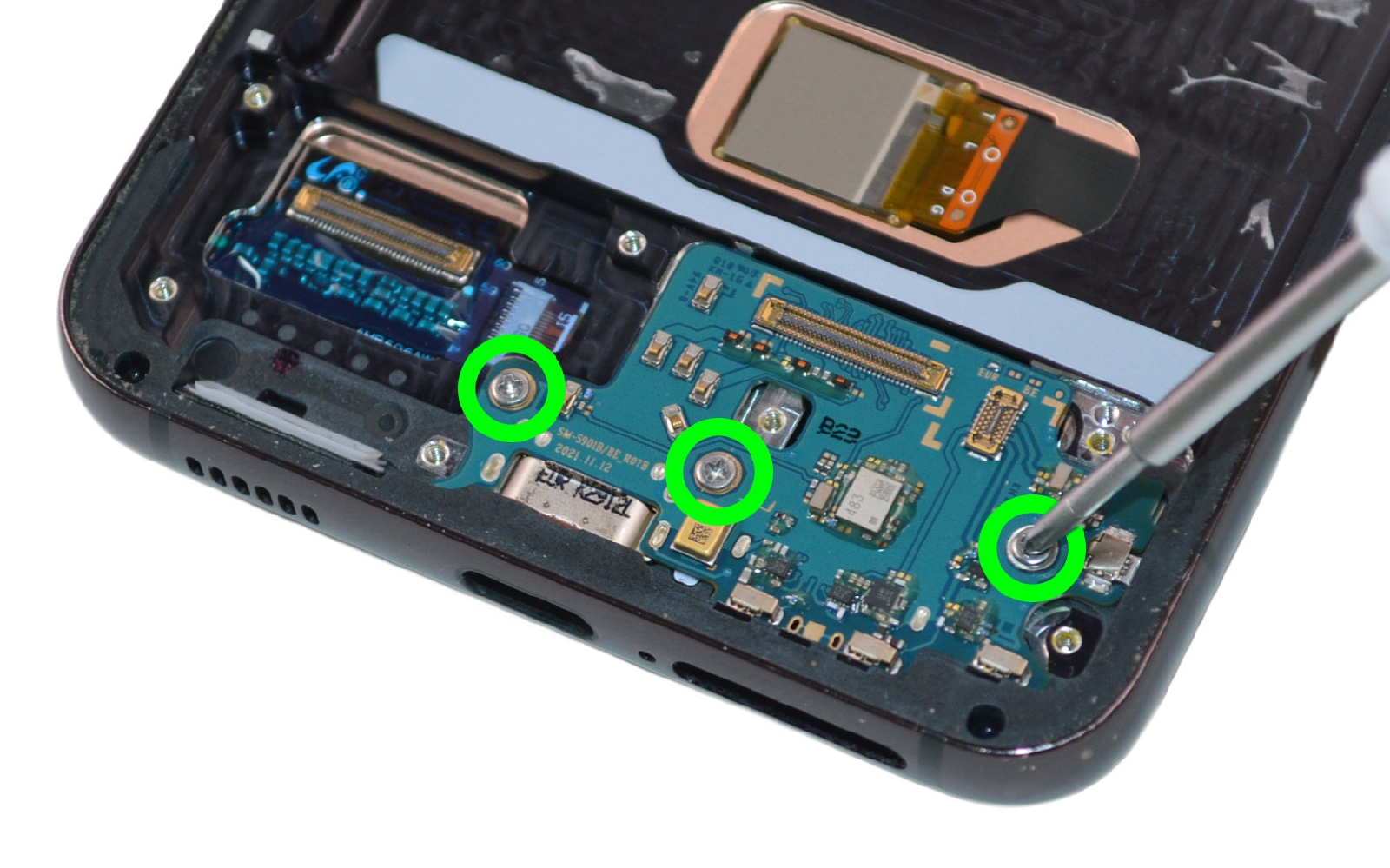

Sortez les trois vis cruciforme puis placez le levier en nylon sous le connecteur de charge pour le soulever et l'extraire du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge compatible pour Samsung Galaxy S22
24,90 €
Connecteur de charge USB Type-C et lecteur SIM pour Samsung Galaxy S22
32,90 €

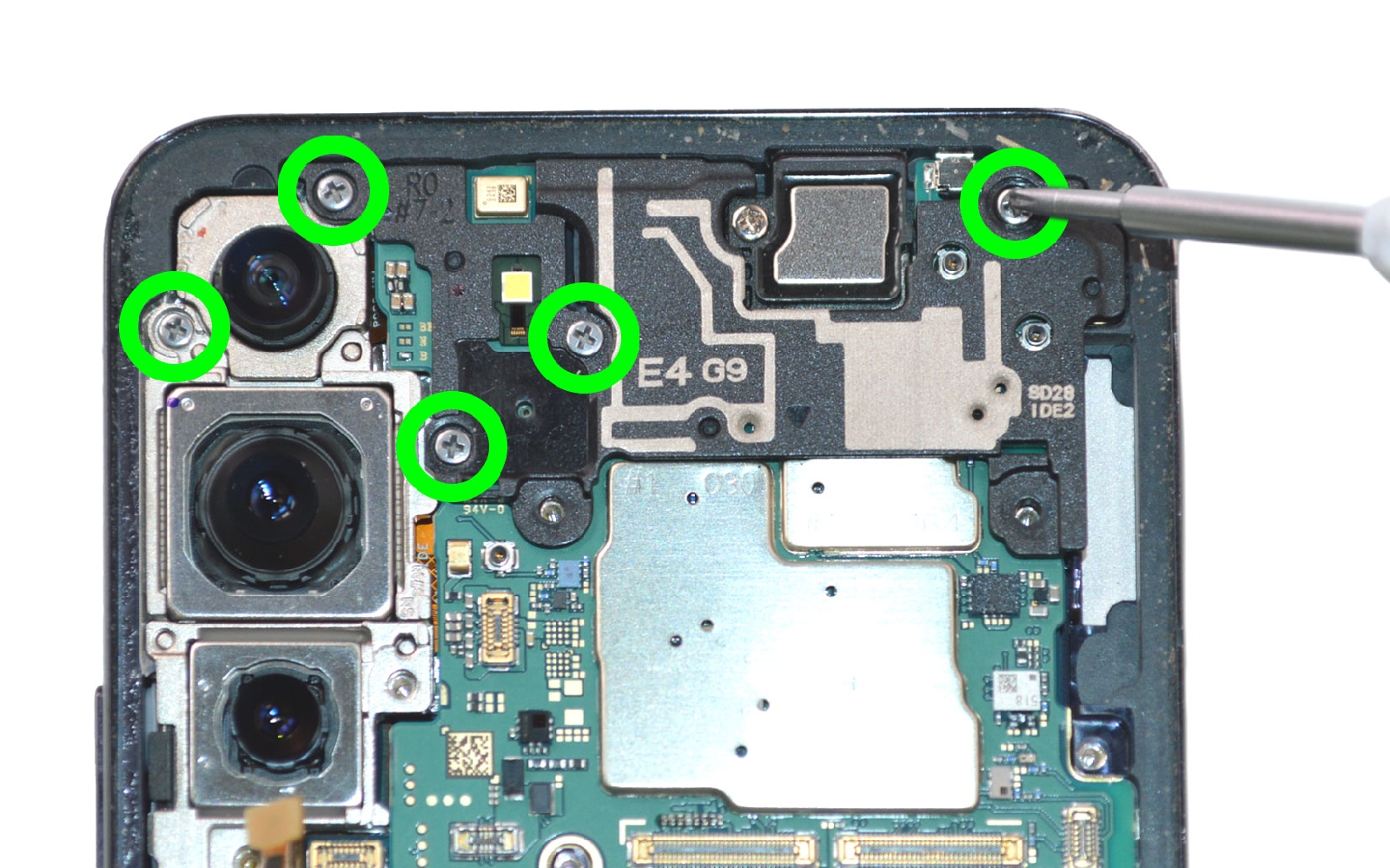

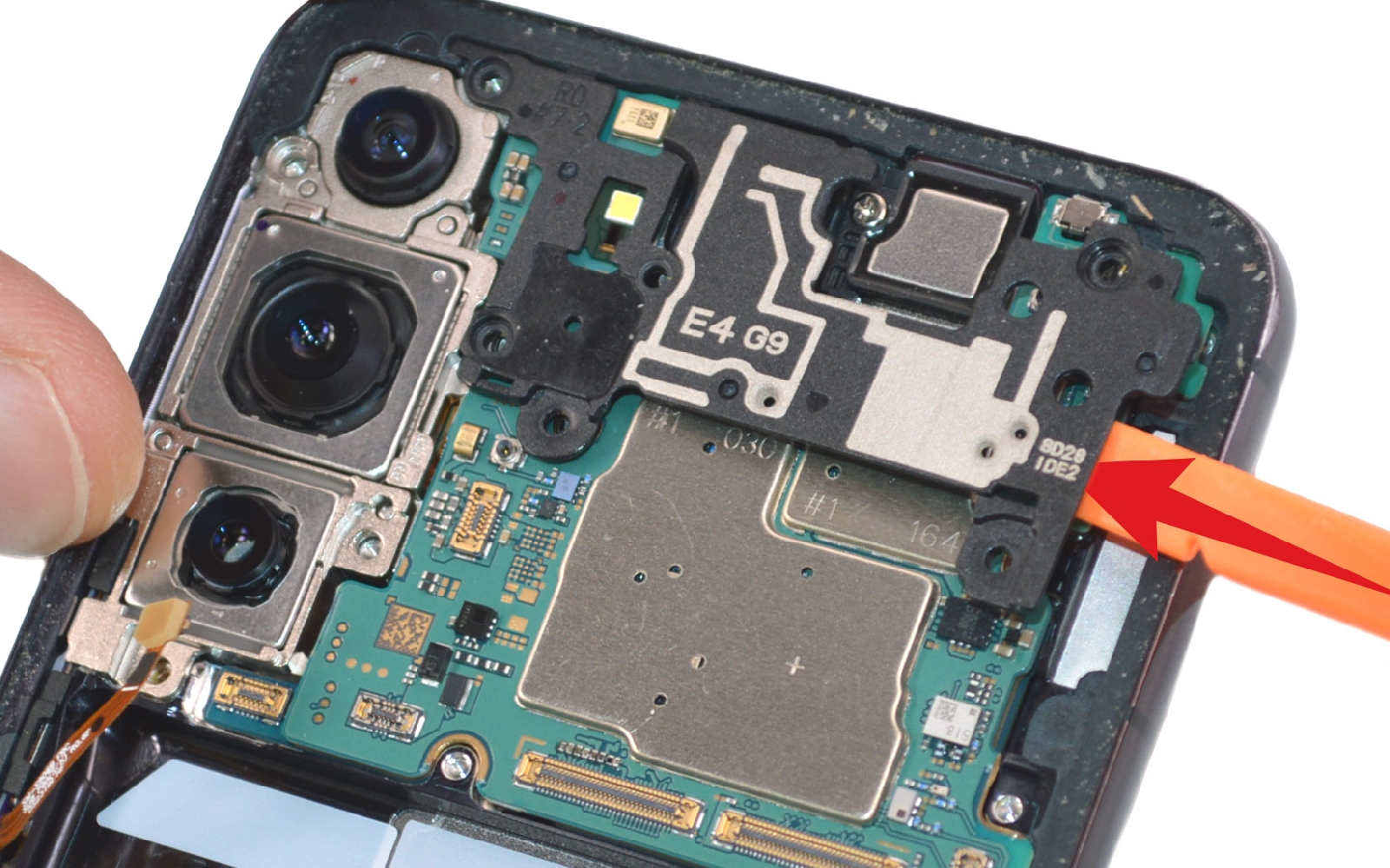

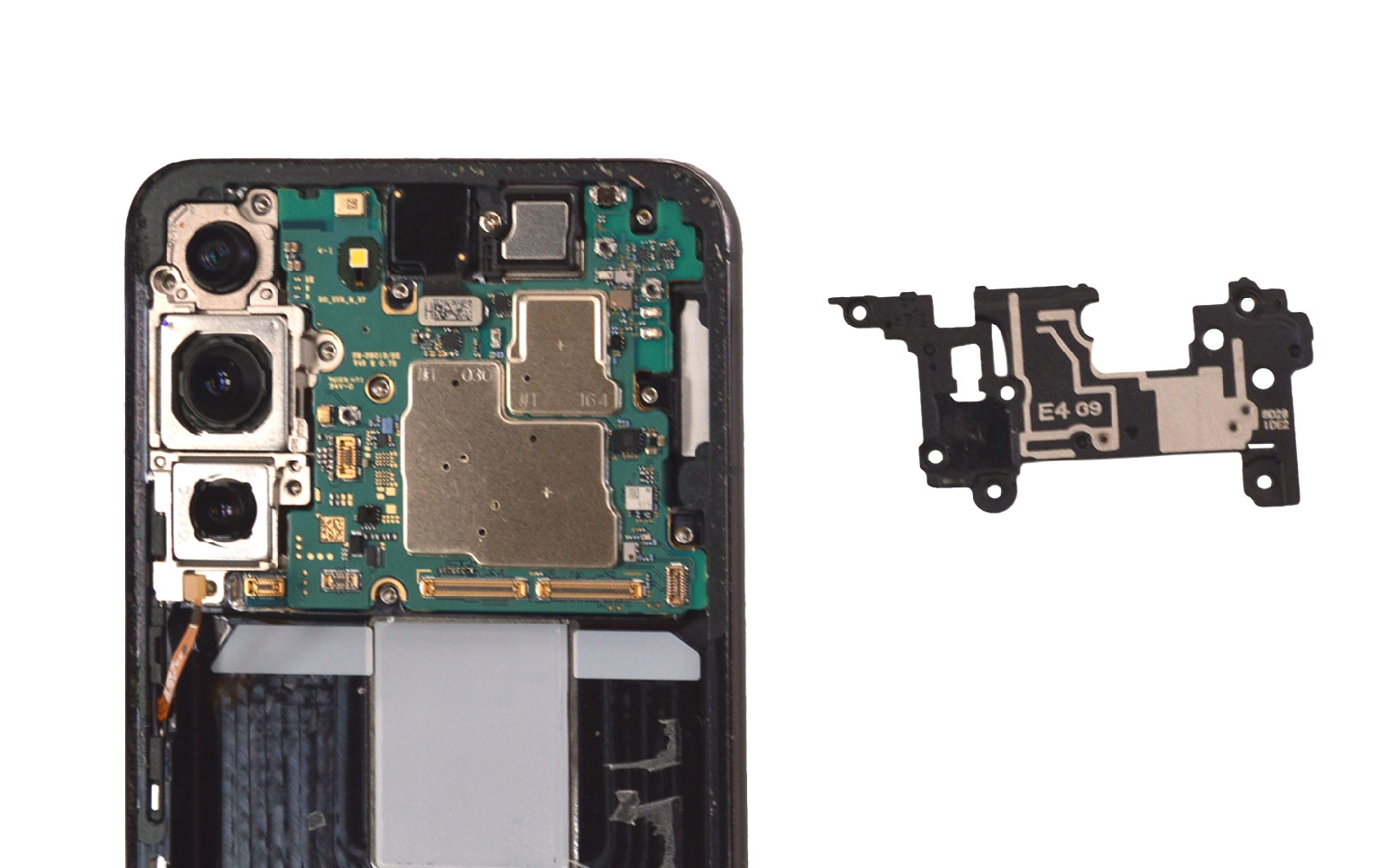

Etape 14 : Ôter le support de protection de l'écouteur de l'oreille
Sur la partie haute du téléphone, retirez les 5 vis avec le tournevis cruciforme afin de pourvoir ensuite libérer la plaquette de protection du haut-parleur interne.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

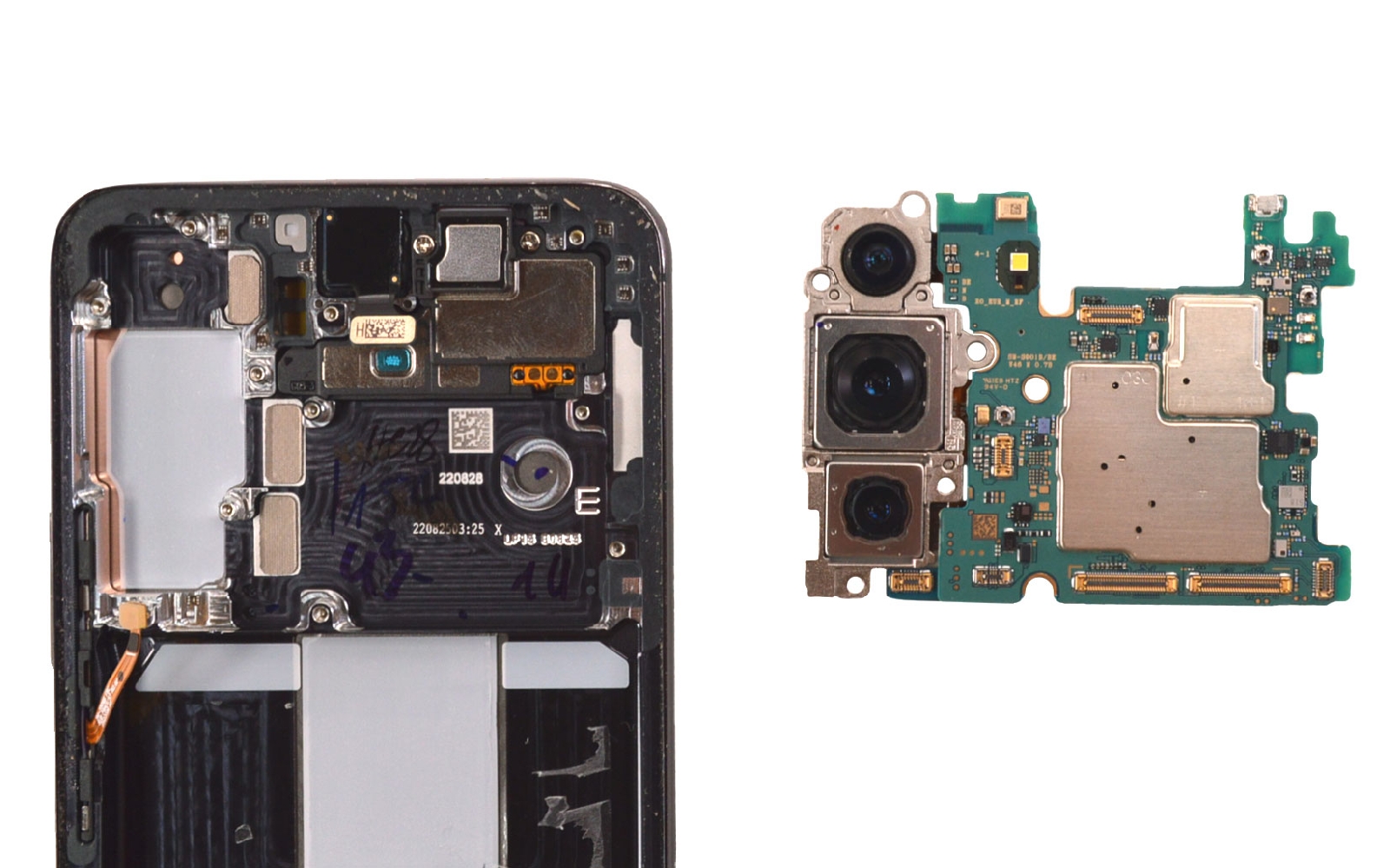

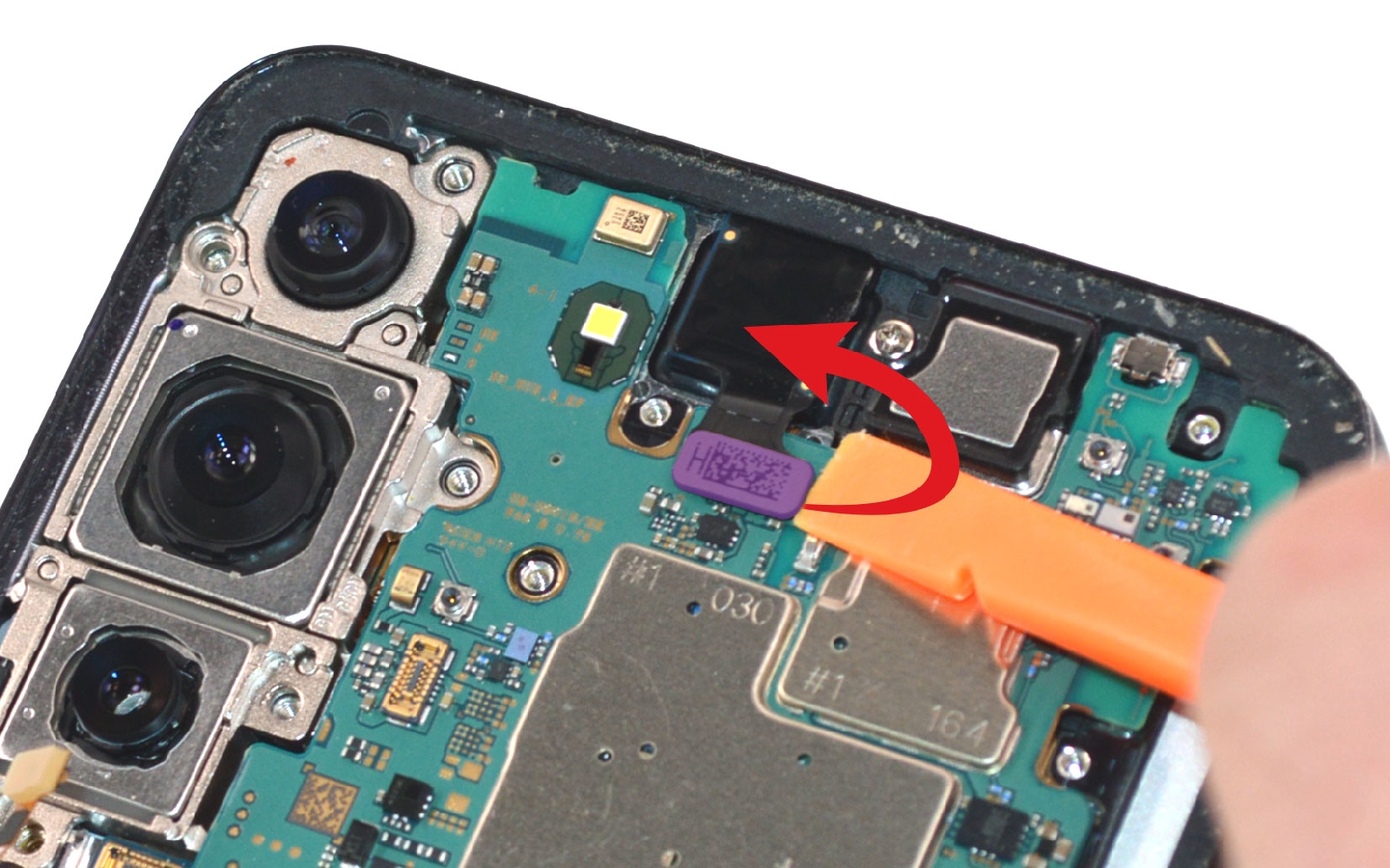

Etape 15 : Sortir la carte mère

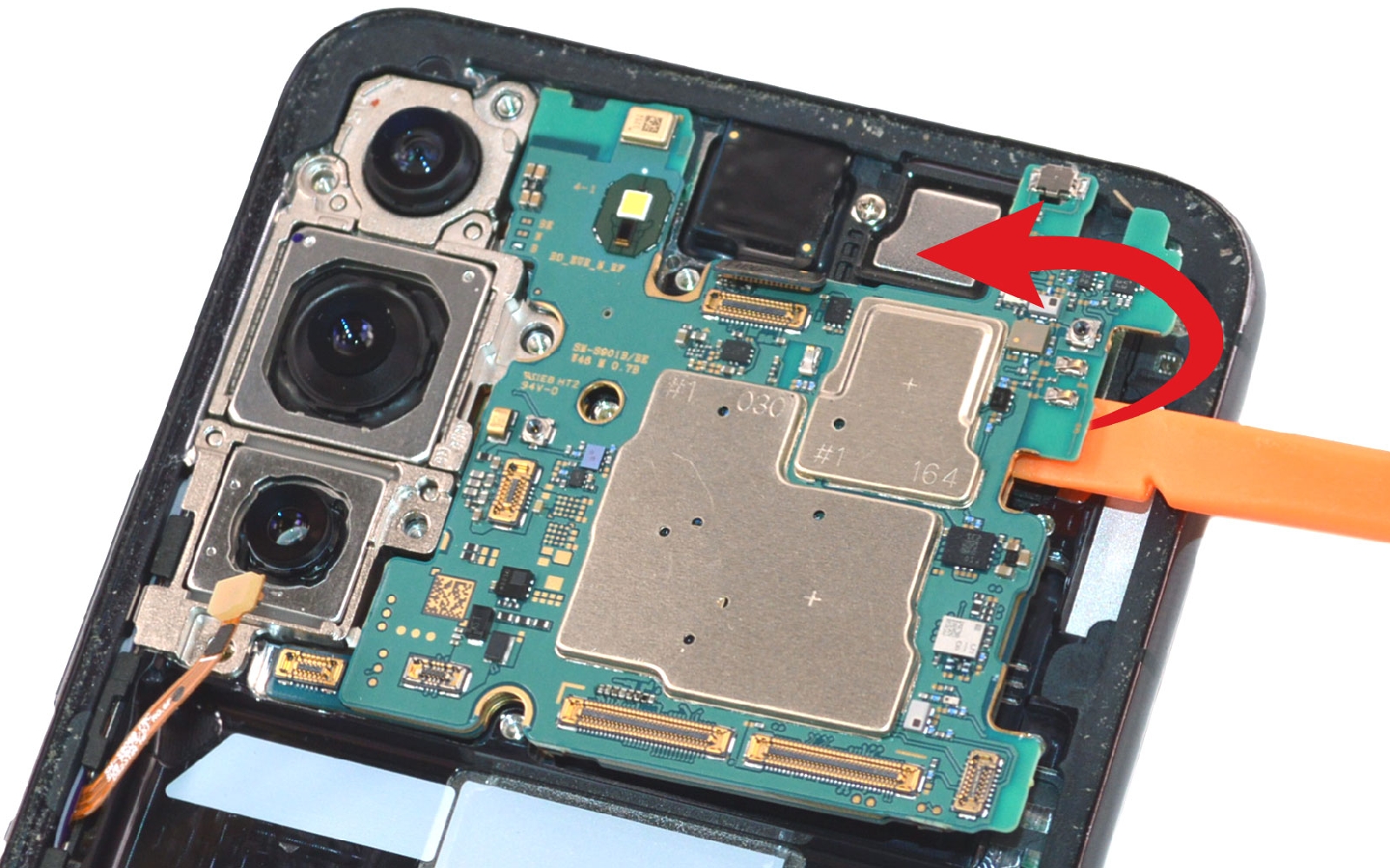

Débranchez la caméra avant. Insérez le levier en nylon sous la carte mère pour la sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

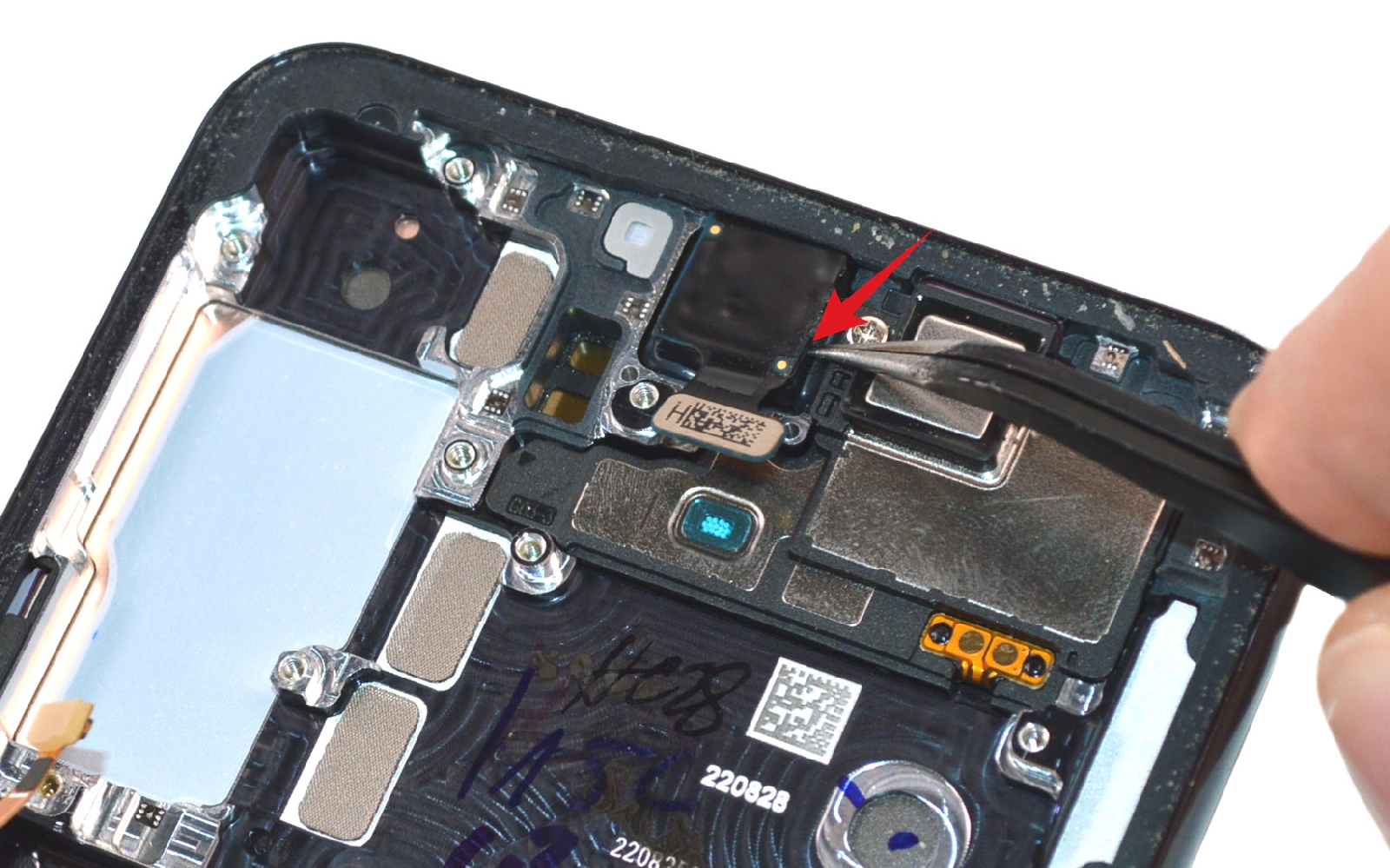

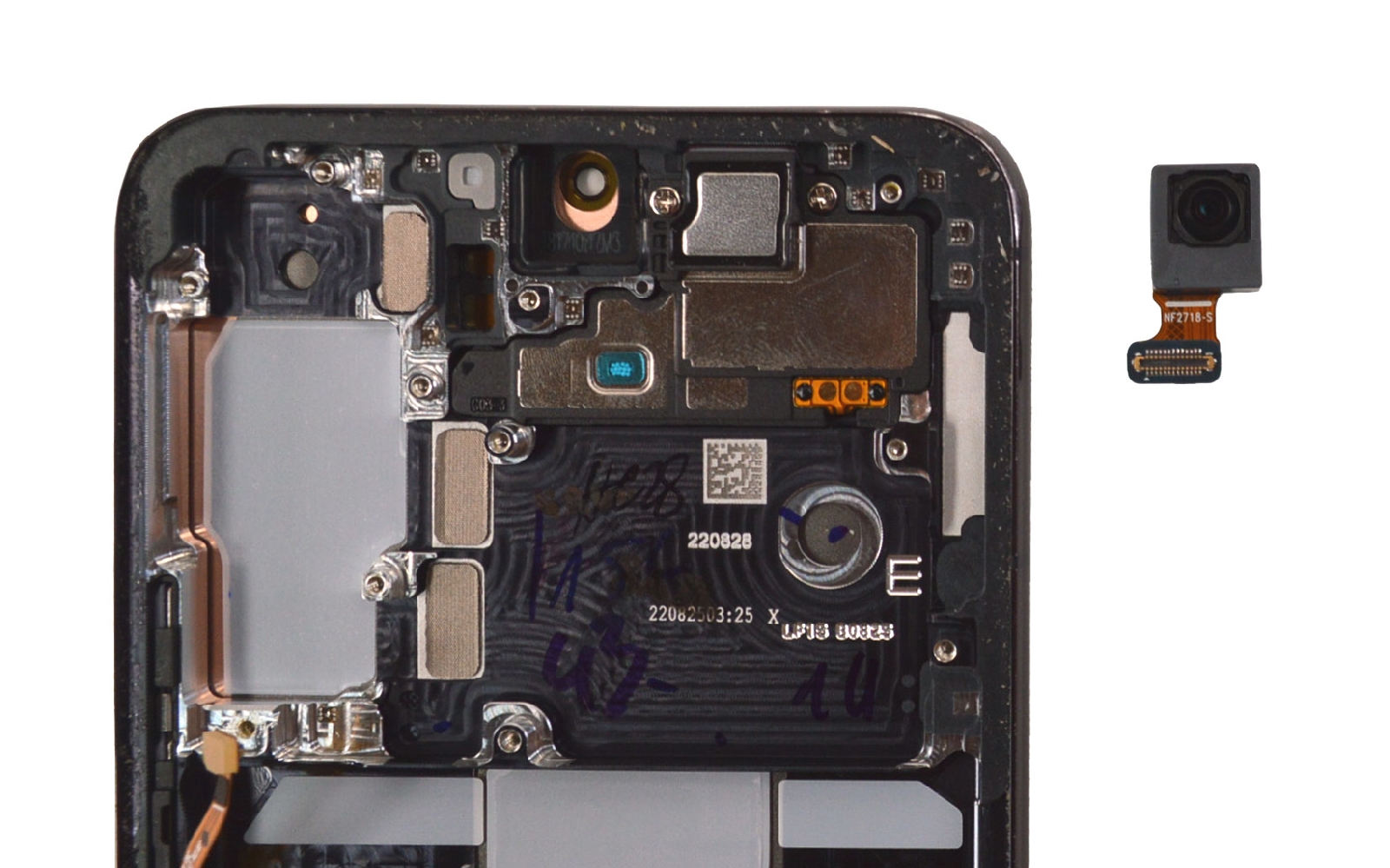

Etape 16 : Retirer la caméra frontale
Glissez la pointe de la pince métallique entre le châssis et la caméra pour la sortir de l'appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra avant Samsung Galaxy S22 et S22+
29,90 €
Caméra avant d'origine pour Samsung Galaxy S22 et S22+
36,90 €
Etape 17 : Enlever la nappe du bouton Power et Volume
Saisissez la plaquette de protection qui bloque la nappe Power.

Maintenant que cette dernière est libre, attrapez la et mettez la de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe power et volume d'origine pour Galaxy S22
12,90 €

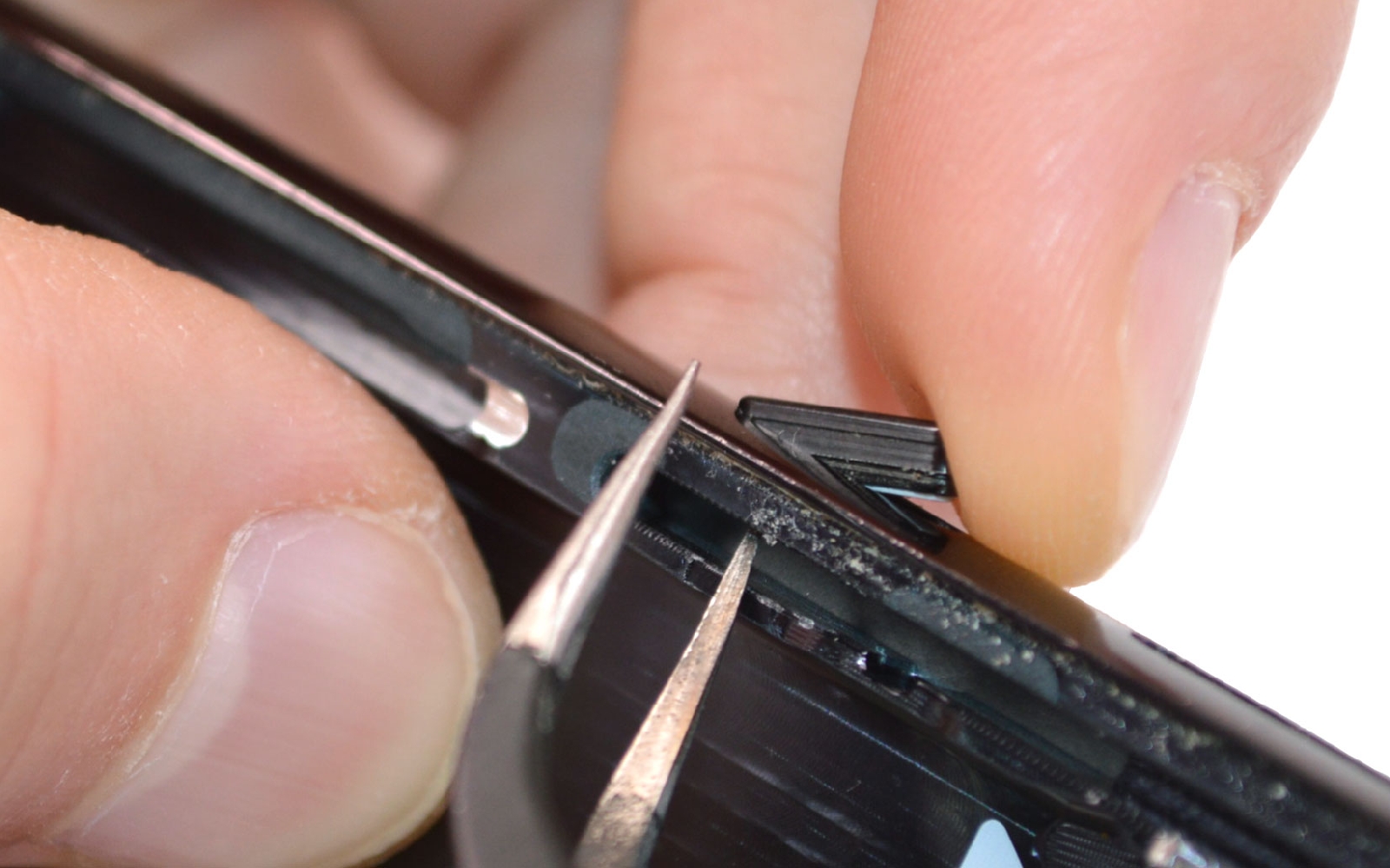

Etape 18 : Récupérer les boutons

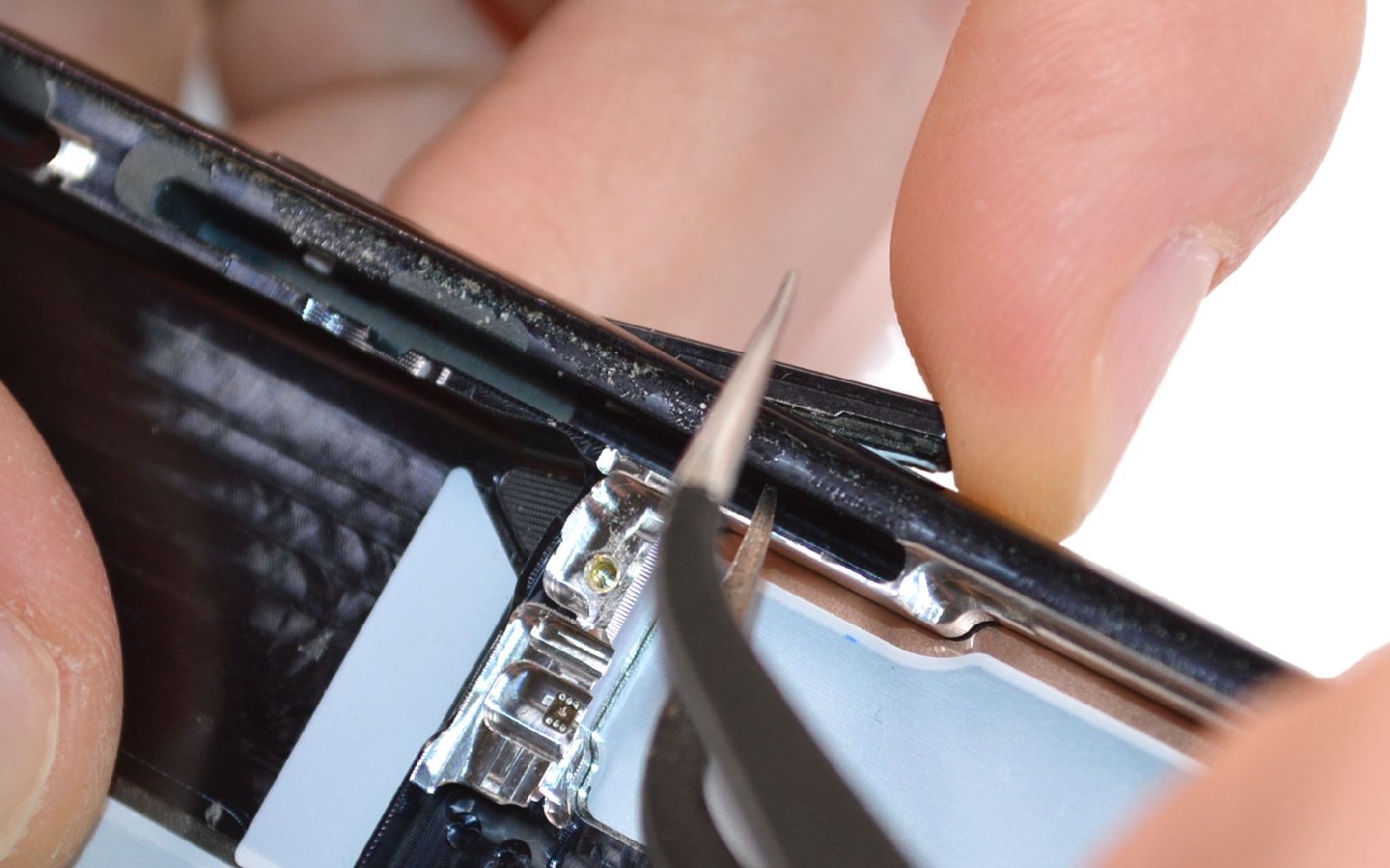

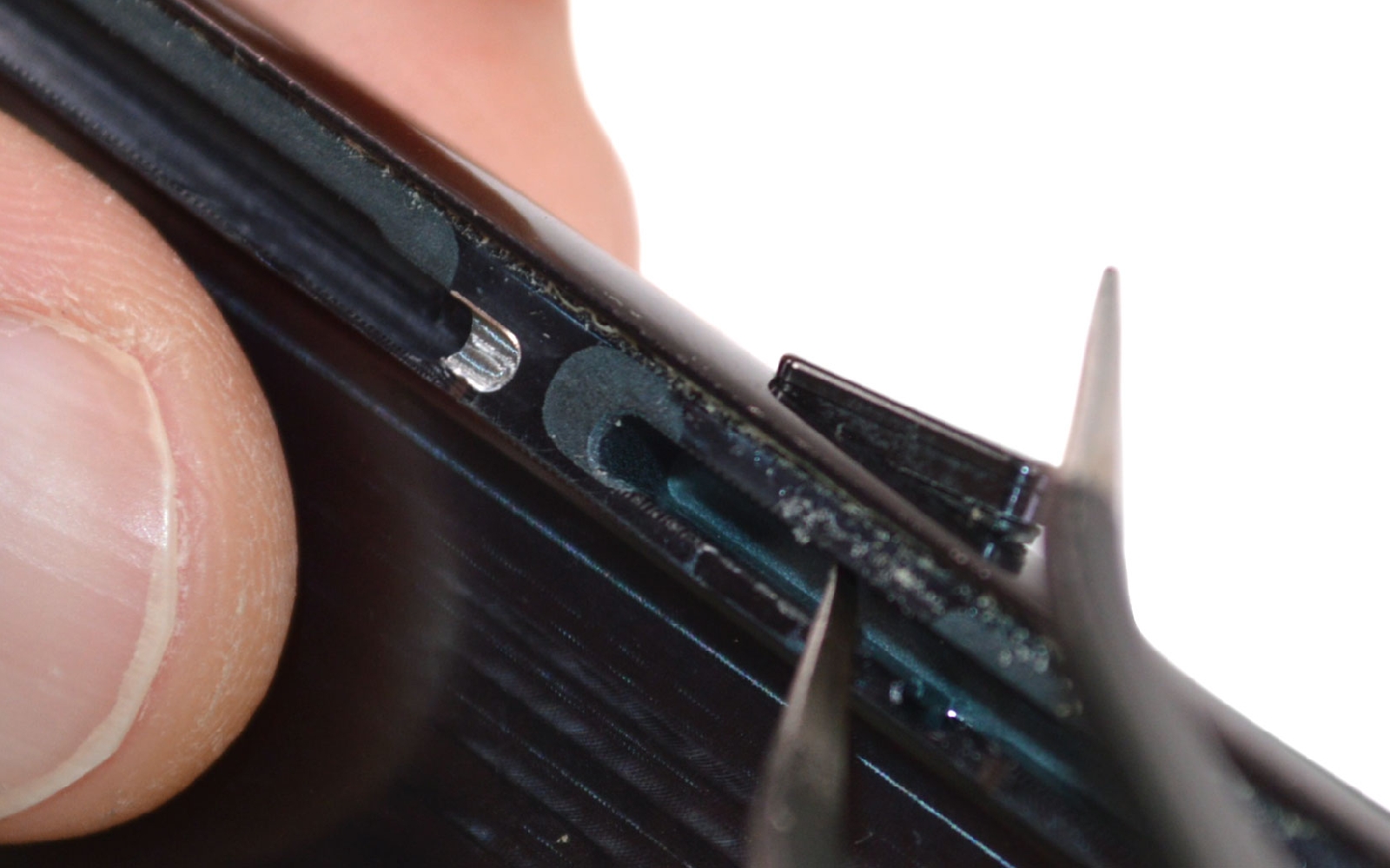

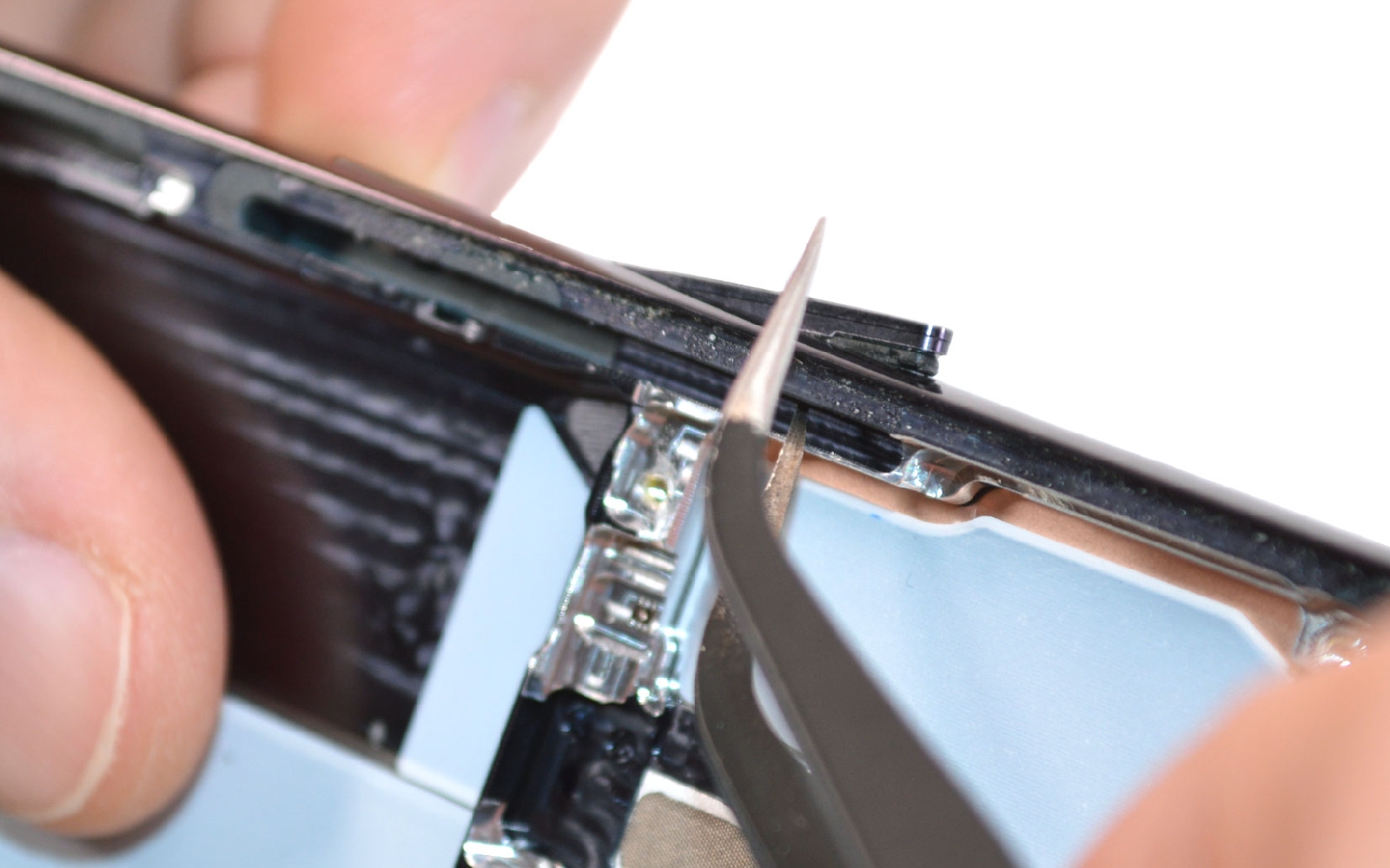

Glissez la pointe de la pincette dans l'espace libre derrière le bouton. Sortez le support de son emplacement et saisissez le avec votre doigt pour le sortir.

Faites la même chose avec le bouton Power.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

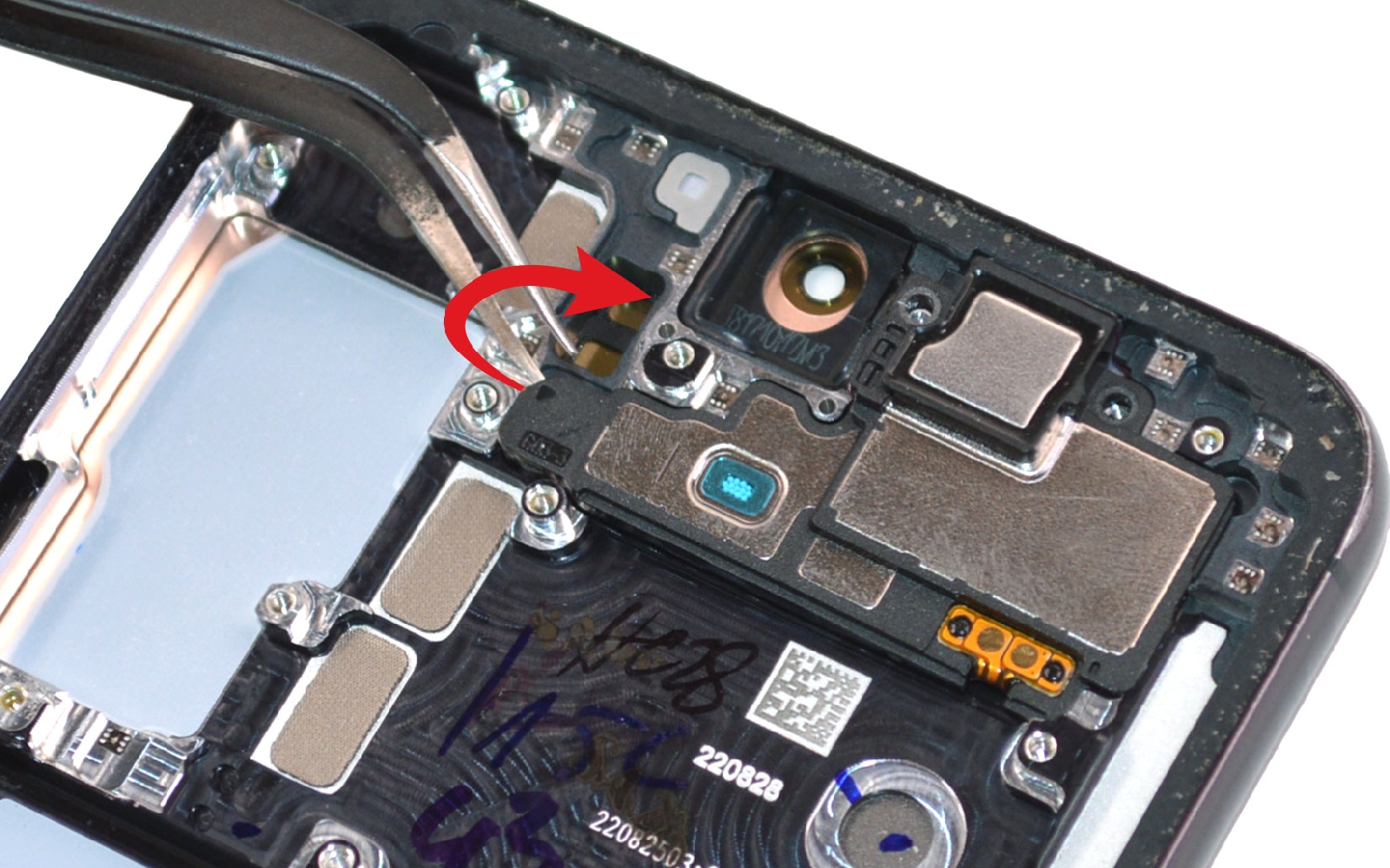

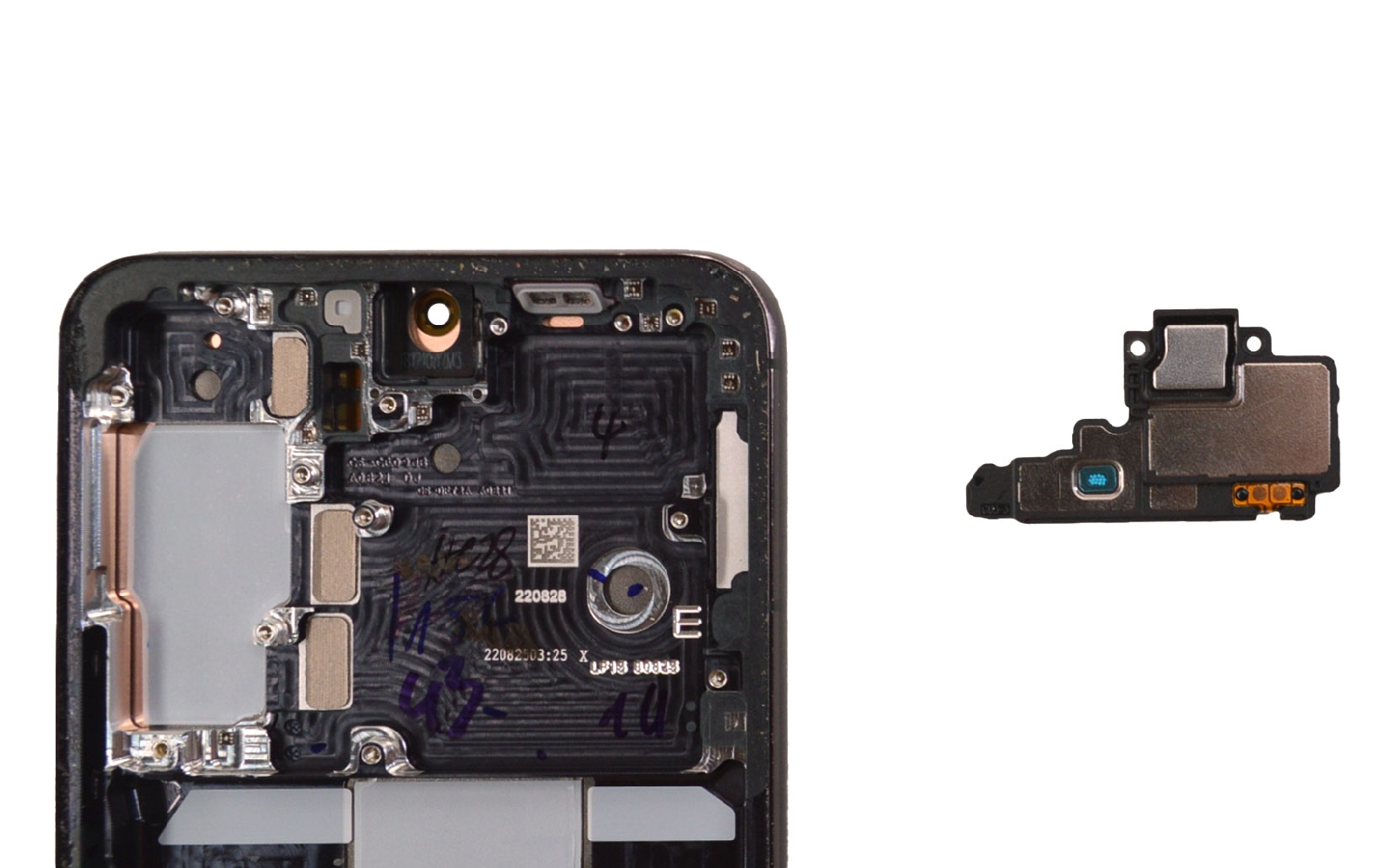

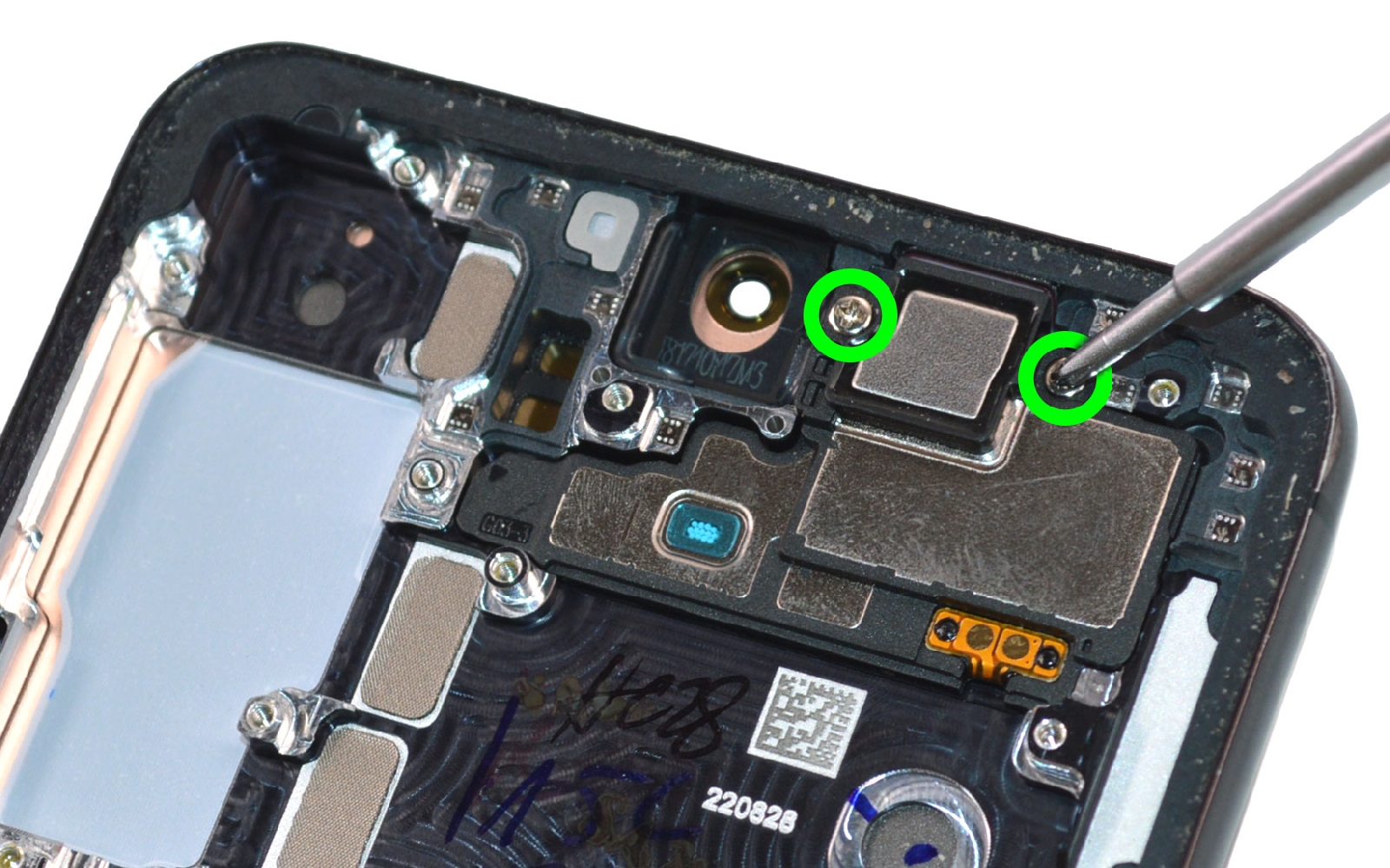

Etape 19 : Enlever l'écouteur de l'oreille
Retirez les deux vis cruciforme puis glissez la pincette sous le haut-parleur interne pour le sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecouteur interne compatible pour Galaxy S22
14,90 €
Haut-parleur externe pour Samsung Galaxy S22 - Module B
22,90 €

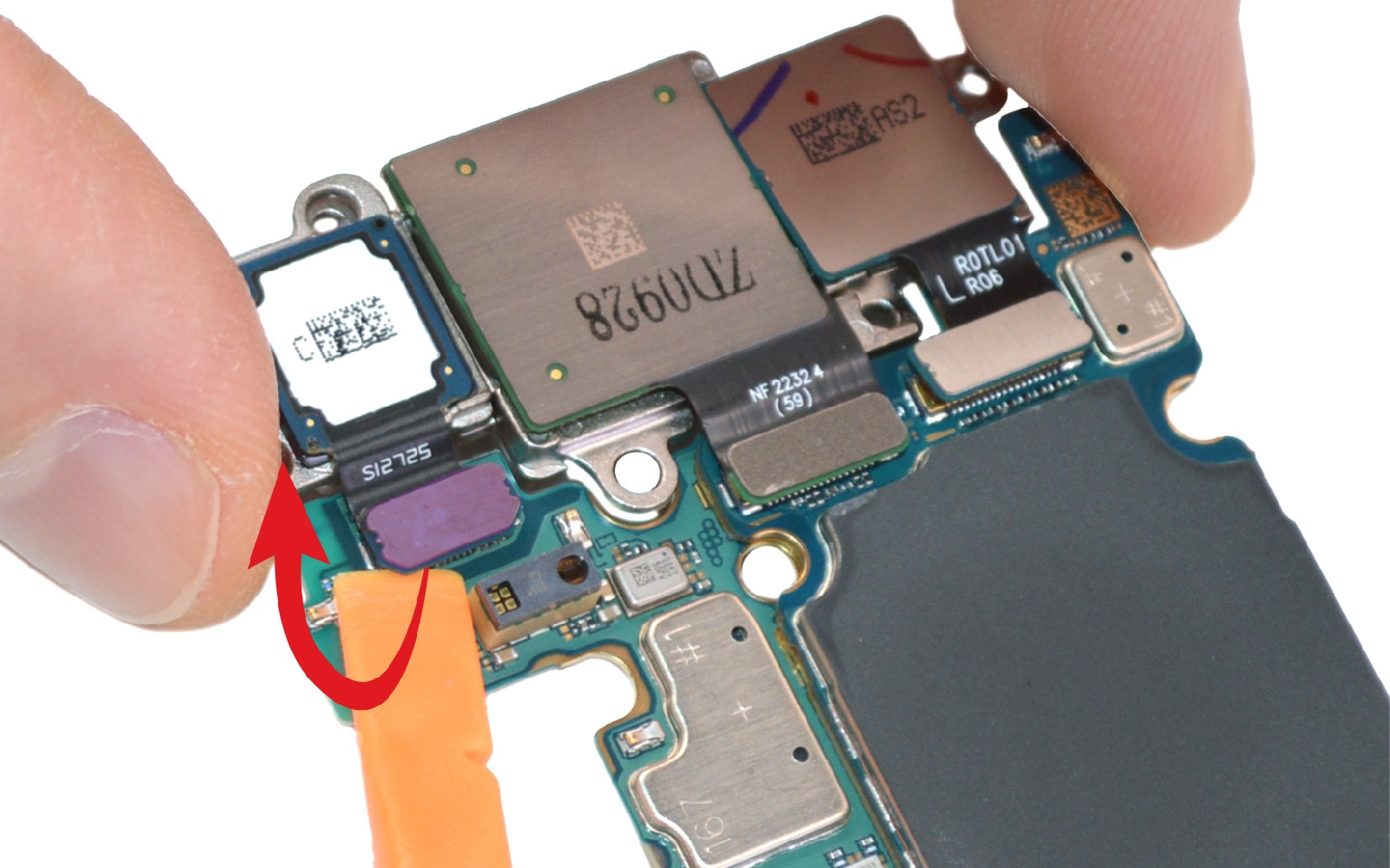

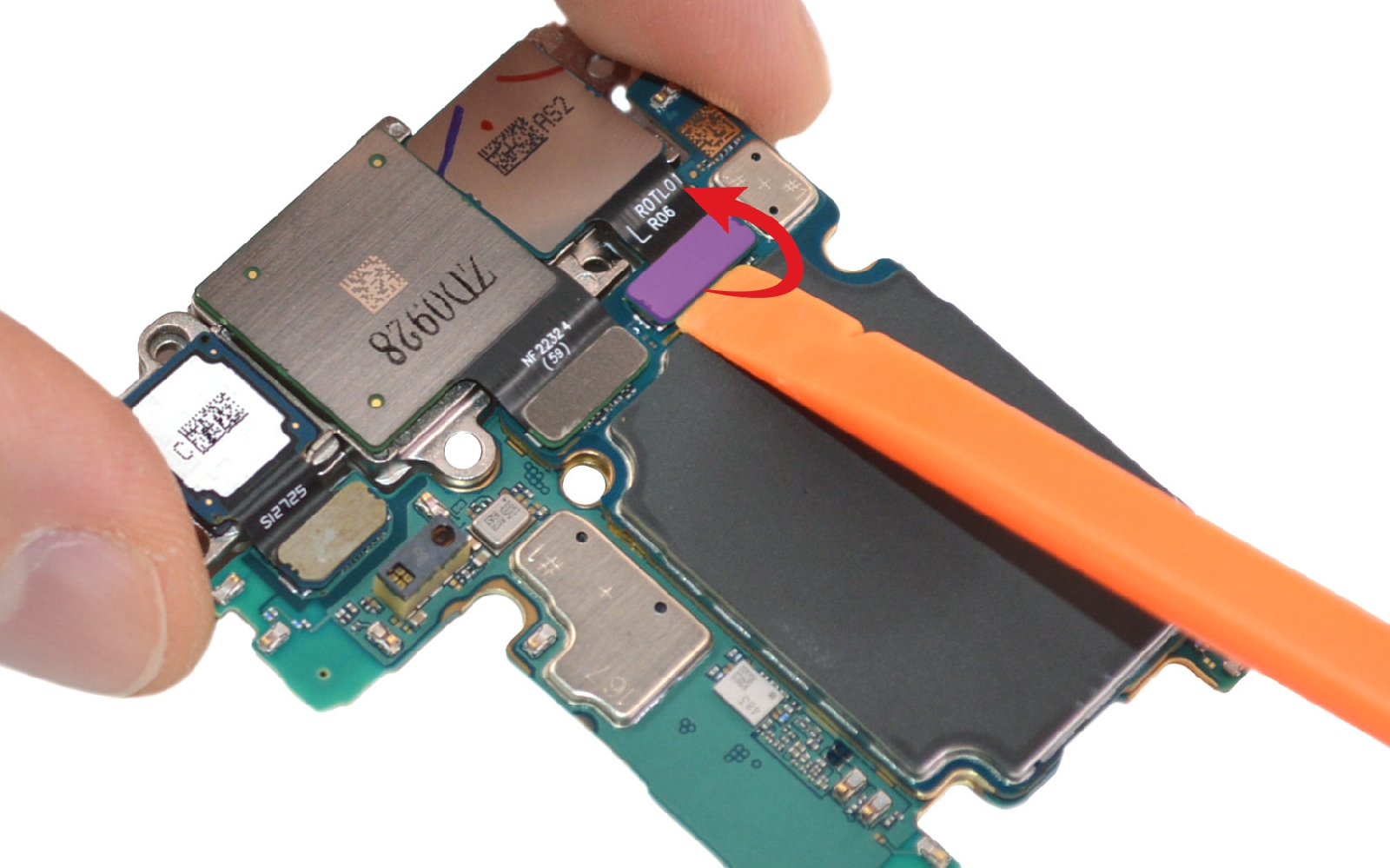

Etape 20 : Détacher les caméras de la carte mère

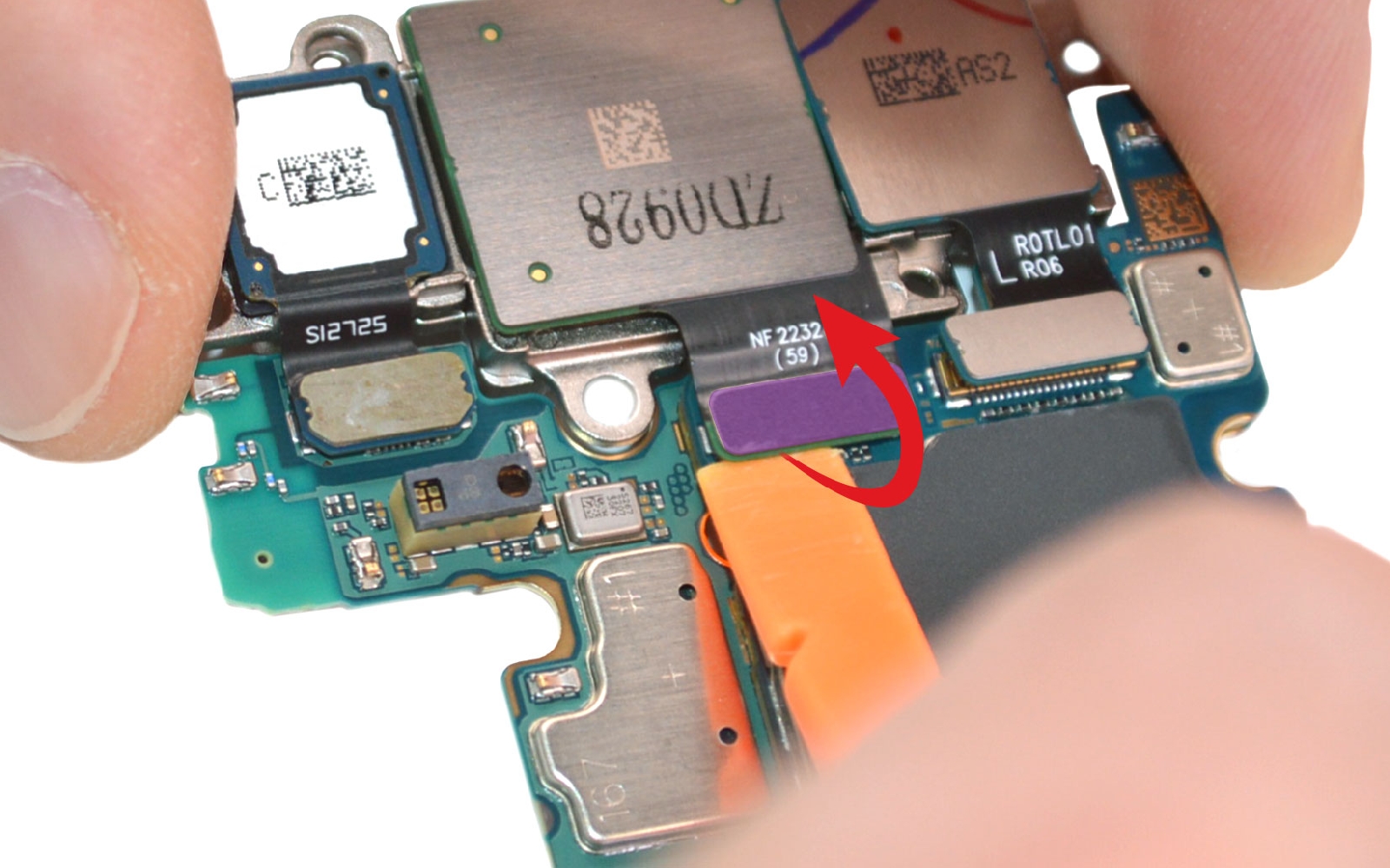

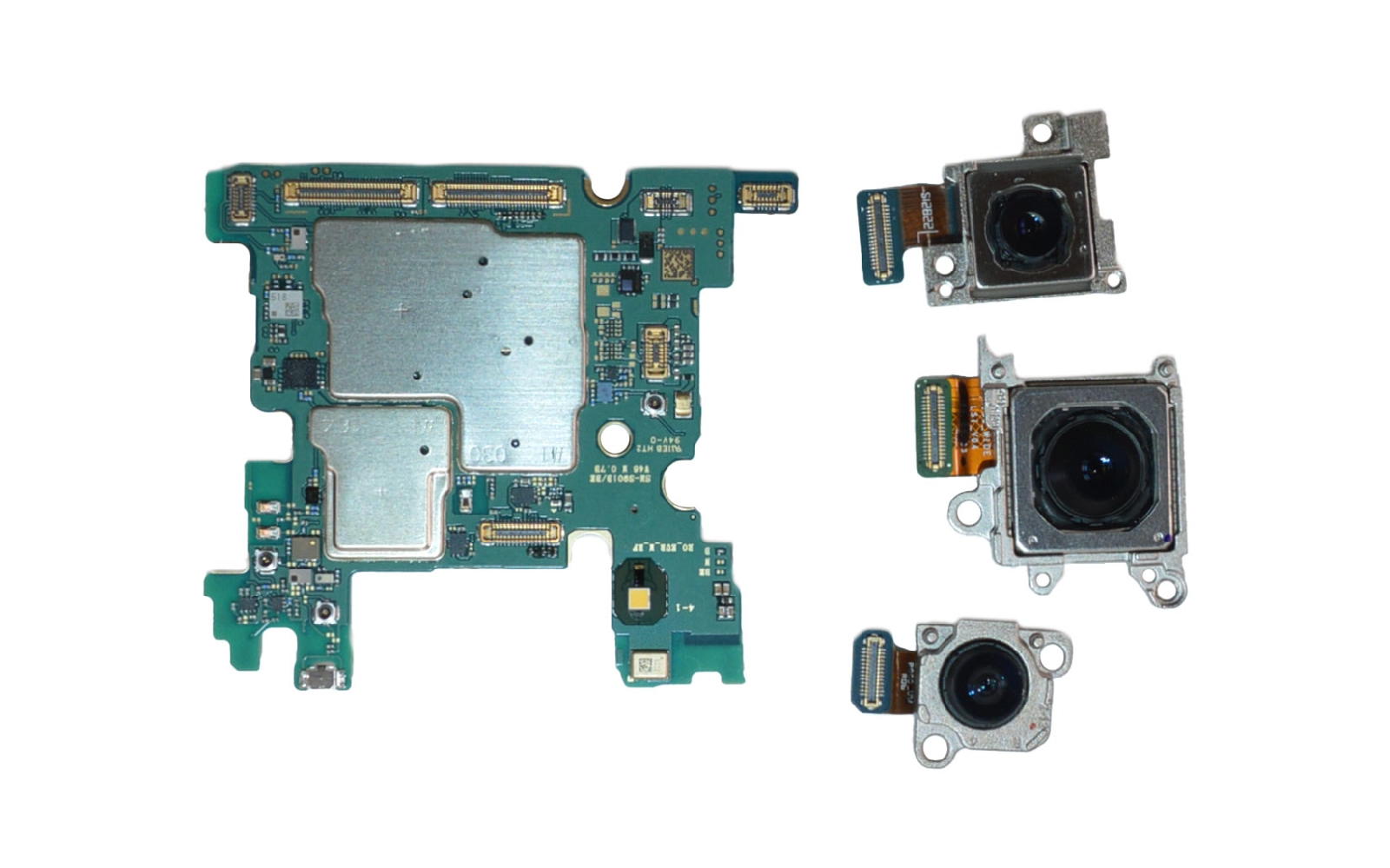

Déconnectez une par une les caméras arrière de votre Samsung Galaxy S22.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

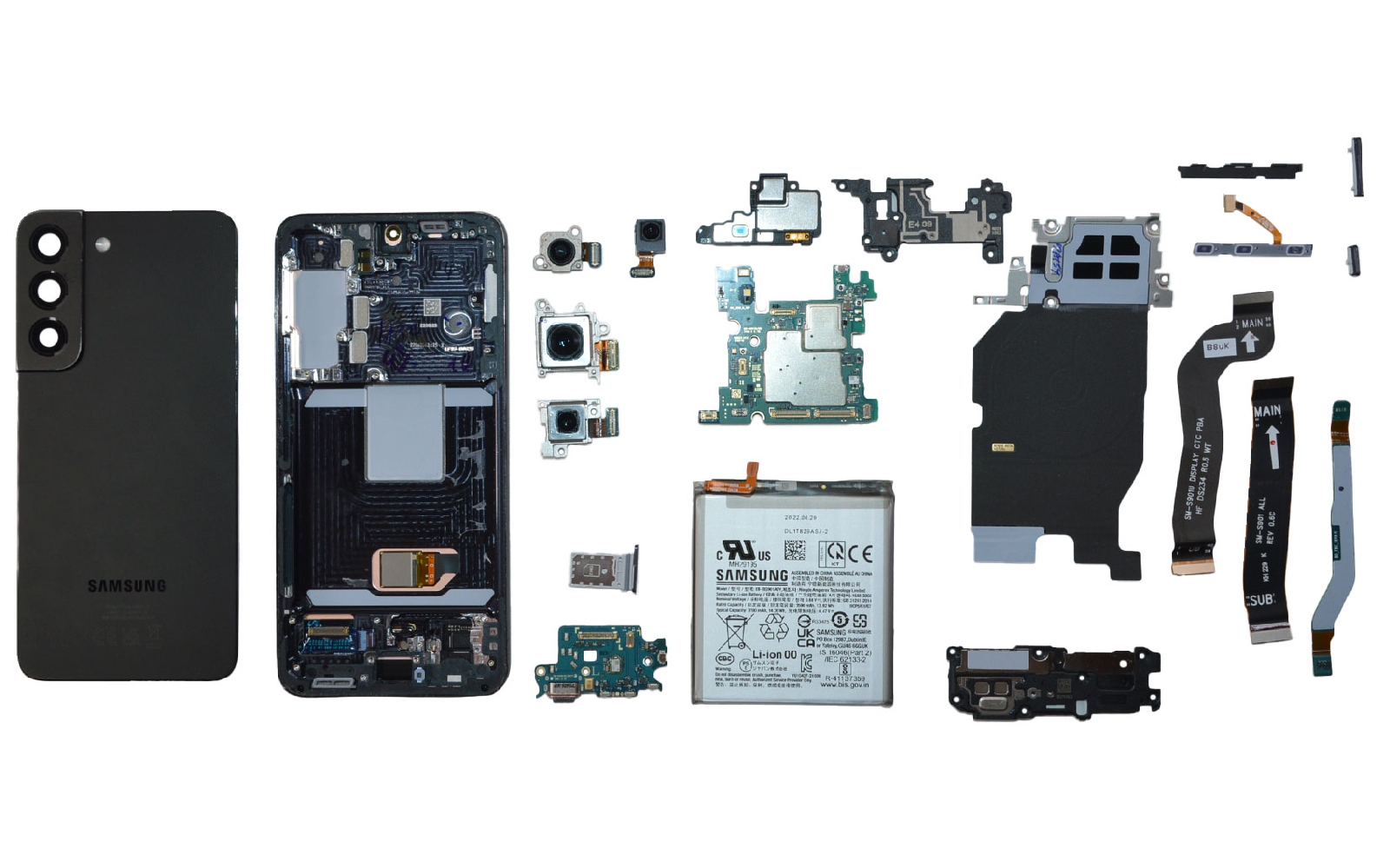

Vue éclatée
Voici l'image reprenant chaque élément de votre Samsung Galaxy S22.

Si vous souhaitez le remonter il vous suffit de suivre chaque étape de ce tutoriel en commençant par la dernière.
