Comment changer la vitre arrière ou l'écran externe sur Galaxy Z Flip5

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy Z Flip5 | Temps estimé : 20 min | Difficulté : 2/5

Le remplacement de la vitre arrière et de l'écran externe du Samsung Galaxy Z Flip 5 est une tâche délicate mais essentielle pour maintenir l'esthétique et la fonctionnalité de votre smartphone. Cette procédure, bien que complexe, est à la portée de ceux qui sont prêts à relever le défi, et notre guide est là pour vous accompagner à chaque étape. La vitre arrière et l'écran externe du Z Flip 5 sont des éléments clés qui contribuent à son design élégant. Un dommage à ces composants, que ce soit à cause d'une chute, d'un choc ou de l'usure, peut non seulement altérer l'apparence de votre appareil, mais aussi affecter ses performances.

Remplacer ces éléments permet de restaurer l'intégrité physique de votre téléphone tout en garantissant que vous continuez à profiter de toutes ses fonctionnalités. Dans ce guide, vous découvrirez :

  1. Évaluation des Dégâts : Comment inspecter la vitre arrière et l'écran externe pour évaluer l'étendue des dégâts.
  2. Sécurité et Préparation : L'importance de préparer un environnement de travail sécurisé et les précautions à prendre pour manipuler les composants du téléphone.
  3. Liste des Outils Nécessaires : Identification des outils et matériaux spécifiques requis pour cette réparation.
  4. Démontage : Instructions détaillées pour retirer en toute sécurité la vitre arrière et l'écran externe, étape par étape.
  5. Installation des Nouveaux Composants : Processus détaillé pour placer la nouvelle vitre et l'écran, en veillant à leur alignement et fonctionnement parfaits.
  6. Conseils de Finition et de Test : Comment s'assurer que tout a été correctement remonté et fonctionne comme prévu.

Avec ce tutoriel, nous vous fournirons les connaissances et les compétences nécessaires pour réaliser ces réparations avec confiance. Suivez attentivement chaque instruction pour garantir un résultat satisfaisant et sûr, tout en prolongeant la durée de vie de votre Samsung Galaxy Z Flip 5.

Diagnostic

›  Vitre arrière cassé
›  Ecran rayé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran extérieur d'origine Galaxy Z Flip5
119,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Tout d'abord, nous vous conseillons de vérifier le numéro de modèle de votre Samsung. En effet, savoir le numéro de modèle de votre smartphone est d'une importance capitale pour plusieurs aspects clés. Premièrement, cela garantit la compatibilité des pièces que vous commandez avec votre appareil. Chaque modèle de smartphone possède des composants spécifiques, et connaître le numéro de modèle assure que les pièces achetées s'adapteront et fonctionneront correctement.
Deuxièmement, en ayant le numéro de modèle exact, vous diminuez le risque de commander des pièces inadéquates, vous faisant ainsi économiser du temps et de l'argent en prévenant les retours et les achats erronés. Troisièmement, utiliser des pièces dédiées à un modèle spécifique améliore les performances de votre smartphone après réparation. Les pièces conçues pour un modèle particulier sont optimisées pour fonctionner de façon optimale avec celui-ci.

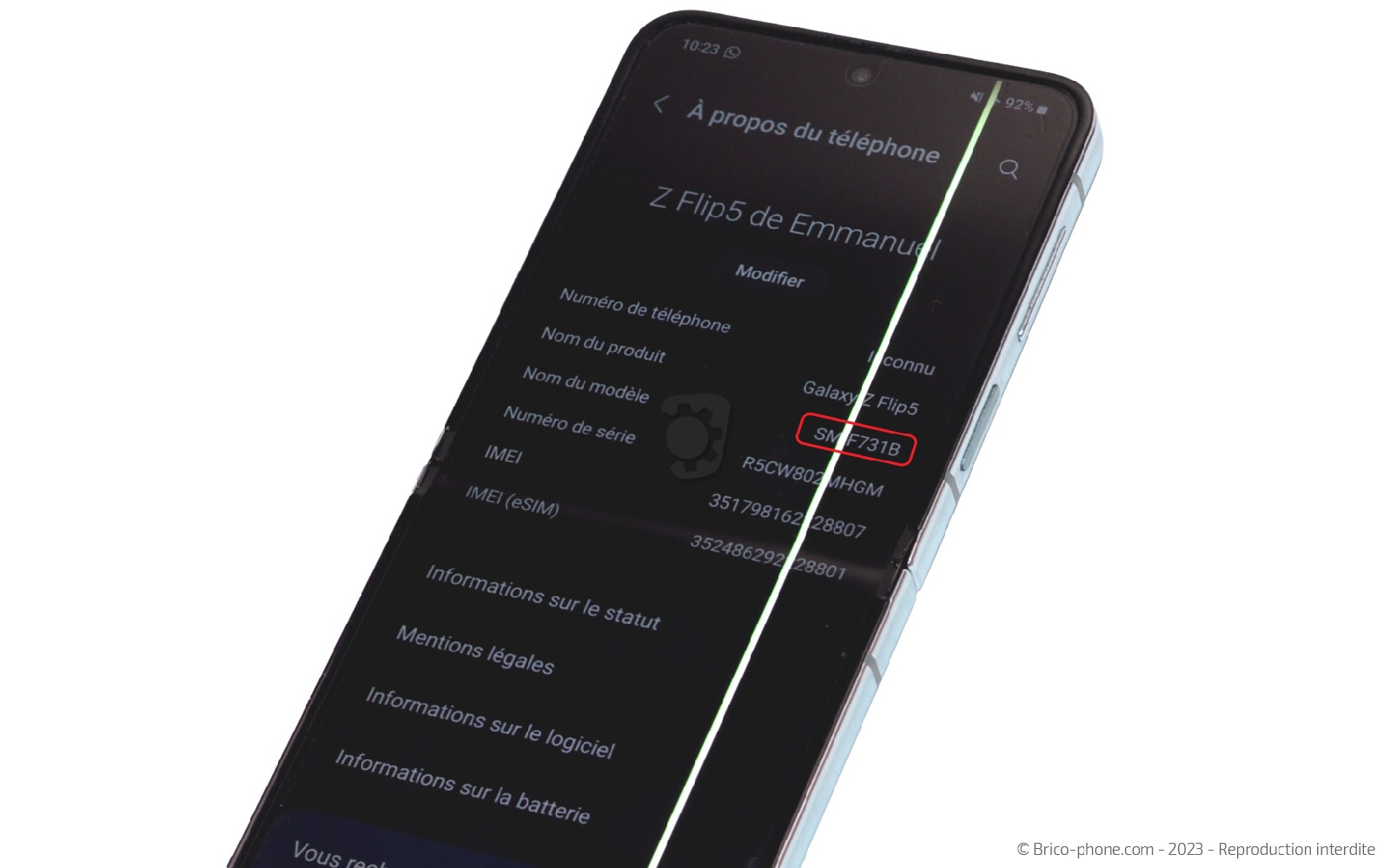

Pour connaitre le numéro de modèle de votre appareil, il vous suffit de vous rendre dans les Réglages > A propos du téléphone .

Une fois que vous avez reçu votre commande, préparez-vous un espace de travail propre et dégagé avec des outils à proximité. Mettez hors tension votre smartphone en pressant le bouton Power, puis sortez le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM Graphite pour Samsung Galaxy Z Flip 5 (F731B)
9,90 €
Etape 1 : Chauffer la vitre arrière

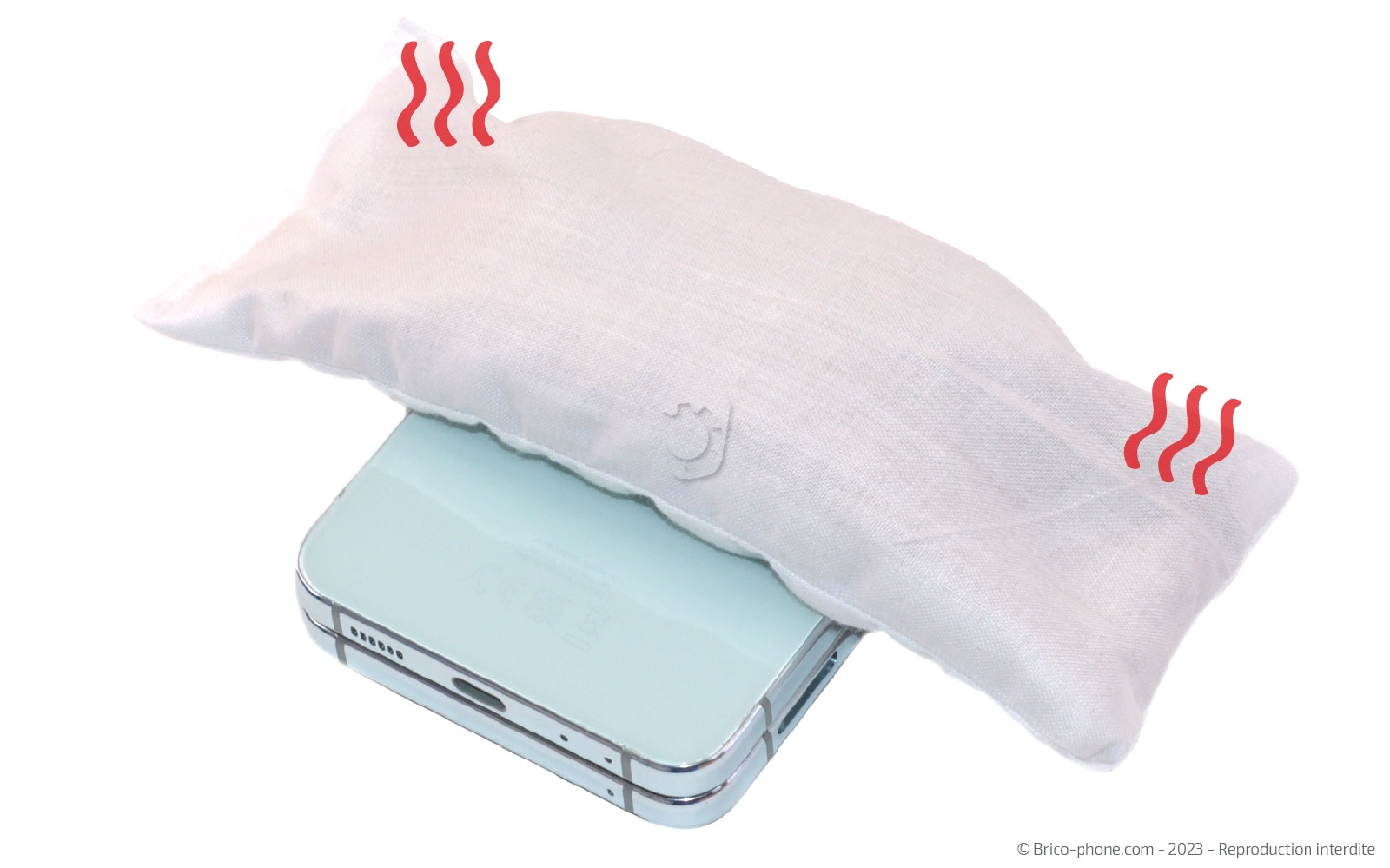

Pour ouvrir votre appareil, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant ou d'un décapeur thermique. Si vous avez choisi le coussin, n'oubliez pas de le passer 2 minutes au micro-ondes avant de venir le déposer sur la vitre arrière de votre téléphone environ 45 secondes.
Si vous avez plutôt opté pour le décapeur thermique ou un sèche-cheveux, allumez le produit et passez le sur tout le contour du composant pour ramollir le sticker.

Disposez la ventouse sur le bas de la vitre puis tout en tirant son anneau pour soulever le composant, insérez le médiator en métal troué. Glissez par la suite, son homologue en plastique pour continuer l'ouverture de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 2 : Ouvrir le téléphone

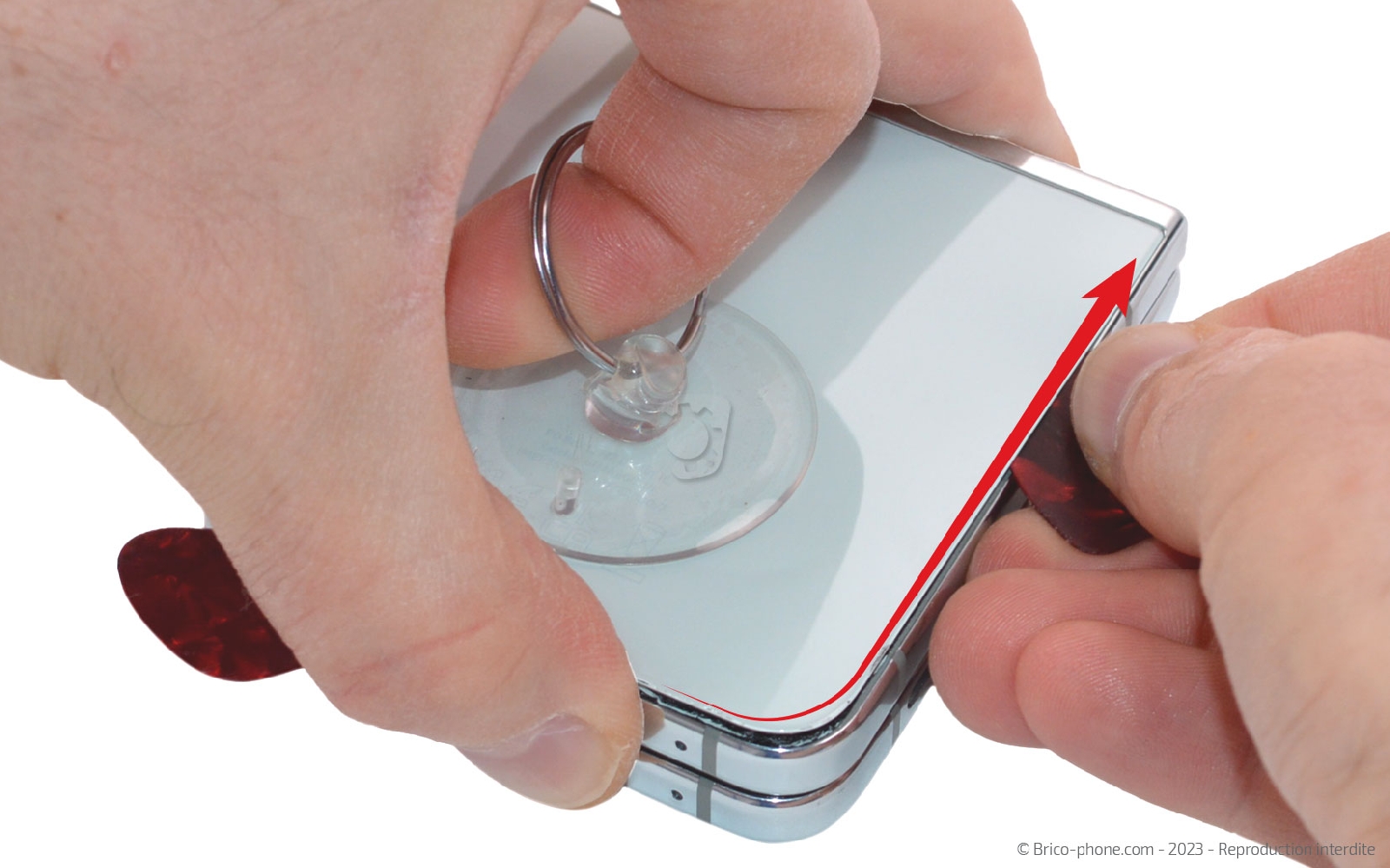

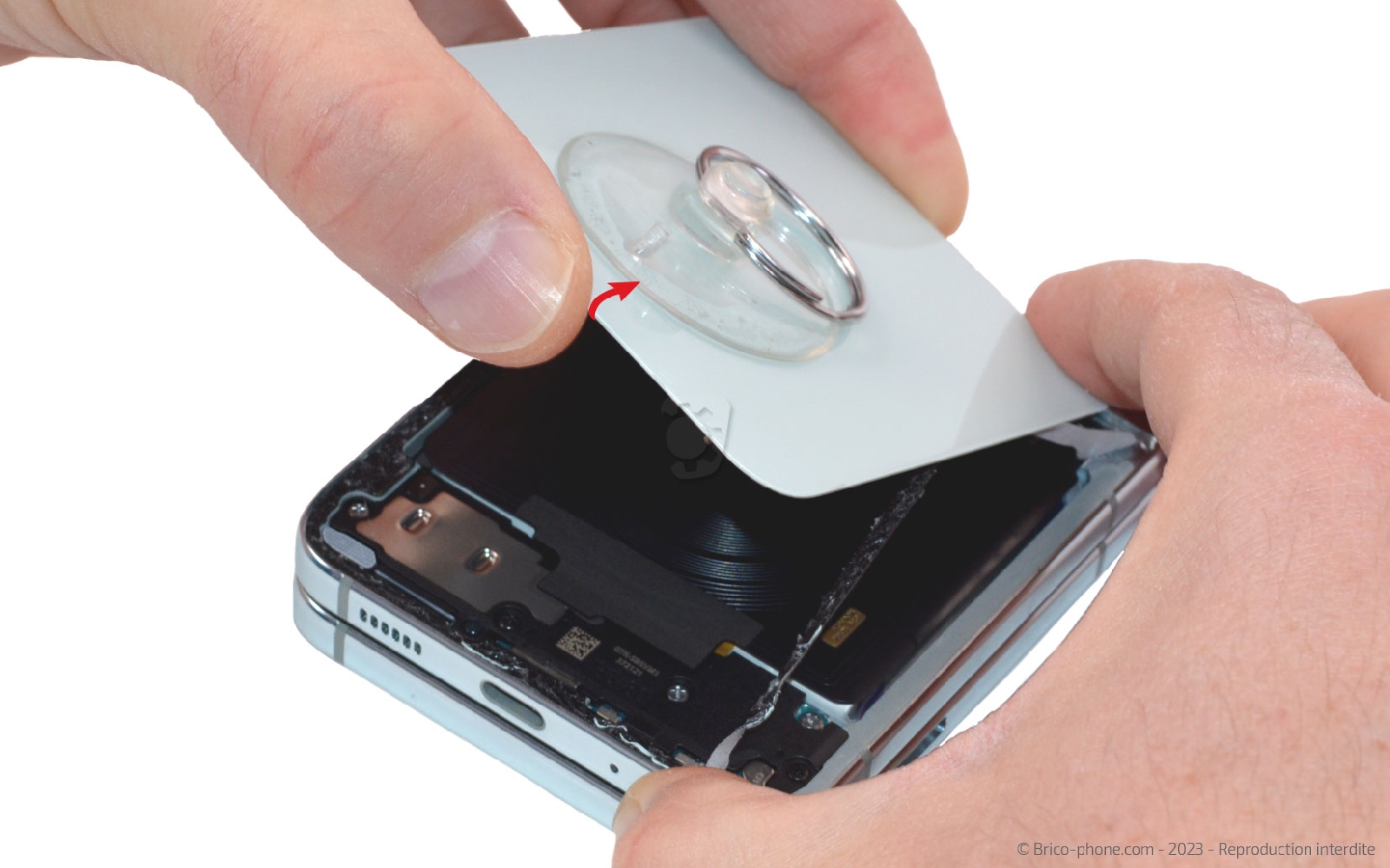

Faites circuler les médiators en plastique tout autour de la vitre arrière pour la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière d'origine Galaxy Z Flip5 - Graphite
24,90 €
Etape 3 : Déconnecter la première batterie

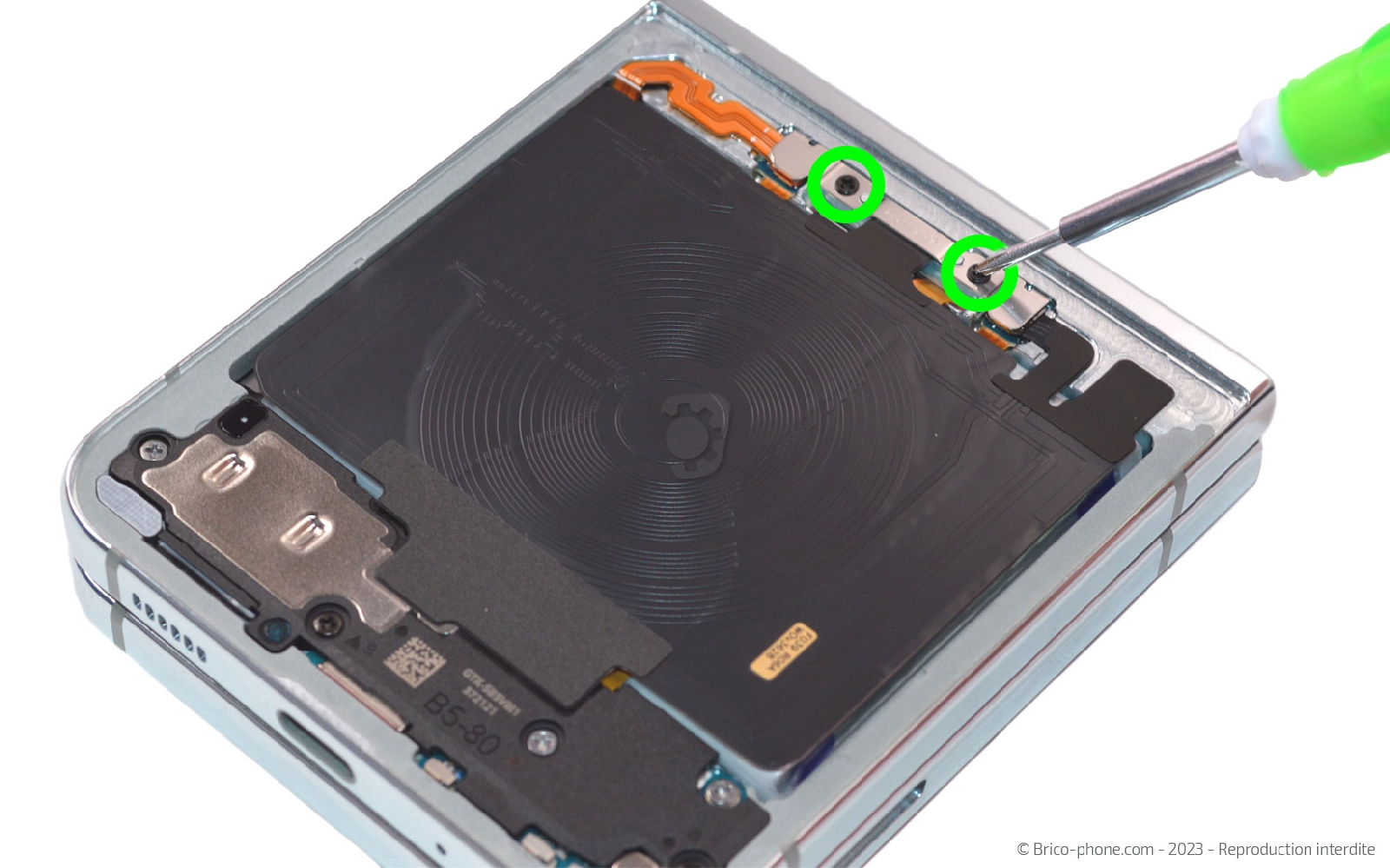

Retirez les deux vis cruciforme puis sortez la plaquette métallique pour accéder à la nappe de la batterie.

Ensuite, déconnectez la première batterie.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Ramollir les stickers de l'écran externe

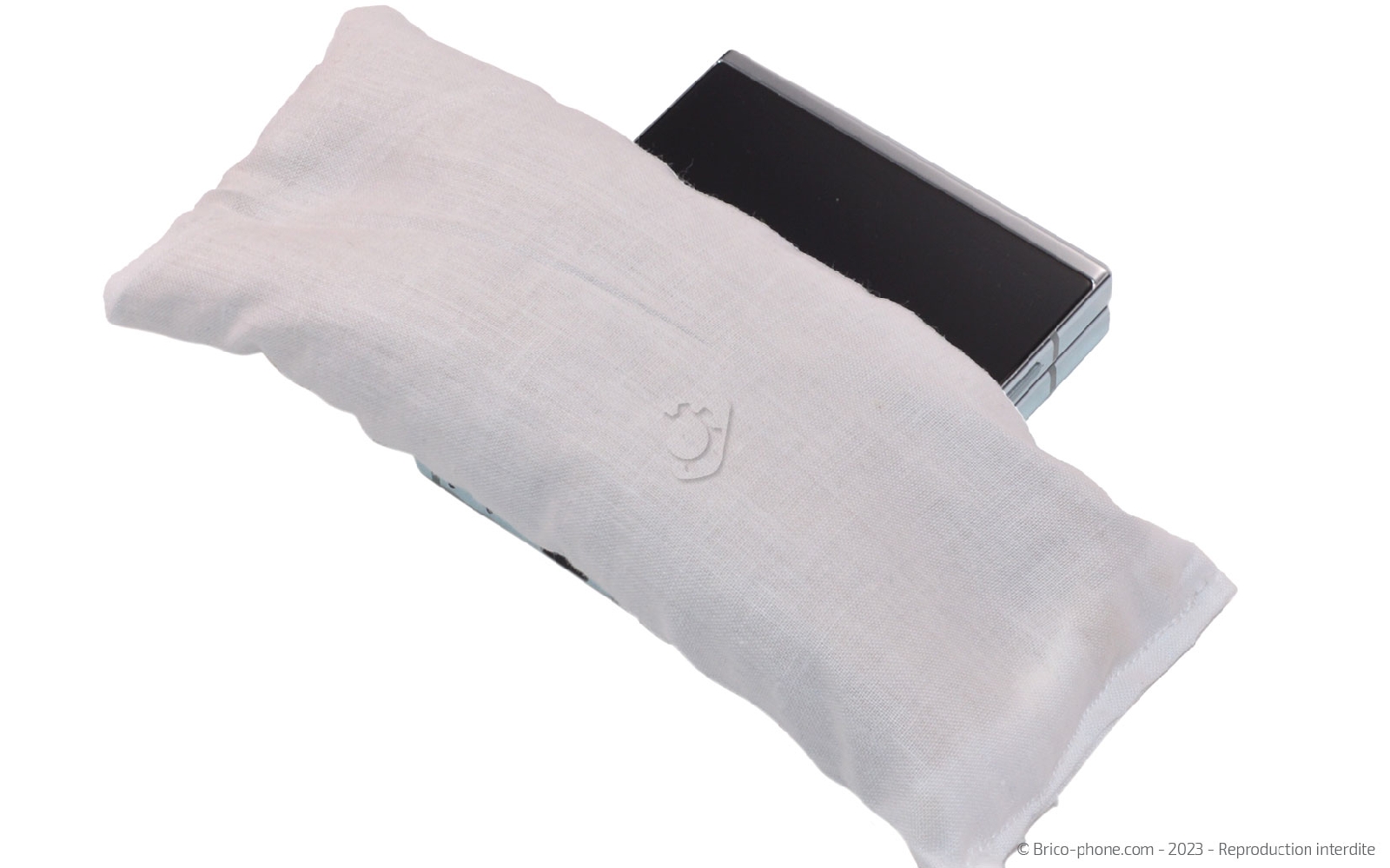

Comme pour la vitre arrière, vous devez chauffer les bords de l'écran externe.

Ensuite, collez la ventouse pour vous aider à glisser le médiator fin sous le composant. Remplacez ce dernière par ceux en plastique pour continuer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 5 : Basculer l'écran externe

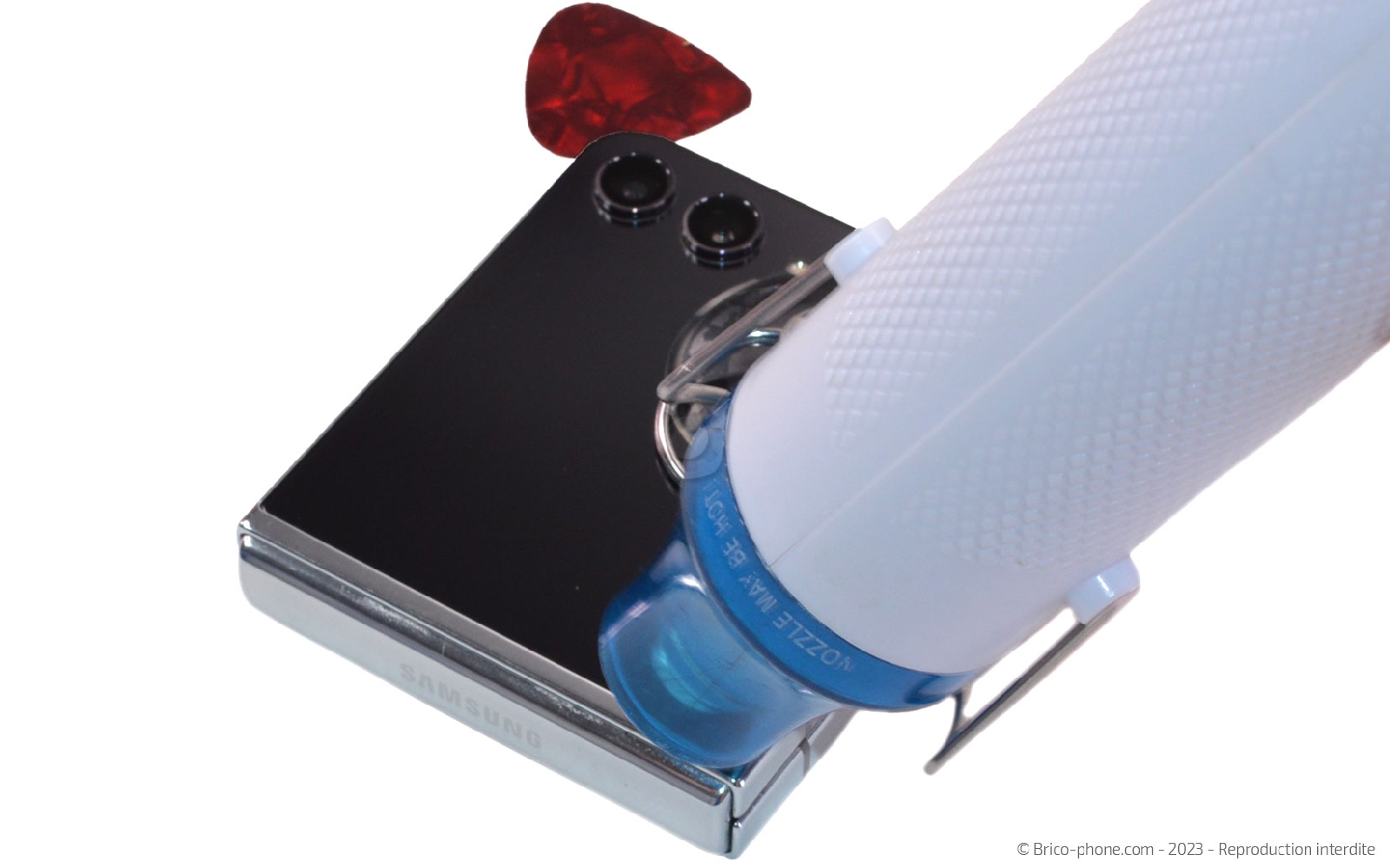

N'hésitez pas à rechauffer si vous sentez de la résistance lorsque vous déplacez les médiators en plastique.

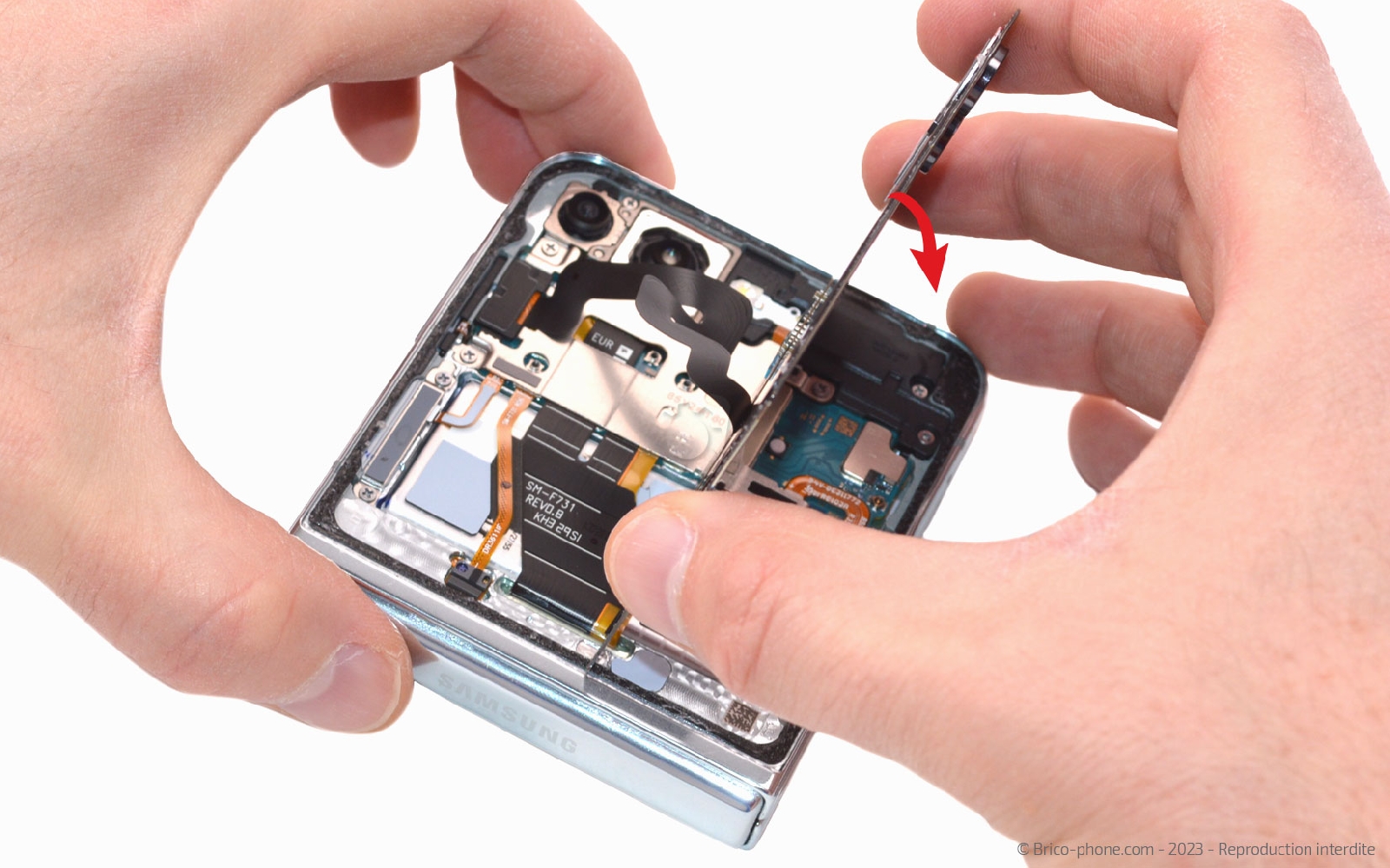

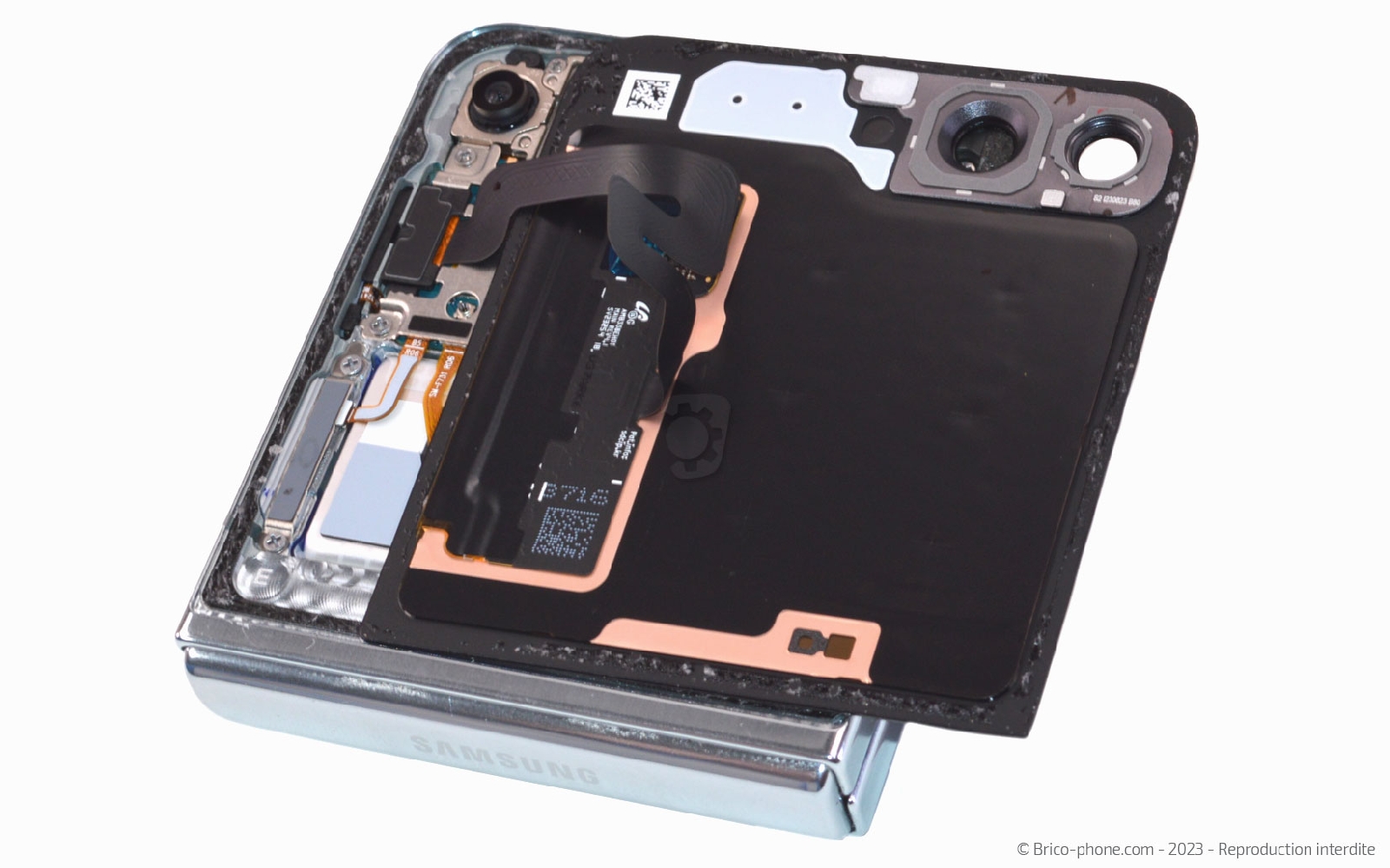

Basculez l'écran externe de gauche à droite en faisant attention à ne pas endommager la nappe de ce dernier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 6 : Libérer l'écran externe

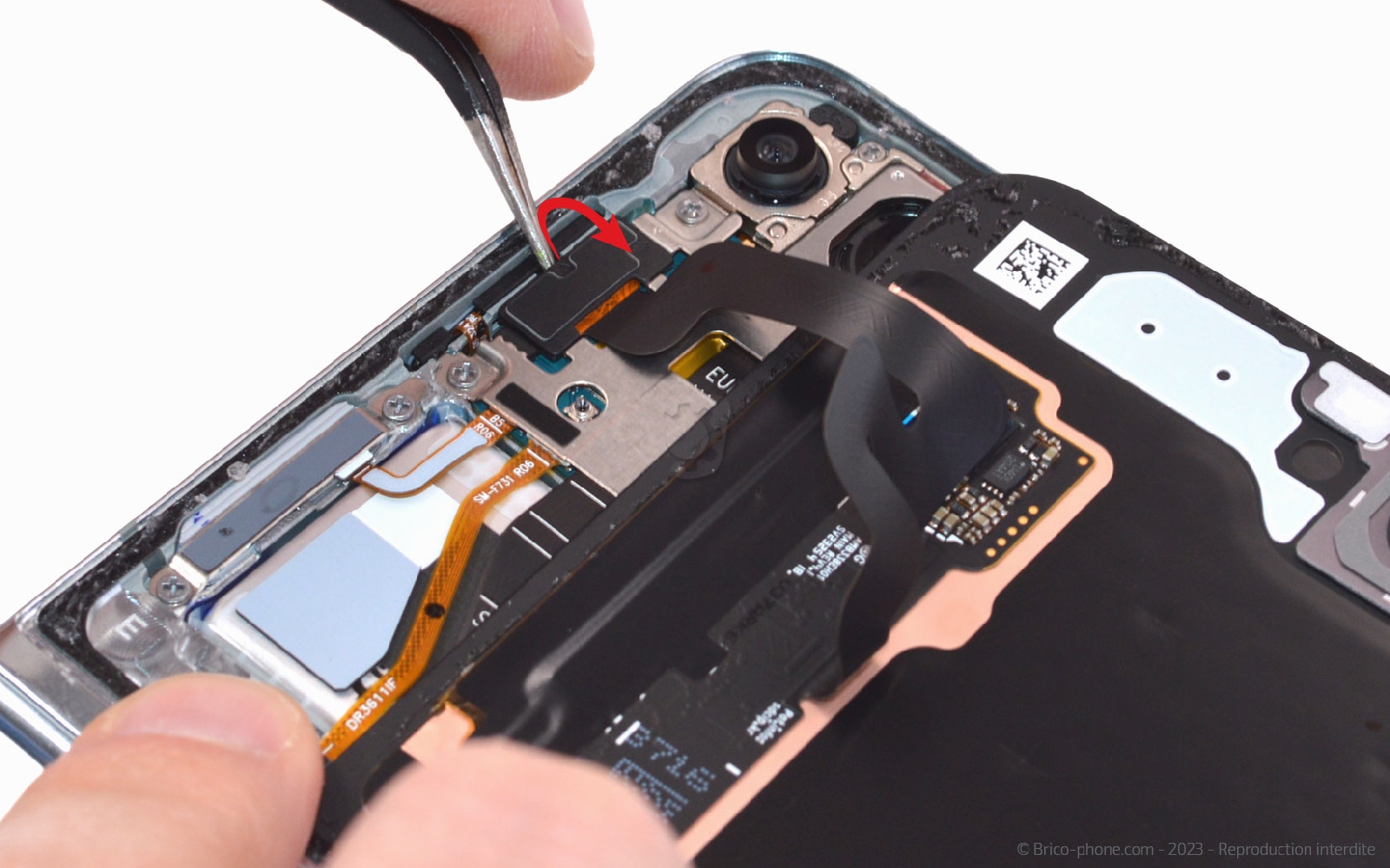

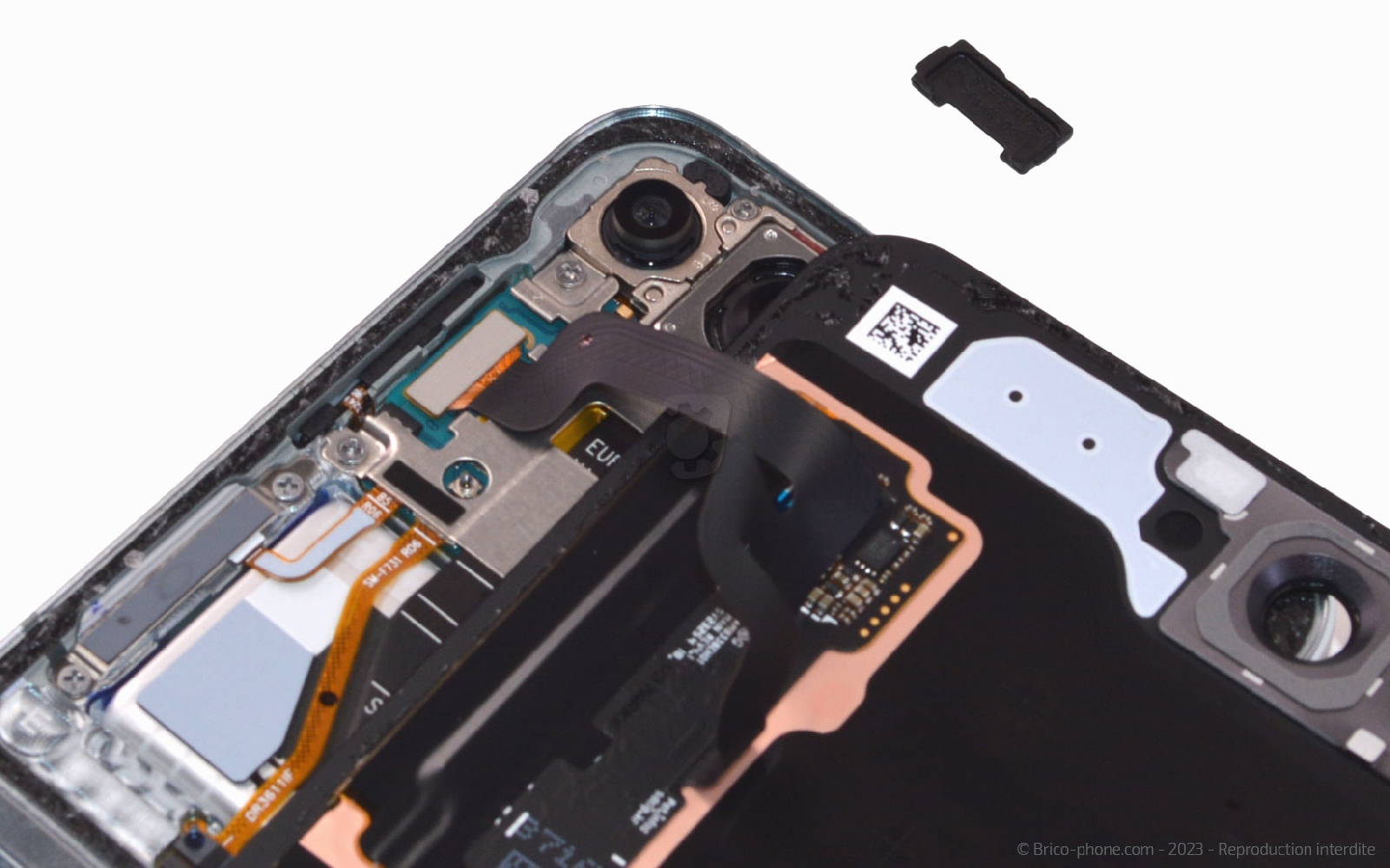

Détachez le support noir avec la pincette afin de pouvoir accéder à la nappe cachée dessous.

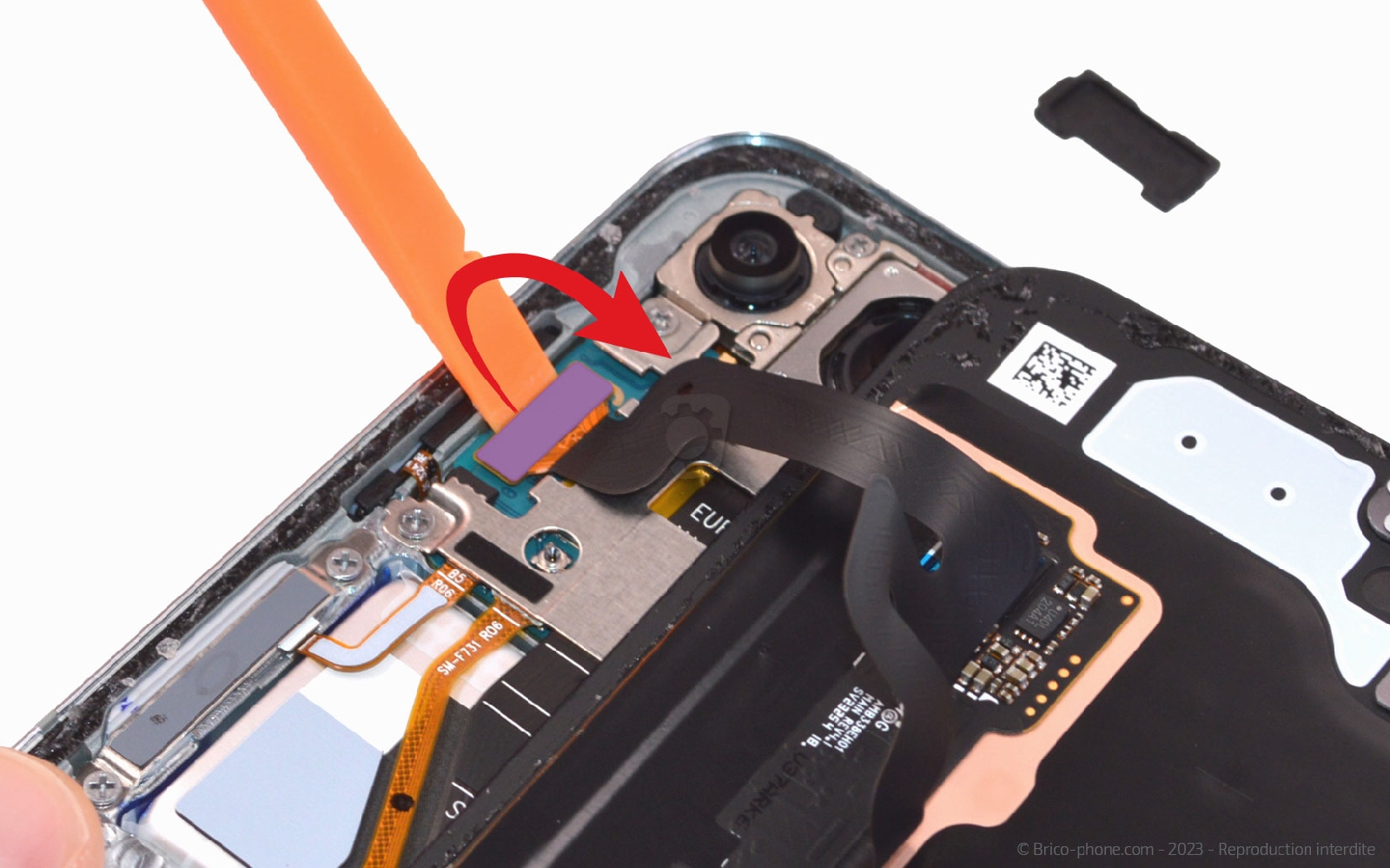

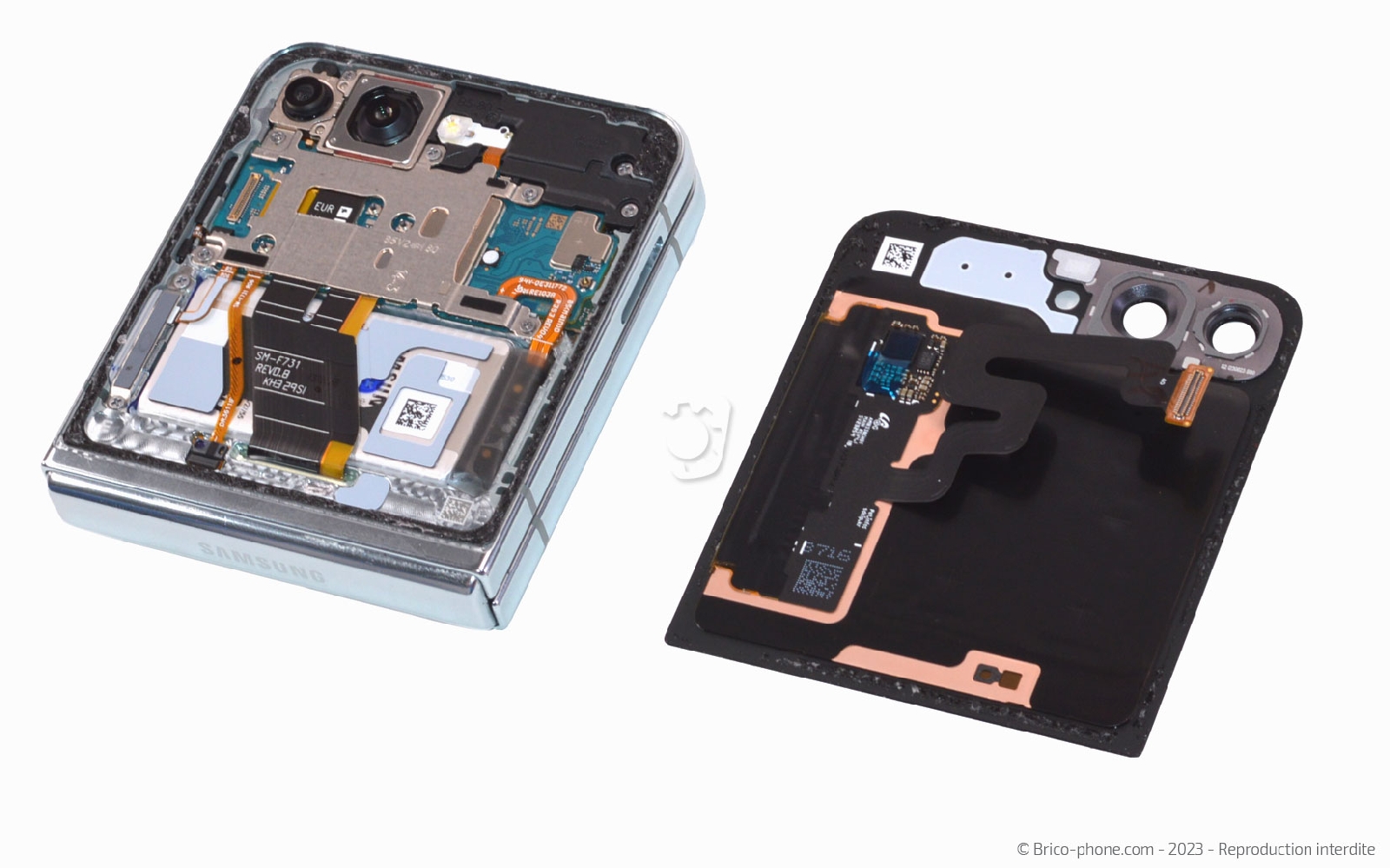

Débranchez la connectique de l'écran externe afin de pouvoir le mettre de coté pour ne pas l'abîmer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecran extérieur d'origine Galaxy Z Flip5
119,90 €
Conseils pour le remontage 1
Suivez les étapes précédentes pour remonter tous les éléments de votre Galaxy Z Flip5.

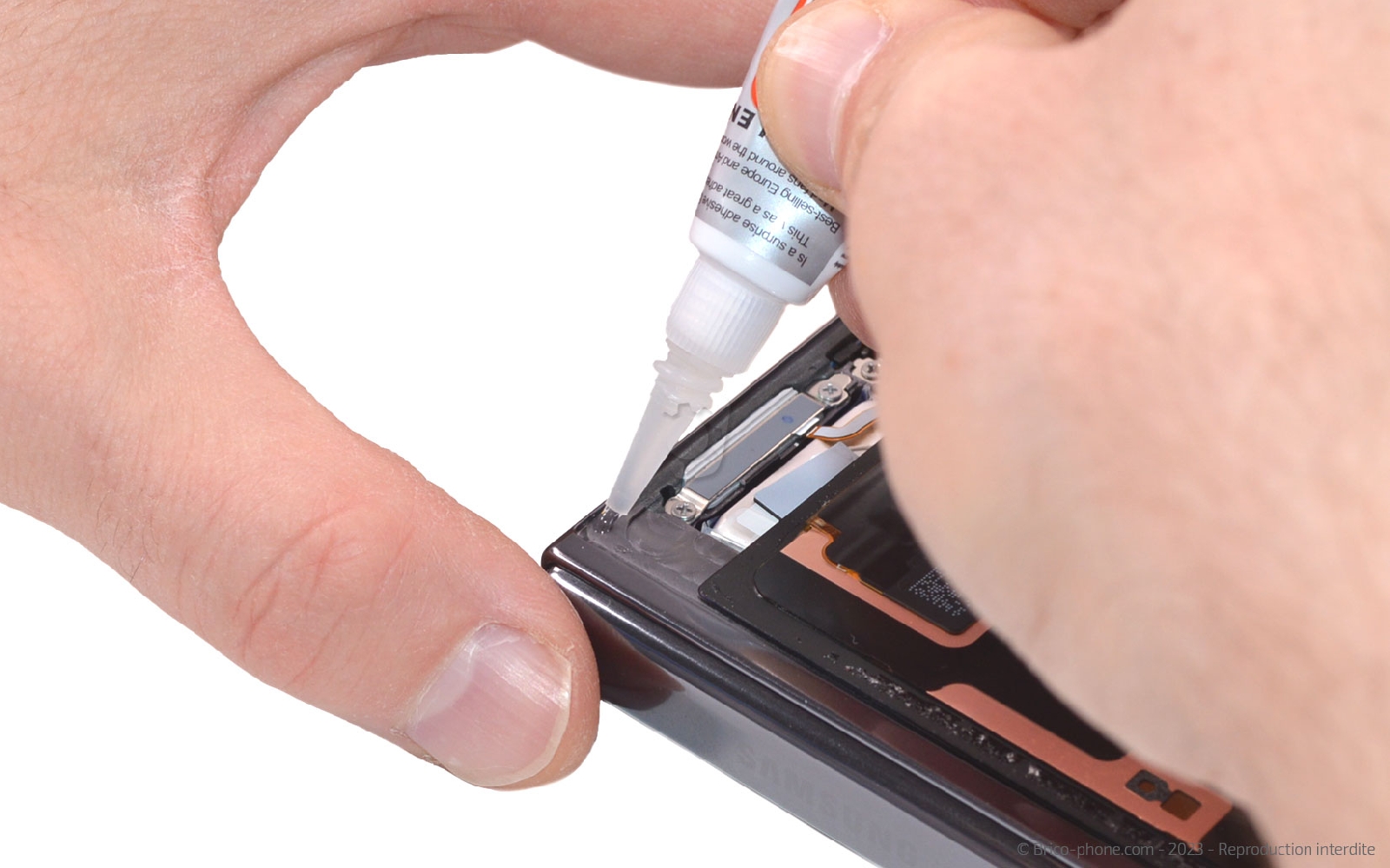

Une fois arrivé à l'étape de l'écran externe, saisissez la colle B-7000 et appliquez cette dernière tout autour du châssis.
Repositionnez le composant.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage 2

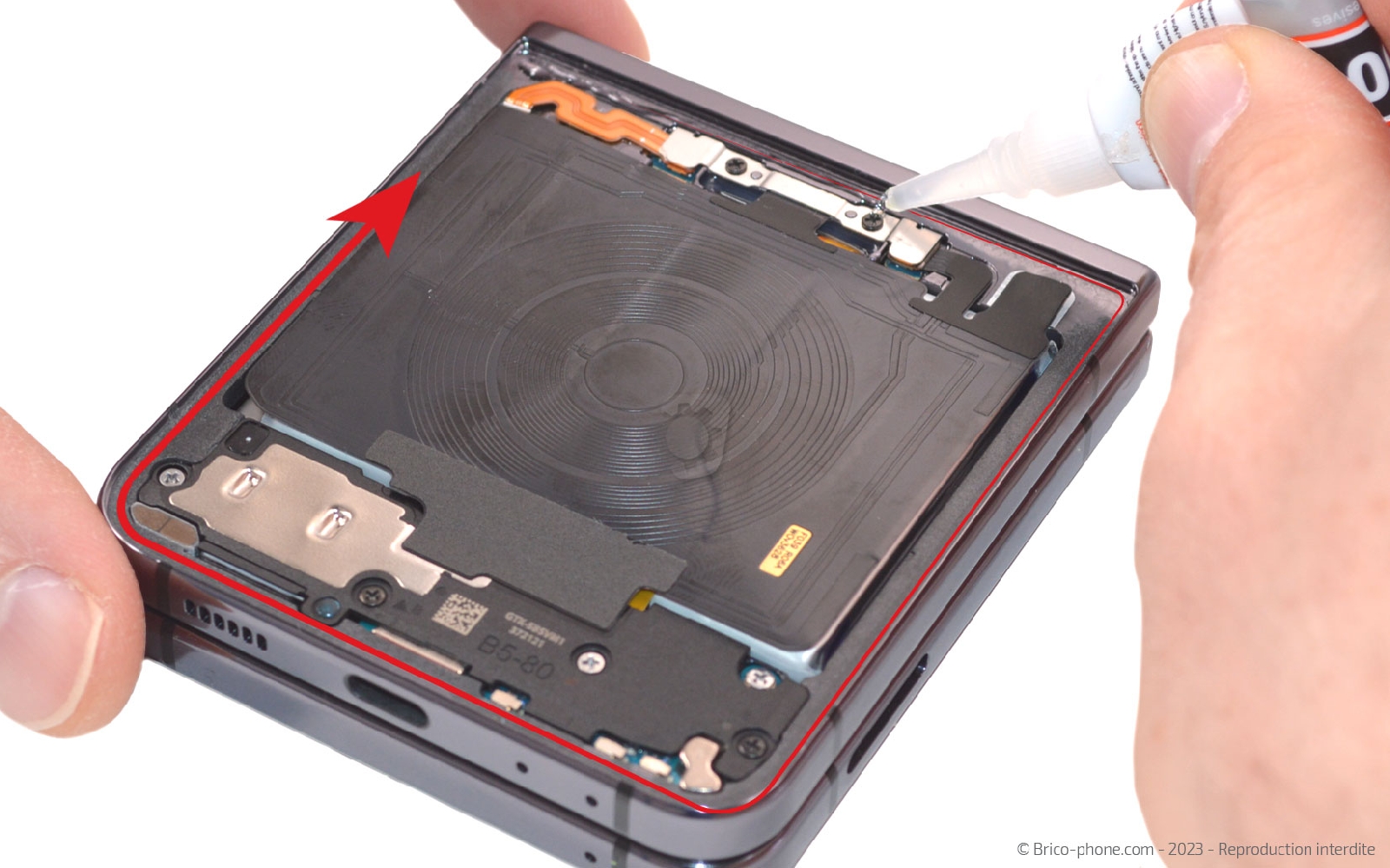

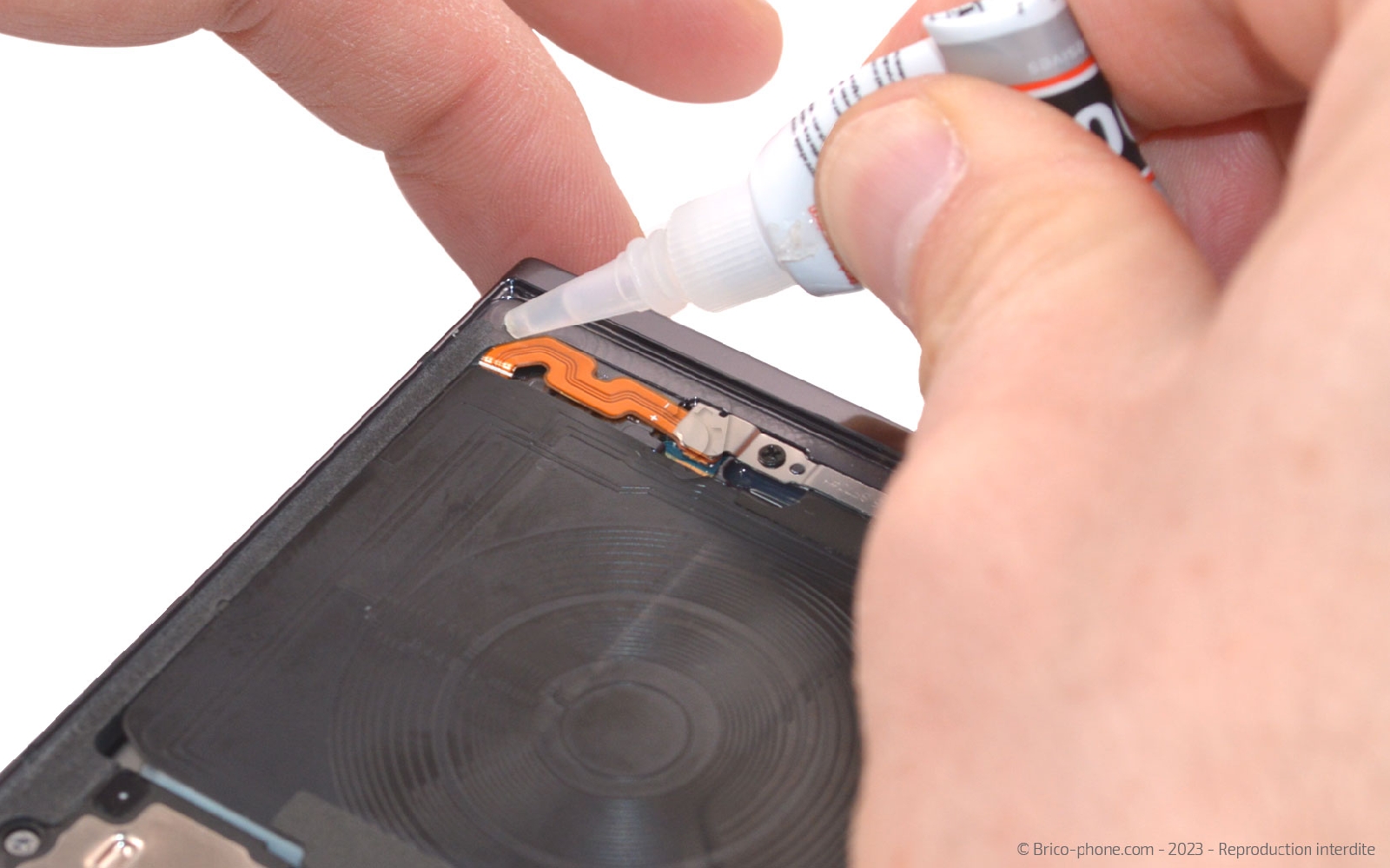

Faites la même choses pour la vitre arrière. Disposez la colle sur tout le contour du châssis puis posez la vitre arrière.

Ensuite, mettez sous presse votre téléphone à l'aide de pinces pendant environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés
