Comment changer les batteries sur Galaxy Z Flip5

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Z Flip5
Réparation
Note de réparabilité 13/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Batterie fatiguée, HS

Epaisseur anormale de la batterie

Perte d'autonomie

Ce tutoriel est dédié au remplacement des batteries du Samsung Galaxy Z Flip5. Il vous faut suivre ce guide si la batterie de votre appareil a gonflé, si votre téléphone ne s'allume plus sauf si vous le branchez à un ordinateur...

Conçu pour ceux qui souhaitent prolonger la vie de leur smartphone et relever le défi de la réparation DIY, ce guide vous fournira toutes les étapes nécessaires pour effectuer cette tâche en toute sécurité et efficacité. Le Galaxy Z Flip 5, avec son design pliable révolutionnaire, représente un sommet de l'innovation technologique. Cependant, comme tous les appareils mobiles, sa batterie peut s'user avec le temps. Un remplacement de batterie peut redonner une nouvelle vie à votre téléphone, en améliorant sa performance et son autonomie.

Ce tutoriel est destiné à tous les niveaux de compétence, des débutants aux plus expérimentés. Suivez attentivement chaque étape pour garantir un remplacement réussi et sûr. Commençons !

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

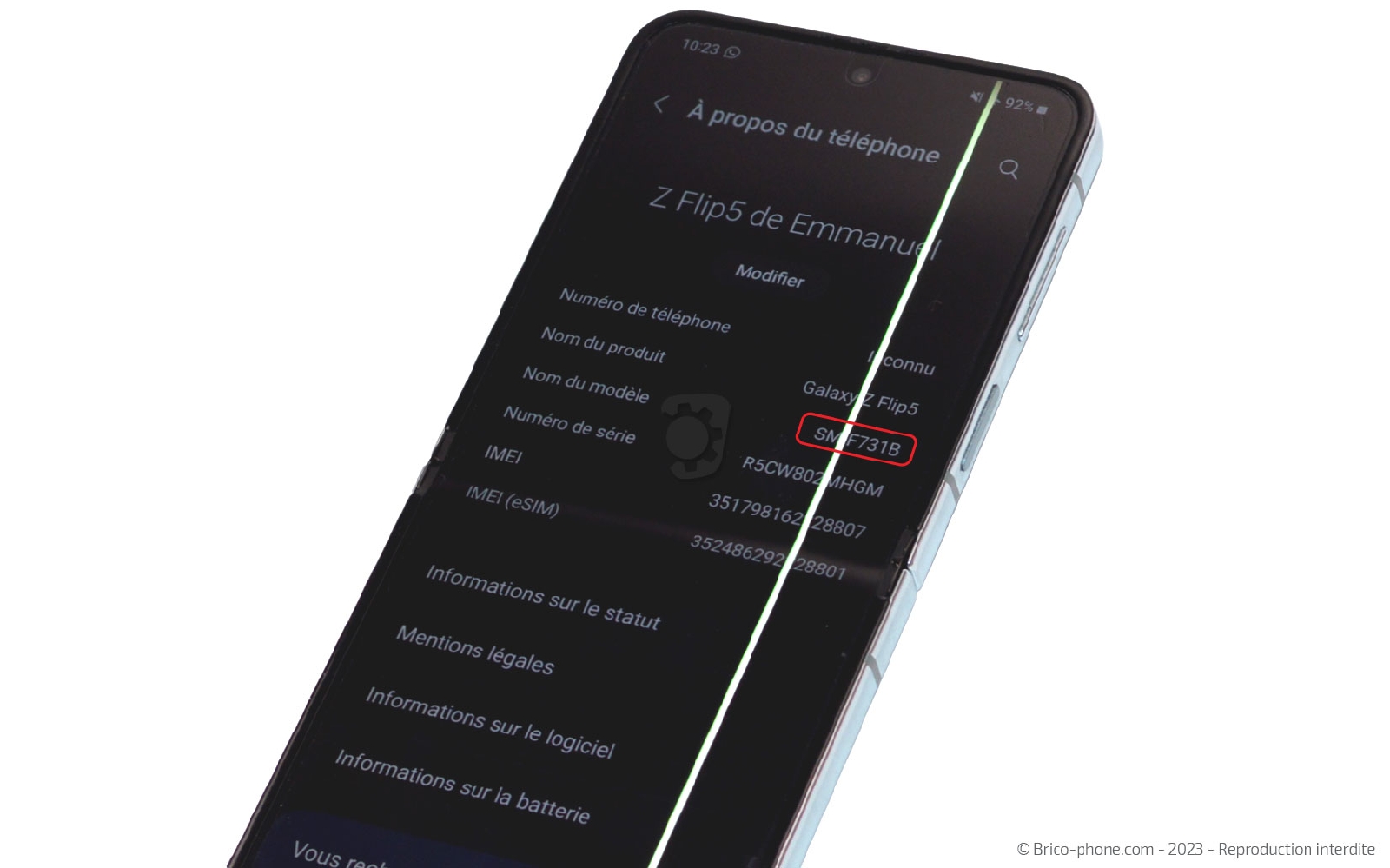

Tout d'abord, nous vous conseillons de vérifier le numéro de modèle de votre Samsung. En effet, savoir le numéro de modèle de votre smartphone est d'une importance capitale pour plusieurs aspects clés. Premièrement, cela garantit la compatibilité des pièces que vous commandez avec votre appareil. Chaque modèle de smartphone possède des composants spécifiques, et connaître le numéro de modèle assure que les pièces achetées s'adapteront et fonctionneront correctement. Deuxièmement, en ayant le numéro de modèle exact, vous diminuez le risque de commander des pièces inadéquates, vous faisant ainsi économiser du temps et de l'argent en prévenant les retours et les achats erronés. Troisièmement, utiliser des pièces dédiées à un modèle spécifique améliore les performances de votre smartphone après réparation. Les pièces conçues pour un modèle particulier sont optimisées pour fonctionner de façon optimale avec celui-ci. Pour connaitre le numéro de modèle de votre appareil, il vous suffit de vous rendre dans les Réglages > A propos du téléphone . Une fois que vous avez reçu votre commande, préparez-vous un espace de travail propre et dégagé avec des outils à proximité. Mettez hors tension votre smartphone en pressant le bouton Power, puis sortez le tiroir de la carte SIM.
Outils
SIM
Pièces
0.00€
Etape 1

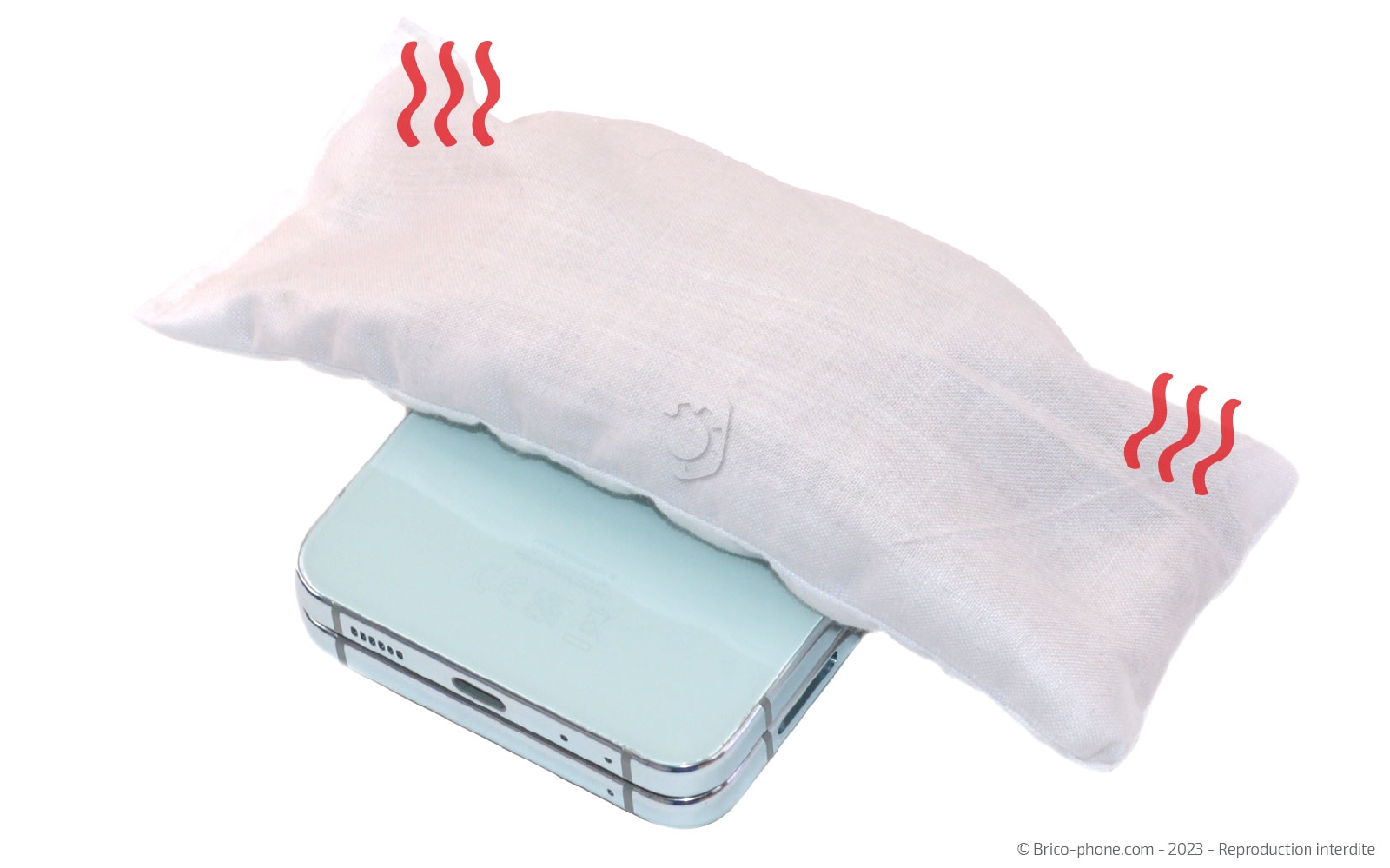

Etape 1 Chauffer la vitre arrière

Pour ouvrir votre appareil, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant ou d'un décapeur thermique. Si vous avez choisi le coussin, n'oubliez pas de le passer 2 minutes au micro-ondes avant de venir le déposer sur la vitre arrière de votre téléphone environ 45 secondes. Si vous avez plutôt opté pour le décapeur thermique ou un sèche-cheveux, allumez le produit et passez le sur tout le contour du composant pour ramollir le sticker. Disposez la ventouse sur le bas de la vitre puis tout en tirant son anneau pour soulever le composant, insérez le médiator en métal troué. Glissez par la suite, son homologue en plastique pour continuer l'ouverture de l'appareil.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 2

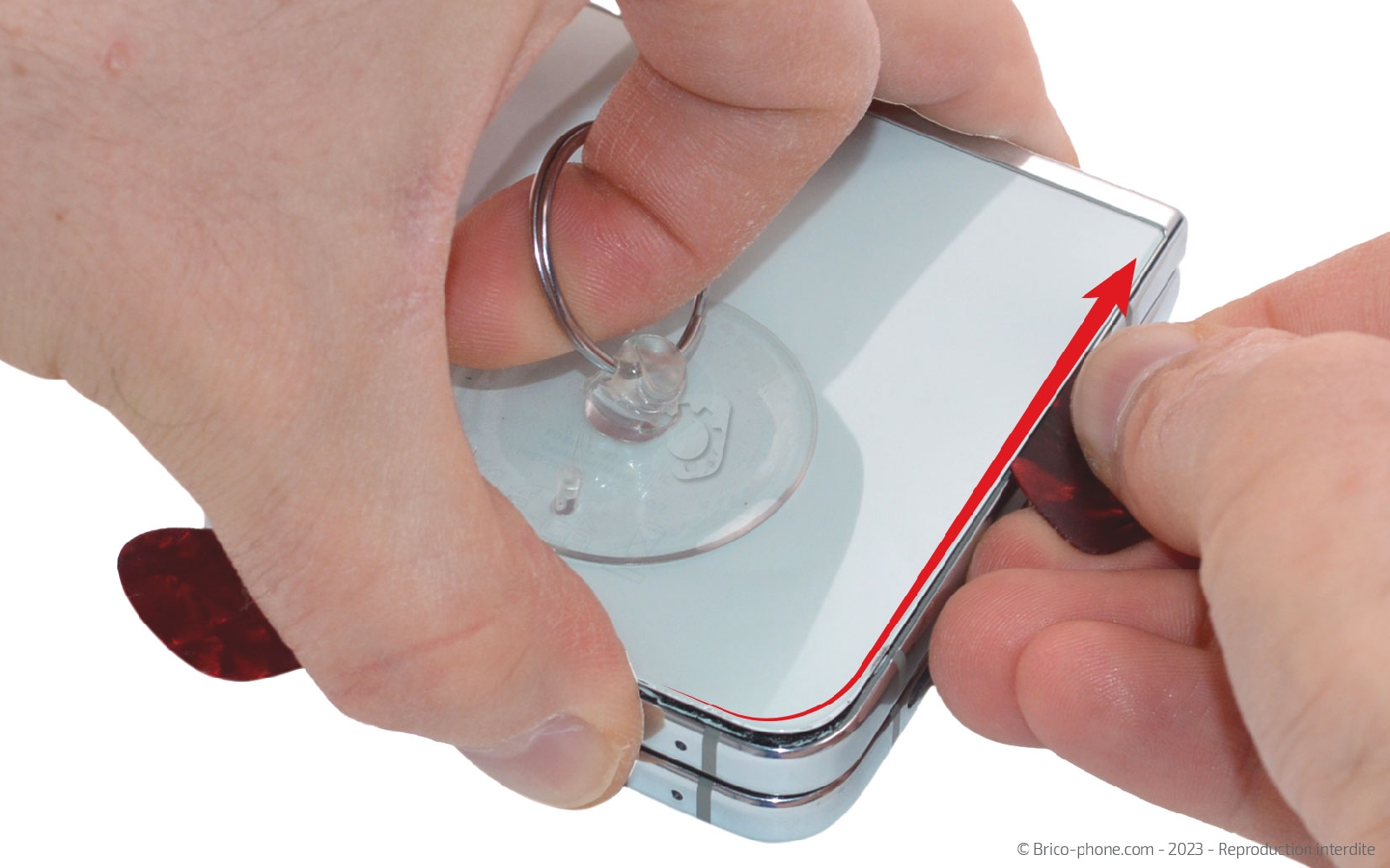

Etape 2 Ouvrir le téléphone

Faites circuler les médiators en plastique tout autour de la vitre arrière pour la décoller du châssis.
Outils
Médiator
Ventouse
Pièces
Vitre arrière d'origine Galaxy Z Flip5 - Graphite 24.90€
Etape 3

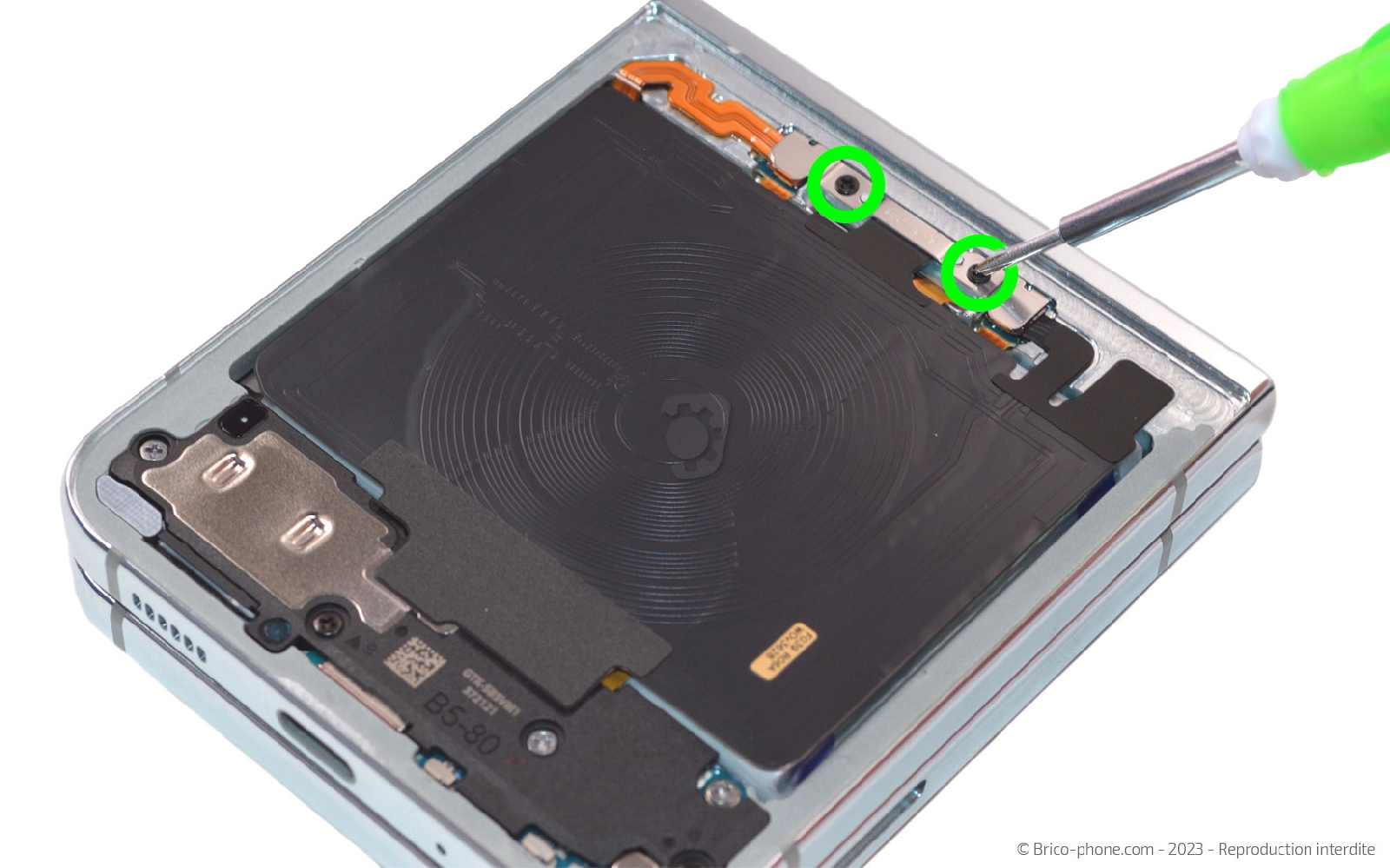

Etape 3 Déconnecter la première batterie

Retirez les deux vis cruciforme puis sortez la plaquette métallique pour accéder à la nappe de la batterie. Ensuite, déconnectez la première batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 4

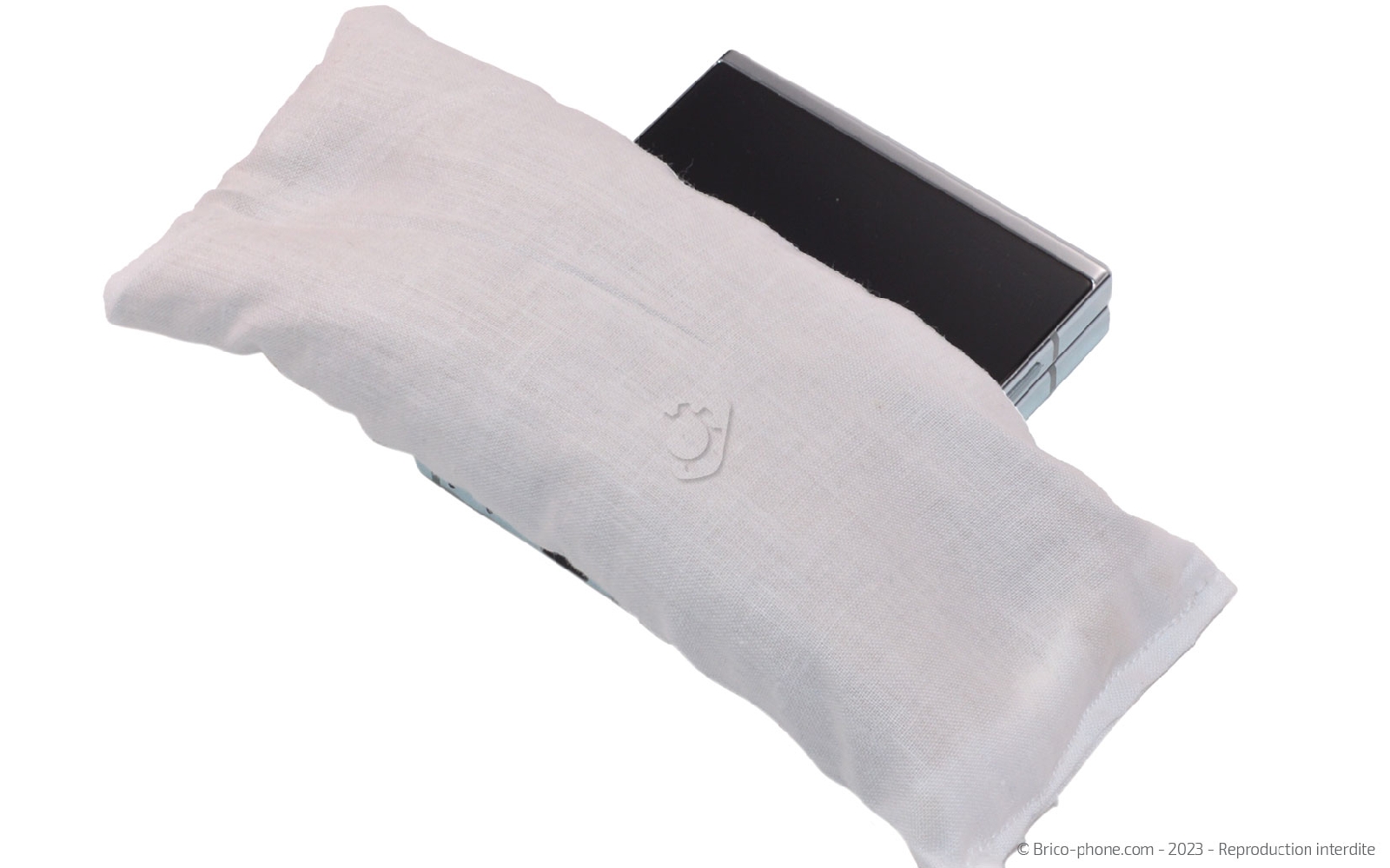

Etape 4 Ramollir les stickers de l'écran externe

Comme pour la vitre arrière, vous devez chauffer les bords de l'écran externe. Ensuite, collez la ventouse pour vous aider à glisser le médiator fin sous le composant. Remplacez ce dernière par ceux en plastique pour continuer le décollage.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 5

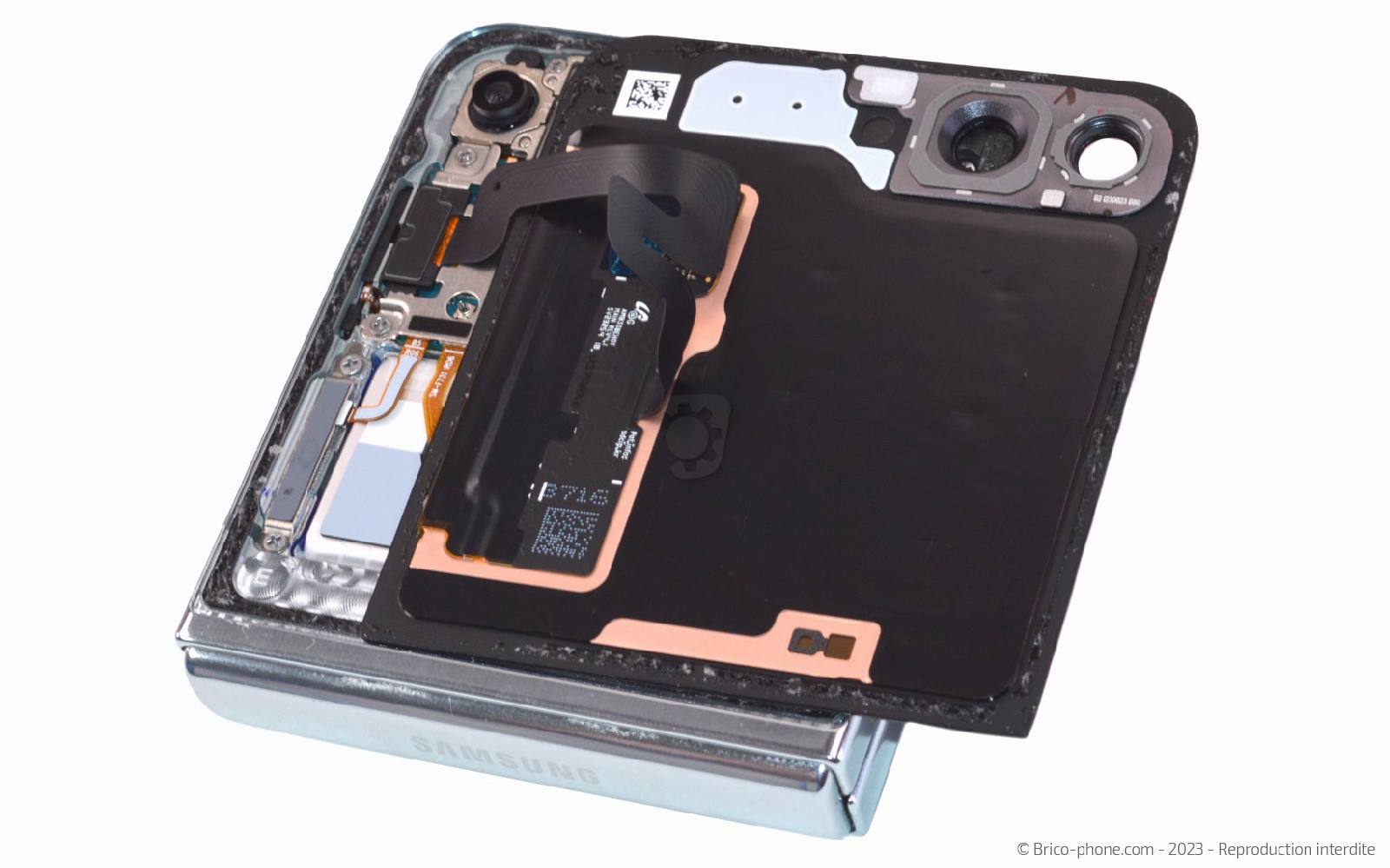

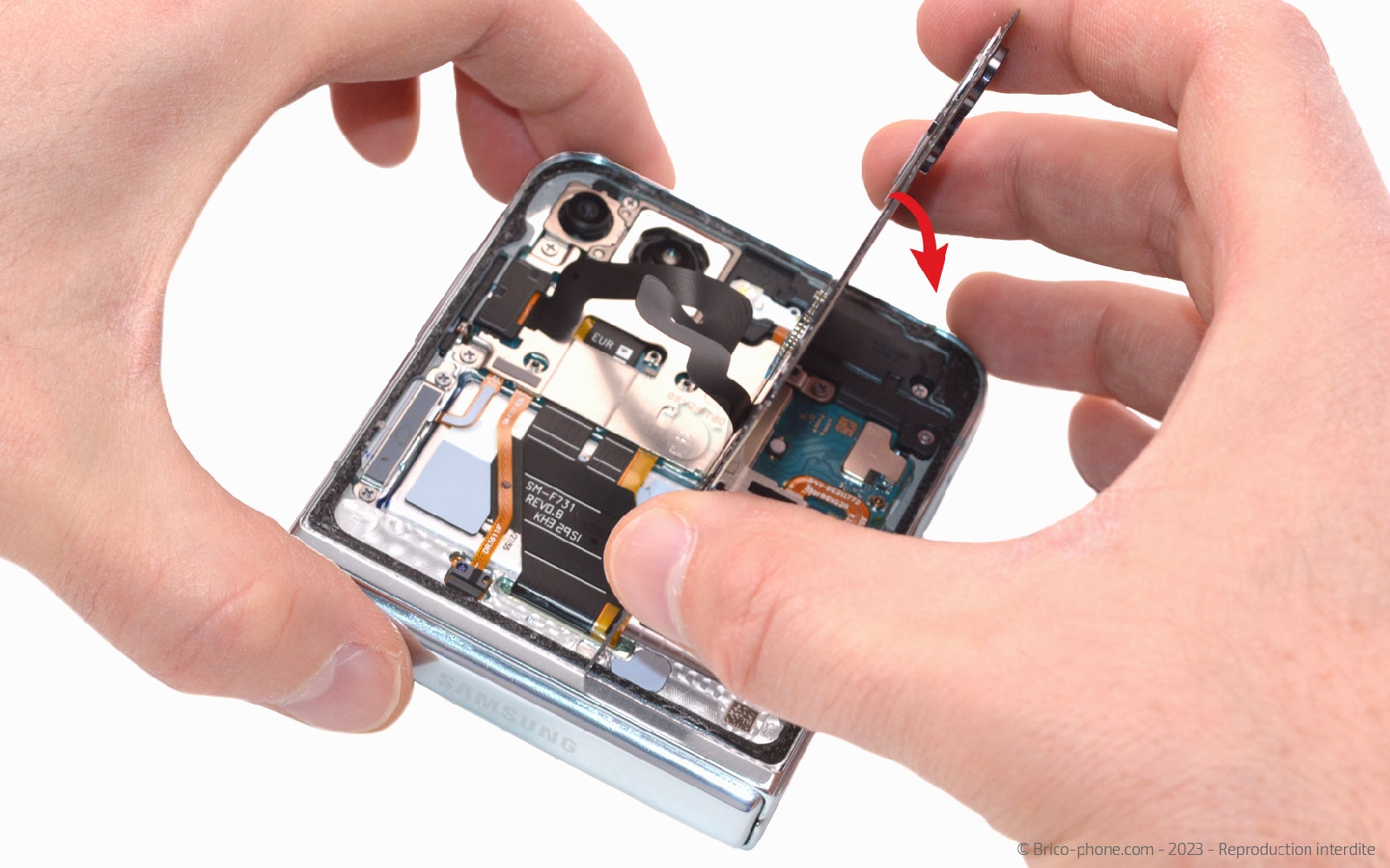

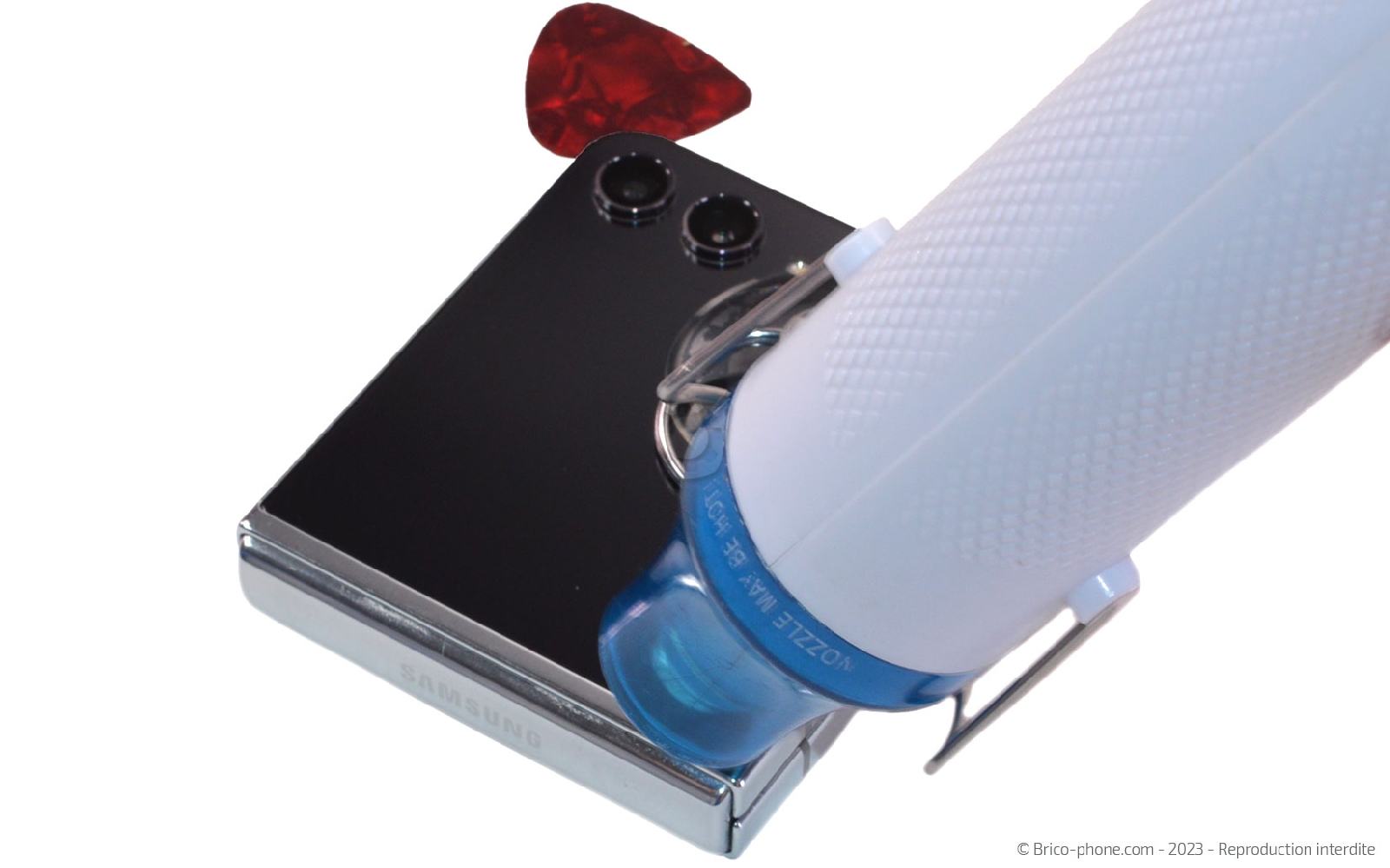

Etape 5 Basculer l'écran externe

N'hésitez pas à rechauffer si vous sentez de la résistance lorsque vous déplacez les médiators en plastique. Basculez l'écran externe de gauche à droite en faisant attention à ne pas endommager la nappe de ce dernier.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 9.90€
Etape 6

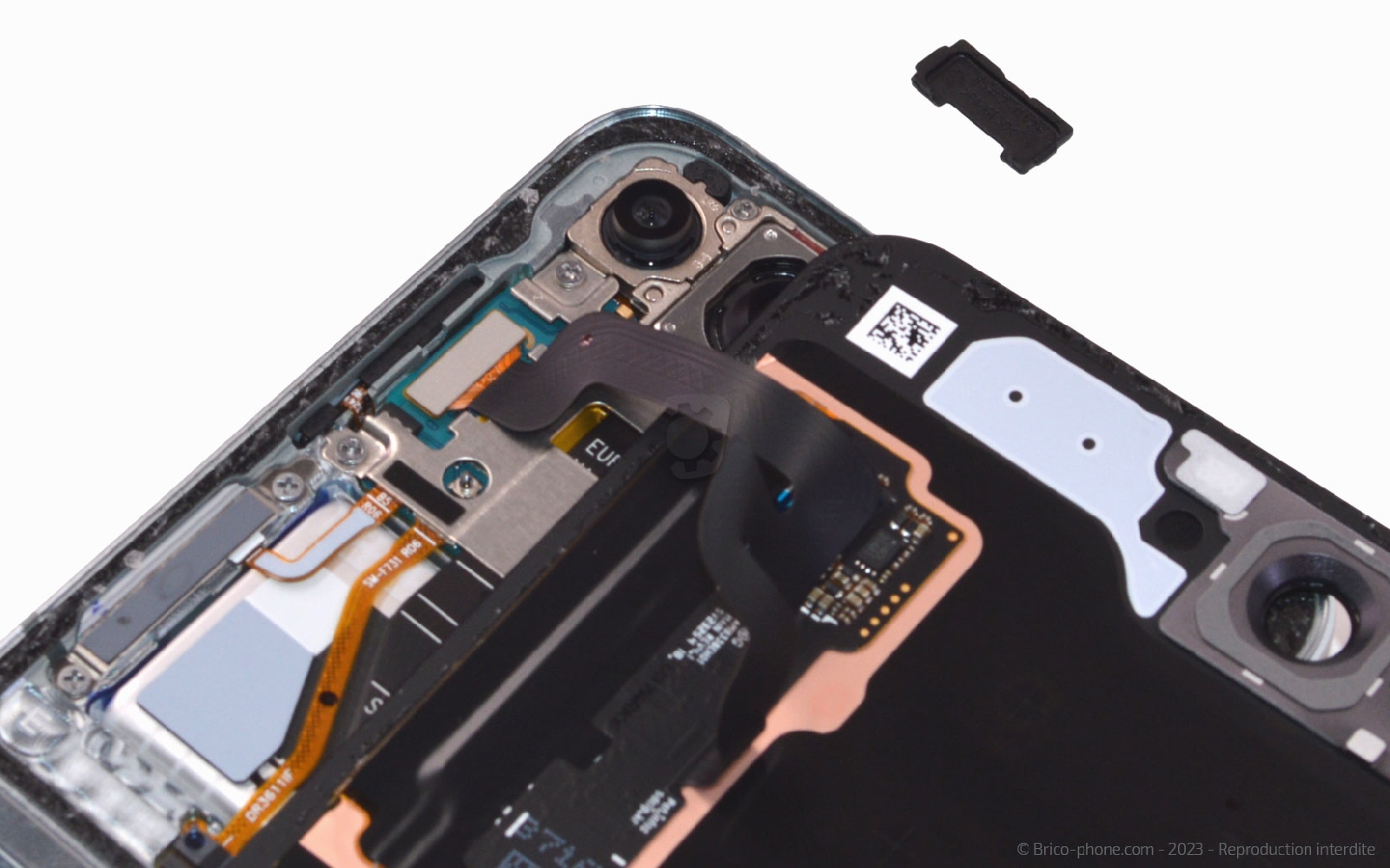

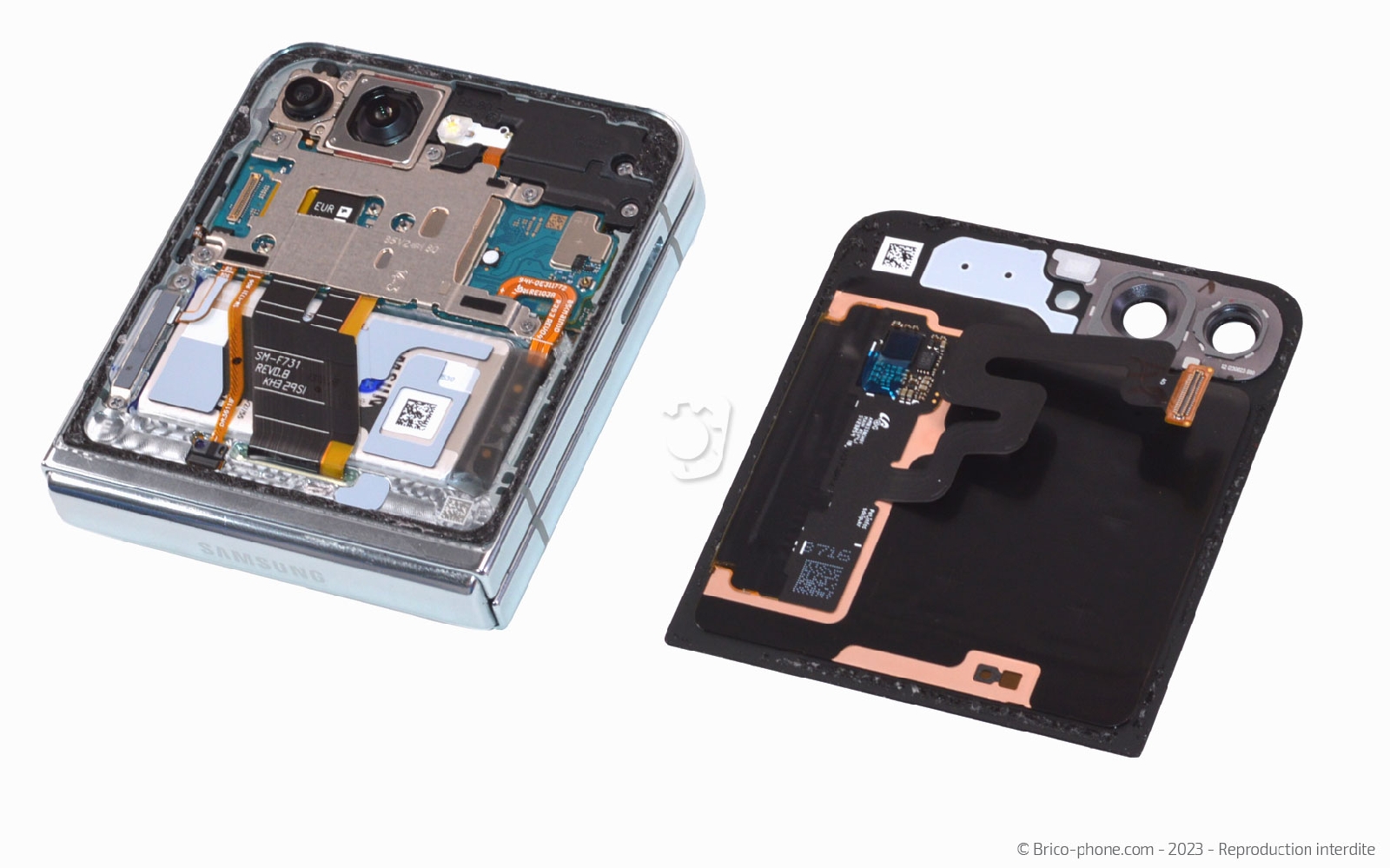

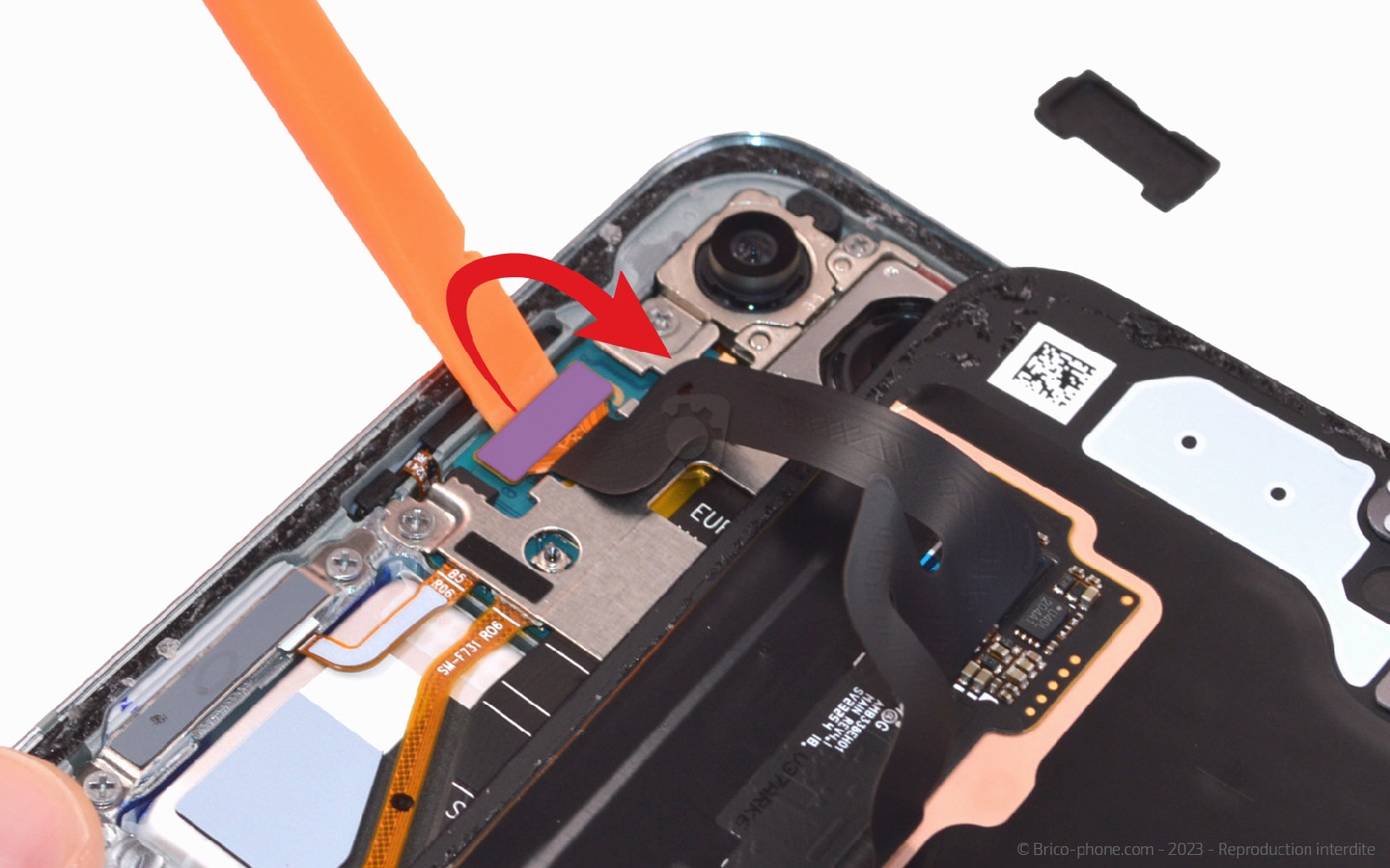

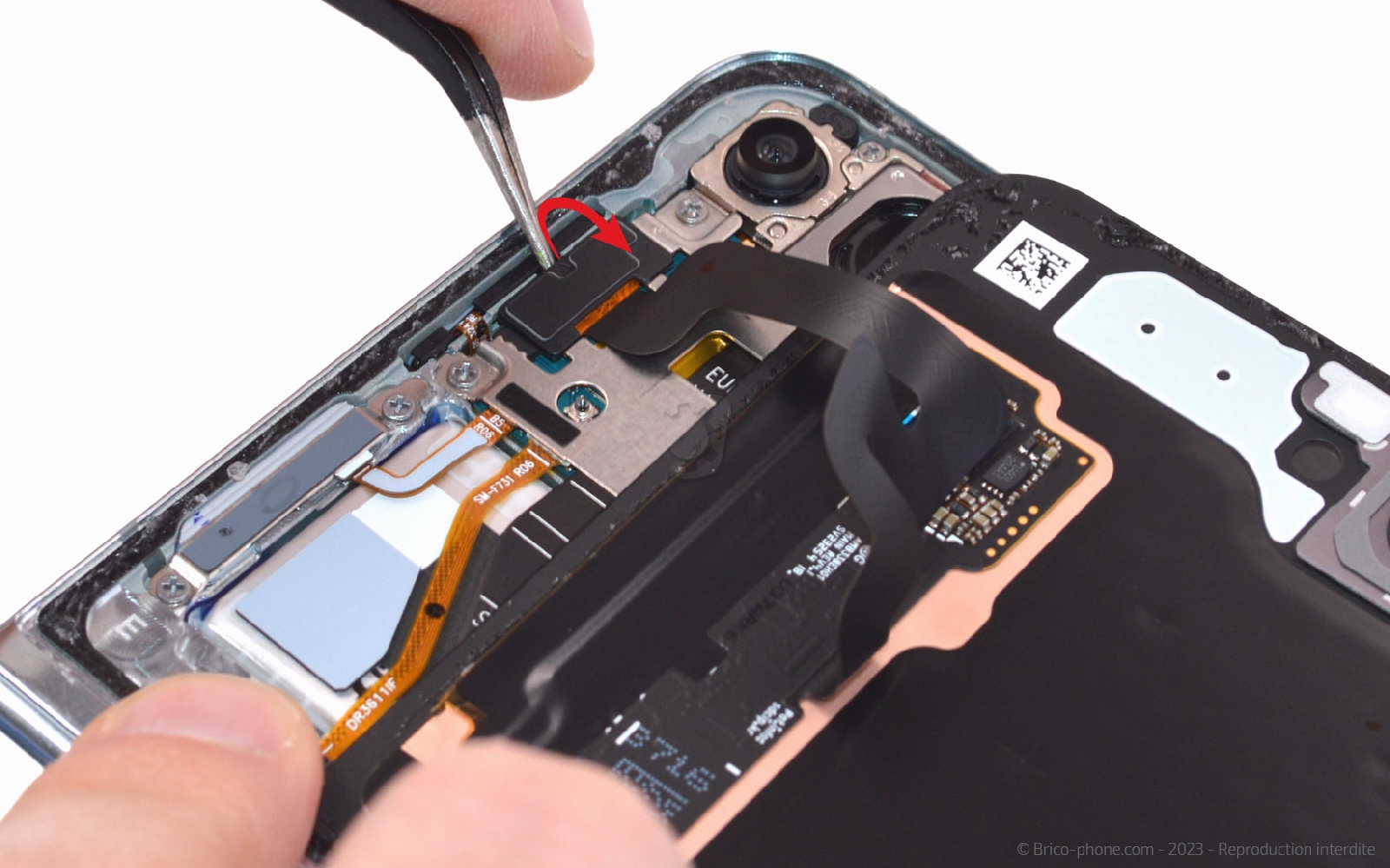

Etape 6 Libérer l'écran externe

Détachez le support noir avec la pincette afin de pouvoir accéder à la nappe cachée dessous. Débranchez la connectique de l'écran externe afin de pouvoir le mettre de coté pour ne pas l'abîmer.
Outils
Levier Nylon
Pince Brucelles
Pièces
Ecran extérieur d'origine Galaxy Z Flip5 112.90€
Etape 7

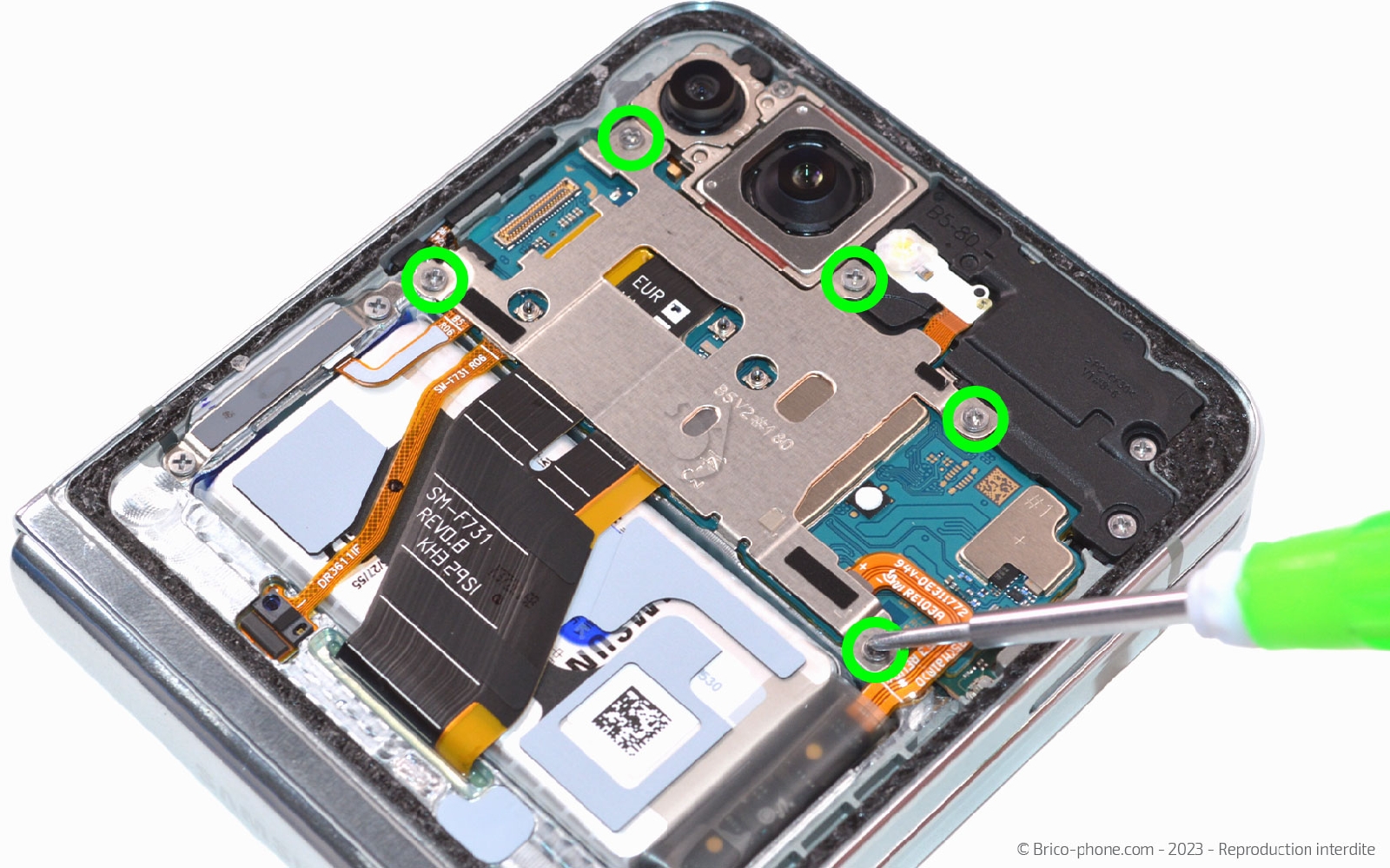

Etape 7 Débrancher la seconde batterie

Utilisez le tournevis cruciforme pour extraire les 5 vis de la plaquette de protection. Ôtez la plaquette métallique afin de pouvoir débrancher la nappe de la seconde batterie et continuez la réparation en toute sécurité.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

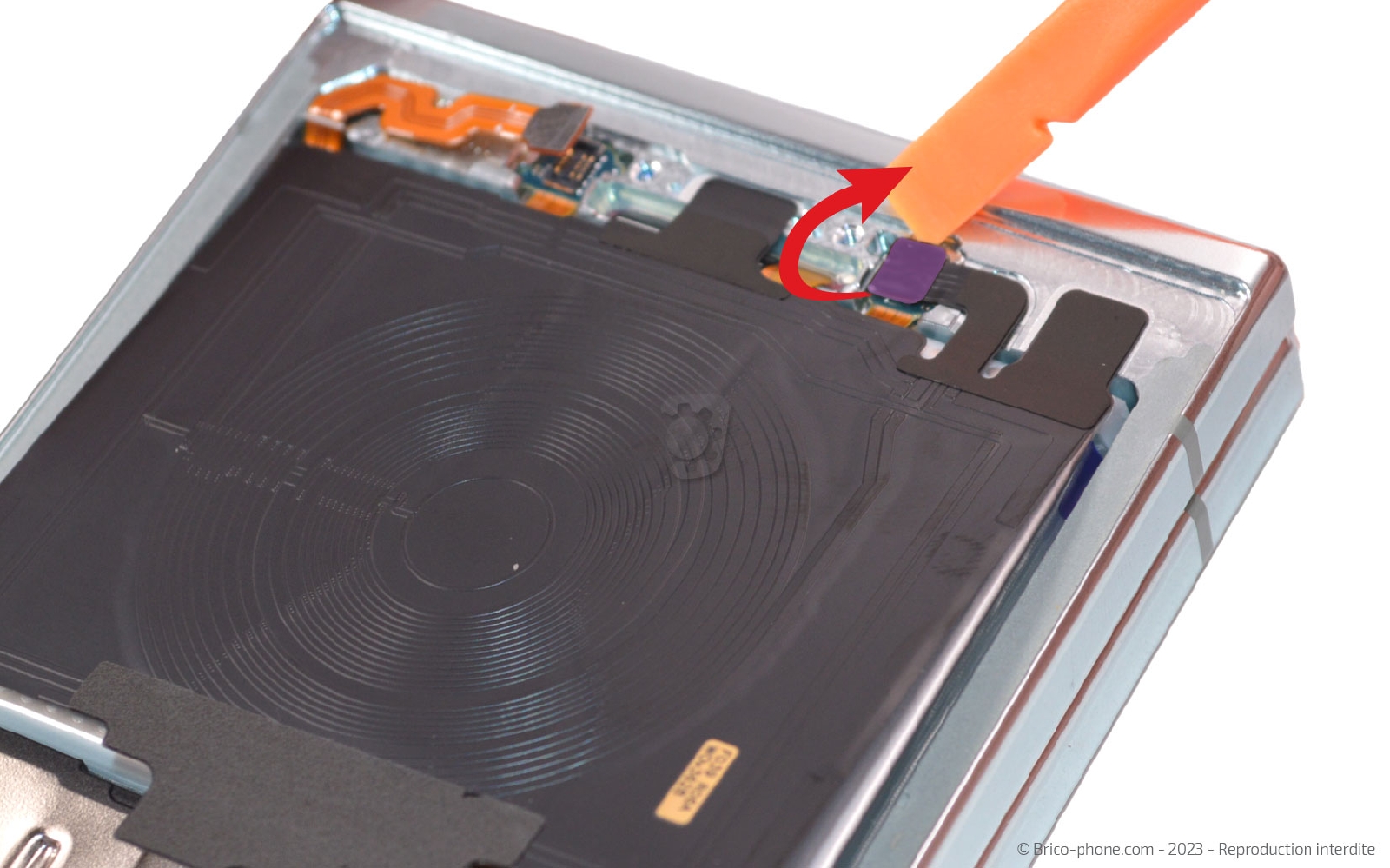

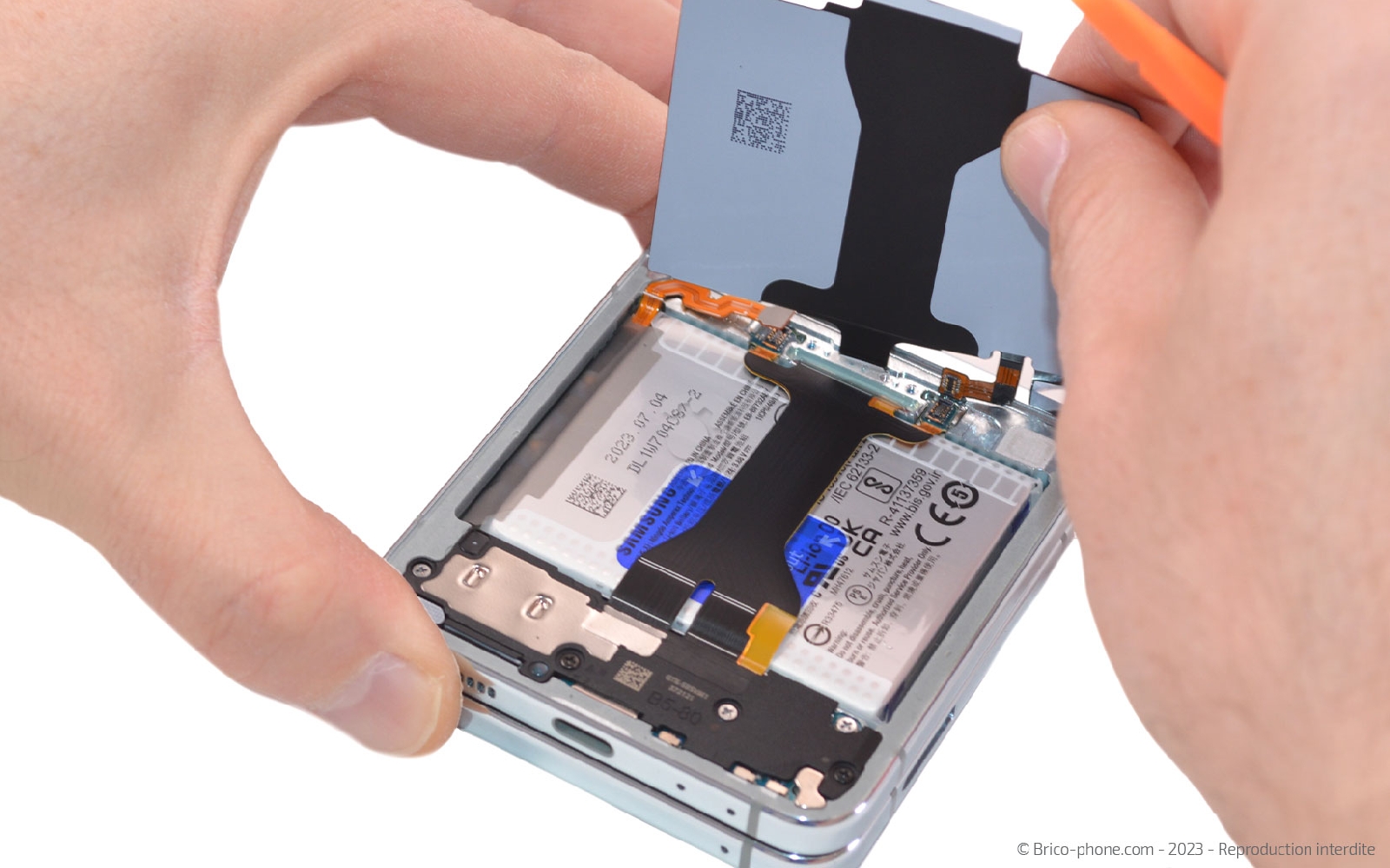

Etape 8 Récupérer la nappe NFC

Sur la partie basse du téléphone, déconnectez la nappe NFC / induction puis mettez la de coté.
Outils
Levier Nylon
Pièces
Nappe NFC et recharge par induction pour Samsung Galaxy Z Flip 5 (F731B) 15.90€
Etape 9

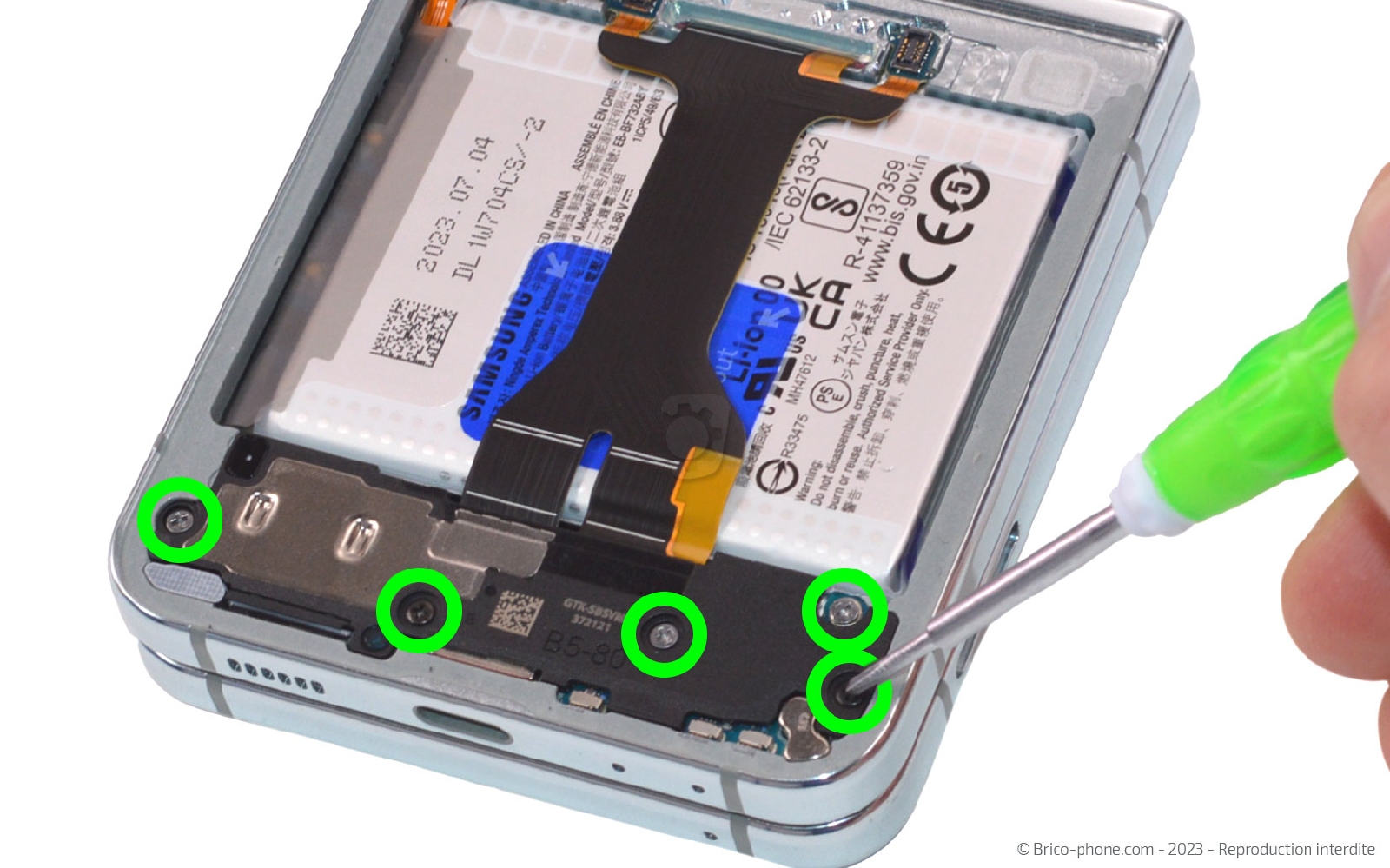

Etape 9 Retirer le haut-parleur externe

Ôtez les 5 vis cruciforme puis détachez le haut-parleur externe du châssis à l'aide de la pince métallique.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Patron adhésif d'aide au montage universel 3.90€
Etape 10

Etape 10 Déconnecter les nappes d'interconnexion

Débranchez les nappes de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 11

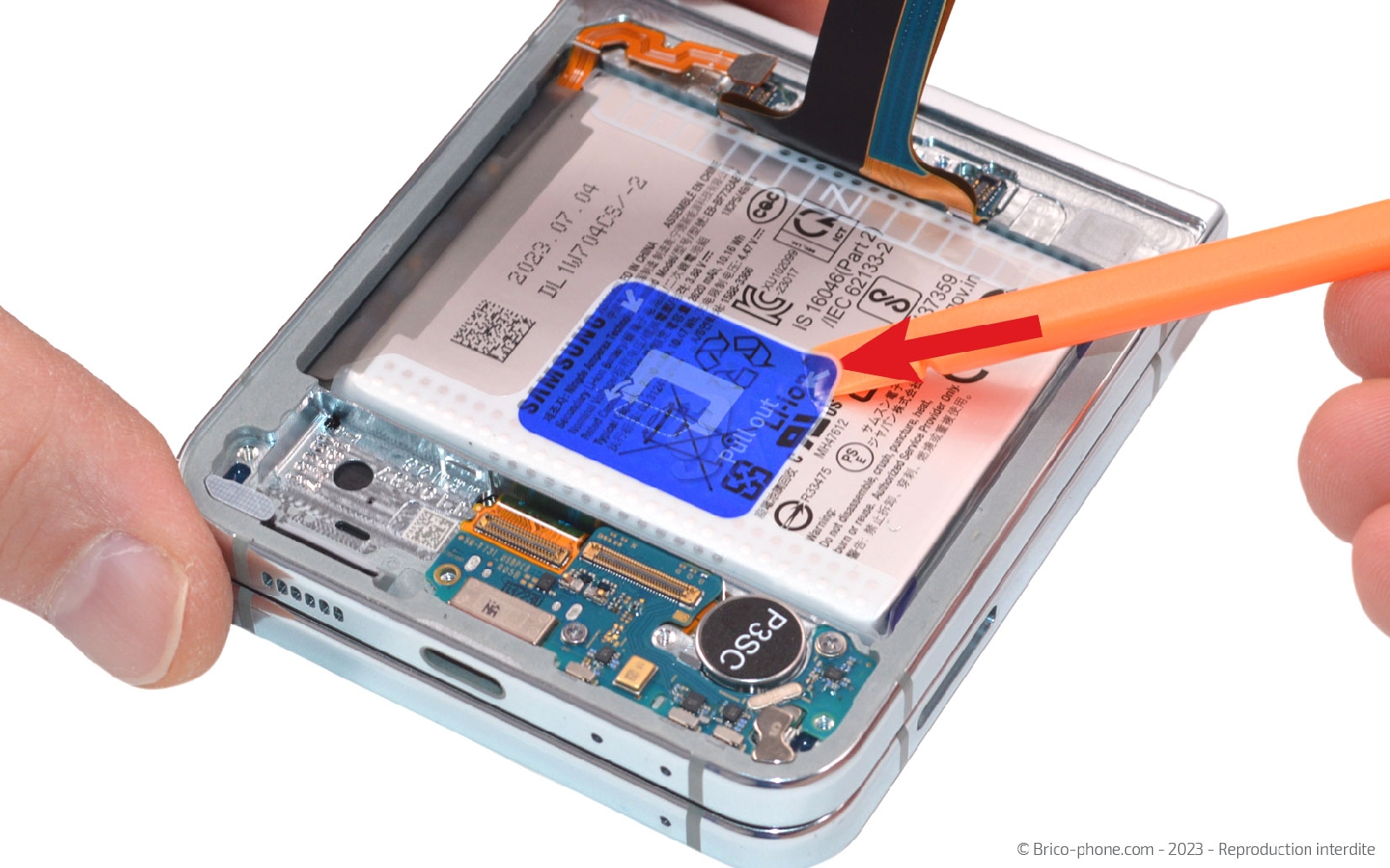

Etape 11 Décoller la batterie

Passez le levier sous la languette pour la décoller. Séparez les trois languettes afin de ne tirez que celle en bleu lors du retrait de la batterie. Il y a deux languettes transparentes placées de part et d'autre de la languette bleue. Tirez la languette bleue pour sortir la batterie du châssis. Récupérez le film transparent afin de le repositionner sur la batterie pour l'installer dans le nouveau bloc écran.
Outils
Levier Nylon
Pièces
Batterie principale d'origine Galaxy Z Flip5 29.90€
Etape 12

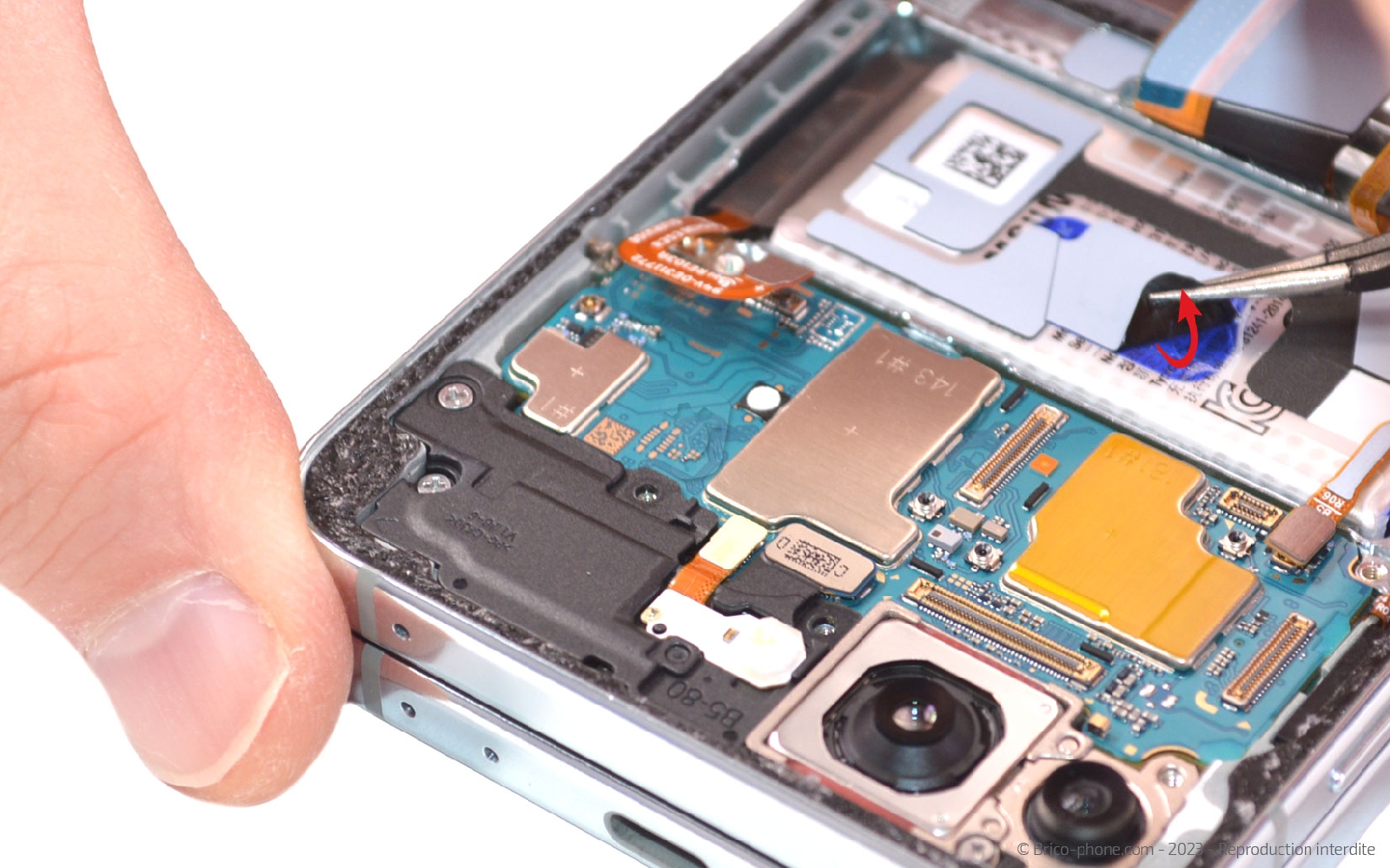

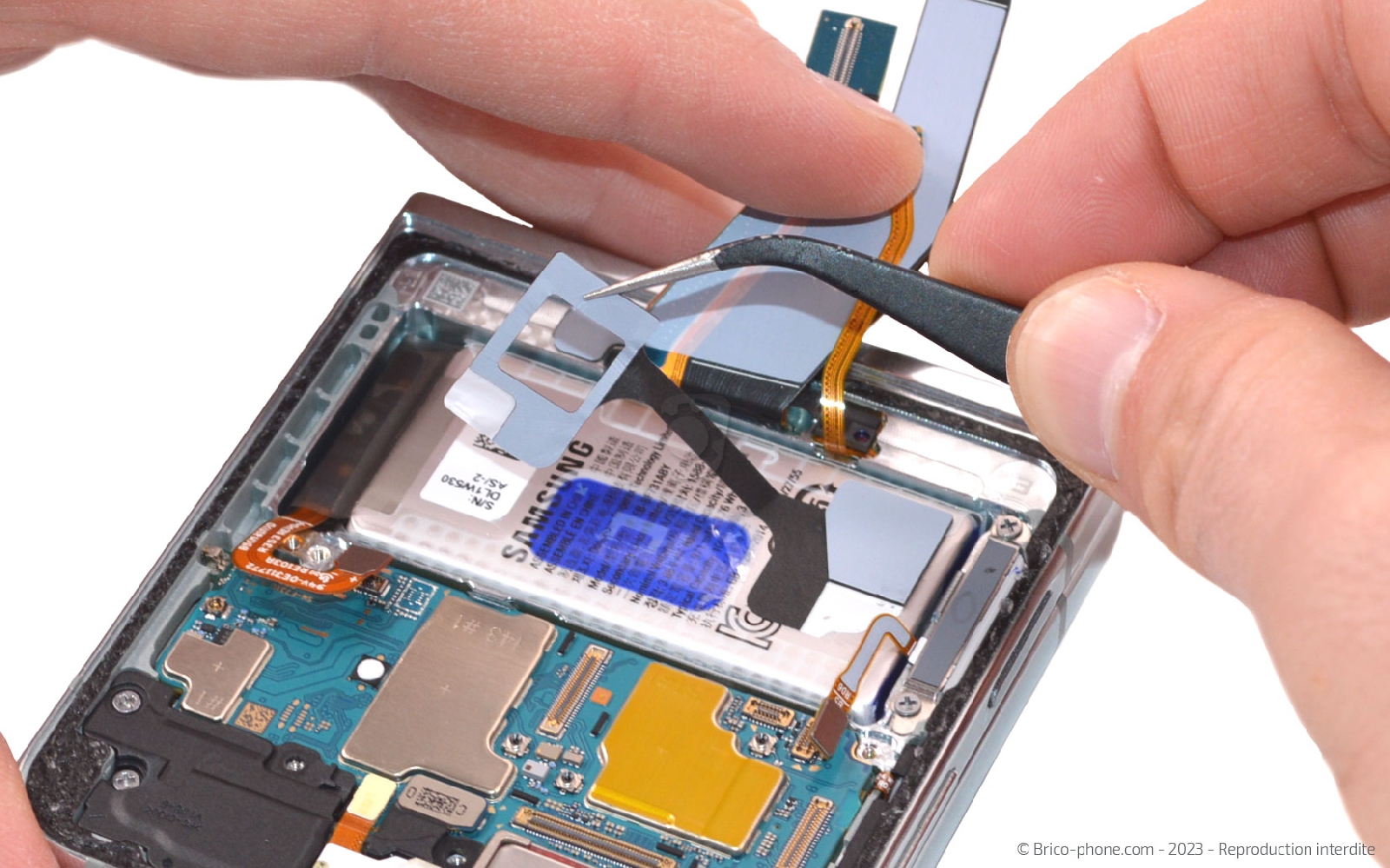

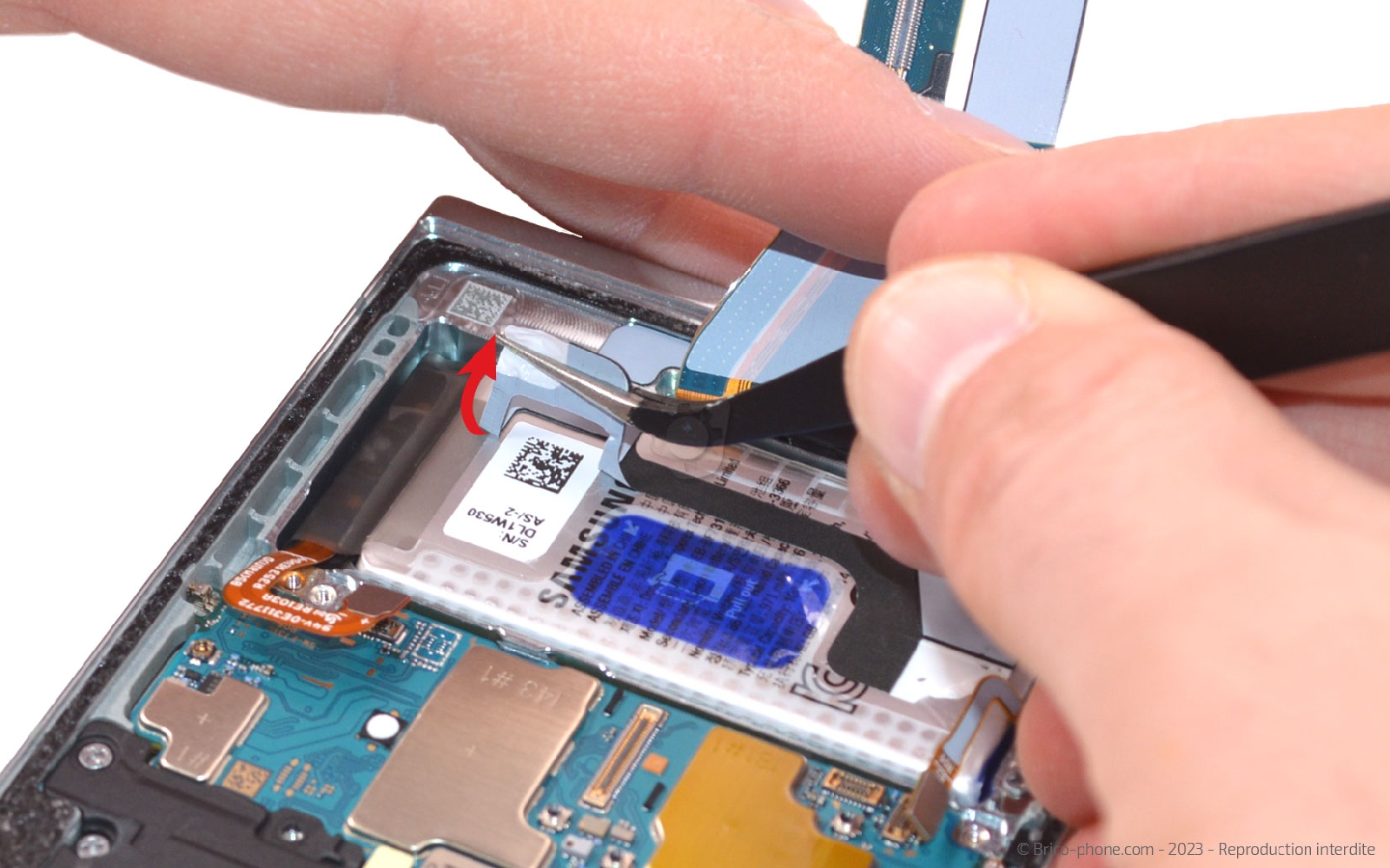

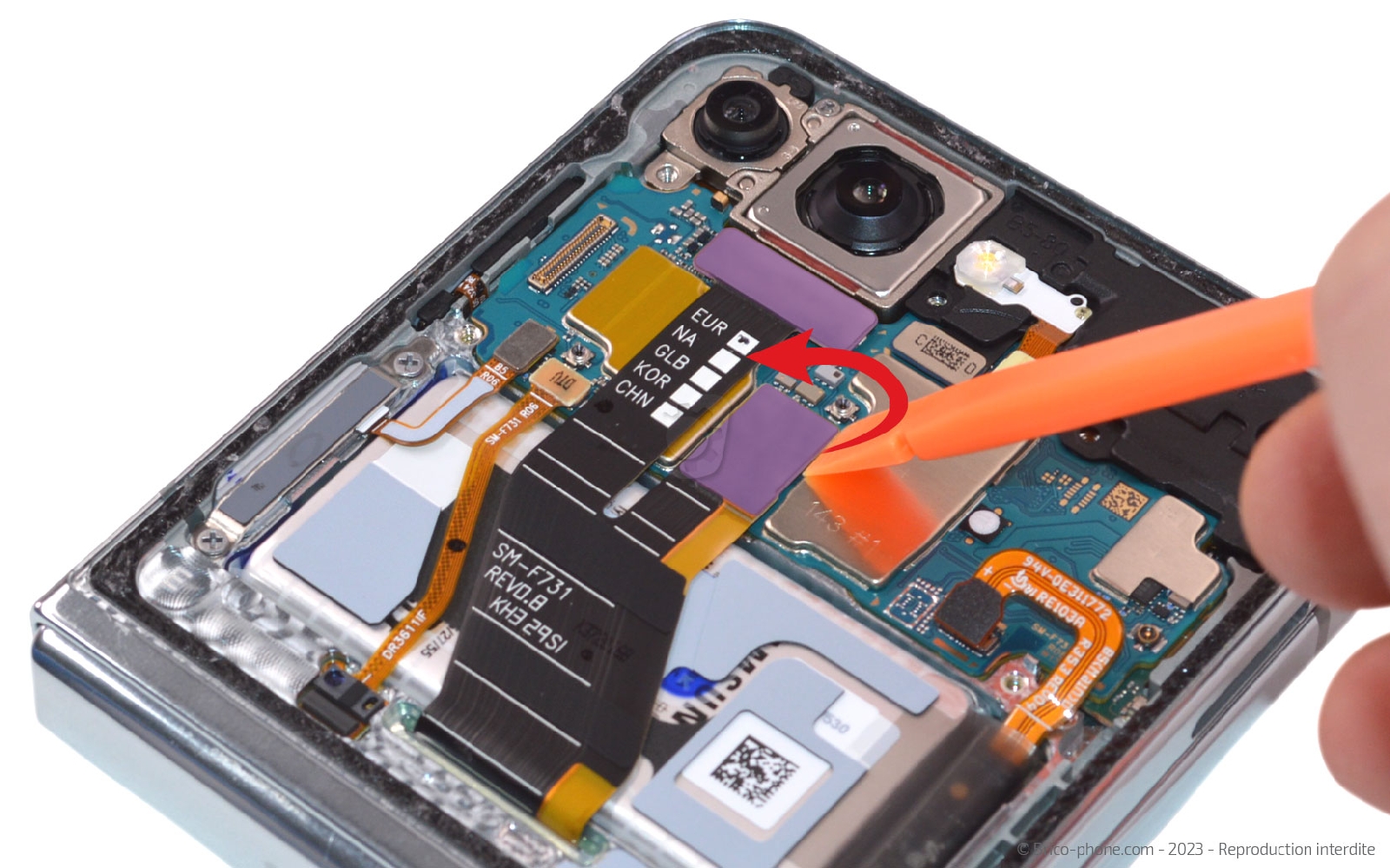

Etape 12 Accéder à la seconde batterie

Débranchez les deux nappes de la grande rallonge pour pouvoir accéder aux adhésifs posés sur la batterie. Décollez les stickers un par un.
Outils
Levier Nylon
Pince Brucelles
Etape 13

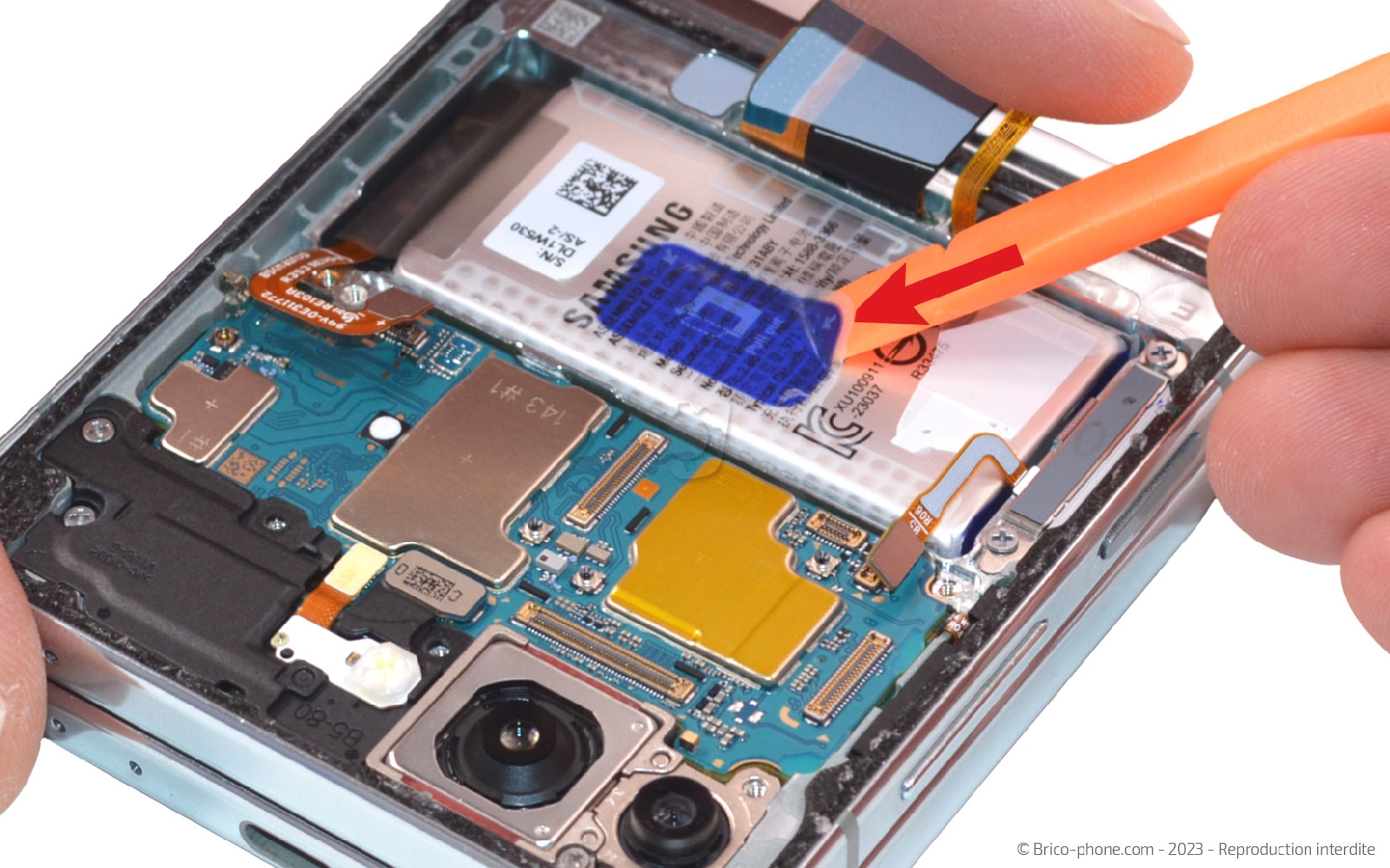

Etape 13 Détacher la seconde batterie du châssis

Comme pour l'autre batterie, soulevez la languette bleue puis tirez cette dernière pour sortir la batterie.
Outils
Levier Nylon
Pièces
Batterie secondaire d'origine Galaxy Z Flip5 26.90€

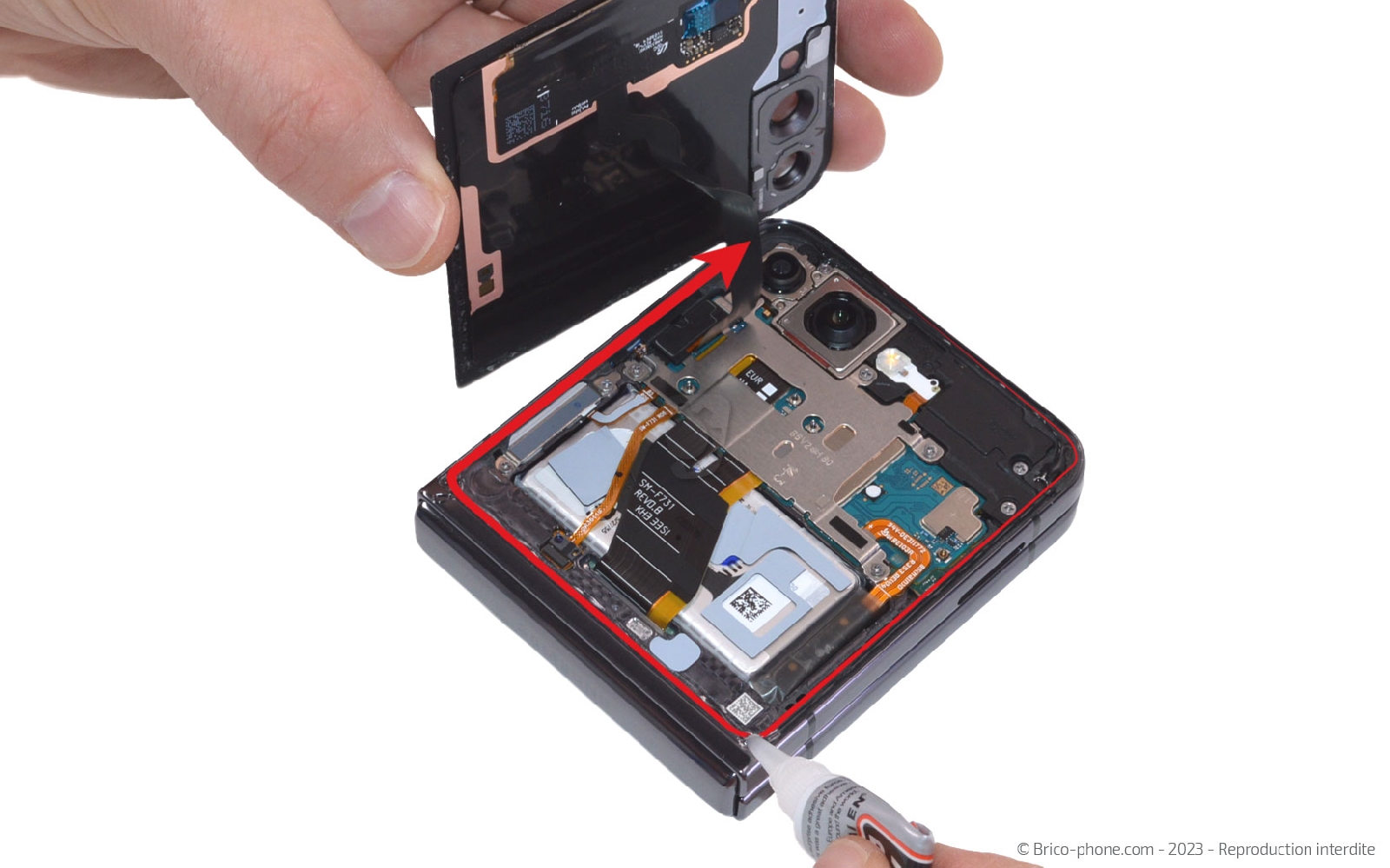

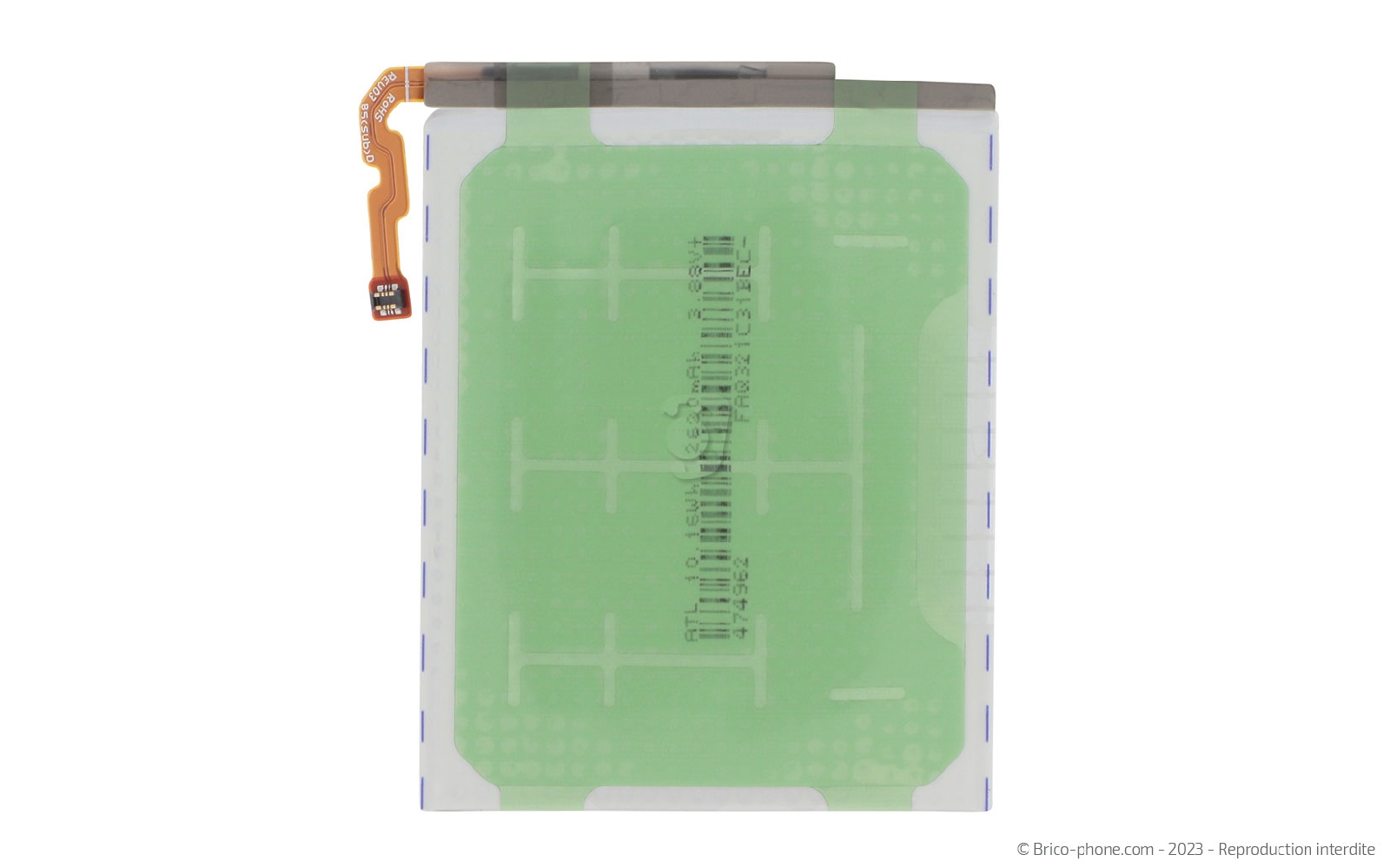

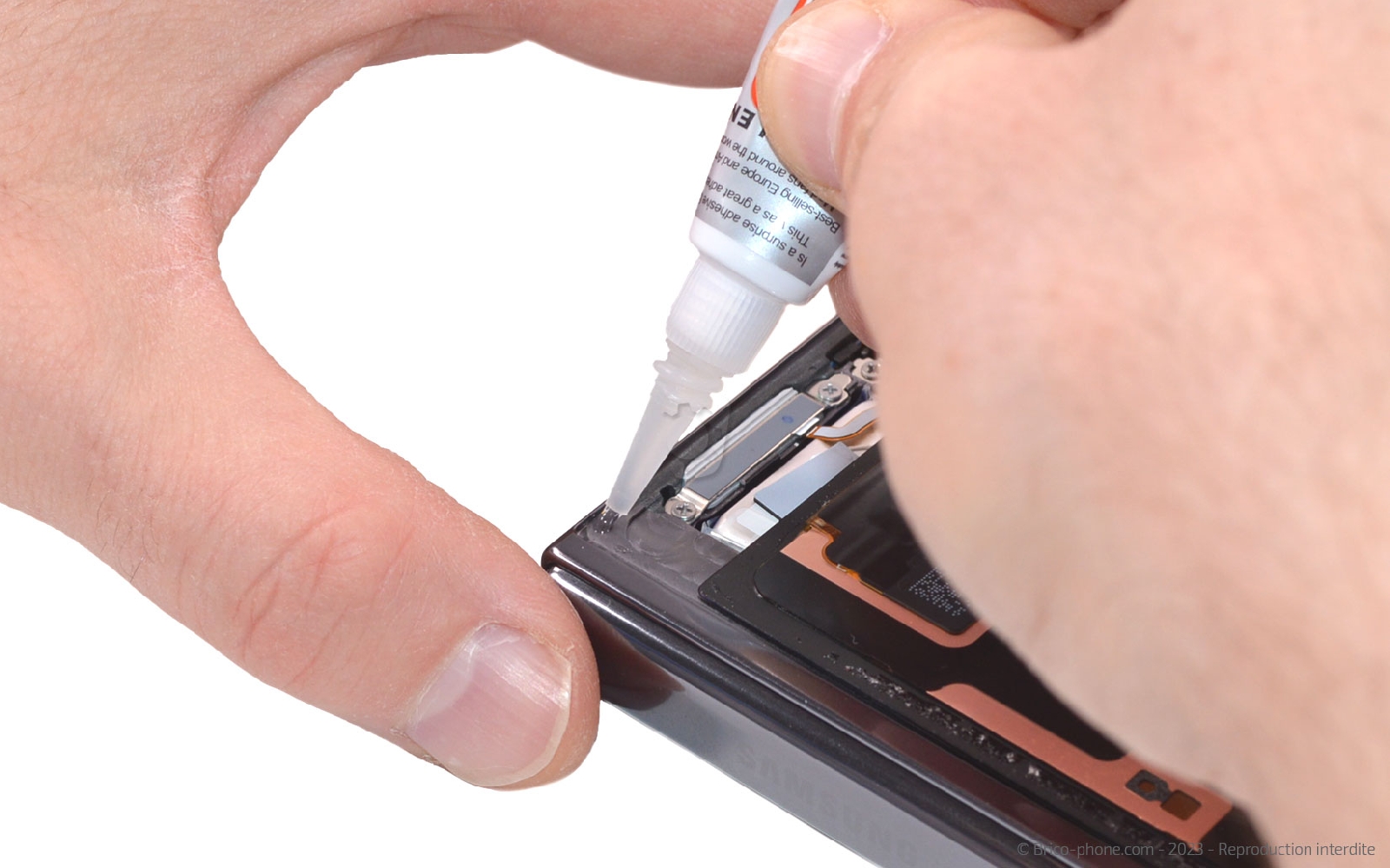

Conseils pour le remontage 1

Enlevez le sticker de protection des nouvelles batteries puis remonter chaque élément en suivant les étapes précédentes dans le sens contraire. Une fois arrivé à l'étape de l'écran externe, saisissez la colle B-7000 et appliquez cette dernière tout autour du châssis. Repositionnez le composant.
Outils
Colle

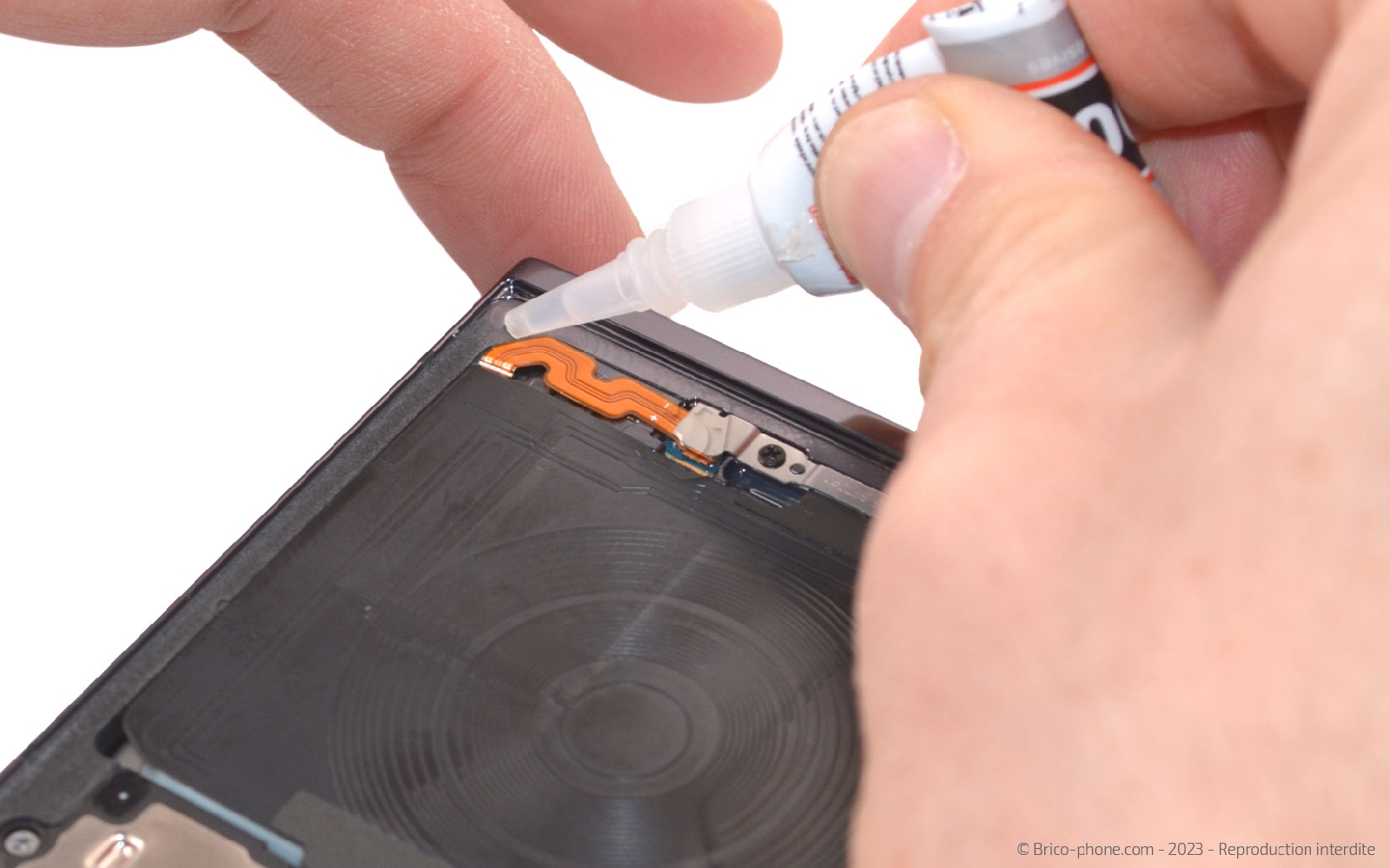

Conseils pour le remontage 2

Faites la même choses pour la vitre arrière. Disposez la colle sur tout le contour du châssis puis posez la vitre arrière. Ensuite, mettez sous presse votre téléphone à l'aide de pinces pendant environ 45 minutes.
Outils
Colle
