Comment remplacer les vitres arrière sur Galaxy Z Flip3

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Z Flip3
Réparation
Note de réparabilité 14/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Vitre arrière abîmée.

Ecran externe brisé

Dans ce tutoriel, nous allons nous concentrer sur le remplacement de la vitre arrière et celle possédant l'écran externe du Samsung Galaxy Z Flip3. Ces composants, essentiels à l'esthétique et à la fonctionnalité de votre appareil, peuvent nécessiter un remplacement en cas de dommages ou d'usure.

Notre guide est conçu pour fournir une méthode claire et détaillée, permettant même aux débutants en réparation de smartphones de mener à bien cette tâche délicate. De la préparation de l'espace de travail aux outils requis, en passant par les instructions étape par étape pour retirer soigneusement la vitre endommagée et installer la nouvelle, chaque aspect de la procédure est couvert. Suivre ce tutoriel vous aidera non seulement à redonner à votre Z Flip3 son aspect neuf, mais également à maintenir son intégrité et sa fonctionnalité.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

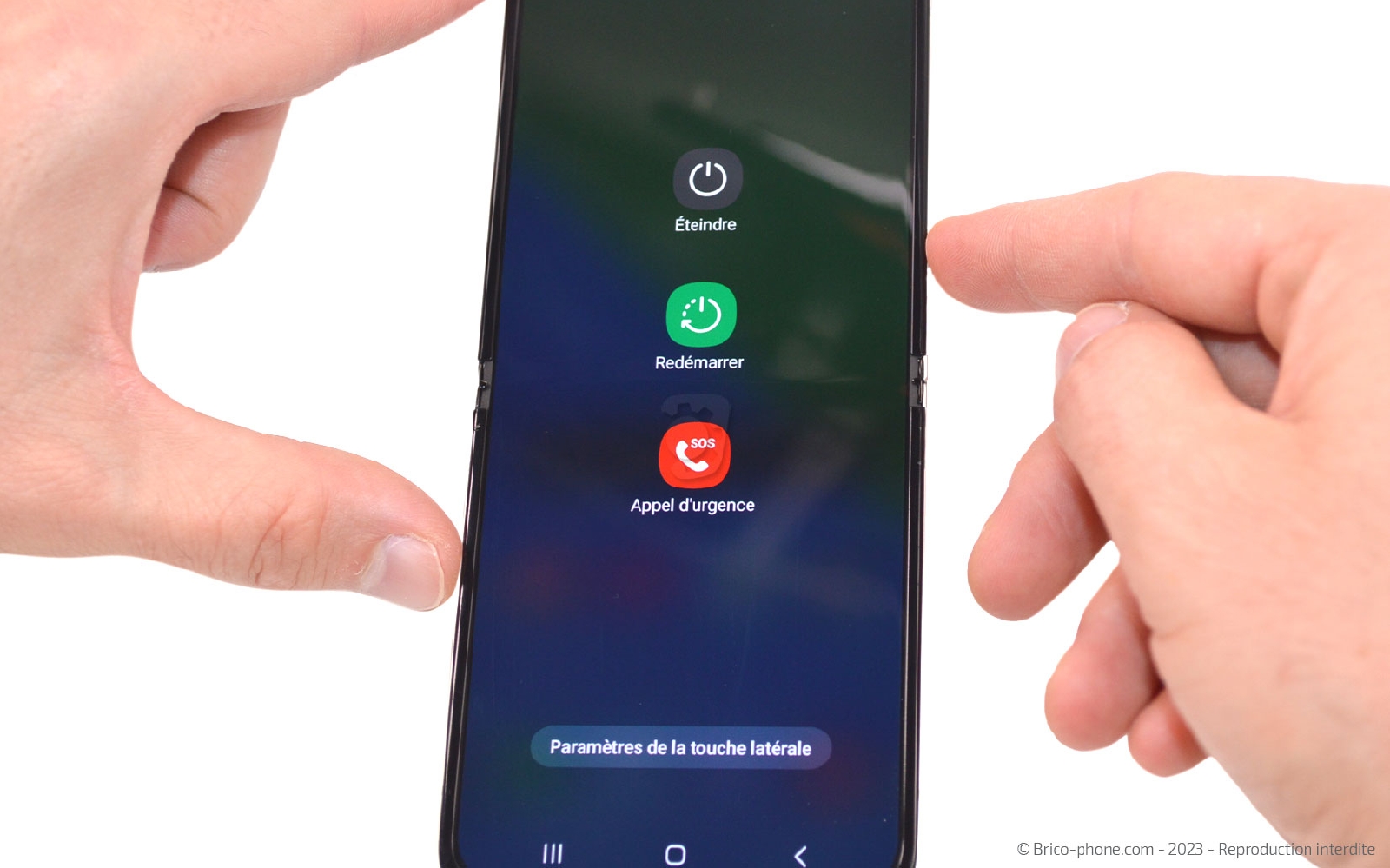

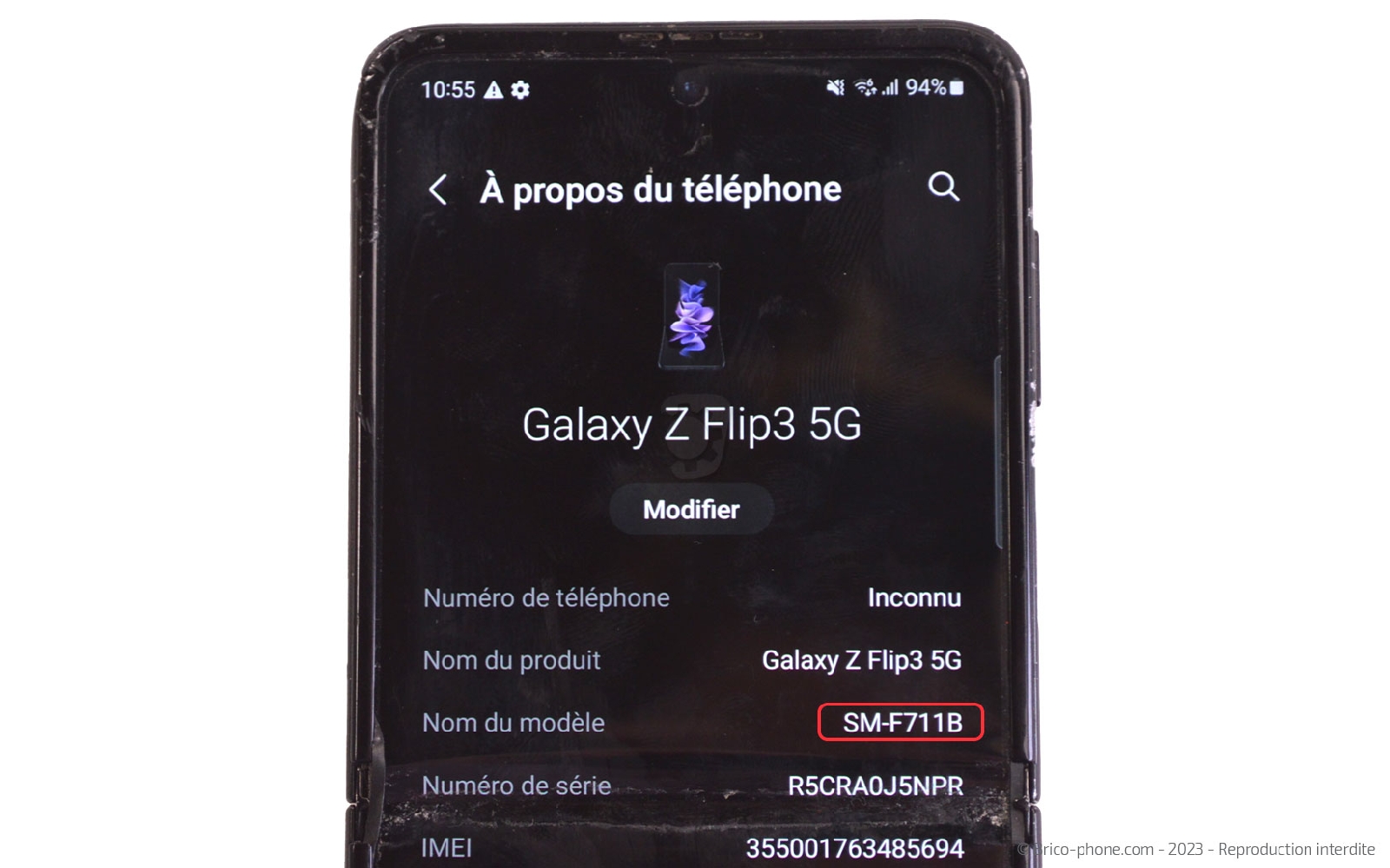

Avant de commencer

Il est essentiel de connaître son numéro de modèle pour plusieurs raisons : Compatibilité : Différents modèles de smartphones ont des composants spécifiques qui leur sont propres. En connaissant le numéro de modèle de votre téléphone, vous pouvez vous assurer que les pièces que vous commandez sont compatibles avec votre appareil. Cela garantit que les pièces s'adapteront correctement et fonctionneront de manière optimale. Éviter les erreurs : En utilisant le numéro de modèle, vous réduisez le risque de commander par erreur des pièces incorrectes. Cela vous permet d'économiser du temps et de l'argent en évitant des retours inutiles ou des achats inappropriés. Performance optimale : Les pièces détachées conçues pour un modèle spécifique sont généralement optimisées pour fonctionner parfaitement avec cet appareil. En utilisant les bonnes pièces, vous garantissez que votre smartphone continuera à fonctionner de manière optimale après la réparation. Facilité de réparation : Lorsque vous suivez un guide de réparation sur Brico-phone, il est souvent spécifique au numéro de modèle de votre smartphone. En ayant le bon numéro de modèle, vous pouvez suivre les instructions étape par étape de manière précise, ce qui simplifie le processus de réparation. Économie d'argent : Commander les bonnes pièces dès le départ vous permet d'économiser de l'argent en évitant les coûts supplémentaires liés à la réparation de pièces incorrectes ou à la nécessité de commander à nouveau les bonnes pièces. En résumé, connaître le numéro de modèle de votre smartphone est essentiel pour commander les bonnes pièces détachées sur Brico-phone. Pour connaitre le numéro de modèle de votre Samsung, il vous suffit de vous rendre dans les Paramètres > A propos du téléphone. Une fois la commande reçue, commencez la réparation par éteindre votre appareil.
Etape 1

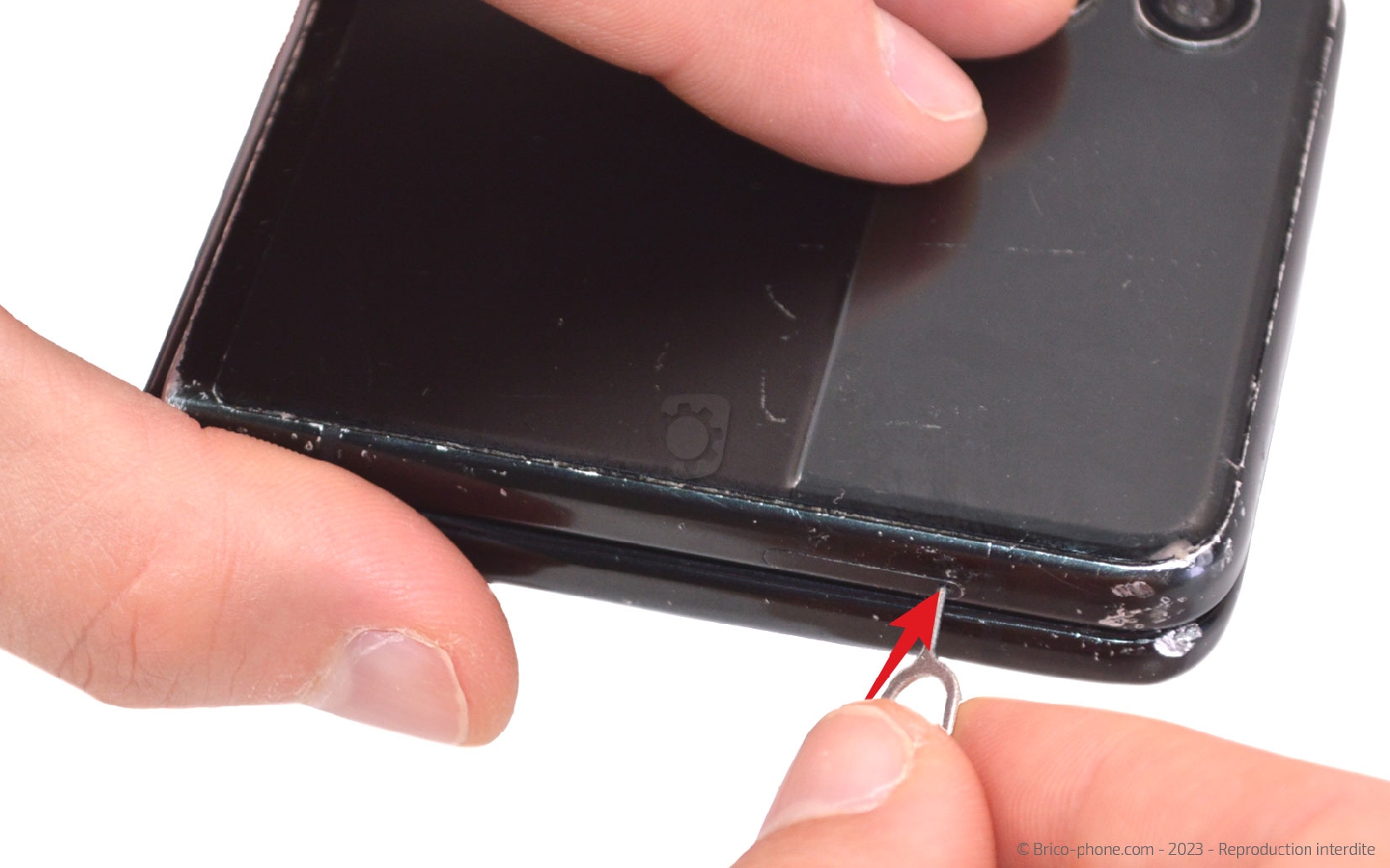

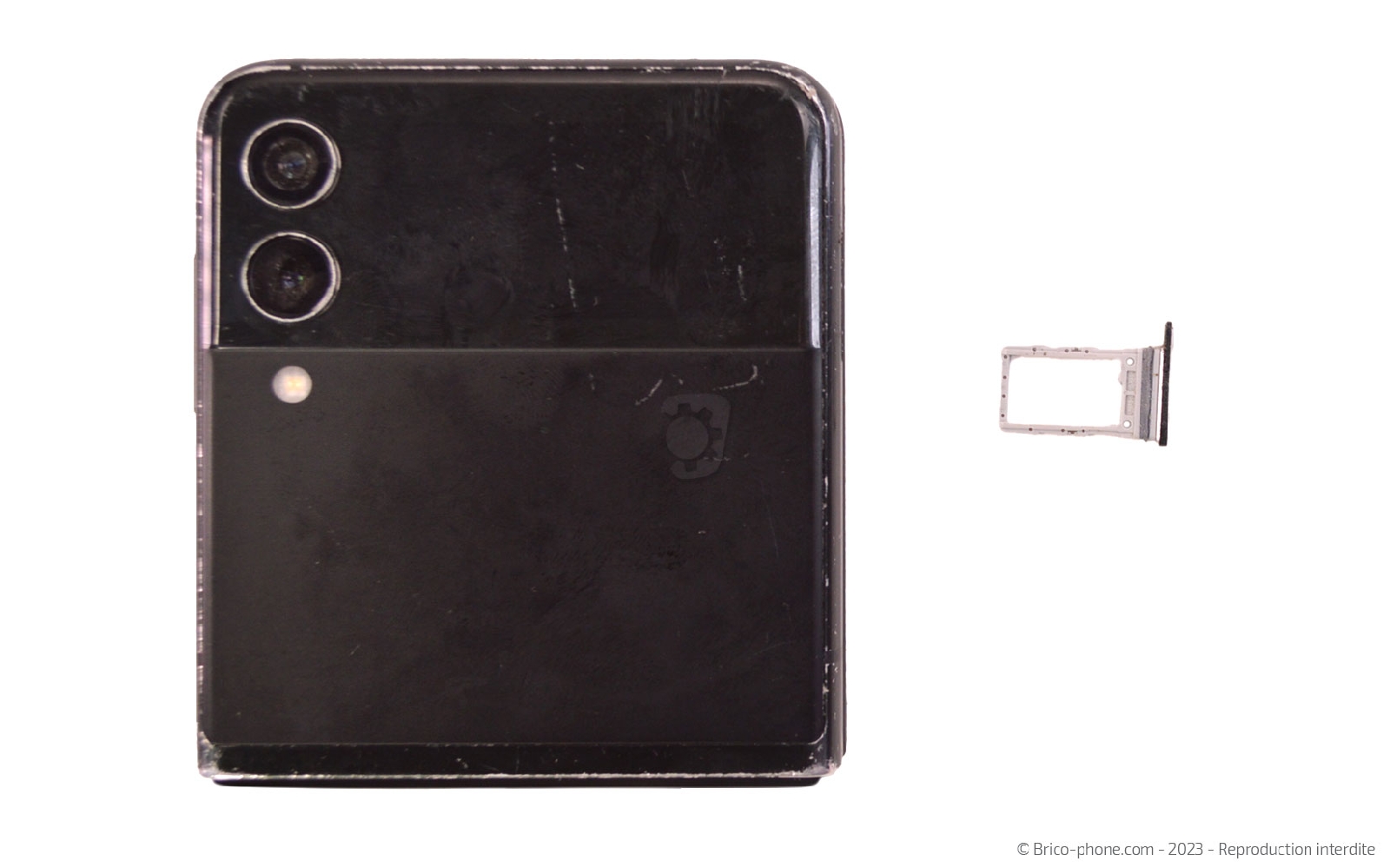

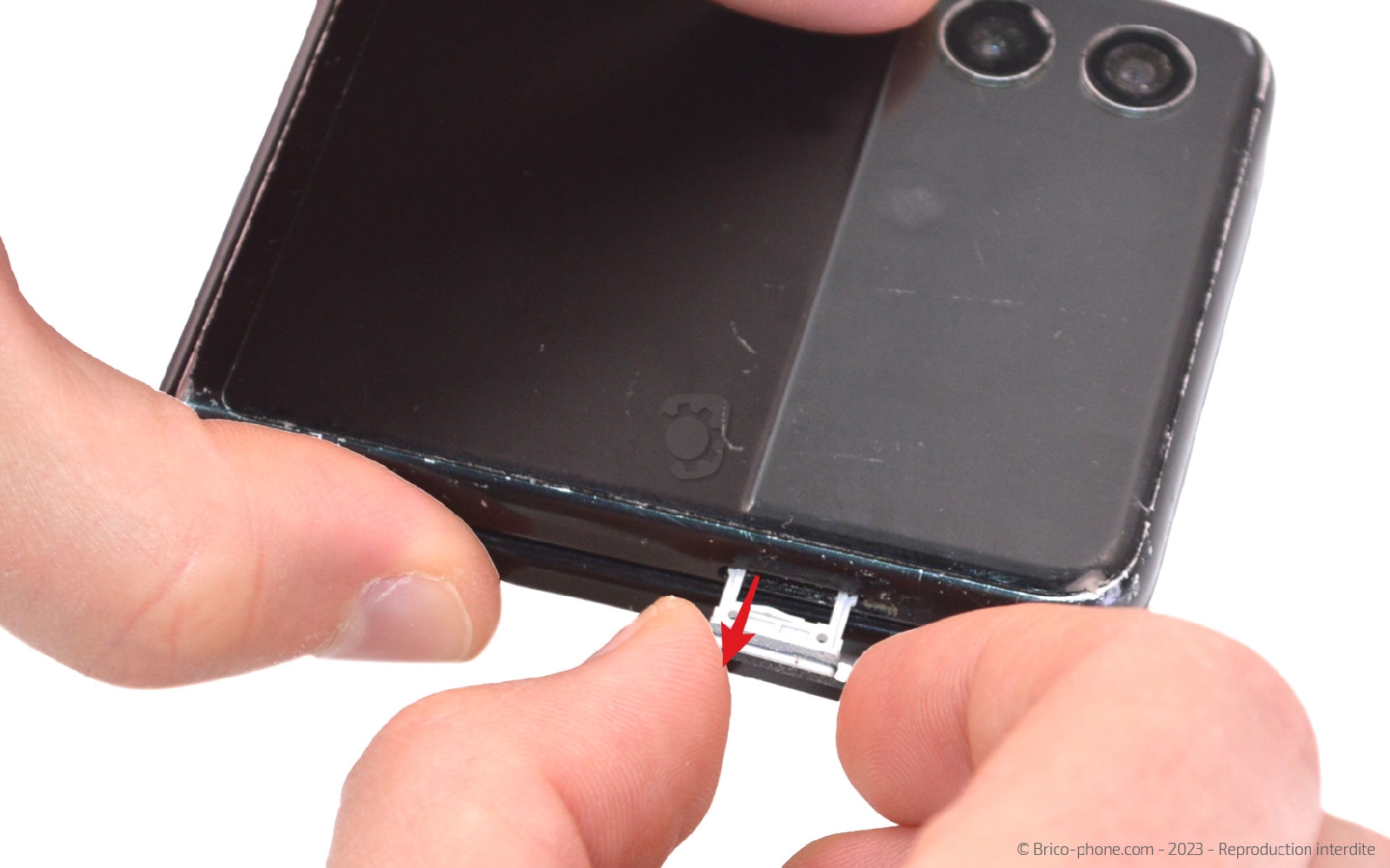

Etape 1 Ejecter le tiroir de la carte SIM

Insérez l'outil adéquat pour éjecter le tiroir de la carte SIM.
Outils
SIM
Etape 2

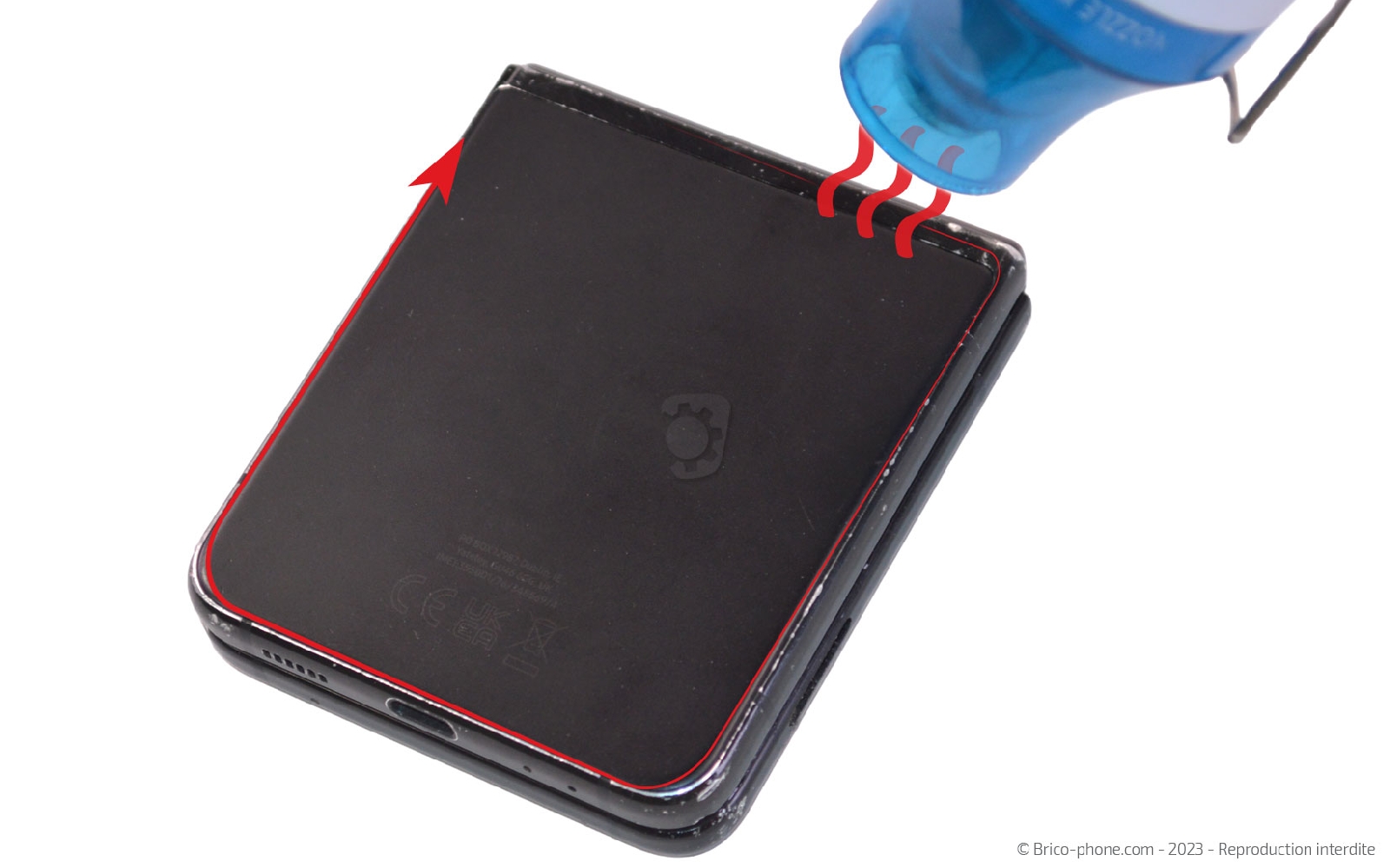

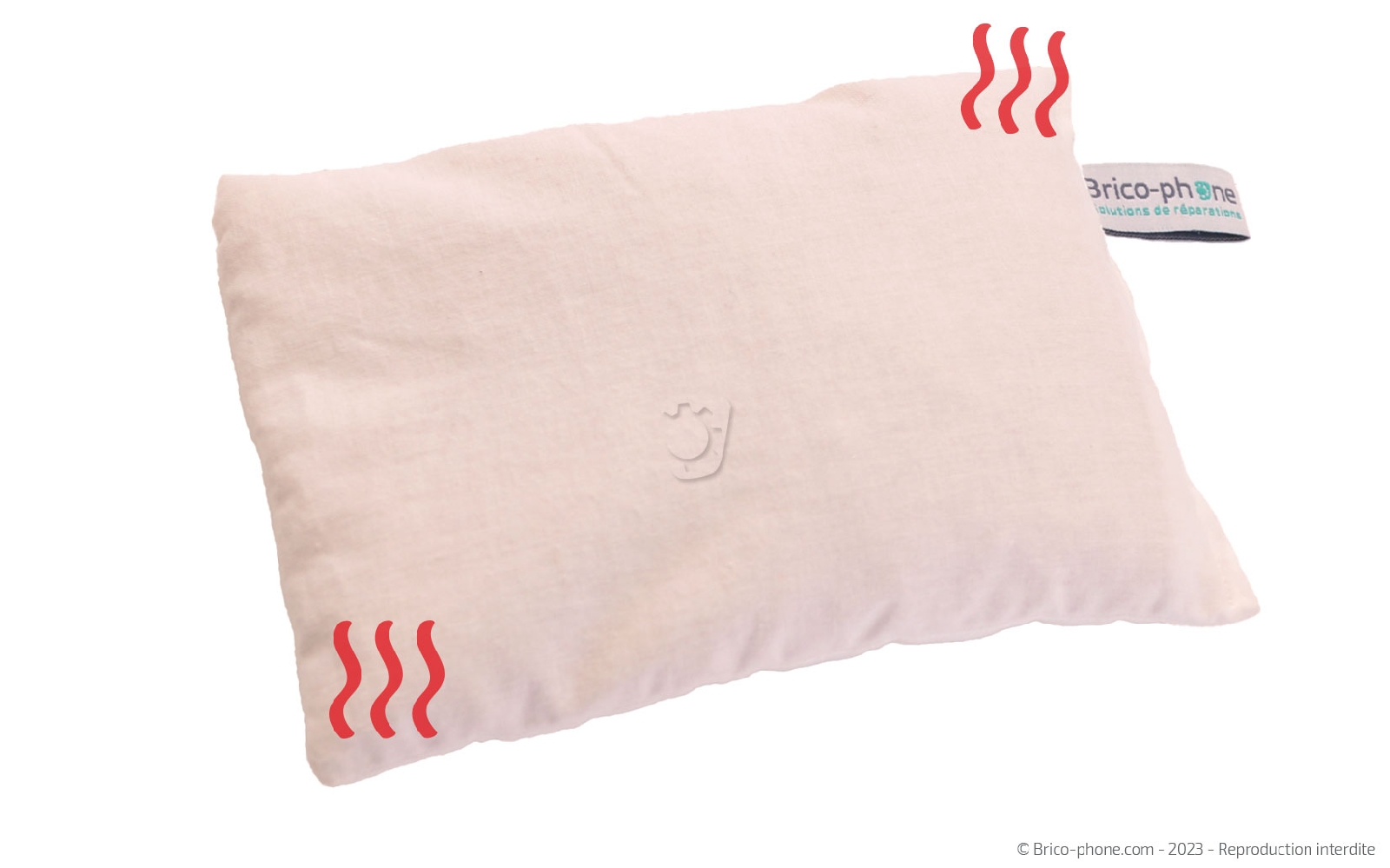

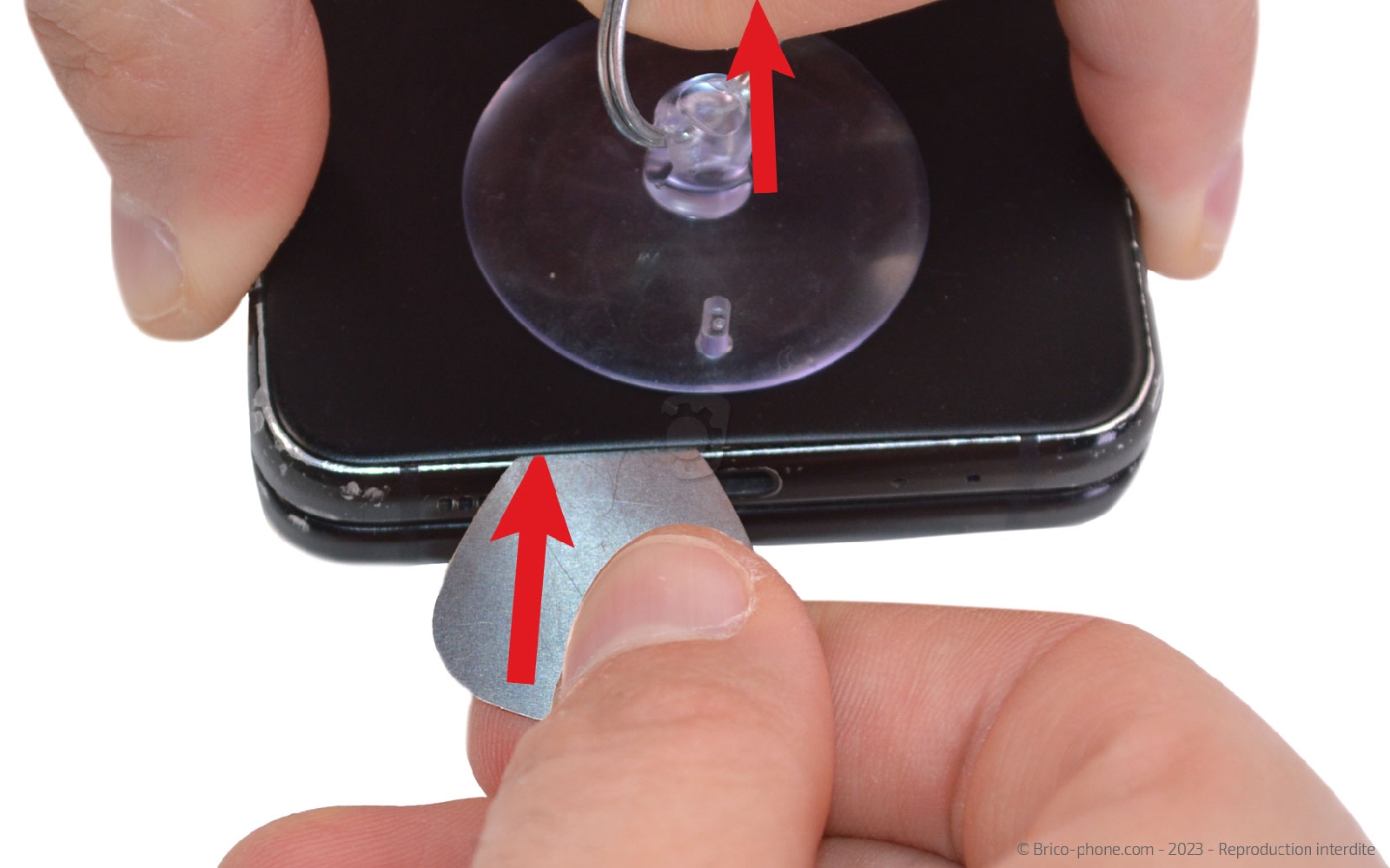

Etape 2 Chauffer la vitre arrière

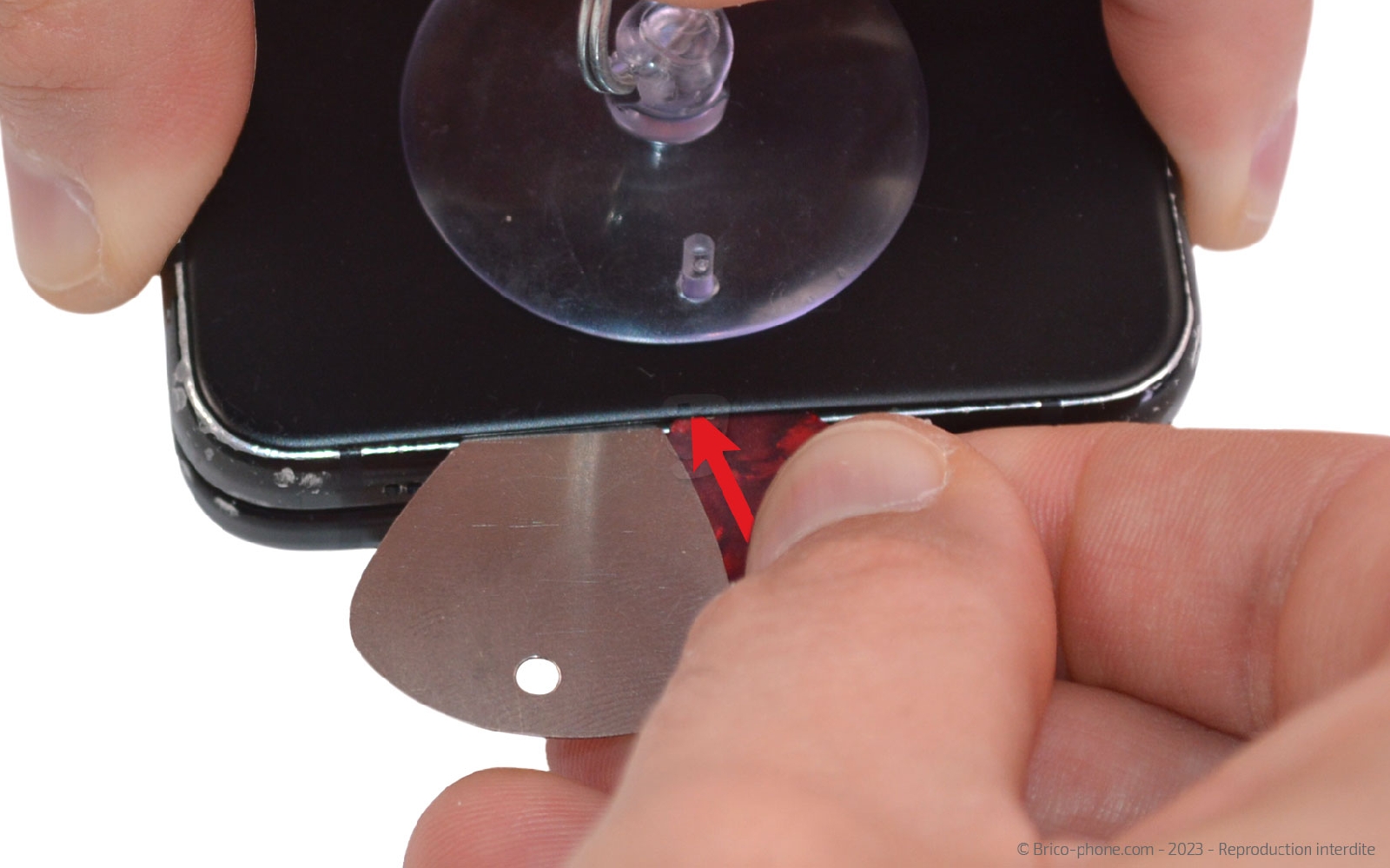

Chauffez la vitre arrière avec un coussin chauffant ou alors un décapeur thermique. Si vous avez opté pour le coussin chauffant, passez le produit au micro-ondes environ 2 minutes puis posez le sur la face arrière de votre téléphone. Vous faites plutôt parti de la Team Décapeur thermique ou sèche cheveux ? Dans ce cas, allumez l'outil est chauffer tout le contour de la façade. Collez la ventouse sur le bas de la vitre puis insérez le médiator troué entre le composant et le châssis tout en tirant l'anneau de la ventouse. Ensuite, glissez les médiators en plastique près de celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

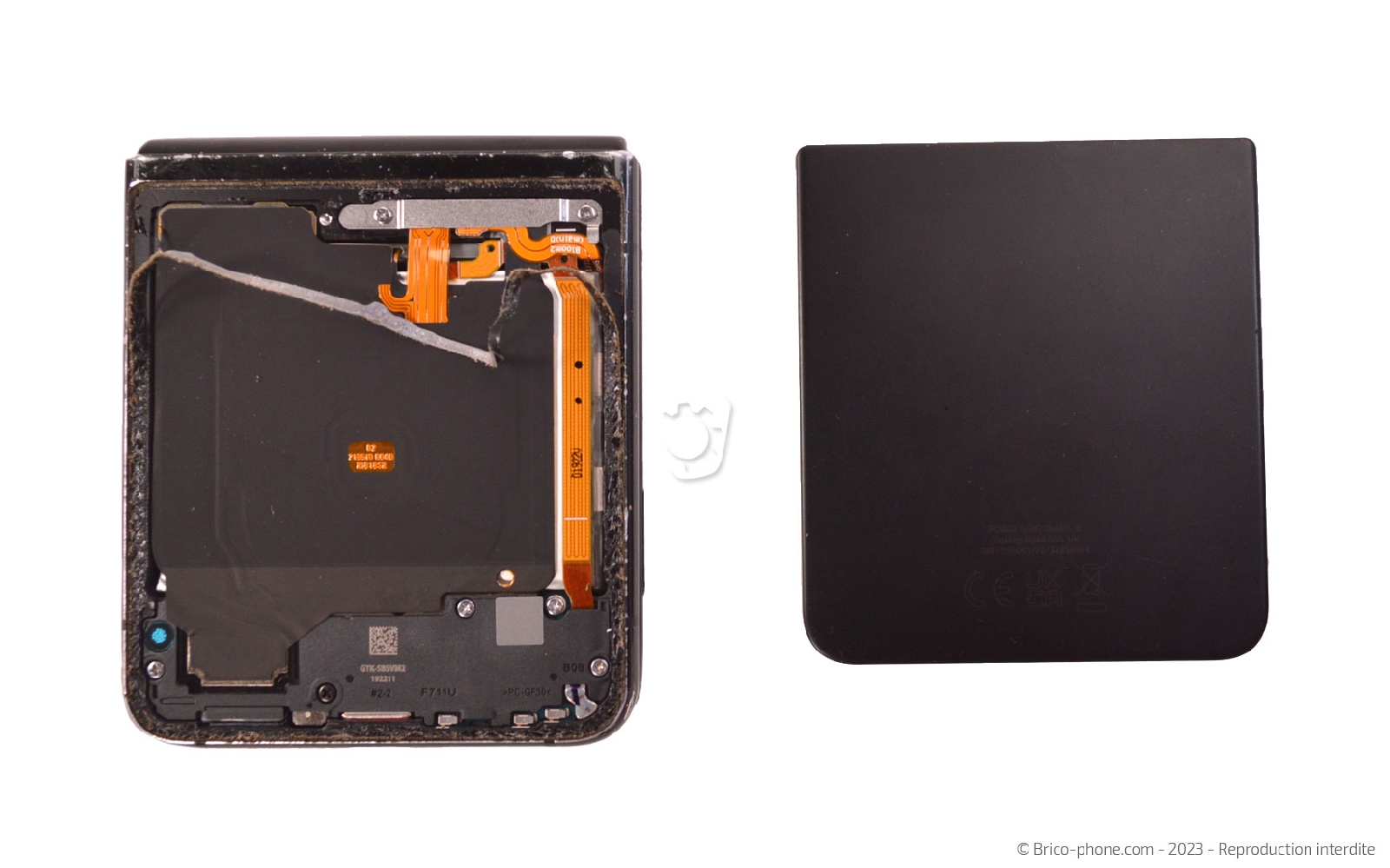

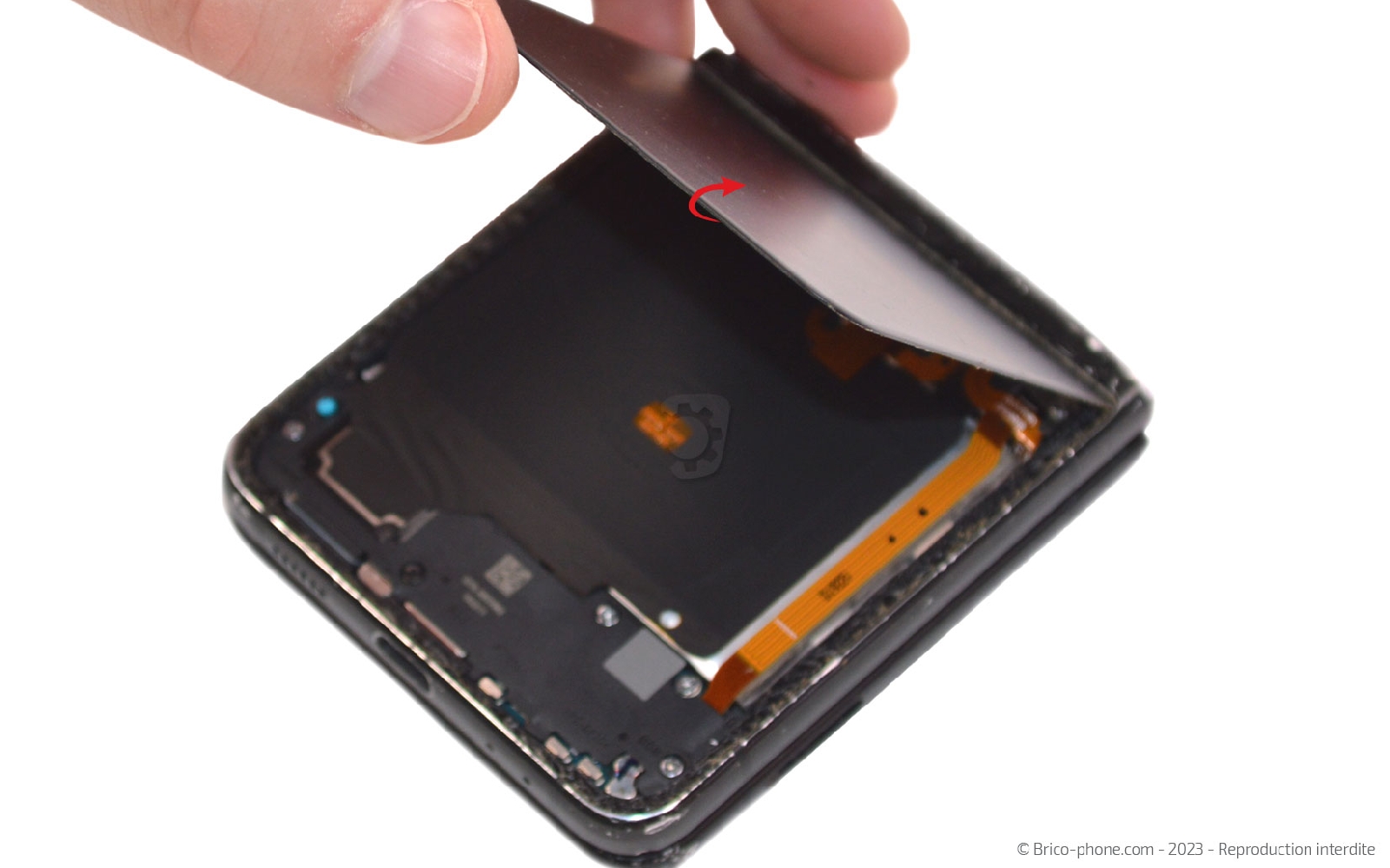

Etape 3 Mettre de coté la vitre arrière

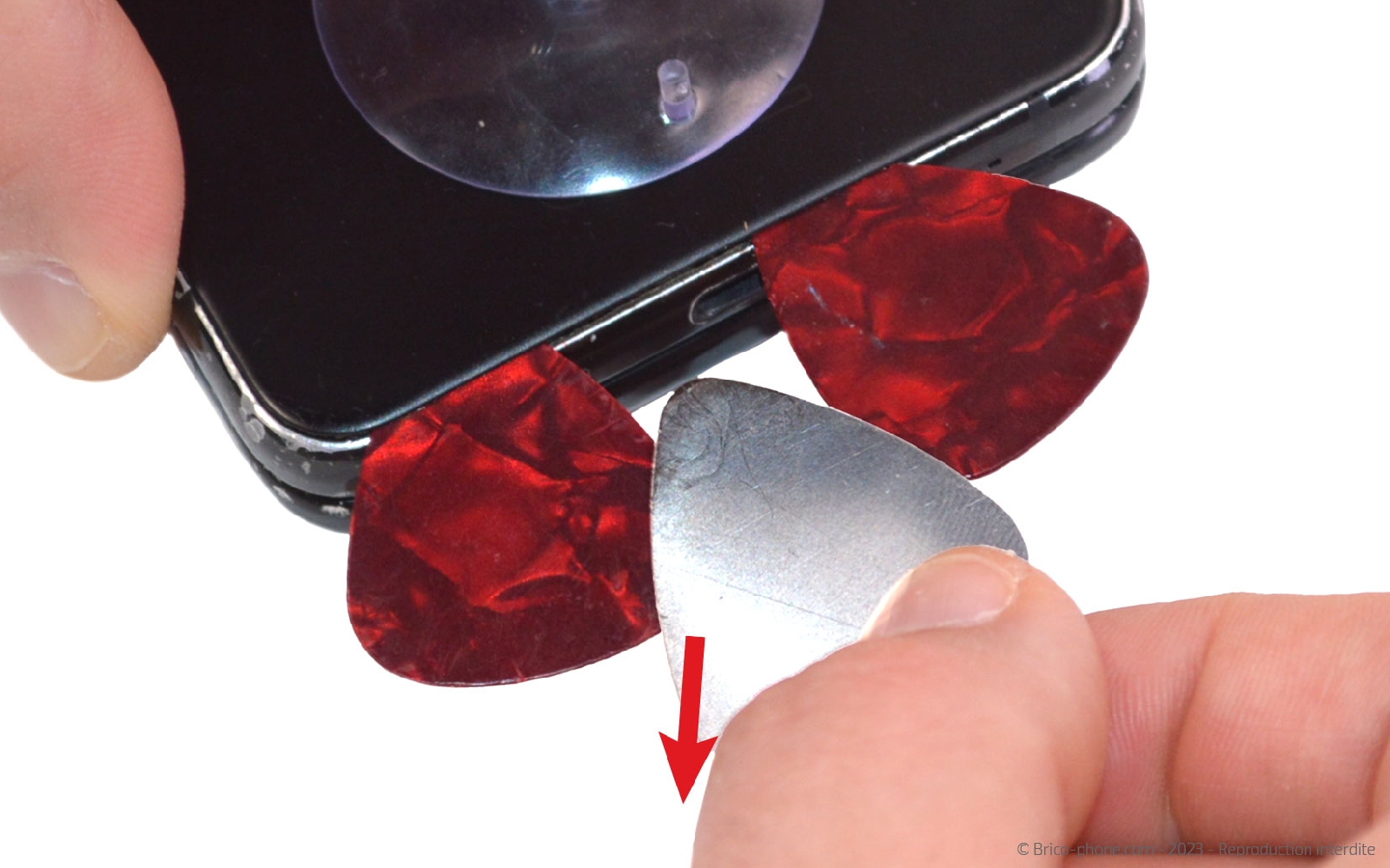

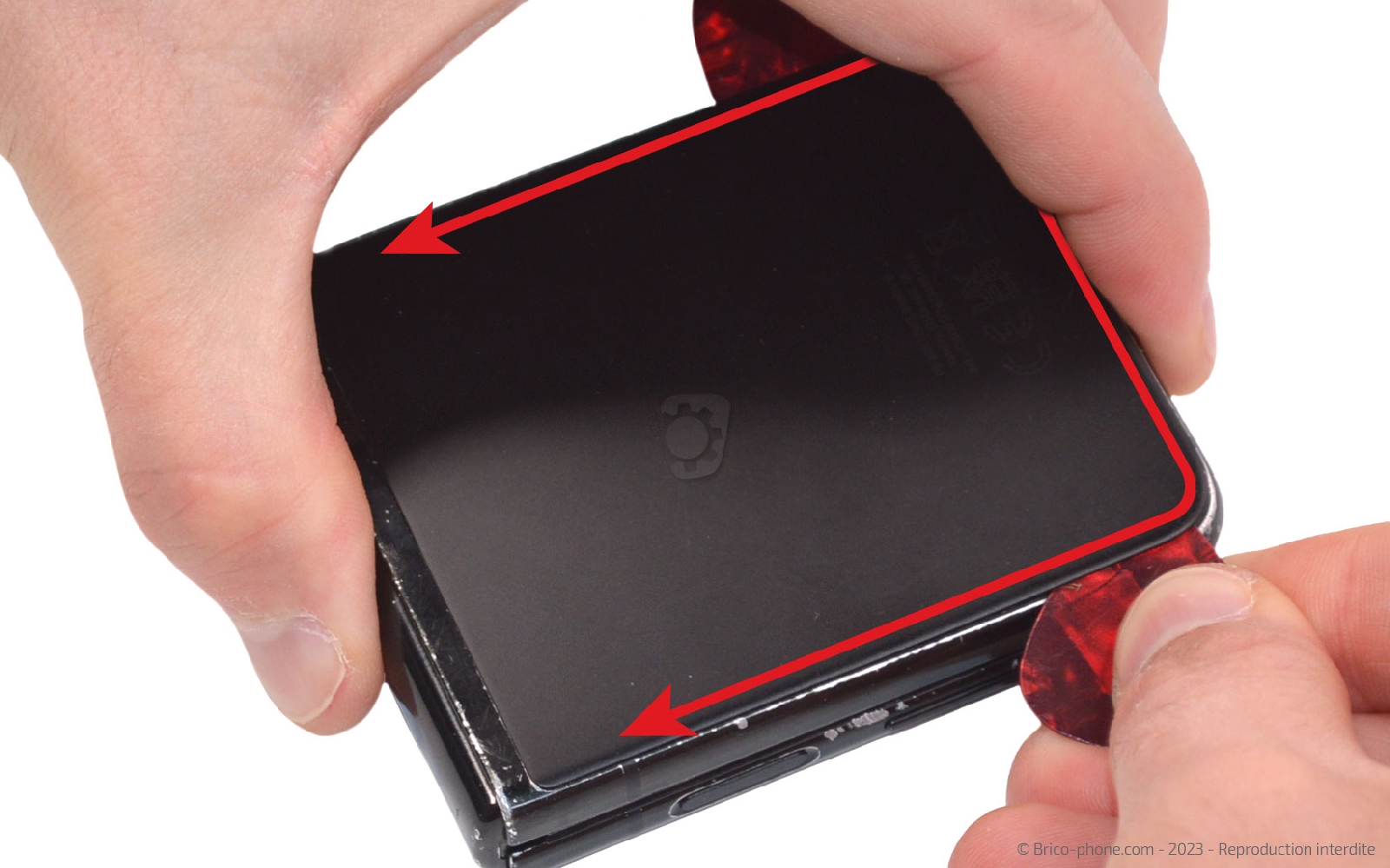

Retirez l'outil métallique puis faites glisser les médiators tout autour de la vitre arrière. Il ne vous reste plus qu'à mettre de coté le composant pour accéder à l'intérieur du téléphone.
Outils
Médiator
Ventouse
Pièces
Vitre arrière inférieure pour Samsung Galaxy Z Flip3 - Noir 29.90€
Etape 4

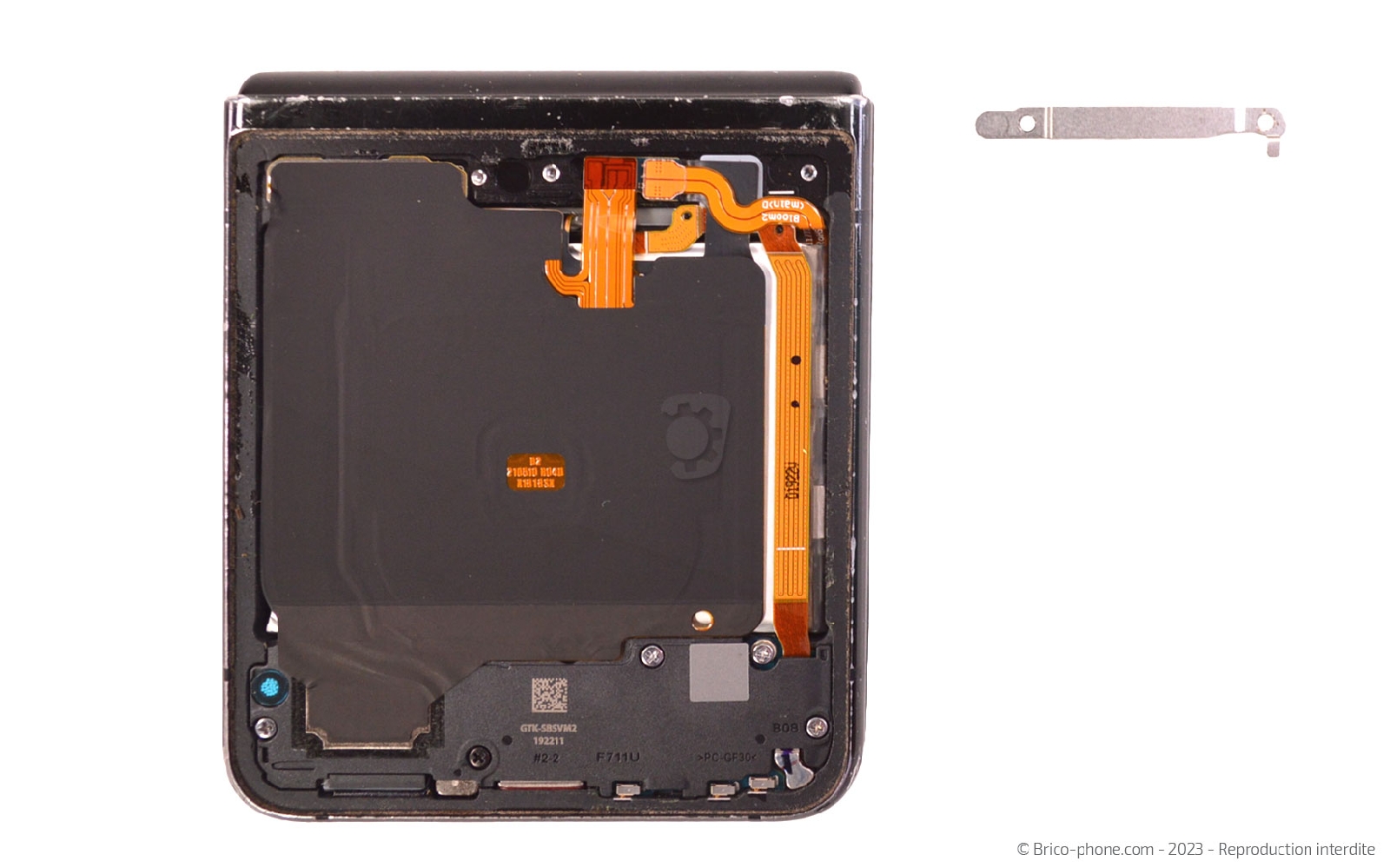

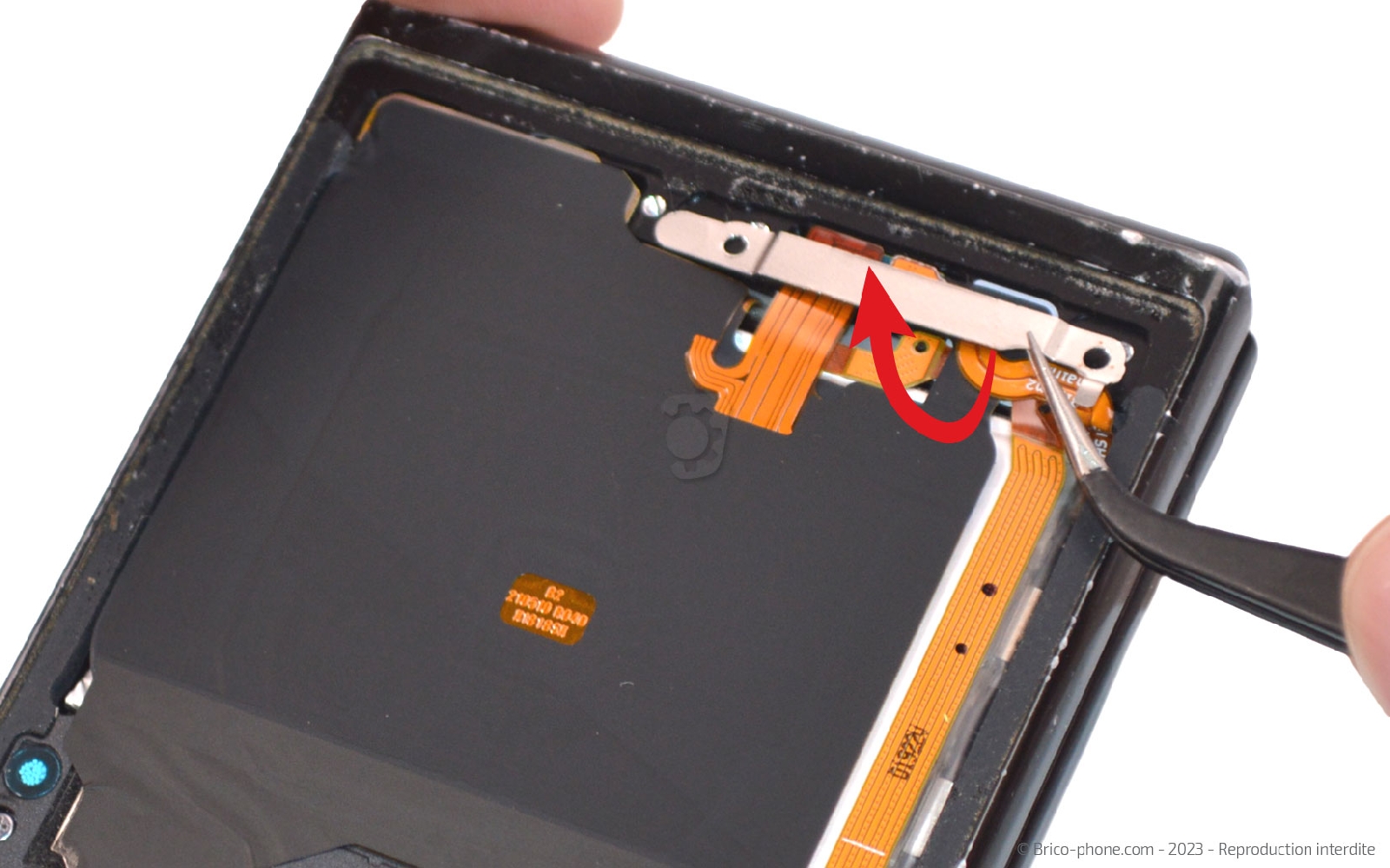

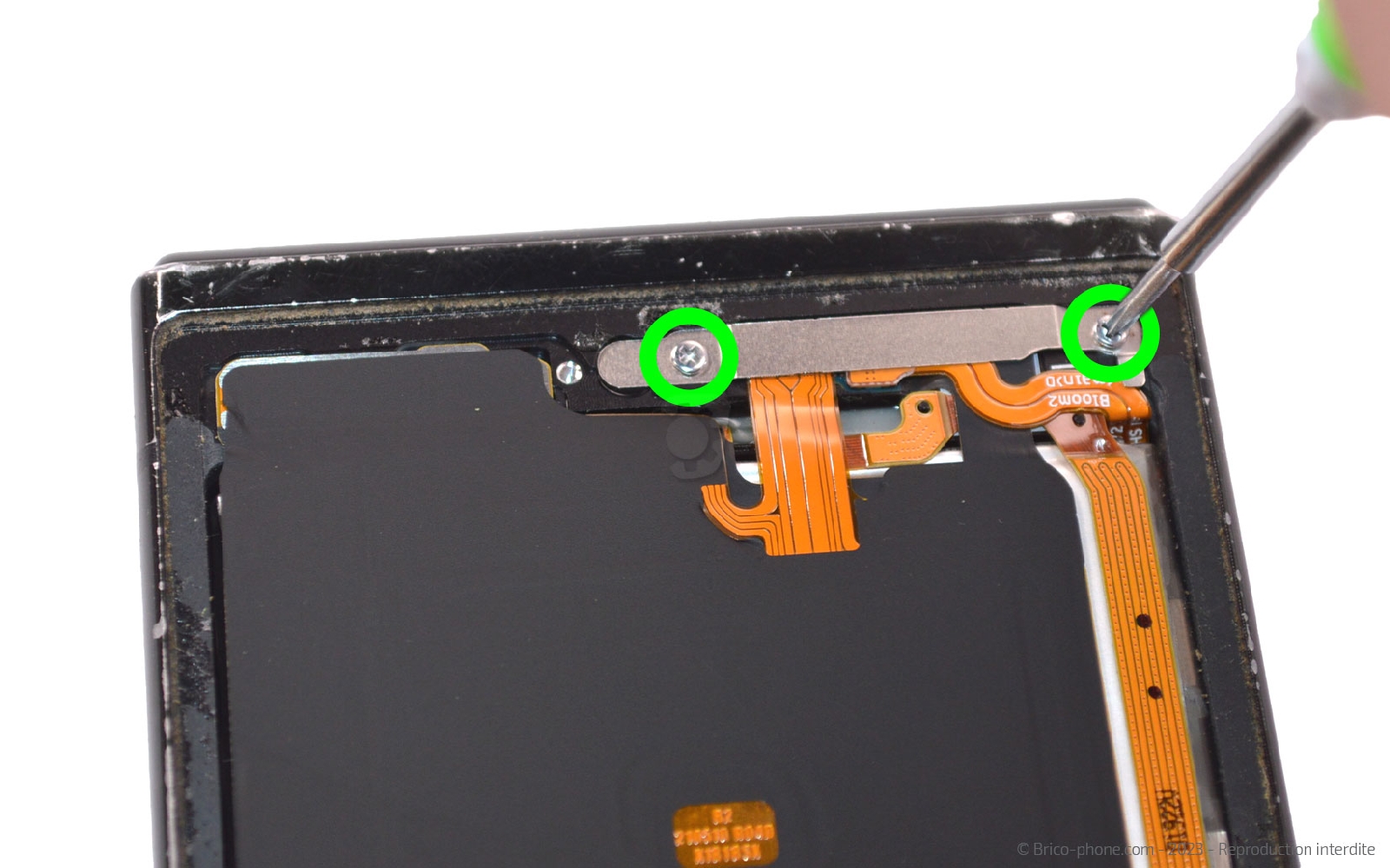

Etape 4 Déconnecter la batterie

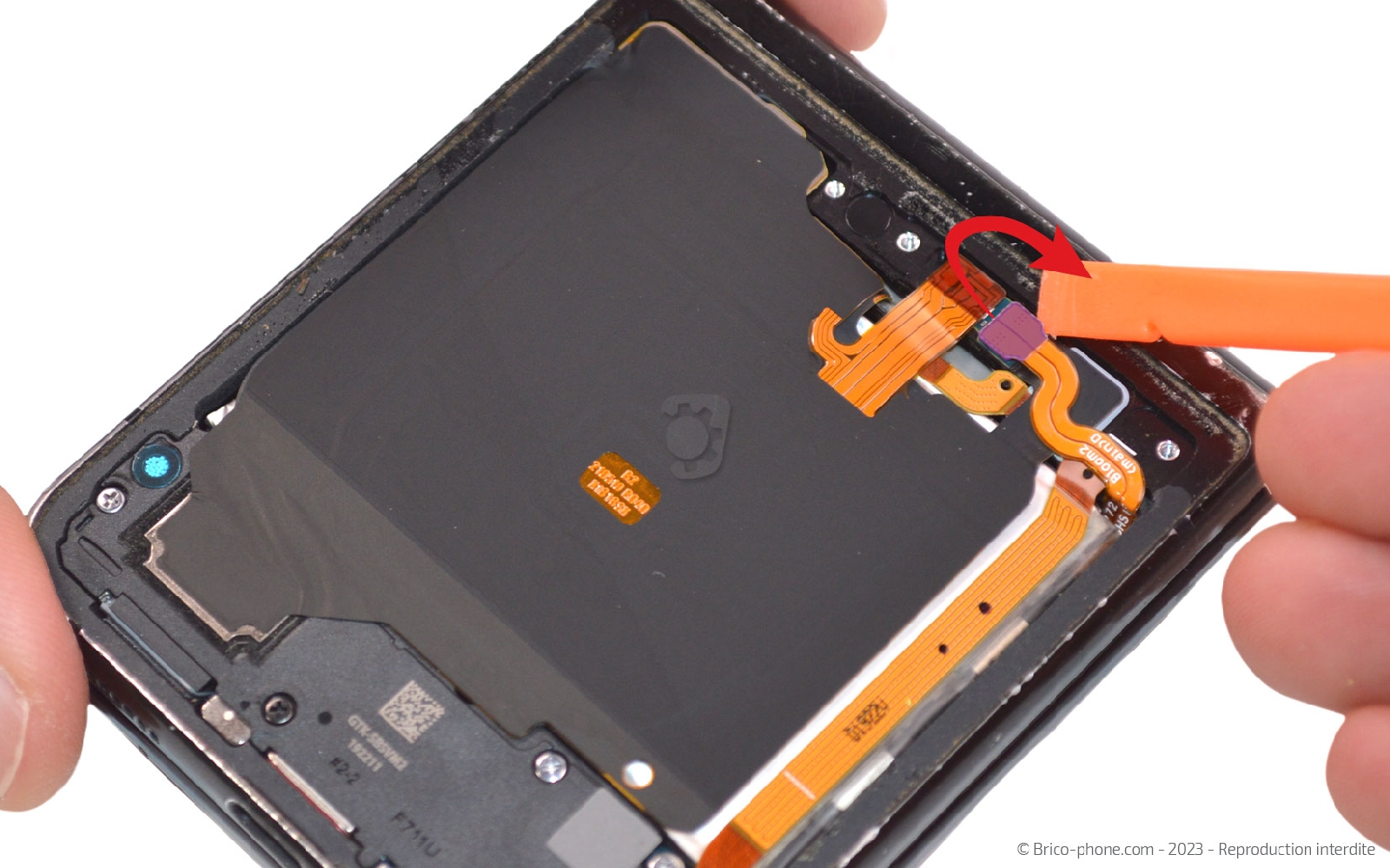

Dévissez avec le tournevis cruciforme les deux vis retenant la plaquette métallique. Saisissez la avec la pincette pour la mettre de coté sur votre patron d'aide au montage. Déconnectez la batterie en glissant le levier sous sa nappe.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

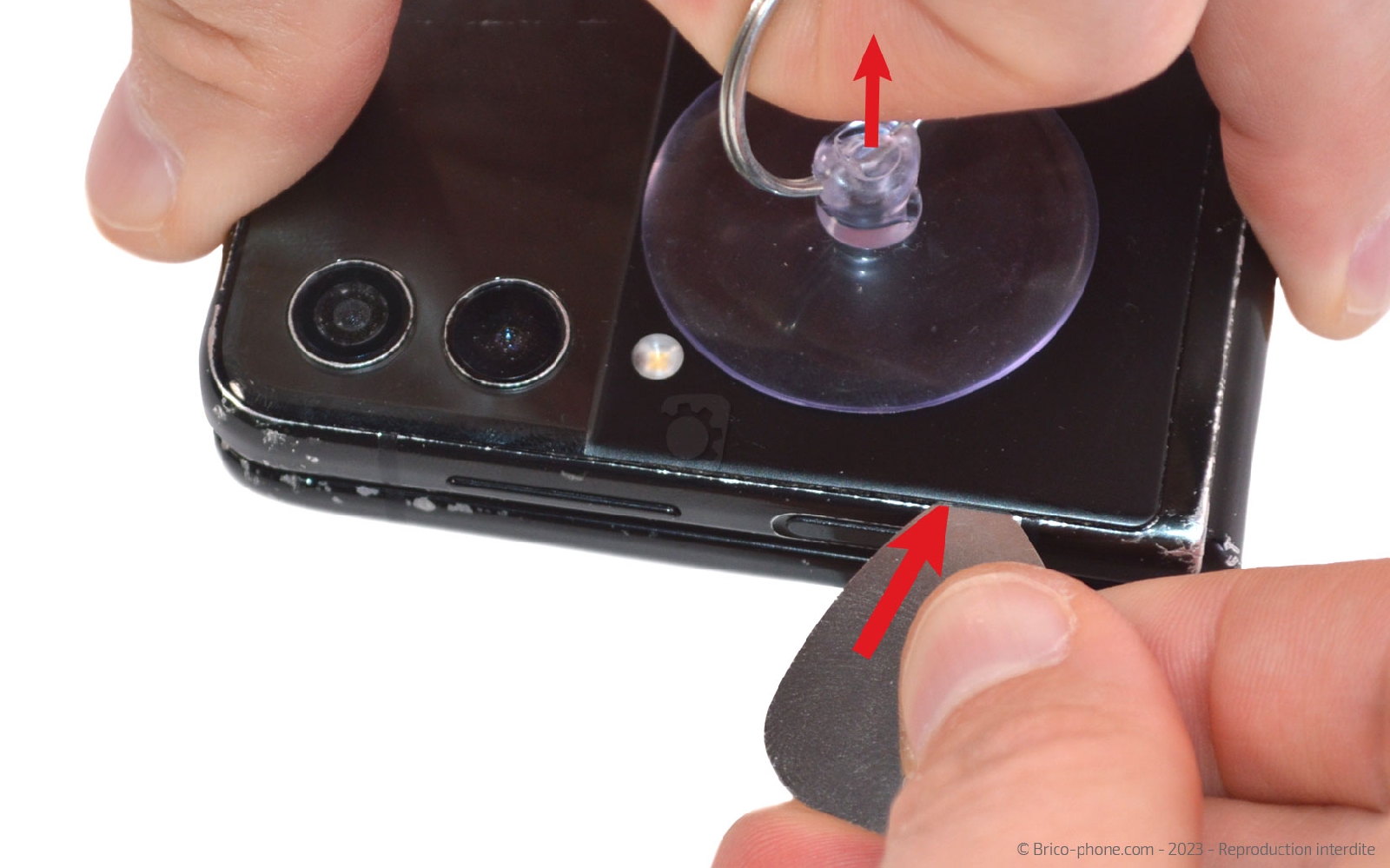

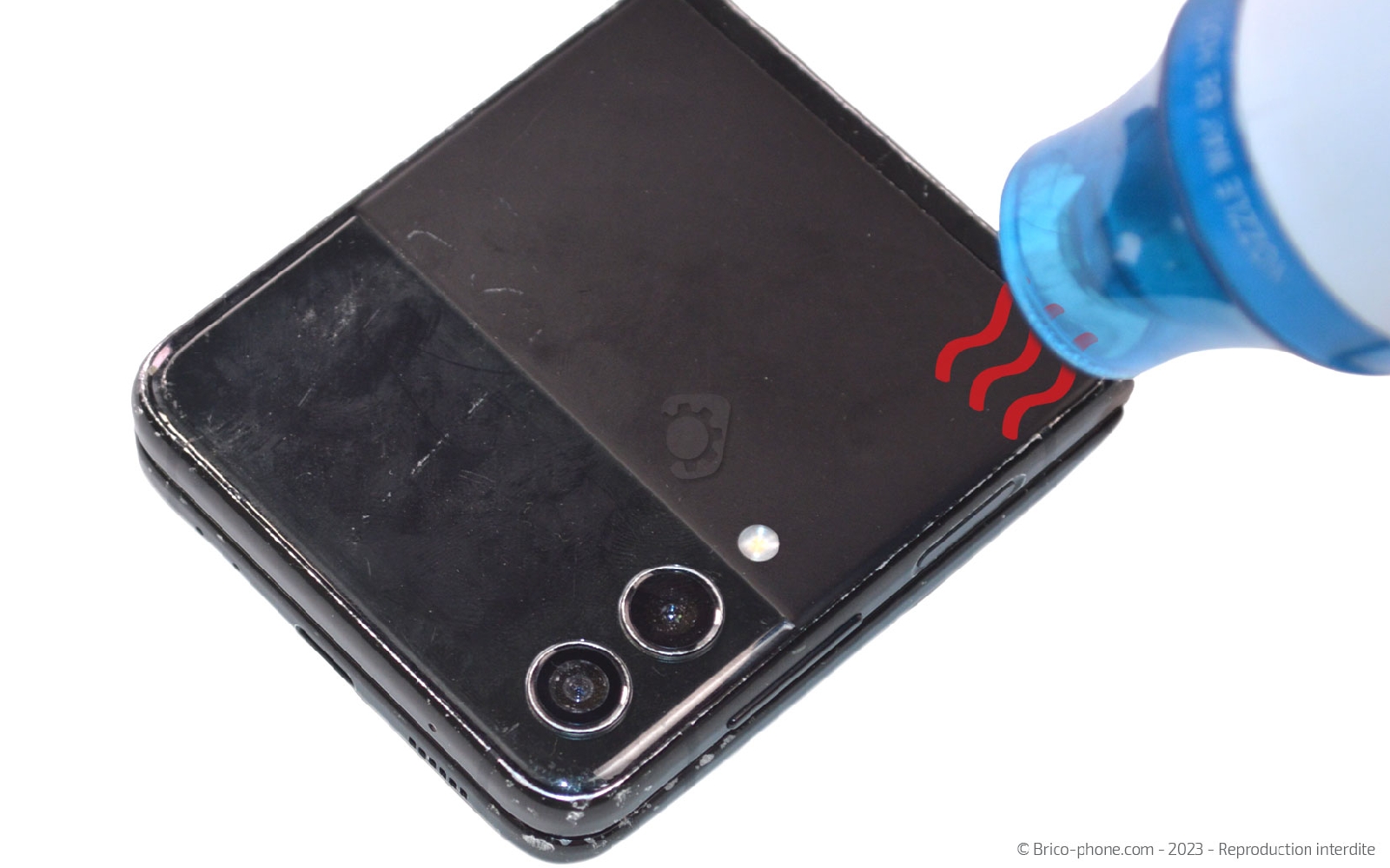

Etape 5 Chauffer la partie de l'écran externe

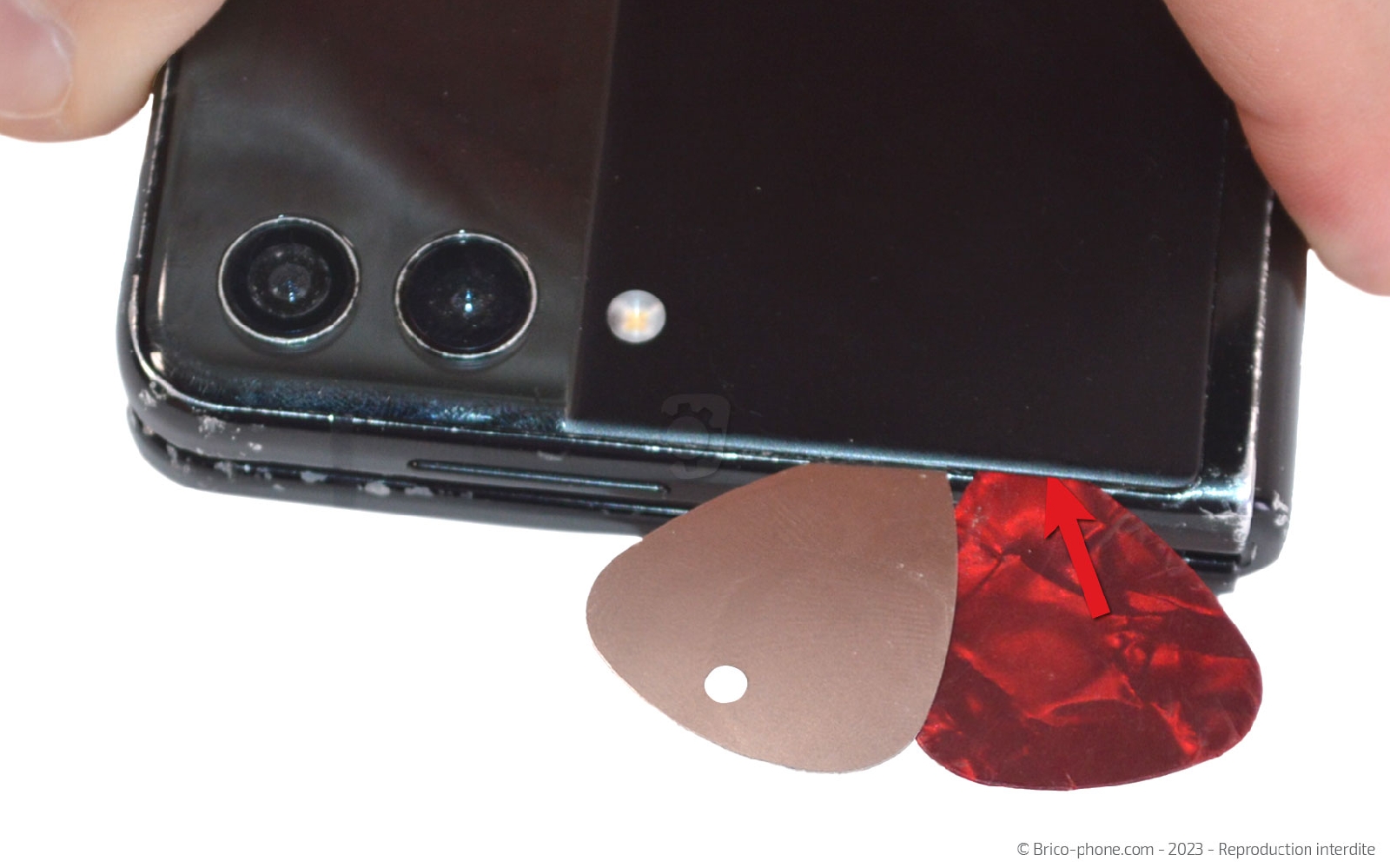

Comme pour la vitre arrière, vous allez devoir chauffer la partie composée de l'écran externe. Pour cela, choisissez donc l'outils que vous allez utiliser : coussin chauffant, décapeur thermique ou sèche cheveux. Une fois le composant chauffé, disposez la ventouse sur la façade arrière du téléphone et soulevez le légèrement pour pouvoir introduire le médiator en métal. Remplacez ensuite le médiator par celui en plastique.
Outils
Médiator
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 6

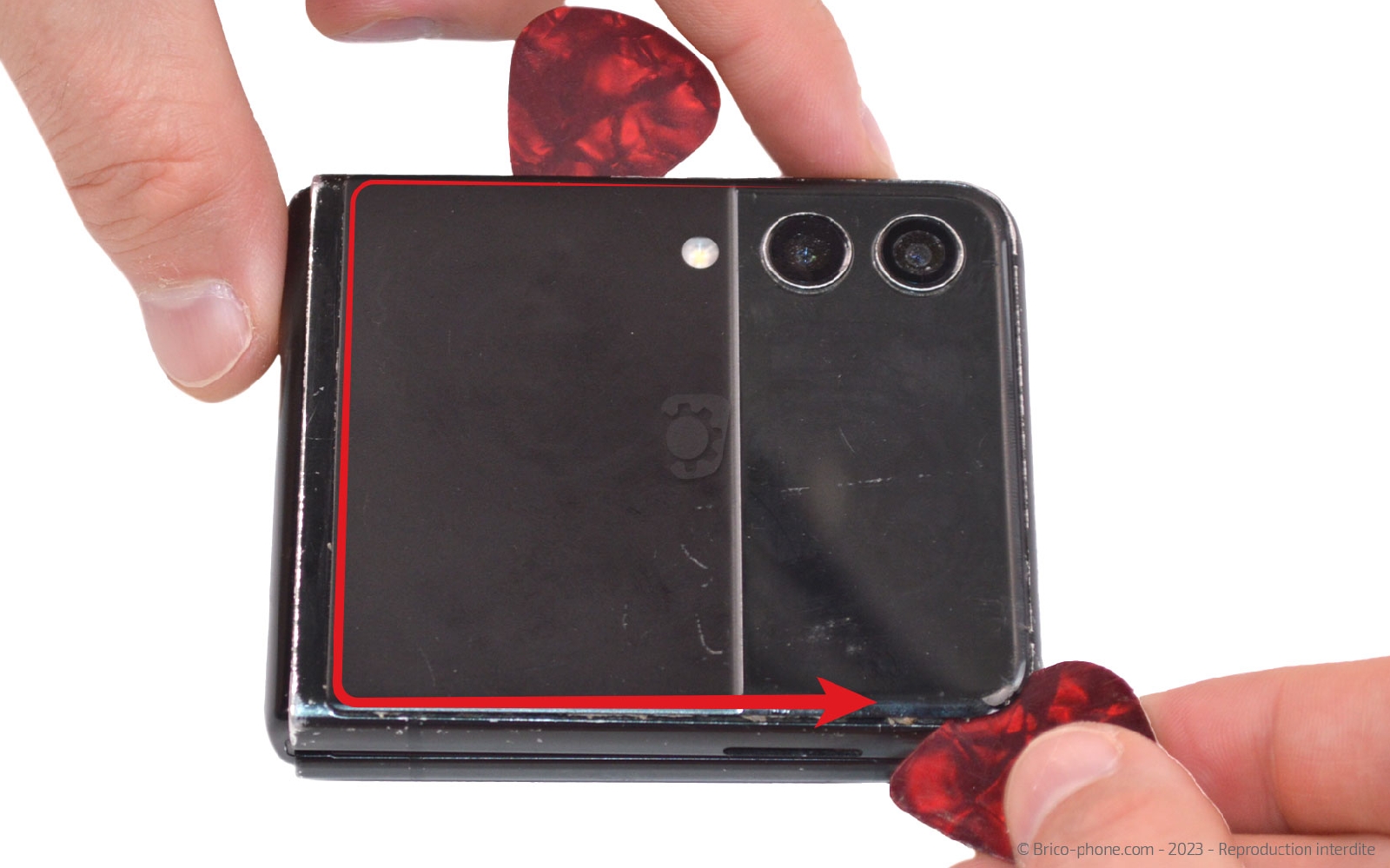

Etape 6 Ouvrir le téléphone

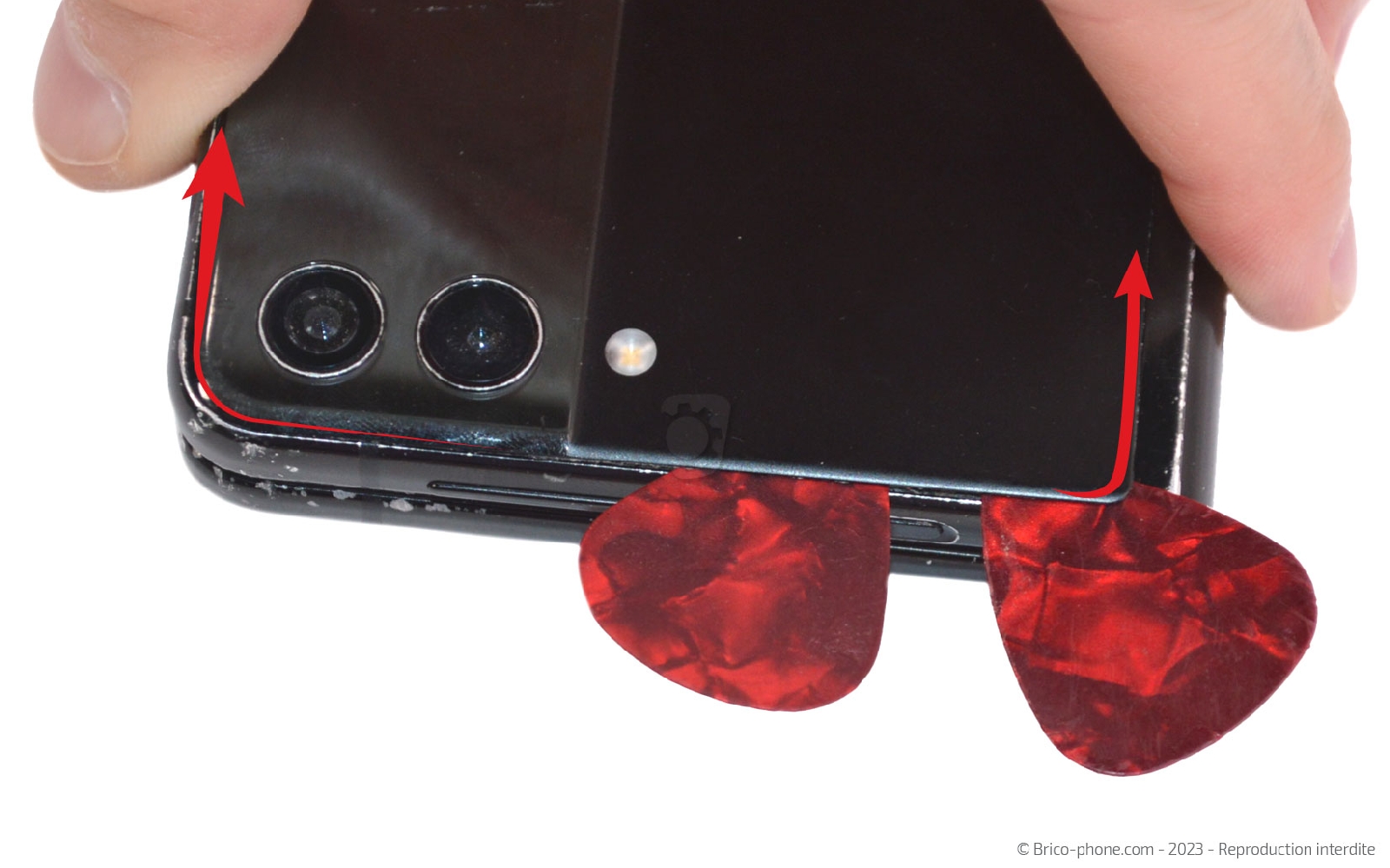

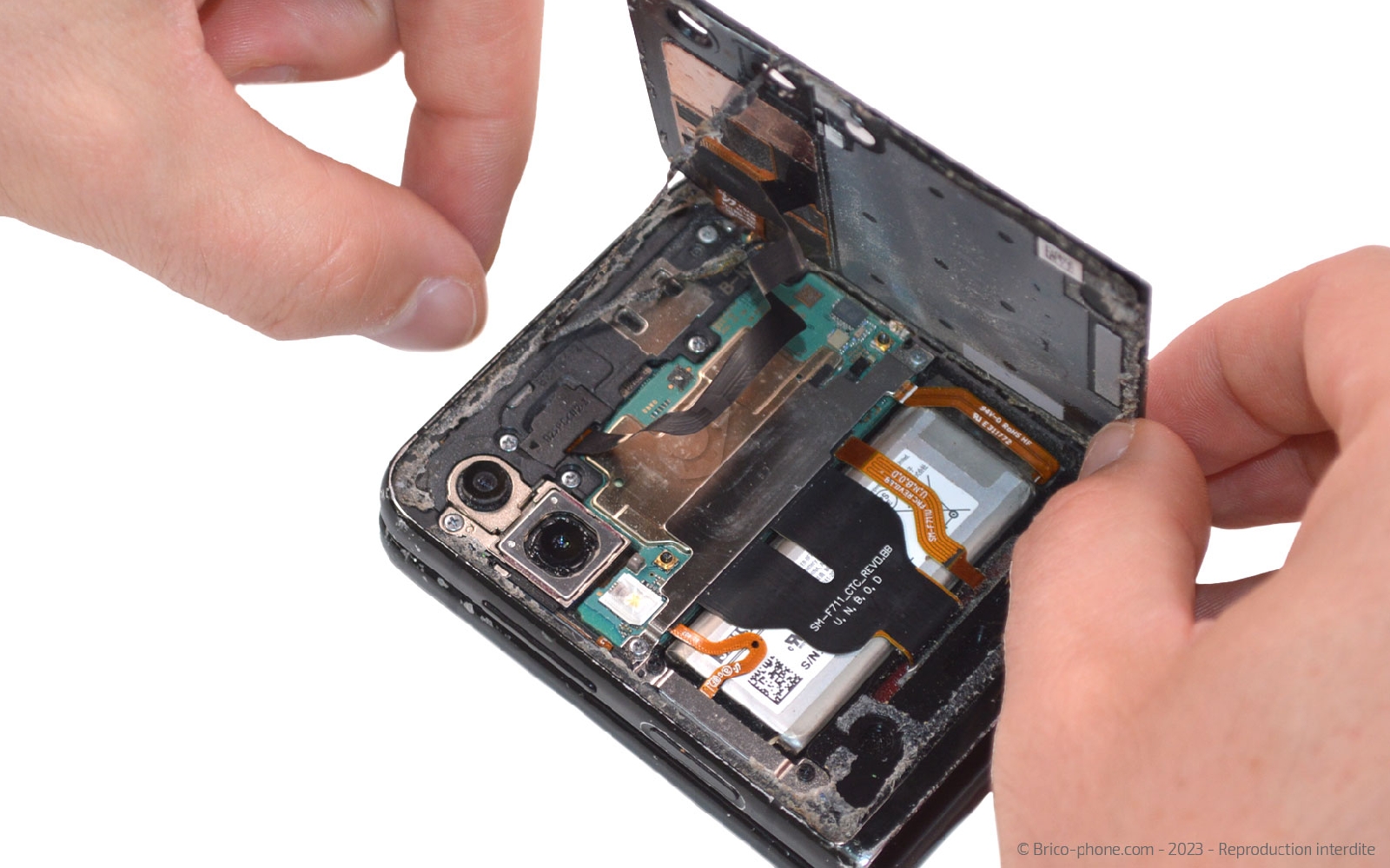

Faites glisser les médiator en plastique tout autour de la vitre arrière afin de décoller le composant. Basculez ce dernier vers la droite pour l'ouvrir en faisant bien attention à ne pas endommager la nappe de l'écran externe.
Outils
Médiator
Etape 7

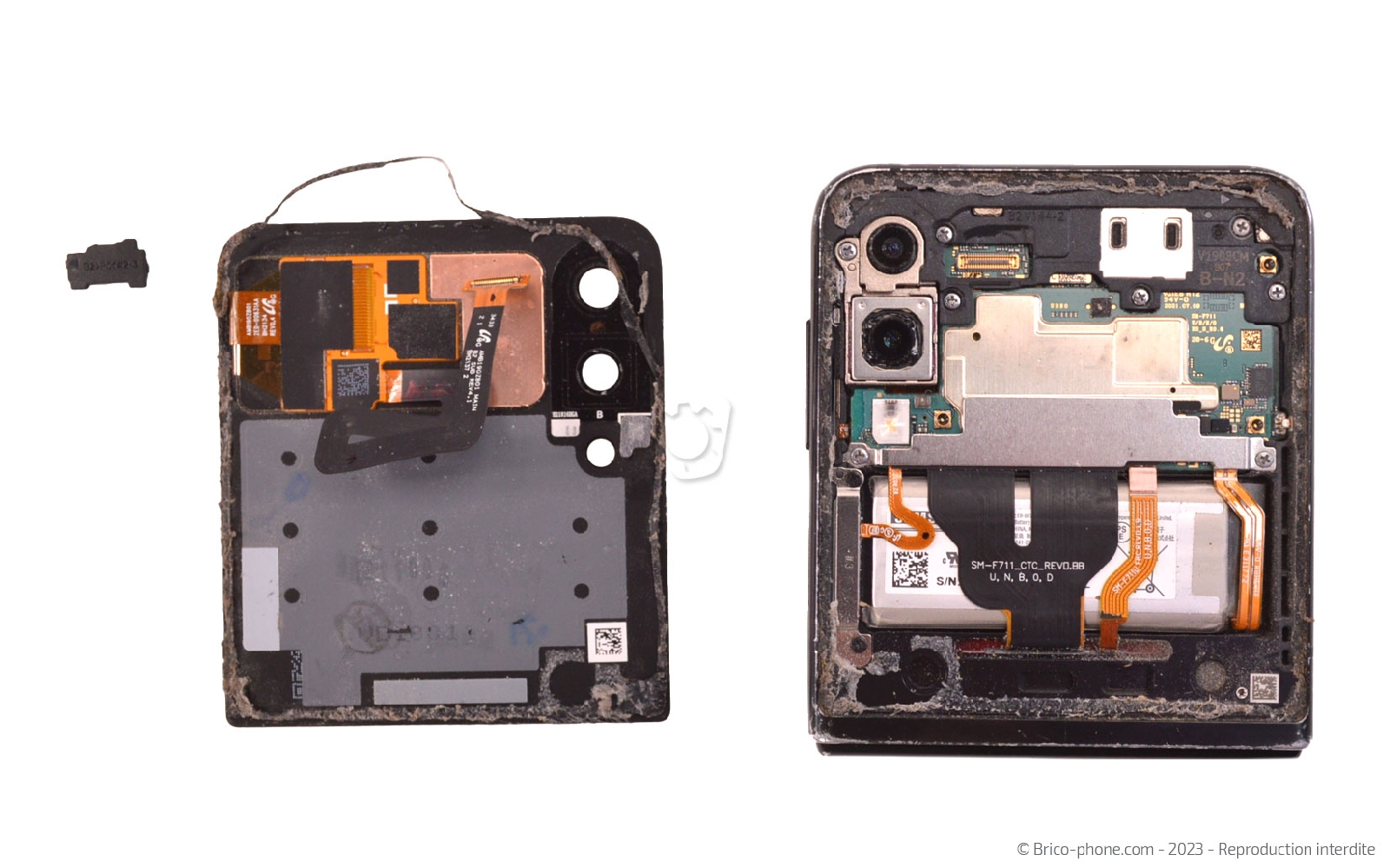

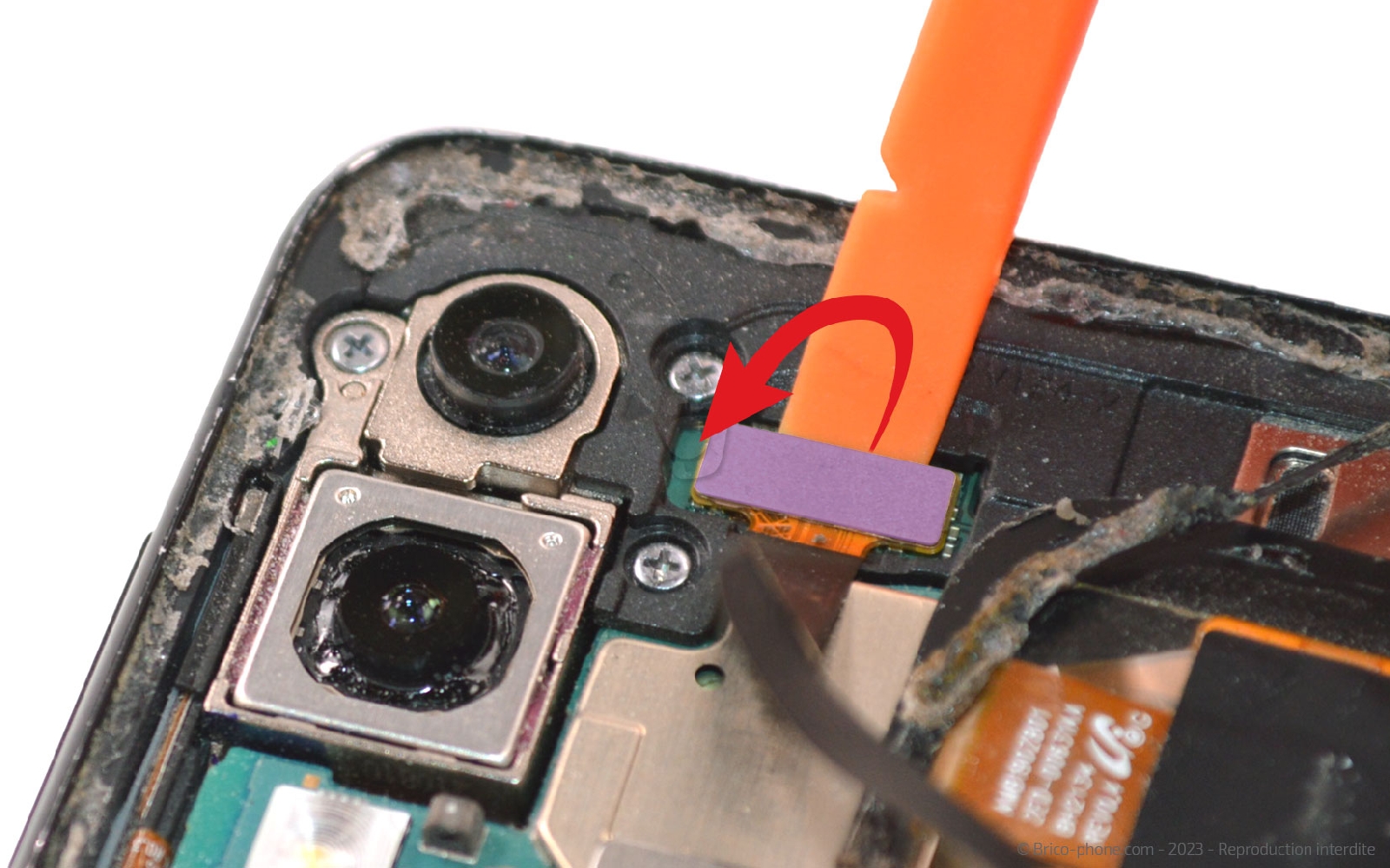

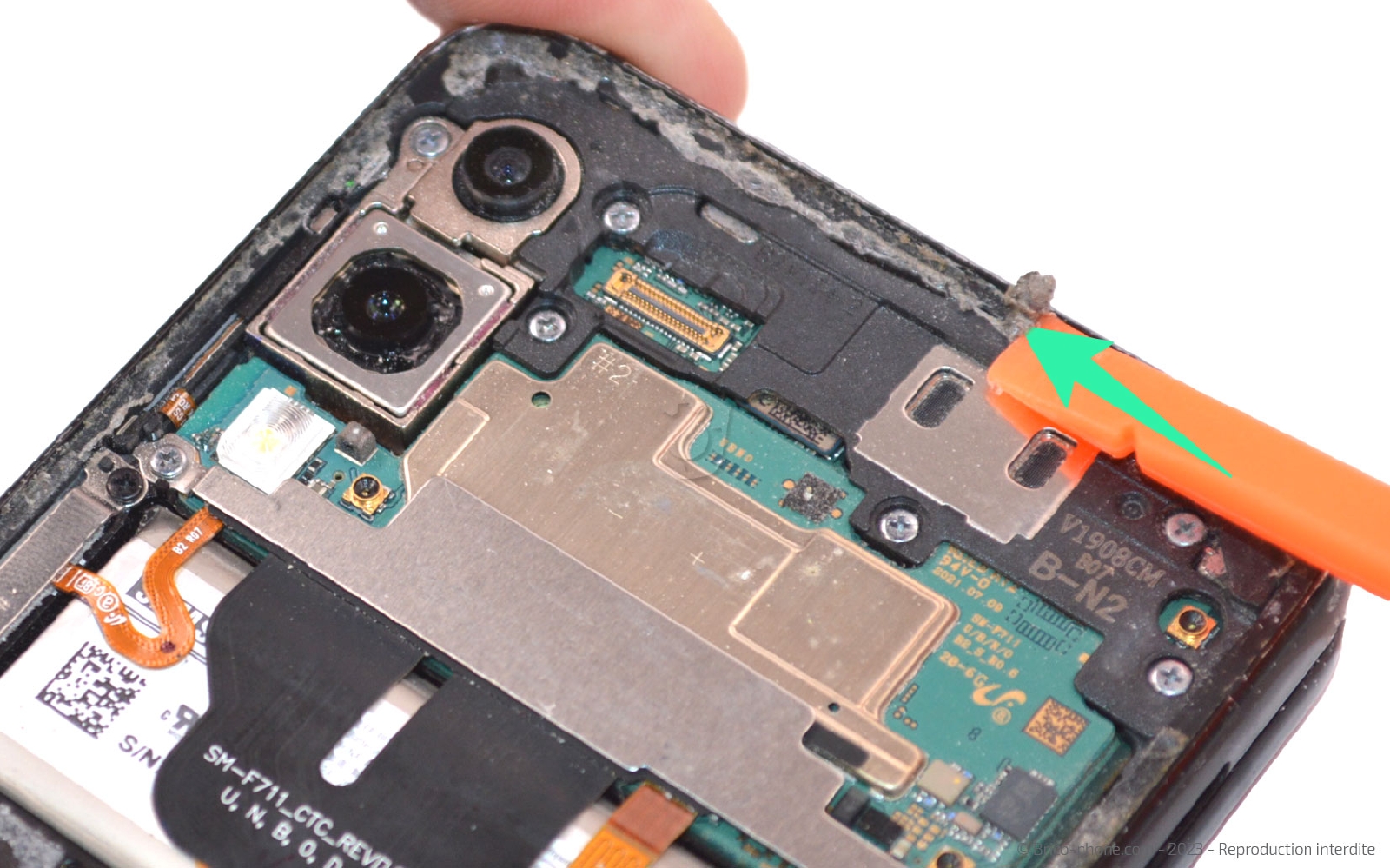

Etape 7 Mettre de coté l'écran externe

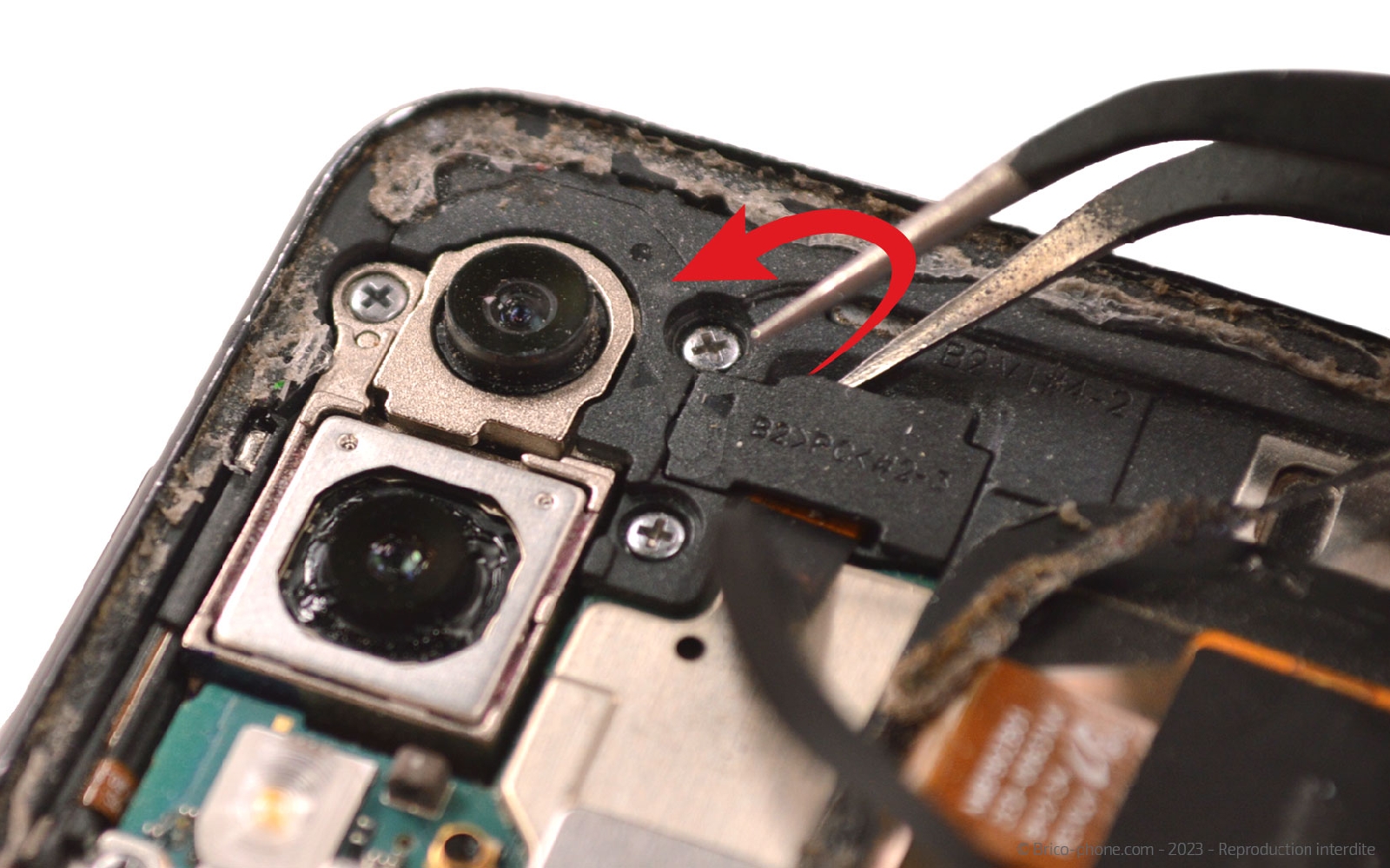

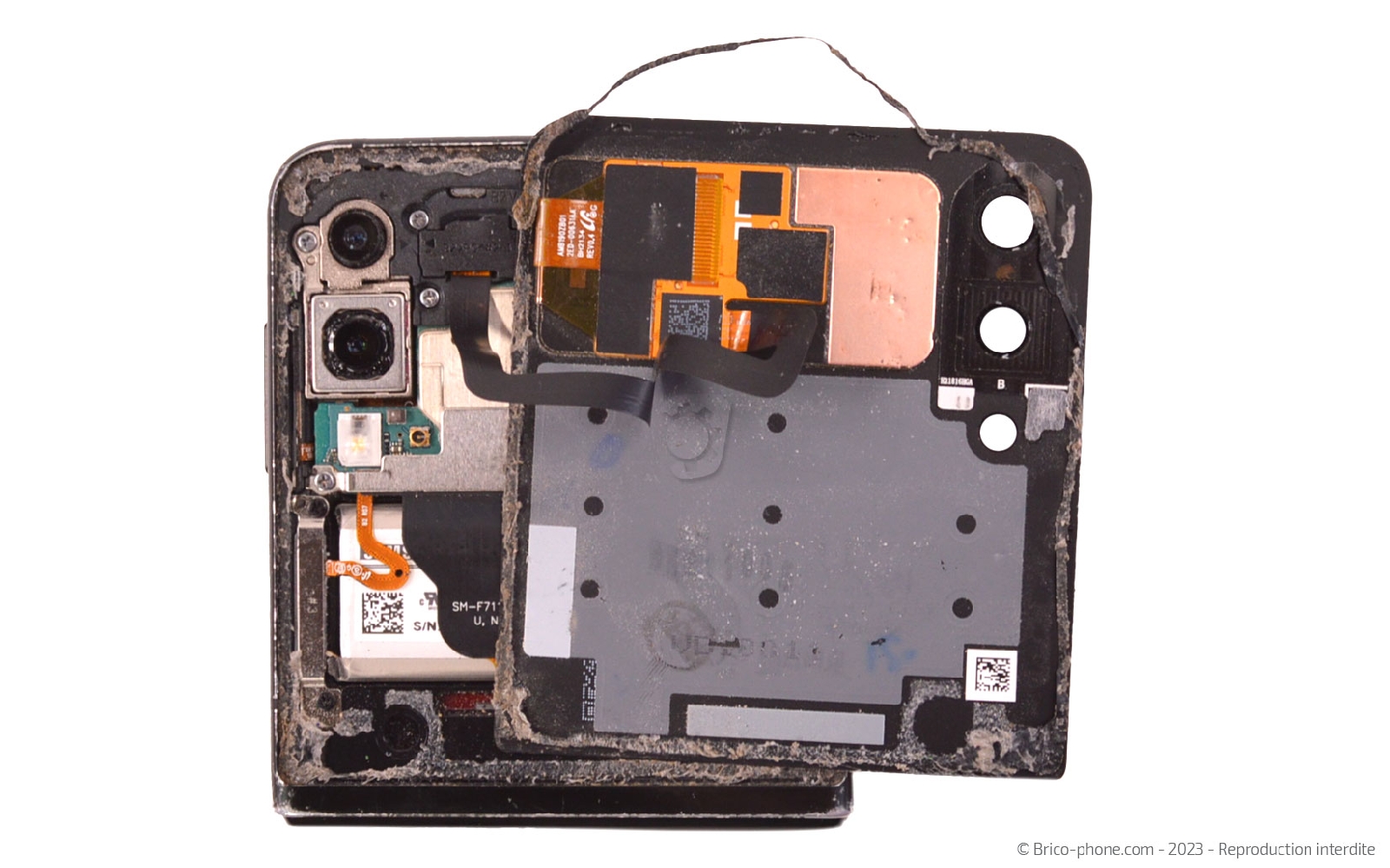

Déclipsez le support noir avec la pince afin de pouvoir débrancher la nappe de l'écran externe avec le spudger. Vous pouvez également nettoyer le châssis des résidus de colle pour être certain qu'aucune vis ne soit cachée.
Outils
Levier Nylon
Pince Brucelles
Pièces
Vitre arrière et écran supérieurs pour Samsung Galaxy Z Flip3 - Noir 89.90€

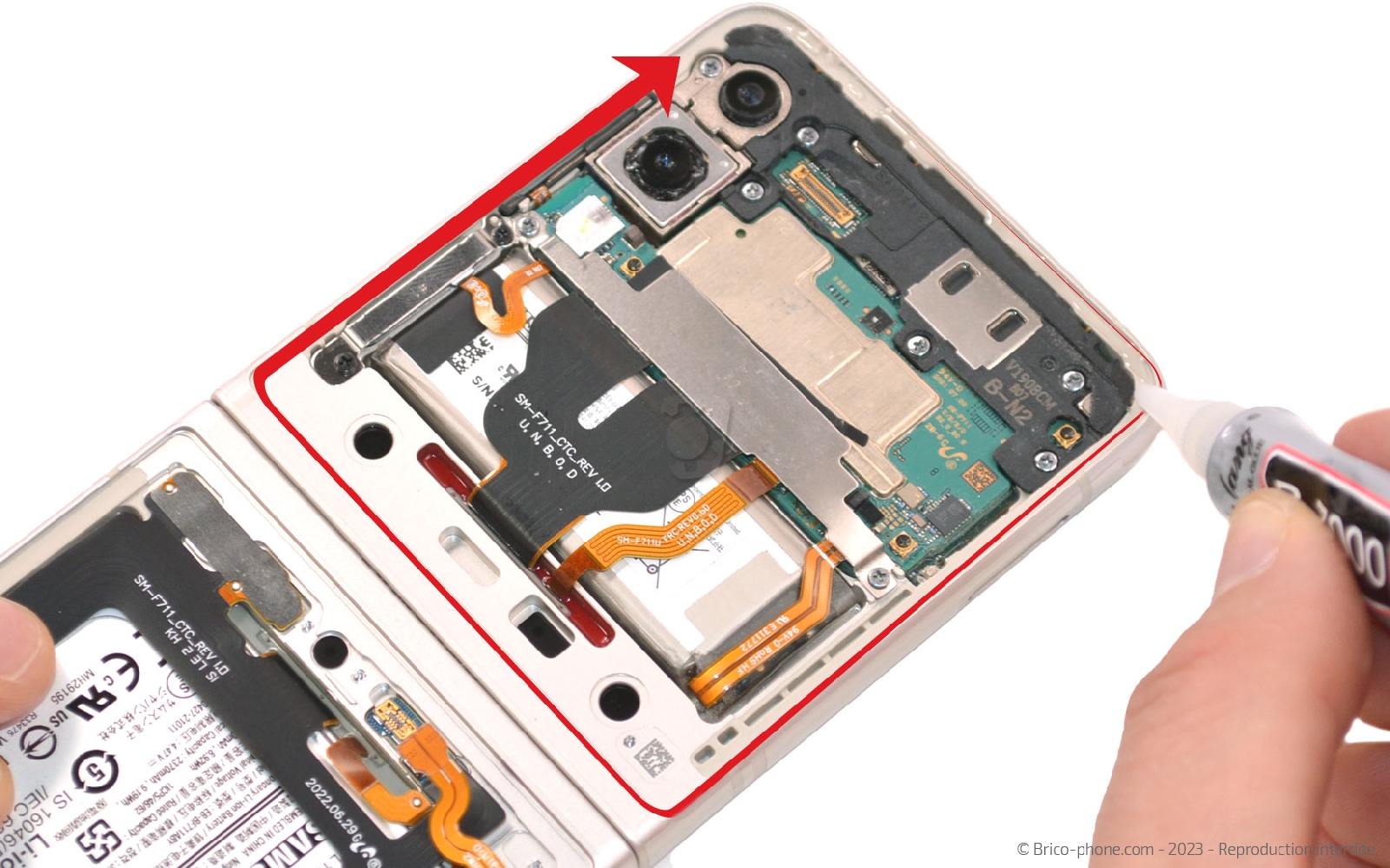

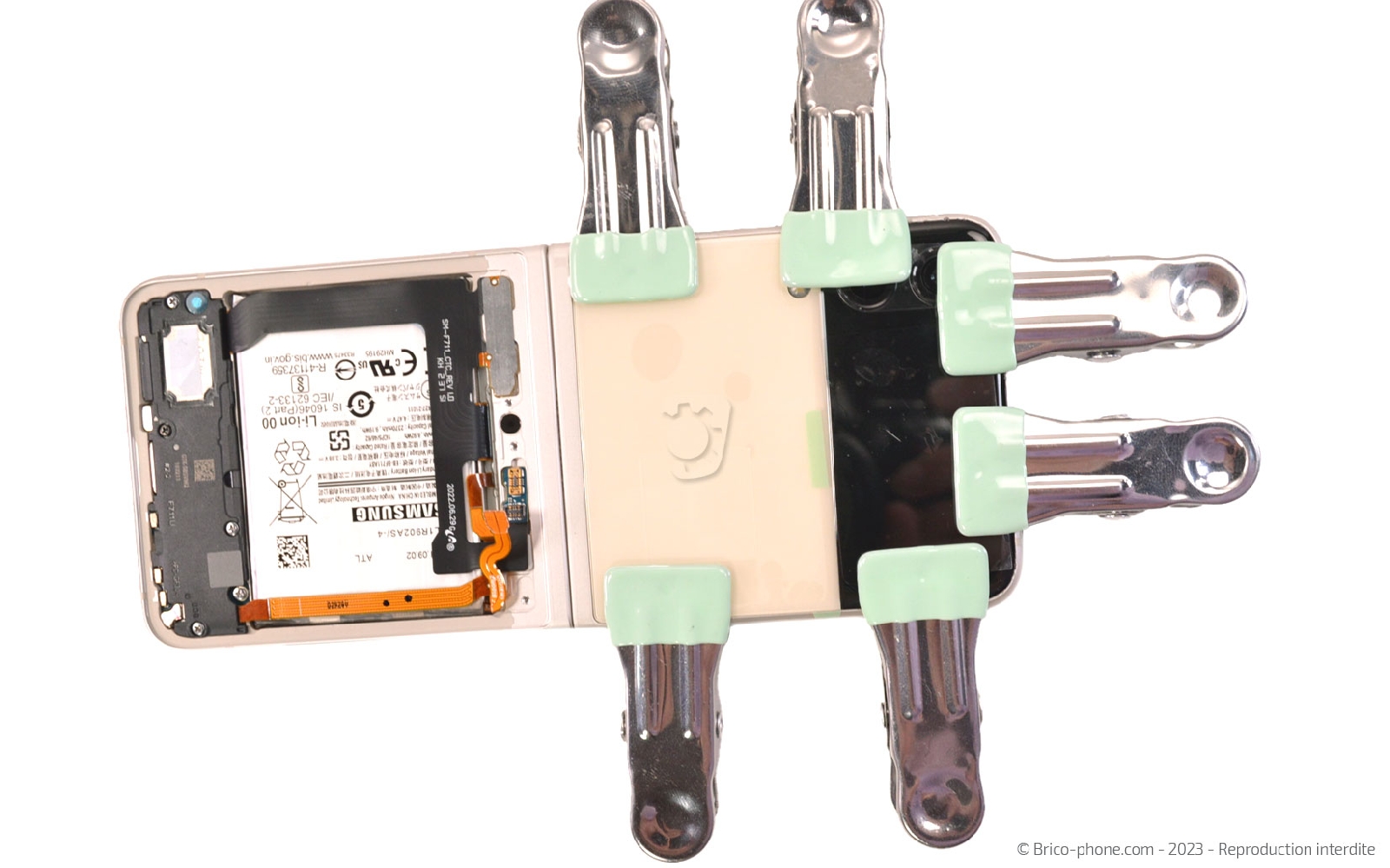

Refermer le téléphone

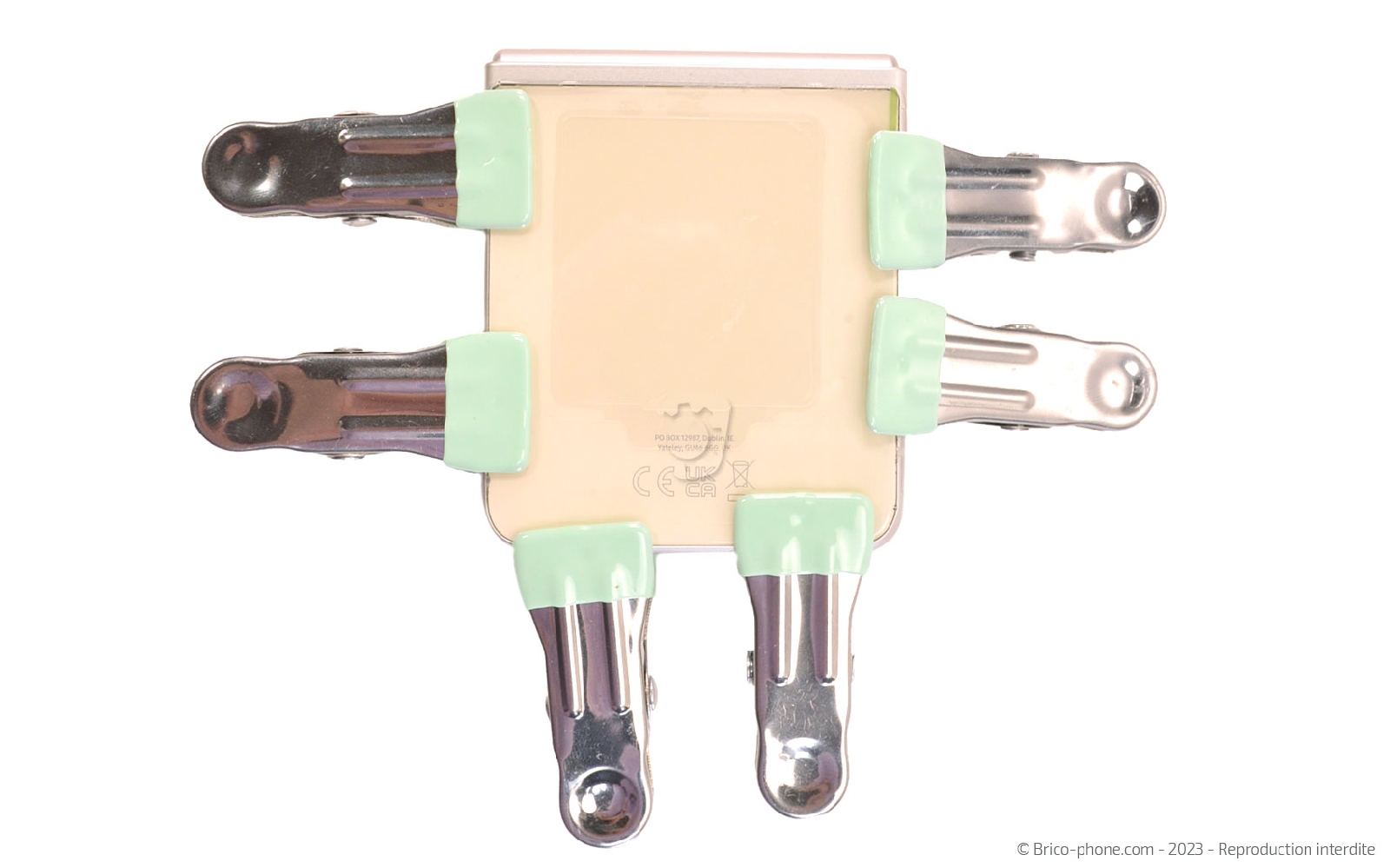

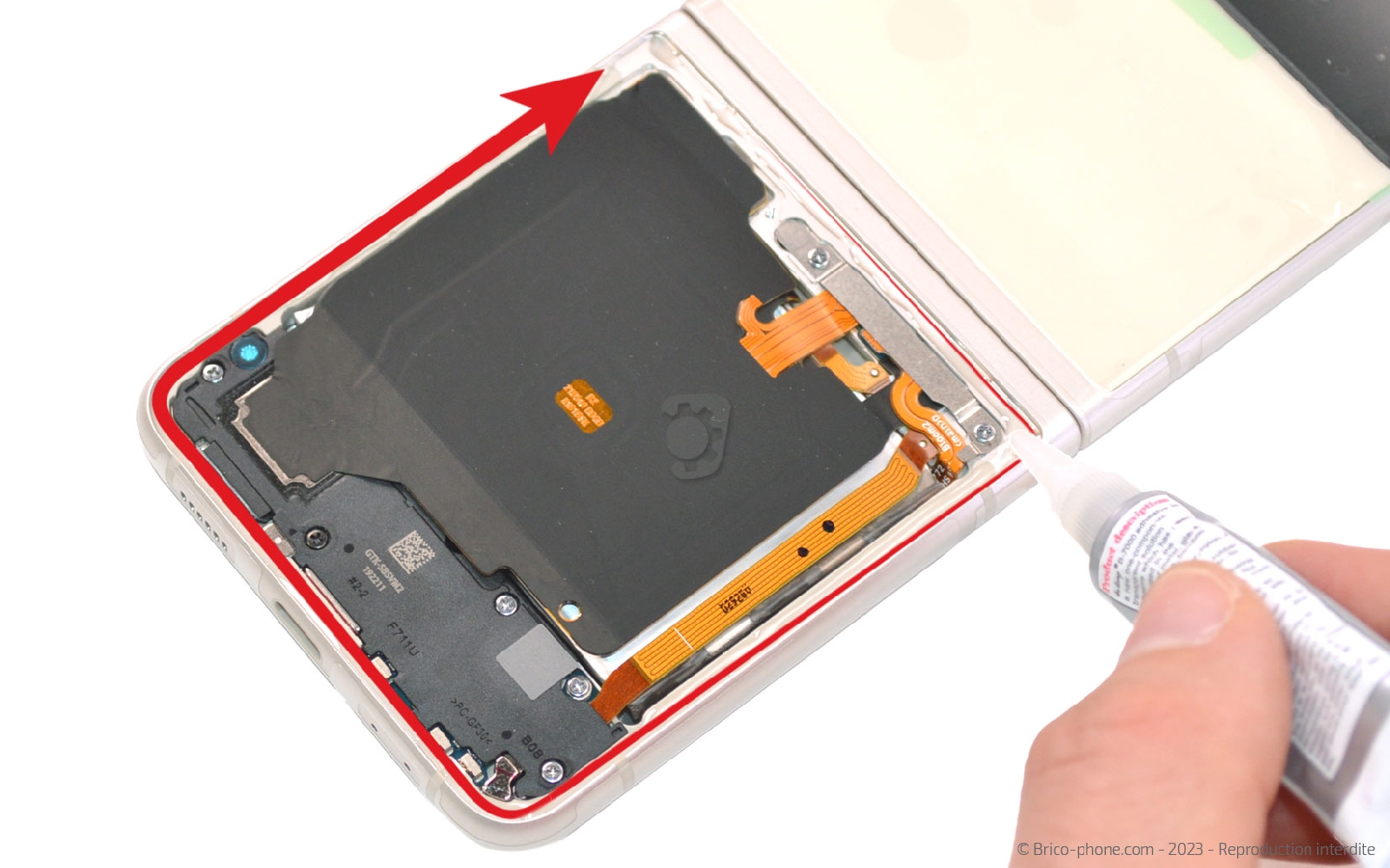

Appliquez la colle B-7000 sur toute la longueur du châssis. Placez la vitre avec l'écran externe (n'oubliez pas de le reconnecter avant). Faites la même chose pour la vitre arrière et une fois celle-ci en place, fermez le téléphone pour pouvoir le mettre sous presse à l'aide de pinces. Laissez sécher la colle environ 1 heure.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
