Comment changer le connecteur de charge sur Galaxy Z Flip3

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Z Flip3
Réparation
Note de réparabilité 13/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Problème de charge

Bienvenue dans ce tutoriel dédié au remplacement du connecteur de charge du Samsung Galaxy Z Flip3. Cette procédure est essentielle pour les utilisateurs confrontés à des problèmes de charge, tels que des connexions intermittentes ou l'incapacité de l'appareil à charger correctement.

Ce guide a été méticuleusement élaboré pour vous accompagner pas à pas dans le processus de remplacement, en assurant que même ceux qui n'ont pas d'expérience préalable en réparation de smartphones puissent réaliser cette tâche avec confiance et sécurité. Nous couvrirons tout, depuis la préparation et les outils nécessaires jusqu'aux étapes détaillées pour retirer l'ancien connecteur et installer le nouveau.

Suivre attentivement ce tutoriel vous aidera à restaurer la fonctionnalité de charge de votre Z Flip3, prolongeant ainsi la durée de vie de votre appareil.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

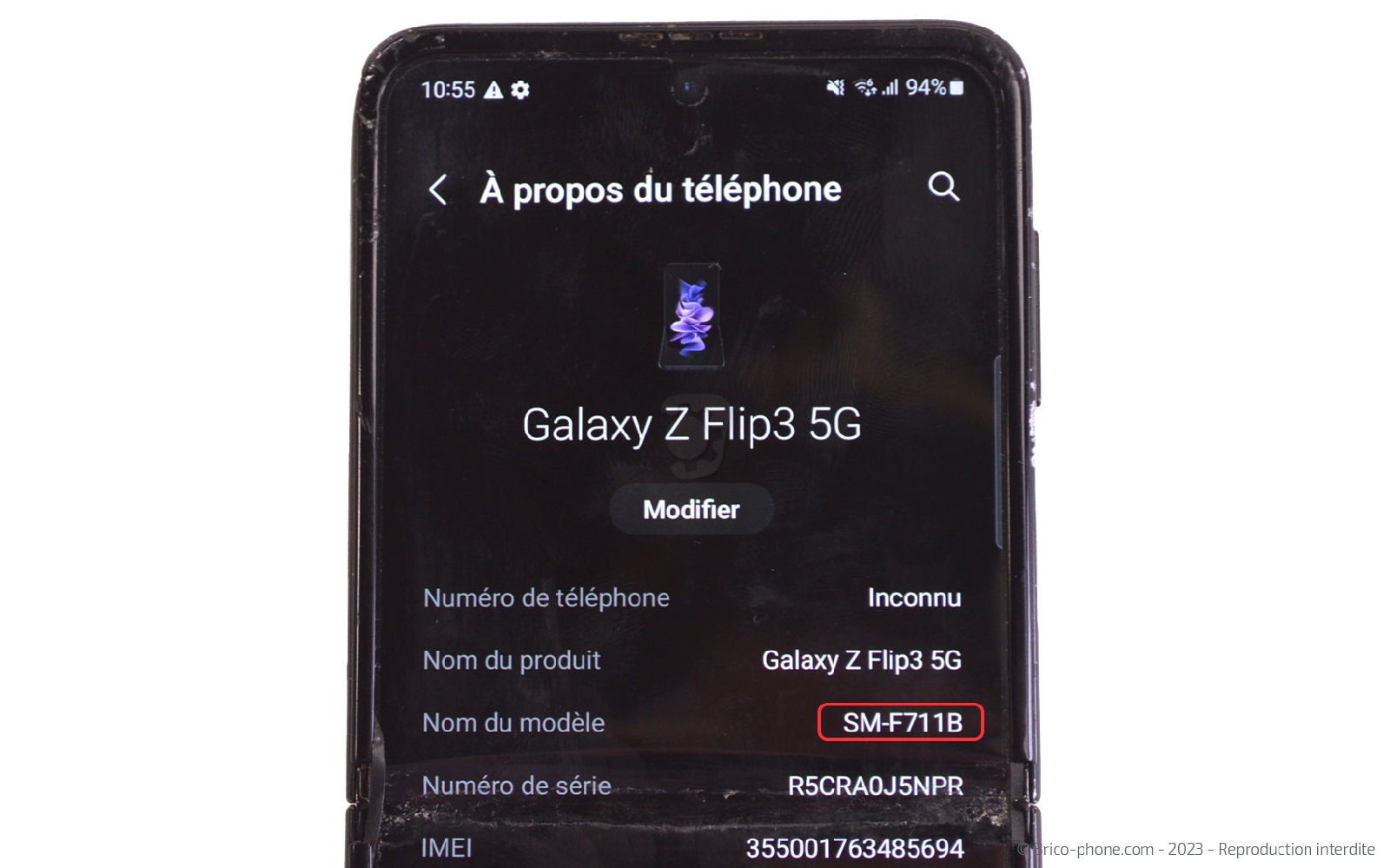

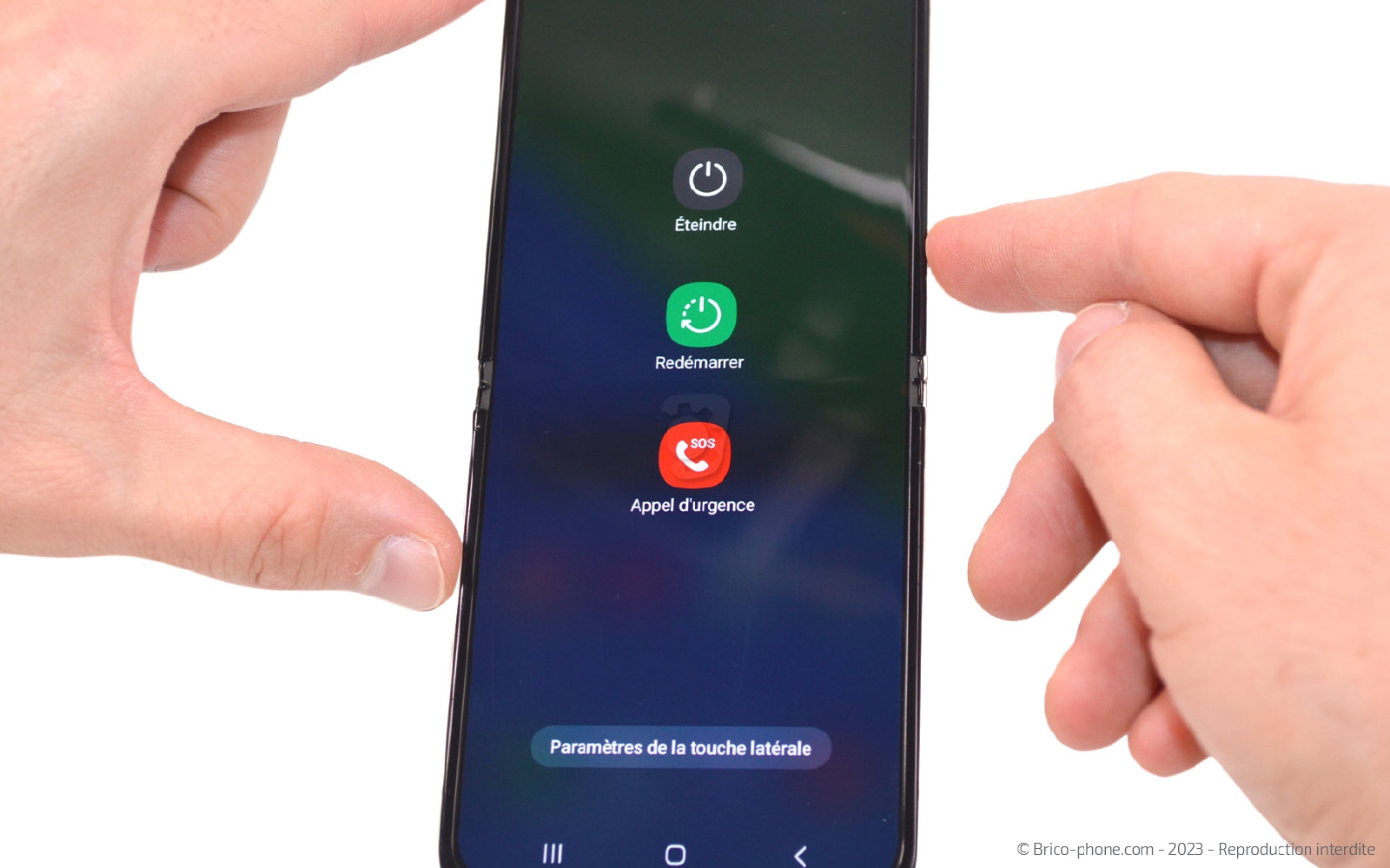

Avant de commencer

Il est essentiel de connaître son numéro de modèle pour plusieurs raisons : Compatibilité : Différents modèles de smartphones ont des composants spécifiques qui leur sont propres. En connaissant le numéro de modèle de votre téléphone, vous pouvez vous assurer que les pièces que vous commandez sont compatibles avec votre appareil. Cela garantit que les pièces s'adapteront correctement et fonctionneront de manière optimale. Éviter les erreurs : En utilisant le numéro de modèle, vous réduisez le risque de commander par erreur des pièces incorrectes. Cela vous permet d'économiser du temps et de l'argent en évitant des retours inutiles ou des achats inappropriés. Performance optimale : Les pièces détachées conçues pour un modèle spécifique sont généralement optimisées pour fonctionner parfaitement avec cet appareil. En utilisant les bonnes pièces, vous garantissez que votre smartphone continuera à fonctionner de manière optimale après la réparation. Facilité de réparation : Lorsque vous suivez un guide de réparation sur Brico-phone, il est souvent spécifique au numéro de modèle de votre smartphone. En ayant le bon numéro de modèle, vous pouvez suivre les instructions étape par étape de manière précise, ce qui simplifie le processus de réparation. Économie d'argent : Commander les bonnes pièces dès le départ vous permet d'économiser de l'argent en évitant les coûts supplémentaires liés à la réparation de pièces incorrectes ou à la nécessité de commander à nouveau les bonnes pièces. En résumé, connaître le numéro de modèle de votre smartphone est essentiel pour commander les bonnes pièces détachées sur Brico-phone. Pour connaitre le numéro de modèle de votre Samsung, il vous suffit de vous rendre dans les Paramètres > A propos du téléphone. Une fois la commande reçue, commencez la réparation par éteindre votre appareil.
Etape 1

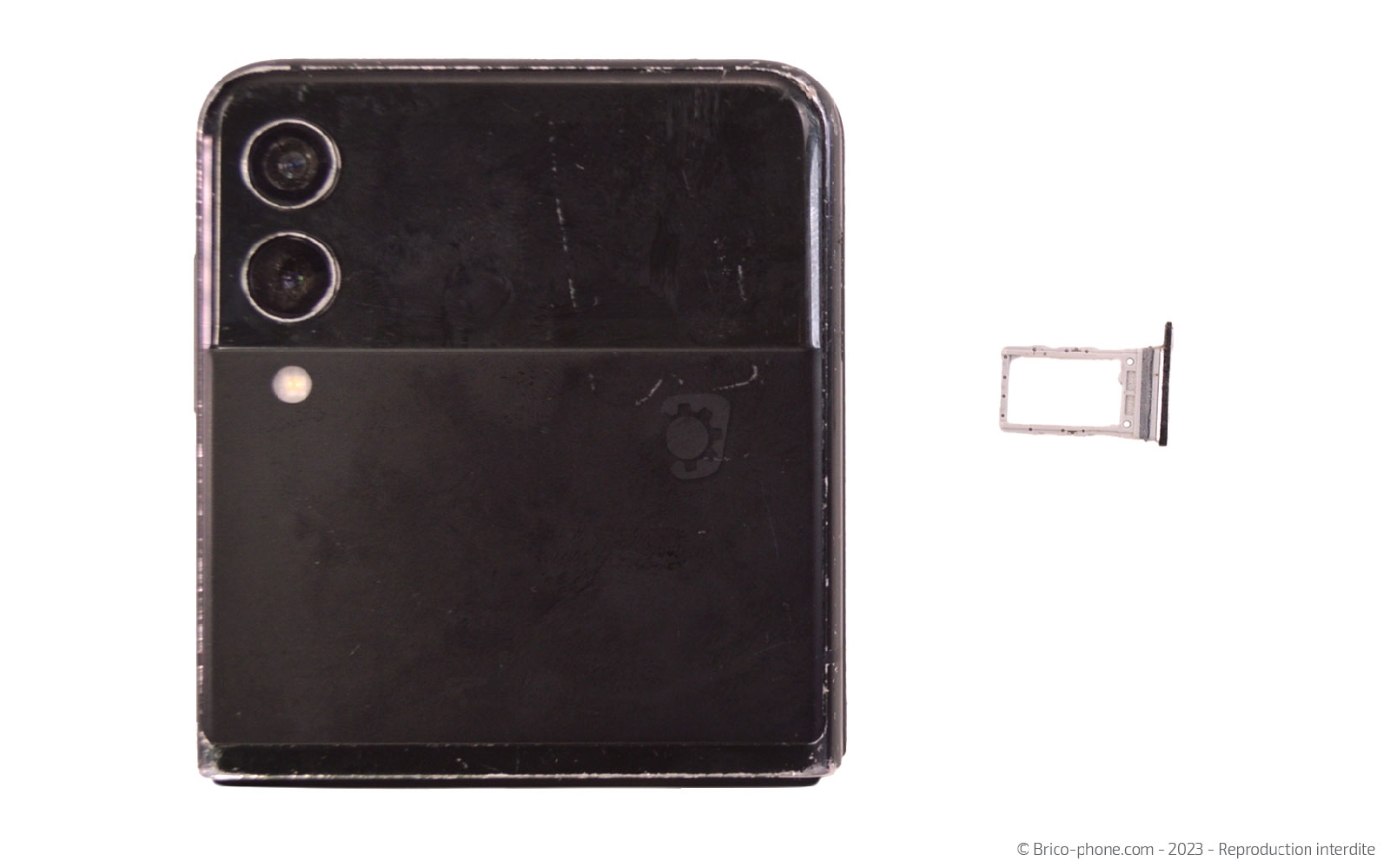

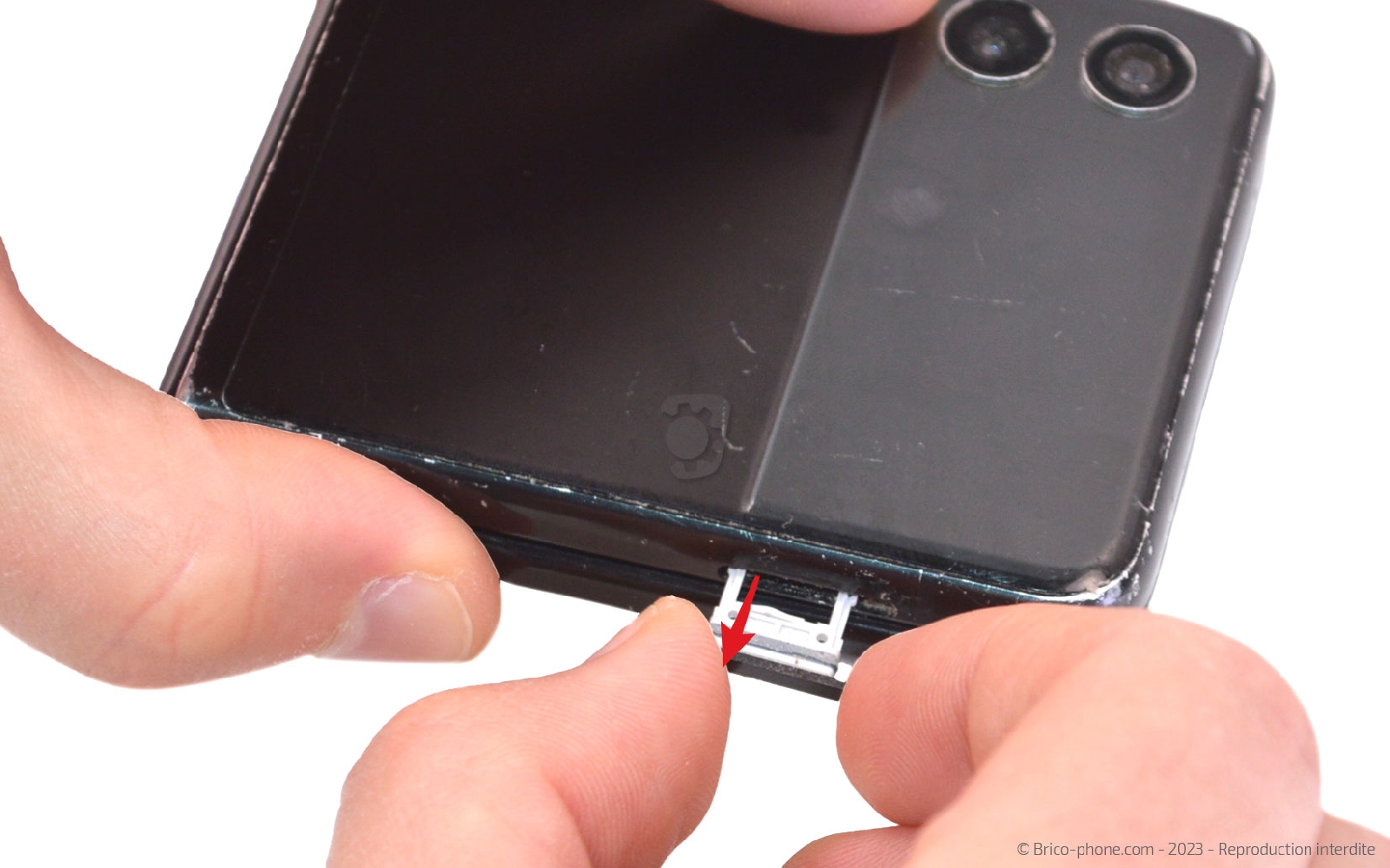

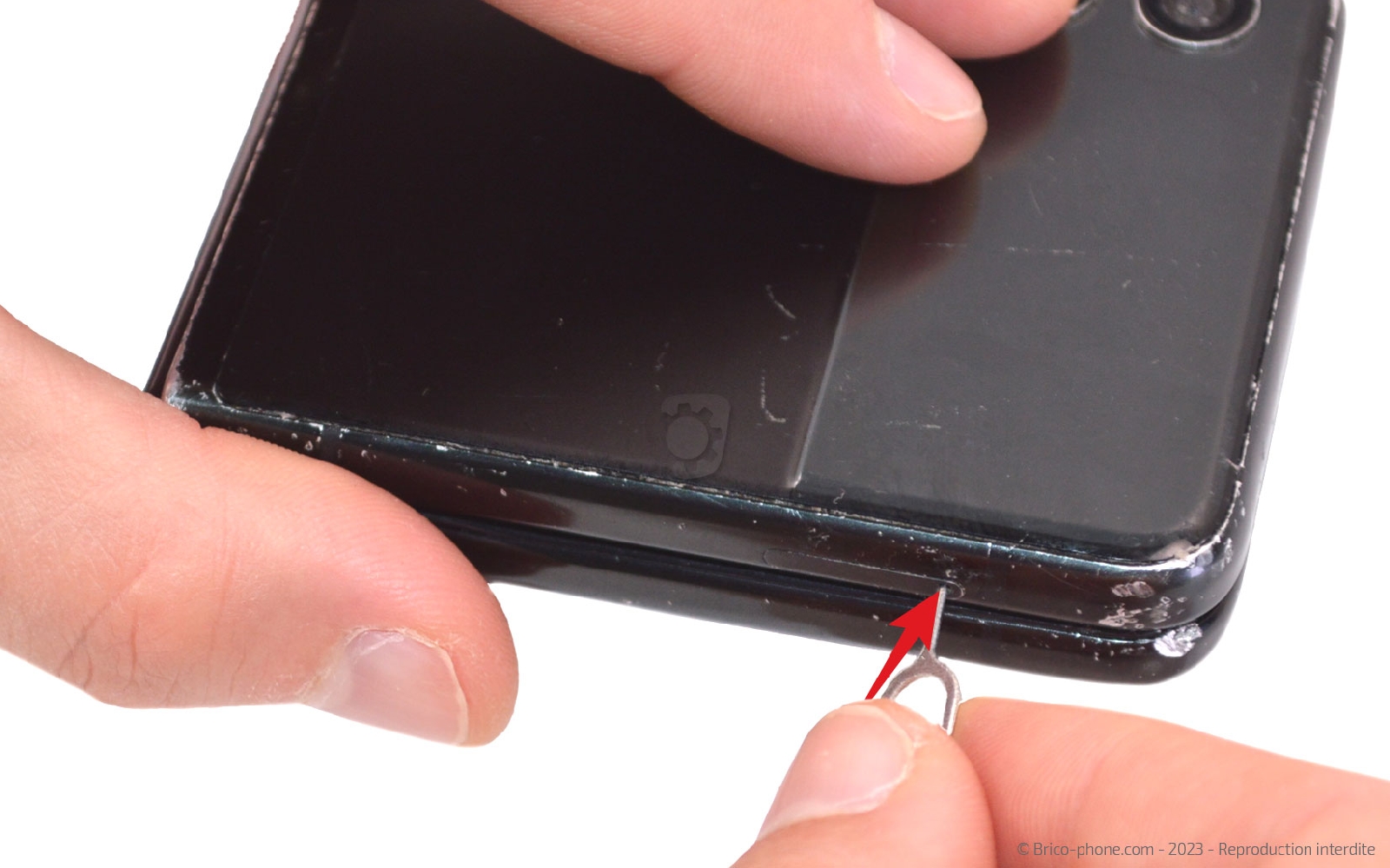

Etape 1 Ejecter le tiroir de la carte SIM

Insérez l'outil adéquat pour éjecter le tiroir de la carte SIM.
Outils
SIM
Etape 2

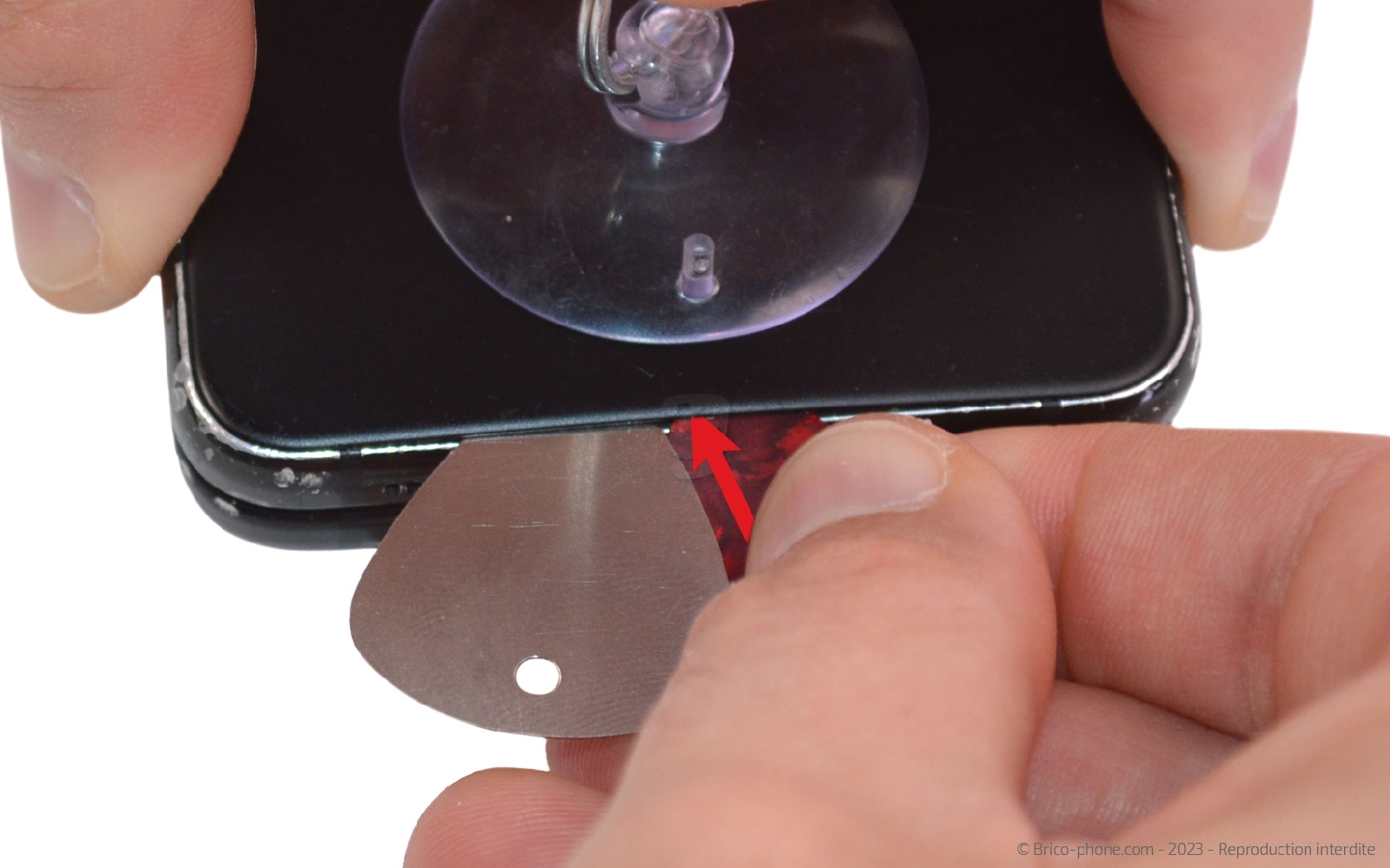

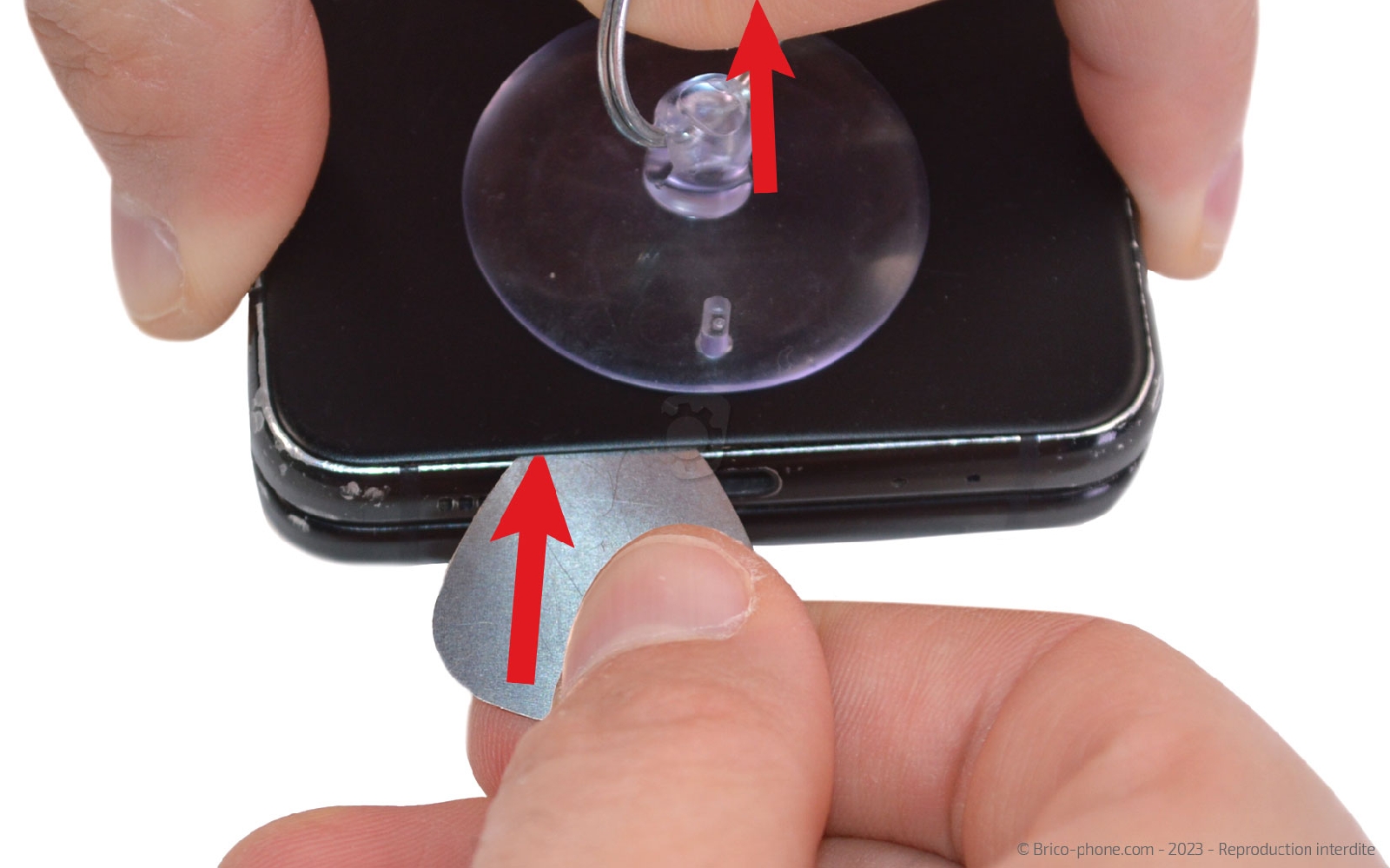

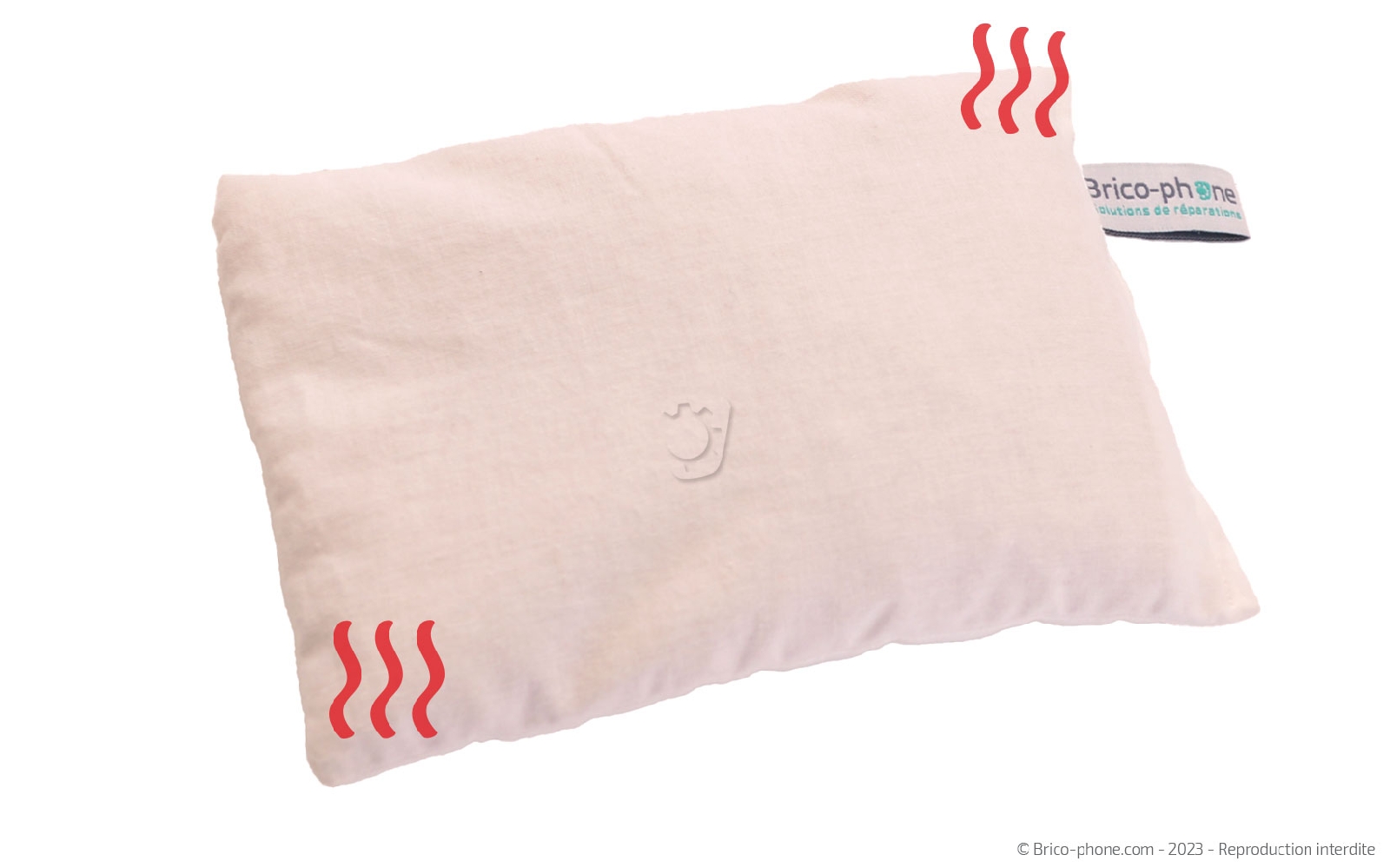

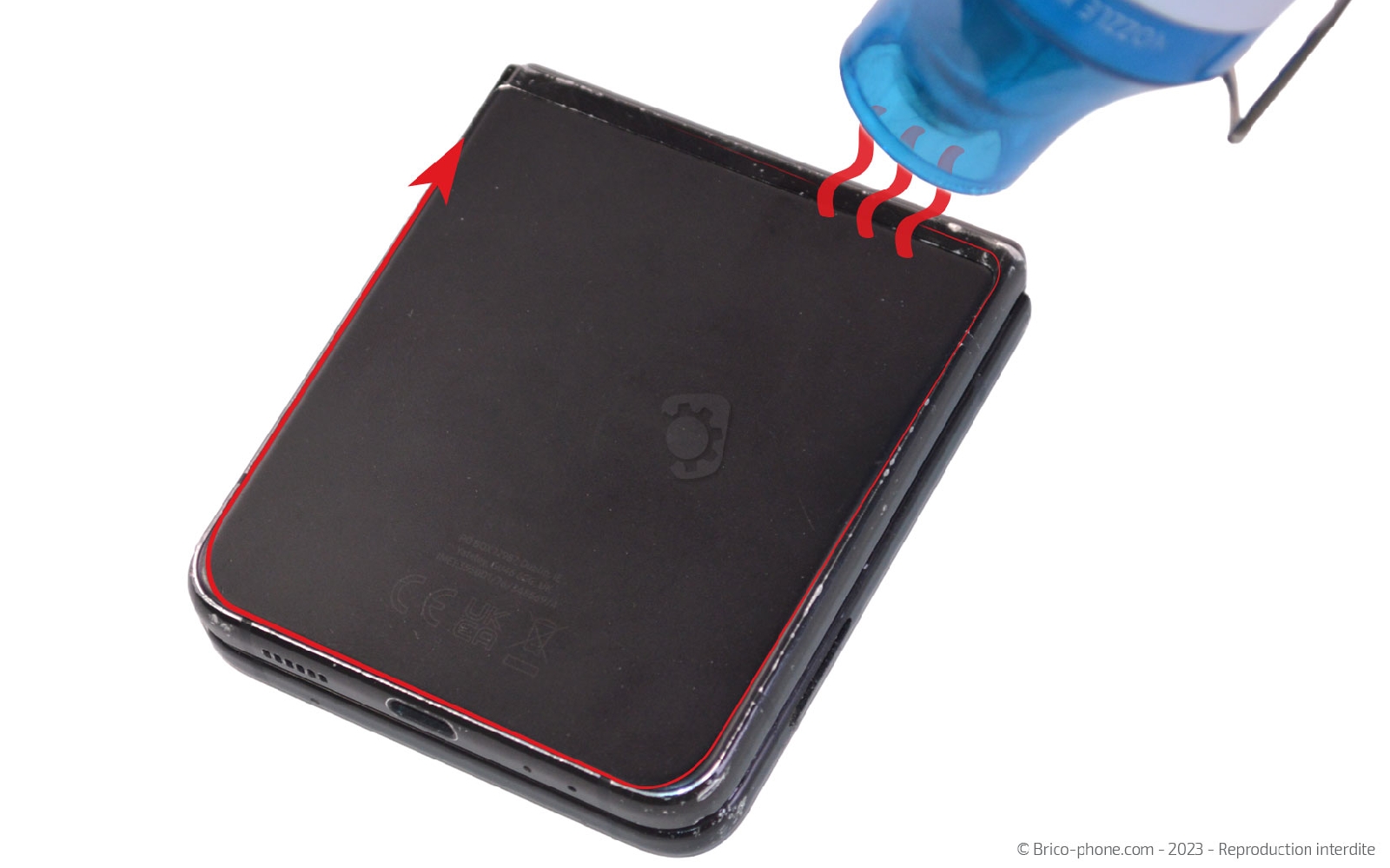

Etape 2 Chauffer la vitre arrière

Chauffez la vitre arrière avec un coussin chauffant ou alors un décapeur thermique. Si vous avez opté pour le coussin chauffant, passez le produit au micro-ondes environ 2 minutes puis posez le sur la face arrière de votre téléphone. Vous faites plutôt parti de la Team Décapeur thermique ou sèche cheveux ? Dans ce cas, allumez l'outil est chauffer tout le contour de la façade. Collez la ventouse sur le bas de la vitre puis insérez le médiator troué entre le composant et le châssis tout en tirant l'anneau de la ventouse. Ensuite, glissez les médiators en plastique près de celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

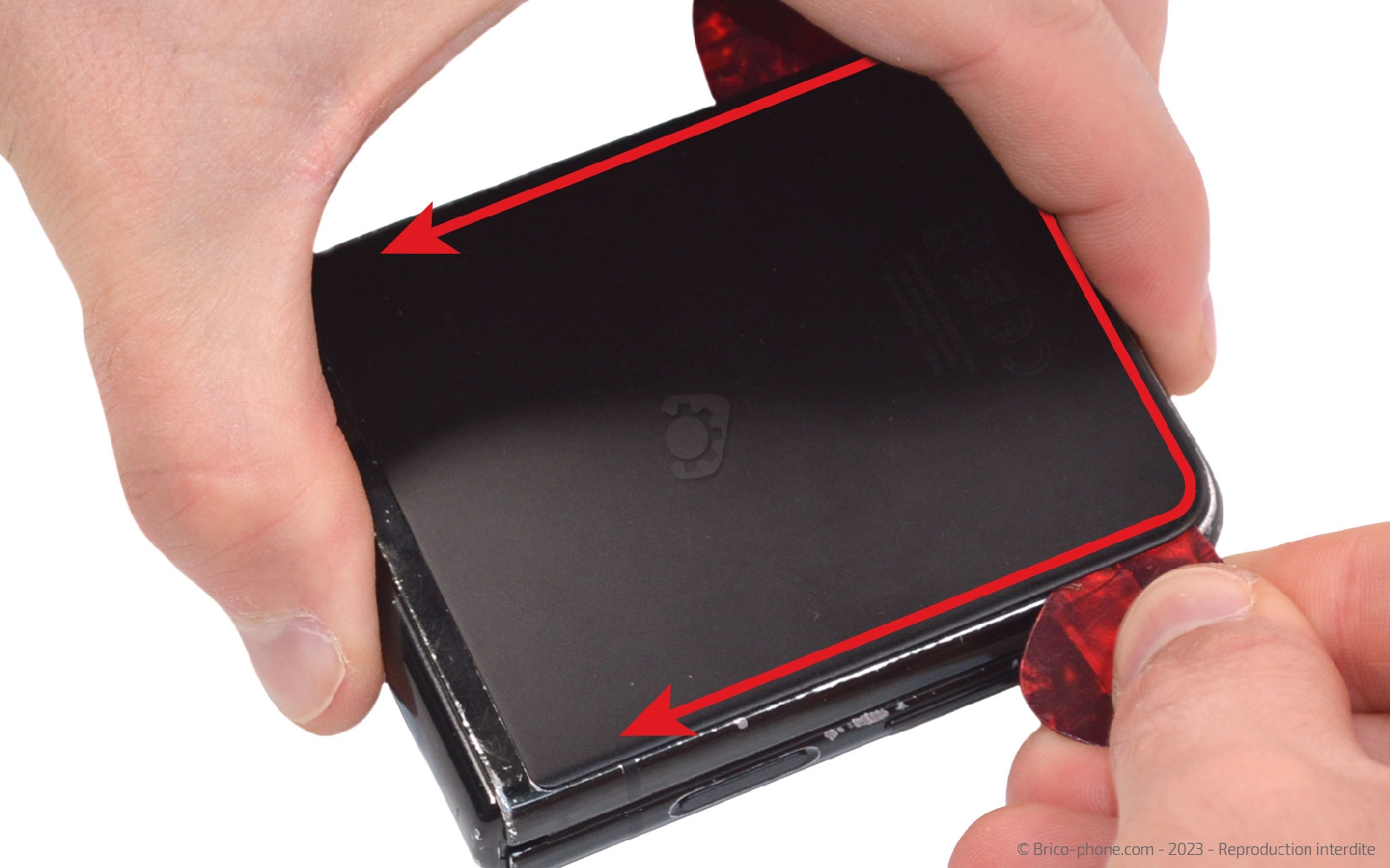

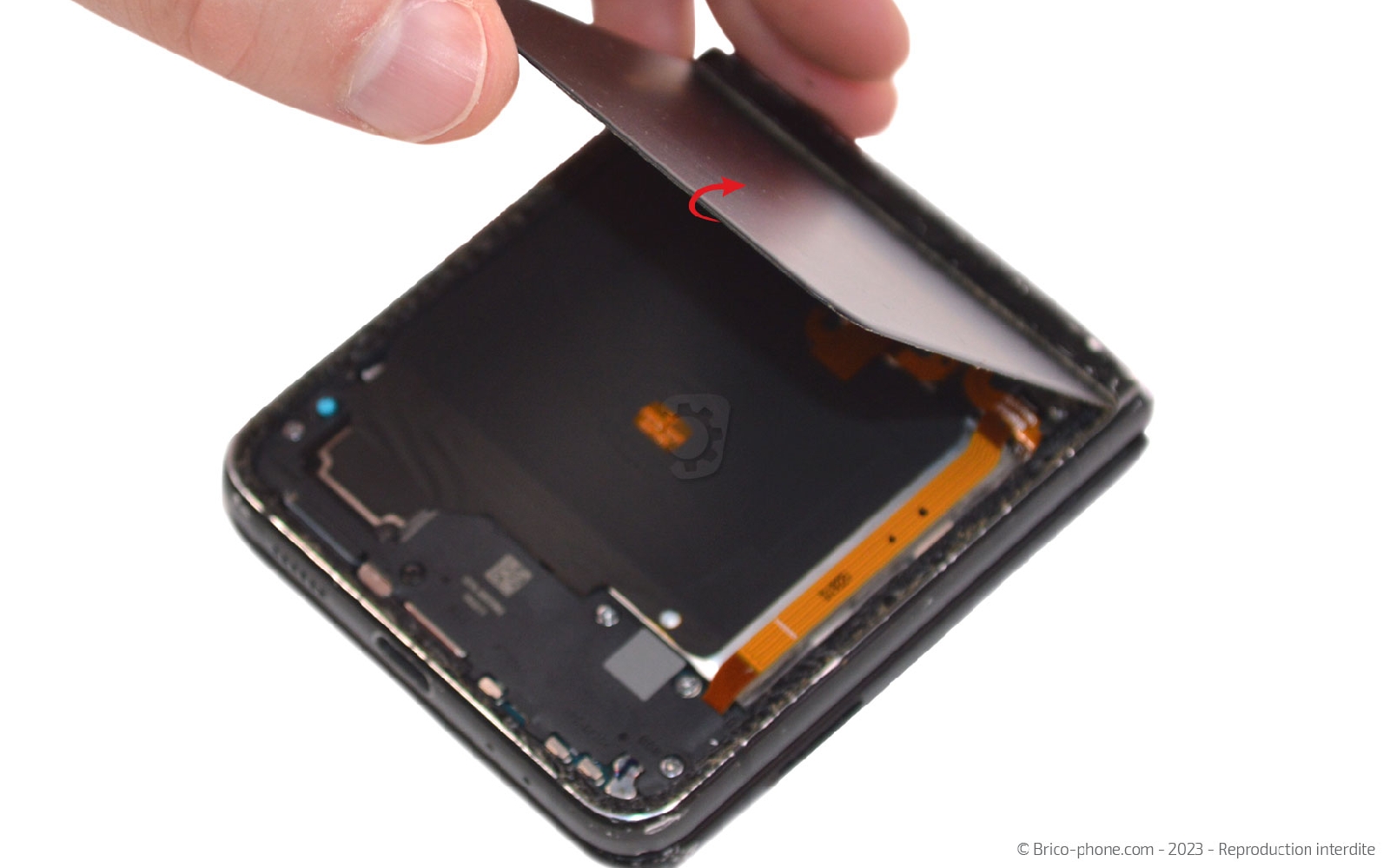

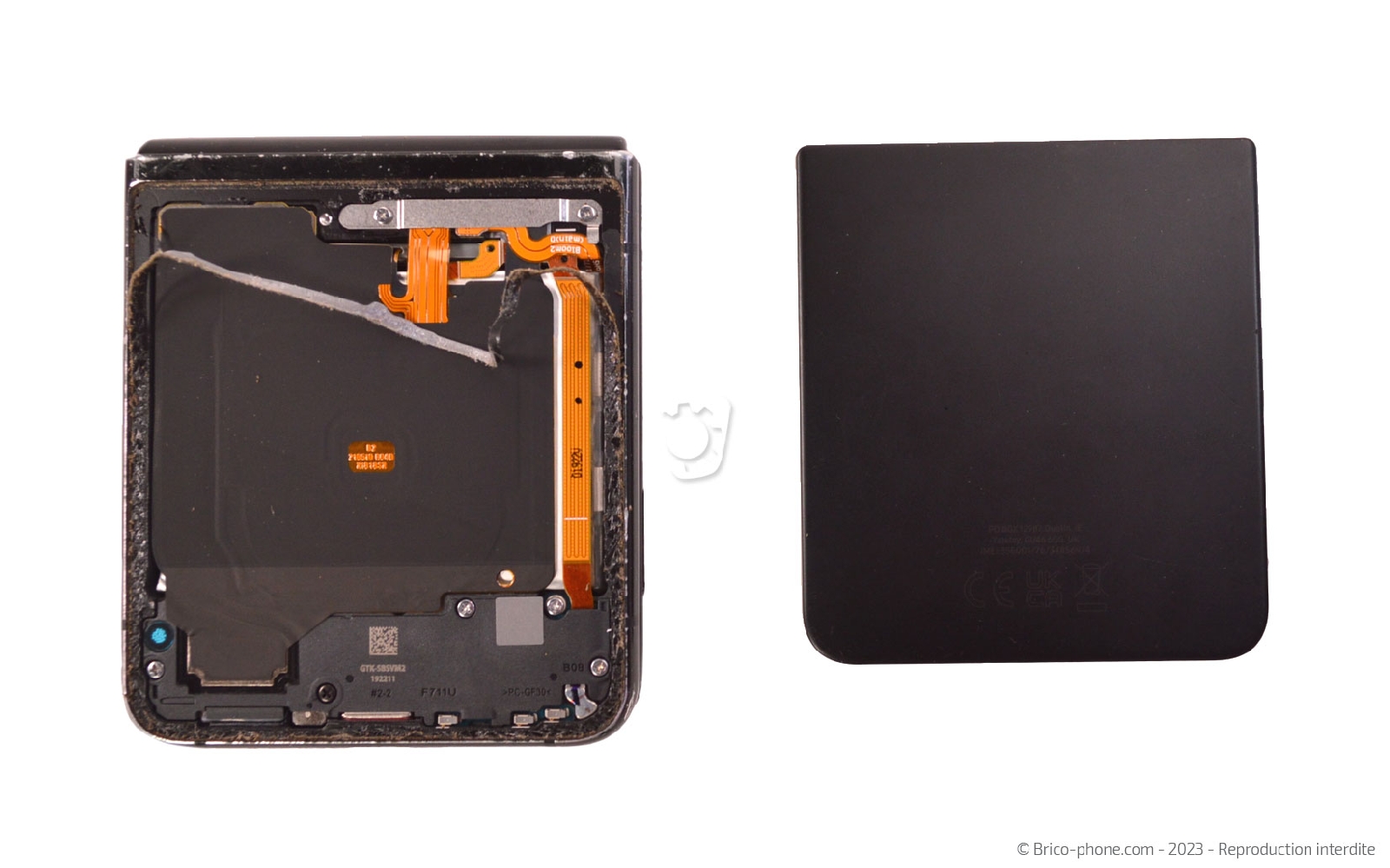

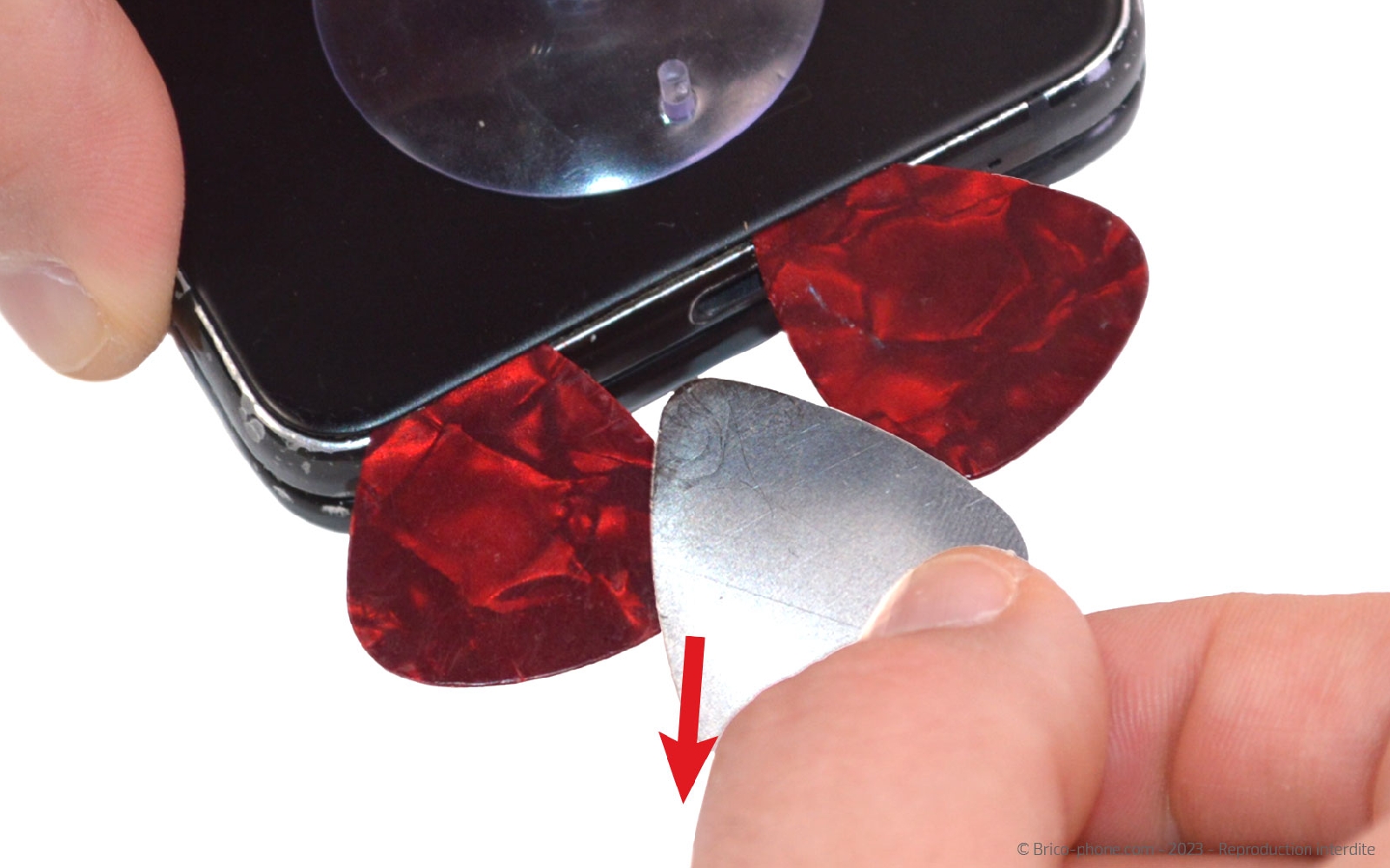

Etape 3 Mettre de coté la vitre arrière

Retirez l'outil métallique puis faites glisser les médiators tout autour de la vitre arrière. Il ne vous reste plus qu'à mettre de coté le composant pour accéder à l'intérieur du téléphone.
Outils
Médiator
Ventouse
Pièces
Vitre arrière inférieure pour Samsung Galaxy Z Flip3 - Noir 29.90€
Etape 4

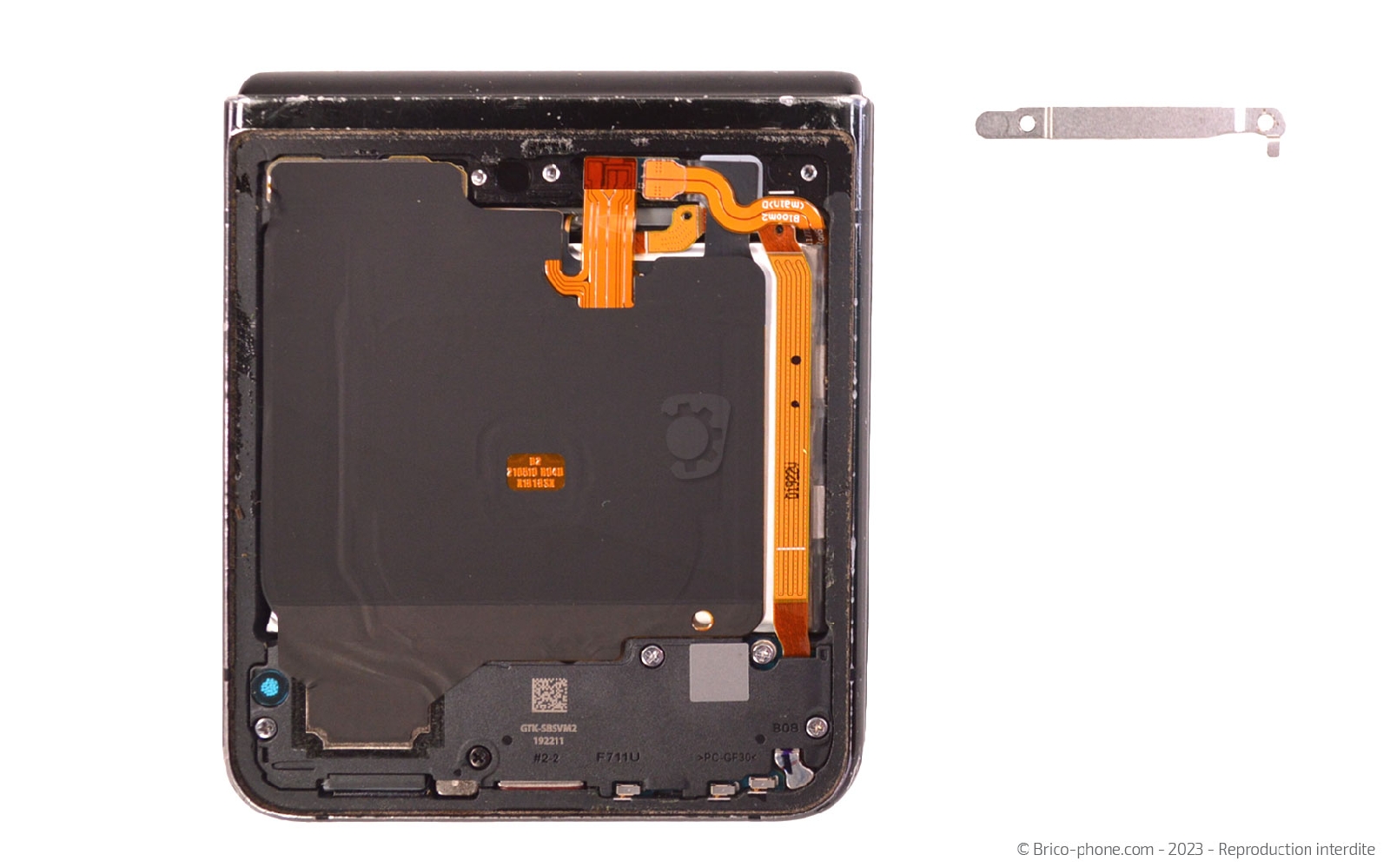

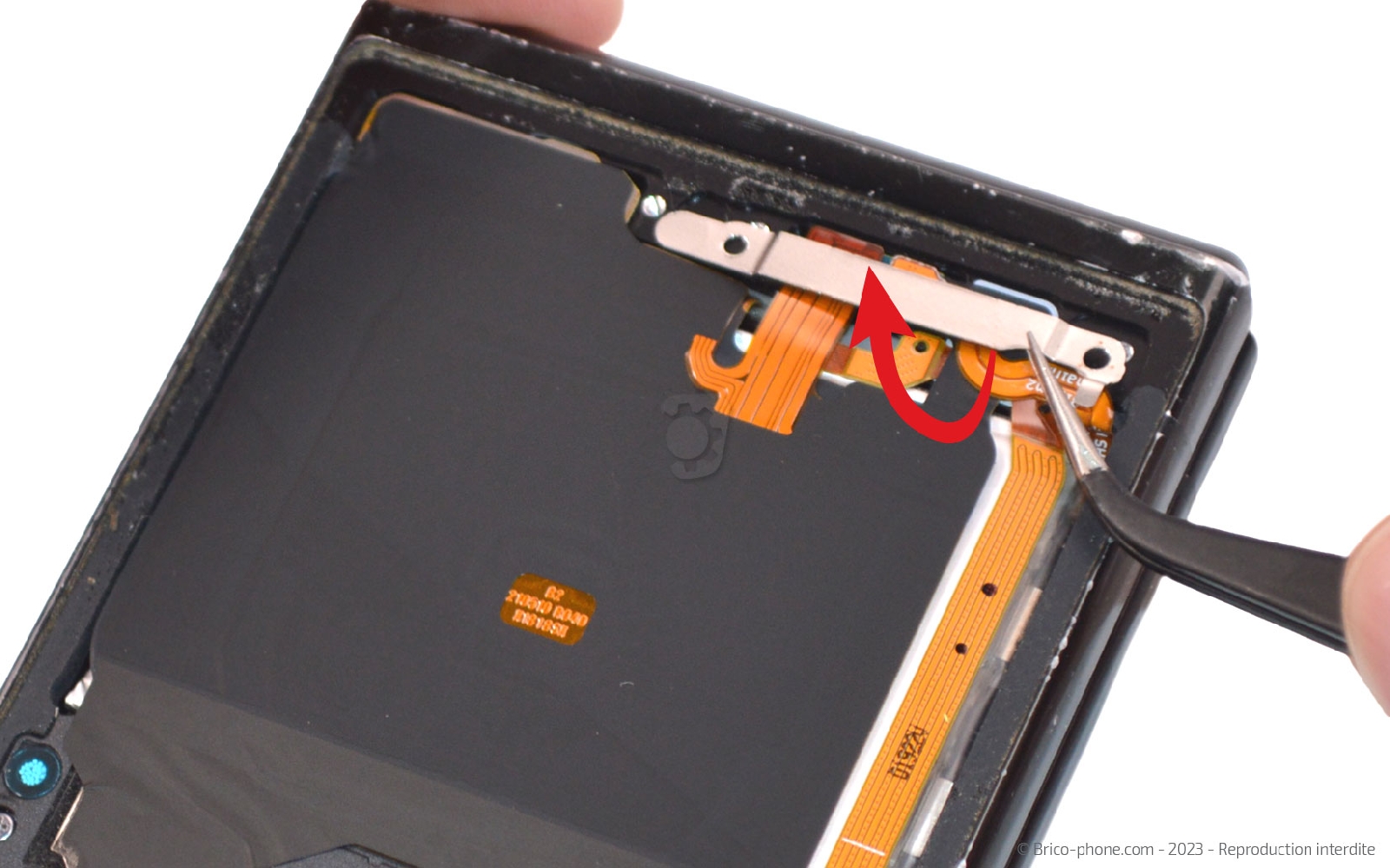

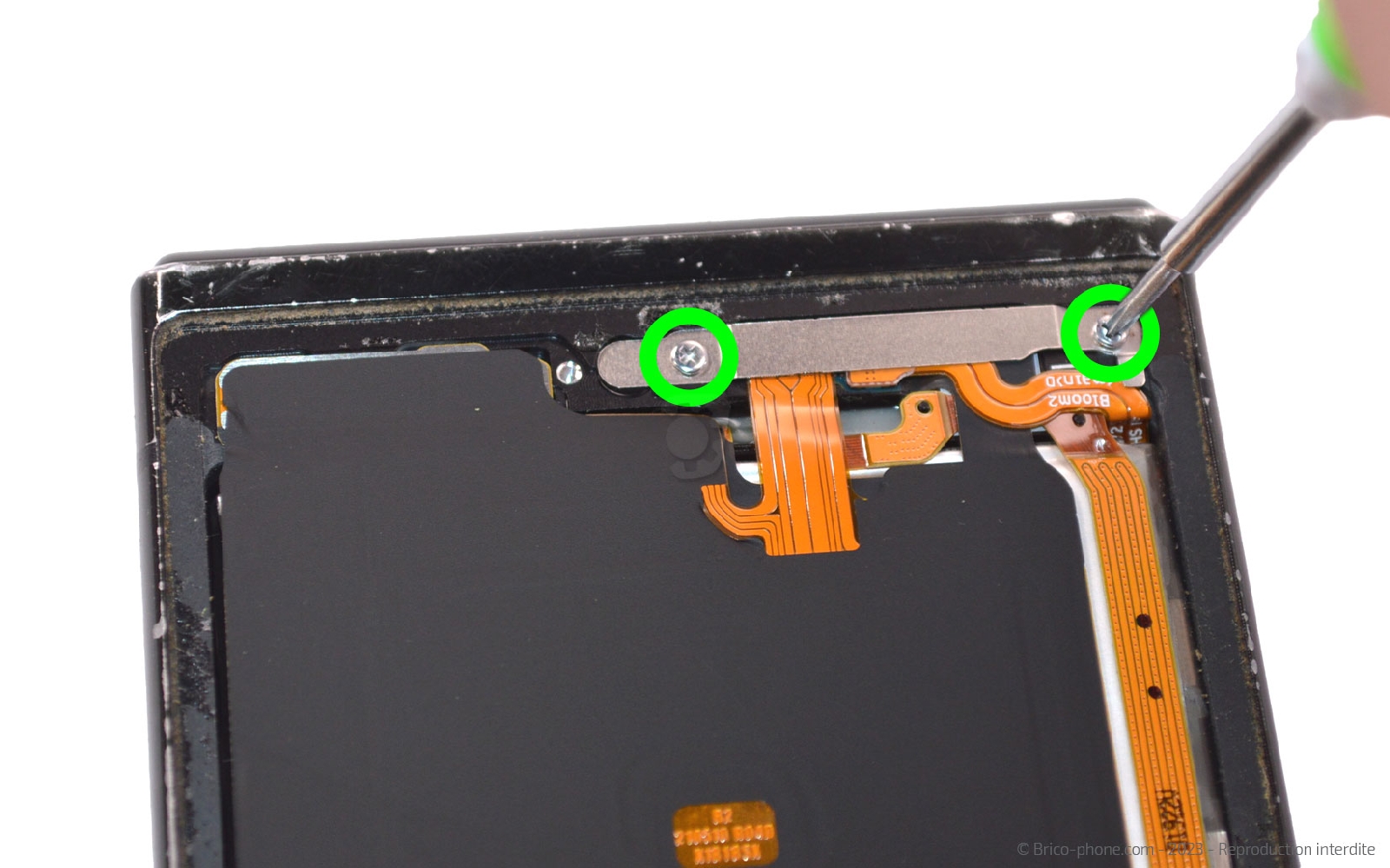

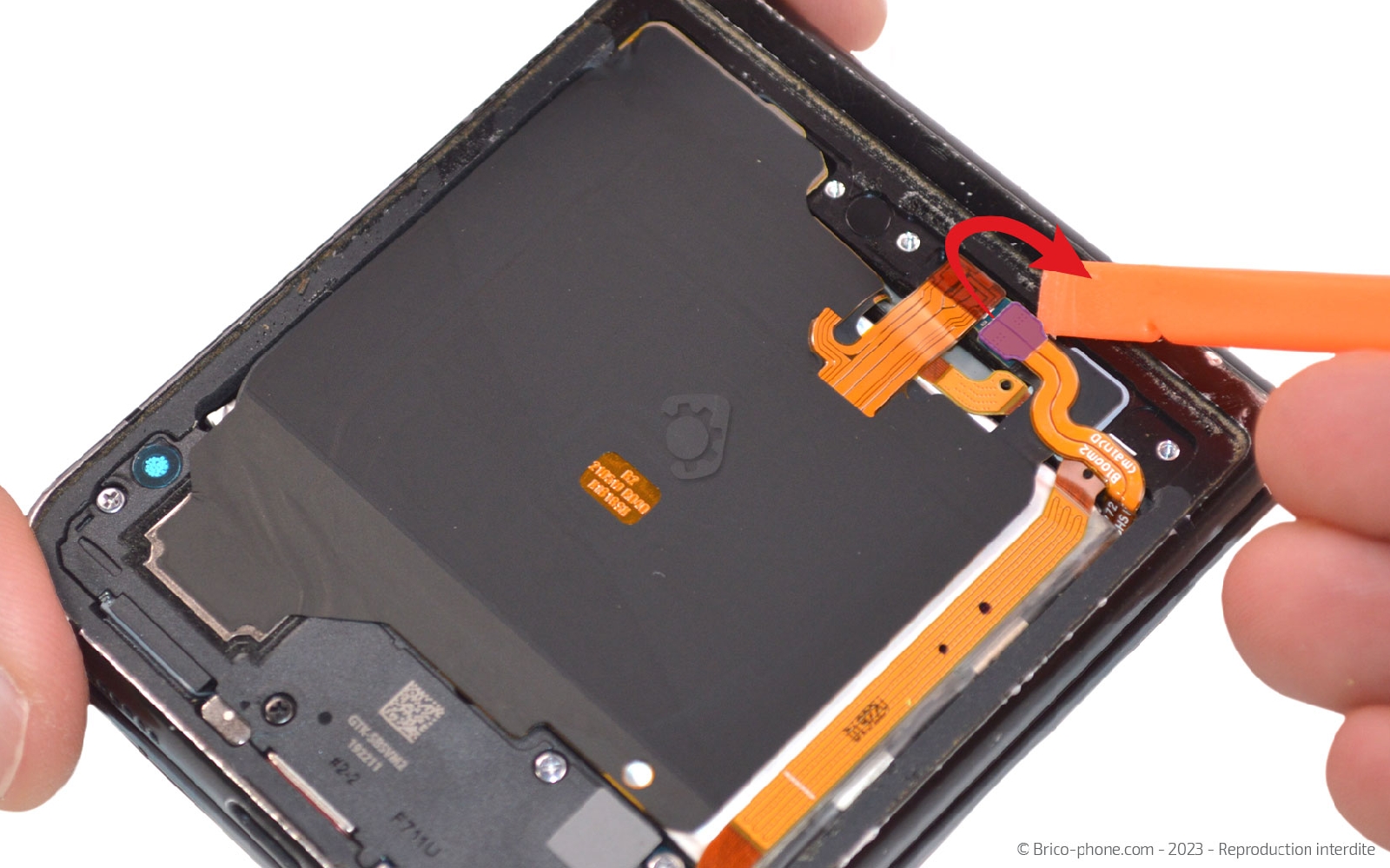

Etape 4 Déconnecter la batterie

Dévissez avec le tournevis cruciforme les deux vis retenant la plaquette métallique. Saisissez la avec la pincette pour la mettre de coté sur votre patron d'aide au montage. Déconnectez la batterie en glissant le levier sous sa nappe.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

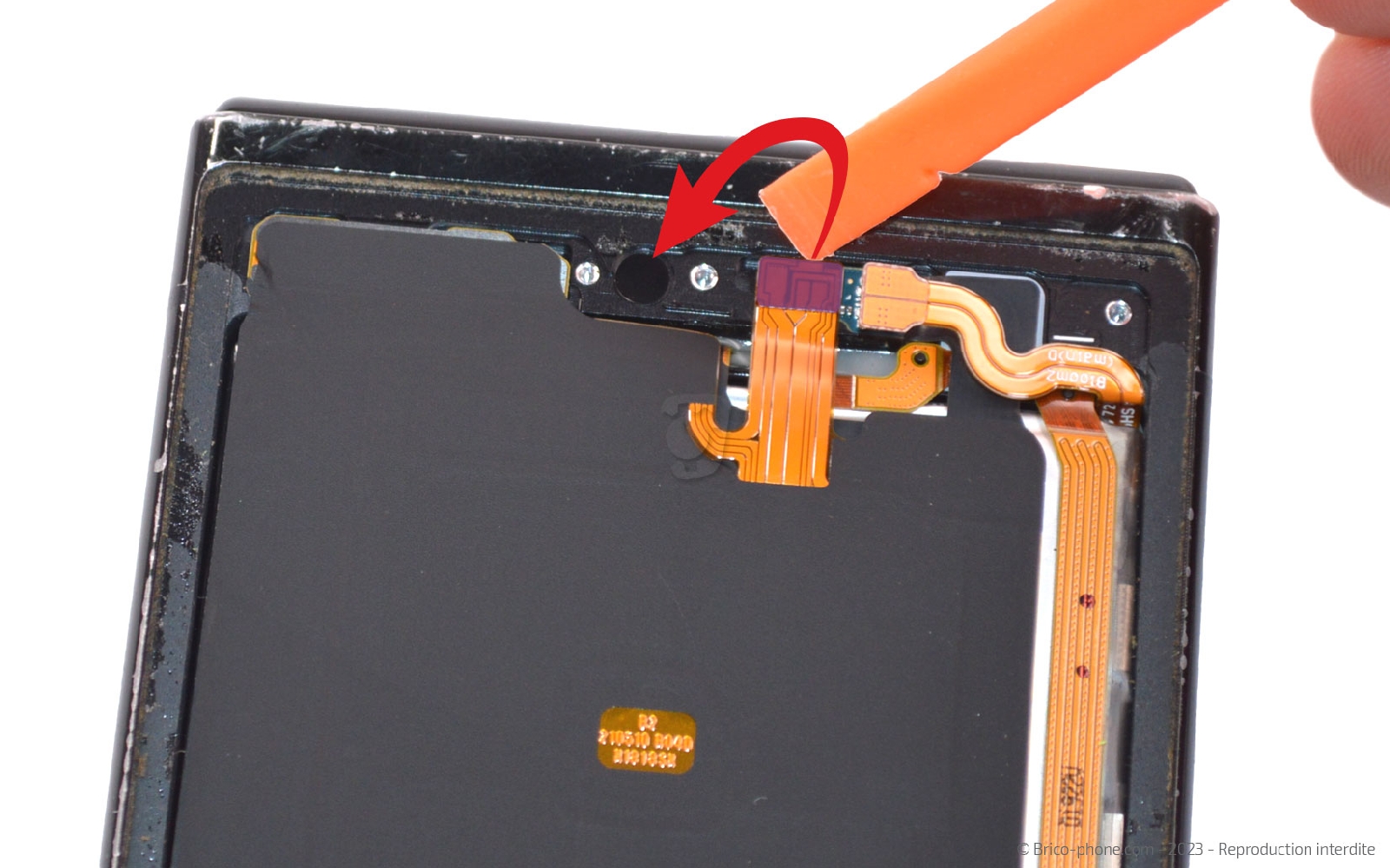

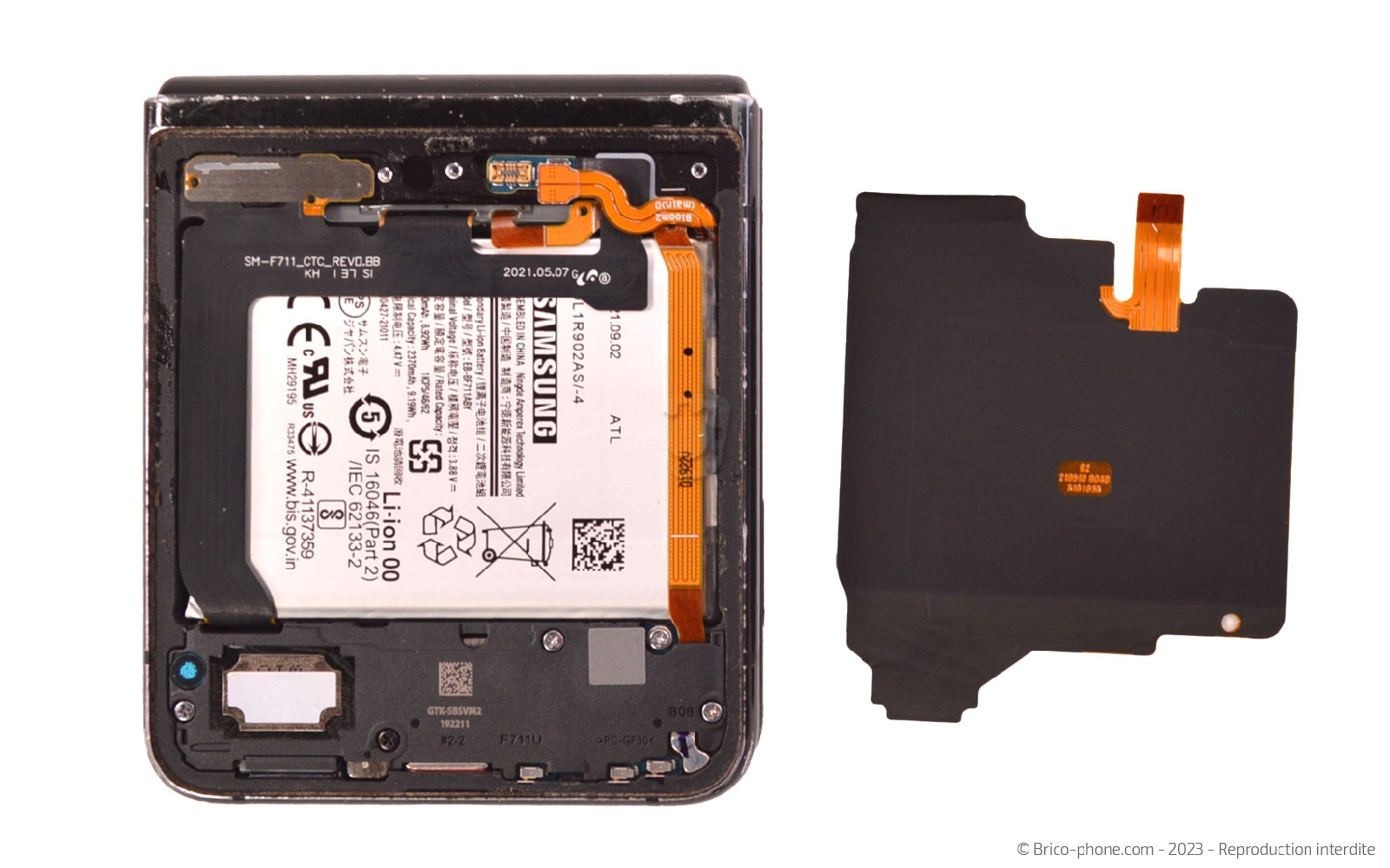

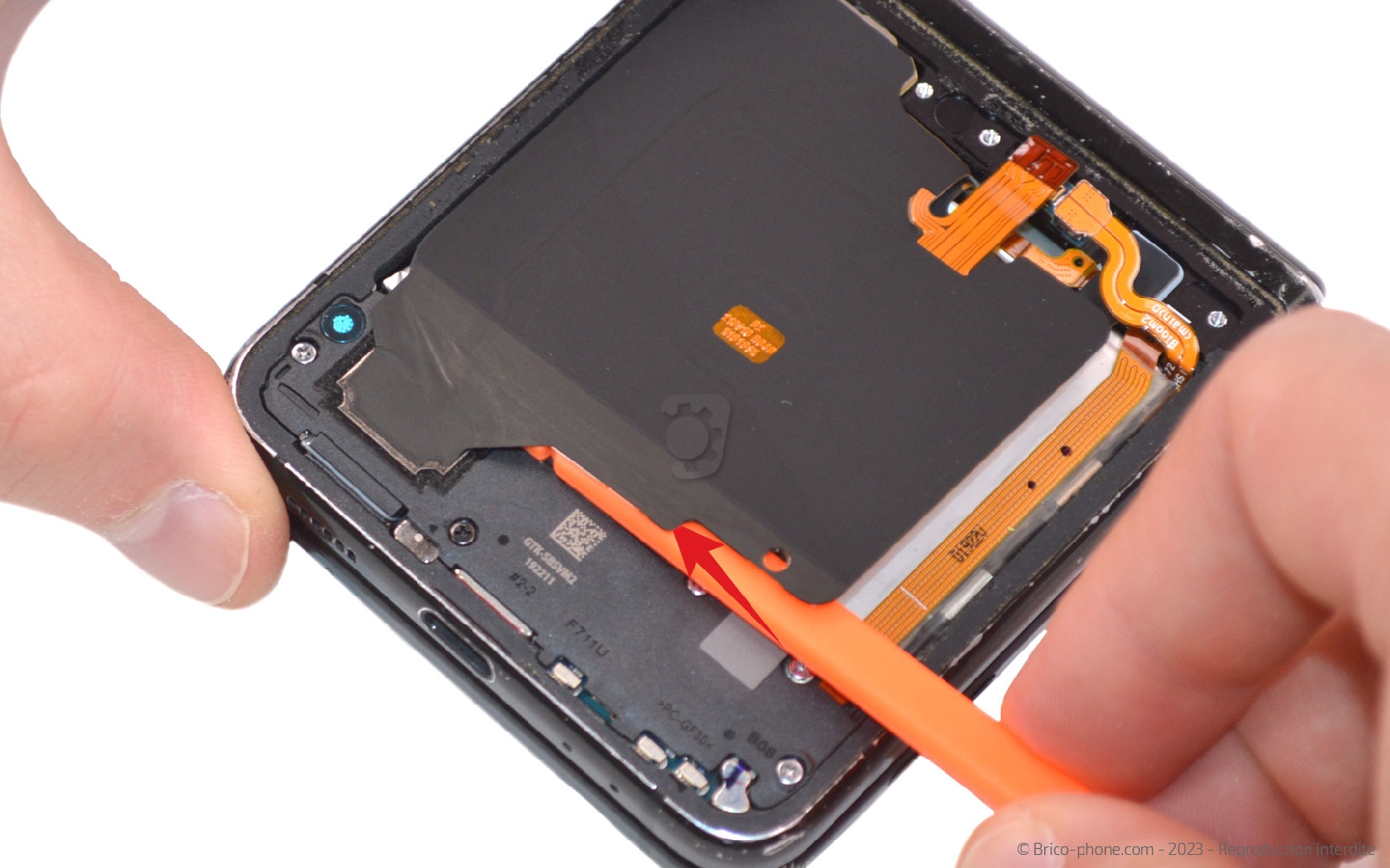

Etape 5 Sortir la nappe NFC

Débranchez la nappe de la plaquette NFC puis décollez la partie basse du composant pour pouvoir le sortir du châssis.
Outils
Levier Nylon
Etape 6

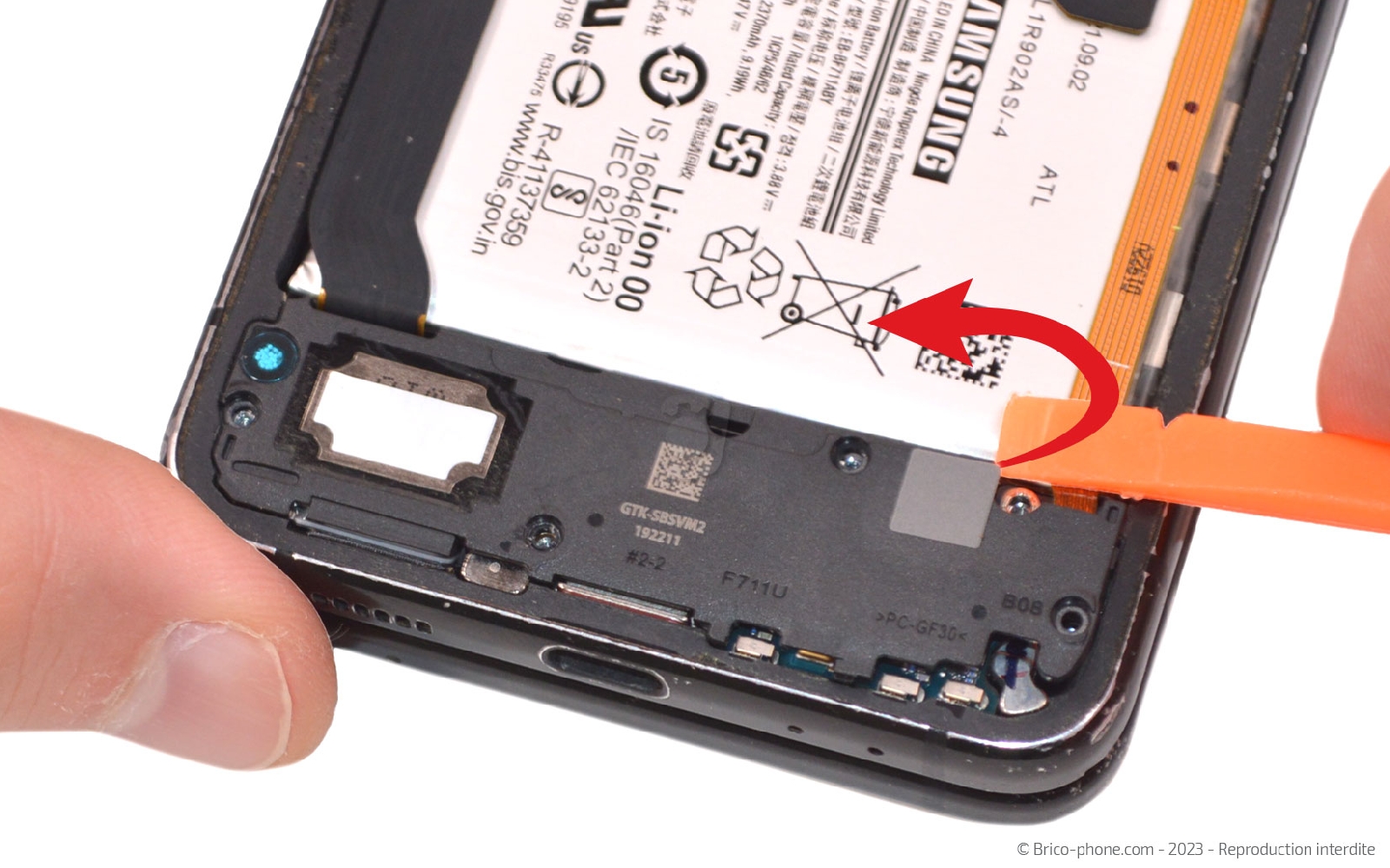

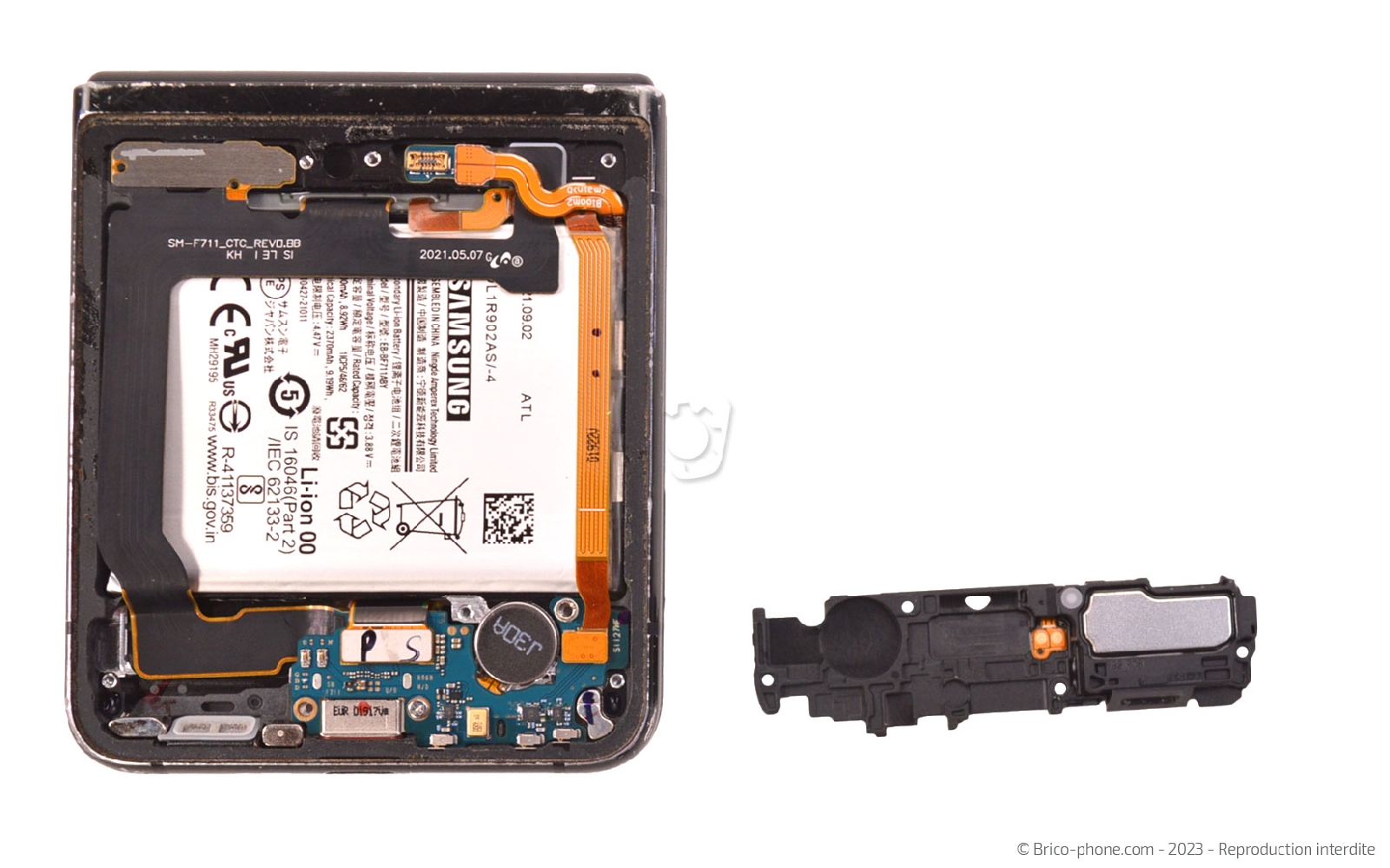

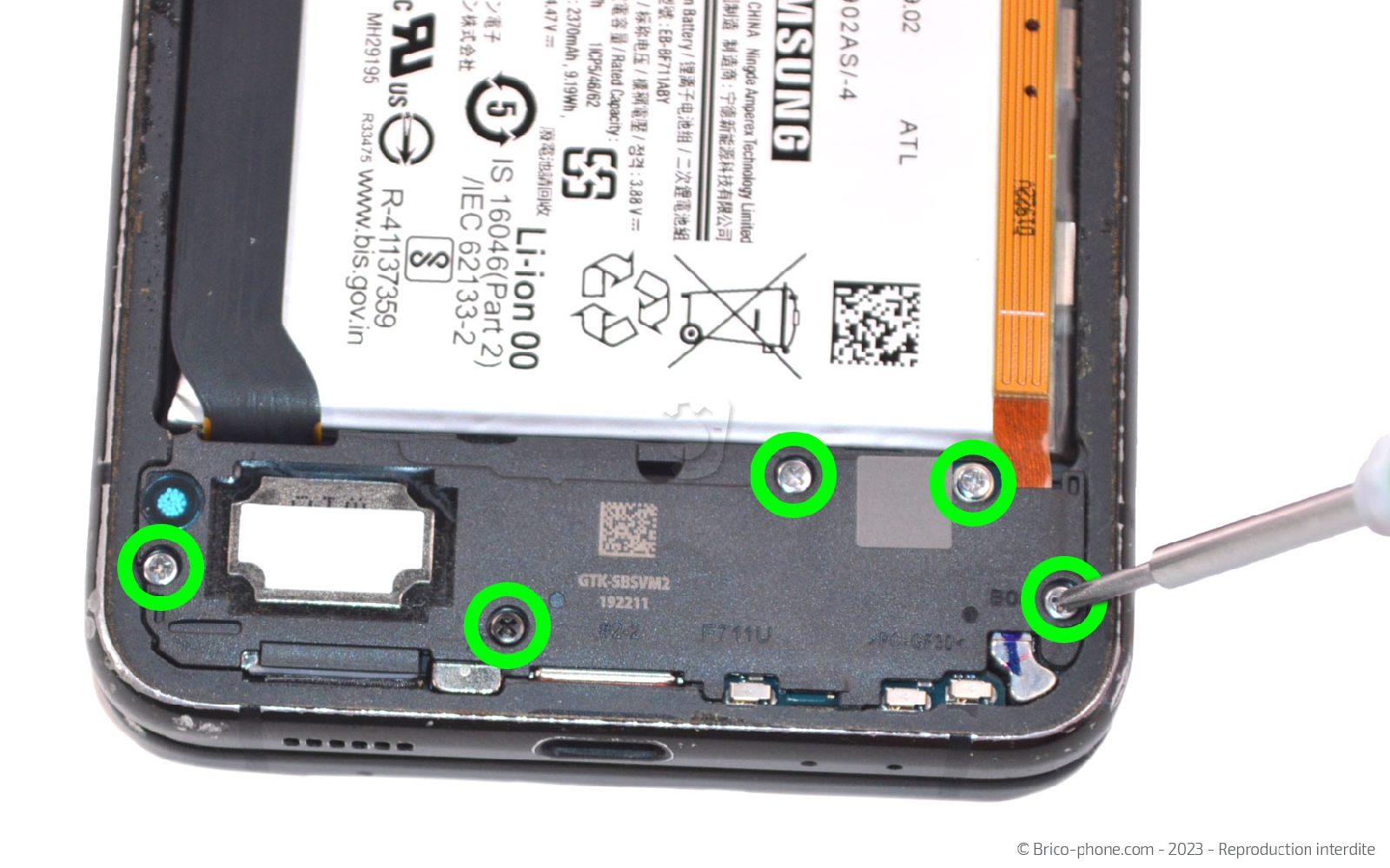

Etape 6 Enlever le haut-parleur externe

Retirez les 5 vis cruciforme. Glissez le spudger sous le composant pour le déclipser et accéder au connecteur de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

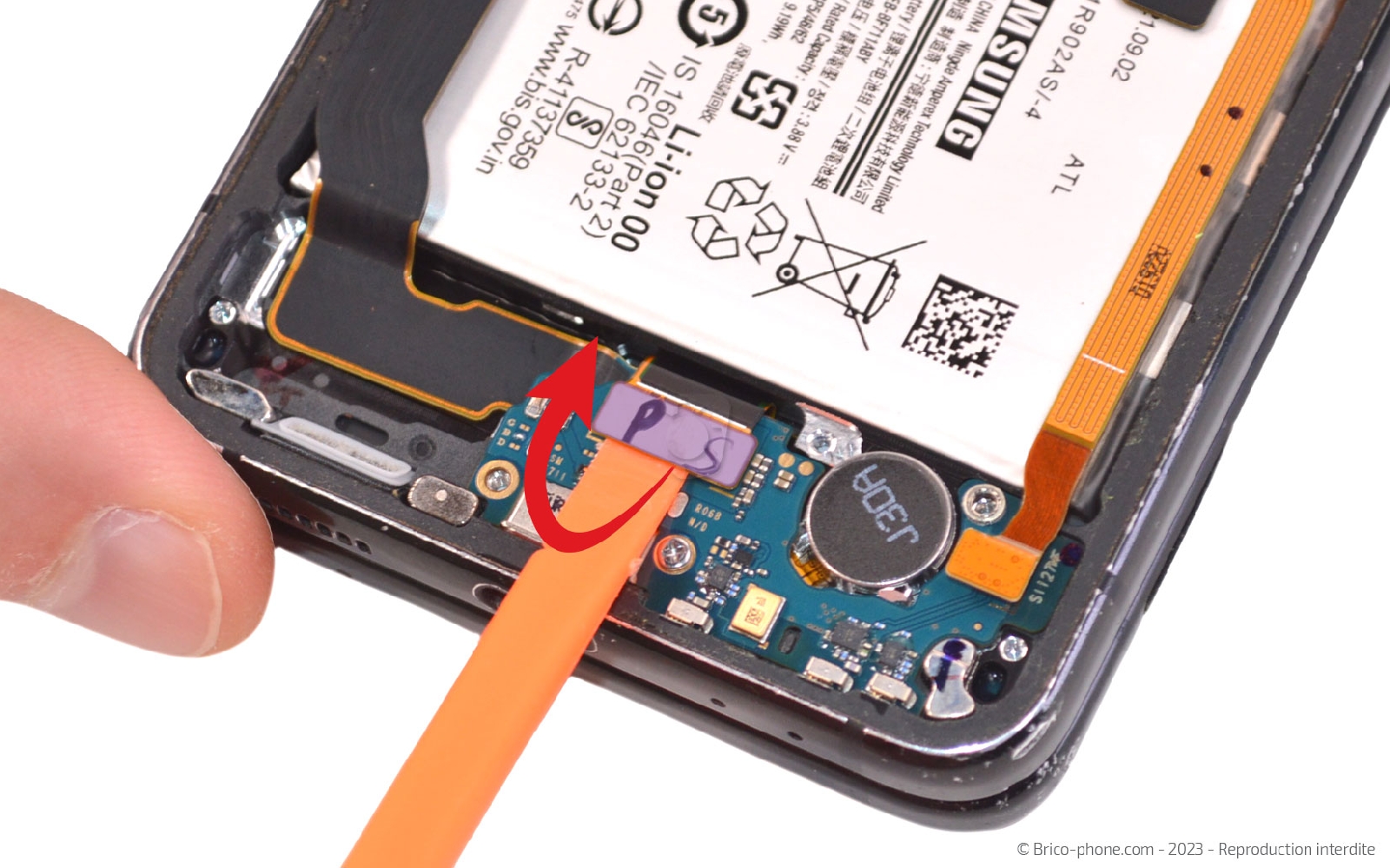

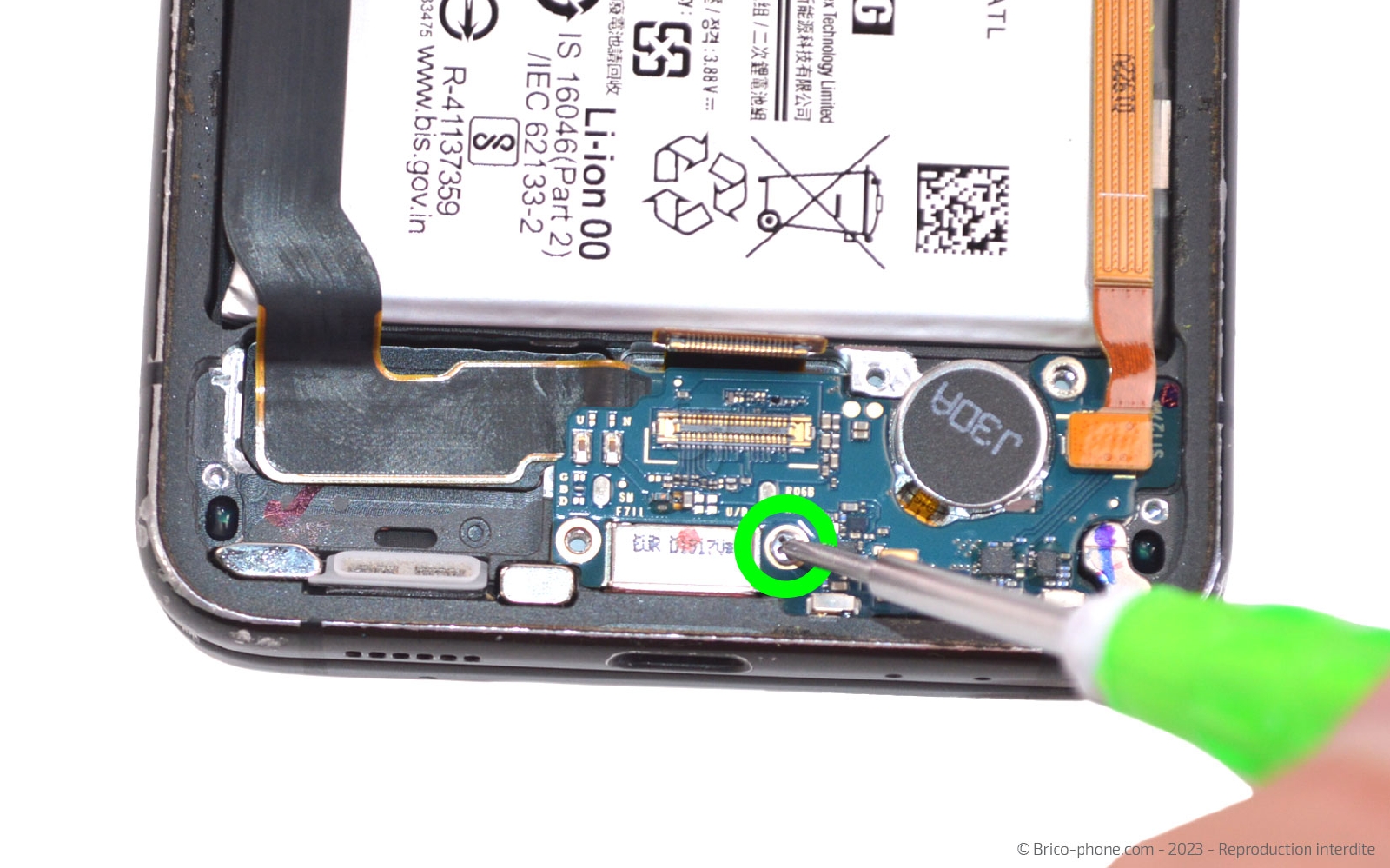

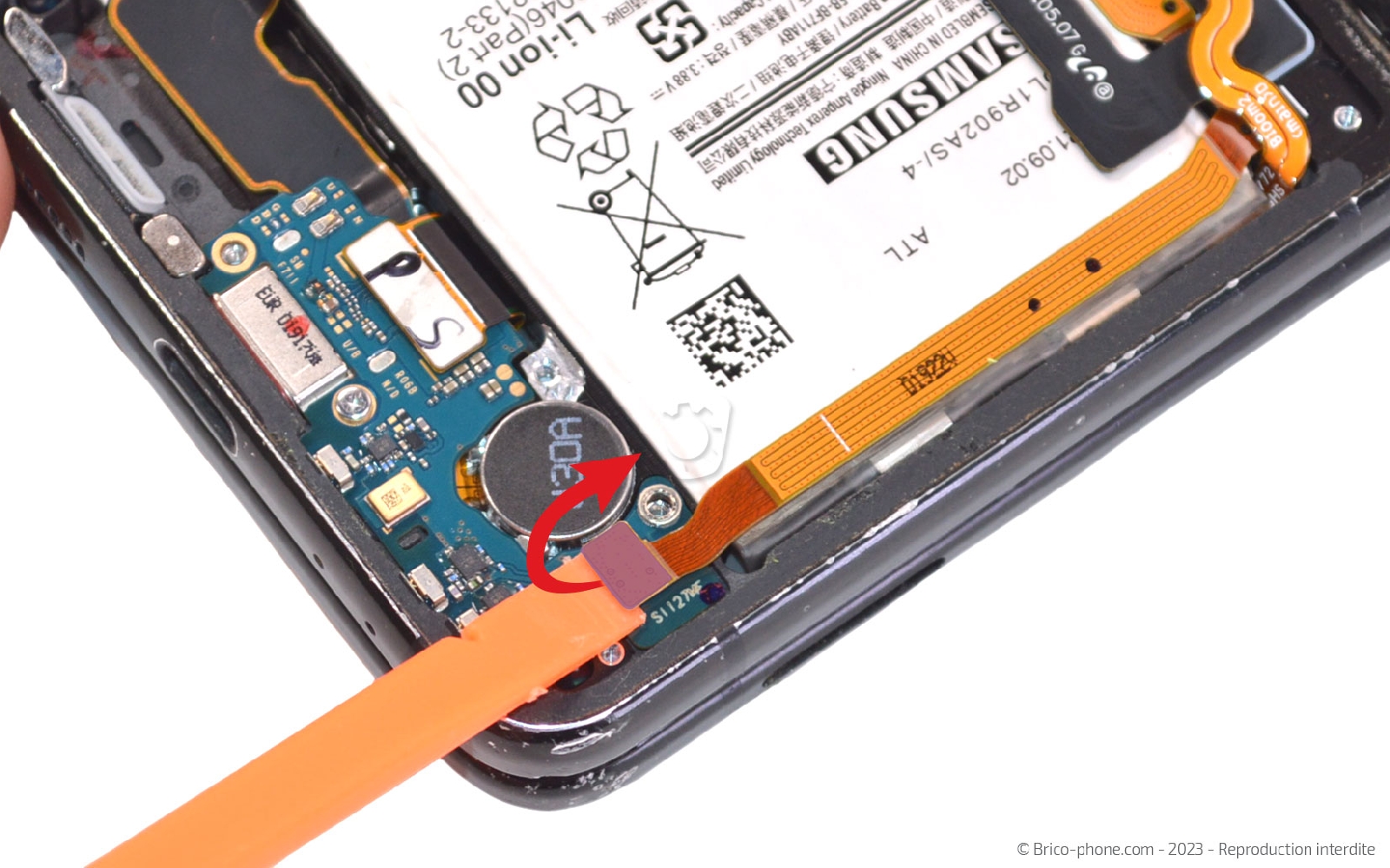

Etape 7 Libérer le connecteur de charge

Déconnectez la rallonge d'interconnexion puis la nappe de l'écran avant de retirer la vis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

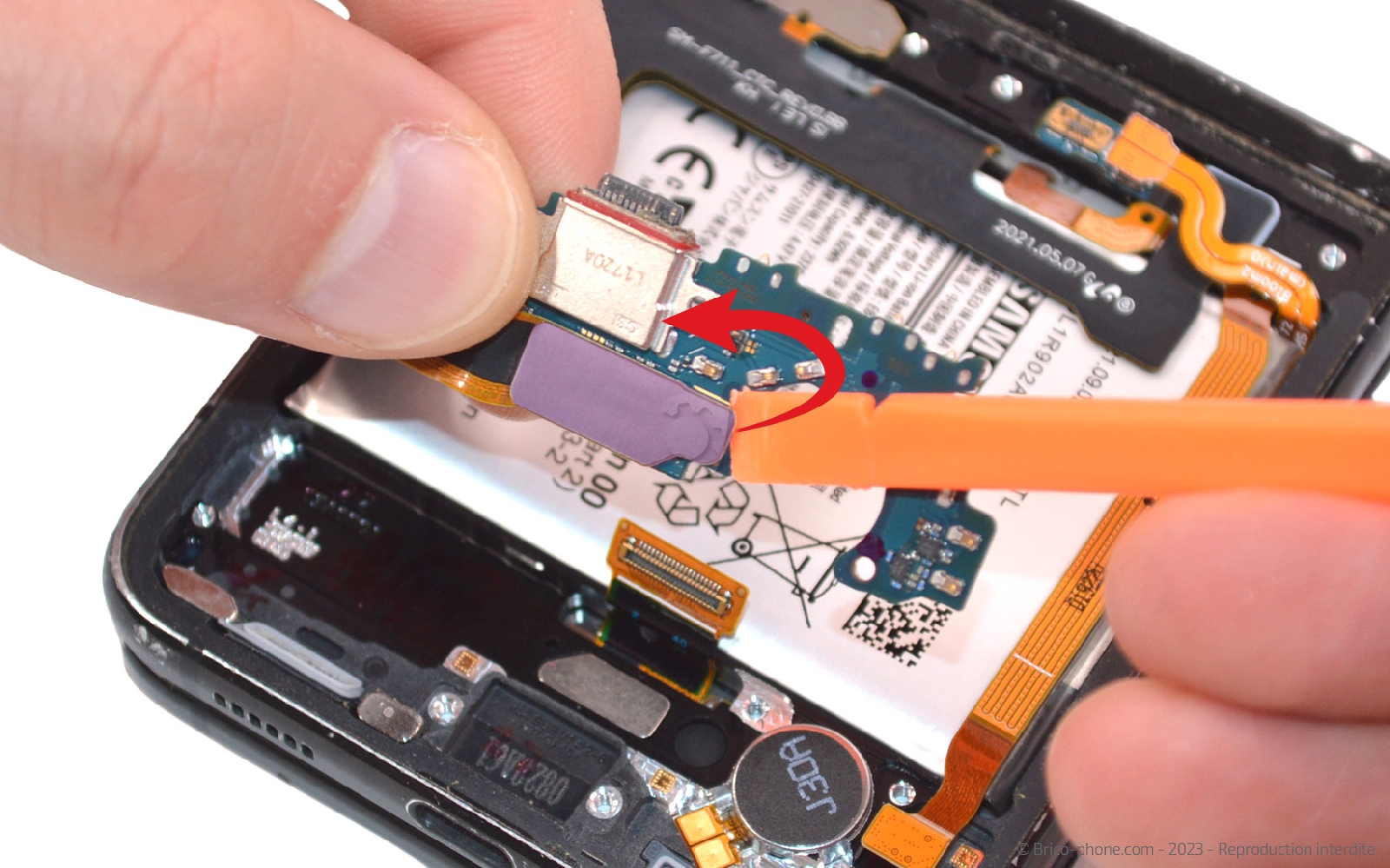

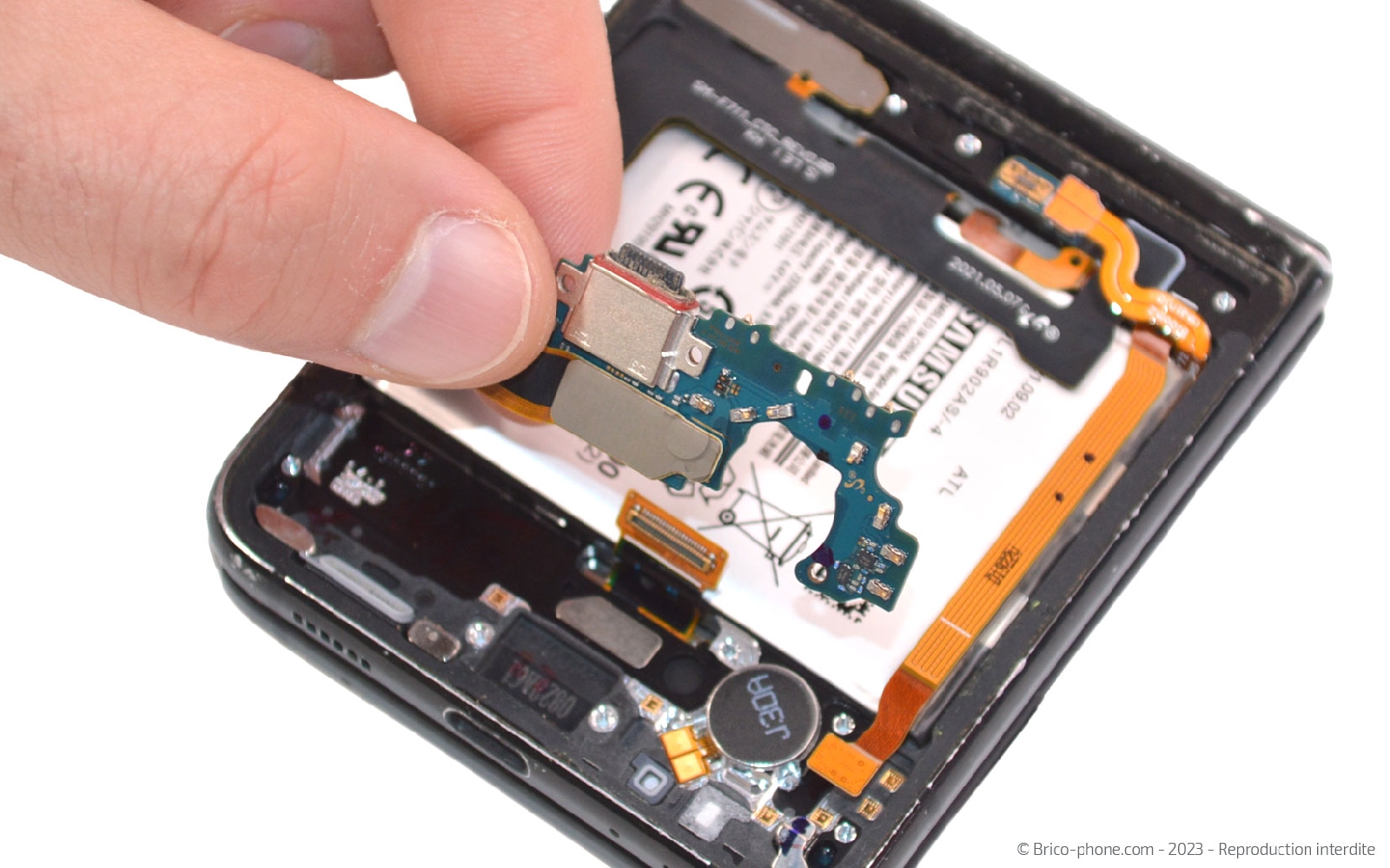

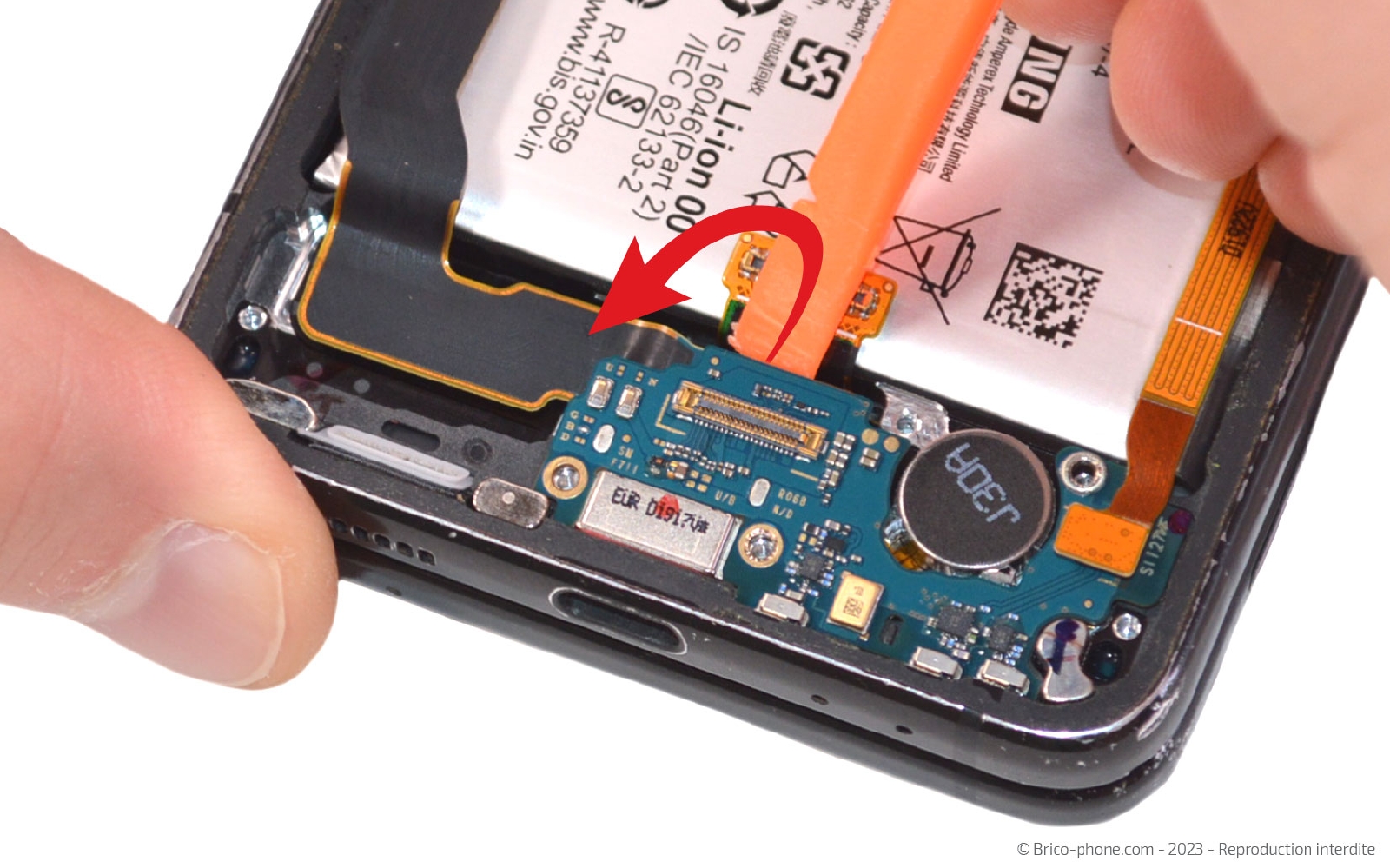

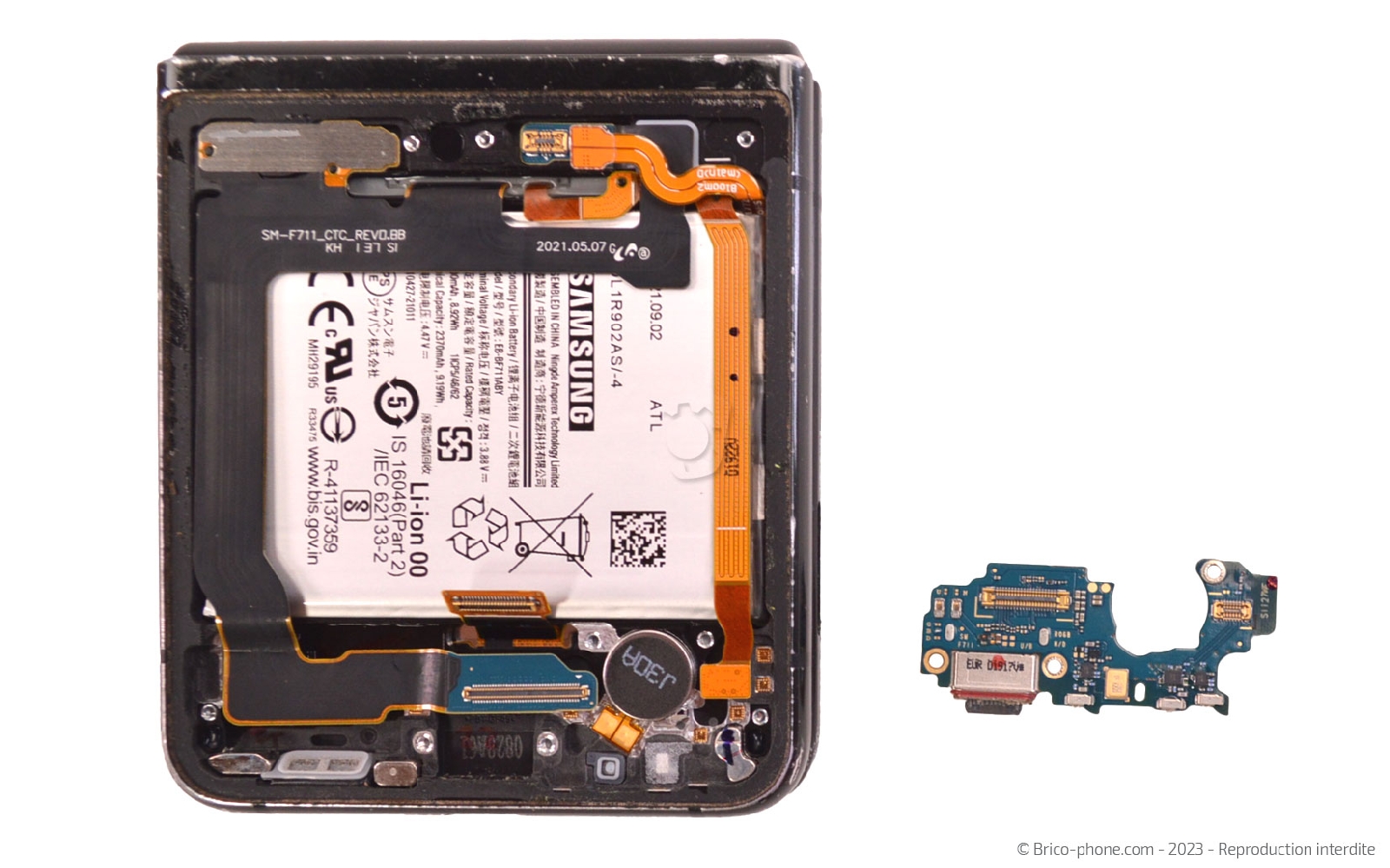

Etape 8 Retirer le connecteur de charge

Insérez le levier sous le dock pour le soulever de son emplacement. Retournez le afin de pouvoir débrancher la nappe et libérer le connecteur de charge.
Outils
Levier Nylon
Pièces
Connecteur de charge USB Type-C pour Samsung Galaxy Z Flip3 36.90€
Connecteur de charge compatible Samsung Galaxy Z Flip3 12.90€

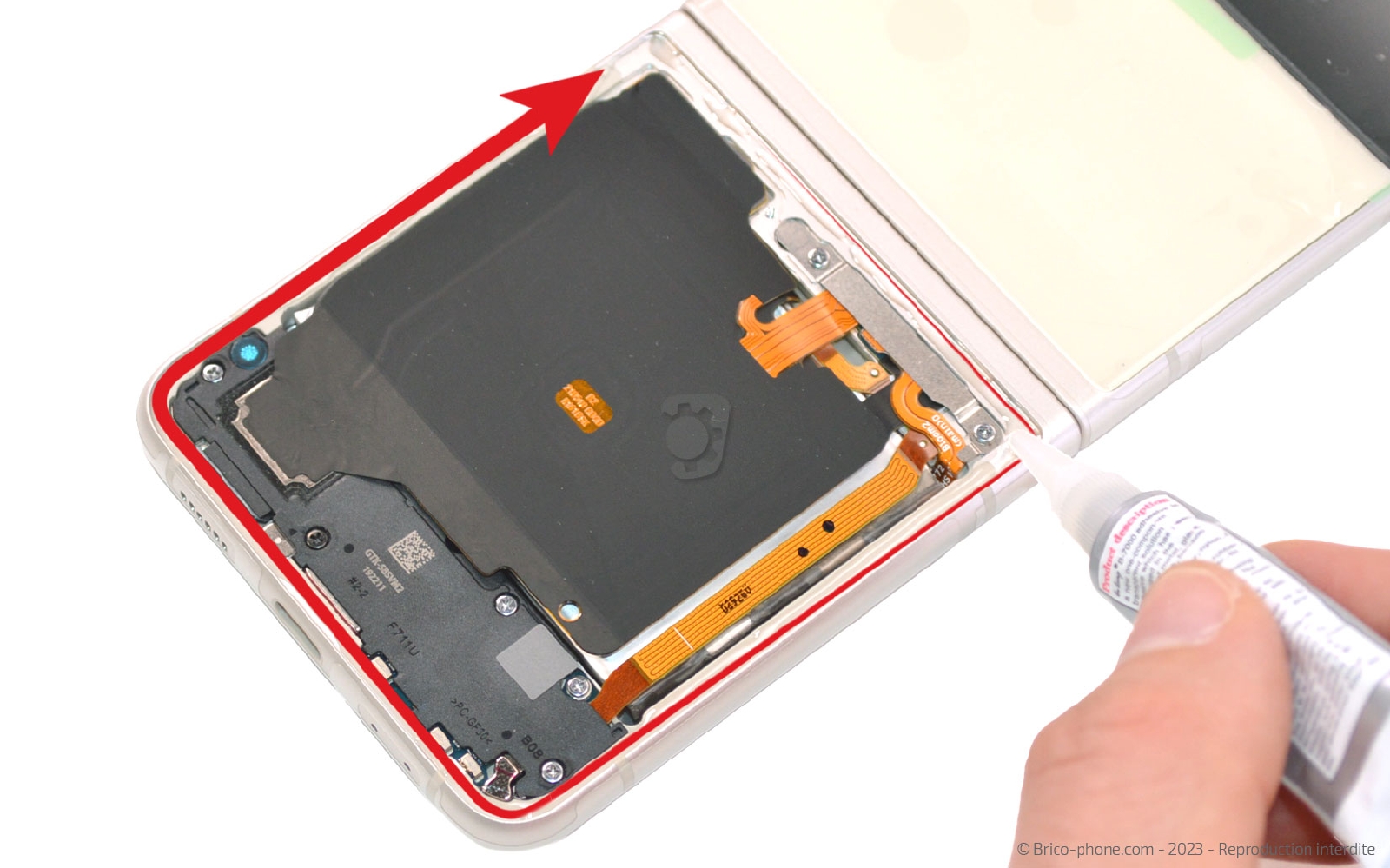

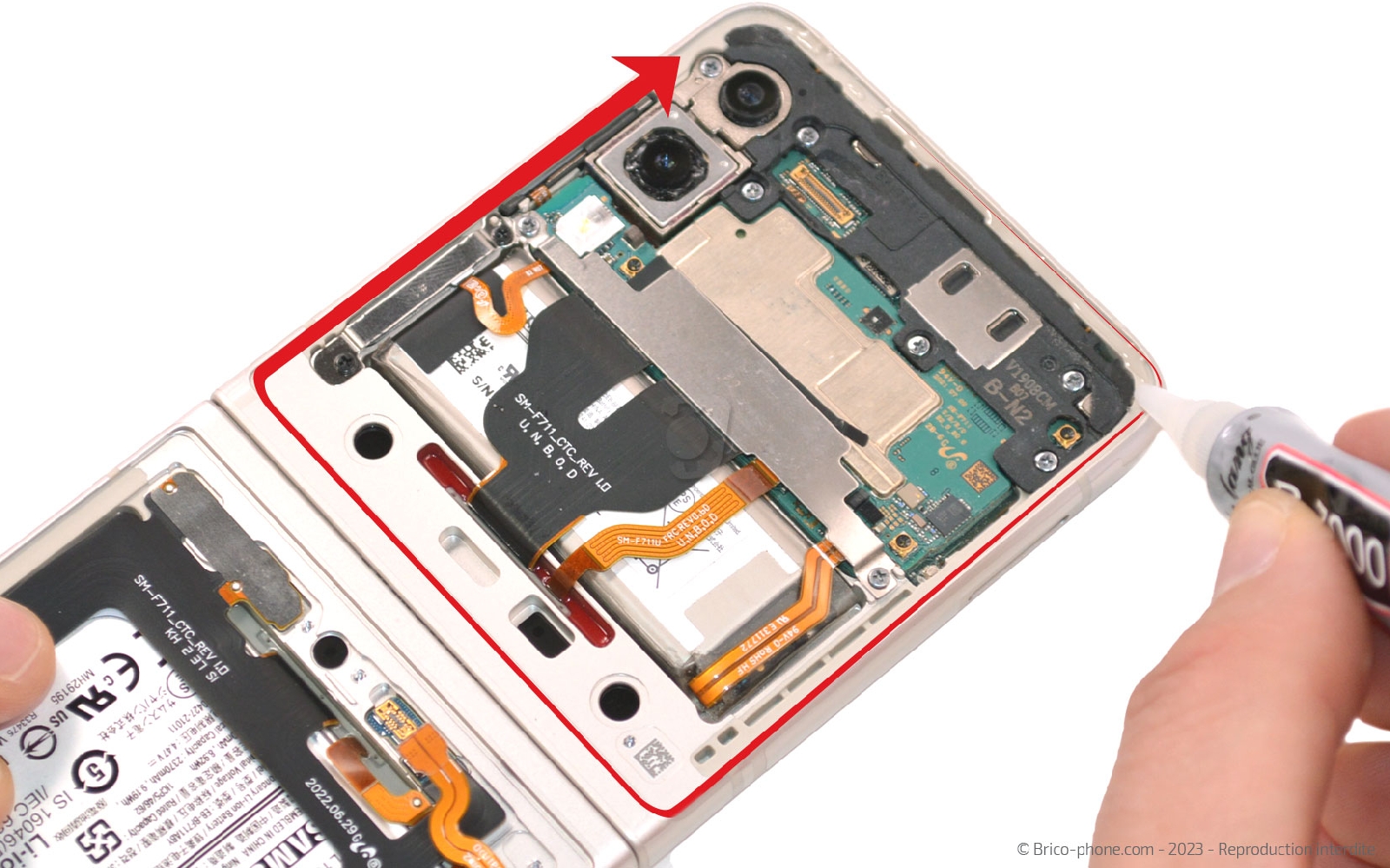

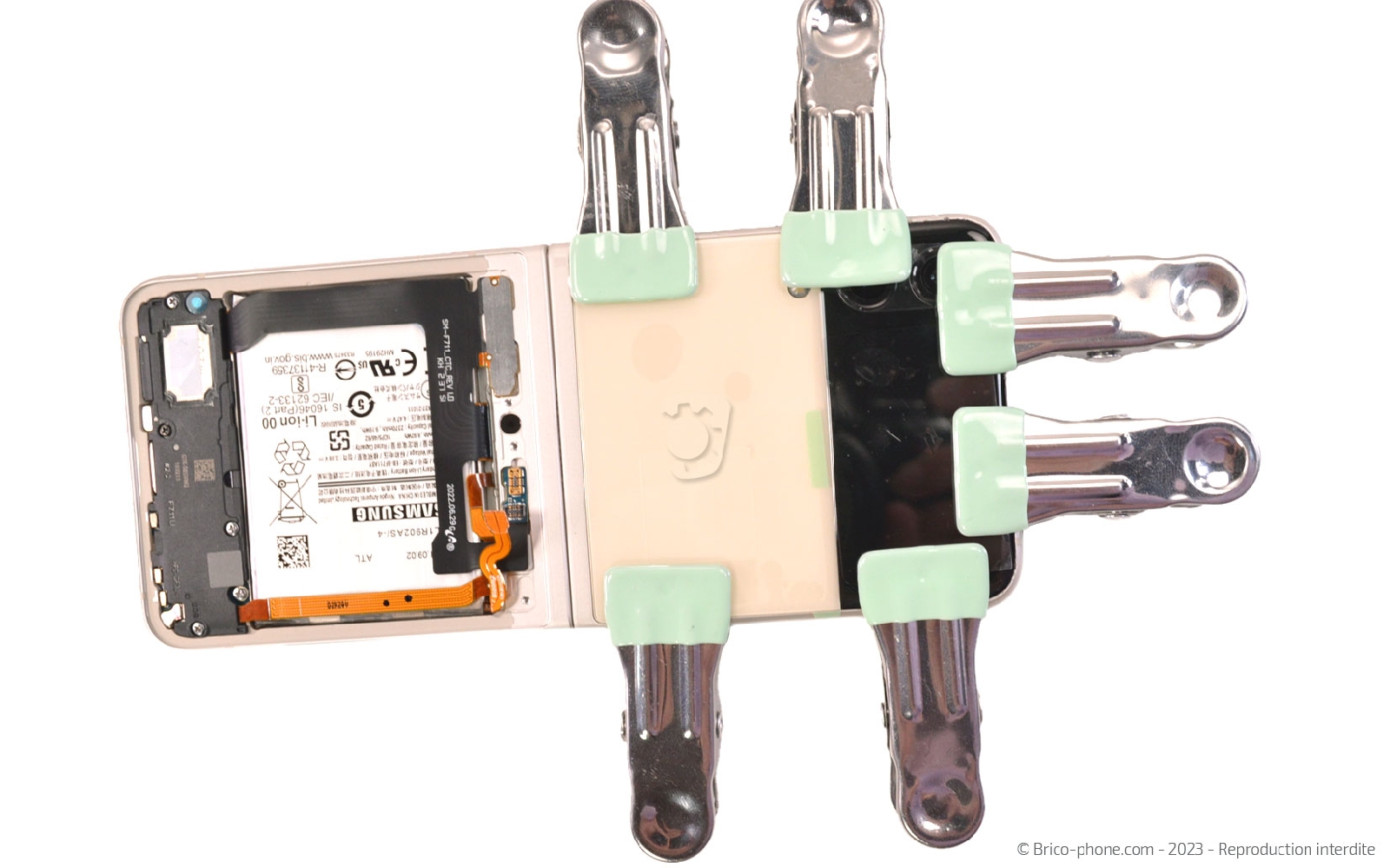

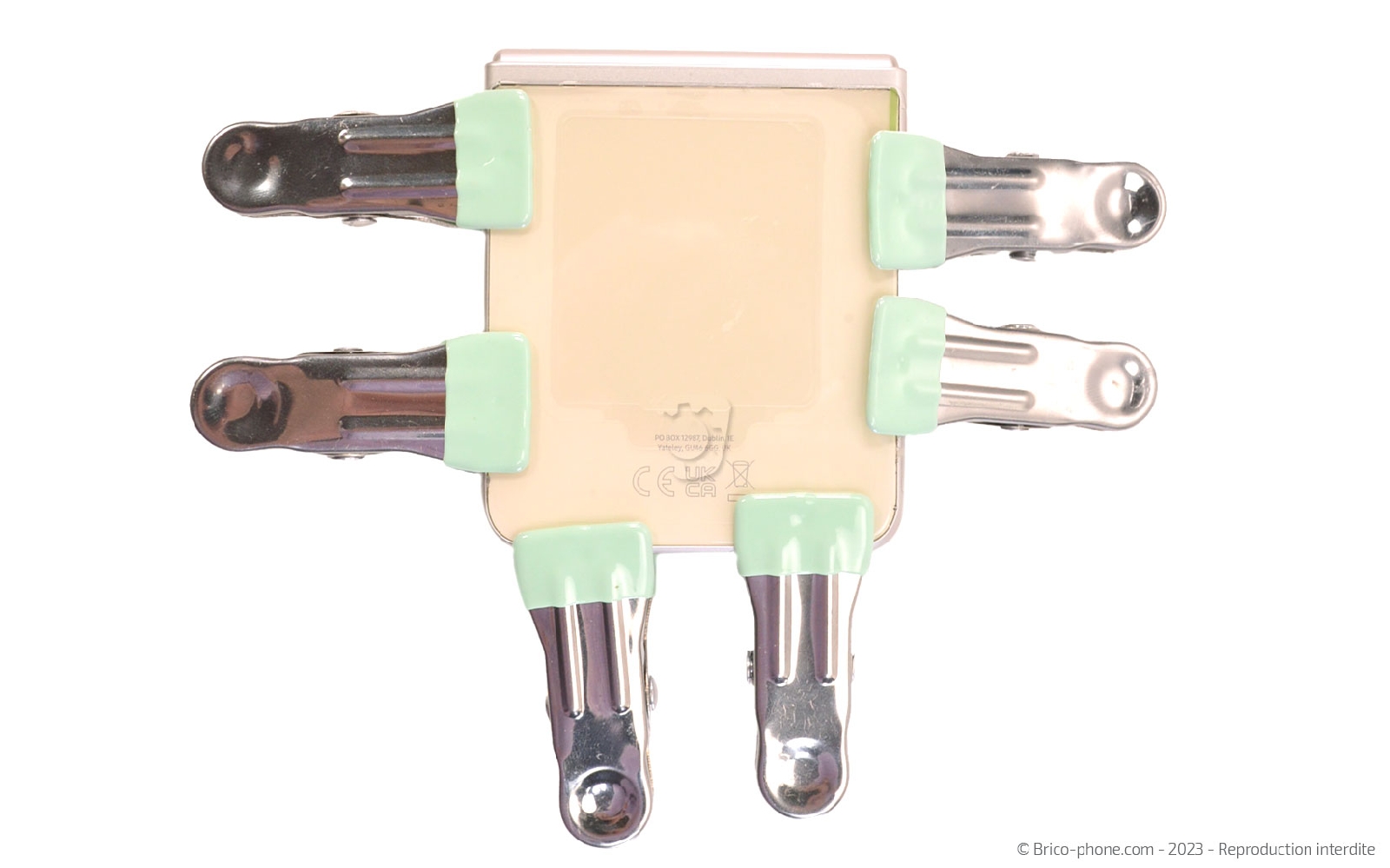

Refermer le téléphone

Suivez les étapes précédentes pour installer le nouveau connecteur de charge . Ensuite, appliquez la colle B-7000 sur toute la longueur du châssis. Placez la vitre avec l'écran externe (n'oubliez pas de le reconnecter avant). Faites la même chose pour la vitre arrière et une fois celle-ci en place, fermez le téléphone pour pouvoir le mettre sous presse à l'aide de pinces. Laissez sécher la colle environ 1 heure.
Outils
Colle
Pièces
