Comment changer le bloc écran sur Galaxy Z Flip3

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy Z Flip3 | Temps estimé : 50 min | Difficulté : 3/5

Vous vous demandez pourquoi changer l'écran de votre Samsung Galaxy Z Flip3 ? Et bien il peut y avoir plusieurs raisons. Tout d'abord, il y a un écran endommagé qui peut significativement diminuer l'expérience utilisateur, avec des problèmes d'affichage et de tactile. De plus, un écran fissuré ou cassé peut exposer votre appareil à d'autres dommages, comme l'entrée de poussière ou d'humidité, qui peuvent affecter d'autres composants internes. Le remplacement de l'écran est également une question de sécurité, car un écran fissuré peut être tranchant et dangereux au toucher. Enfin, un écran en bon état est crucial pour maintenir la valeur de revente de votre appareil, surtout pour un modèle aussi sophistiqué que le Galaxy Z Flip3.

Opter pour les tutoriels de réparation de Brico-phone pour changer l'écran de votre Galaxy Z Flip3 présente plusieurs avantages. Premièrement, ces tutoriels sont conçus pour être faciles à suivre, même pour les personnes ayant peu ou pas d'expérience en réparation de téléphones. Ils fournissent des instructions détaillées, étape par étape, accompagnées d'illustrations et de vidéos, ce qui rend le processus de réparation plus accessible et moins intimidant. De plus, réparer votre téléphone vous-même est souvent plus économique que de le faire réparer par un professionnel. En utilisant les guides de Brico-phone, vous avez également l'assurance de recevoir des conseils de professionnels et de pouvoir choisir des pièces de rechange de qualité. Enfin, en réparant vous-même votre appareil, vous contribuez à une approche plus durable et responsable, en prolongeant la durée de vie de votre smartphone et en réduisant les déchets électroniques.

Alors n'ayez plus peur et lancez-vous ! Bonne réparation !

Diagnostic

›  Ecran cassé
›  Le tactile est en panne
›  L'affichage présente des traits, tâches...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran d'origine prémonté sur châssis pour Samsung Galaxy Z Flip3 Noir
379,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

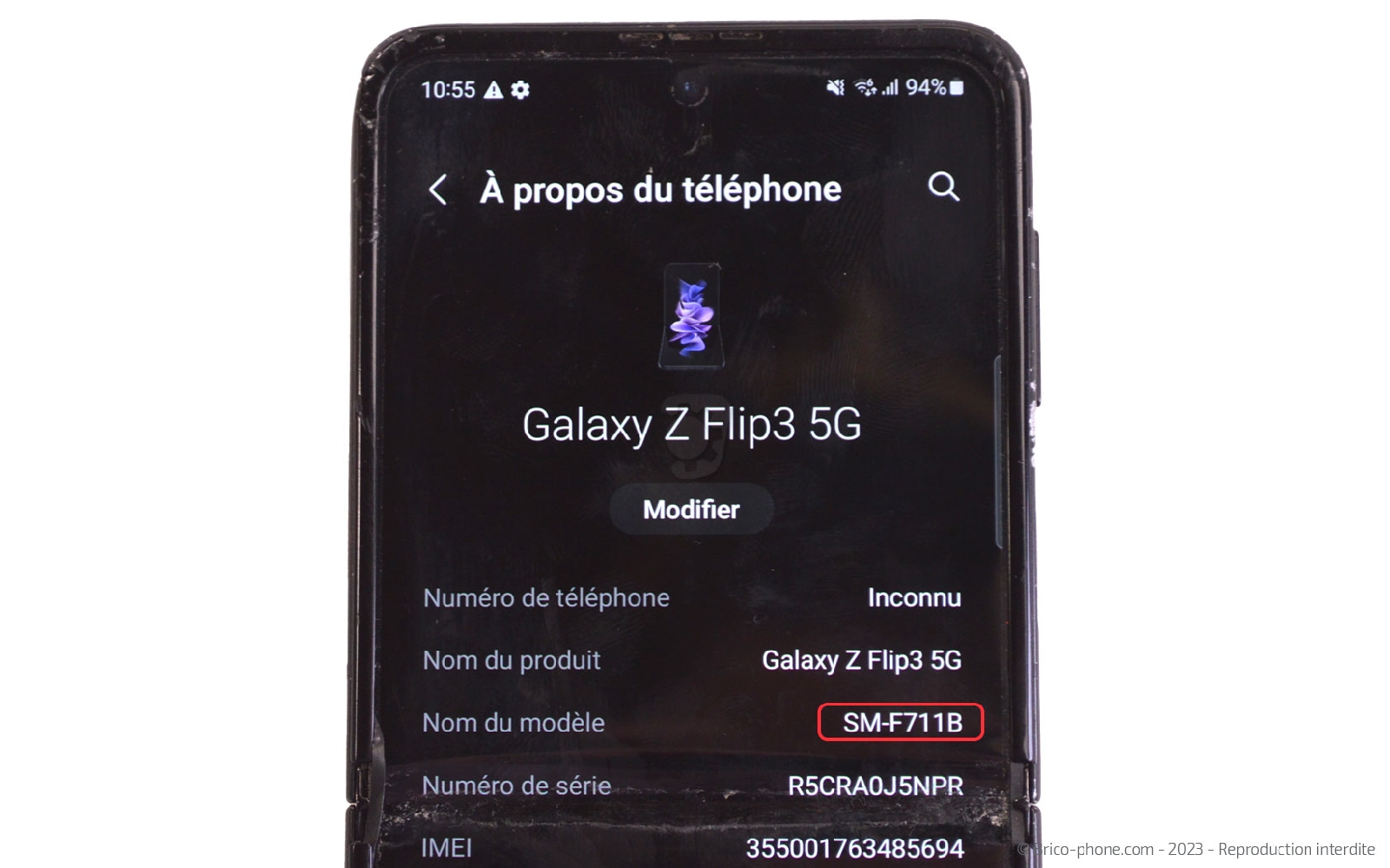

Il est essentiel de connaître son numéro de modèle pour plusieurs raisons :

Compatibilité : Différents modèles de smartphones ont des composants spécifiques qui leur sont propres. En connaissant le numéro de modèle de votre téléphone, vous pouvez vous assurer que les pièces que vous commandez sont compatibles avec votre appareil. Cela garantit que les pièces s'adapteront correctement et fonctionneront de manière optimale.

Éviter les erreurs : En utilisant le numéro de modèle, vous réduisez le risque de commander par erreur des pièces incorrectes. Cela vous permet d'économiser du temps et de l'argent en évitant des retours inutiles ou des achats inappropriés.

Performance optimale : Les pièces détachées conçues pour un modèle spécifique sont généralement optimisées pour fonctionner parfaitement avec cet appareil. En utilisant les bonnes pièces, vous garantissez que votre smartphone continuera à fonctionner de manière optimale après la réparation.

Facilité de réparation : Lorsque vous suivez un guide de réparation sur Brico-phone, il est souvent spécifique au numéro de modèle de votre smartphone. En ayant le bon numéro de modèle, vous pouvez suivre les instructions étape par étape de manière précise, ce qui simplifie le processus de réparation.

Économie d'argent : Commander les bonnes pièces dès le départ vous permet d'économiser de l'argent en évitant les coûts supplémentaires liés à la réparation de pièces incorrectes ou à la nécessité de commander à nouveau les bonnes pièces.

En résumé, connaître le numéro de modèle de votre smartphone est essentiel pour commander les bonnes pièces détachées sur Brico-phone. Pour connaitre le numéro de modèle de votre Samsung, il vous suffit de vous rendre dans les Paramètres > A propos du téléphone.

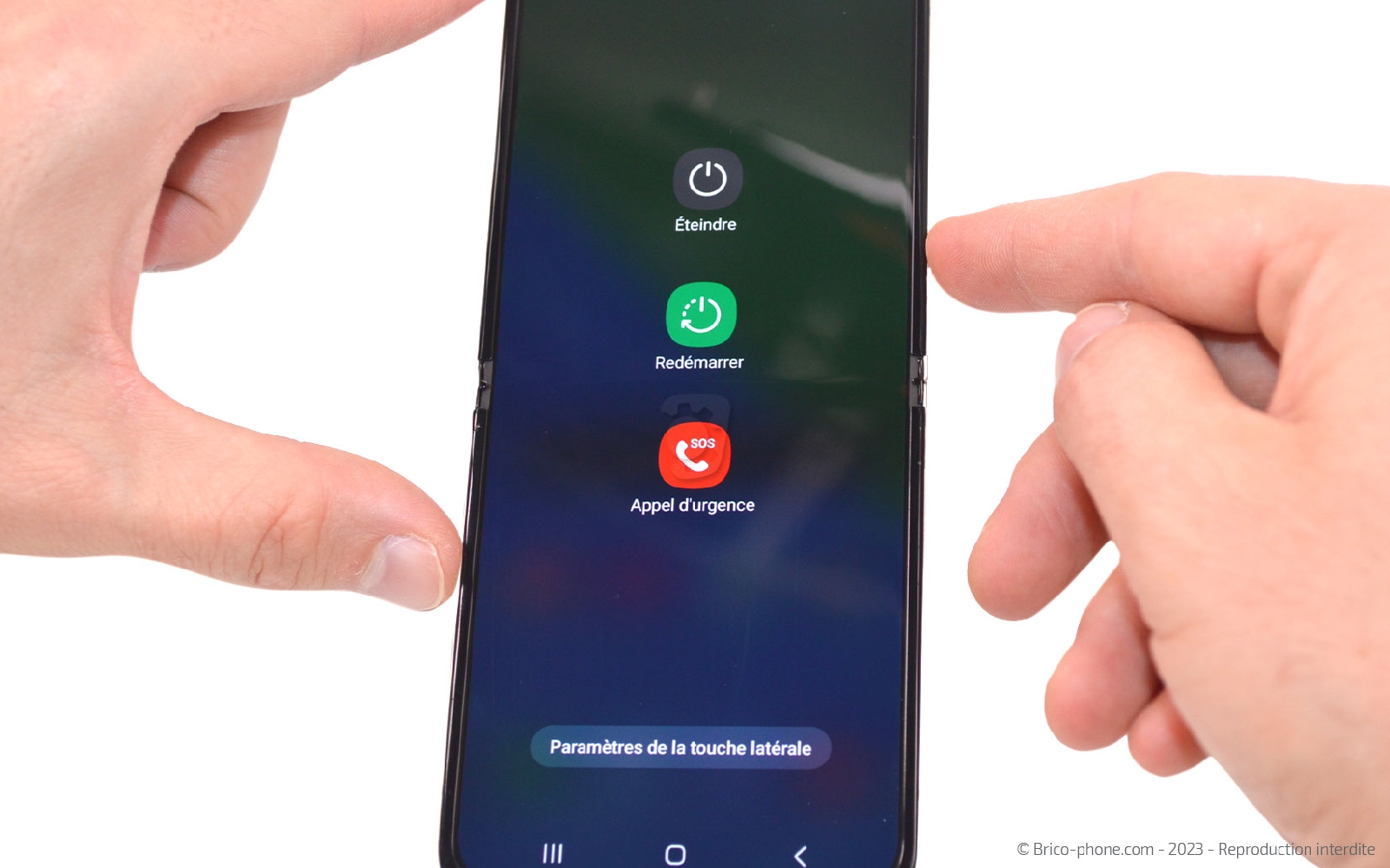

Une fois la commande reçue, commencez la réparation par éteindre votre appareil.

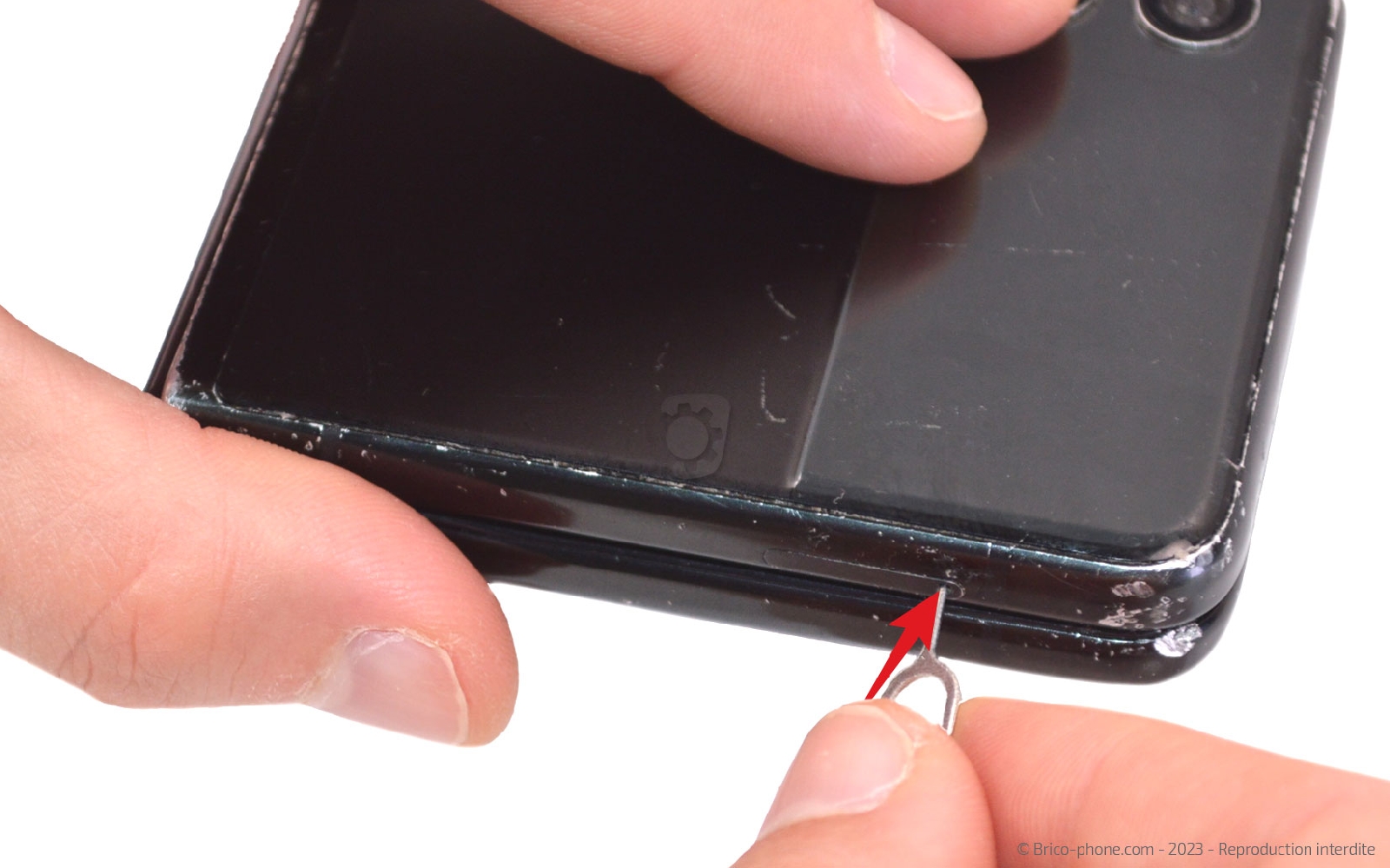

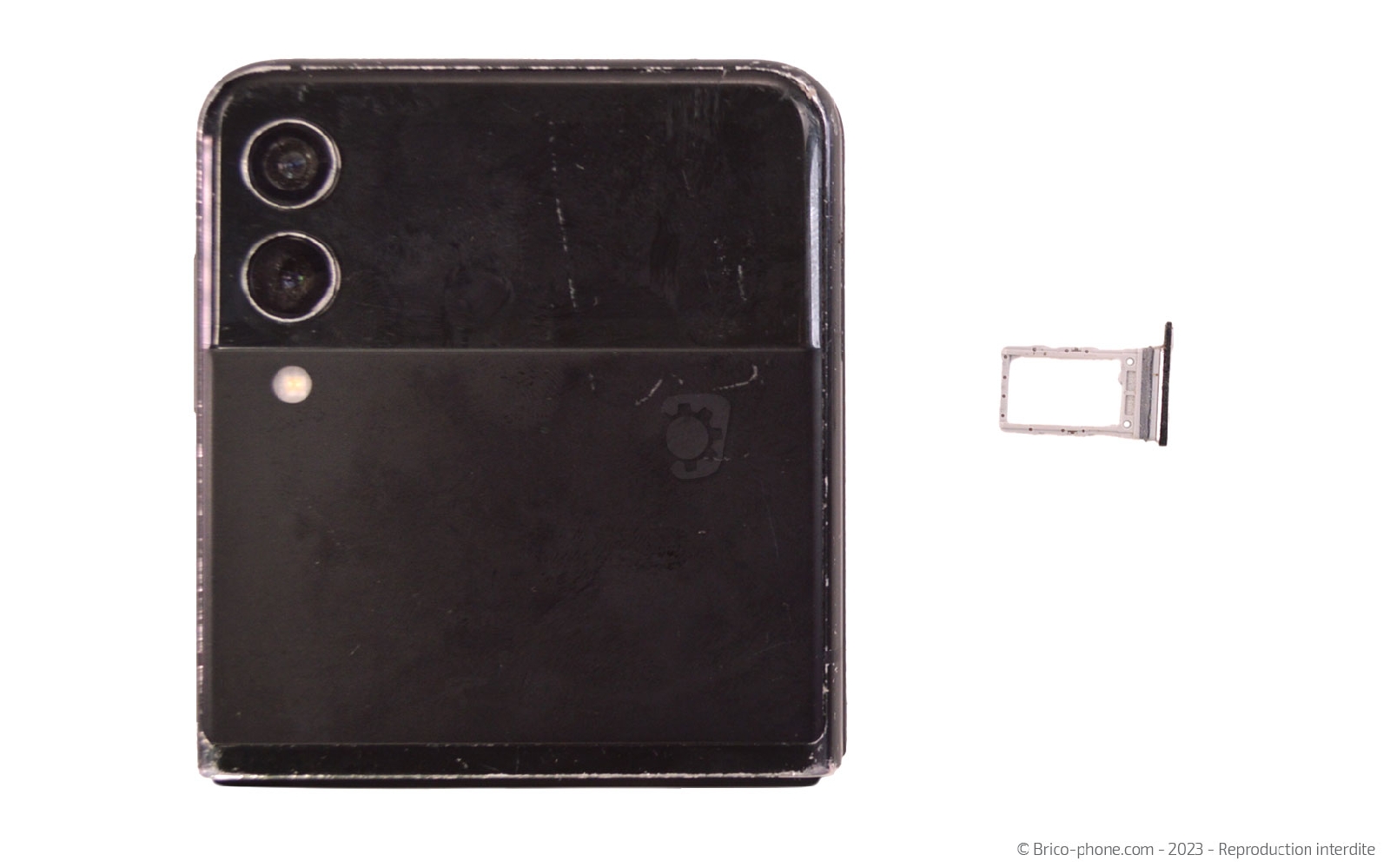

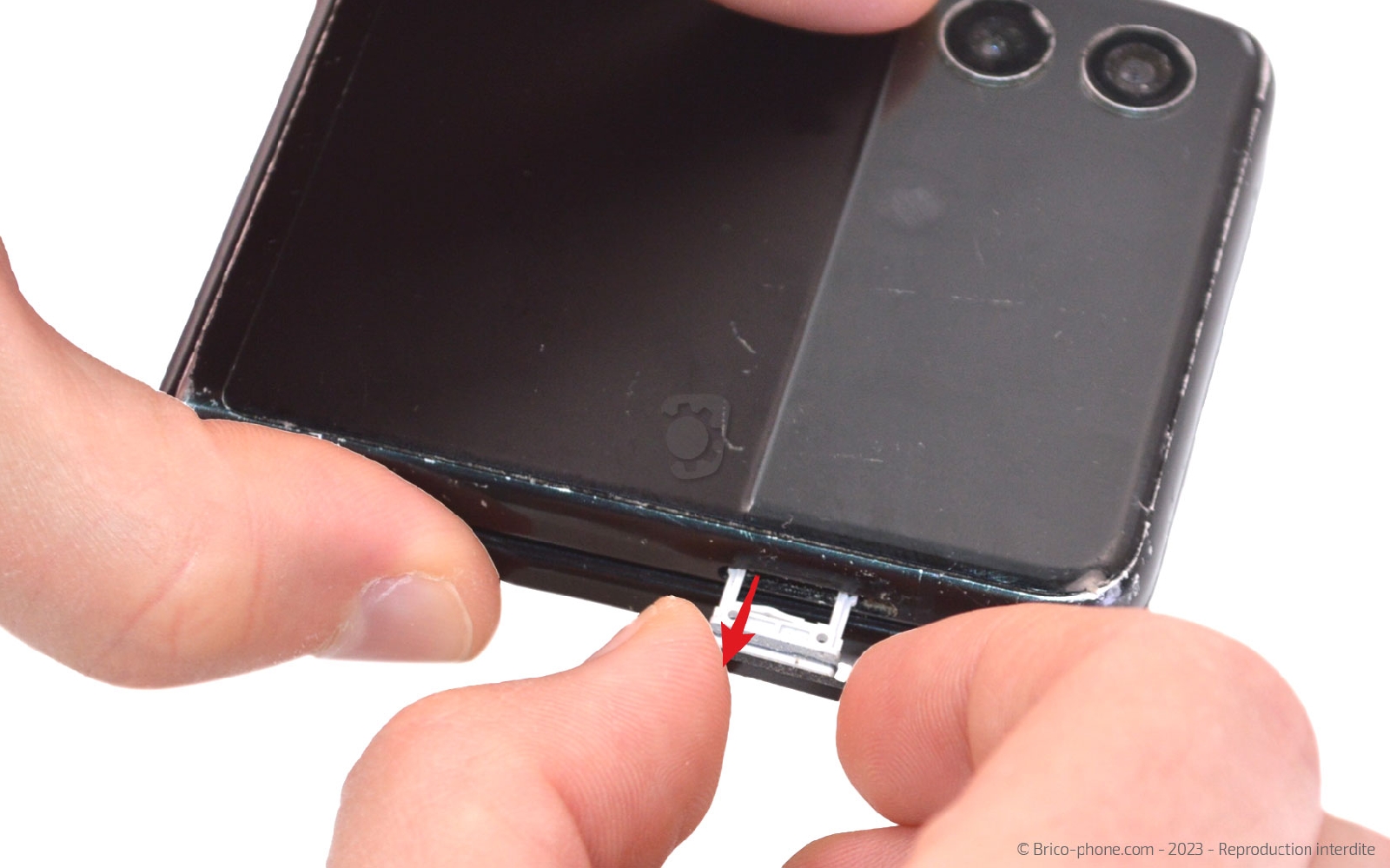

Etape 1 : Ejecter le tiroir de la carte SIM
Insérez l'outil adéquat pour éjecter le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

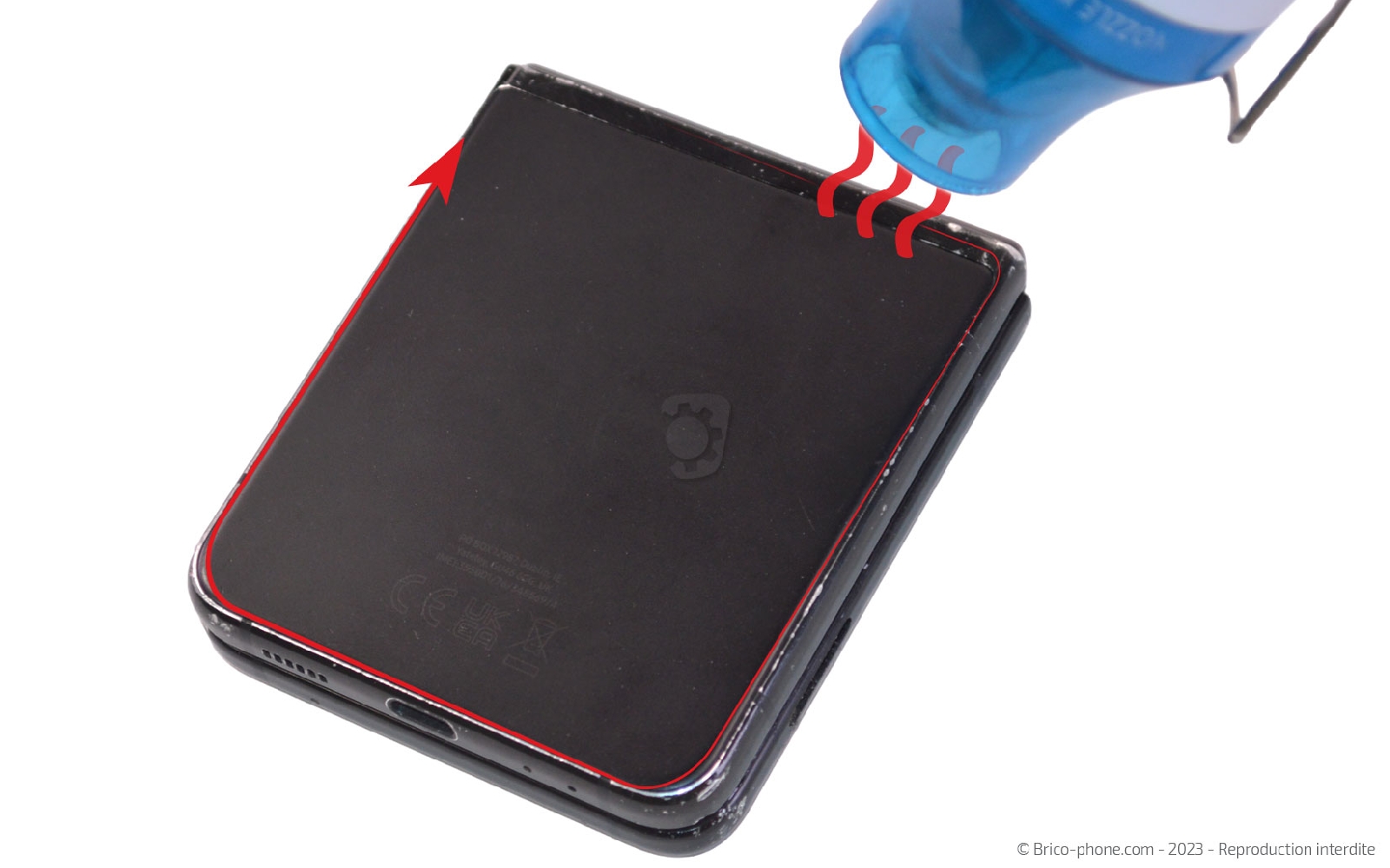

Chauffez la vitre arrière avec un coussin chauffant ou alors un décapeur thermique. Si vous avez opté pour le coussin chauffant, passez le produit au micro-ondes environ 2 minutes puis posez le sur la face arrière de votre téléphone.
Vous faites plutôt parti de la Team Décapeur thermique ou sèche cheveux ? Dans ce cas, allumez l'outil est chauffer tout le contour de la façade.

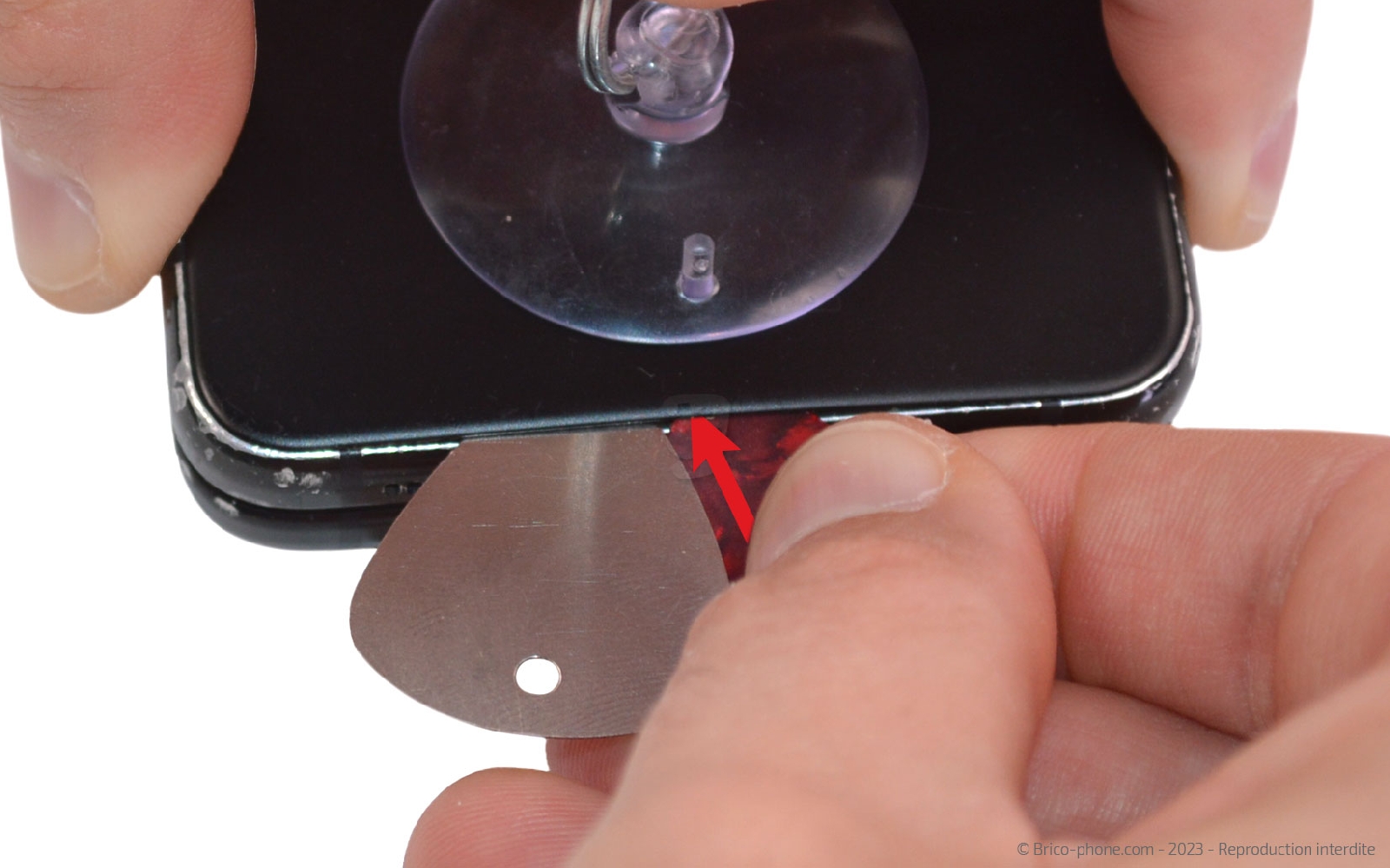

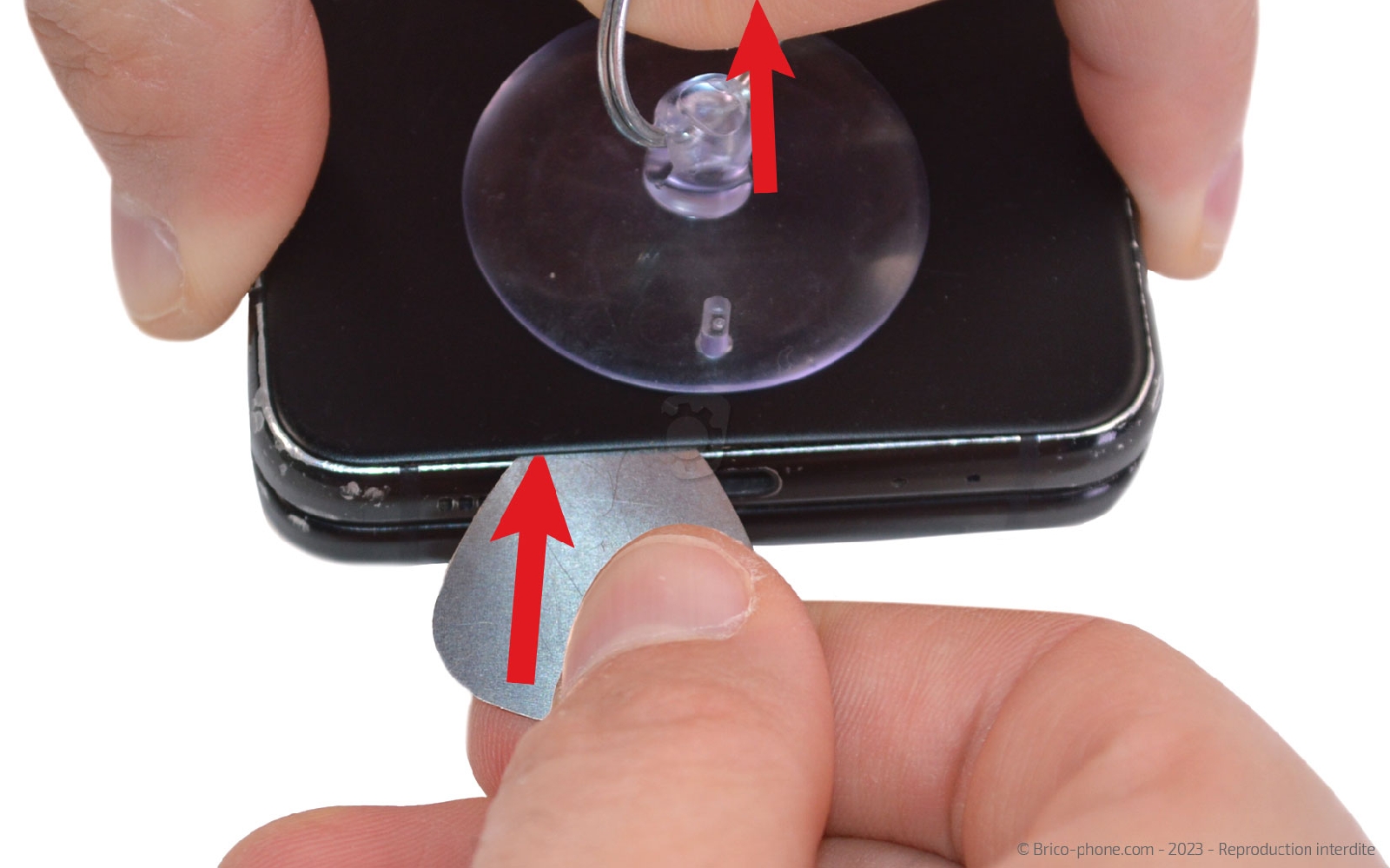

Collez la ventouse sur le bas de la vitre puis insérez le médiator troué entre le composant et le châssis tout en tirant l'anneau de la ventouse.
Ensuite, glissez les médiators en plastique près de celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

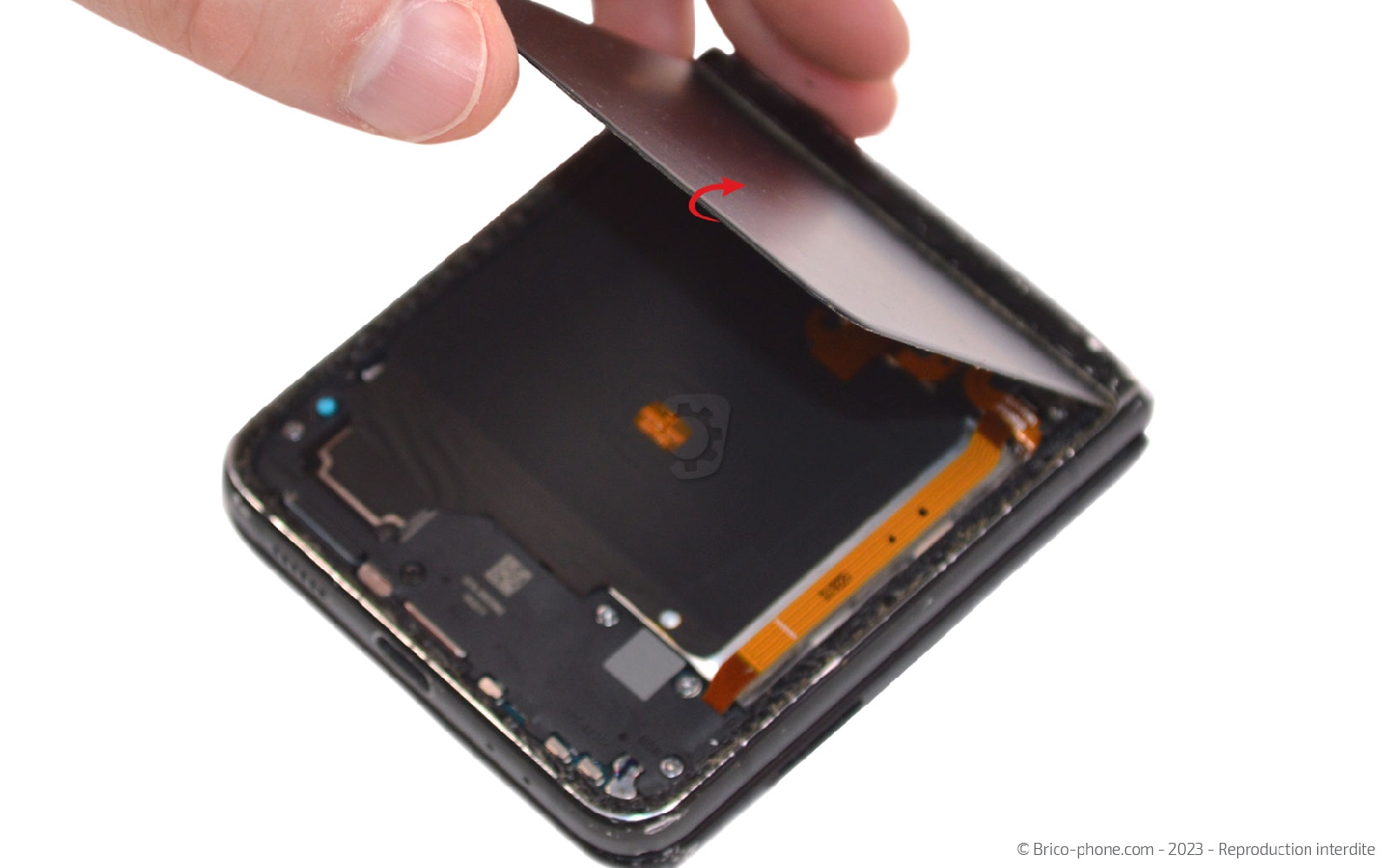

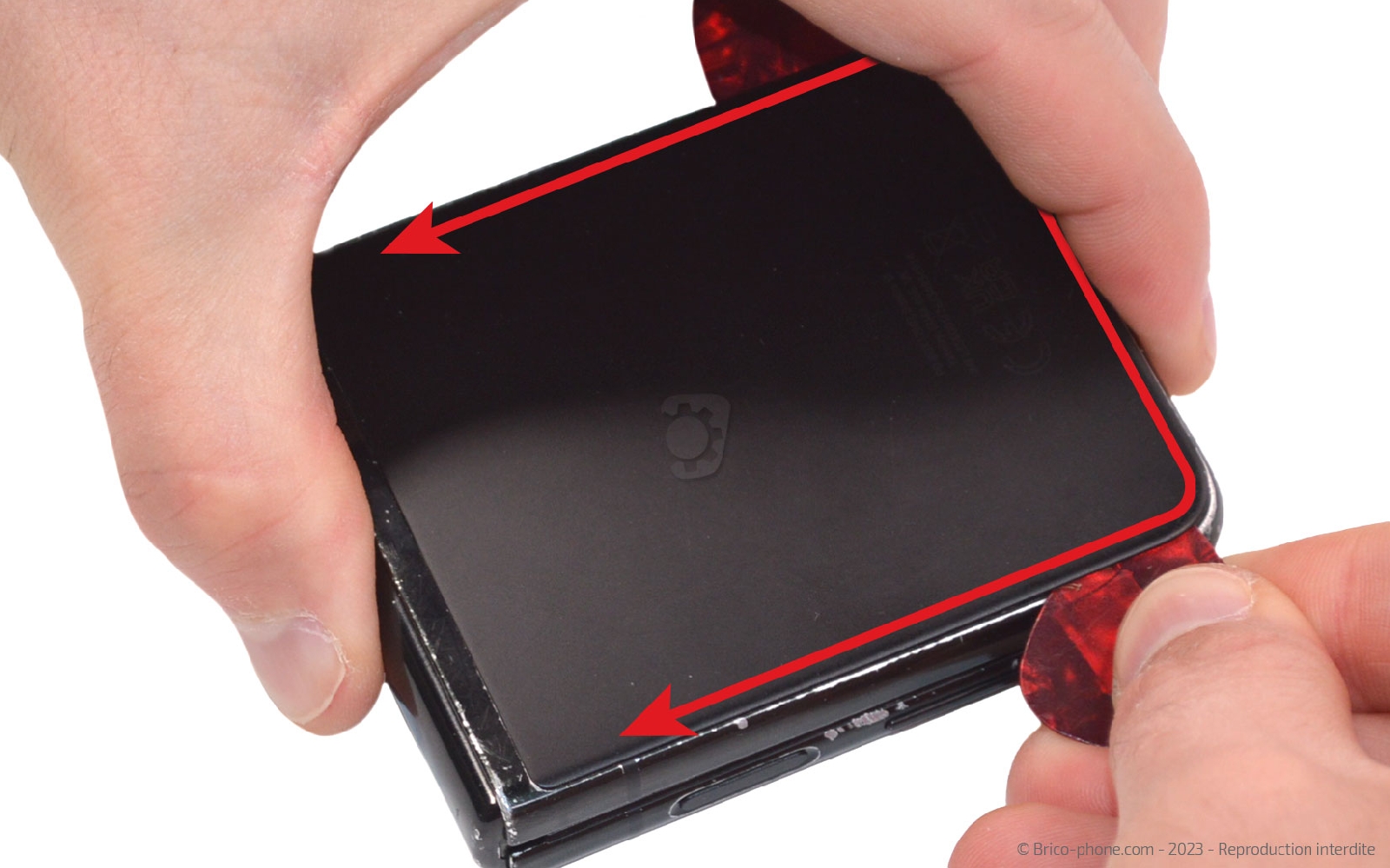

Etape 3 : Mettre de coté la vitre arrière

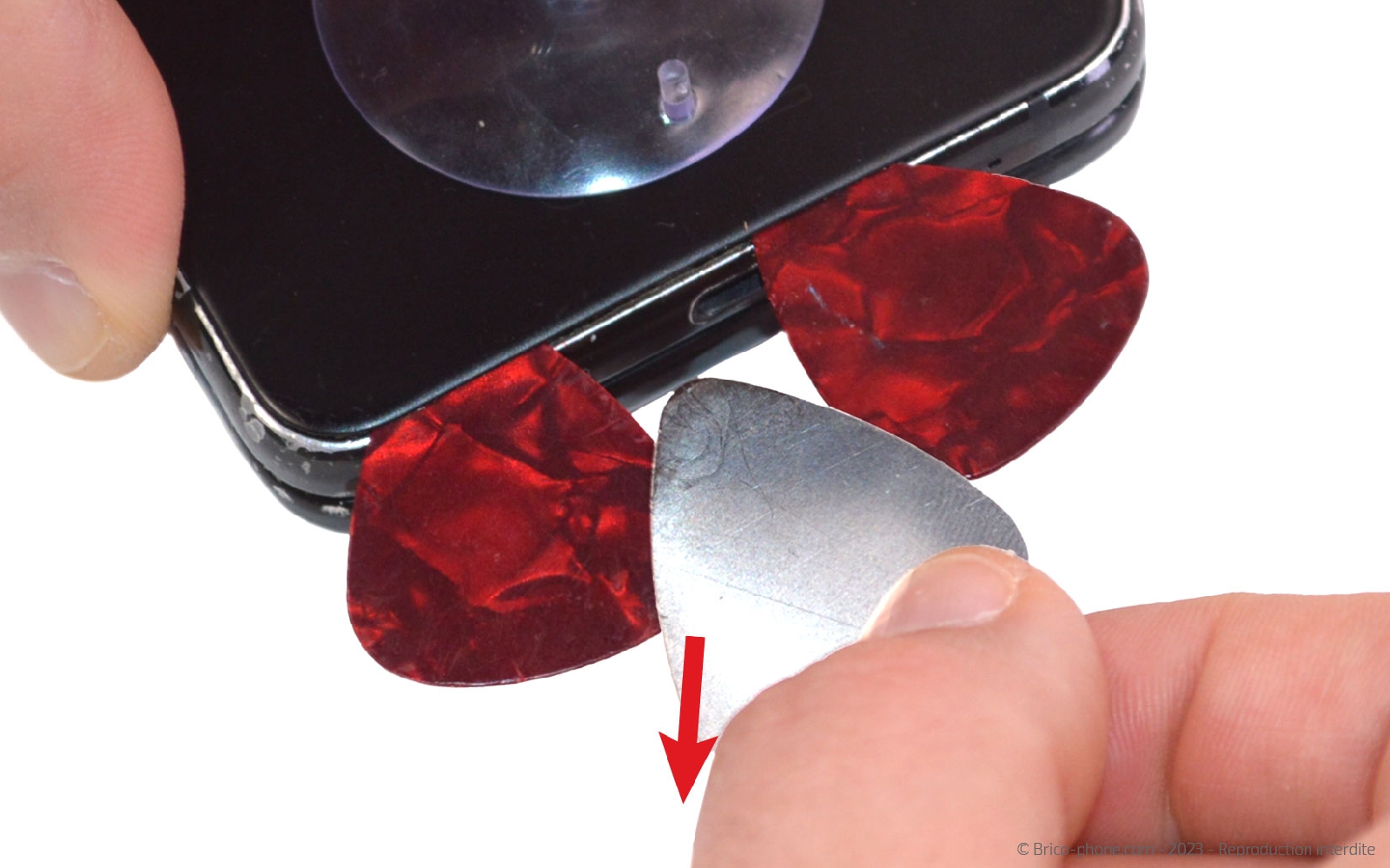

Retirez l'outil métallique puis faites glisser les médiators tout autour de la vitre arrière.

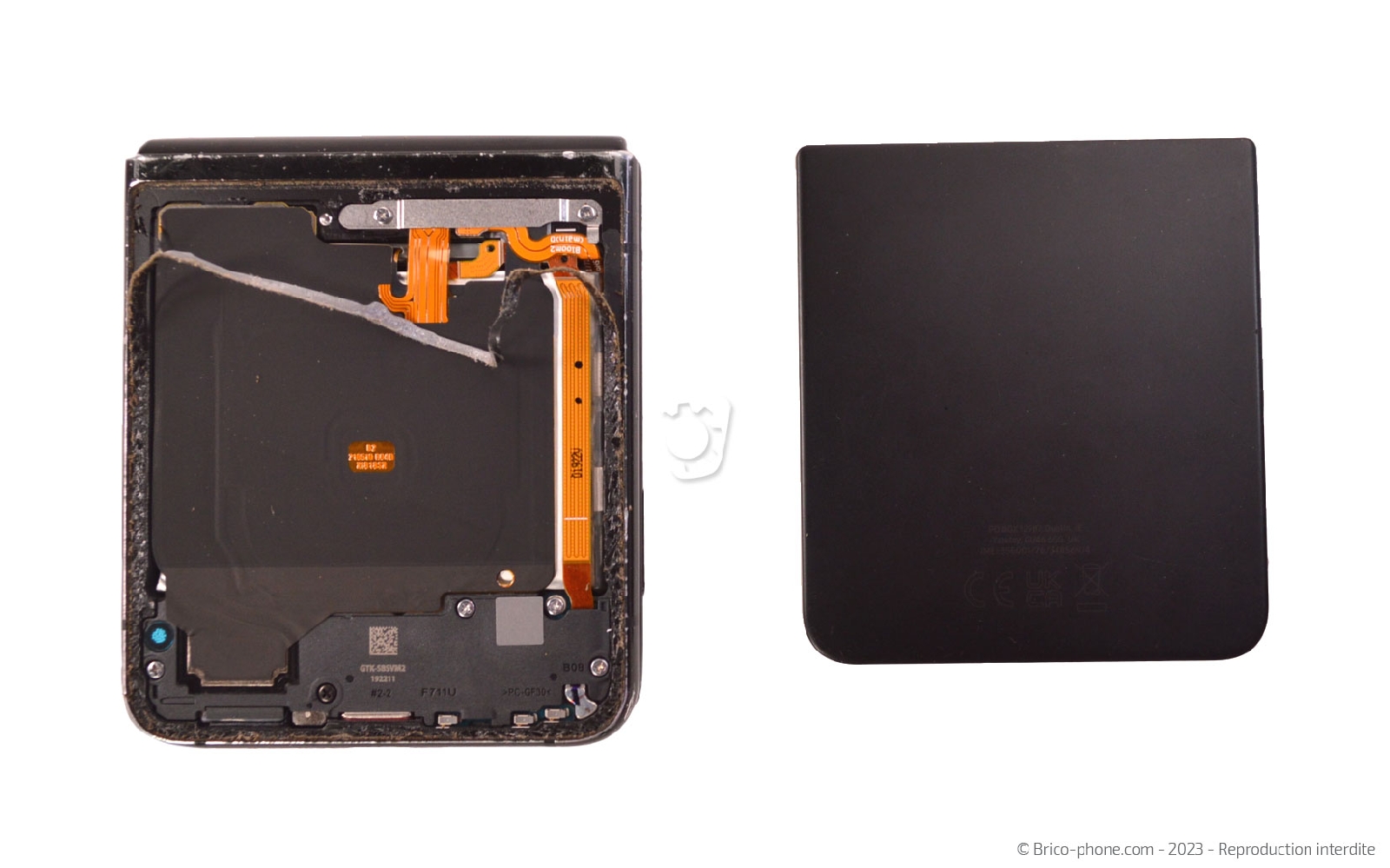

Il ne vous reste plus qu'à mettre de coté le composant pour accéder à l'intérieur du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière inférieure pour Samsung Galaxy Z Flip3 noir
34,90 €
Etape 4 : Déconnecter la batterie

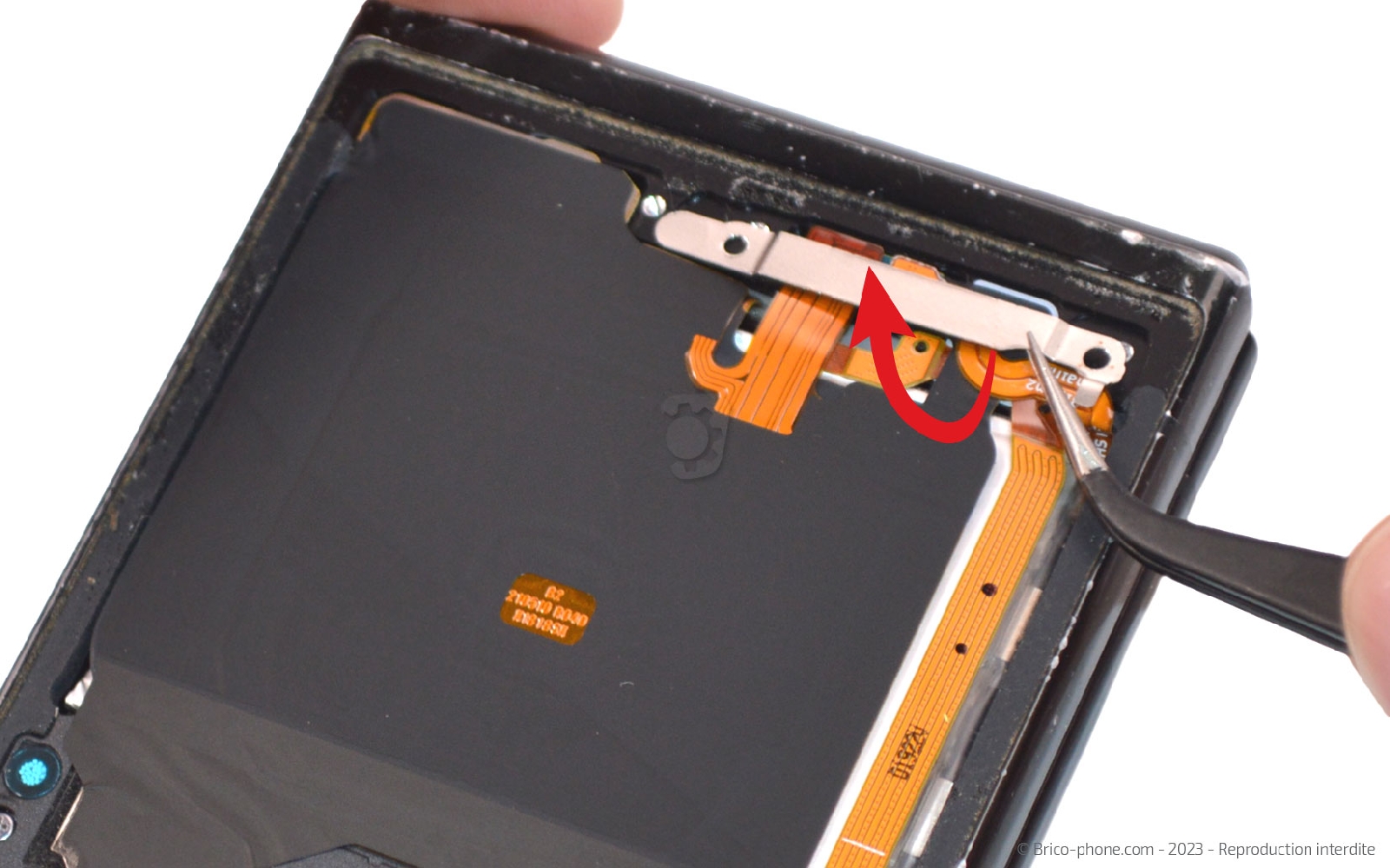

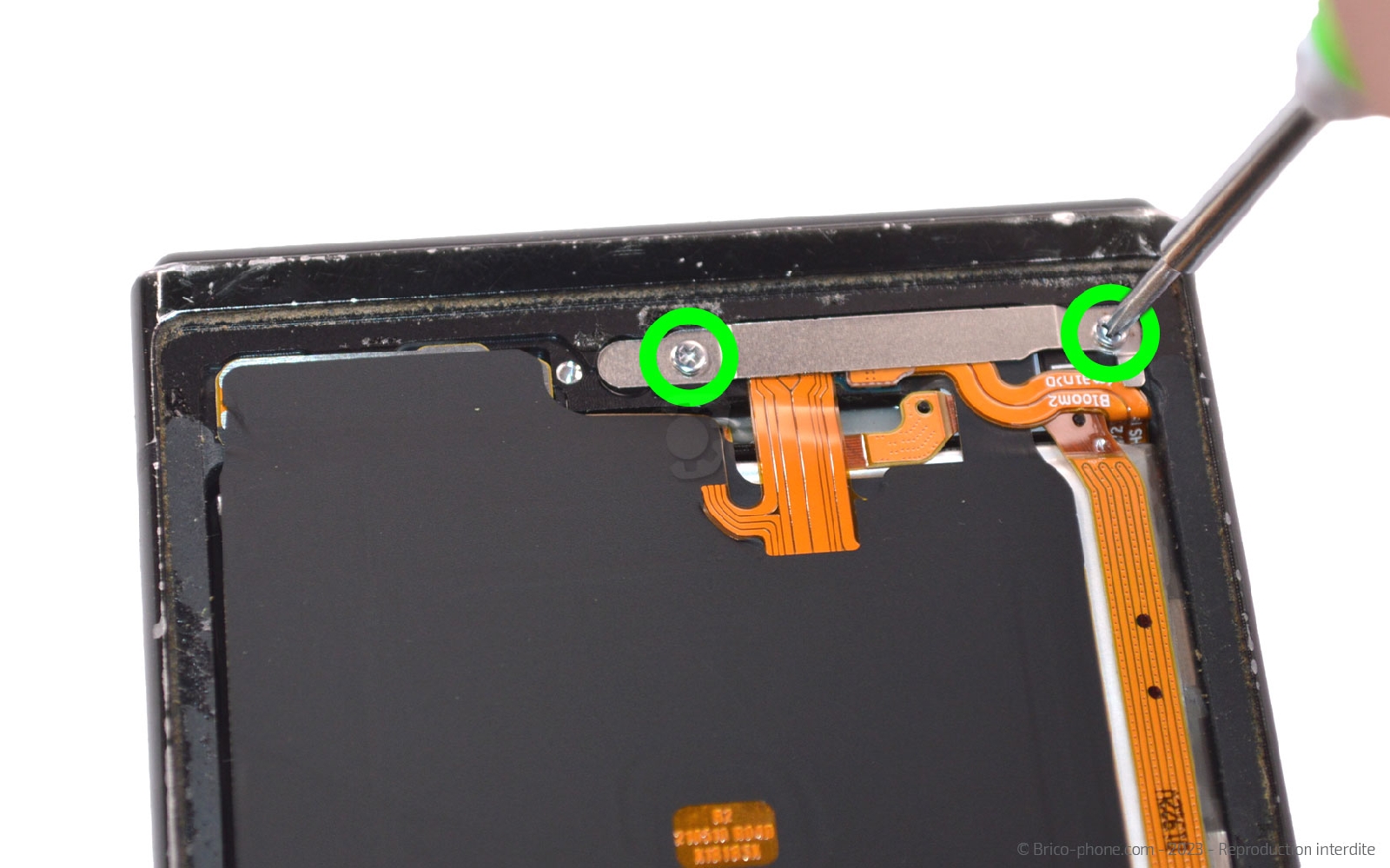

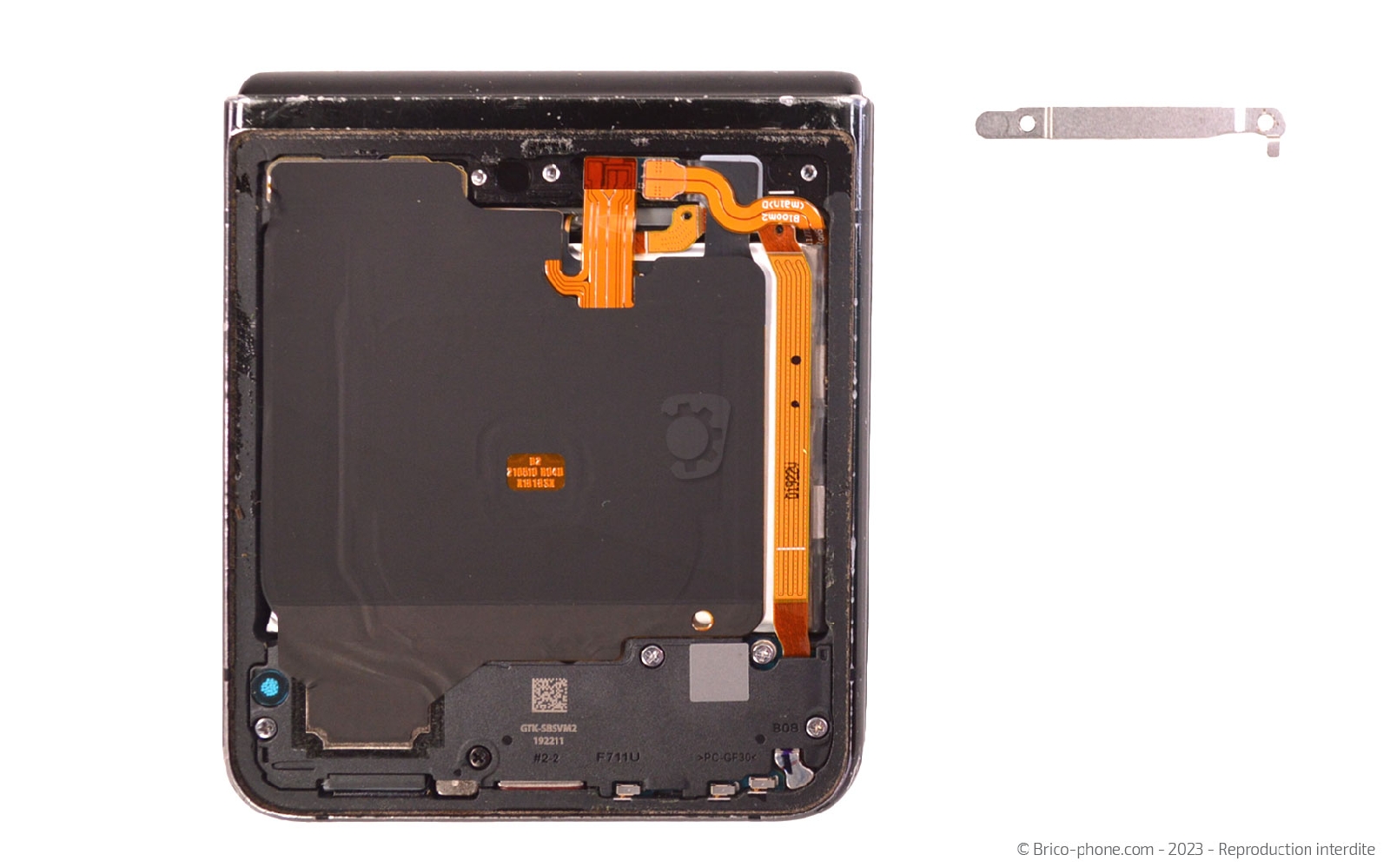

Dévissez avec le tournevis cruciforme les deux vis retenant la plaquette métallique. Saisissez la avec la pincette pour la mettre de coté sur votre patron d'aide au montage.

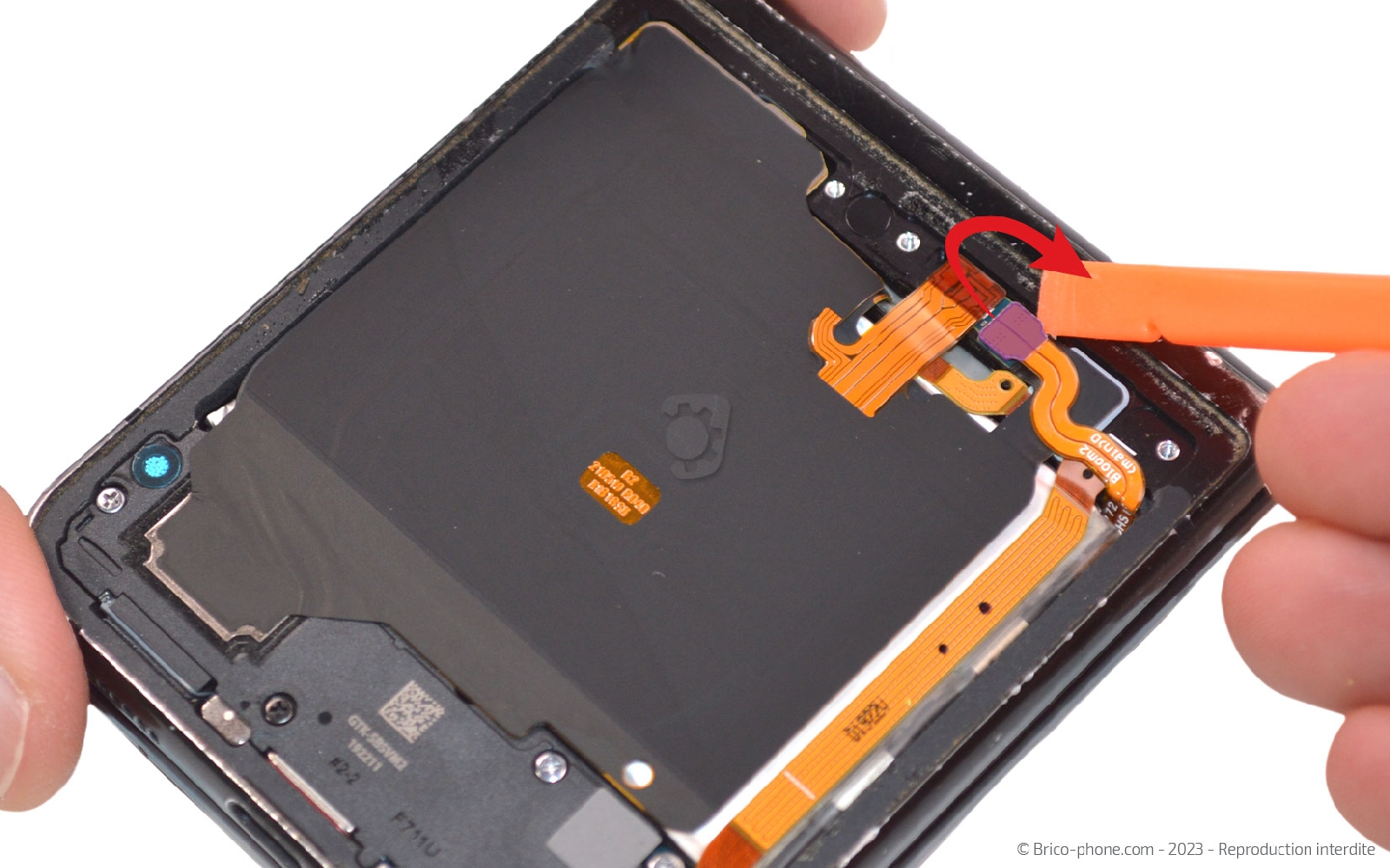

Déconnectez la batterie en glissant le levier sous sa nappe.
Outils du kit utilisés
Outils du kit utilisés

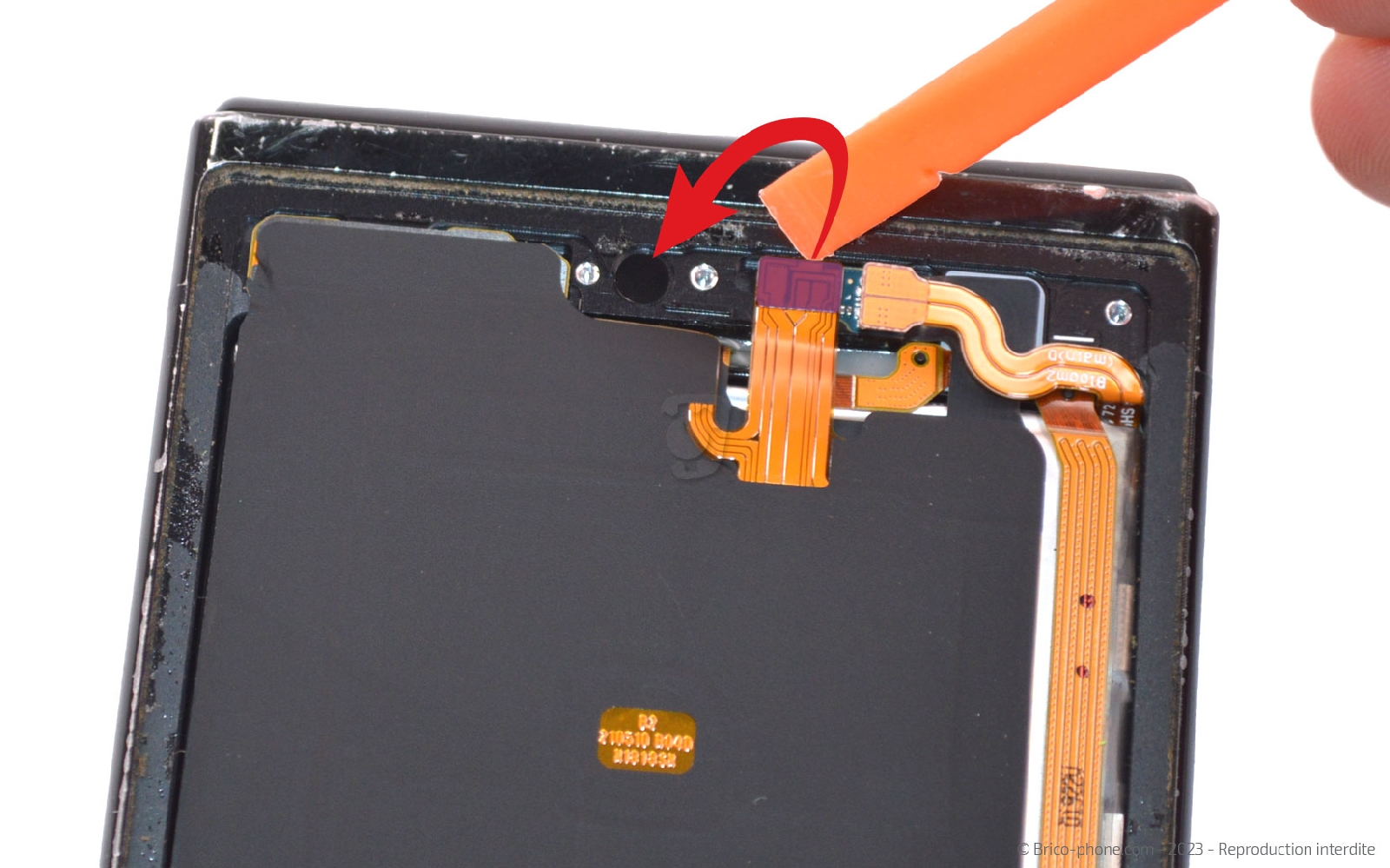

Etape 5 : Sortir la nappe NFC

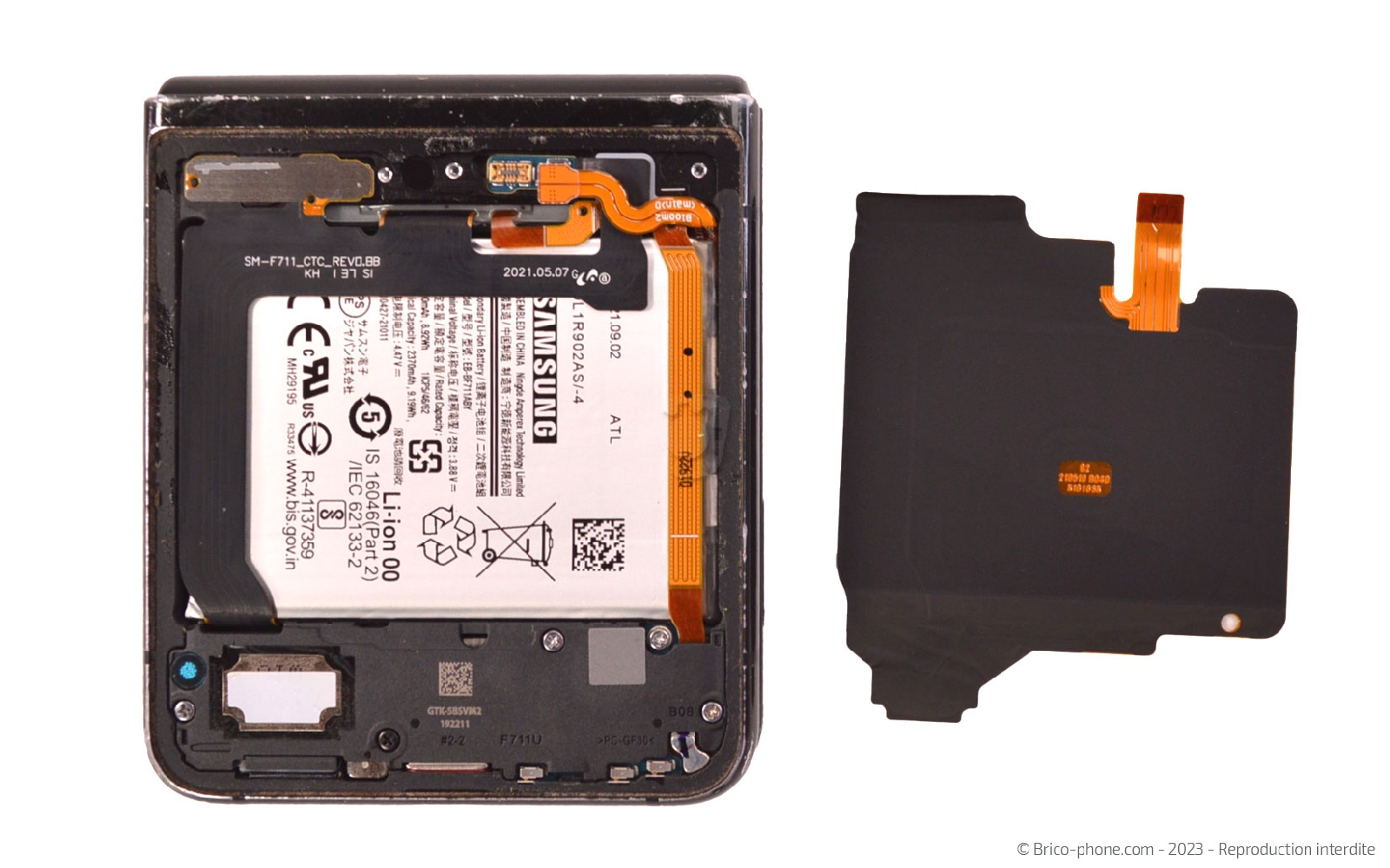

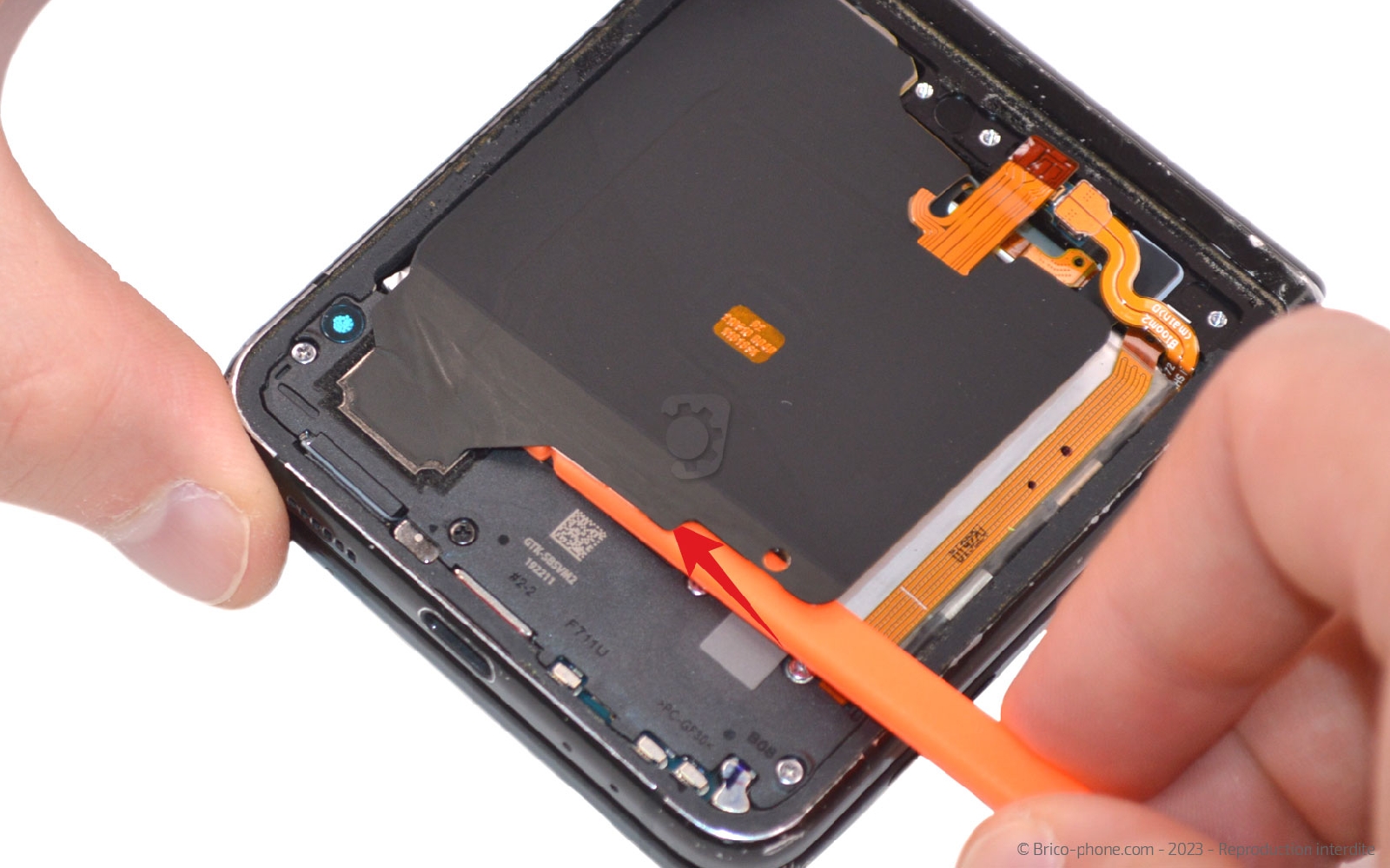

Débranchez la nappe de la plaquette NFC puis décollez la partie basse du composant pour pouvoir le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

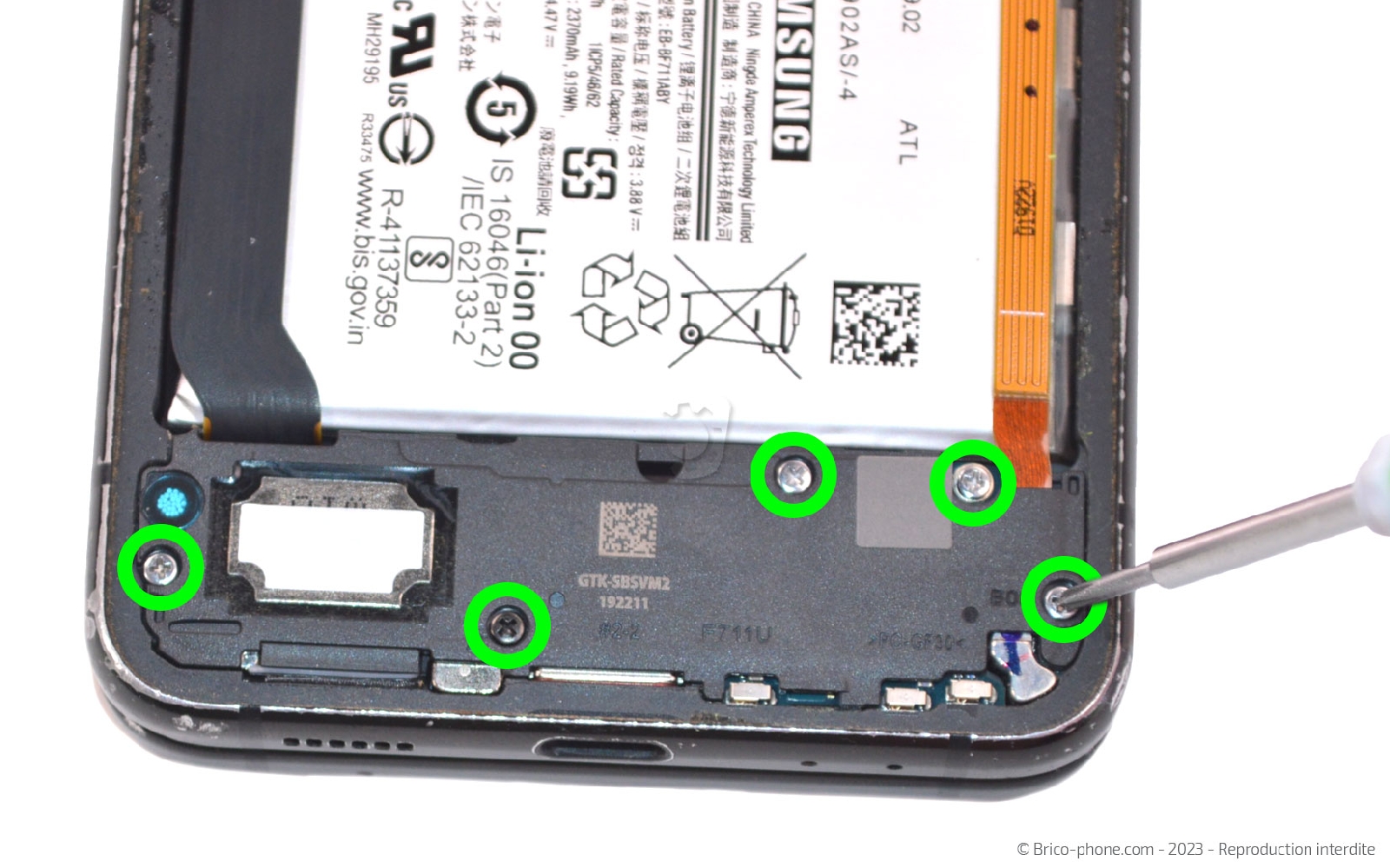

Etape 6 : Enlever le haut-parleur externe

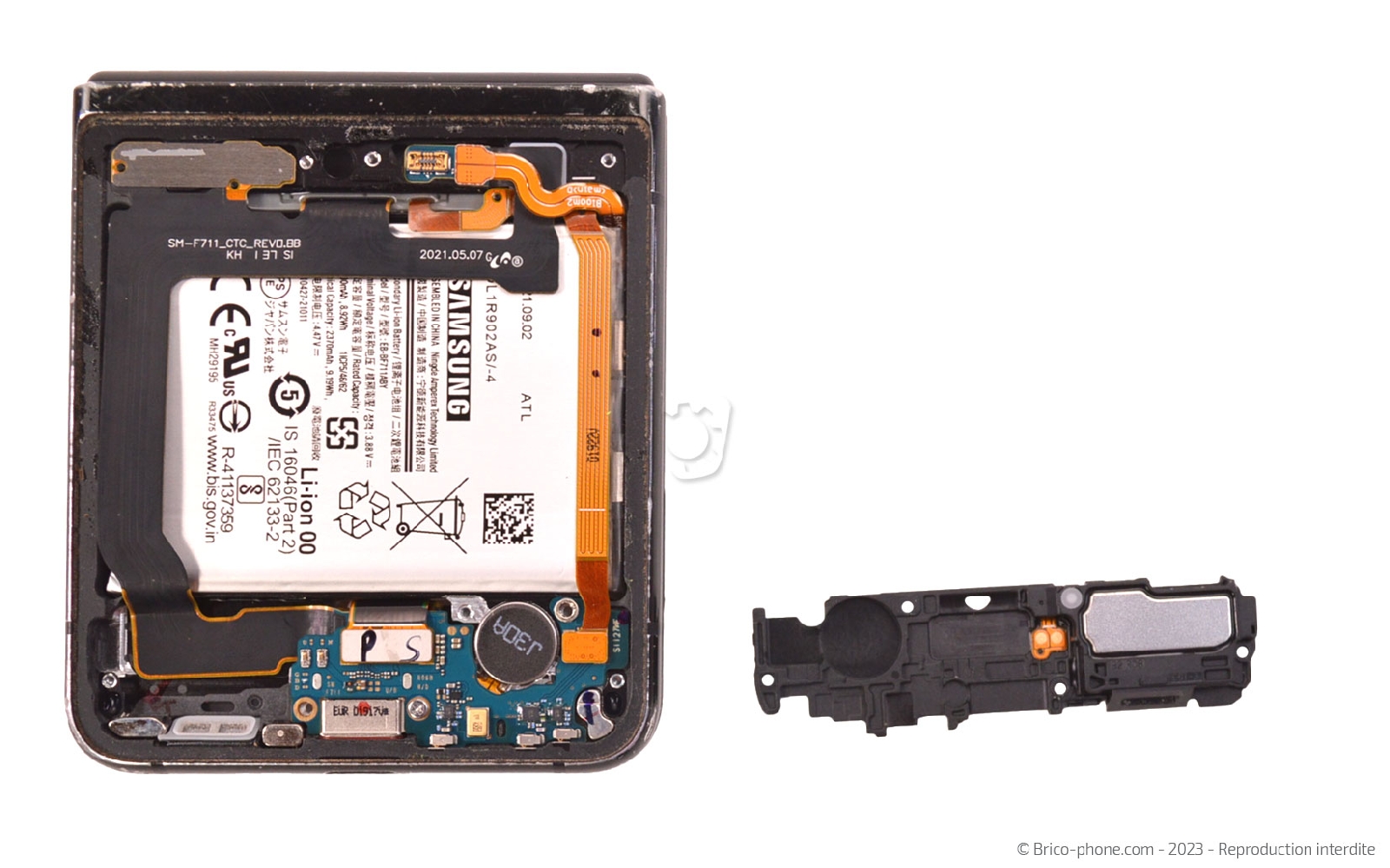

Retirez les 5 vis cruciforme.

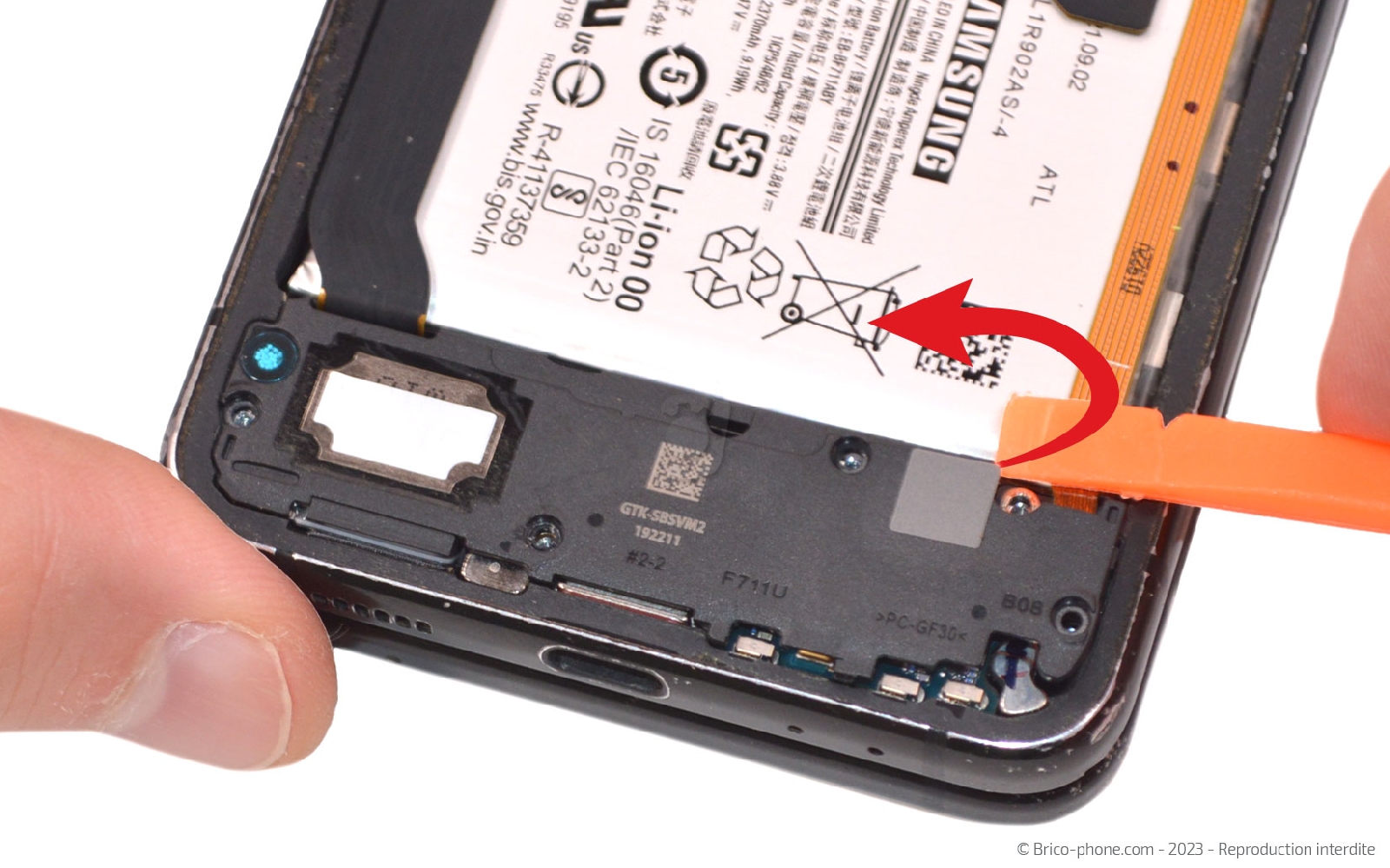

Glissez le spudger sous le composant pour le déclipser et accéder au connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

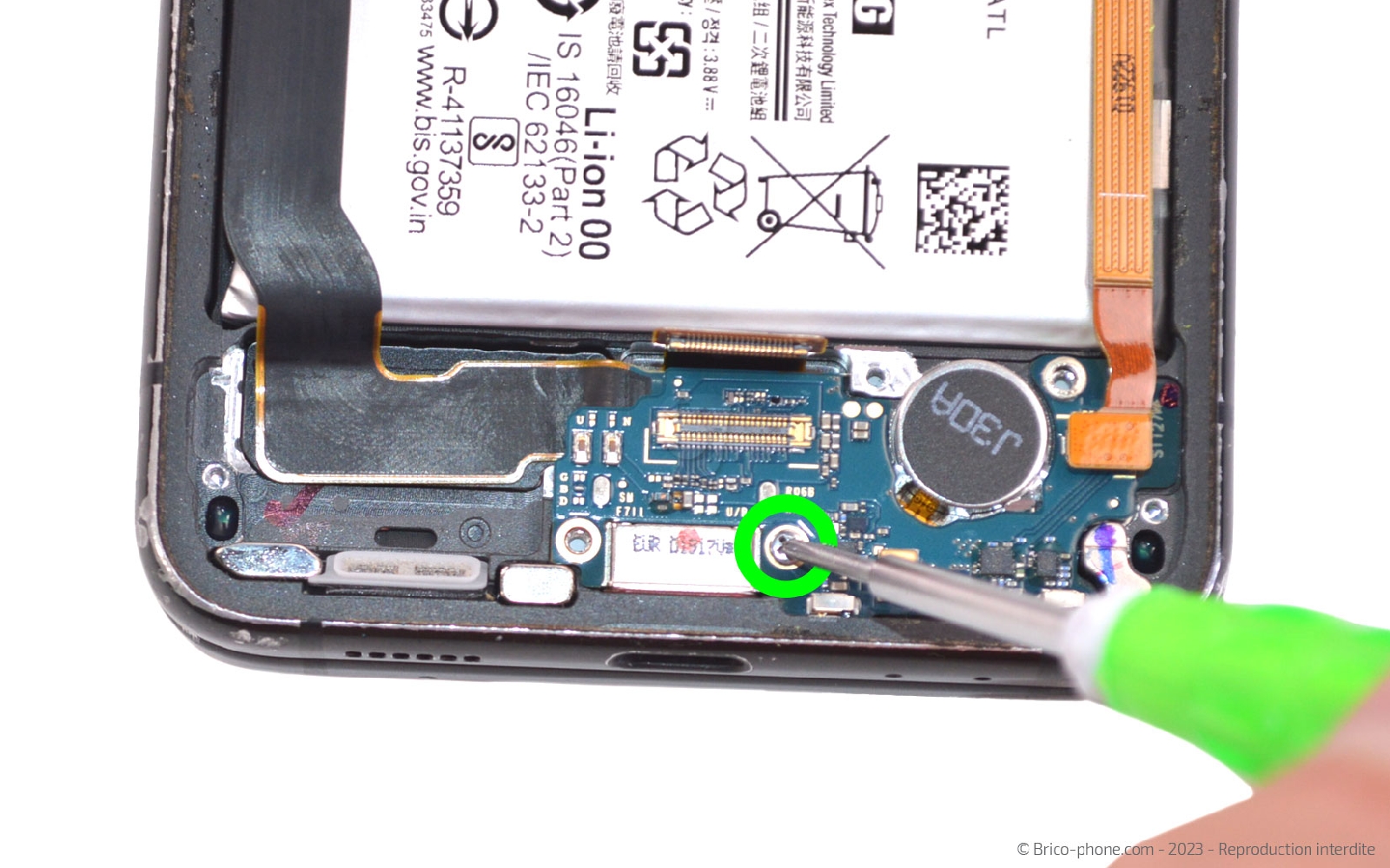

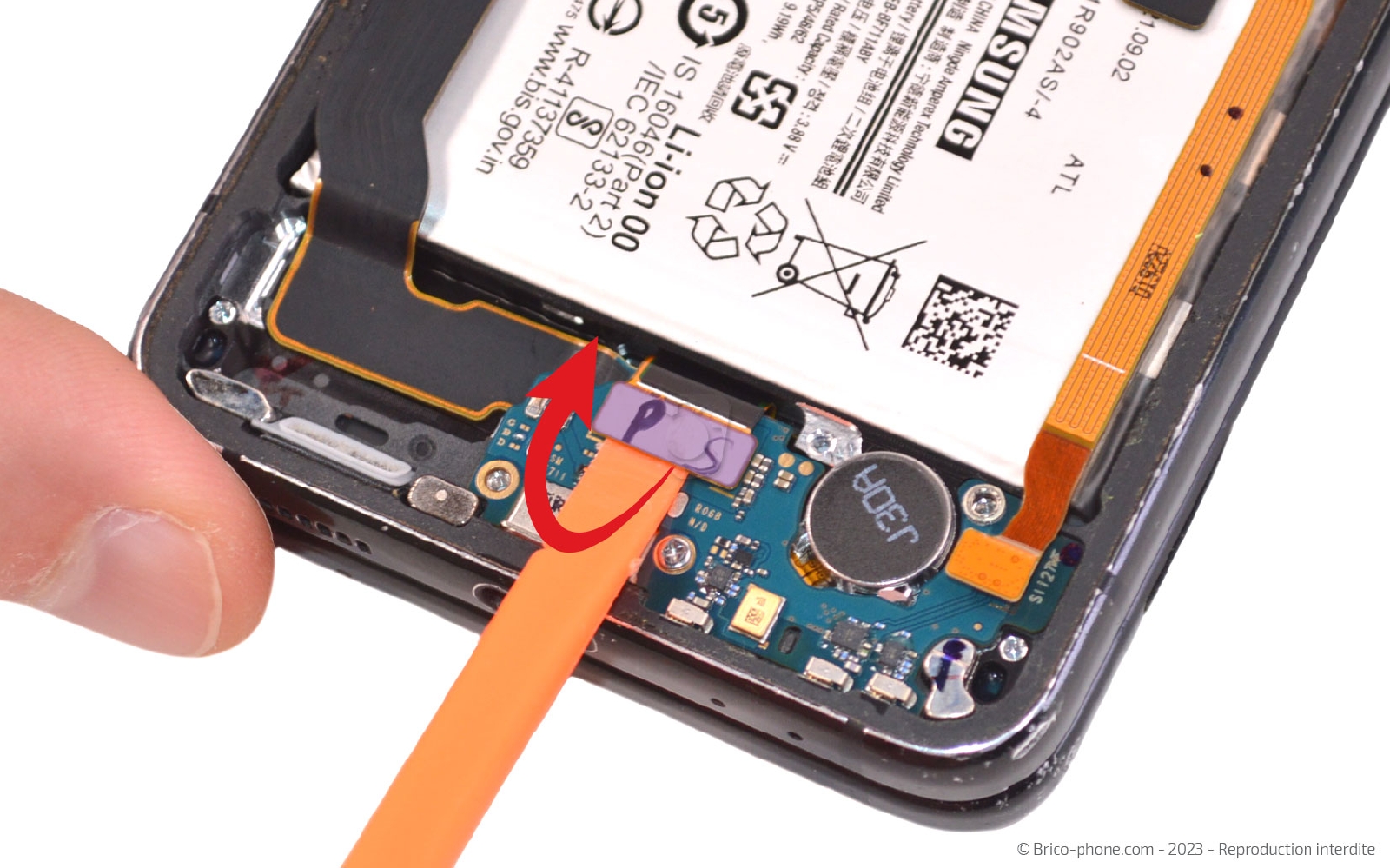

Etape 7 : Libérer le connecteur de charge

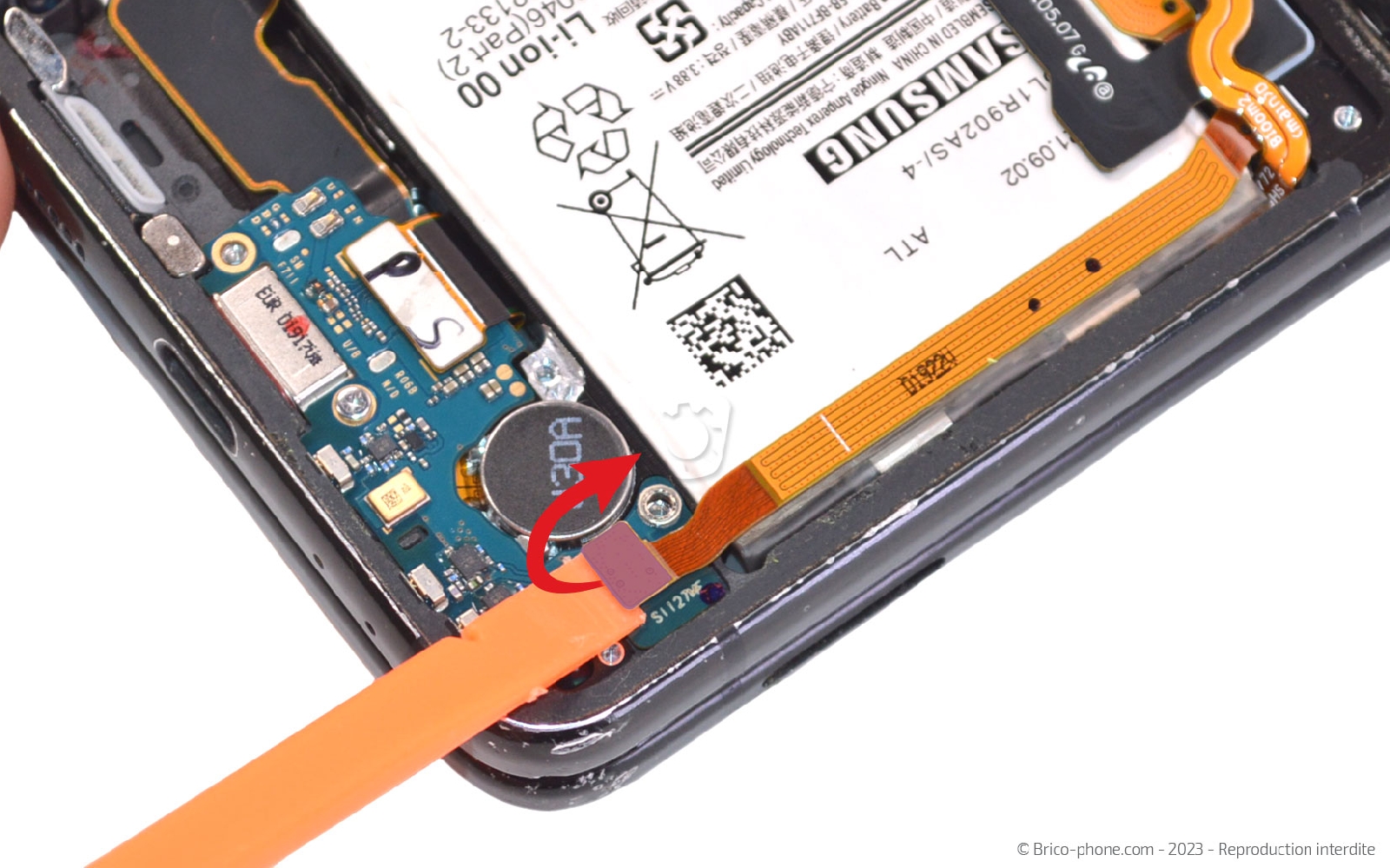

Déconnectez la rallonge d'interconnexion puis la nappe de l'écran avant de retirer la vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

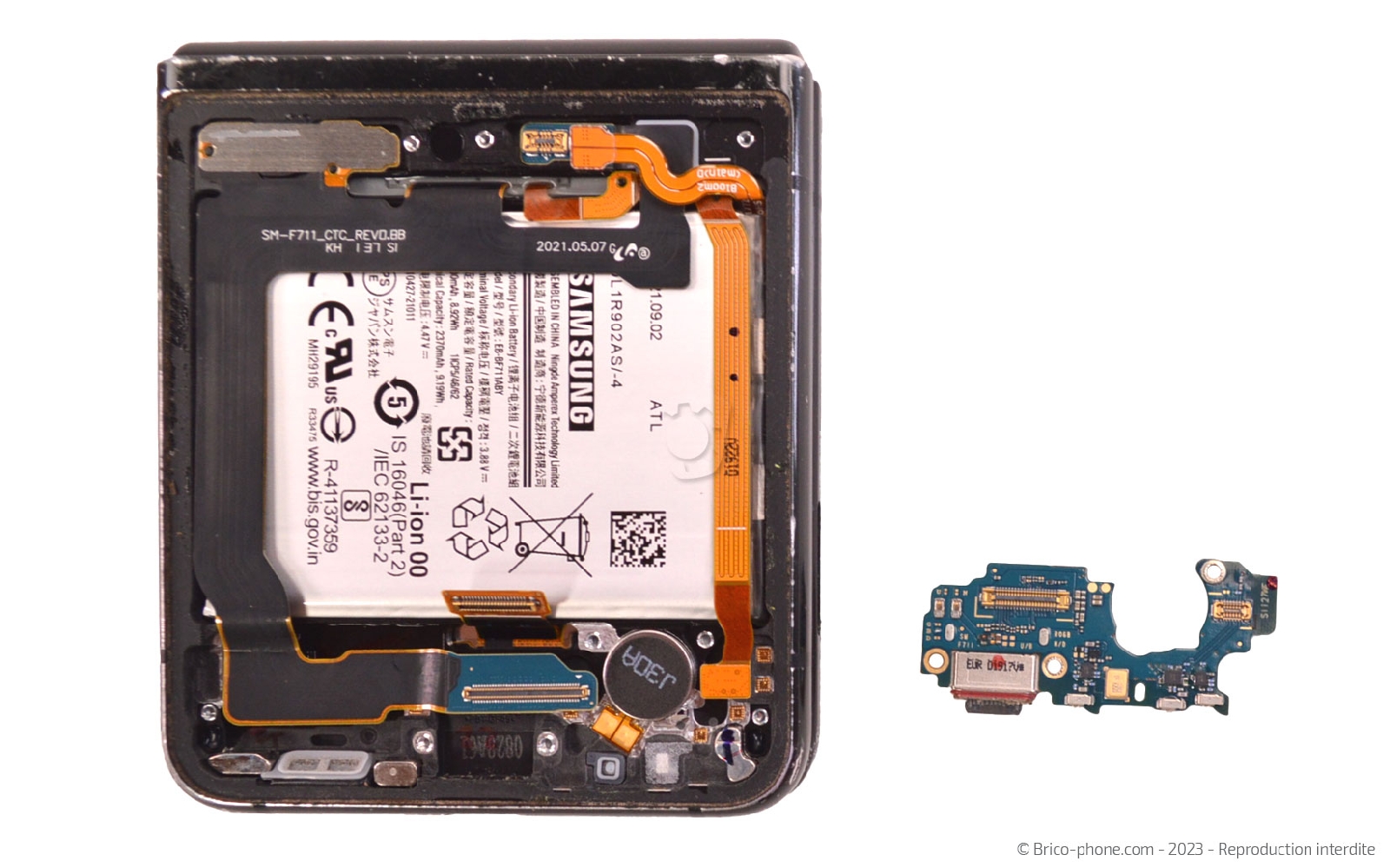

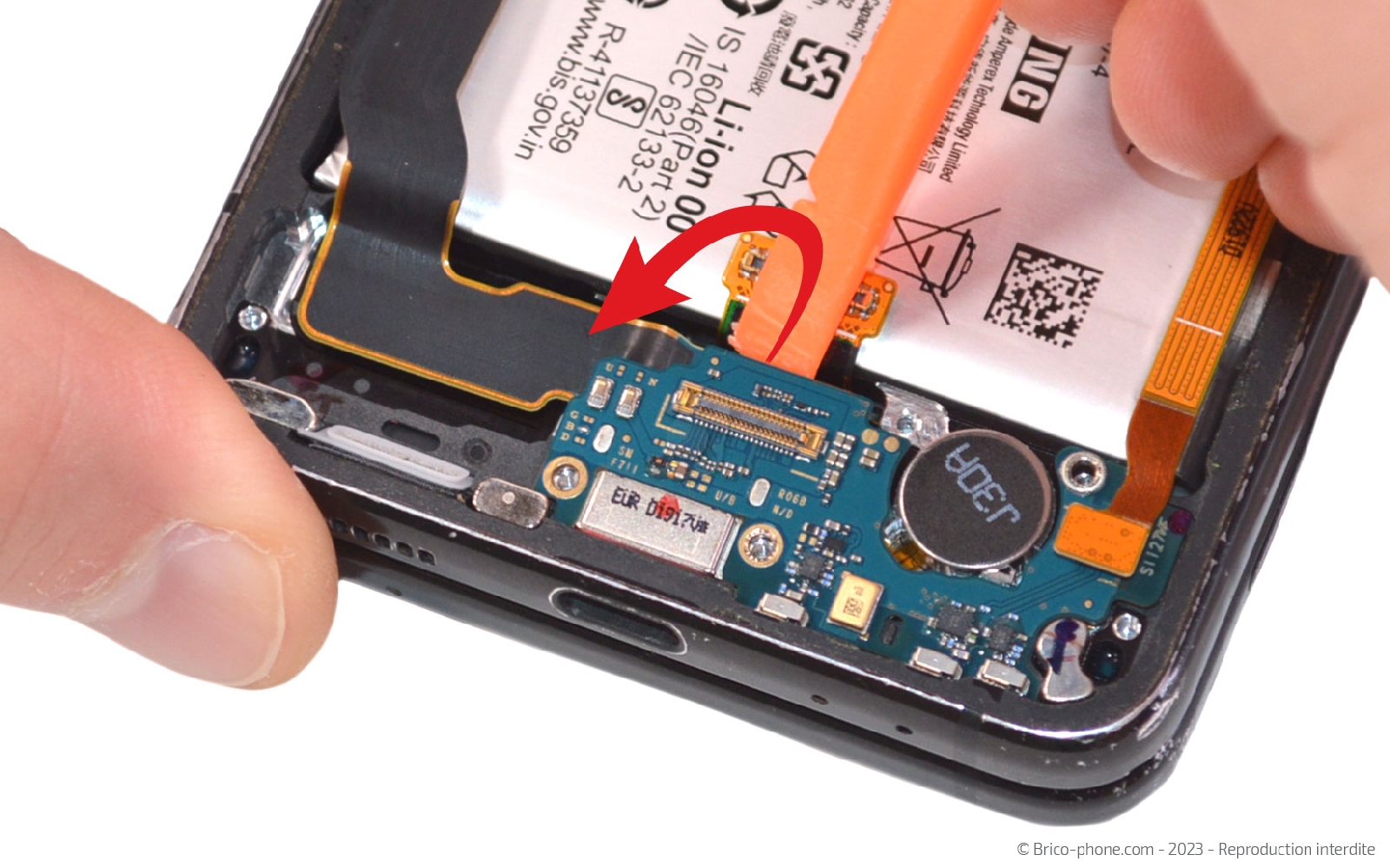

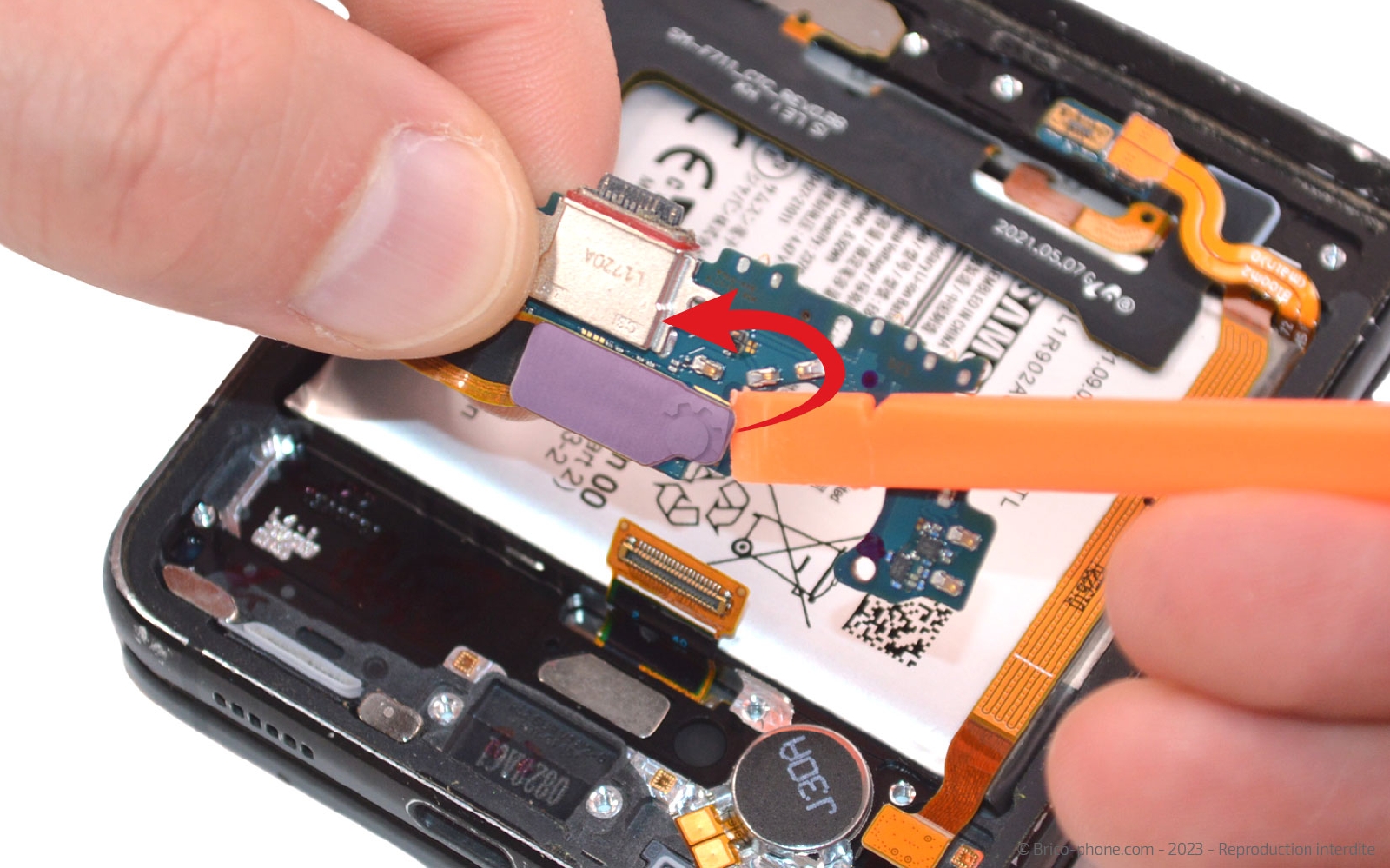

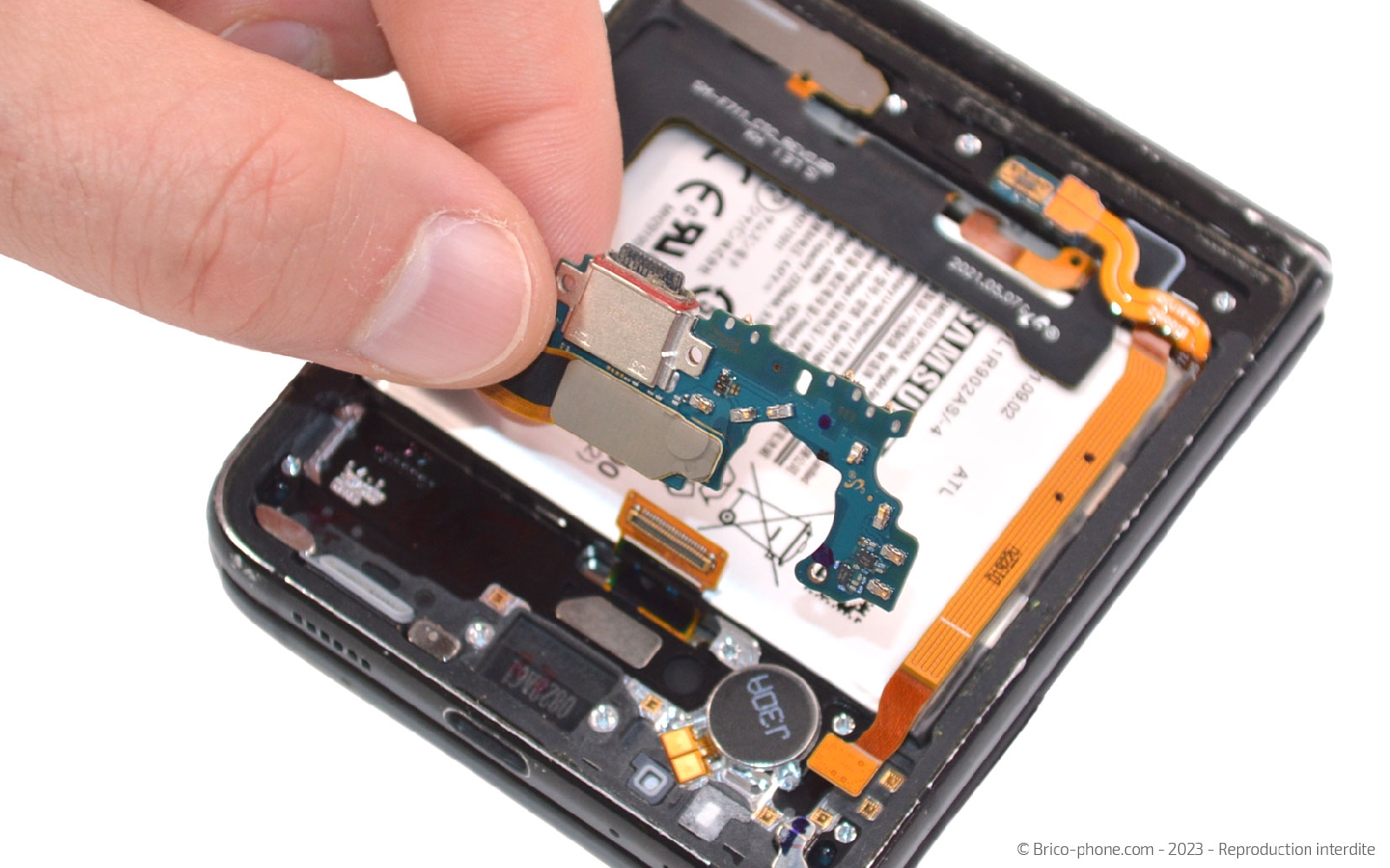

Etape 8 : Retirer le connecteur de charge
Insérez le levier sous le dock pour le soulever de son emplacement.
Retournez le afin de pouvoir débrancher la nappe et libérer le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy Z Flip3
36,90 €
Connecteur de charge compatible Samsung Galaxy Z Flip3
12,90 €

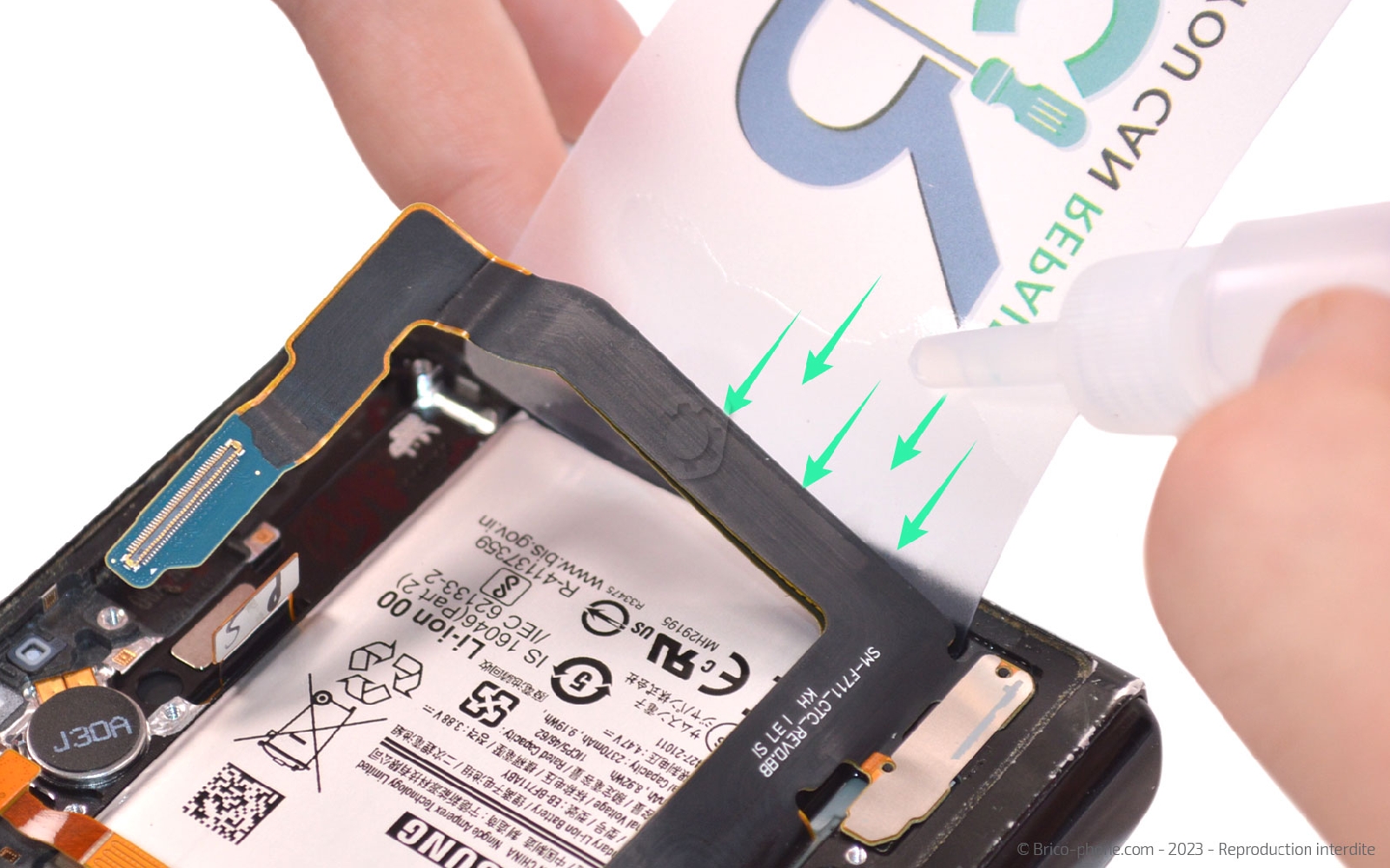

Etape 9 : Appliquer le liquide iRemover

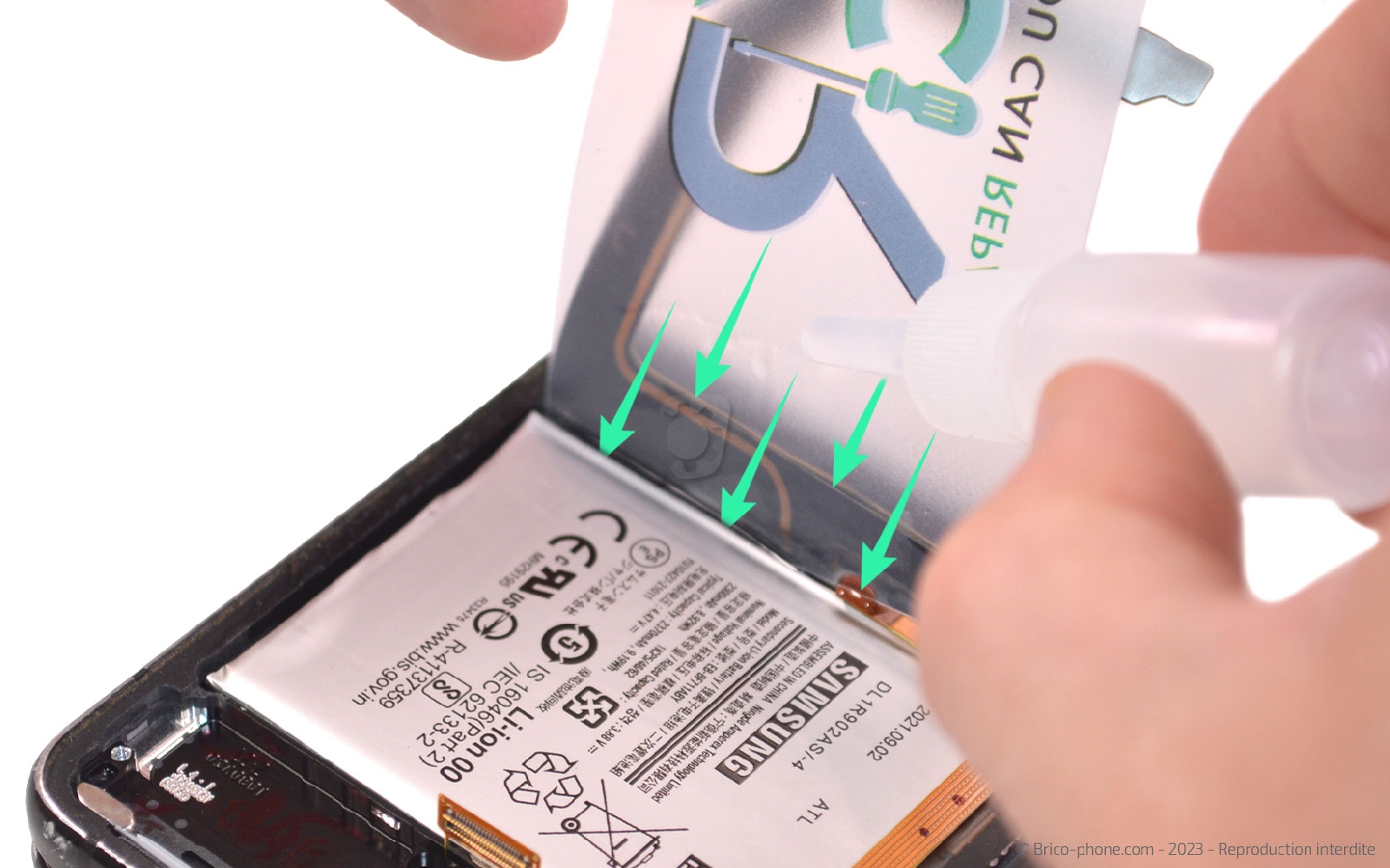

Pour décoller la batterie, nous utilisons le liquide iRemover qui va permettre de ramollir les stickers.

Placez la carte transparente entre la batterie et le châssis pour faire glisser le liquide dessous afin qu'il s'insert sous le composant.

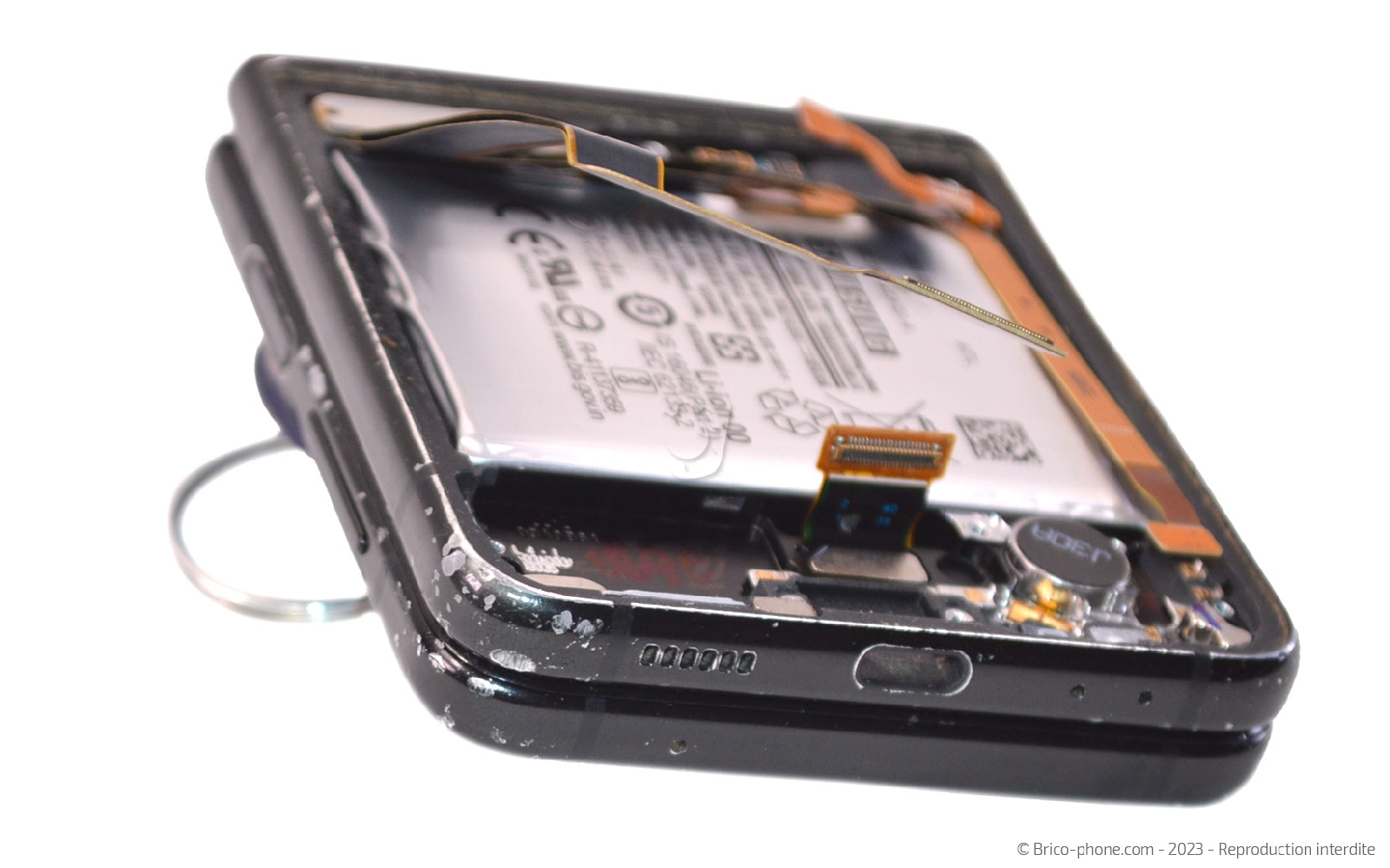

Collez la ventouse dessous pour incliner le téléphone le temps que le produit agisse.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

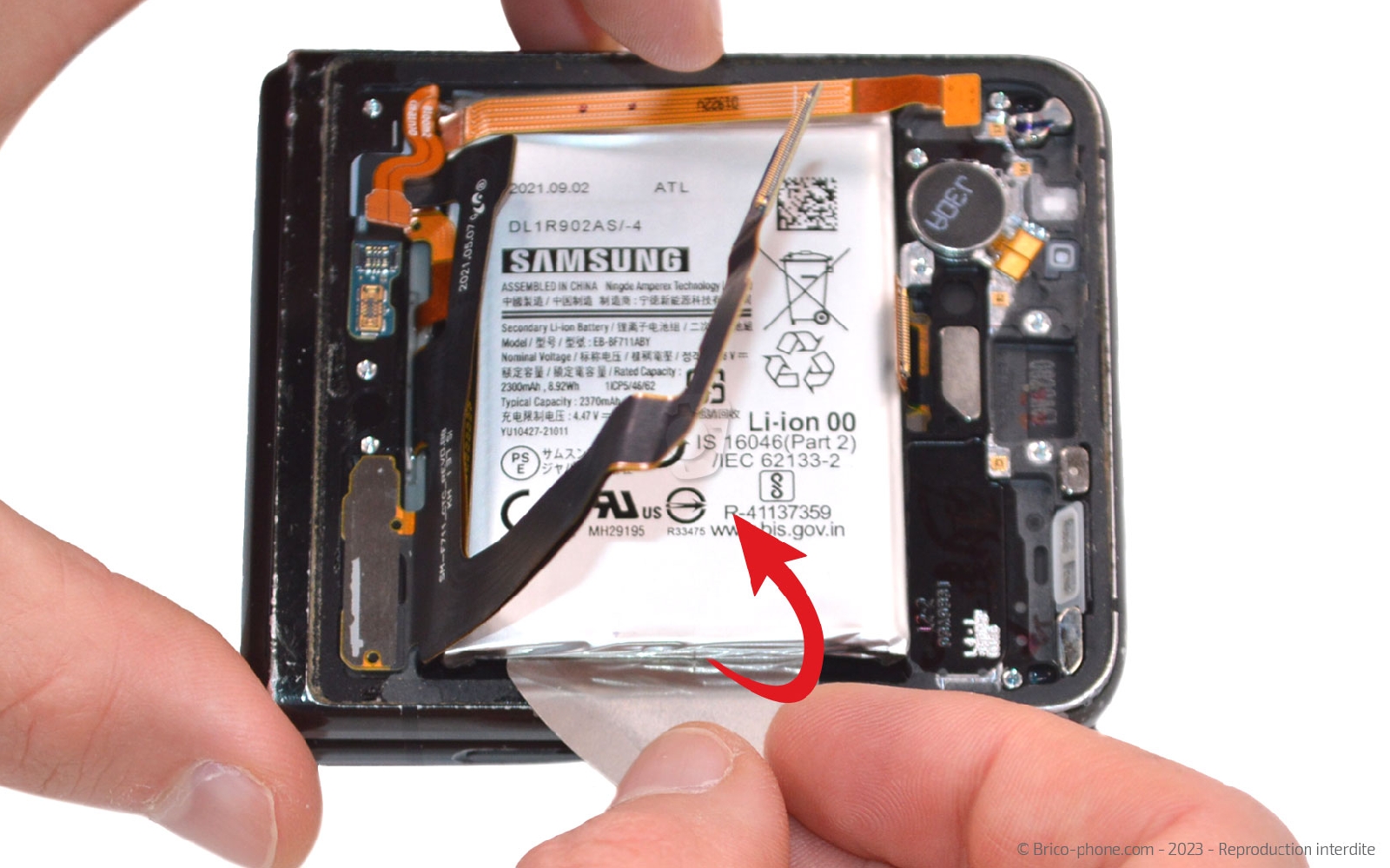

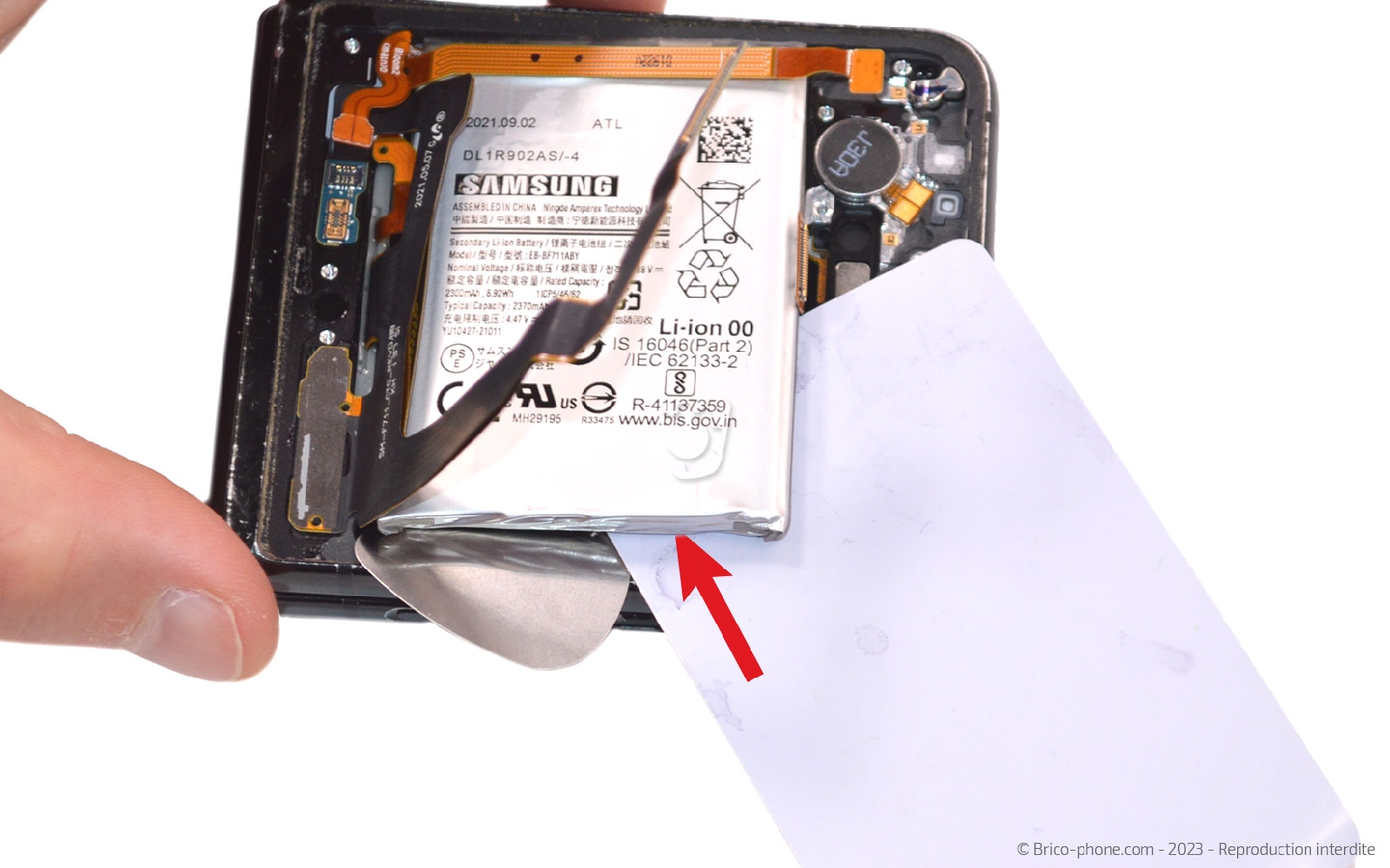

Etape 10 : Ôter la batterie

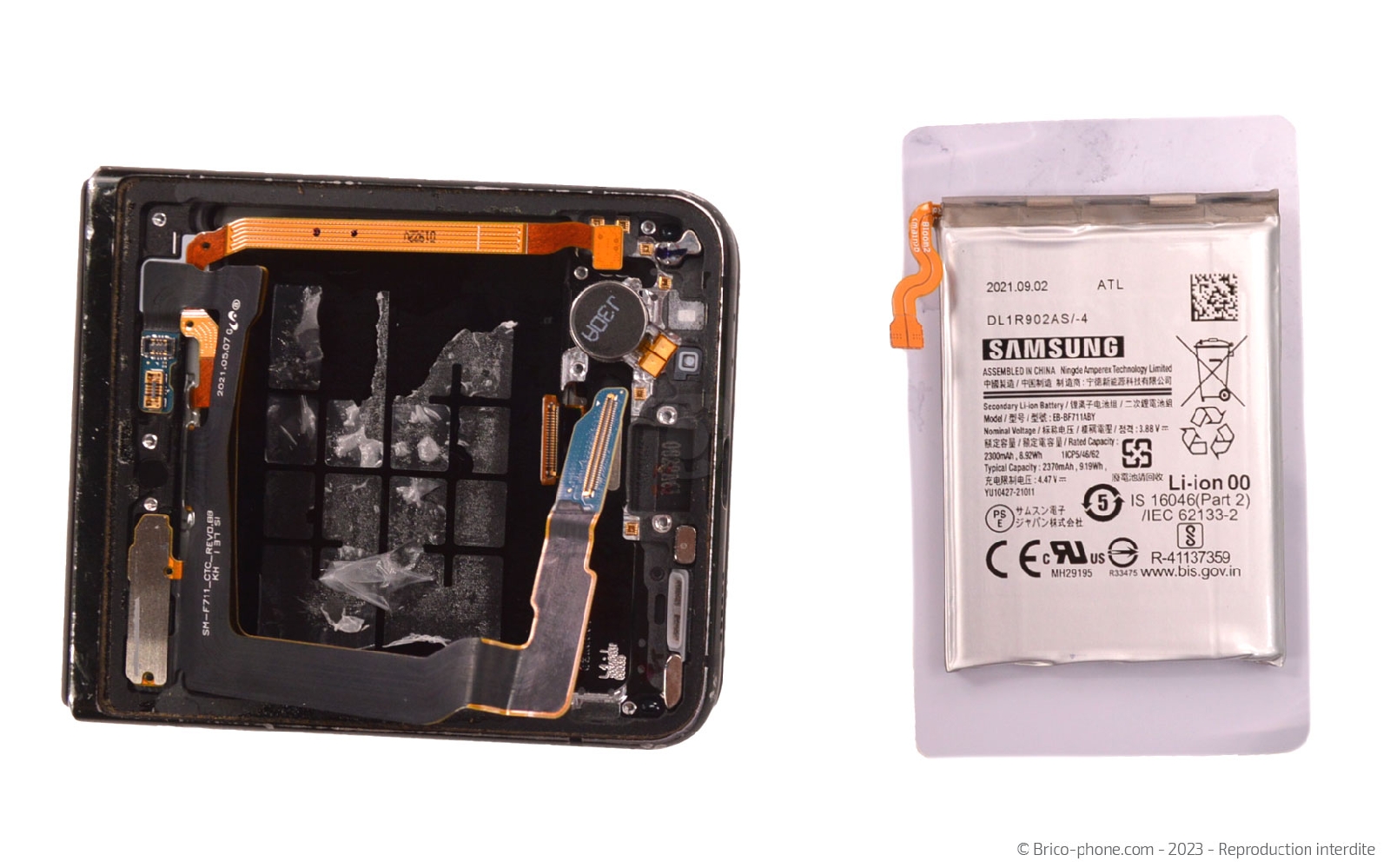

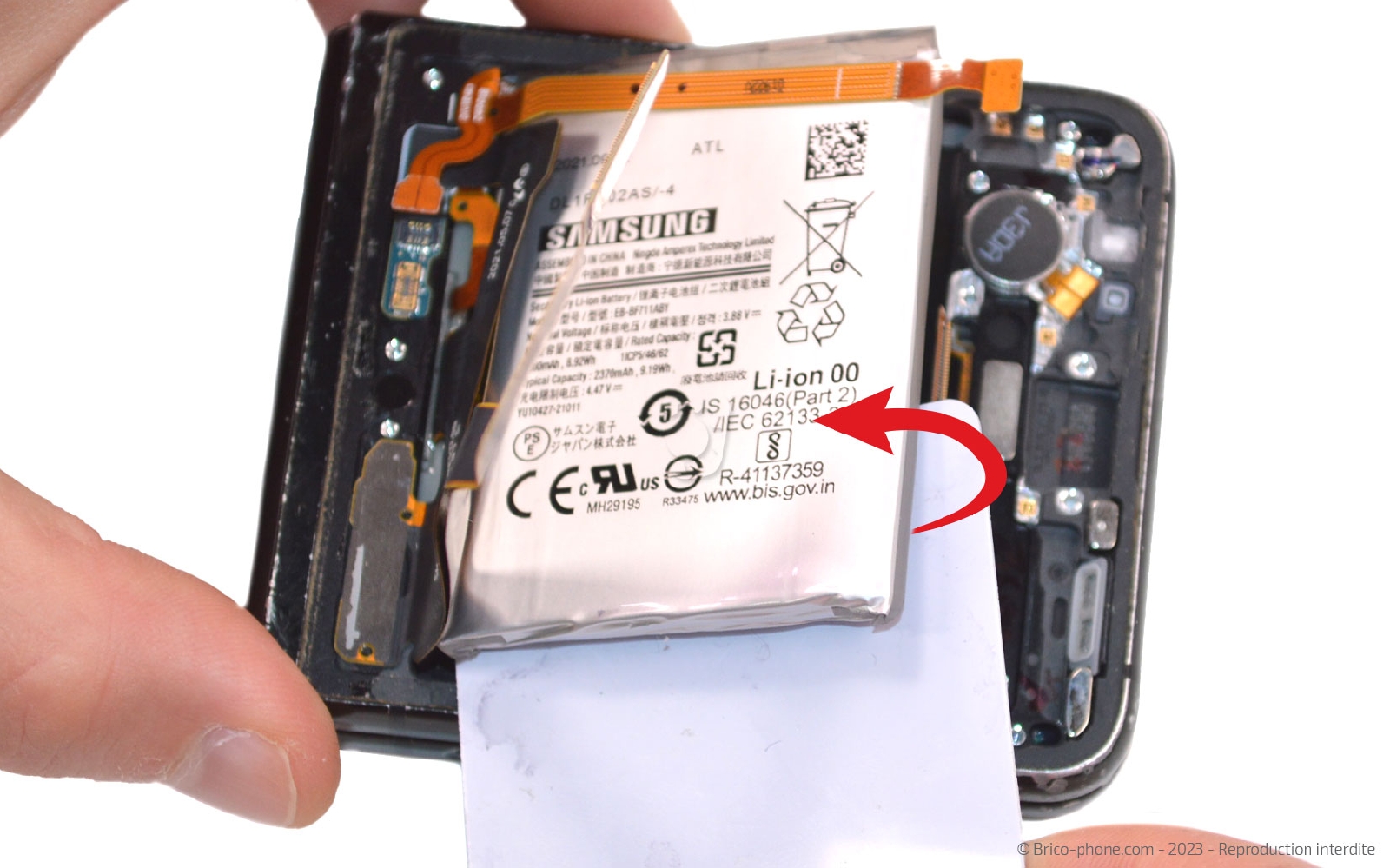

Glissez le médiator métallique entre la batterie et le châssis pour soulever le composant de manière à pouvoir introduire la carte en PVC.

Faites avancer la carte petit à petit sous la batterie pour ne pas endommager cette dernière et pourvoir la sortir en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy Z Flip3
30,52 €

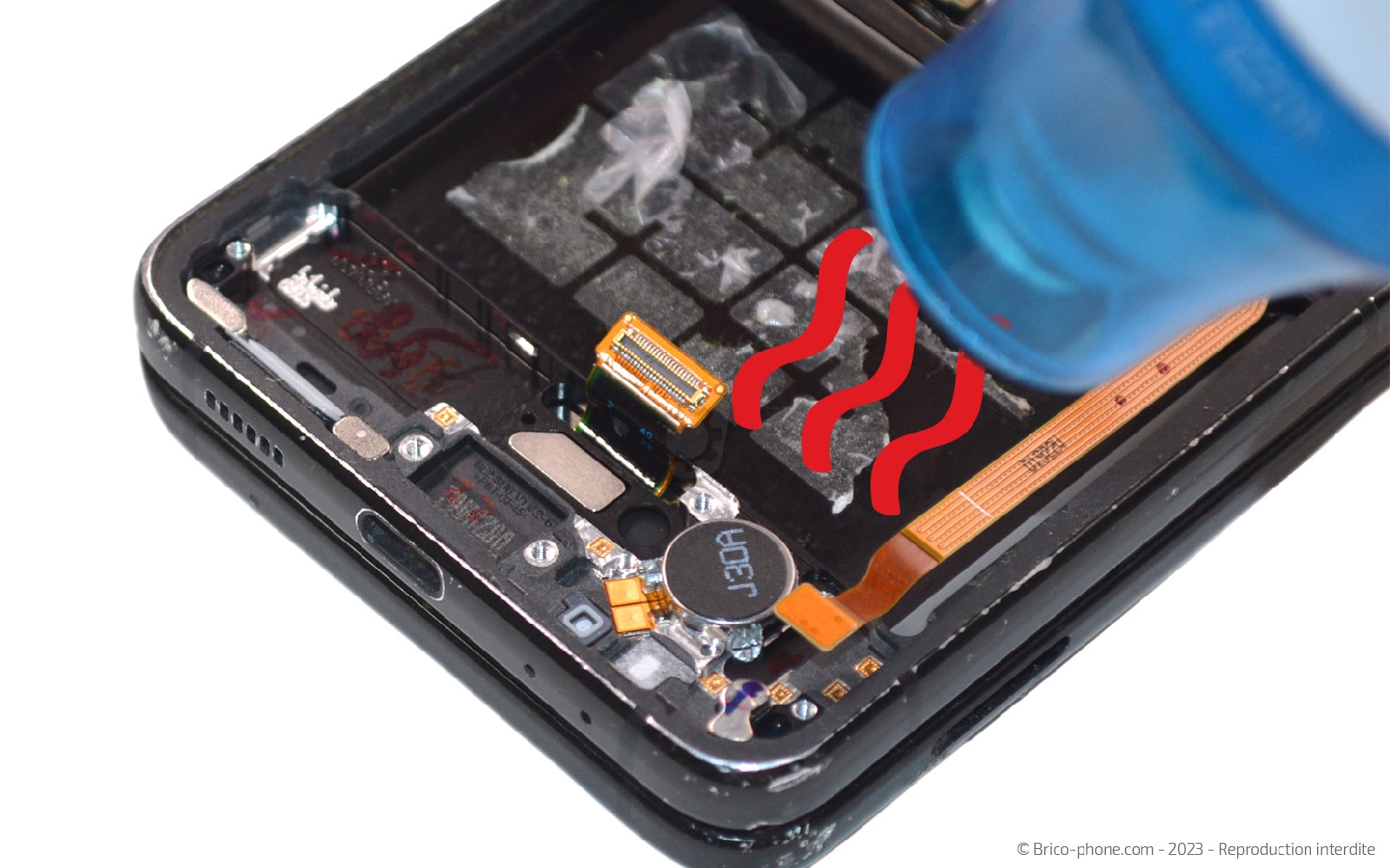

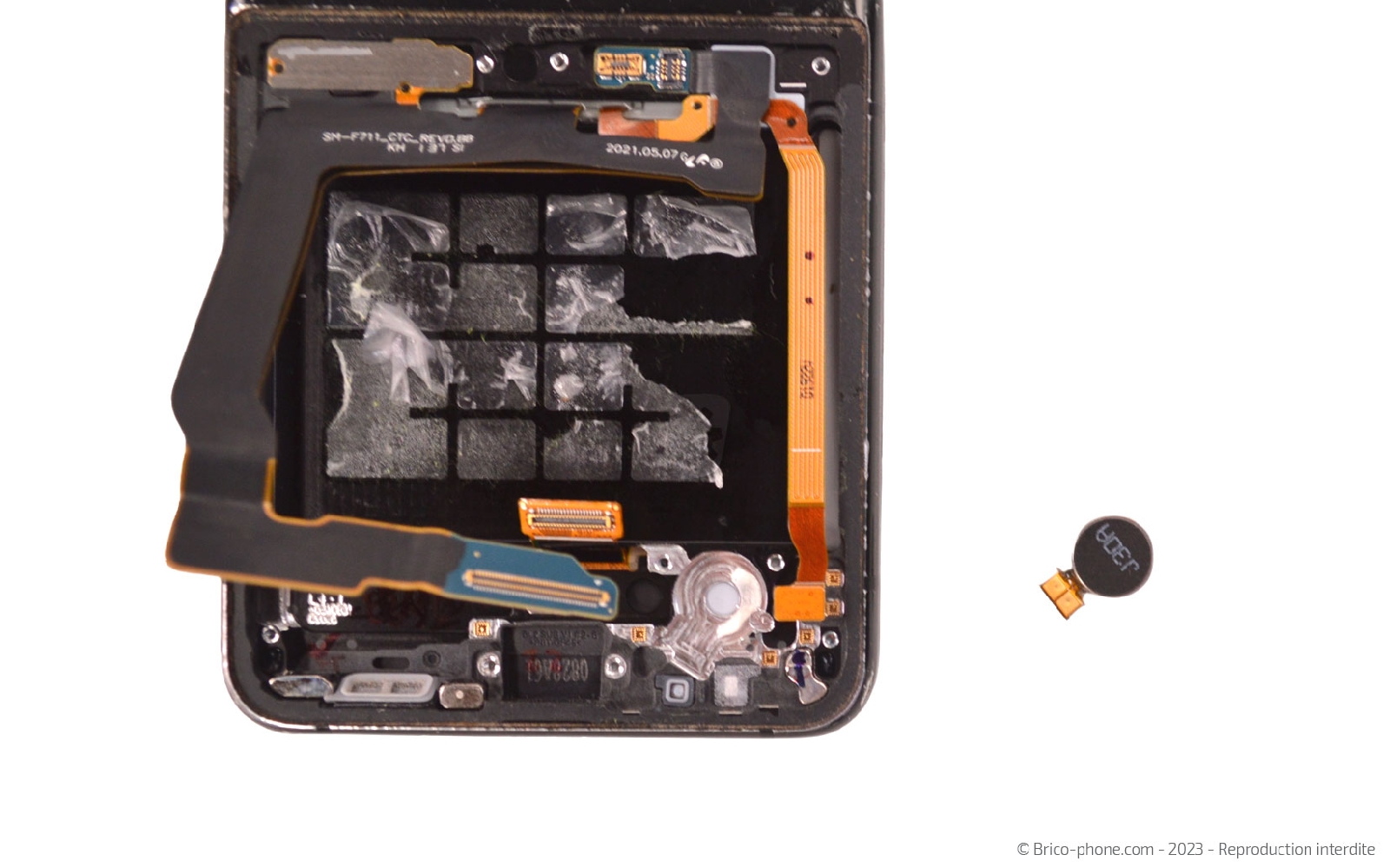

Etape 11 : Récupérer le vibreur
Chauffez légèrement le vibreur afin de ramollir son sticker.

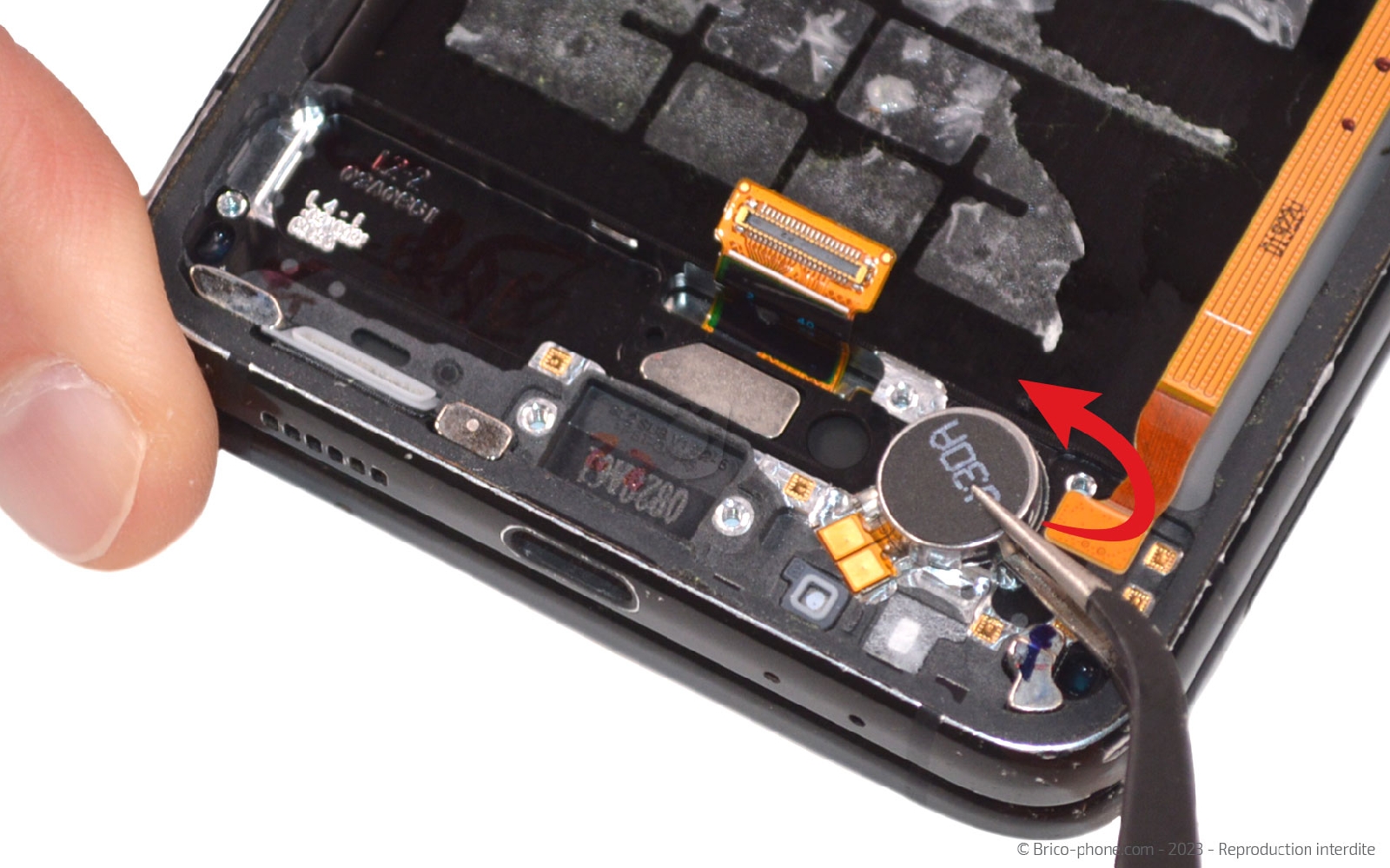

Glissez la pointe de la brucelles sous le vibreur pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

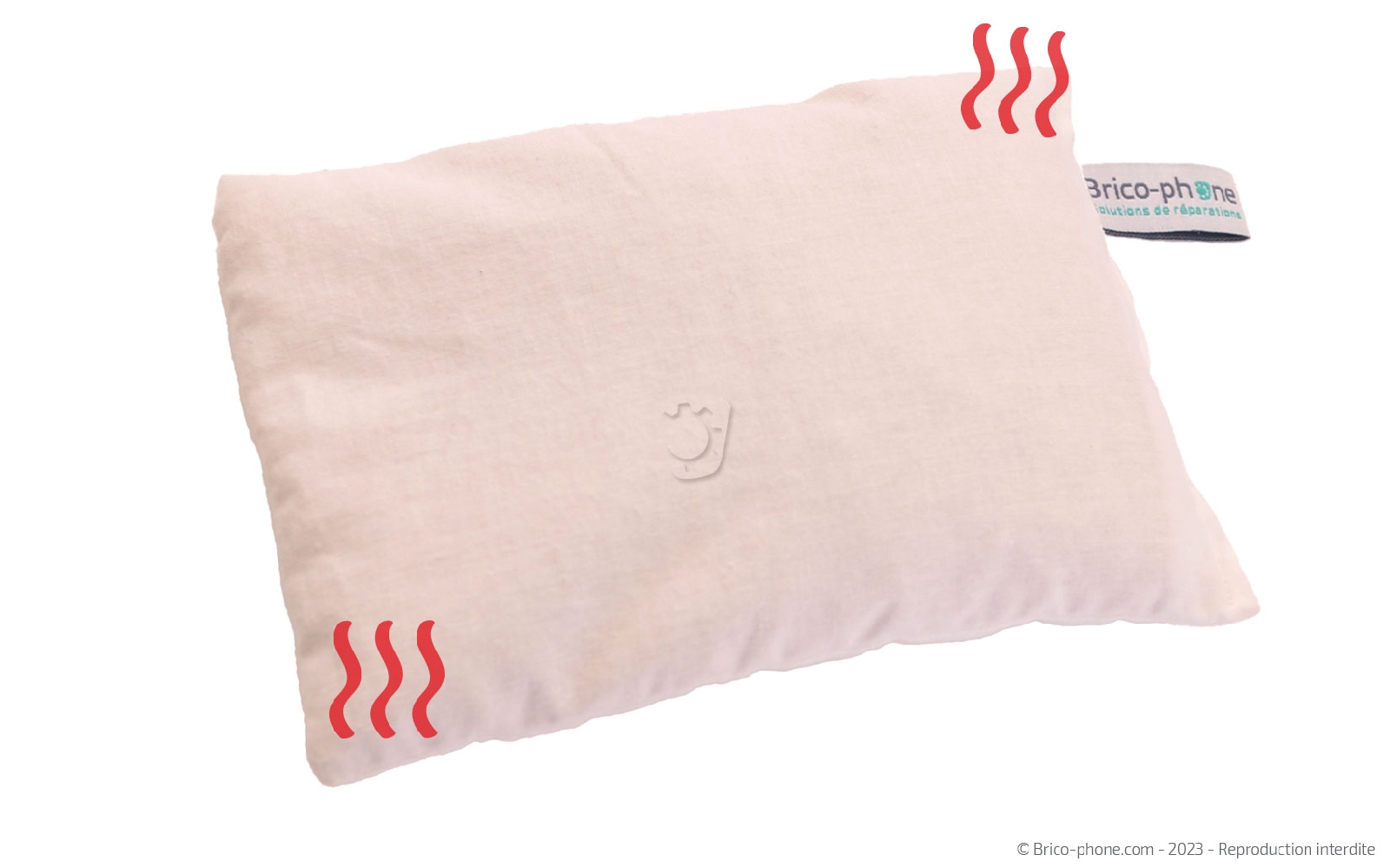

Etape 12 : Chauffer la partie de l'écran externe

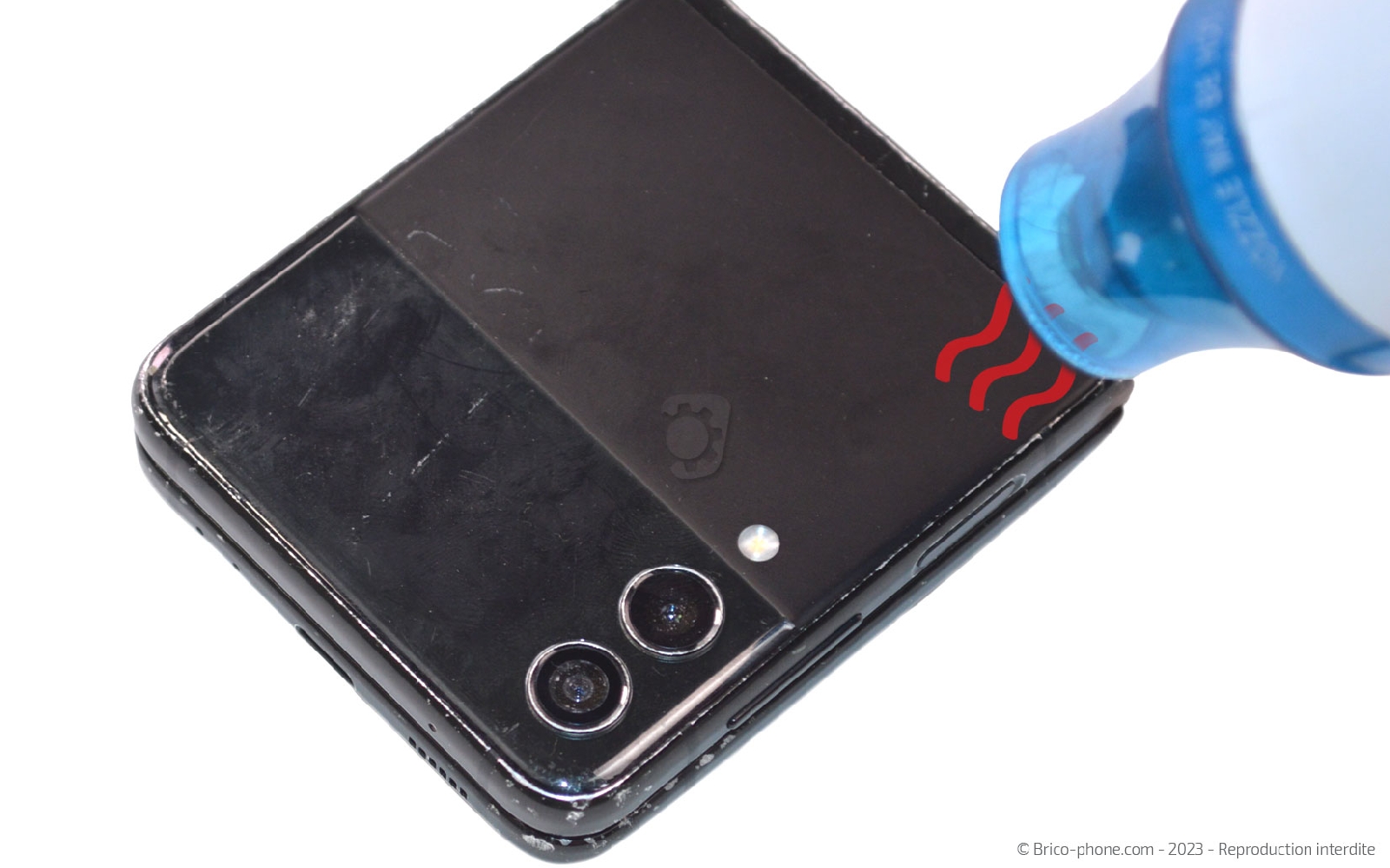

Comme pour la vitre arrière, vous allez devoir chauffer la partie composée de l'écran externe. Pour cela, choisissez donc l'outils que vous allez utiliser : coussin chauffant, décapeur thermique ou sèche cheveux.

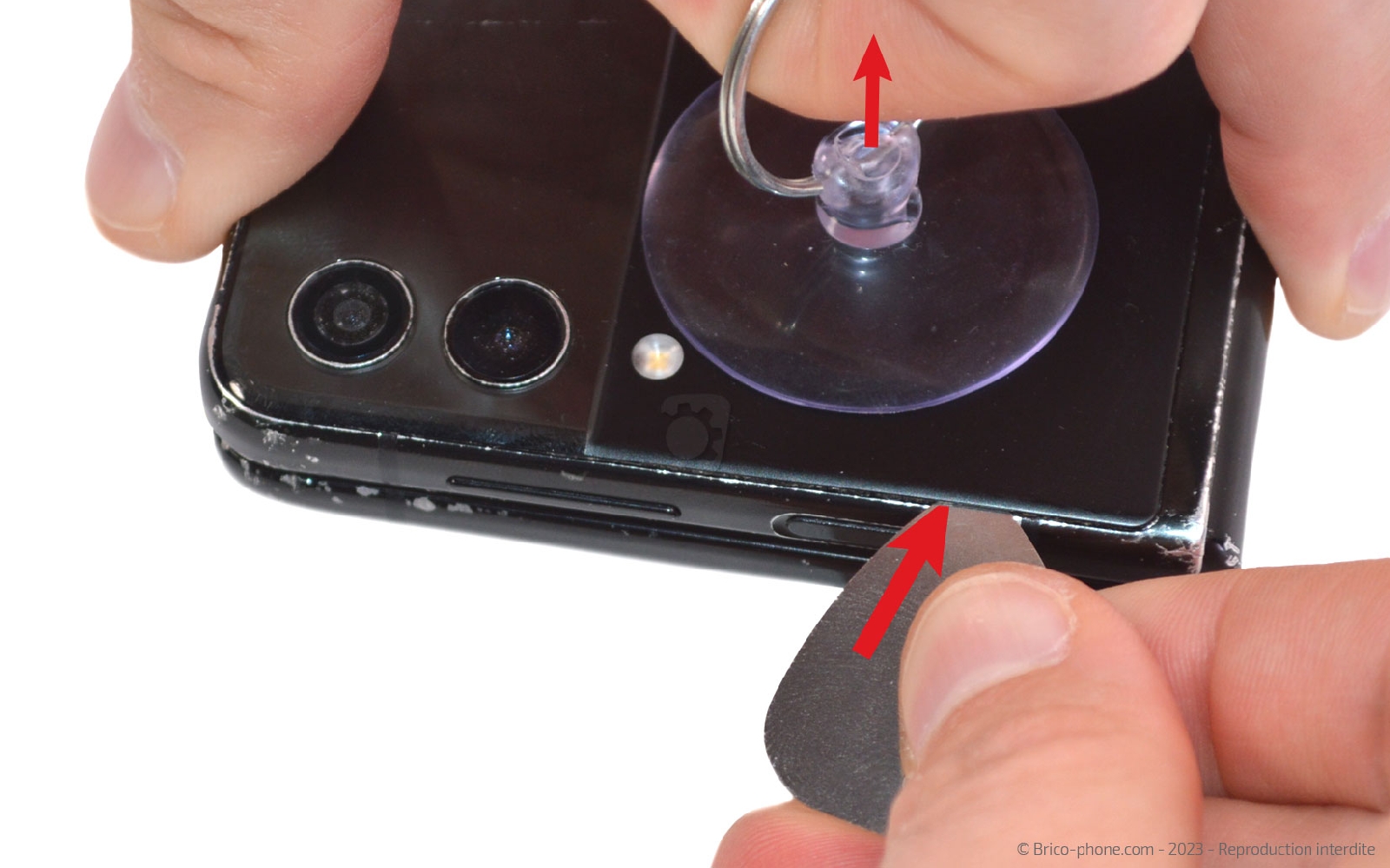

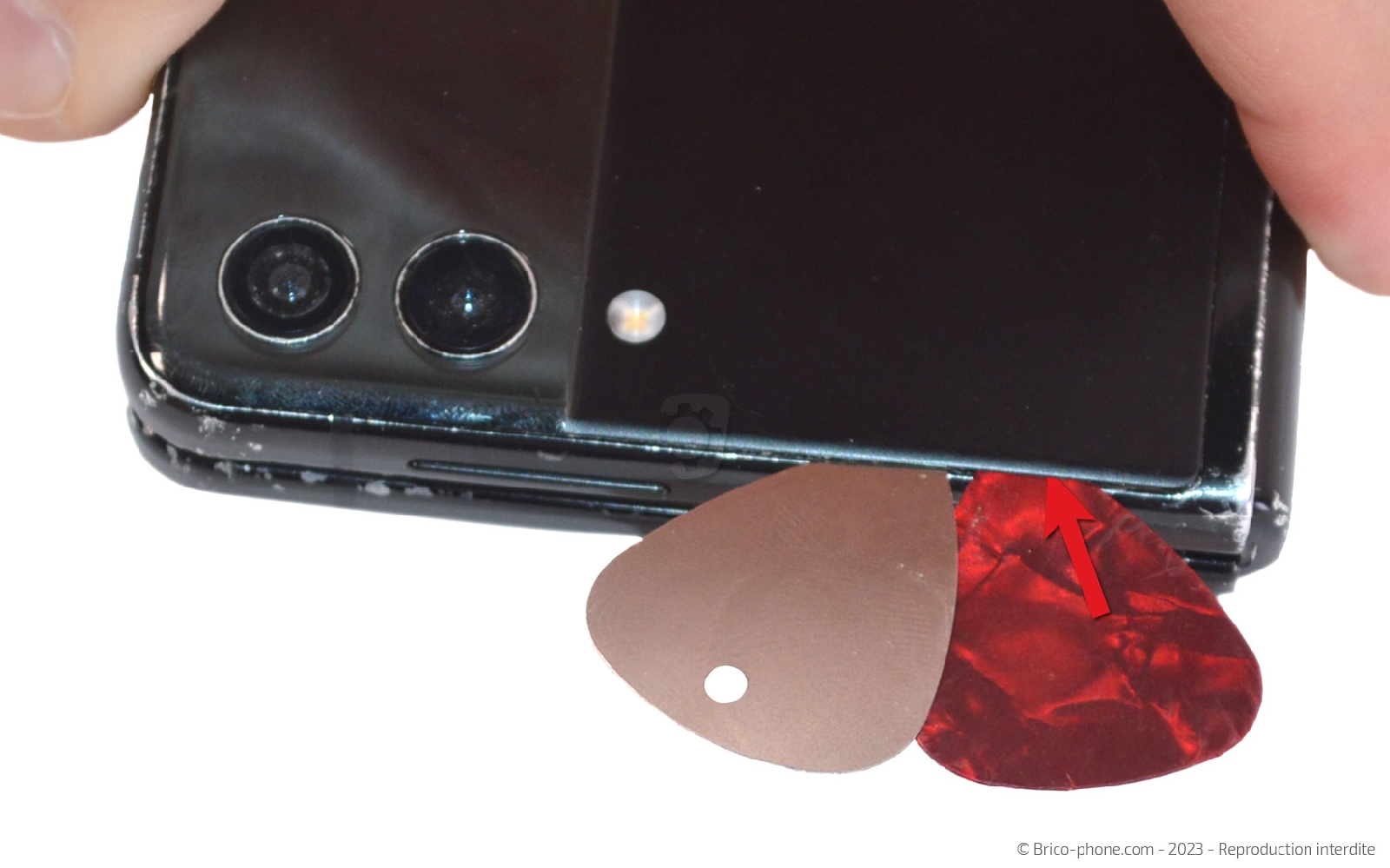

Une fois le composant chauffé, disposez la ventouse sur la façade arrière du téléphone et soulevez le légèrement pour pouvoir introduire le médiator en métal.
Remplacez ensuite le médiator par celui en plastique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

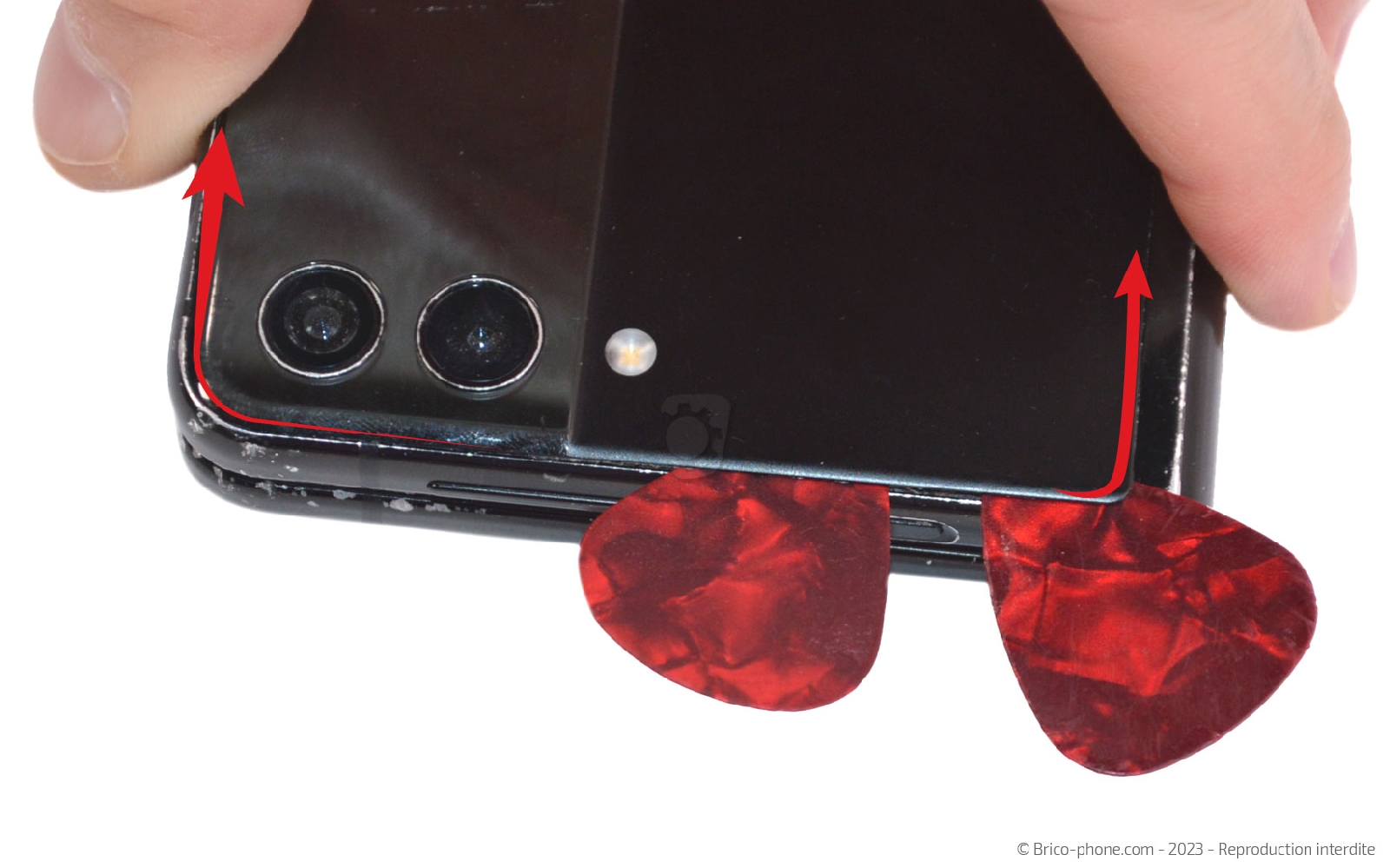

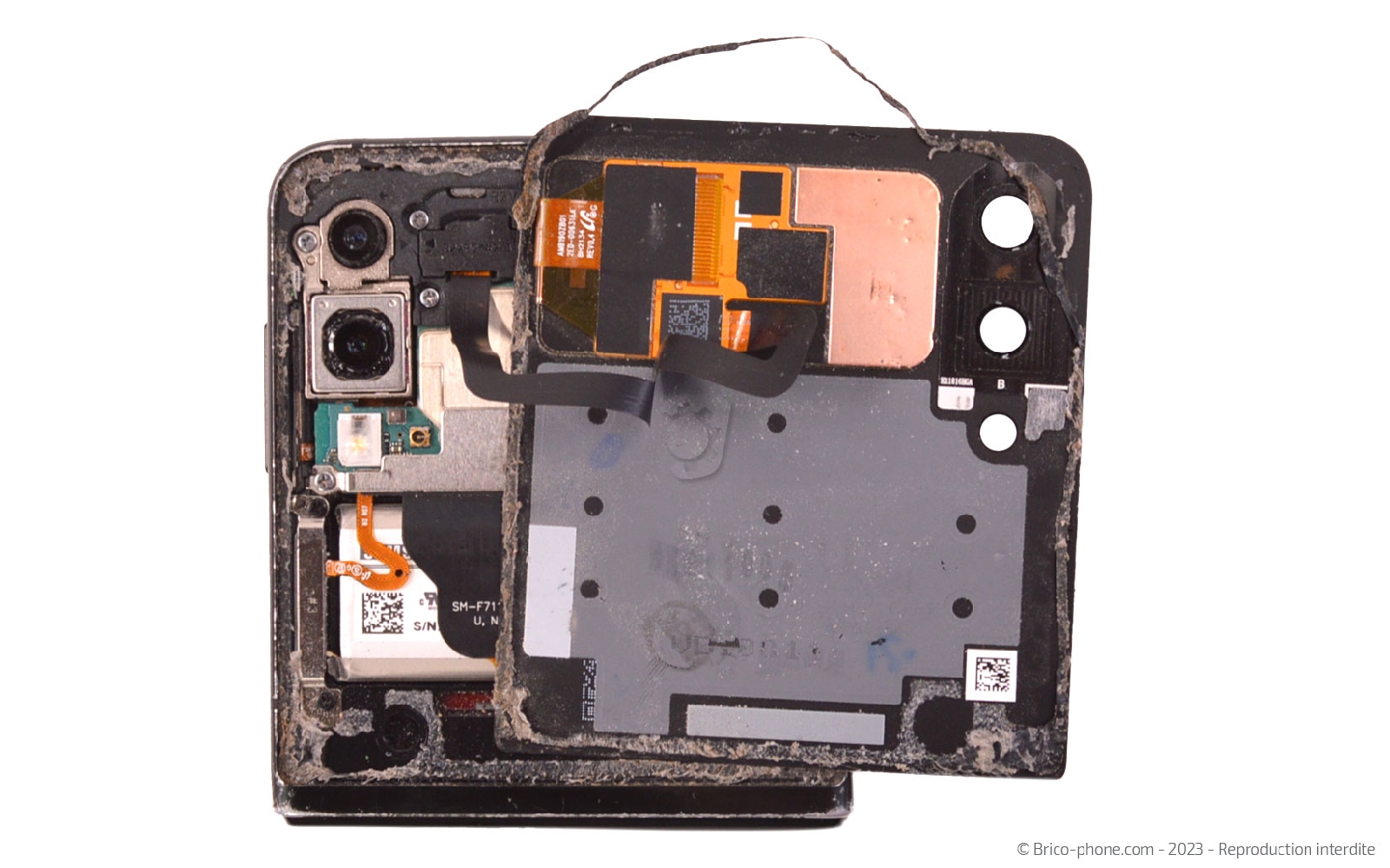

Etape 13 : Ouvrir le téléphone

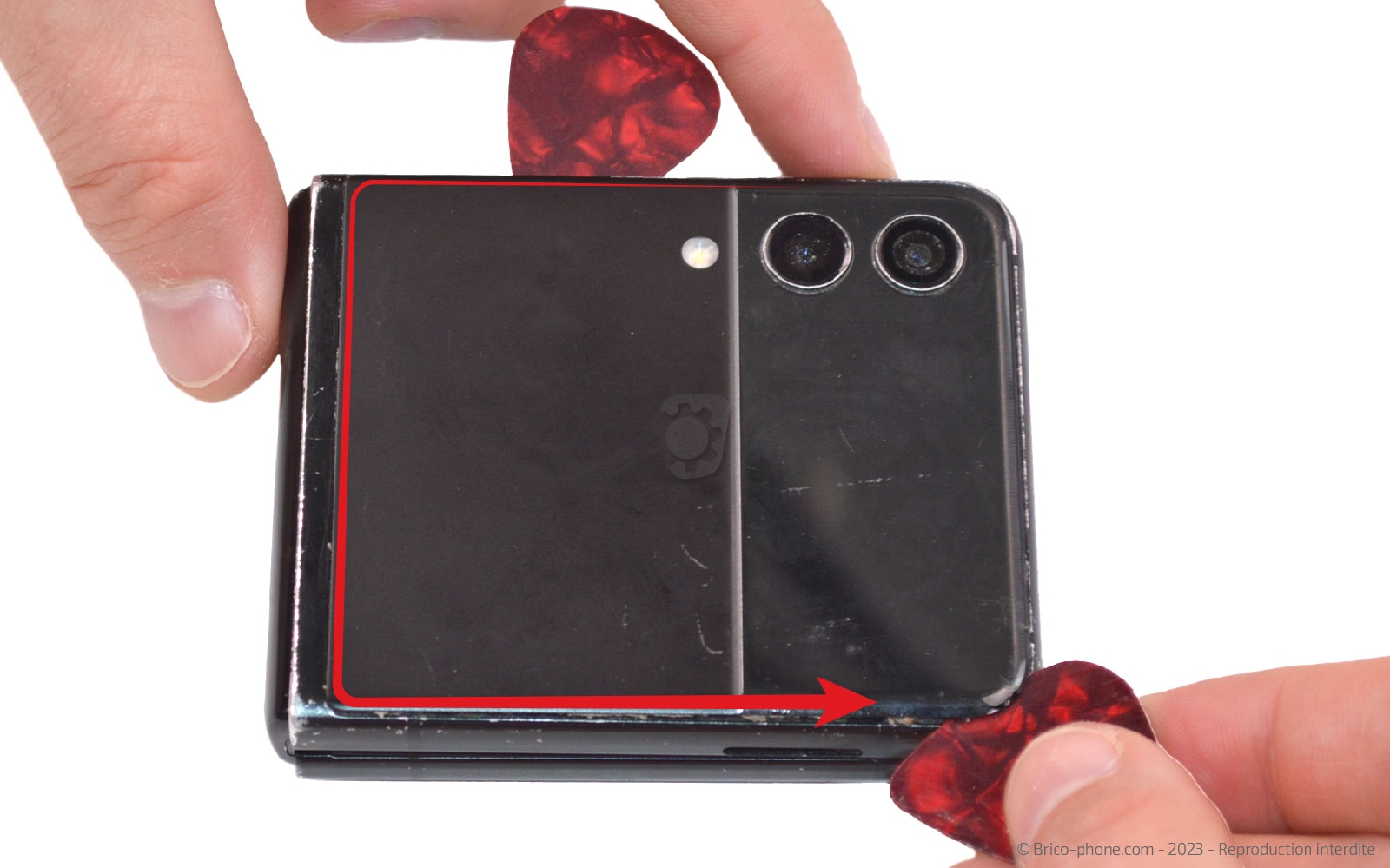

Faites glisser les médiator en plastique tout autour de la vitre arrière afin de décoller le composant.

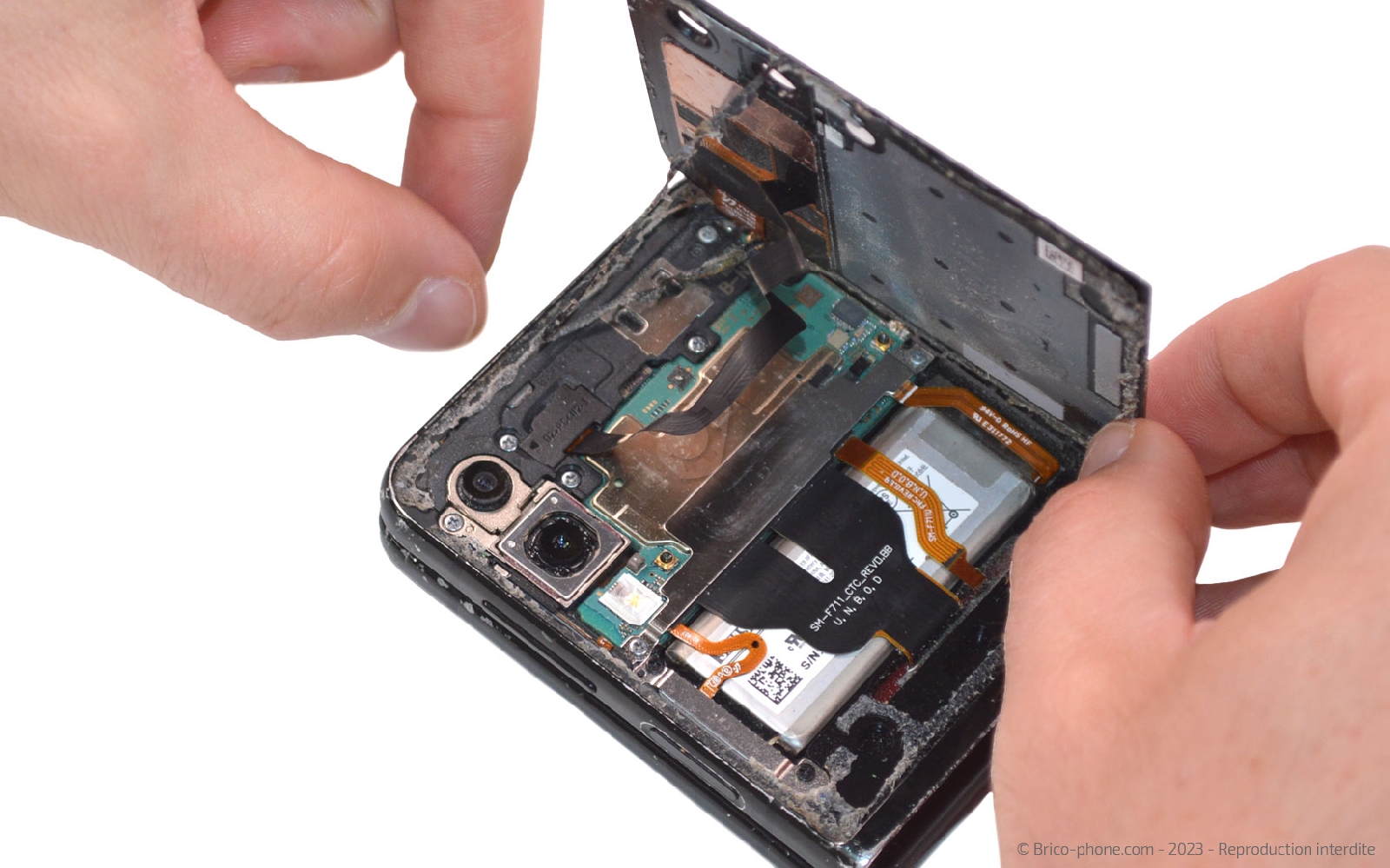

Basculez ce dernier vers la droite pour l'ouvrir en faisant bien attention à ne pas endommager la nappe de l'écran externe.
Outils du kit utilisés
Outils du kit utilisés

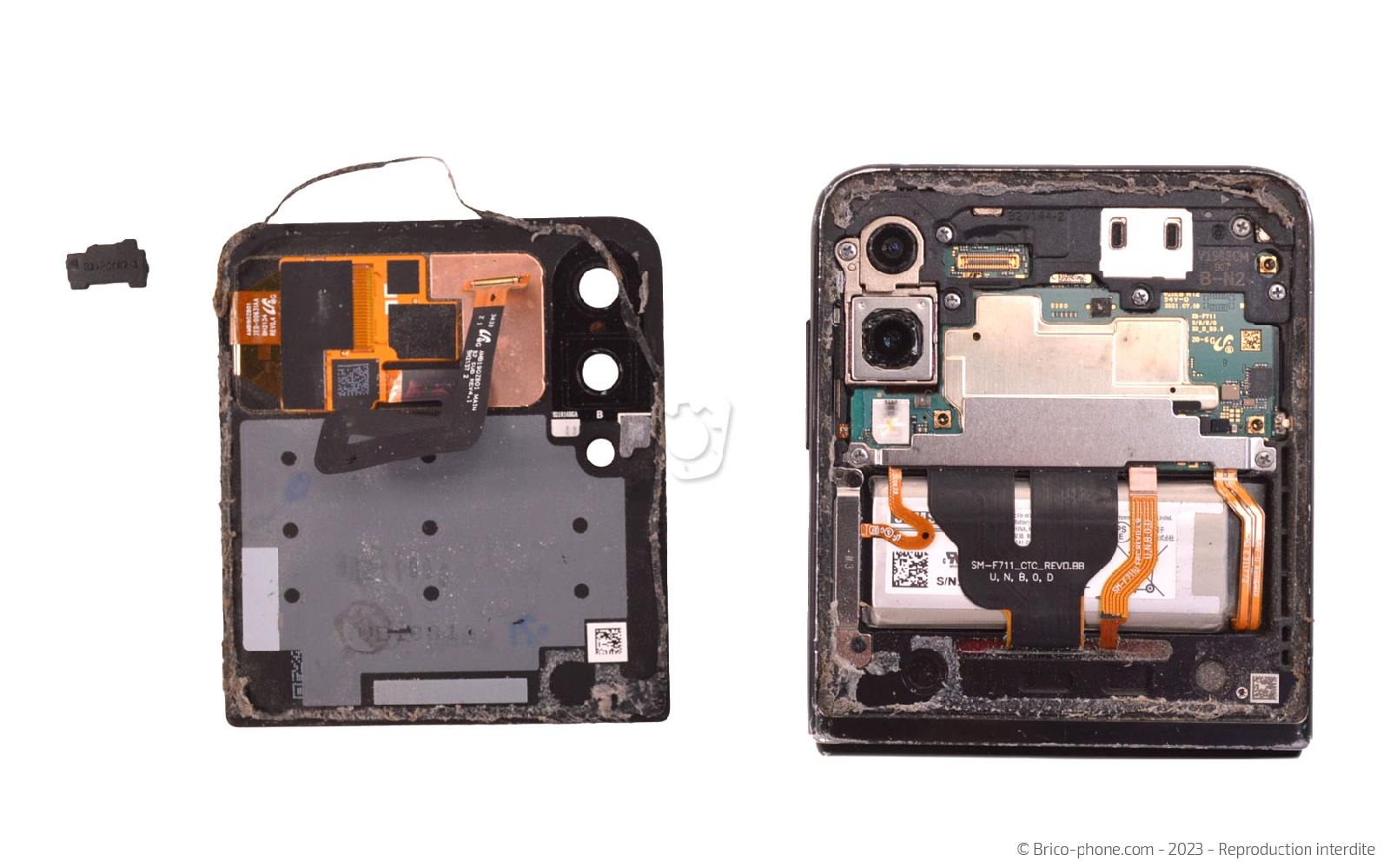

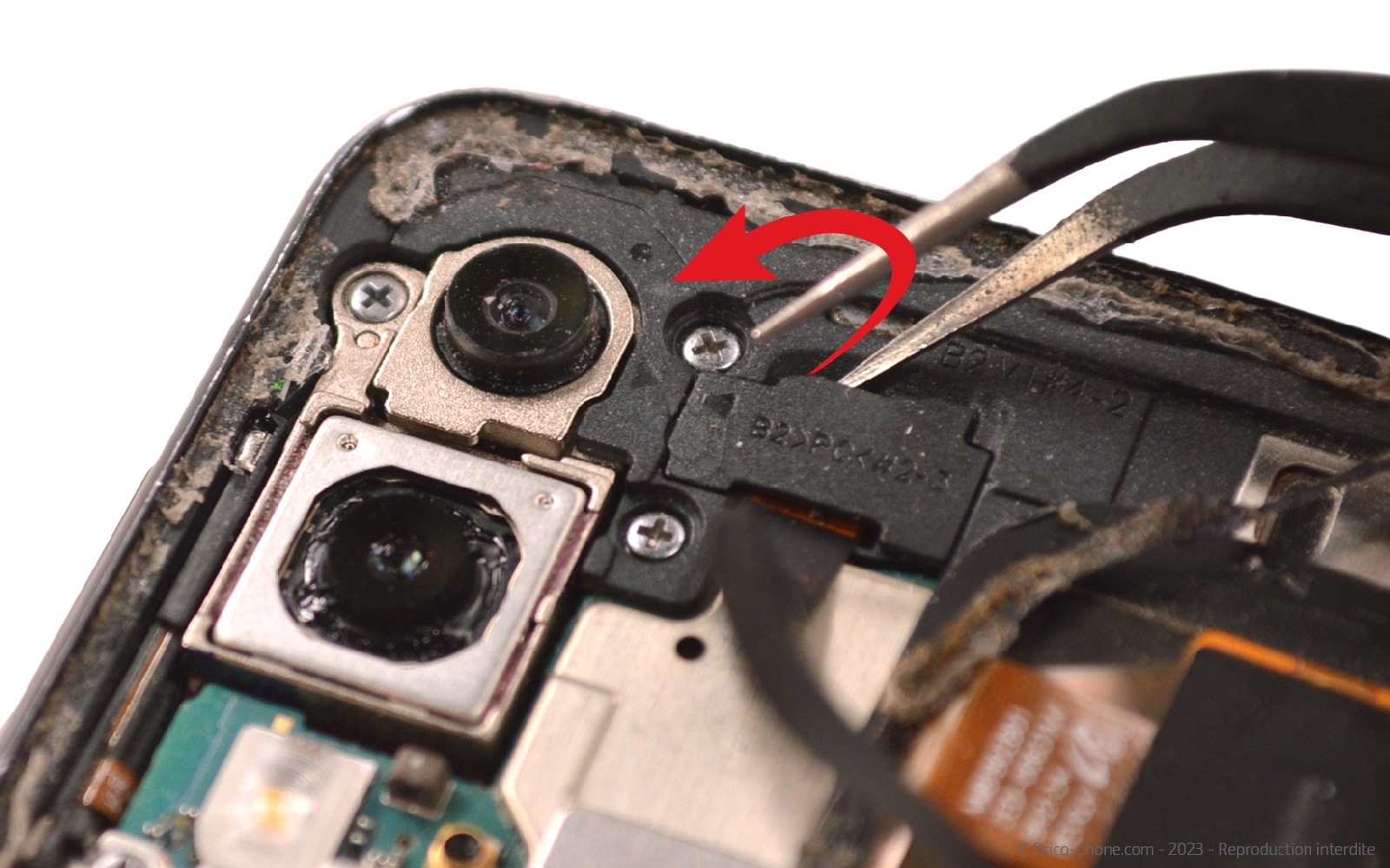

Etape 14 : Mettre de coté l'écran externe

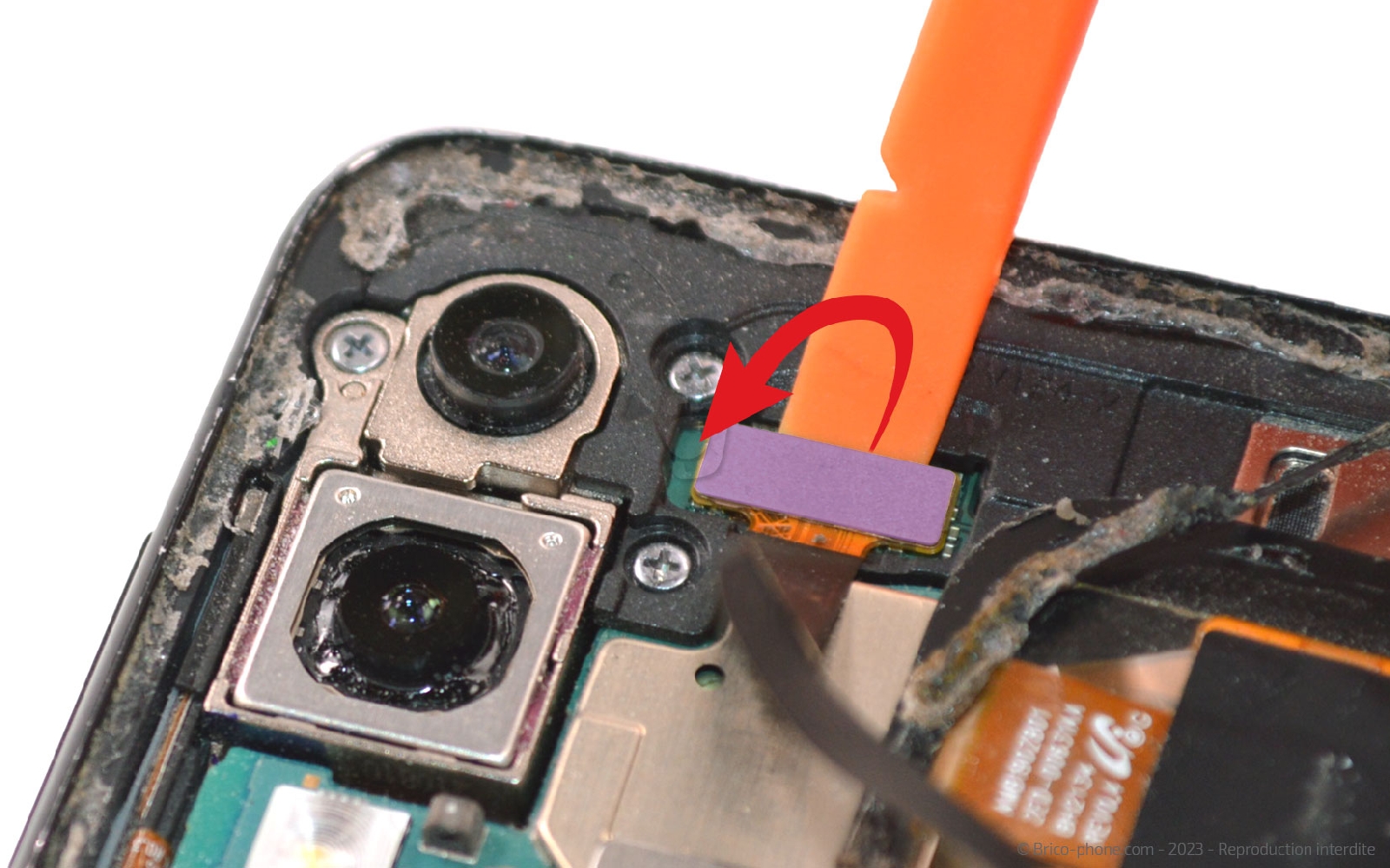

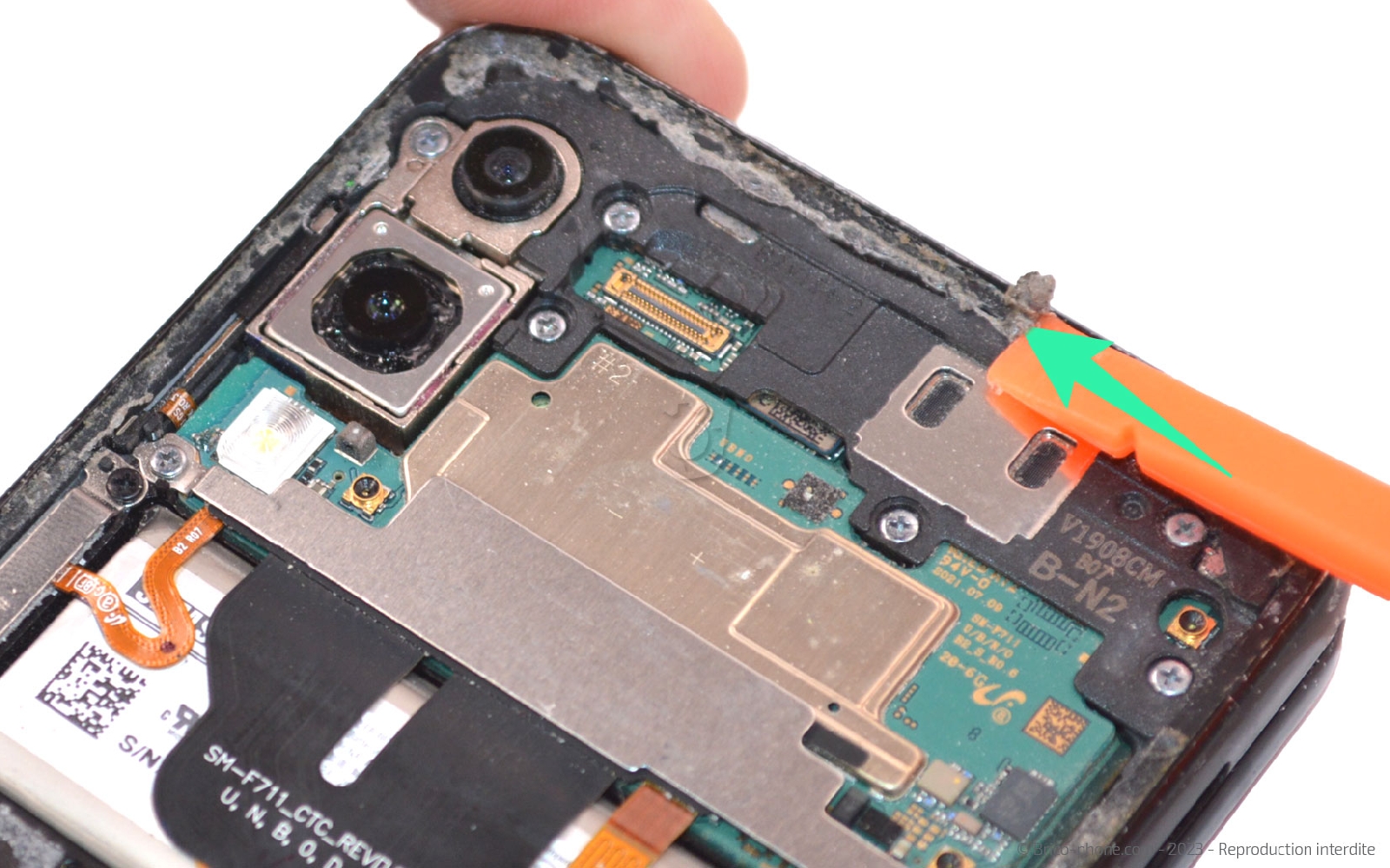

Déclipsez le support noir avec la pince afin de pouvoir débrancher la nappe de l'écran externe avec le spudger.

Vous pouvez également nettoyer le châssis des résidus de colle pour être certain qu'aucune vis ne soit cachée.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière et écran supérieurs pour Samsung Galaxy Z Flip3 noir
89,90 €

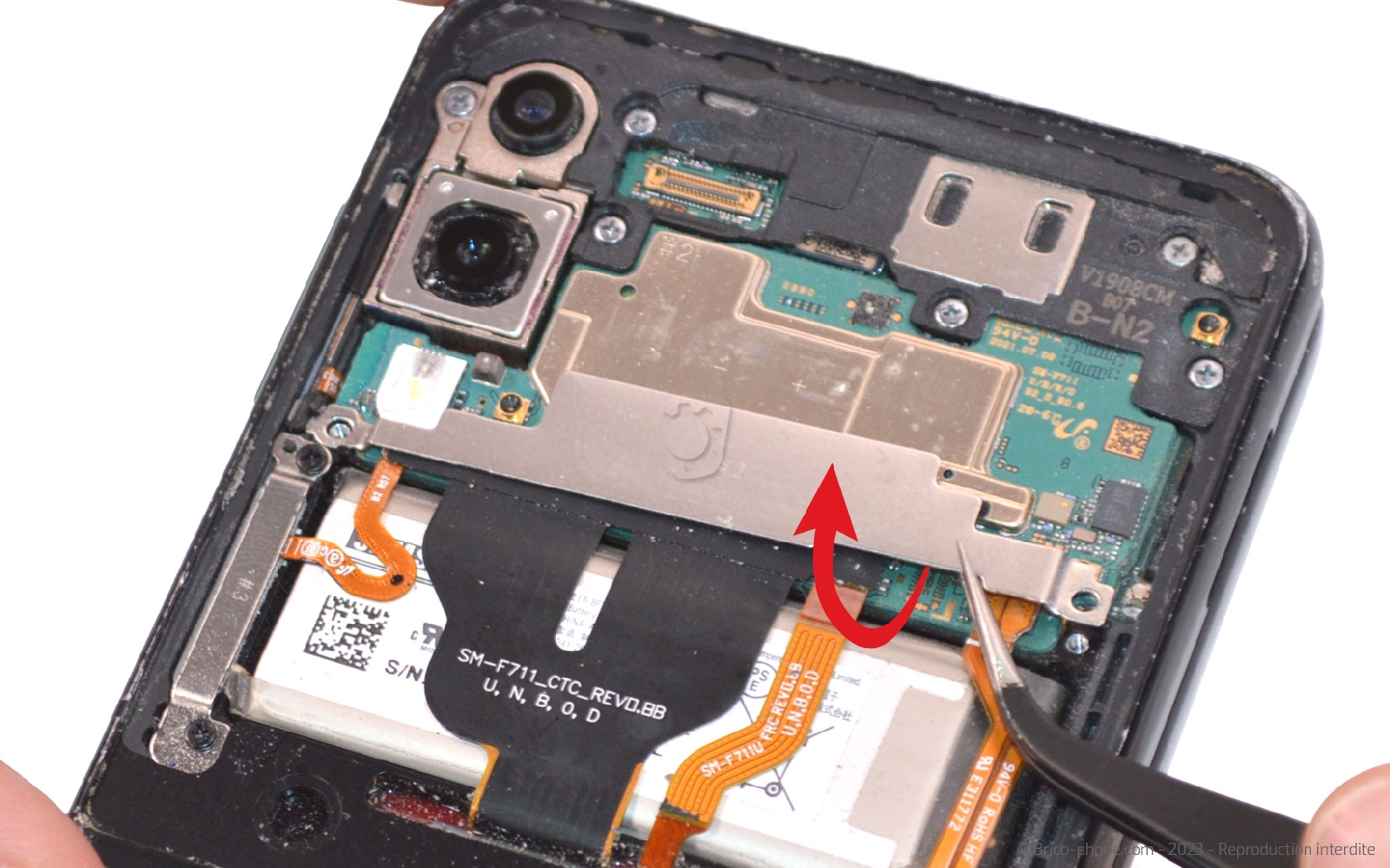

Etape 15 : Débrancher la seconde batterie

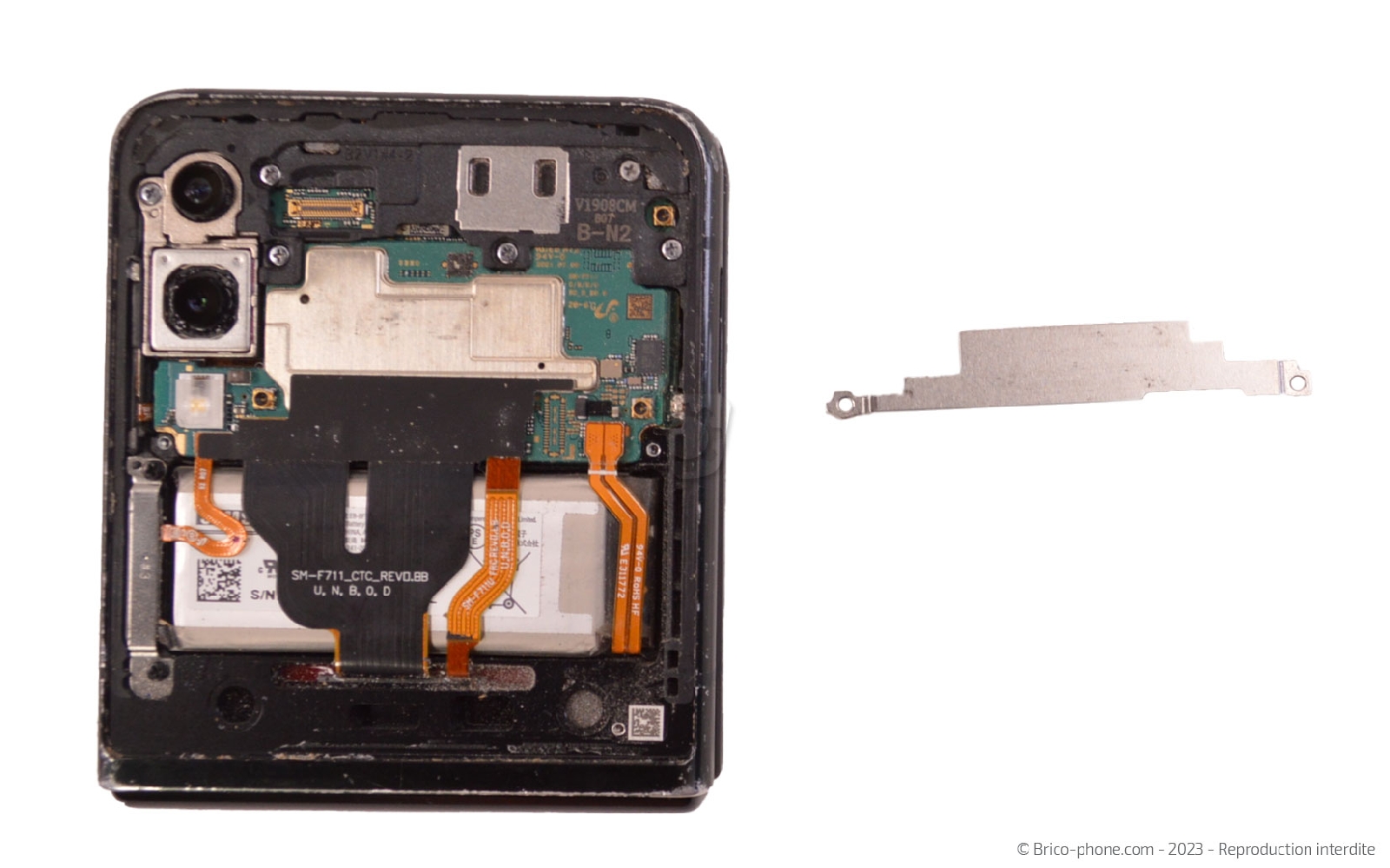

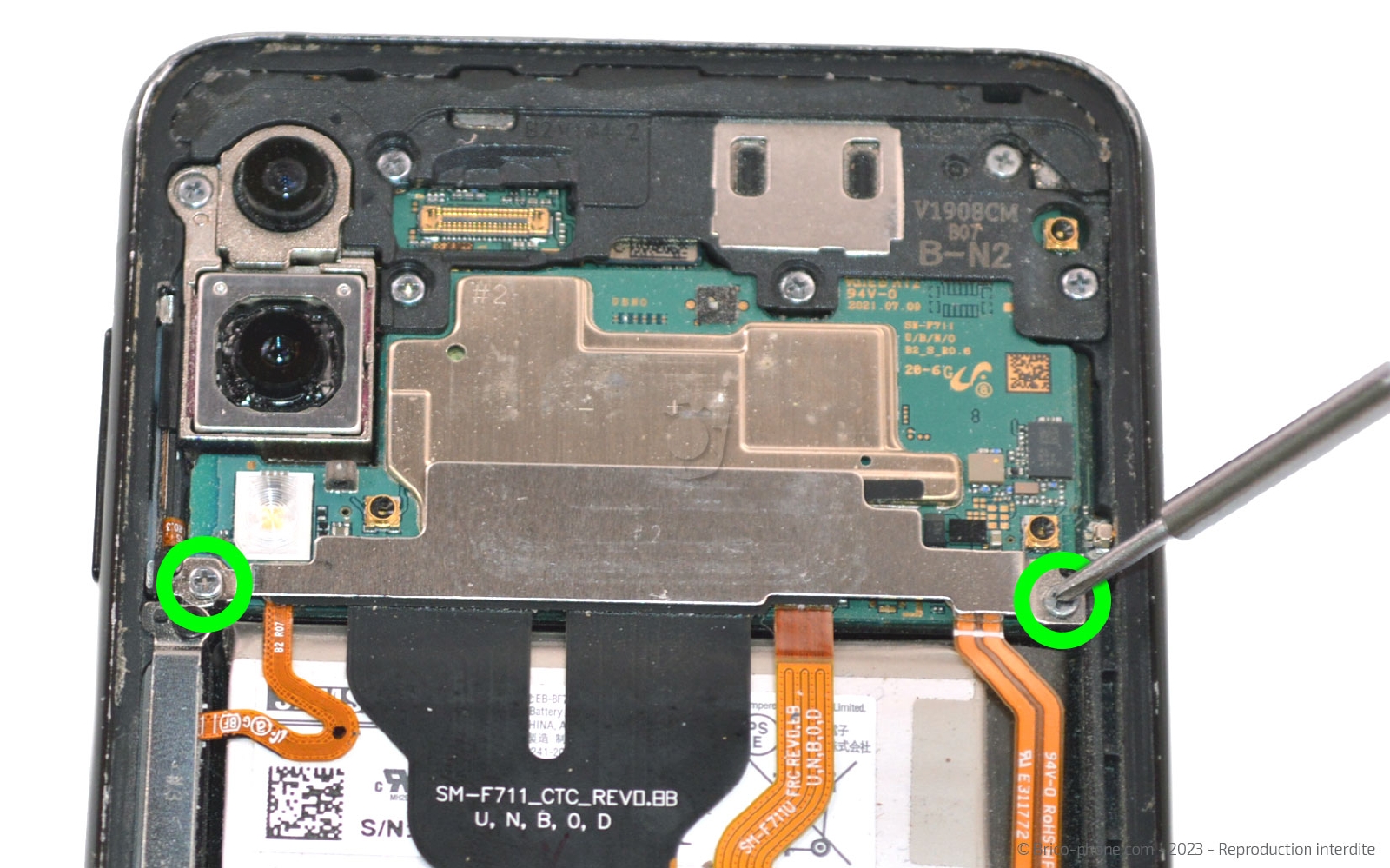

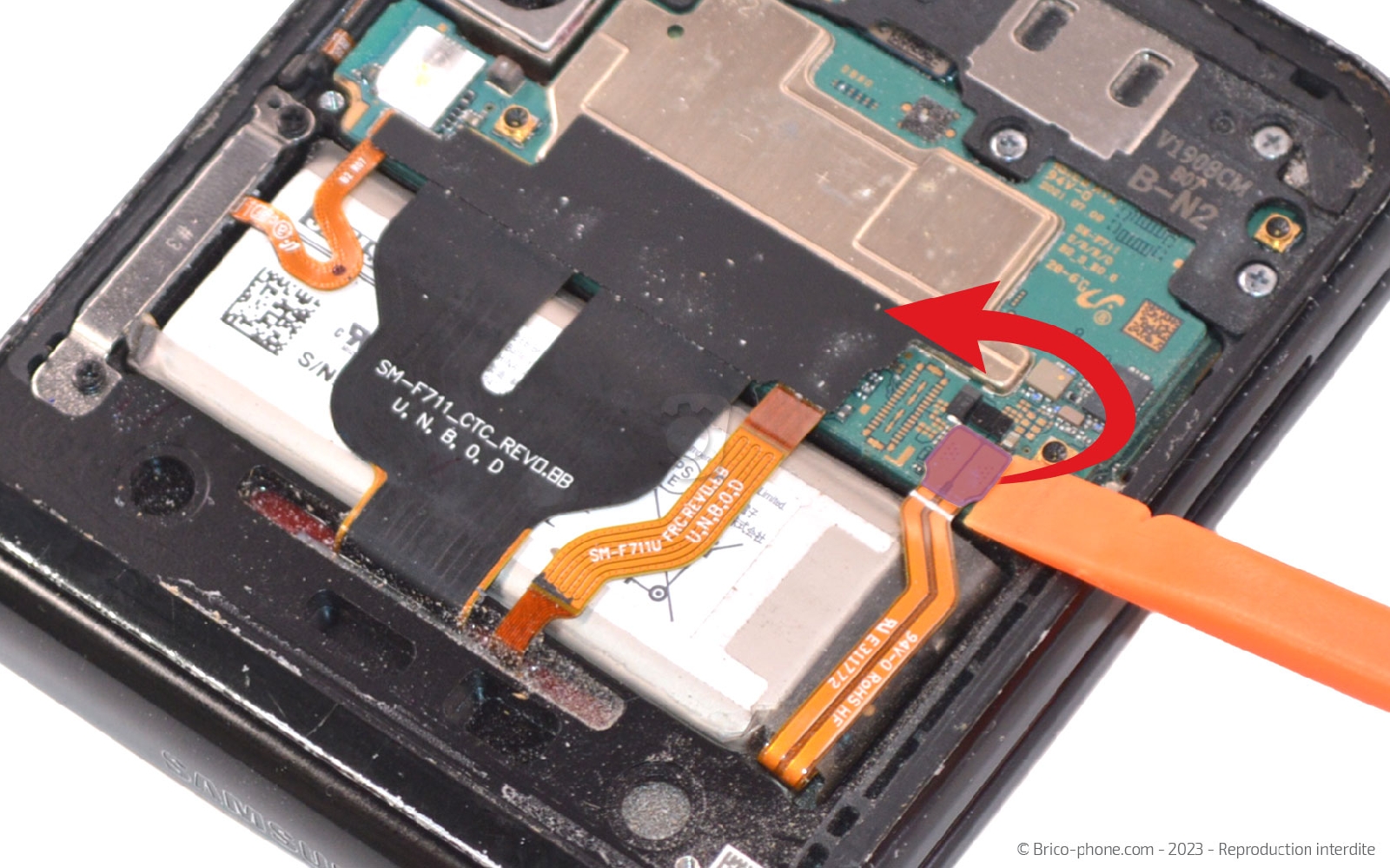

Ôtez les deux vis de la plaquette de protection afin de pouvoir la retirer et déconnecter le nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés



Etape 16 : Déconnecter toutes les nappes

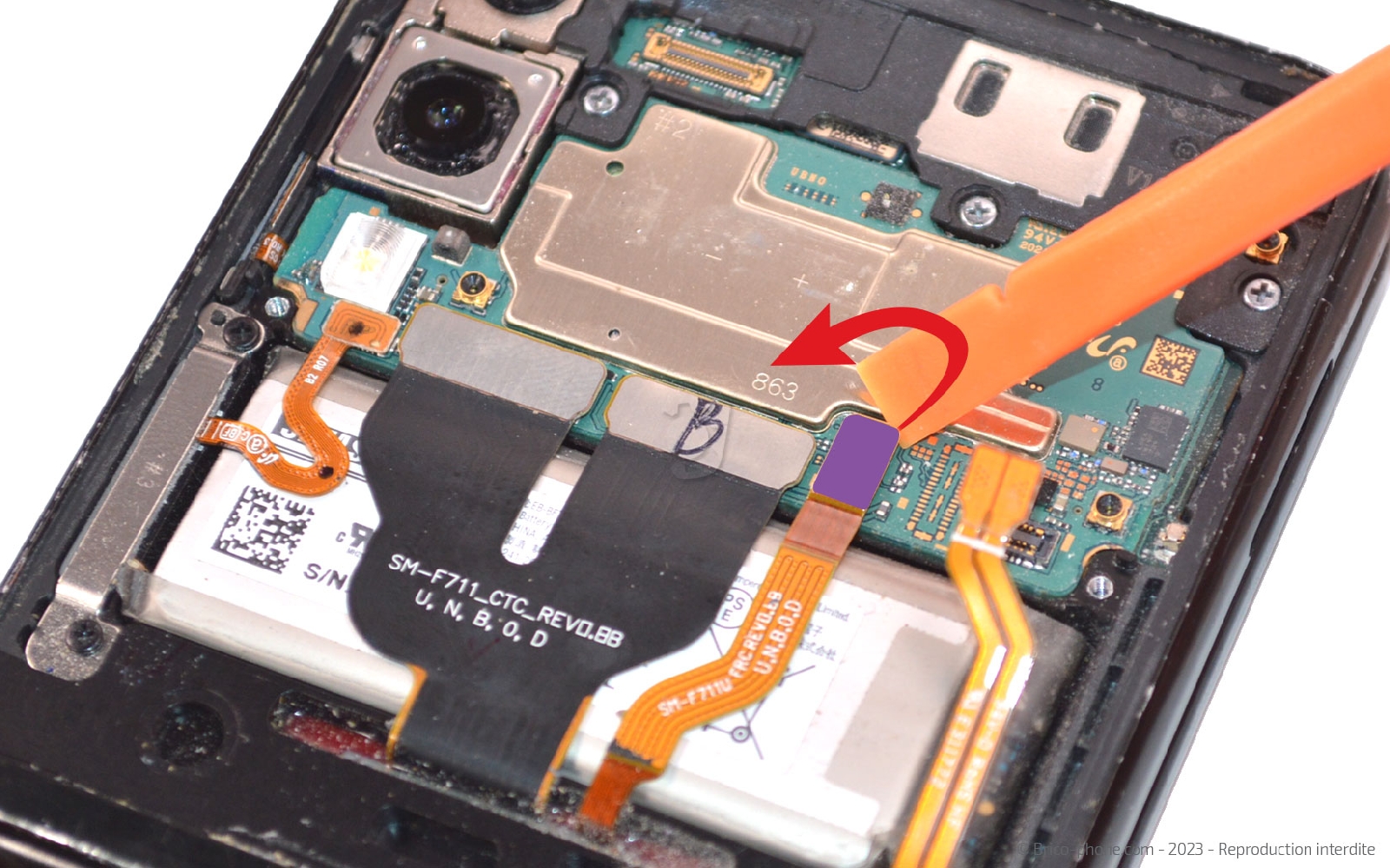

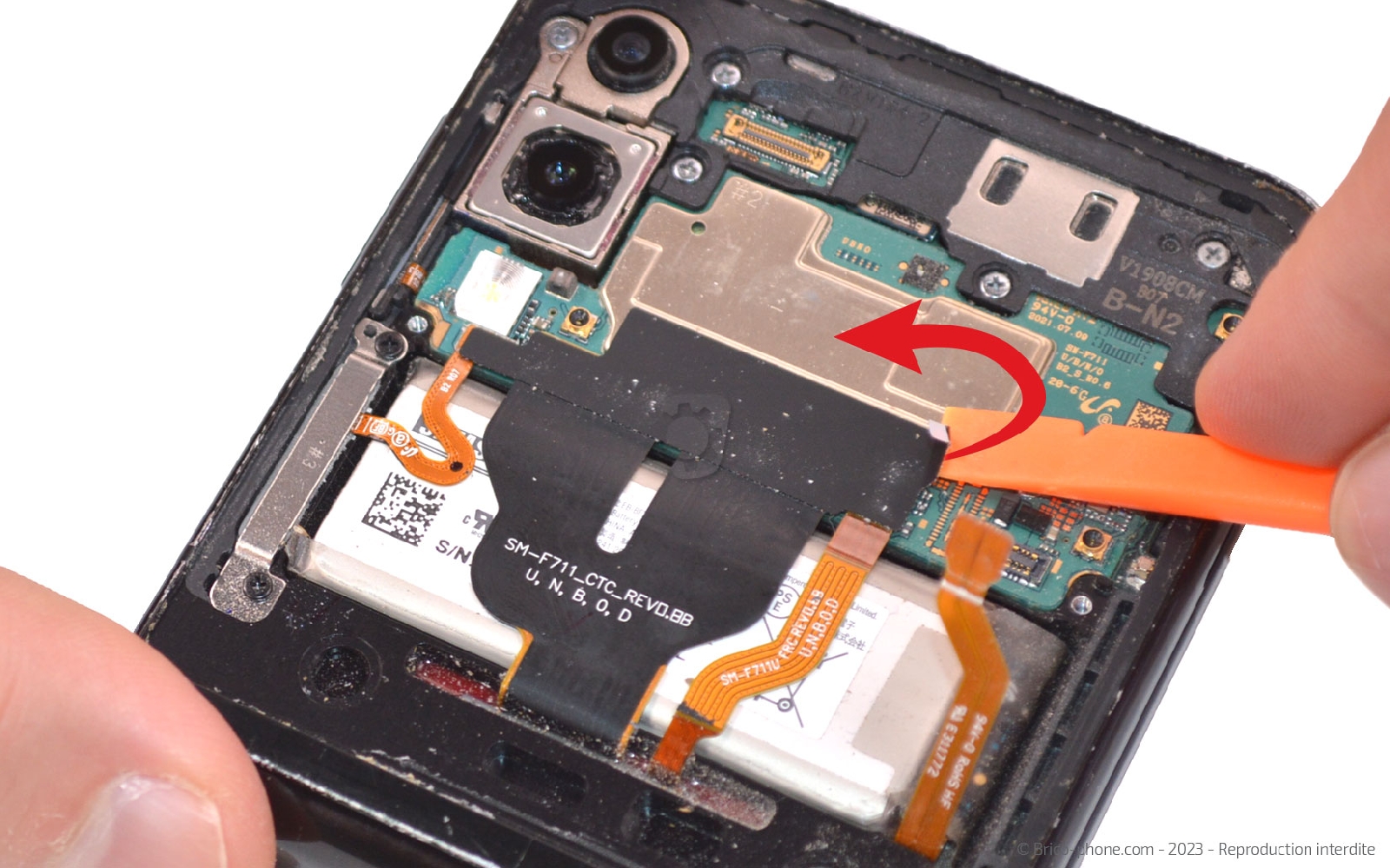

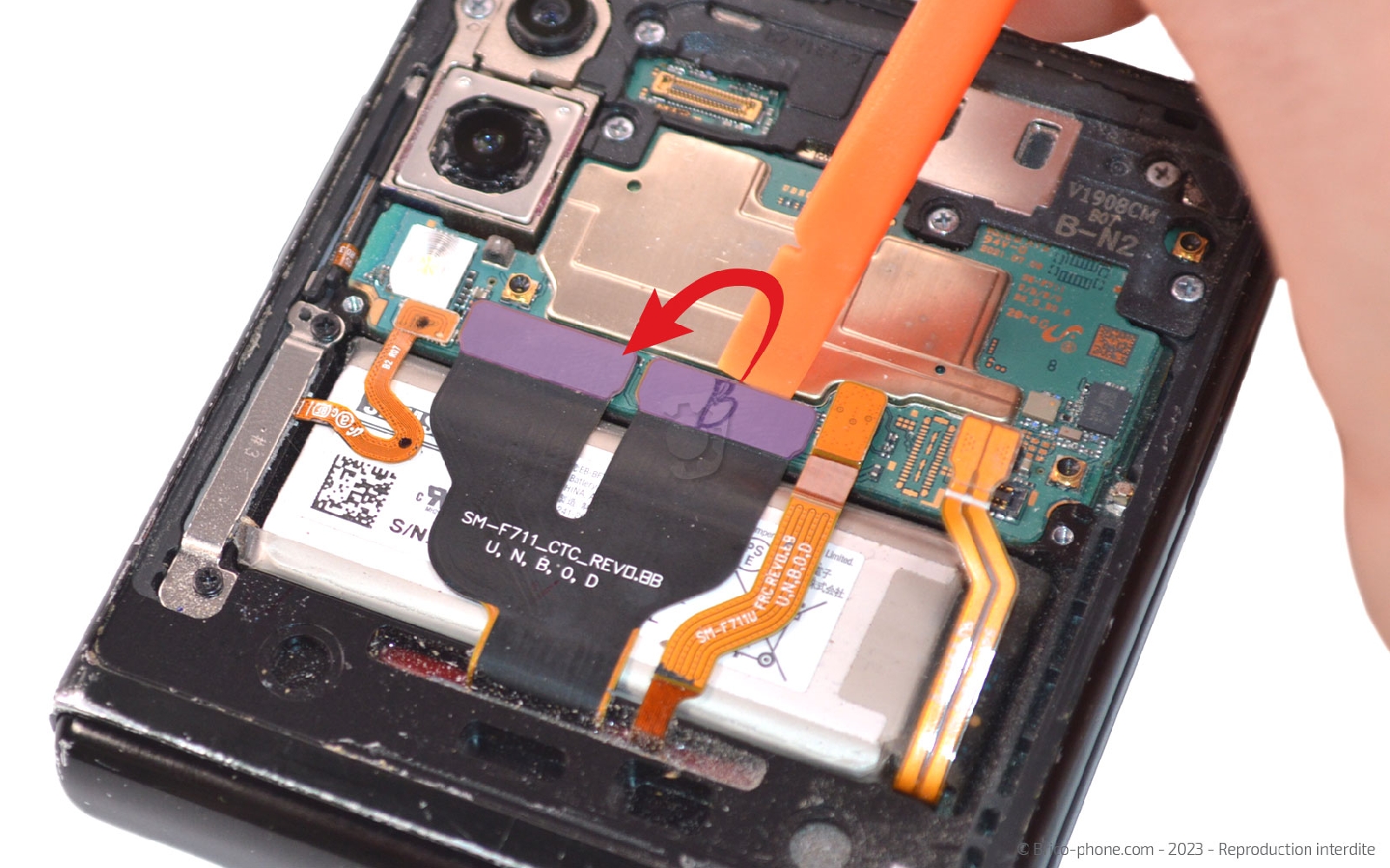

Décollez l'adhésif noir qui recouvre les différentes nappes.

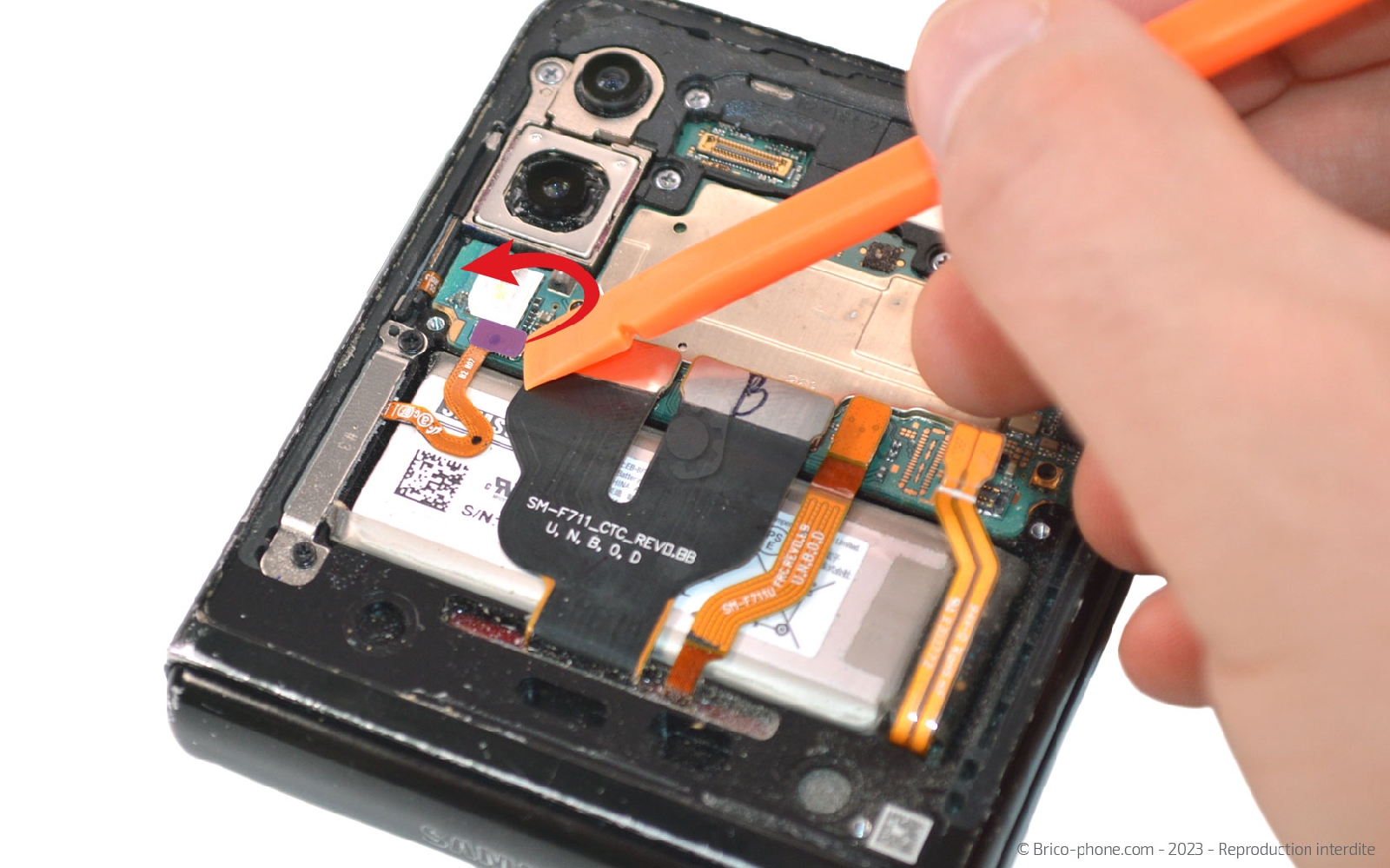

Ensuite, débranchez les 4 bnappes dont celle du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

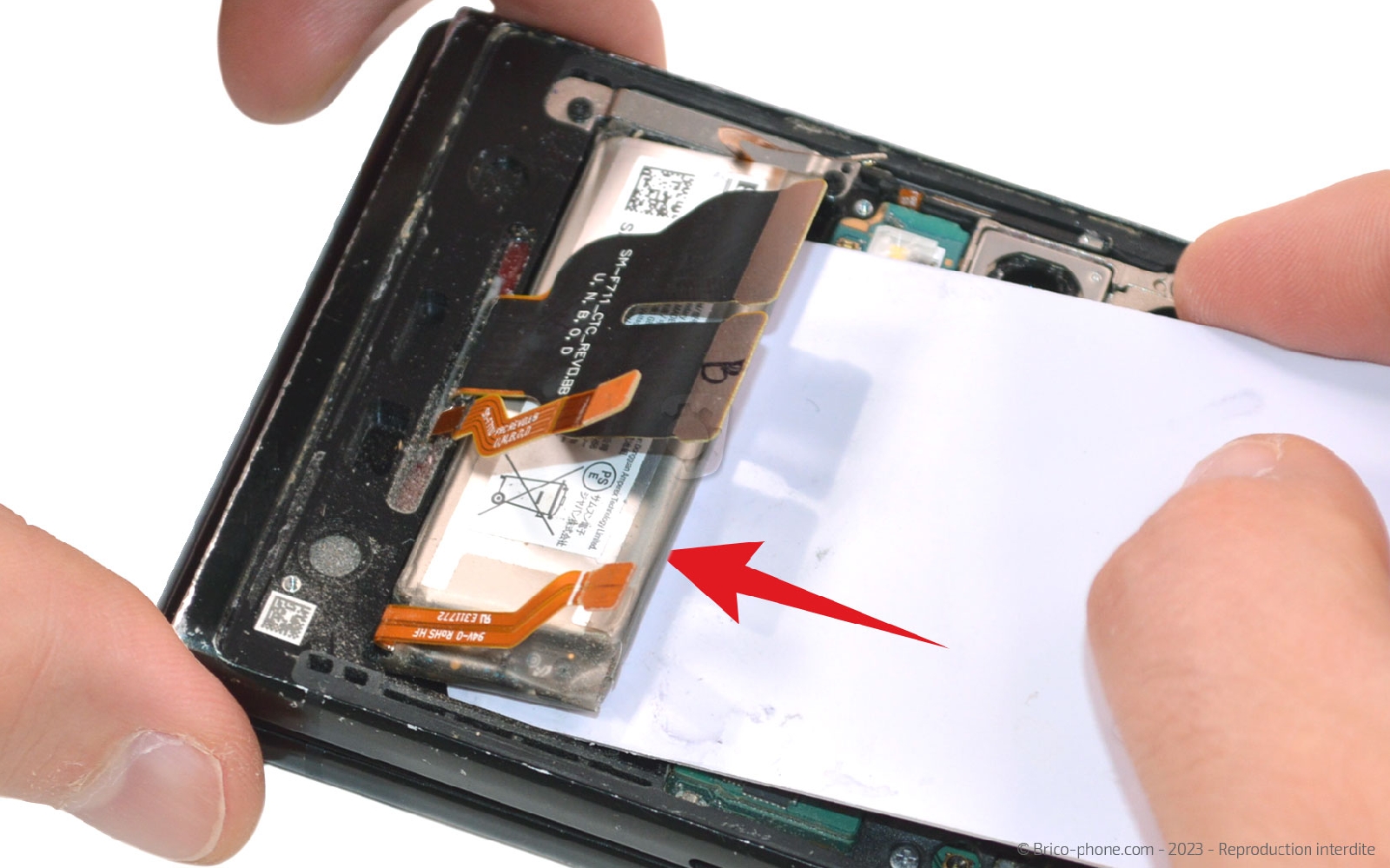

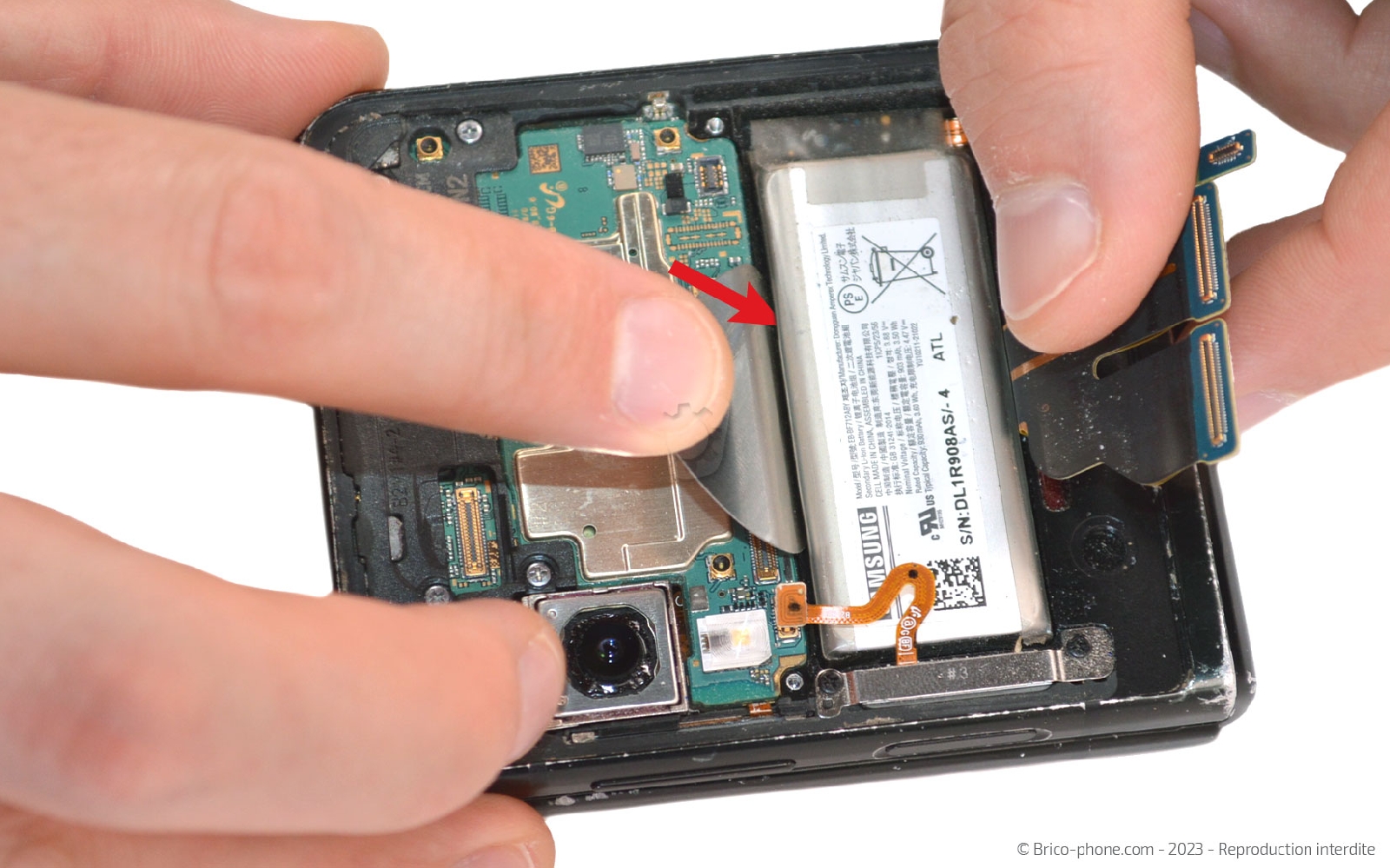

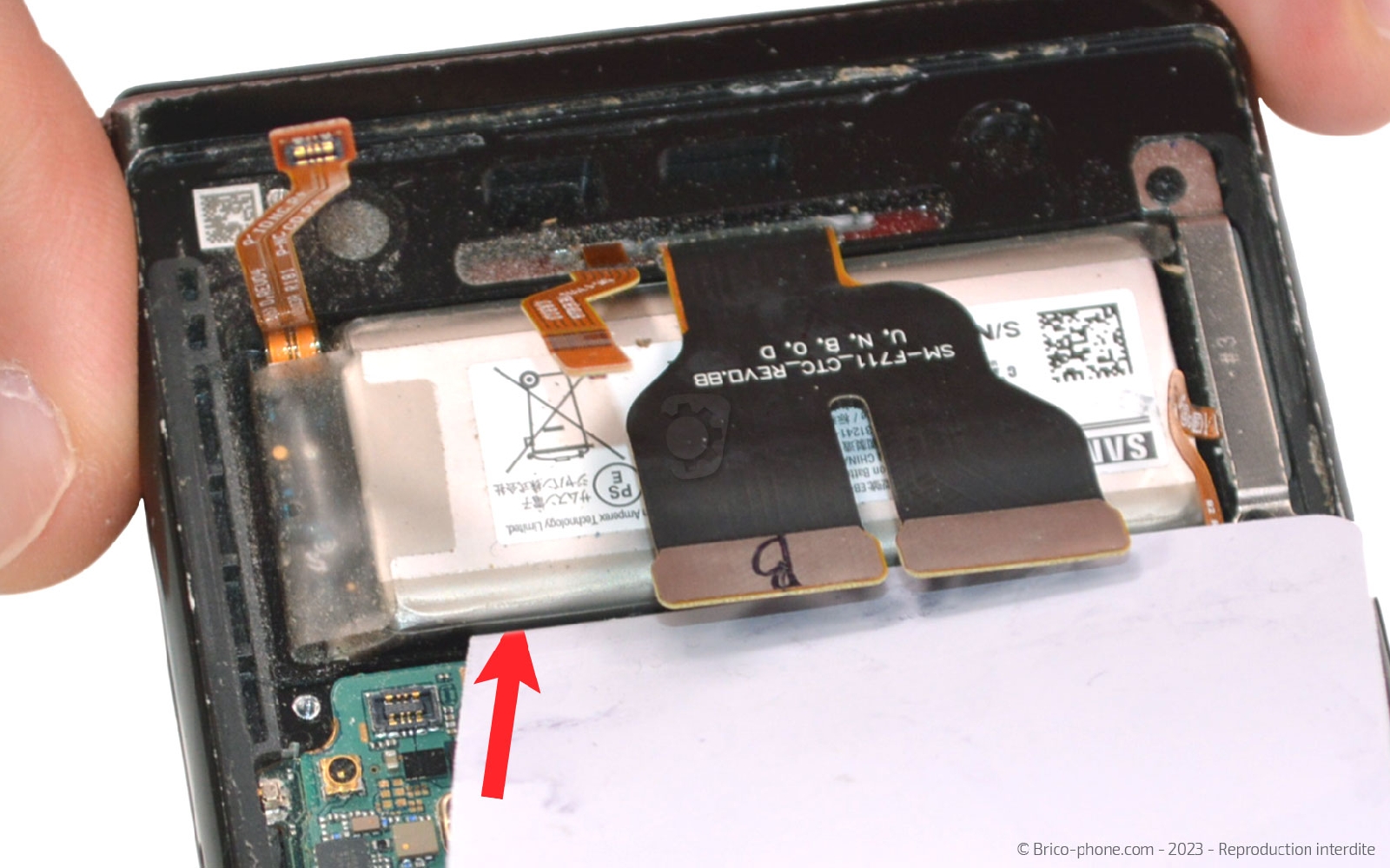

Etape 17 : Sortir la deuxième batterie

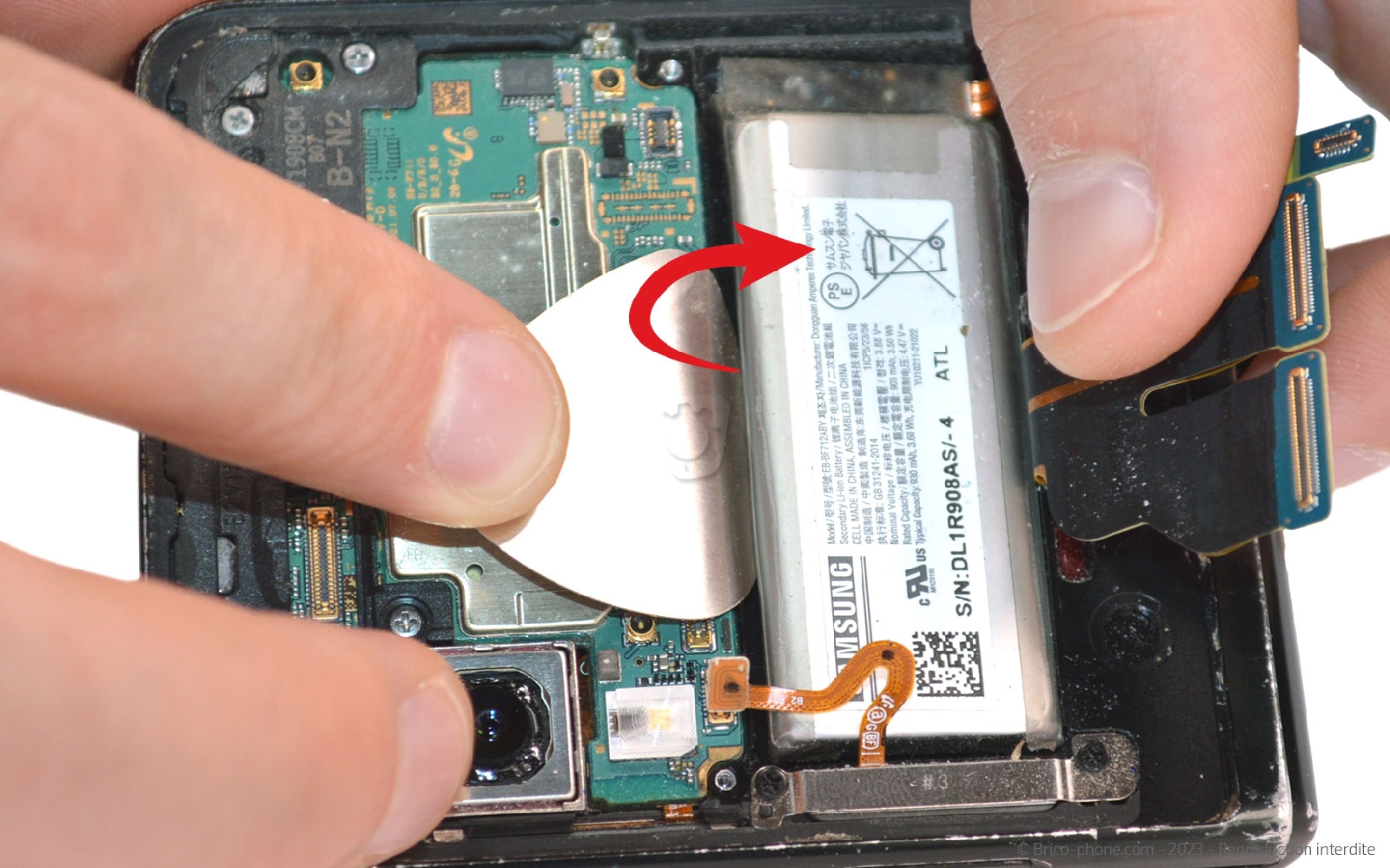

Glissez le médiator fin entre la batterie et le châssis pour faire levier et décoller suffisamment la batterie pour pouvoir insérez la carte en PVC dessous .

Sortez la batterie secondaire.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie secondaire d'origine pour Samsung Galaxy Z Flip3
30,52 €

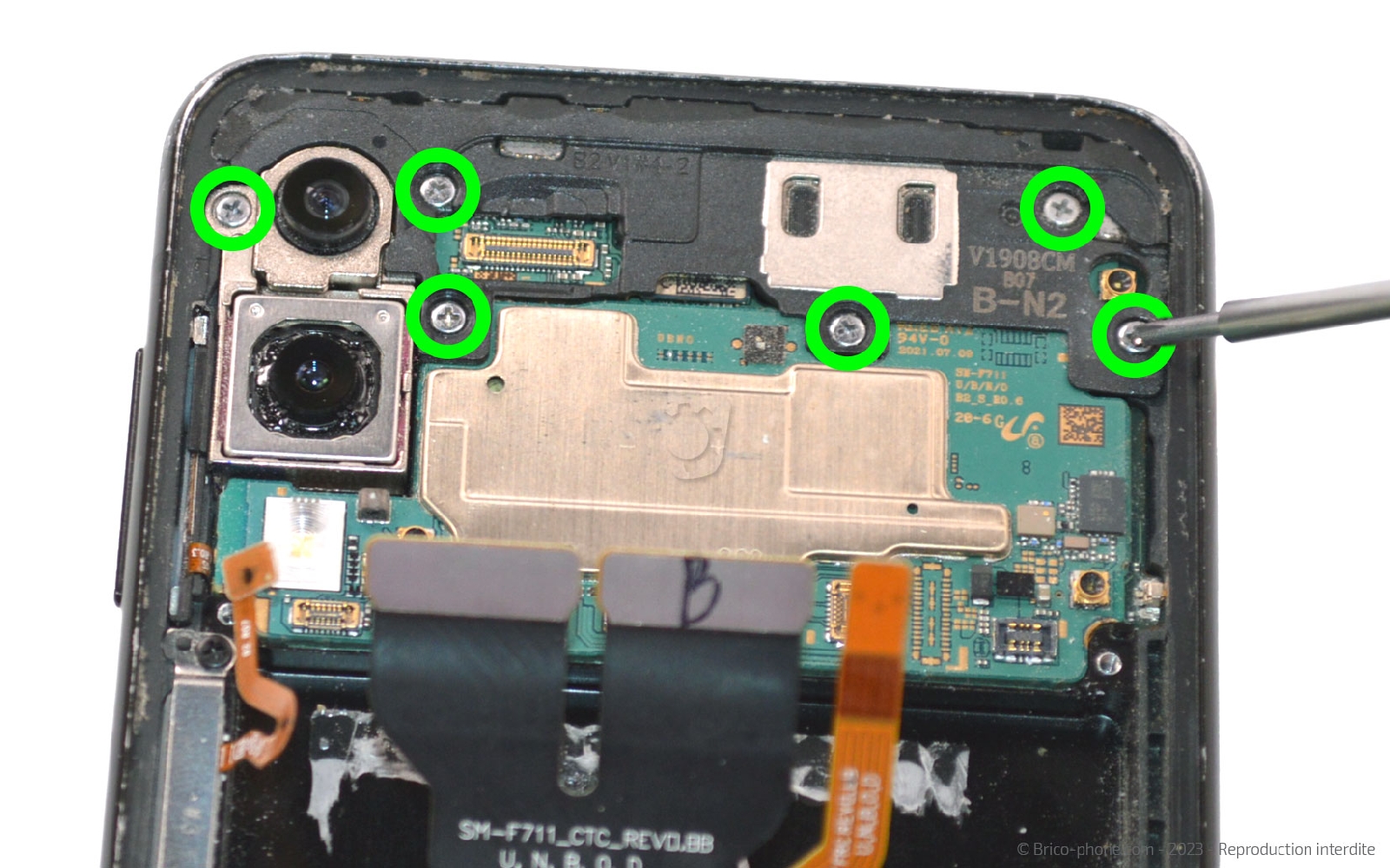

Etape 18 : Ôter la plaquette de protection

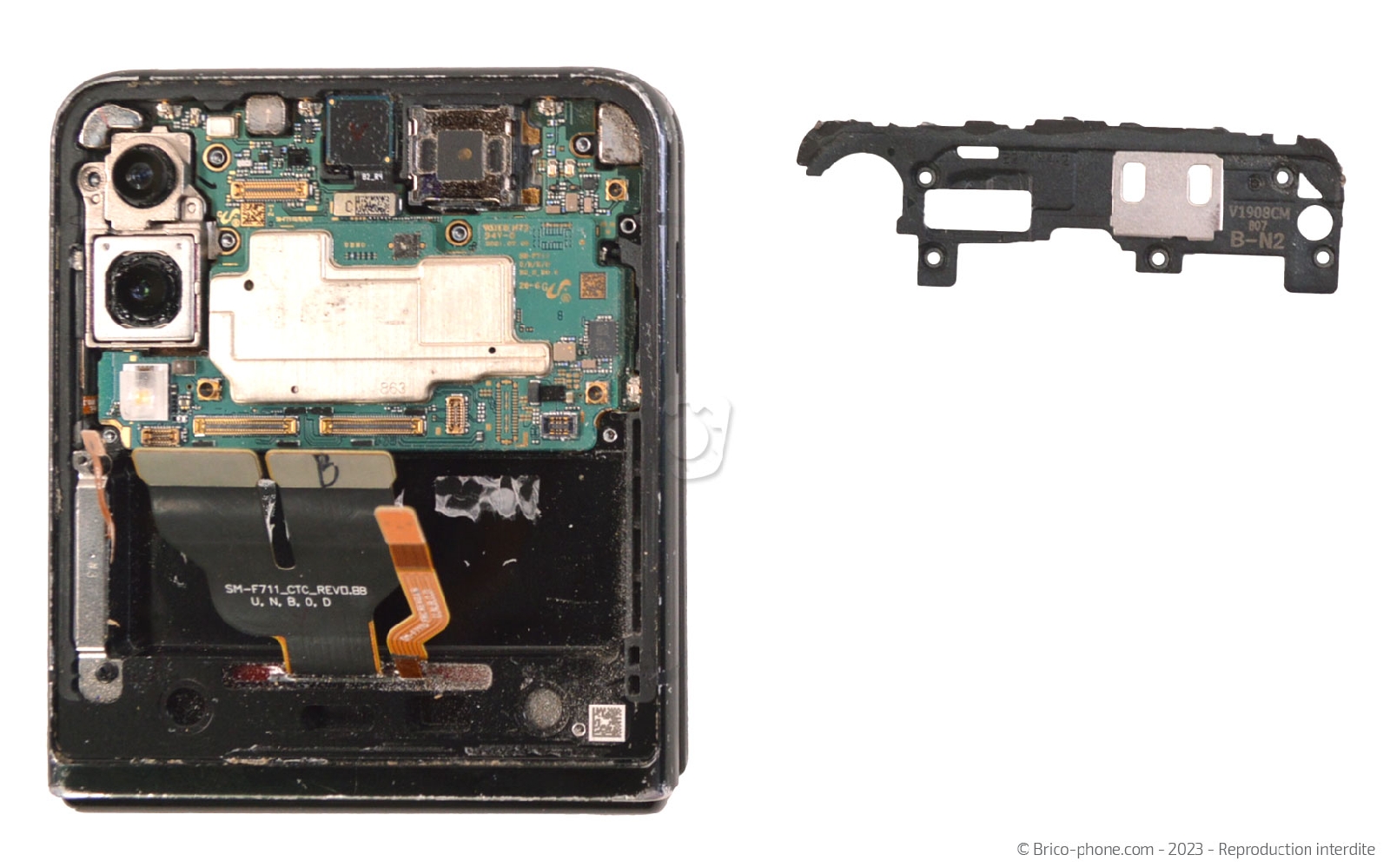

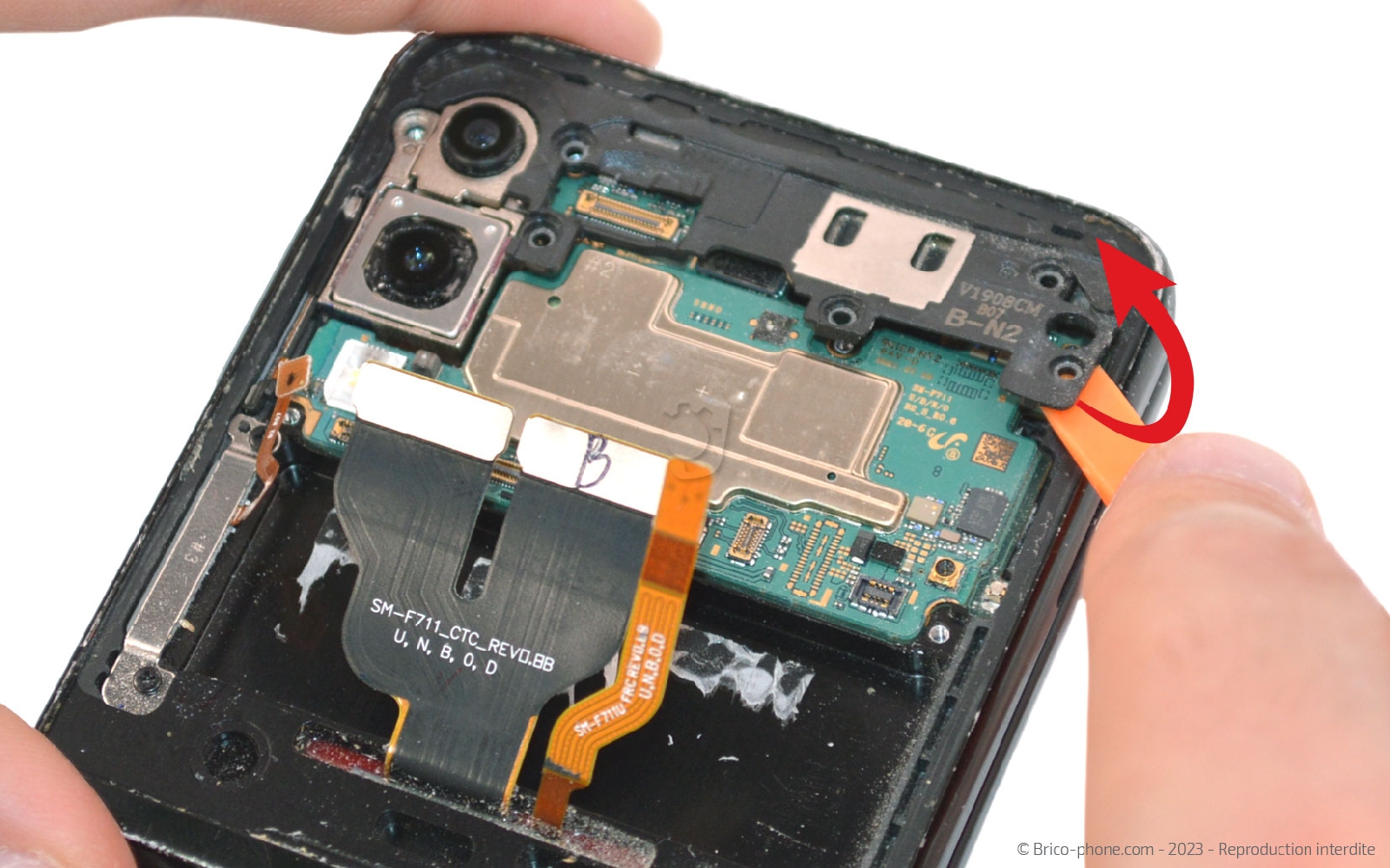

Dévissez les 6 vis cruciforme.

Insérez le levier sous le composant pour le détacher de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

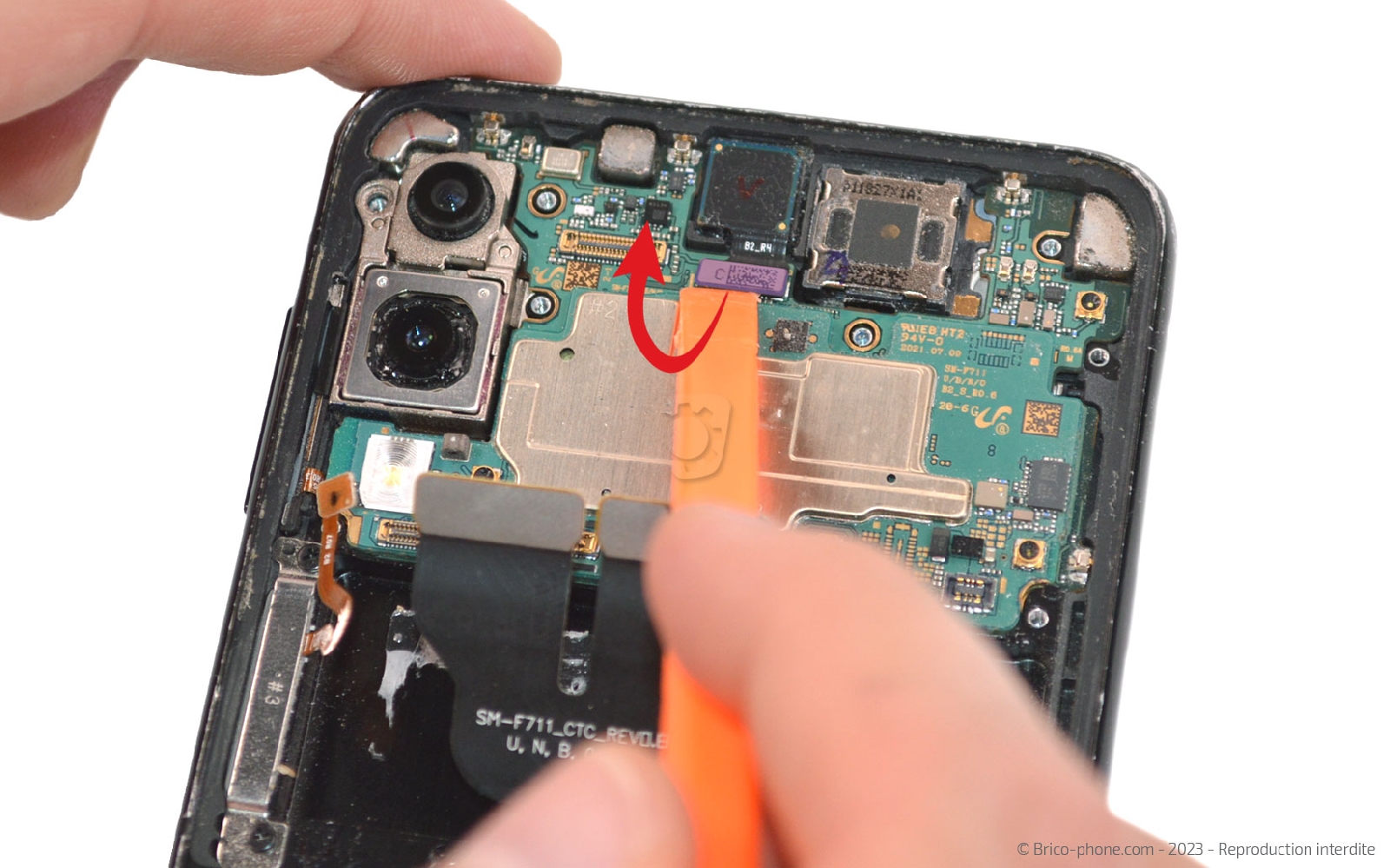

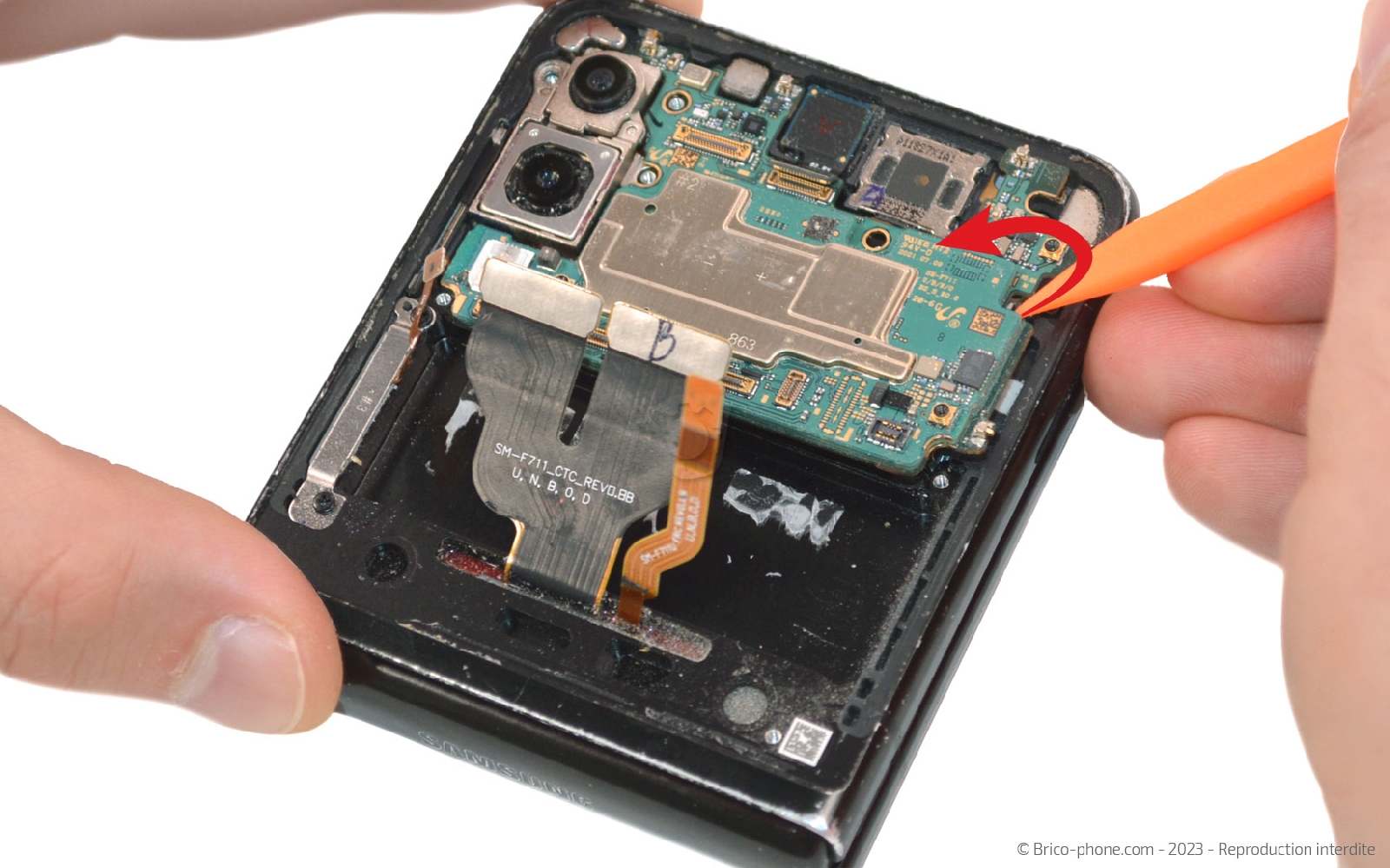

Etape 19 : Retirer la carte mère

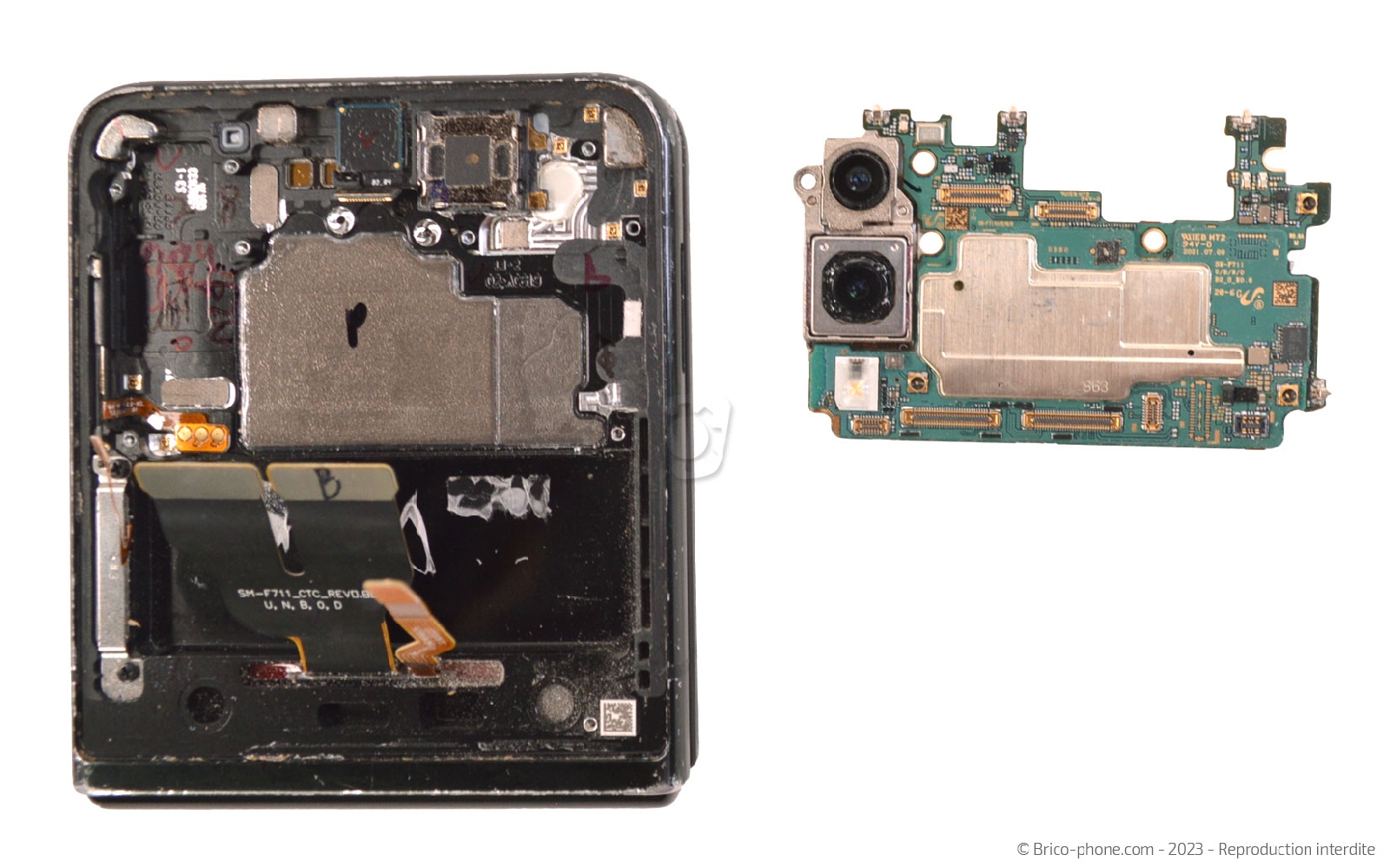

Déconnectez la nappe de la caméra avant afin de pouvoir ensuite, soulever la carte mère avec le levier.

Saisissez la carte mère pour l'extraire de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

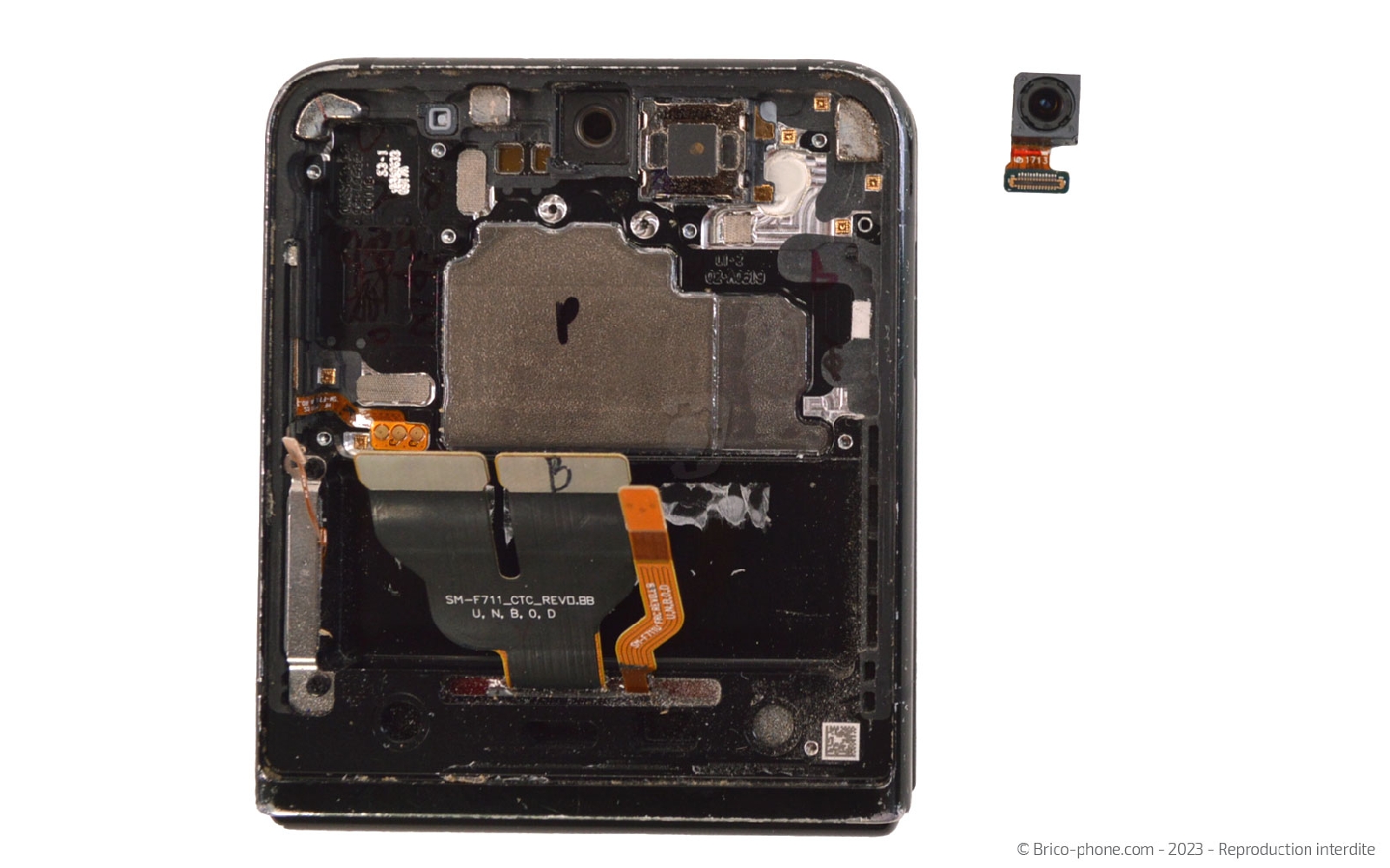

Etape 20 : Enlever la caméra avant

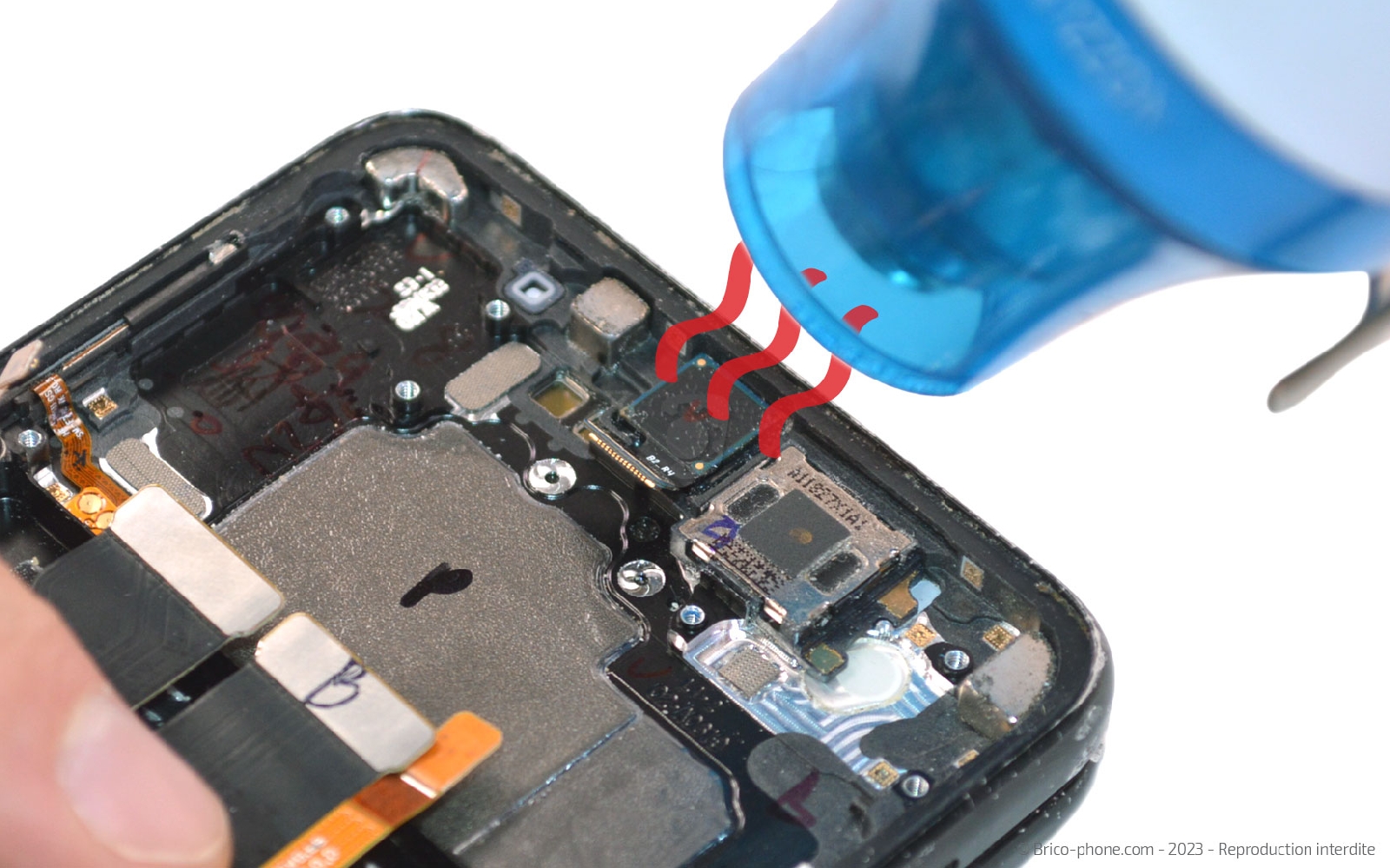

Chauffez légèrement les deux composants ( caméra et HP).

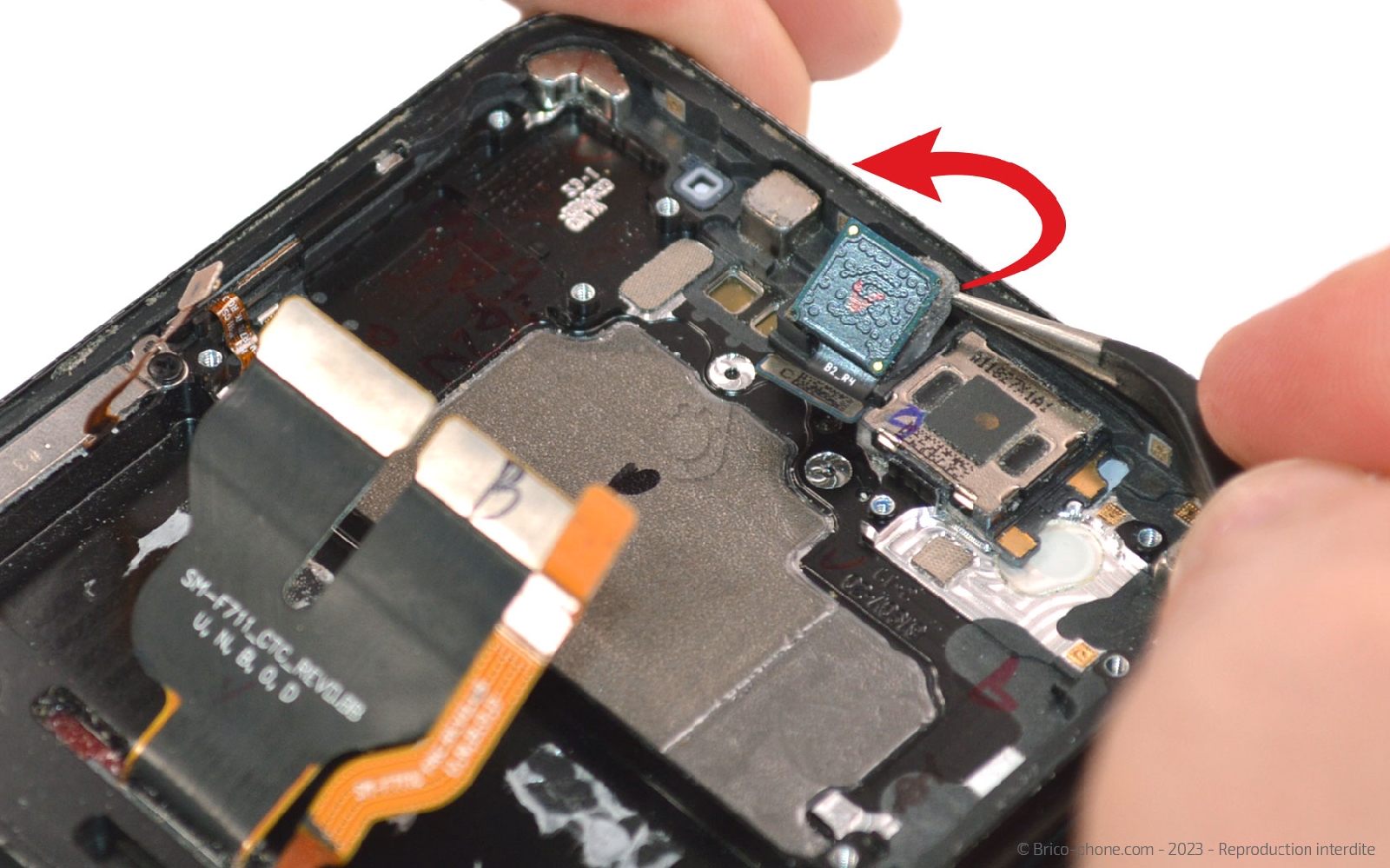

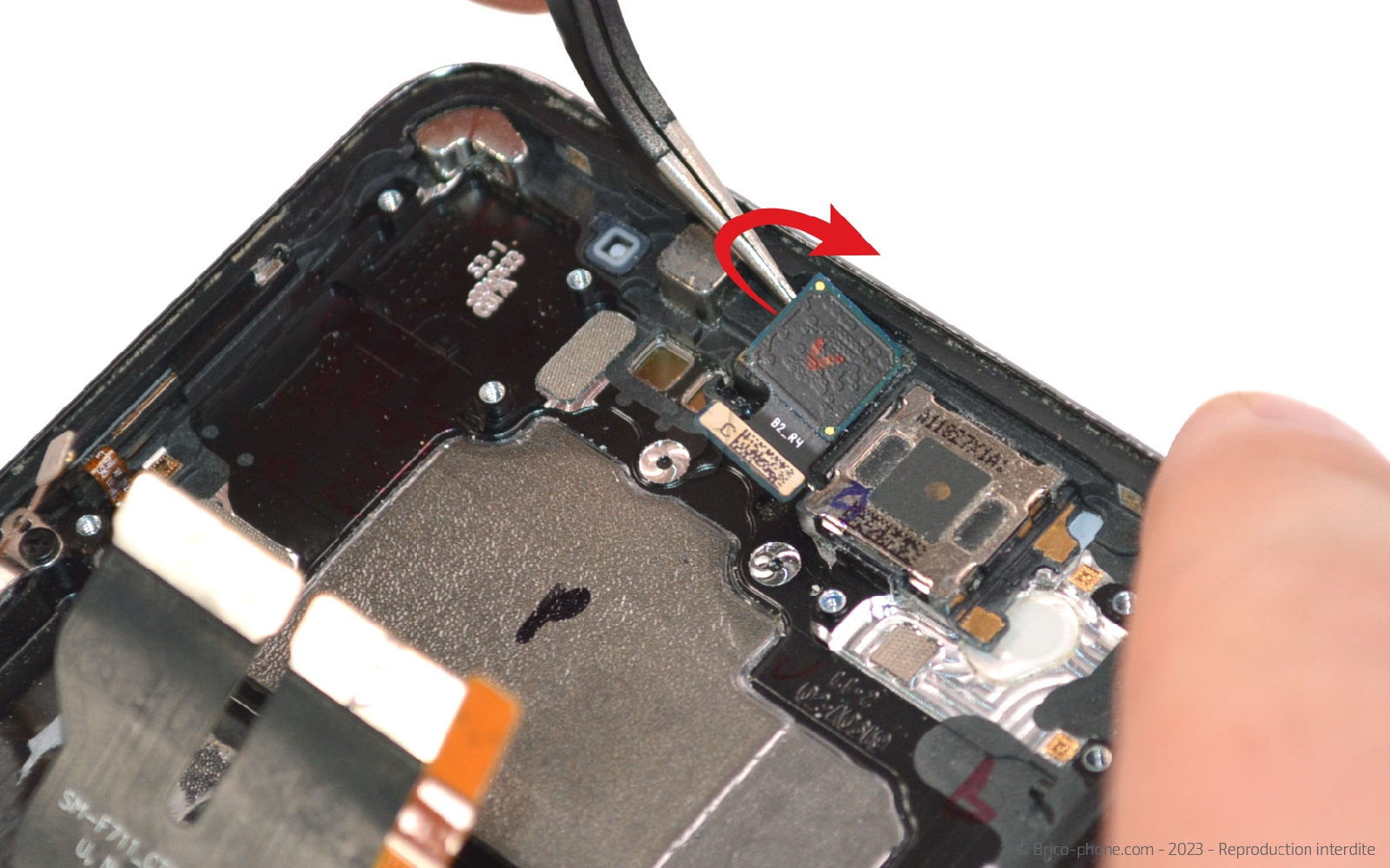

Introduisez la pointe de la pincette sous la caméra pour la détacher du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Caméra avant pour Samsung Galaxy Z Flip3
12,90 €

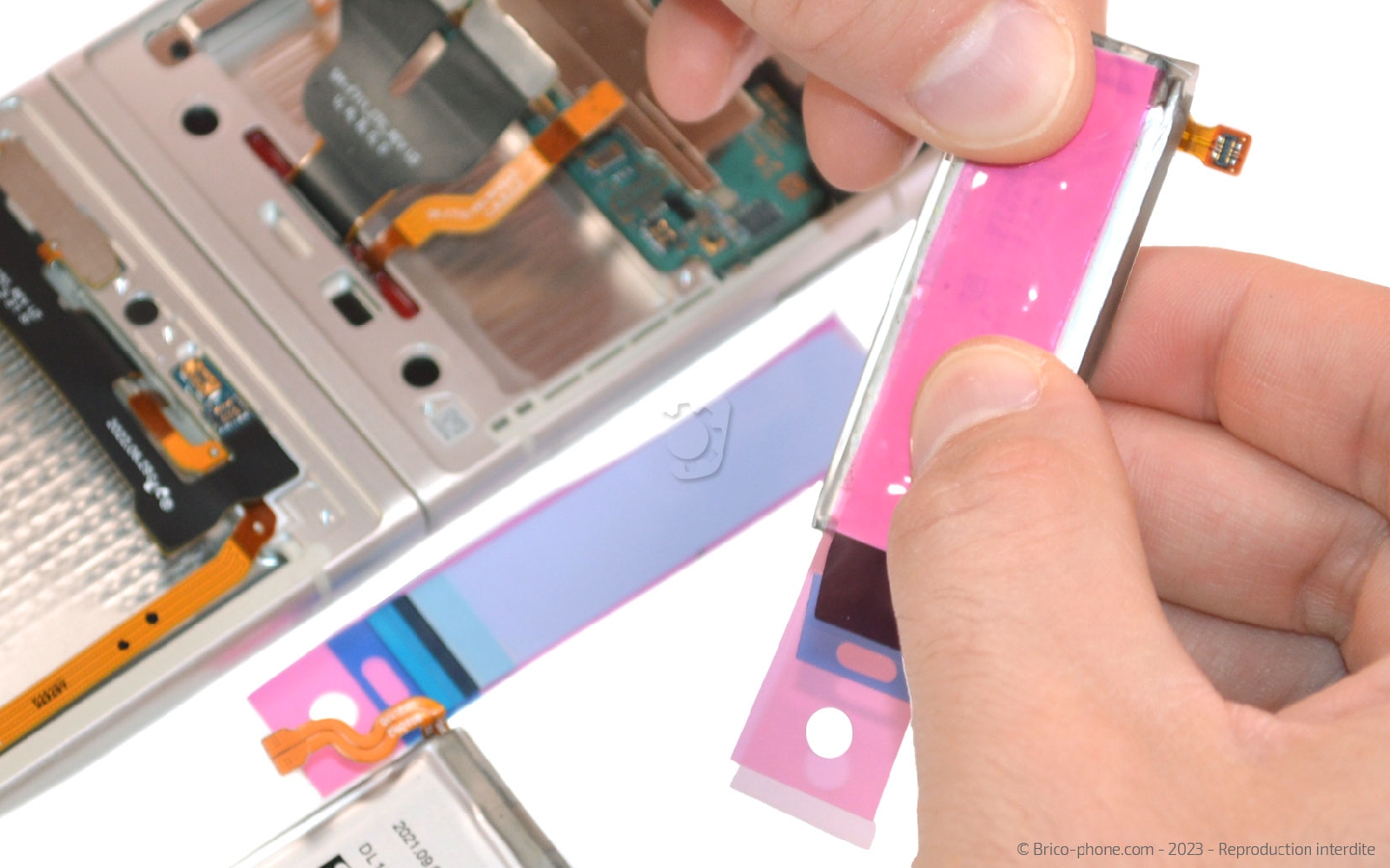

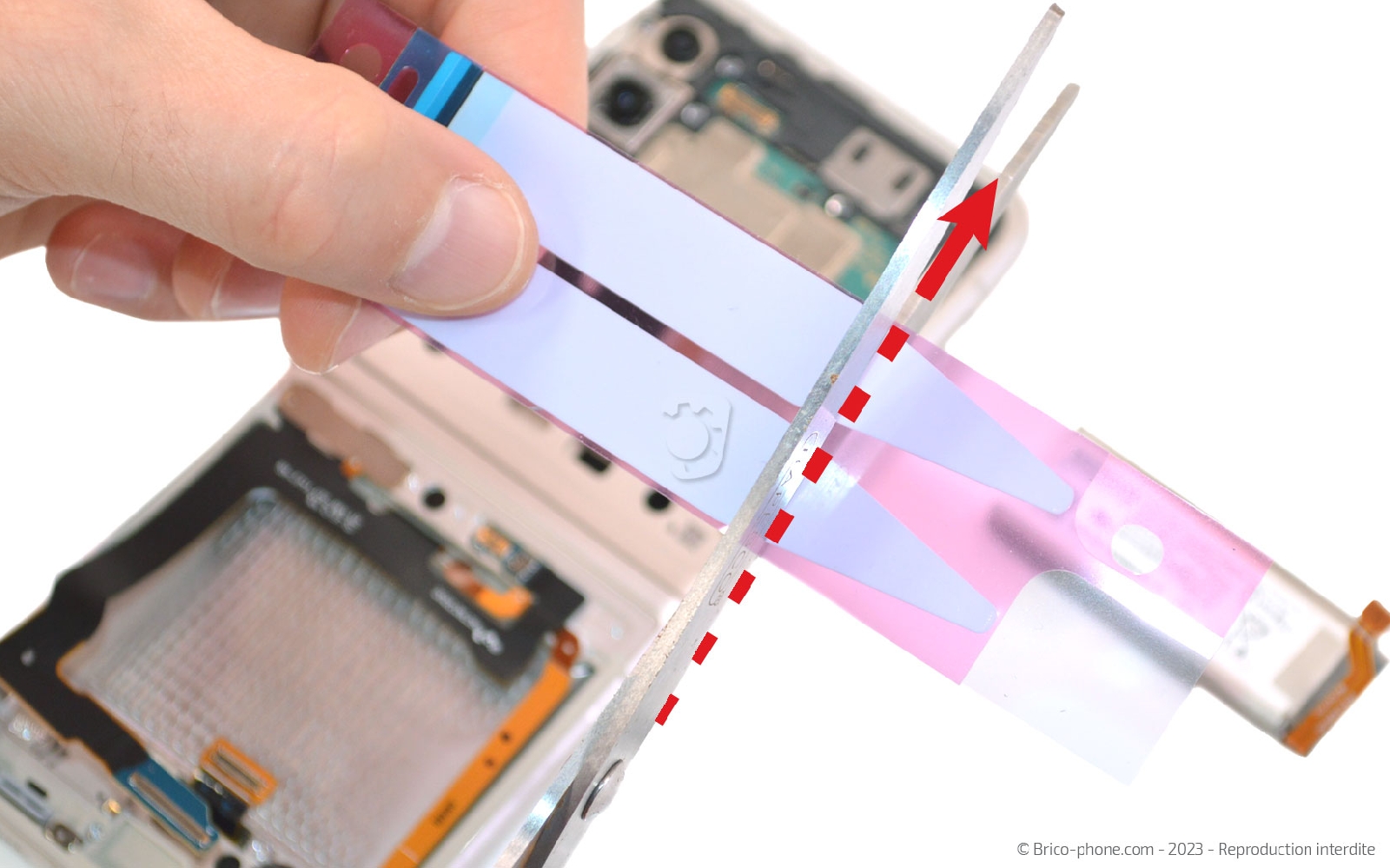

Poser des stickers de batterie
Retirez les stickers de protection du nouveau bloc écran puis remontez chaque élément en suivant les étapes précédentes dans le sens contraire.

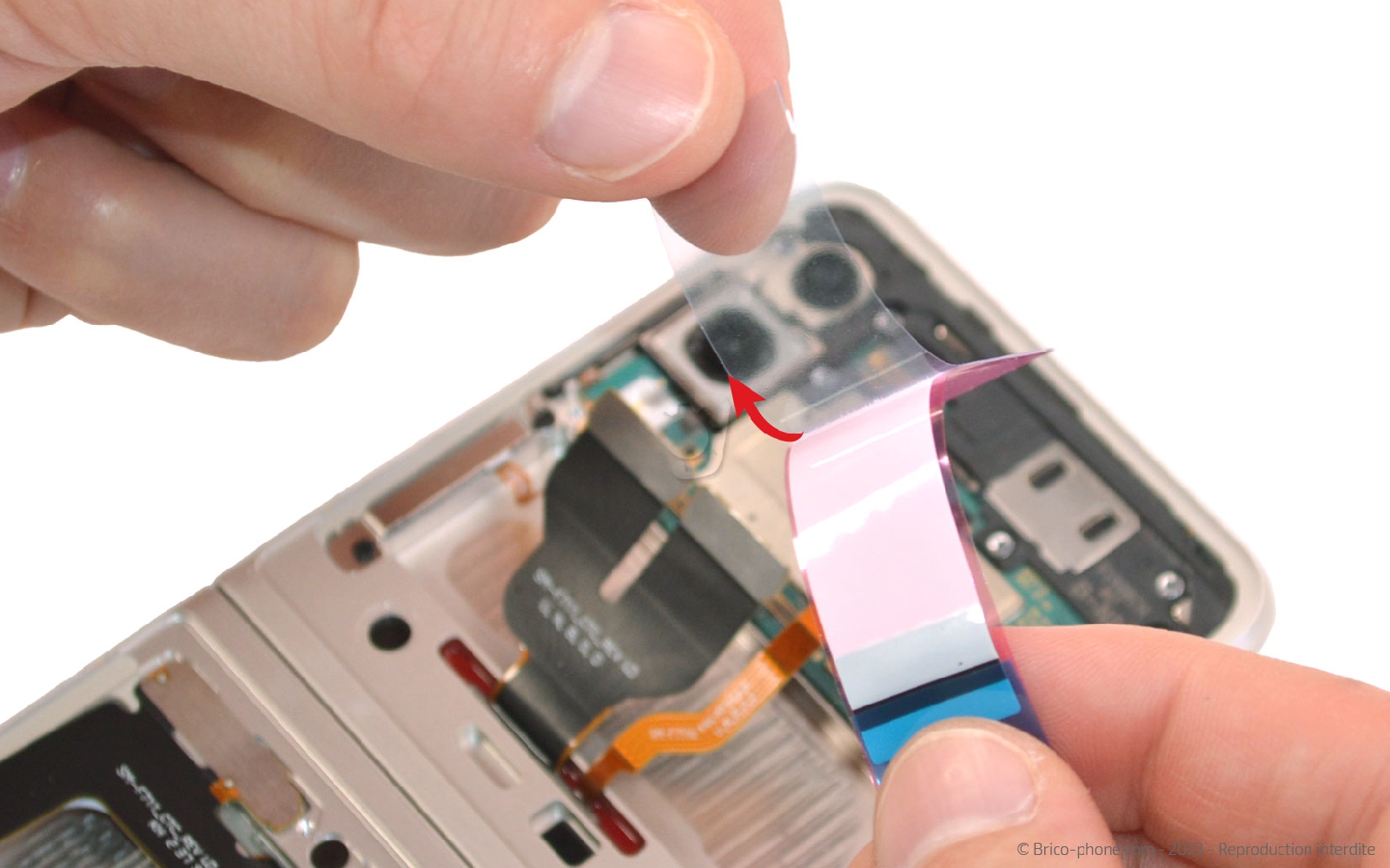

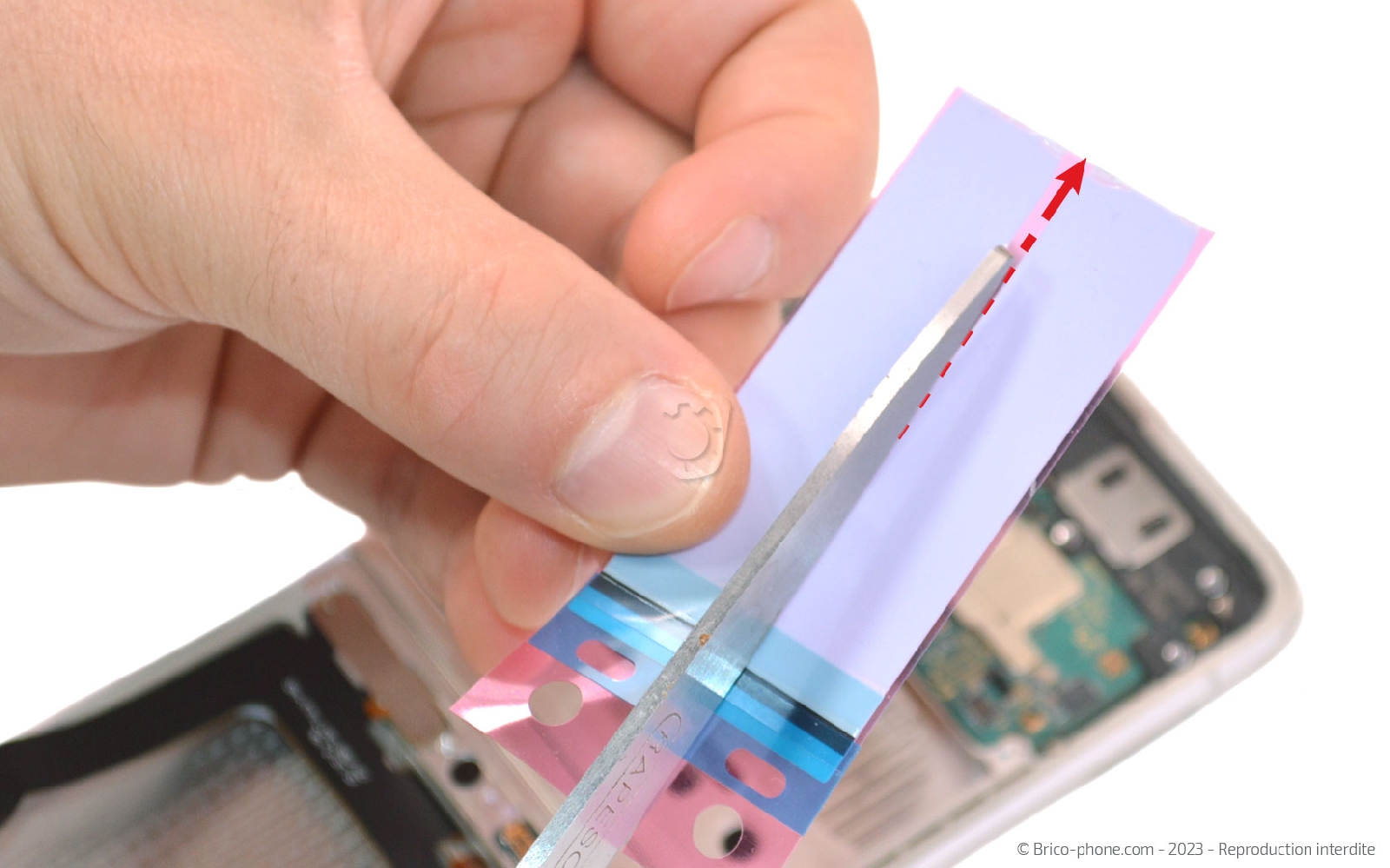

Ensuite, découpez les stickers de batterie à la bonne longueur puis séparez les en deux avec l'aide de ciseaux.
Ôtez la première protection rose et collez l'adhésif au dos de la petite batterie.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

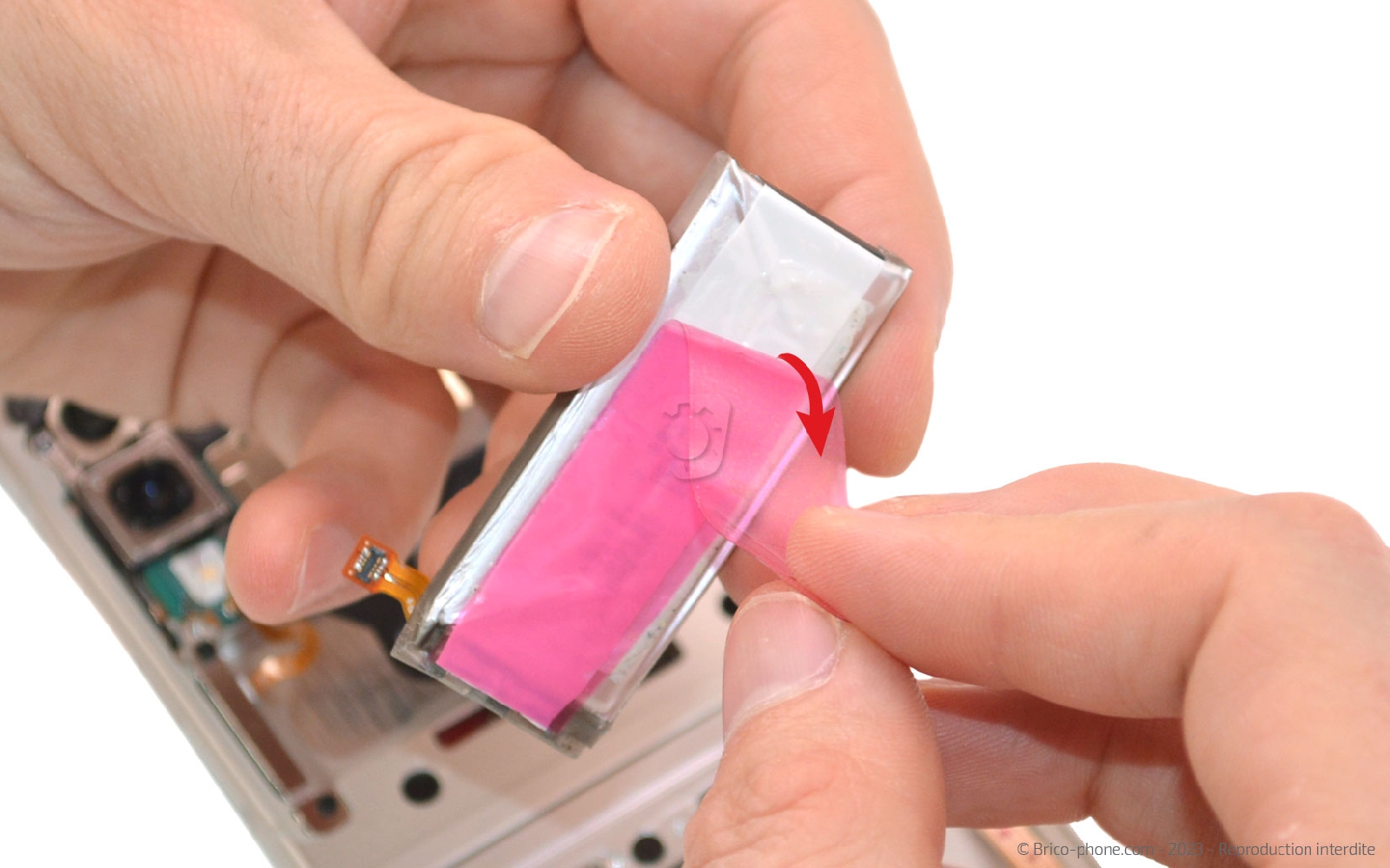

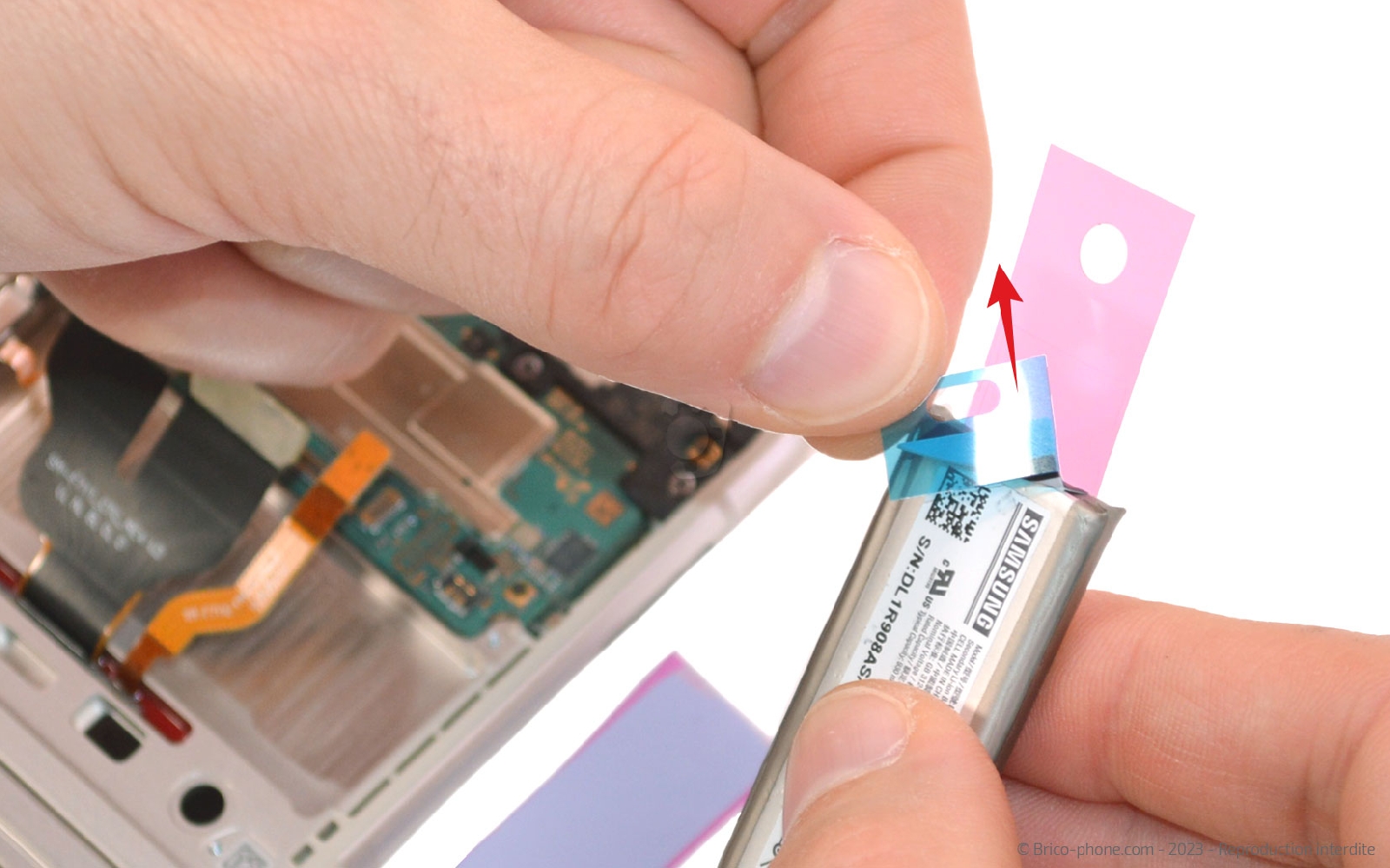

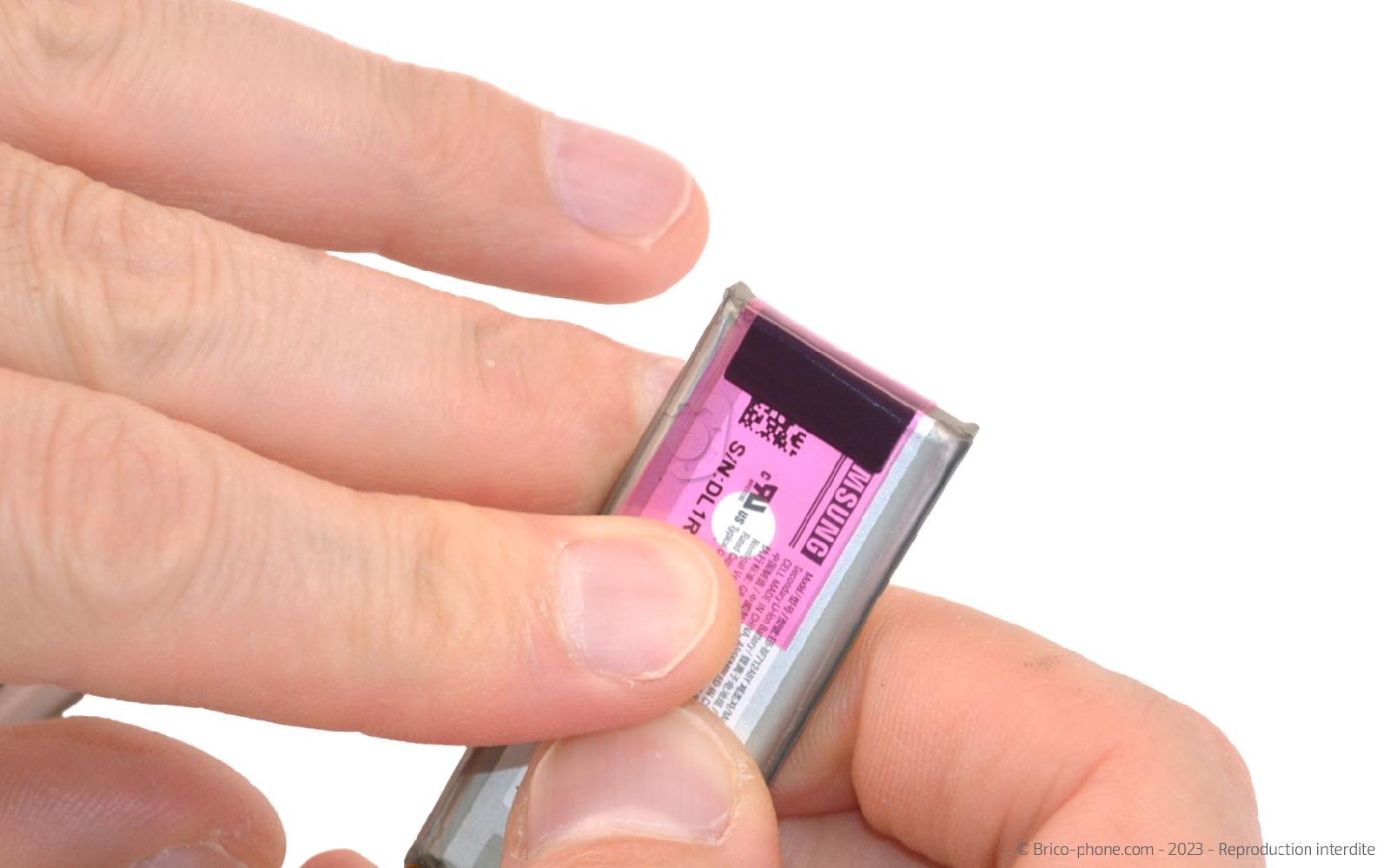

Installer les batteries

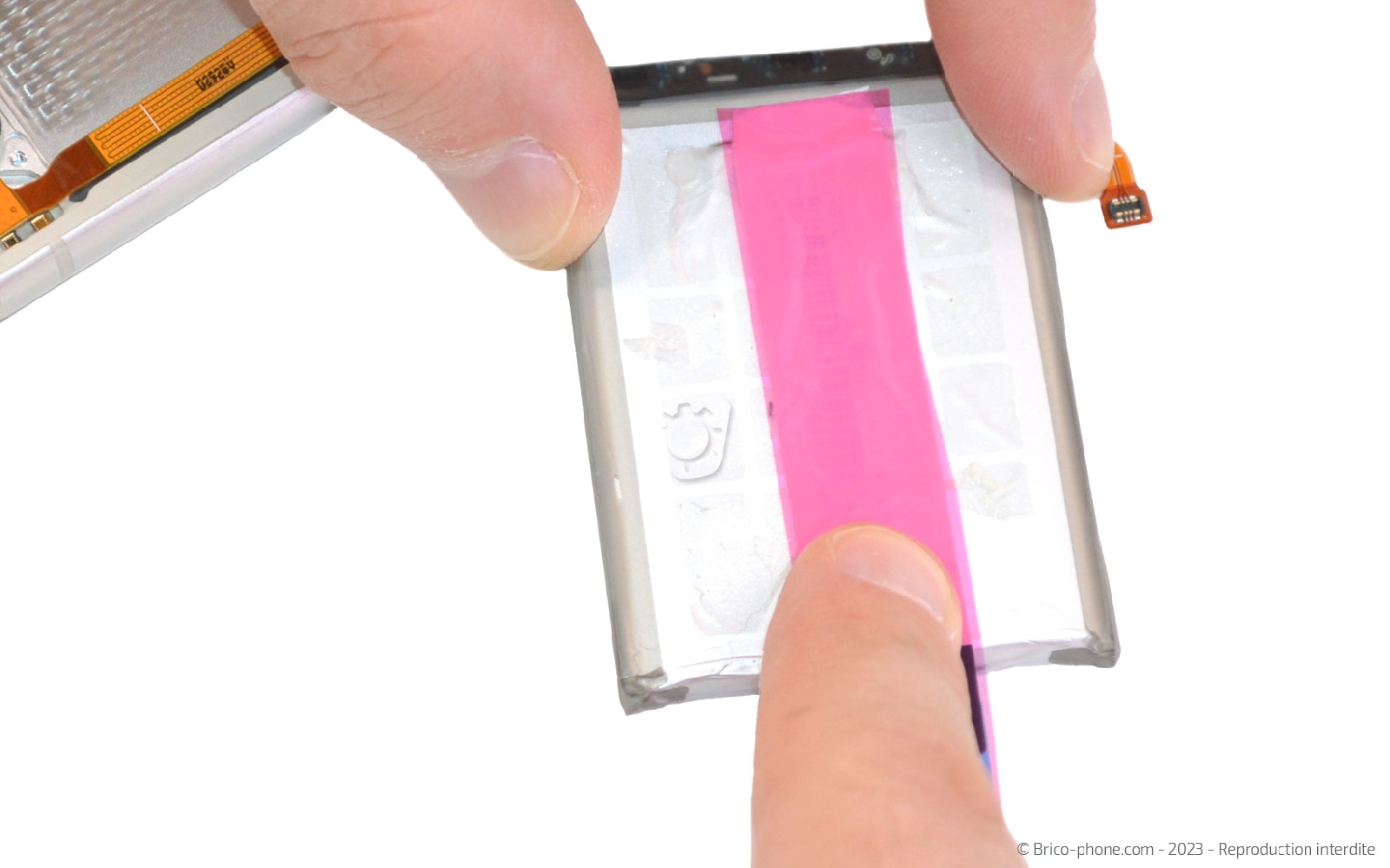

Retirez la protection bleue et rabattez la languette sur le devant de la batterie. Réitérez la manipulation pour la seconde batterie.

Enlevez les dernières protections roses afin de pouvoir disposer les batteries dans le châssis.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

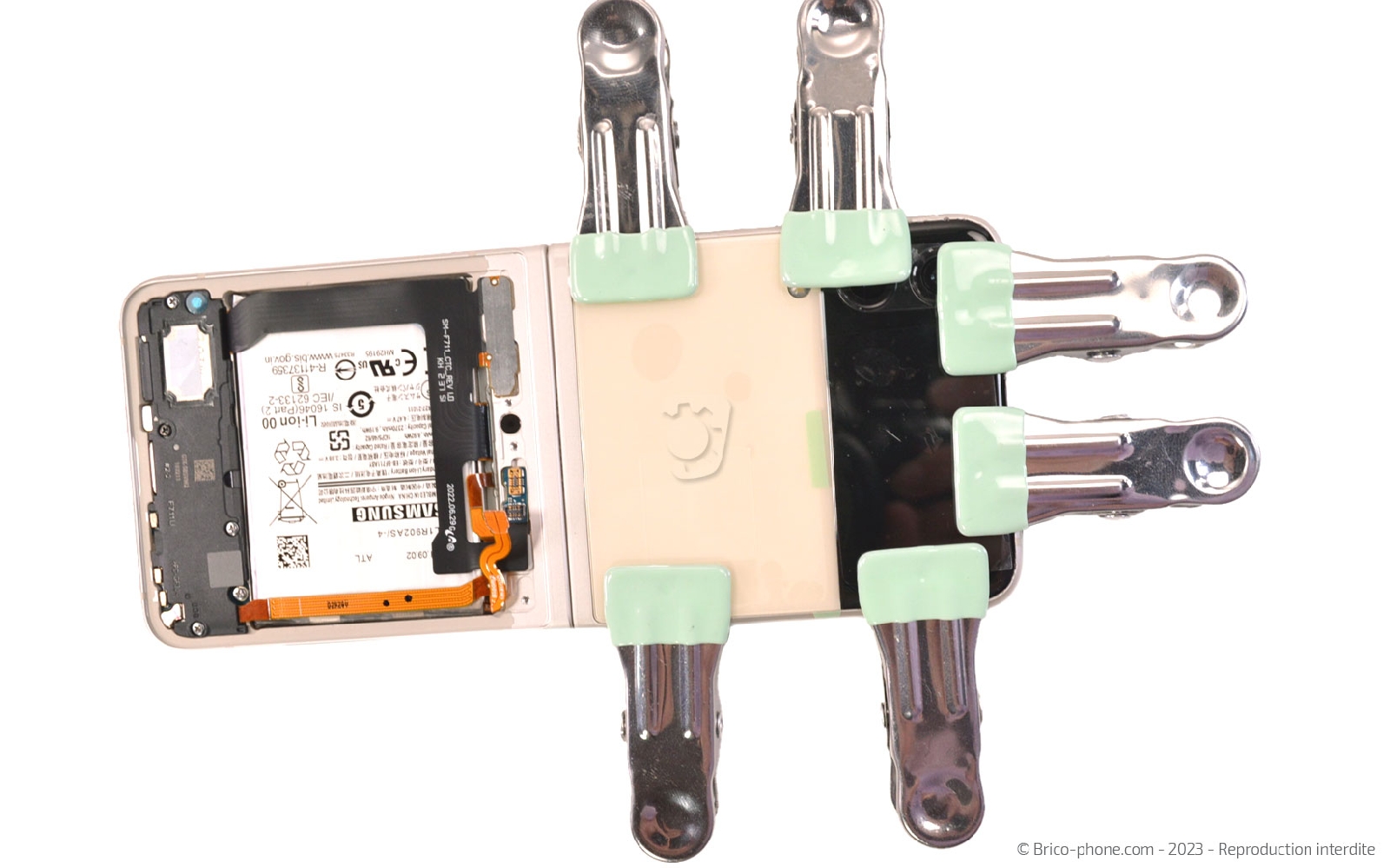

Refermer le téléphone

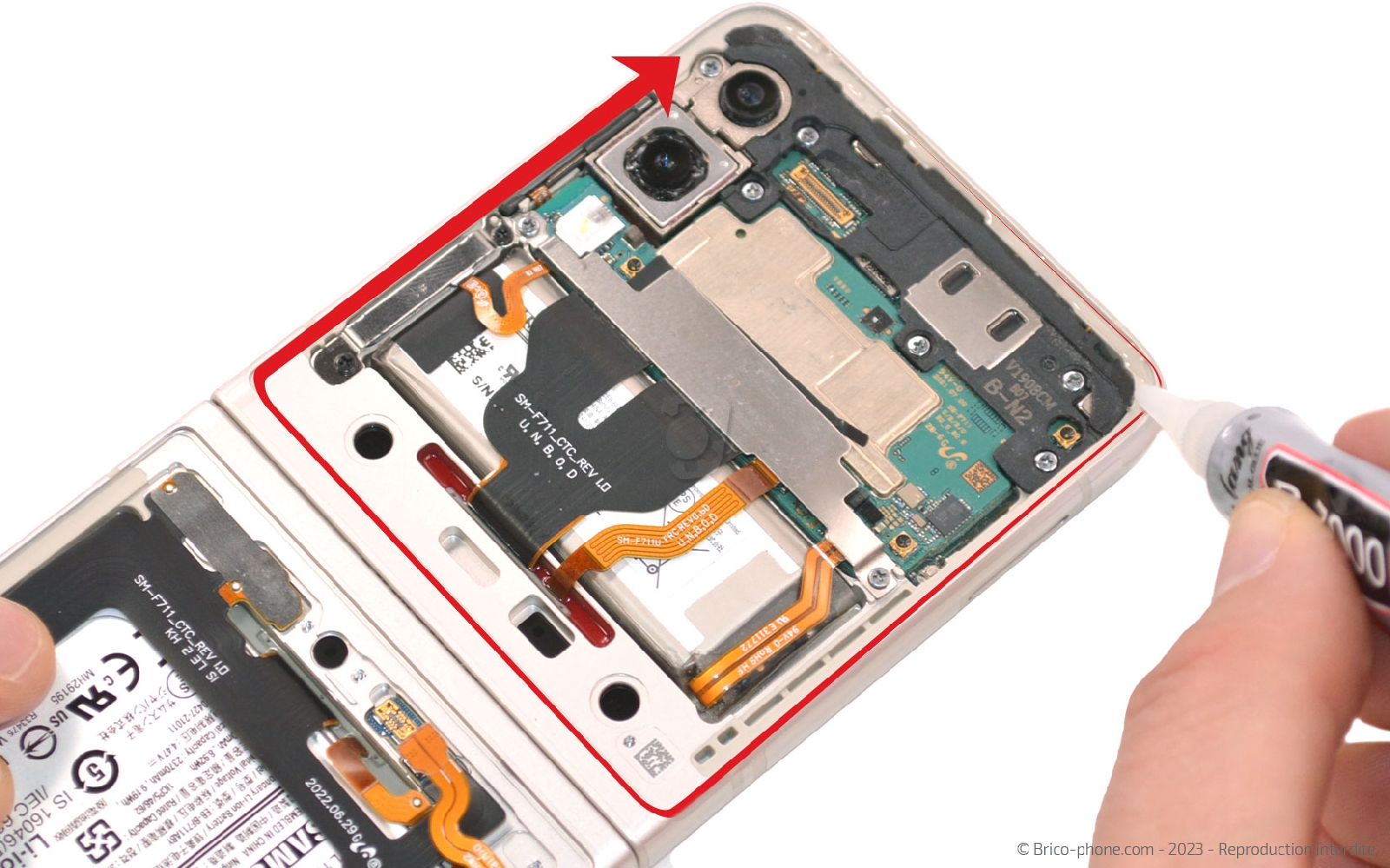

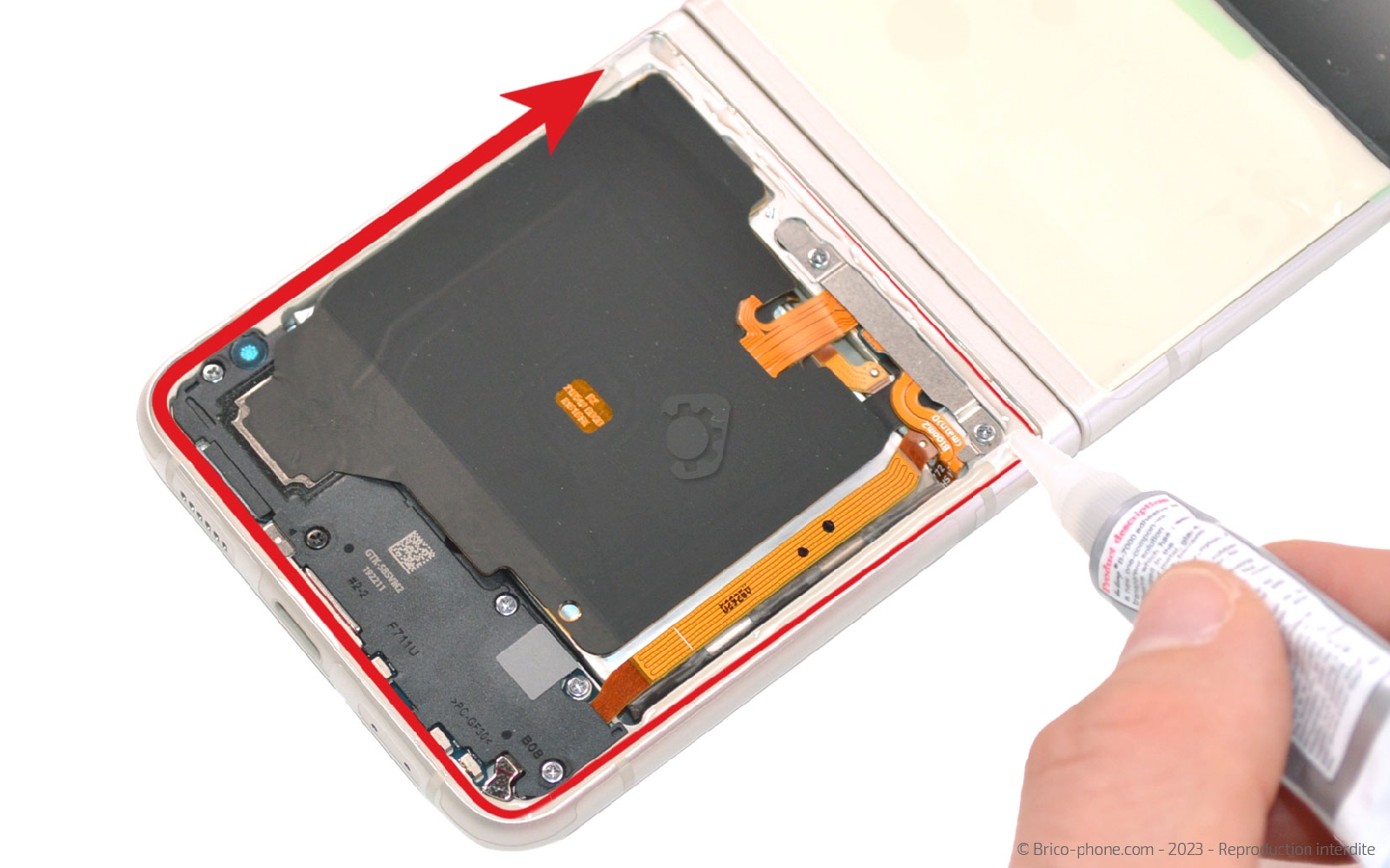

Appliquez la colle B-7000 sur toute la longueur du châssis. Placez la vitre avec l'écran externe (n'oubliez pas de le reconnecter avant).

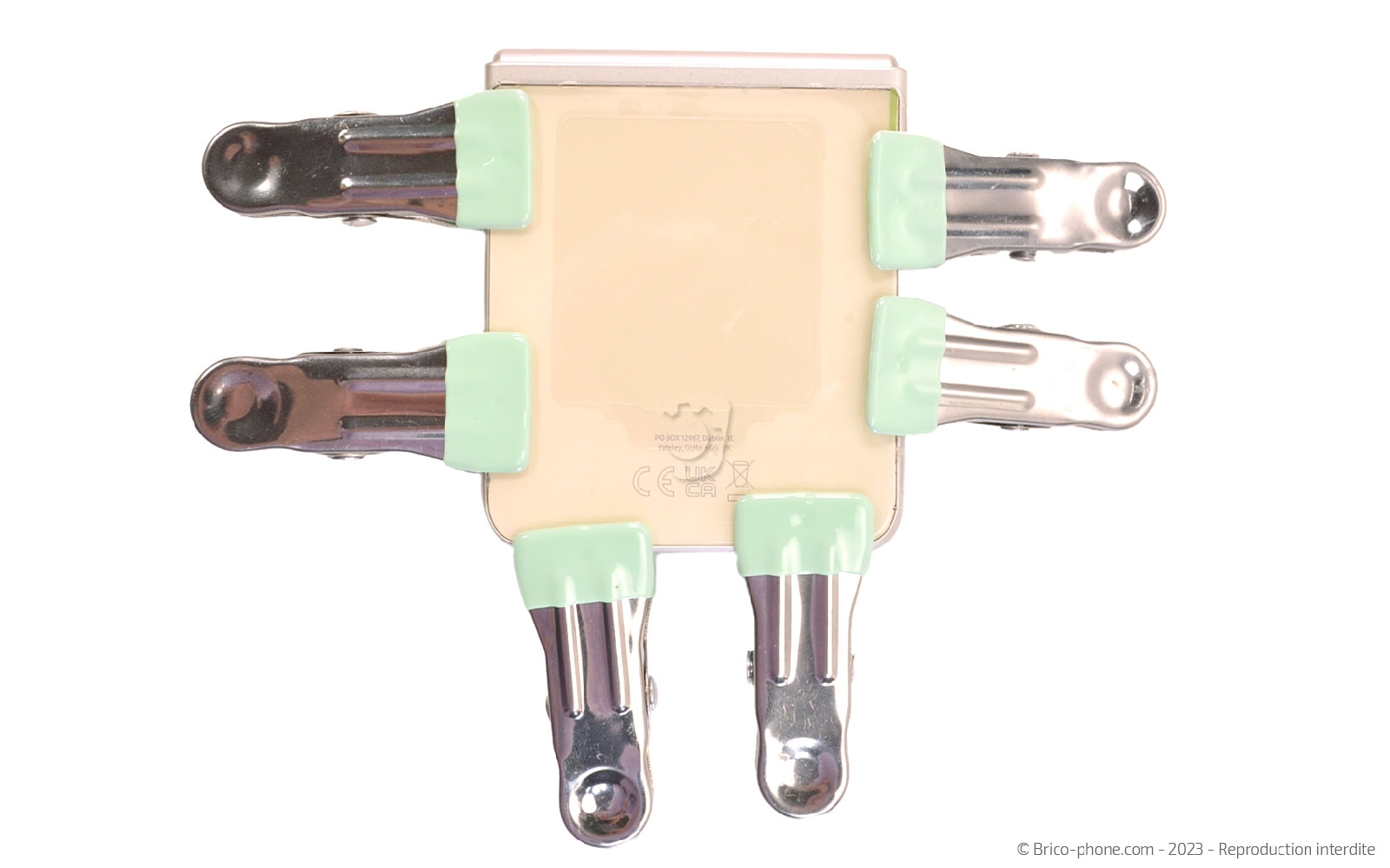

Faites la même chose pour la vitre arrière et une fois celle-ci en place, fermez le téléphone pour pouvoir le mettre sous presse à l'aide de pinces.
Laissez sécher la colle environ 1 heure.

***CALIBRAGE***
Selon les arrivages, certains écrans peuvent avoir besoin d'un recalibrage. Si votre écran ne se rallume pas lorsque vous ouvrez le téléphone après avoir fermé le clapet, voici la manipulation simple à suivre :

C’est l’aimant situé dans l'angle en haut à gauche au dos de l'écran.

Passez un tournevis aimanté dessus par exemple pour retrouver l’affichage (un vendu dans le kit d'outils convient parfaitement).
Une fois l’écran accessible, allez dans les outils Samsung *#0*# et sur Hall IC pour faire un calibrage.
Retirez le tournevis une première fois jusqu’à avoir Pass puis une seconde fois jusqu’au deuxième Pass. L’écran retrouve son fonctionnement normal.
