Samsung Galaxy Z Galaxy Z Flip3

Guide de réparation sur Galaxy Z Flip3

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Z Flip3
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

Différentes pannes

Le Samsung Galaxy Z Flip 3 est un bijou de technologie qui marie élégamment le design pliable à la puissance d'un smartphone moderne. Cependant, même les appareils les plus sophistiqués peuvent rencontrer des problèmes au fil du temps, que ce soit à cause d'une chute malencontreuse ou de l'usure naturelle. C'est là que notre guide de réparation entre en jeu, vous permettant de prendre en main la réparation de votre Galaxy Z Flip 3 de manière autonome.

Dans les prochaines étapes, nous allons vous guider pas à pas pour démonter, réparer et remonter votre téléphone pliable, en veillant à ce que vous disposiez des informations nécessaires pour réussir chaque étape en toute confiance. La réparation de votre Samsung Galaxy Z Flip 3 peut vous faire économiser du temps et de l'argent par rapport à l'achat d'un nouvel appareil. De plus, elle contribue à réduire notre empreinte environnementale en prolongeant la durée de vie de nos dispositifs électroniques.

Que vous ayez besoin de remplacer l'écran, la batterie, ou toute autre pièce, notre guide détaillé, accompagné de photos et de vidéos instructives, vous aidera à accomplir cette tâche avec succès. Avant de commencer, assurez-vous de disposer des outils appropriés et de suivre attentivement chaque étape.

Laissez-nous vous guider vers une réparation réussie de votre Samsung Galaxy Z Flip 3.

Outils nécessaires
Voir plus d'outils
En option

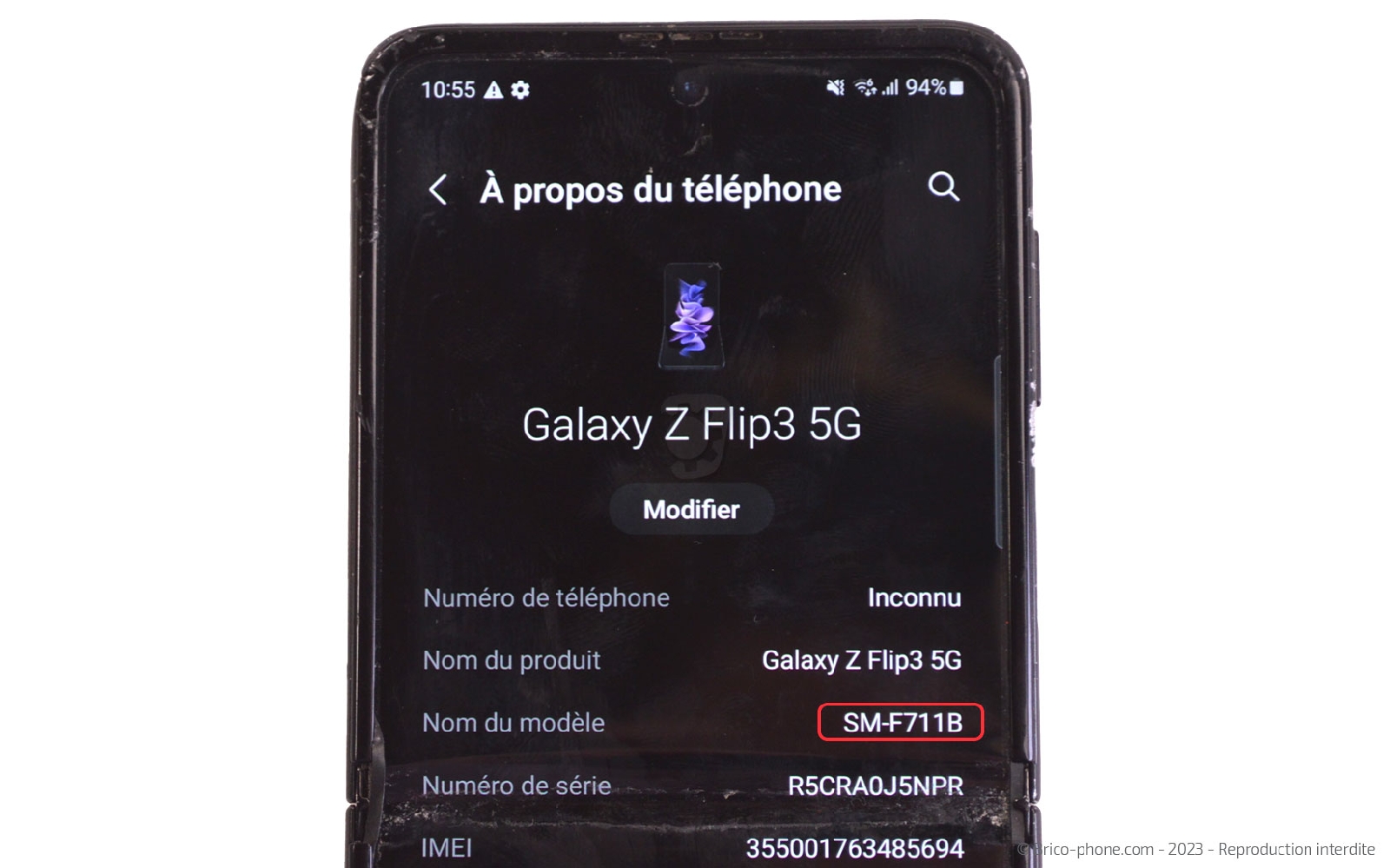

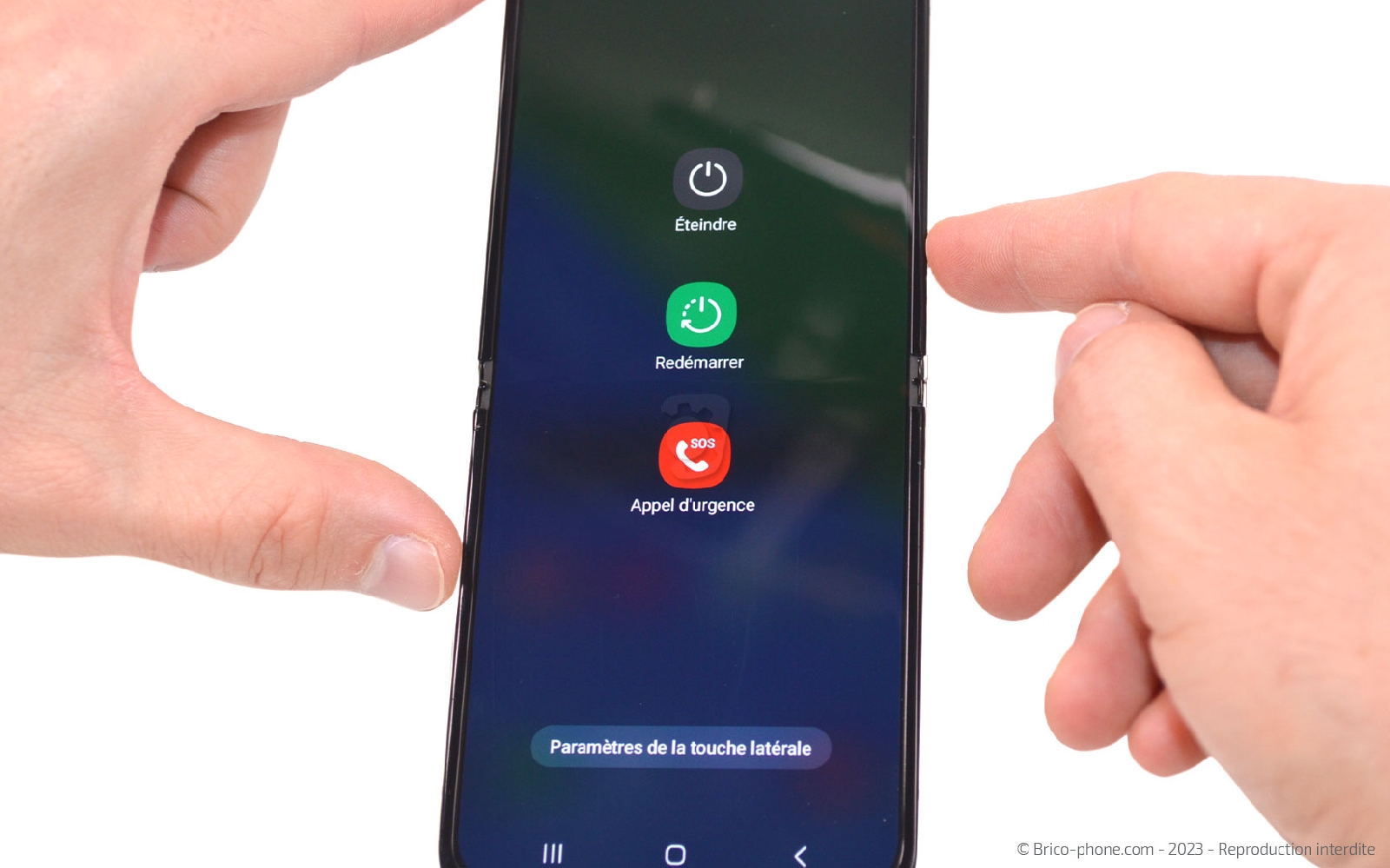

Avant de commencer

Il est essentiel de connaître son numéro de modèle pour plusieurs raisons : Compatibilité : Différents modèles de smartphones ont des composants spécifiques qui leur sont propres. En connaissant le numéro de modèle de votre téléphone, vous pouvez vous assurer que les pièces que vous commandez sont compatibles avec votre appareil. Cela garantit que les pièces s'adapteront correctement et fonctionneront de manière optimale. Éviter les erreurs : En utilisant le numéro de modèle, vous réduisez le risque de commander par erreur des pièces incorrectes. Cela vous permet d'économiser du temps et de l'argent en évitant des retours inutiles ou des achats inappropriés. Performance optimale : Les pièces détachées conçues pour un modèle spécifique sont généralement optimisées pour fonctionner parfaitement avec cet appareil. En utilisant les bonnes pièces, vous garantissez que votre smartphone continuera à fonctionner de manière optimale après la réparation. Facilité de réparation : Lorsque vous suivez un guide de réparation sur Brico-phone, il est souvent spécifique au numéro de modèle de votre smartphone. En ayant le bon numéro de modèle, vous pouvez suivre les instructions étape par étape de manière précise, ce qui simplifie le processus de réparation. Économie d'argent : Commander les bonnes pièces dès le départ vous permet d'économiser de l'argent en évitant les coûts supplémentaires liés à la réparation de pièces incorrectes ou à la nécessité de commander à nouveau les bonnes pièces. En résumé, connaître le numéro de modèle de votre smartphone est essentiel pour commander les bonnes pièces détachées sur Brico-phone. Pour connaitre le numéro de modèle de votre Samsung, il vous suffit de vous rendre dans les Paramètres > A propos du téléphone. Une fois la commande reçue, commencez la réparation par éteindre votre appareil.
Etape 1

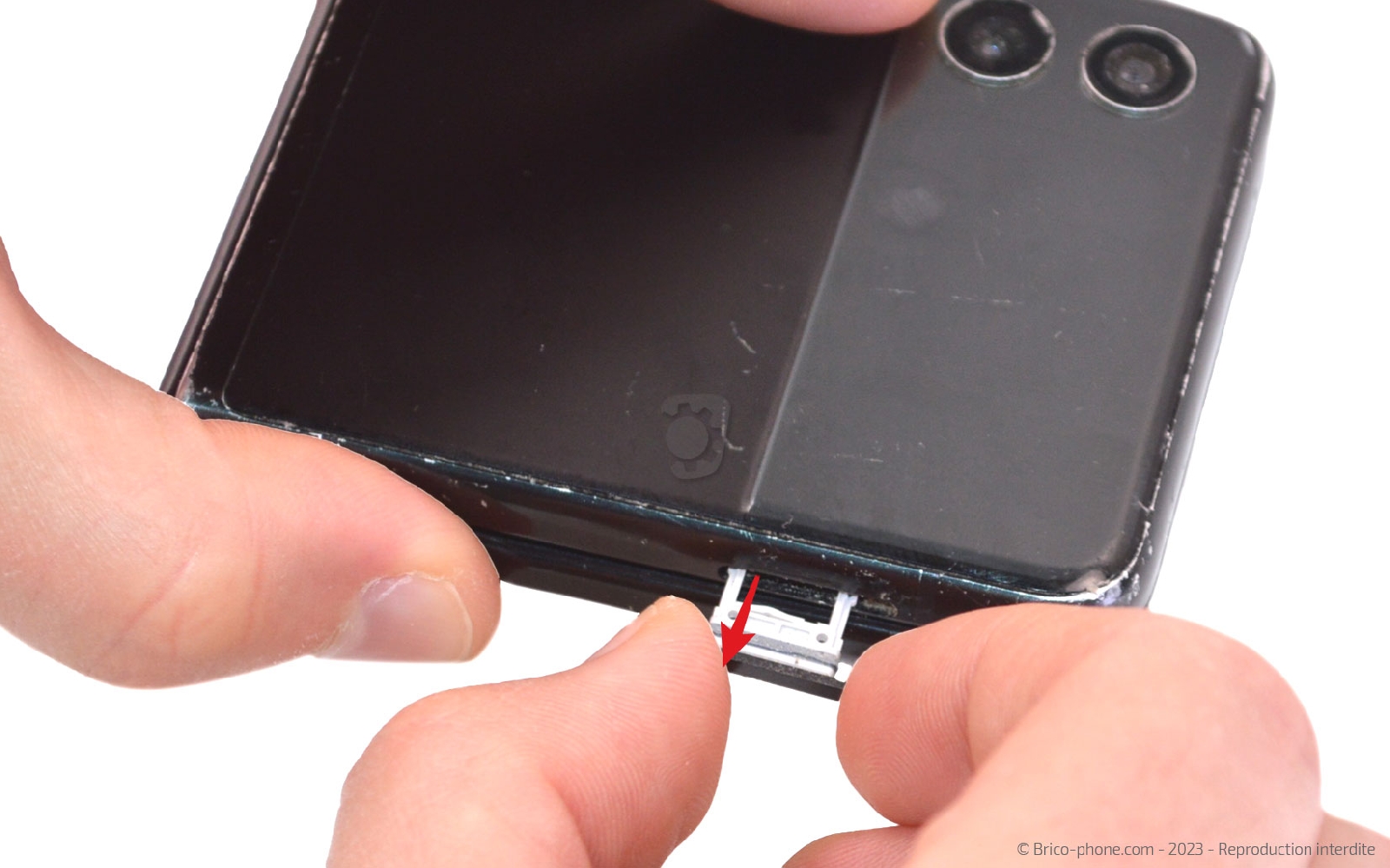

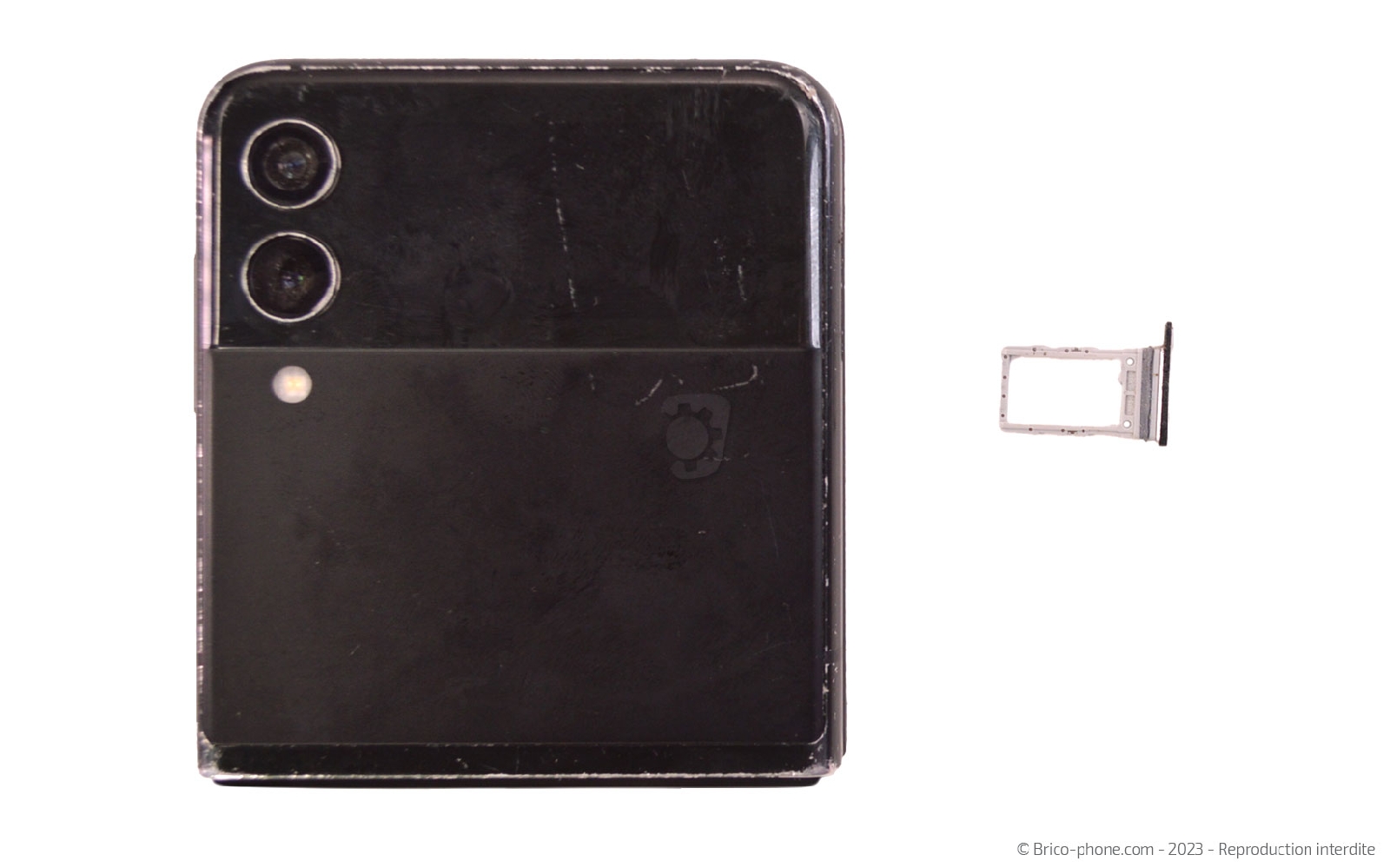

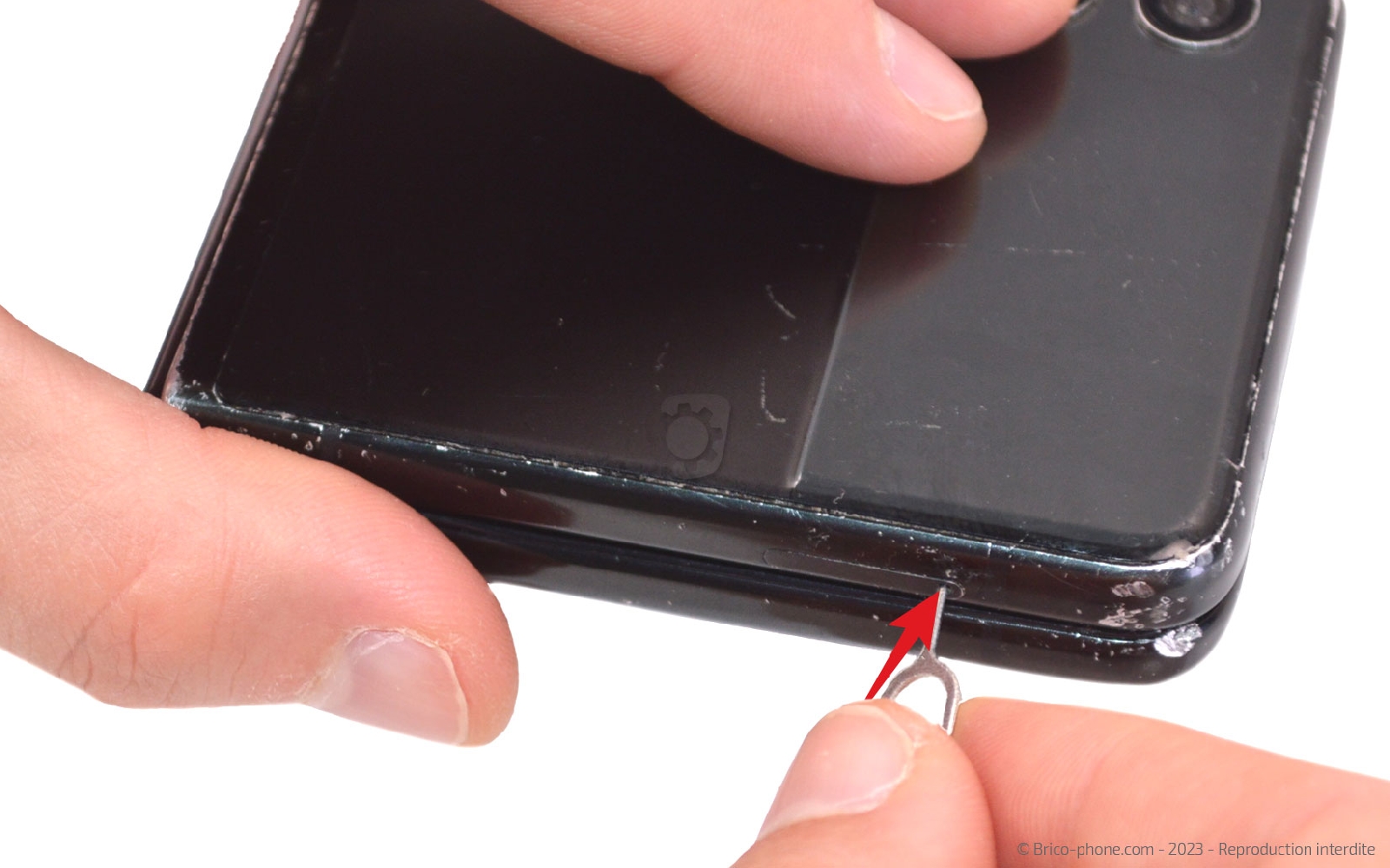

Etape 1 Ejecter le tiroir de la carte SIM

Insérez l'outil adéquat pour éjecter le tiroir de la carte SIM.
Outils
SIM
Etape 2

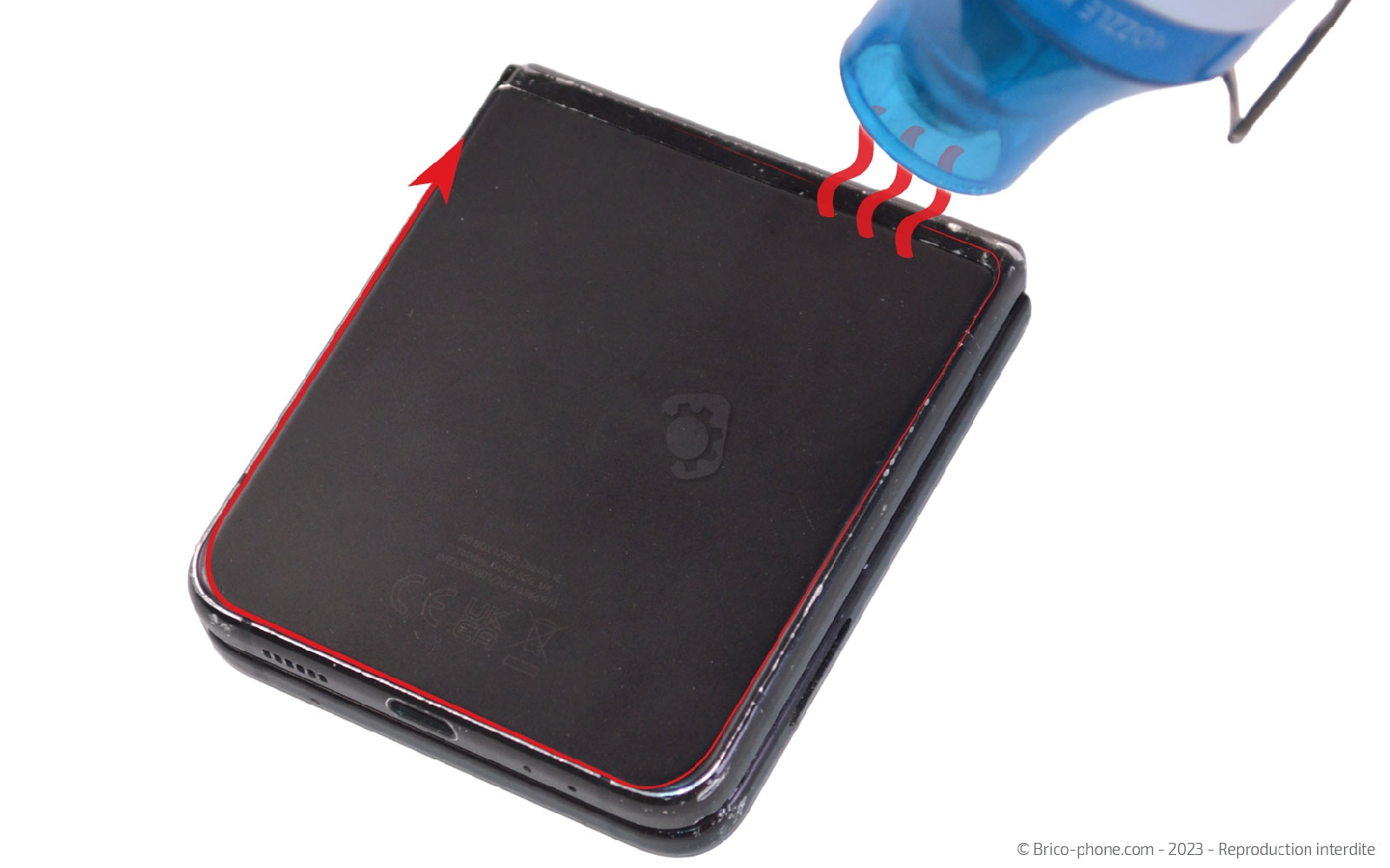

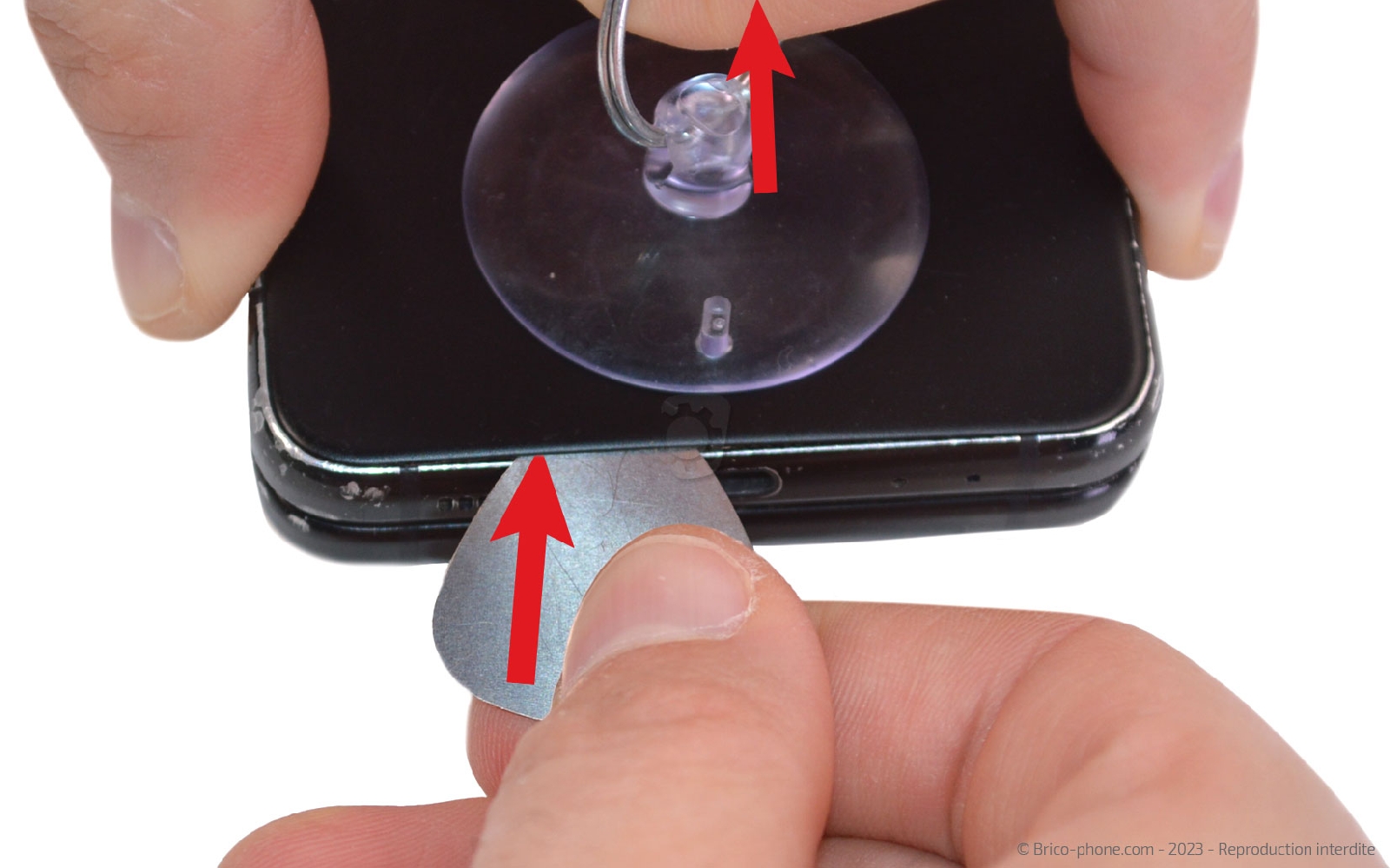

Etape 2 Chauffer la vitre arrière

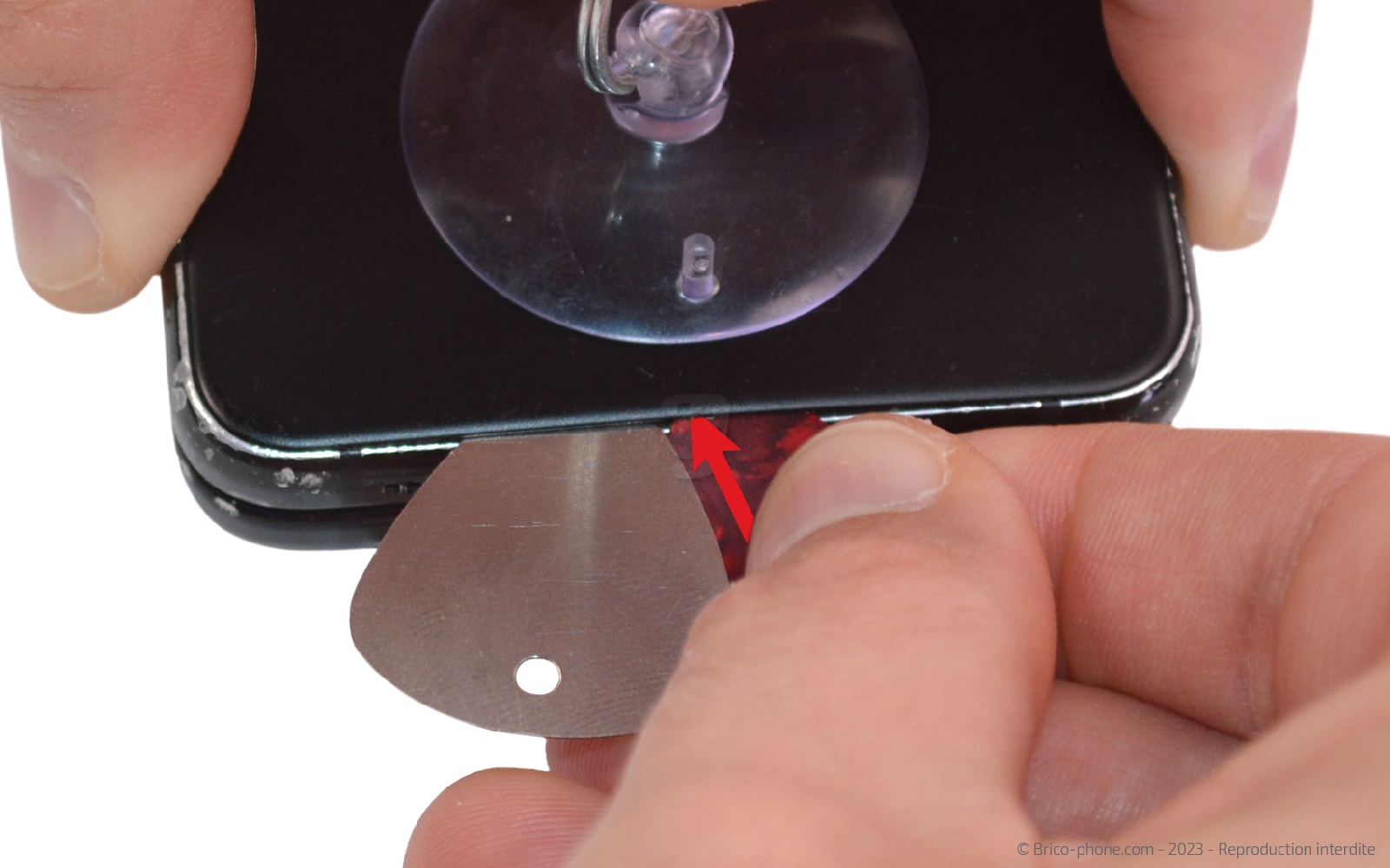

Chauffez la vitre arrière avec un coussin chauffant ou alors un décapeur thermique. Si vous avez opté pour le coussin chauffant, passez le produit au micro-ondes environ 2 minutes puis posez le sur la face arrière de votre téléphone. Vous faites plutôt parti de la Team Décapeur thermique ou sèche cheveux ? Dans ce cas, allumez l'outil est chauffer tout le contour de la façade. Collez la ventouse sur le bas de la vitre puis insérez le médiator troué entre le composant et le châssis tout en tirant l'anneau de la ventouse. Ensuite, glissez les médiators en plastique près de celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

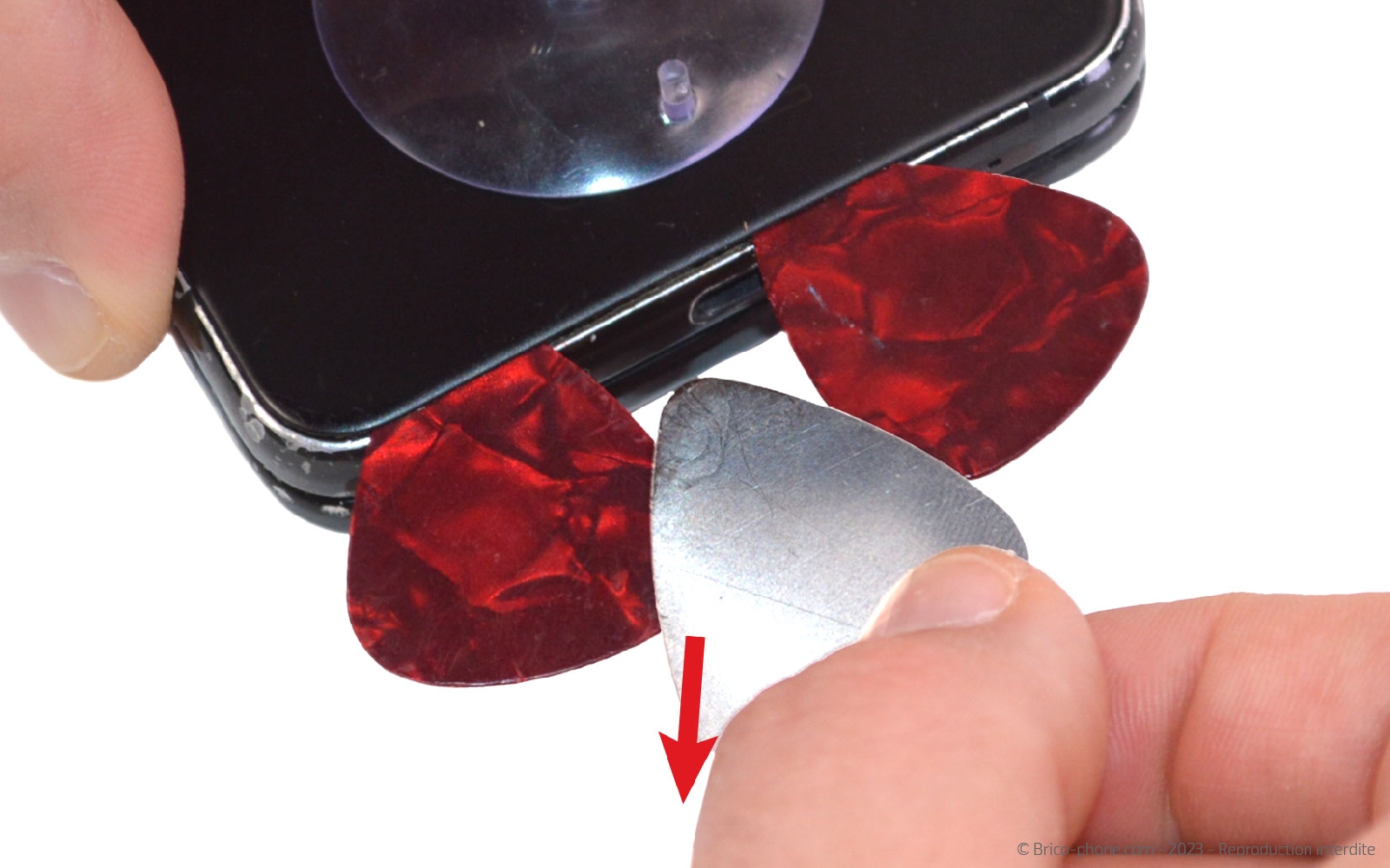

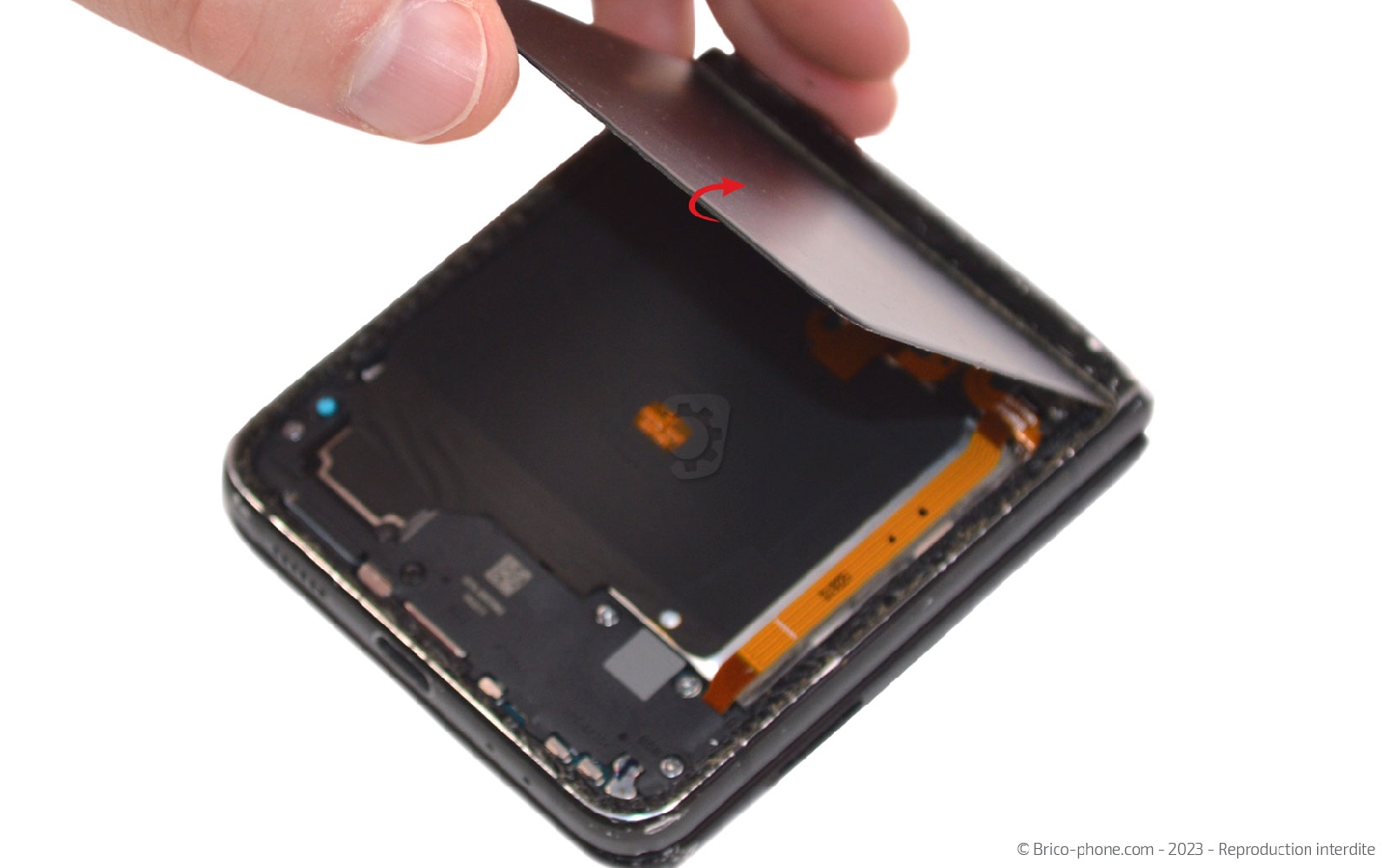

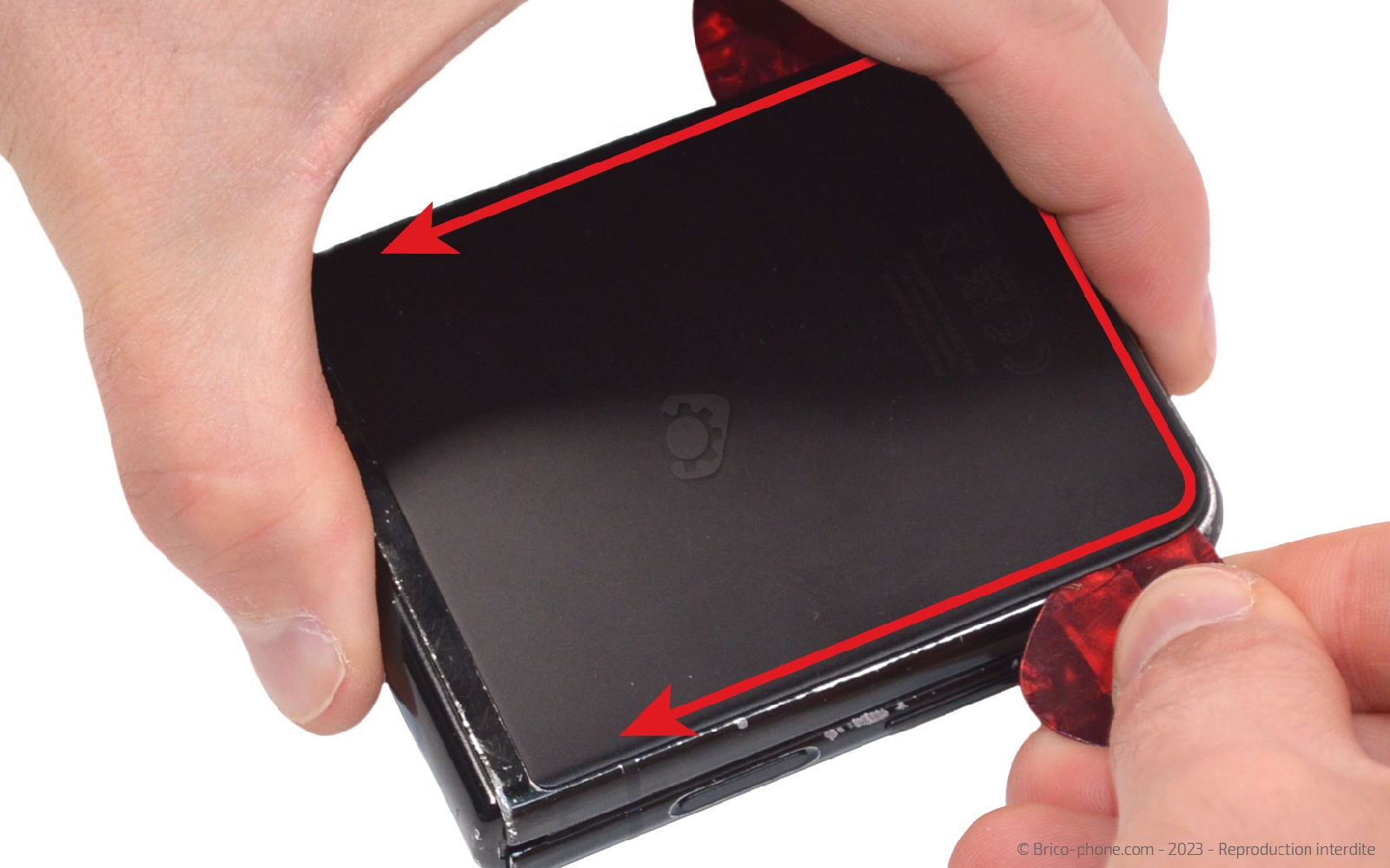

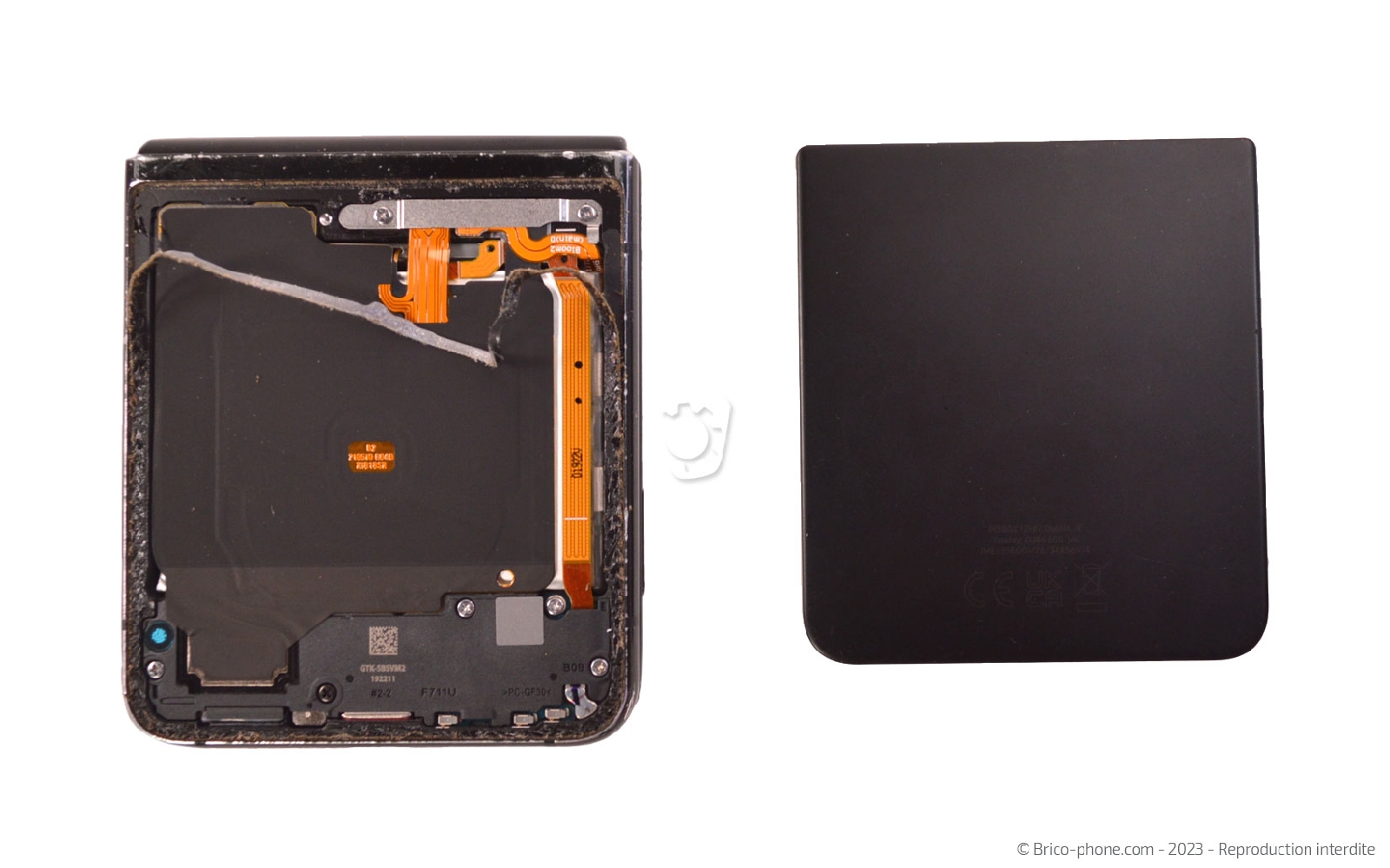

Etape 3 Mettre de coté la vitre arrière

Retirez l'outil métallique puis faites glisser les médiators tout autour de la vitre arrière. Il ne vous reste plus qu'à mettre de coté le composant pour accéder à l'intérieur du téléphone.
Outils
Médiator
Ventouse
Pièces
Vitre arrière inférieure pour Samsung Galaxy Z Flip3 - Noir 29.90€
Etape 4

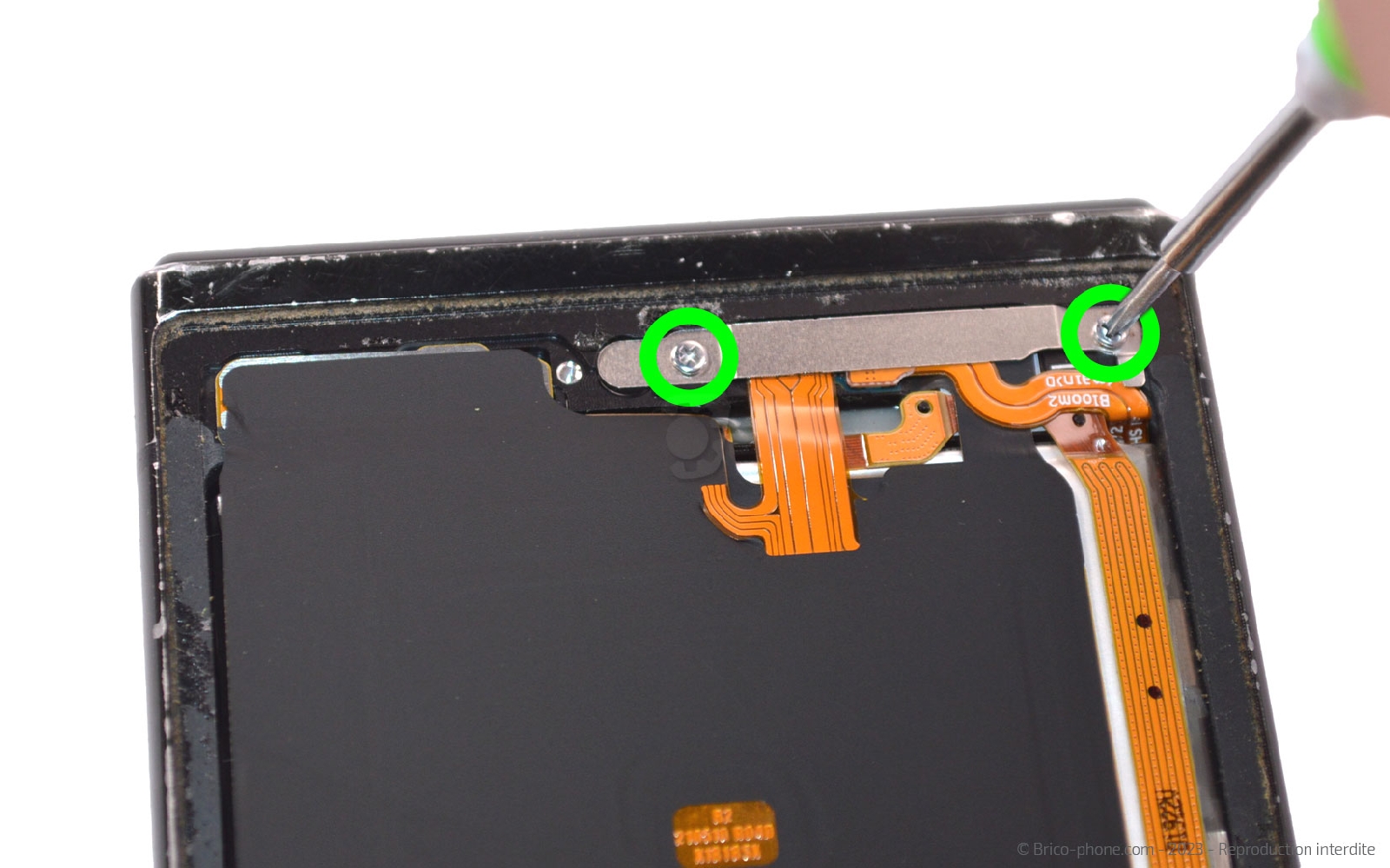

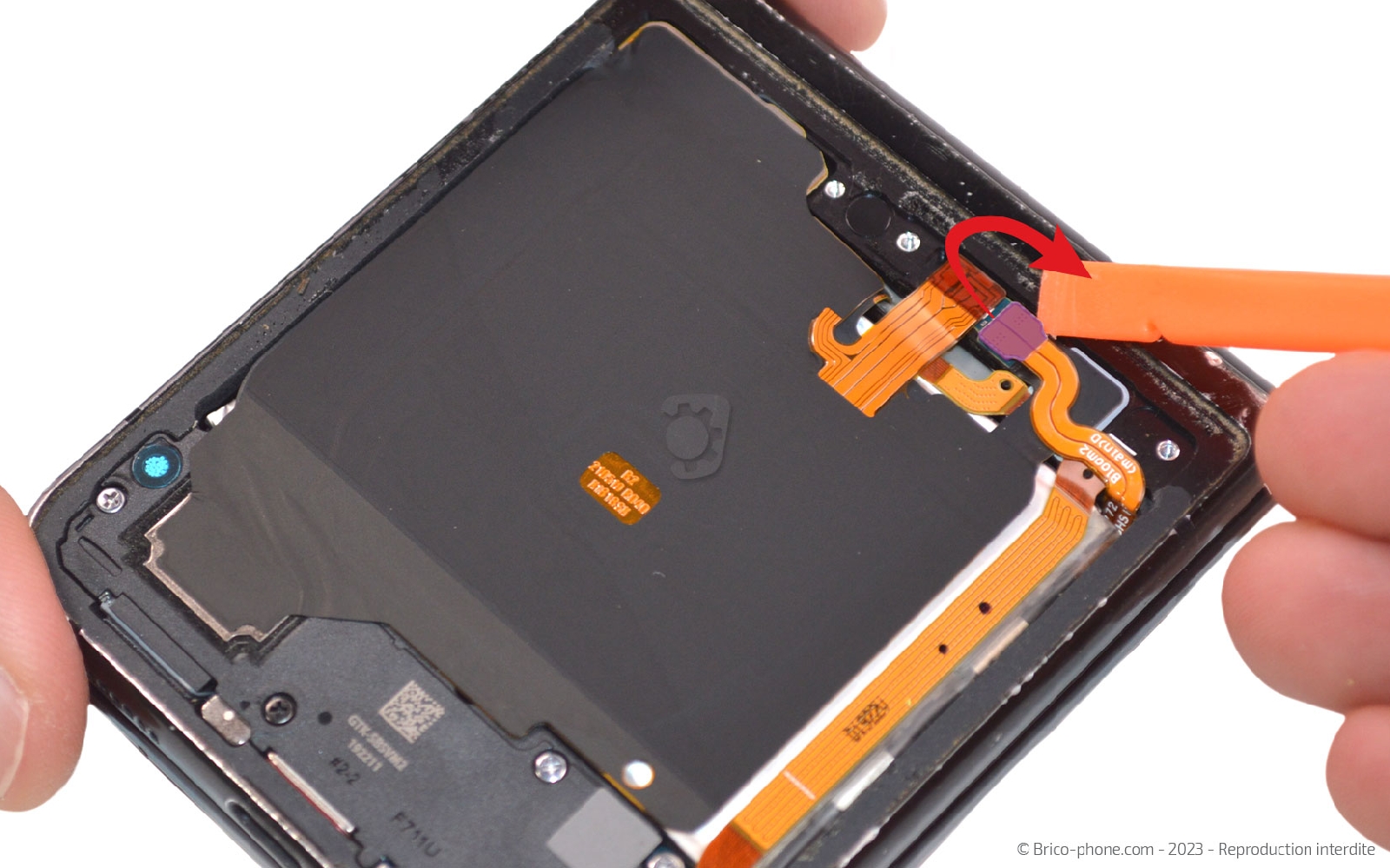

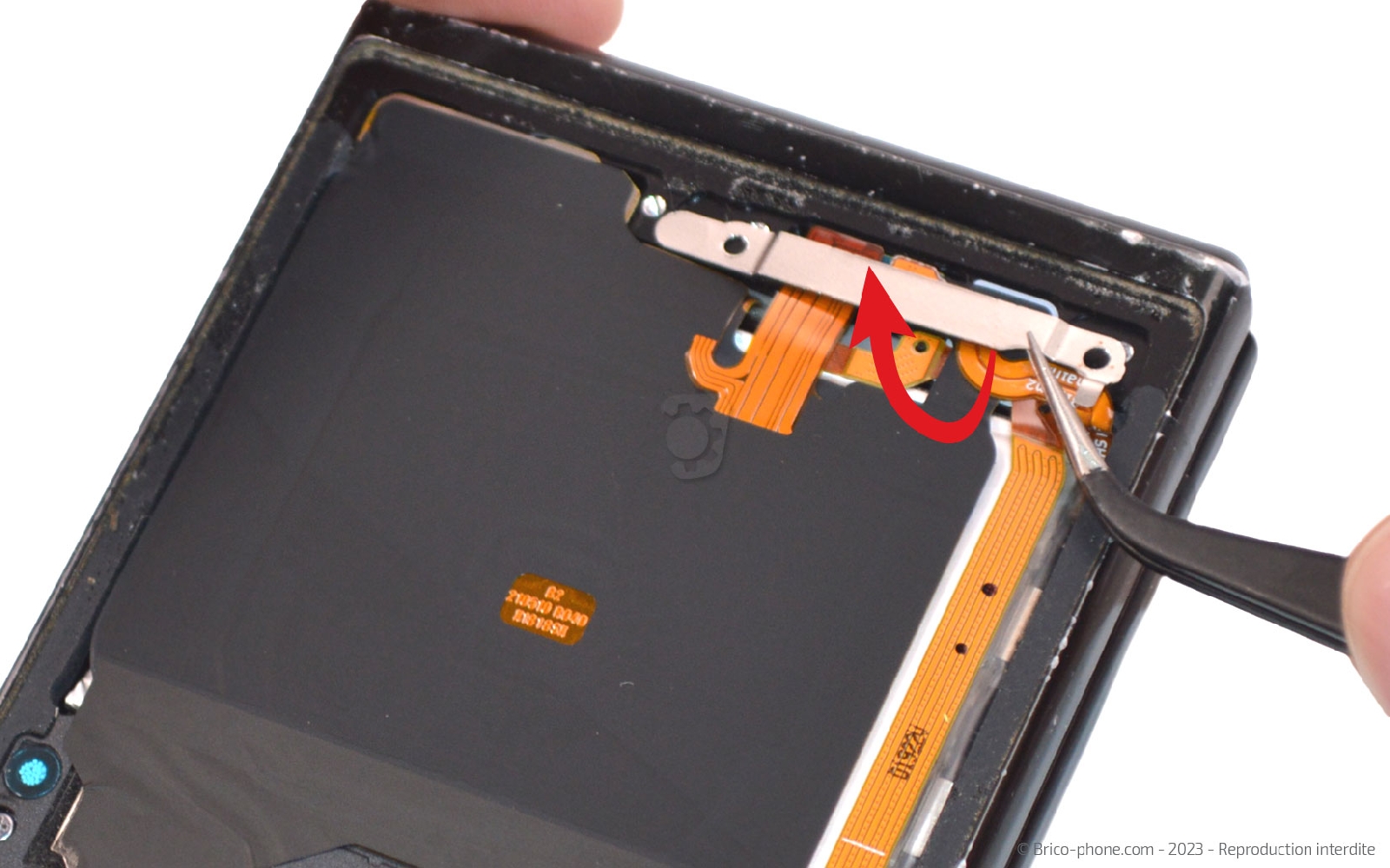

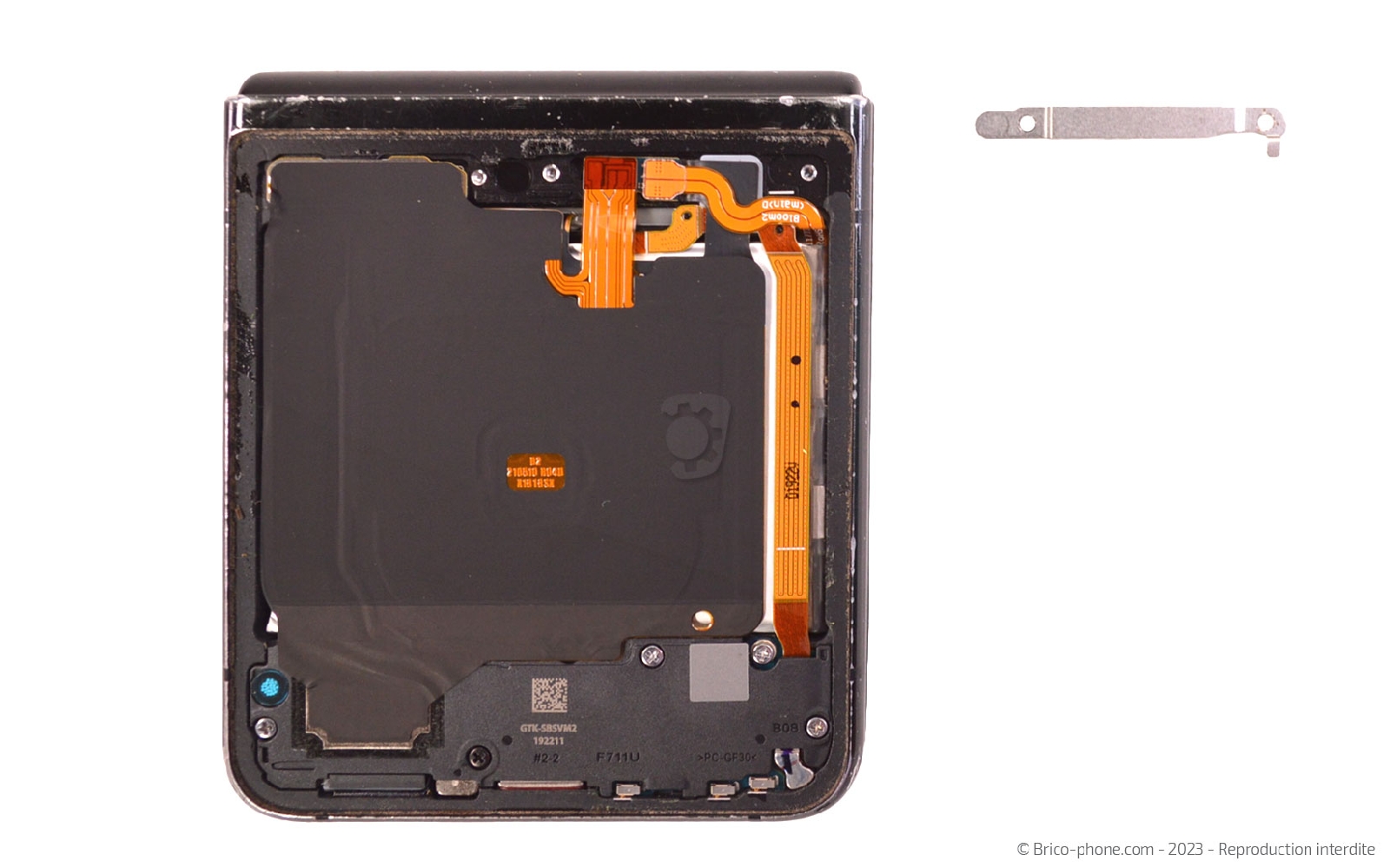

Etape 4 Déconnecter la batterie

Dévissez avec le tournevis cruciforme les deux vis retenant la plaquette métallique. Saisissez la avec la pincette pour la mettre de coté sur votre patron d'aide au montage. Déconnectez la batterie en glissant le levier sous sa nappe.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 5

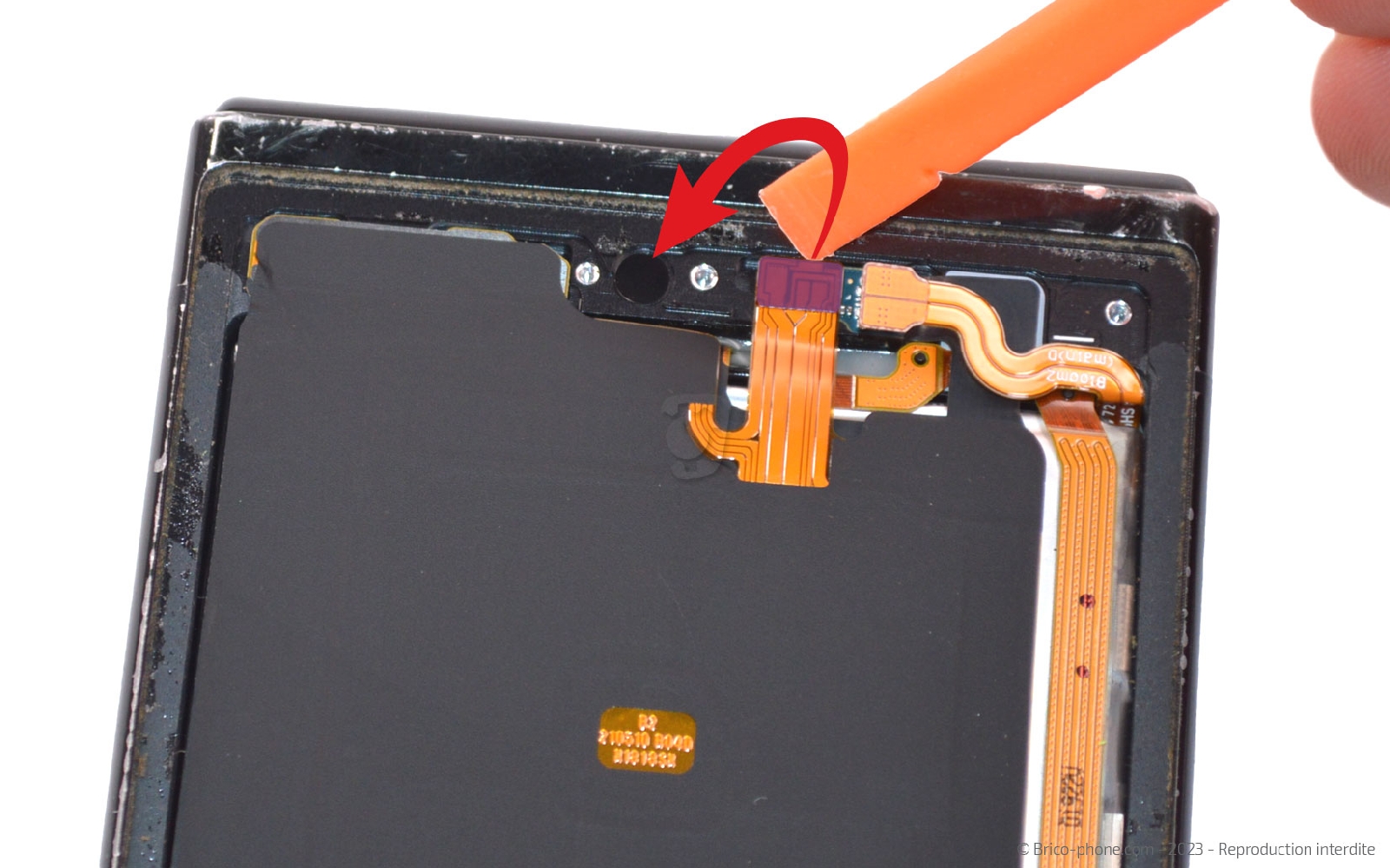

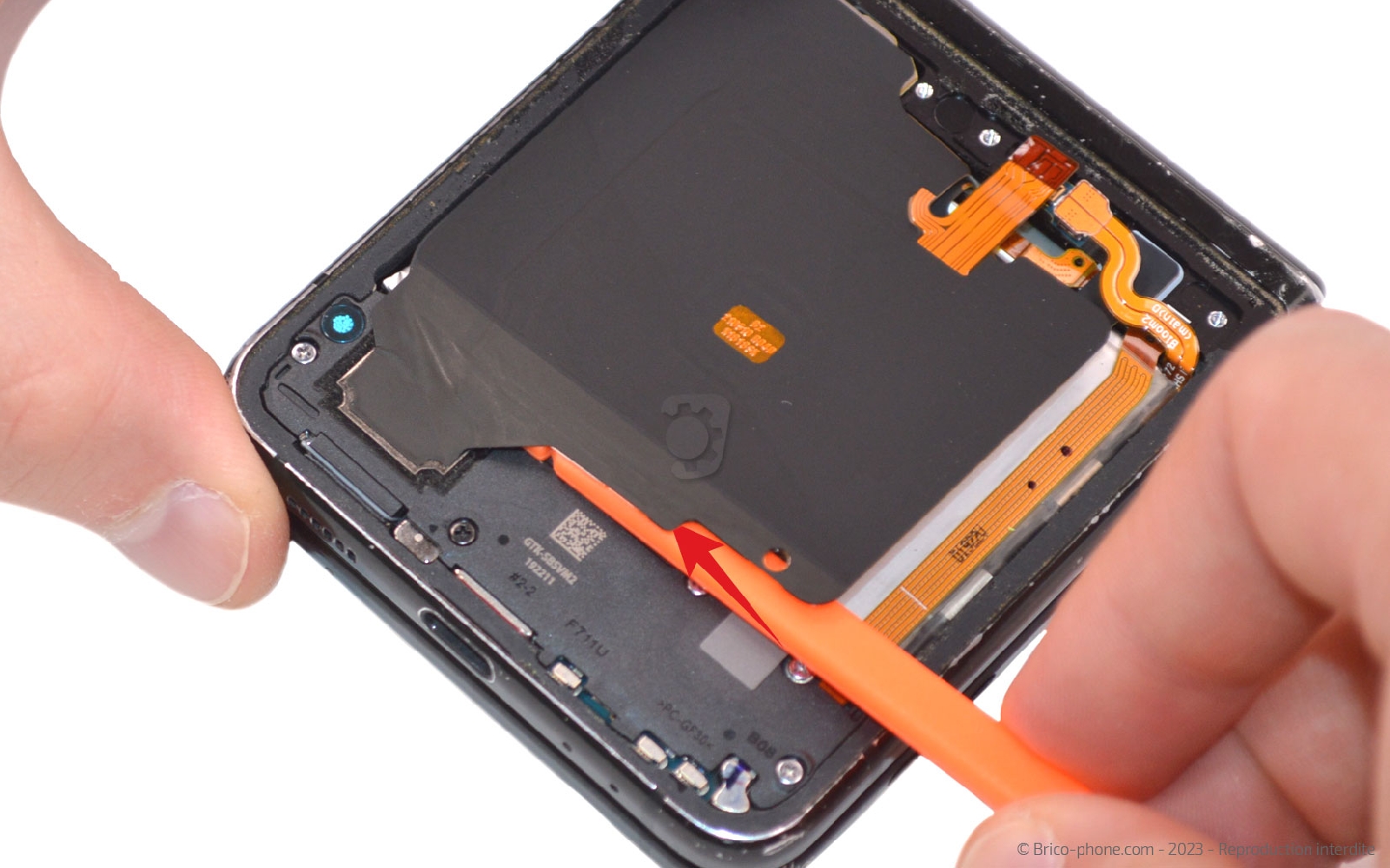

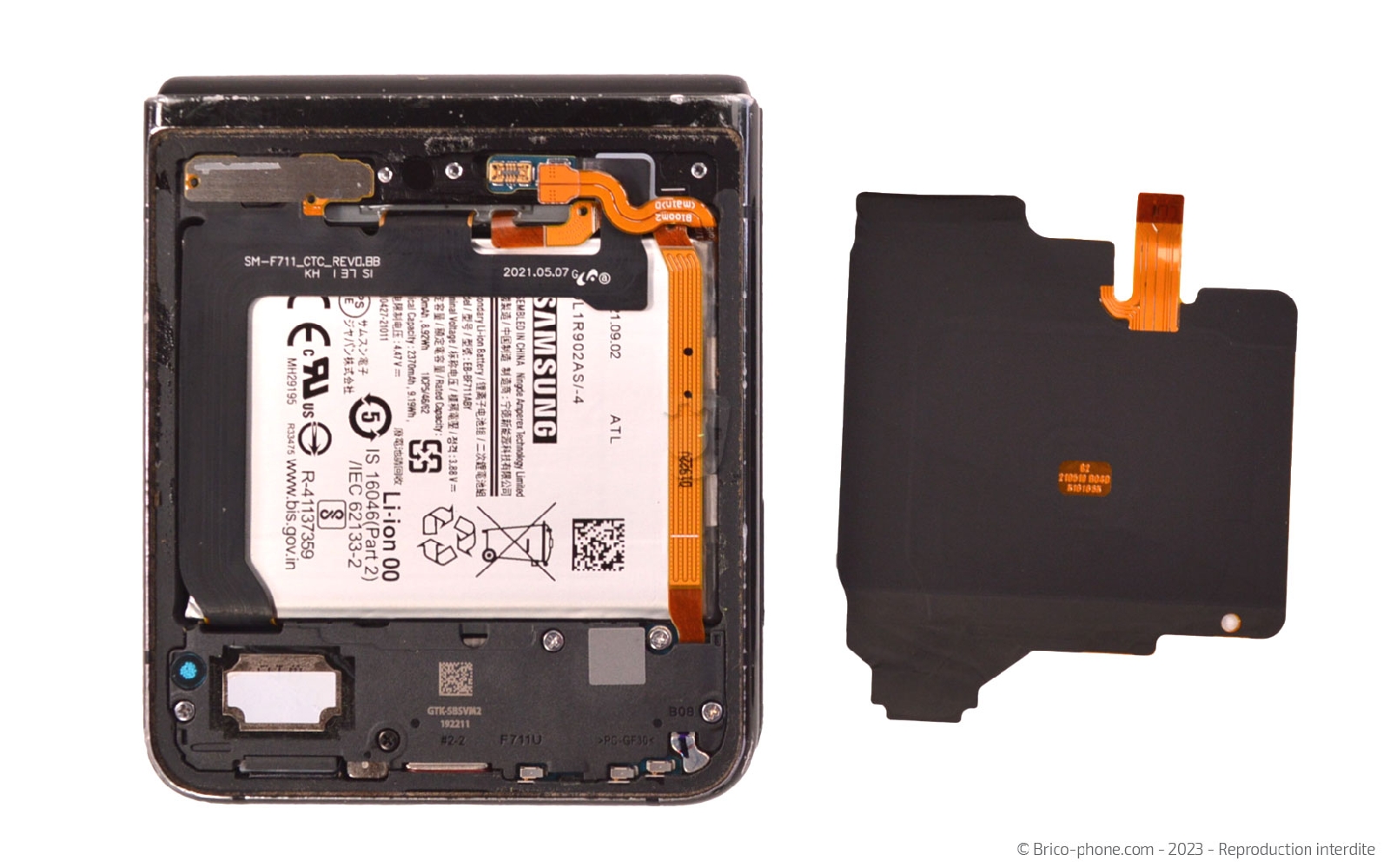

Etape 5 Sortir la nappe NFC

Débranchez la nappe de la plaquette NFC puis décollez la partie basse du composant pour pouvoir le sortir du châssis.
Outils
Levier Nylon
Etape 6

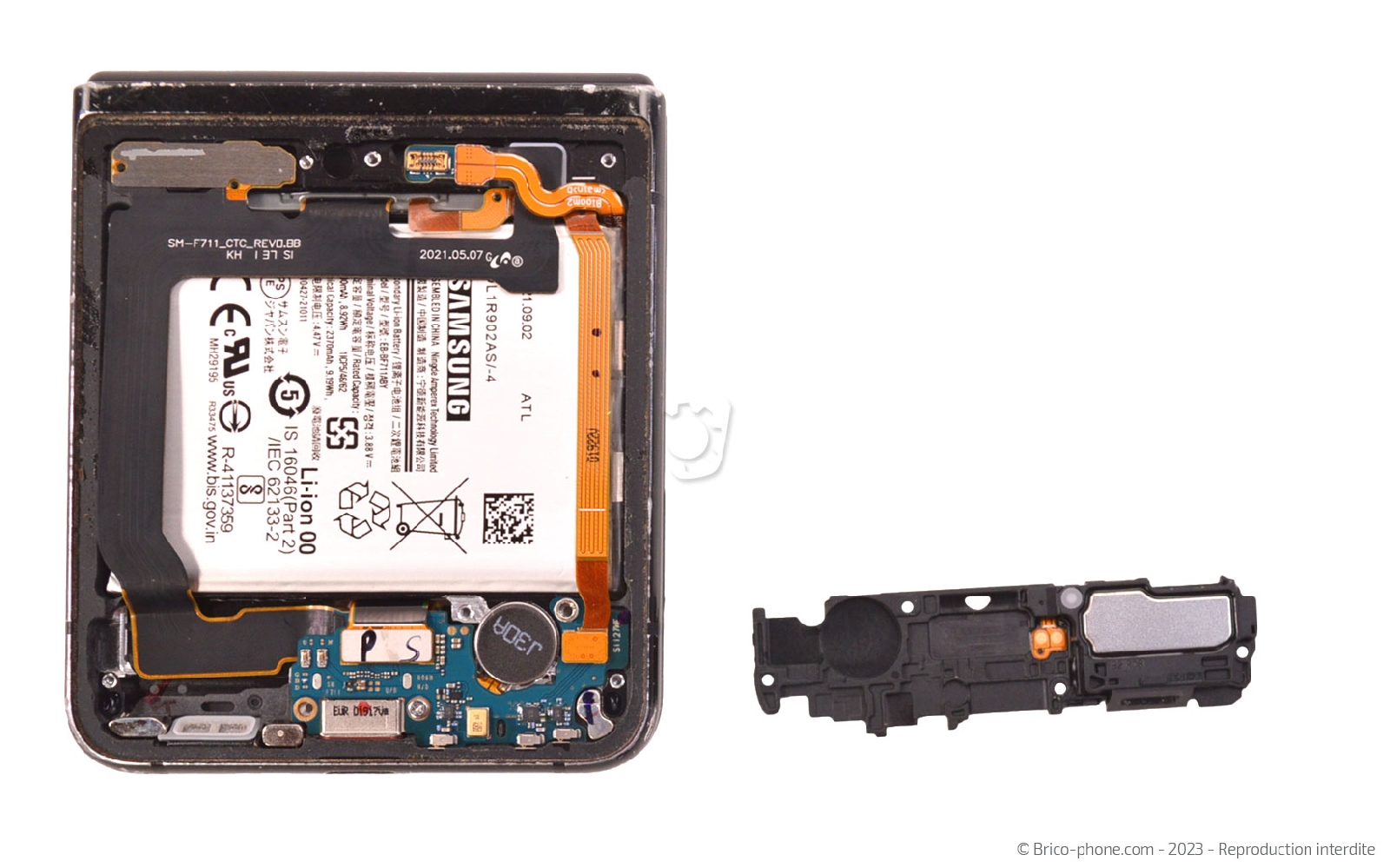

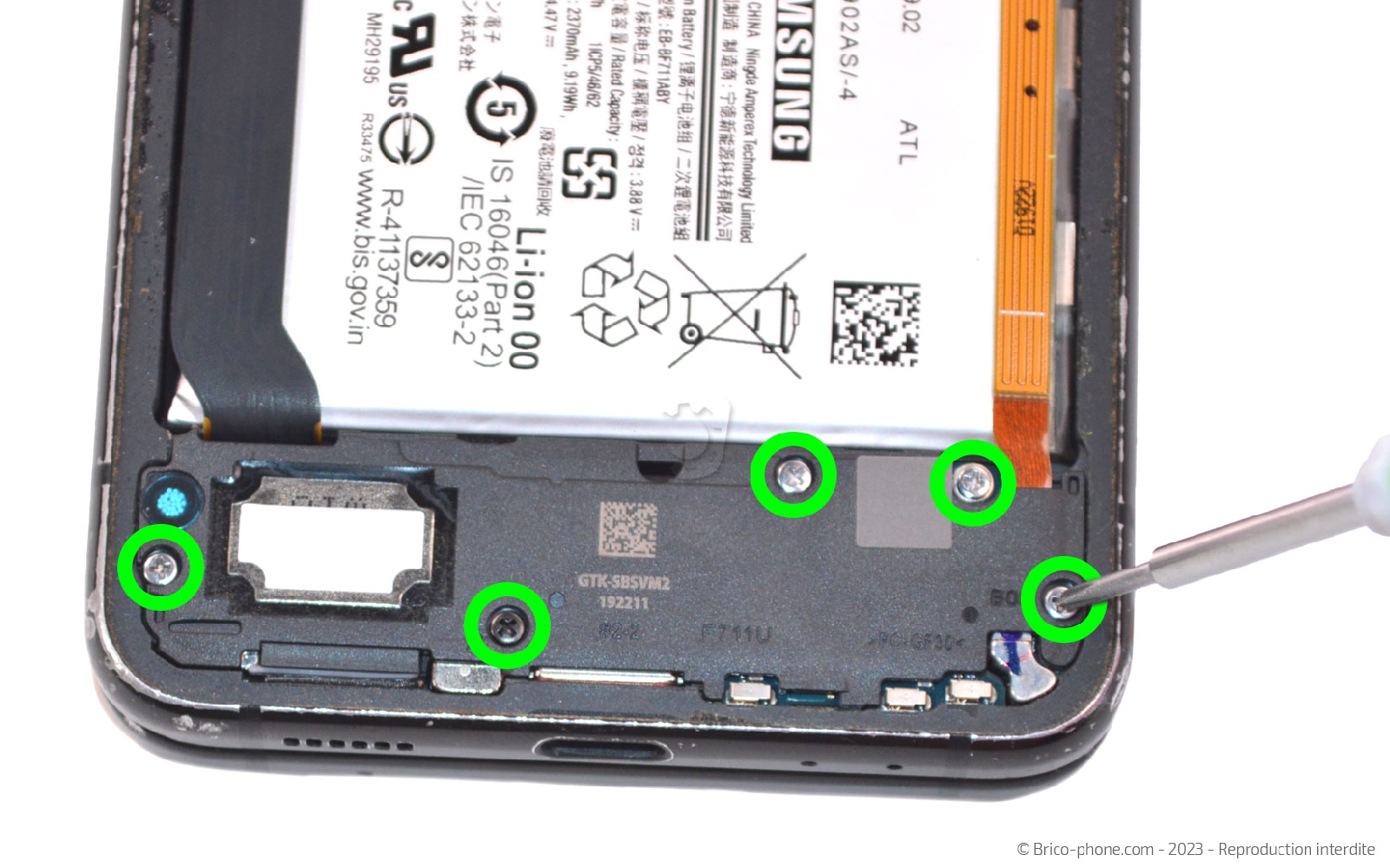

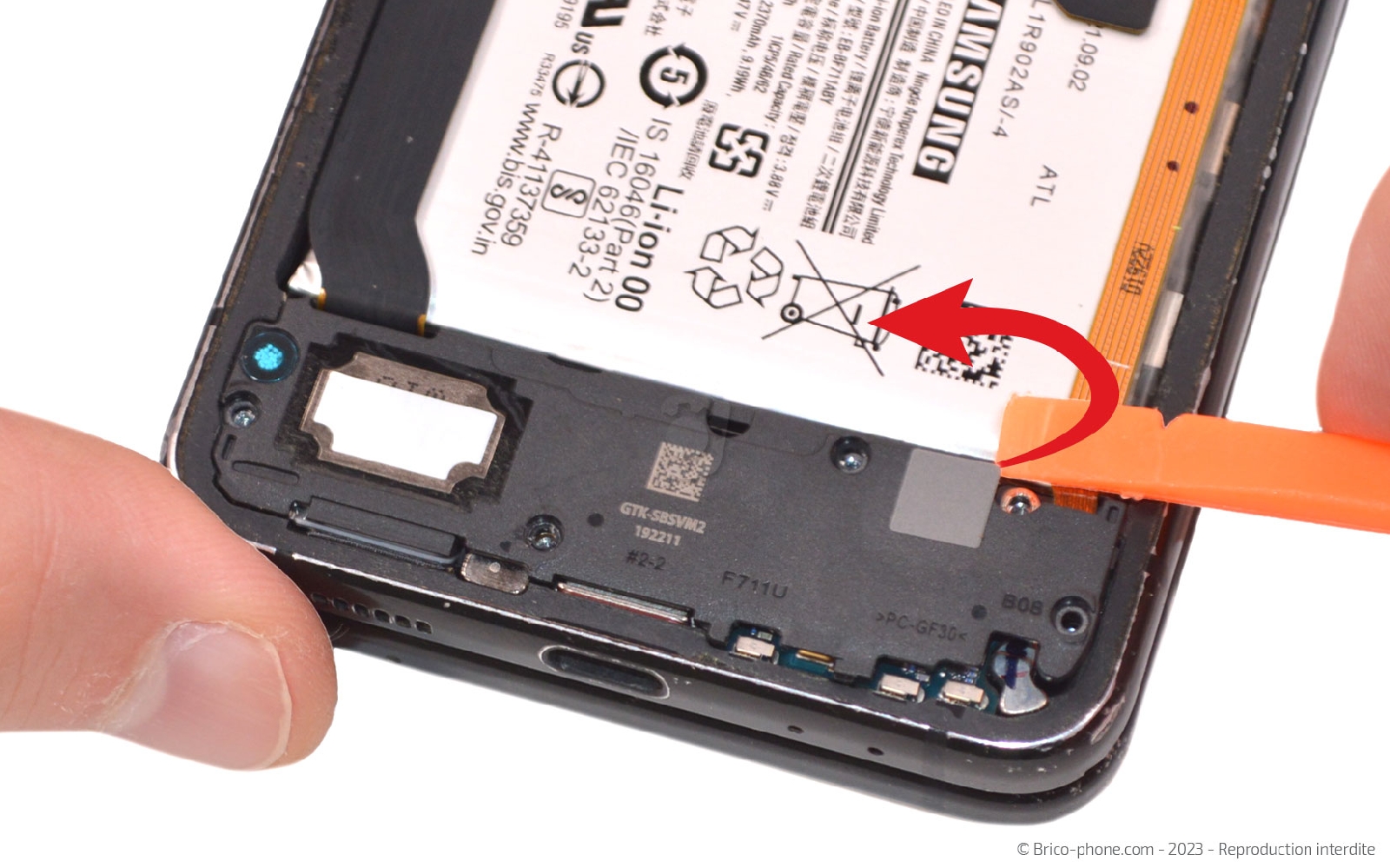

Etape 6 Enlever le haut-parleur externe

Retirez les 5 vis cruciforme. Glissez le spudger sous le composant pour le déclipser et accéder au connecteur de charge.
Outils
Tournevis Cruciforme
Levier Nylon

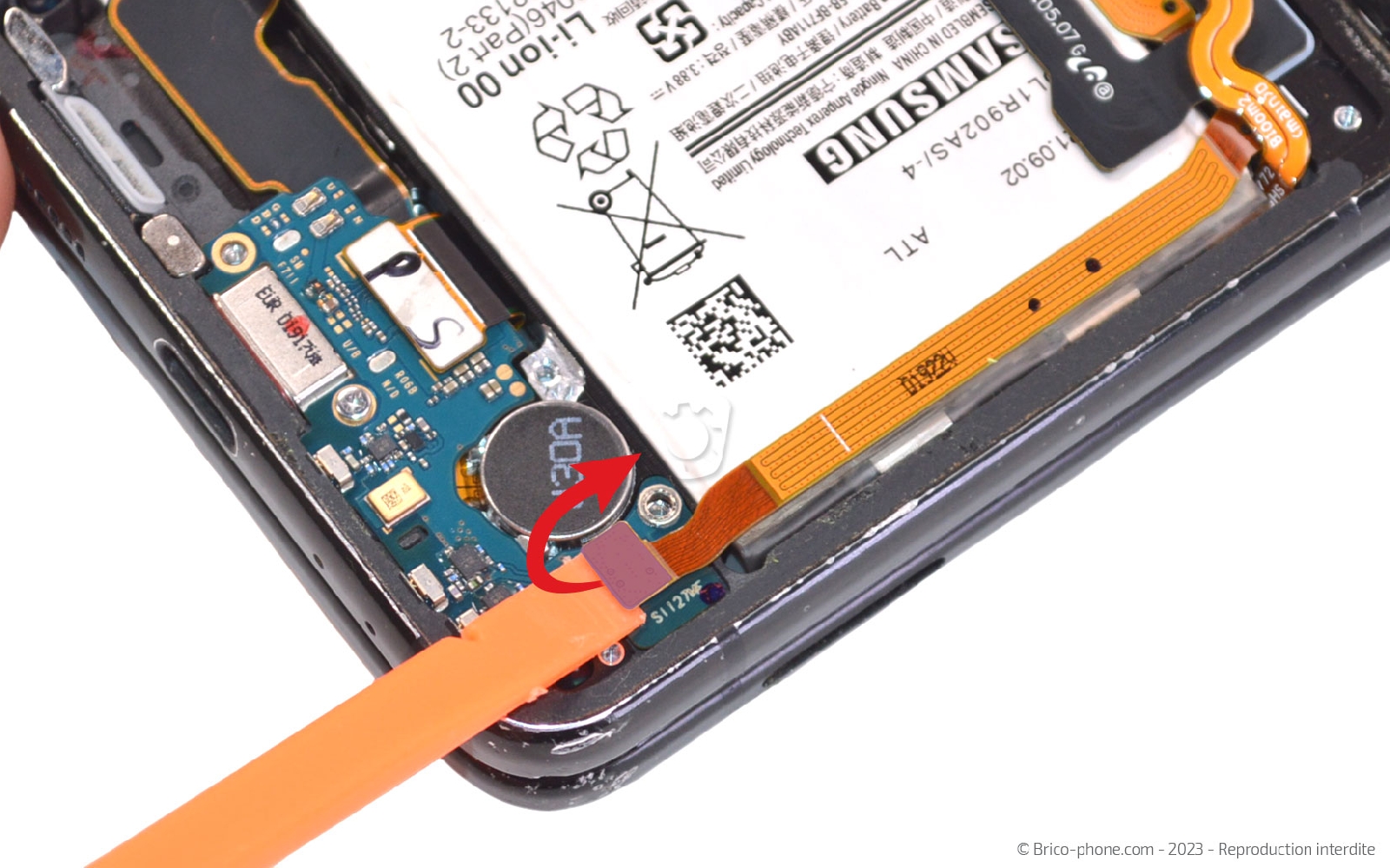

Etape 7

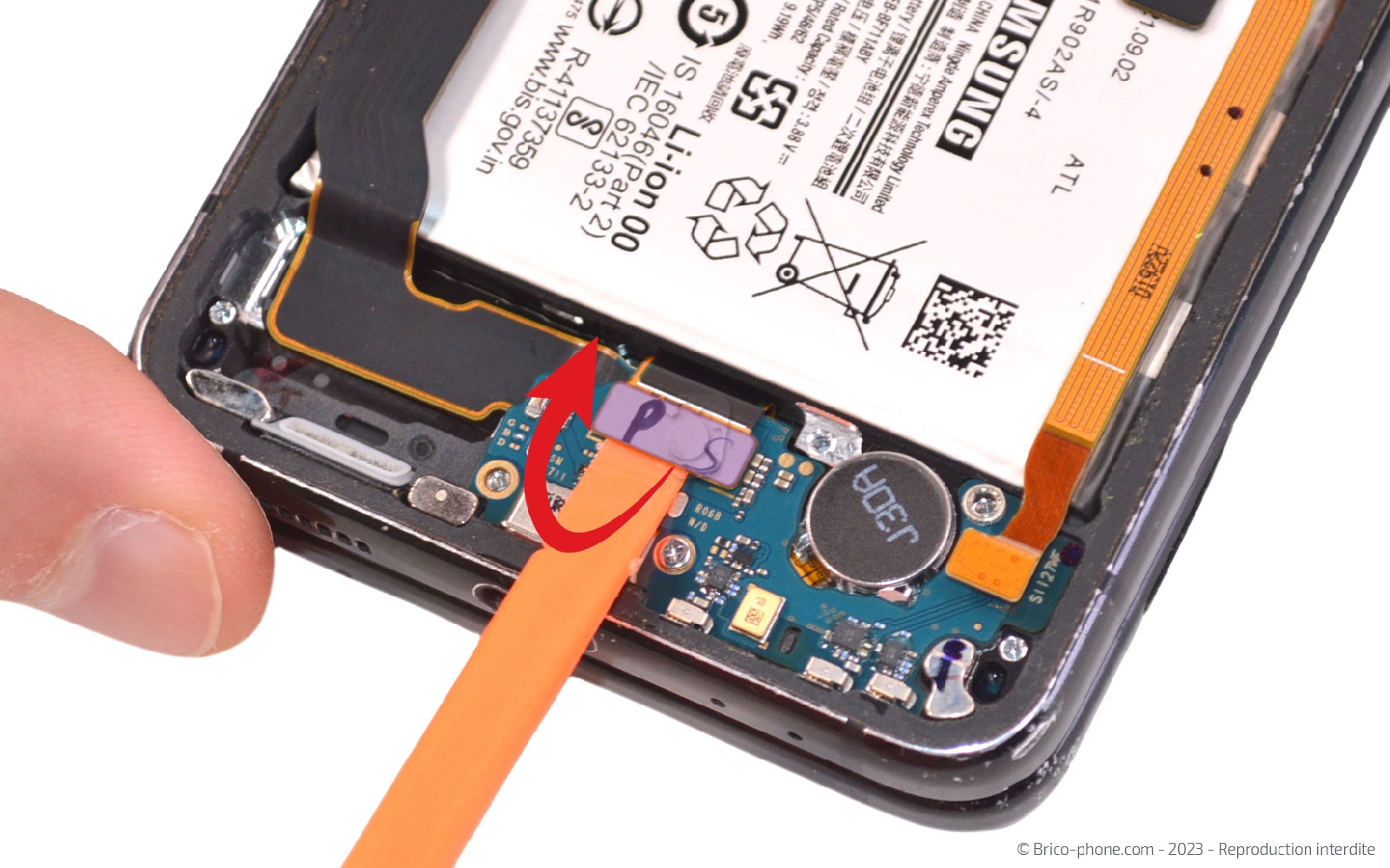

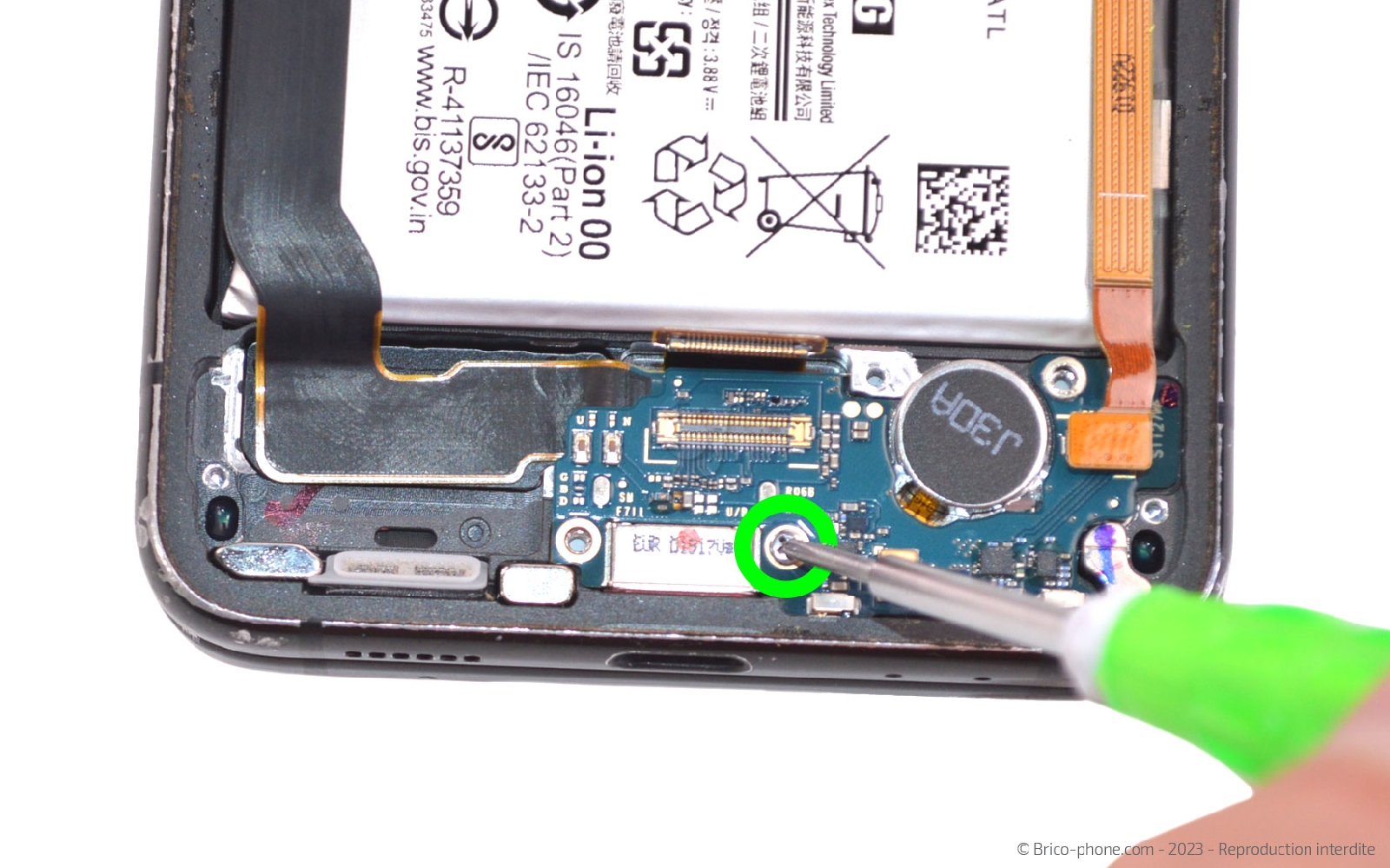

Etape 7 Libérer le connecteur de charge

Déconnectez la rallonge d'interconnexion puis la nappe de l'écran avant de retirer la vis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

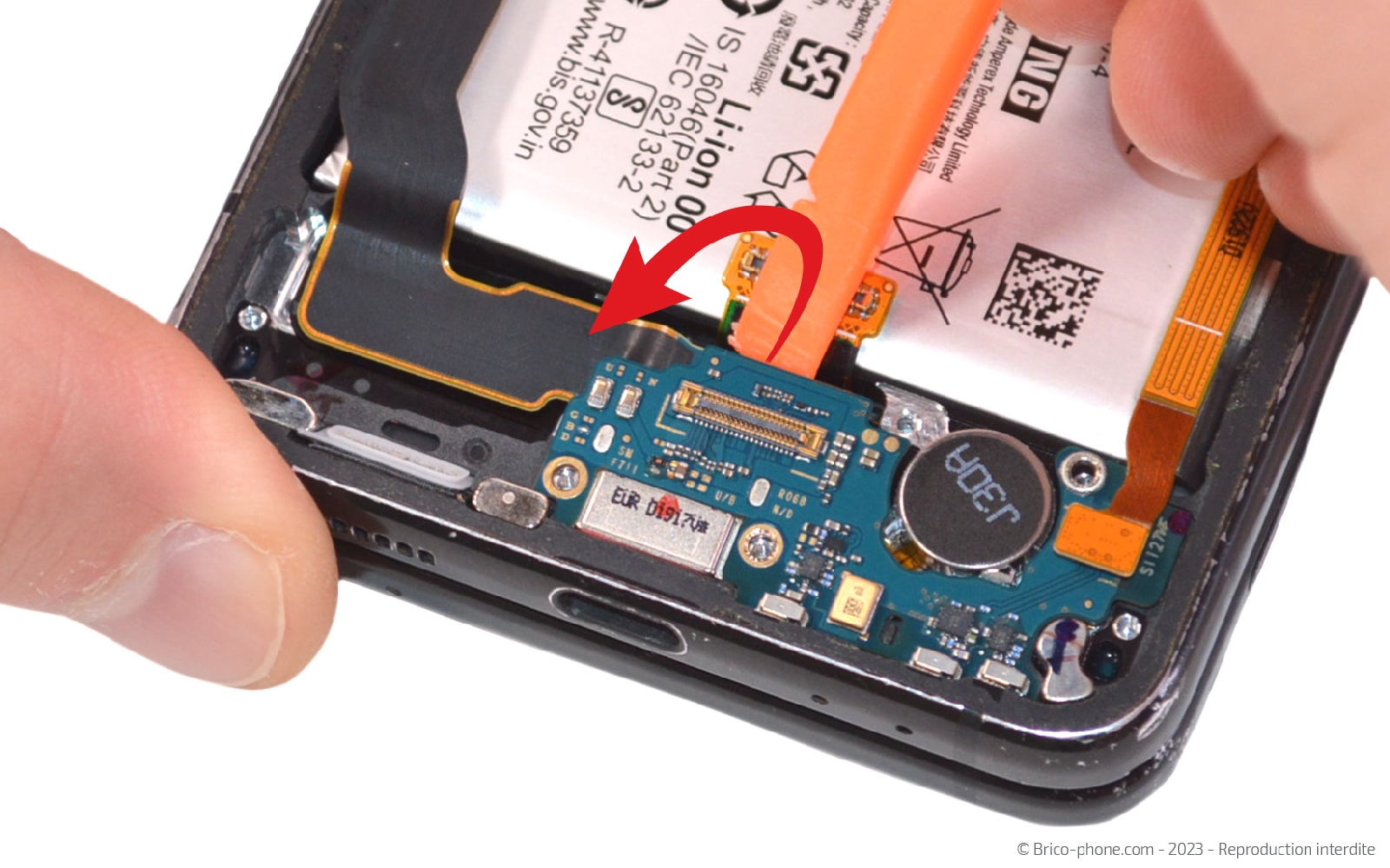

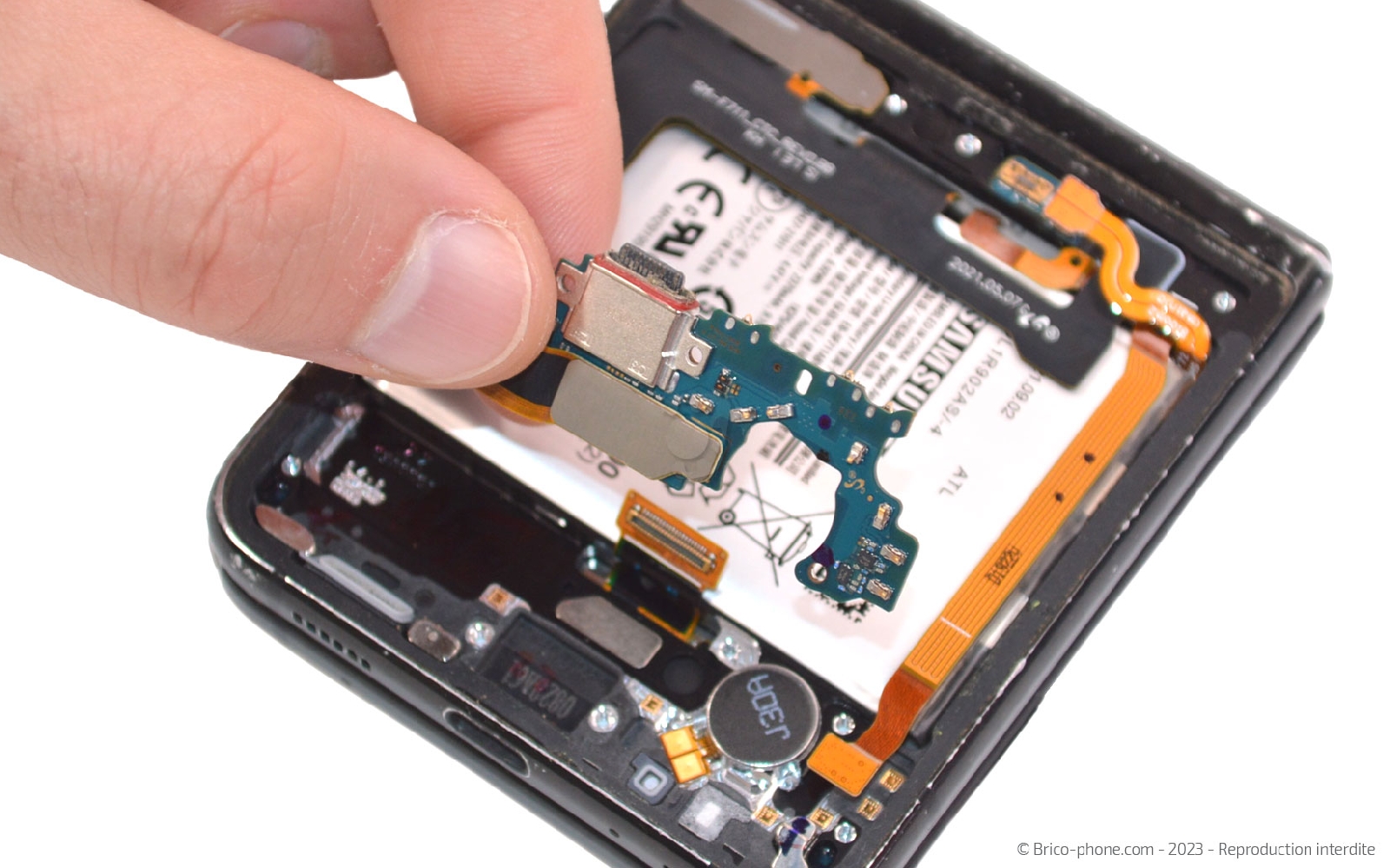

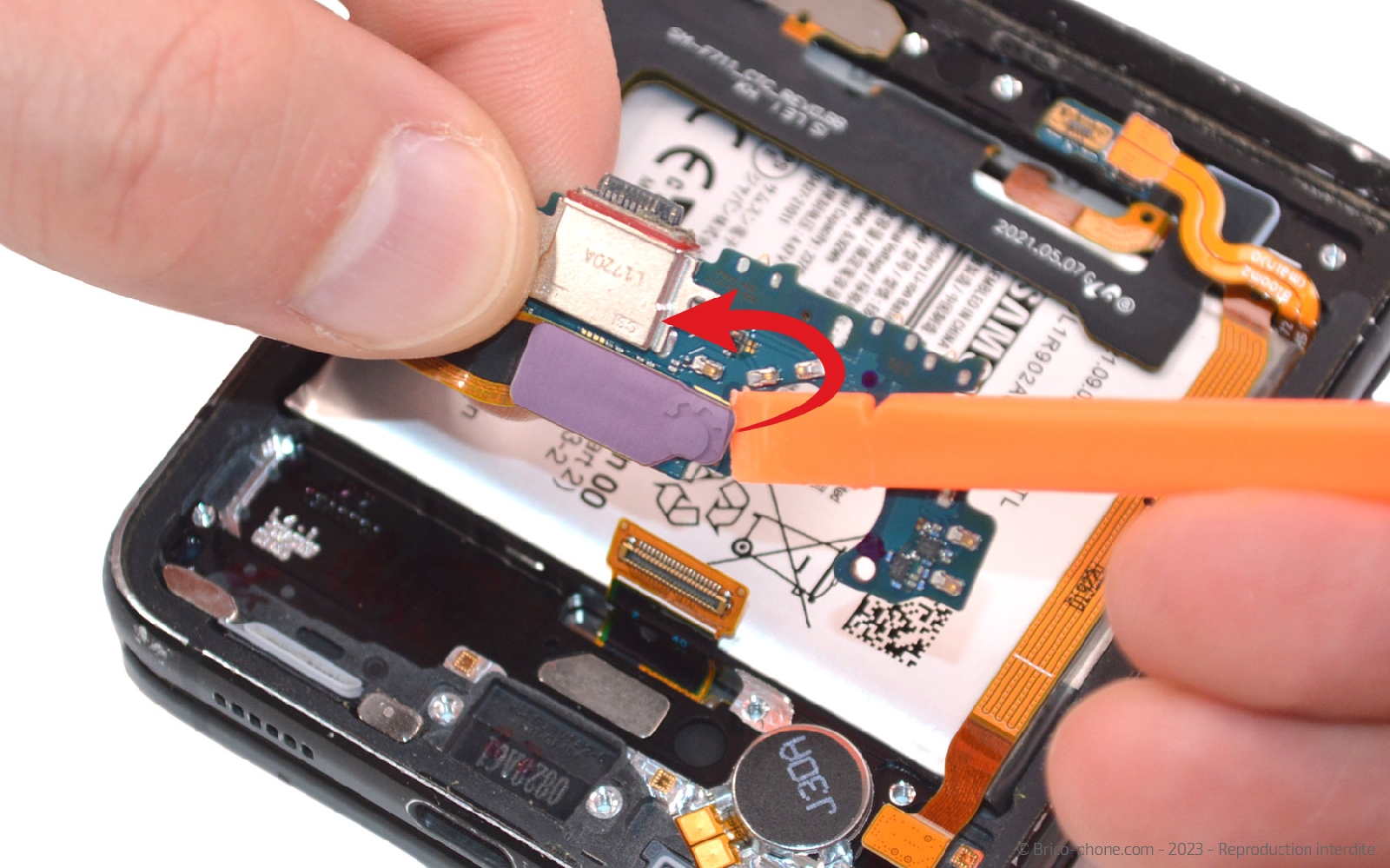

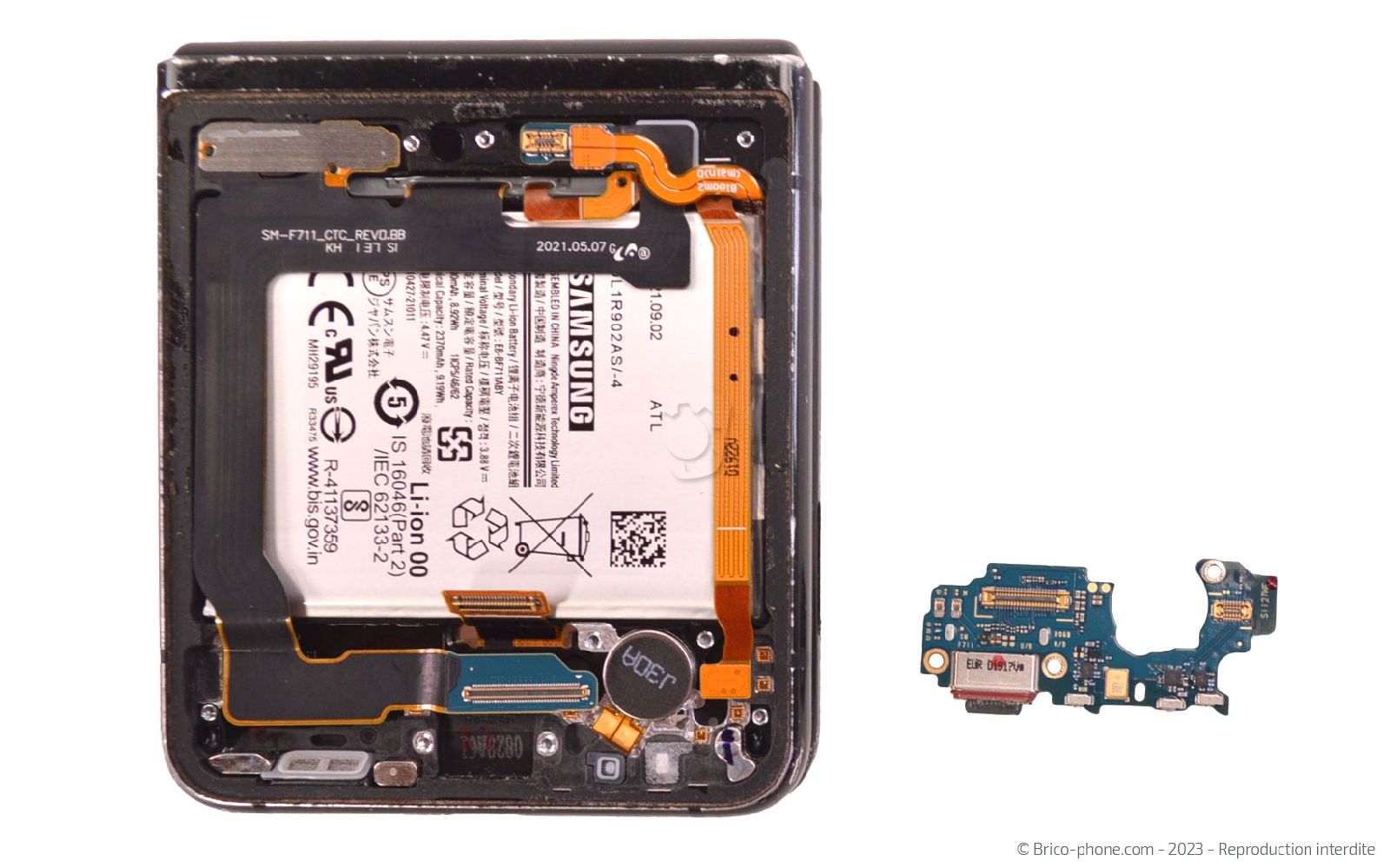

Etape 8 Retirer le connecteur de charge

Insérez le levier sous le dock pour le soulever de son emplacement. Retournez le afin de pouvoir débrancher la nappe et libérer le connecteur de charge.
Outils
Levier Nylon
Pièces
Connecteur de charge USB Type-C pour Samsung Galaxy Z Flip3 36.90€
Connecteur de charge compatible Samsung Galaxy Z Flip3 12.90€
Etape 9

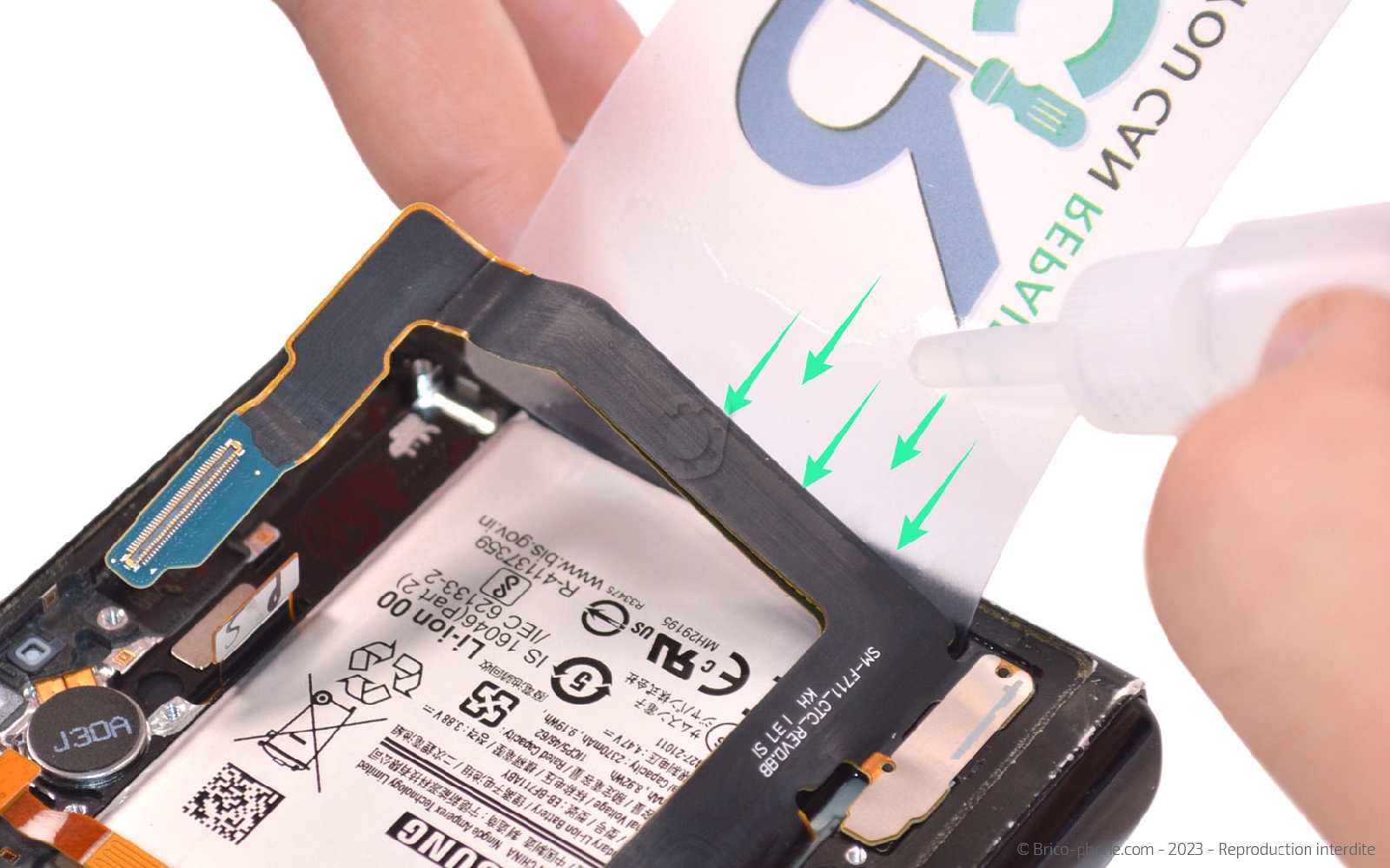

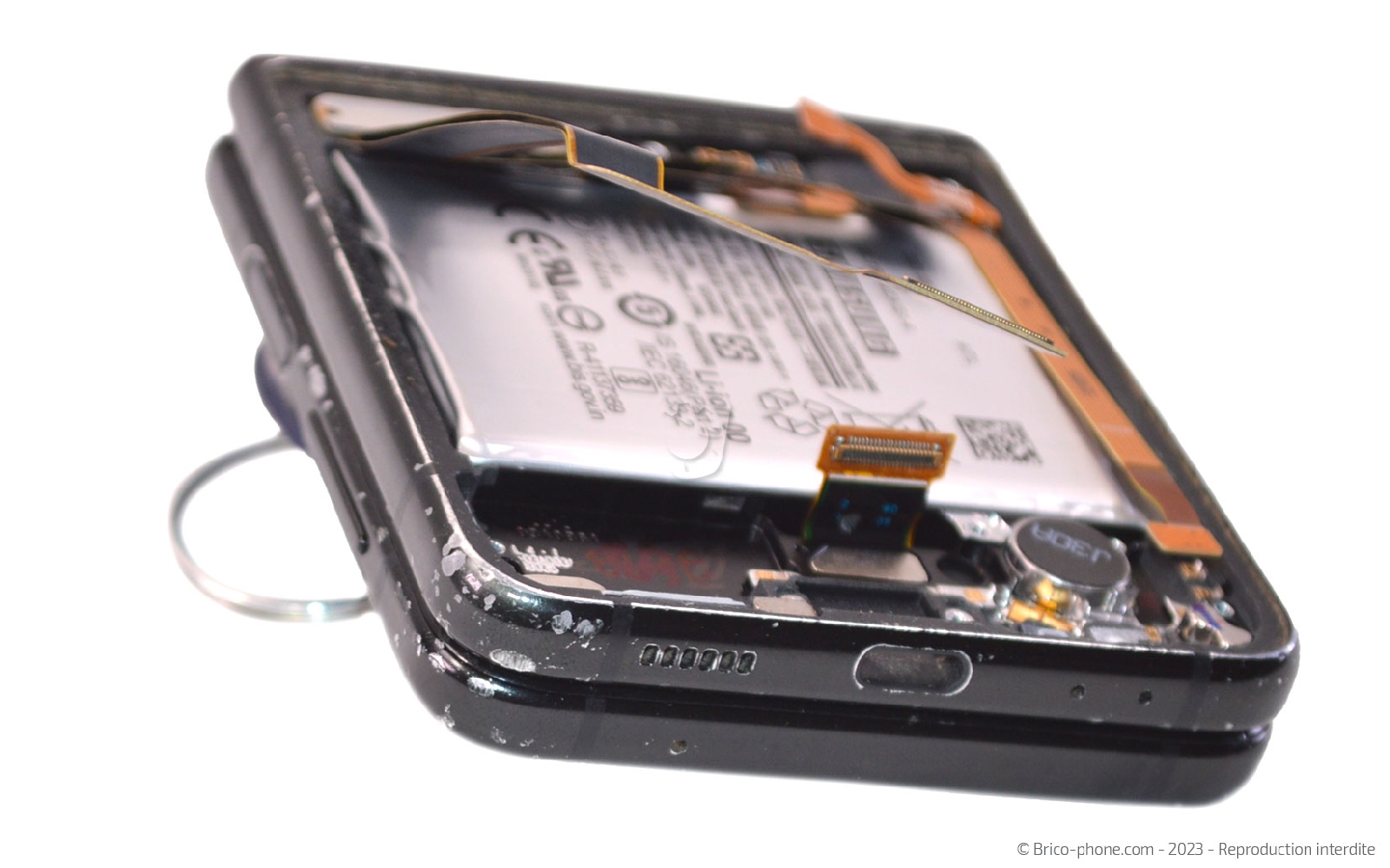

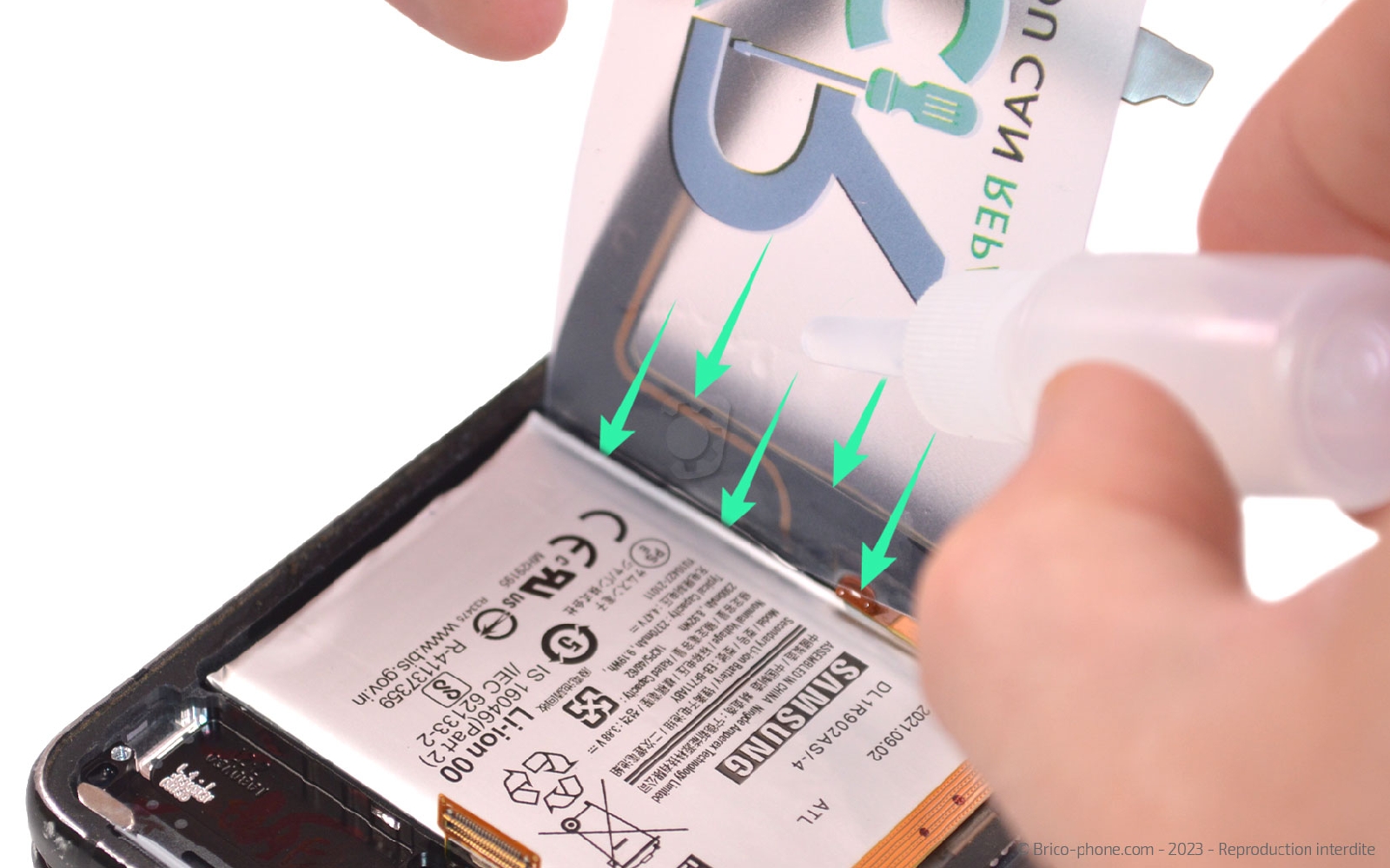

Etape 9 Appliquer le liquide iRemover

Pour décoller la batterie, nous utilisons le liquide iRemover qui va permettre de ramollir les stickers. Placez la carte transparente entre la batterie et le châssis pour faire glisser le liquide dessous afin qu'il s'insert sous le composant. Collez la ventouse dessous pour incliner le téléphone le temps que le produit agisse.
Outils
Tournevis Cruciforme
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 10

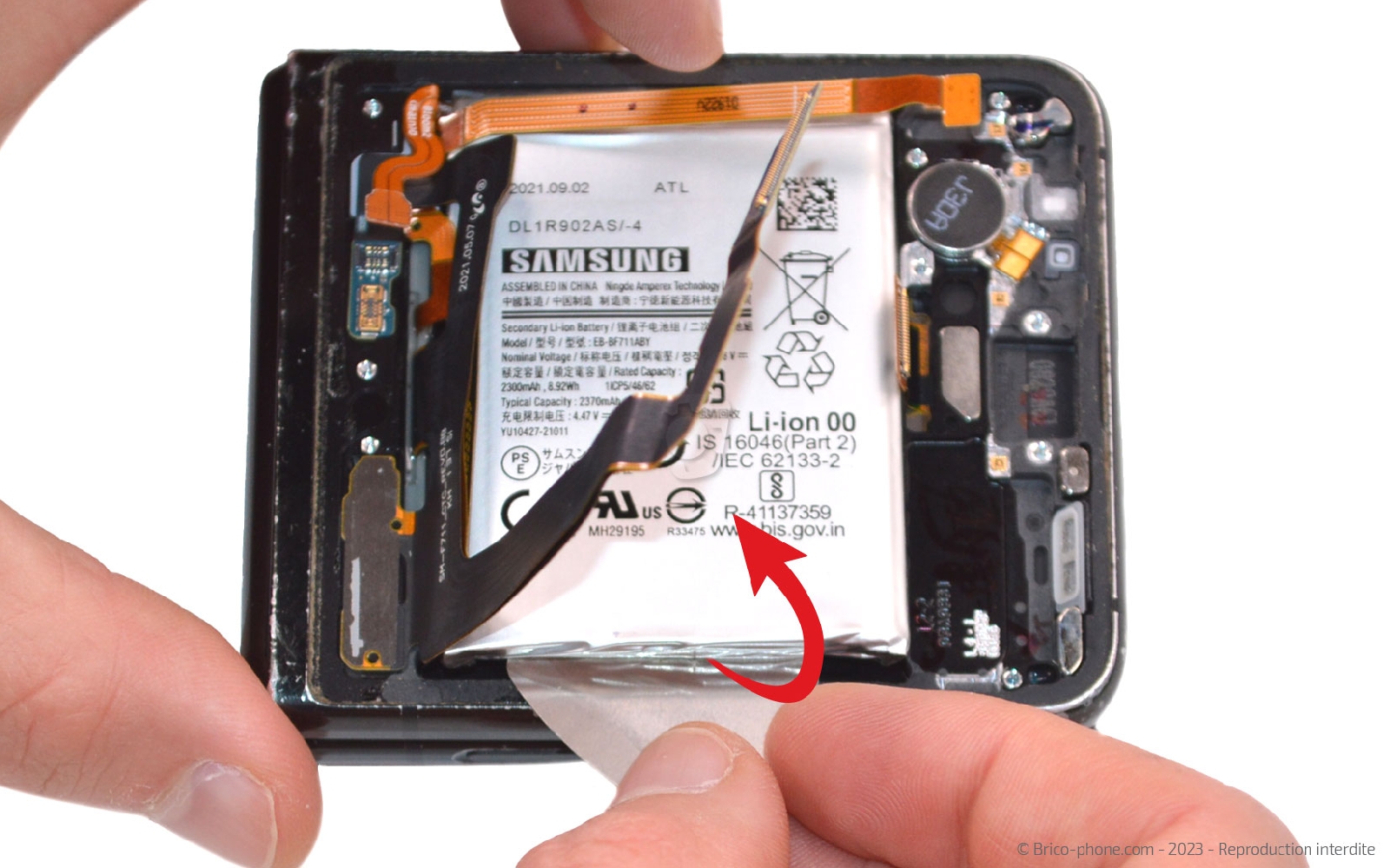

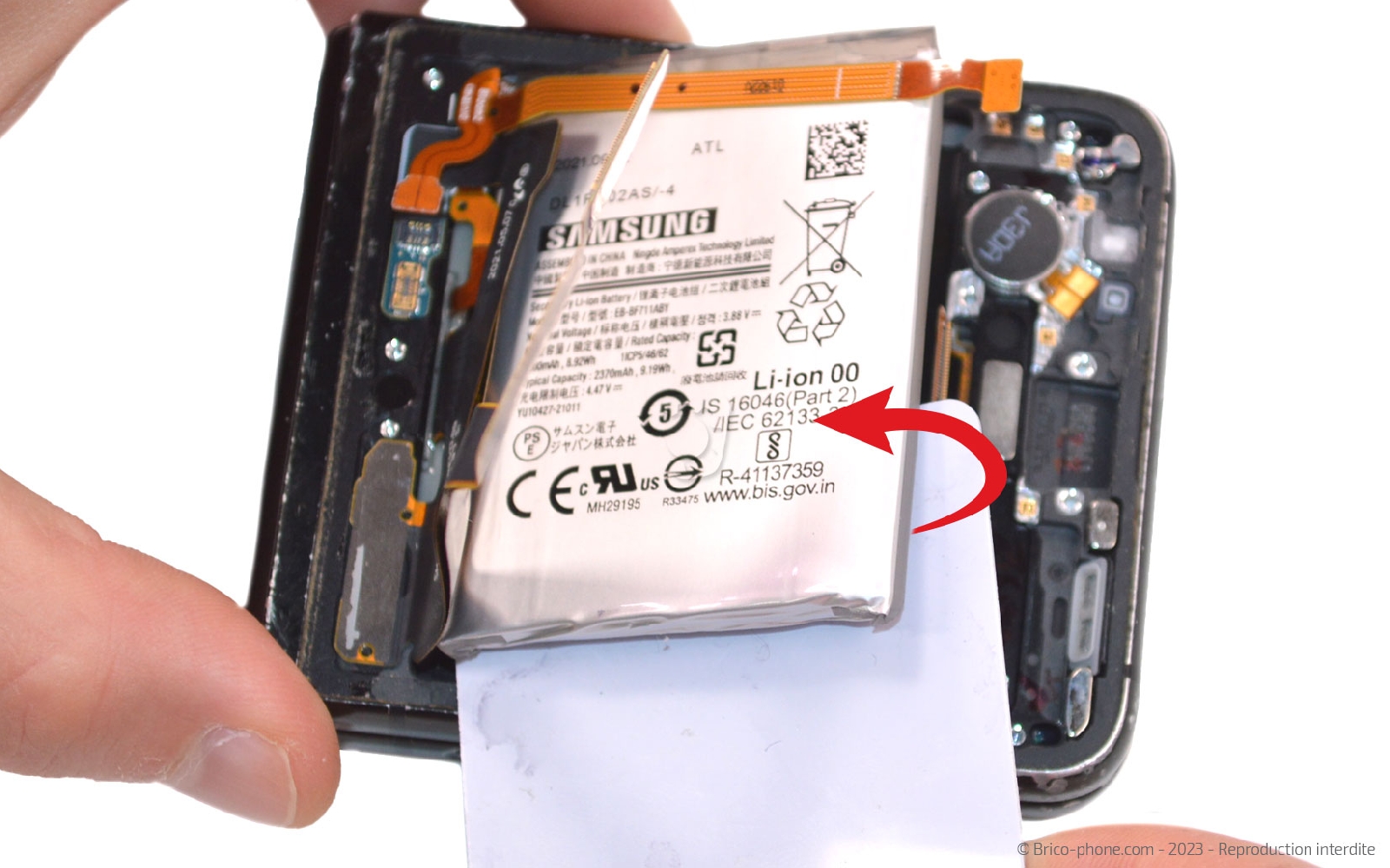

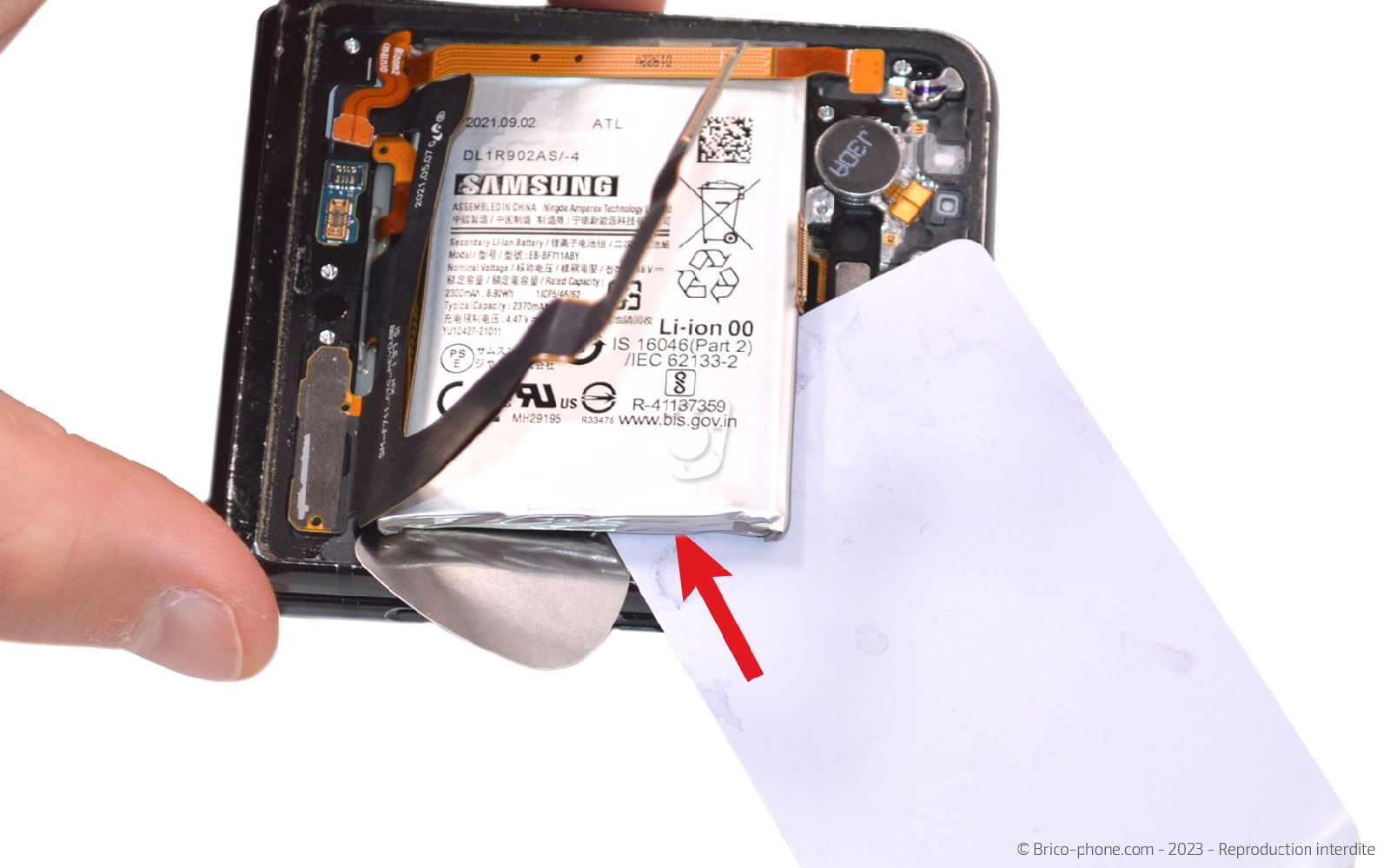

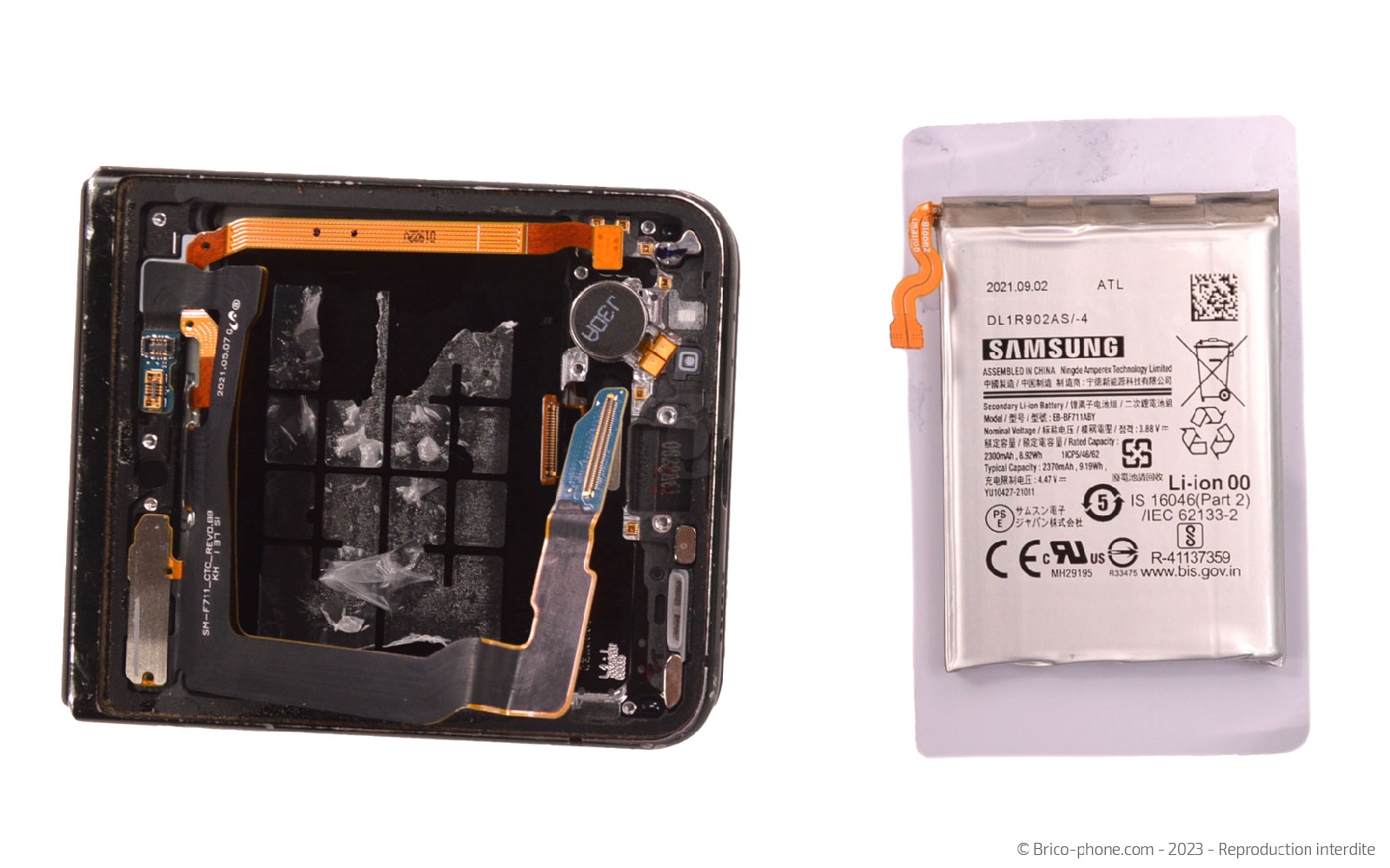

Etape 10 Ôter la batterie

Glissez le médiator métallique entre la batterie et le châssis pour soulever le composant de manière à pouvoir introduire la carte en PVC. Faites avancer la carte petit à petit sous la batterie pour ne pas endommager cette dernière et pourvoir la sortir en toute sécurité.
Outils
Carte PVC
Médiator
Pièces
Batterie d'origine pour Samsung Galaxy Z Flip3 35.90€
Etape 11

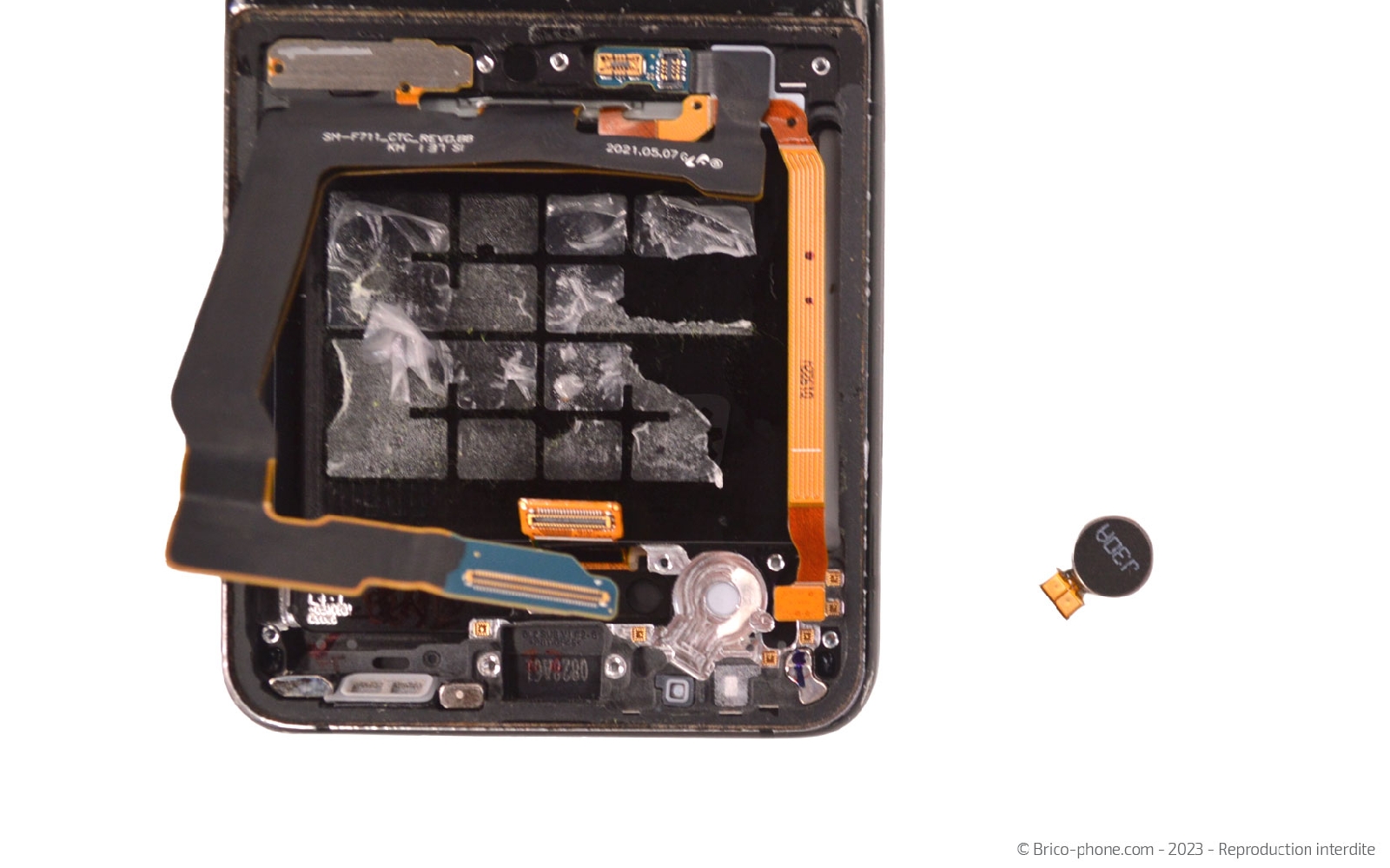

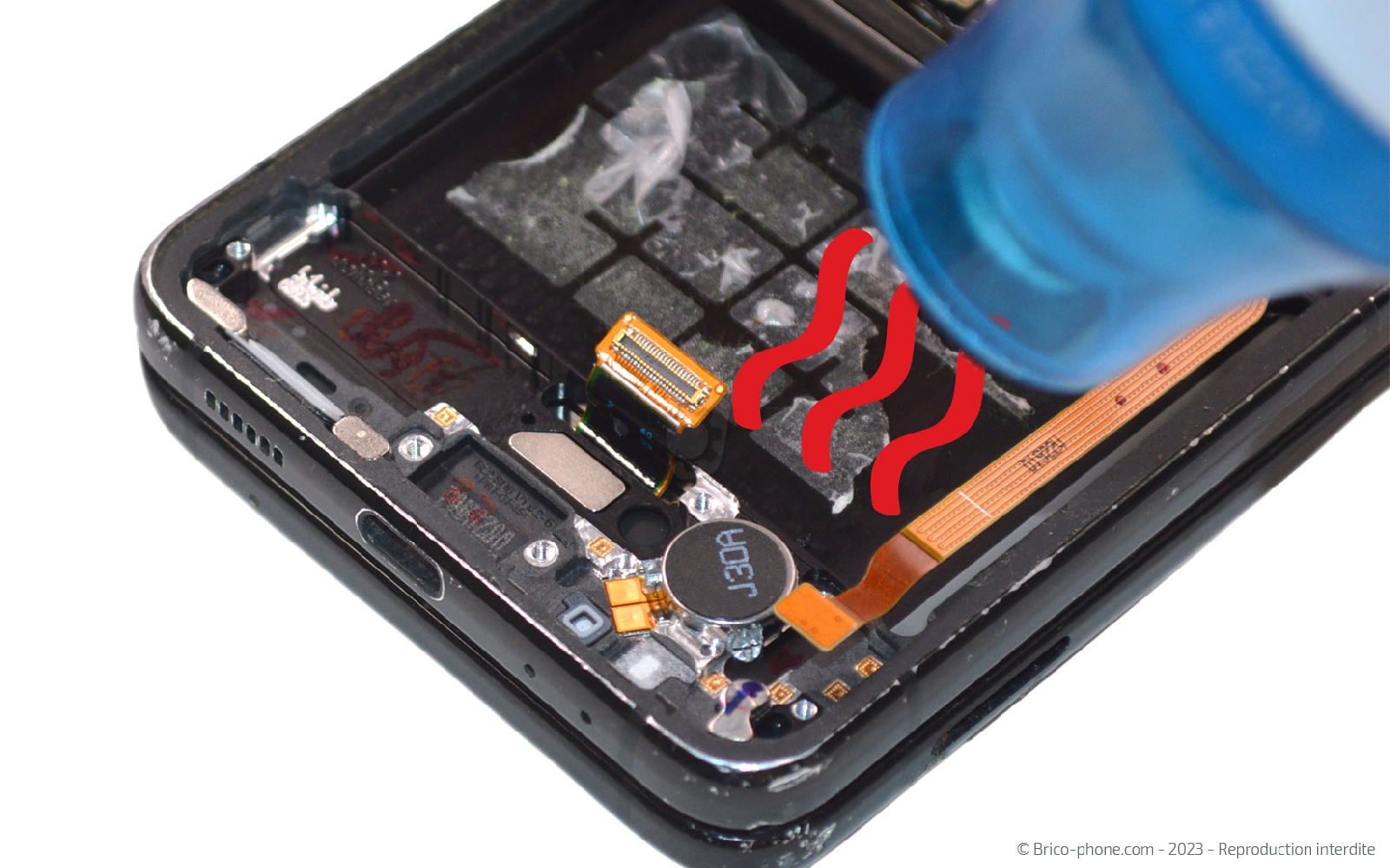

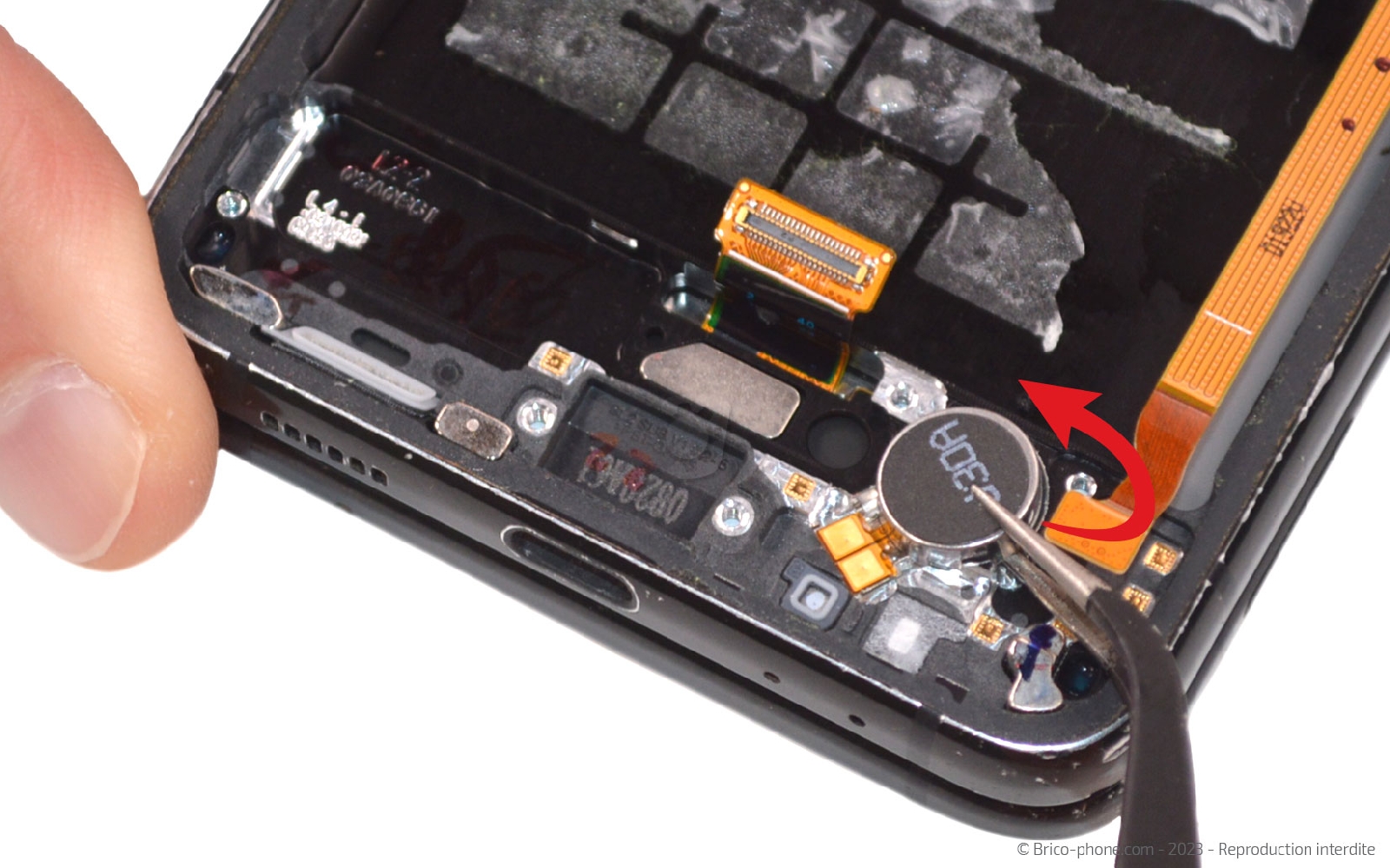

Etape 11 Récupérer le vibreur

Chauffez légèrement le vibreur afin de ramollir son sticker. Glissez la pointe de la brucelles sous le vibreur pour l'extraire du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 12

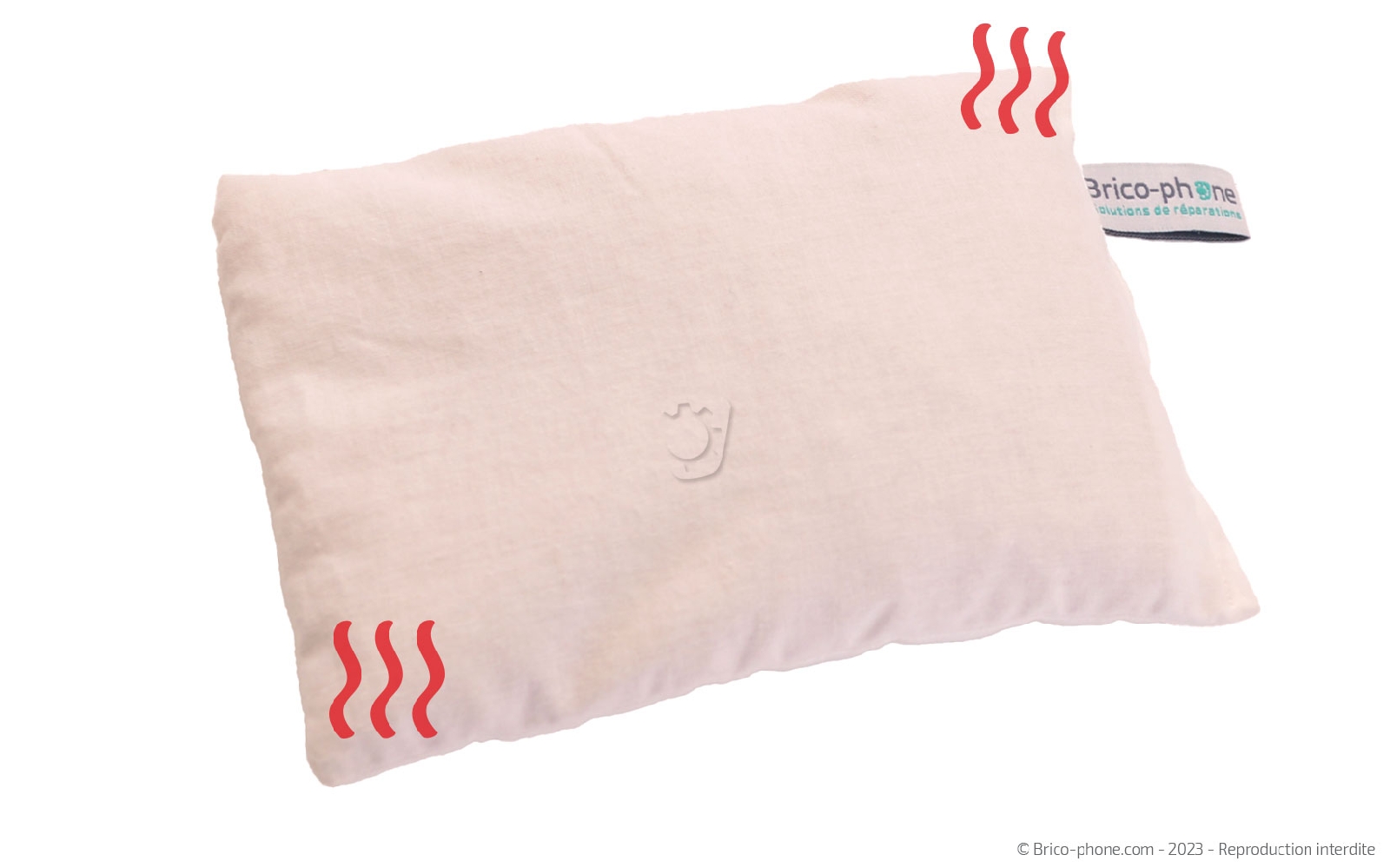

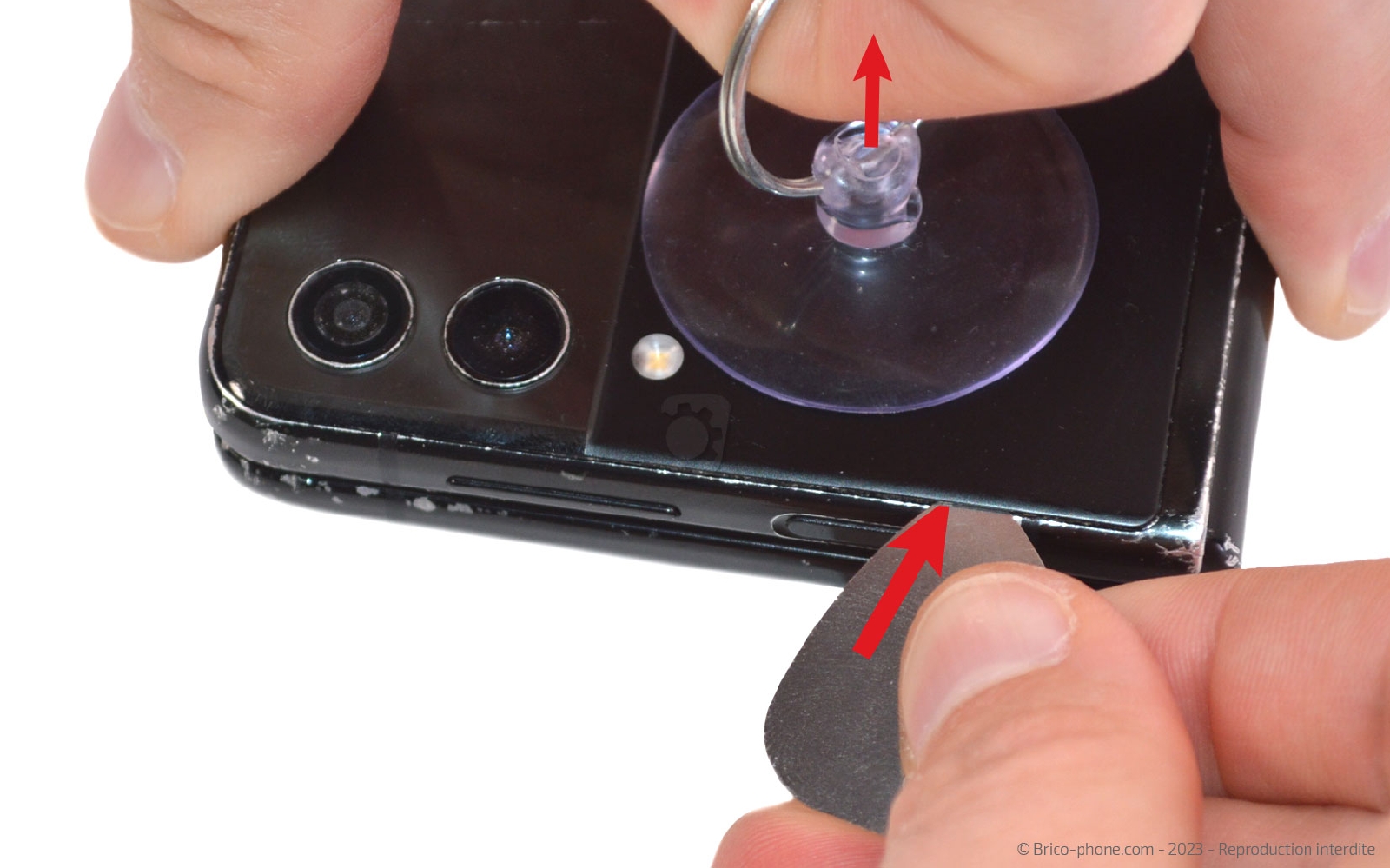

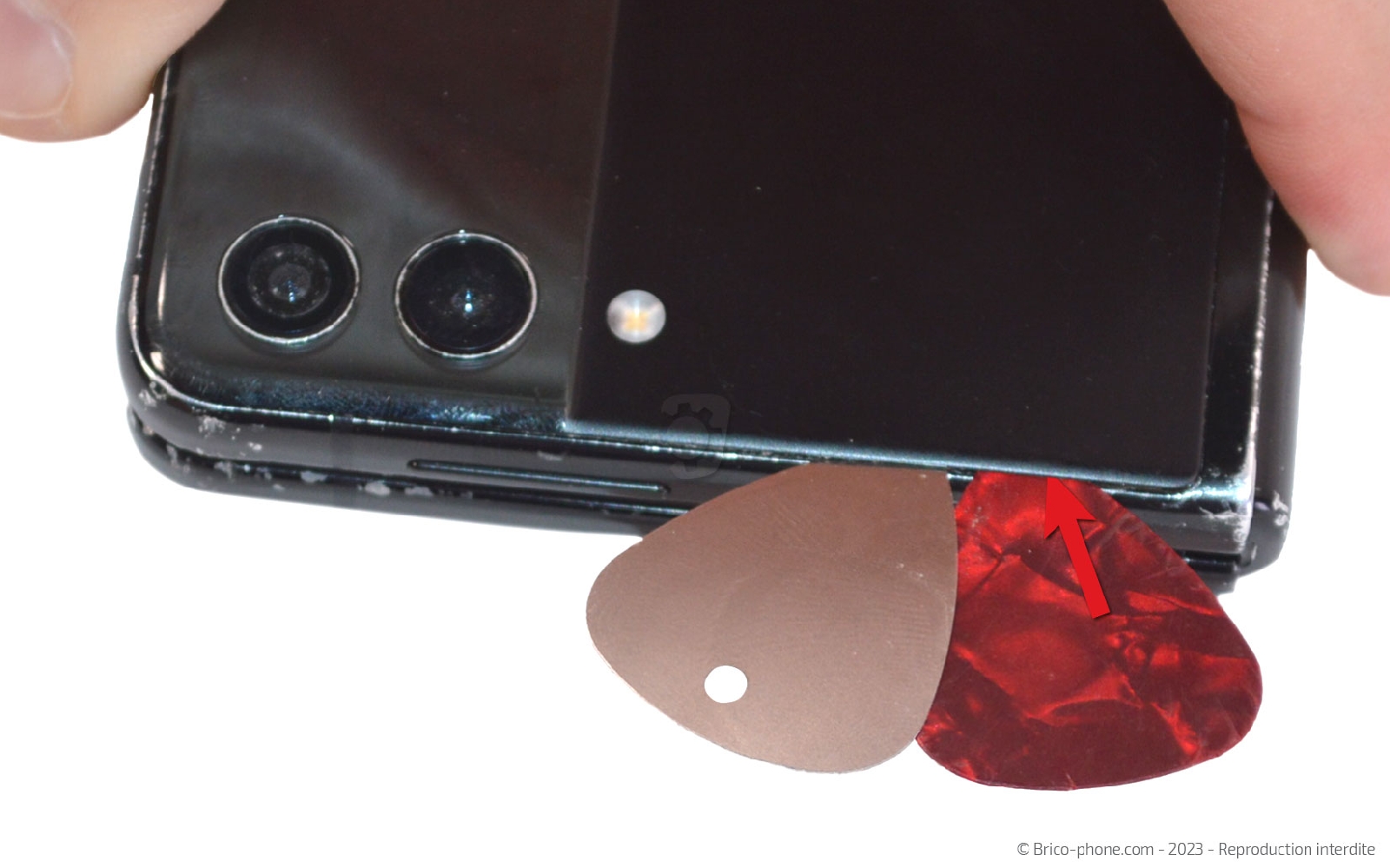

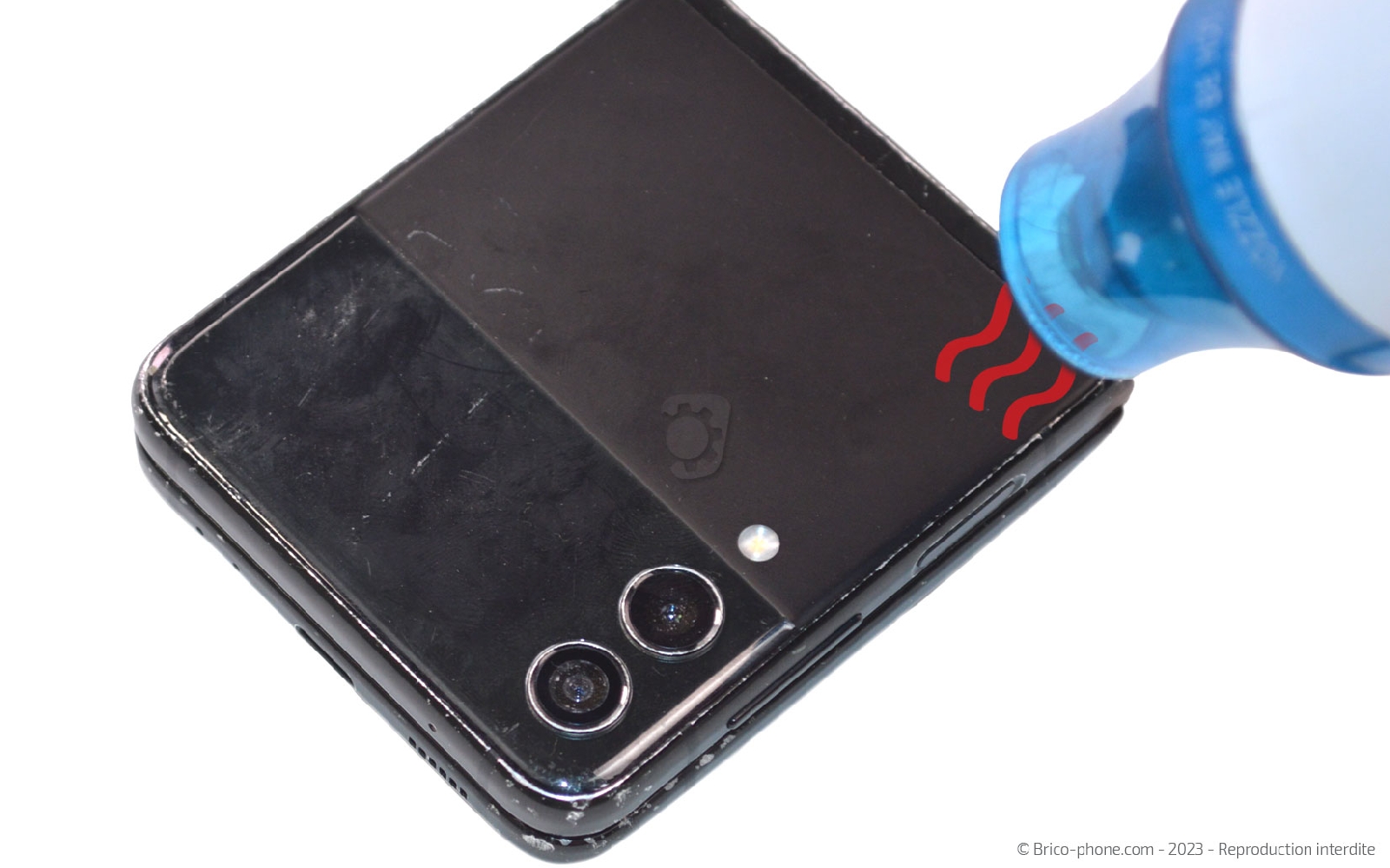

Etape 12 Chauffer la partie de l'écran externe

Comme pour la vitre arrière, vous allez devoir chauffer la partie composée de l'écran externe. Pour cela, choisissez donc l'outils que vous allez utiliser : coussin chauffant, décapeur thermique ou sèche cheveux. Une fois le composant chauffé, disposez la ventouse sur la façade arrière du téléphone et soulevez le légèrement pour pouvoir introduire le médiator en métal. Remplacez ensuite le médiator par celui en plastique.
Outils
Médiator
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 13

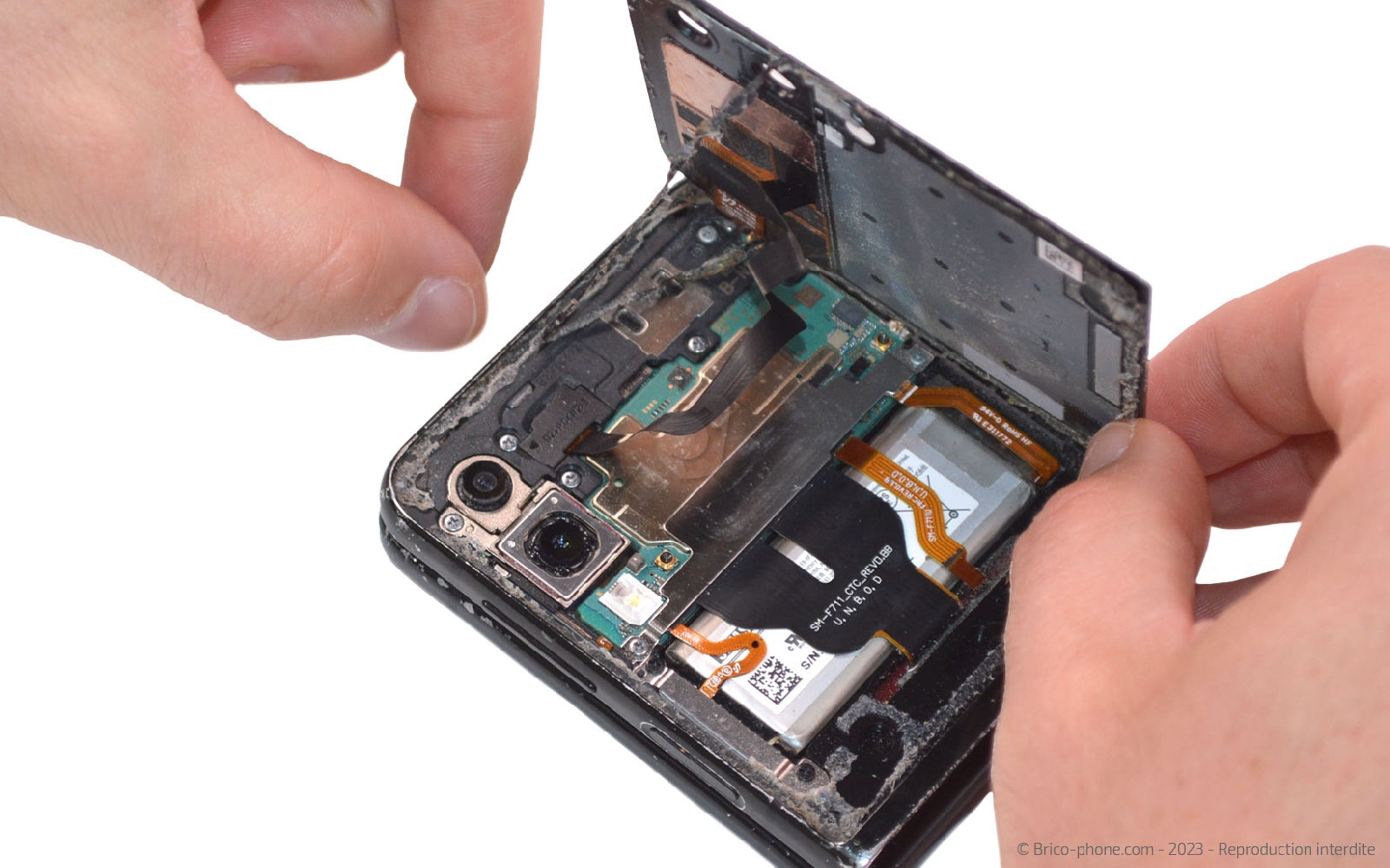

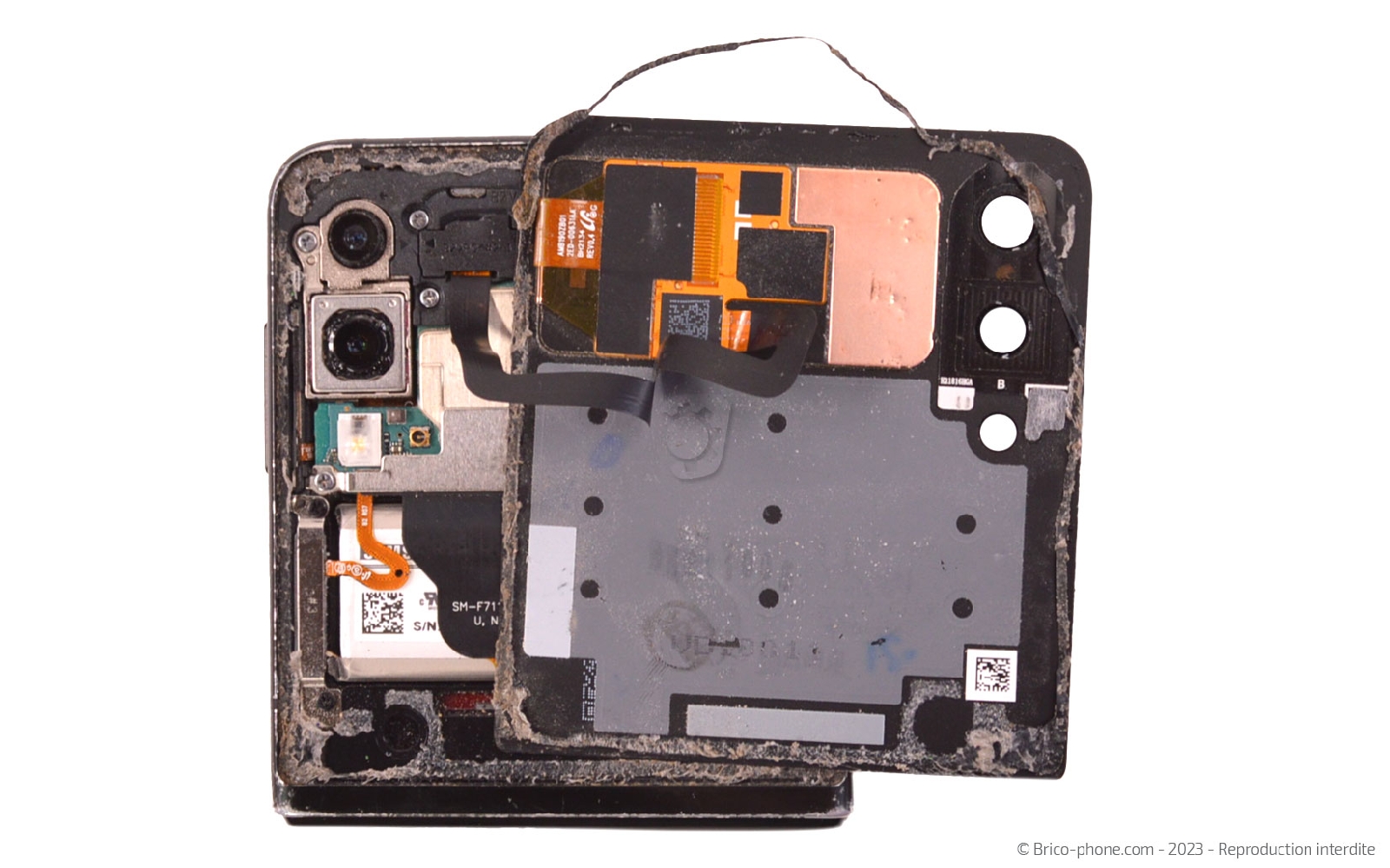

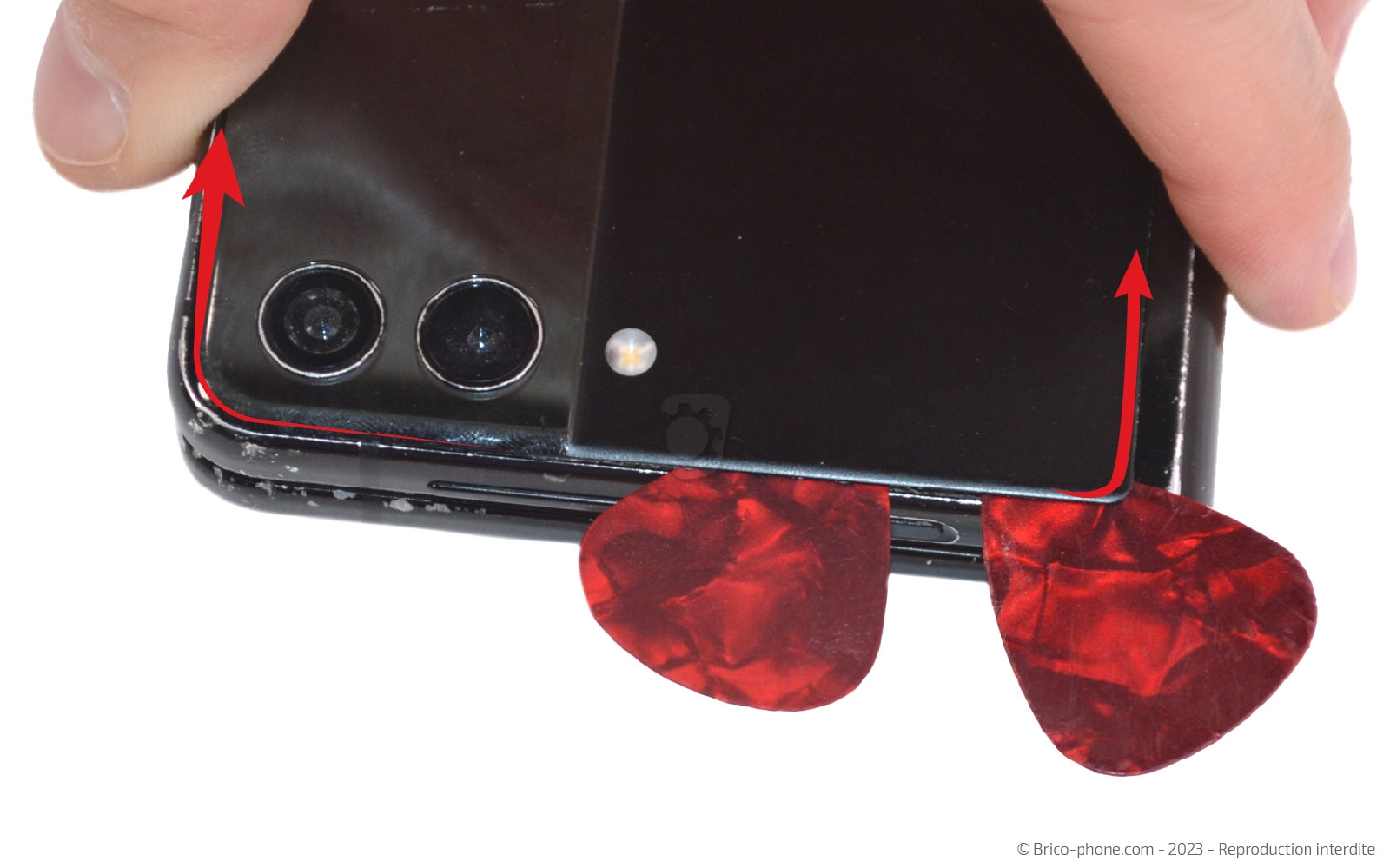

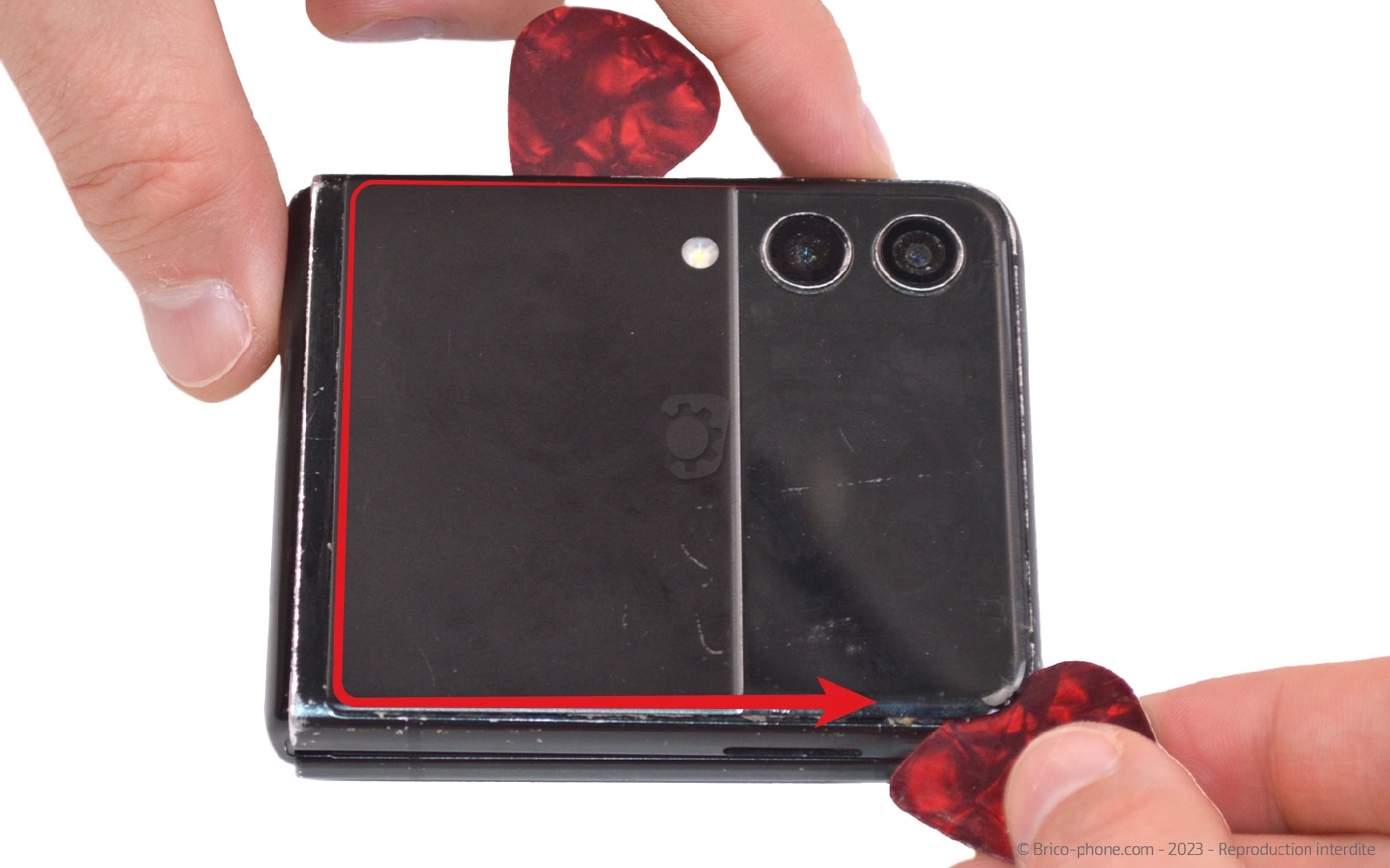

Etape 13 Ouvrir le téléphone

Faites glisser les médiator en plastique tout autour de la vitre arrière afin de décoller le composant. Basculez ce dernier vers la droite pour l'ouvrir en faisant bien attention à ne pas endommager la nappe de l'écran externe.
Outils
Médiator
Etape 14

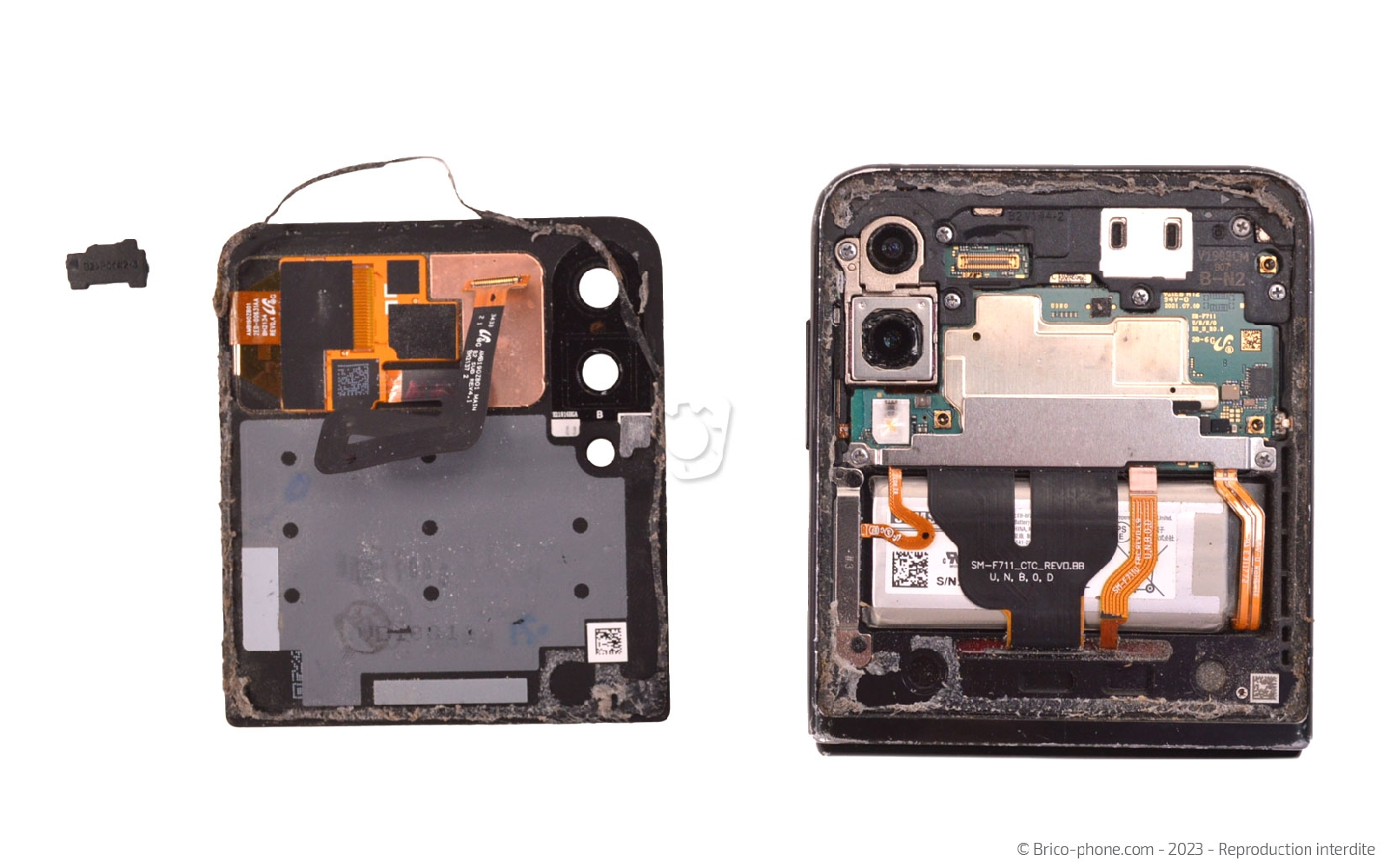

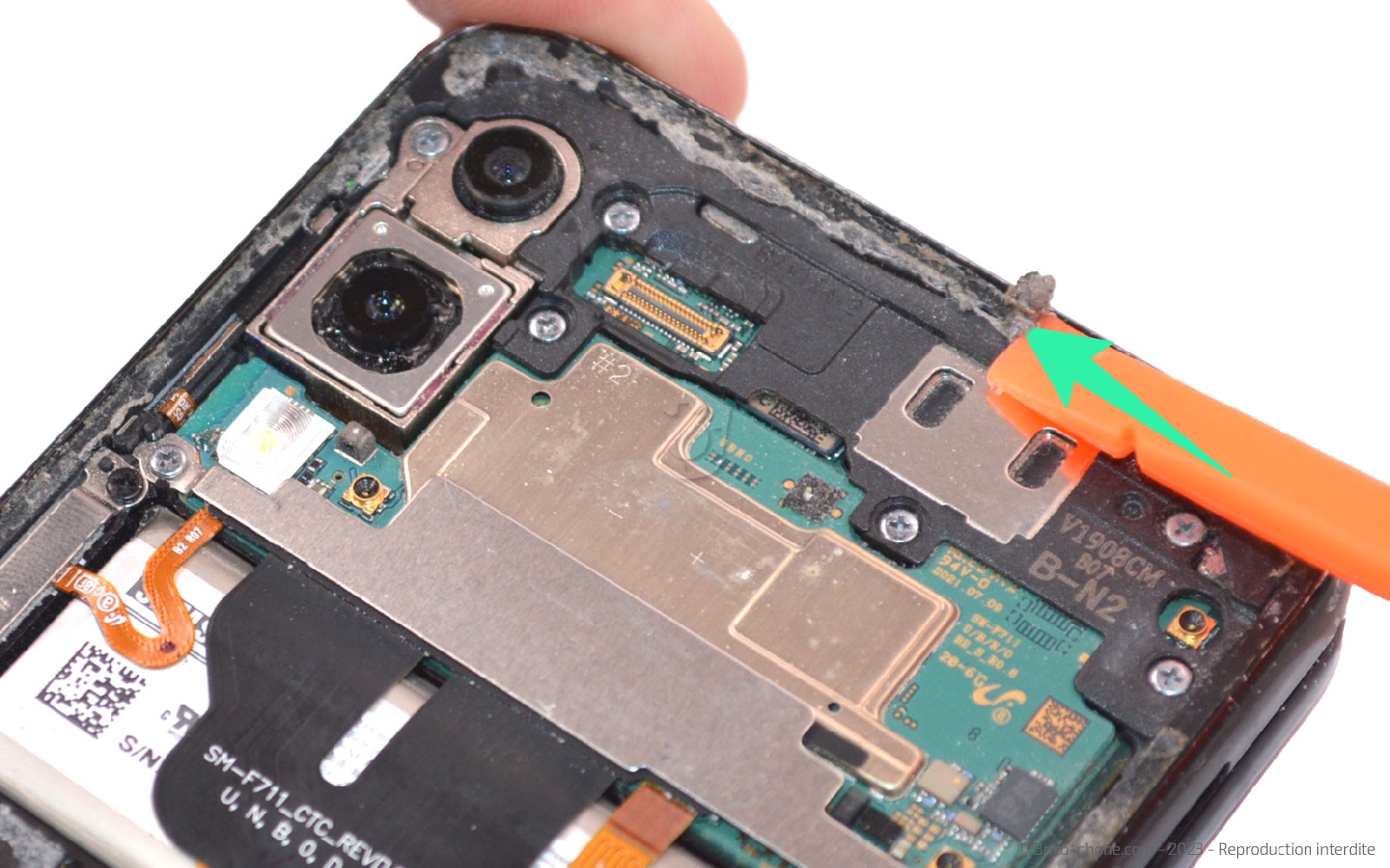

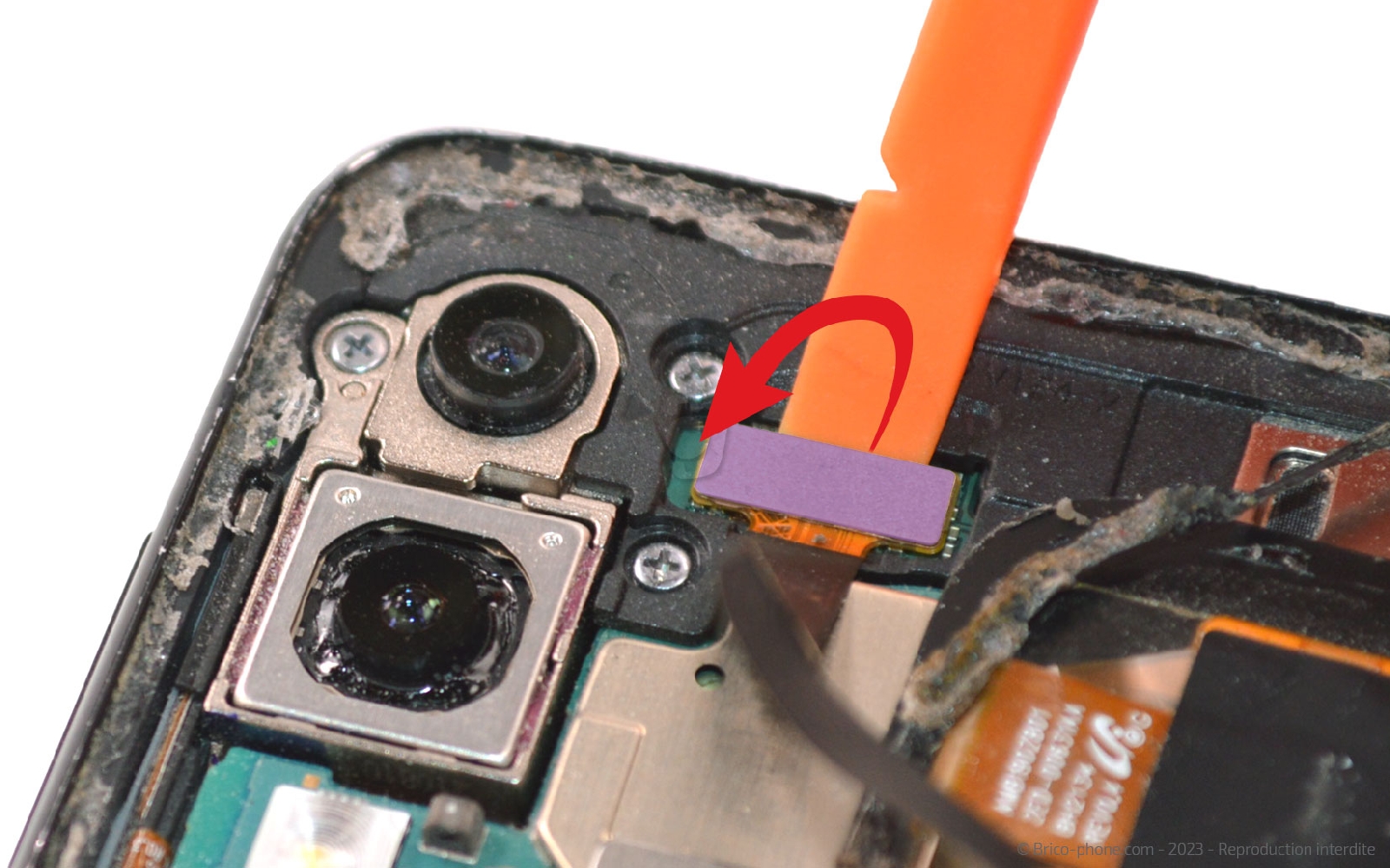

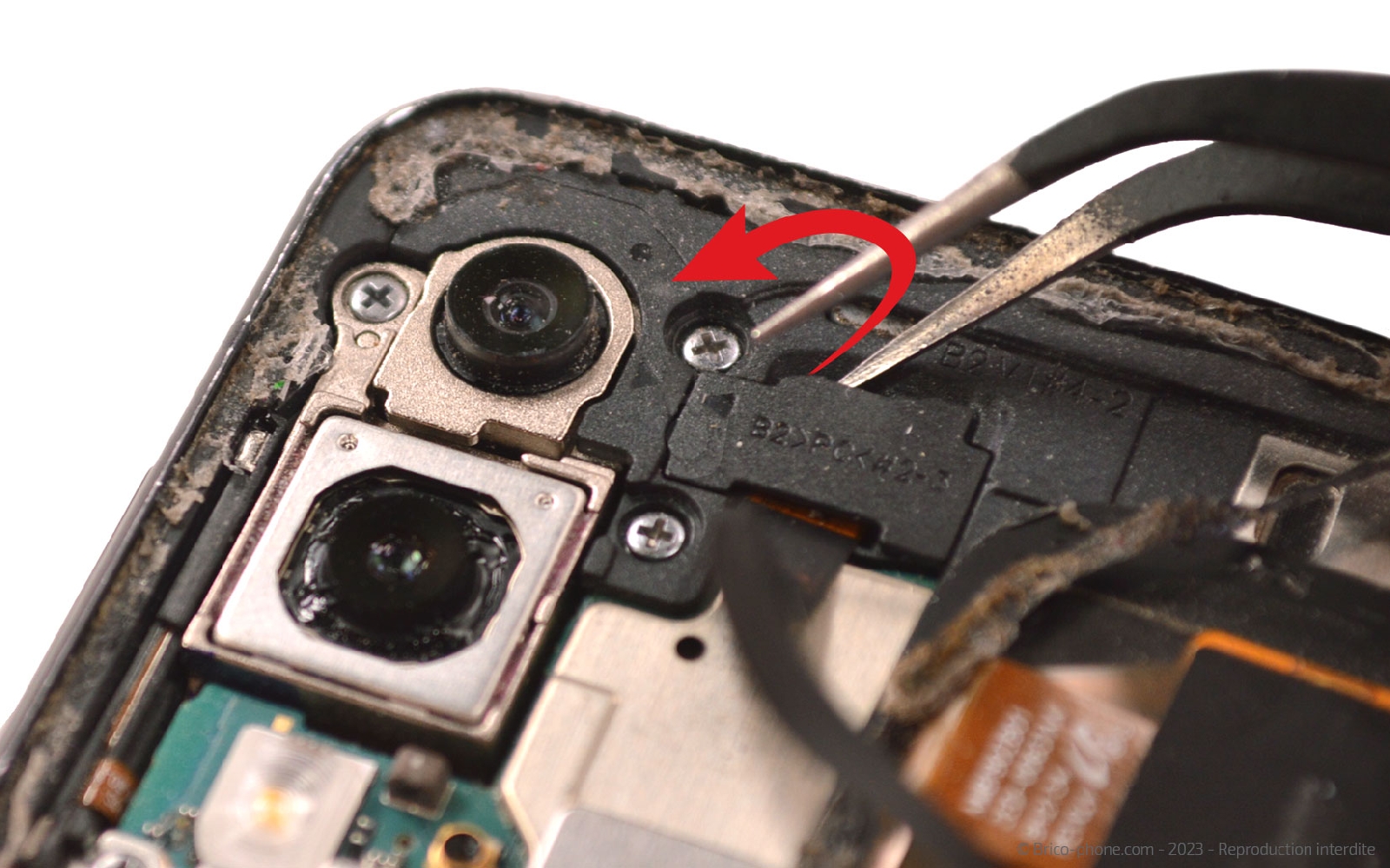

Etape 14 Mettre de coté l'écran externe

Déclipsez le support noir avec la pince afin de pouvoir débrancher la nappe de l'écran externe avec le spudger. Vous pouvez également nettoyer le châssis des résidus de colle pour être certain qu'aucune vis ne soit cachée.
Outils
Levier Nylon
Pince Brucelles
Pièces
Vitre arrière et écran supérieurs pour Samsung Galaxy Z Flip3 - Noir 89.90€
Etape 15

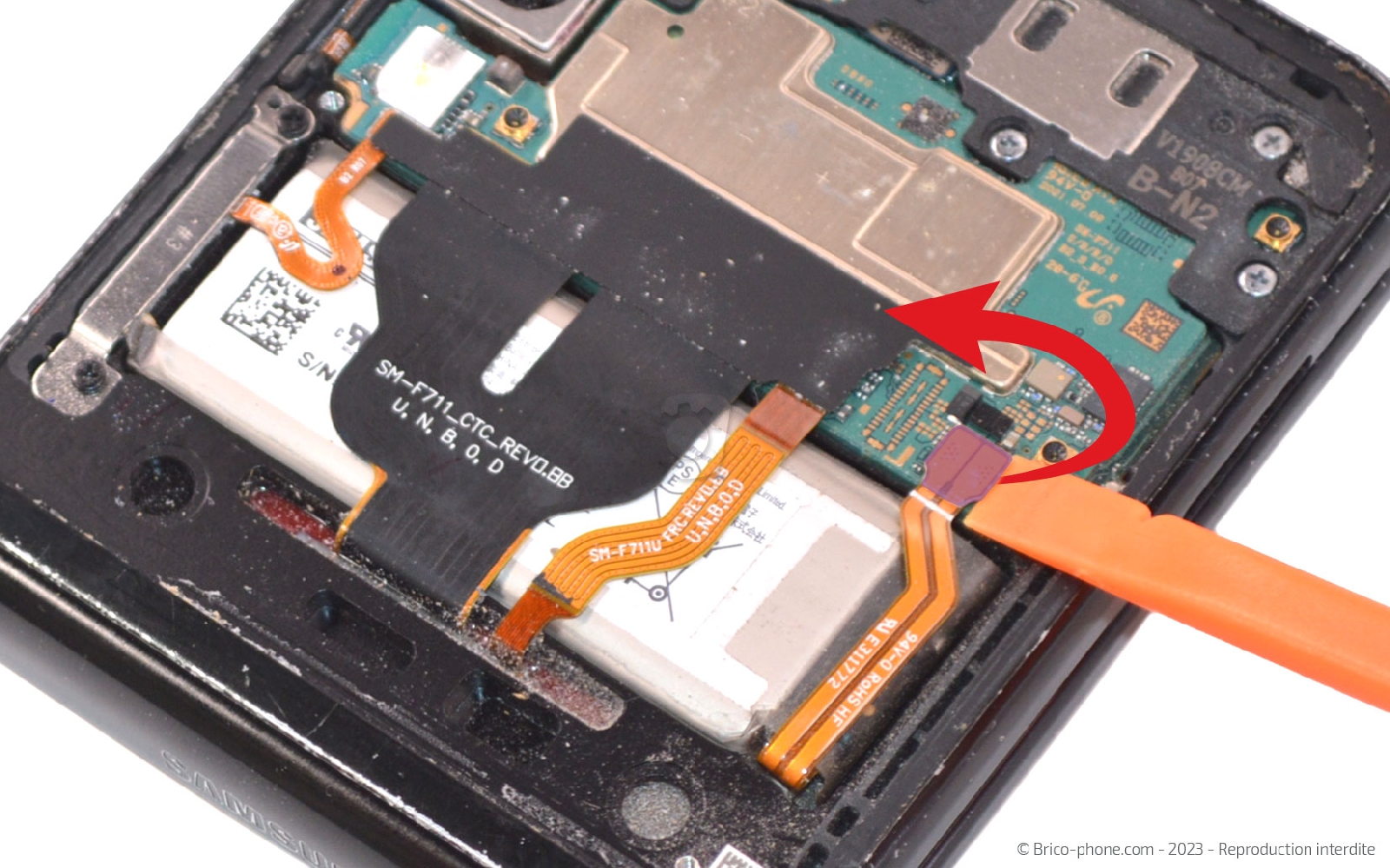

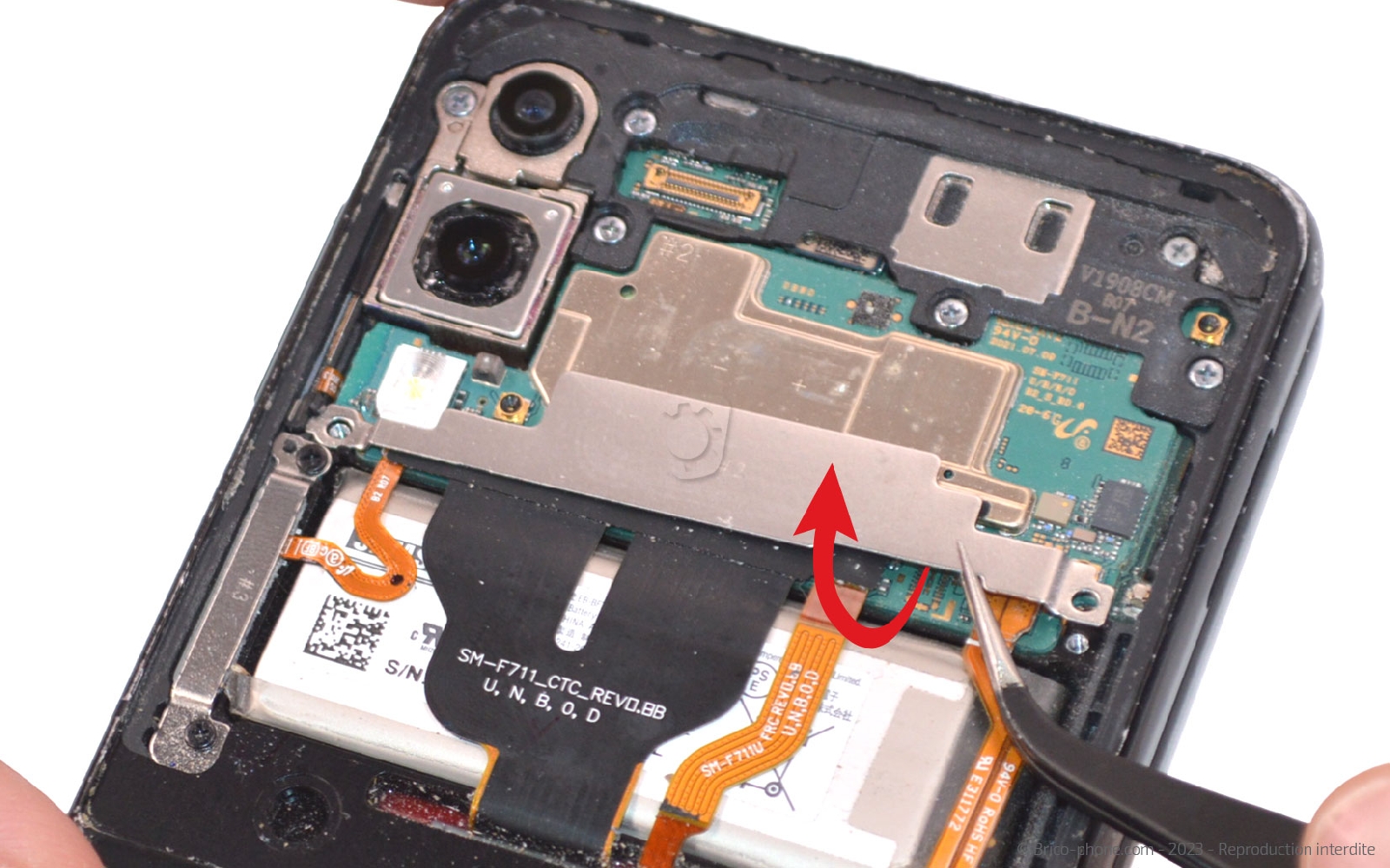

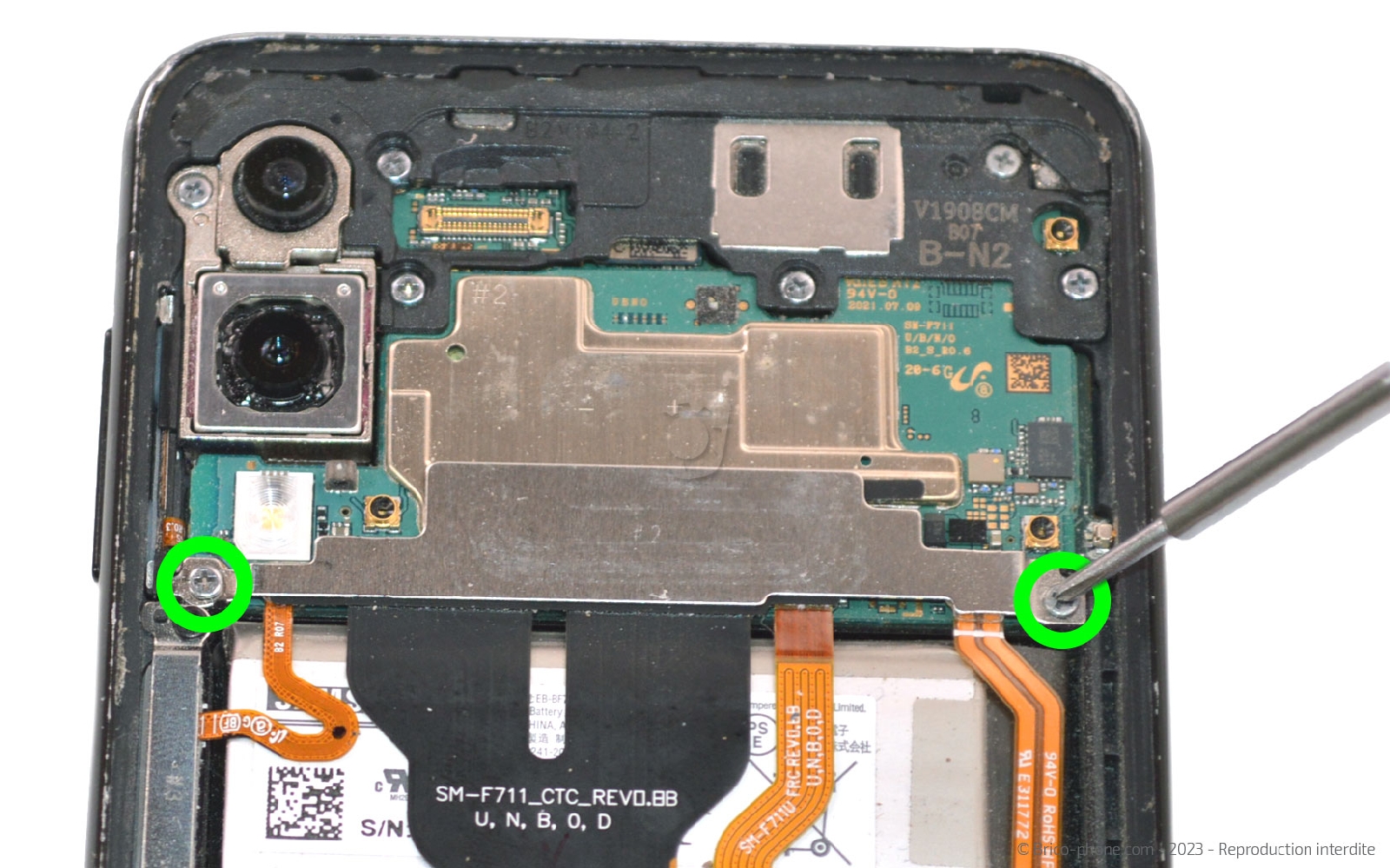

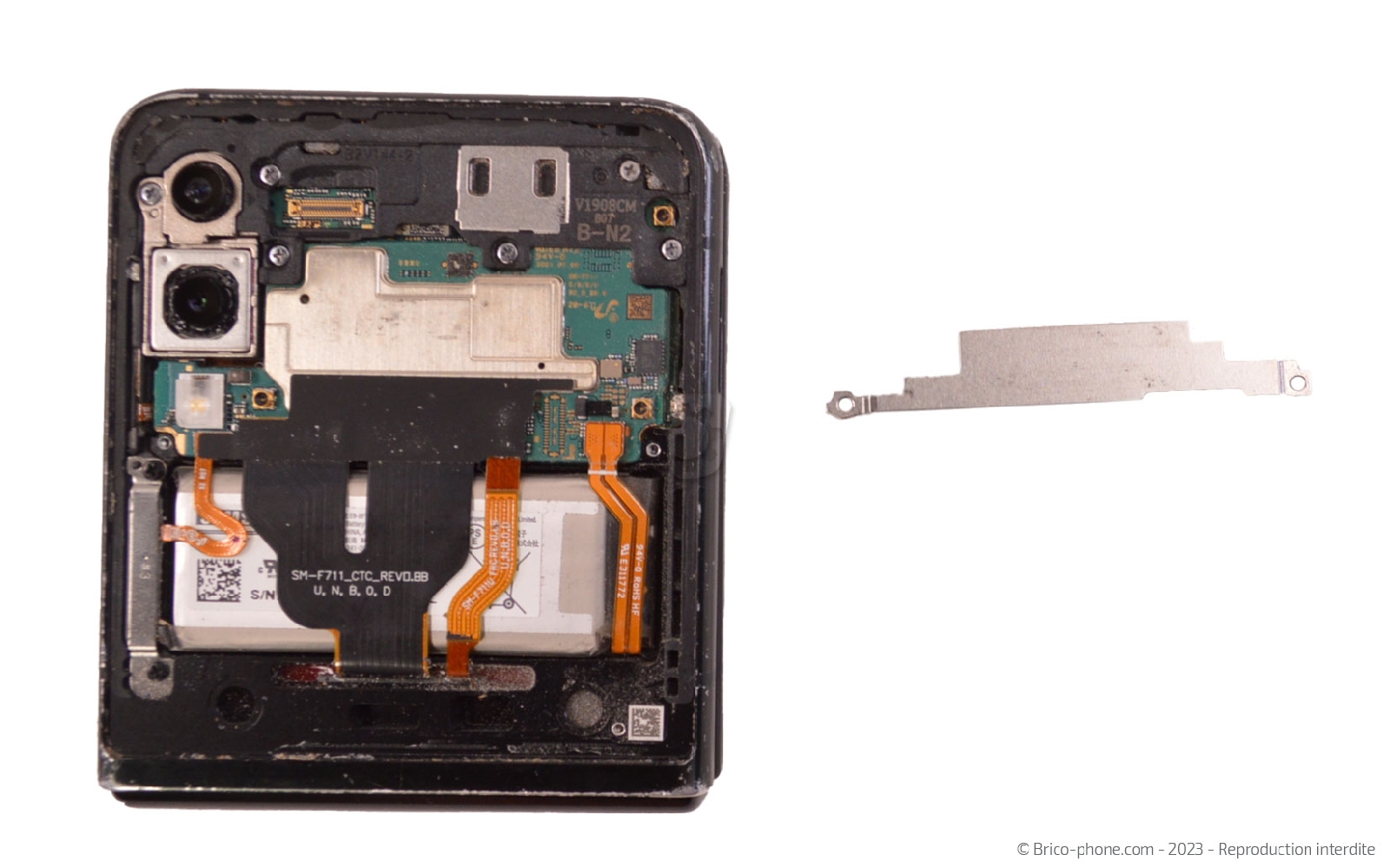

Etape 15 Débrancher la seconde batterie

Ôtez les deux vis de la plaquette de protection afin de pouvoir la retirer et déconnecter le nappe de la batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 16

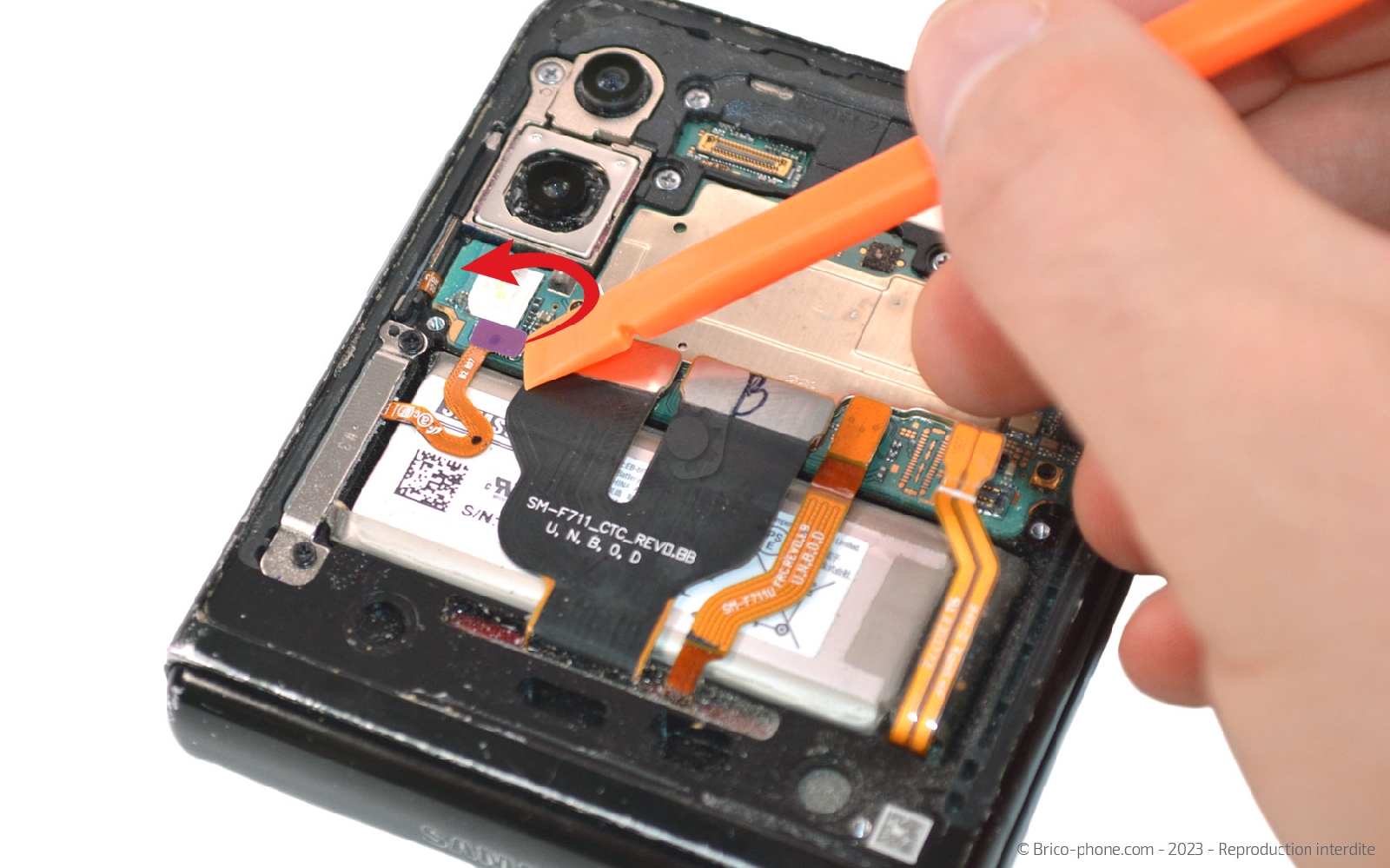

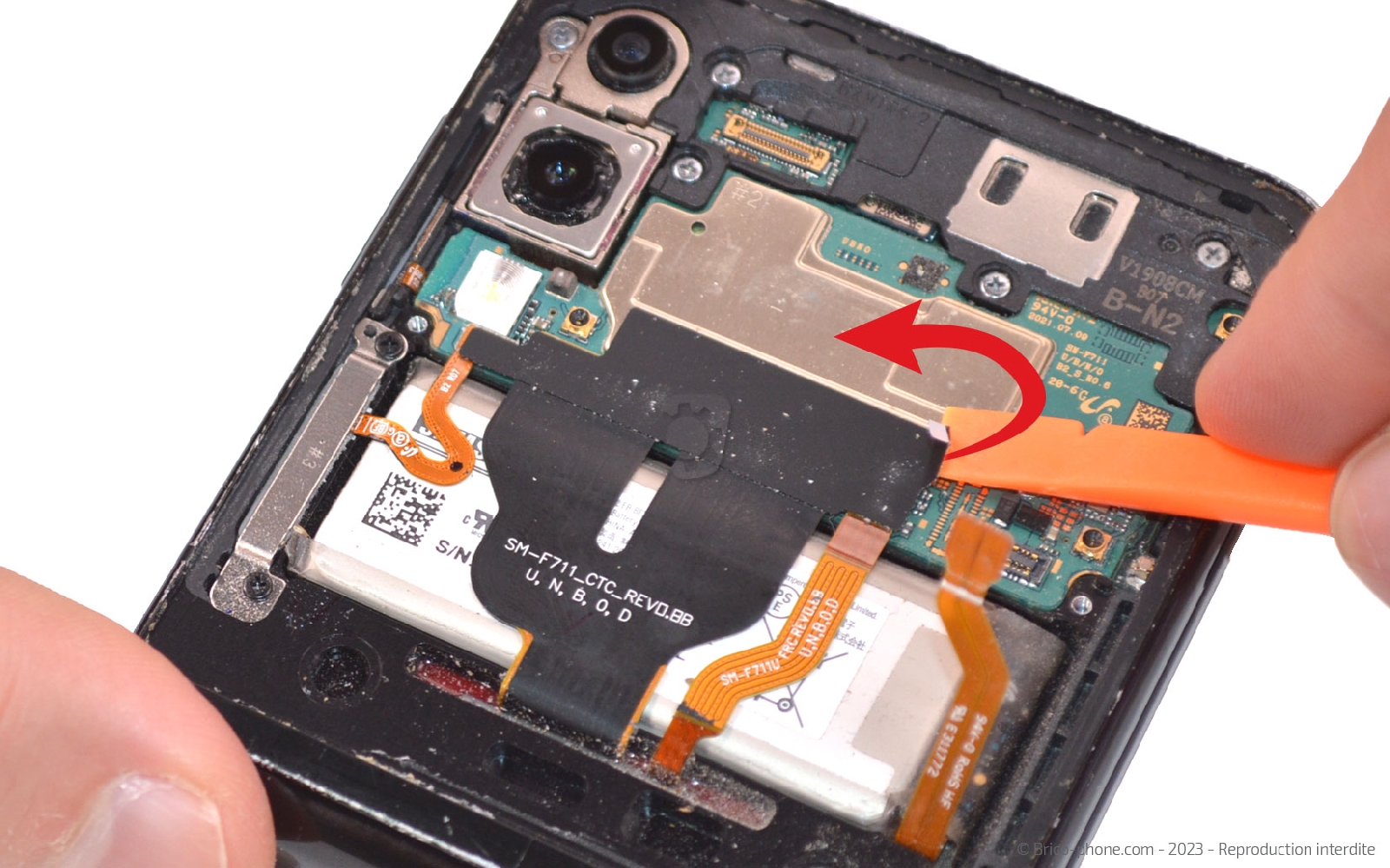

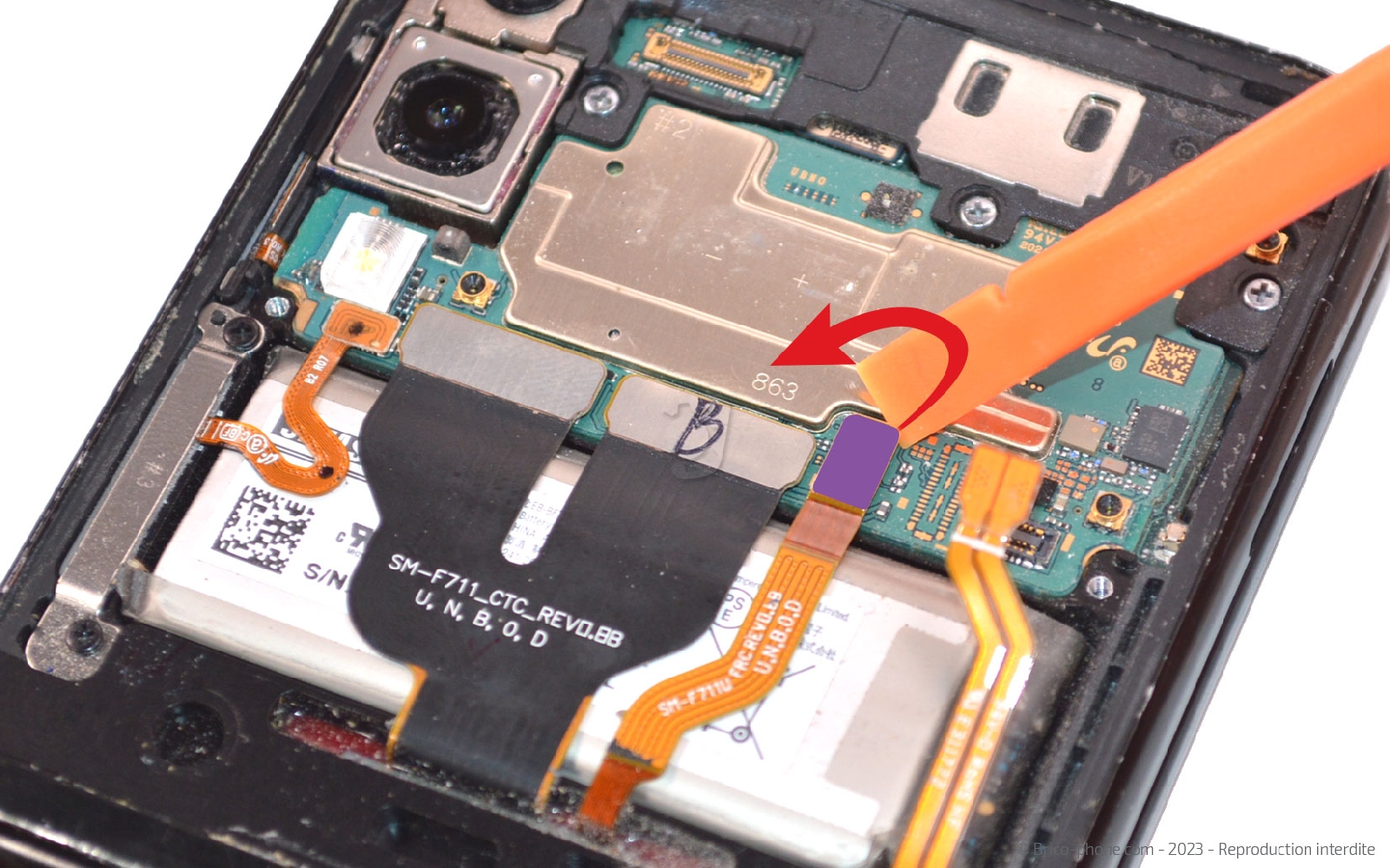

Etape 16 Déconnecter toutes les nappes

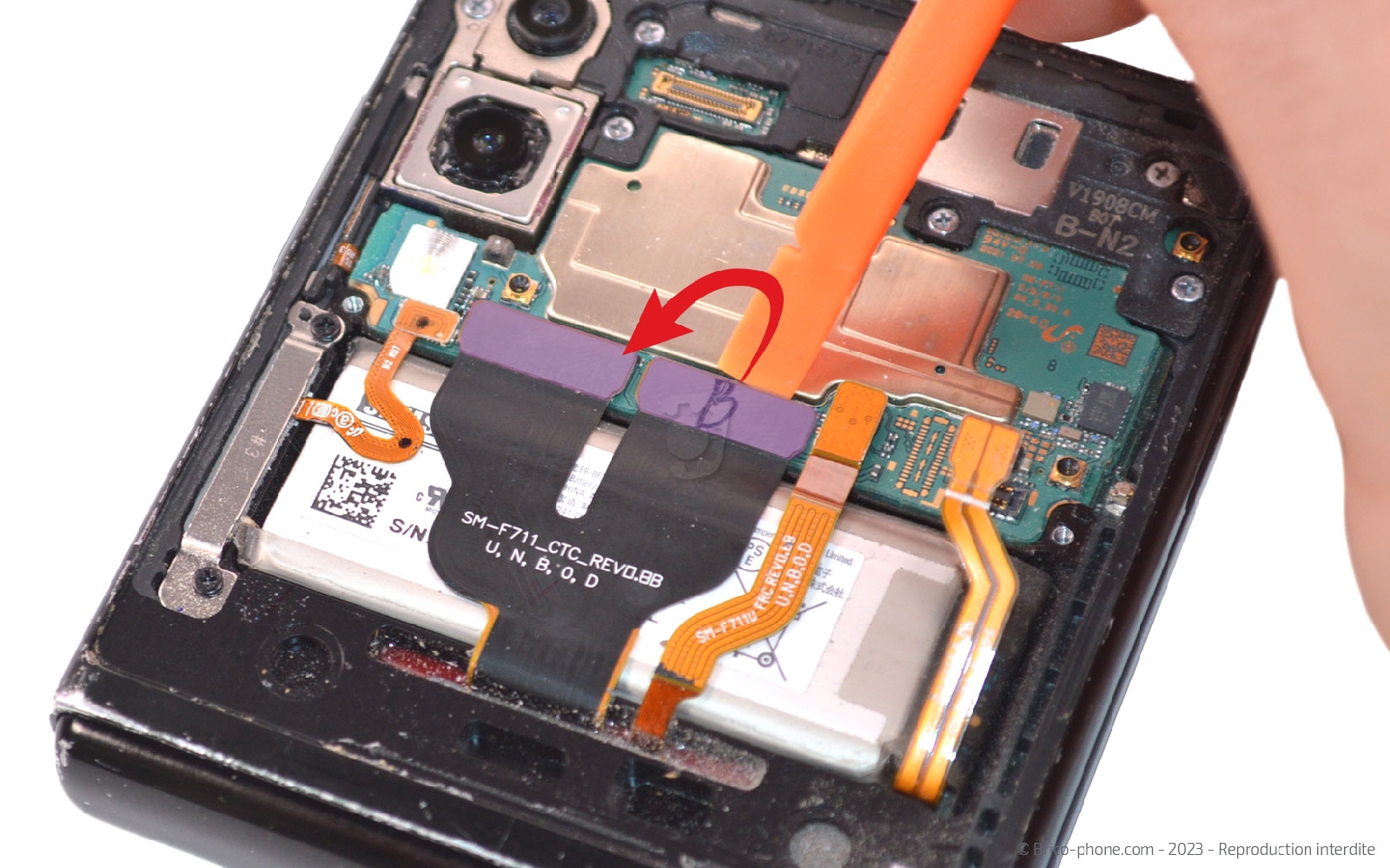

Décollez l'adhésif noir qui recouvre les différentes nappes. Ensuite, débranchez les 4 bnappes dont celle du lecteur d'empreintes.
Outils
Levier Nylon
Etape 17

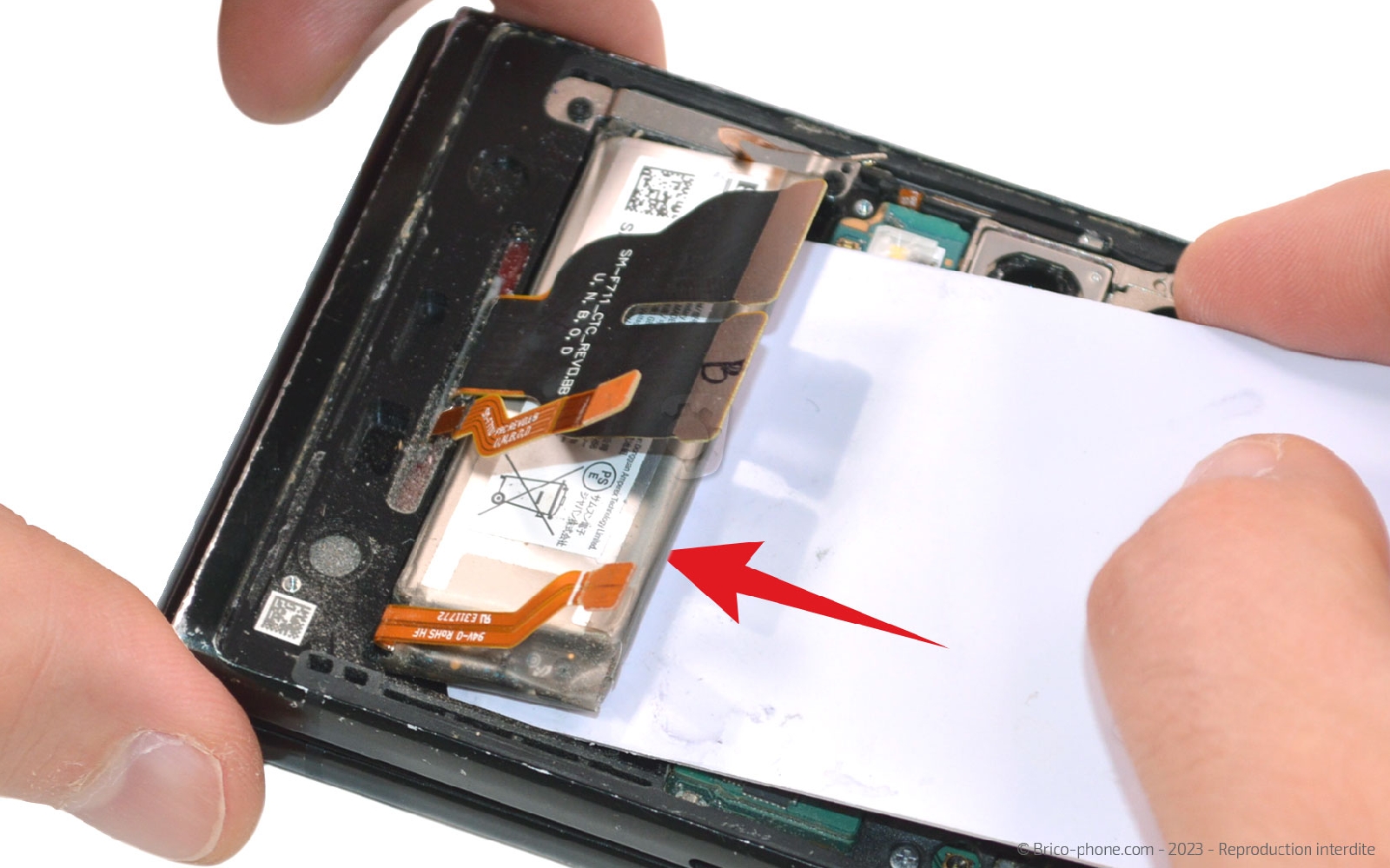

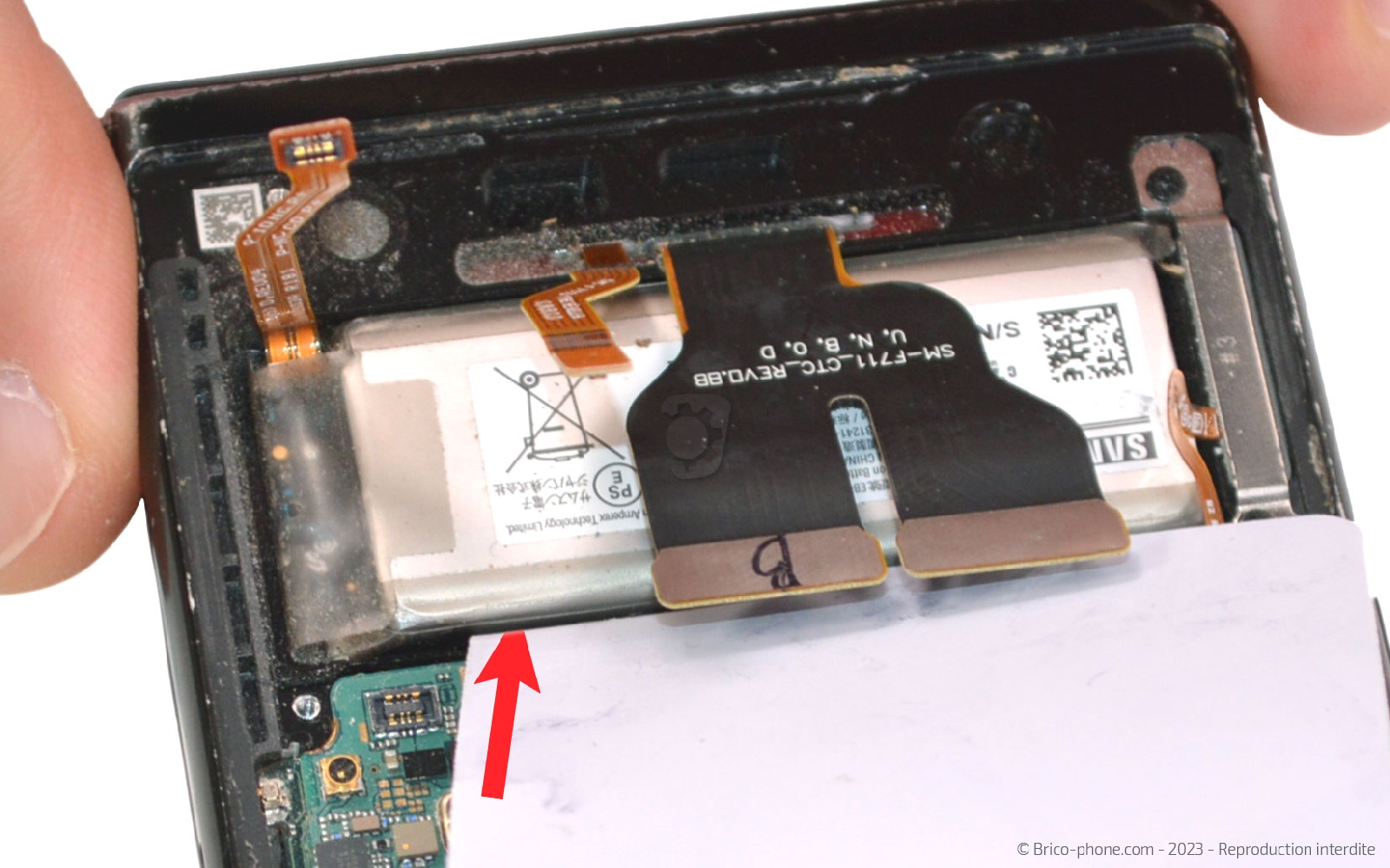

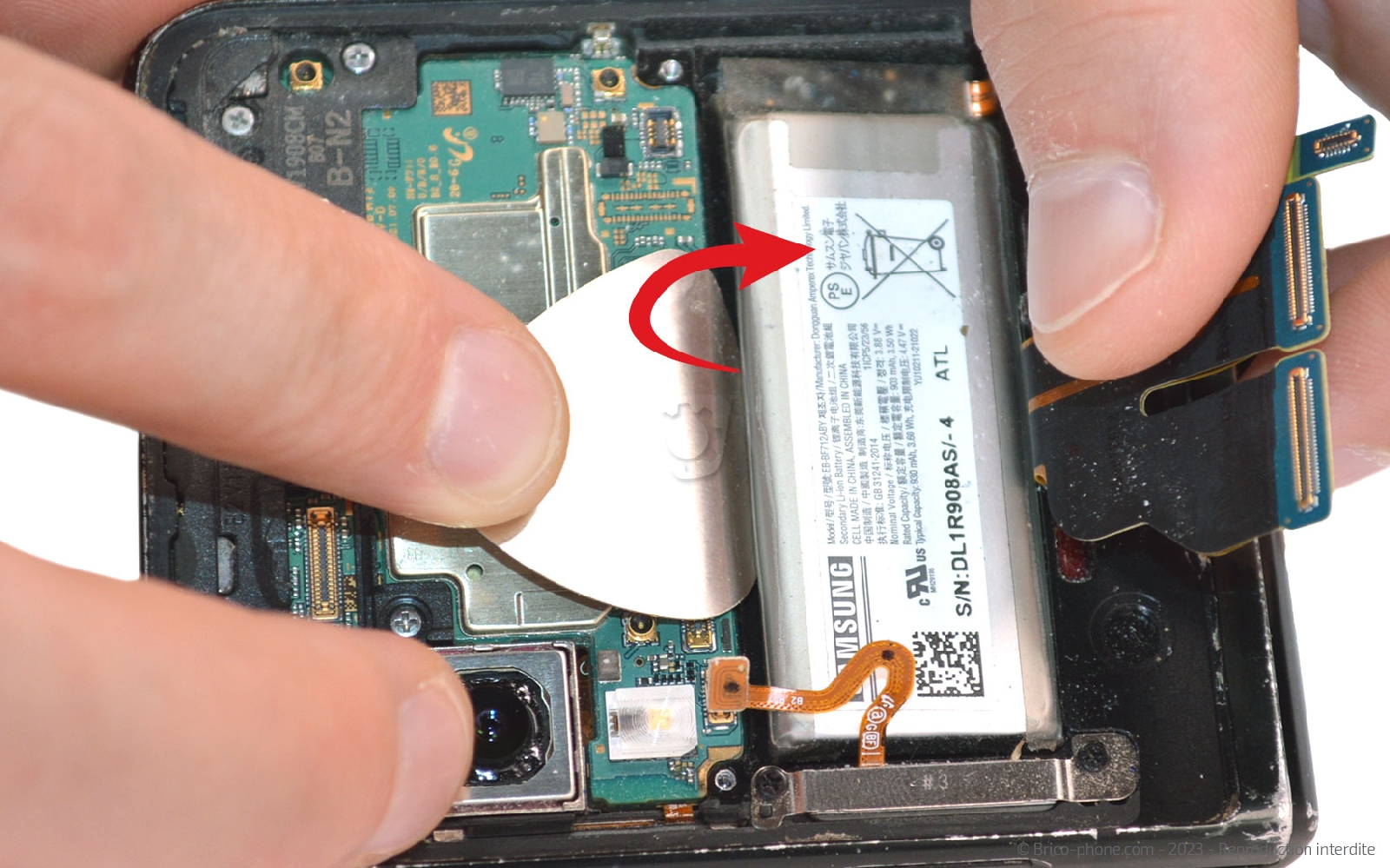

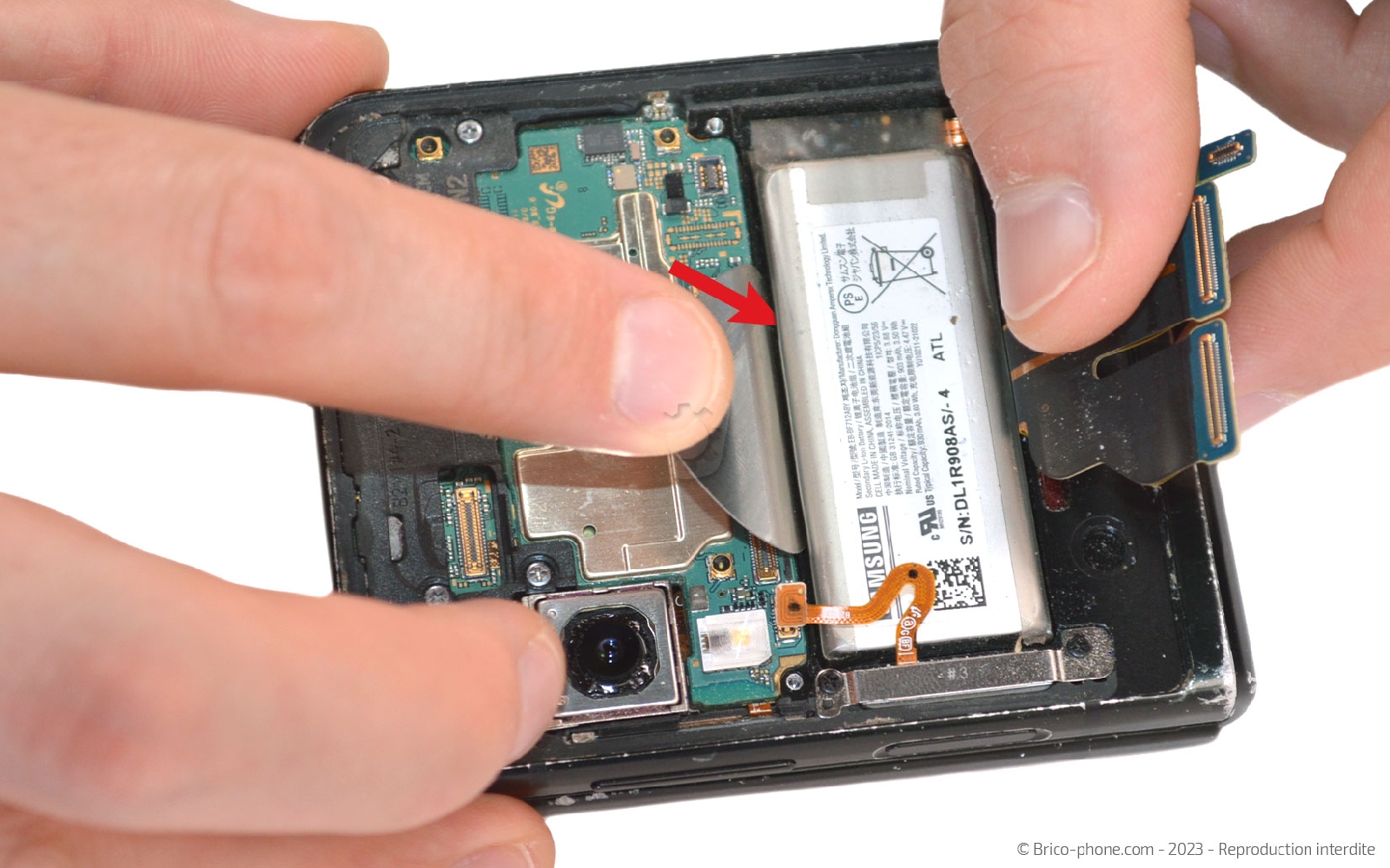

Etape 17 Sortir la deuxième batterie

Glissez le médiator fin entre la batterie et le châssis pour faire levier et décoller suffisamment la batterie pour pouvoir insérez la carte en PVC dessous . Sortez la batterie secondaire.
Outils
Carte PVC
Médiator
Pièces
Batterie secondaire d'origine pour Samsung Galaxy Z Flip3 35.90€
Etape 18

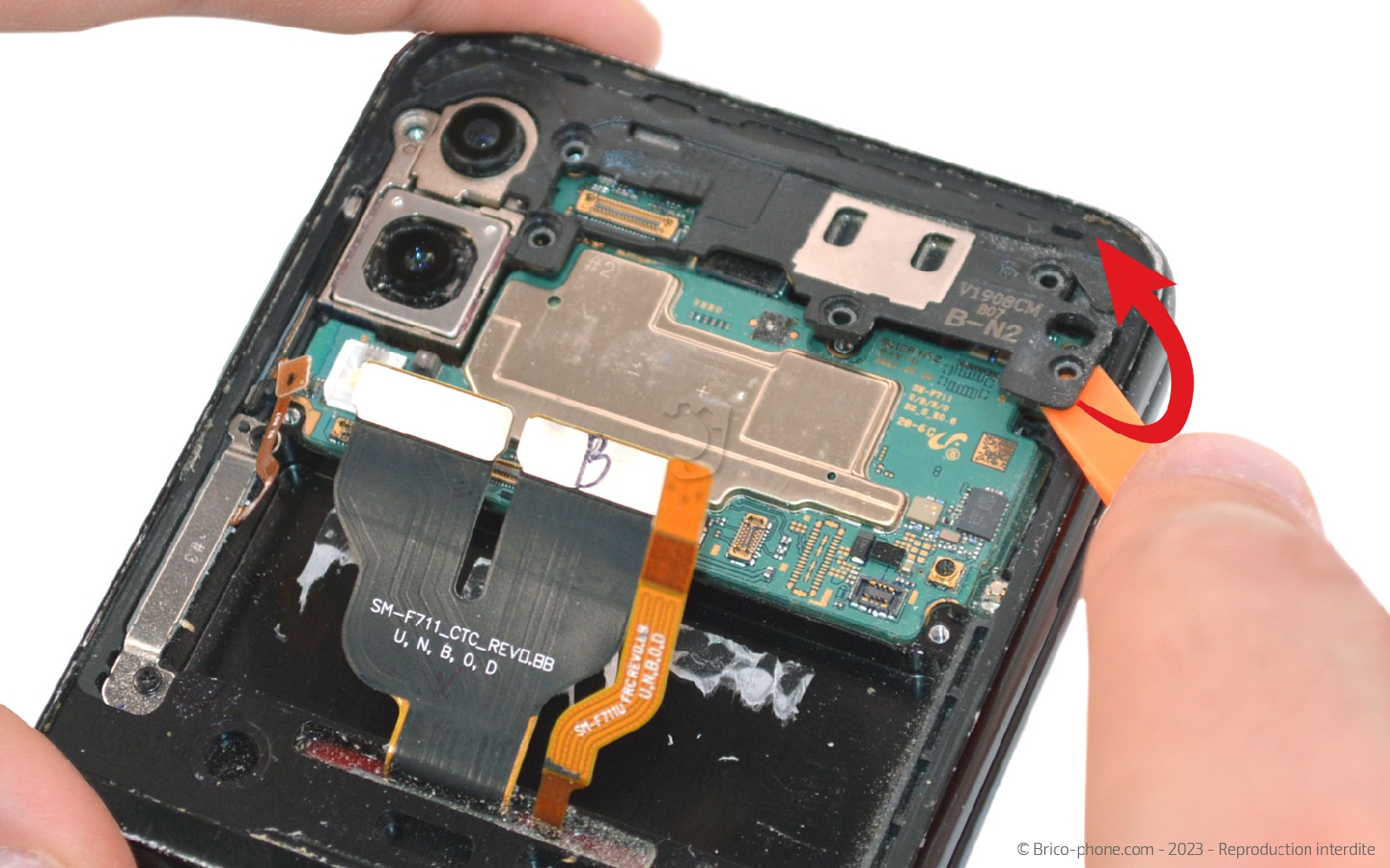

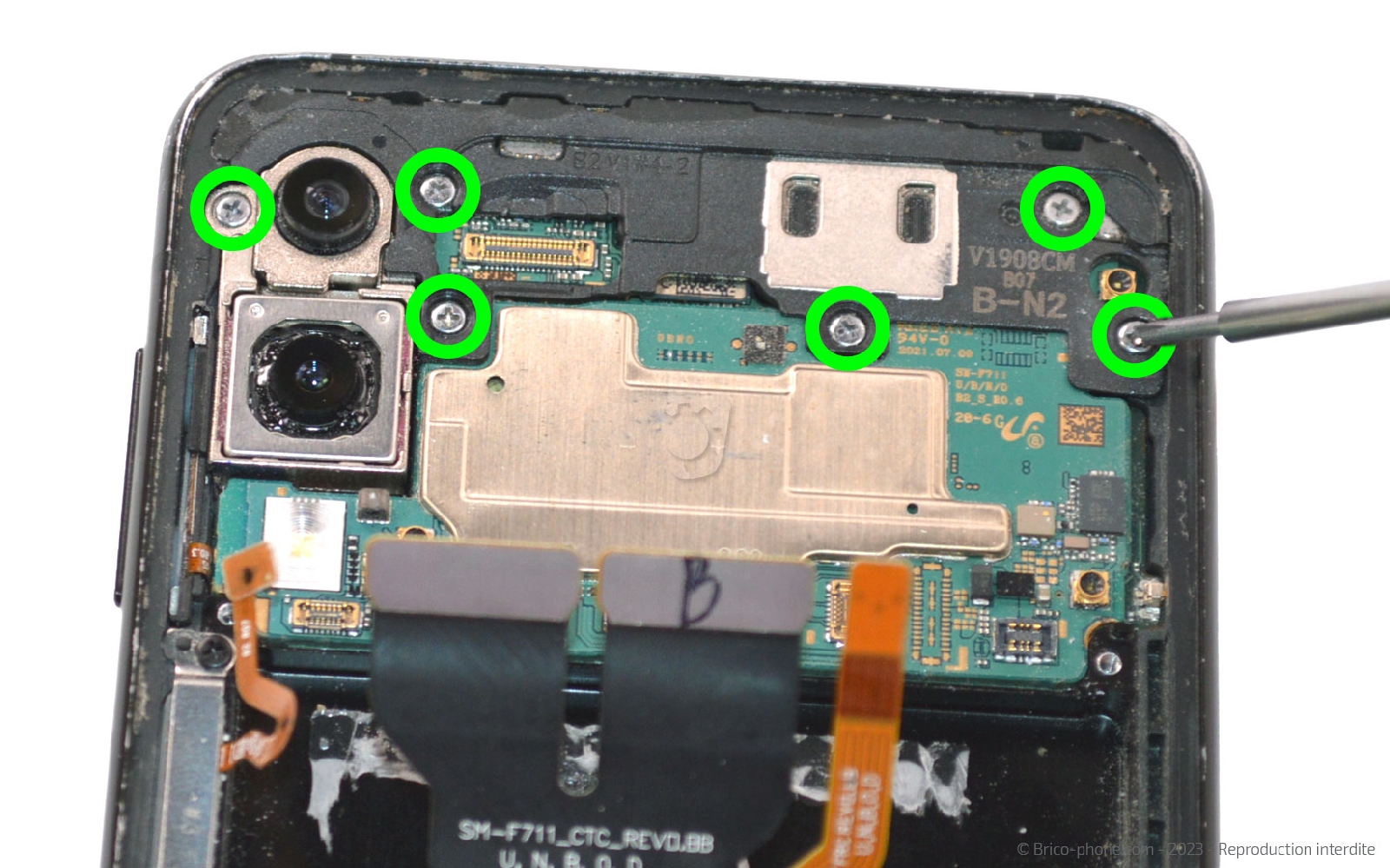

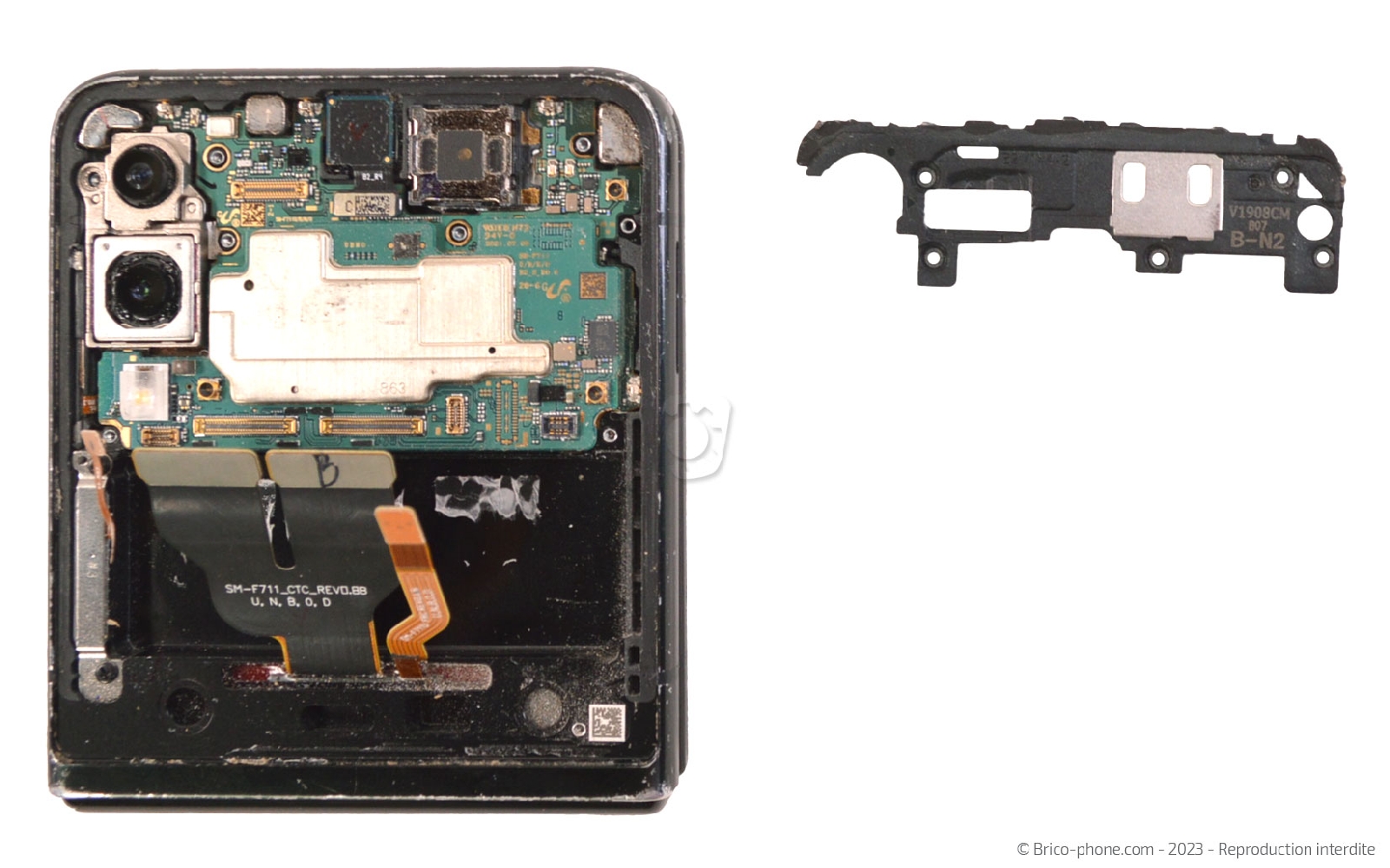

Etape 18 Ôter la plaquette de protection

Dévissez les 6 vis cruciforme. Insérez le levier sous le composant pour le détacher de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 19

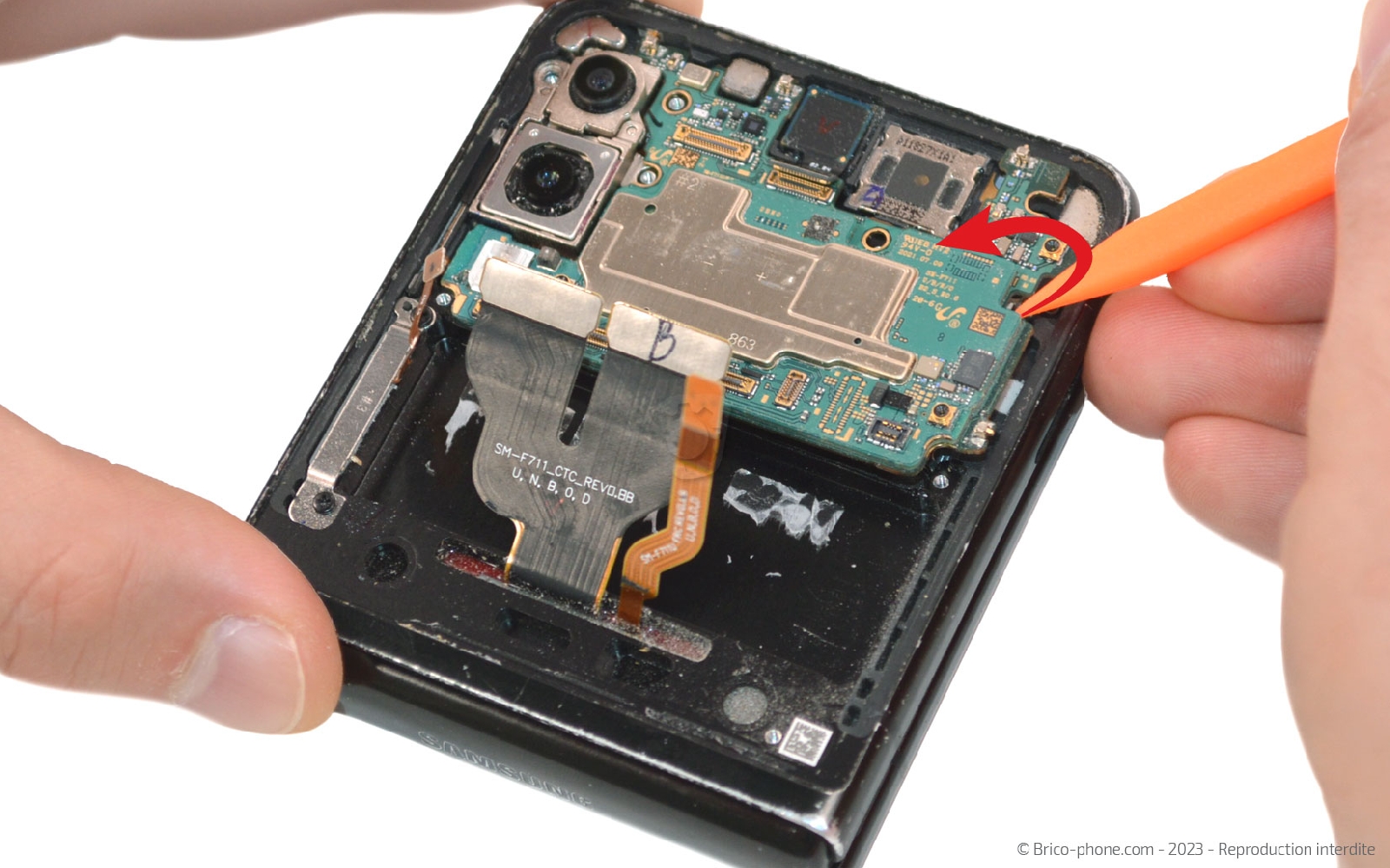

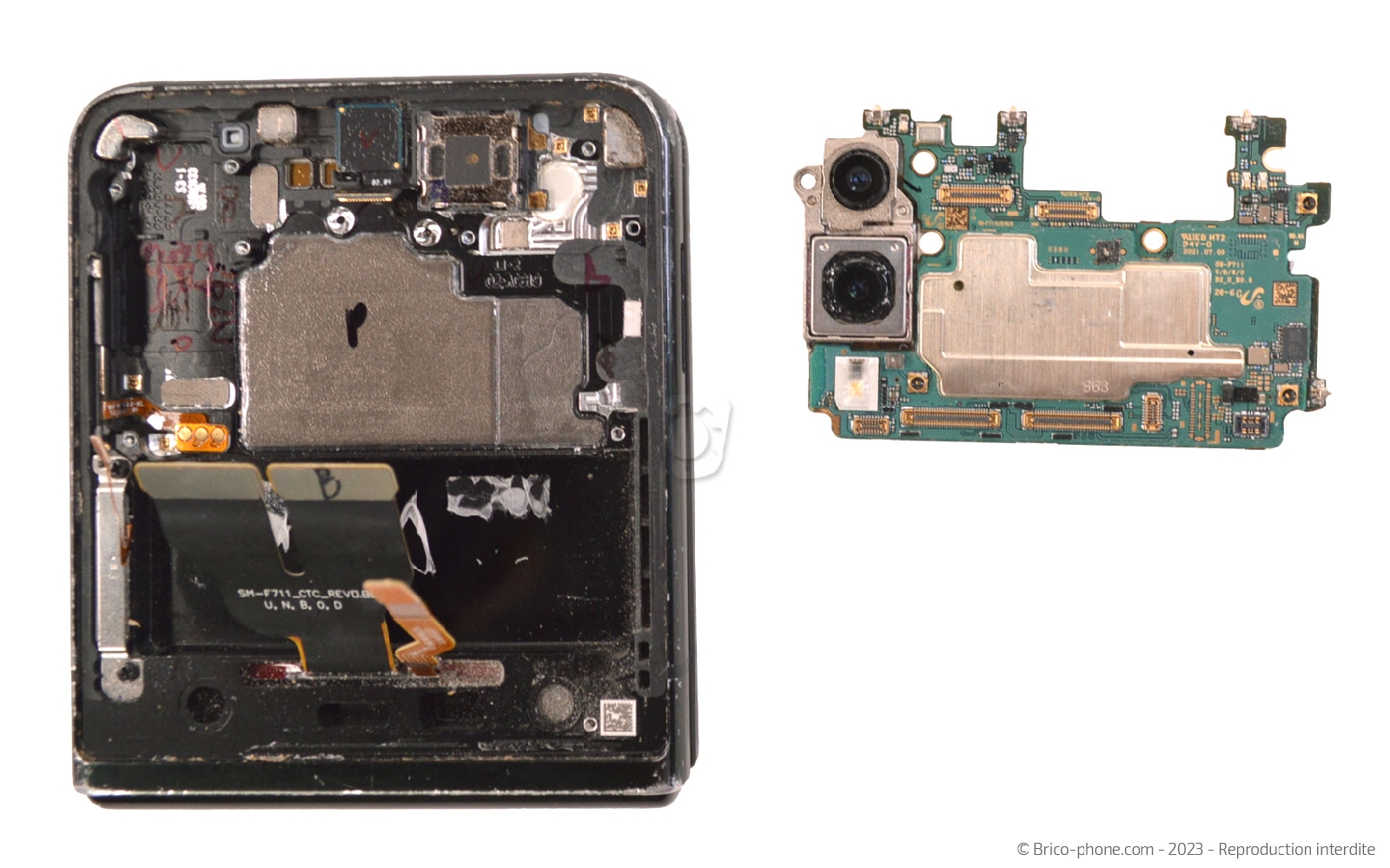

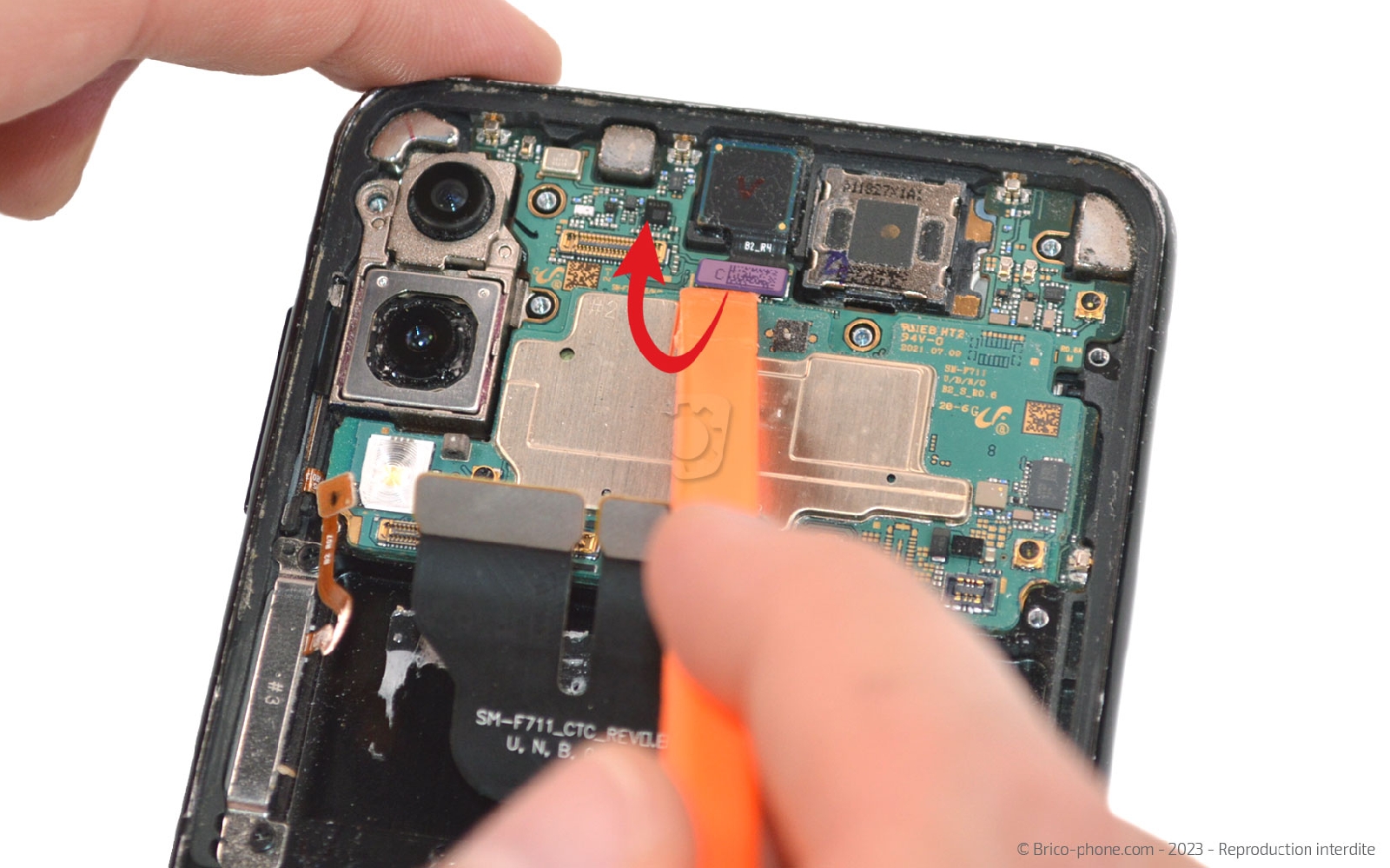

Etape 19 Retirer la carte mère

Déconnectez la nappe de la caméra avant afin de pouvoir ensuite, soulever la carte mère avec le levier. Saisissez la carte mère pour l'extraire de l'appareil.
Outils
Levier Nylon
Etape 20

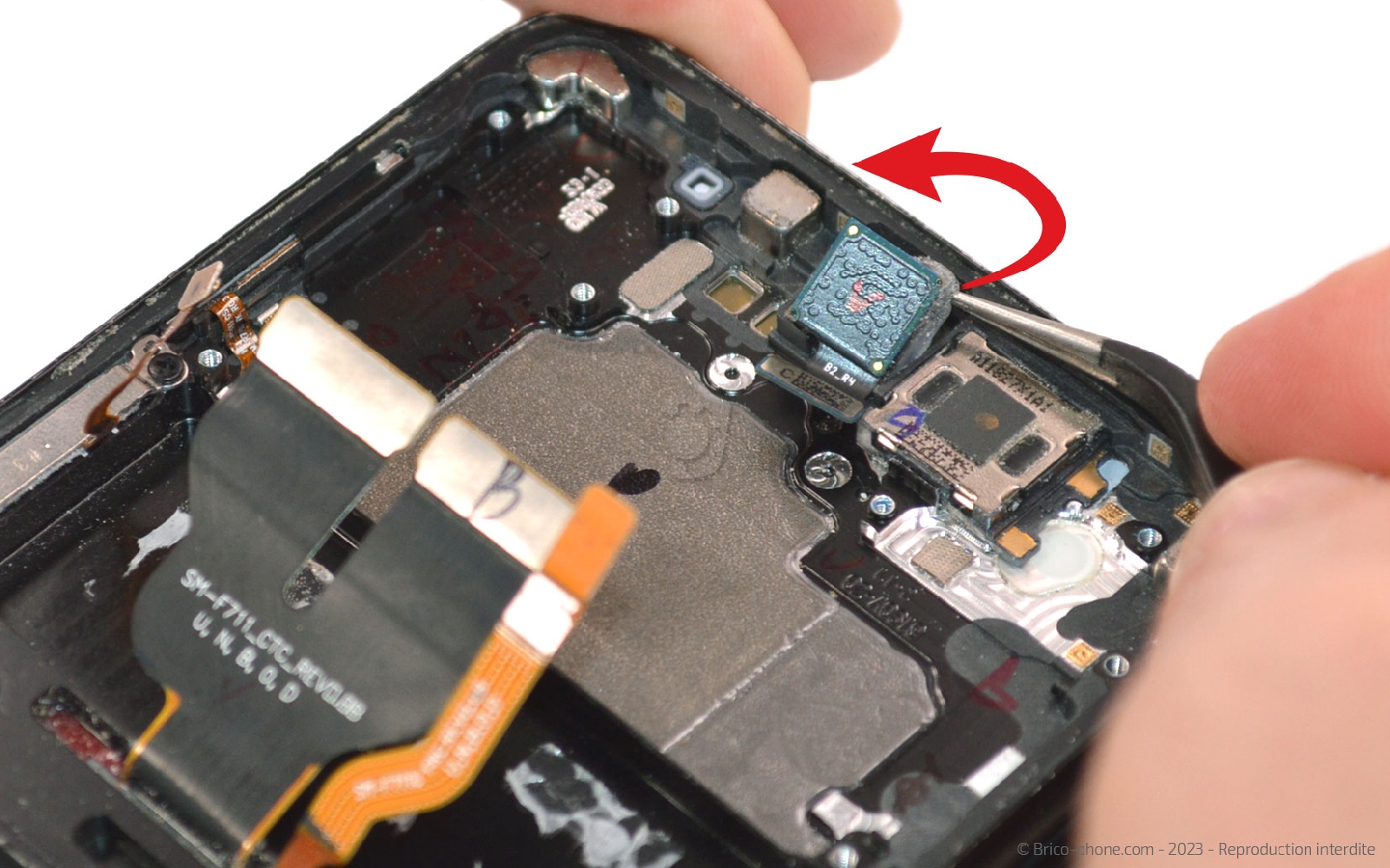

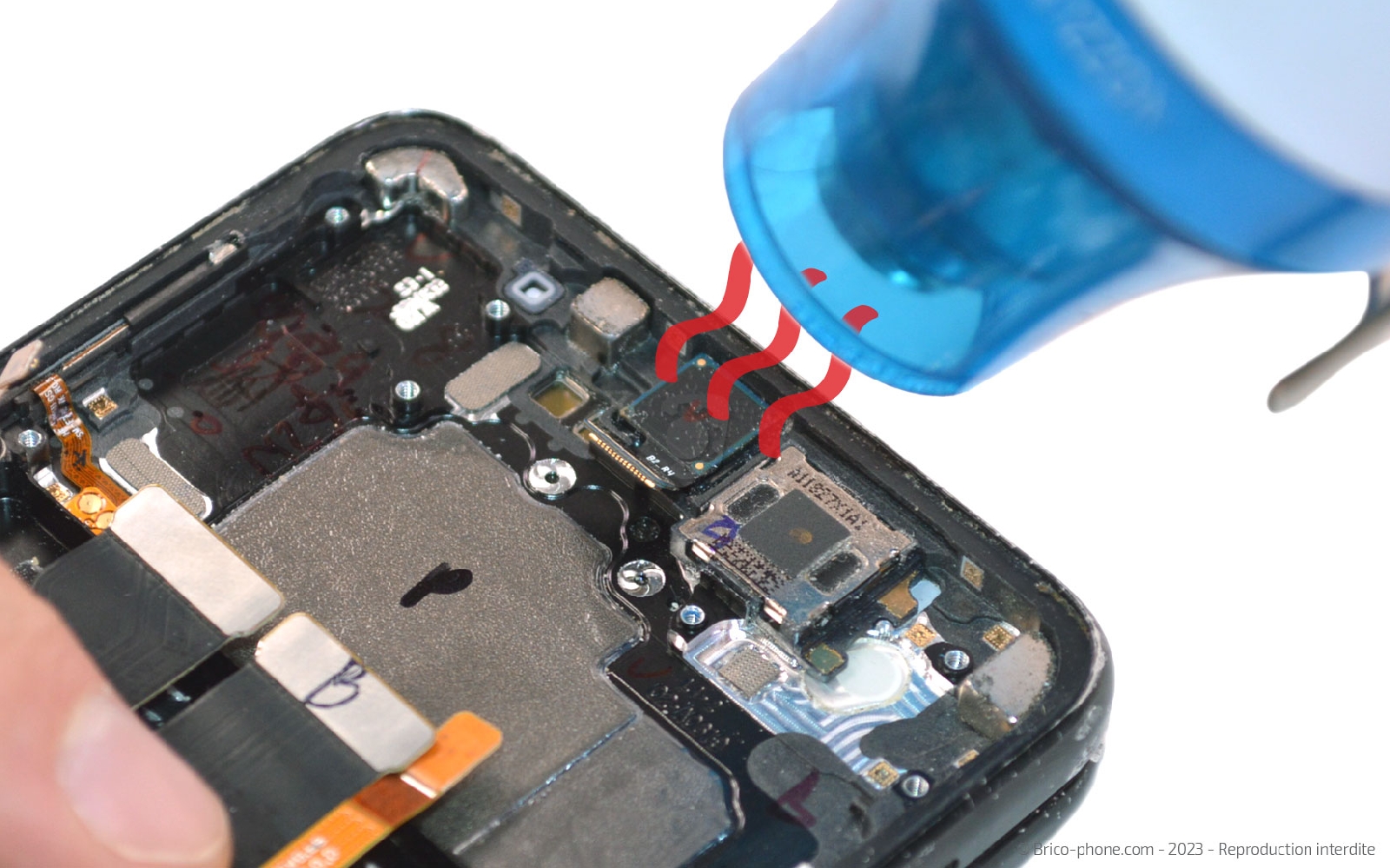

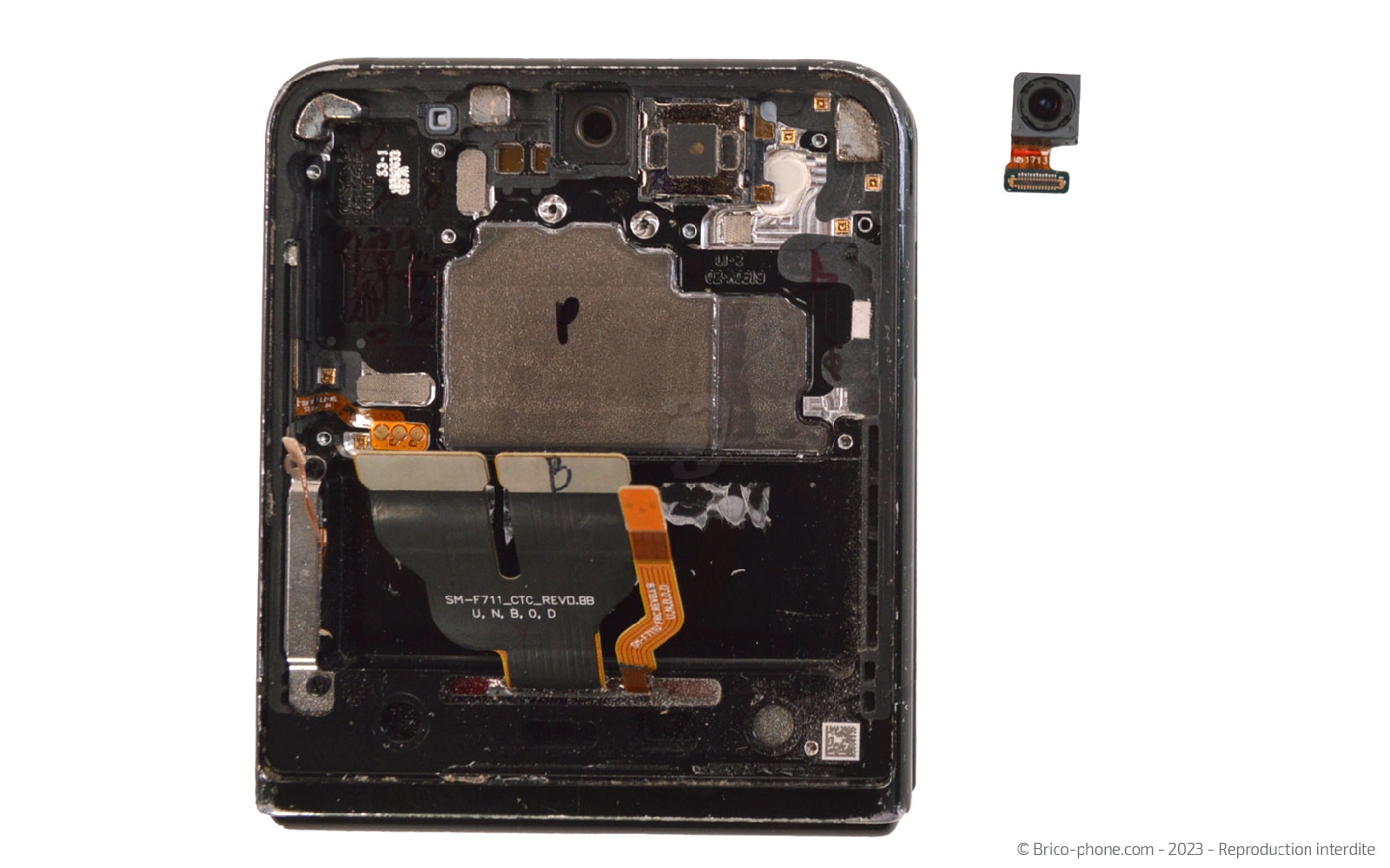

Etape 20 Enlever la caméra avant

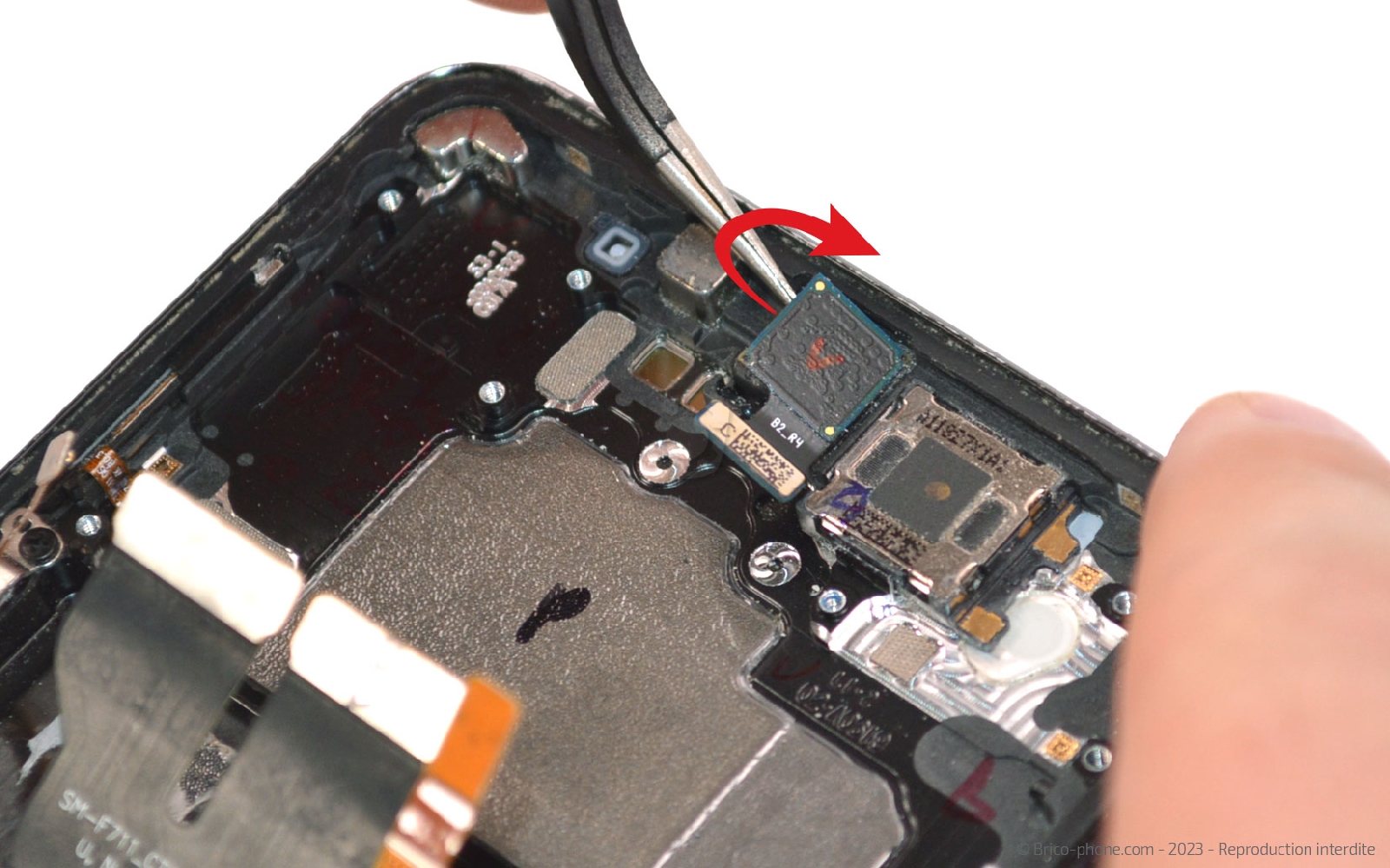

Chauffez légèrement les deux composants ( caméra et HP). Introduisez la pointe de la pincette sous la caméra pour la détacher du téléphone.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Caméra avant pour Samsung Galaxy Z Flip3 12.90€
Etape 21

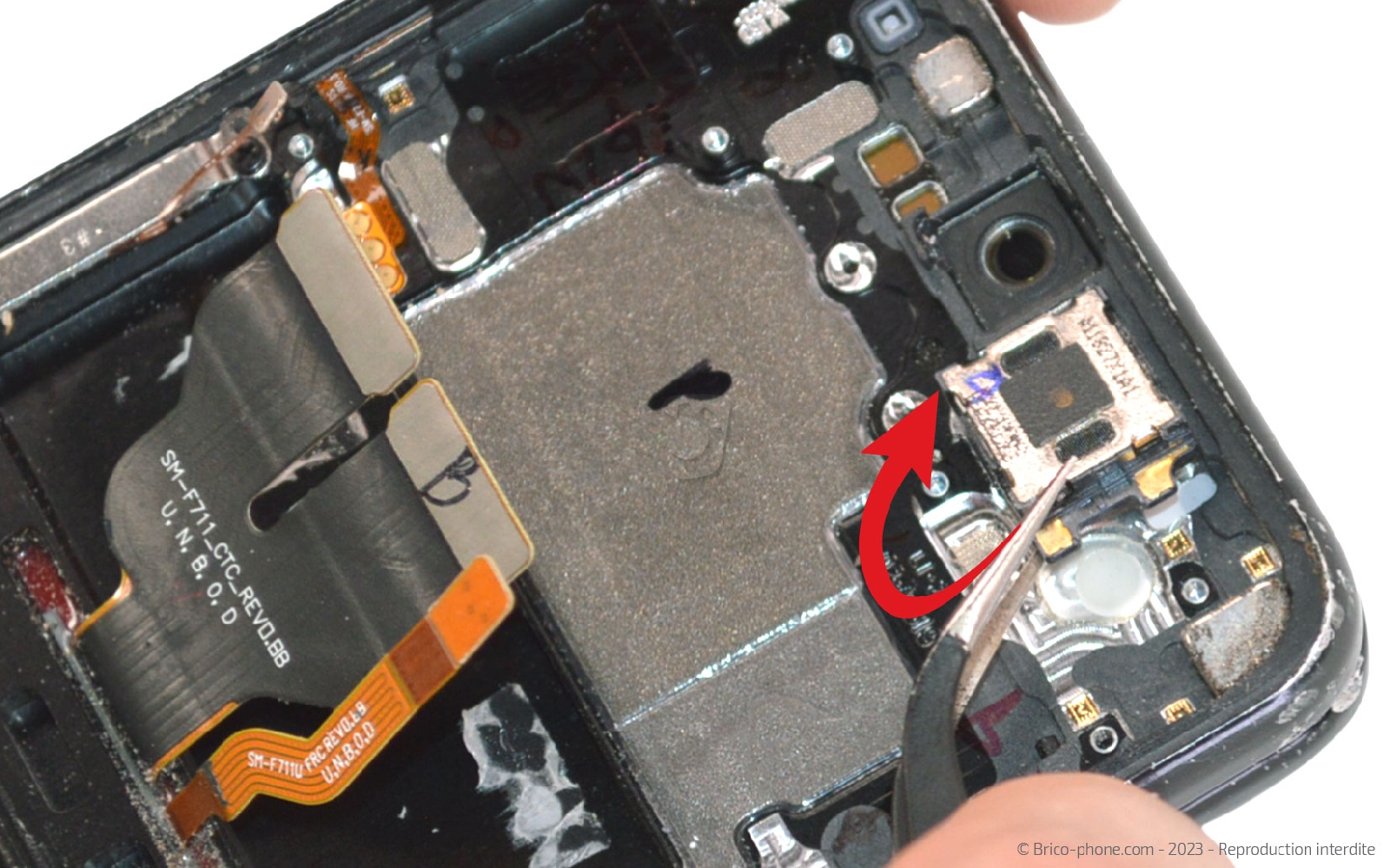

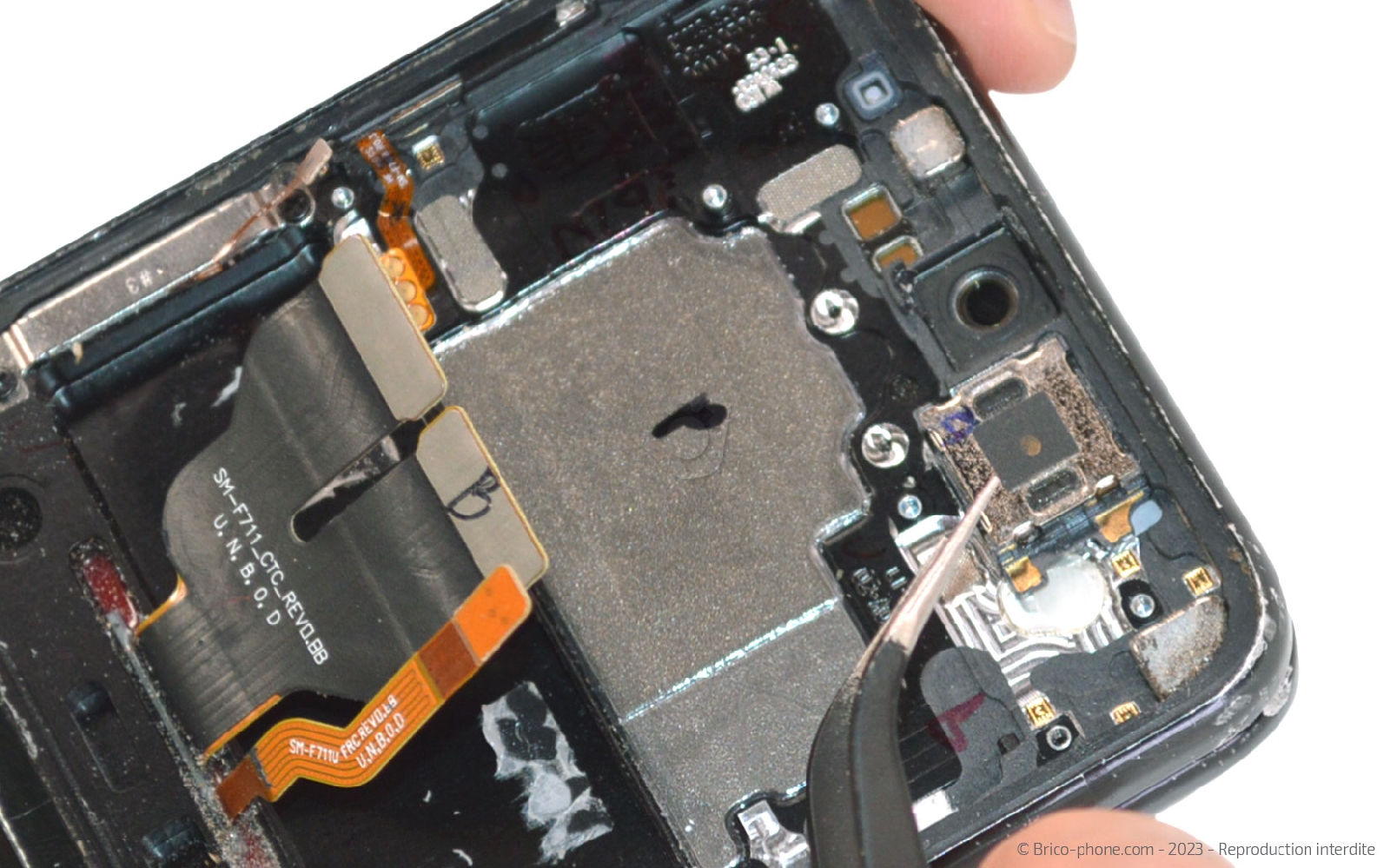

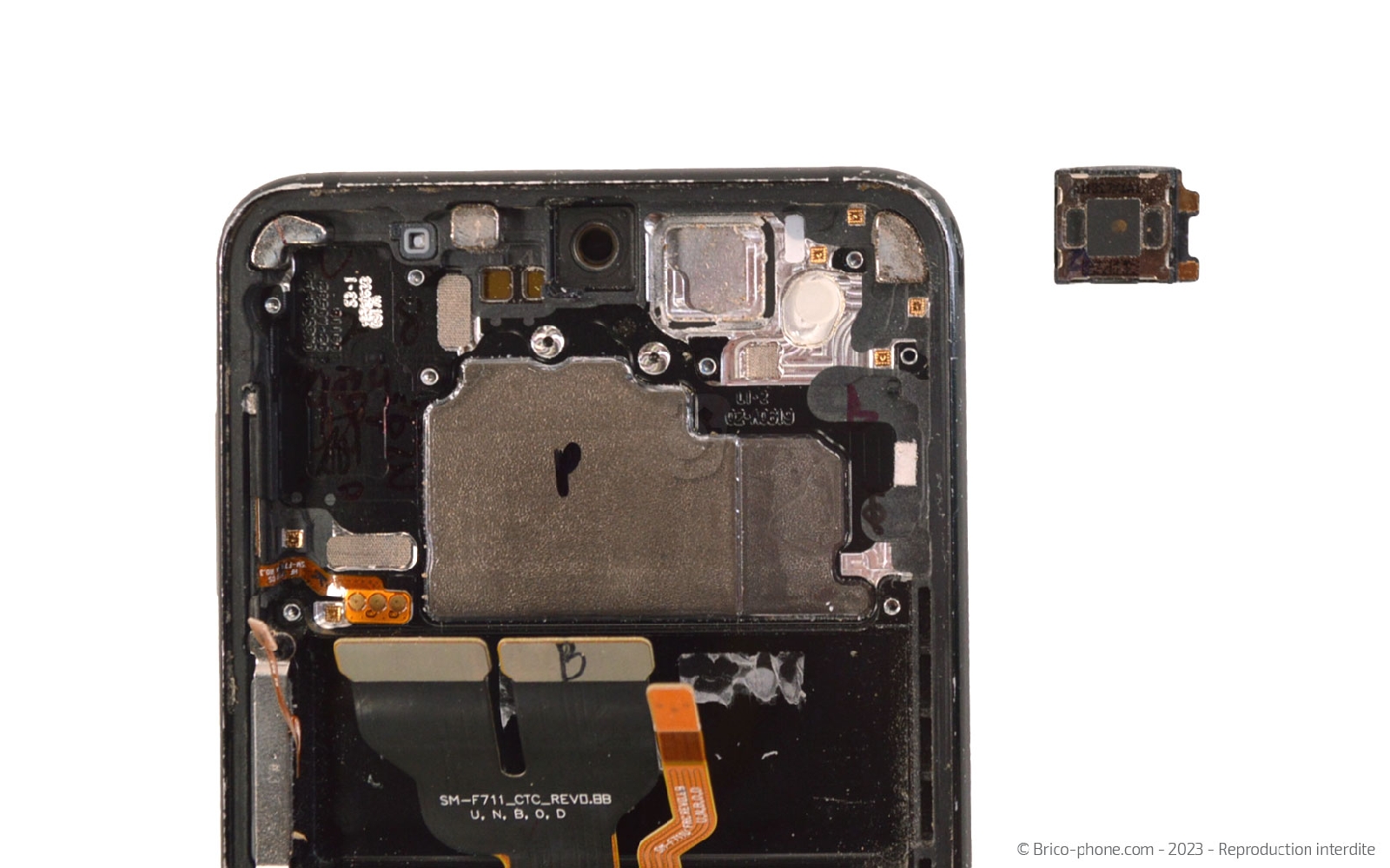

Etape 21 Récupérer l'écouteur de l'oreille

Glissez la pointe de la pincette sous le composant pour le décoller du châssis.
Outils
Pince Brucelles
Etape 22

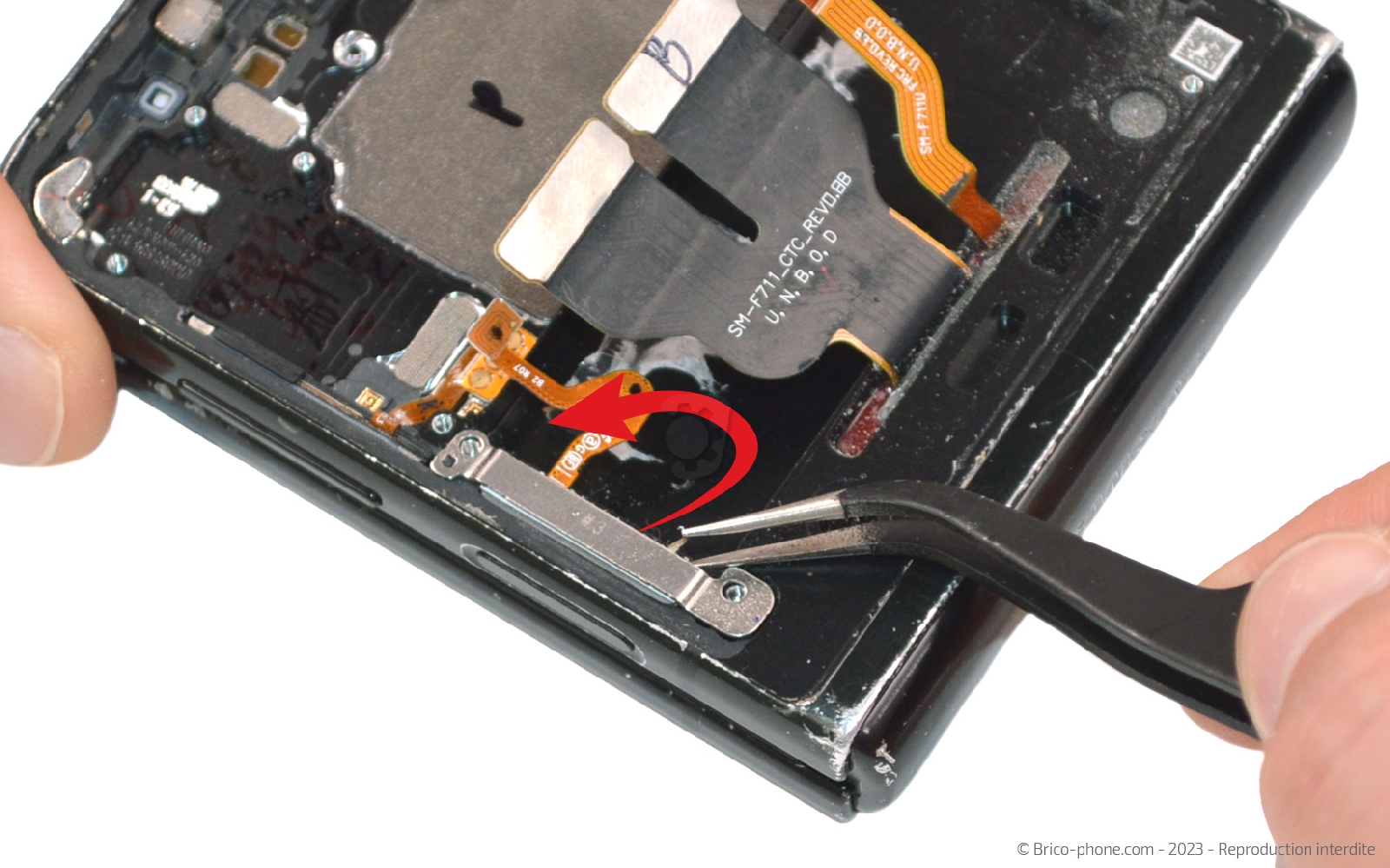

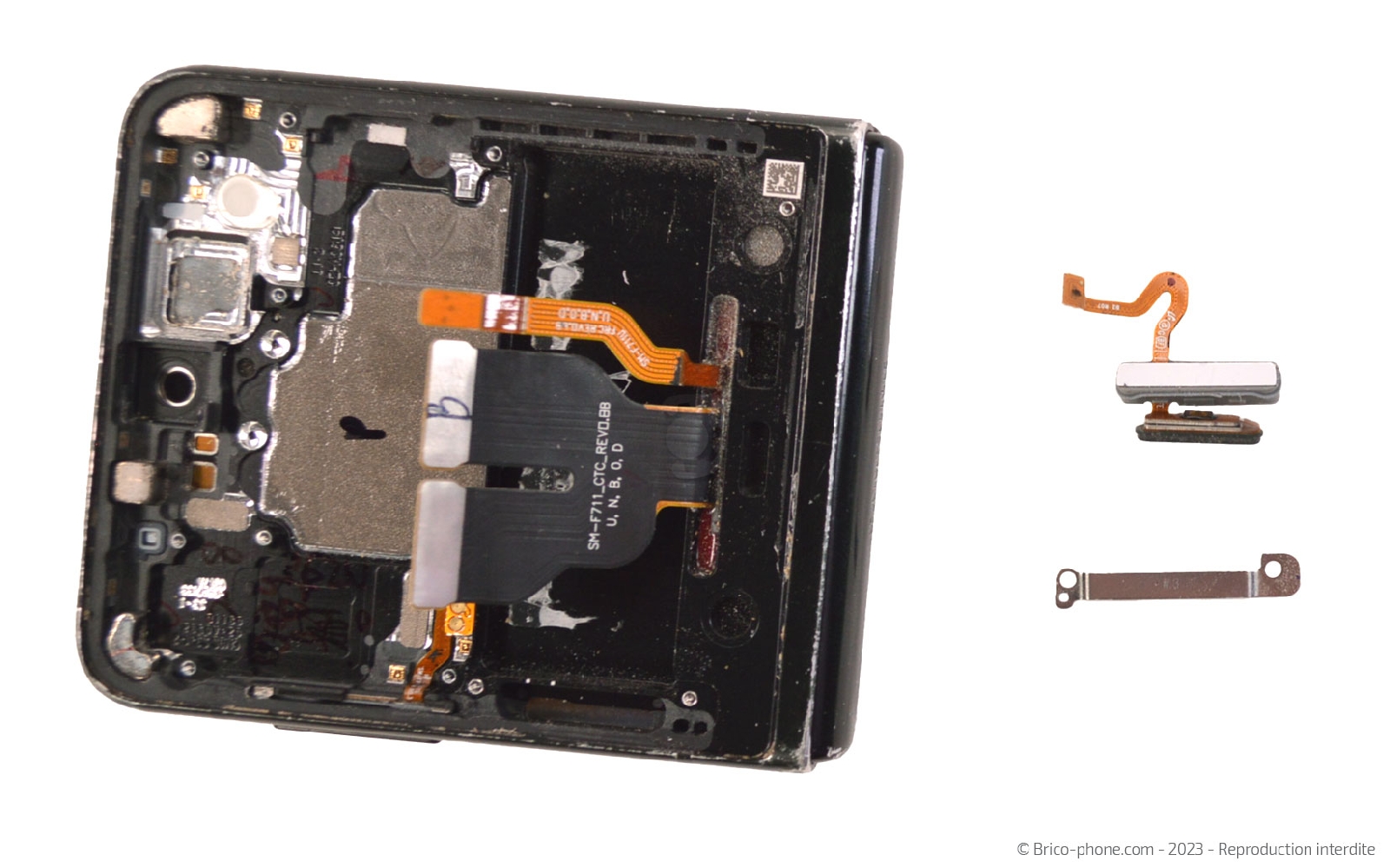

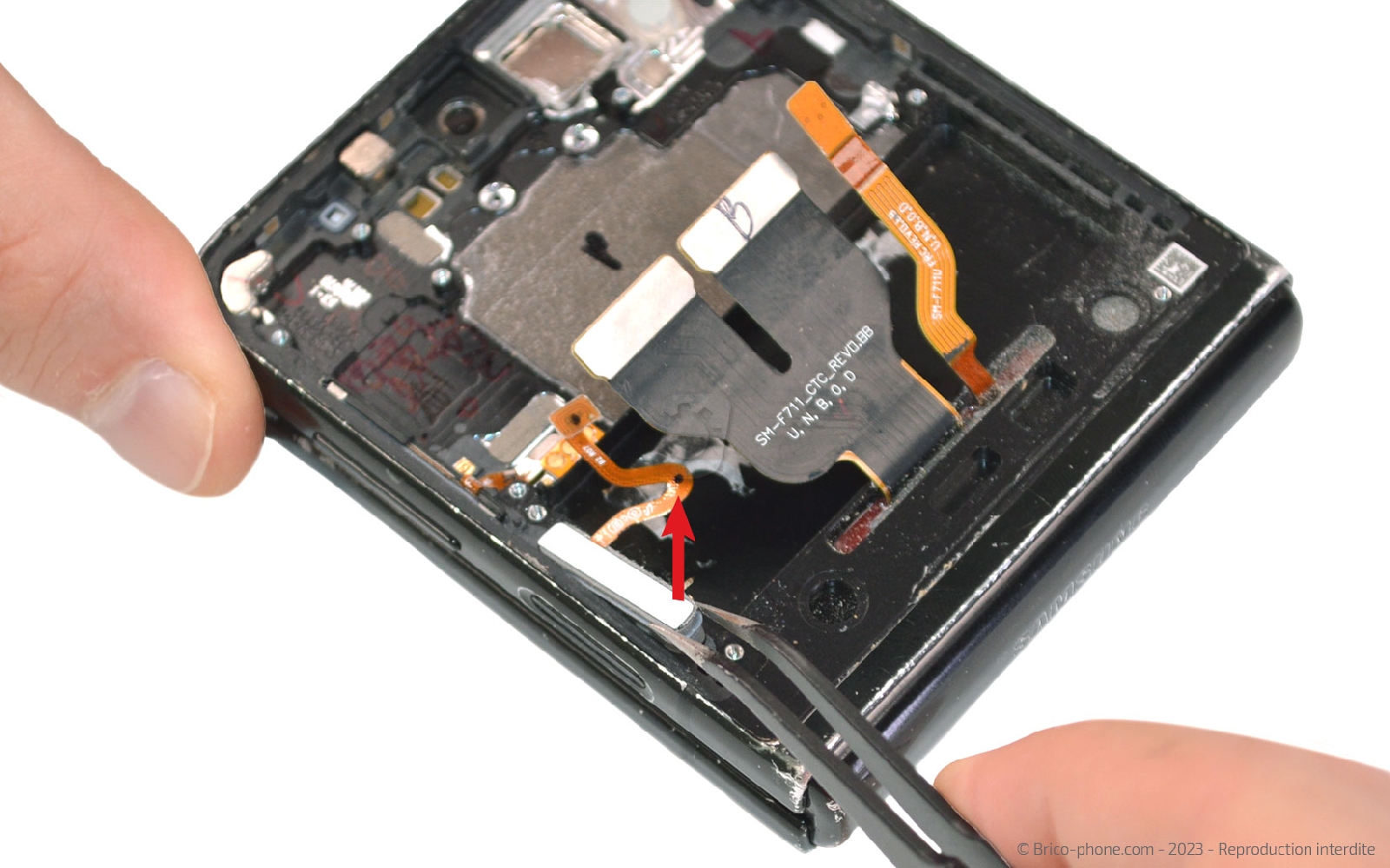

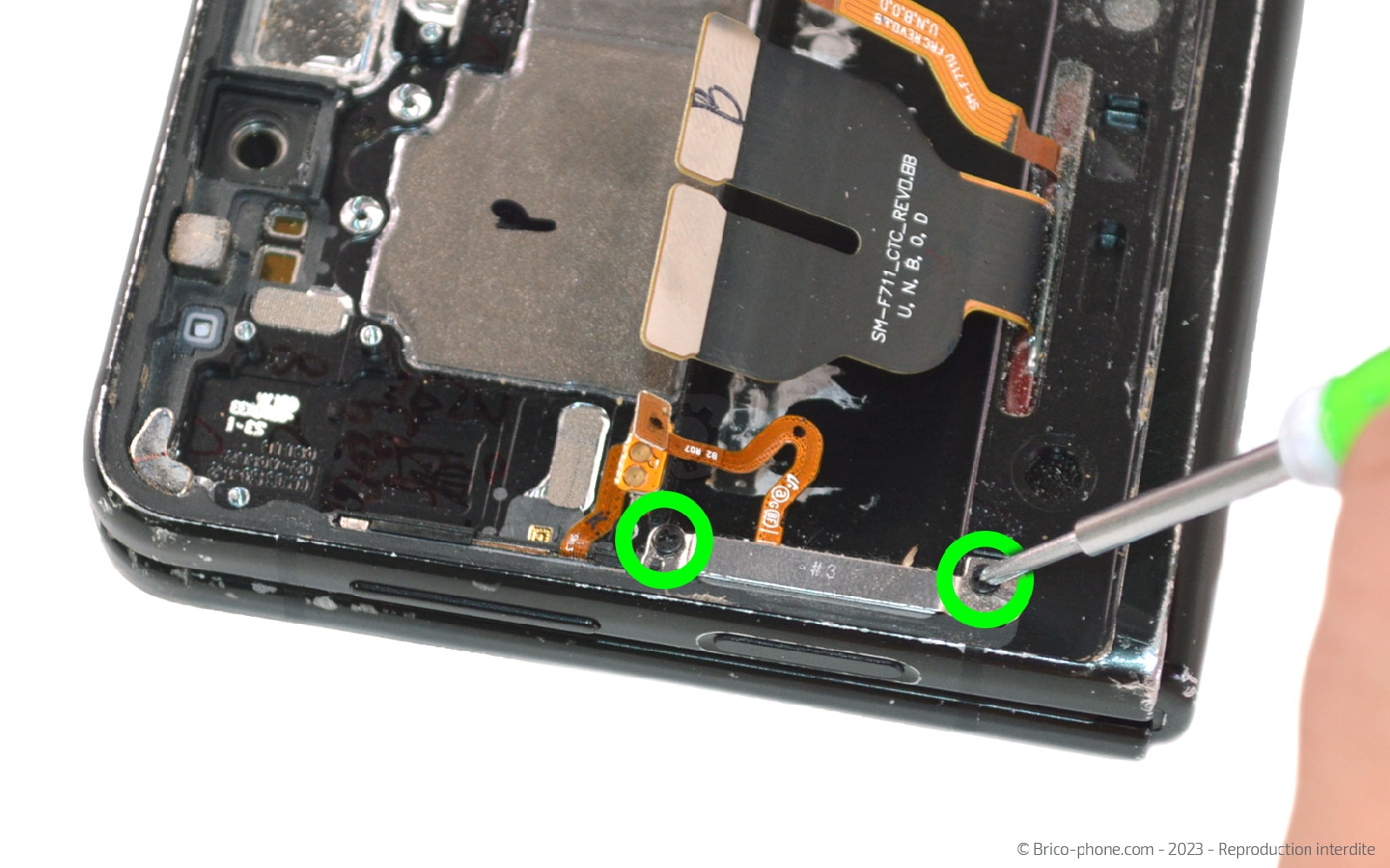

Etape 22 Sortir le lecteur d'empreintes

Retirez les deux vis de la plaquette de protection du capteur d'empreintes. une fois celle-ci extraite, récupérez le lecteur.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 23

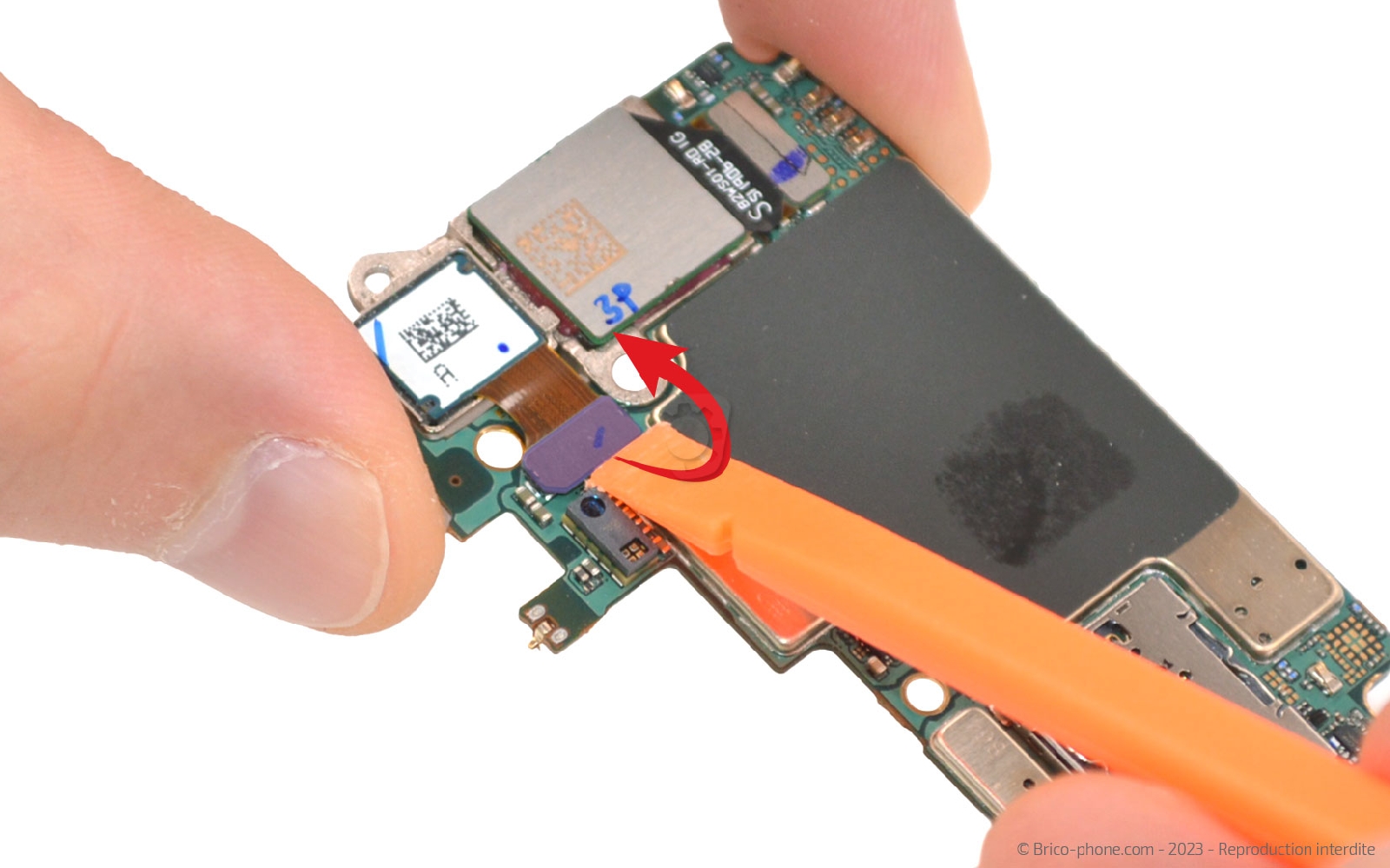

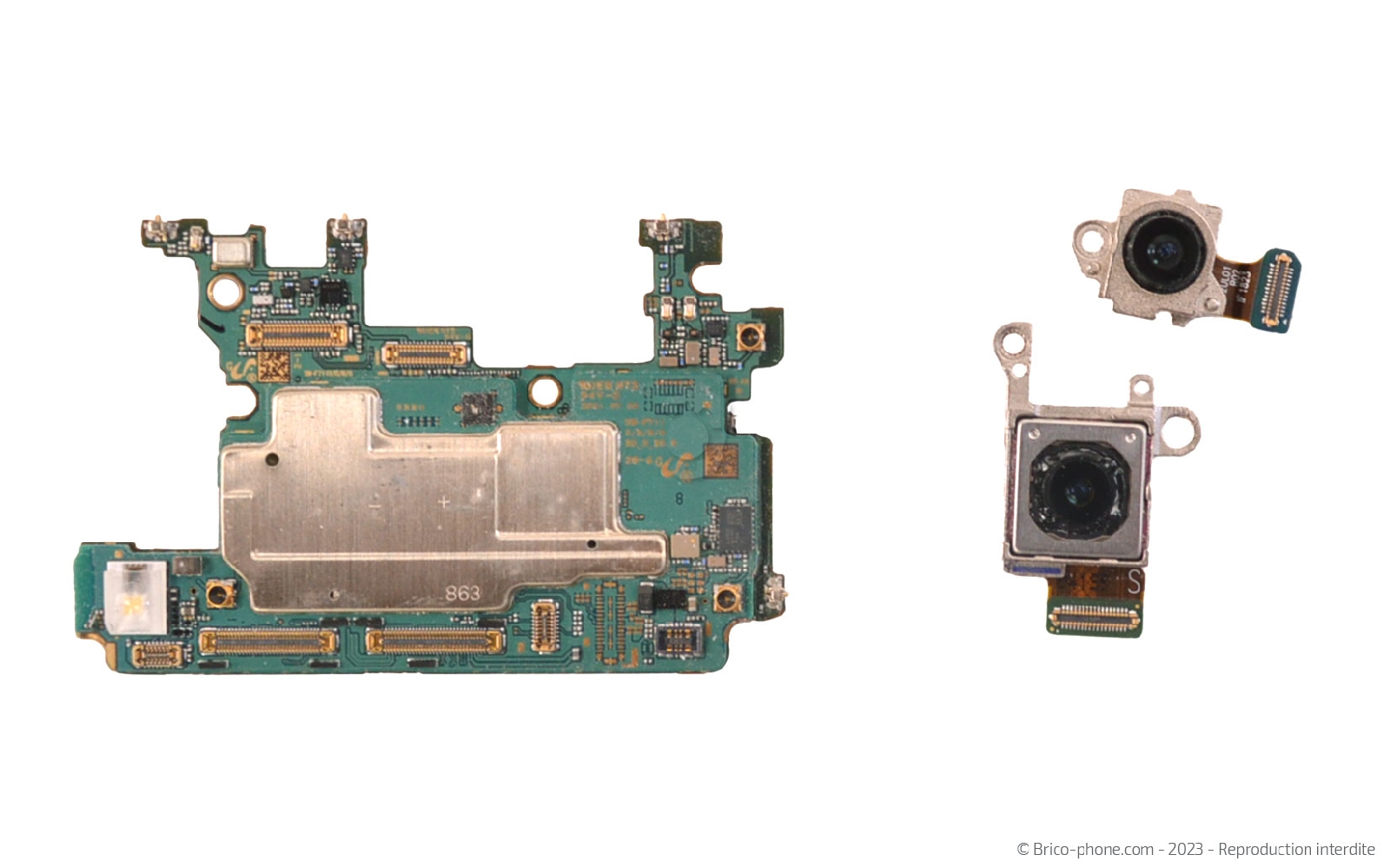

Etape 23 Séparer les caméras de la carte mère

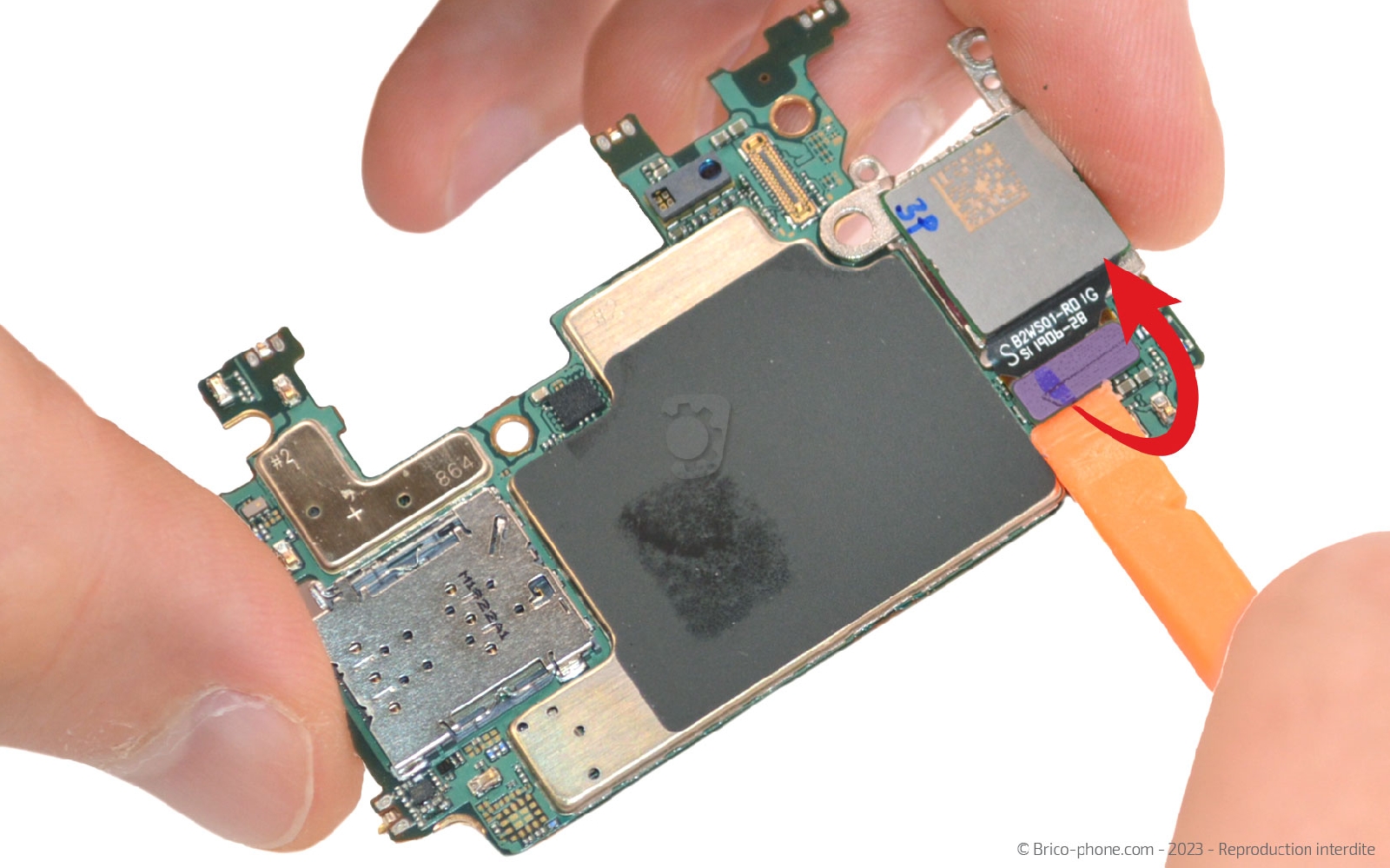

Débranchez les deux caméras arrière avec le spudger.
Outils
Levier Nylon
Pièces
Caméra arrière 12 MP pour Samsung Galaxy Z Flip3 6.90€

Vue éclatée

Voici l'ensemble des pièces détachées qui composent votre Samsung Galaxy Z Fold3. Si vous souhaitez remonter votre téléphone, suivez les étapes précédentes dans le sens contraire.
