Comment changer le bloc écran sur Galaxy A14 (5G)

Temps estimé : 40 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Galaxy A14 (5G) | Temps estimé : 40 min | Difficulté : 2.5/5

Bienvenue dans ce tutoriel dédié au remplacement du bloc écran du Samsung Galaxy A14 5G, présenté par Brico-phone. Que vous soyez un bricoleur amateur ou un passionné de technologie, ce guide est conçu pour vous accompagner pas à pas dans le processus de réparation de votre appareil.

Le Samsung Galaxy A14 5G, avec ses performances impressionnantes et son design élégant, est un appareil précieux pour beaucoup d'entre nous. Cependant, un écran endommagé peut non seulement gâcher l'expérience utilisateur, mais aussi compromettre la fonctionnalité de l'appareil. Heureusement, avec les bons outils et un peu de patience, remplacer le bloc écran de votre Galaxy A14 5G est une opération tout à fait réalisable.

Dans ce tutoriel, nous vous fournirons des instructions détaillées, étape par étape, accompagnées de photos et de vidéos explicatives. Ces ressources ont été soigneusement élaborées par nos professionnels de la réparation chez Brico-phone, afin de rendre ce processus accessible à tous, même sans expérience préalable en réparation de téléphones. Vous apprendrez comment démonter en toute sécurité le bloc écran endommagé et le remplacer par un nouveau, tout en suivant nos conseils d'experts pour éviter les erreurs courantes.

De plus, nous vous indiquerons les outils nécessaires et vous donnerons des astuces pour manipuler votre appareil en toute sécurité. N'oubliez pas, en choisissant de réparer votre Samsung Galaxy A14 5G vous-même, vous contribuez non seulement à économiser de l'argent, mais aussi à réduire l'empreinte écologique en prolongeant la durée de vie de votre appareil. Alors, prêt à relever le défi ? Suivez-nous dans ce voyage de réparation et redonnez vie à votre Samsung Galaxy A14 5G !

Diagnostic

›  Ecran fissuré, rayé...
›  L'affichage présente des traits, tâches...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran pré-monté sur châssis pour Samsung Galaxy A14 (5G) noir (A146P/A146U)
79,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

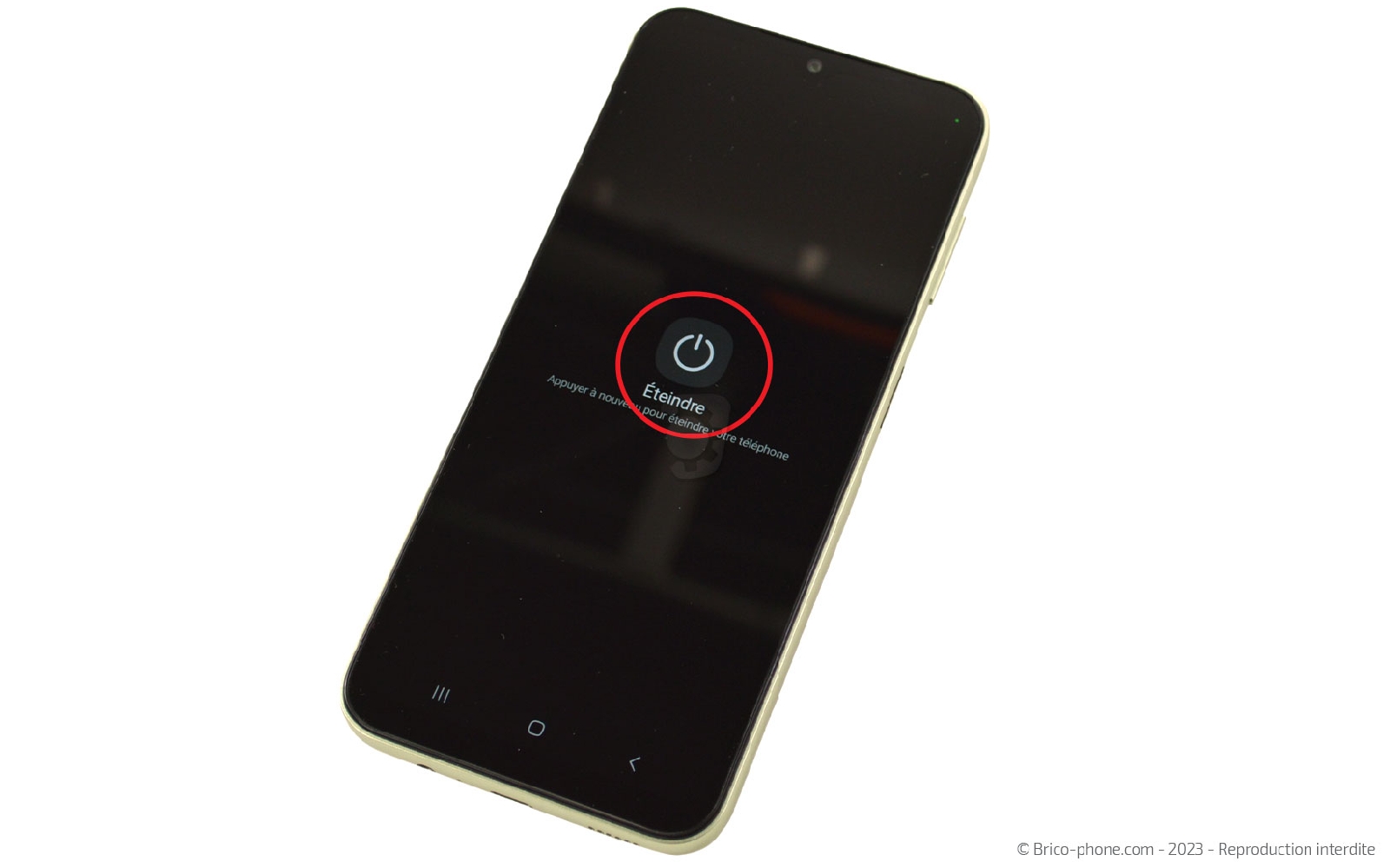

Avant de commencer

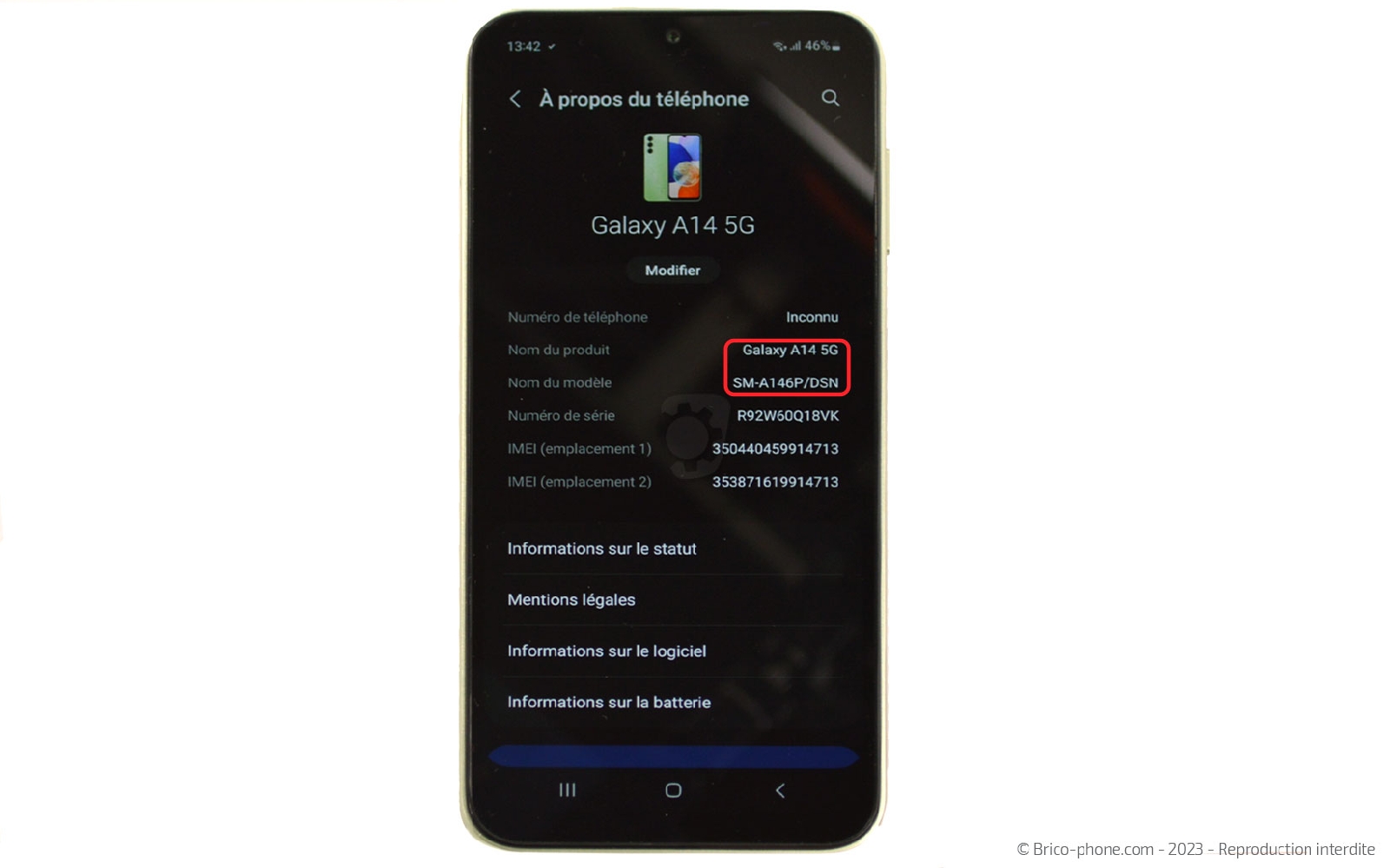

Nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander la bonne pièce détachée. Pour cela, il vous suffit de vous rendre dans les paramètres de votre téléphone dans la rubrique "A propos du téléphone".
Ici, nous avons le modèle A146P mais il existe deux autres versions qui sont : A146B et A146U. C'est pourquoi vous devez bien vérifier cette information.

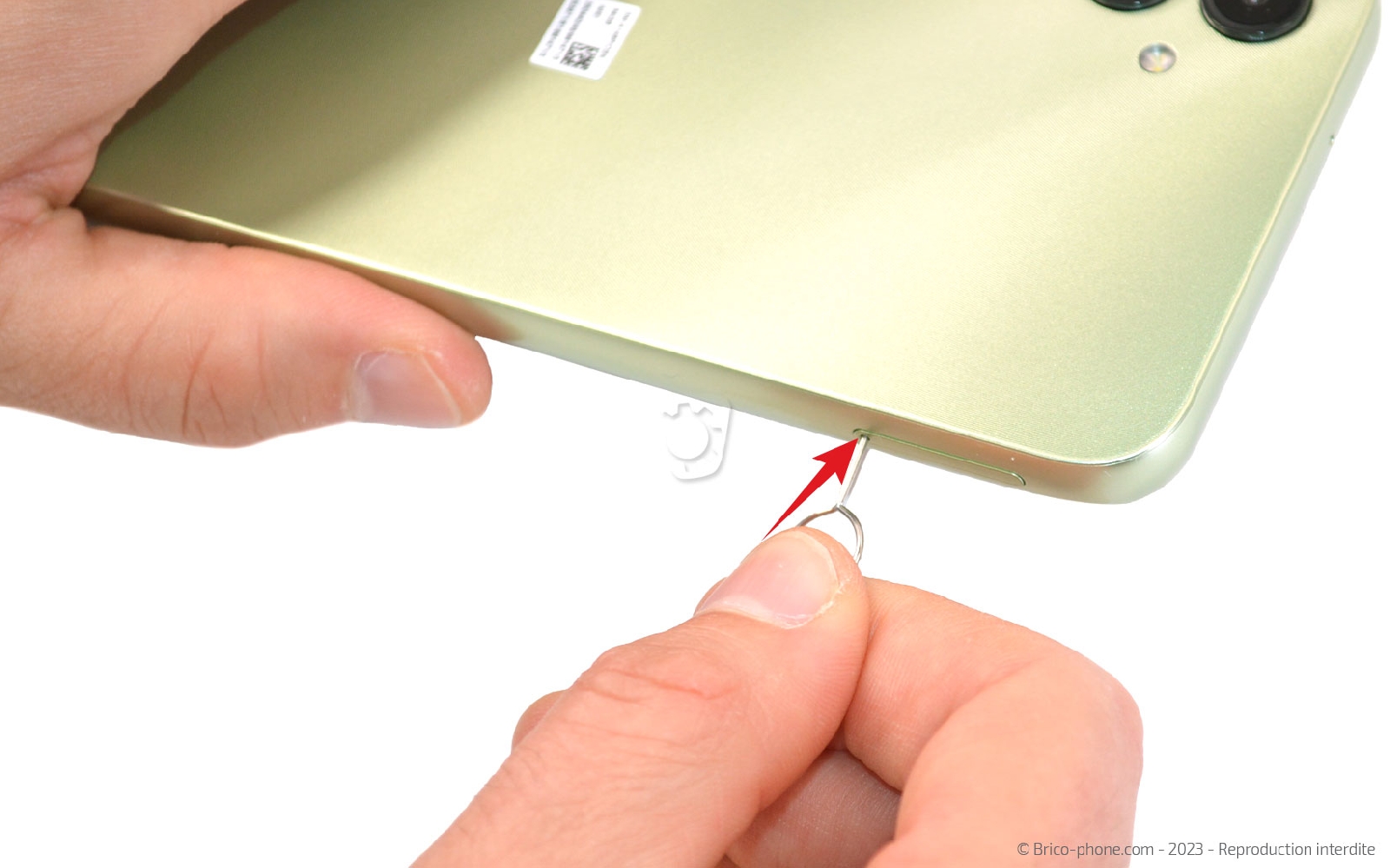

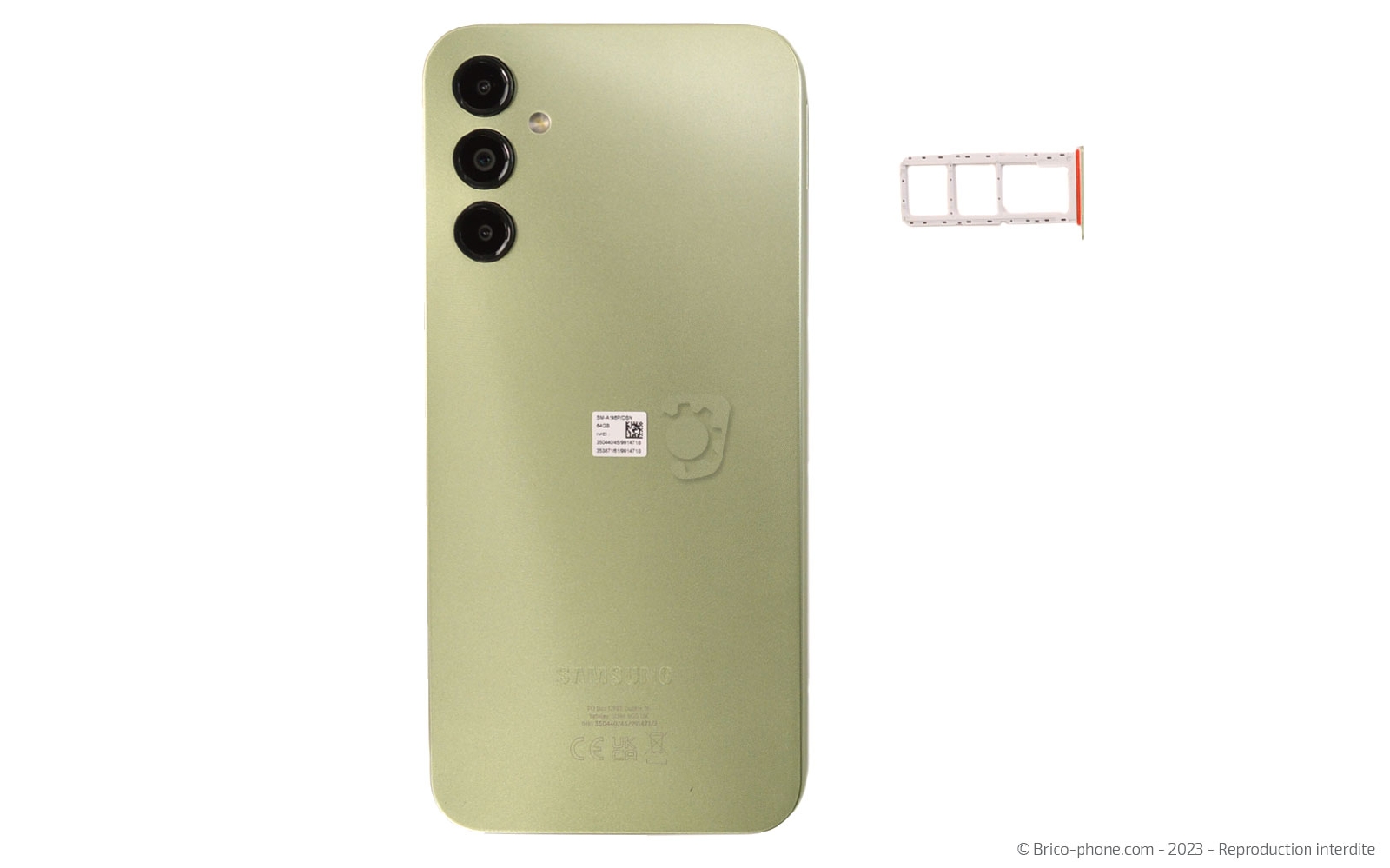

Etape 1 : Ejecter le tiroir SIM

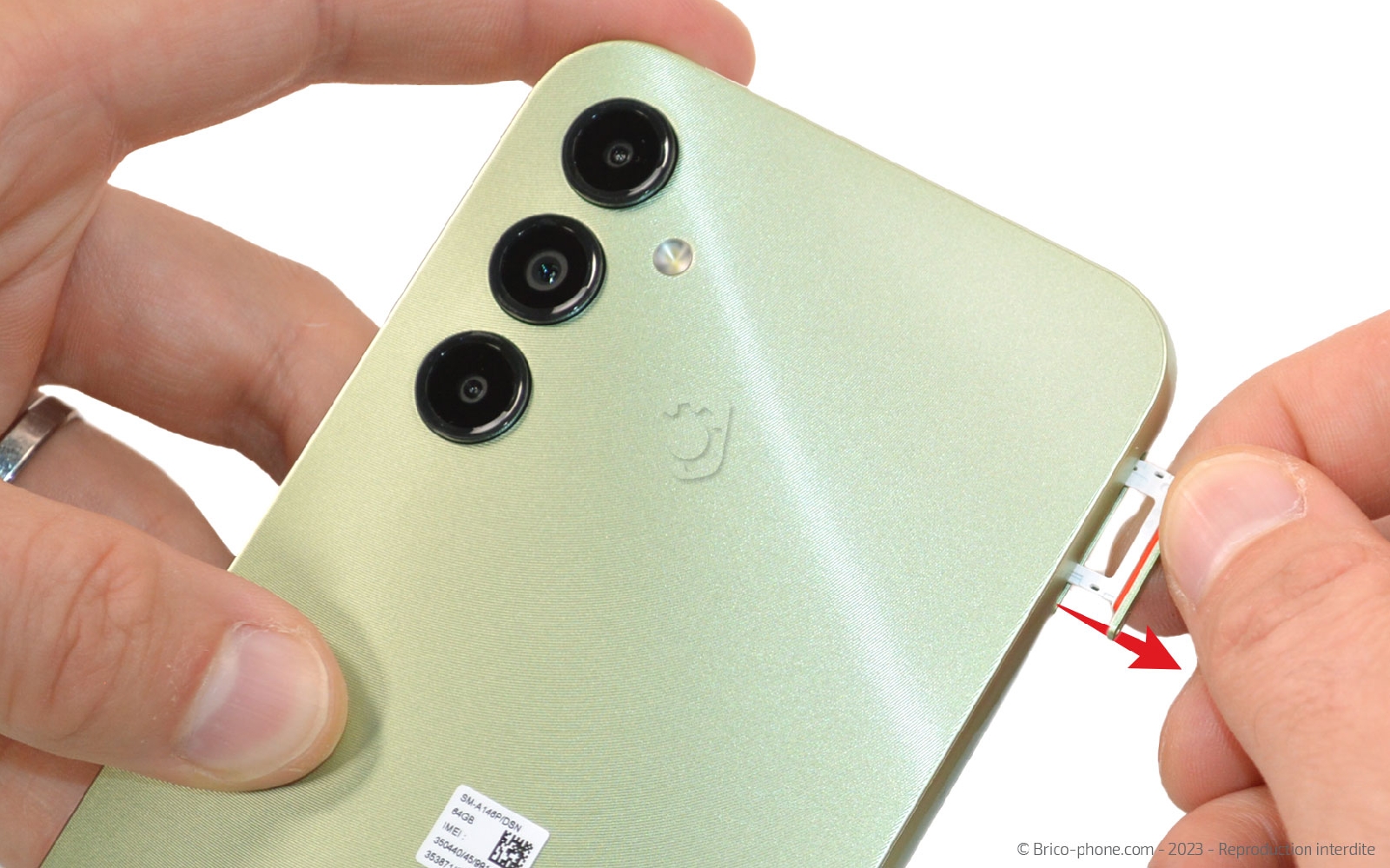

A l'aide de l'outil d'extraction, éjectez le tiroir SIM.
Outils du kit utilisés
Outils du kit utilisés

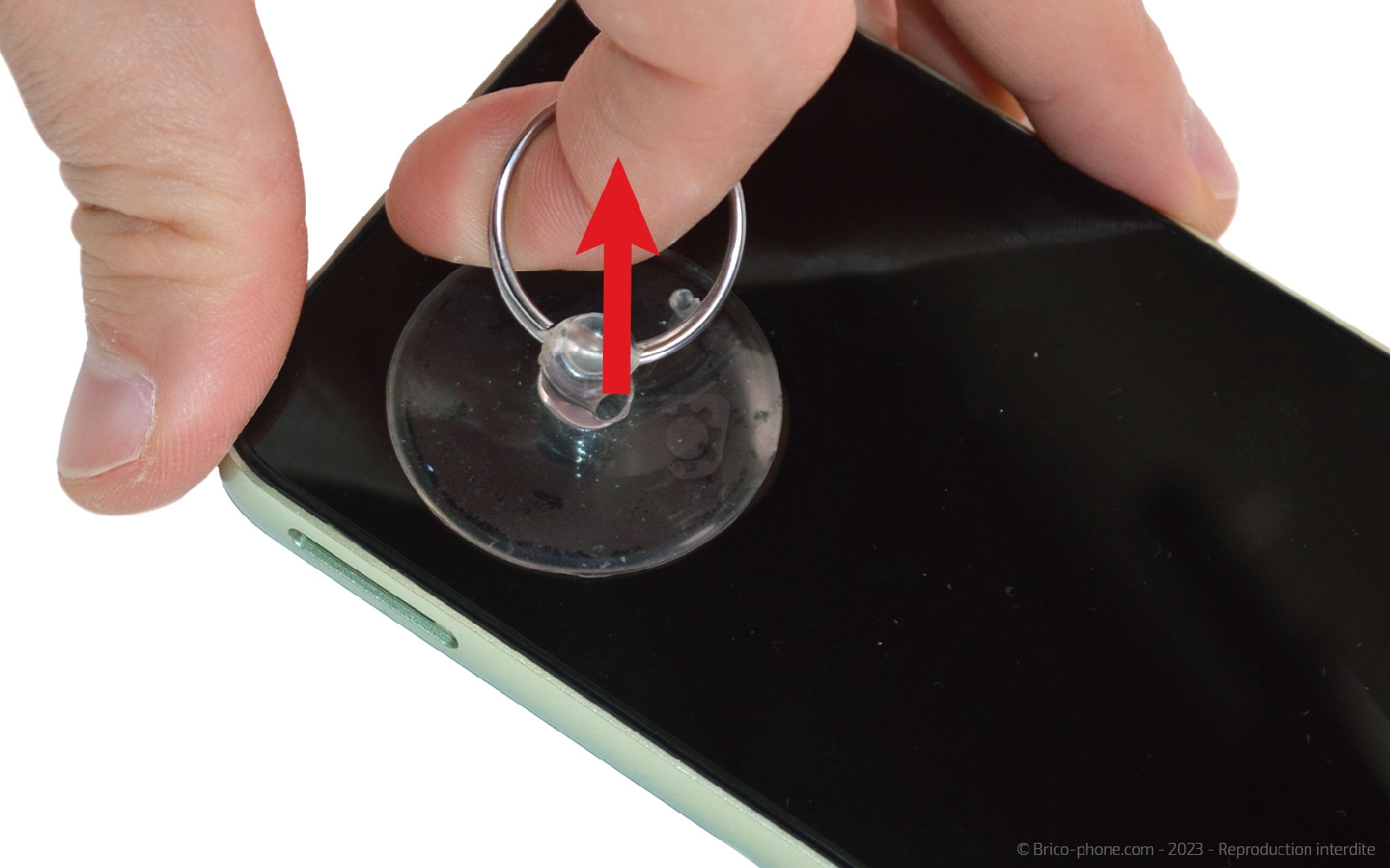

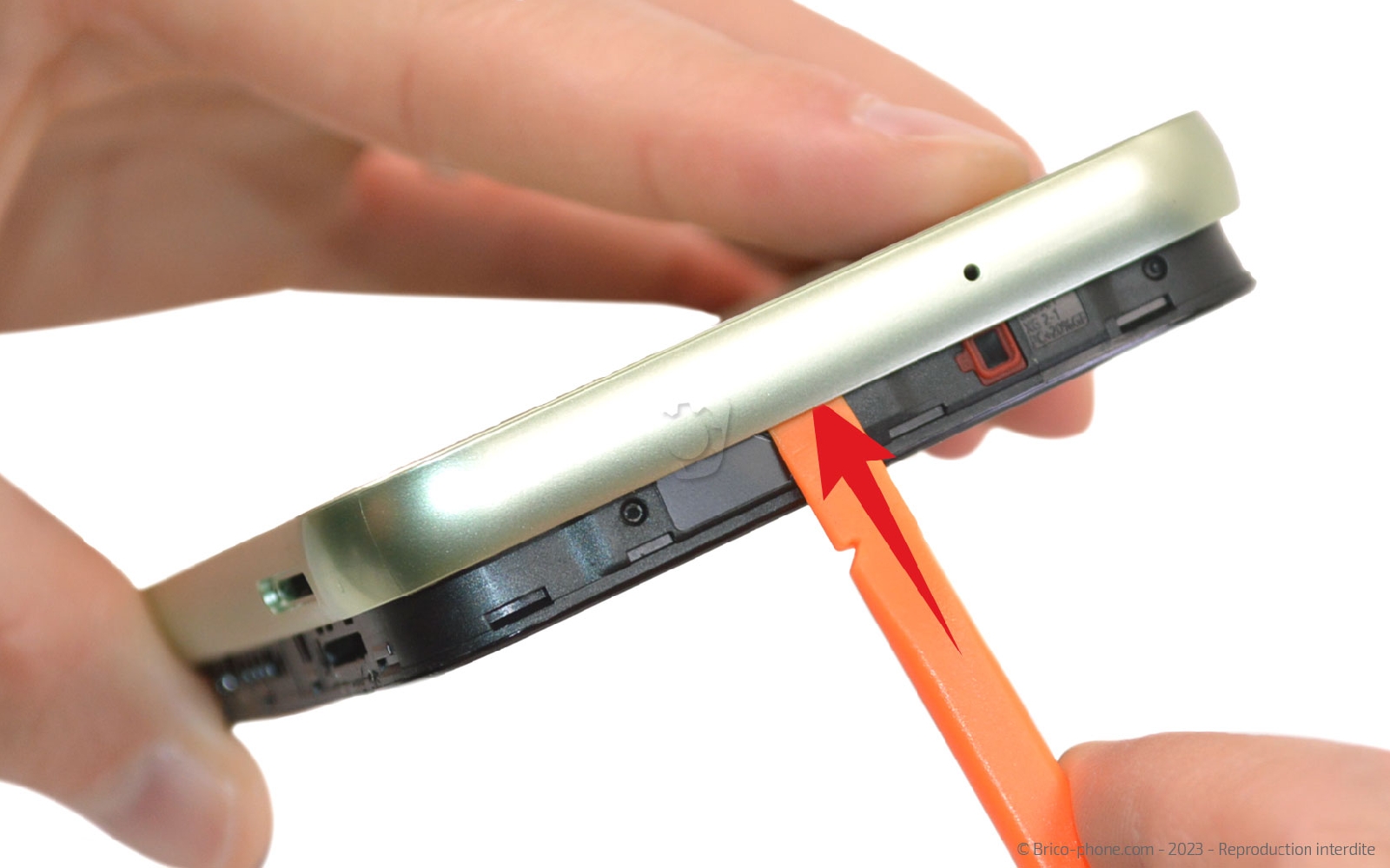

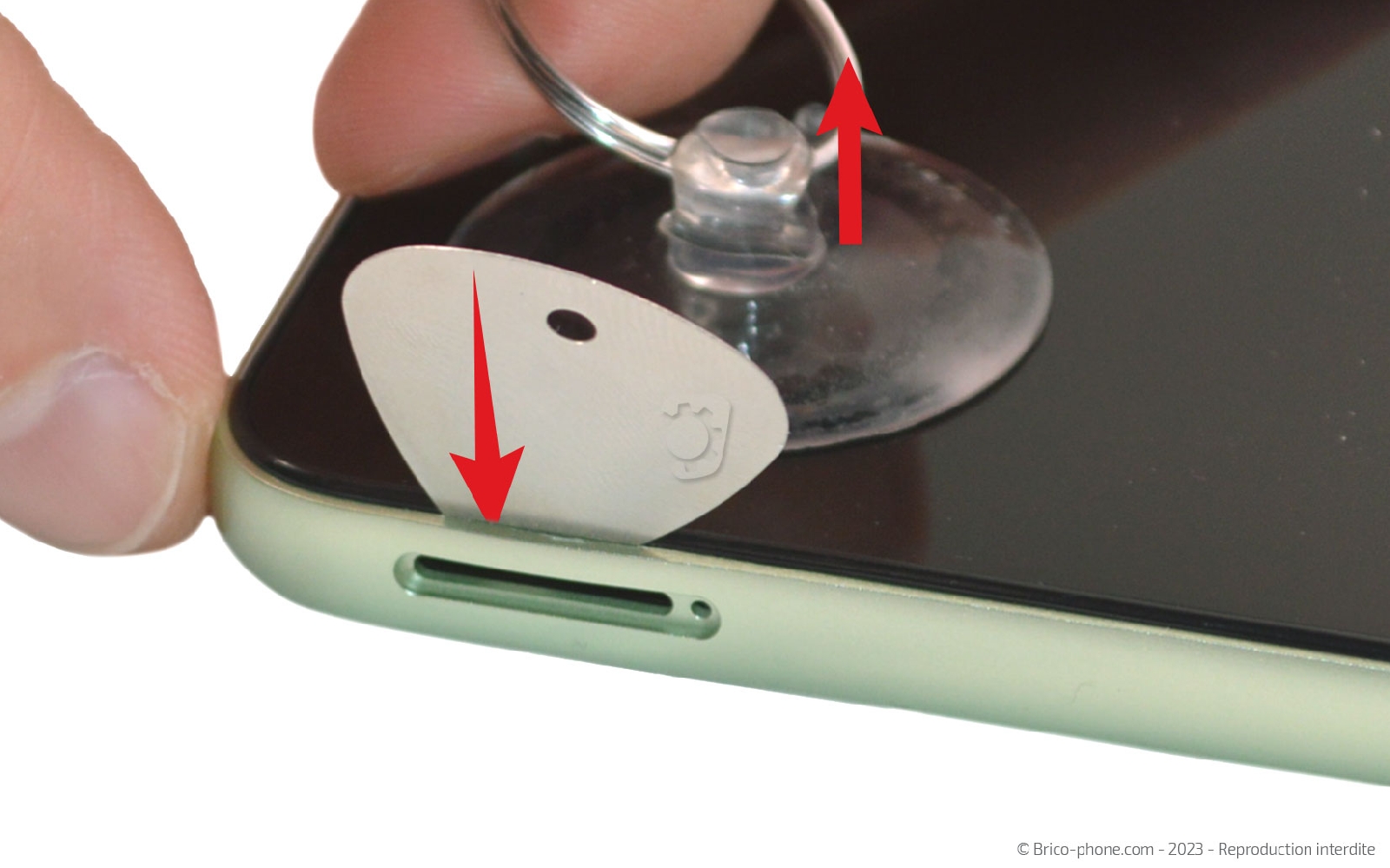

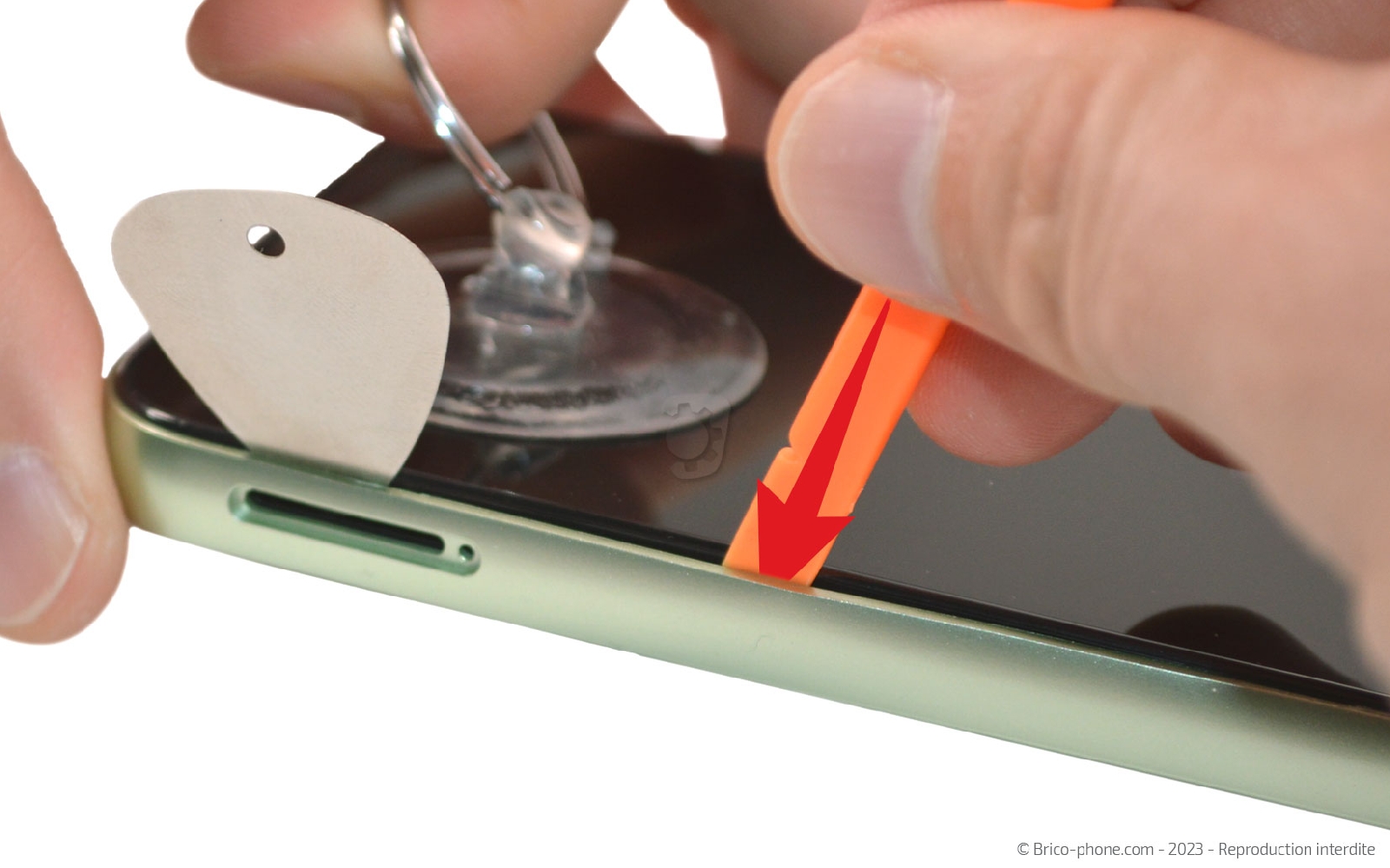

Etape 2 : Déclipser la coque arrière
Placez la ventouse près de l'emplacement du tiroir SIM puis insérez le médiator en métal troué entre la coque et l'écran.

Remplacez le médiator par la spatule pour continuer à déclipser doucement le composant.
Outils du kit utilisés
Outils du kit utilisés

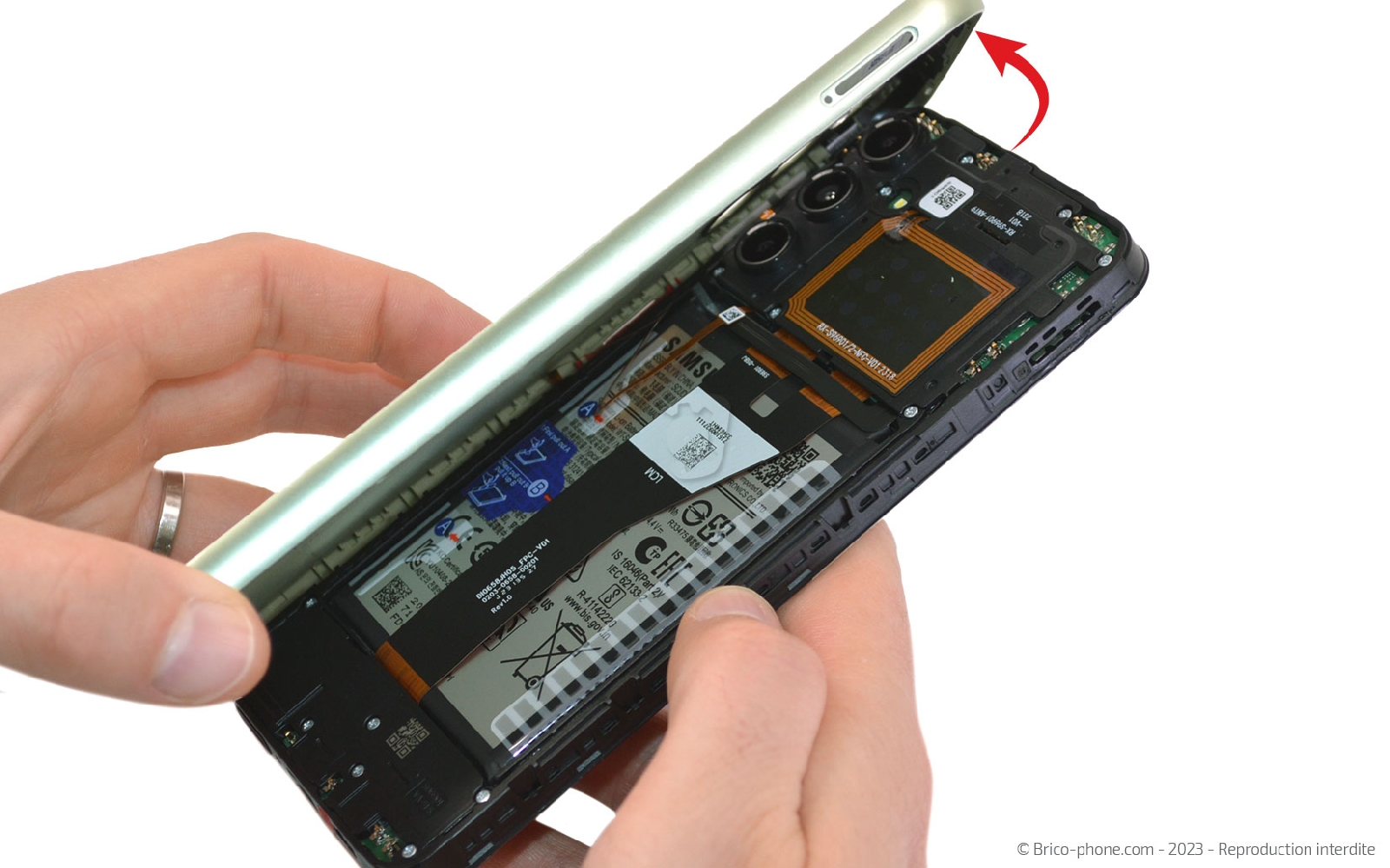

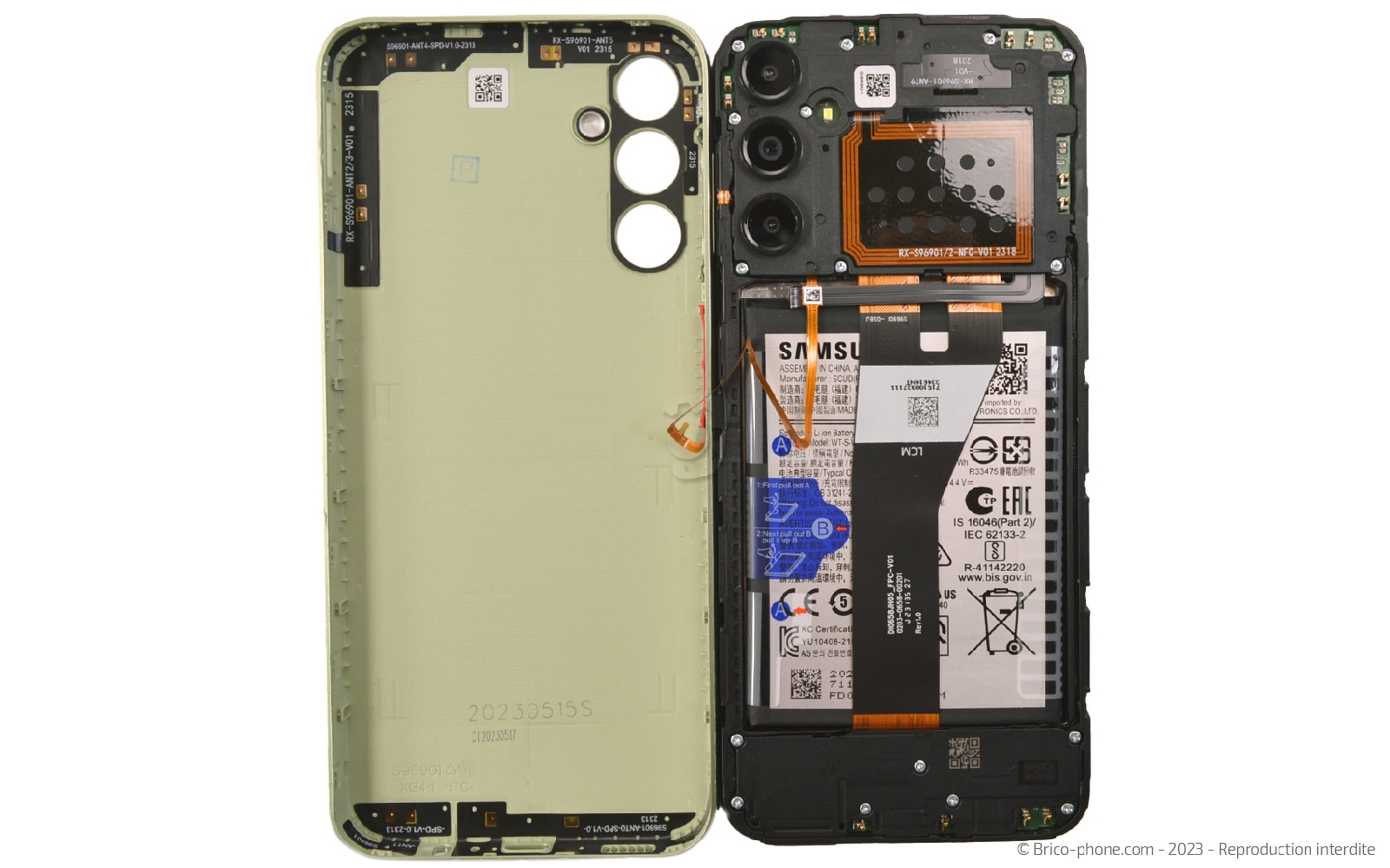

Etape 3 : Ouvrir le téléphone
Basculez la coque arrière vers la gauche pour ouvrir le téléphone tout en faisant attention à la nappe du lecteur d'empreintes encore connectée à la carte mère.

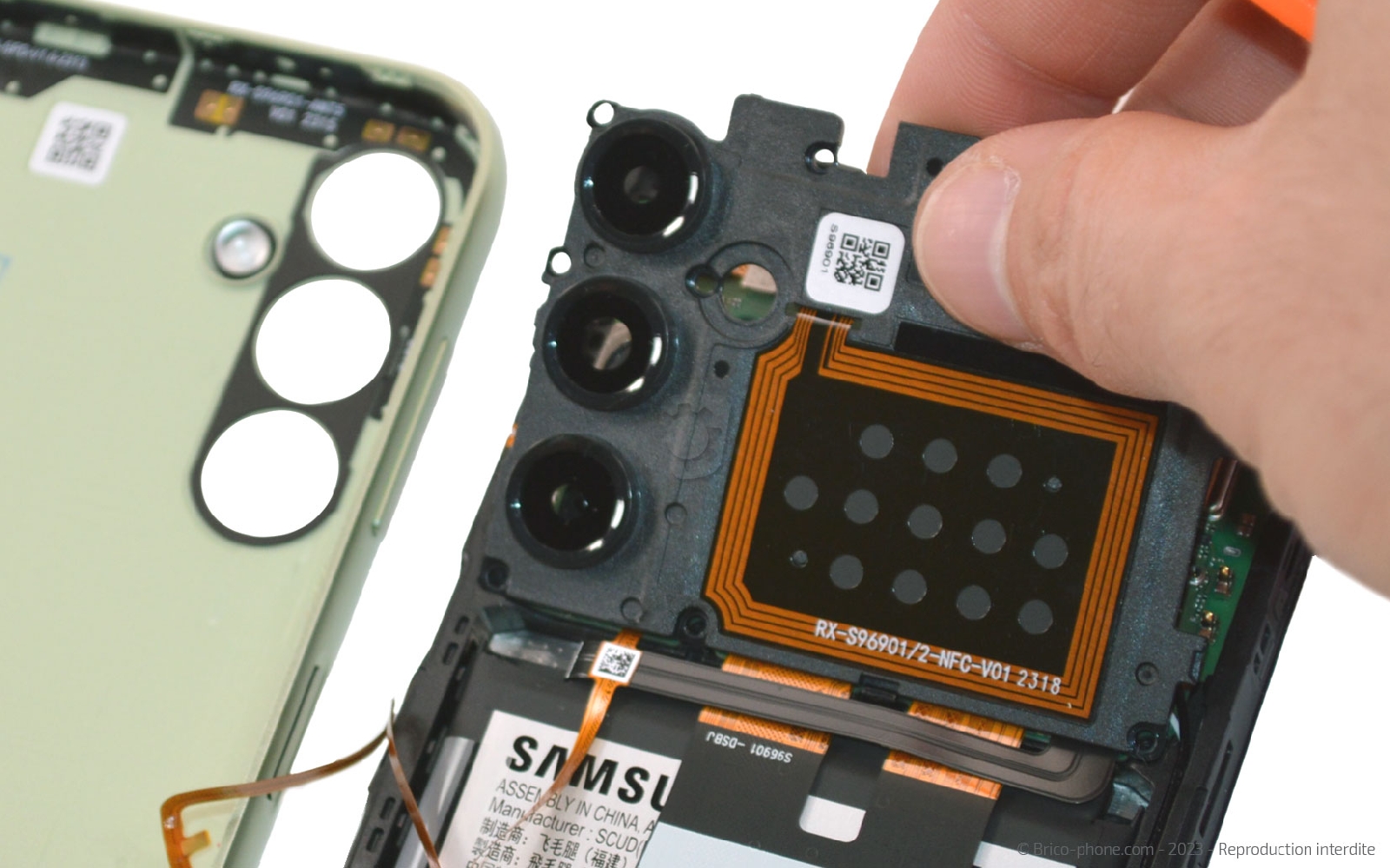

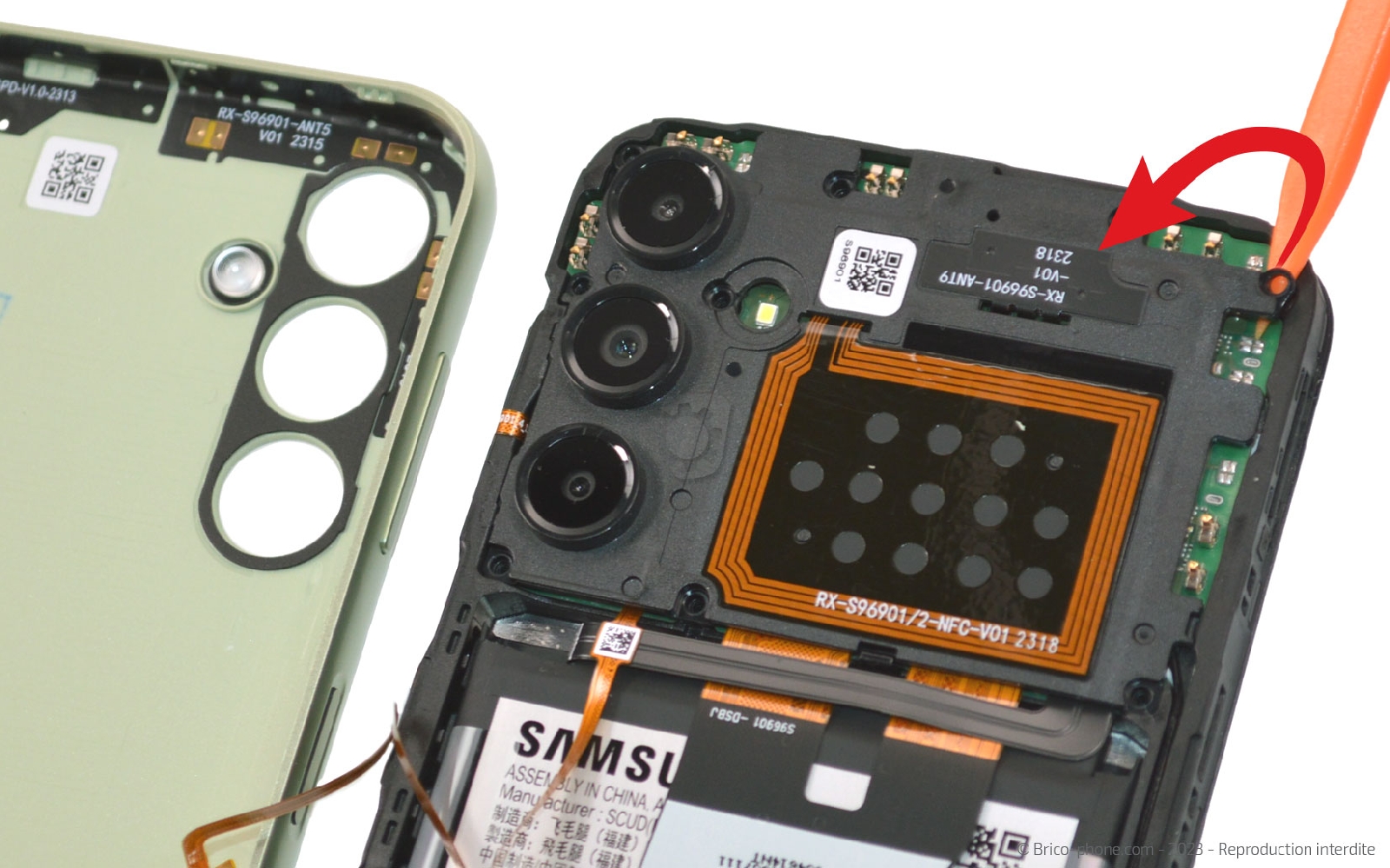

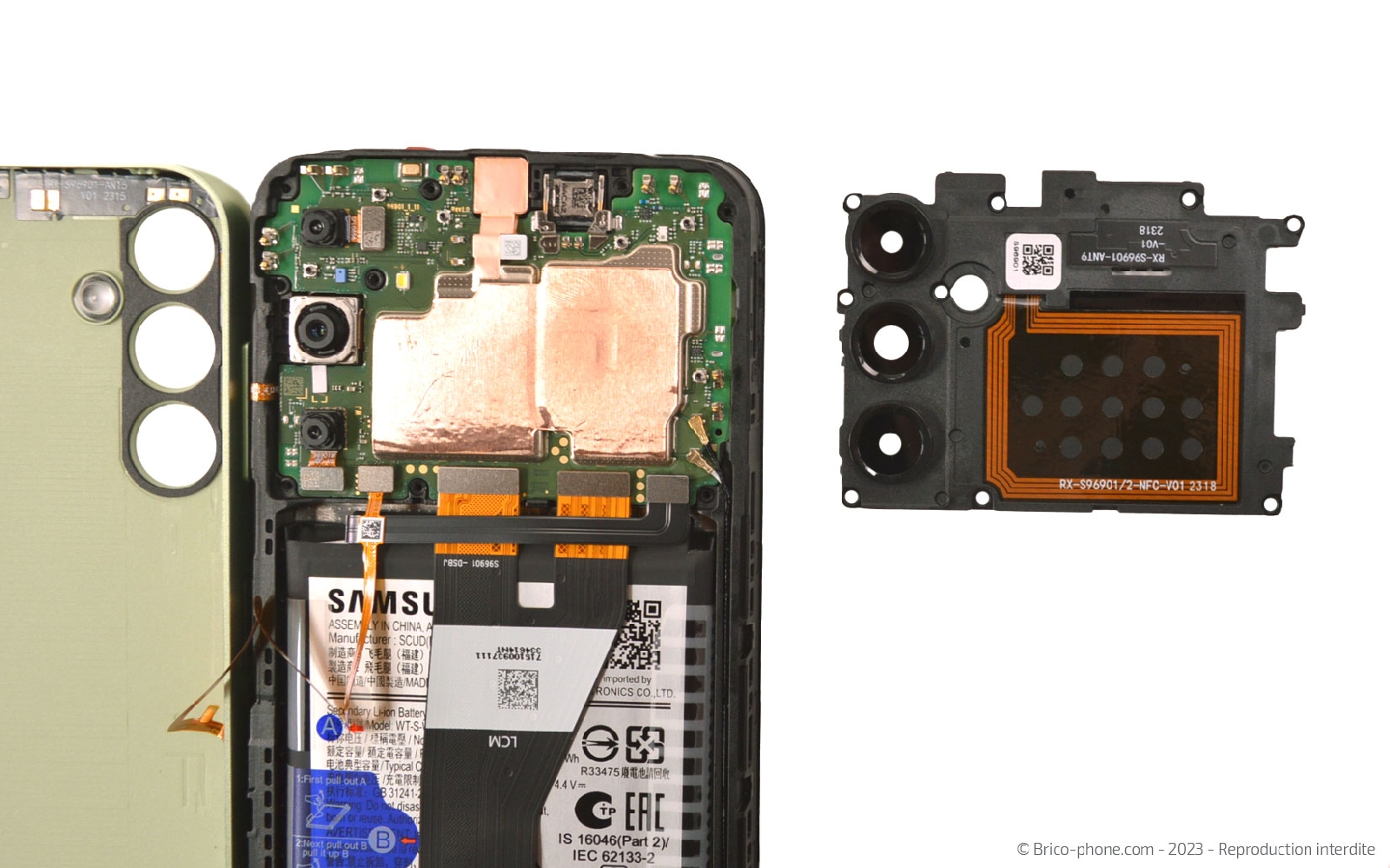

Etape 4 : Retirer la plaquette NFC

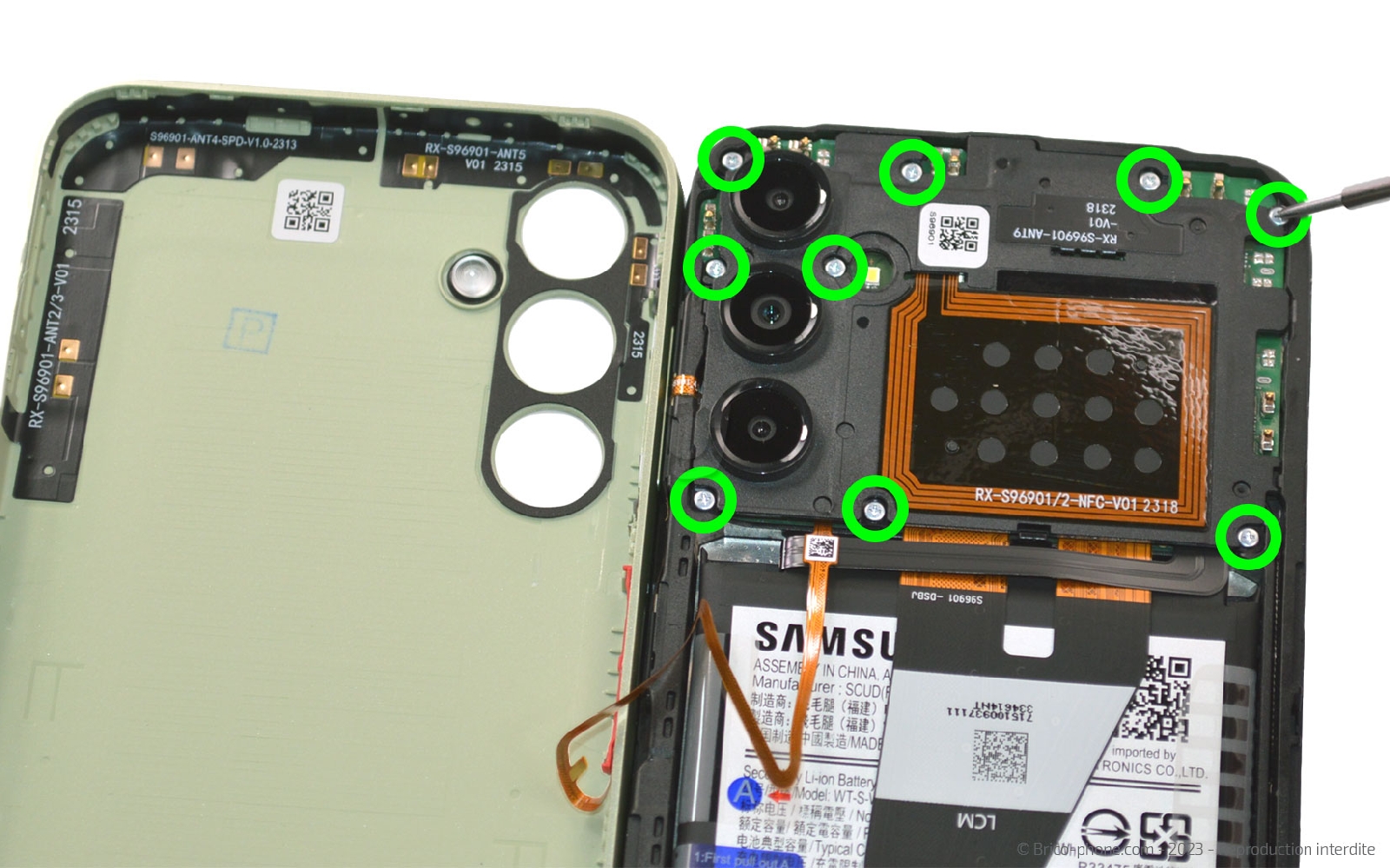

Retirez les vis avec le tournevis cruciforme. Soulevez la plaquette avec le levier pour libérer la carte mère.
Outils du kit utilisés
Outils du kit utilisés

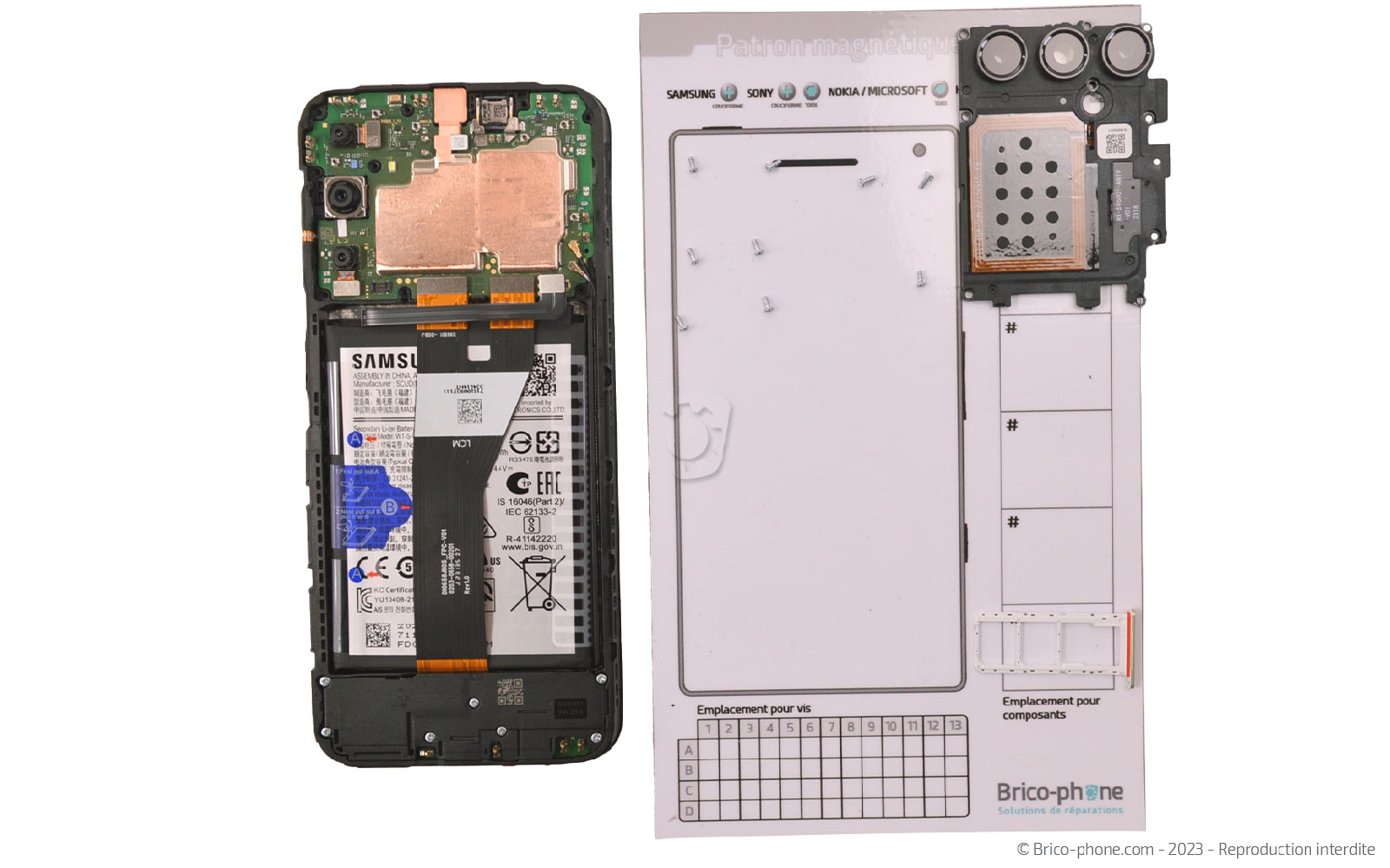

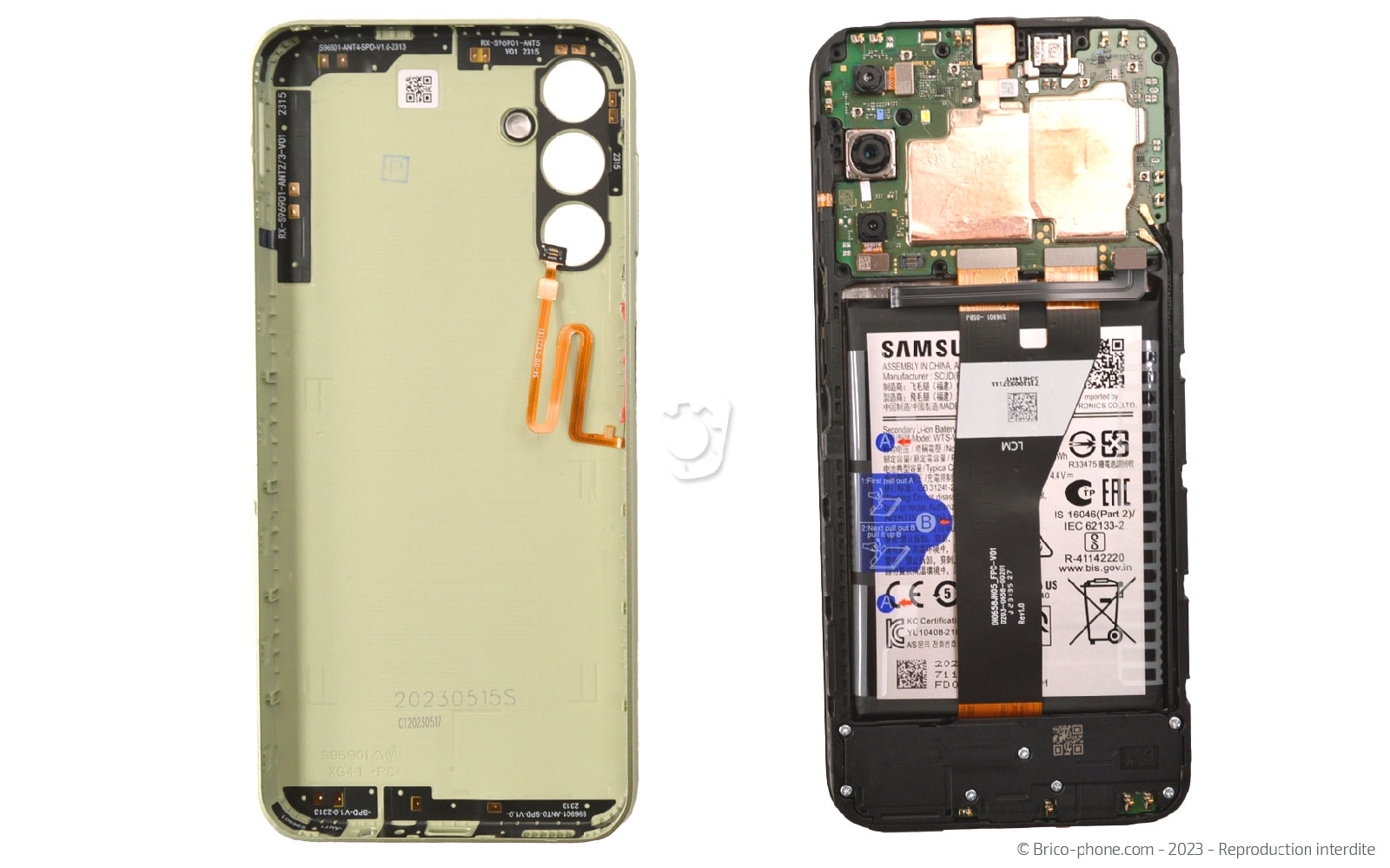

Etape 5 : Déconnecter la batterie et libérer la coque arrière

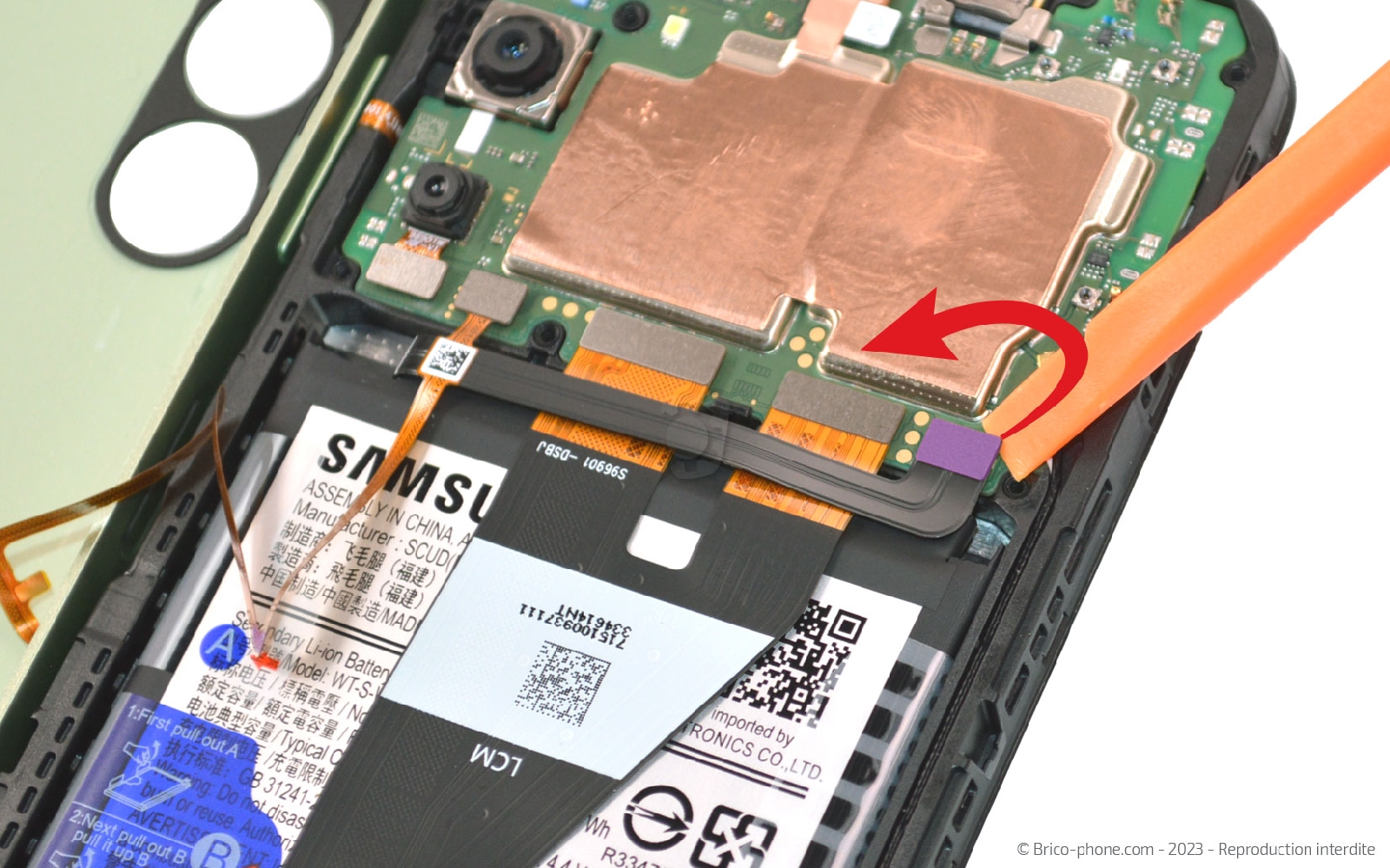

Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.

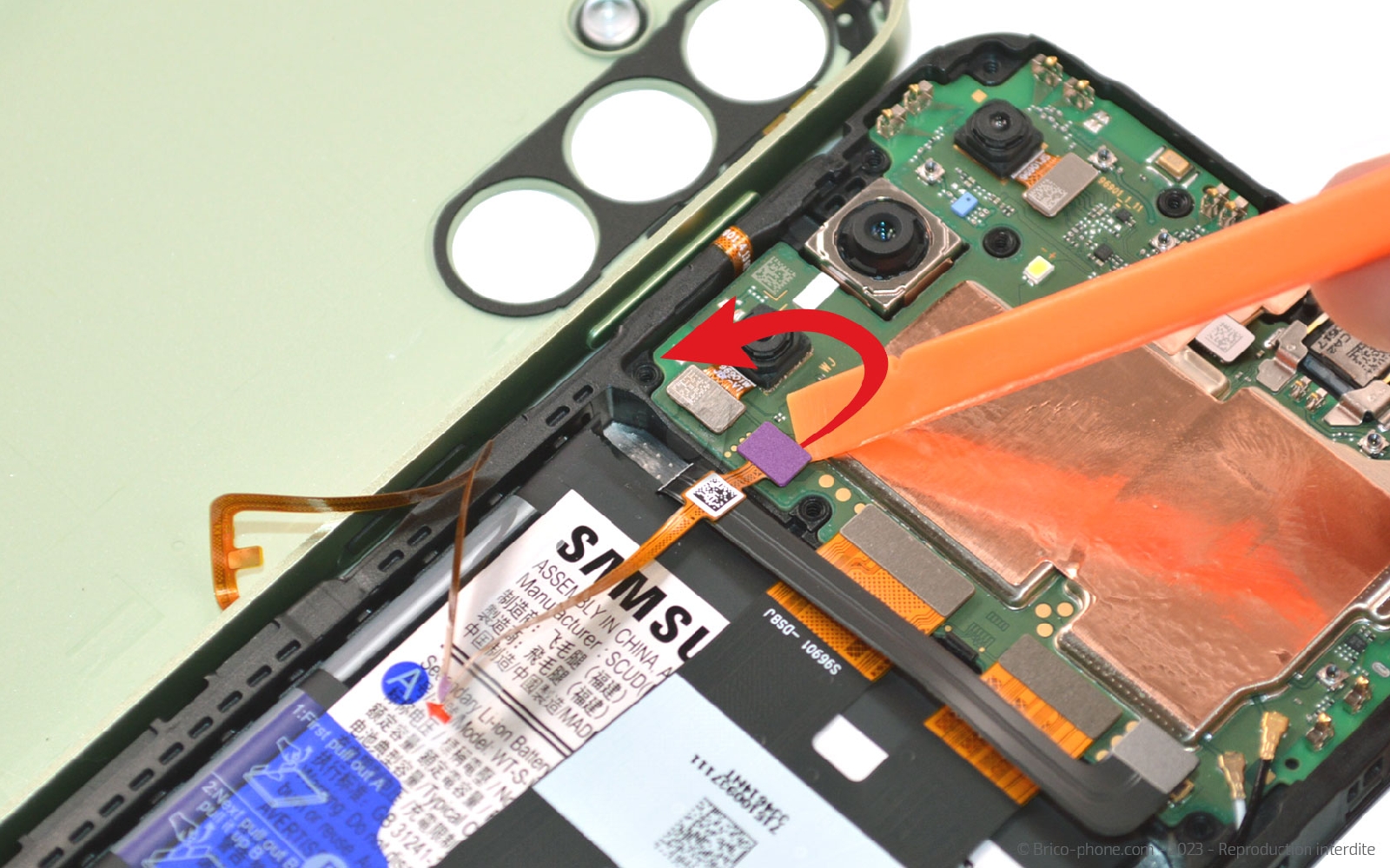

Ensuite, déconnectez la nappe du lecteur d'empreintes afin de séparer la coque arrière du châssis.

Aidez-vous du patron d'aide au montage pour disposer vos vis et petits éléments.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Débrancher la nappe de l'écran
Maintenant il vous faut déconnecter les deux nappes de la rallonge de l'écran pour pouvoir accéder à la batterie.

Toujours avec le même ustensile, décollez les languette nommées A.
Outils du kit utilisés
Outils du kit utilisés

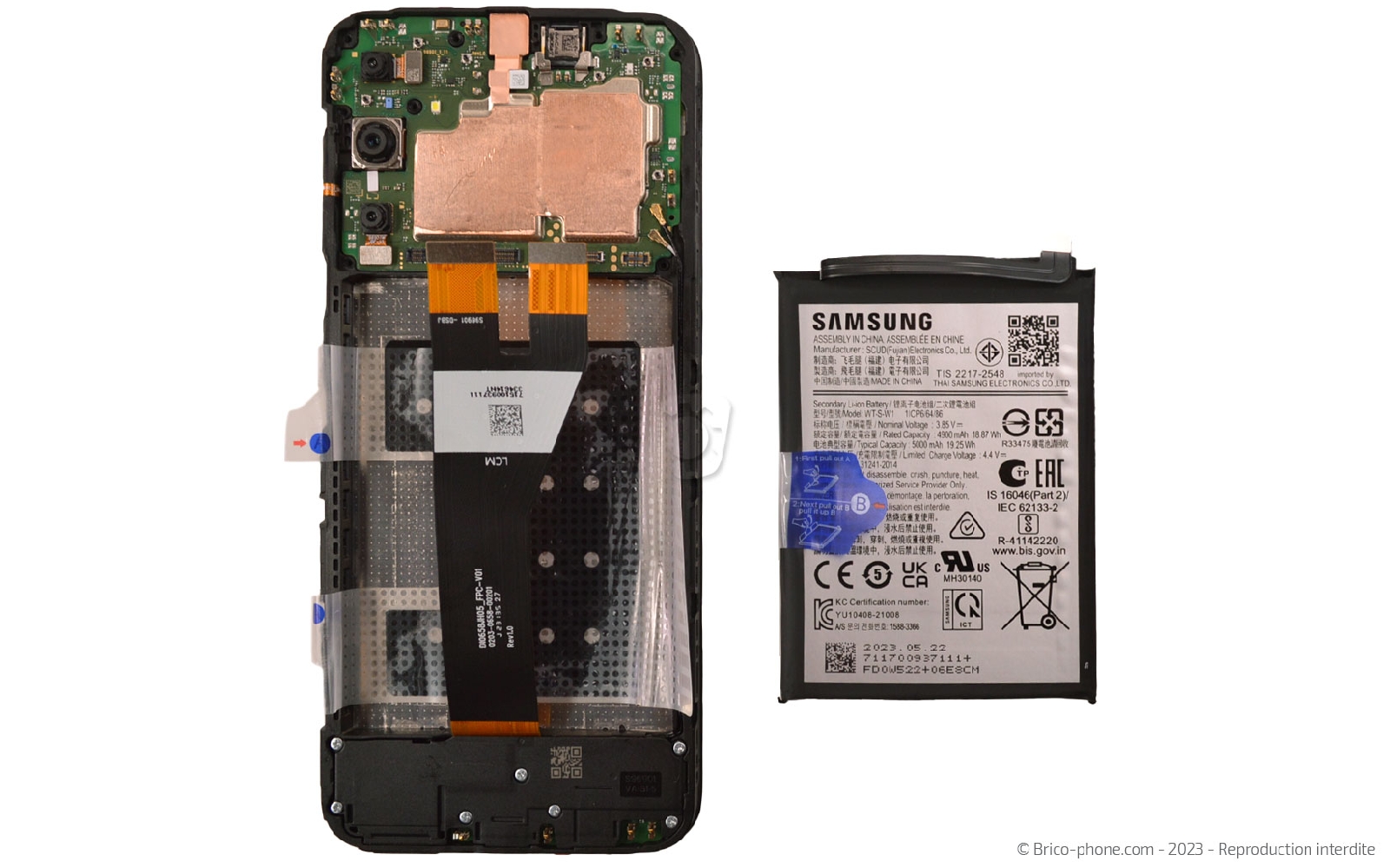

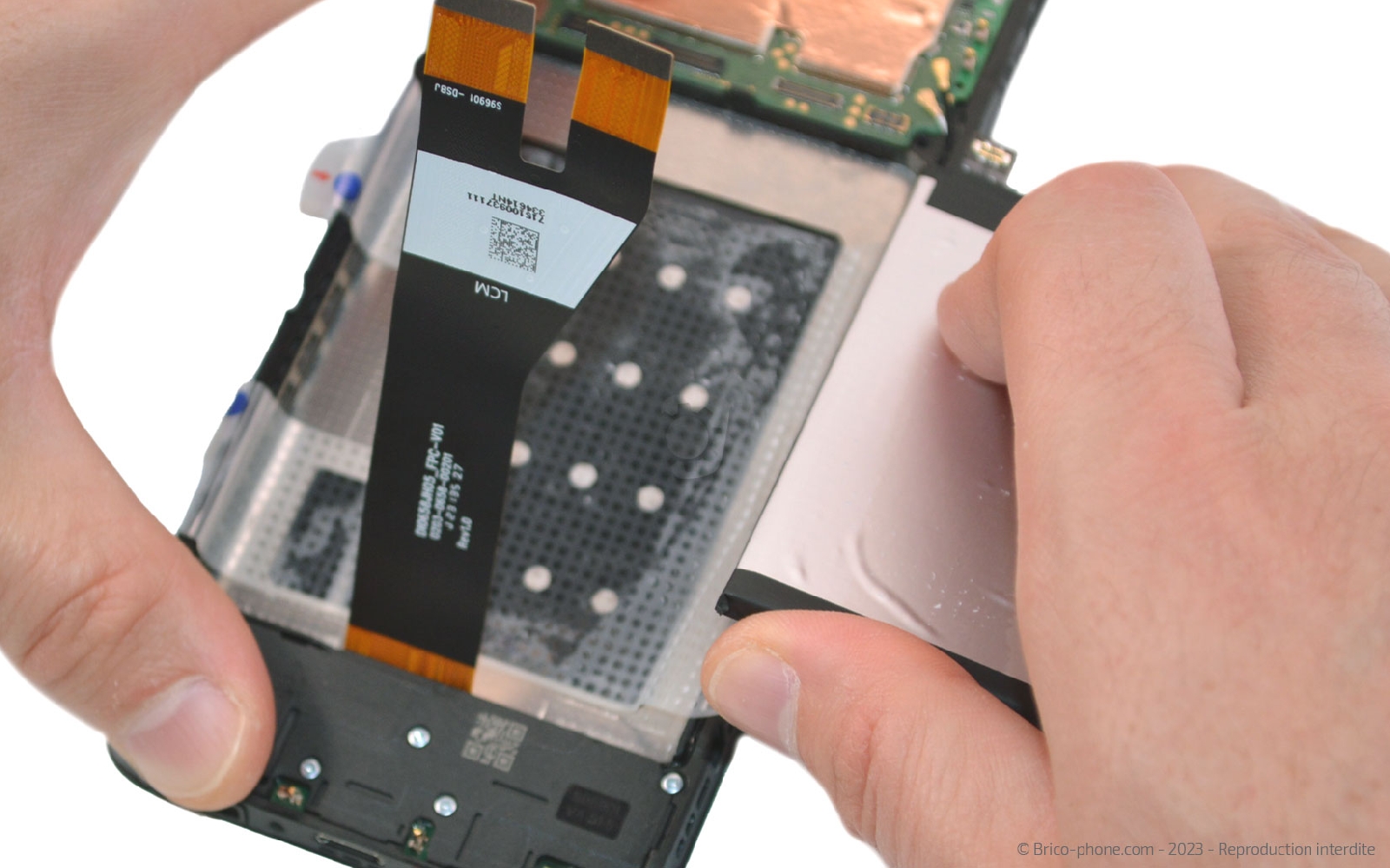

Etape 7 : Décoller la batterie

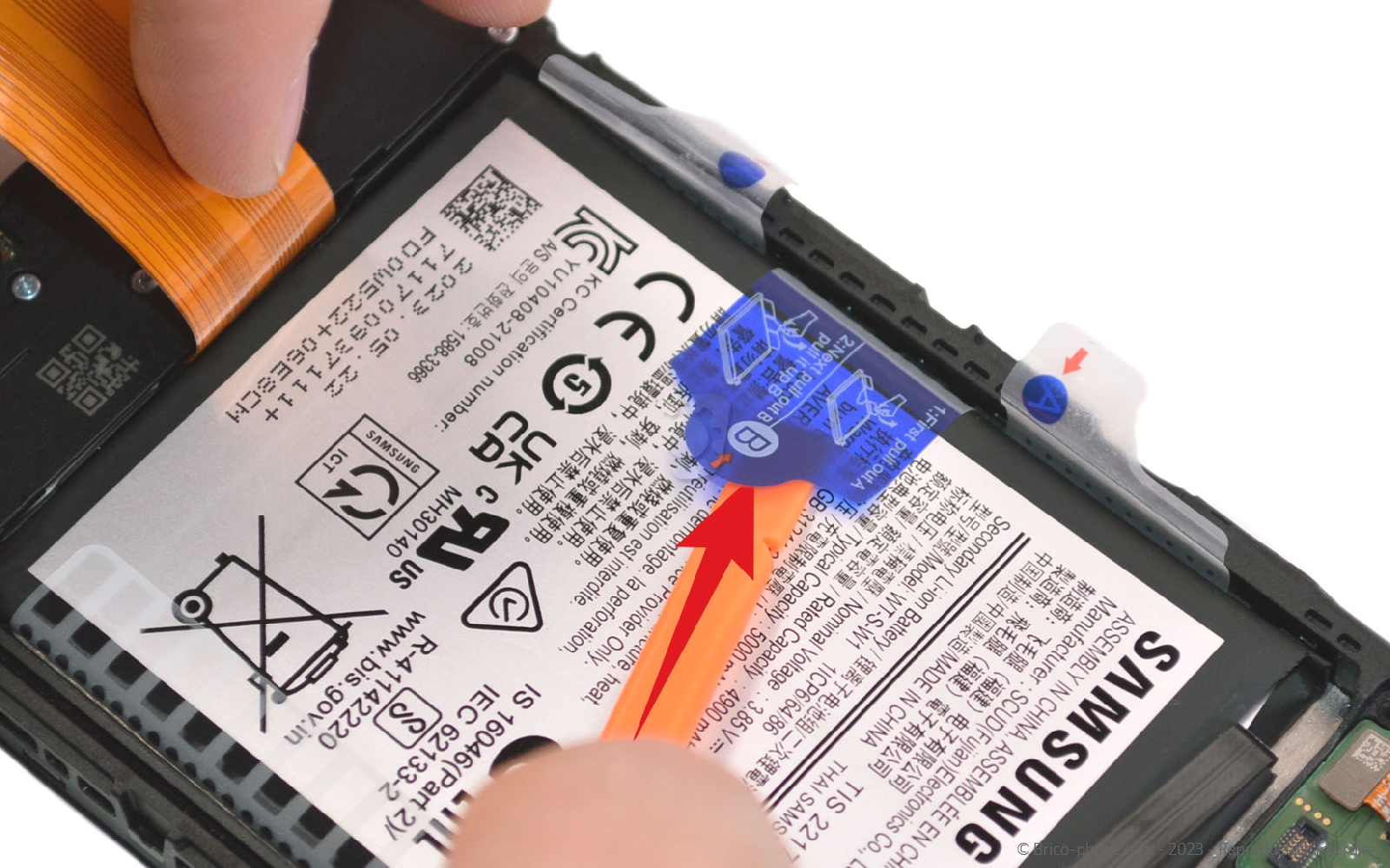

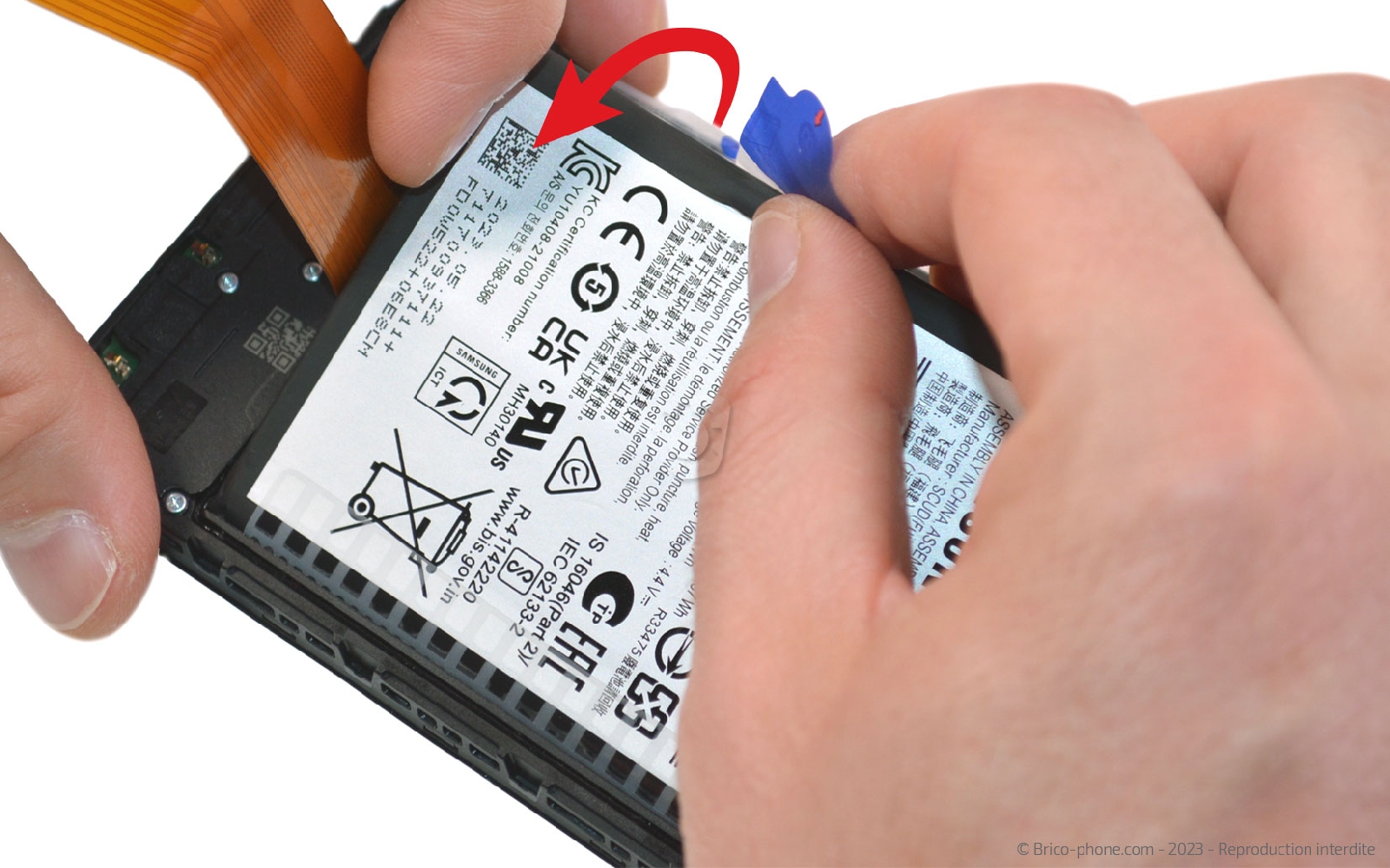

Glissez le spudger sous la languette B pour la décoller. Saisissez cette languette puis tirez la vers l'exterieur pour extraire la batterie.
Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A14 (5G)
36,90 €

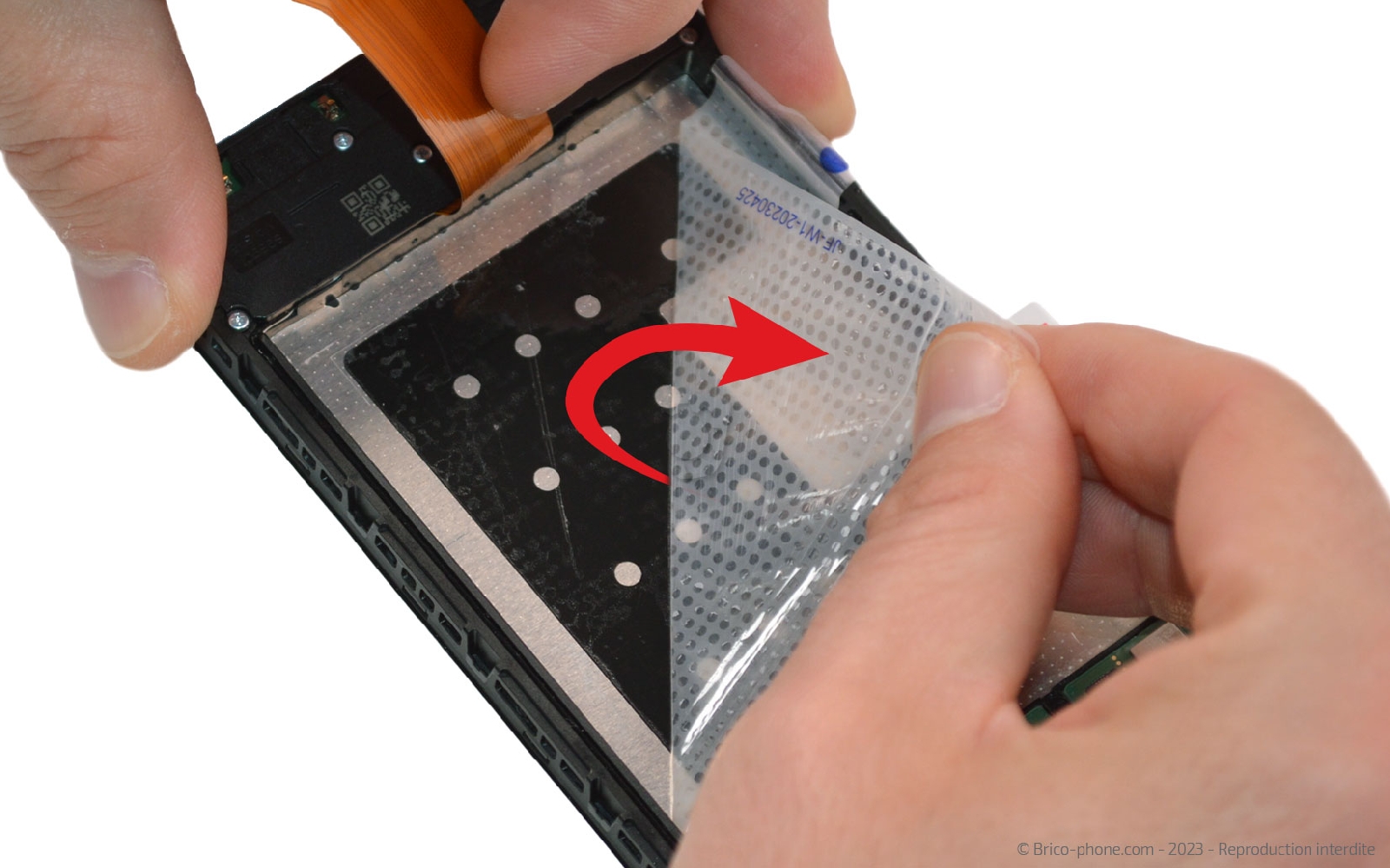

Etape 8 : Récupérer le film transparent
Décollez le film transparent du fond du châssis.

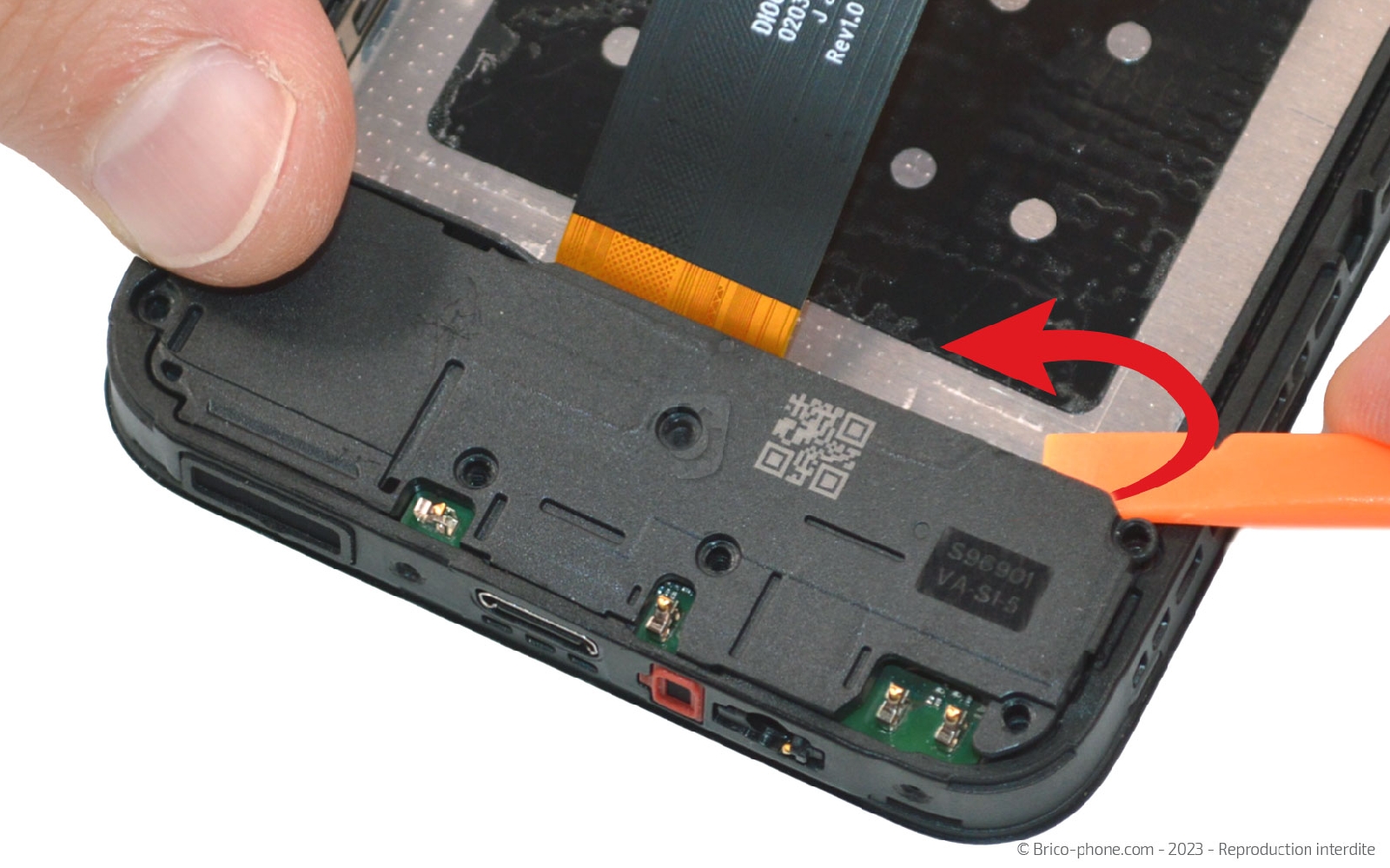

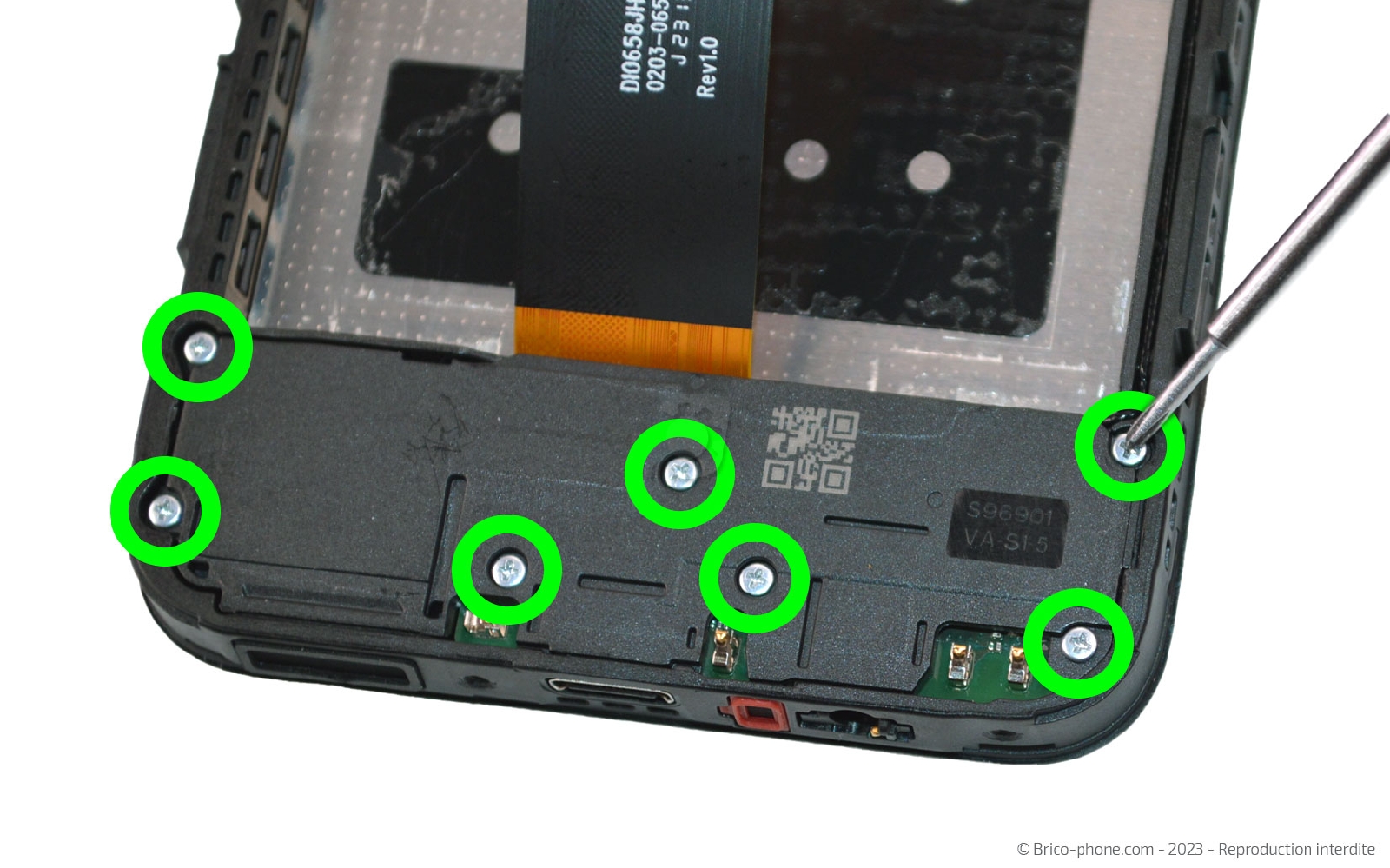

Etape 9 : Sortir le haut-parleur externe

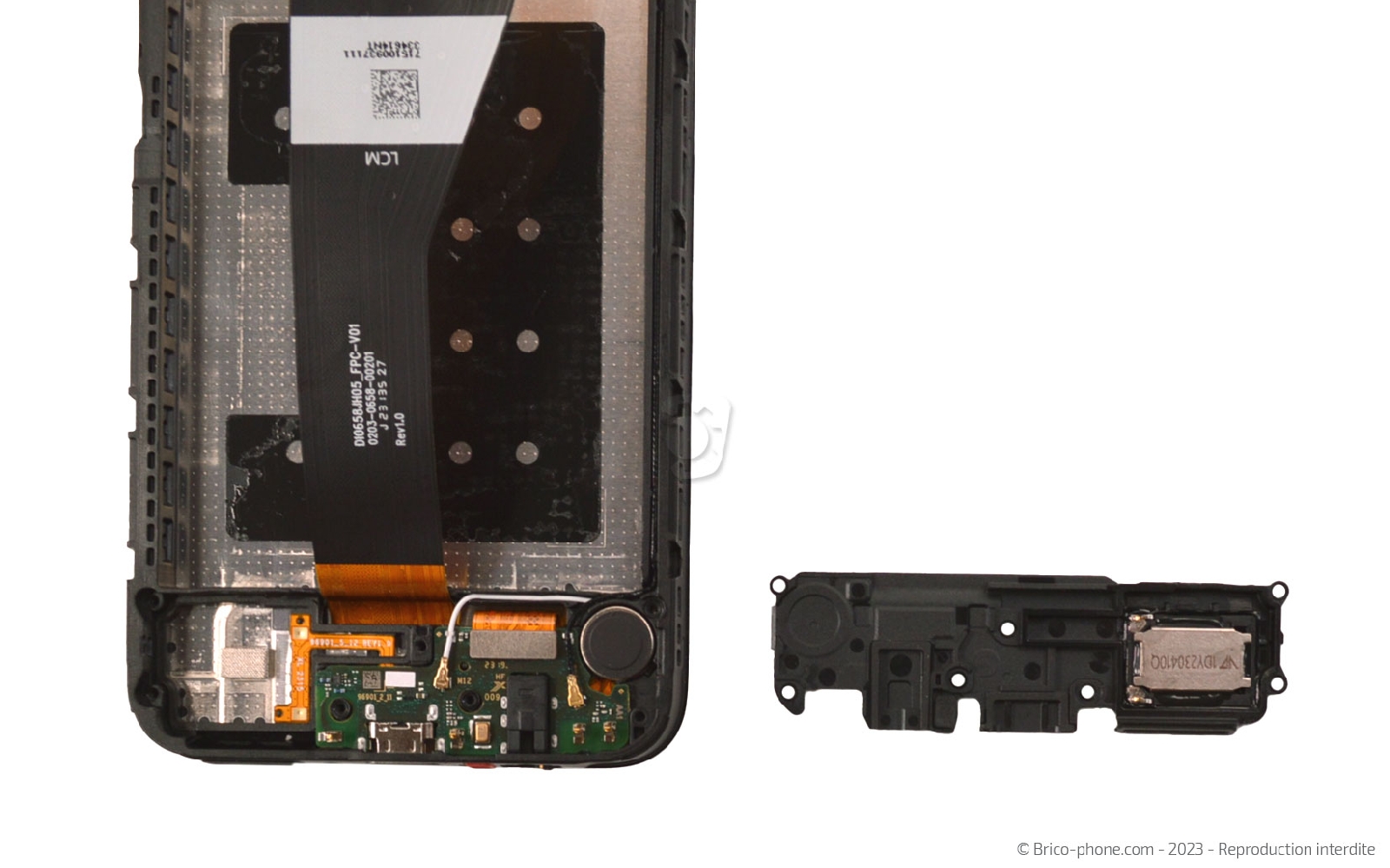

Ôtez les vis cruciforme du haut-parleur externe. ensuite, glissez le levier sous le composant pour le déclipser du châssis et le sortir.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe compatible pour Samsung Galaxy A14 (5G)
9,90 €

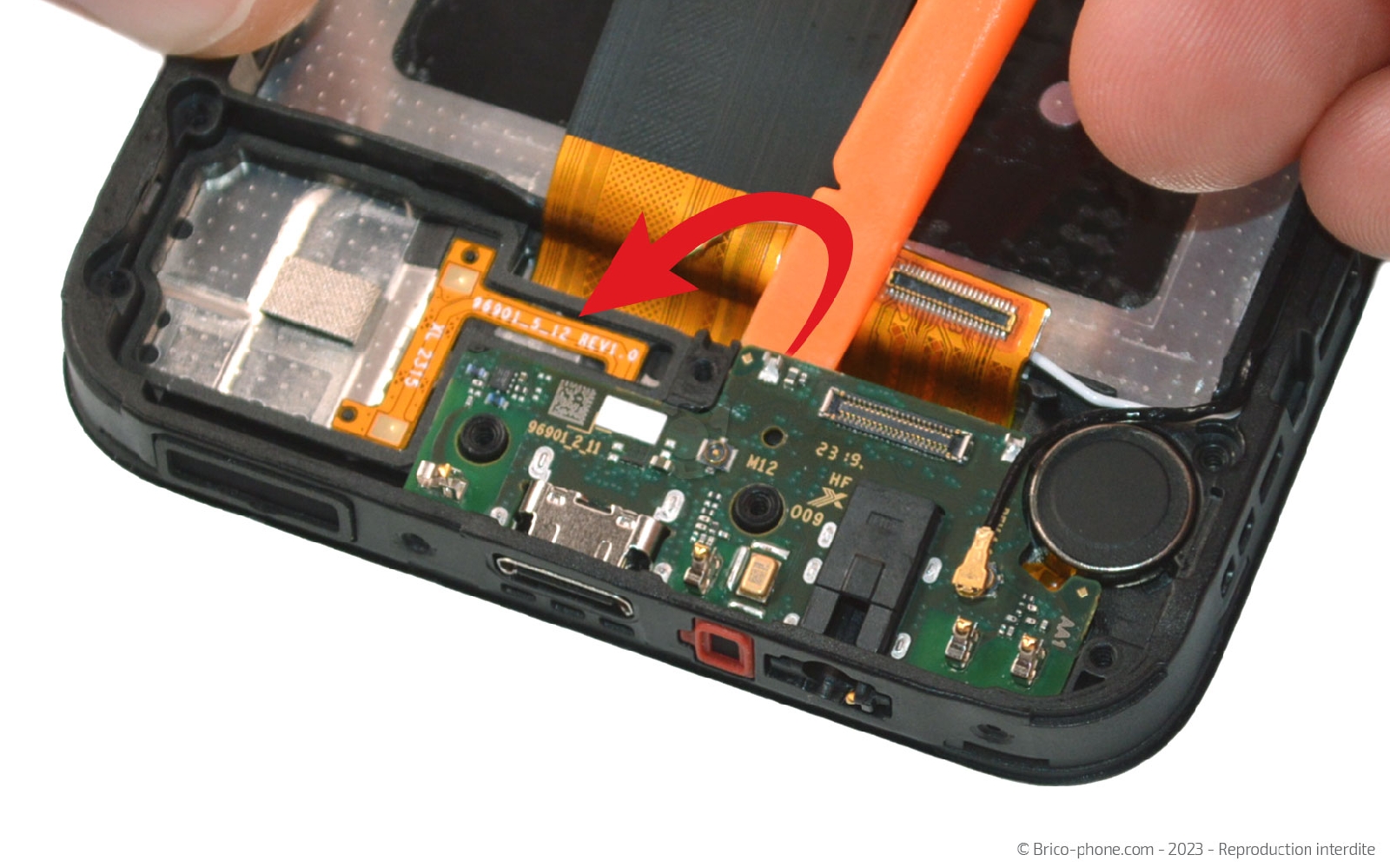

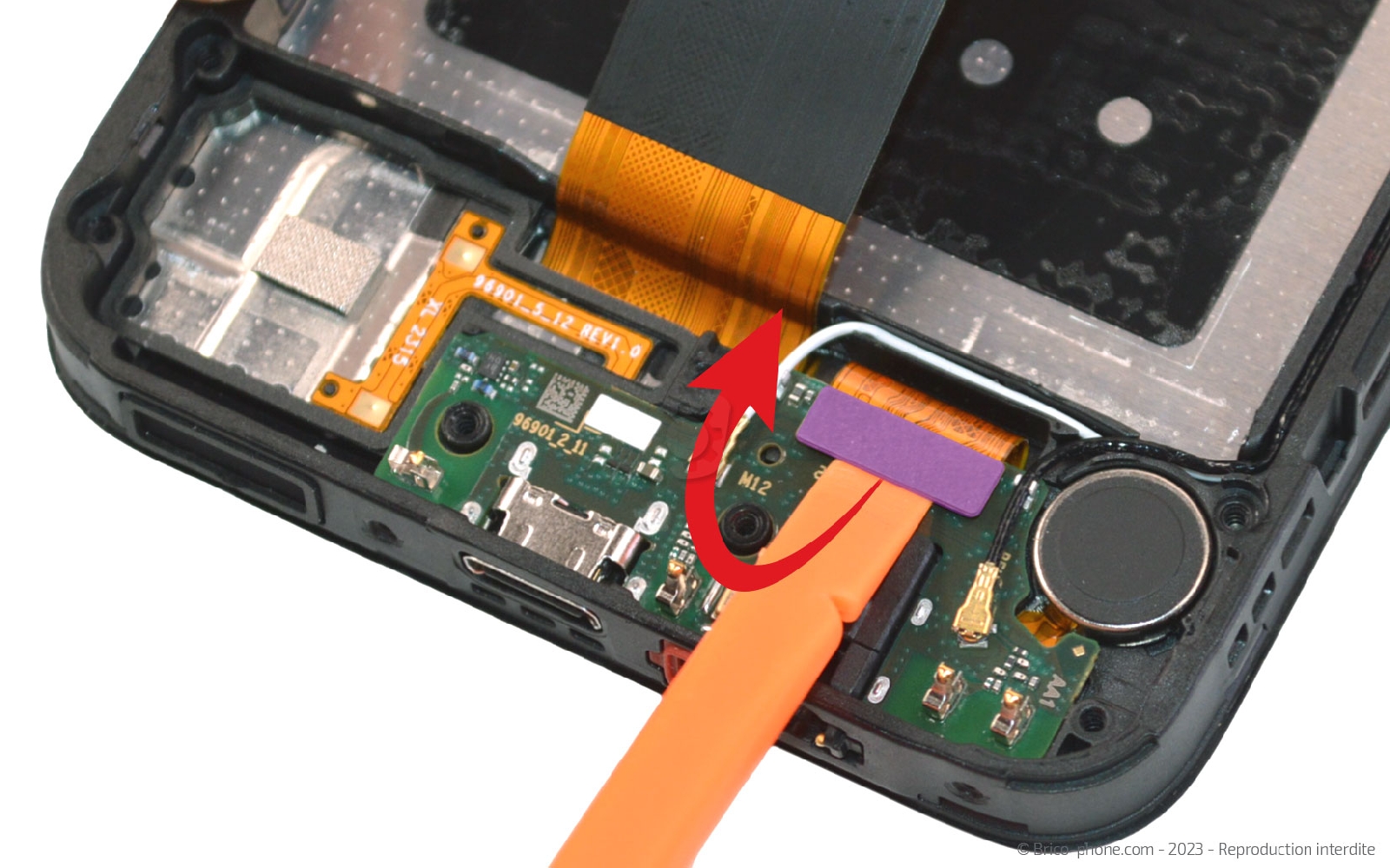

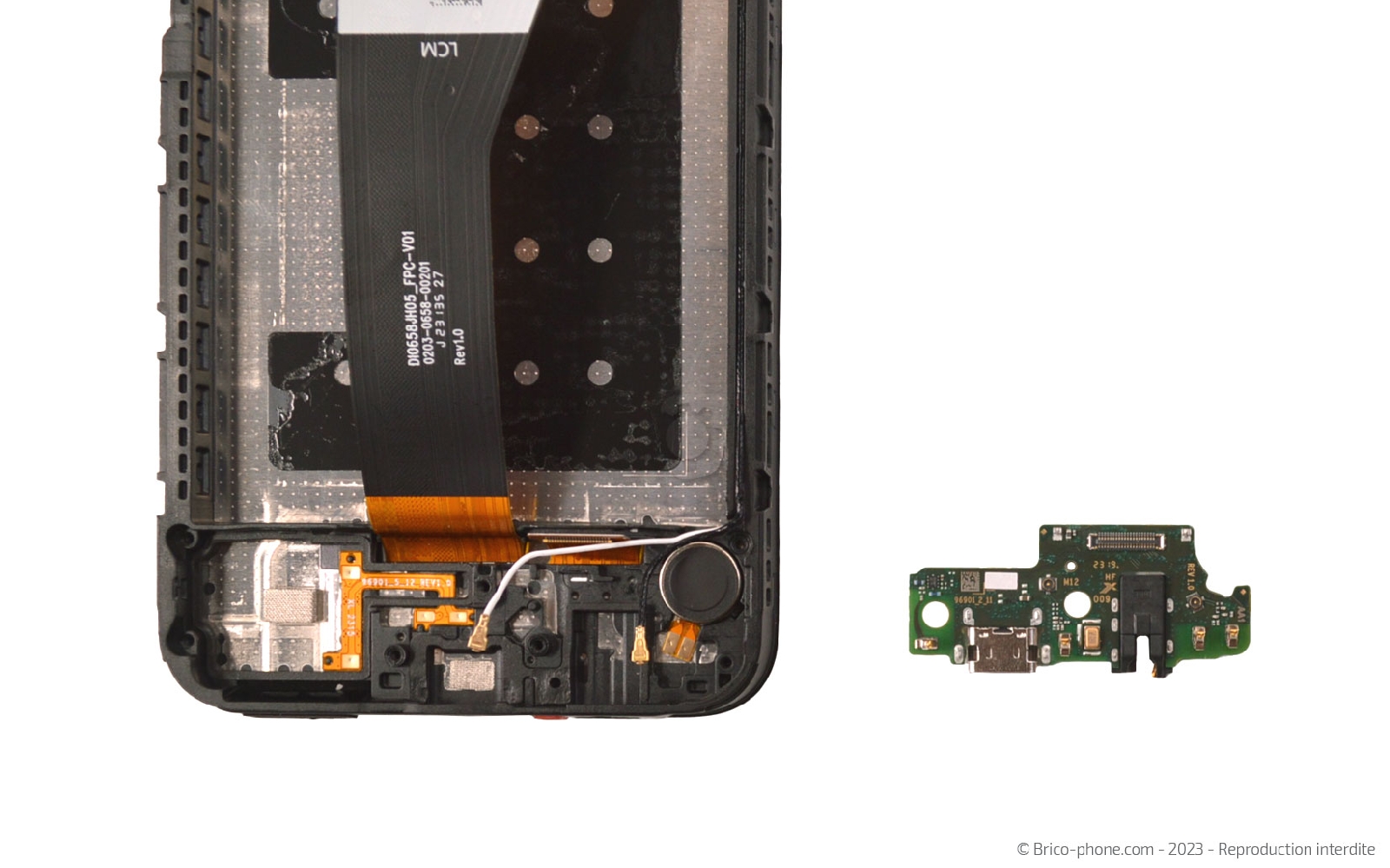

Etape 10 : Oter le connecteur de charge

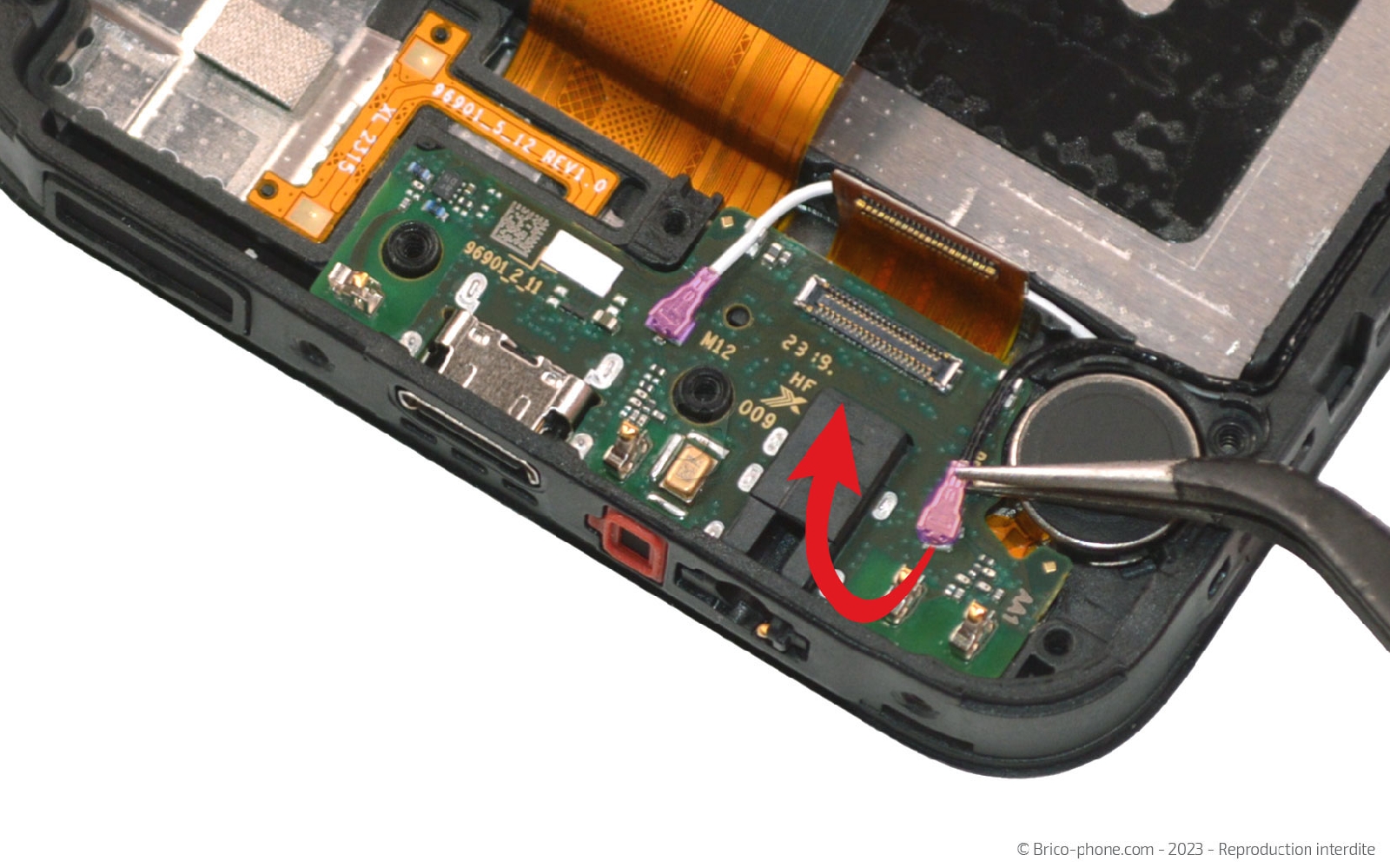

Débranchez la nappe de l'écran puis détachez les deux câbles coaxiaux.

Introduisez le levier en nylon pour soulever le connecteur de charge. Sortez le composant du châssis et disposez le sur votre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A14 (5G)
16,90 €

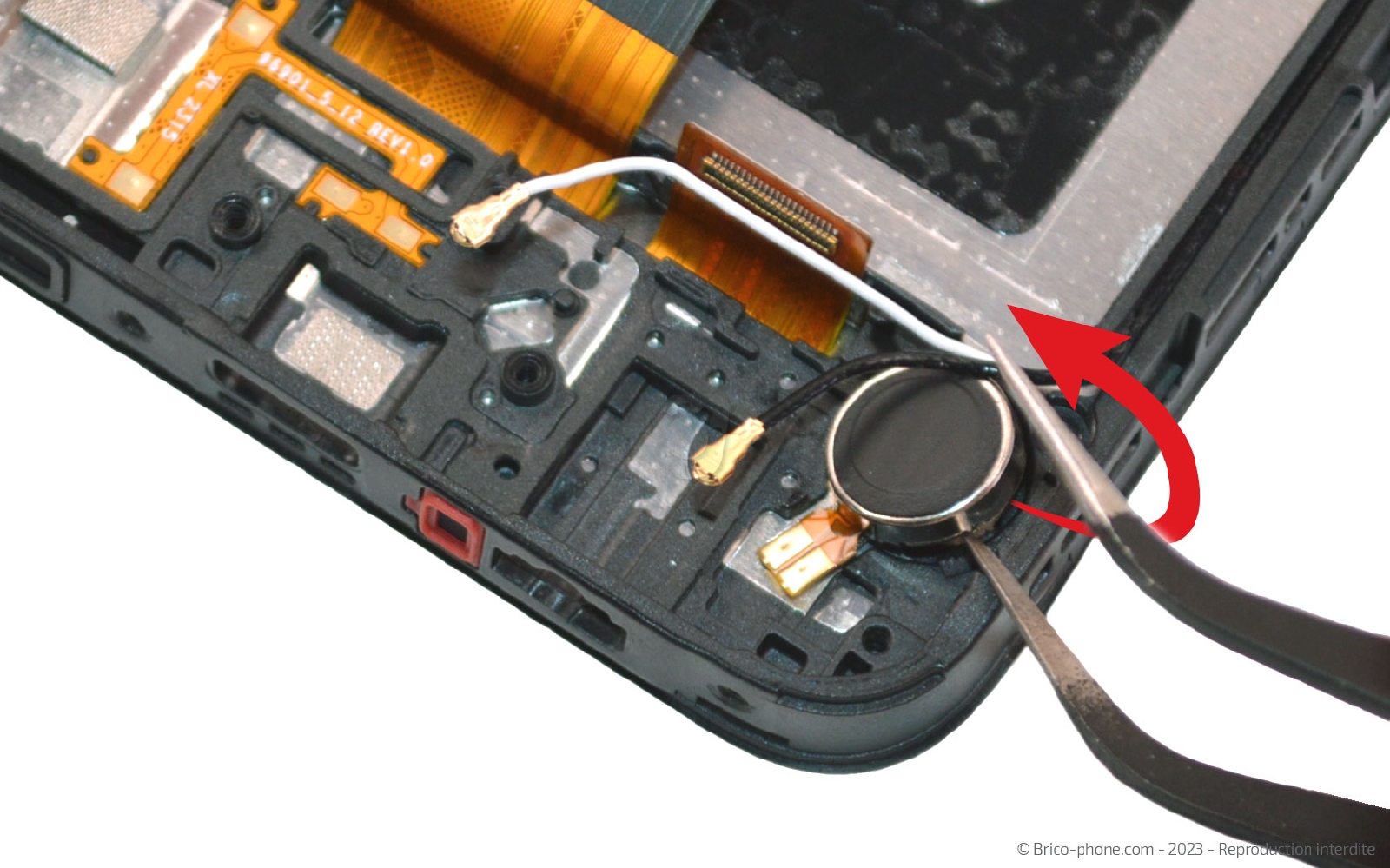

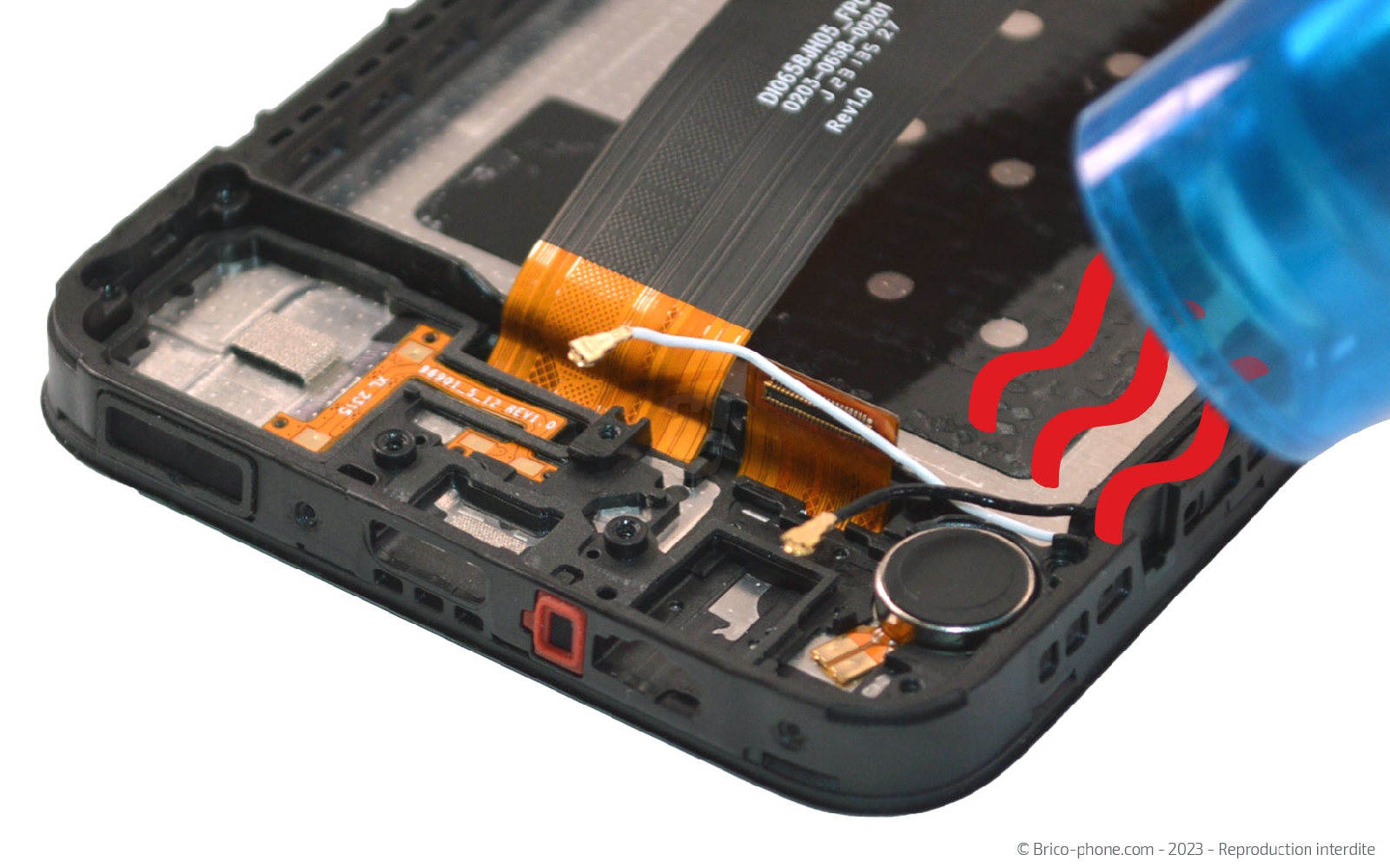

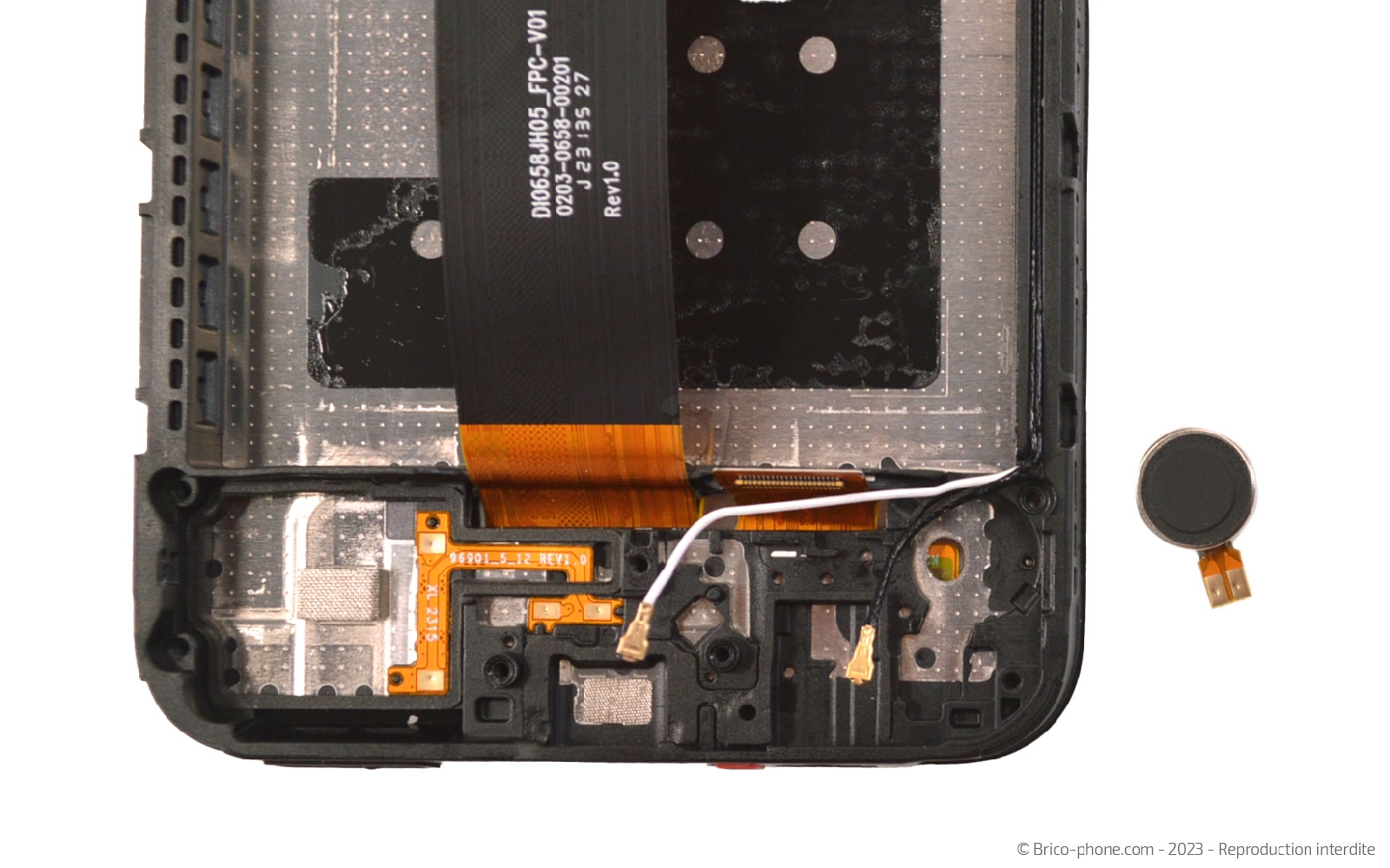

Etape 11 : Retirer le vibreur
Chauffez doucement le vibreur afin de ramollir son sticker.

Glissez la pointe de la pincette sous le composant pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

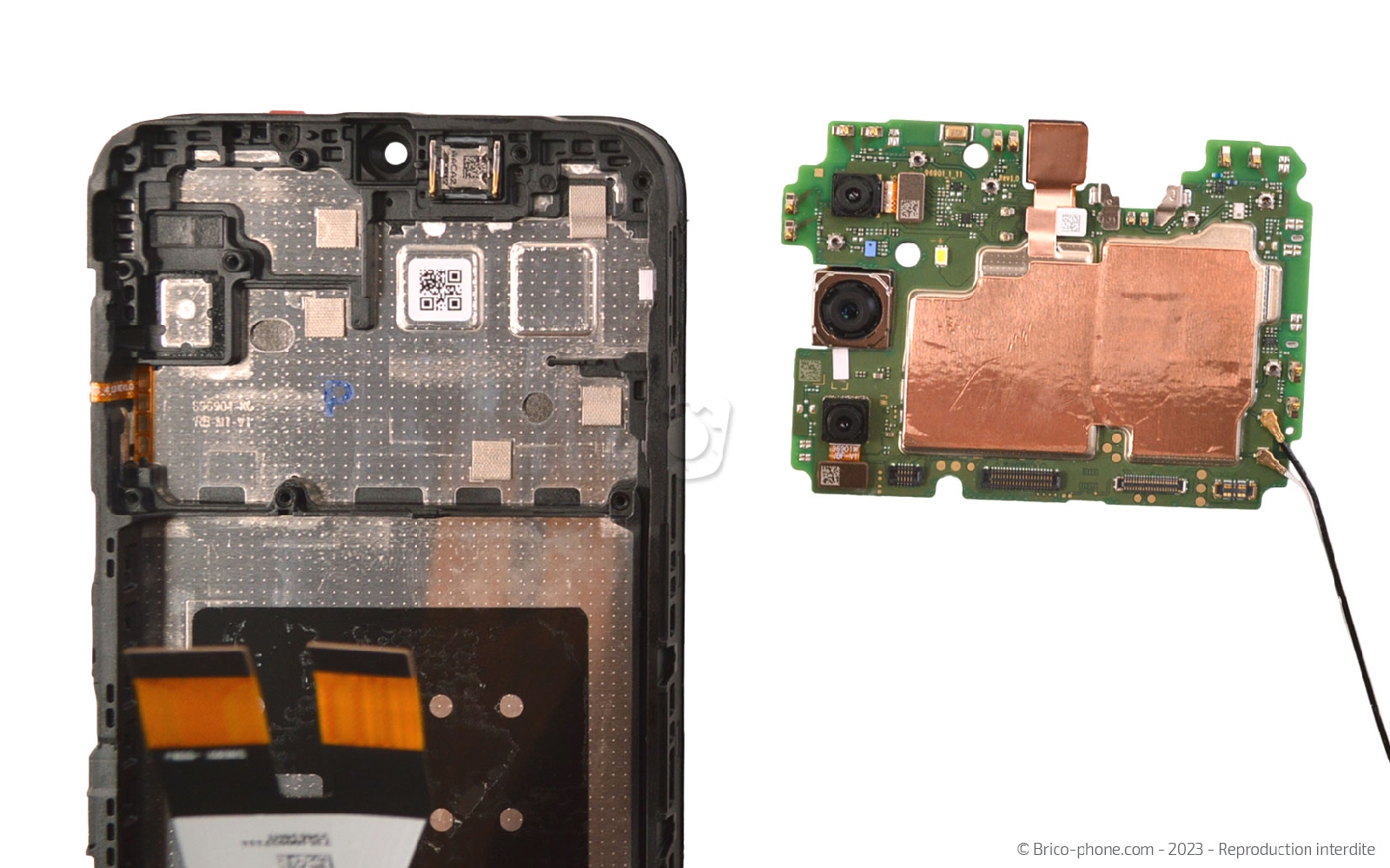

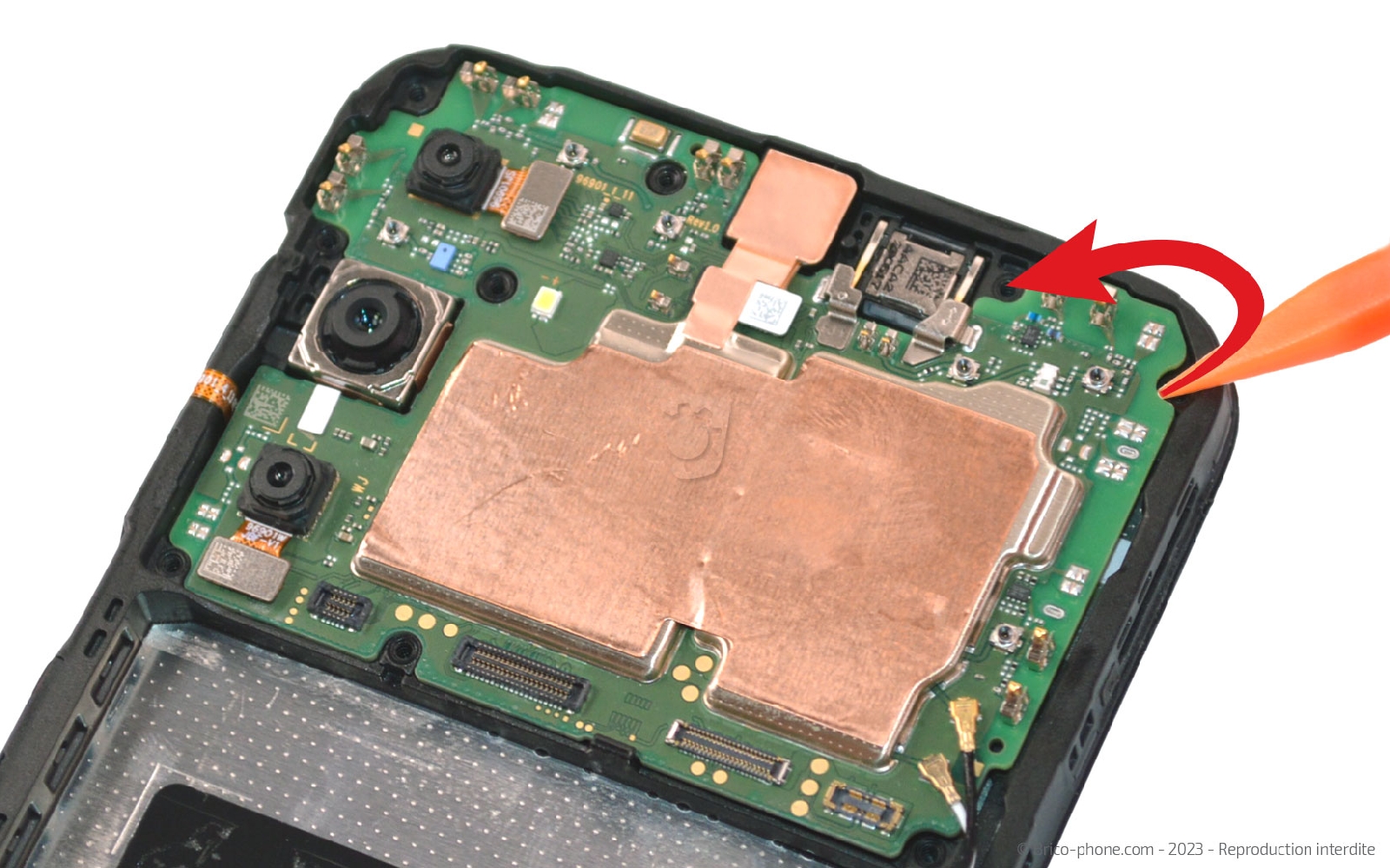

Etape 12 : Enlever la carte mère
Passons sur la partie haute de votre Samsung Galaxy A14 (5G).

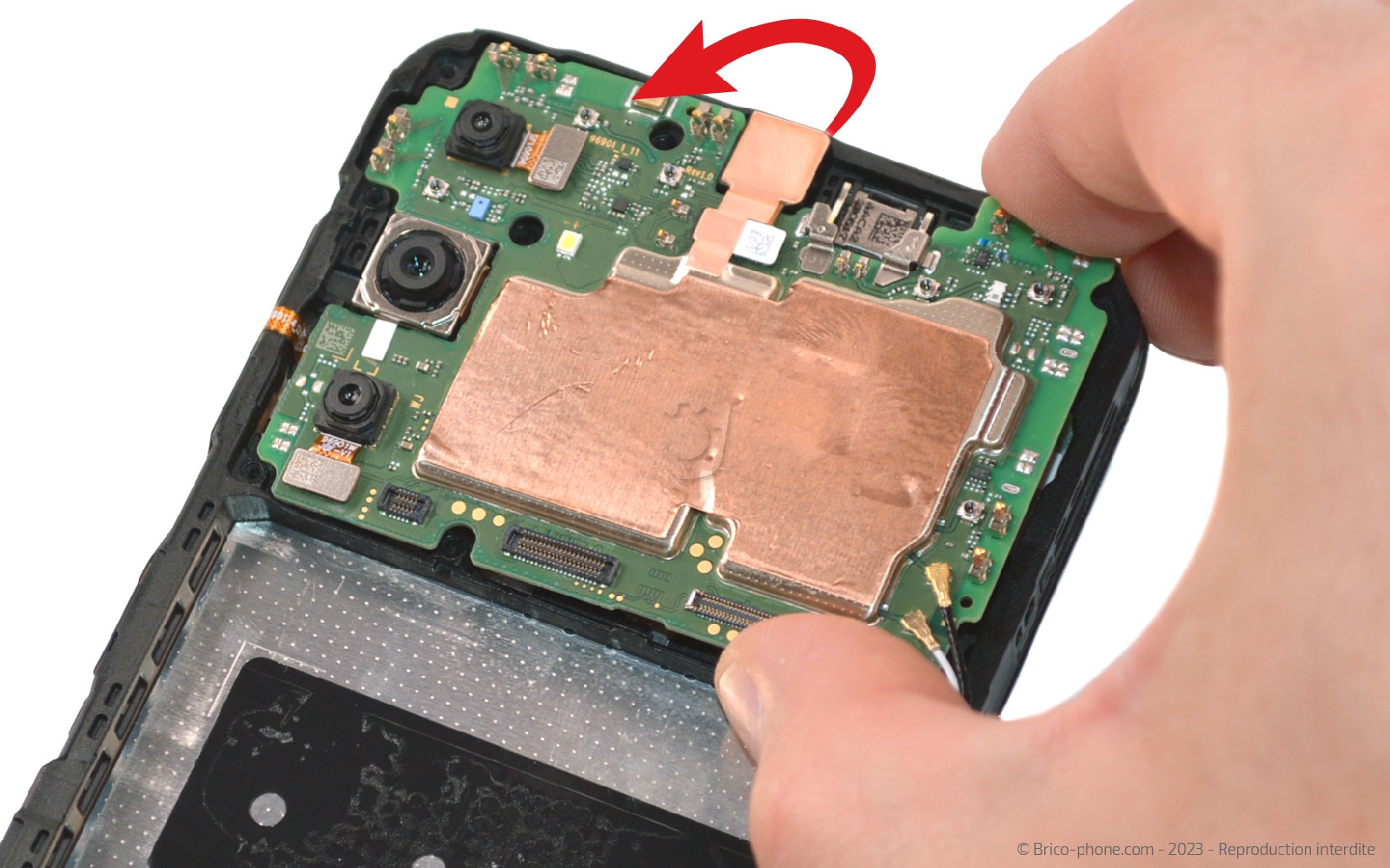

Glissez le spudger sous la carte mère pour la soulever suffisamment afin de la saisir avec les doigts.
Outils du kit utilisés
Outils du kit utilisés

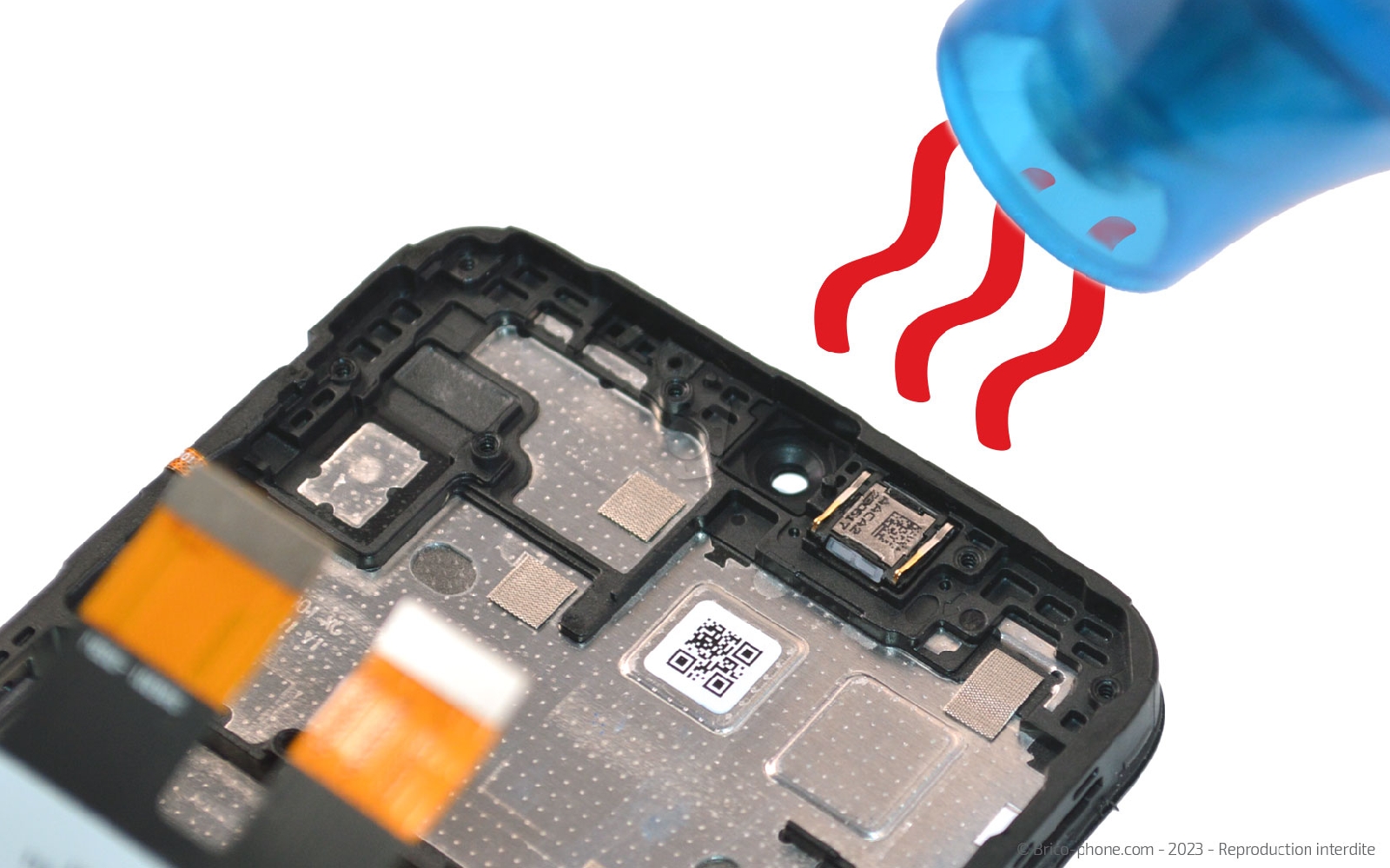

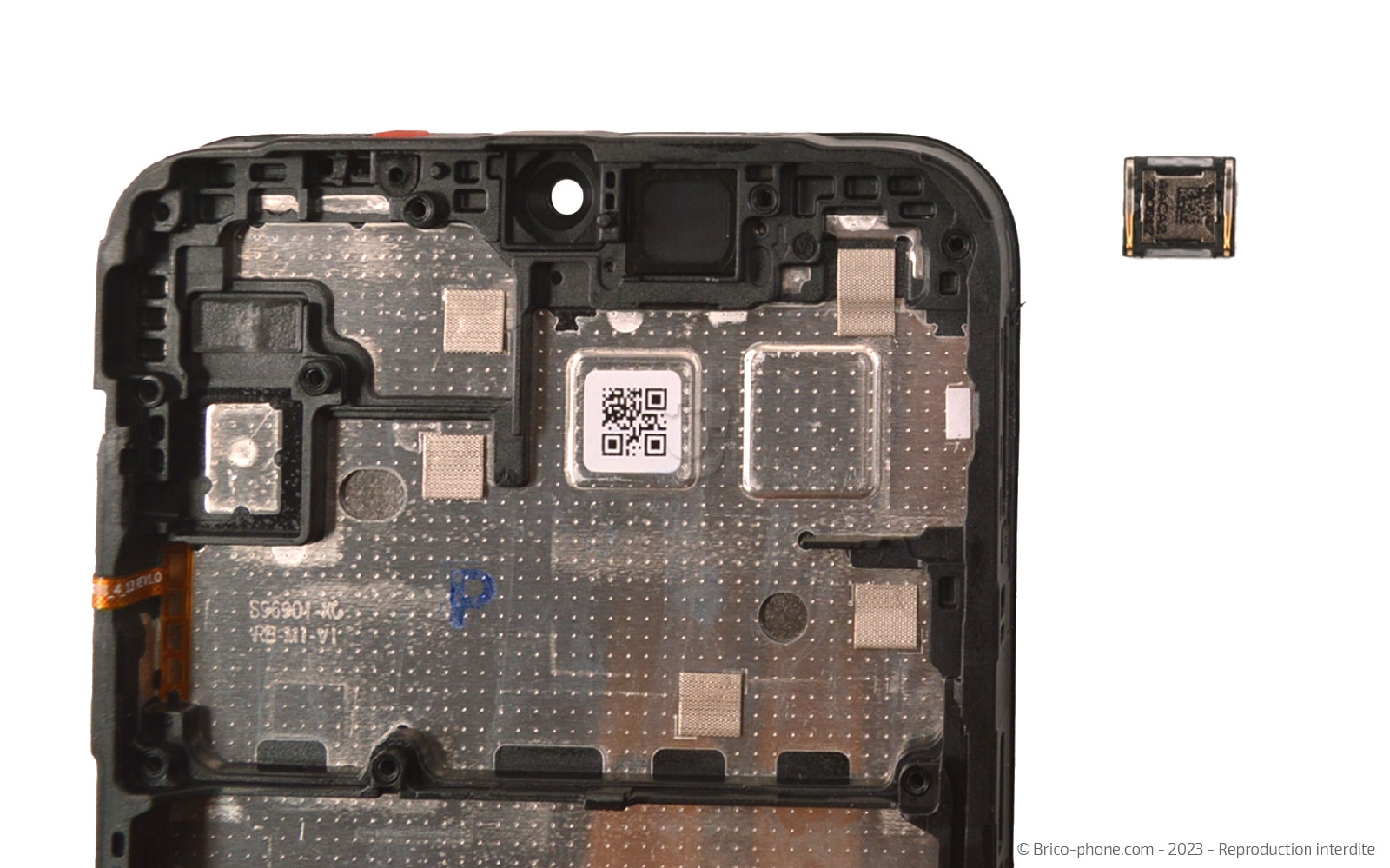

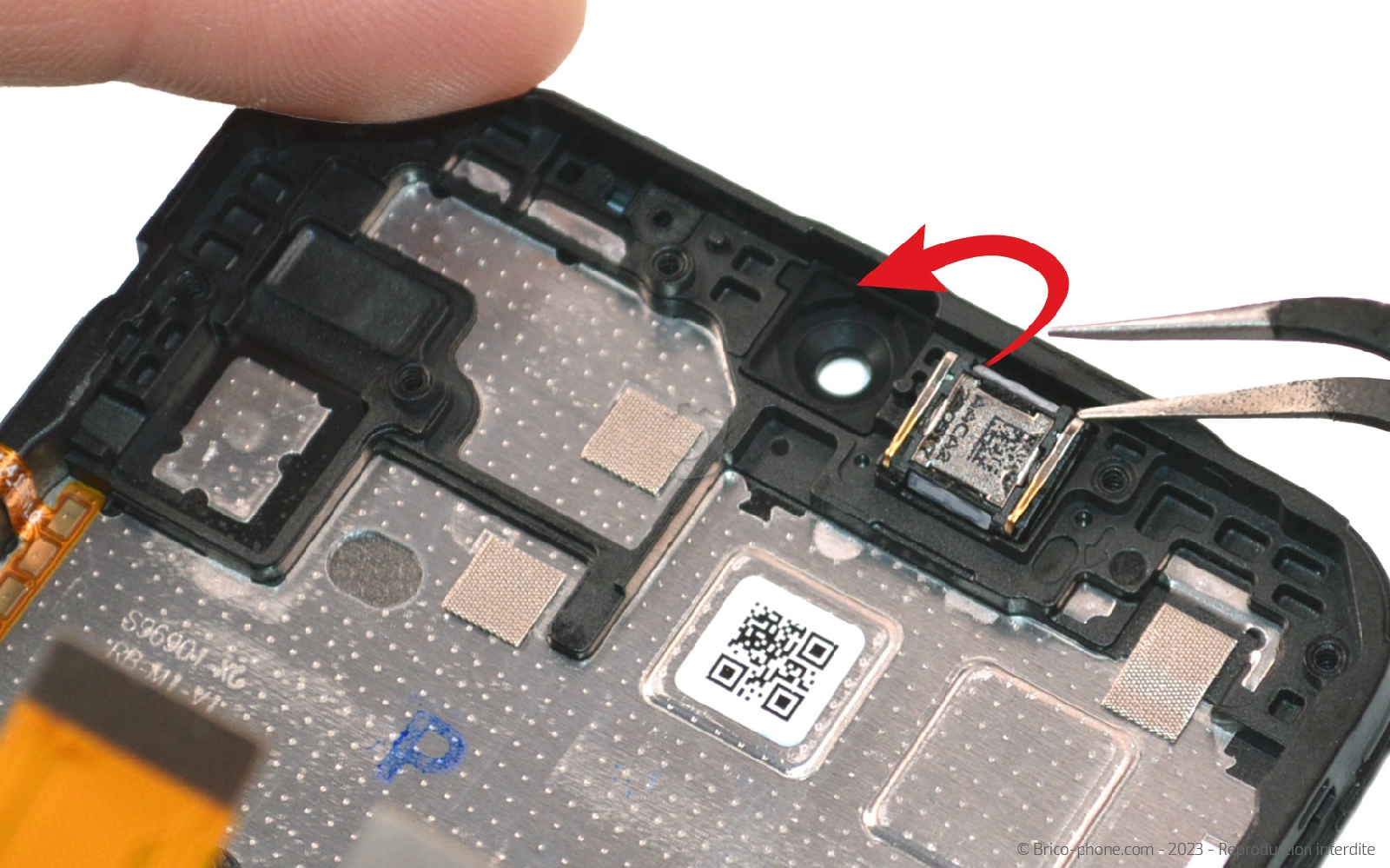

Etape 13 : Décoller l'écouteur de l'oreille
Comme pour le vibreur, il vous faut chauffer l'écouteur de l'oreille.

Ensuite, aidez-vous de la pointe de la brucelles pour sortir le haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Haut-parleur interne compatible pour Samsung Galaxy A14 (5G)
9,90 €

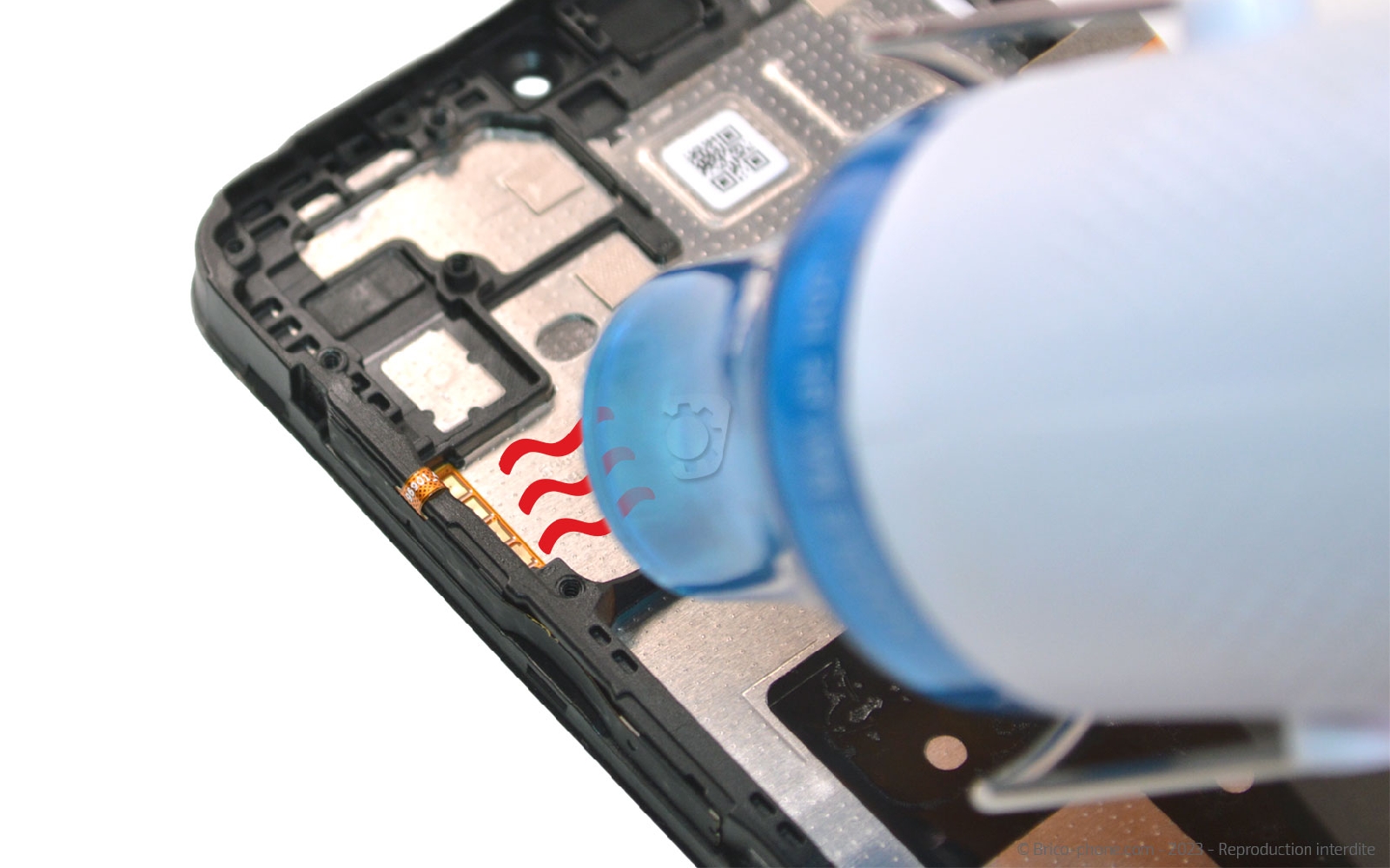

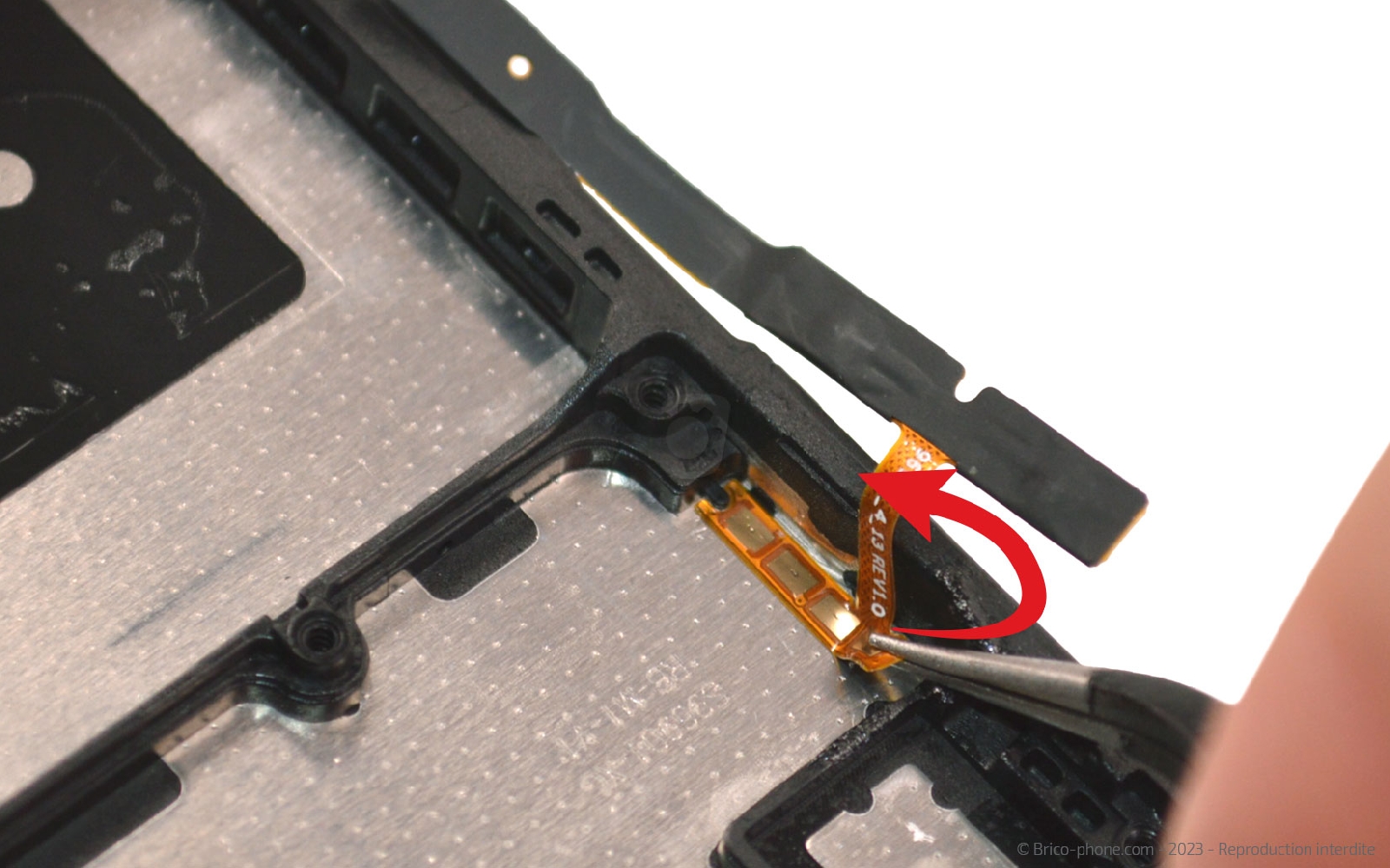

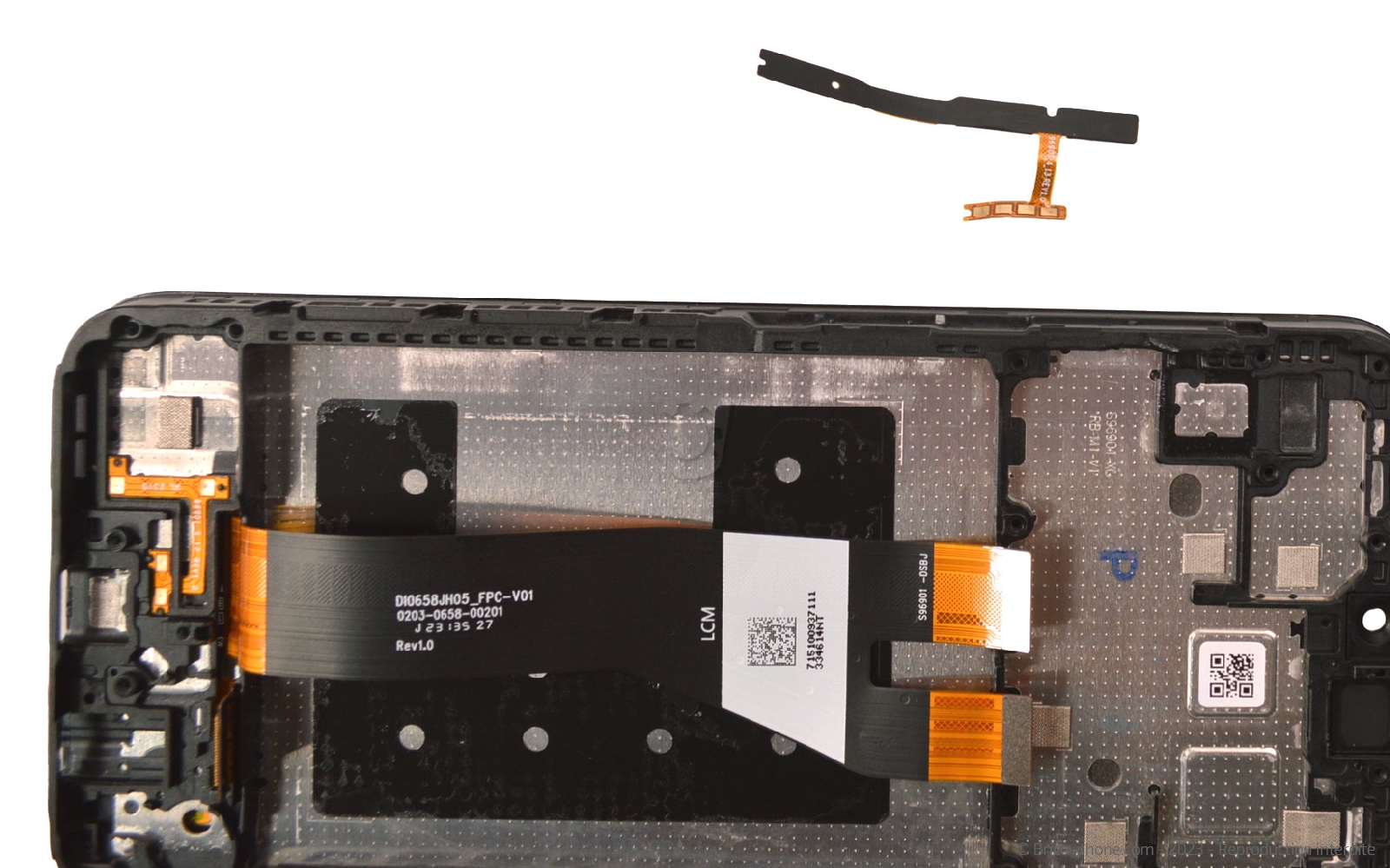

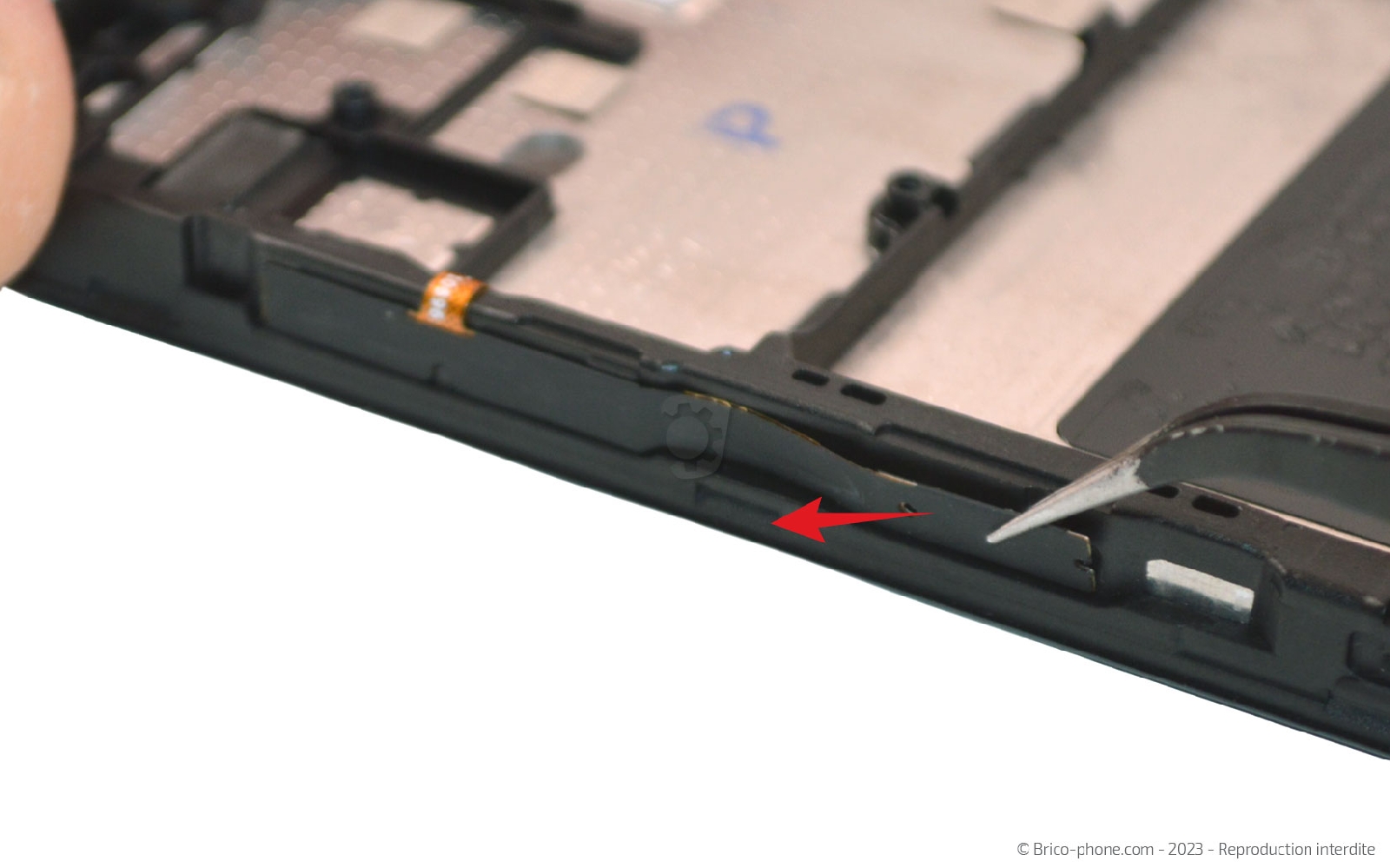

Etape 14 : Récupérer la nappe Power
Chauffez la nappe des boutons puis décollez la partie sur le bord du châssis avec la pincette.

Après cela, attaquez-vous à la connectique mais faites attention cette nappe est très fragile.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseils pour le remontage
Retirez les protections du nouveau bloc écran. Ensuite, reprenez le tutoriel dans le sens contraire pour installer chaque élément correctement.
