Guide de réparation sur Galaxy A14 (5G)

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
Galaxy A14 (5G) | Temps estimé : 45 min | Difficulté : 2.5/5

Ce guide de réparation pour le Samsung Galaxy A14 (5G) a été conçu pour vous accompagner pas à pas dans le processus de remise à neuf de votre appareil. Que vous soyez un bricoleur amateur ou un réparateur aguerri, ce tutoriel est fait pour vous.

Chez Brico-phone, nous comprenons l'importance de maintenir vos appareils en parfait état de fonctionnement. C'est pourquoi nous vous proposons un tuto détaillé, enrichi de photos claires et de vidéos explicatives, pour vous aider à remplacer l'écran, la batterie, les caméras, et bien plus encore, en toute confiance.

Nos instructions sont le fruit de plus de 10 ans d'expérience dans le domaine de la réparation de téléphones. Chaque étape a été méticuleusement vérifiée par nos professionnels pour assurer une réparation sans faille. Les photos et vidéos incluses vous offrent une vue d'ensemble et des détails précis pour chaque étape du processus. Vous saurez exactement quoi faire et comment le faire.

En suivant notre guide, vous prolongez la vie de votre Samsung Galaxy A14 (5G) et luttez contre l'obsolescence programmée. De plus, réparer vous-même votre appareil est une démarche économique et écologique.

Pour débuter, assurez-vous d'avoir tous les outils nécessaires et un espace de travail propre et organisé. Prenez le temps de lire le guide en entier avant de commencer la réparation pour vous familiariser avec les étapes à venir et sélectionner celles qui vous seront utiles. En effet, vous n'aurez pas besoin de retirer la batterie et le connecteur de charge si c'est l'objectif avant que vous devez remplacer.

Nous sommes ravis de vous guider dans cette aventure de réparation. Ensemble, faisons un pas de plus vers un monde où technologie rime avec durabilité. Bonne réparation !

Diagnostic

›  Le téléphone ne vibre plus.
›  Les photos sont floues
›  Plus de son lors des appels.
›  N'importe quelle panne...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

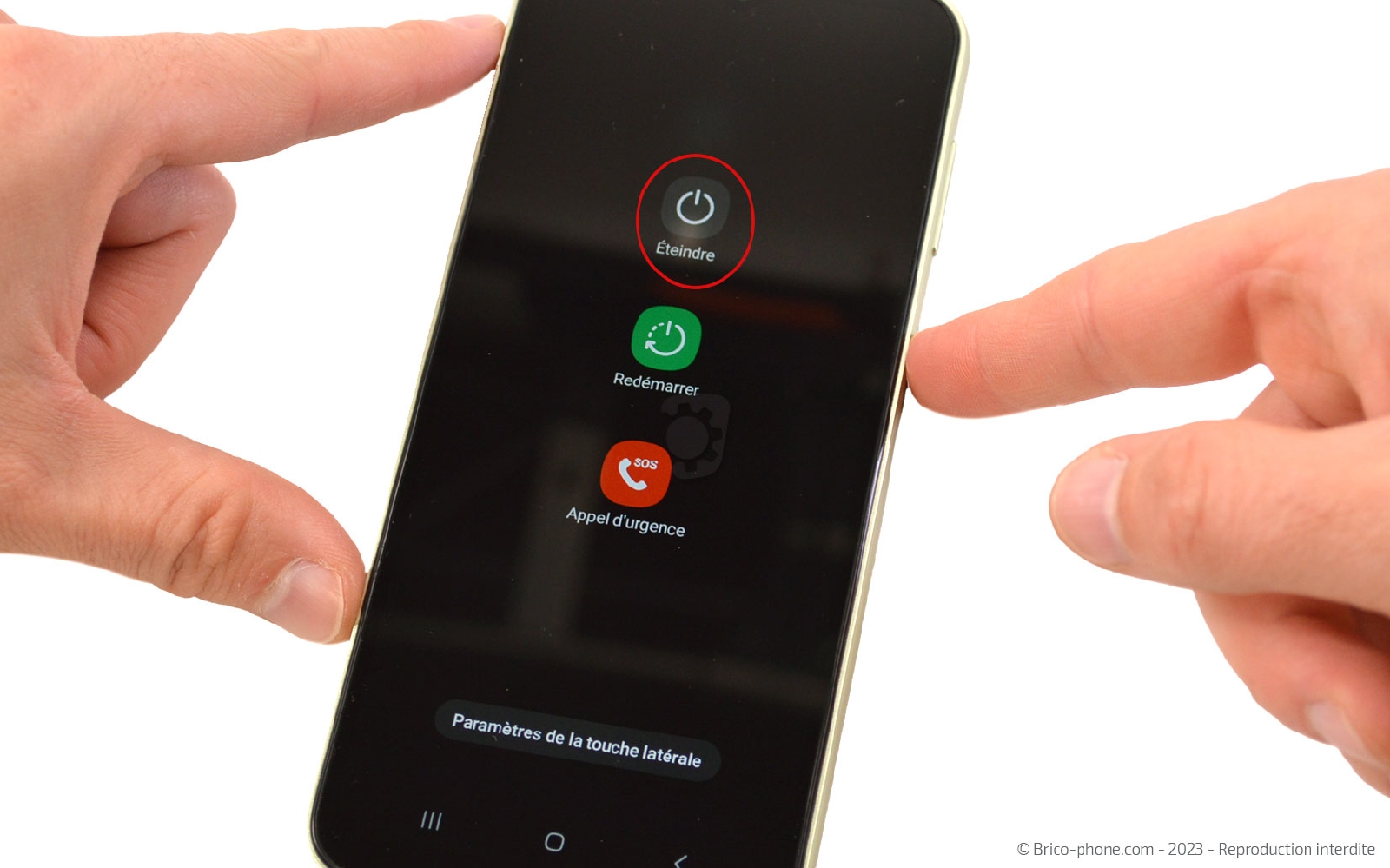

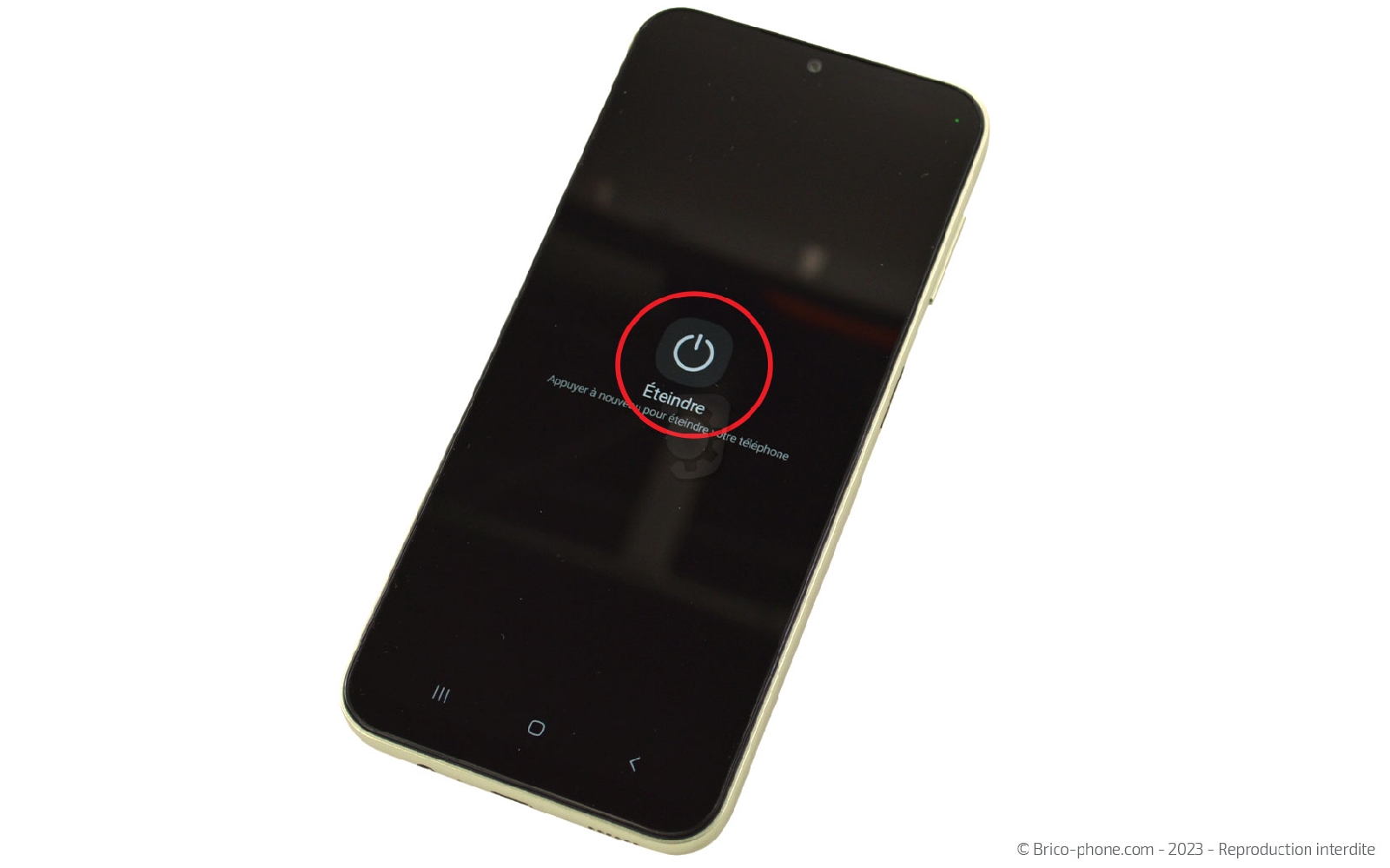

Avant de commencer

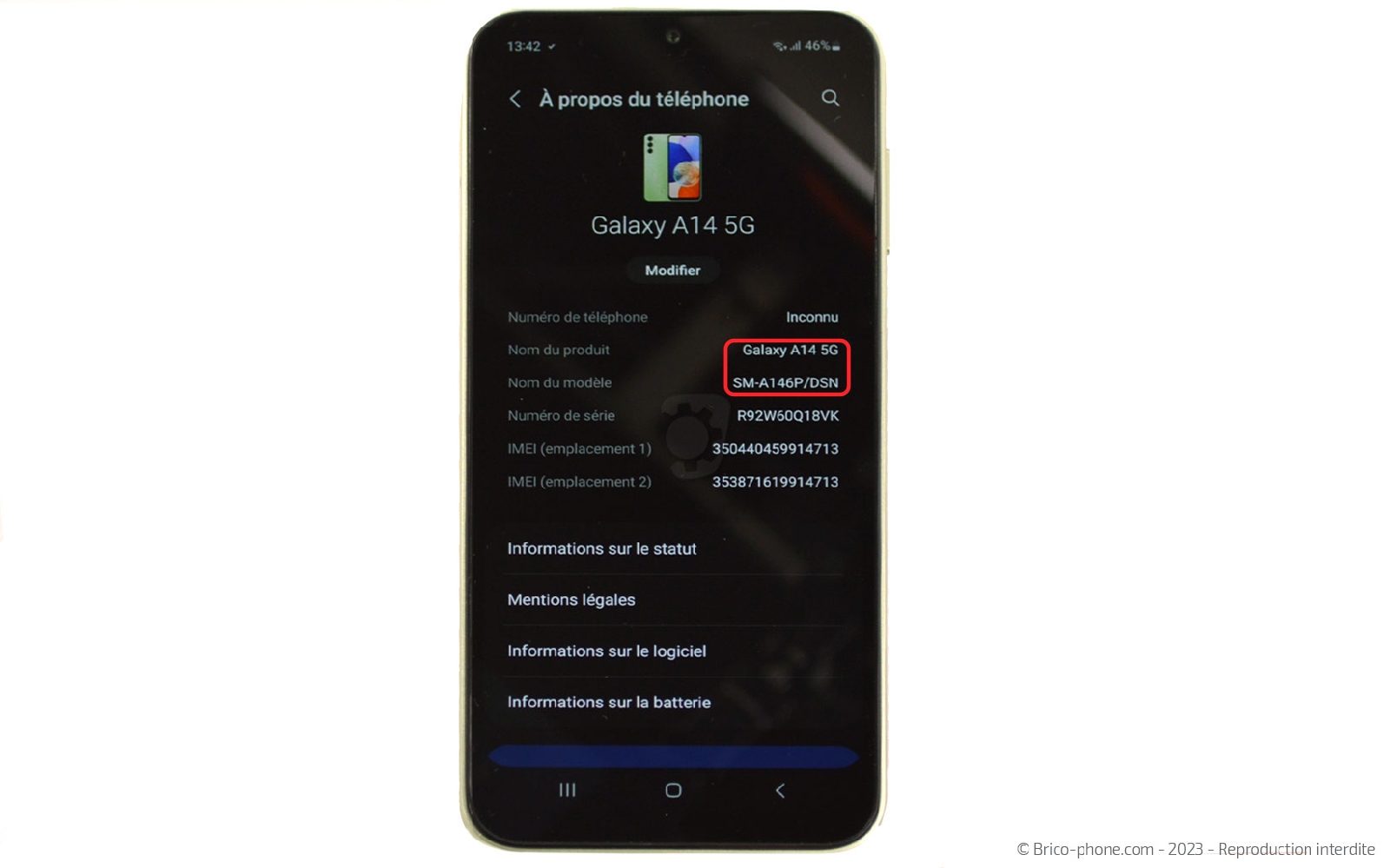

Nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander la bonne pièce détachée. Pour cela, il vous suffit de vous rendre dans les paramètres de votre téléphone dans la rubrique "A propos du téléphone".
Ici, nous avons le modèle A146P mais il existe deux autres versions qui sont : A146B et A146U. C'est pourquoi vous devez bien vérifier cette information.

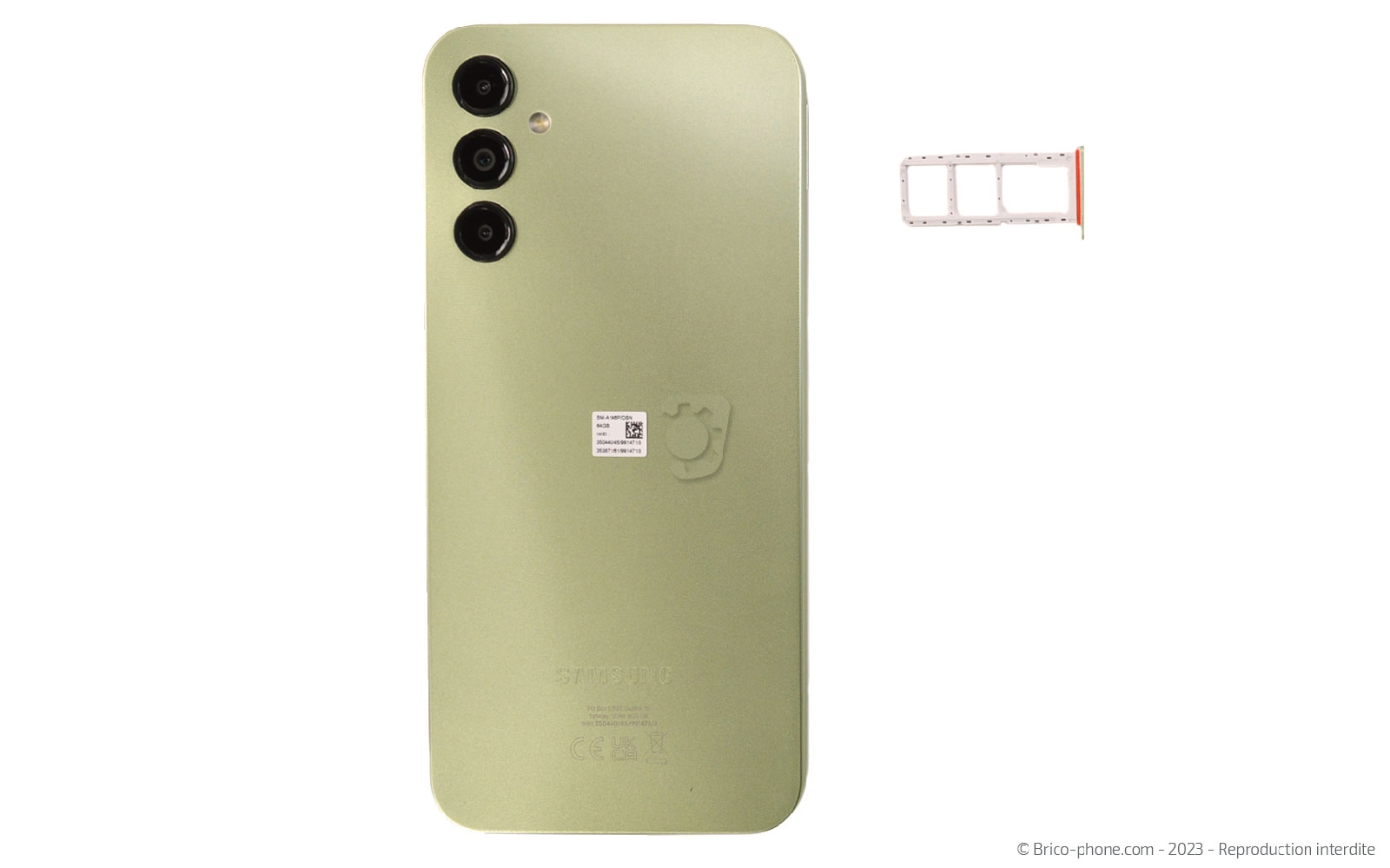

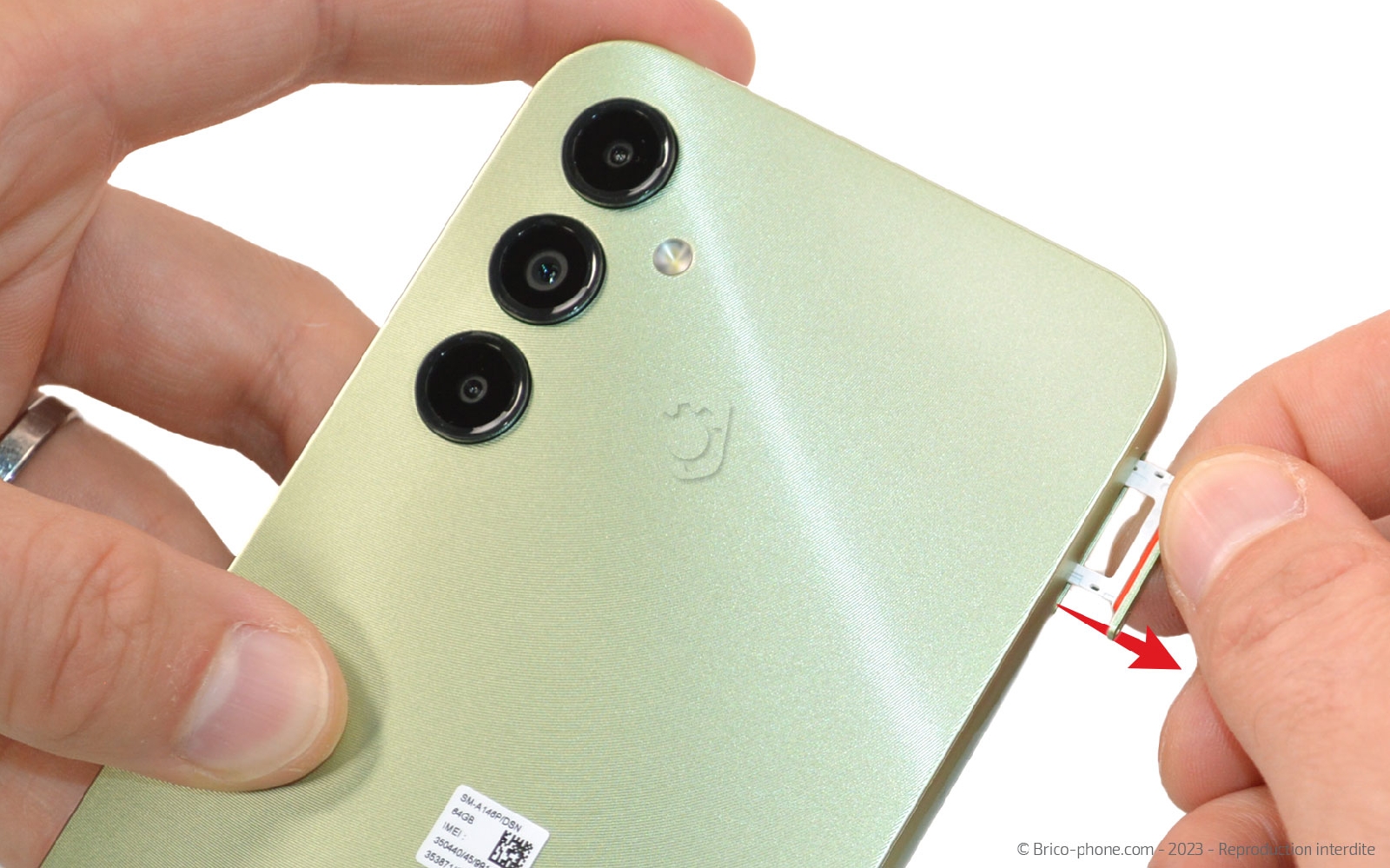

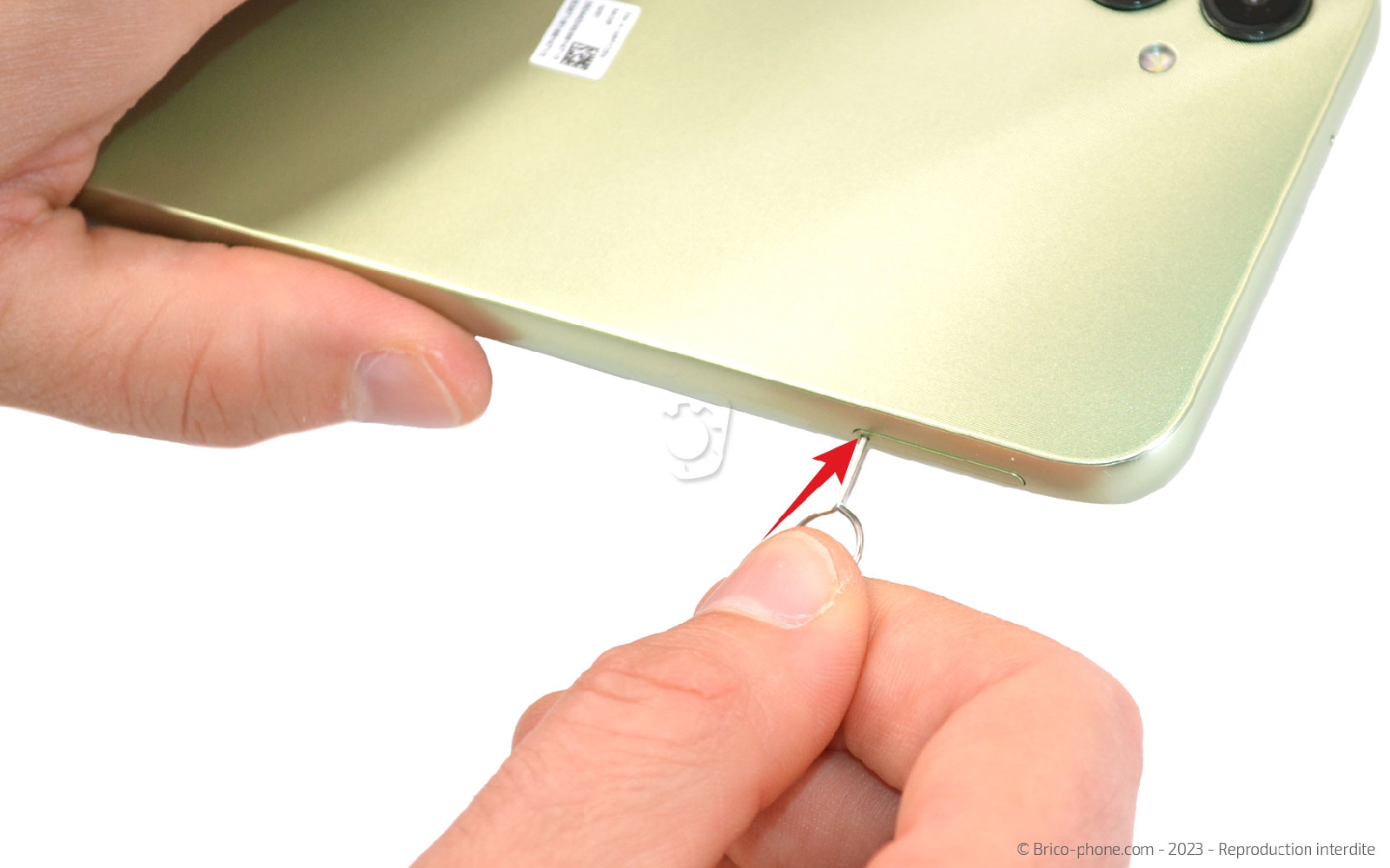

Etape 1 : Ejecter le tiroir SIM
A l'aide de l'outil d'extraction, éjectez le tiroir SIM.
Outils du kit utilisés
Outils du kit utilisés

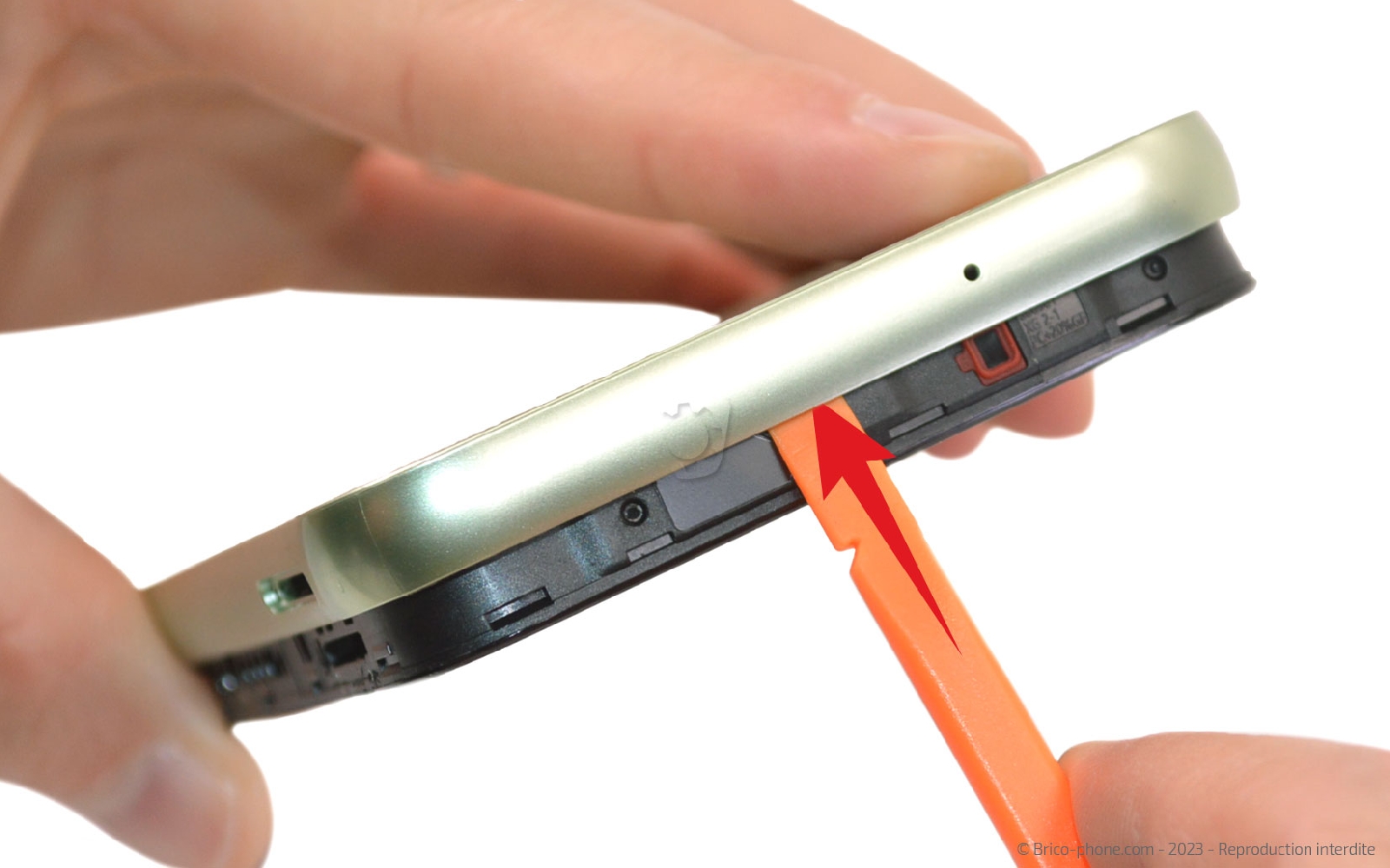

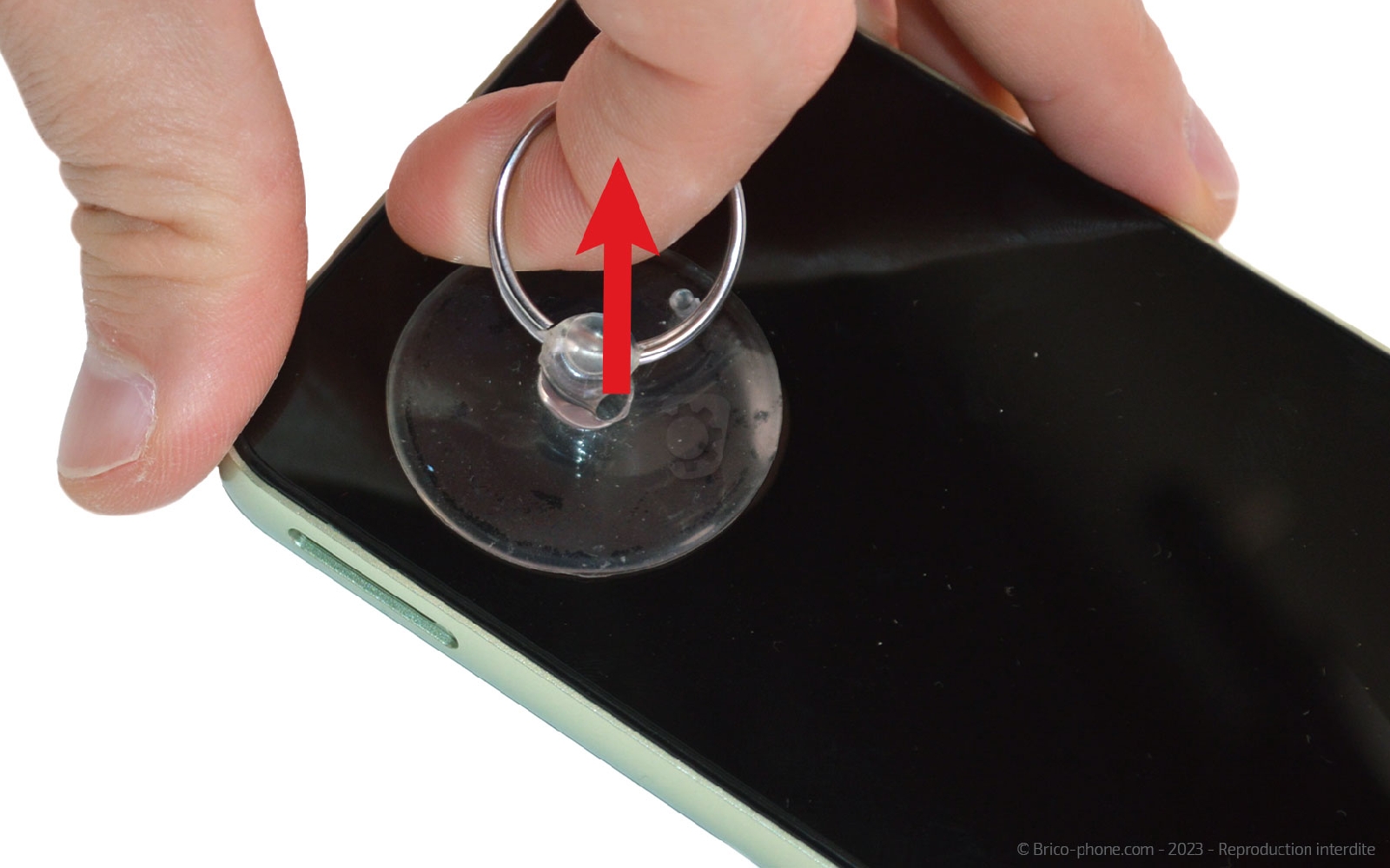

Etape 2 : Déclipser la coque arrière

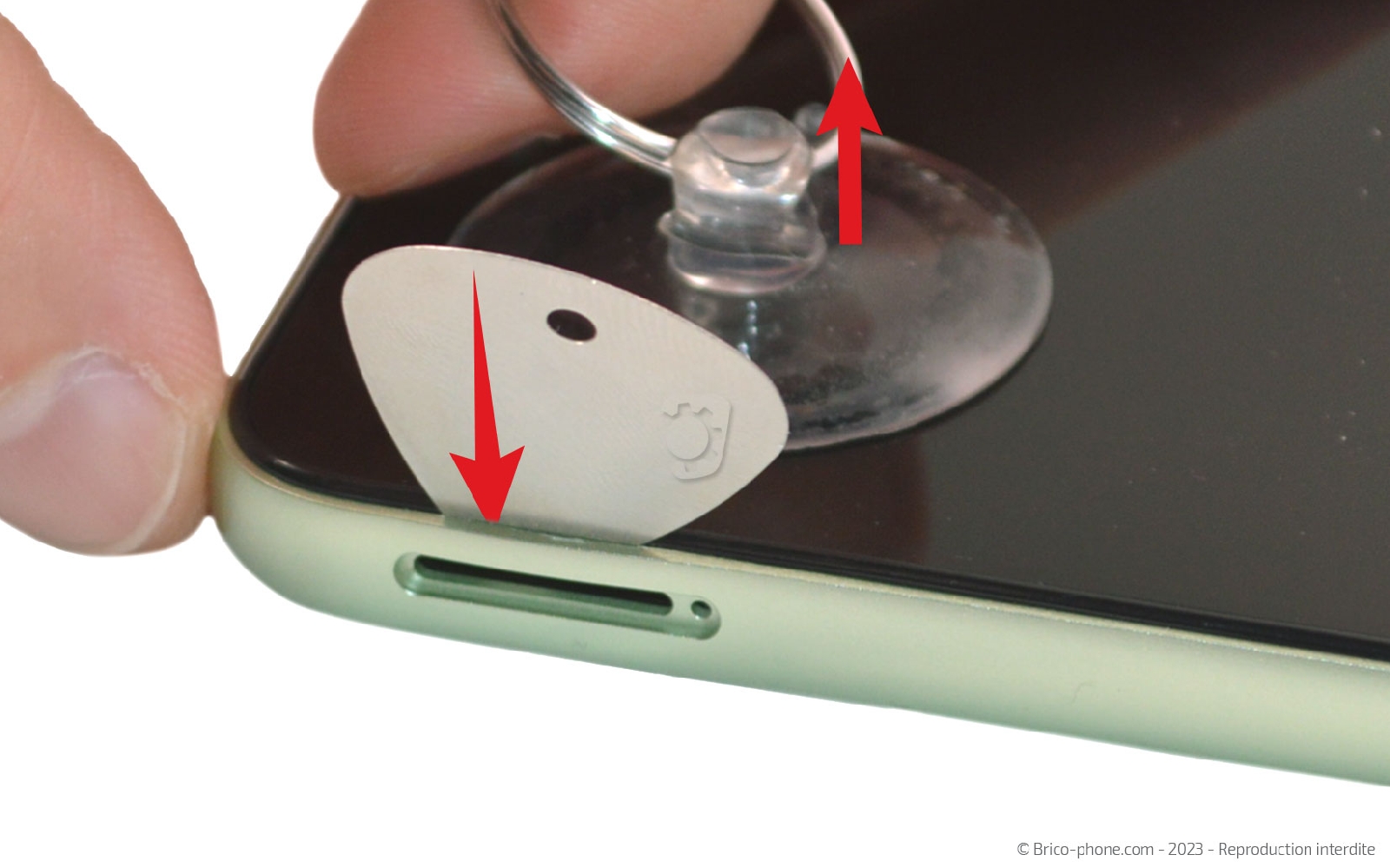

Placez la ventouse près de l'emplacement du tiroir SIM puis insérez le médiator en métal troué entre la coque et l'écran.

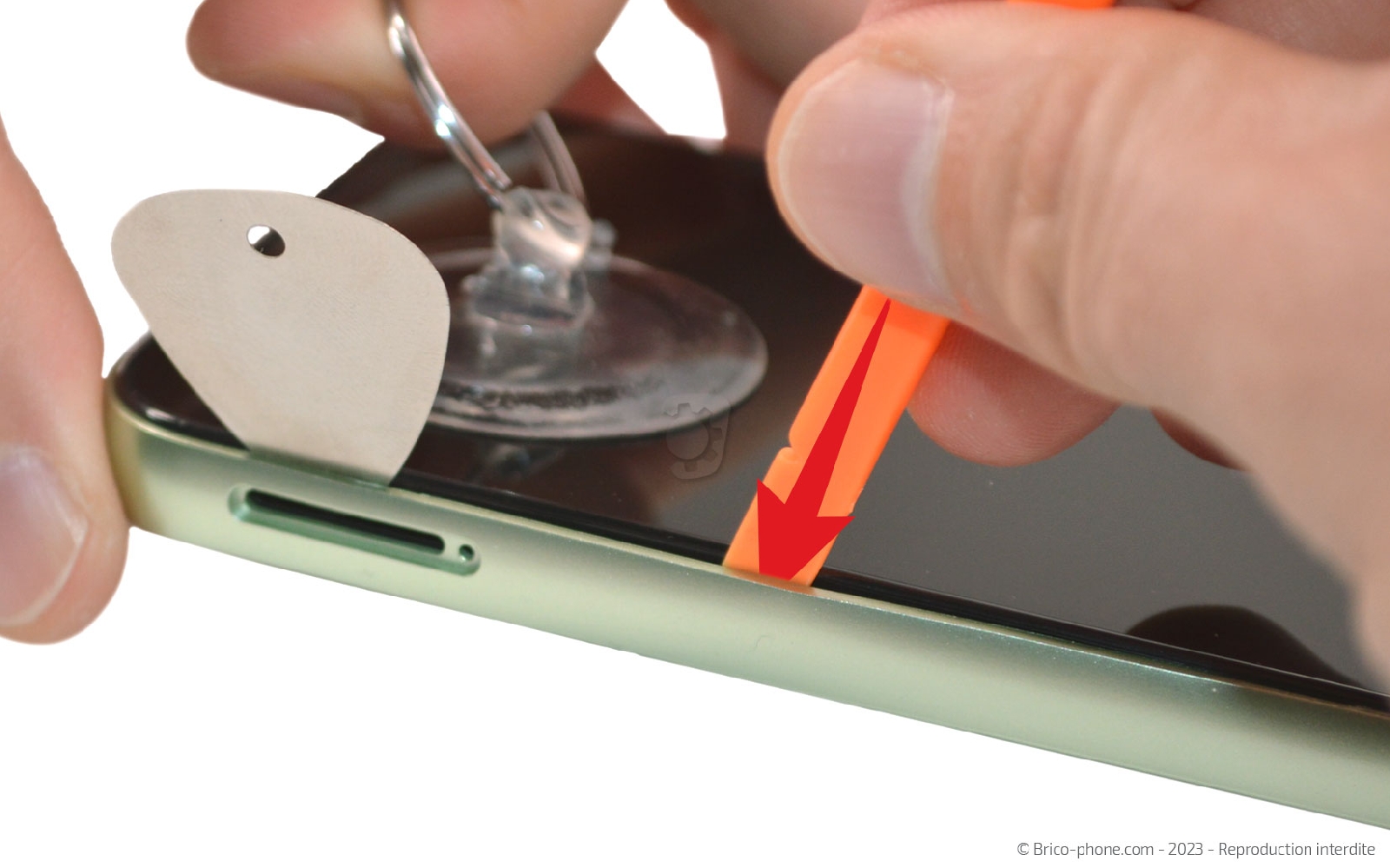

Remplacez le médiator par la spatule pour continuer à déclipser doucement le composant.
Outils du kit utilisés
Outils du kit utilisés

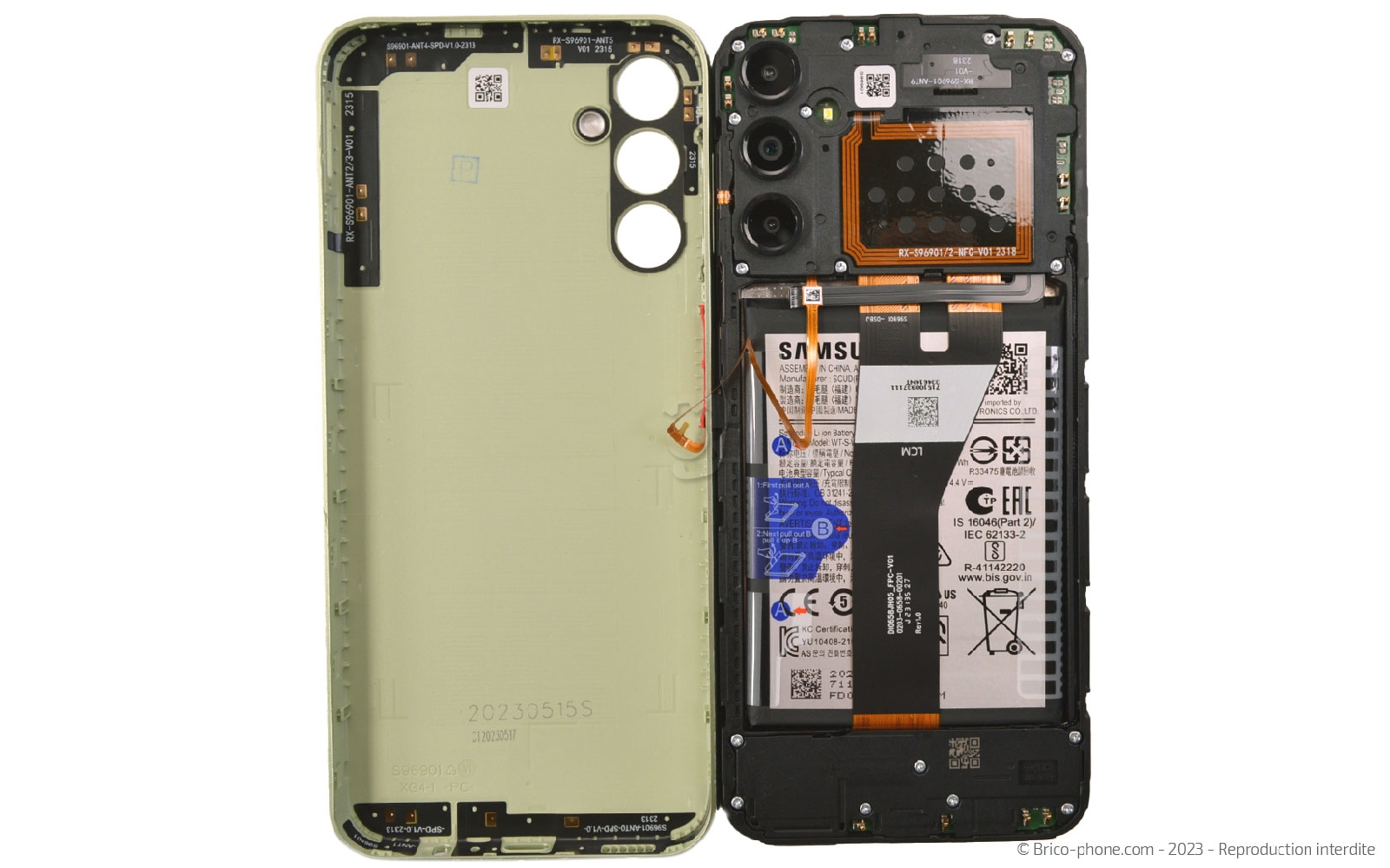

Etape 3 : Ouvrir le téléphone

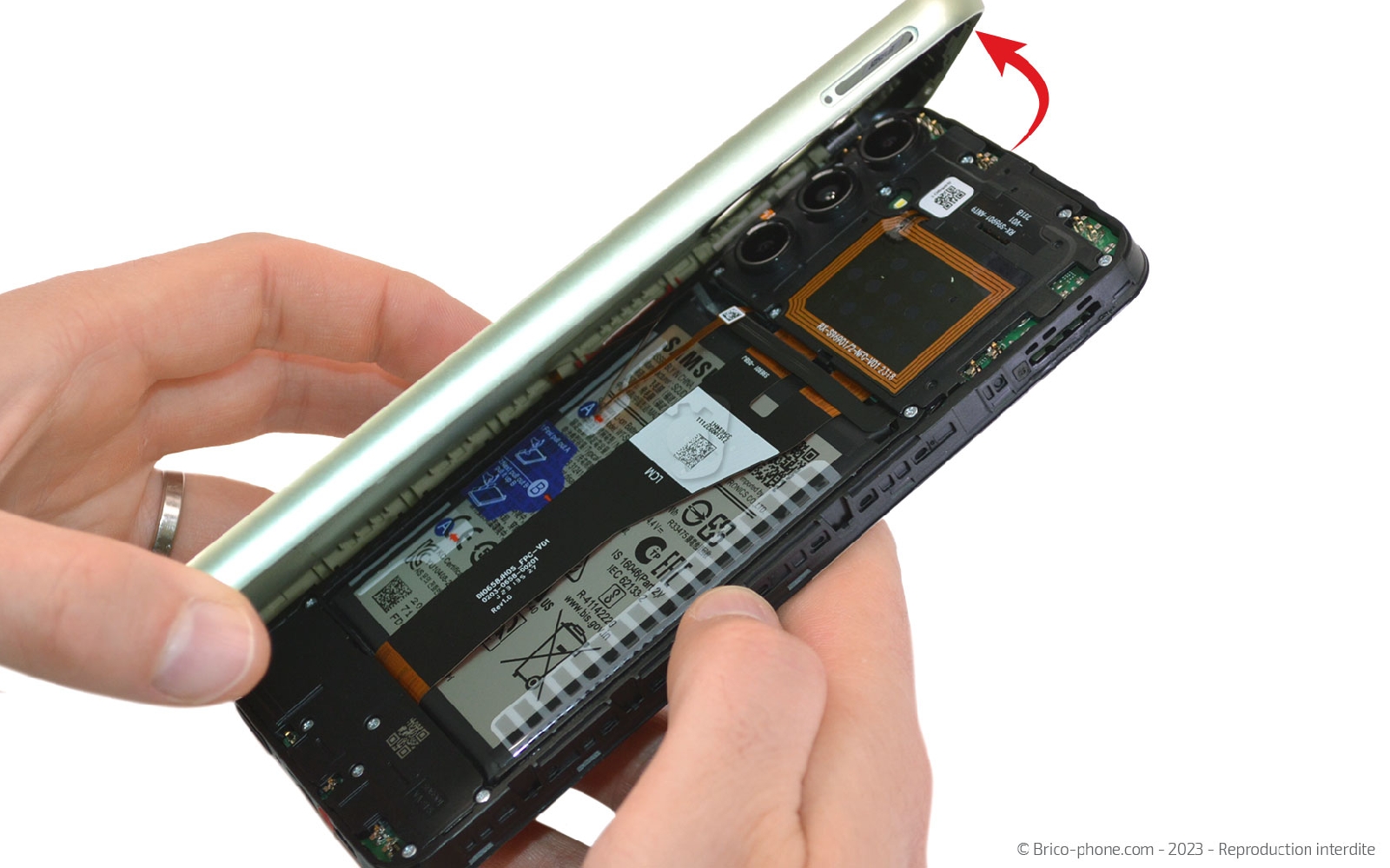

Basculez la coque arrière vers la gauche pour ouvrir le téléphone tout en faisant attention à la nappe du lecteur d'empreintes encore connectée à la carte mère.

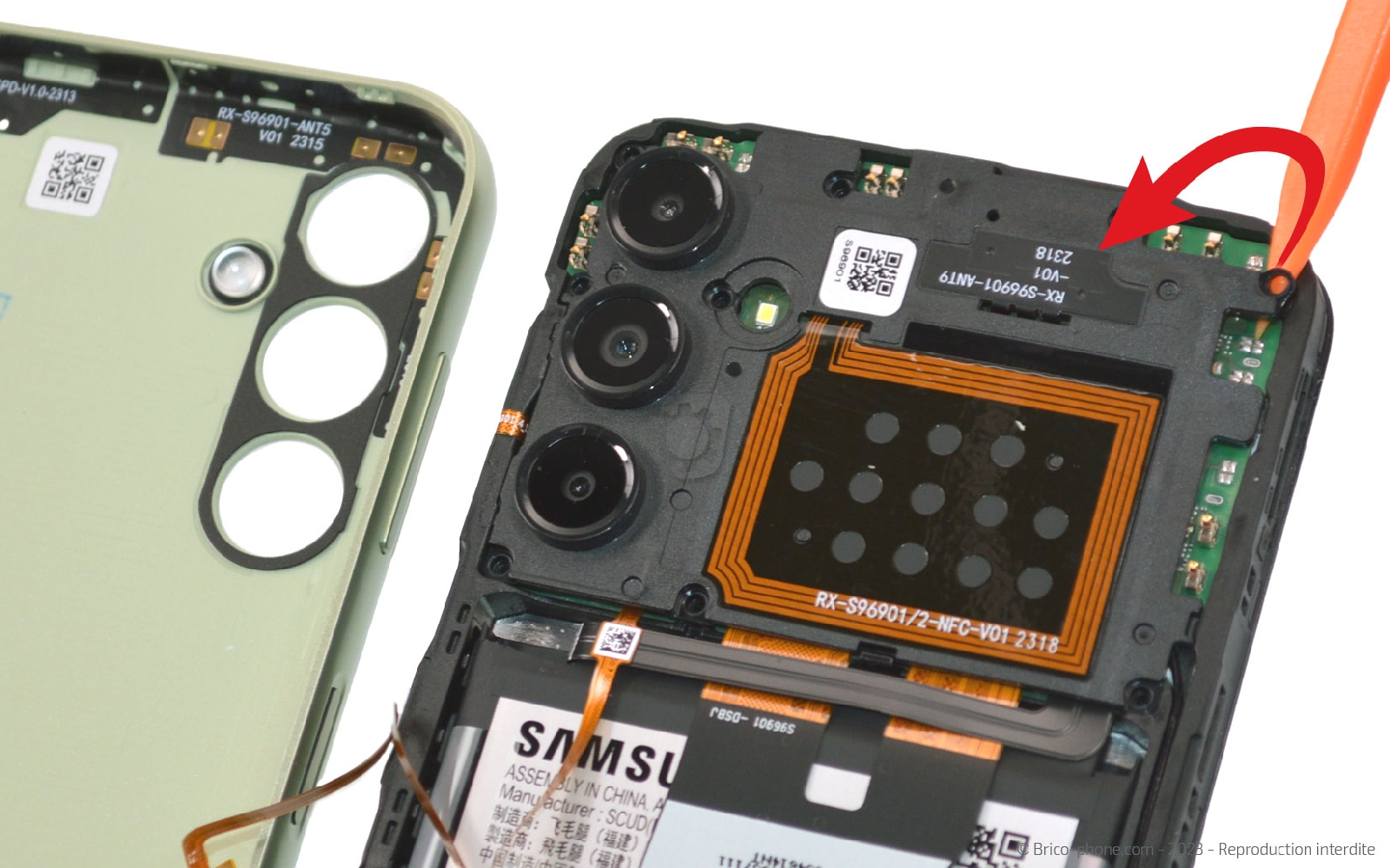

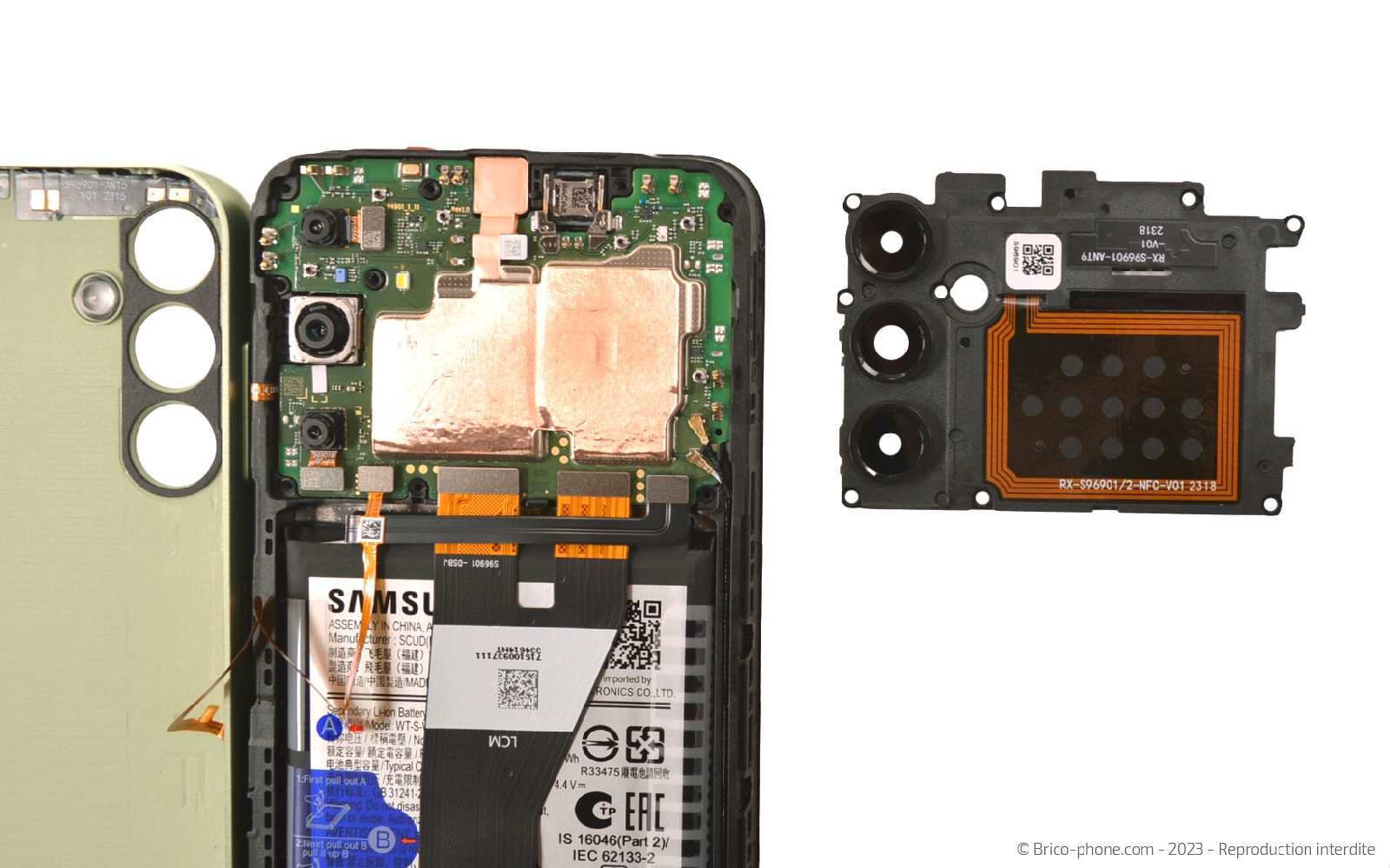

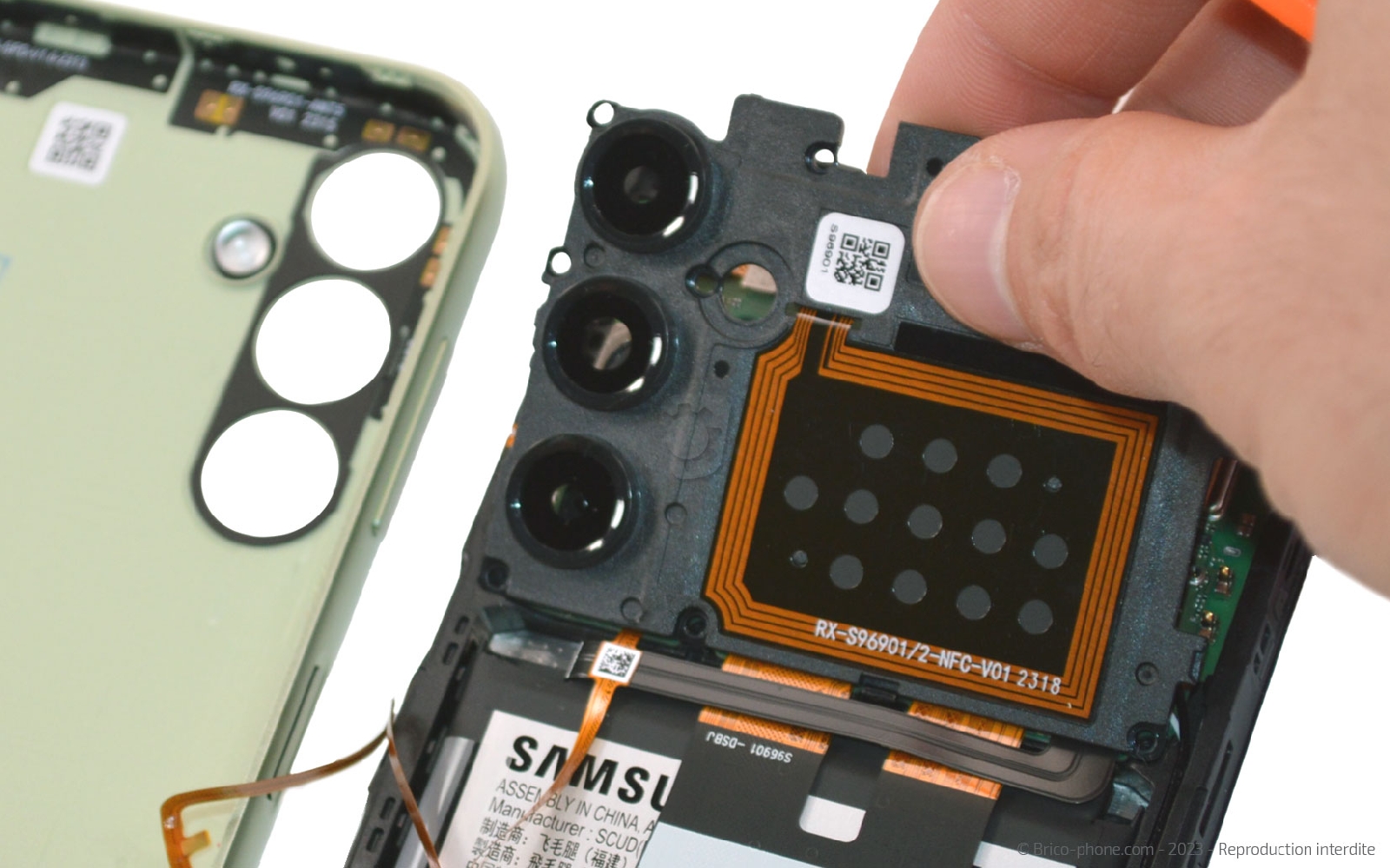

Etape 4 : Retirer la plaquette NFC

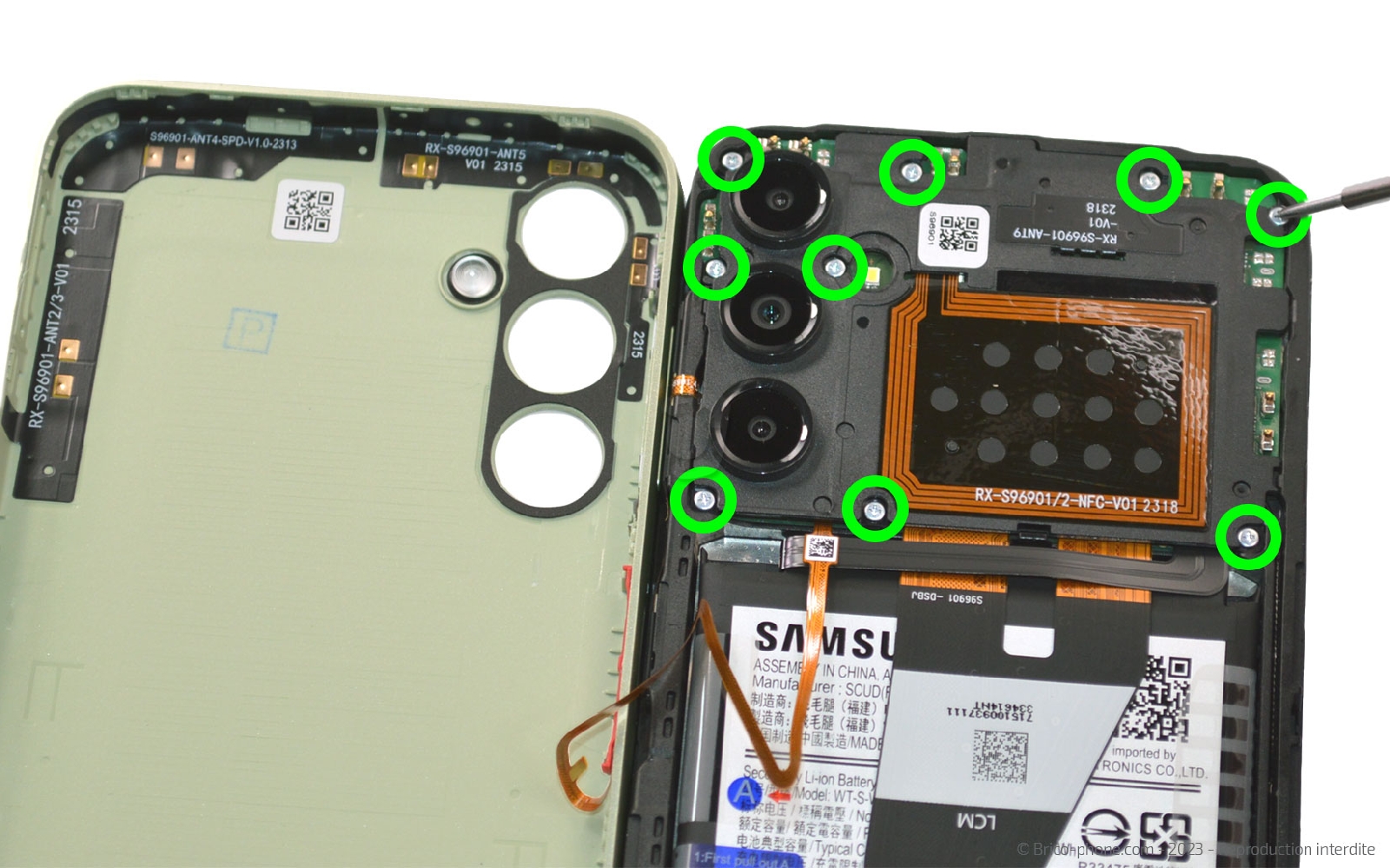

Retirez les vis avec le tournevis cruciforme. Soulevez la plaquette avec le levier pour libérer la carte mère.
Outils du kit utilisés
Outils du kit utilisés

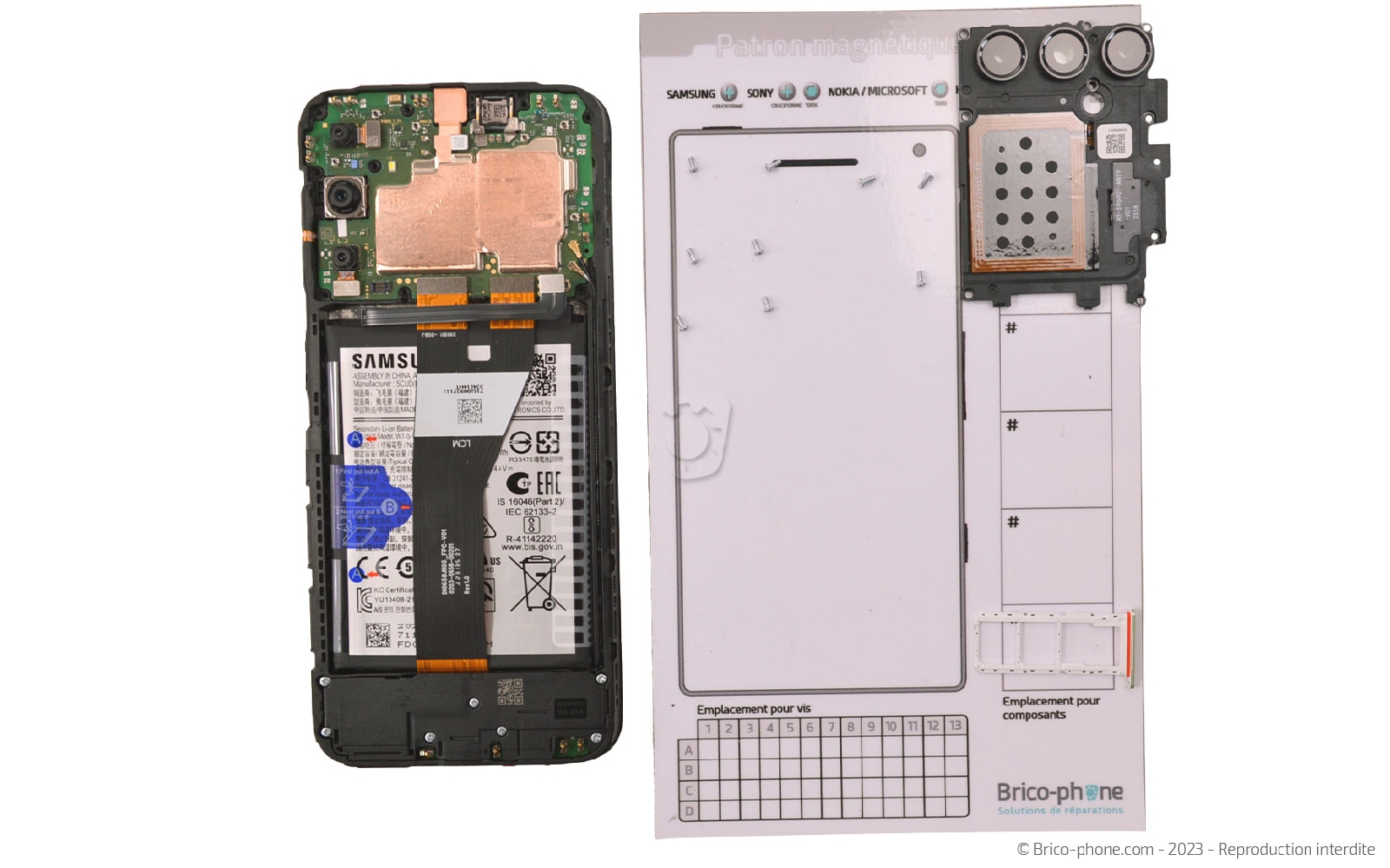

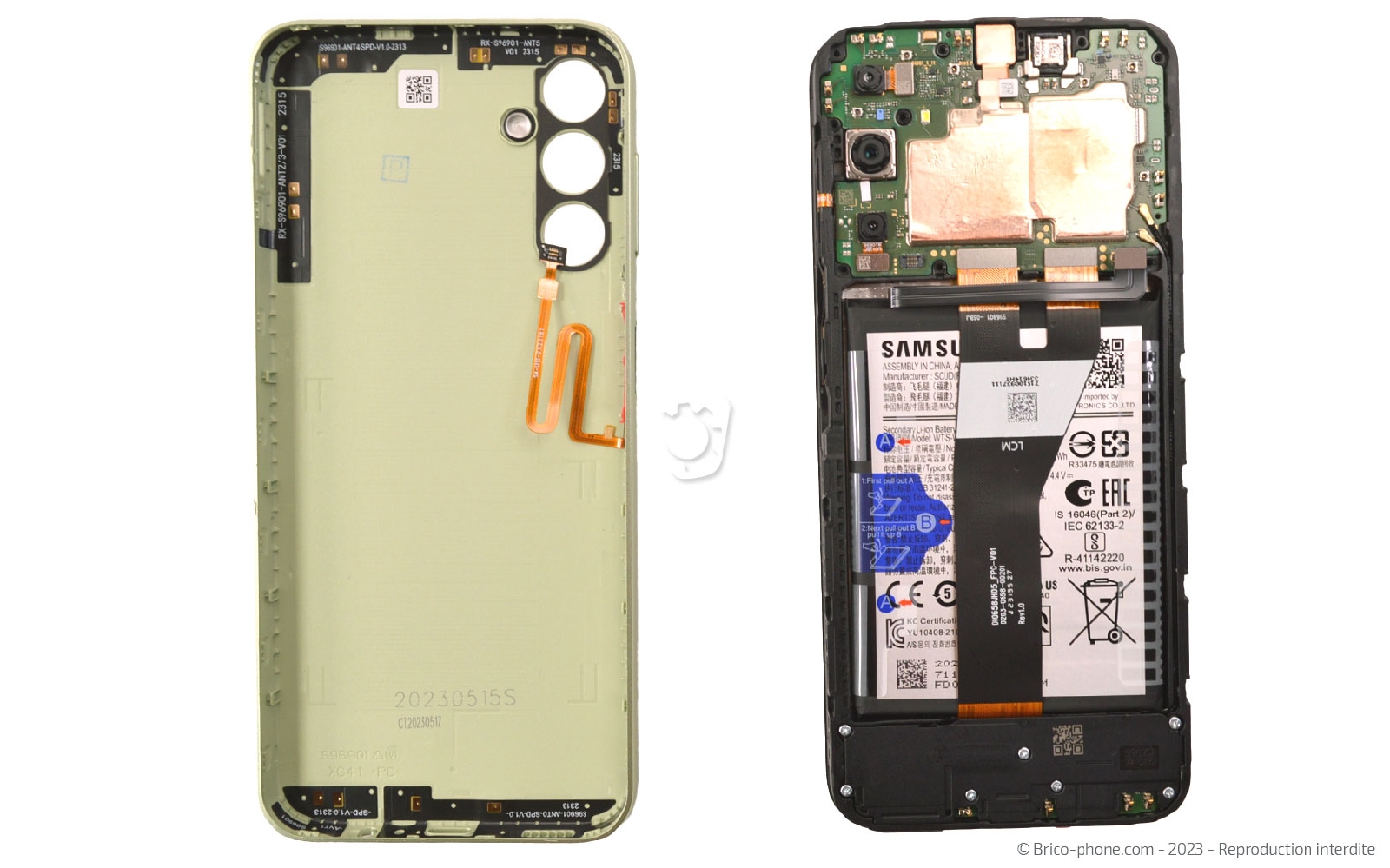

Etape 5 : Déconnecter la batterie et libérer la coque arrière

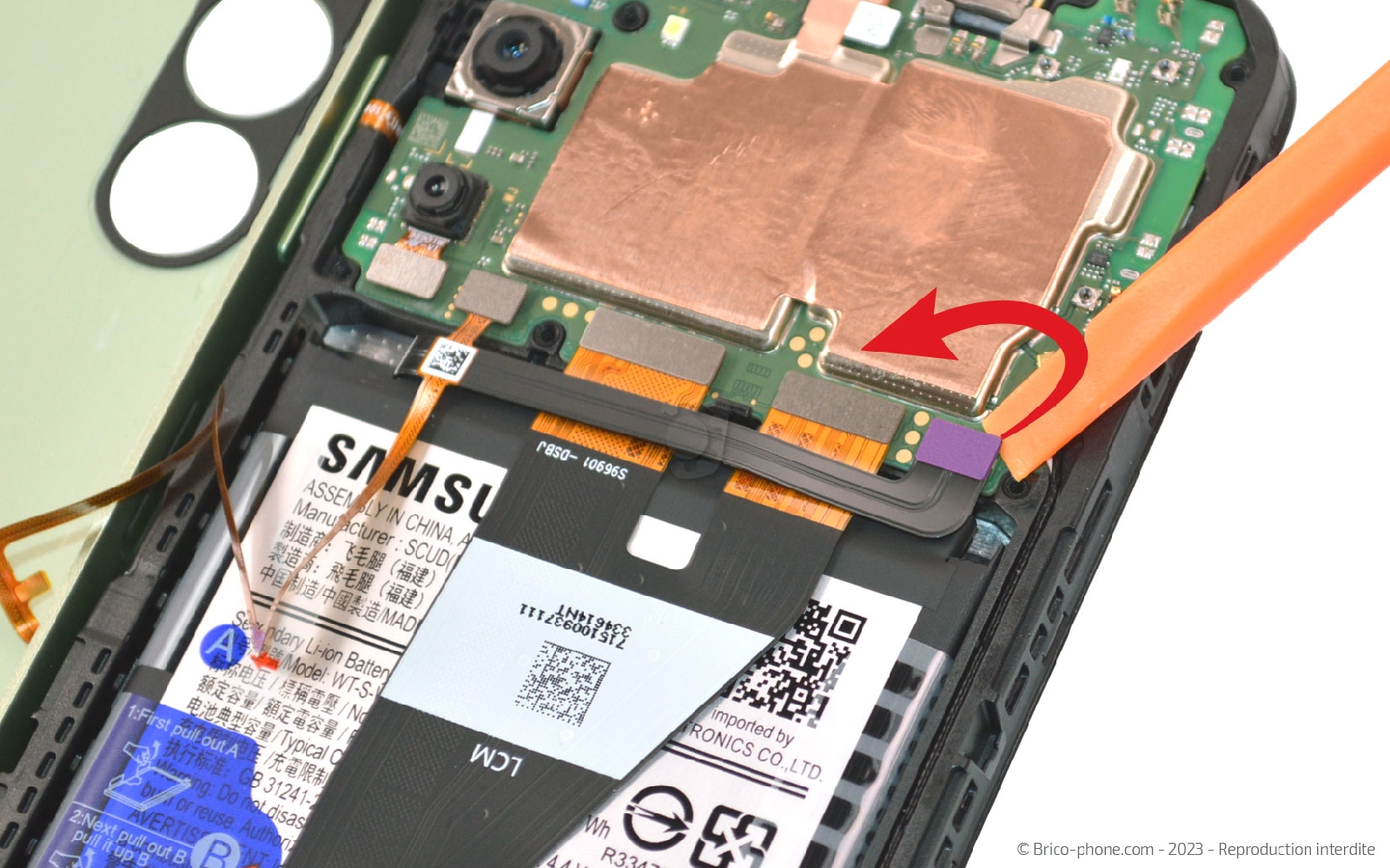

Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.

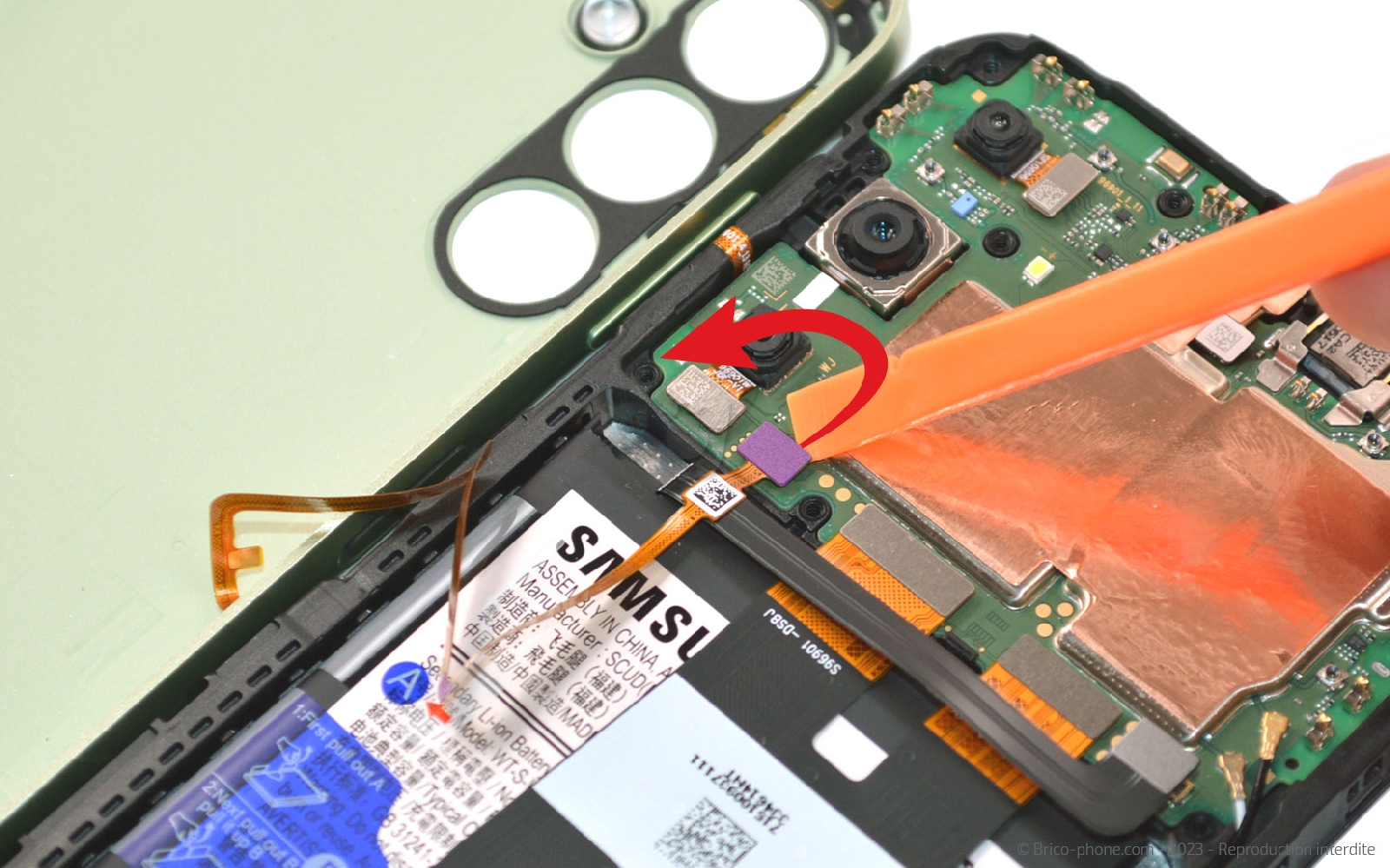

Ensuite, déconnectez la nappe du lecteur d'empreintes afin de séparer la coque arrière du châssis.

Aidez-vous du patron d'aide au montage pour disposer vos vis et petits éléments.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Débrancher la nappe de l'écran
Maintenant il vous faut déconnecter les deux nappes de la rallonge de l'écran pour pouvoir accéder à la batterie.

Toujours avec le même ustensile, décollez les languette nommées A.
Outils du kit utilisés
Outils du kit utilisés

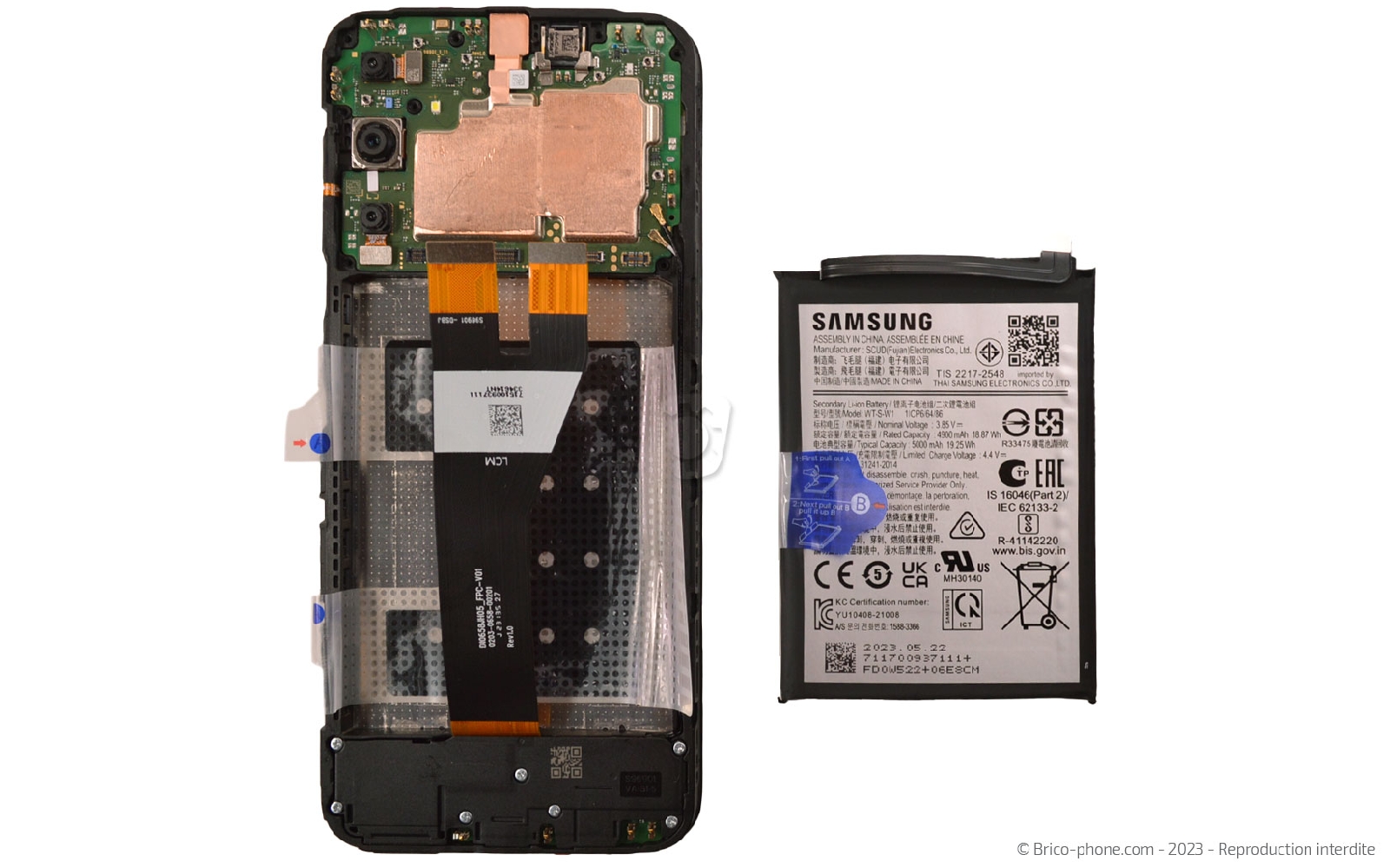

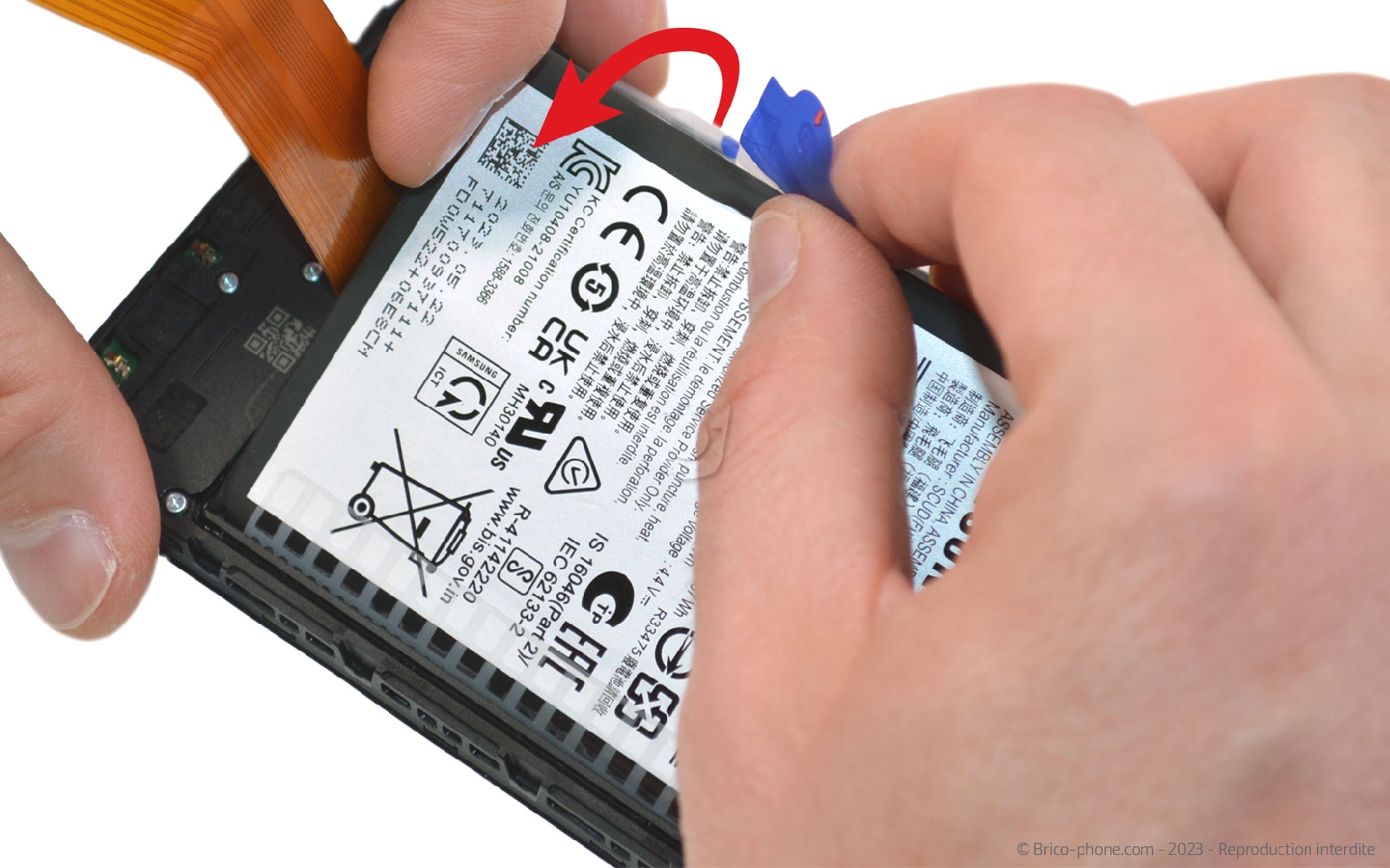

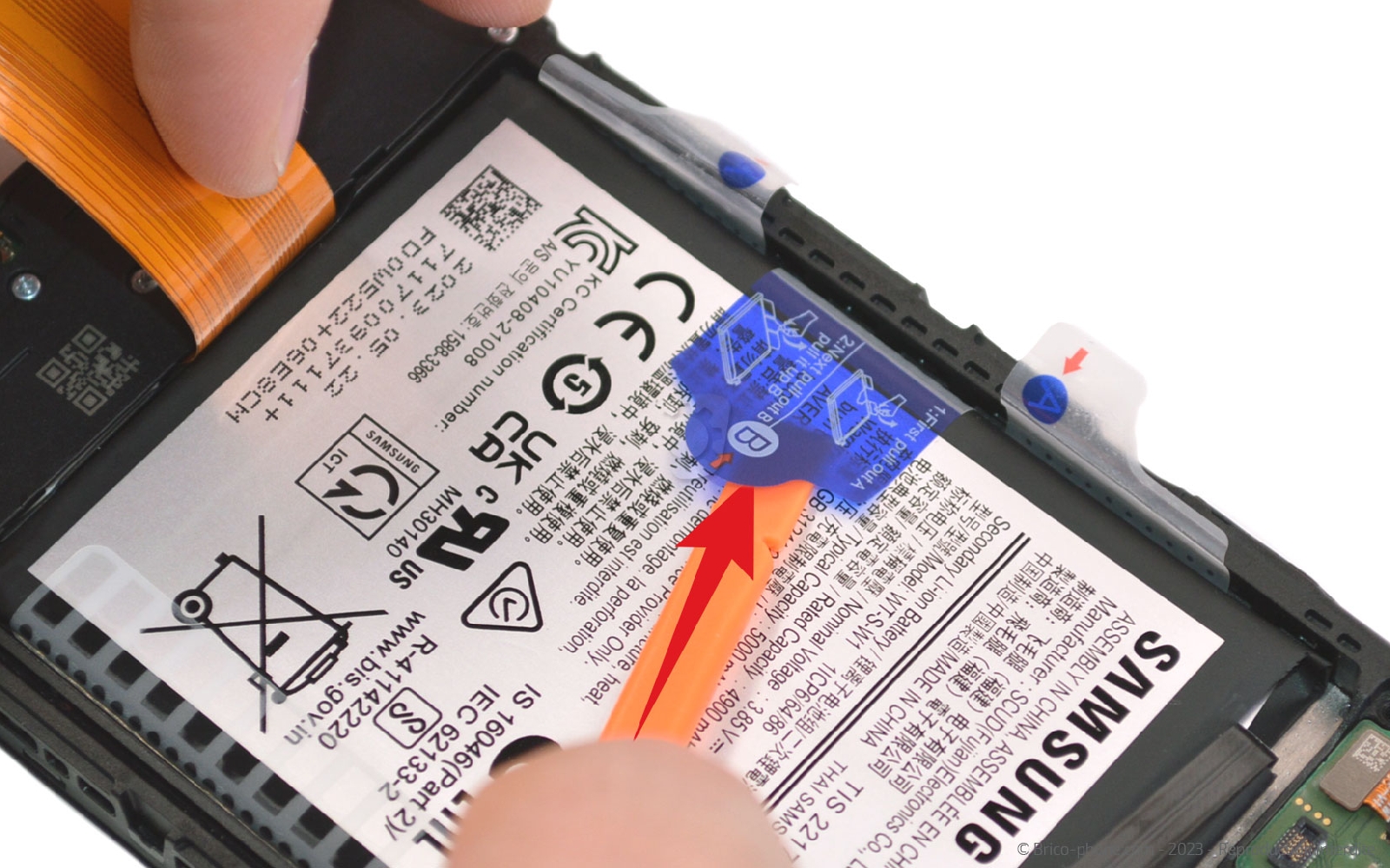

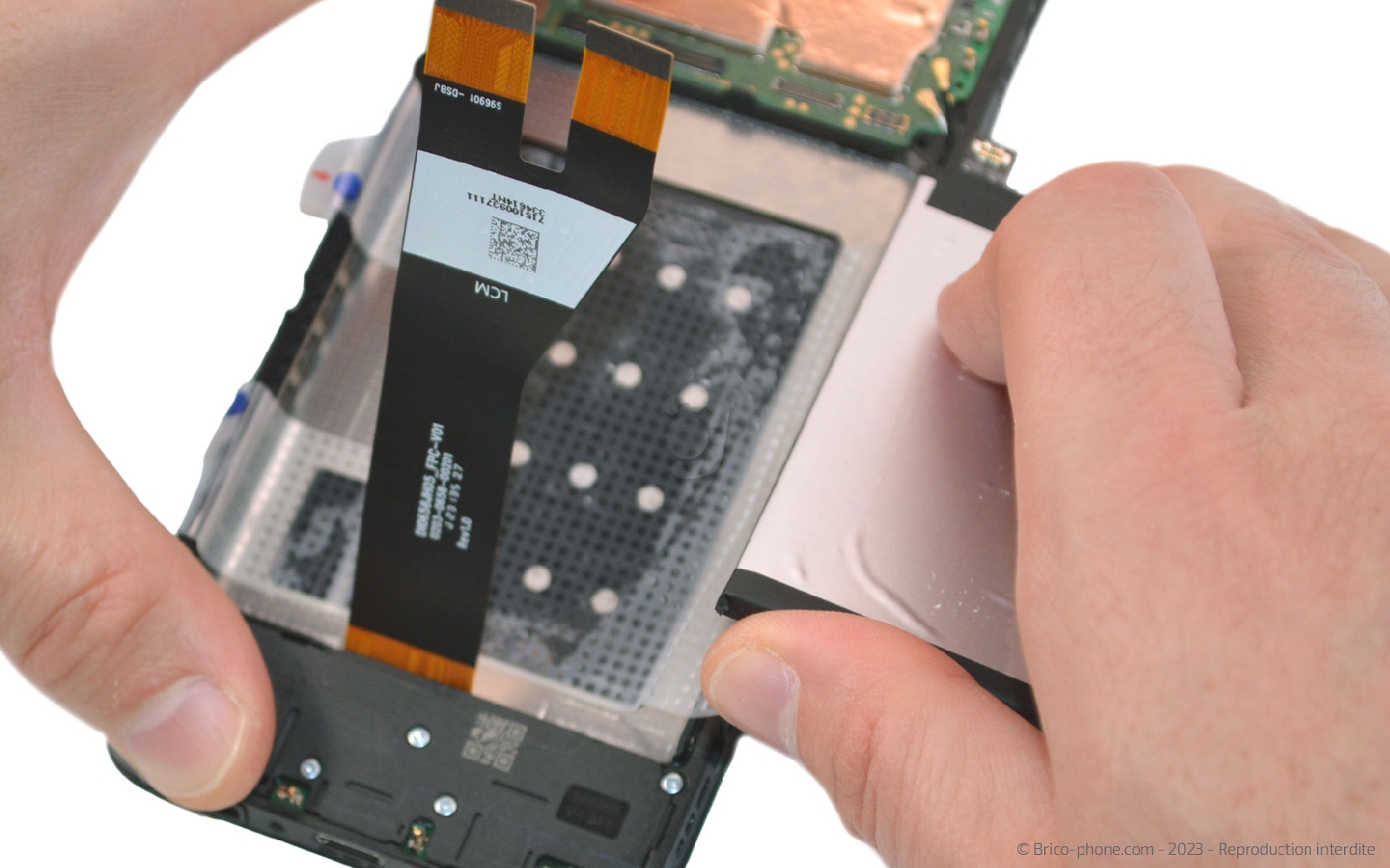

Etape 7 : Décoller la batterie
Glissez le spudger sous la languette B pour la décoller. Saisissez cette languette puis tirez la vers l'exterieur pour extraire la batterie.
Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A14 (5G)
36,90 €
Etape 8 : Récupérer le film transparent

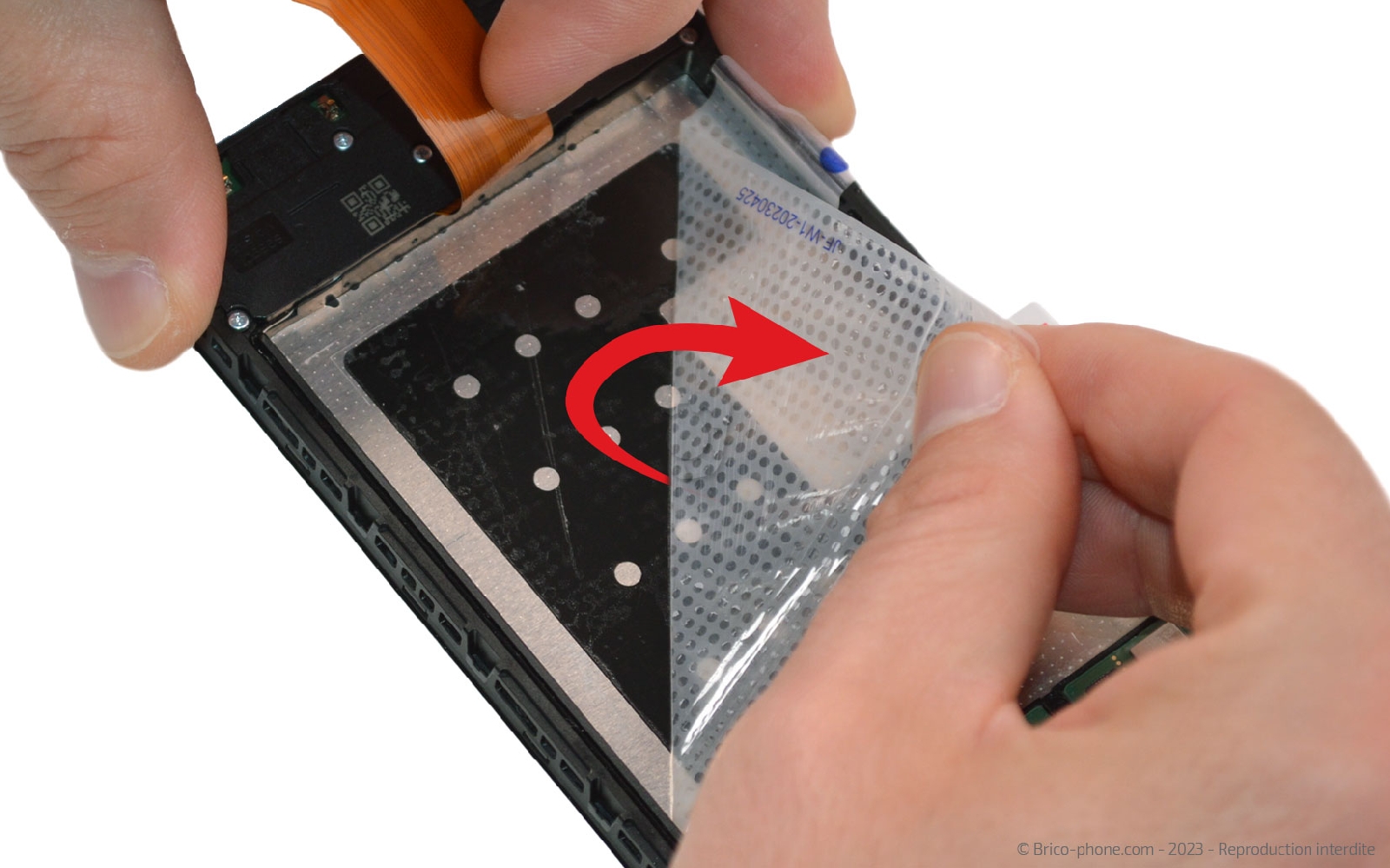

Décollez le film transparent du fond du châssis.

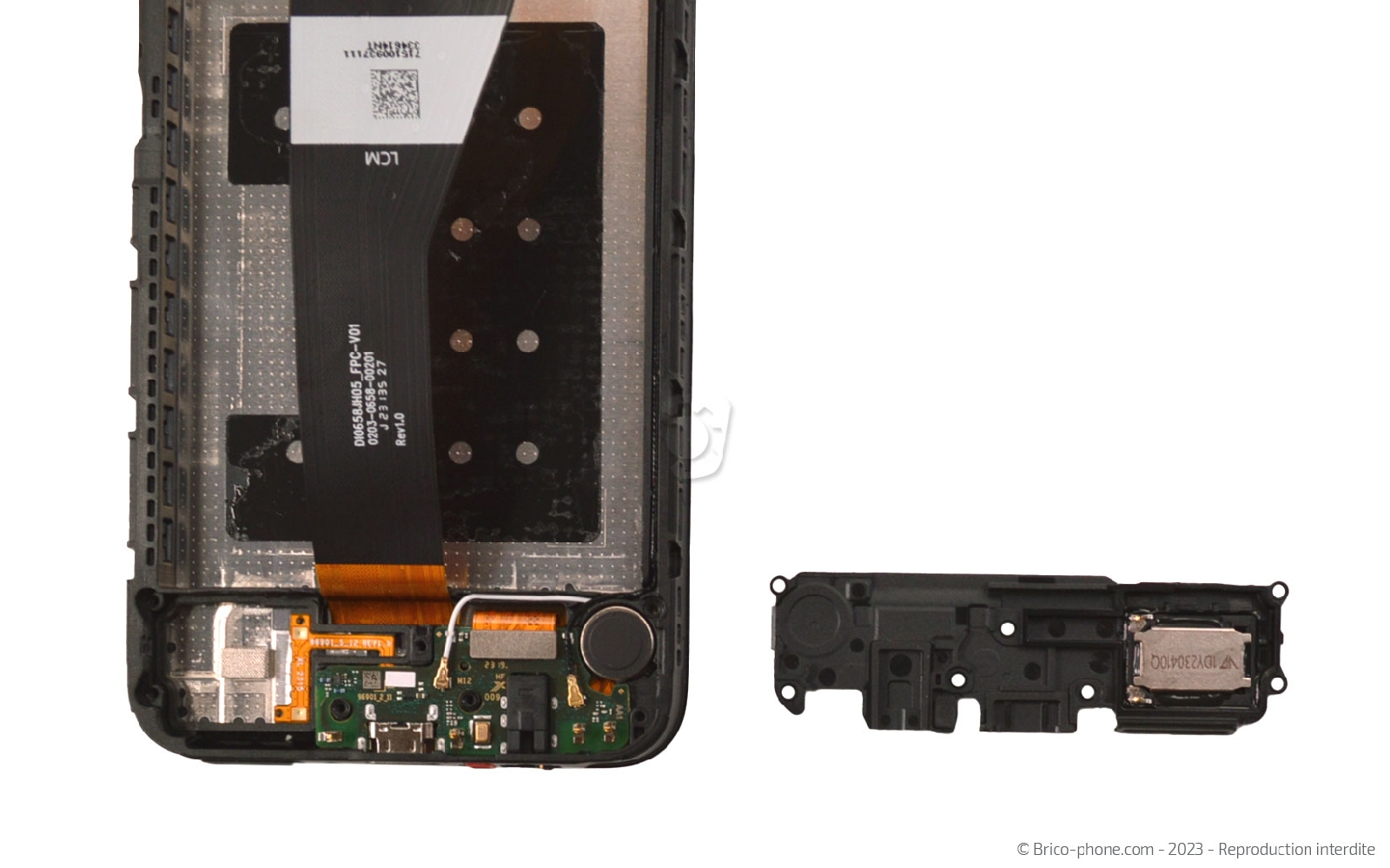

Etape 9 : Sortir le haut-parleur externe

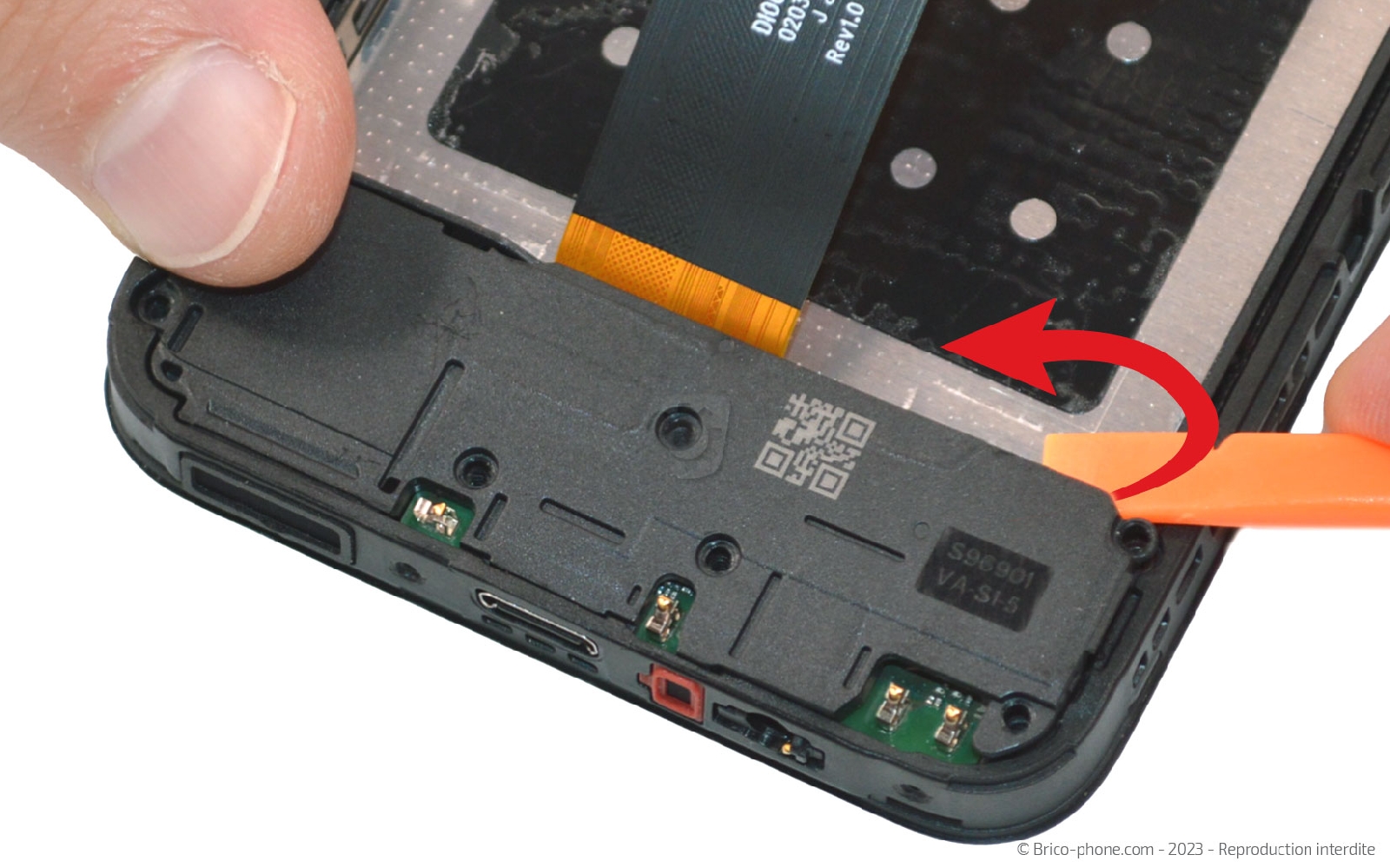

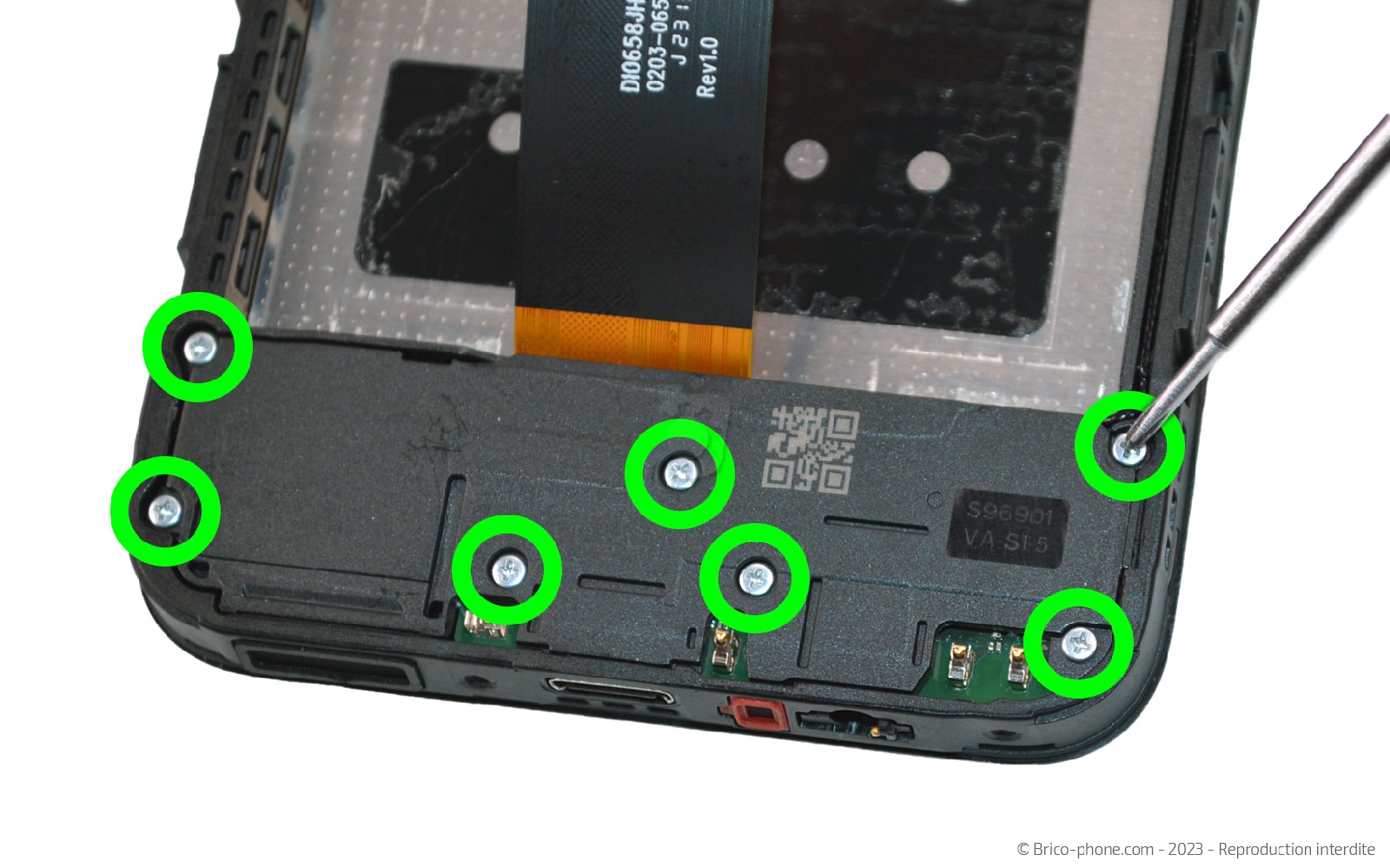

Ôtez les vis cruciforme du haut-parleur externe. ensuite, glissez le levier sous le composant pour le déclipser du châssis et le sortir.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe compatible pour Samsung Galaxy A14 (5G)
9,90 €

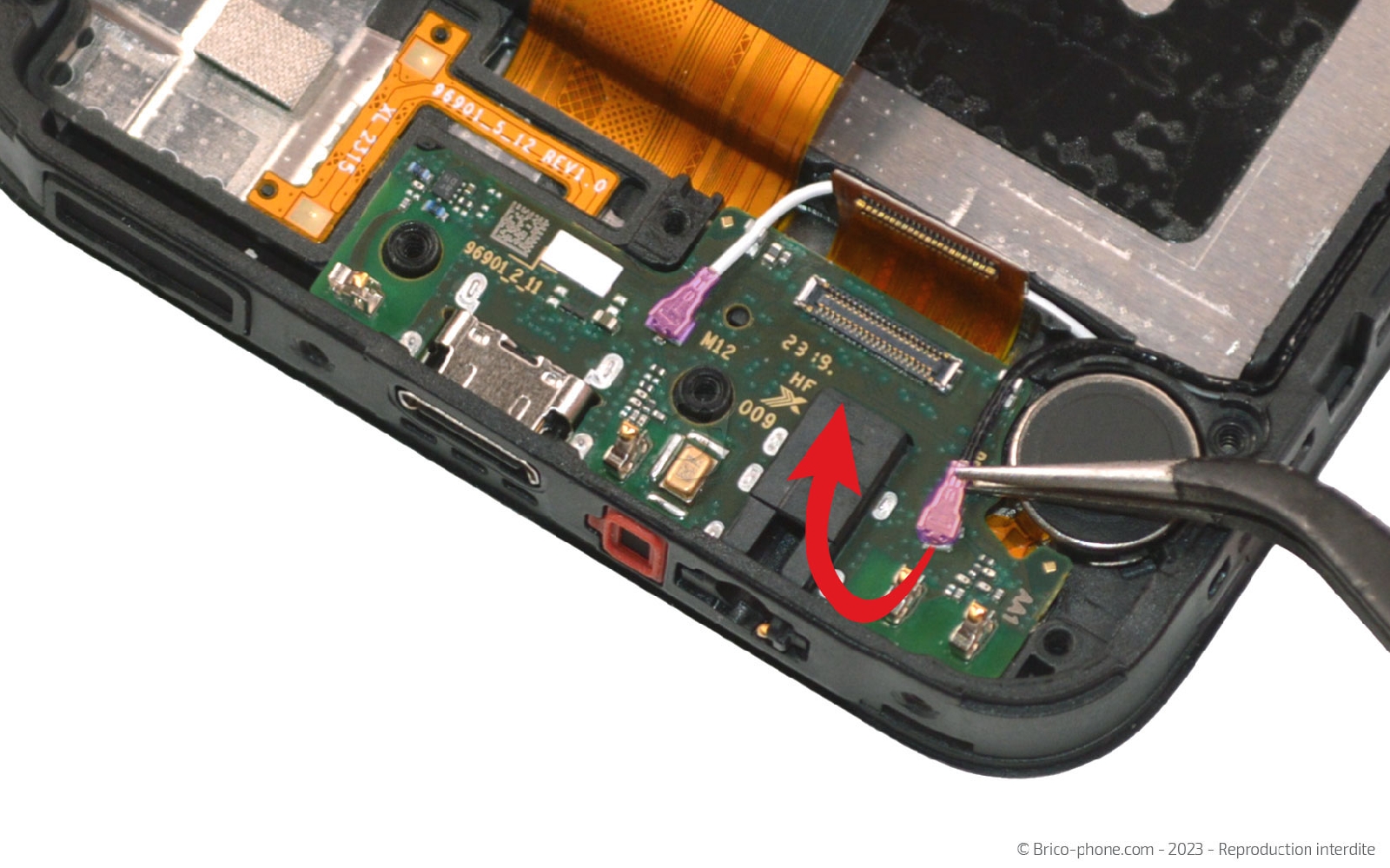

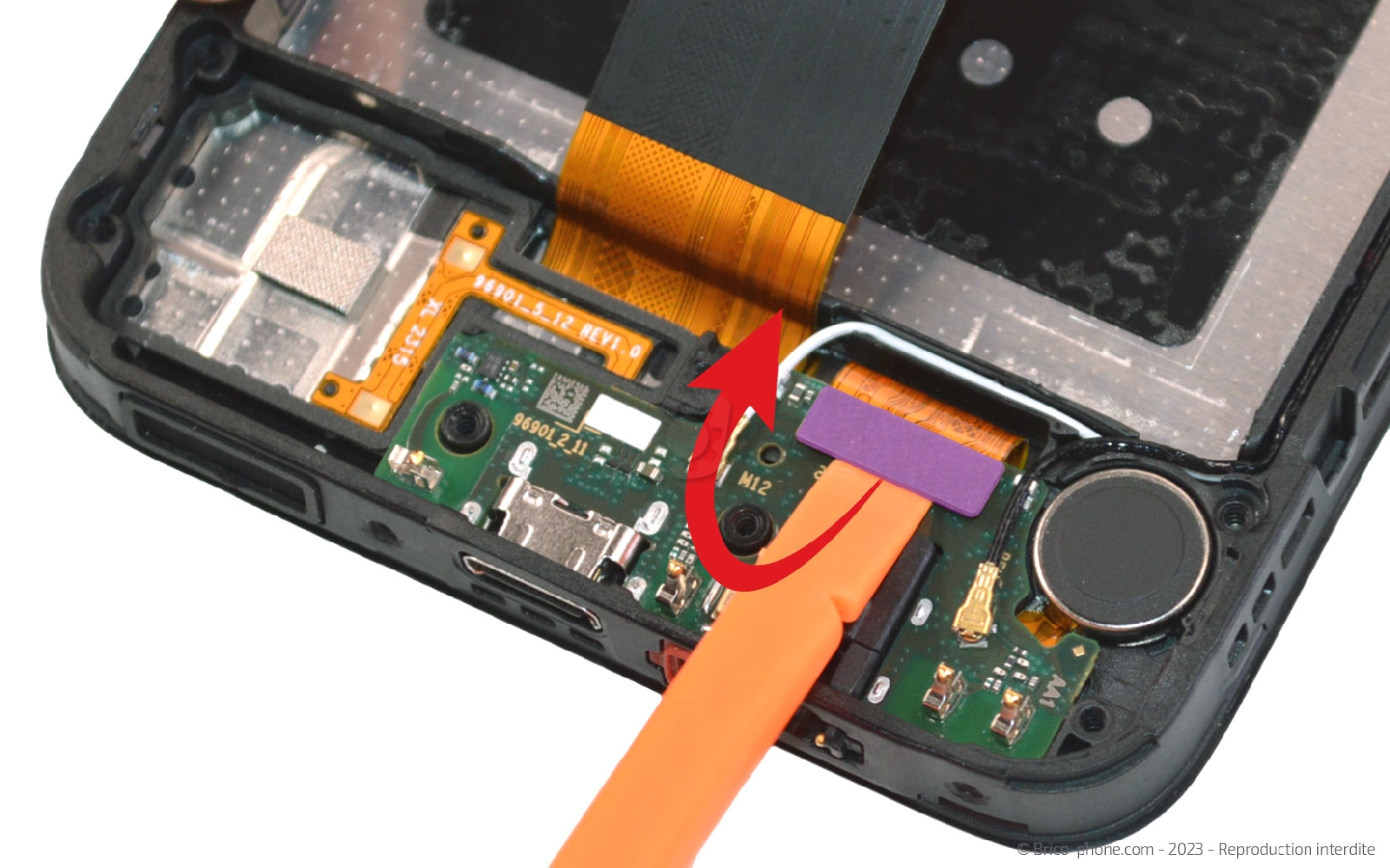

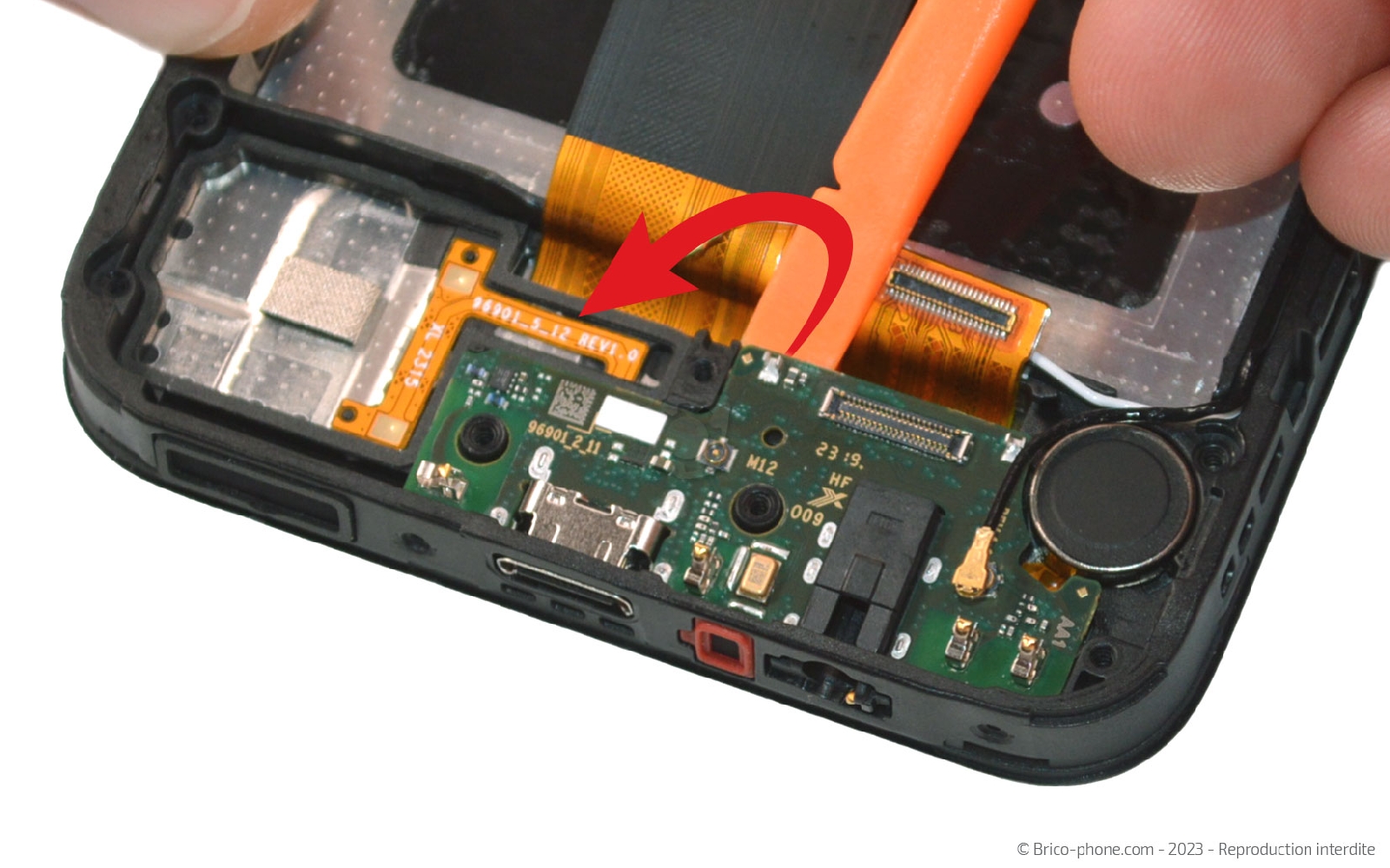

Etape 10 : Oter le connecteur de charge
Débranchez la nappe de l'écran puis détachez les deux câbles coaxiaux.

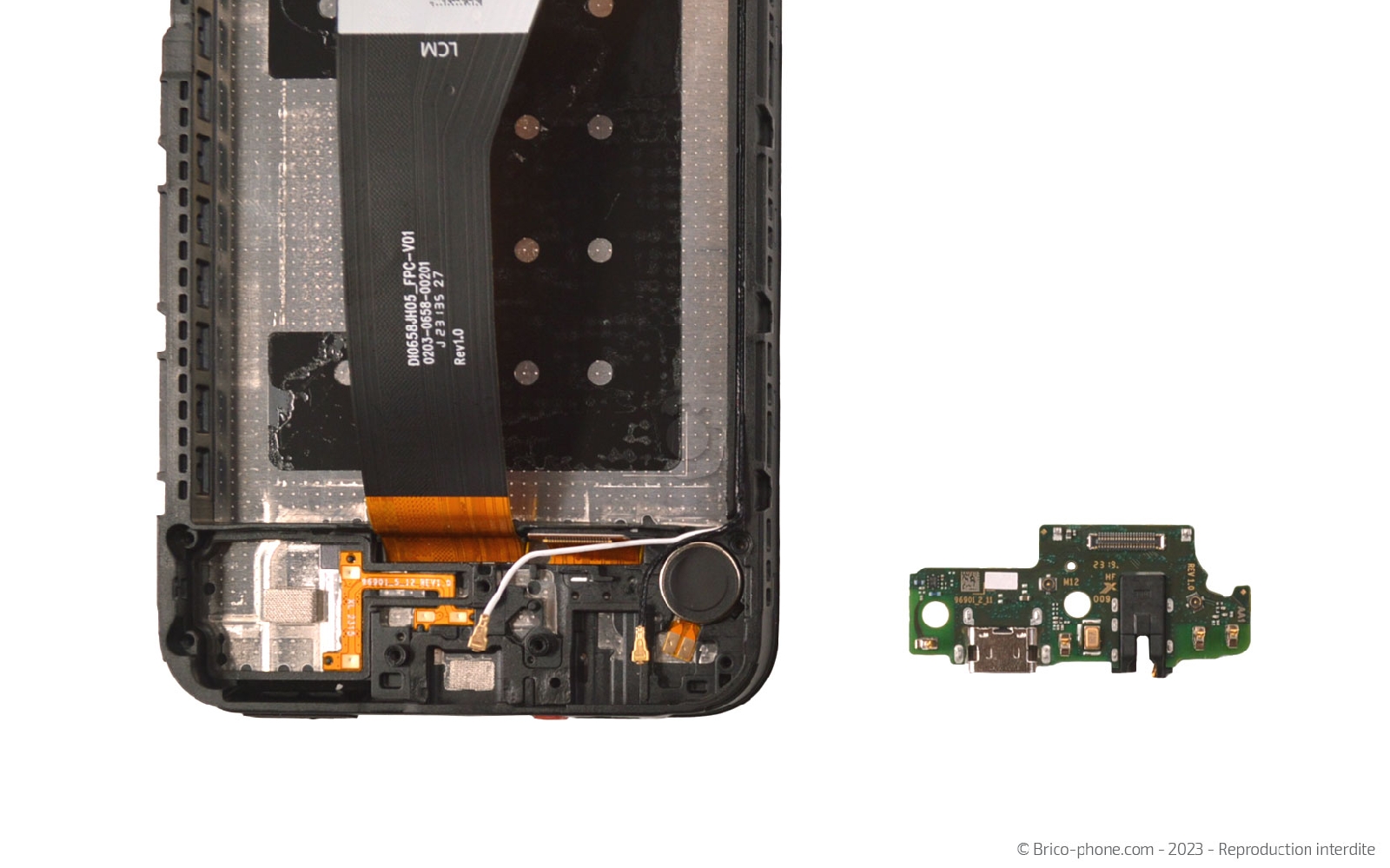

Introduisez le levier en nylon pour soulever le connecteur de charge. Sortez le composant du châssis et disposez le sur votre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A14 (5G)
16,90 €

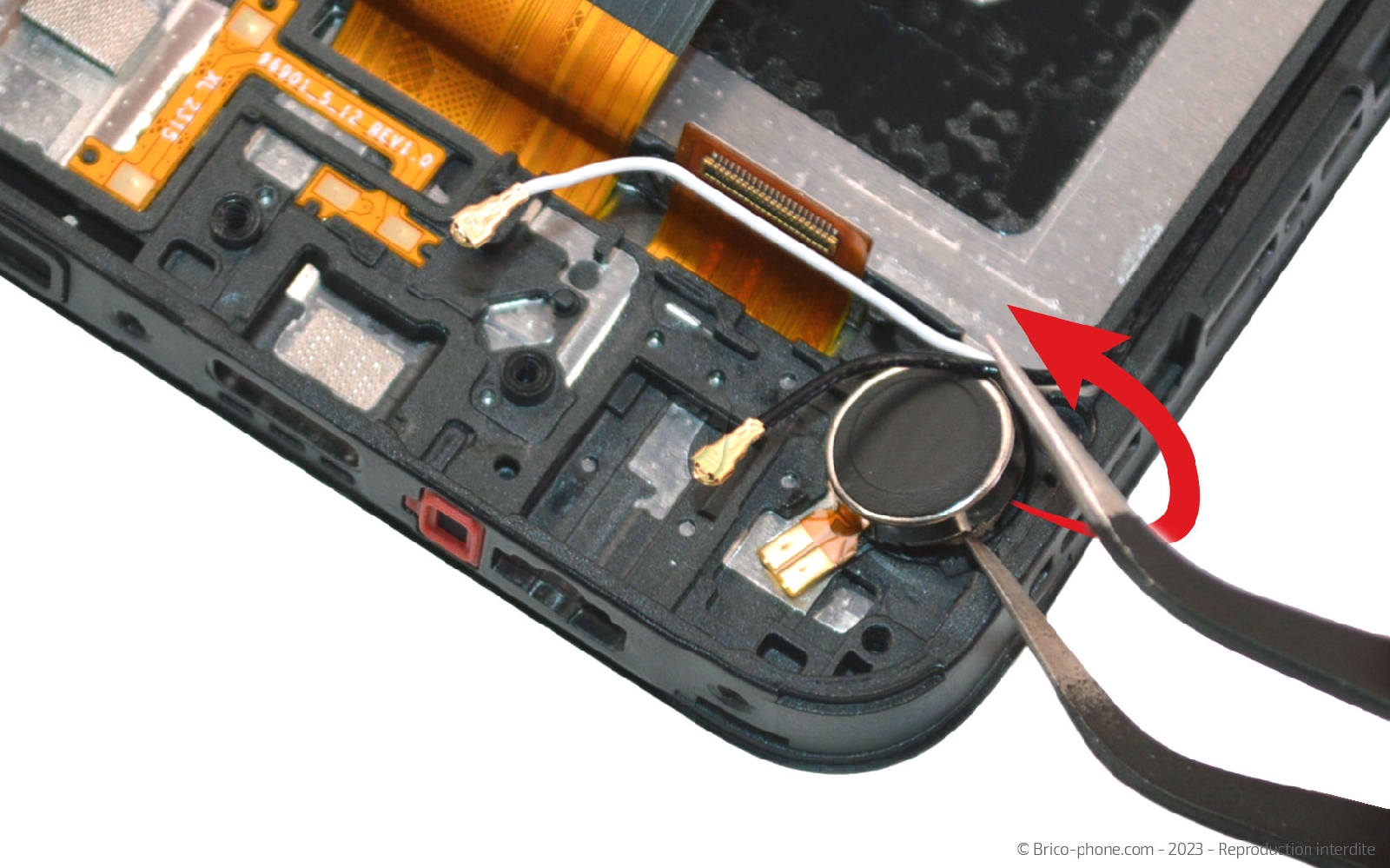

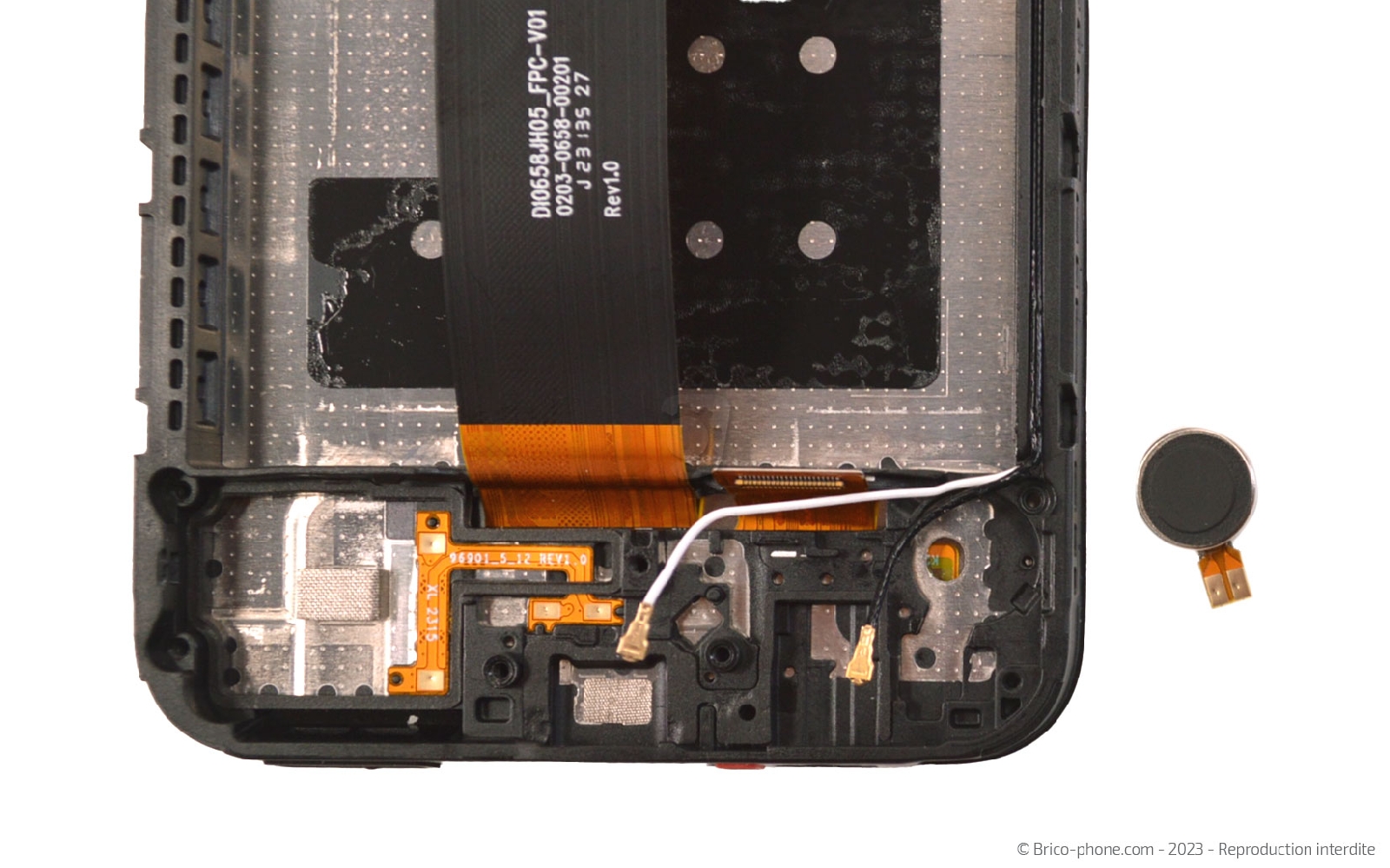

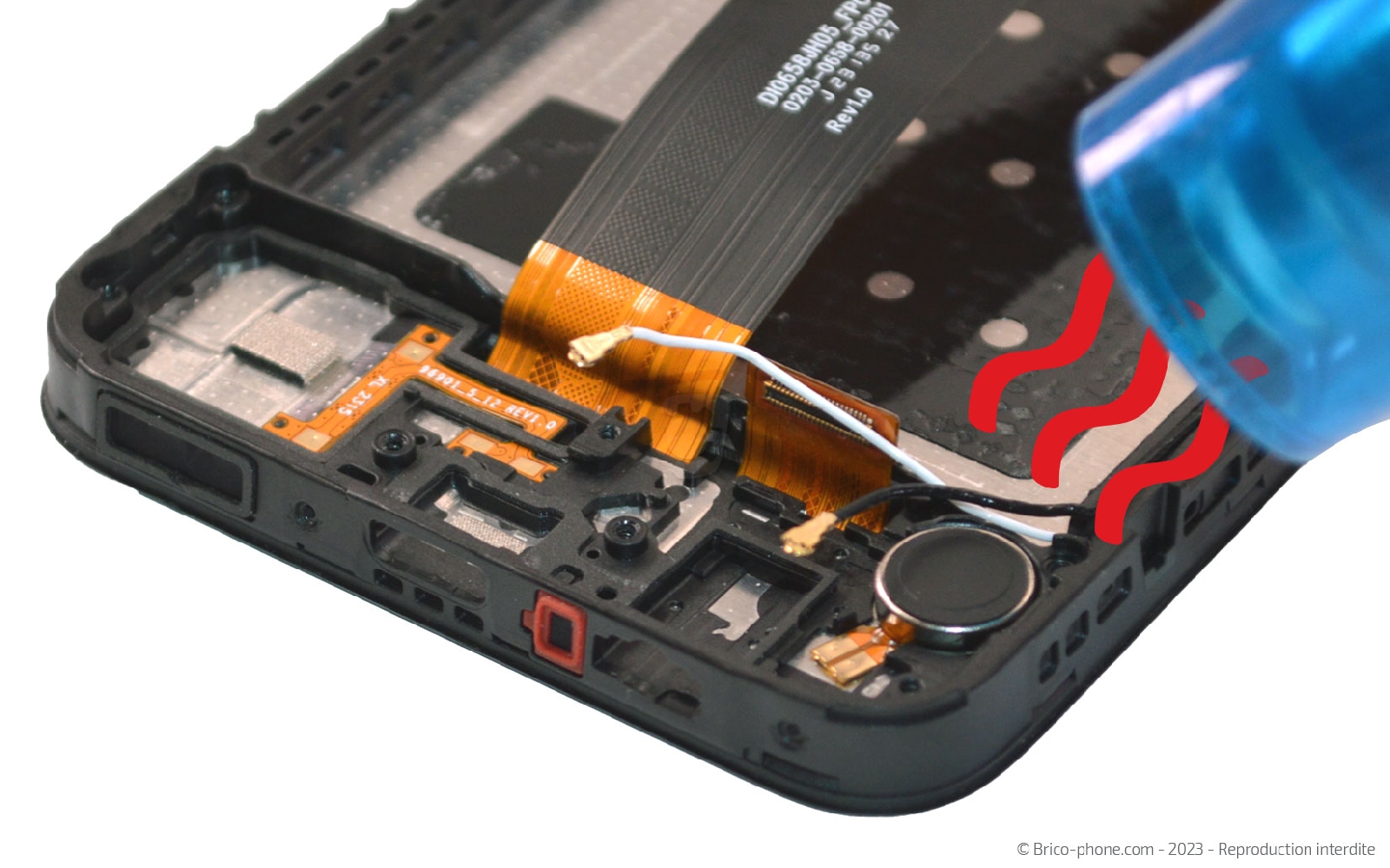

Etape 11 : Retirer le vibreur
Chauffez doucement le vibreur afin de ramollir son sticker.

Glissez la pointe de la pincette sous le composant pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

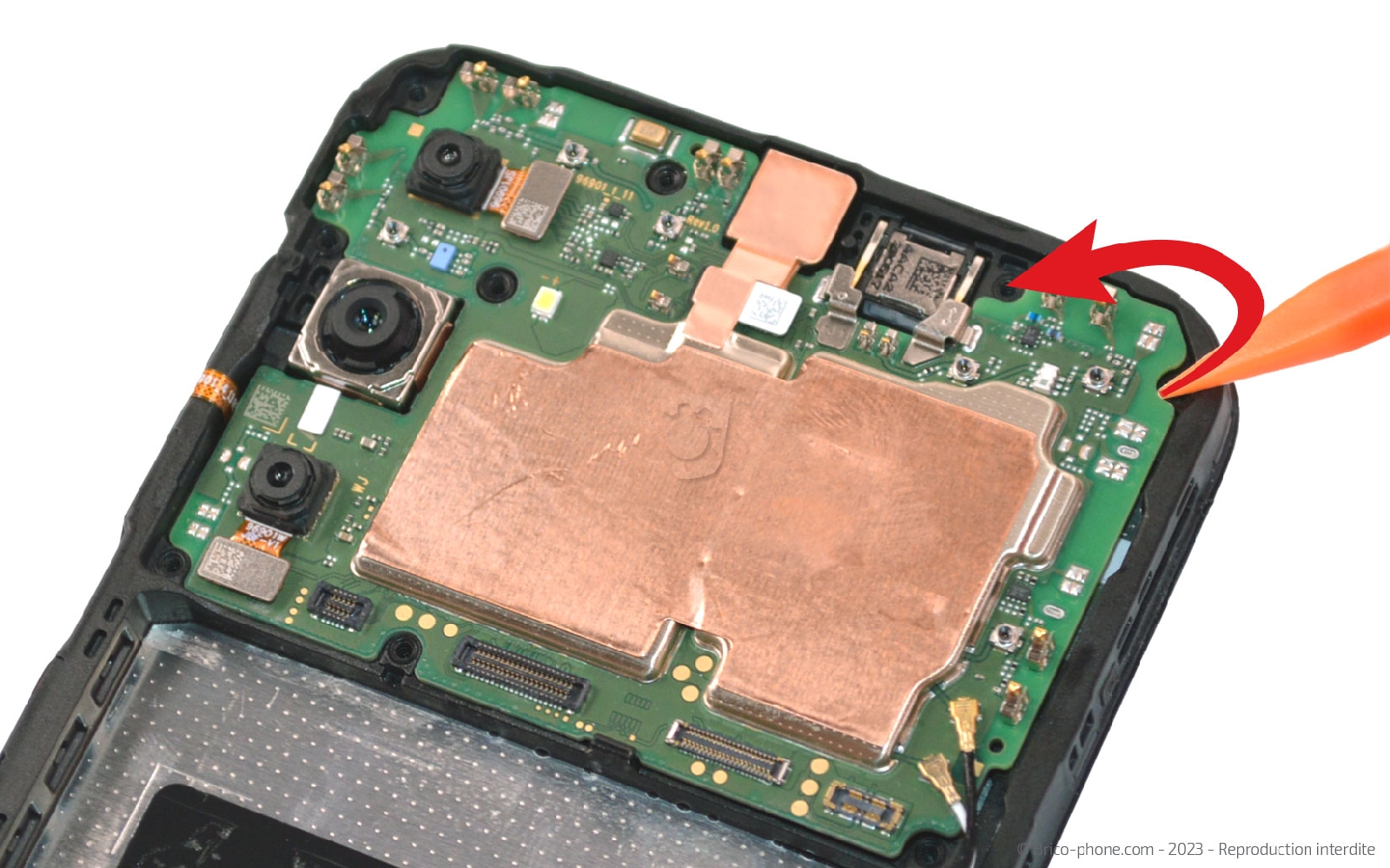

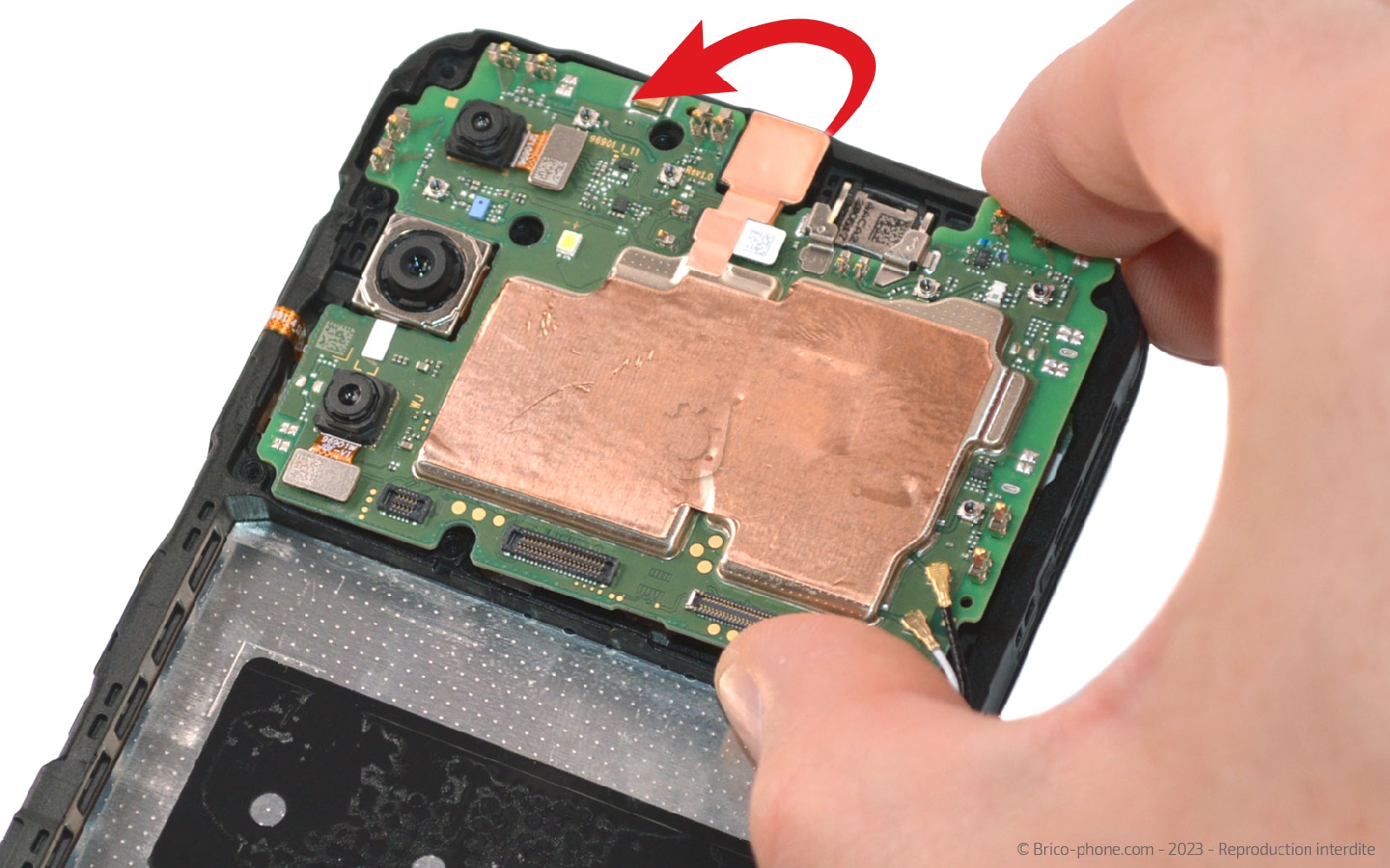

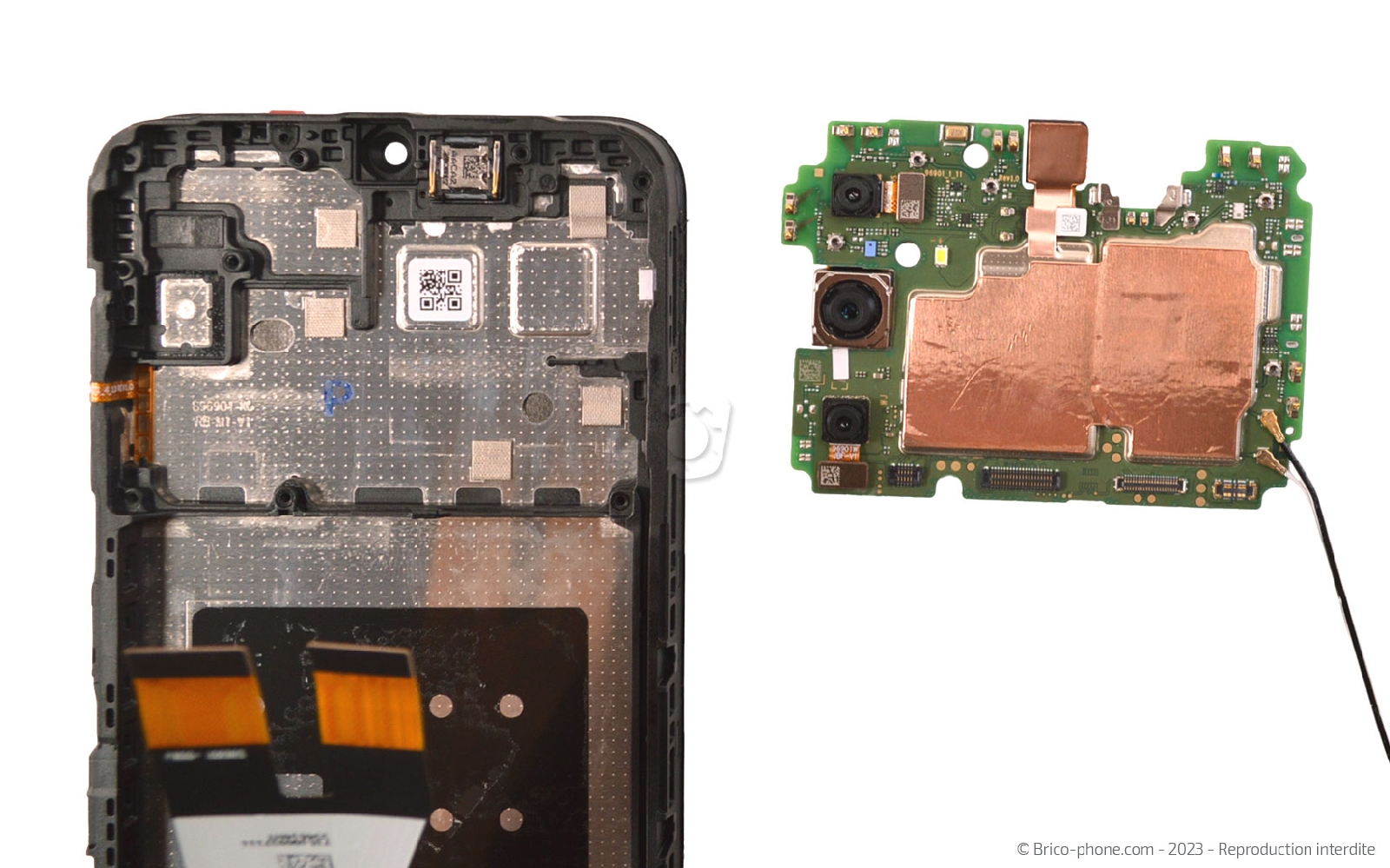

Etape 12 : Enlever la carte mère
Passons sur la partie haute de votre Samsung Galaxy A14 (5G).

Glissez le spudger sous la carte mère pour la soulever suffisamment afin de la saisir avec les doigts.
Outils du kit utilisés
Outils du kit utilisés

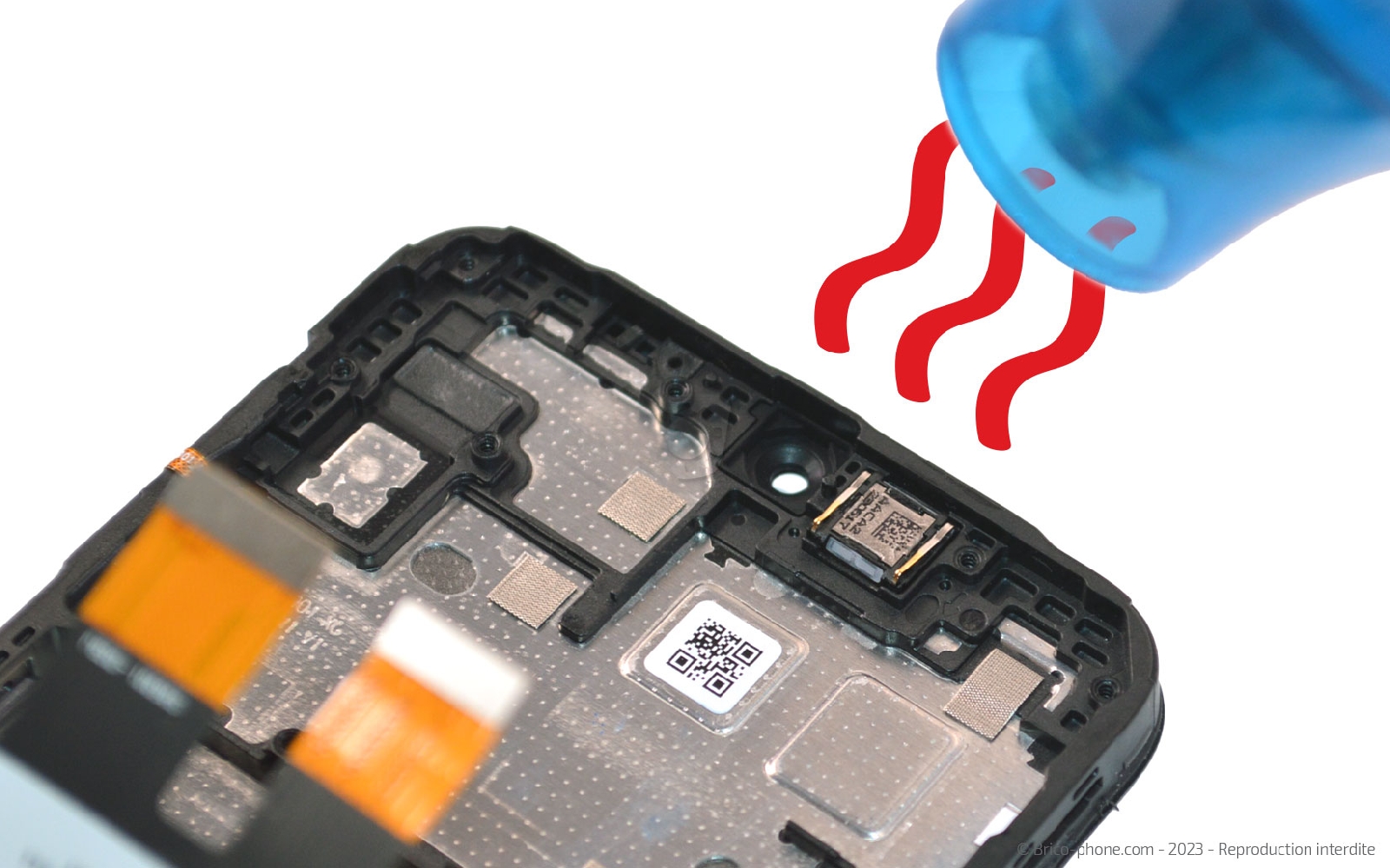

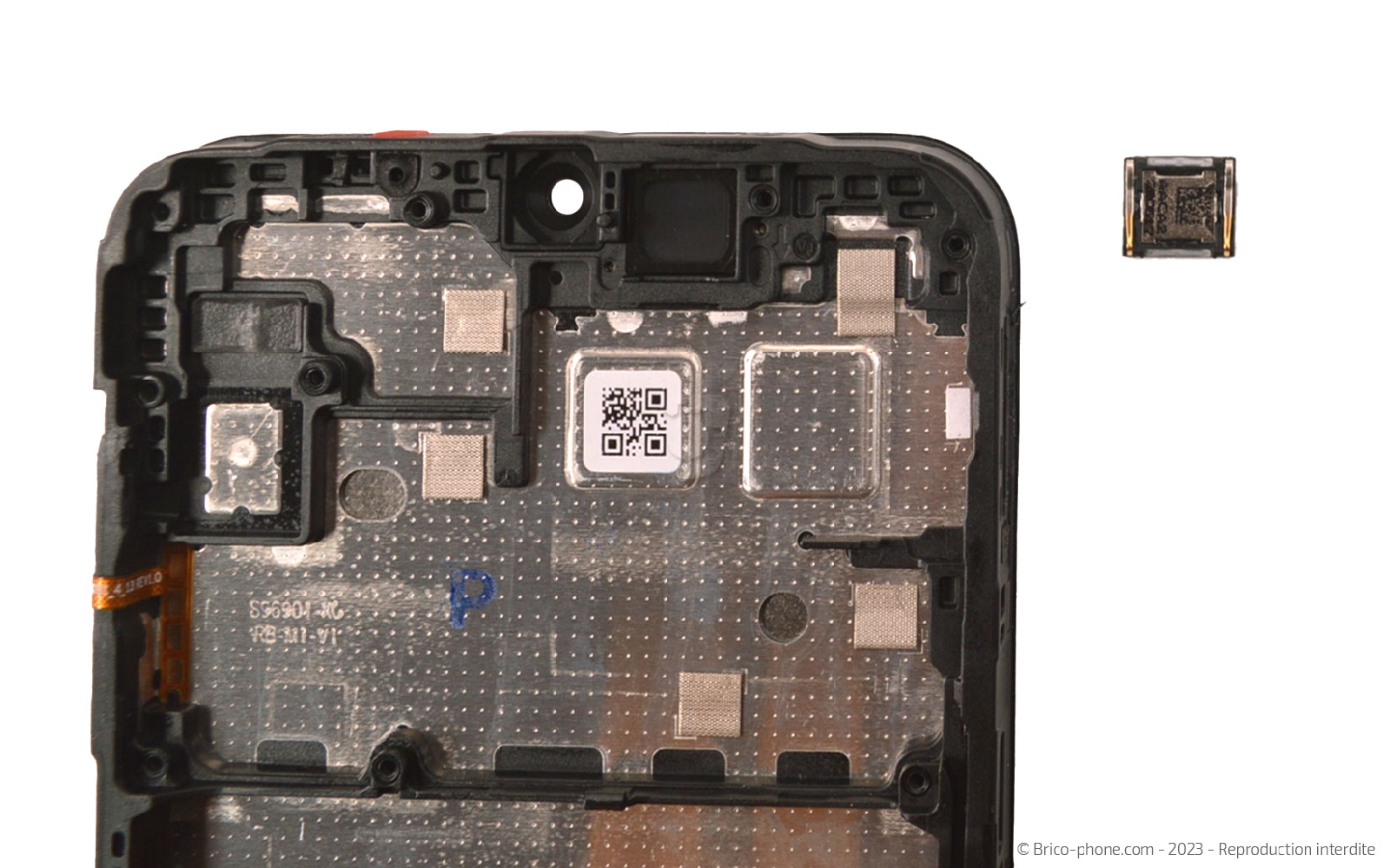

Etape 13 : Décoller l'écouteur de l'oreille

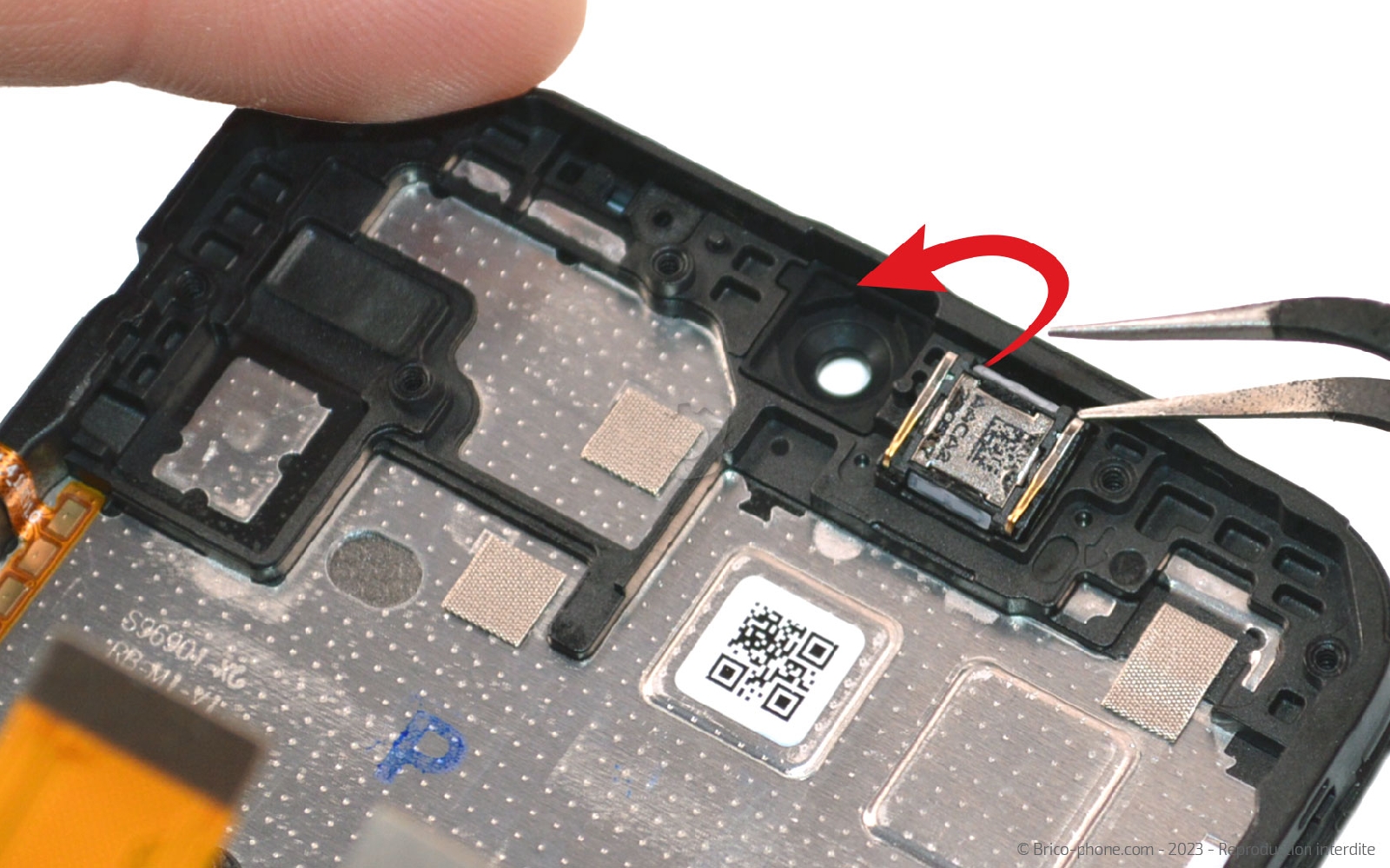

Comme pour le vibreur, il vous faut chauffer l'écouteur de l'oreille.

Ensuite, aidez-vous de la pointe de la brucelles pour sortir le haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Haut-parleur interne compatible pour Samsung Galaxy A14 (5G)
9,90 €

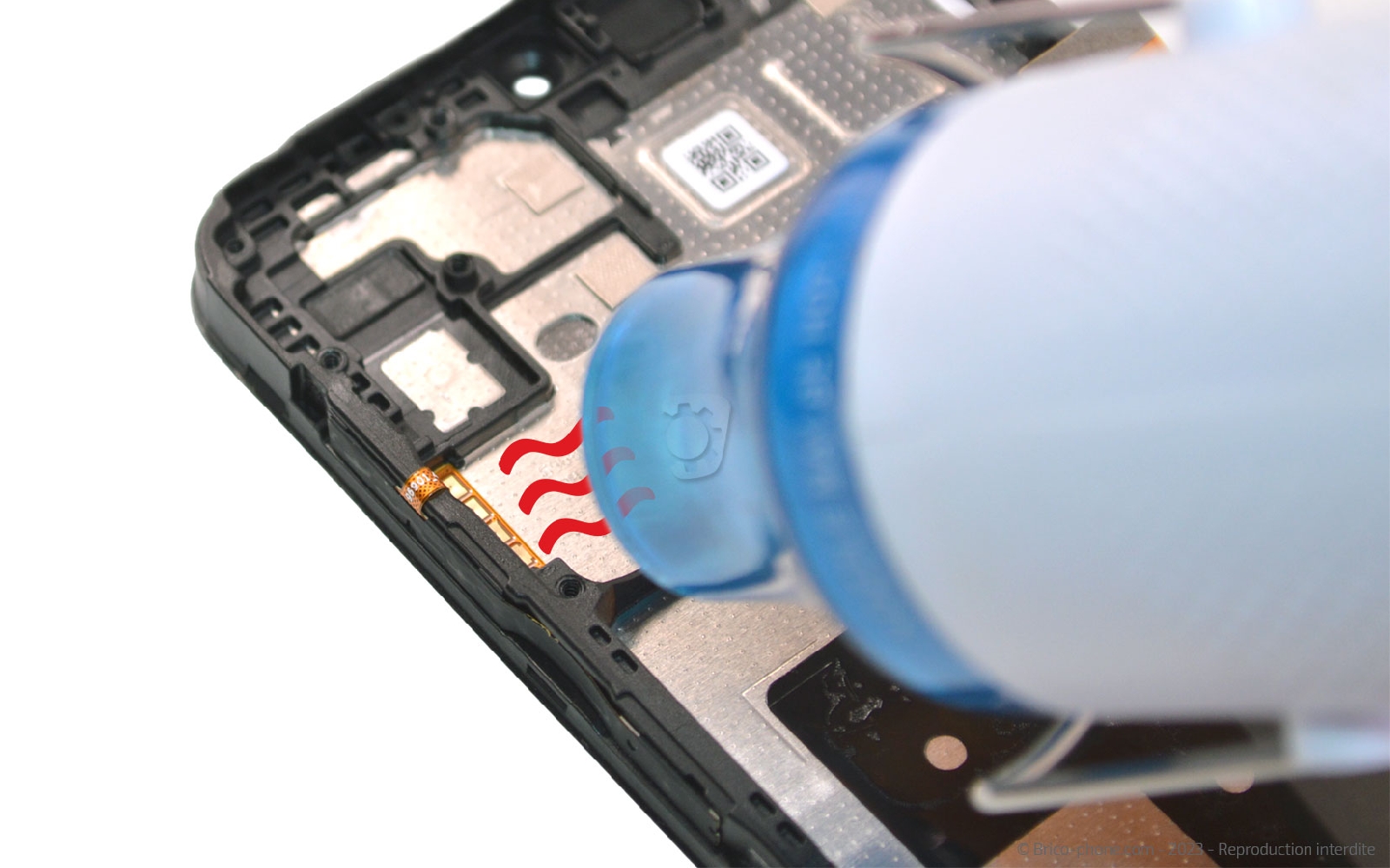

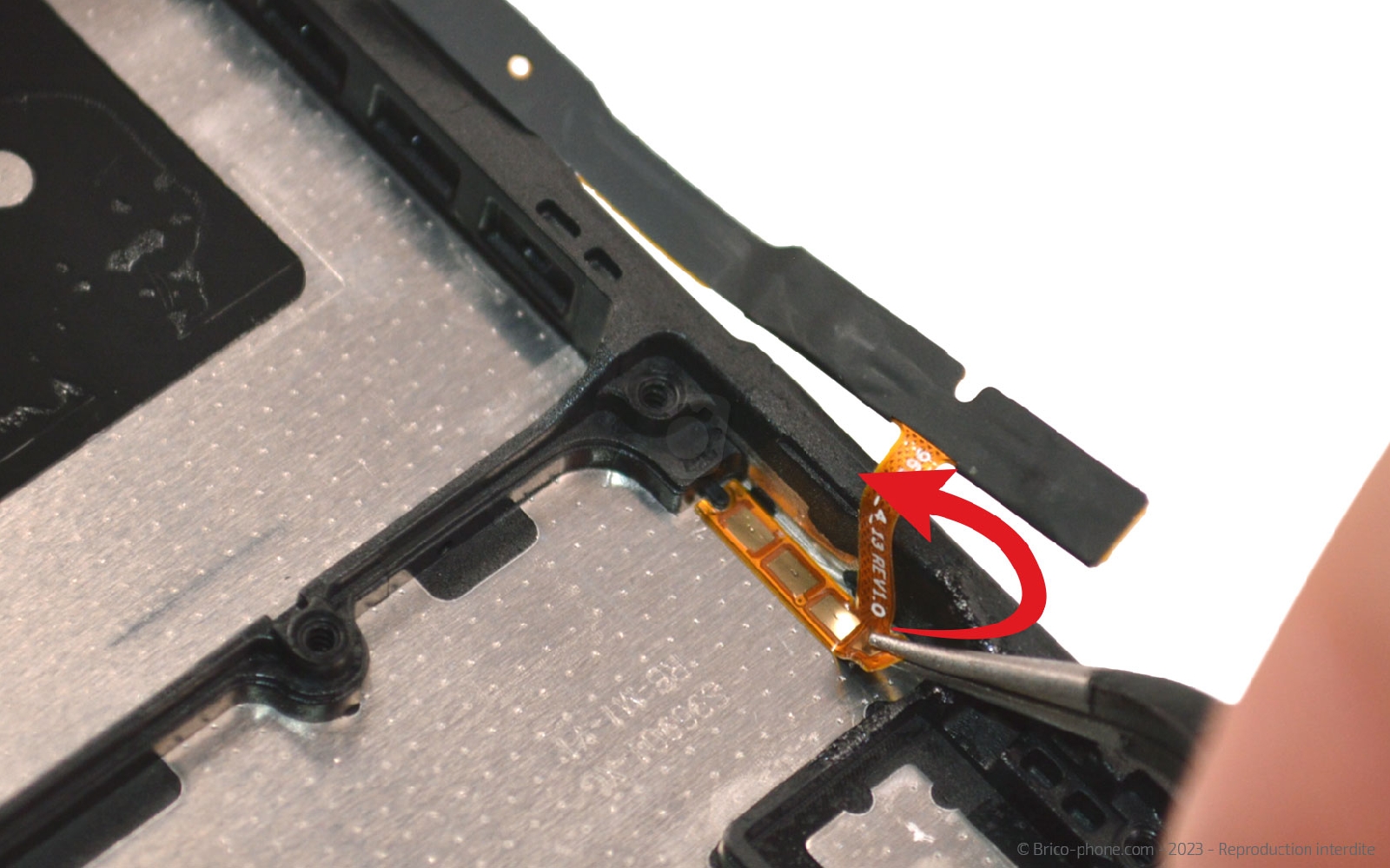

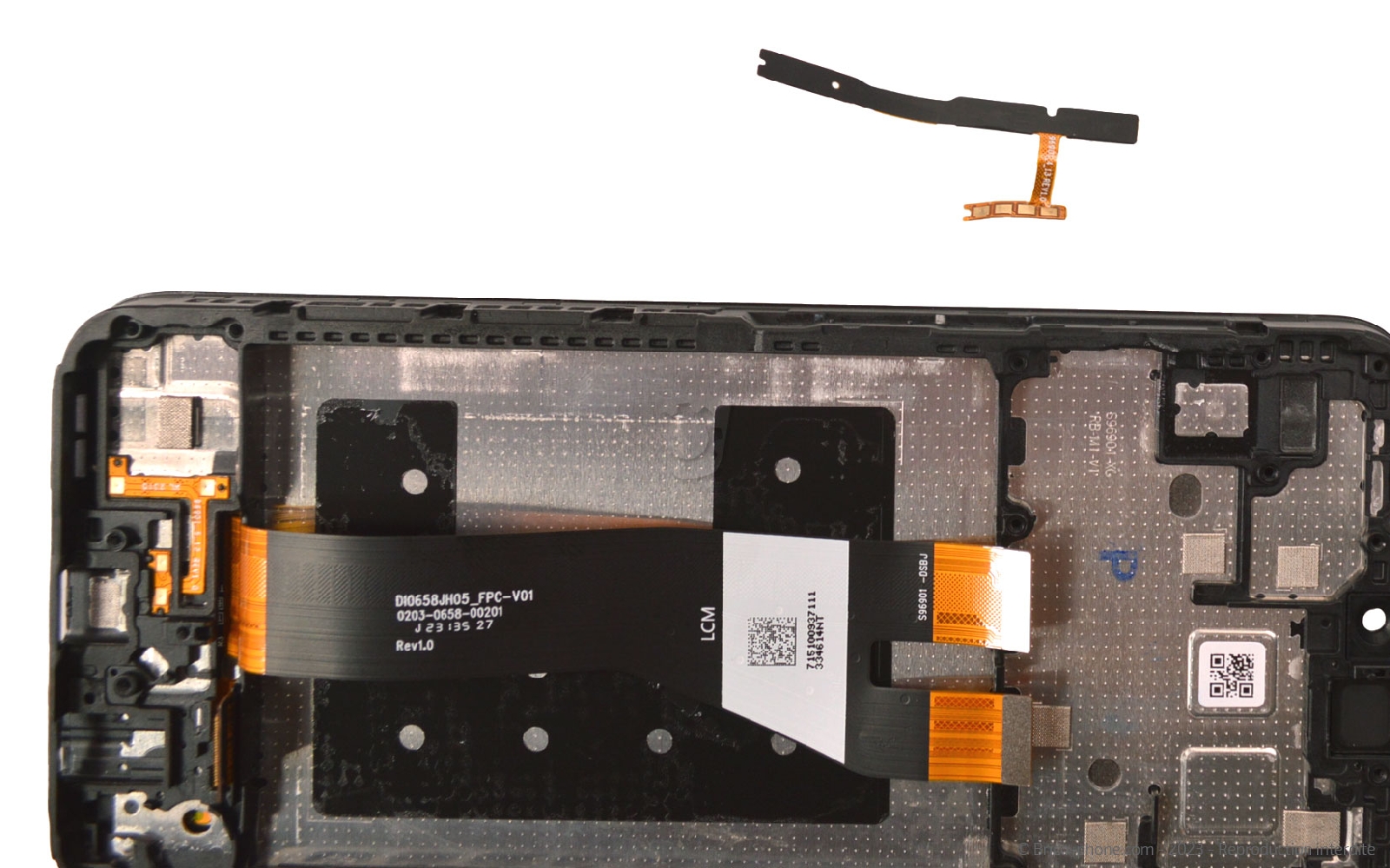

Etape 14 : Récupérer la nappe Power

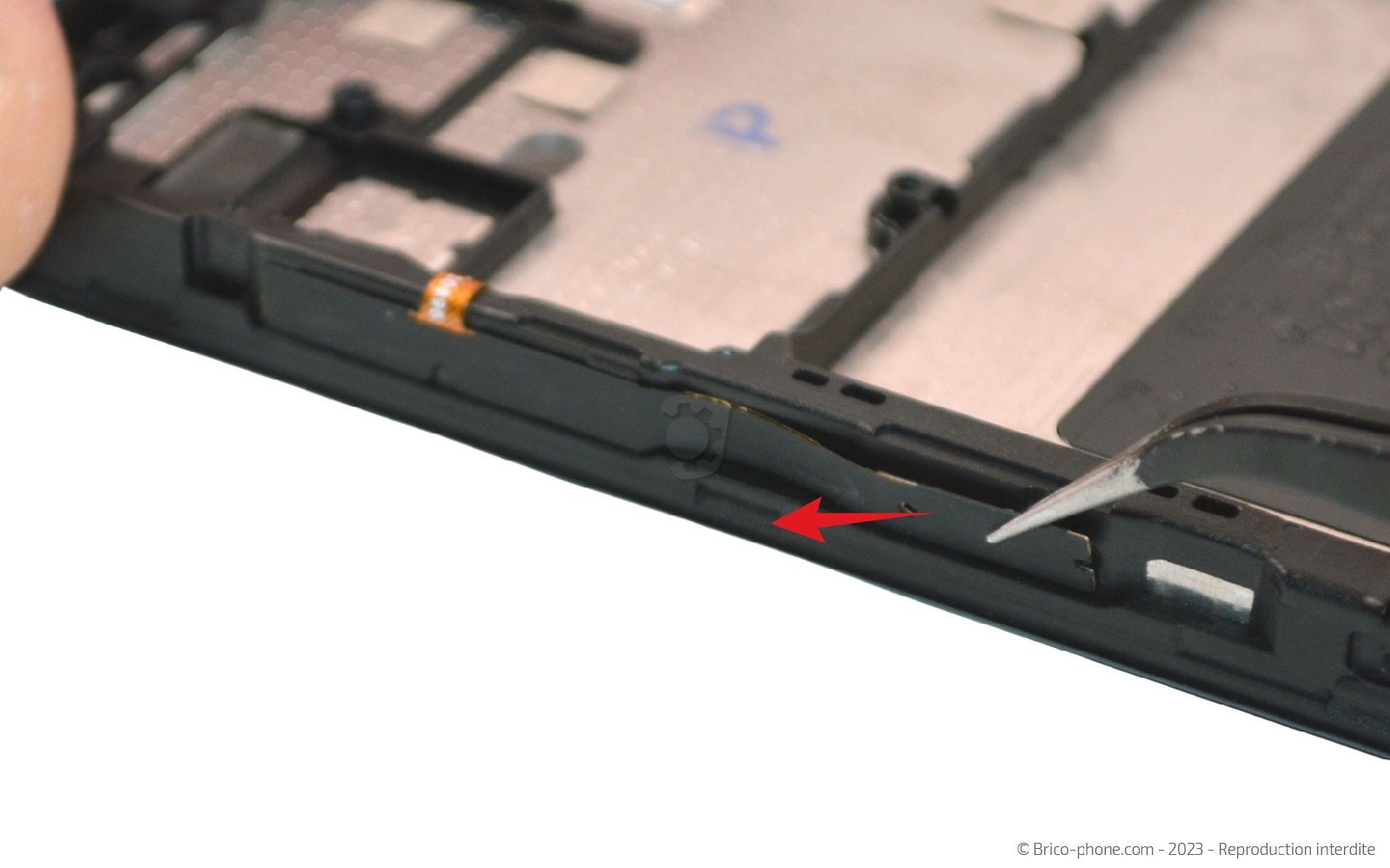

Chauffez la nappe des boutons puis décollez la partie sur le bord du châssis avec la pincette.

Après cela, attaquez-vous à la connectique mais faites attention cette nappe est très fragile.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

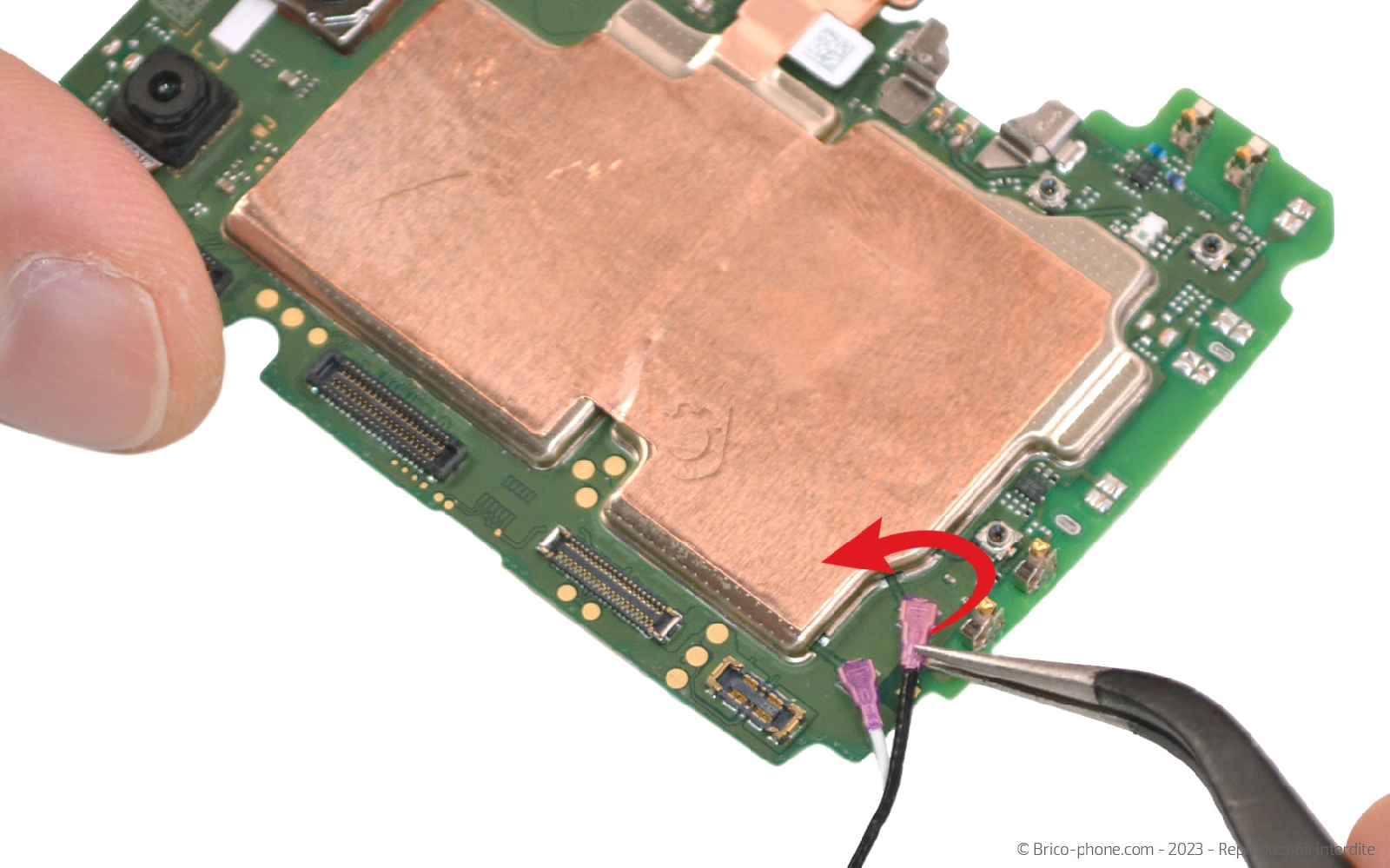

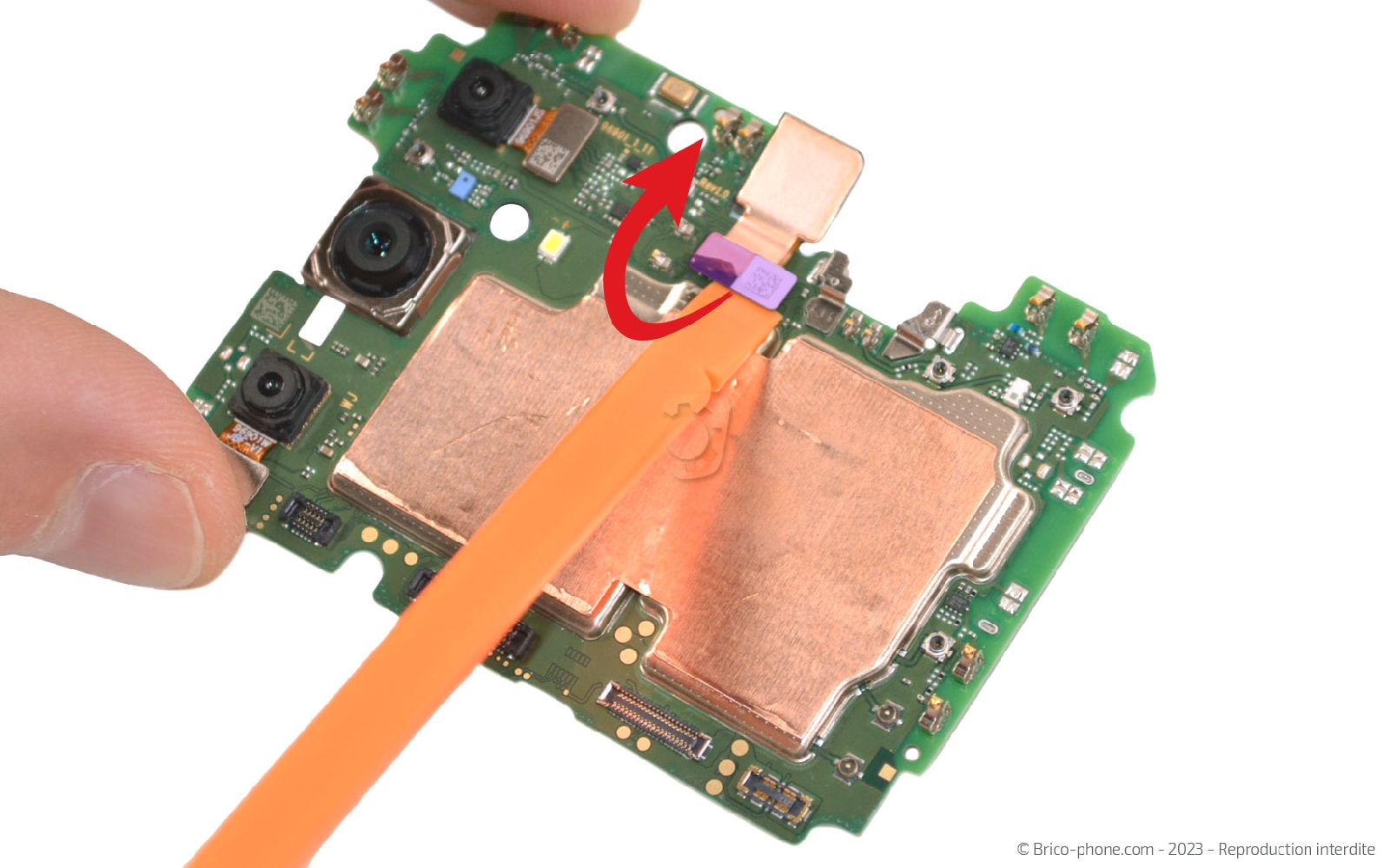

Etape 15 : Déconnecter la caméra frontale
Sur la carte mère, détachez les deux câbles coaxiaux avant de débrancher la nappe de la caméra frontale de 13 MP.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Câble coaxial d'origine pour Samsung Galaxy A14 5G Noir
3,90 €

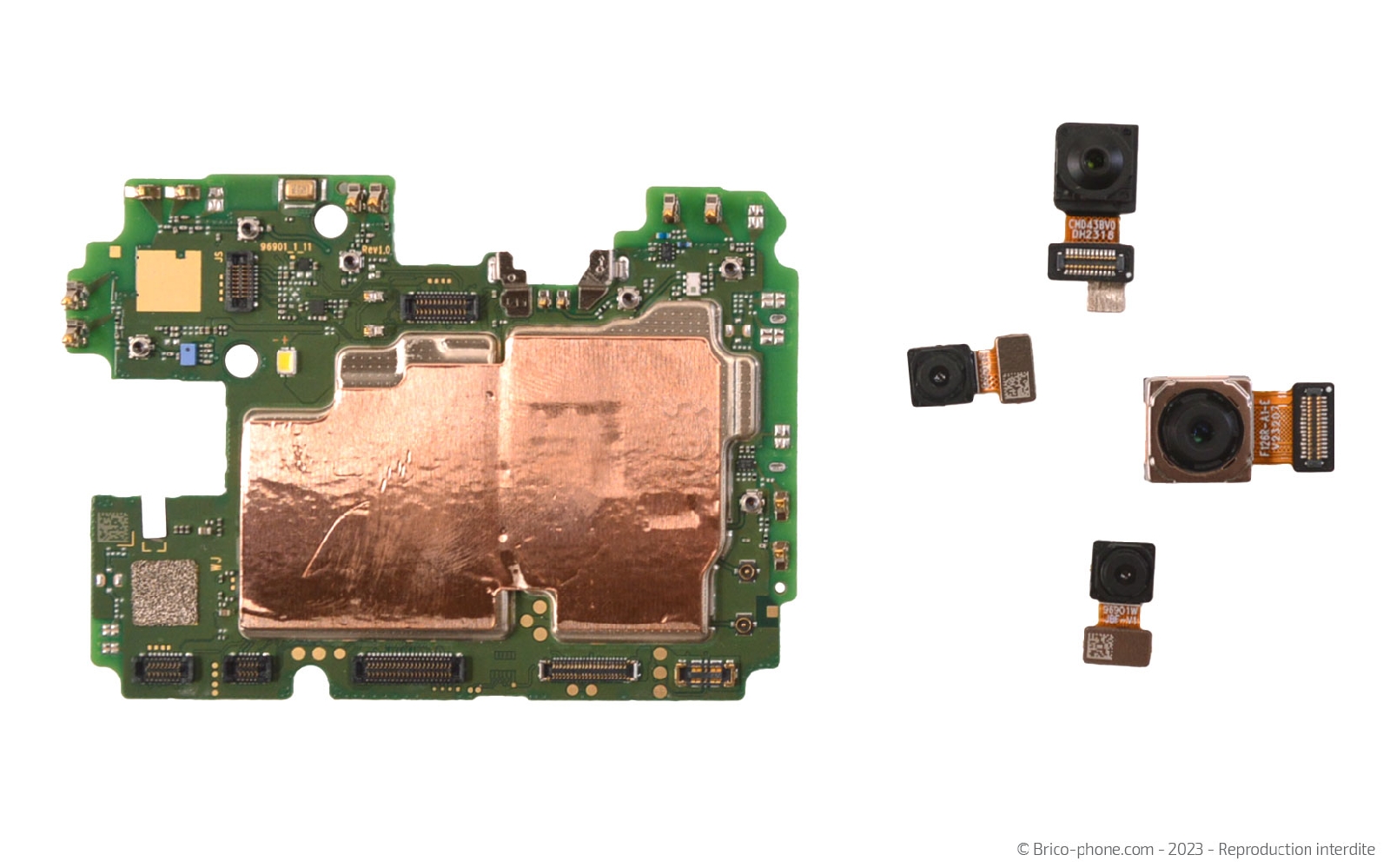

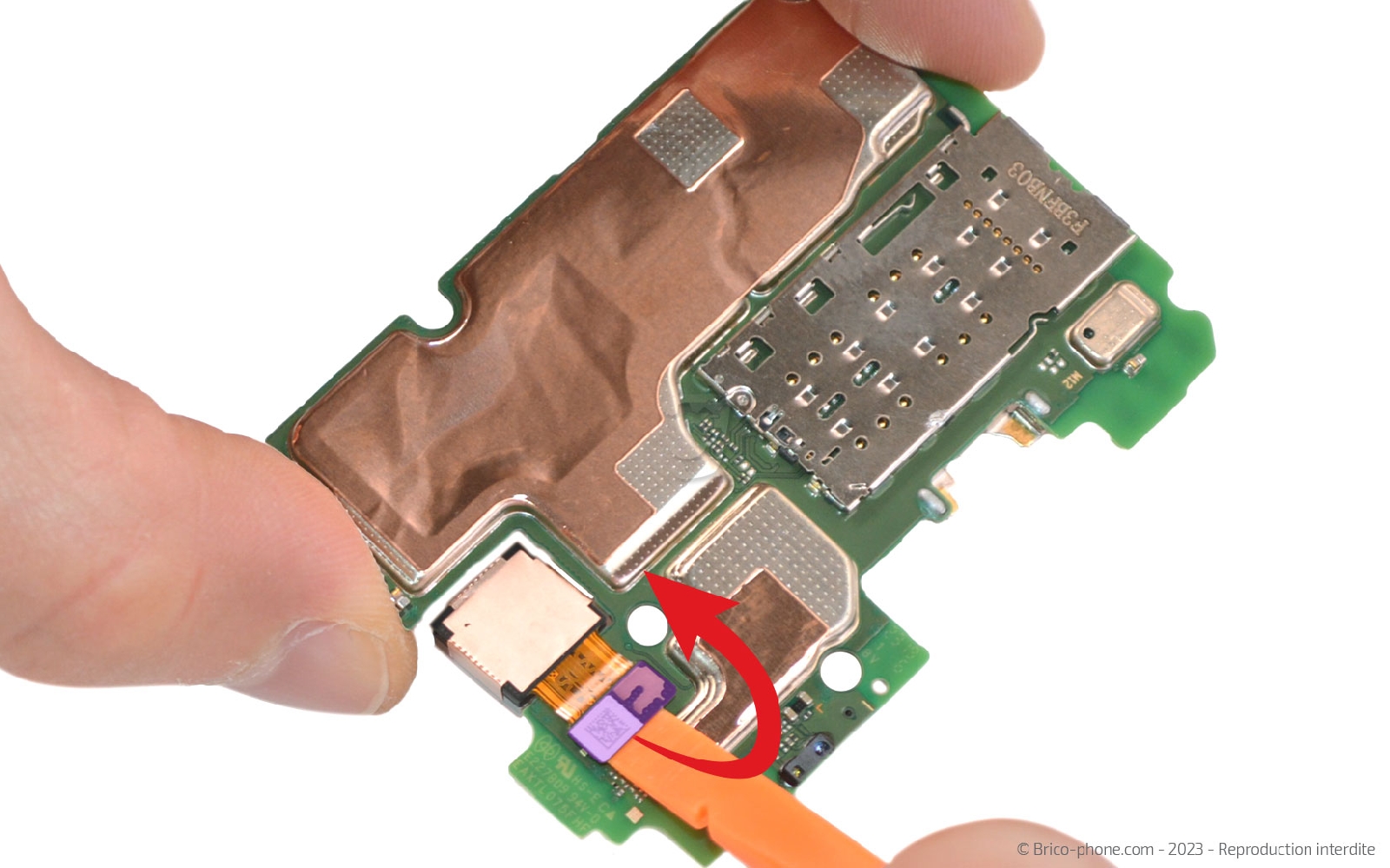

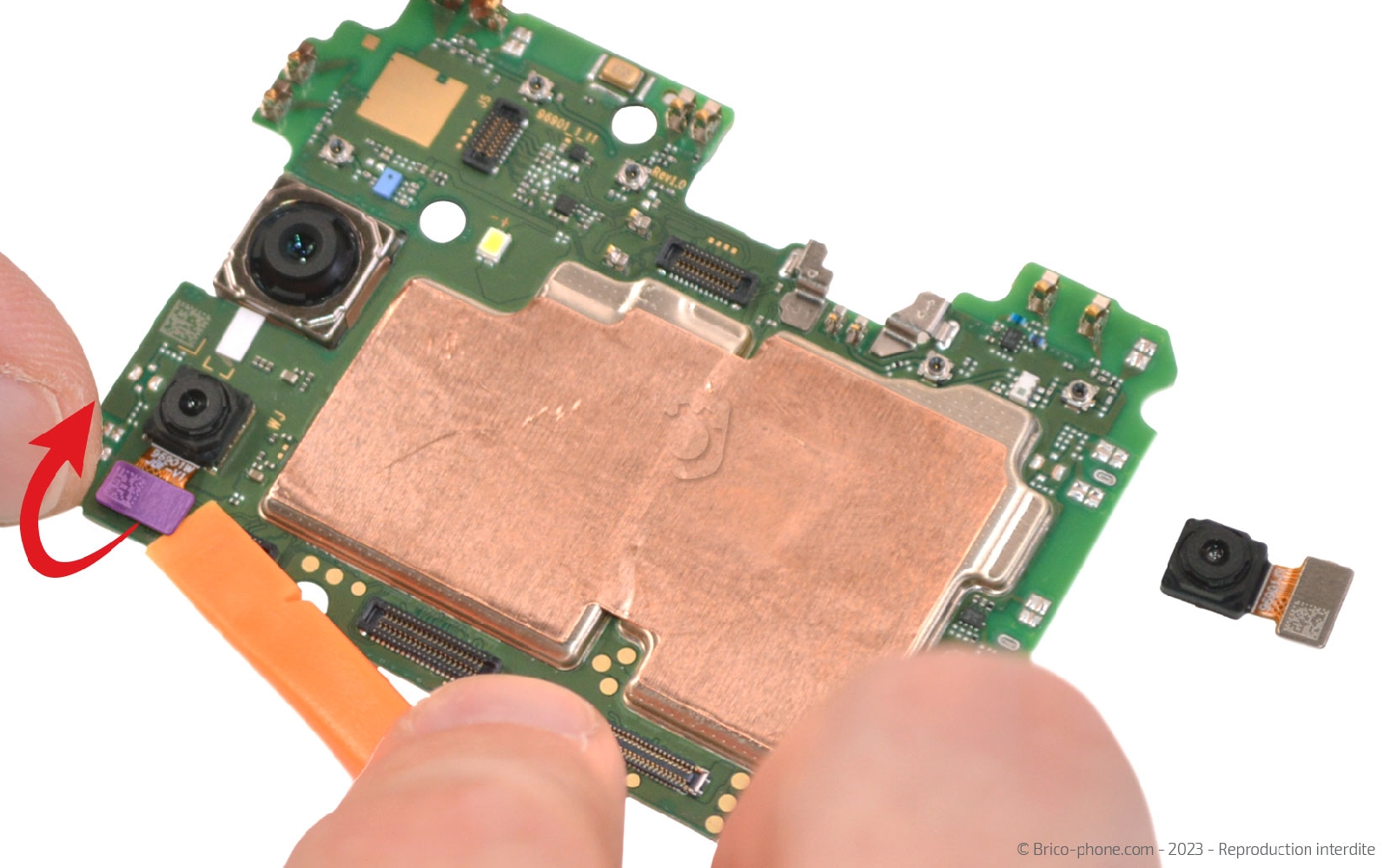

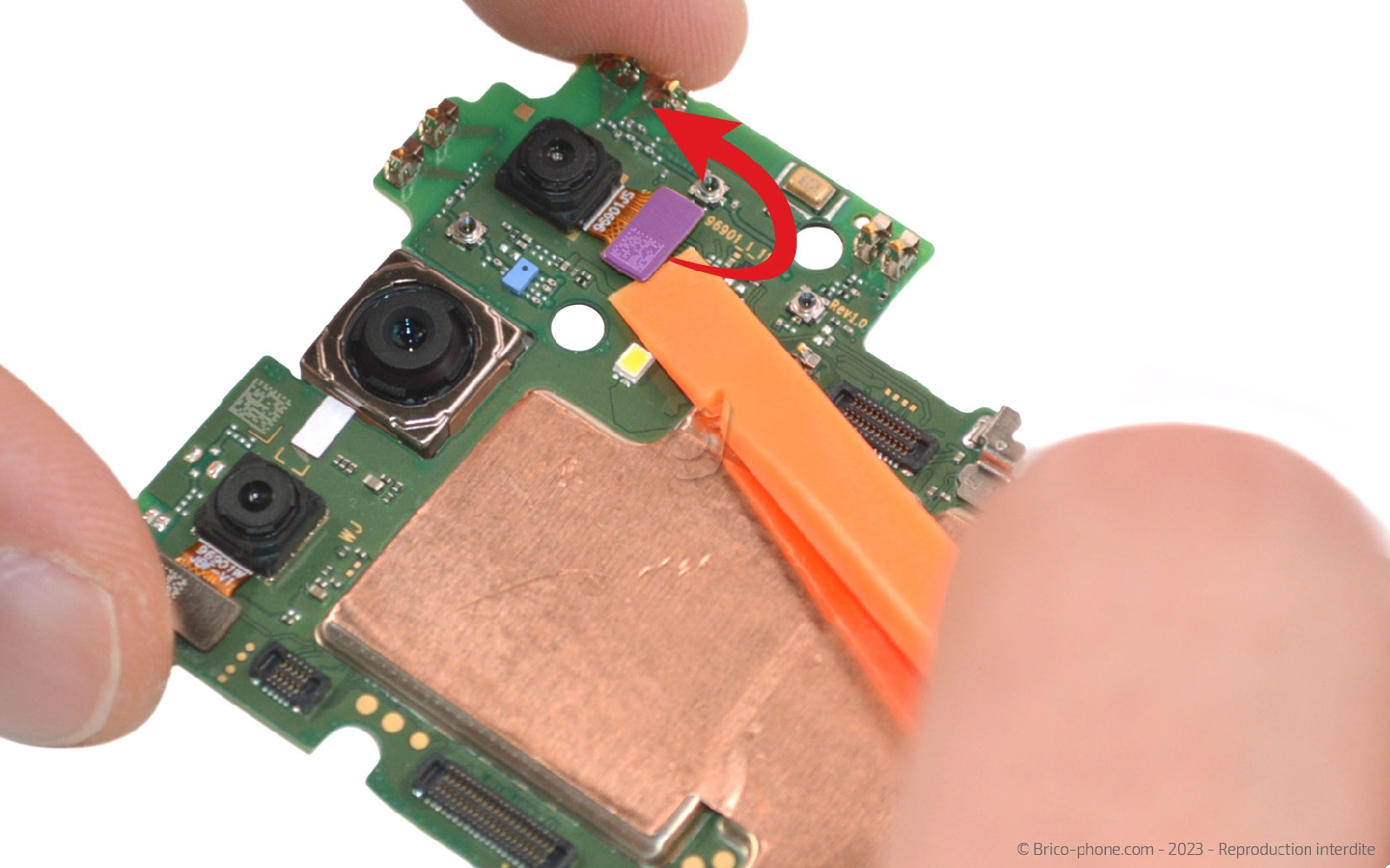

Etape 16 : Libérer les caméras arrière
Déconnectez les nappes des caméras arrière en commençant par le capteur de profondeur de 2MP, puis l'objectif macro de 2 Mpx et enfin terminez par la caméra principale de 50 MP.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Objectifs 50 et 2 Mpx de la caméra arrière du Samsung Galaxy A14 (5G)
36,90 €
Caméra arrière pour Samsung Galaxy A14 5G - 2 Mpx
16,90 €

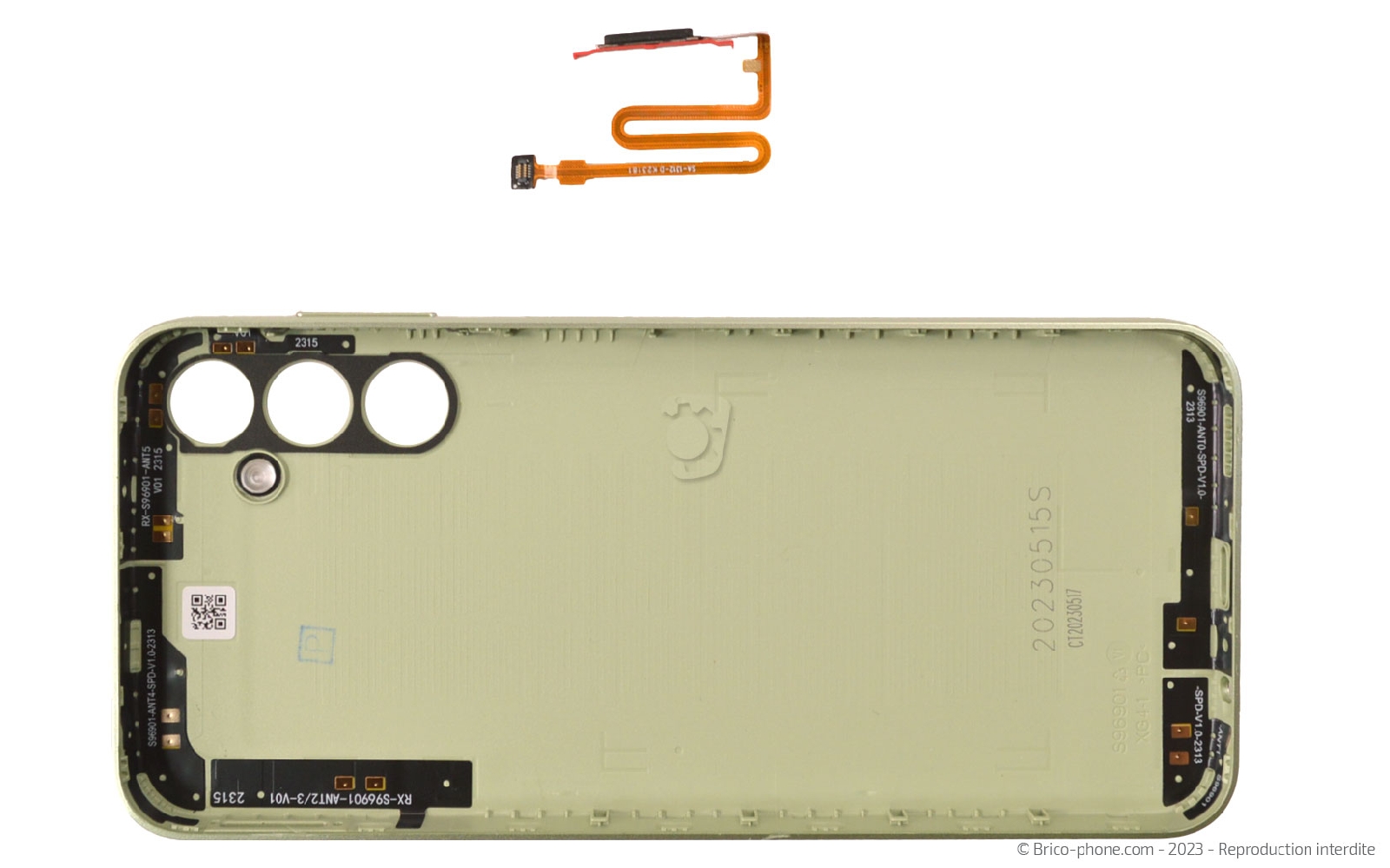

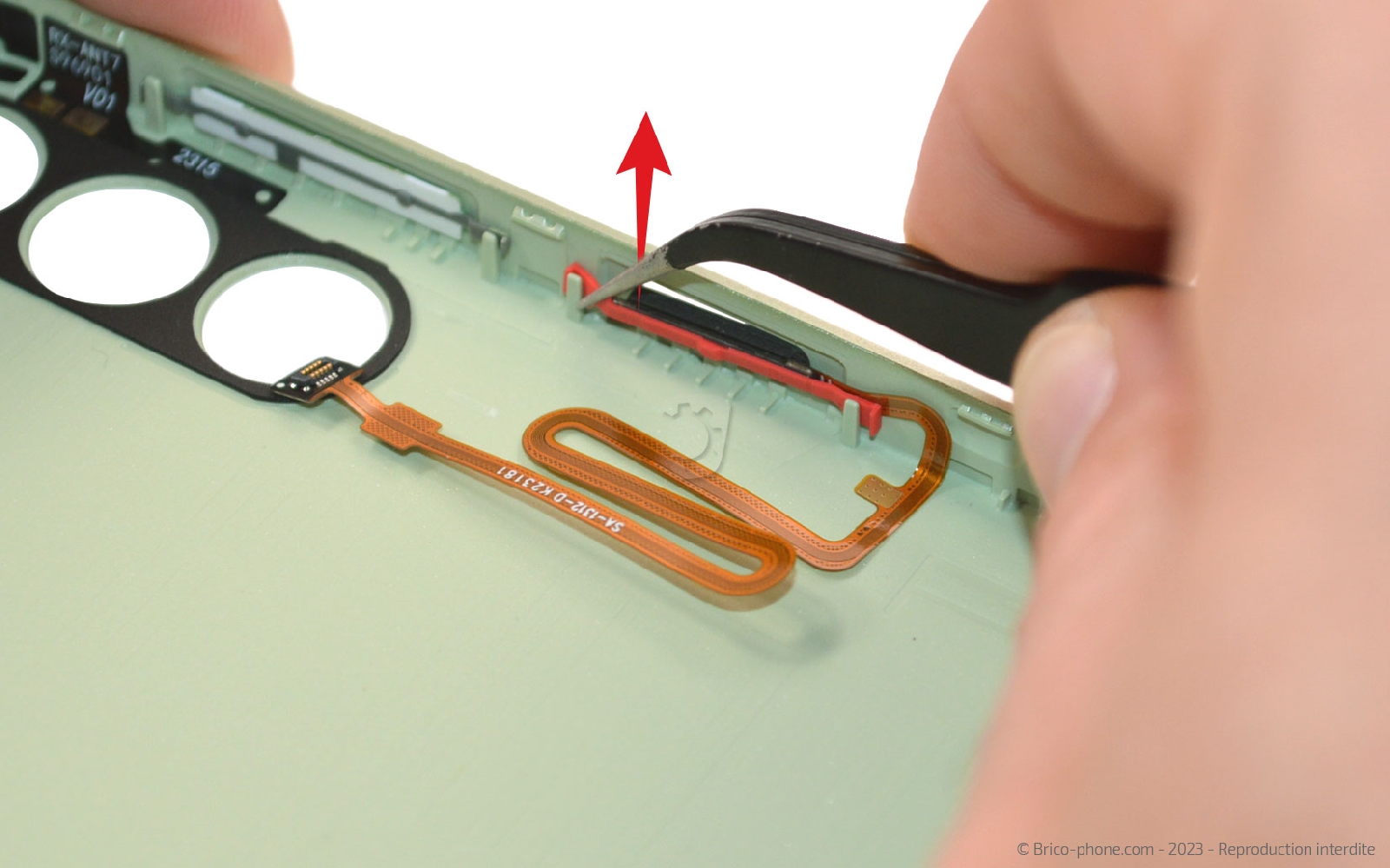

Etape 17 : Ôter le lecteur d'empreintes
Sur la coque arrière, sortez avec la pincette le lecteur d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Coque arrière d'origine pour Samsung Galaxy A14 (5G) vert
19,90 €
Lecteur d'empreintes compatible pour Samsung Galaxy A14 (5G) noir
19,90 €

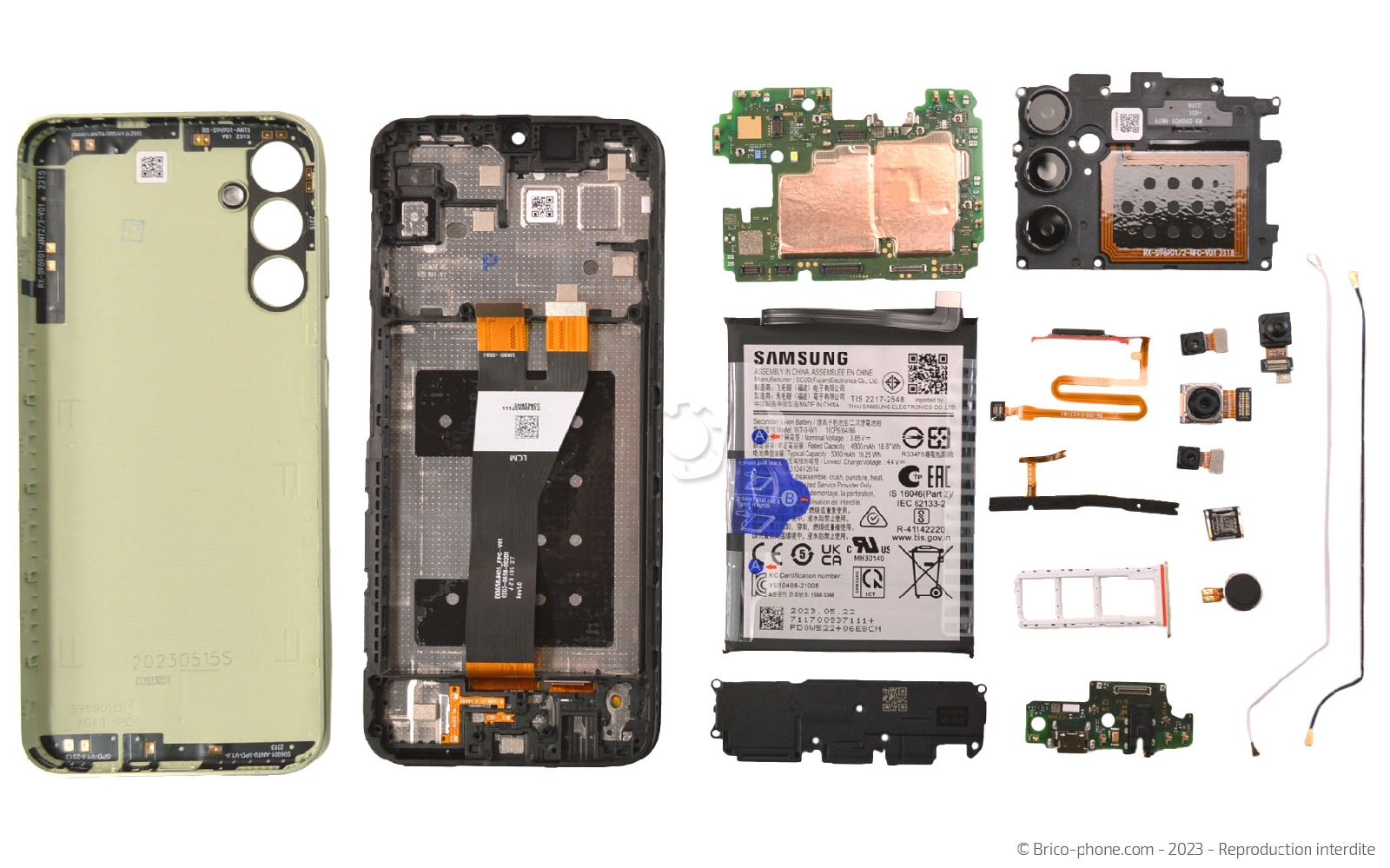

Vue éclatée
Voici la photo reprenant tous les composants de votre Samsung Galaxy A14 (5G).

Vous souhaitez remonter votre téléphone ? si oui, il vous suffit de suivre le tutoriel dans le sens contraire.
