Guide de réparation sur iPhone 15

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 14/20
iPhone 15 | Temps estimé : 50 min | Difficulté : 3/5

L'iPhone 15, avec ses caractéristiques avancées et son design élégant, est sans aucun doute l'un des smartphones les plus convoités du marché. Cependant, comme tout appareil électronique, il peut être sujet à des dysfonctionnements ou des accidents. C'est là que Brico-phone intervient.
Nous sommes fiers de vous présenter notre guide de réparation, un outil indispensable pour tous les propriétaires de cet appareil. Conçu par nos techniciens experts, ce tutoriel est le fruit de nombreuses heures de travail et de tests pour garantir des instructions précises et fiables.

Pourquoi choisir notre guide ?

Chaque étape de la réparation est soigneusement illustrée par des photos haute résolution pour vous offrir une vue claire et détaillée des composants internes de l'iPhone 15. Pour ceux qui préfèrent un format visuel dynamique, nos techniciens ont également préparé des vidéos de réparation. Ces vidéos vous guideront pas à pas, vous montrant exactement comment effectuer chaque action.Avec plus de 10 ans d'expérience dans le domaine des pièces détachées et des réparations, nos techniciens connaissent les subtilités de chaque modèle de téléphone. Leur expertise est mise à votre disposition dans ce guide.
En vous fournissant les outils et les connaissances nécessaires pour réparer votre iPhone 15, nous espérons contribuer à une consommation plus responsable et durable.

Que vous soyez un bricoleur amateur ou un professionnel de la réparation, notre guide est conçu pour être accessible à tous. Chaque section est rédigée dans un langage clair et simple, avec des conseils pratiques pour éviter les erreurs courantes. Alors, n'attendez plus ! Plongez dans notre Guide de Réparation de l'iPhone 15 et découvrez comment donner une seconde vie à votre smartphone, le tout grâce à l'expertise de Brico-phone.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme

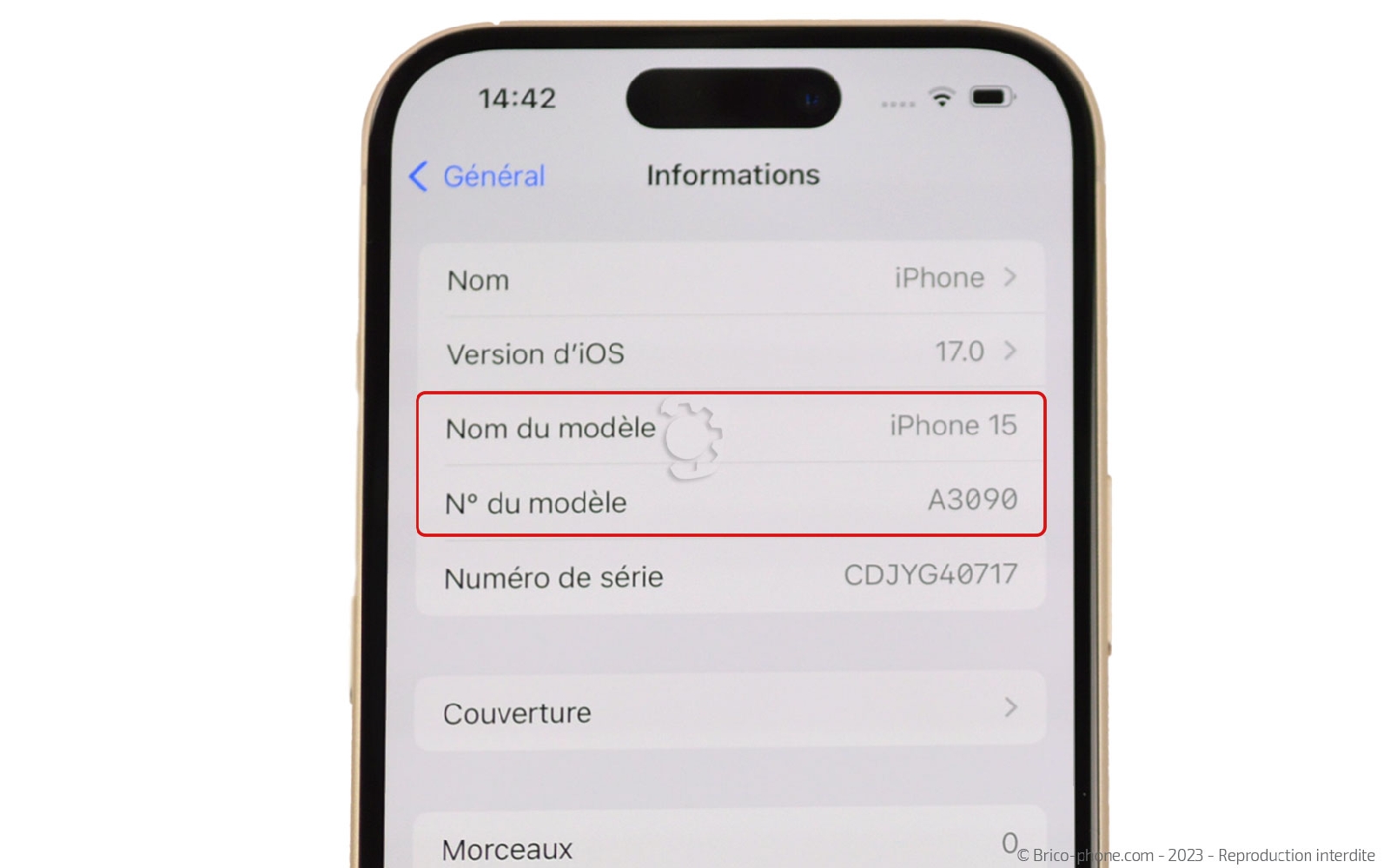

Avant de commencer
Tout d'abord, il est important de vérifier le numéro de modèle de votre iPhone afin d'être certain de commander la bonne pièce détachée. Pour ce faire, vous avez plusieurs possibilité, la première étant de vous diriger dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 15.

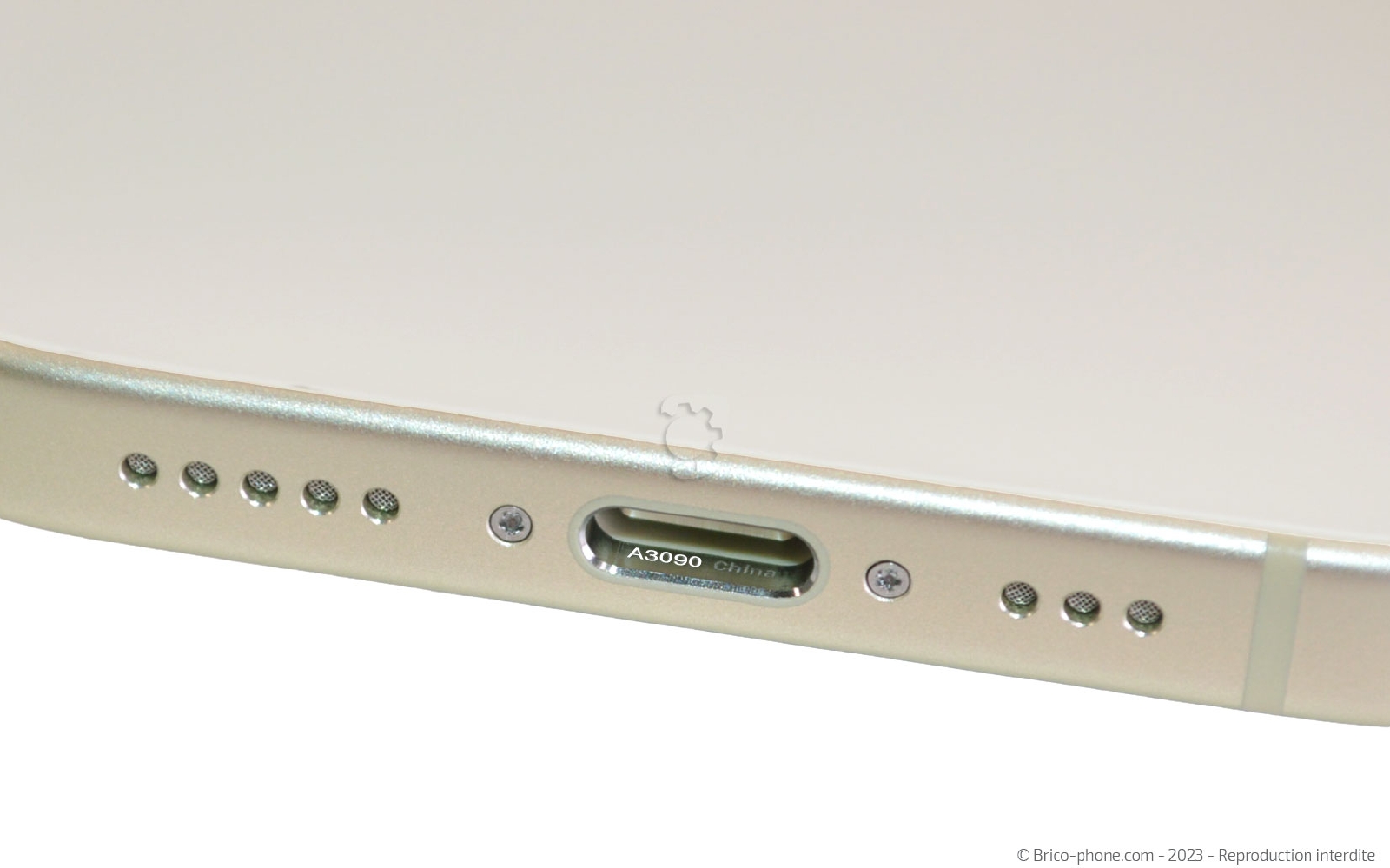

Vous pouvez également, regarder l'inscription gravée au niveau de l'emplacement de la prise de charge (A3090).

Une fois que vous avez reçu votre commande, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.
Disposez à proximité le patron d'aide au montage et ce tutoriel de réparation.

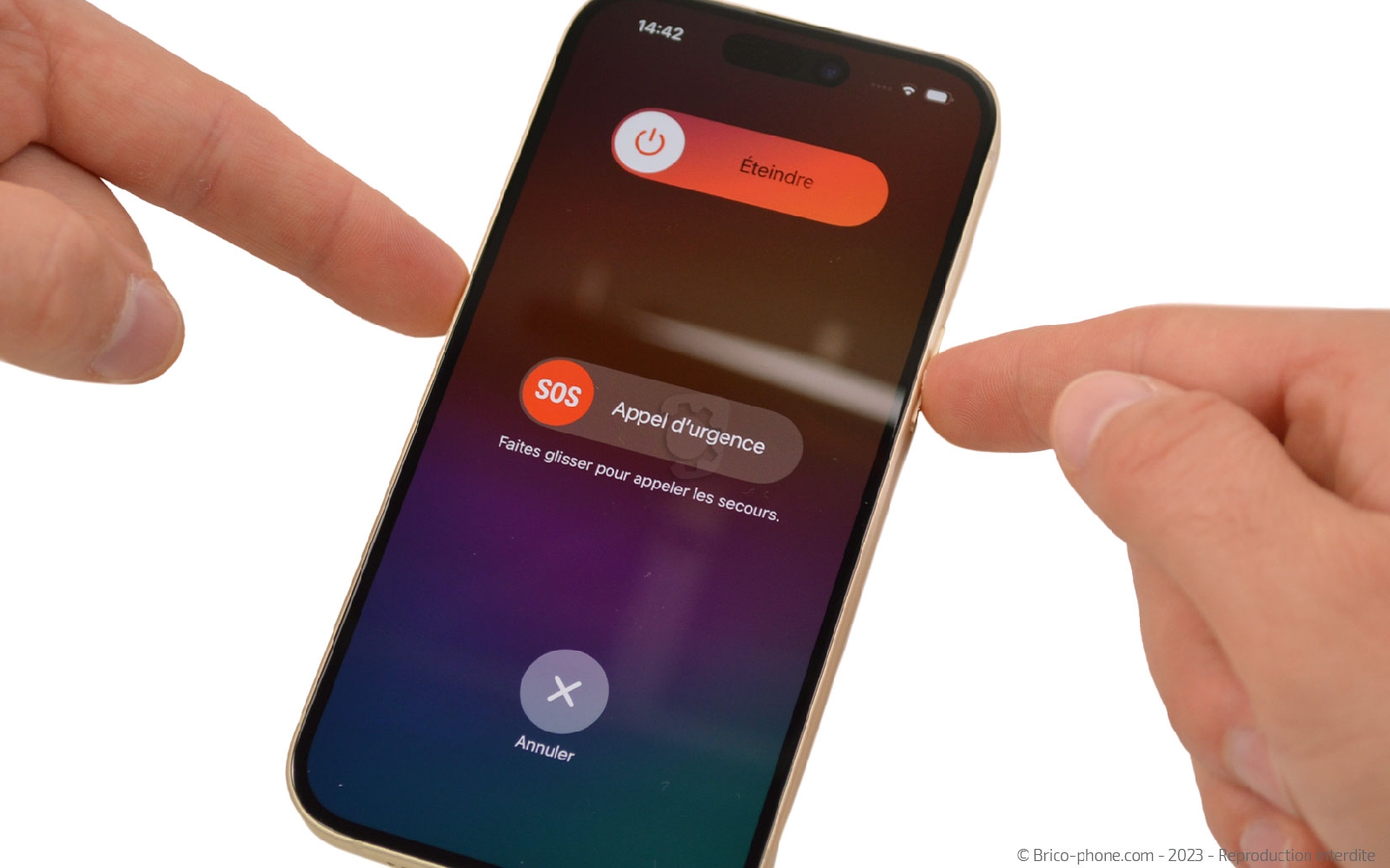

Pressez le bouton Power pour mettre hors tension votre smartphone

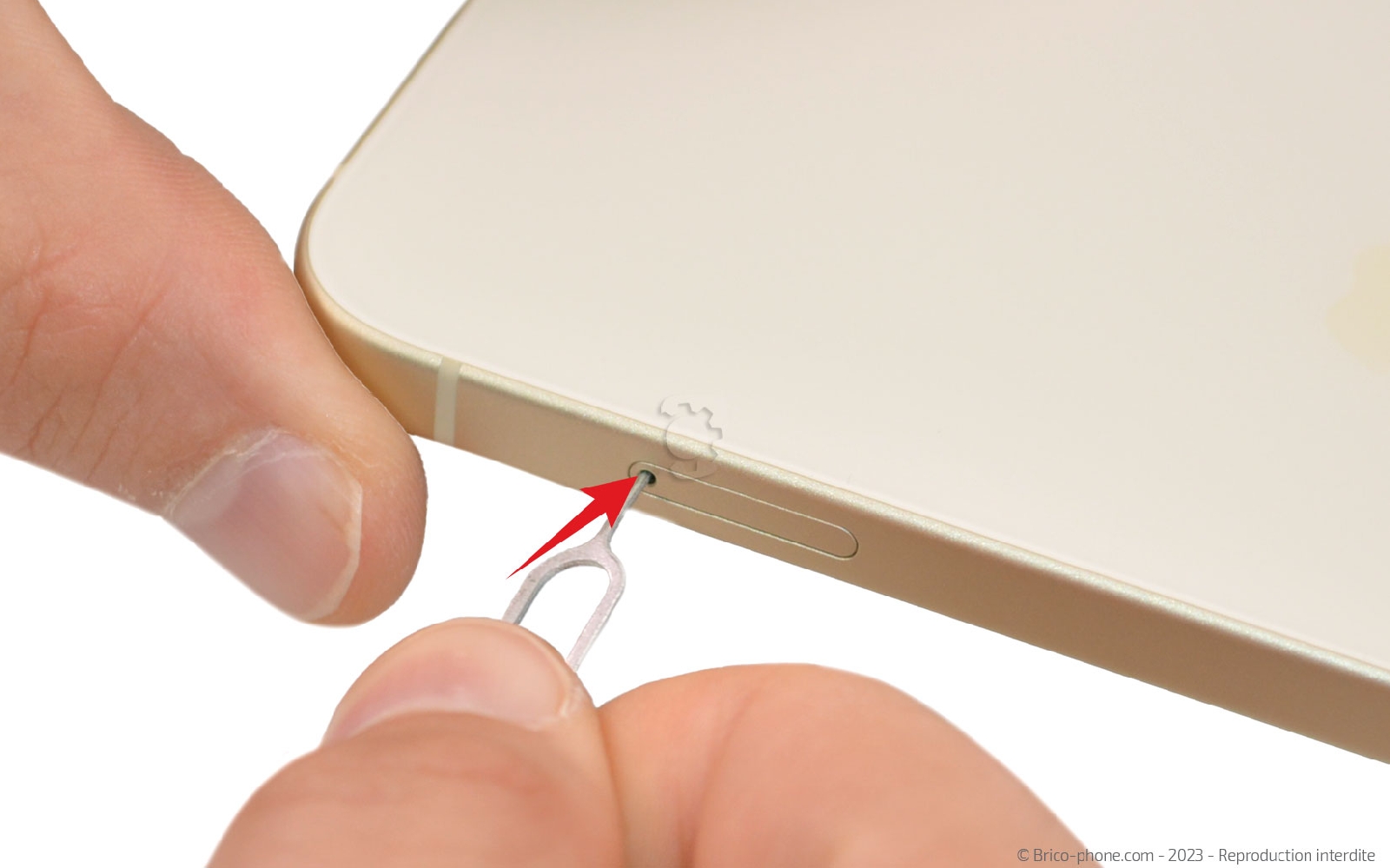

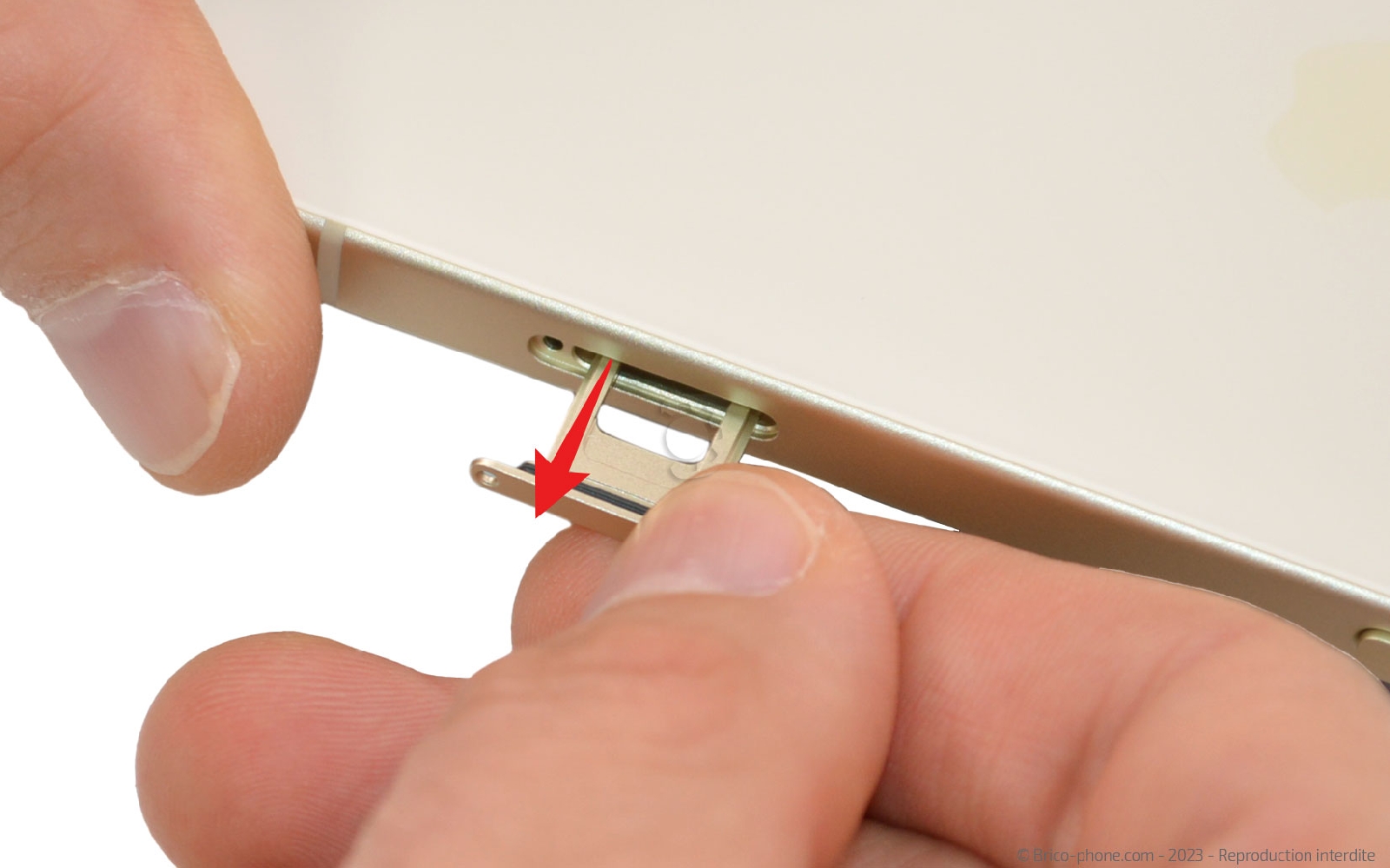

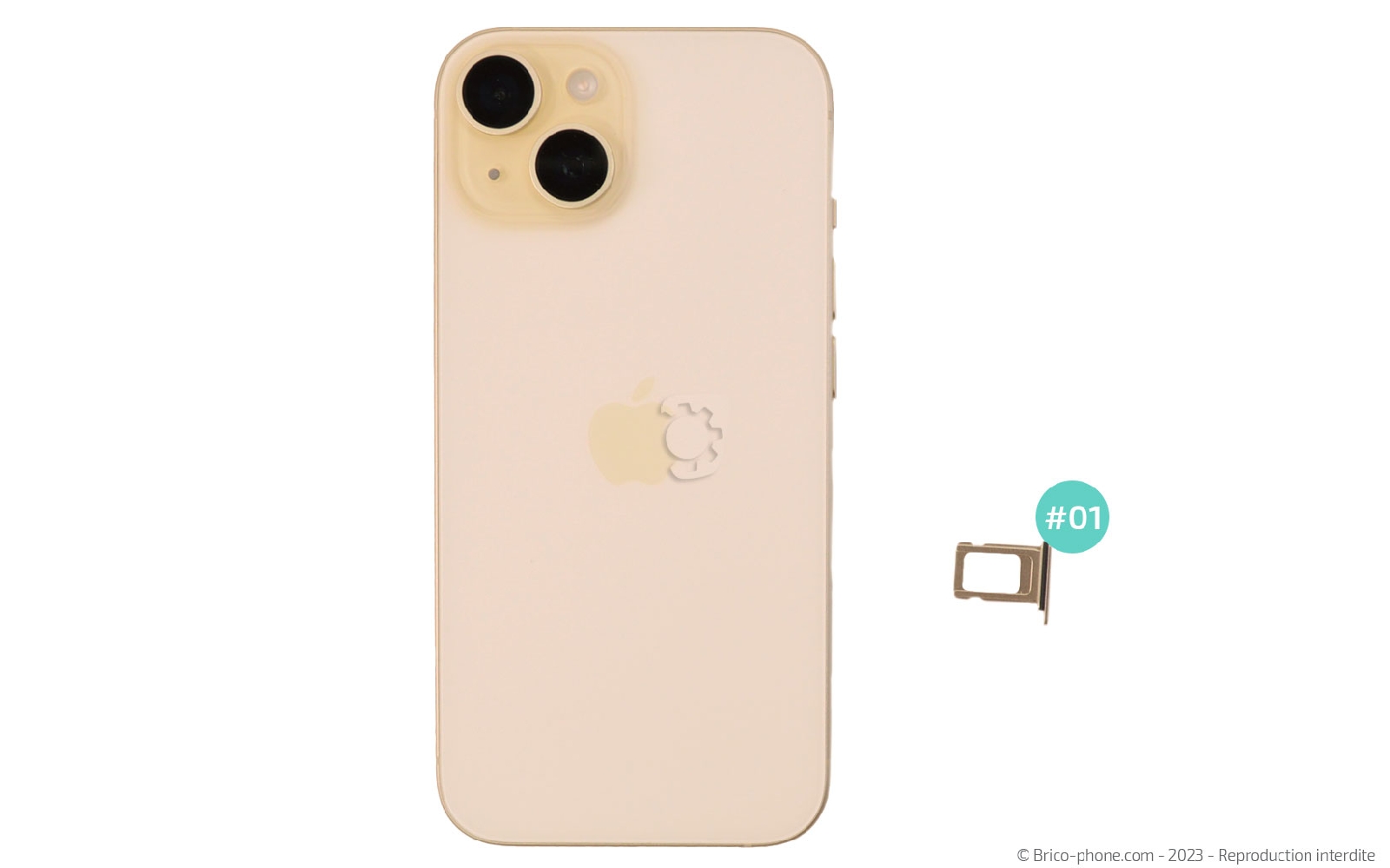

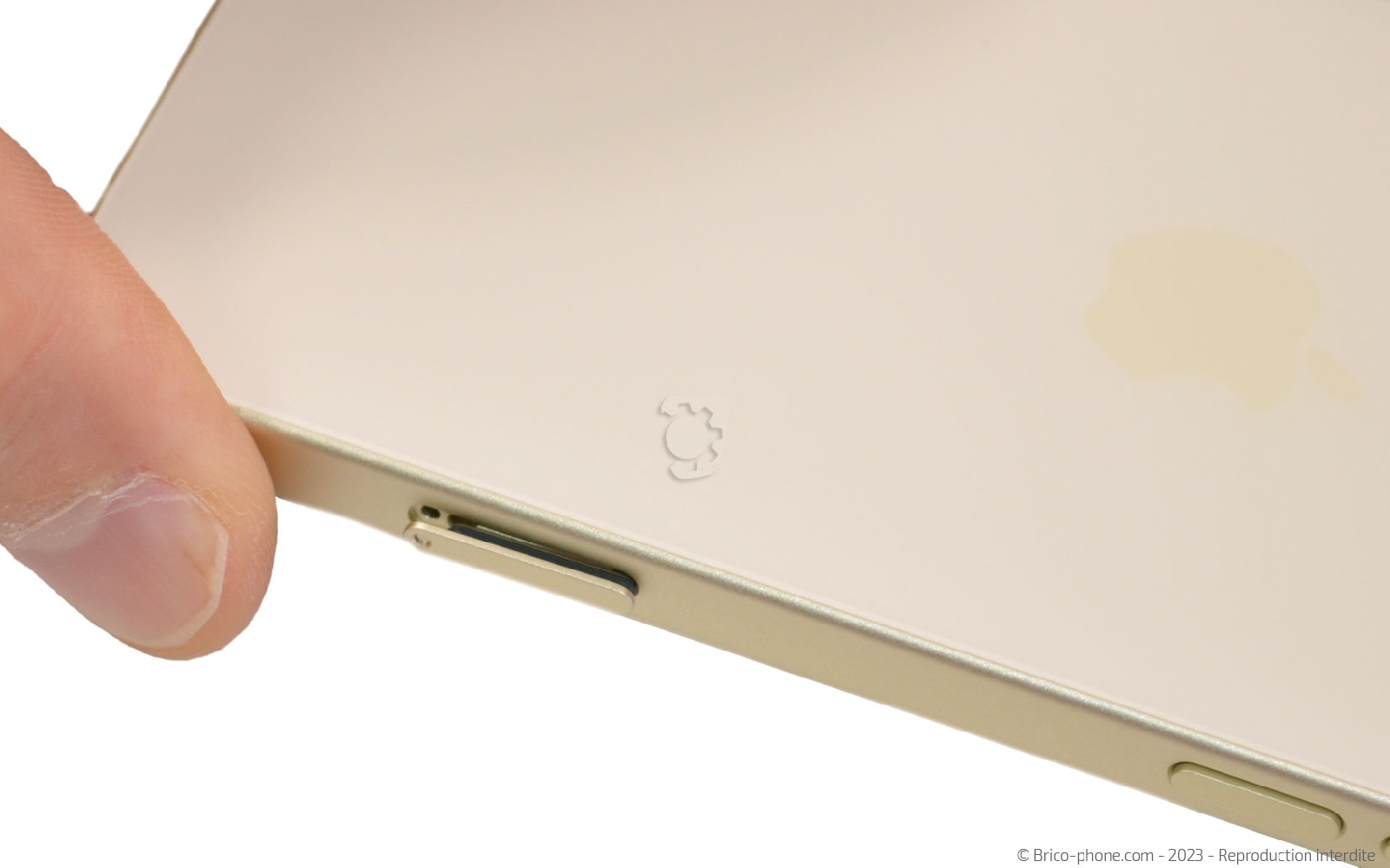

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM dans la fente pour extraire le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

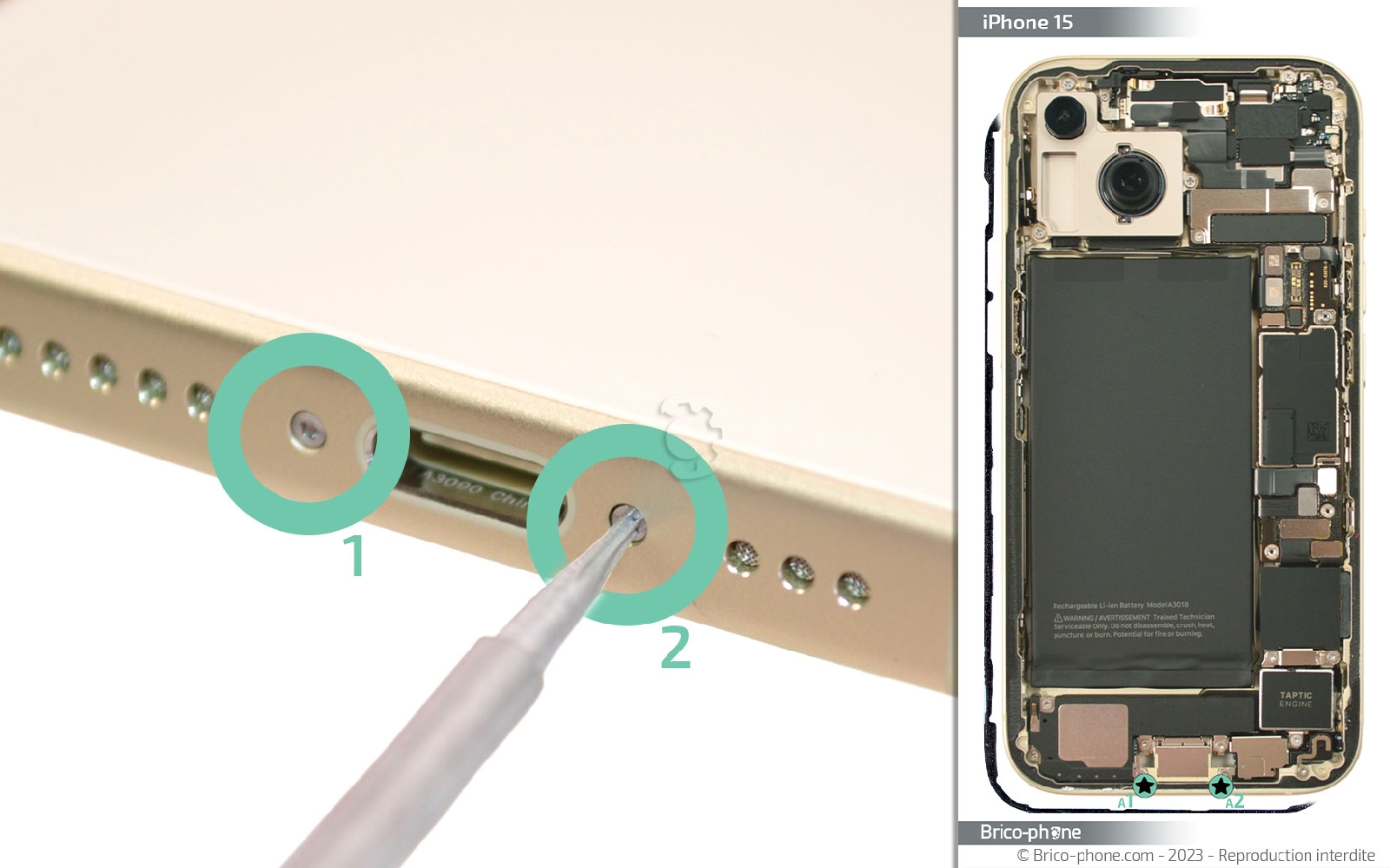

Etape 2 : Retirer les vis pentalobe
Utilisez le tournevis adéquat pour ôter les deux vis pentalobe du châssis. Elles sont placées de part et d'autre de la prise de charge.
Outils du kit utilisés
Outils du kit utilisés

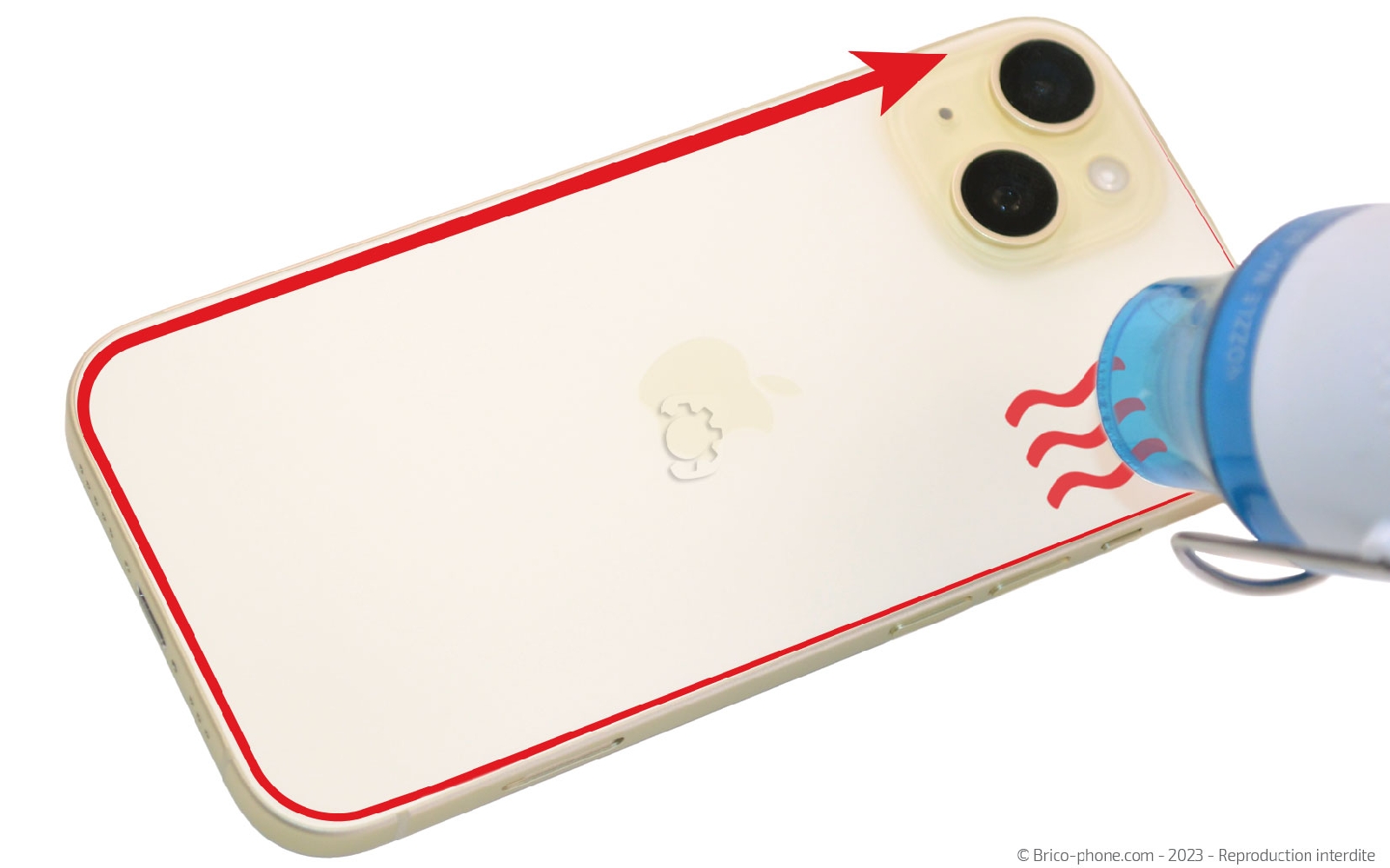

Etape 3 : Chauffer la vitre arrière
Pour ouvrir votre iPhone 15, vous avez besoin de chauffer la vitre arrière avec un décapeur thermique, un coussin chauffant ou un sèche-cheveux.

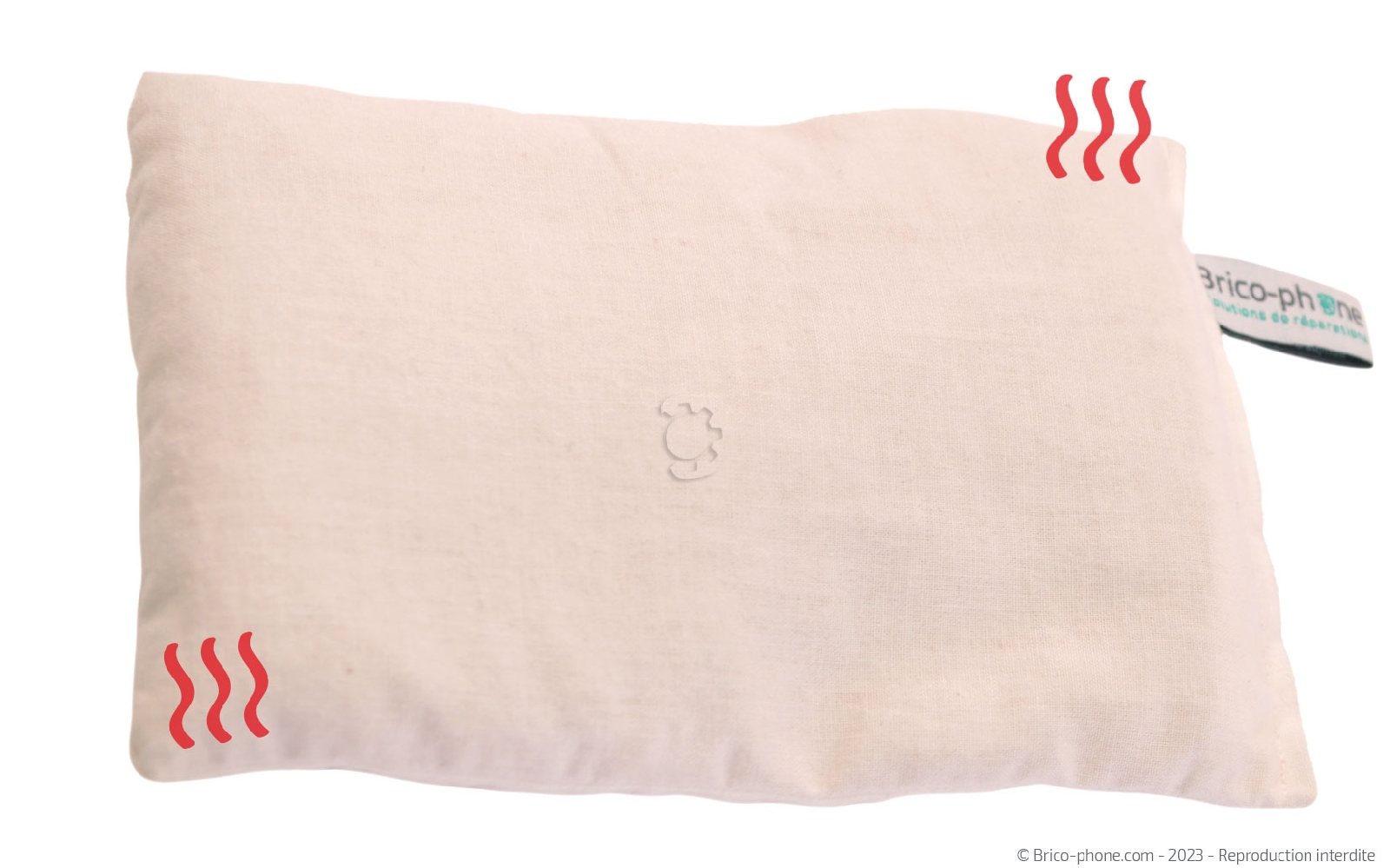

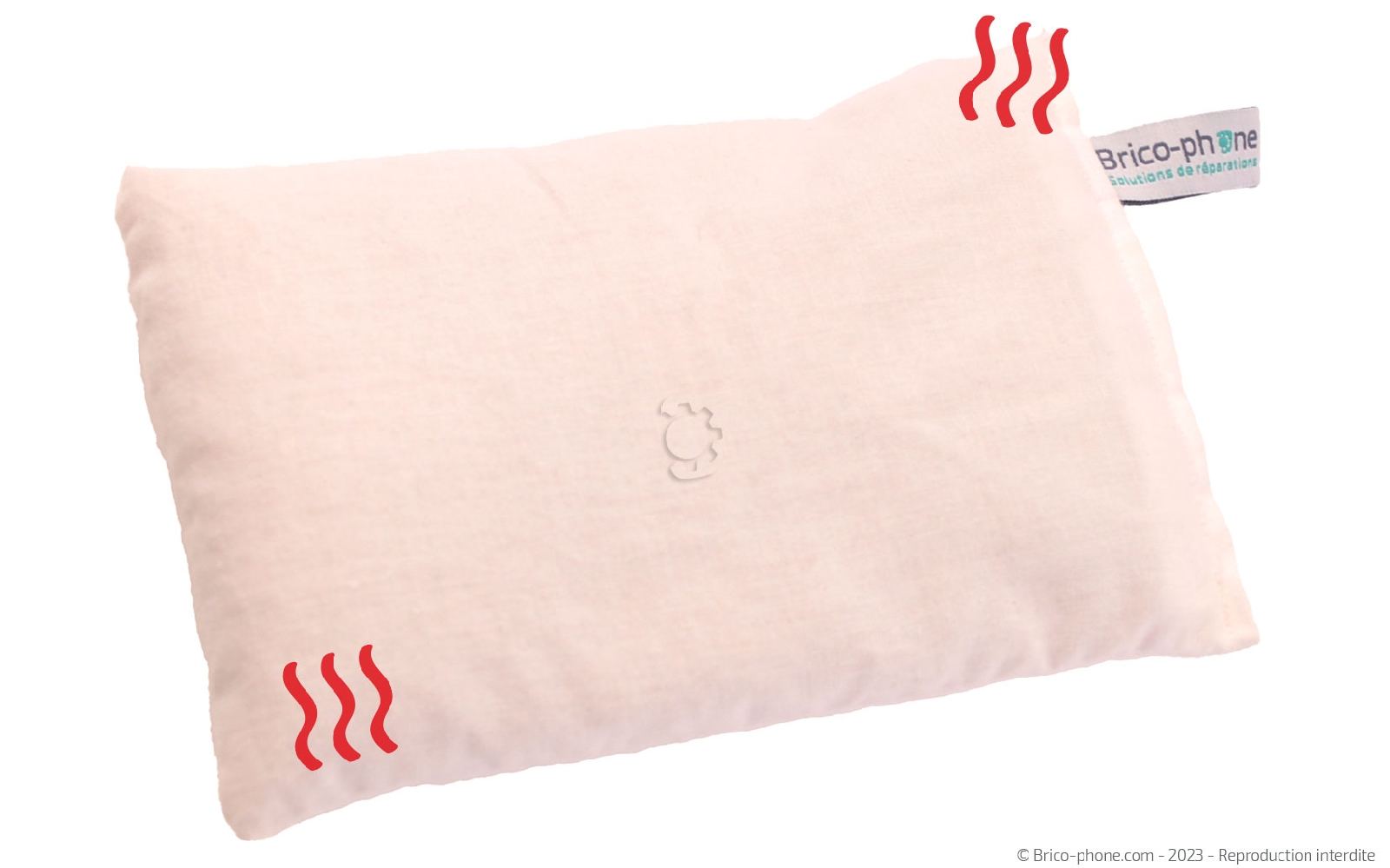

Si vous disposez d'un coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur votre smartphone.
En ce qui concerne le décapeur ou le sèche cheveux, il suffit de l'allumer et de la passer sur les bords de l'appareil pour ramollir le joint d'étanchéité.

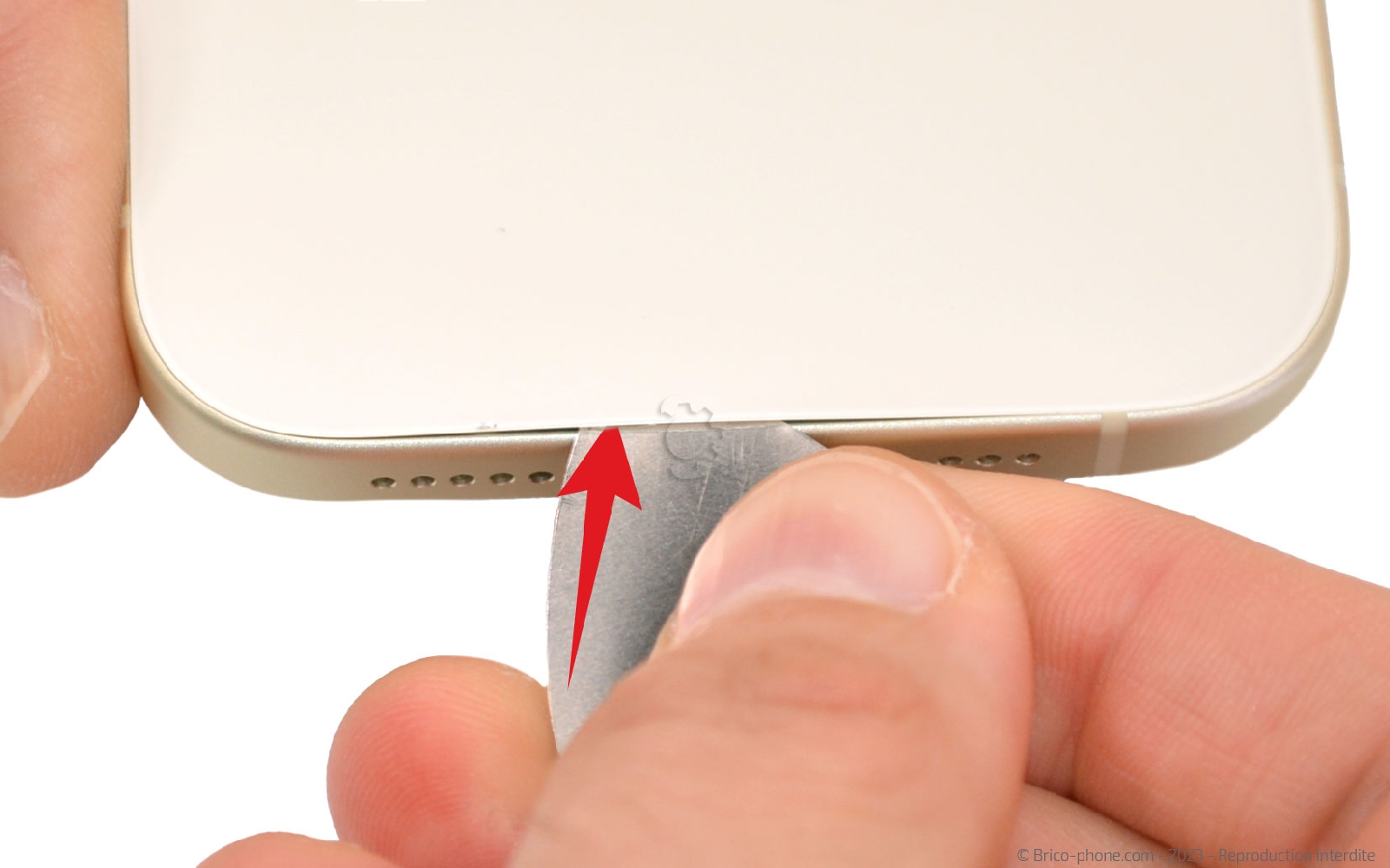

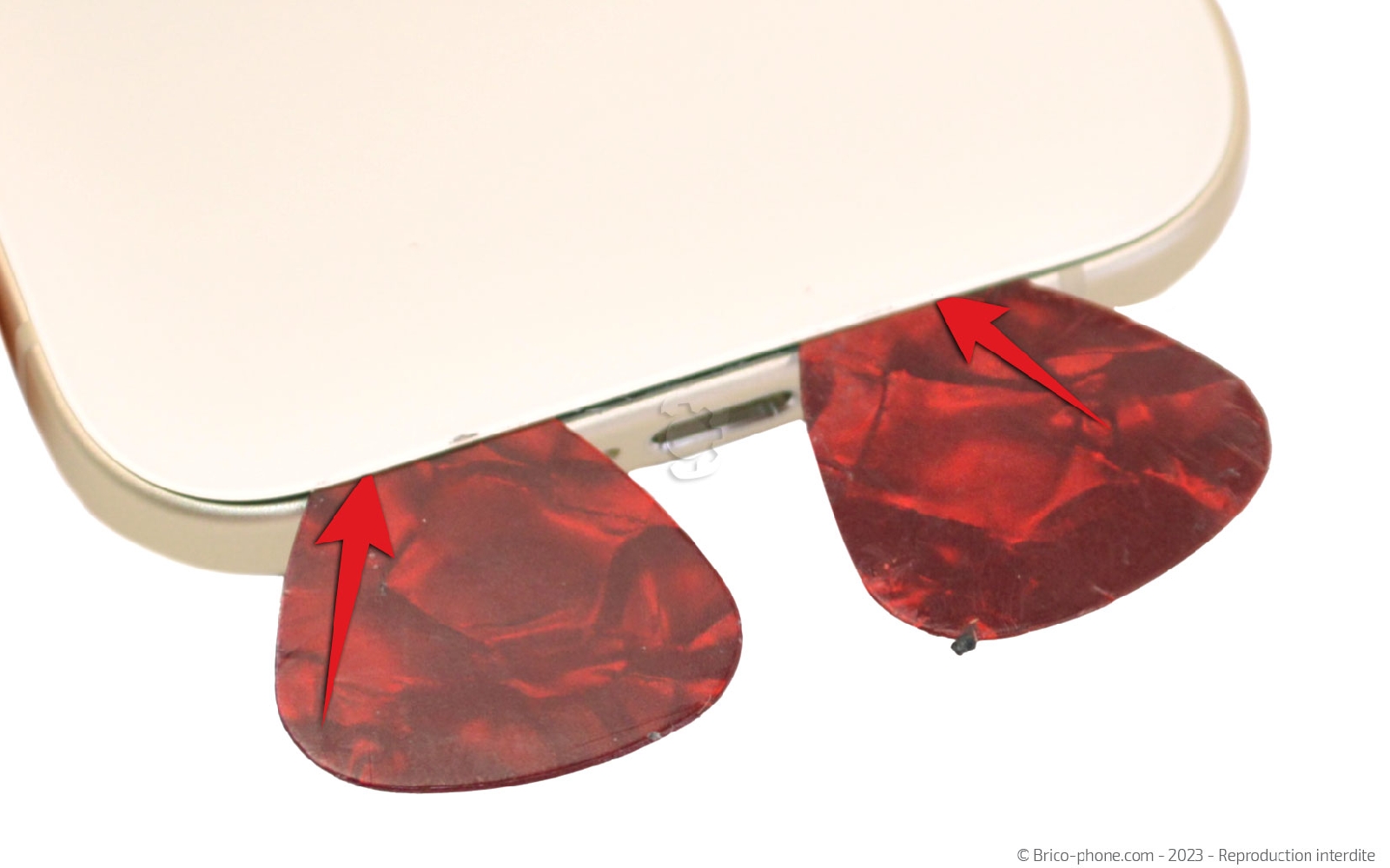

Ensuite, collez la ventouse puis tirez son anneau afin de pouvoir soulever la vitre et insérez le médiator en métal troué entre cette dernière et le châssis. Une fois en place, décollez légèrement la façade arrière afin de pouvoir par la suite remplacez le médiator par ses homologues en plastique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

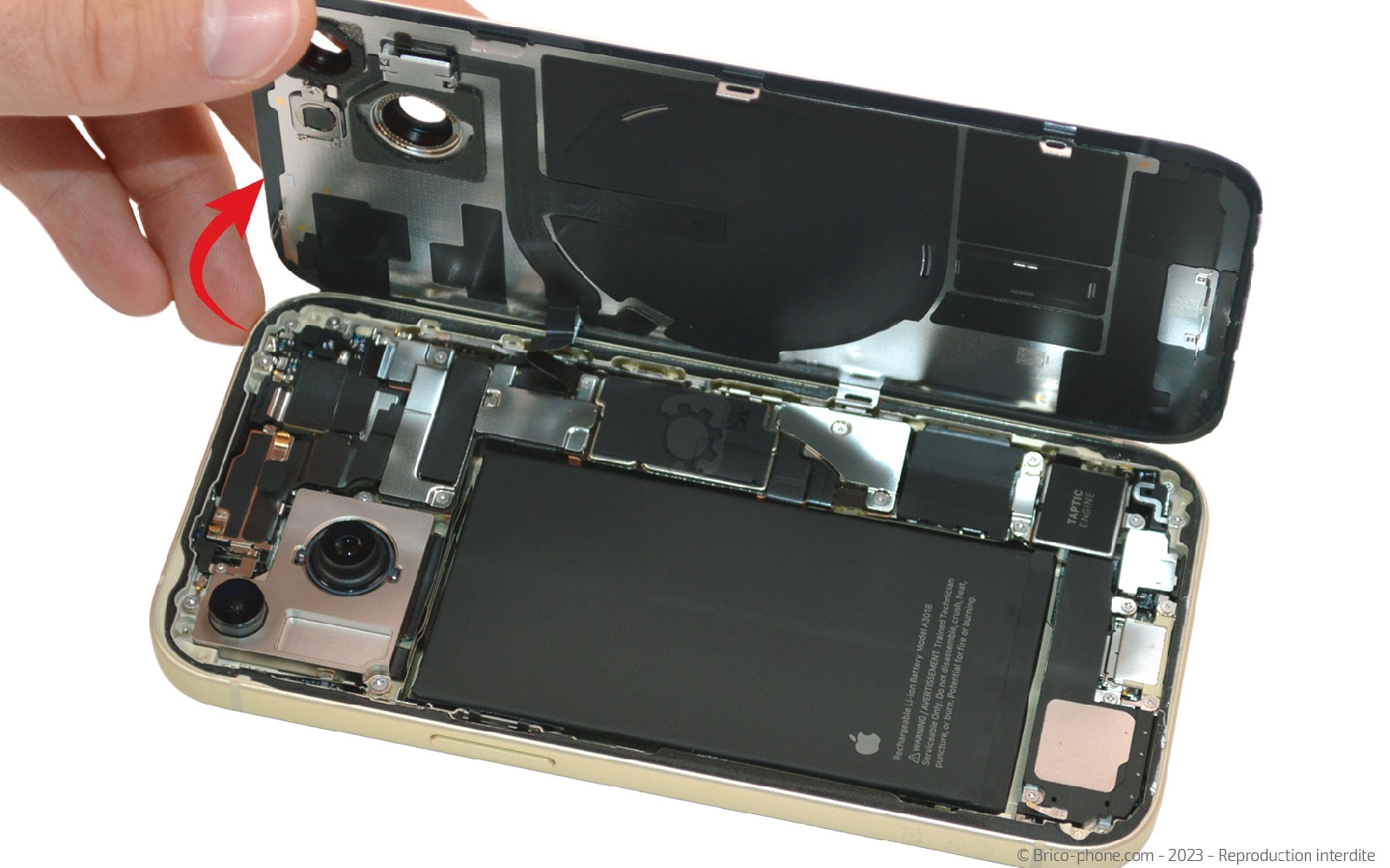

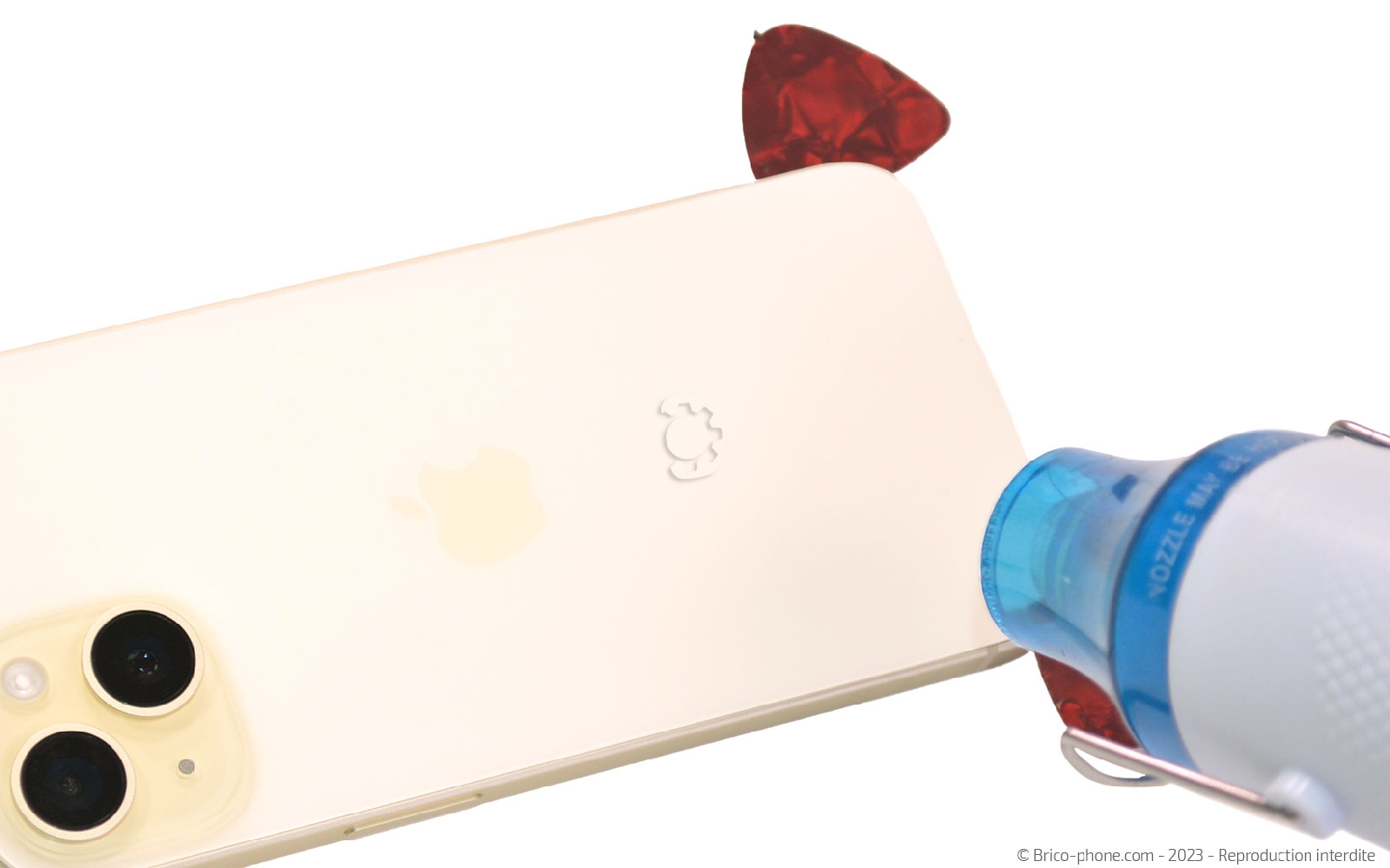

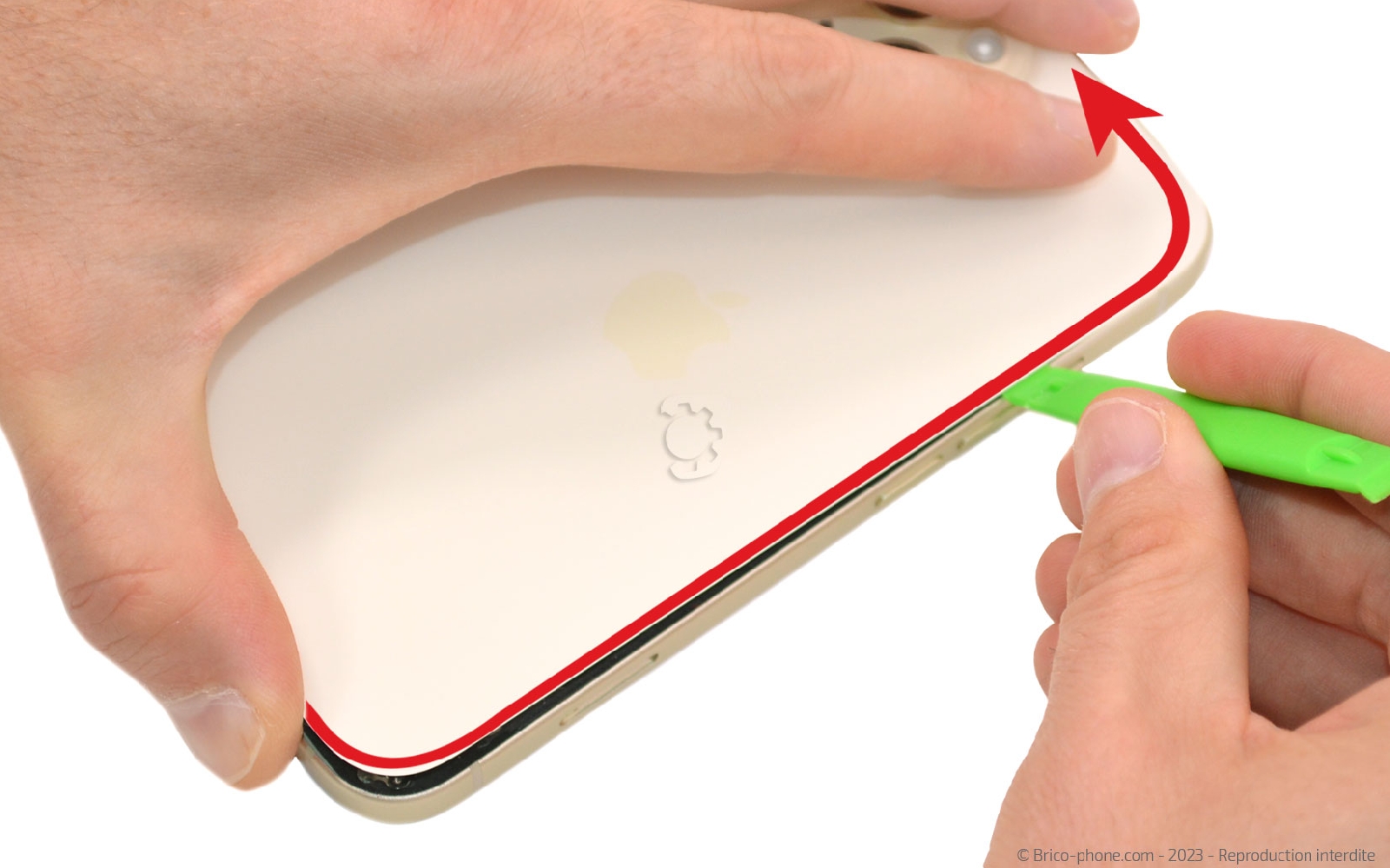

Etape 4 : Ouvrir l'iPhone
N'hésitez pas à rechauffer la vitre arrière pour continuer le décollage. Remplacez les médiators en métal par la spatule. Elle permet de diminuer les risques d'endommager une nappes en décollant le composant car elle reste sur le bord du châssis.
Faites glisser la spatule sur tout le tour pour séparer la vitre arrière du châssis.

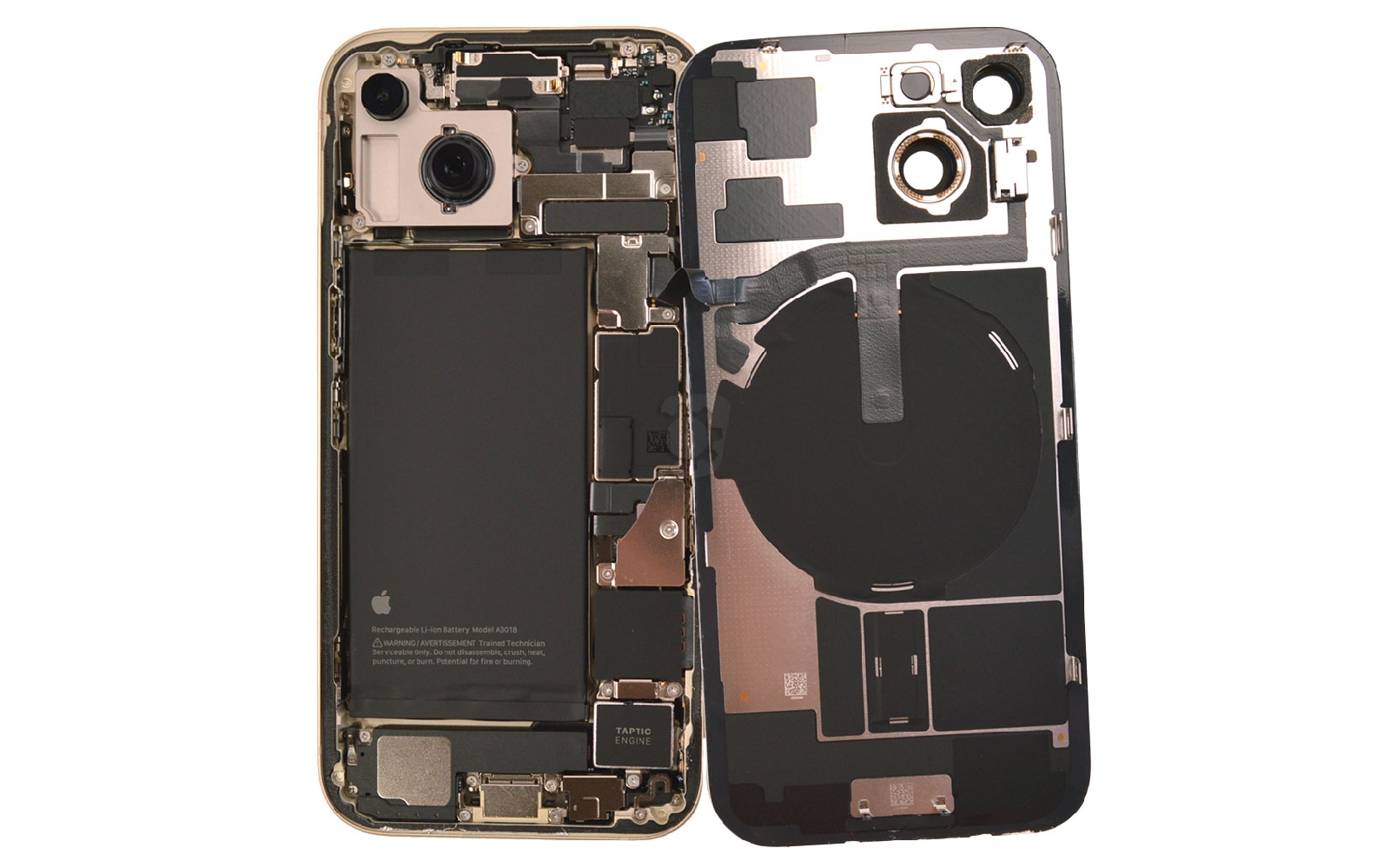

Ouvrez la vitre arrière vers la droite en faisant attention à la nappe de la plaquette induction.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

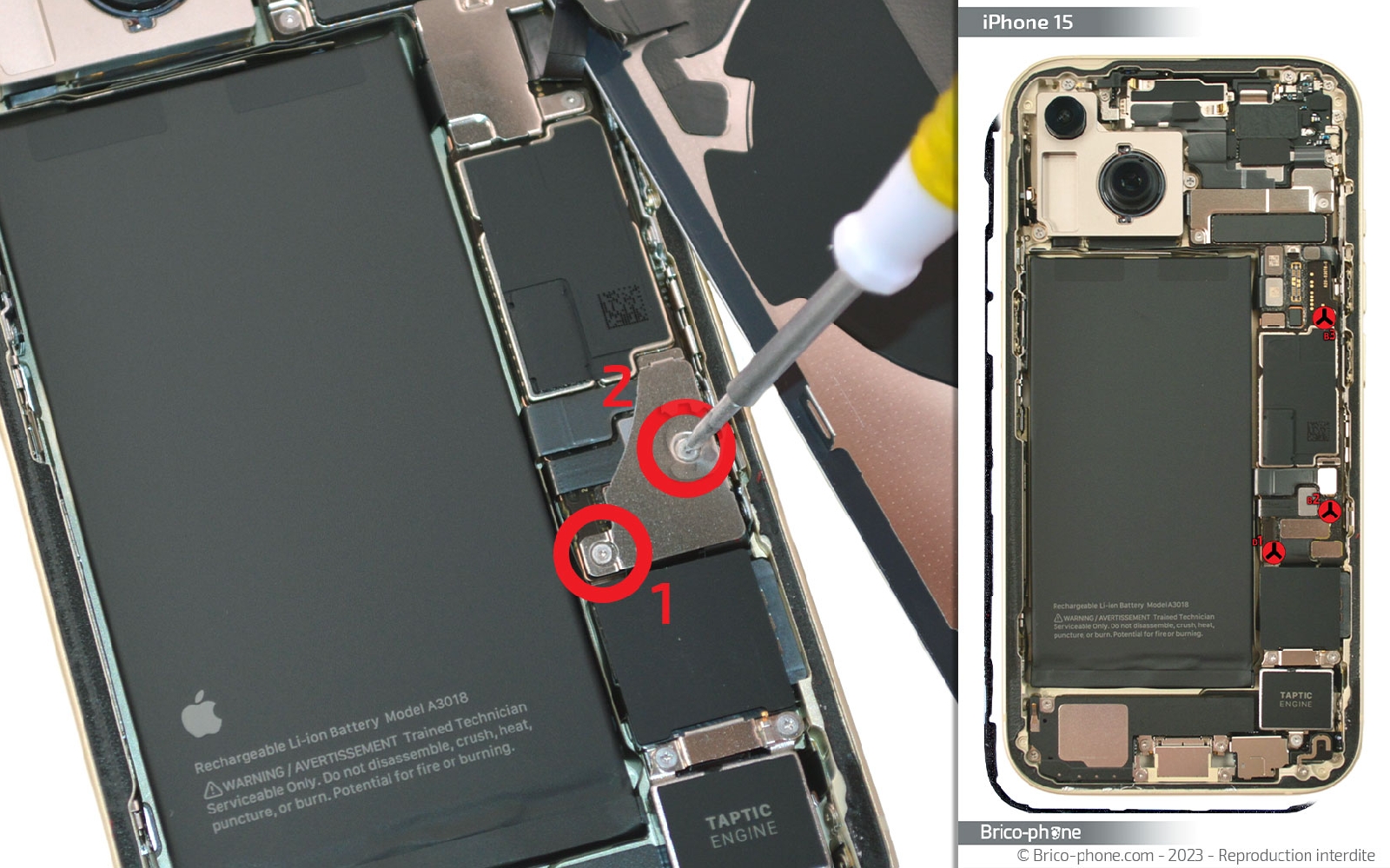

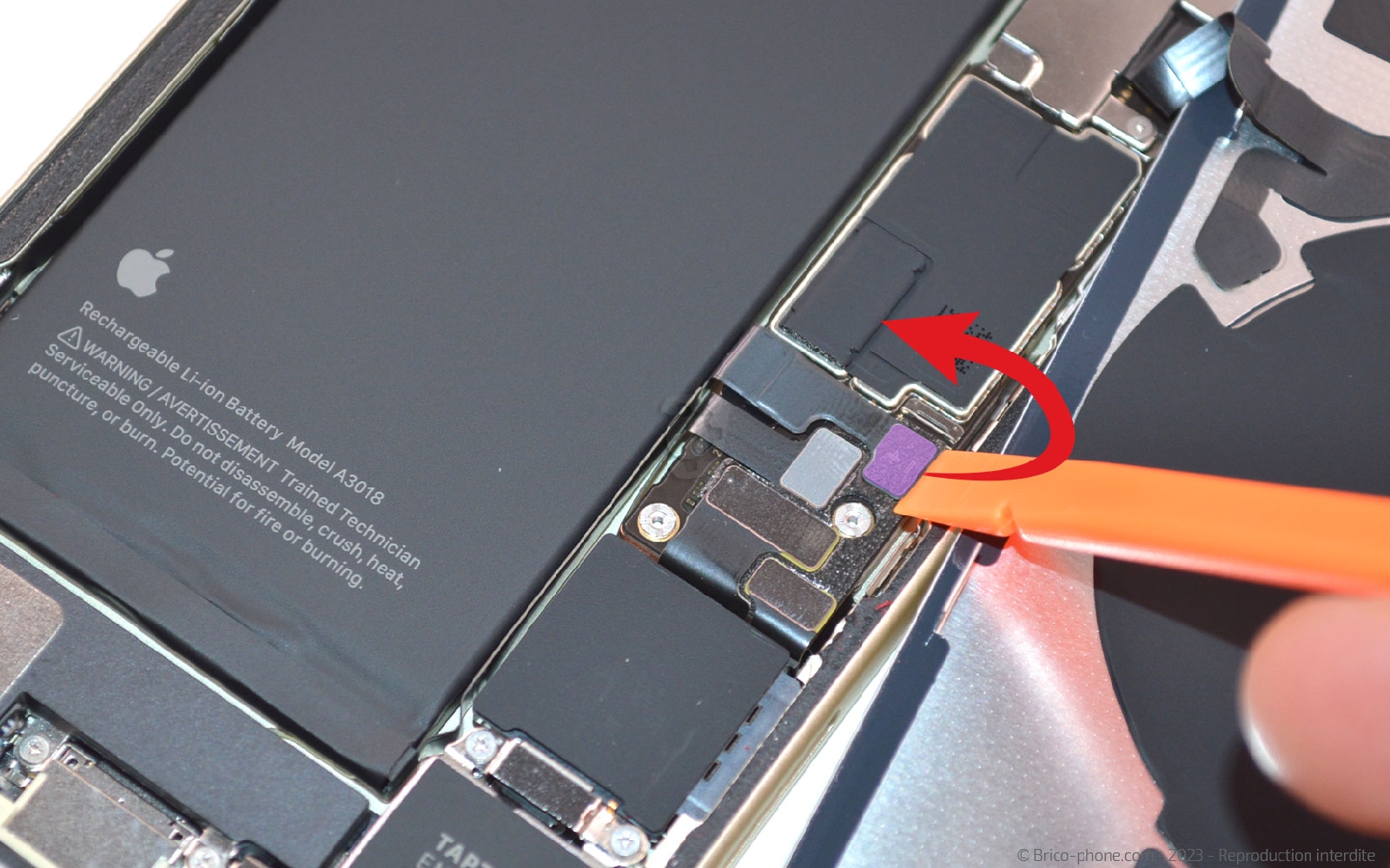

Etape 5 : Déconnecter la batterie

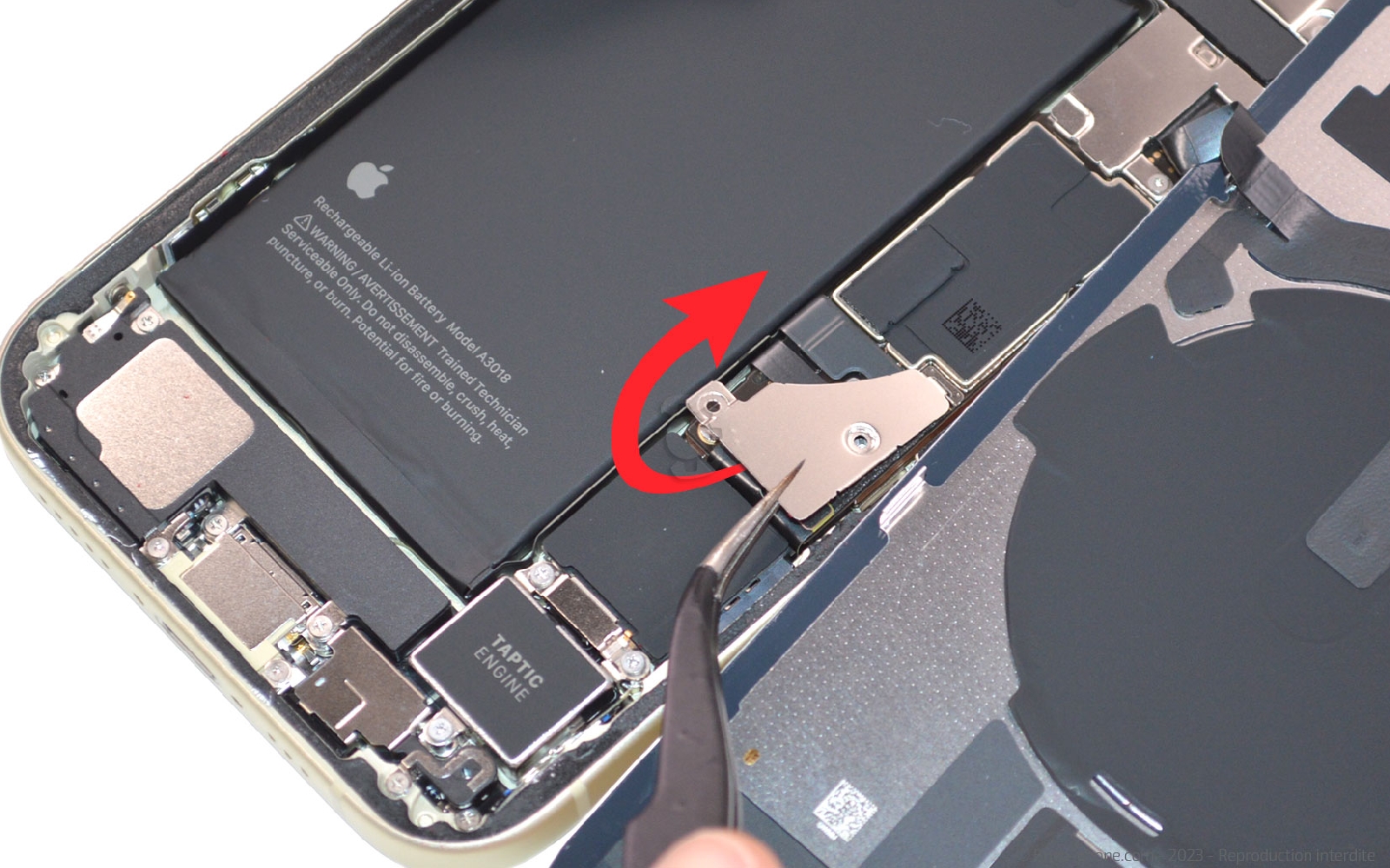

Ôtez les deux vis avec le tournevis triwing. Disposez ensuite la plaquette #02 sur le patron d'aide au montage en vous aidant de la pincette pour la saisir.

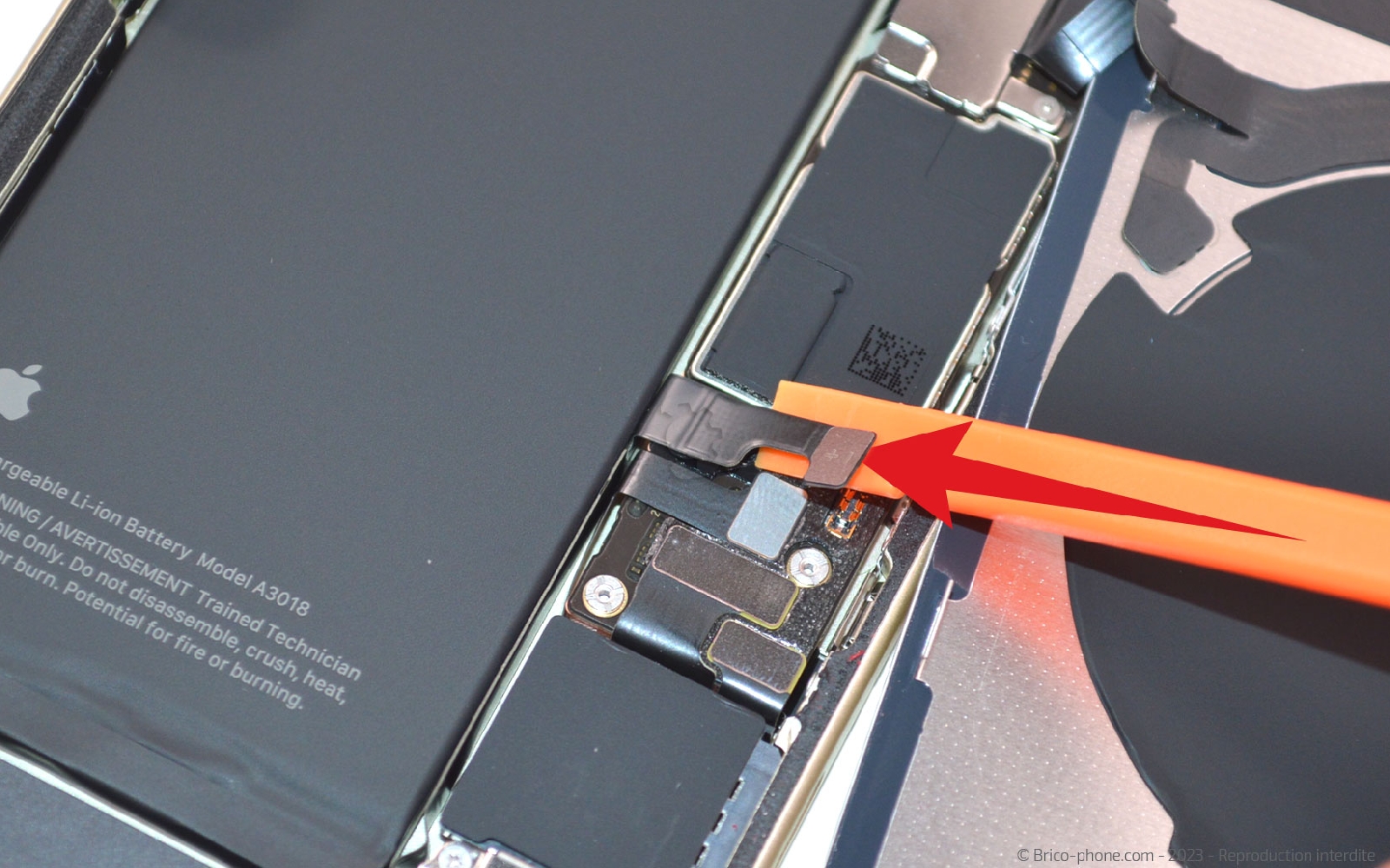

Ensuite, déconnectez la nappe de la batterie pour continuer la réparation en toute sécurité et décollez légèrement la nappe de la carte mère en glissant le spudger sous cette dernière.
Outils du kit utilisés
Outils du kit utilisés

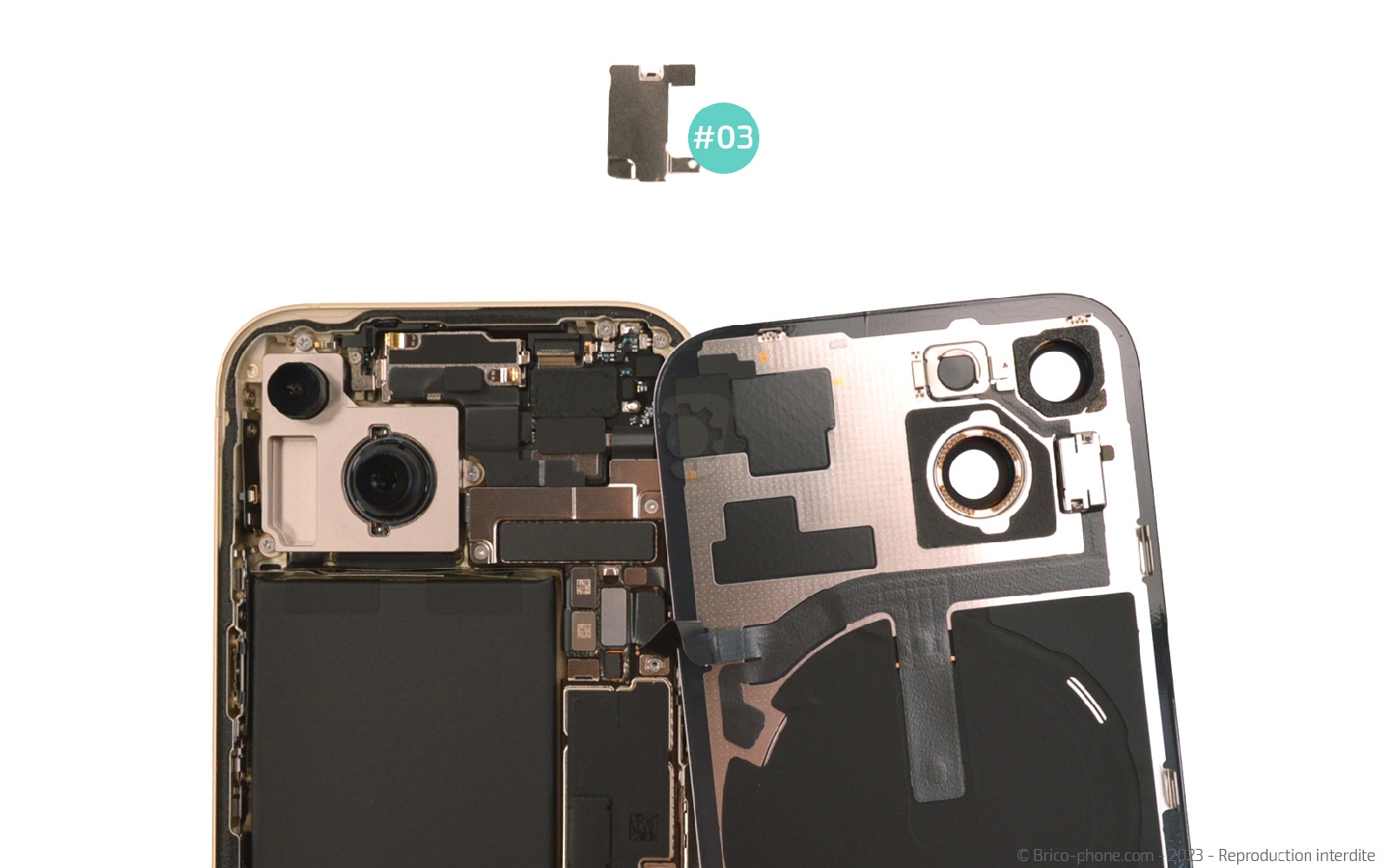

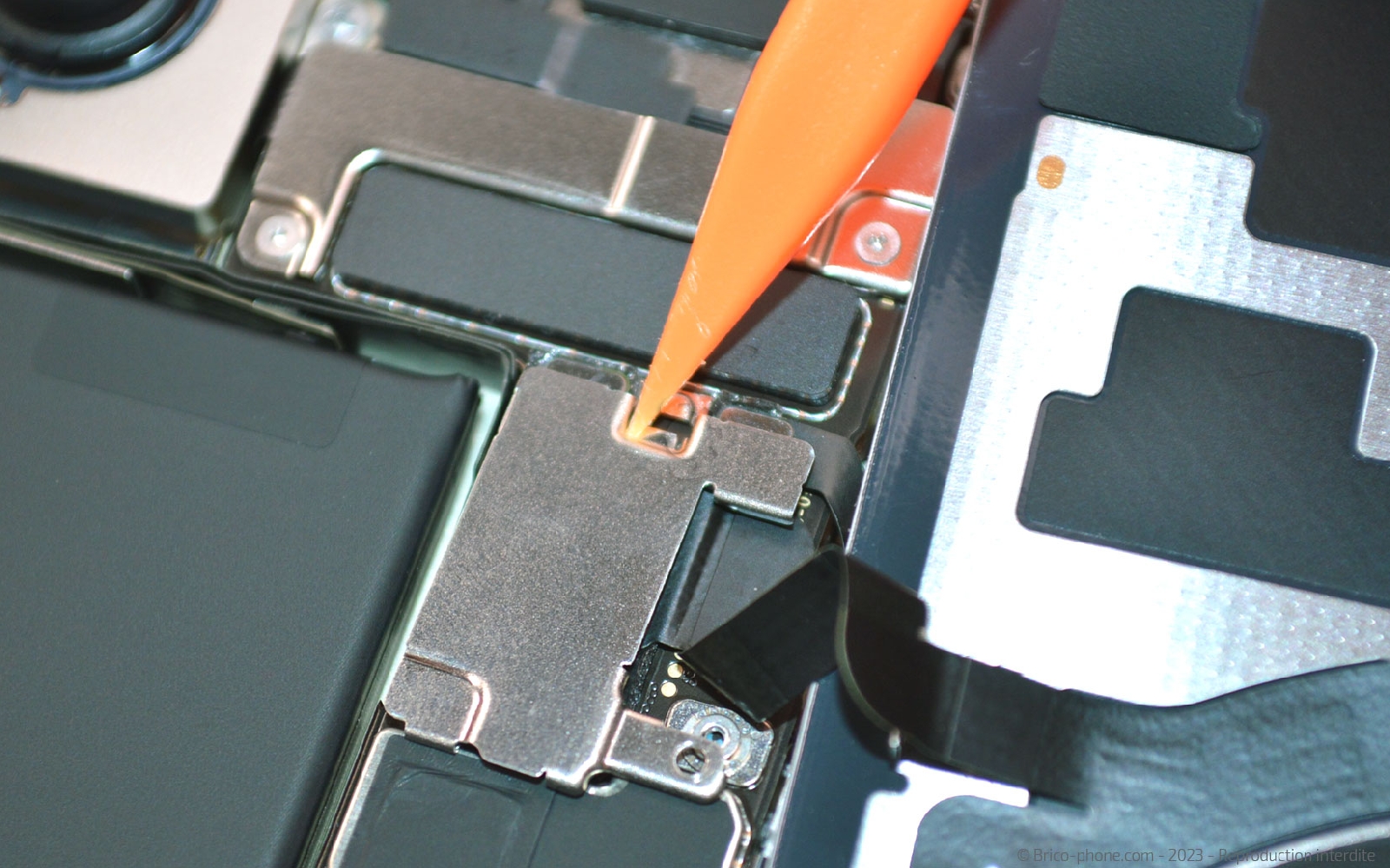

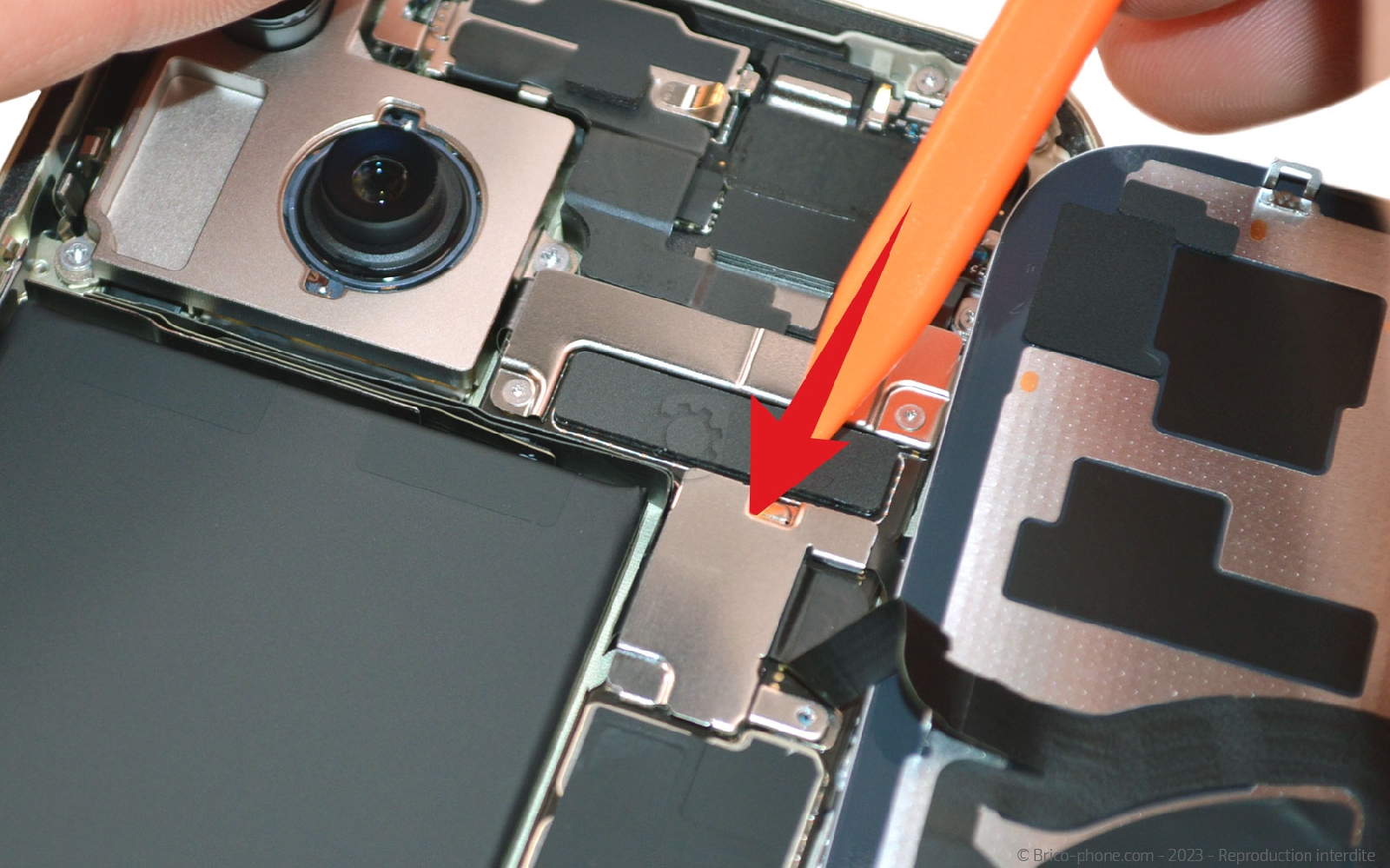

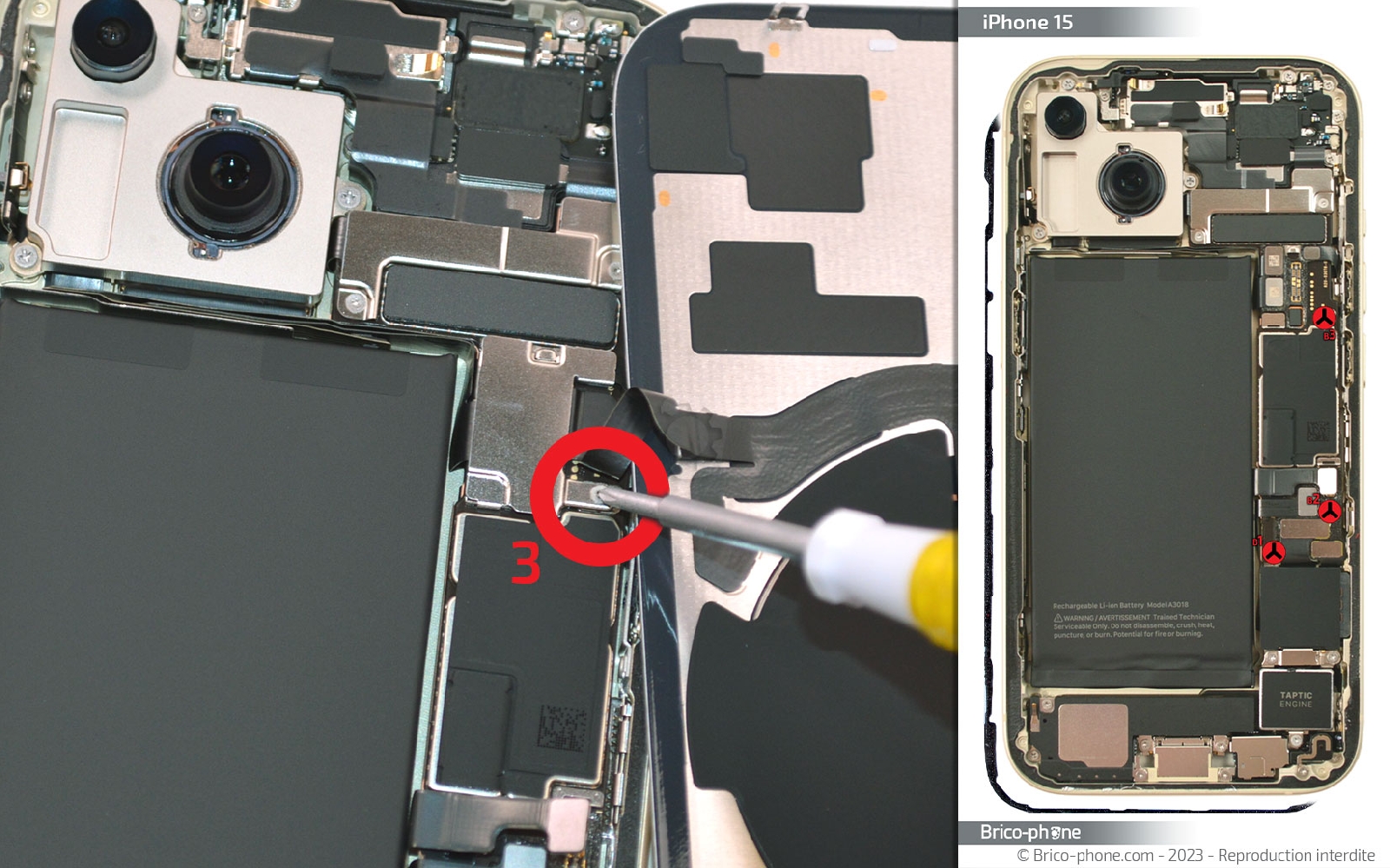

Etape 6 : Ôter la plaquette de protection
Toujours avec le même tournevis, retirez la troisième vis B.

Ensuite, aidez-vous du levier en nylon pour pousser la plaquette vers le bas et l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

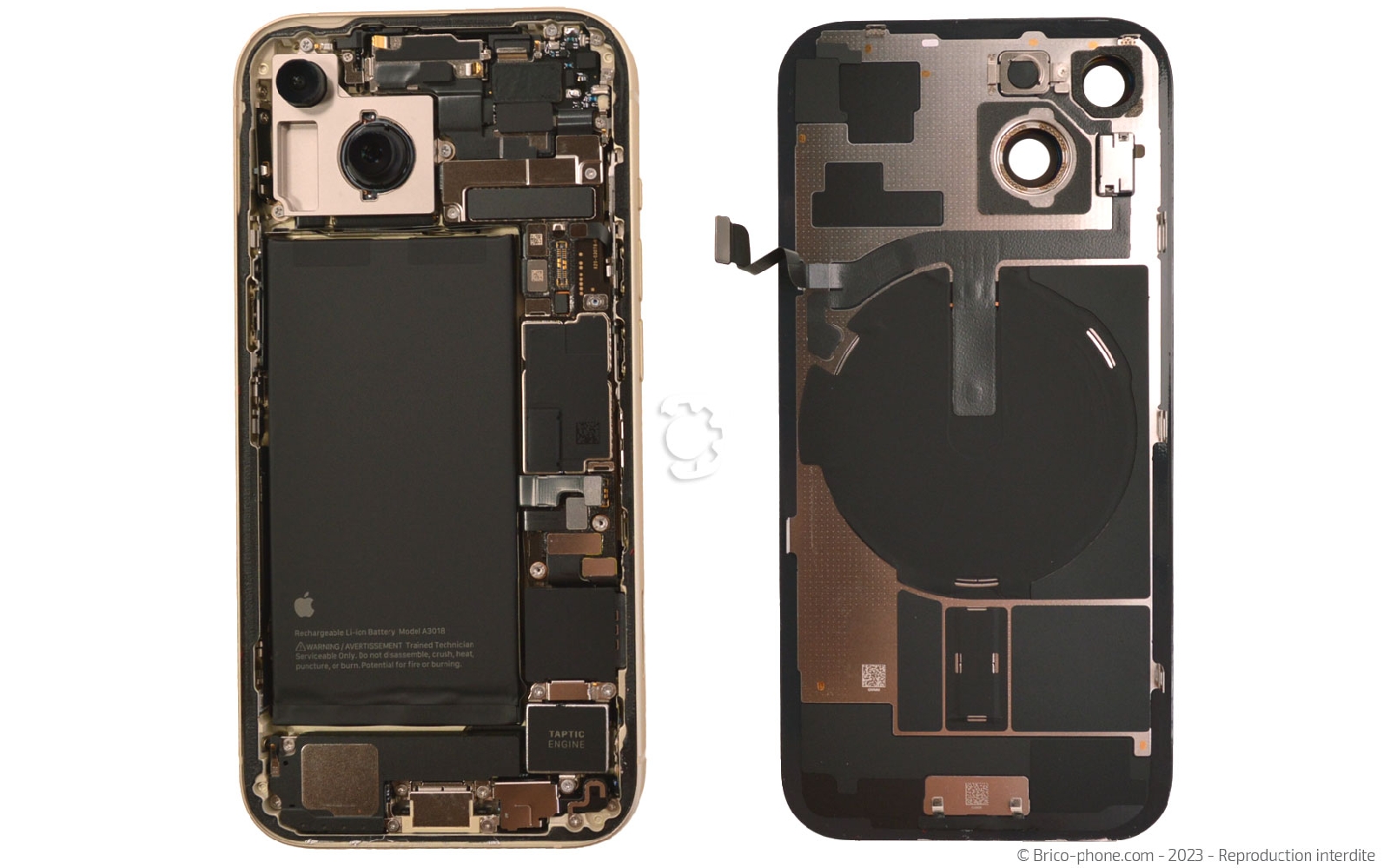

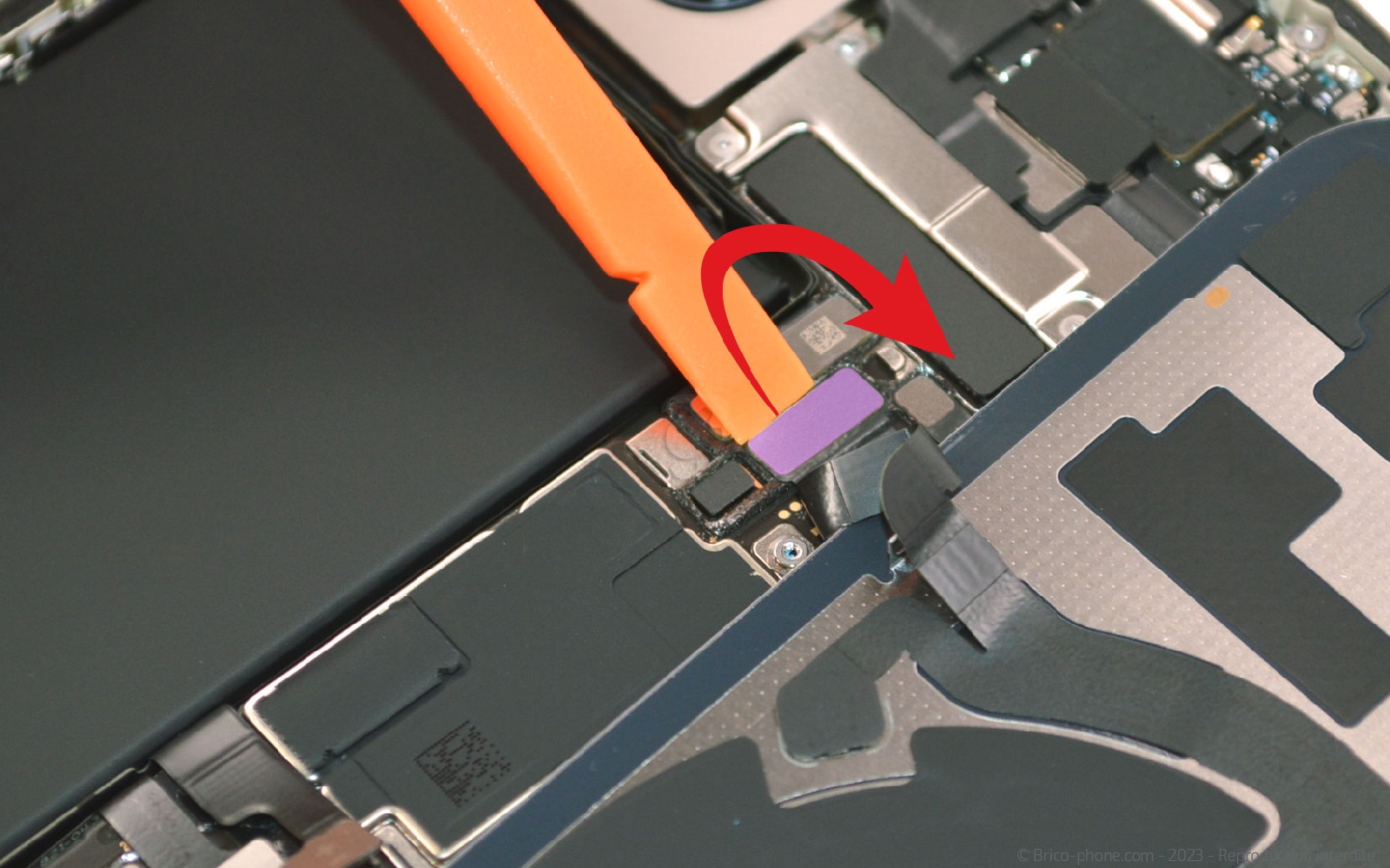

Etape 7 : Séparer la vitre arrière du châssis
Déconnectez la nappe induction de la carte mère puis séparez la vitre arrière du reste du téléphone.
Outils du kit utilisés
Outils du kit utilisés

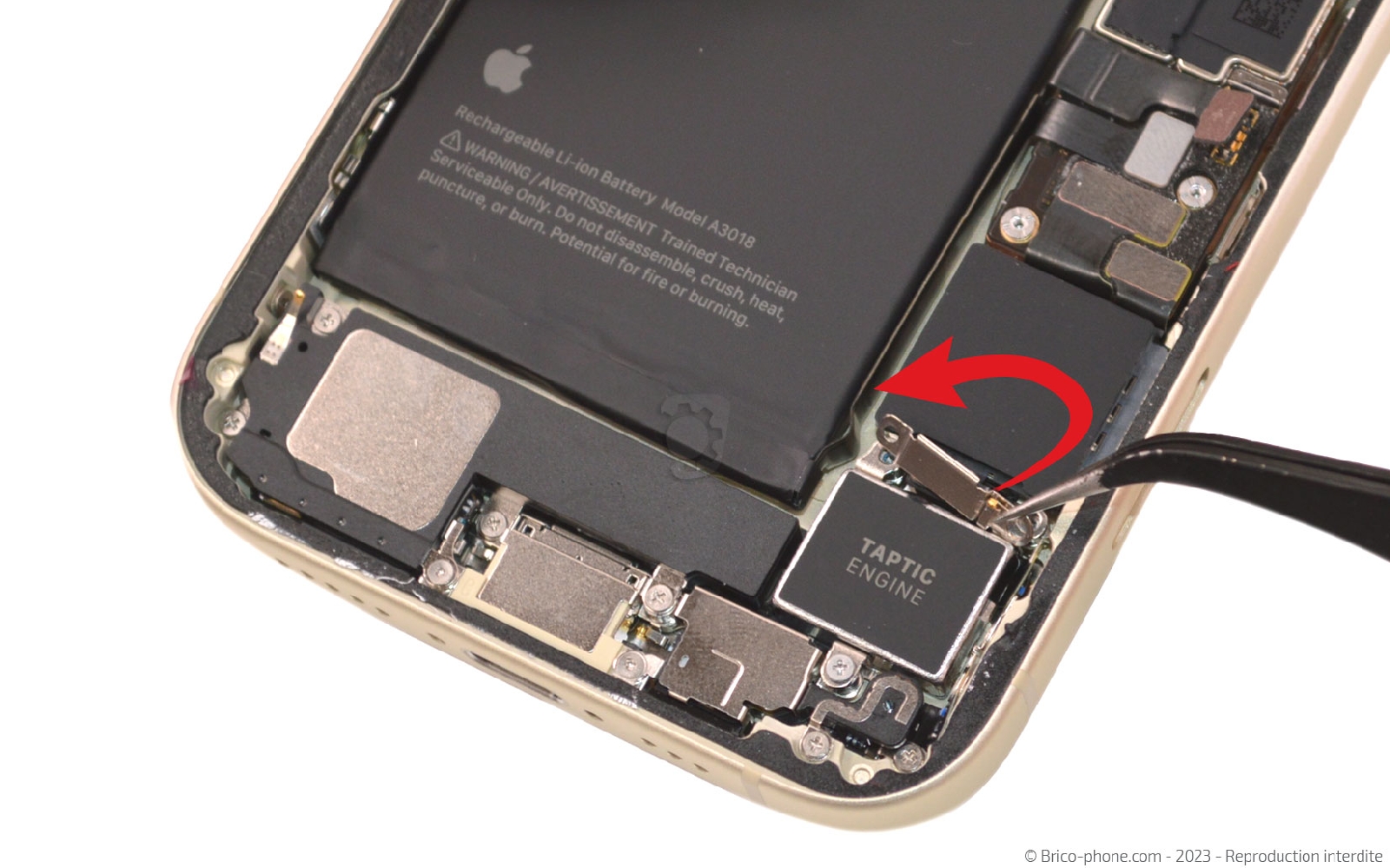

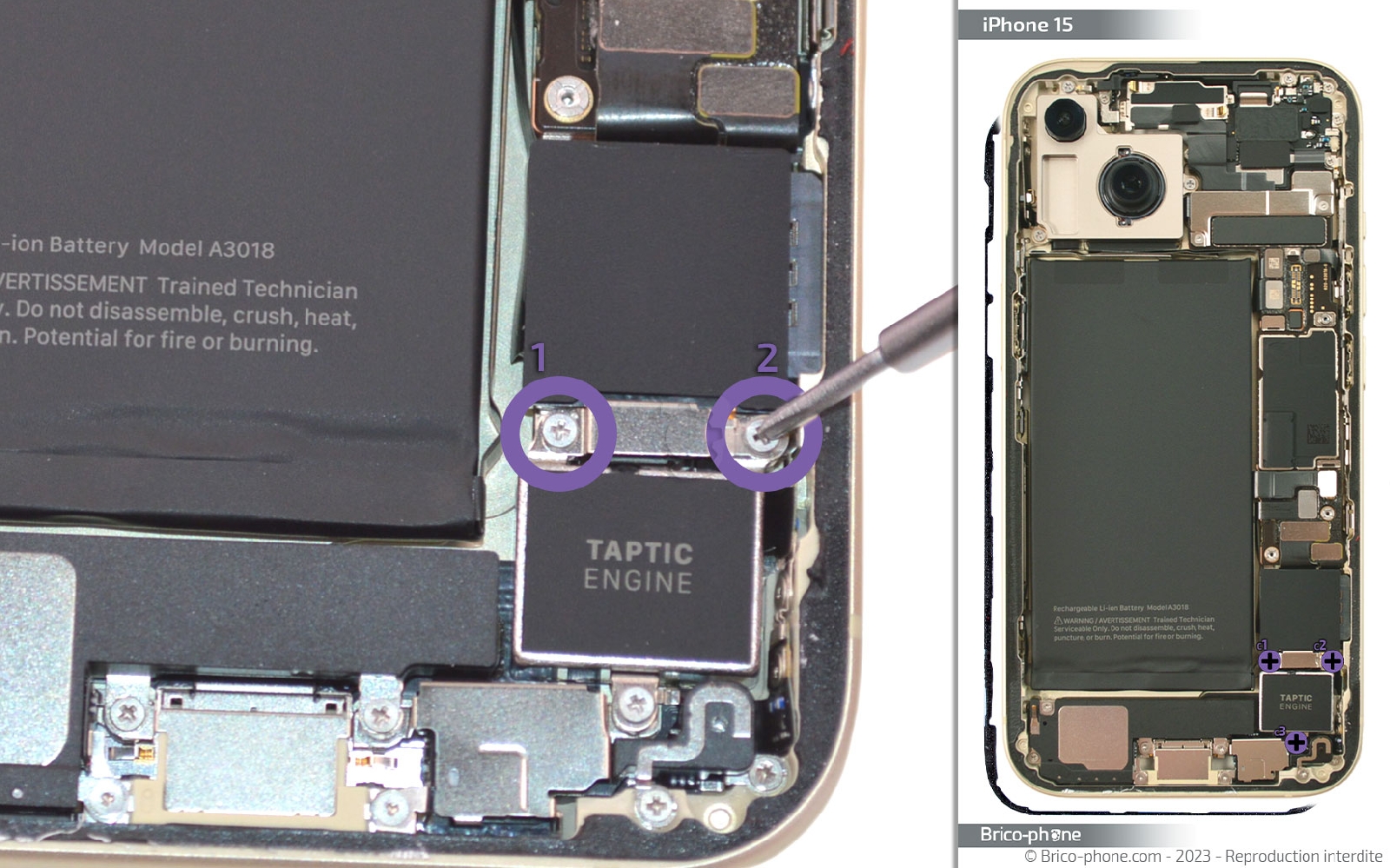

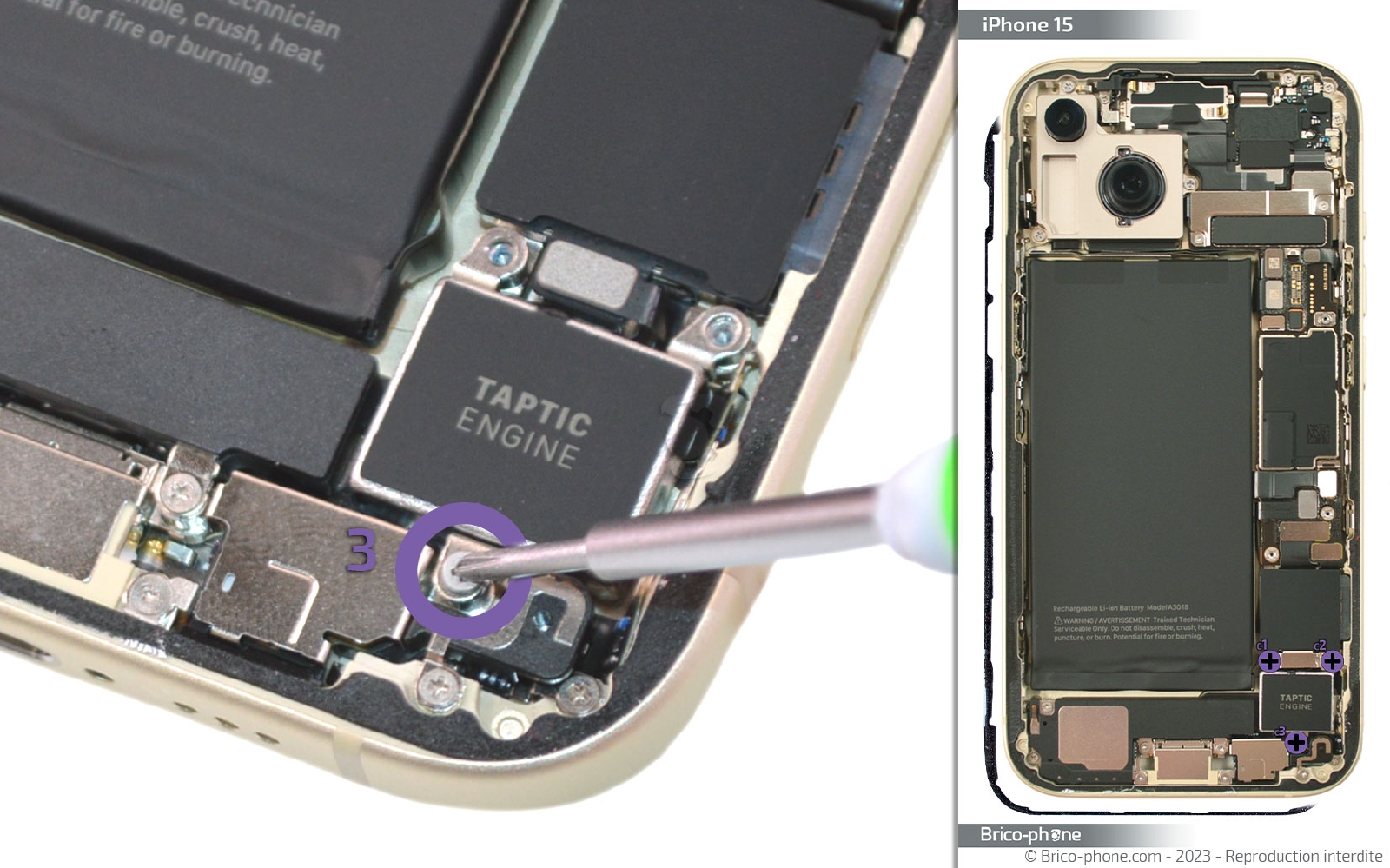

Etape 8 : Libérer la nappe du vibreur
A l'aide du tournevis cruciforme, sortez les vis C. Ensuite, retirez la plaquette #06 afin de libérer la nappe du Taptic Engine.
Outils du kit utilisés
Outils du kit utilisés

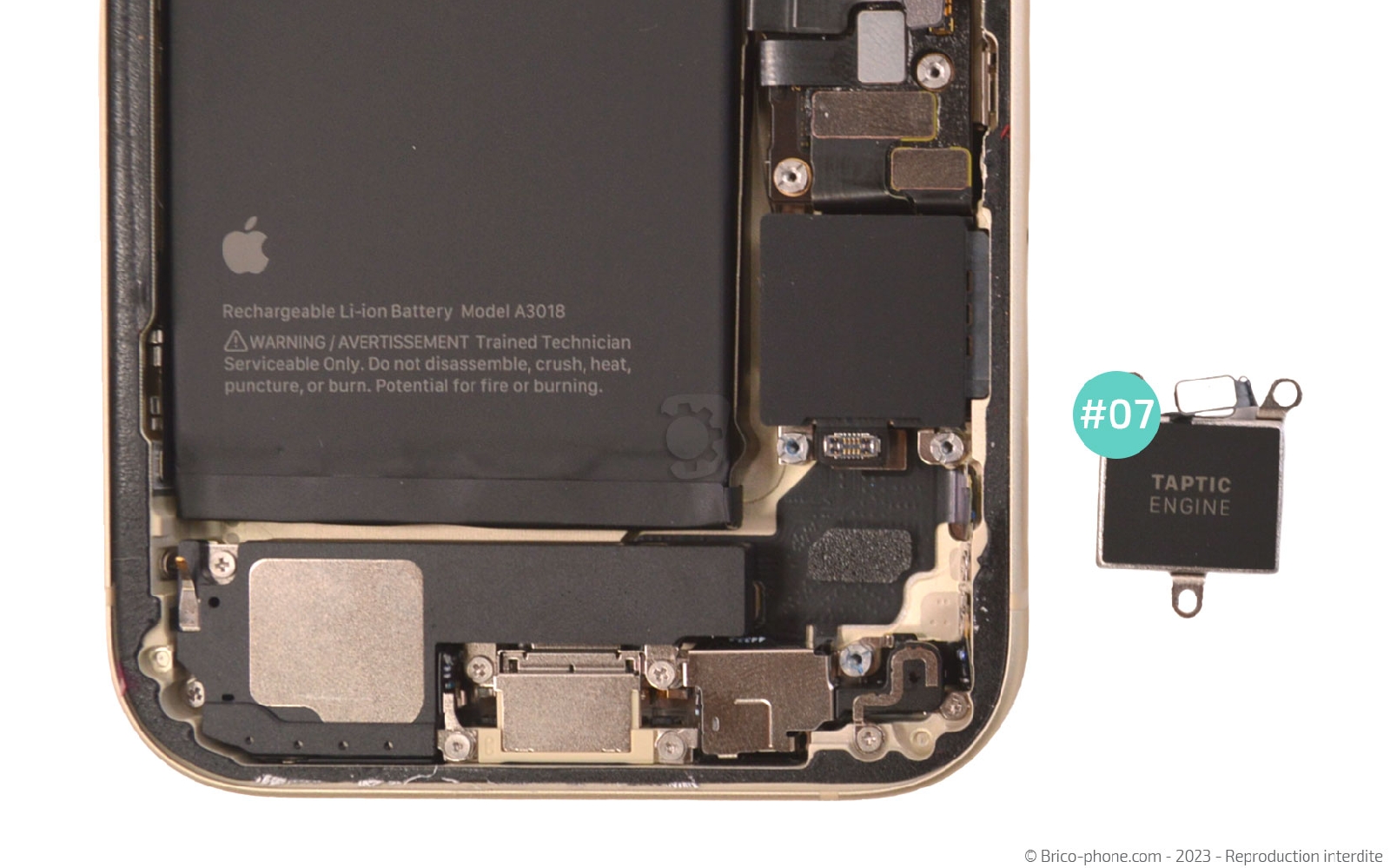

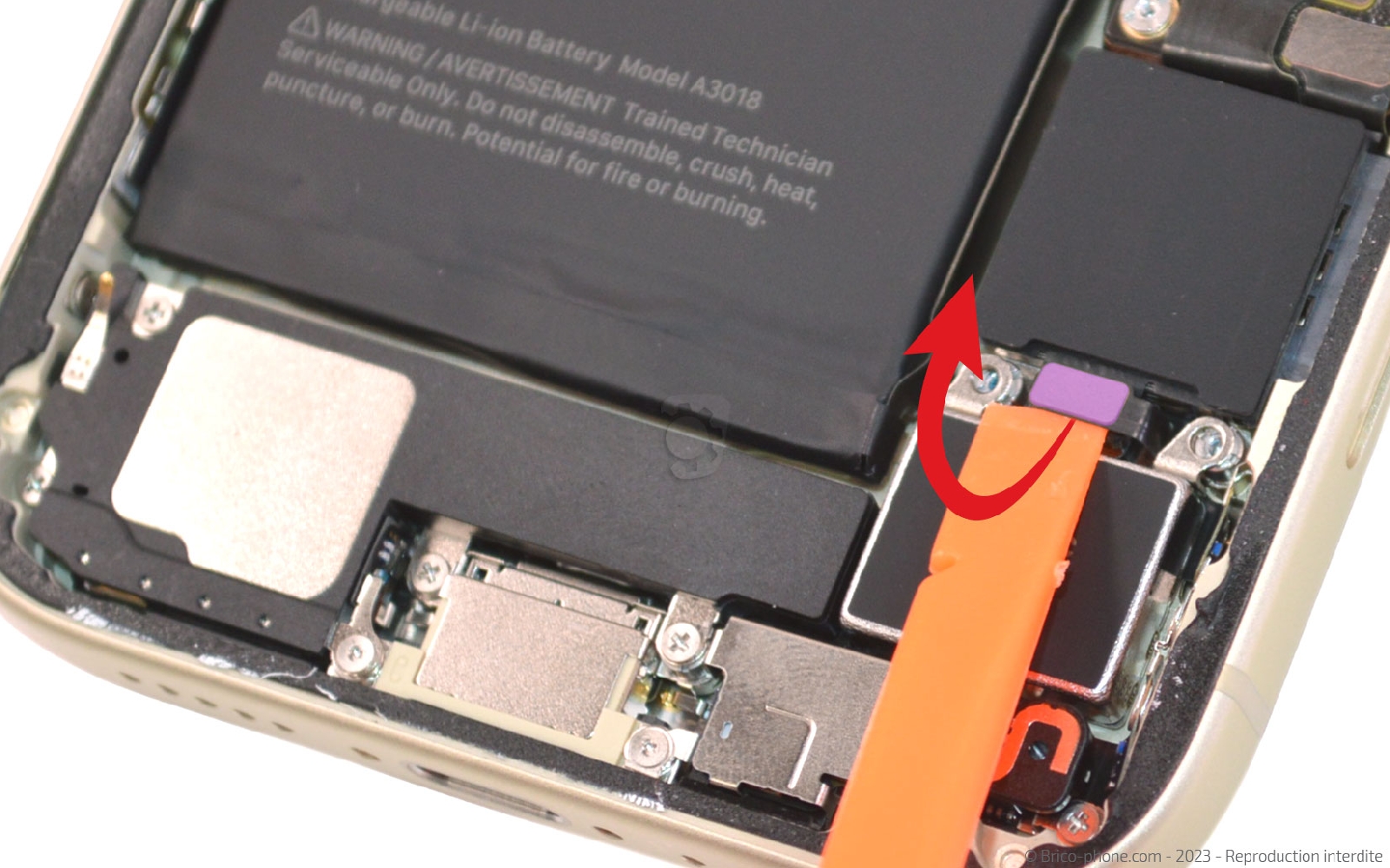

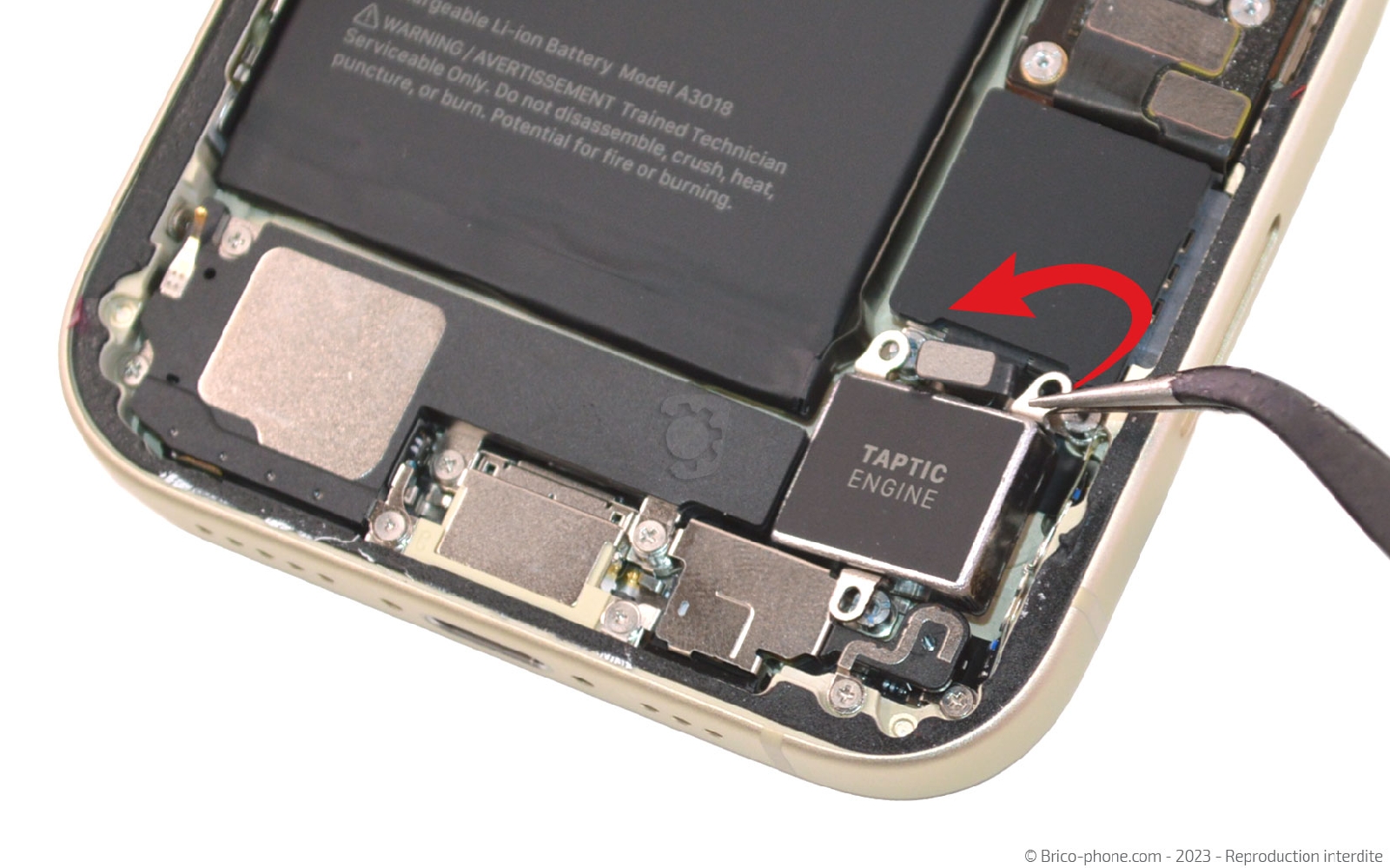

Etape 9 : Récupérer le Taptic Engine
Débranchez la nappe du vibreur avant de le saisir avec la pincette et de le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

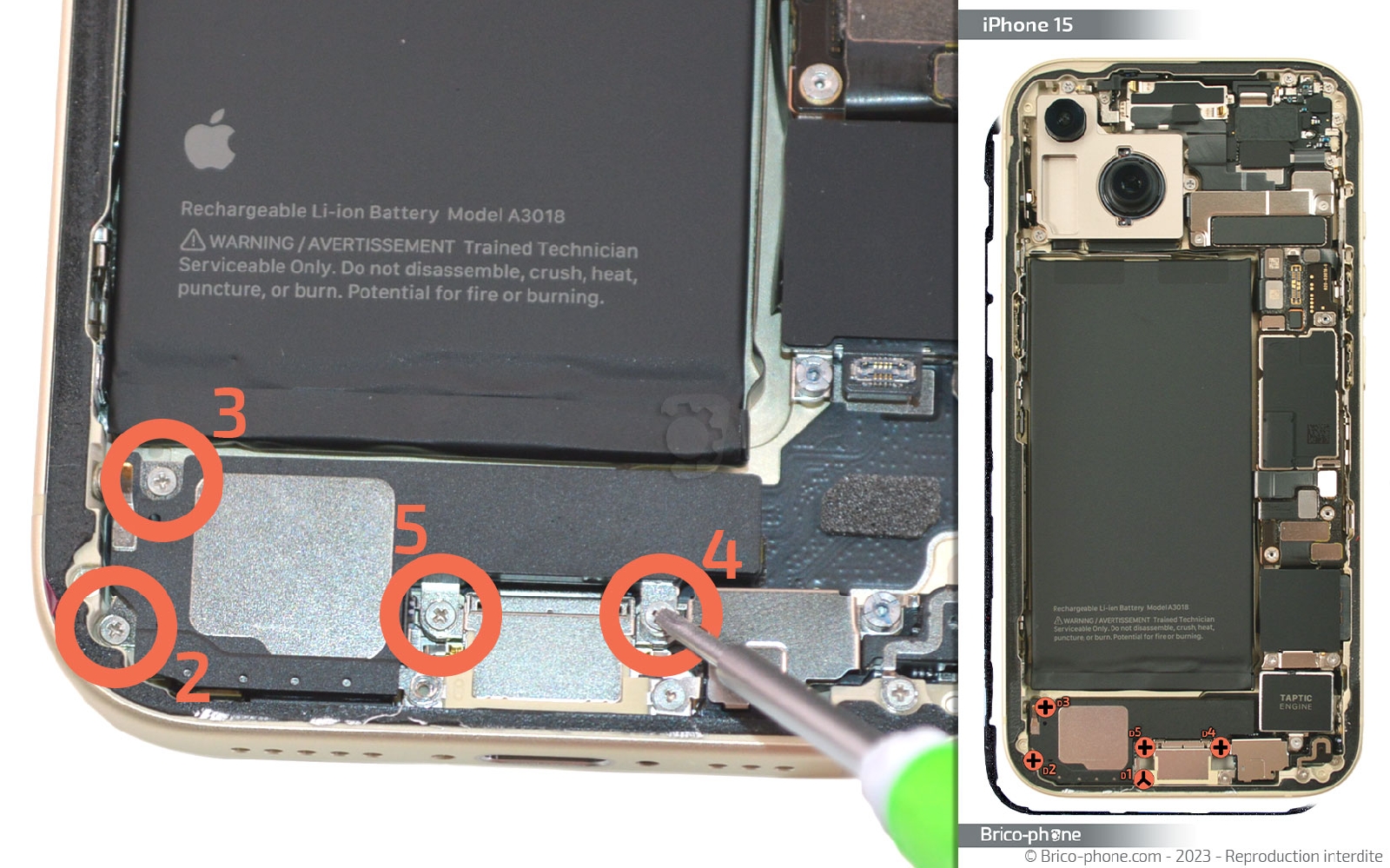

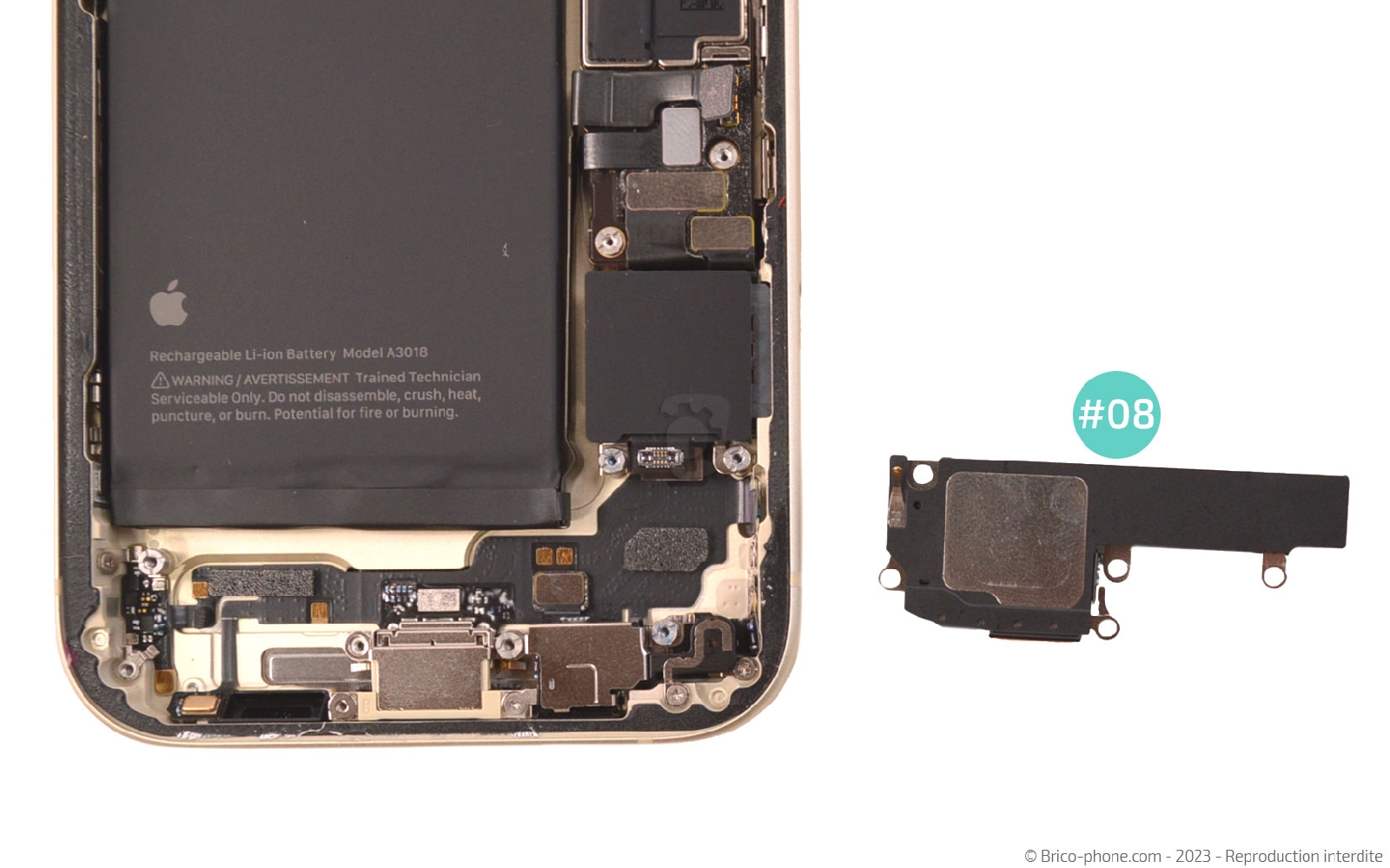

Etape 10 : Sortir le haut-parleur externe

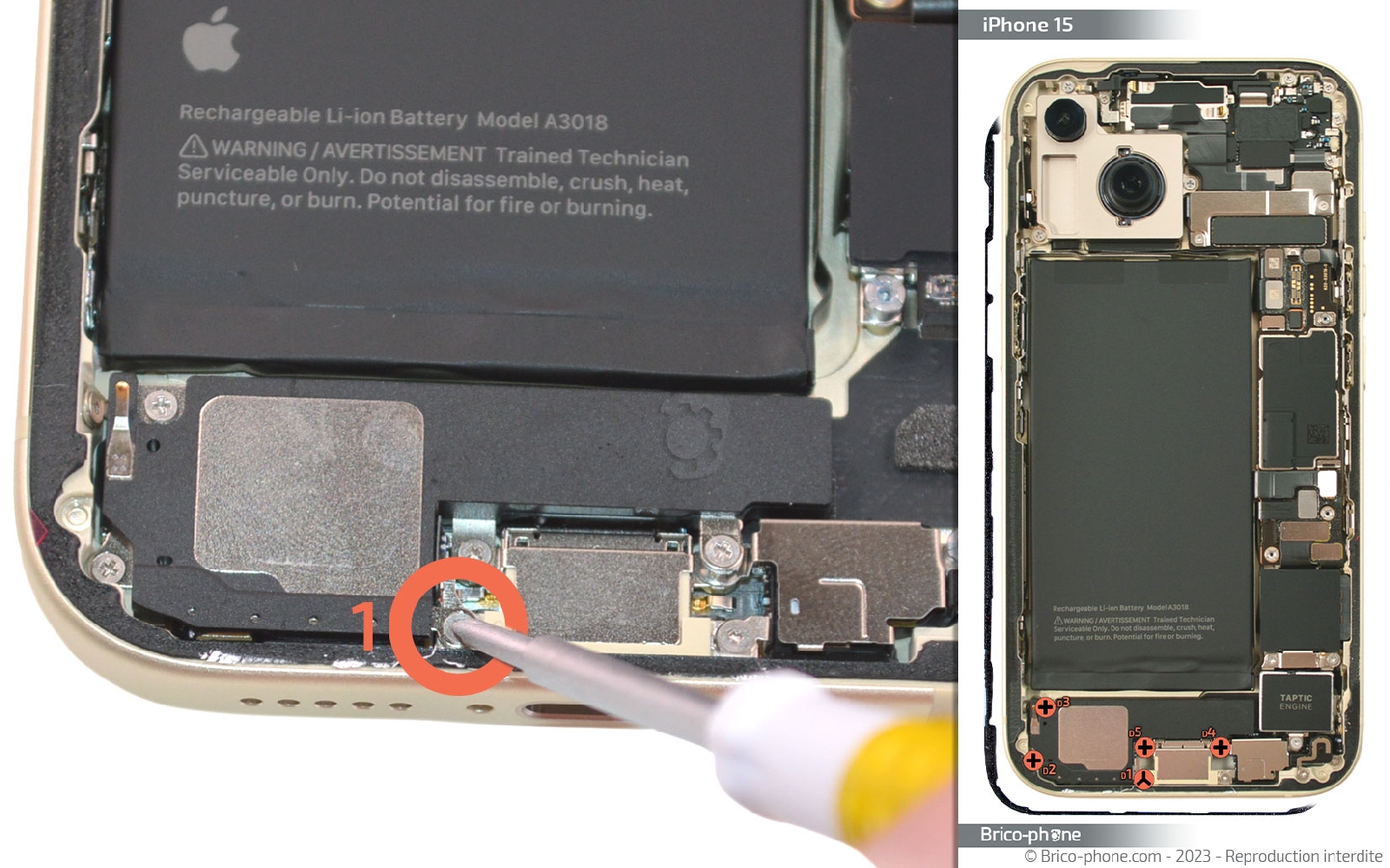

Reprenez le triwing pour retire la vis D1 puis saisissez le tournevis cruciforme pour extraire les quatre autres vis du haut-parleur externe.

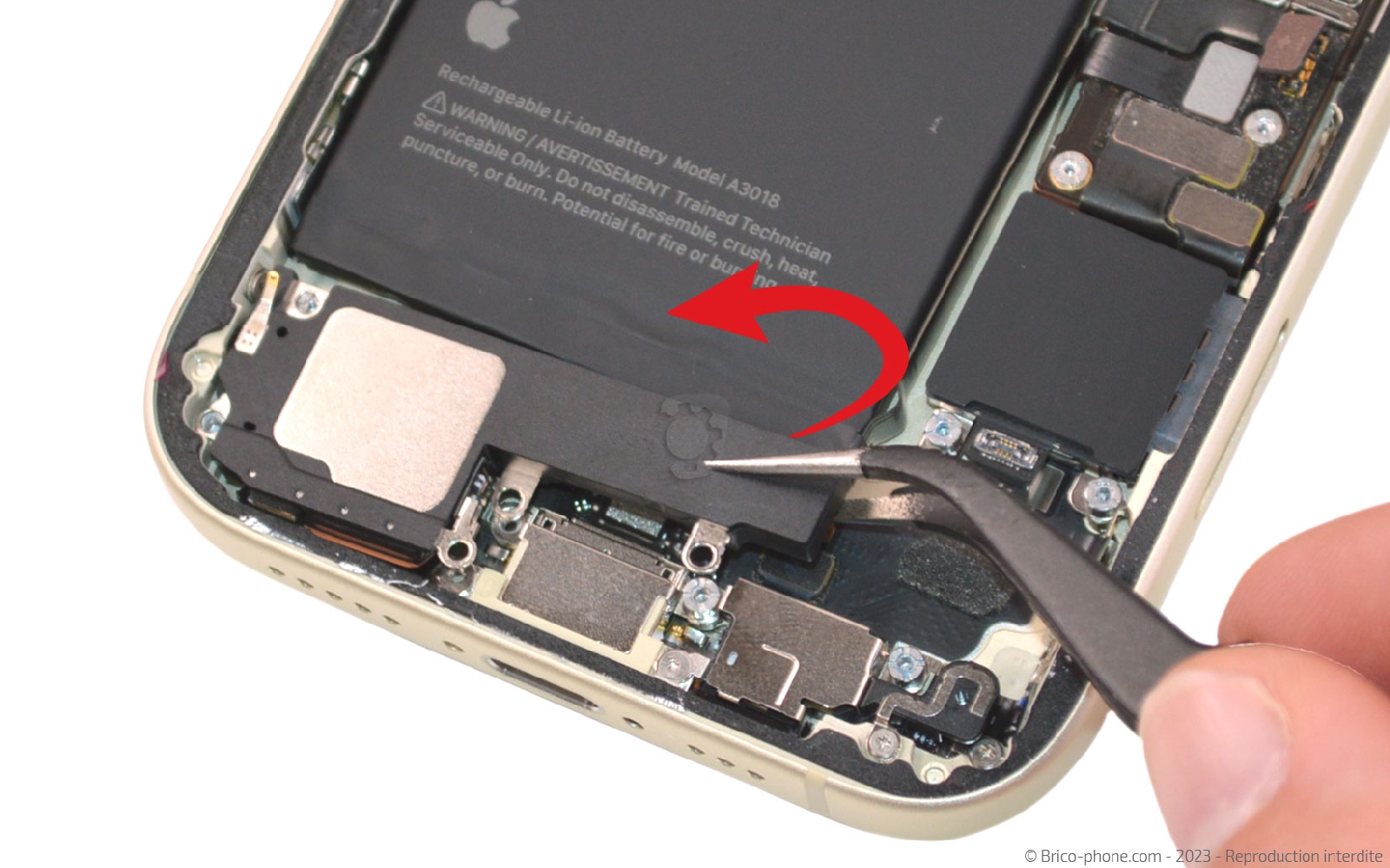

Attrapez le composant avec la pincette et sortez-le du châssis.
Outils du kit utilisés
Outils du kit utilisés

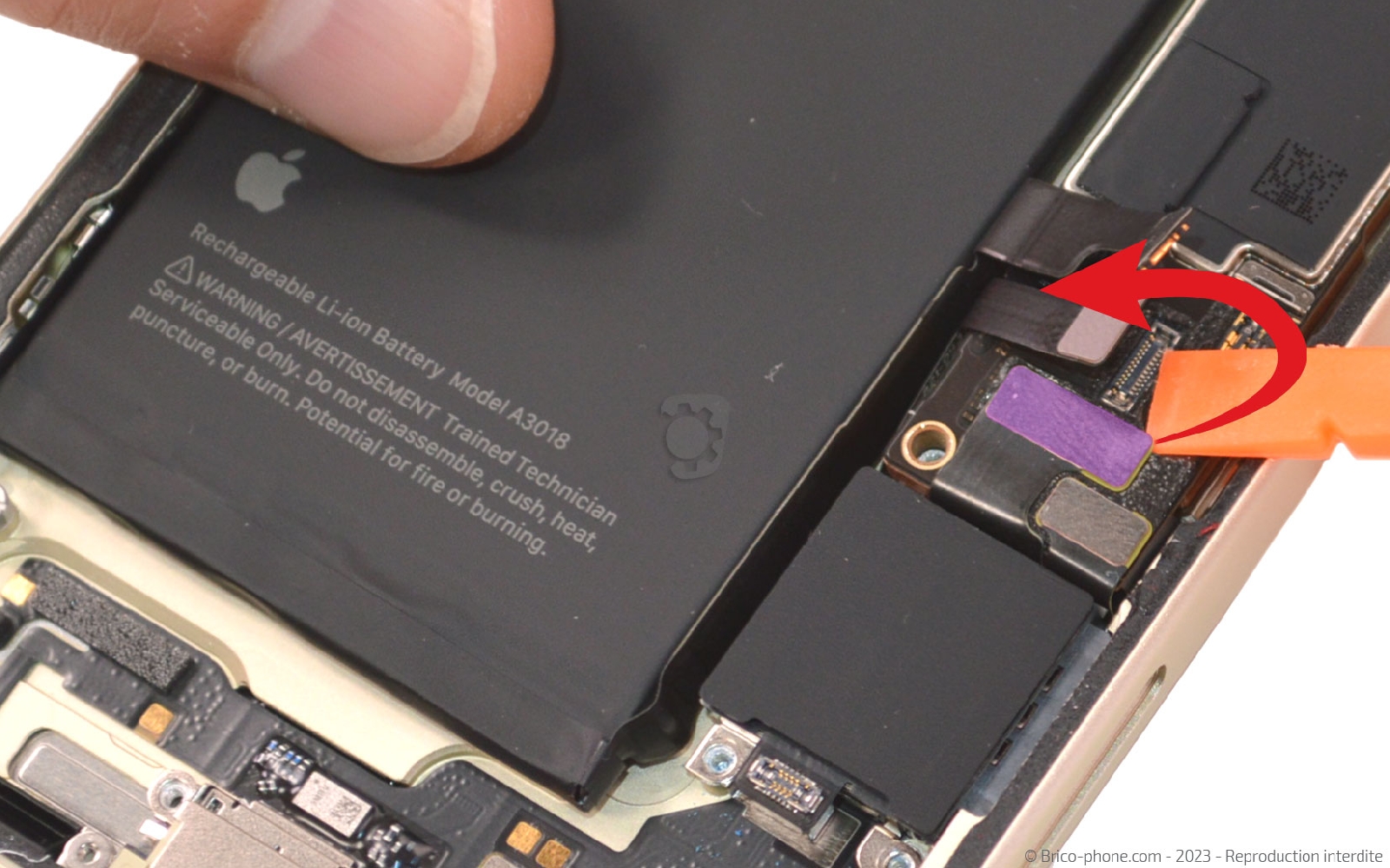

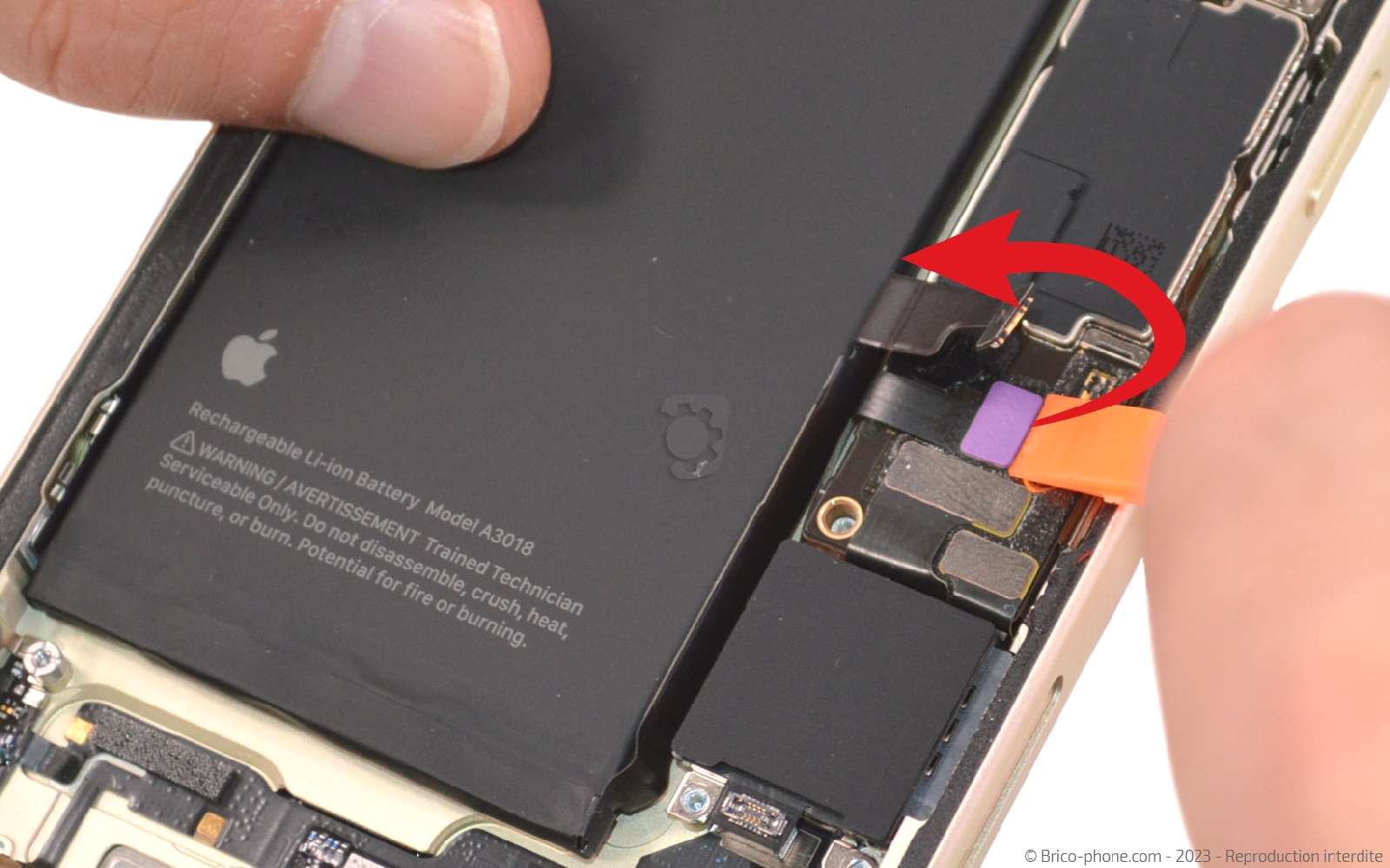

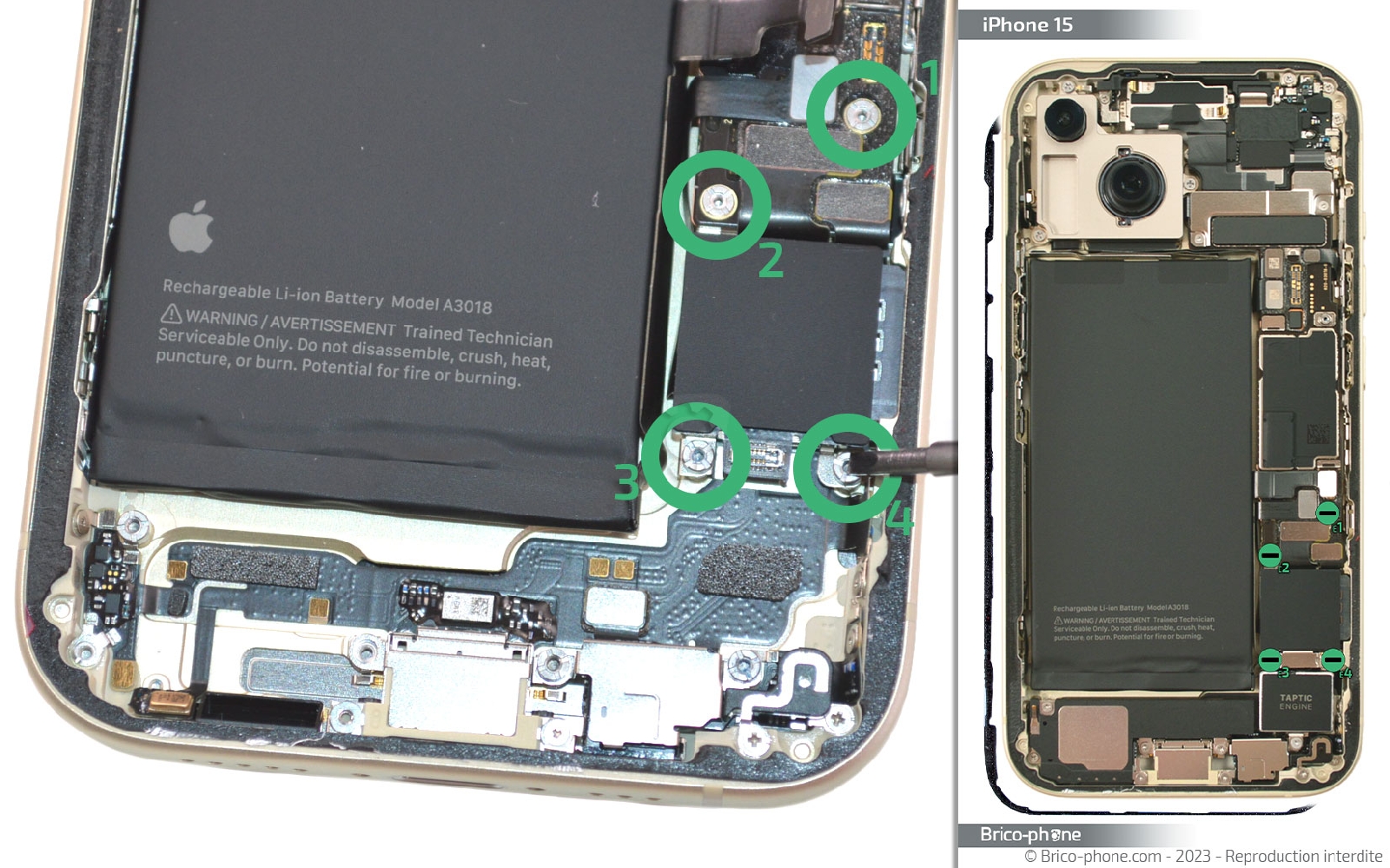

Etape 11 : Elever les vis E de la carte mère
A l'aide du tournevis plat, récupérez les 4 vis E qui bloquent la carte mère.

Débranchez la nappe du lecteur de carte SIM et la nappe principale du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

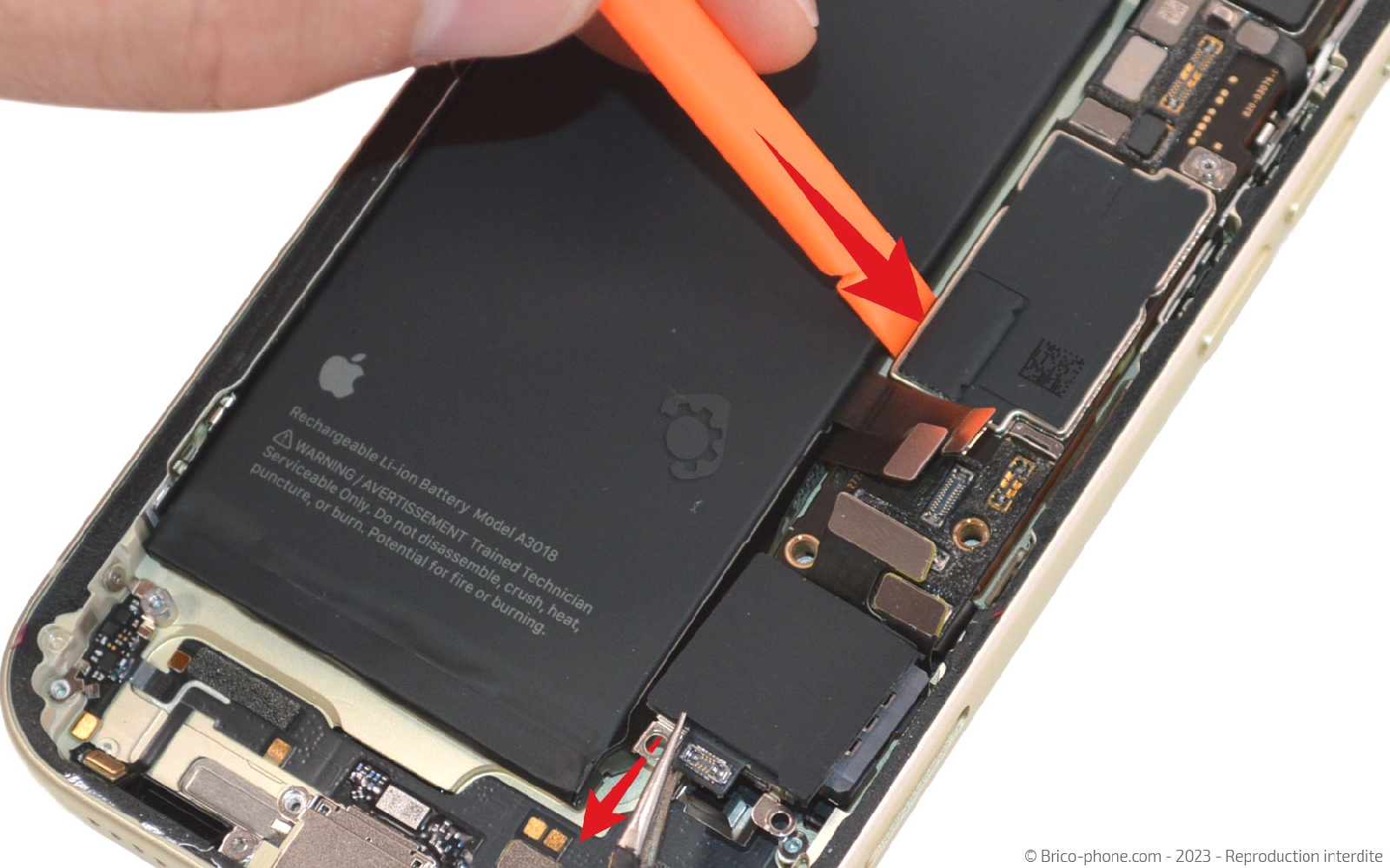

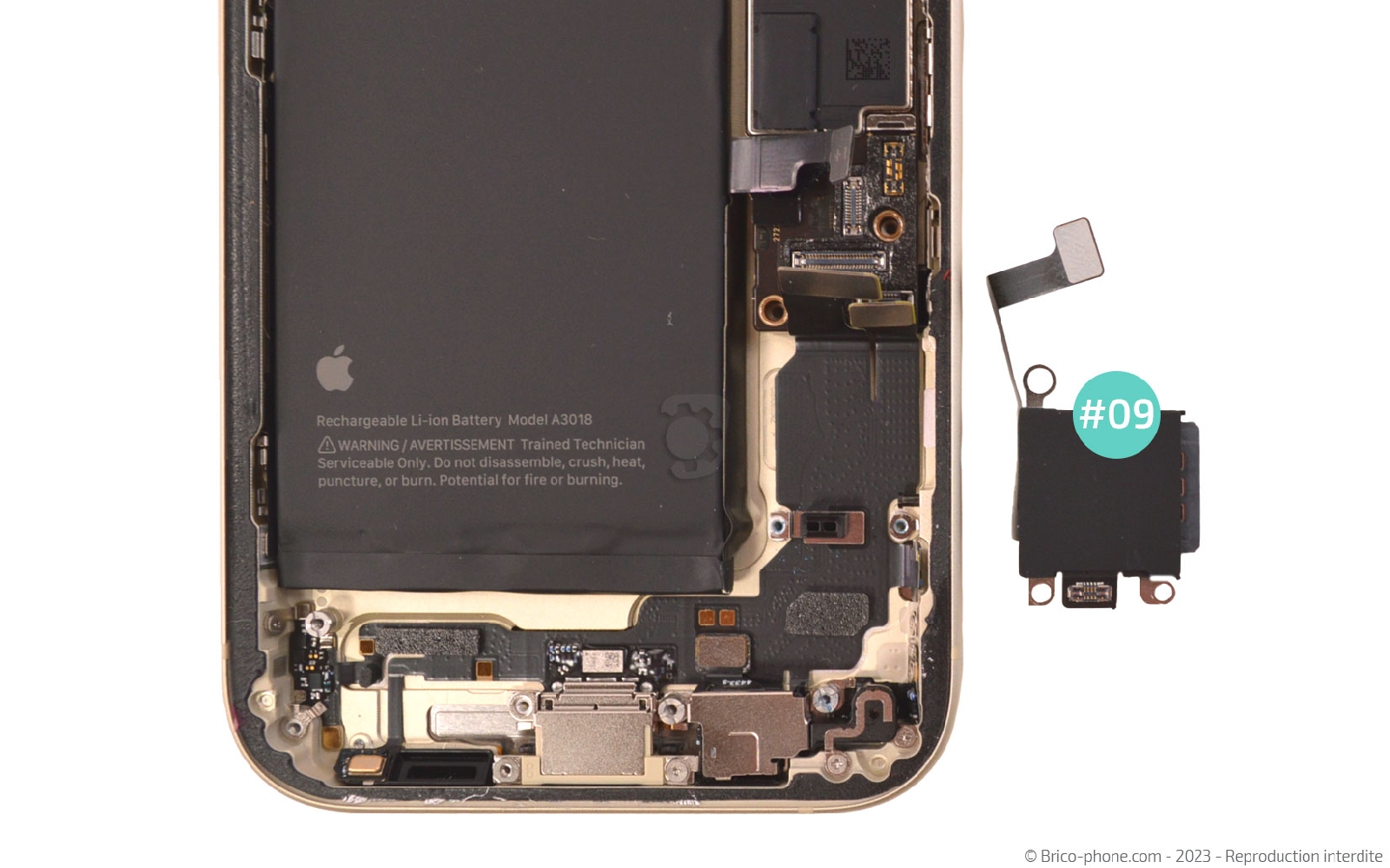

Etape 12 : Retirer le lecteur de carte SIM
Continuez en déconnectant la seconde nappe du dock de charge.

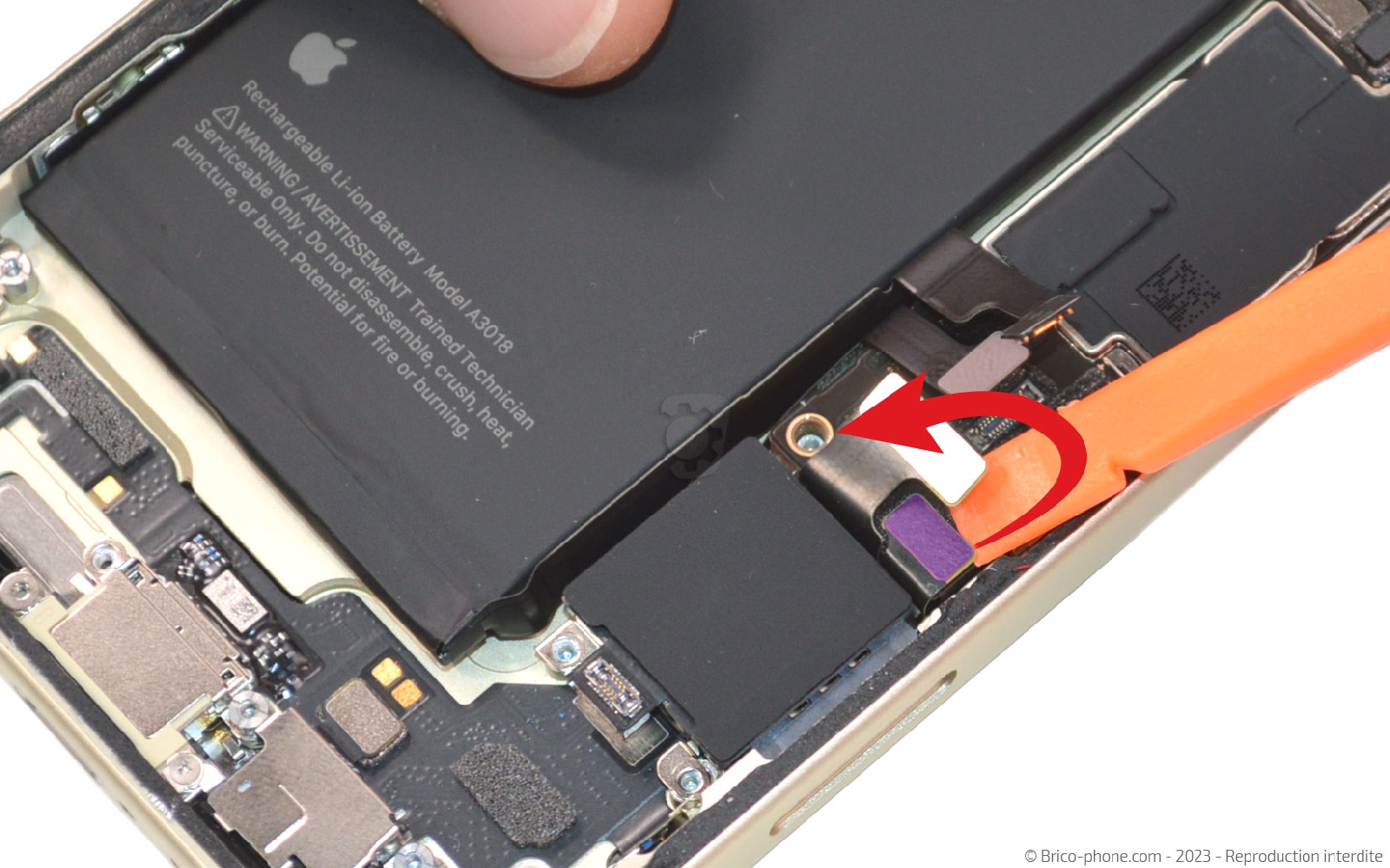

Glissez le levier sous la carte mère pour la soulever légèrement afin de pouvoir extraire le lecteur de carte SIM de dessous.
Outils du kit utilisés
Outils du kit utilisés

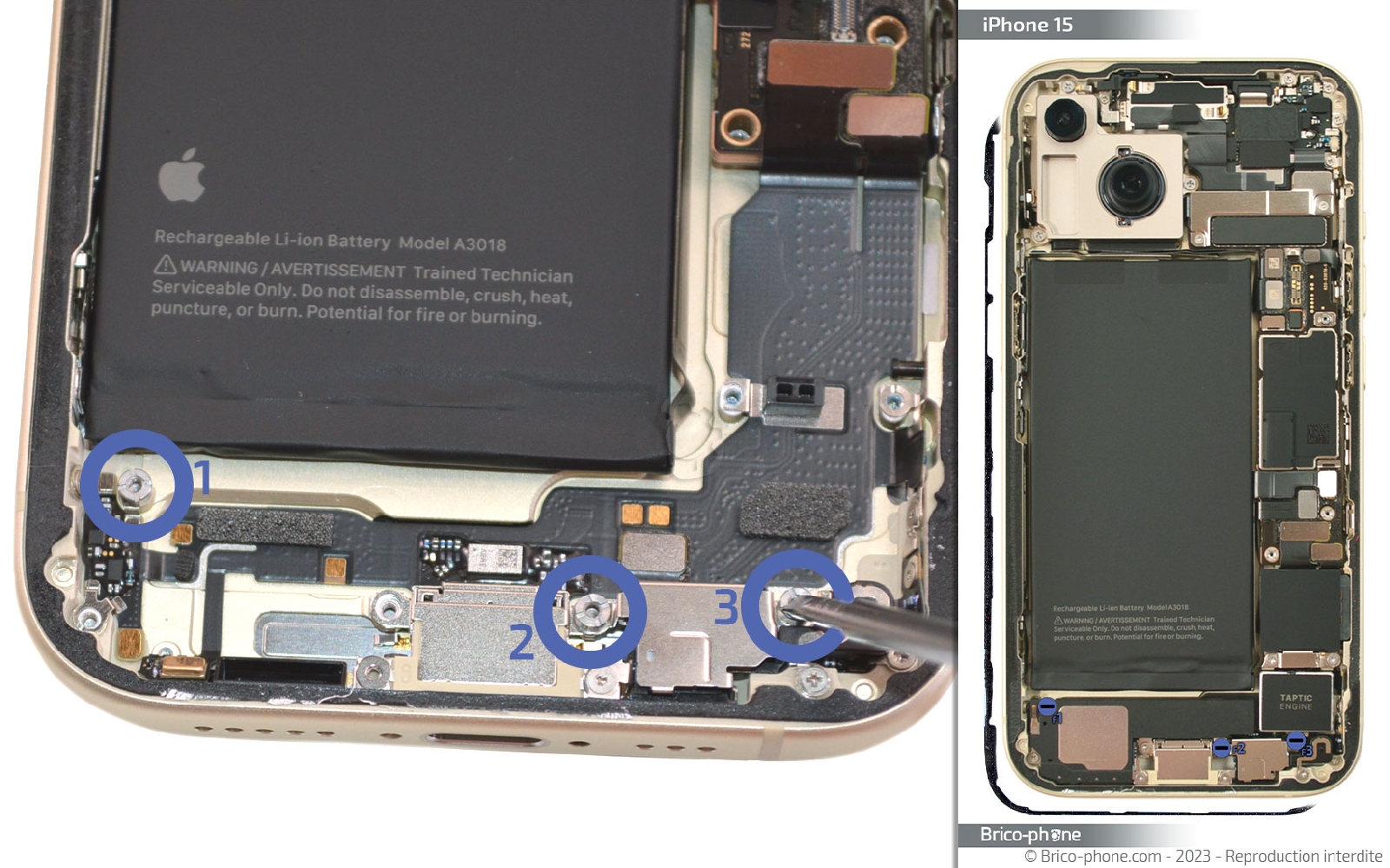

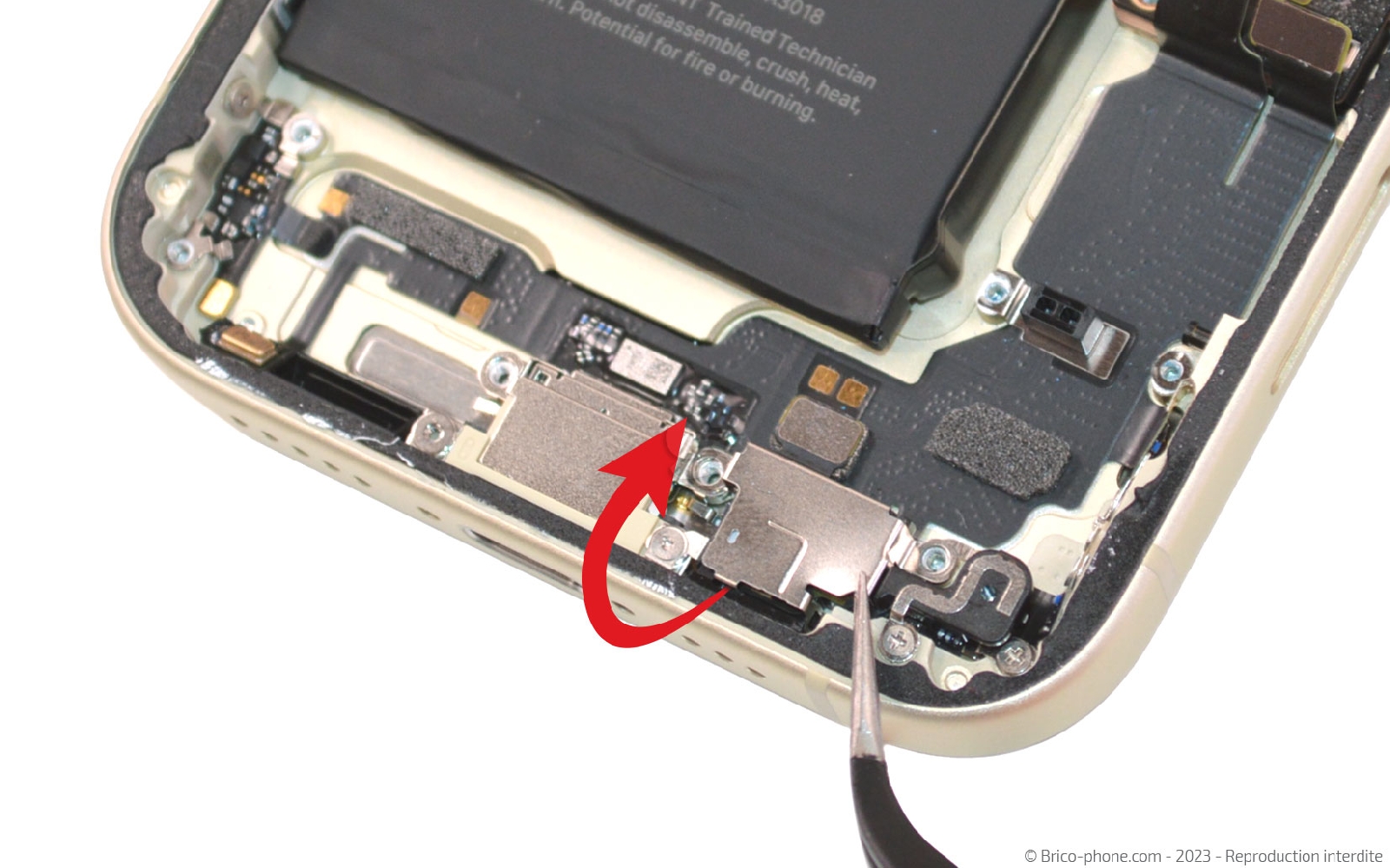

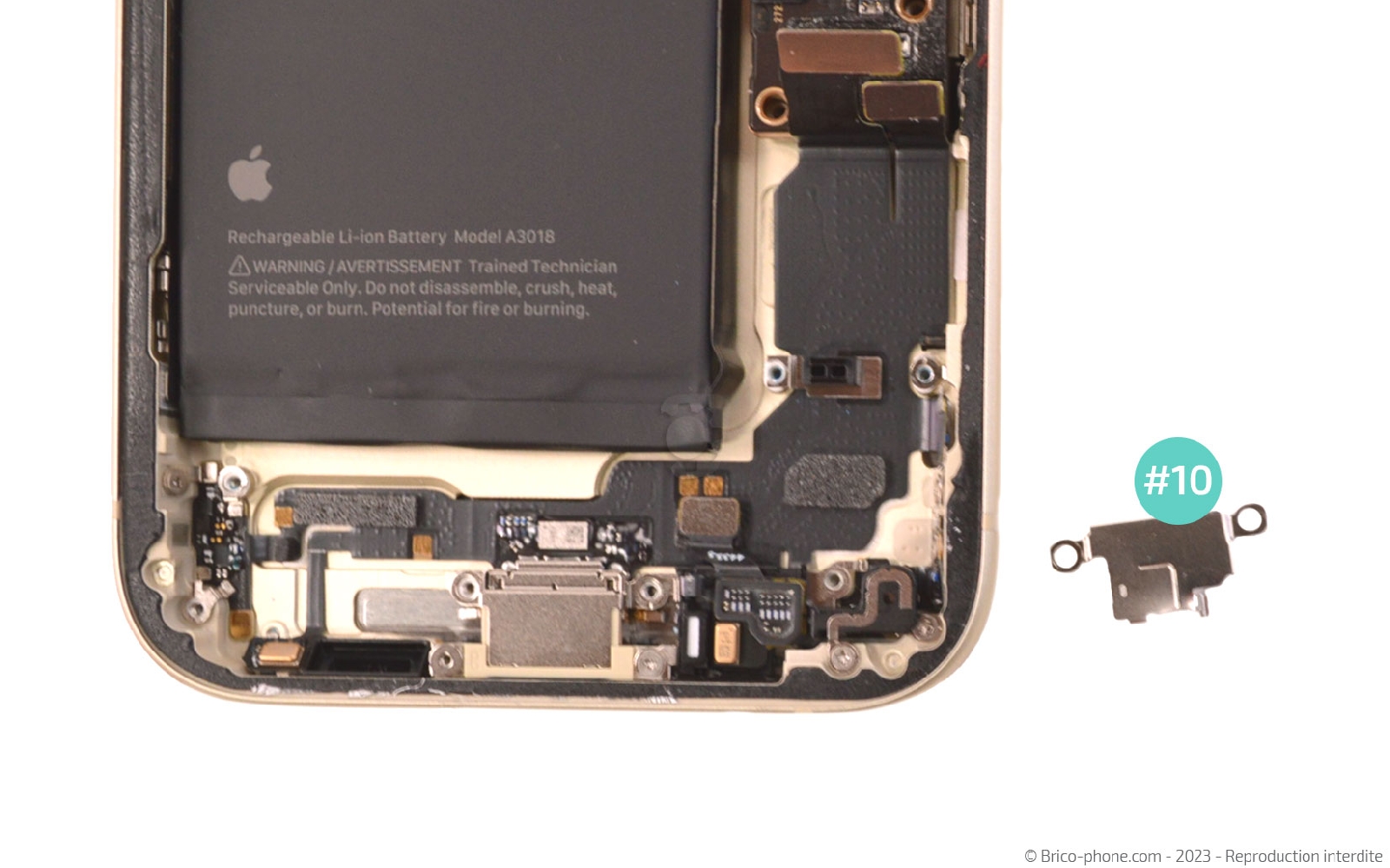

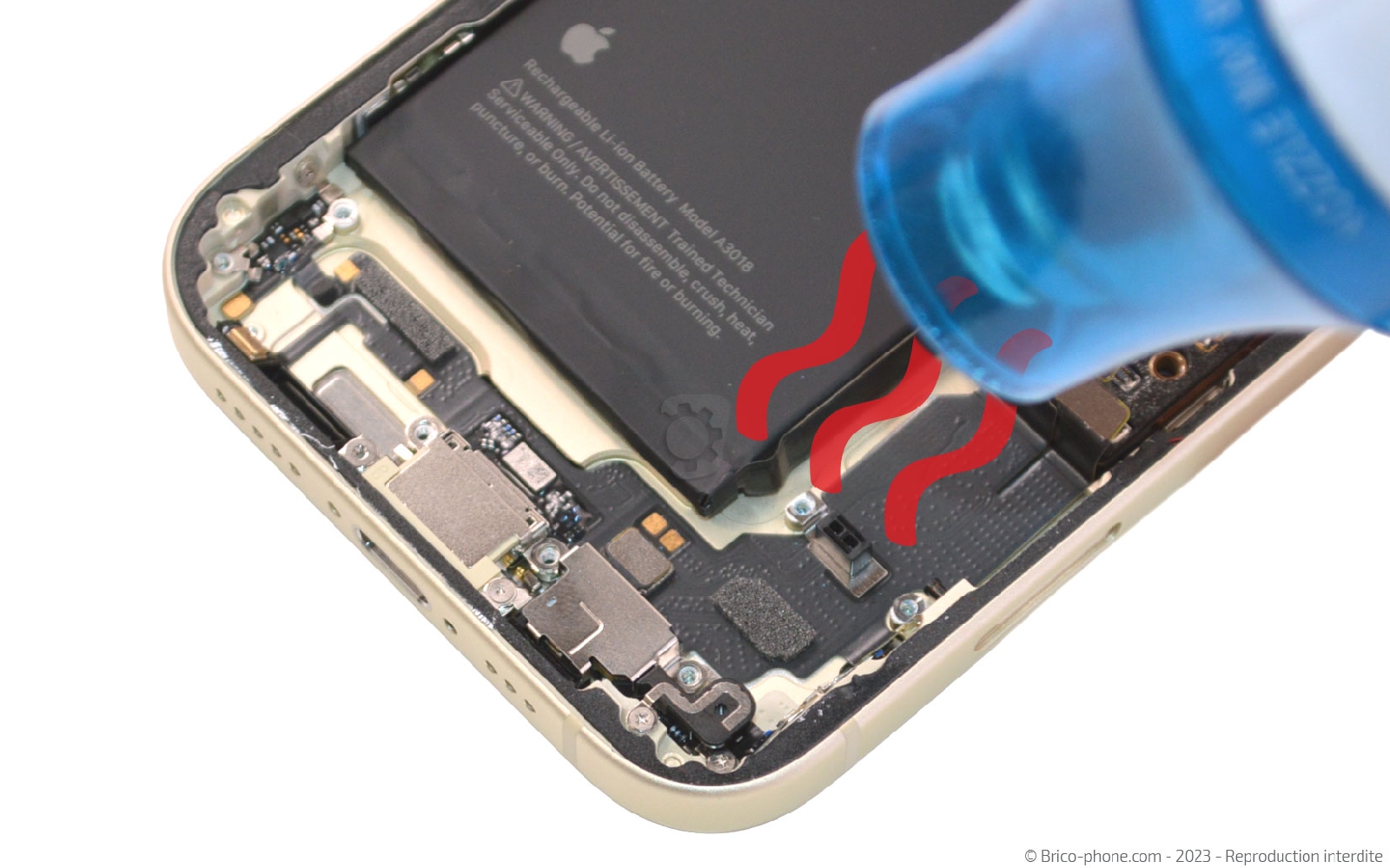

Etape 13 : Décoller la plaquette de protection 10
Retirez les 3 vis plates puis chauffez la nappe du connecteur de charge et la plaquette métallique.

Décollez le support #10 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

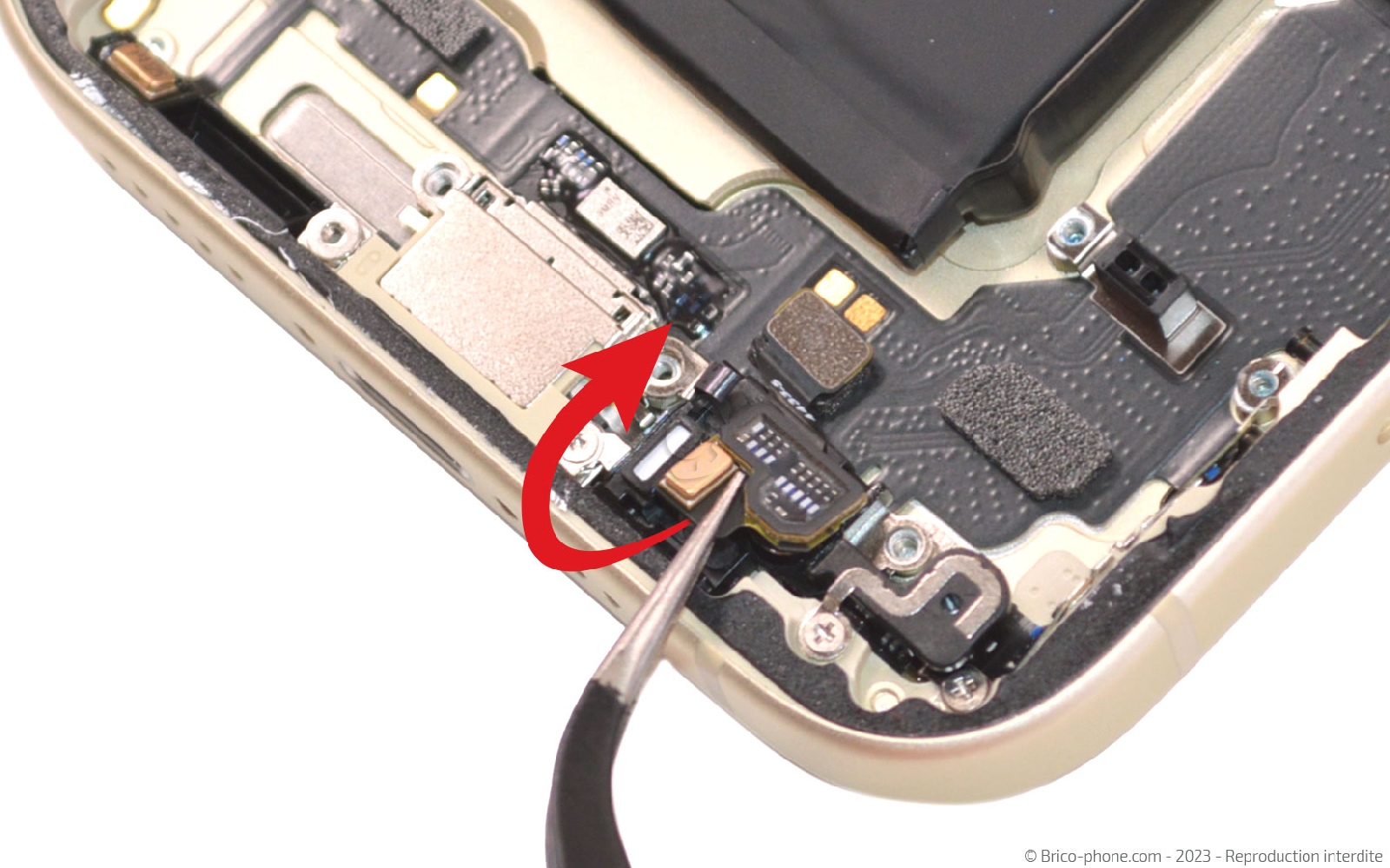

Etape 14 : Débrancher l'antenne

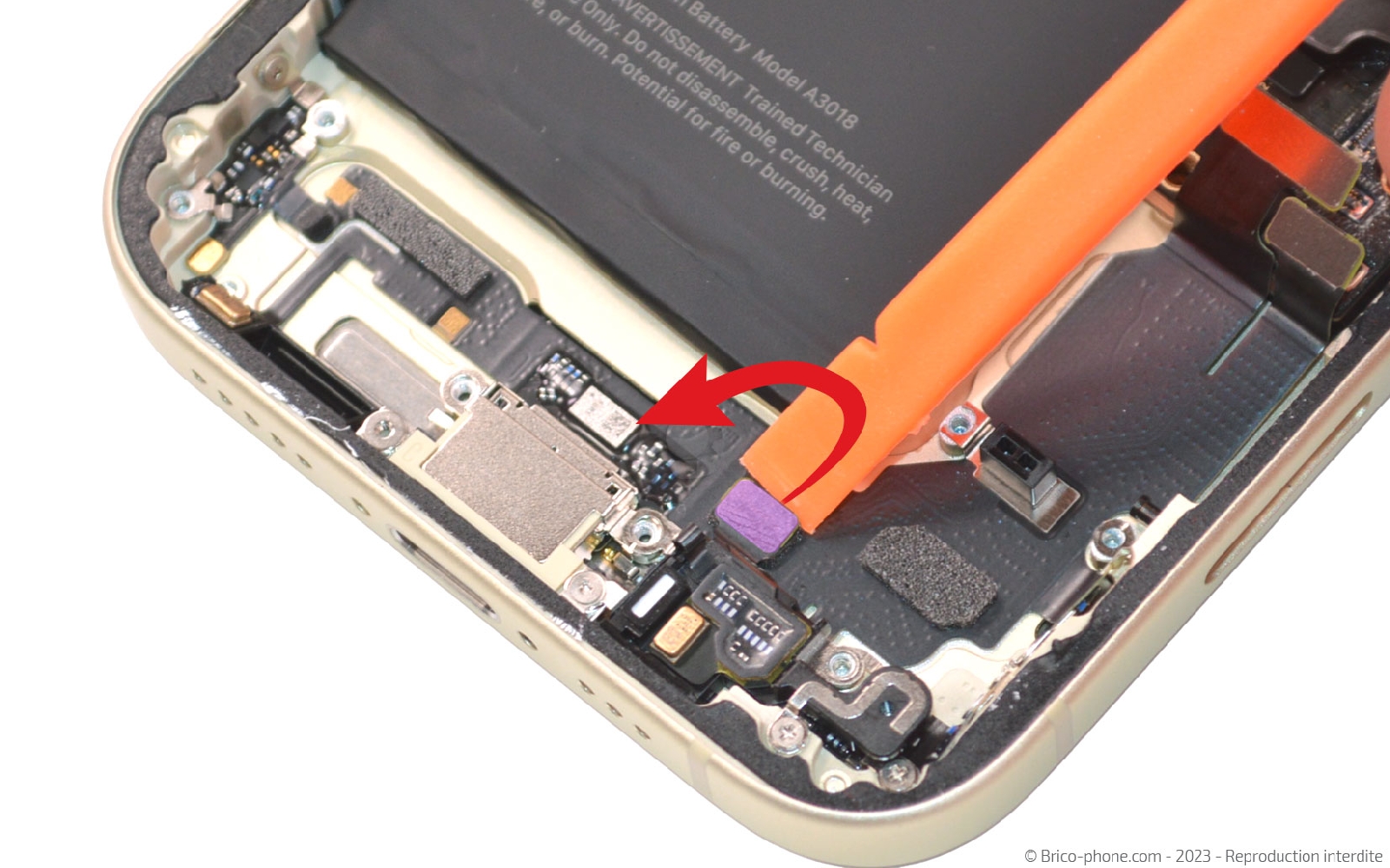

Débranchez la nappe de l'antenne puis décollez la partie du micro / capteur.
Outils du kit utilisés
Outils du kit utilisés

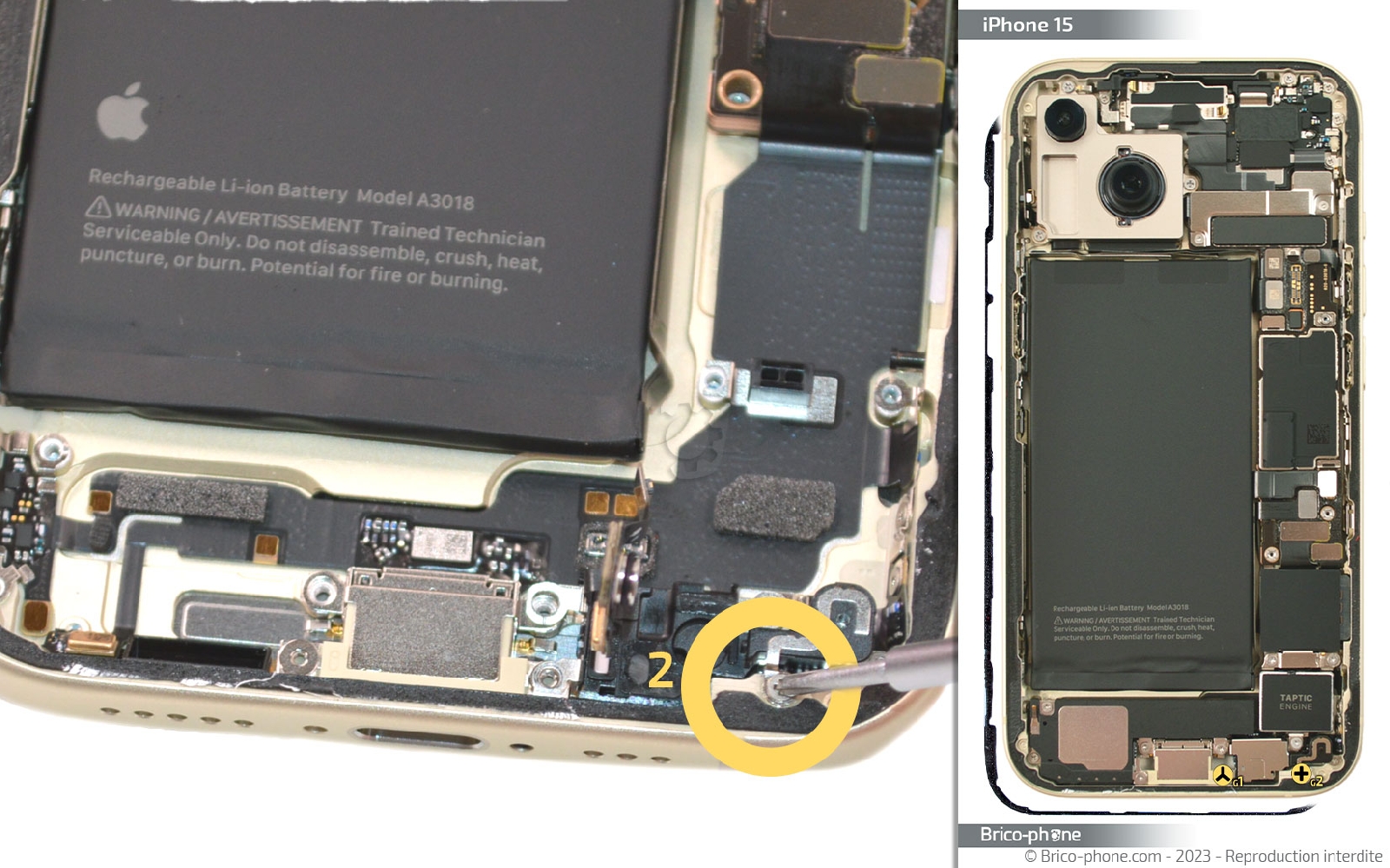

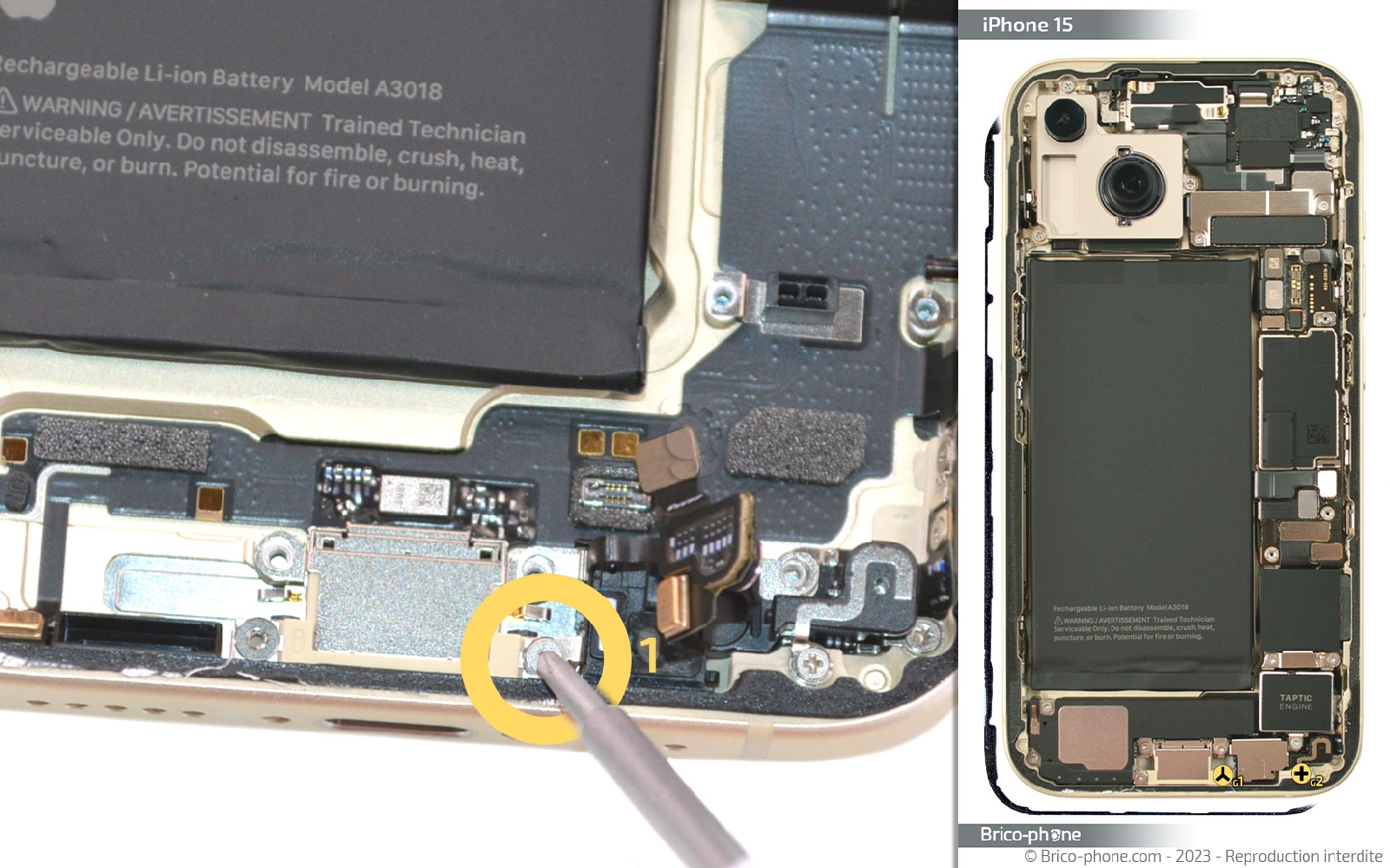

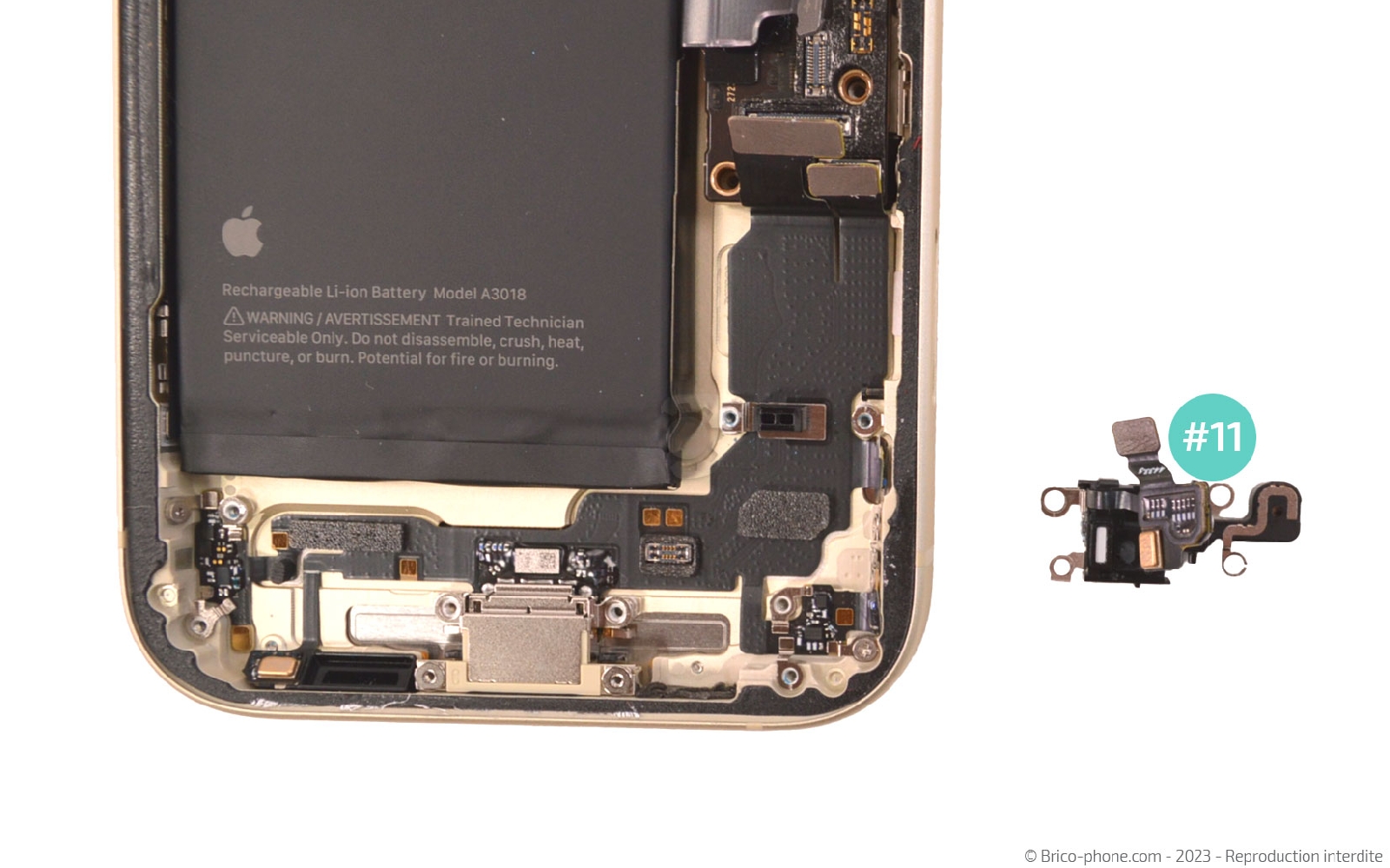

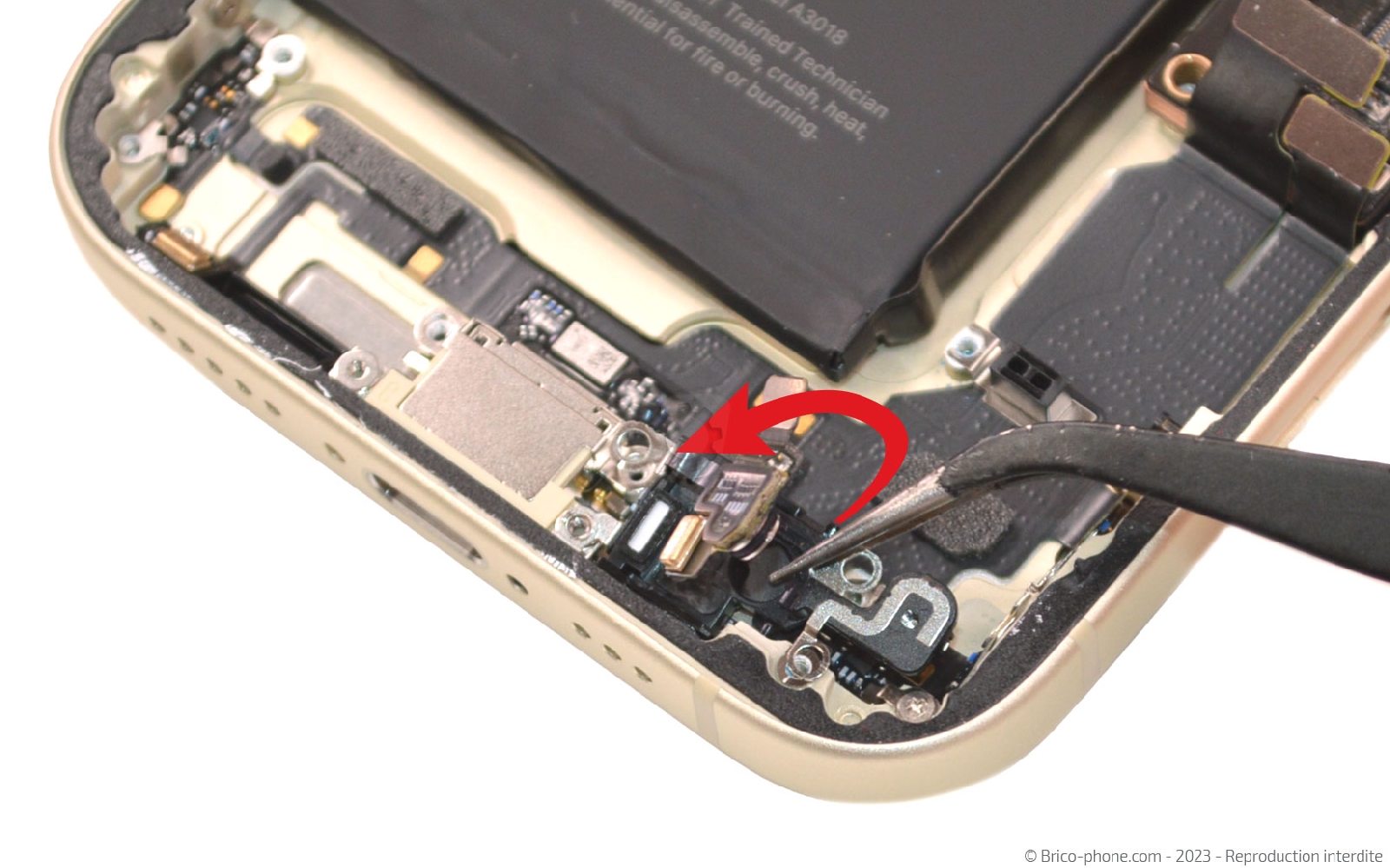

Etape 15 : Sortir le support micro
Ôtez la vis G1 avec le tournevis triwing puis la vis G2 avec le cruciforme.

Saisissez le support #11 avec la pince et installez le sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

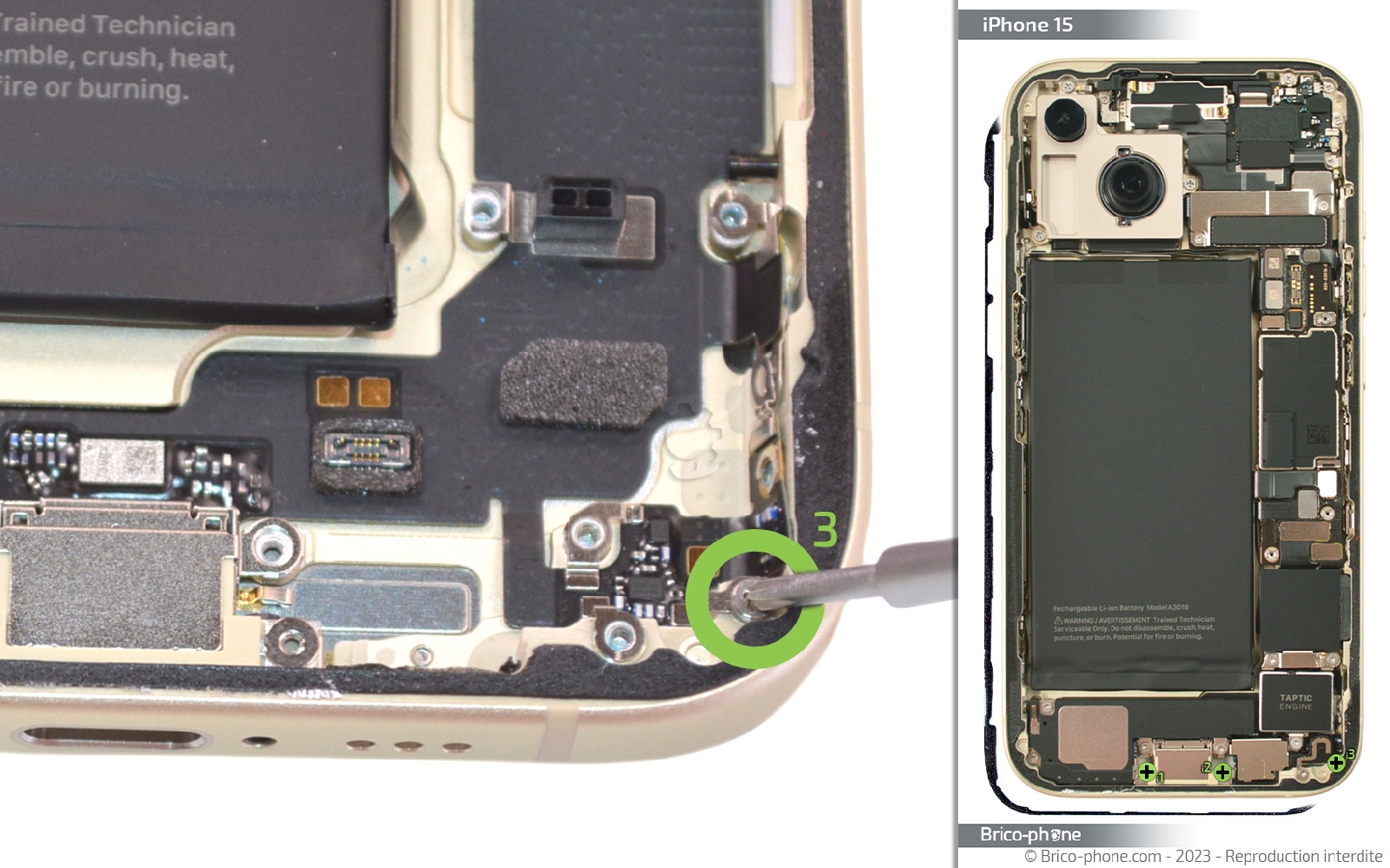

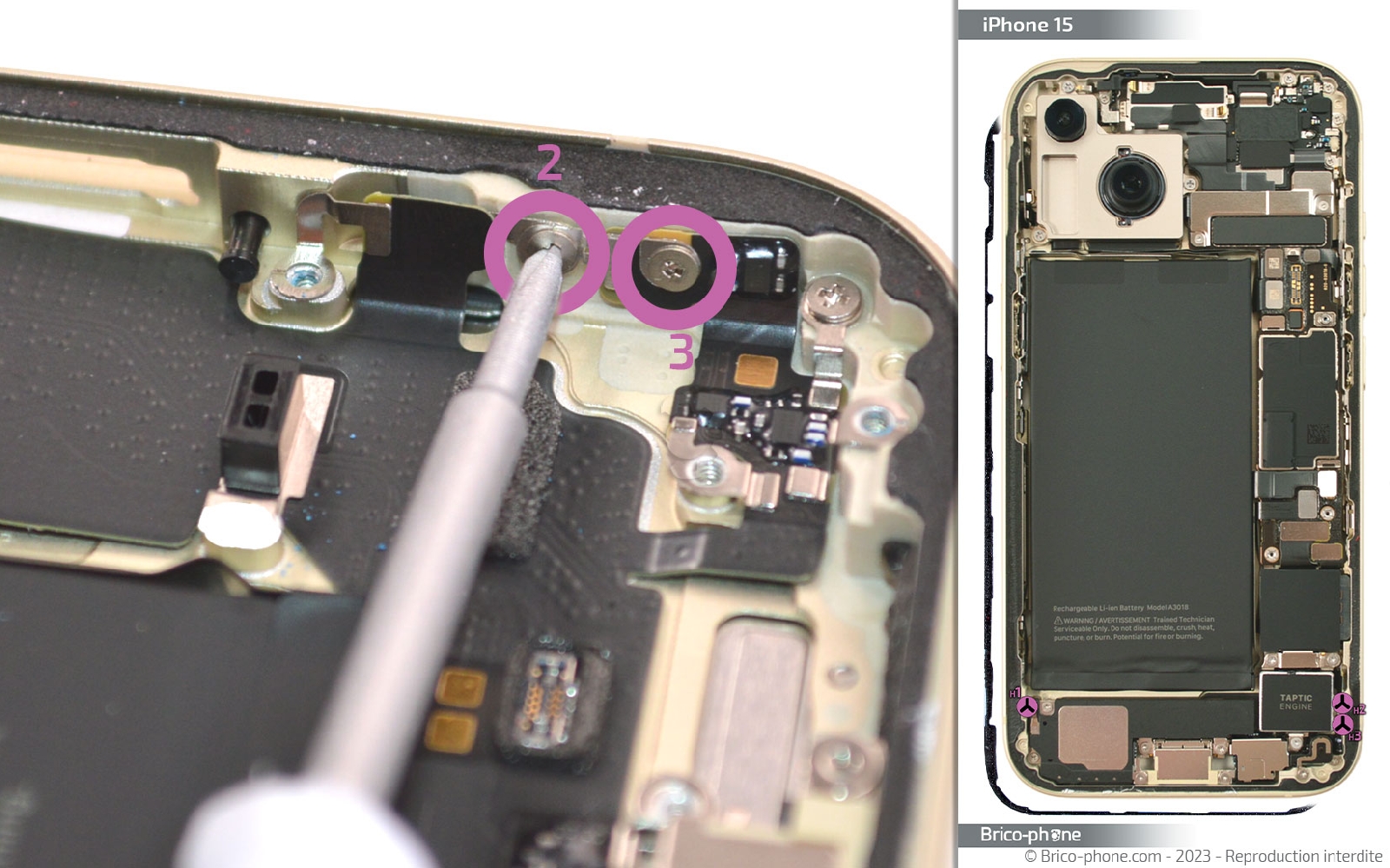

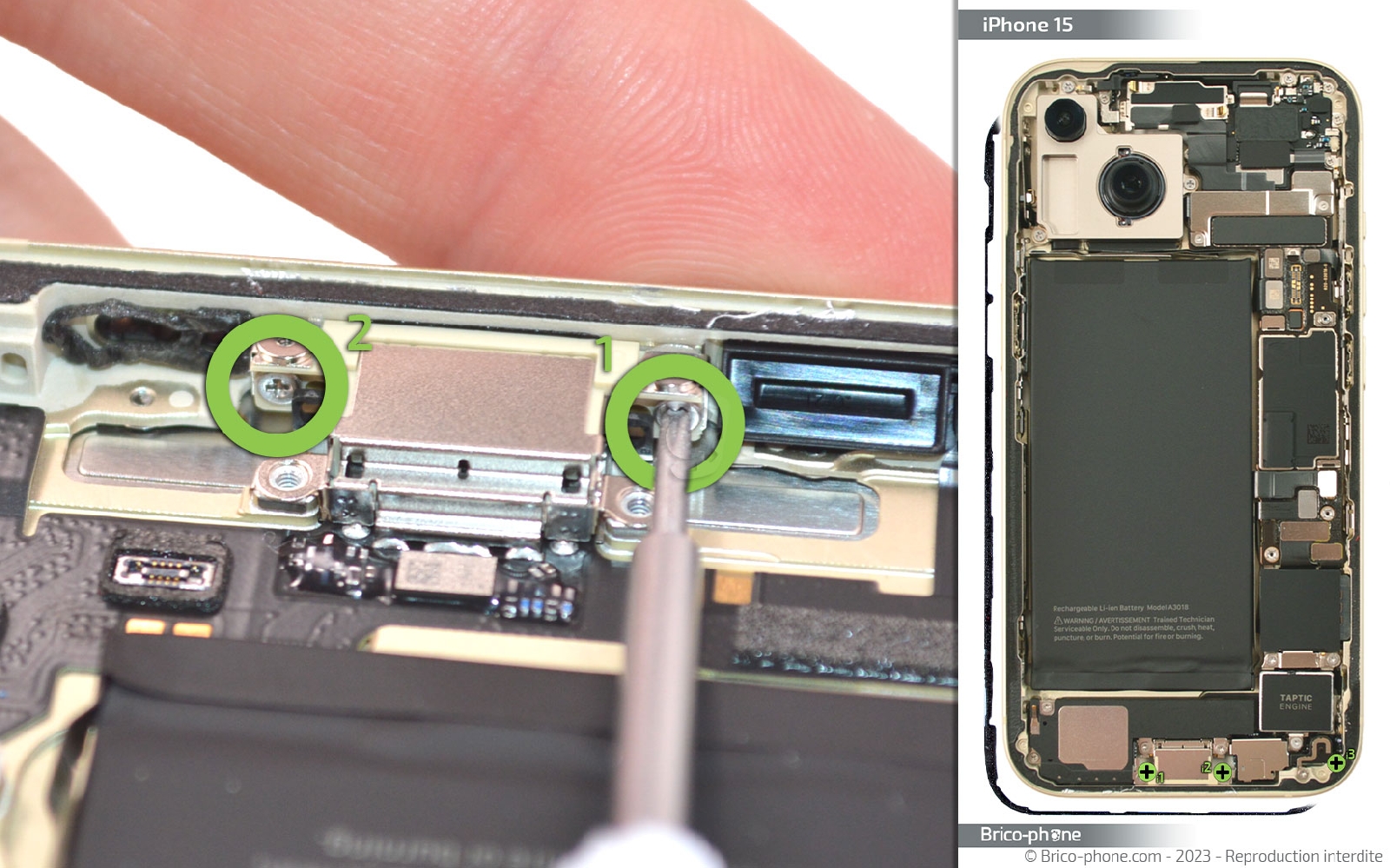

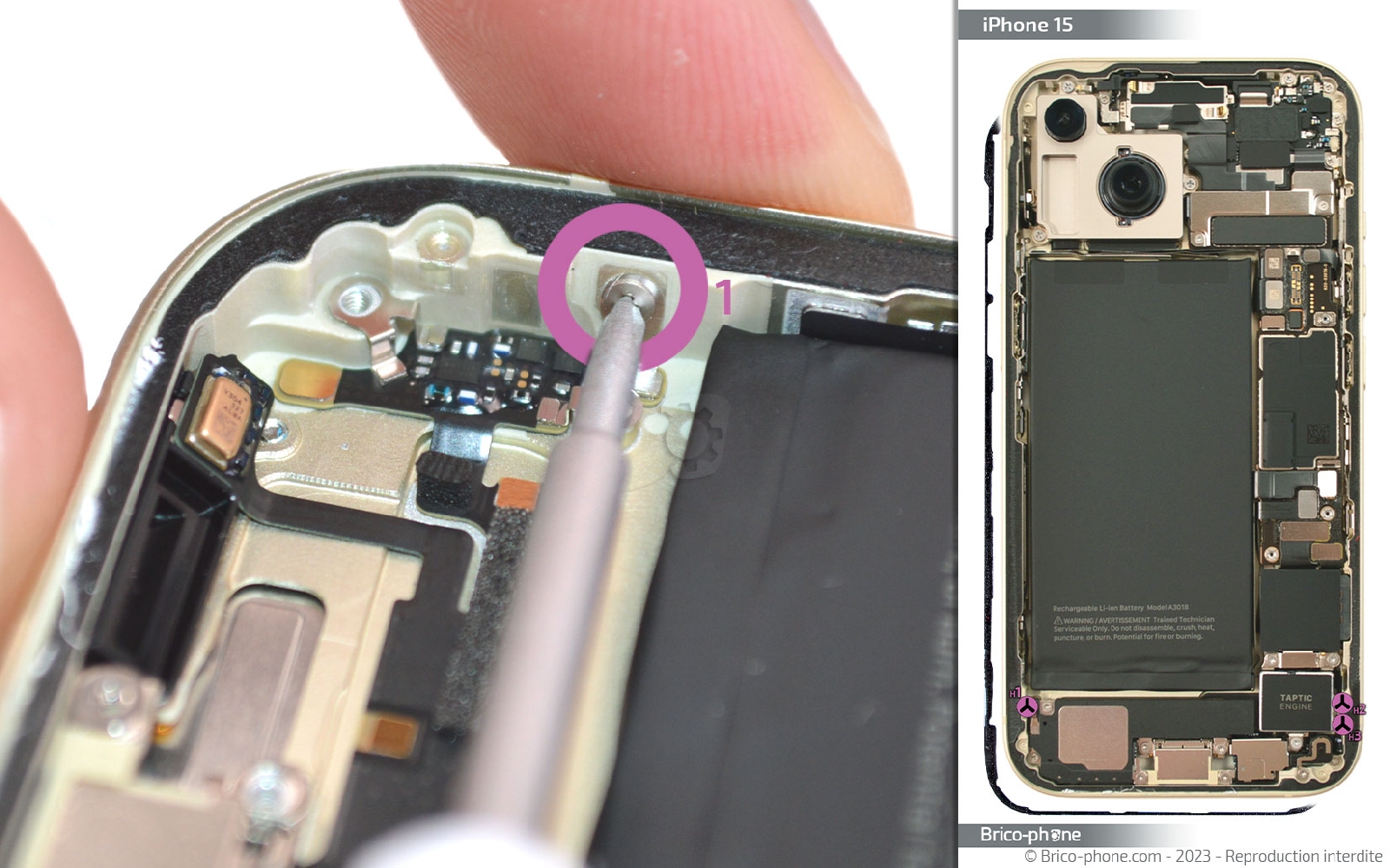

Etape 16 : Ôter les vis du dock de charge
Reprenez le tournevis triwing pour retirer les vis H puis attaquez-vous aux vis nommées i avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

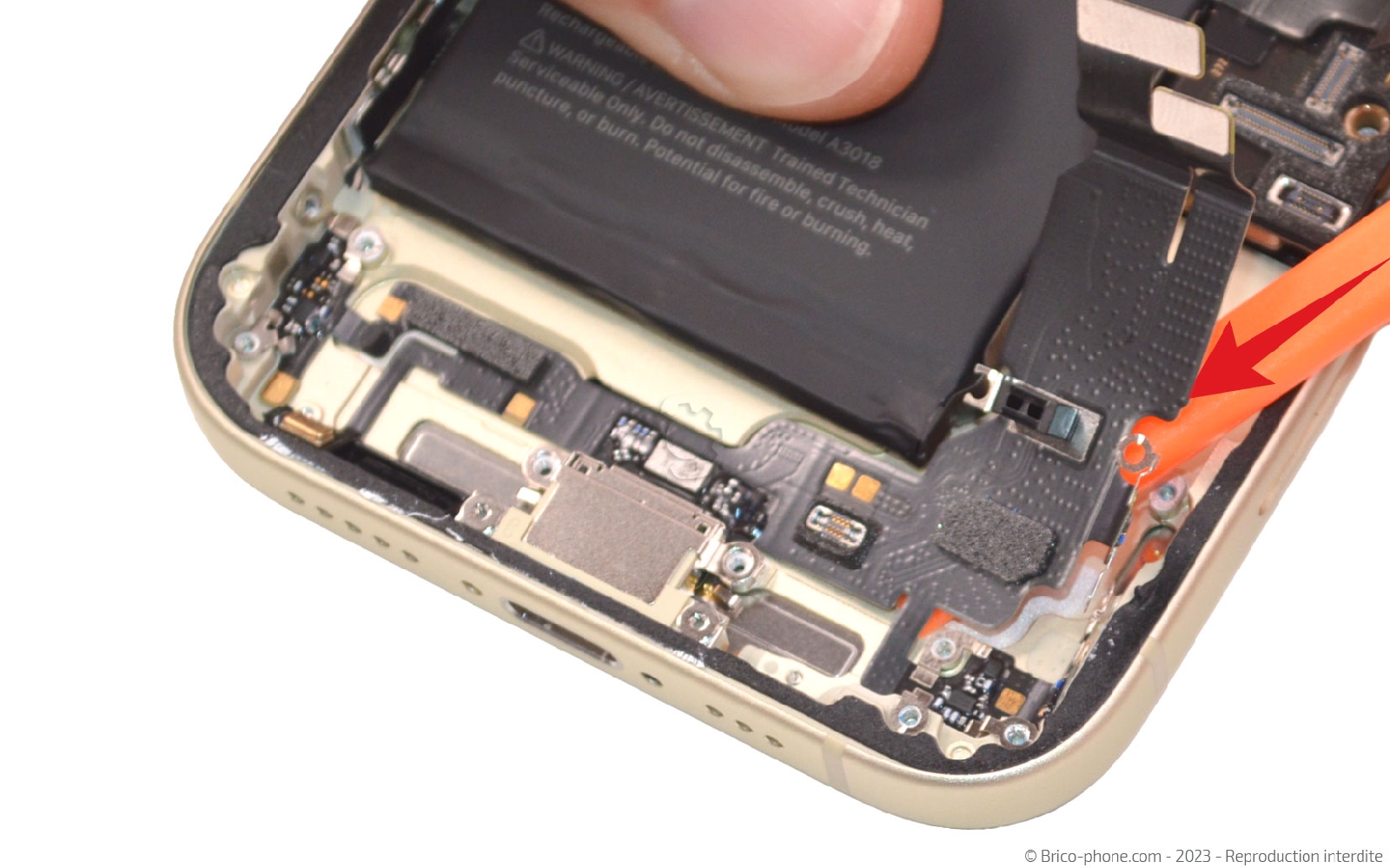

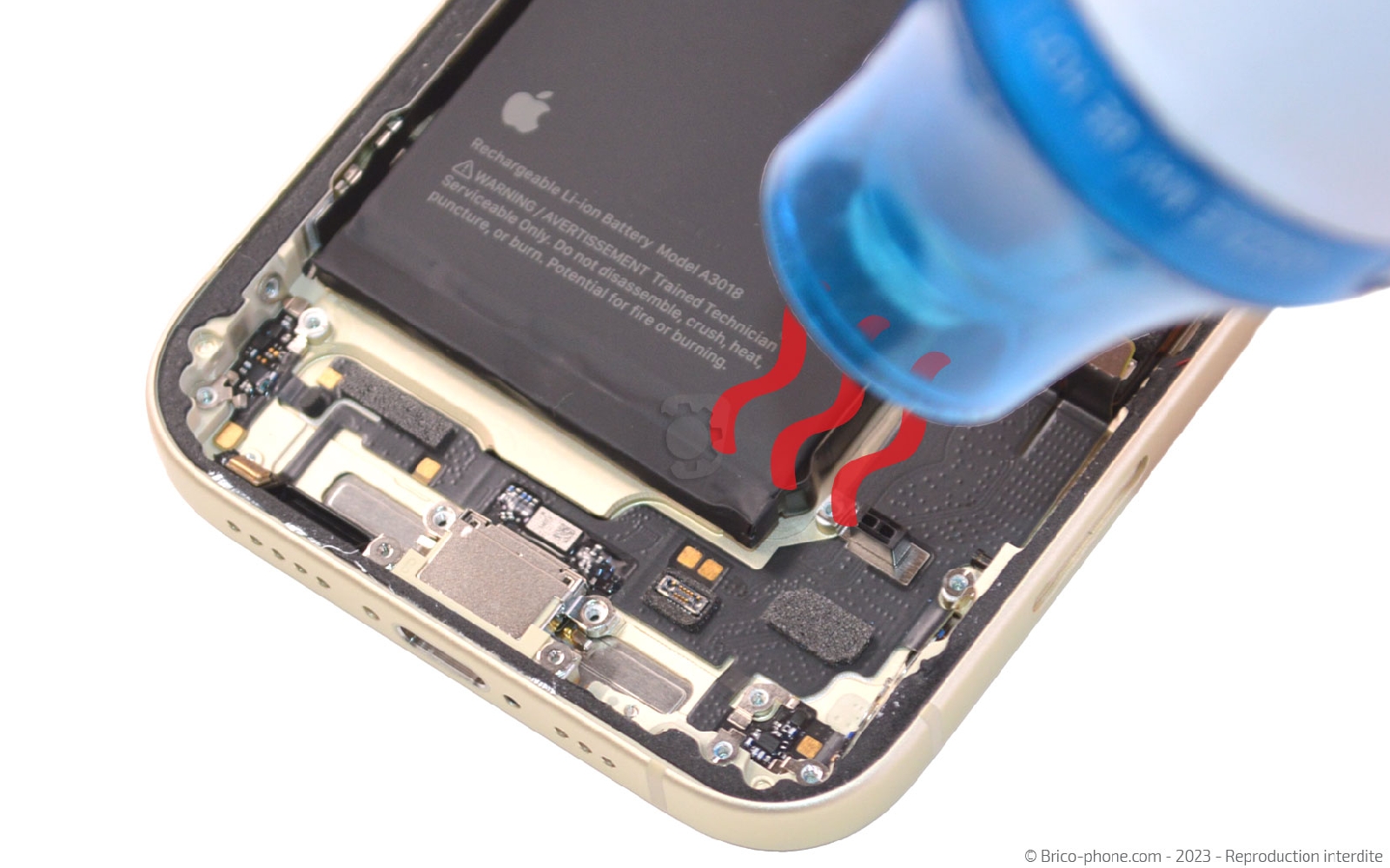

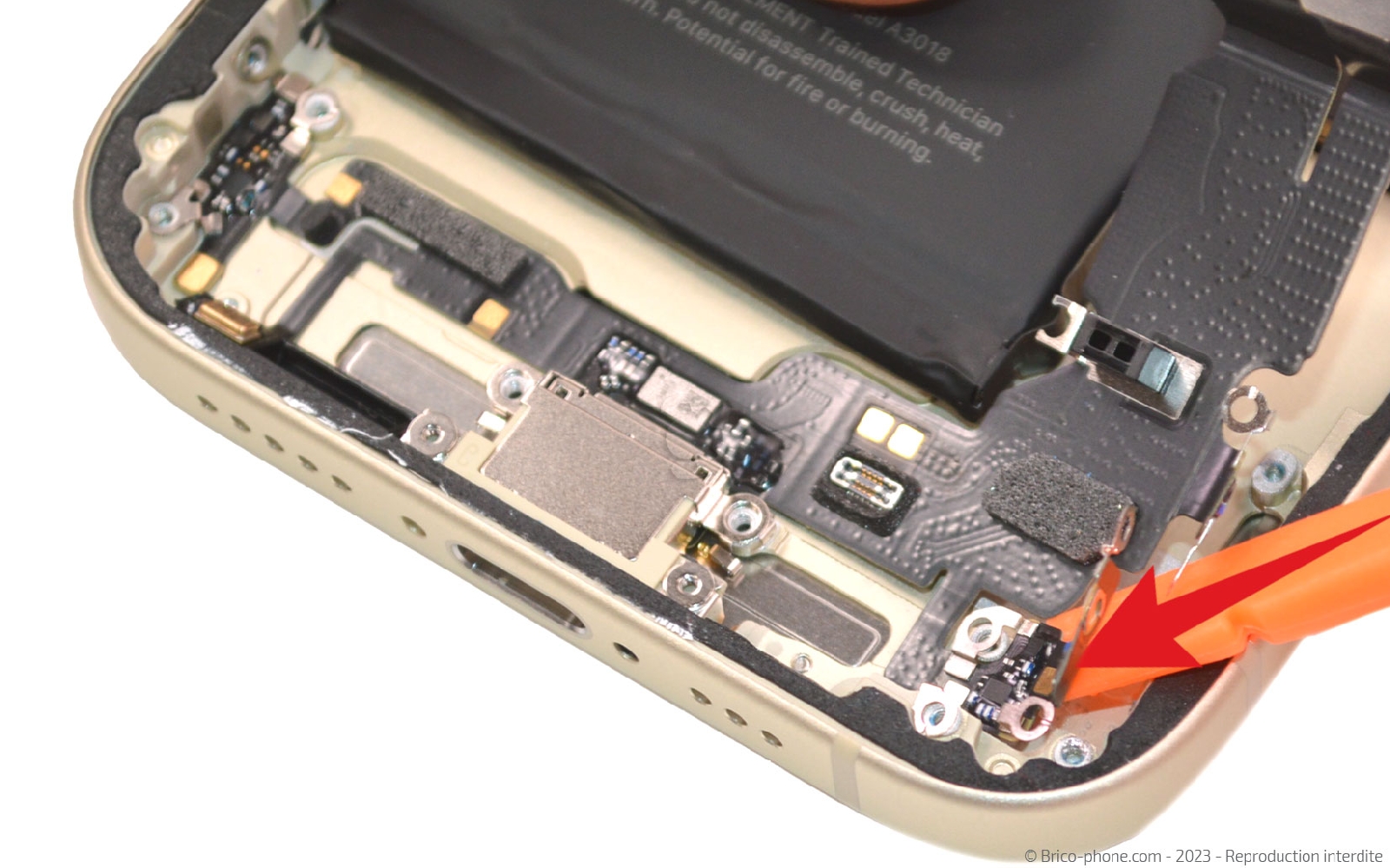

Etape 17 : Décoller une partie du dock
Chauffez la nappe pour pouvoir décoller les extrémités plus facilement.

Glissez le levier sous la nappe en commençant par la partie des nappes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

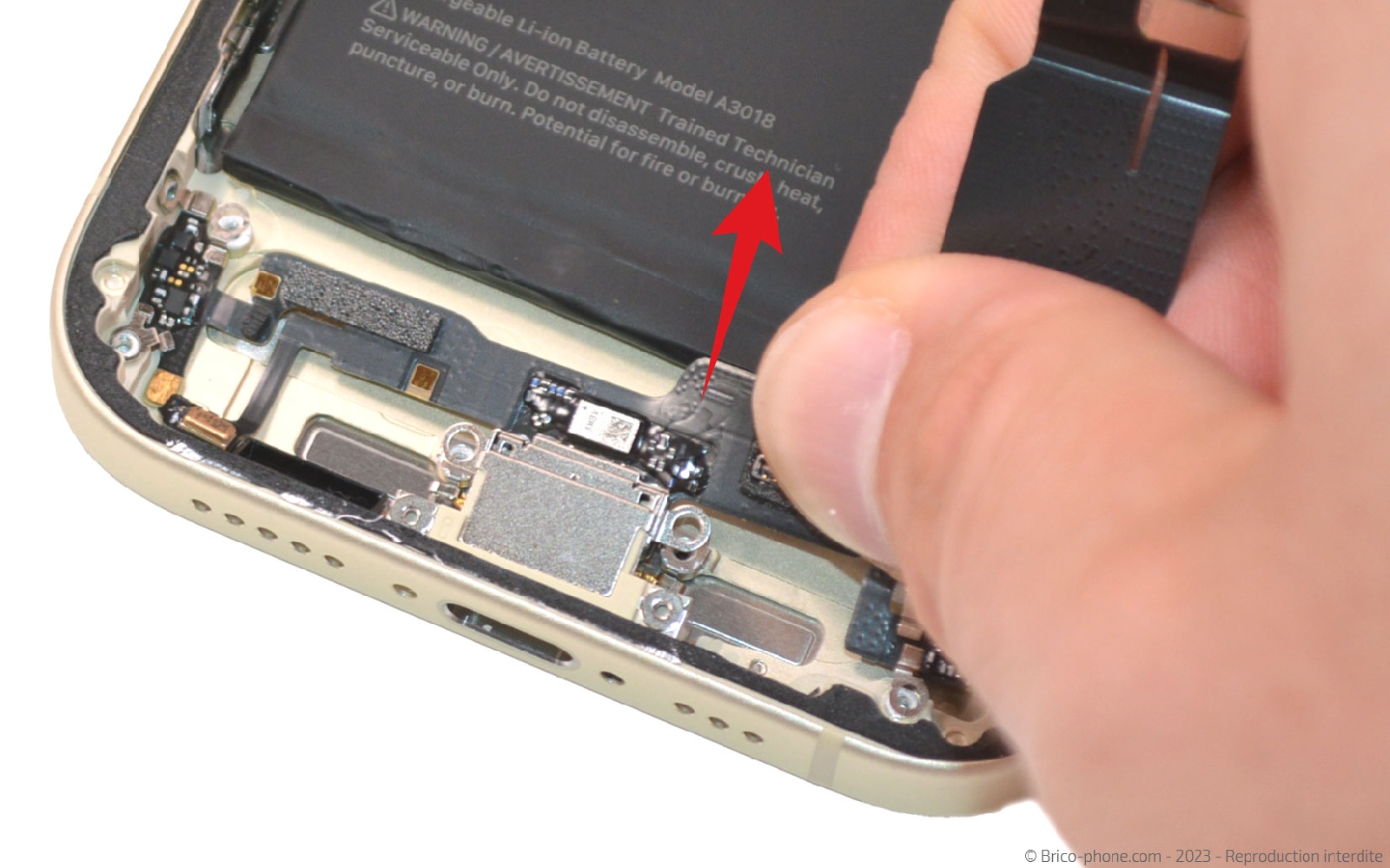

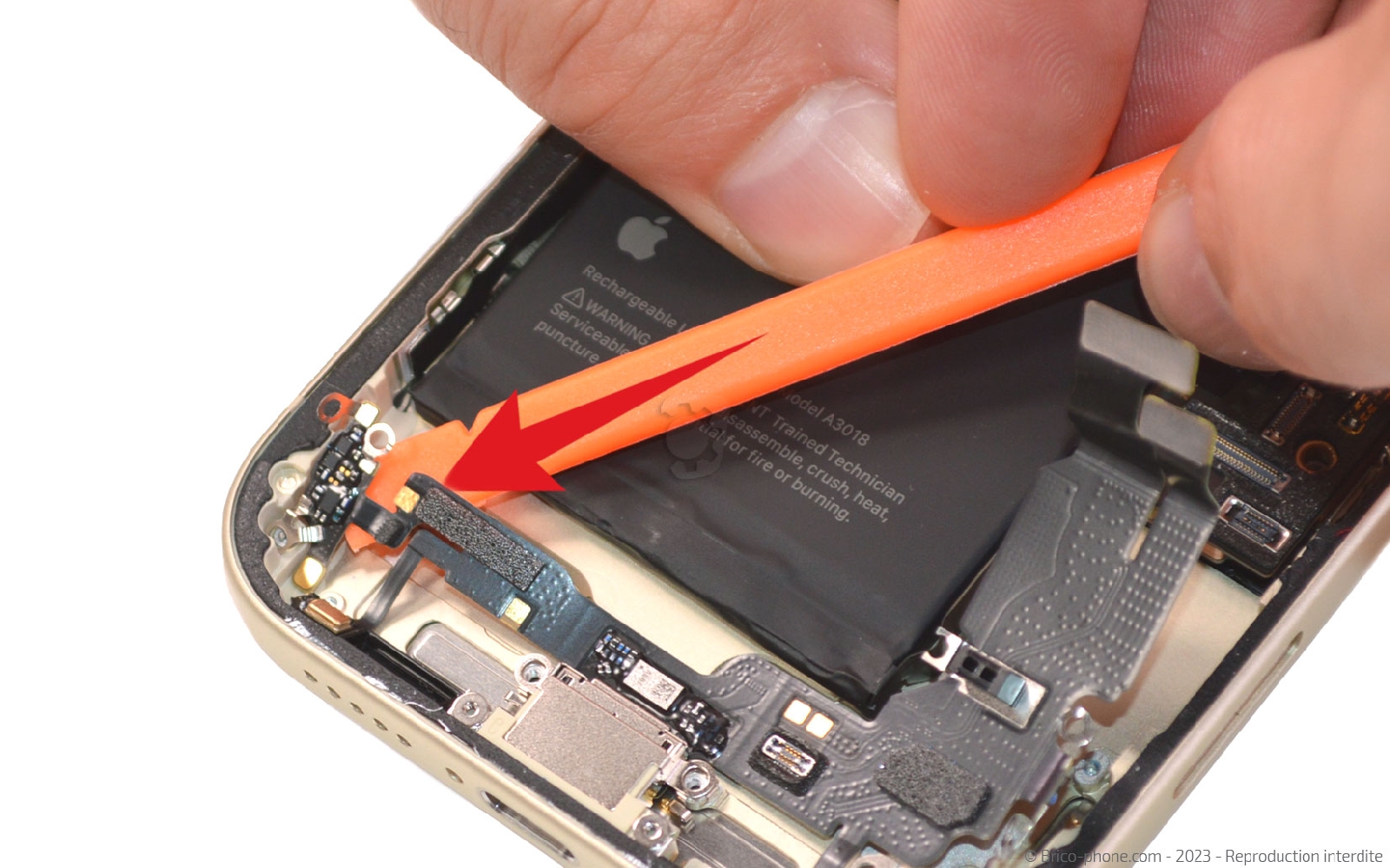

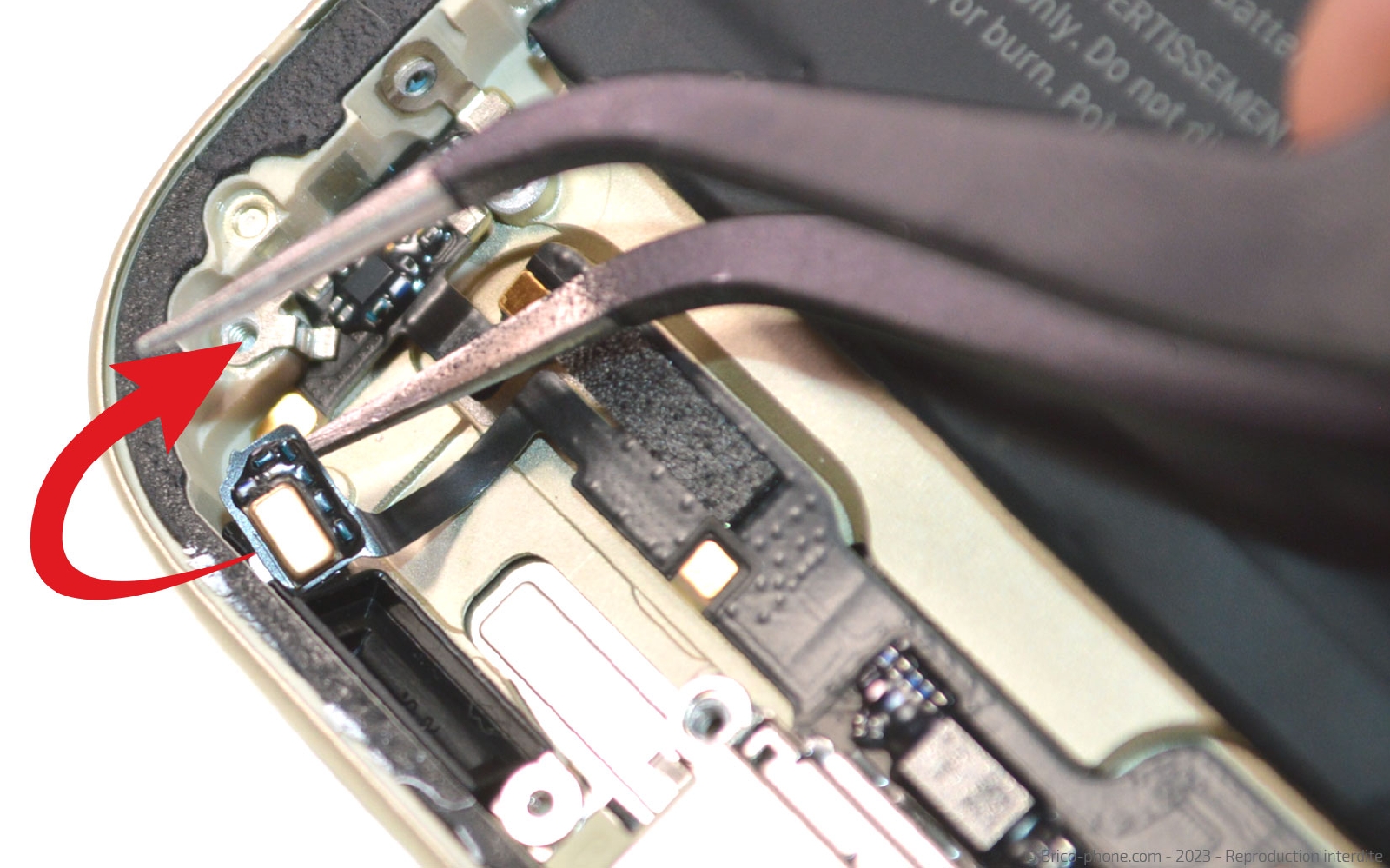

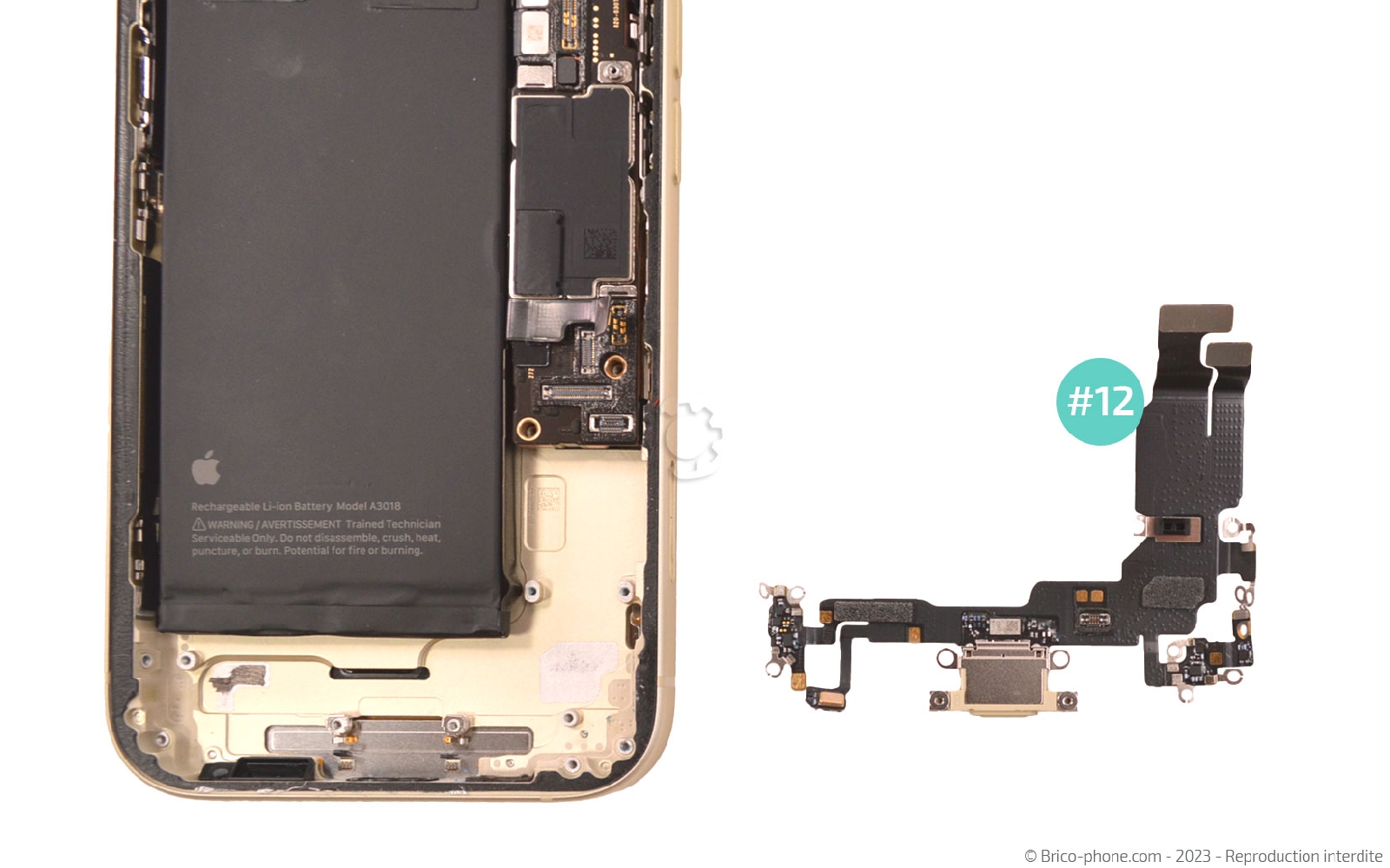

Etape 18 : Mettre de coté le dock
Décollez la nappe puis le micro avec la pincette.

Saisissez le connecteur de charge avec les doigts pour le sortir de votre iPhone 15.
Outils du kit utilisés
Outils du kit utilisés

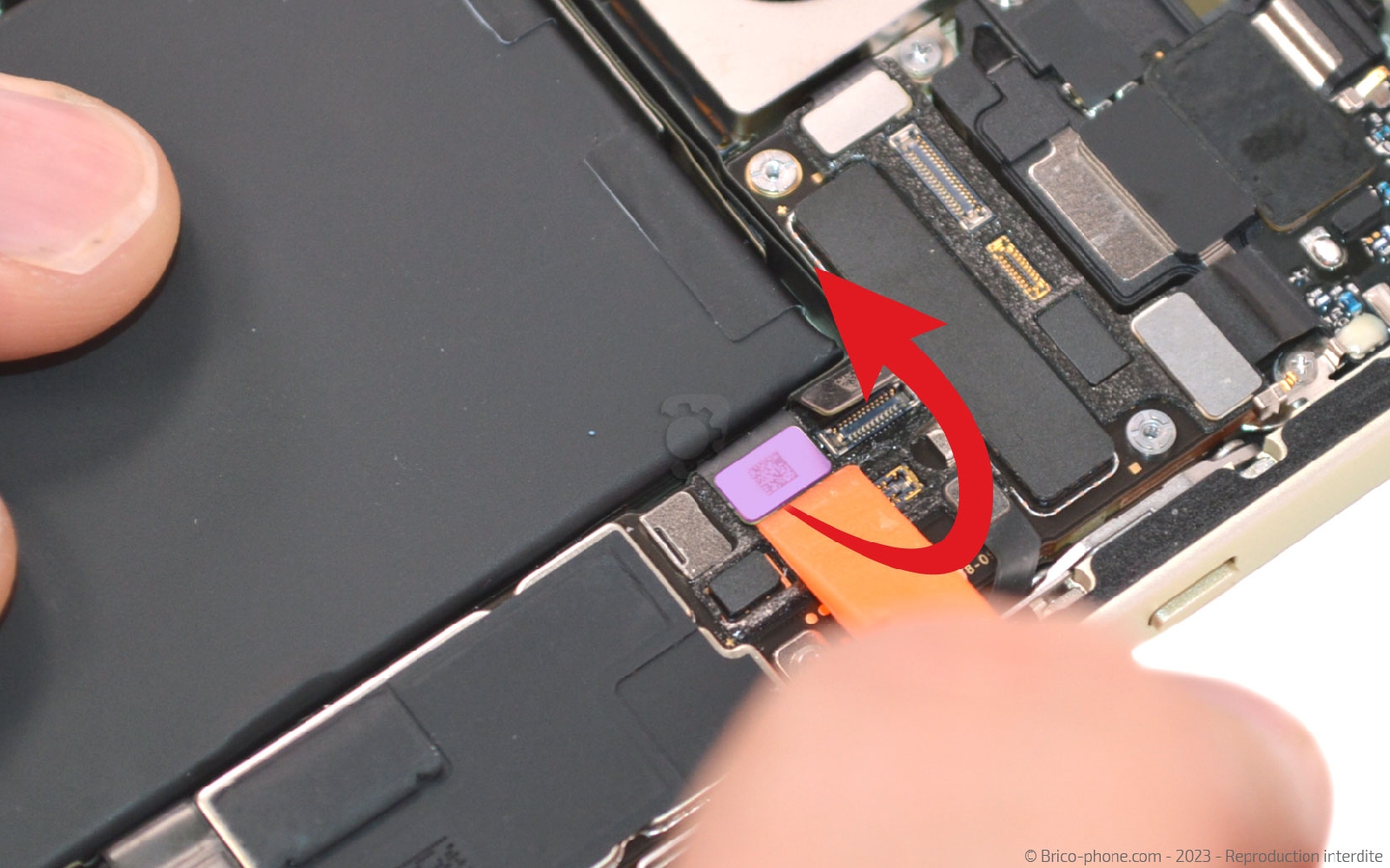

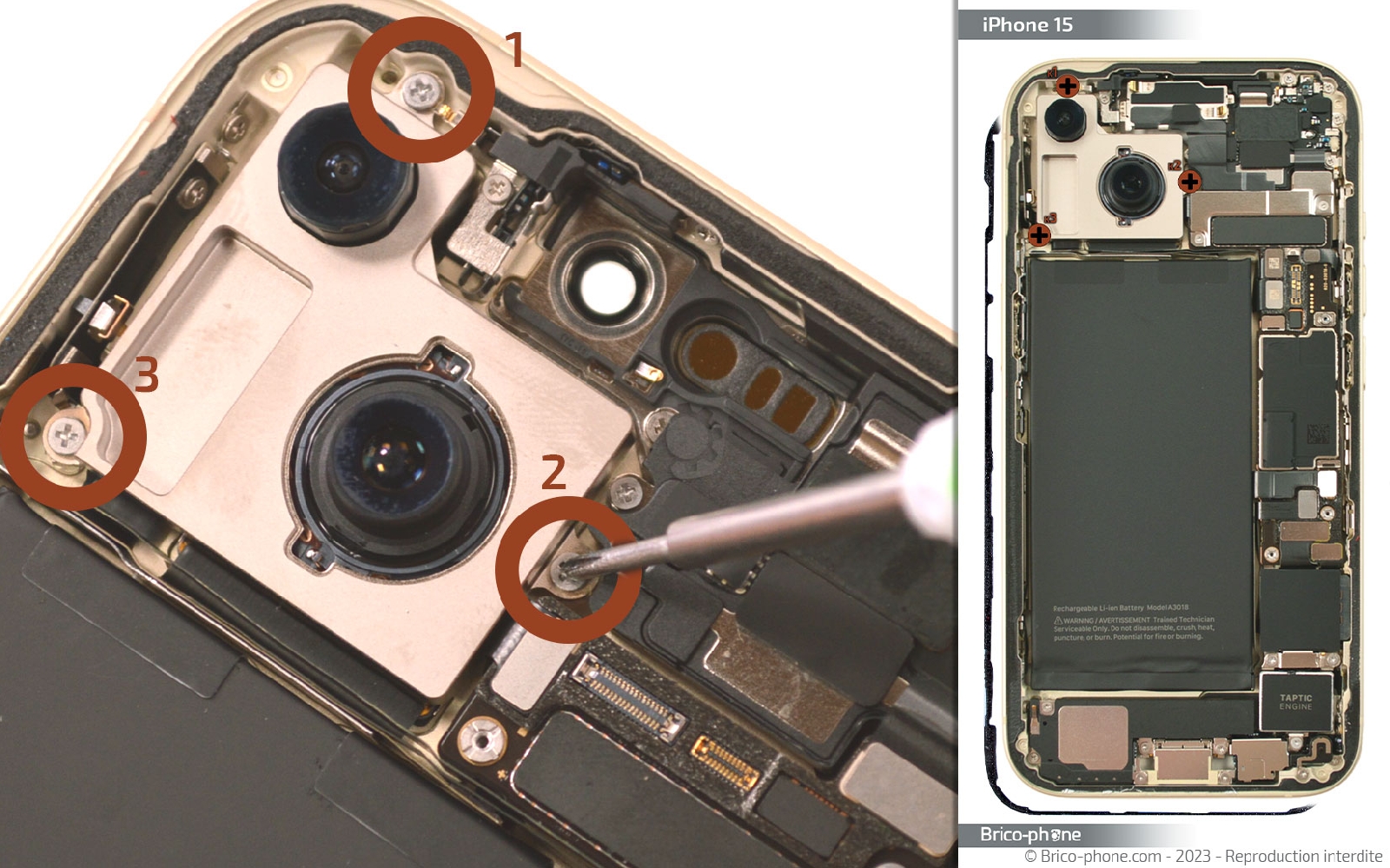

Etape 19 : Déconnecter les caméras arrière
Déconnectez les deux nappes des capteurs arrière.

Ensuite, dévissez les vis K avec le cruciforme.
Outils du kit utilisés
Outils du kit utilisés

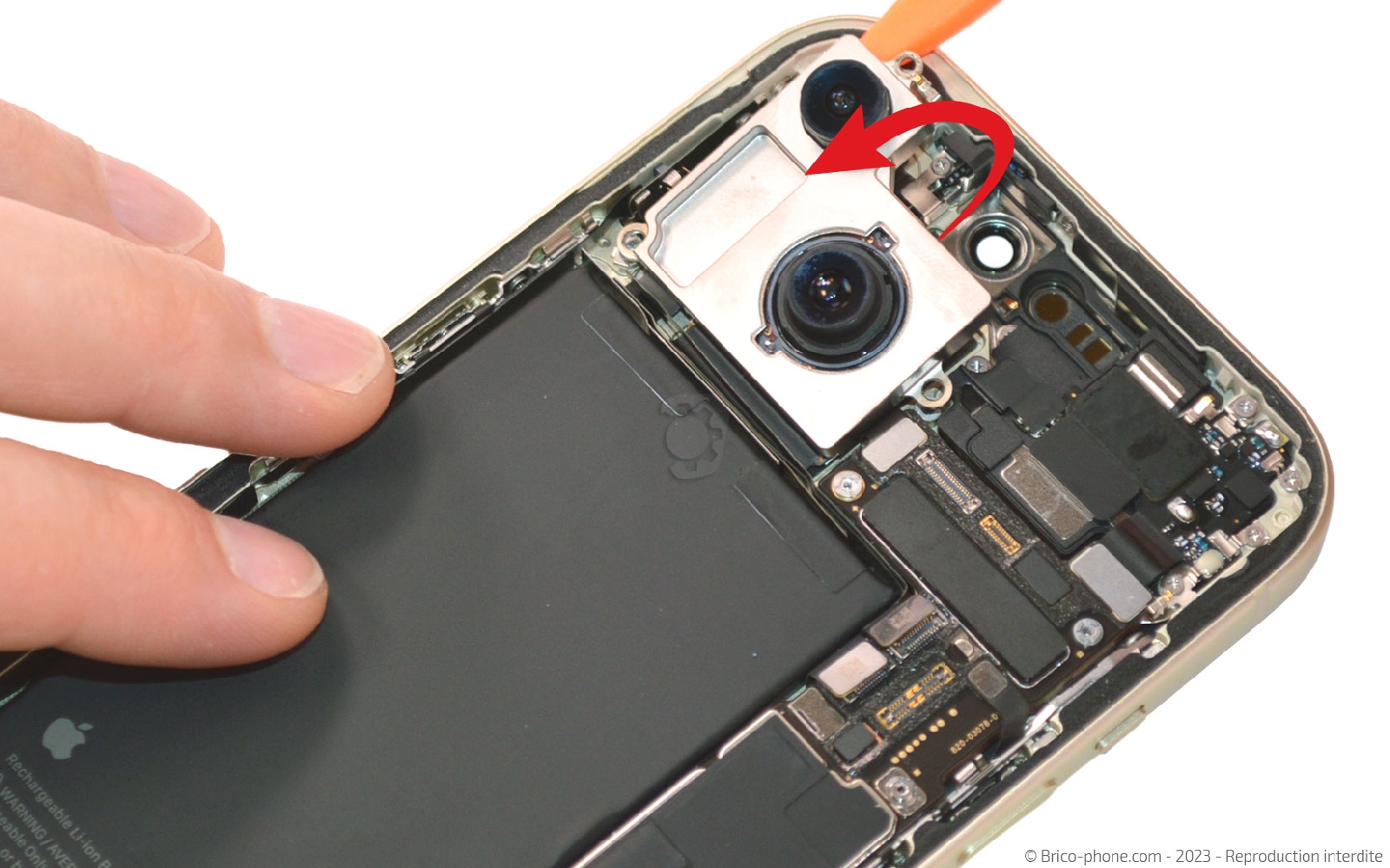

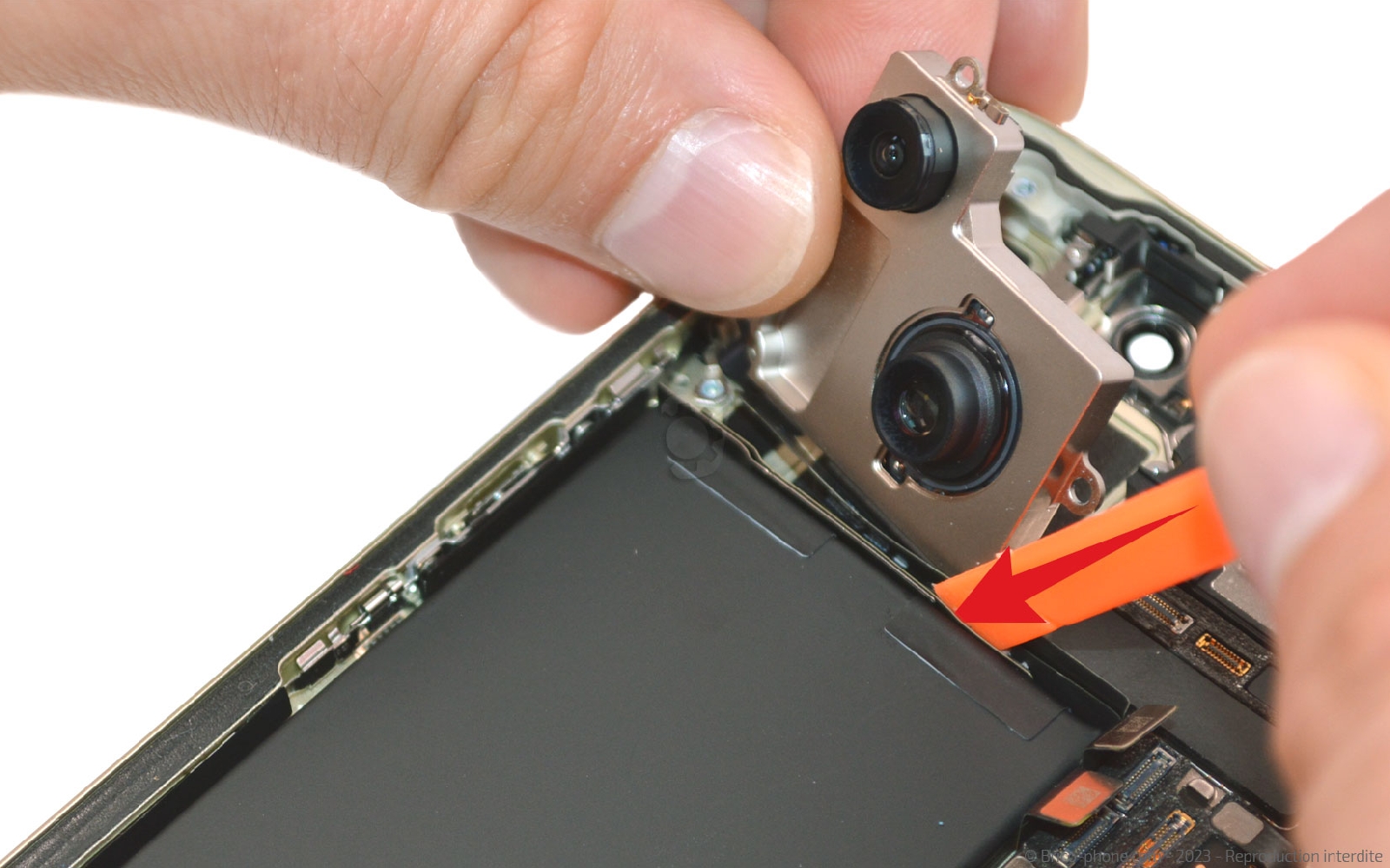

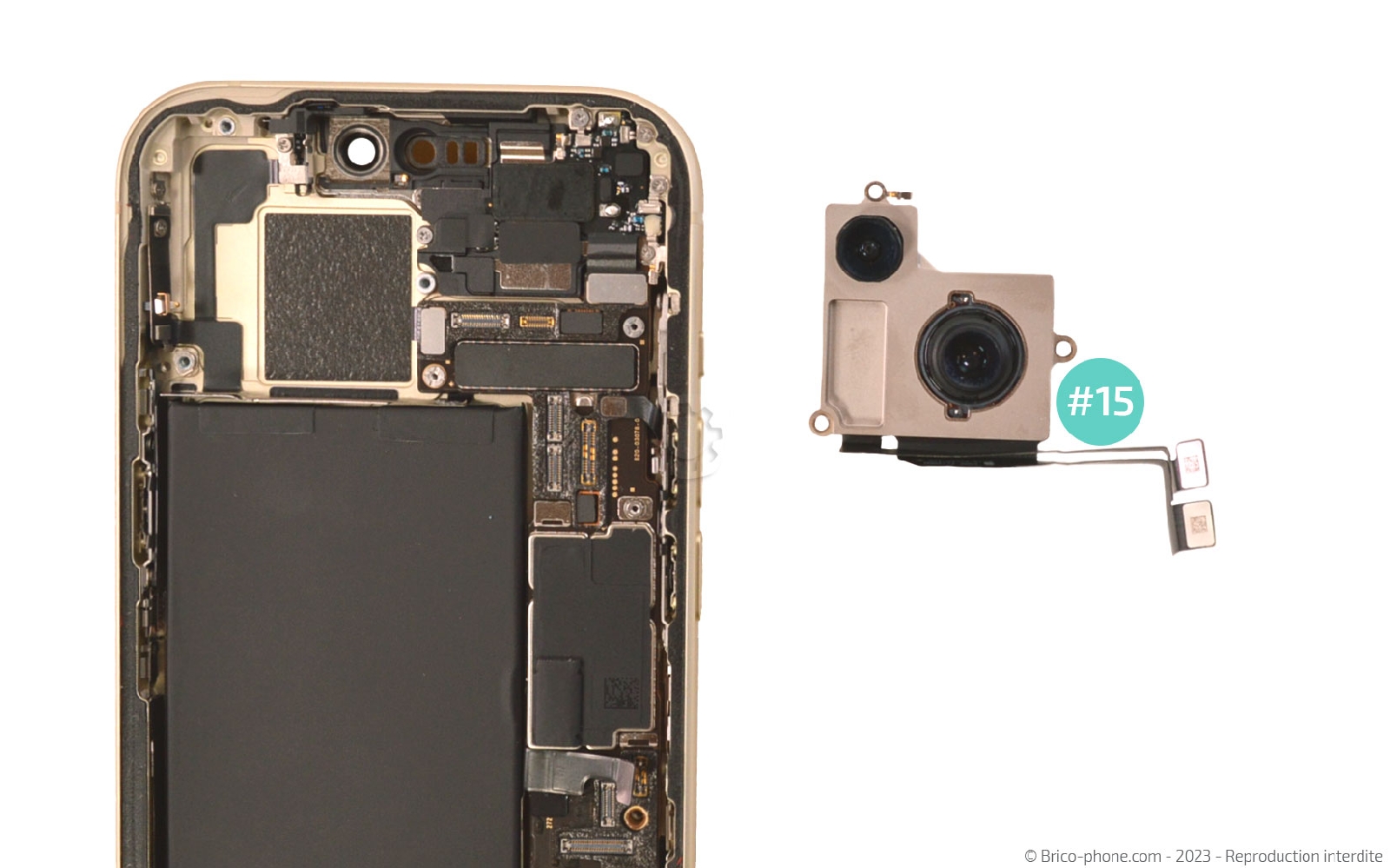

Etape 20 : Extraire les appareils photos arrière
Soulevez le bloc caméras avec le levier puis décoller les nappes du support.
Outils du kit utilisés
Outils du kit utilisés

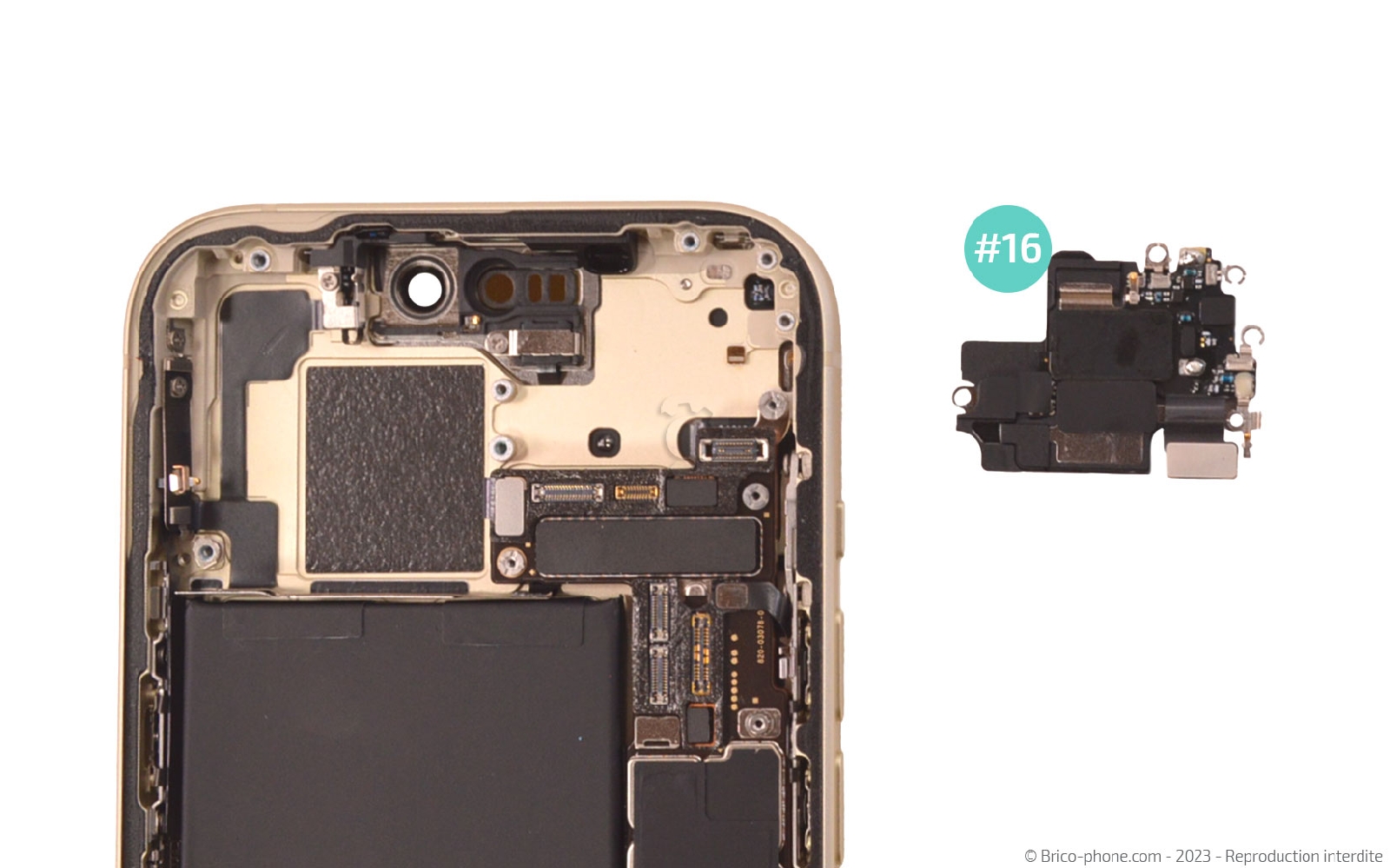

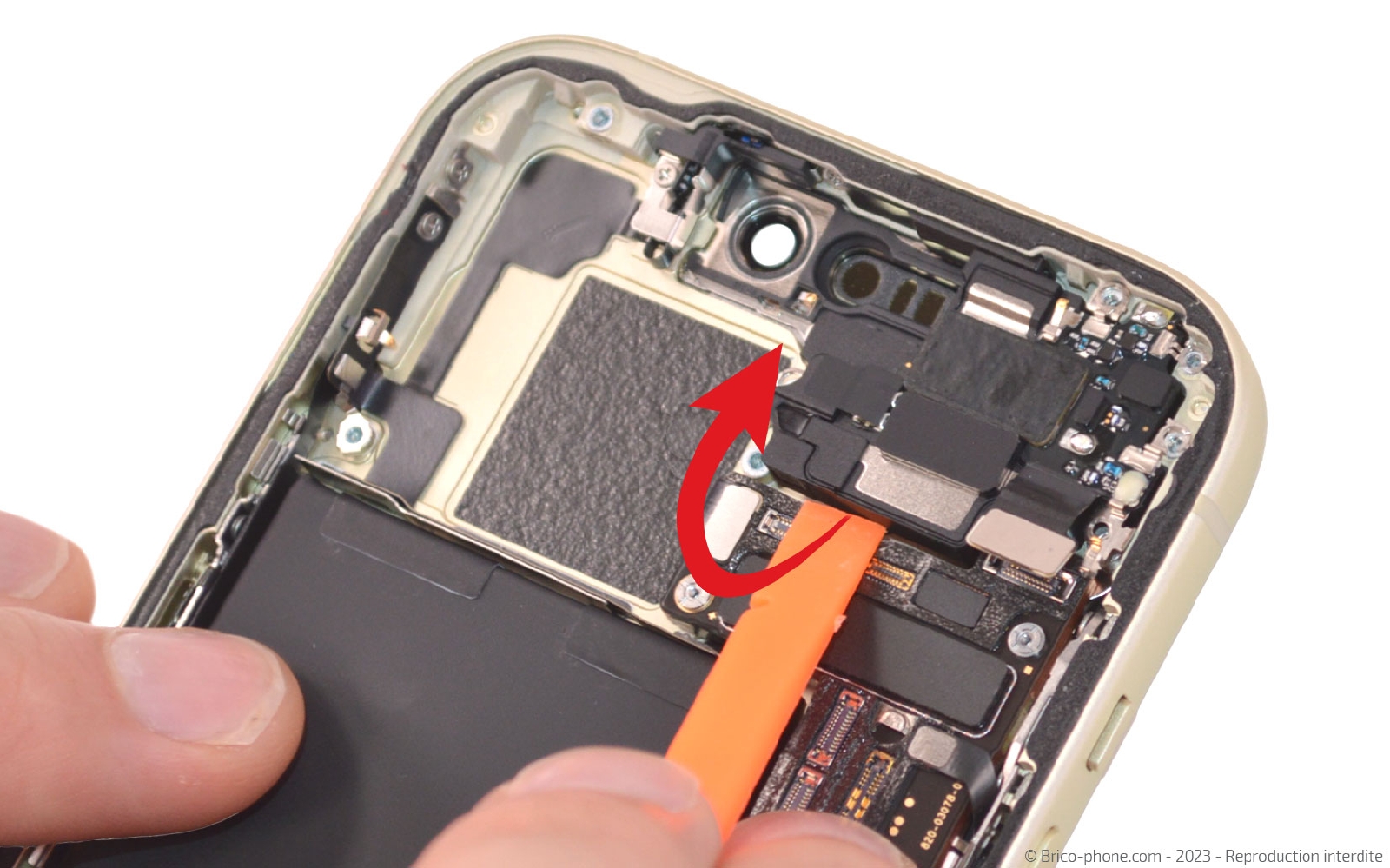

Etape 21 : Récupérer le haut-parleur interne

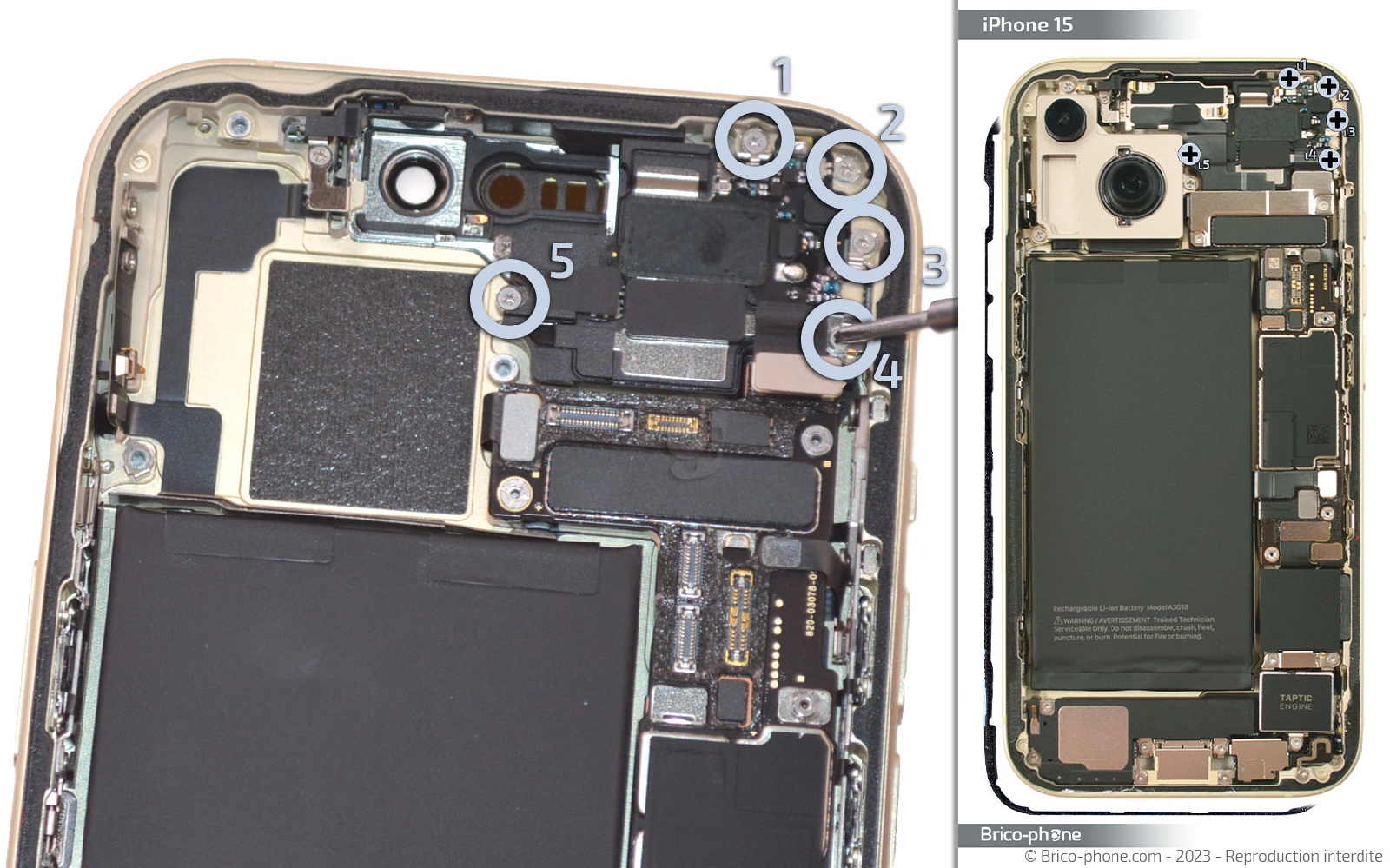

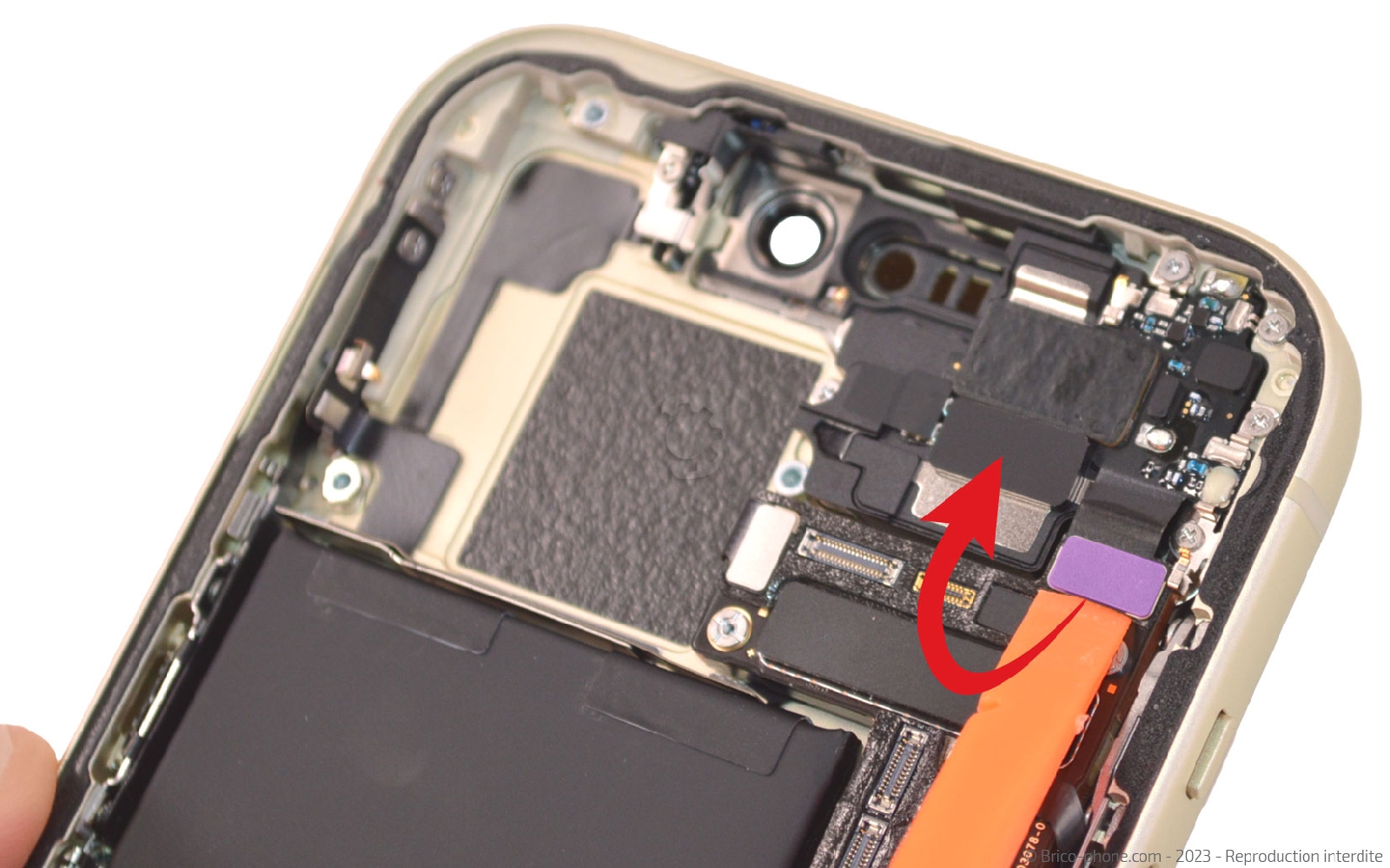

Débranchez la nappe du HP puis enlevez les 5 vis cuciforme.

Soulevez le haut-parleur interne pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

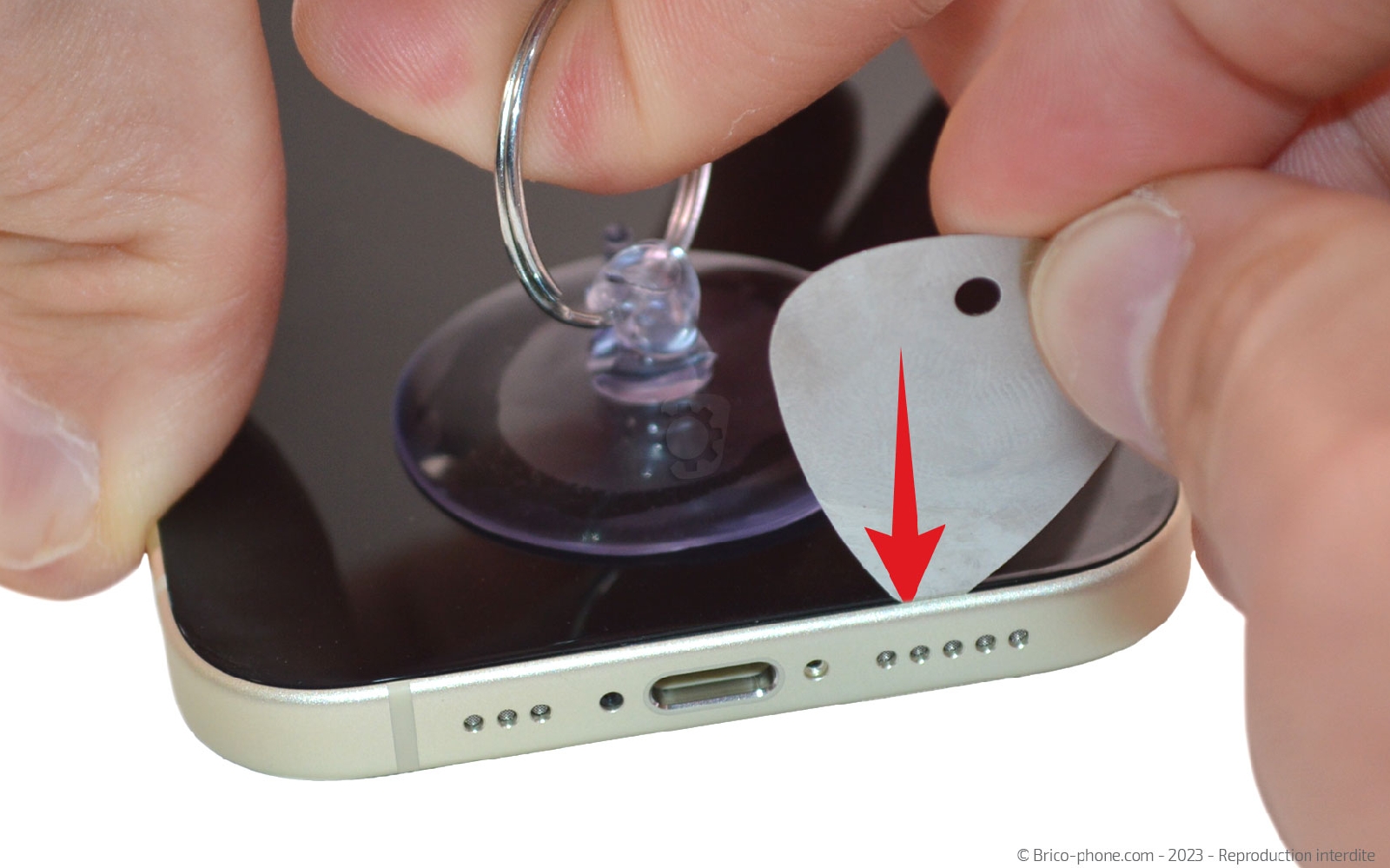

Etape 22 : Chauffer l'écran
Chauffez l'écran pour ramollir le joint soudant la vitre avant au châssis.

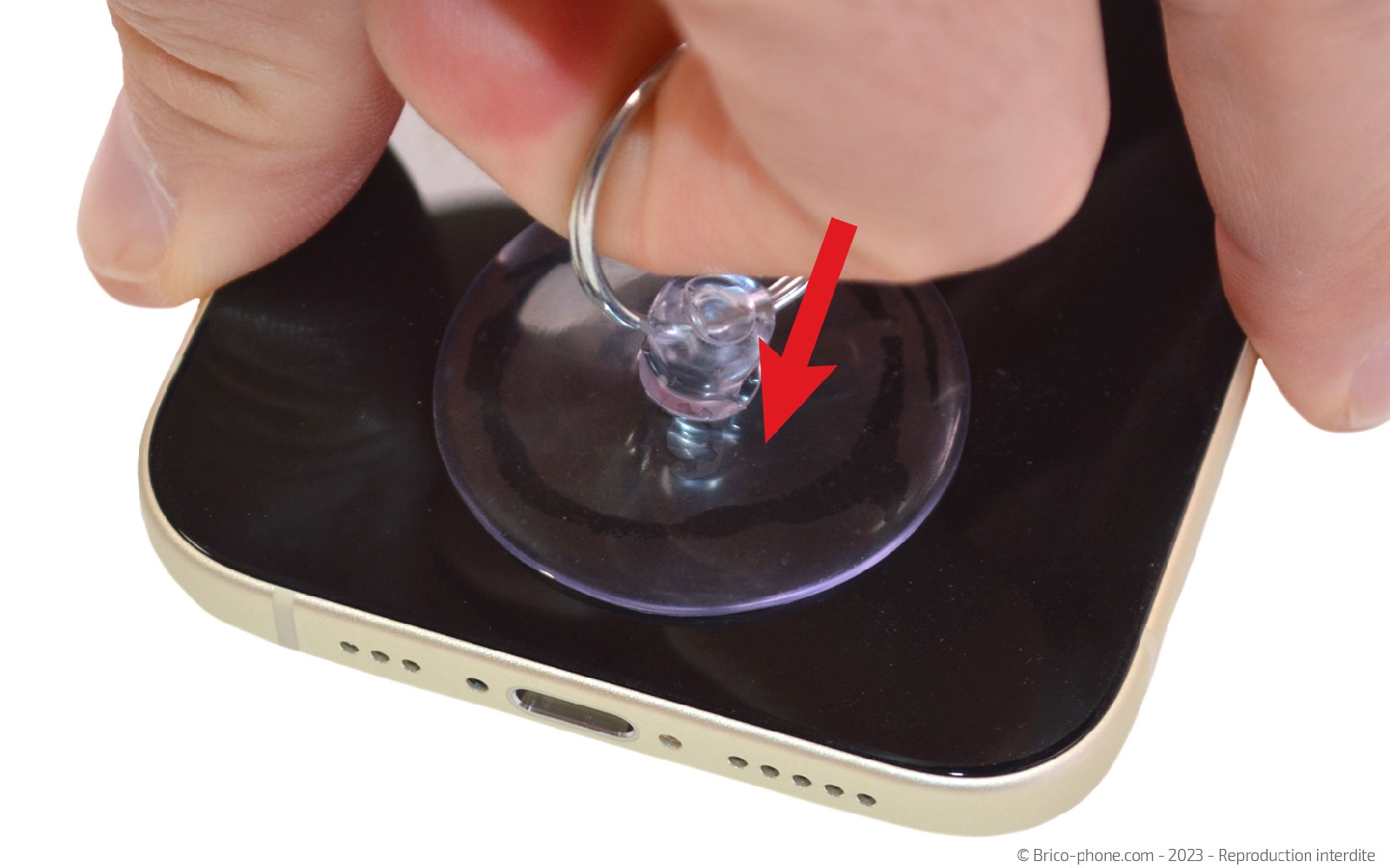

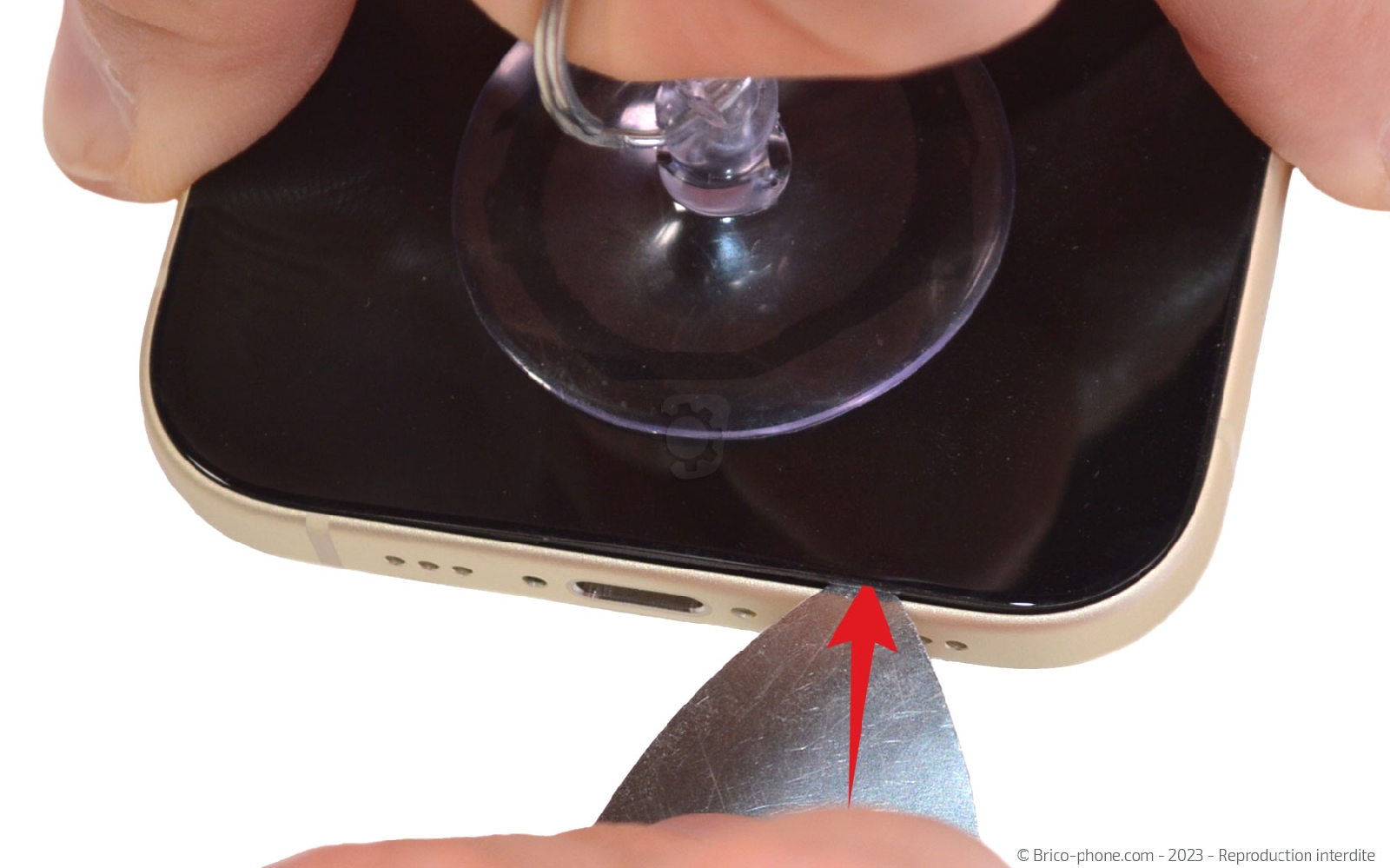

Disposez la ventouse sur le bas de l'écran puis insérez le médiator en métal troué entre ce dernier et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

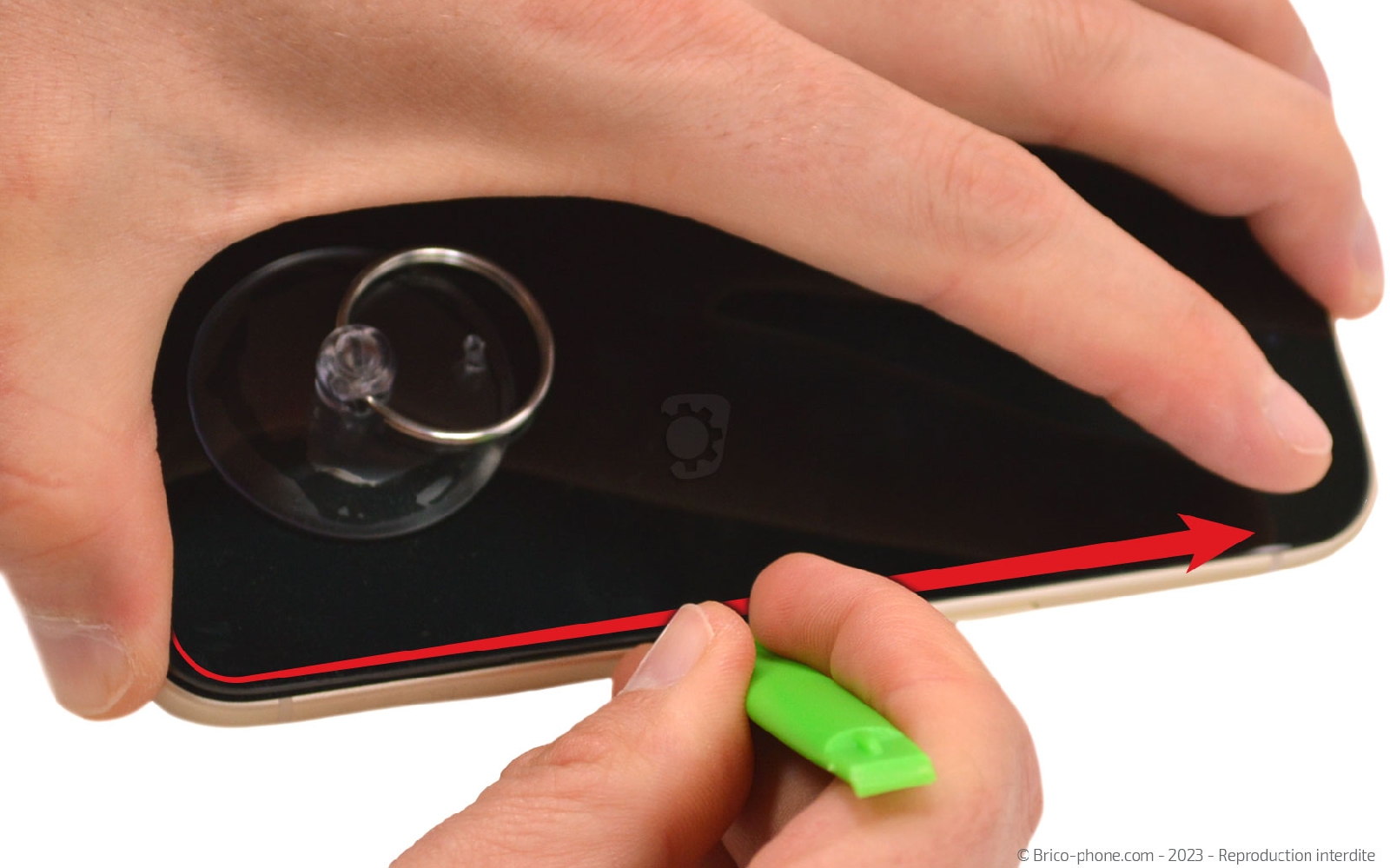

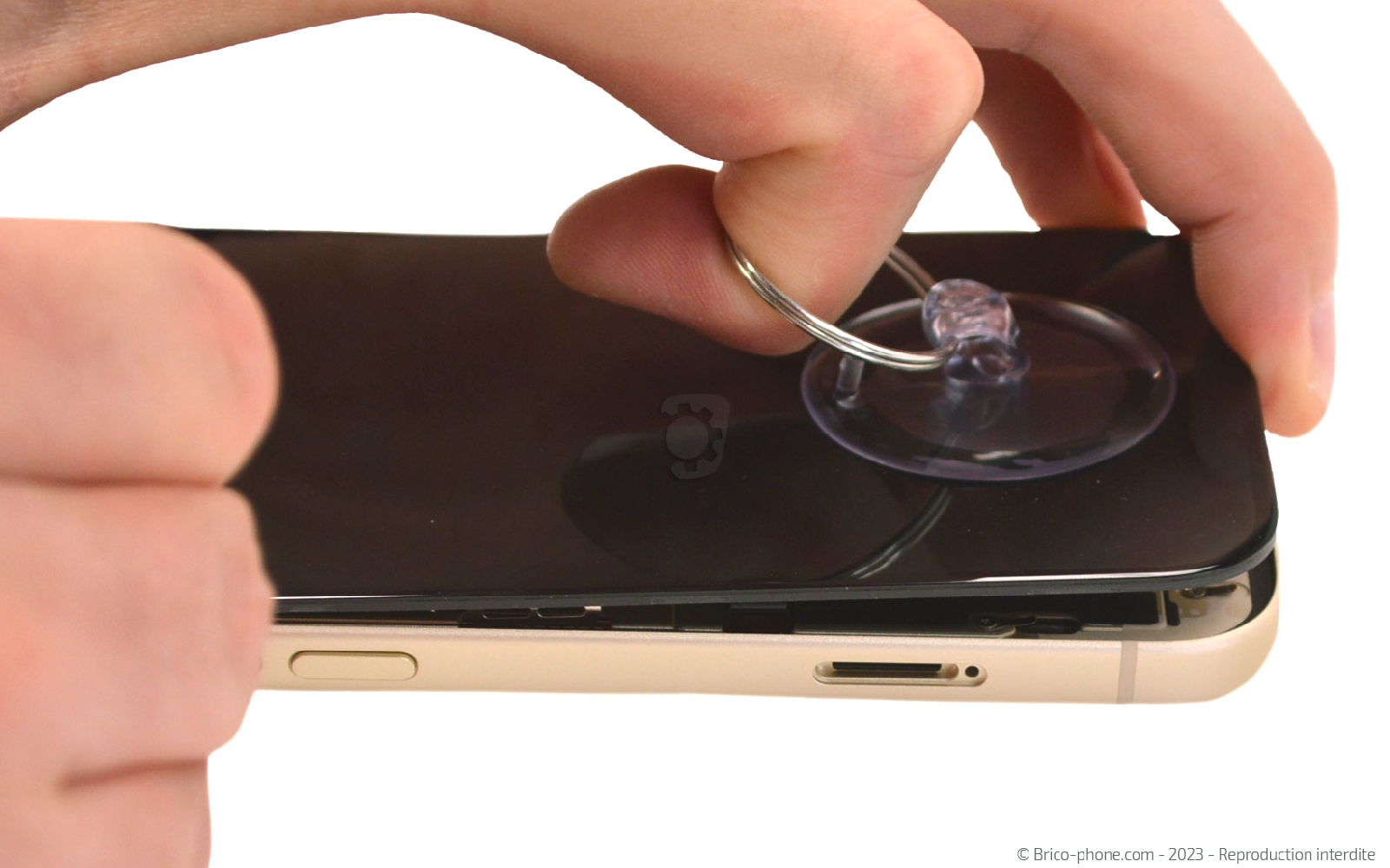

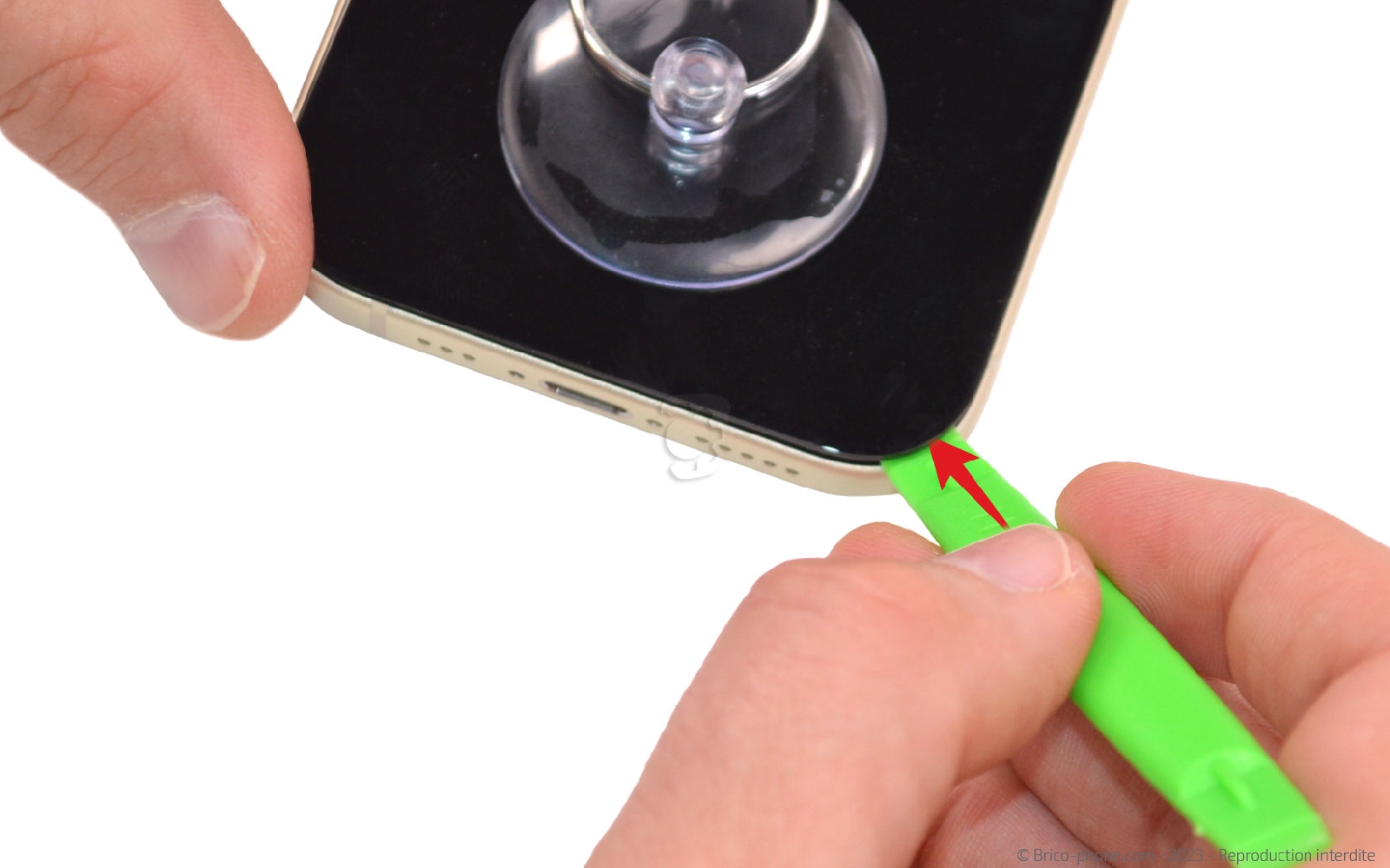

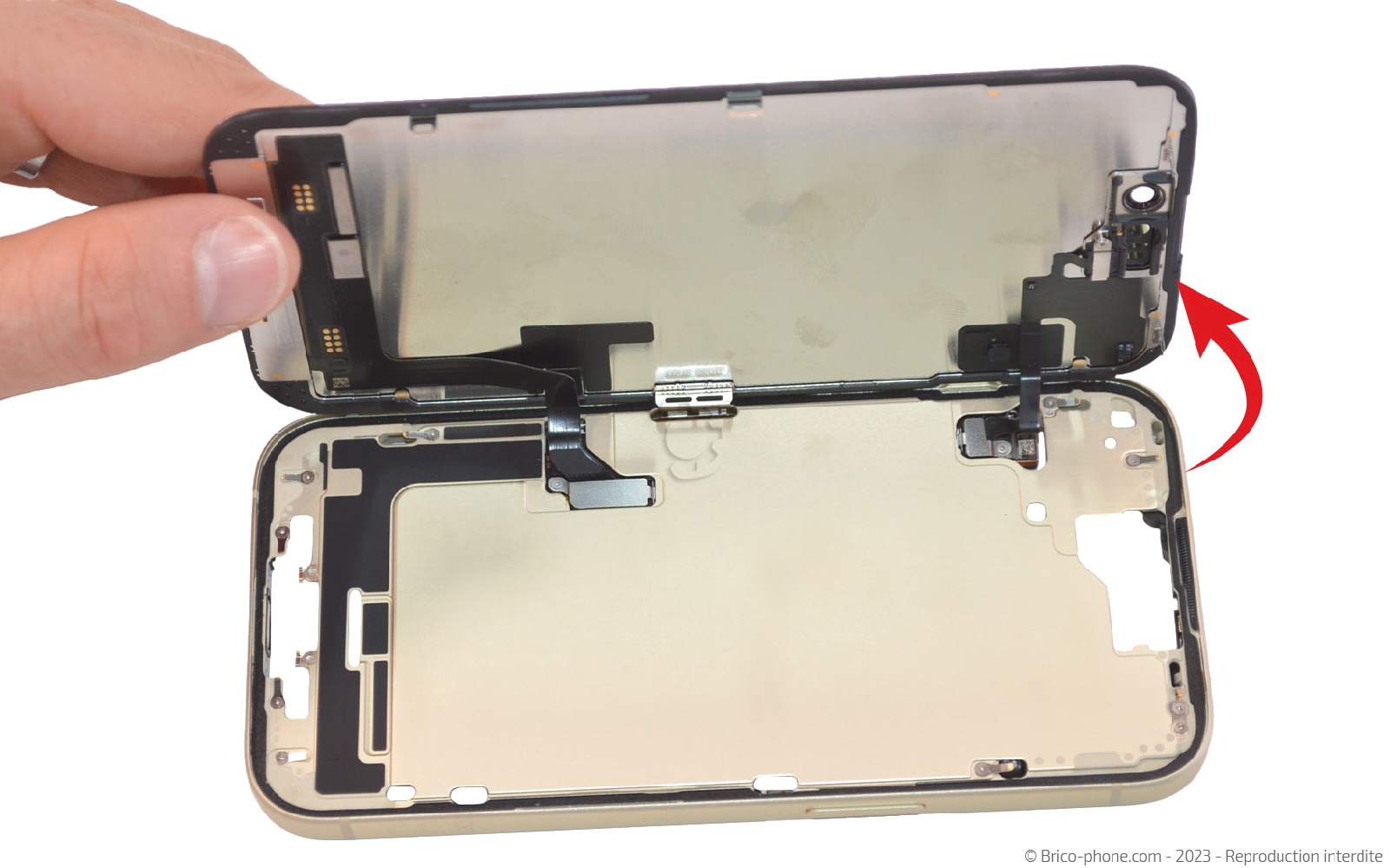

Etape 23 : Ouvrir l'écran
Remplacez le médiator par la spatule pour la faire ensuite glisser sur tout le contour de l'écran (comme lors de l'ouverture de la vitre arrière).

Basculez l'écran vers la gauche pour ne pas endommager les nappes de ce dernier.
Outils du kit utilisés
Outils du kit utilisés

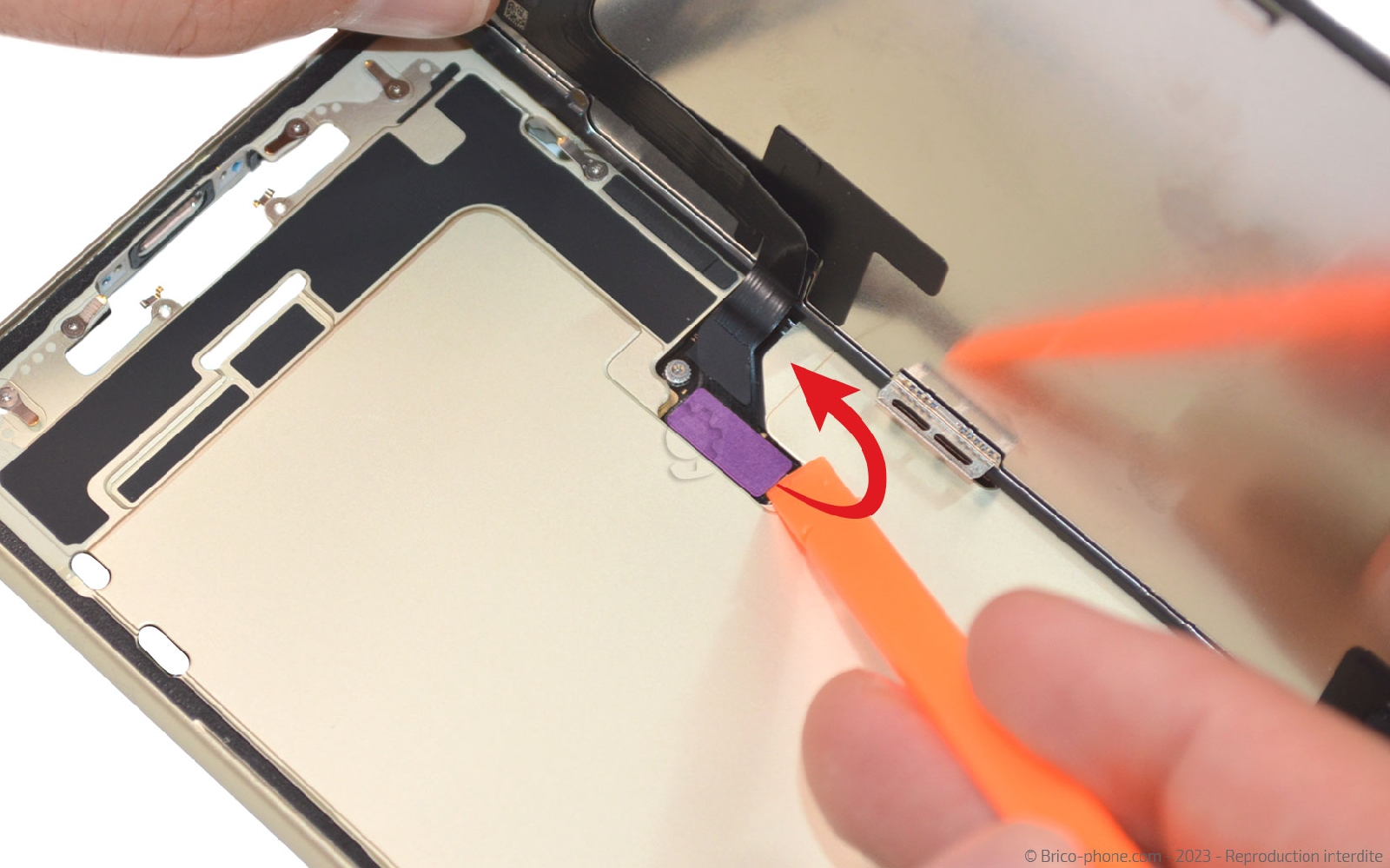

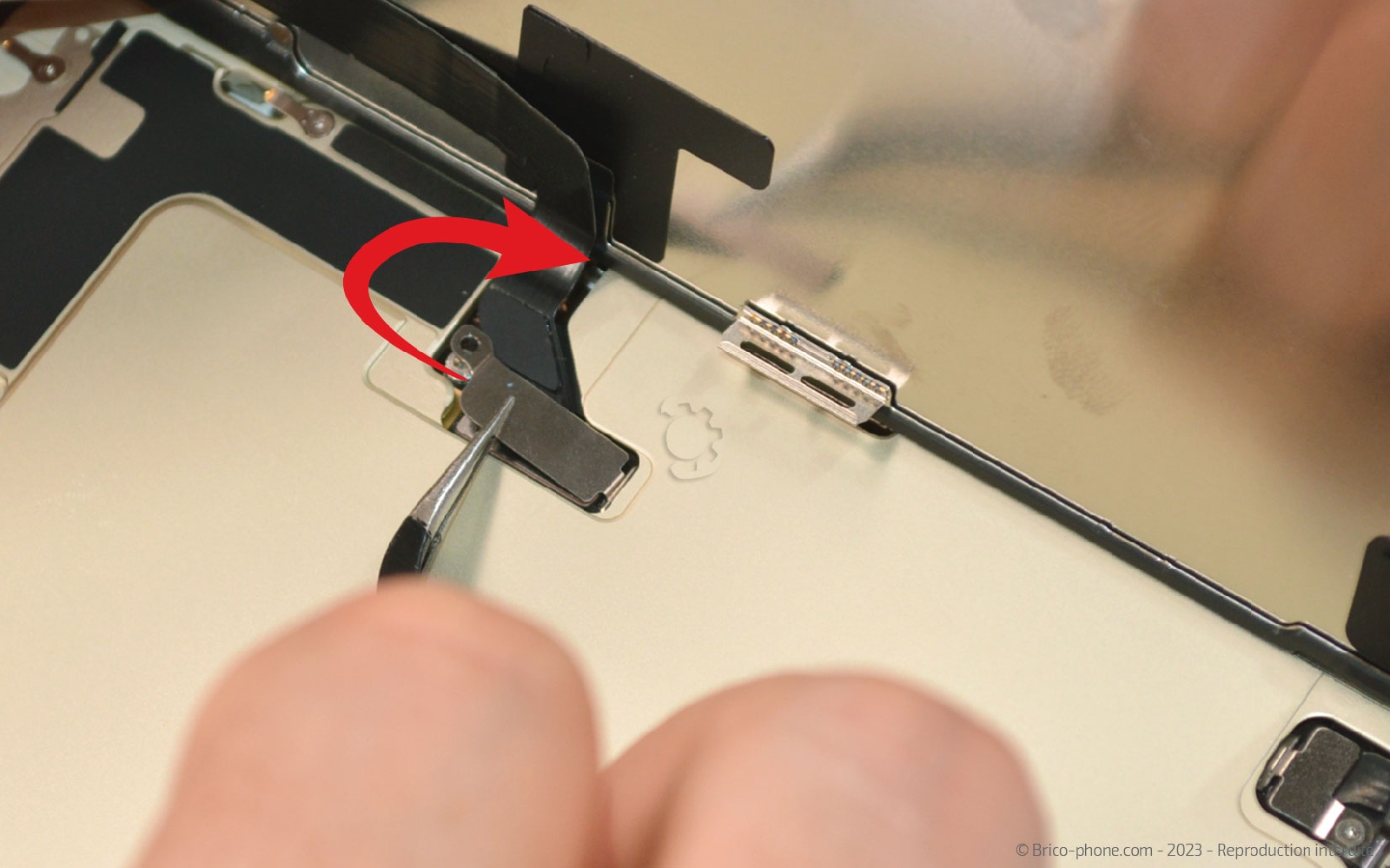

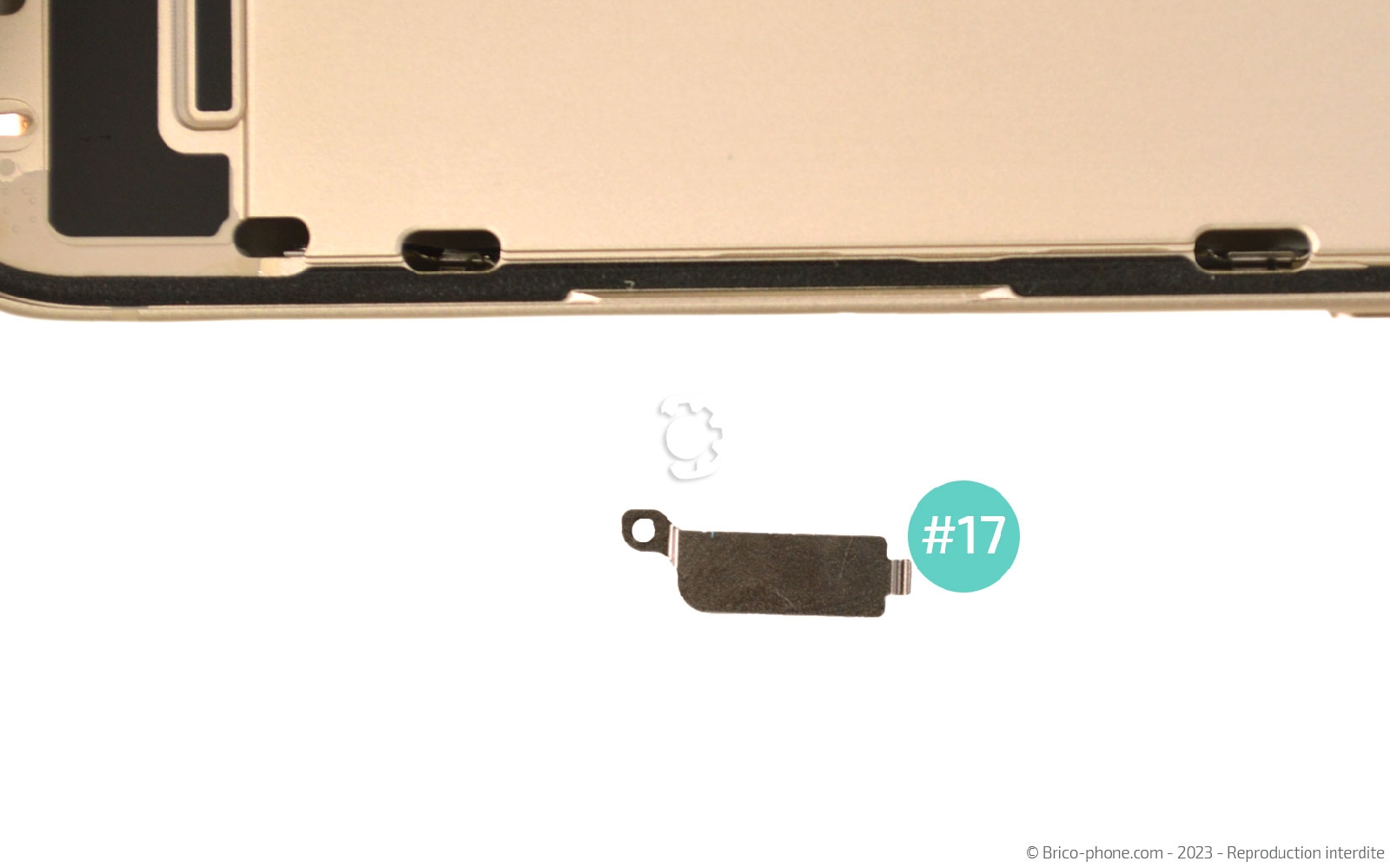

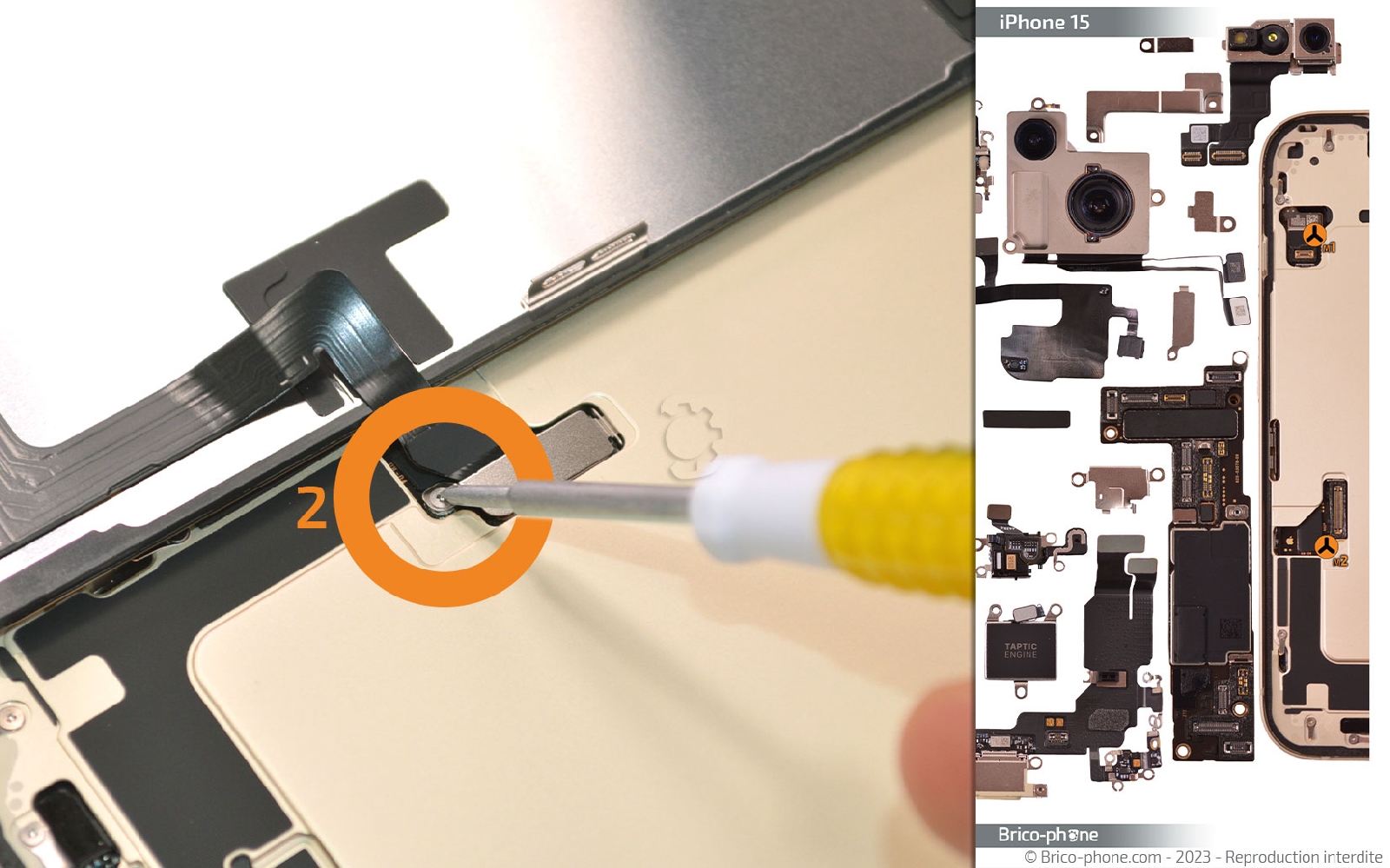

Etape 24 : Déconnecter la nappe de l'écran
Dévissez la vis M2 avec le tournevis triwing puis ôtez la plaquette métallique #17. Débranchez la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés

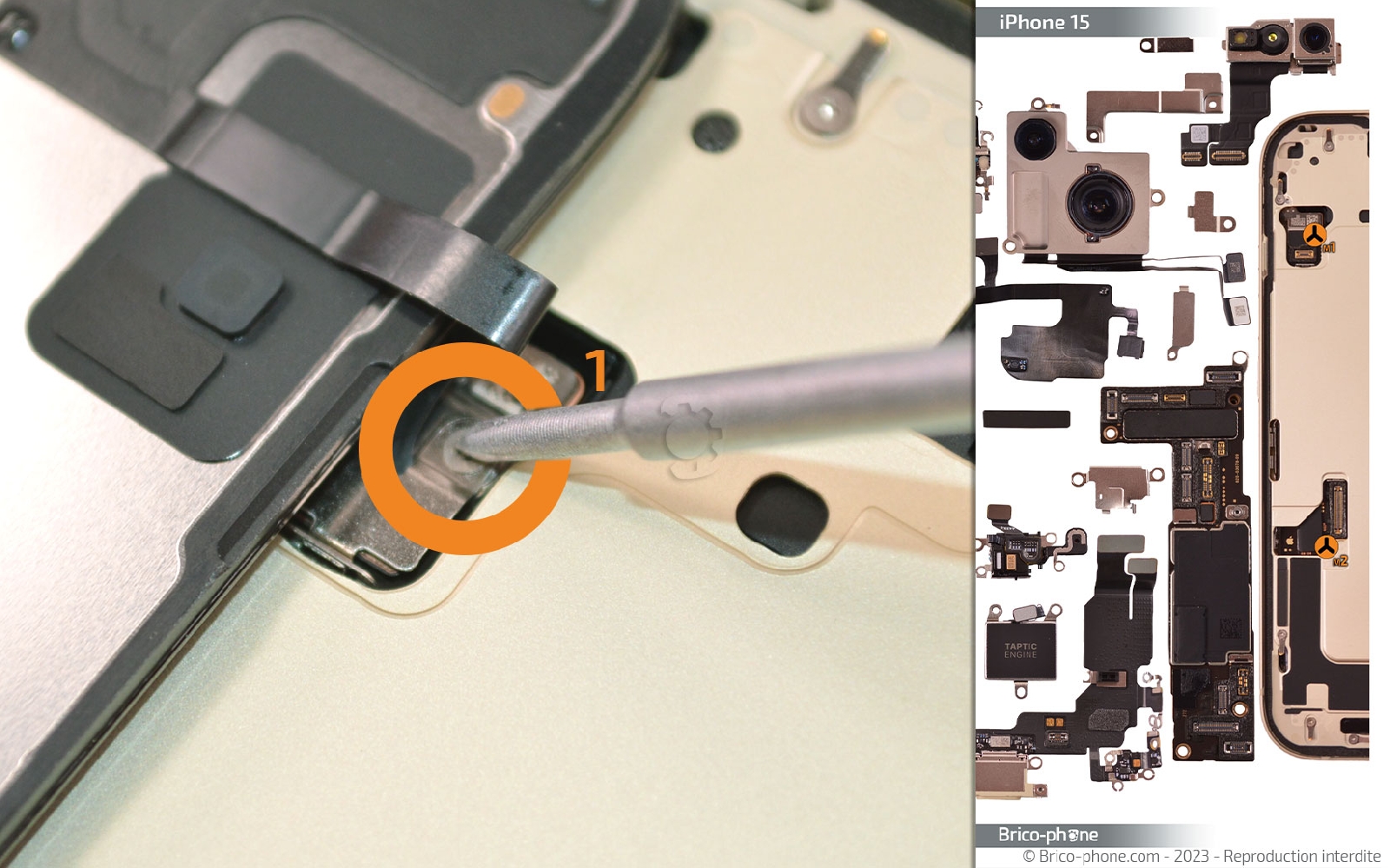

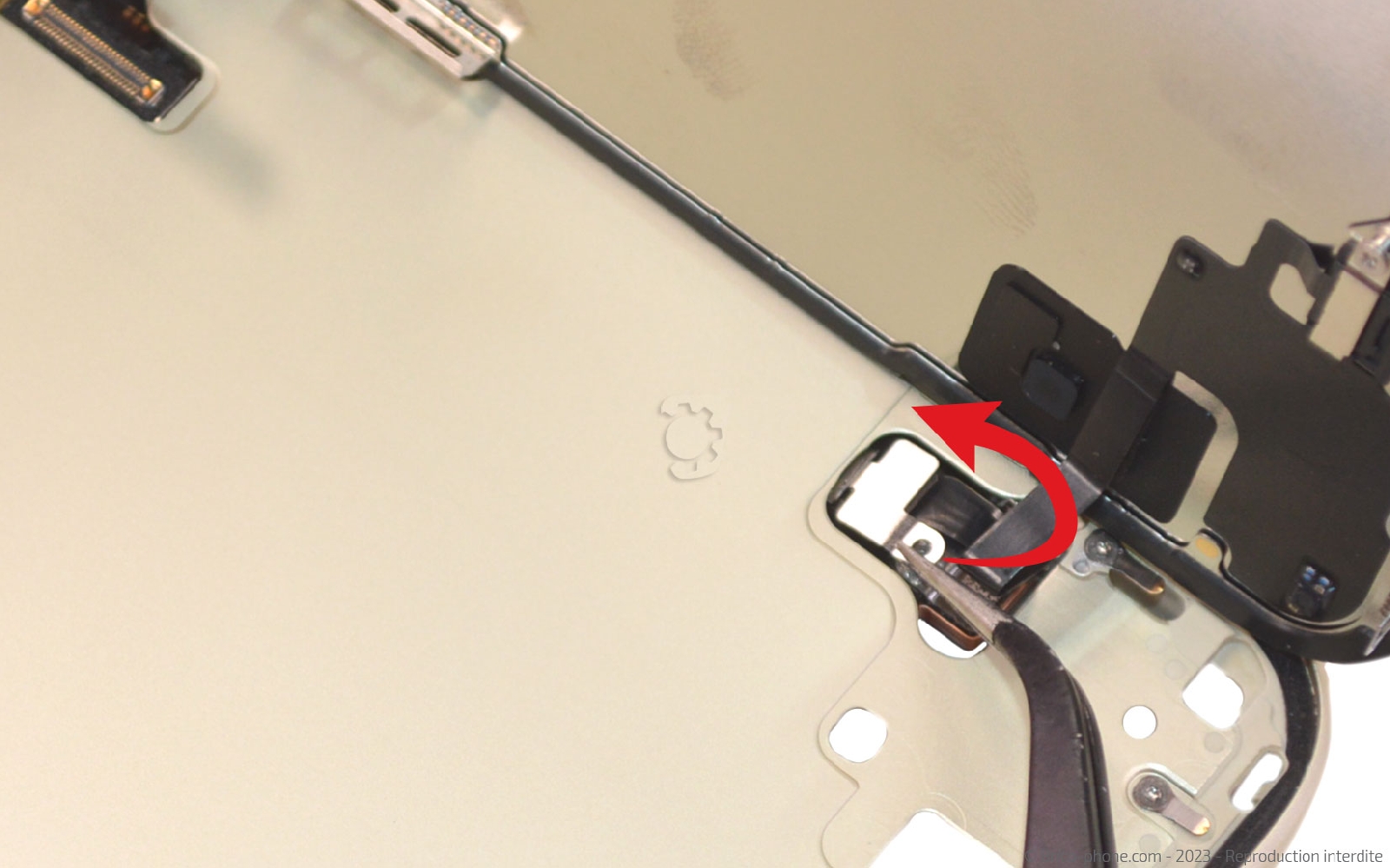

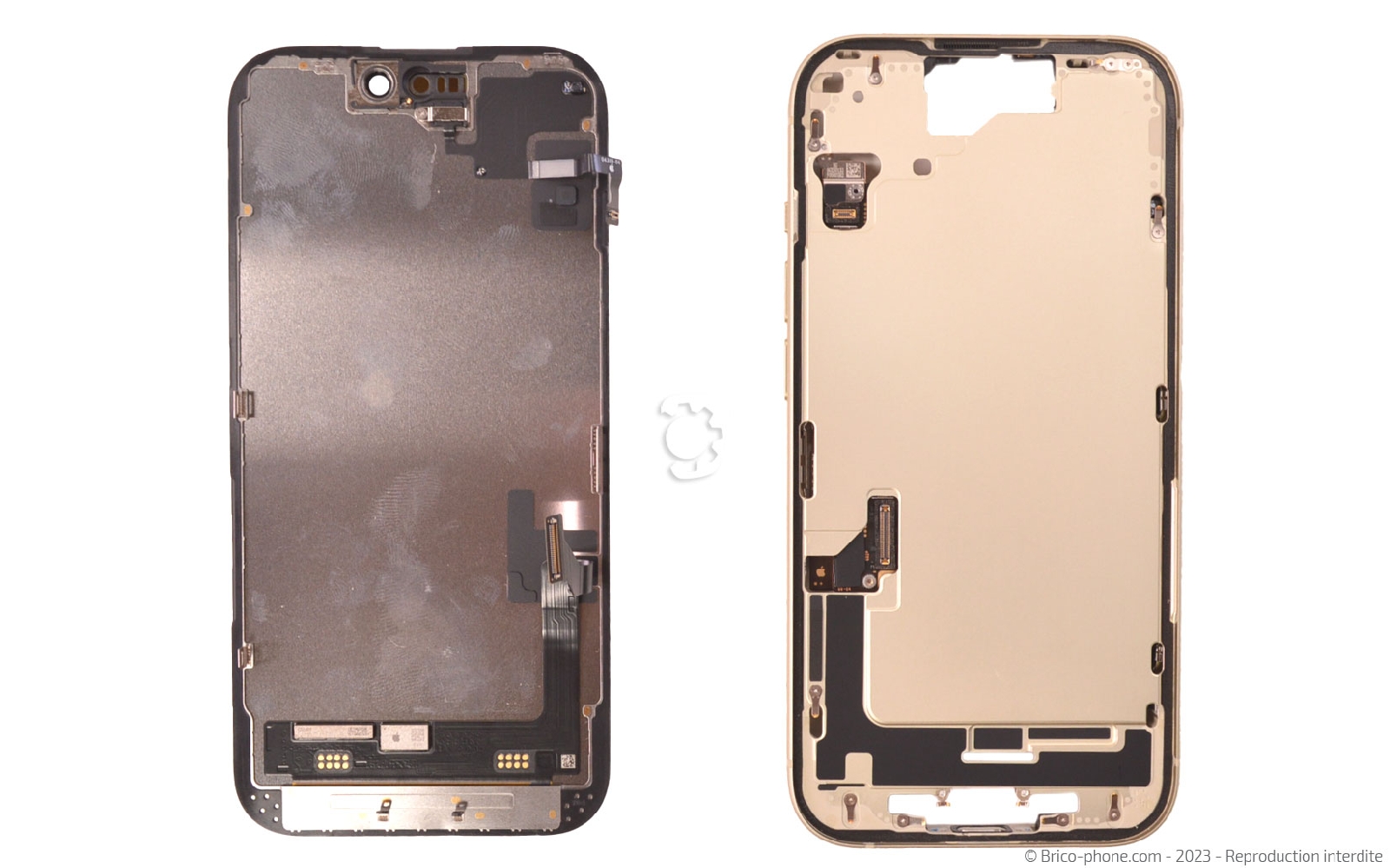

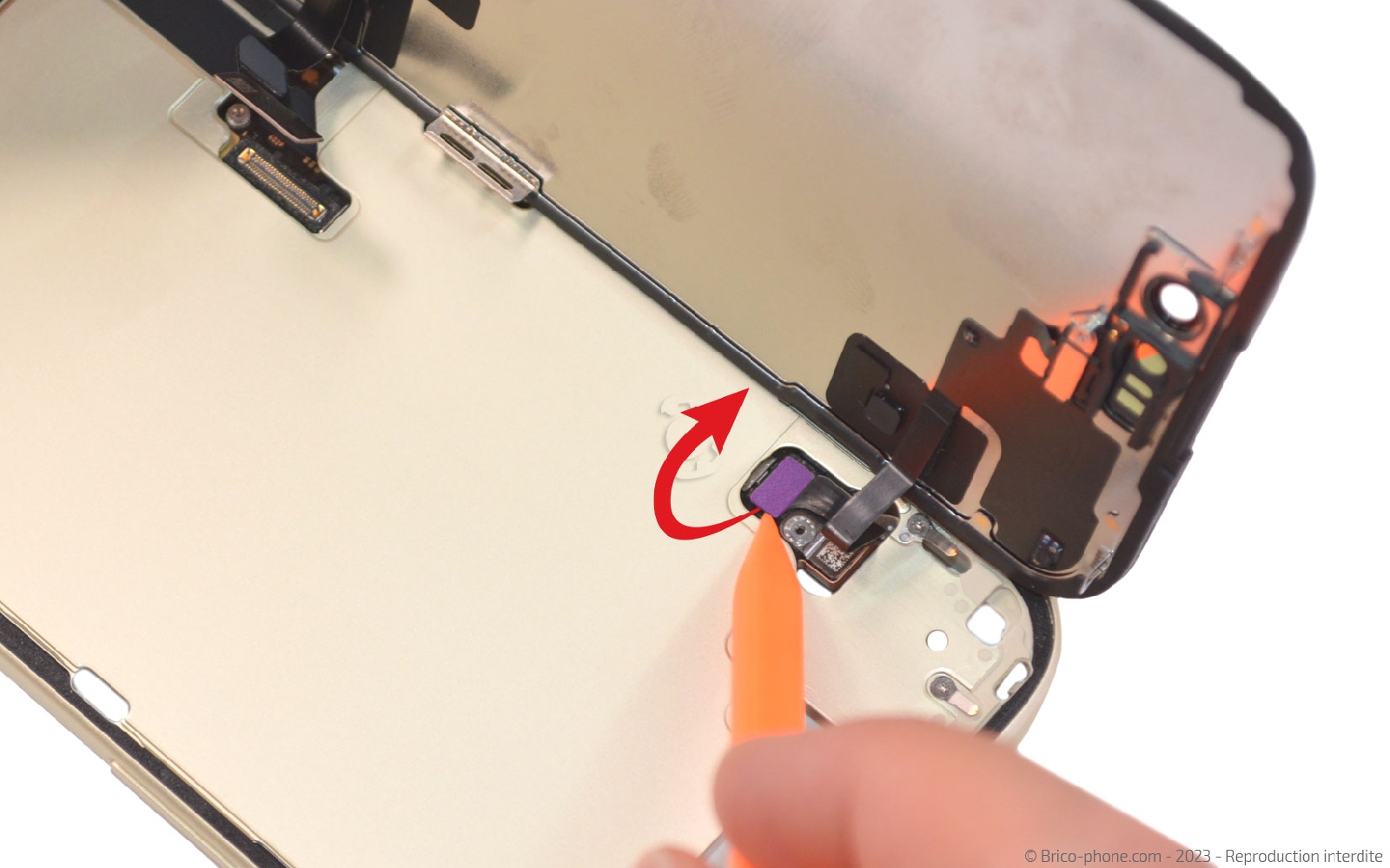

Etape 25 : Débrancher la nappe du capteur d'ambiance
Comme pour l'étape précédente, retirez la vis triwing M1.

Saisissez la plaquette #18 pour libérer la nappe du capteur de luminosité / Micro puis débranchez cette nappe.
Outils du kit utilisés
Outils du kit utilisés

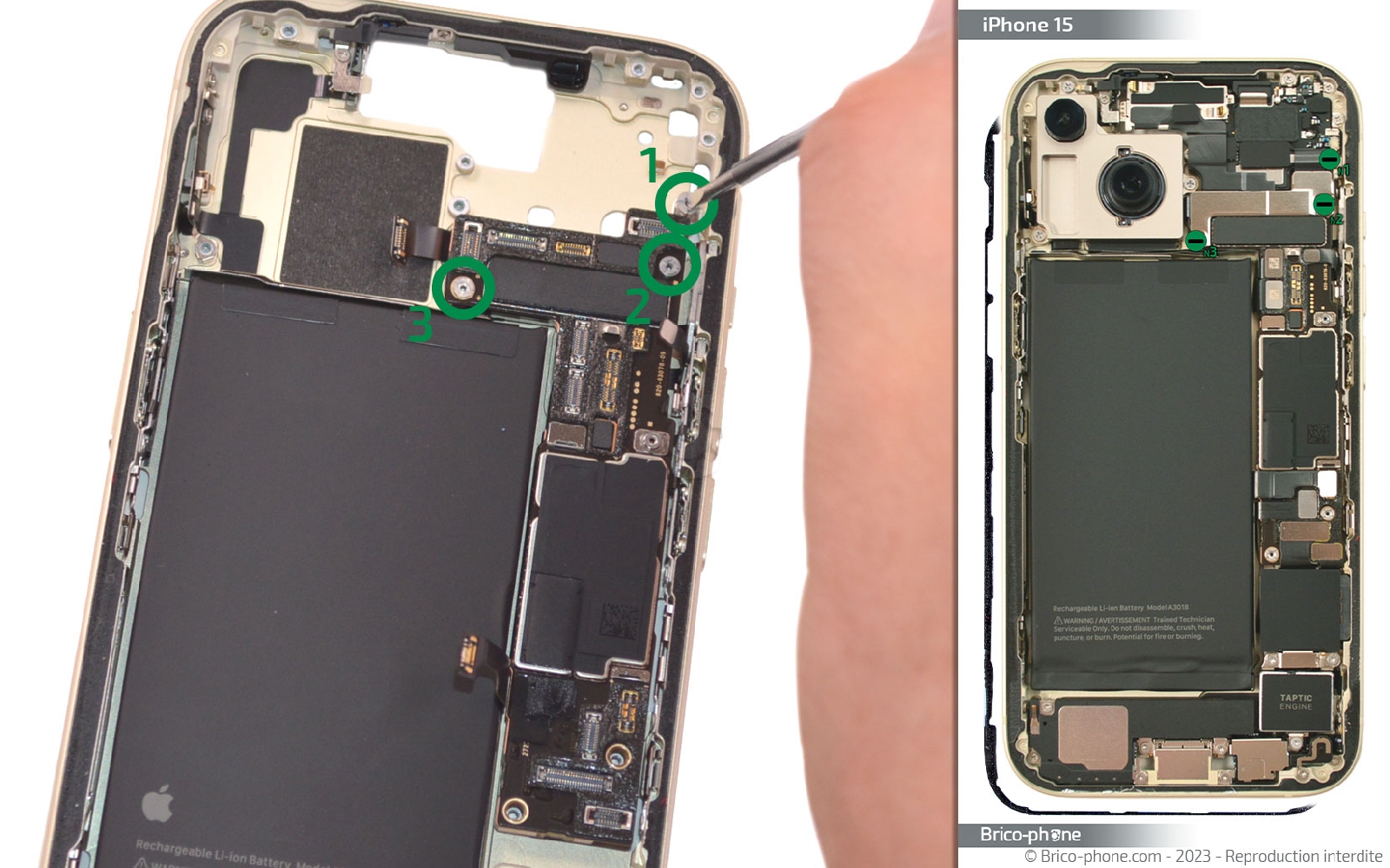

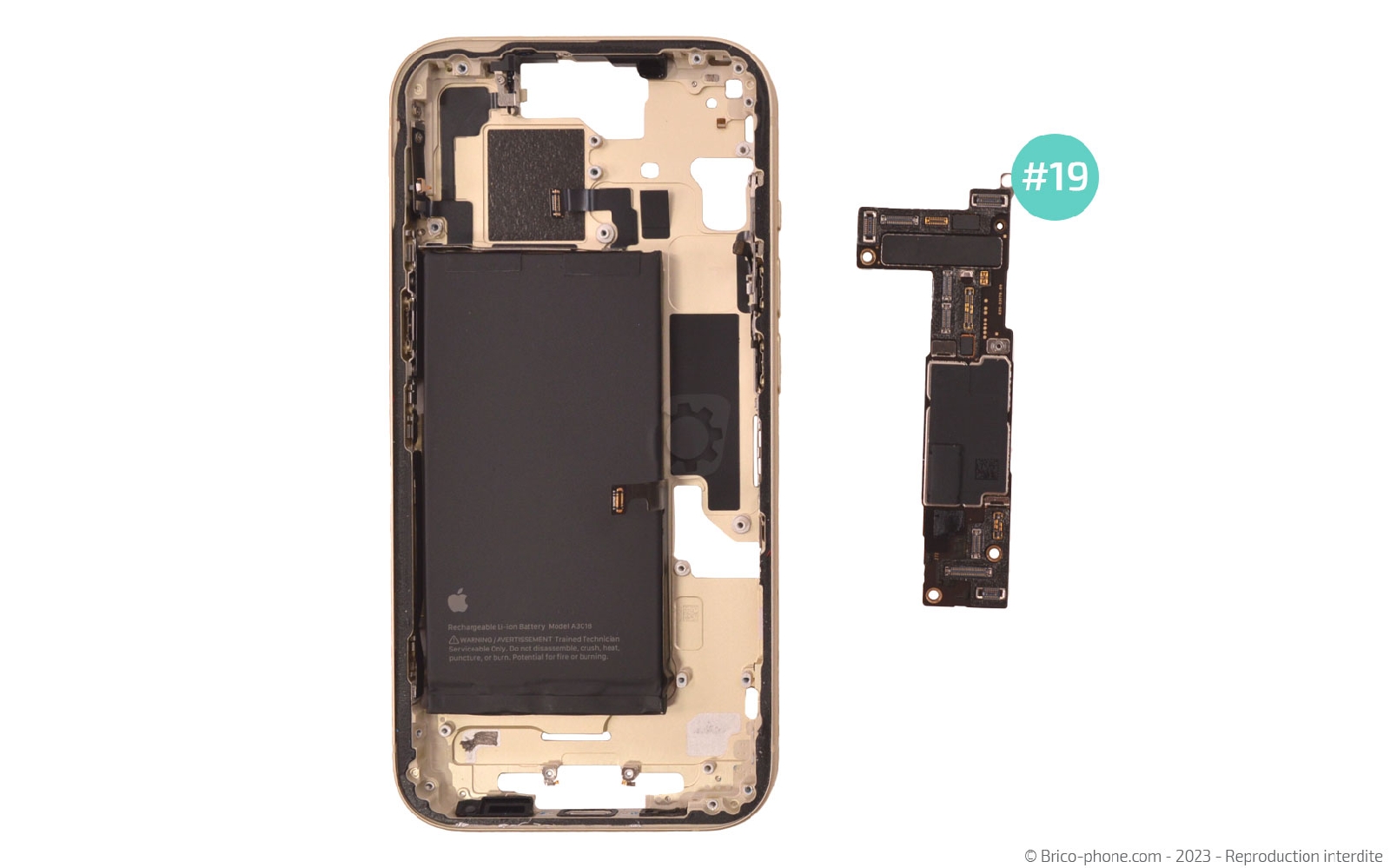

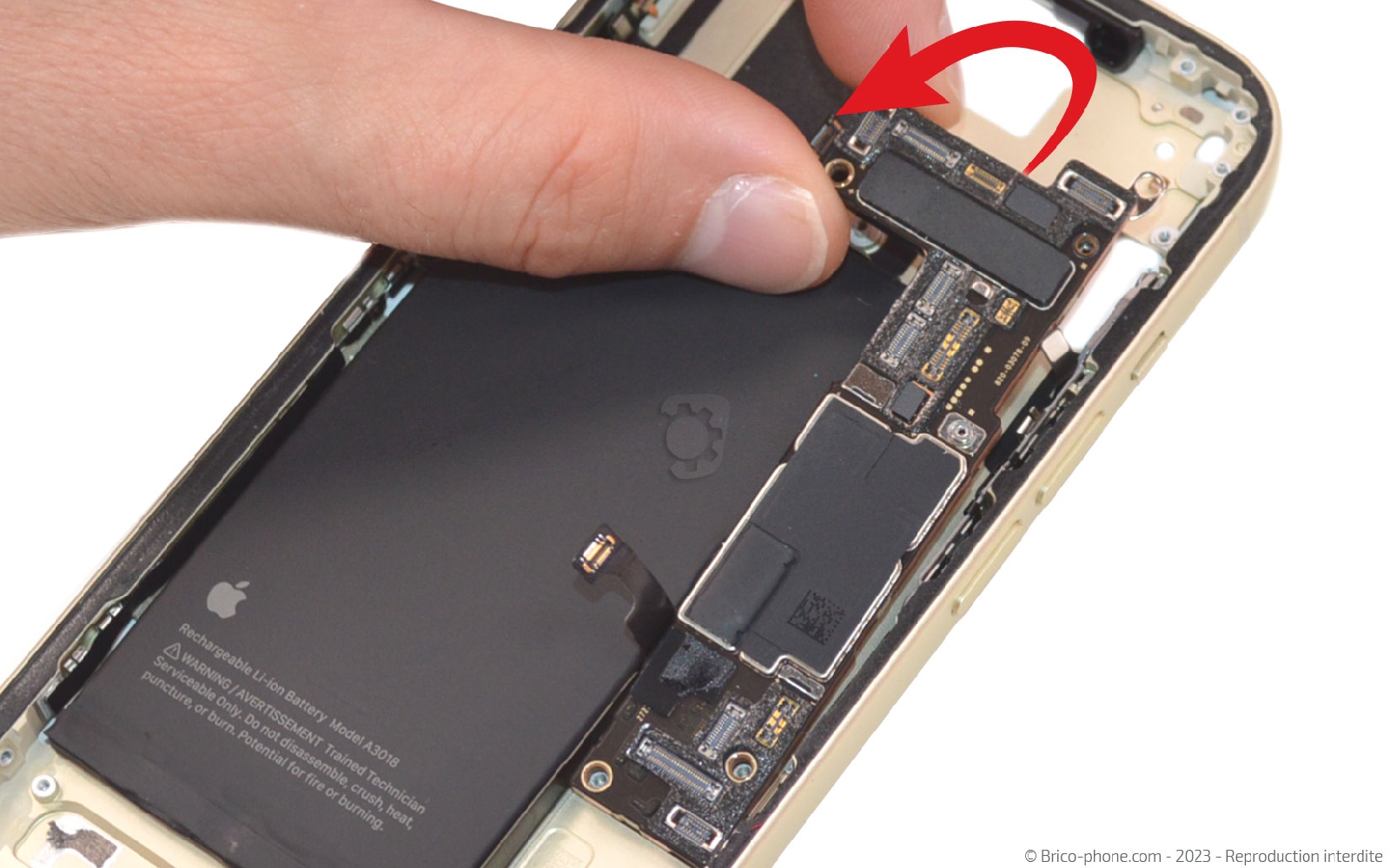

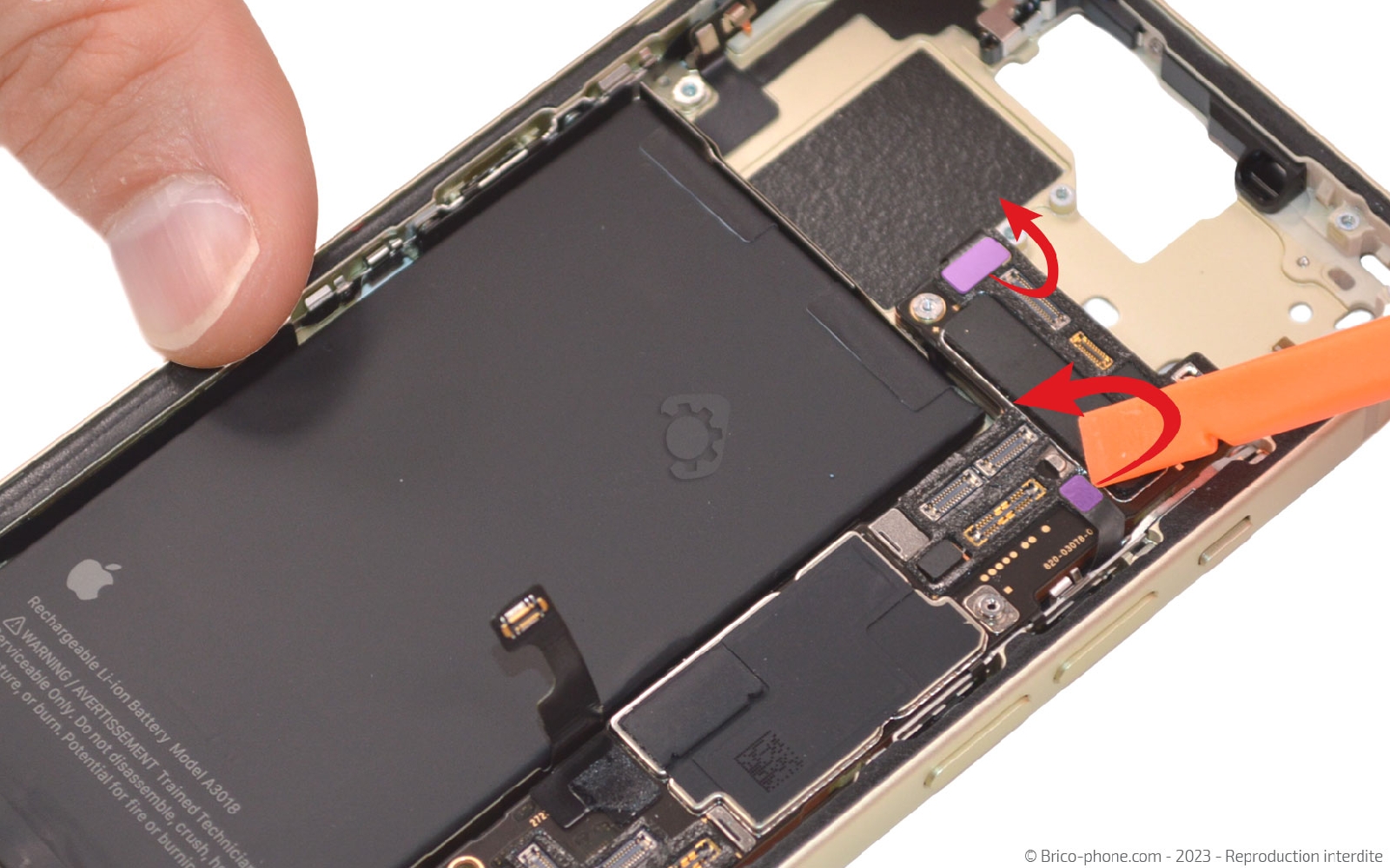

Etape 26 : Libérer la carte mère
Déconnectez les dernières nappes encore connectées sur la carte mère.

Retirez les 3 vis N avec le tournevis plat. Saisissez la carte mère pour la mettre hors du châssis.
Outils du kit utilisés
Outils du kit utilisés

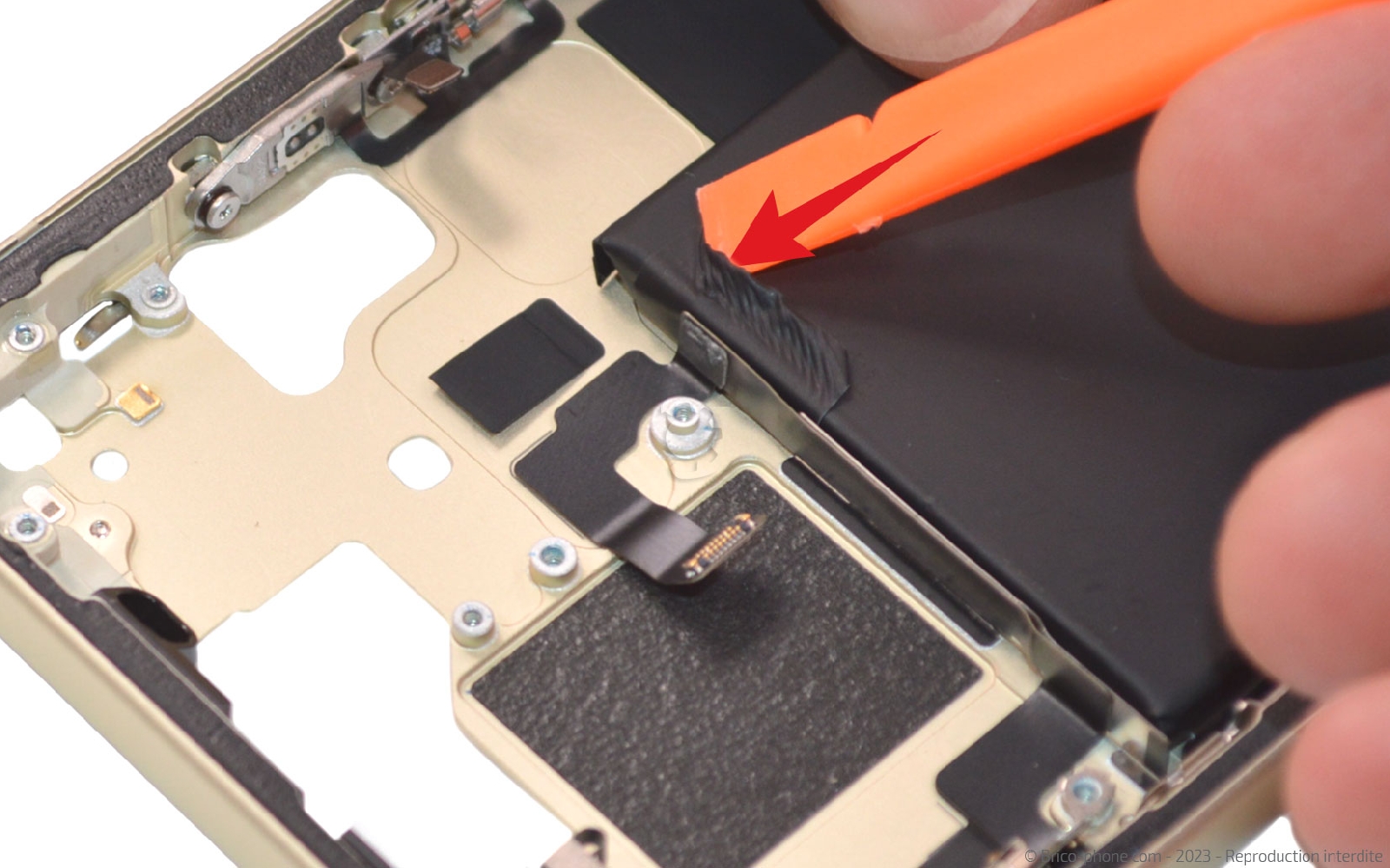

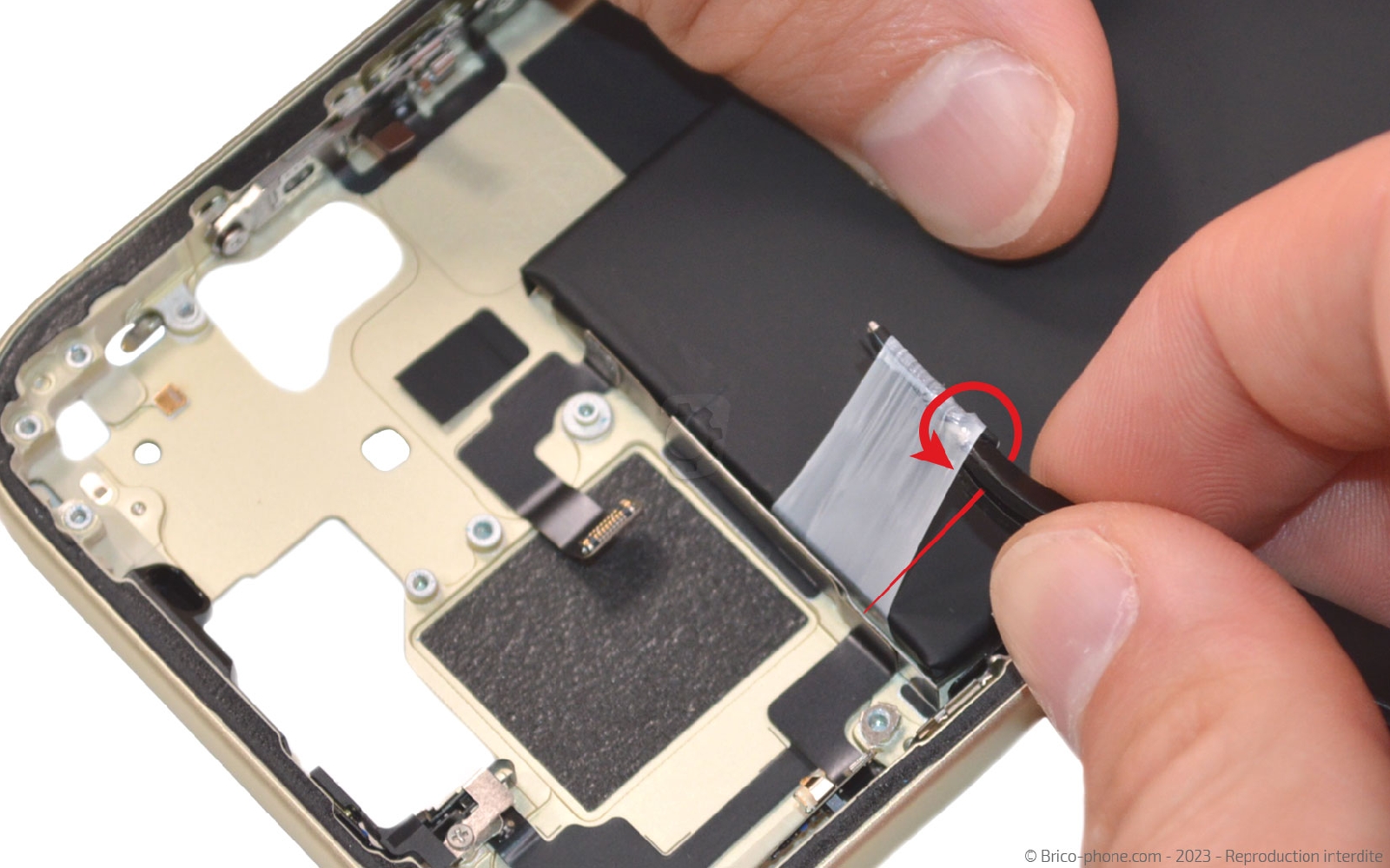

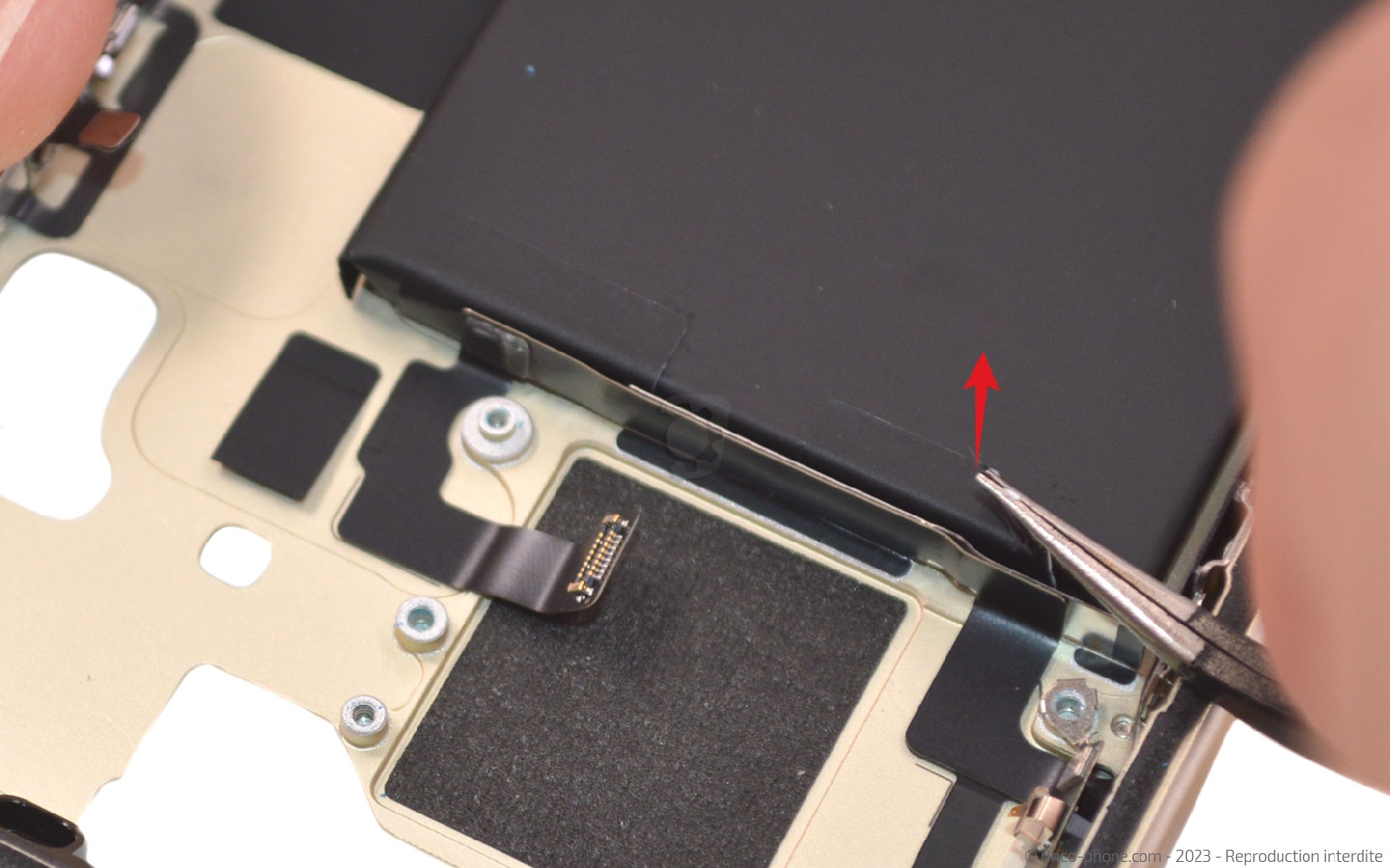

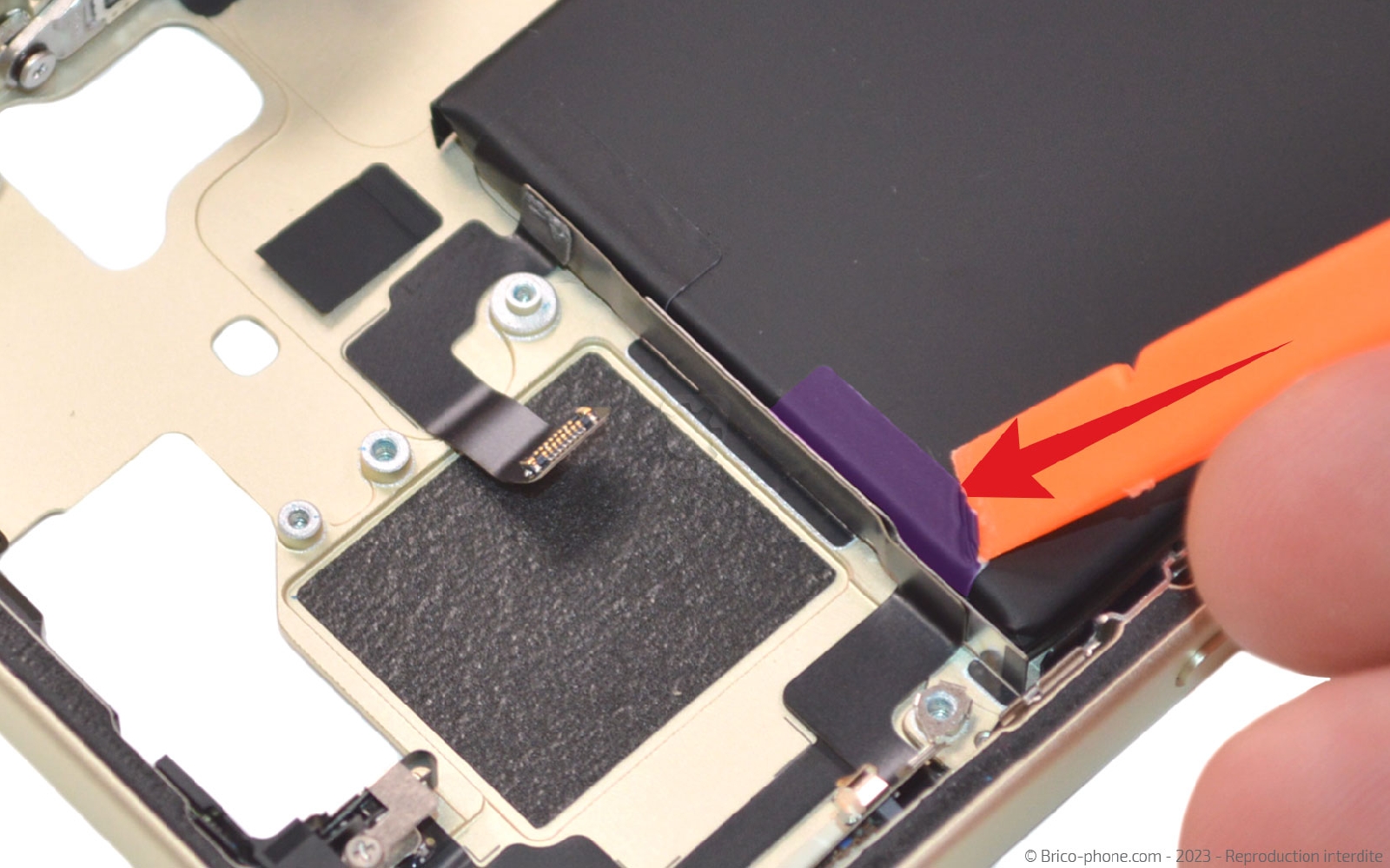

Etape 27 : Ôter les stickers de batterie
Décollez la languette puis saisissez-la avec la pincette. Tirez cette dernière et enroulez la, petit à petit autour de la pincette.

Continuez jusqu'à ce que le sticker soit entièrement sorti. Faites la même chose pour la seconde languette.
Outils du kit utilisés
Outils du kit utilisés

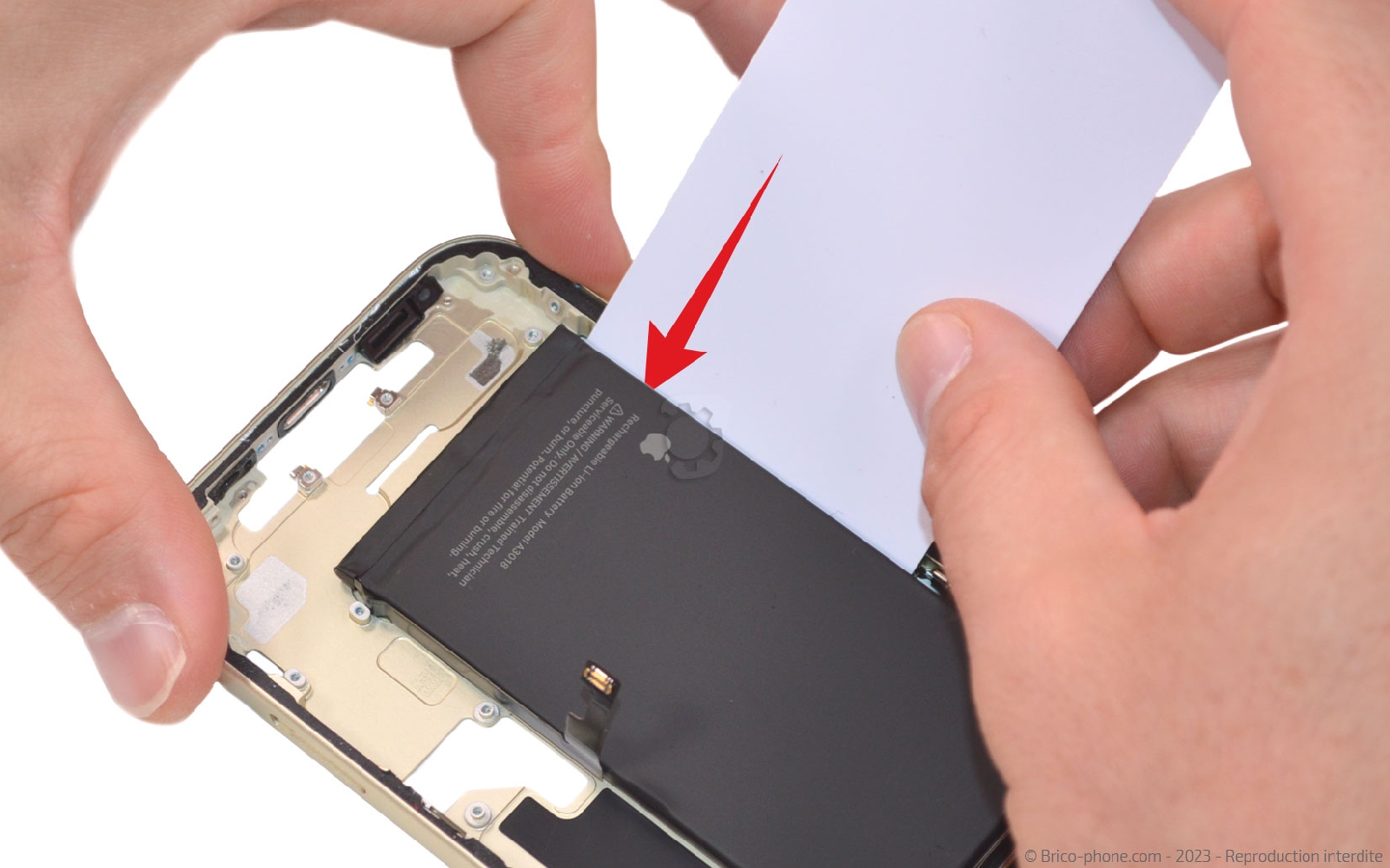

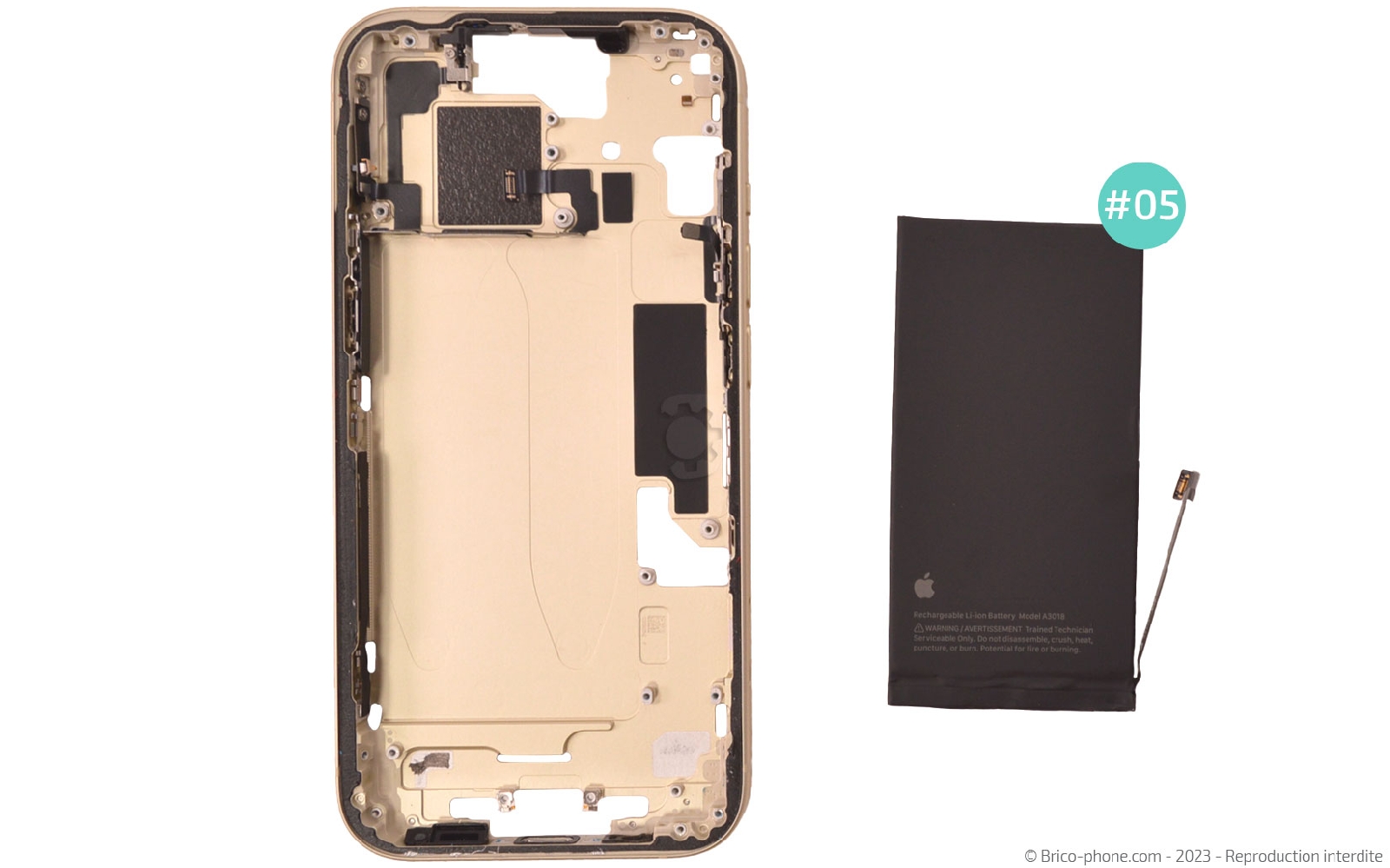

Etape 28 : Sortir la batterie
Glissez la carte PVC sous la batterie pour la décoller du châssis. Si nécessaire, retirez les restes de stickers présents sous le composant.
Outils du kit utilisés
Outils du kit utilisés

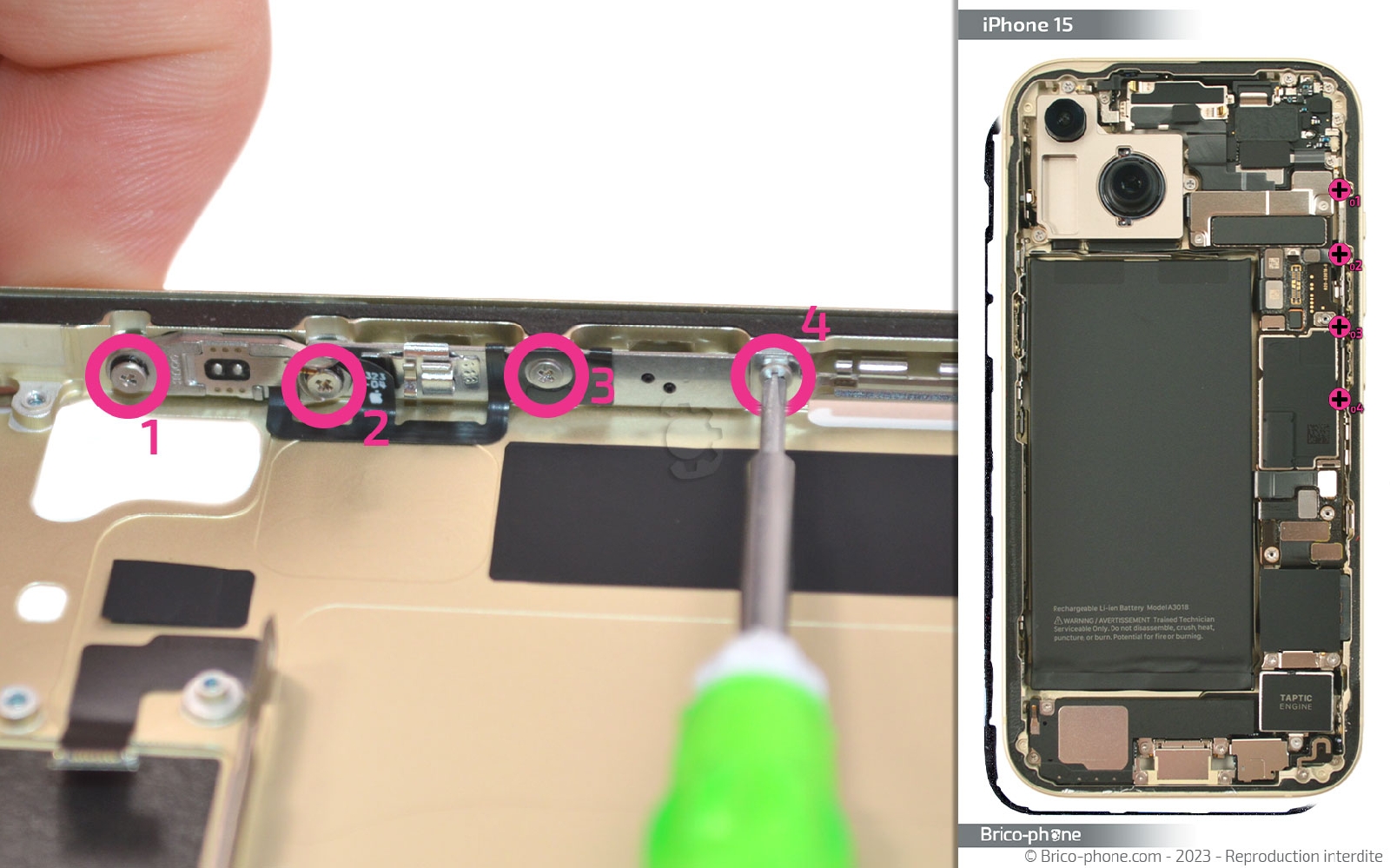

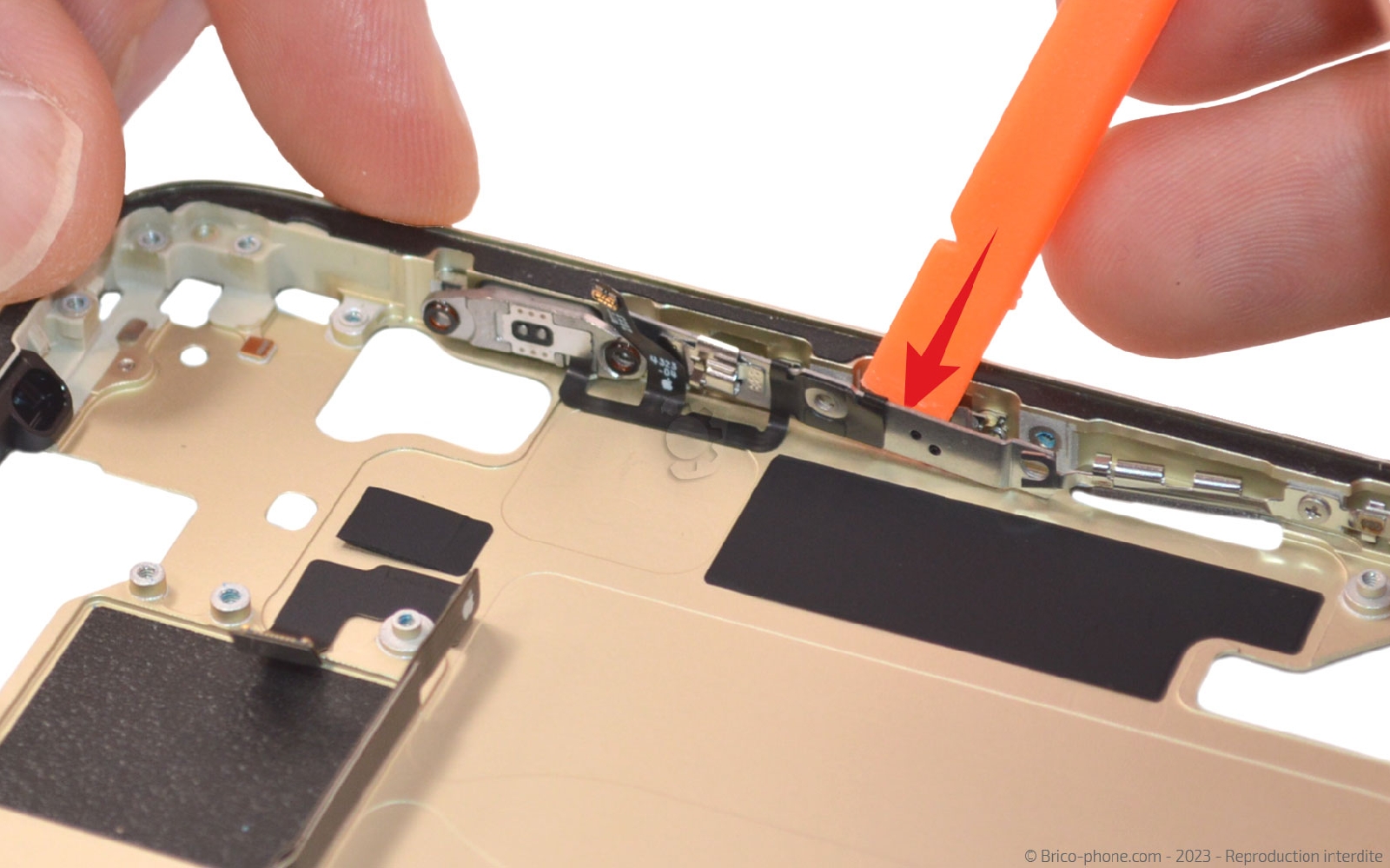

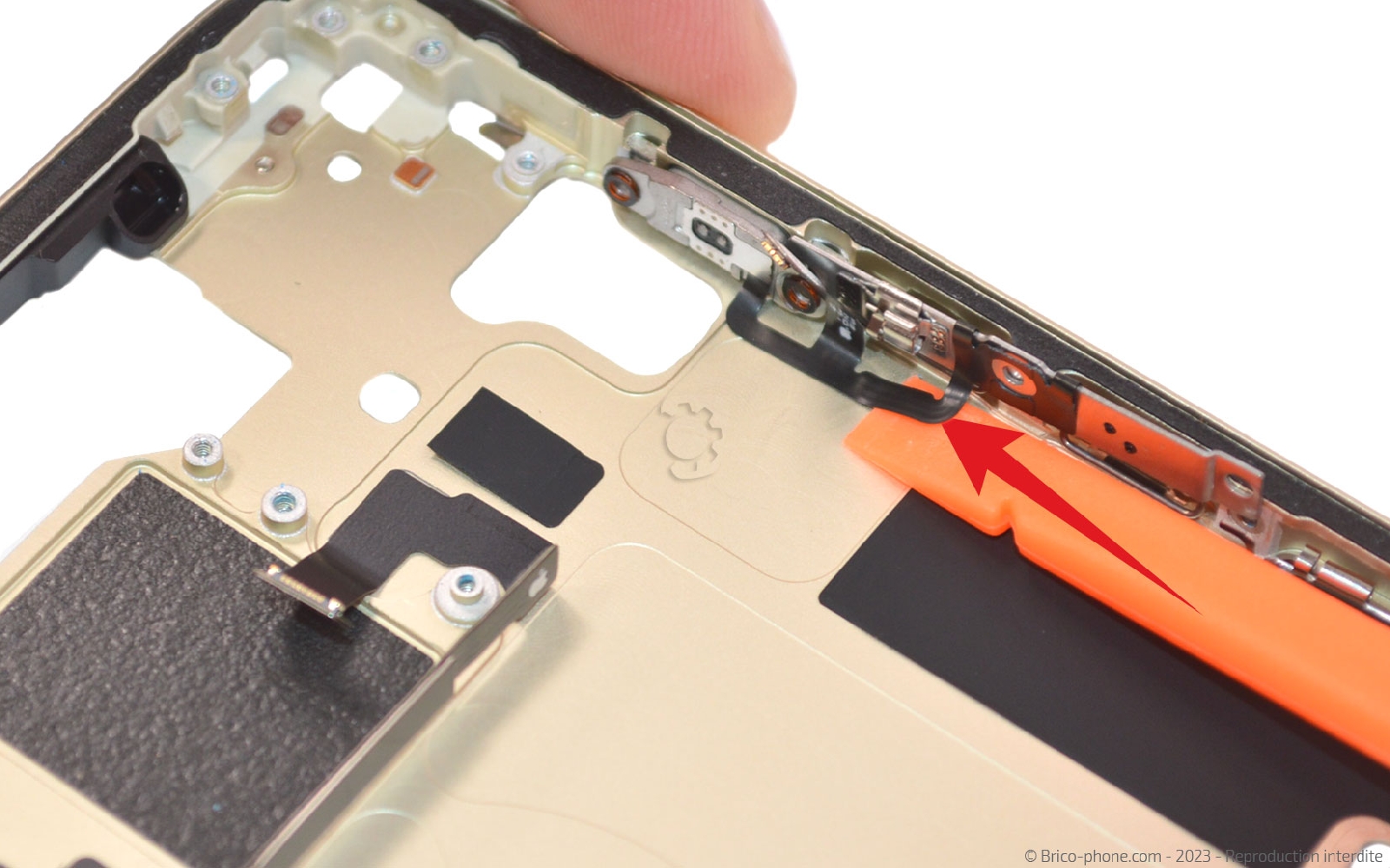

Etape 29 : Décoller la nappe Volume-Vibreur
Sortez les 4 vis cruciforme du support des boutons latéraux. Ensuite, séparez la nappe du châssis avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

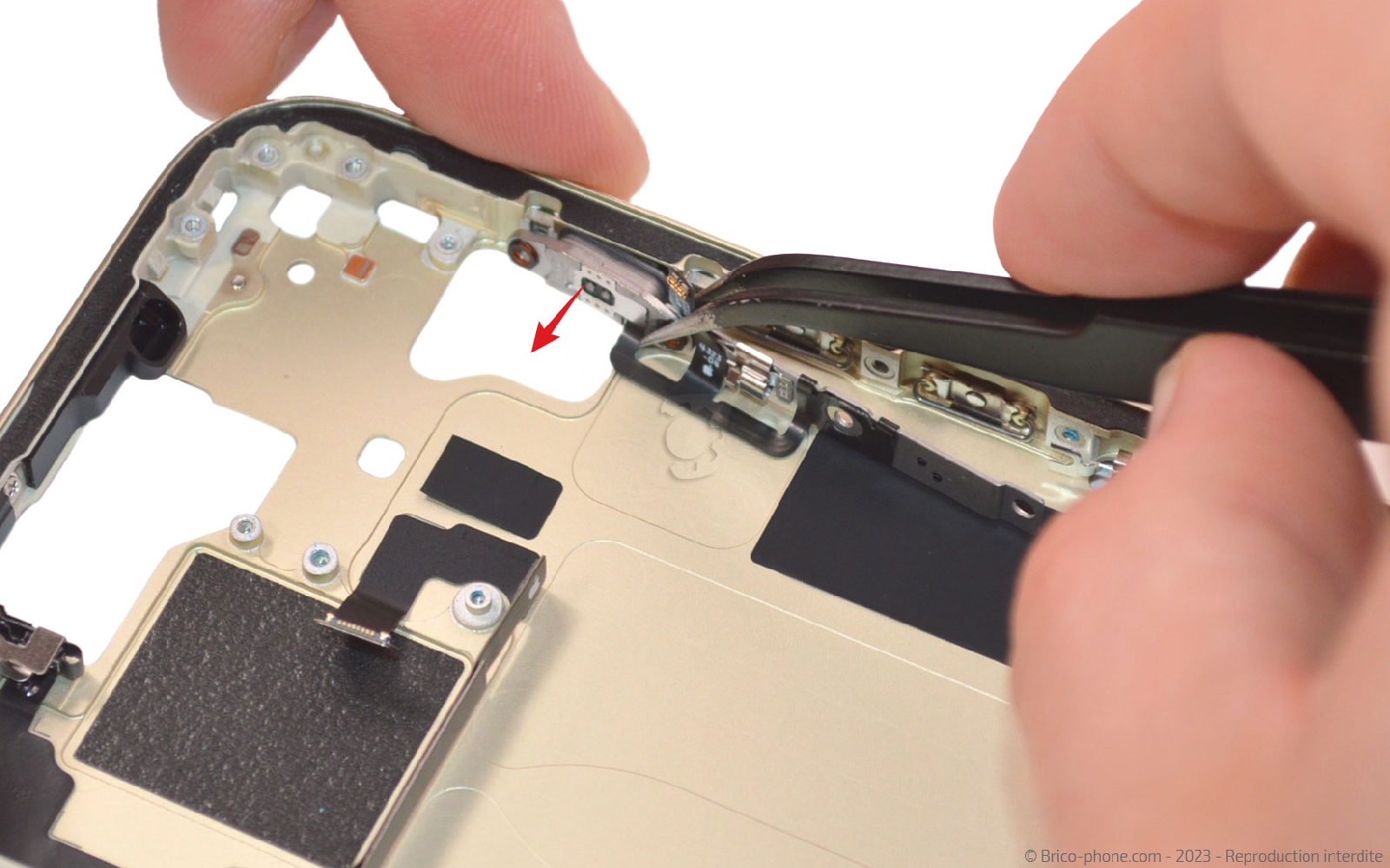

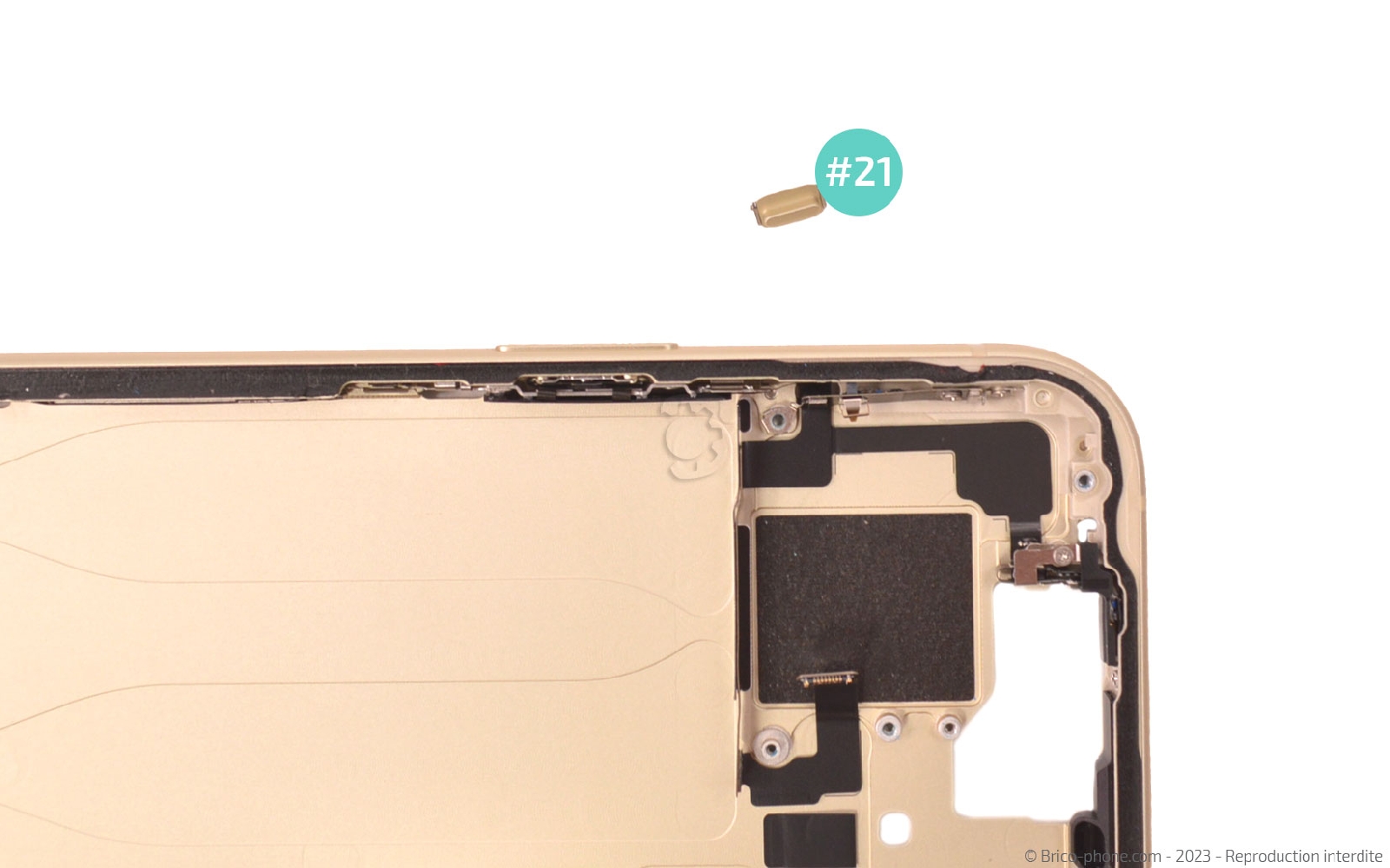

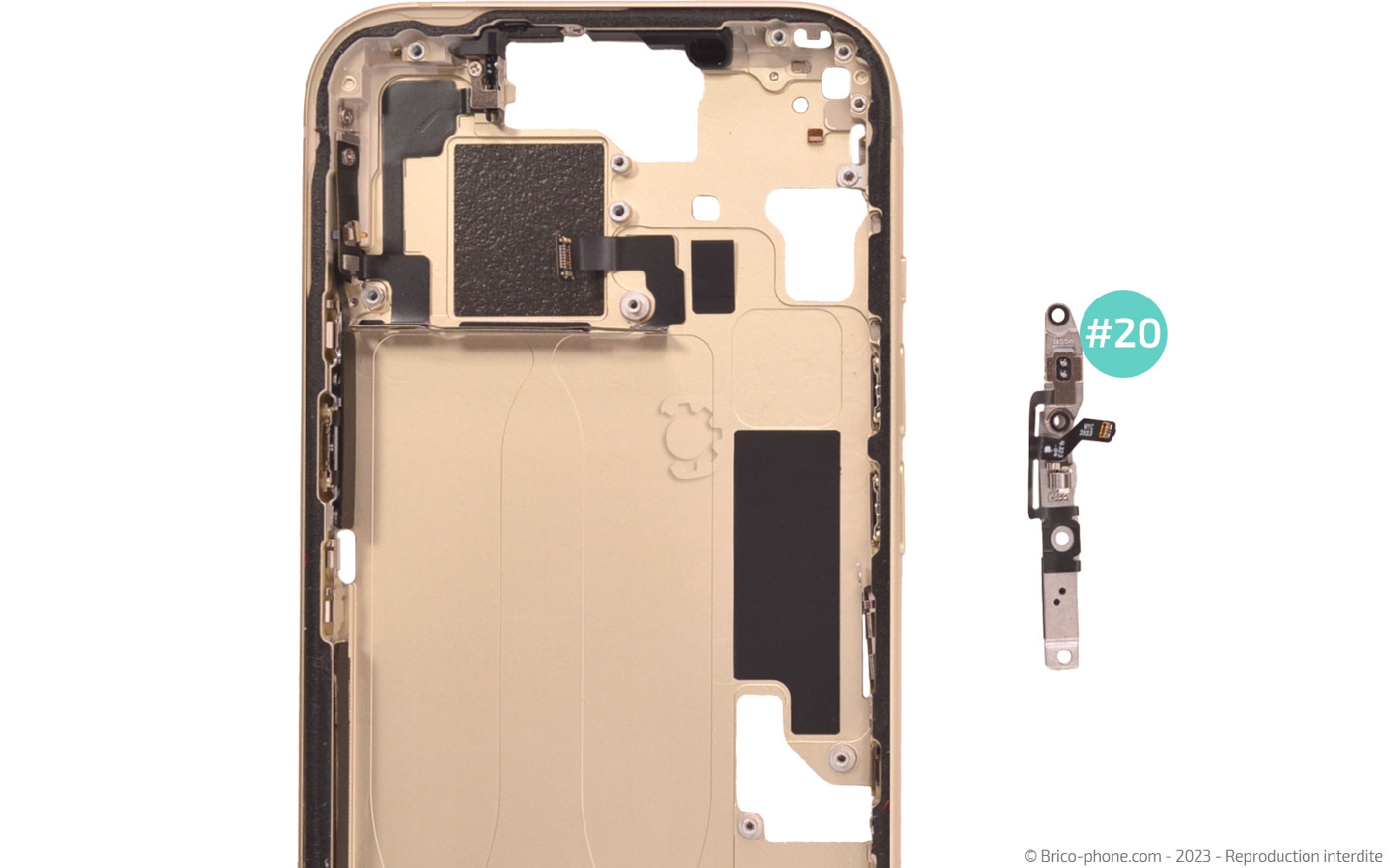

Etape 30 : Récupérer le bouton Vibreur

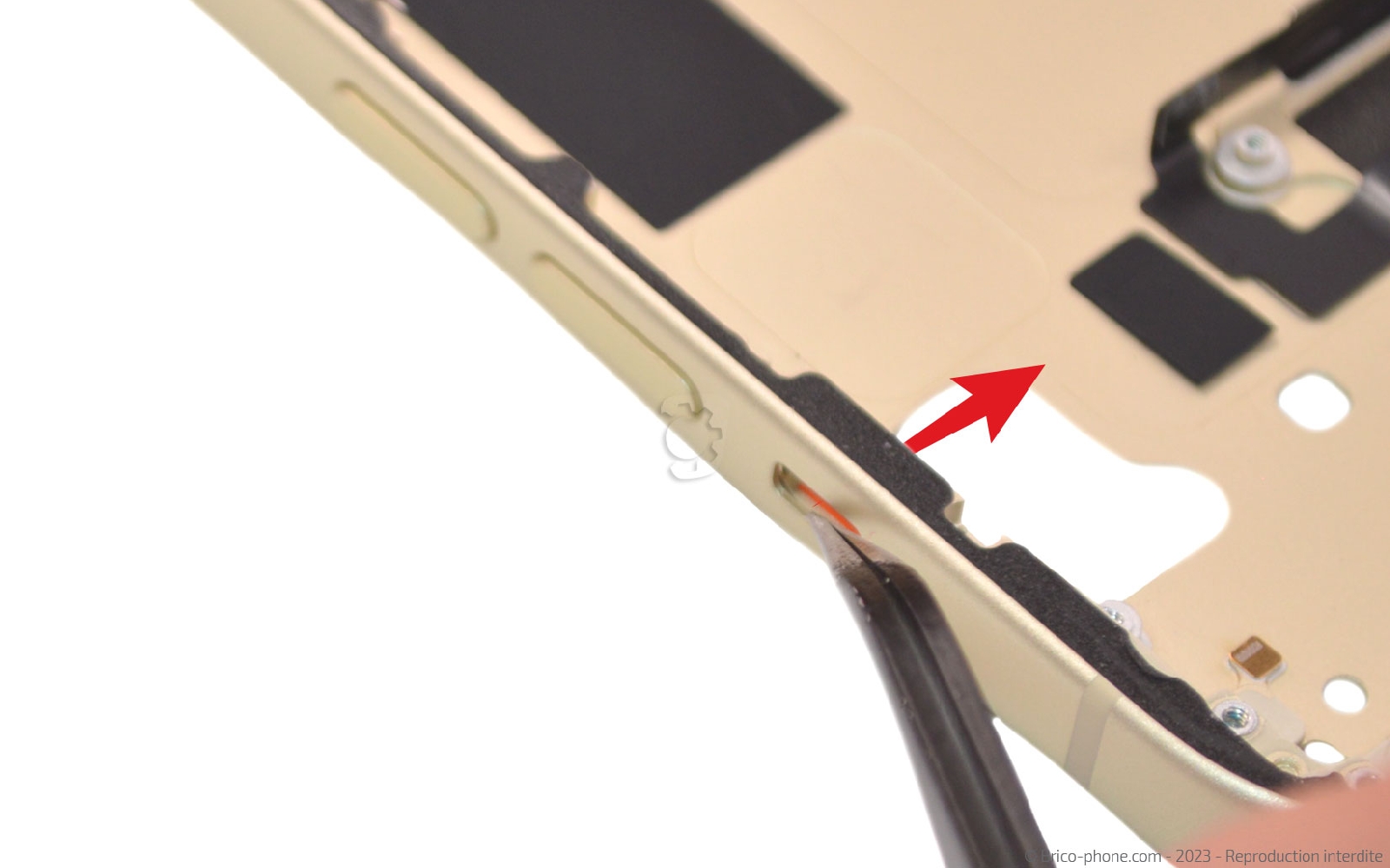

Sortez le support du bouton de son emplacement en vous aidant de la pincette.

Récupérez
Outils du kit utilisés
Outils du kit utilisés

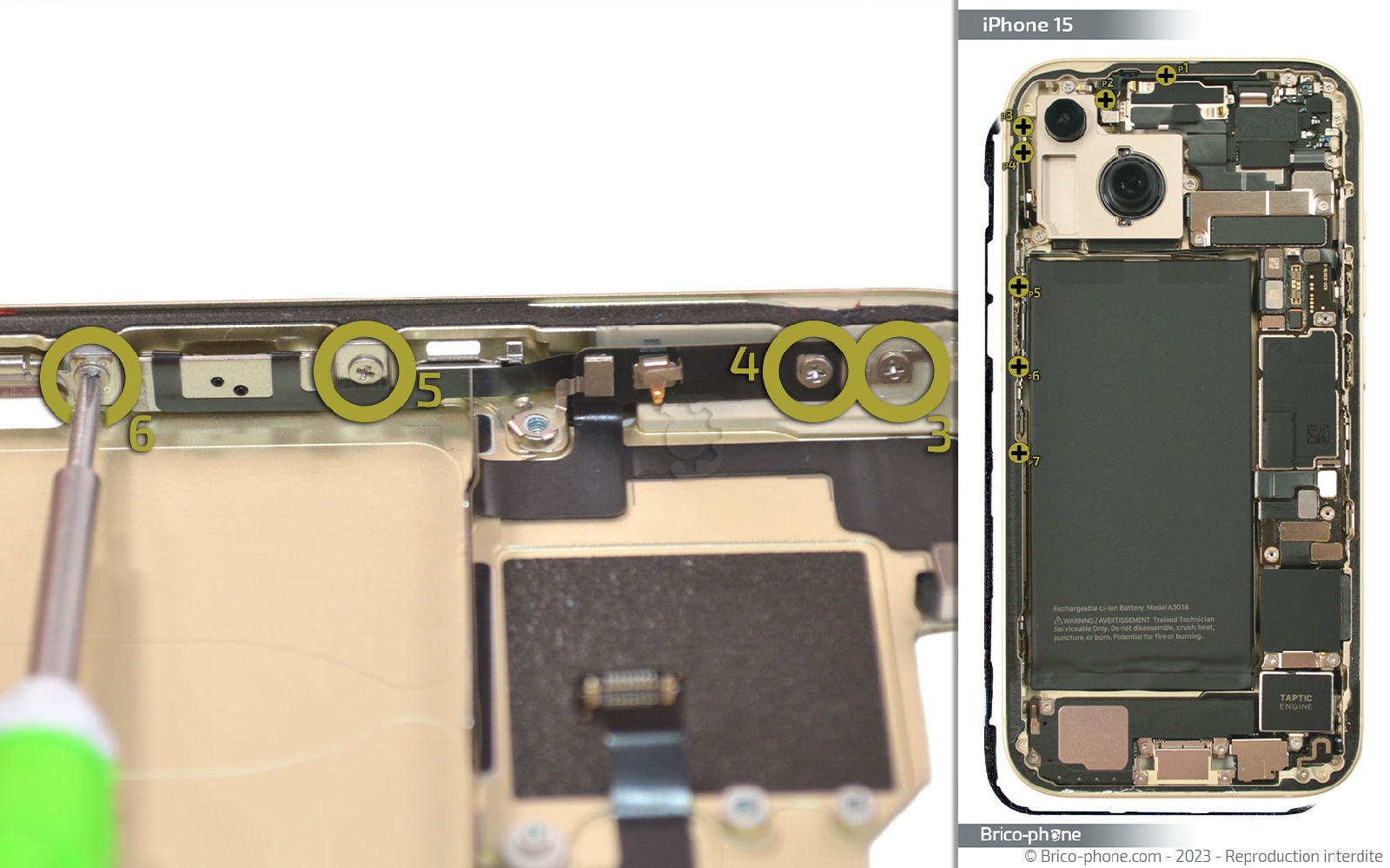

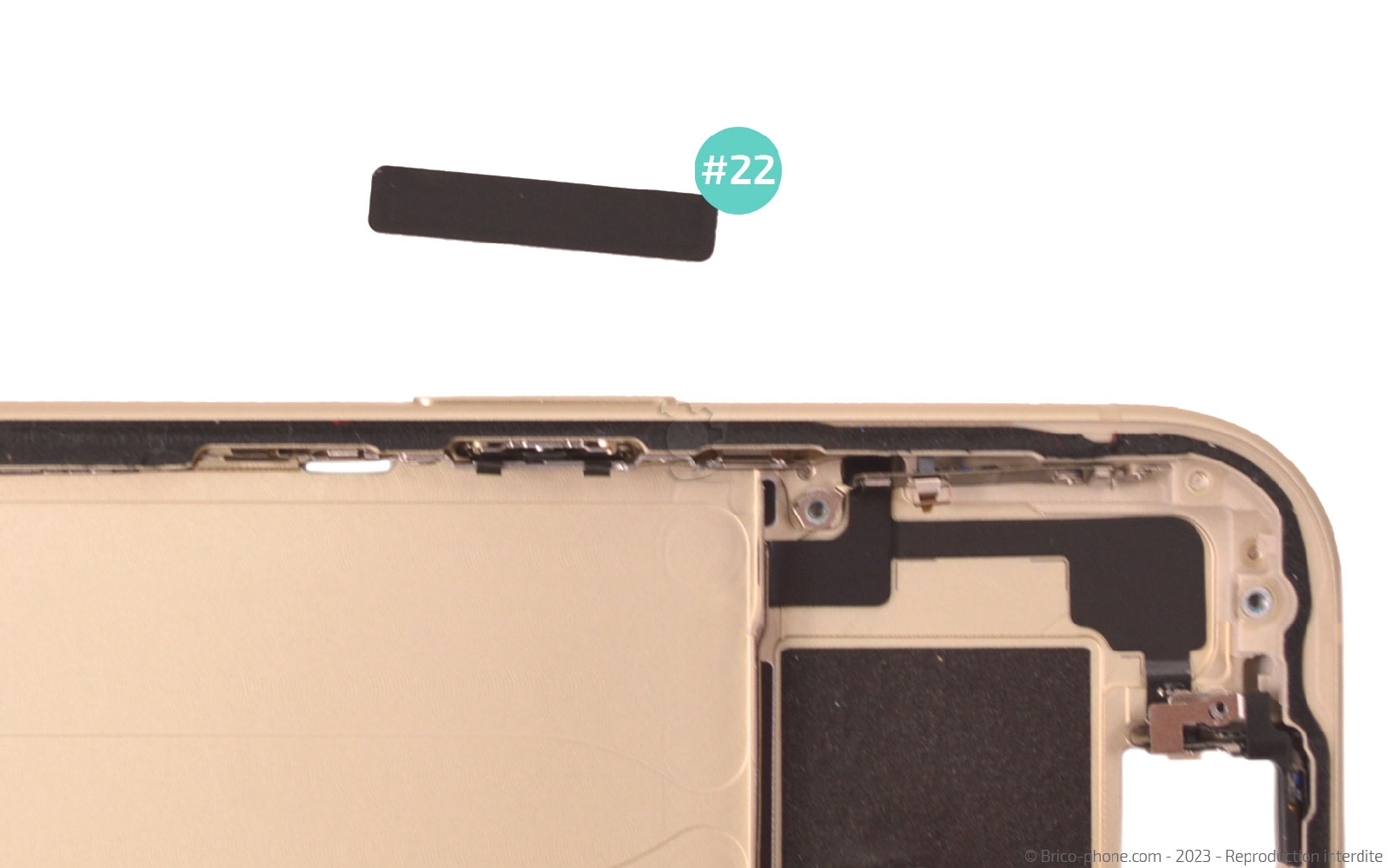

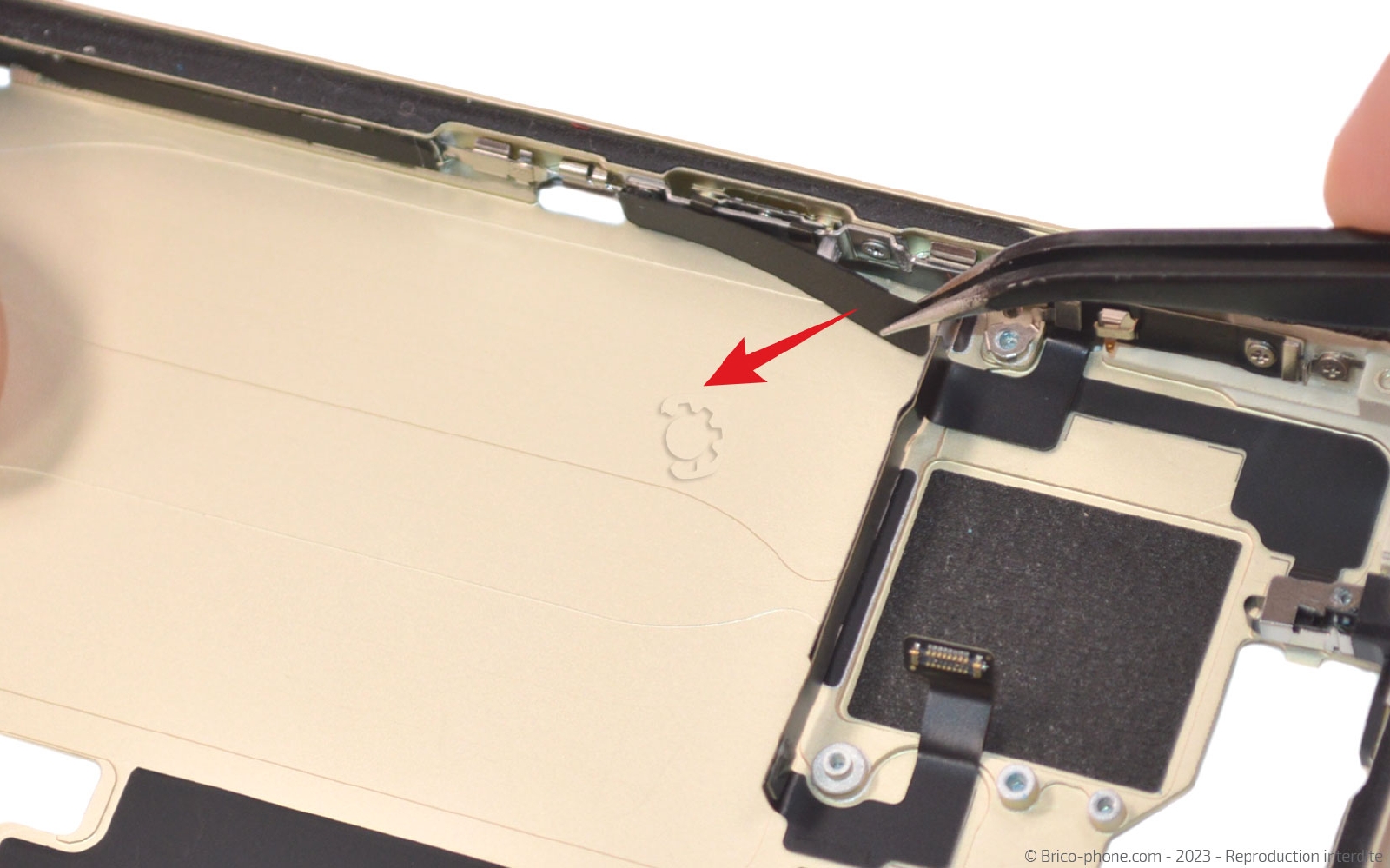

Etape 31 : Dévisser la plaquette du bouton Power
Décollez l'adhésif noir puis ôtez les vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

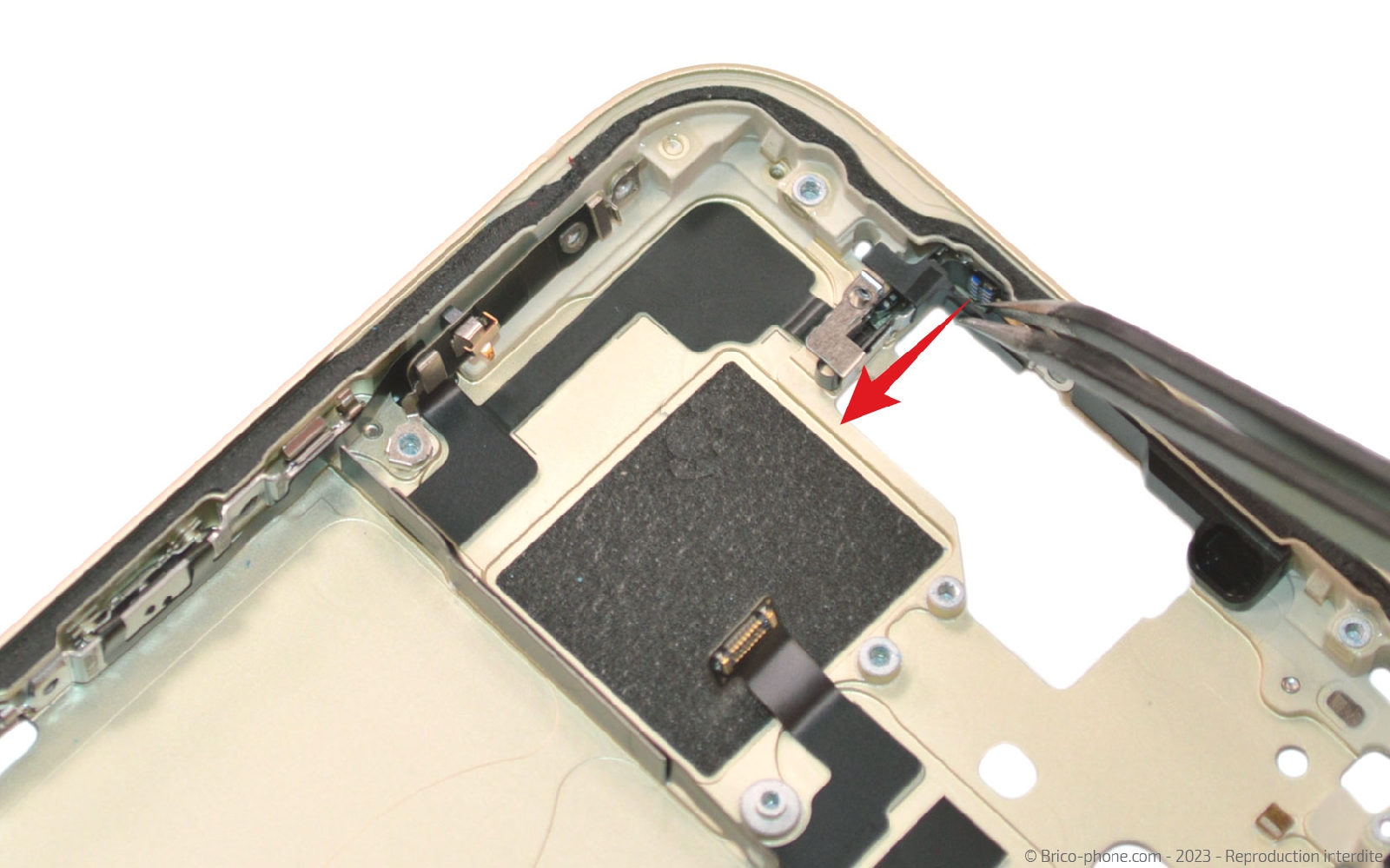

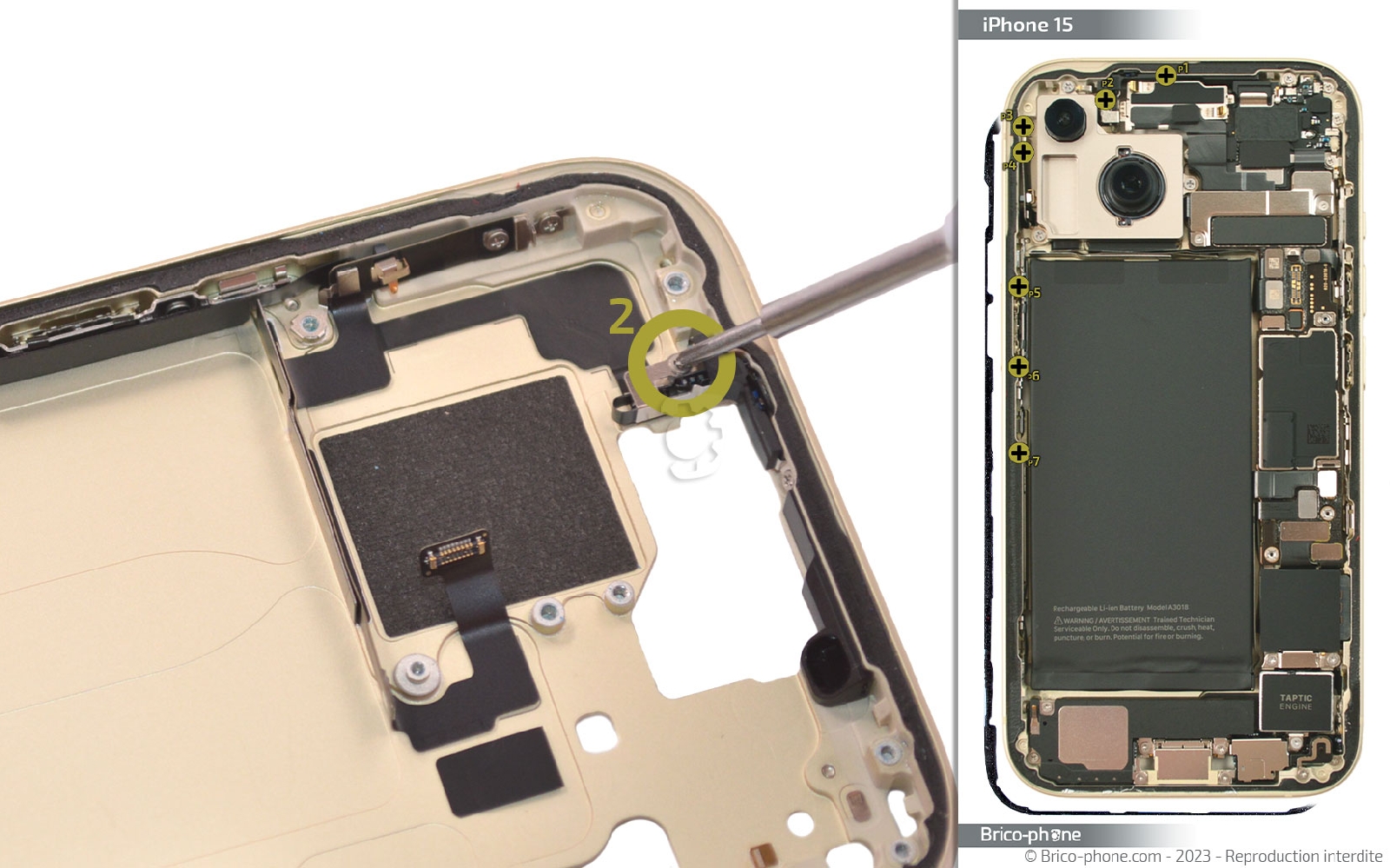

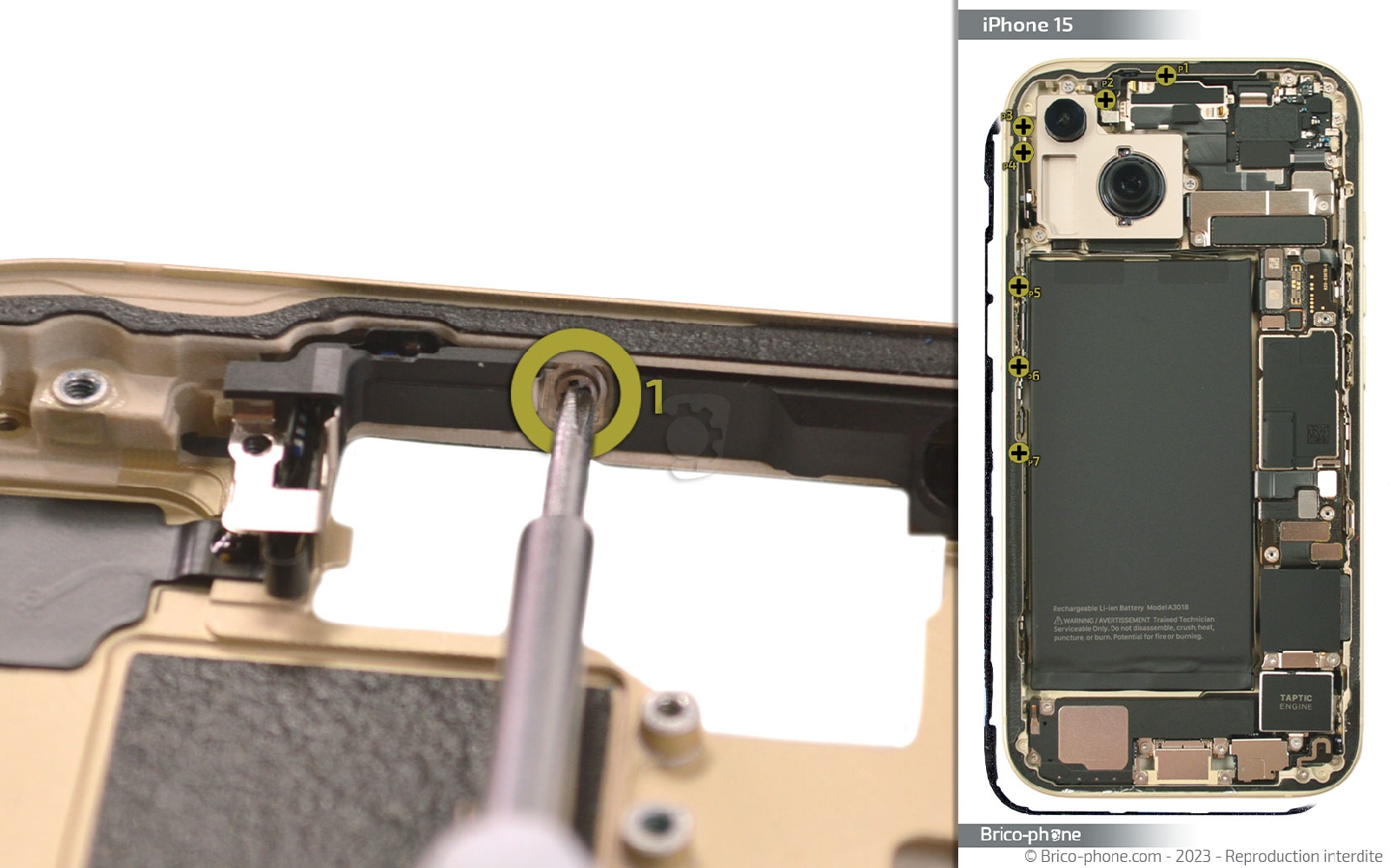

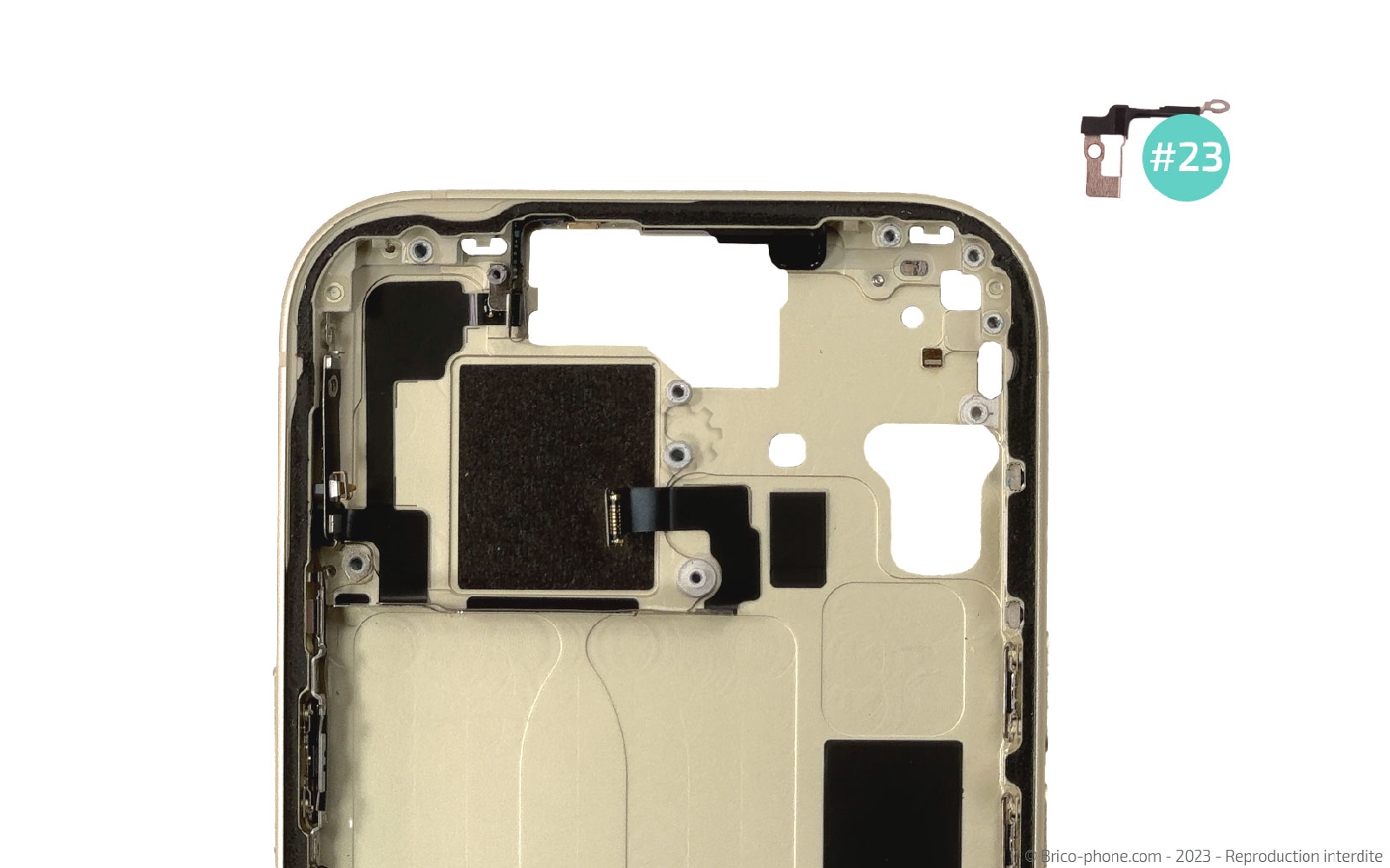

Etape 32 : Retirer le support 23
Toujours avec le même tournevis, enlevez les vis P1 et P2. Récupérez le support #23 avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés

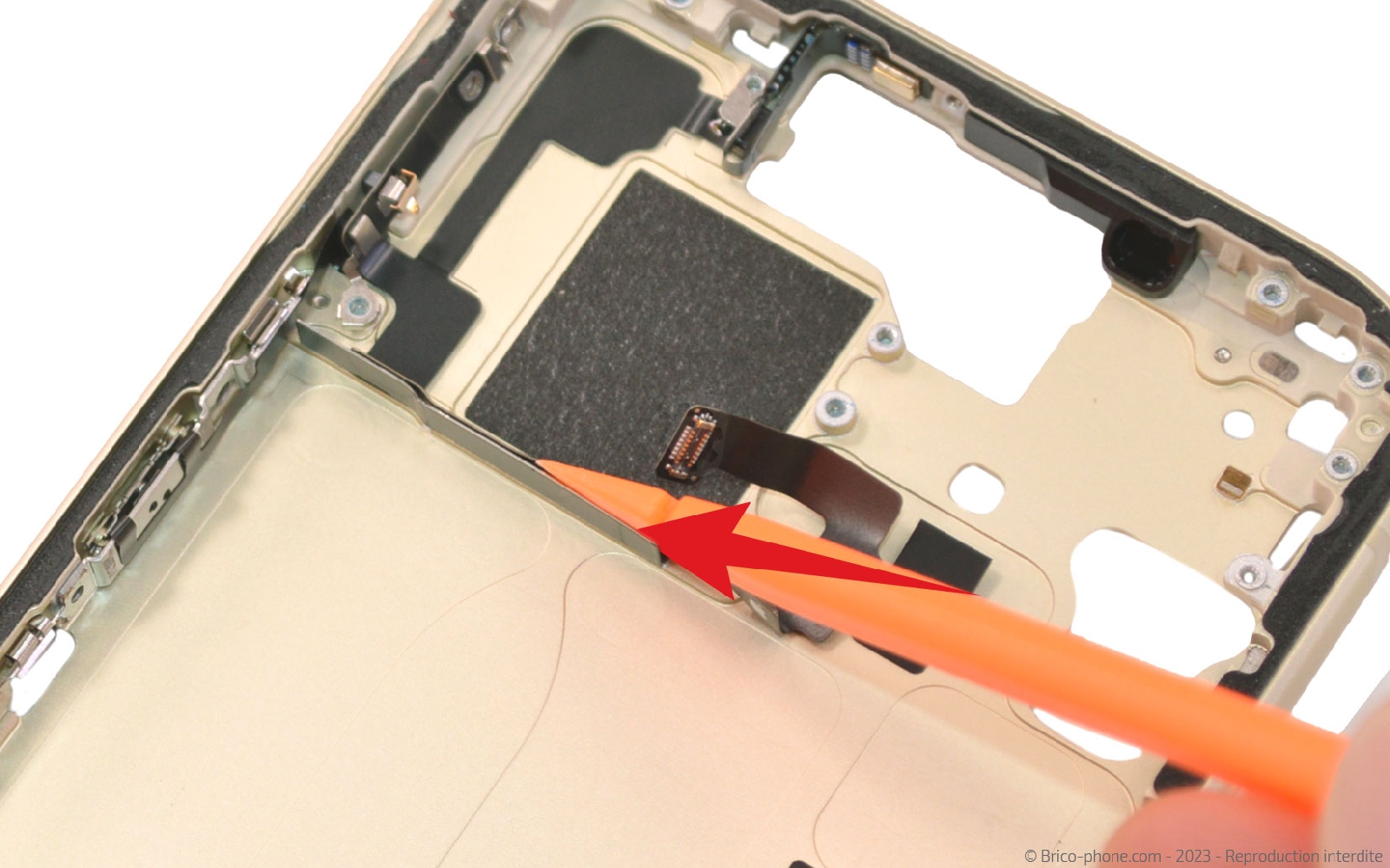

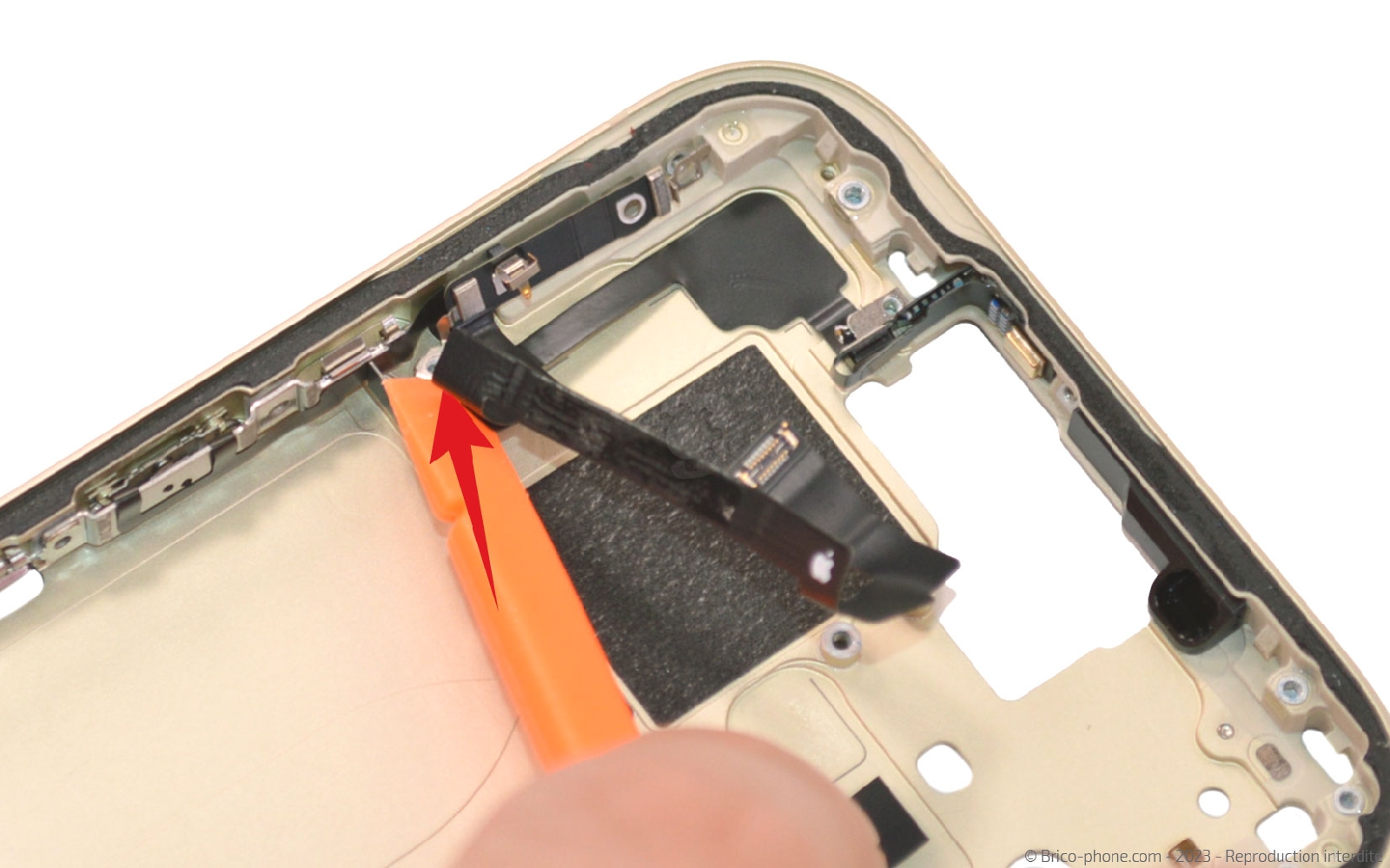

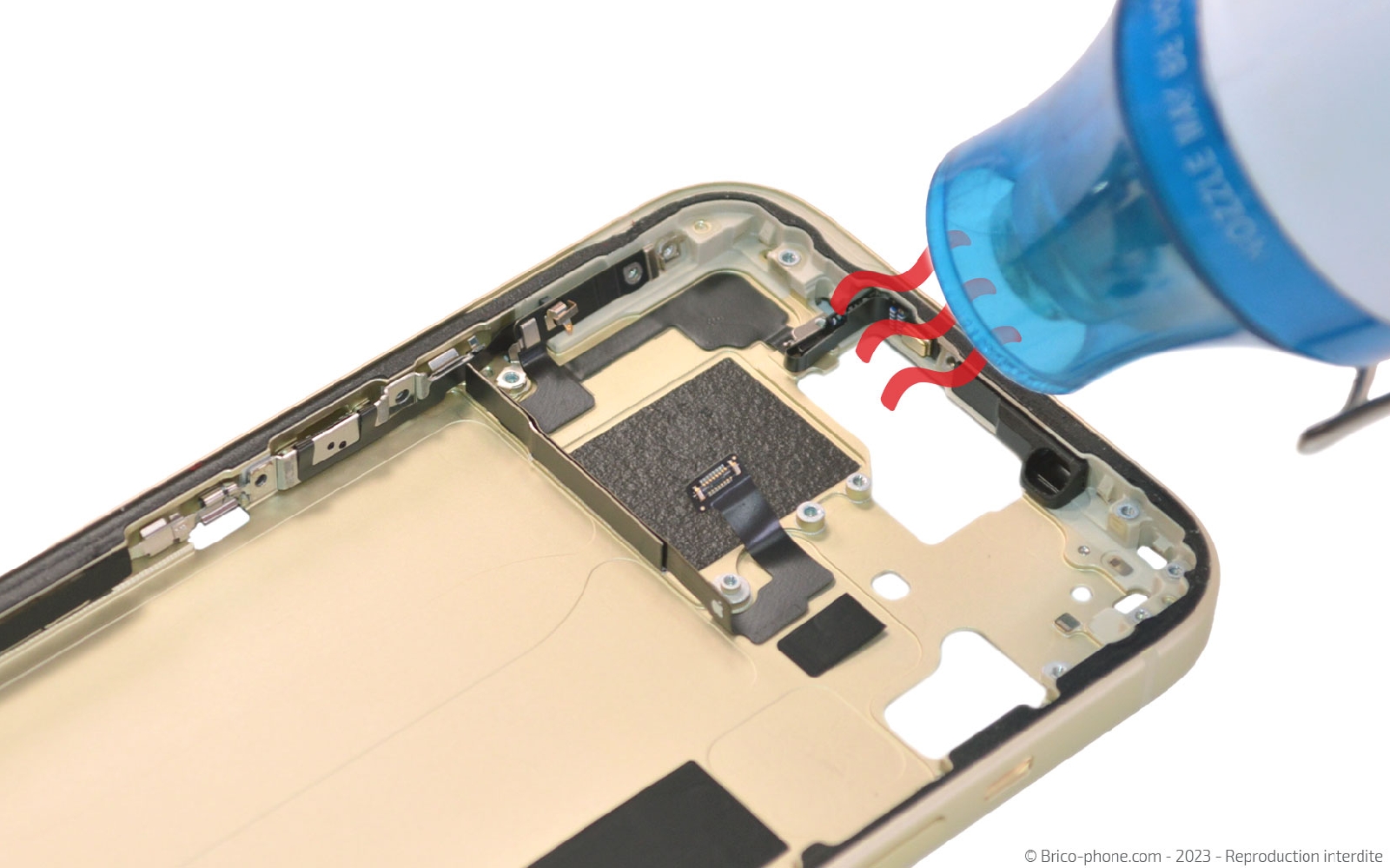

Etape 33 : Commencer à décoller la nappe Power

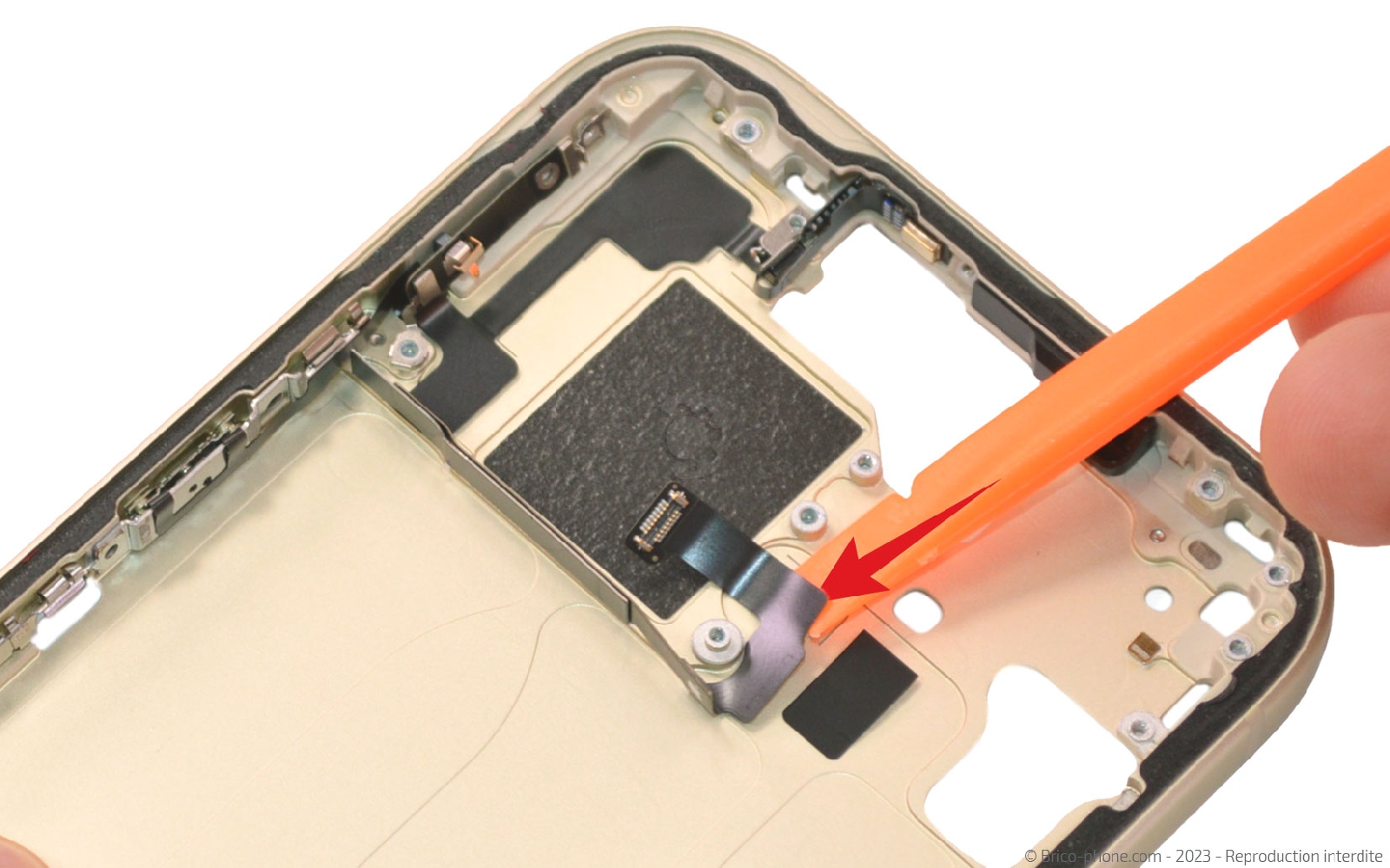

Chauffez la nappe pour pouvoir ramollir son sticker. Glissez le levier sous le composant pour le détacher du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

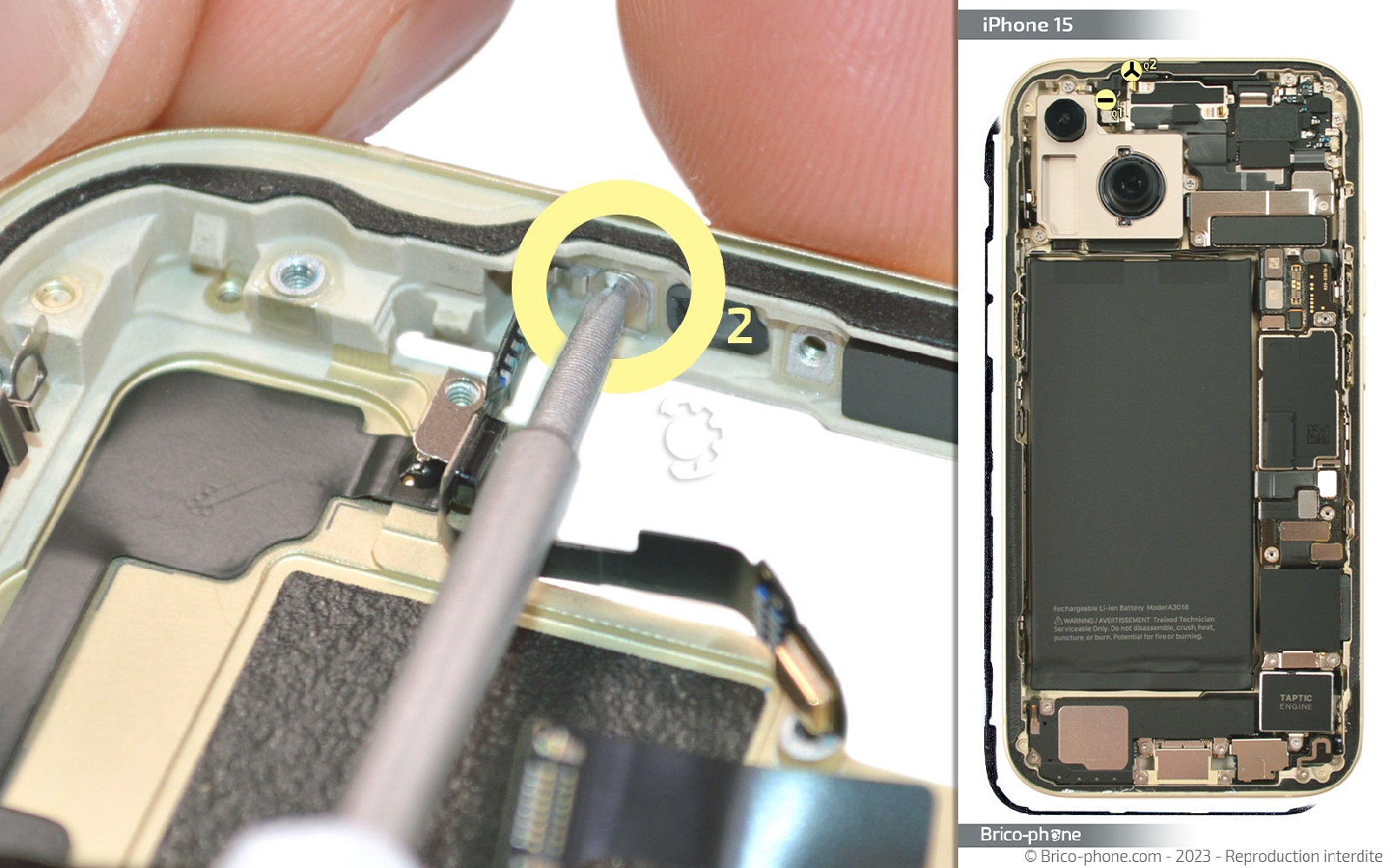

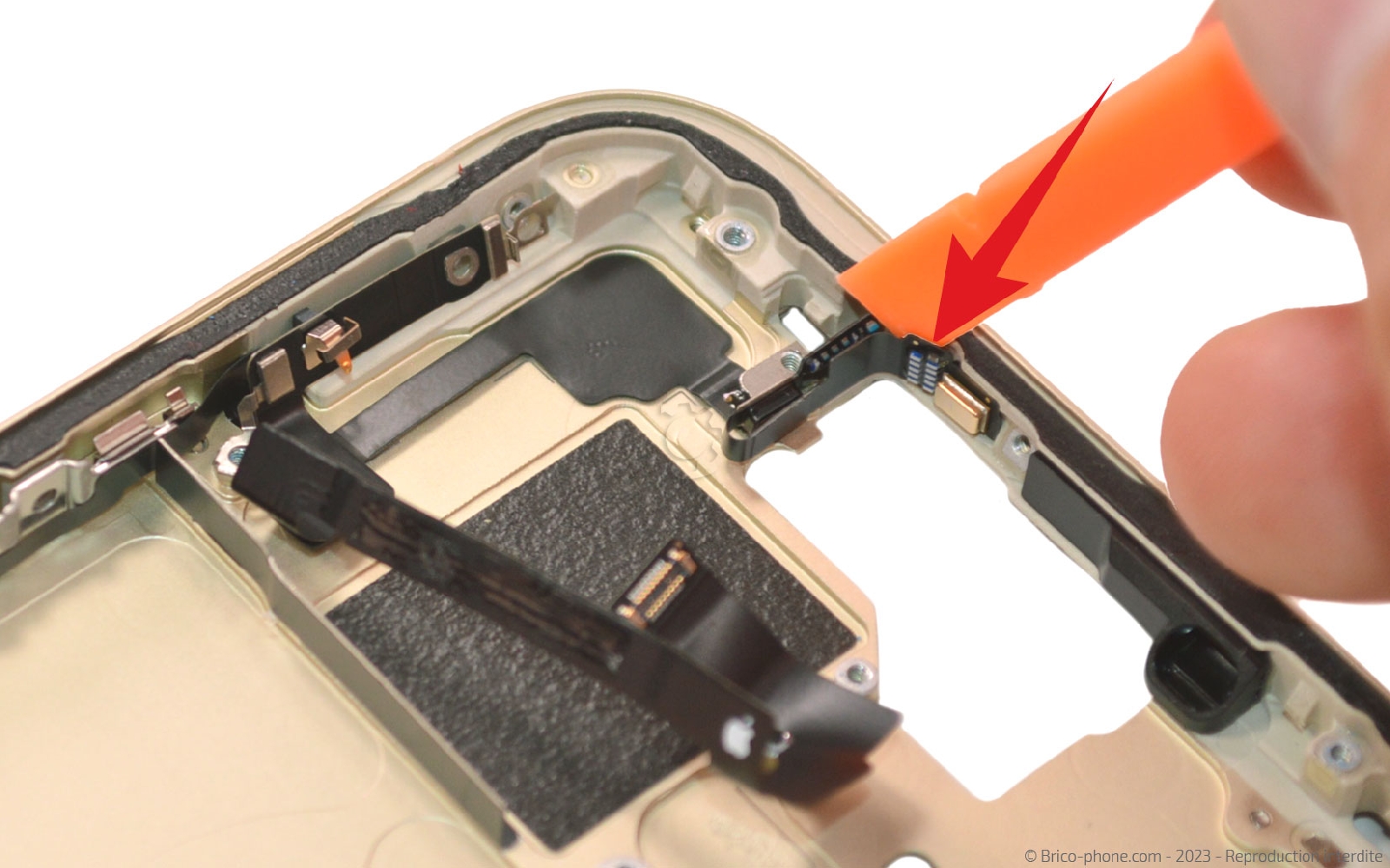

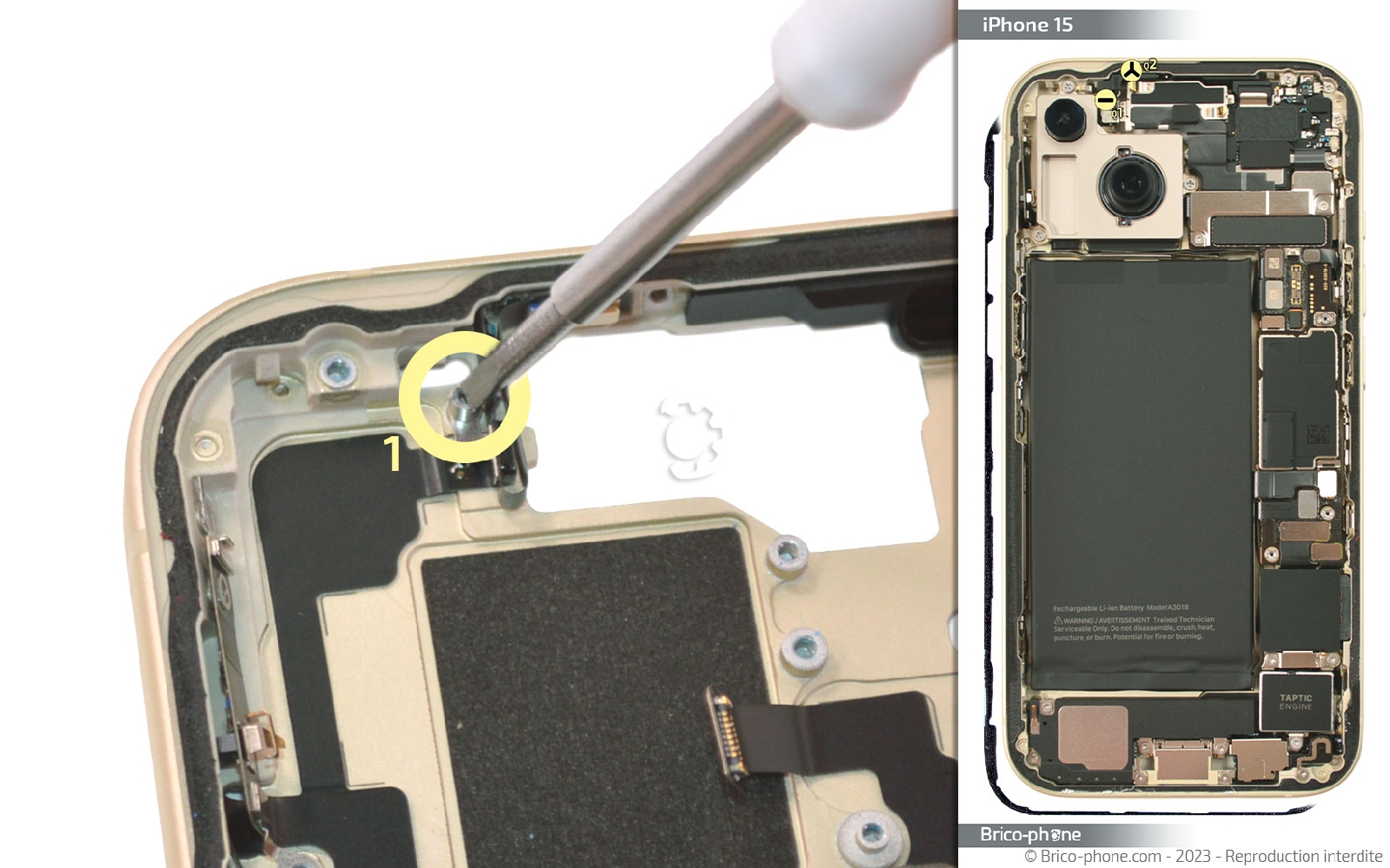

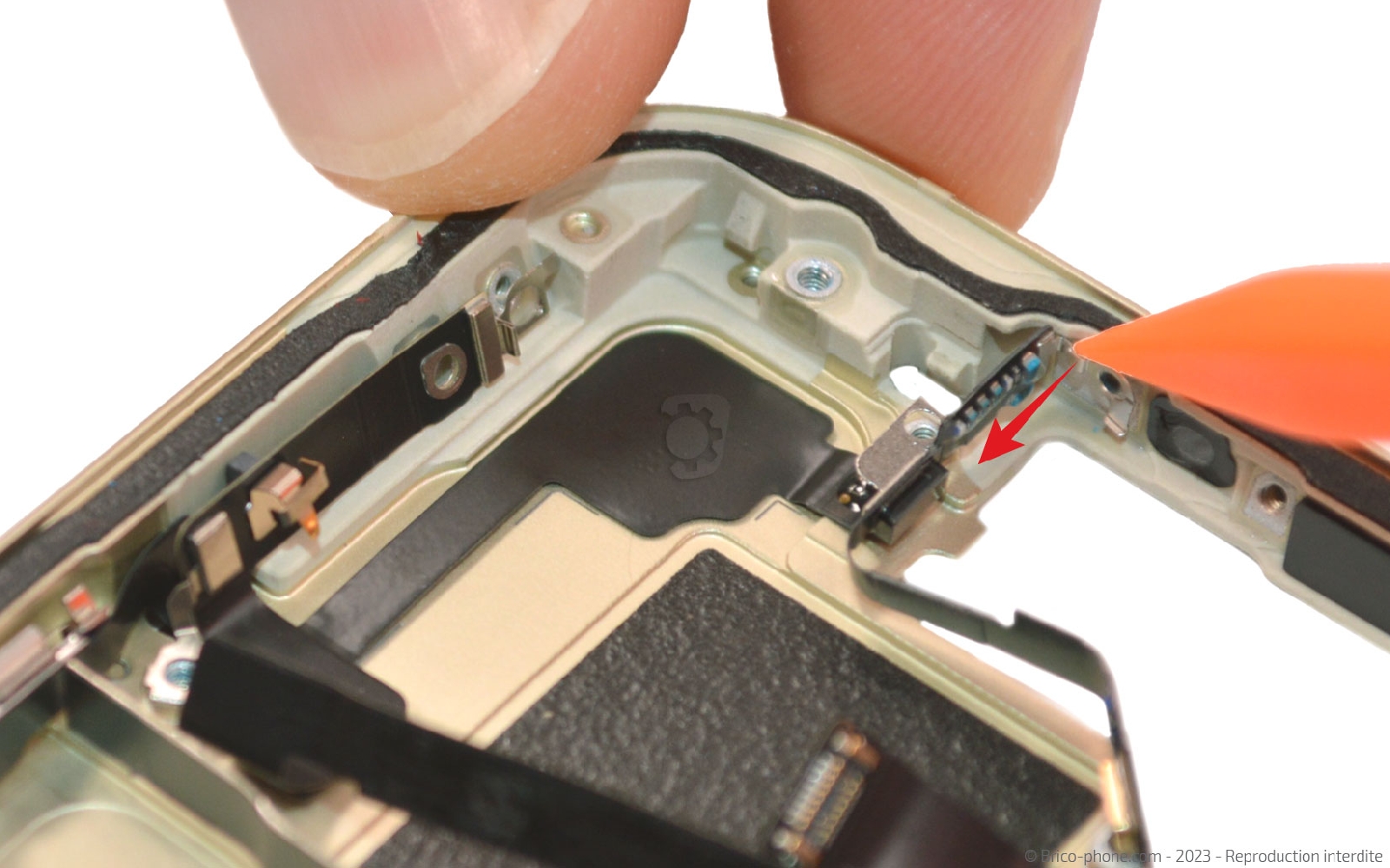

Etape 34 : Libérer la partie haute de la nappe Power
Ôtez la vis plate puis décollez le micro avec le spudger.

Ensuite, retirez la vis triwing caché sous la nappe du micro.
Outils du kit utilisés
Outils du kit utilisés

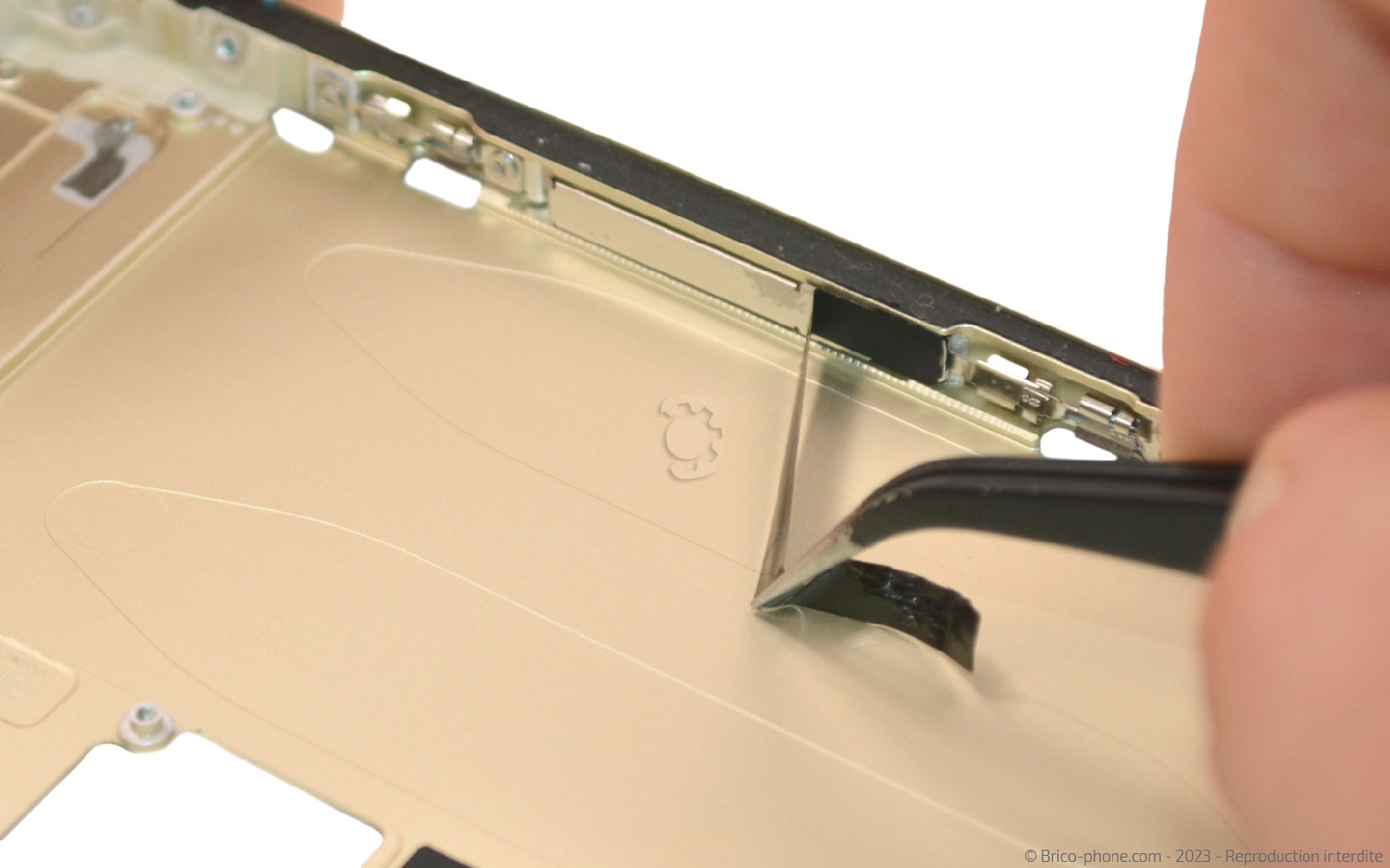

Etape 35 : Ôter la dernière vis

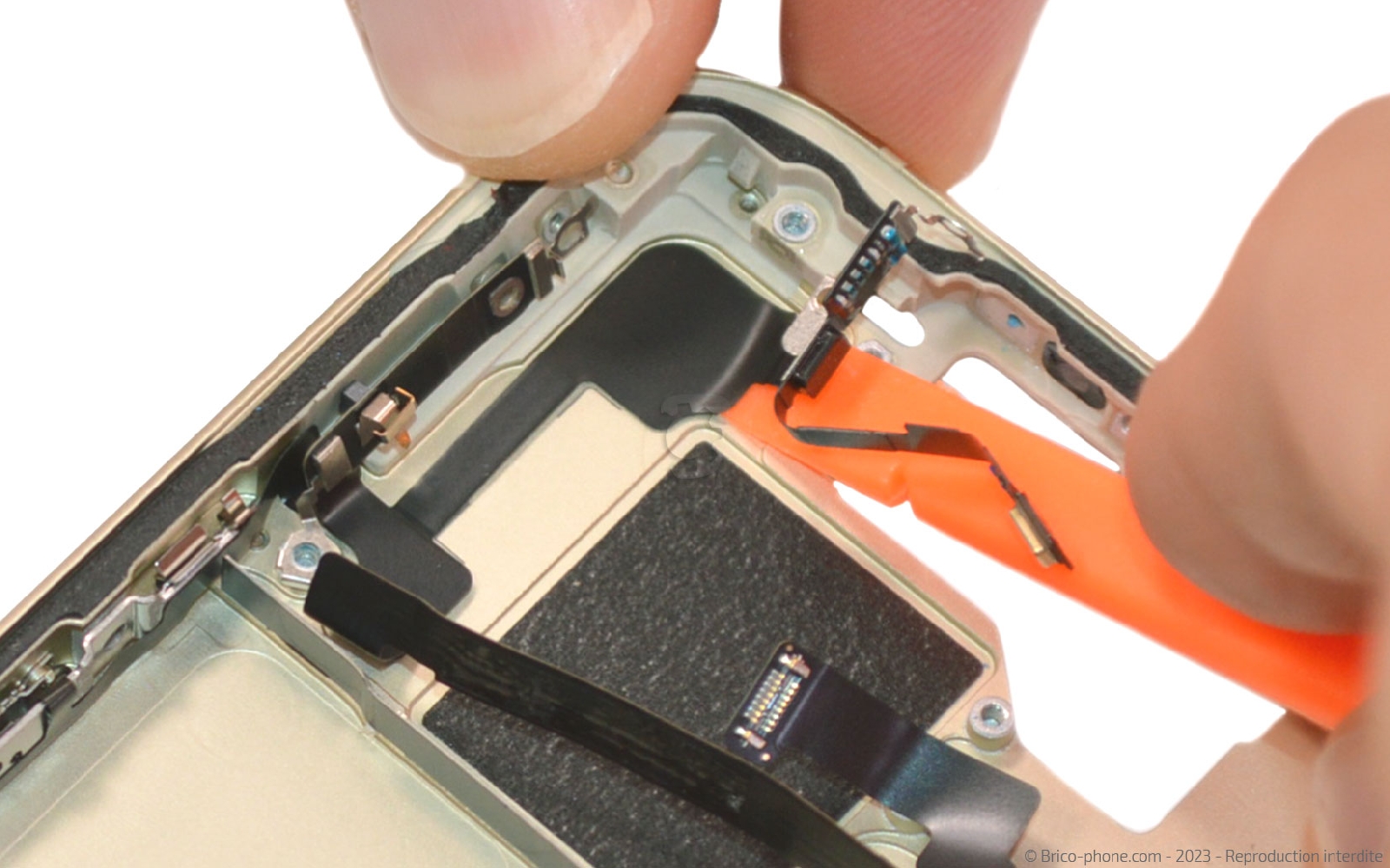

Introduisez le levier sous la nappe pour la décoller petit à petit.

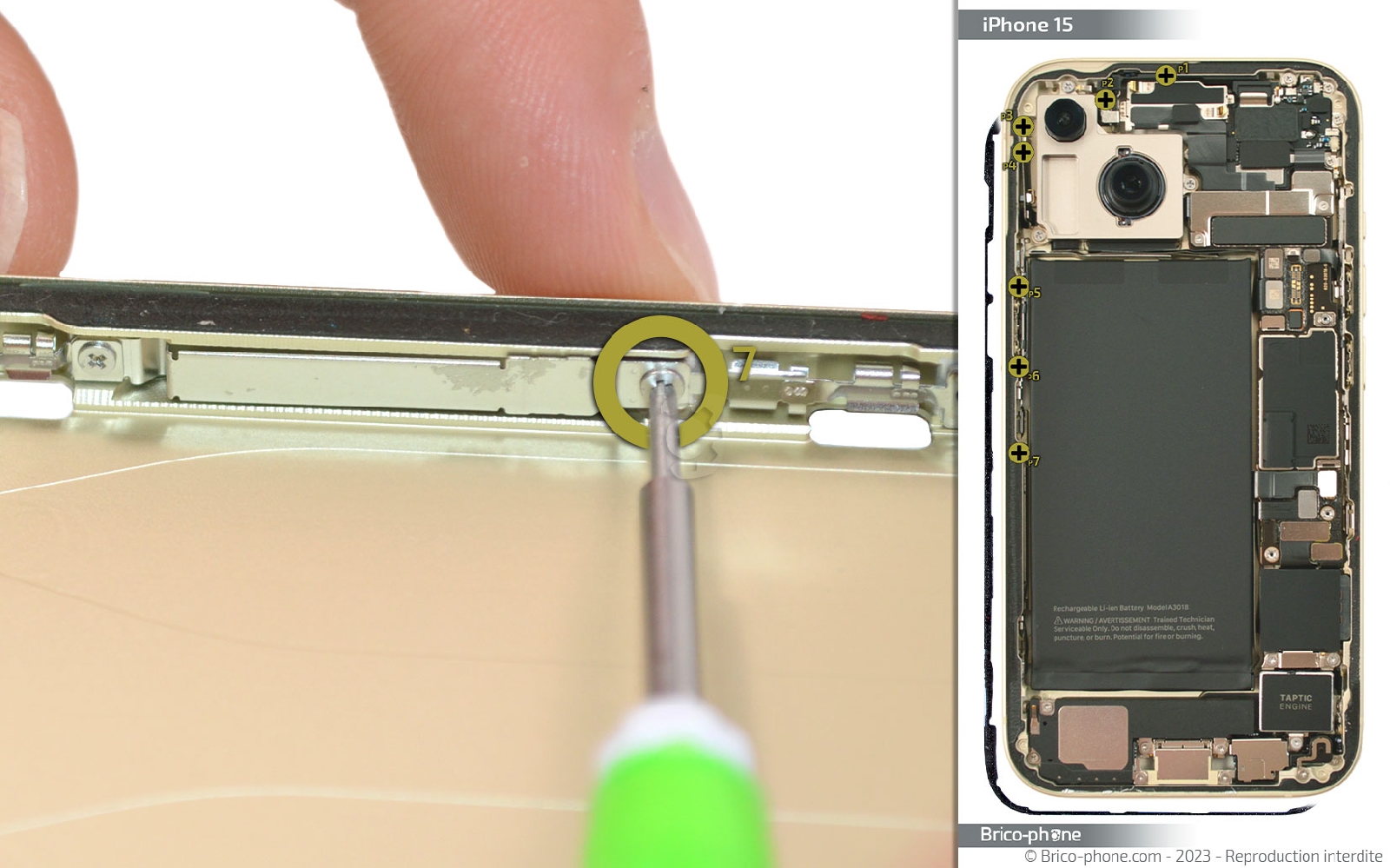

Ôtez l'adhésif noir pour découvrir la vis P7 qu'il vous faut retirer avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

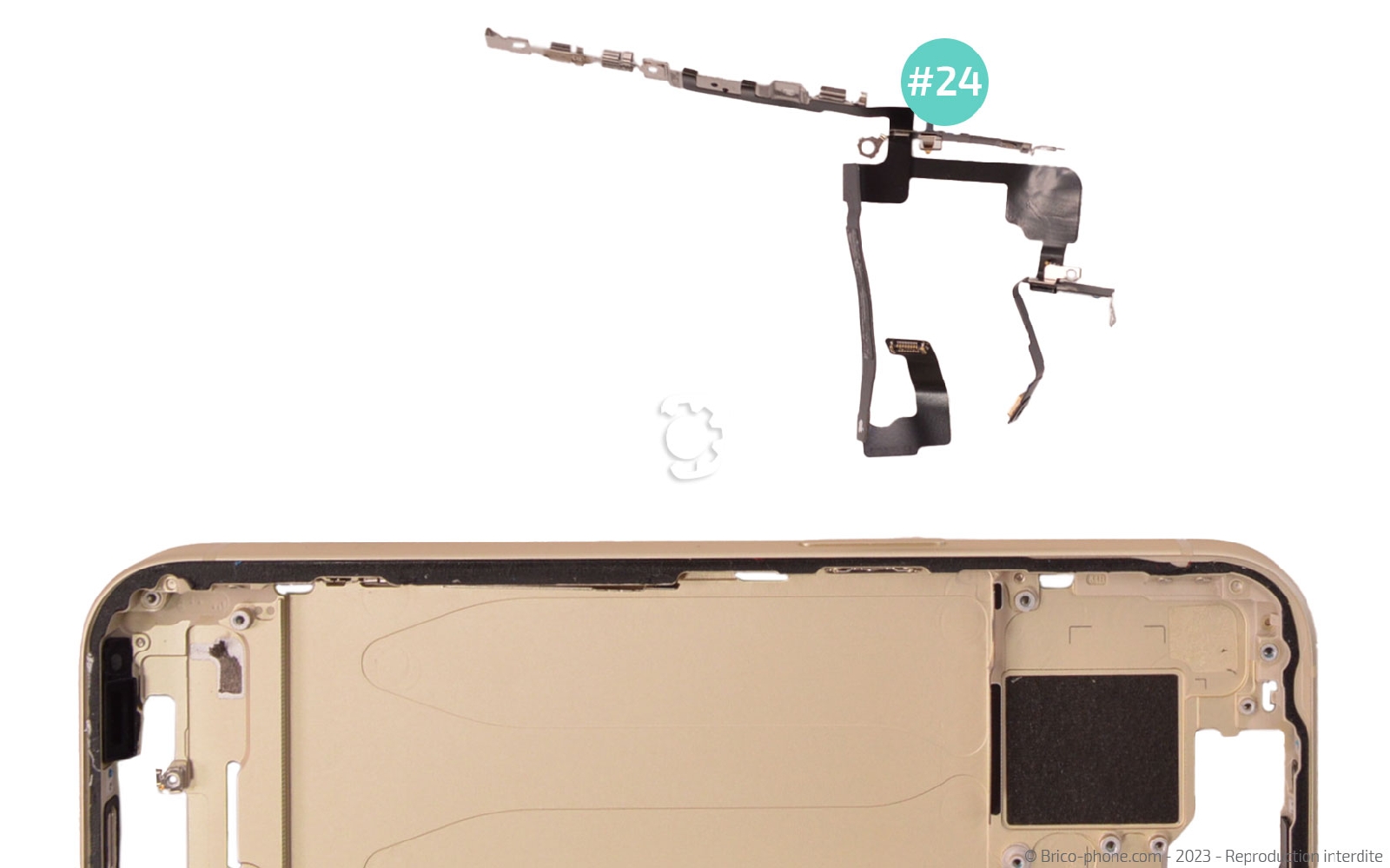

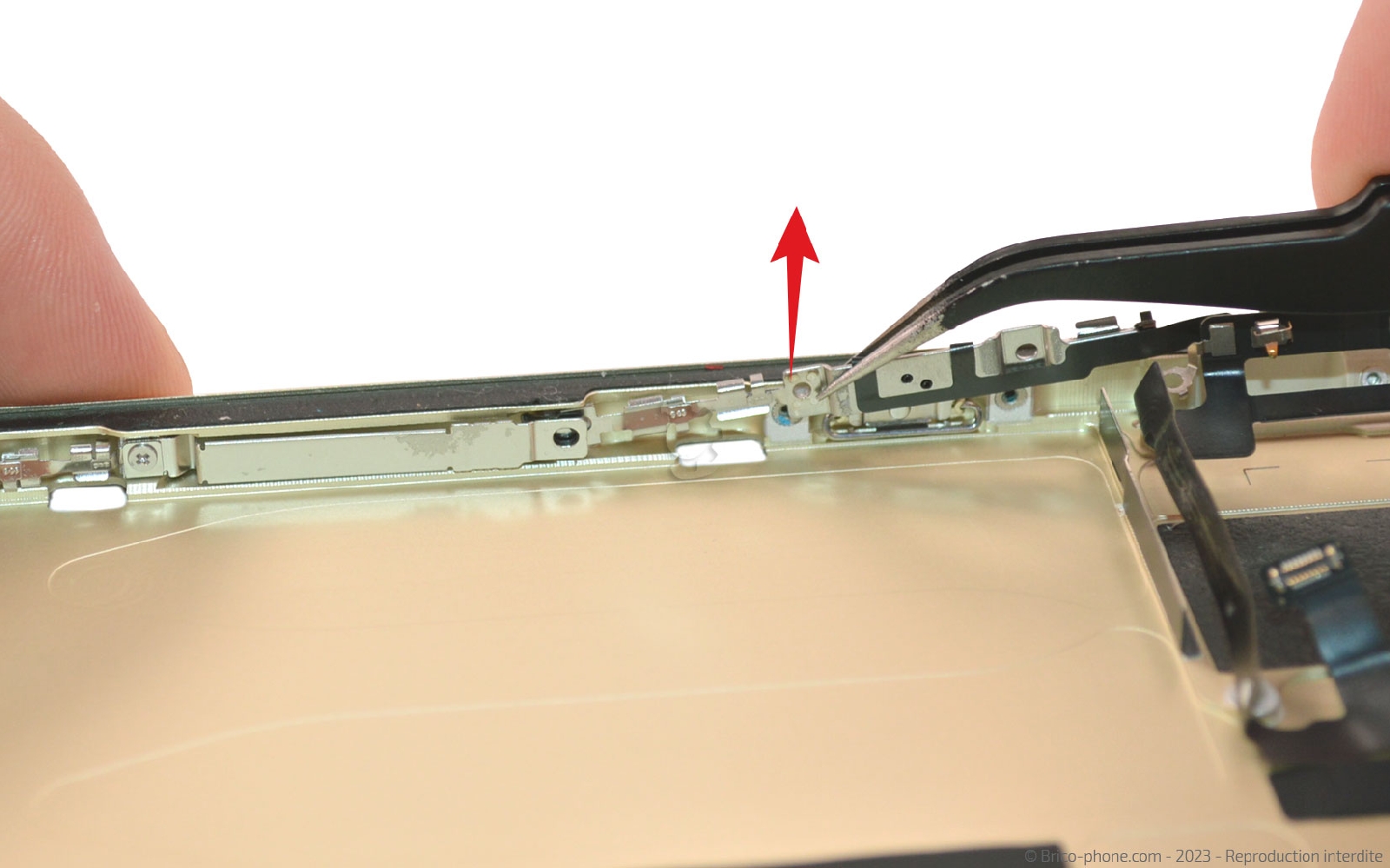

Etape 36 : Sortir la nappe Power
Saisissez la nappe Power avec la pincette en vous assurant d'avoir décoller chaque partie de la nappe.
Outils du kit utilisés
Outils du kit utilisés

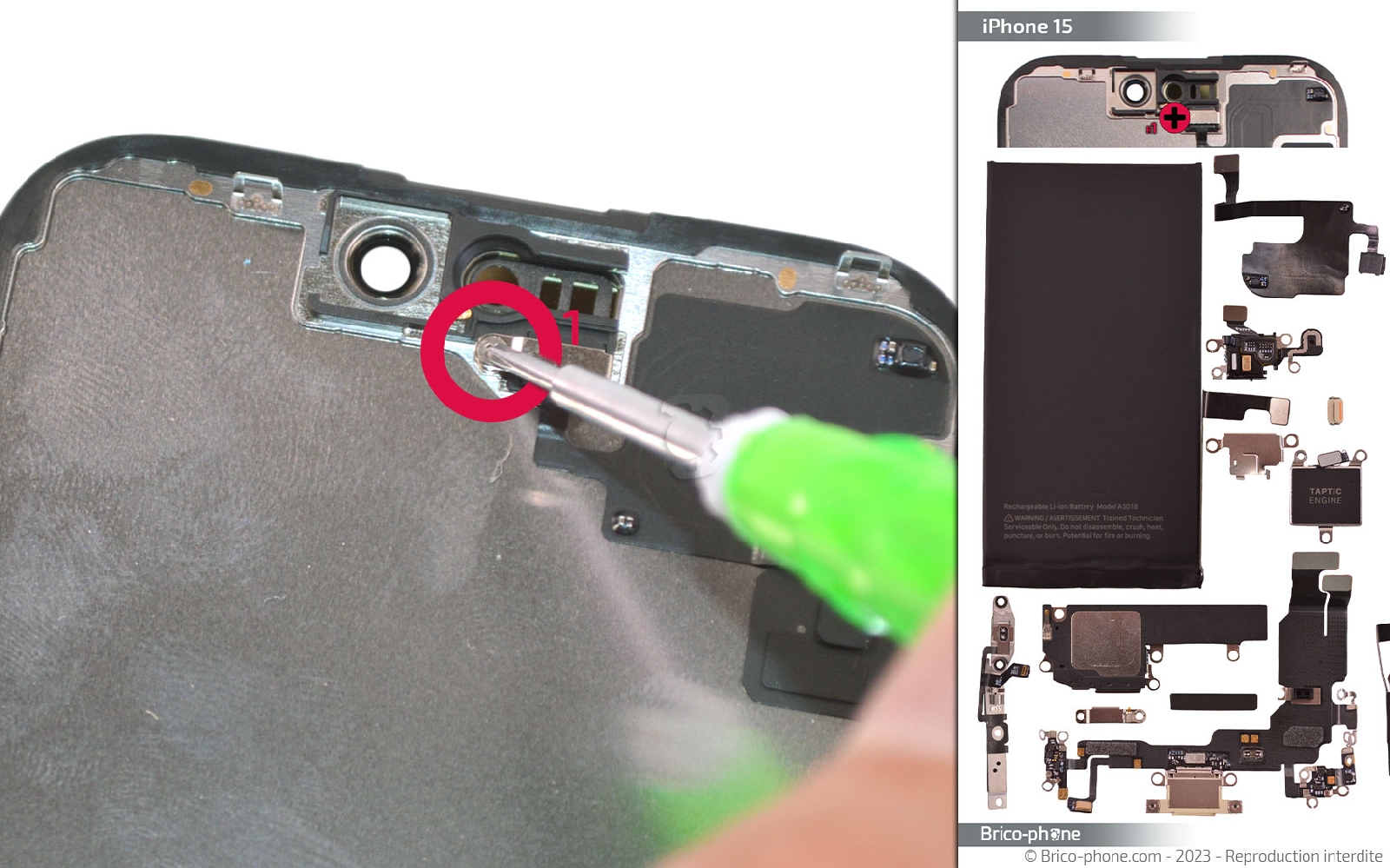

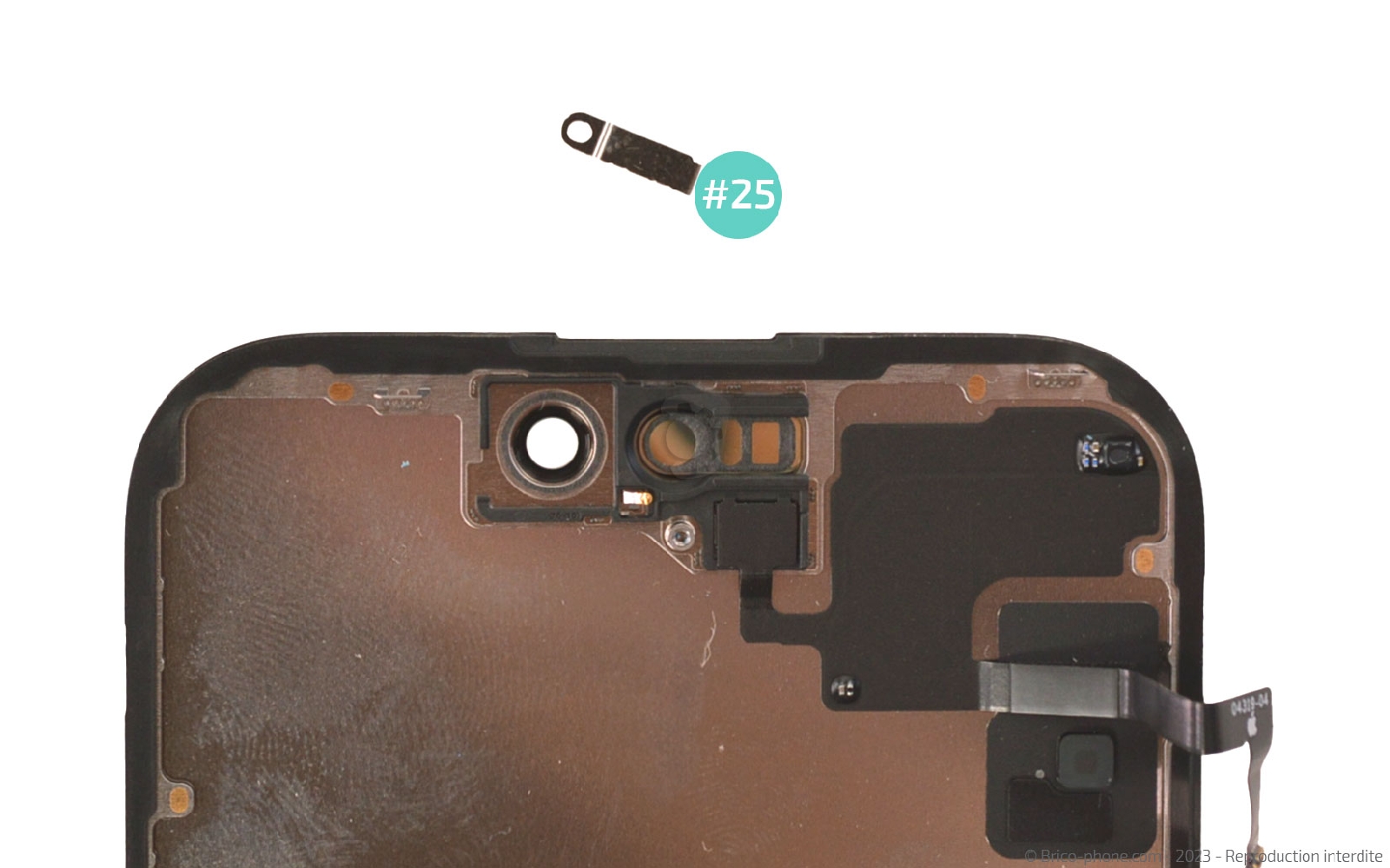

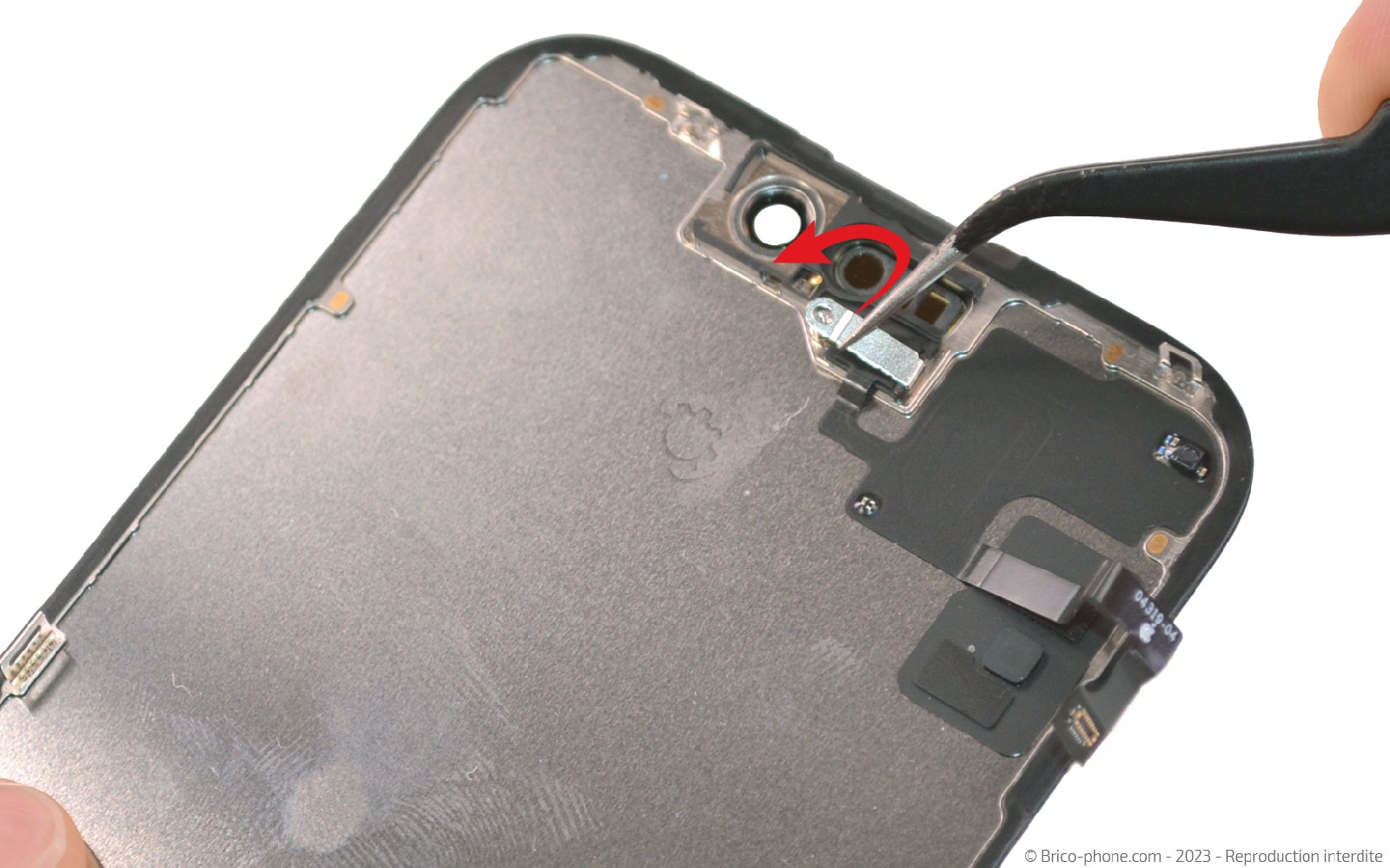

Etape 37 : Enlever la plaquette de l'écran
Reprenez l'écran de votre iPhone 15 pour retirer la vis cruciforme et de ce fait, ôtez par la suite la plaquette #25.

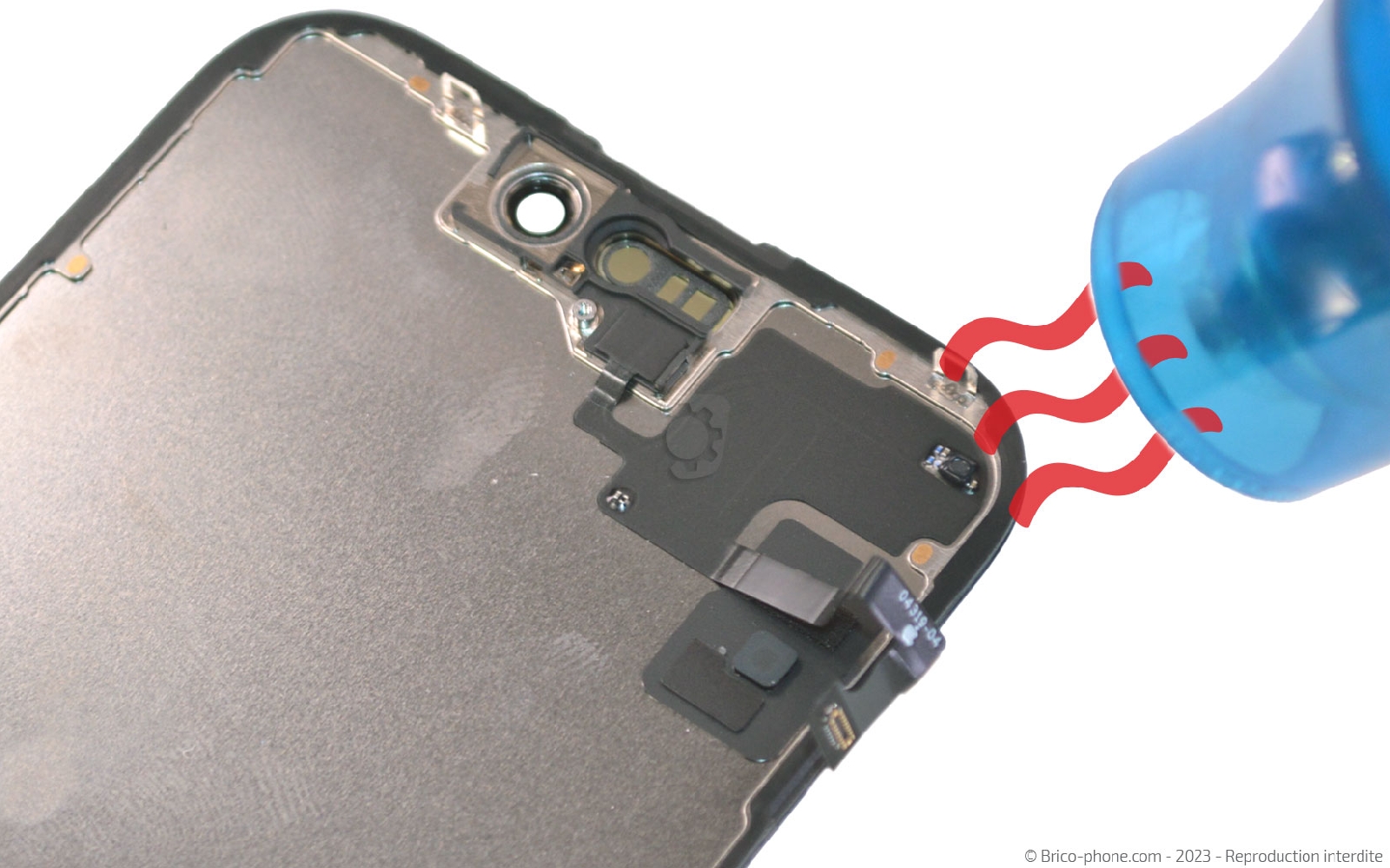

Chauffez légèrement la nappe avant de passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

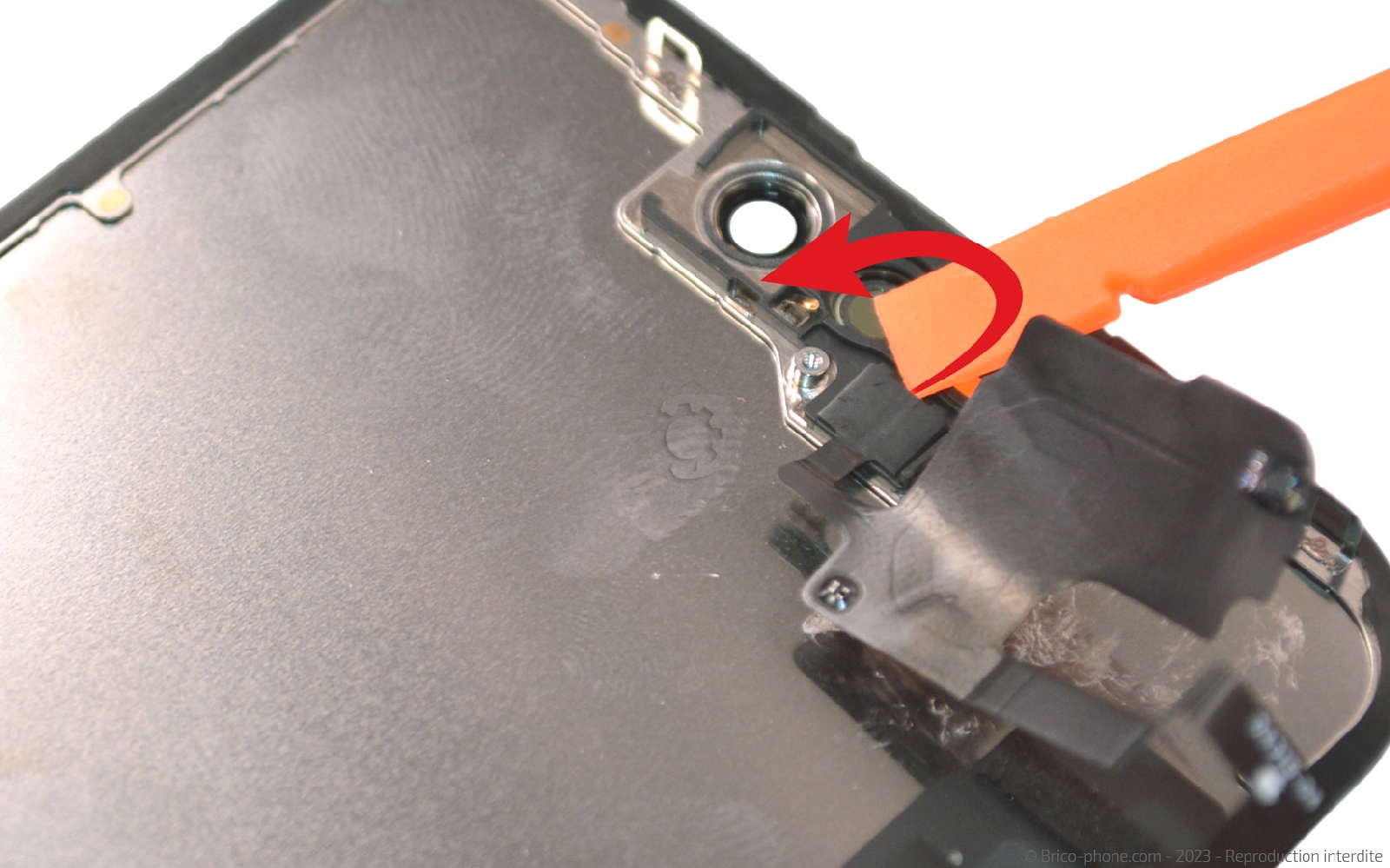

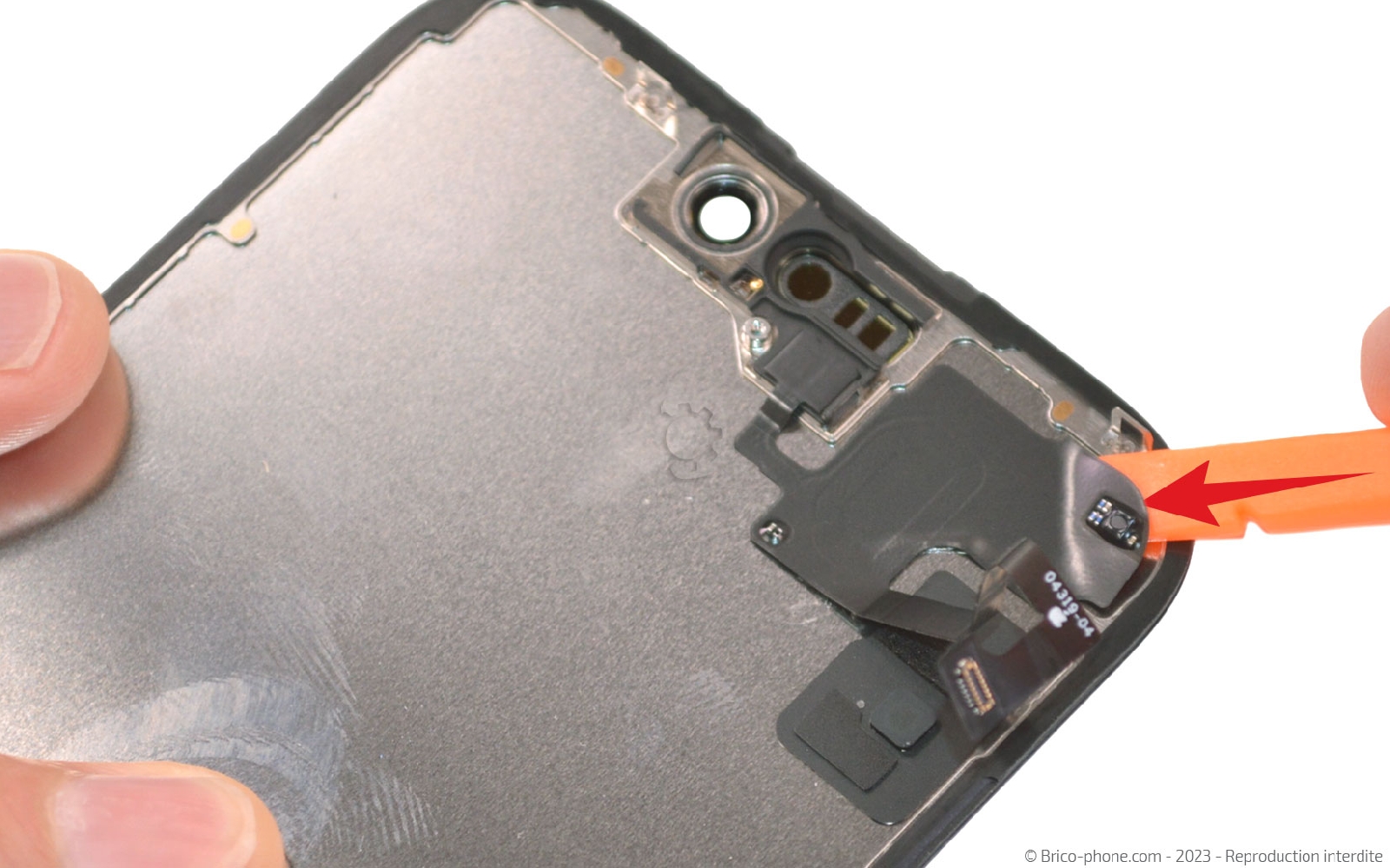

Etape 38 : Décoller la nappe des capteurs

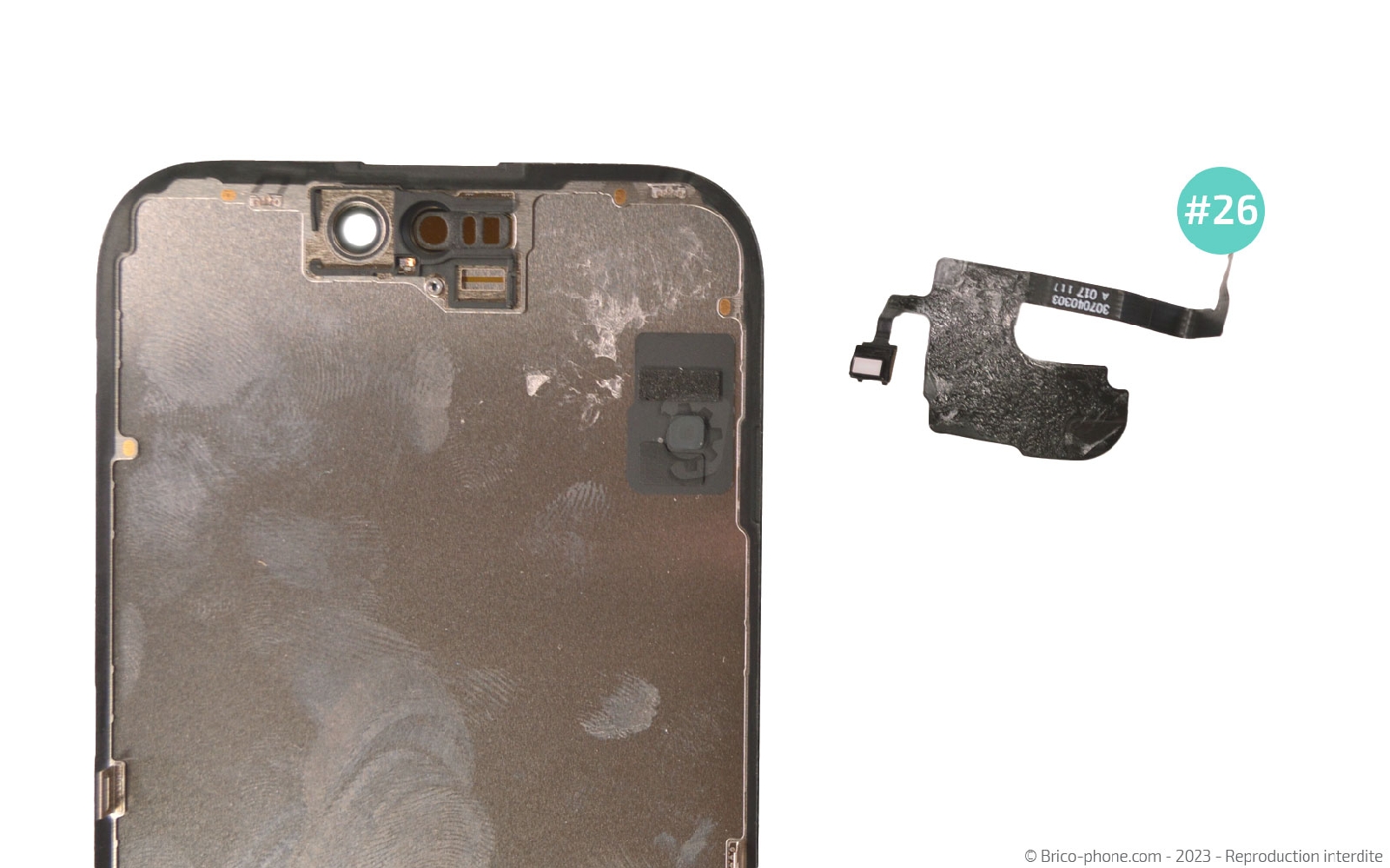

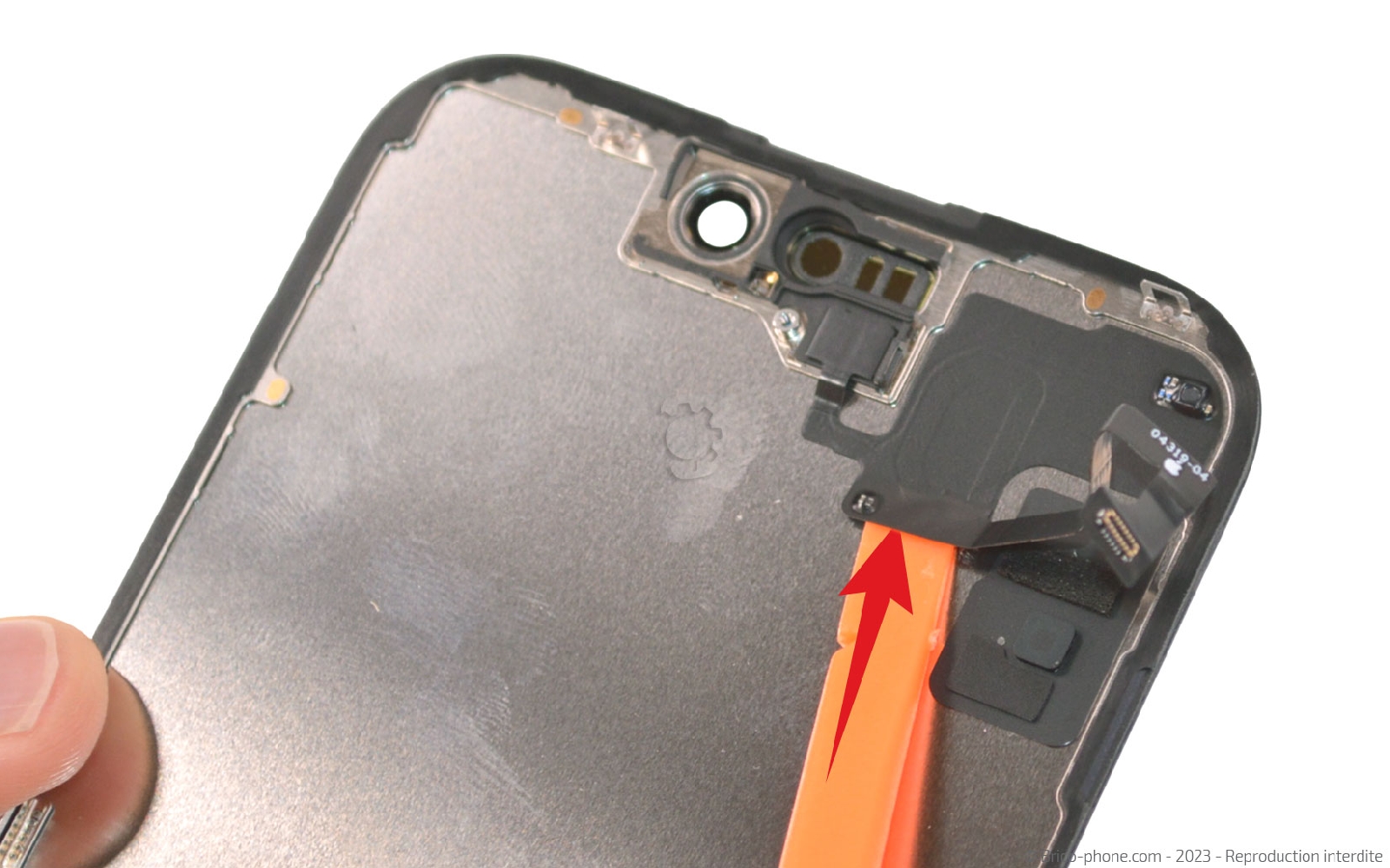

Saisissez le levier en nylon pour le glisser sous la nappe et la décoller. Prenez votre temps pour cette étape délicate.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Félicitations vous venez de démonter entièrement votre iPhone 15.

Si vous souhaitez le remonter, suivez les étapes précédentes dans le sens contraire.
