Guide de réparation sur iPhone 15 Pro

Temps estimé : 75 min
Difficulté : 4/5
Note de réparabilité : 13/20
iPhone 15 Pro | Temps estimé : 75 min | Difficulté : 4/5

Ce tutoriel complet de réparation de l'iPhone 15 Pro a été conçu pour vous accompagner pas à pas dans la restauration de votre précieux appareil. Votre iPhone 15 Pro est bien plus qu'un simple téléphone, c'est une extension de votre vie quotidienne, et nous comprenons à quel point il est important de le maintenir en parfait état de fonctionnement. Que vous soyez un passionné de la technologie ou un utilisateur soucieux de l'environnement cherchant à prolonger la durée de vie de votre appareil, ce guide de réparation vous fournira les compétences et les connaissances nécessaires pour résoudre les problèmes courants et ramener votre iPhone à son état optimal.

La réparation de votre iPhone 15 Pro peut sembler intimidante, mais ne vous inquiétez pas. Nous sommes là pour vous guider à travers chaque étape du processus, en mettant l'accent sur la sécurité, la précision et l'efficacité. Grâce à ce tutoriel, vous apprendrez à démonter votre appareil avec soin, à remplacer les composants défectueux, et enfin, à le remonter comme neuf. Que ce soit pour remplacer un écran fissuré, une batterie défaillante, une caméra abîmée ou résoudre d'autres soucis techniques, vous prendrez le contrôle de la réparation de votre iPhone, économisant du temps et de l'argent.

Préparez-vous à entrer dans le monde de la réparation experte, et à redonner vie à votre iPhone 15 Pro. Suivez-nous dans ce voyage de réparation, et découvrez comment redonner à votre smartphone sa performance et son élégance d'origine.

Diagnostic

›  Résoudre de petites pannes...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme

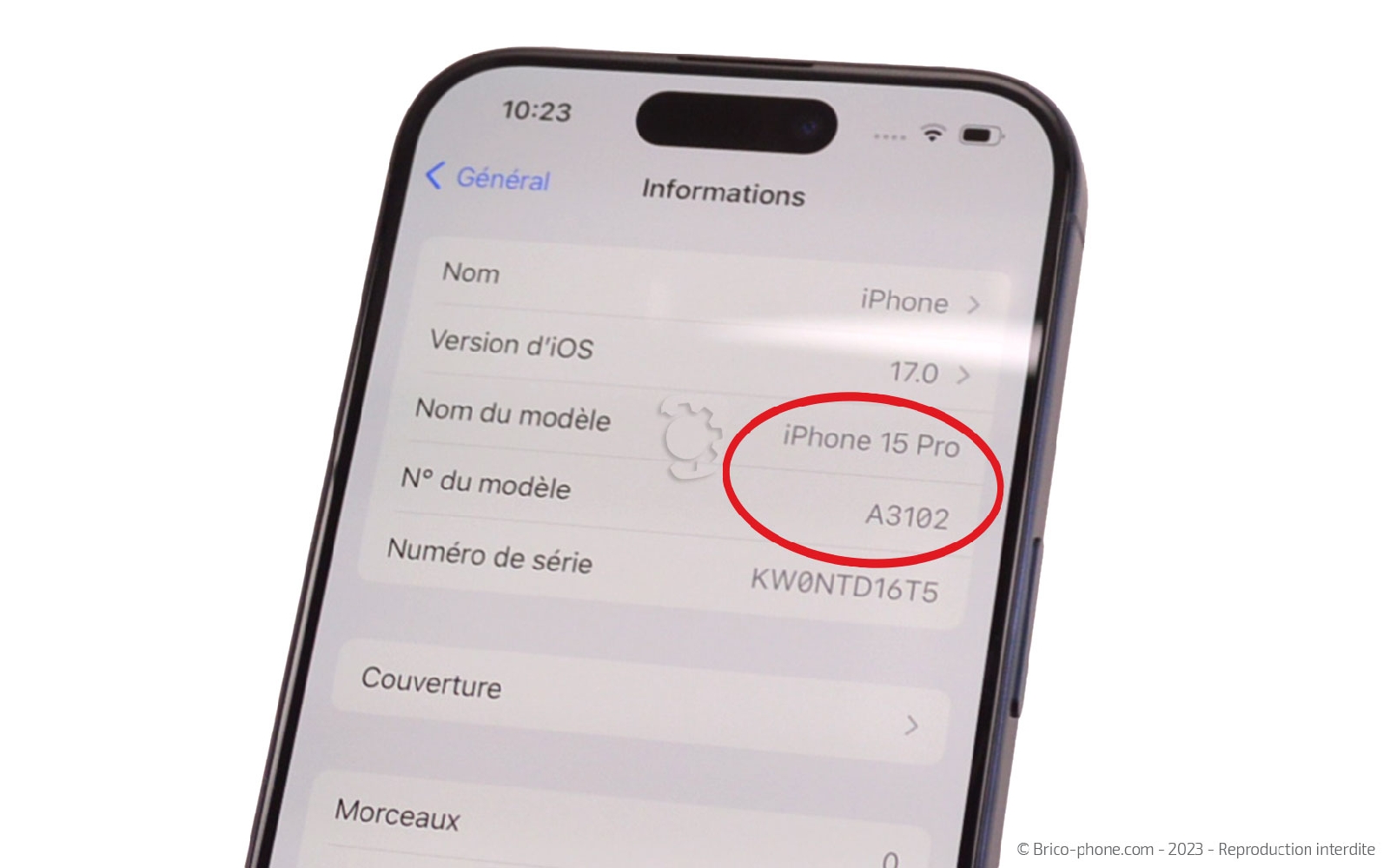

Avant de commencer
Dans un premier temps, il est important de vérifier le numéro de modèle de votre iPhone afin d'être certain de commander la bonne pièce détachée. Pour ce faire, vous avez plusieurs possibilité, la première étant de vous diriger dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 15.
Vous pouvez également, regarder l'inscription gravée au niveau de l'emplacement de la prise de charge (A3102).

Une fois que vous avez reçu votre commande, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.
Disposez à proximité le patron d'aide au montage et ce tutoriel de réparation.

Vous pouvez alors éteindre votre appareil.

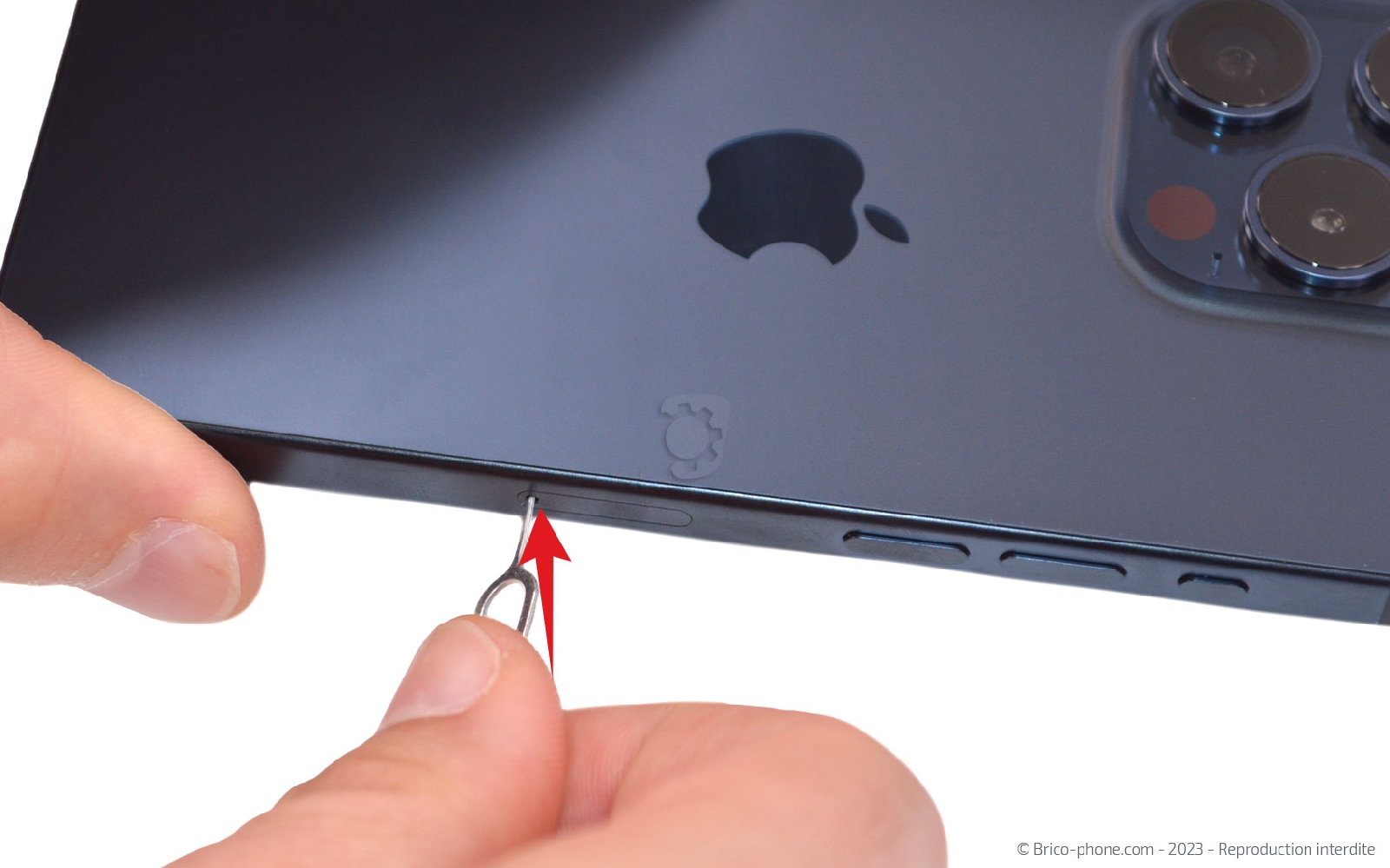

Etape 1 : Ejecter la carte SIM
Retirez le tiroir de la carte SIM si cela n'est pas déjà fait.
Outils du kit utilisés
Outils du kit utilisés

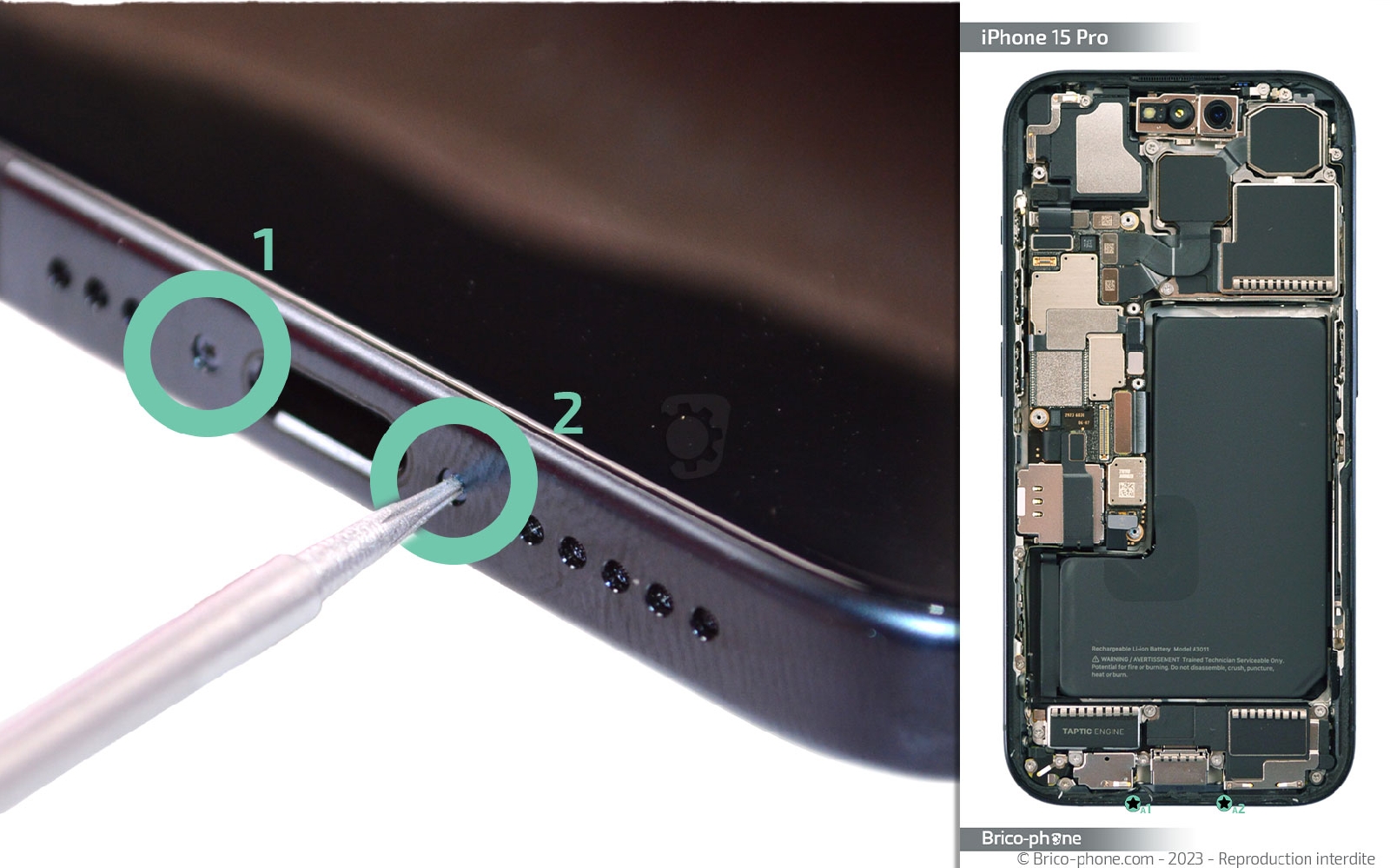

Etape 2 : Ôter les vis pentalobe
A l'aide du tournevis adéquat, retirez les deux vis pentalobe placées de part et d'autre de la prise de charge de votre iPhone 15 Pro.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer l'écran
L'iPhone 15 Pro s'ouvre par l'écran c'est pourquoi il est nécessaire de chauffer ce dernier avec un décapeur thermique, un coussin chauffant ou un sèche-cheveux.
Si vous disposez d'un coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur votre iPhone 15 Pro.
En ce qui concerne le décapeur ou le sèche cheveux, il suffit de l'allumer et de la passer sur les bords de l'appareil pour ramollir le joint d'étanchéité.

Ensuite, collez la ventouse puis tirez son anneau afin de pouvoir soulever la vitre avant et insérer le médiator en métal troué entre cette dernière et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

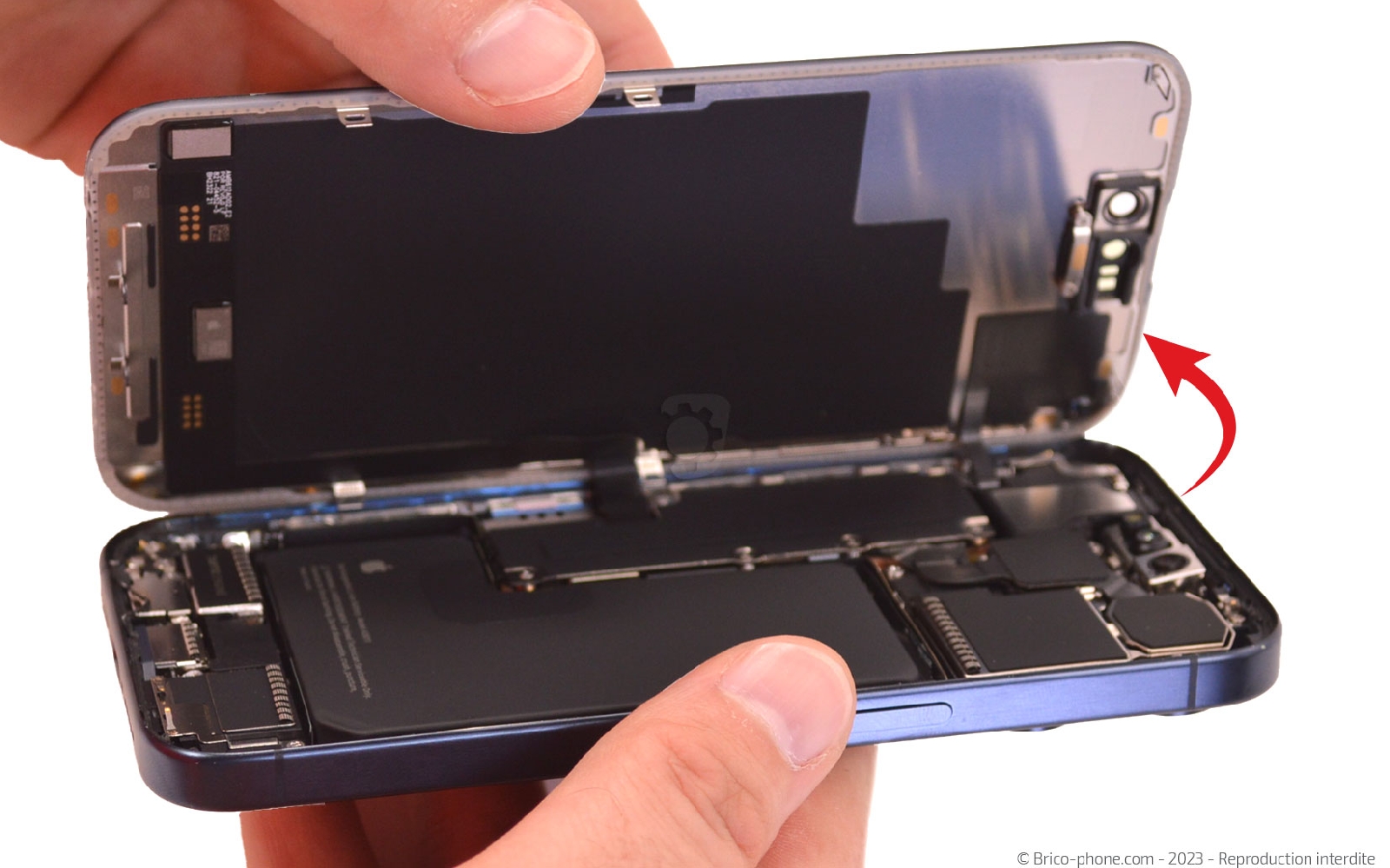

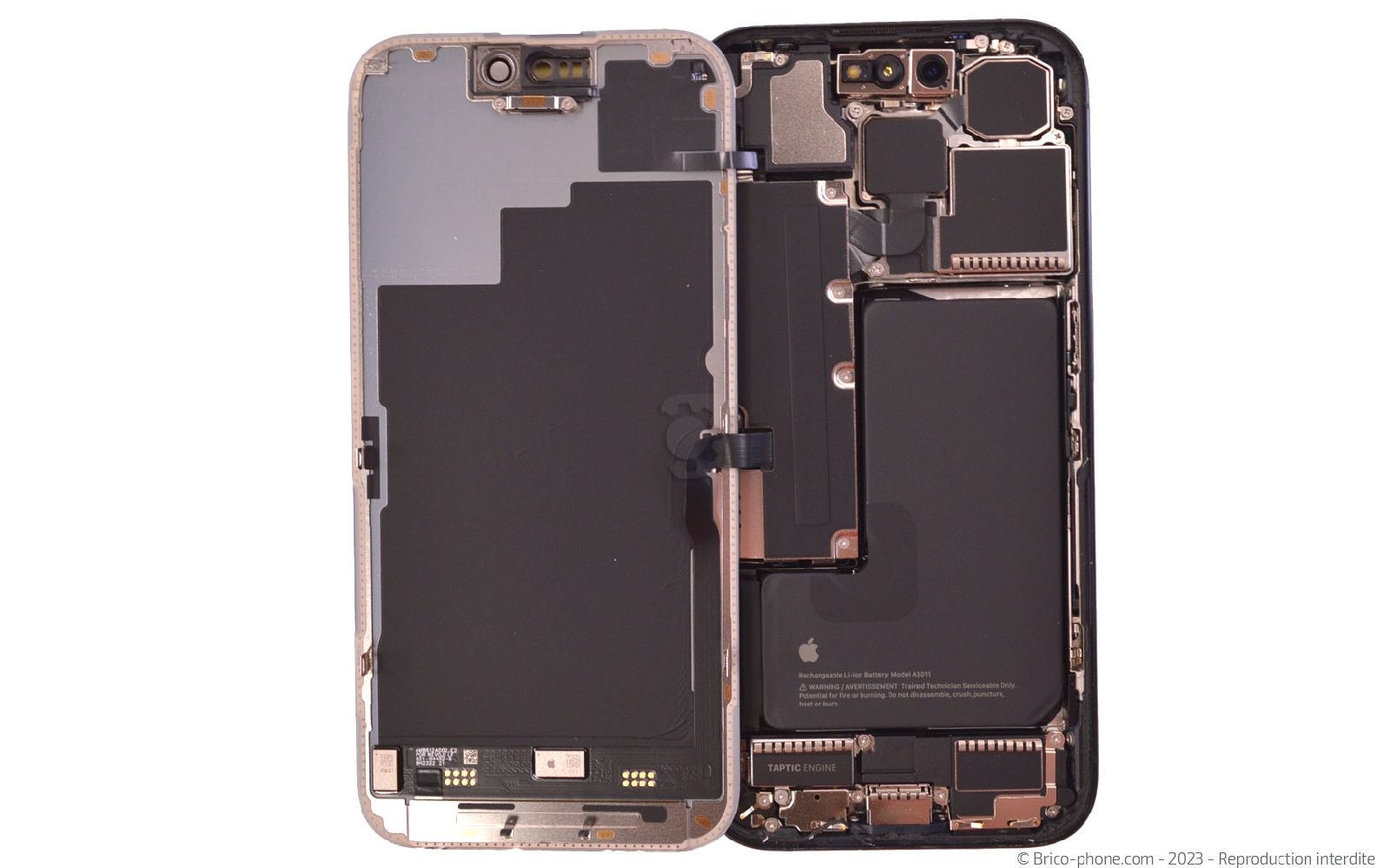

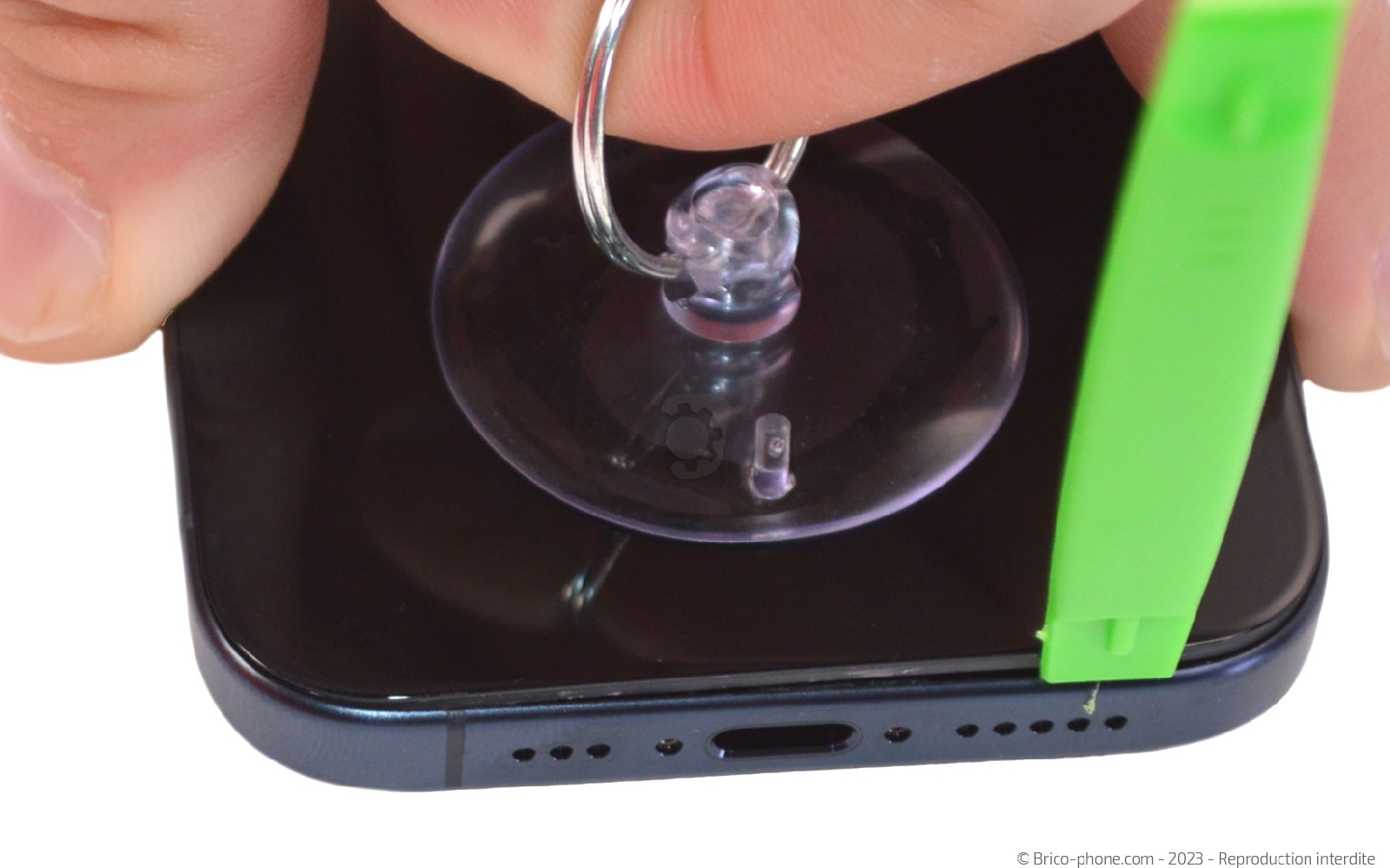

Etape 4 : Ouvrir le téléphone
Remplacez par la suite le médiator par la spatule pour terminer le décollage sans endommager de composant. A l'aide de la spatule, décollez tout le tour de la vitre arrière en faisant glisser l'outil. N'hésitez pas à rechauffer un petit peu pour facilité la manipulation.

Une fois l'écran, ouvrez votre appareil en faisant basculer le composant vers la gauche car ce dernier est encore connecté à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

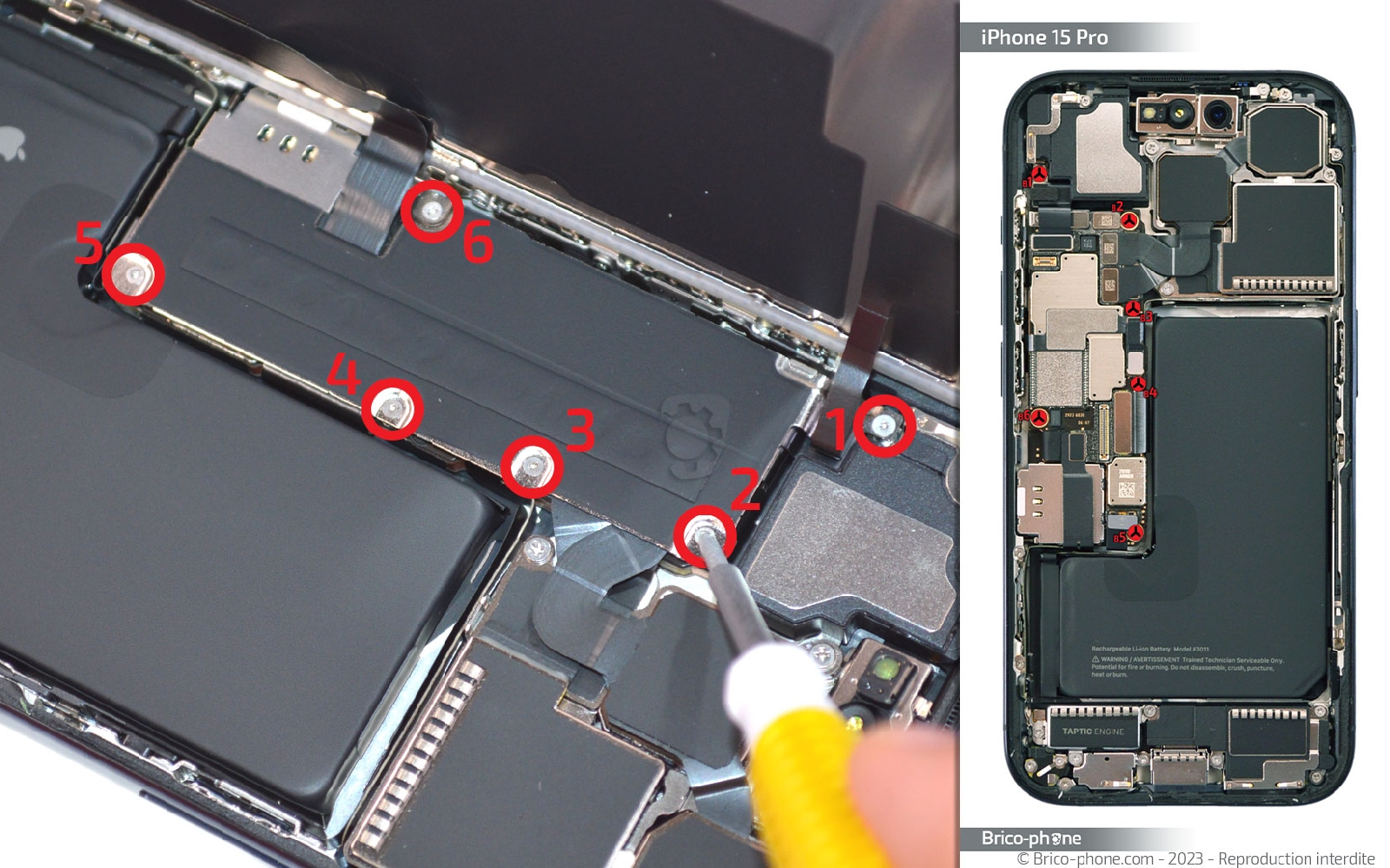

Etape 5 : Déconnecter la batterie
Afin de travailler en toute sécurité et d'éviter un court circuit, il est primordial de déconnecter la batterie.

Pour cela, dévissez les vis nommées B avec le tournevis triwing afin de récupérer la plaquette métallique qui protège la nappe de la batterie et celles de l'écran.
Saisissez le levier en nylon pour déconnecter la nappe et passez à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

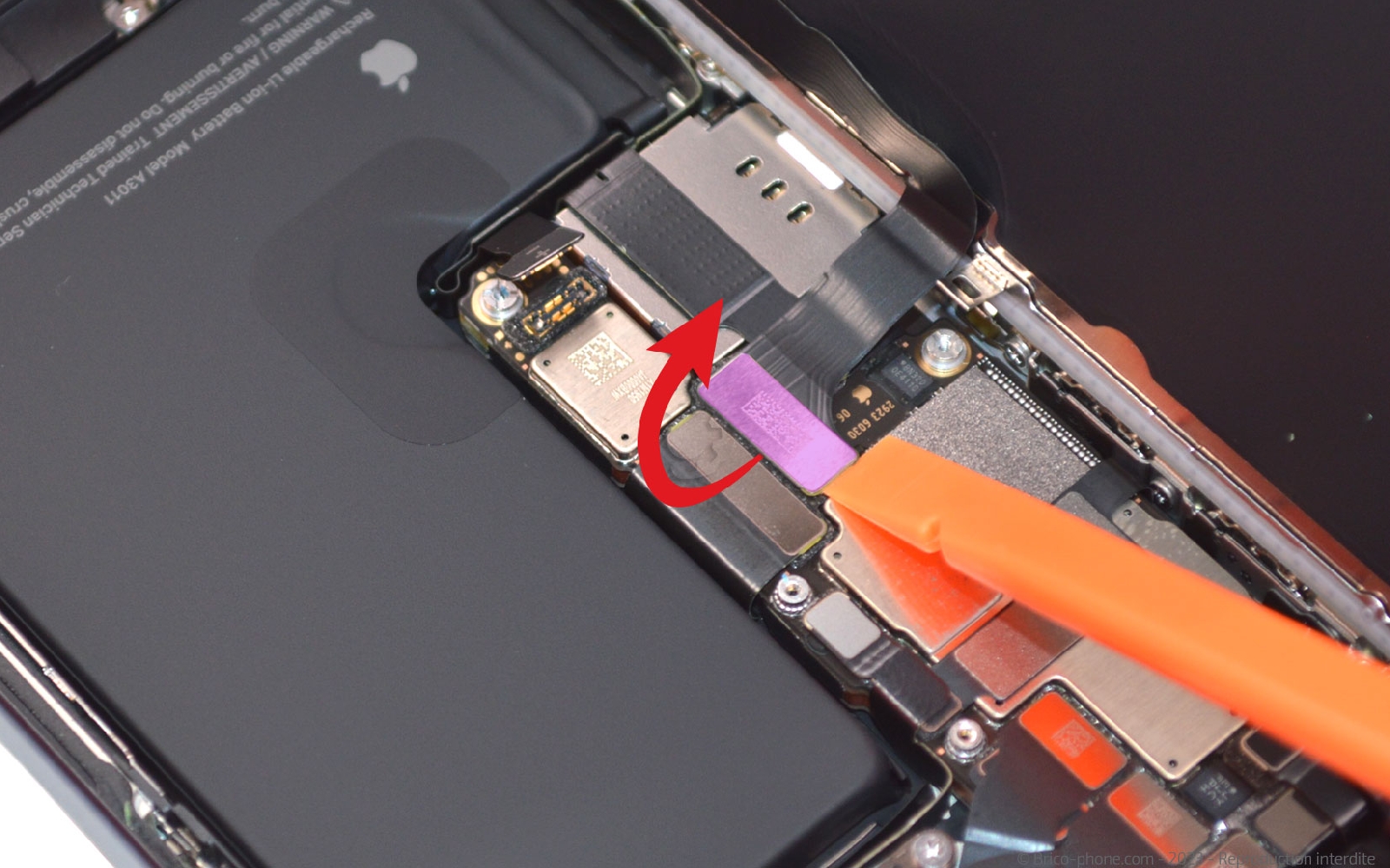

Etape 6 : Débrancher les nappes de l'écran
Pour ne pas abîmer l'écran lors de la manipulation de la batterie, débranchez la connectique de la nappe de l'écran et celle du micro d'ambiance.
Outils du kit utilisés
Outils du kit utilisés

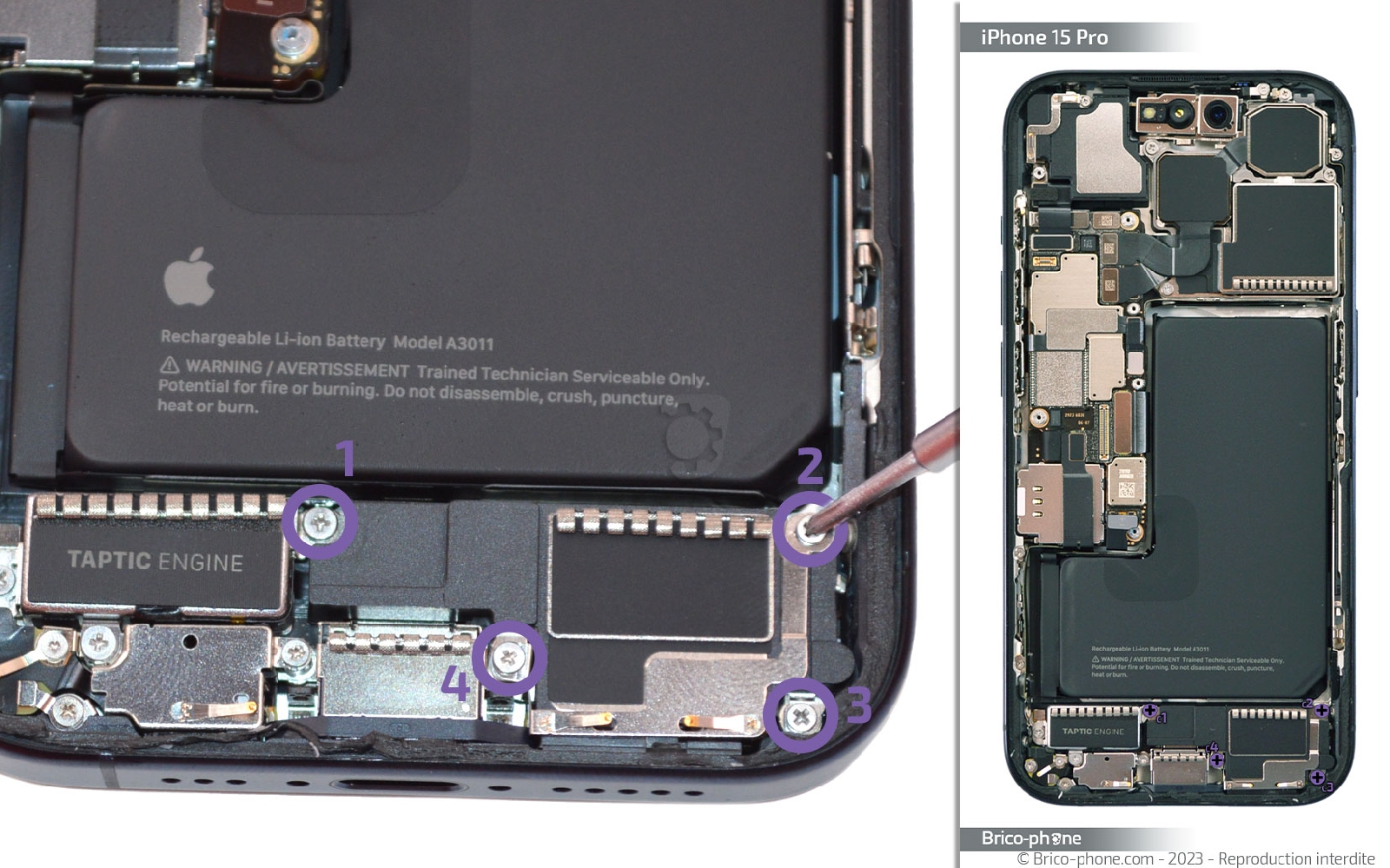

Etape 7 : Enlever le haut-parleur externe
Commencez par extraire les vis C à l'aide du tournevis cruciforme puis soulevez le composant de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

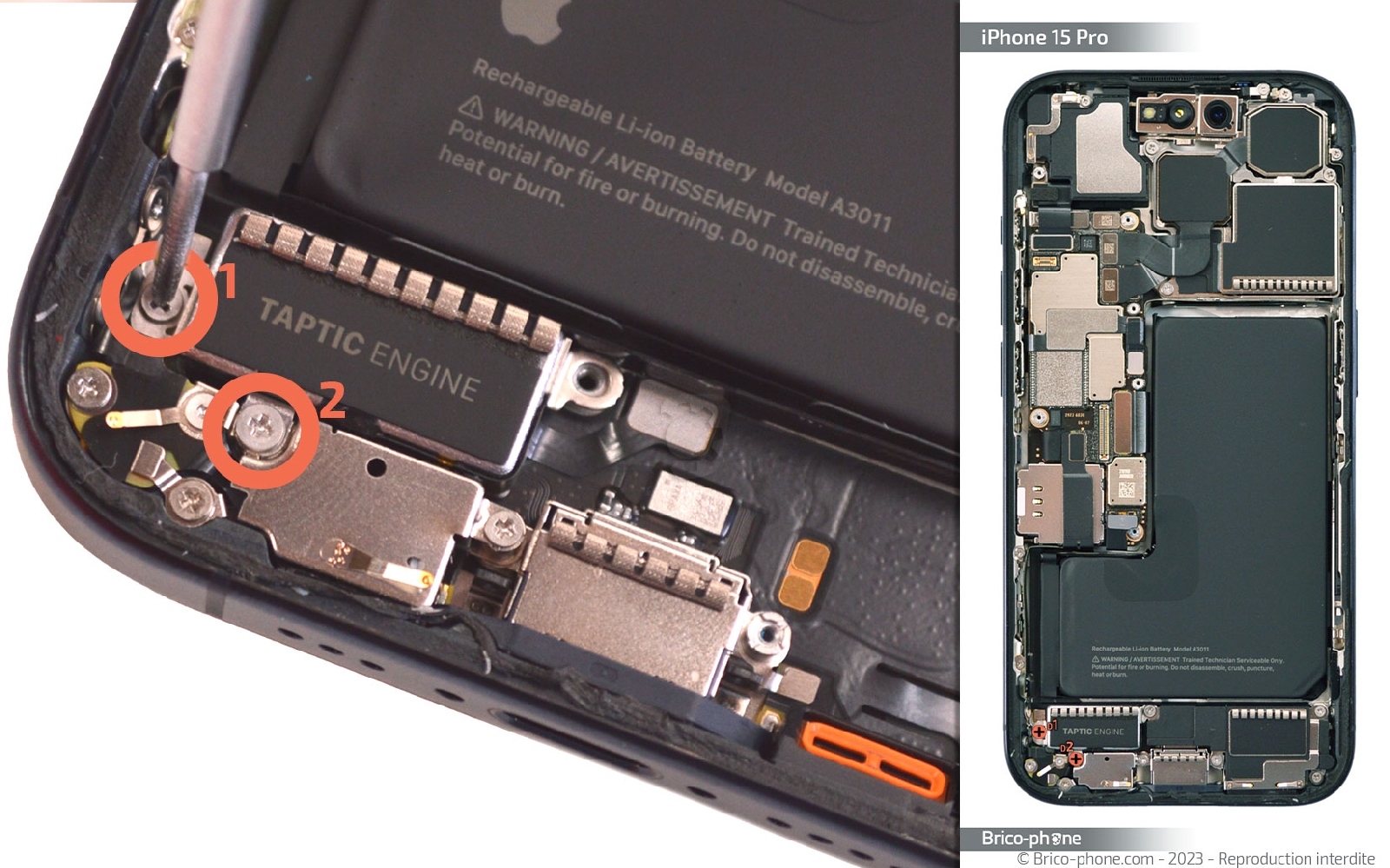

Etape 8 : Libérer le Taptic Engine
Retirez les deux vis D avec le tournevis cruciforme puis déconnectez la nappe du vibreur.

Saisissez son extrémité avec la pincette pour sortir le Taptic Engine du châssis.
Outils du kit utilisés
Outils du kit utilisés

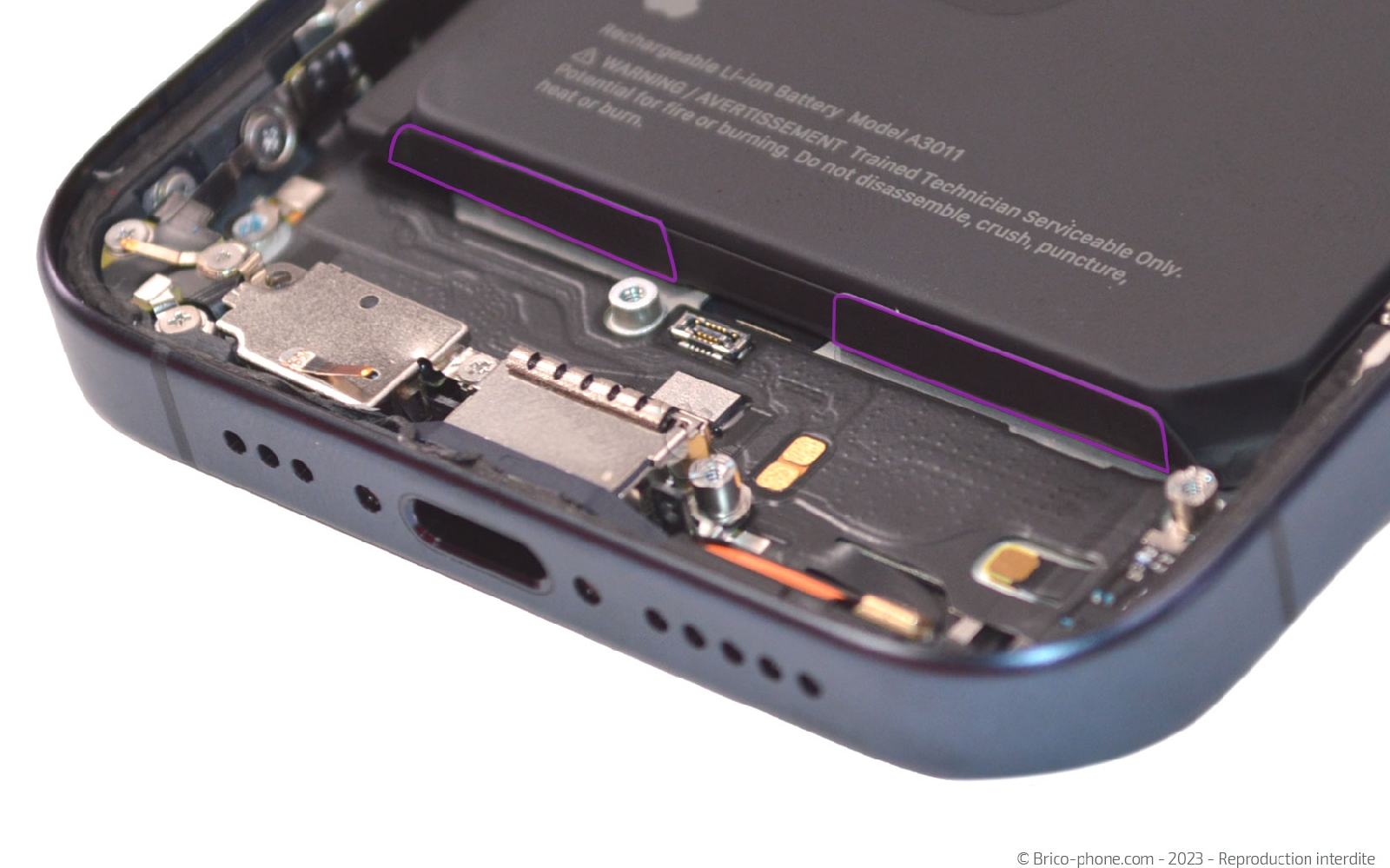

Etape 9 : Retirer les stickers du bas de la batterie
Sur le bas de la batterie, vous trouverez deux languettes noires. Saisissez-les à l'aide de la pincette afin de pouvoir par la suite enrouler l'adhésif autour de l'outil.

Faites la même manipulation pour la seconde languette.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Sortir la batterie
Comme pour les deux précédentes languettes, réalisez la même manipulation pour ôter le stickers se trouvant sur la partie haute de la batterie.

Ensuite, glissez le spudger sous le composant pour le soulever et pouvoir le saisir avec vos mains et l'extraire de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

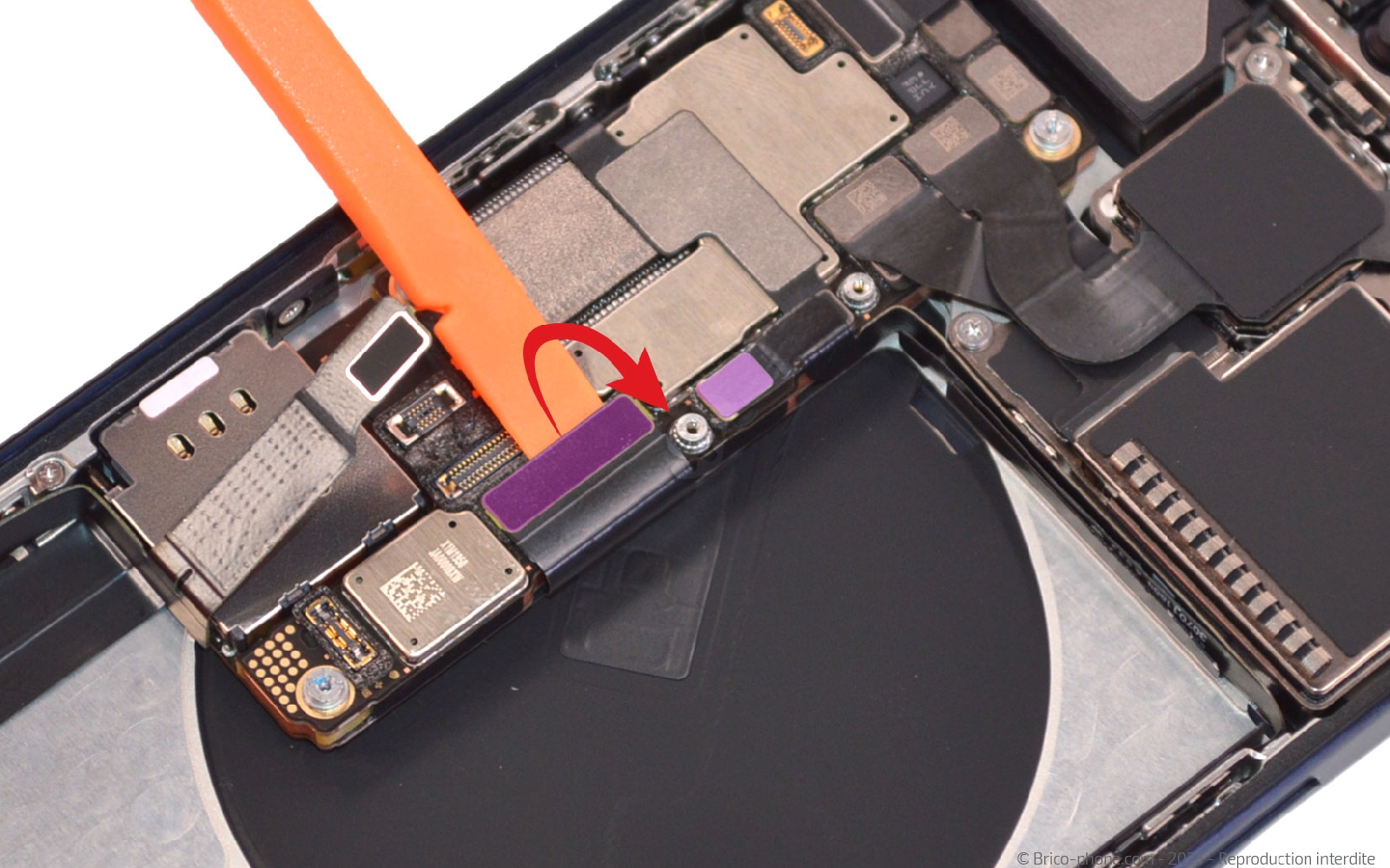

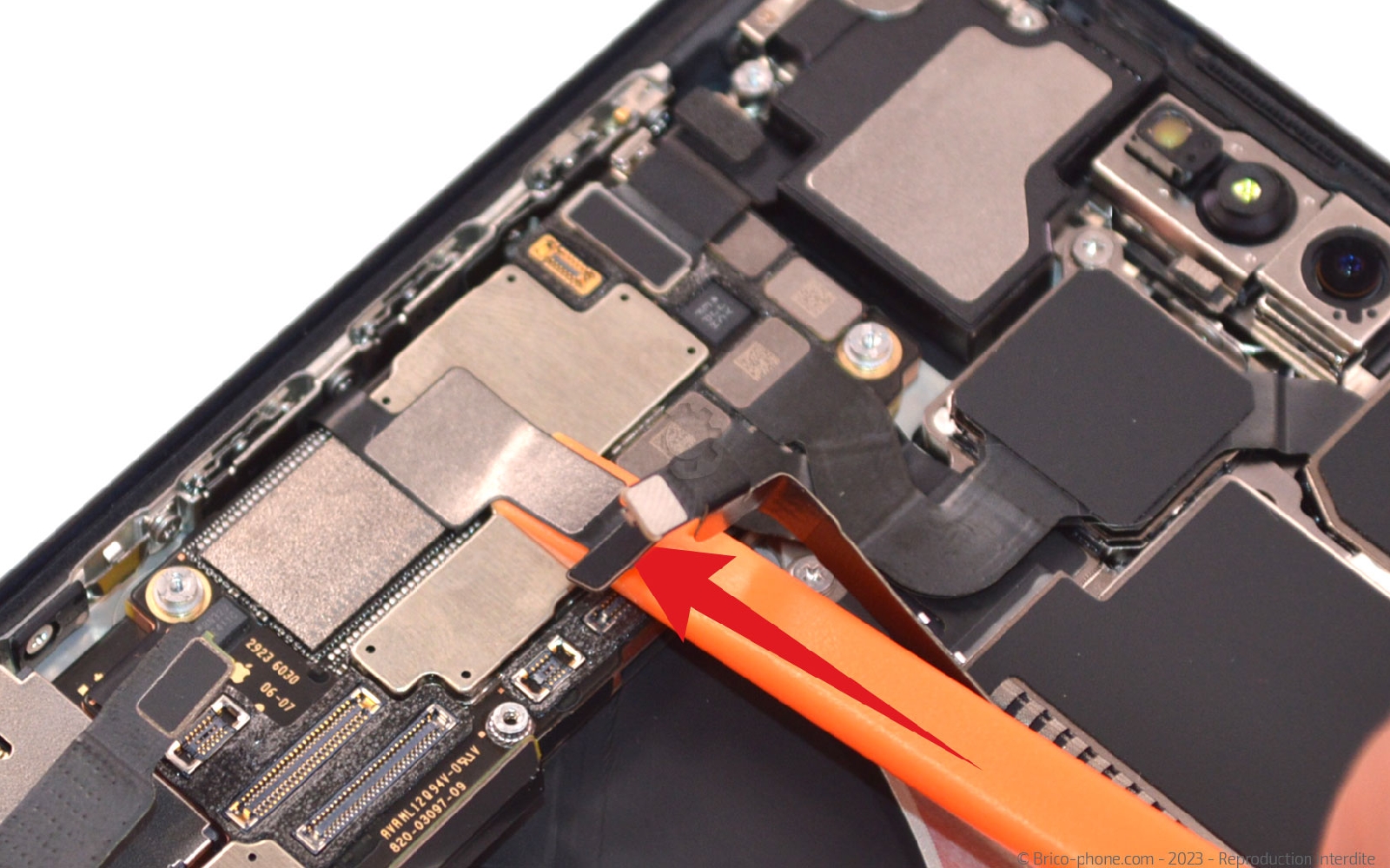

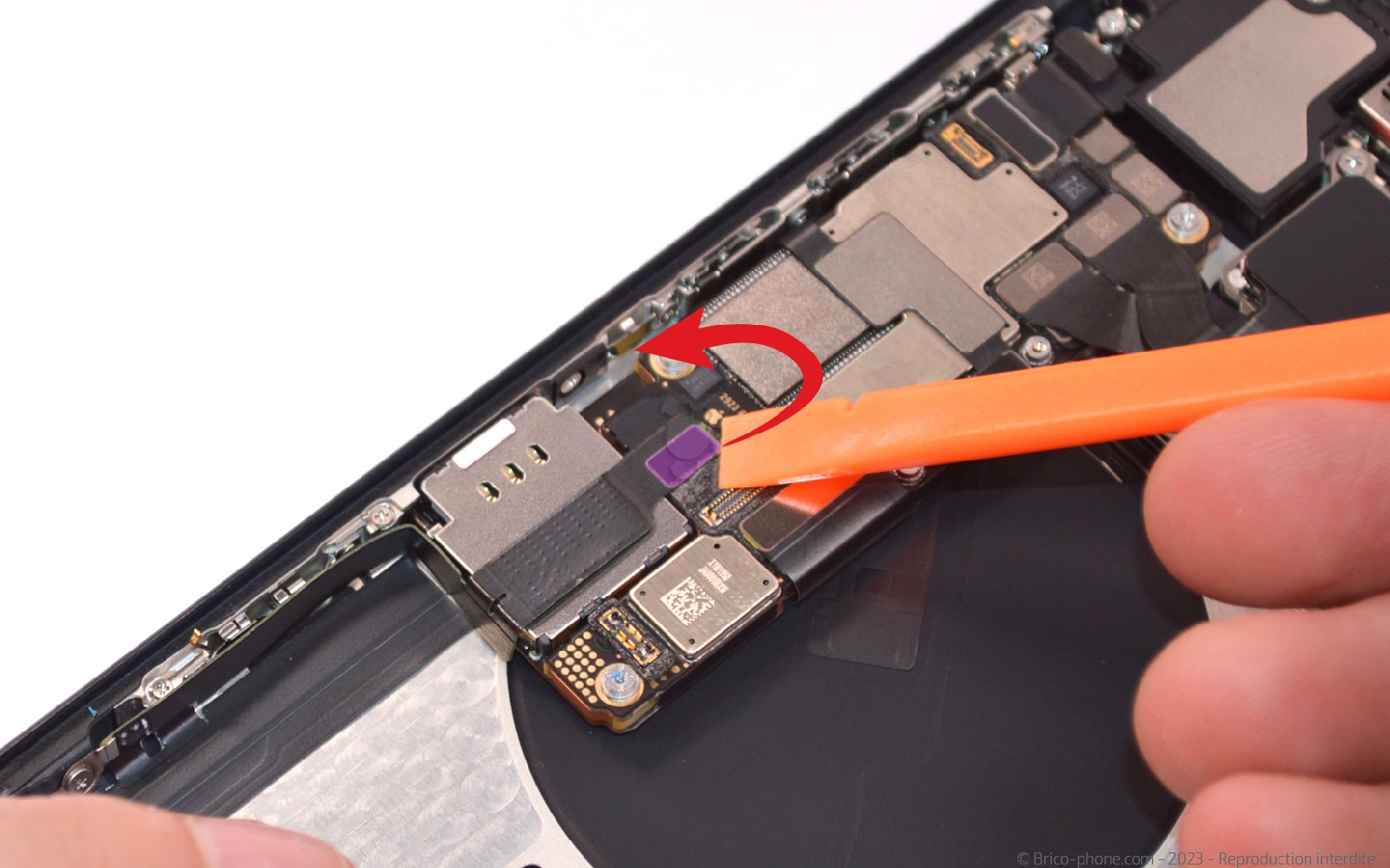

Etape 11 : Détacher les nappes du dock et des boutons
Débranchez les nappes du connecteur de charge puis celle des boutons en utilisant le spugder.
Outils du kit utilisés
Outils du kit utilisés

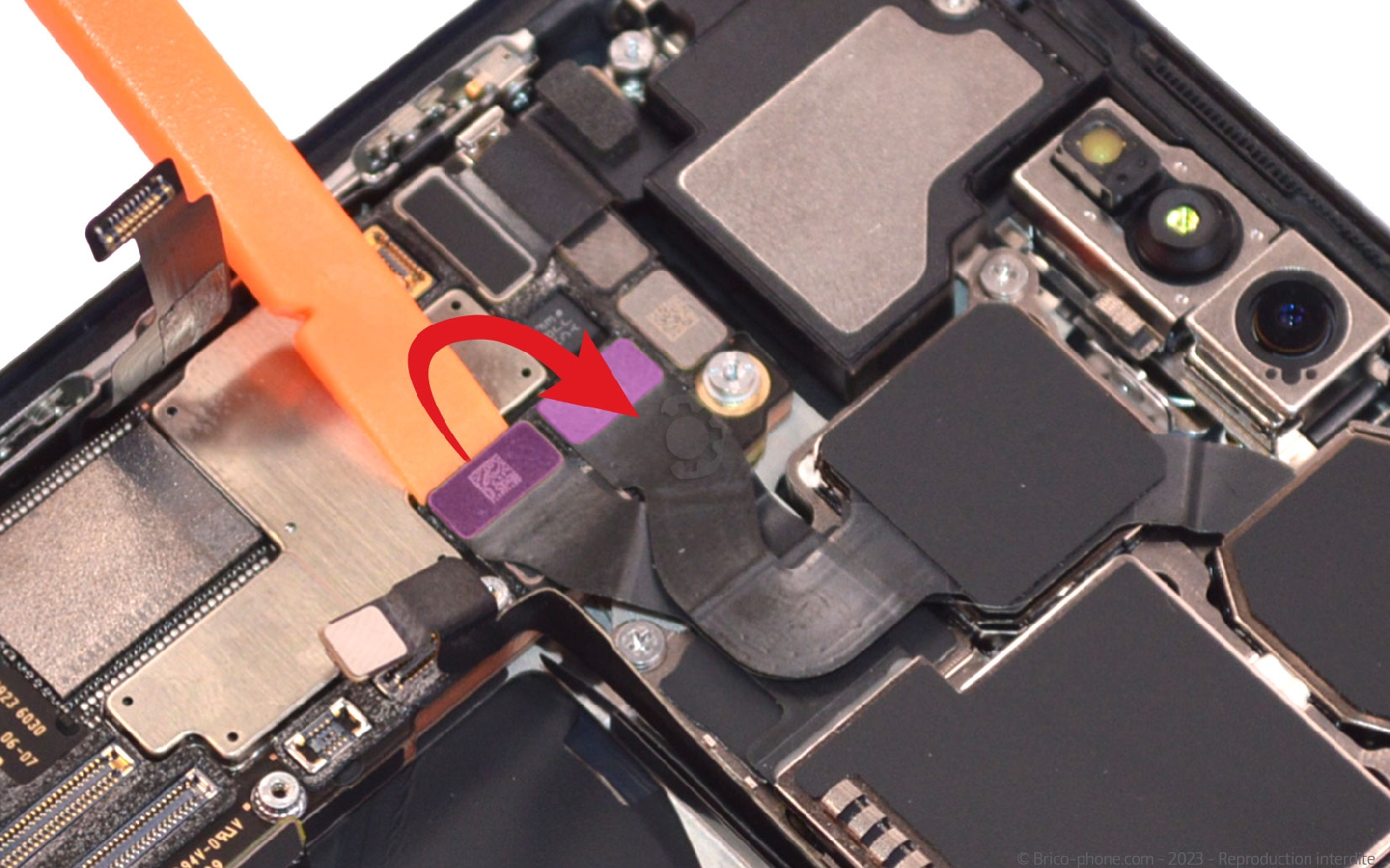

Etape 12 : Débrancher les nappes du module photo arrière
toujours avec le même ustensile, déconnectez les nappes des caméras arrière, du capteur LiDar se trouvant sous les premières nappes puis celle de l'antenne réseau placé en haut à gauche de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

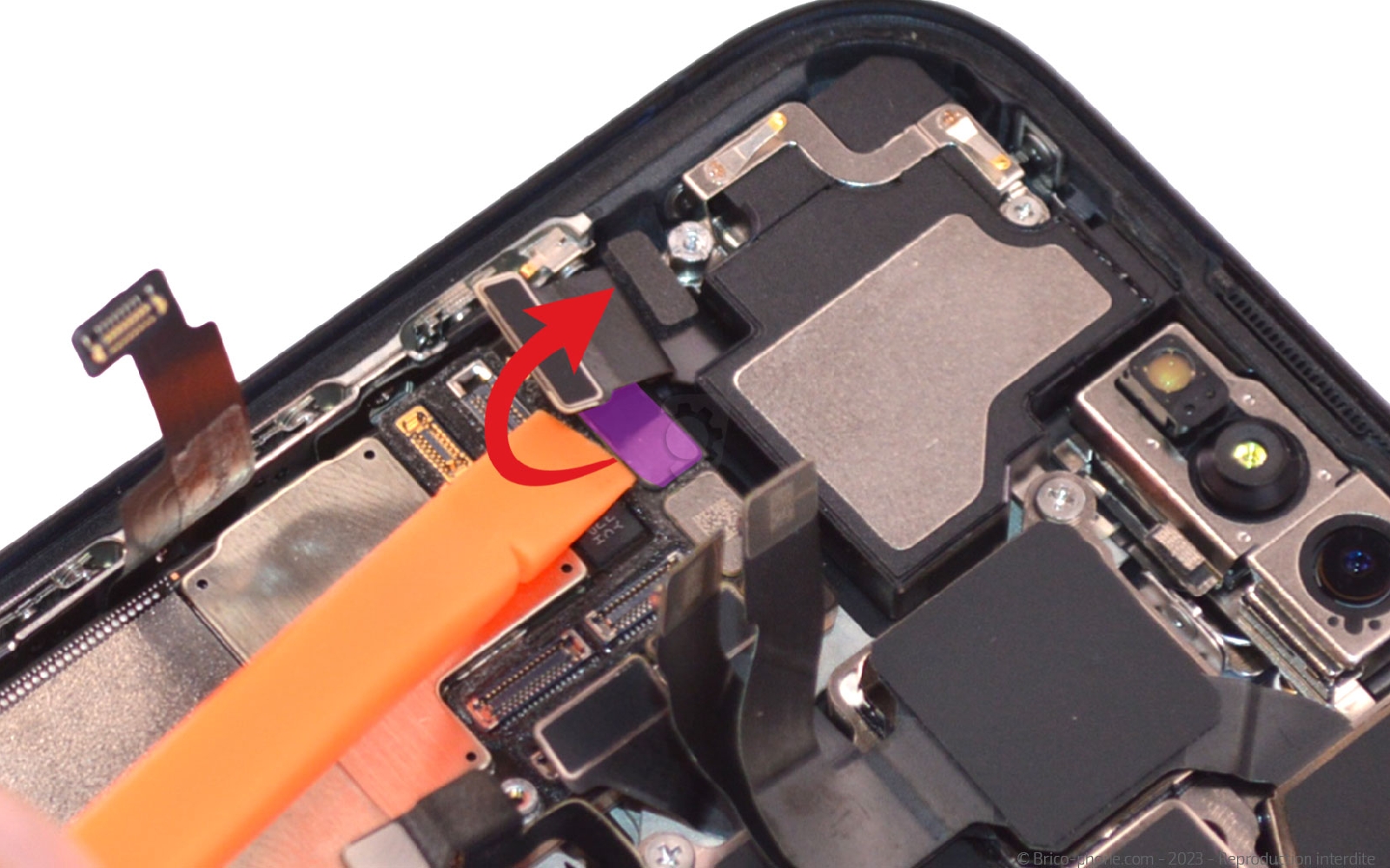

Etape 13 : Libérer la carte mère
Continuez sur votre lancée et débranchez les deux nappes de la caméra frontale.

Ensuite, prenez le tournevis plat pour retirer la vis G2 puis les 3 vis retenant la carte mère au châssis.
Outils du kit utilisés
Outils du kit utilisés

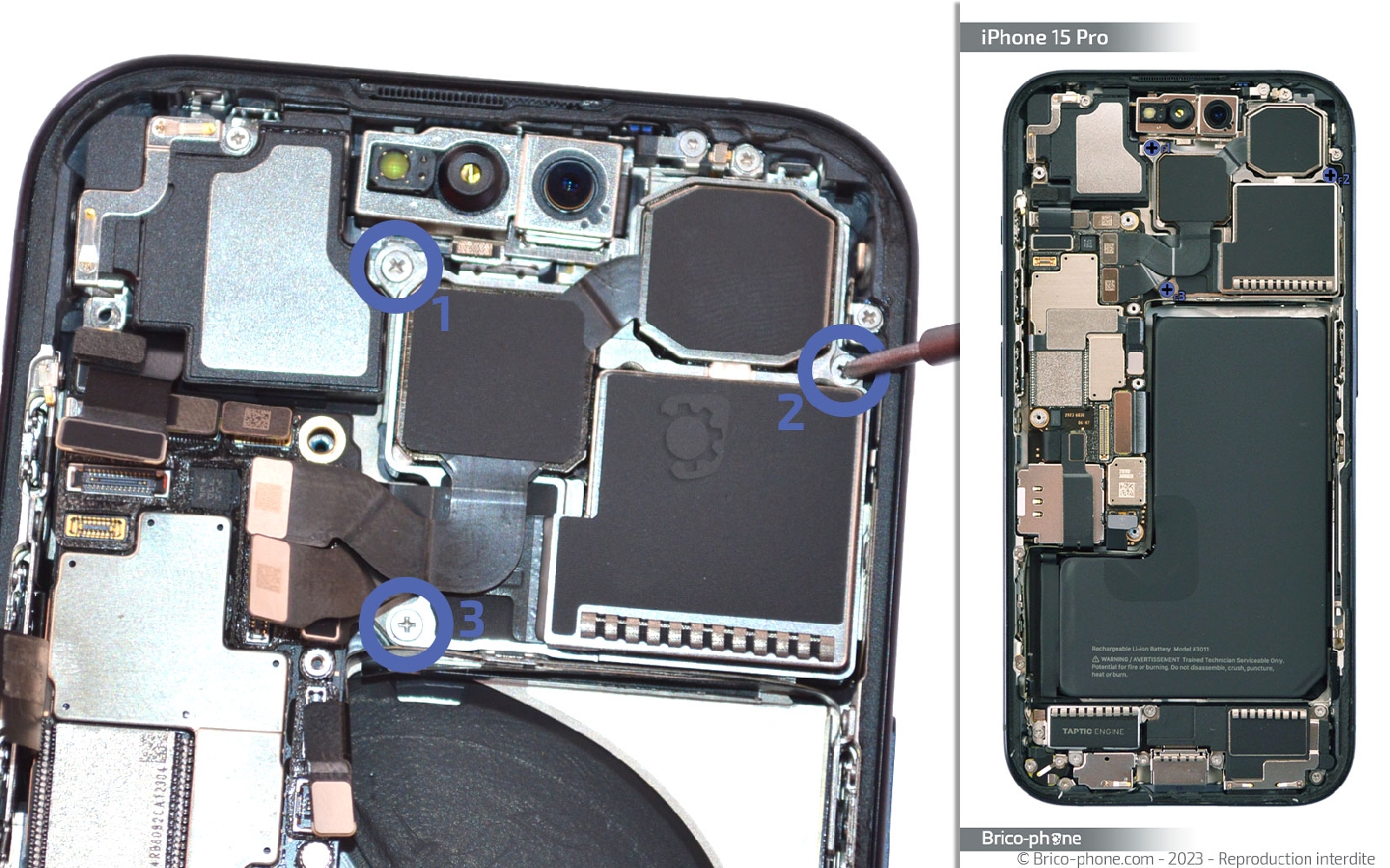

Etape 14 : Récupérer le module des caméras arrière
Retirez les 3 vis cruciforme afin de pouvoir saisir le composant pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

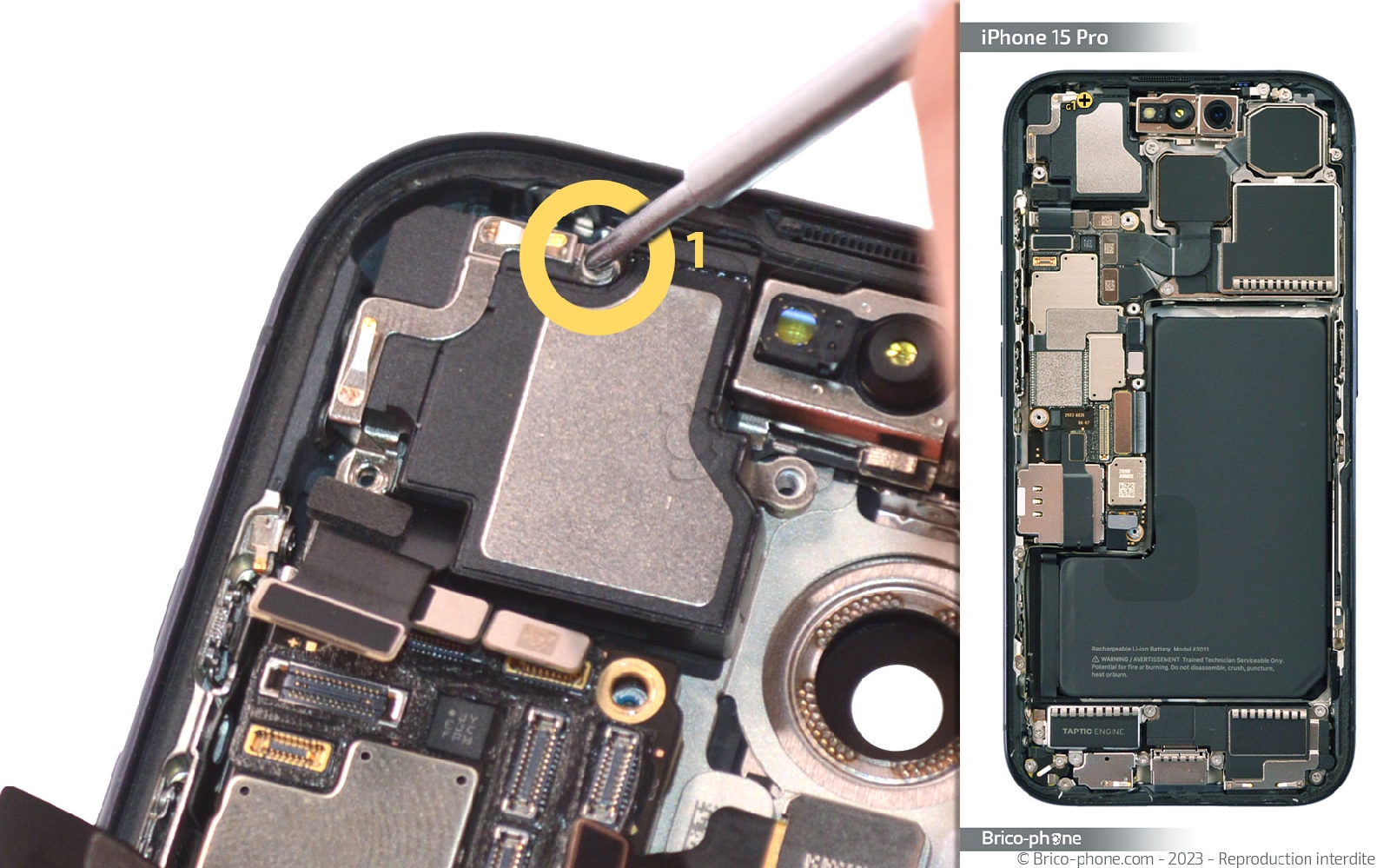

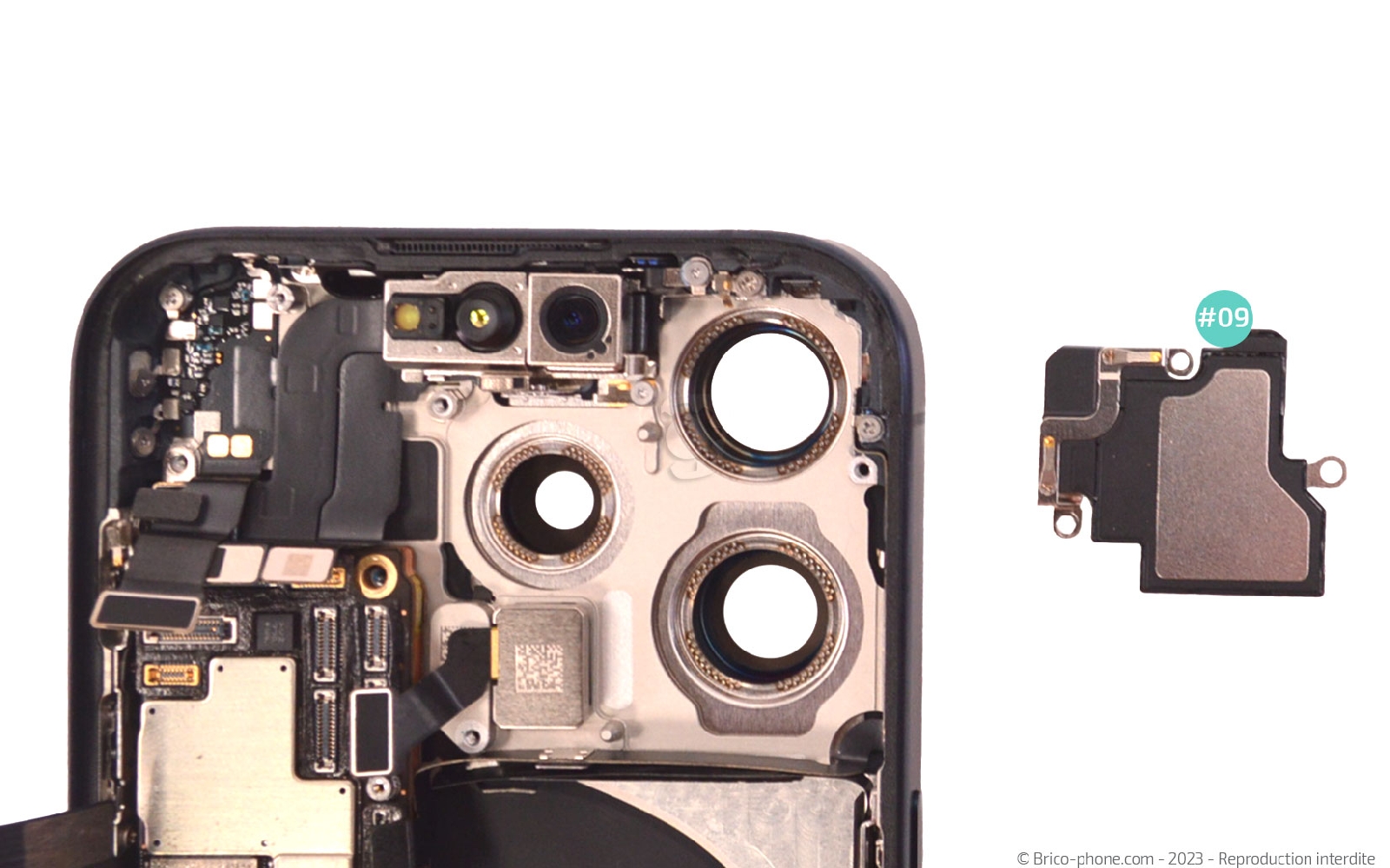

Etape 15 : Ôter le haut-parleur interne
Toujours avec le même tournevis, dévissez la vis nommée G1 avant de soulever le composant avec le spudger pour le mettre en dehors de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

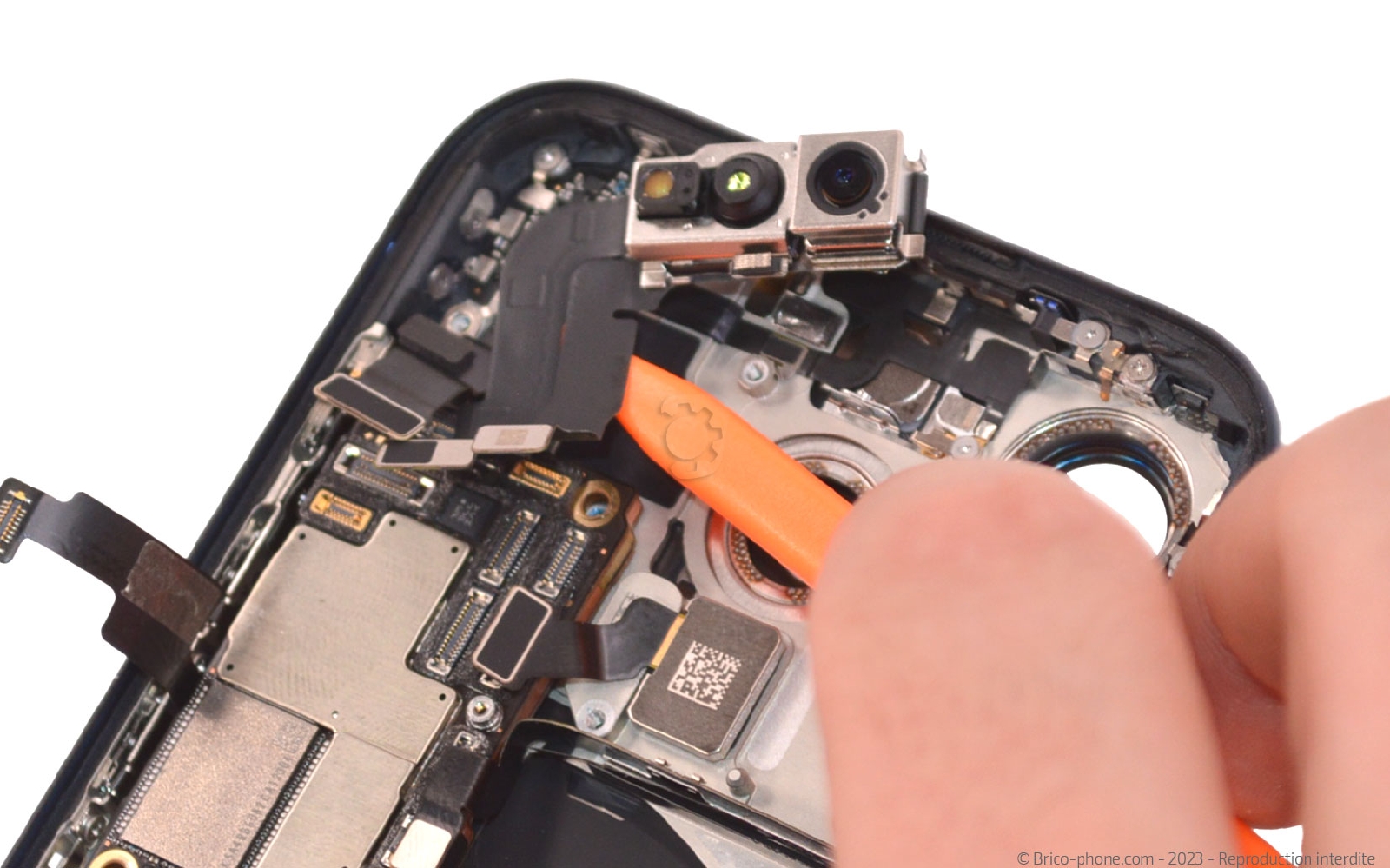

Etape 16 : Mettre de coté la caméra avant
Sortez également la caméra frontale du téléphone.

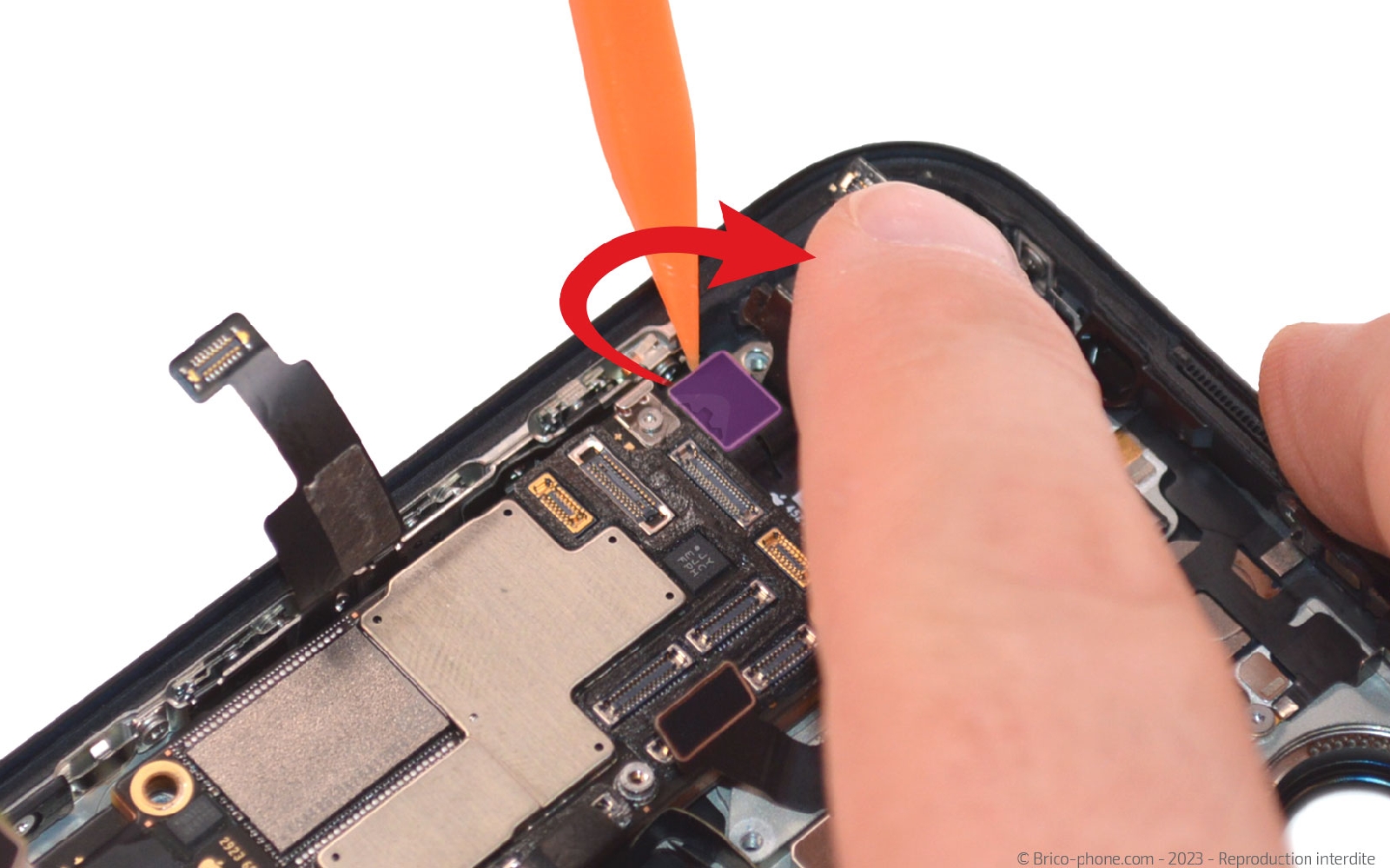

Etape 17 : Soulever la carte mère
Déconnectez la nappe cachée sous celle de l'antenne réseau avant de faire basculer la carte mère vers la gauche.

Dévissez la vis de la plaquette de protection de la nappe de la vitre arrière avec le tournevis triwing.
Outils du kit utilisés
Outils du kit utilisés

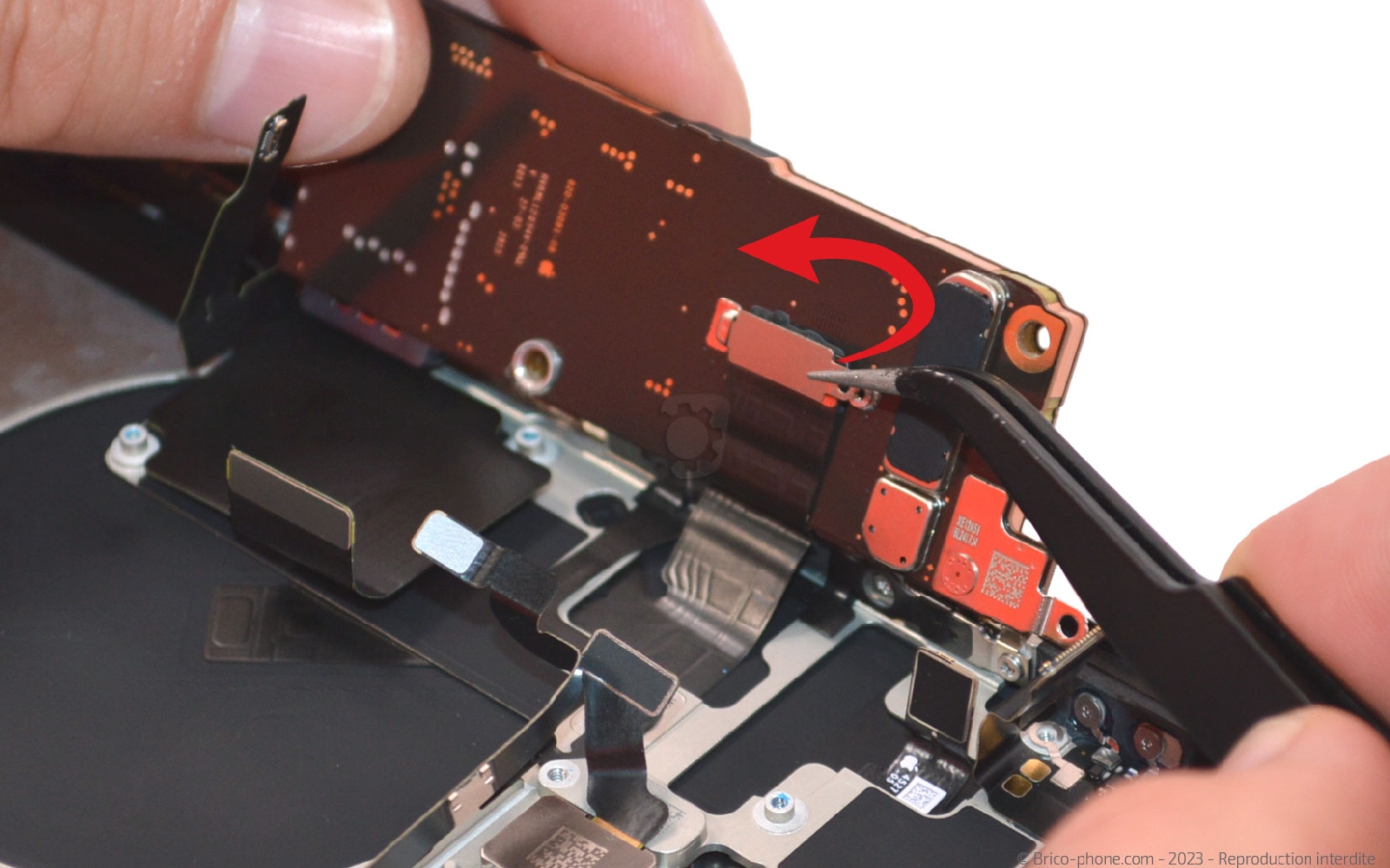

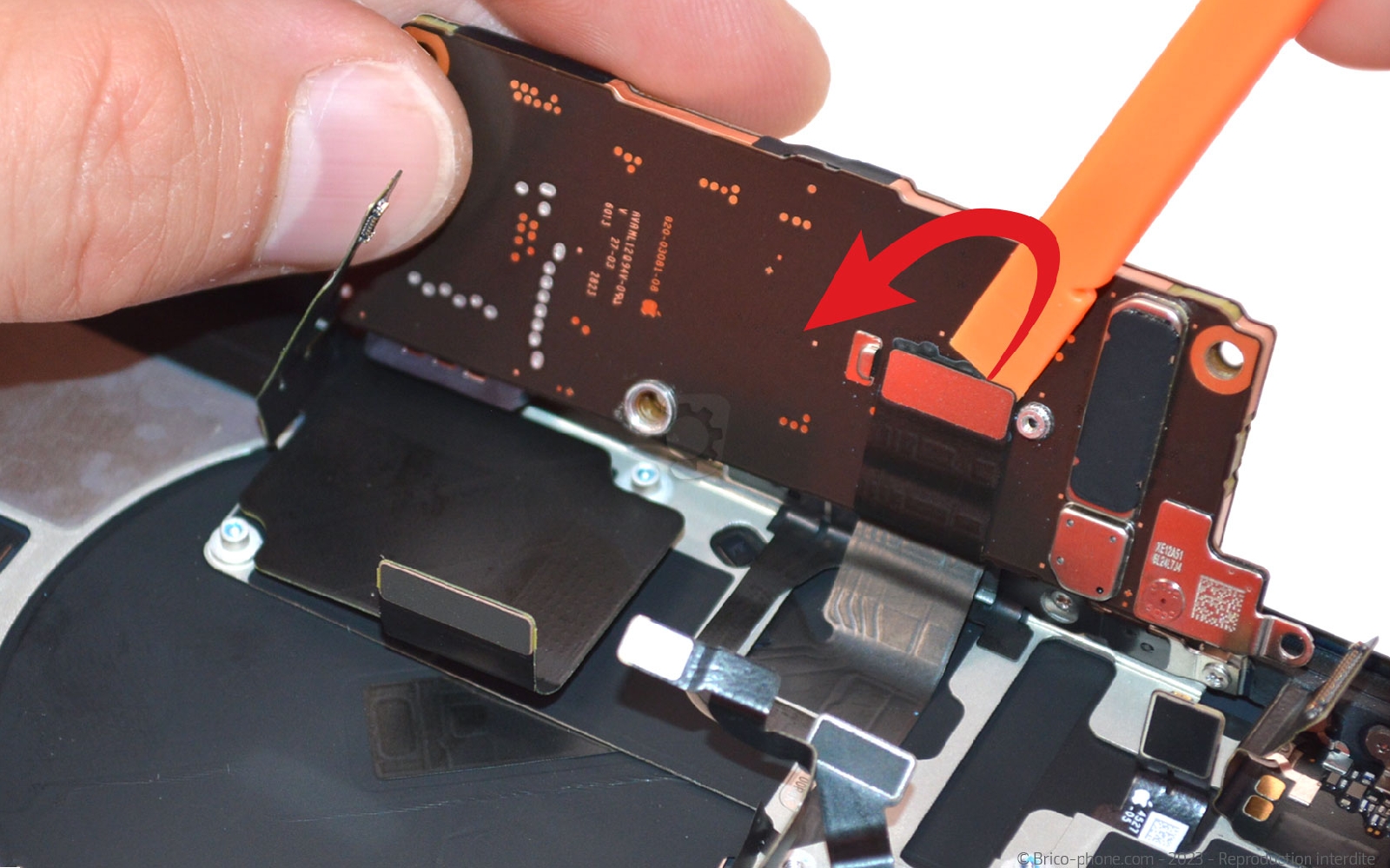

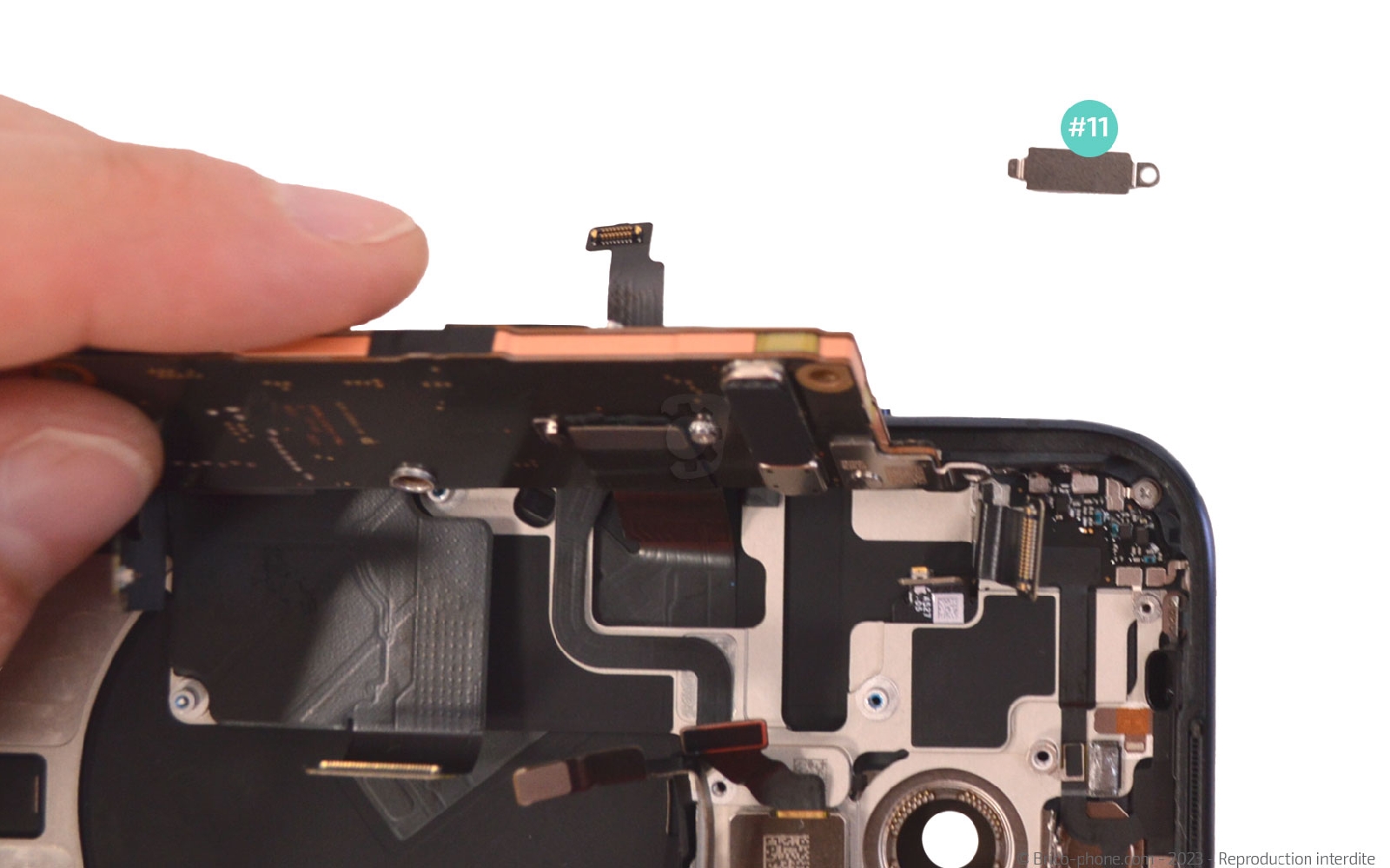

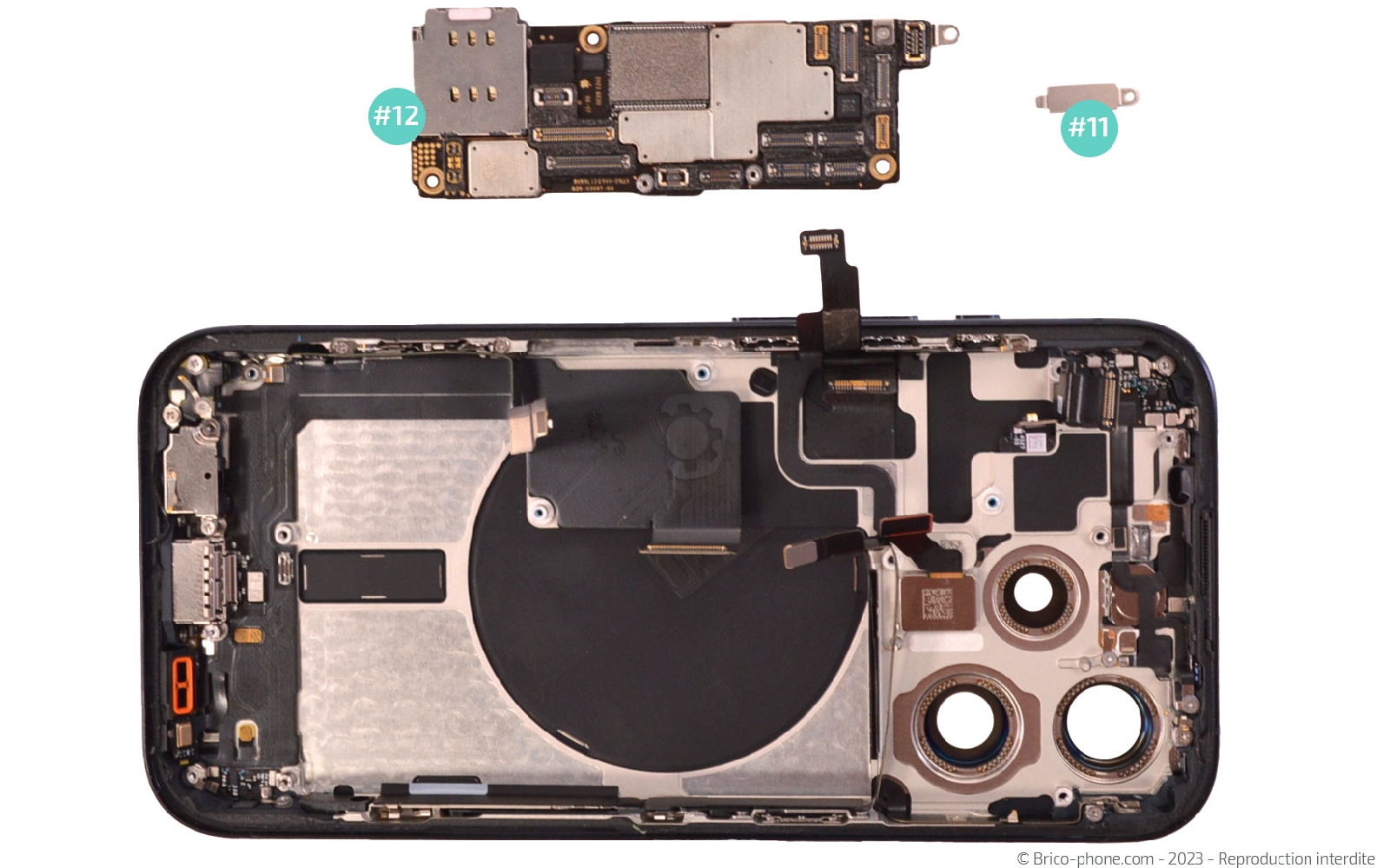

Etape 18 : Extraire la carte mère
Retirez la plaquette avec la pincette avant de déconnecter la nappe de la plaquette induction de votre iPhone.

Sortez ensuite la carte mère du châssis pour libérer la nappe du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

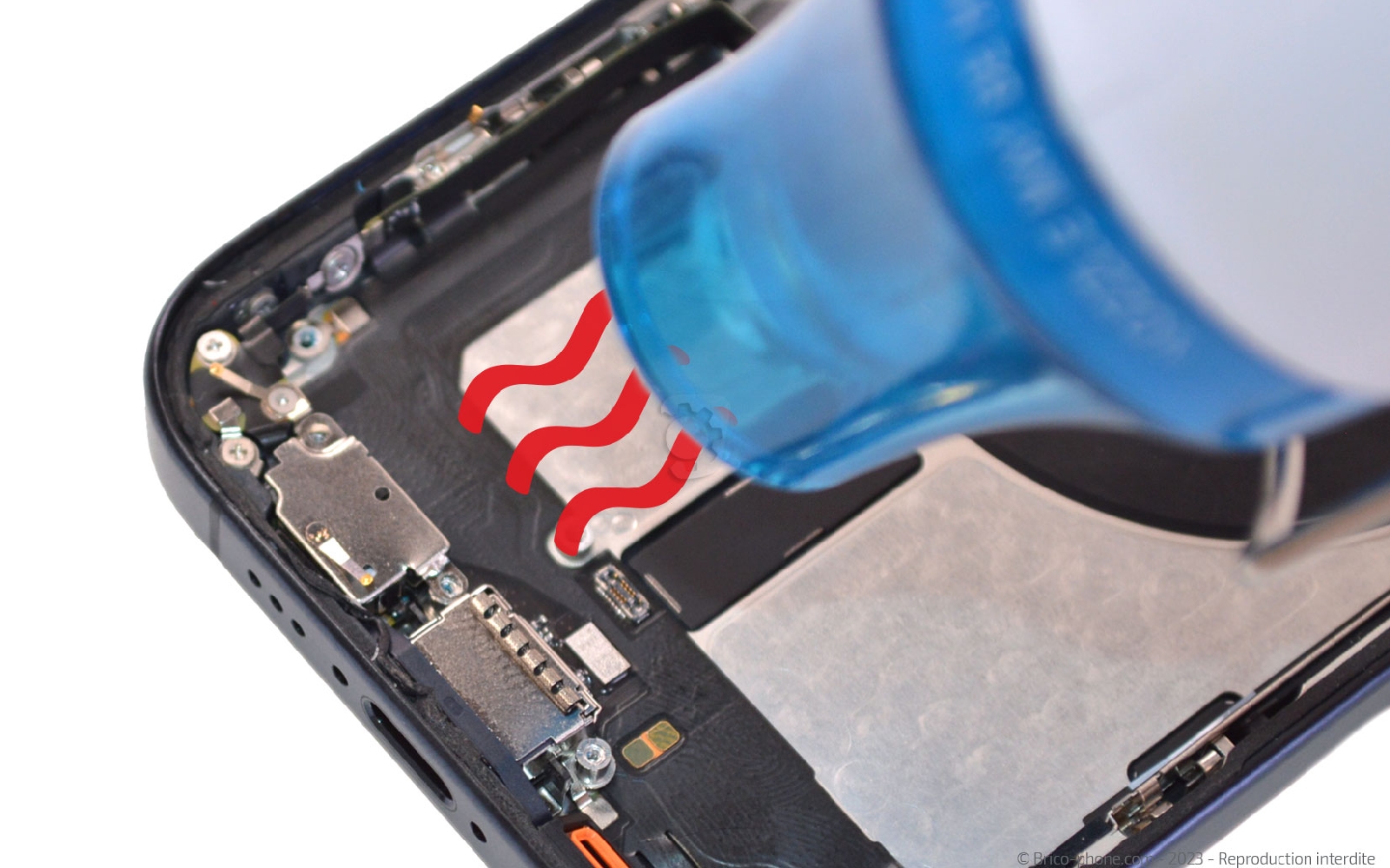

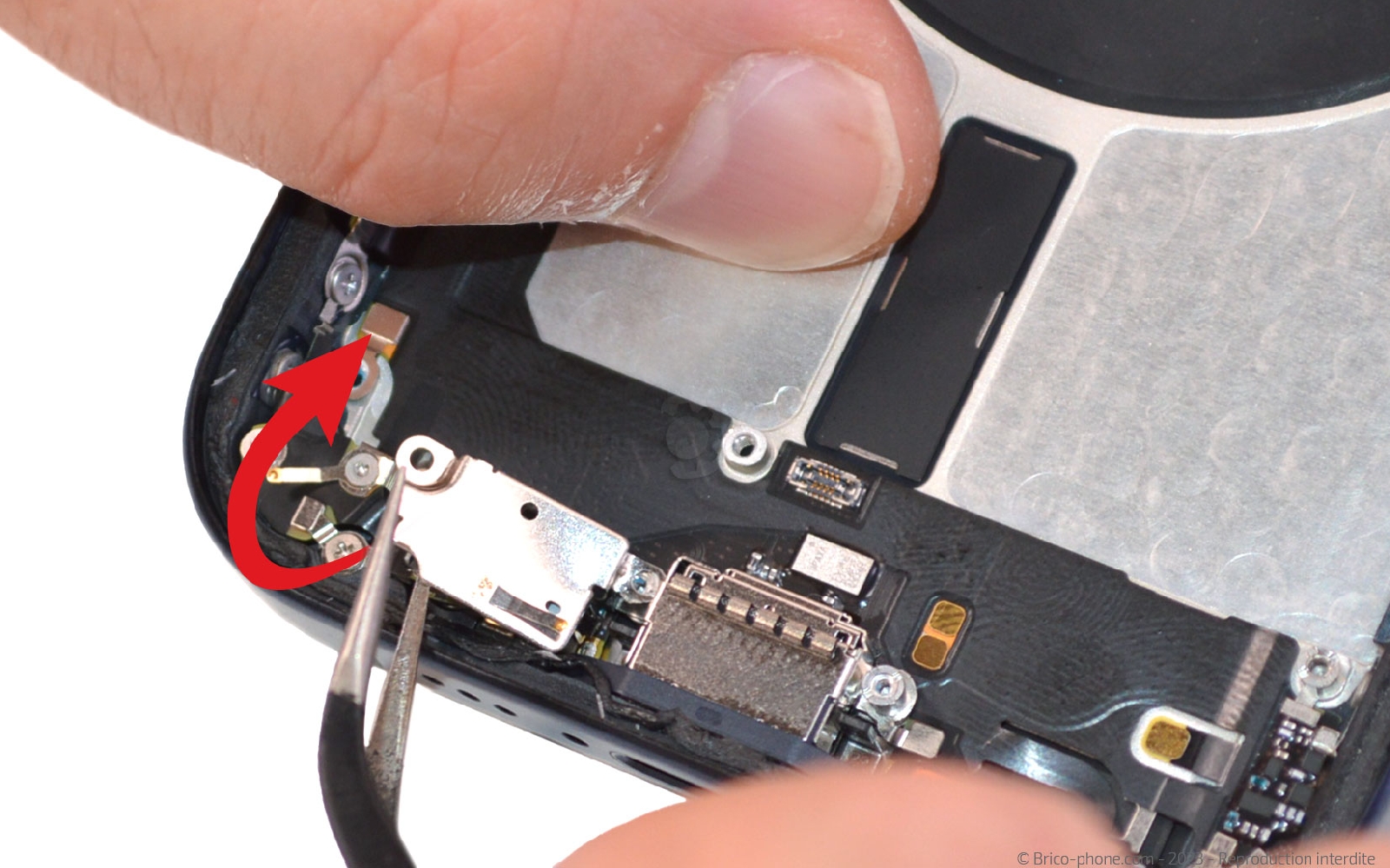

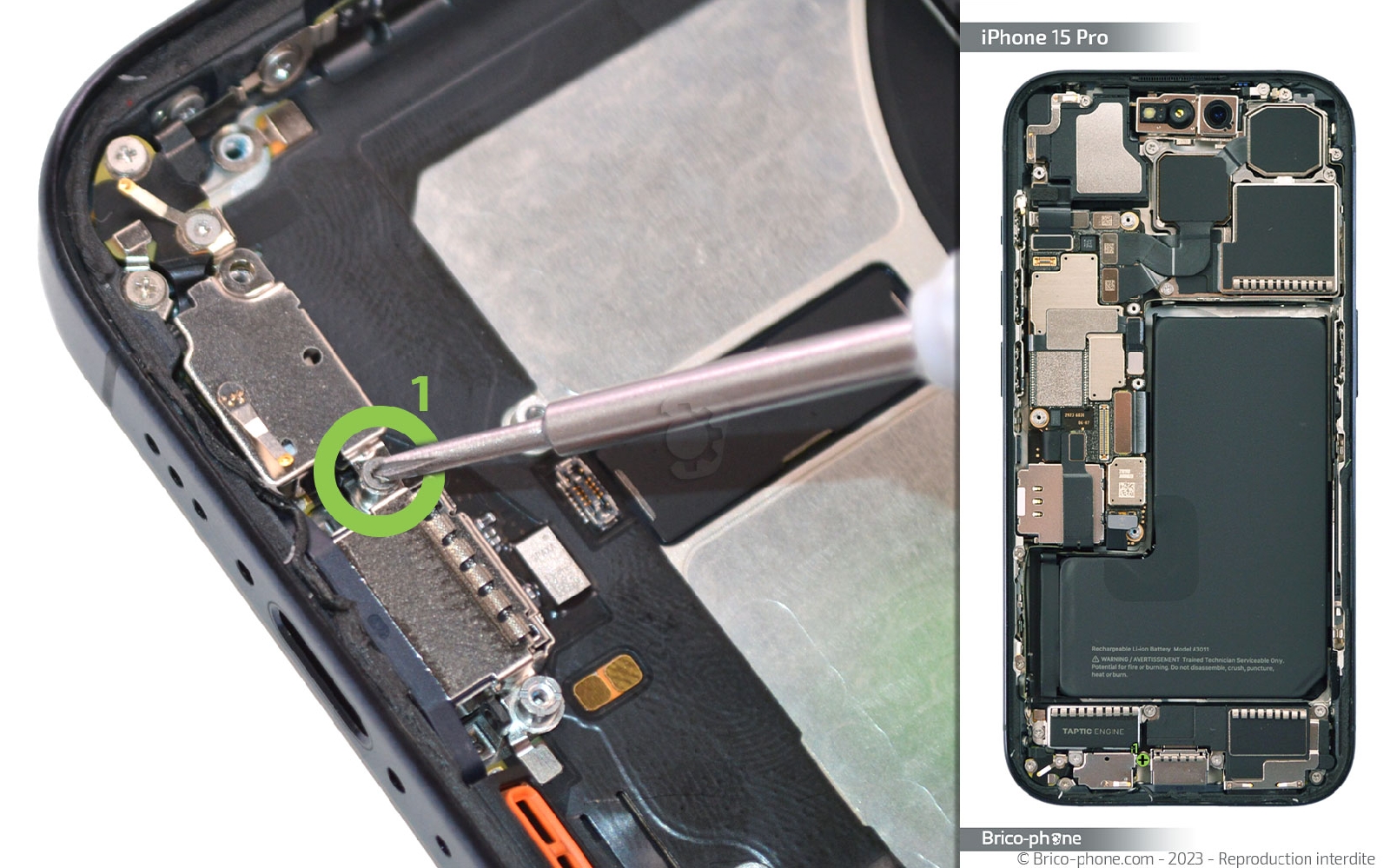

Etape 19 : Retirer la plaquette de protection du micro
Ôtez la vis cruciforme avant de chauffer légèrement le composant pour ramollir le sticker placé dessous.

Soulevez à l'aide de la pincette, la plaquette pour pouvoir l'extraire de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

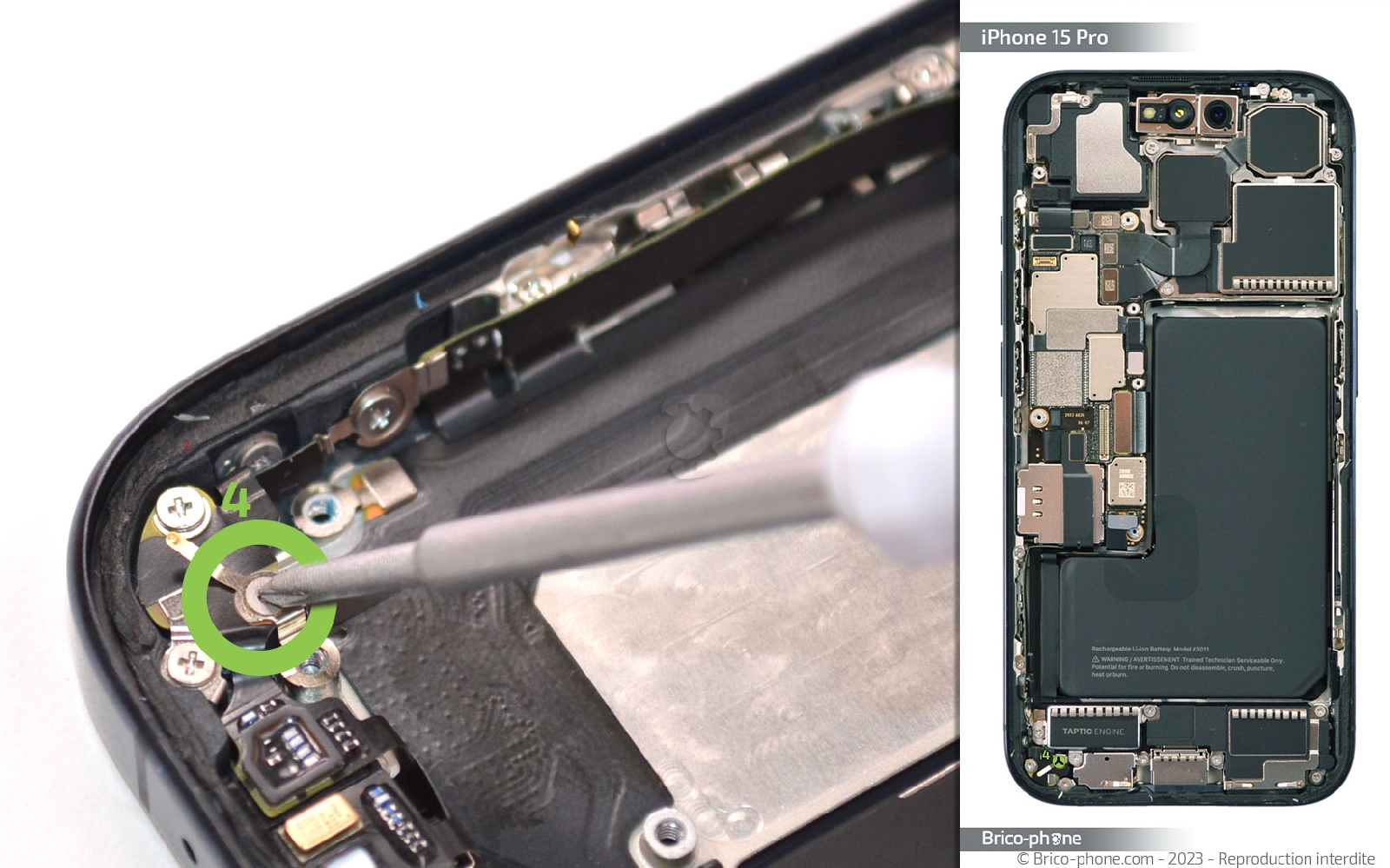

Etape 20 : Récupérer le contact
Saisissez le tournevis triwing pour libérer le contact #19.
Outils du kit utilisés
Outils du kit utilisés

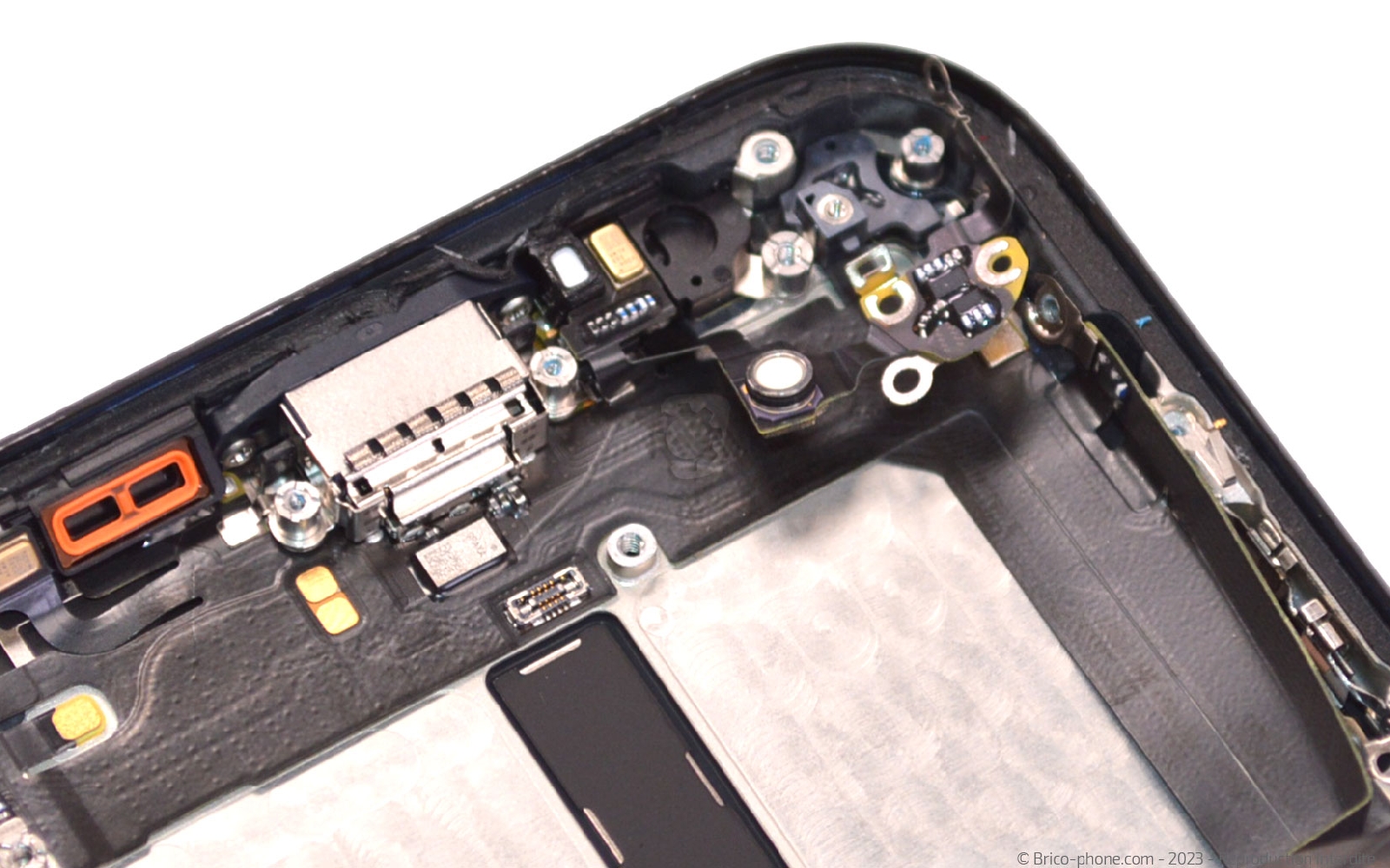

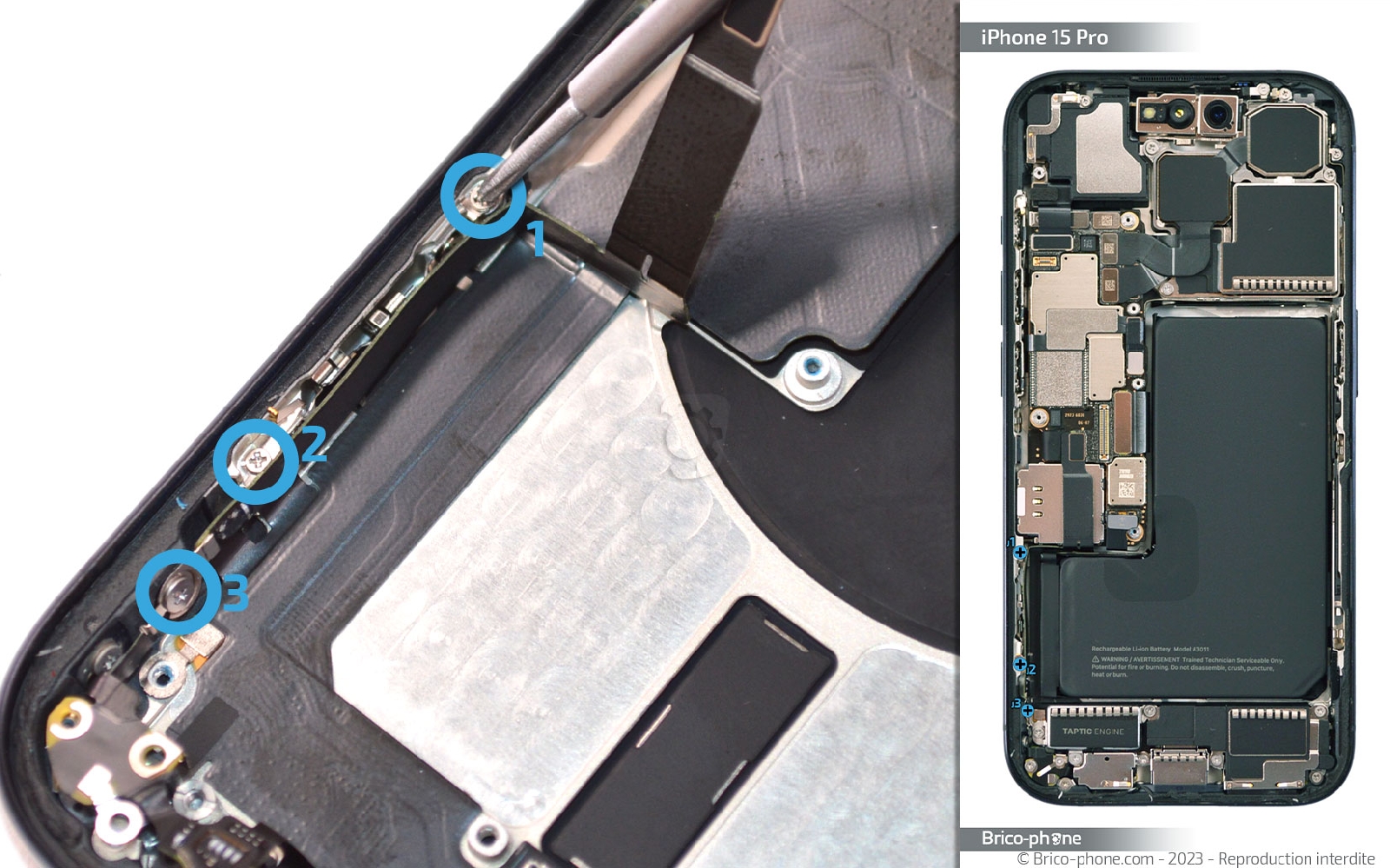

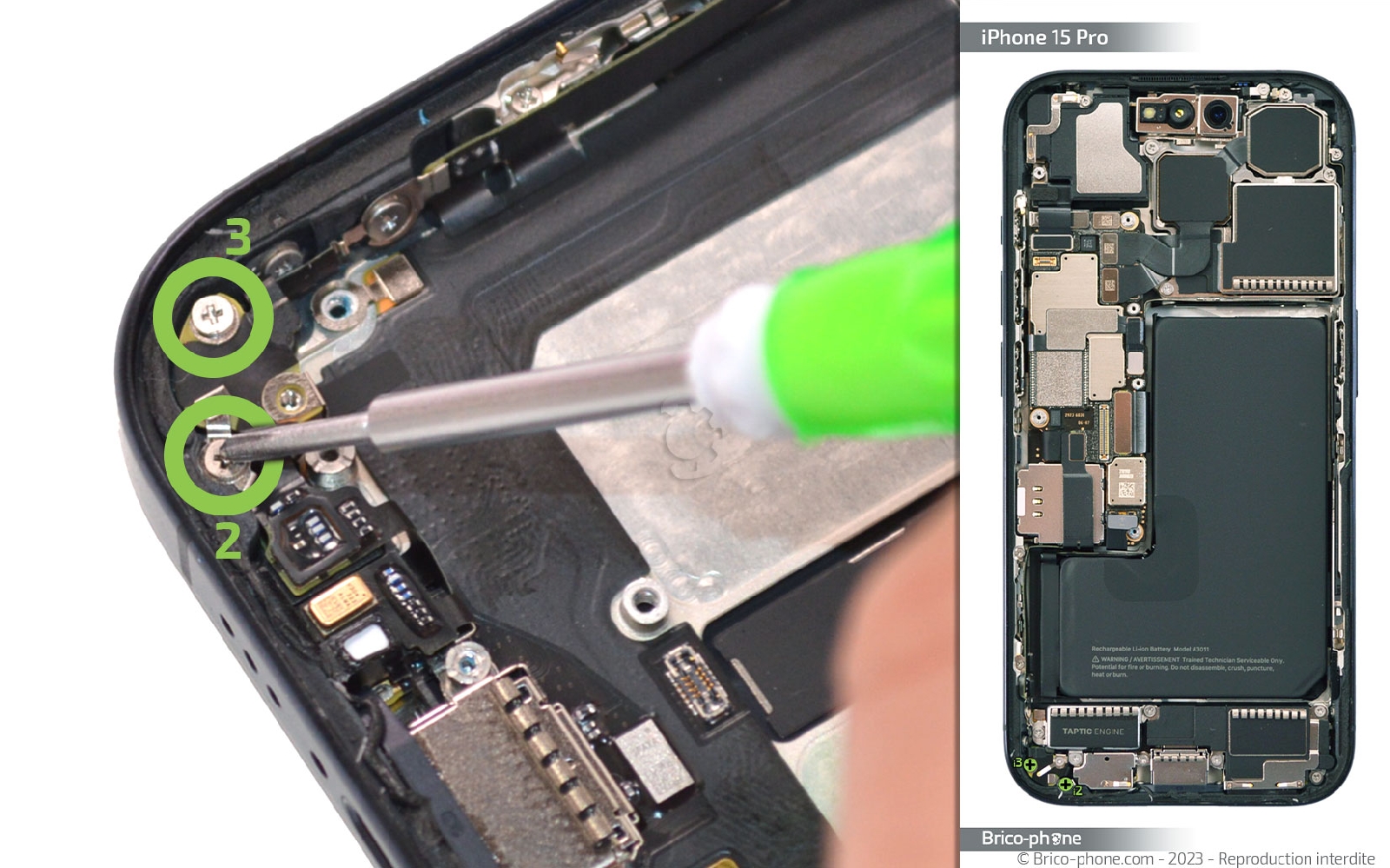

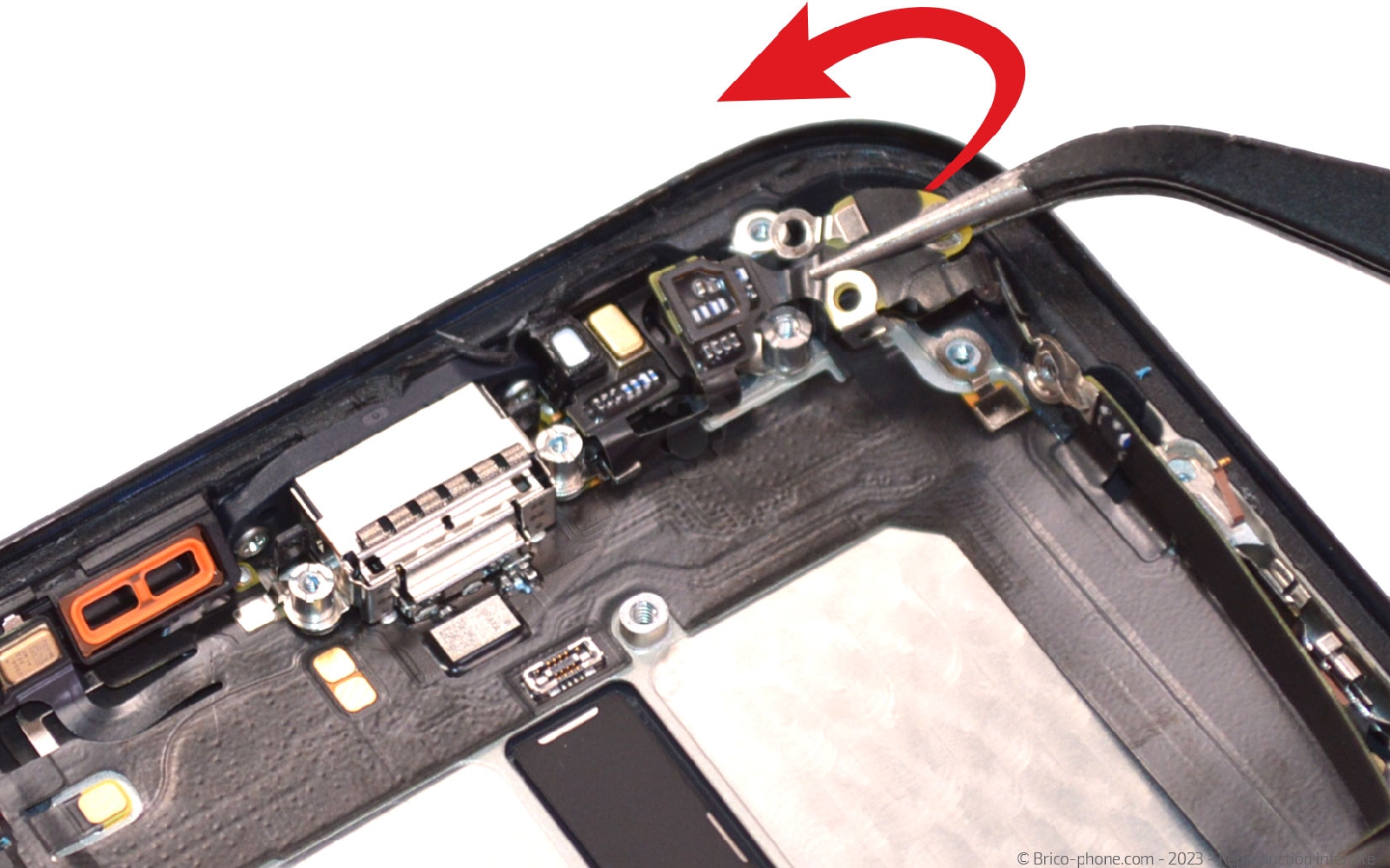

Etape 21 : Libérer l'angle gauche
Munissez-vous du tournevis cruciforme pour extraire les dernières vis i et les vis j.

Ensuite, soulevez l'antenne située en bas à gauche avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

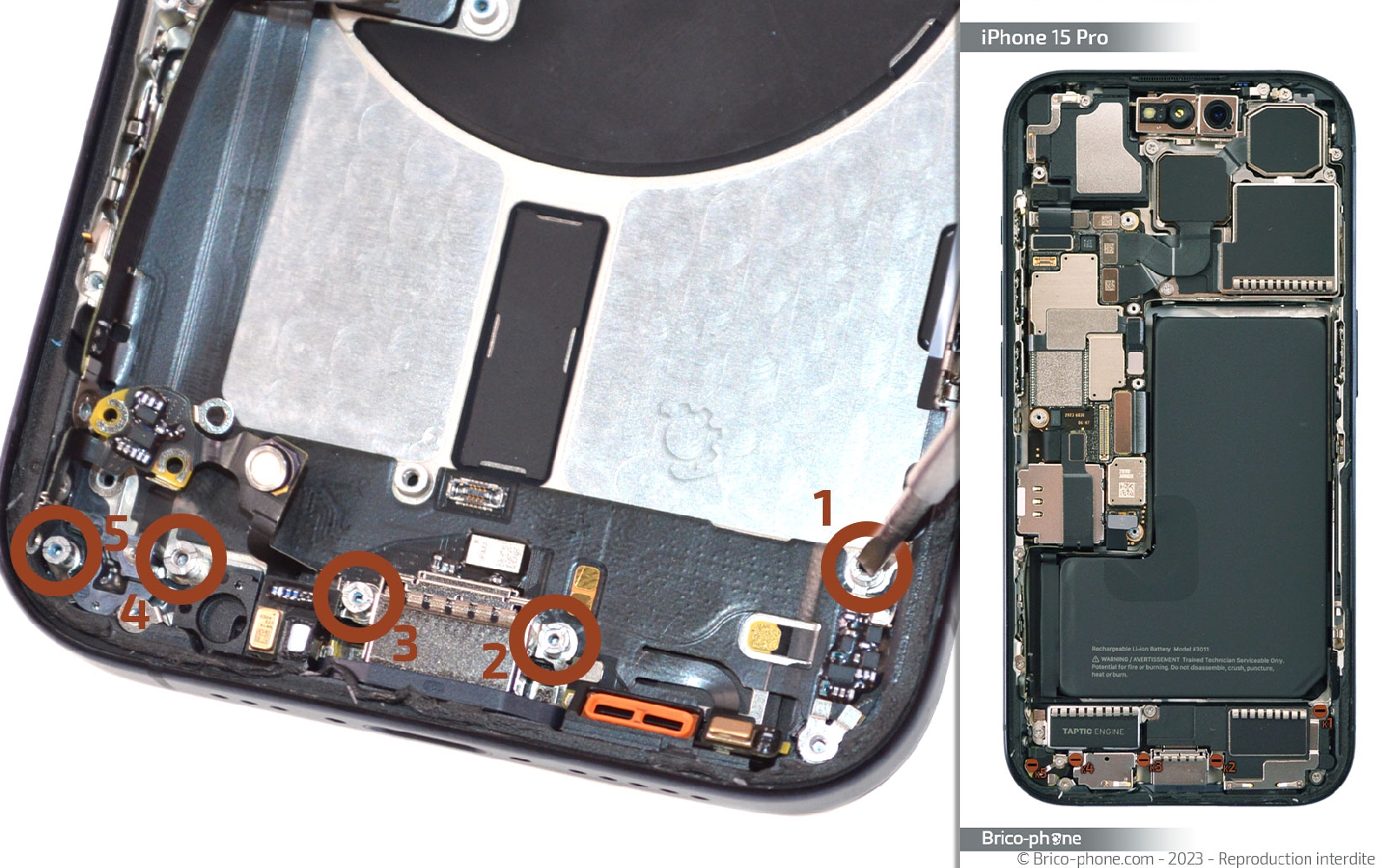

Etape 22 : Dévisser le connecteur de charge
Retirez les 5 vis plates nommées K sur le patron d'aide au montage puis attaquez-vous aux vis L1 et L4 avec le tournevis cruciforme cette fois-ci.
Outils du kit utilisés
Outils du kit utilisés

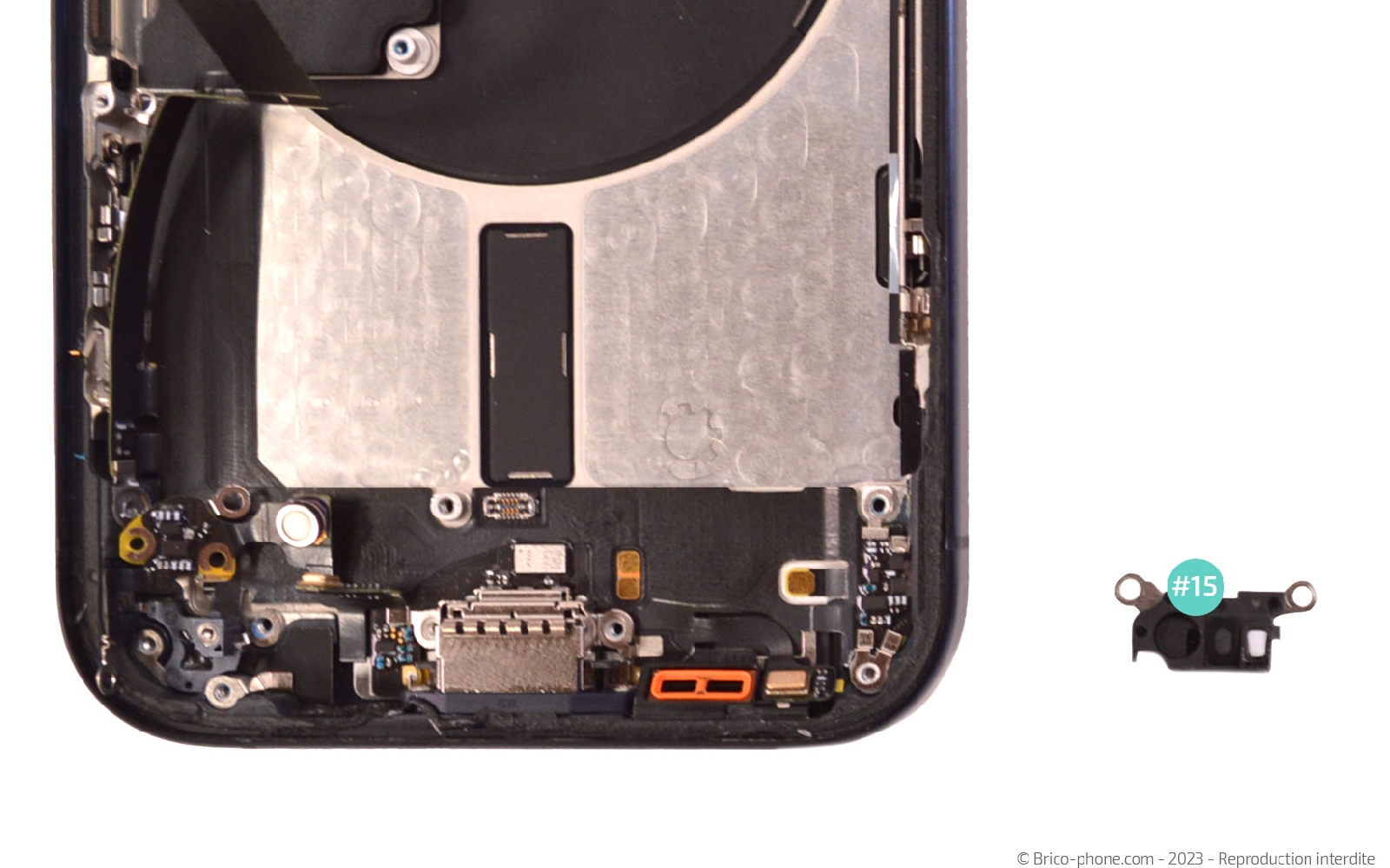

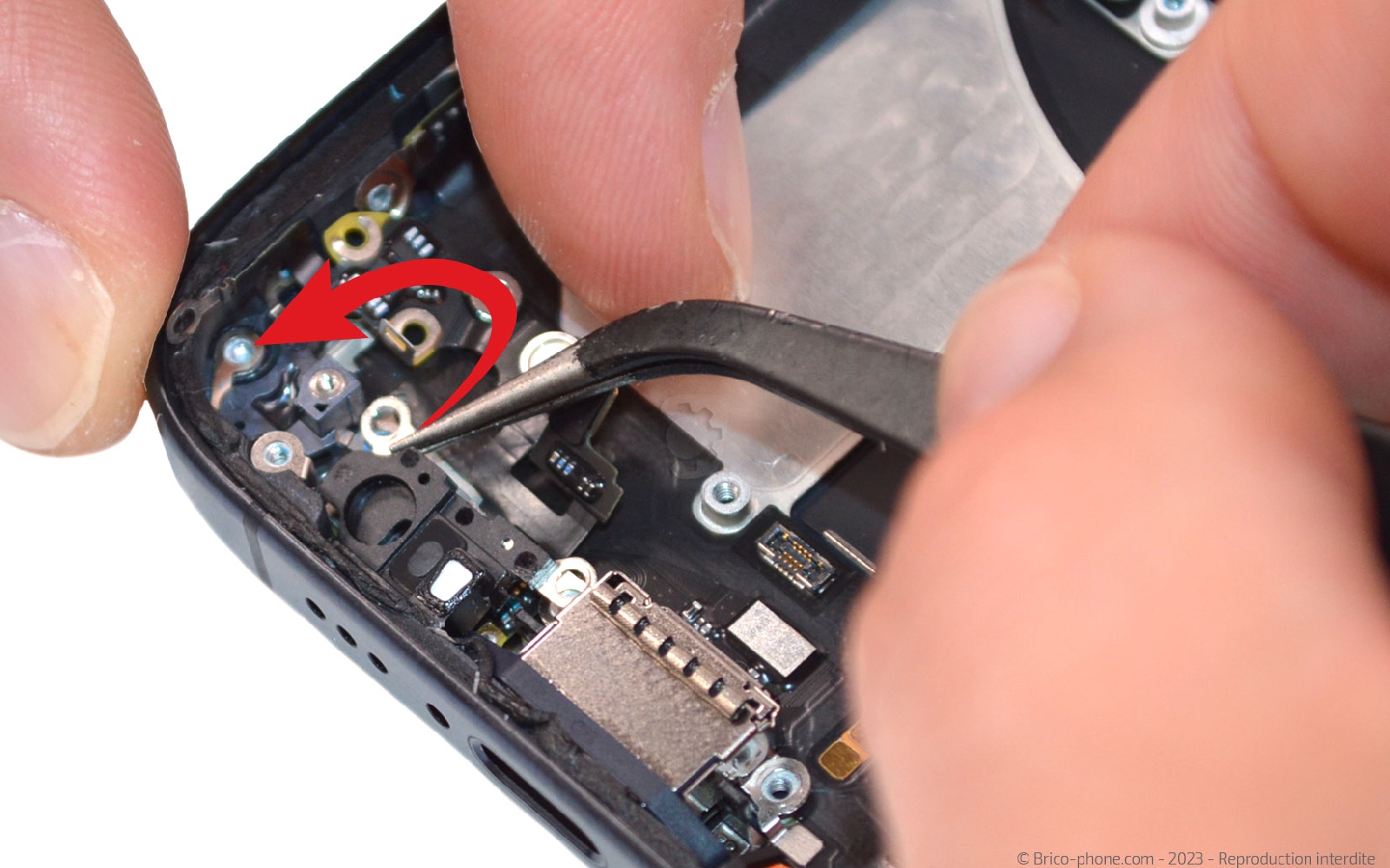

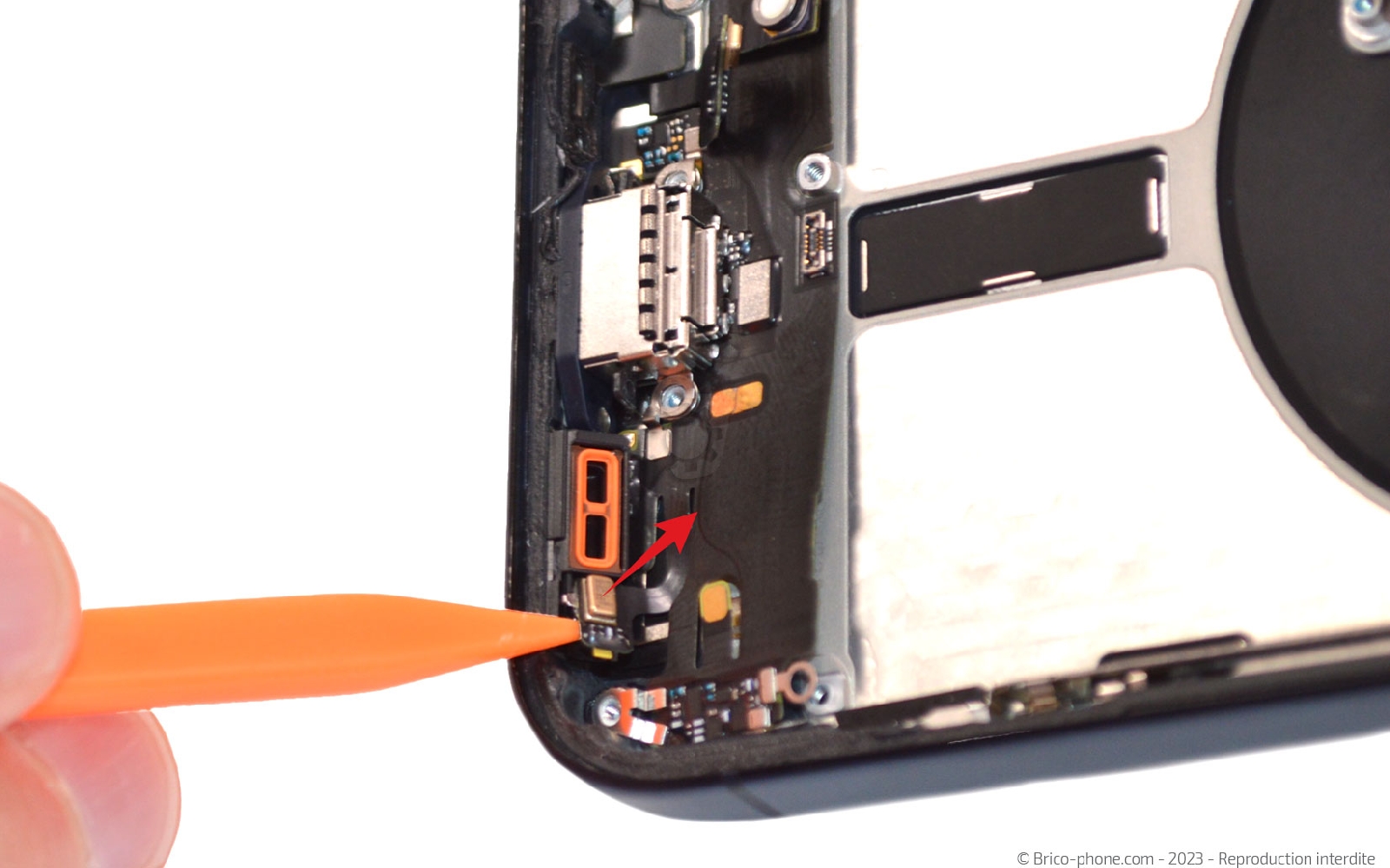

Etape 23 : Sortir le support micro
Décollez le micro avec la pincette avant de saisir le support #15 pour le déposer sur le patron d'aide au montage fourni avec votre commande.

Ensuite, soulevez également le micro situé sur la partir droite du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

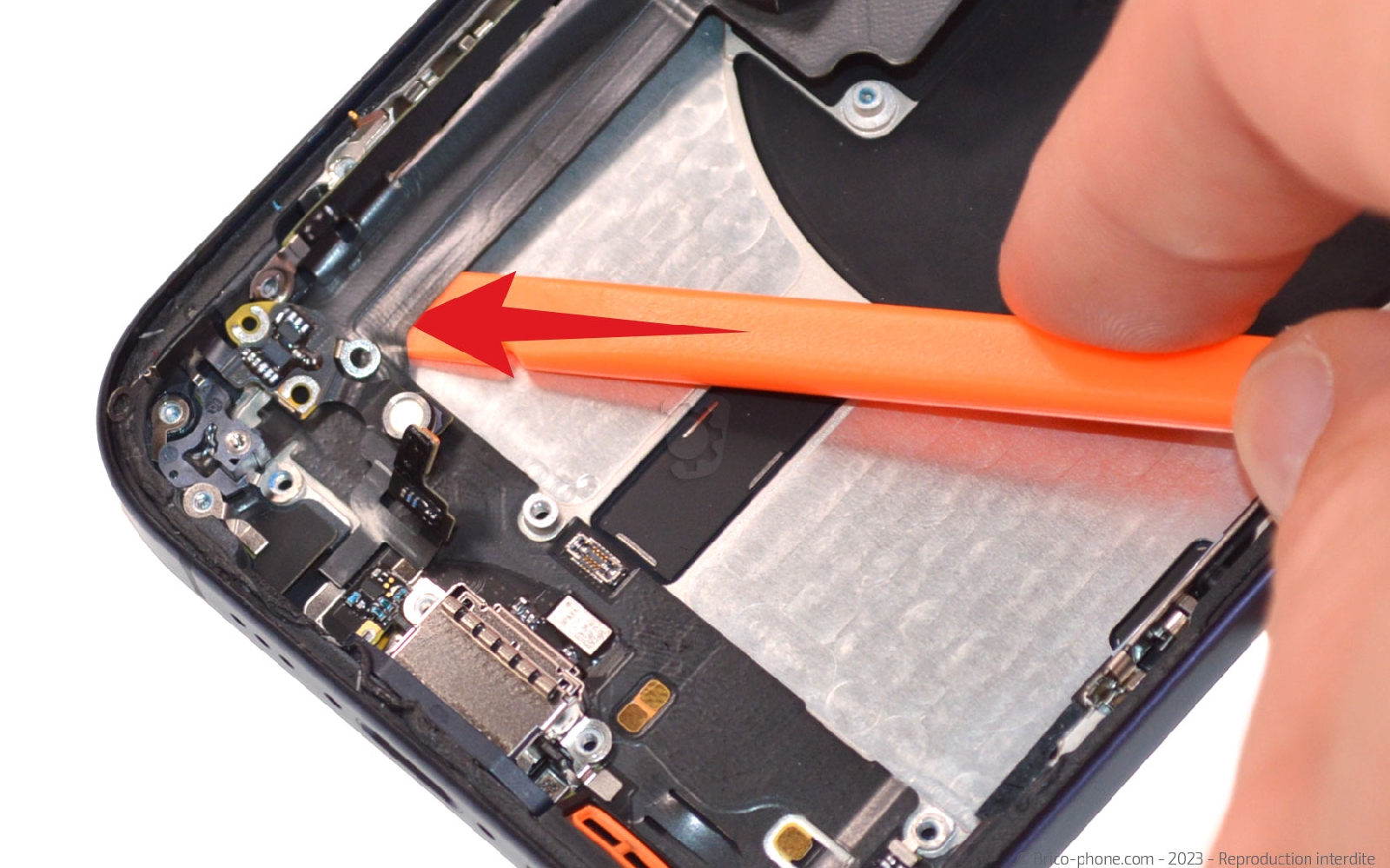

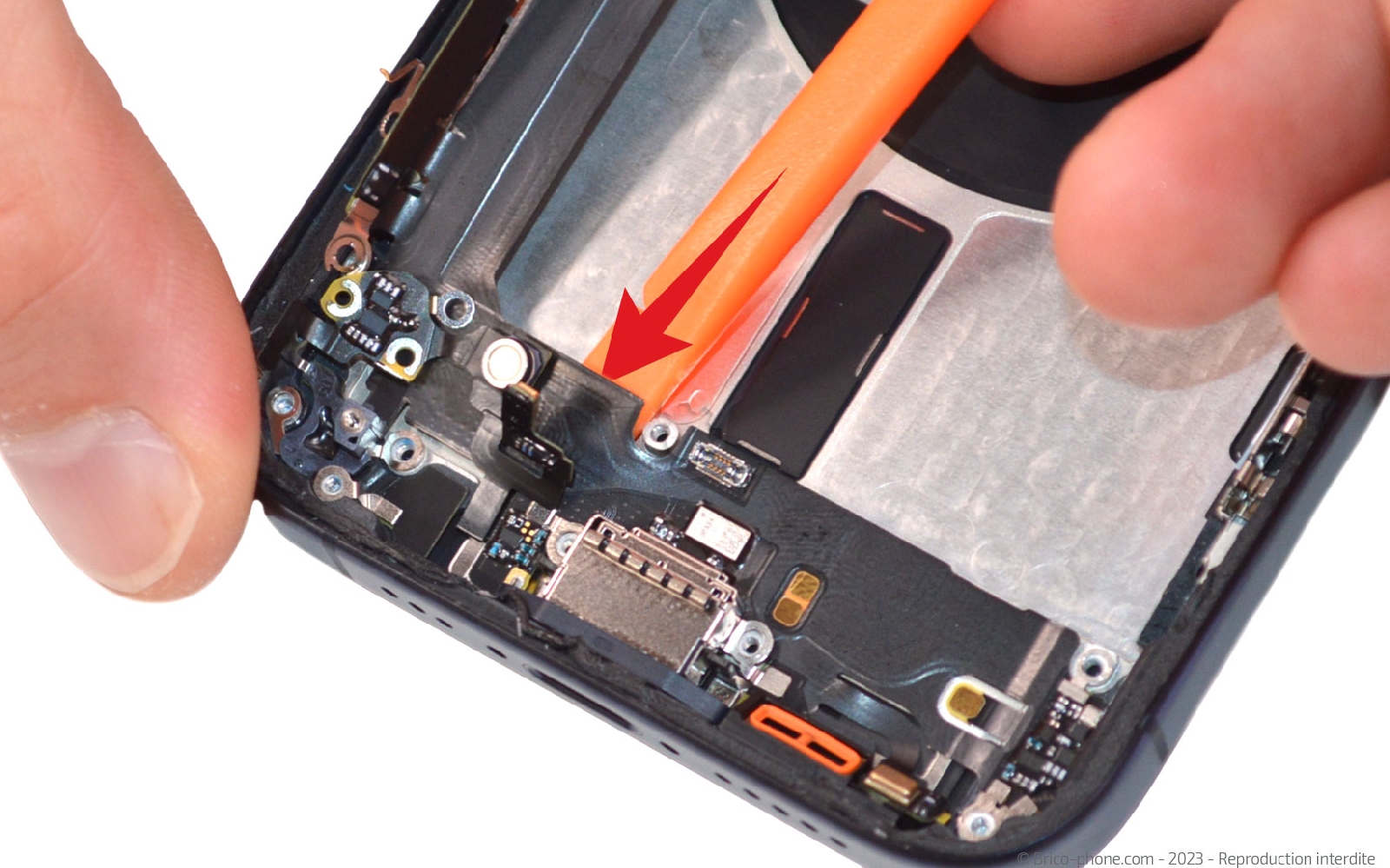

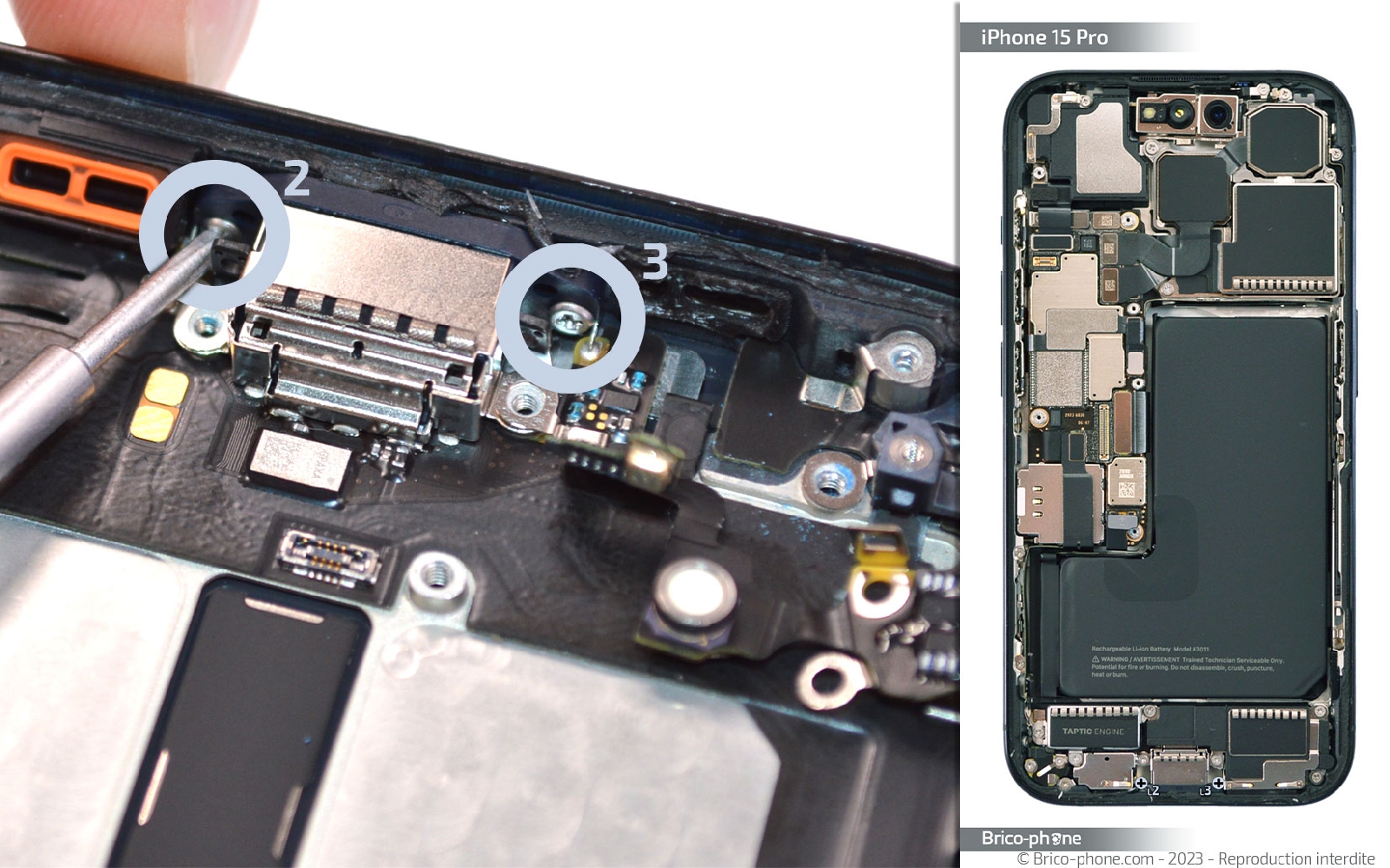

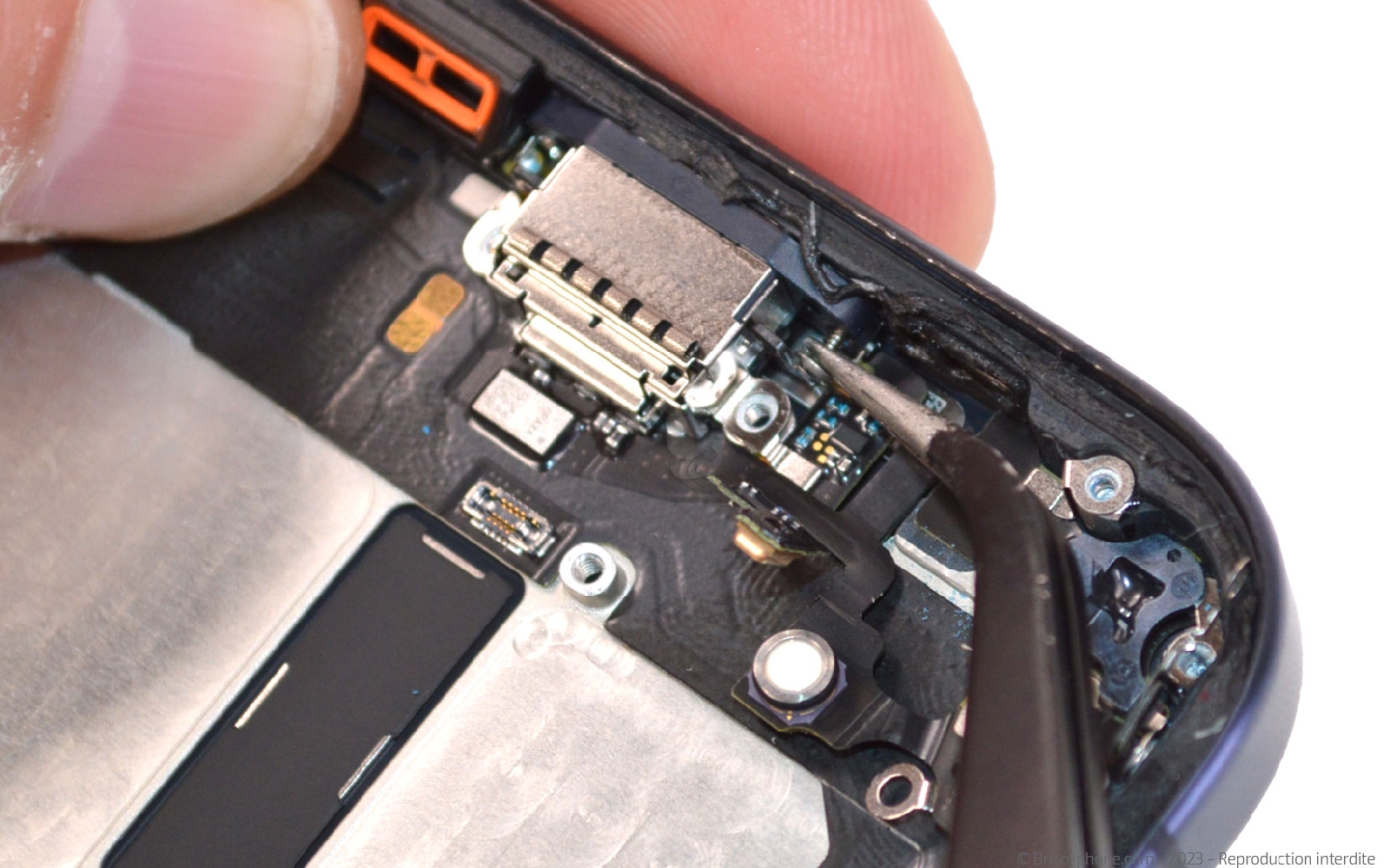

Etape 24 : Chauffer la nappe du connecteur de charge
Retirez les deux vis cruciforme placées de part et d'autre de la prise de charge.

Ensuite, chauffez légèrement la nappe pour faciliter son décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 25 : Enlever le connecteur de charge
Glissez le levier en nylon sous le dock pour le décoller délicatement petit à petit.

Poussez la partie foncée de la prise de charge pour la séparer du châssis.
Outils du kit utilisés
Outils du kit utilisés

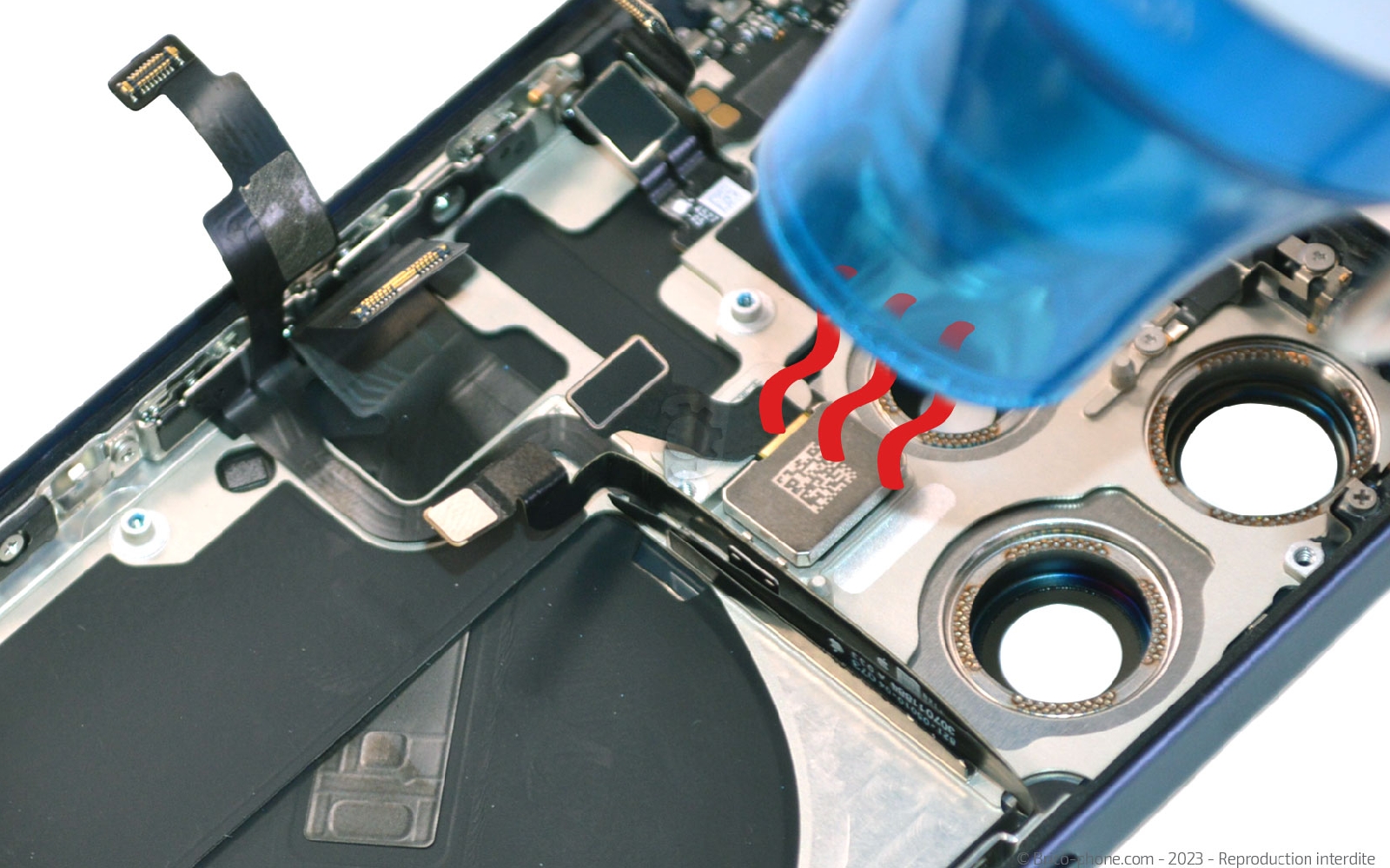

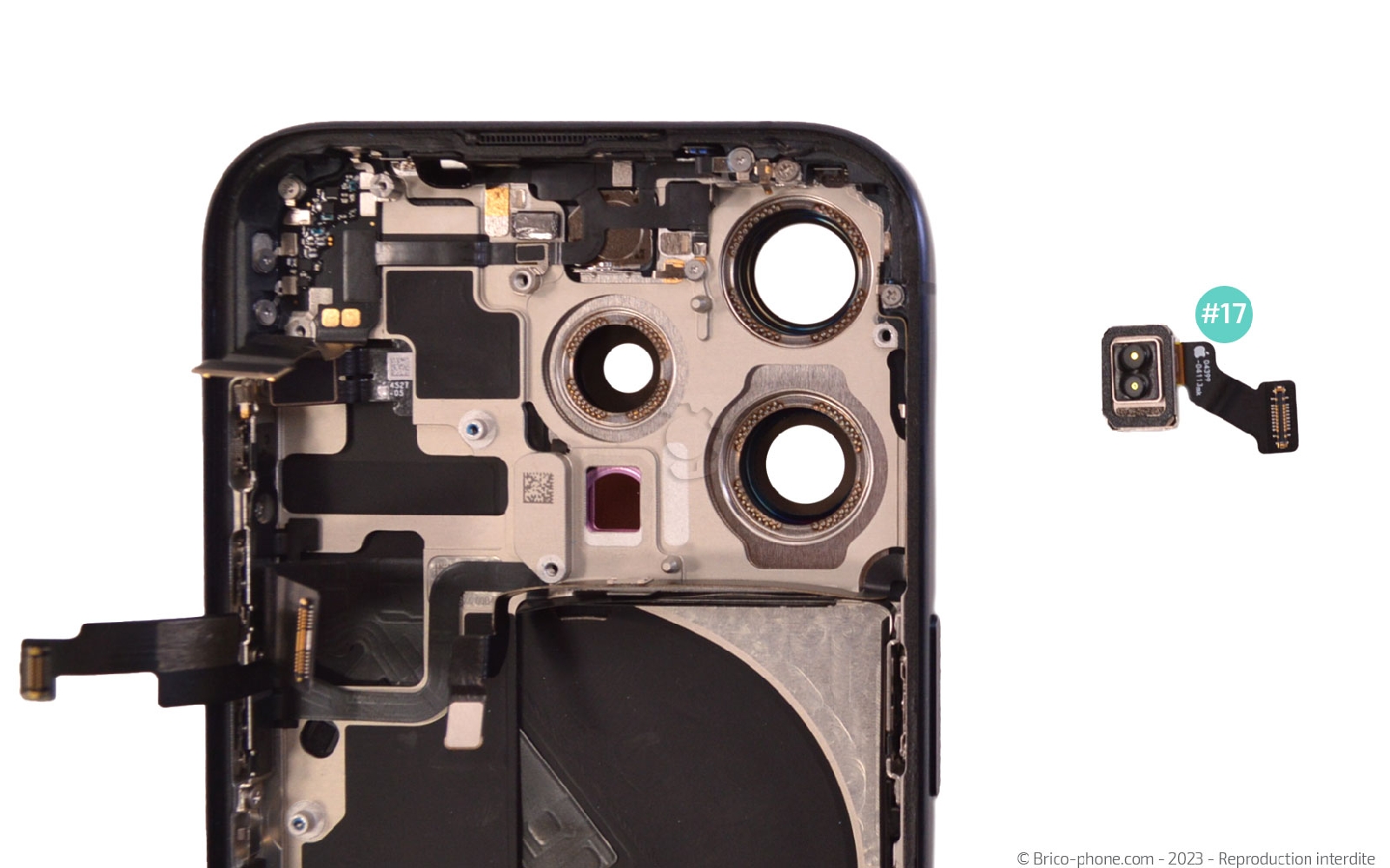

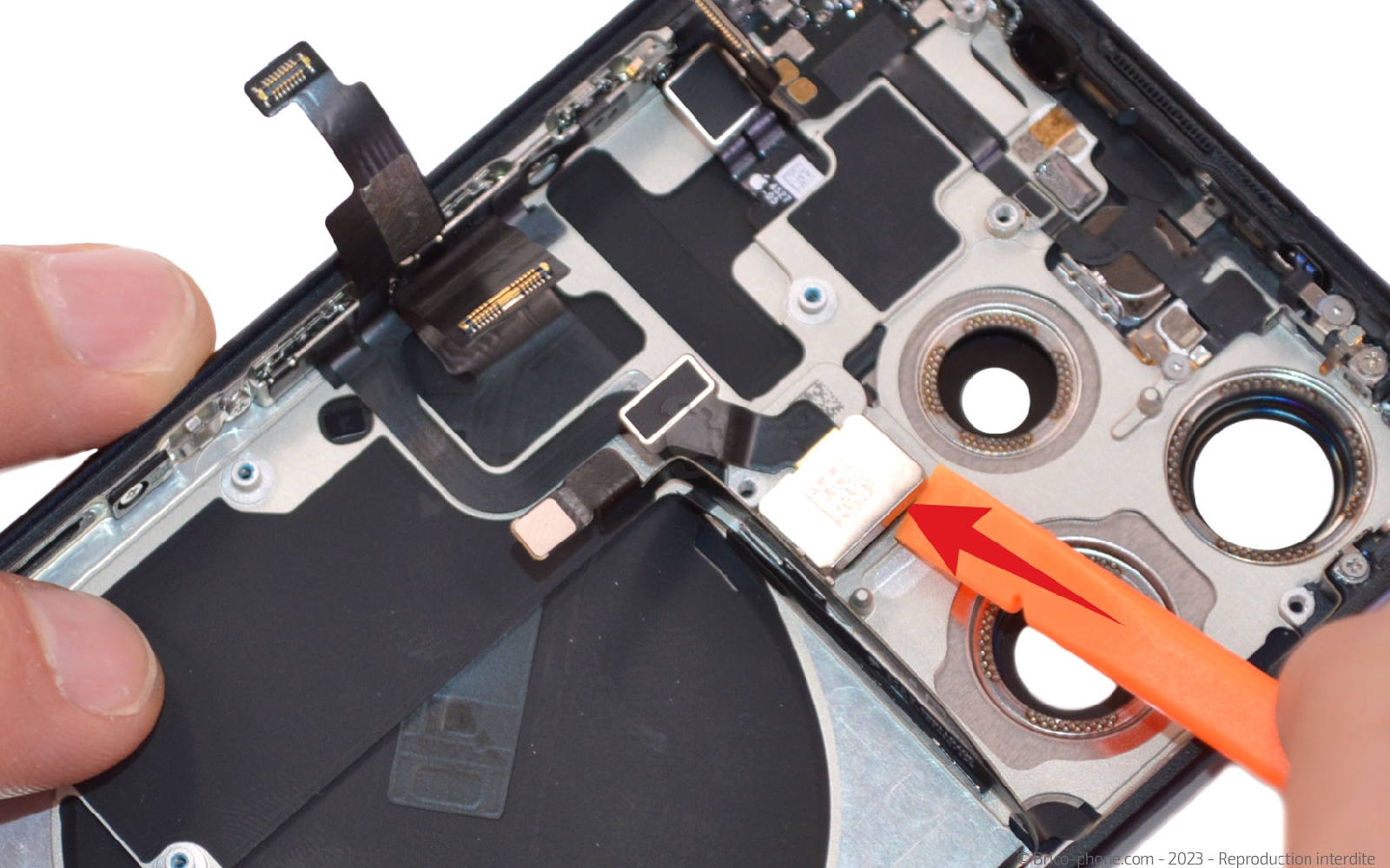

Etape 26 : Ôter le capteur LiDAR
Chauffez légèrement le capteur pour décoller le capteur à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

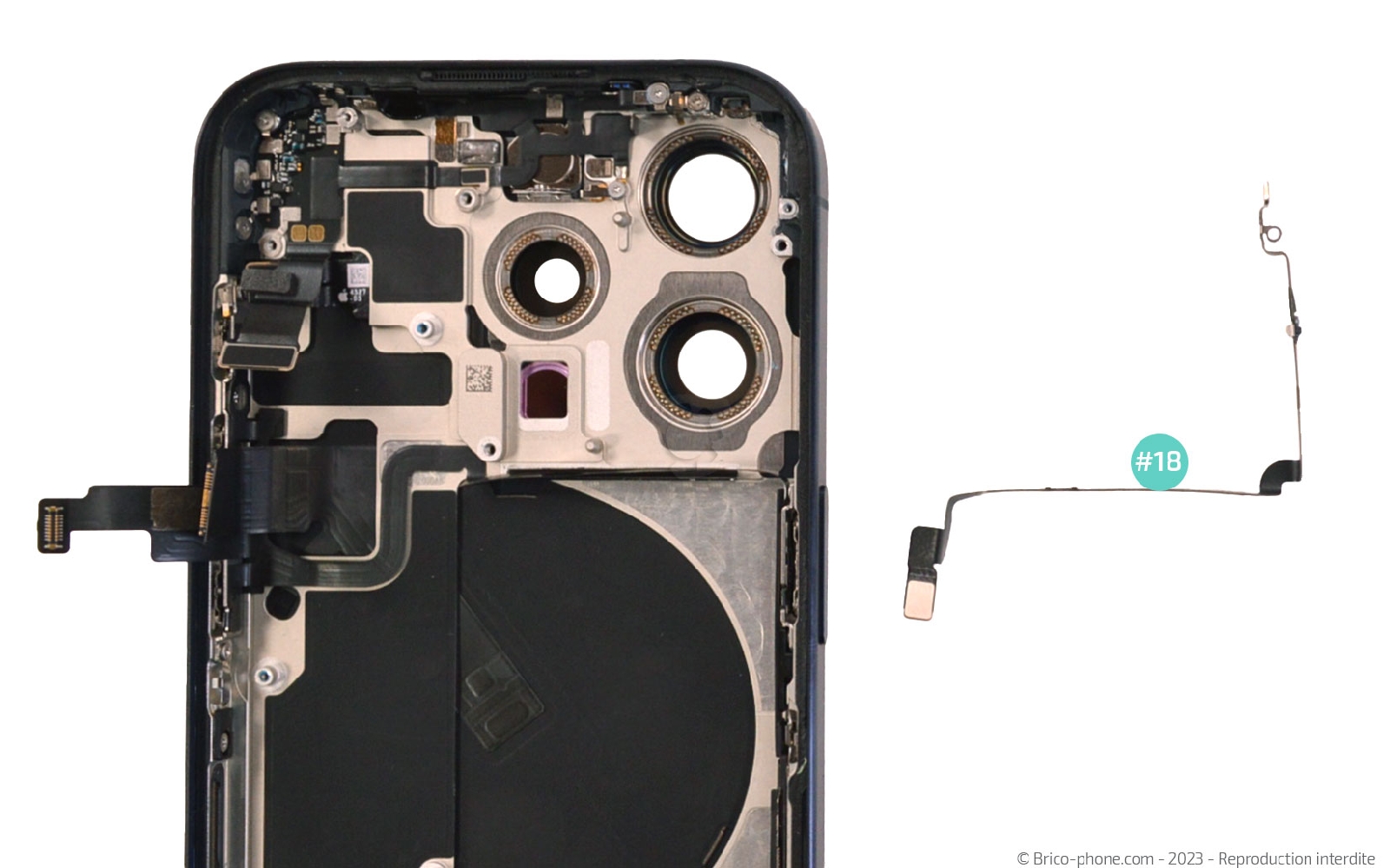

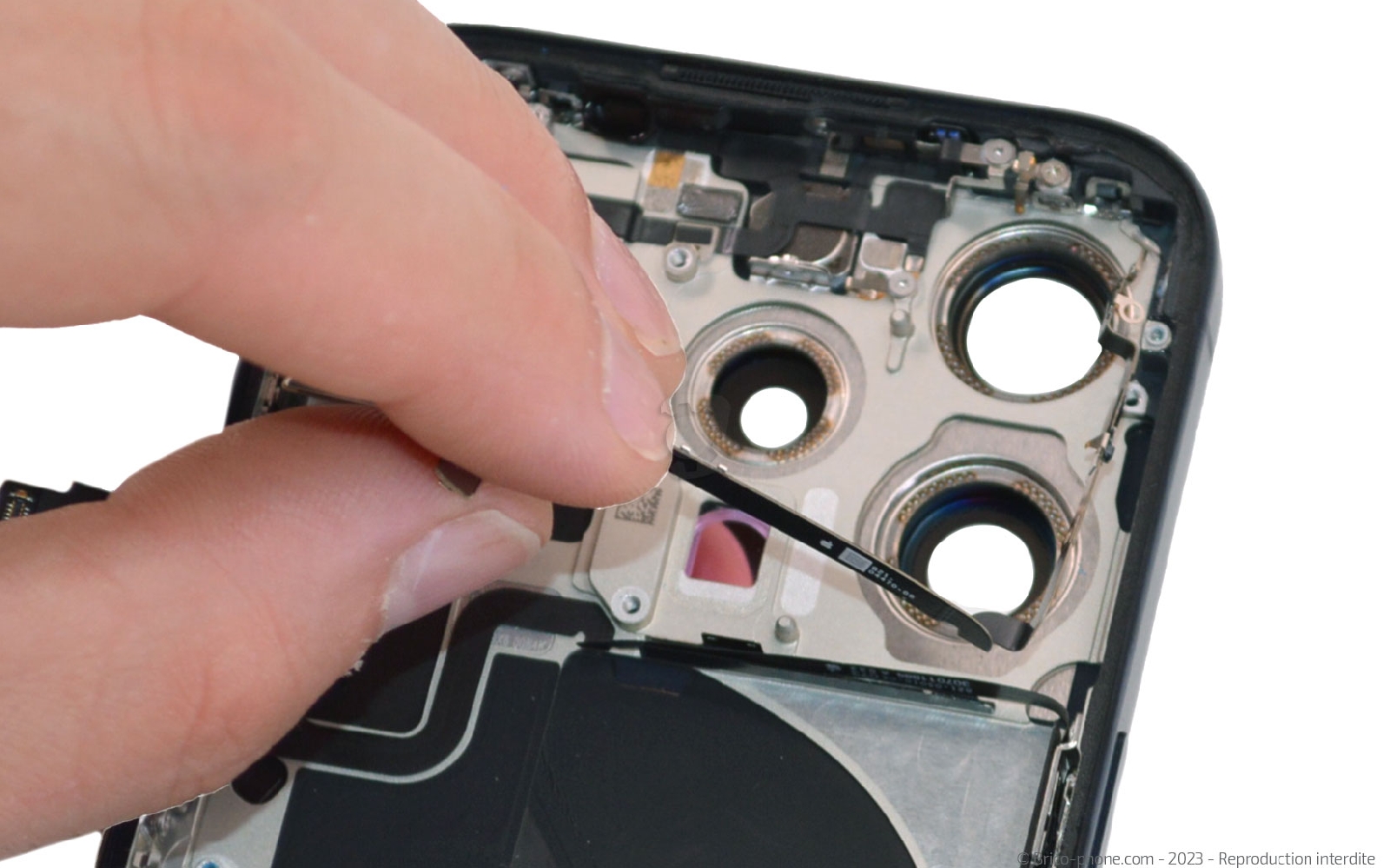

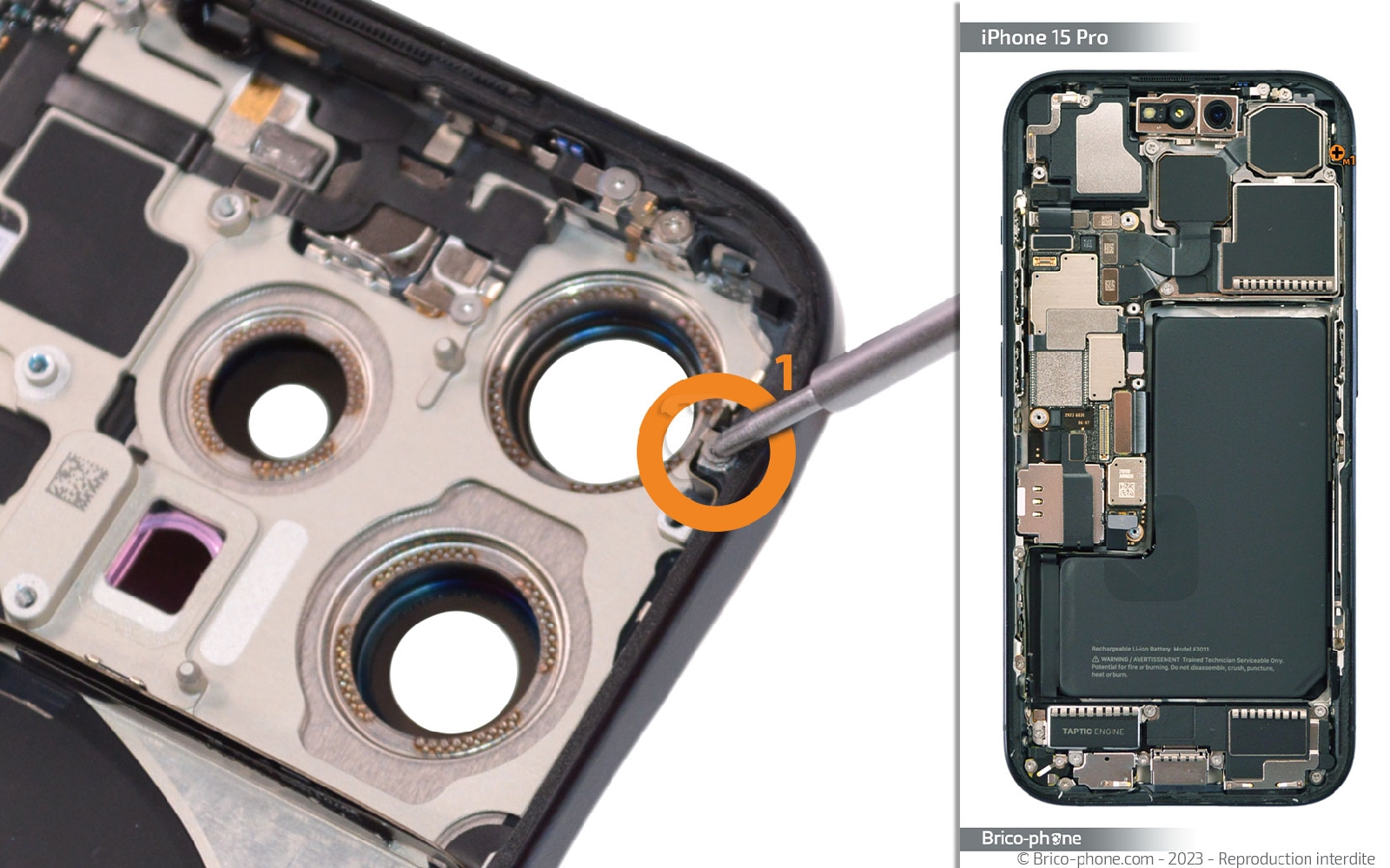

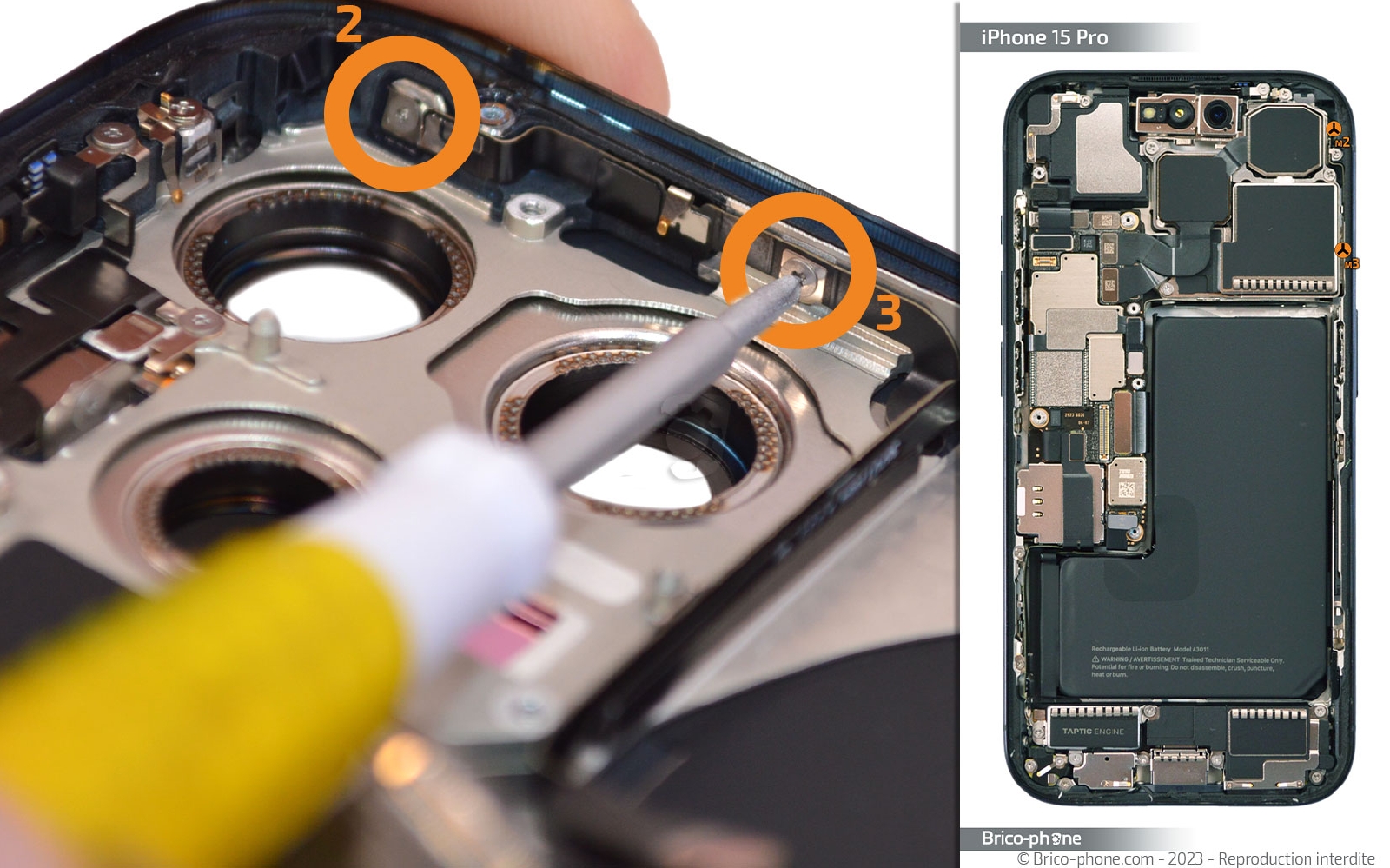

Etape 27 : Récupérer l'antenne bluetooth
En vous aidant du tournevis cruciforme ôtez M1. Ensuite, retirez M2 et M3 avec le tournevis triwing.

Sortez l'antenne #18 de votre iPhone 15 Pro.
Outils du kit utilisés
Outils du kit utilisés

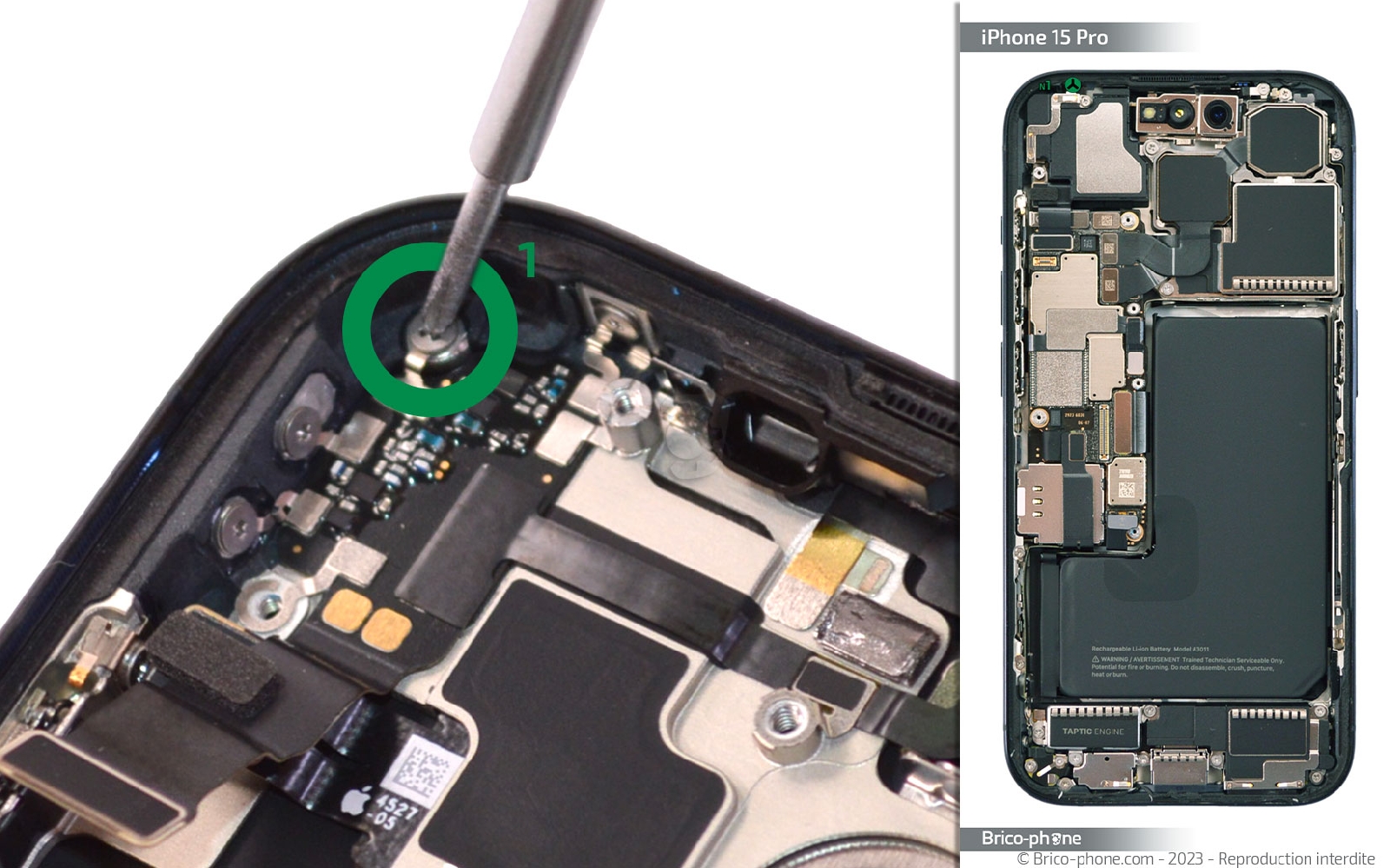

Etape 28 : Dévisser la nappe Wifi
Dans un premier temps, retirez la vis N1 avec le tournevis cruciforme, ensuite ôtez la numéro 2 avec le tournevis plat cette fois-ci.

Puis saisissez le triwing pour retirer les dernières vis nommées N.
Outils du kit utilisés
Outils du kit utilisés

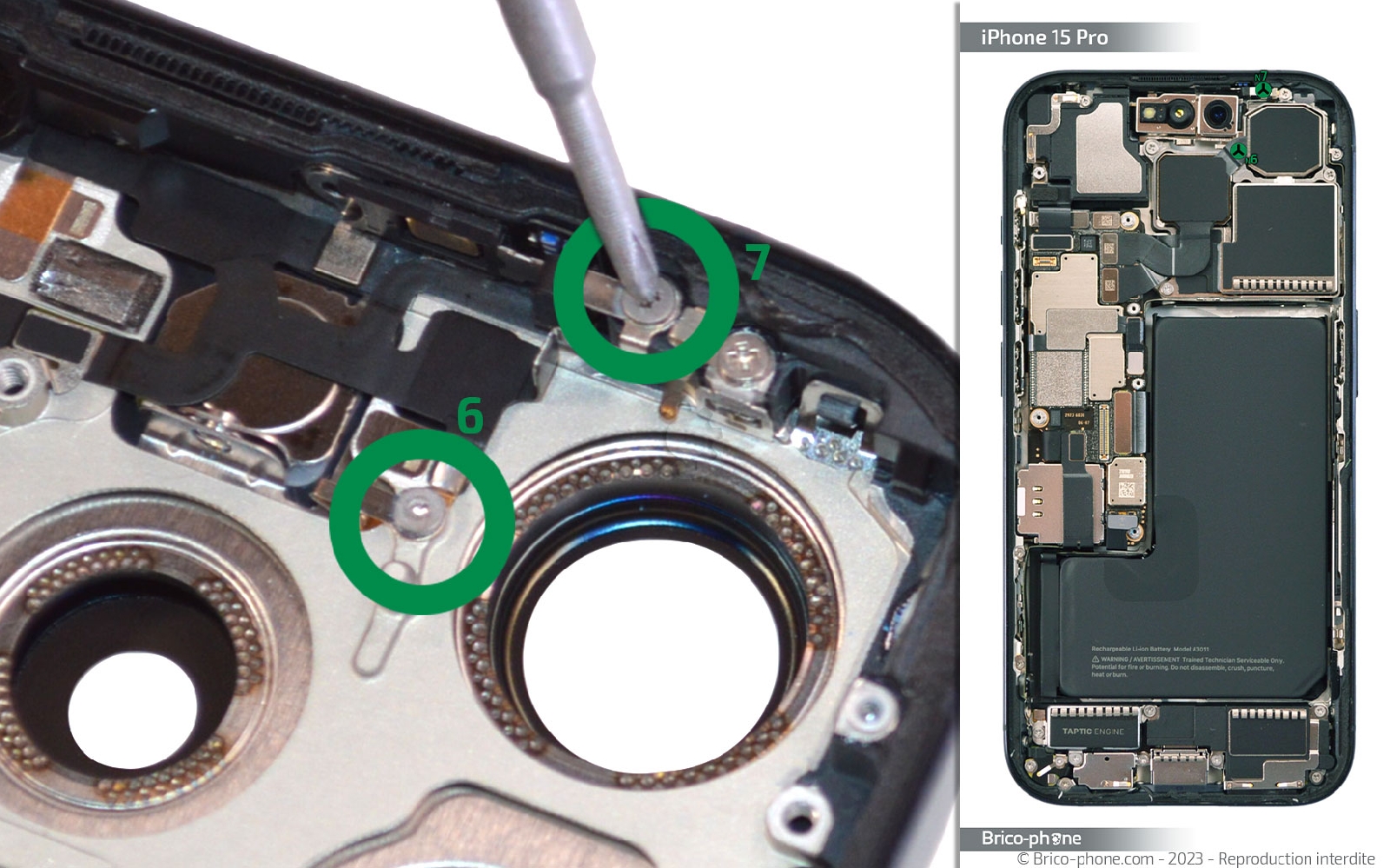

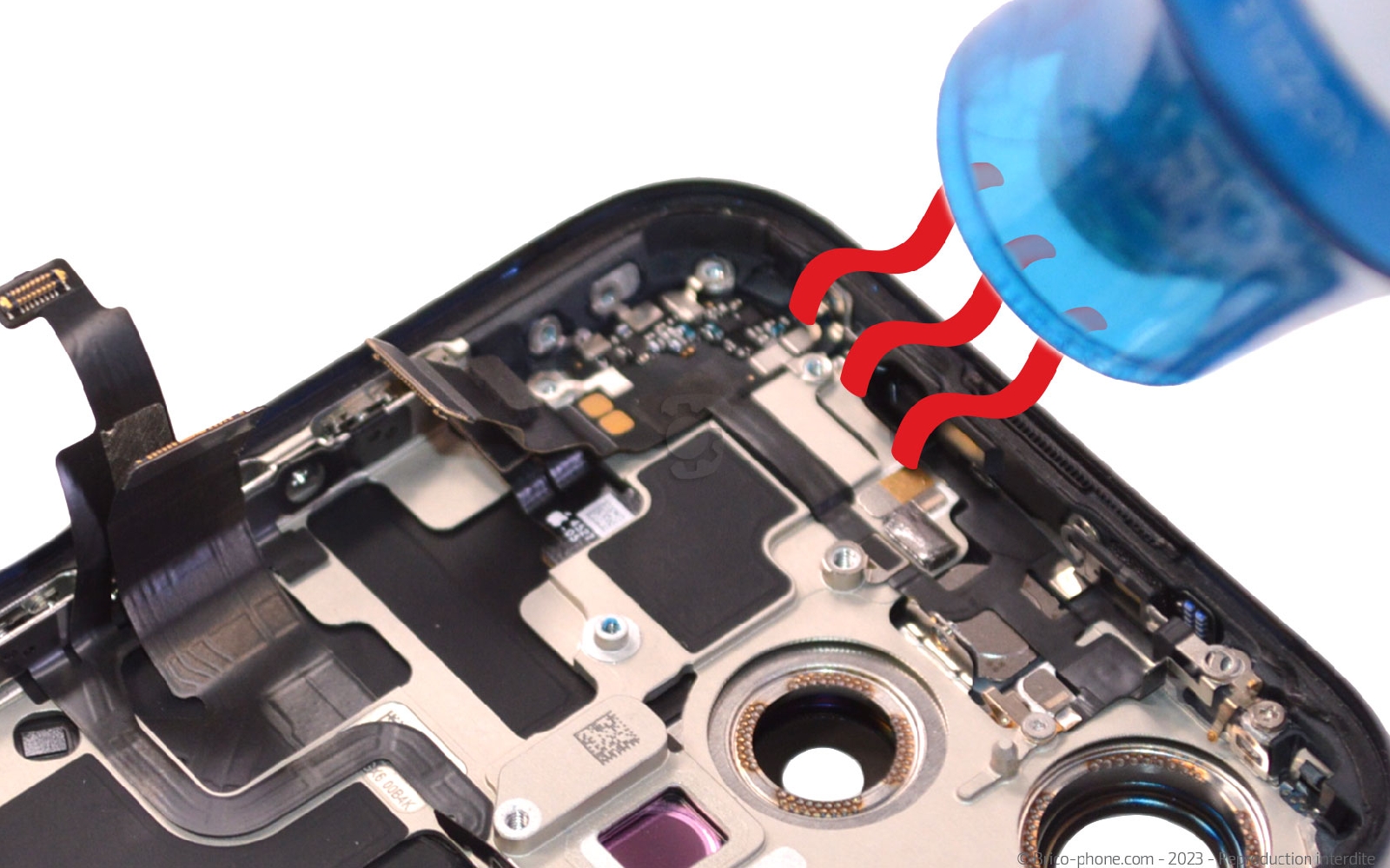

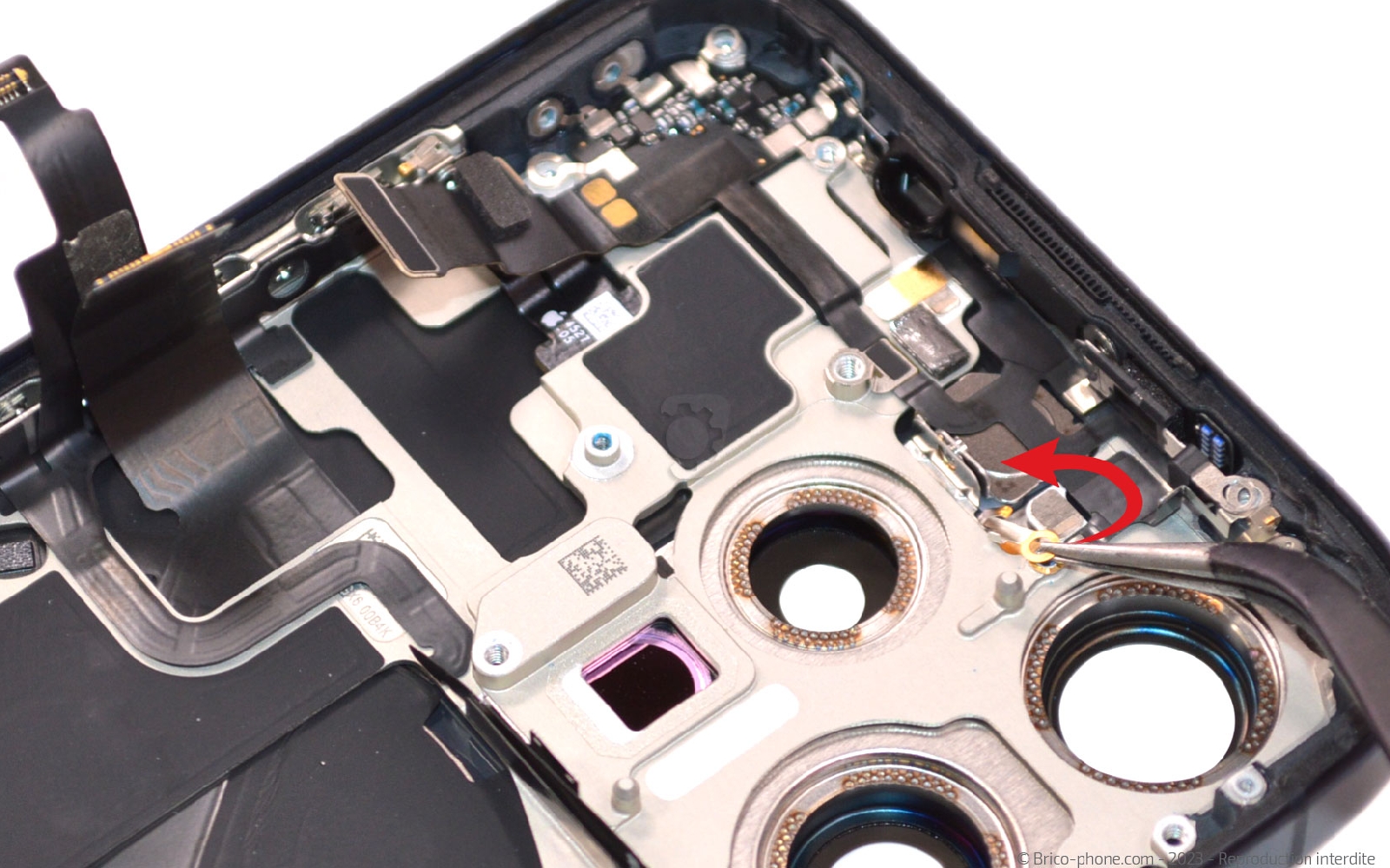

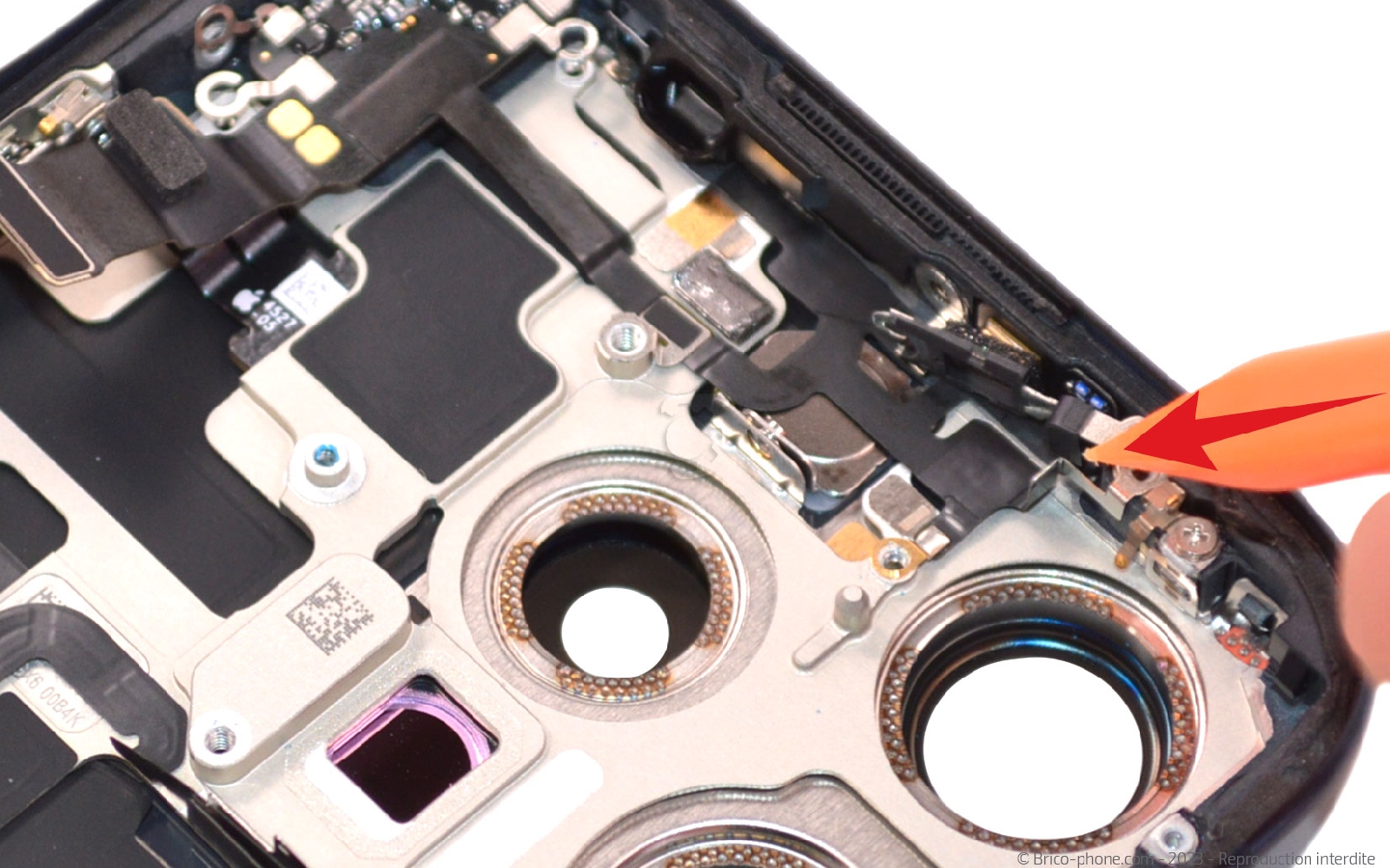

Etape 29 : Retirer les différents supports
Si cela n'est pas déjà fait, retirez les vis N6 et N7.

Chauffez légèrement la nappe puis récupérez le contact #19b et le support collé au bord du châssis.
Outils du kit utilisés
Outils du kit utilisés

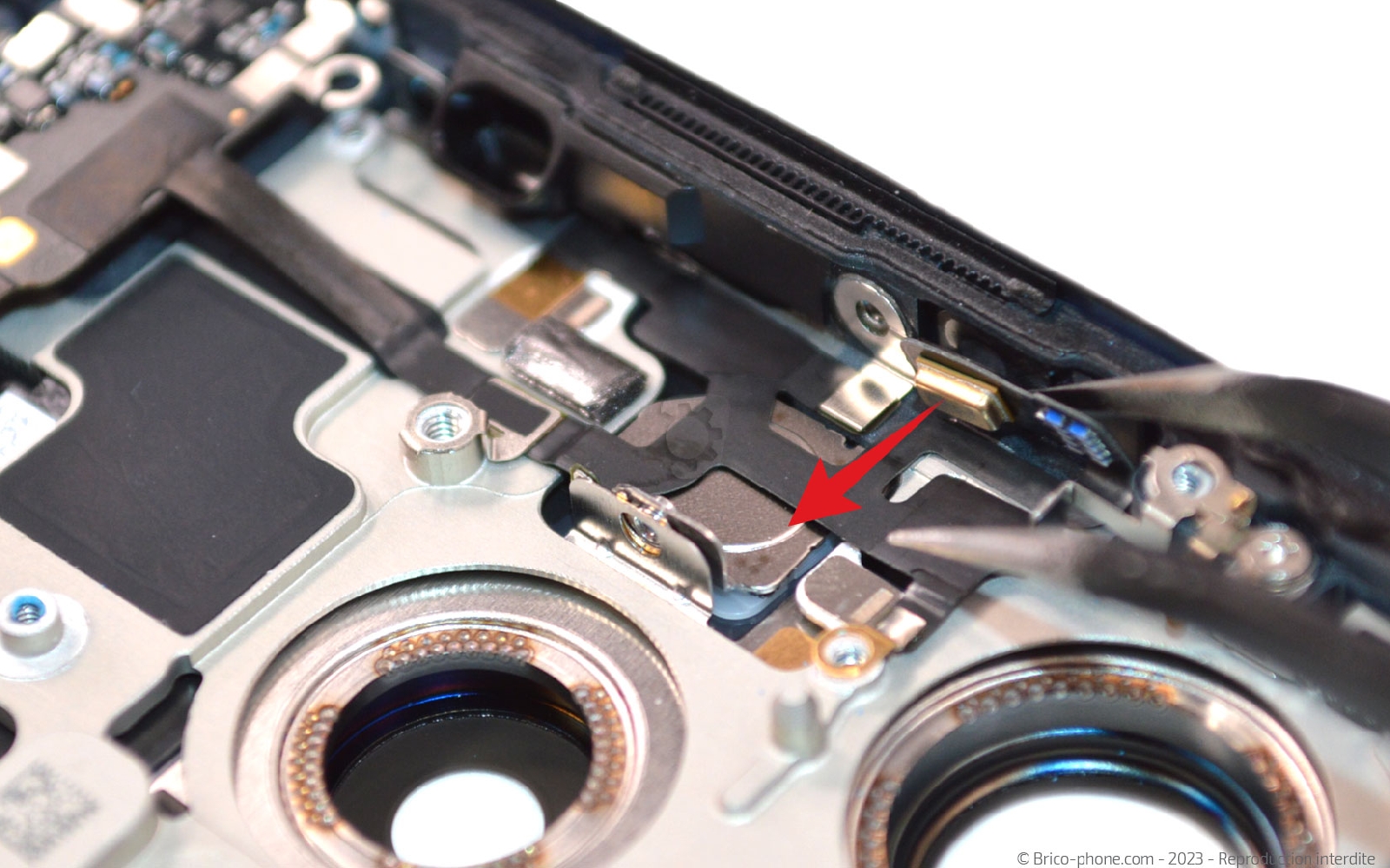

Etape 30 : Séparer l'antenne Wifi du châssis
Décollez le micro puis soulevez la nappe petit à petit du châssis.

Faites attention à bien sortir de son emplacement la petite plaquette métallique (photo 3).
Outils du kit utilisés
Outils du kit utilisés

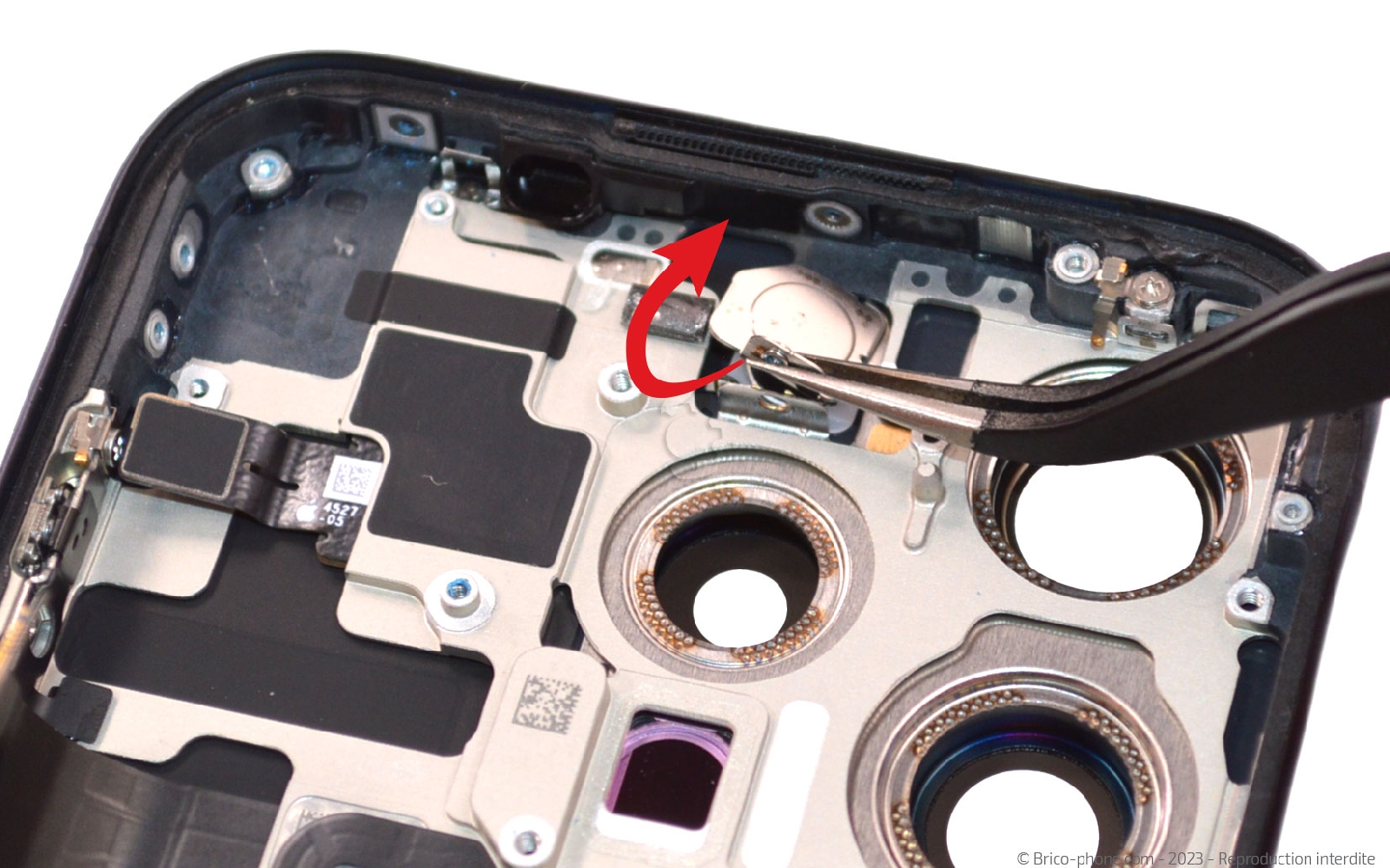

Etape 31 : Récupérer la plaquette du flash
A l'aide de la pincette, récupérez la plaquette métallique du flash pour éviter de la perdre durant la suite du démontage.
Outils du kit utilisés
Outils du kit utilisés

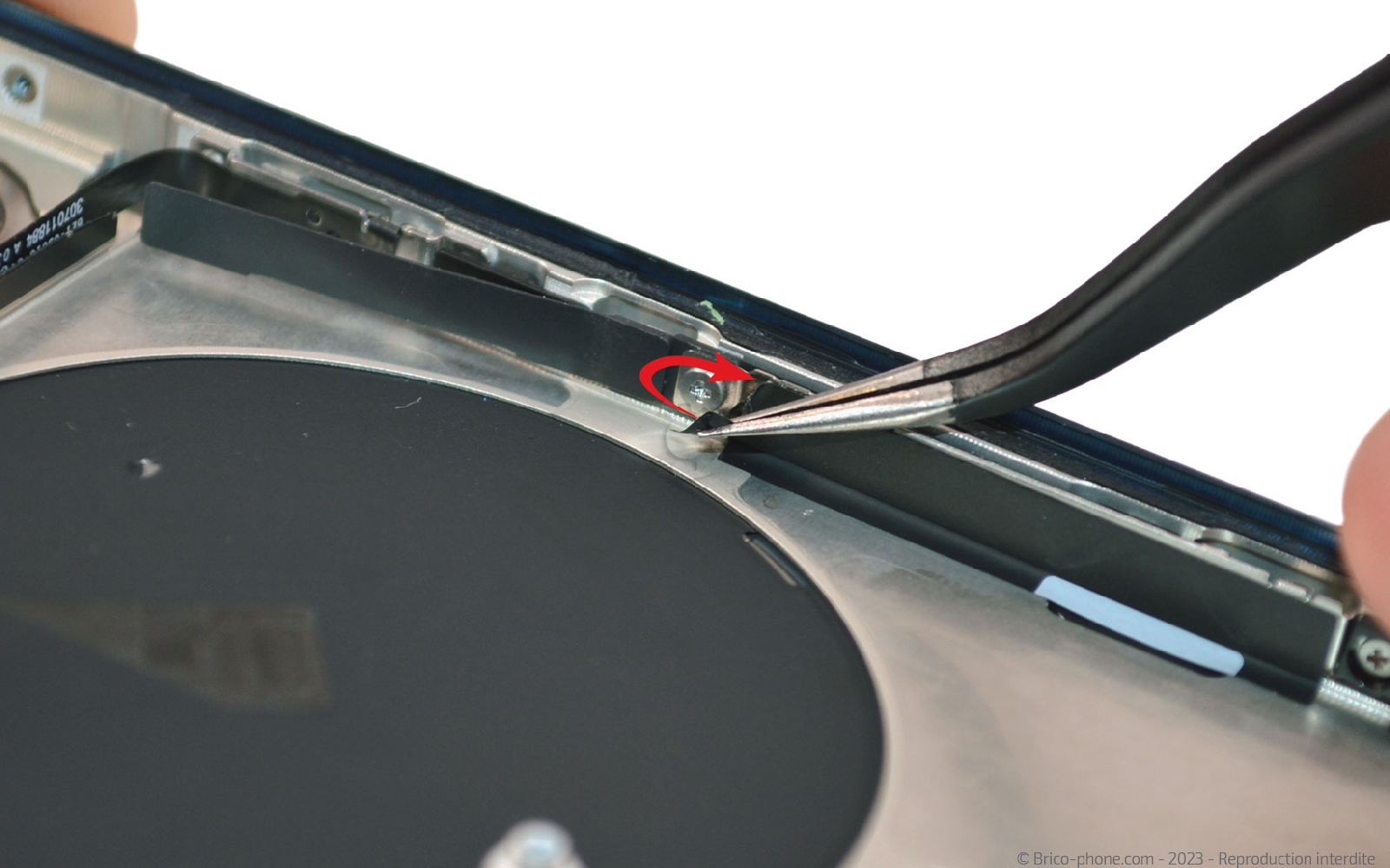

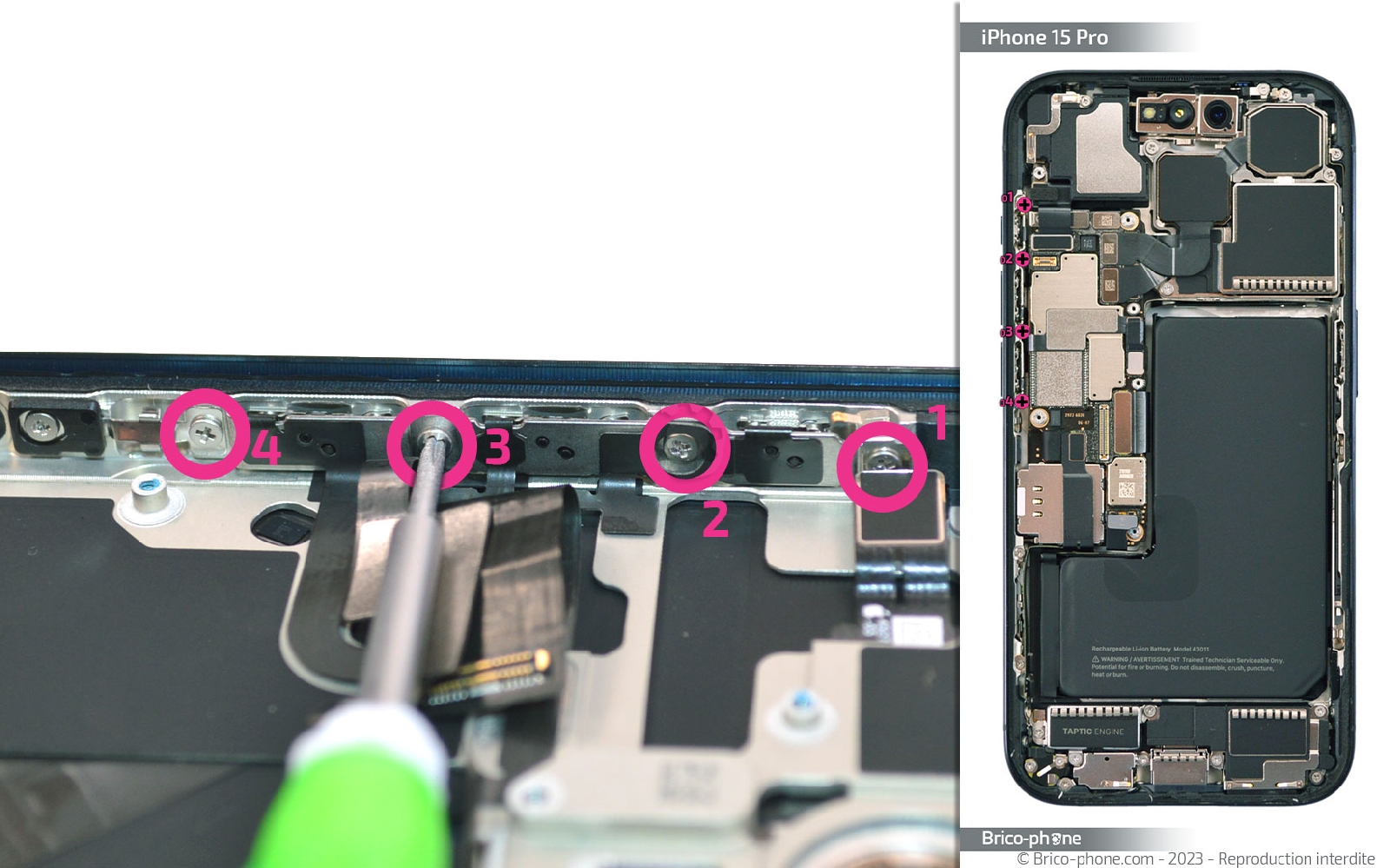

Etape 32 : Dévisser la nappe des boutons
Retirez les vis de la plaquette des boutons Volume avec le tournevis cruciforme.

Sur la partie droite, décollez l'adhésif noir qui cache une vis puis sortez les deux crcuiforme de leur emplacement.

Récupérez ensuite le support en plastique.
Outils du kit utilisés
Outils du kit utilisés

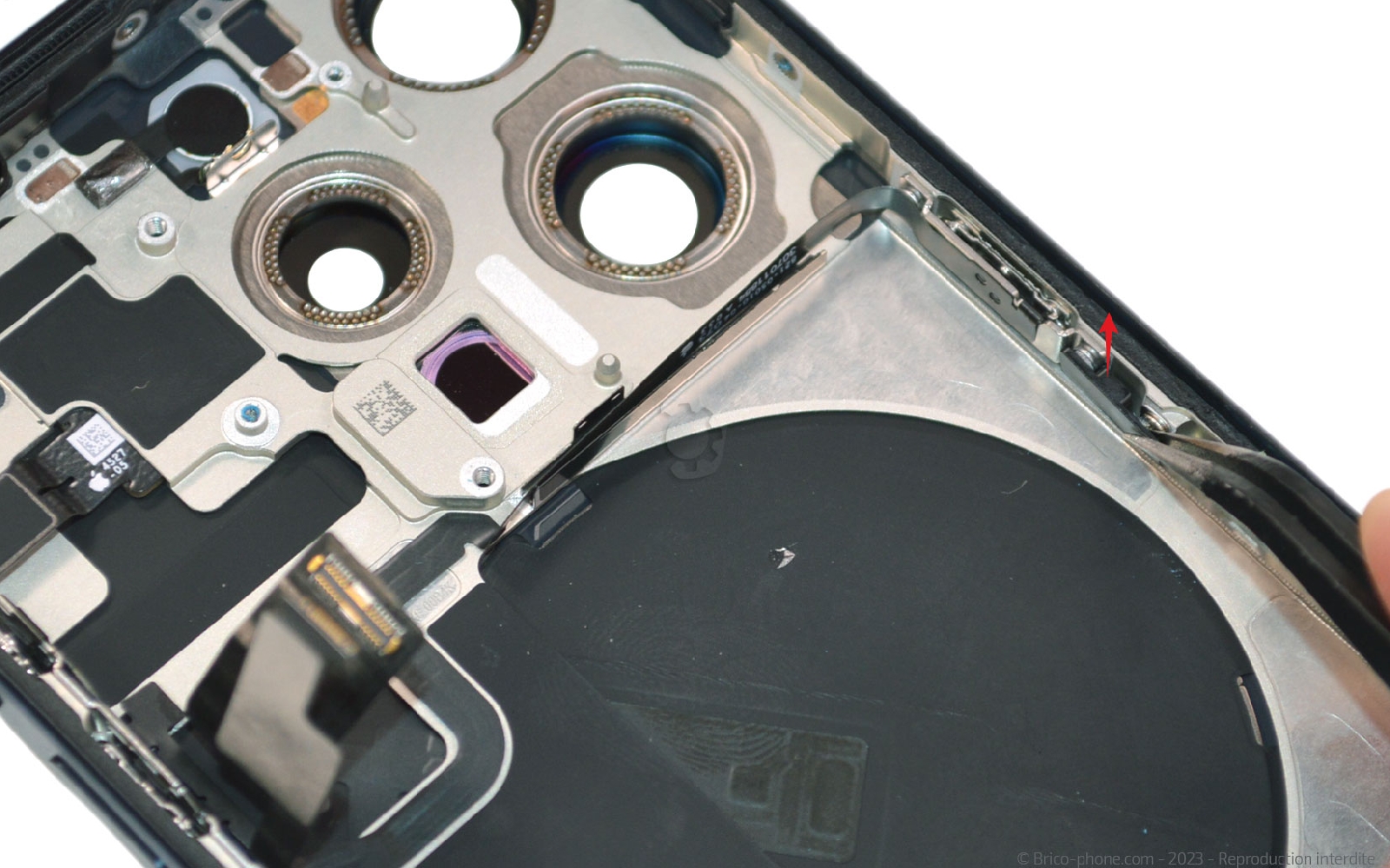

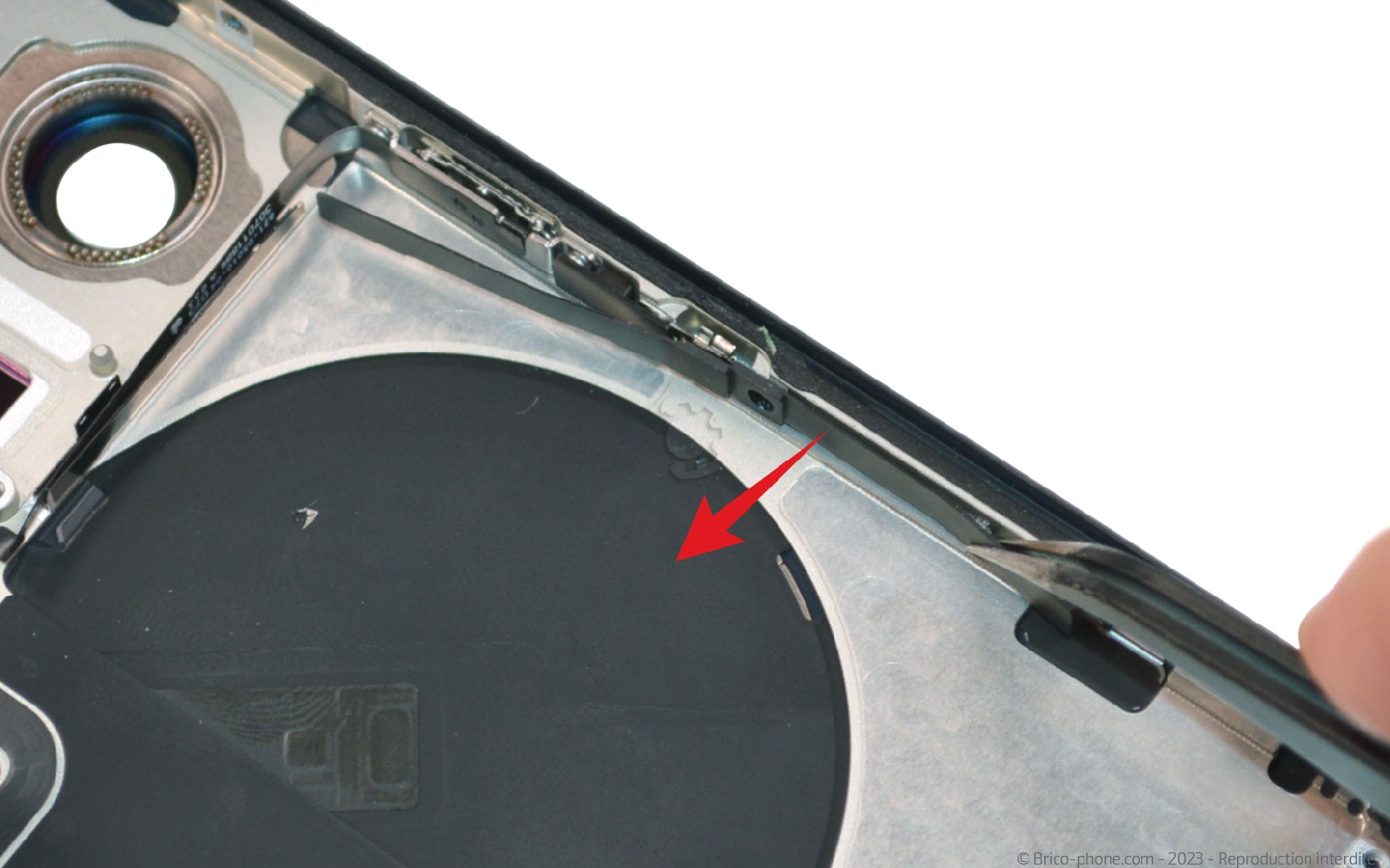

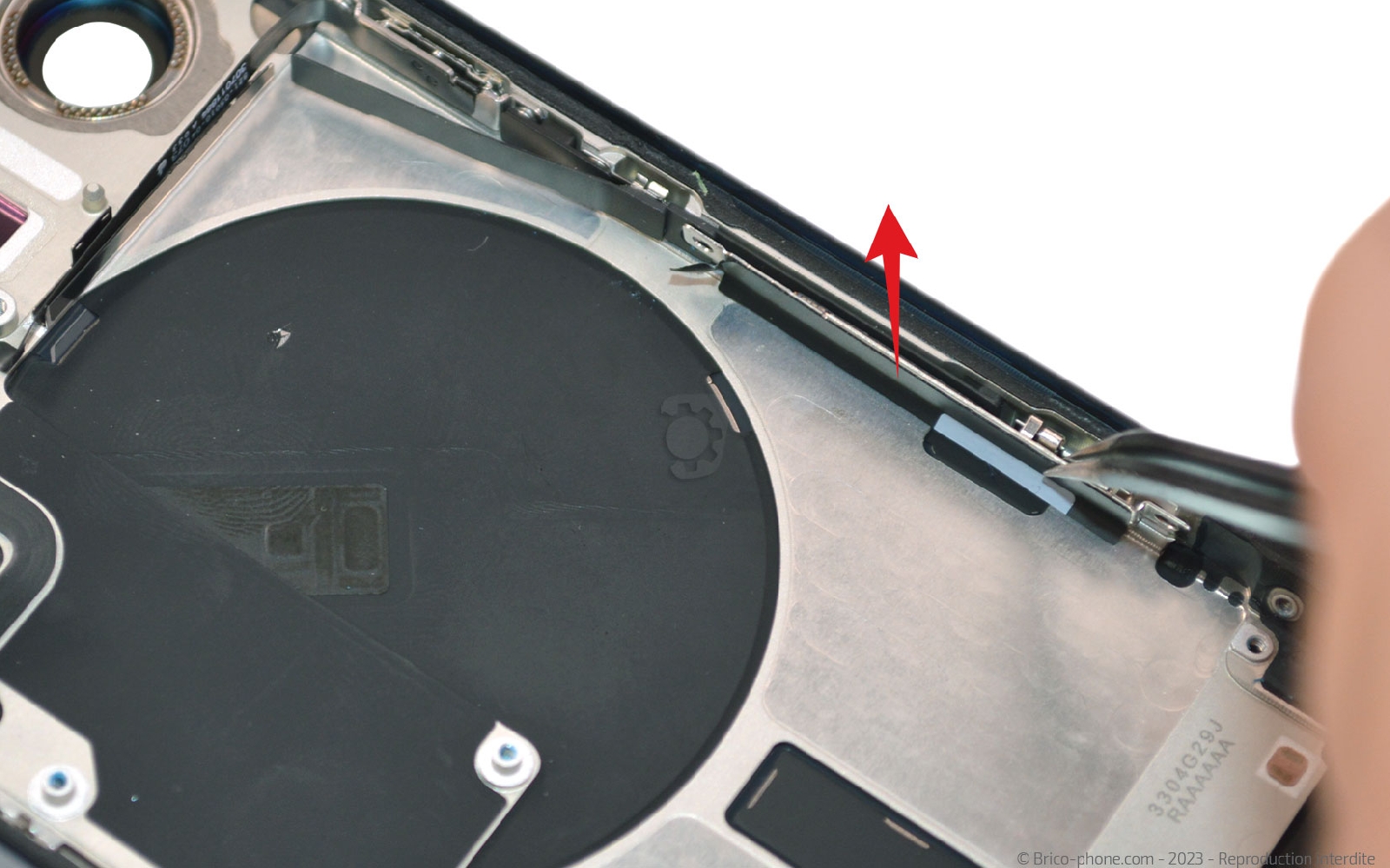

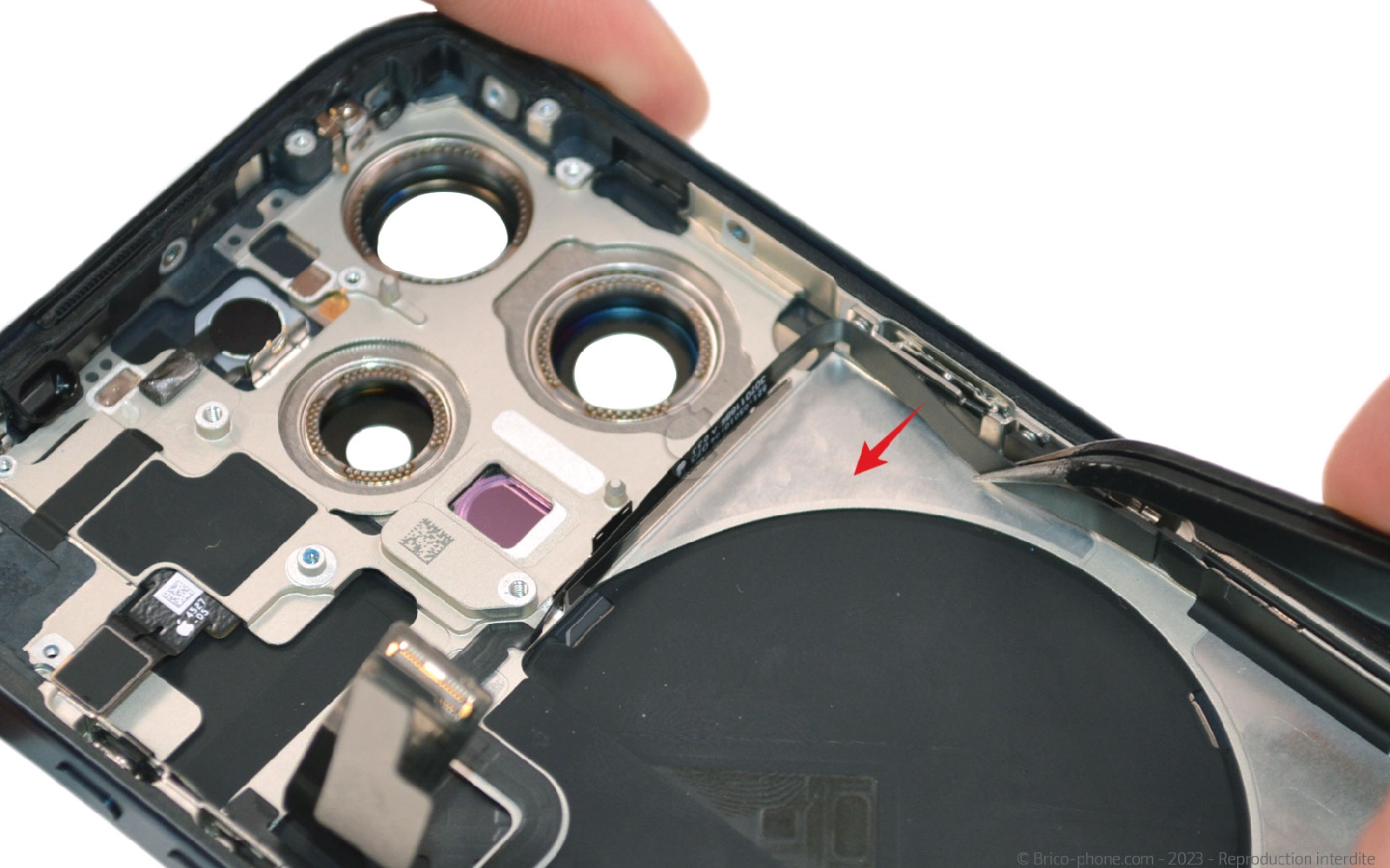

Etape 33 : Sortir les différents caches
A l'aide de la pincette, décollez et retirez les 3 supports de protection.
Outils du kit utilisés
Outils du kit utilisés

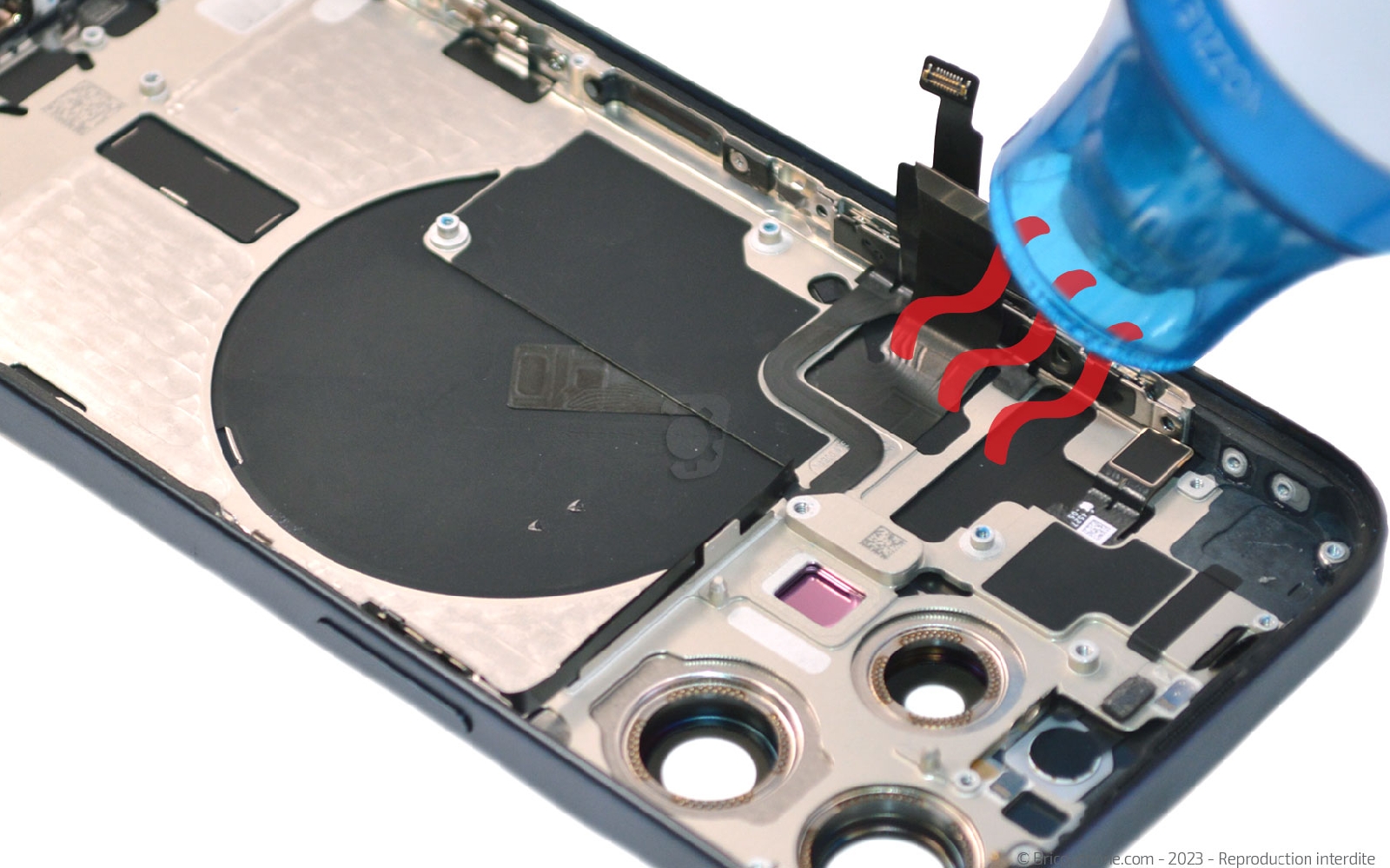

Etape 34 : Décoller la partie gauche de la nappe
Chauffez entièrement la nappe puis glissez le spugder sous la nappe pour la décoller petit à petit du châssis.
Outils du kit utilisés
Outils du kit utilisés

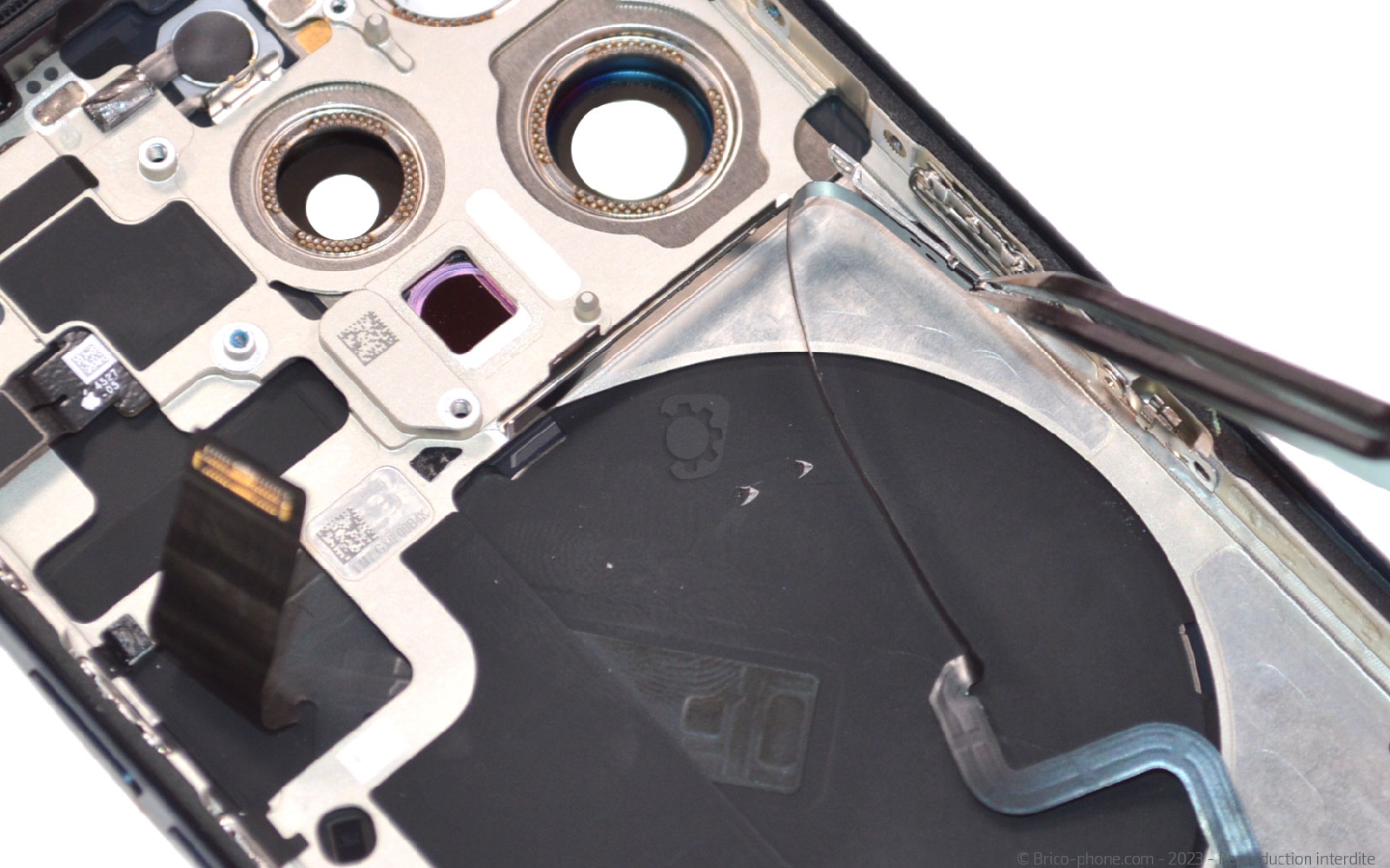

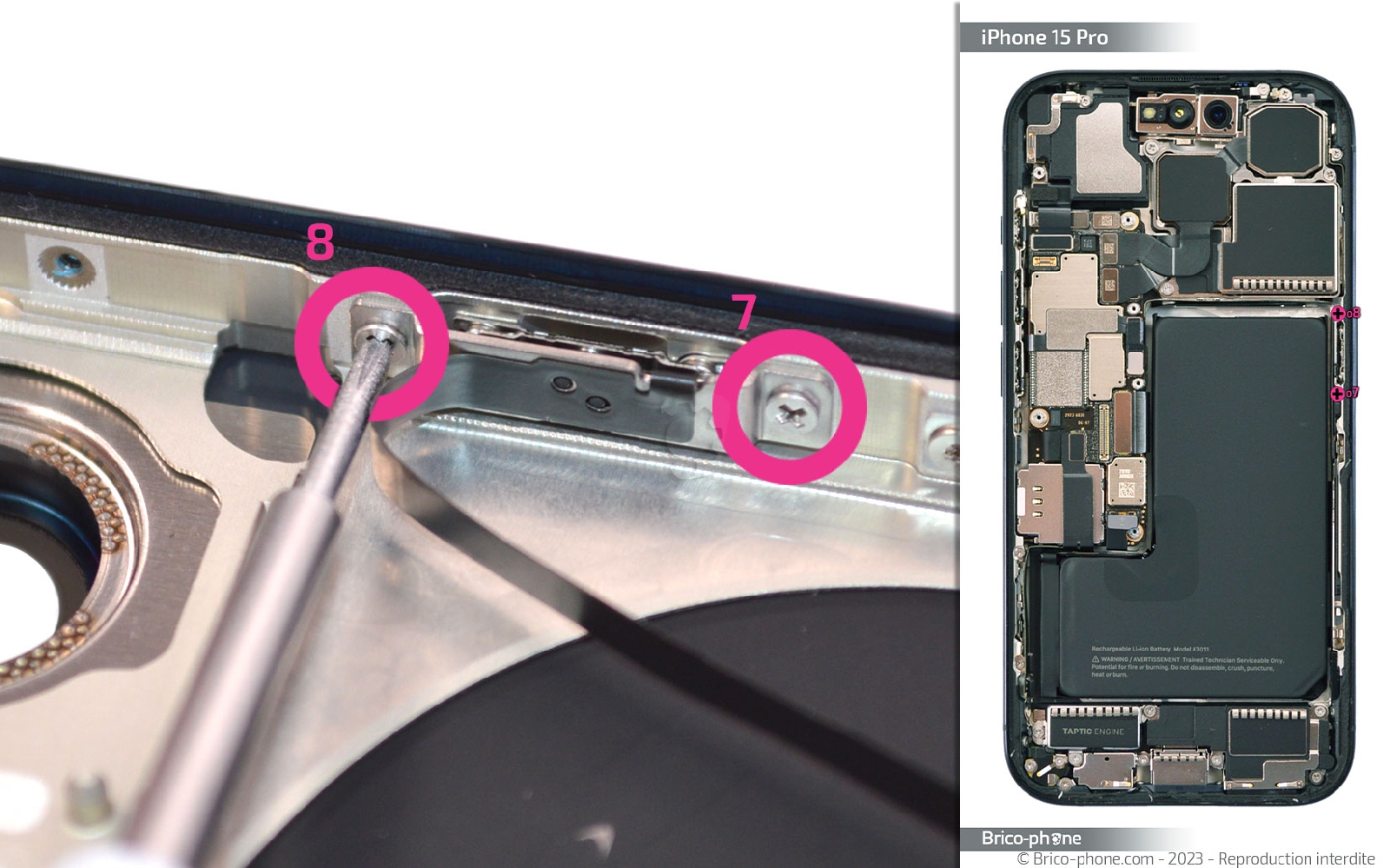

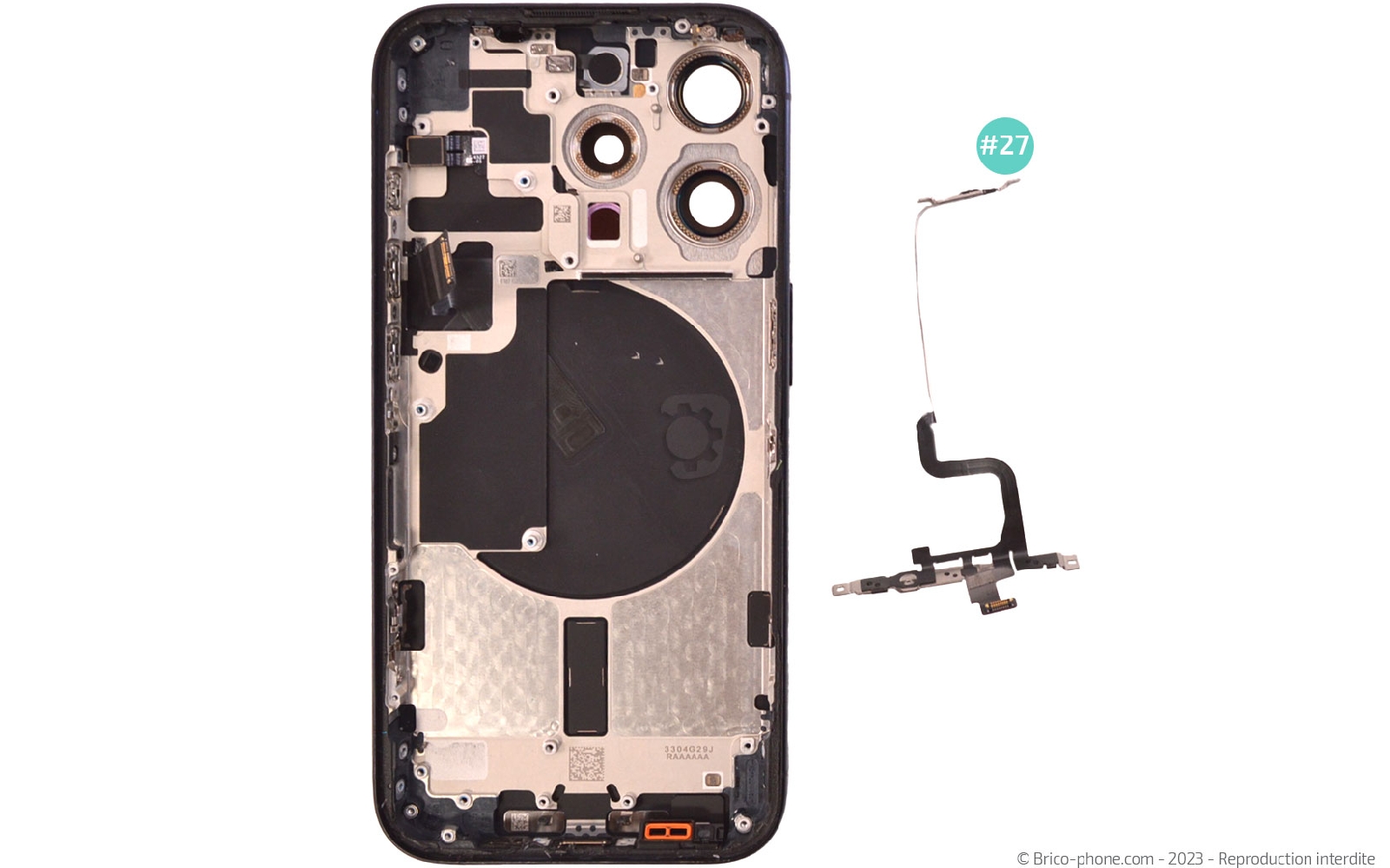

Etape 35 : Enlever la nappe bouton
Il vous reste encore deux vix cruciforme à extraire pour pouvoir récupérer la nappe à l'aide de la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

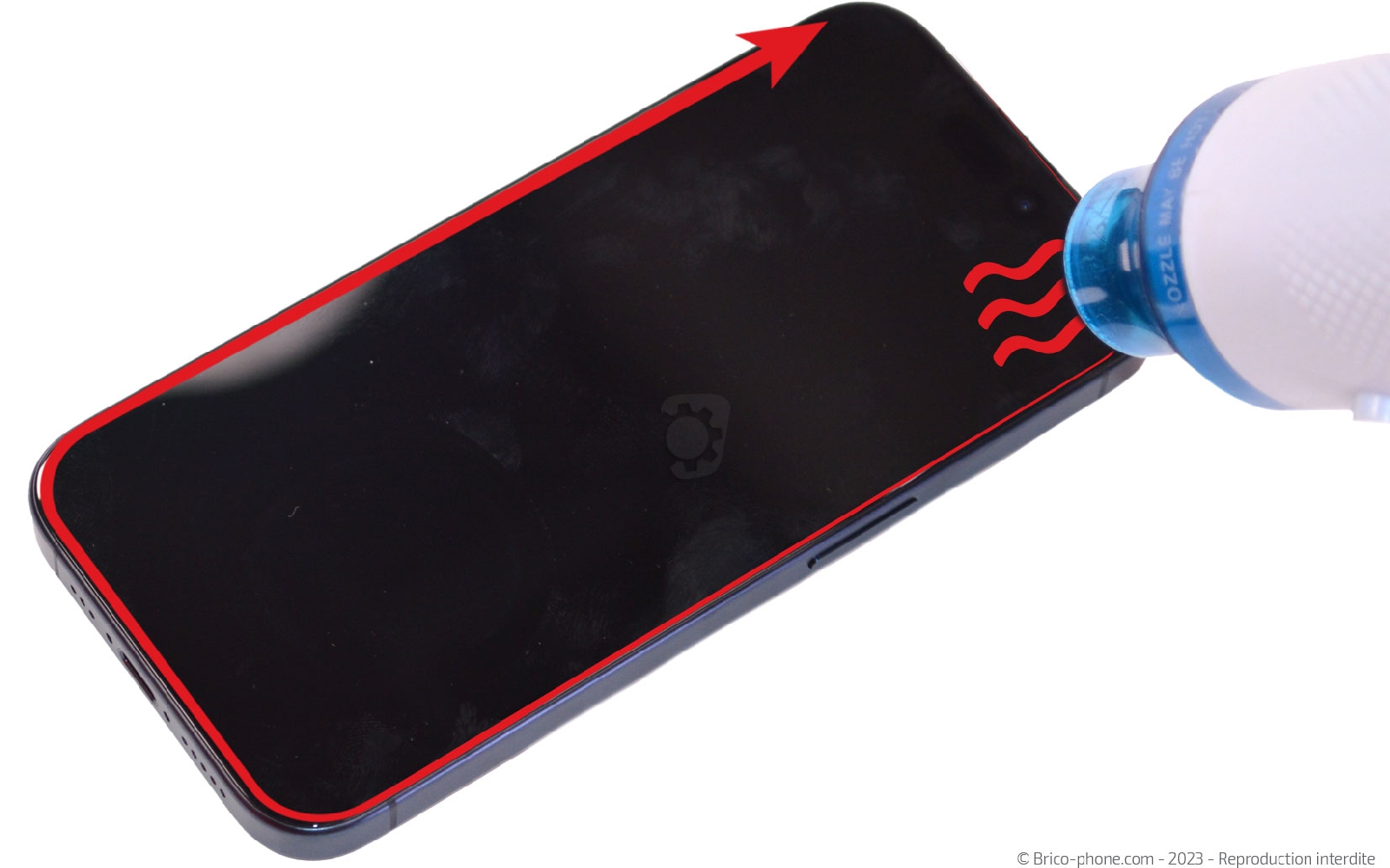

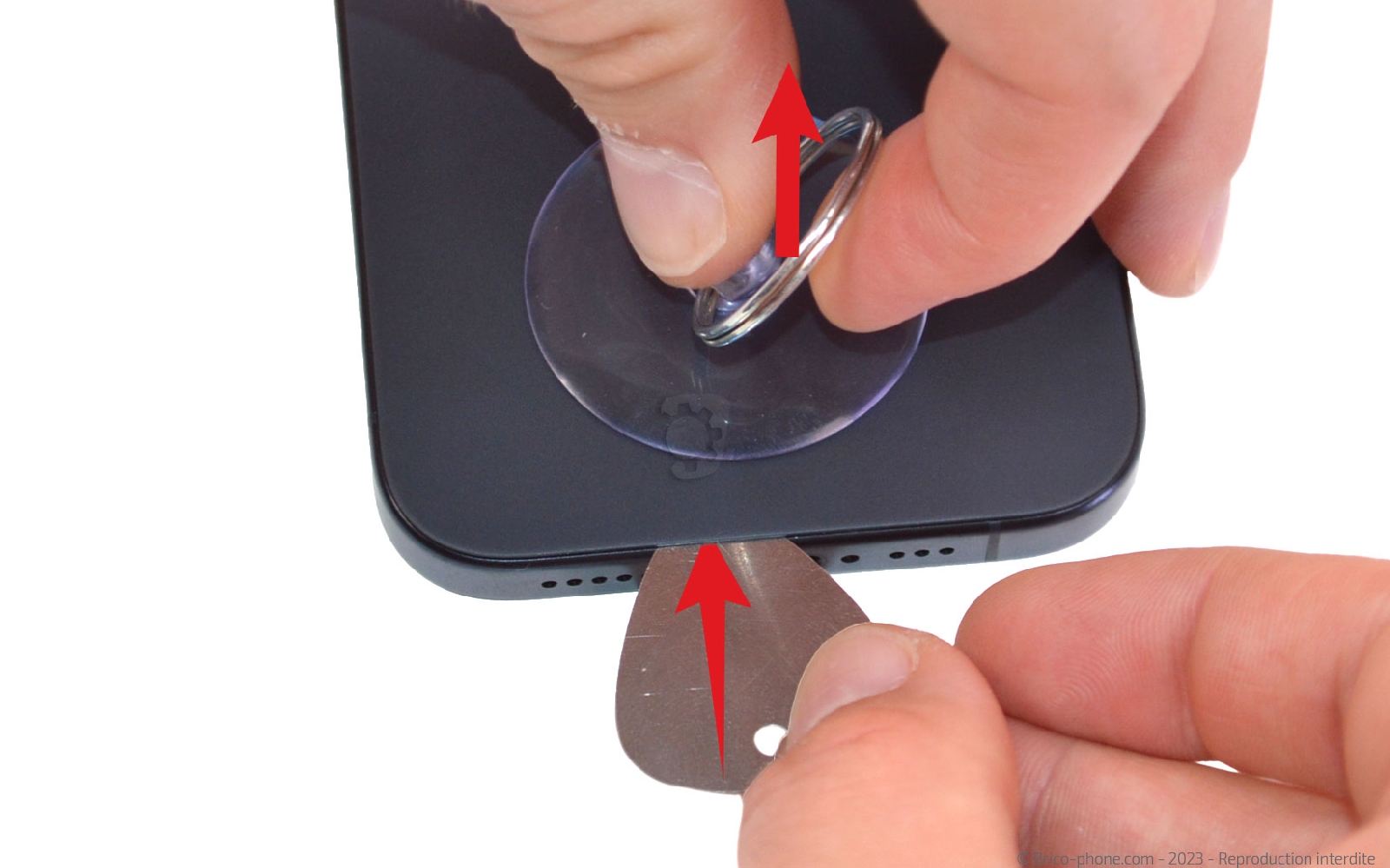

Etape 36 : Détacher la vitre arrière
Chauffez le contour de la vitre arrière puis déposez la ventouse au bas de cette dernière.

En levant la ventouse, insérez le médiator en métal troué pour créer un interstice. Ensuite, remplacez l'outil par la spatule verte.
Faites le tour du téléphone avec la spatule pour décoller entièrement la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

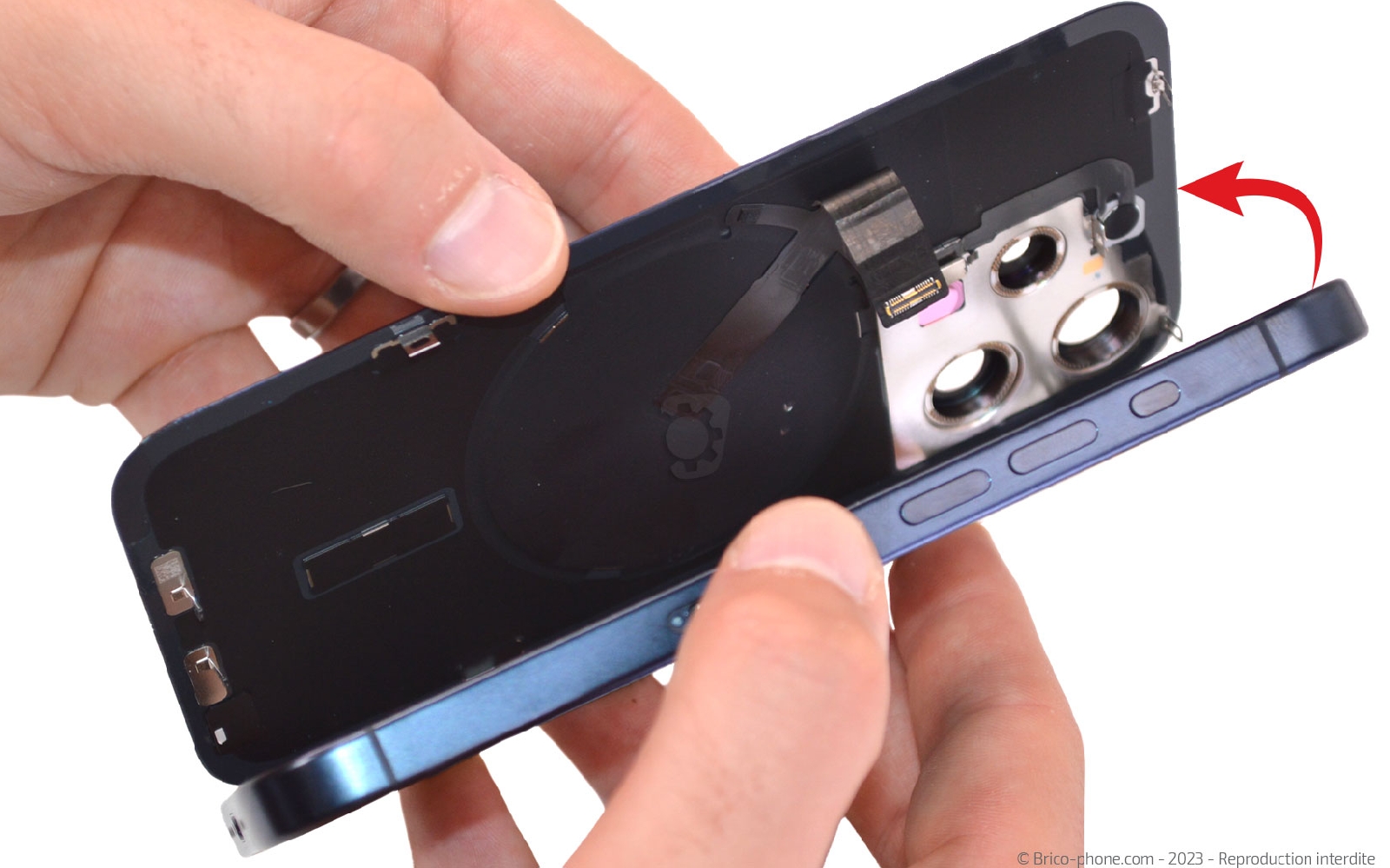

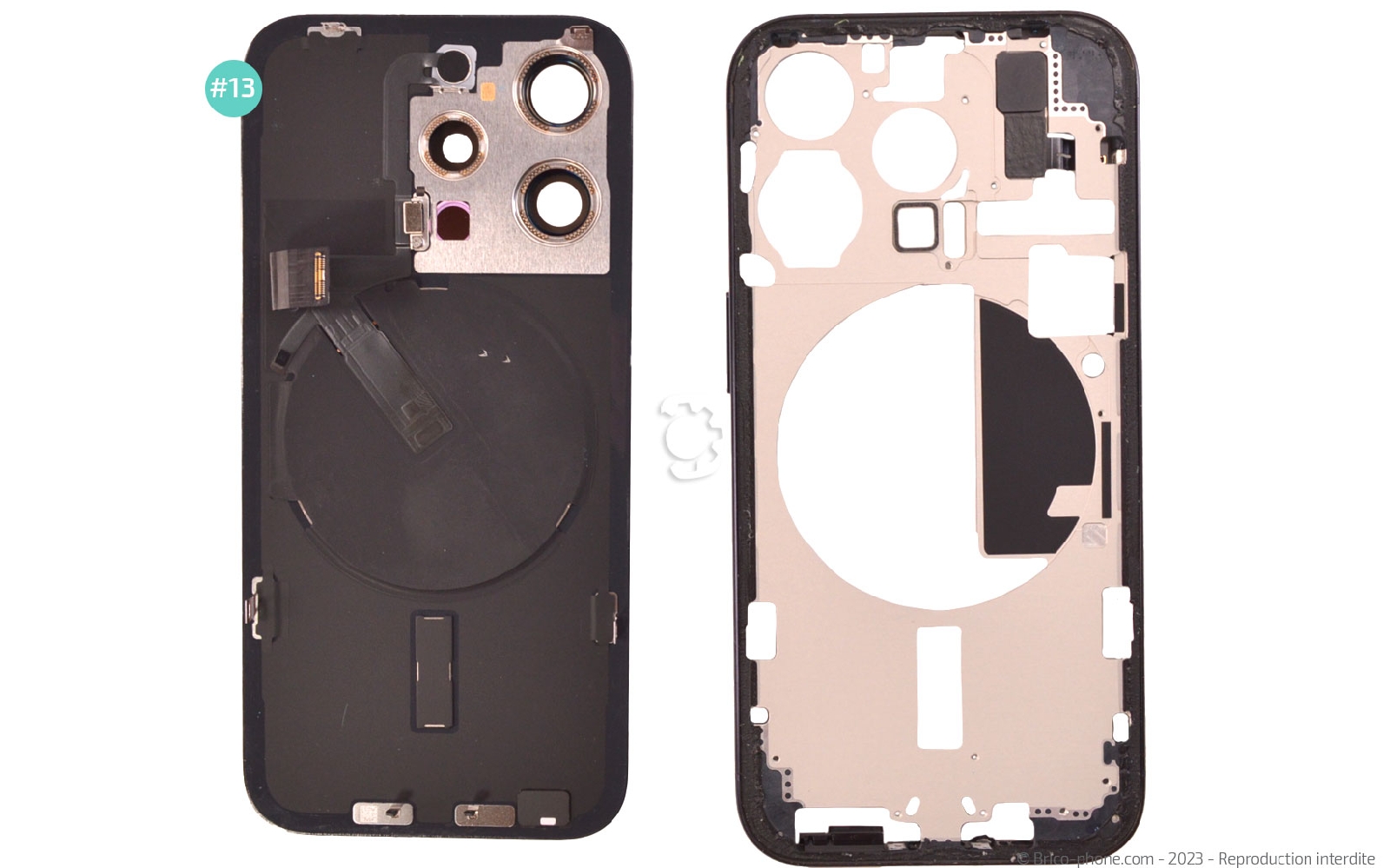

Etape 37 : Mettre de coté la vitre arrière
Séparez la vitre arrière du châssis.

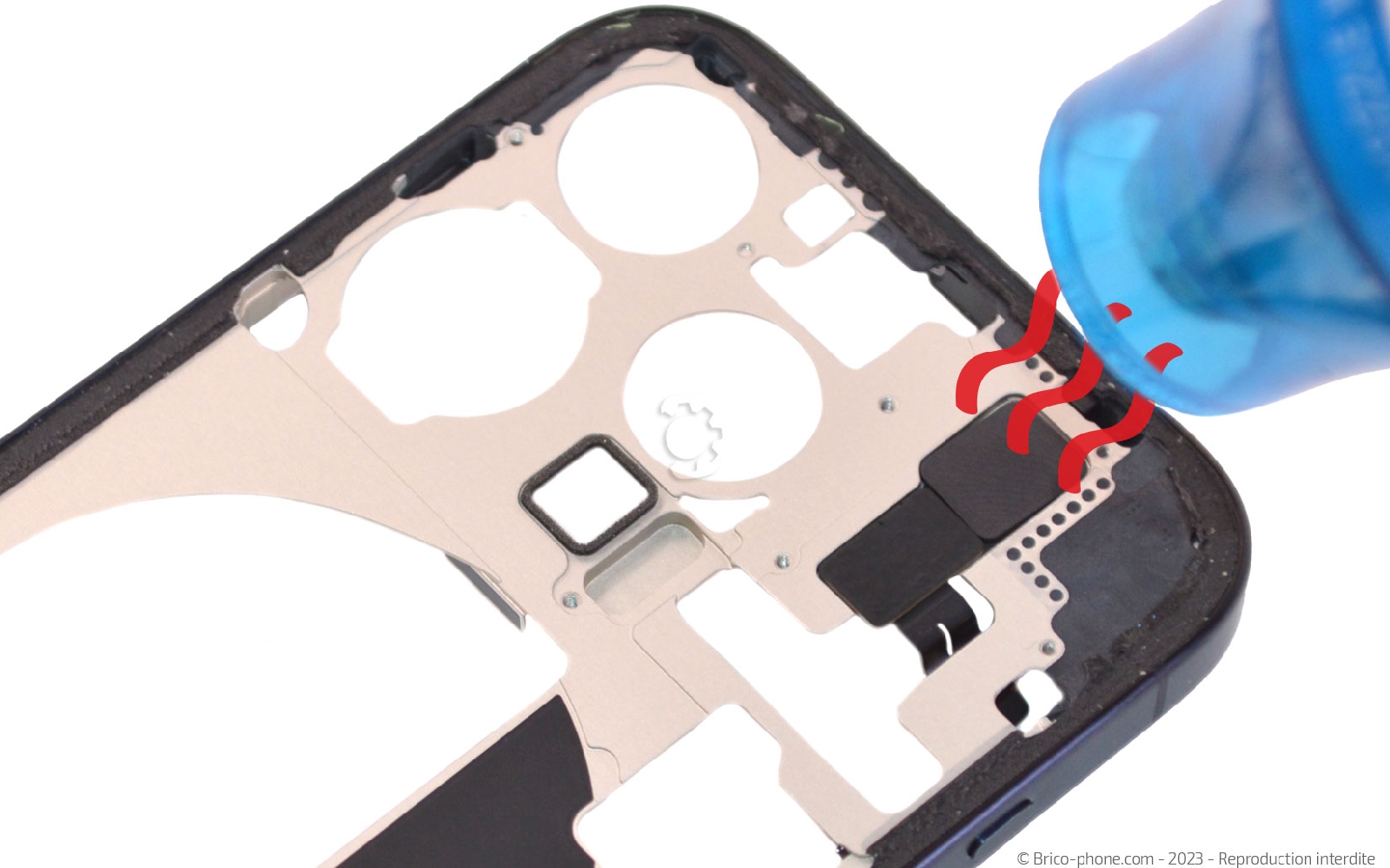

Etape 38 : Ôter la nappe NFC
Chauffez le composant pour ramollir son sticker. Ensuite, glissez le levier sous la nappe pour la décoller.
Outils du kit utilisés
Outils du kit utilisés

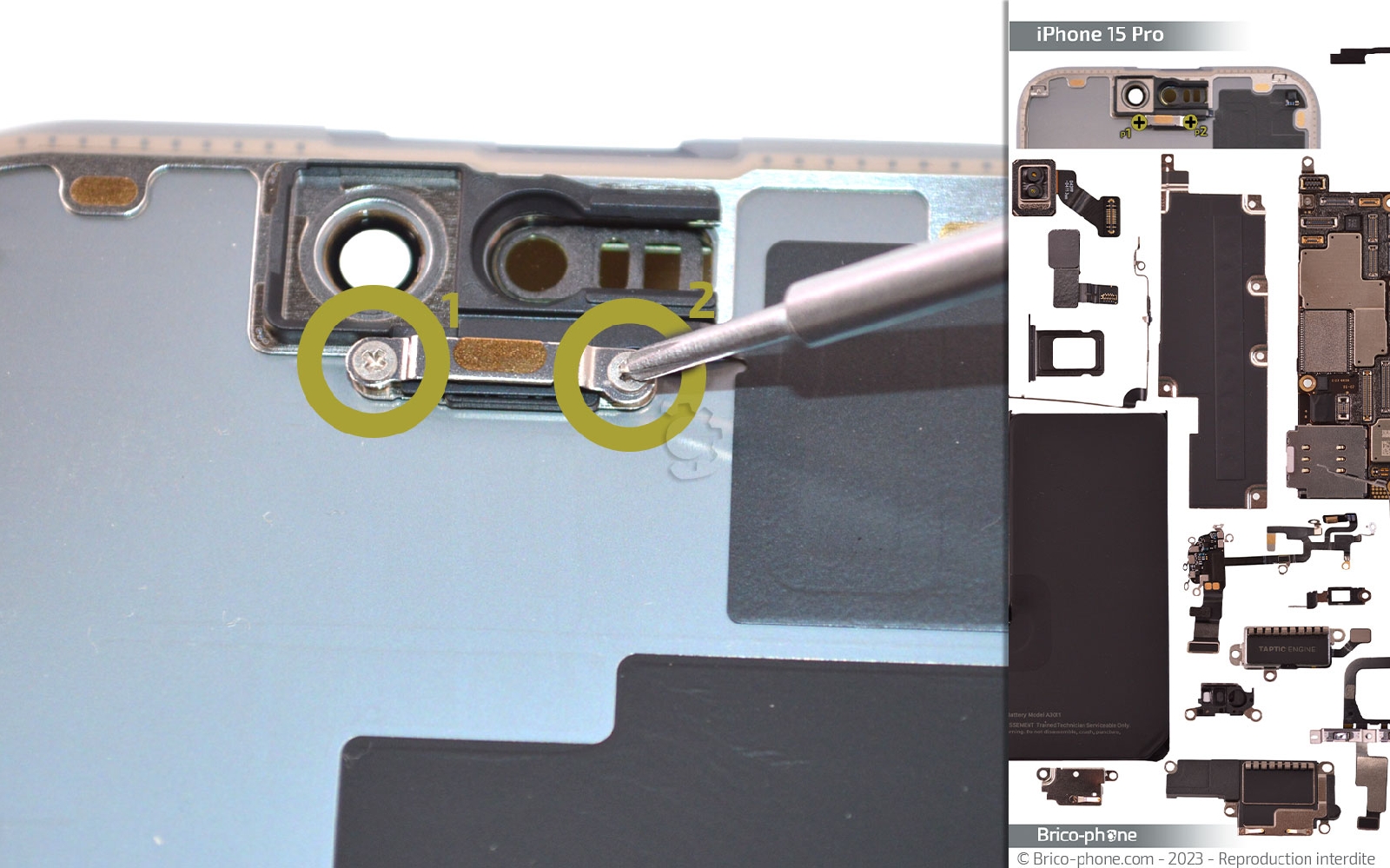

Etape 39 : Récupérer la plaquette de l''écran
Ôtez les deux vis cruciforme avant de saisir la plaquette #29.
Outils du kit utilisés
Outils du kit utilisés

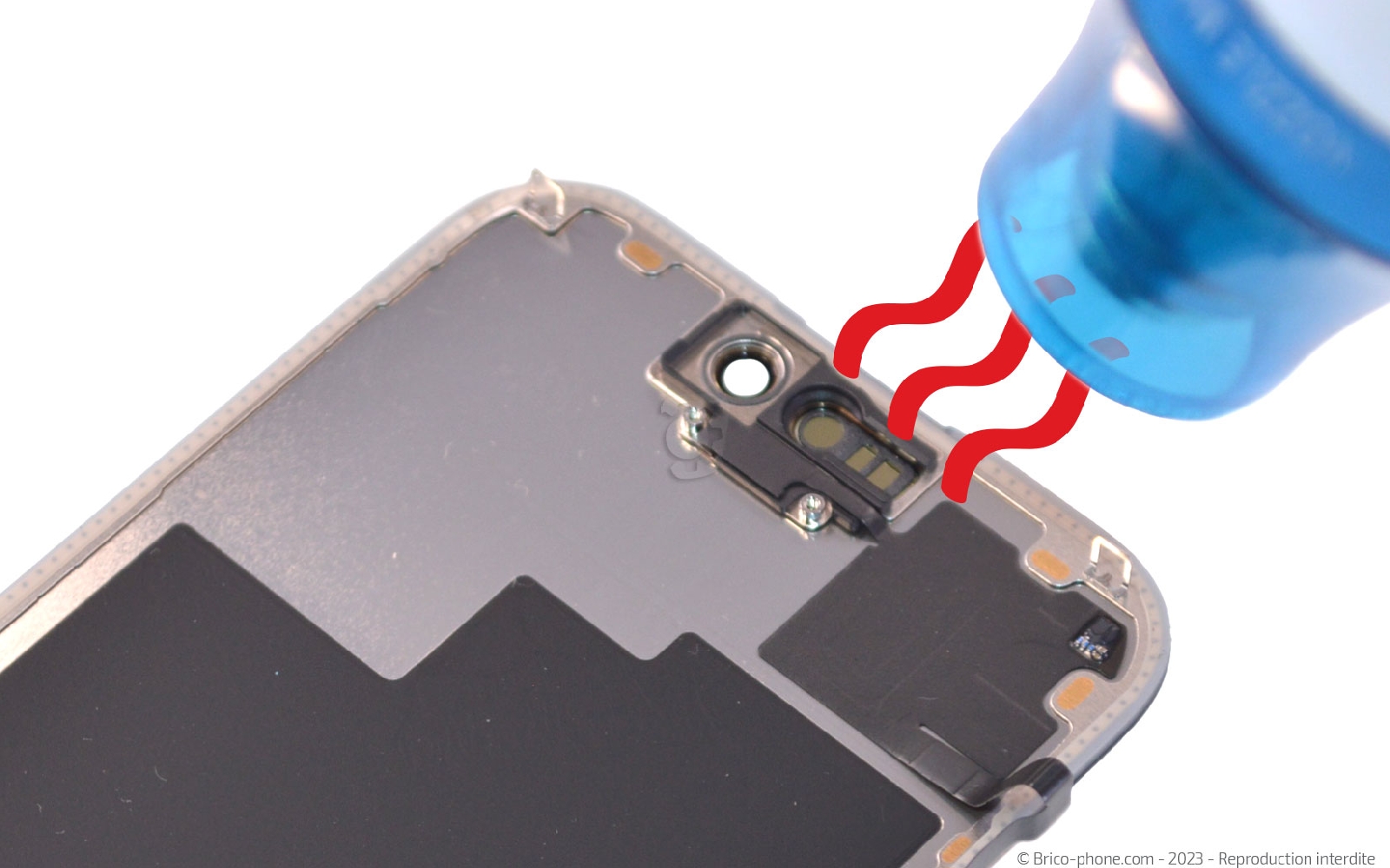

Etape 40 : Retirer la nappe des capteurs de l'écran
Chauffez la nappe puis introduisez le levier en nylon délicatement dessous. Décollez petit à petit le composant de l'écran.

Outils du kit utilisés
Outils du kit utilisés
