Guide de réparation sur Redmi Note 11 Pro

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 14/20
Redmi Note 11 Pro | Temps estimé : 45 min | Difficulté : 3/5

Ce guide de réparation est dédié au Xiaomi Redmi Note 11 Pro. Il va vous expliquer en détails les manipulations à effectuer pour changer vous-même le composant endommagé de votre appareil. Que vous soyez un utilisateur avancé souhaitant effectuer des réparations par vous-même ou simplement curieux de savoir comment fonctionne l'intérieur de votre appareil, ce tutoriel est fait pour vous. Il vous accompagnera à chaque étape du processus de réparation.

Si vous rencontrez des difficultés avec un geste, une pièce au tout autre chose, notre équipe technique se fera un plaisir de vous venir en aide. Vous pouvez la joindre par téléphone, mail ou chat.

Diagnostic

›  Démontage complet
›  Changement petite pièce...

Avant de commencer

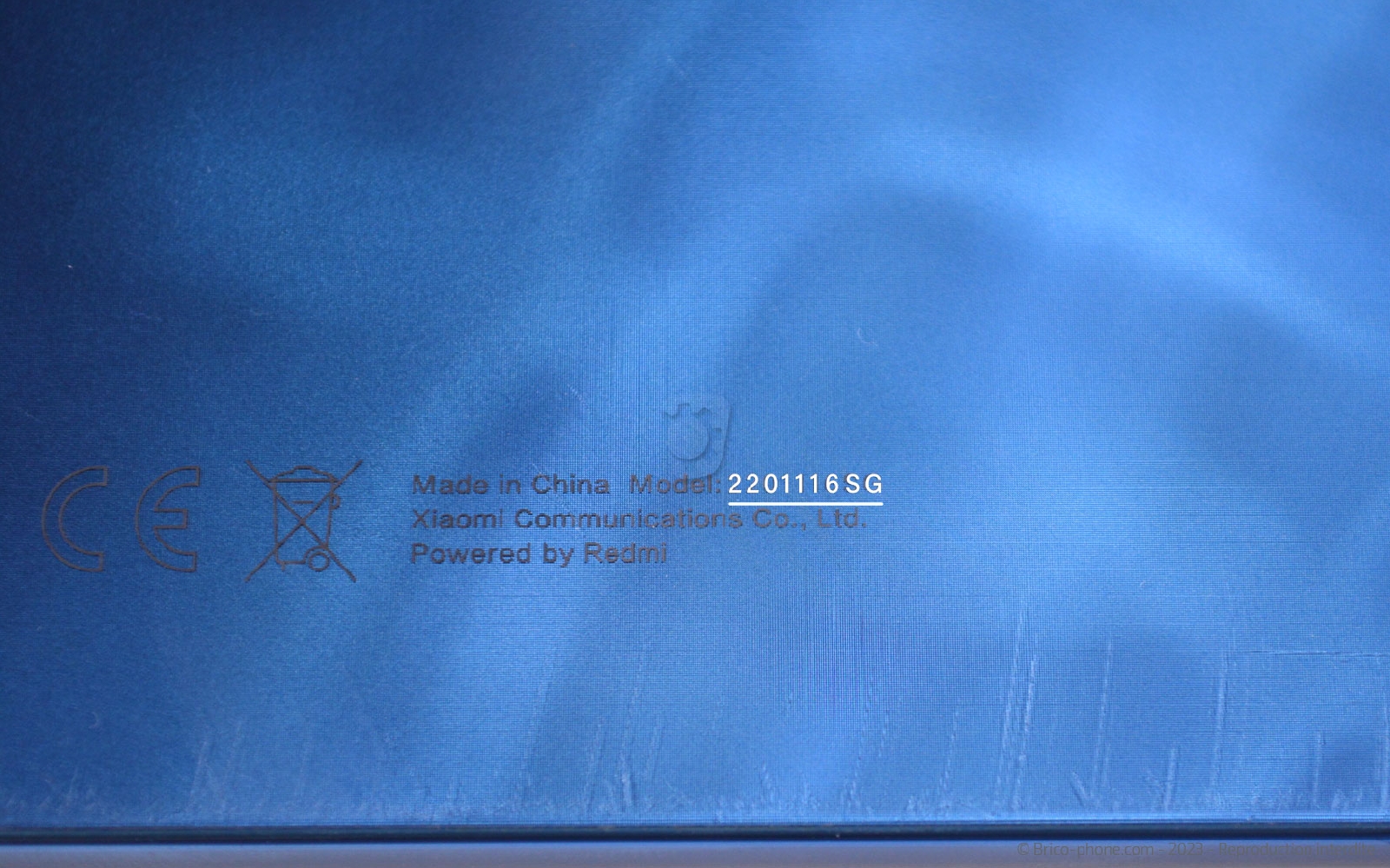

Avant de réparer votre smartphone, nous conseillons toujours de vérifier que le numéro de modèle inscrit au dos de votre appareil se trouve bien dans la liste de téléphone compatible avec la pièce commandée.

Une fois votre commande réceptionnée, vous pouvez commencer la réparation en mettant hors tension votre smartphone.
Etape 1 : Ejecter le tiroir SIM

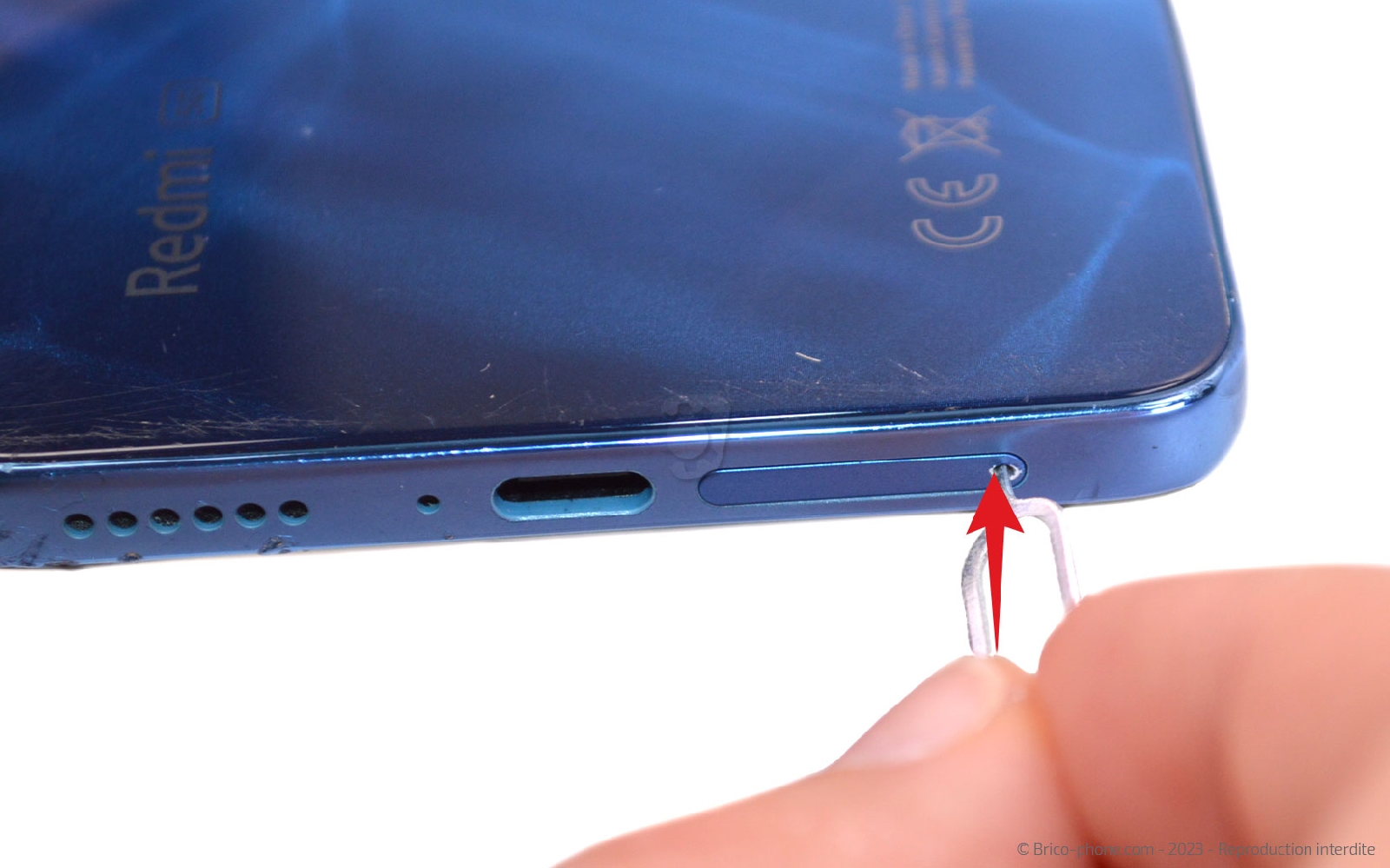

Insérez l'outil SIM dans la fente prévue pour activer l'expulsion du tiroir SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

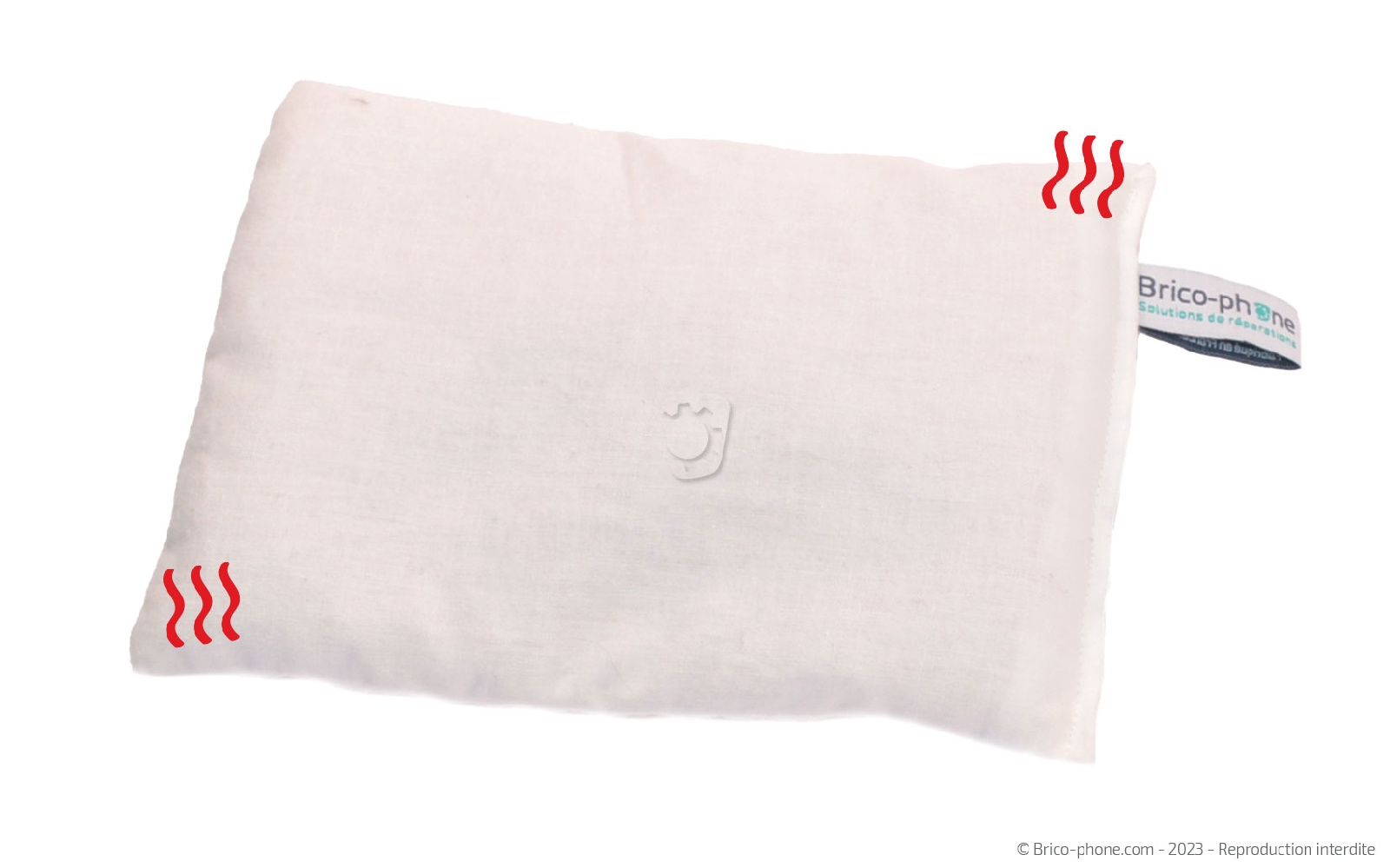

Pour accéder à l'interieur du téléphone, vous avez besoin de chauffer l'arrière de ce dernier. Pour cela, vous pouvez utiliser un coussin chauffant ou alors un décapeur thermique.

Pour l'outil Brico-phone, il vous faut dans un premier temps le passer au micro-ondes environ 2 minutes avant de le déposer sur l'arrière du téléphone.
Si vous disposez d'un sèche-cheveux (décapeur thermique) , allumez-le et passez-le sur le contour du téléphone environ 30 seconde.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 3 : Décoller la vitre arrière

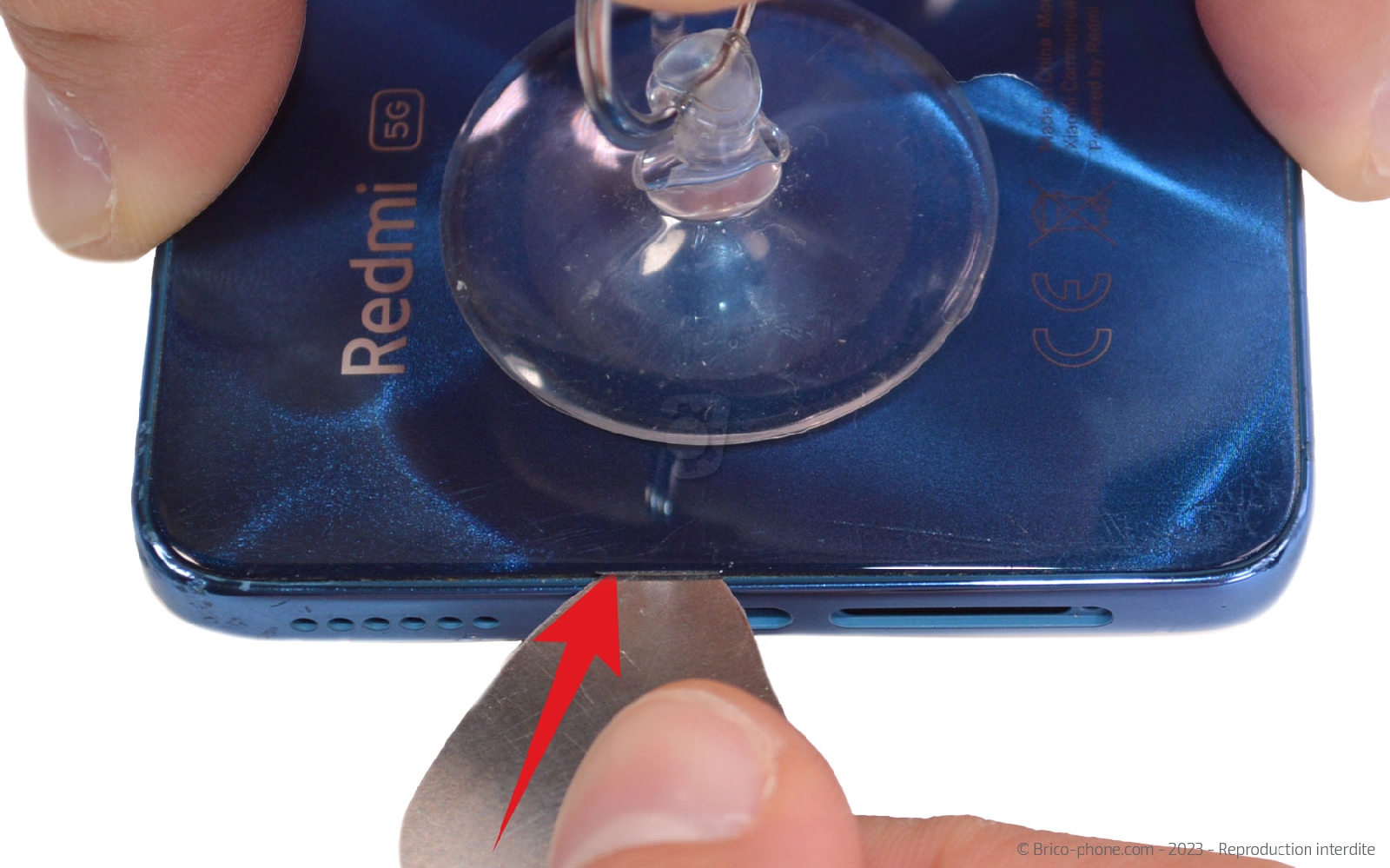

Posez la ventouse sur la partie basse de la vitre arrière puis glissez le médiator en métal troué entre le composant et le châssis pour créer un interstice.

Ensuite, remplacez le médiator par sa version plastique pour continuer la réparation. Faites glisser l'outil sur toute la longueur du téléphone pour décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Ouvrir le téléphone

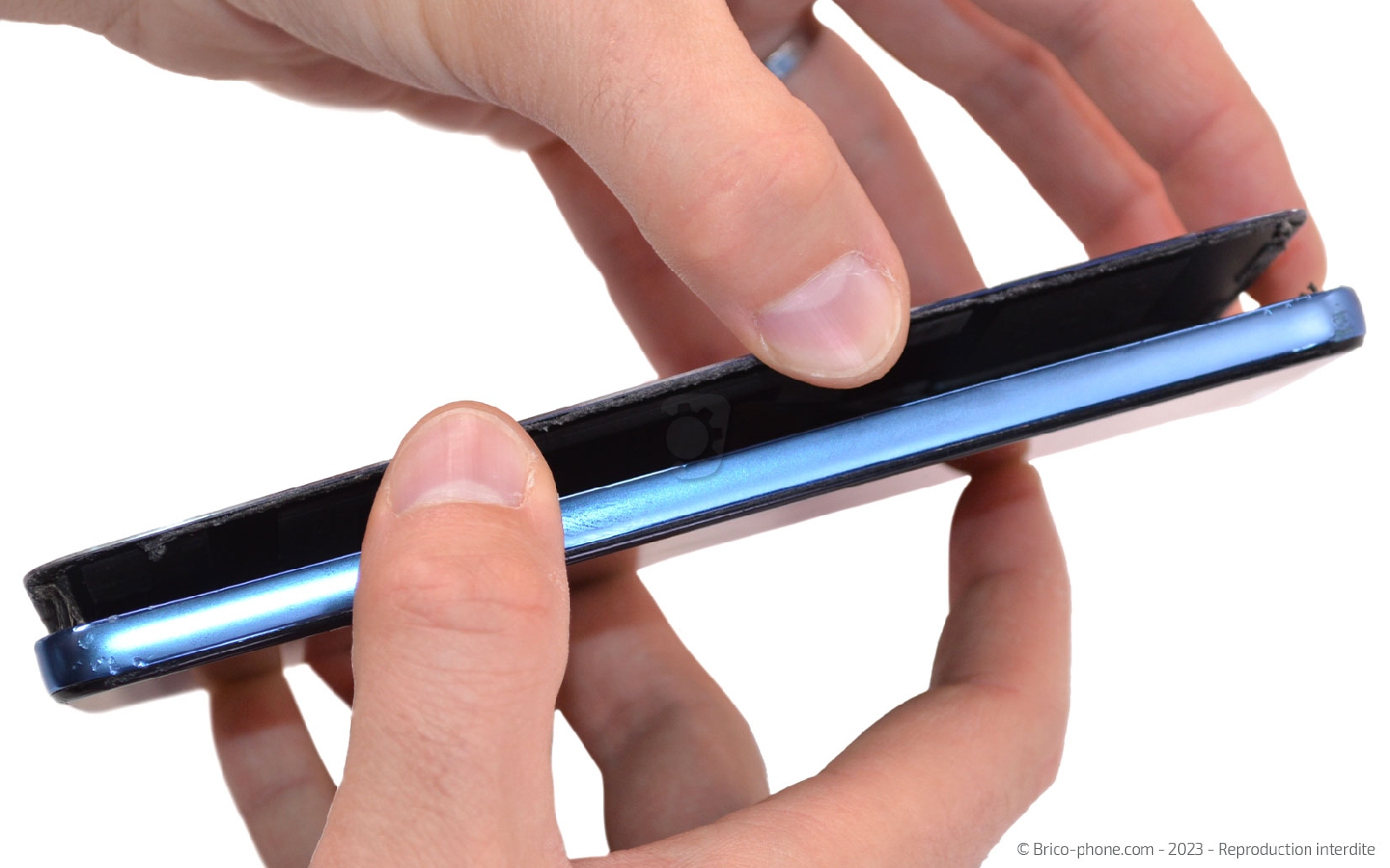

Retirez la vitre arrière de votre Xiaomi Redmi Note 11 Pro.
Outils optionnels
Outils optionnels
Vitre arrière d'origine pour Xiaomi Redmi Note 11 Pro noir
39,90 €
Etape 5 : Déclipser le châssis intermédiaire

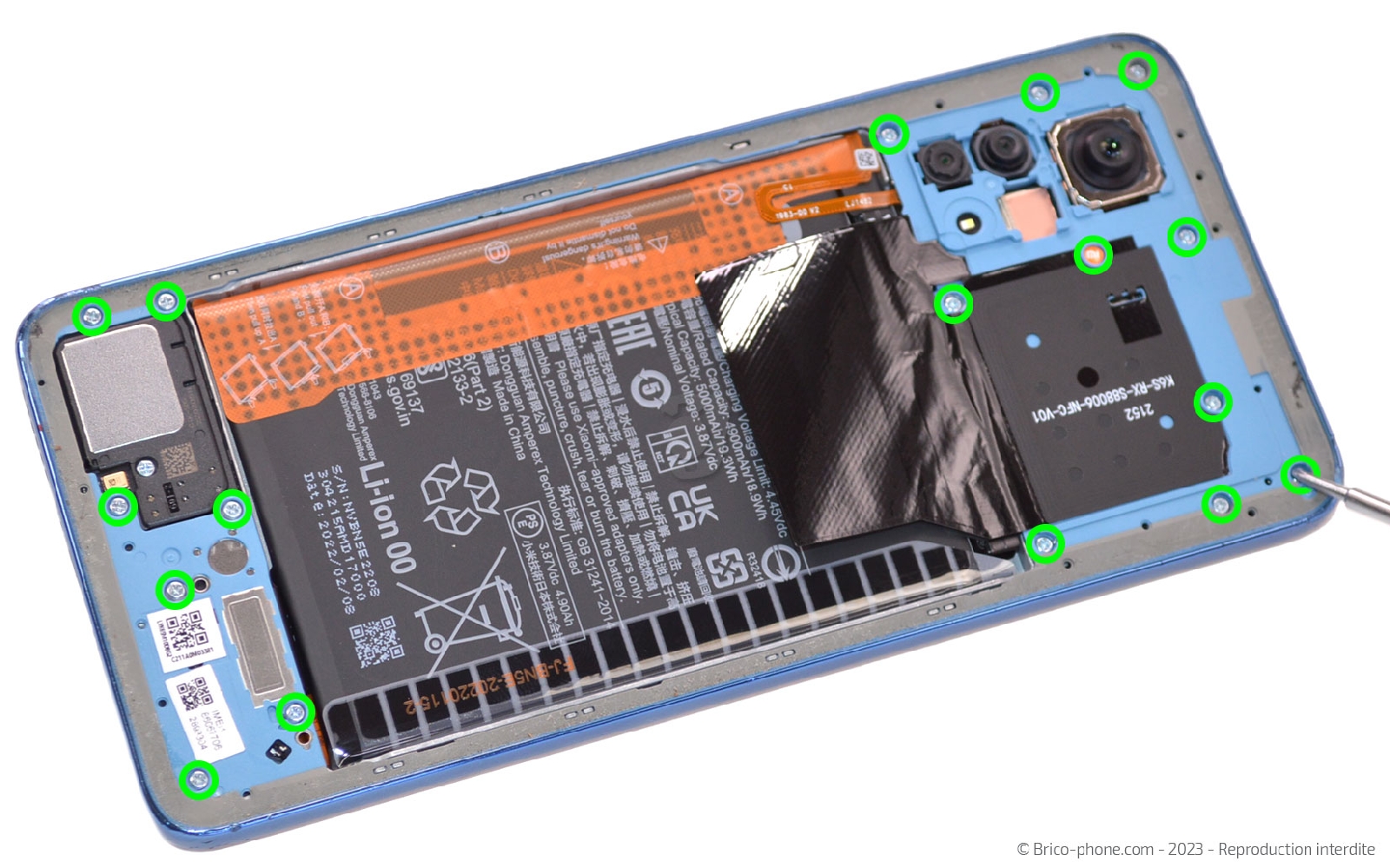

Retirez l'ensemble des vis du châssis intermédiaire à l'aide du tournevis cruciforme.

Introduisez le levier en nylon sous le cache coté batterie pour le déclipser légèrement. Ensuite, faites la même chose de l'autre coté du châssis.
Maintenant, glissez le levier tout autour du châssis pour le déclipser totalement.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Libérer le châssis intermédiaire

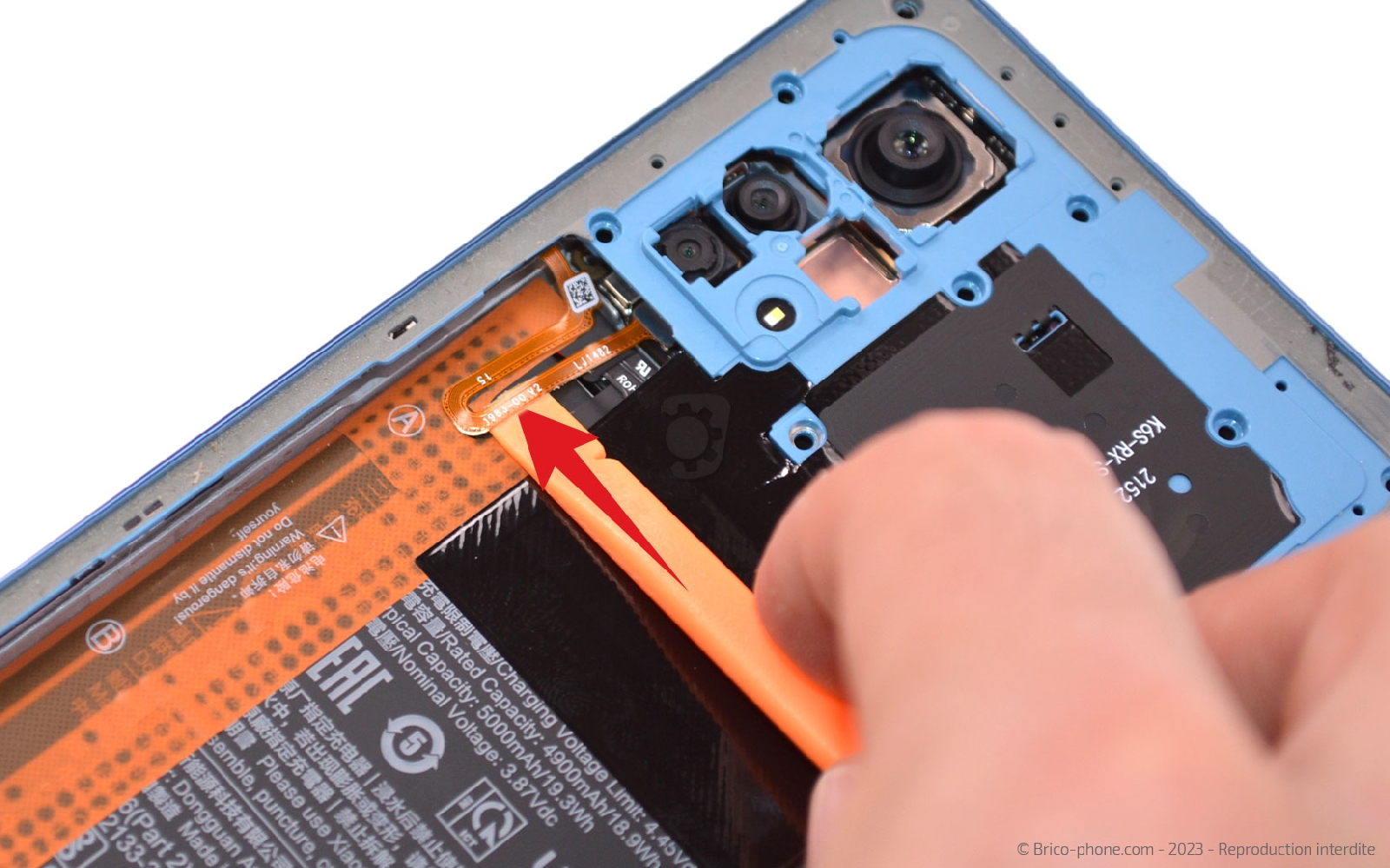

Décollez la nappe du lecteur d'empreintes de la batterie pour pouvoir basculer vers la gauche le châssis intermédiaire avant de passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter la batterie

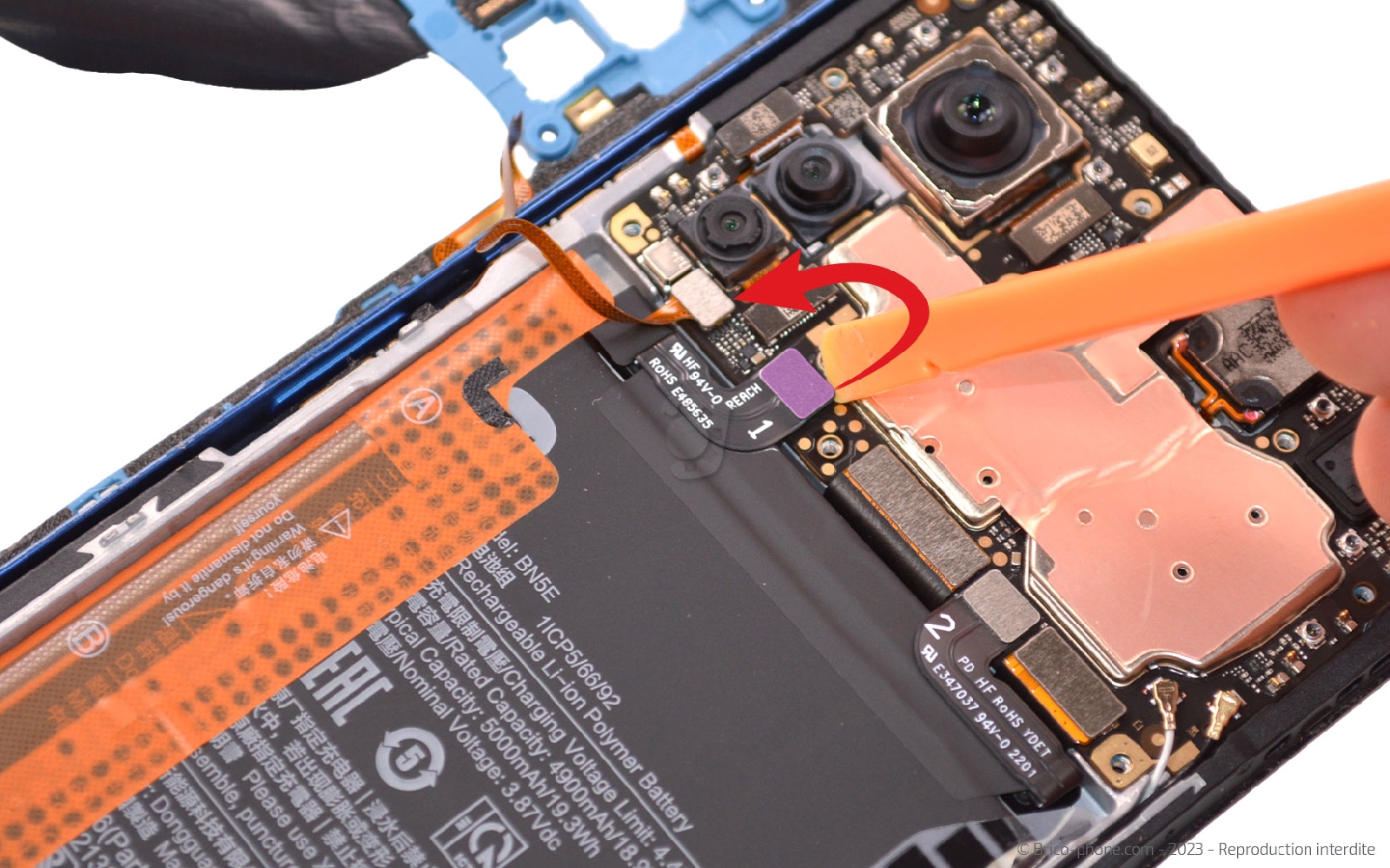

Toujours avec le même levier, déconnectez les deux nappes de la batterie avant de débrancher celle du capteur d'empreintes.

Vous pouvez dès à présent mettre de coté le châssis intermédiaire de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Détacher les stickers de batterie

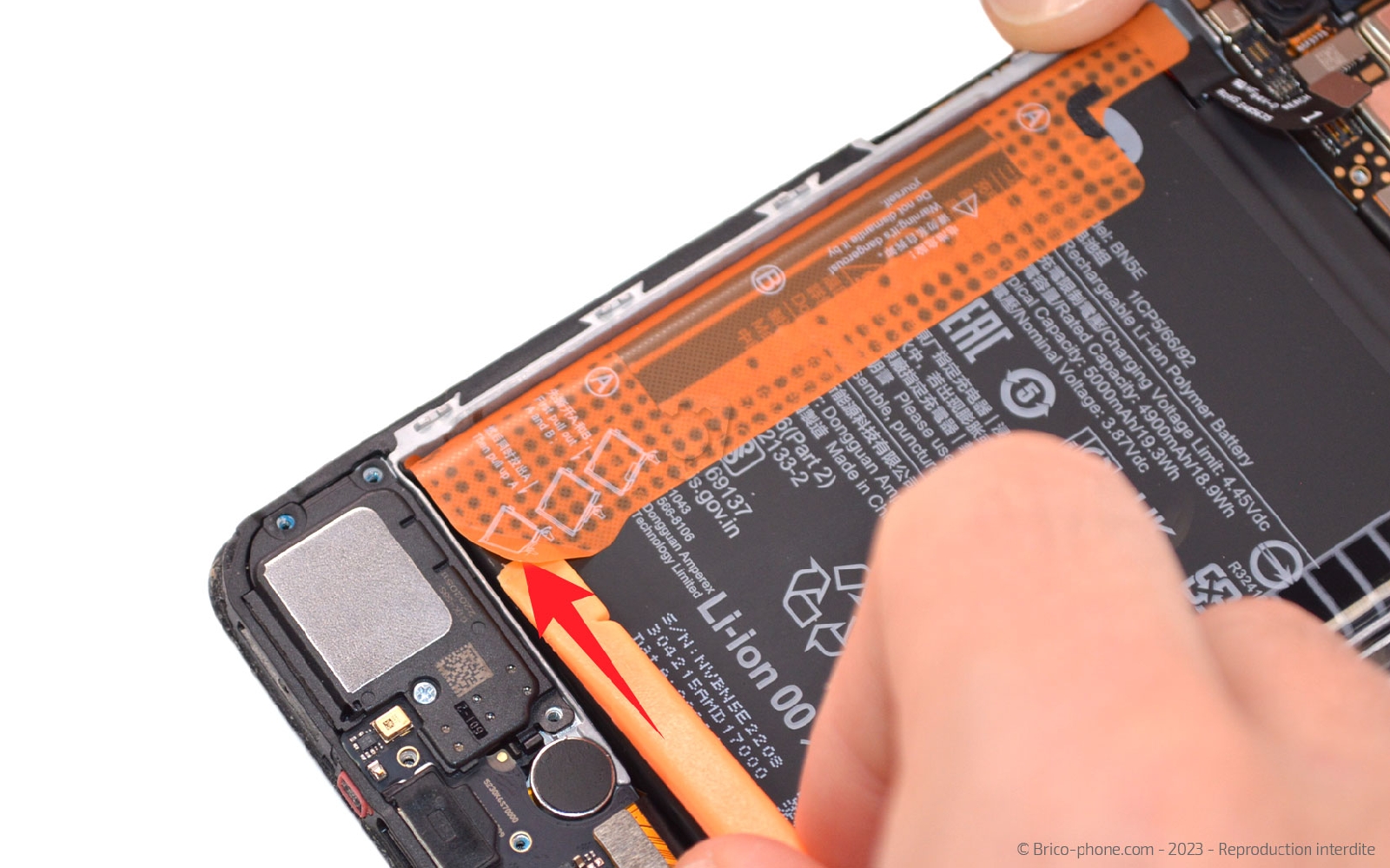

Décollez les deux languettes de la batterie ainsi que l'adhésif transparent.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Sortir la batterie
Tirez la languette A pour soulever la batterie et la séparer de votre Xiaomi.

Récupérez ensuite le film transparent.
Outils optionnels
Outils optionnels
Batterie d'origine pour Xiaomi Redmi Note 11 Pro 5G et Poco X4 Pro - BN5E
42,42 €
Etape 10 : Récupérer le haut-parleur externe

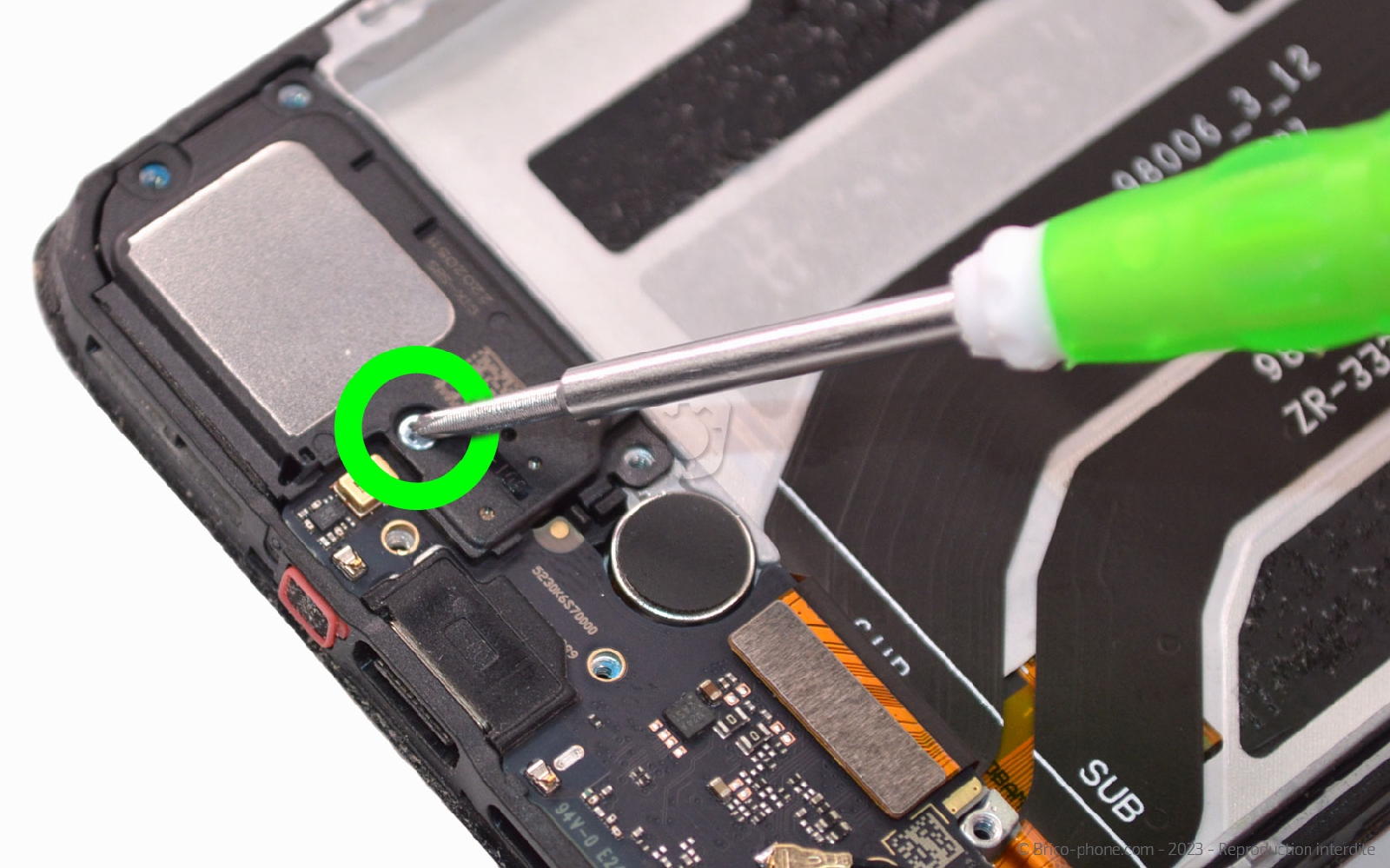

Sur la partie basse de votre Android, ôtez la vis cruciforme puis saisissez le haut-parleur externe avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Ôter le connecteur de charge

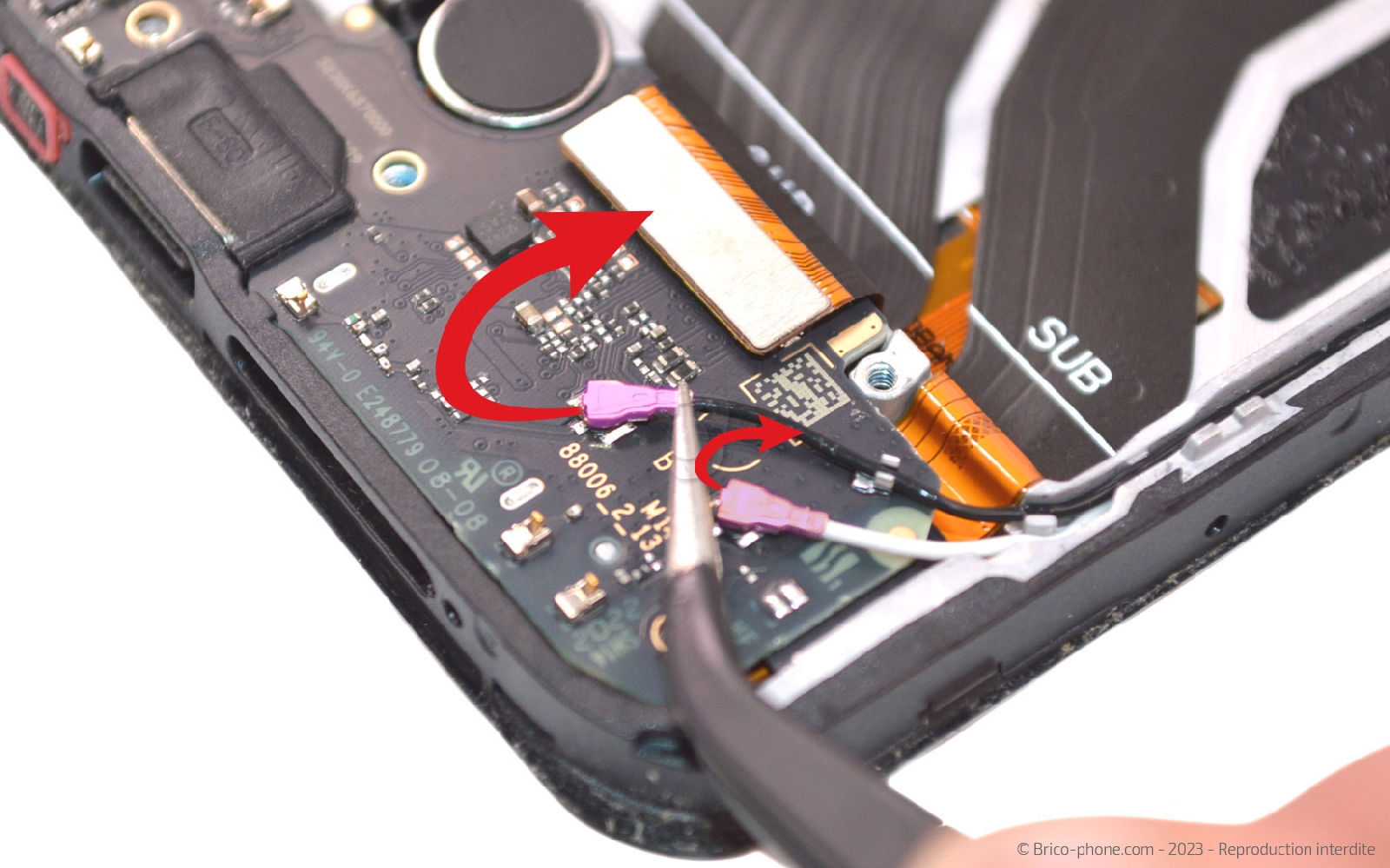

Débranchez les deux câbles coaxiaux de la carte fille, puis déconnectez la nappe de la rallonge d'interconnexion.

Glissez la pointe de la pince sous le composant pour le soulever.

Vous pouvez mettre de coté le connecteur de charge de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 11 Pro
29,90 €
Etape 12 : Enlever le vibreur

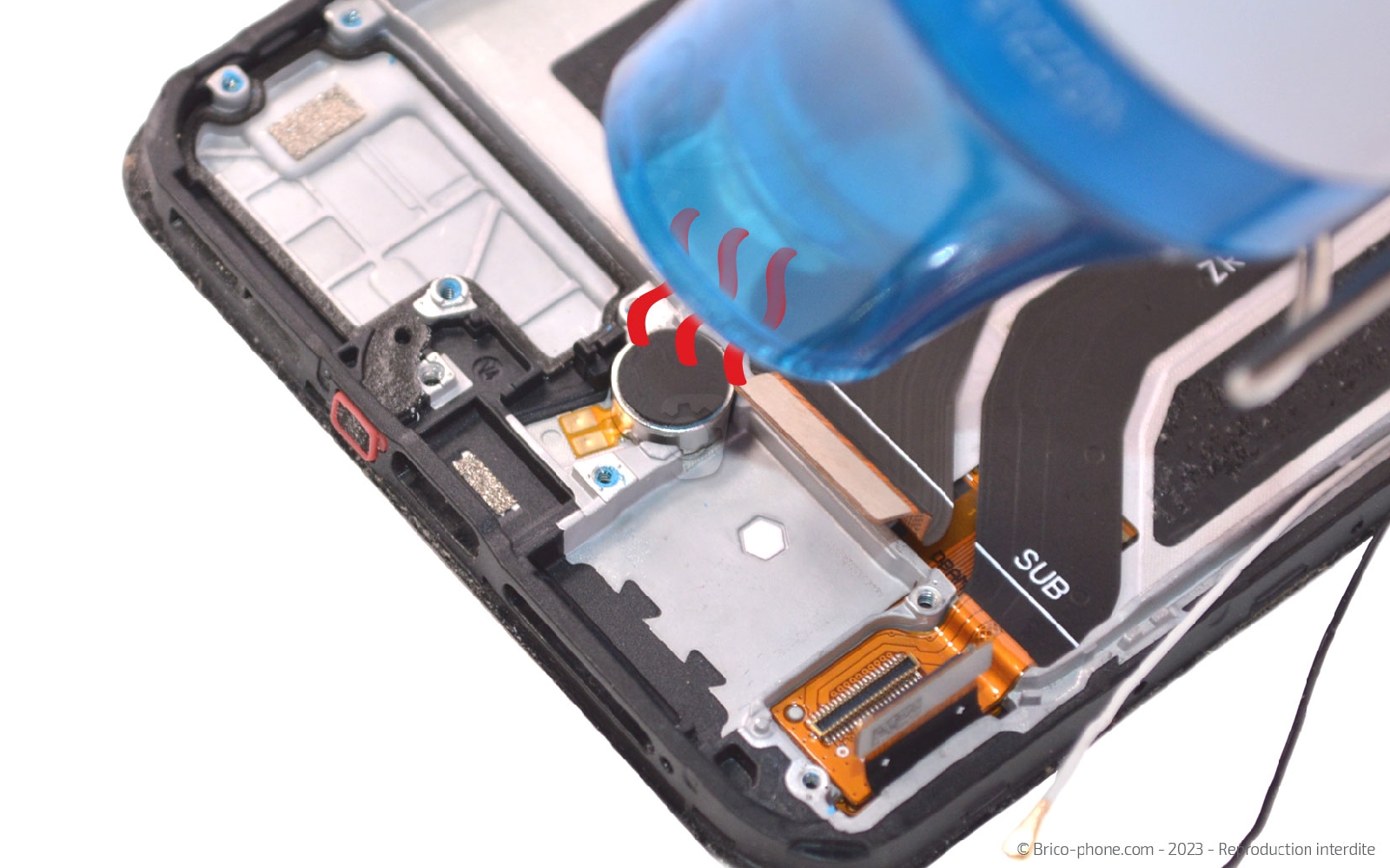

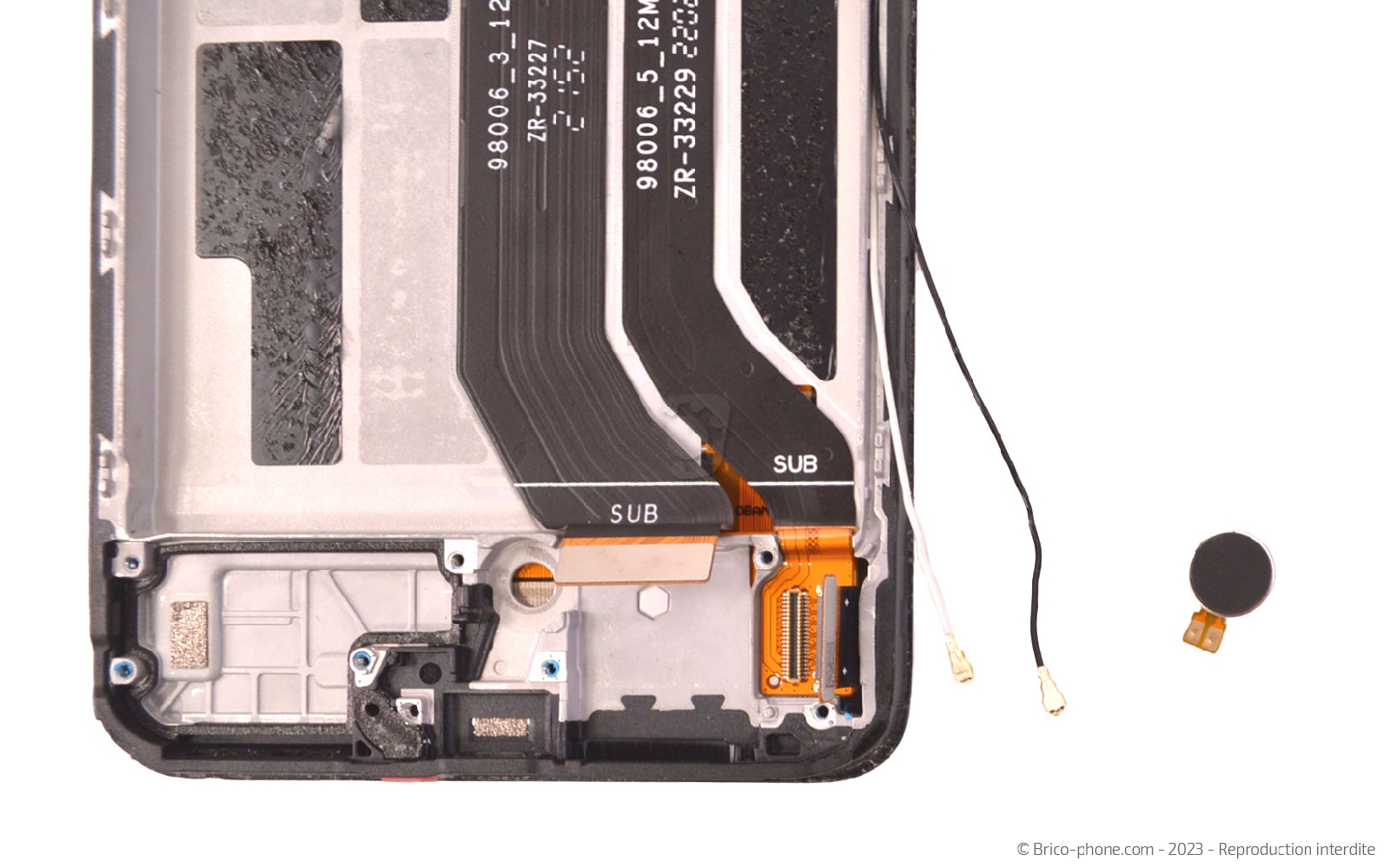

Chauffez légèrement le vibreur afin de ramollir le sticker se trouvant dessous.

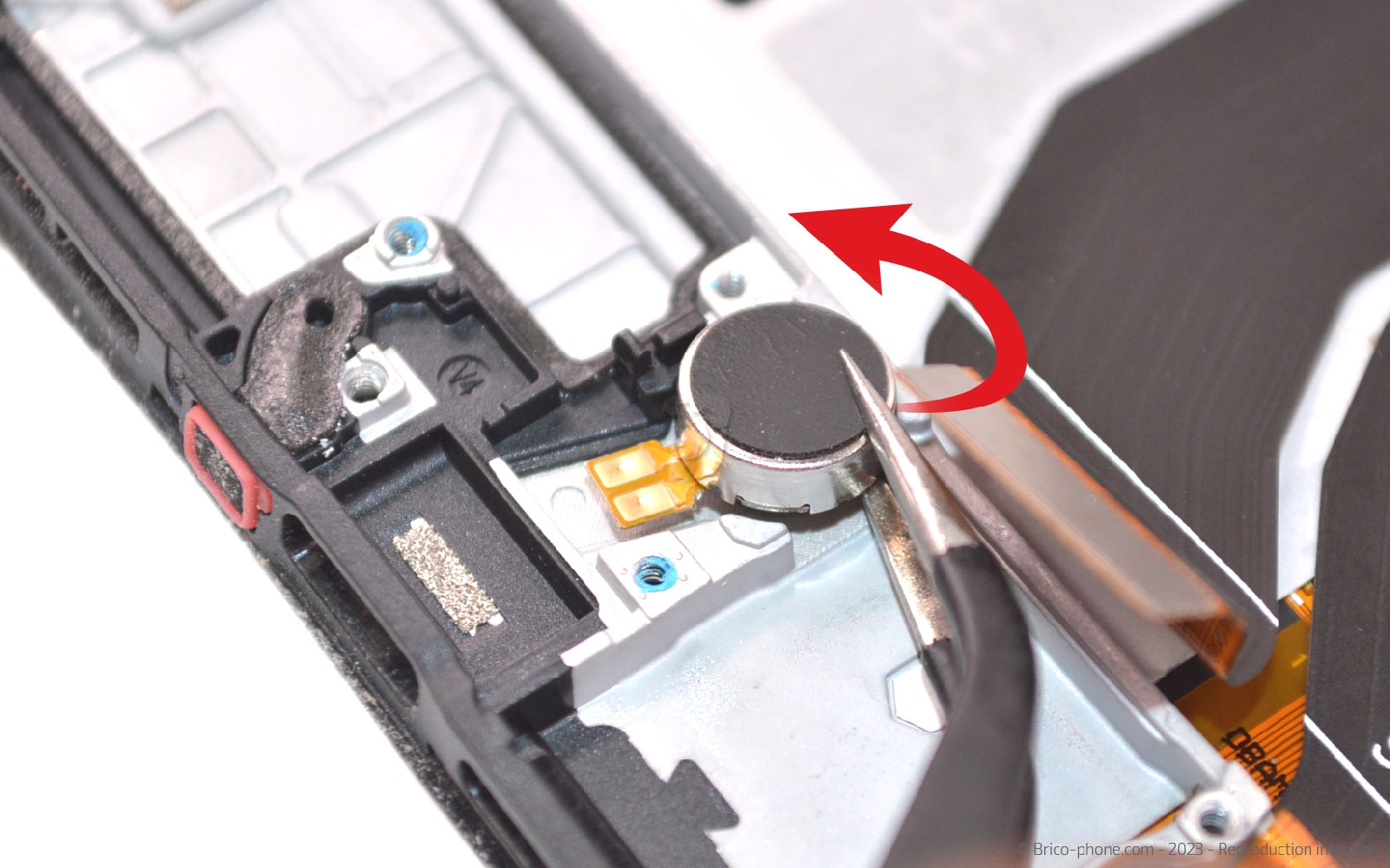

Ensuite, il vous suffit simplement d'introduire la pointe de la pincette sous le vibreur pour l'extraire du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 13 : Déconnecter l'écran et les rallonges d'interconnexion
Débranchez la nappe de l'écran puis les extrémités des rallonges connectées à la carte mère.

Ensuite, chauffez légèrement la connectique du bas pour pouvoir la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 14 : Décoller les rallonges

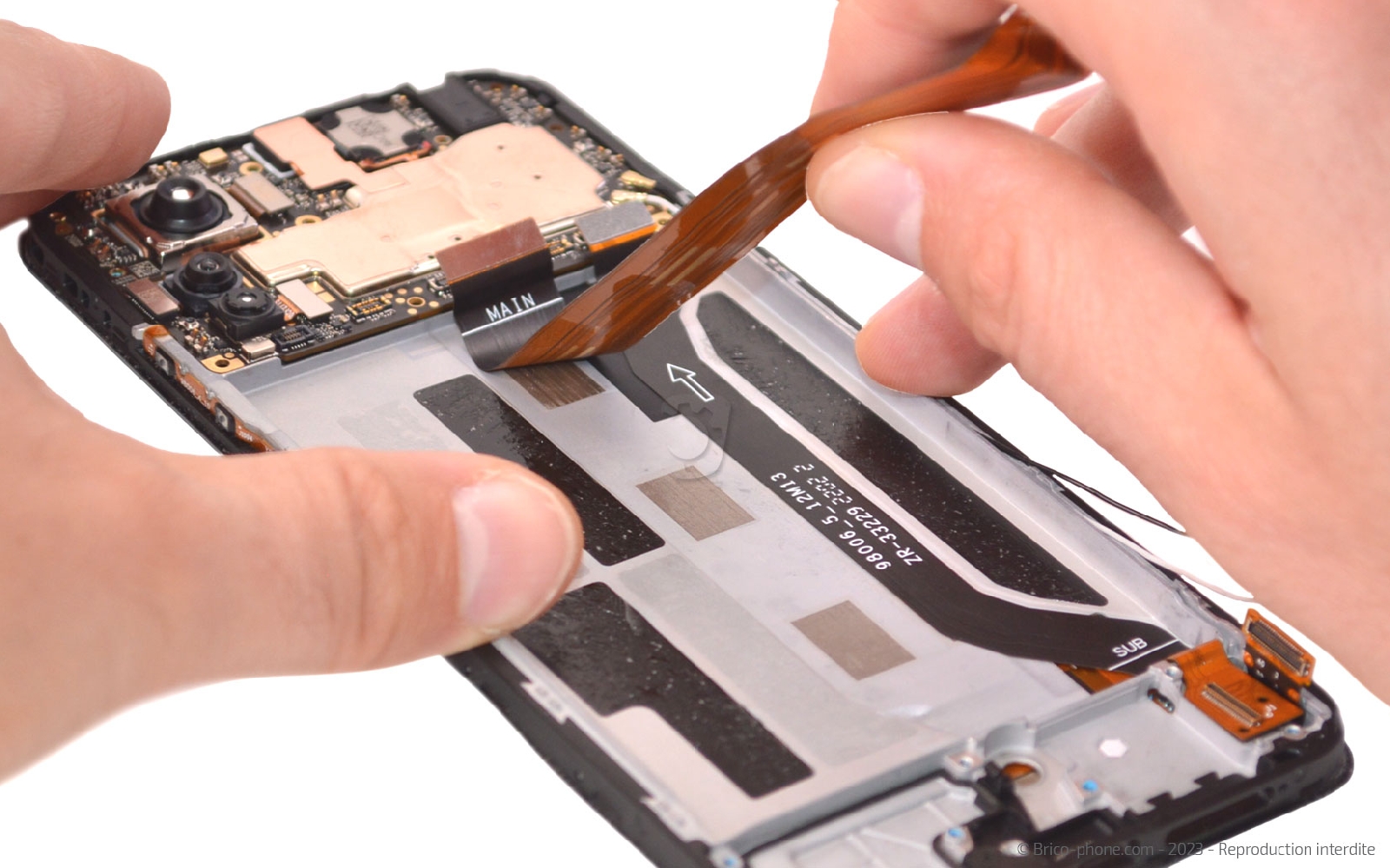

Saisissez les nappes une part une pour le détacher du bloc écran de votre Xiaomi Redmi Note 11 Pro (5G).
Etape 15 : Extraire la carte mère

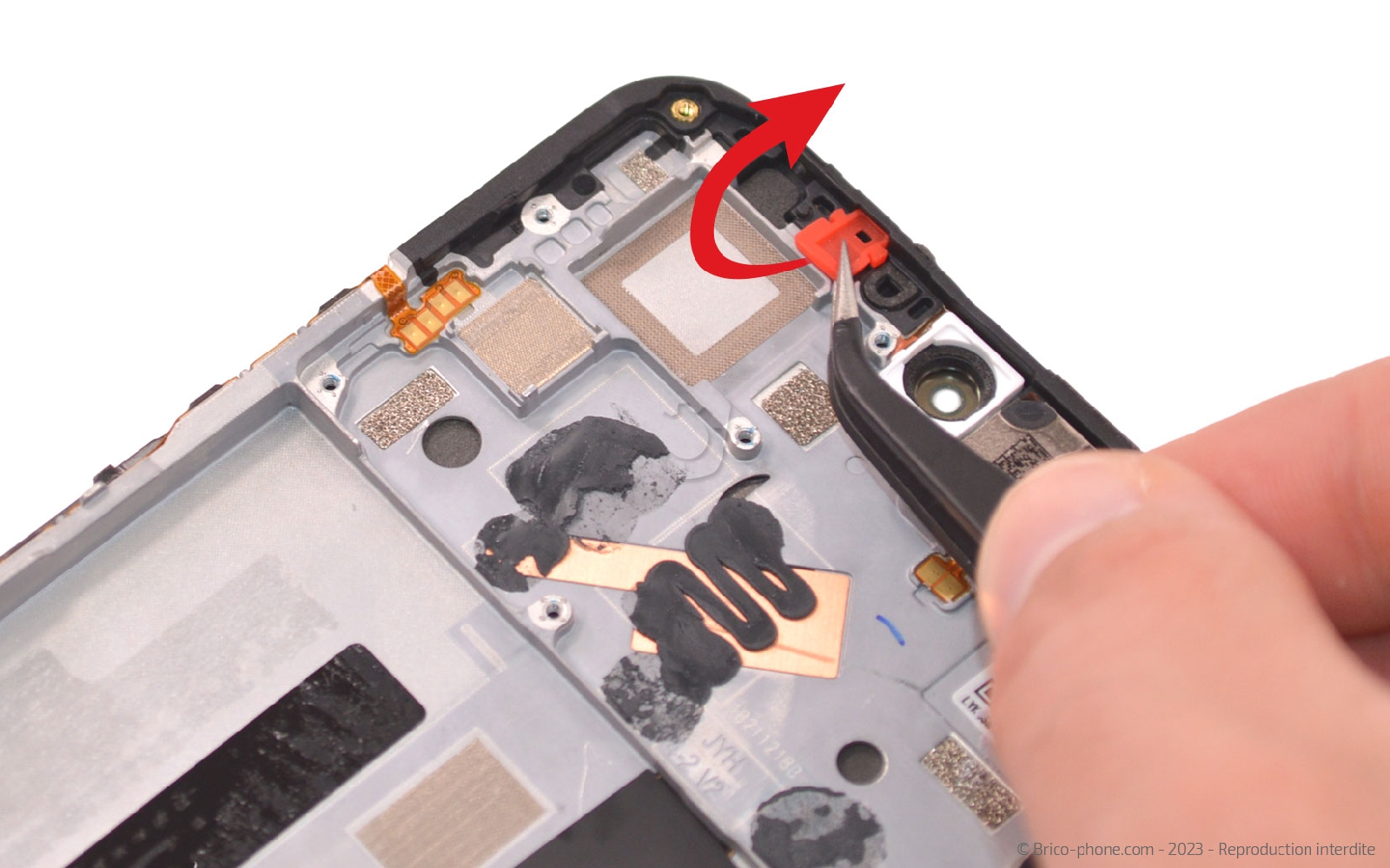

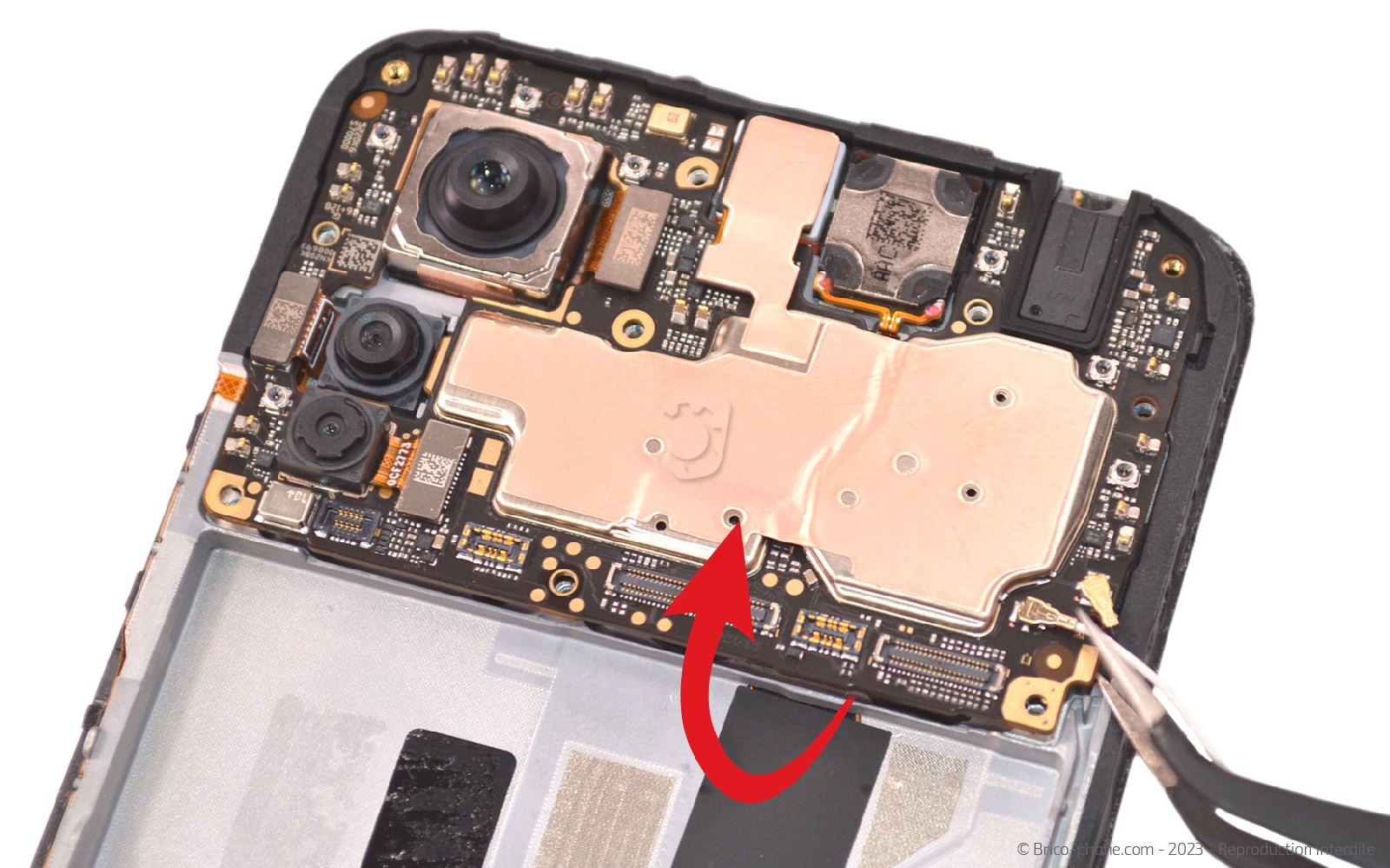

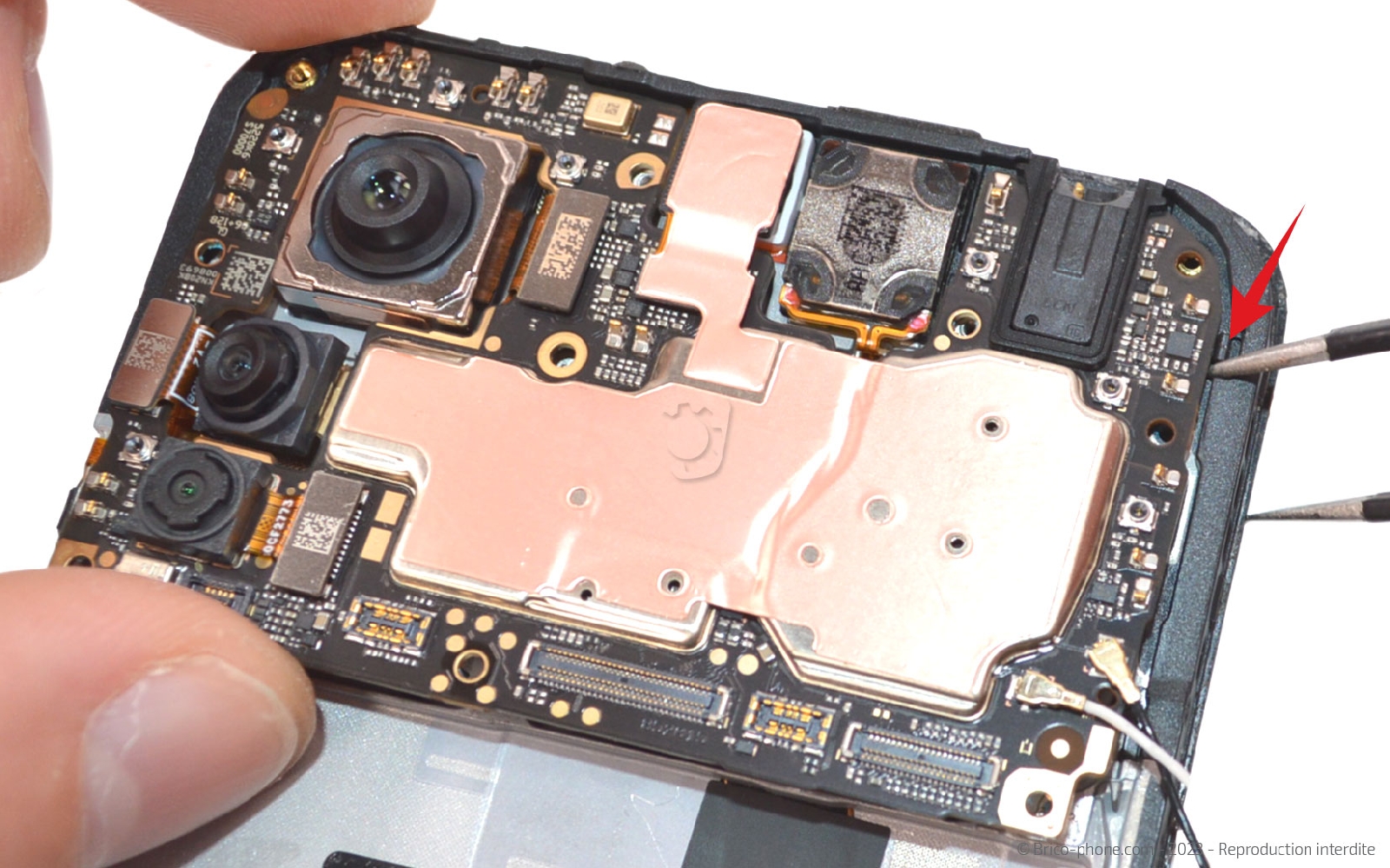

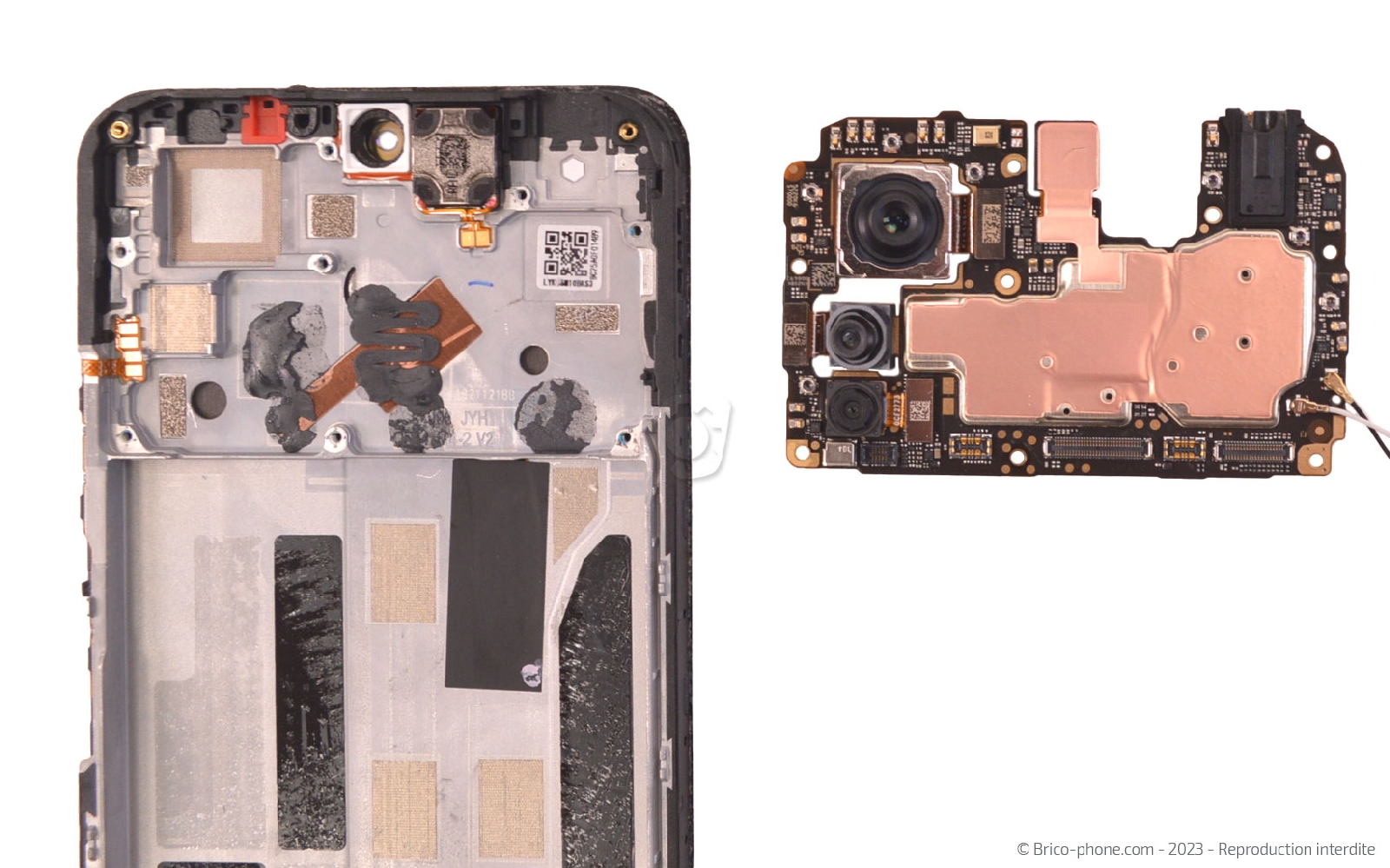

Faites levier avec la pince pour sortir la carte mère du châssis. Attention cette dernière est clipsée sur la partie droite (photo 2).

Il vous faut ensuite récupérer le support en caoutchouc rouge.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Libérer le haut-parleur interne

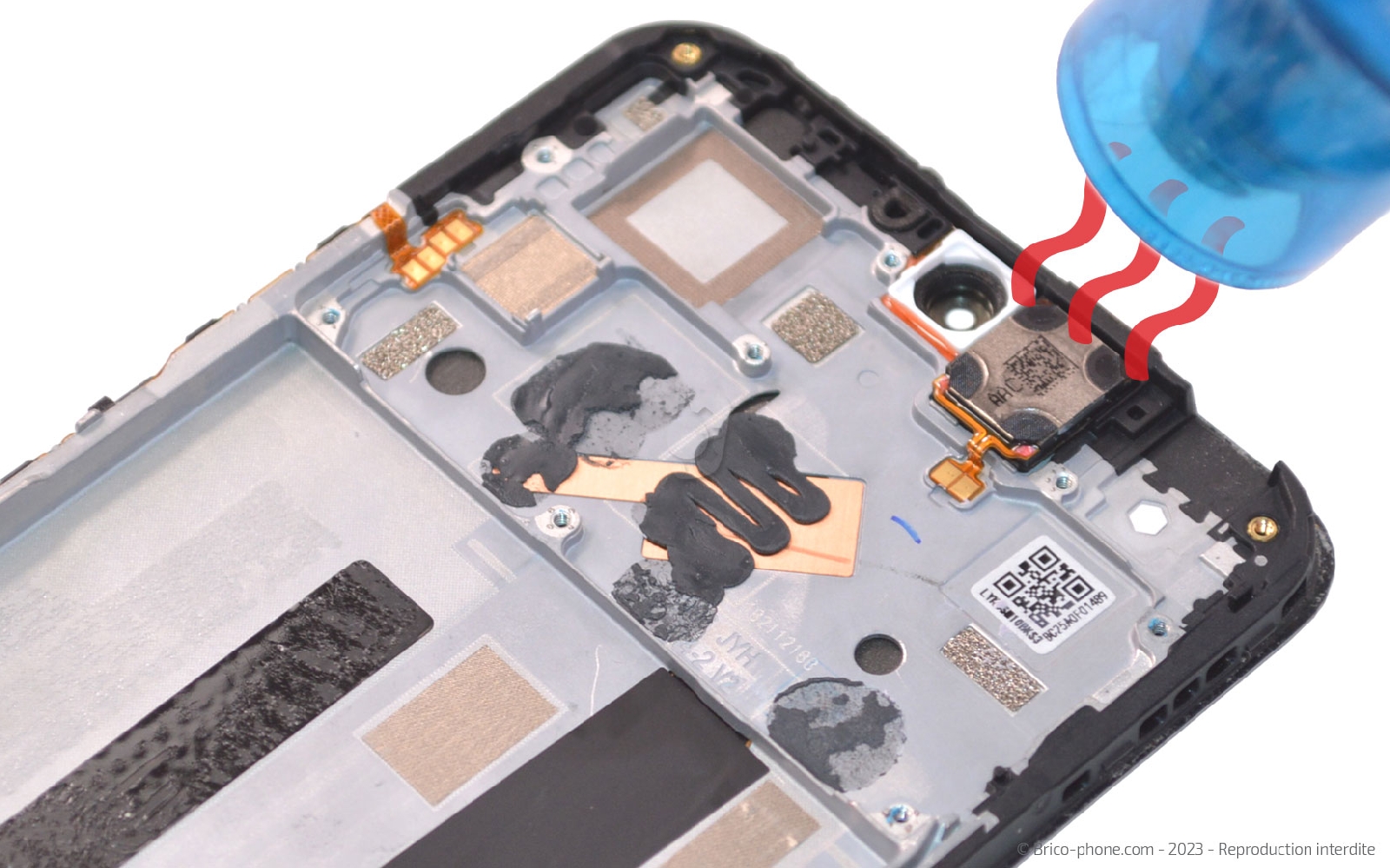

Chauffez l'écouteur de l'oreille pour faciliter son retrait.

Décollez la nappe puis le composant en vous aidant de la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 17 : Récupérer la nappe Power

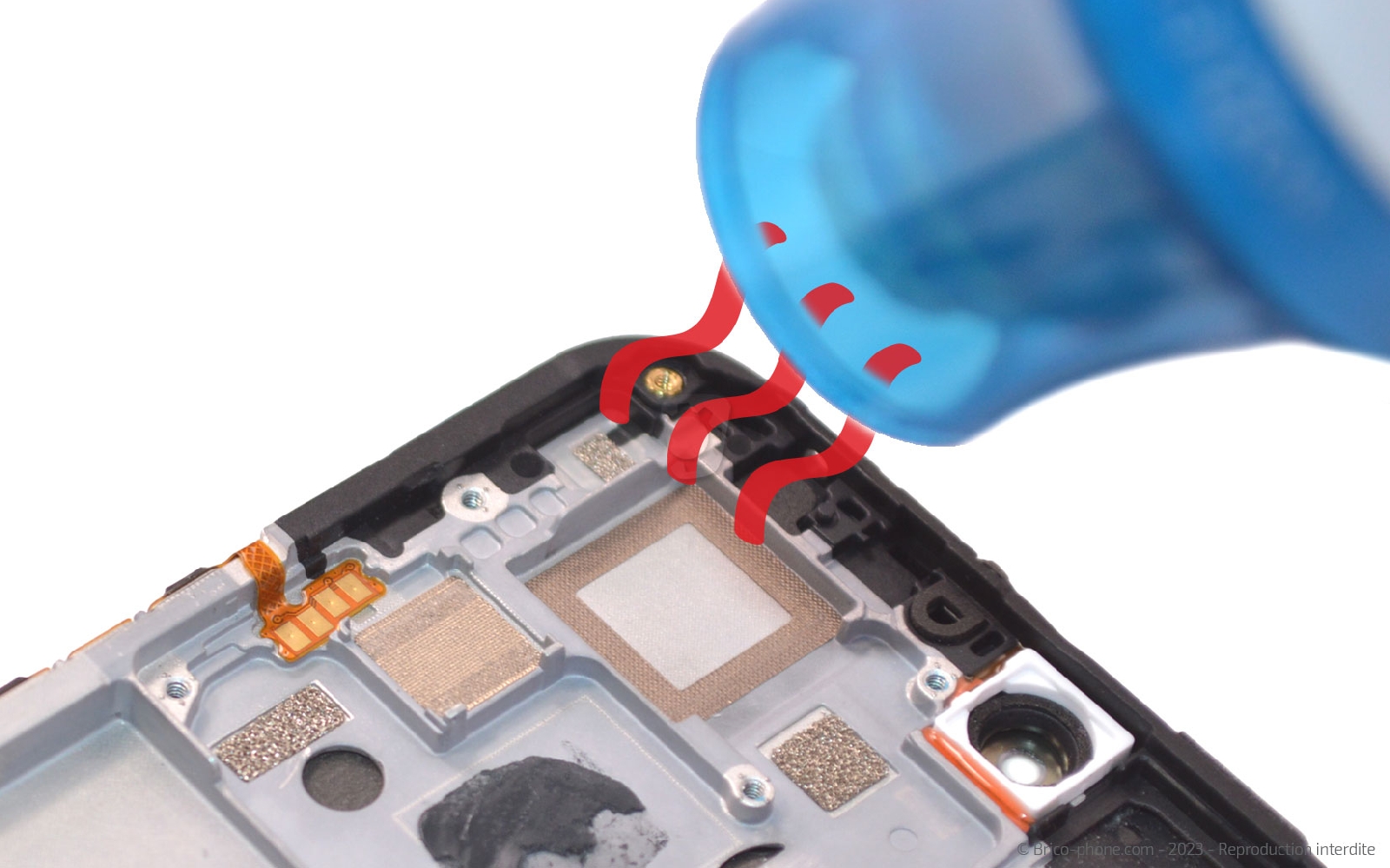

Reprenez le décapeur ou votre sèche-cheveux pour chauffer un peu la nappe.

Décollez cette dernière avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 18 : Sortir les câbles coaxiaux
Séparez les deux câbles coaxiaux de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 19 : Sortir les caméras
A l'aide du levier en nylon, déconnectez la caméra avant et mettez la de coté.

Ensuite, attaquez-vous aux caméras arrière.

Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra arrière principale pour Xiaomi Redmi Note 11 Pro 4G
18,90 €
Caméra avant pour Xiaomi Redmi Note 11 Pro
15,90 €
Vue éclatée

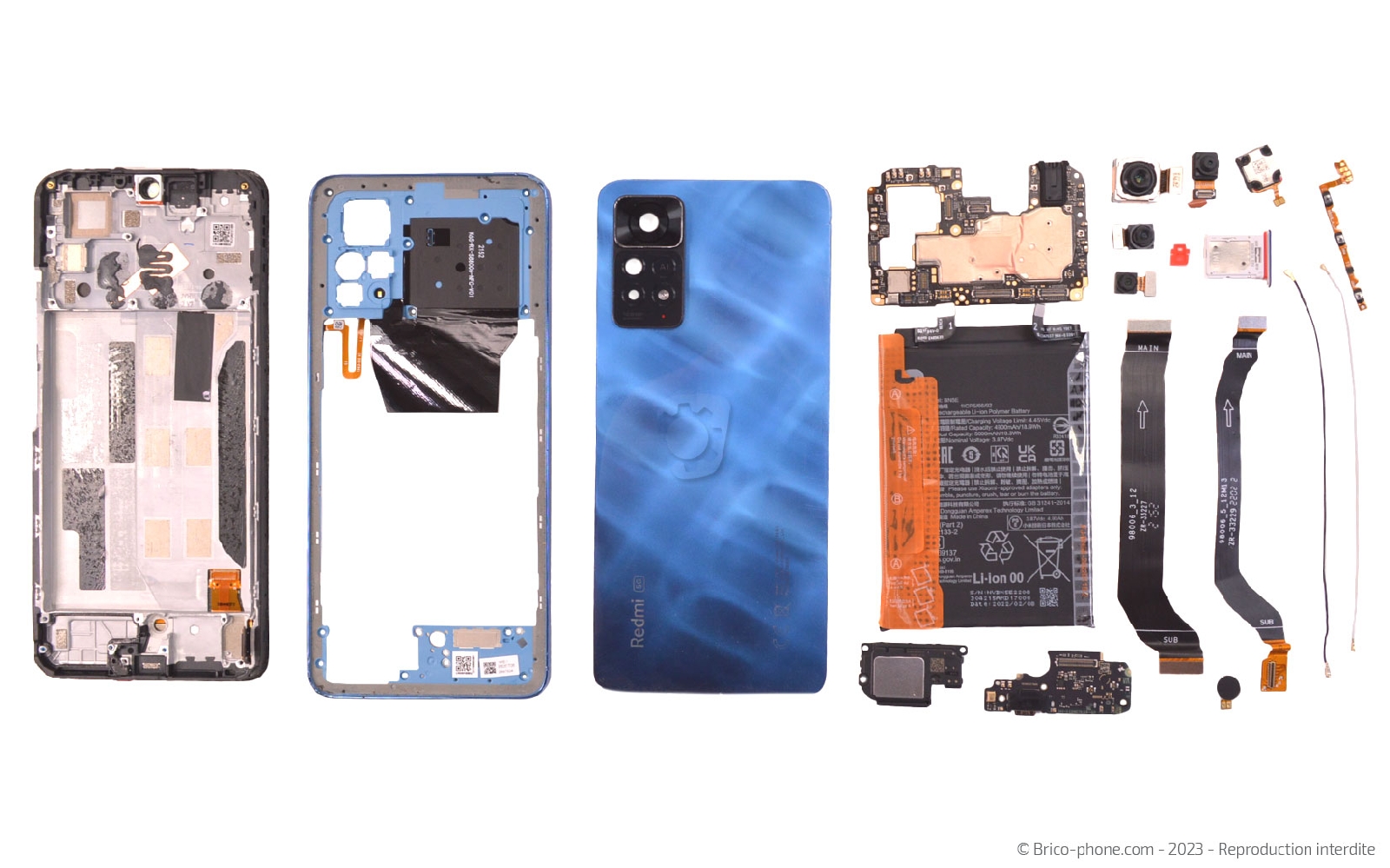

Cette photo reprend toutes les pièces retirées lors du démontage de votre Xiaomi Redmi Note 11 pro (5G).

Si vous souhaitez remonter votre appareil, suivez les étapes de ce tutoriel dans le sens contraire.
