Comment changer l'écran seul sur Redmi Note 11S (5G)

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 10/20
Redmi Note 11S (5G) | Temps estimé : 45 min | Difficulté : 3/5

La vitre avant de votre smartphone a été fragilisée et vous apercevez des tâches ou des zones d'ombre ? L'écran est totalement rayé voire pire brisée suite à une chute ? Pas de panique, Brico-phone à ce qu'il vous faut pour vous aider à remplacer l'écran endommagé de votre Xiaomi Redmi Note 11s (5G).

Grâce à ce guide complet de réparation vous pourrez redonner un coup de jeune à votre smartphone en moins d'une heure. Nos techniciens vous guident pas à pas grâce à des photos et des conseils sur la réalisation des manipulations.

Si vous rencontrez une difficulté sur un geste à réaliser ou sur l'origine de la panne, notre équipe technique reste à votre disposition par téléphone, chat ou mail.

Diagnostic

›  Ecran cassé.
›  La dalle LCD affiche des traits...
›  Panne de tactile...

Avant de commencer

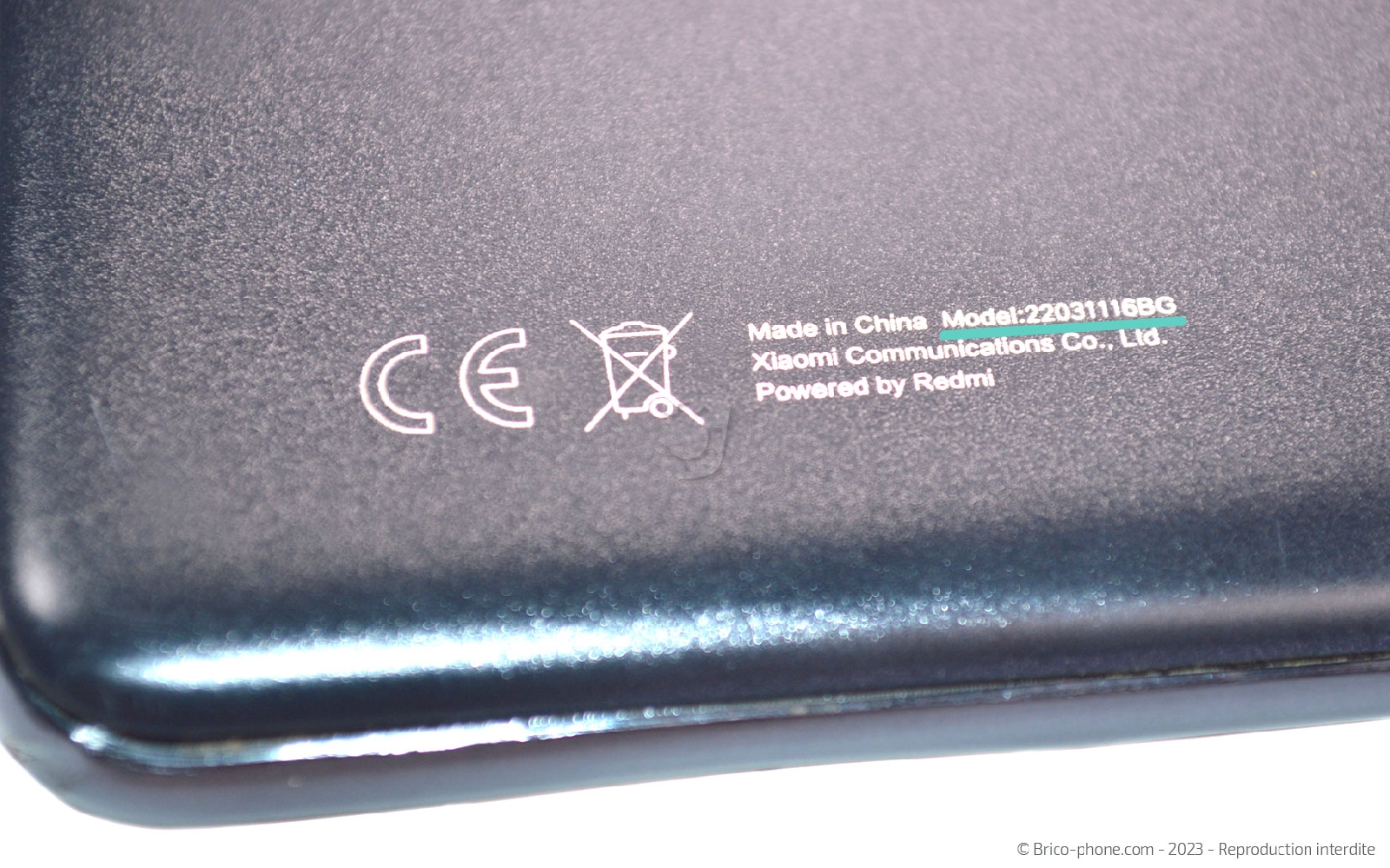

Avant toute chose, nous vous conseillons de vérifier que la pièce détachée commandée est compatible avec votre smartphone. Pour cela, il vous suffit de vous assurer que le numéro de modèle (22031116BG) inscrit au dos de votre Xiaomi soit bien présent dans la table des compatibilité du produit choisi sur Brico-phone.

Commençons la réparation par mettre hors tension le téléphone en pressant le bouton Power de votre appareil. Sélectionnez l'option "éteindre" deux fois d'affilé avant de passer à l'étape suivante.

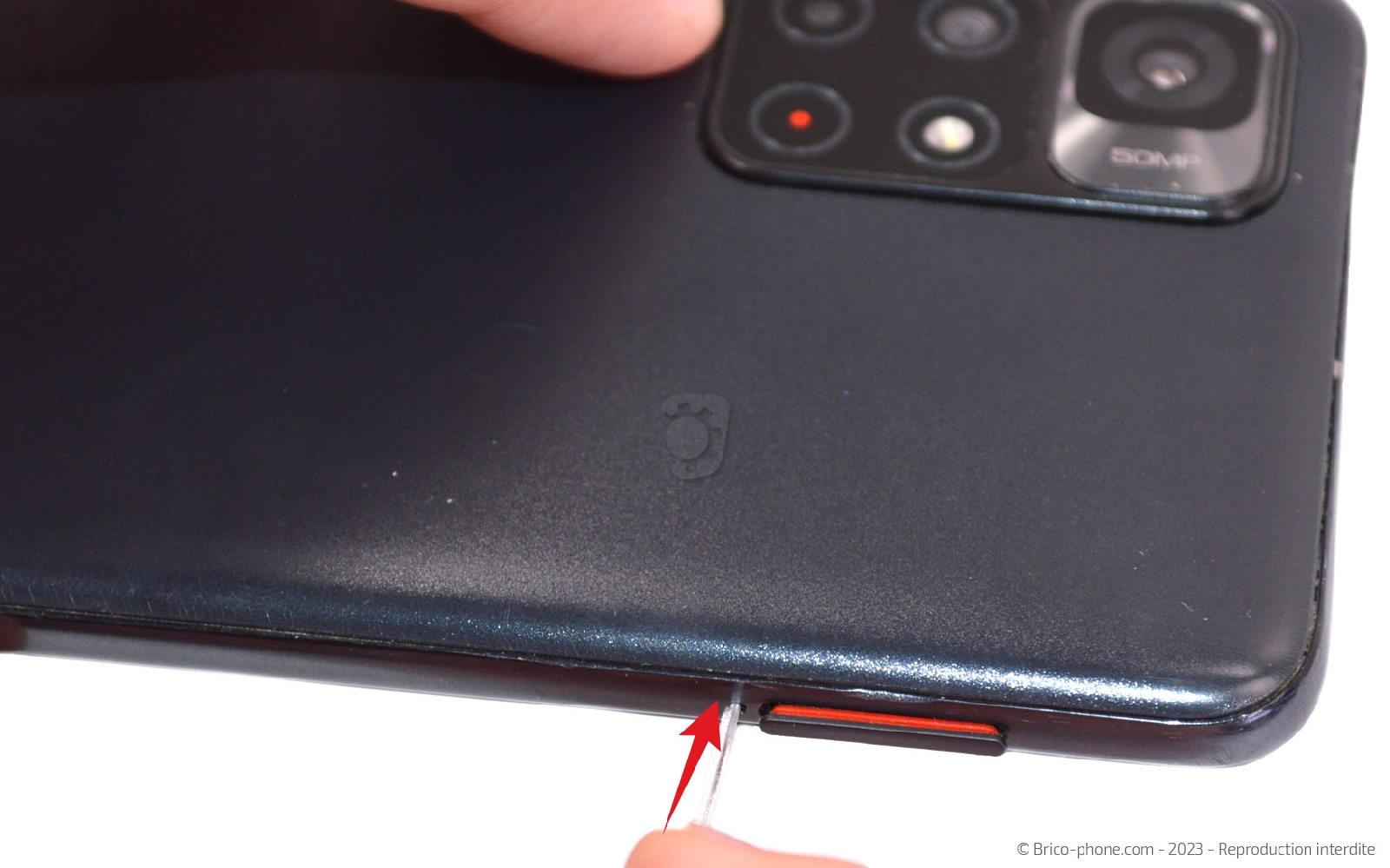

Etape 1 : Ejecter le rack SIM
Insérez l'outil SIM d'origine ou celui disponible avec le kit d'outils Brico-phone, dans le trou situé à gauche du tiroir de la carte SIM.

Cette manipulation vous permettra d'extraire la carte Sd et la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

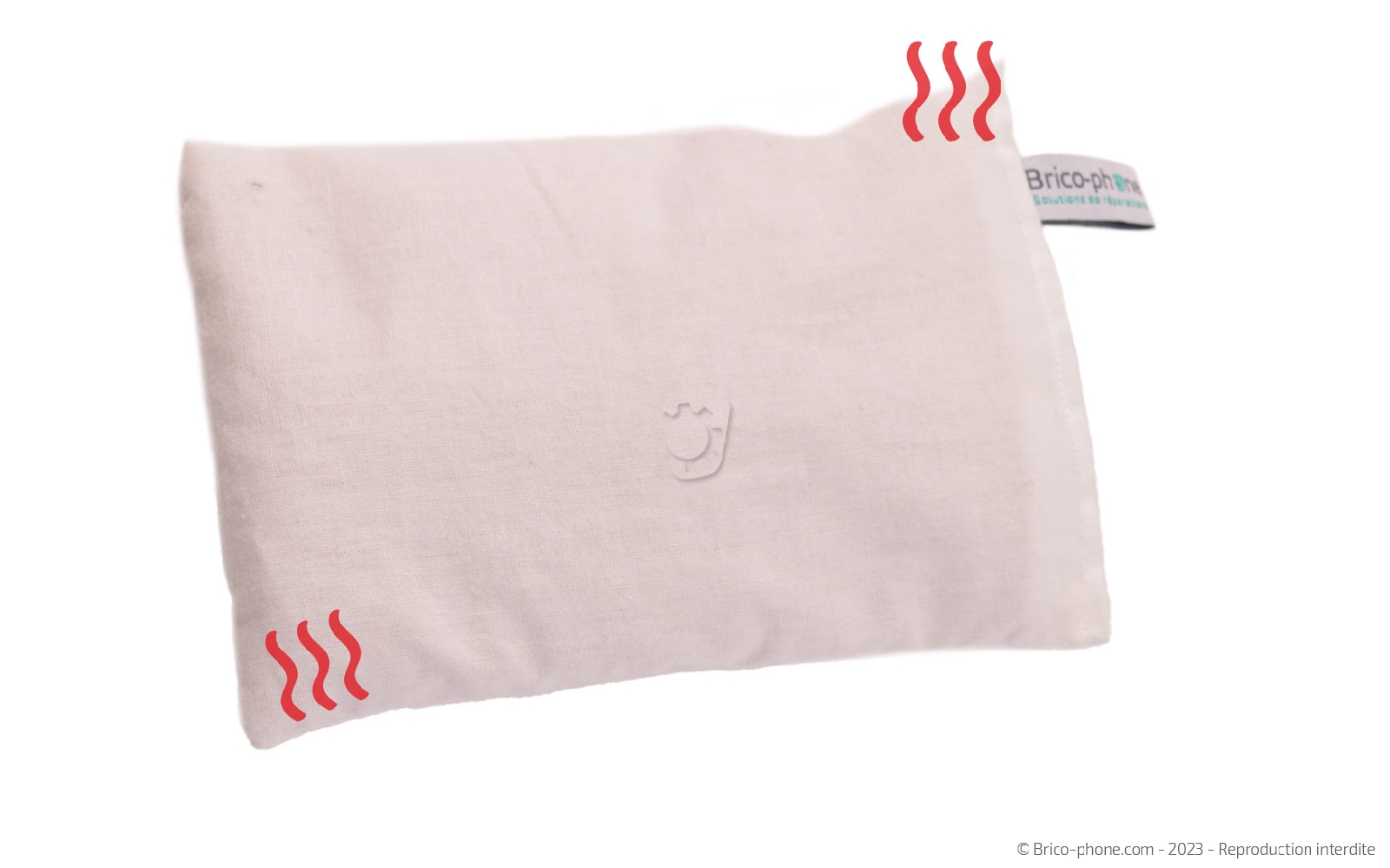

Etape 2 : Chauffer la vitre arrière
Il est nécéssaire de chauffer l'arrière téléphone pour accéder aux entrailles de votre Xiaomi. Pour cela, vous pouvez utiliser soit un coussin chauffant soit un décapeur thermique.

Si vous avez choisi le coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de le déposer sur le dos de l'appareil.

Si vous avez opté pour le décapeur thermique ou votre propre sèche-cheveux, il vous suffit d'allumer le produit et de le passer sur le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

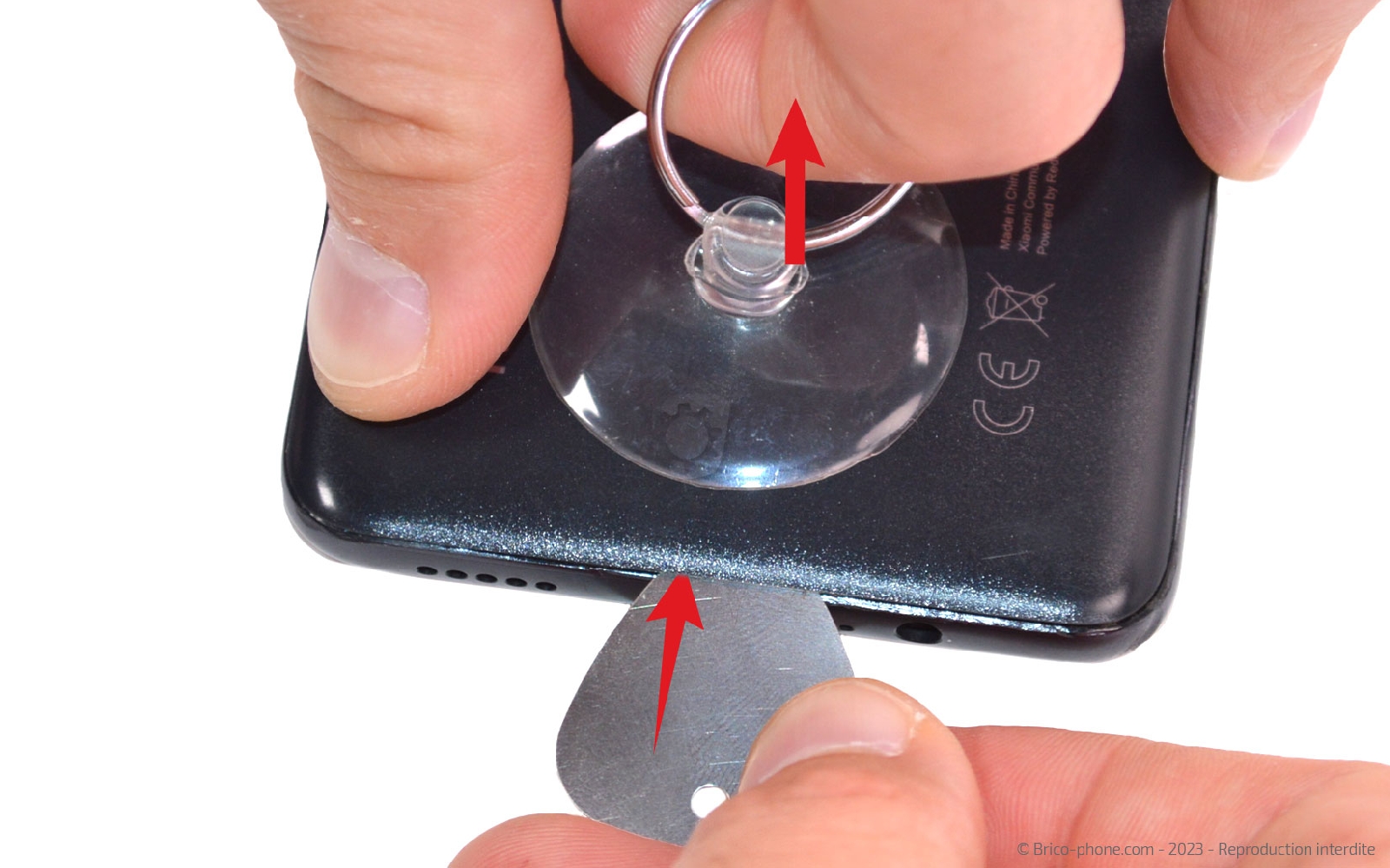

Etape 3 : Créer un interstice
Disposez la ventouse sur le bas de la vitre arrière.
En soulevant légèrement le composant vous devriez arriver à glisser le médiator en métal troué entre le châssis et la façade arrière de votre Xiaomi.

Une fois en place, disposez les médiators en plastique de chaque coté de celui en métal. Retirez ce dernier avant de déplacer les outils de part et d'autre du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Ouvrir le téléphone

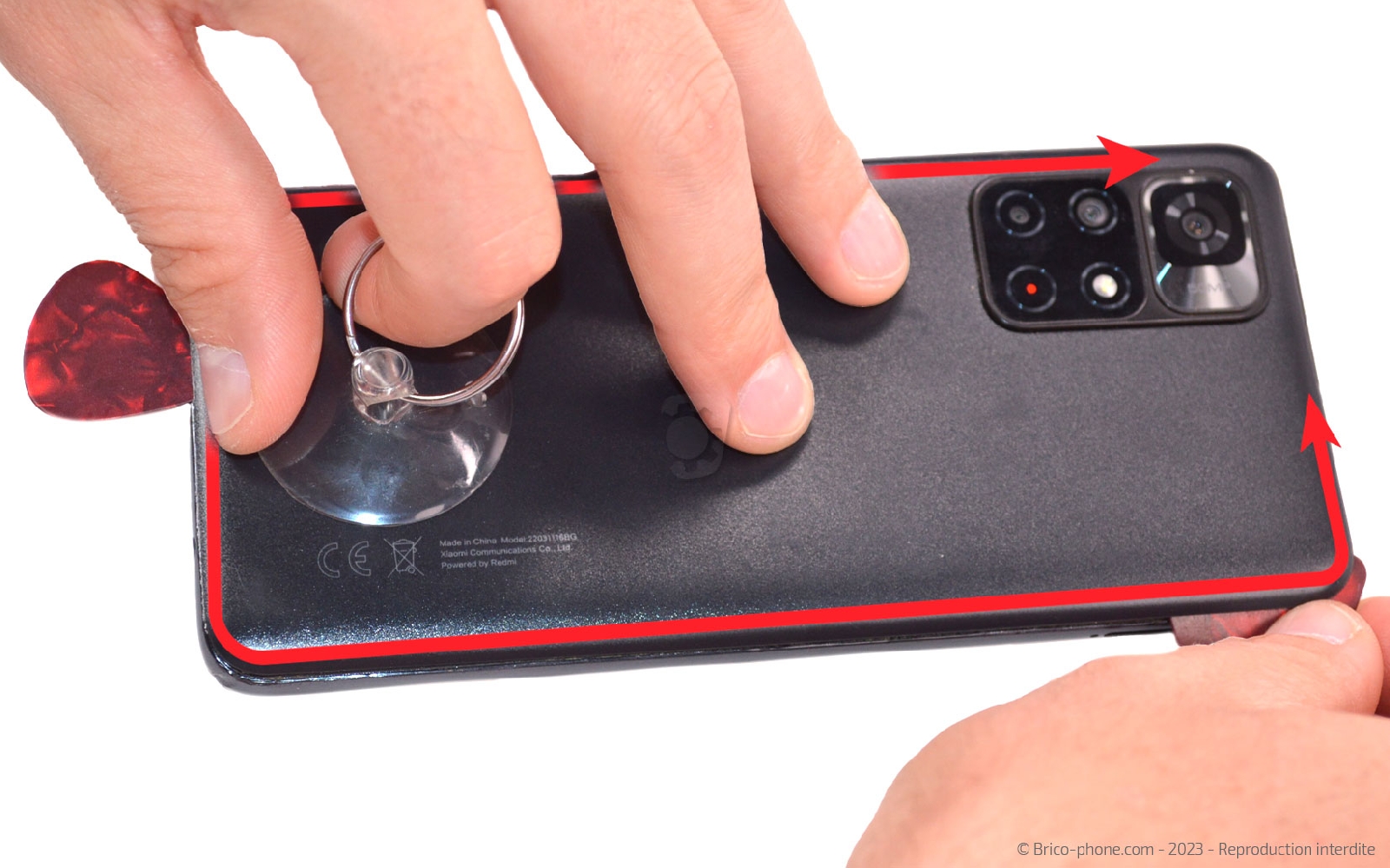

Continuez de déplacer les médiators en plastique le long du téléphone pour terminer le décollage de la vitre arrière de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Récupérer le bloc lentilles

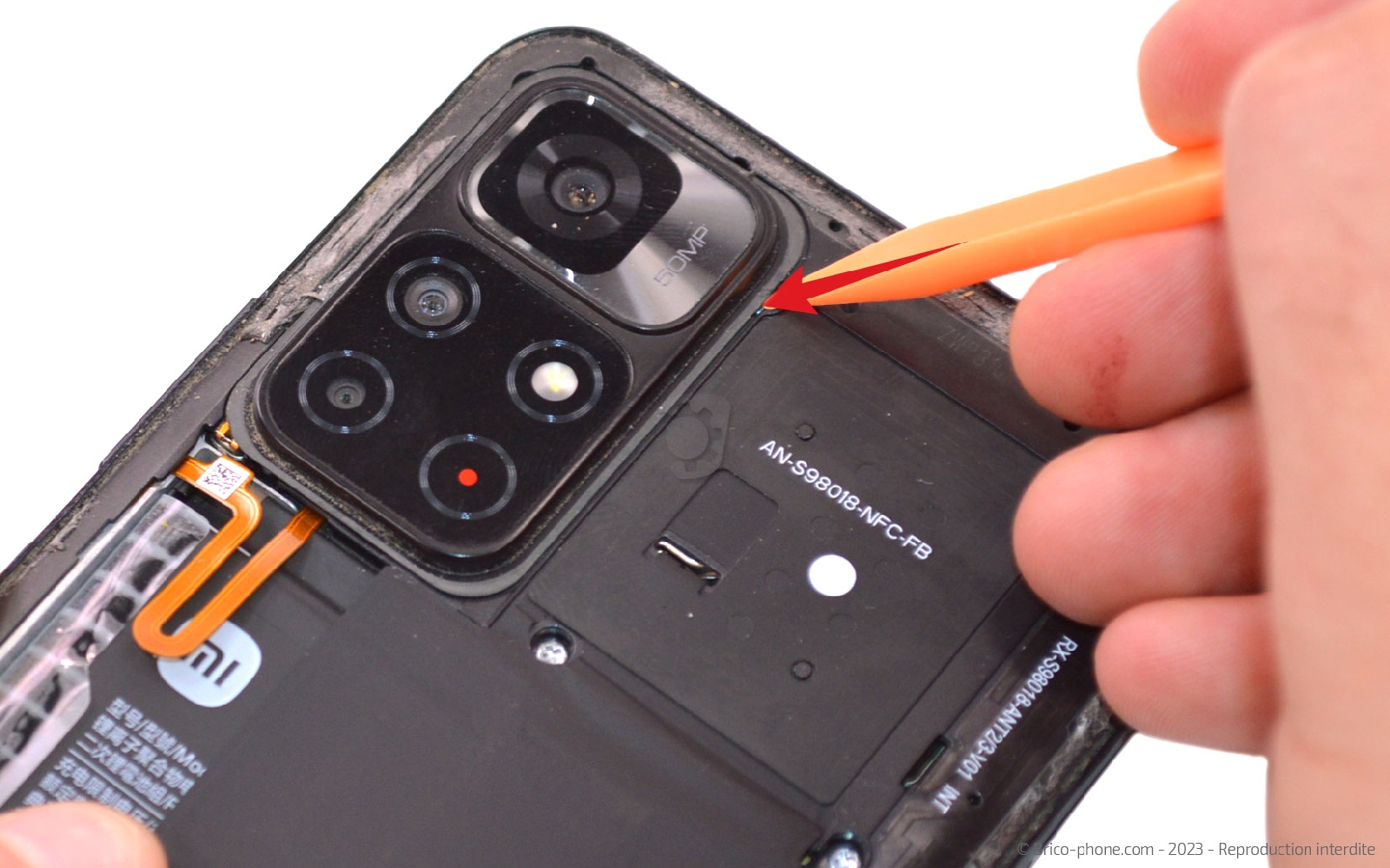

Insérez la pointe du levier dans la fente afin de déclipser le bloc des lentilles de protection.

Terminez le retrait du composant en glissant l'outil dessous.
Outils du kit utilisés
Outils du kit utilisés

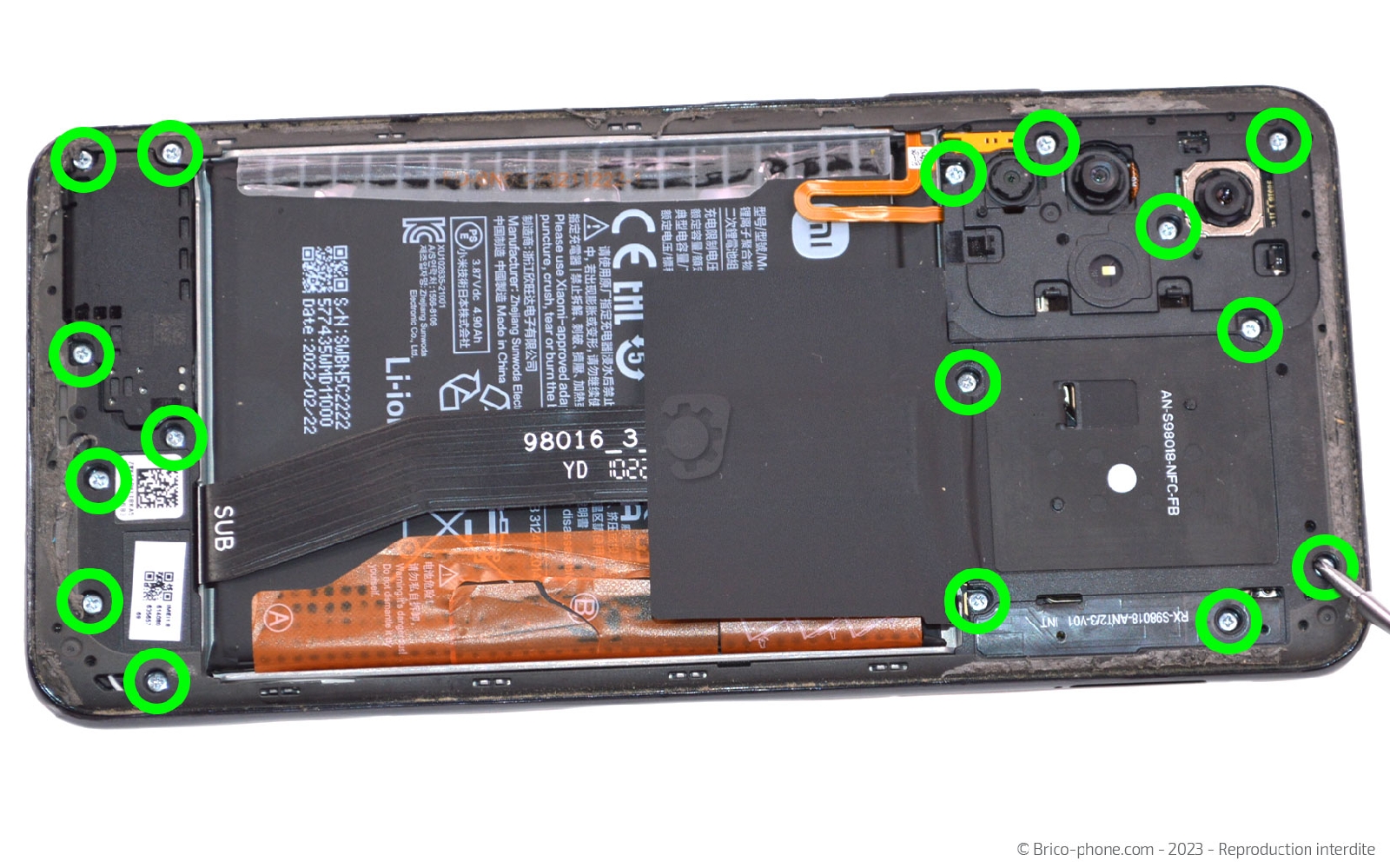

Etape 6 : Dévisser le châssis intermédiaire
A l'aide du tournevis cruciforme, retirez les 16 vis du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le châssis intermédiaire

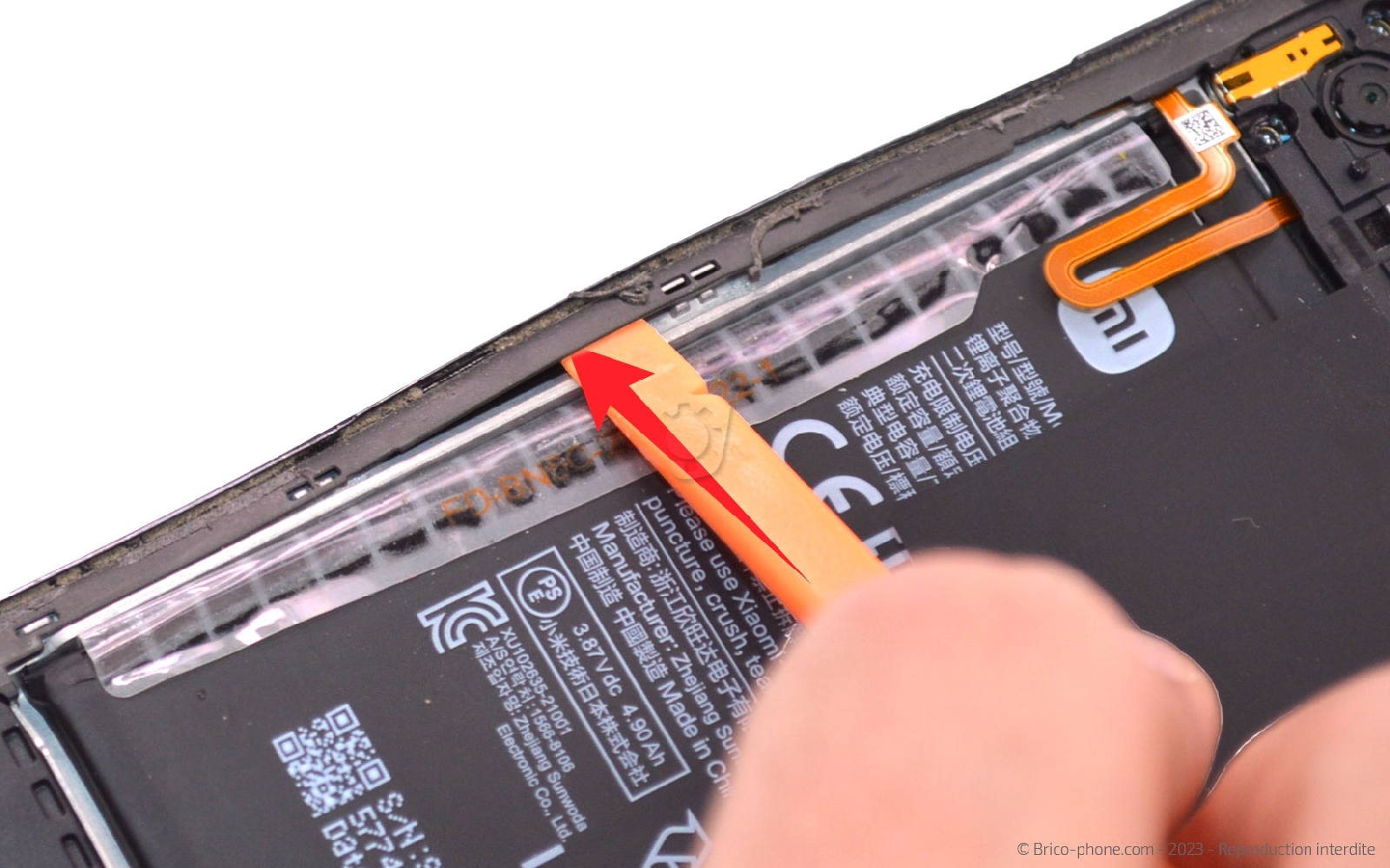

Insérez par l'intérieur le levier en nylon sous le châssis pour le déclipser avant de faire la même chose mais cette fois-ci à l'extérieur.

Faites glisser l'ustensile sur tout le contour pour détacher le châssis intermédiaire du bloc écran.

Lorsque vous faites basculer le composant vers l'exterieur, faites attention car ce dernier est encore connecté à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

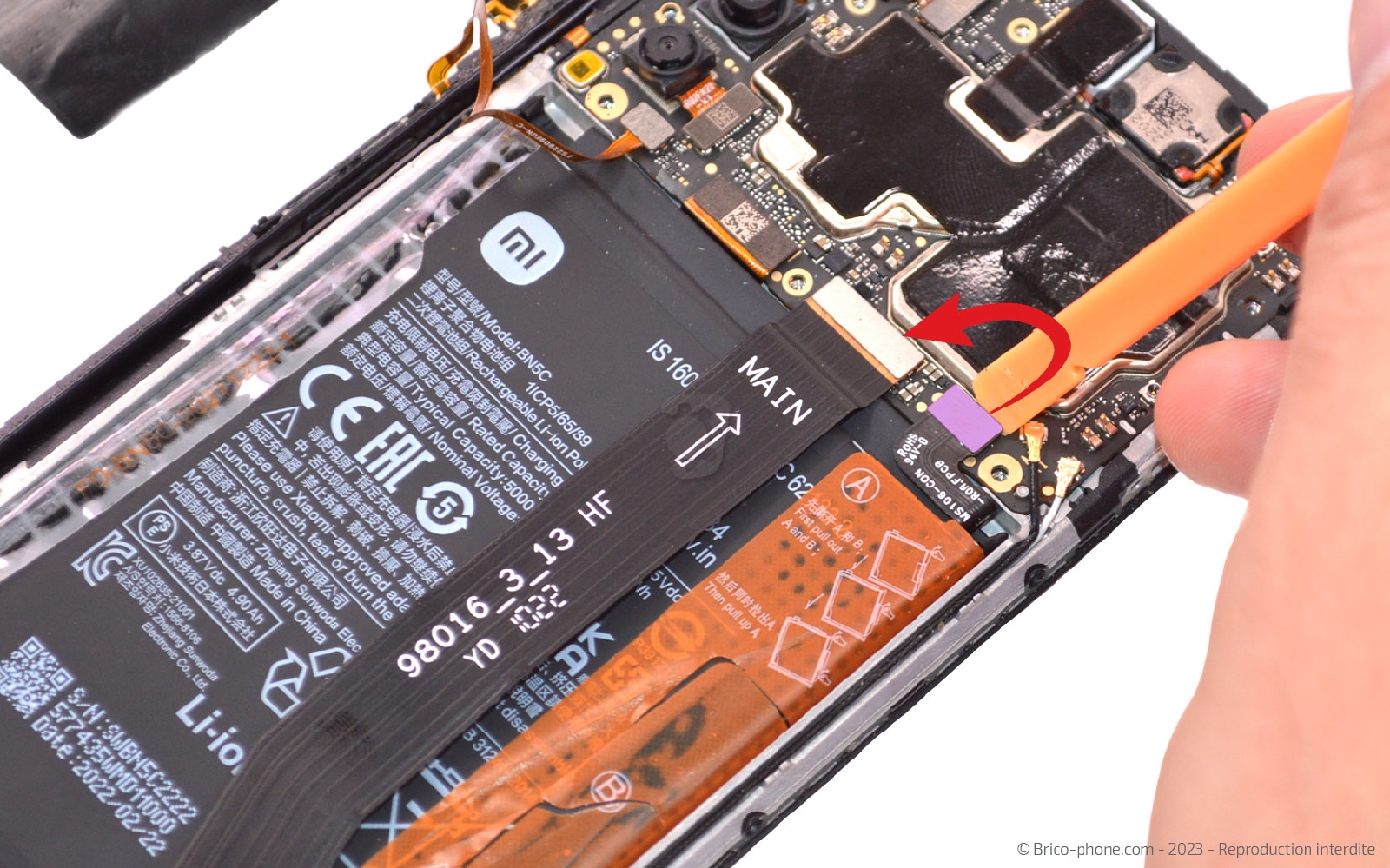

Etape 8 : Déconnecter la batterie et ôter le châssis intermédiaire
Gardez le même outil pour déconnecter la nappe de la batterie puis celle du lecteur d'empreintes digitales.

Séparez ensuite le bloc écran du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Sortir la rallonge intermédiaire
Débranchez les extrémités de la rallonge d'interconnexion pour libérer la batterie.

Vous pouvez mettre la nappe prêt du patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

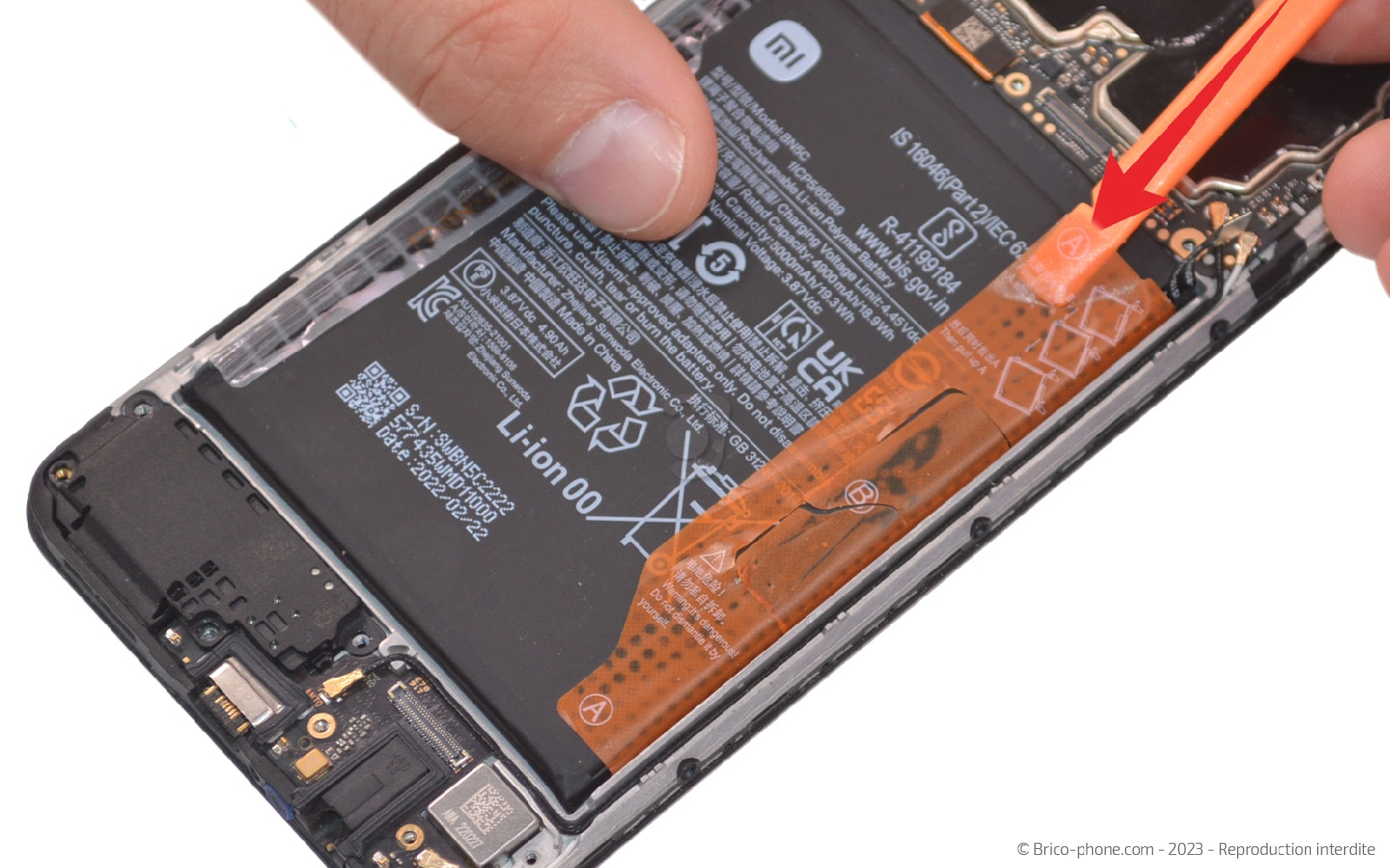

Etape 10 : Détacher la batterie
Décollez les languettes puis saisissez celle nommée A.

Tirez cette dernière avec vos deux mains pour sortir petit à petit la batterie du bloc écran.

Outils du kit utilisés
Outils du kit utilisés

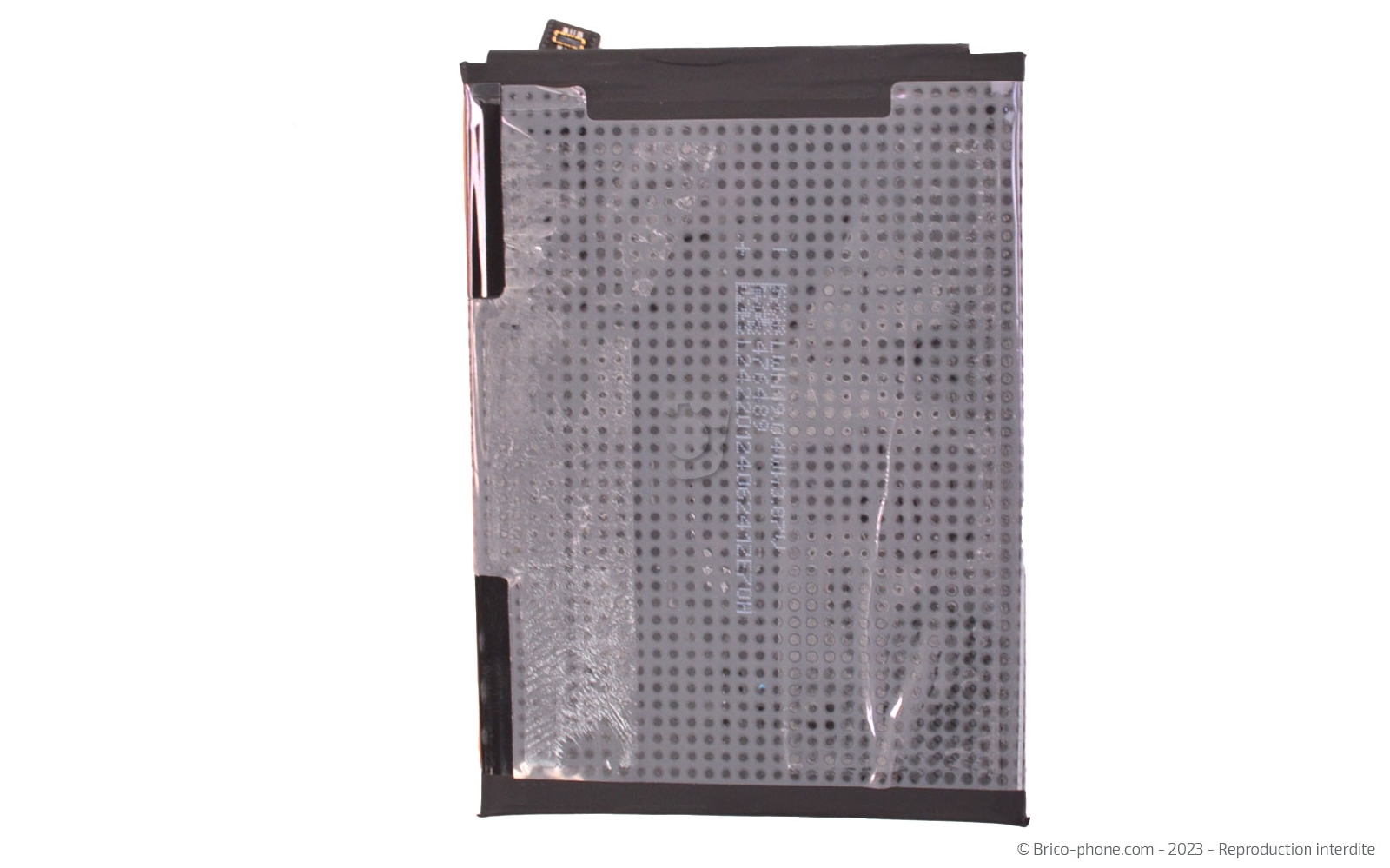

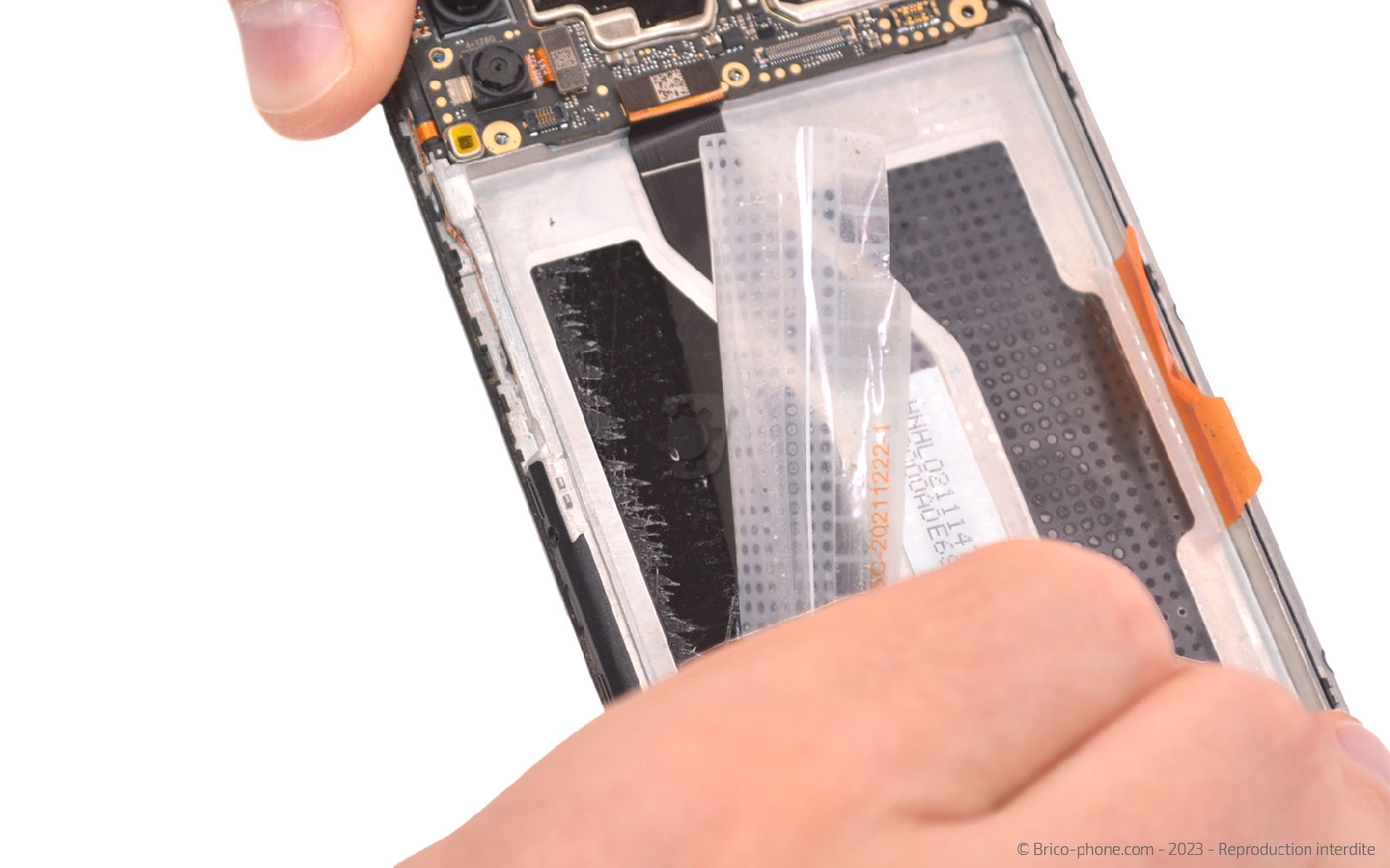

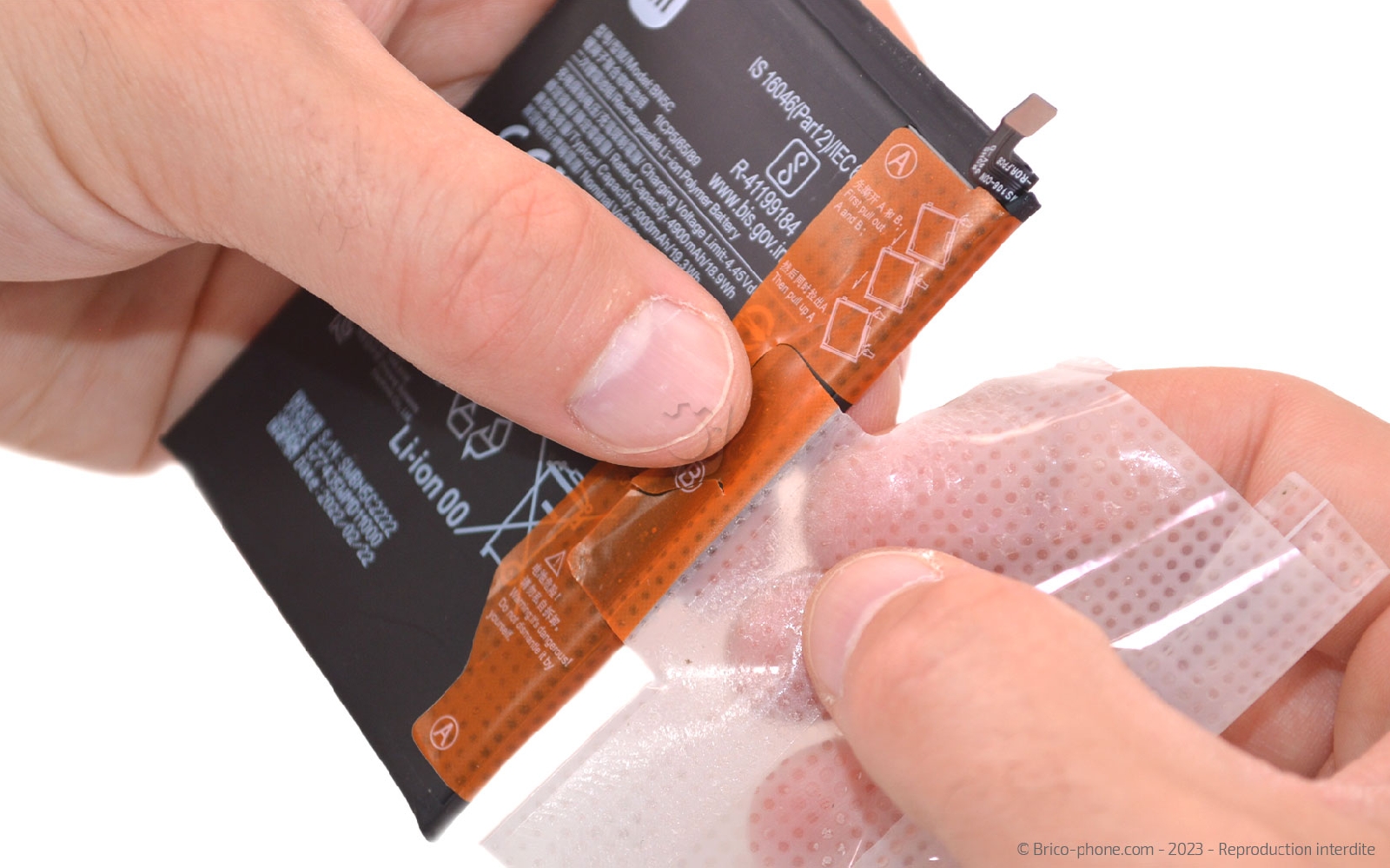

Etape 11 : Décoller le film transparent

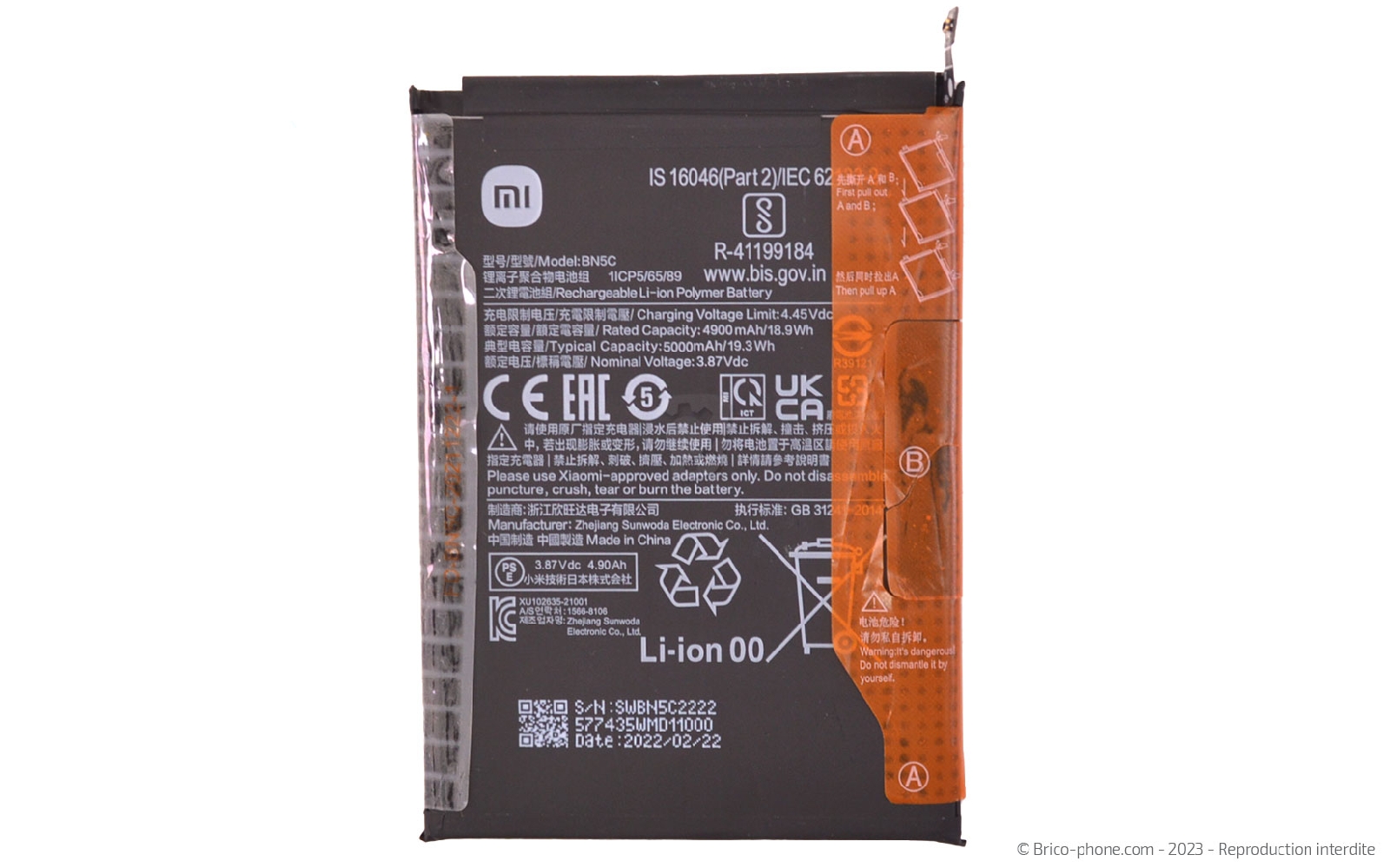

Récupérez le film transparent en faisant attention à ce que l'adhésif noir reste collé au châssis du téléphone.

Replacez le film à l'arrière de la batterie pour le remontage.
Etape 12 : Sortir la carte mère
Reprenez le spudger pour débrancher la nappe de l'écran puis décollez cette dernière du fond du châssis.
Outils du kit utilisés
Outils du kit utilisés

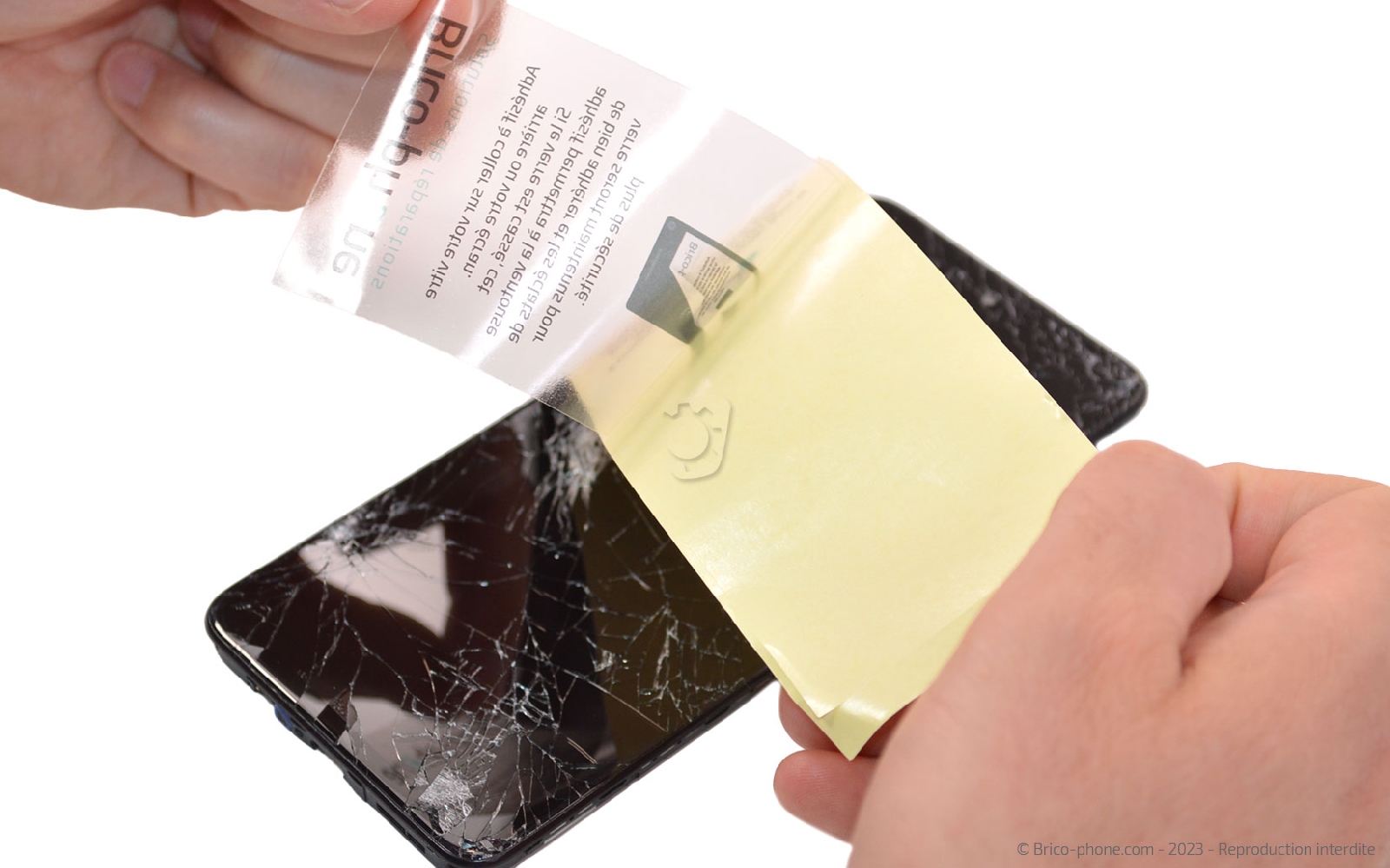

Etape 13 : Chauffer l'écran
Comme pour la vitre arrière, vous allez devoir chauffer l'écran pour ramollir le sticker.
Si comme notre téléphone votre écran est complètement cassé, nous vous conseillons de mettre un bout de scotch ou l'adhésif présent dans notre kit d'outils.

Ensuite, chauffez le contour de l'écran quelques instants avec le décapeur thermique, le coussin ou encore un sèche-cheveux.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

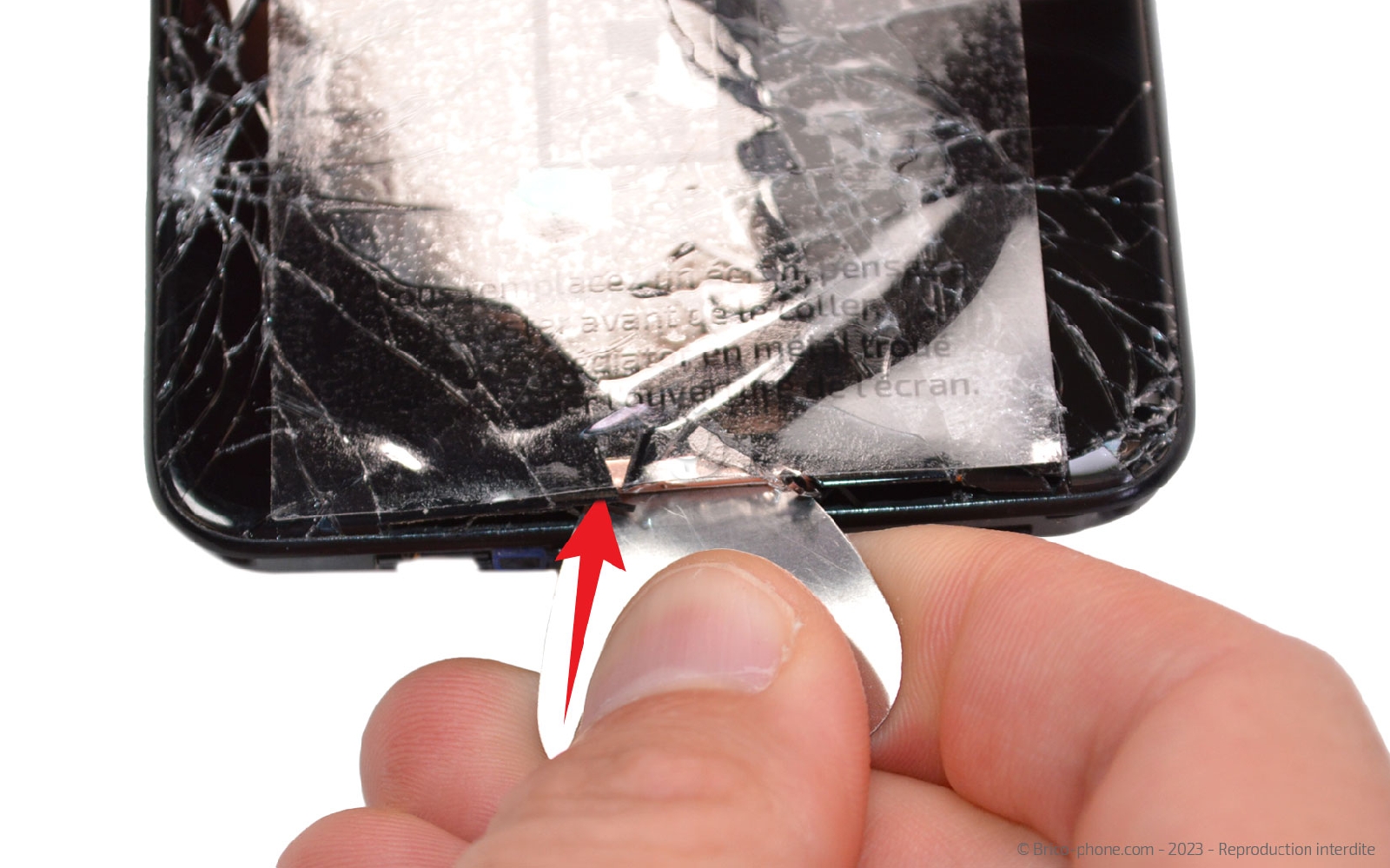

Etape 14 : Décoller la vitre avant et la dalle LCD
Introduisez le médiator en métal entre l'écran et le châssis en vous assurant de bien passer l'outil sous le LCD.

Ensuite, remplacez le médiator par la carte en PVC et faites la glisser tout autour pour décoller entièrement l'écran.
Outils du kit utilisés
Outils du kit utilisés

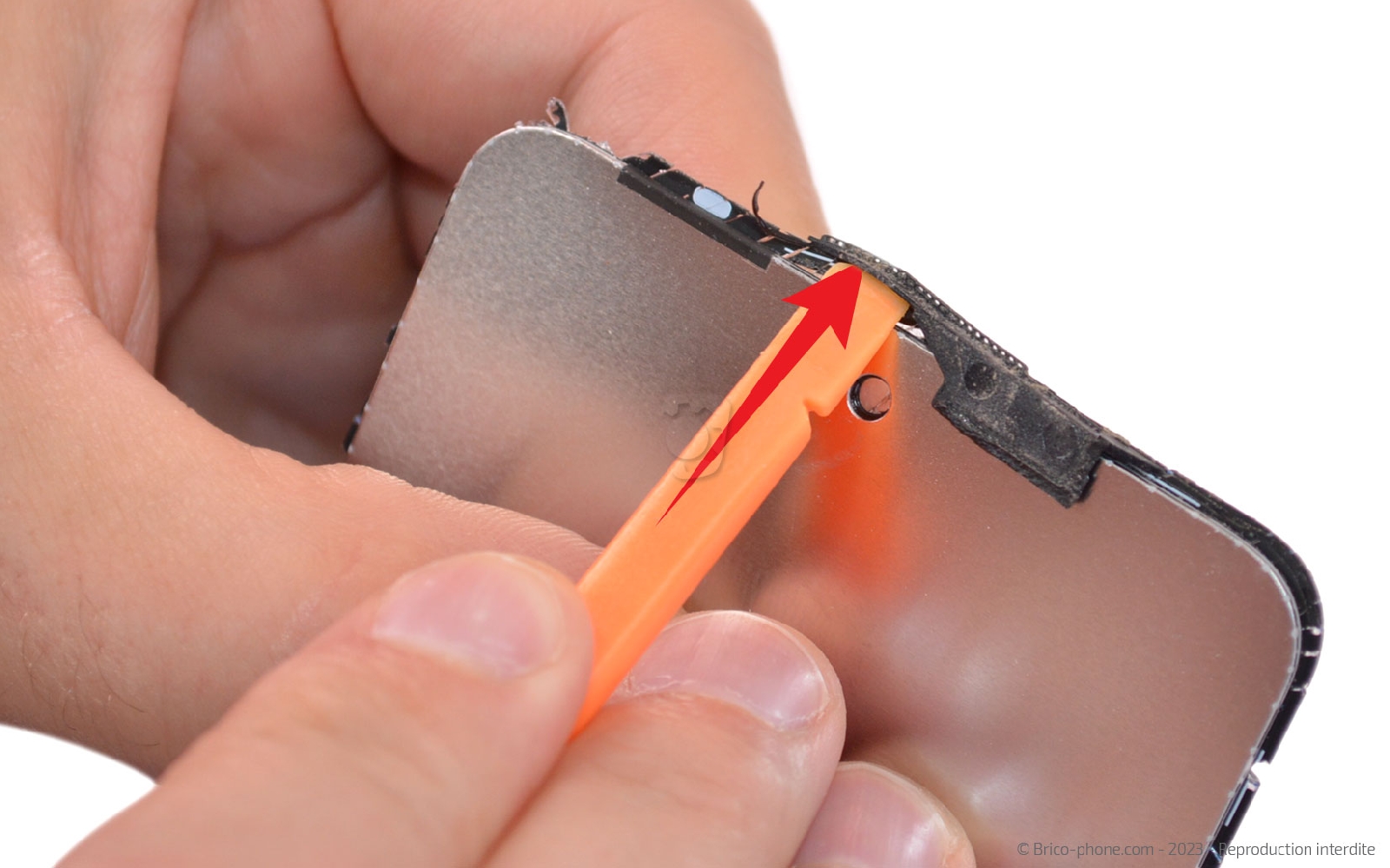

Etape 15 : Récupérer la grille haut-parleur
Sur l'arrière de l'écran vous aurez probablement besoin de récupérer la grille du haut-parleur interne.

Pour cela, glissez le spudger sous le support pour le décoller petit à petit. Replacez-le ensuite sur le châssis.
Outils du kit utilisés
Outils du kit utilisés

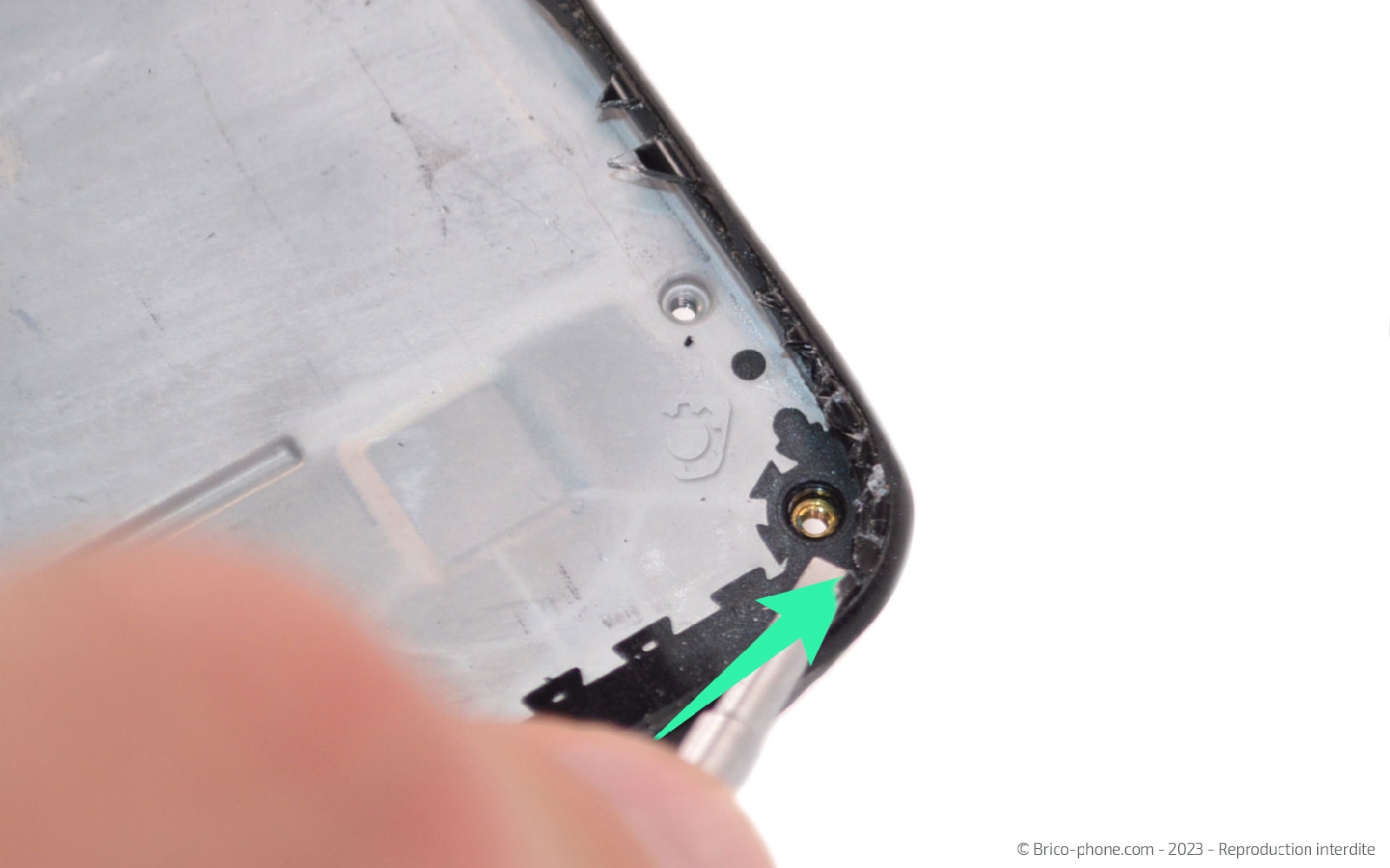

Etape 16 : Nettoyer le châssis
A l'aide du levier ou d'un tournevis plat, grattez le rebord du châssis pour retirer les résidus de colle et de morceaux de verre.

Outils du kit utilisés
Outils du kit utilisés


Etape 17 : Installer le nouvel écran

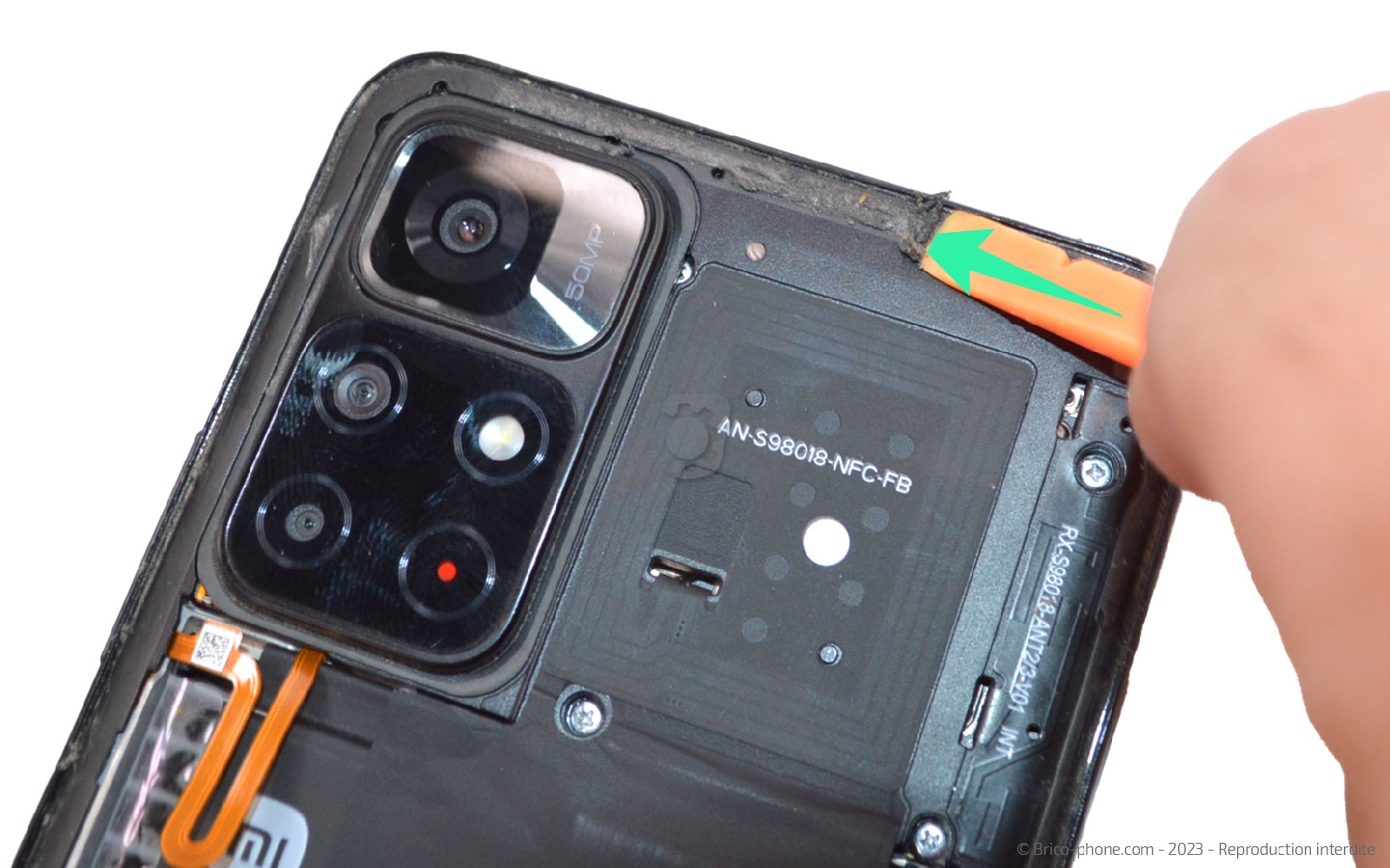

Conseils pour le remontage

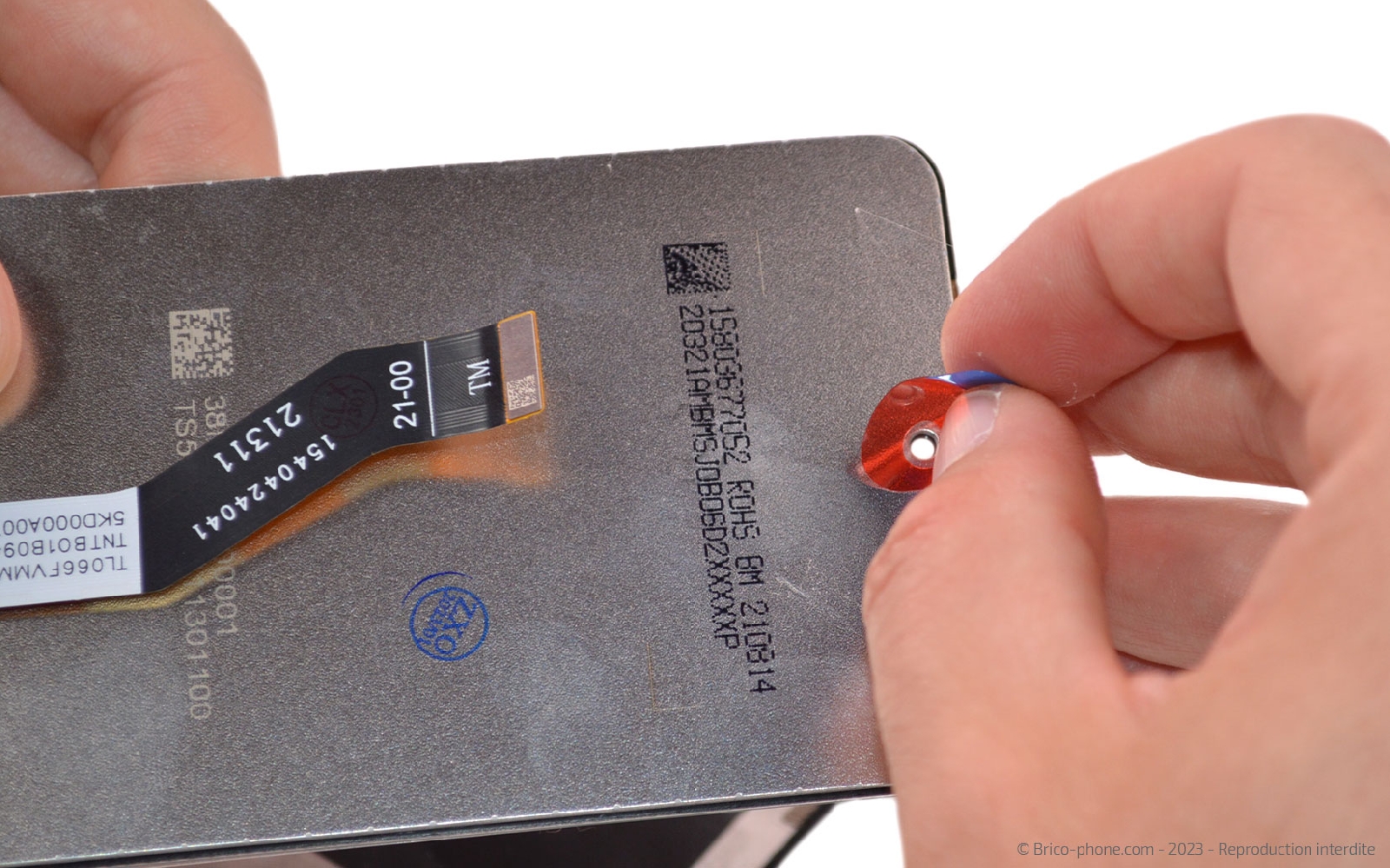

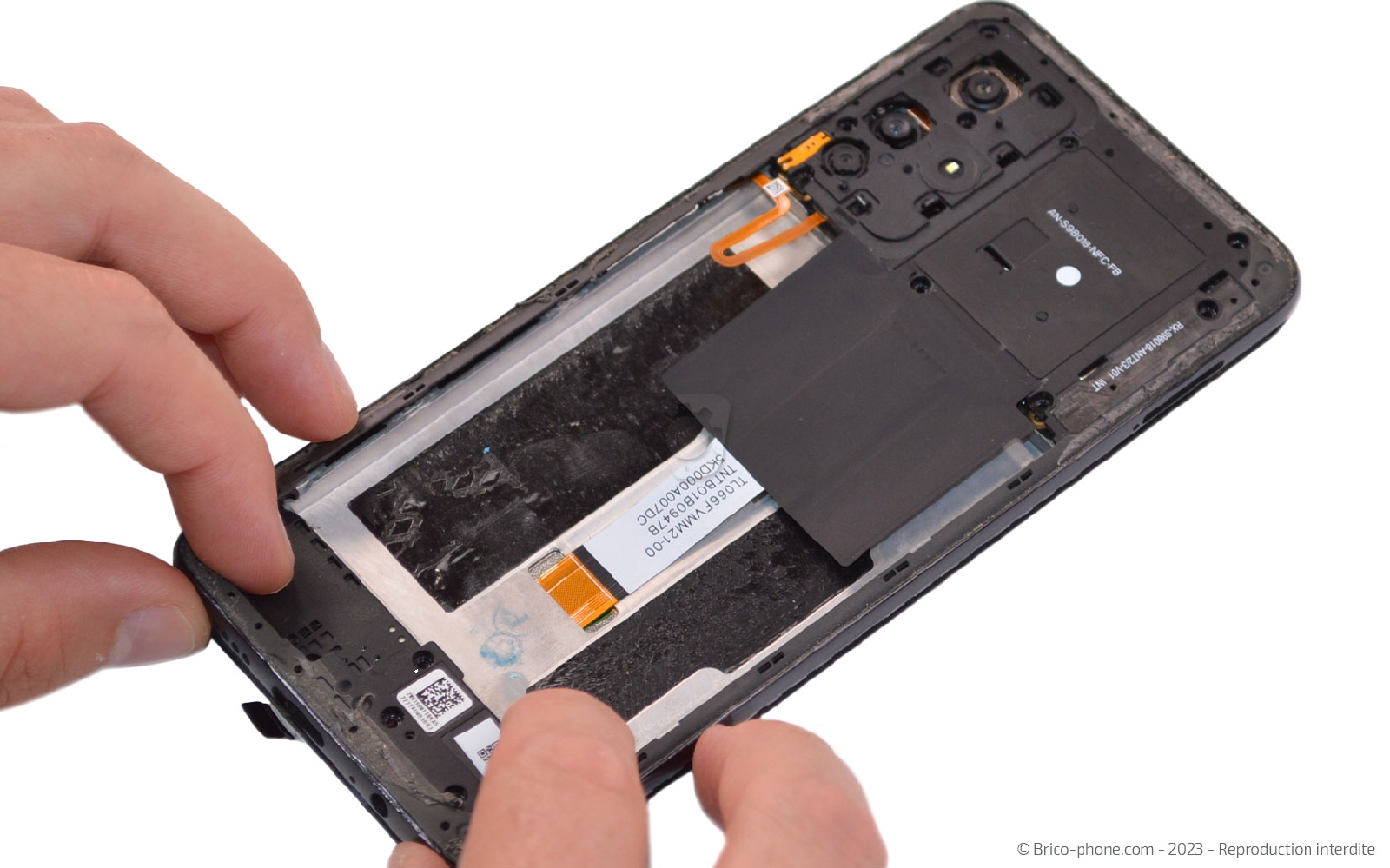

Après avoir installer le nouvel écran, remontez les éléments pas à pas en reprenant ce tutoriel dans le sens contraire.

Avant de refermer, nettoyez la vitre arrière et le châssis des résidus de stickers.

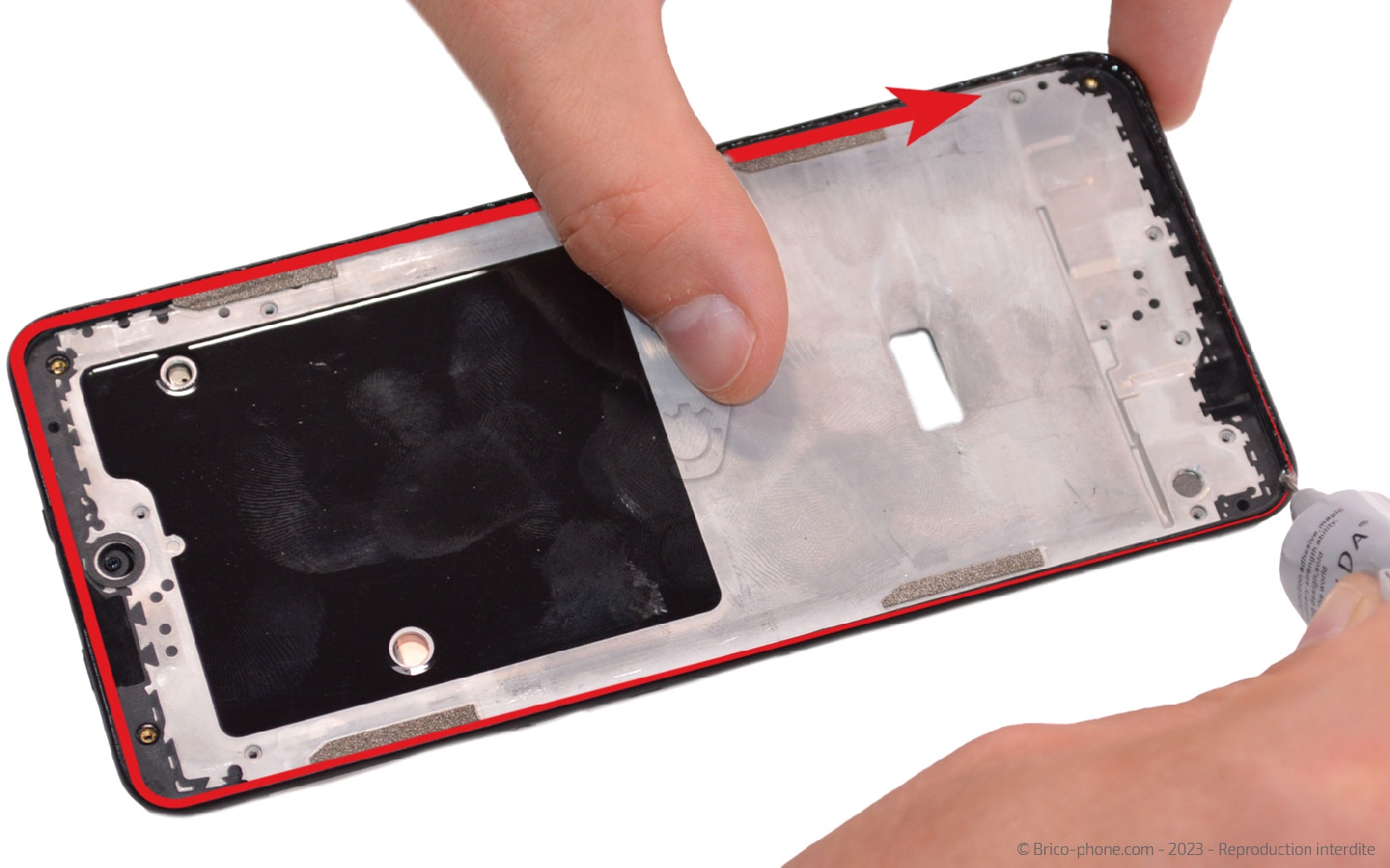

Ensuite, appliquez la colle B-7000 sur tout le contour du téléphone avant de disposer la vitre arrière sur ce dernier.

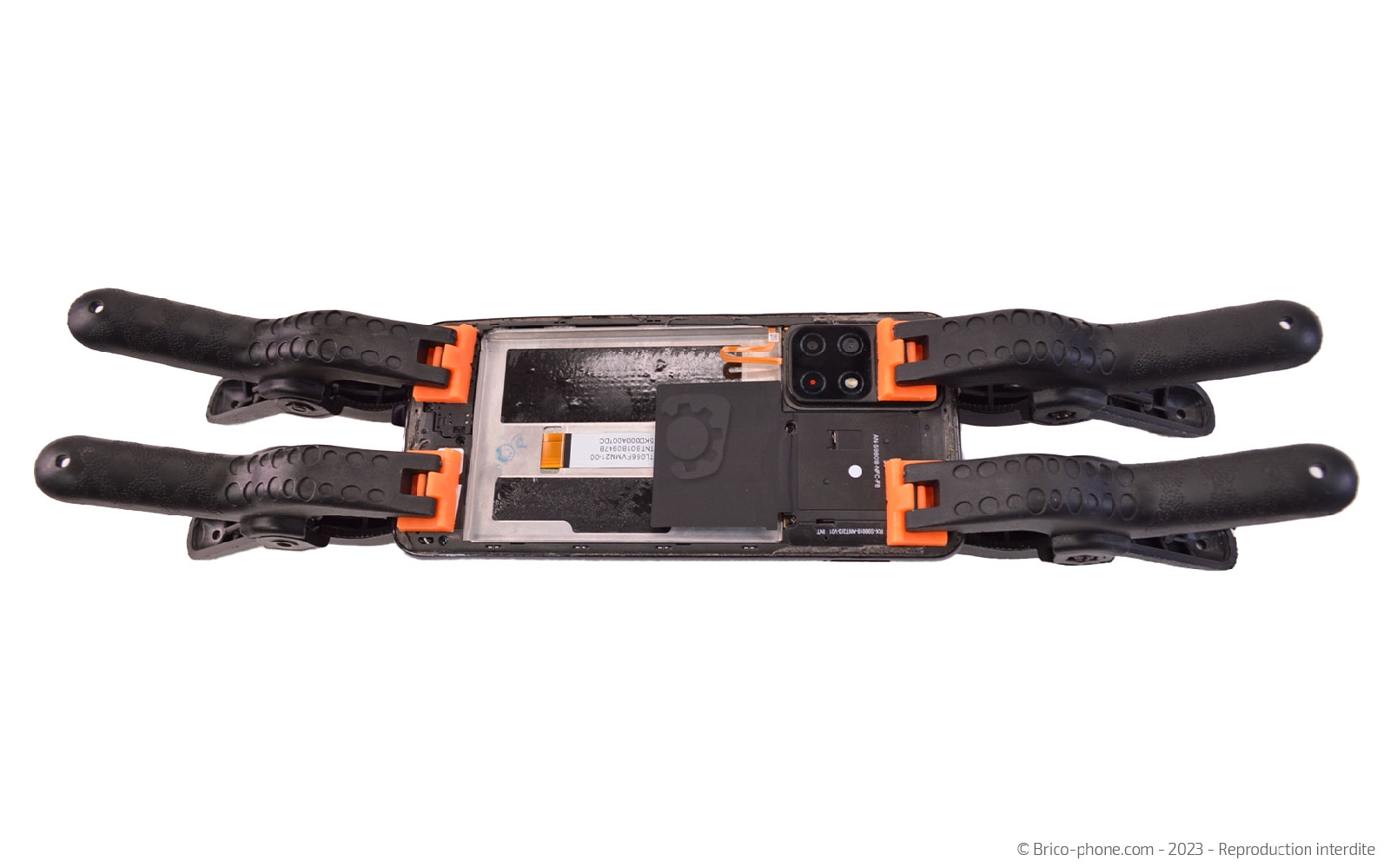

Laissez sécher la colle environ une heure en mettant l'appareil sous de gros livres tels que des dictionnaires ou alors à l'aide de pinces.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
