Comment changer le connecteur de charge sur Xperia 10 III

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 13/20
Xperia 10 III | Temps estimé : 20 min | Difficulté : 2/5

Votre ordinateur ne reconnait plus votre téléphone ? Vous sentez comme une gêne lorsque vous branchez votre appareil ? Le connecteur de charge est peut être endommagé ? Si c'est le cas, Brico-phone met à votre disposition ce tutoriel de réparation entièrement gratuit pour vous permettre de remplacer vous-même la pièce cassée de votre Sony Xperia 10 III.

Chaque étape de ce guide est illustrée et détaillée par nos experts Brico-phone afin que vous puissiez facilement redonner vie à votre téléphone. Nous vous conseillons de vérifier le modèle de votre Sony Xperia 10 III avant toute chose afin de commander le bon composant.

Si vous rencontrez des difficultés sur une manipulations, si vous avez un doute sur la pièce à choisir, notre équipe technique est joignable par téléphone, chat ou mail. N'hésitez pas ! Bonne réparation !

Diagnostic

› La prise de votre Xperia 10 III est endommagée, sale...
› Le téléphone ne charge plus.
› Le téléphone n'est plus reconnu quand vous le branchez même à voter ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Sony Xperia 10 III
29,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, il est essentiel de connaître le modèle de votre téléphone afin de commander les bons composants et de suivre le tutoriel approprié.
Pour cela, si votre écran fonctionne toujours, vous pouvez accéder à la fonction téléphone et composer *#06# pour obtenir le numéro IMEI de votre smartphone.
Vous devrez ensuite le saisir dans la section correspondante de notre page d'accueil.

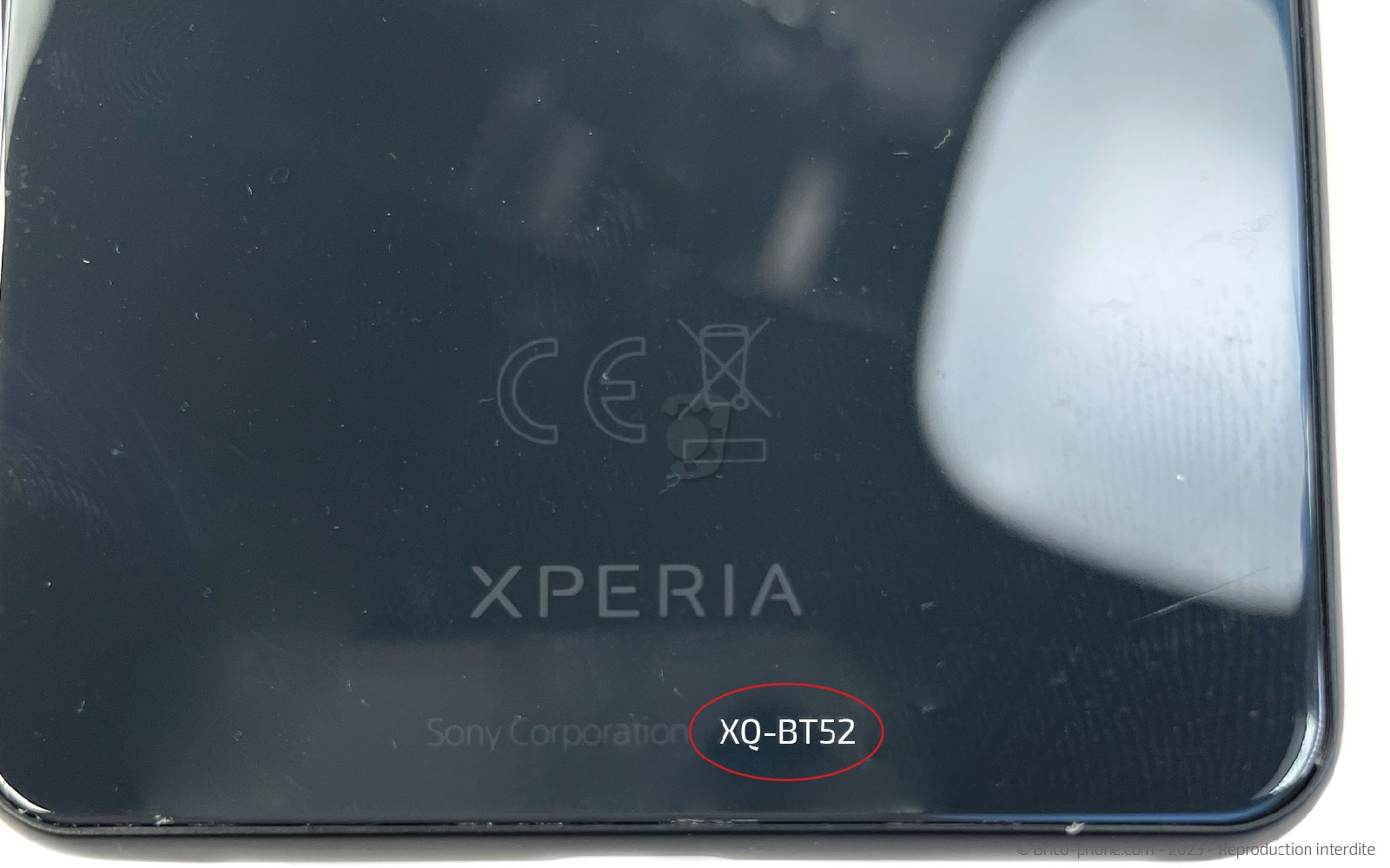

Vous retrouvez également la référence du modèle au dos de votre appareil : XQ-BT52.

Vous avec choisi les bonnes pièces détachées et la commande est arrivée ? Parfait, commencez par vous installer dans un endroit calme et dégagé.

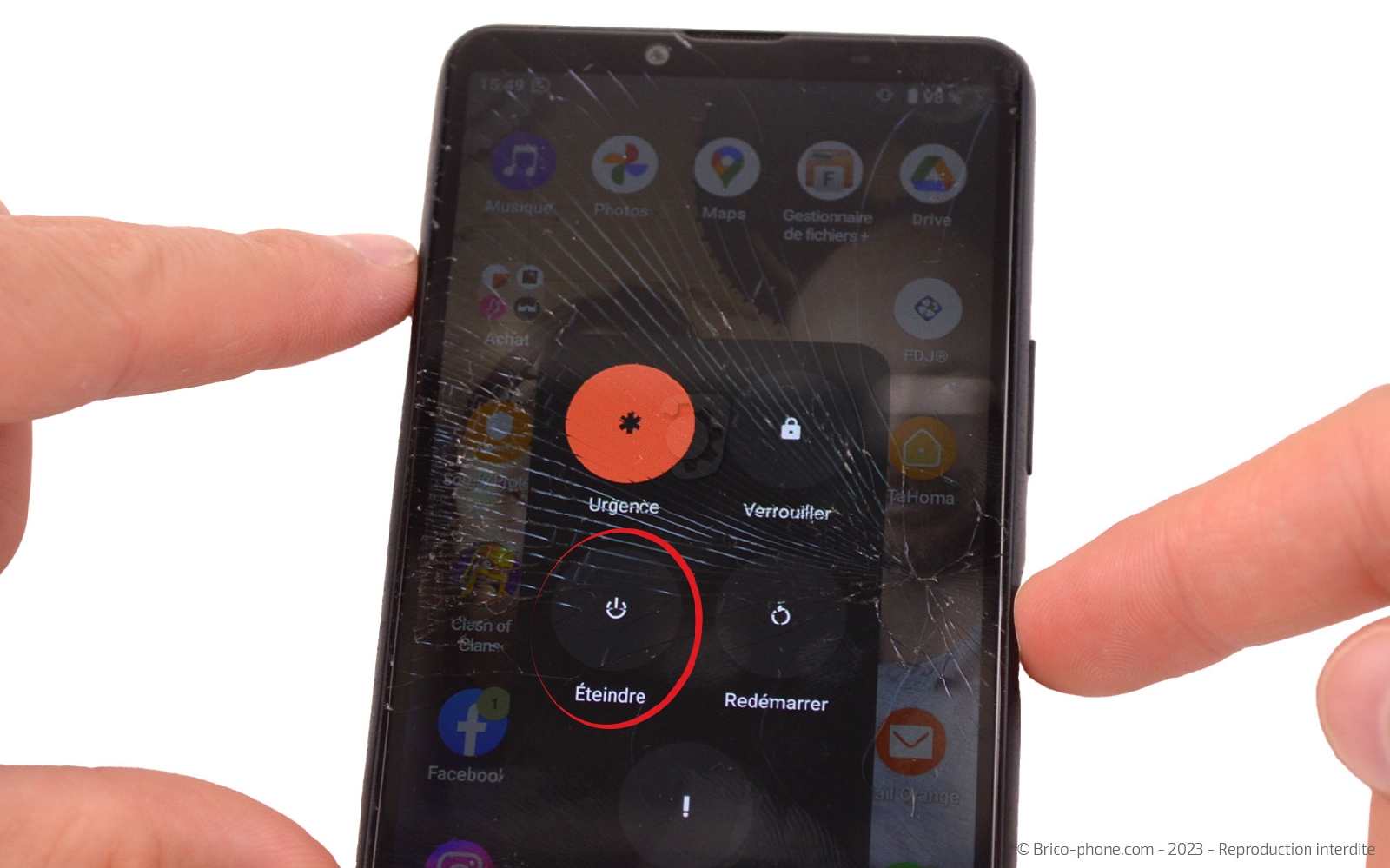

Maintenant, vous pouvez éteindre votre téléphone en maintenant enfoncé le bouton d'alimentation situé sur le côté droit du téléphone pour faire apparaître un menu, puis cliquer sur "Éteindre".

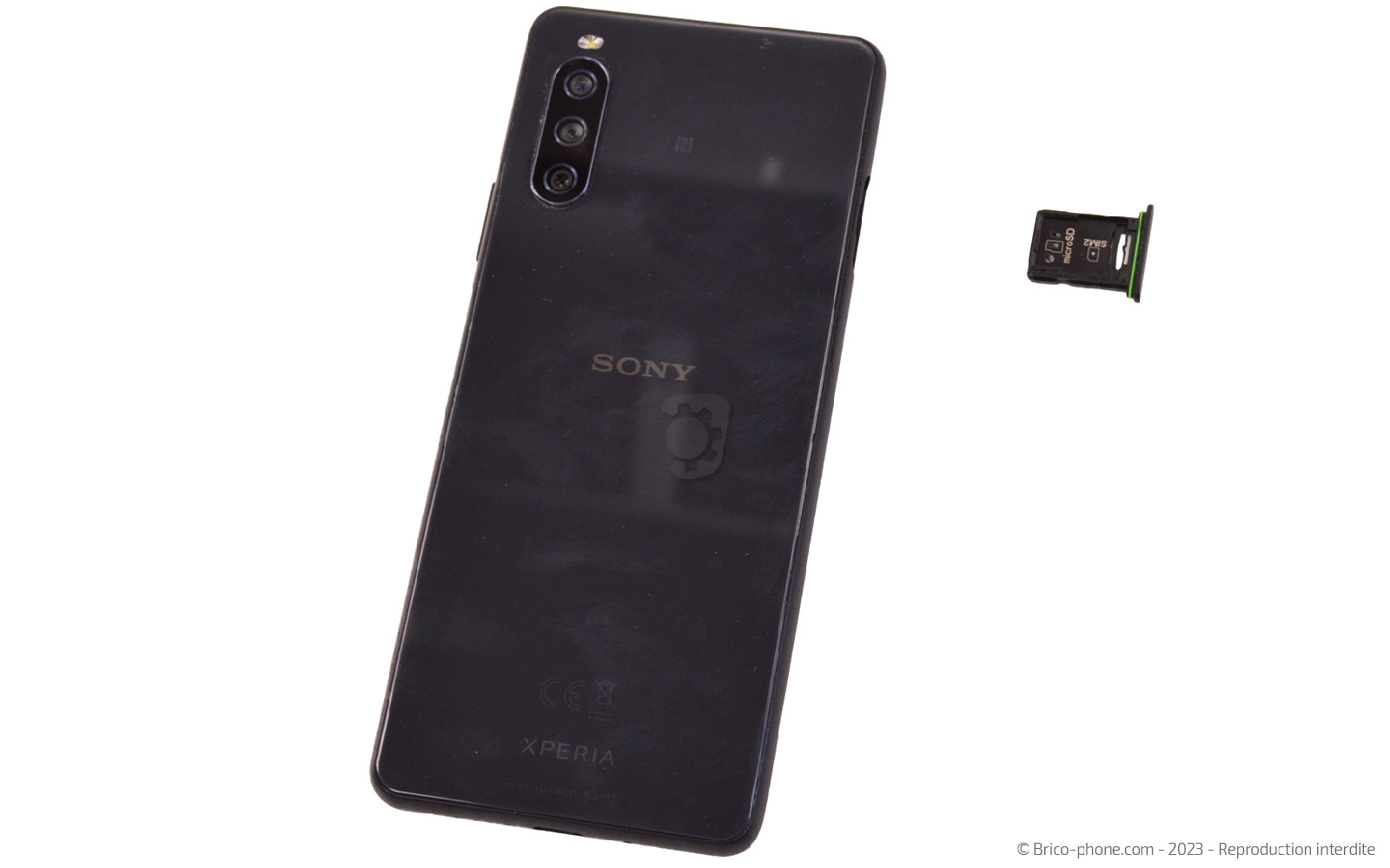

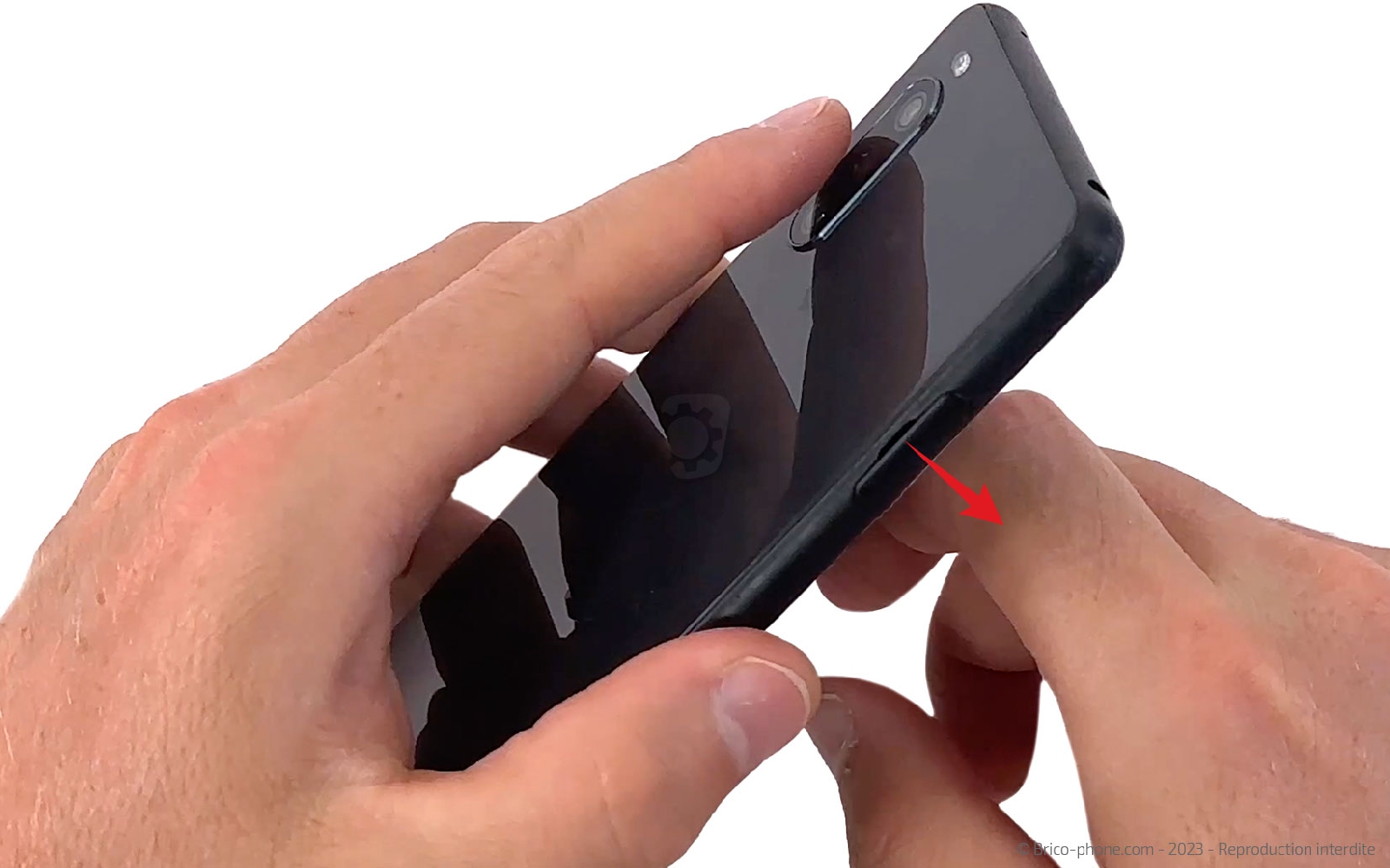

Ouvrez le tiroir SIM pour le sortir de l'appareil.

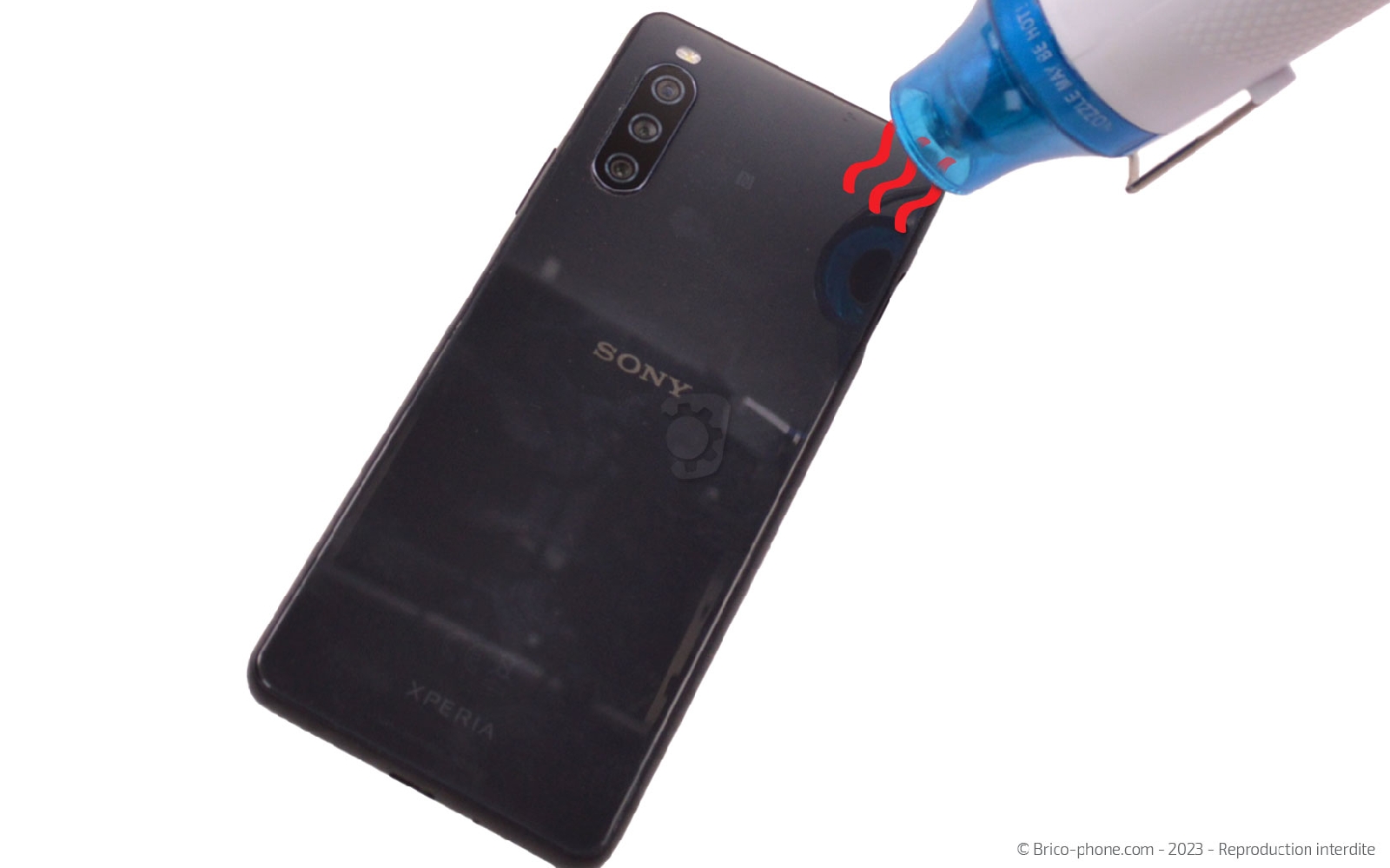

Etape 1 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, vous allez être obligé de chauffer la façade arrière de votre Sony. Pour cela, il est possible d'utiliser différents outils : un décapeur thermique, un coussin chauffant ou encore votre propre sèche-cheveux.

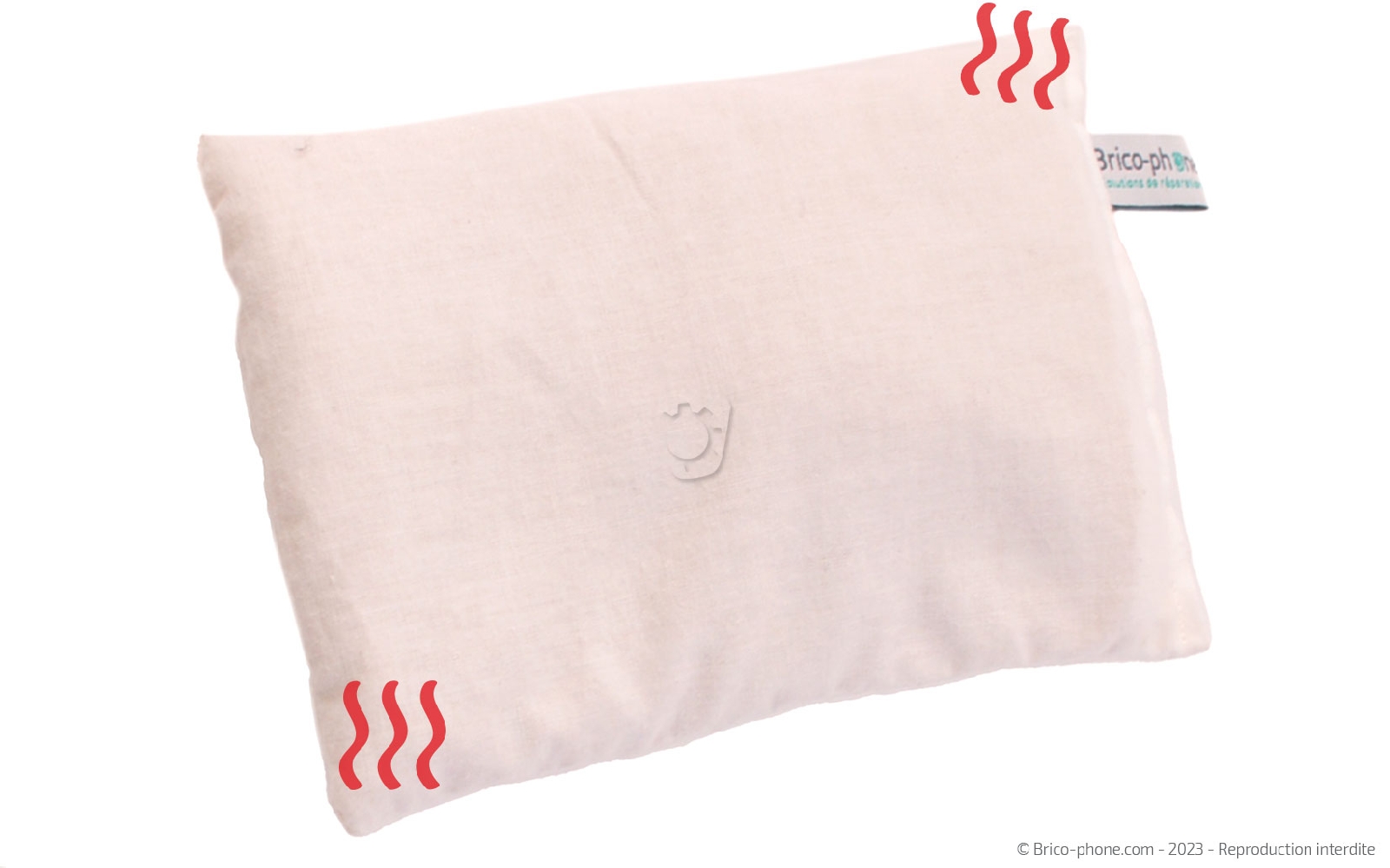

Pour le coussin, mettez le au micro-ondes environ 2 minutes avant de le déposer une trentaines de secondes sur le dos de l'appareil. En ce qui concerne le décapeur ou le sèche-cheveux, il vous suffit de l'allumer et de passer l'outils sur le contour du Sony.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

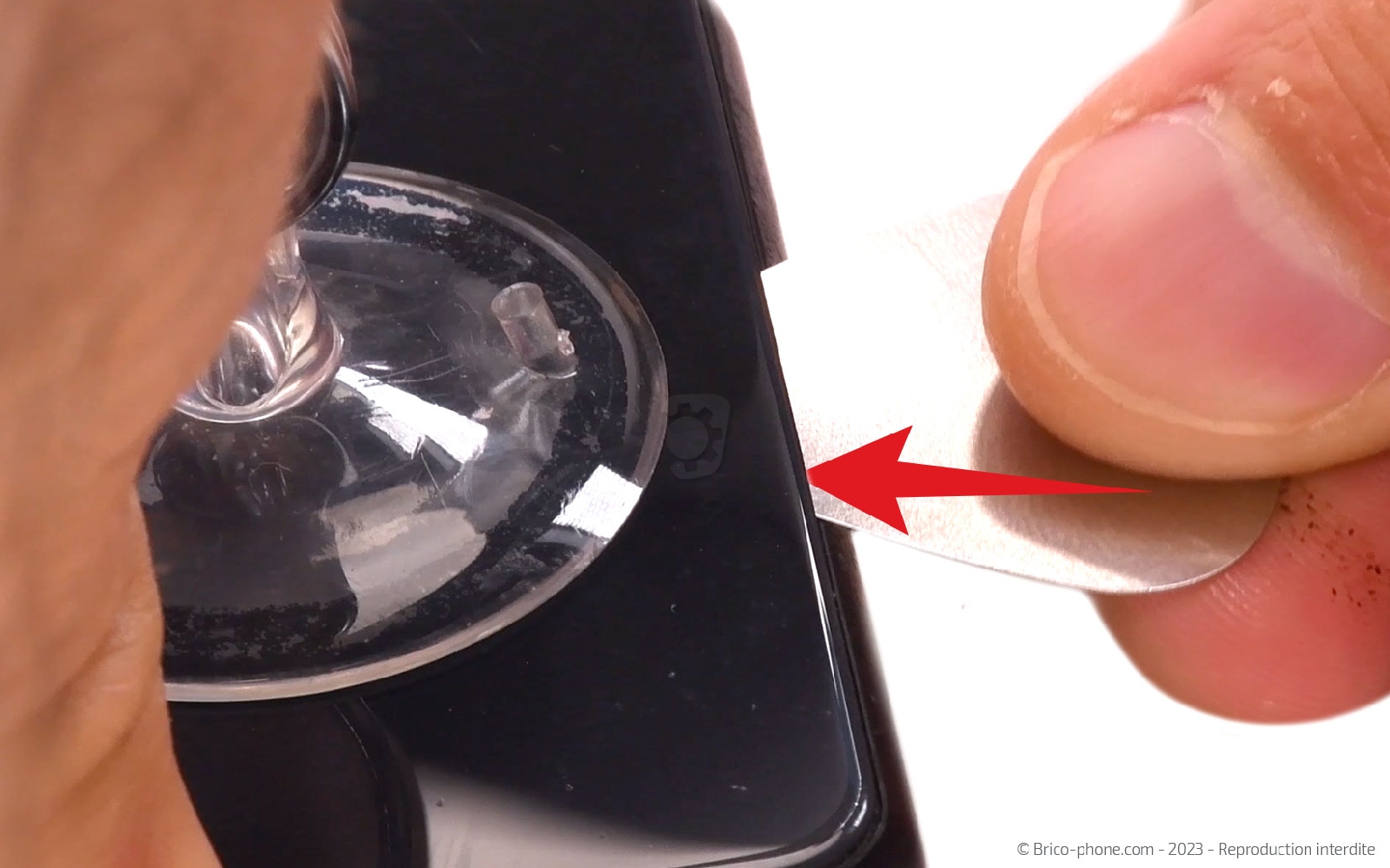

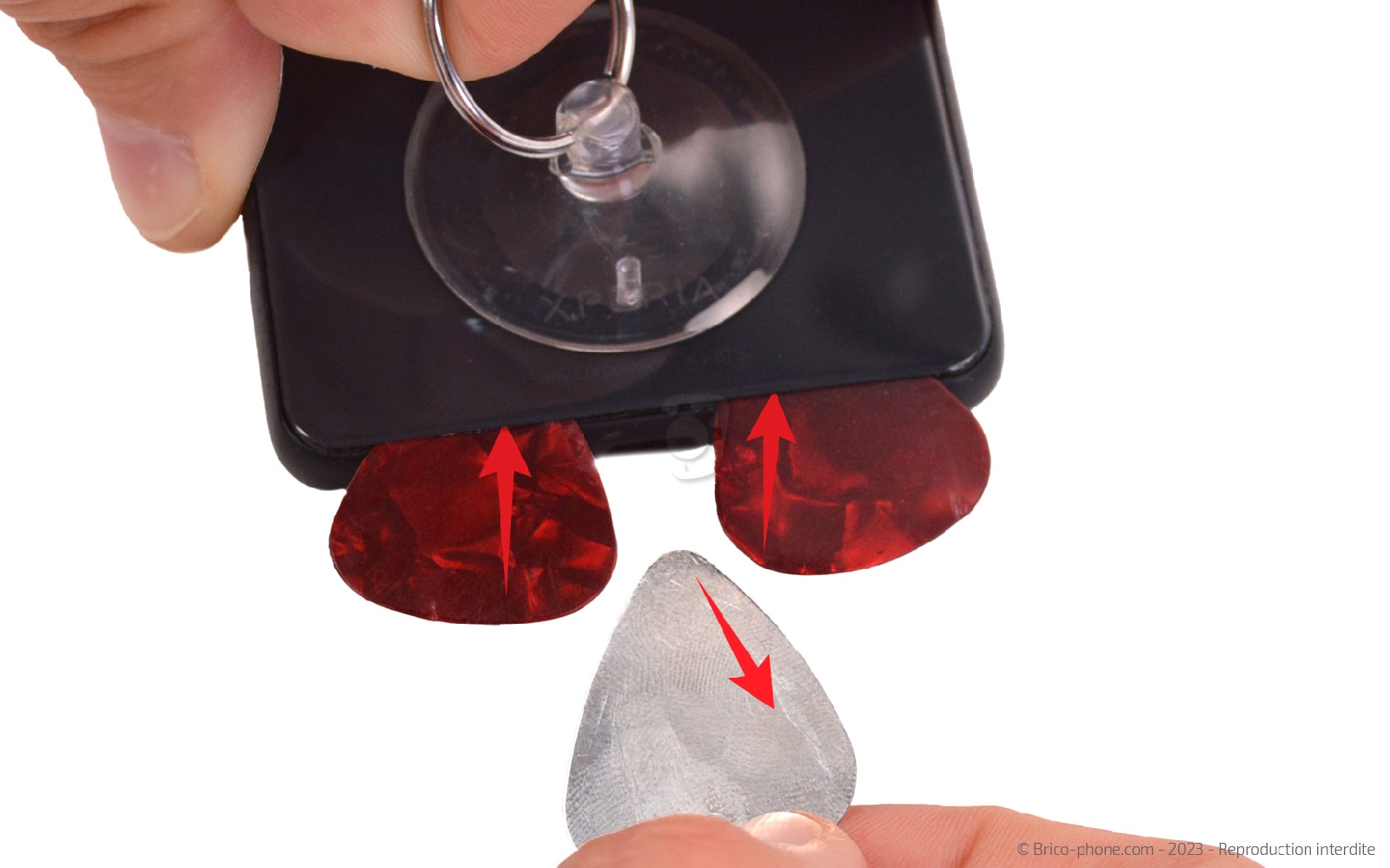

Etape 2 : Commencer le décollage de la face arrière

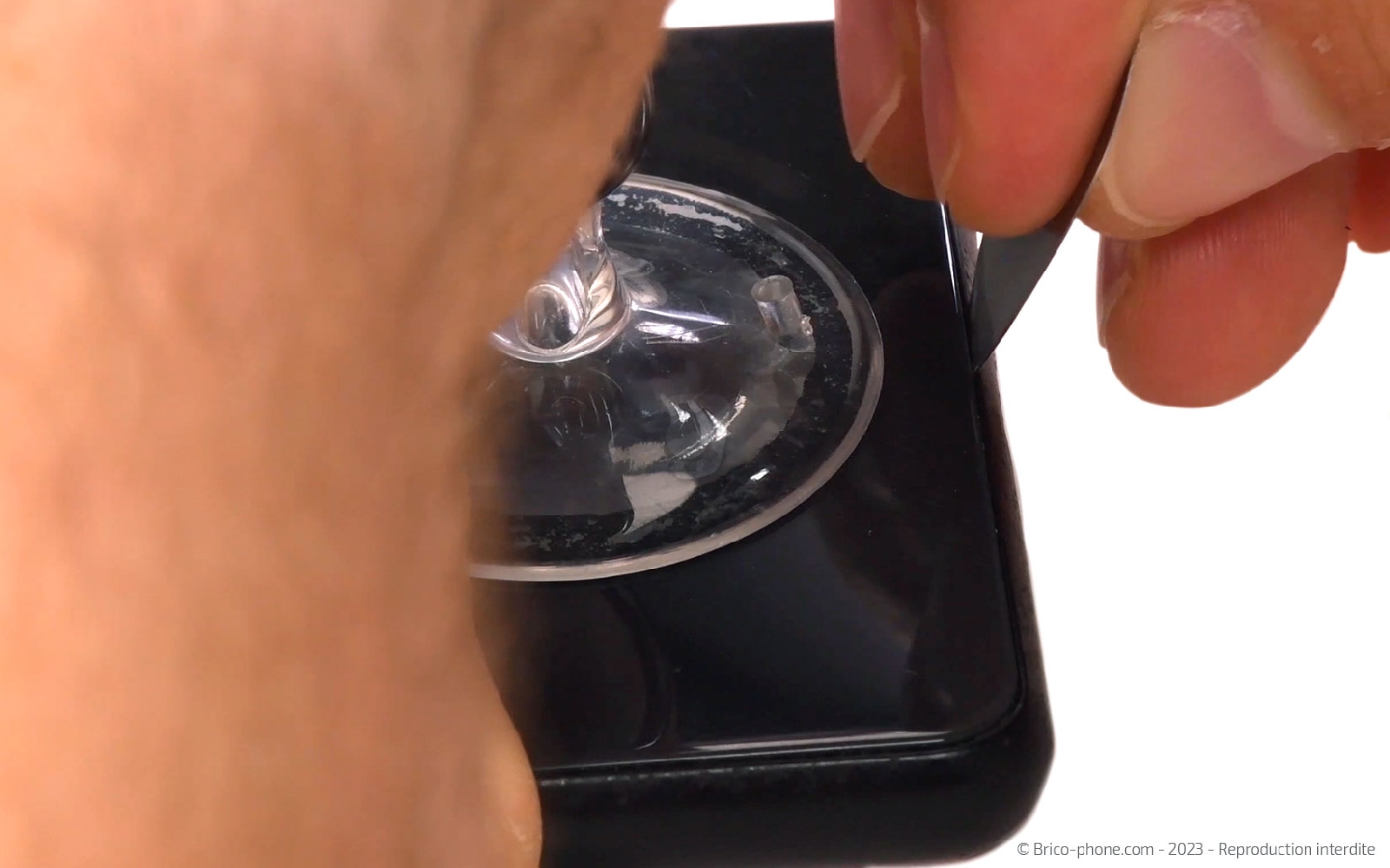

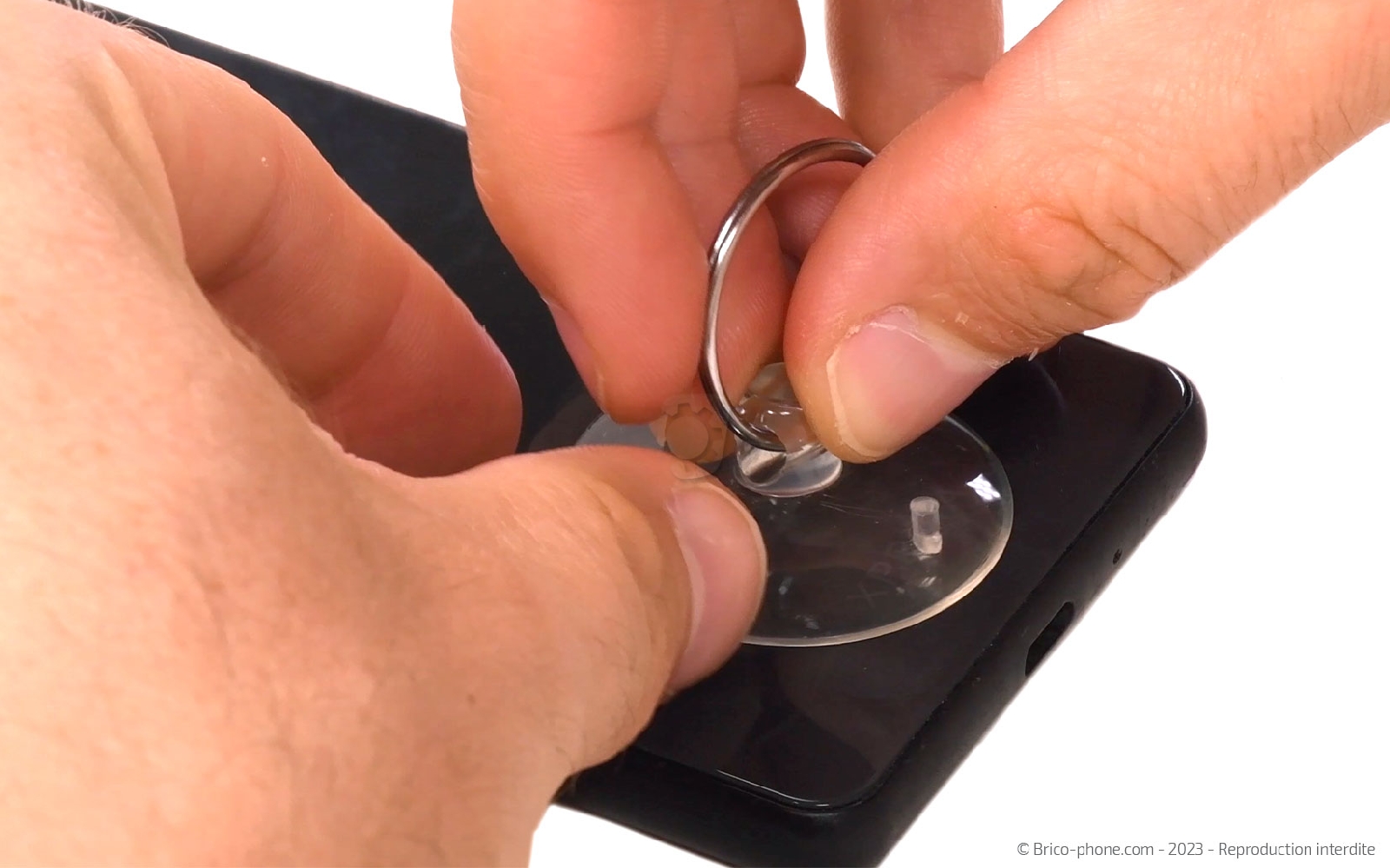

Tout d'abord, placez la ventouse au bas du téléphone. Ensuite, introduisez le médiator en métal troué entre la vitre arrière et le châssis pour commencer à séparer les deux composants.

Une fois l'espace agrandit, glissez les médiators en plastique pour remplacer celui en métal.
Outils du kit utilisés
Outils du kit utilisés

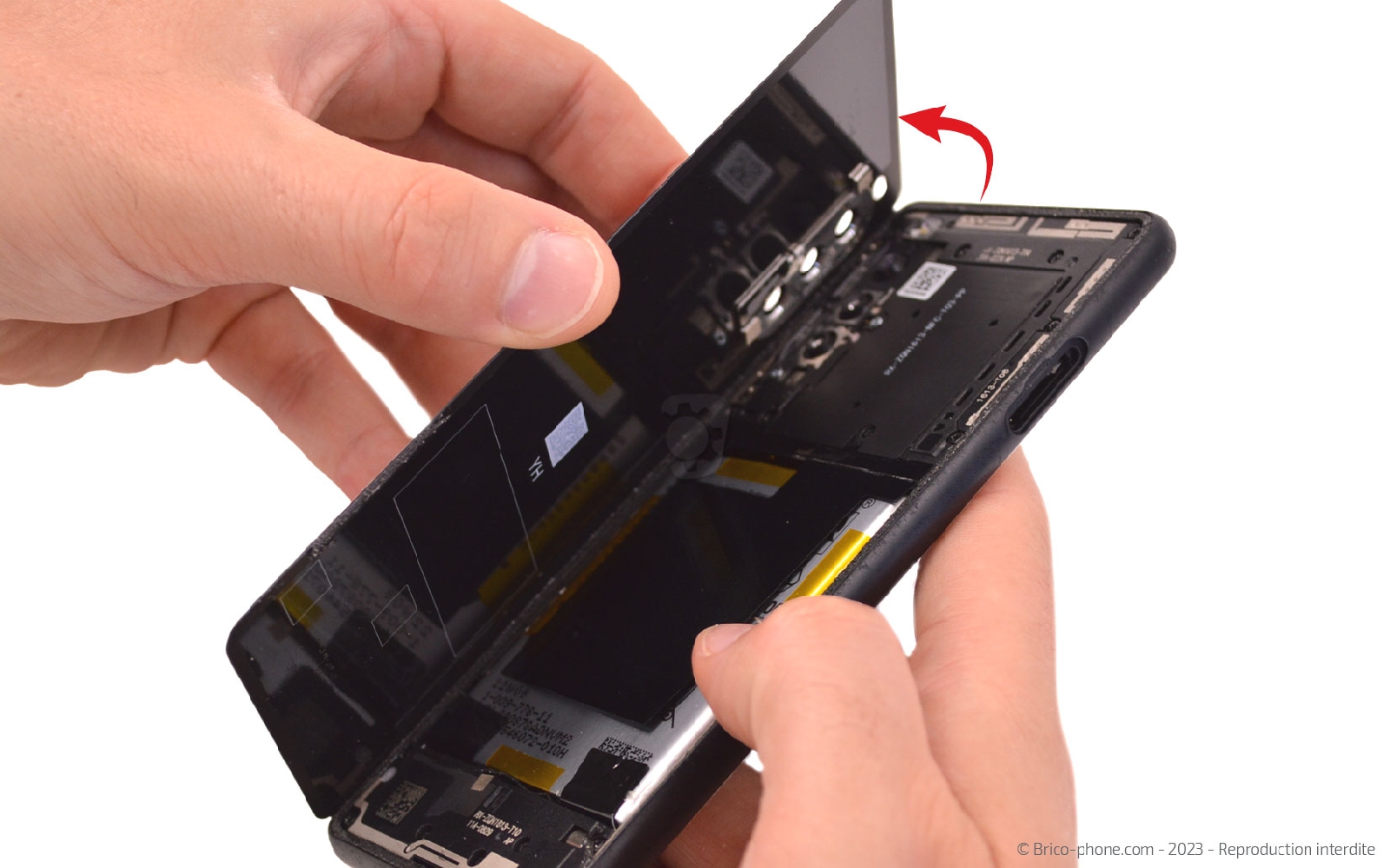

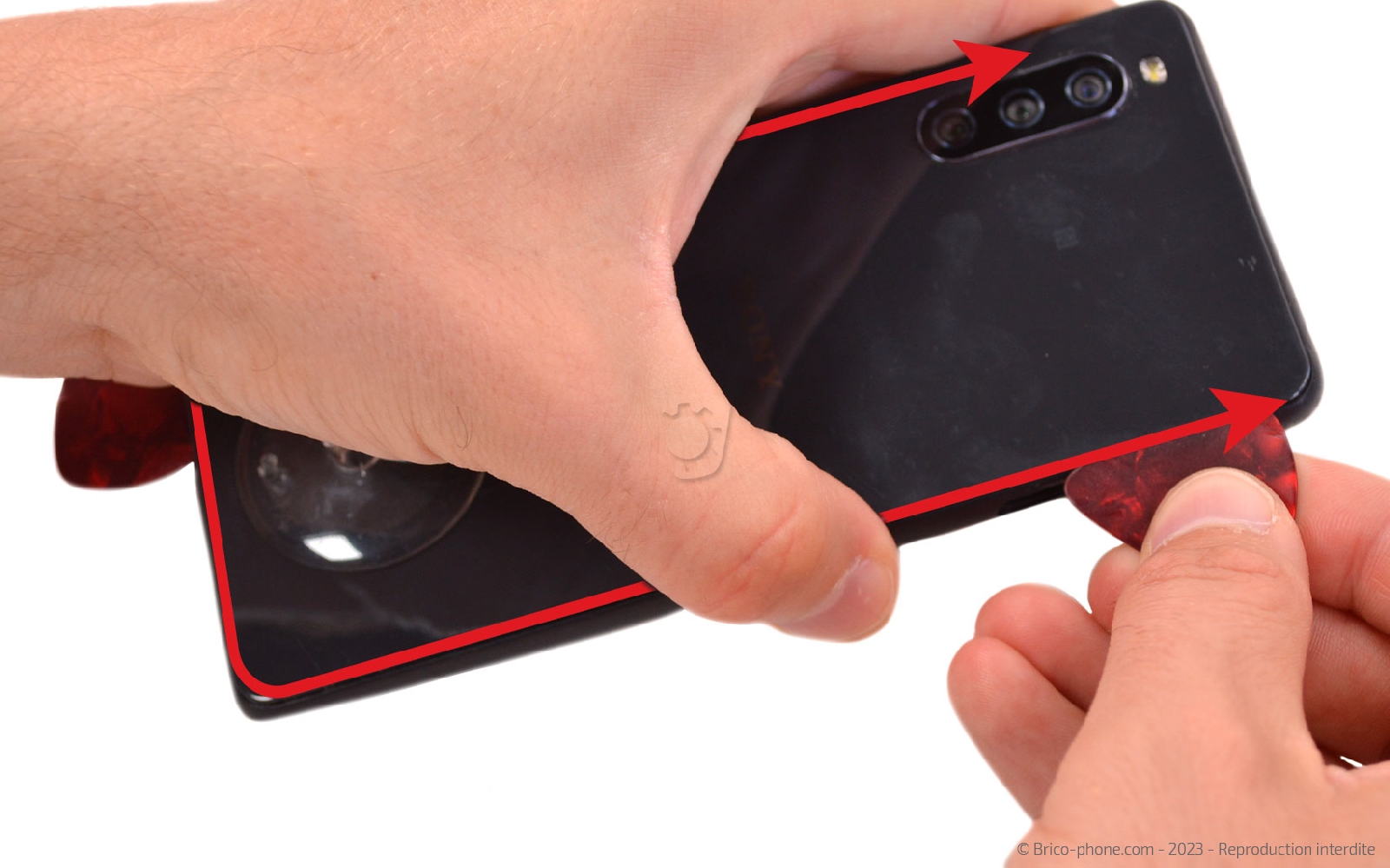

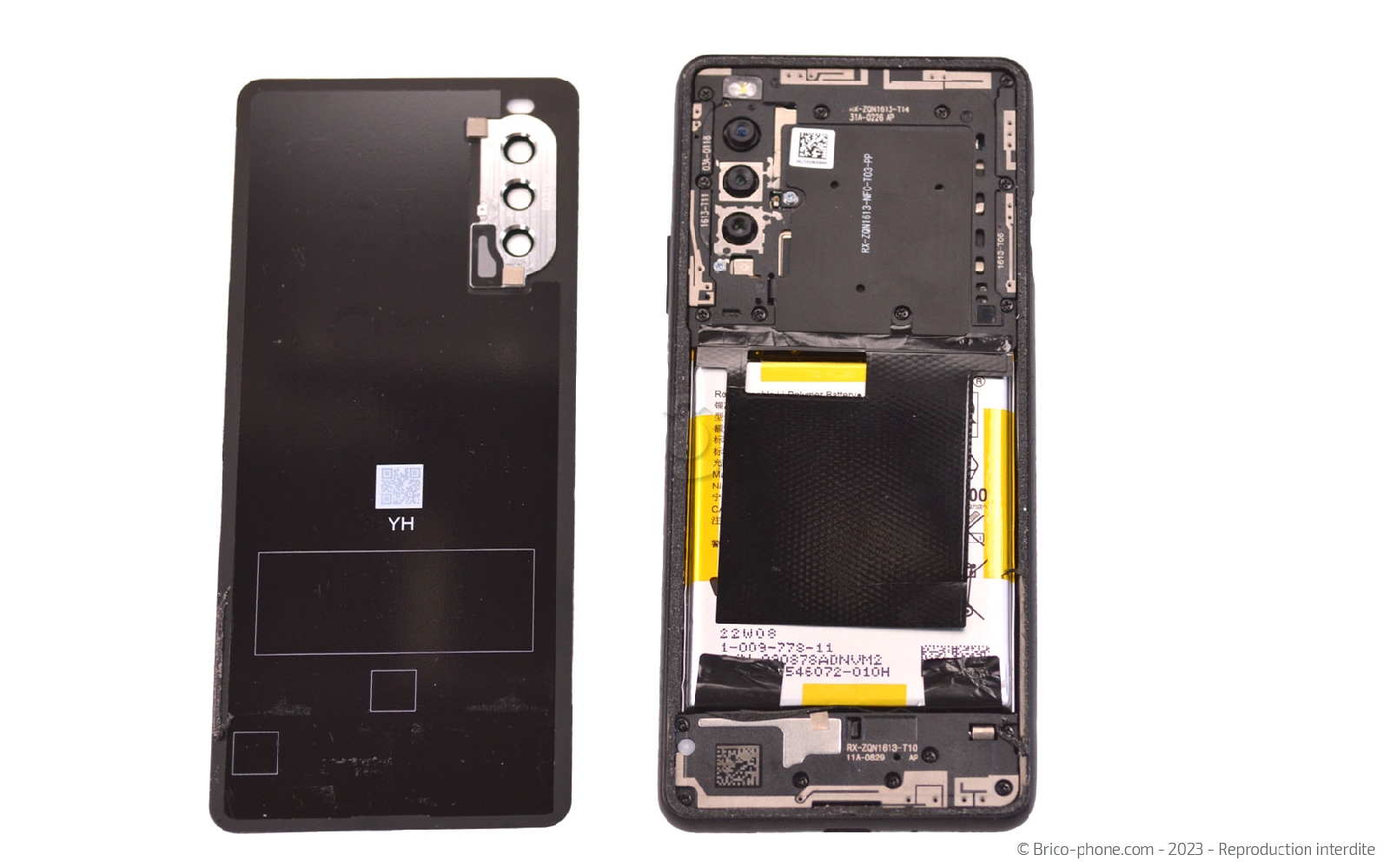

Etape 3 : Ouvrir le téléphone
Faites circuler les médiators tout autour de l'appareil pour terminer le décollage.

Par la suite, mettez la vitre arrière de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Sony Xperia 10 III noir
39,90 €

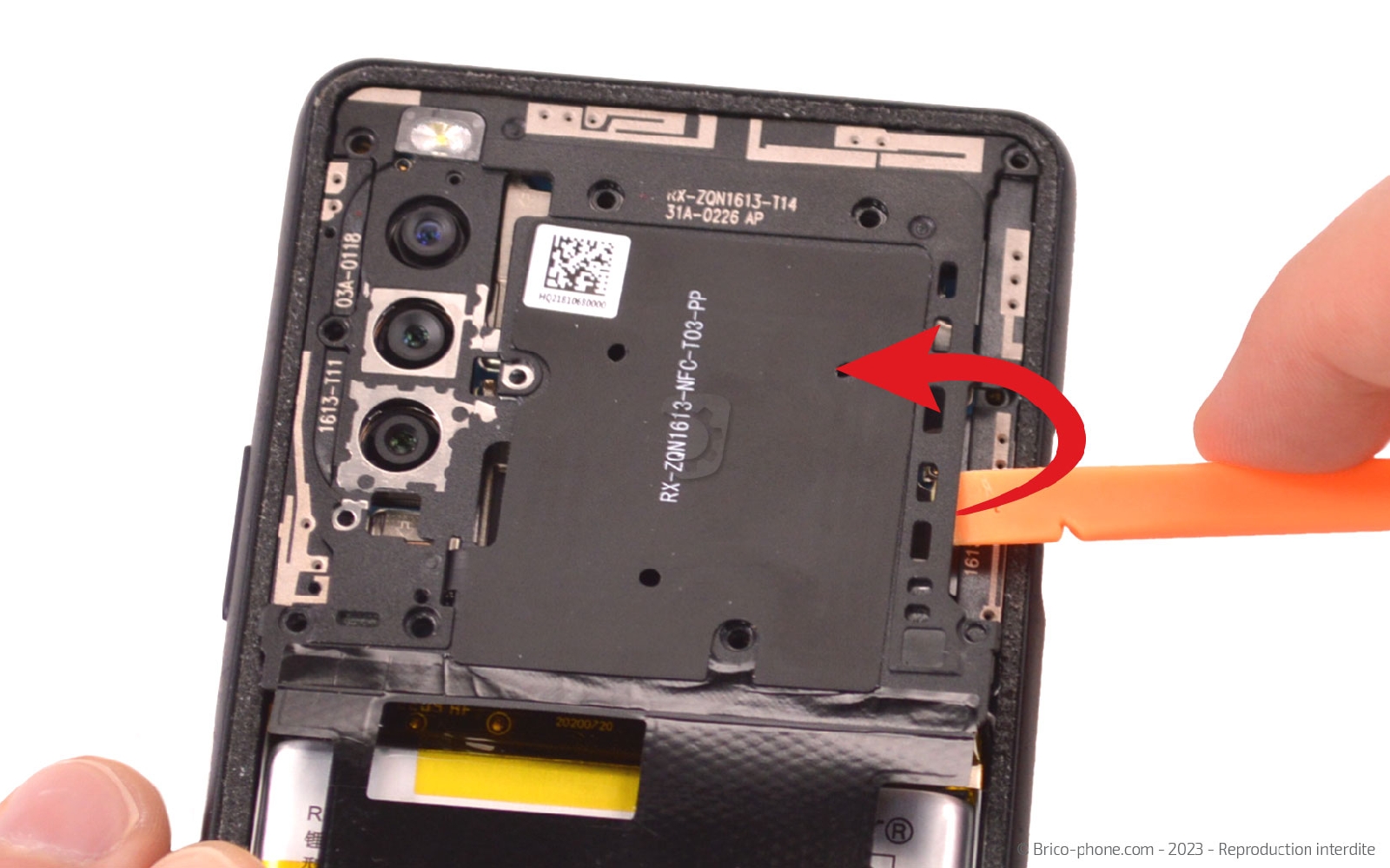

Etape 4 : Ôter la plaquette NFC

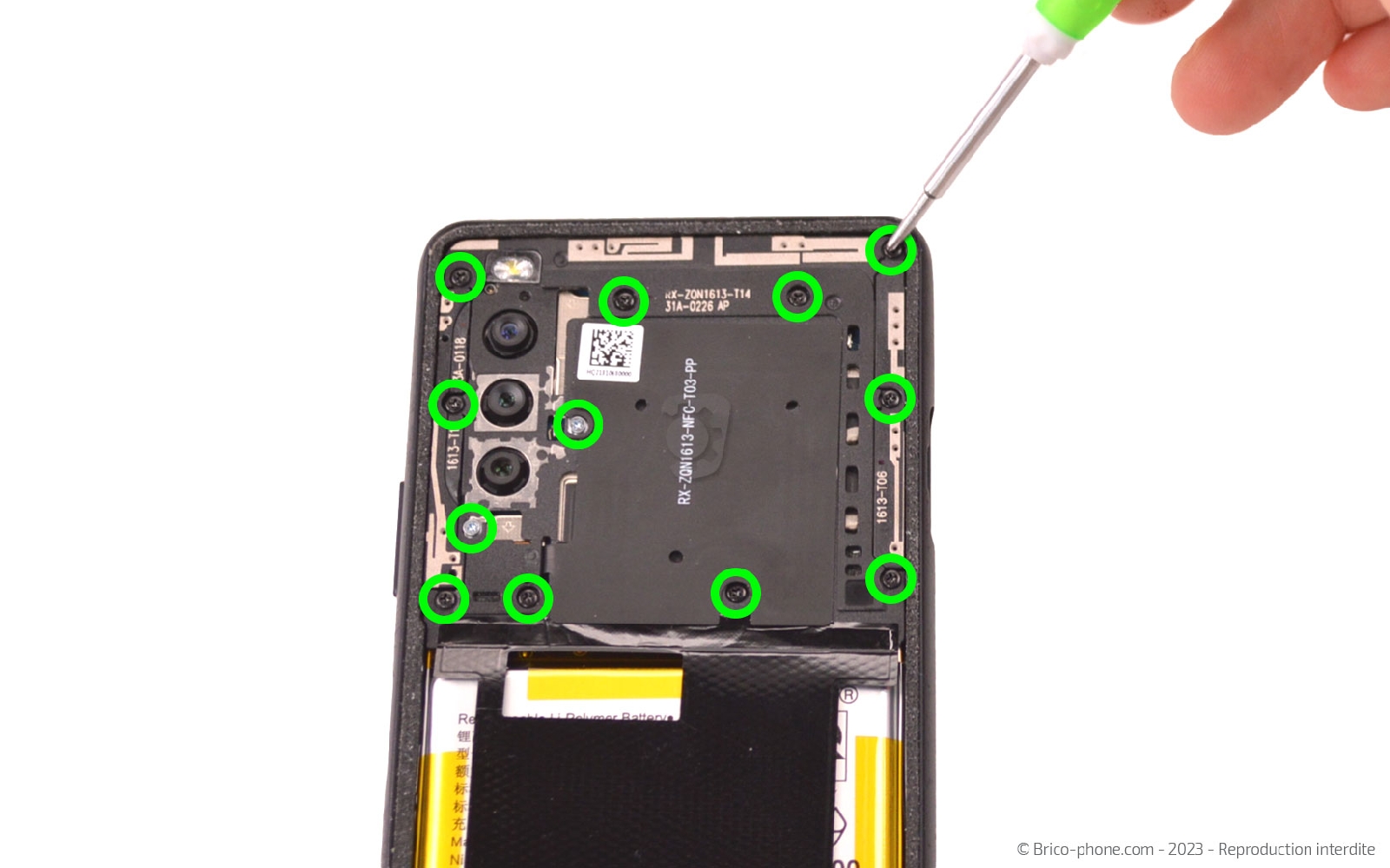

Saisissez le tournevis cruciforme pour ôter les 12 vis de la plaquette et disposez-les sur le patron d'aide au montage.

Glissez le levier en nylon à droite sous le support pour le déclipser et pouvoir le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

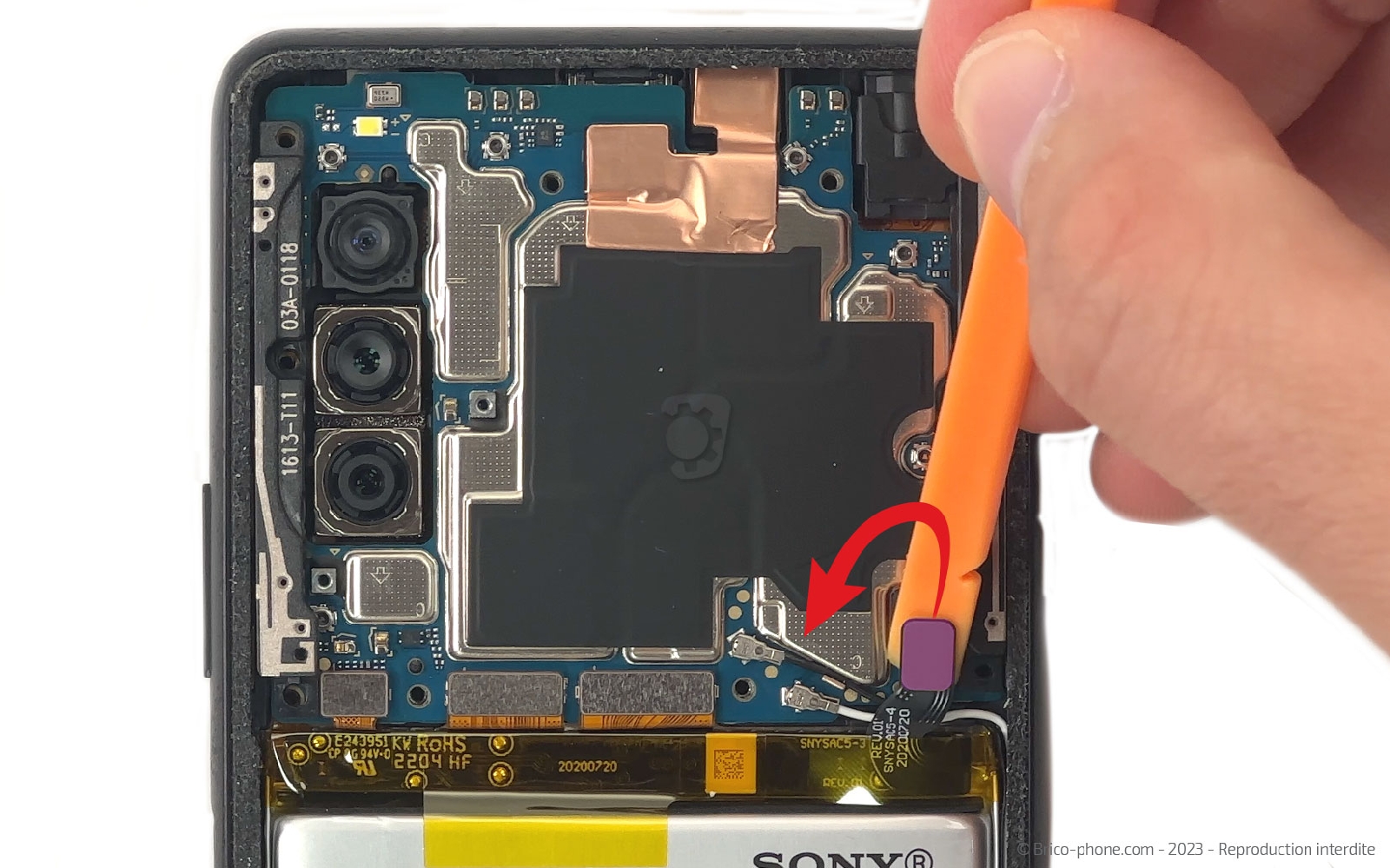

Etape 5 : Déconnecter la batterie
Toujours avec le spudger, déconnectez la batterie.
Outils du kit utilisés
Outils du kit utilisés

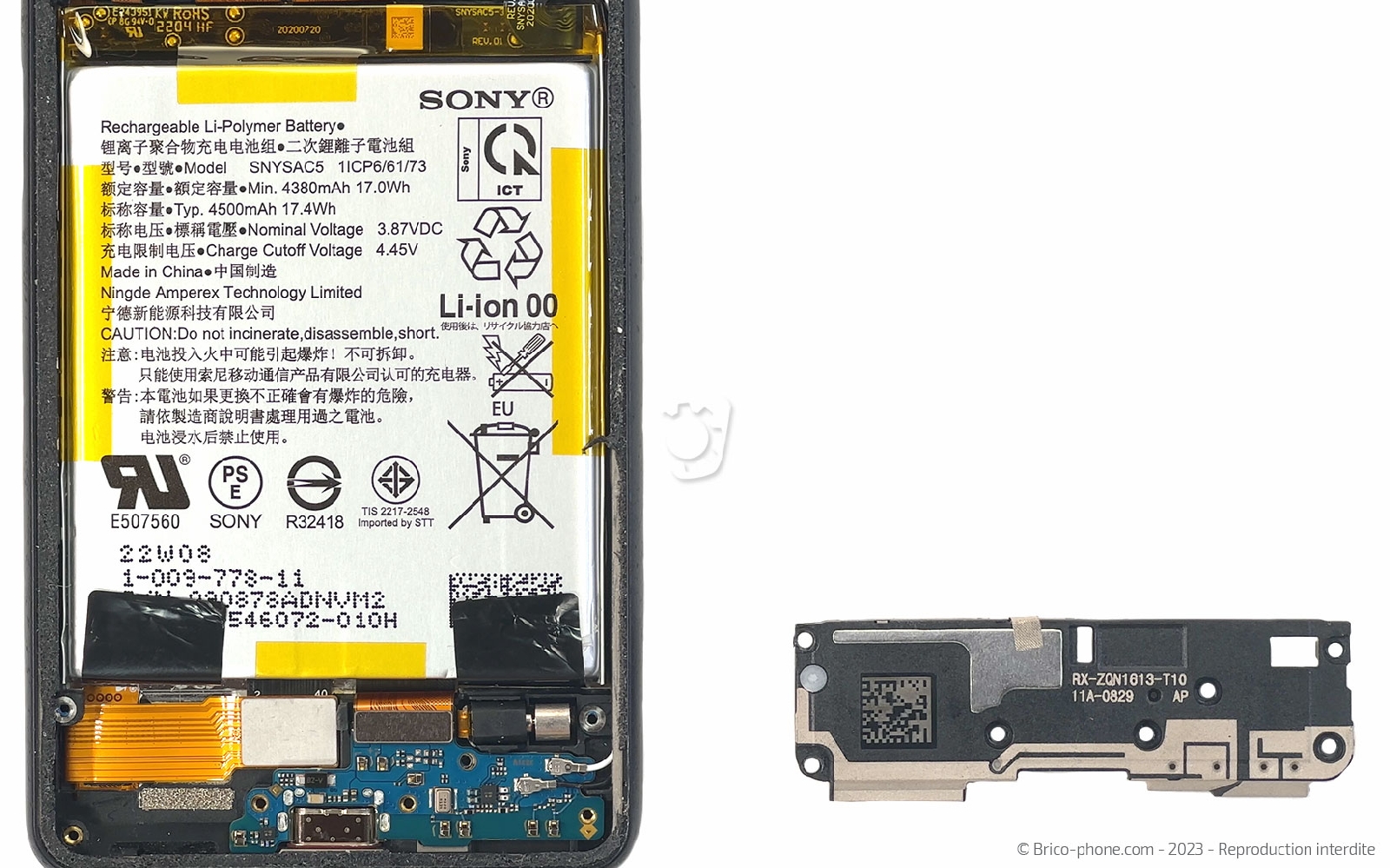

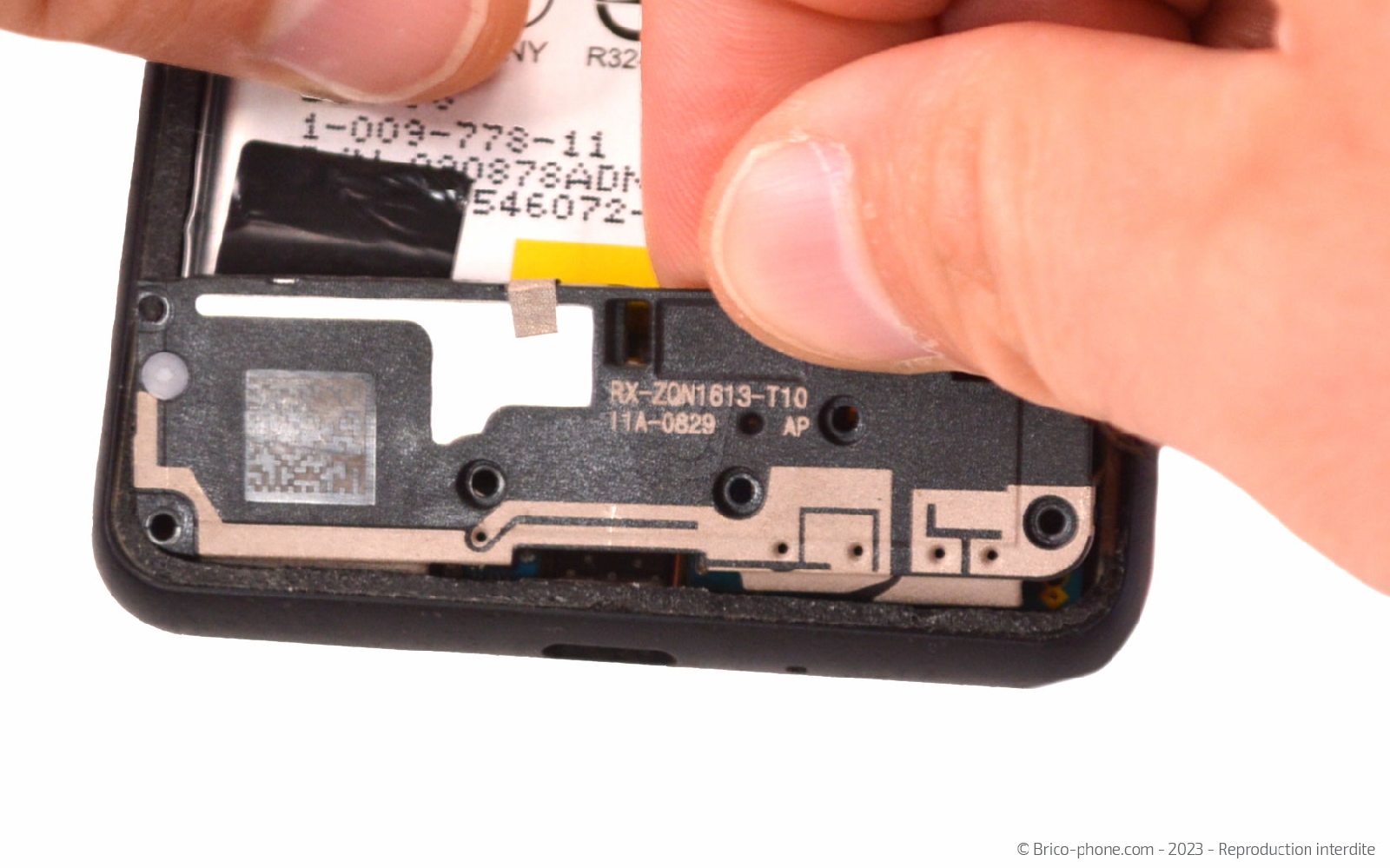

Etape 6 : Retirer le haut-parleur externe

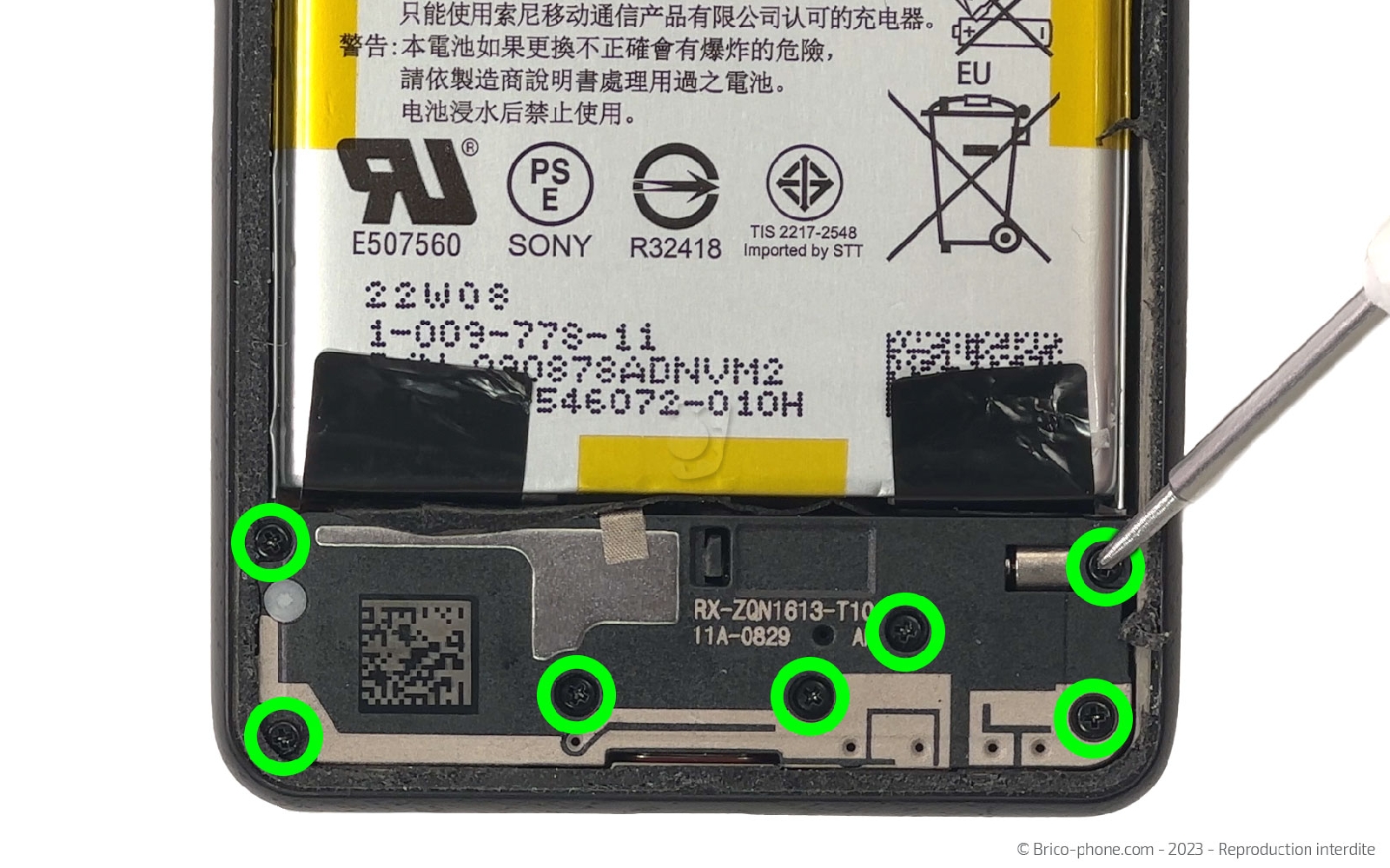

Sur la partie basse de l'appareil, ôtez les 7 vis du support du haut-parleur externe.

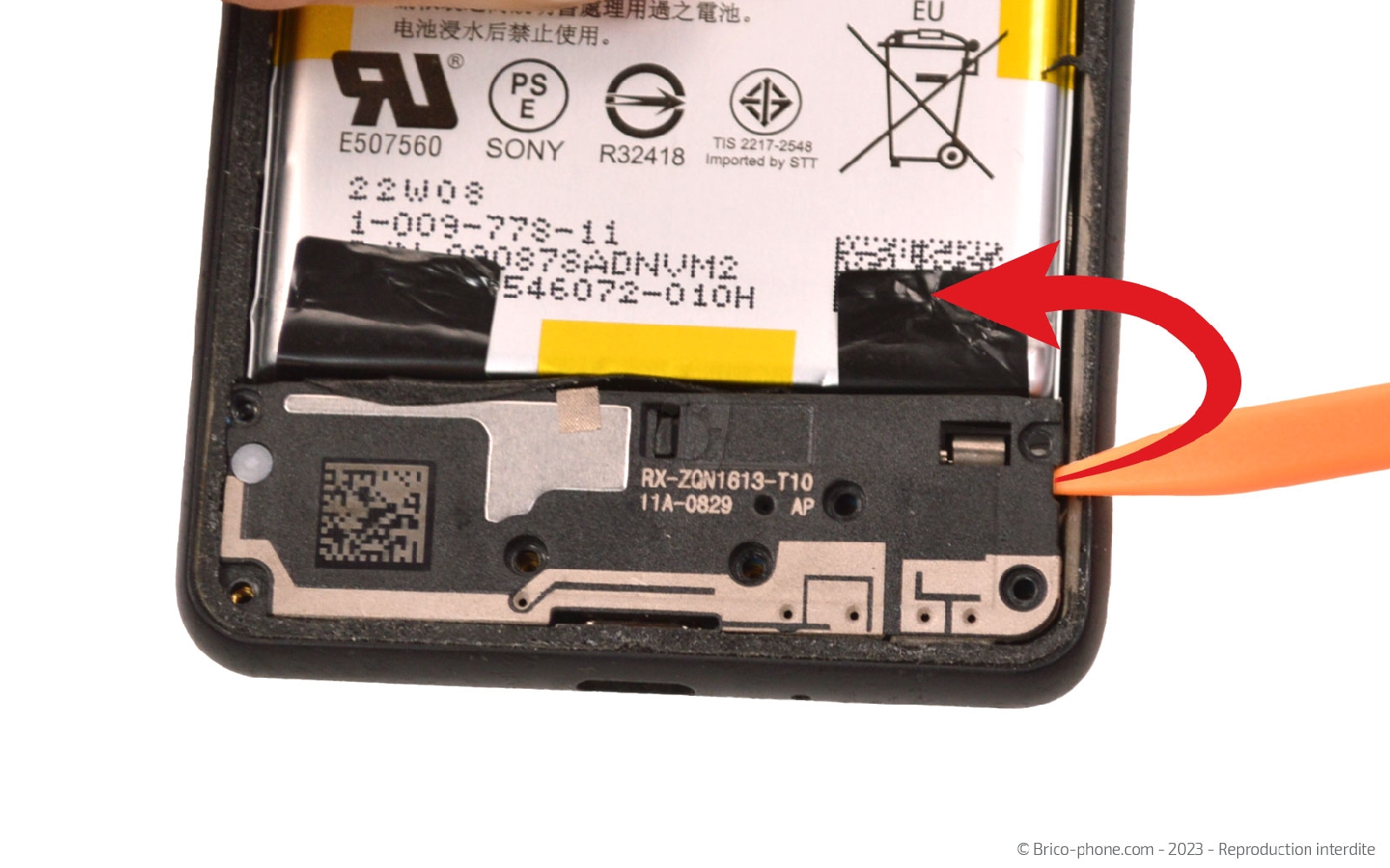

Glissez la pointe du spudger sous le composant pour le déclipser et le sortir du smartphone.
Outils du kit utilisés
Outils du kit utilisés

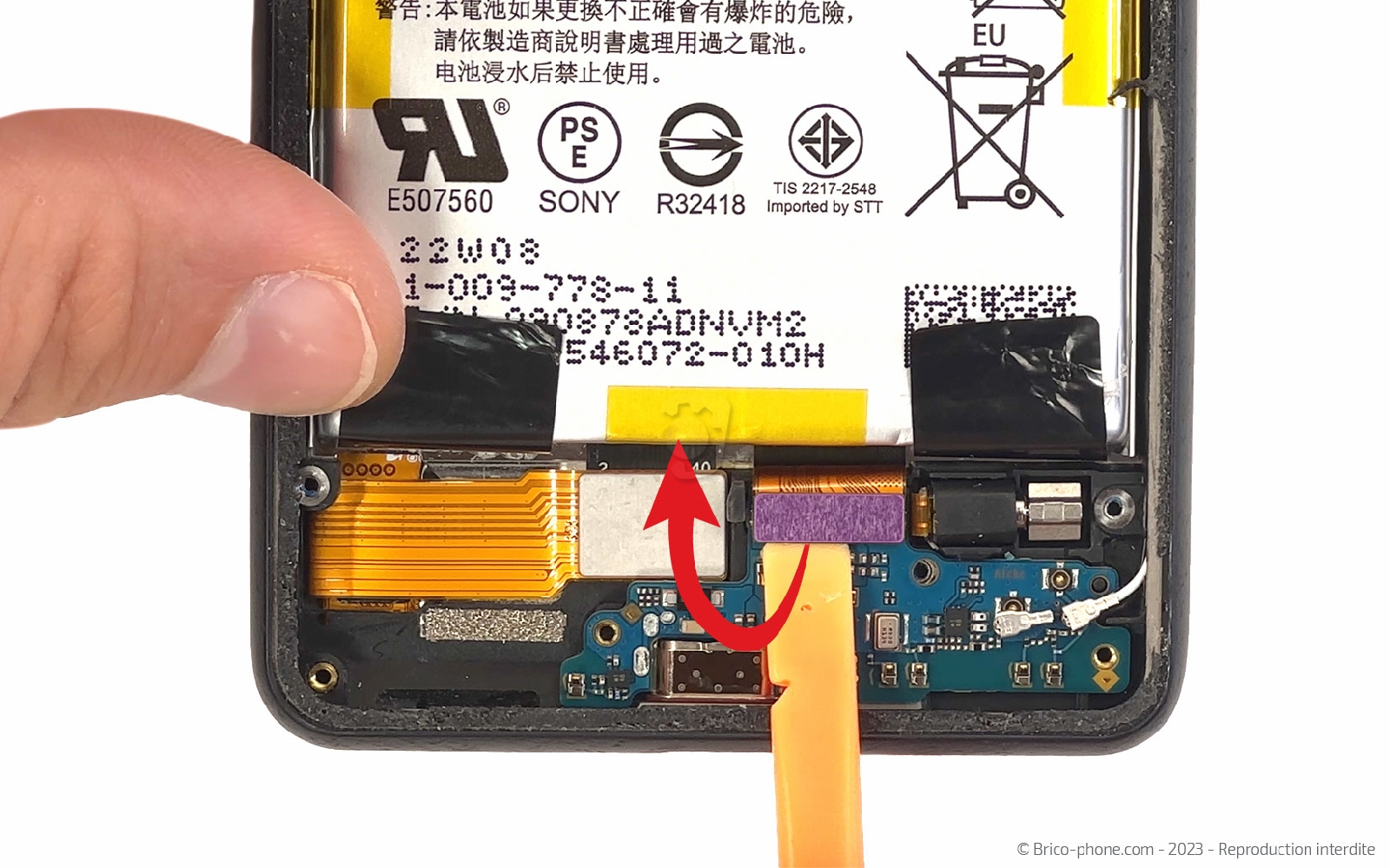

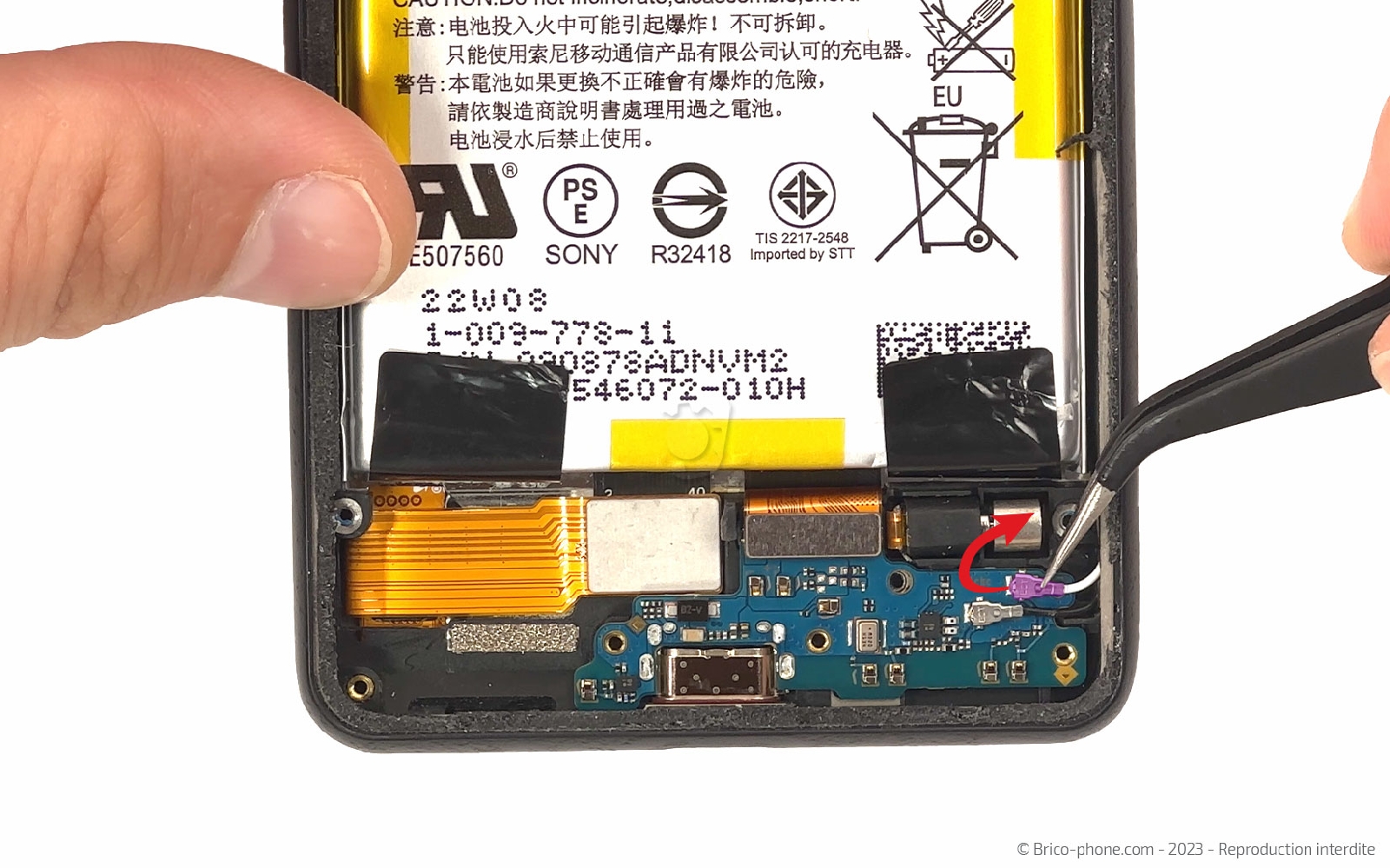

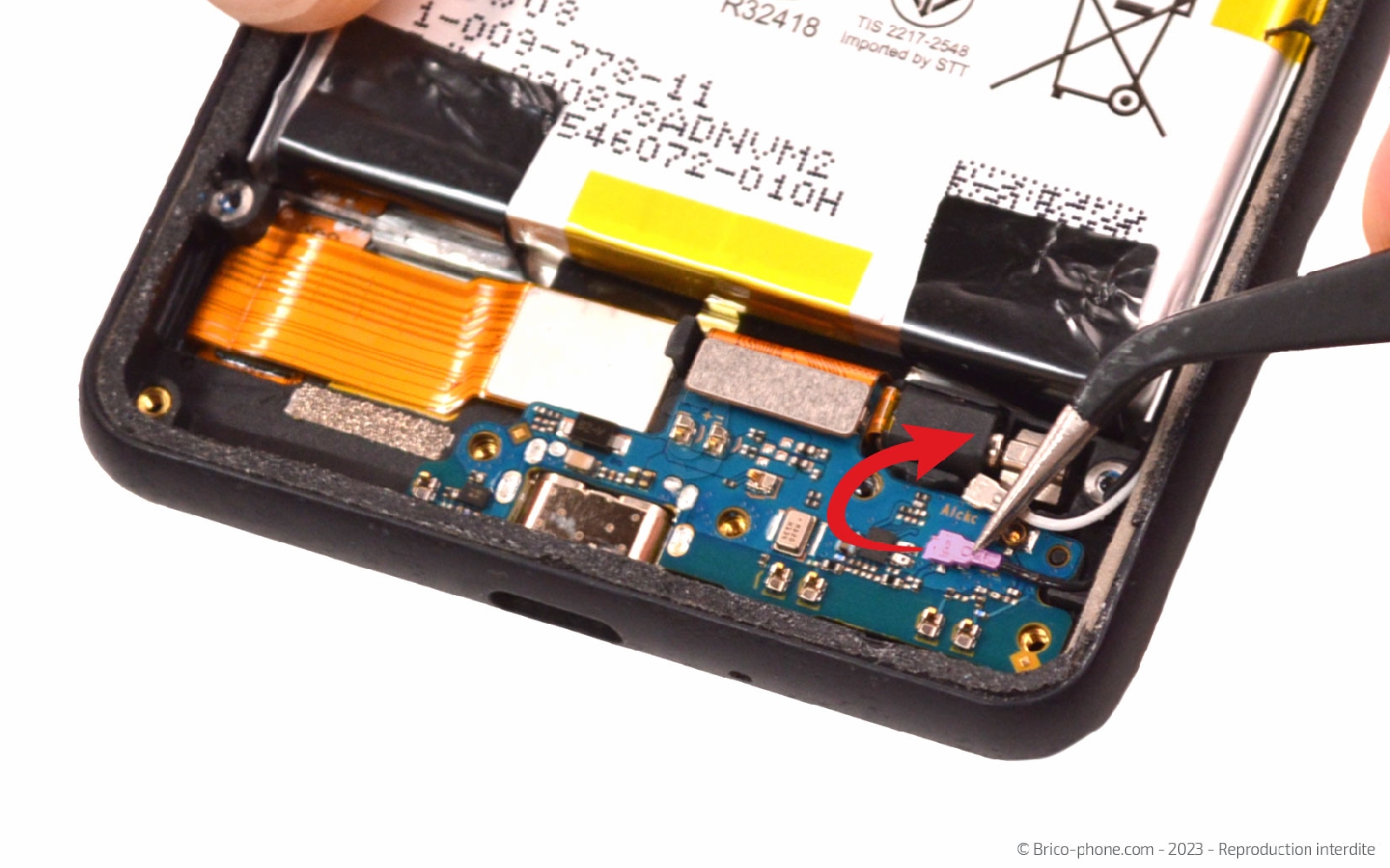

Etape 7 : Débrancher la nappe et les câbles
Déconnectez la nappe de la rallonge puis débranchez les deux câbles coaxiaux avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

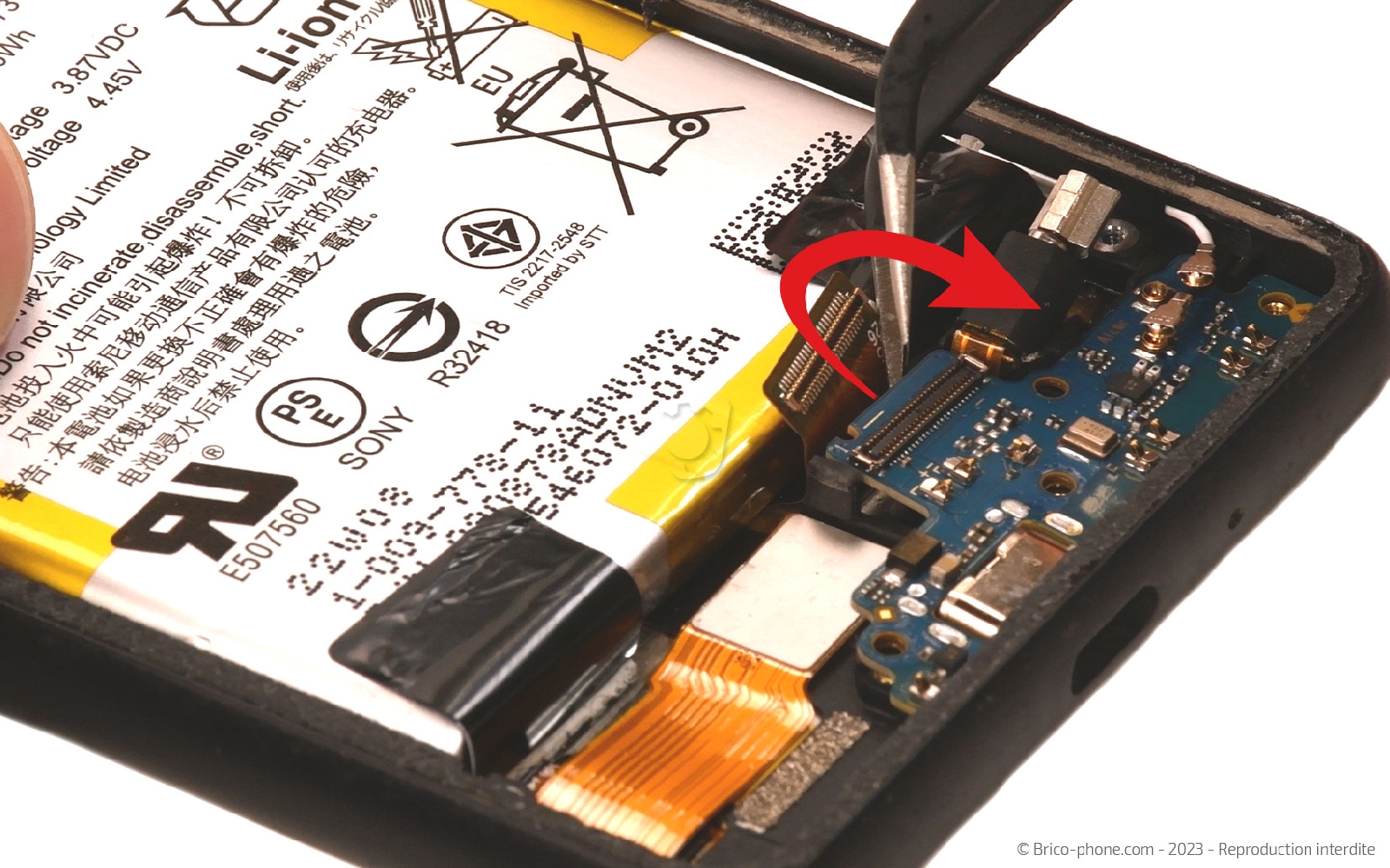

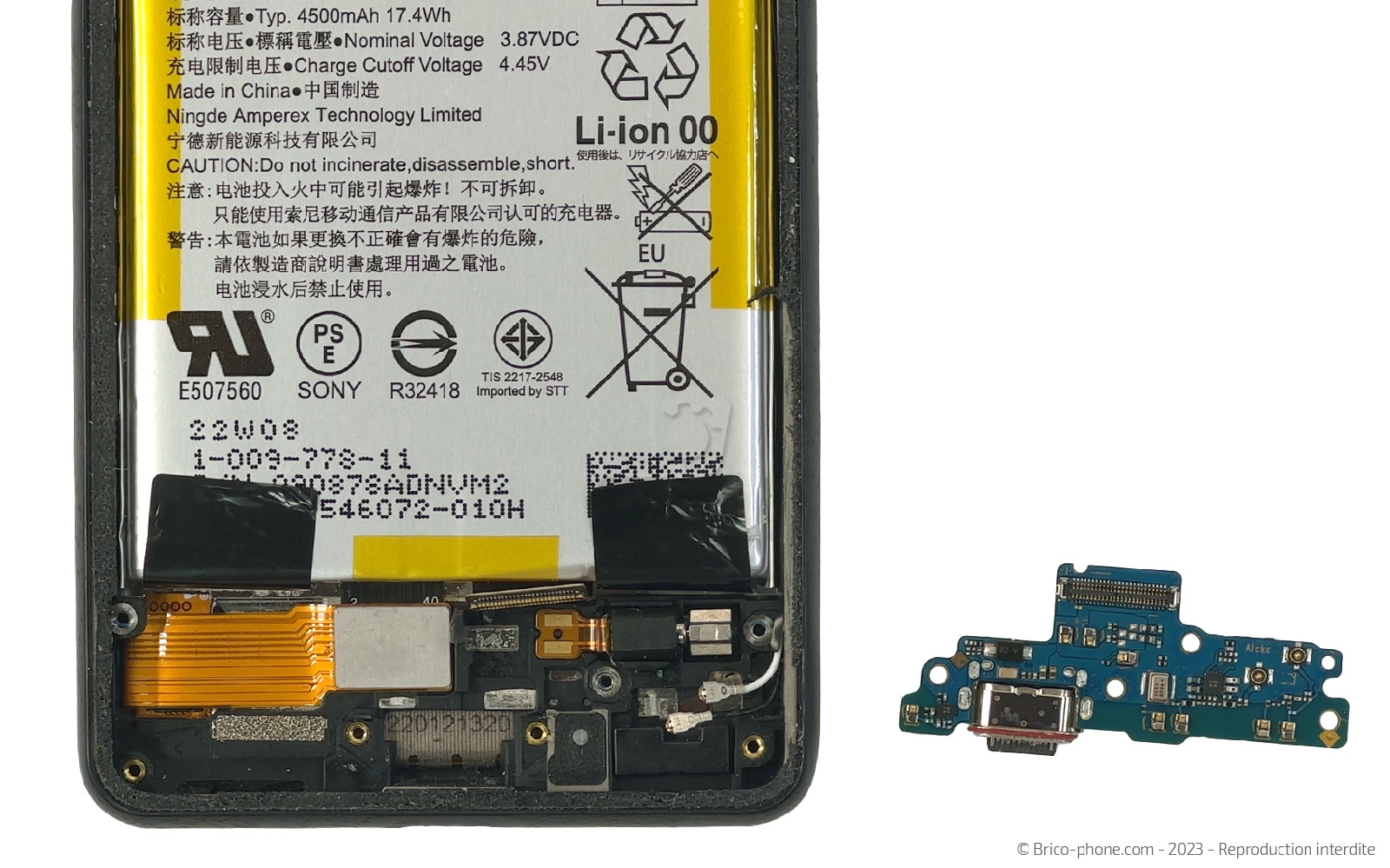

Etape 8 : Mettre de coté le connecteur de charge

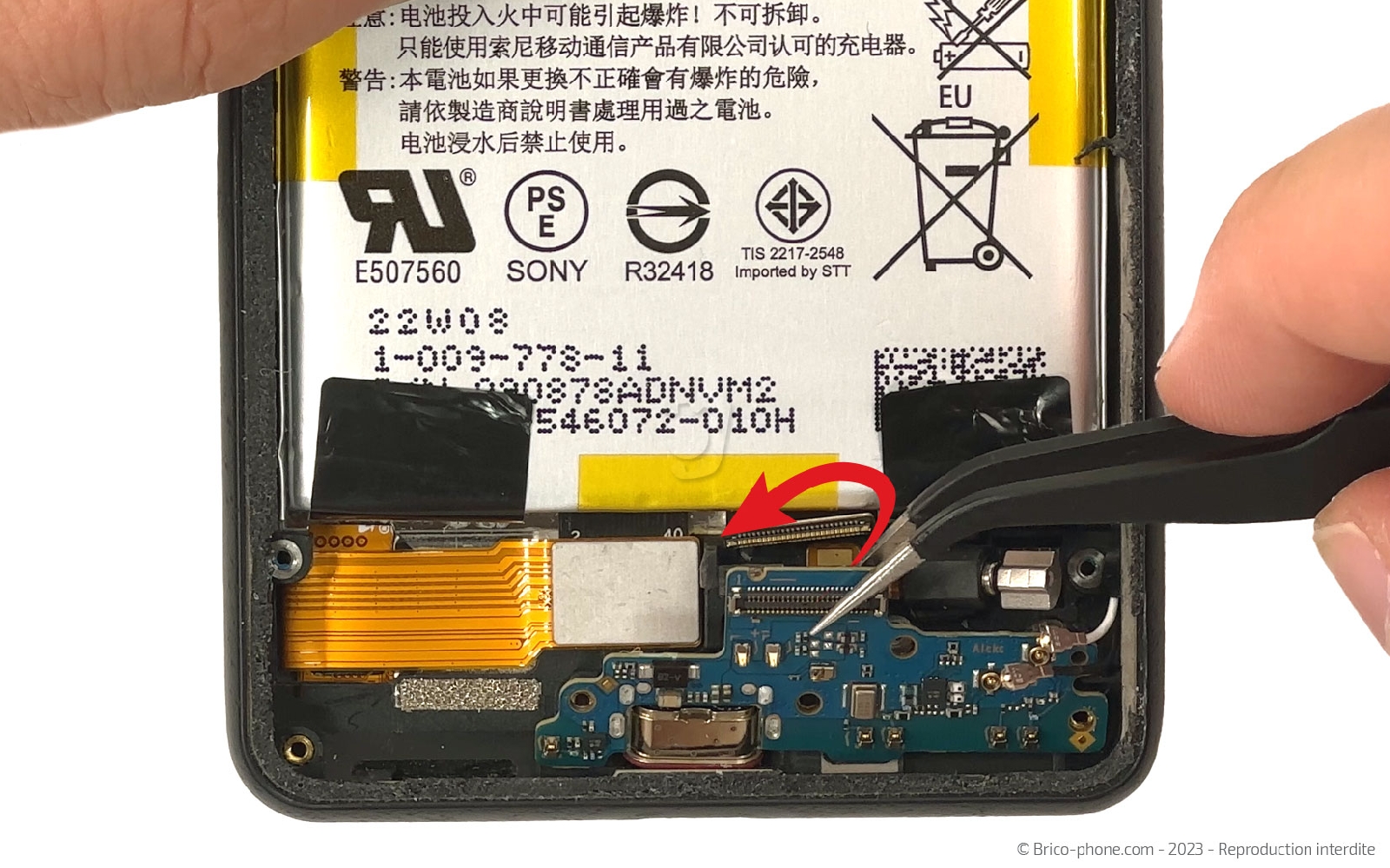

Gardez la brucelles pour sortir le connecteur de charge du téléphone en faisant levier avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge pour Sony Xperia 10 III
29,90 €
Conseils pour le remonatge
Suivez les étapes précédentes dans le sens contraire pour remonter votre Sony Xperia 10 III.

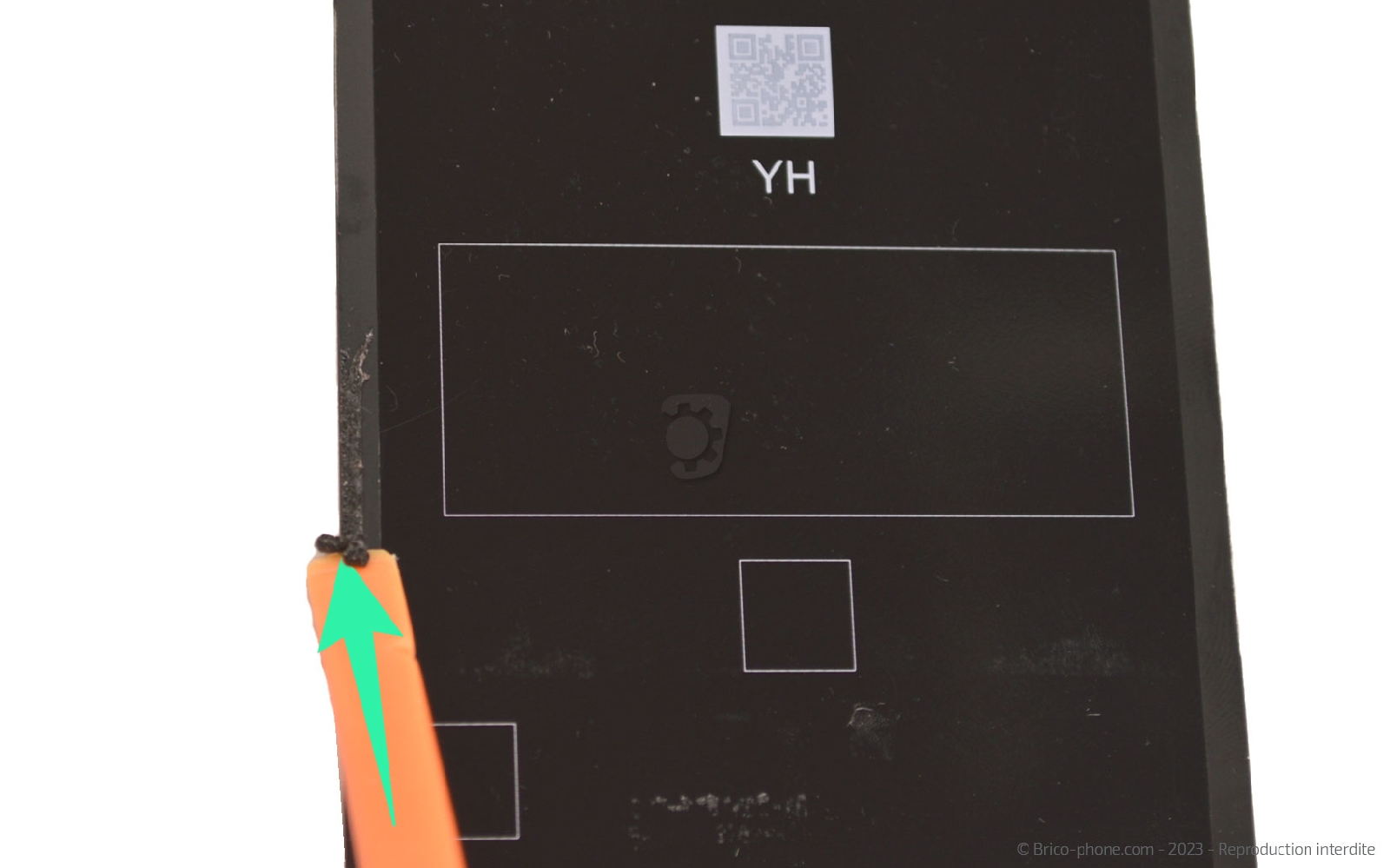

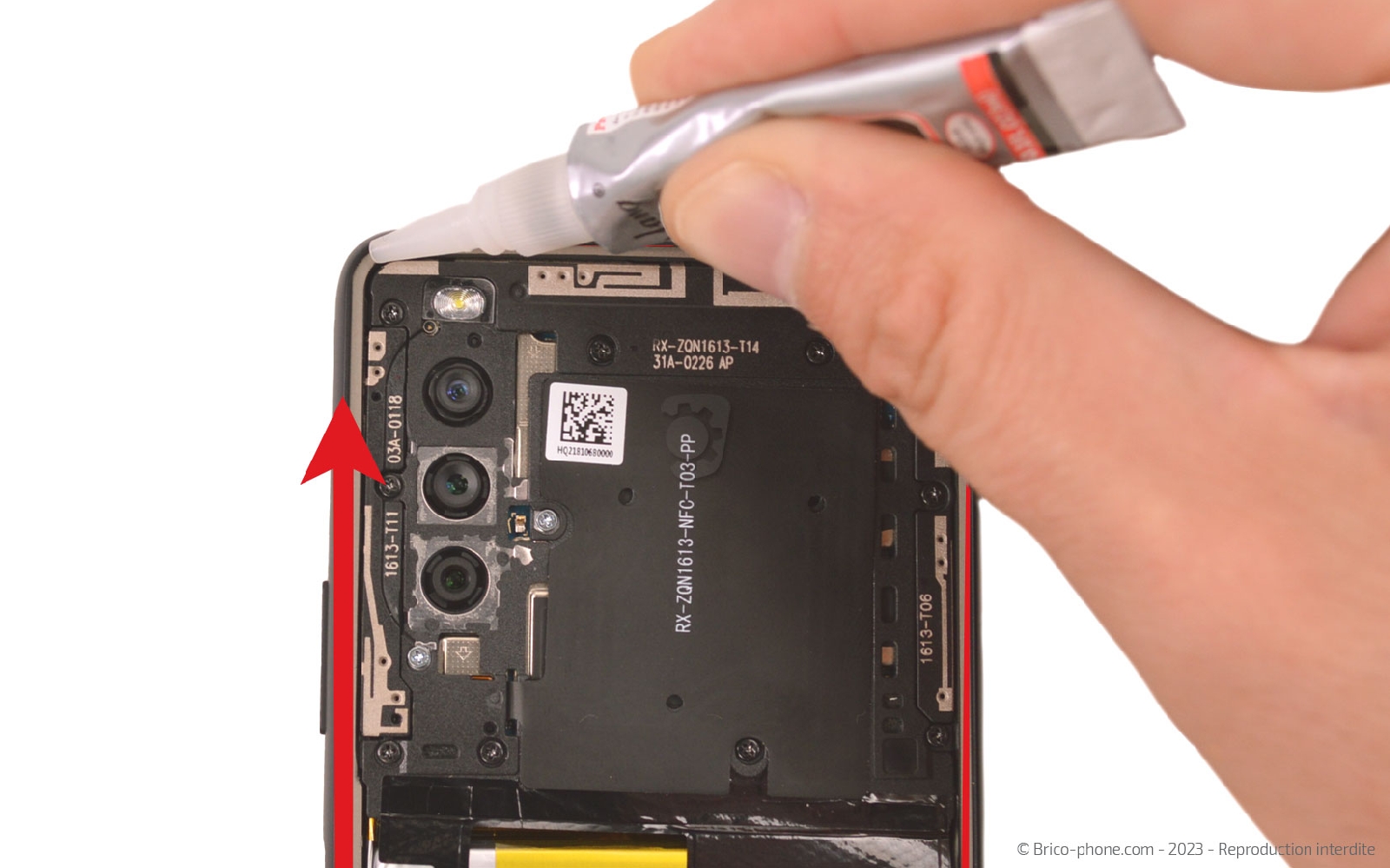

Avant de le fermer, nettoyez la vitre arrière et le châssis des résidus de stickers avant d'appliquer la colle B-7000 sur tout le contour du téléphone.

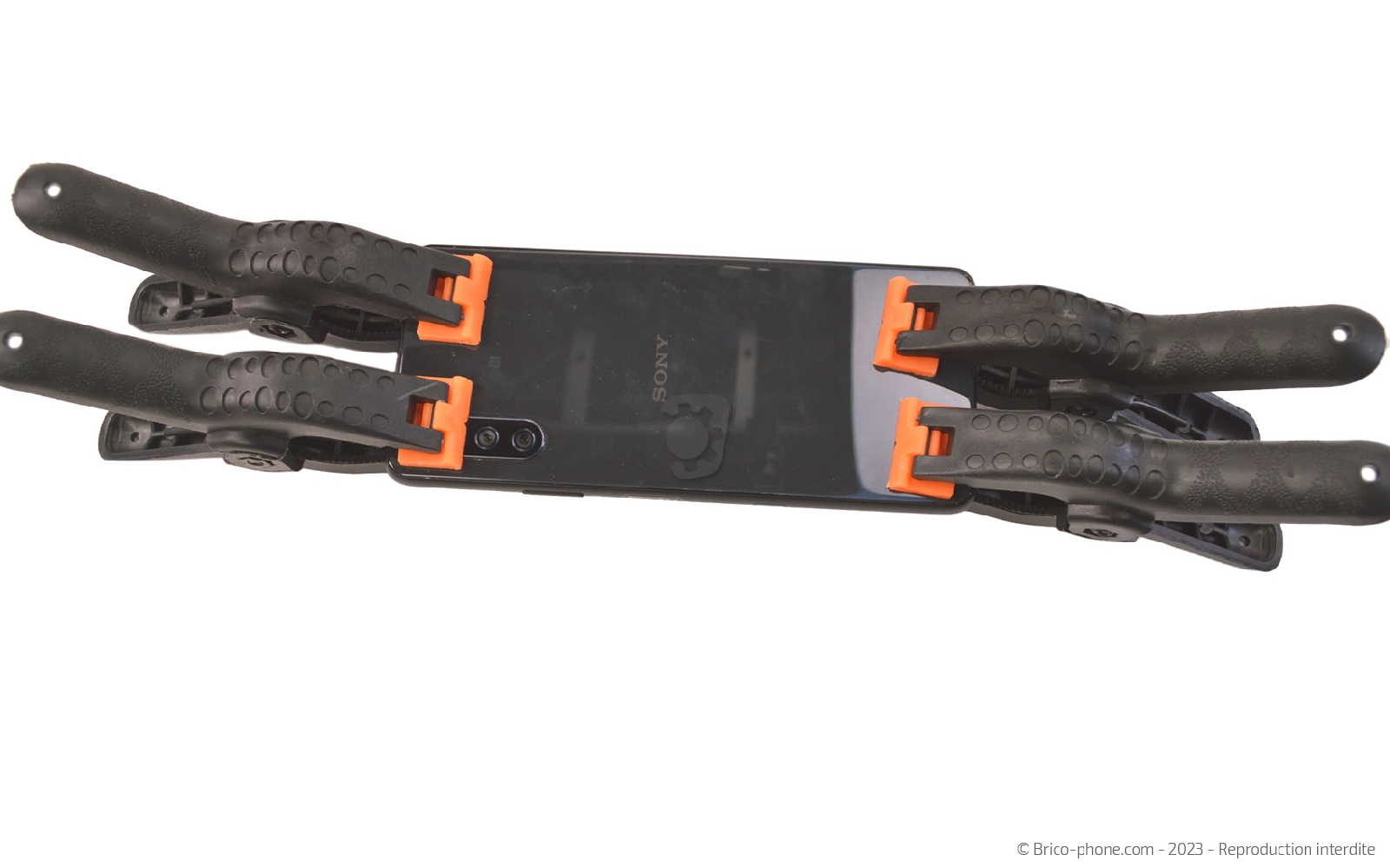

Ensuite, disposez la vitre arrière au dos de l'appareil puis installez des pinces ou mettez votre Sony sous une pile de gros livre environ 1 heure pour faire pression et permettre à la colle de sécher.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
