Comment changer le connecteur de charge sur Galaxy A34 5G

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy A34 5G | Temps estimé : 30 min | Difficulté : 2/5

Le connecteur de charge est un des composants principal de votre téléphone, car il vous permet de charger votre appareil et de transférer des données. Cependant, avec une utilisation quotidienne, il est possible que le connecteur de charge finisse par s'user ou se détériorer.

Pour remédier à cette panne, Brico-phone met à votre disposition ce tutoriel de réparation gratuit et détaillé en photos. Il y est montré étape par étape comment changer le connecteur de charge de votre Samsung Galaxy A34 (5G) vous-même. Que vous soyez un bricoleur expérimenté ou novice, suivez simplement les instructions et les images fournies, et vous pourrez redonner vie à votre téléphone en un rien de temps.

Alors, installez-vous dans un espace calme et apprétez-vous à découvrir toutes les étapes nécessaires pour remettre votre Samsung Galaxy A34 en marche et à retrouver la facilité de charge dont vous avez besoin !

Diagnostic

›  Prise de charge endommagée...
›  Les écouteurs filaires ne fonctionnent plus...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Batterie COMPATIBLE pour Samsung Galaxy S5 Mini
12,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier le modèle de votre appareil afin de commander la bonne pièce détachée et de suivre le tutoriel approprié.

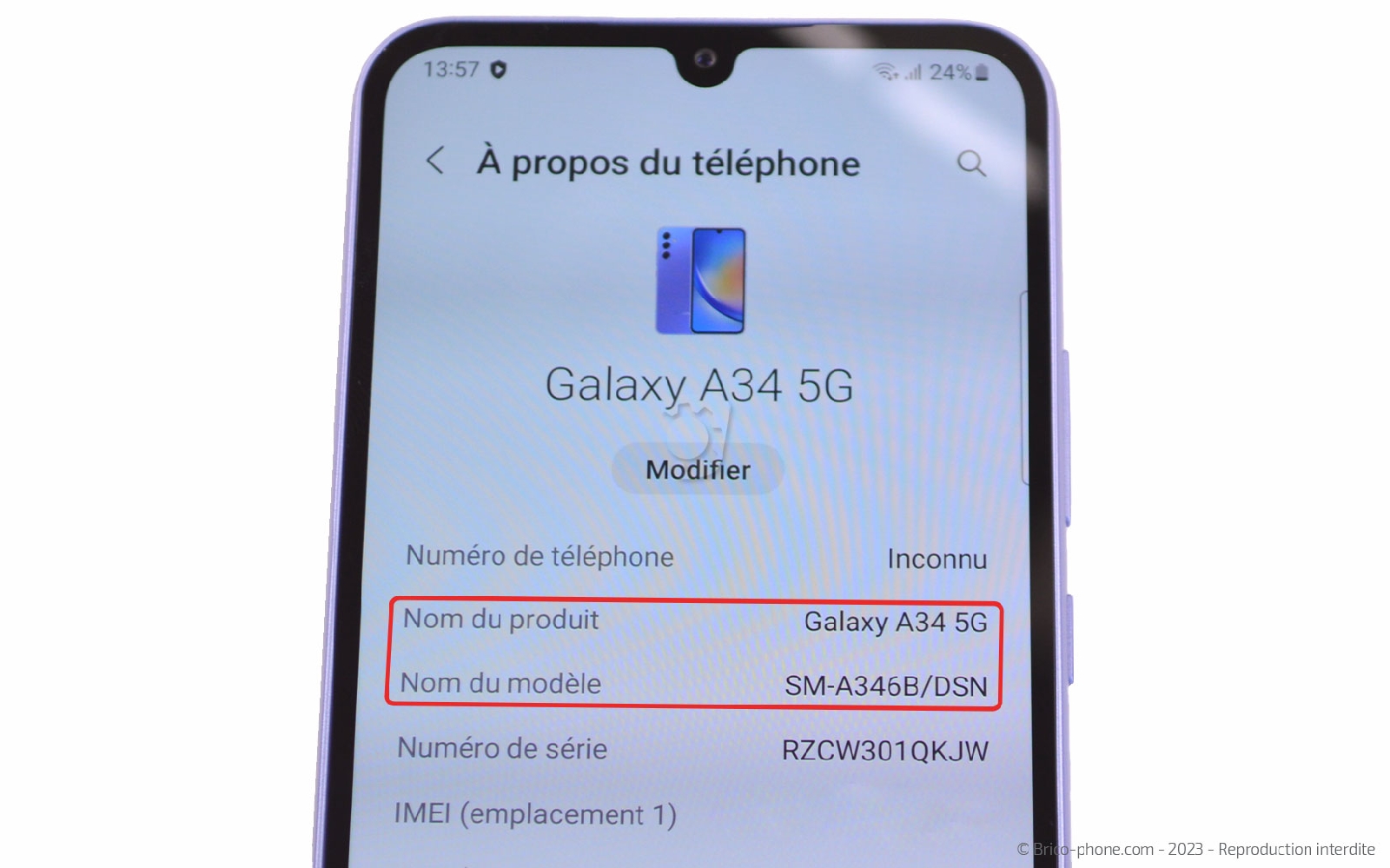

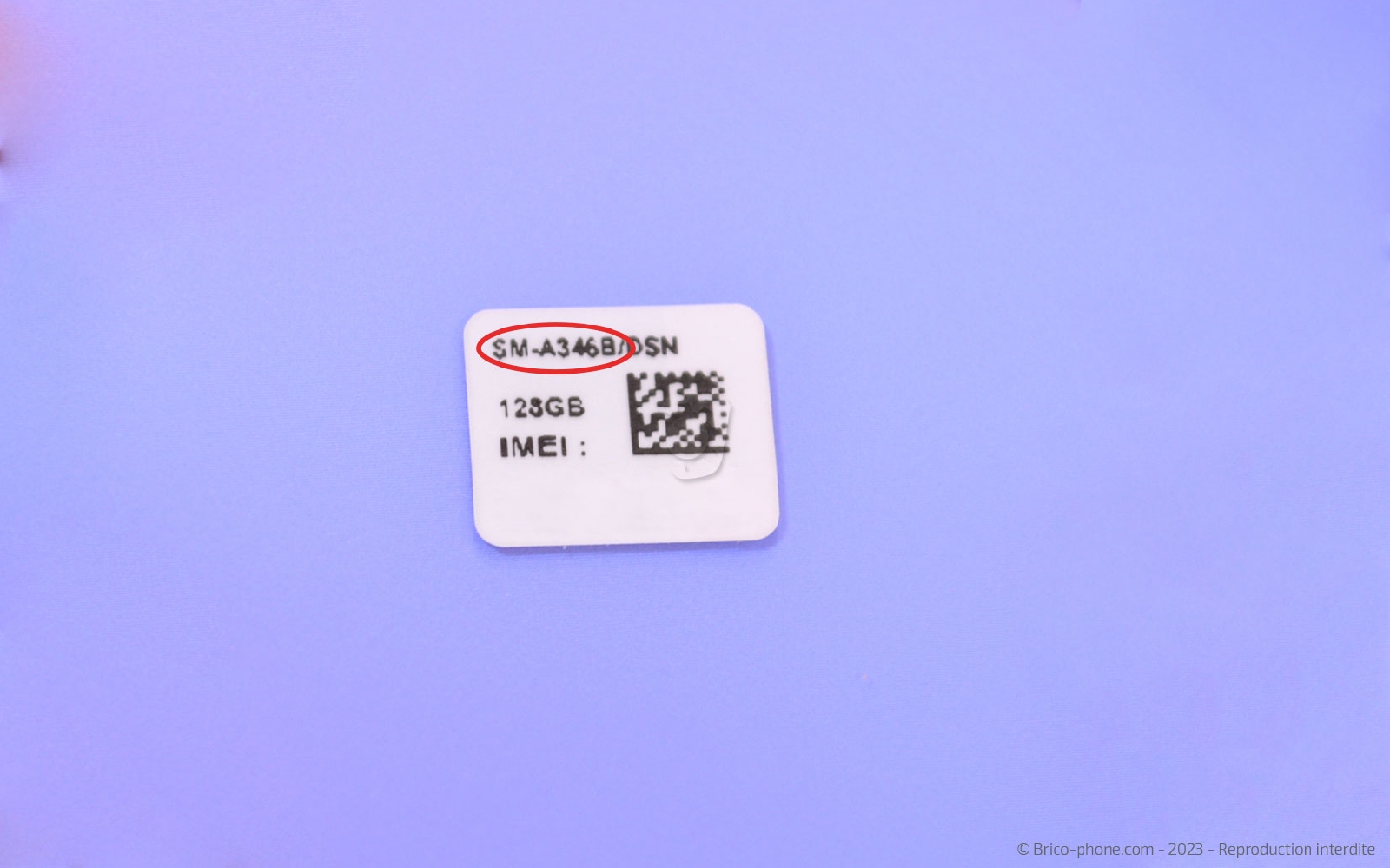

Pour ce faire, plusieurs possibilités s'offrent à vous. Vous pouvez accéder à la Rubrique "À Propos" de votre téléphone ou regarder la petite étiquette collée au dos de votre appareil. Vous y trouverez le nom du modèle ainsi que son numéro.
Il est également possible de composer le *#06# pour obtenir un numéro IMEI qui sera à recopier sur notre site internet. Brico-phone se charge de vous fournir les informations sur votre modèle ainsi que les pièces détachées compatibles.

Une fois votre commande reçue, préparez-vous dans un environnement calme et dégagé avec tous les outils nécessaires à portée de main.

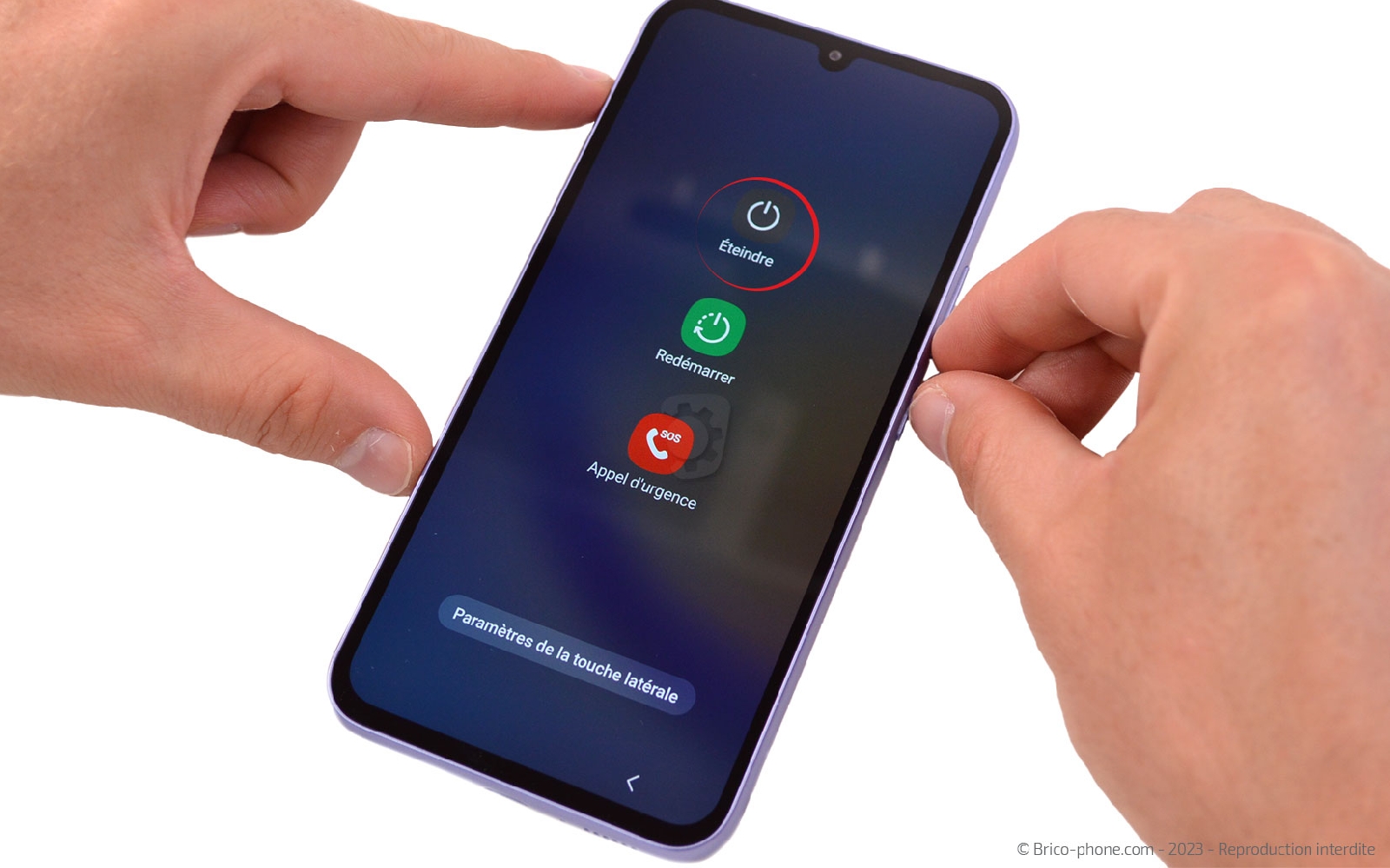

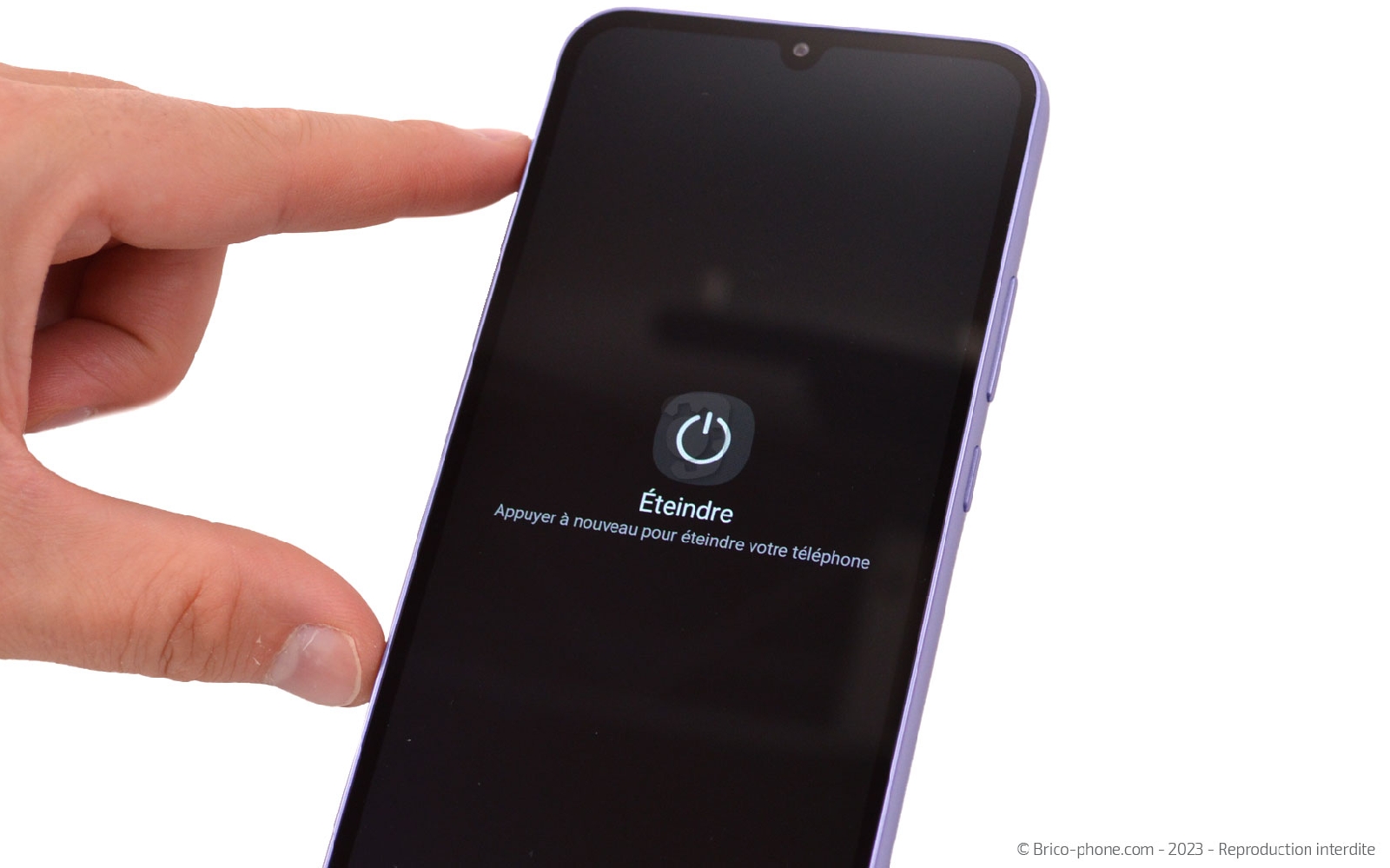

Ensuite, procédez à l'extinction de votre Samsung Galaxy A34 (5G) pour débuter.

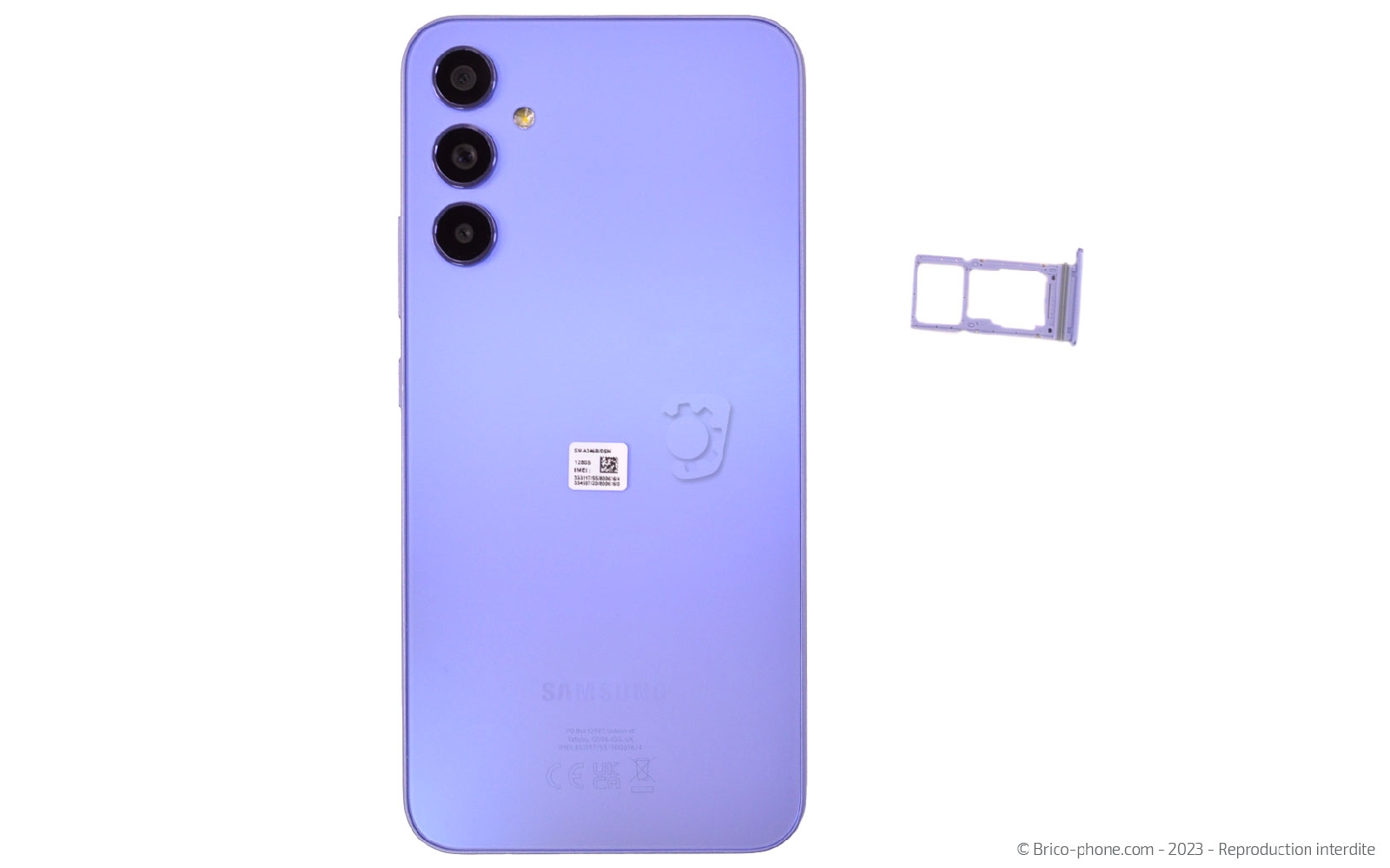

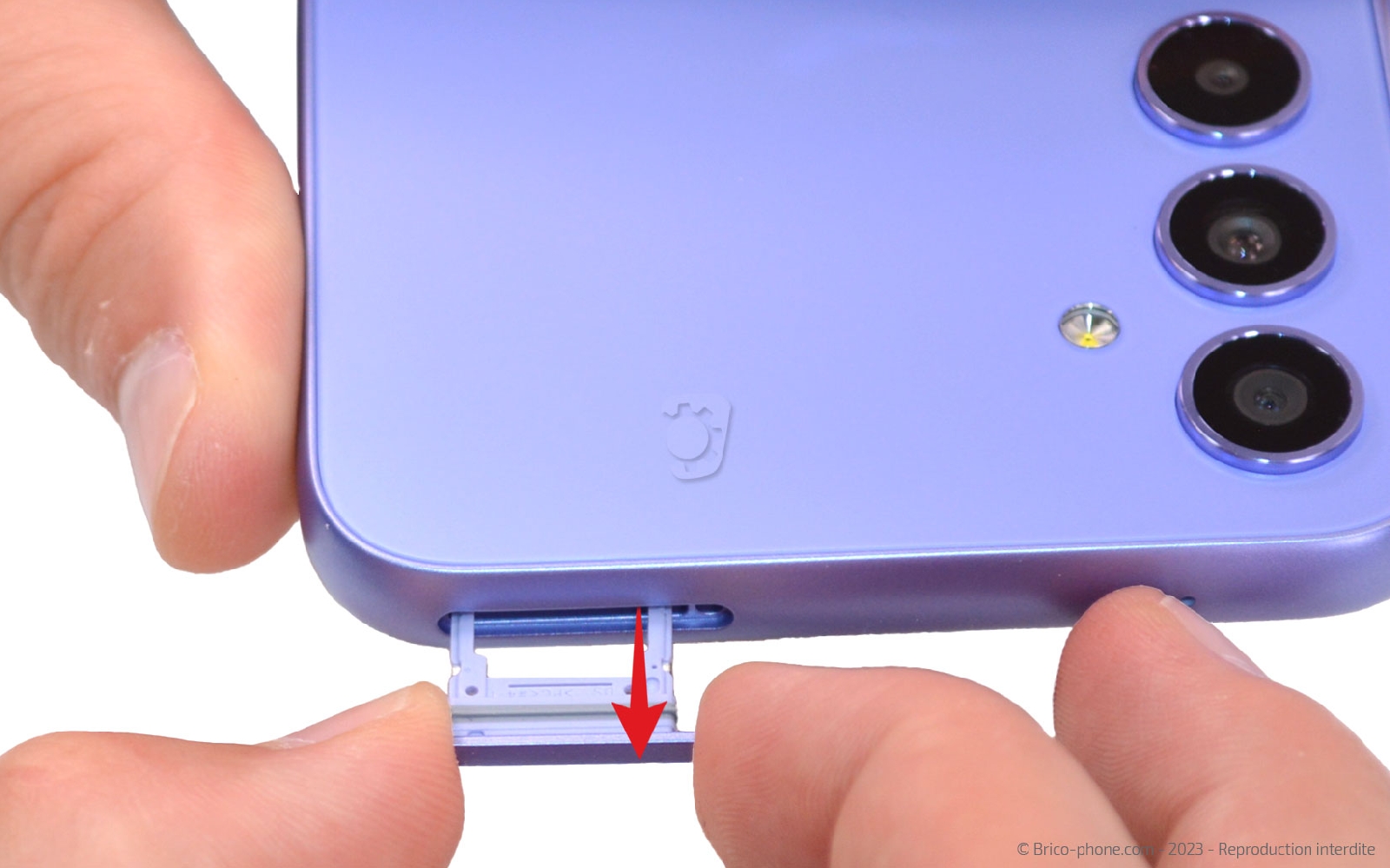

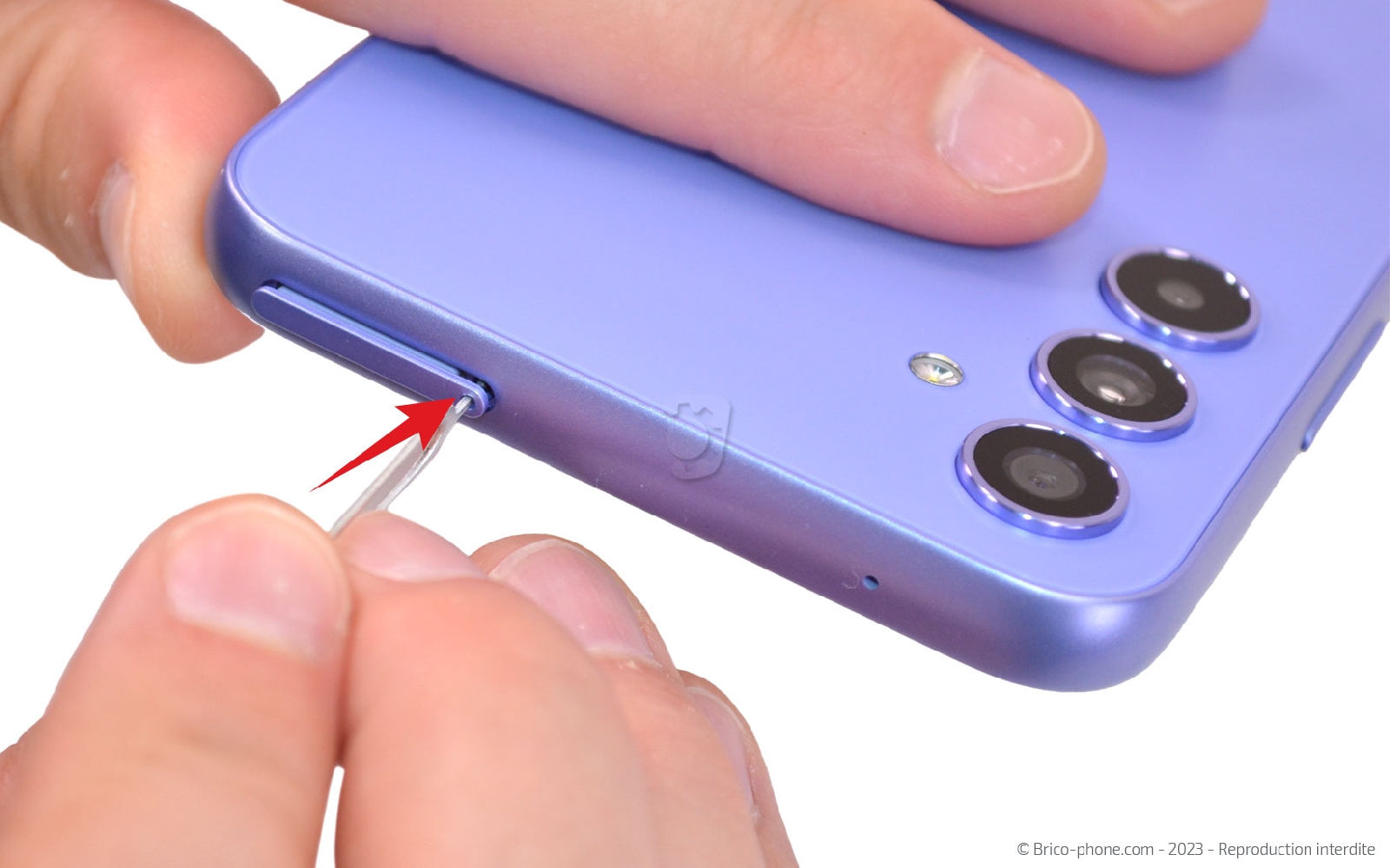

Etape 1 : Ejecter le tiroir SIM
Utilisez l'outil d'extraction pou récupérer la carte SIM et la carte SD de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

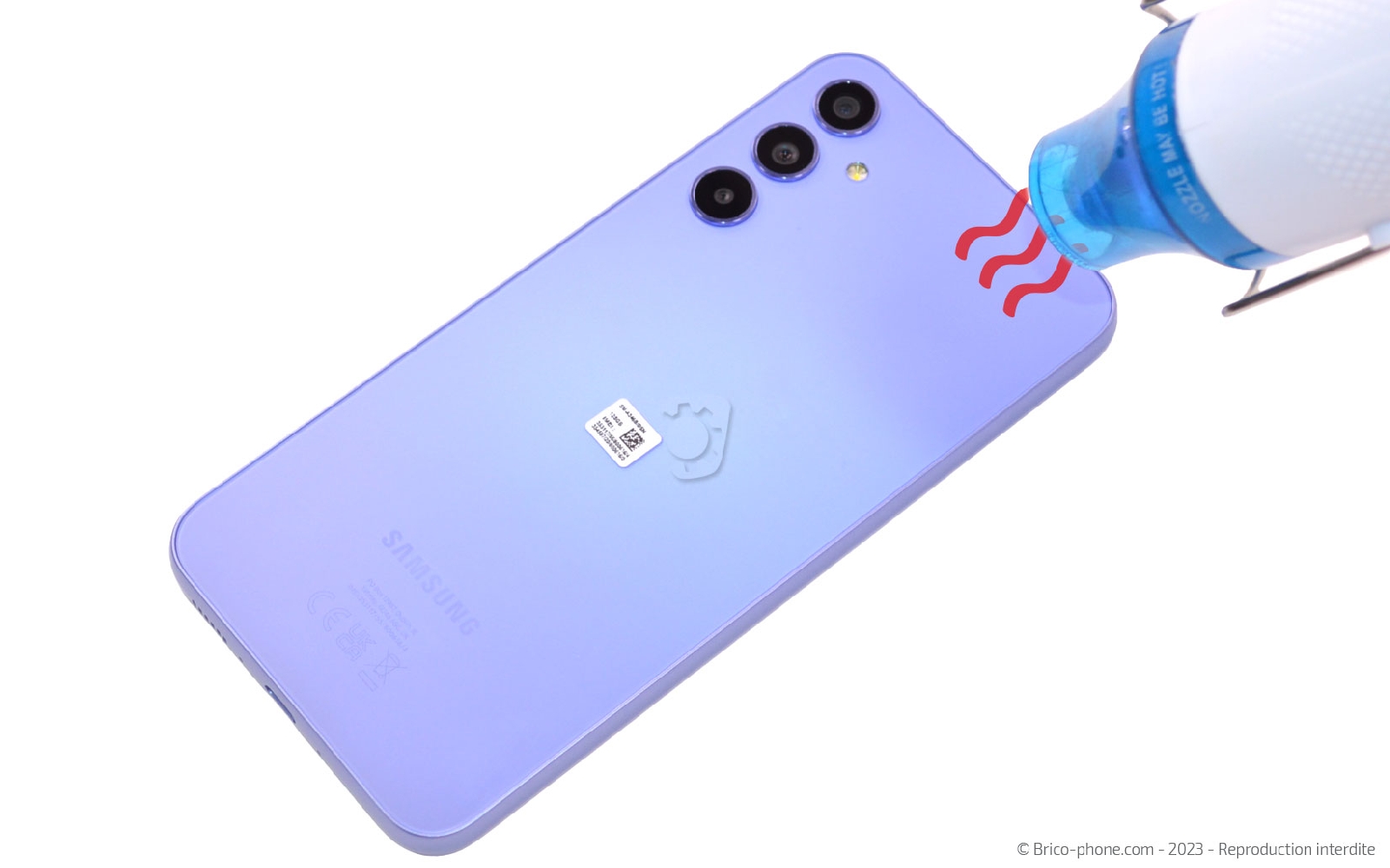

Etape 2 : Chauffer la vitre arrière
Pour ouvrir votre téléphone, il est nécessaire de chauffer la façade arrière. Pour cela, il y a deux options à votre disposition.

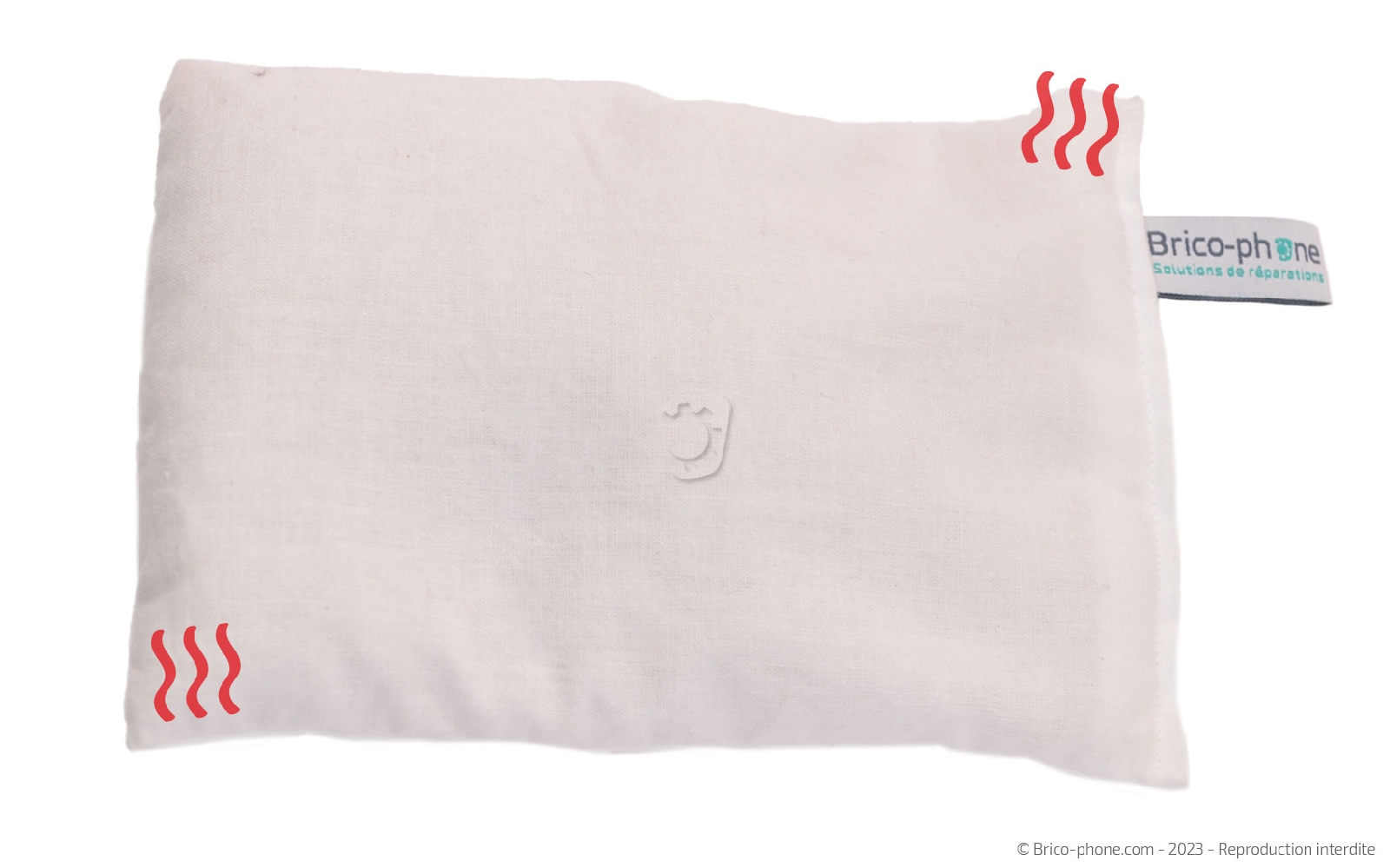

La première étant d'utiliser un coussin chauffant. Vous devez le passer au micro-ondes pendant 1 à 2 minutes, puis l'appliquer sur la vitre arrière pendant environ 30 à 40 secondes afin de ramollir l'adhésif.

La deuxième possibilité consiste à utiliser un sèche-cheveux ou un décapeur thermique. Chauffez tout autour du smartphone, en veillant à ne pas dépasser les 80 degrés pour ne pas endommager l'appareil.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

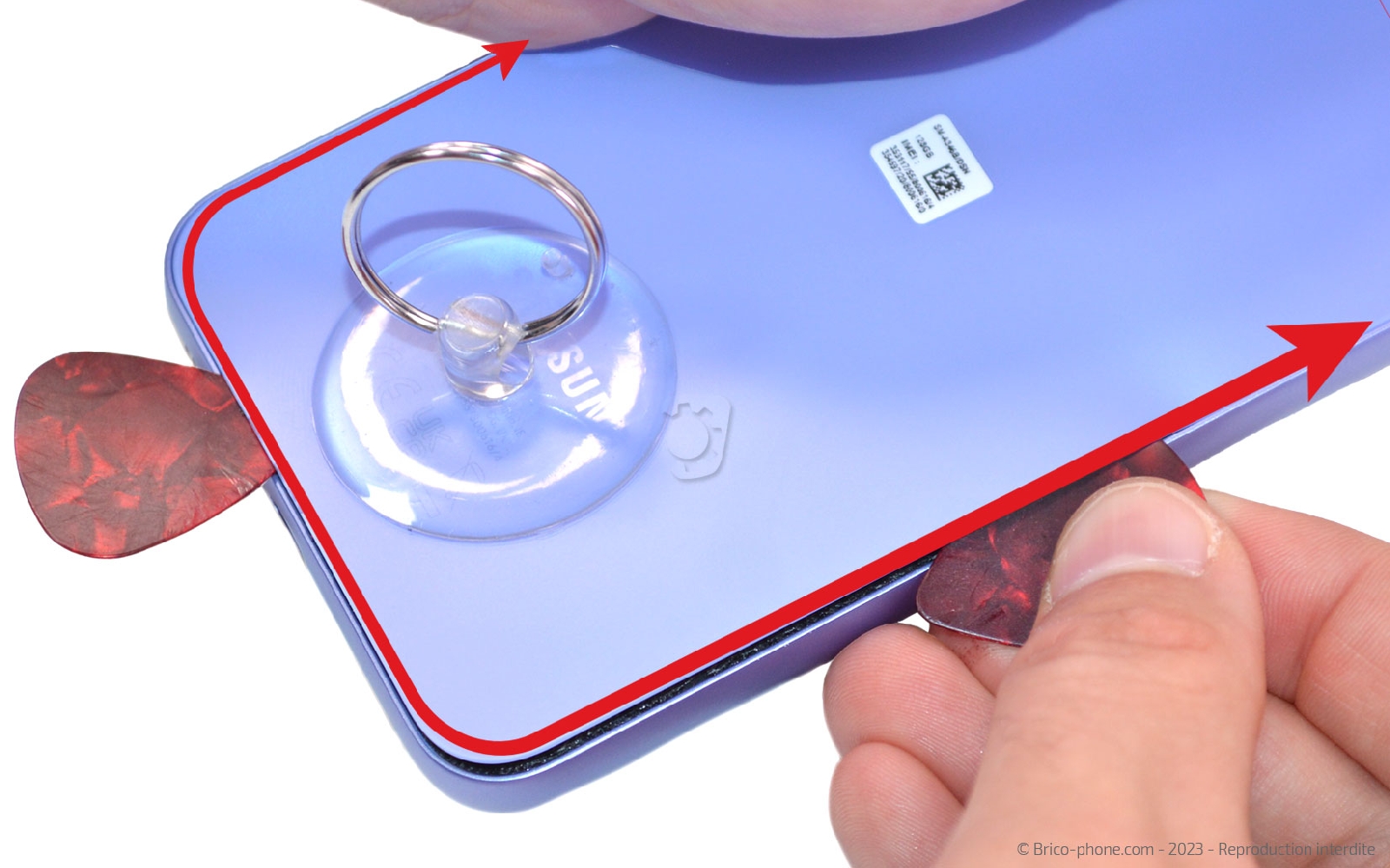

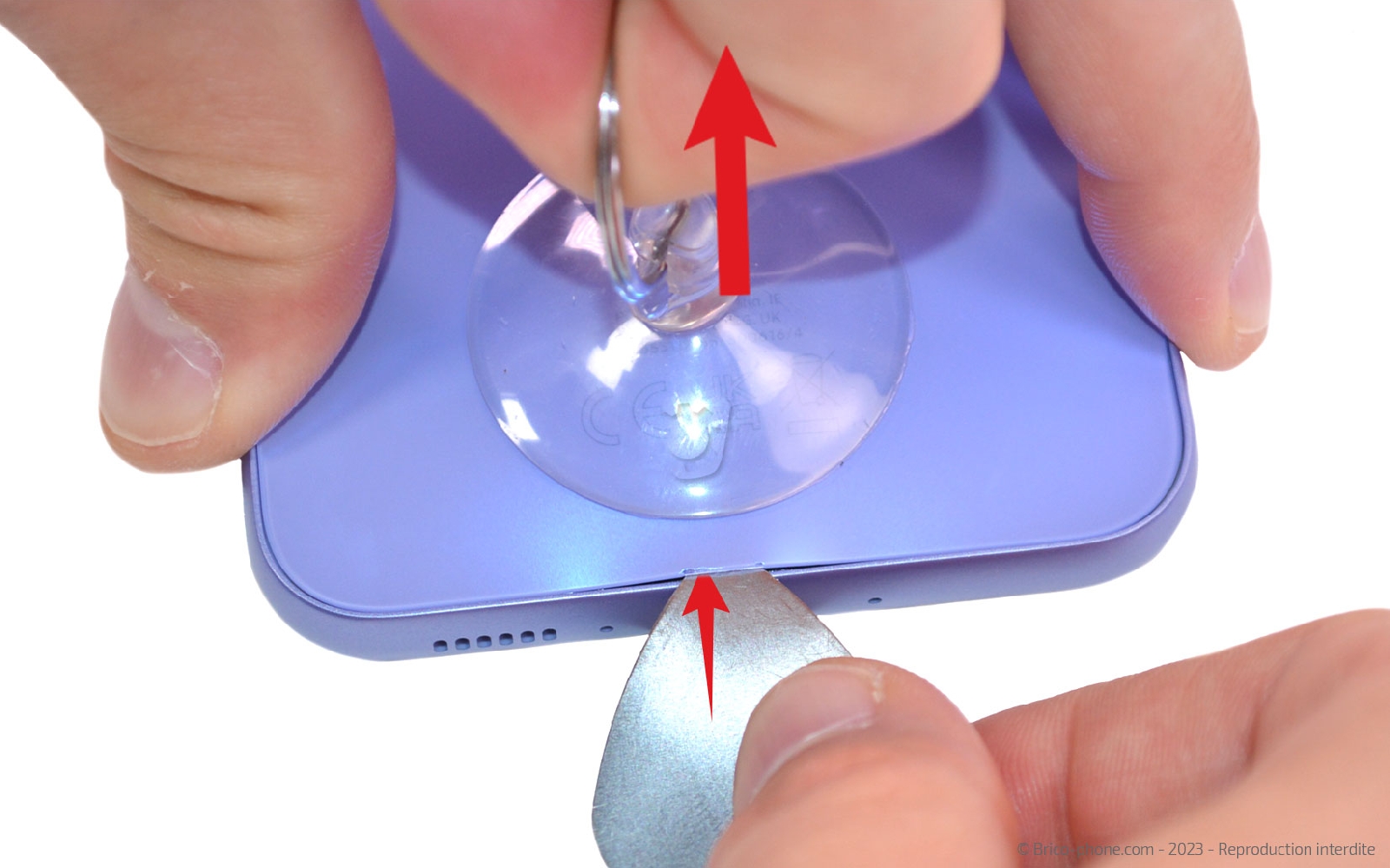

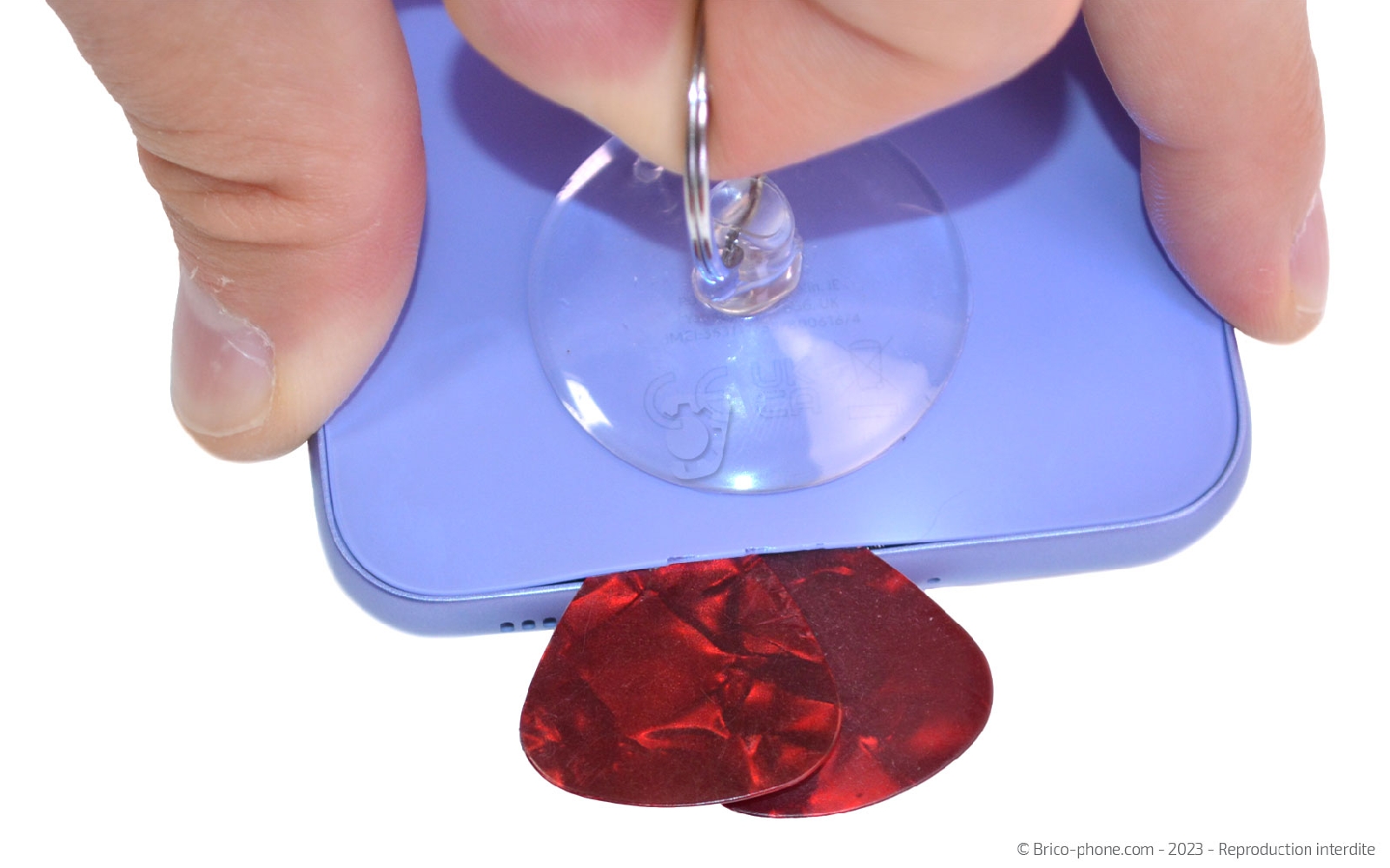

Etape 3 : Décoller la vitre arrière
Afin de pouvoir détacher la vitre arrière, il est essentiel de créer un point d'insertion. Pour ce faire, utilisez une ventouse que vous placerez sur la partie inférieure du téléphone.
Tirez fermement sur l'anneau tout en insérant un médiator en métal troué pour créer une ouverture.

Une fois l'ouverture créée, remplacez le médiator métallique par ses homologies en plastique. Ils n'abimeront pas la peinture de la vitre arrière.

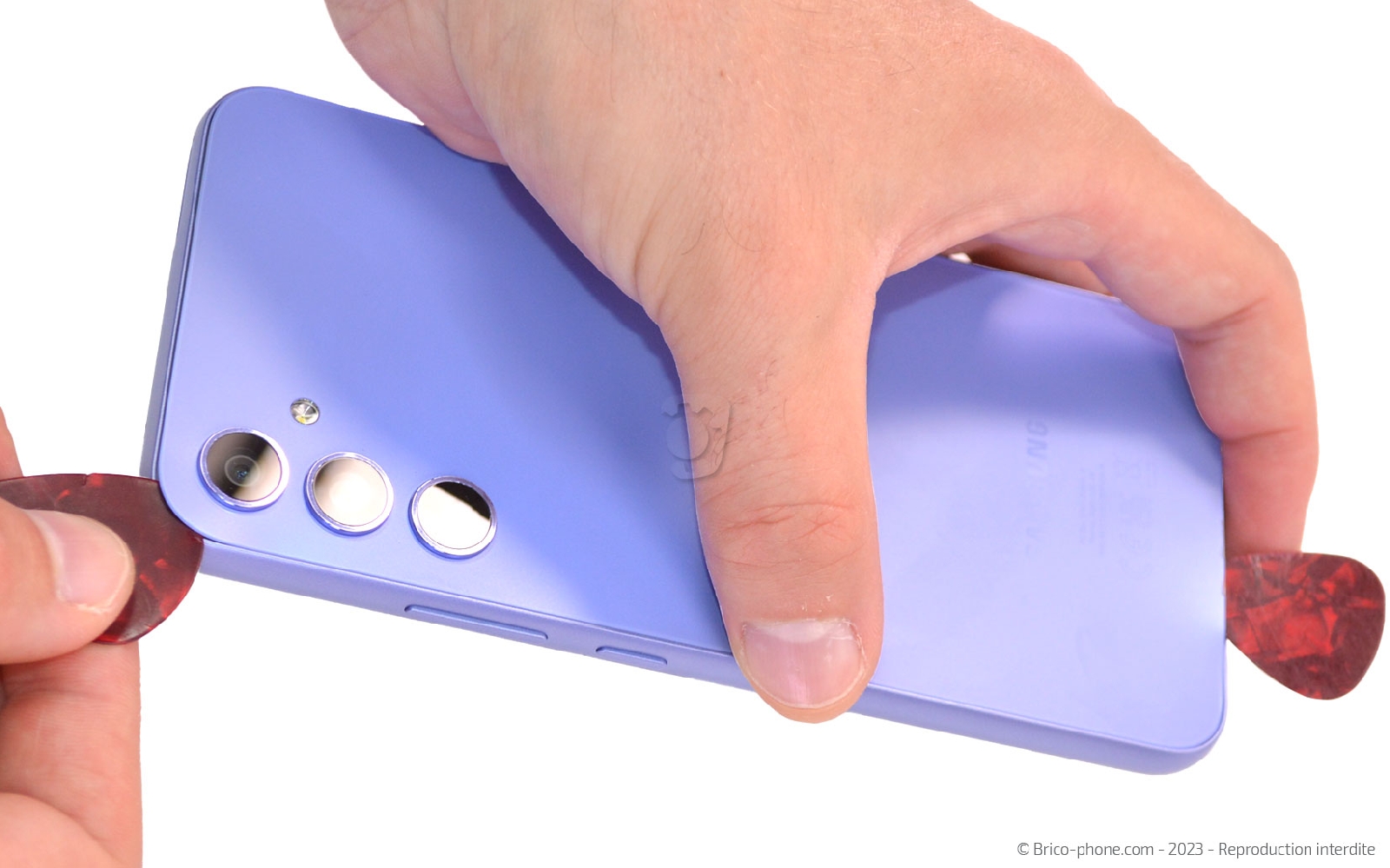

Ensuite, faites glisser les outils sur toute la longueur de la face arrière.
Outils du kit utilisés
Outils du kit utilisés

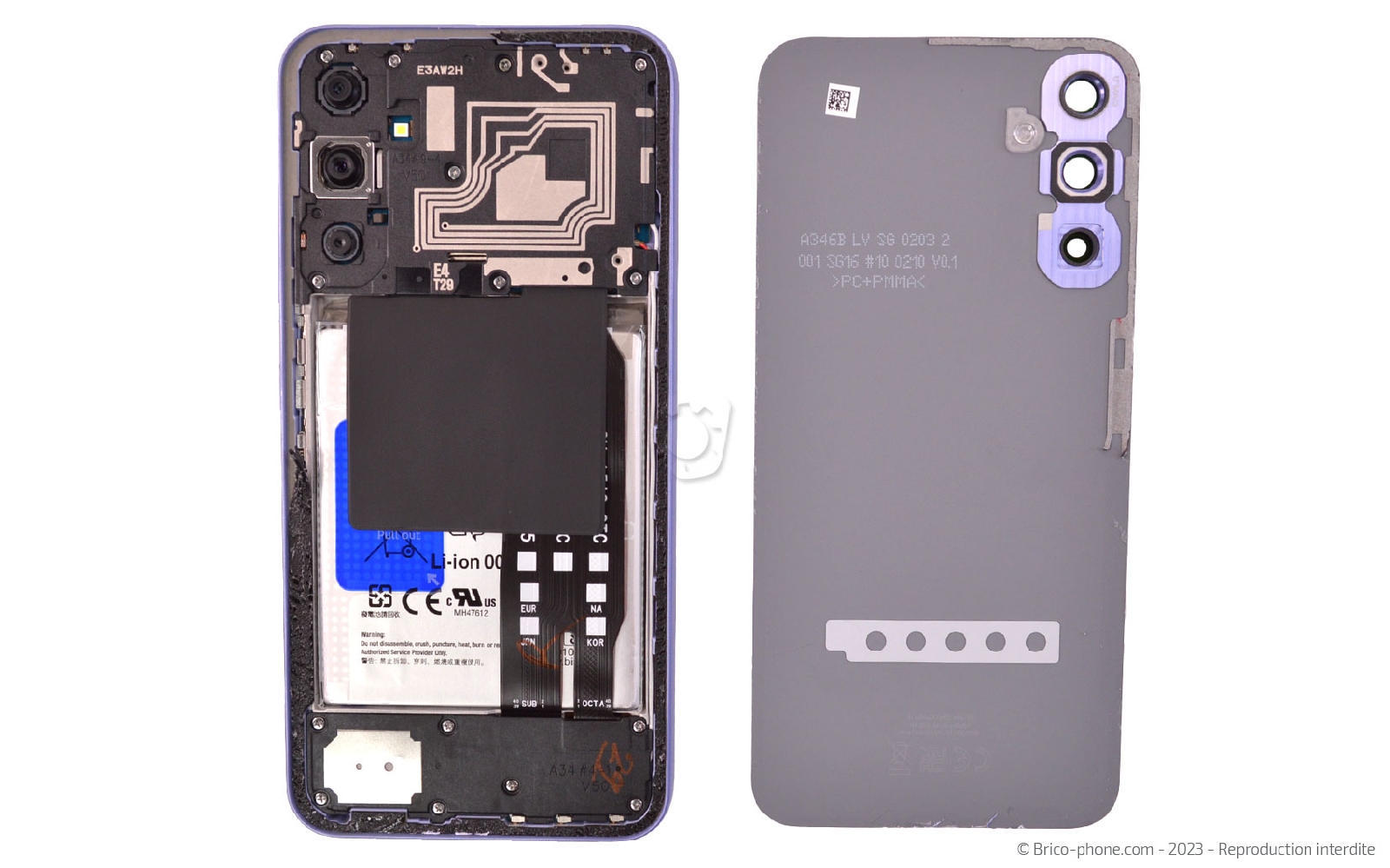

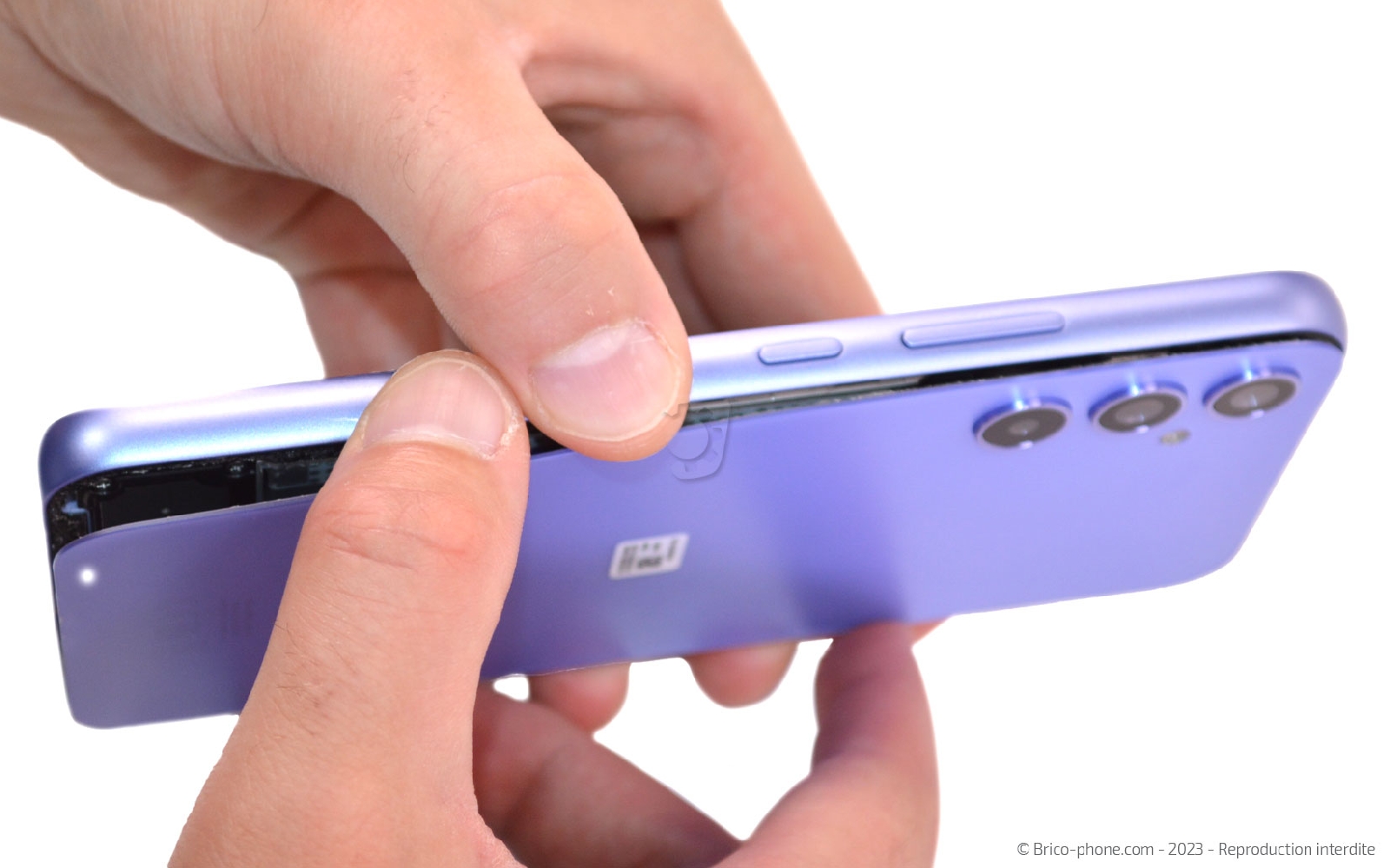

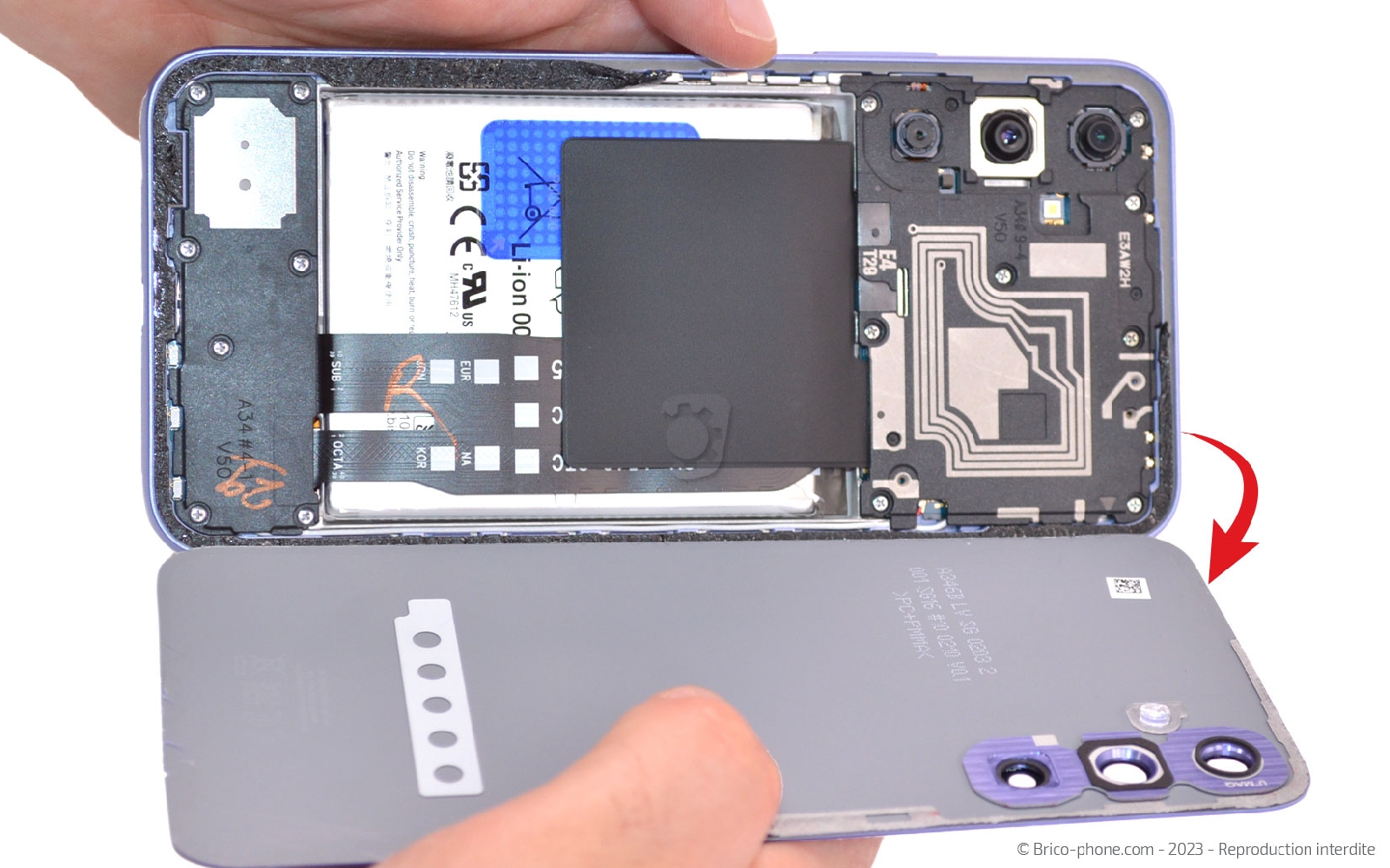

Etape 4 : Ouvrir le téléphone
Faites basculer la vitre arrière sur le coté pour la détacher du bloc écran.

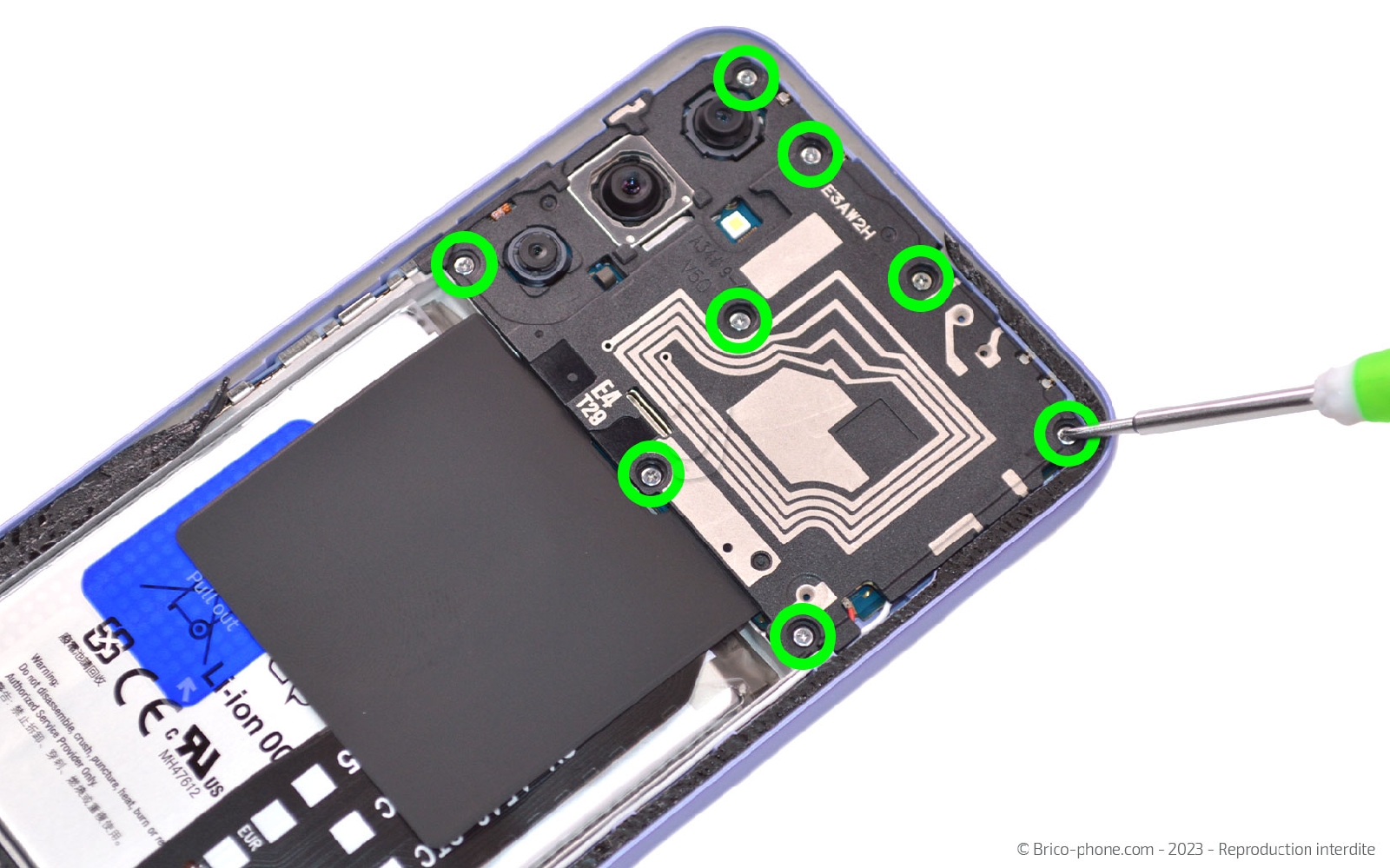

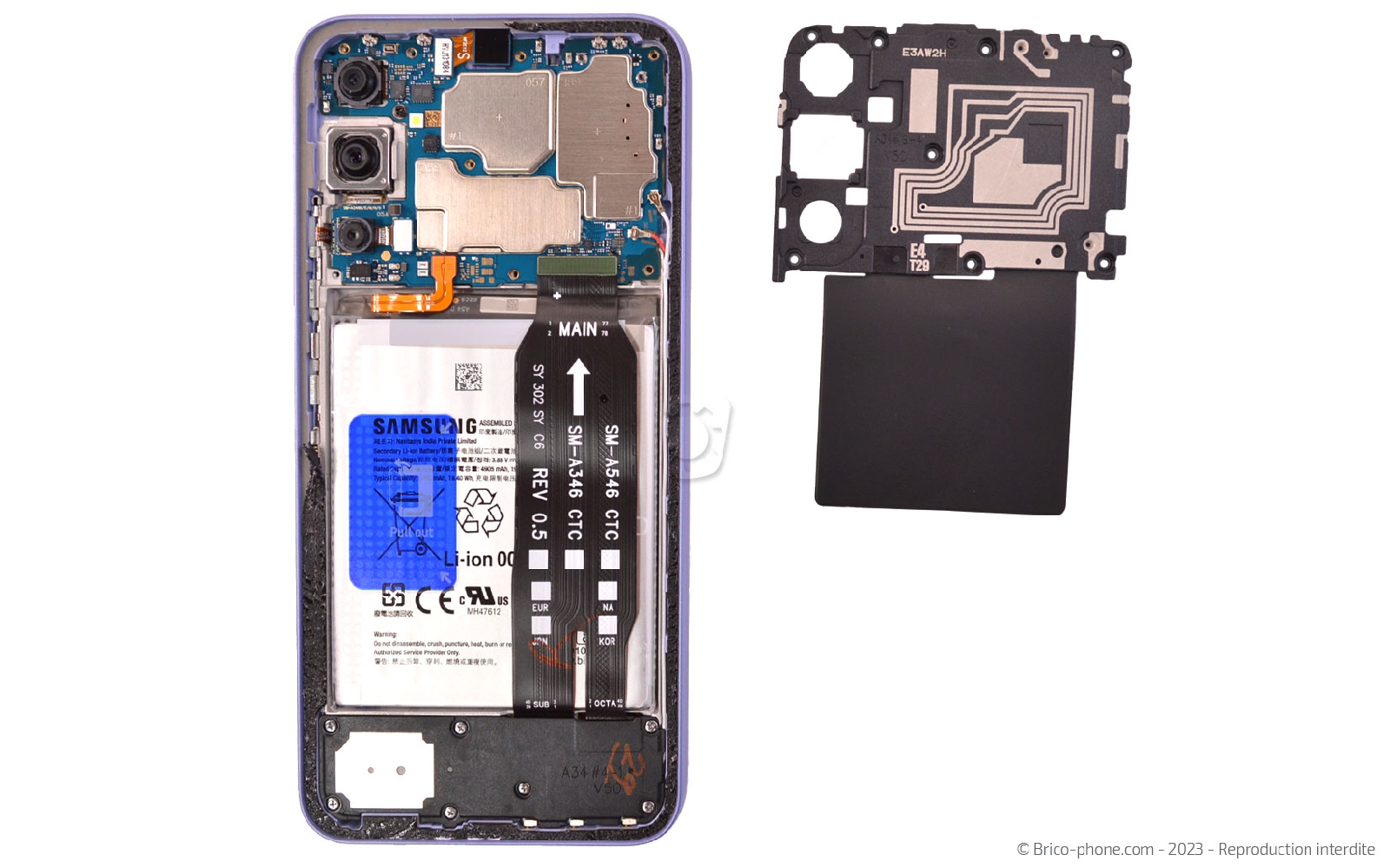

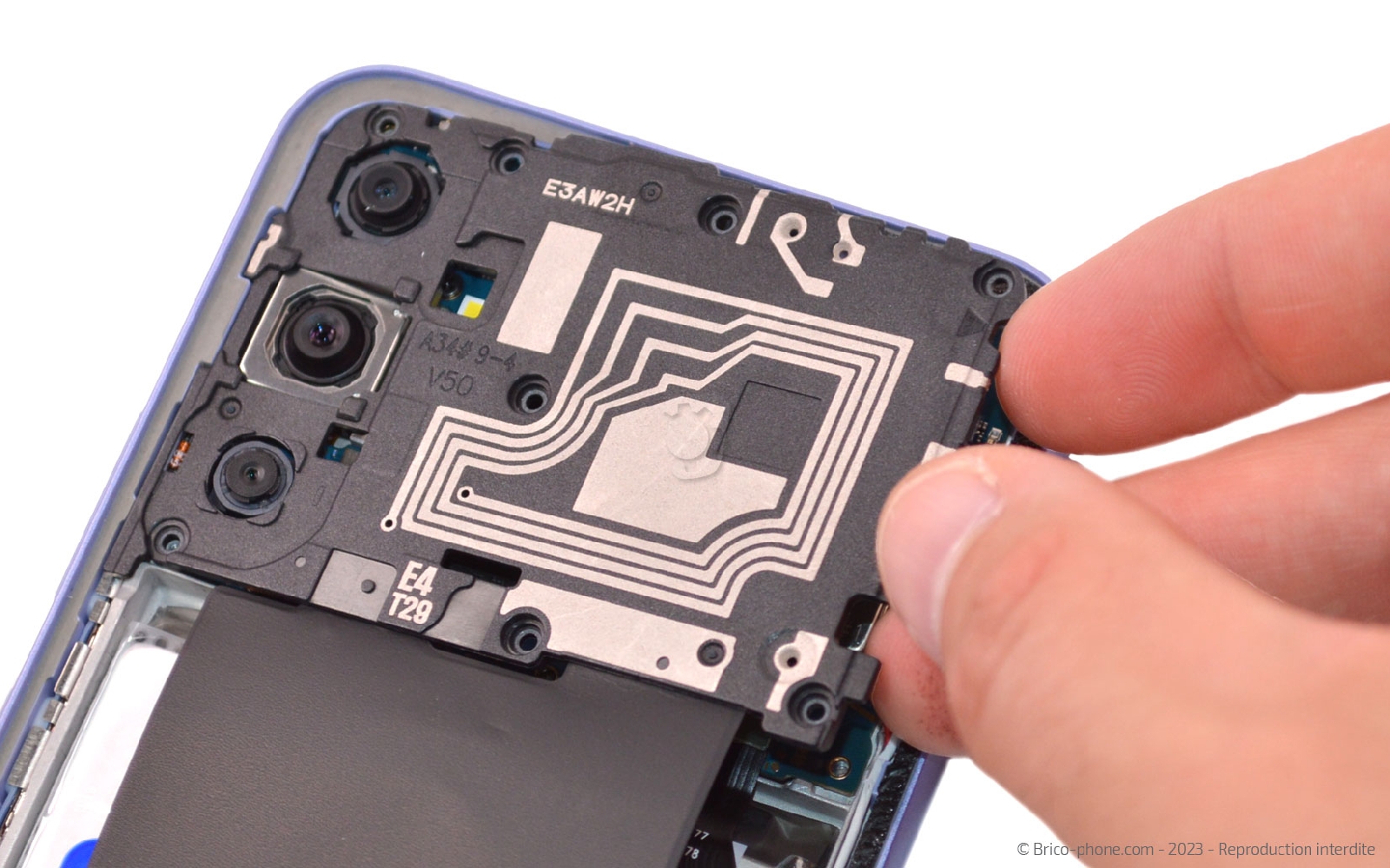

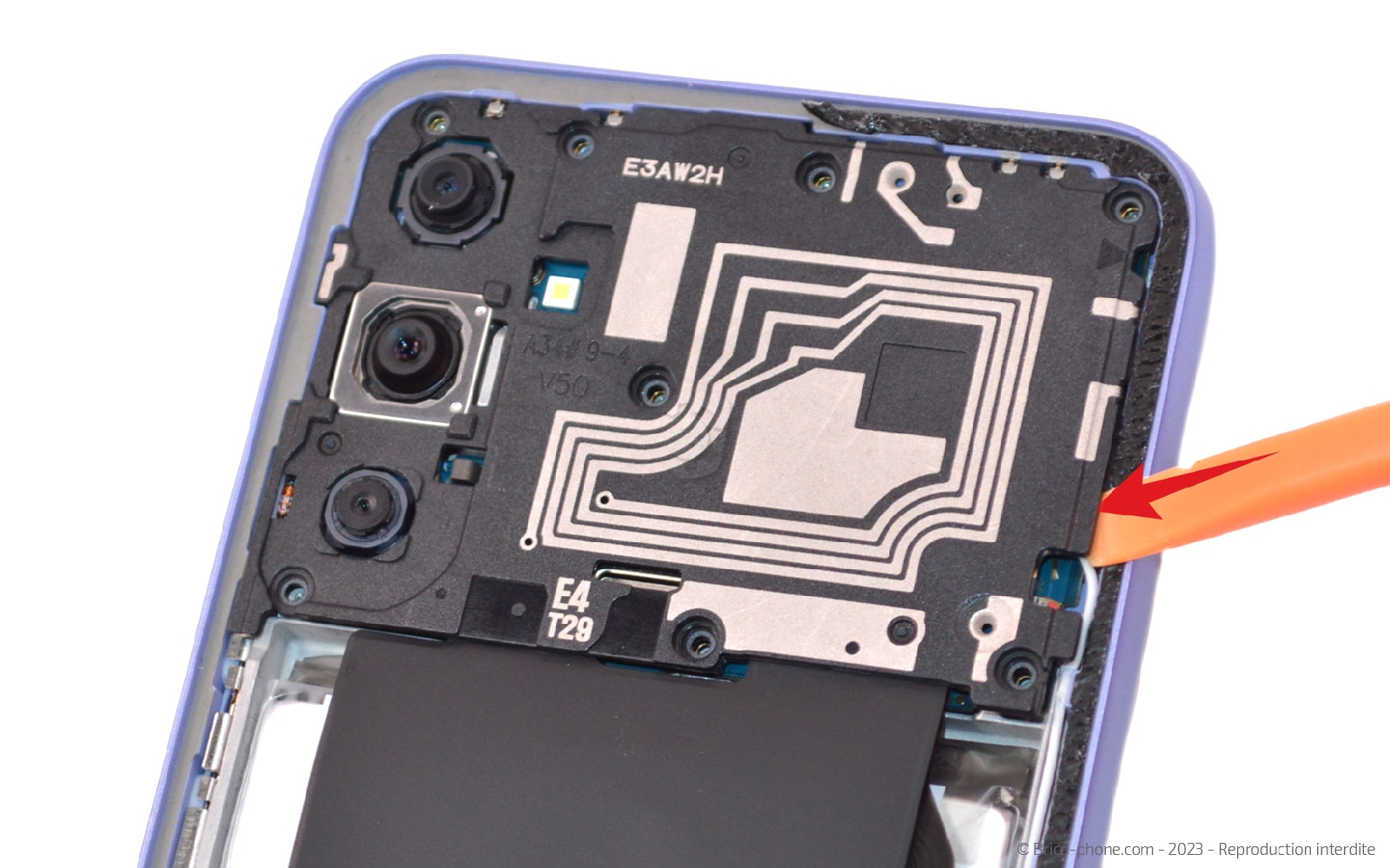

Etape 5 : Ôter la plaquette NFC
Saisissez le tournevis cruciforme pour retirer les 8 vis du support.

Ensuite, insérez le levier sur le coté droit de la plaquette pour la déclipser et pouvoir la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

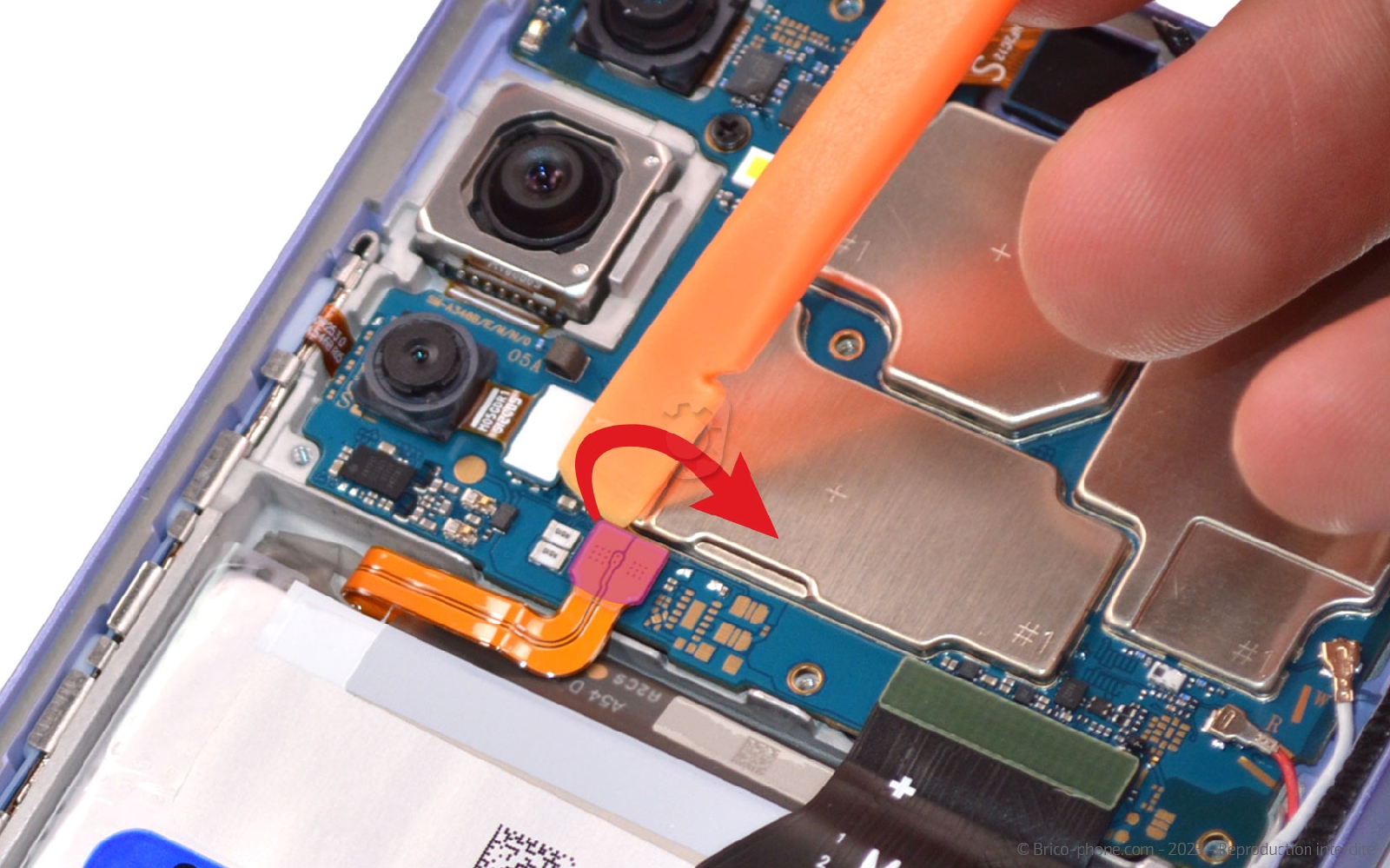

Etape 6 : Déconnecter la batterie
Passez le levier sous la nappe pour la déconnecter de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

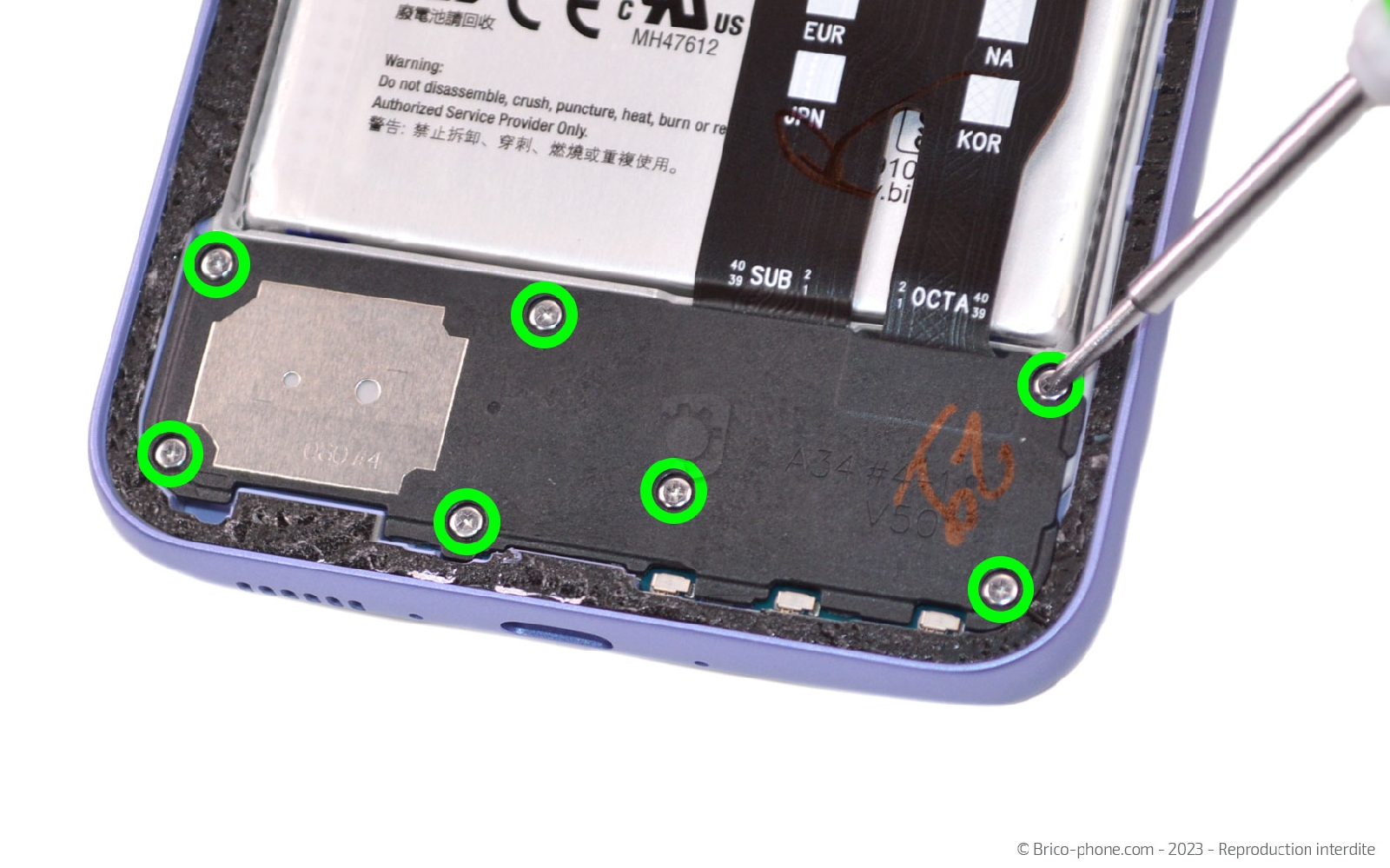

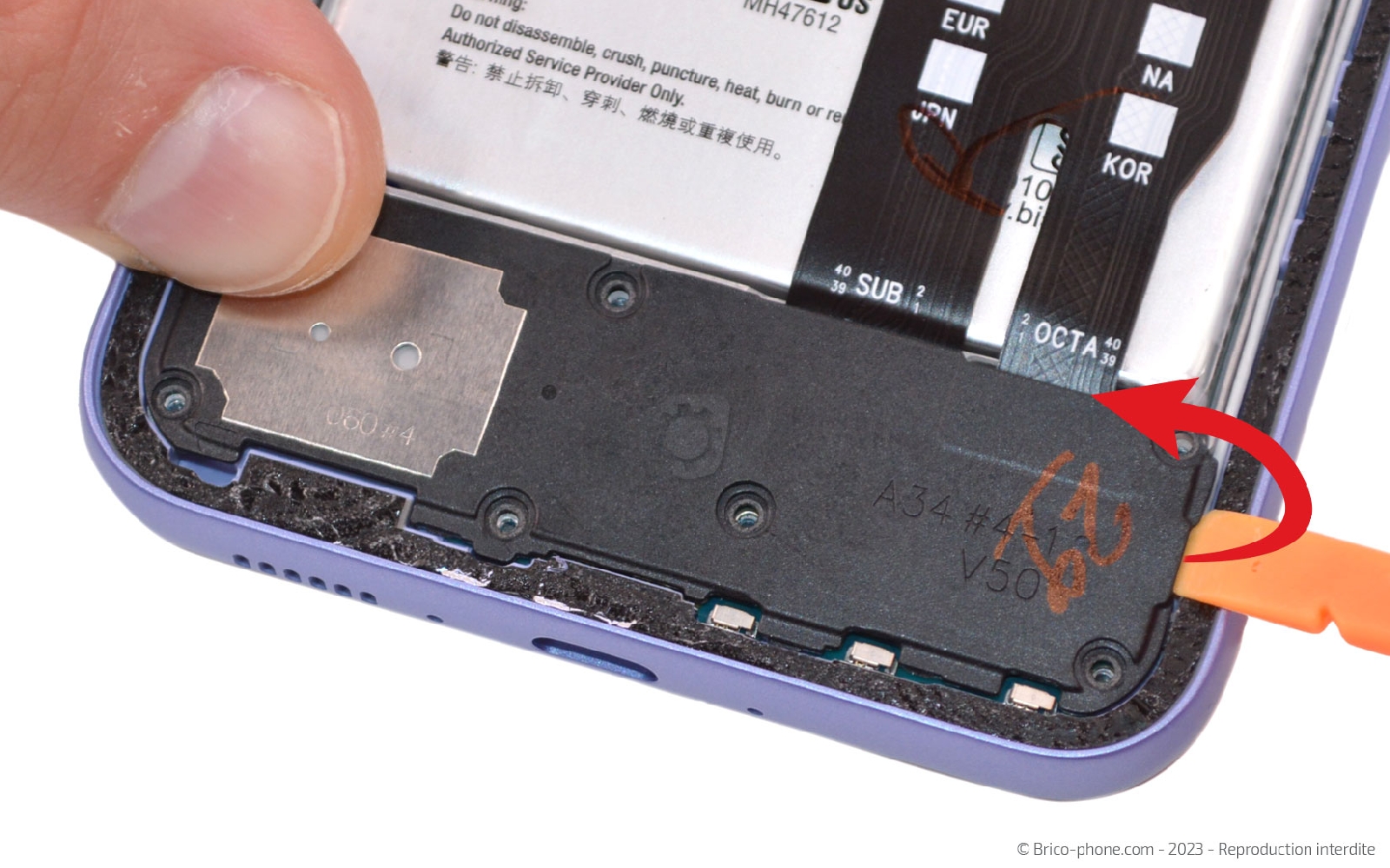

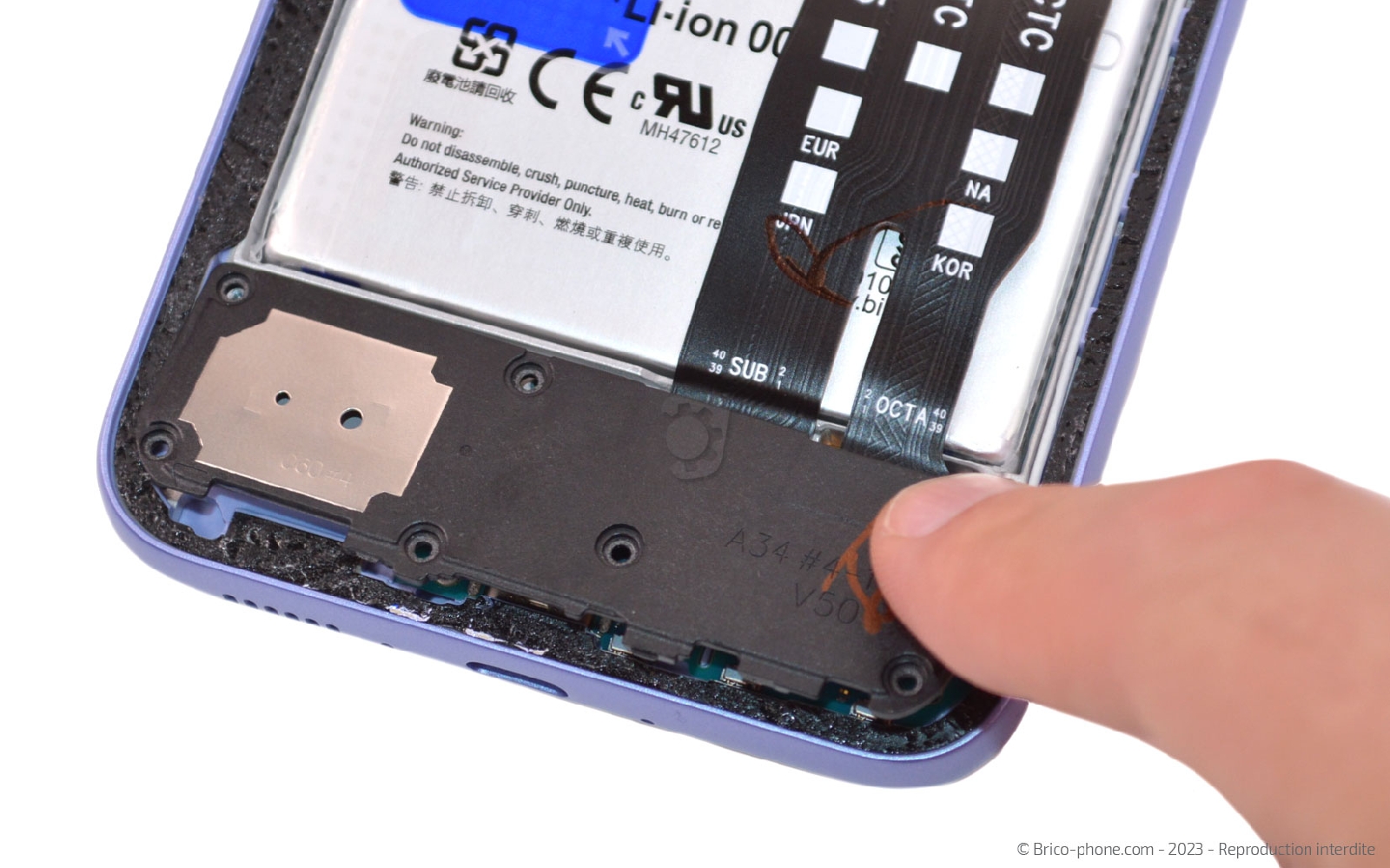

Etape 7 : Sortir la plaquette de protection du connecteur de charge
Ôtez les 7 vis avec le tournevis cruciforme avant d'introduire le levier sous le support pour le déclipser.

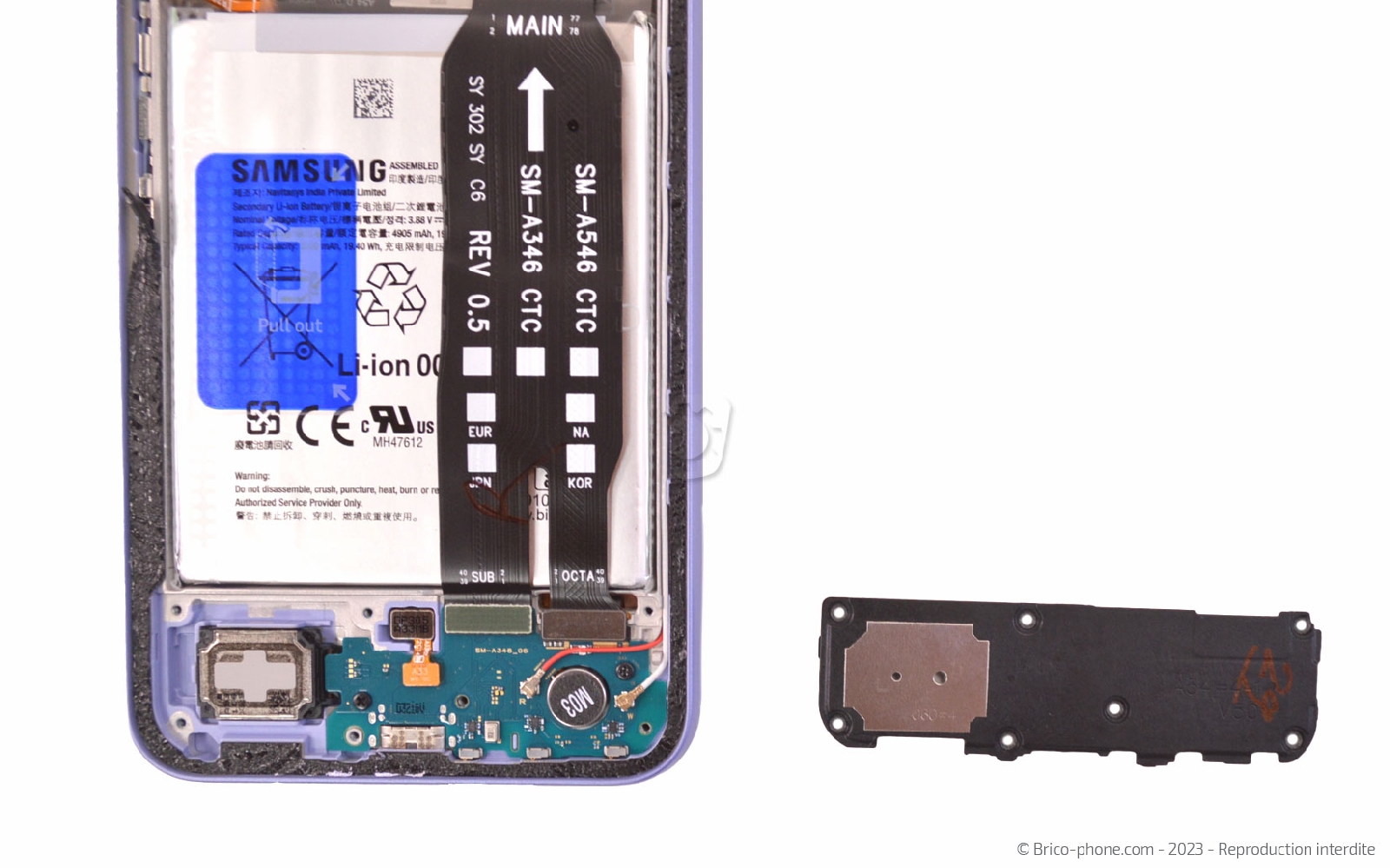

Sortez ensuite la plaquette de protection du dock.
Outils du kit utilisés
Outils du kit utilisés

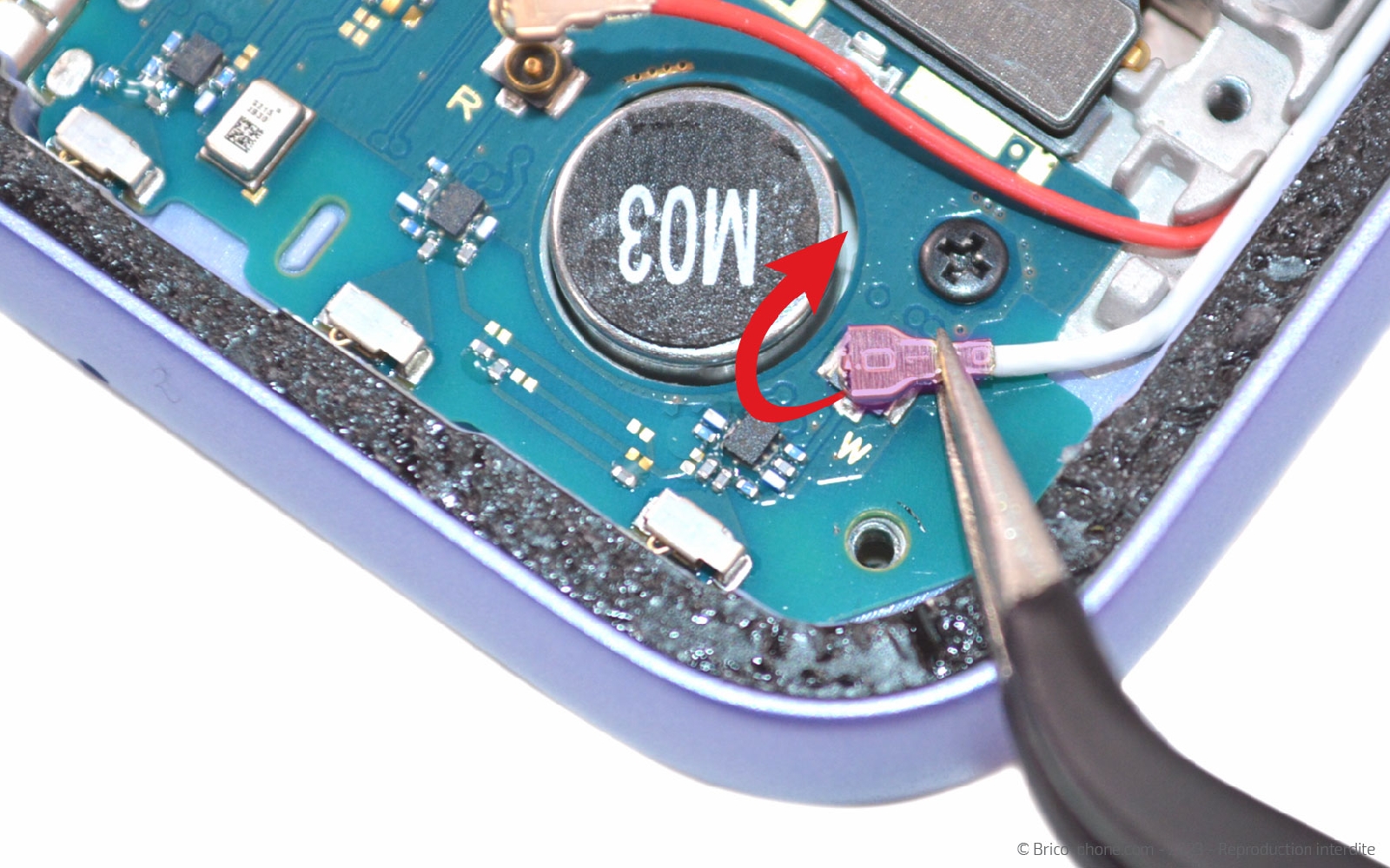

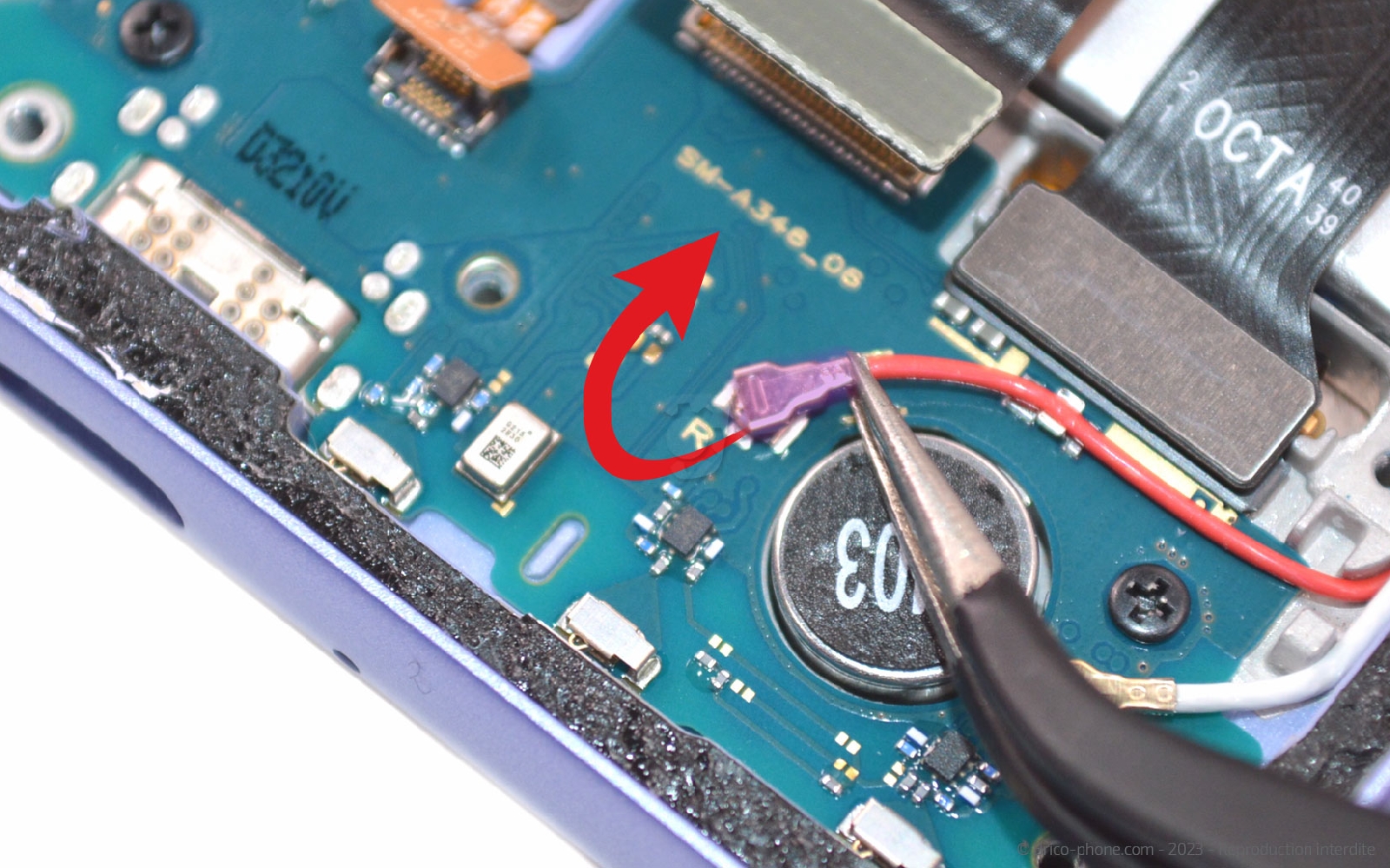

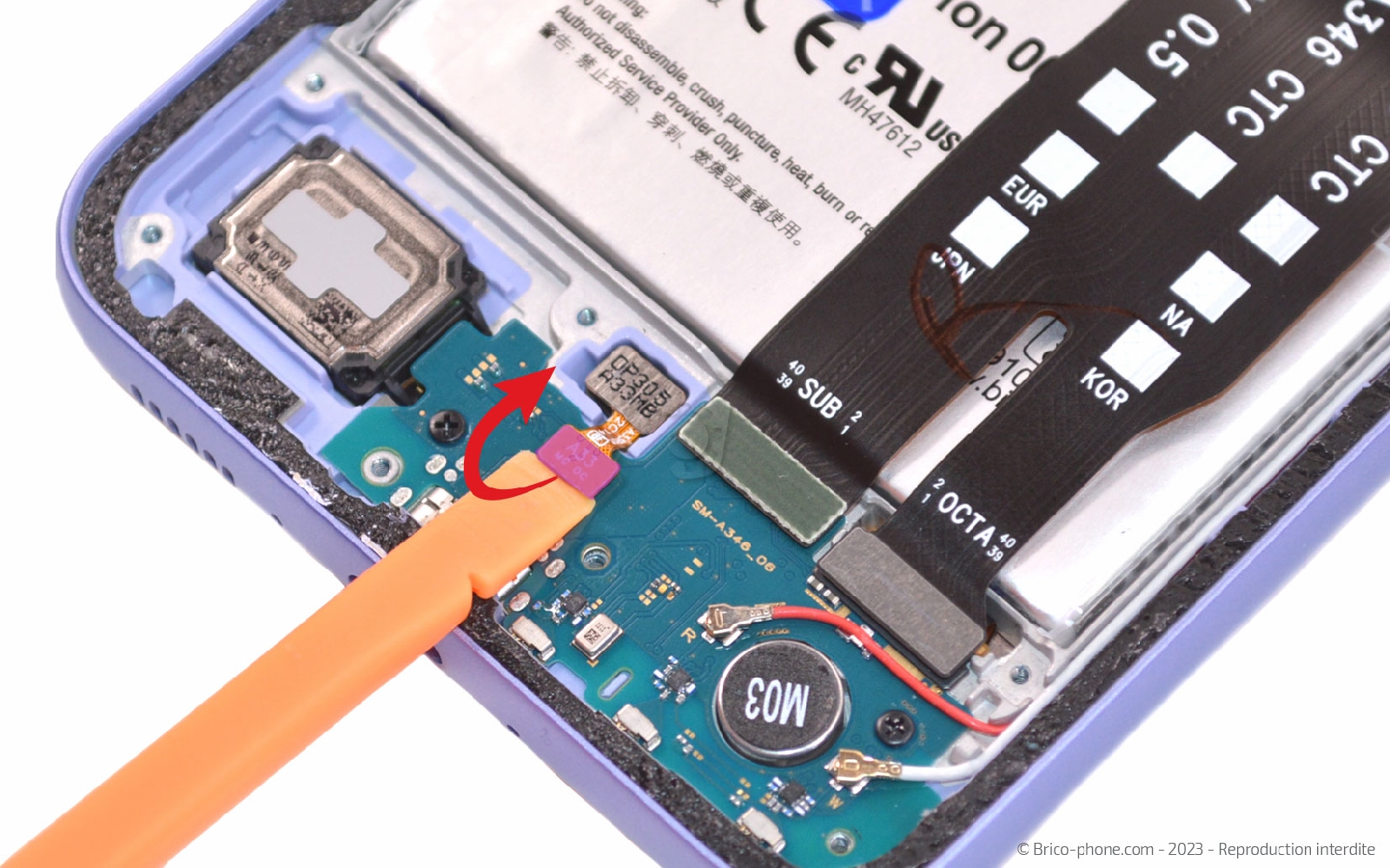

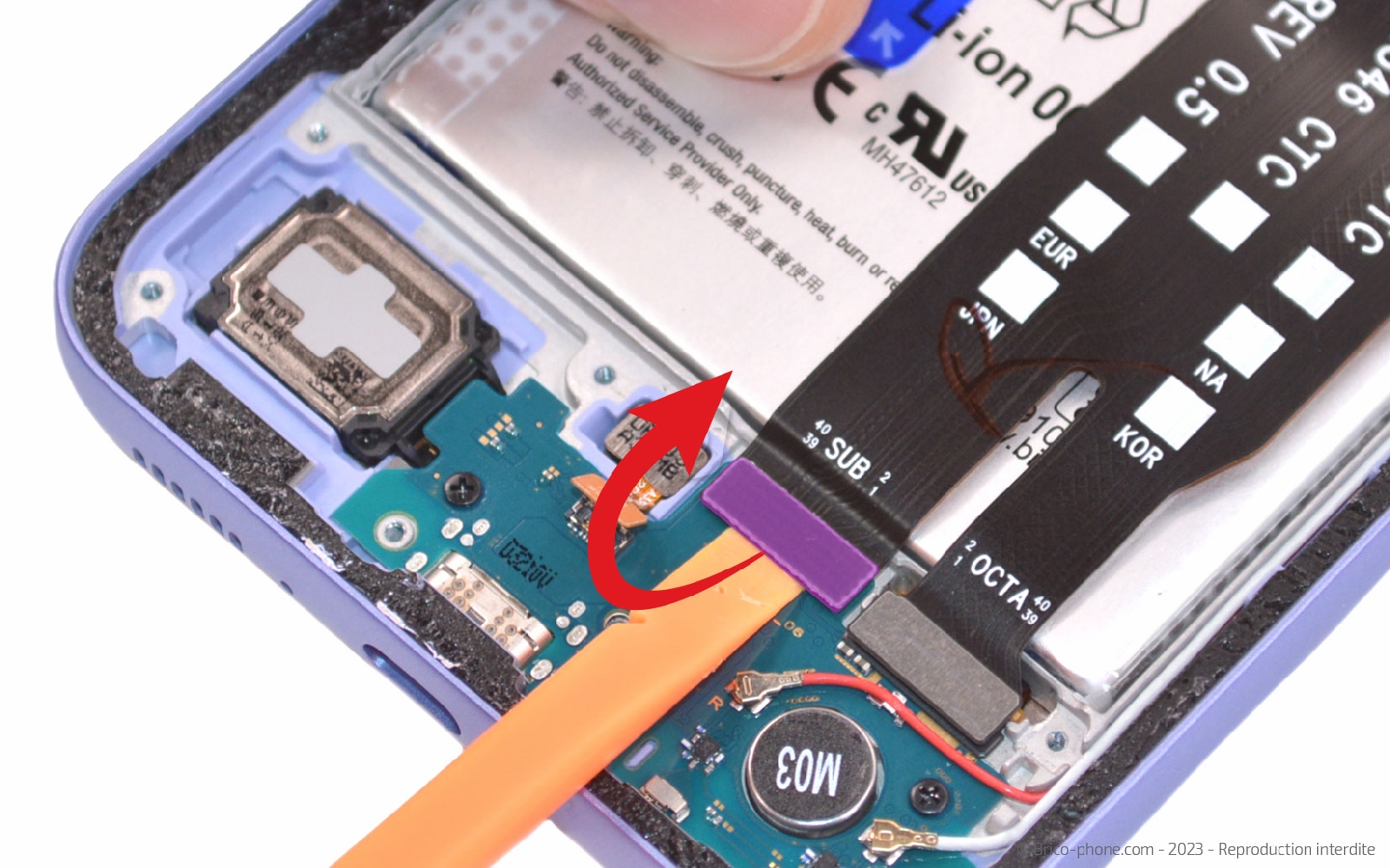

Etape 8 : Libérer les câbles coaxiaux
A l'aide du spudger, débranchez la nappe du lecteur d'empreintes et celle à sa droite.

Ensuite, débranchez les câbles coaxiaux avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

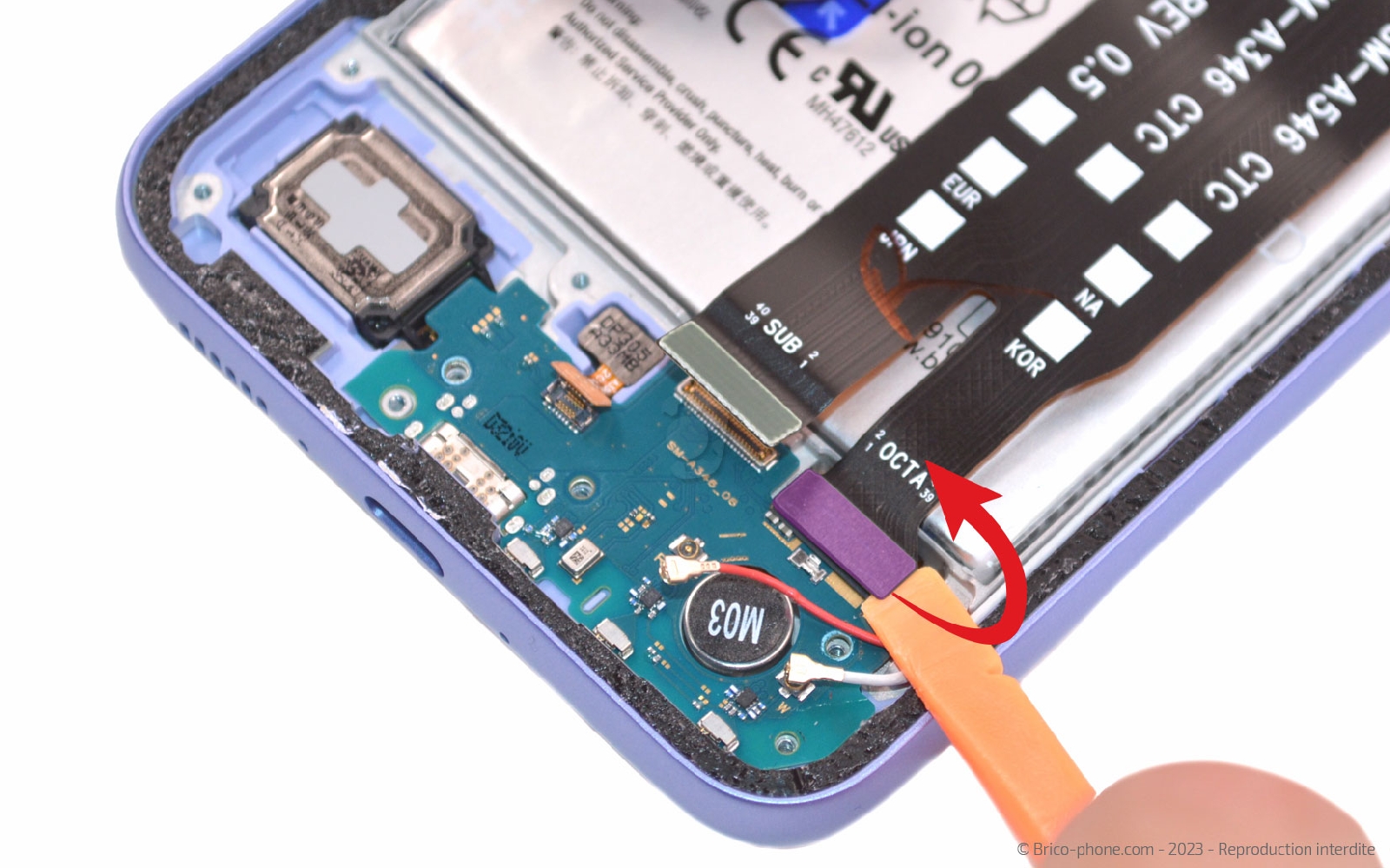

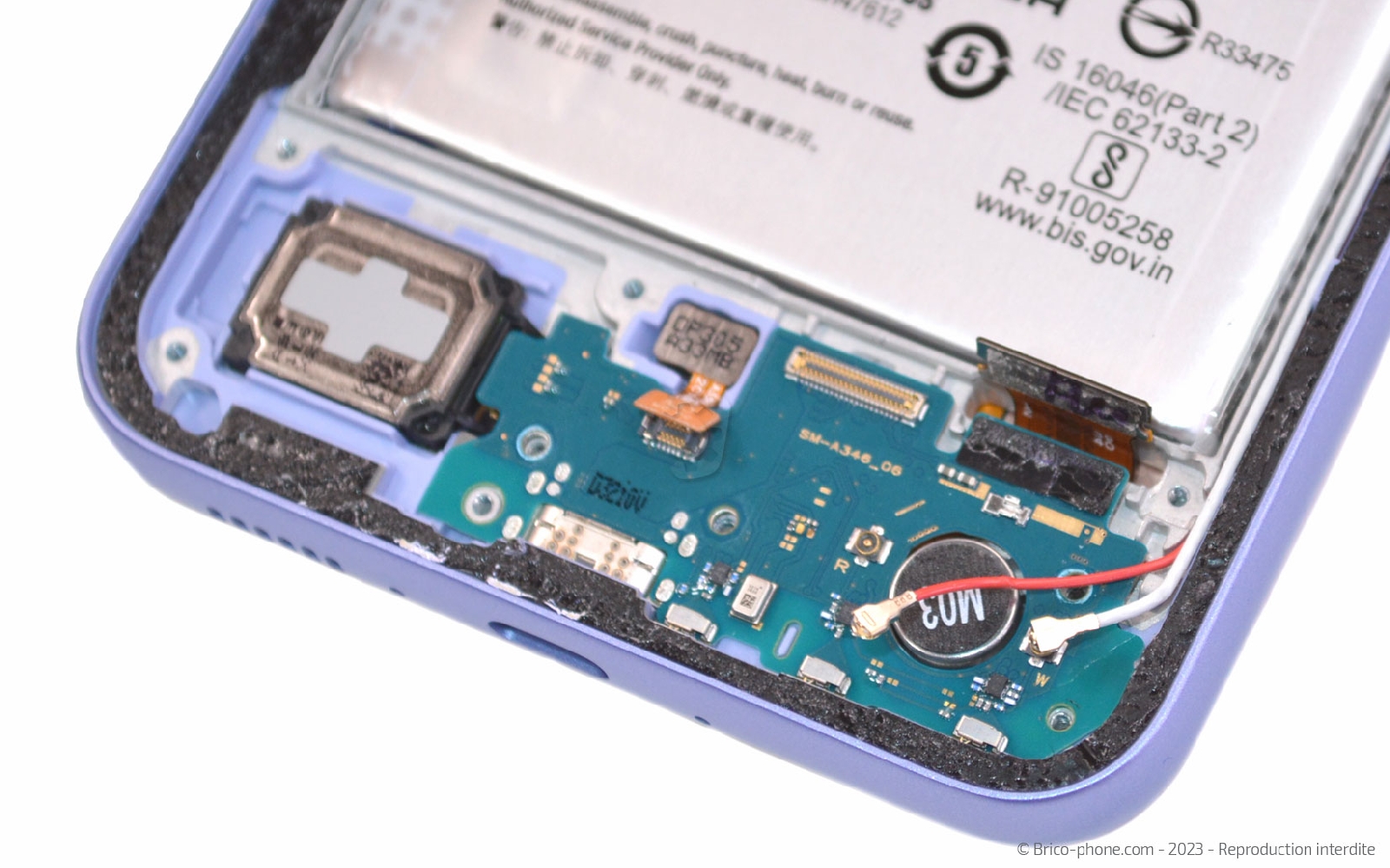

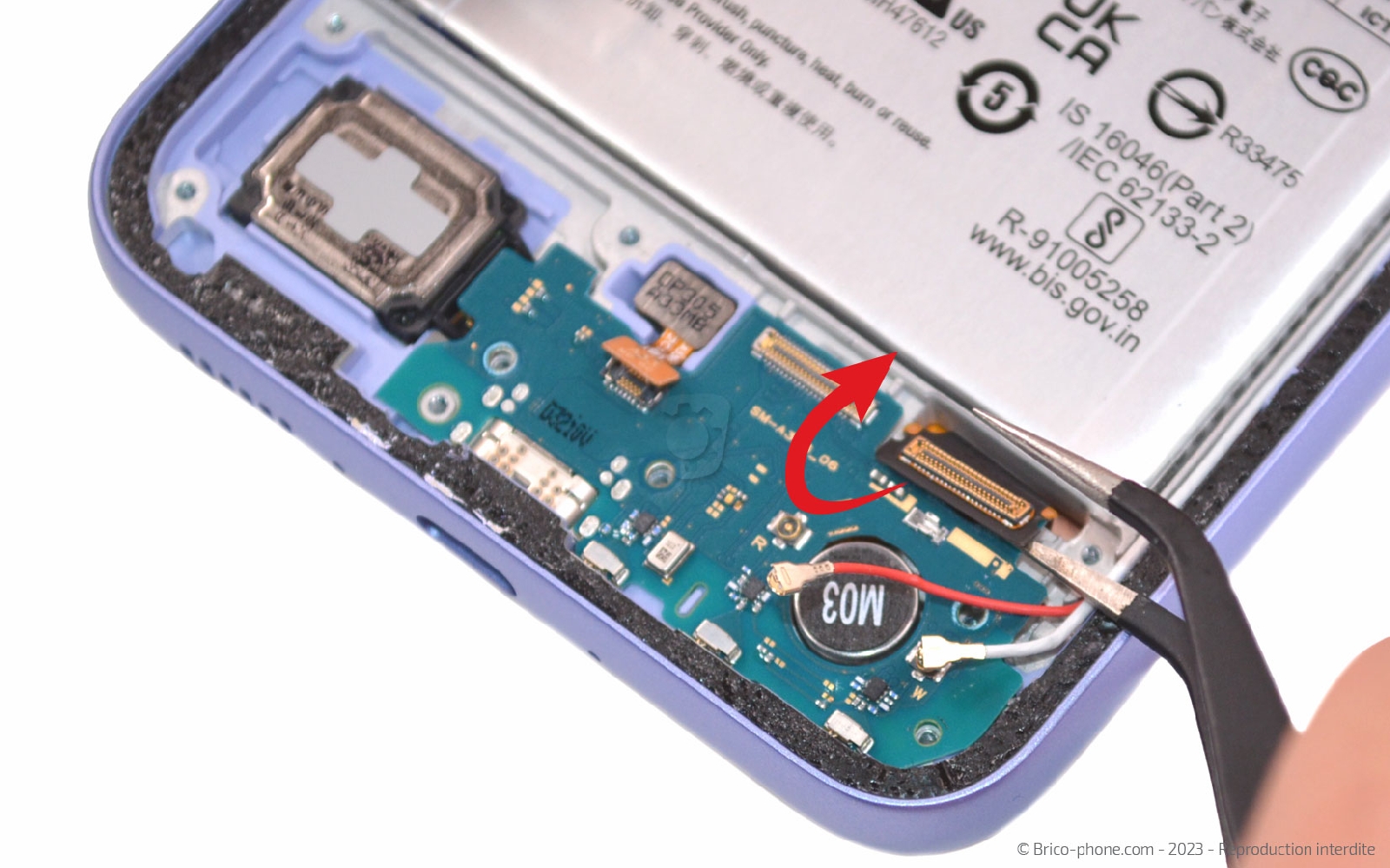

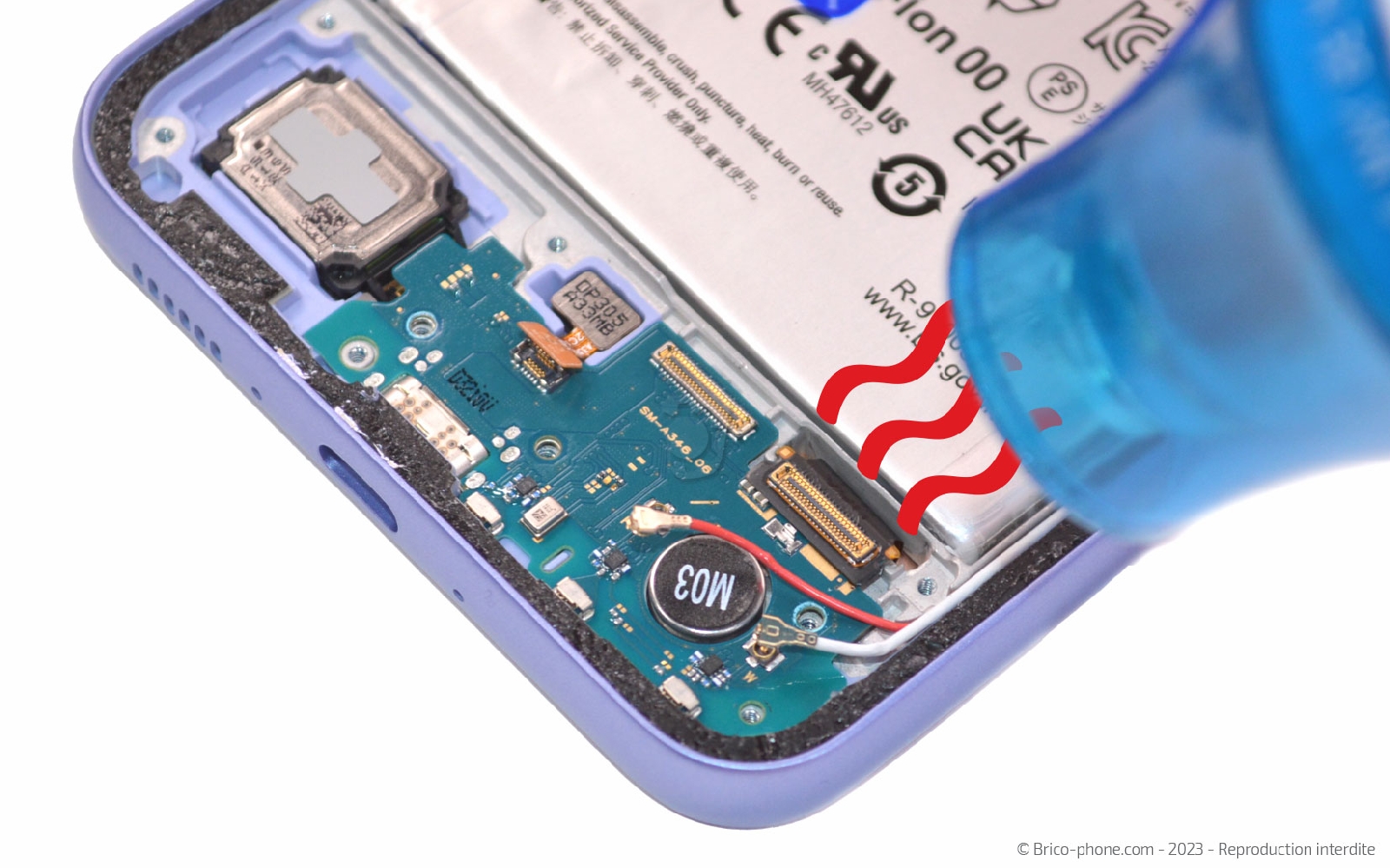

Etape 9 : Décoller la nappe de l'écran
Déconnectez la seconde nappe de la rallonge d'interconnexion.

Ensuite chauffez légèrement la nappe de l'écran collée au dock. Saisissez la pincette pour décoller entièrement la nappe du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

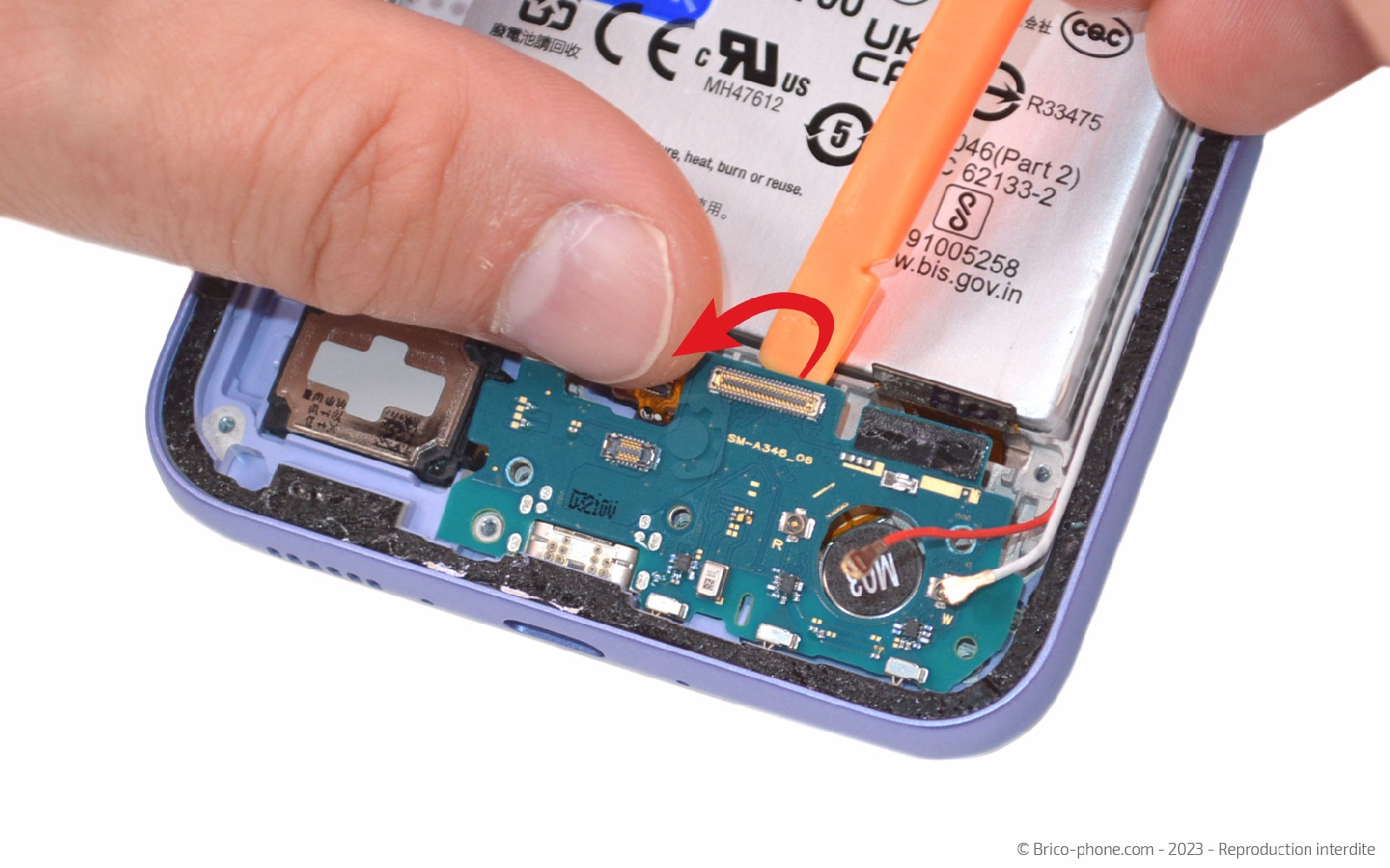

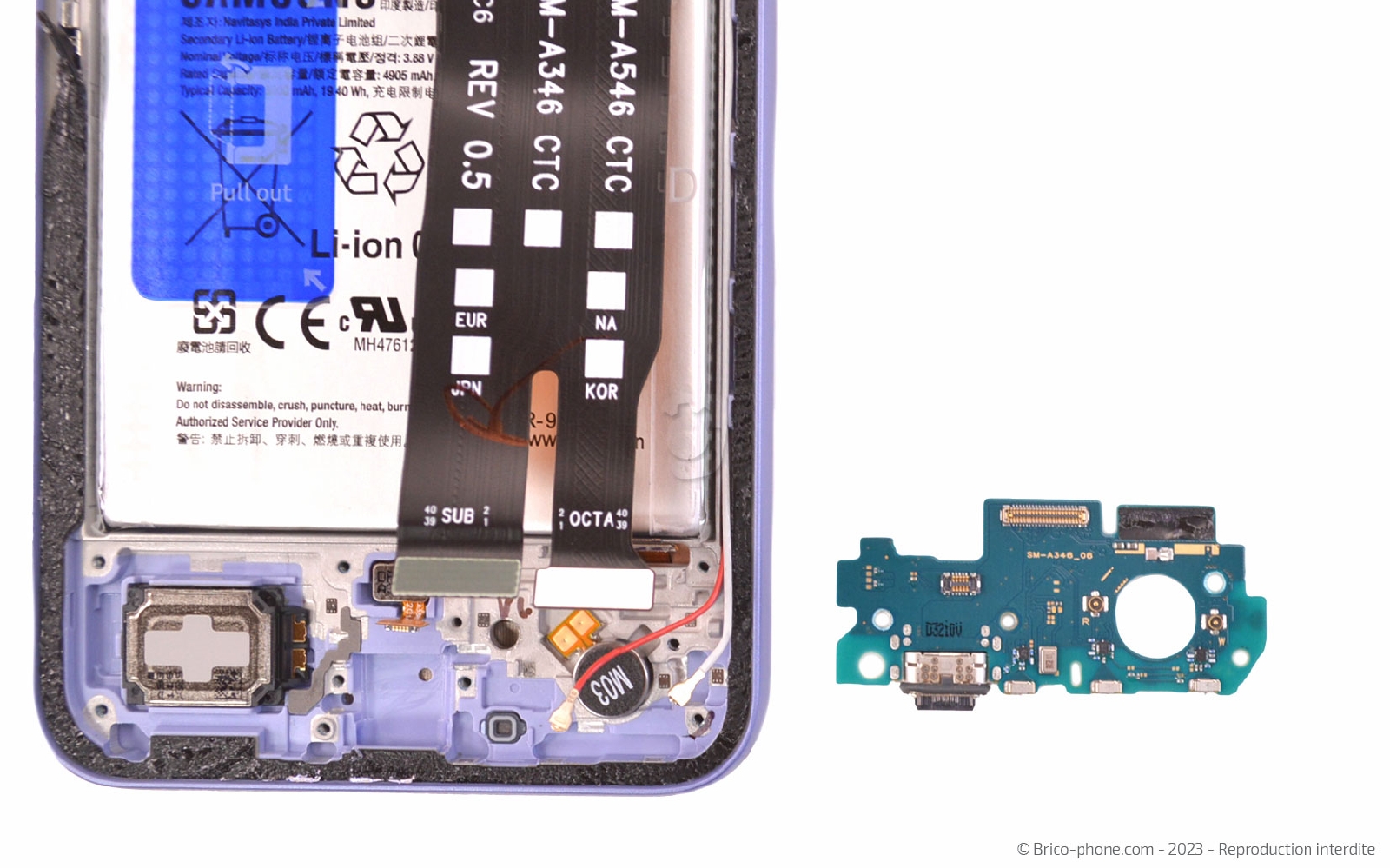

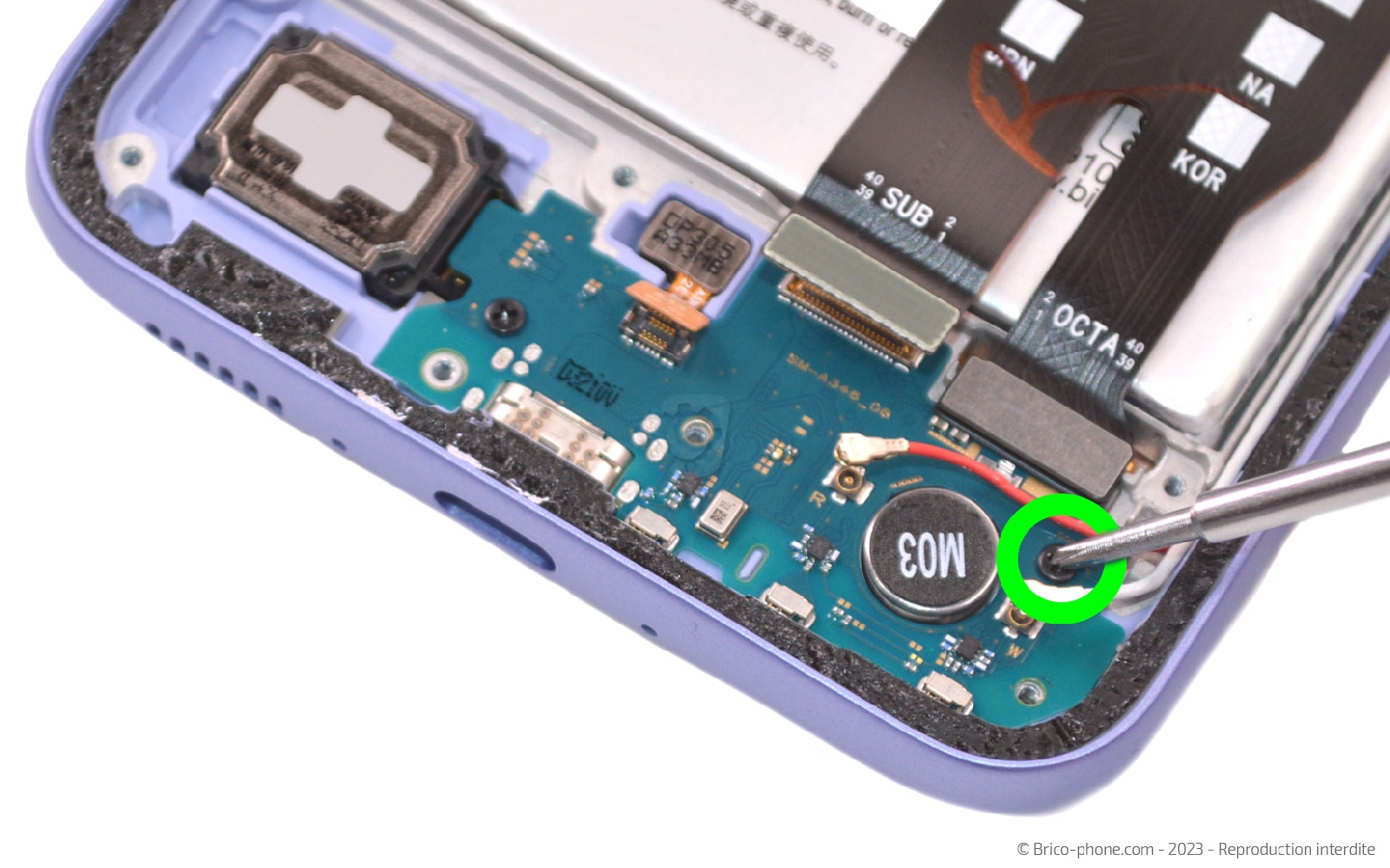

Etape 10 : Récupérer le connecteur de charge
Sortez la vis cruciforme du connecteur de charge.

Glissez le levier sous le dock pour le soulever et l'extraire du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

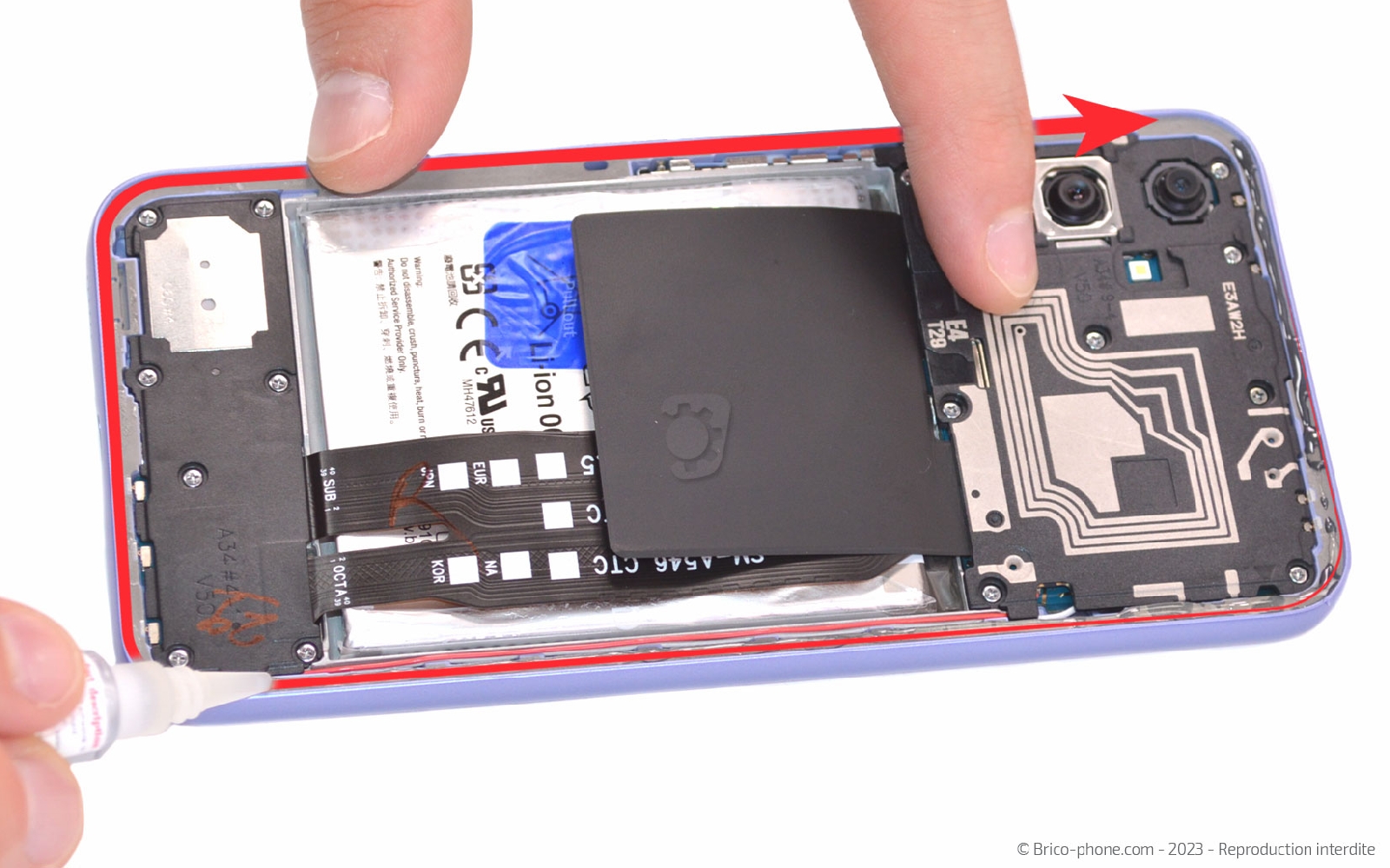

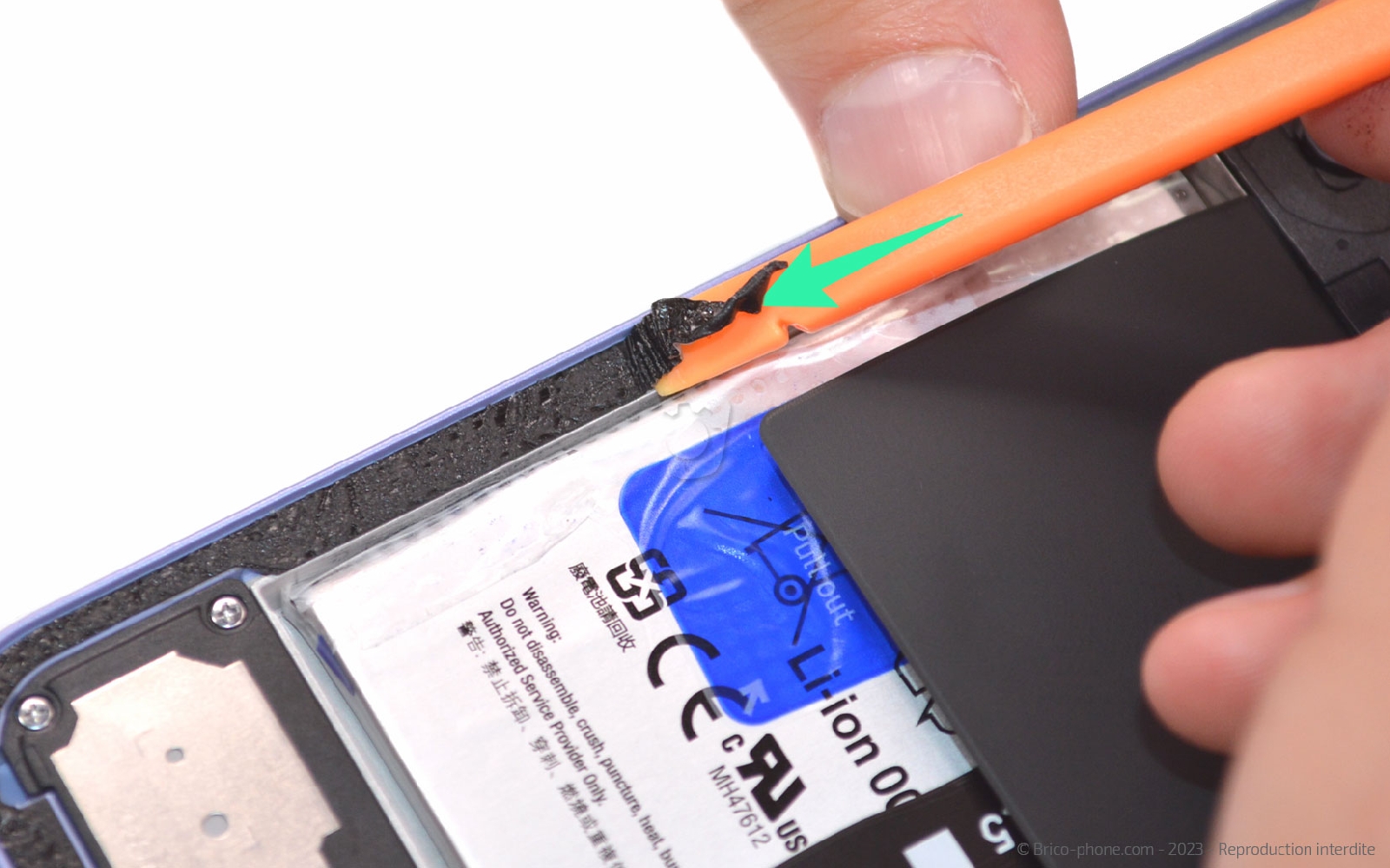

Conseils pour le remontage
Suivez les étapes précédentes dans le sens contraire pour remonter correctement votre Samsung Galaxy A34 (5G).

Nettoyez les résidus de stcikers présents sur le châssis et la vitre arrière avant de refermer votre téléphone.

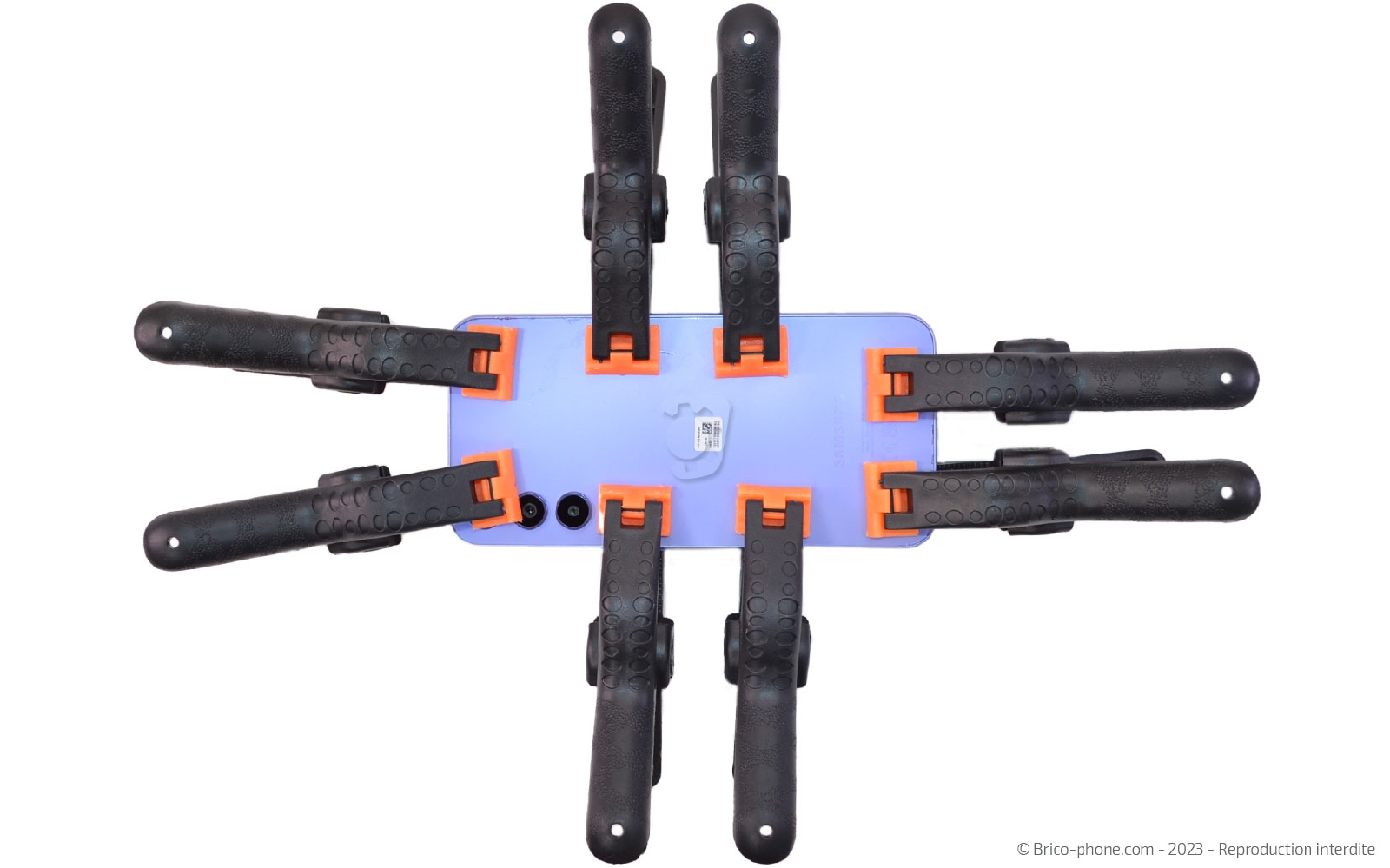

Appliquez la colle B-7000 sur tout le tour du châssis avant de mettre la vitre arrière. Puis, laissez sécher environ 45 minutes en mettant l'appareil sous presse.
Pour cela, utilisez de gros livres ou alors des pinces.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
