Changement du haut-parleur externe sur iPhone 4

Temps estimé : 15 min
Difficulté : 2/5
iPhone 4 | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le bloc haut-parleur sur votre iPhone 4.

Diagnostic

› Votre iPhone 4 est en mode haut-parleur lors d'un appel mais vous n'avez pas de son
› Vous recevez un appel mais votre iPhone 4 ne sonne pas
› Vous visionnez une vidéo (ex : Youtube) mais vous n'avez pas de son

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc haut parleur interne pour iphone 4
7,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4
4,90 €
Ajouter au panier

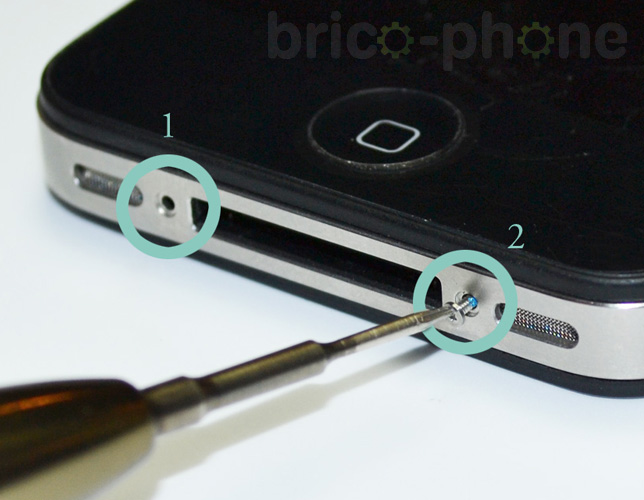

Etape 1a : Retirer la vitre arrière
A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 1a : Retirer la vitre arrière

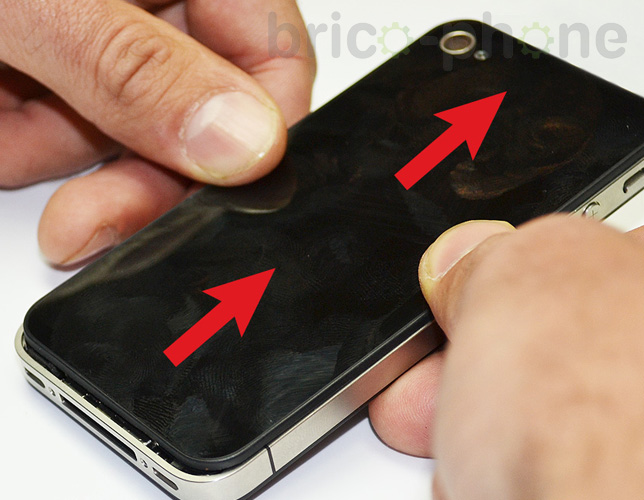

Etape 1b : Retirer la vitre arrière
Faire glisser la vitre arrière vers le haut sur environ 3mm et soulever celle-ci.
Etape 1b : Retirer la vitre arrière

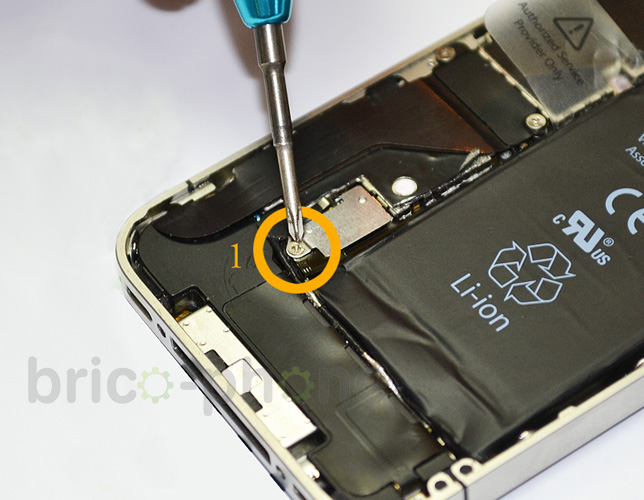

Etape 2a : Retirer la batterie
A l'aide du tournevis cruciforme, dévisser la vis B1 située en bas à gauche de la batterie.
Etape 2a : Retirer la batterie
Etape 2b : Retirer la batterie
A l'aide d'un levier, soulever le connecteur métallique, la nappe est maintenant déconnectée. Mettre de côté le petit élément métallique situé sous la vis B1.
Etape 2b : Retirer la batterie

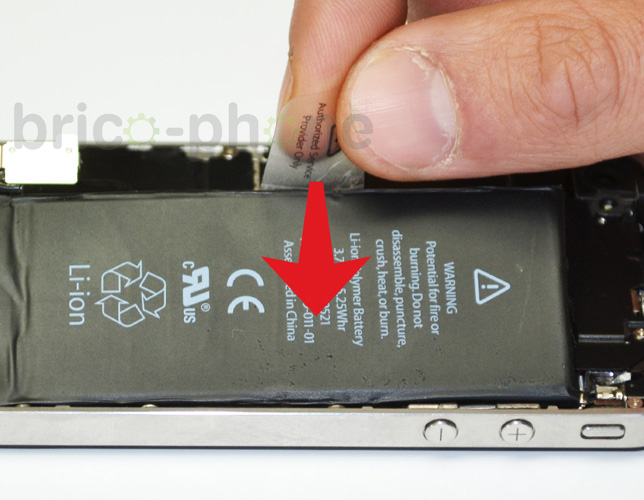

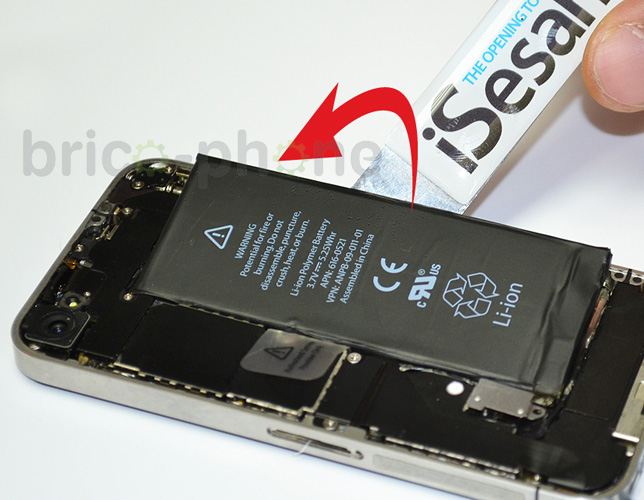

Etape 2c : Retirer la batterie
Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier (une carte de crédit peut faire l'affaire). Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 2c : Retirer la batterie
Etape 2d : Retirer la batterie
Etape 2d : Retirer la batterie

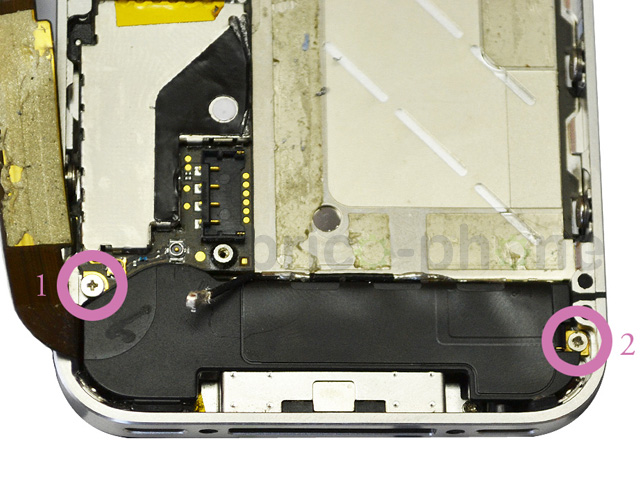

Etape 4a : Retirer le bloc haut-parleur
Retirer les vis F1 et F2 avec le tournevis cruciforme.
Etape 4a : Retirer le bloc haut-parleur

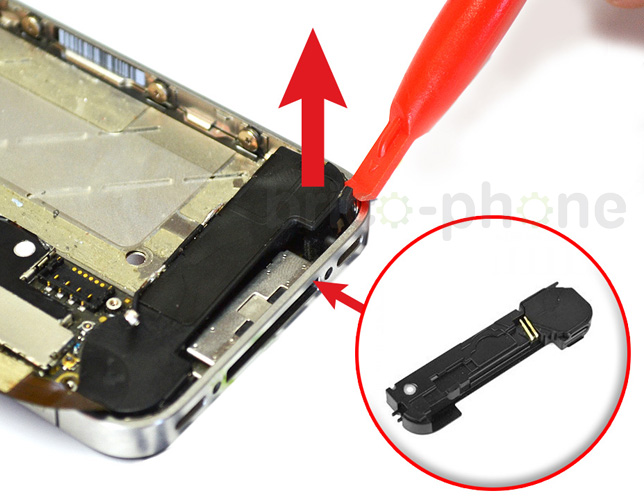

Etape 4b : Retirer le bloc haut-parleur
Retirer le bloc haut-parleur à l'aide du levier plastique.
Etape 4b : Retirer le bloc haut-parleur

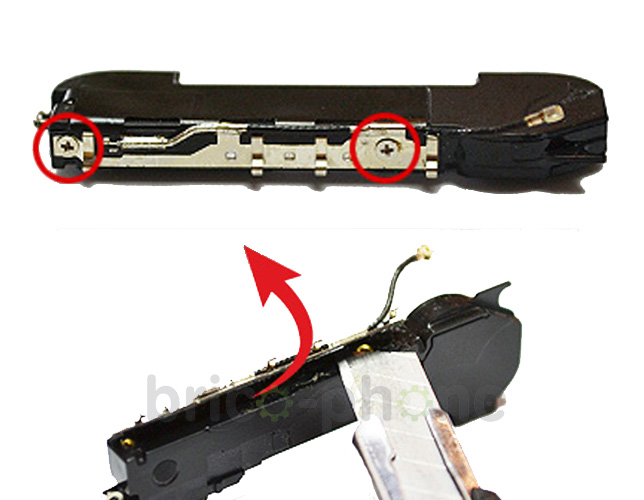

Etape 5 : Récupérer la nappe GSM
Dévisser les 2 vis reliant la nappe GSM au bloc haut-parleur. A l'aide d'un cutter décoller la nappe GSM. Une fois la nappe GSM décollée repositionner la sur le nouveau bloc haut-parleur.
Etape 5 : Récupérer la nappe GSM
