Comment changer le bloc écran sur Redmi Note 11S (5G)

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
Redmi Note 11S (5G) | Temps estimé : 45 min | Difficulté : 3/5

Suite à une chute, l'écran ainsi que le châssis de votre Redmi Note 11S (5G) sont abimés et vous recherchez une solution pour le remplacer vous-même, vous êtes au bon endroit. Dans ce guide, nous vous fournissons des instructions étape par étape accompagnées d'images claires pour vous aider à mener à bien cette réparation.

Le remplacement de l'écran de votre smartphone est une excellente alternative économique à l'achat d'un nouveau téléphone, et cela vous permettra de prolonger la durée de vie de votre appareil bien-aimé. De plus, en effectuant vous-même cette réparation, vous gagnerez en confiance et en satisfaction personnelle. Alors, sans plus attendre, plongeons dans les détails de ce tutoriel de réparation !

Suivez attentivement chaque étape, et n'hésitez pas à revenir en arrière si nécessaire. Notre équipe technique reste également à votre disposition pour vous aiguiller. Préparez-vous à redonner à votre téléphone un écran flambant neuf et à retrouver toute sa fonctionnalité d'origine.
Remplacer l'écran de votre téléphone n'a jamais été aussi facile. C'est parti !

Diagnostic

›  Ecran fissuré, rayé.
›  Ecran noir.
›  Tactile défaillant.
›  Présence de traits, tâches, zones d'ombres.
›  Affichage endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran LCD d'origine pour Xiaomi Redmi Note 11S (5G) noir
89,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

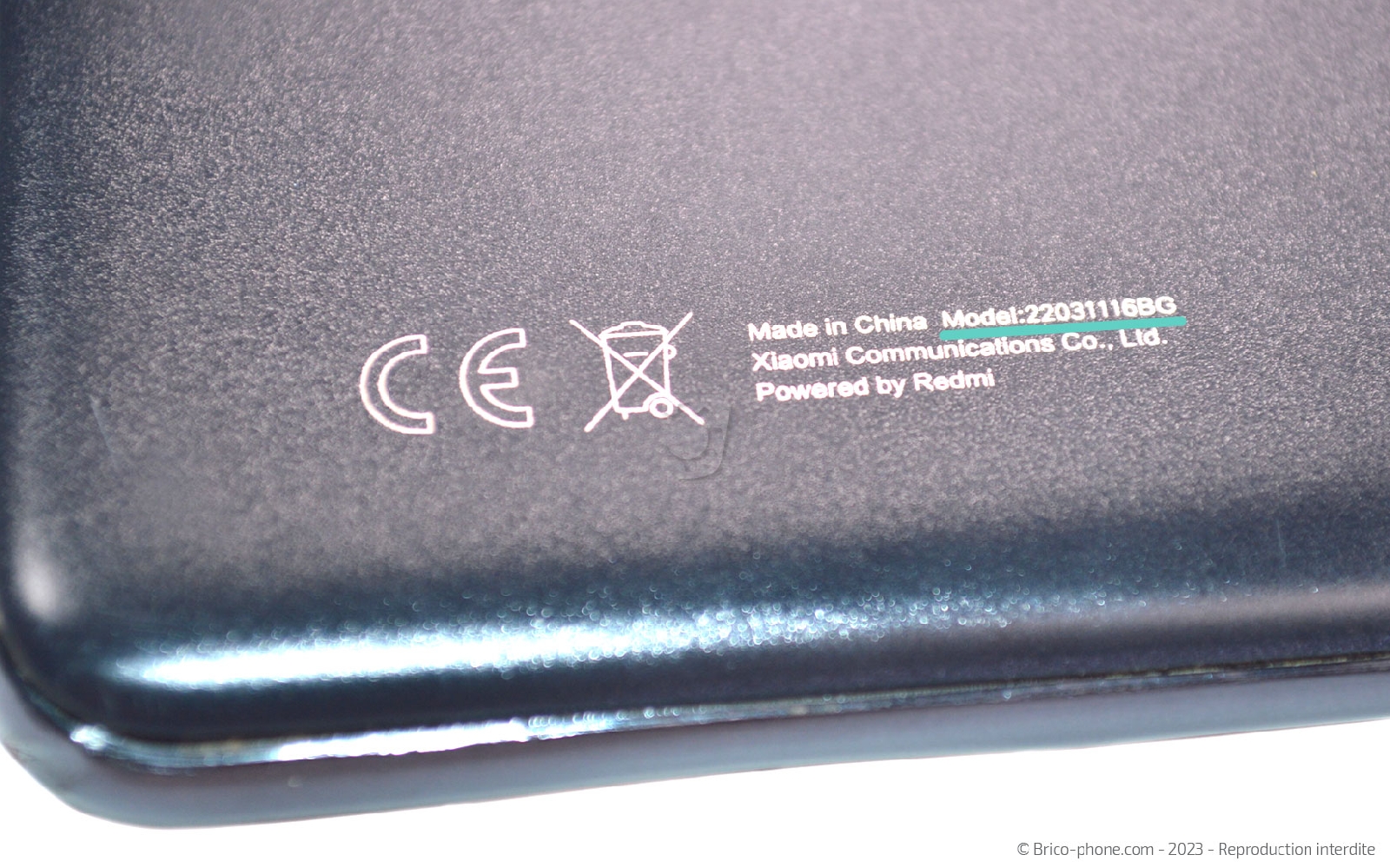

Avant toute chose, nous vous conseillons de vérifier que la pièce détachée commandée est compatible avec votre smartphone. Pour cela, il vous suffit de vous assurer que le numéro de modèle (22031116BG) inscrit au dos de votre Xiaomi soit bien présent dans la table des compatibilité du produit choisi sur Brico-phone.

Commençons la réparation par mettre hors tension le téléphone en pressant le bouton Power de votre appareil. Sélectionnez l'option "éteindre" deux fois d'affilé avant de passer à l'étape suivante.
Etape 1 : Ejecter le rack SIM

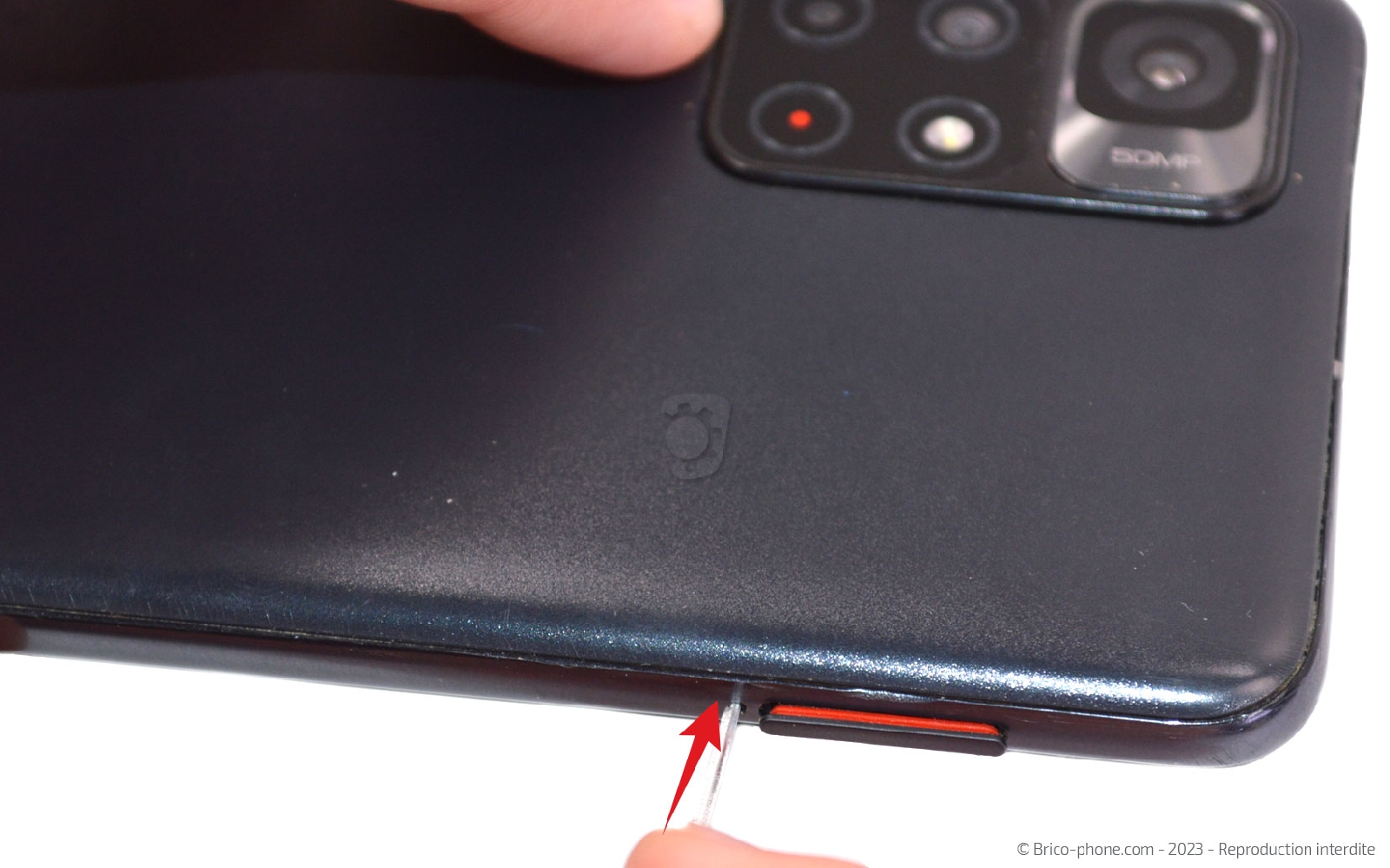

Insérez l'outil SIM d'origine ou celui disponible avec le kit d'outils Brico-phone, dans le trou situé à gauche du tiroir de la carte SIM.

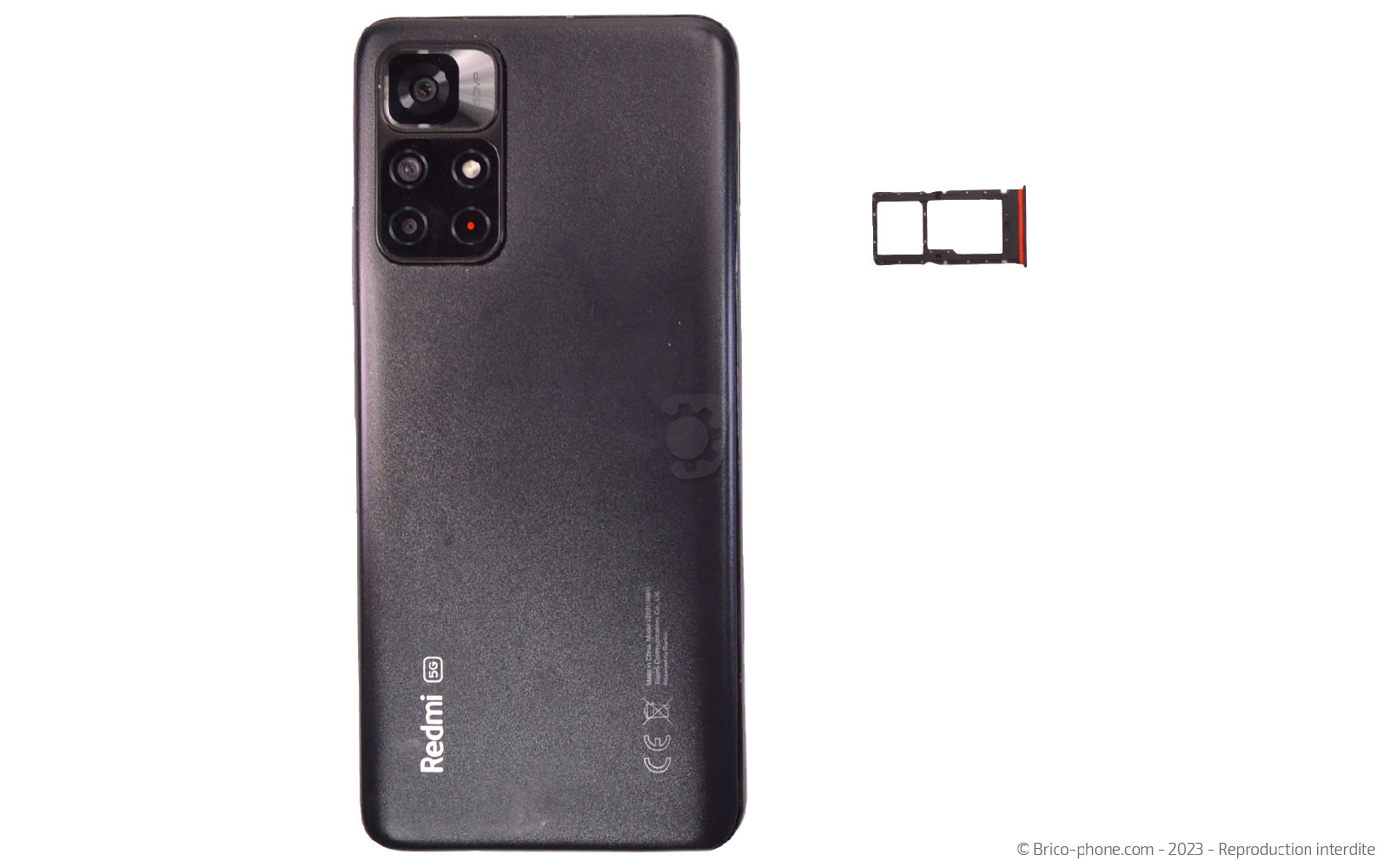

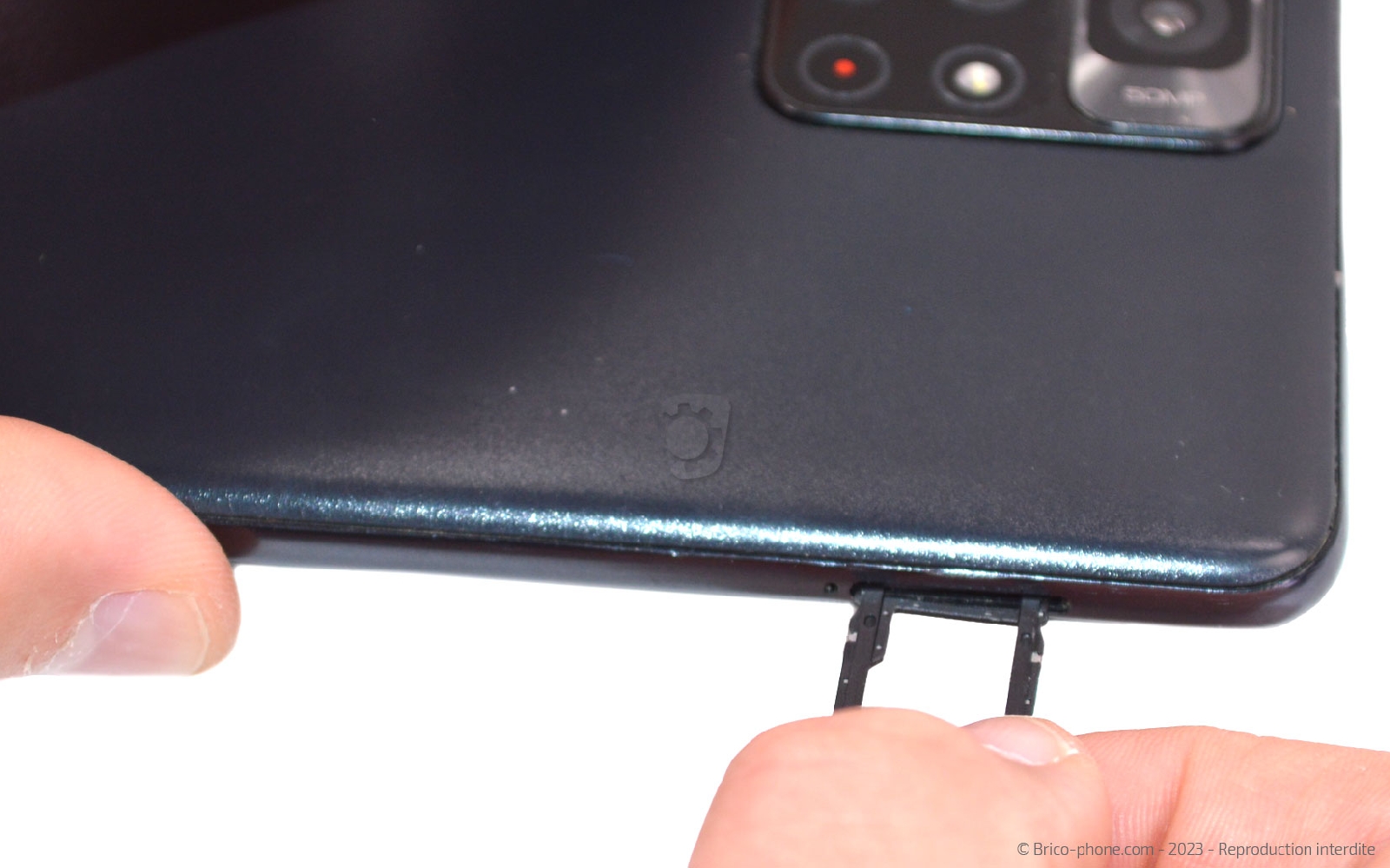

Cette manipulation vous permettra d'extraire la carte Sd et la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

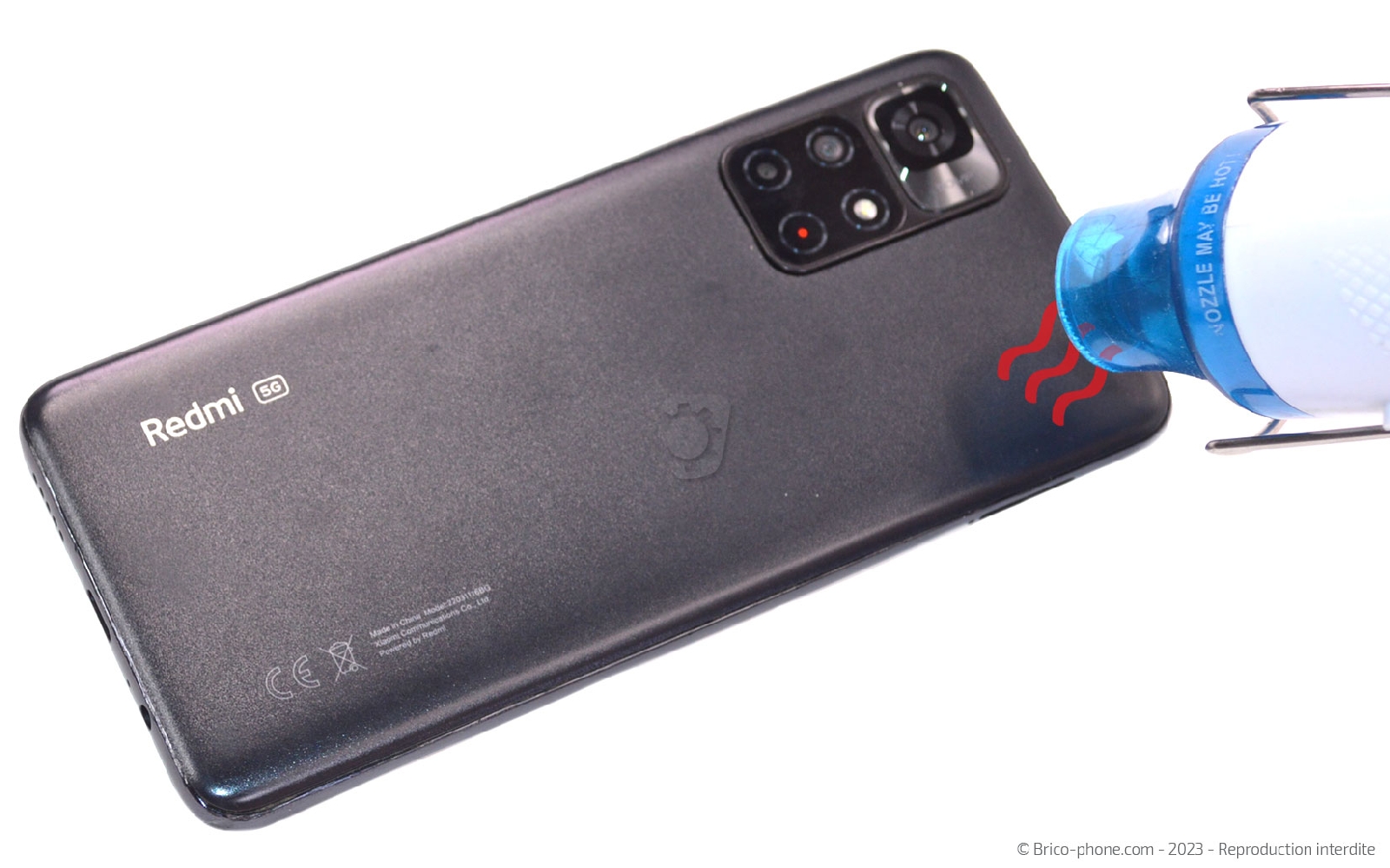

Etape 2 : Chauffer la vitre arrière
Il est nécéssaire de chauffer l'arrière téléphone pour accéder aux entrailles de votre Xiaomi. Pour cela, vous pouvez utiliser soit un coussin chauffant soit un décapeur thermique.

Si vous avez choisi le coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de le déposer sur le dos de l'appareil.

Si vous avez opté pour le décapeur thermique ou votre propre sèche-cheveux, il vous suffit d'allumer le produit et de le passer sur le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

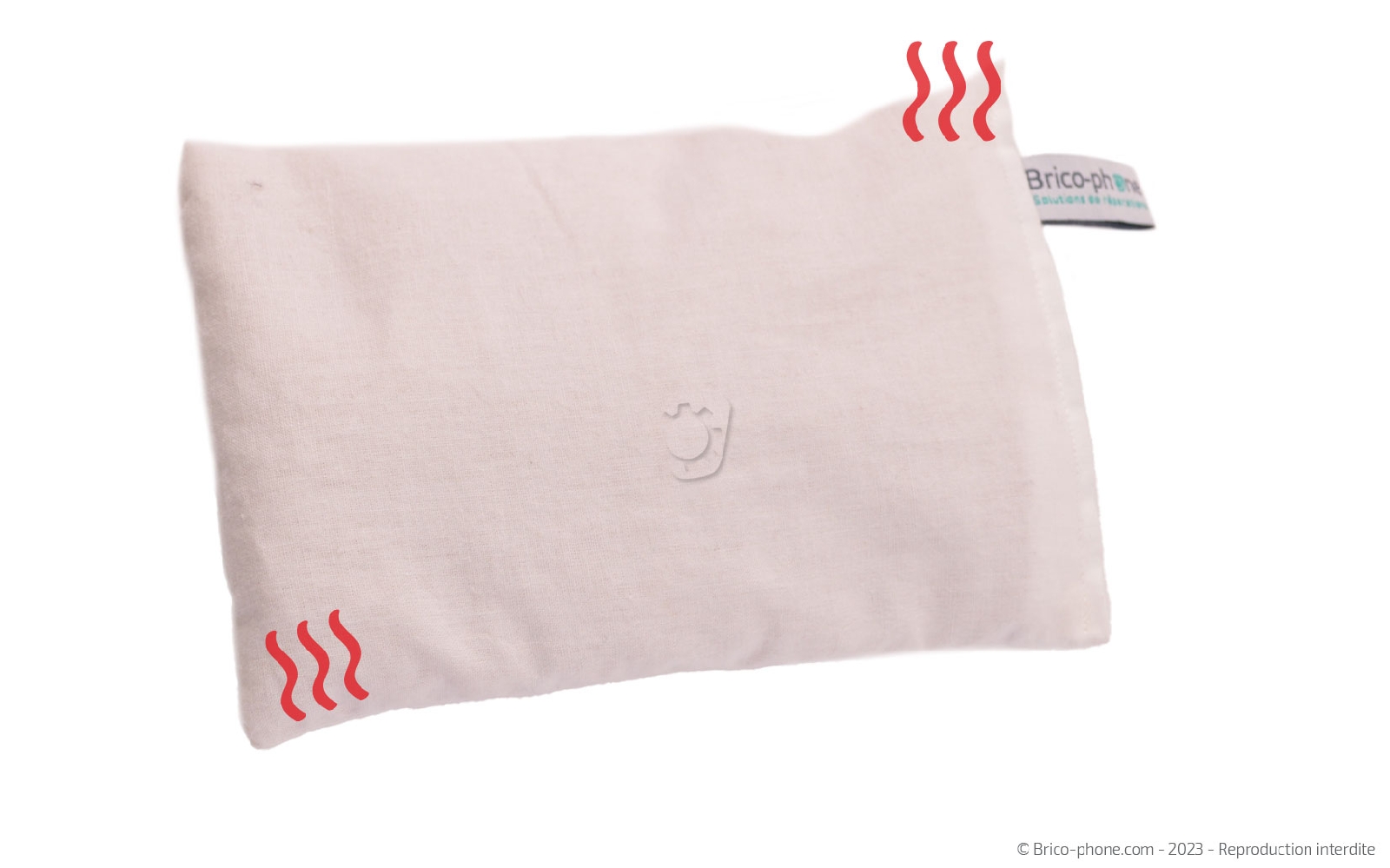

Petit coussin chauffant pour décoller les vitres
6,90 €

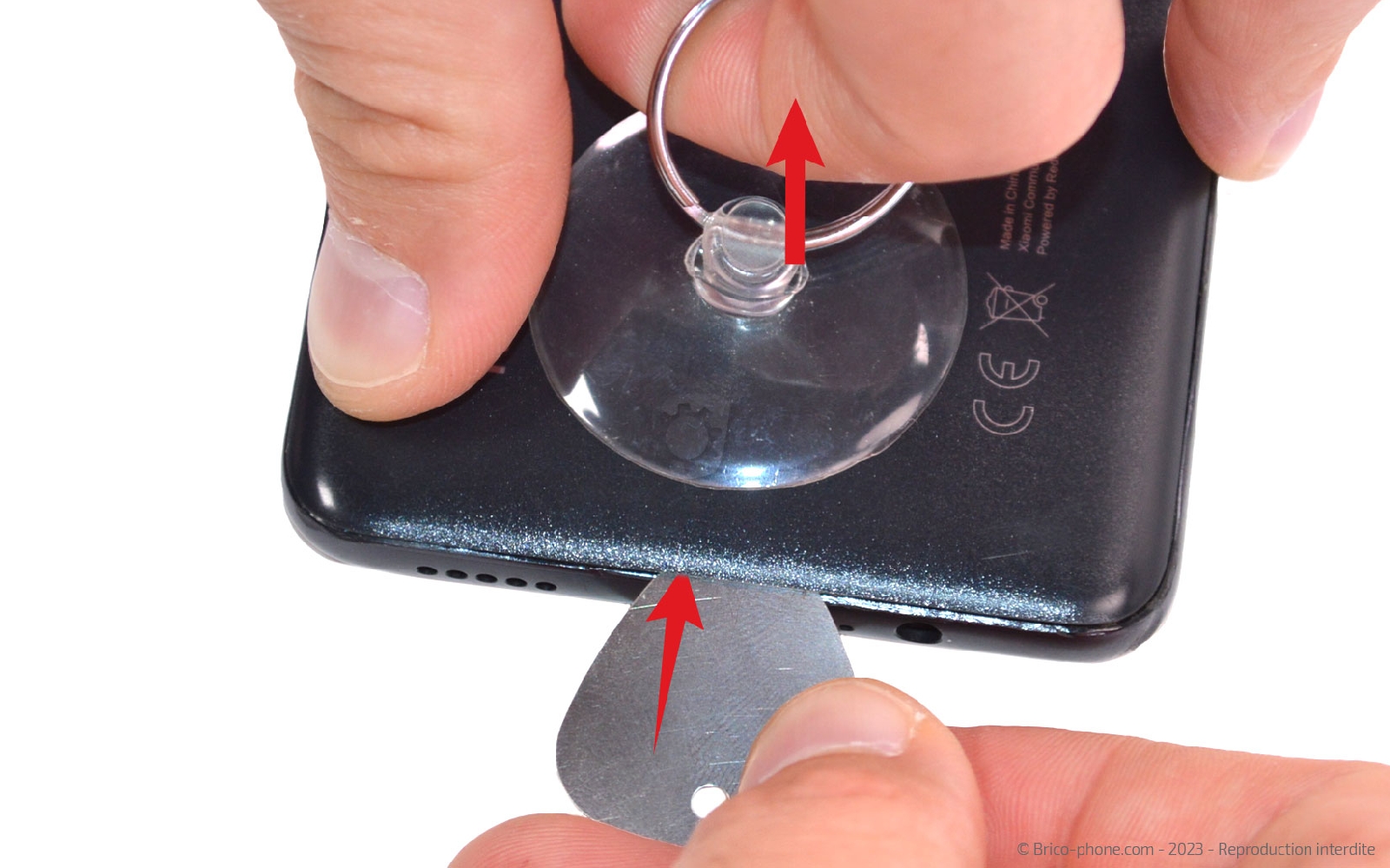

Etape 3 : Créer un interstice
Disposez la ventouse sur le bas de la vitre arrière.
En soulevant légèrement le composant vous devriez arriver à glisser le médiator en métal troué entre le châssis et la façade arrière de votre Xiaomi.

Une fois en place, disposez les médiators en plastique de chaque coté de celui en métal. Retirez ce dernier avant de déplacer les outils de part et d'autre du téléphone.
Outils du kit utilisés
Outils du kit utilisés

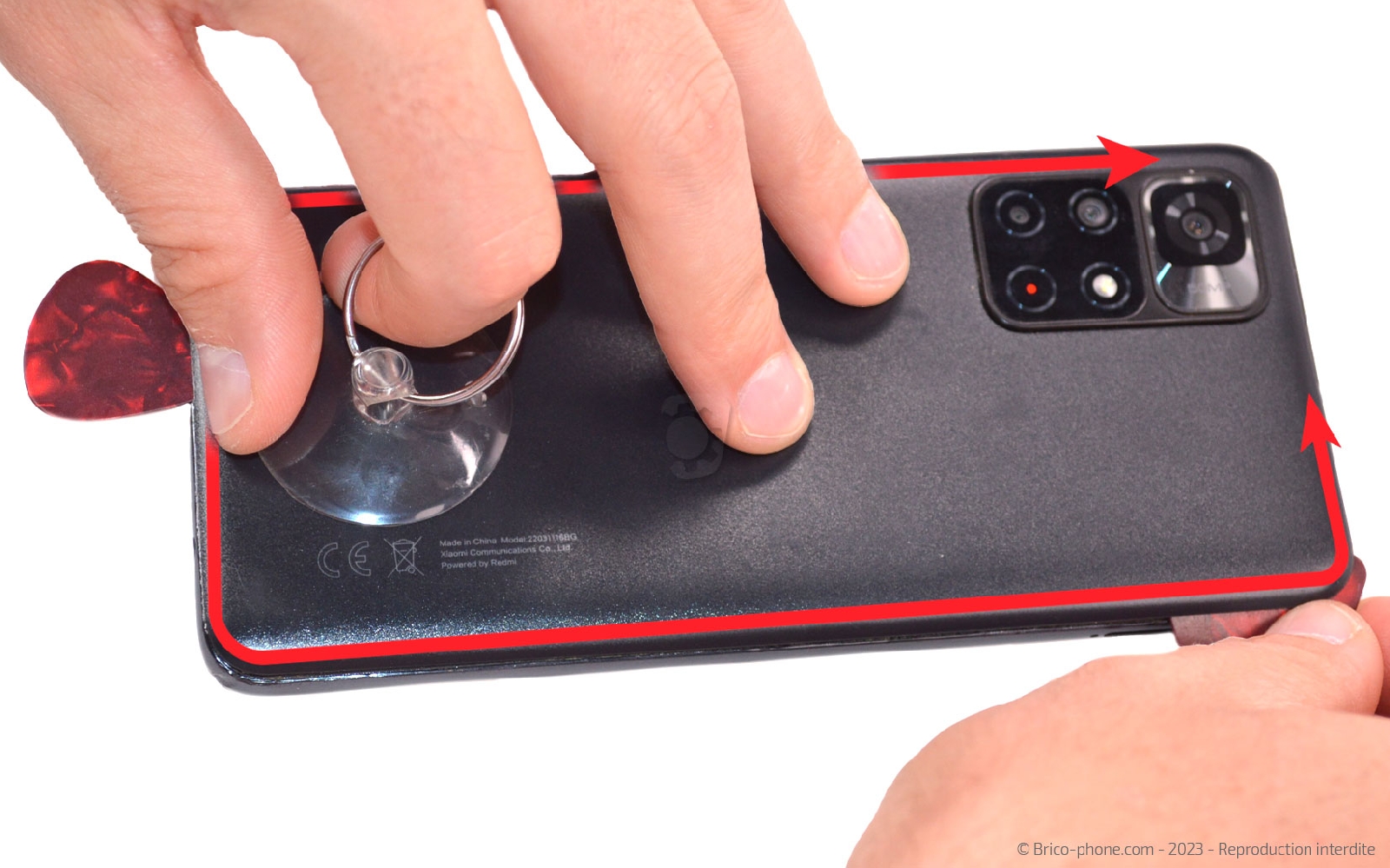

Etape 4 : Ouvrir le téléphone
Continuez de déplacer les médiators en plastique le long du téléphone pour terminer le décollage de la vitre arrière de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

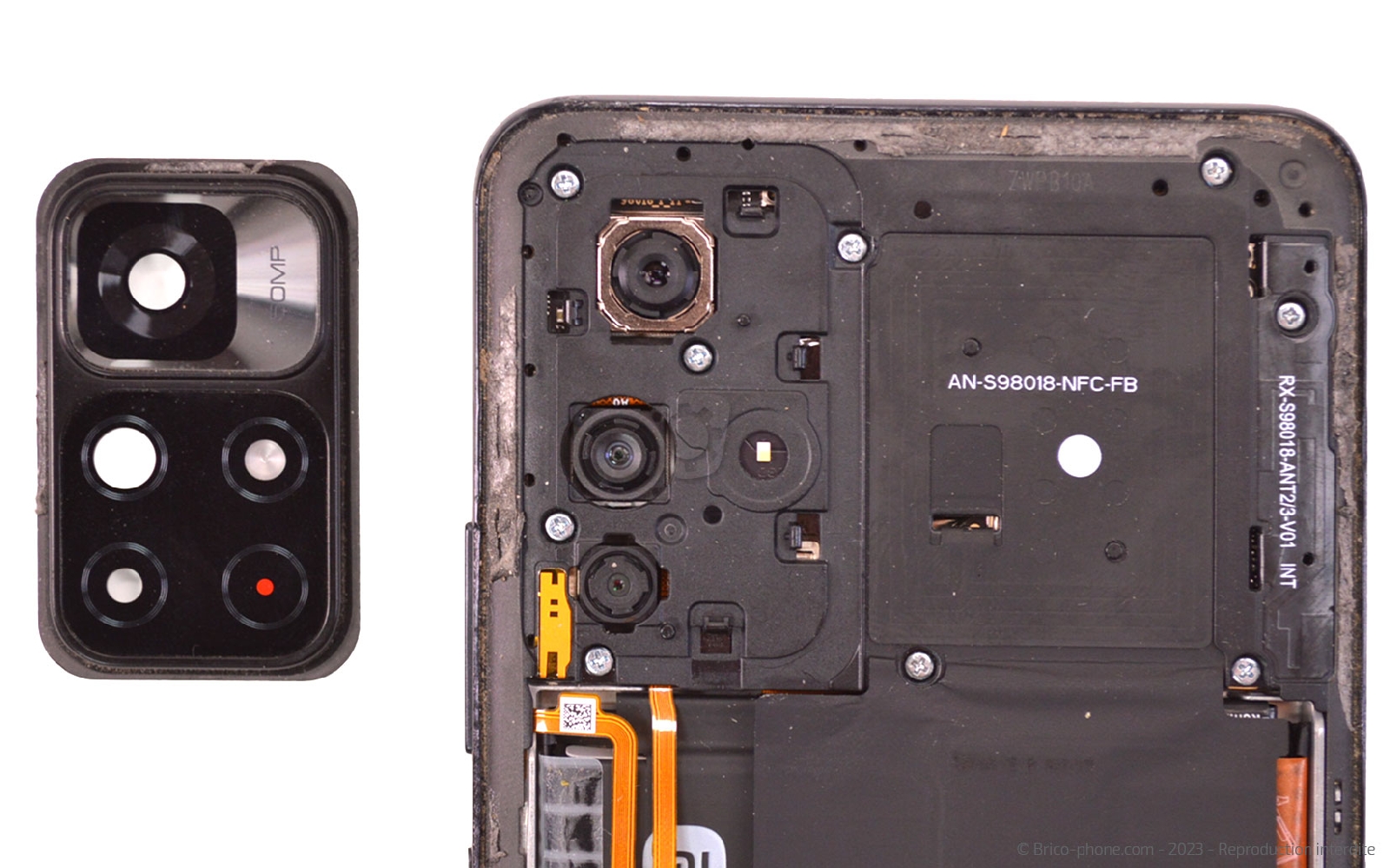

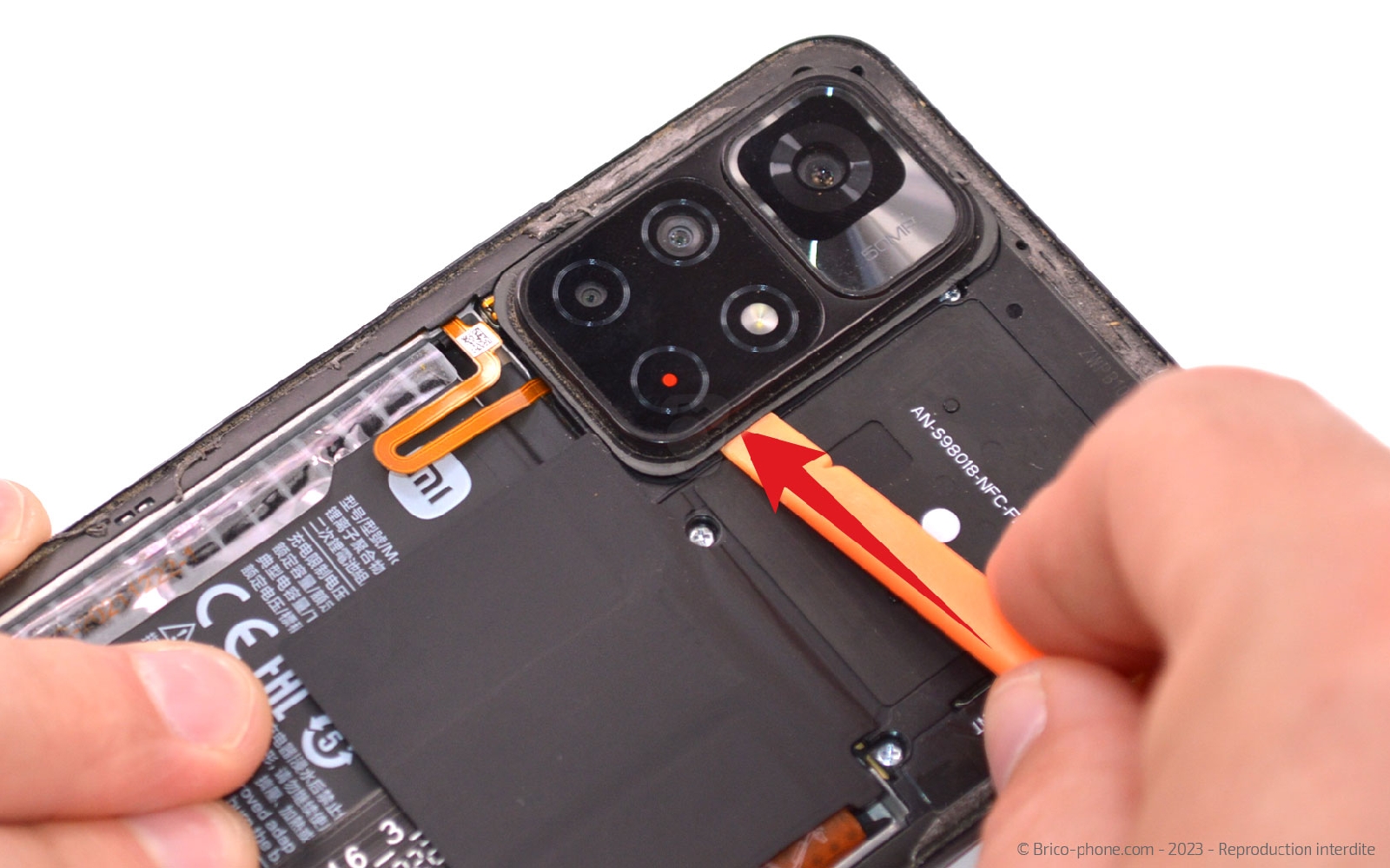

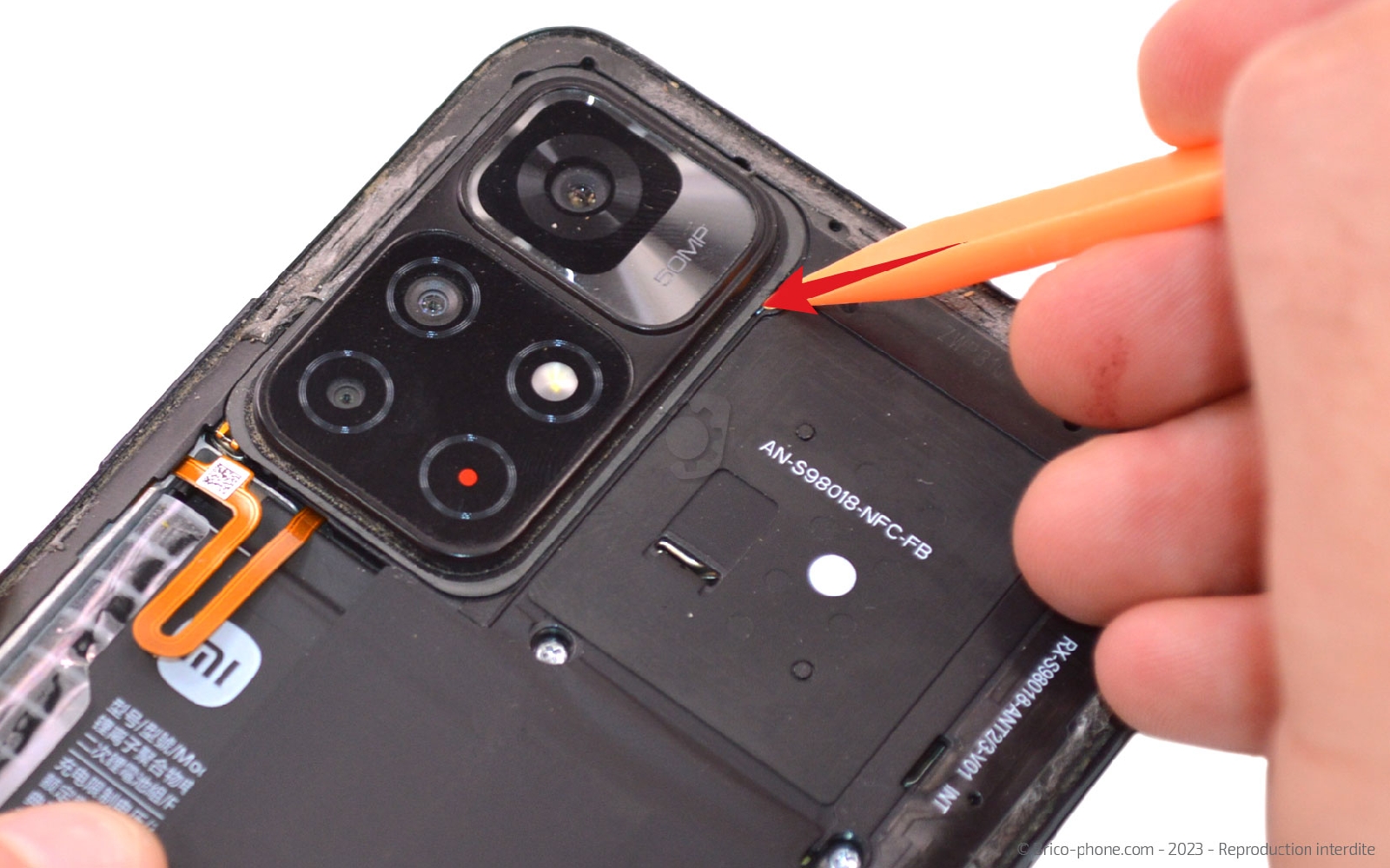

Etape 5 : Récupérer le bloc lentilles
Insérez la pointe du levier dans la fente afin de déclipser le bloc des lentilles de protection.

Terminez le retrait du composant en glissant l'outil dessous.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Dévisser le châssis intermédiaire

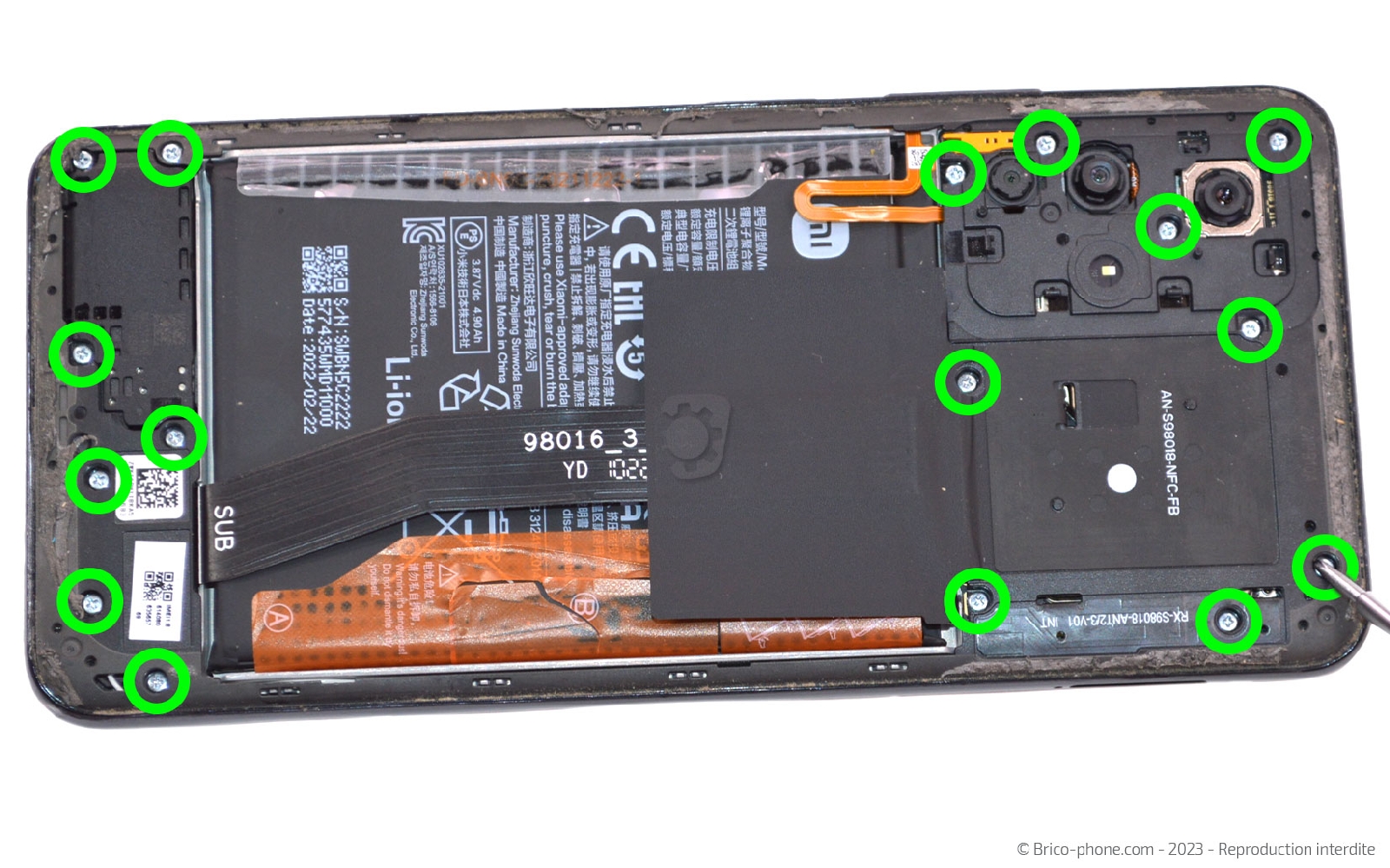

A l'aide du tournevis cruciforme, retirez les 16 vis du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le châssis intermédiaire

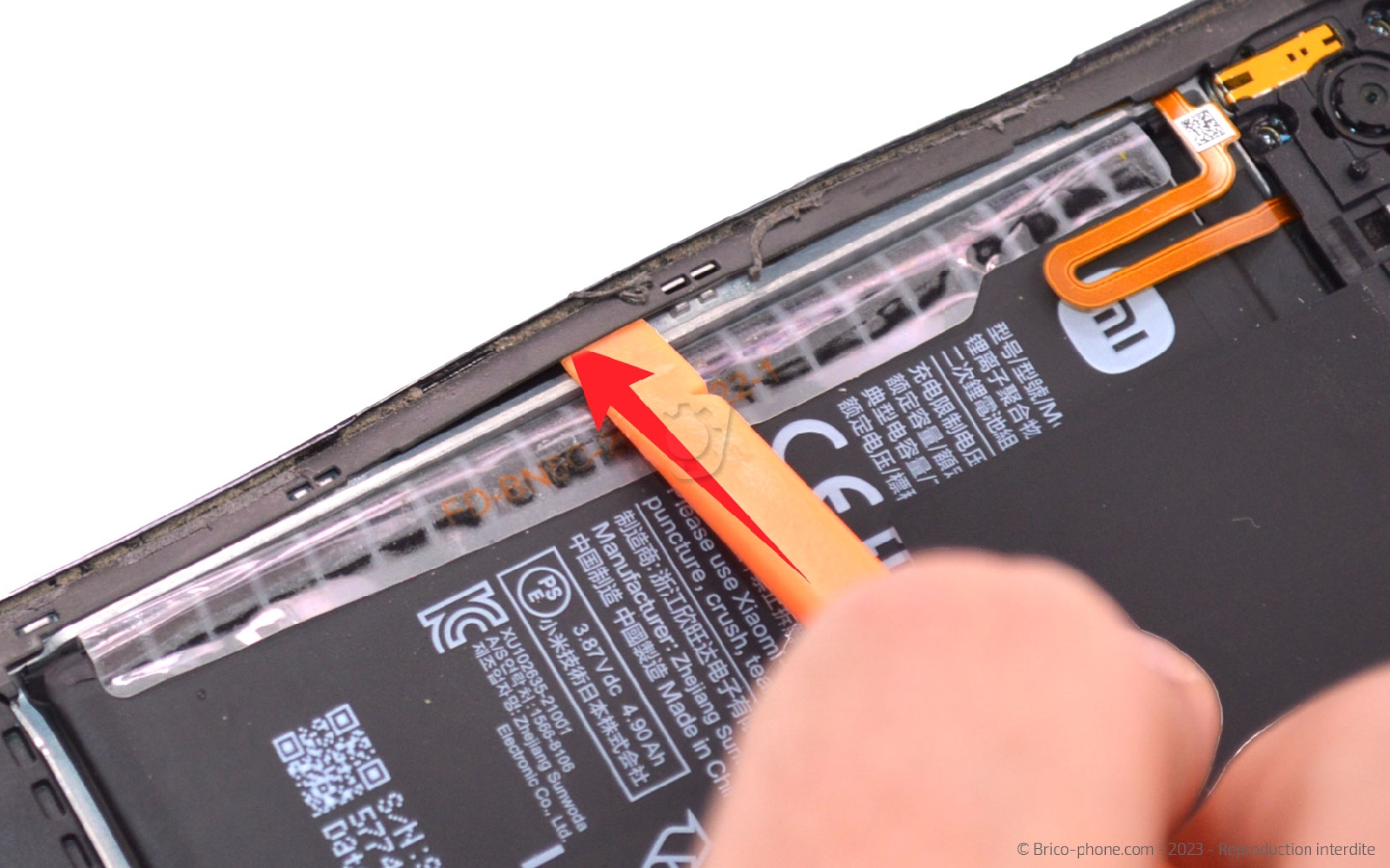

Insérez par l'intérieur le levier en nylon sous le châssis pour le déclipser avant de faire la même chose mais cette fois-ci à l'extérieur.

Faites glisser l'ustensile sur tout le contour pour détacher le châssis intermédiaire du bloc écran.

Lorsque vous faites basculer le composant vers l'exterieur, faites attention car ce dernier est encore connecté à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

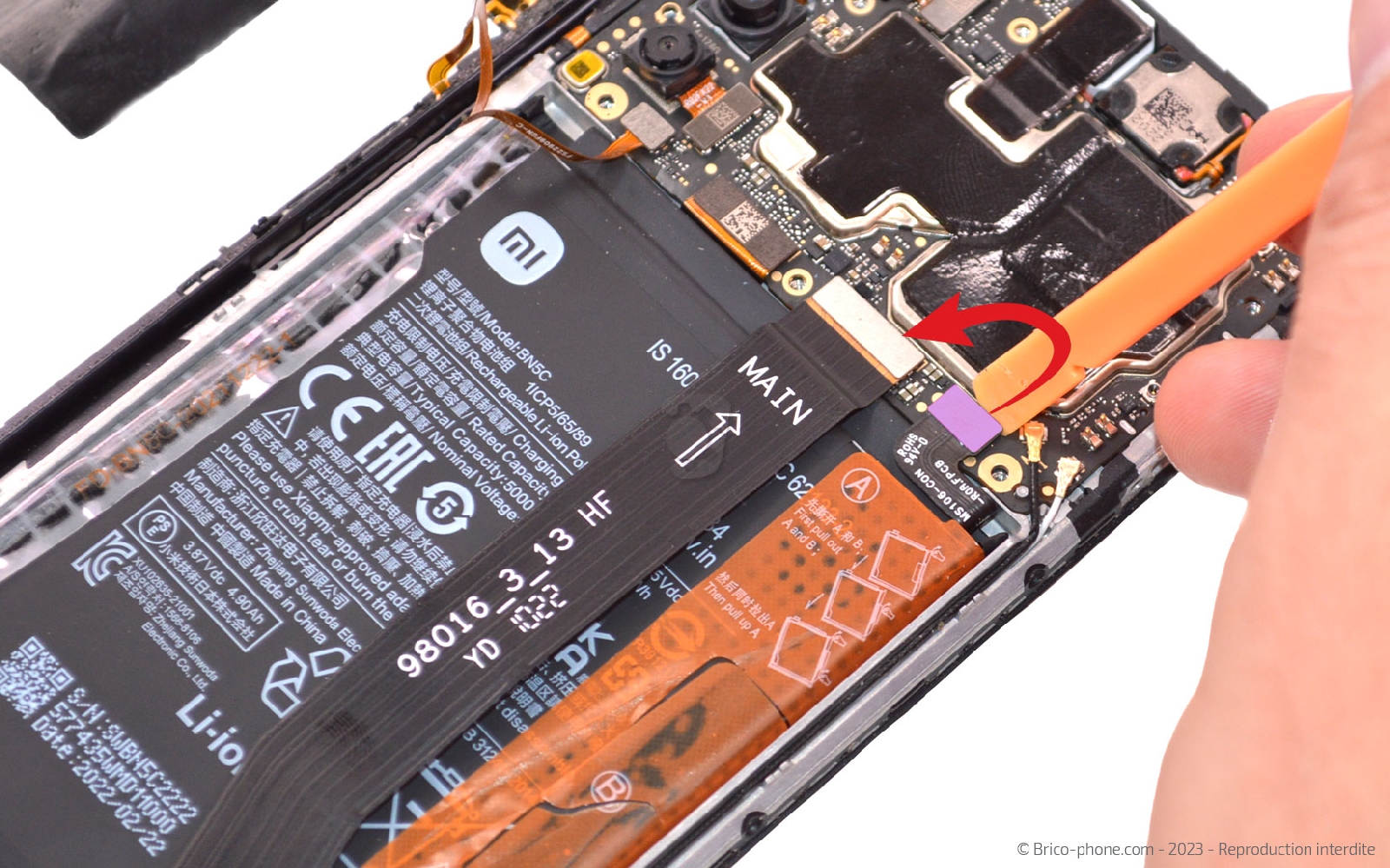

Etape 8 : Déconnecter la batterie et ôter le châssis intermédiaire
Gardez le même outil pour déconnecter la nappe de la batterie puis celle du lecteur d'empreintes digitales.

Séparez ensuite le bloc écran du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Sortir la rallonge intermédiaire
Débranchez les extrémités de la rallonge d'interconnexion pour libérer la batterie.

Vous pouvez mettre la nappe prêt du patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

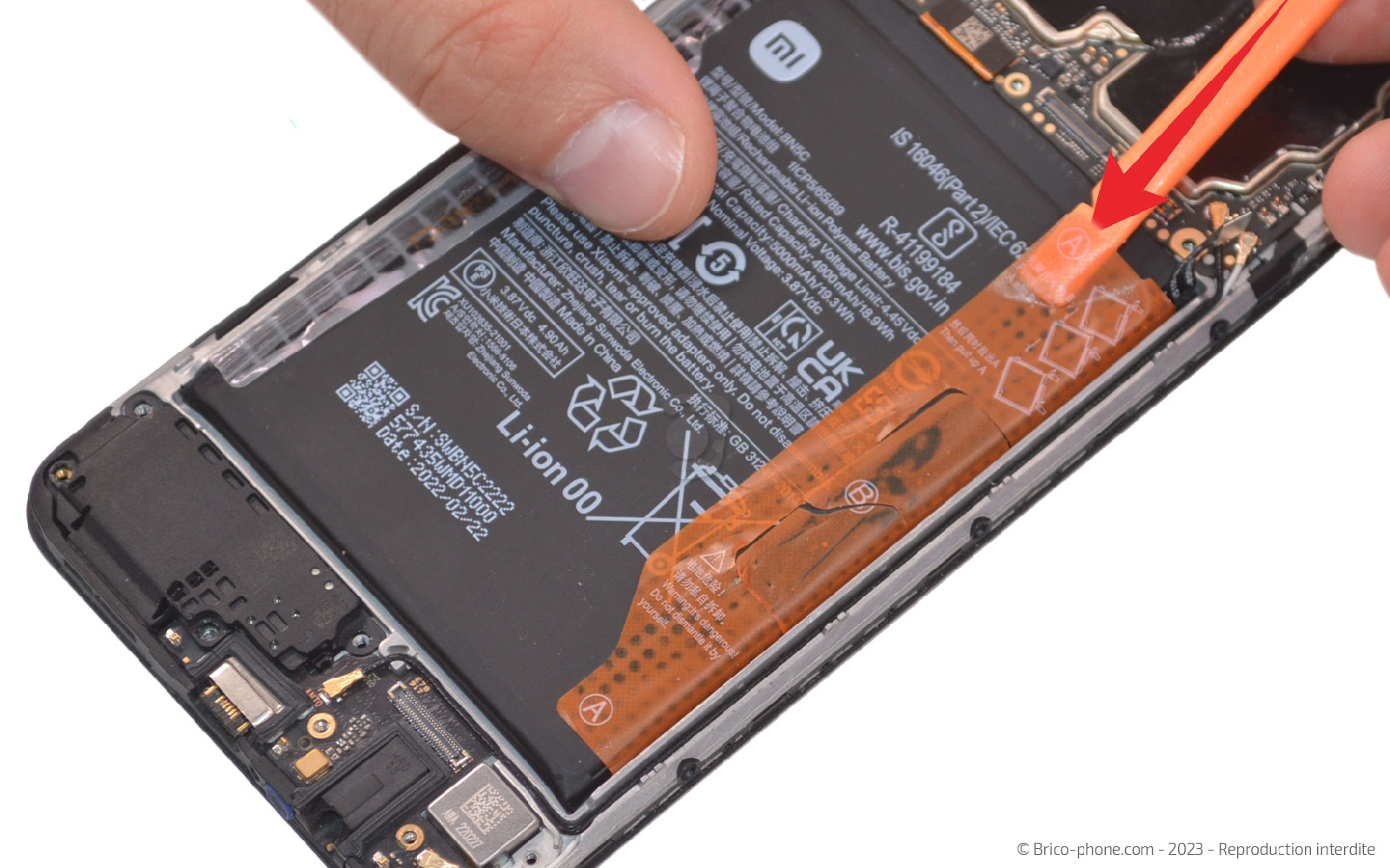

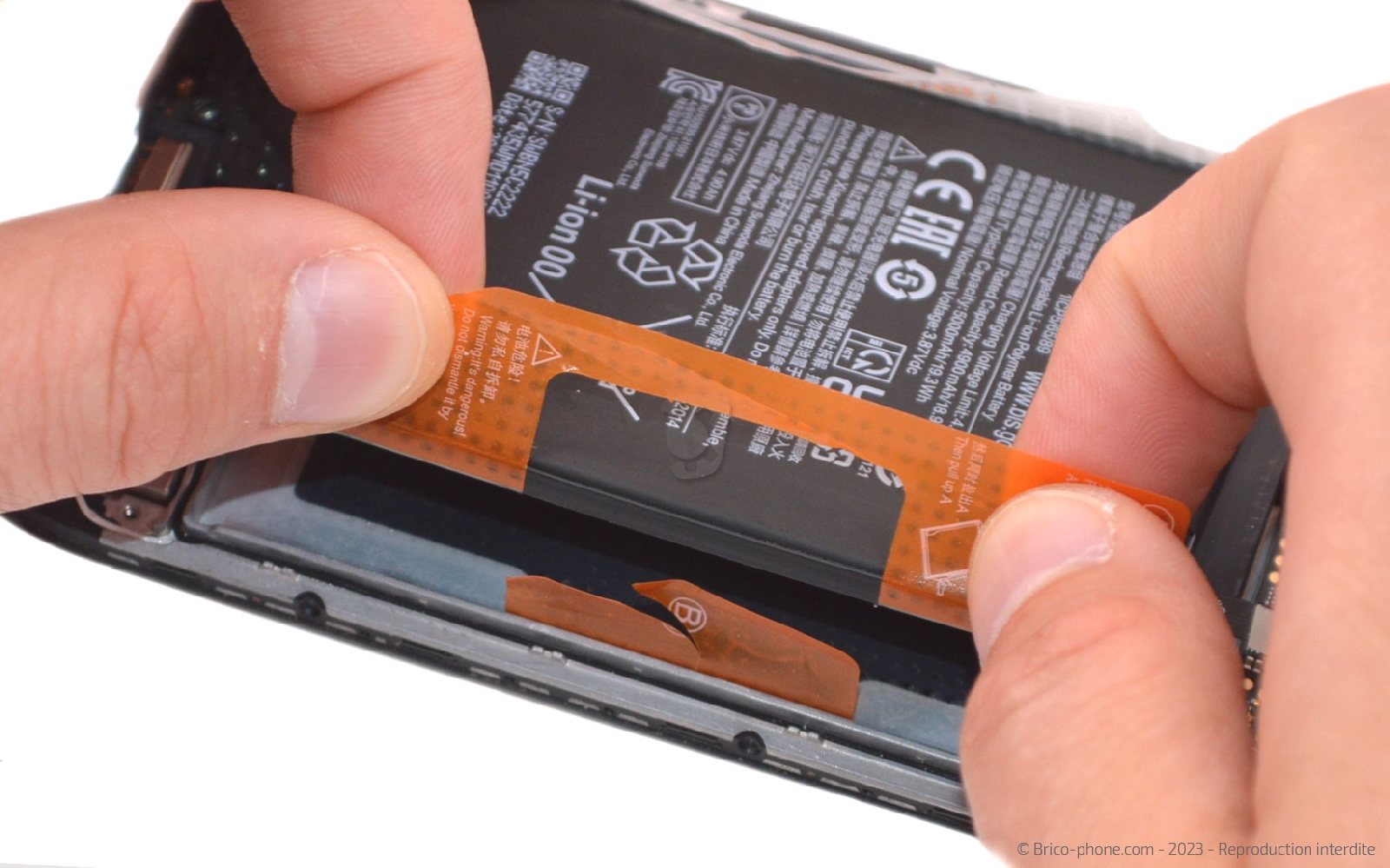

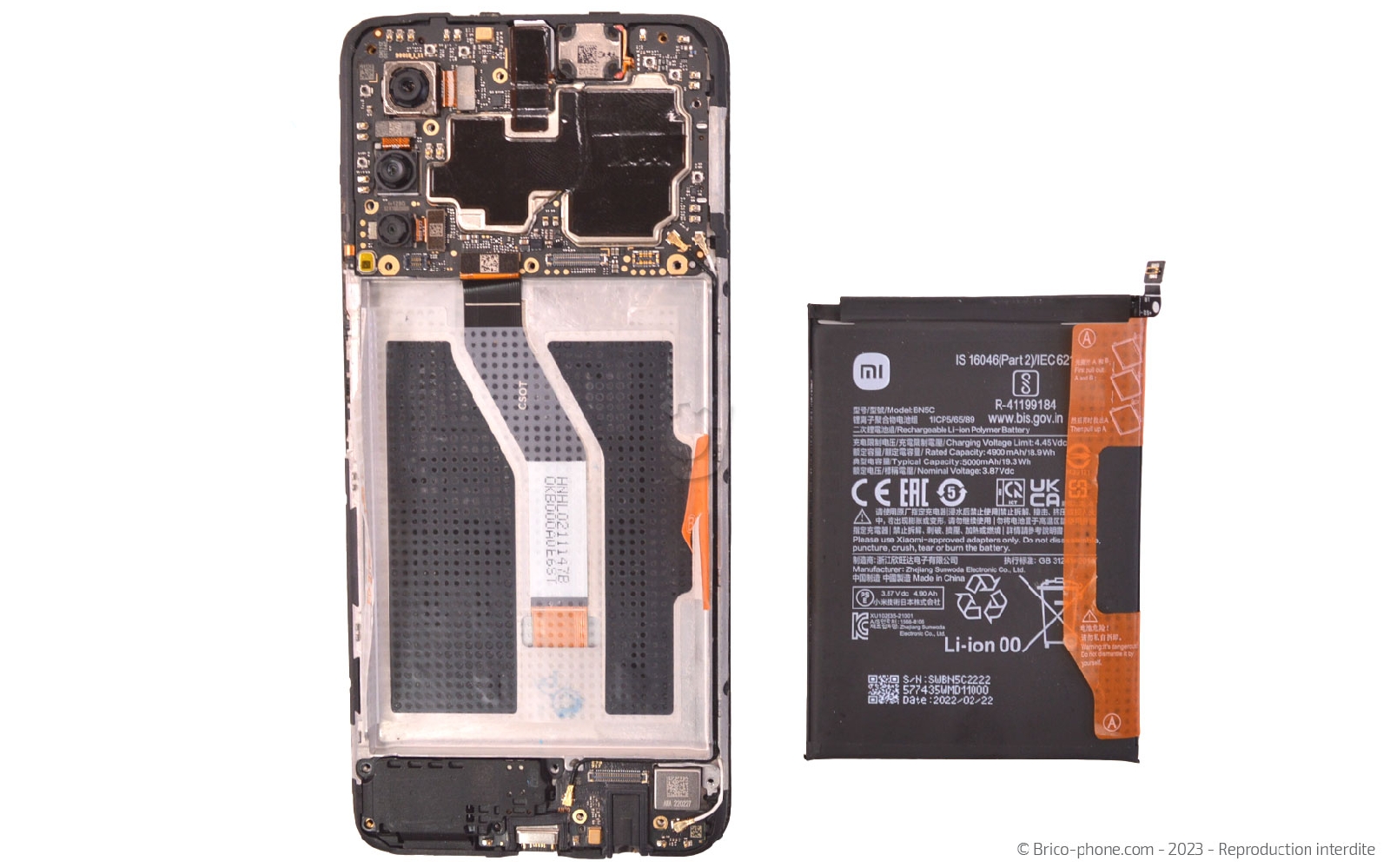

Etape 10 : Détacher la batterie
Décollez les languettes puis saisissez celle nommée A.

Tirez cette dernière avec vos deux mains pour sortir petit à petit la batterie du bloc écran.

Outils du kit utilisés
Outils du kit utilisés

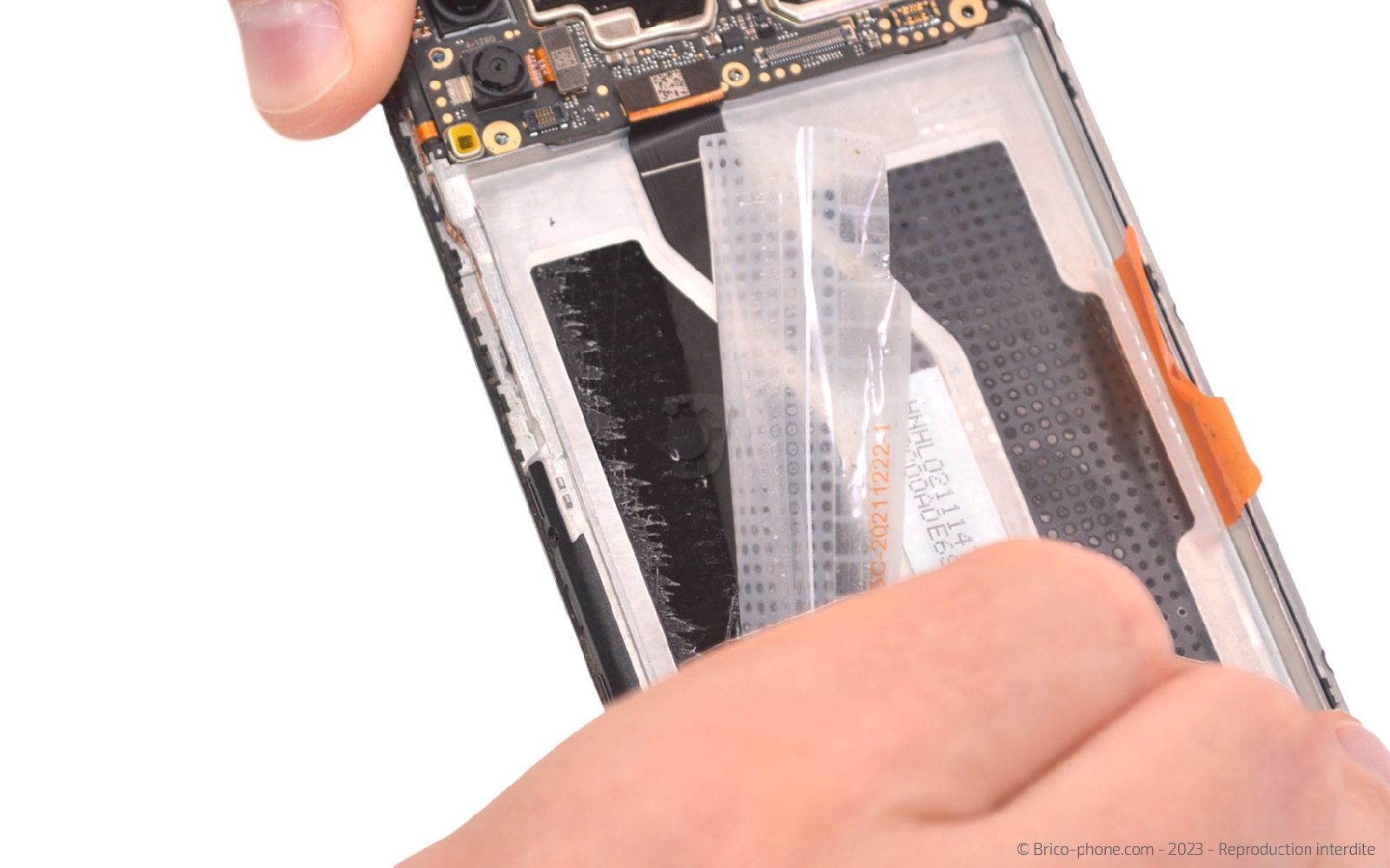

Etape 11 : Décoller le film transparent
Récupérez le film transparent en faisant attention à ce que k'adhésif noir reste collé au châssis du téléphone.

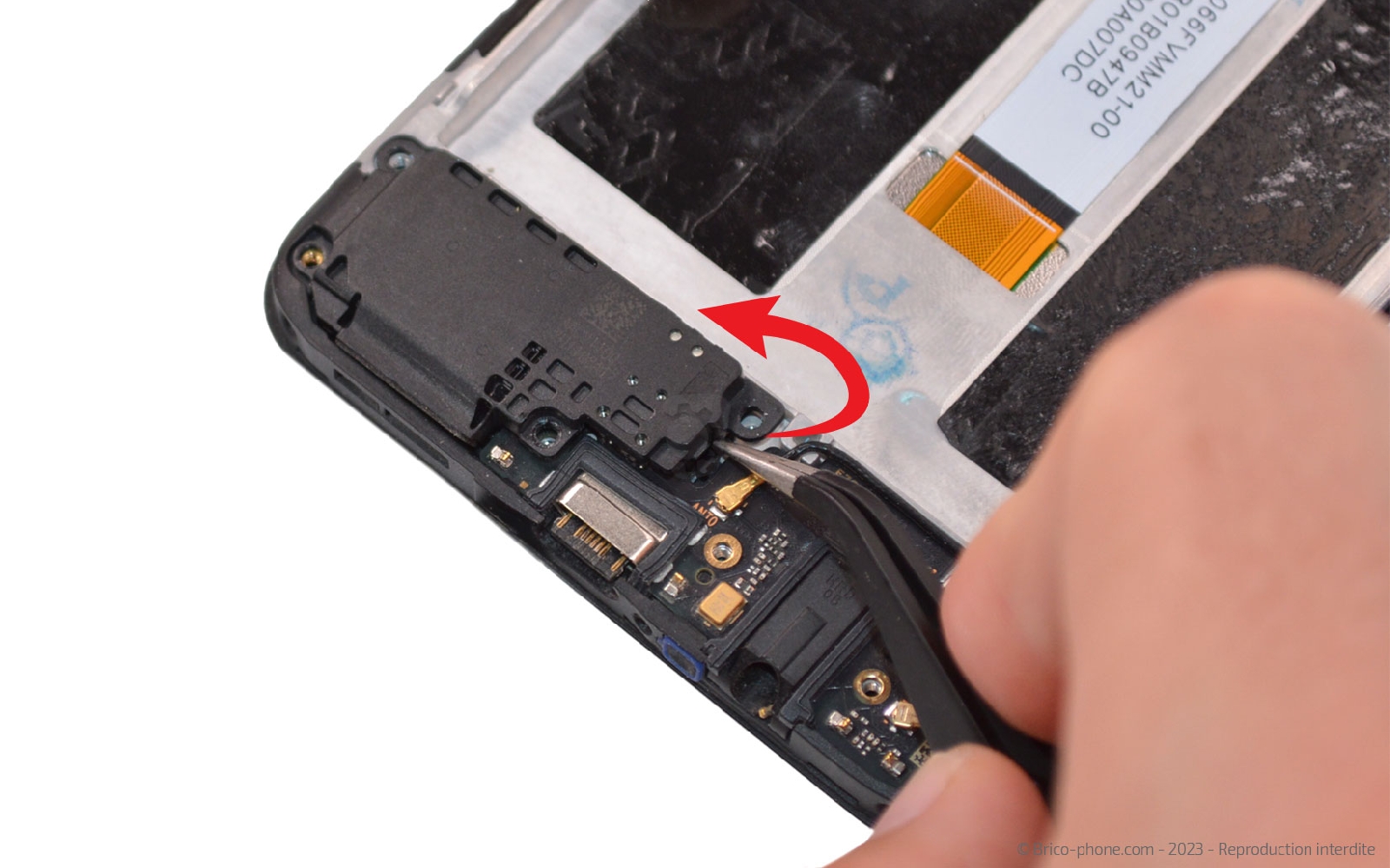

Etape 12 : Enlever le haut-parleur externe
Sur la partie basse du téléphone, saisissez le haut-parleur externe avec la pincette pour le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

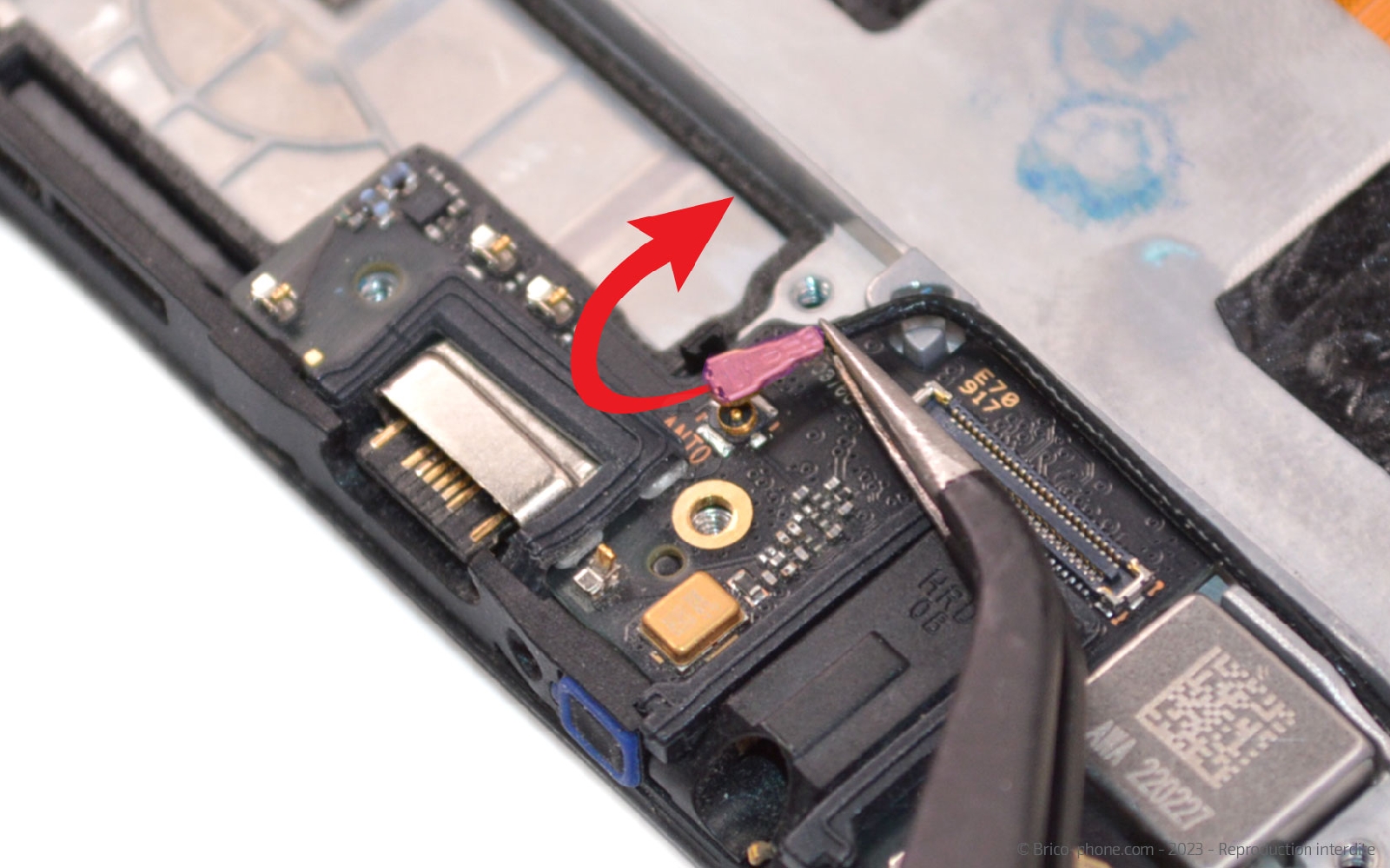

Etape 13 : Libérer le connecteur de charge
Toujours avec le même ustensile, débranchez les deux câbles coaxiaux.

Ensuite, attrapez la carte fille avec la pince pour la sortir du téléphone.

vous venez de retirer le connecteur de charge de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et lecteur SIM pour Xiaomi Redmi Note 11S (5G)
39,90 €

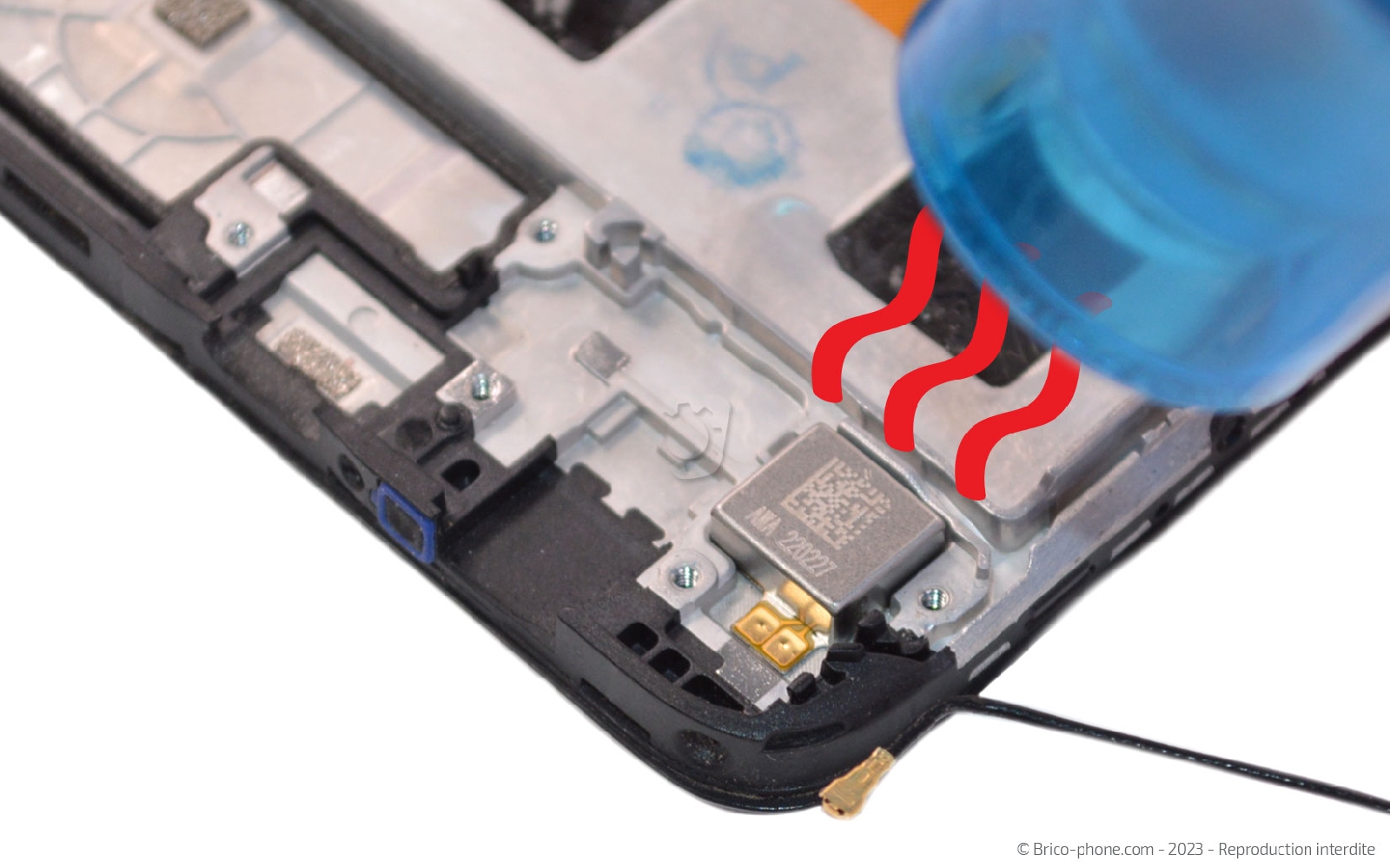

Etape 14 : Récupérer le vibreur
Chauffez légèrement le vibreur de votre Xiaomi.

Glissez la pointe de la pince métallique sous le composant pour le détacher du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 15 : Sortir la carte mère
Reprenez le spudger pour débrancher la nappe de l'écran.

Ensuite, glissez l'outil sous la carte mère pour la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Mettre de coté l'écouteur de l'oreille
Le retrait de la carte mère laisse apparaître l'écouteur de l'oreille. Pour le récupérer, il est nécessaire de chauffer le composant avec le décapeur thermique ou votre propre sèche-cheveux.

Ensuite, décollez la nappe du composant puis passez la pincette sous le HP pour le décoller entièrement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Préparer la batterie
Passons au remontage du téléphone. Commencez par retirer les stickers de protection du nouveau bloc écran.

Ensuite, remontez chaque élément dans le nouveau bloc écran en suivant les étapes précédentes dans l'ordre inverse.

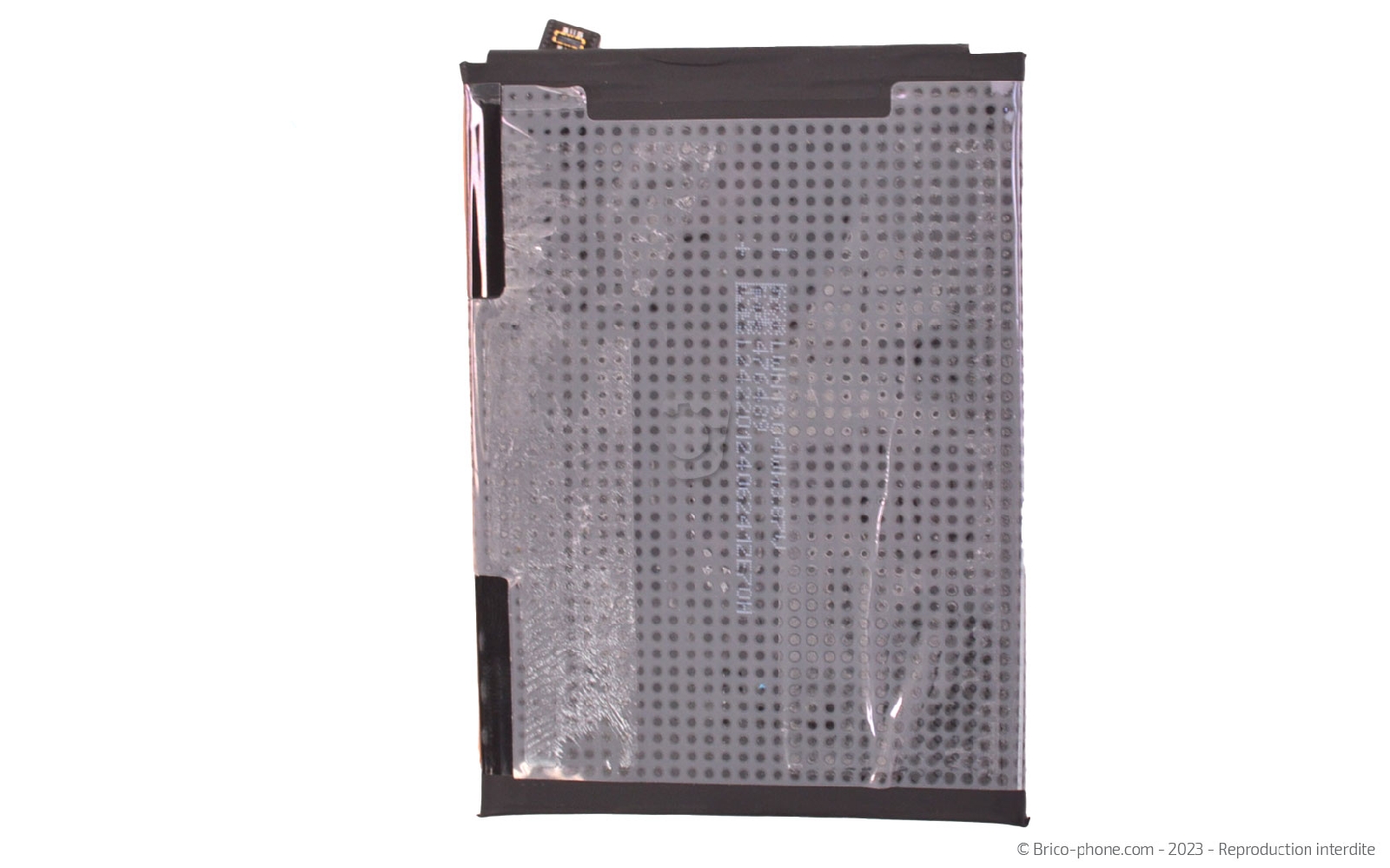

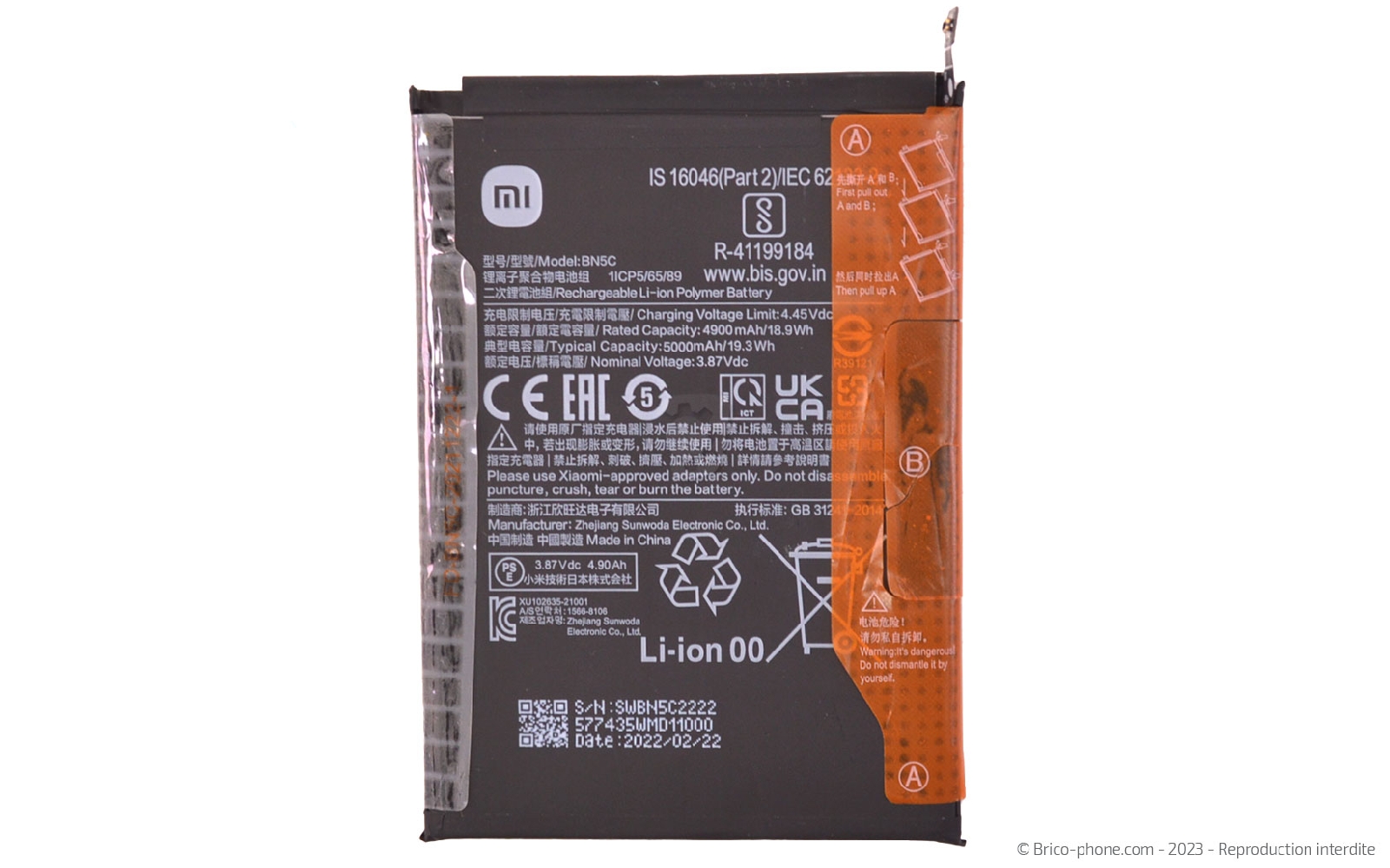

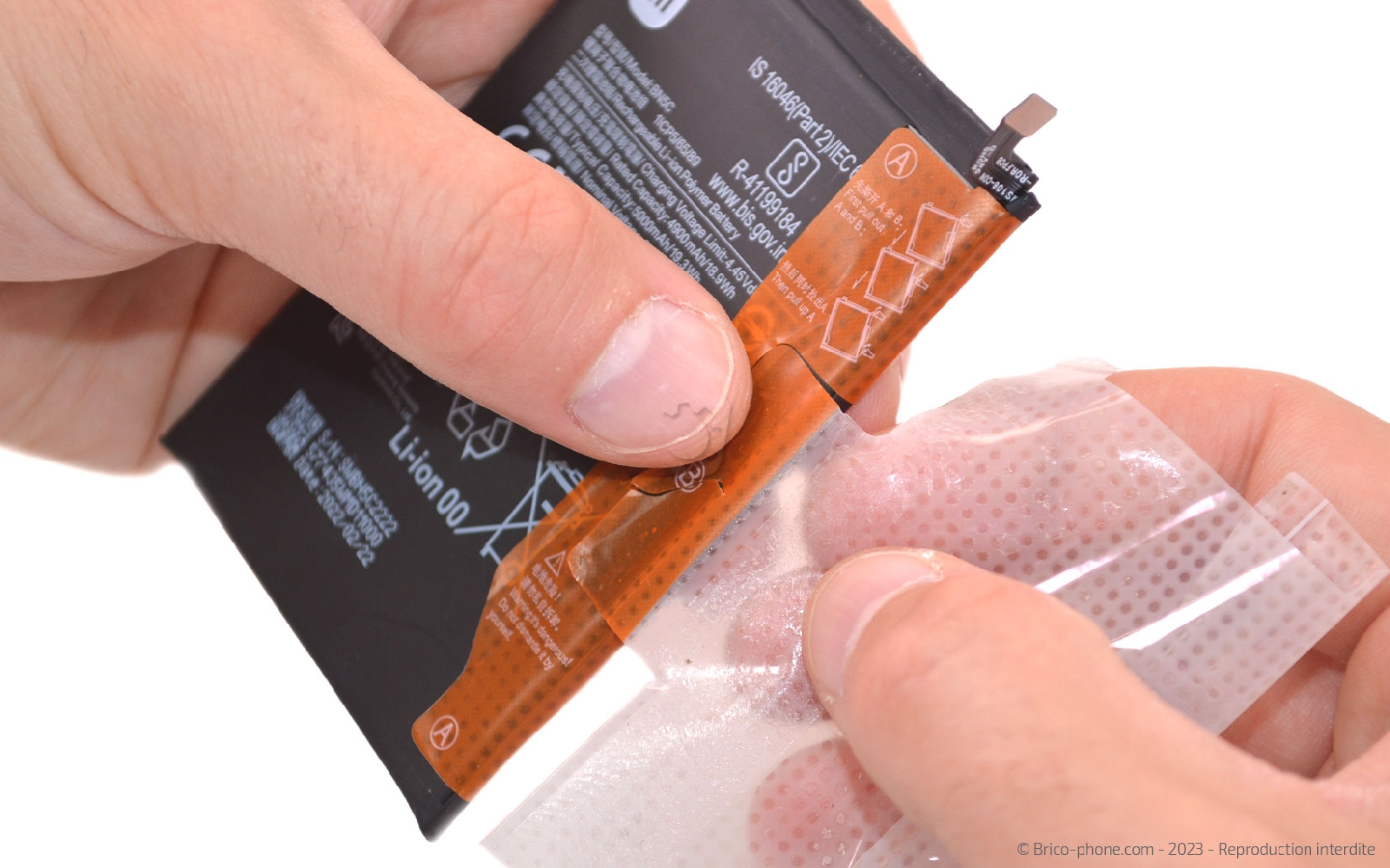

Installez le film transparent au dos de la batterie avant de la mettre dans le nouveau composant.

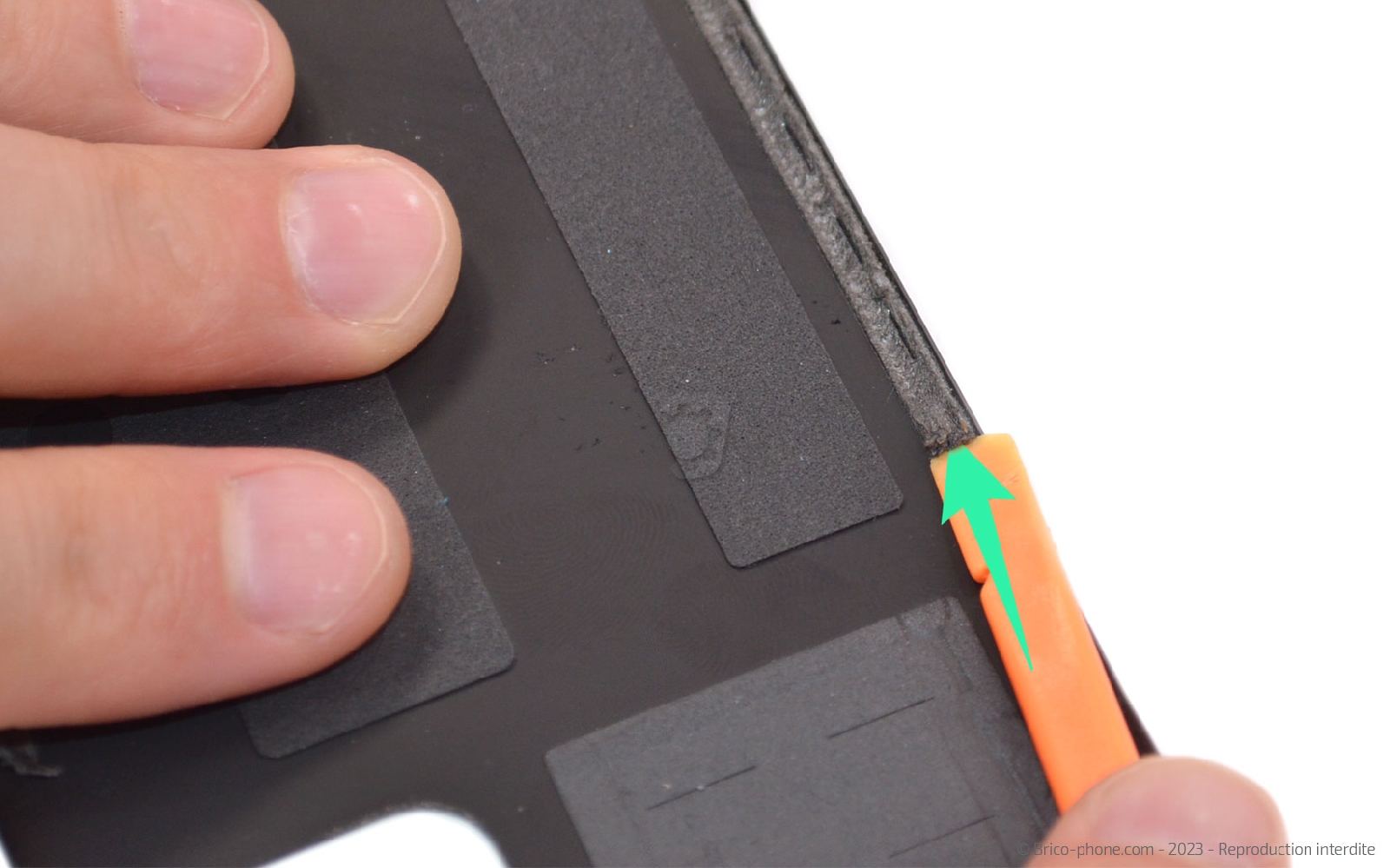

Conseils pour le remontage
Après avoir installer tous les composants dans le nouveau bloc écran, nettoyez la vitre arrière des résidus de stickers.

Ensuite, appliquez la colle B-7000 sur tout le contour du téléphone avant de refermer ce dernier avec la vitre arrière.

Laissez sécher la colle environ une heure en mettant l'appareil sous de gros livres tels que des dictionnaires ou alors à l'aide de pinces.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
