Comment changer la batterie sur Reno4 Z 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Reno4 Z 5G
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Perte en autonomie

Vous cherchez à réparer votre téléphone Oppo Reno4 Z et surtout à remplacer sa batterie défectueuse ? Vous trouverez ici toutes les conseils et les outils dont vous avez besoin pour effectuer la réparation.

Pour effectuer cette réparation, comptez une trentaine de minutes hors temps de séchage de la vitre arrière. Réparez vous-même votre téléphone vous rendra très fier et vous permet surtout de faire des économies et de gagner du temps. Ce dépannage est assez simple car la batterie possède des languettes afin de faciliter son retrait.

Chaque étape de ce guide vous conseille et vous informe des manipulations à réaliser pour réussir cette réparation haut la main.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Dans un premier temps, il est préférable de vérifier le modèle de votre téléphone afin de commander la bonne pièce détachée et de suivre le bon tutoriel.
Pour cela, il y a plusieurs possibilités :
- Si votre téléphone s'allume : vous pouvez composer le *#06# pour obtenir le numéro IMEI de votre appareil et le copier sur notre page d'accueil afin d'obtenir toutes les informations nécessaires.

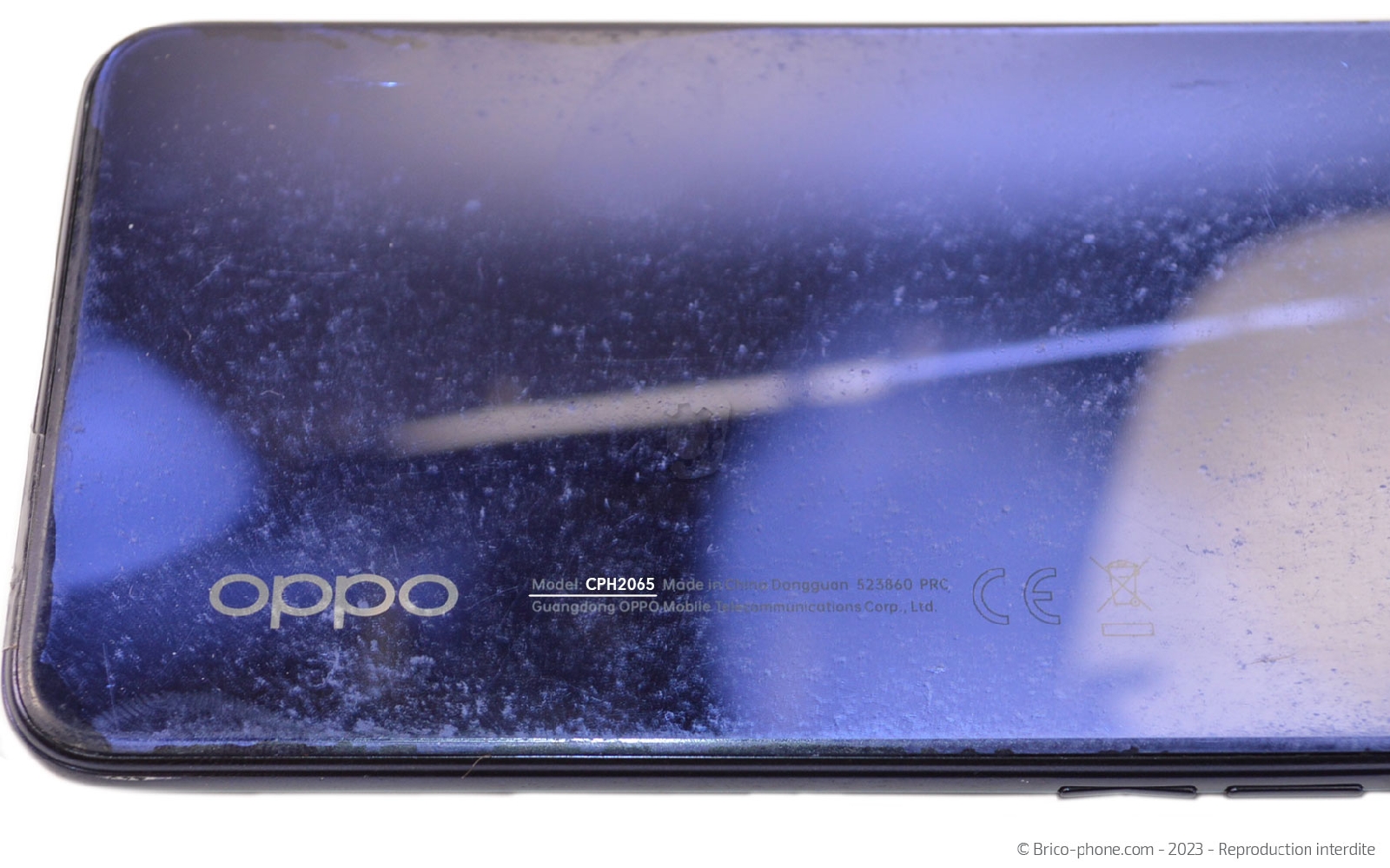

- Si votre mobile ne s'allume pas : il vous suffit de retourner l'appareil afin de regarder la référence inscrite sur la vitre arrière, elle doit correspondre à CPH2065 pour le Oppo Reno4 Z.

Une fois la vérification effectuée, vous pouvez commander le bon composant et le kit d'outils correspondant. Si possible faites une sauvegarde de votre appareil avant d'entamer la réparation.

Vous venez de recevoir la commande ? Alors c'est parti ! Installez vous dans un espace calme et dégagé, disposez les outils et le patron d'aide au montage à portée de main puis lancez le tutoriel.

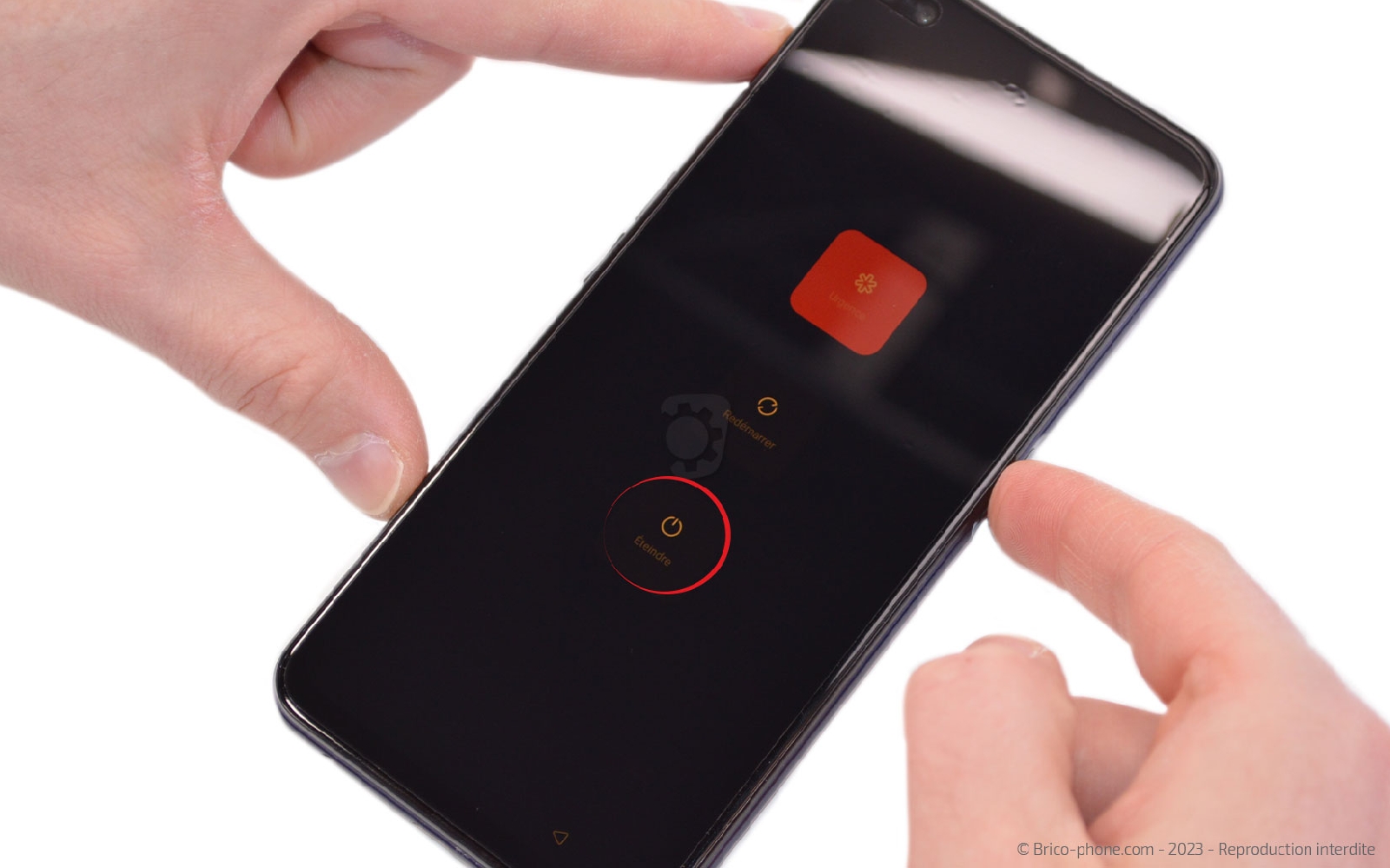

Vous pouvez maintenant commencer par éteindre votre téléphone.
Etape 1

Etape 1 Retirer le tiroir de la carte SIM

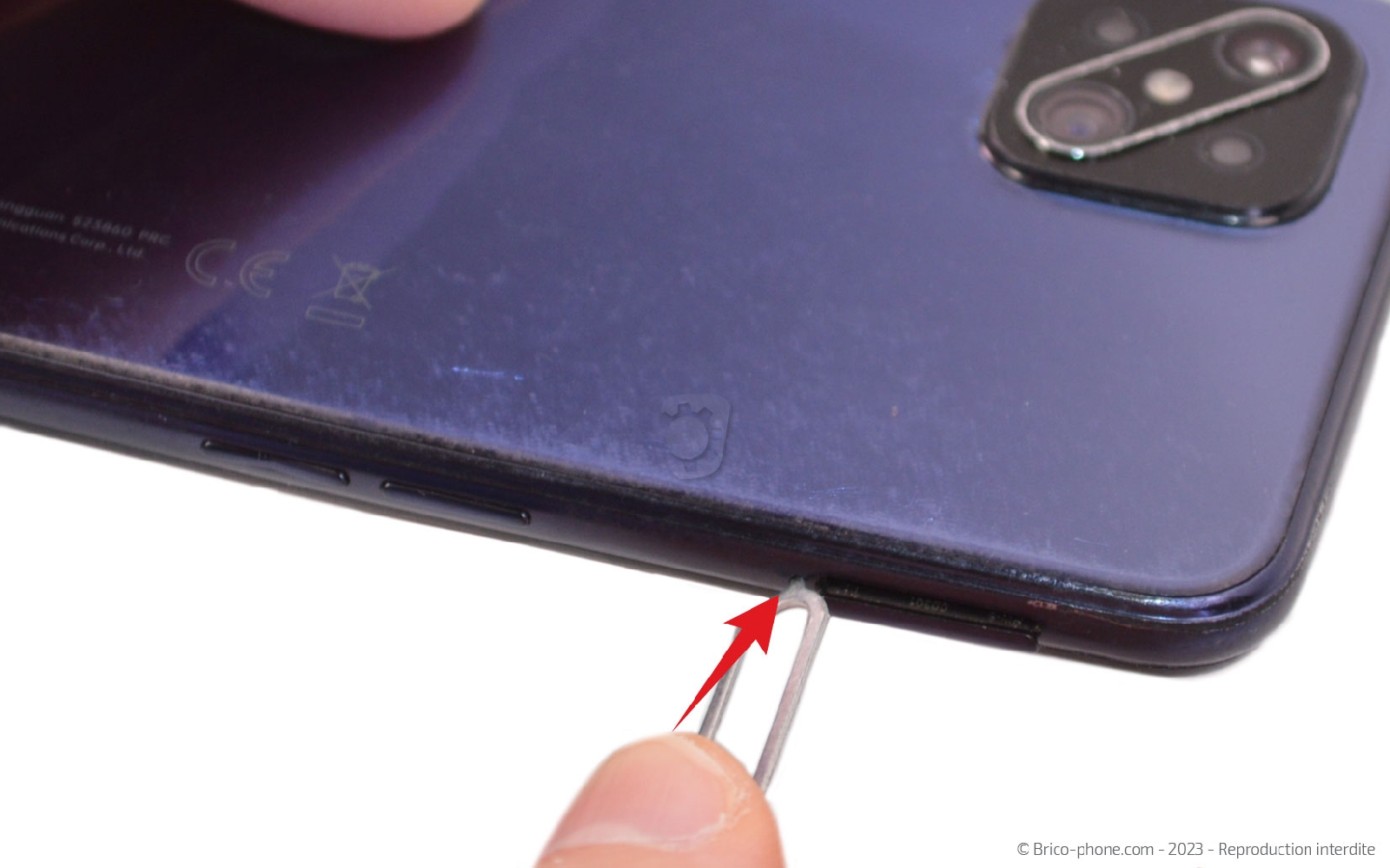

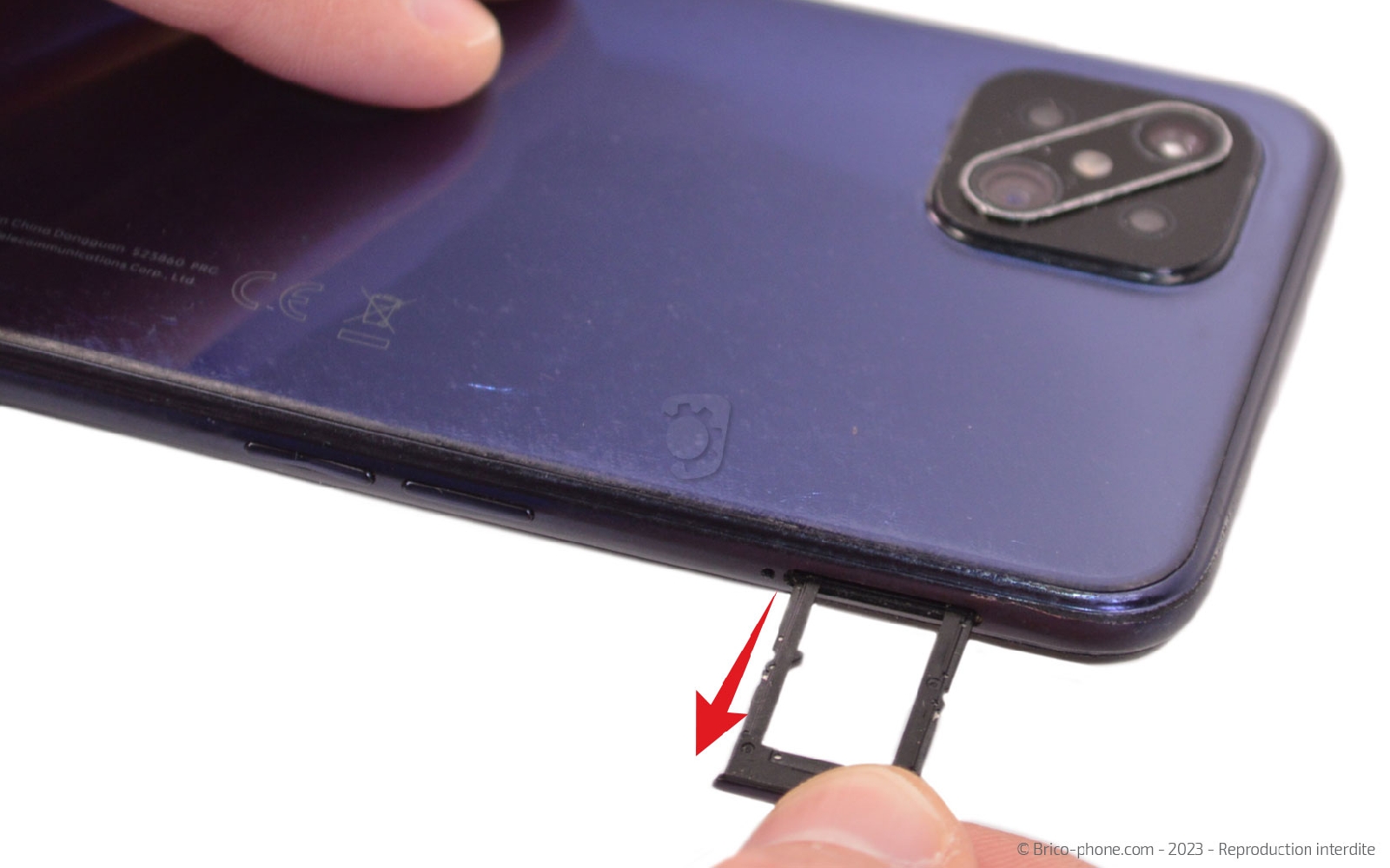

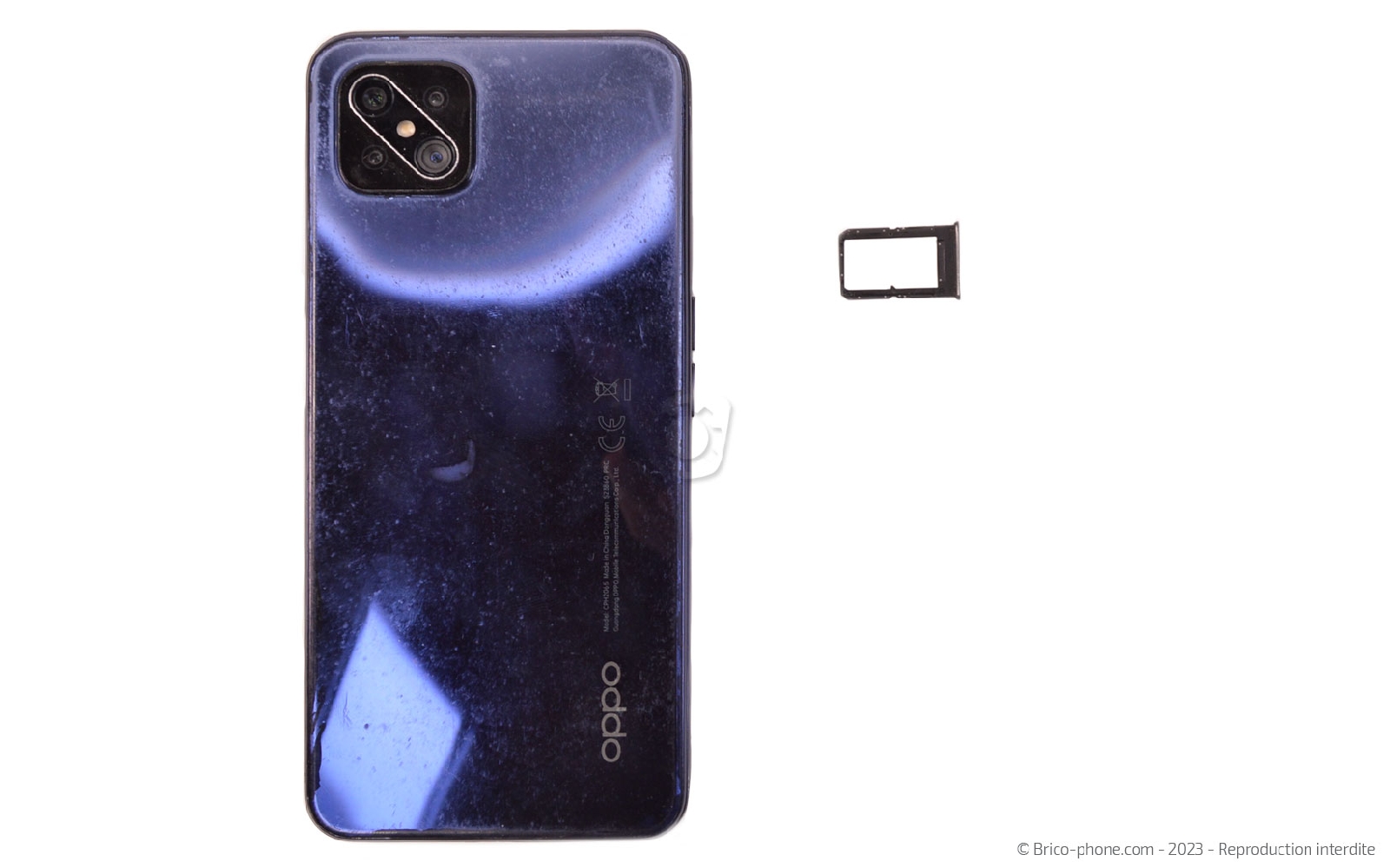

Insérez l'outil d'extraction dans la fente du tiroir SIM pour l'éjecter du téléphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

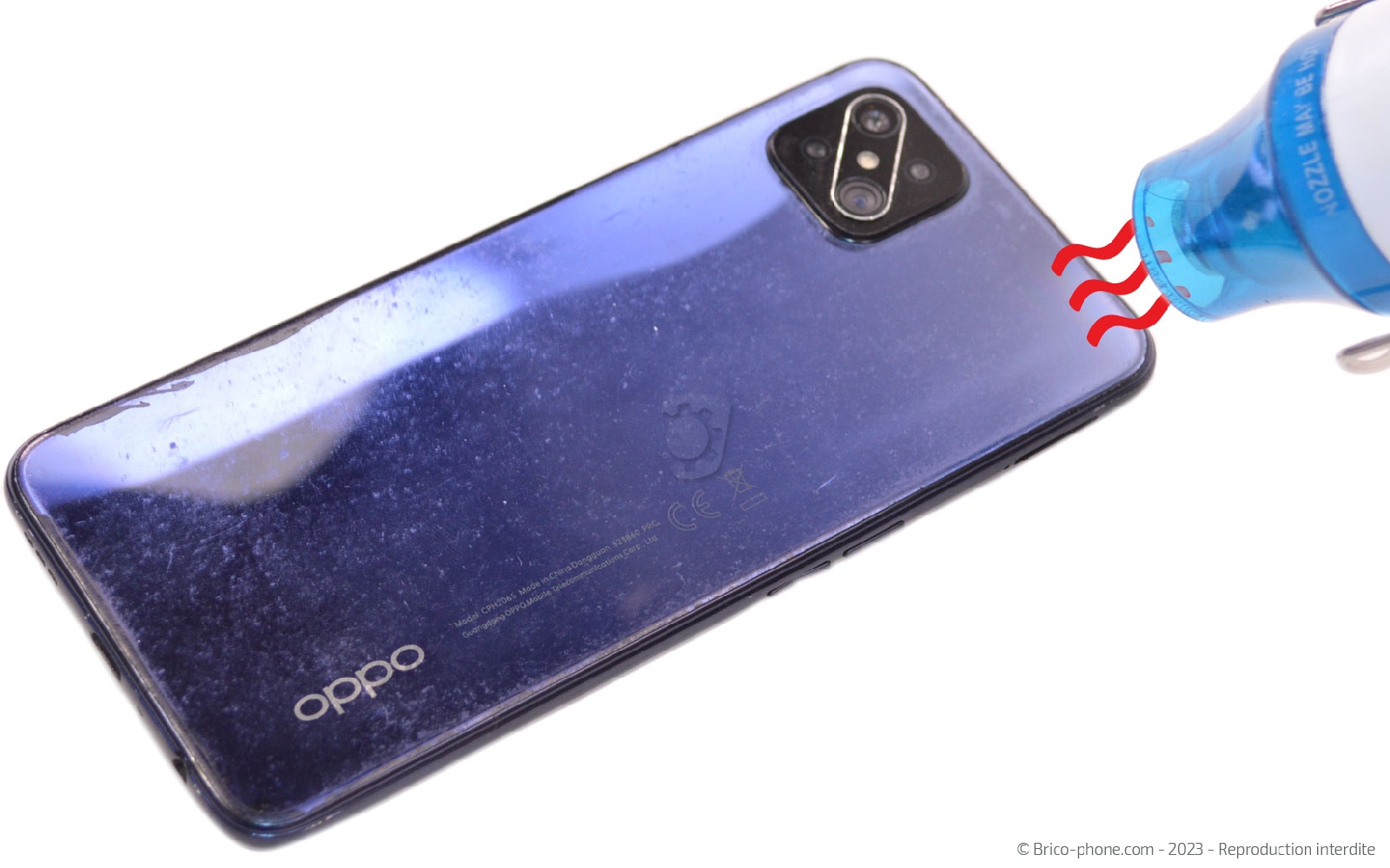

Pour accéder à l'intérieur du téléphone, il est nécessaire de chauffer la vitre arrière. Pour cela, vous pouvez utiliser soit un coussin chauffant, soit un décapeur thermique ou encore votre sèche cheveux.

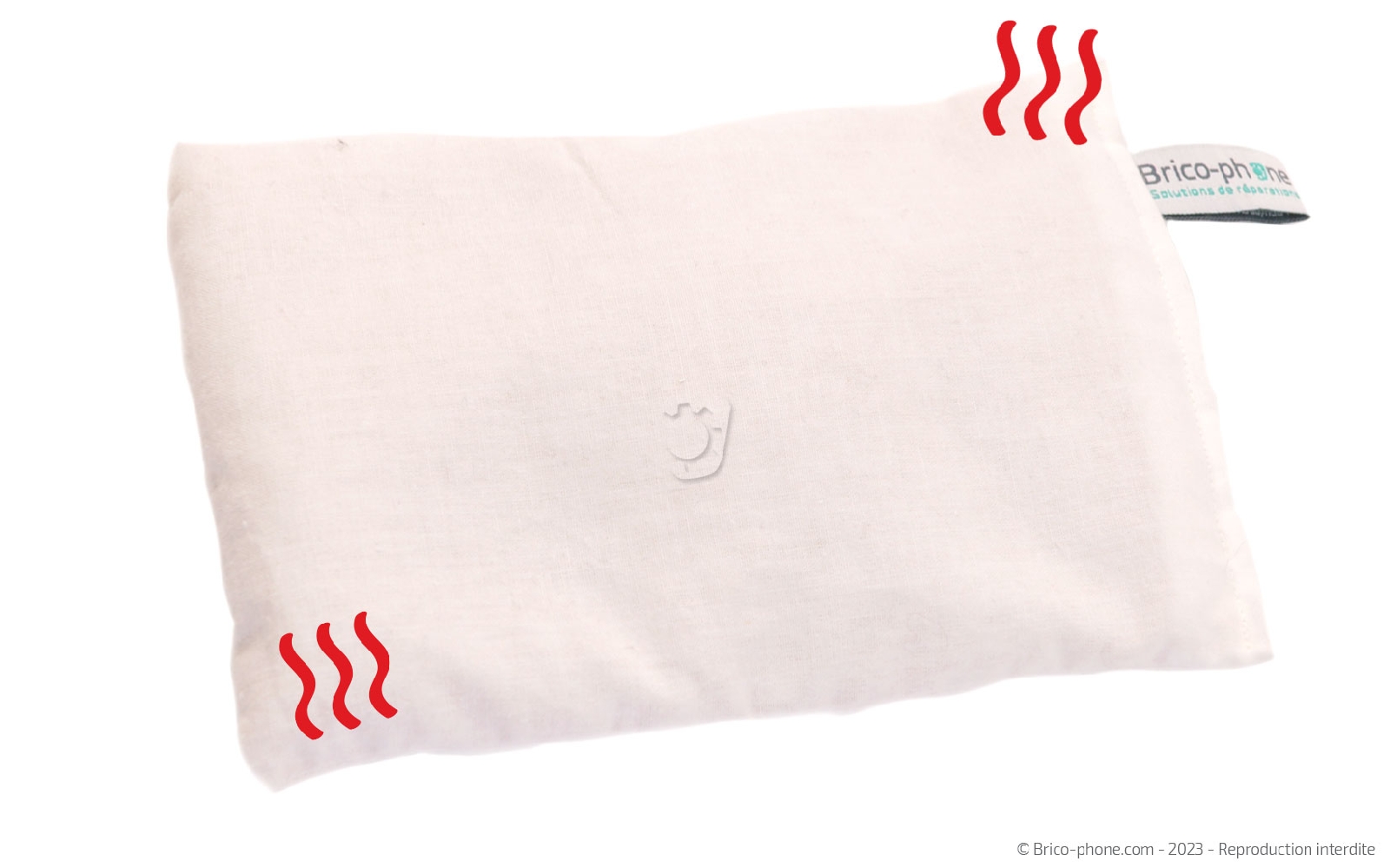

Si vous possédez le coussin chauffant, passez le d'abord au micro-ondes environ 2 minutes puis déposez-le sur la vitre arrière une trentaines de secondes.
En ce qui concerne le décapeur thermique ou le sèche-cheveux, il vous suffit de l'allumer et de le passer sur tout le contour de la façade arrière.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

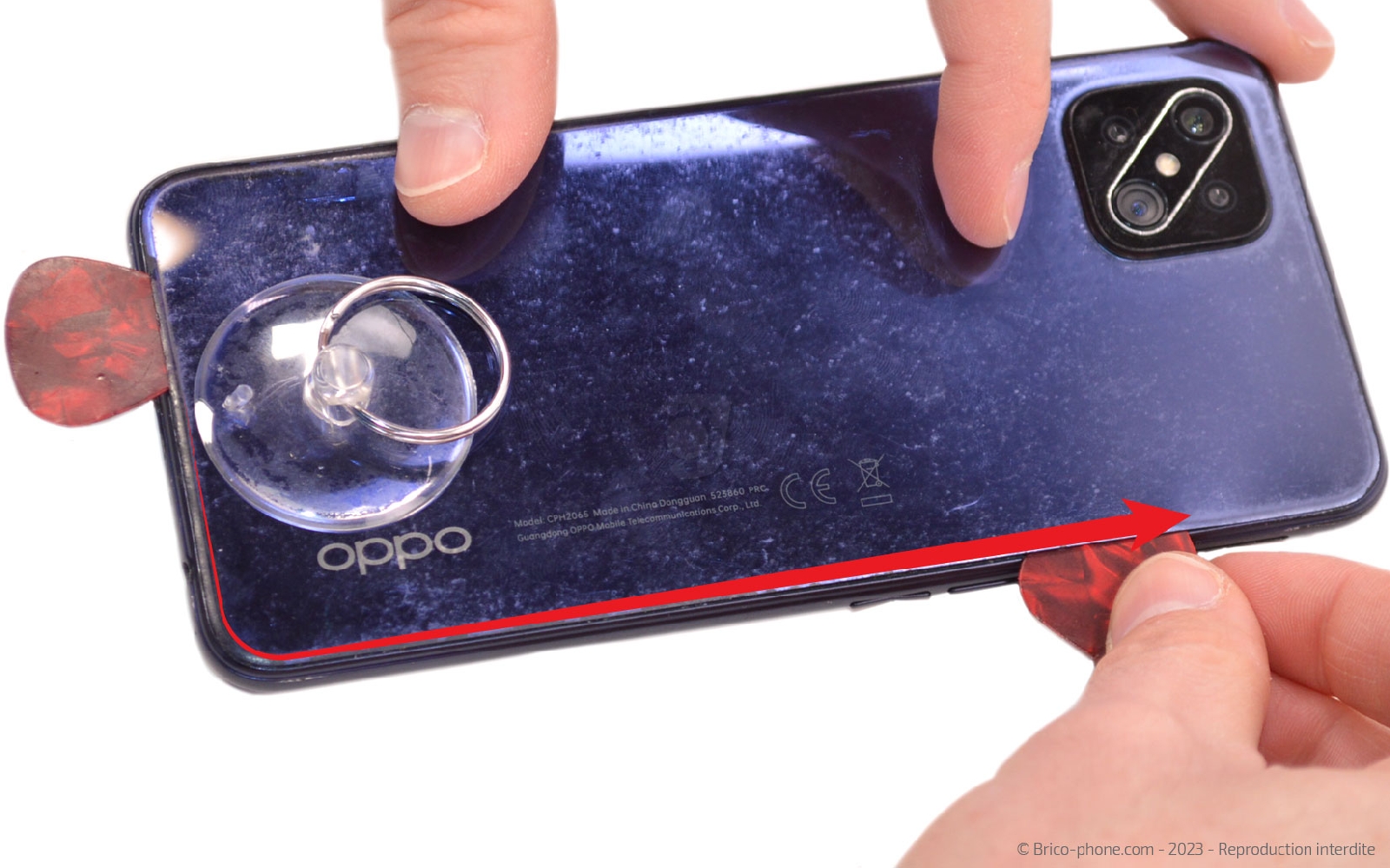

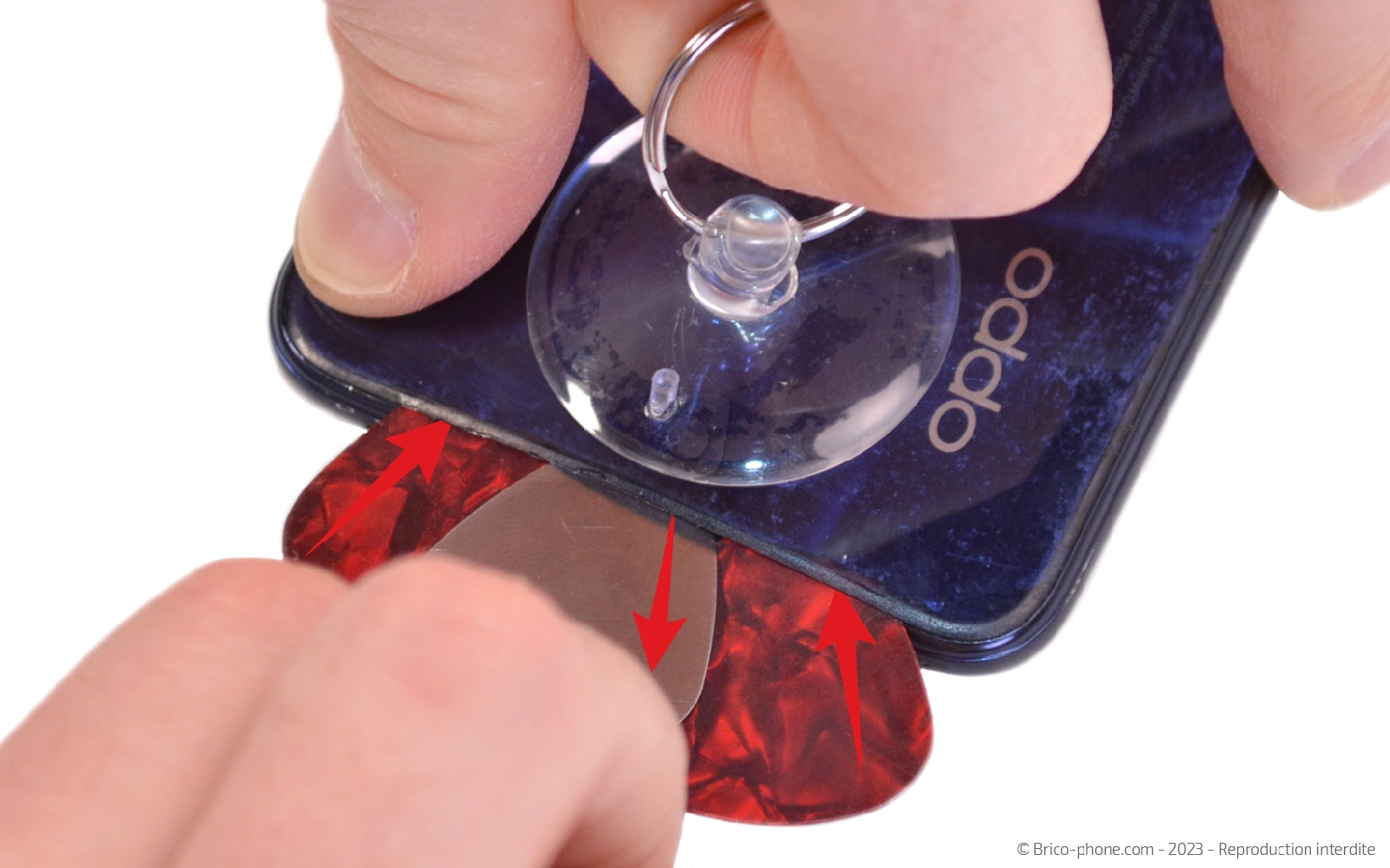

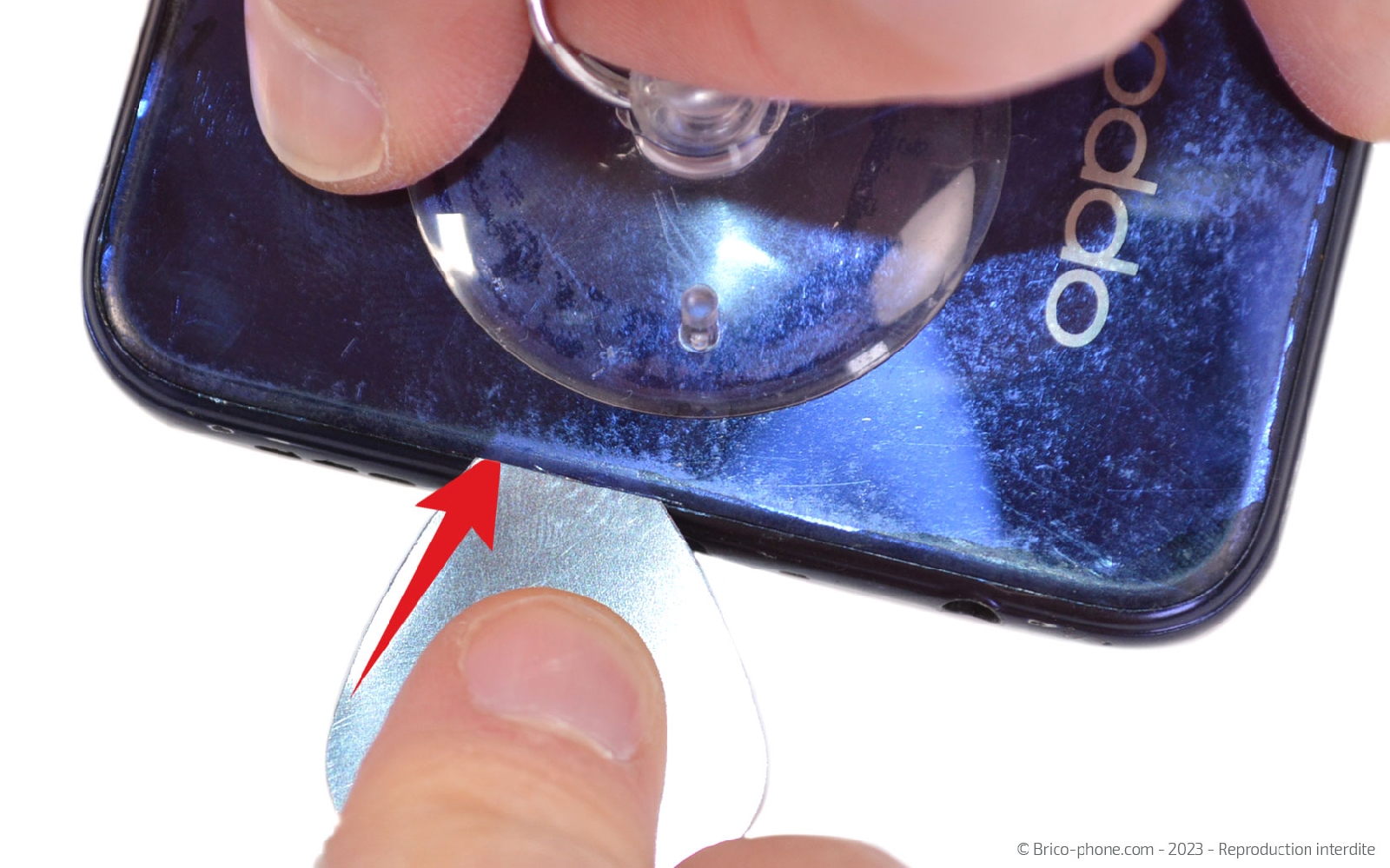

Disposez la ventouse du kit d'outils sur le bas du téléphone afin de soulever légèrement le composant pour insérer le médiator troué entre la vitre arrière et le châssis.
Une fois l'interstice créé, remplacez le médiator en métal par ses homologues en plastique et faites les glisser sur tout le contour du téléphone.

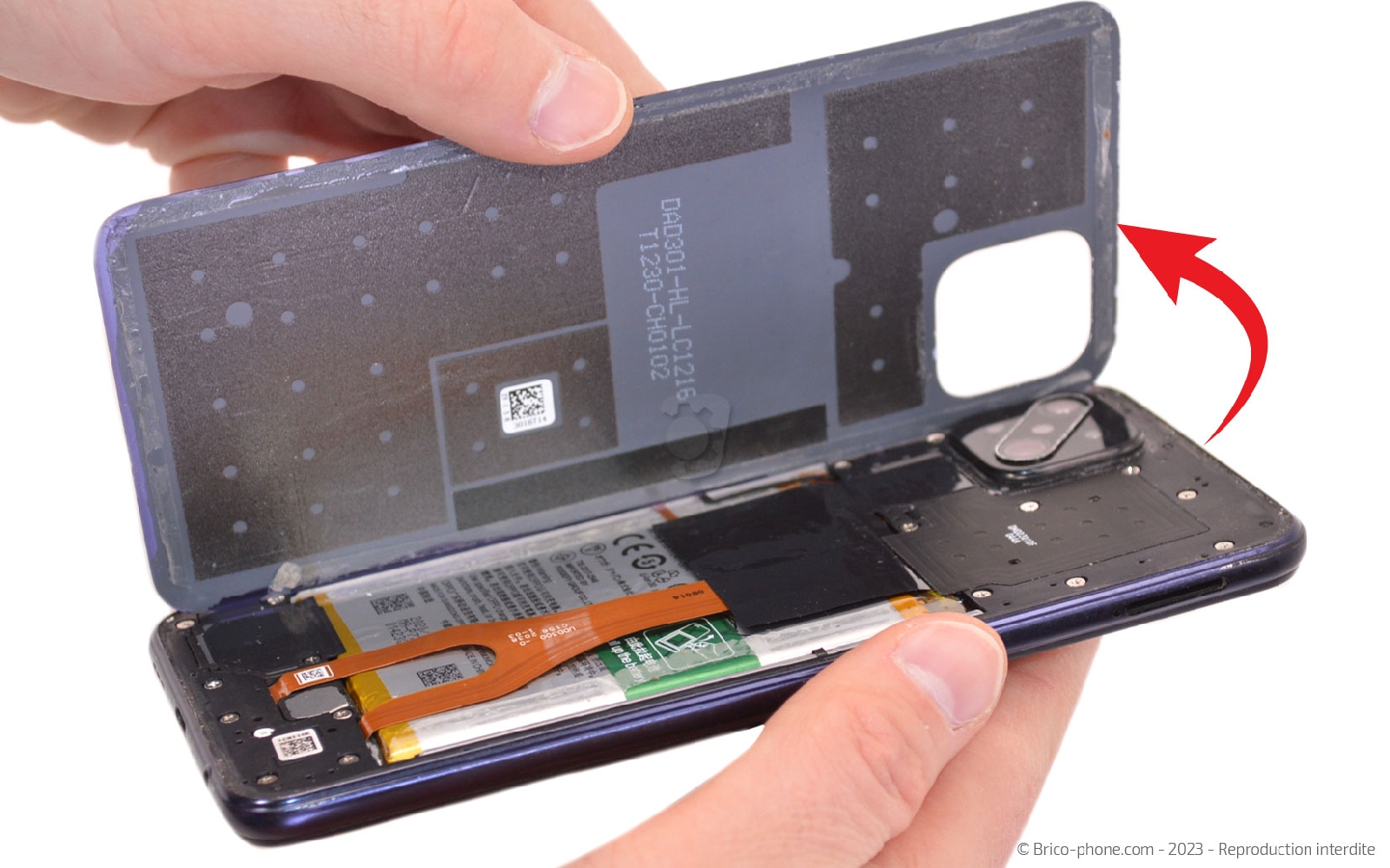

Enfin, vous devriez pouvoir décoller entièrement la vitre arrière.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Détacher la plaquette intermédiaire

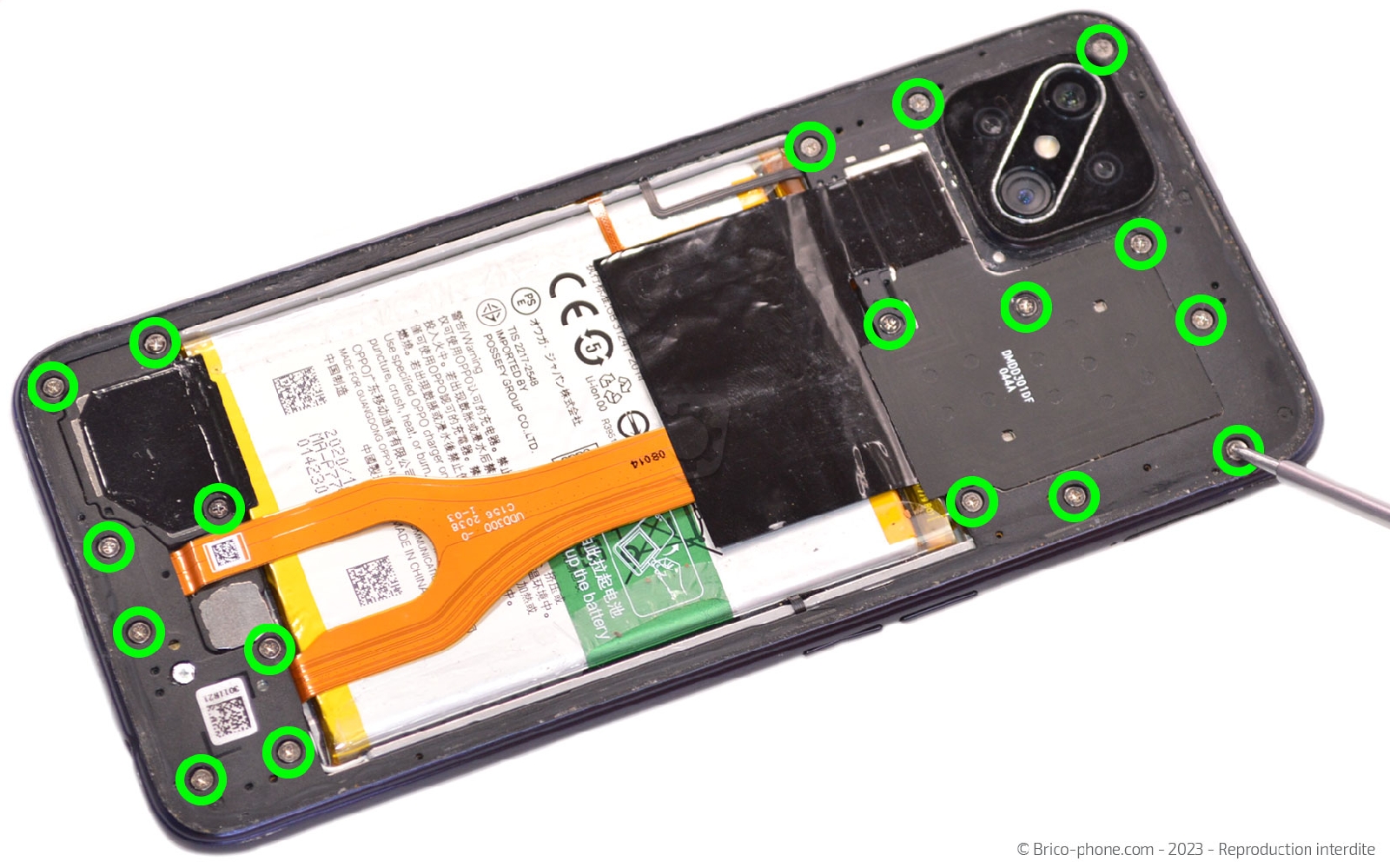

A l'aide du tournevis cruciforme, ôtez les 18 vis de la plaquette intermédiaire.

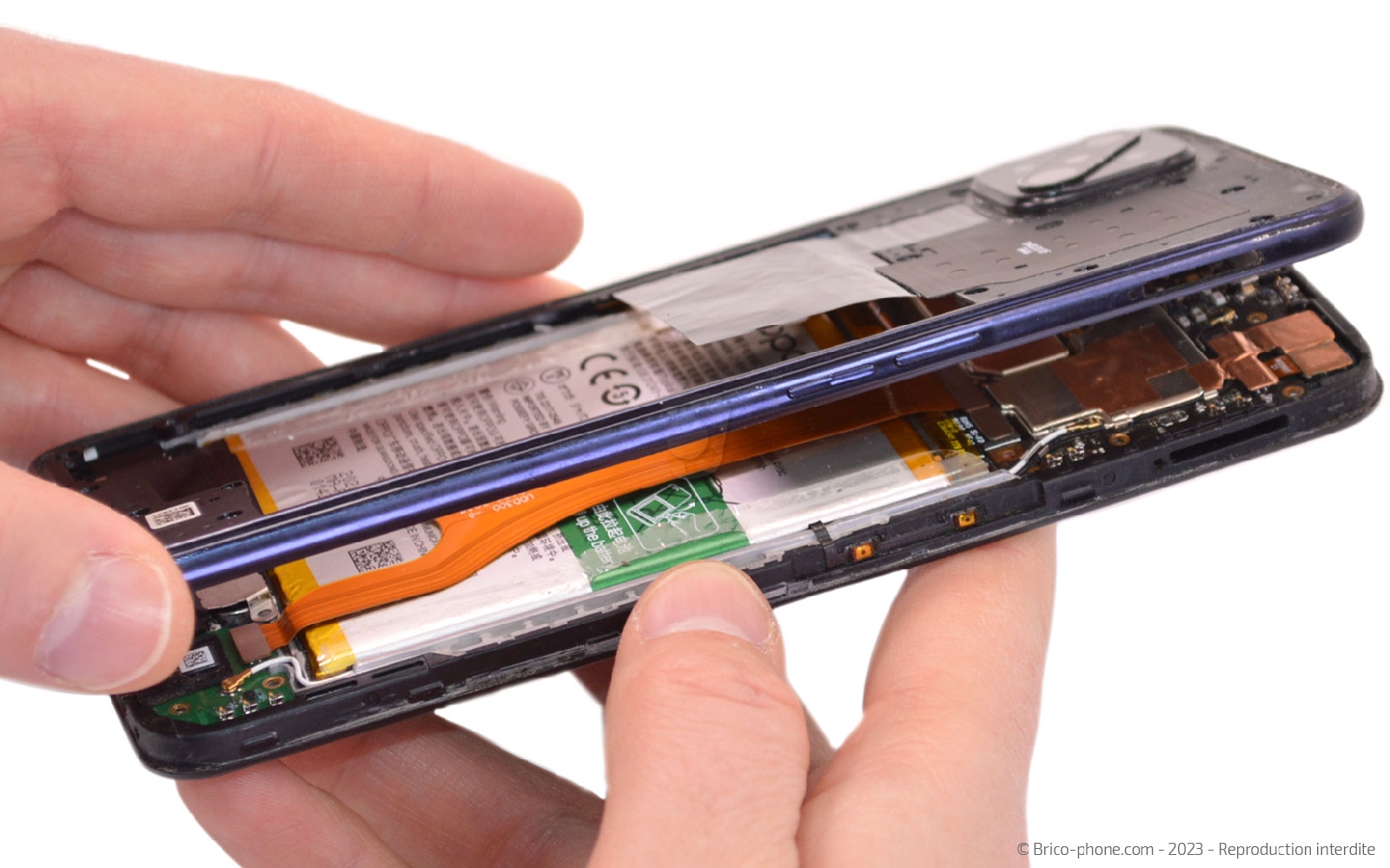

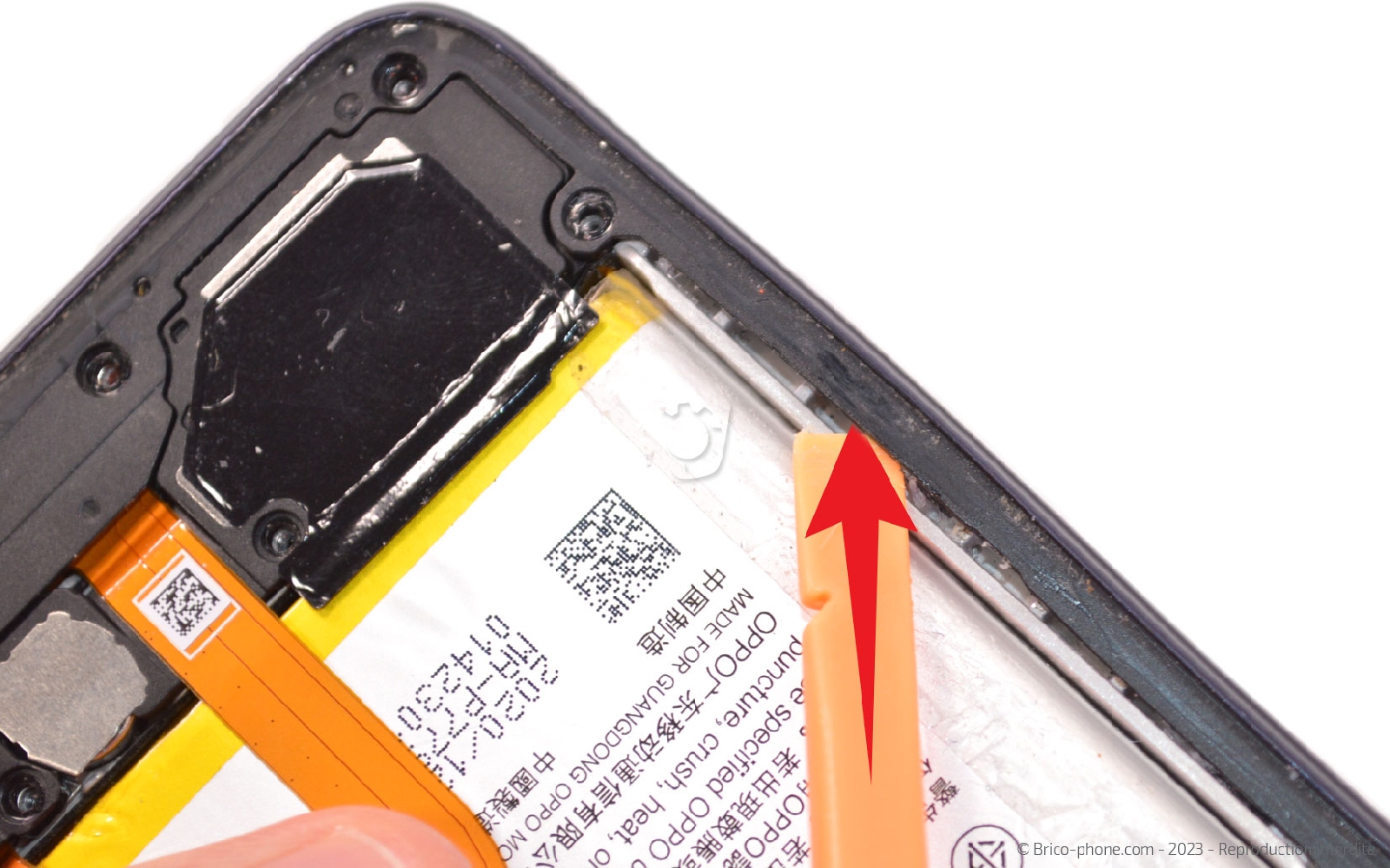

Ensuite, glissez le spudger entre la batterie et le châssis intermédiaire afin de le déclipser.

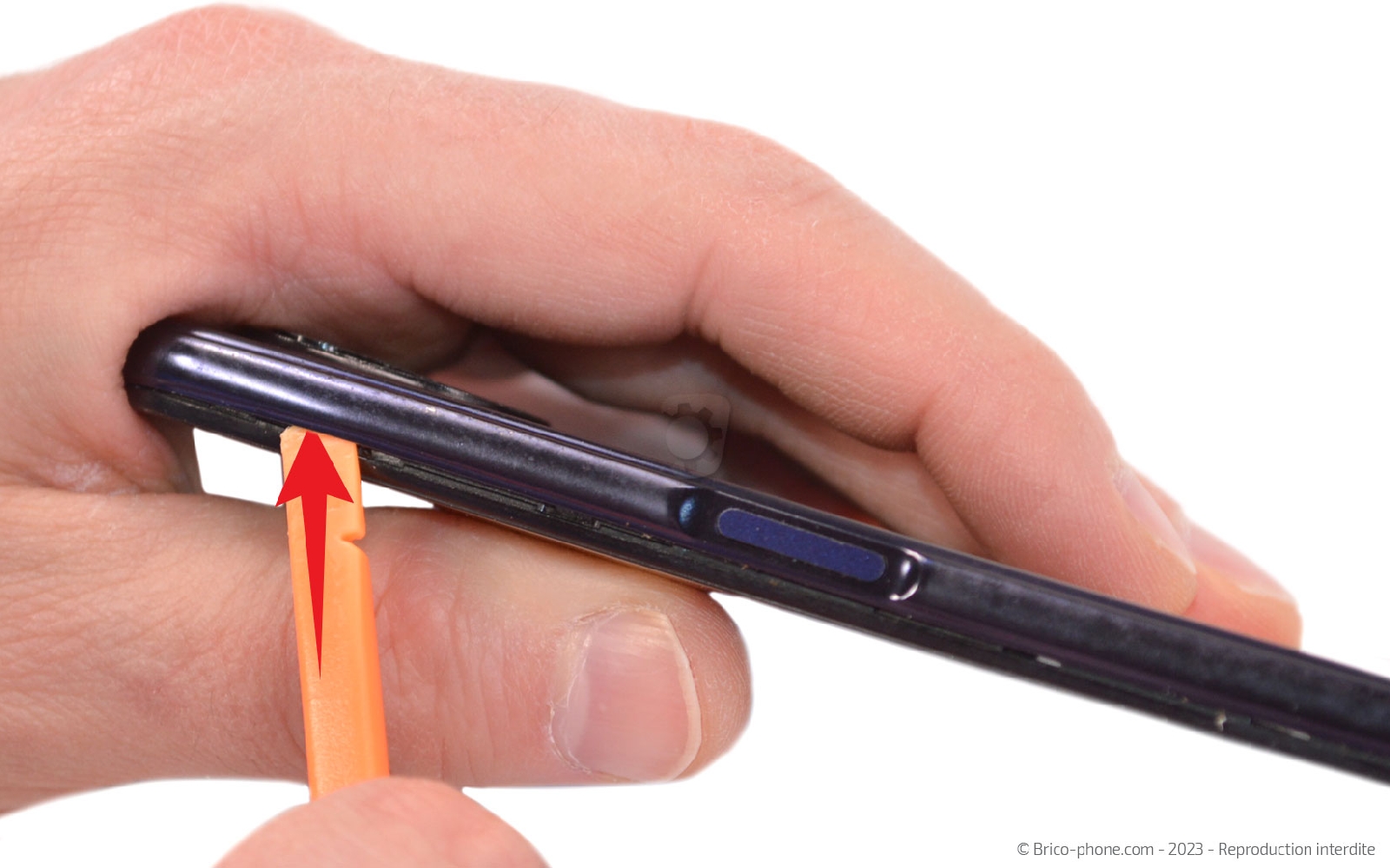

Faites la même chose sur l'extérieur de l'appareil. Pour continuer le retrait du produit, faites glisser l'outil sur toute la longueur du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

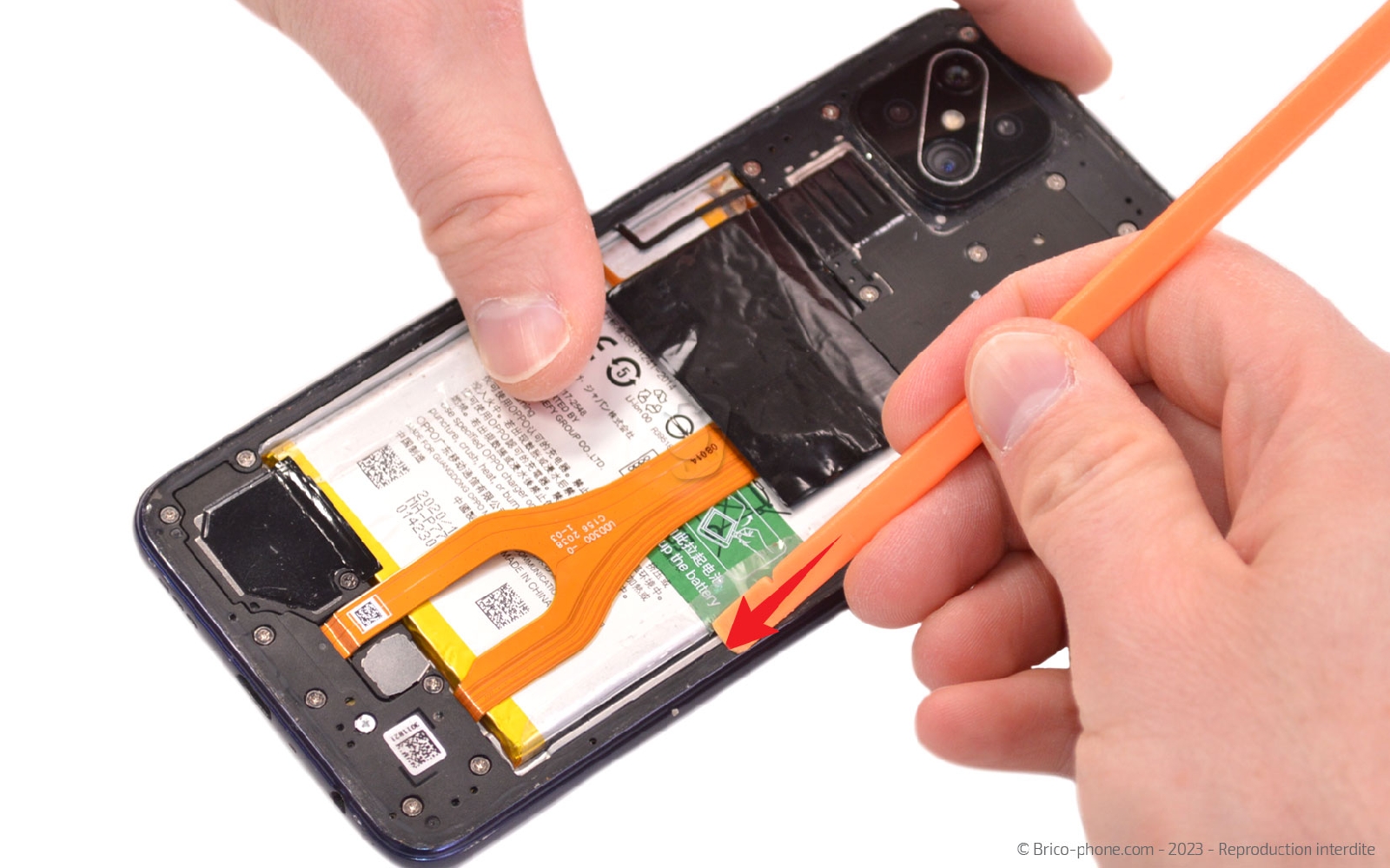

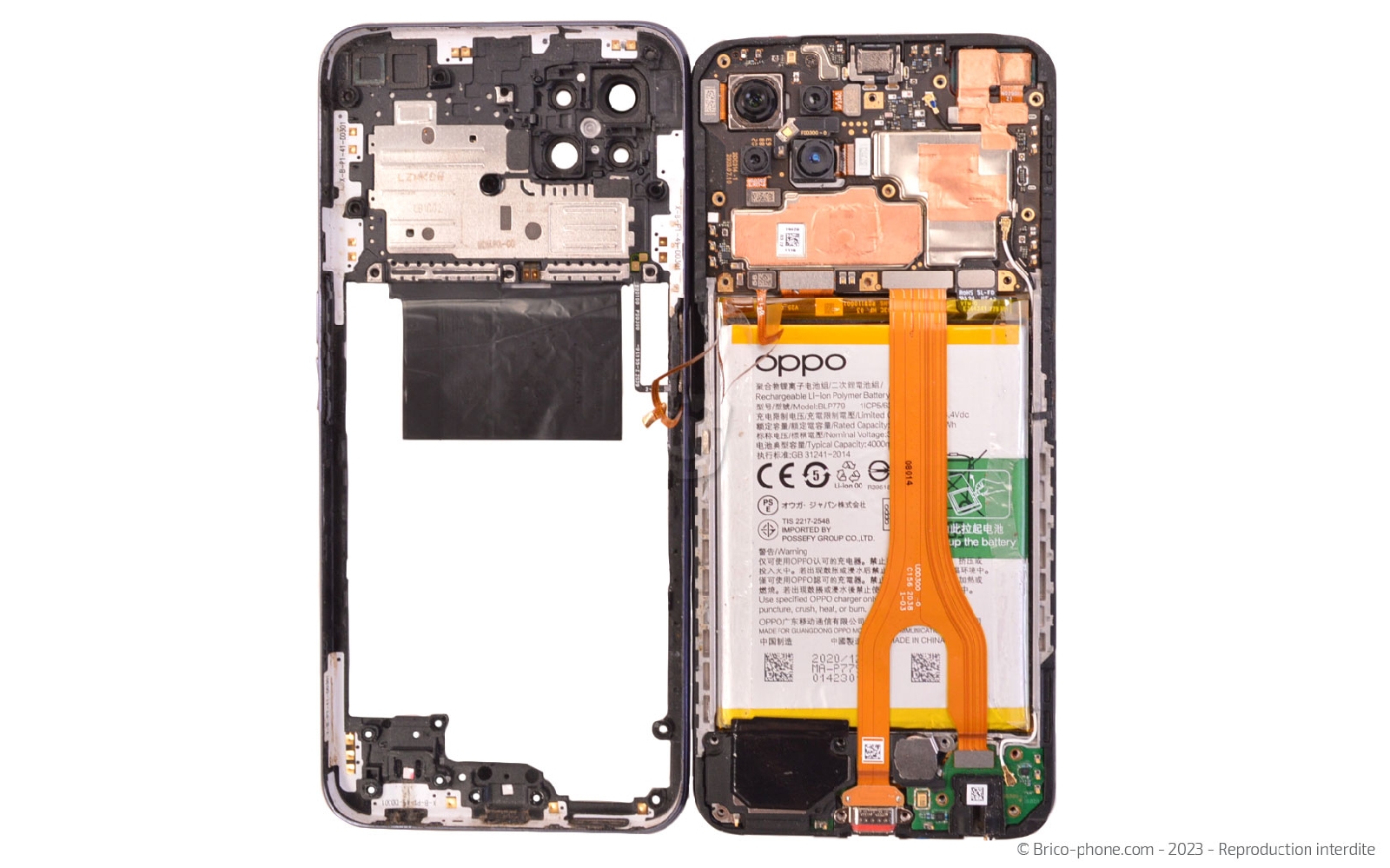

Etape 5 Déconnecter la batterie

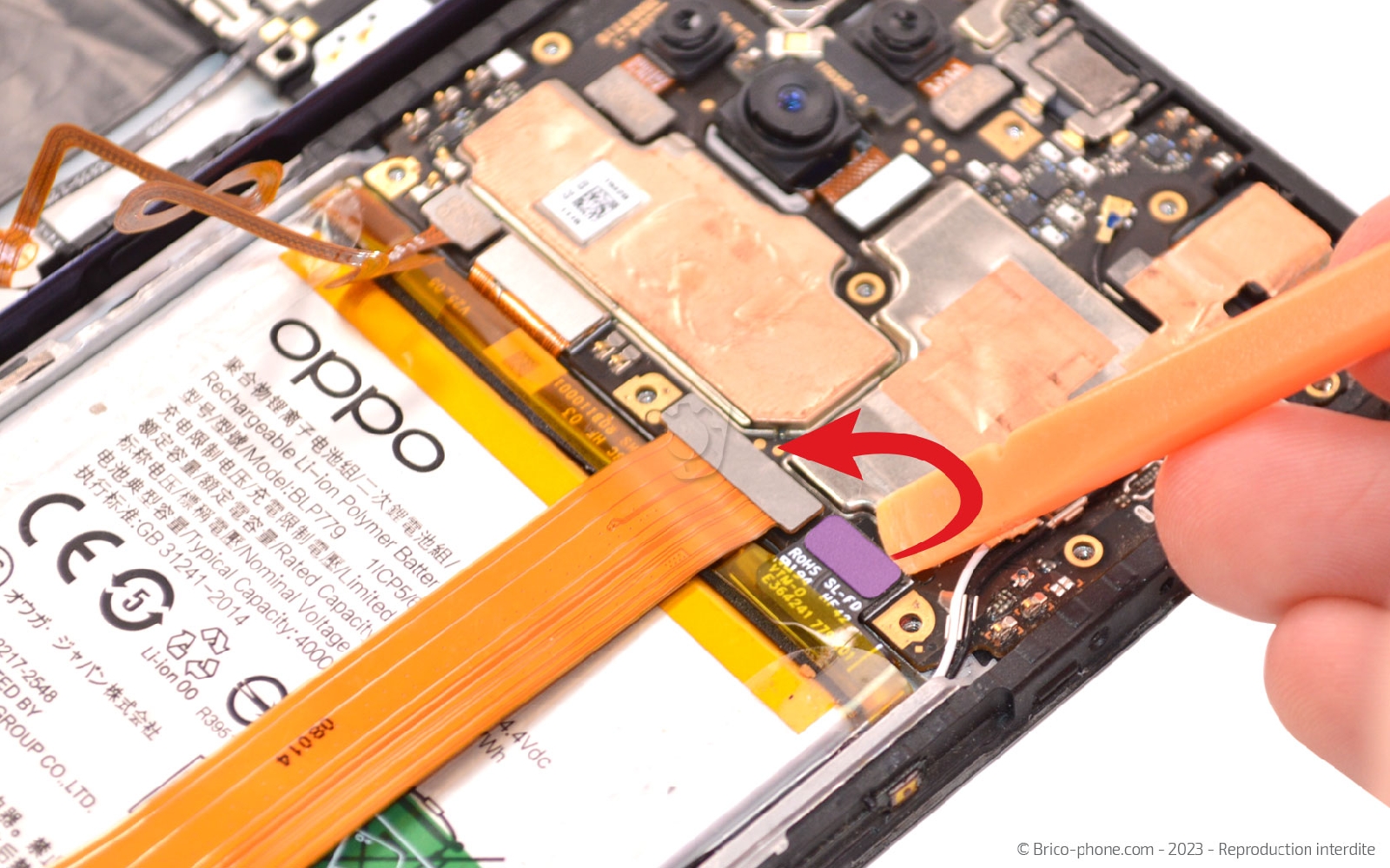

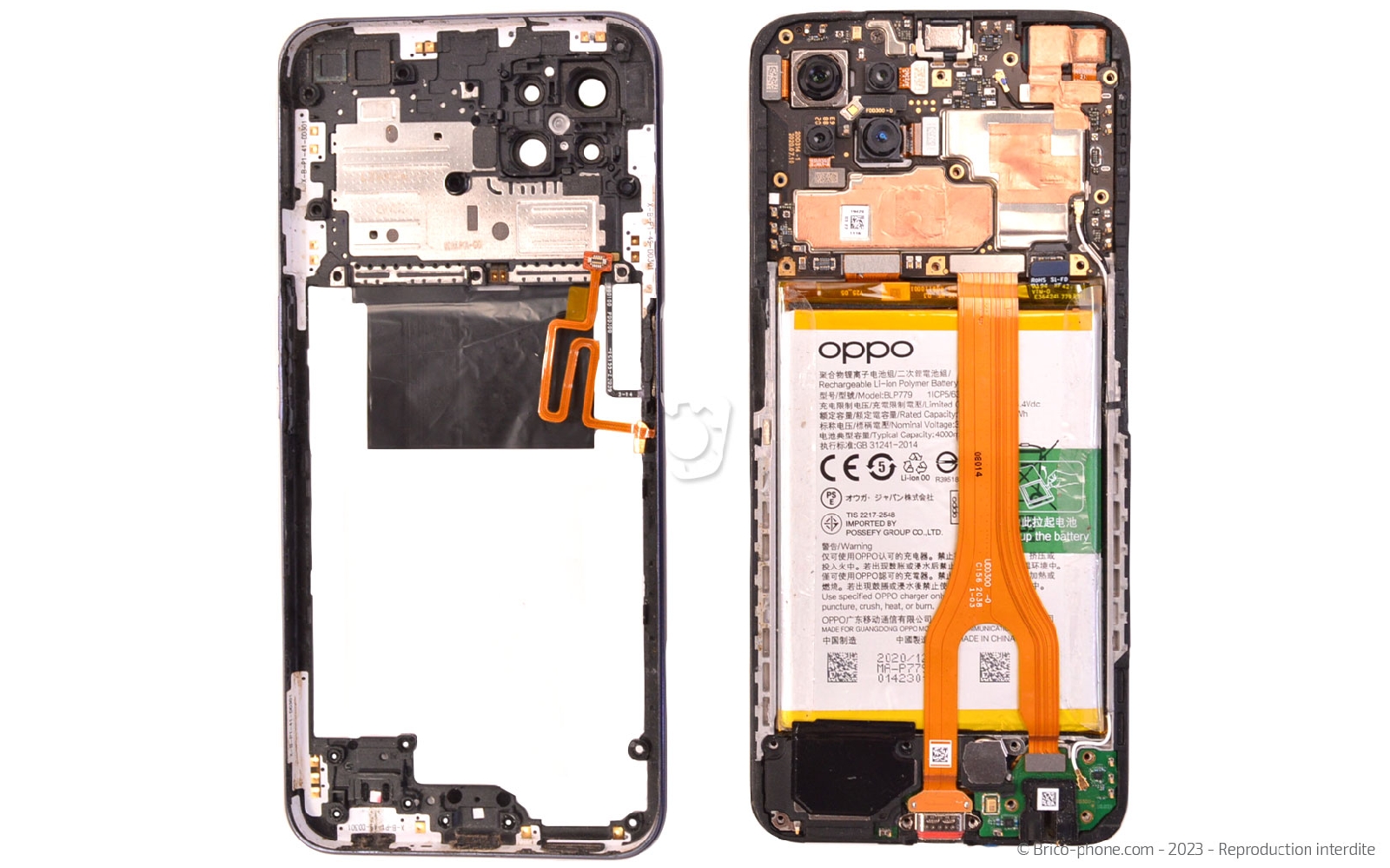

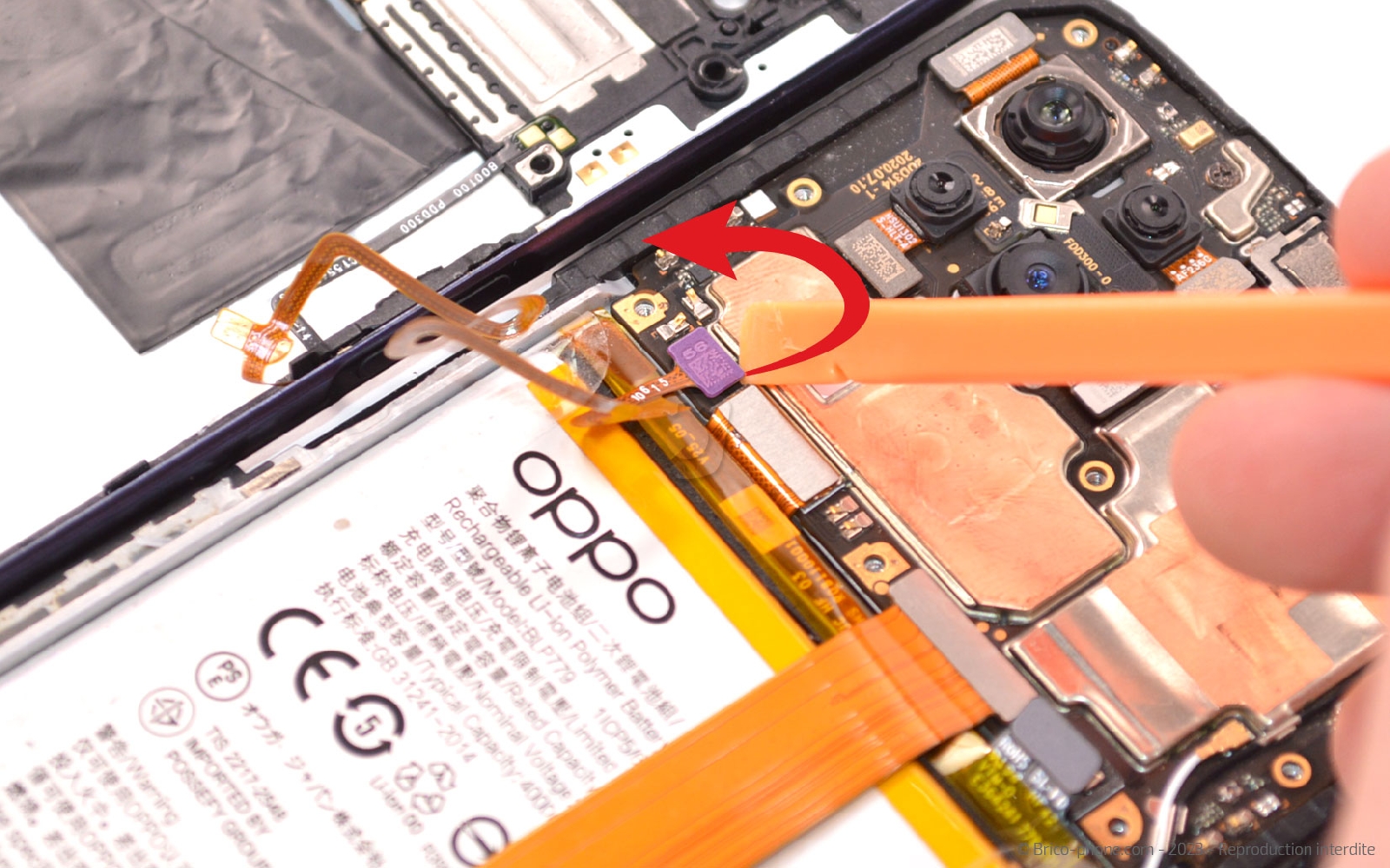

A l'aide du levier en nylon, commencez par déconnecter la nappe de la batterie puis débranchez la nappe du lecteur d'empreintes afin de libérer la plaquette intermédiaire.
Outils
Levier Nylon
Etape 6

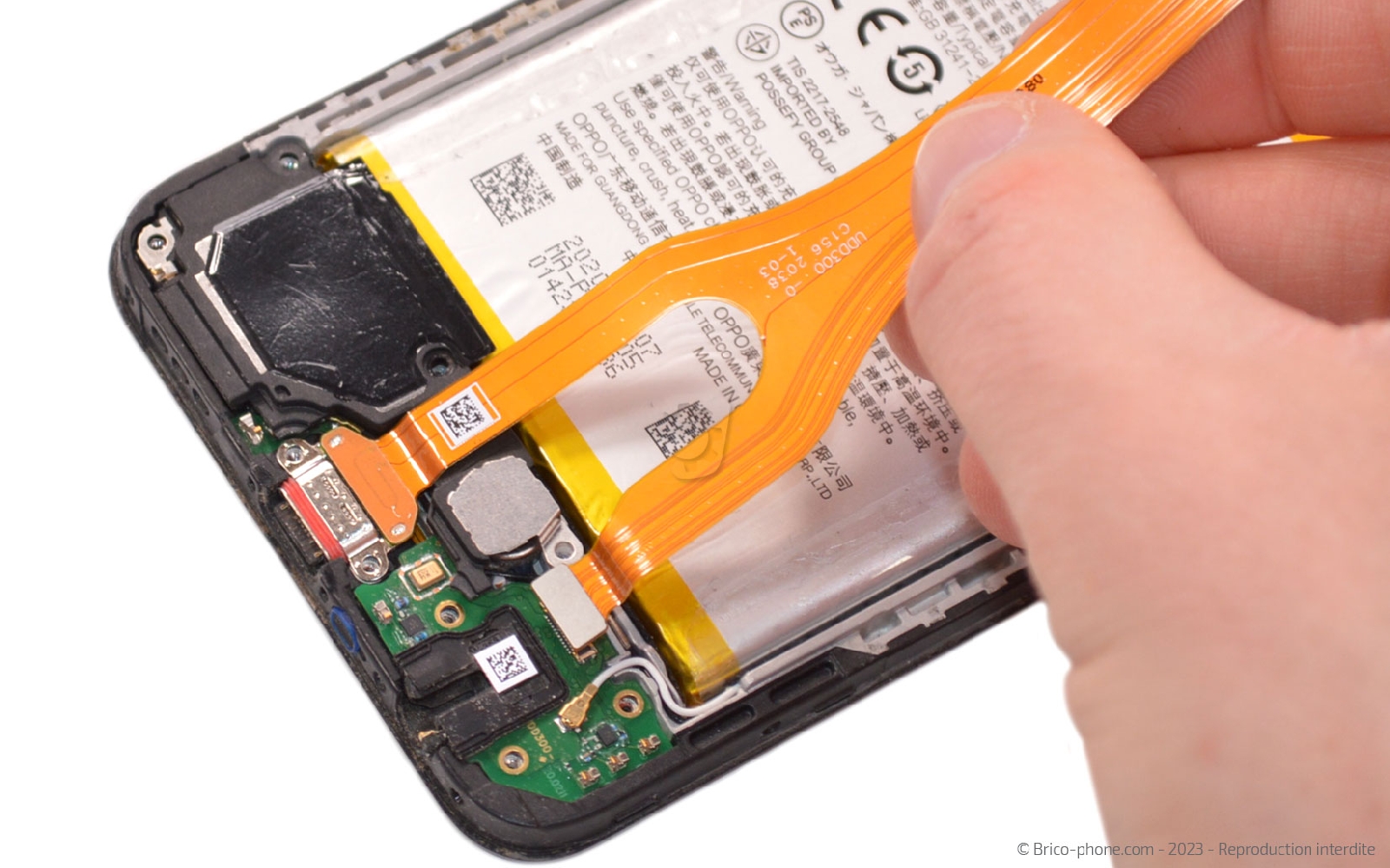

Etape 6 Sortir le connecteur de charge

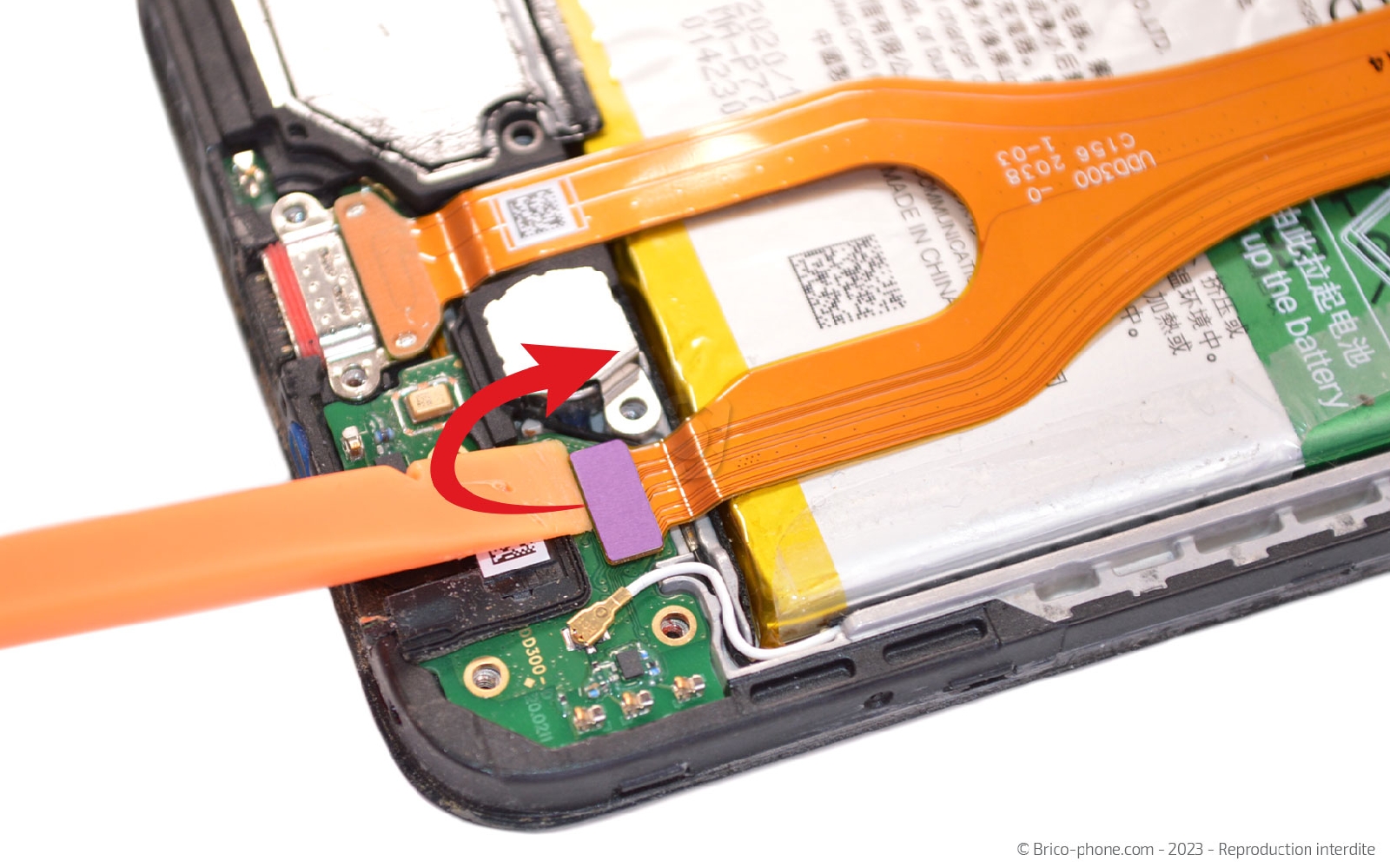

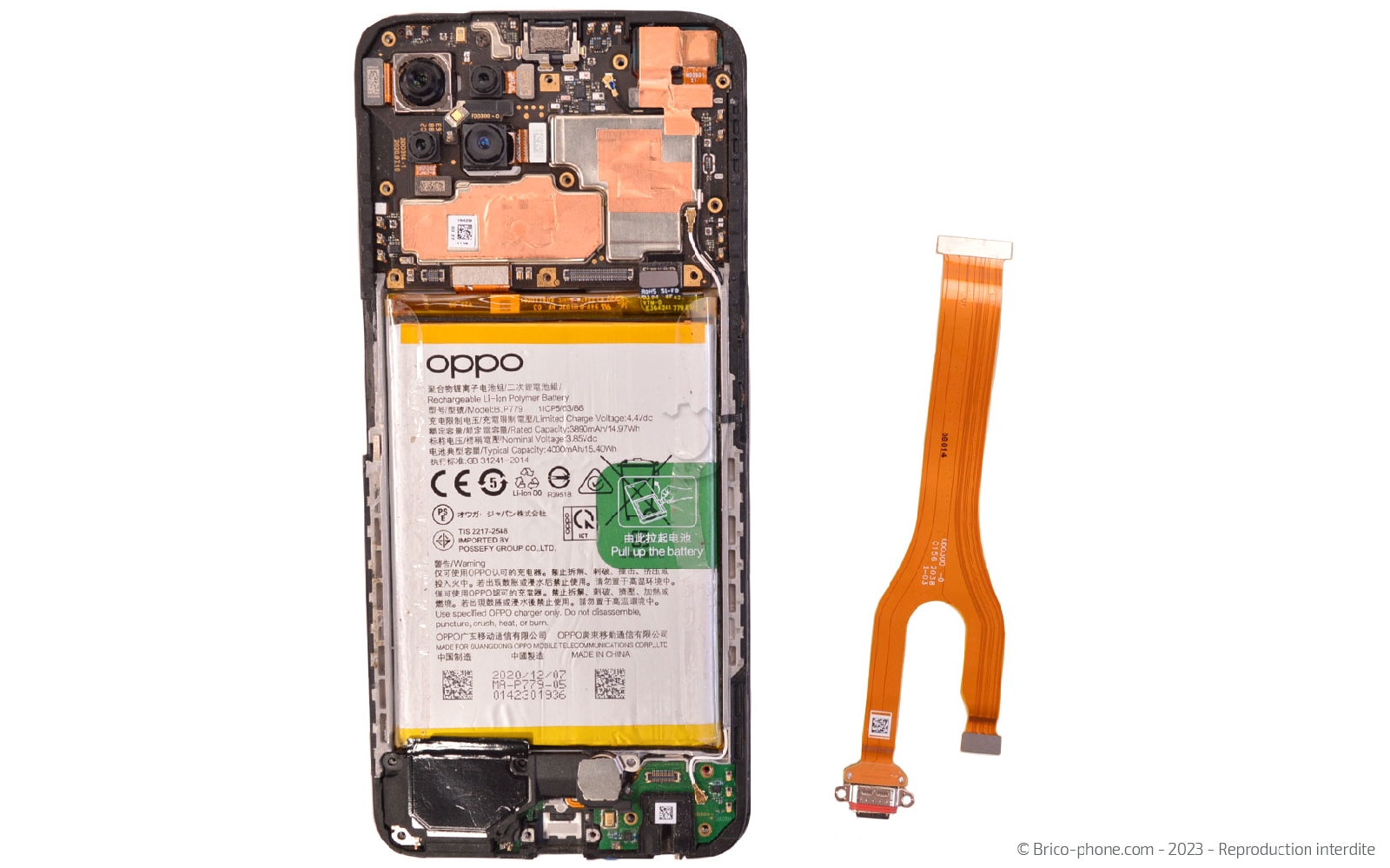

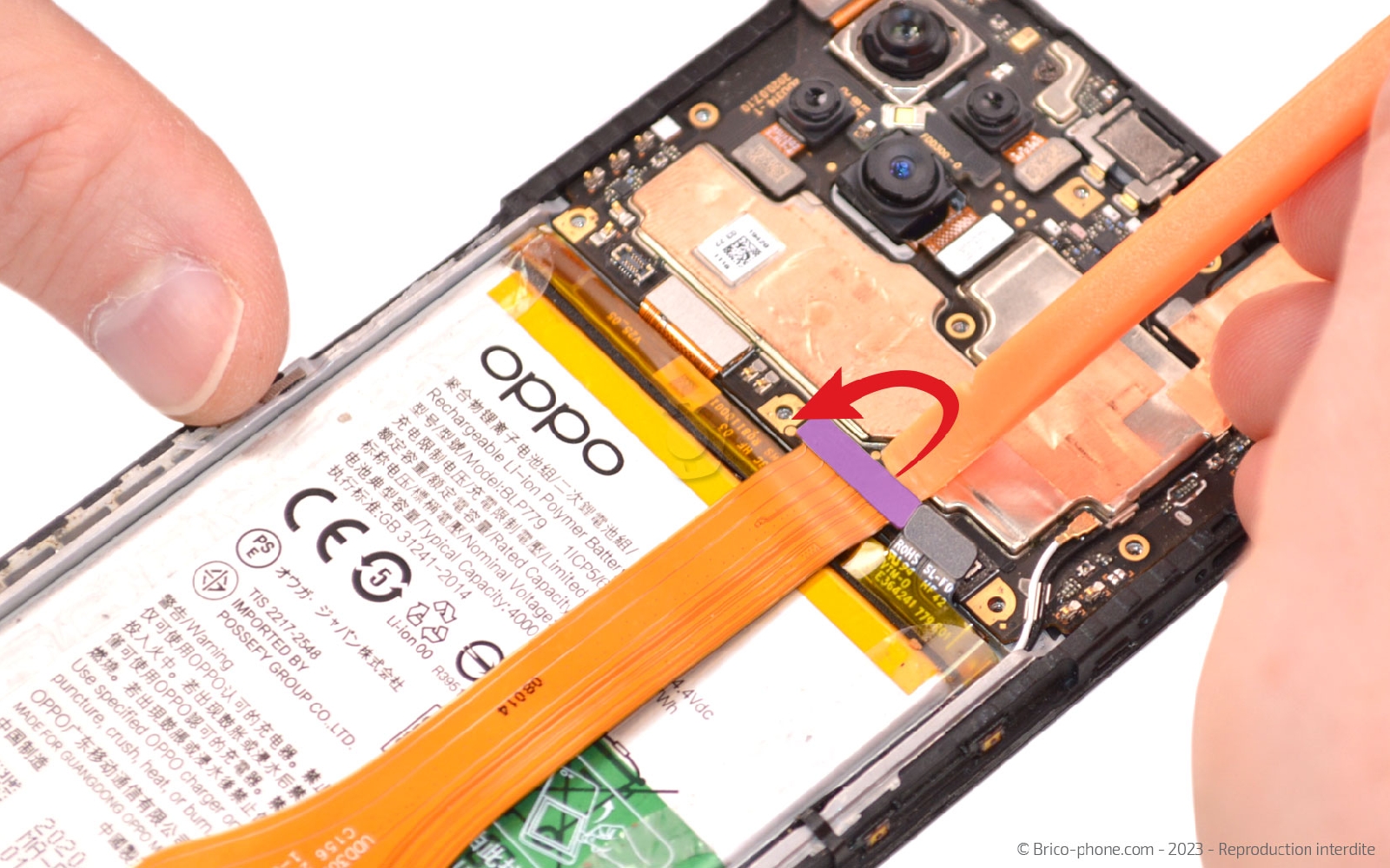

Gardez le même ustensile pour déconnecter les deux nappes du connecteur de charge.

Ensuite, saisissez-le et déposez-le sur votre patron d'aide au montage.
Outils
Levier Nylon
Pièces
0.00€
Etape 7

Etape 7 Décoller les adhésifs

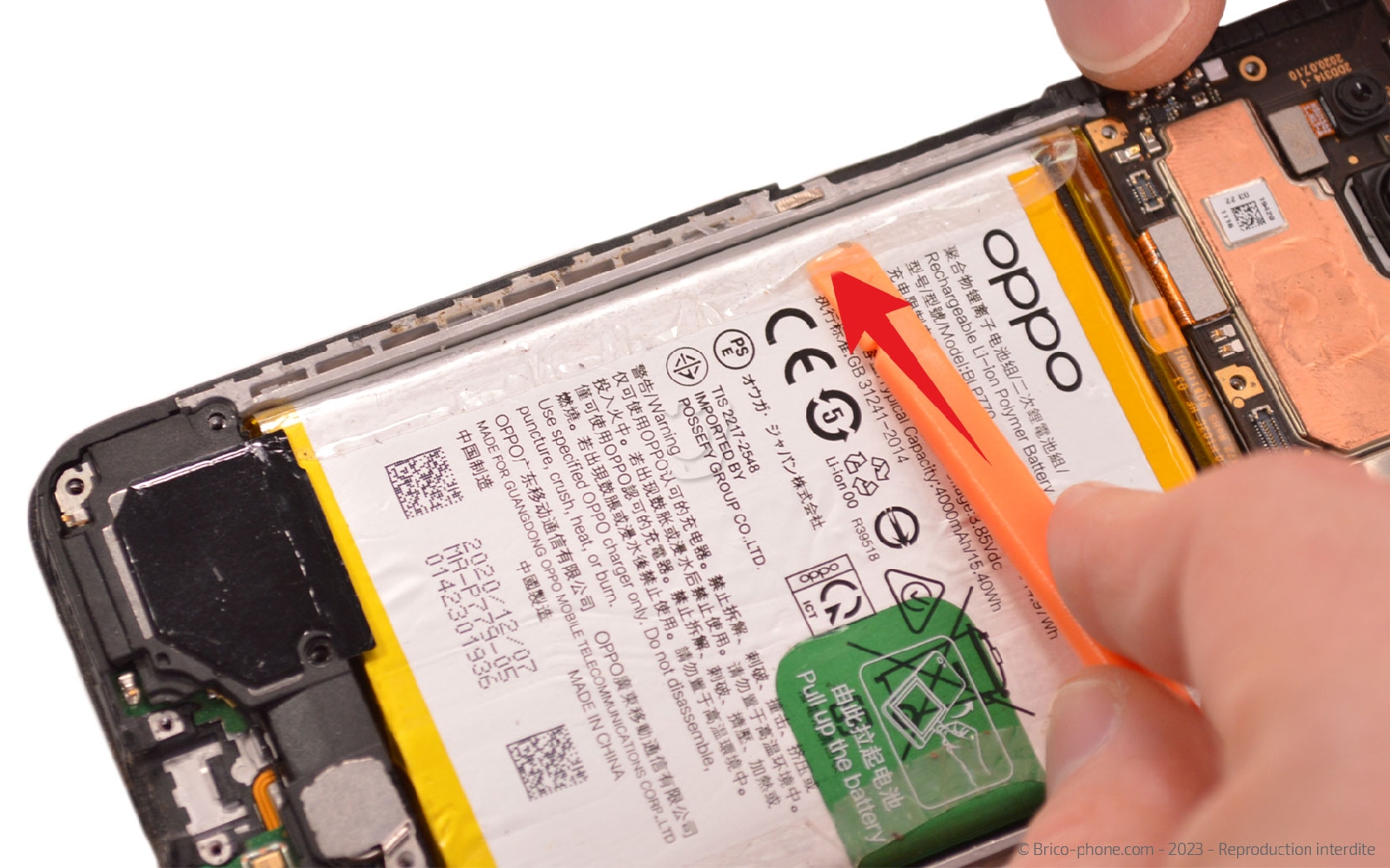

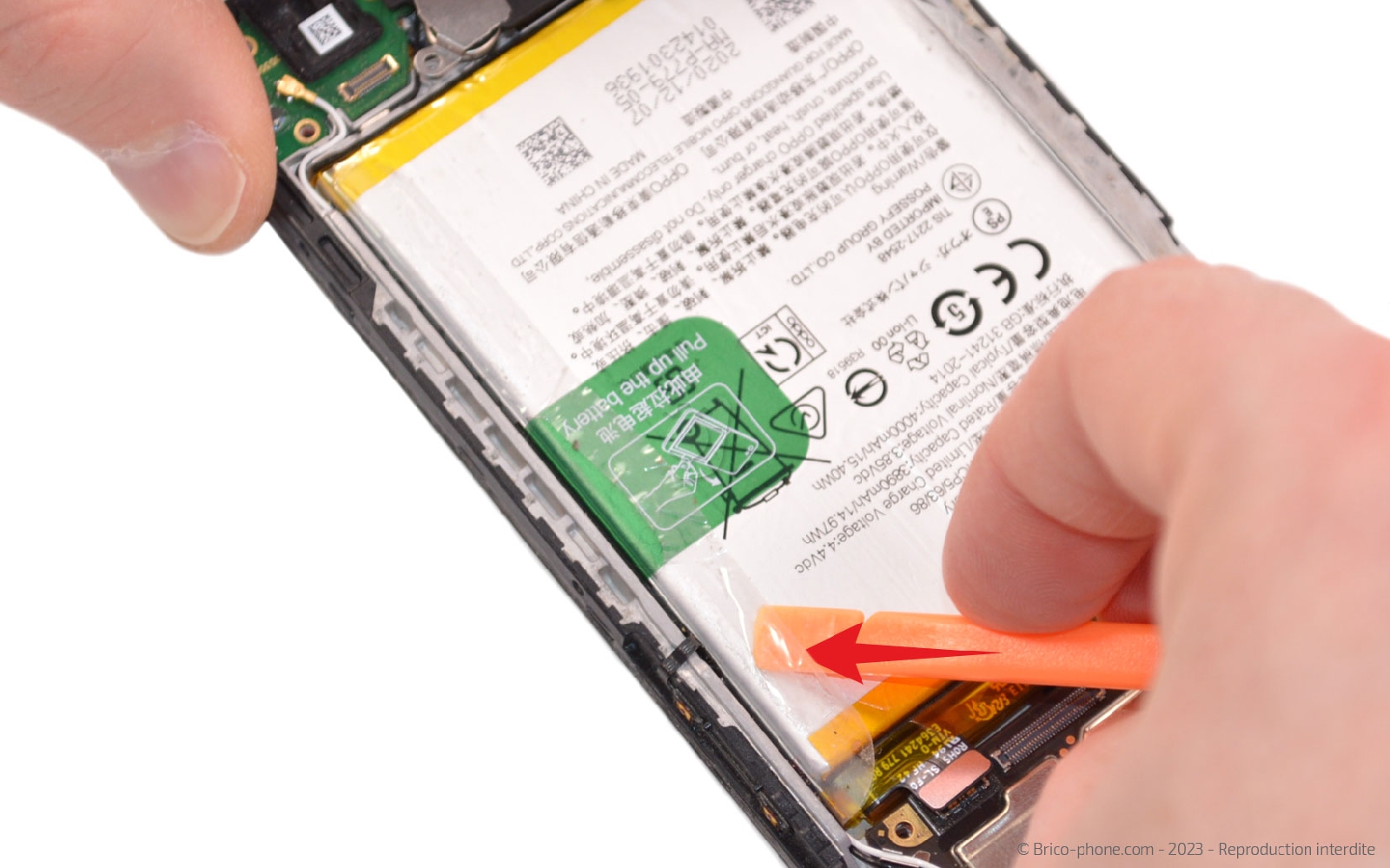

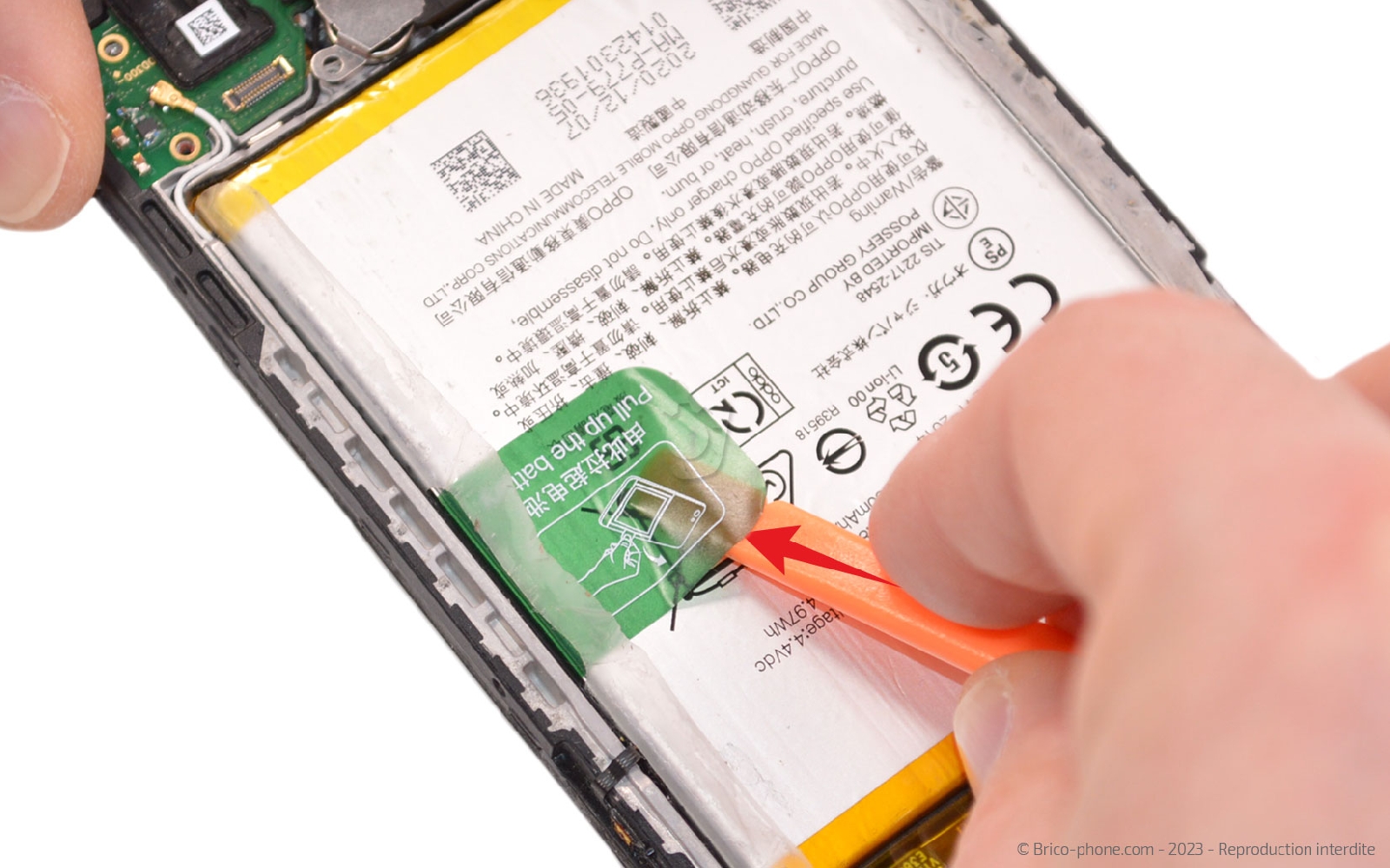

Décollez les collants présents de part et d'autre de la batterie avec le spudger.
Outils
Levier Nylon
Etape 8

Etape 8 Enlever la batterie

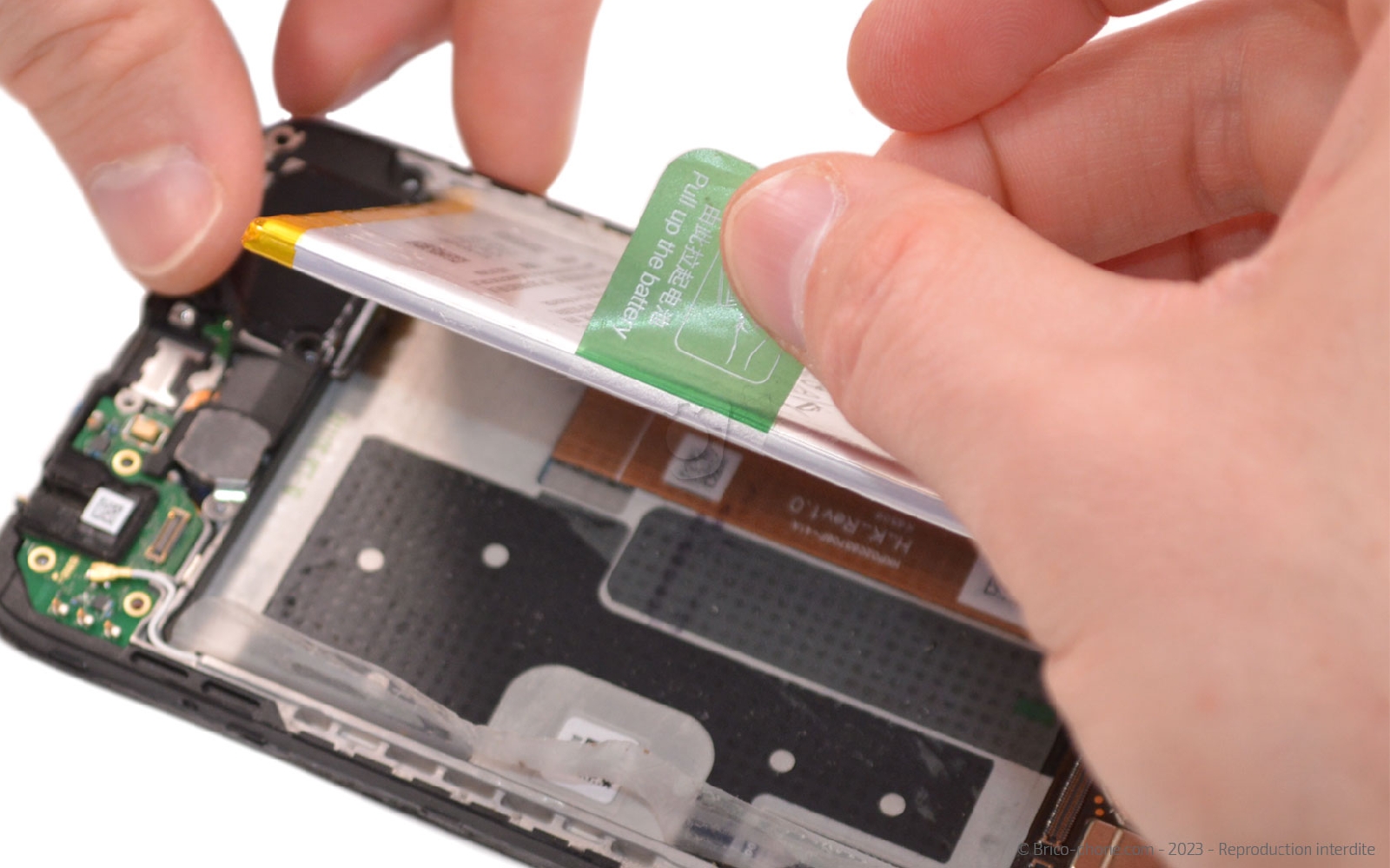

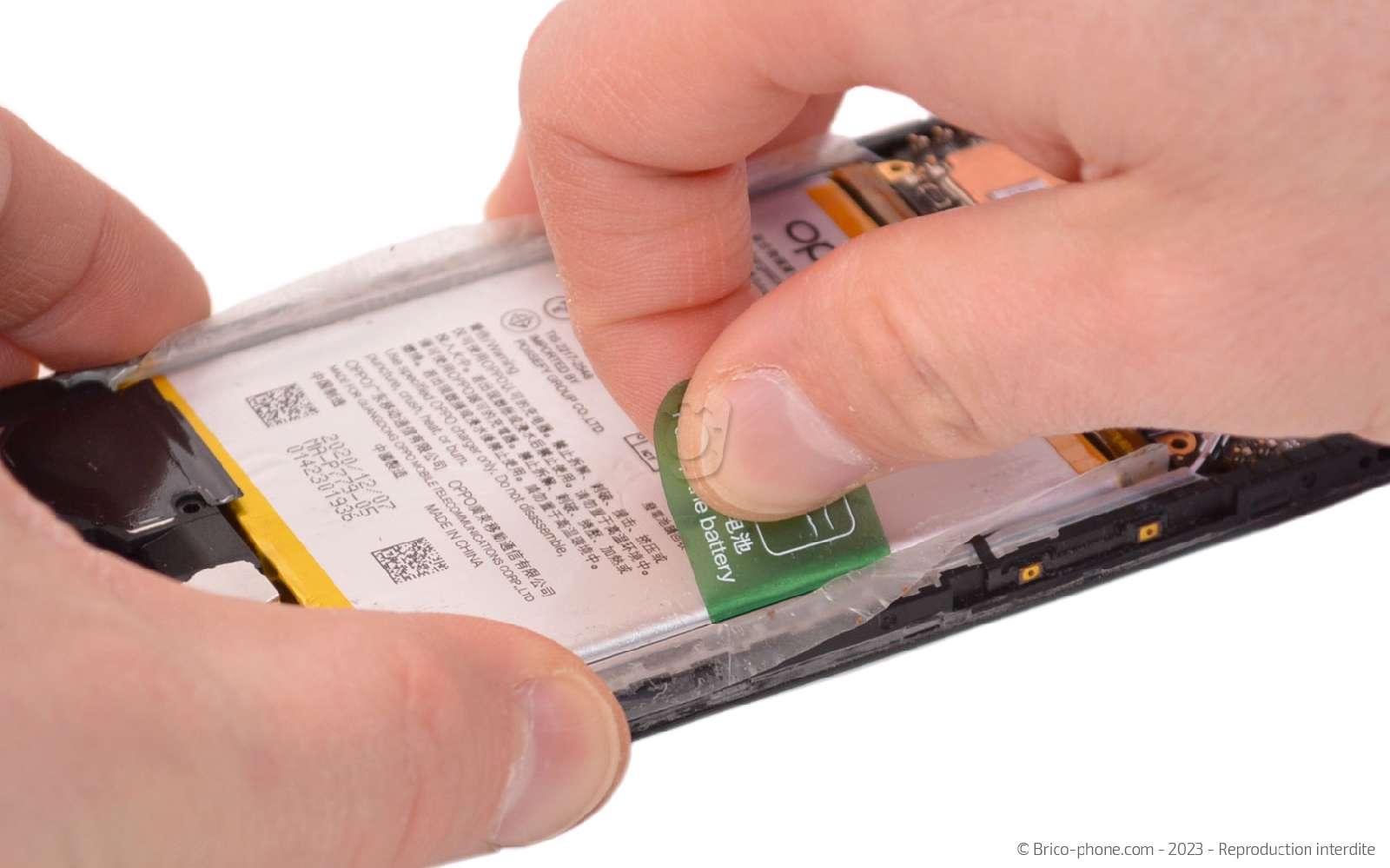

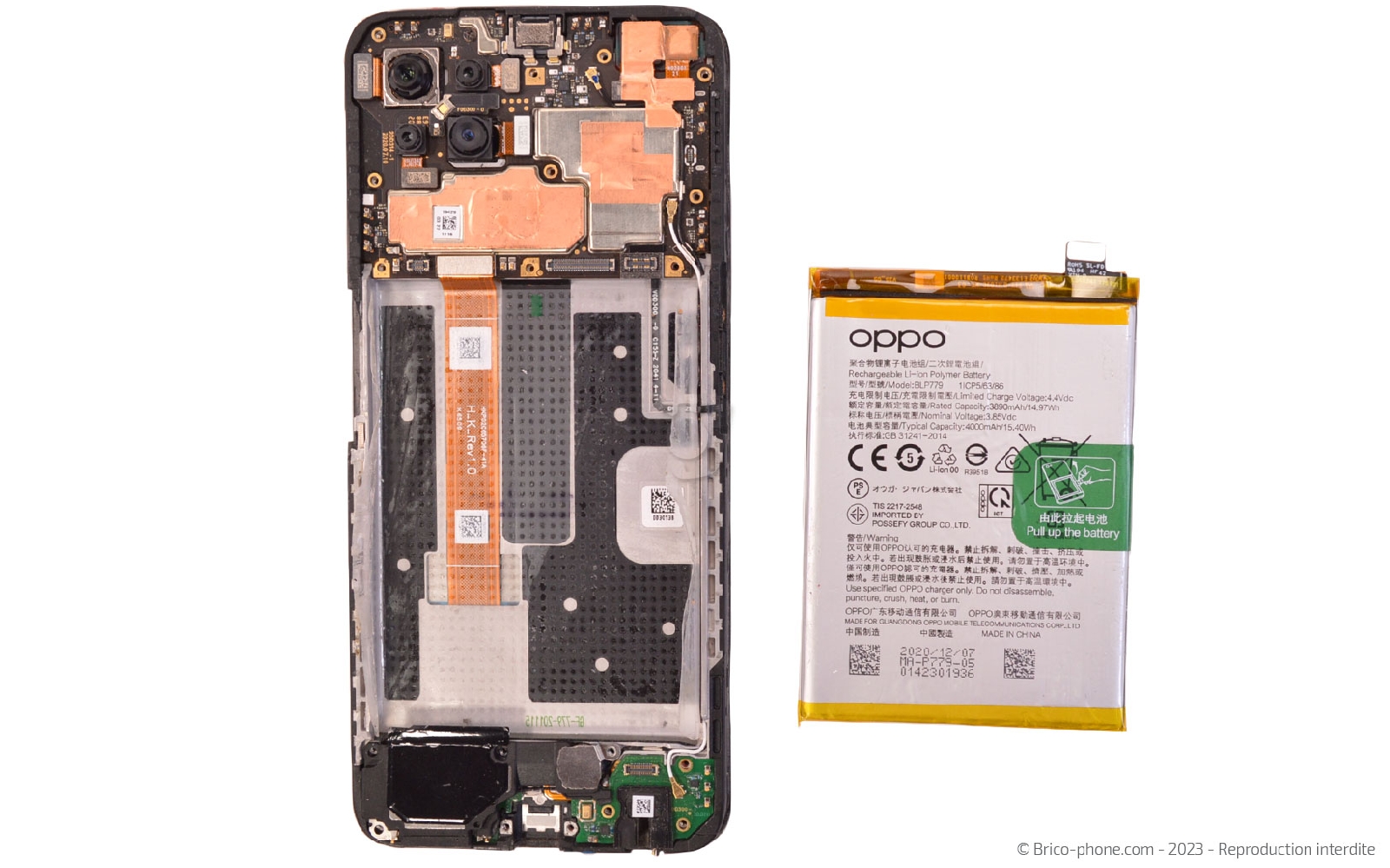

Saisissez la languette verte pour la tirer vers l'extérieur afin de décoller la batterie du téléphone.

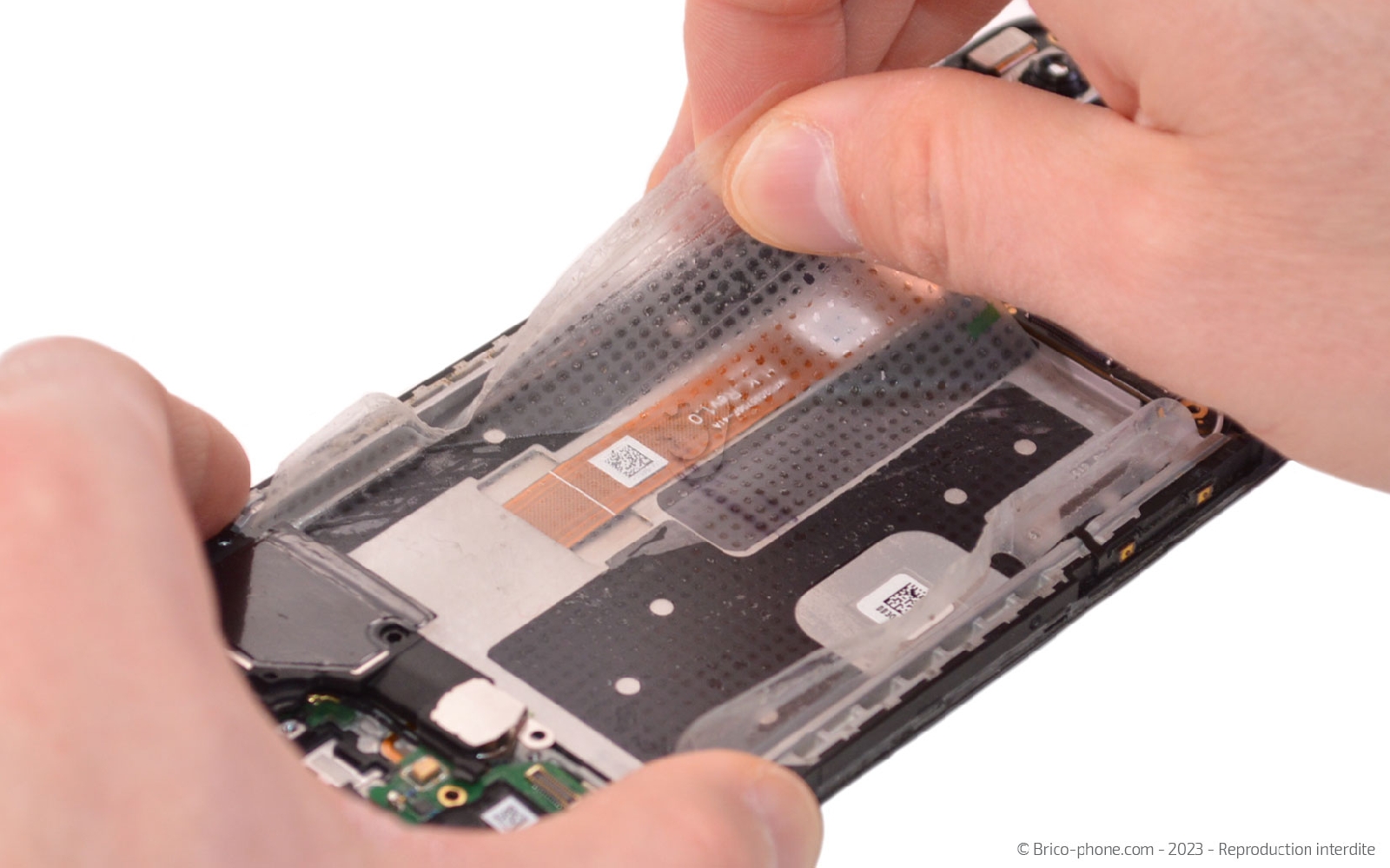

Retirez le film transparent placé au fond de l'emplacement de la batterie.
Conseils pour le remontage

Conseils pour le remontage Refermer le téléphone

Retirez si nécessaire les protections présentes sur le nouveau composant avant de reconnecter la batterie et de remonter le châssis intermédiaire.

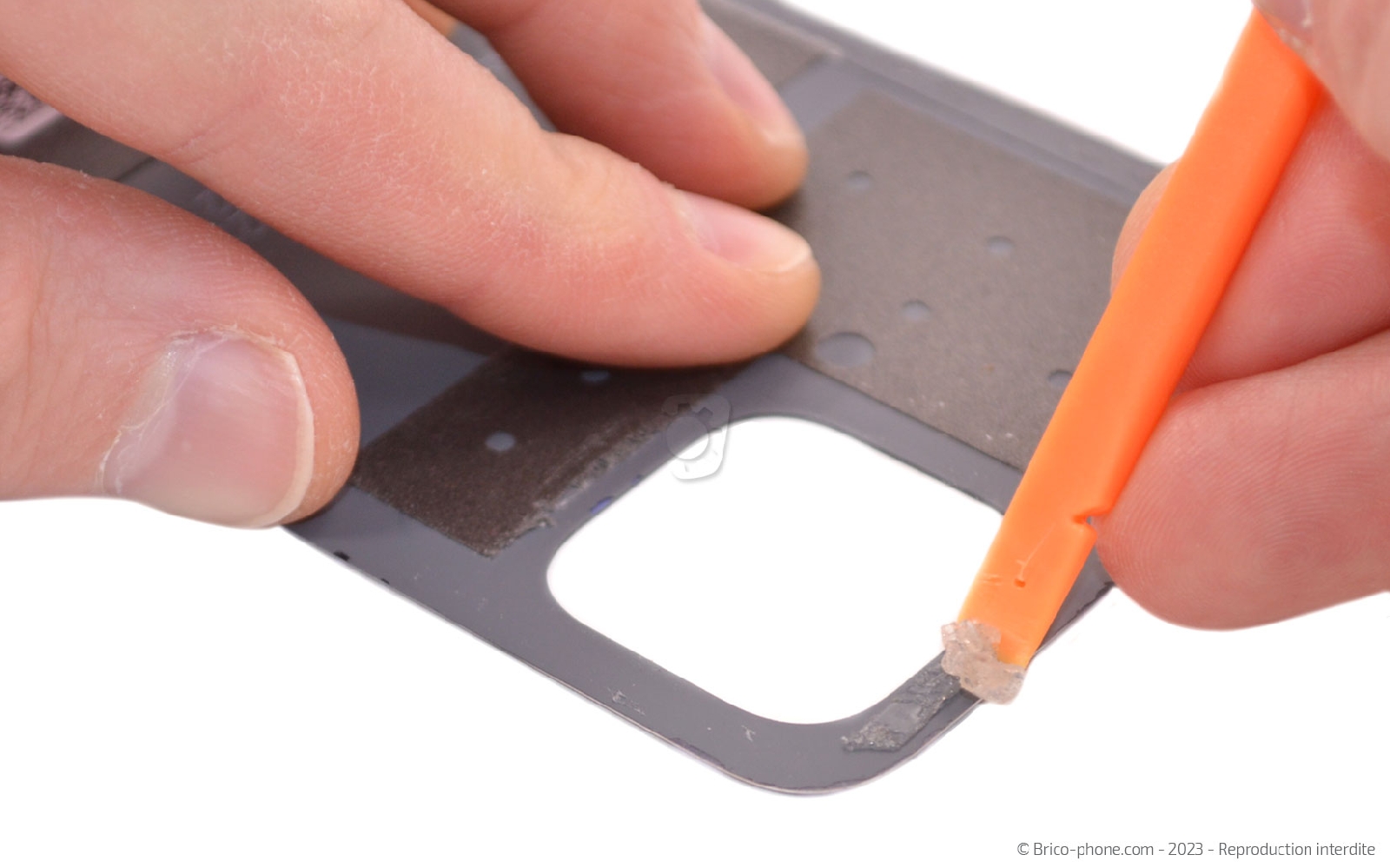

Ensuite, procédez au nettoyage de ce dernier et à celui de la vitre arrière. En effet pour favoriser l'adhérence de la colle aux différents composants il est important que ces derniers soient propres et lisses.

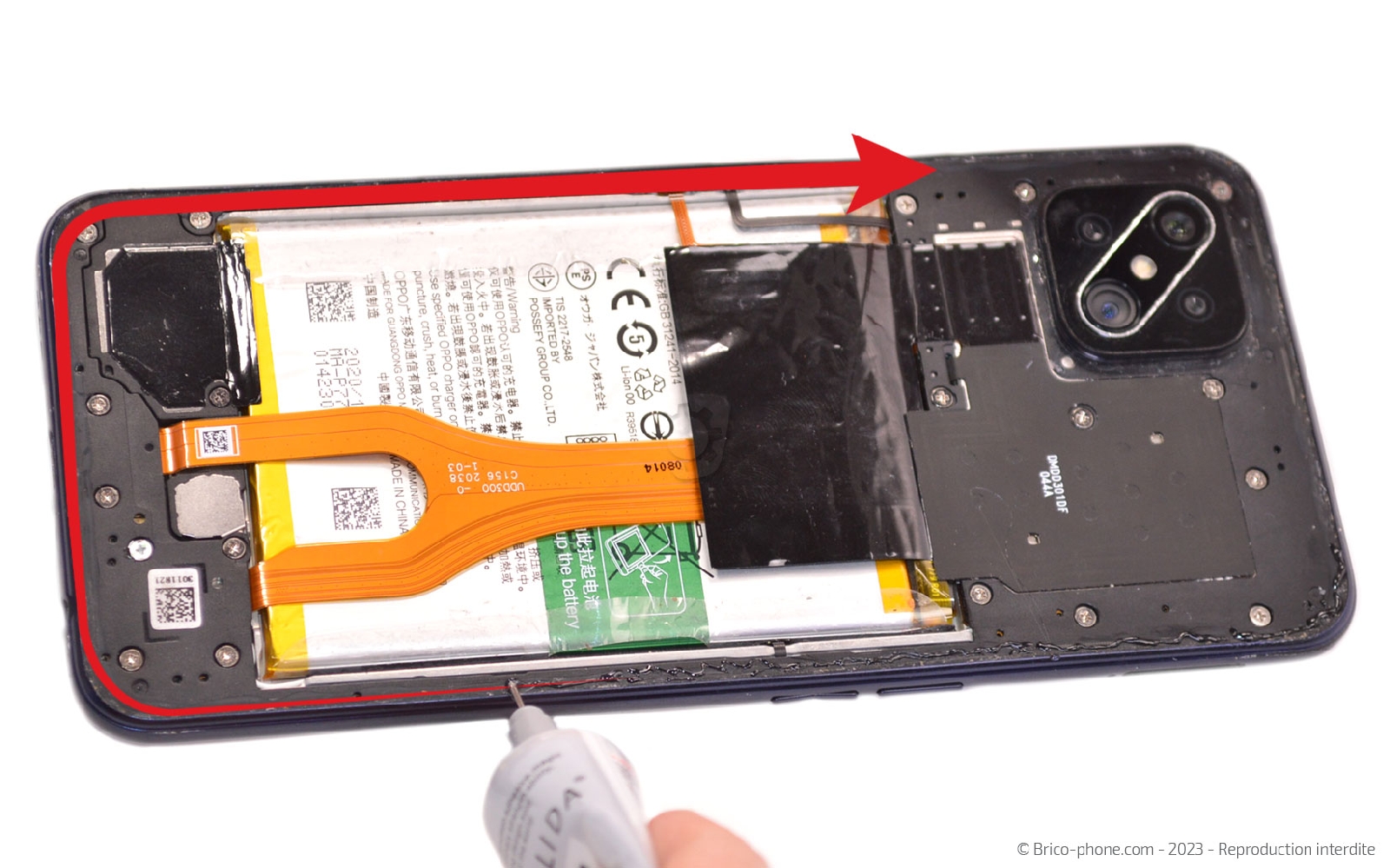

Appliquez un filet de colle B-7000 sur tout le contour du châssis avant de placer la vitre arrière et de refermer votre téléphone.

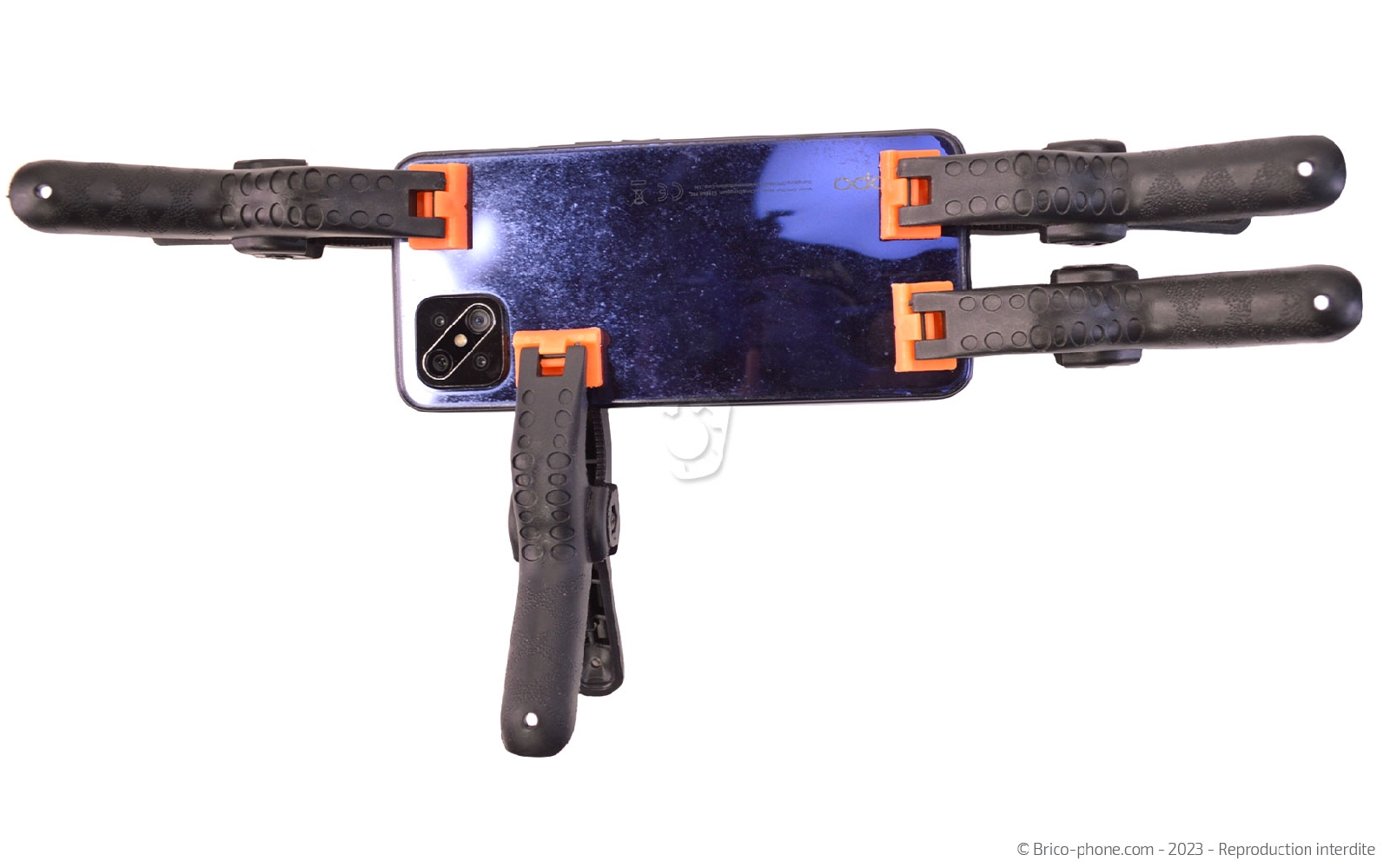

Laissez enfin poser environ 45 minutes voire une heure pour que la colle est le temps de sécher correctement.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
