Comment changer le bloc écran sur Reno4 Z 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Reno4 Z 5G
Réparation
Note de réparabilité 12/20
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

Ecran cassé

Problème d'affichage

Une mauvaise chute et l'écran de votre Oppo Reno4 Z est complètement brisé ? Ou bien est ce le châssis qui est déformé ? Votre écran affiche des traits, des tâches ou encore des zones d'ombre ? Pour remédier à ces petites contrariétés, Brico-phone vous propose ce tutoriel de réparation spécialement conçu pour vous permettre de remplacer le bloc écran endommagé de votre smartphone.

Chaque étape de ce guide est détaillée et illustrée en images et en vidéo pour vous assurer la réussite de cette réparation. Une fois que vous aurez réaliser ce dépannage vous ne pourrez qu'avoir envie de recommencer. En effet, réparez soi-même son téléphone nous permet de faire des économies autant financière que d'un point de vue de temps. Alors n'hésitez pas et lancez-vous

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

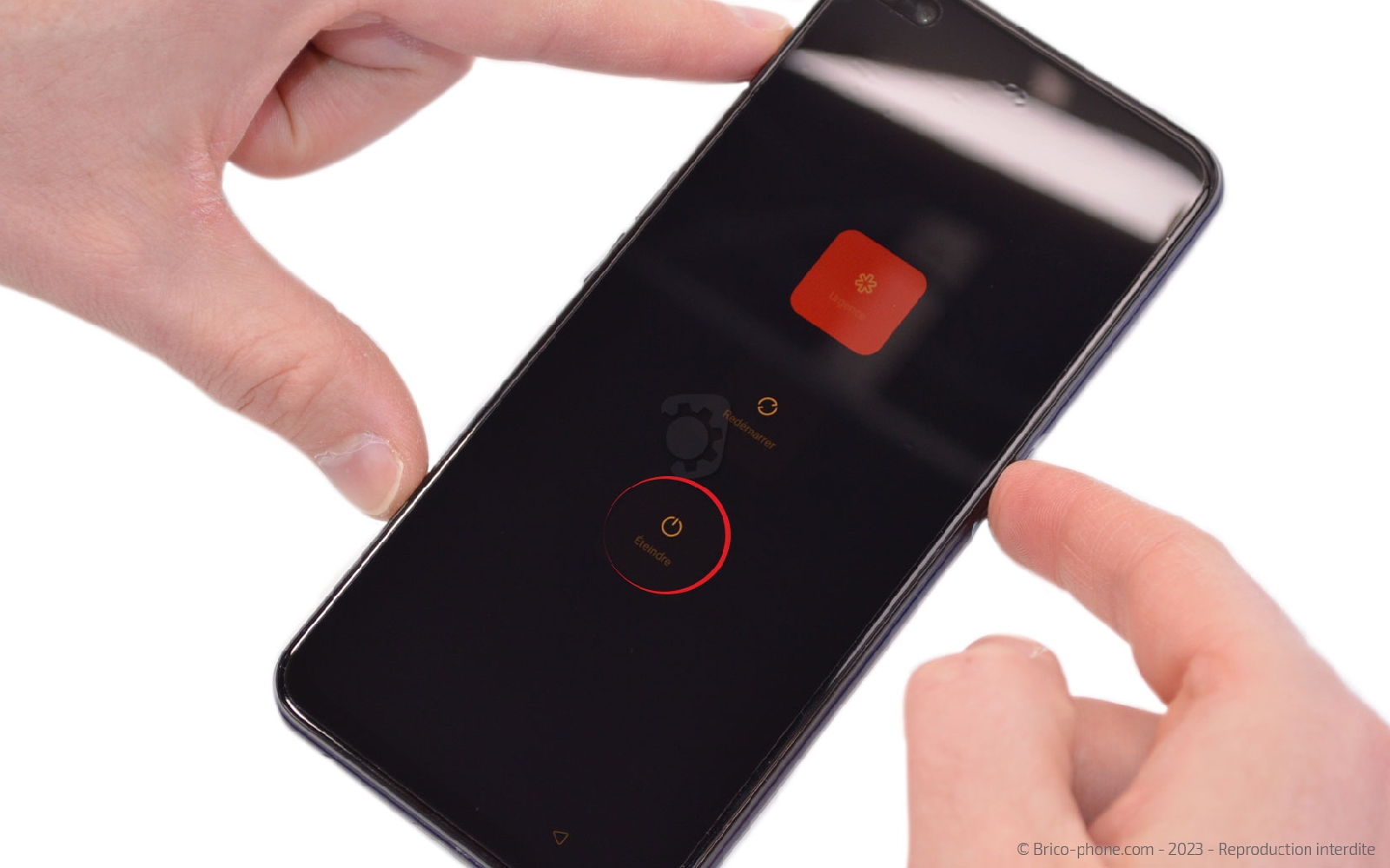

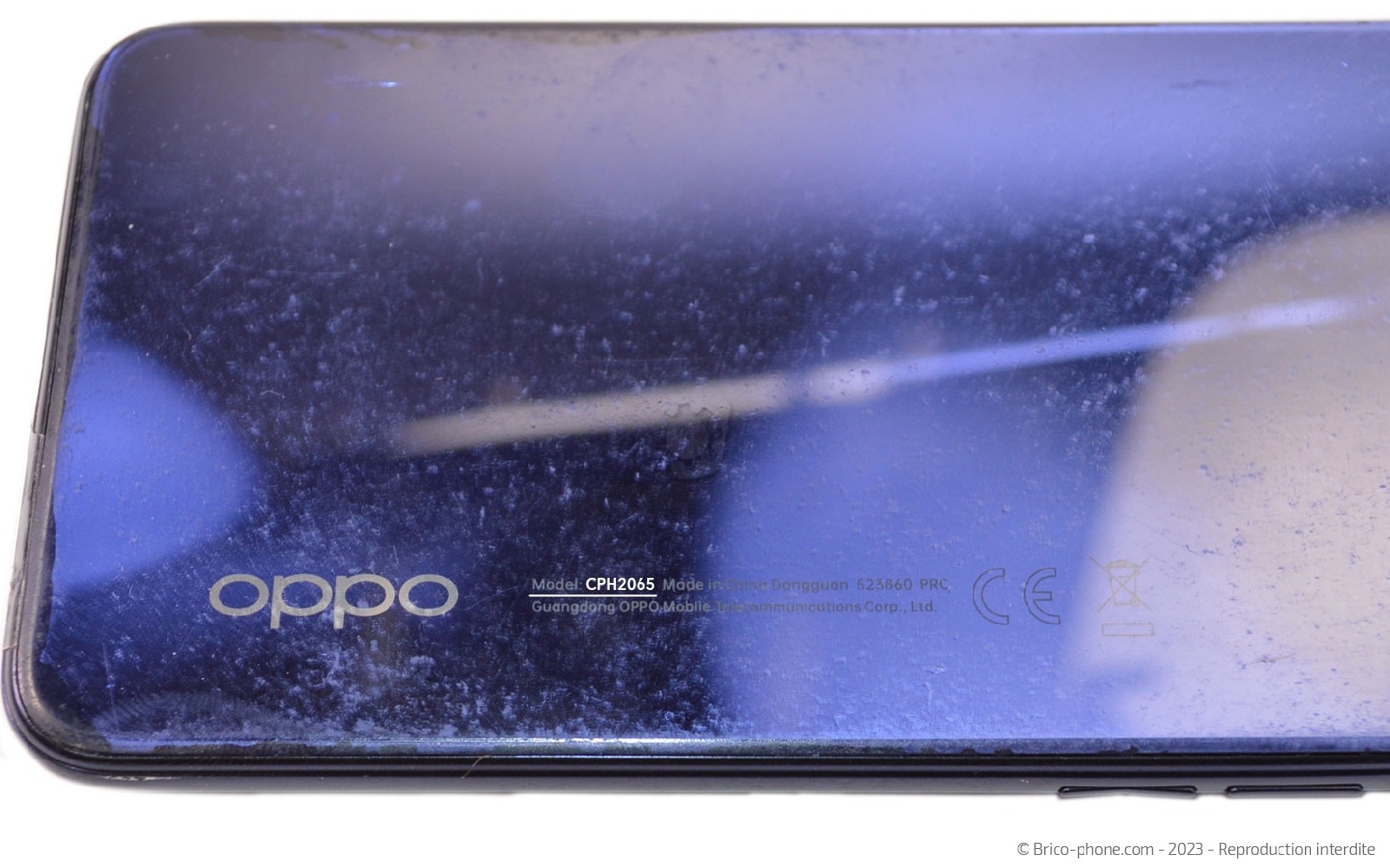

Dans un premier temps, il est préférable de vérifier le modèle de votre téléphone afin de commander la bonne pièce détachée et de suivre le bon tutoriel. Pour cela, il y a plusieurs possibilités : - Si votre téléphone s'allume : vous pouvez composer le *#06# pour obtenir le numéro IMEI de votre appareil et le copier sur notre page d'accueil afin d'obtenir toutes les informations nécessaires. - Si votre mobile ne s'allume pas : il vous suffit de retourner l'appareil afin de regarder la référence inscrite sur la vitre arrière, elle doit correspondre à CPH2065 pour le Oppo Reno4 Z. Une fois la vérification effectuée, vous pouvez commander le bon composant et le kit d'outils correspondant. Si possible faites une sauvegarde de votre appareil avant d'entamer la réparation. Vous venez de recevoir la commande ? Alors c'est parti ! Installez vous dans un espace calme et dégagé, disposez les outils et le patron d'aide au montage à portée de main puis lancez le tutoriel. Vous pouvez maintenant commencer par éteindre votre téléphone.
Etape 1

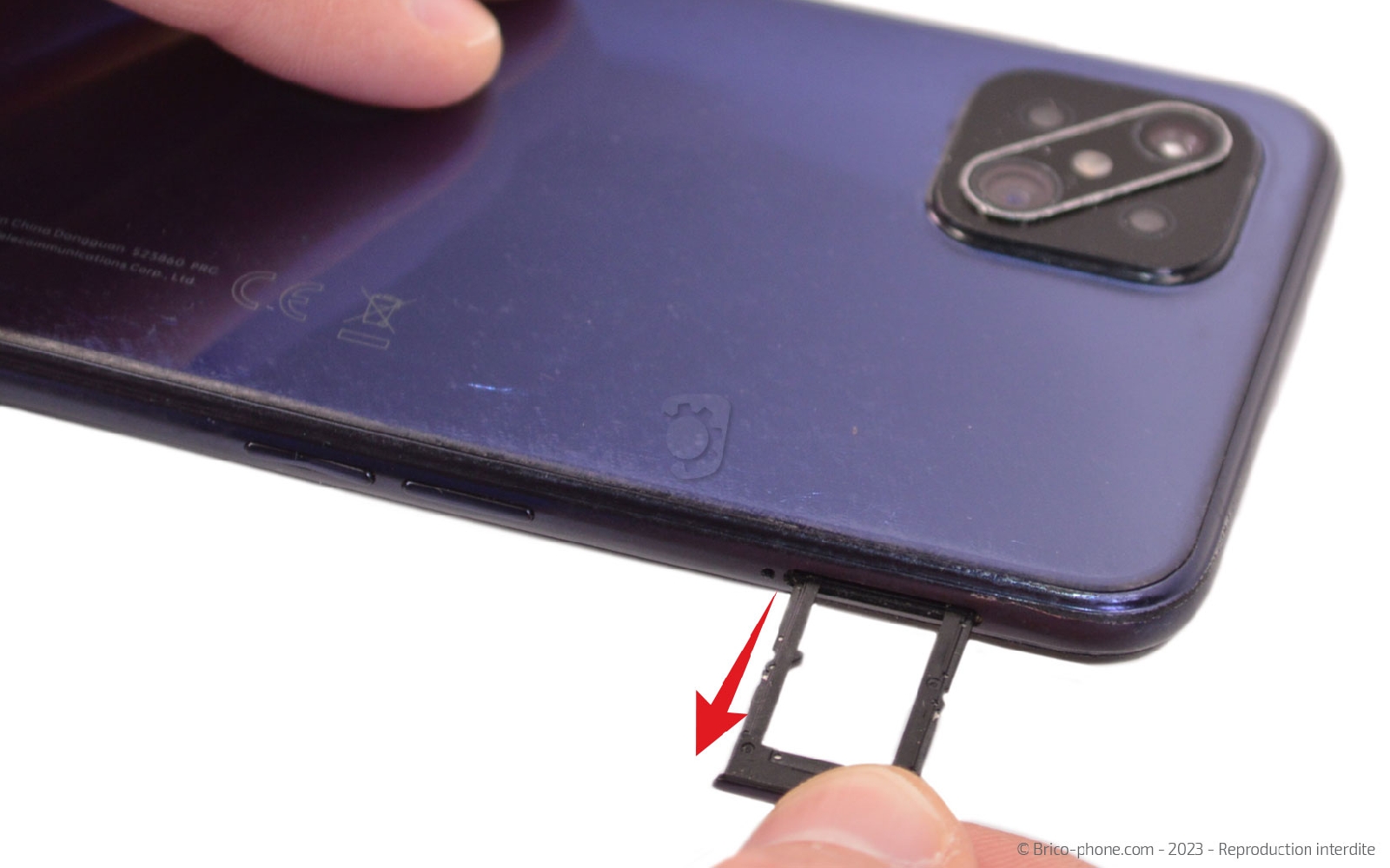

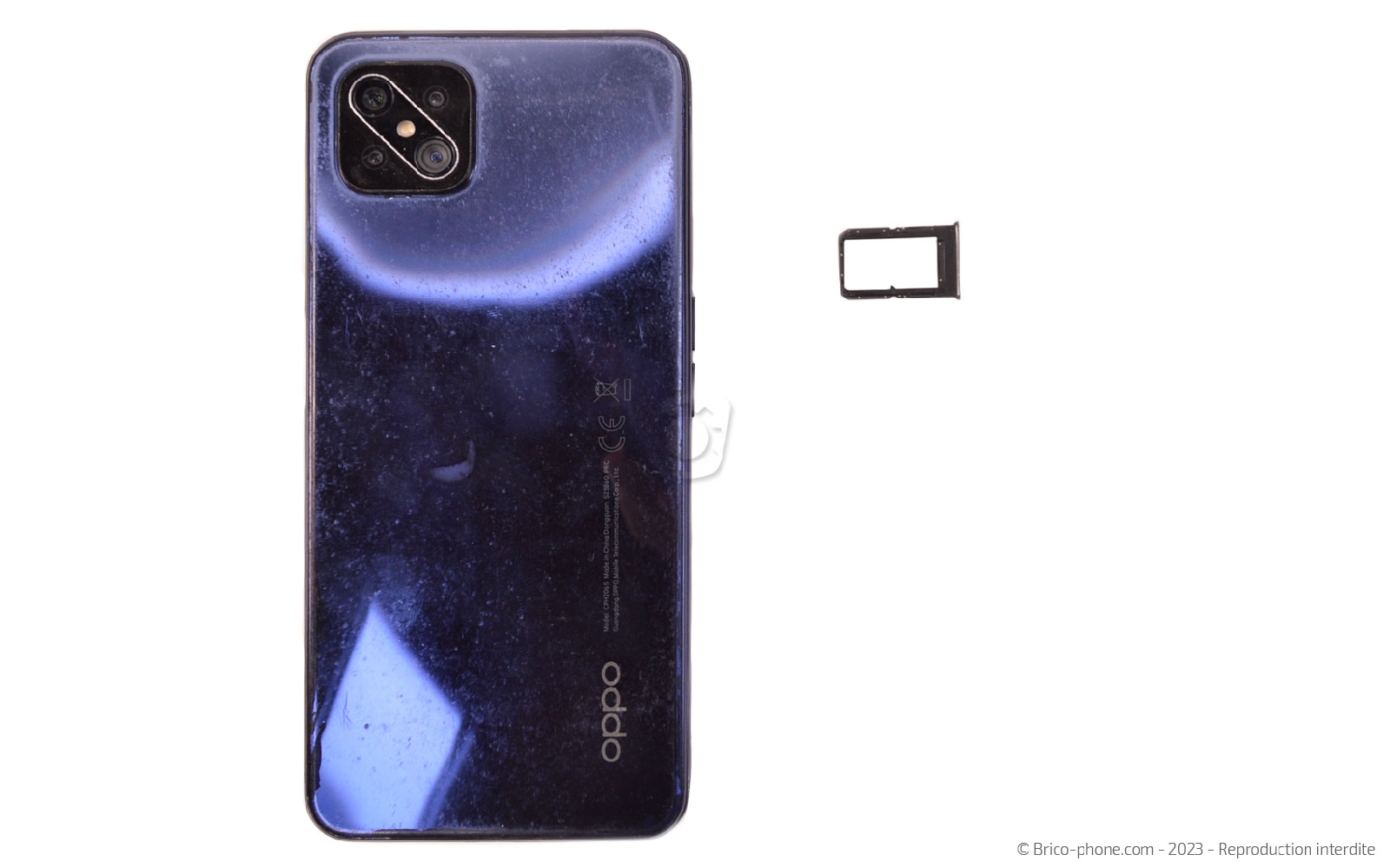

Etape 1 Retirer le tiroir de la carte SIM

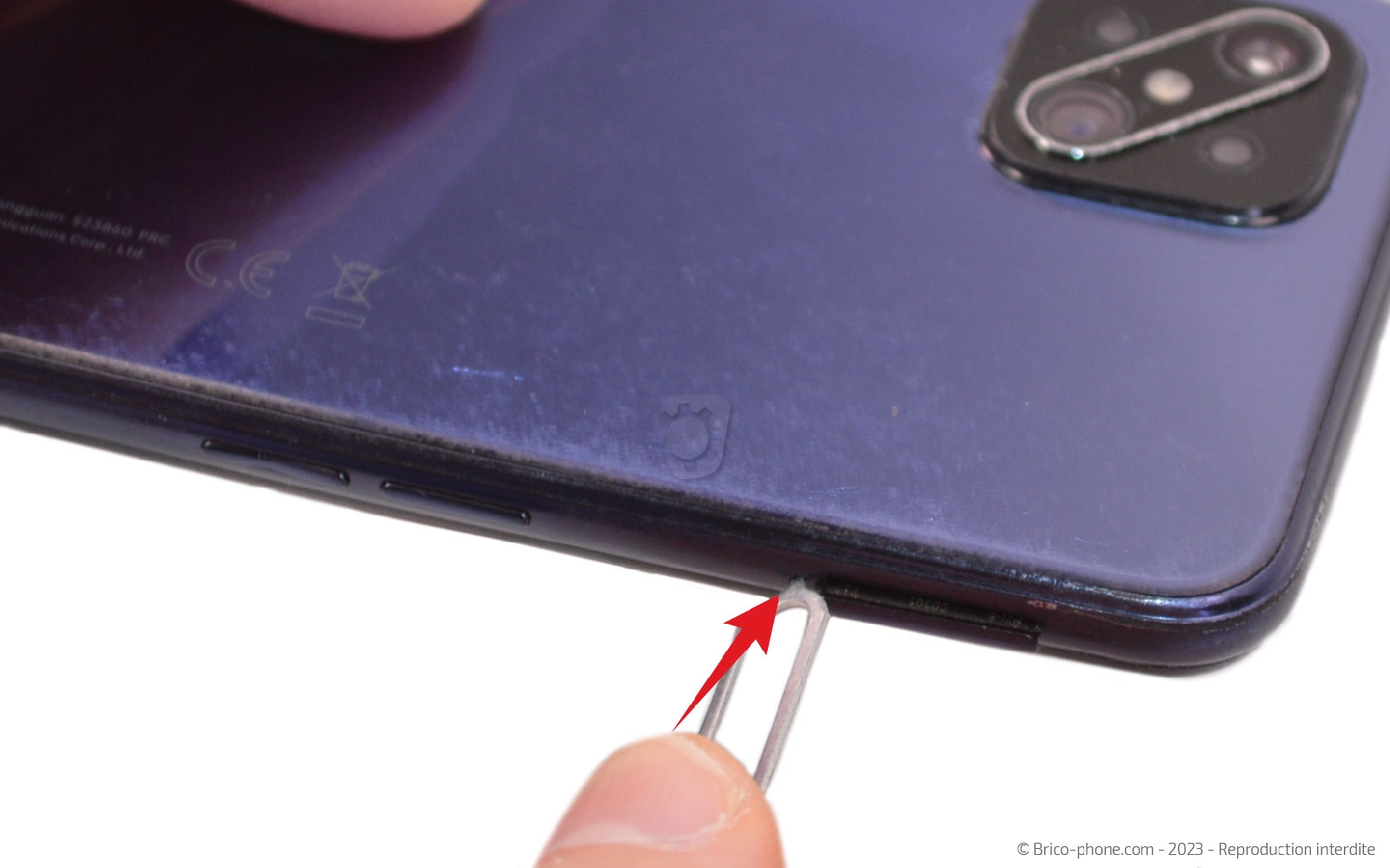

Insérez l'outil d'extraction dans la fente du tiroir SIM pour l'éjecter du téléphone.
Outils
SIM
Etape 2

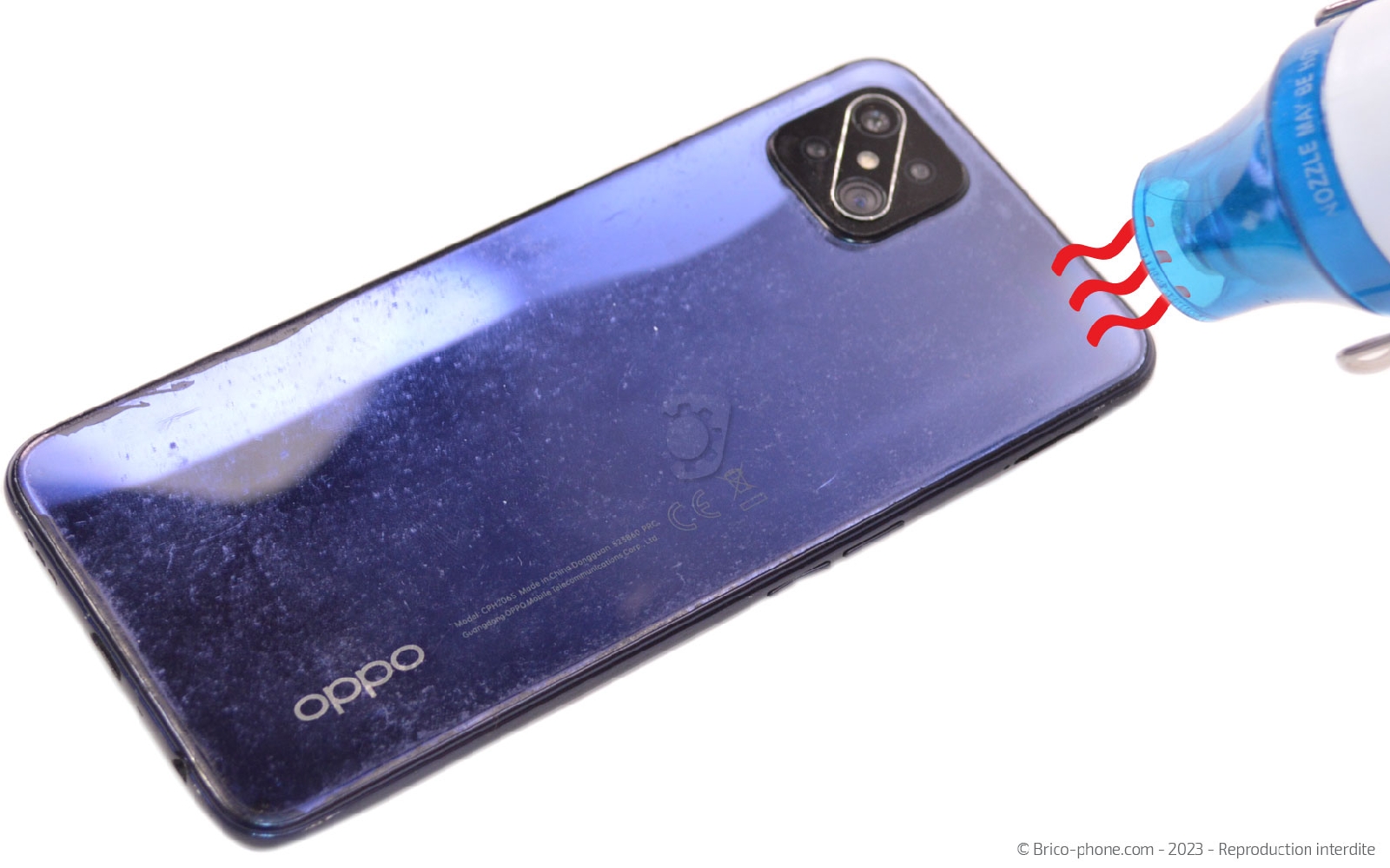

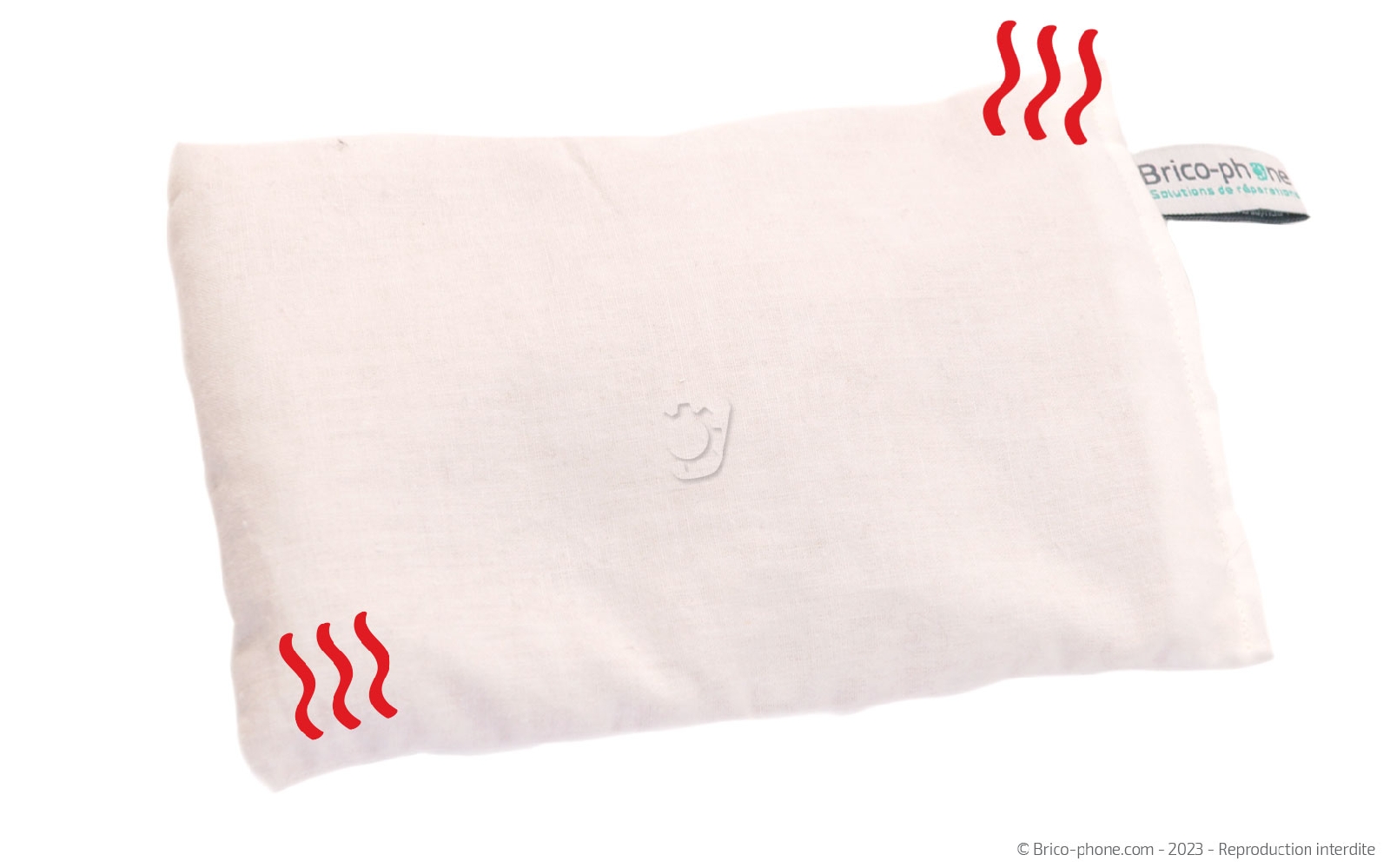

Etape 2 Chauffer la vitre arrière

Pour accéder à l'intérieur du téléphone, il est nécessaire de chauffer la vitre arrière. Pour cela, vous pouvez utiliser soit un coussin chauffant, soit un décapeur thermique ou encore votre sèche cheveux. Si vous possédez le coussin chauffant, passez le d'abord au micro-ondes environ 2 minutes puis déposez-le sur la vitre arrière une trentaines de secondes. En ce qui concerne le décapeur thermique ou le sèche-cheveux, il vous suffit de l'allumer et de le passer sur tout le contour de la façade arrière.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

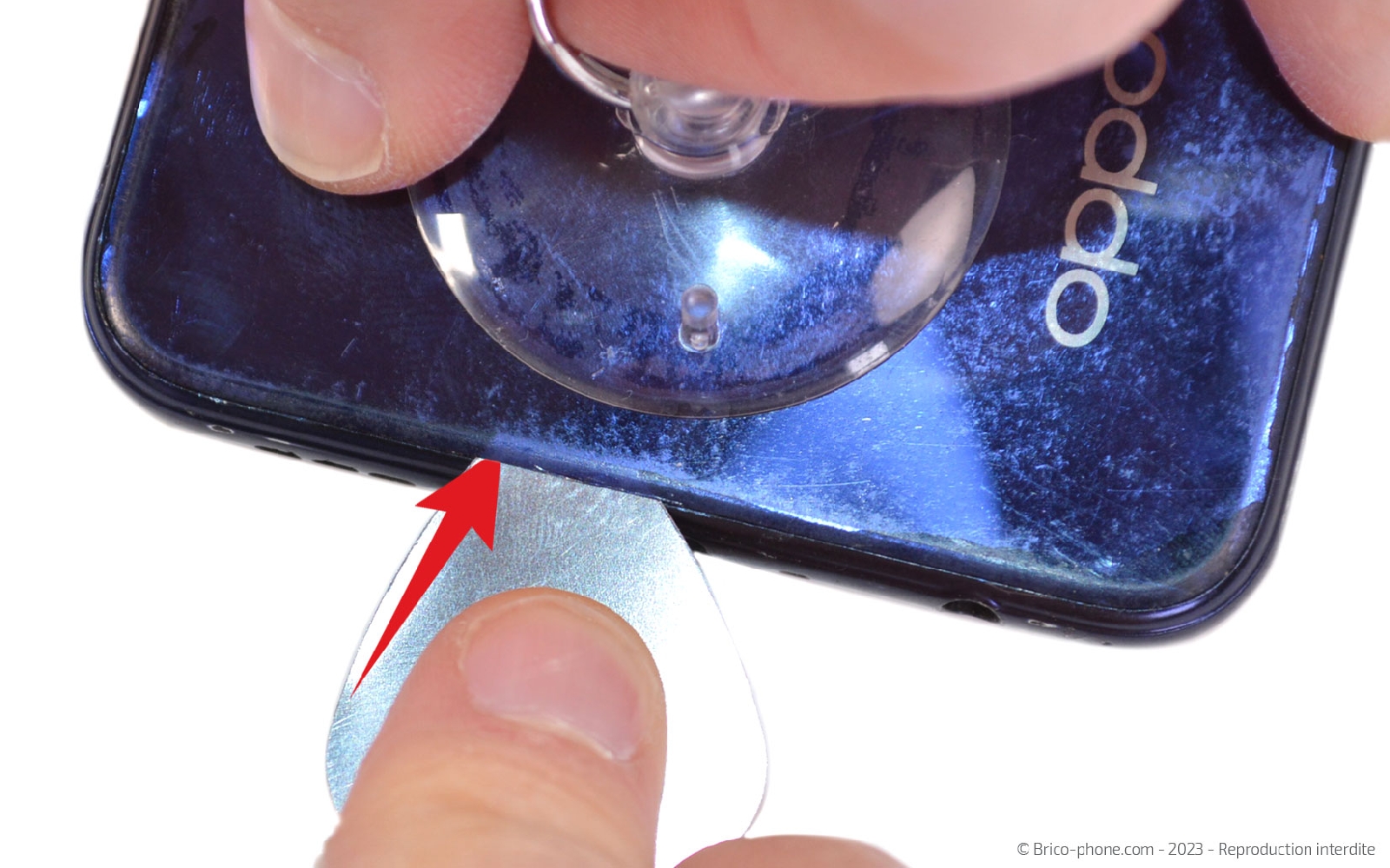

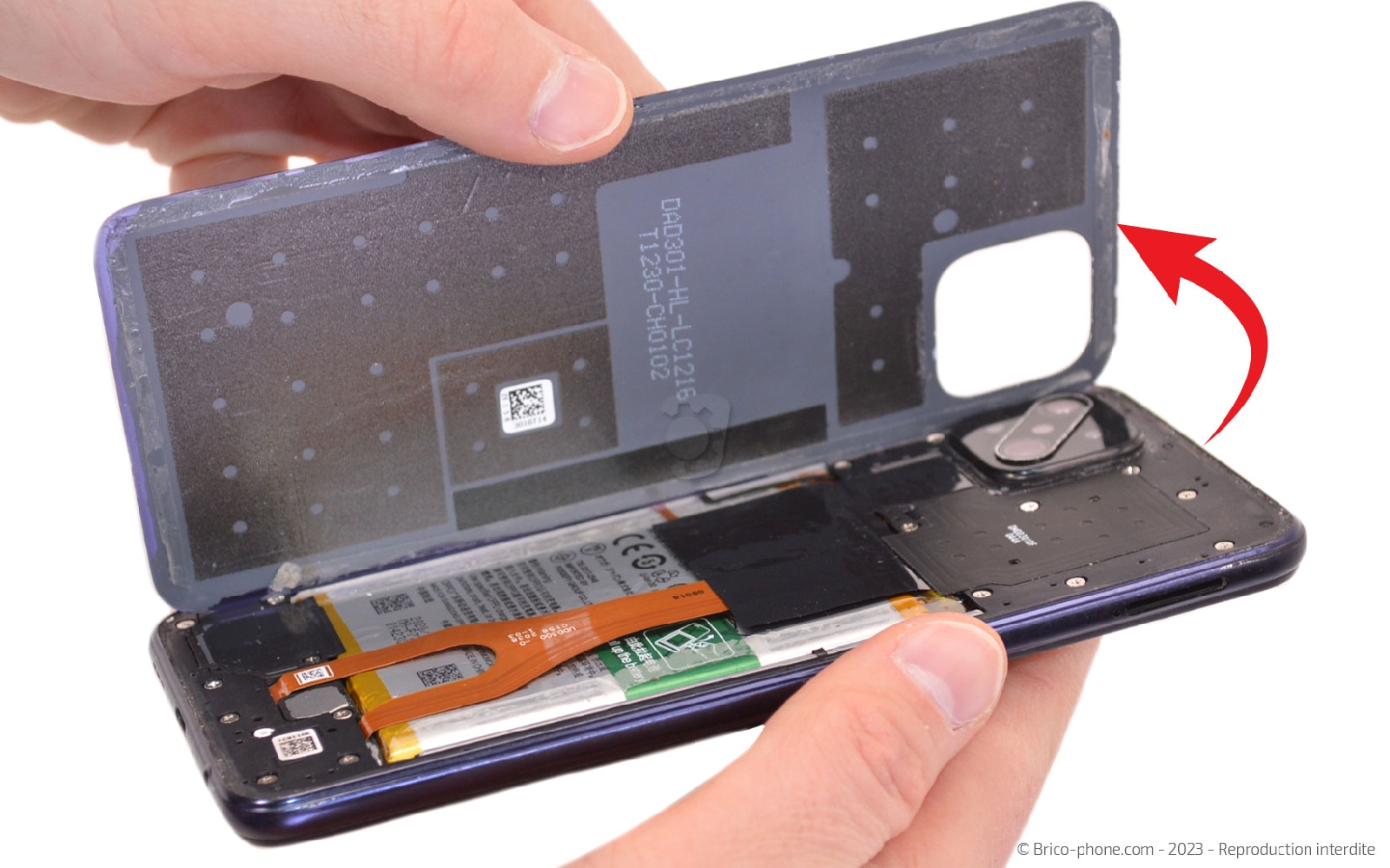

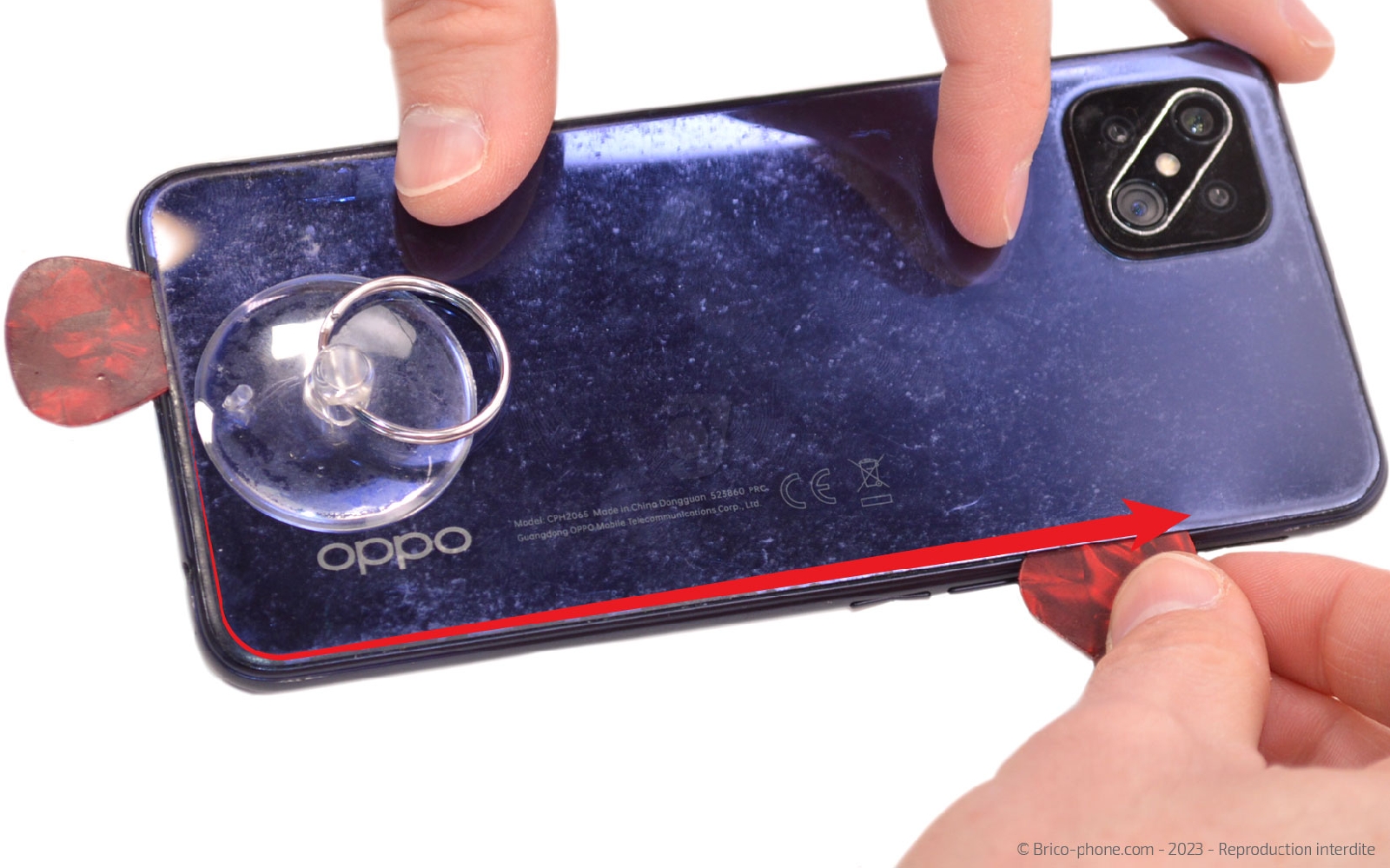

Etape 3 Ouvrir le téléphone

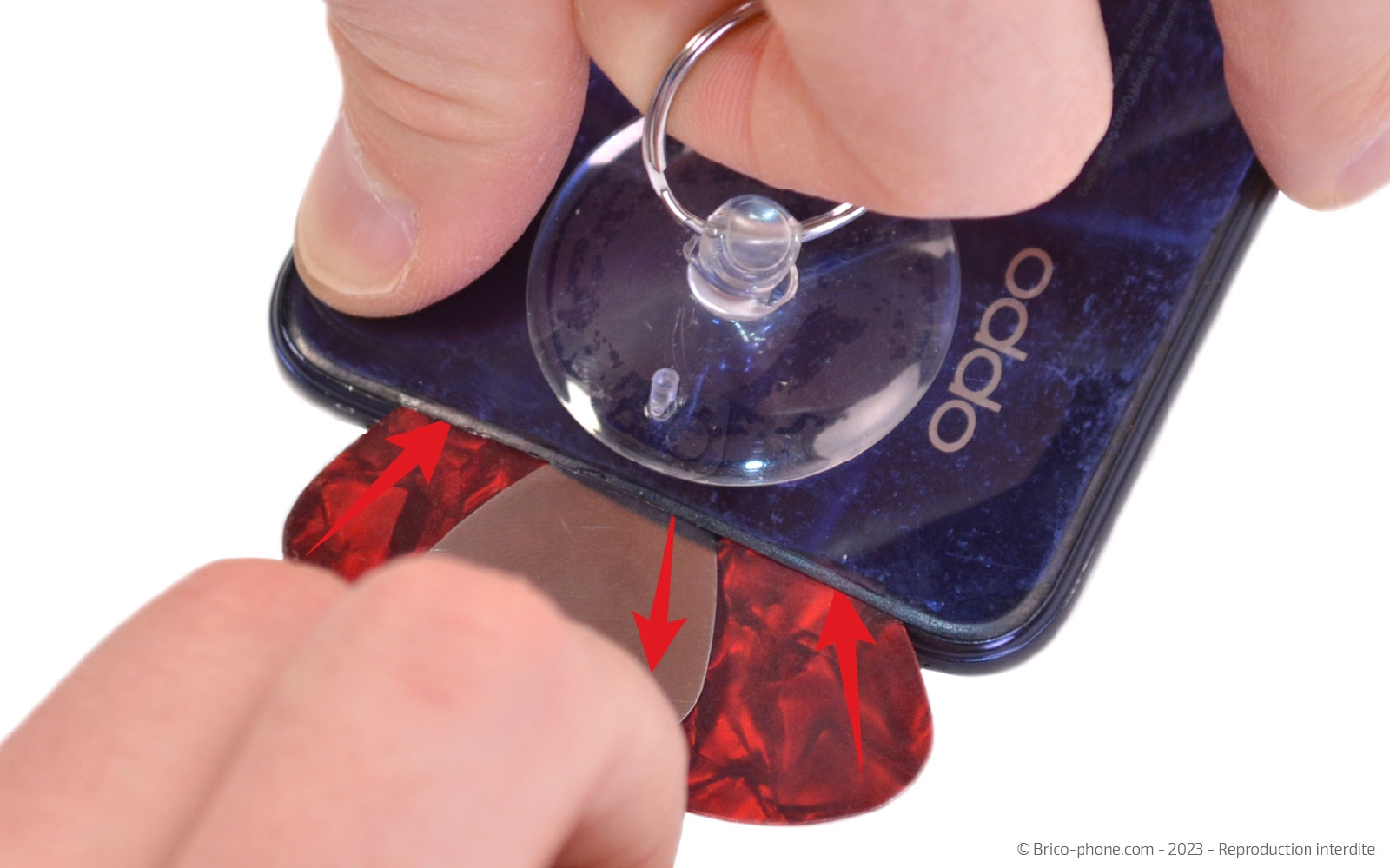

Disposez la ventouse du kit d'outils sur le bas du téléphone afin de soulever légèrement le composant pour insérer le médiator troué entre la vitre arrière et le châssis. Une fois l'interstice créé, remplacez le médiator en métal par ses homologues en plastique et faites les glisser sur tout le contour du téléphone. Enfin, vous devriez pouvoir décoller entièrement la vitre arrière.
Outils
Médiator
Ventouse
Etape 4

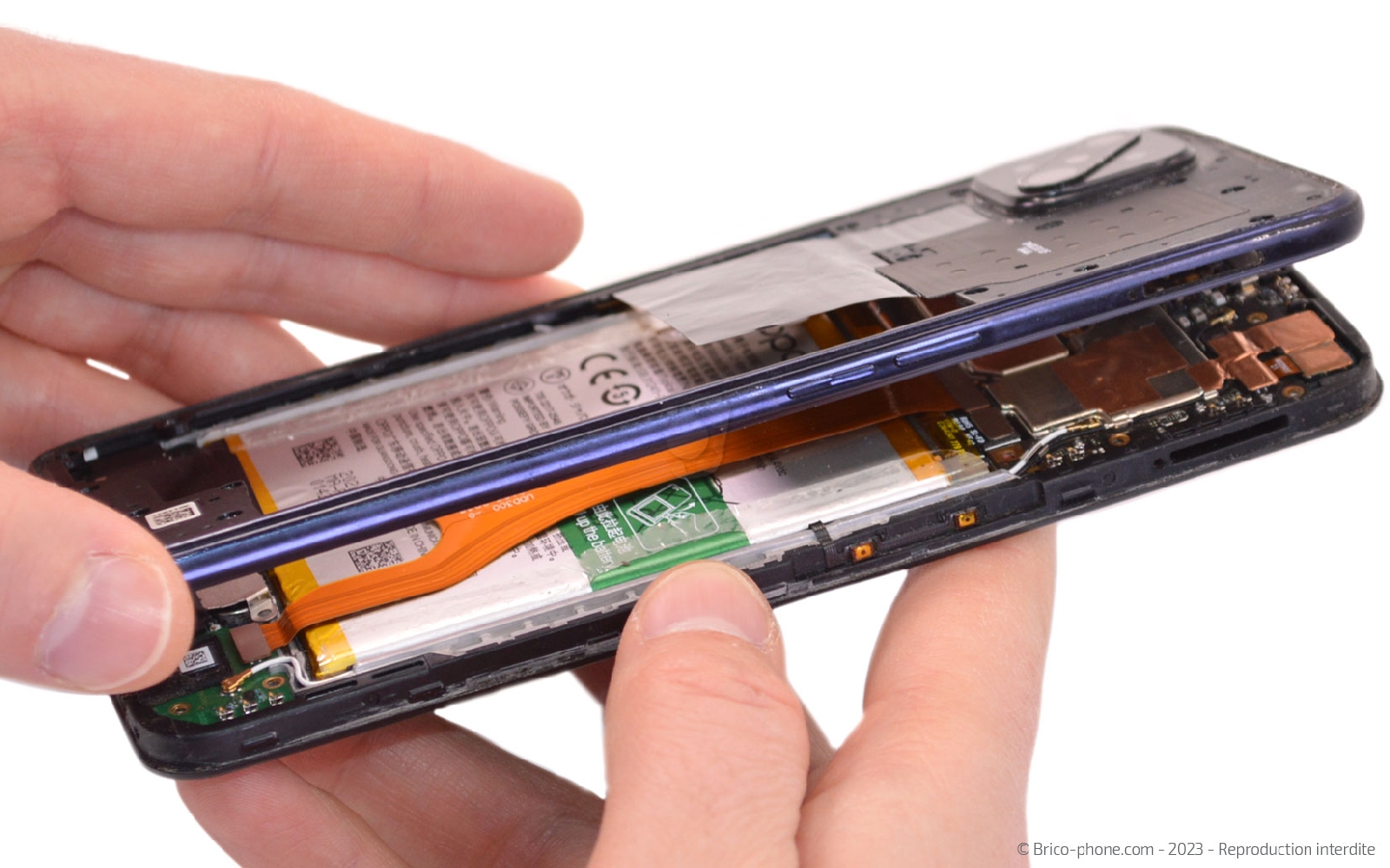

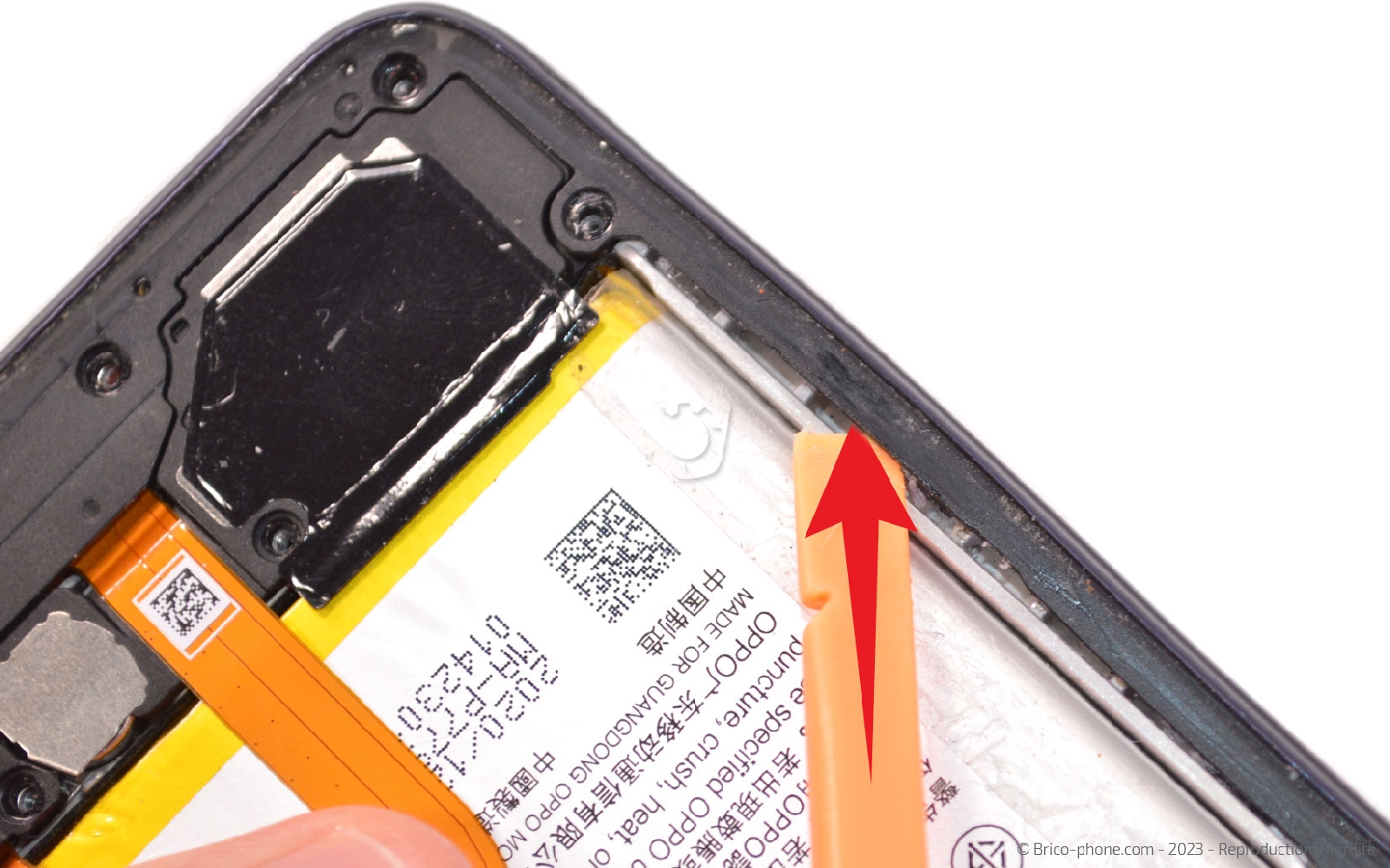

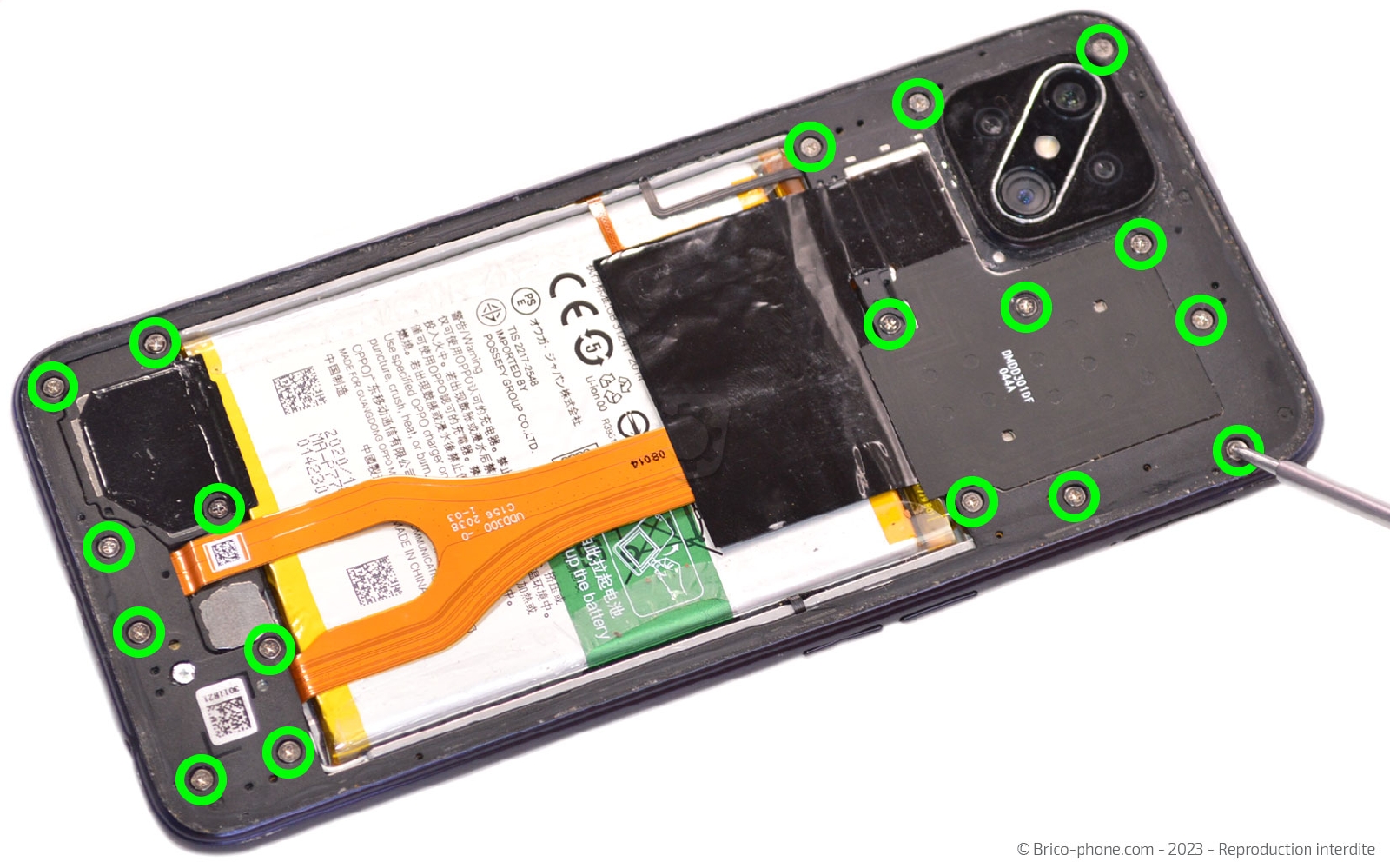

Etape 4 Détacher la plaquette intermédiaire

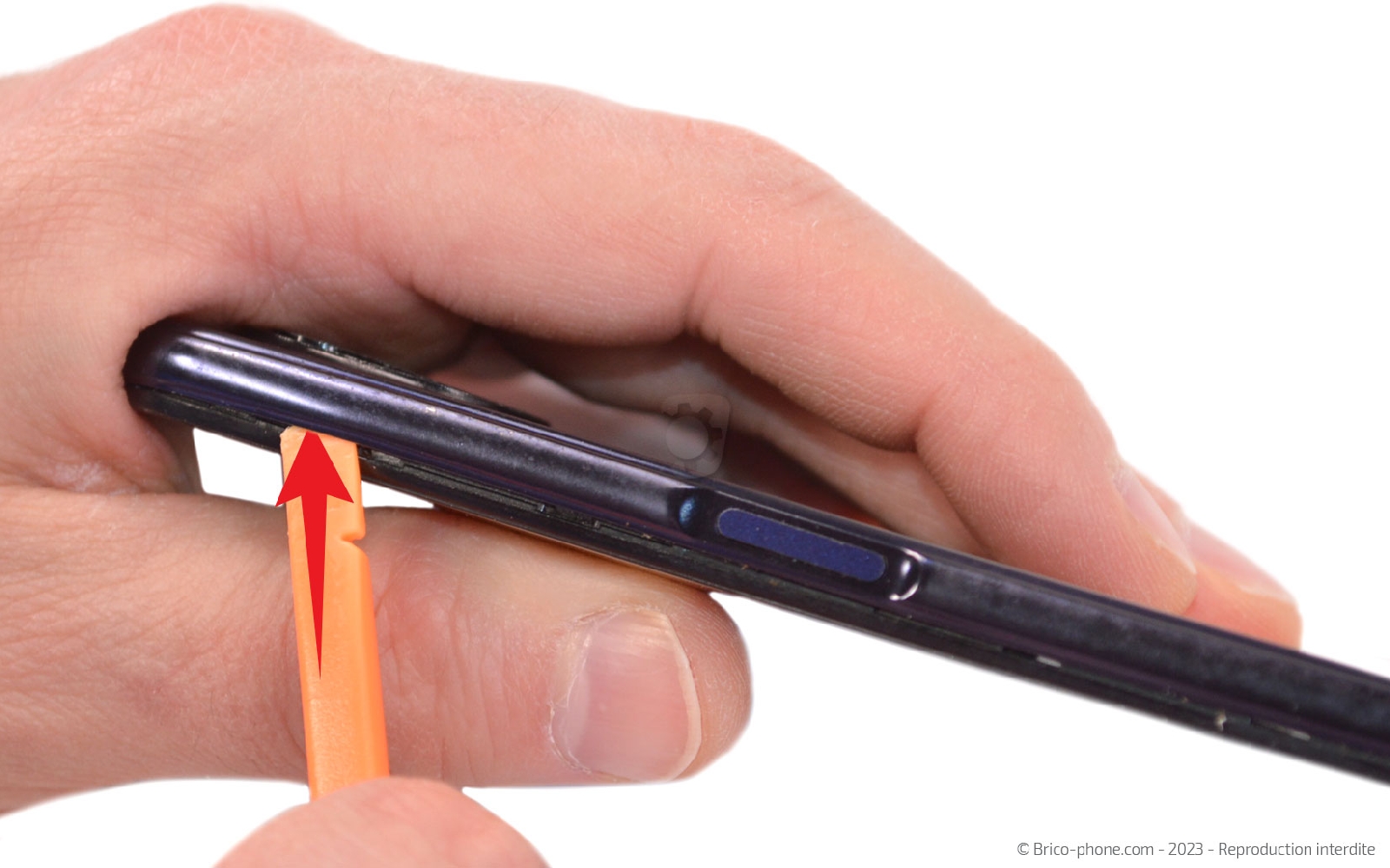

A l'aide du tournevis cruciforme, ôtez les 18 vis de la plaquette intermédiaire. Ensuite, glissez le spudger entre la batterie et le châssis intermédiaire afin de le déclipser. Faites la même chose sur l'extérieur de l'appareil. Pour continuer le retrait du produit, faites glisser l'outil sur toute la longueur du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

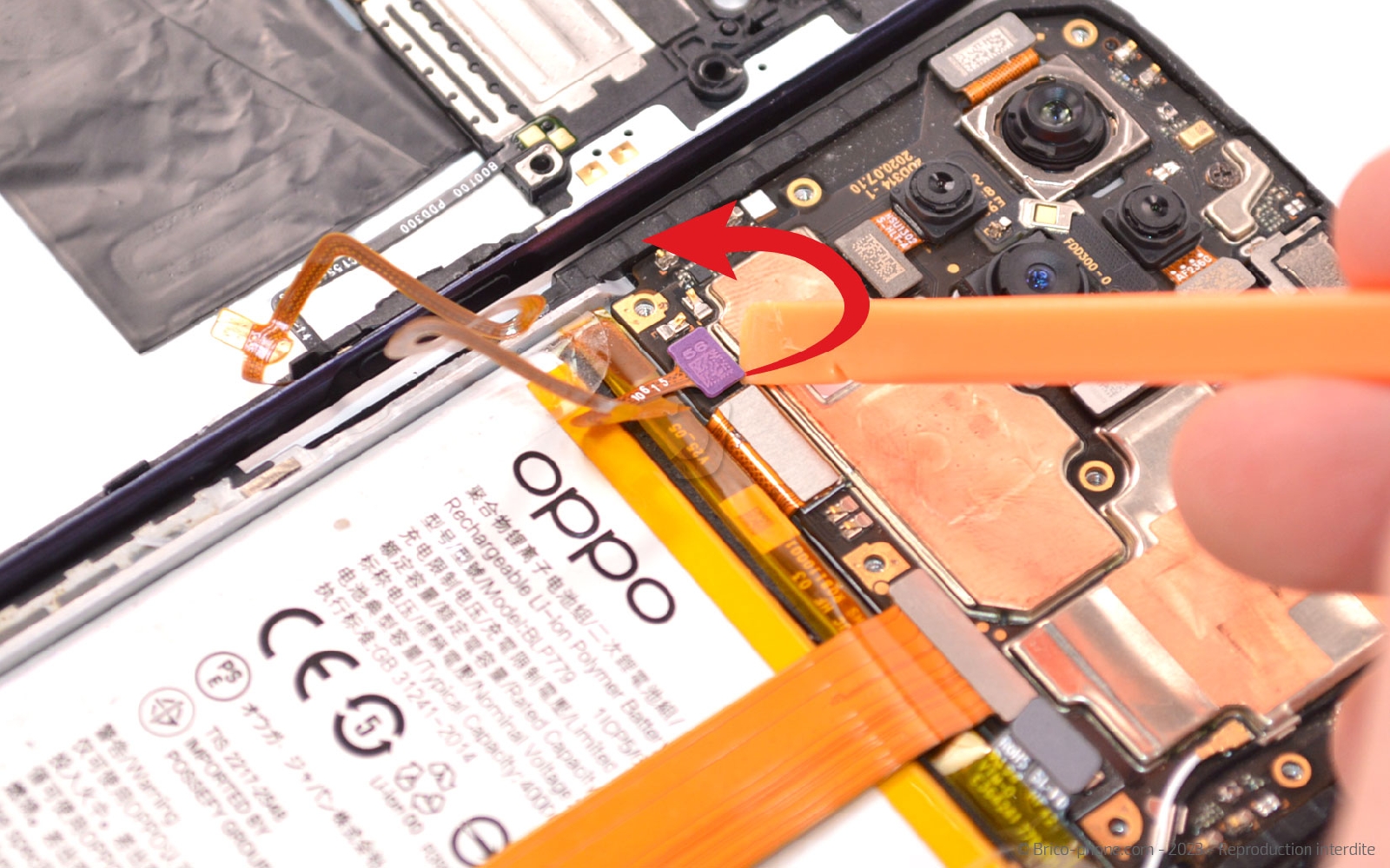

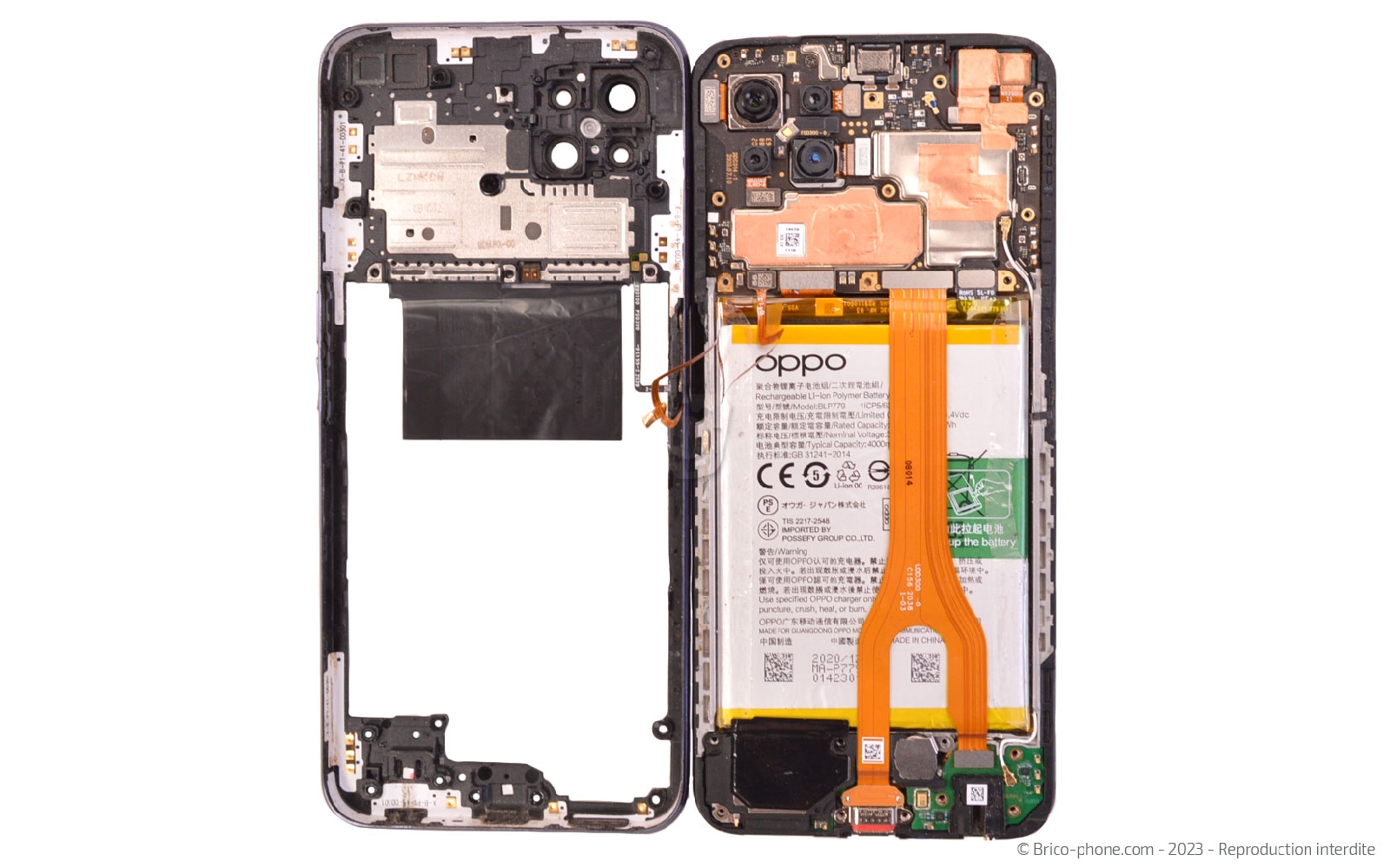

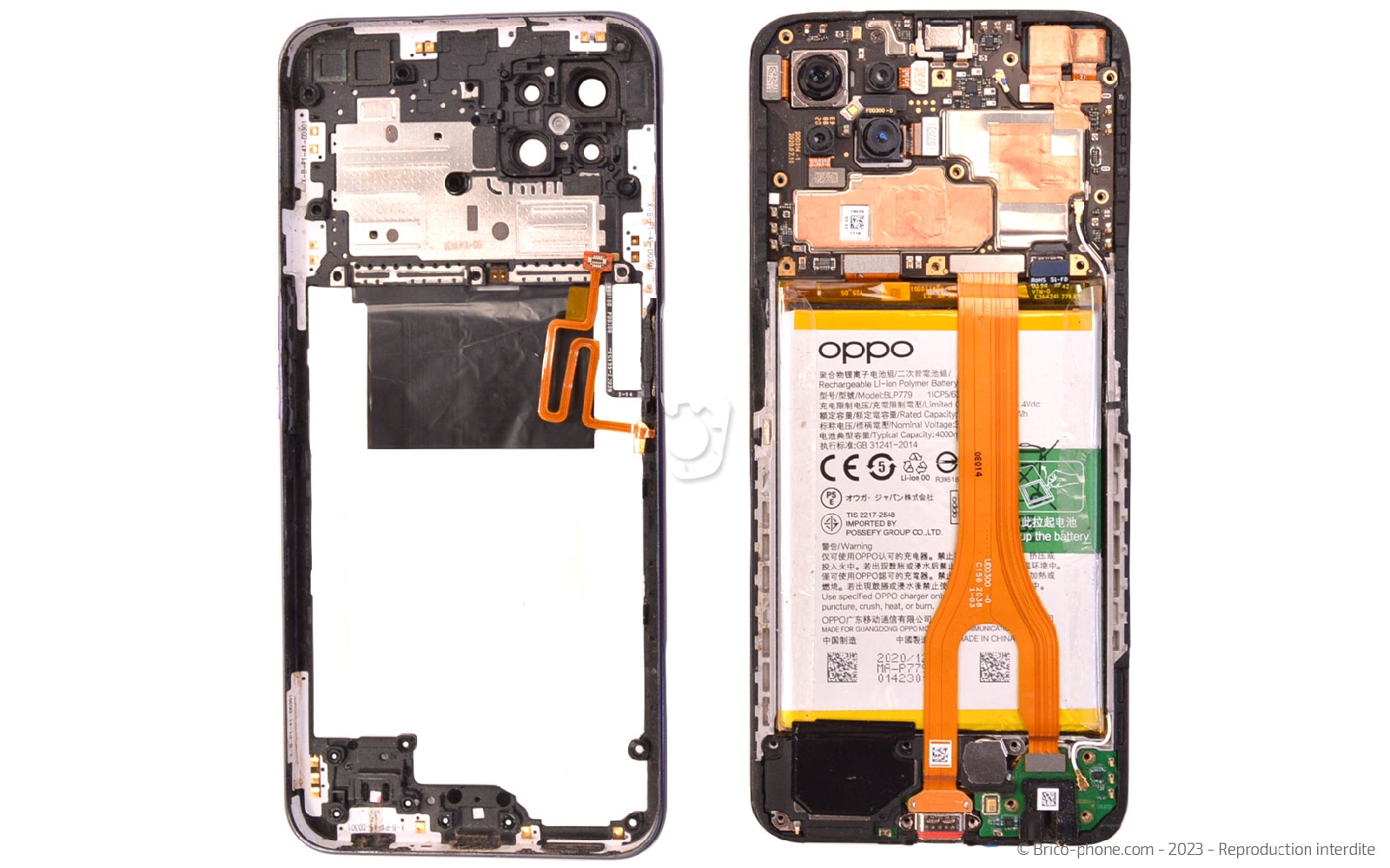

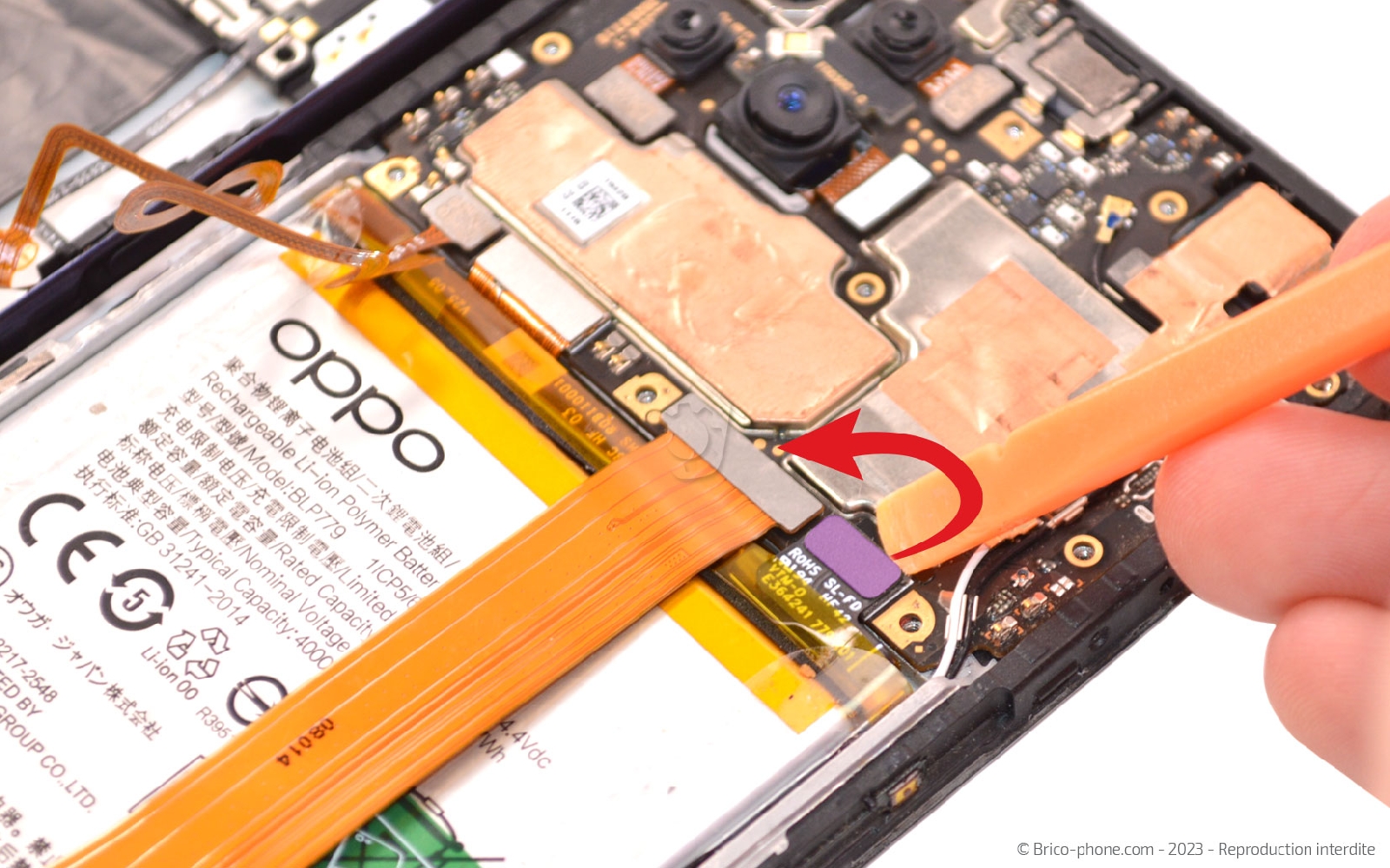

Etape 5 Déconnecter la batterie

A l'aide du levier en nylon, commencez par déconnecter la nappe de la batterie puis débranchez la nappe du lecteur d'empreintes afin de libérer la plaquette intermédiaire.
Outils
Levier Nylon
Etape 6

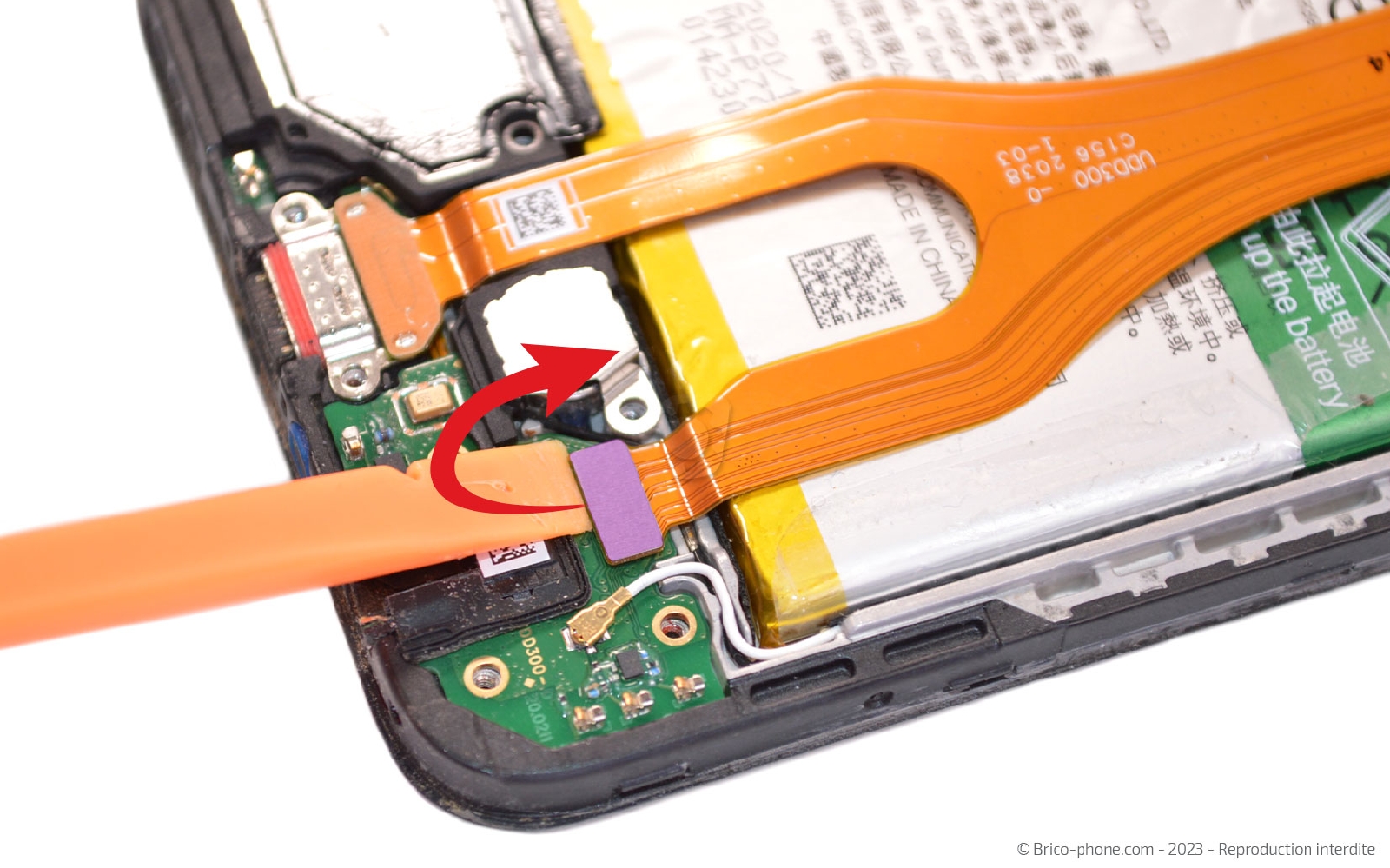

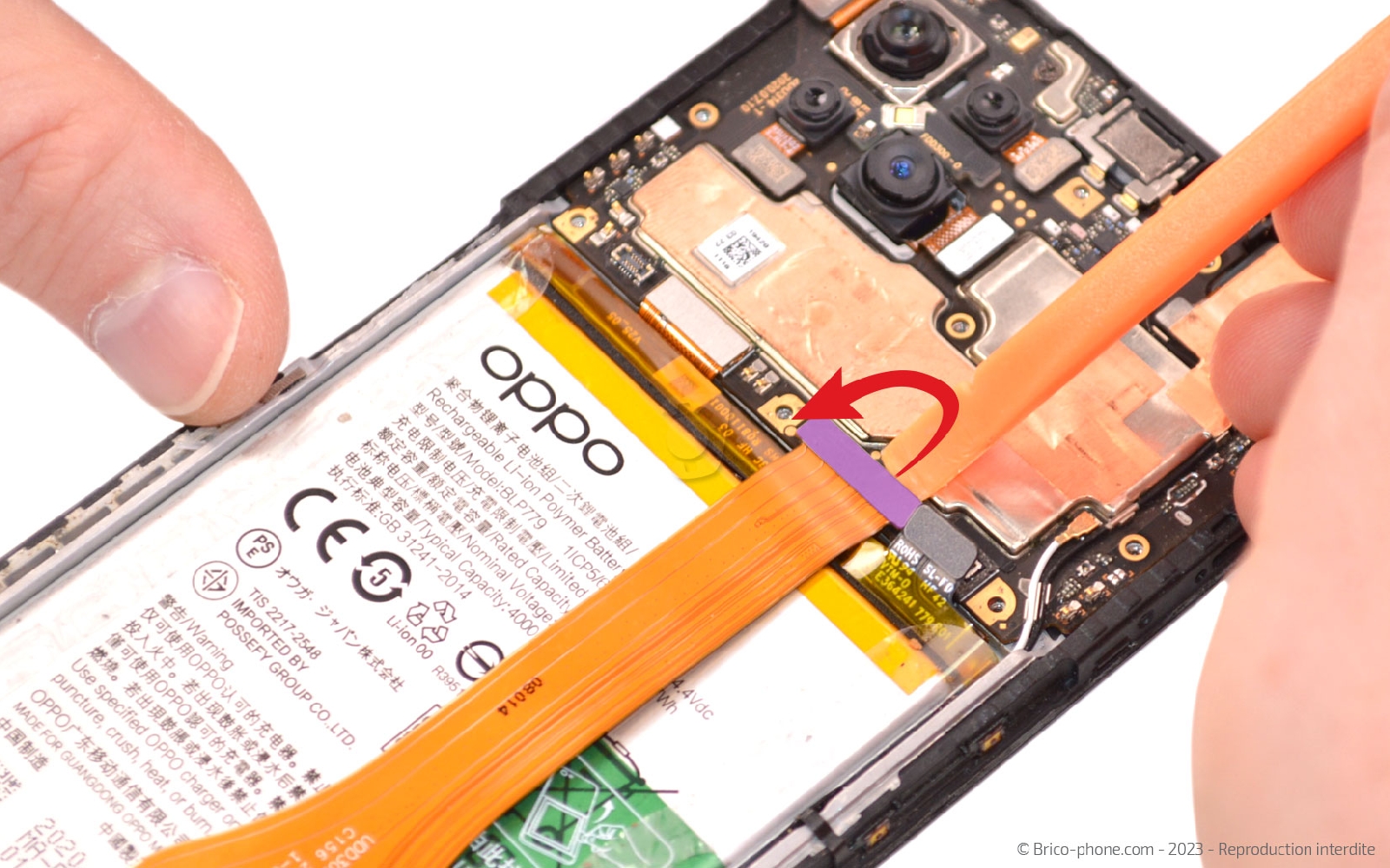

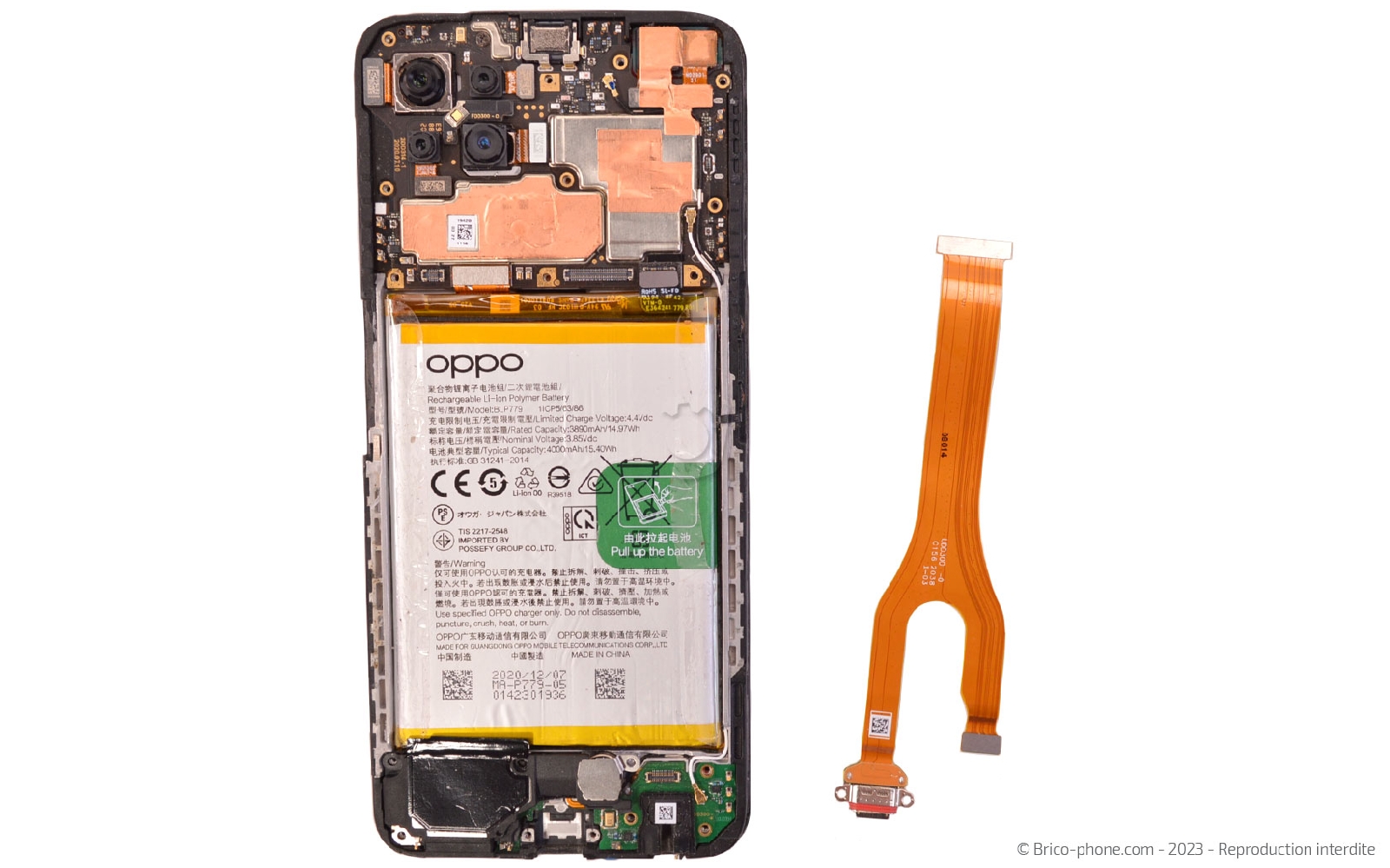

Etape 6 Sortir le connecteur de charge

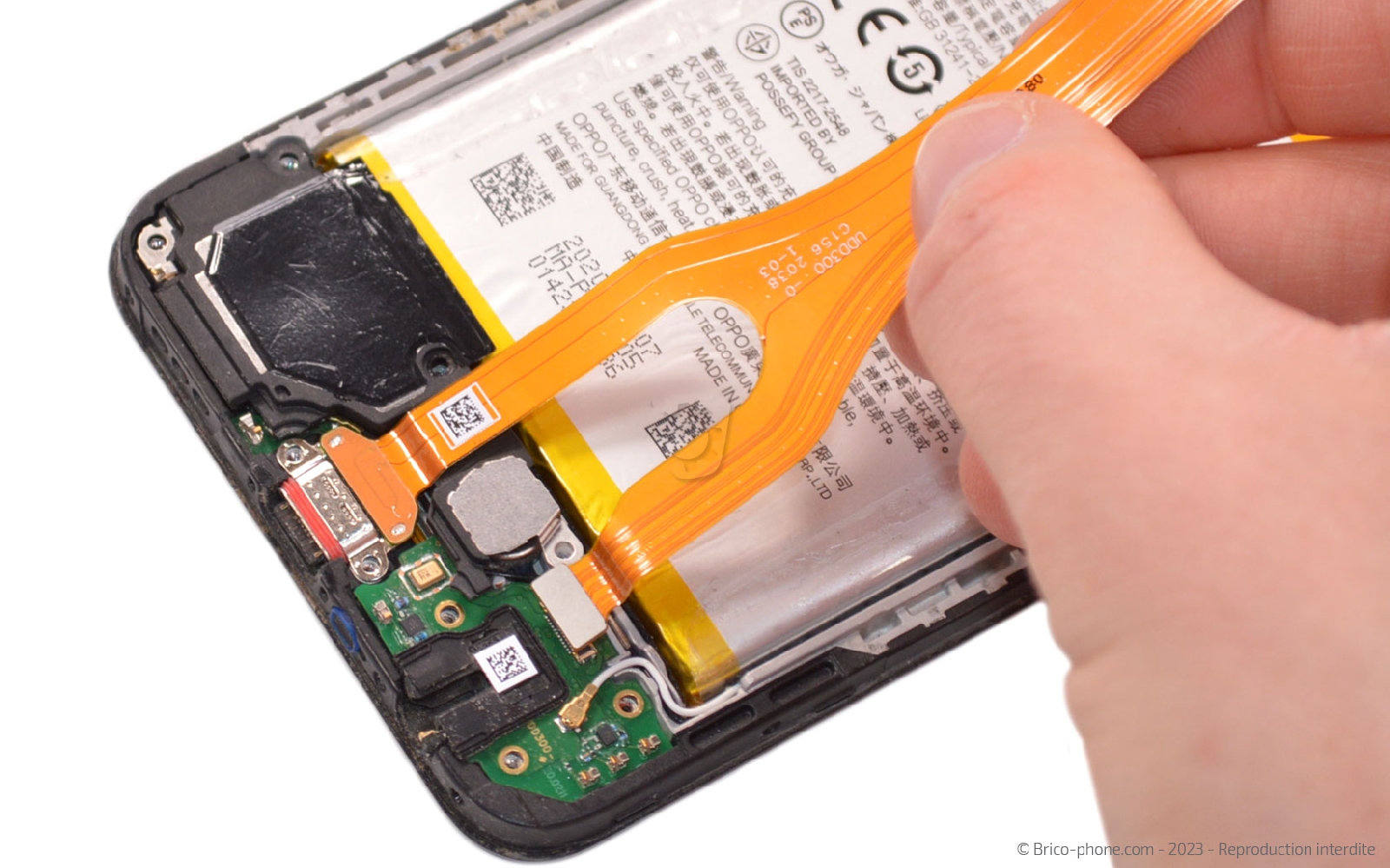

Gardez le même ustensile pour déconnecter les deux nappes du connecteur de charge. Ensuite, saisissez-le et déposez-le sur votre patron d'aide au montage.
Outils
Levier Nylon
Pièces
0.00€
Etape 7

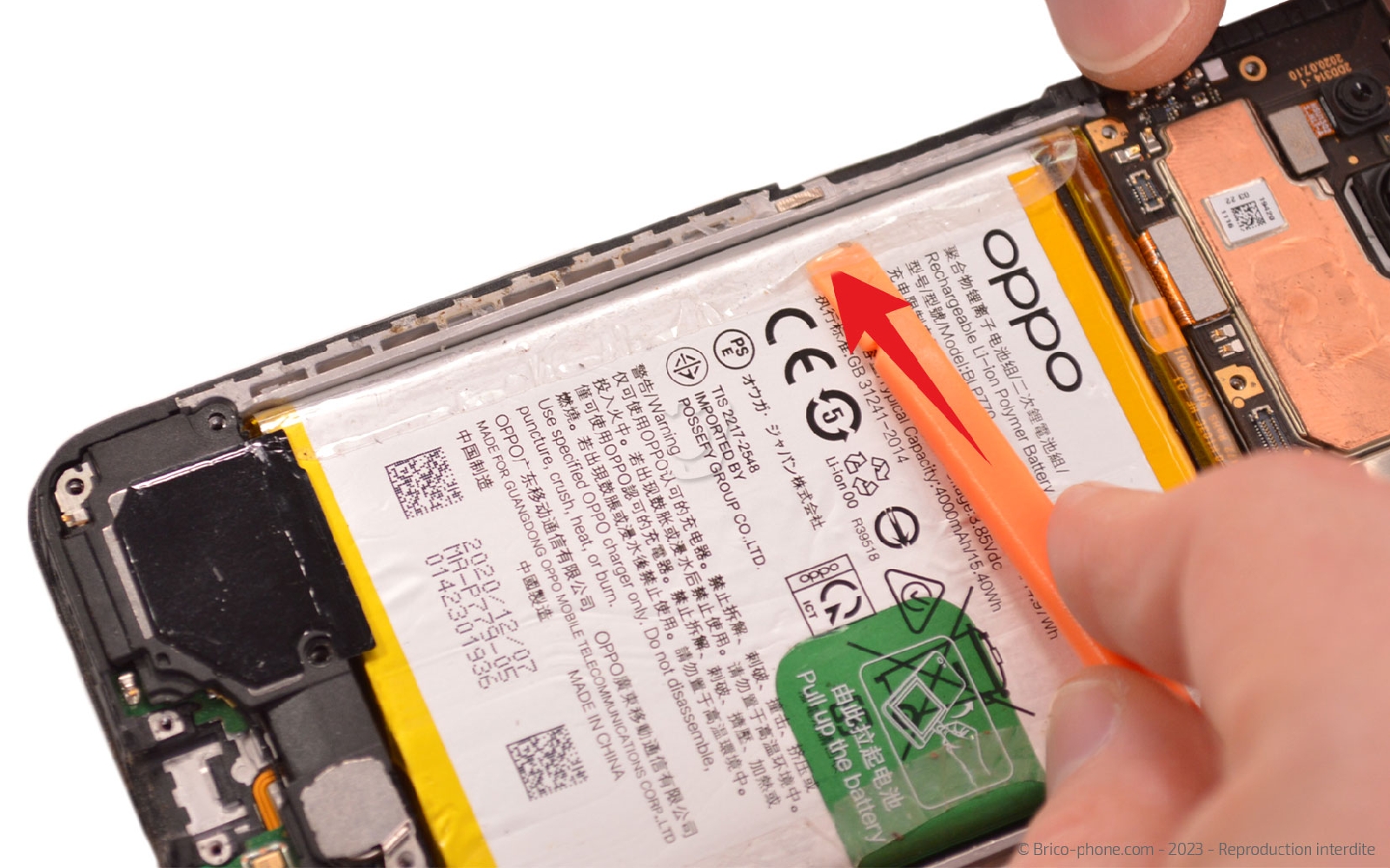

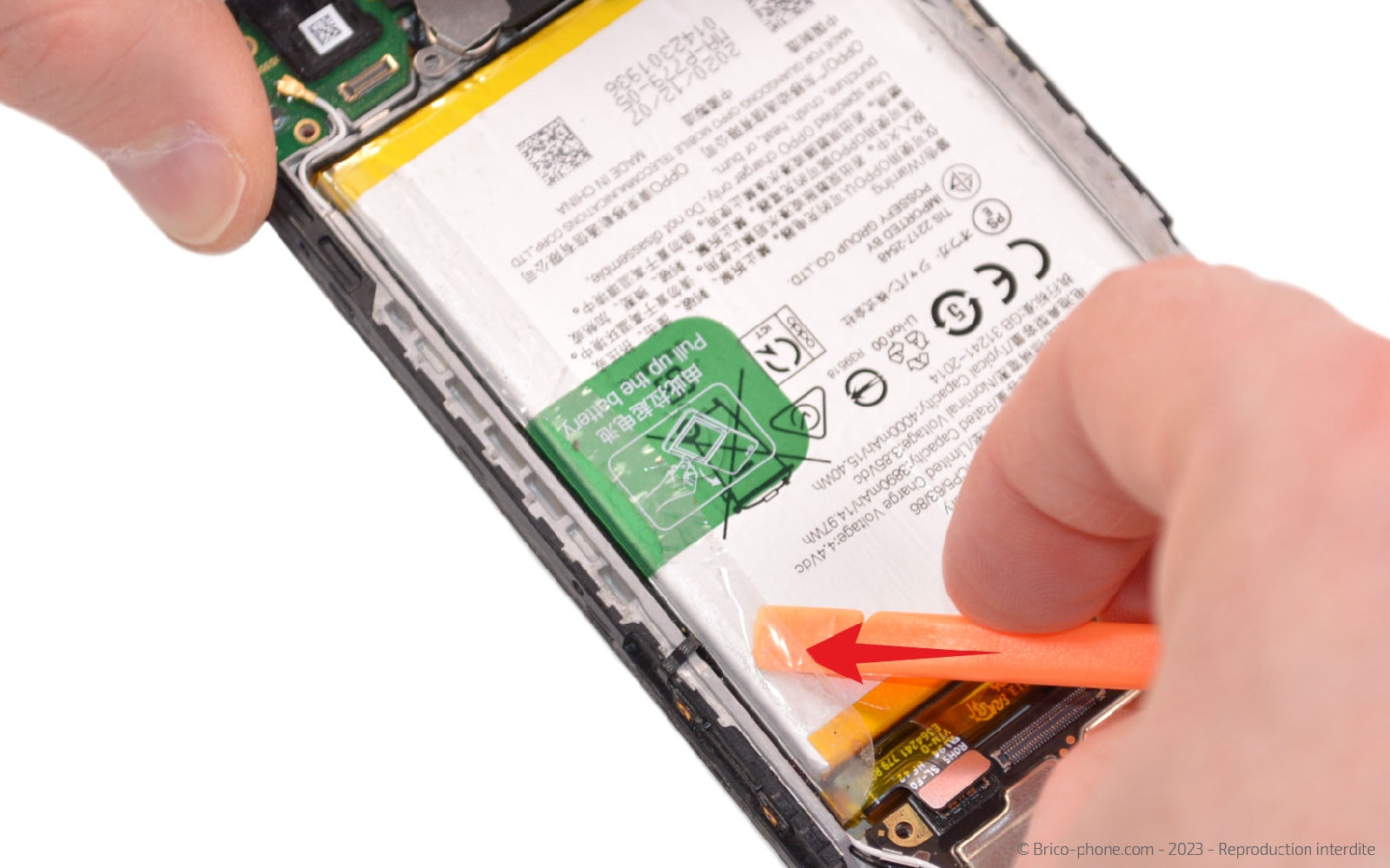

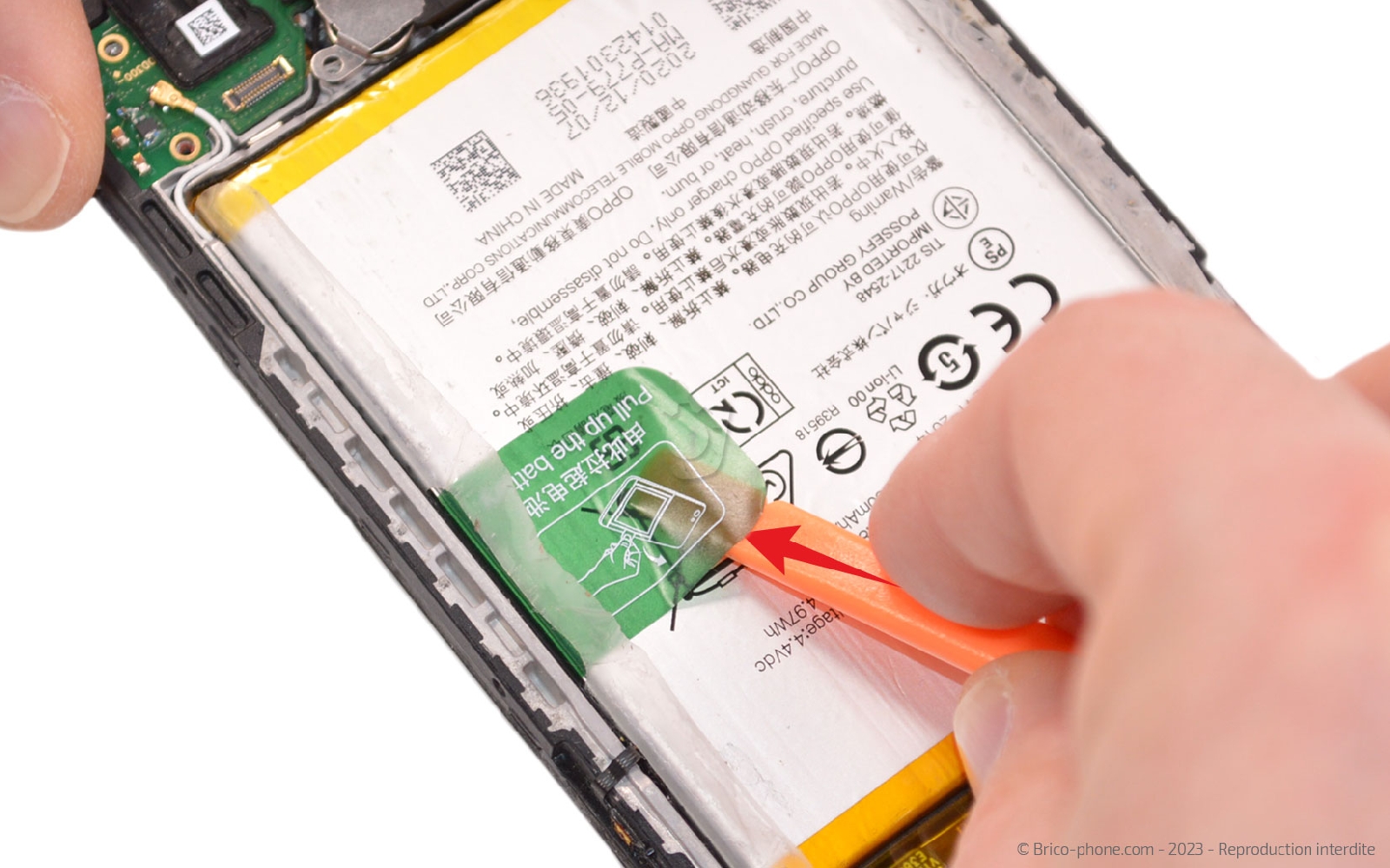

Etape 7 Décoller les adhésifs

Décollez les collants présents de part et d'autre de la batterie avec le spudger.
Outils
Levier Nylon
Etape 8

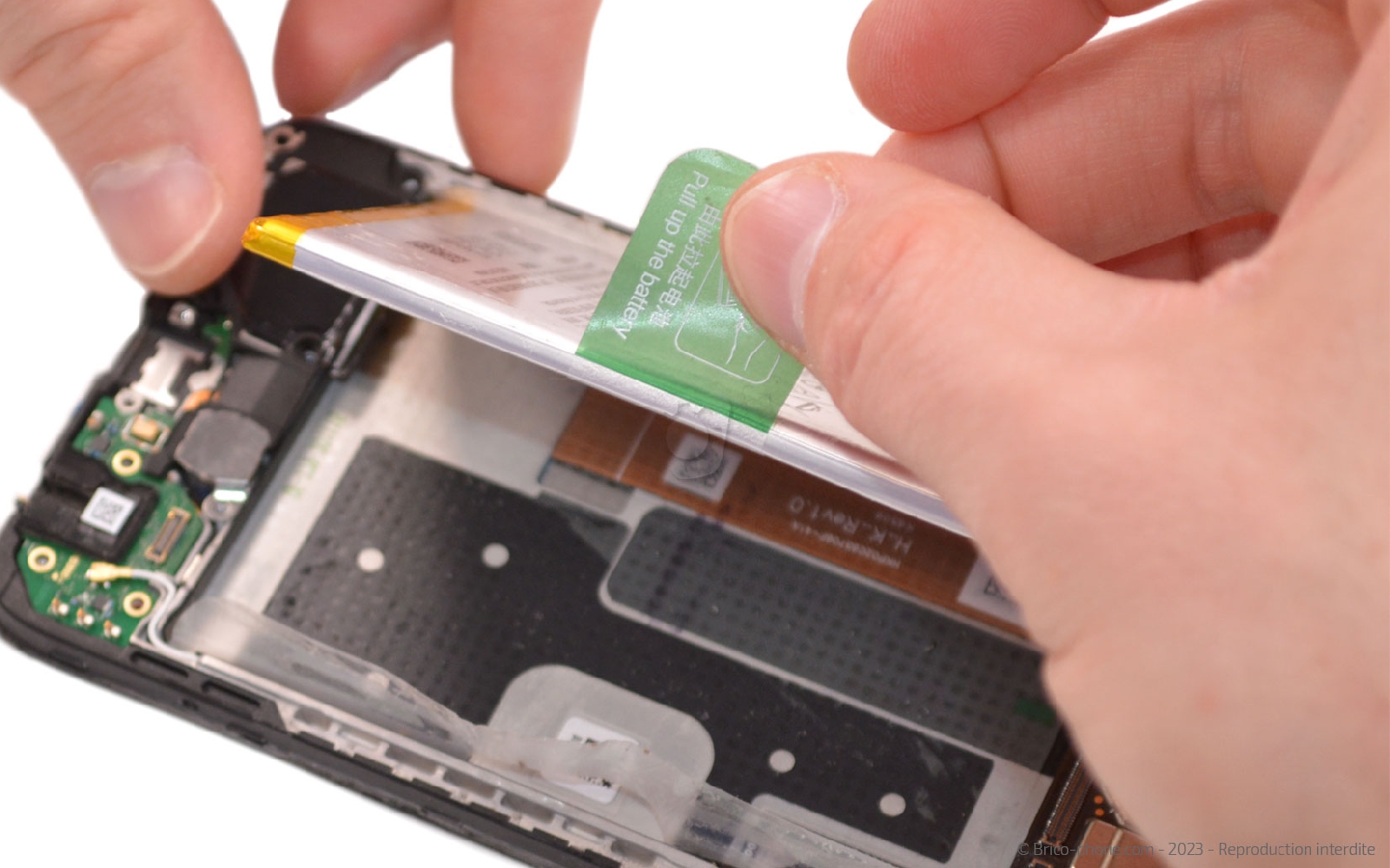

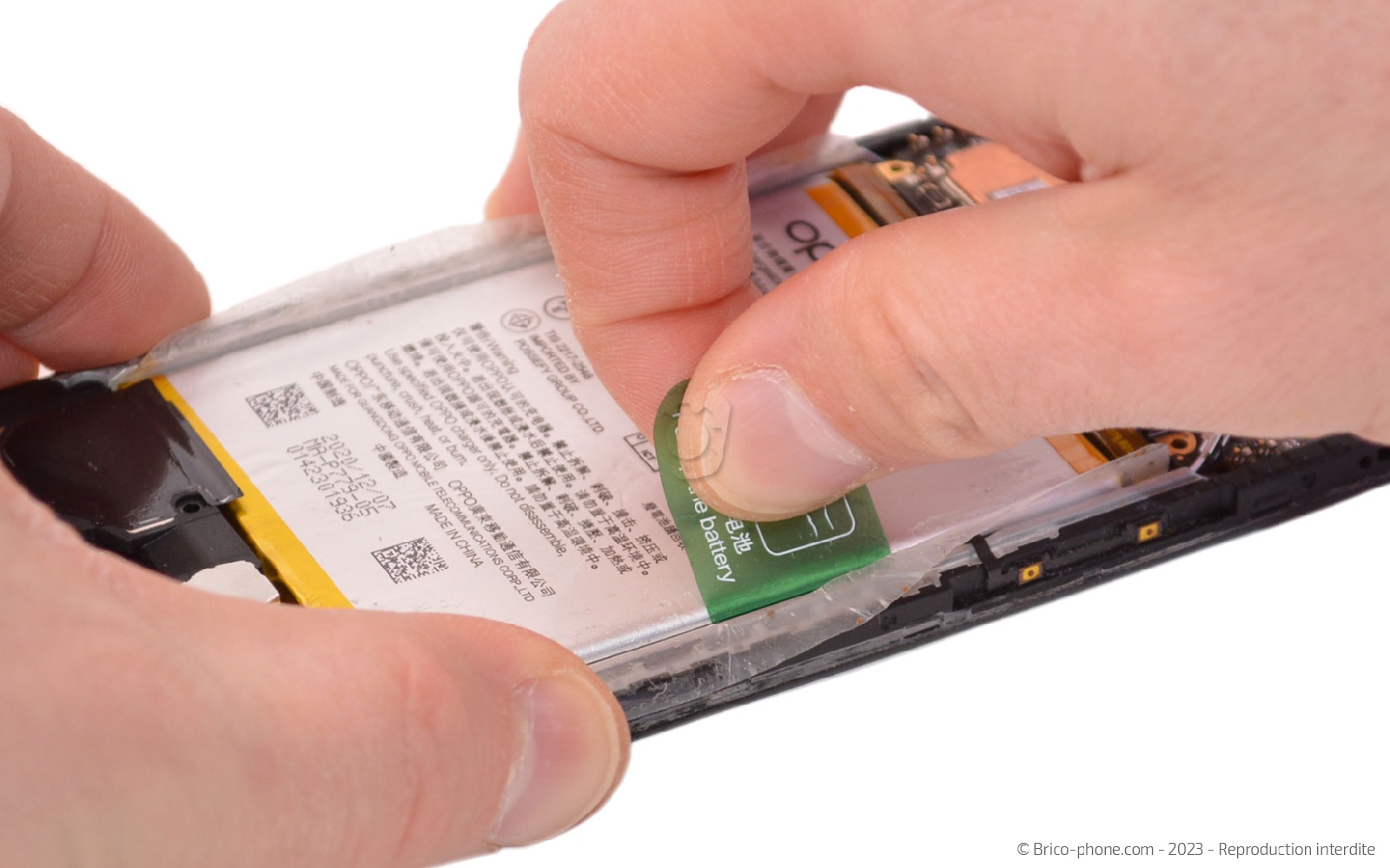

Etape 8 Enlever la batterie

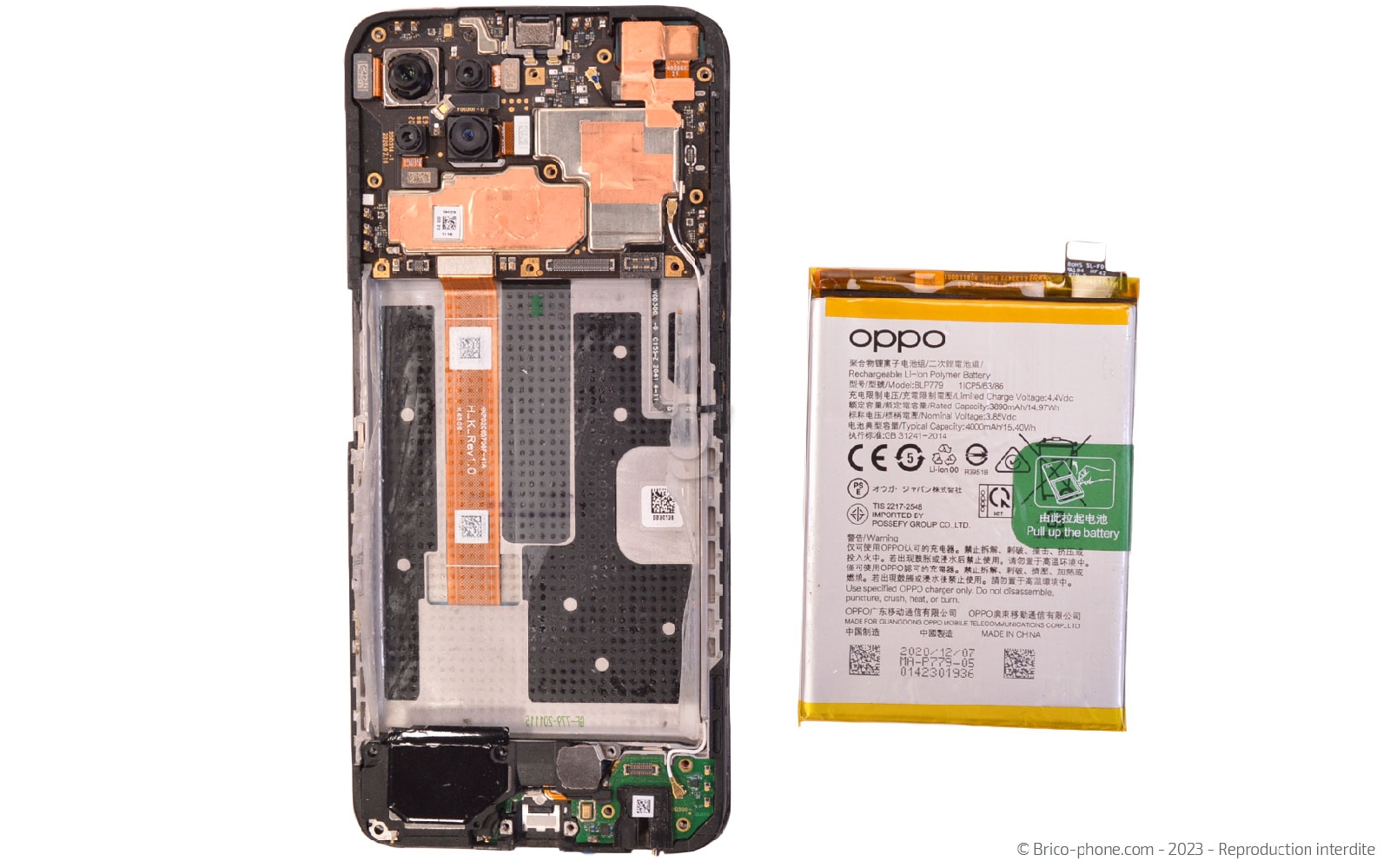

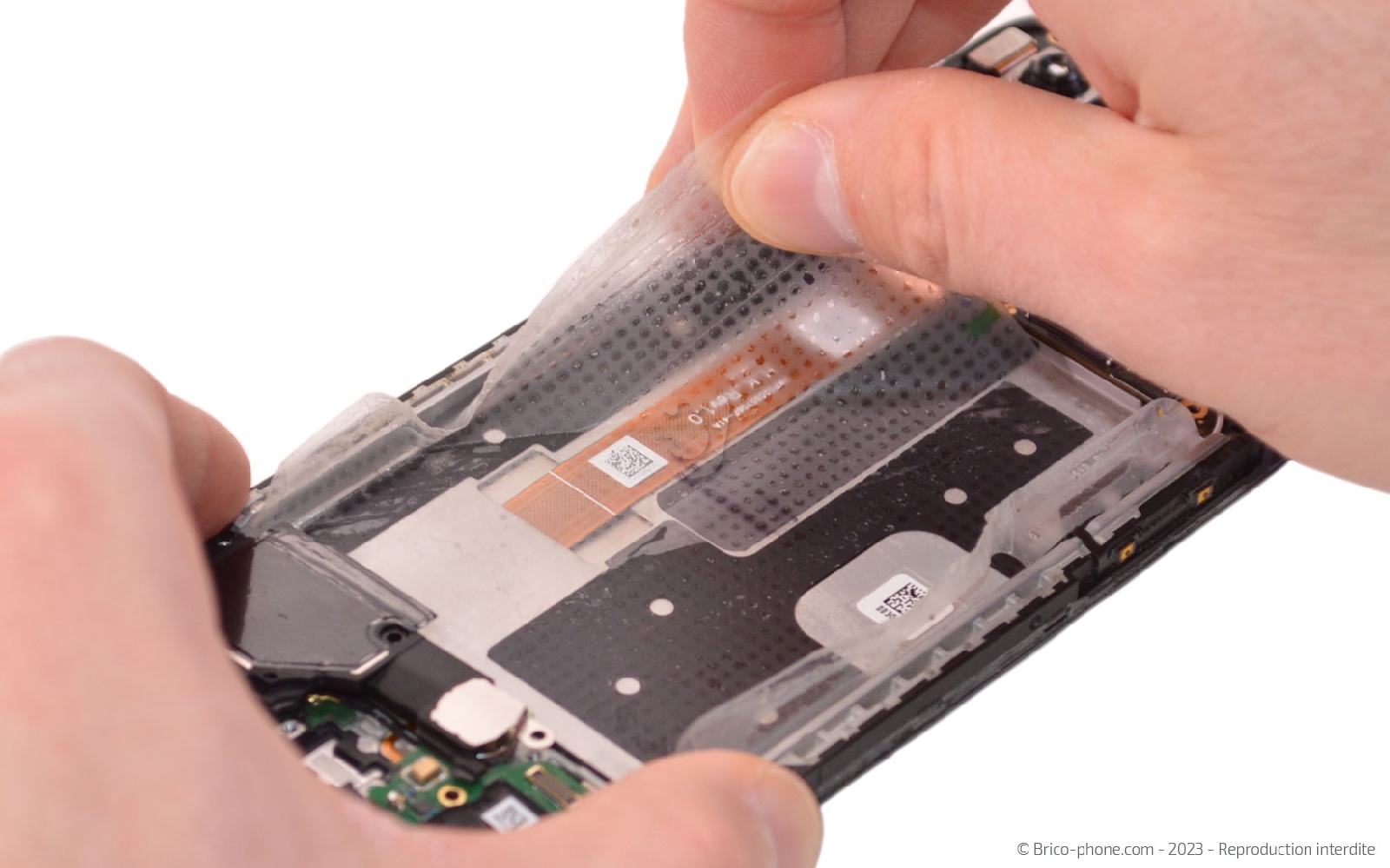

Saisissez la languette verte pour la tirer vers l'extérieur afin de décoller la batterie du téléphone. Retirez le film transparent placé au fond de l'emplacement de la batterie.
Etape 9

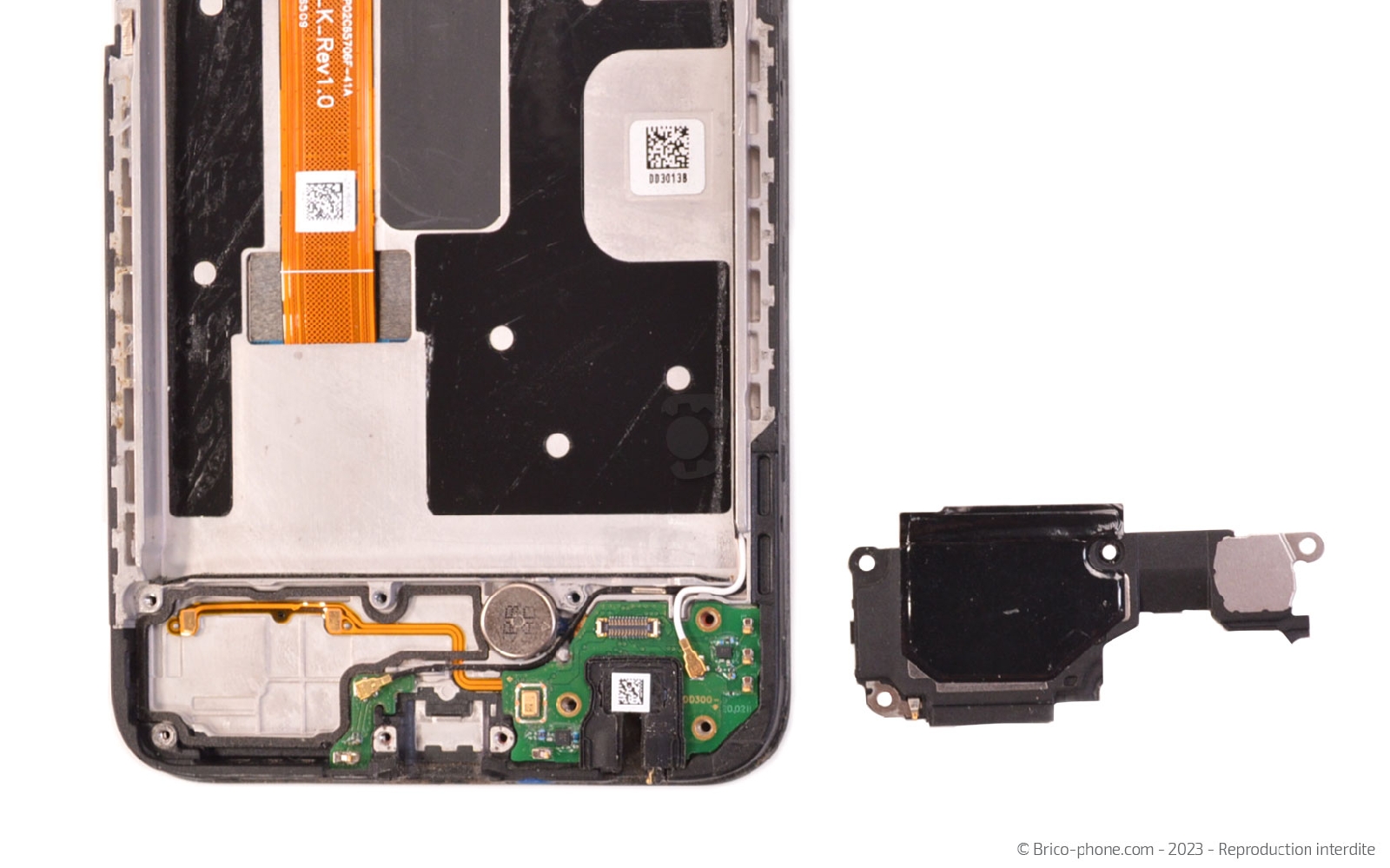

Etape 9 Ôter le HP externe

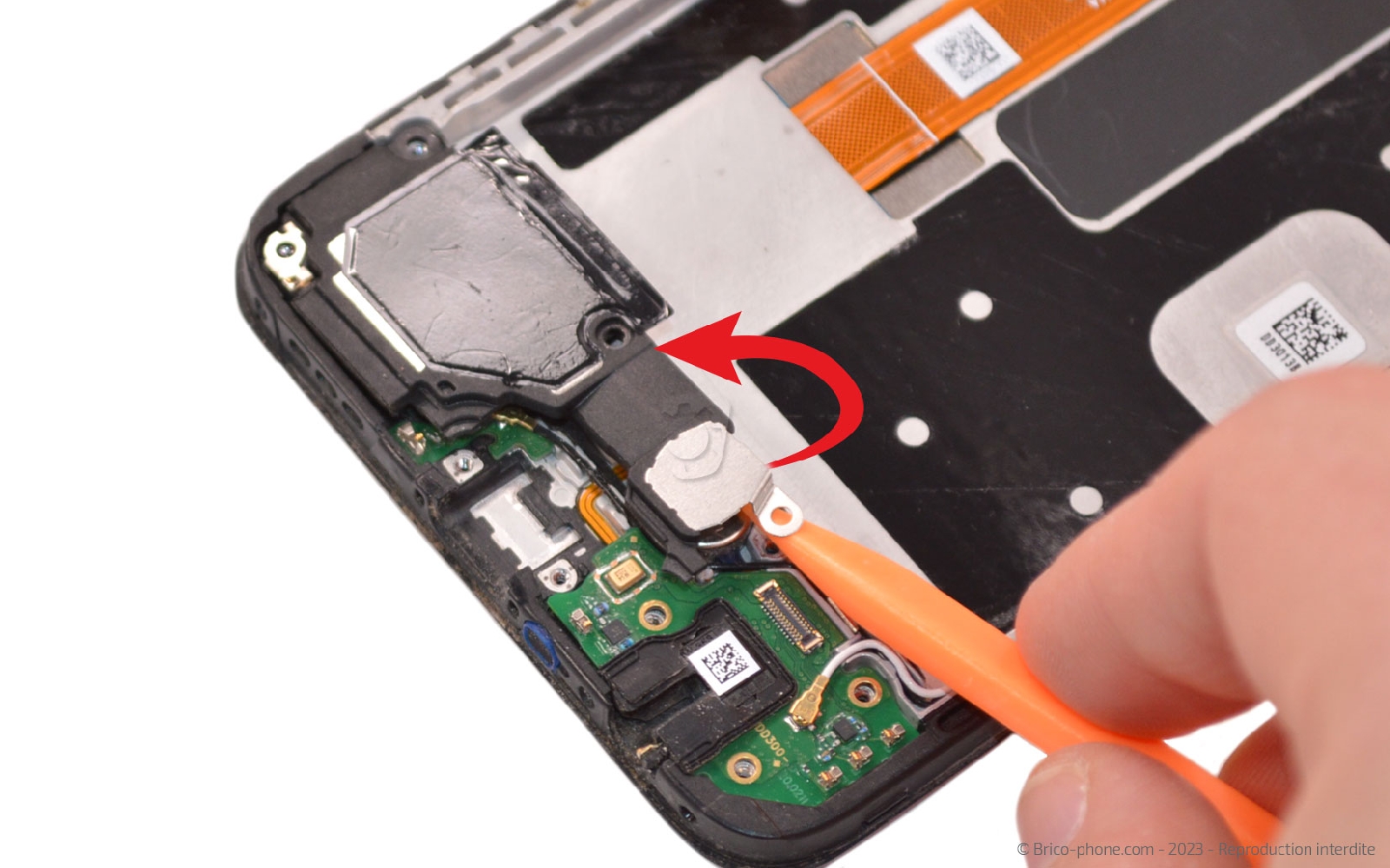

Sortez ensuite le haut-parleur externe à l'aide du levier en nylon ou alors avec vos doigts.
Outils
Levier Nylon
Etape 10

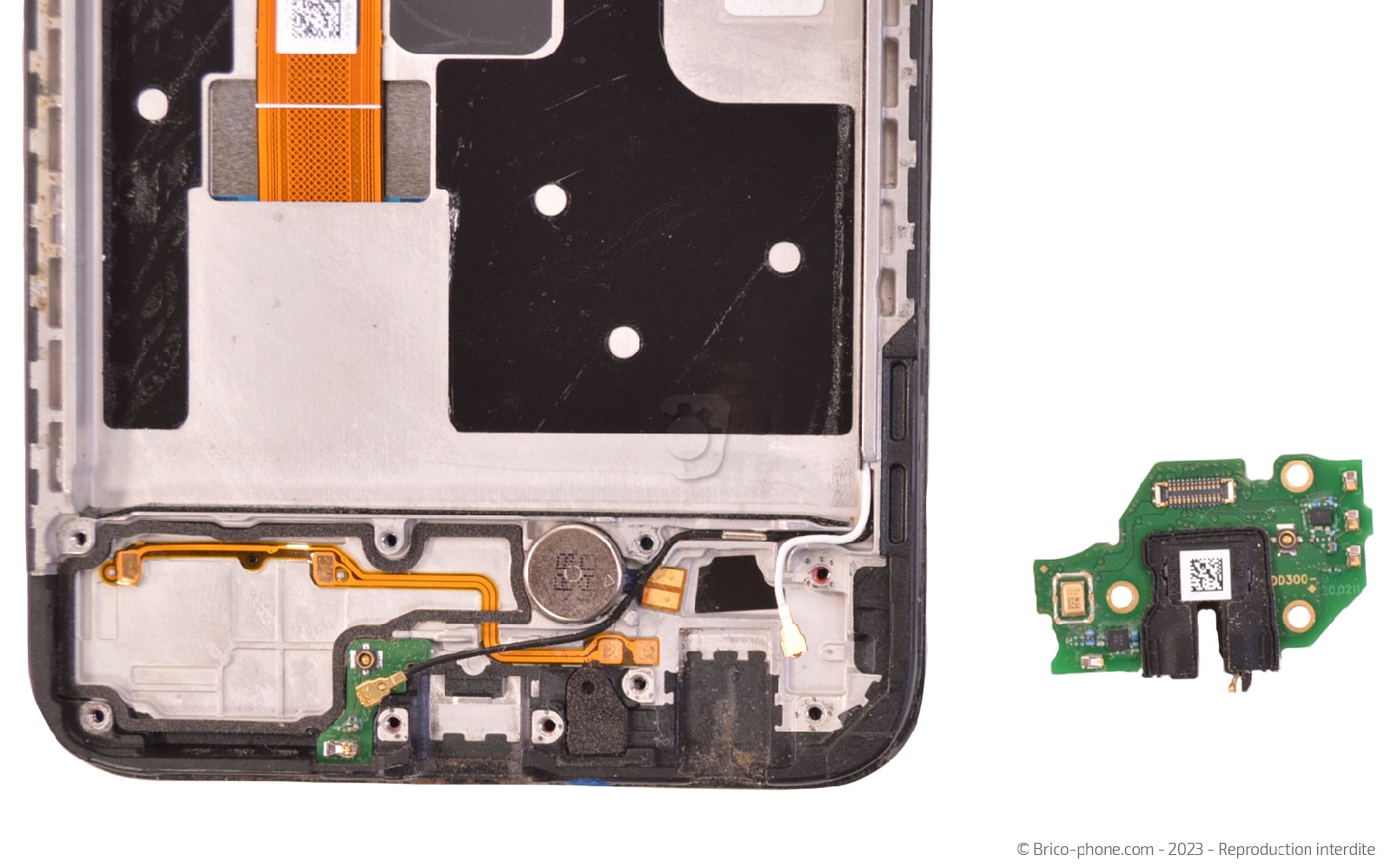

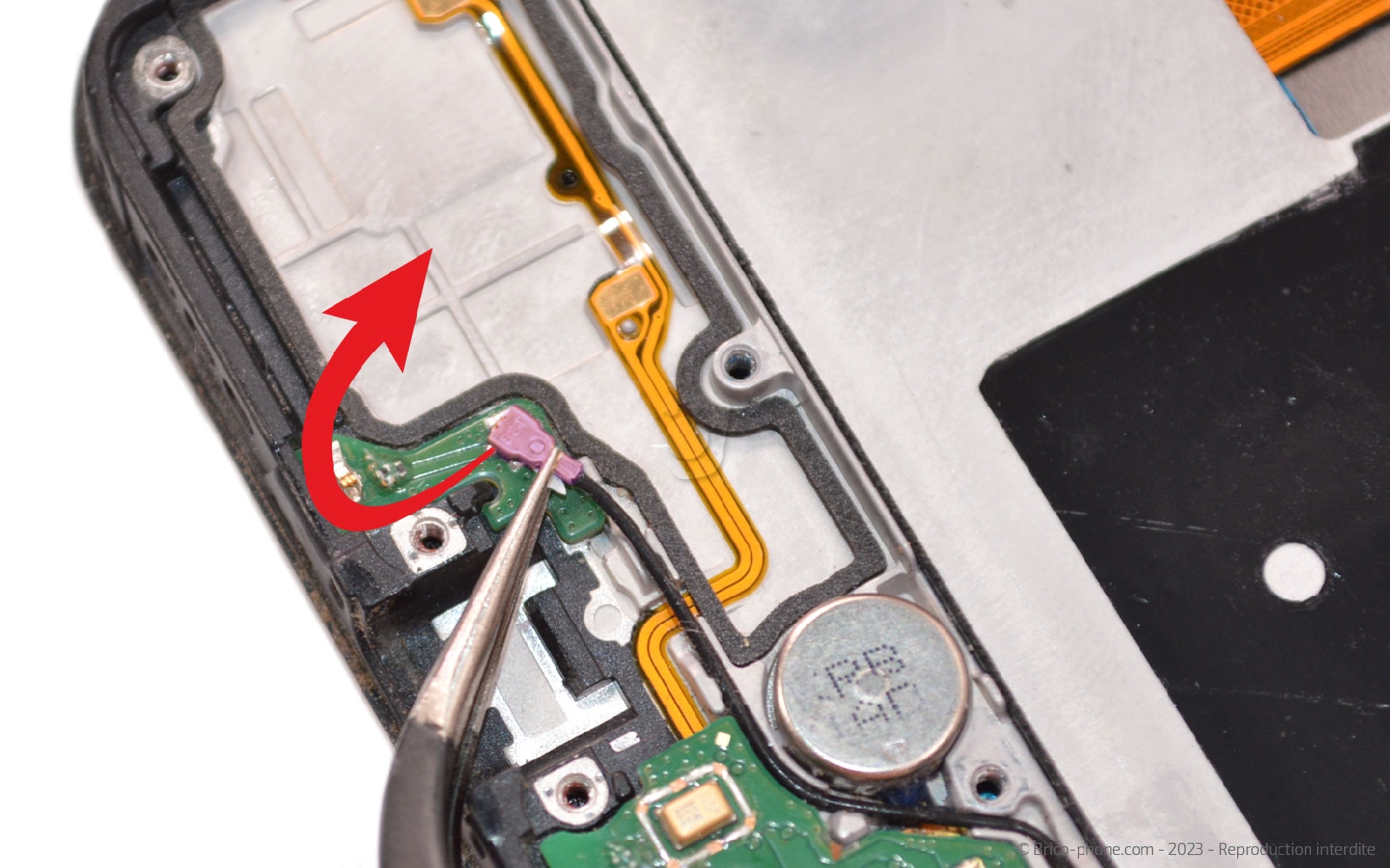

Etape 10 Retirer la carte fille

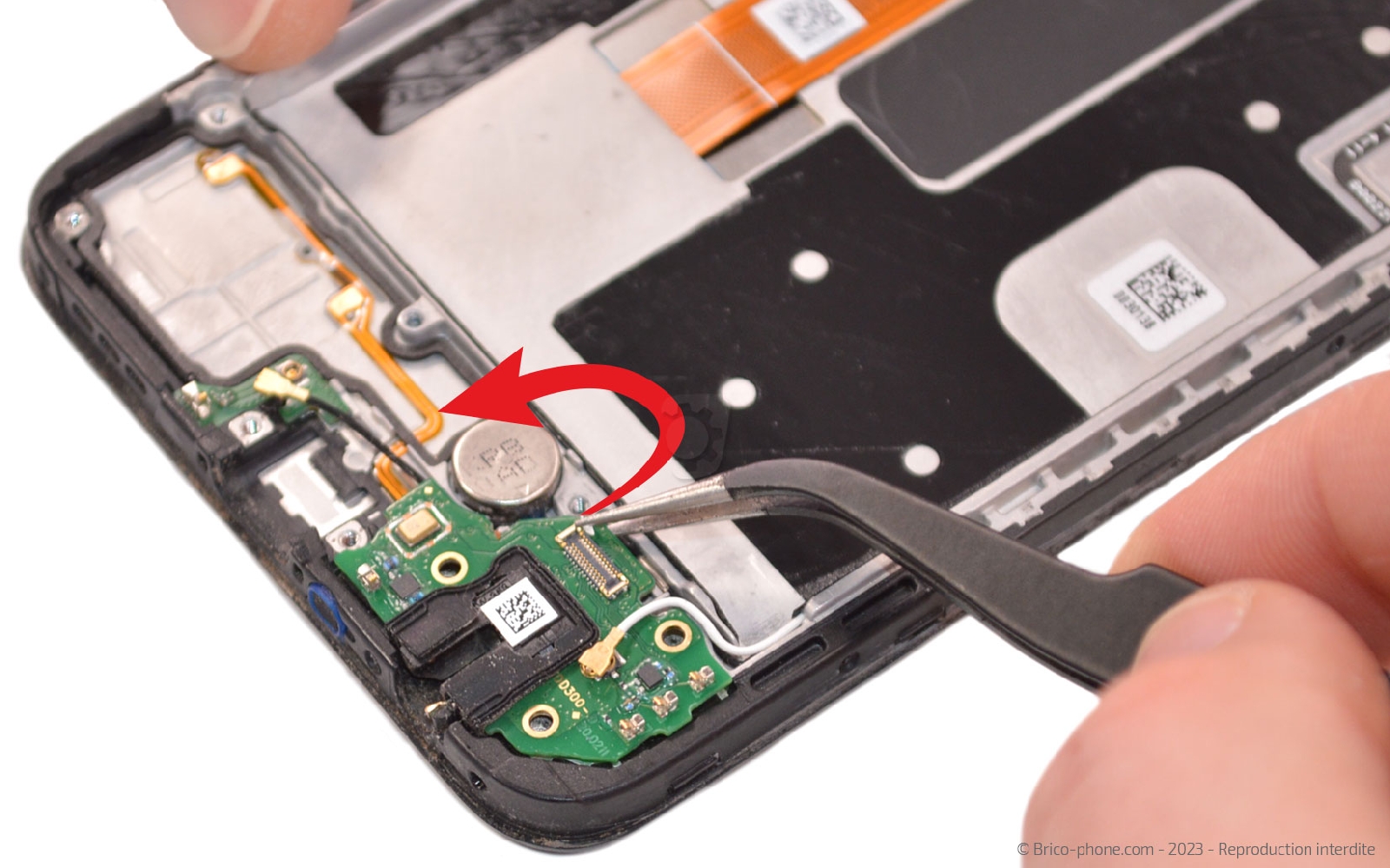

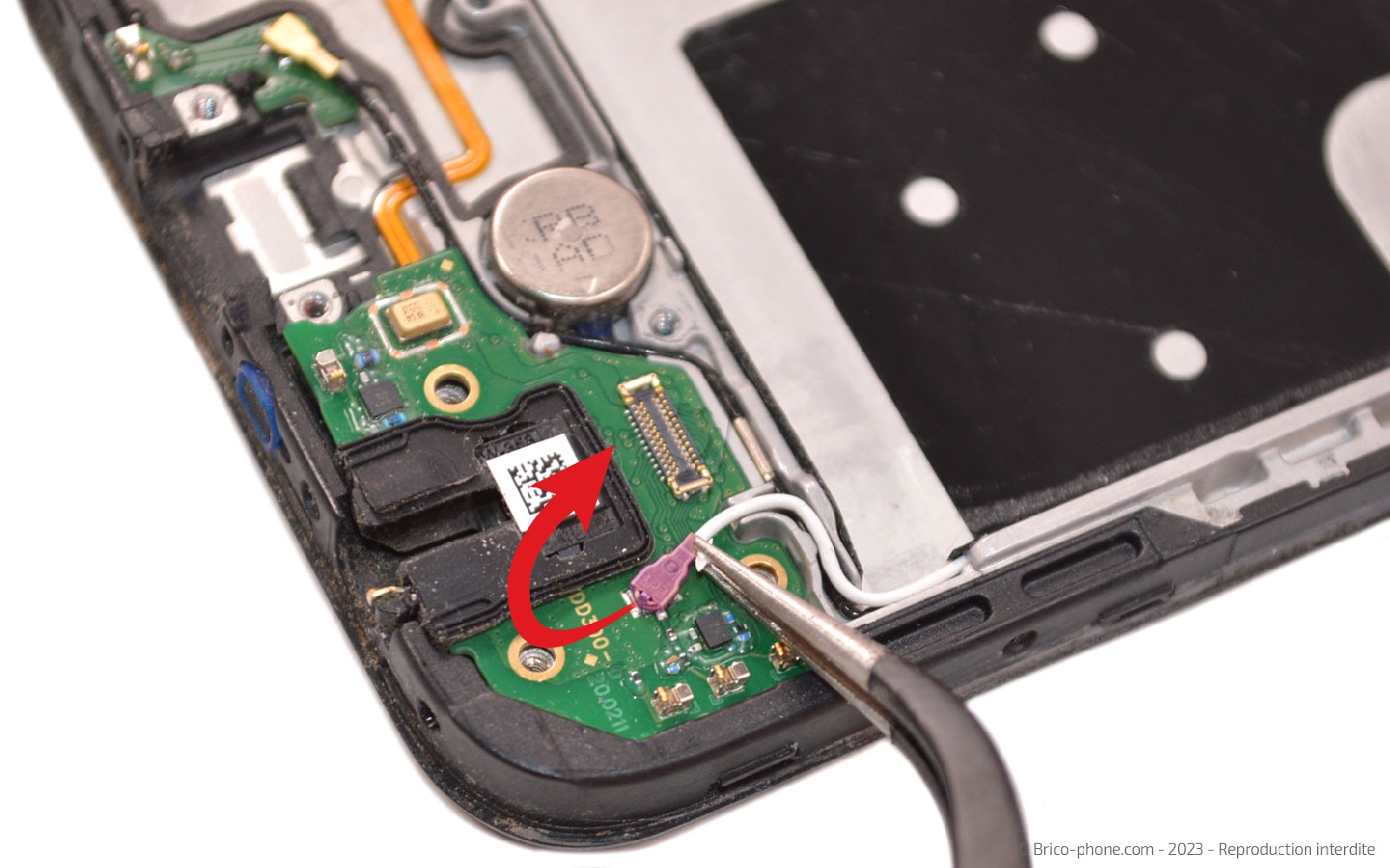

Munissez-vous de la pincette en métal pour déconnecter les deux câbles coaxiaux. Après, saisissez la plaquette pour le mettre hors du téléphone.
Outils
Pince Brucelles
Etape 11

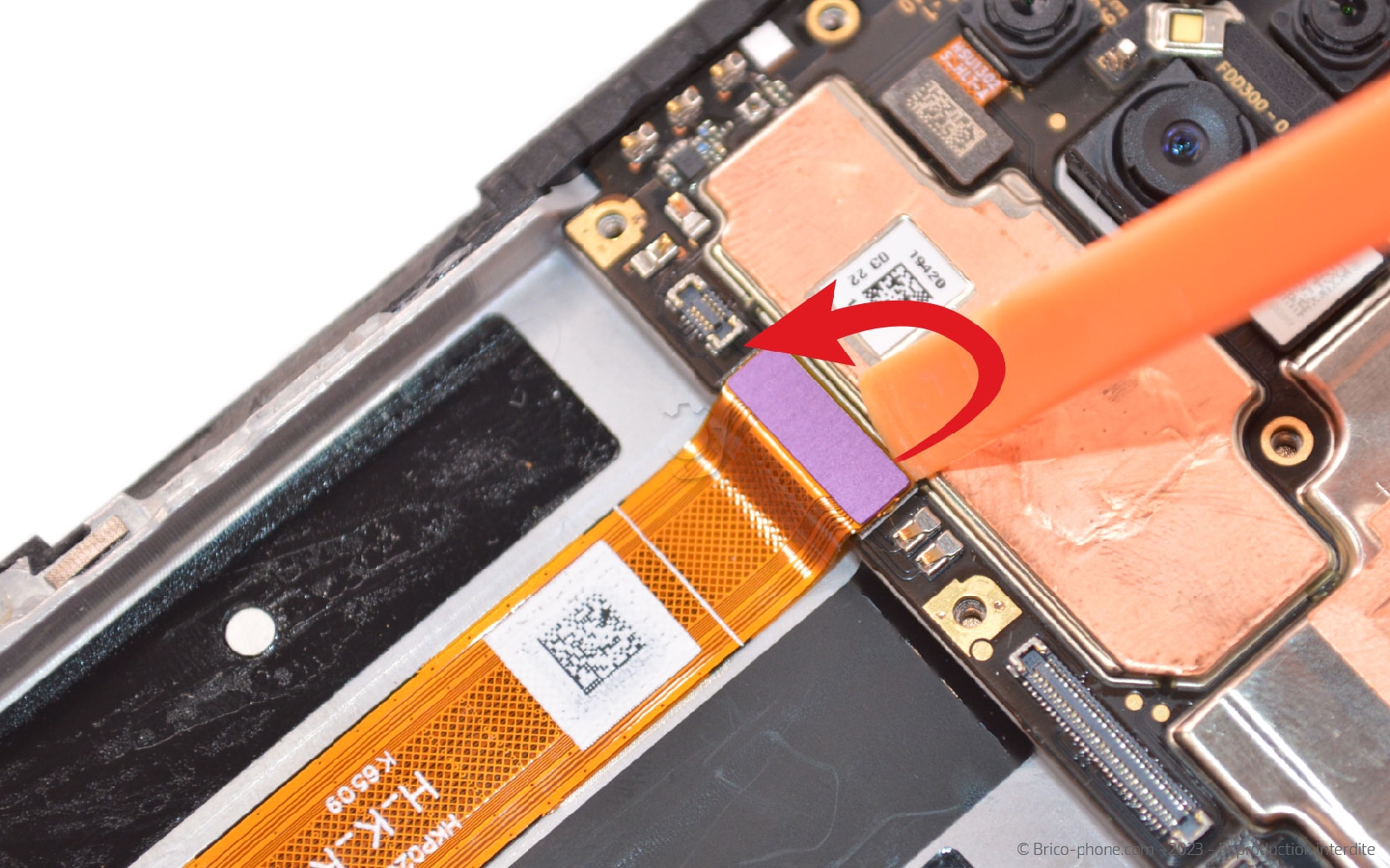

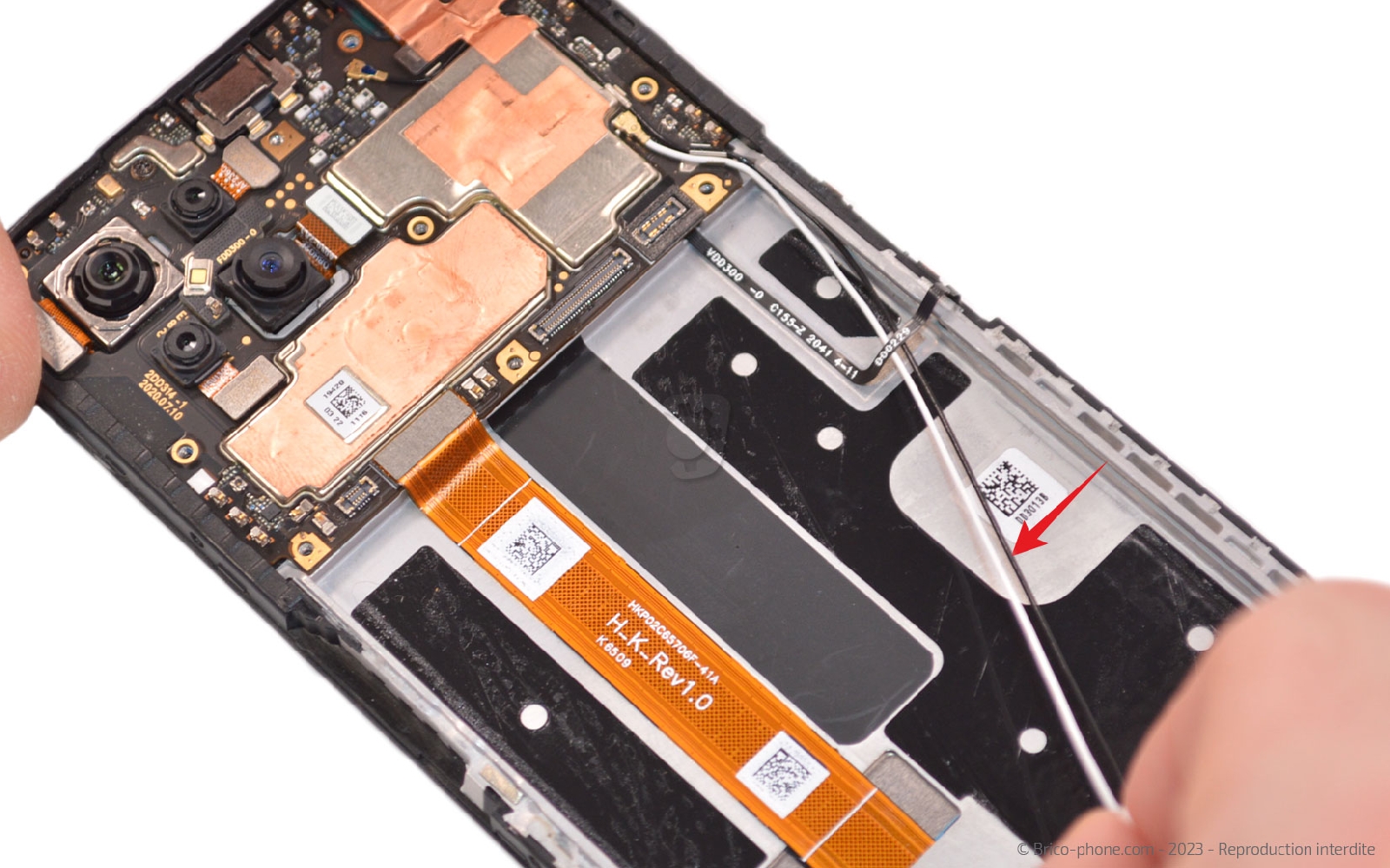

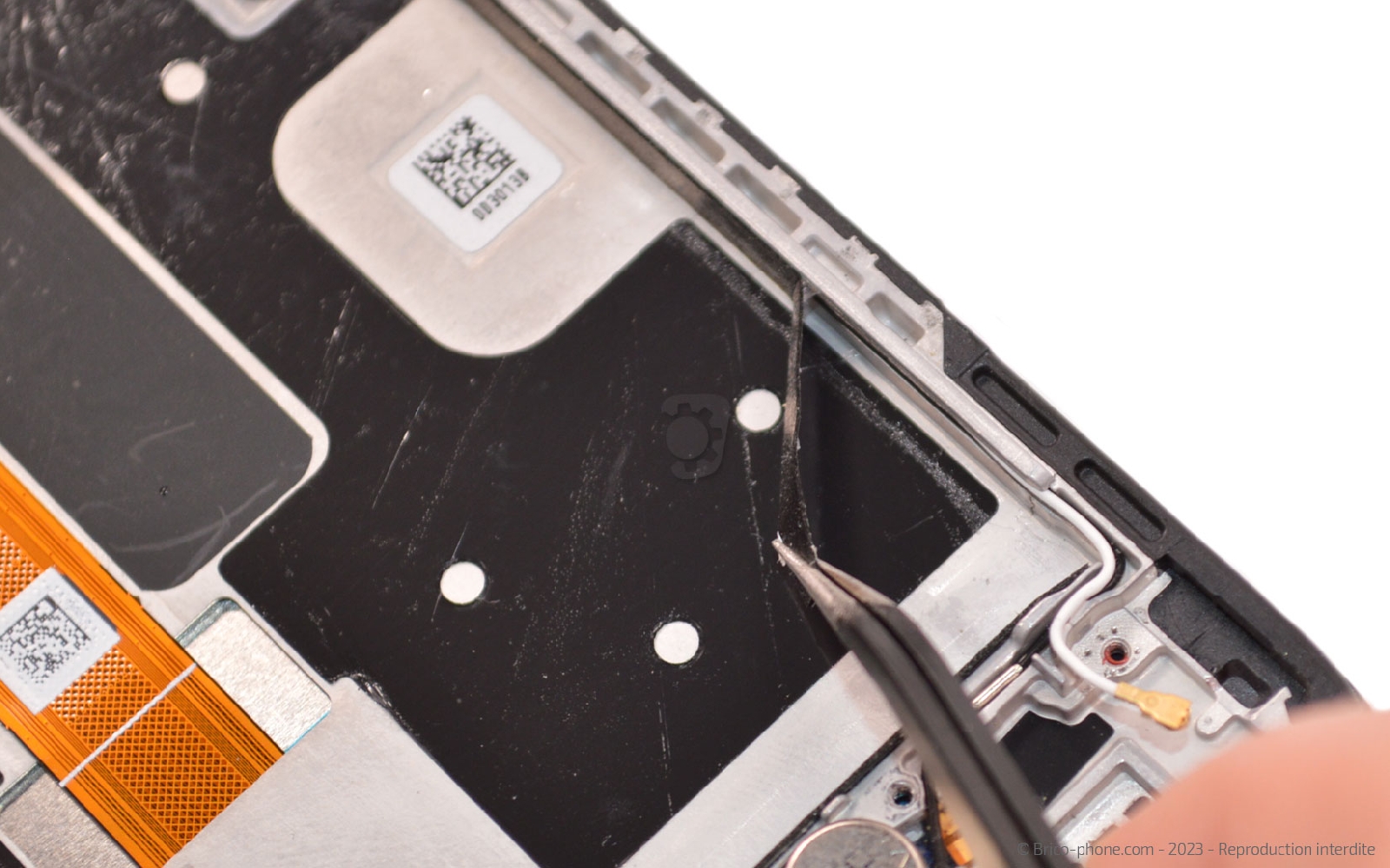

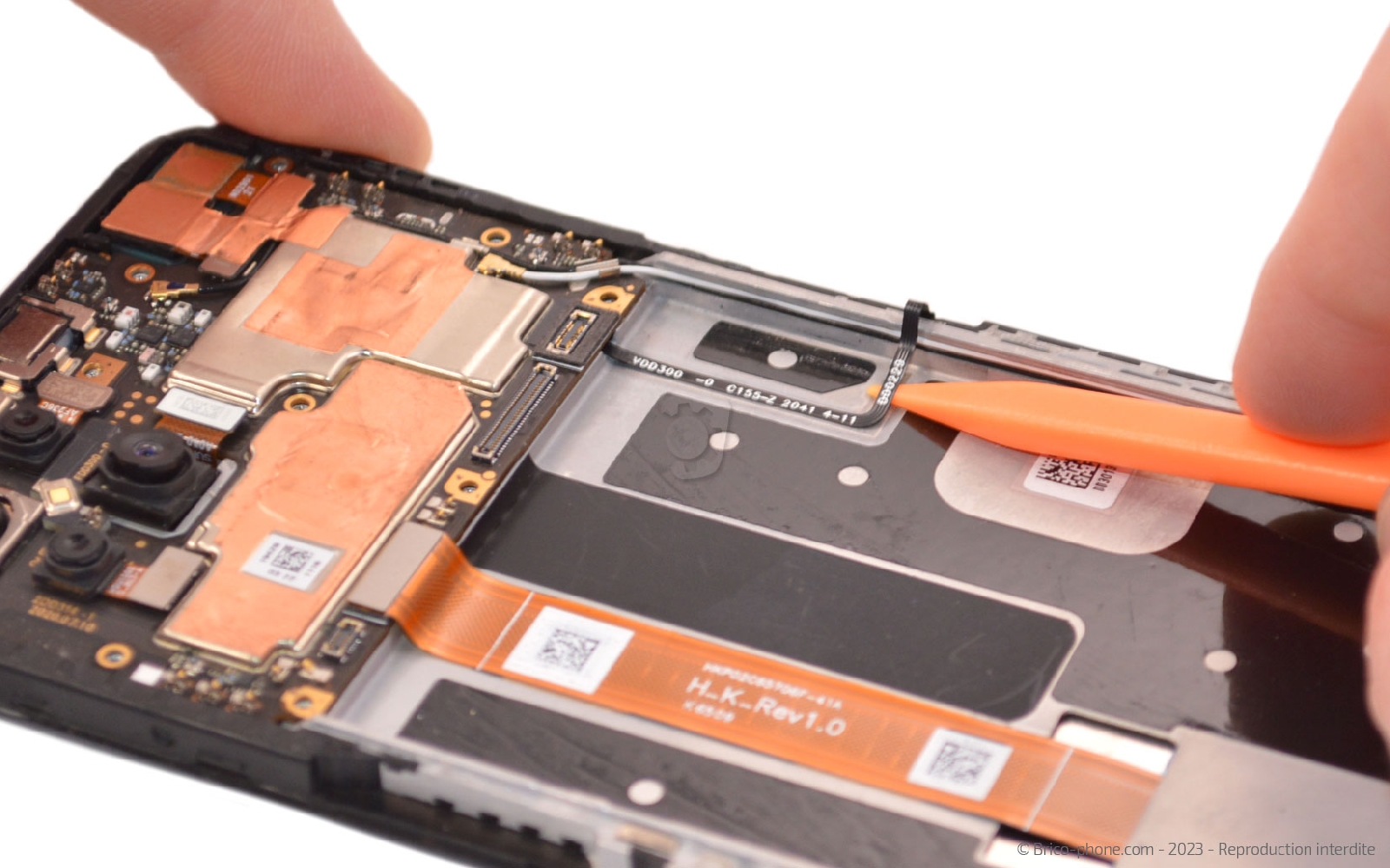

Etape 11 Libérer les câbles coaxiaux

Utilisez la brucelles pour retirer l'adhésif noir qui cache les deux câbles coaxiaux. Décollez légèrement la nappe des boutons afin de pouvoir faire passer les flexibles dessous lors du retrait de la carte mère dans l'étape suivante. Enfin, déconnectez la nappe principale de l'écran avec le spudger.
Outils
Levier Nylon
Pince Brucelles
Etape 12

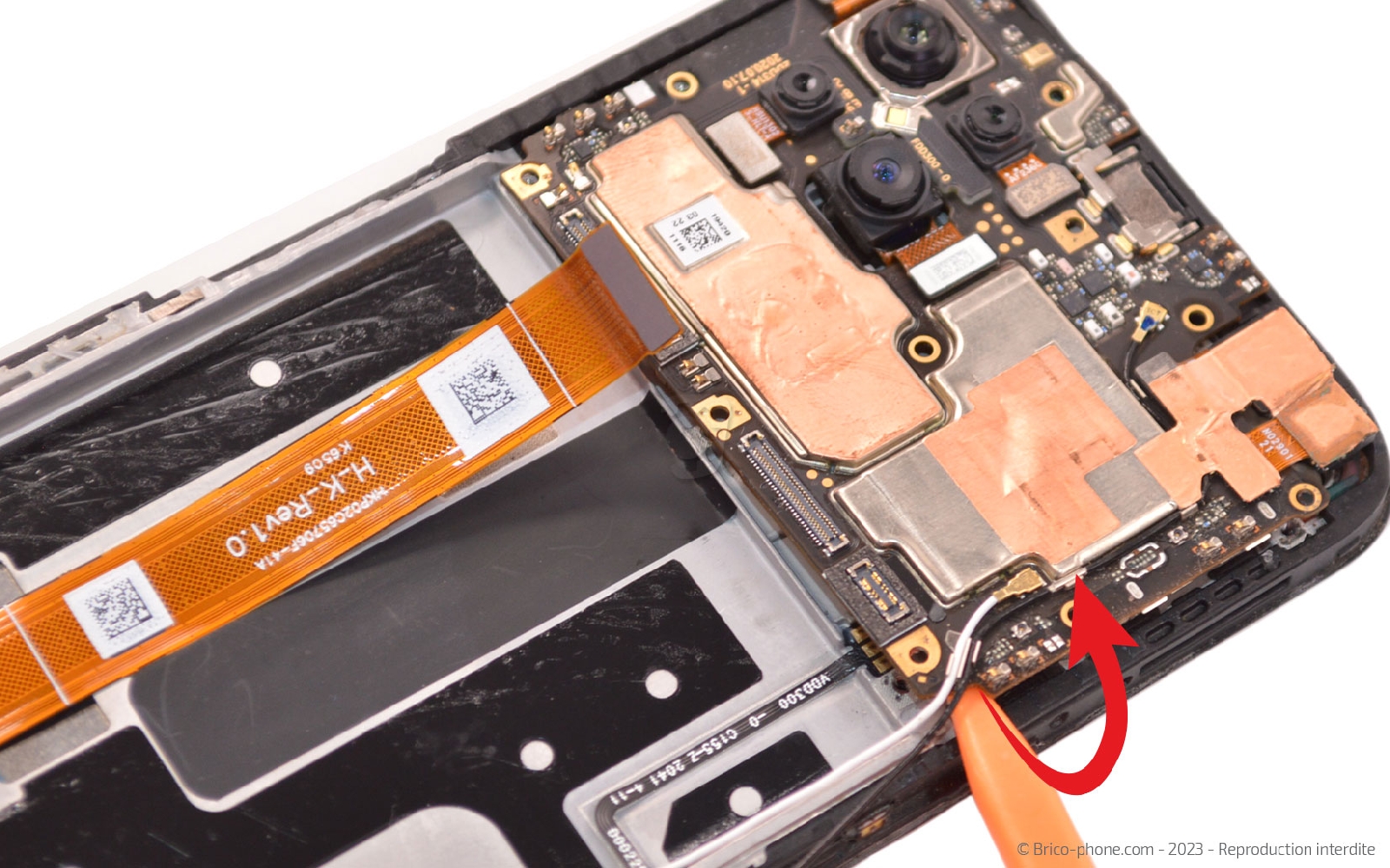

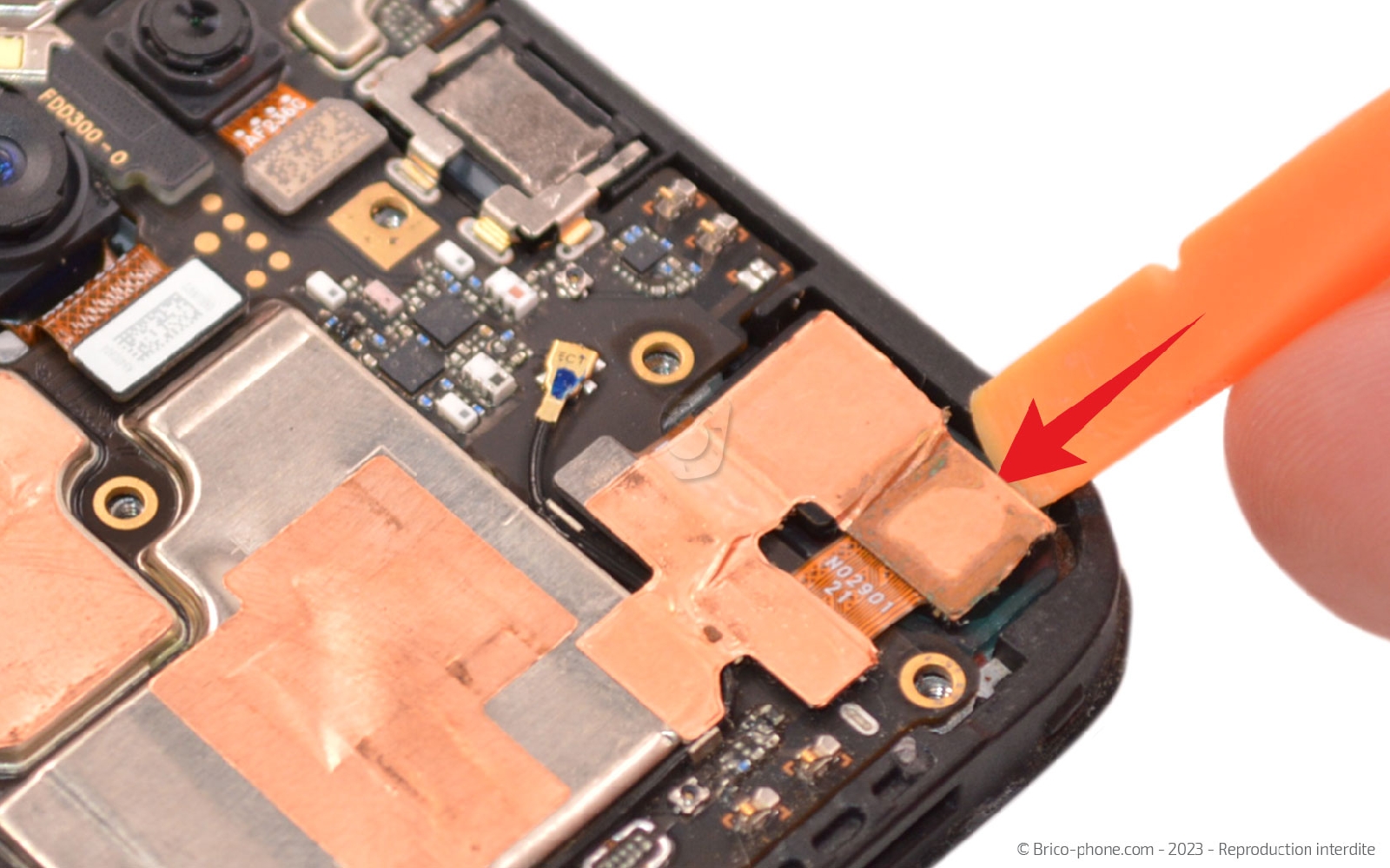

Etape 12 Mettre de coté la carte mère

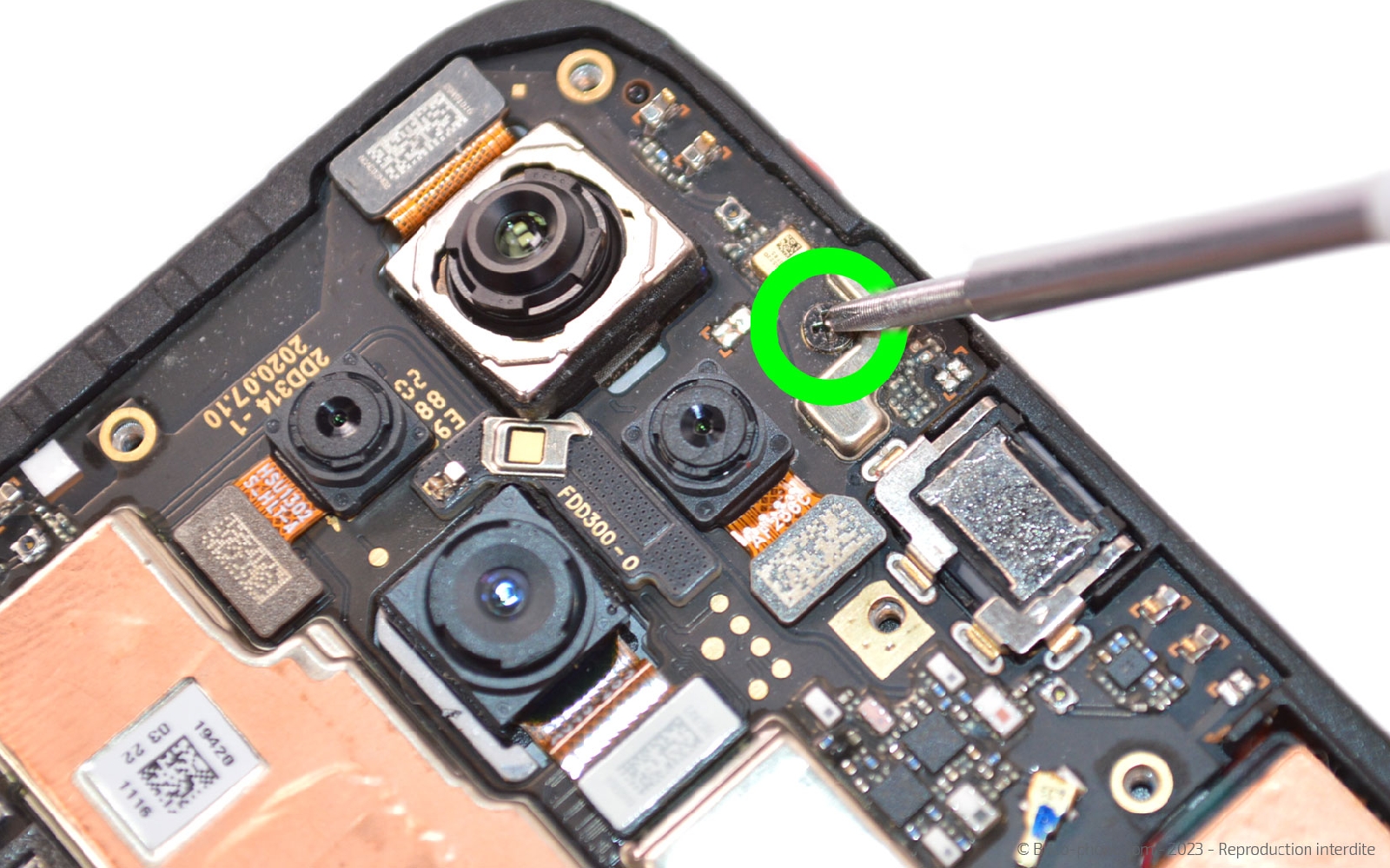

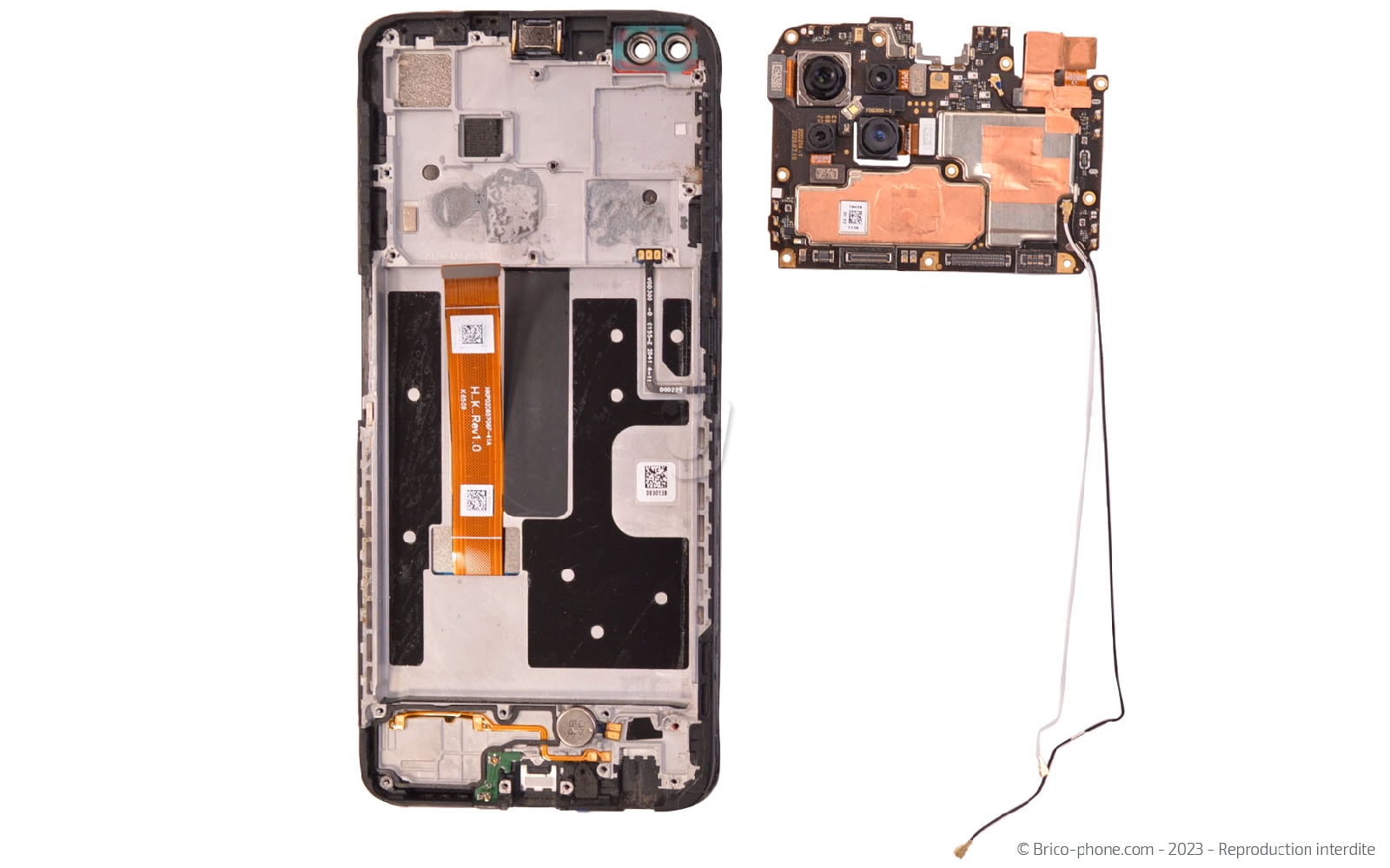

Toujours avec le même tournevis, ôtez la dernière vis cruciforme. Ensuite soulevez la caméra frontale afin de réussir à sortir la carte mère en la soulevant avec le levier. Faites attention au passage des câbles coaxiaux lors du retrait de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 13

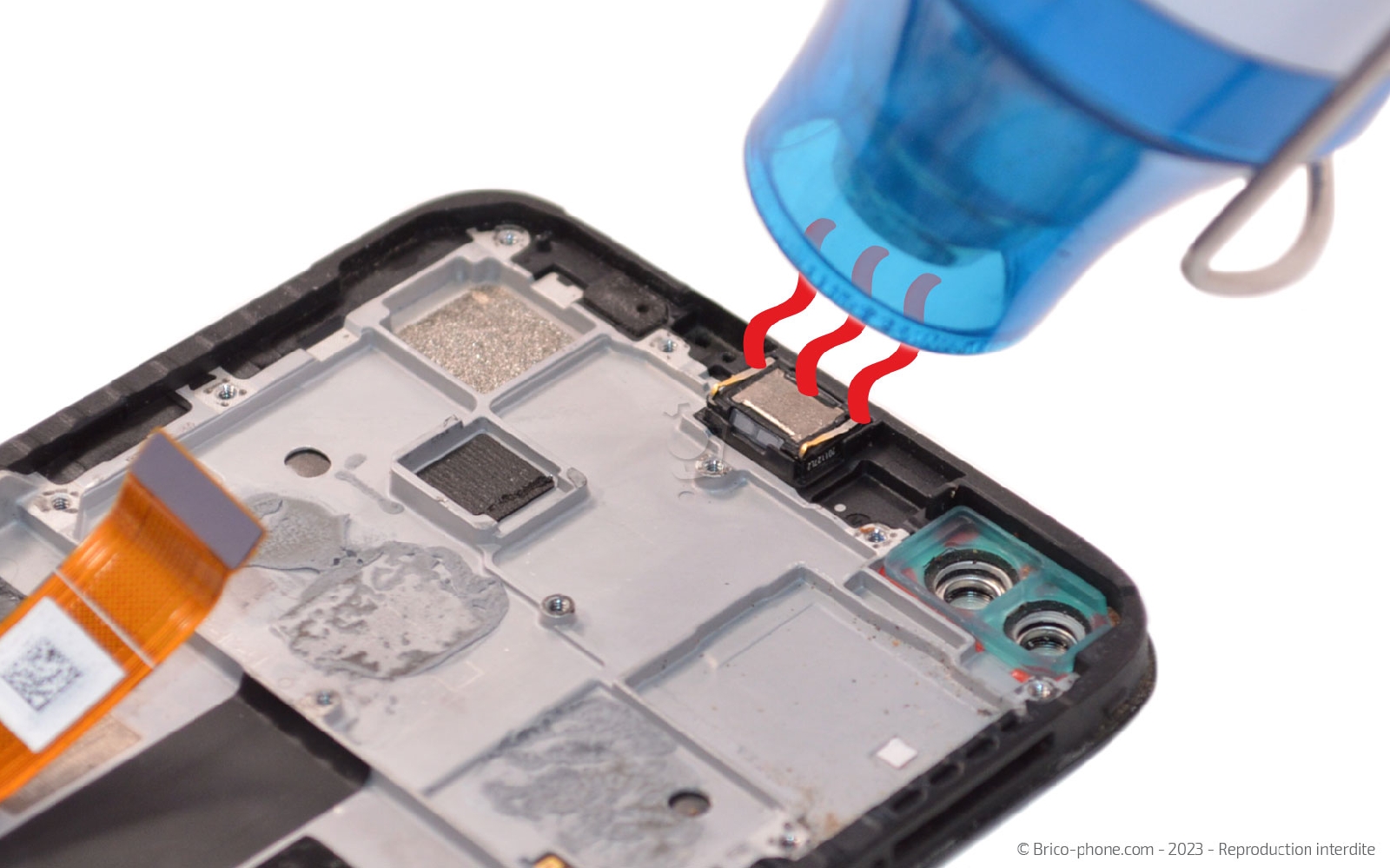

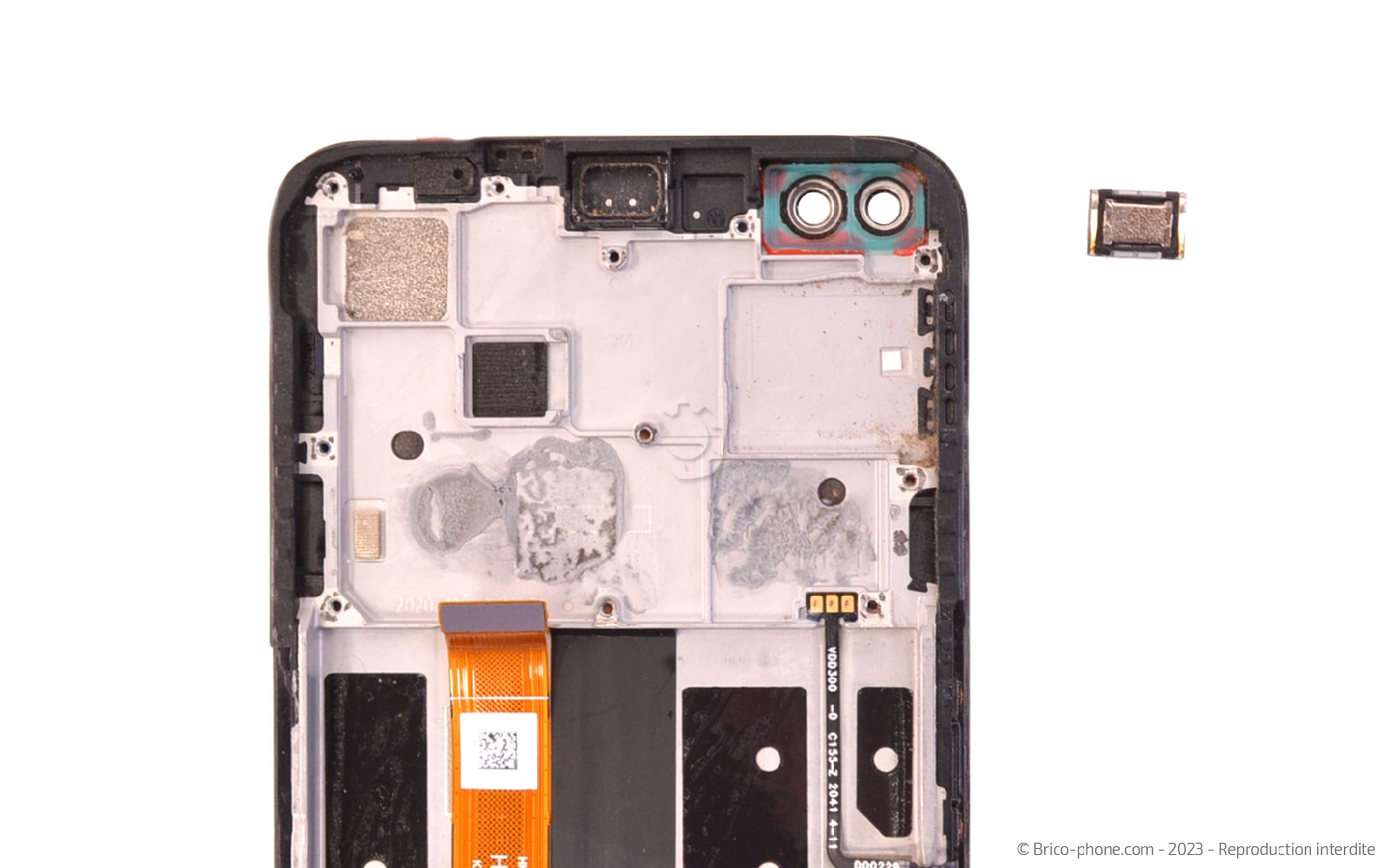

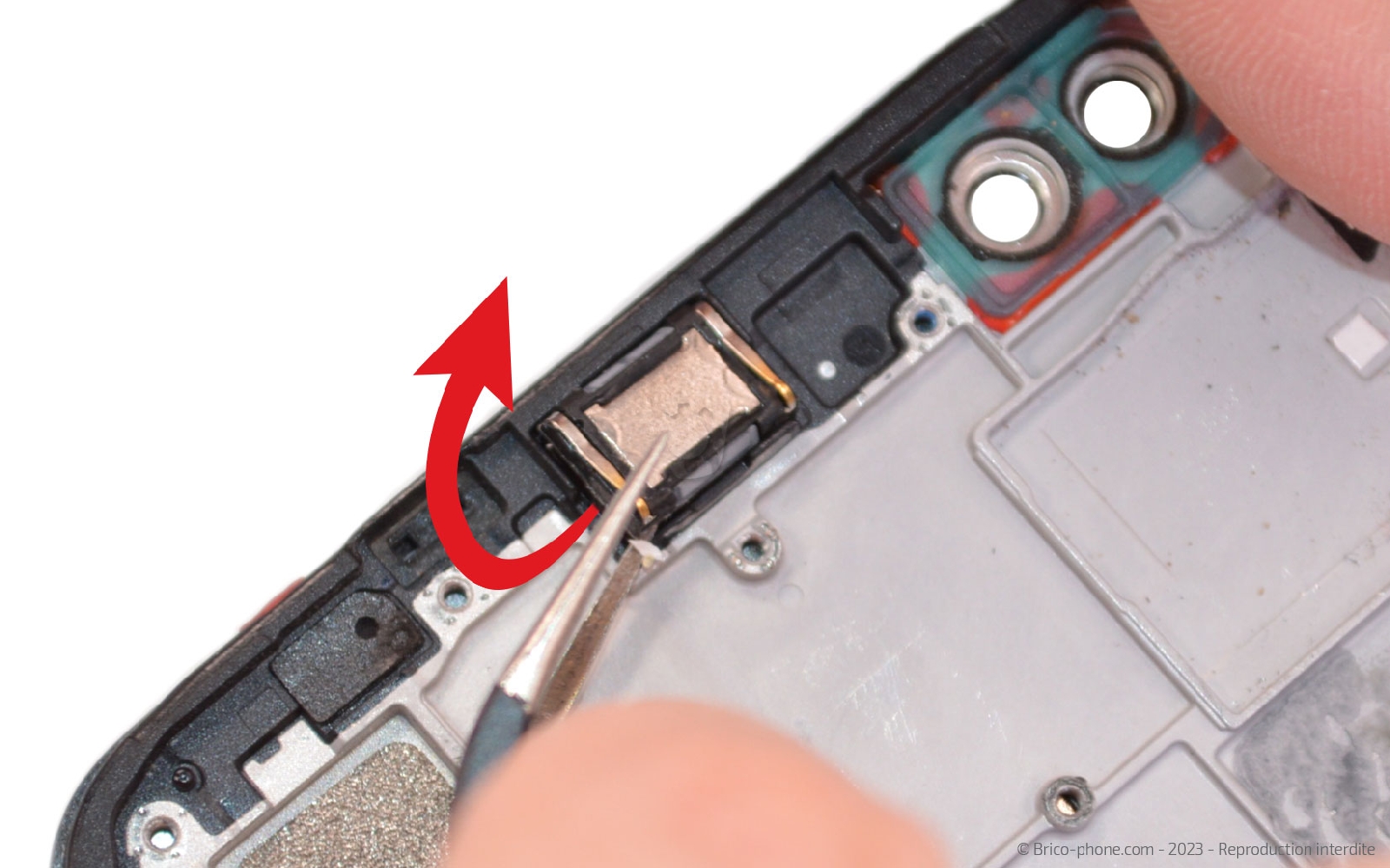

Etape 13 Sortir l'écouteur de l'oreille

Chauffez légèrement le composant pour ramollir le sticker présent dessous. Glissez la pincette sous l'écouteur de l'oreille pour le sortir du téléphone.
Outils
Pince Brucelles
Conseils pour le remontage

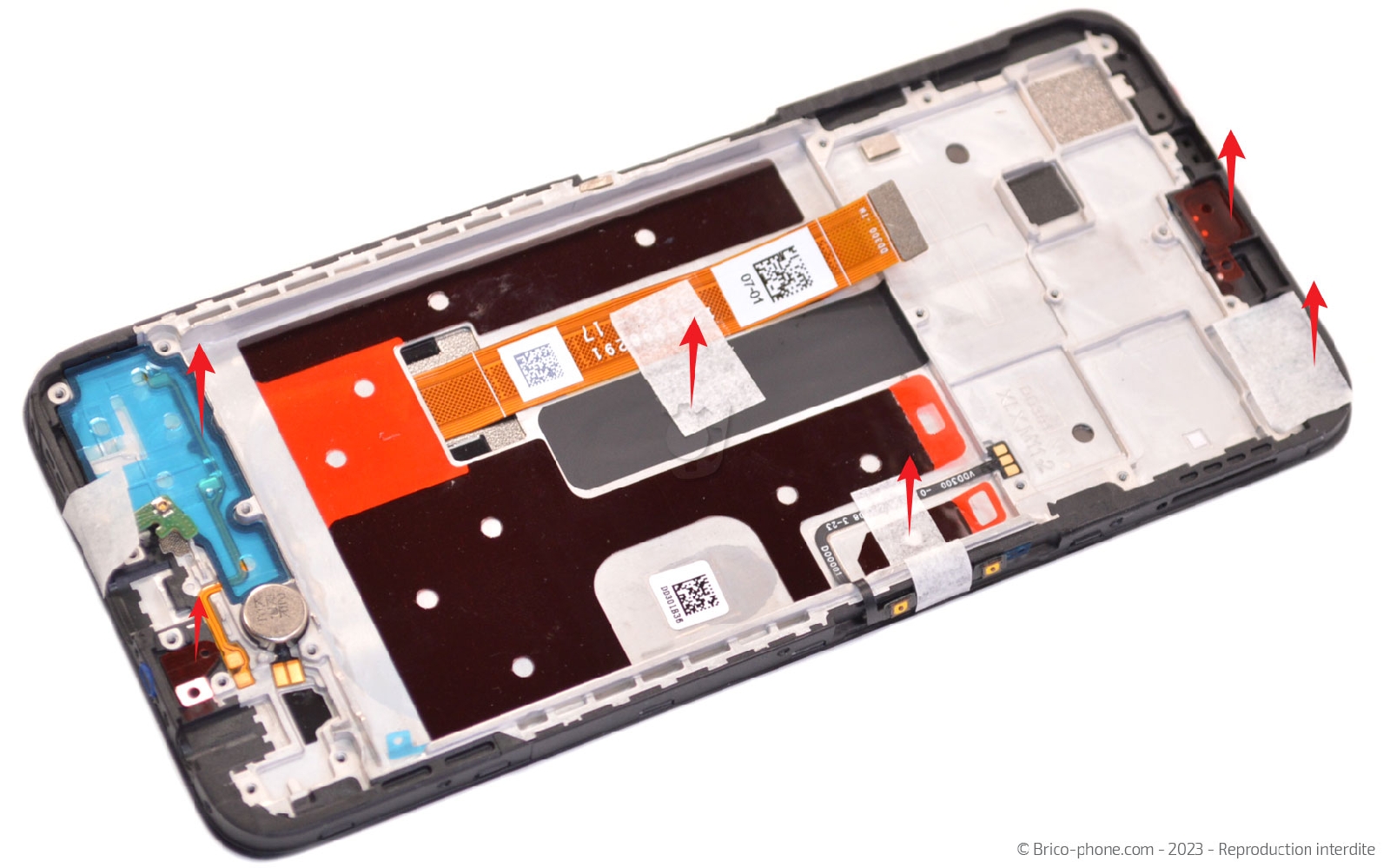

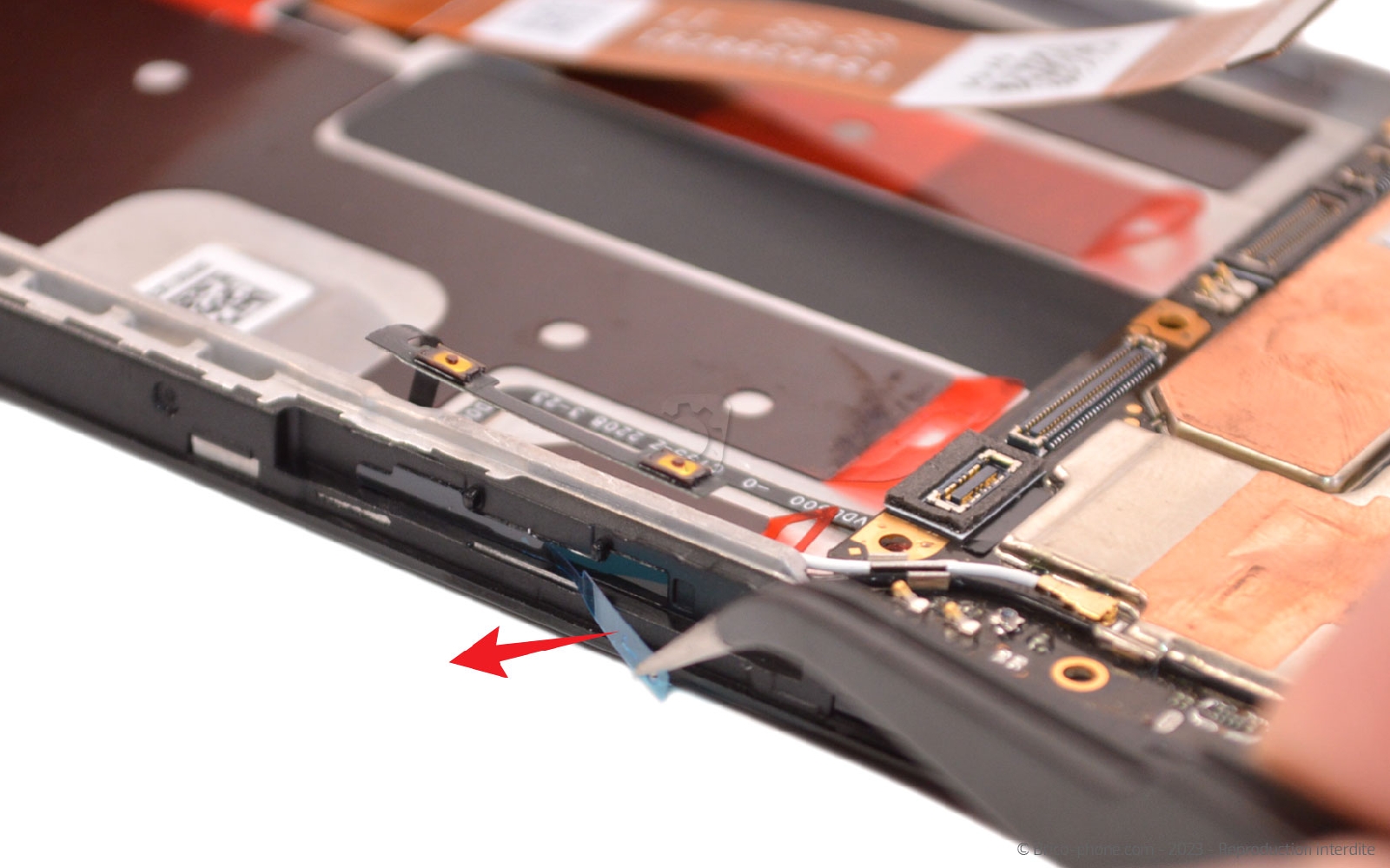

Conseils pour le remontage Coller les nappes

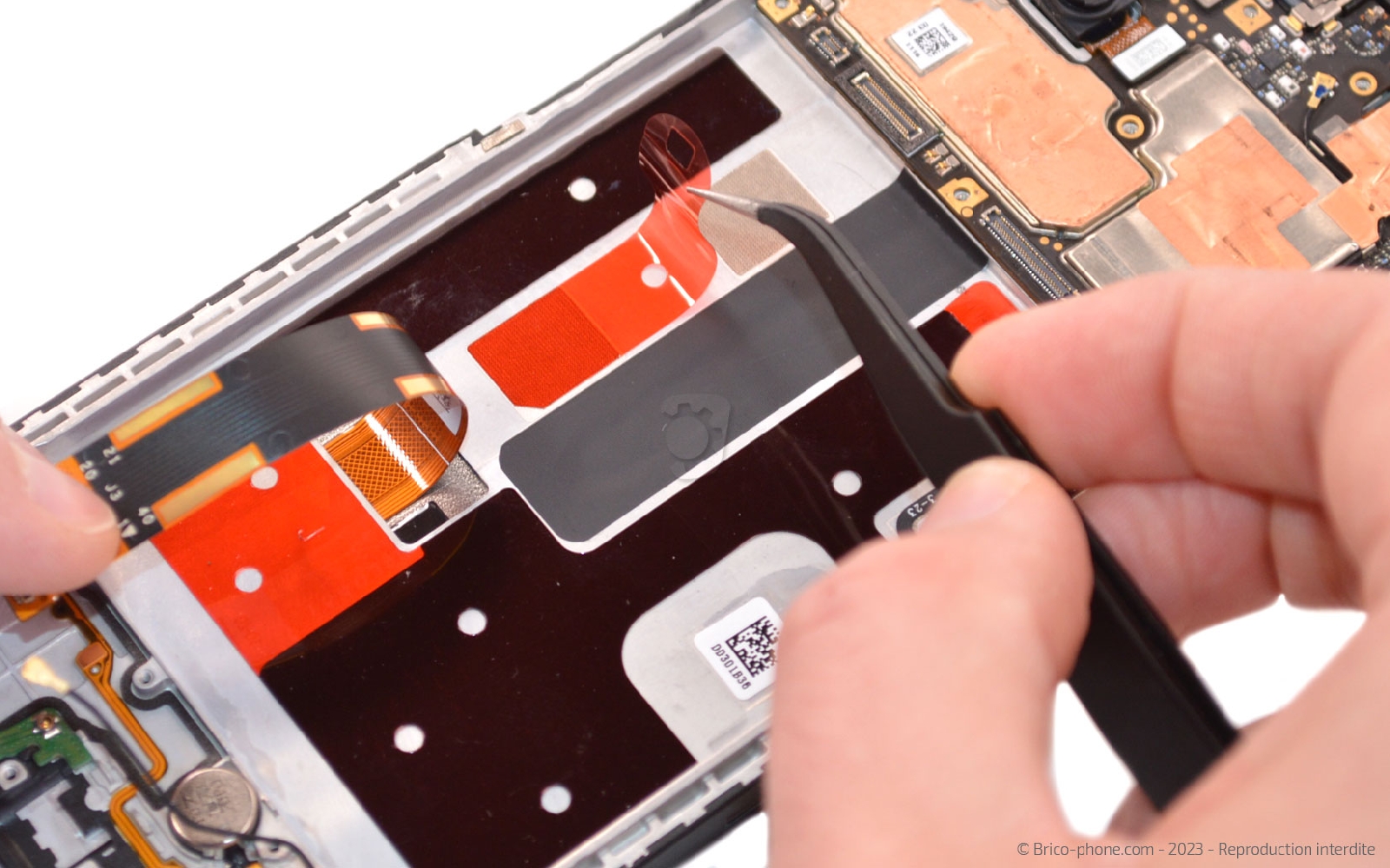

Retirez quelques protections adhésives afin de pouvoir installer la carte mère, la carte fille ou encore le haut-parleur externe dans le nouveau châssis en suivant les étapes précédentes dans le sens contraire. Après avoir passer les câbles coaxiaux, ôtez l'adhésif située sur le coté du châssis pour coller le nappe des boutons. Ensuite, enlevez l'adhésif rouge pour coller et connecter la nappe de l'écran.
Outils
Pince Brucelles
Conseils pour le remontage

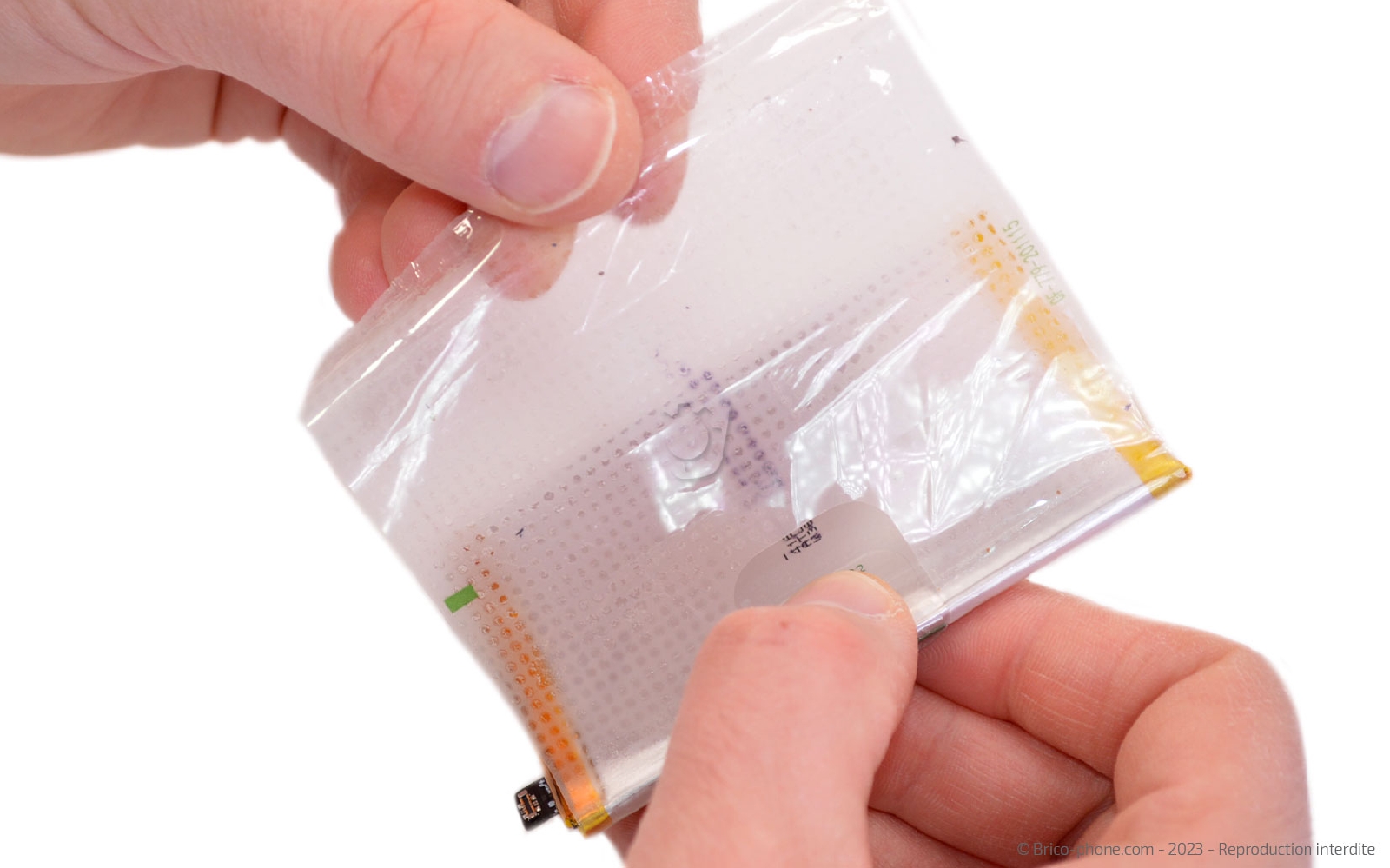

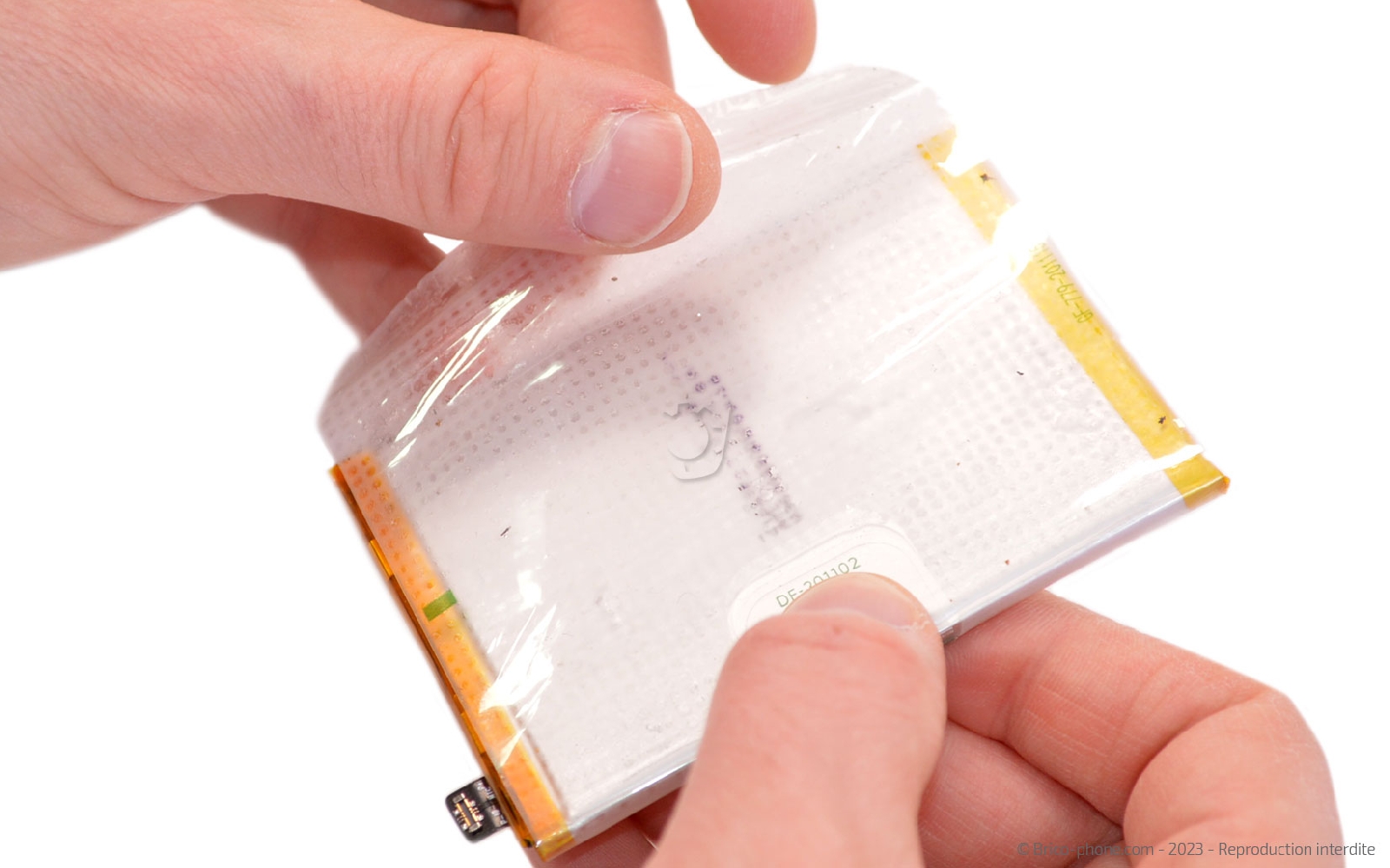

Conseils pour le remontage Installer la batterie

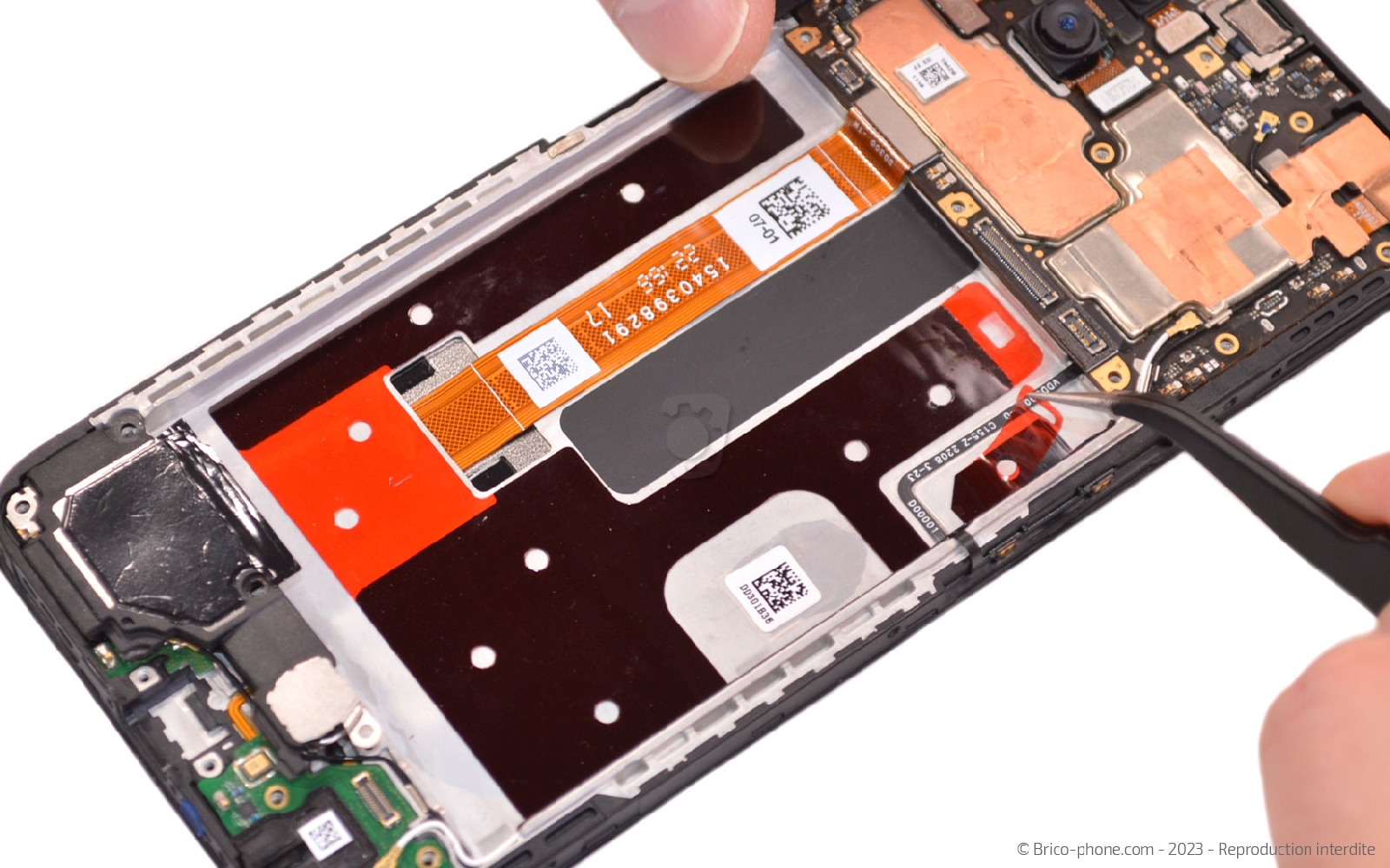

Replacez le film transparent au dos de la batterie. Retirez les protections rouge du châssis puis installer la batterie dans le nouveau bloc écran.
Outils
Pince Brucelles
Conseils pour le remontage

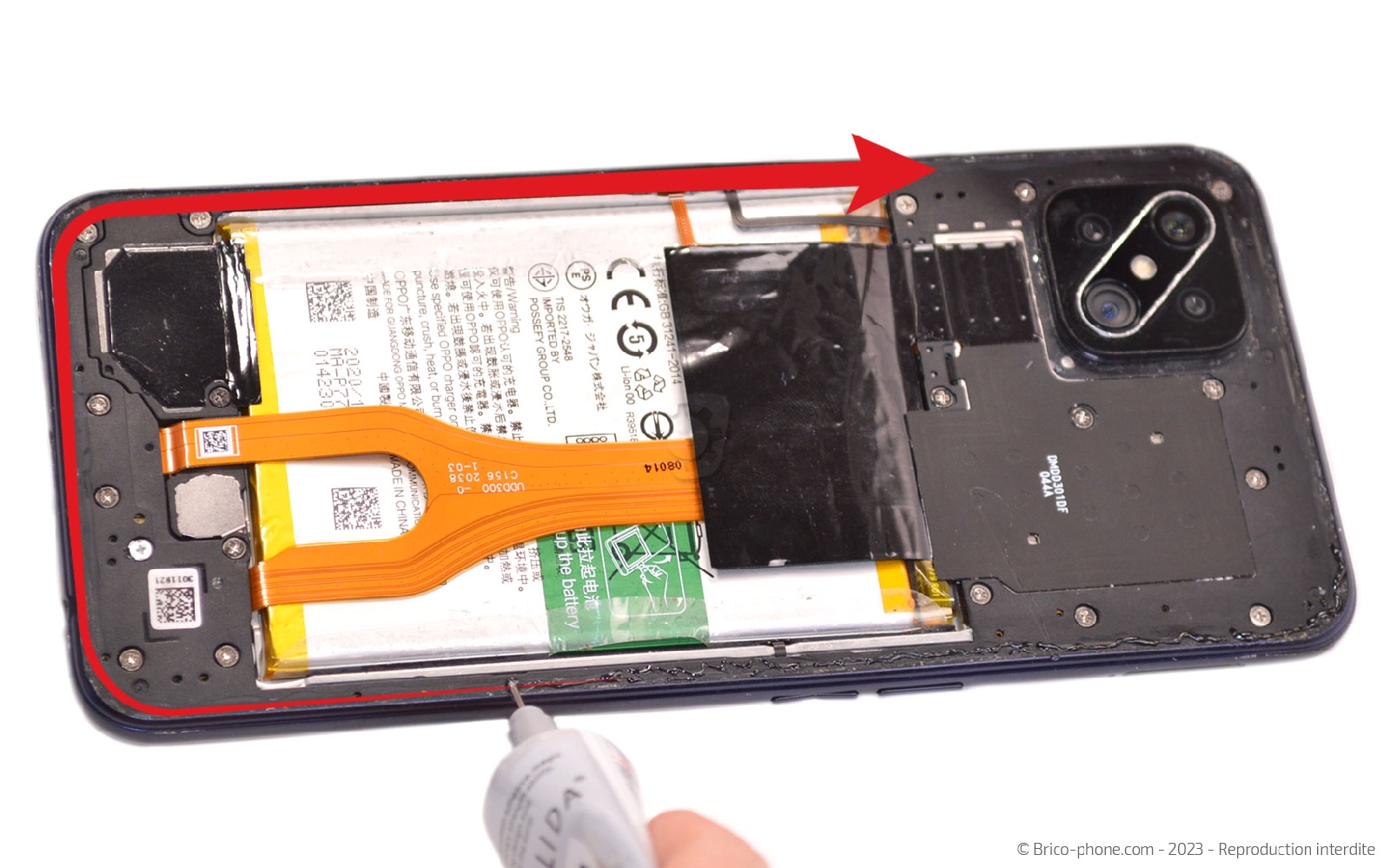

Conseils pour le remontage Refermer le téléphone

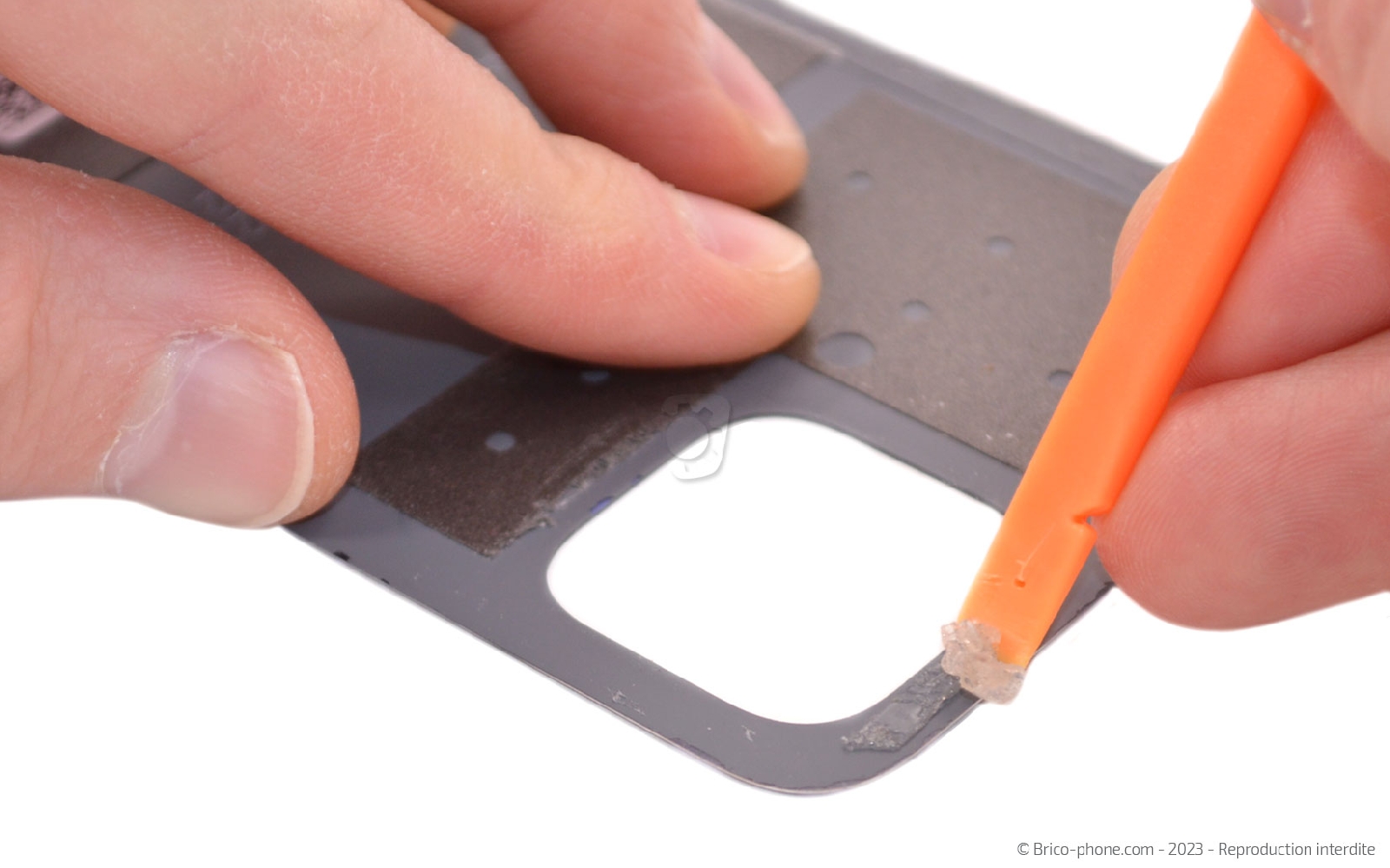

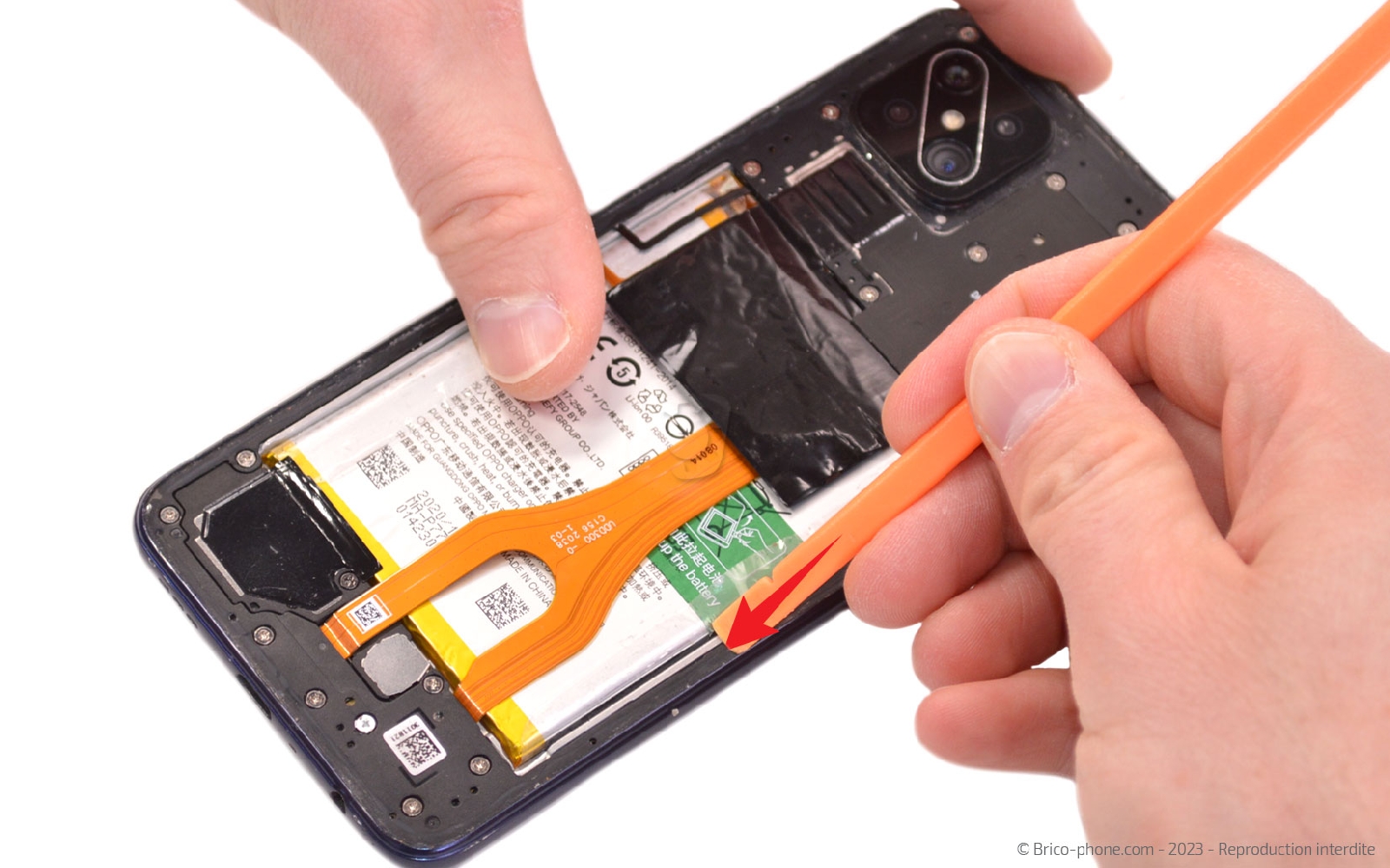

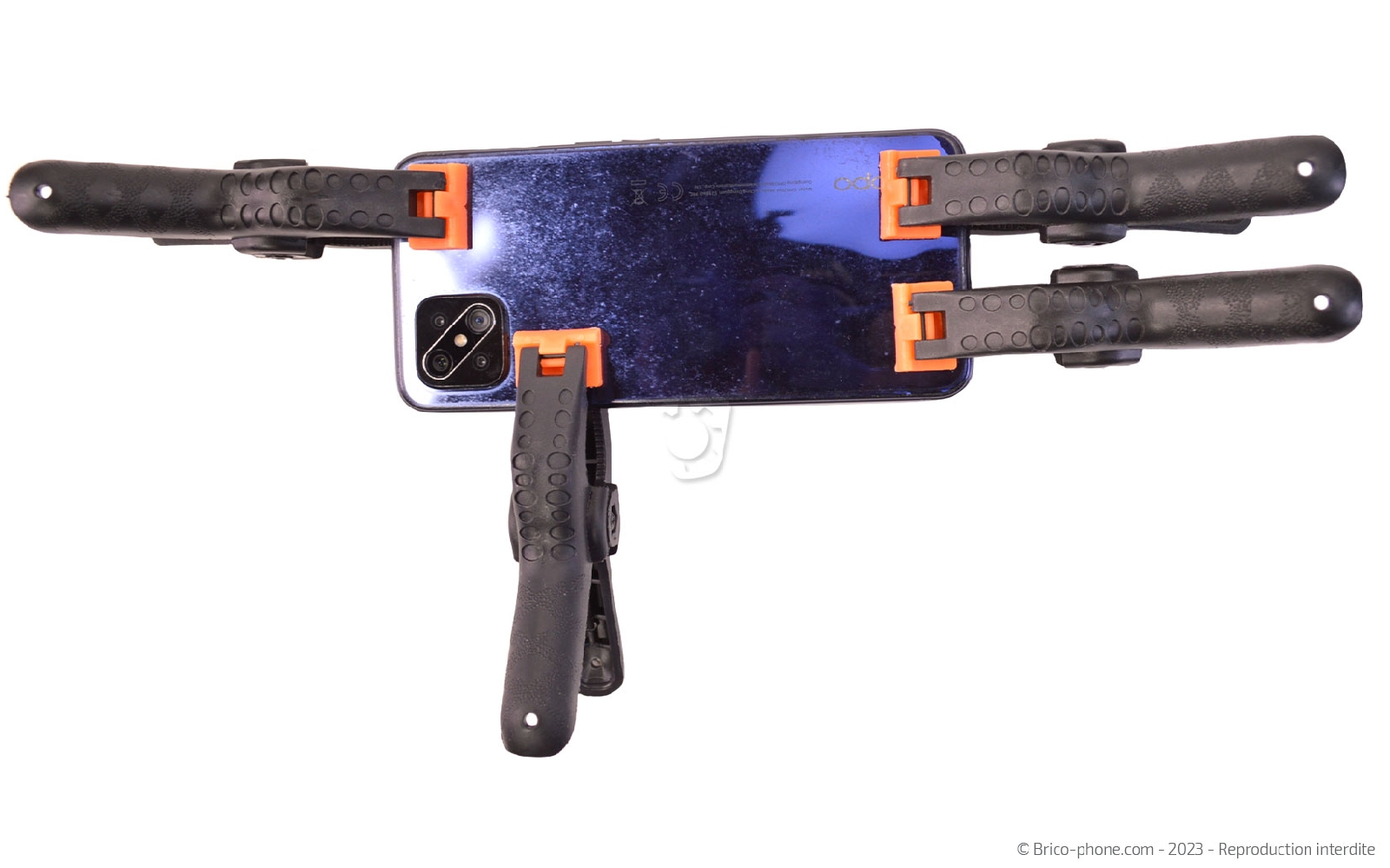

Reconnectez la batterie et remontez le châssis intermédiaire avant de passer au nettoyage de ce dernier et à celui de la vitre arrière. En effet pour favoriser l'adhérence de la colle aux différents composants il est important que ces derniers soient propres et lisses. Appliquez un filet de colle B-7000 sur tout le contour du châssis avant de placer la vitre arrière et de refermer votre téléphone. Laissez enfin poser environ 45 minutes voire une heure pour que la colle est le temps de sécher correctement.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
