Comment changer le bloc écran sur Galaxy Z Flip4

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy Z Flip4 | Temps estimé : 50 min | Difficulté : 3/5

Par accident, votre smartphone est tombé et son écran est complètement cassé ? Ça tombe bien puisque ce tutoriel s'intéresse à la réparation de l'écran du Samsung ZFlip 4.

En effet, il n'est pas toujours simple et abordable de réparer soi-même son téléphone, surtout lorsqu'il s'agit d'un modèle récent. Heureusement, Brico-phone vous propose les meilleurs tutoriels pour vous aider à remplacer vous-même l'écran de votre appareil. Grâce à nos guides de réparation, vous pourrez économiser sur les frais de réparation et être sûr d'avoir fait le bon choix.

Le Samsung Z flip 4 est doté d'un design ultra-mince et léger et offre un écran Super AMOLED FHD+ Infinity Flex de 6,7 pouces pliant. C’est pourquoi cette réparation ne concerne que le bloc écran et ne vous prendra pas plus de deux heures. Brico-phone est un site français qui propose des tutoriels et des outils pour réparer votre Samsung Z Flip 4.

Vous trouverez sur notre site tout ce dont vous avez besoin pour remplacer vous-même l'écran de votre téléphone : un guide étape par étape, des outils de qualité professionnelle et des pièces de rechange de qualité originale. Pour cette réparation par exemple, vous aurez besoin de notre kit d’outils n°1, d’un coussin chauffant ou d’un décapeur thermique ainsi que de l’outil iFlex. Dans ce guide, vous trouverez également des conseils et des astuces pour vous aider à réparer votre téléphone correctement et en toute sécurité.

Nous sommes fiers de vous proposer les meilleures solutions pour réparer la vitre avant de votre smartphone. Nos tutoriels sont conçus pour vous aider à réparer votre téléphone de manière simple et sûre. Nous vous offrons le meilleur matériel et les meilleurs outils pour réparer votre téléphone vous-même, sans avoir à payer des frais de réparation exorbitants.

Réparer son téléphone soi-même peut paraître intimidant, mais avec les tutoriels Bricophone, vous pouvez être sûr que vous obtiendrez les meilleurs résultats. Alors n'hésitez pas à jeter un coup d'œil à ce tuto !

Diagnostic

›  Châssis endommagé...
›  Ecran principal cassé...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Dynamic AMOLED pré-monté sur châssis pour Samsung Galaxy Z Flip4 noir
439,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de commencer

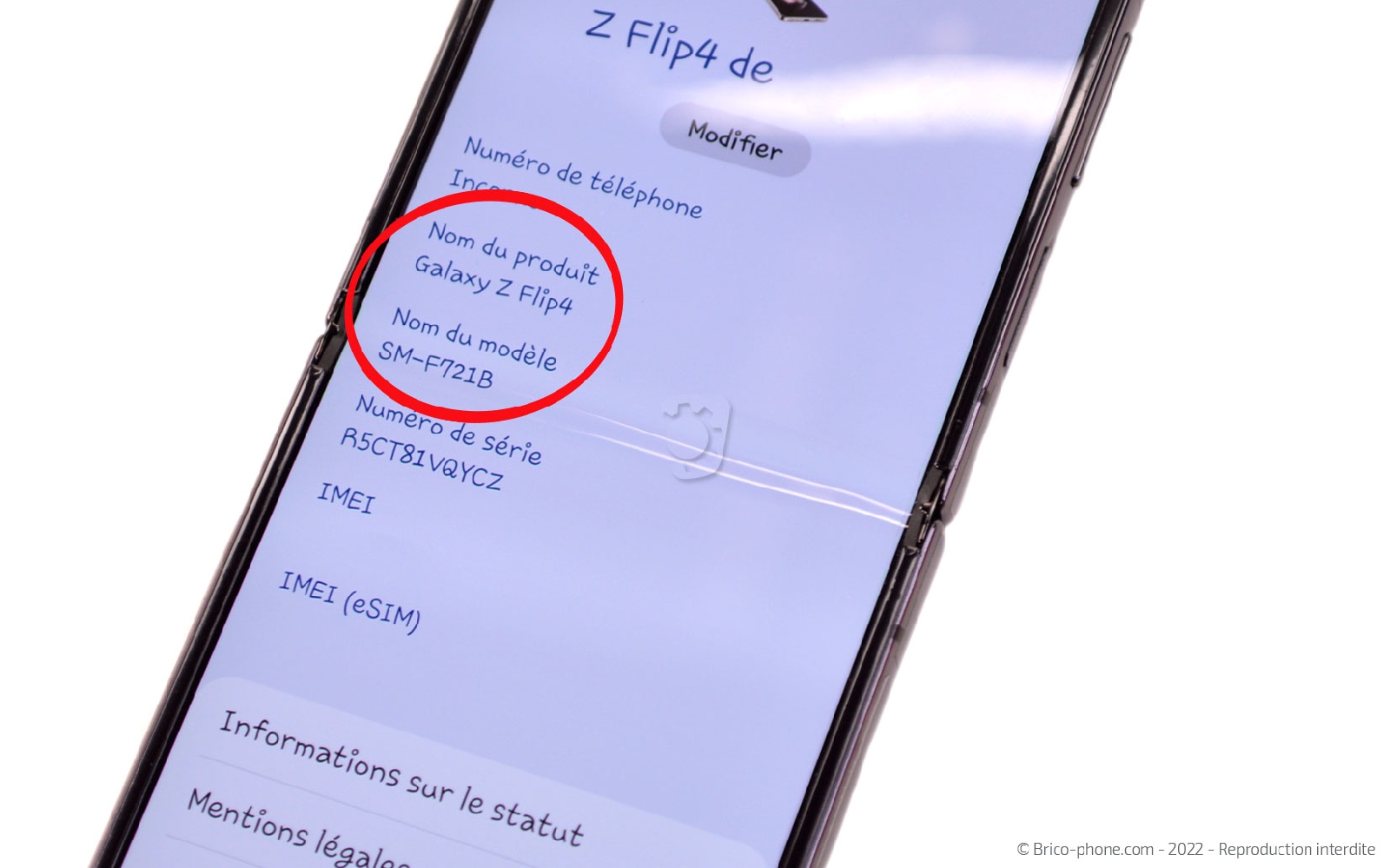

Dans un premier temps, nous vous conseillons de vérifier la compatibilité entre la pièce choisie et votre Samsung Galaxy Z Flip 4.
Pour cela, assurez vous que la référence inscrite dans les paramètres de votre appareil se trouve bien dans la liste des modèle compatible avec le nouveau composant.

Une fois la commande reçue, préparez un espace de travail propre et dégagé avec tous les outils et accessoires nécessaires à proximité.

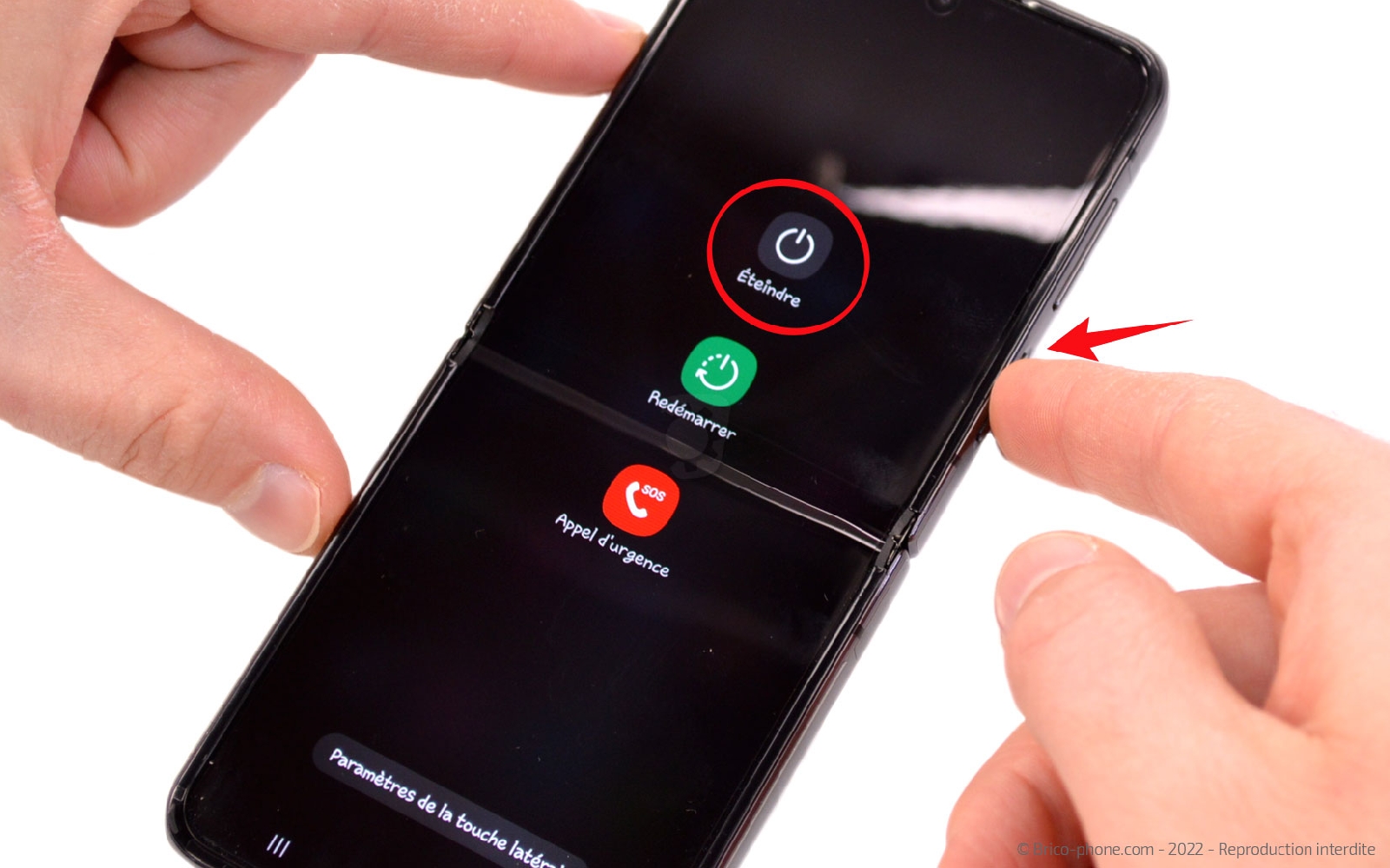

Commencez la réparation par l'extinction complète de votre appareil.
Etape 1 : Extraire le rack SIM

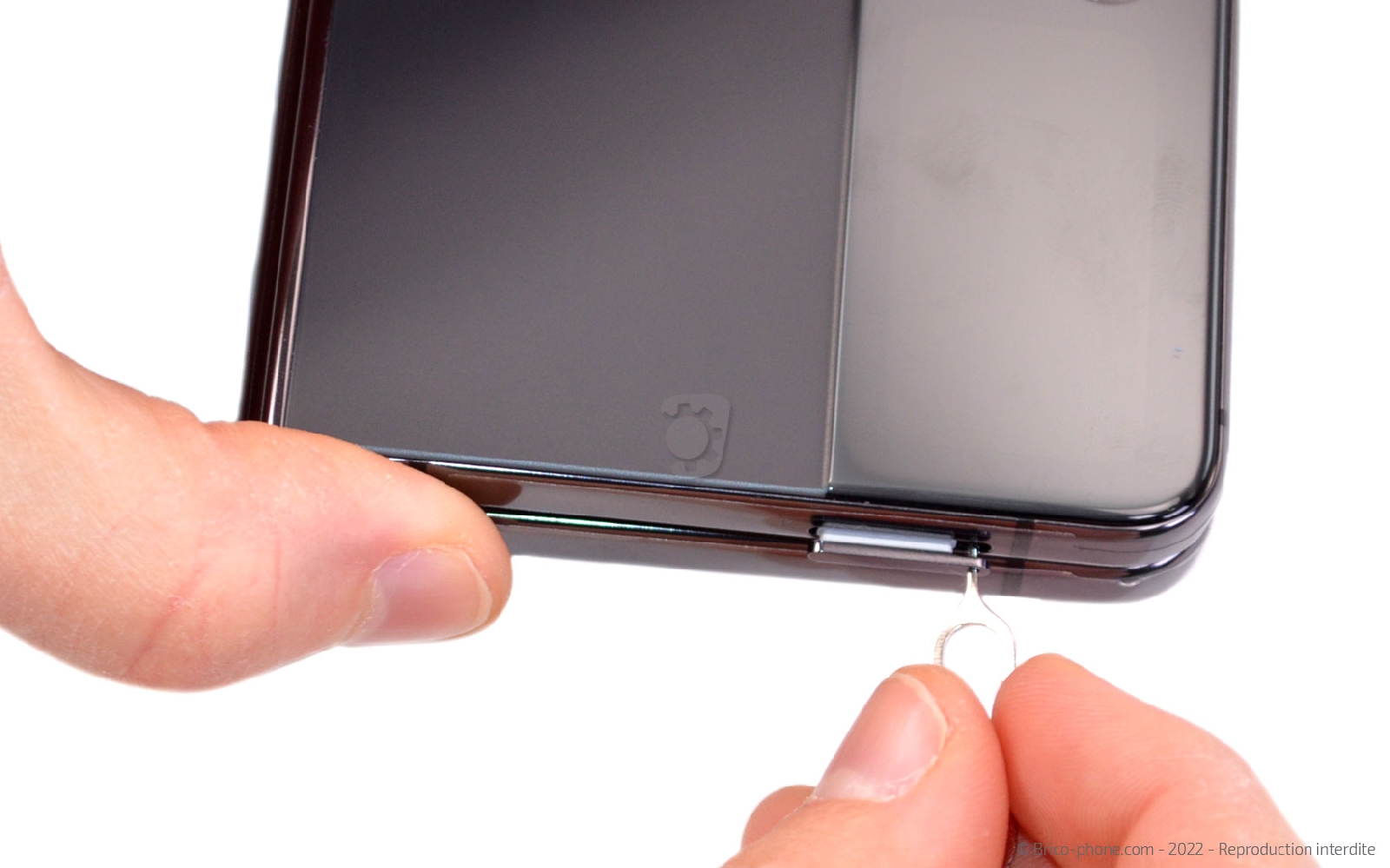

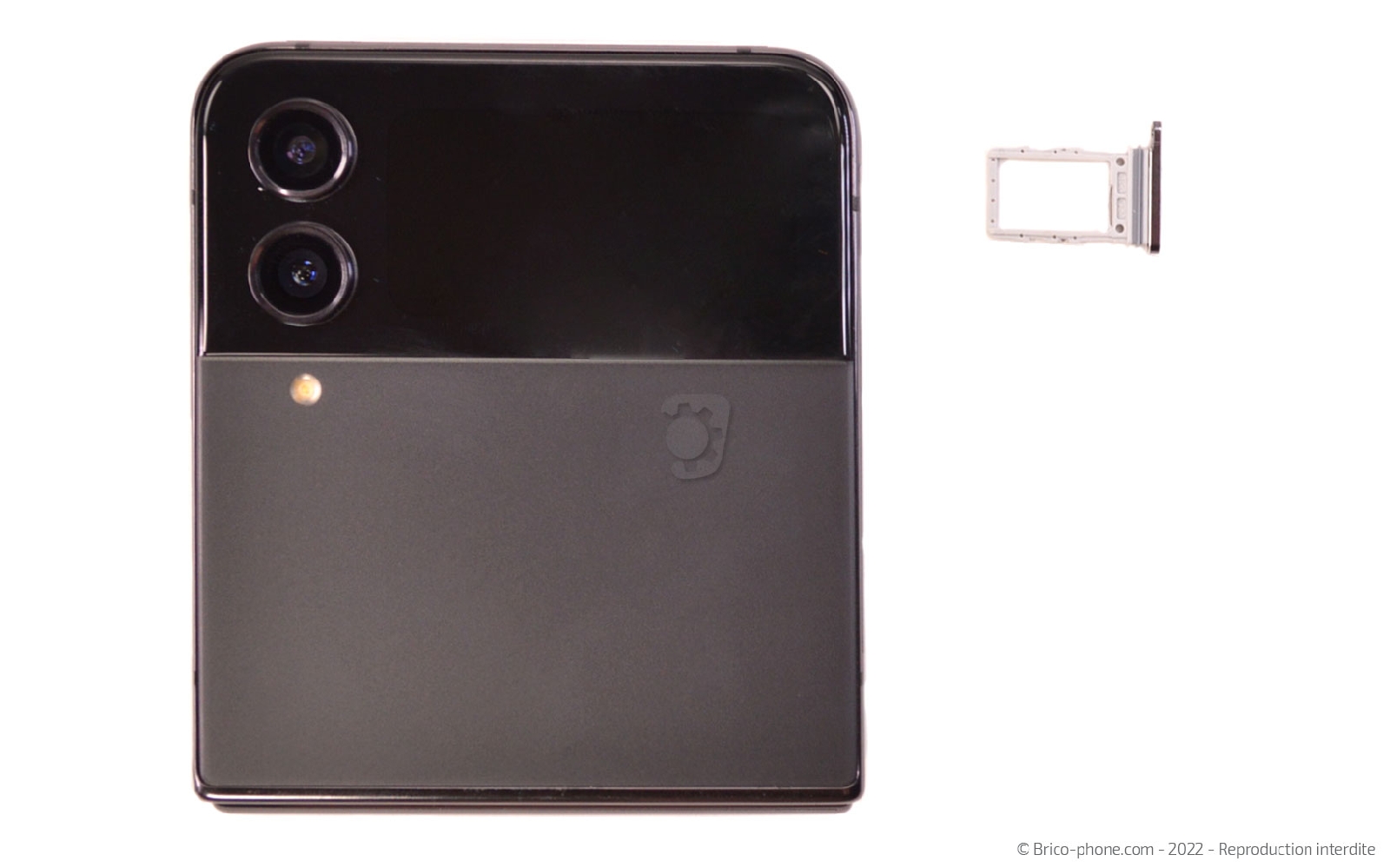

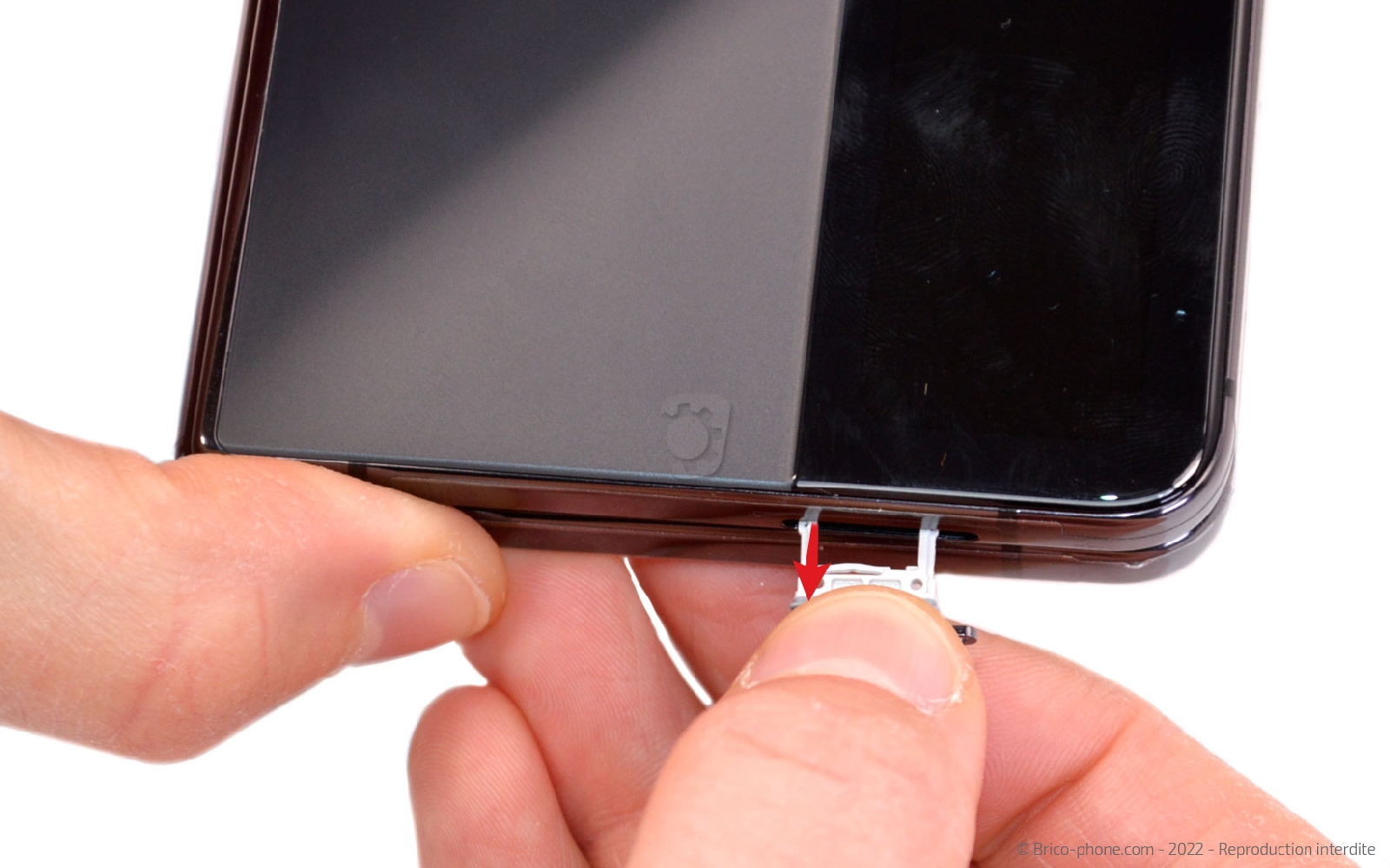

Utilisez l'outil d'extraction pour retirer le tiroir de la carte SIM de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la première vitre arrière

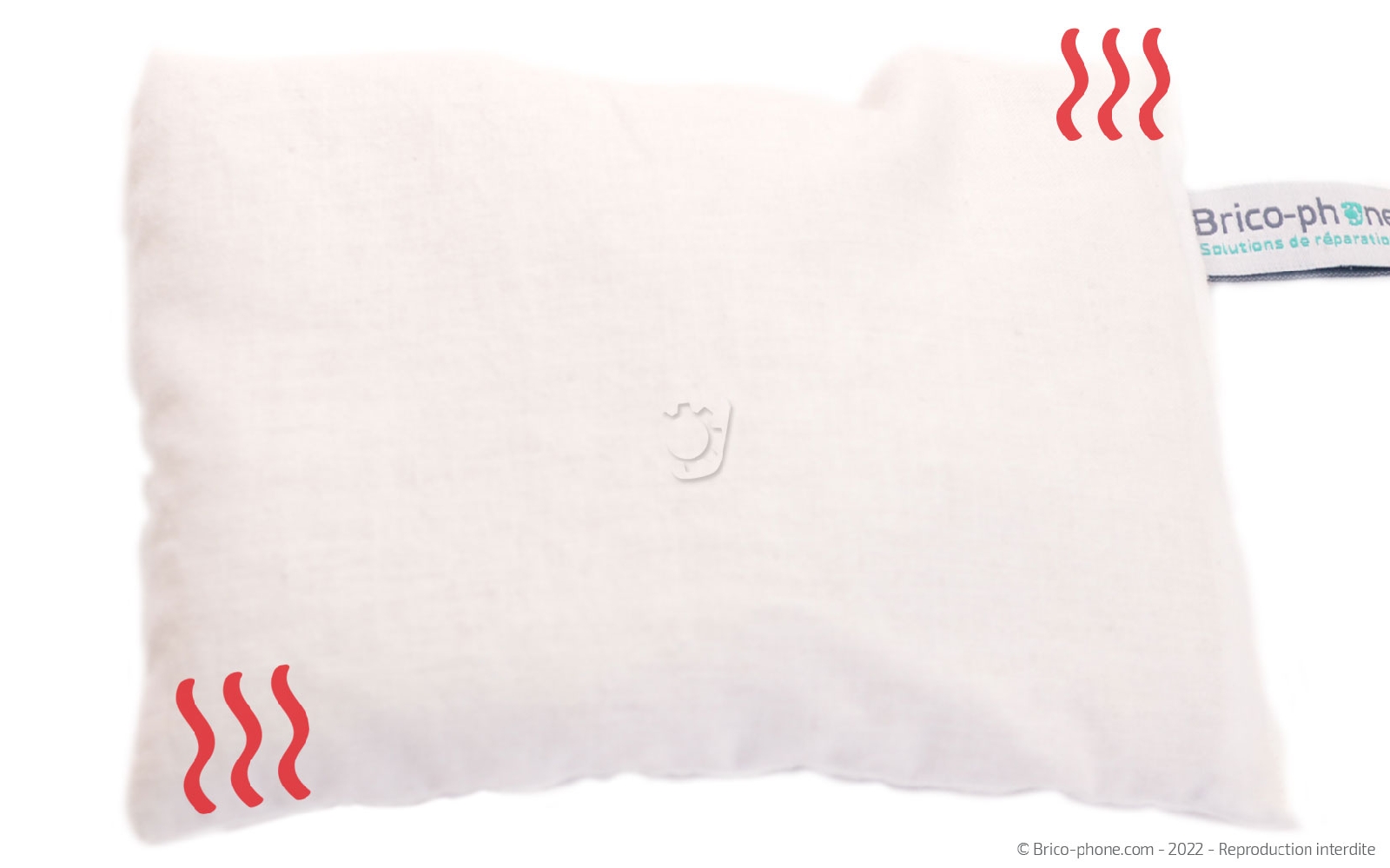

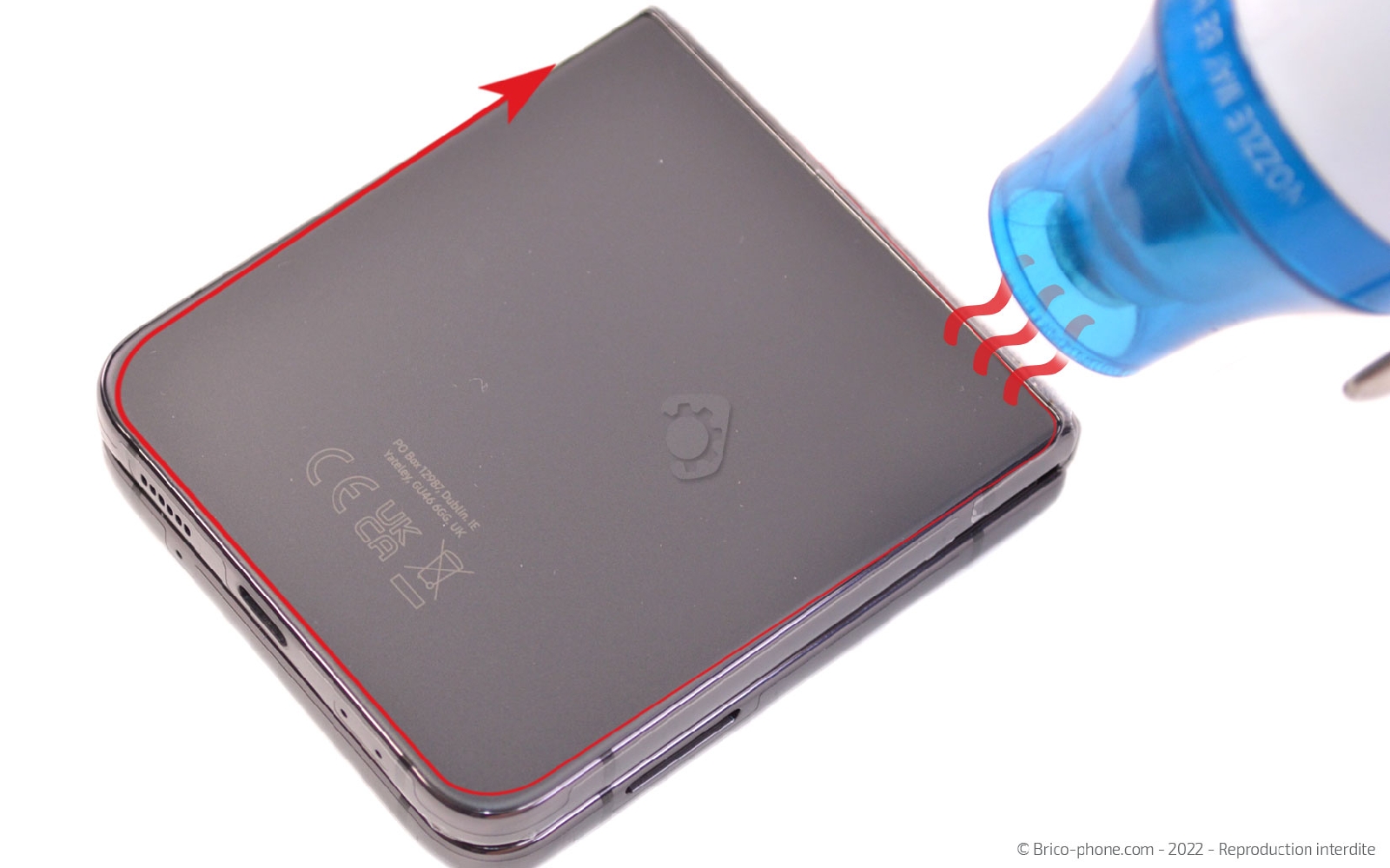

Pour décoller les vitres arrières de votre Samsung vous allez devoir utiliser soit le coussin chauffant soit le décapeur thermique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

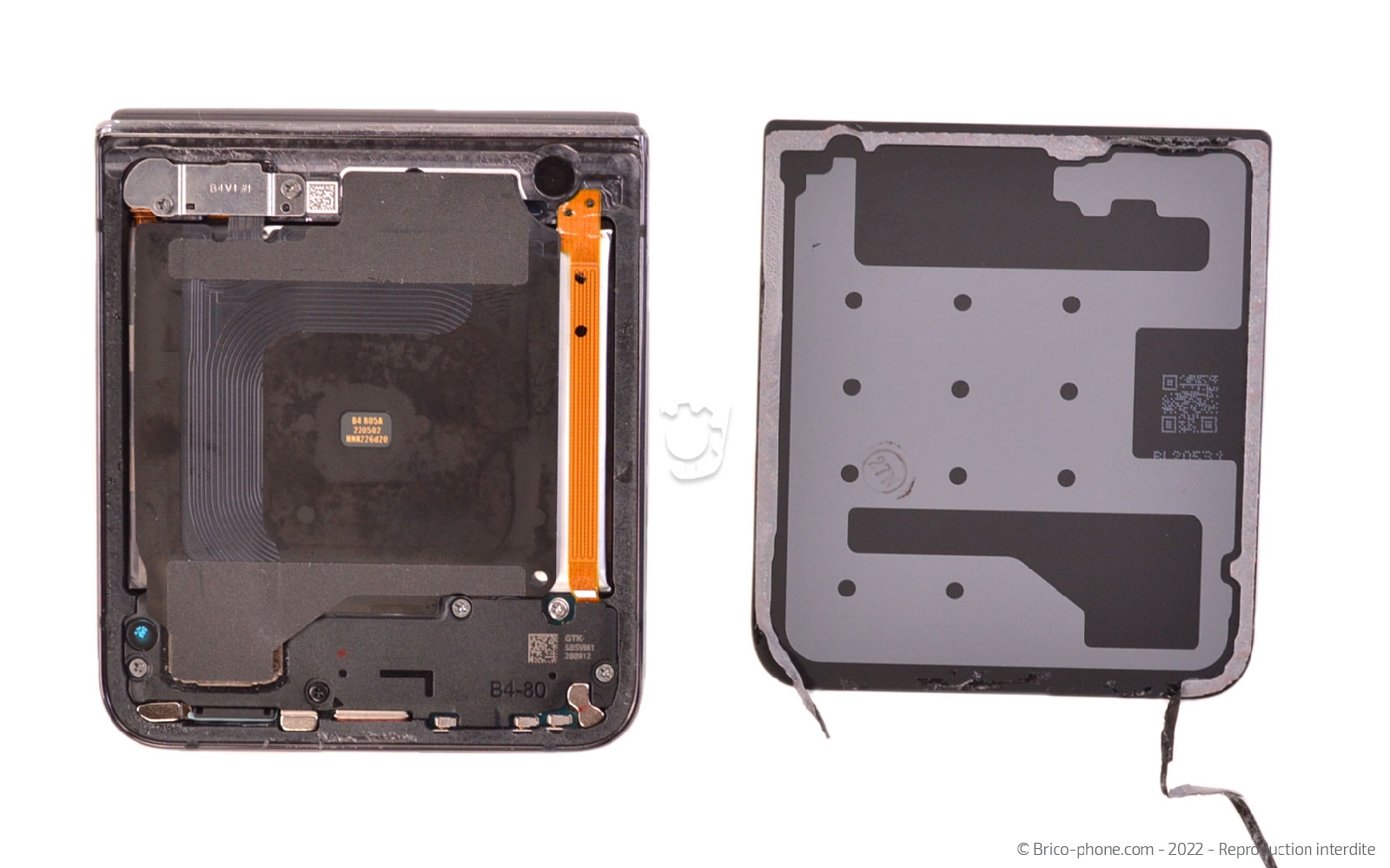

Etape 3 : Détacher la première vitre arrière

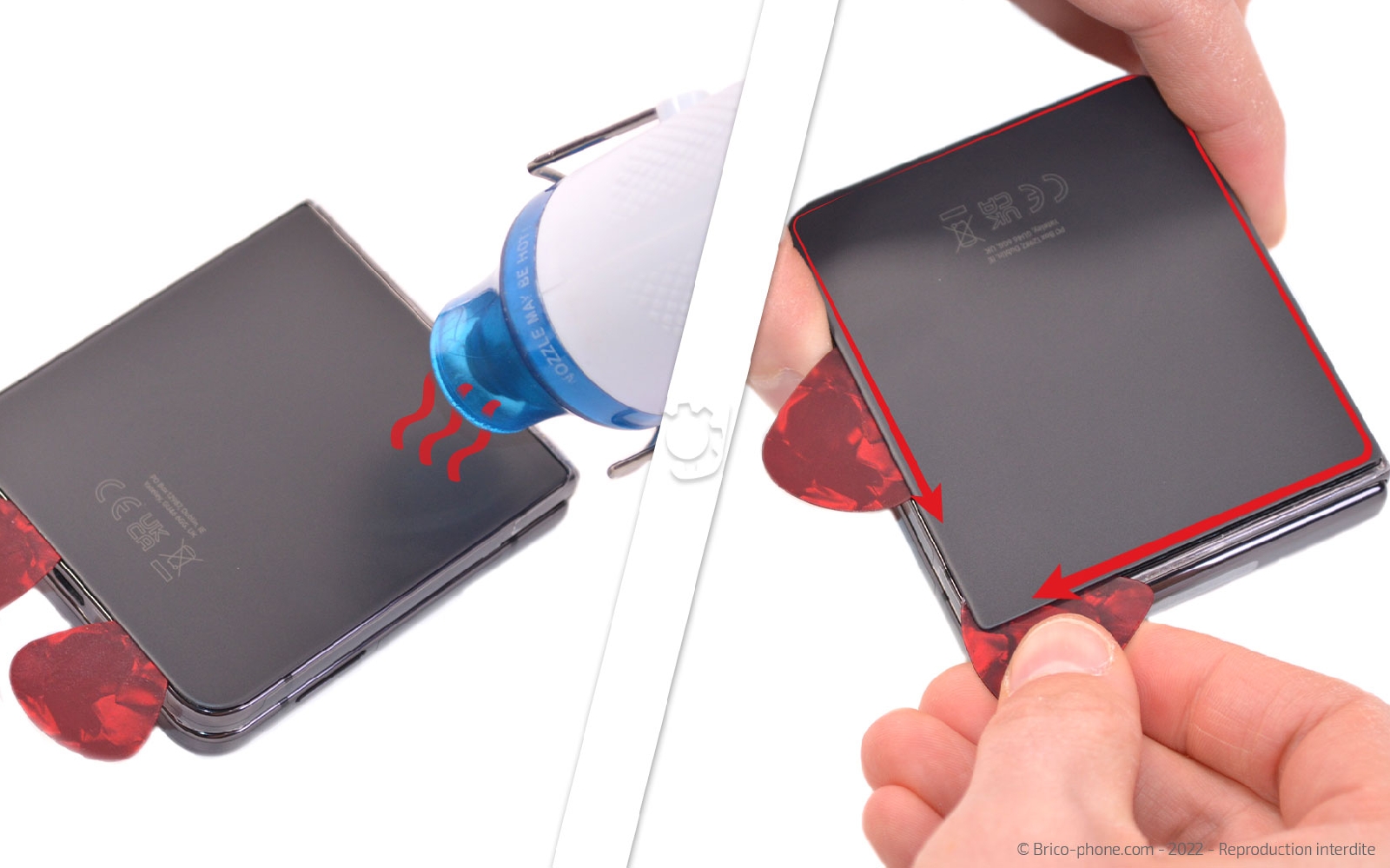

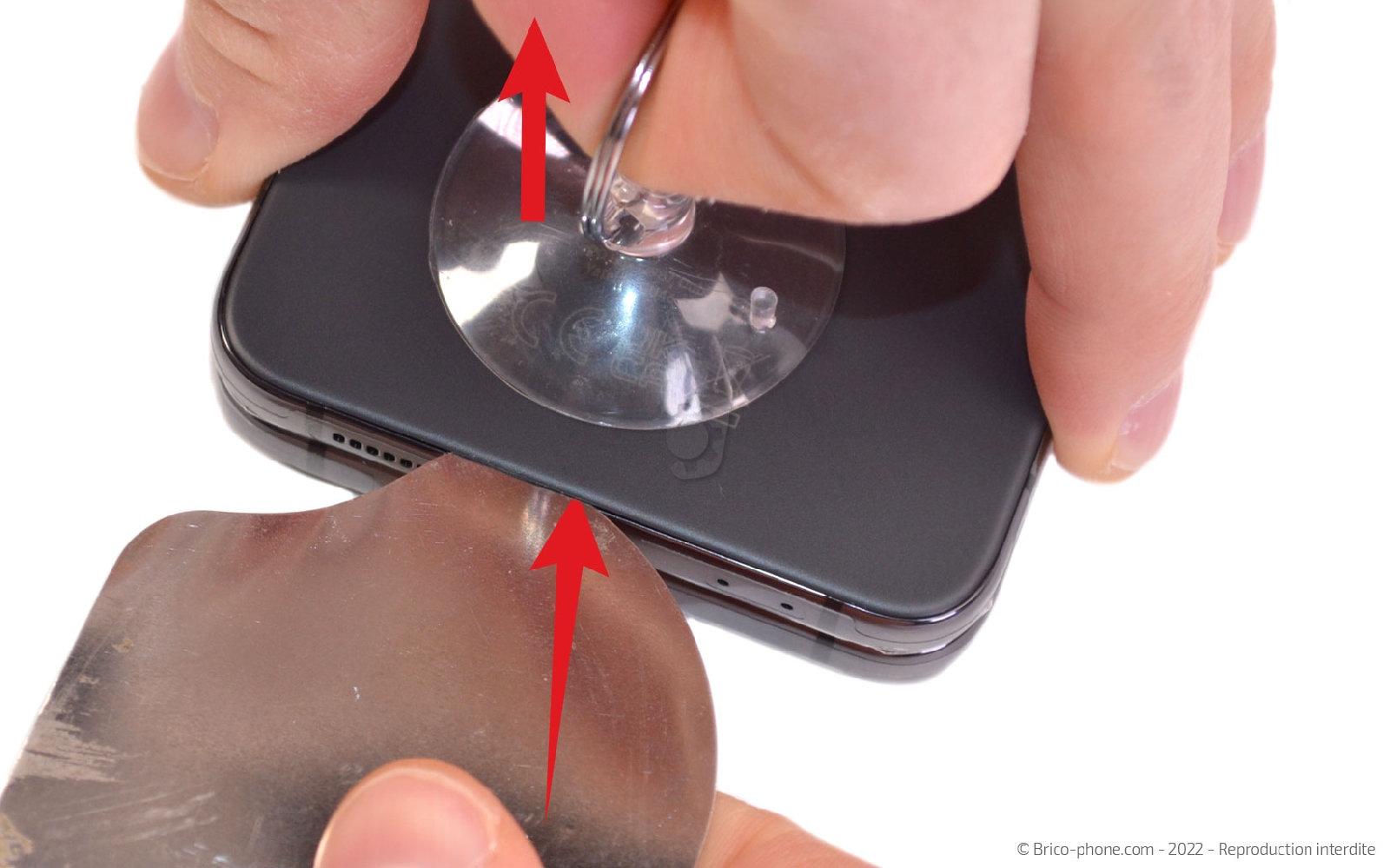

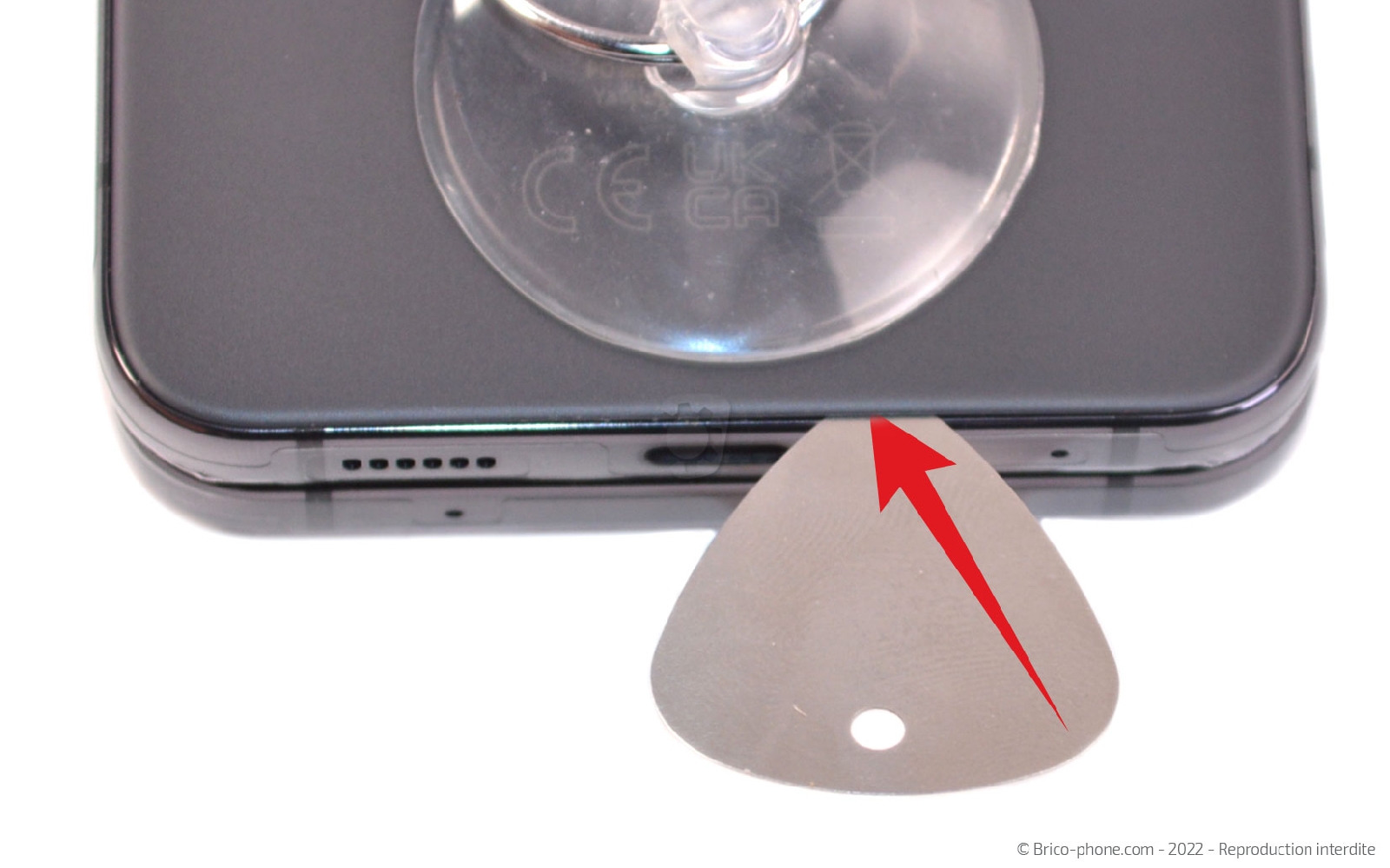

Insérez le médiator en métal entre la vitre arrière et le châssis afin d'agrandir l'interstice et d'y glisser les médiators en plastiques.

Pour continuer le décollage, n'hésitez pas à chauffer de nouveau le contour de la vitre arrière pour faire circuler le médiator et ouvrir une partie de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

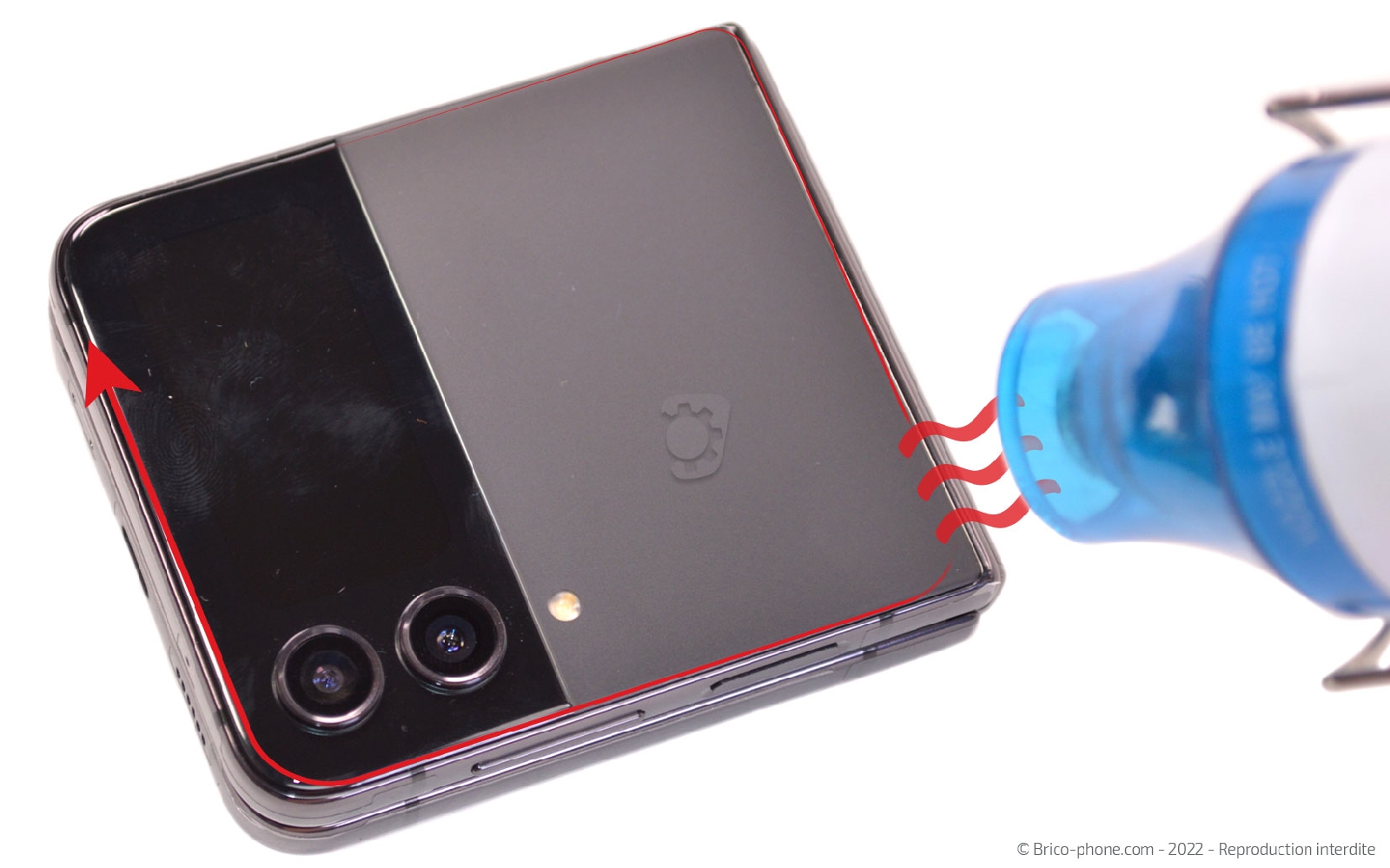

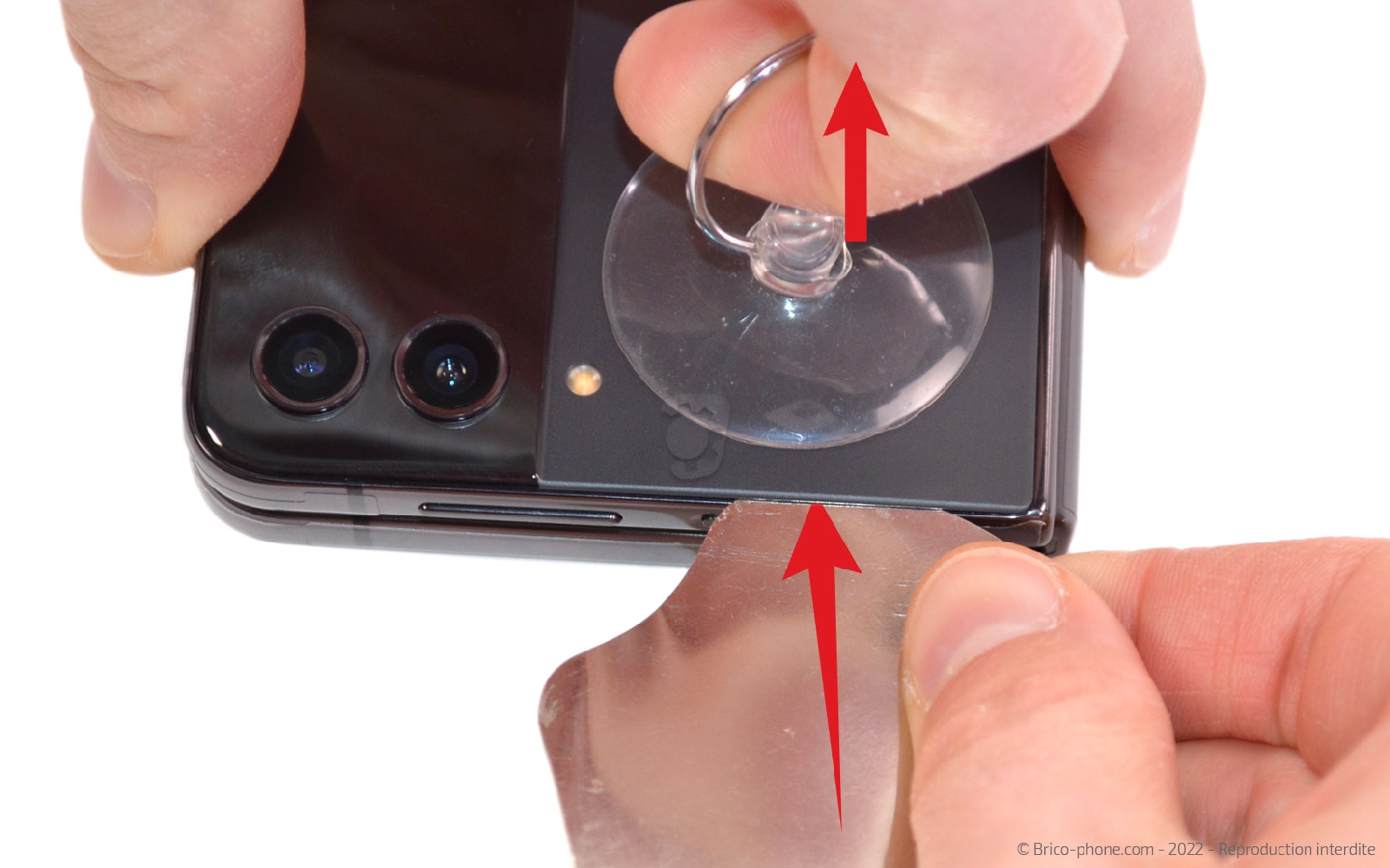

Etape 4 : Ramollir les stickers de la seconde vitre arrière

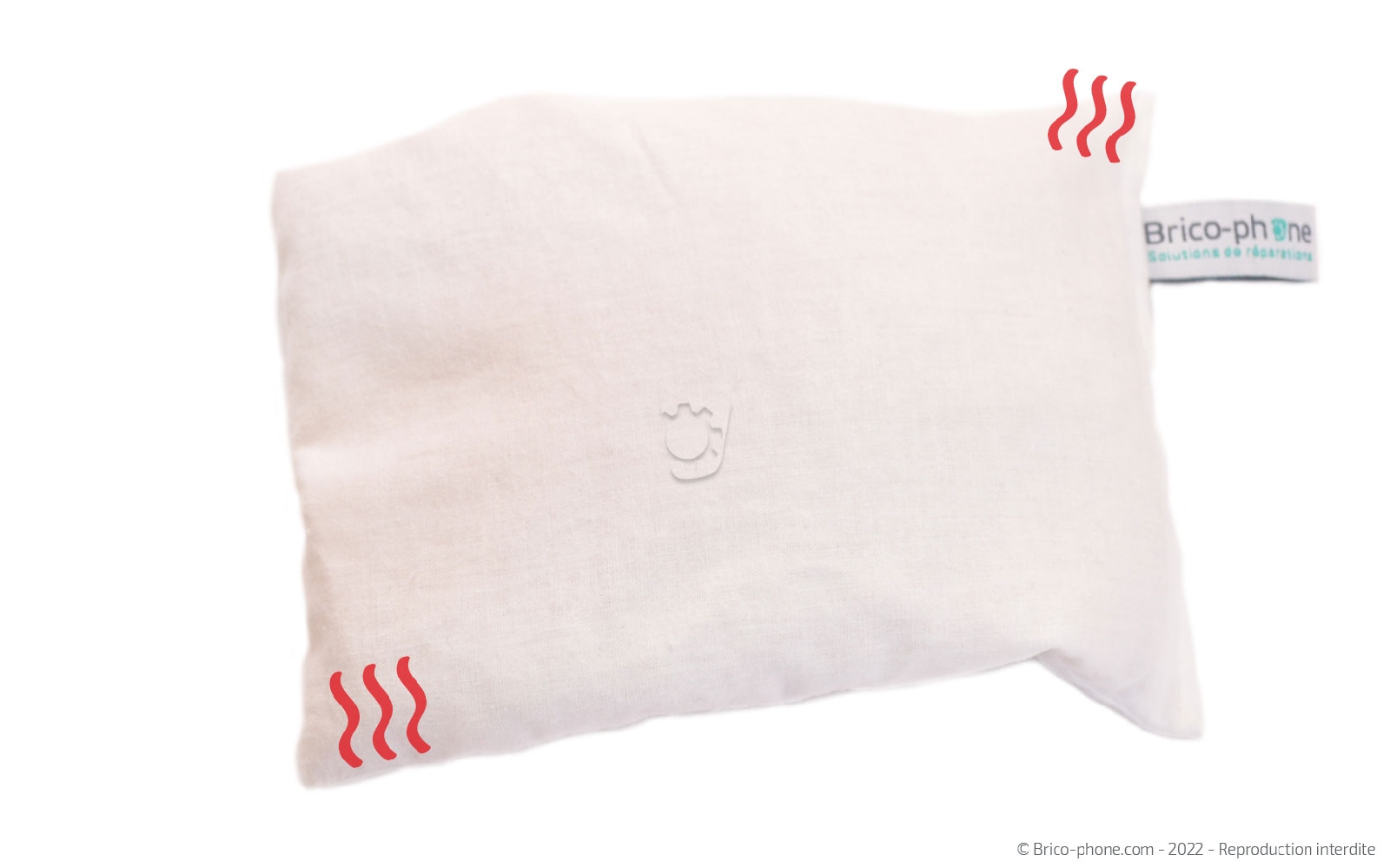

Comme pour la première vitre arrière, vous devez chauffer le composant.

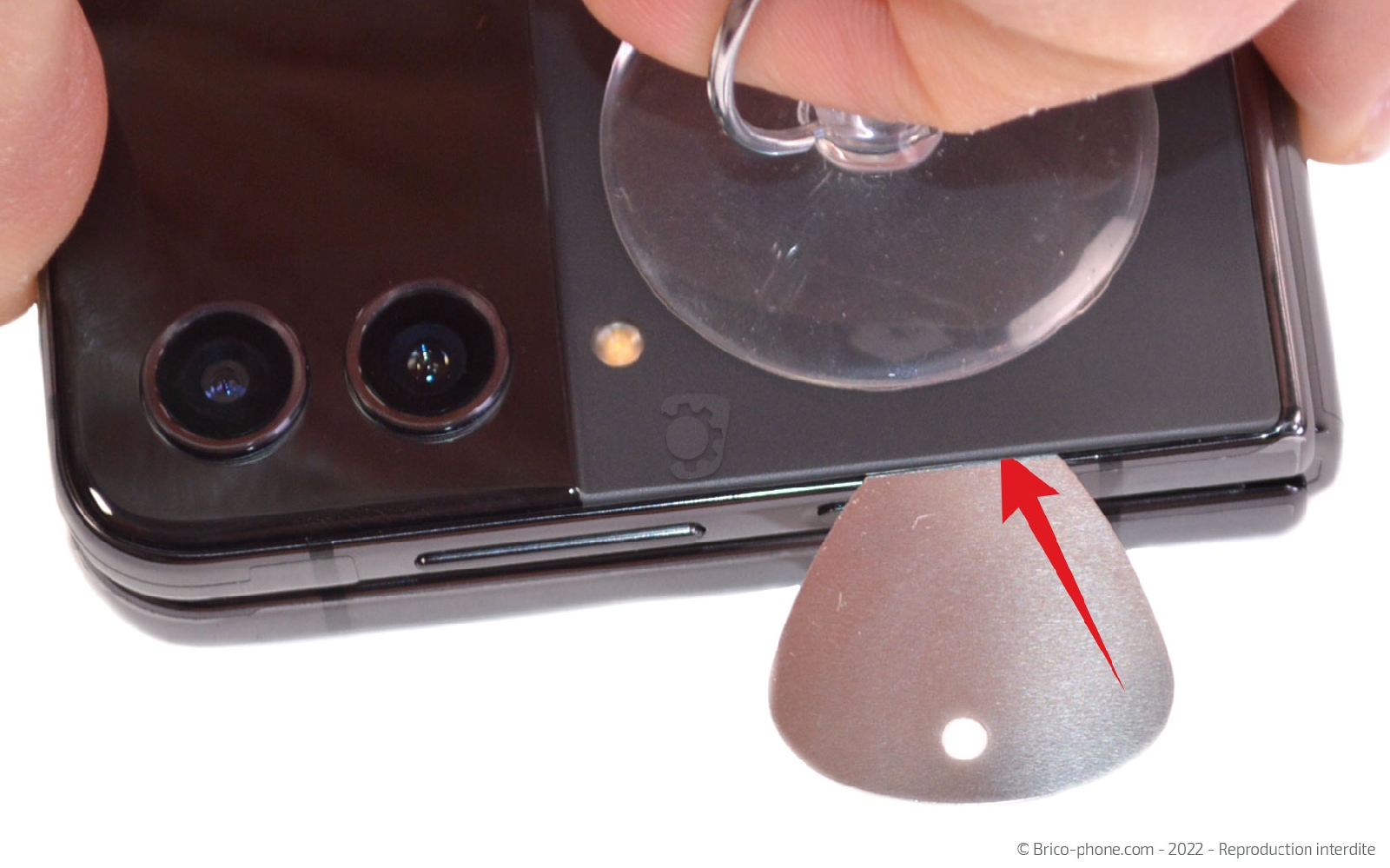

Ensuite, créez un insterstice avec l'outil iFlex avant de le remplacer la le médiator en métal troué.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iFlex
9,90 €
Etape 5 : Décoller la seconde vitre arrière

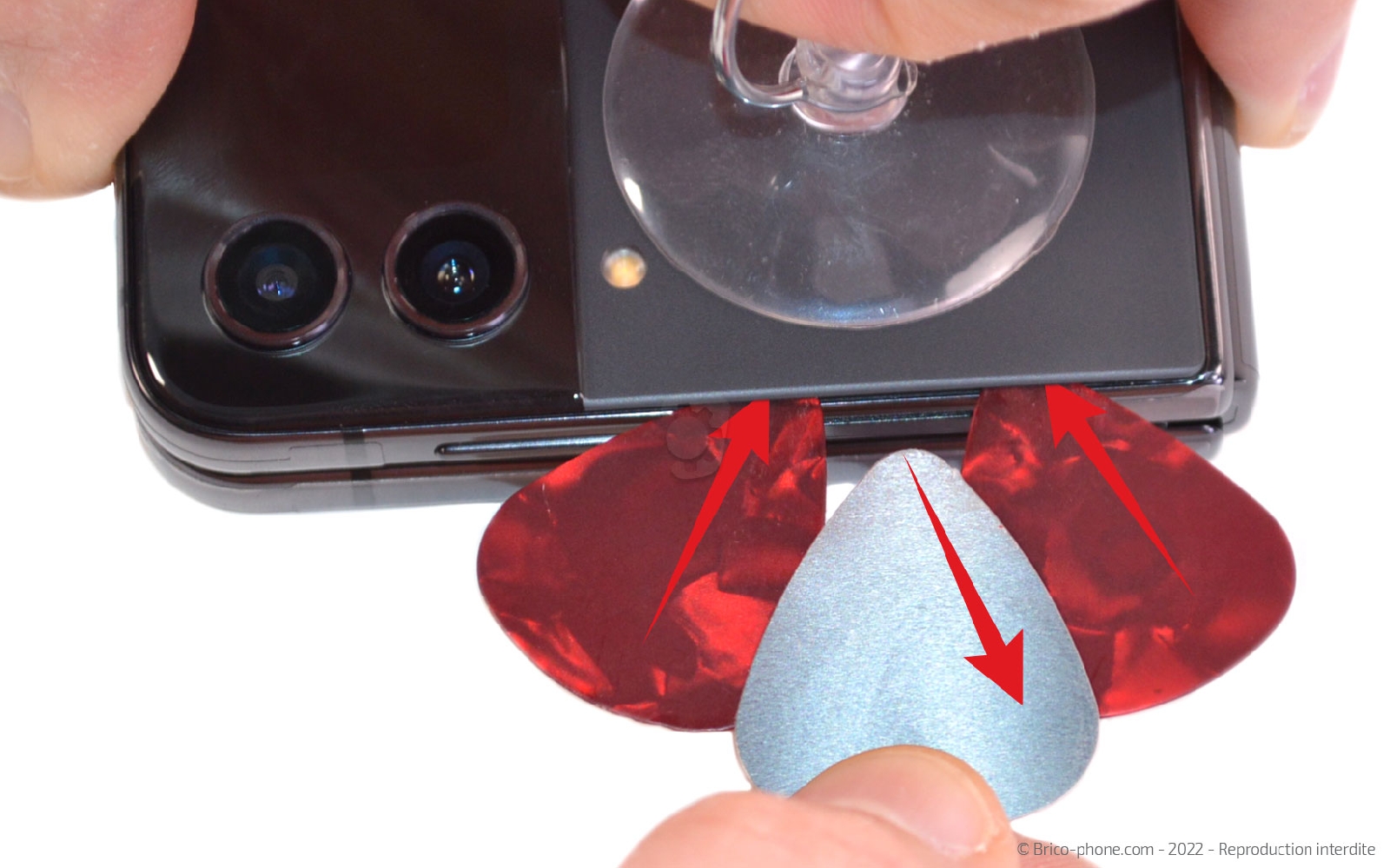

Une fois l'espace créé, remplacez le médiator métallique par ses homologues en plastique.

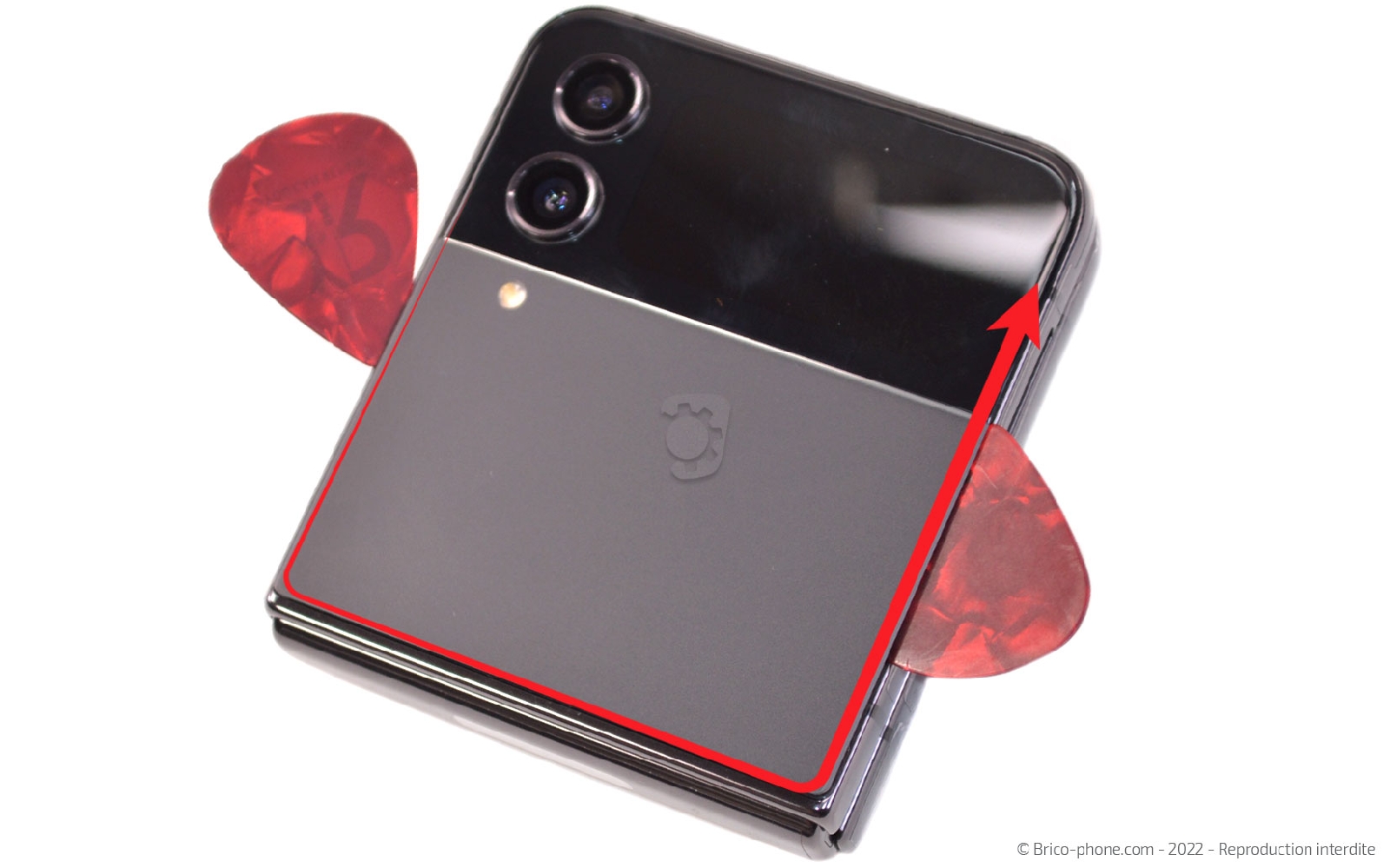

Ensuite, faites glisser les outils autour du composant pour le décoller.

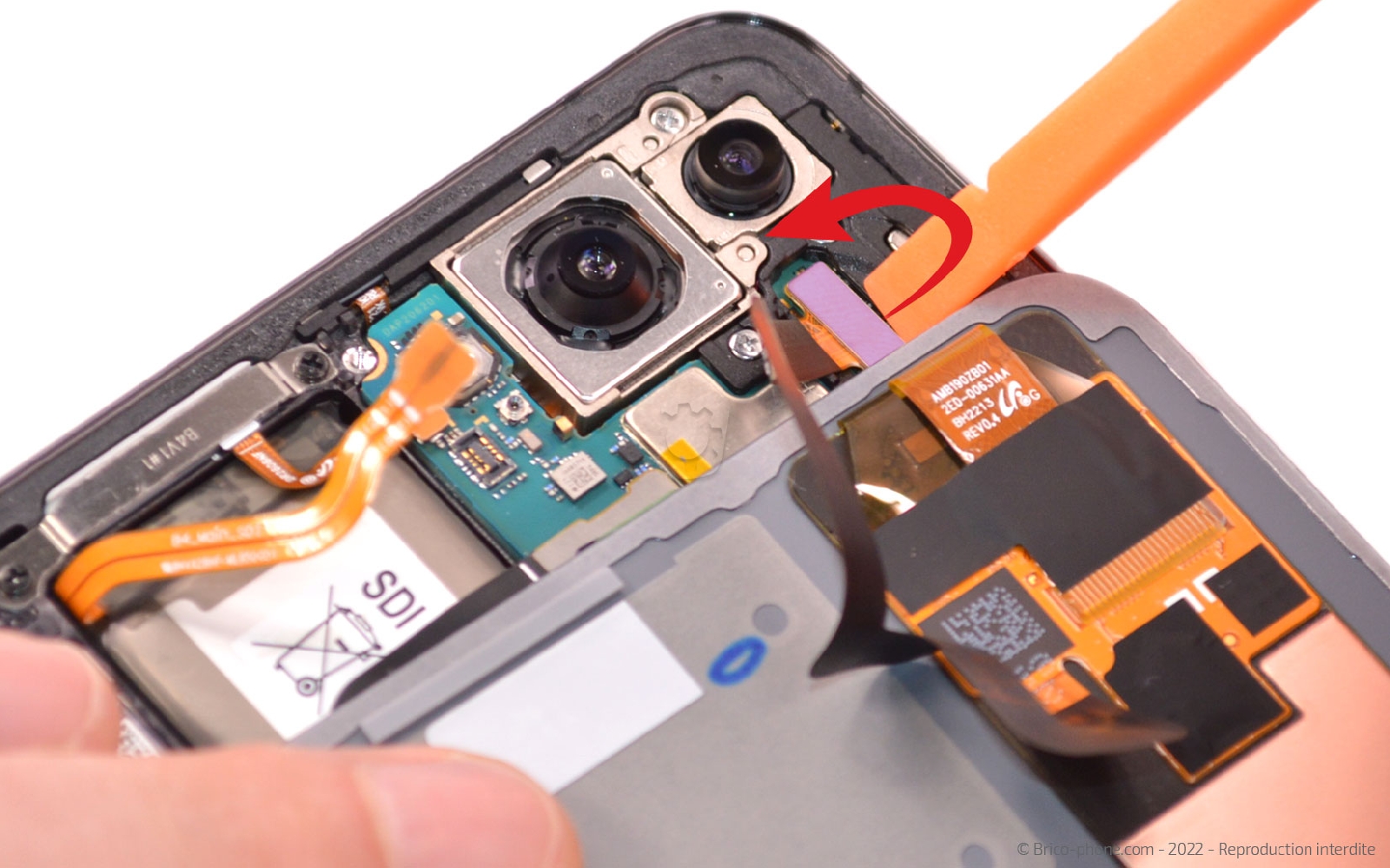

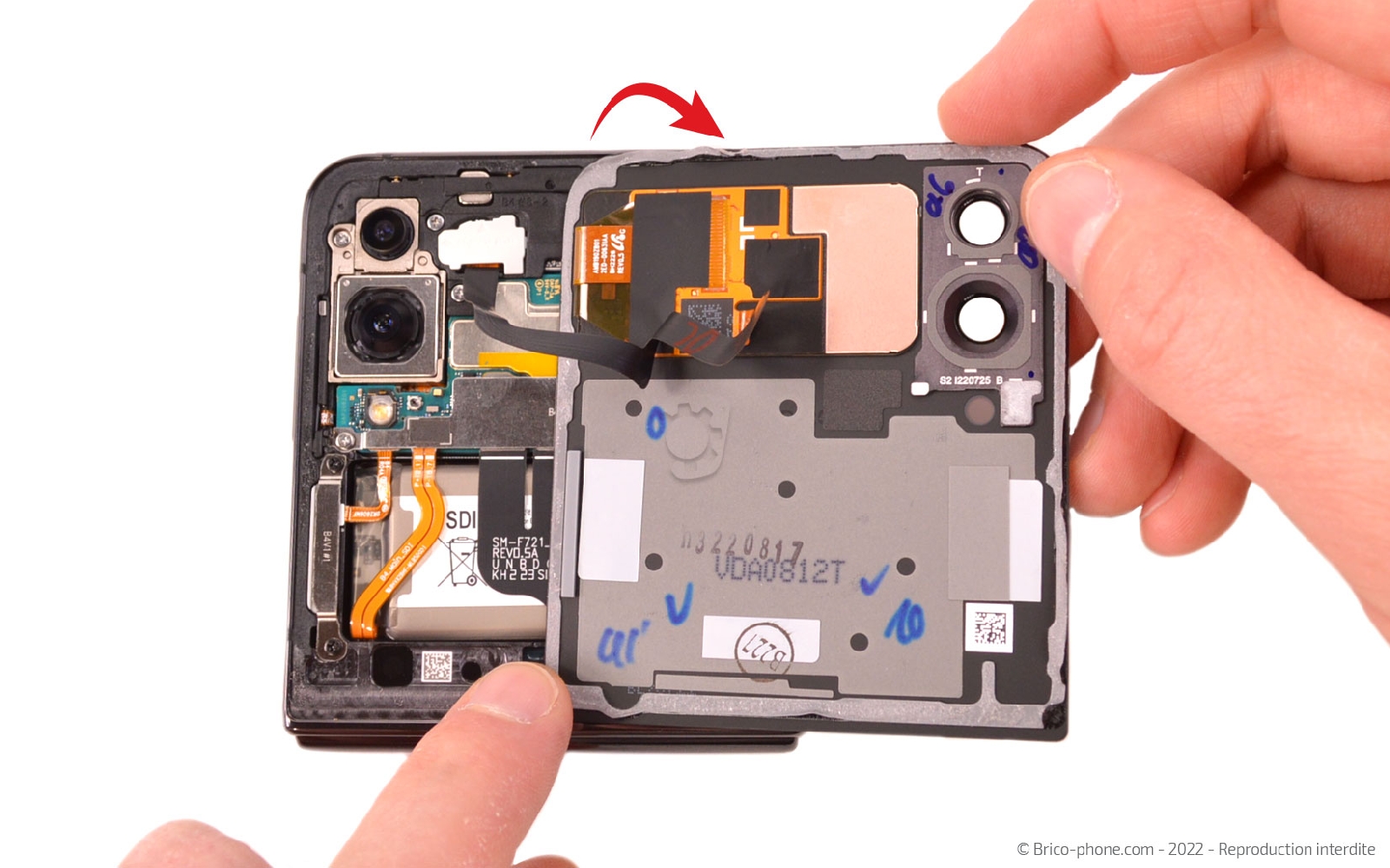

Lors de l'ouverture, faites attention car l'écran externe est encore connecté à la carte mère. Faites donc basculer le la vitre arrière sur le châssis pour passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Mettre hors tension la batterie secondaire

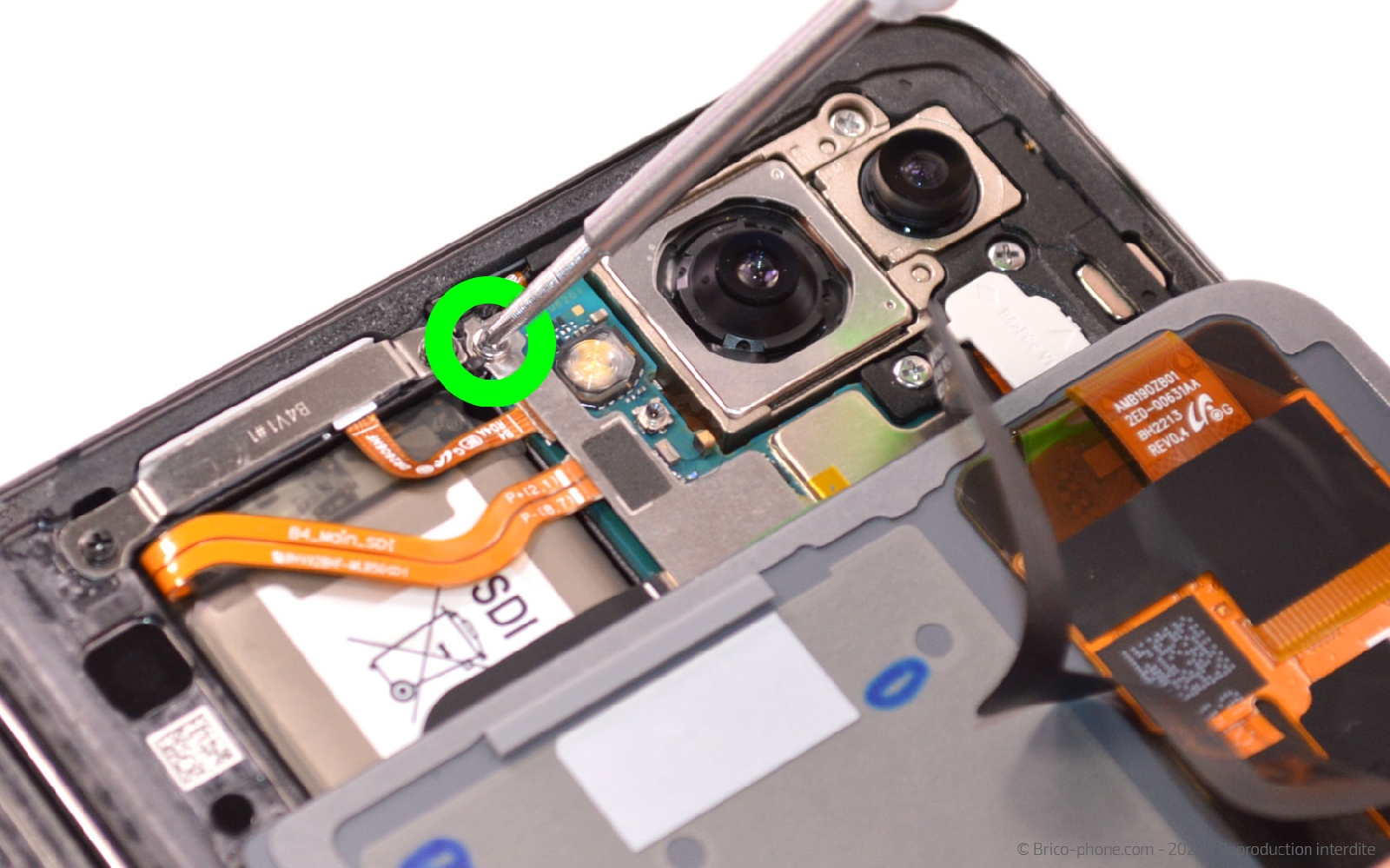

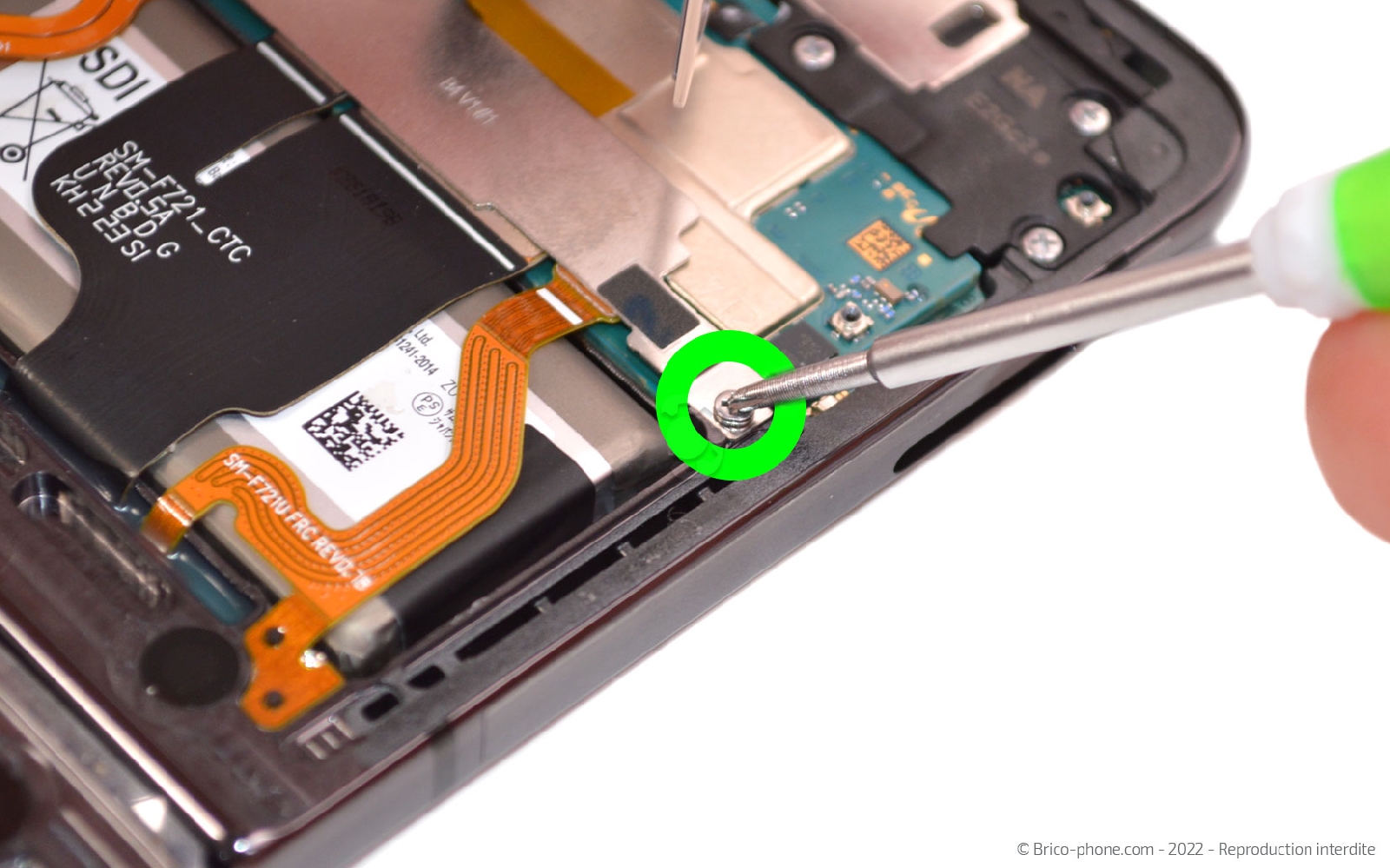

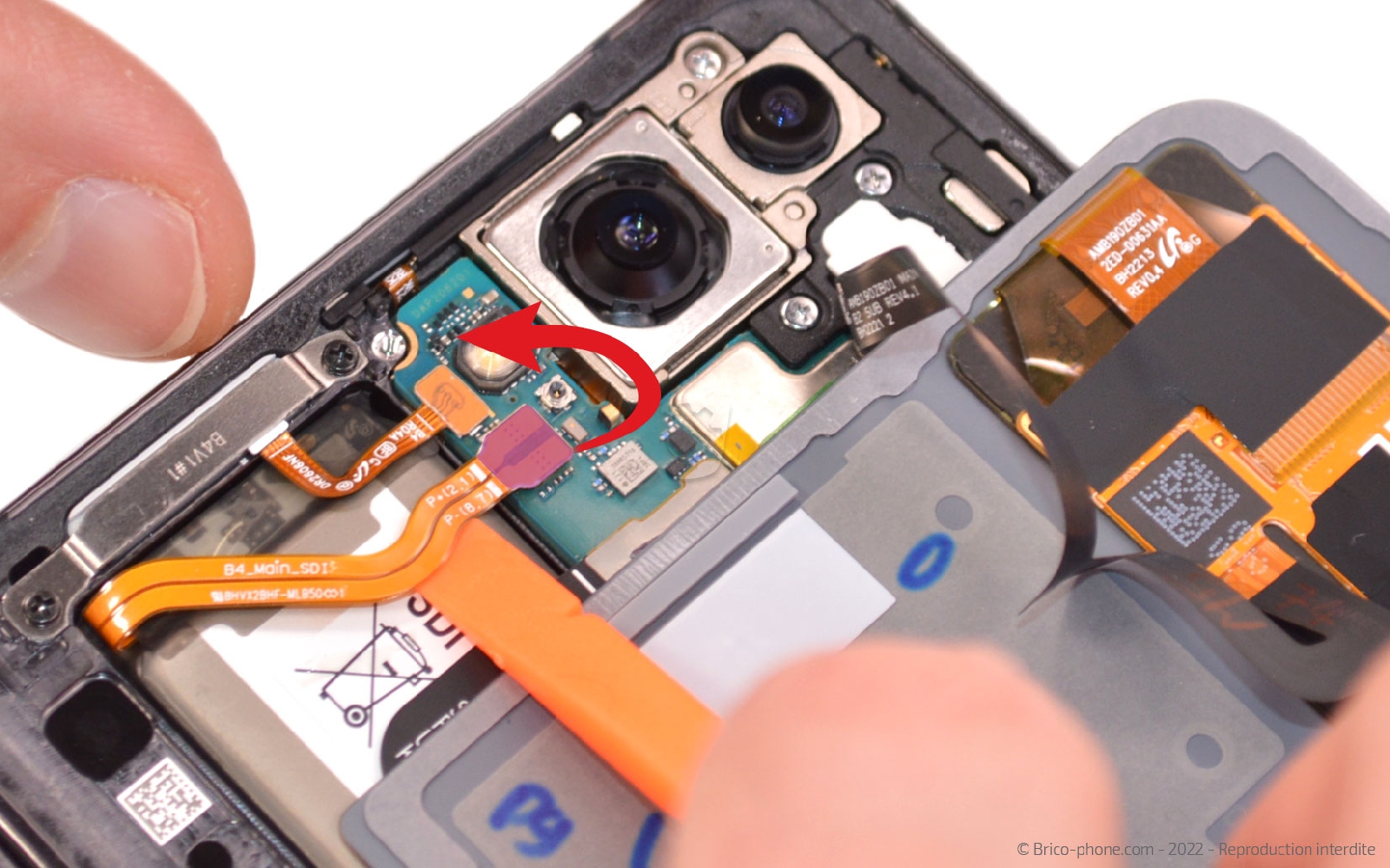

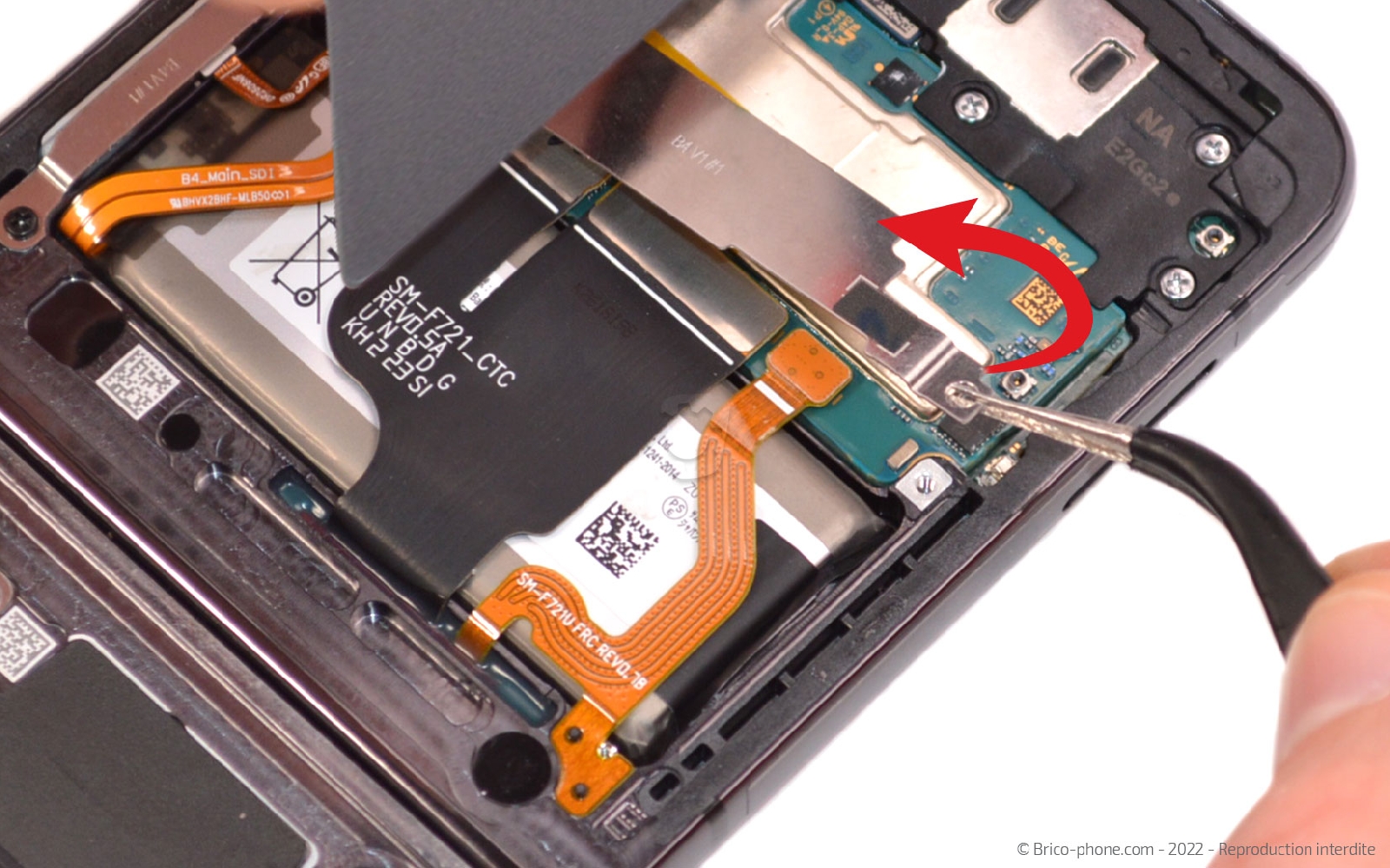

Utilisez le tournevis cruciforme pour extraire les deux vis de la plaquette métallique qui protège les différentes nappes de la partie supérieure du téléphone.

Sortez la plaquette avec le pincette avant de déconnecter la nappe de la batterie secondaire à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés



Etape 7 : Débrancher la batterie principale

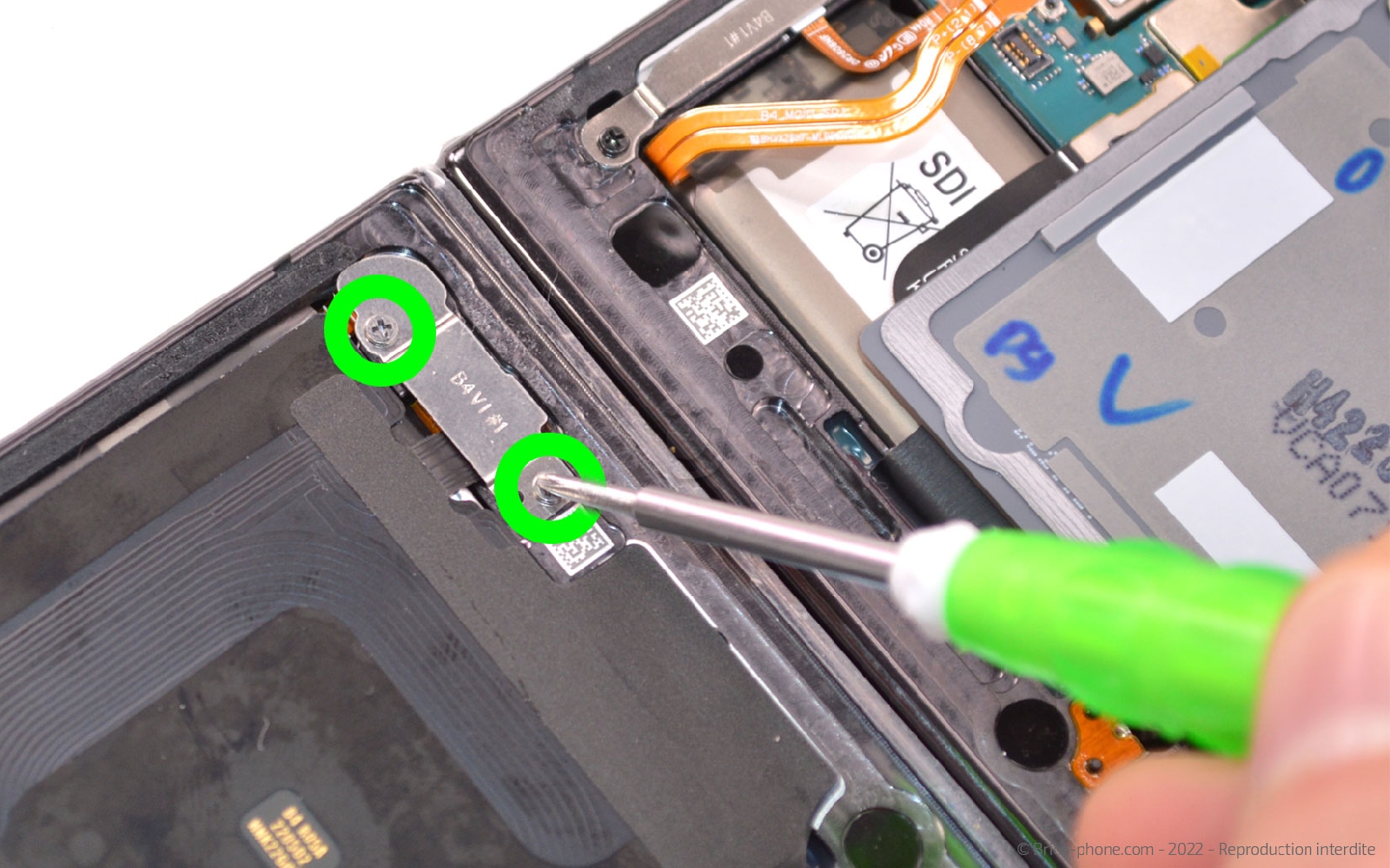

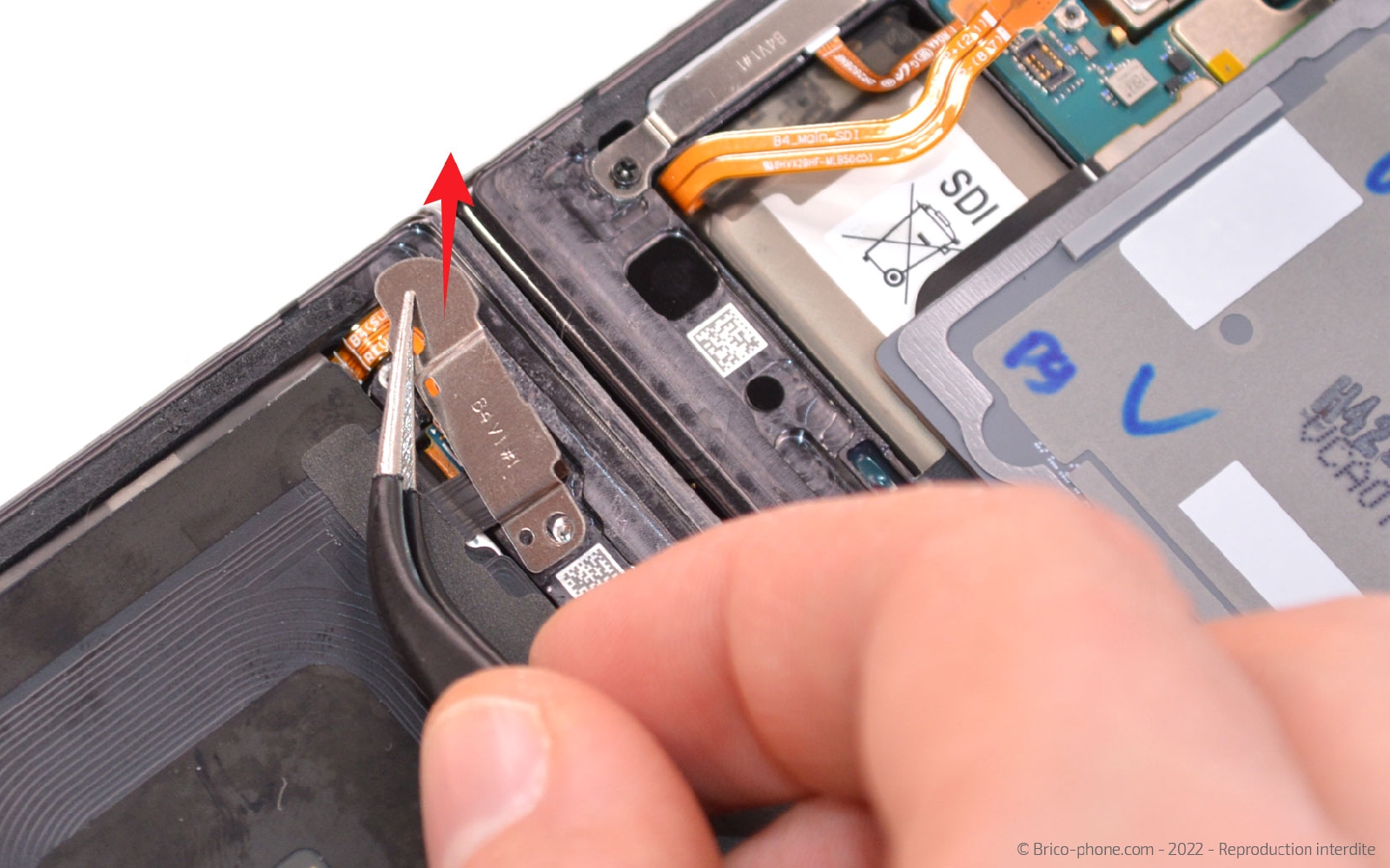

Sur l'autre partie de votre Samsung, ôtez la petite plaquette en enlevant dans un premier temps les deux vis cruciforme.

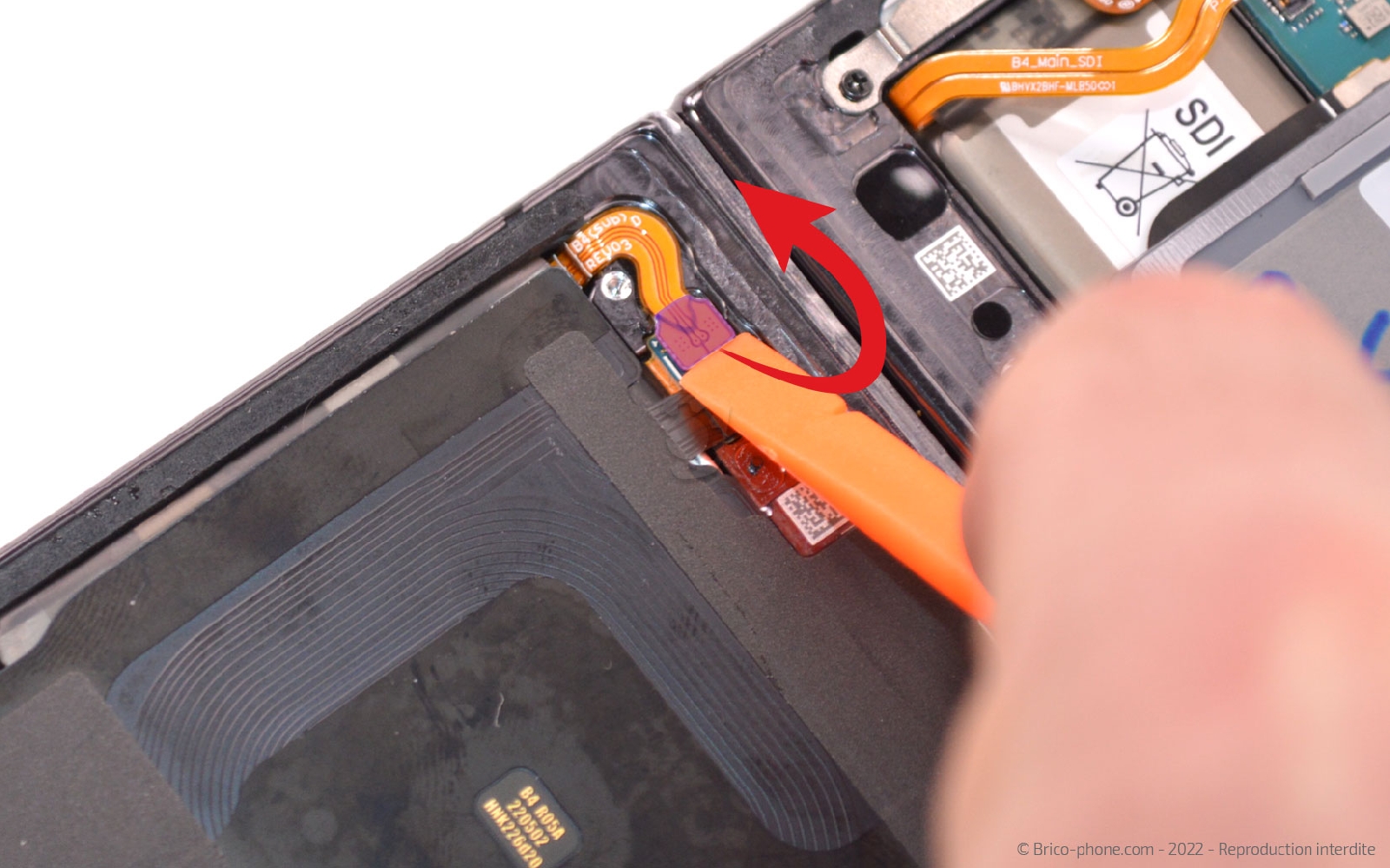

Débranchez la nappe de la batterie principale pour pouvoir continuer la réparation sans risque d'endommager les composants.
Outils du kit utilisés
Outils du kit utilisés

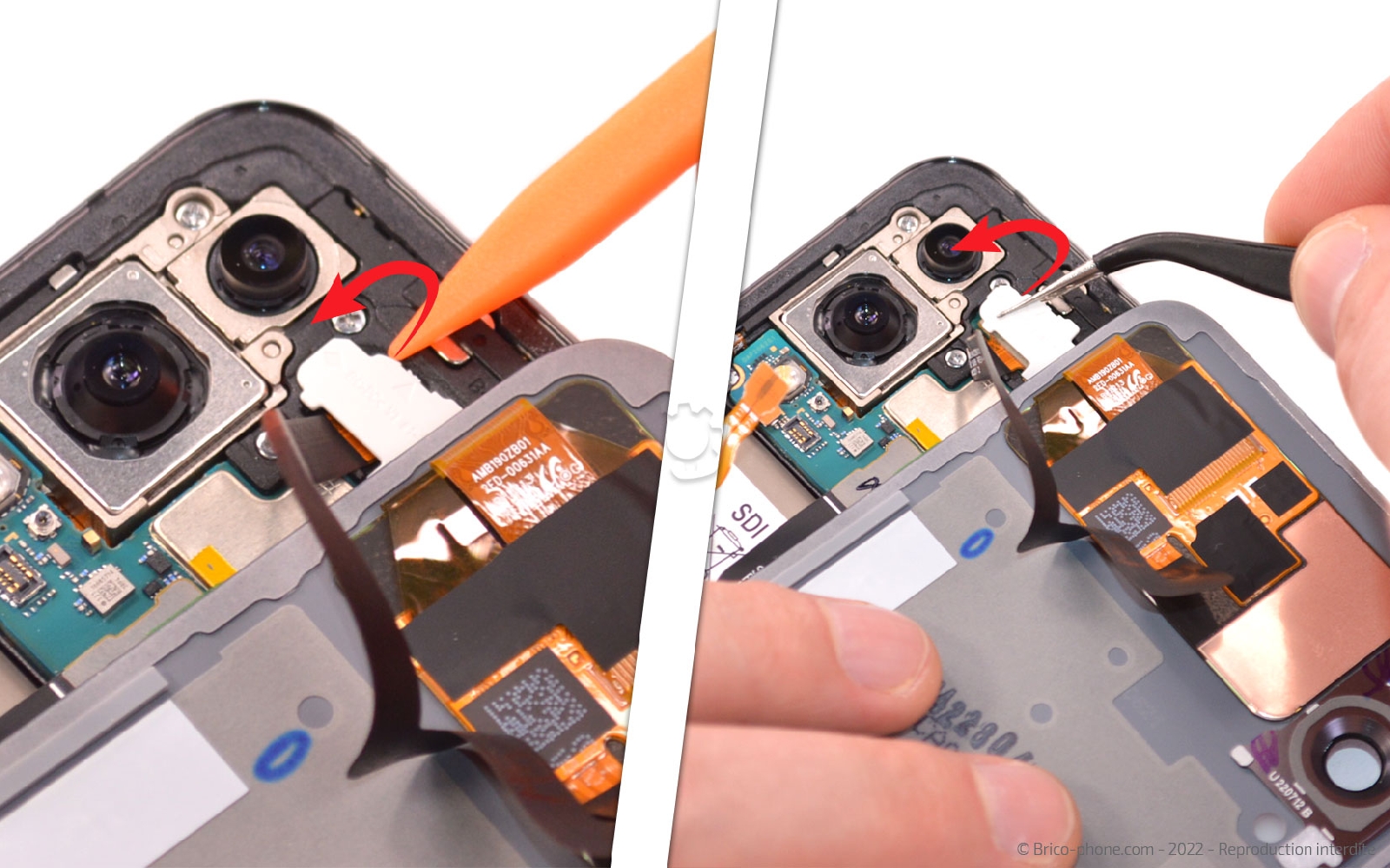

Etape 8 : Mettre de coté la deuxième vitre arrière

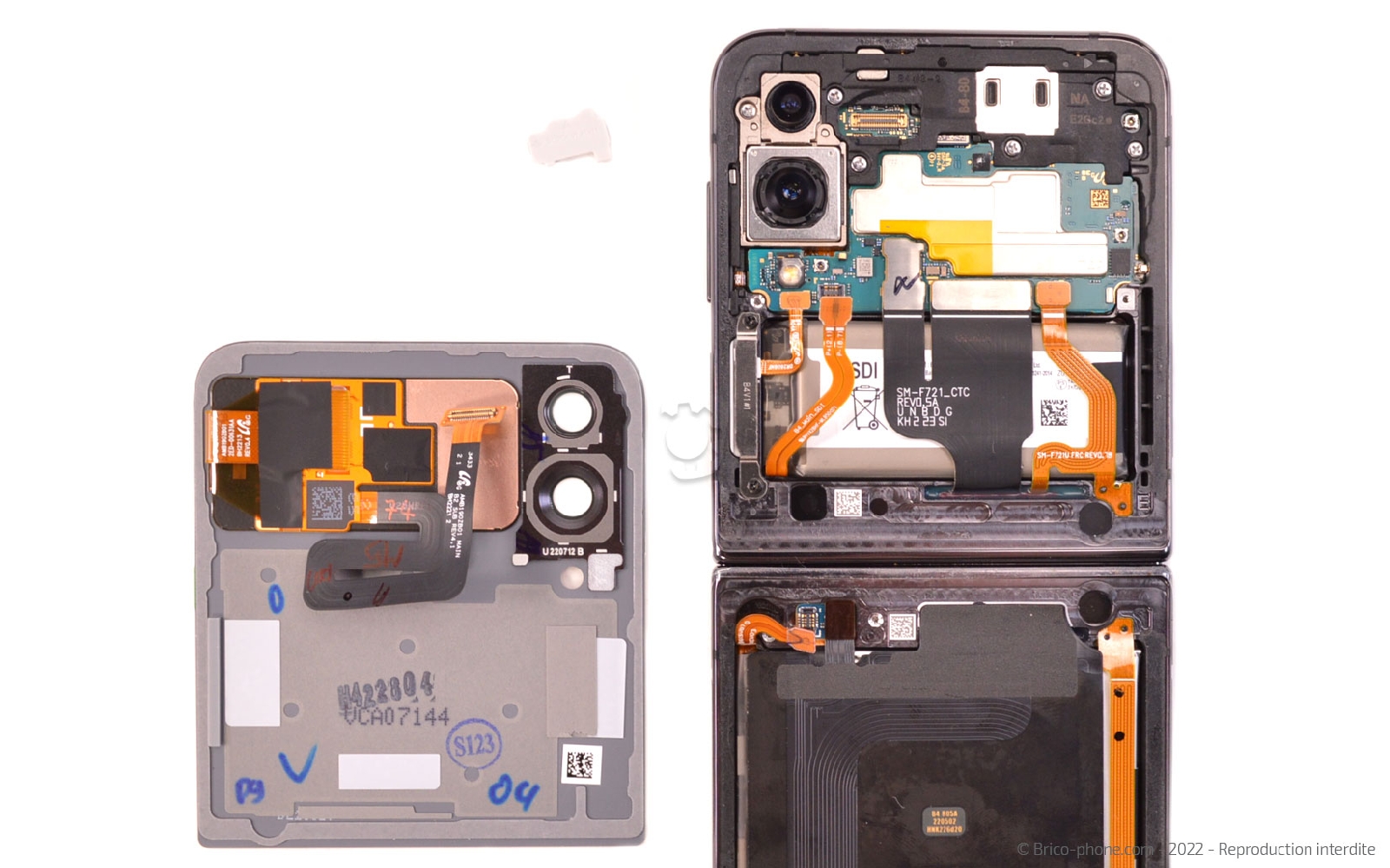

Aidez-vous du levier en nylon pour déclipser la protection en plastique avant de déconnecter la nappe de l'écran externe et de mettre de coté la seconde vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

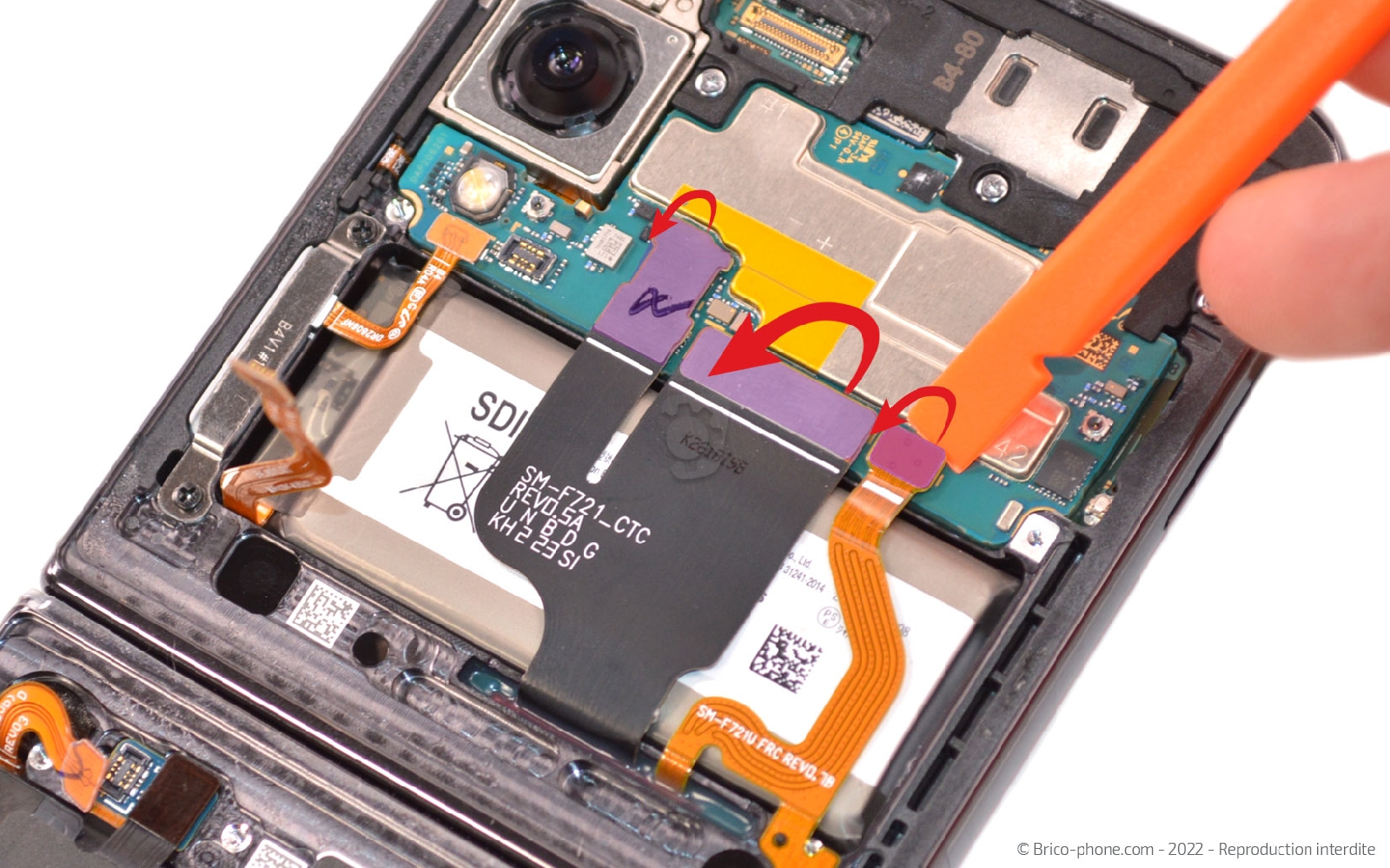

Etape 9 : Déconnecter les différentes nappes

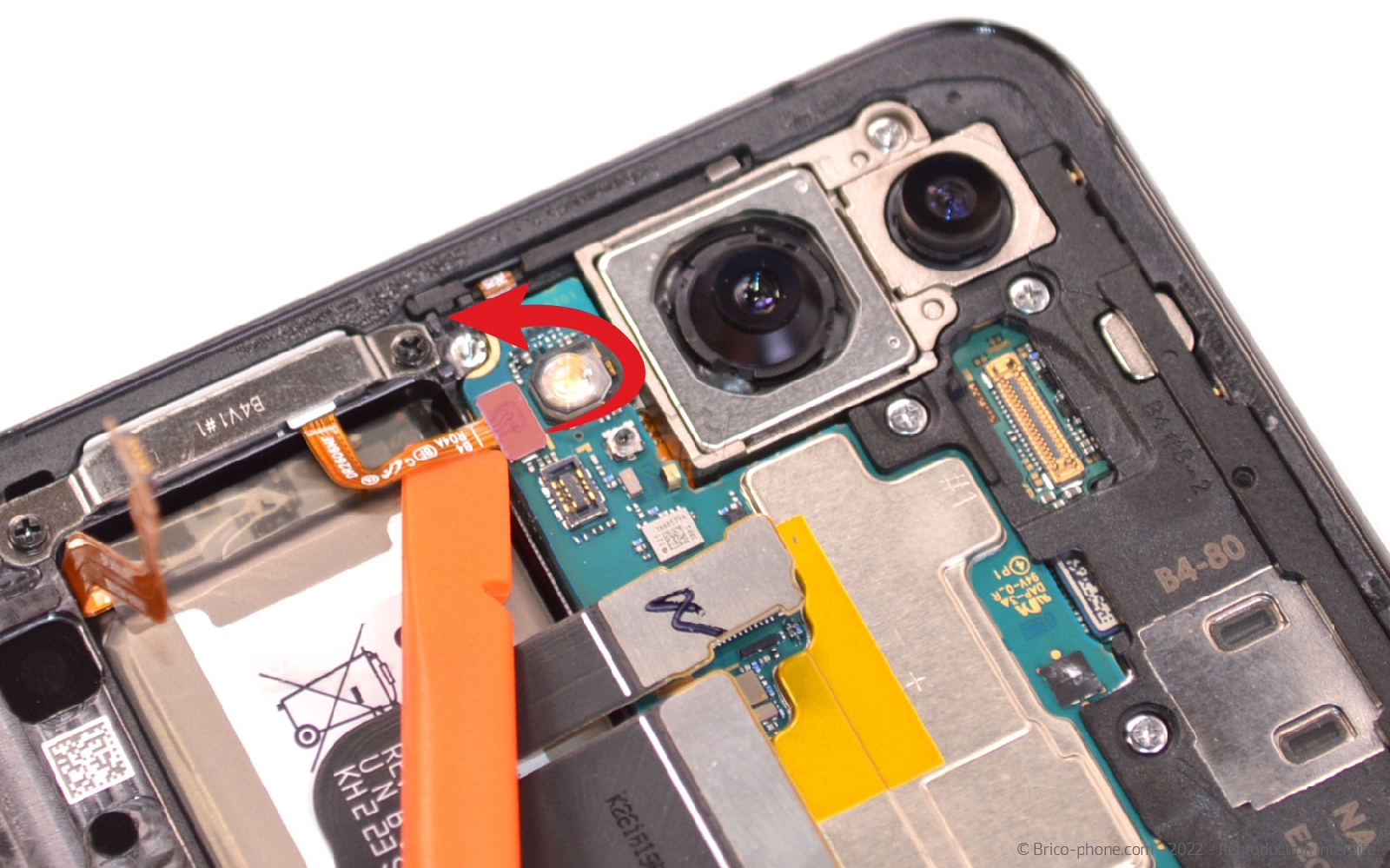

Toujours avec le même ustensile, débranchez les nappes des rallonges et des boutons.
Outils du kit utilisés
Outils du kit utilisés

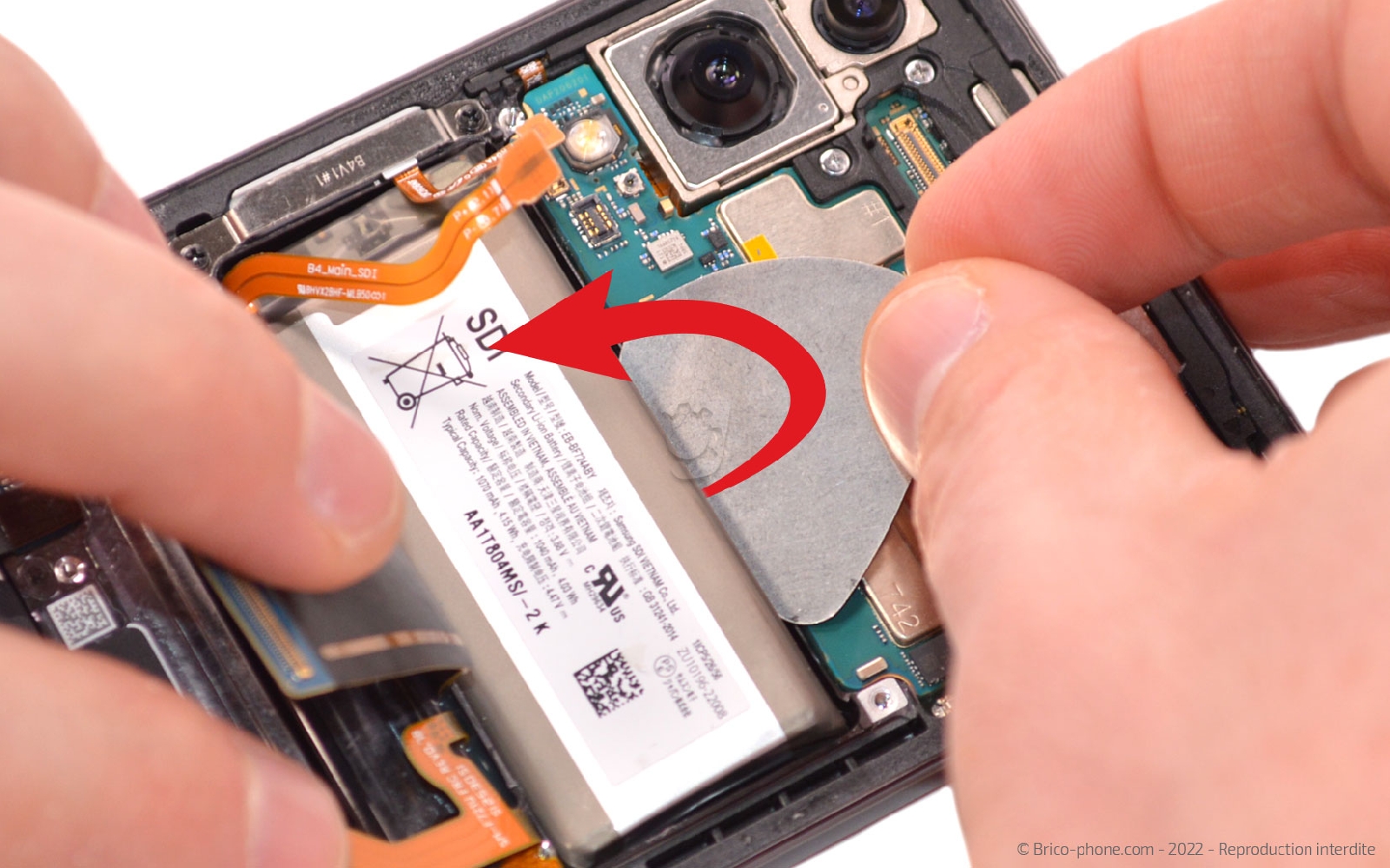

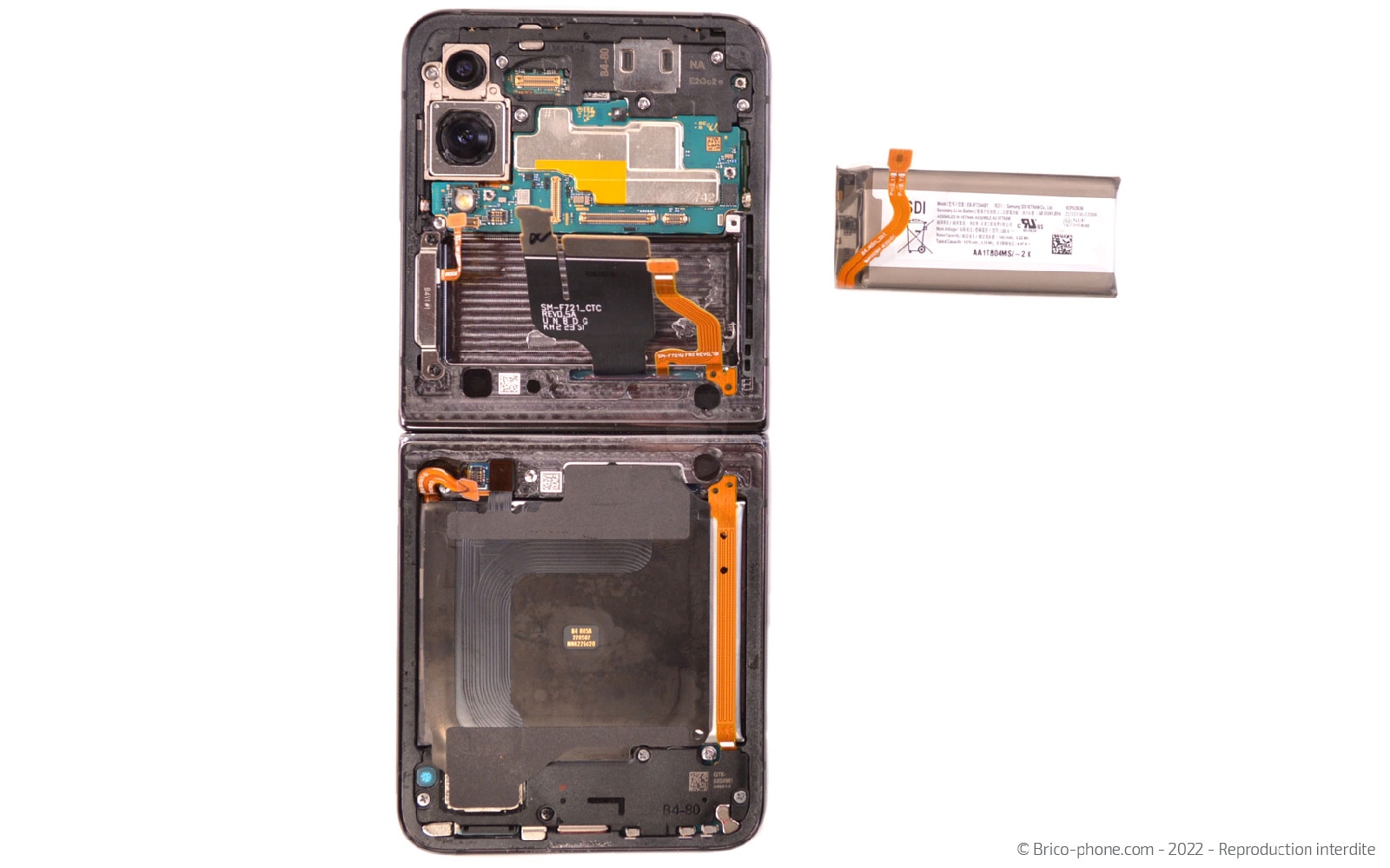

Etape 10 : Récupérer la batterie secondaire

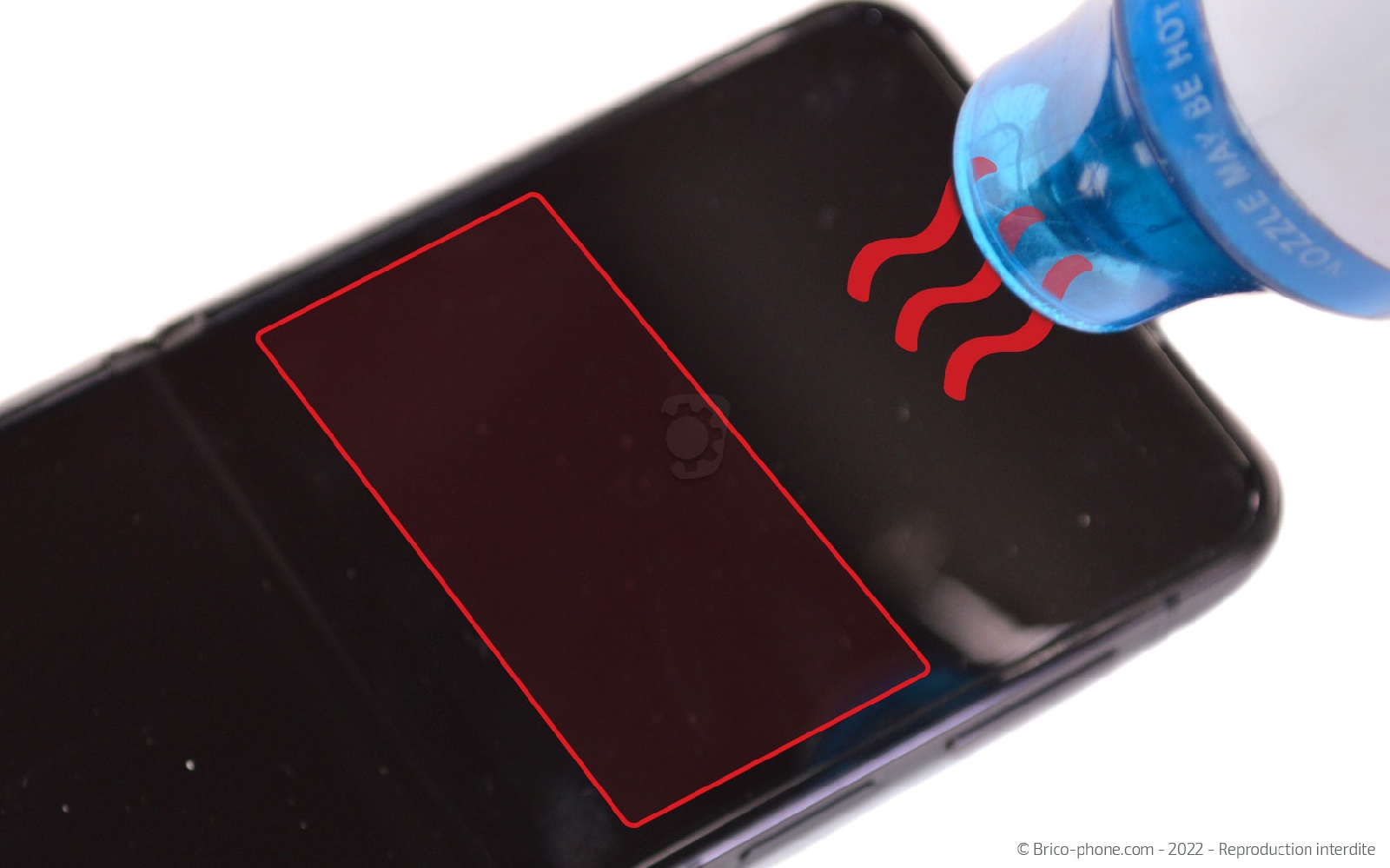

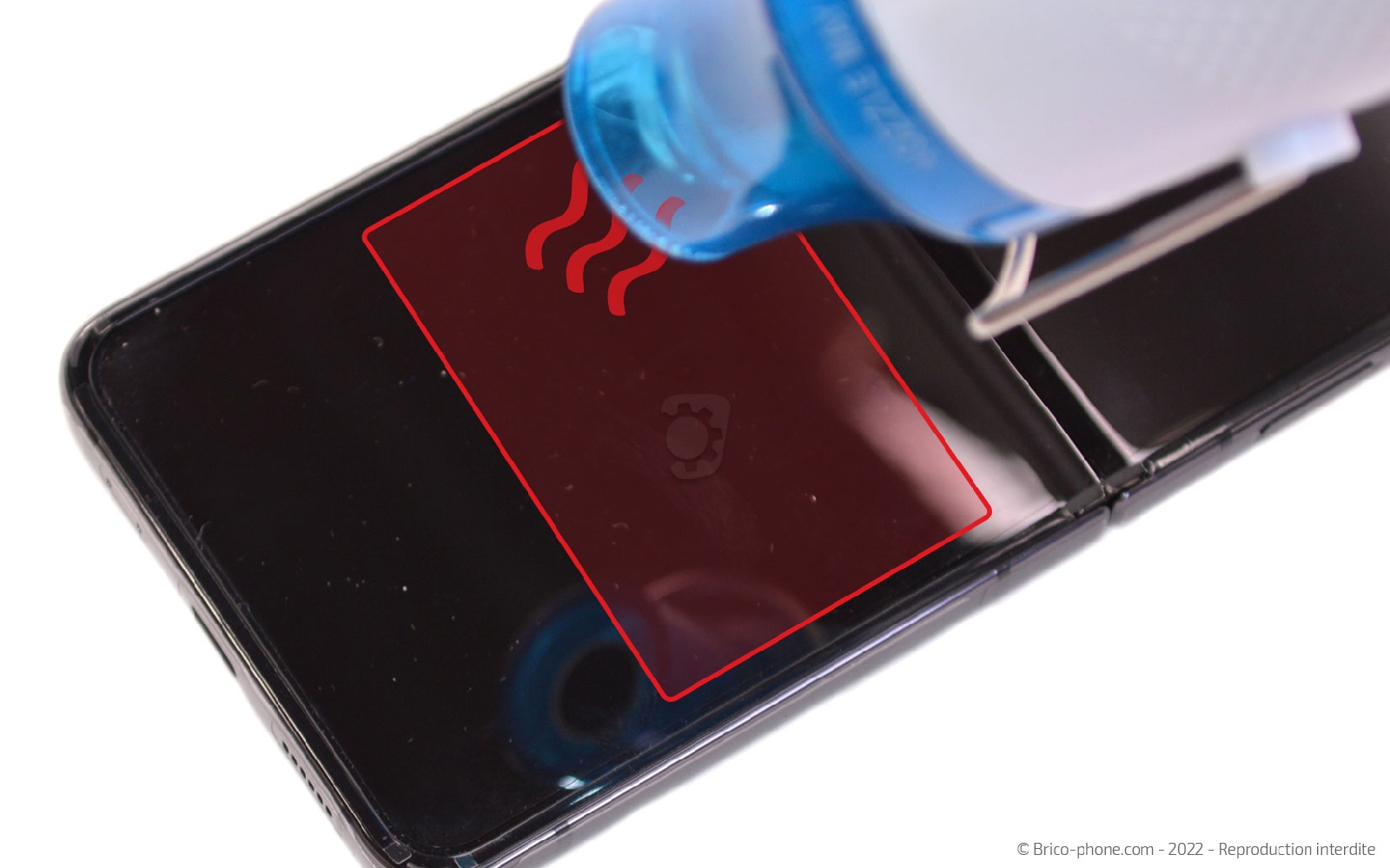

Pour ramollir les stickers de la batterie, il vous faut les chauffer à l'aide du décapeur thermique en passant par l'écran. En effet, chauffez la partie arrière de la batterie à travers l'écran.

Ensuite, insérez le médiator en métal entre la batterie et le châssis pour faire un effet de levier et décoller la batterie de son emplacement.
Attention à ne pas endommager le composant avec le médiator.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

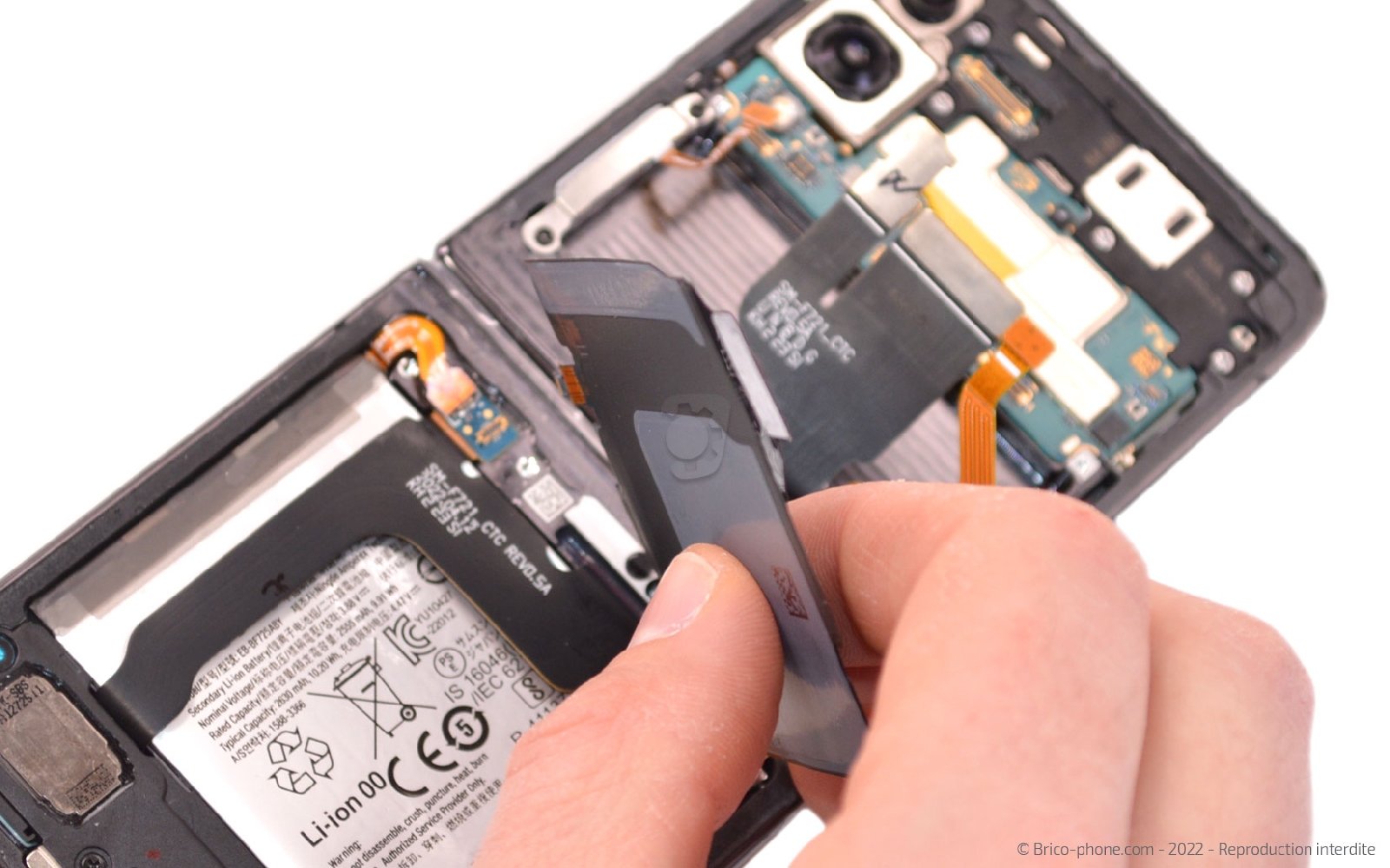

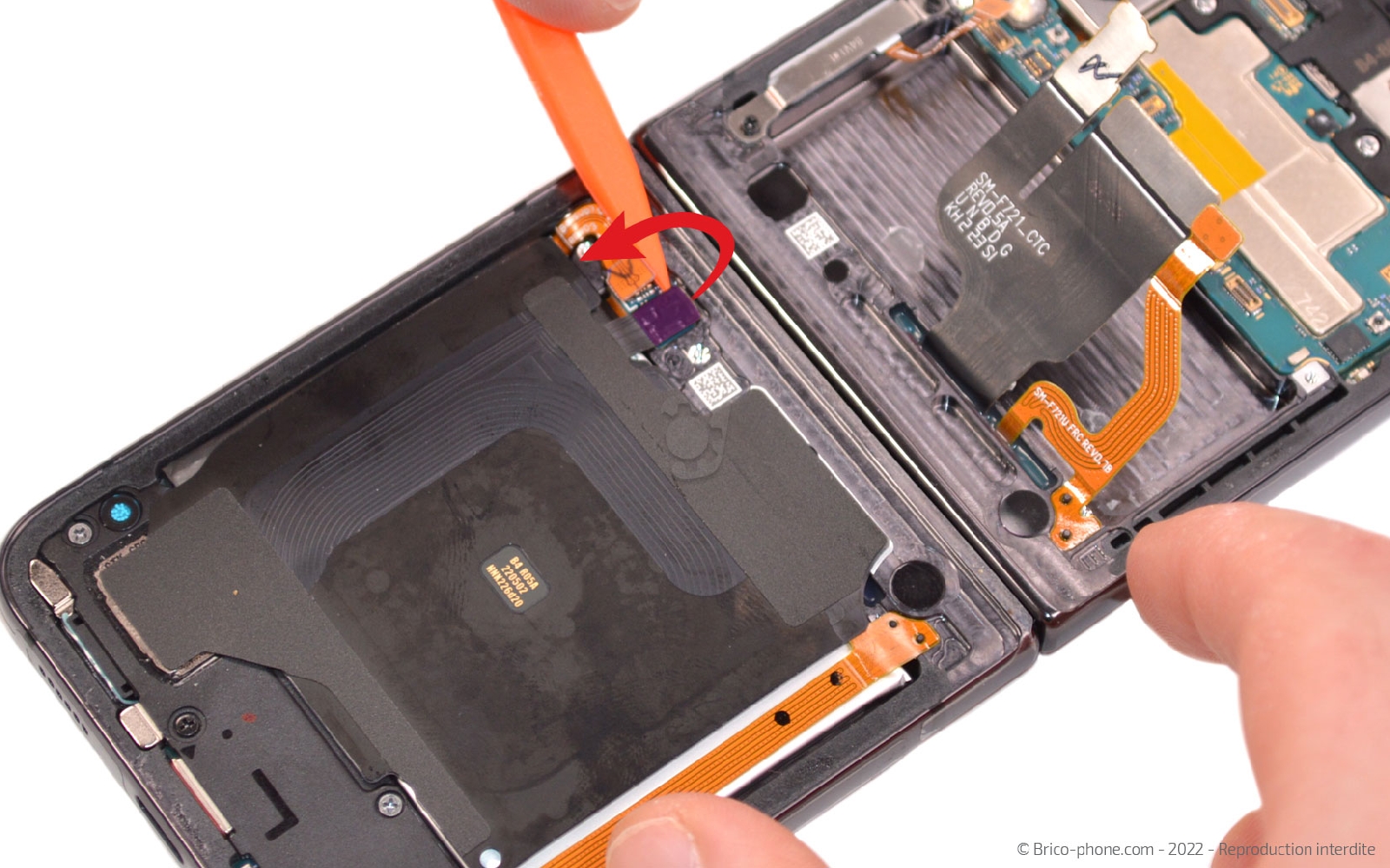

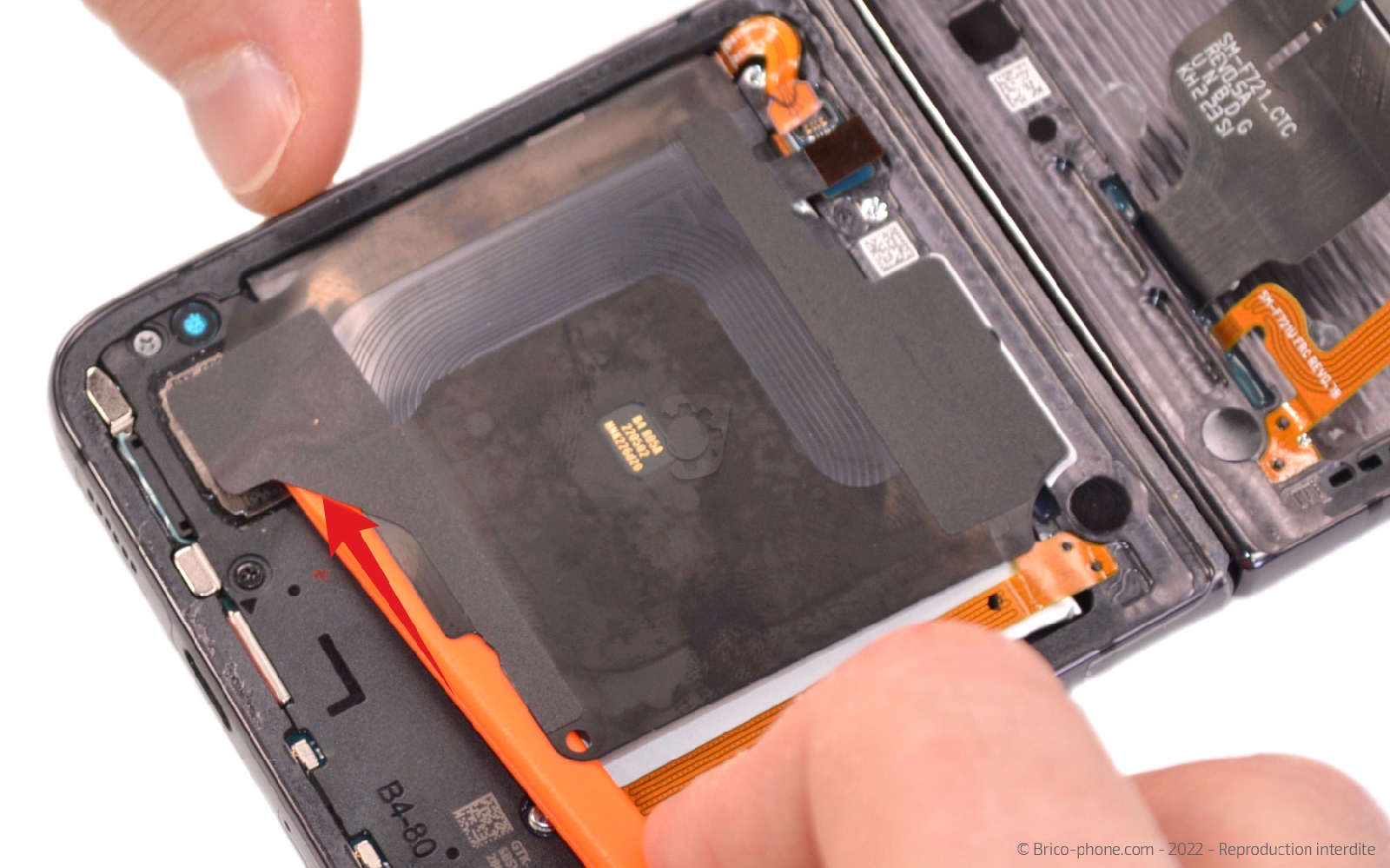

Etape 11 : Retirer la nappe induction

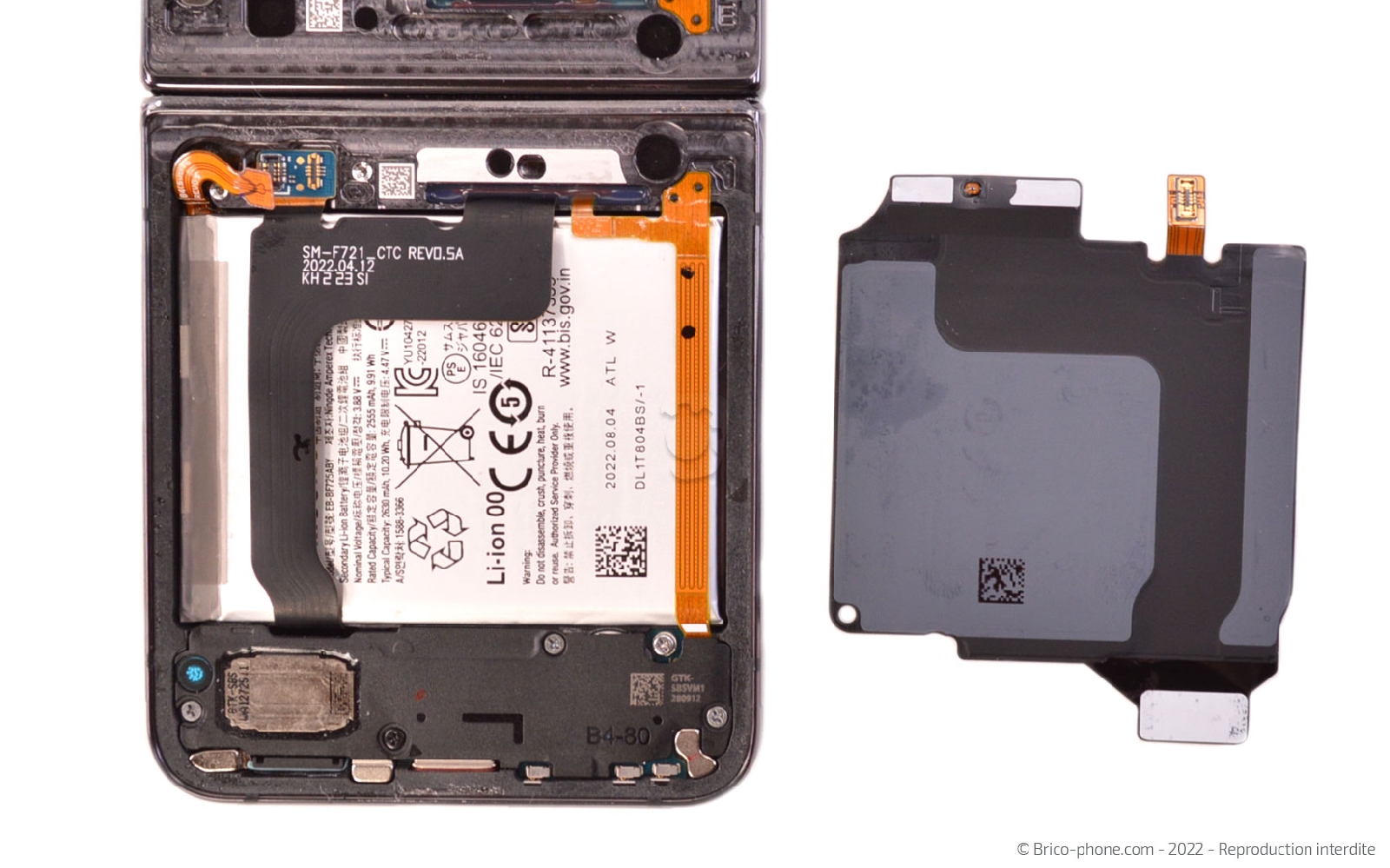

Sur la partie basse du téléphone, débranchez la connectique de la nappe induction avant de la décoller des différents composants.
Outils du kit utilisés
Outils du kit utilisés

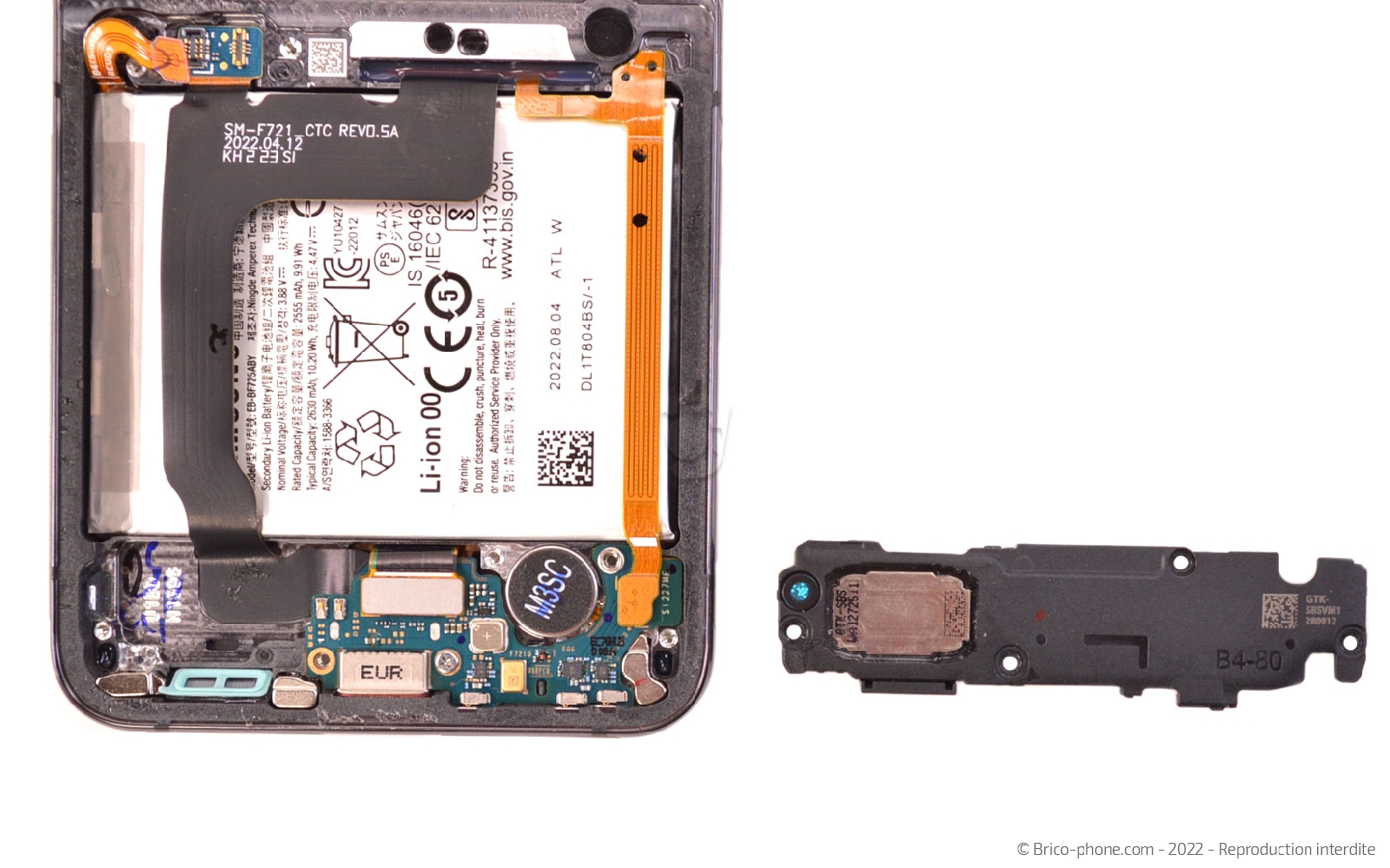

Etape 12 : Sortir le haut-parleur externe

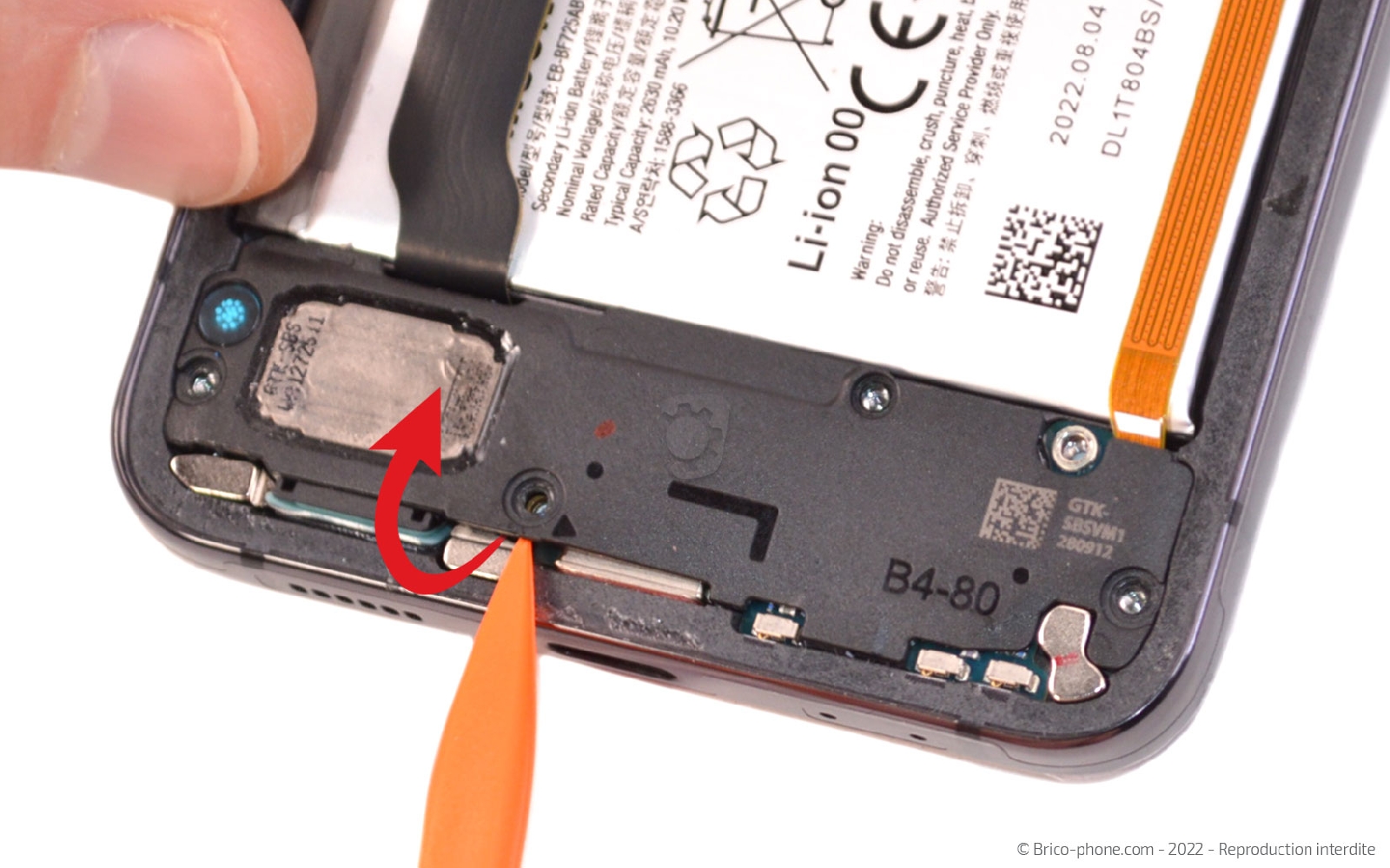

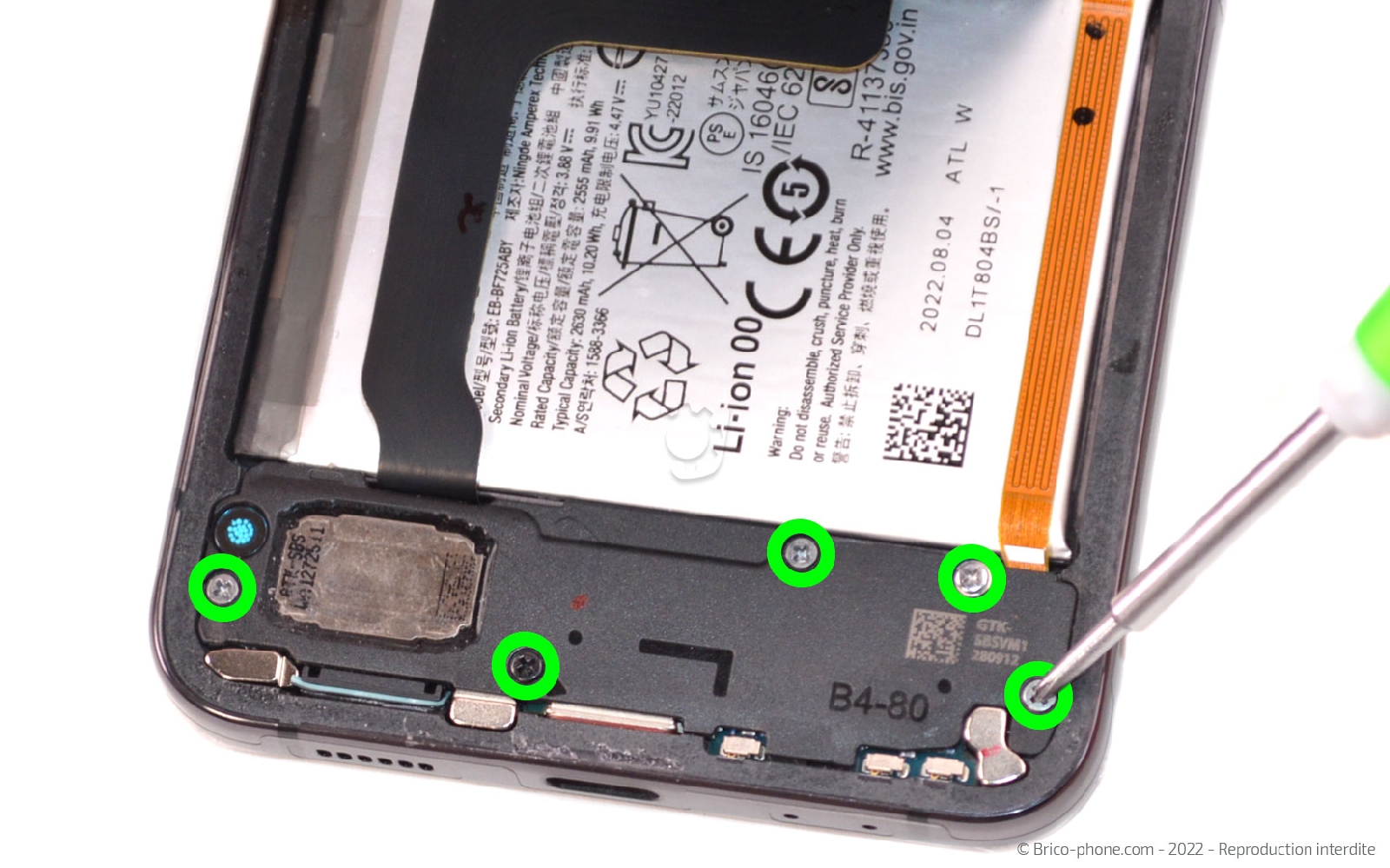

Retirez les 5 vis cruciforme avant d'insérer la pointe du levier sous le composant pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

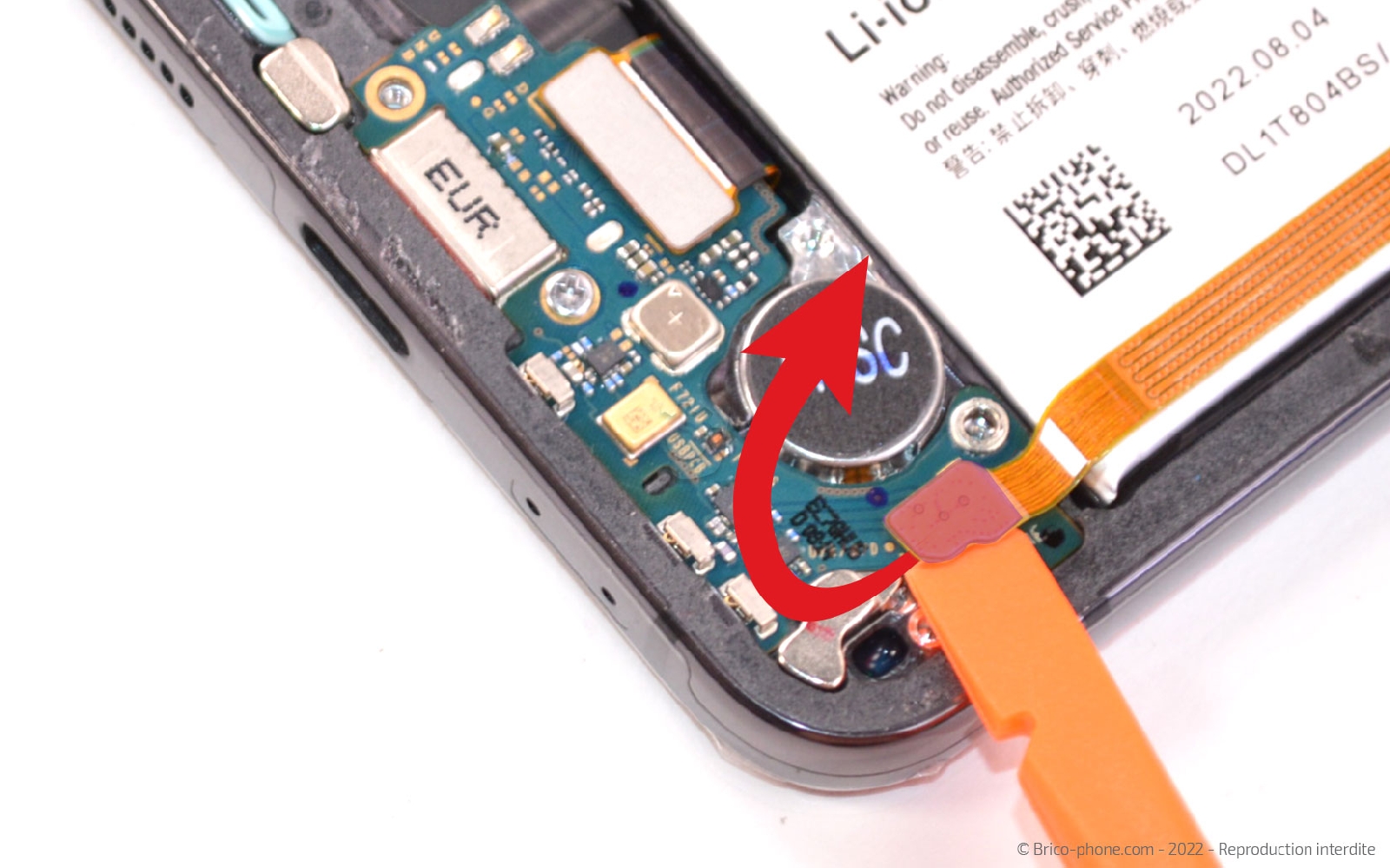

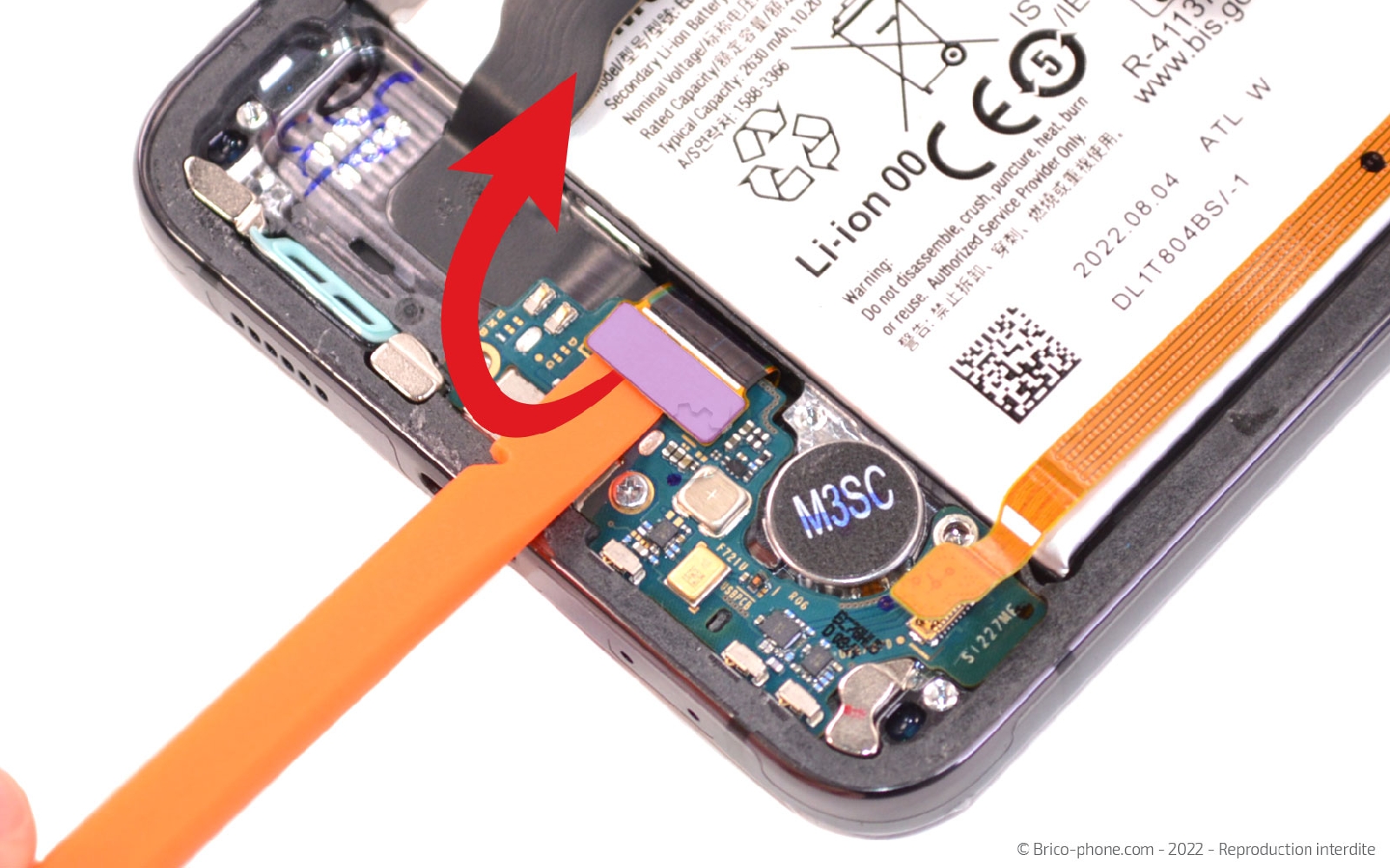

Etape 13 : Libérer le connecteur de charge

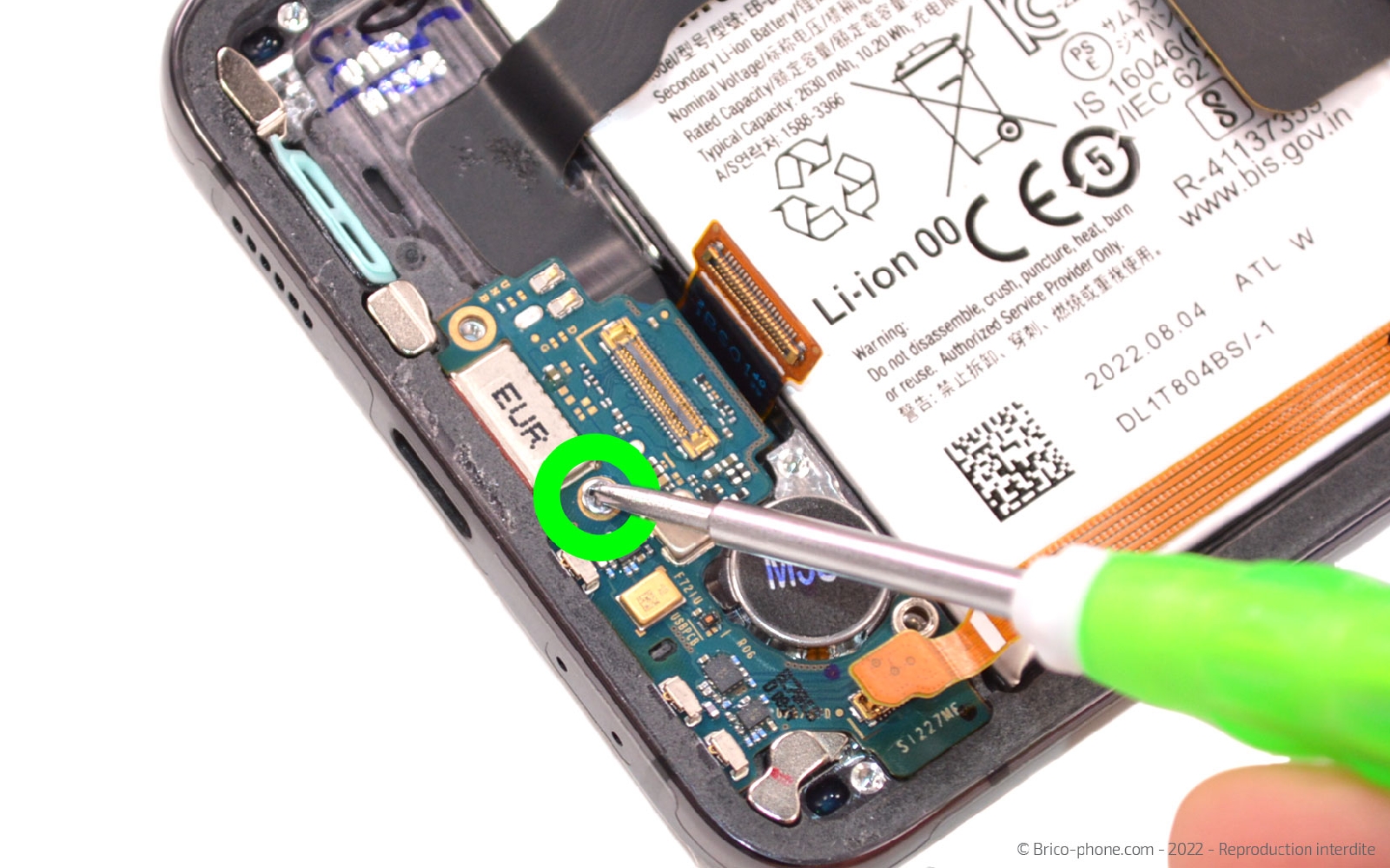

Gardez l'ustensile pour déconnecter la nappe d'interconnexion et celle de l'écran.

Ensuite, sortez la dernière vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés


Etape 14 : Enlever le dock

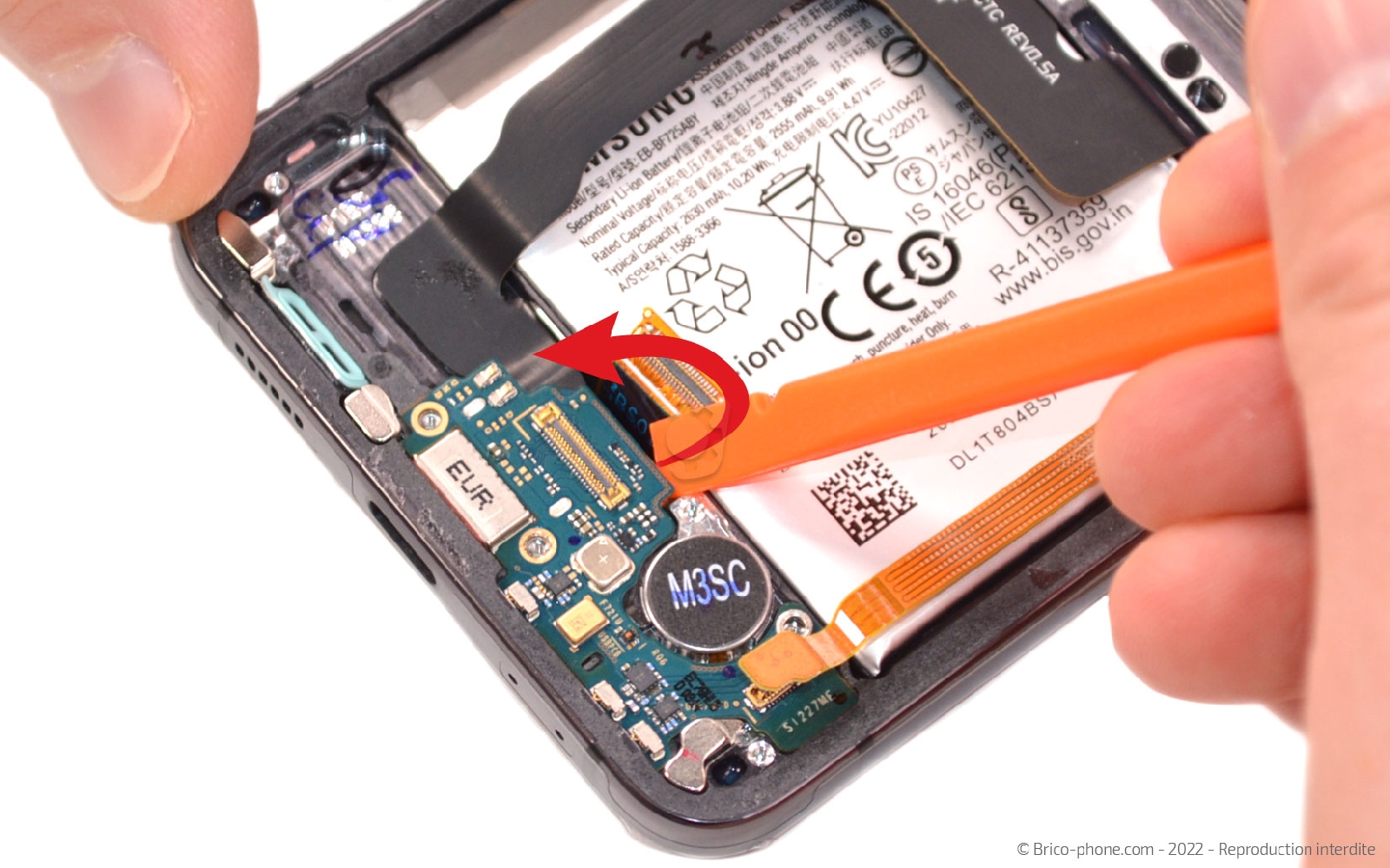

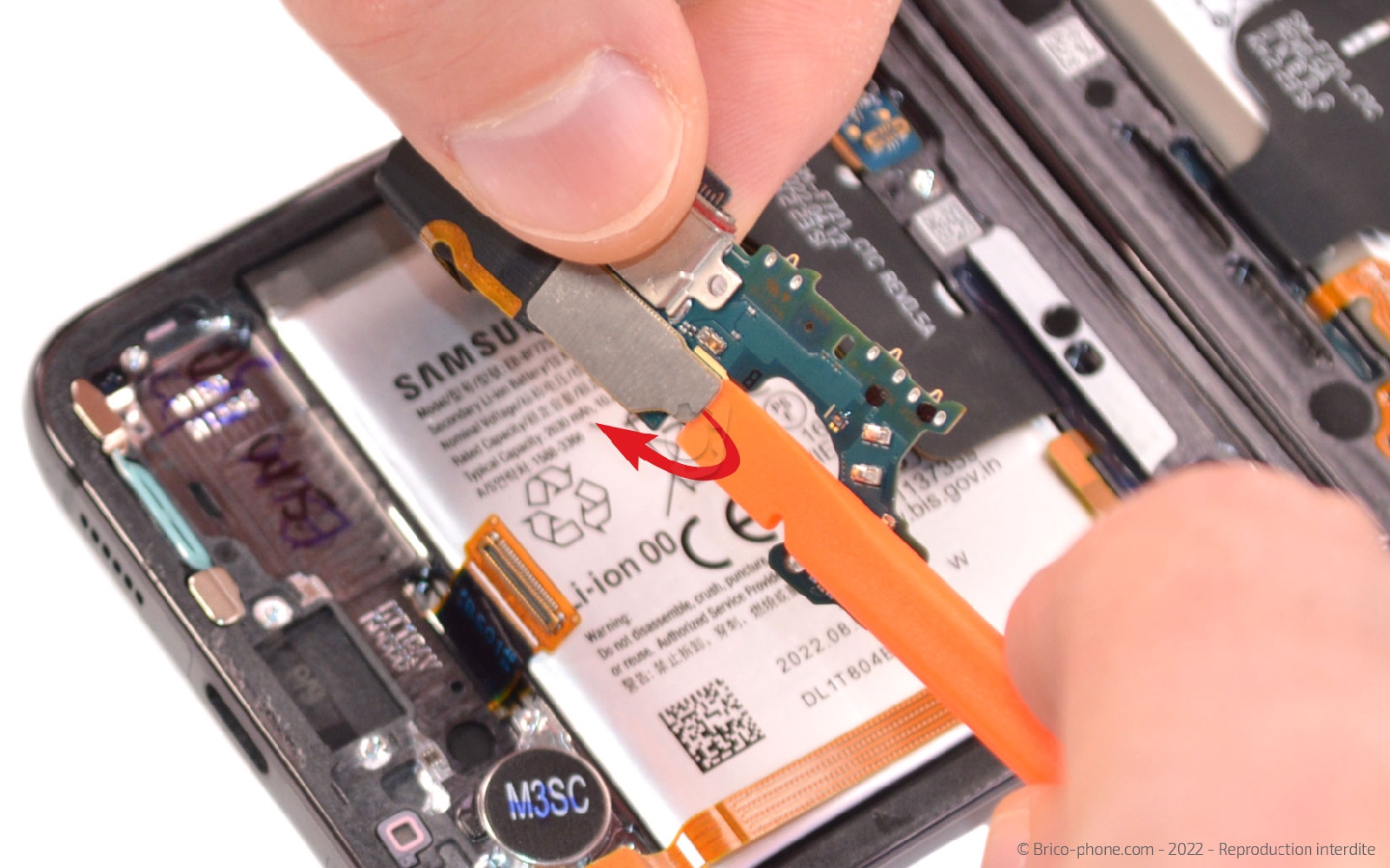

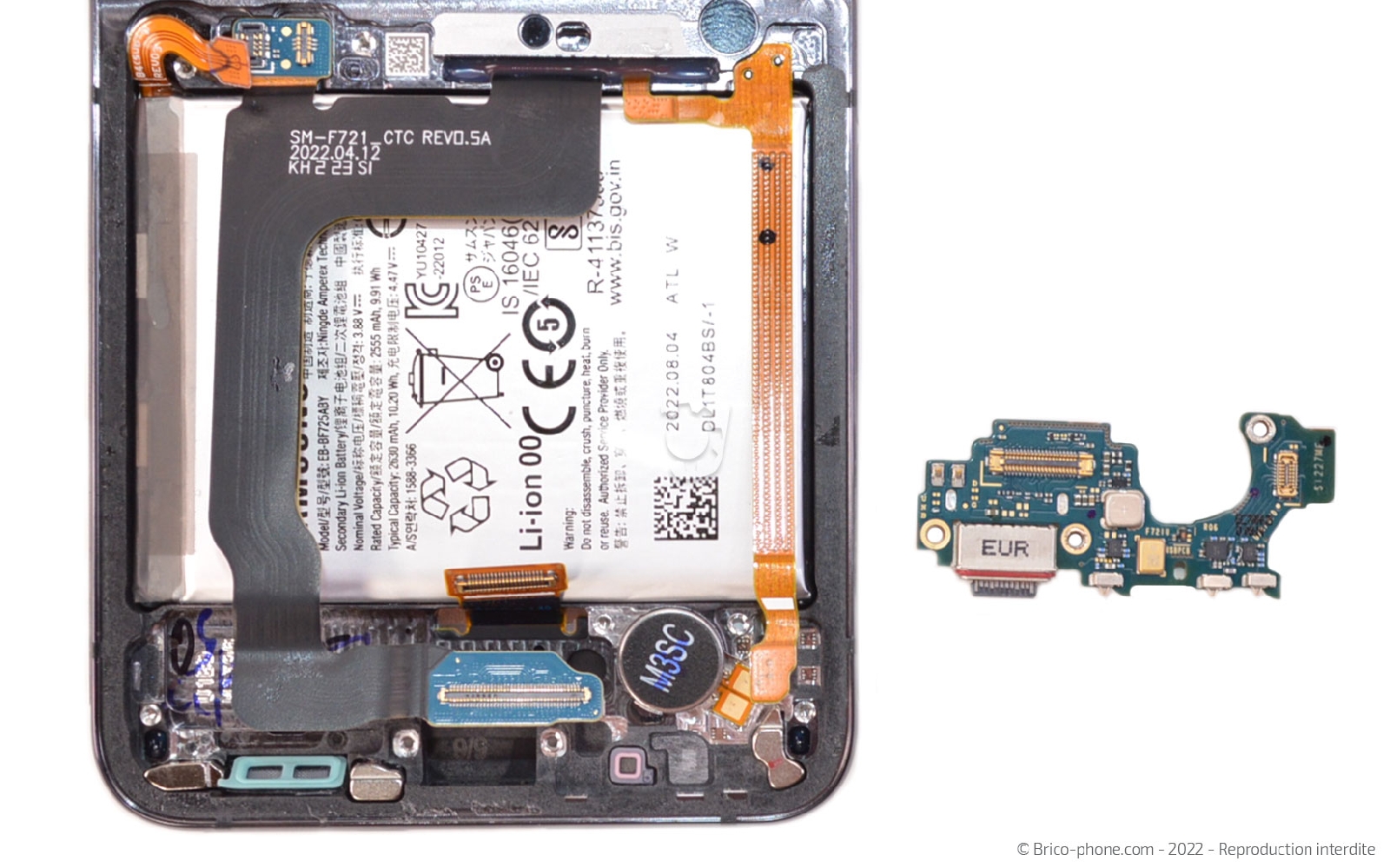

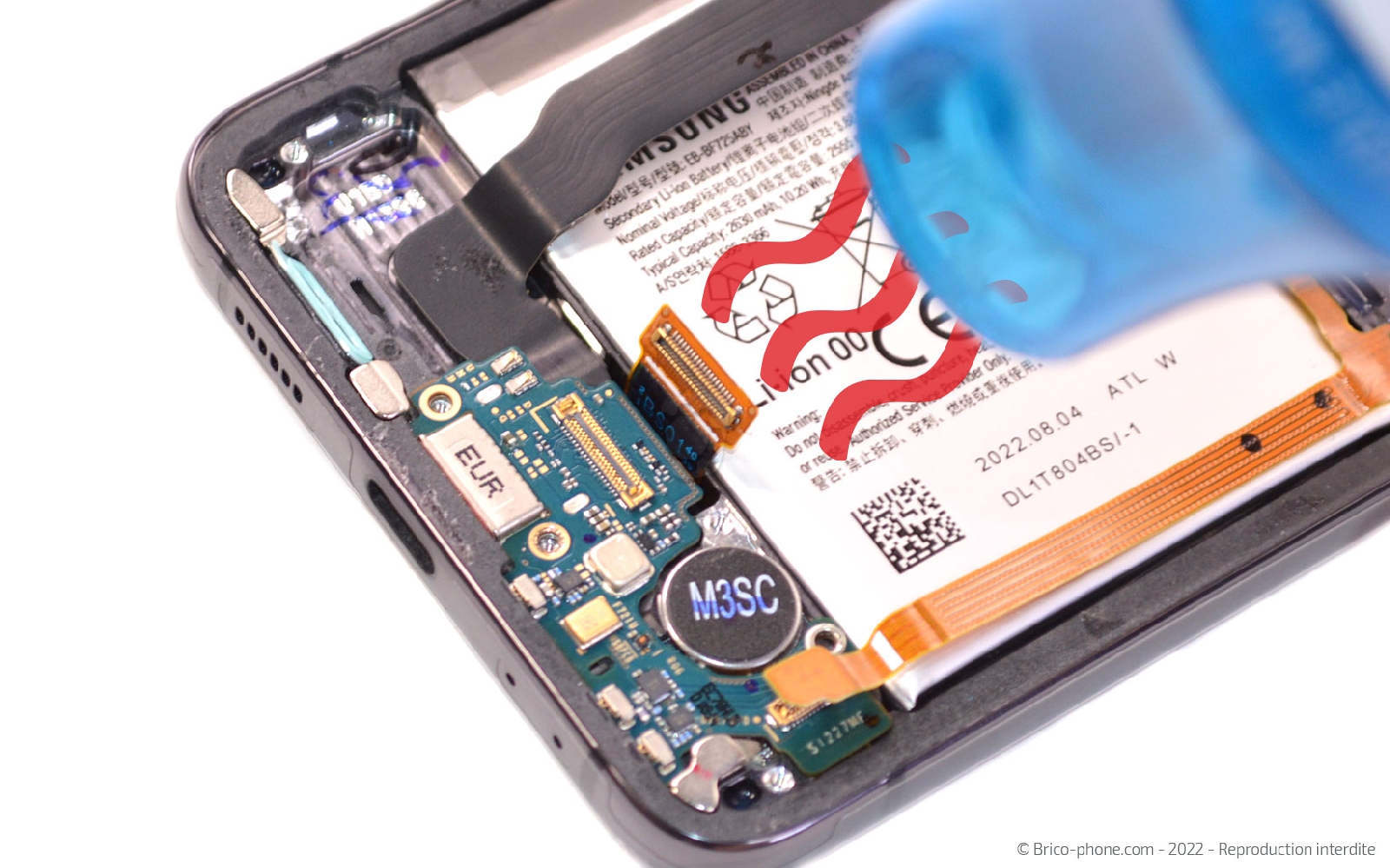

Chauffez légèrement le composant avant de glisser dessous le spudger pour détacher le connecteur de charge du châssis.

Il vous reste une dernière étape avant de libérer complètement le dock car ce dernier est encore branché à la carte mère avec une rallonge d'interconnexion qu'il vous faut déconnecter.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

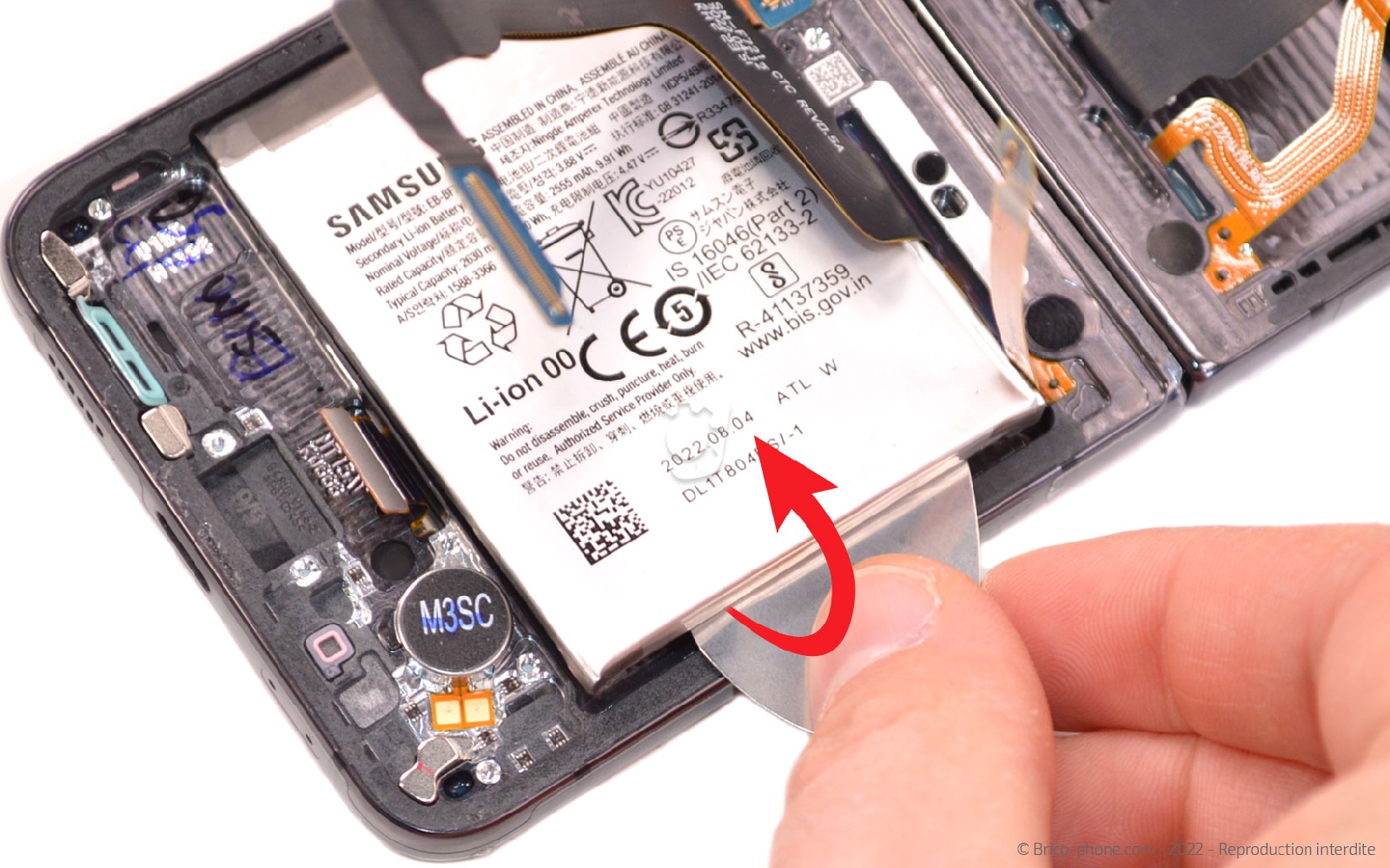

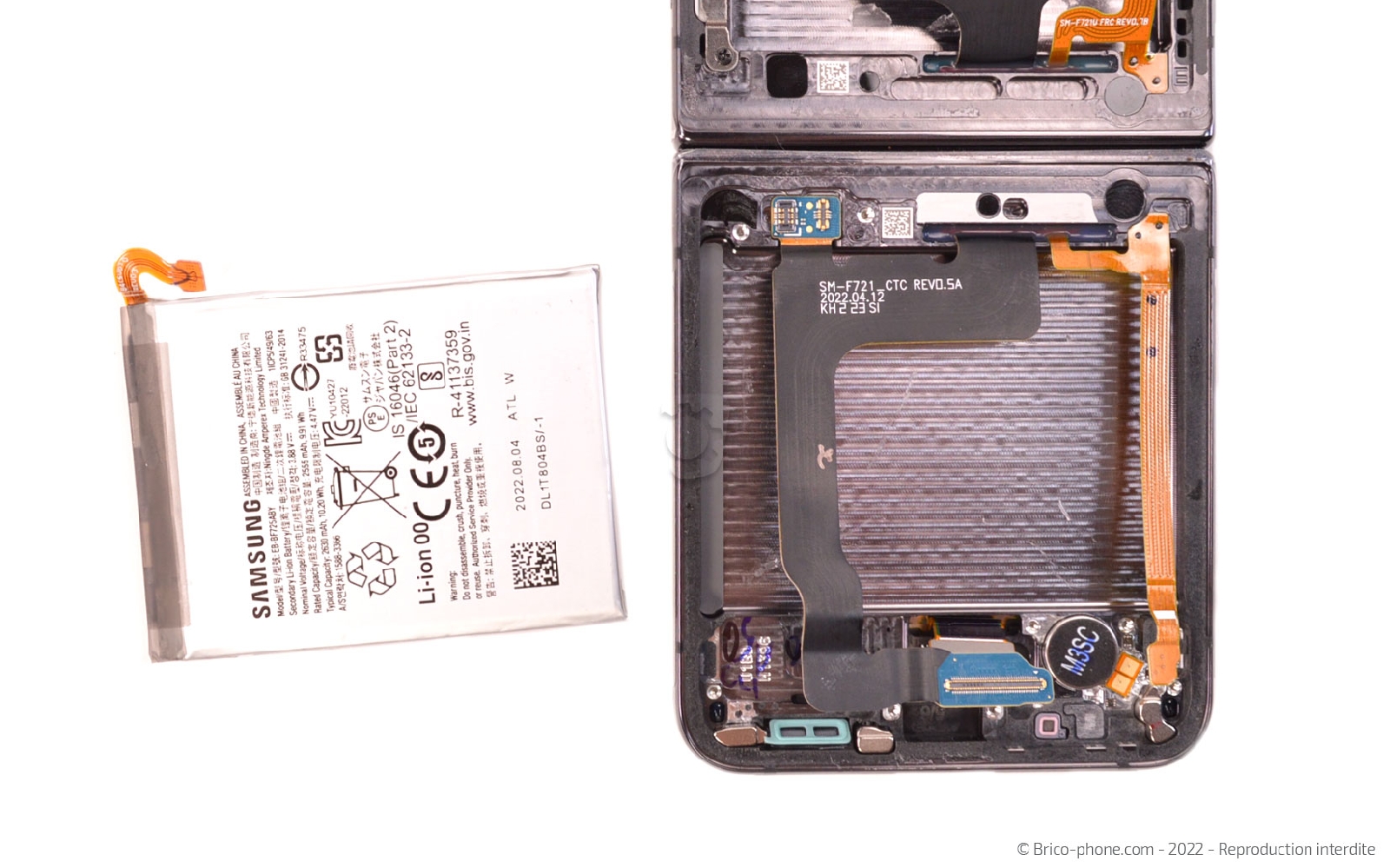

Etape 15 : Extraire la batterie principale
Comme pour la batterie secondaire, retournez le téléphone pour chauffer l'arrière de la batterie.

Ensuite, insérez le médiator métallique entre la batterie et le châssis pour décoller la batterie.
N'hésitez pas à rechauffer si vous sentez de la résistance lors du passage de l'outil.
Vous pouvez également utiliser la carte en PVC du kit d'outils pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

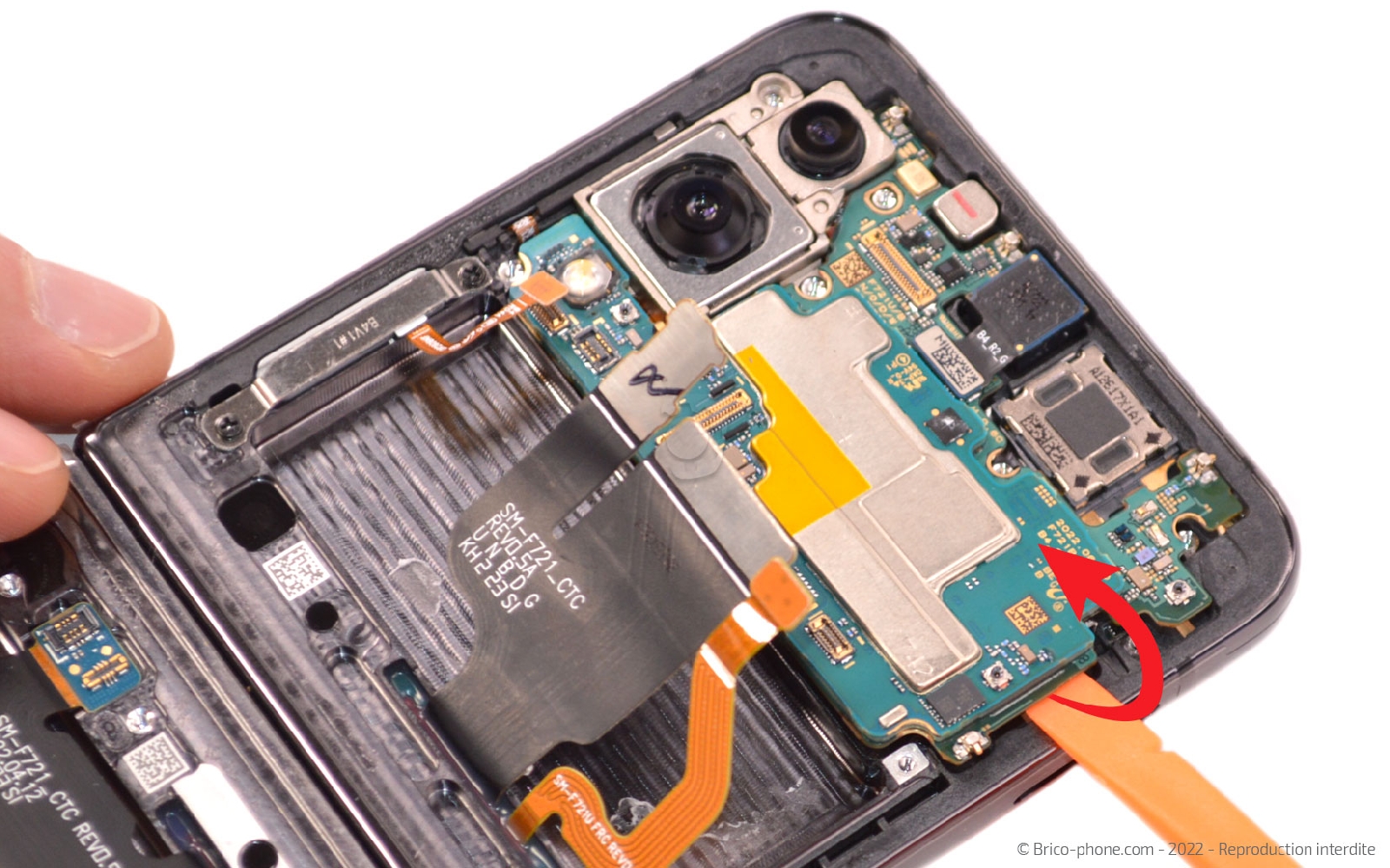

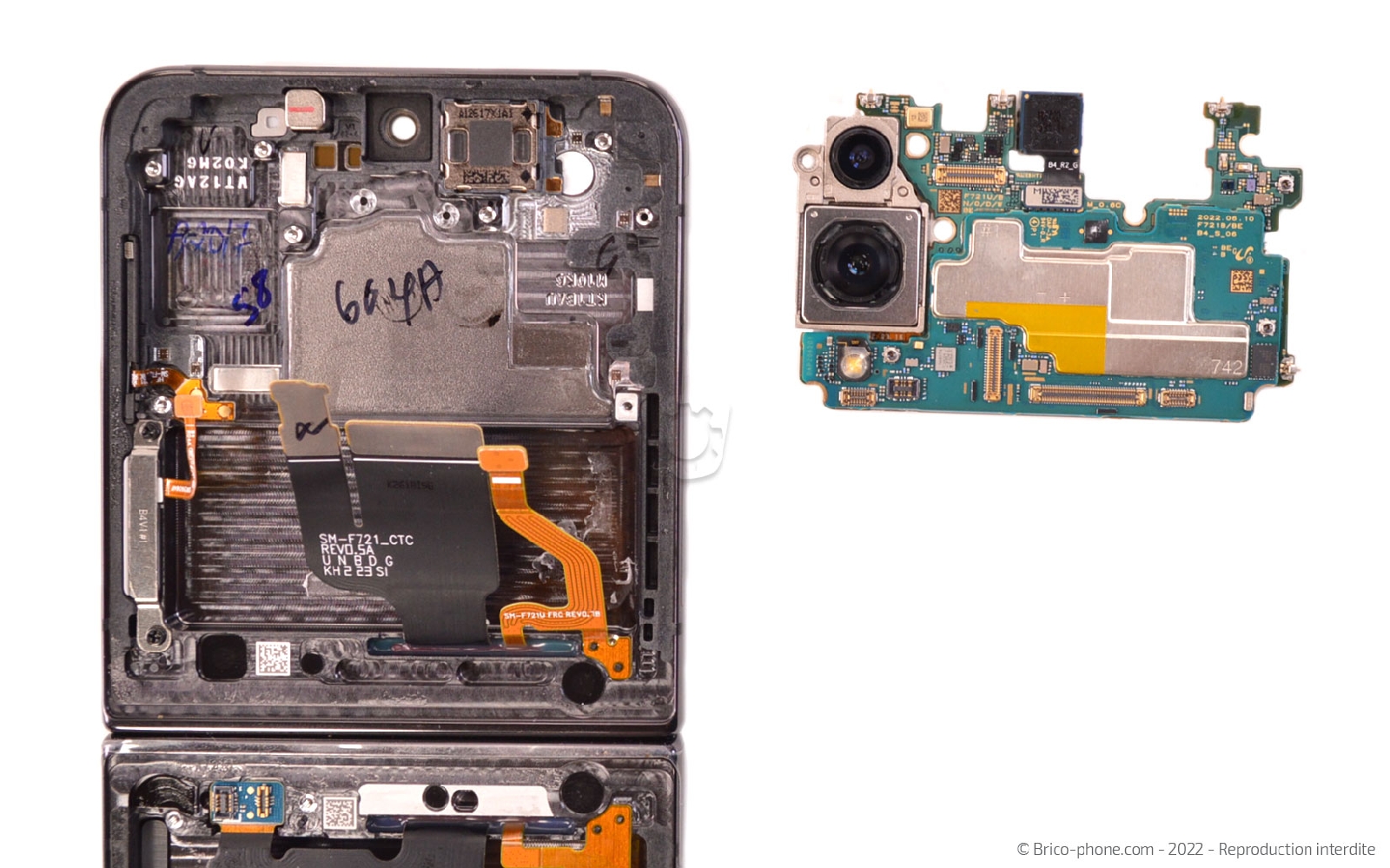

Etape 16 : Récupérer la carte mère

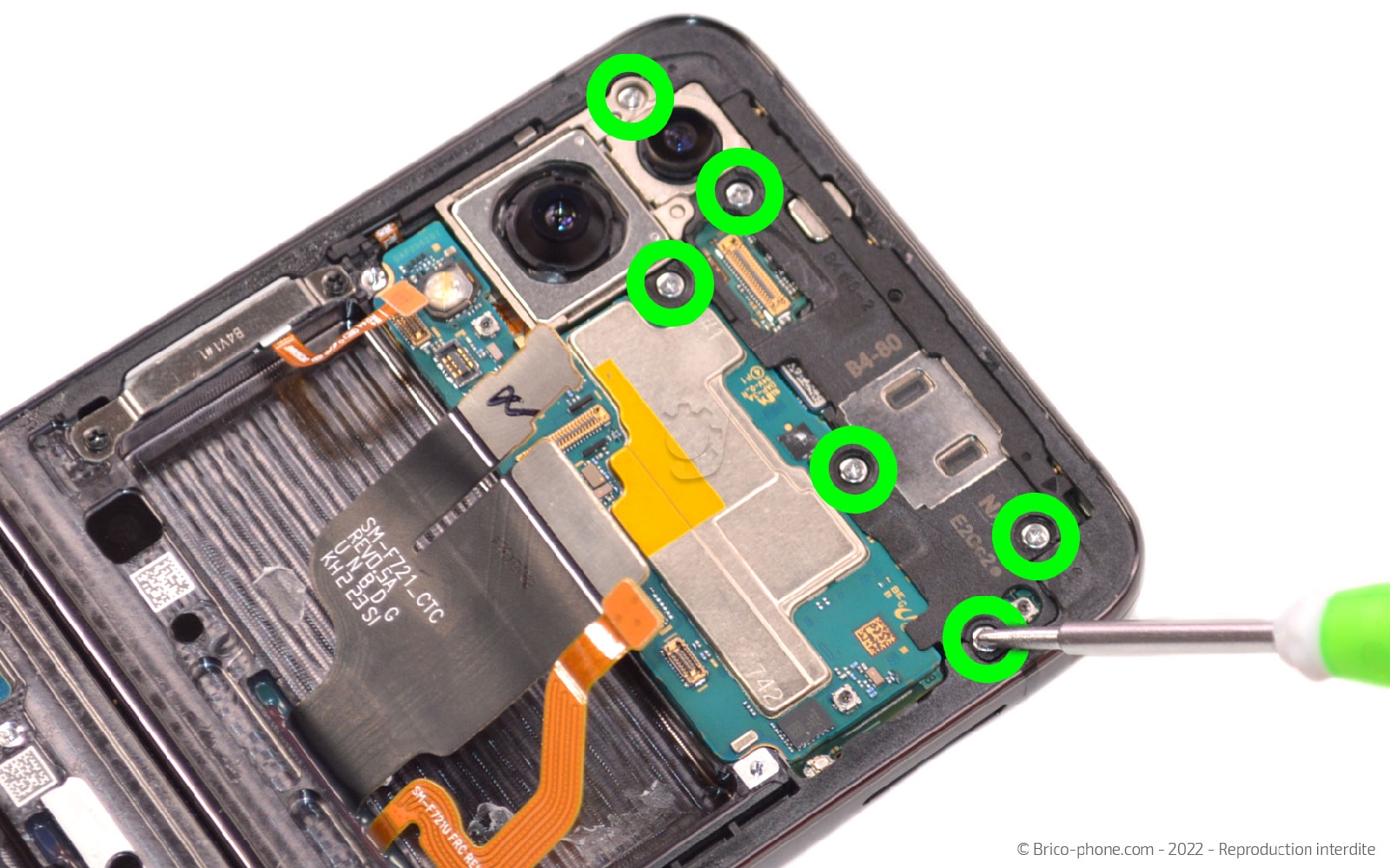

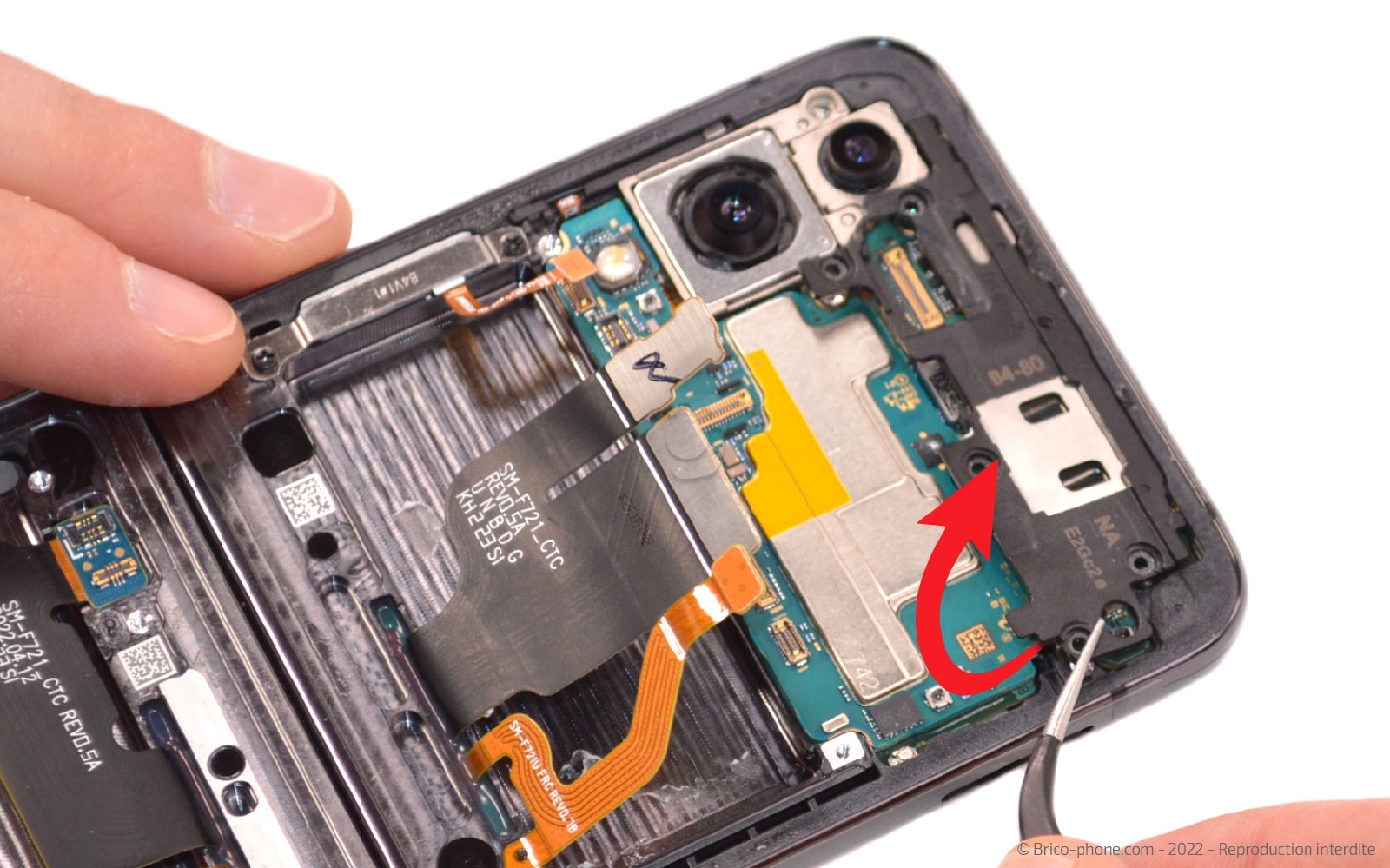

Repassons sur la partie haute du téléphone, pour extraire les 6 vis à l'aide du tournevis cruciforme.

Ensuite, saisissez le cache avec la brucelles avant de glisser le levier en nylon sous la carte mère pour la sortir du bloc écran.
Outils du kit utilisés
Outils du kit utilisés



Préparer la batterie principale
Vous venez de terminer le retrait de tous les éléments nécessaires et à replacer dans le nouveau bloc écran.
Retirez les adhésifs de protection placés dans le nouveau composant avant de suivre les étapes dans le sens contraire pour remonter chaque pièce à sa place.

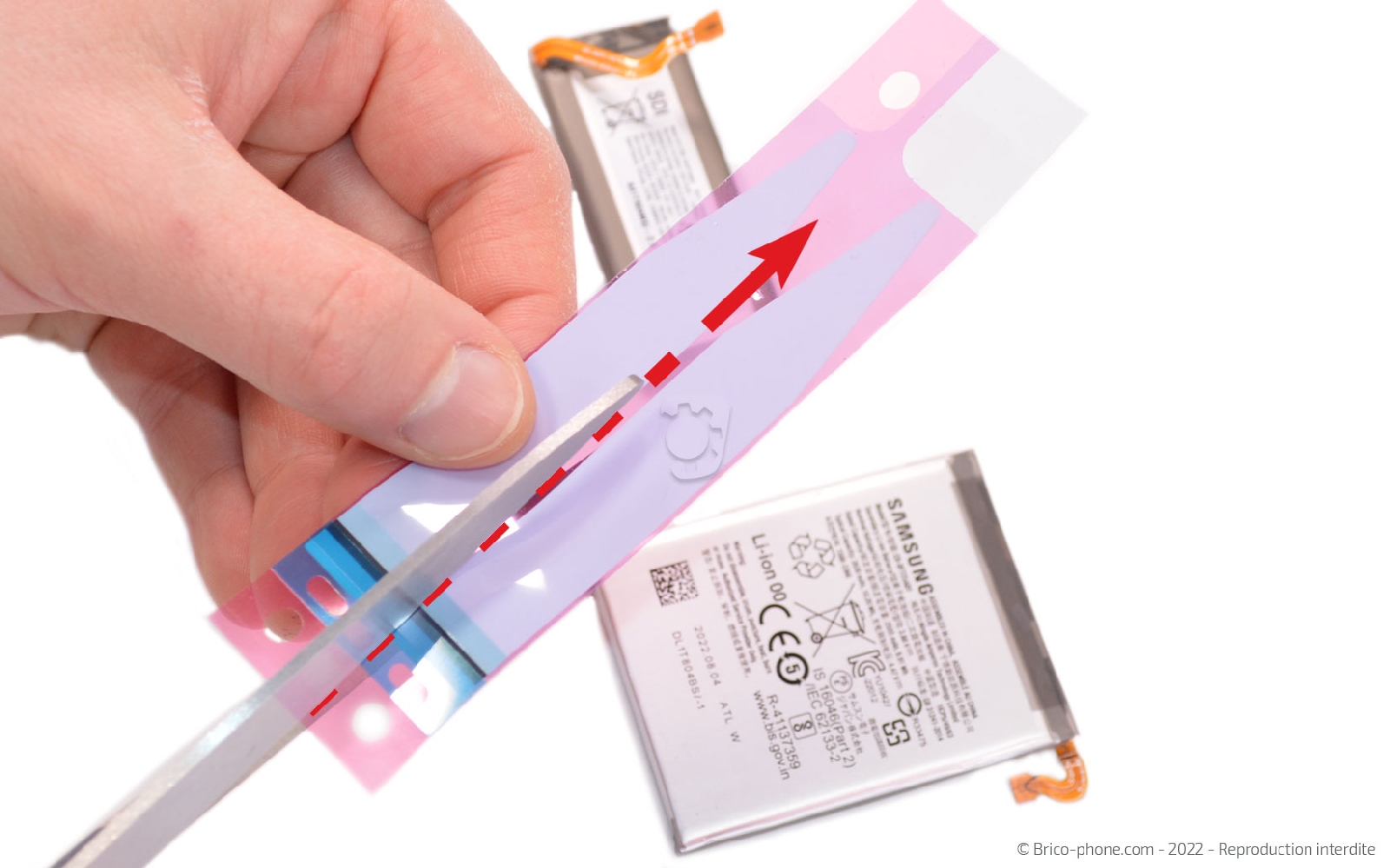

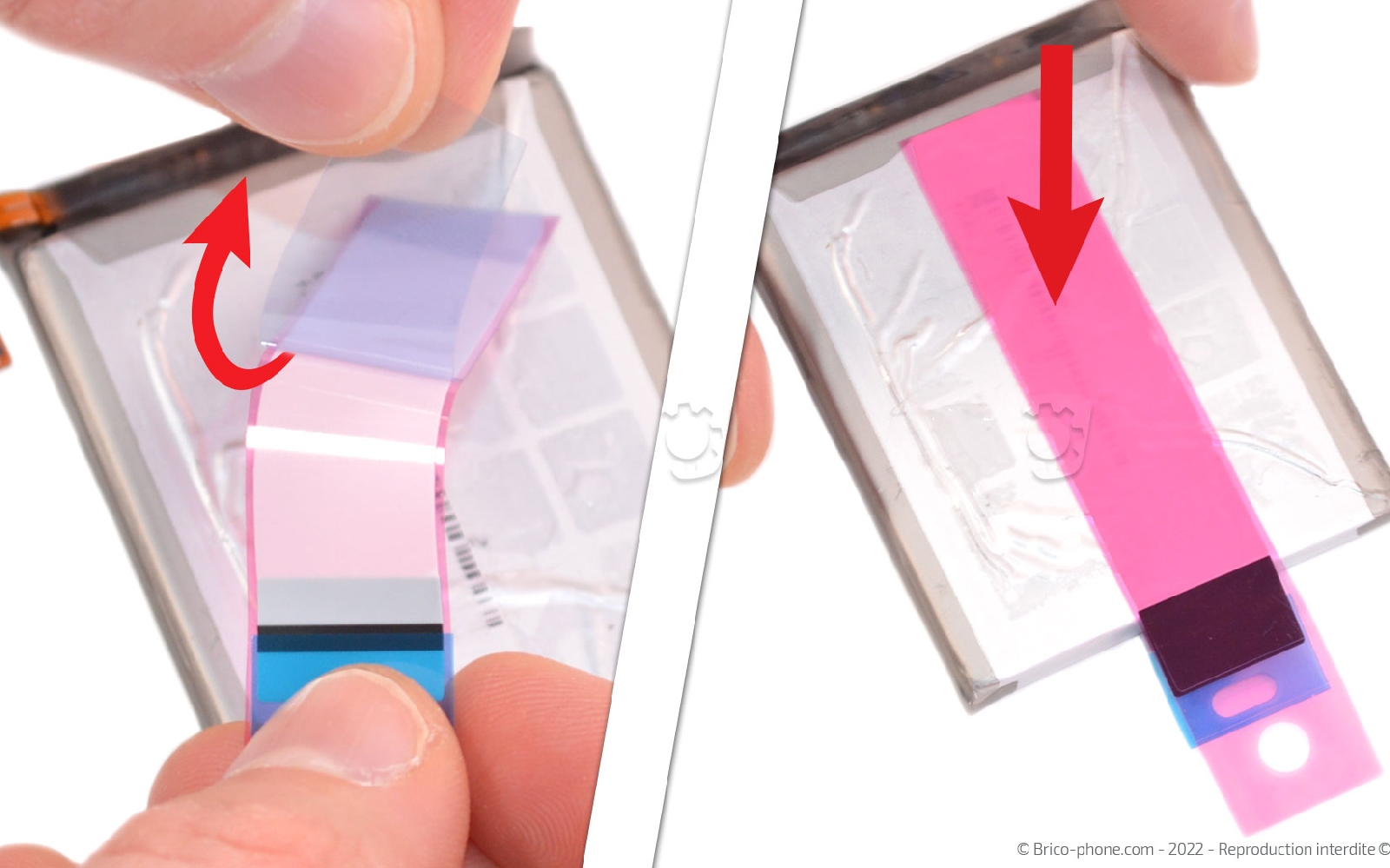

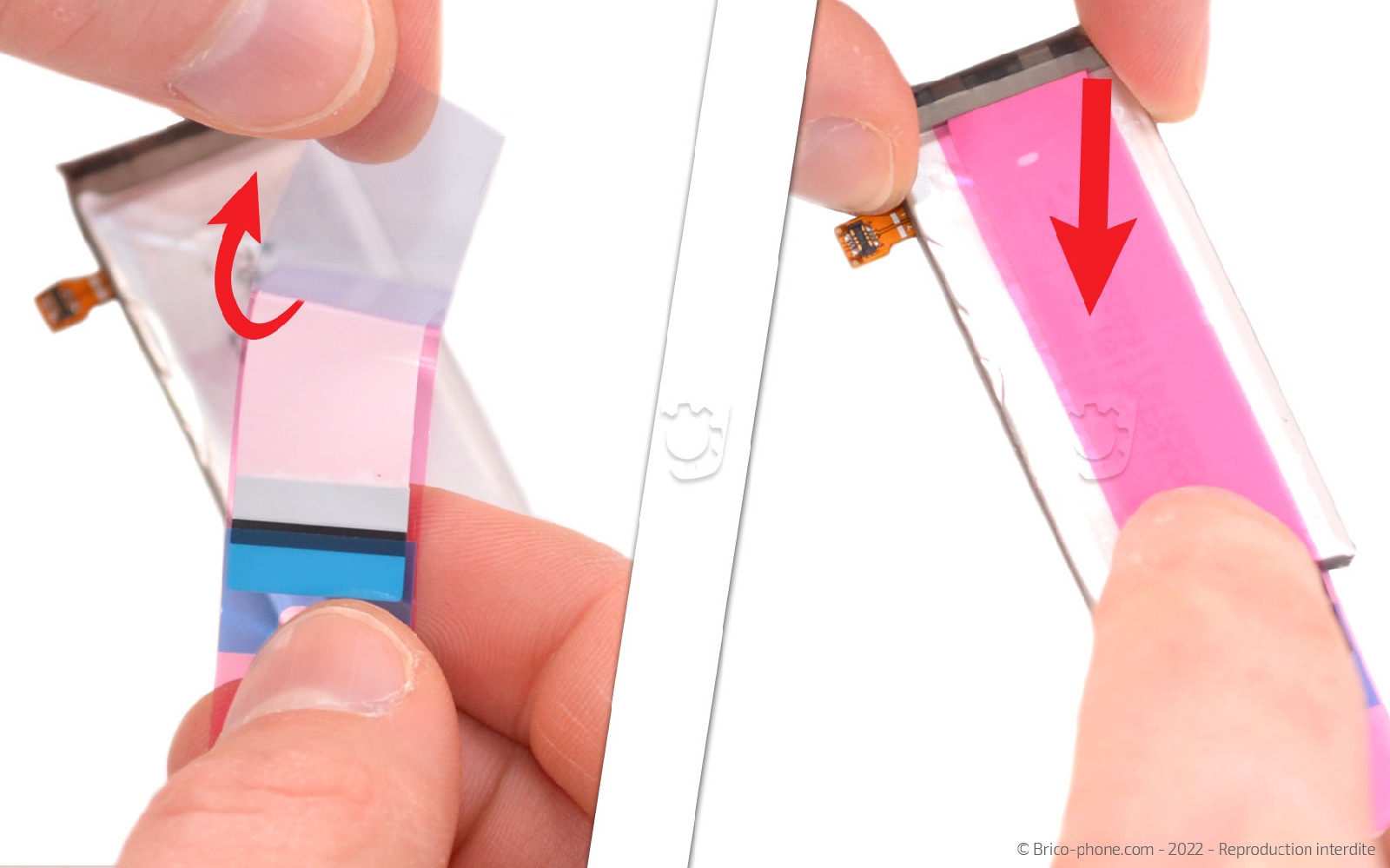

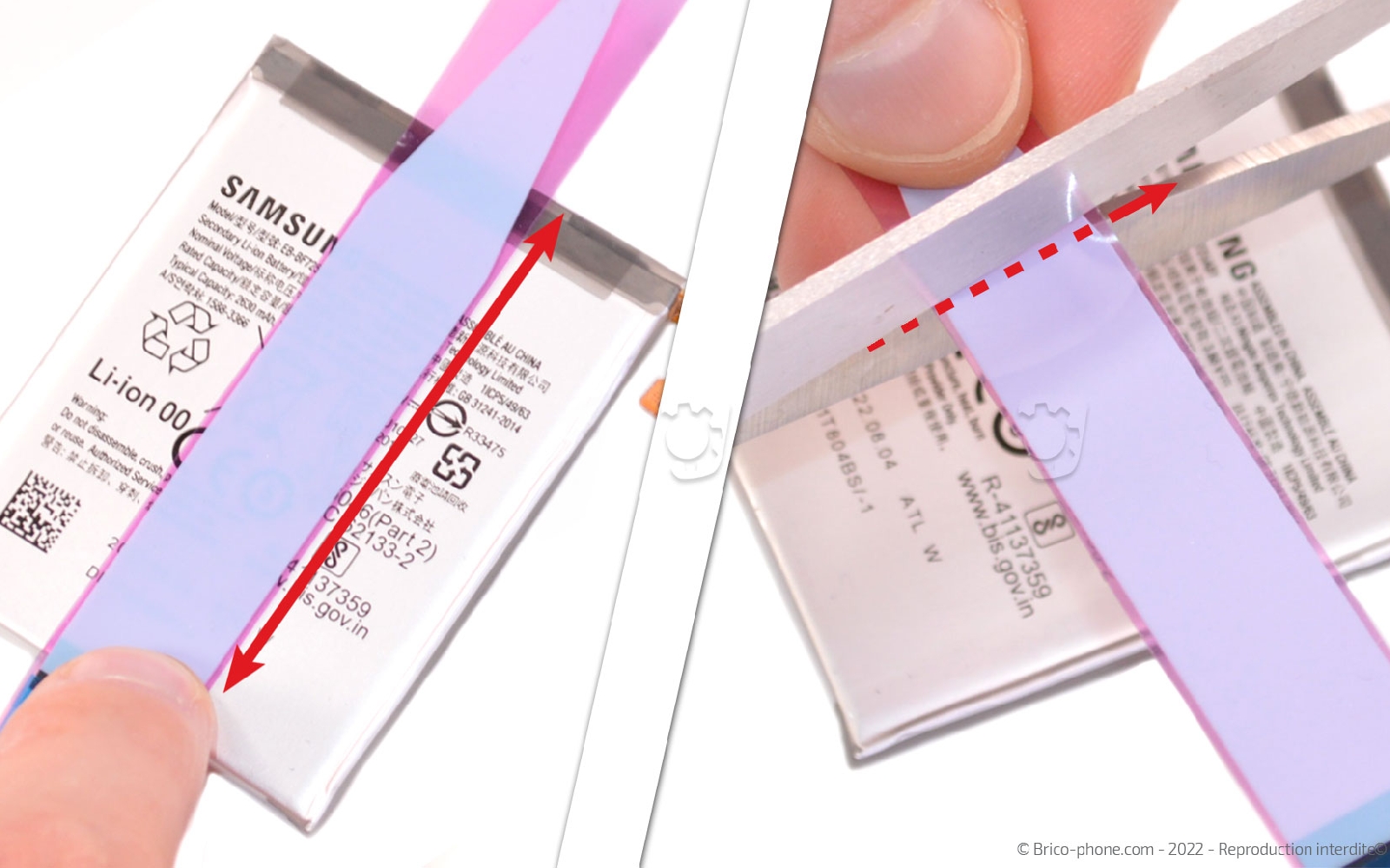

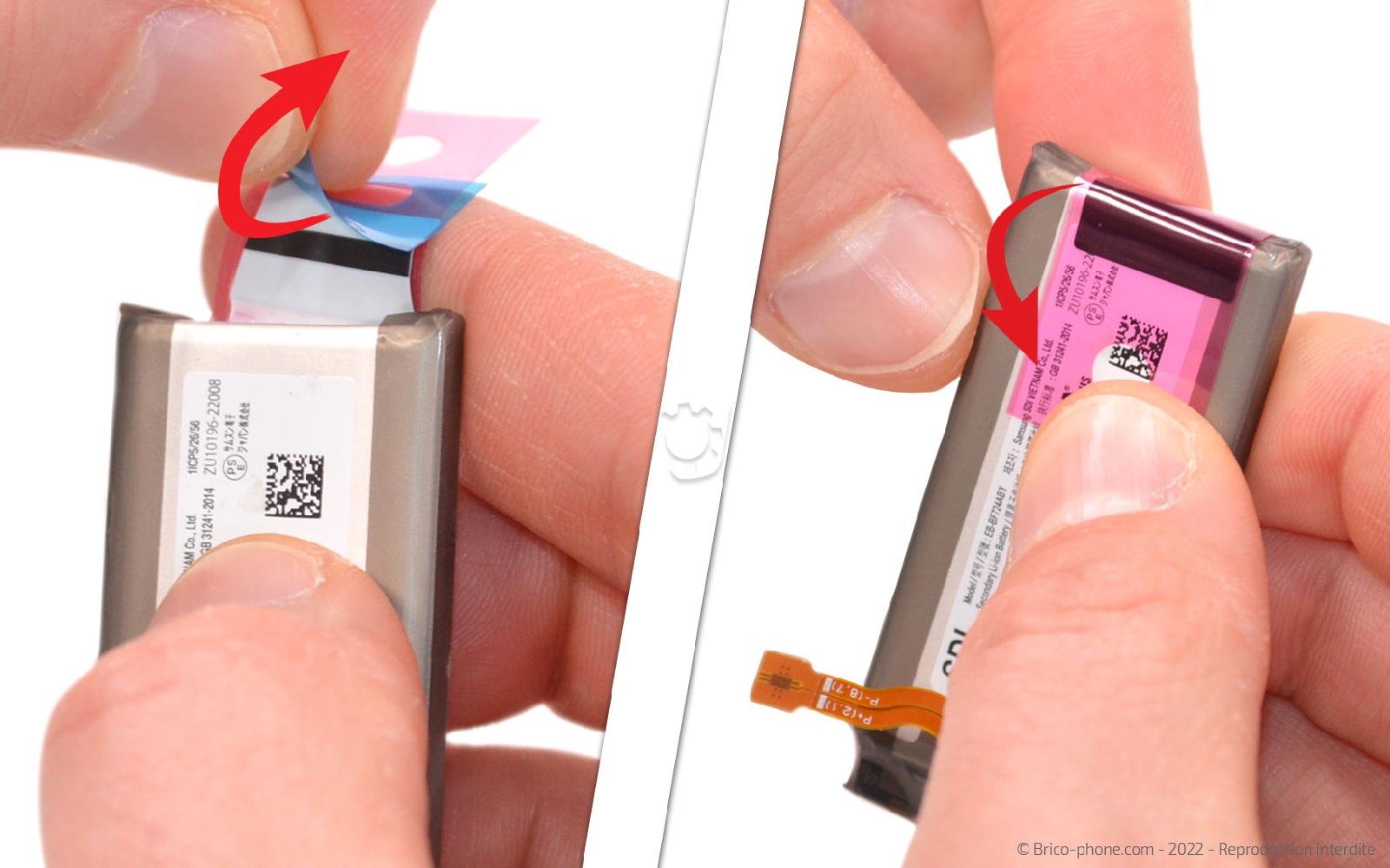

Séparez les stickers de batterie à l'aide d'une paire de ciseaux. Prenez la batterie principale et mesurez la longueur du sticker nécessaire avant de le découper.

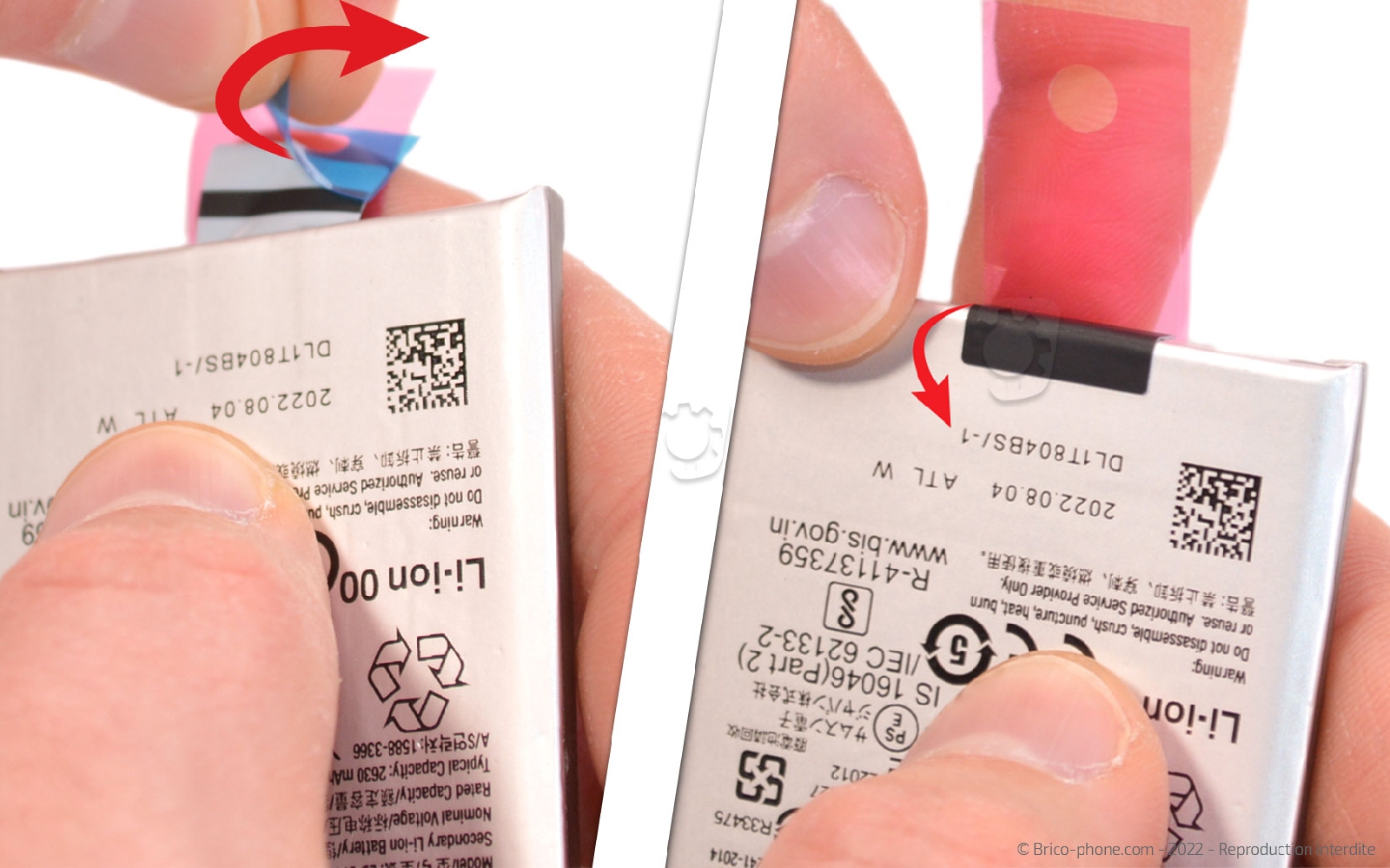

Ôtez la grande protection bleue et placez l'adhésif au dos de la batterie.
Enfin, retirez la petite protection afin de pouvoir replier la languette sur le devant de la batterie.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
Installer le sticker de batterie

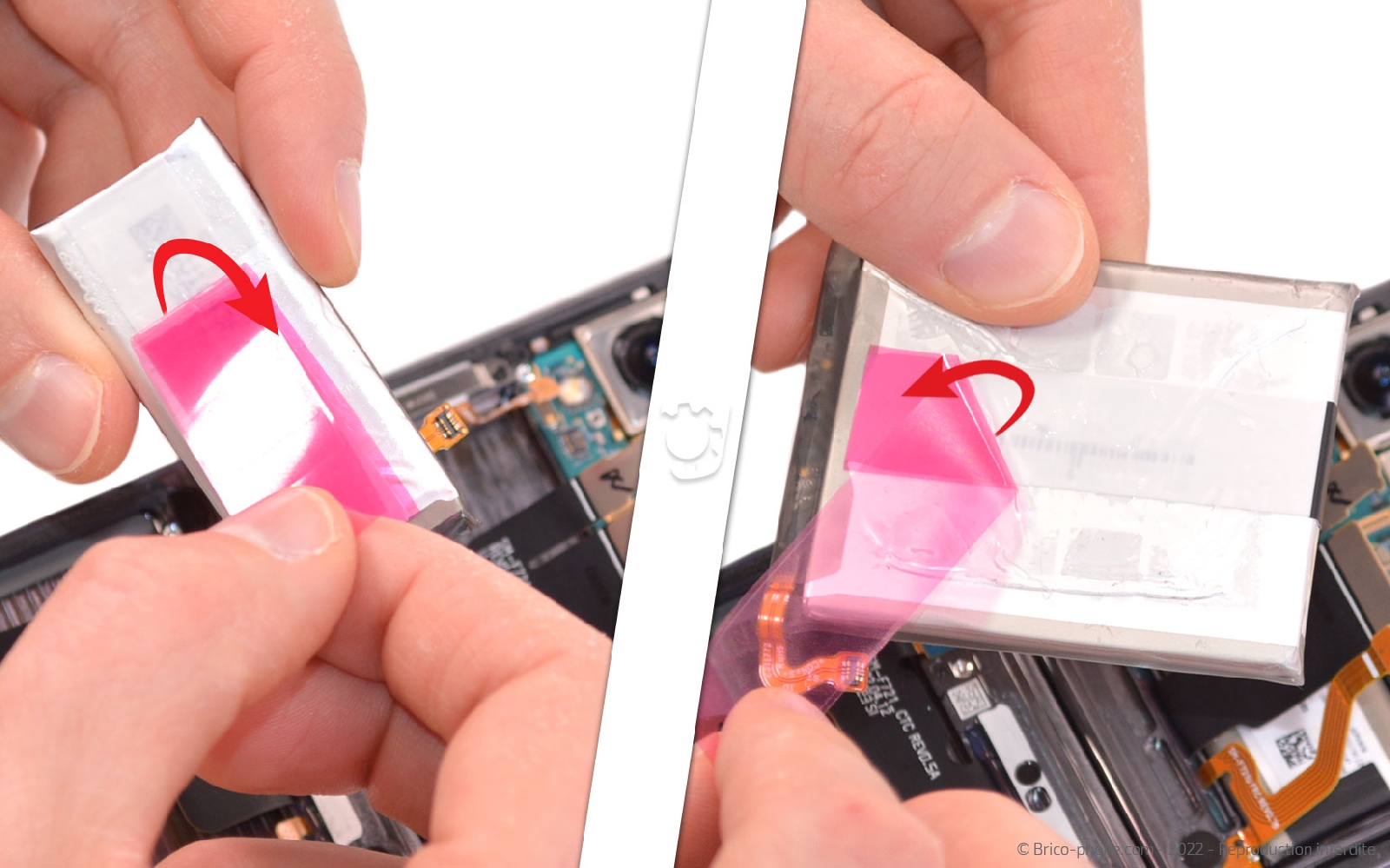

Munissez-vous de la seconde batterie et du deuxième sticker. Mesurez la longueur nécessaire avant de retirer la longue protection bleue.

Installez l'adhésif au dos de la petite batterie. Une fois collé, enlevez la protection bleue de la languette pour la replier sur le devant de la batterie.

enfin, ôtez les protections roses des stickers de batterie et installez chaque composant dans son emplacement.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
Refermer le téléphone

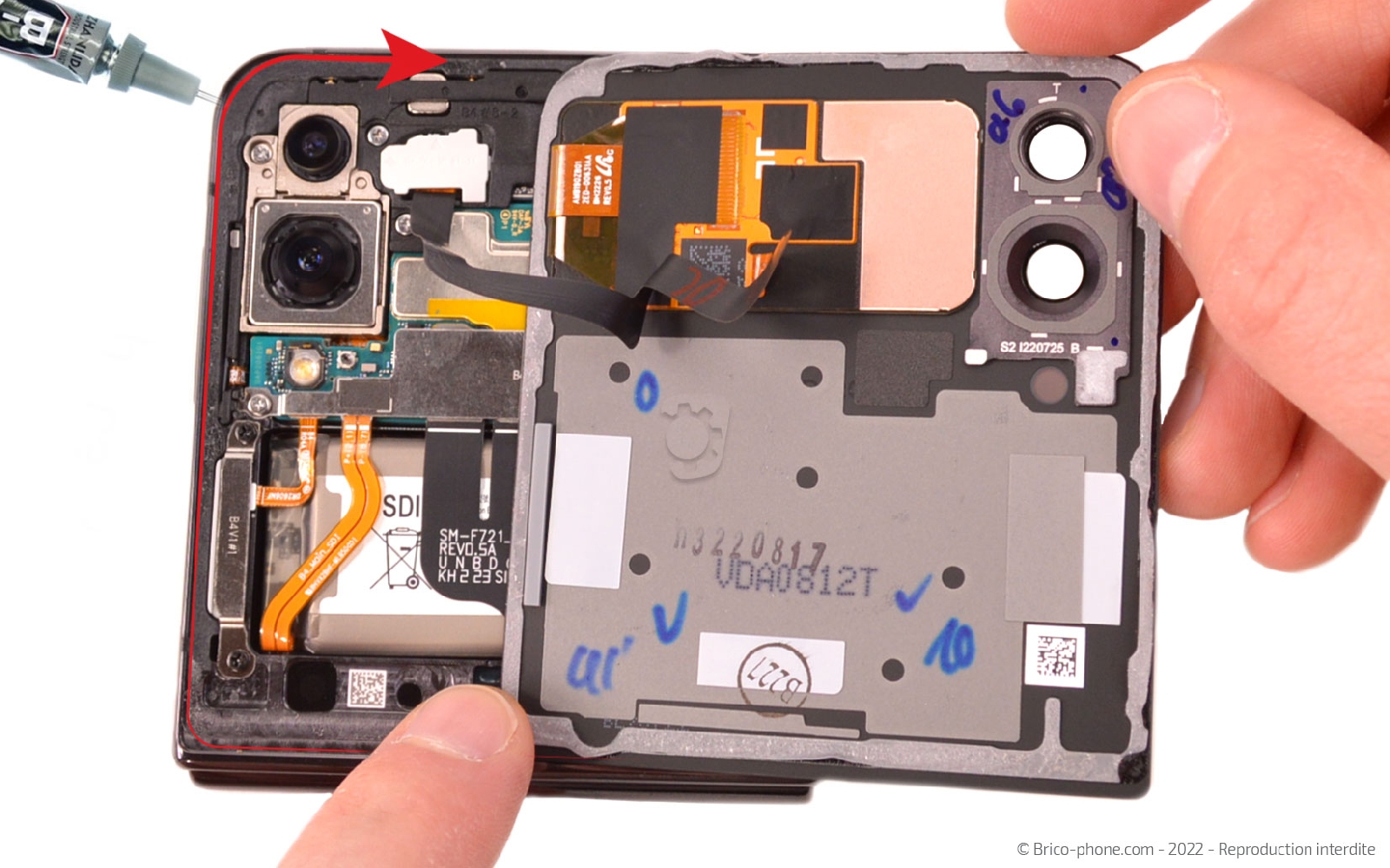

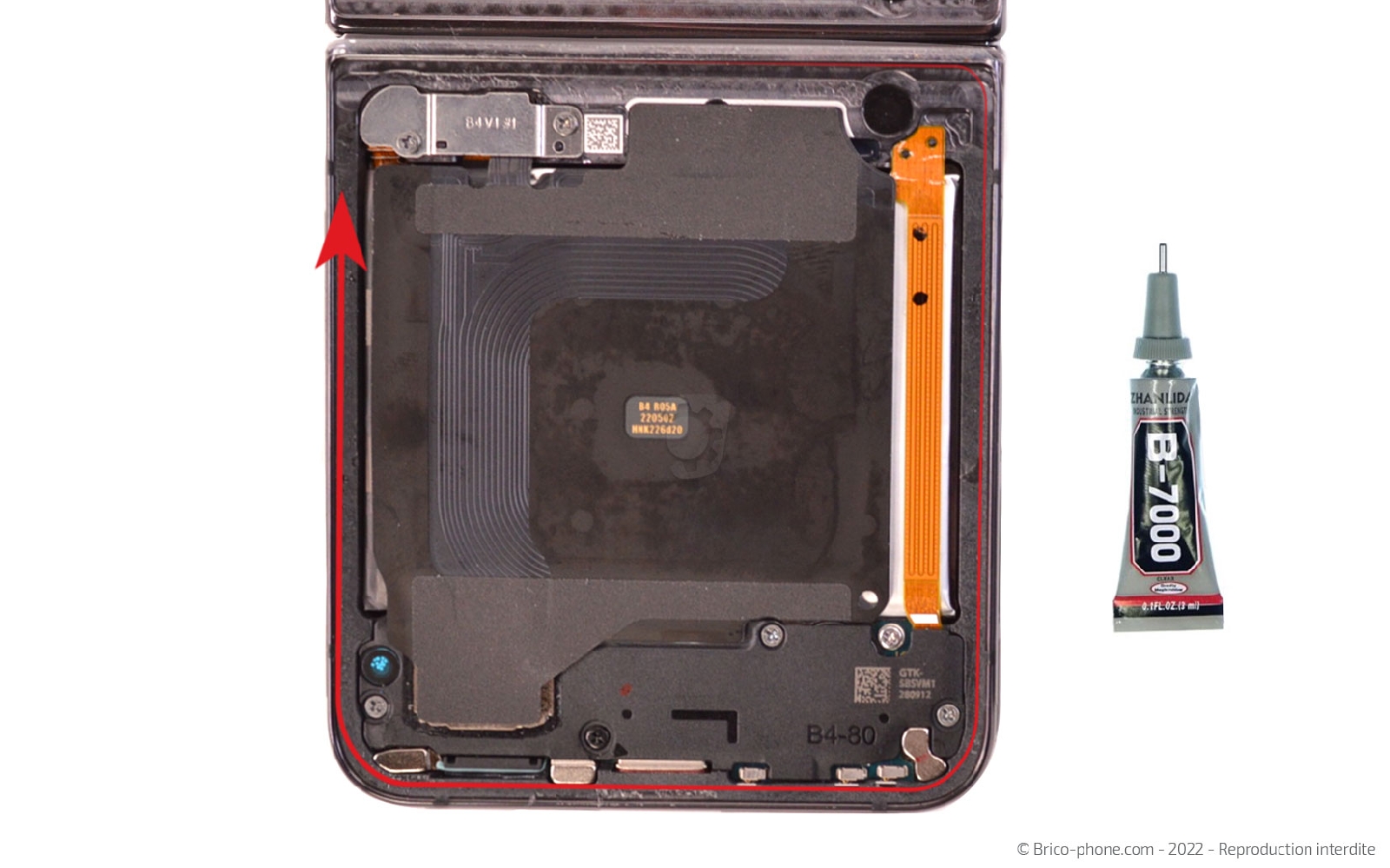

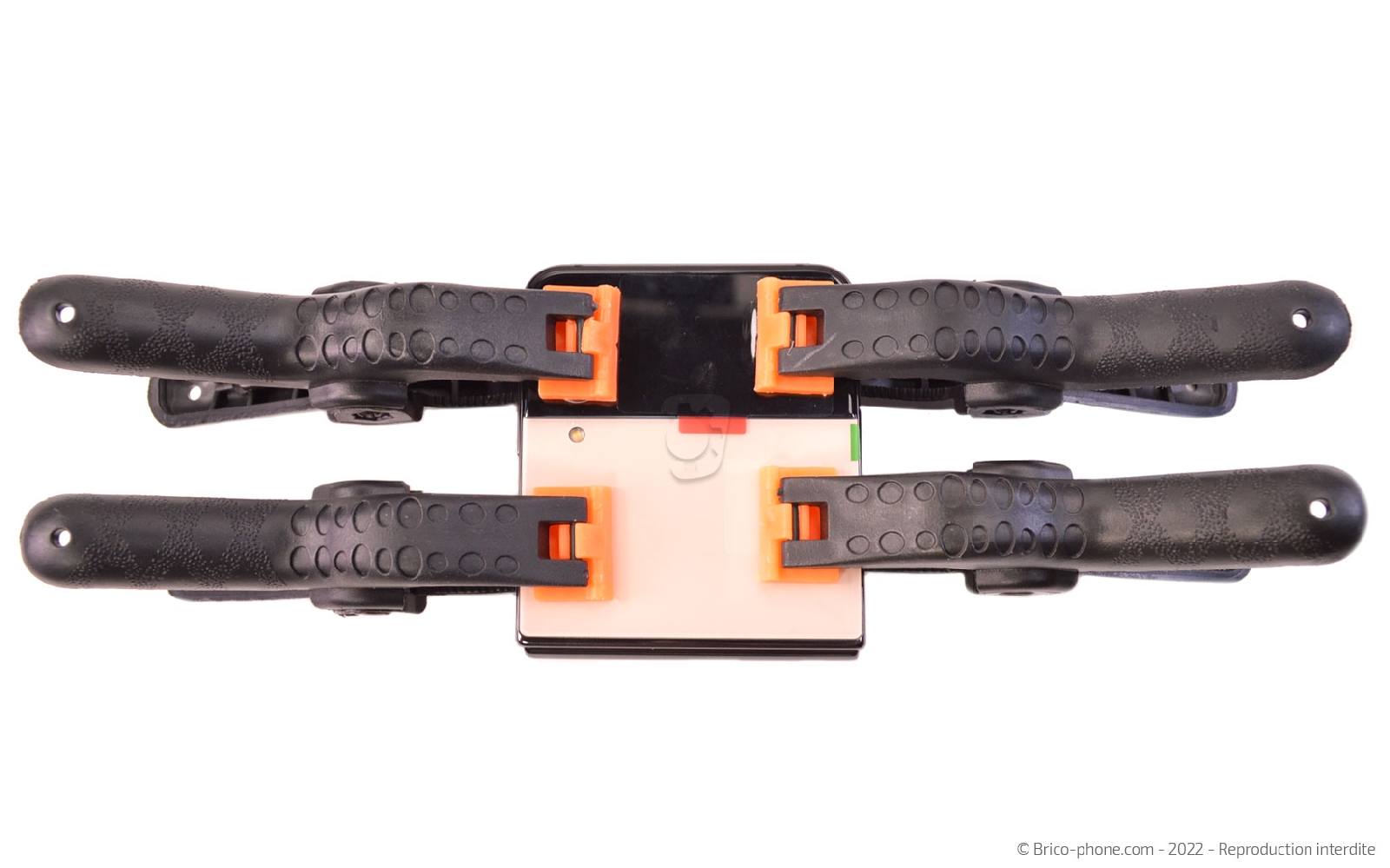

Une fois tous les composants installés, pensez à tester le nouvel écran avant d'appliquer un filet de colle sur le contour du châssis afin de pouvoir placer les vitres arrières.
