Comment changer le bloc écran sur Galaxy A23 (5G)

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A23 (5G)
Réparation
Note de réparabilité 11/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

Votre écran affiche des traits, des taches ou des zones d'ombre

La vitre avant est cassée, rayée

La vitre avant de votre appareil est brisée ? L'affichage présente des traits ? Votre Galaxy A23 a fait une chute et l'écran ainsi que le châssis sont endommagés ?

Brico-phone vous propose ce tutoriel pour procéder au remplacement du bloc écran complet de votre smartphone en moins d'une heure. Chaque étape est détaillée pour vous assurer la réussite de cette réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

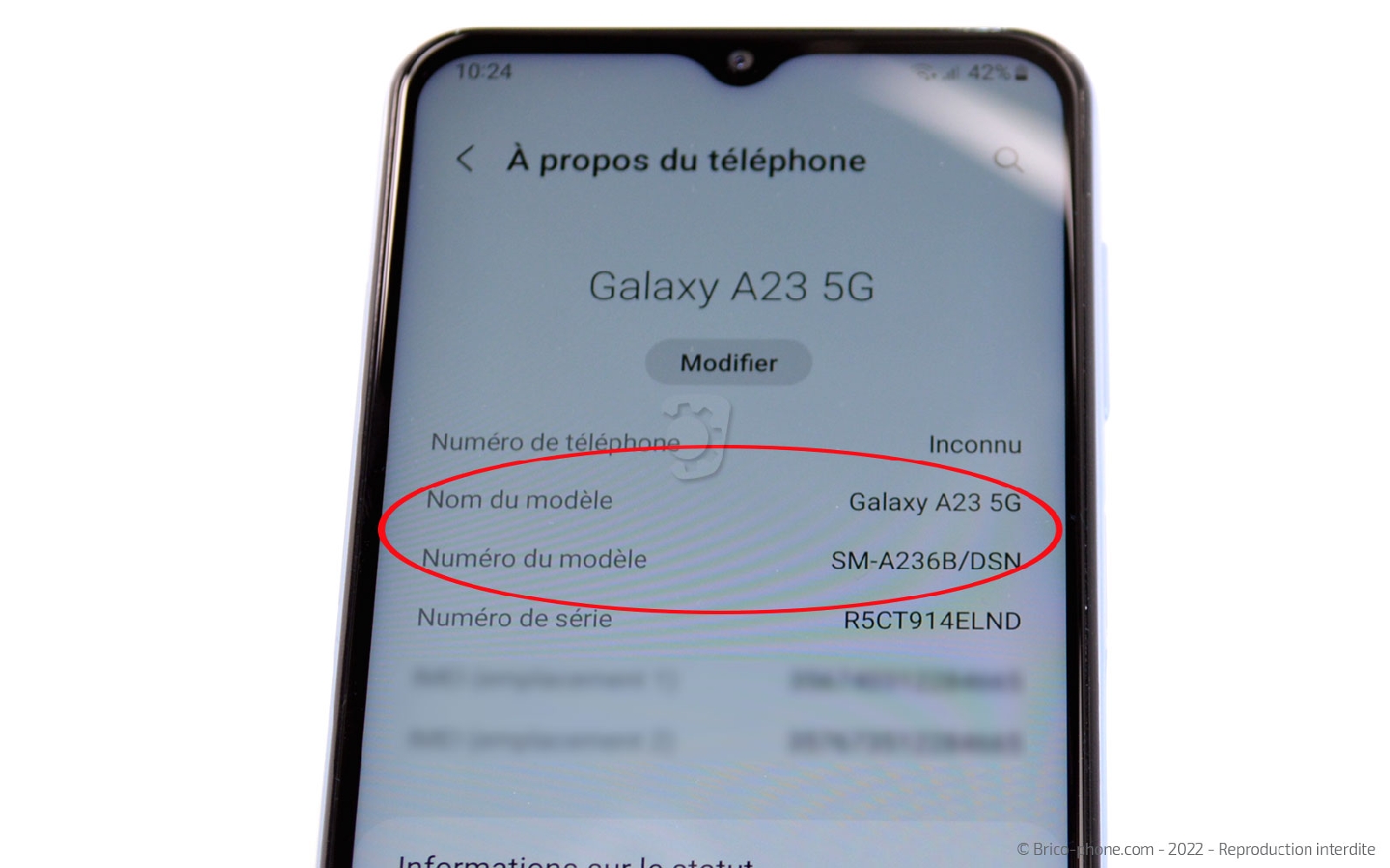

Dans un premier temps, nous vous conseillons de vérifier la compatibilité de la nouvelle pièce détachée et de votre téléphone. Pour cela rien de plus simple, il vous suffit de vous rendre dans les paramètres de votre appareil pour vérifier que le numéro de modèle de ce dernier ce trouve dans la table de correspondance du nouveau composant.

Pensez à faire une sauvegarde de votre Samsung Galaxy A23 (5G) avant de débuter tout dépannage.

Une fois la commande reçue, installez-vous sur une table propre et dégagée pour commencer la réparation.
Eteignez si possible votre appareil puis récupérez le tiroir de la carte Sim avec l'outil d'extraction.
Outils
SIM
Etape 1

Etape 1 Chauffer la vitre arrière

Pour accéder à l'intérieur du téléphone, vosu allez avoir besoin de chauffer la votre arrière de votre appareil.

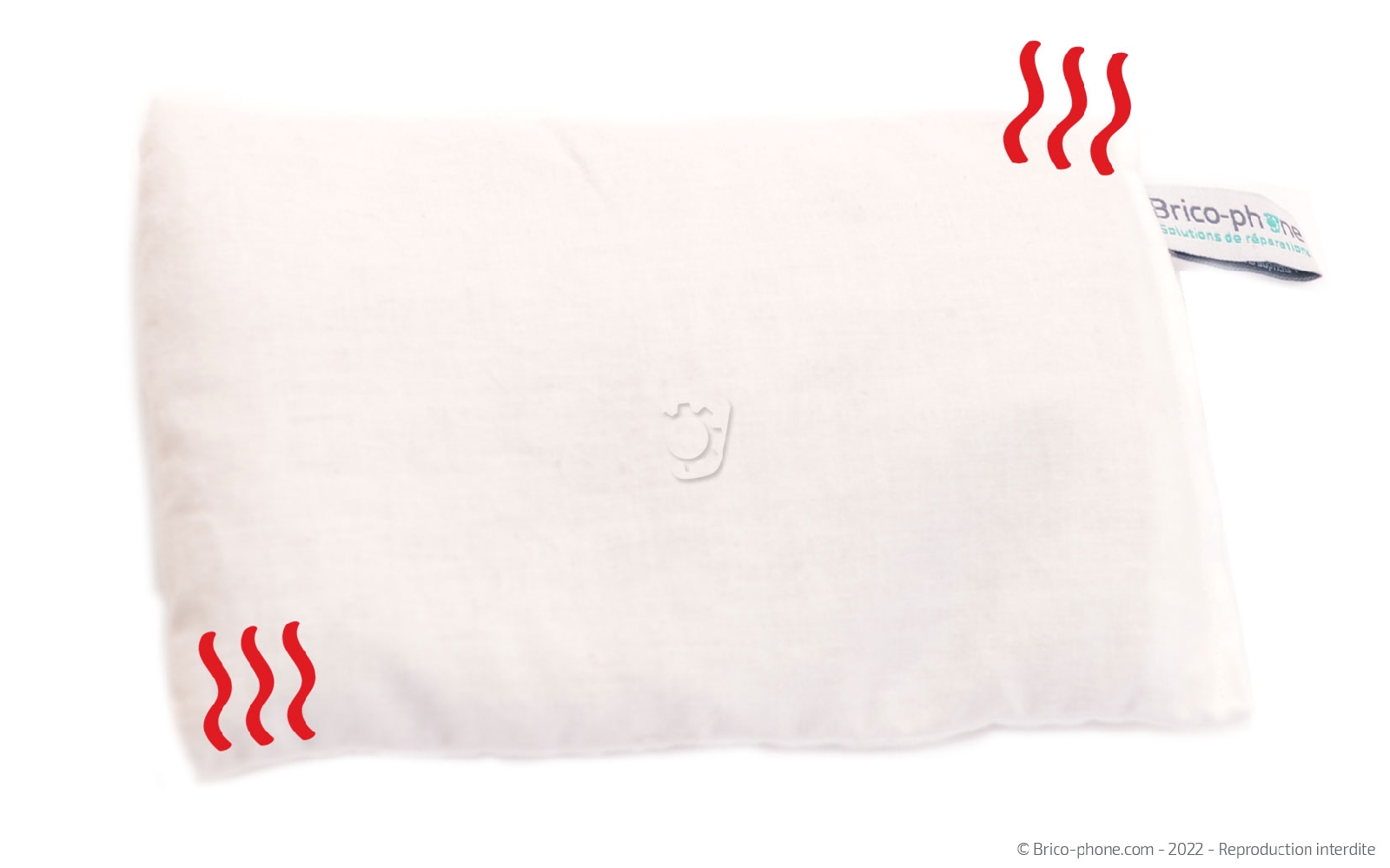

Pour ce faire, vous aurez besoin soit d'un coussin chauffant, soit d'un décapeur thermique ou de votre propre sèche-cheveux.

Pour le coussin chauffant, passez-le au micro-onde environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes.
En ce qui concerne le décapeur thermique ou le sèche cheveux, il vous suffit de l'allumer et de le passer sur le bord de la façade arrière de votre Galaxy A23.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 2

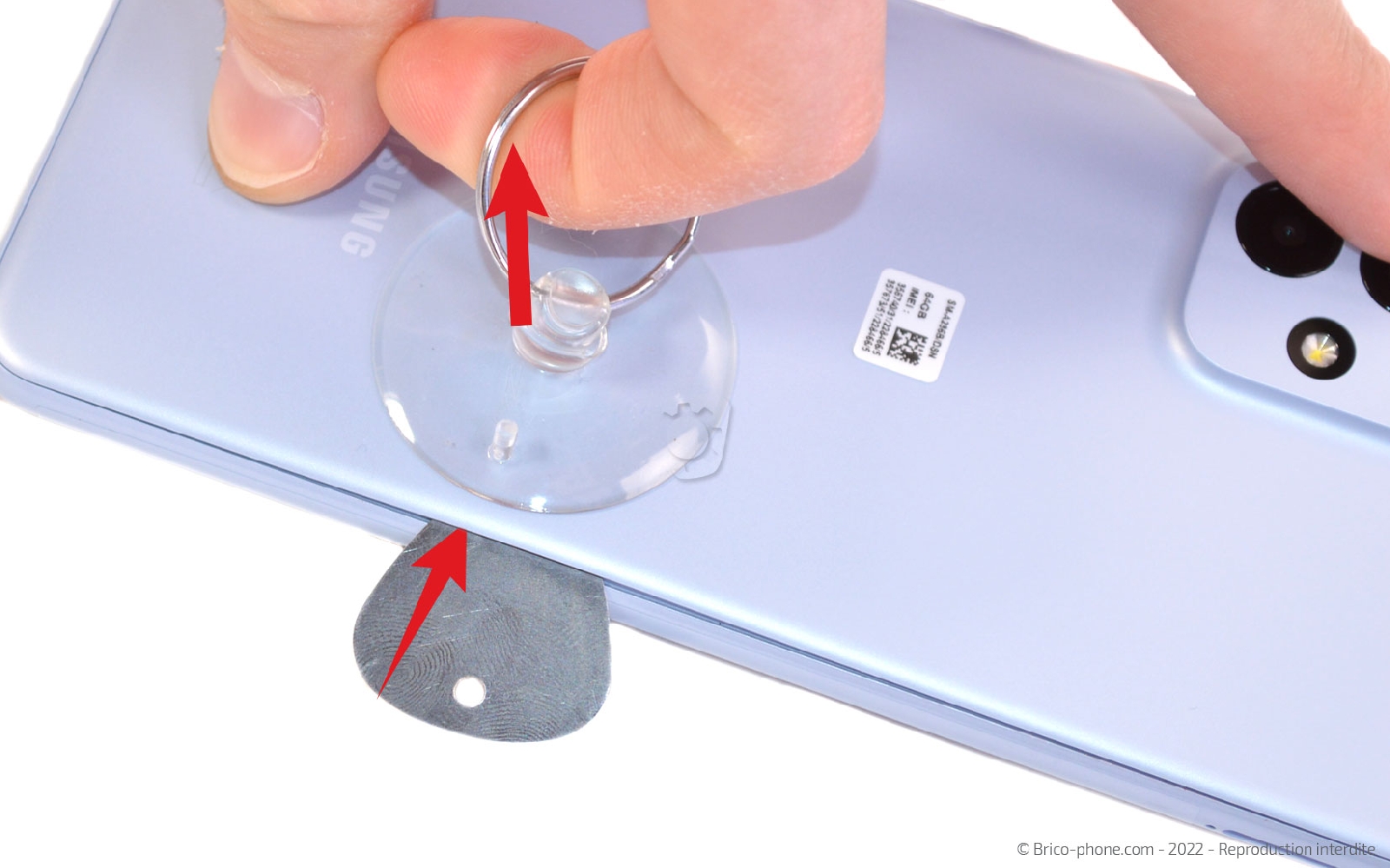

Etape 2 Décoller la vitre arrière

Placez la ventouse sur le bord de la vitre arrière afin de pouvoir soulever légèrement le composant et insérez le médiator fin sous ce dernier.
Cette manipulation est parfois difficile, n'hésitez pas à rechauffer si nécessaire.

Une fois l'interstice créé, remplacez le médiator troué par ses homologies en plastique.
Outils
Médiator
Ventouse
Etape 3

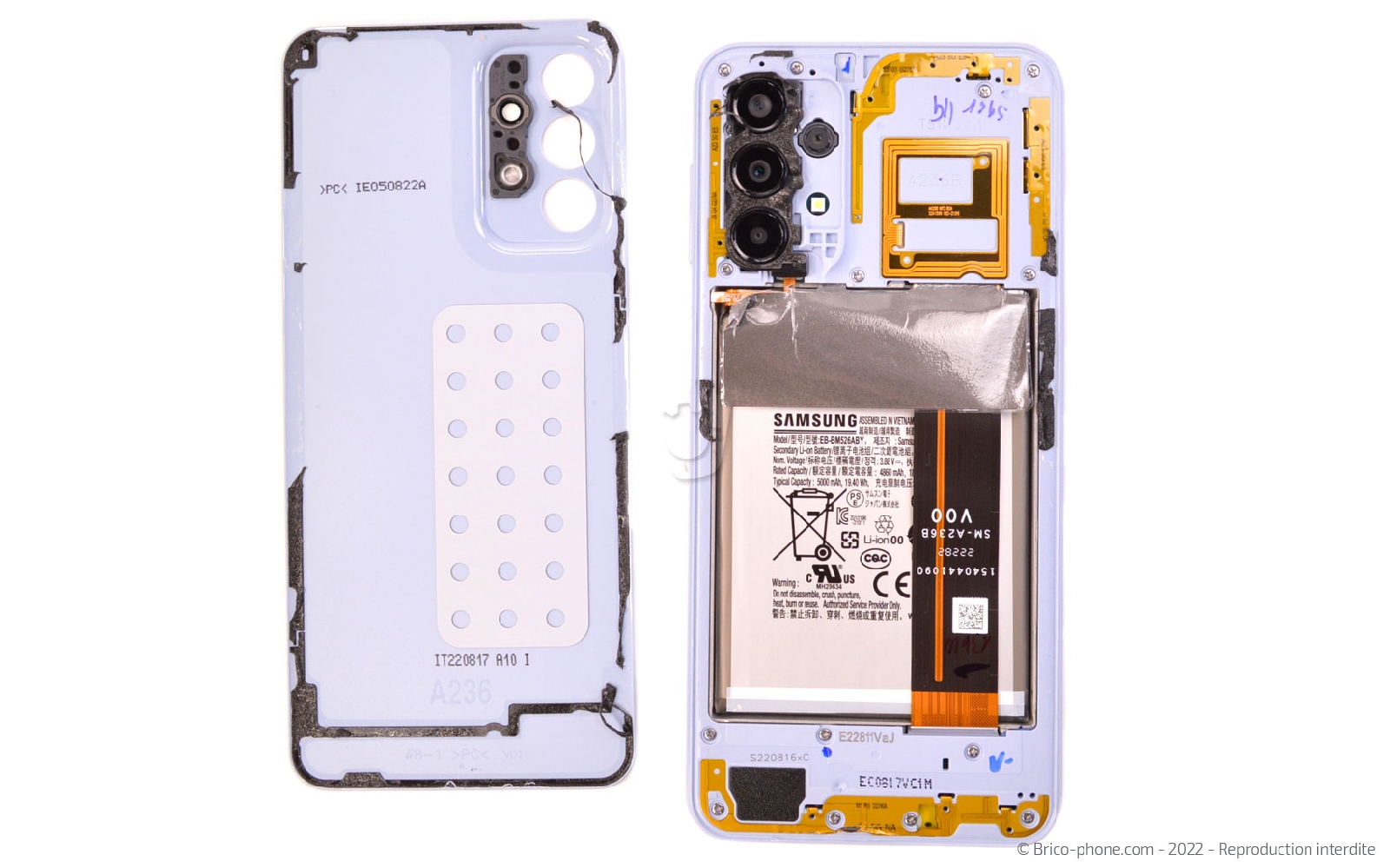

Etape 3 Ouvrir le téléphone

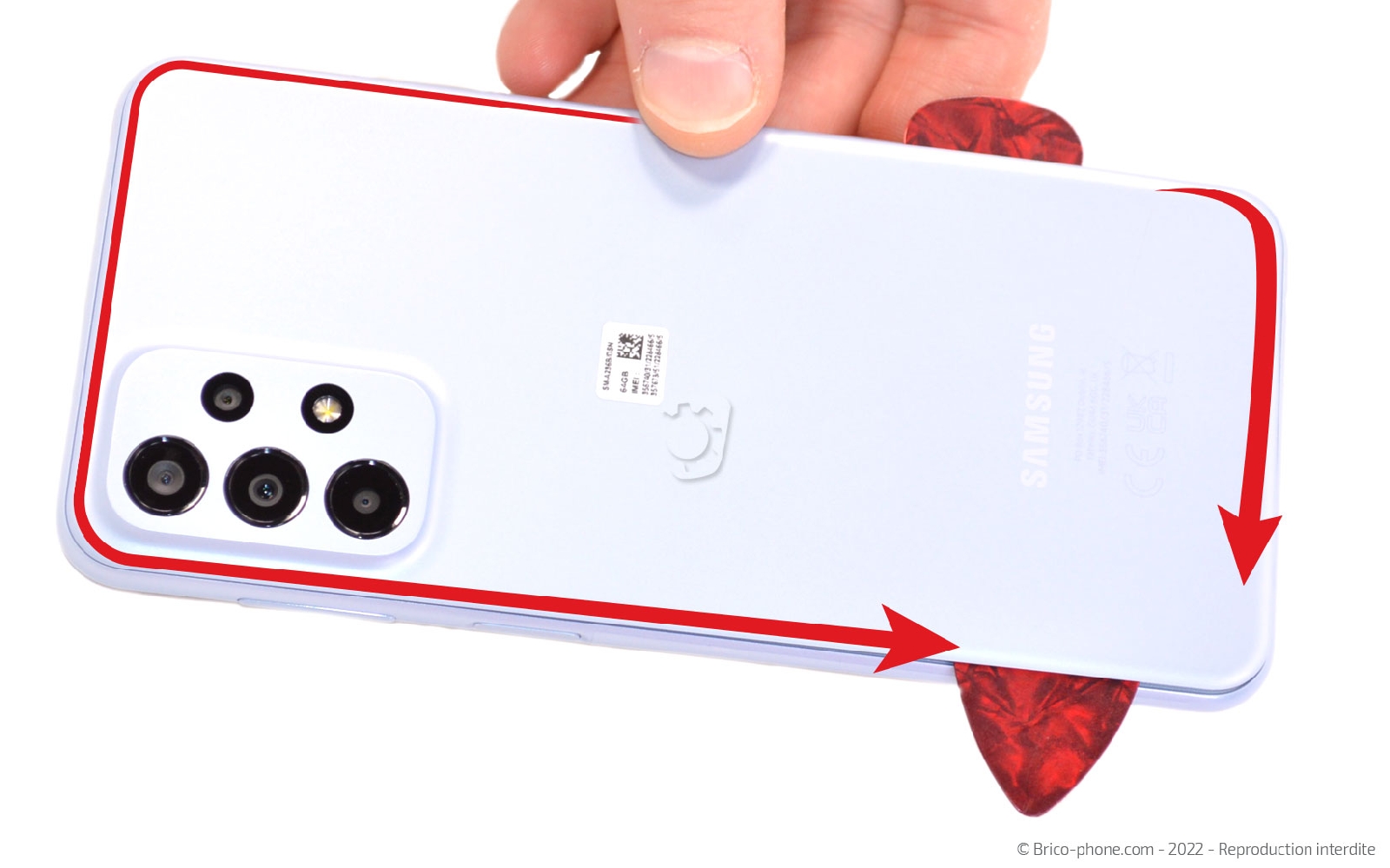

Faites glisser les médiators le long du châssis afin de décoller entièrement la vitre arrière.

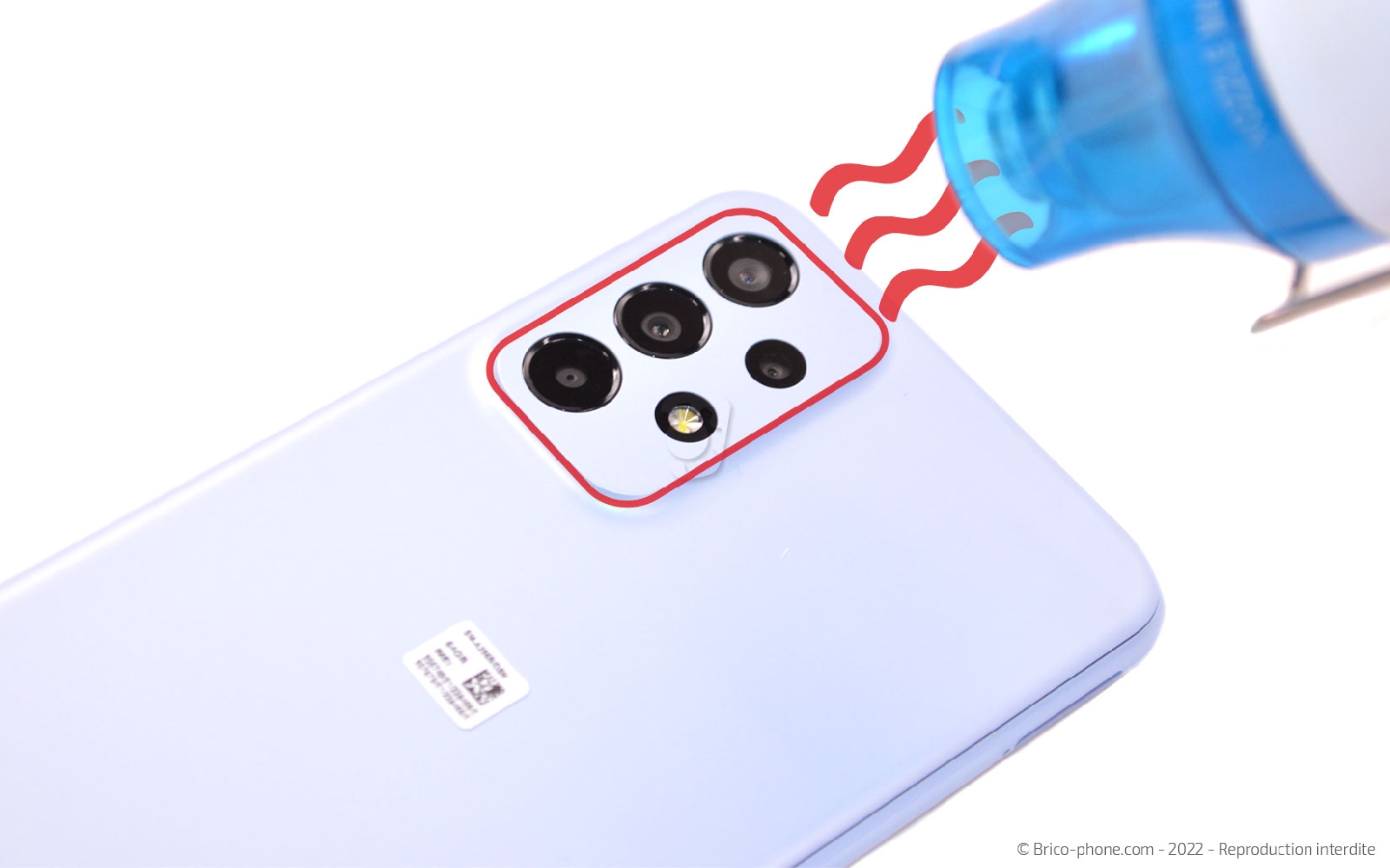

Pour terminer le décollage, vous allez devoir chauffer la partie des lentilles car ces dernières sont entouré de sticker.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 9.90€
Vitre arrière pour Samsung Galaxy A23 (5G) noir 19.90€
Etape 4

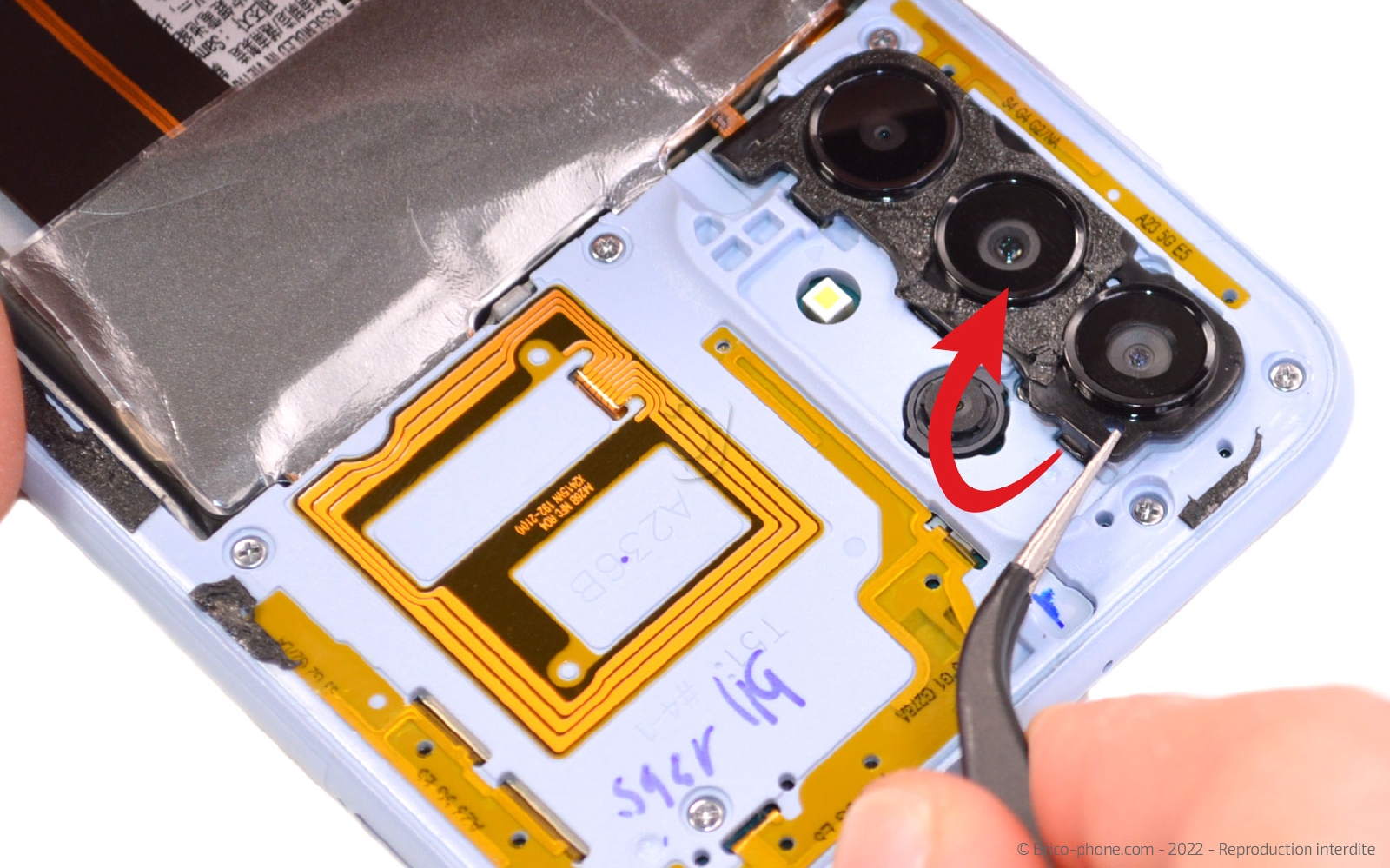

Etape 4 Récupérer les lentilles

A l'aide de la pincette métallique soulevez le bloc des lentilles afin de le déclipser du châssis en le basculant vers l'extérieur.
Outils
Pince Brucelles
Etape 5

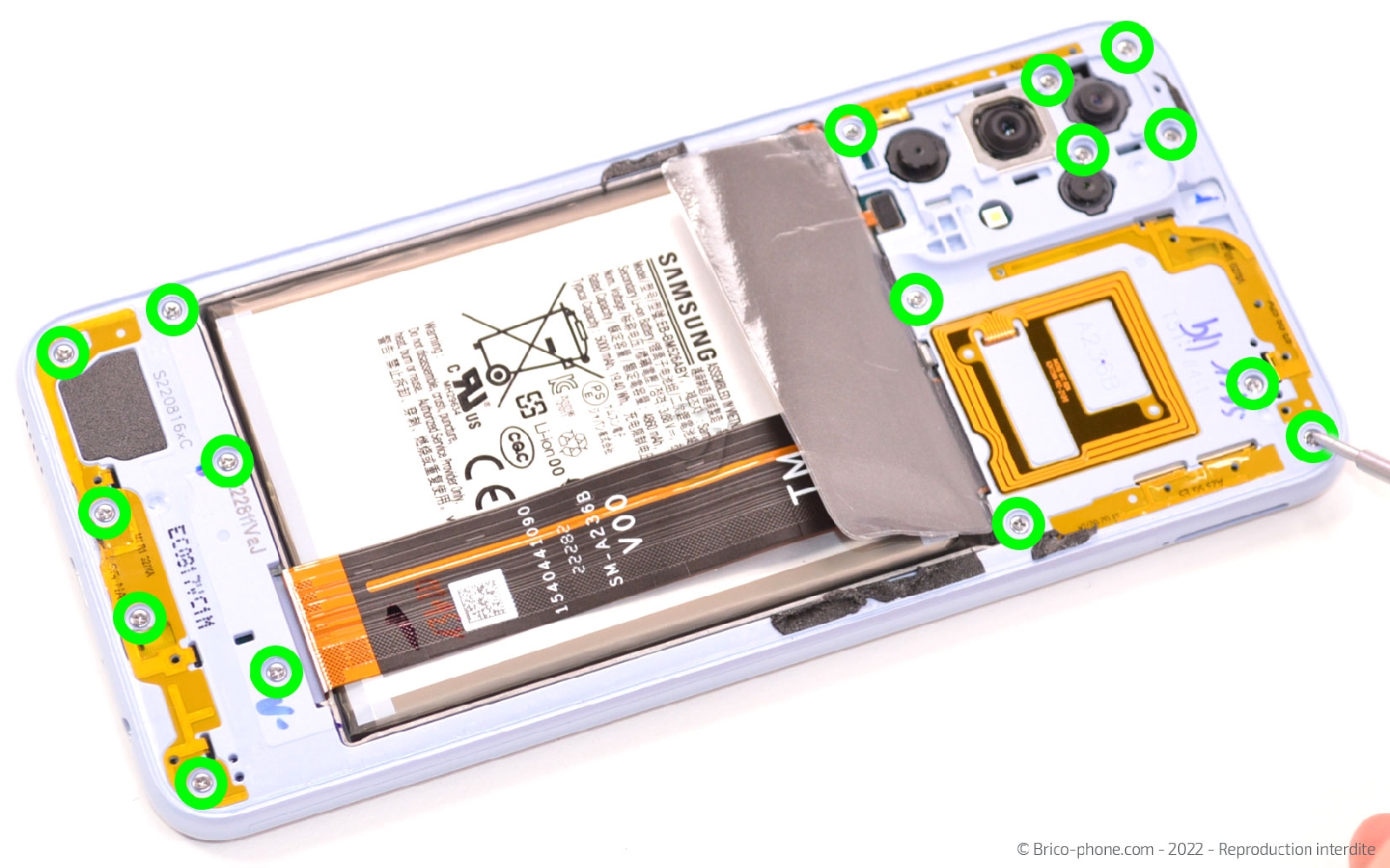

Etape 5 Ôter le châssis intermédiaire

Attrapez le tournevis cruciforme pour ôter les 16 vis du châssis intermédiaire.

Glissez le levier en nylon sous le rebord pour le déclipser. Réitérez l'opération mais cette fois-ci par l'exterieur du châssis.

Continuez à faire circuler l'outil sur toute la longueur du châssis pour le détacher entièrement du reste du téléphone.

Pensez également à déconnecter la nappe du bouton Power avant de mettre de coté le composant.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

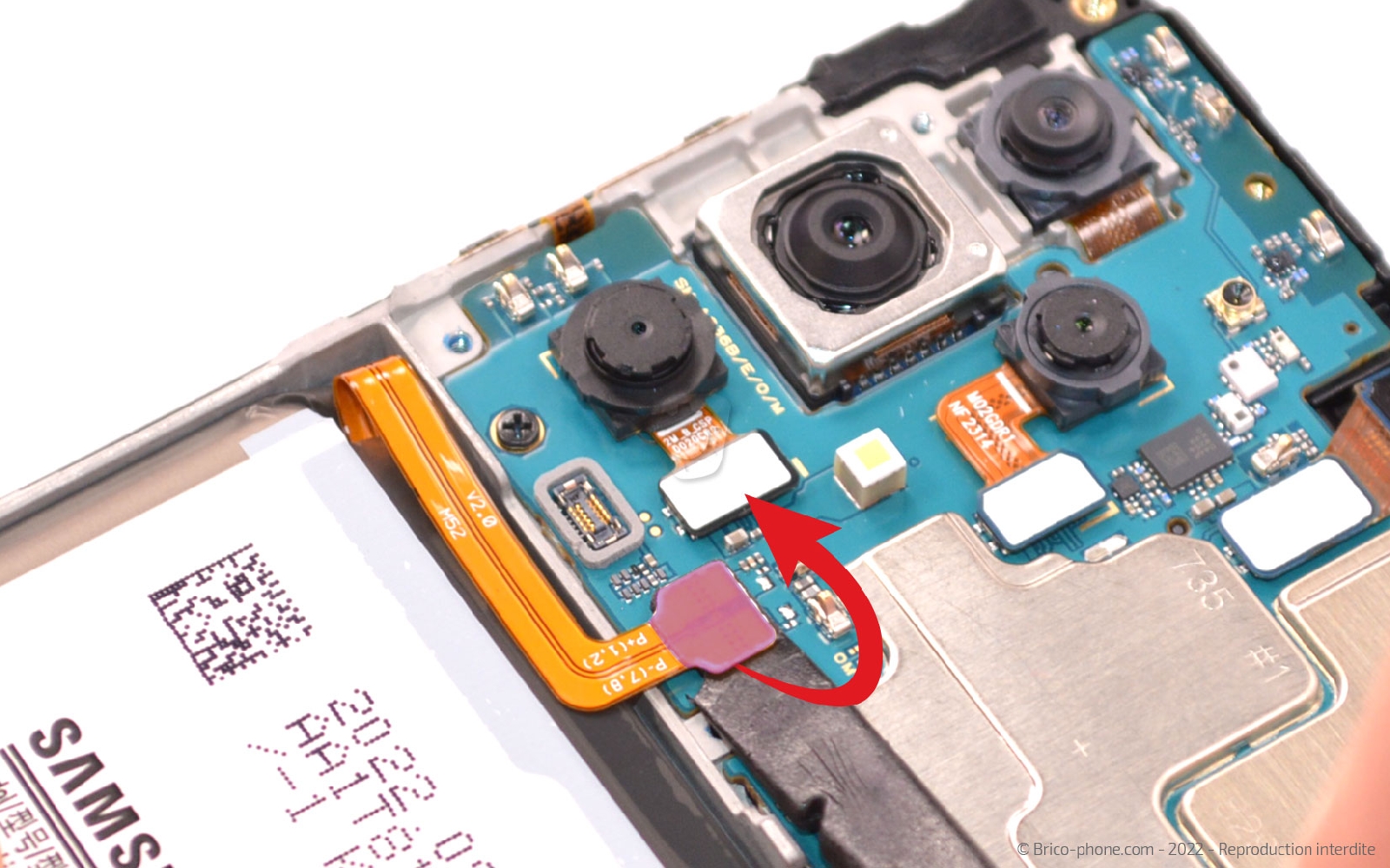

Etape 6 Déconnecter la batterie

Toujours à l'aide du même ustensile, débranchez la nappe de la batterie puis celle de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 7

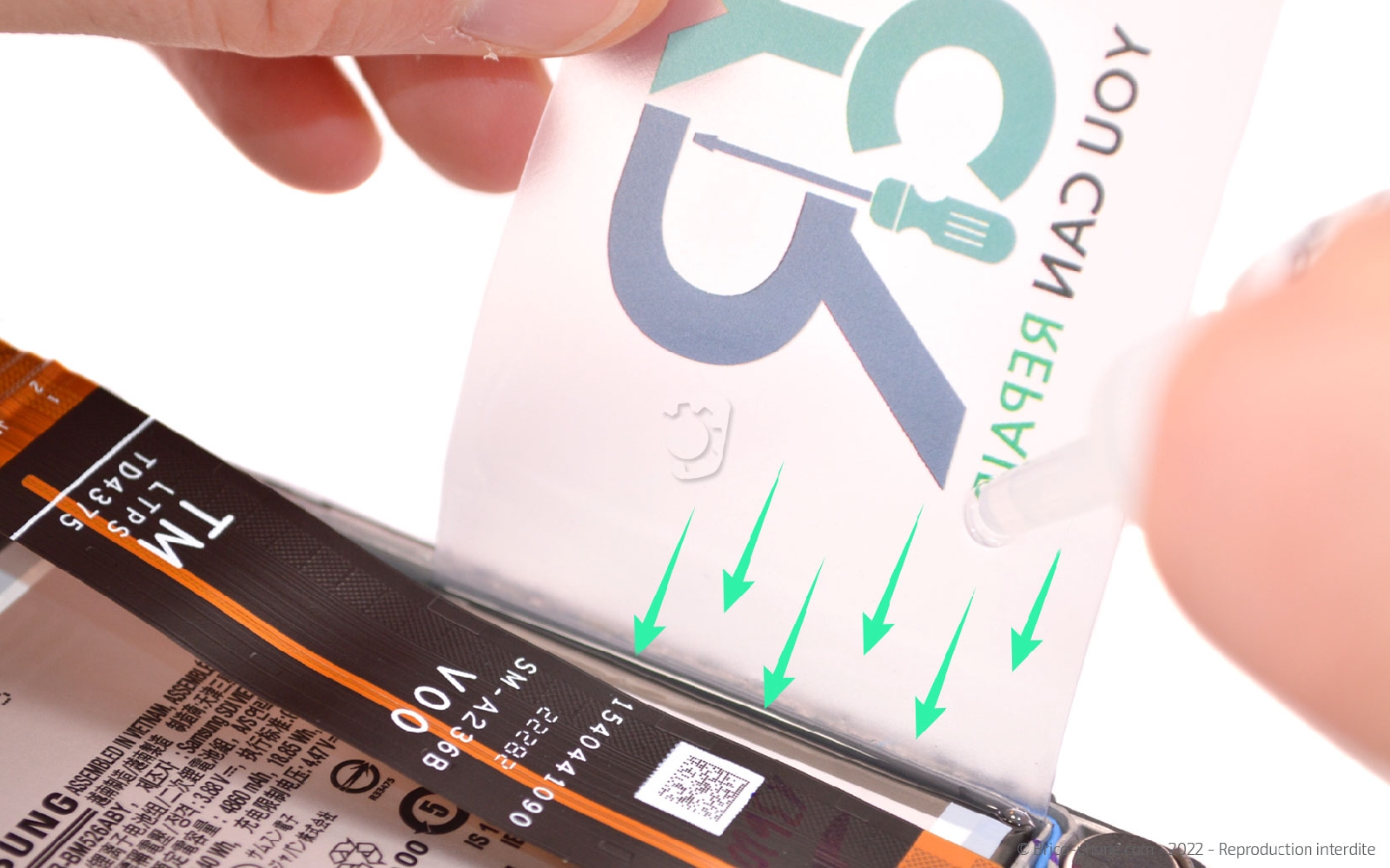

Etape 7 Appliquer le liquide iRemover

Pour ramollir les stickers de batterie, nous vous conseillons d'utiliser le liquide iRemover.
Installez la carte fine transparente entre la batterie et le châssis afin de pouvoir faire couler dessus le produit. Ceci permet au liquide de circuler jusque sous la batterie.
Disposez le iRemover également sur le bas du composant.

Ensuite, collez la ventouse dans l'angle sous le téléphone pour permettre au liquide de se diffuser partout.
Laissez poser l'appareil incliné pendant au moins 45 minutes.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 8

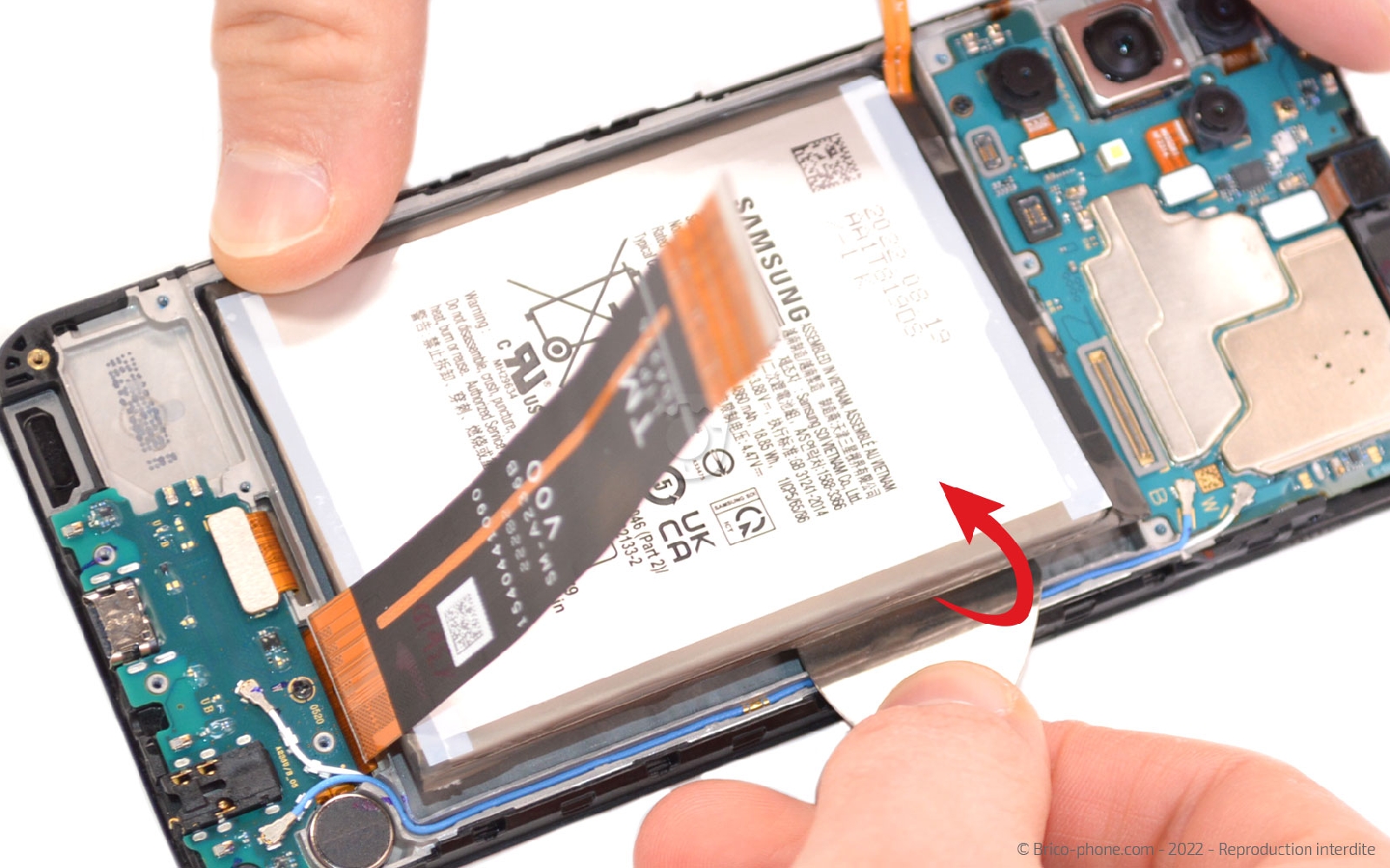

Etape 8 Détacher la batterie du châssis

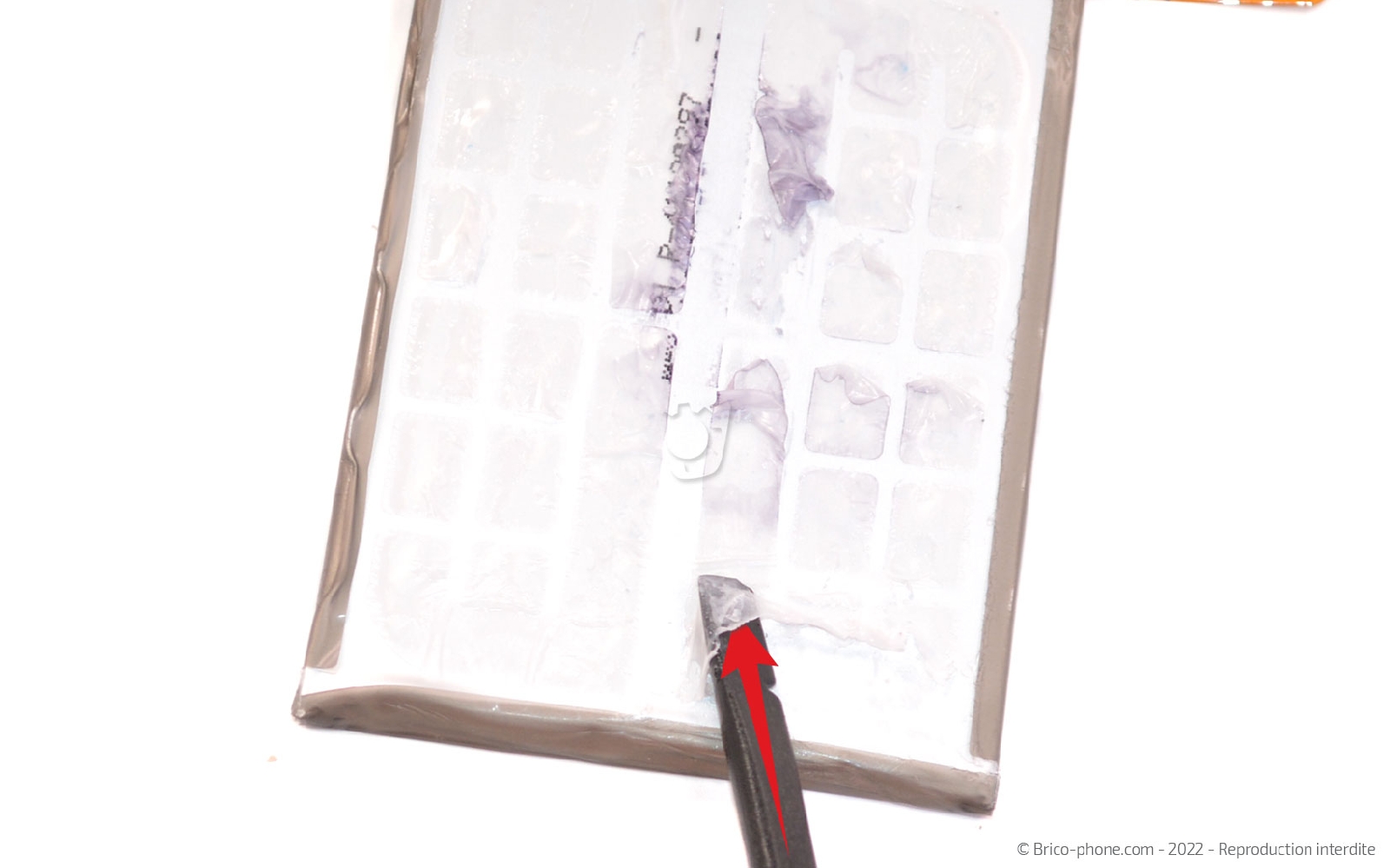

Munissez-vous du médiator en métal pour faire basculer la batterie vers l'extérieur.
Attention, cette manipulation est compliquée et demande du temps car vous ne devez pas endommager la batterie au risque que cette dernière prenne feu.
Agissez petit à petit.

Une fois la batterie dégagée, passez un coup de chiffon sous le composant ainsi que dans le châssis pour retirer le surplus de liquide.
Outils
Carte PVC
Médiator
Pièces
Lot de 3 lingettes microfibre 1.90€
Batterie d'origine pour Samsung Galaxy A23 (5G) 39.90€
Etape 9

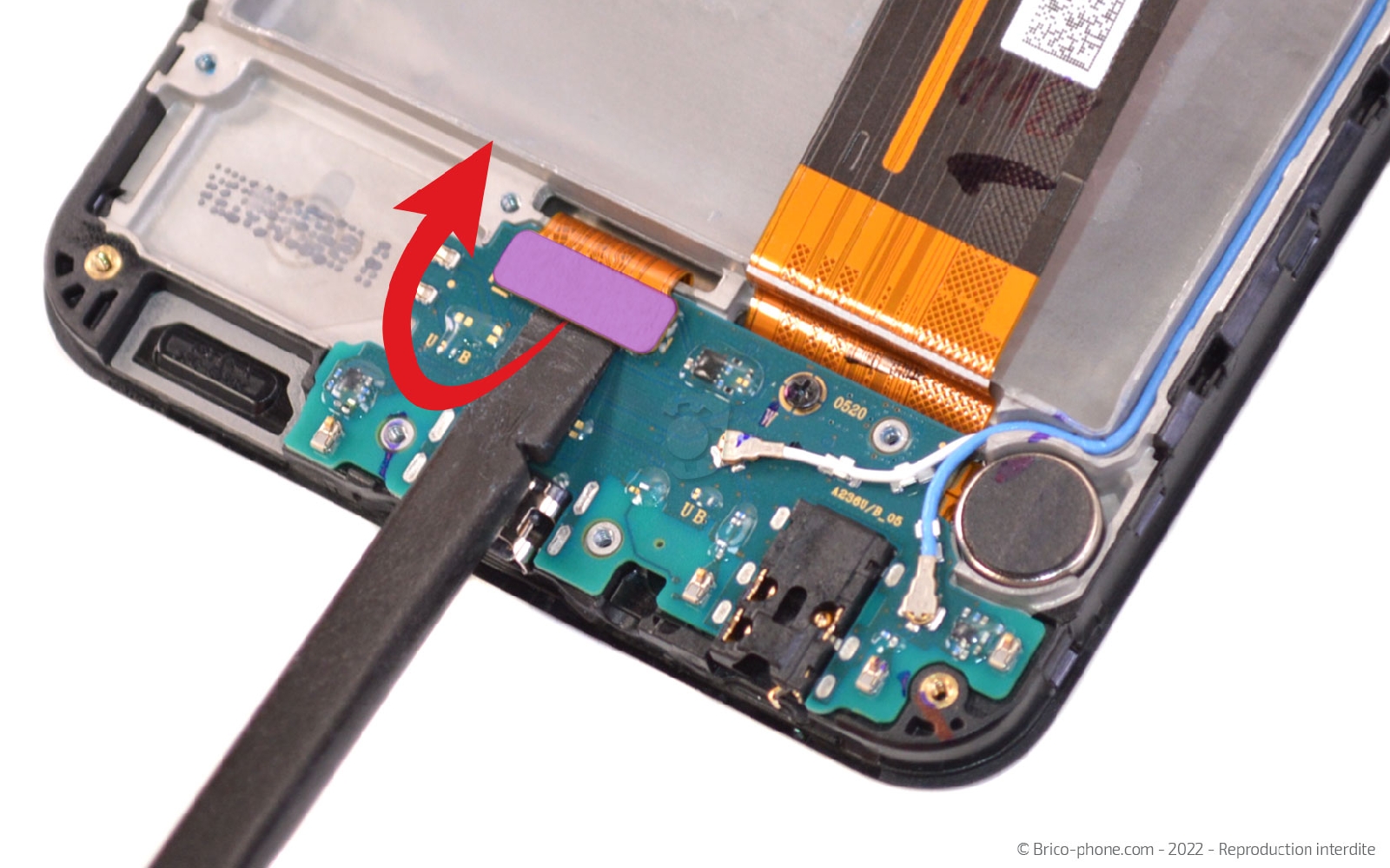

Etape 9 Libérer le connecteur de charge

Reprenez le spudger pour débrancher l'écran puis la pincette pour détacher les câbles coaxiaux du connecteur de charge.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Sortir le connecteur de charge

Retirez la vis cruciforme avant de soulever le connecteur de charge avec le levier.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Connecteur de charge USB Type-C compatible pour Samsung Galaxy A23 (5G) 16.90€
Etape 11

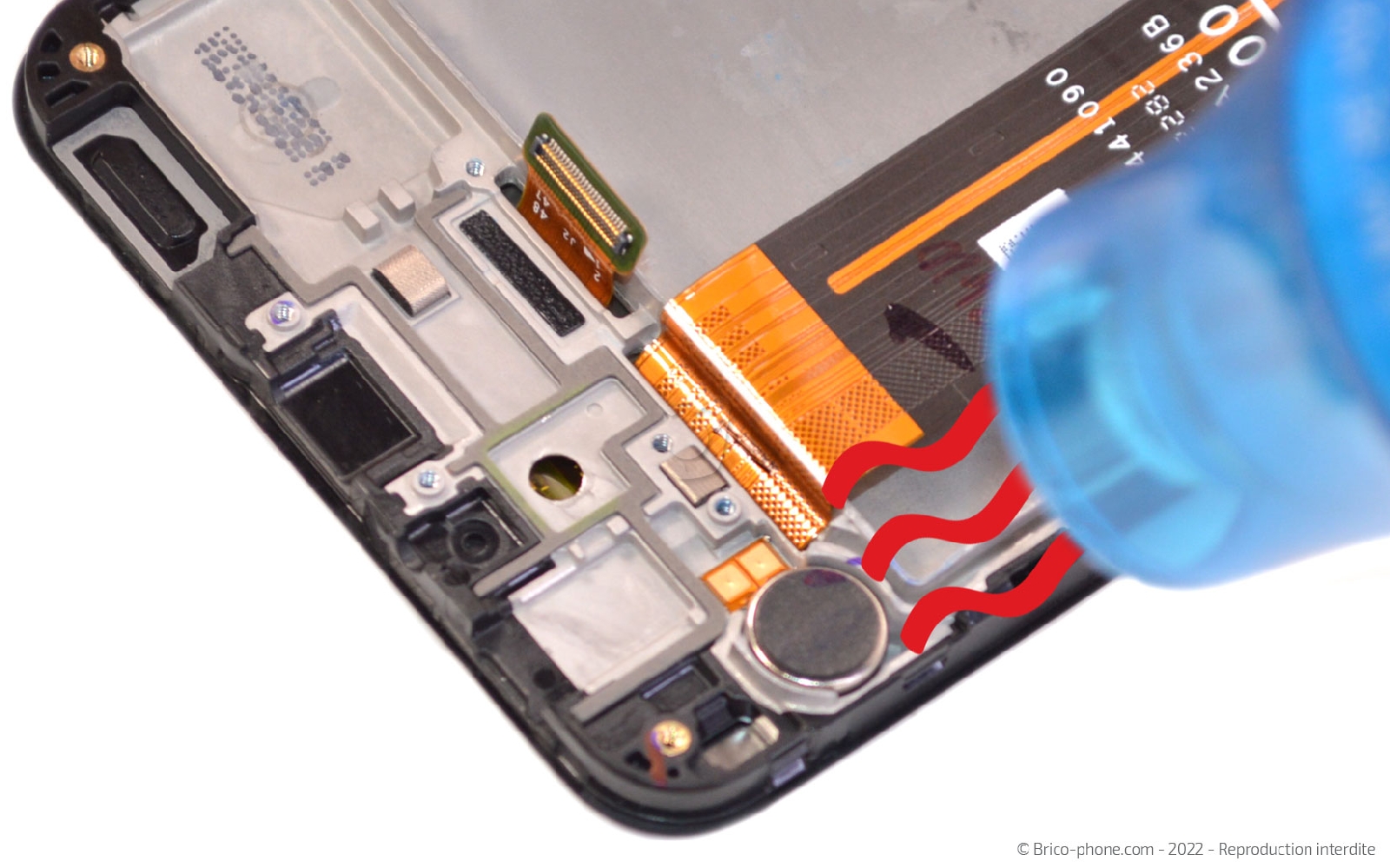

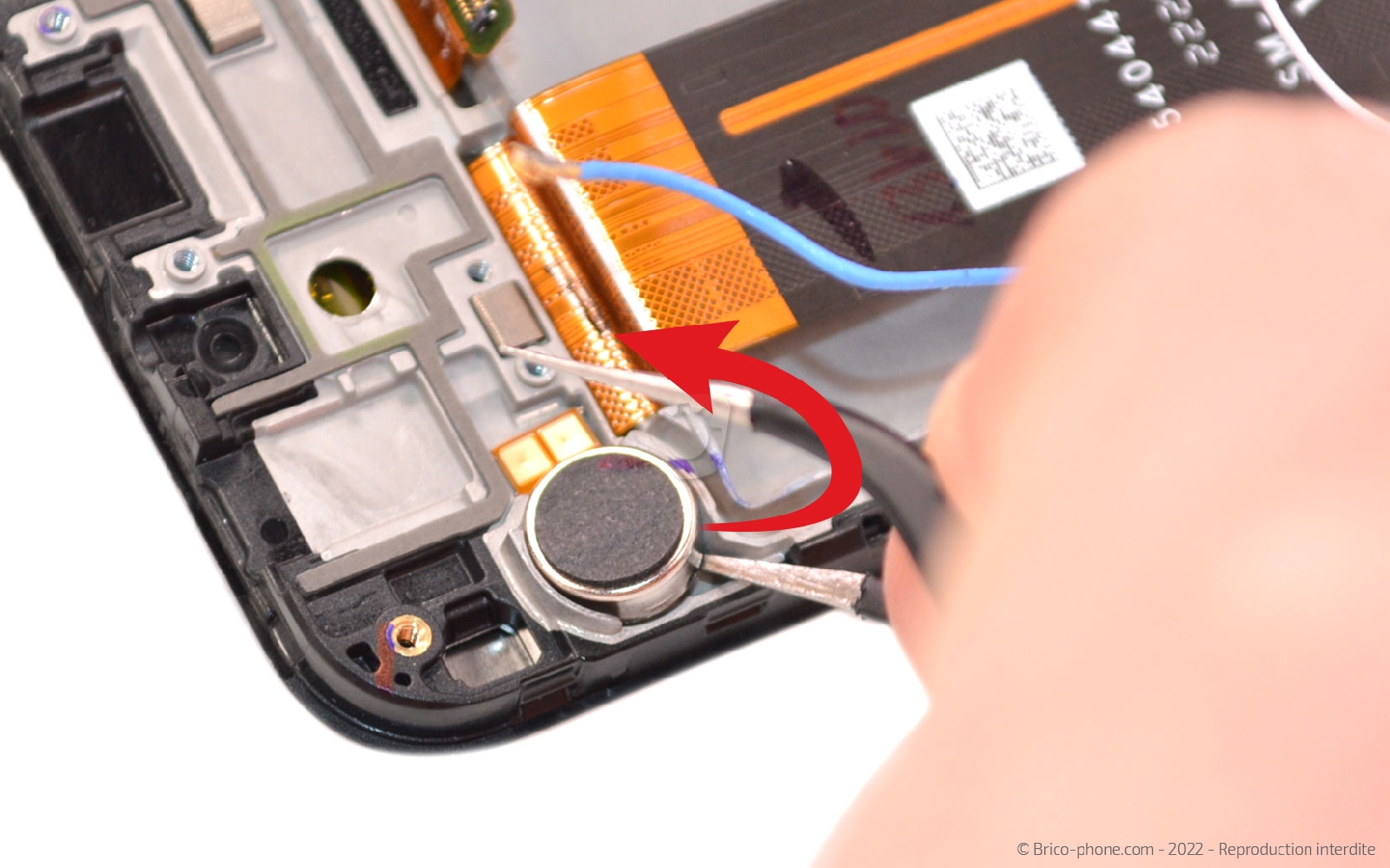

Etape 11 Enlever le vibreur

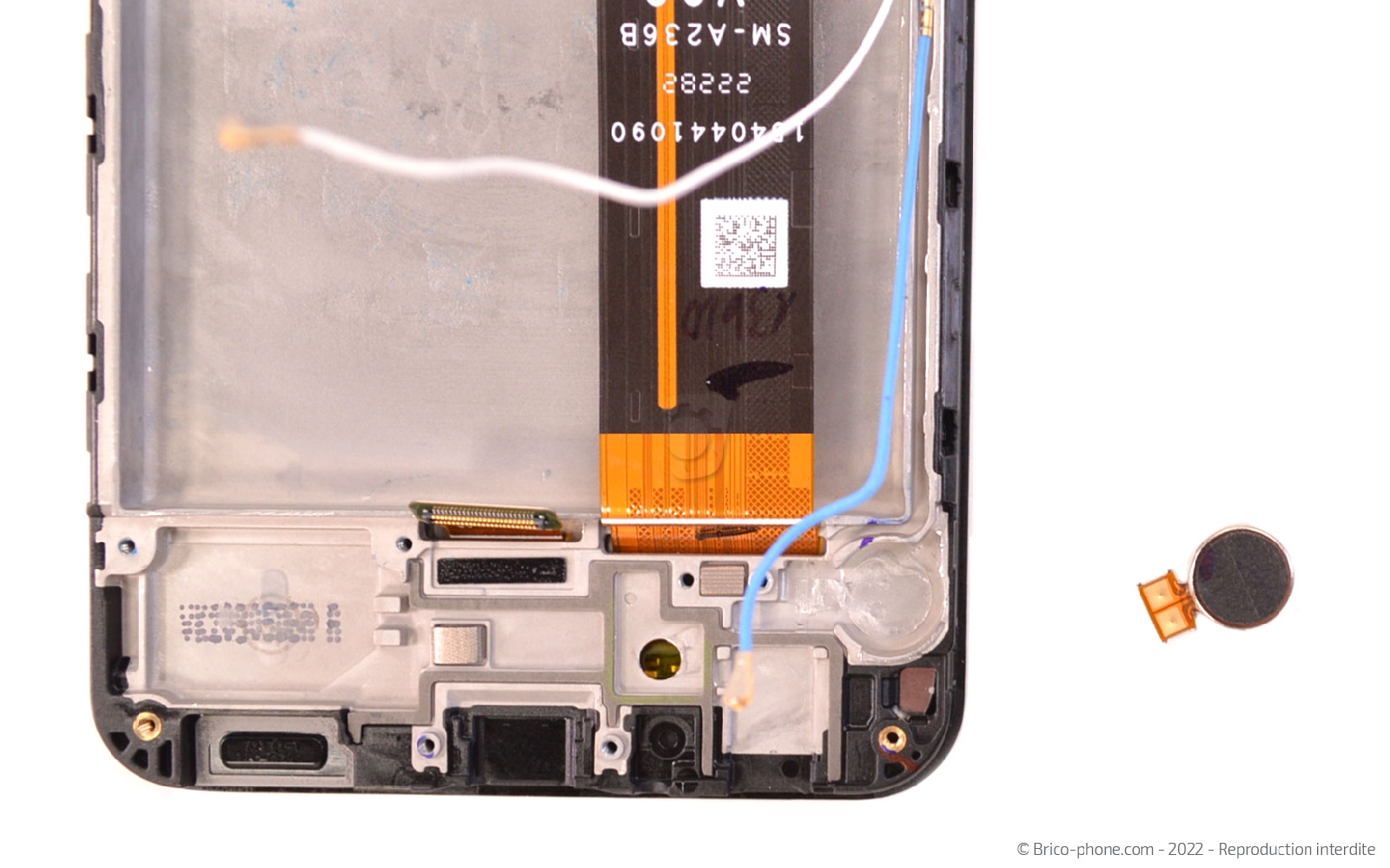

Reprenez le décapeur thermique ou votre sèche cheveux pour chauffer légèrement le vibreur.

Ensuite, glissez la pincette sous le composant pour le décoller du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 12

Etape 12 Retirer la carte mère

Ôtez la vis qui retient la carte mère avec le tournevis cruciforme avant de faire sortir la carte mère de son emplacement avec le levier best.
Outils
Tournevis Cruciforme
Levier Nylon

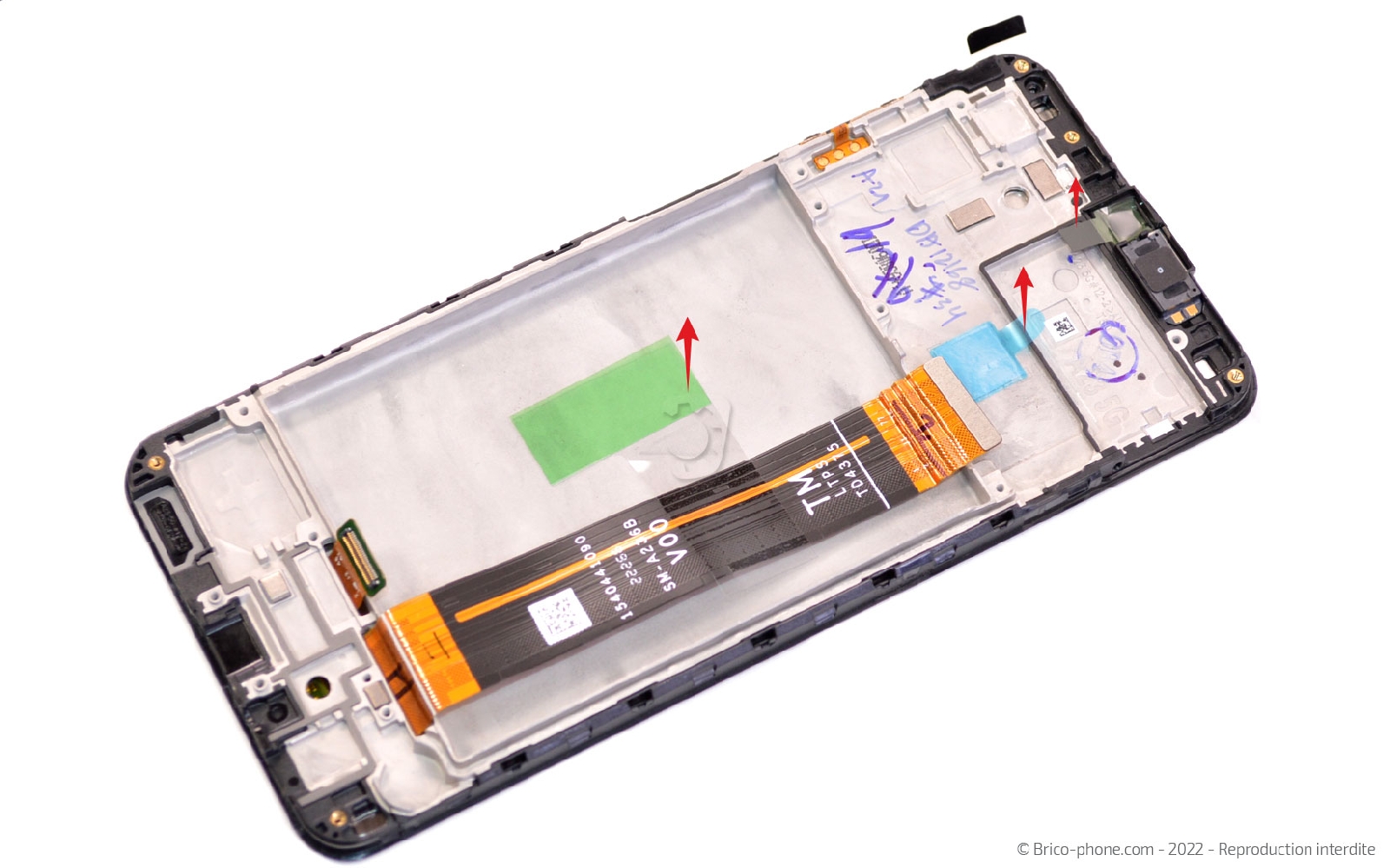

Préparer le nouveau bloc écran

Sur le nouveau bloc écran, ôtez tous les stickers de protection.

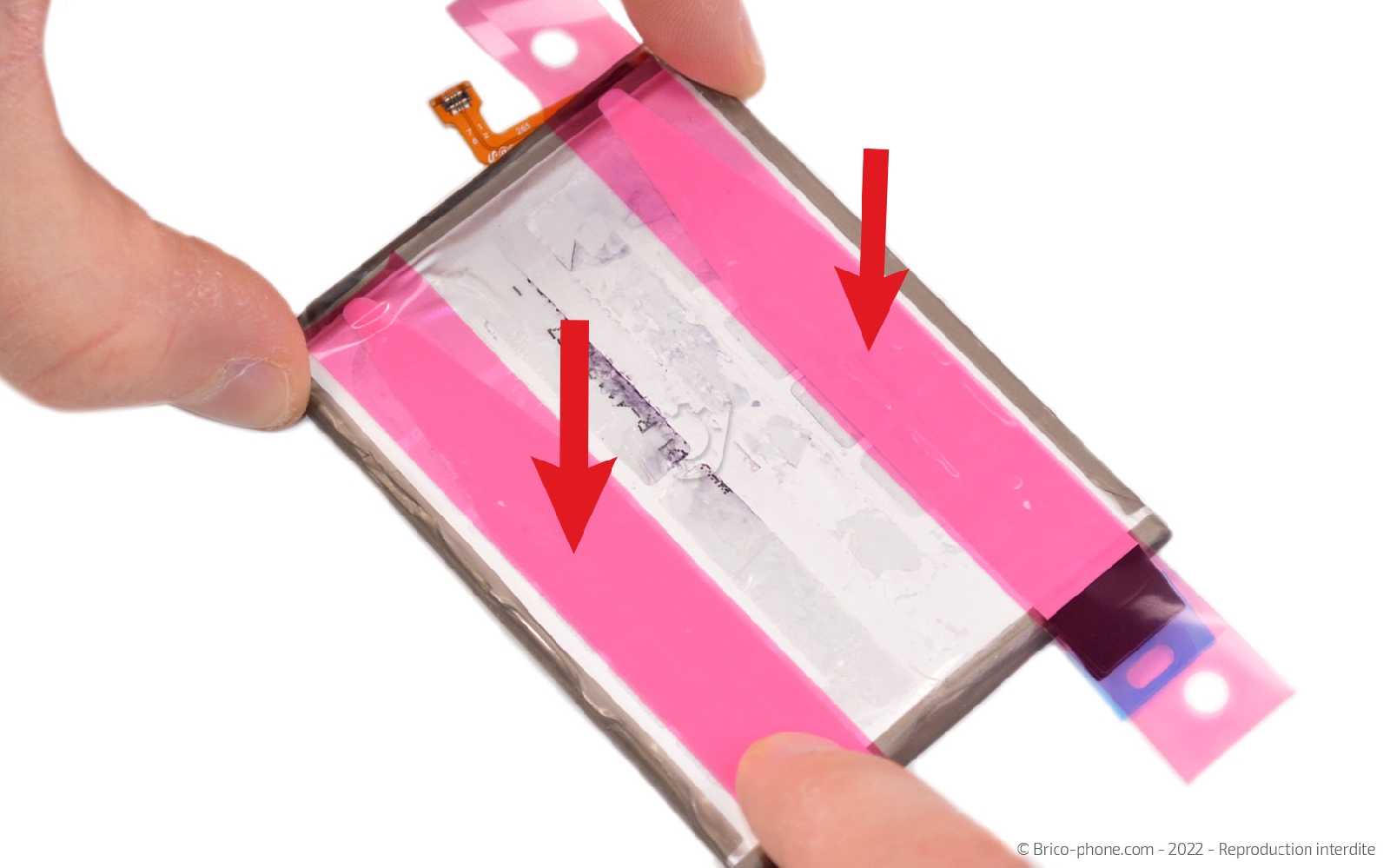

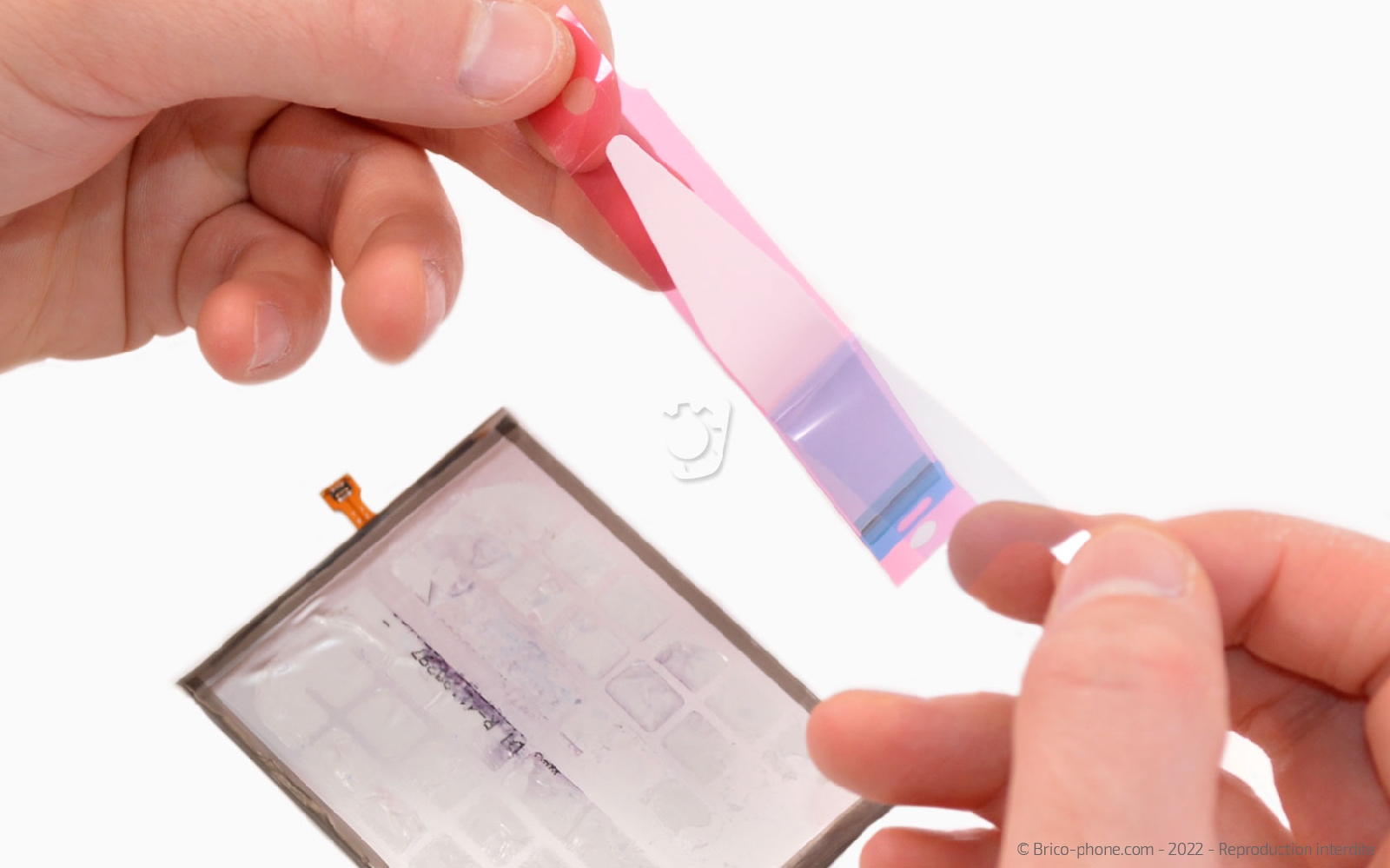

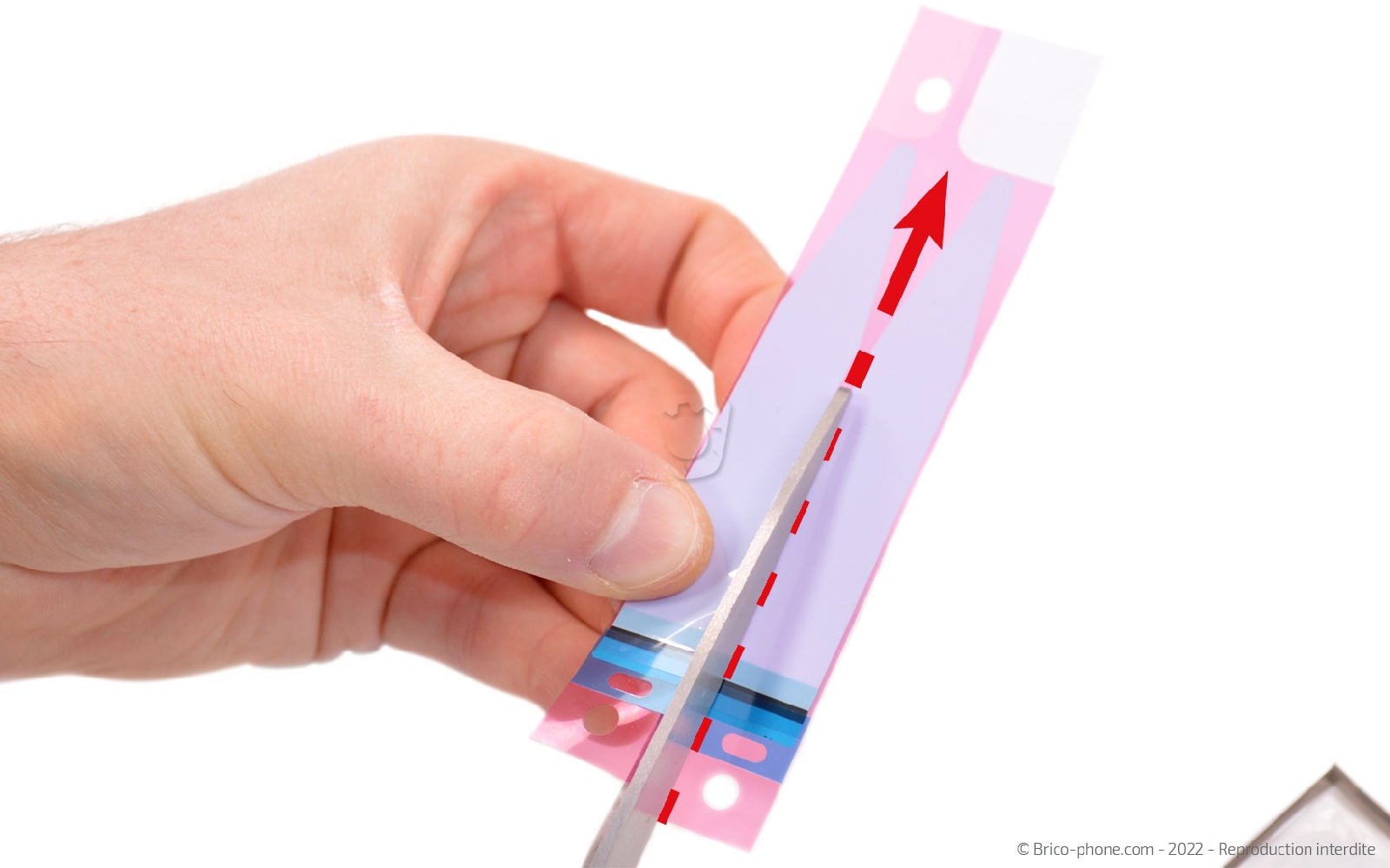

Disposer les stickers de batterie

Découpez le produits en deux pour une pose plus facile.

Retirez la protection bleue puis posez le sticker au dos de la batterie.
Pièces
Stickers de batterie Universels pour smartphone 2.90€

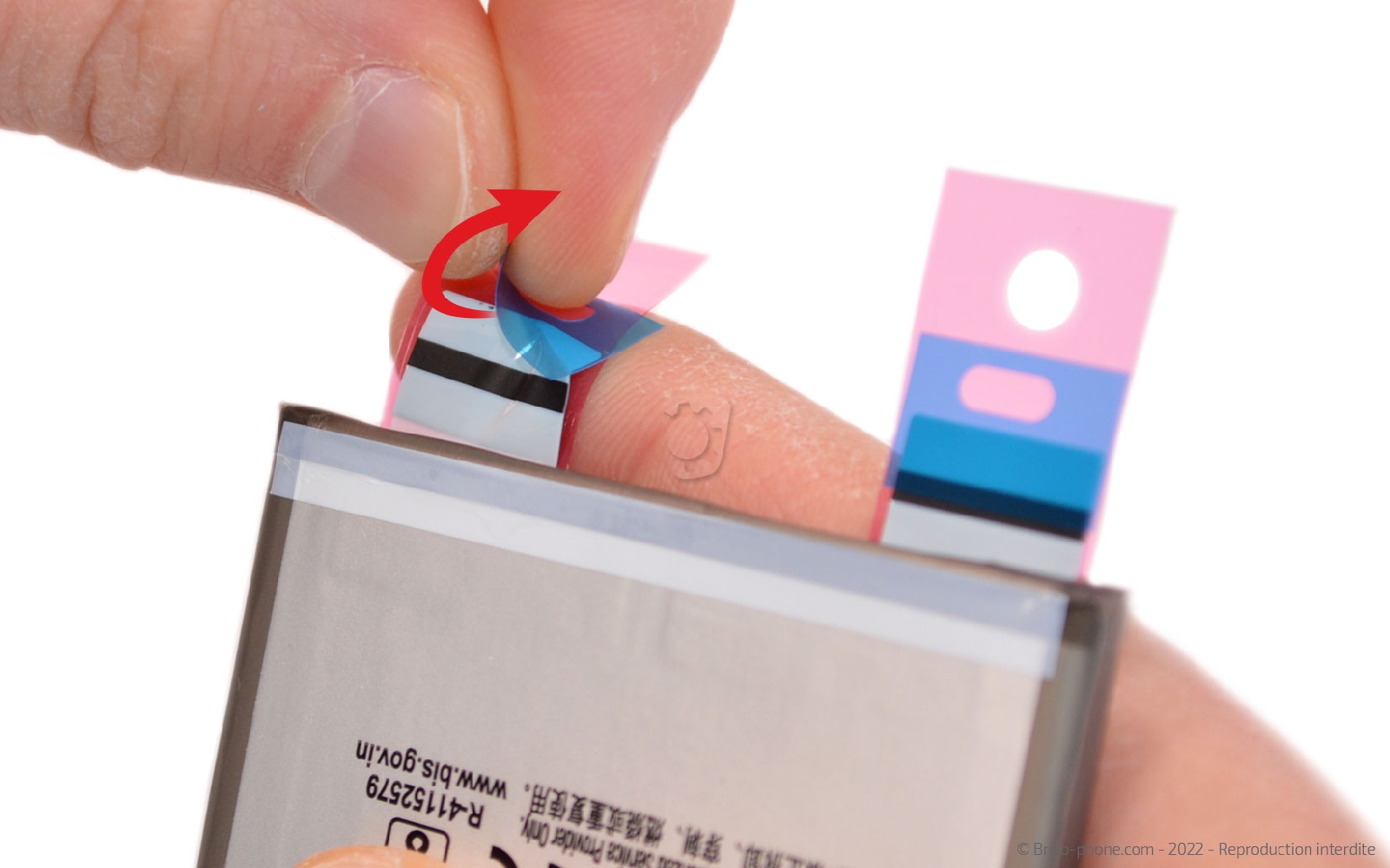

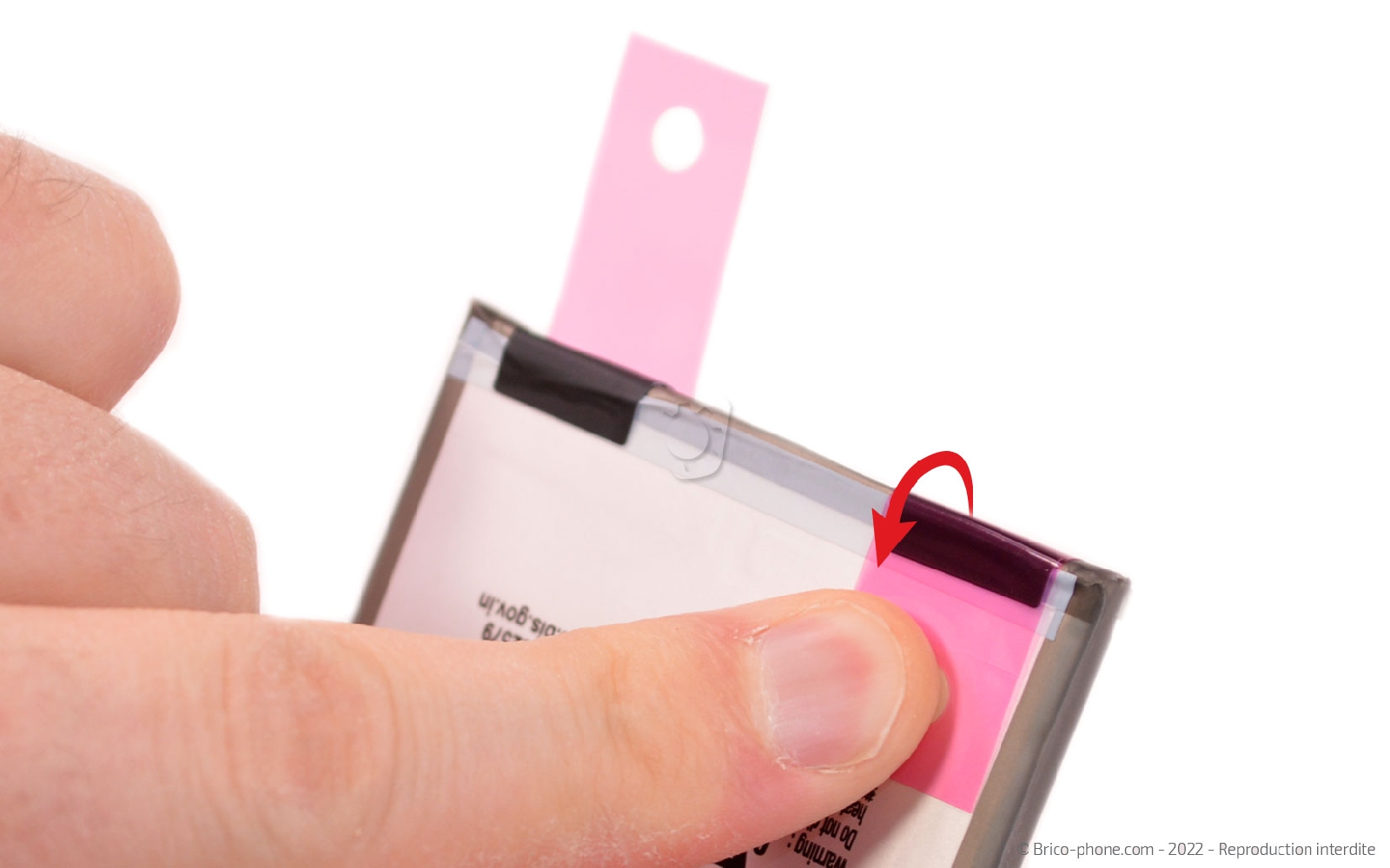

Installez la batterie dans le nouveau châssis

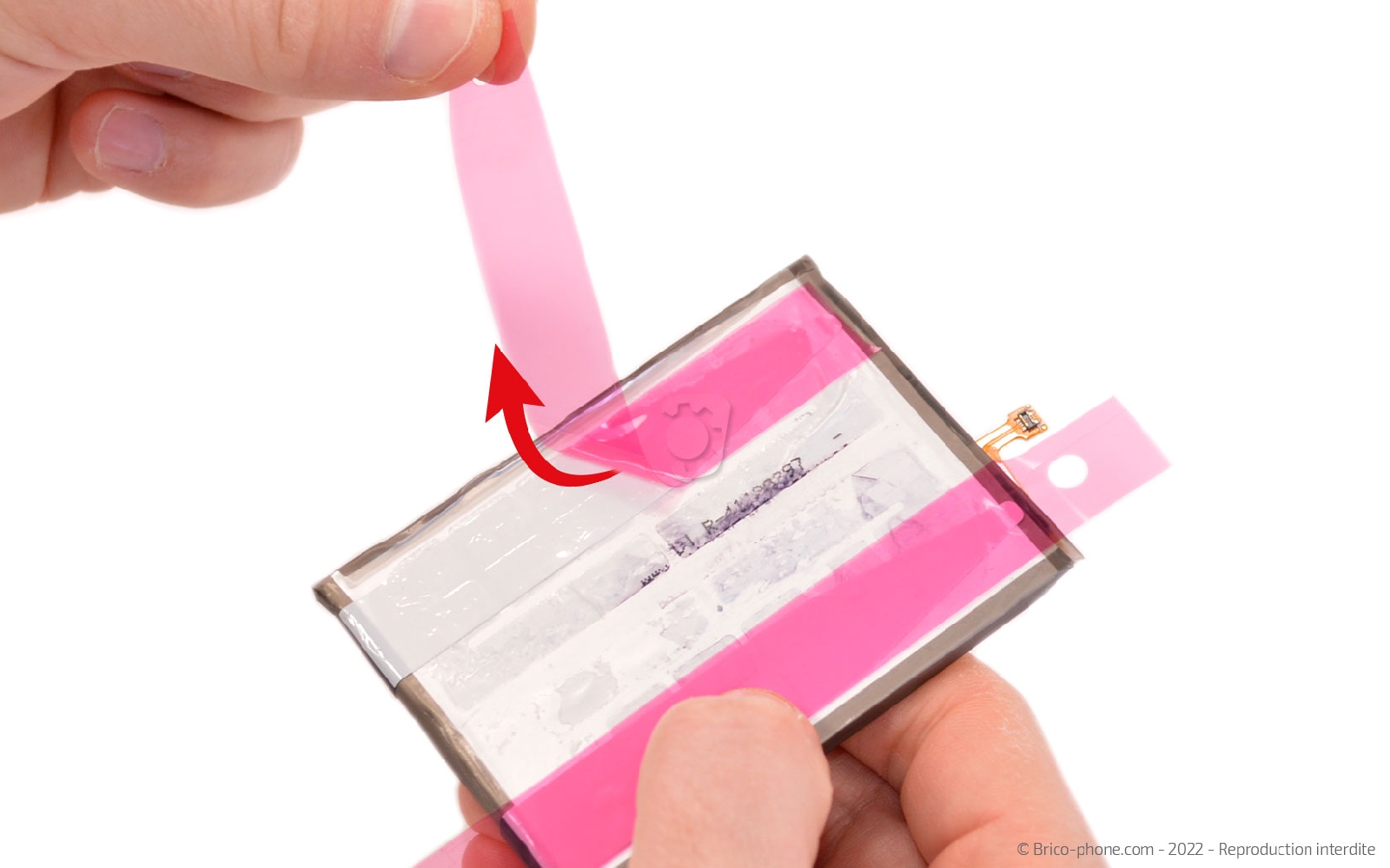

Enlevez les protections bleues afin de pouvoir replier la languette noire sur le devant de la batterie. Faites de même avec le deuxième sticker.

Ôtez la protection rose avant d'installer la batterie dans le nouveau châssis.

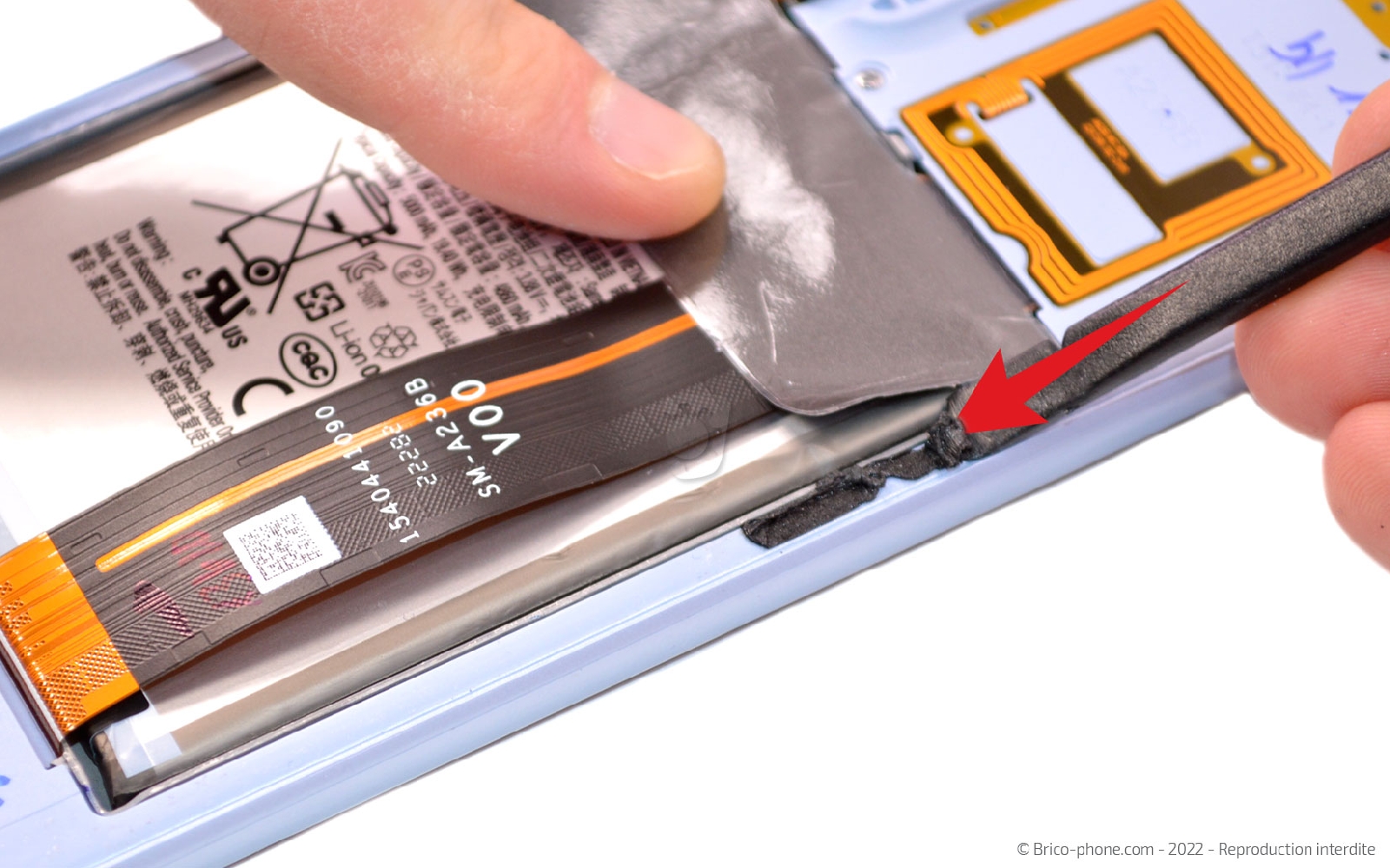

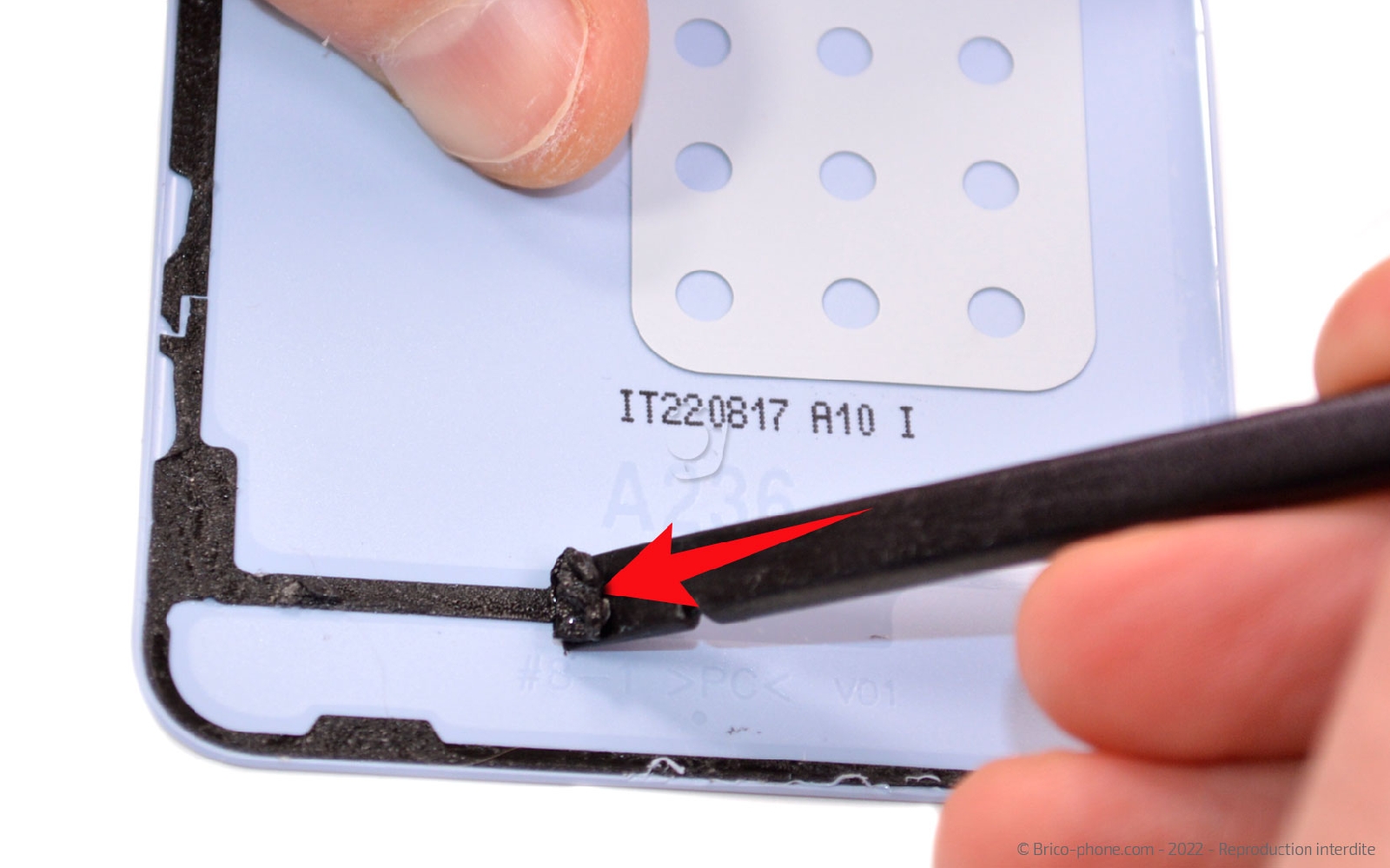

Nettoyez les composants

Suivez chaque étape dans le sens contraire pour remonter pas à pas tous les composants de votre Samsung Galaxy A23 (5G).

Lorsque vous arrivez à l'étape de la vitre arrière, nettoyez correctement cette dernière ainsi que le châssis intermédiaire des potentiels résidus de stickers.
Outils
Levier Nylon

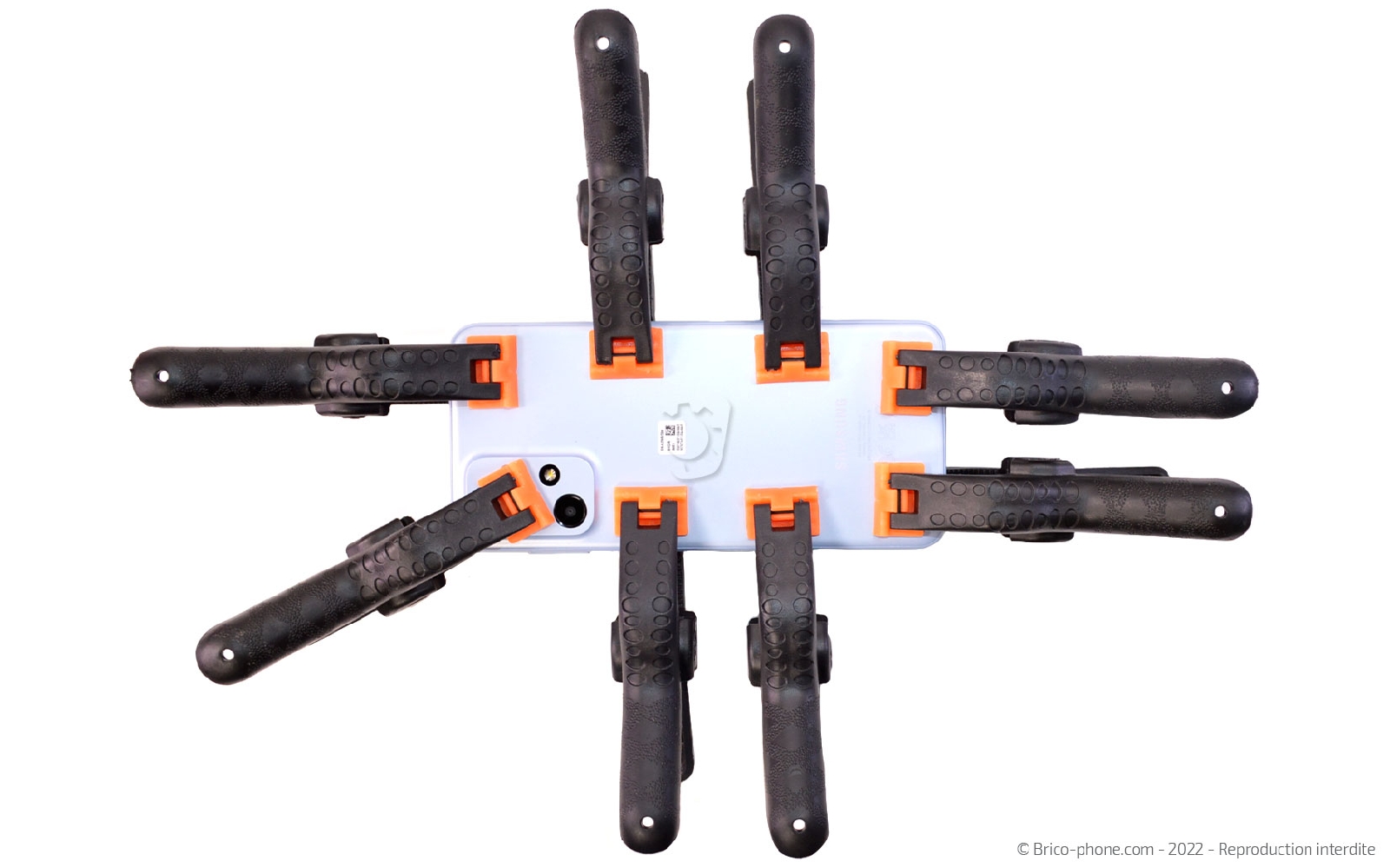

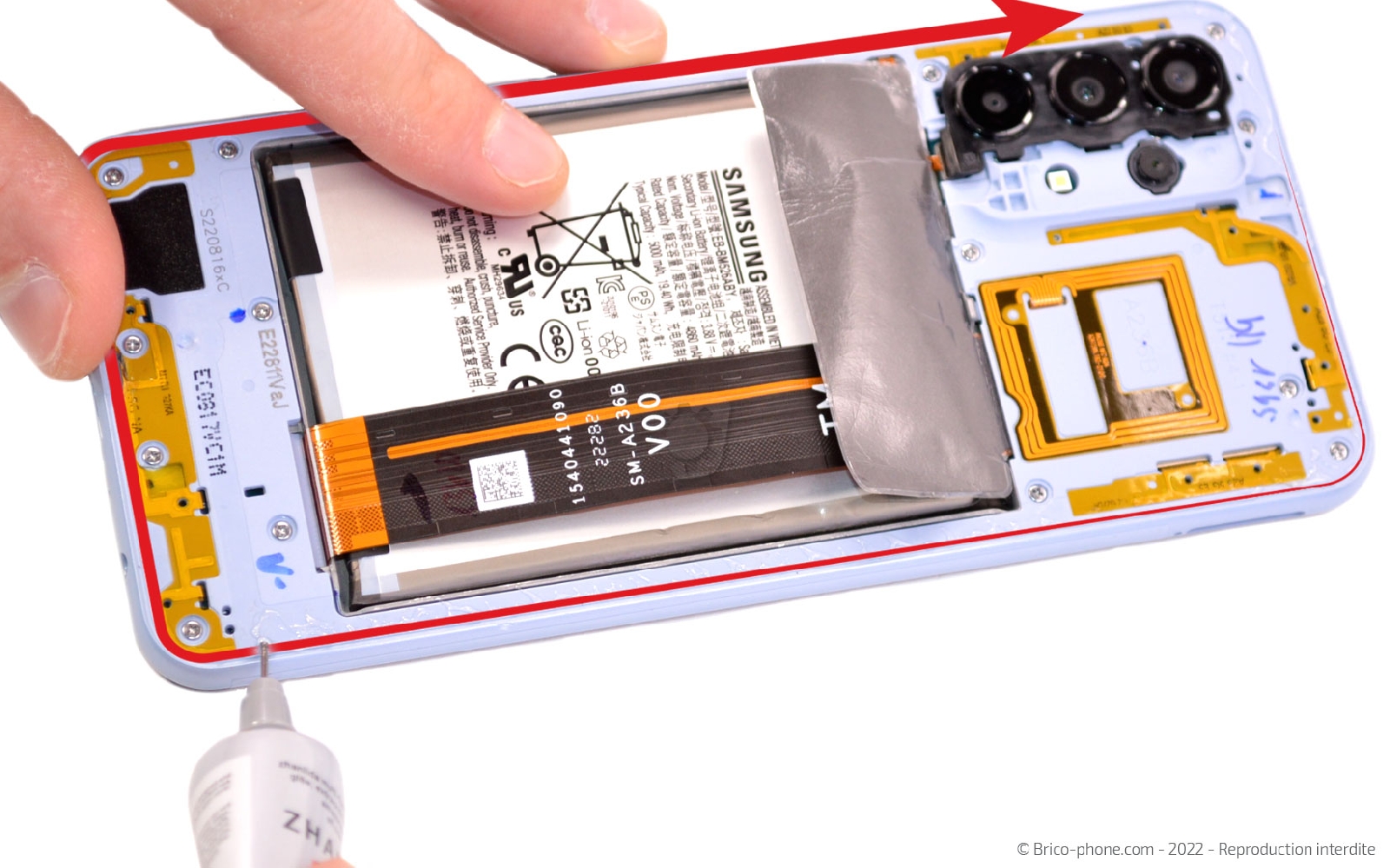

Refermer votre téléphone

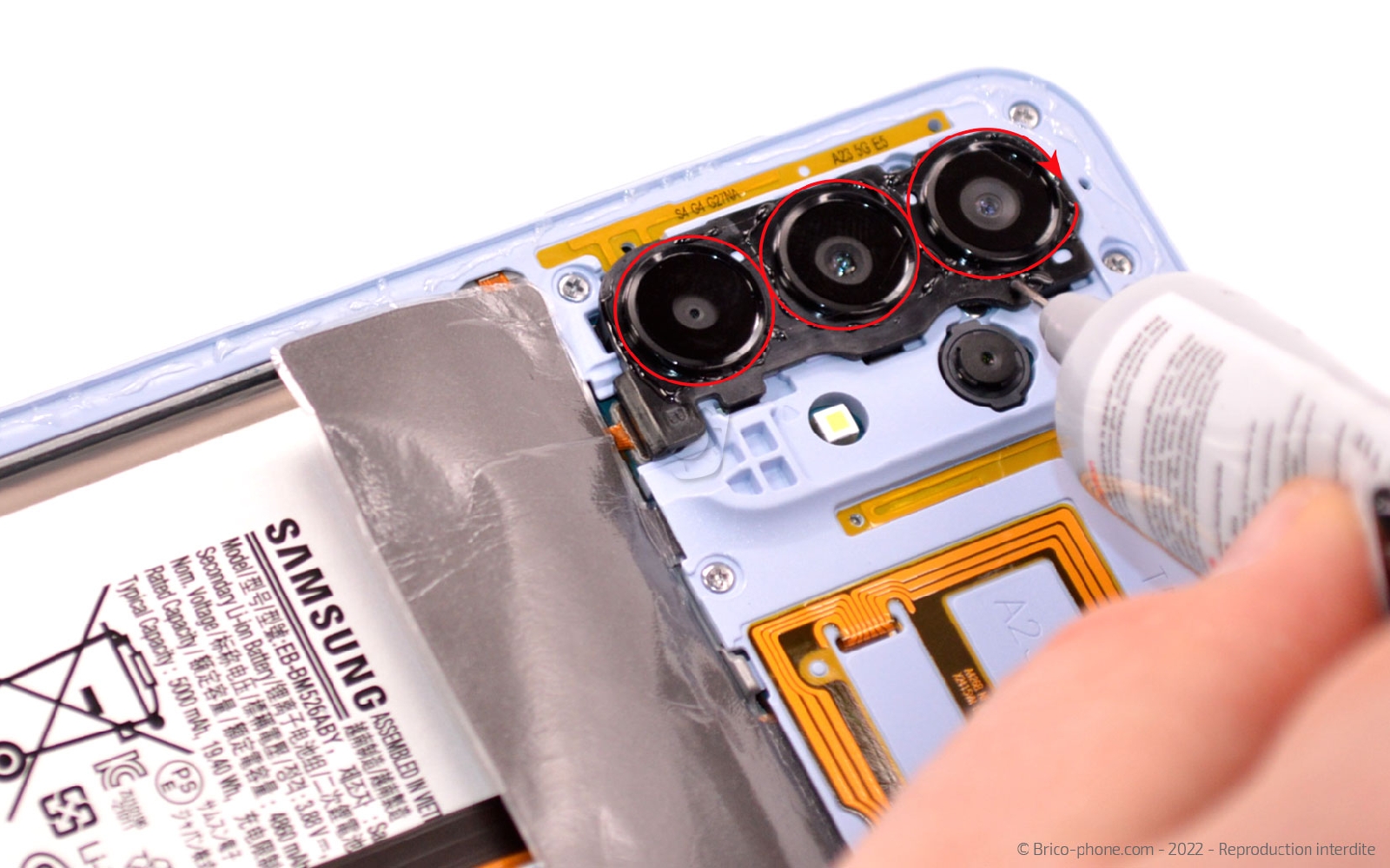

Appliquez un filet de colle B-7000 sur tout le contour du châssis ainsi qu'entre les lentilles de votre appareil.

Ensuite, placez la vitre arrière et disposez des pinces pour mettre sous presse. Vous pouvez également mettre votre téléphone sous de gros livres type encyclopédie pour laisser sécher votre smartphone environ 1 heure.

Si vous apercevez des résidus de colle, n'hésitez pas à les nettoyer avec une lingette imbibée par exemple.
