Comment remplacer le châssis complet sur iPhone 13

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 11/20
iPhone 13 | Temps estimé : 45 min | Difficulté : 3/5

Votre iPhone est tombé et le châssis est cassé ? Pas de panique, vous pouvez le remplacer en suivant ce tutoriel de réparation créé par les techniciens Brico-phone pour vous assurer la réussite de ce dépannage.

Comptez environ une heure pour changer la coque arrière complète de votre iPhone 13 mais avec les conseils détaillés dans chaque étape de ce tutoriel vous ne pouvez que réussir.

Diagnostic

›  Le châssis est endommagé

›  Problème avec connecteur de charge et antennes...

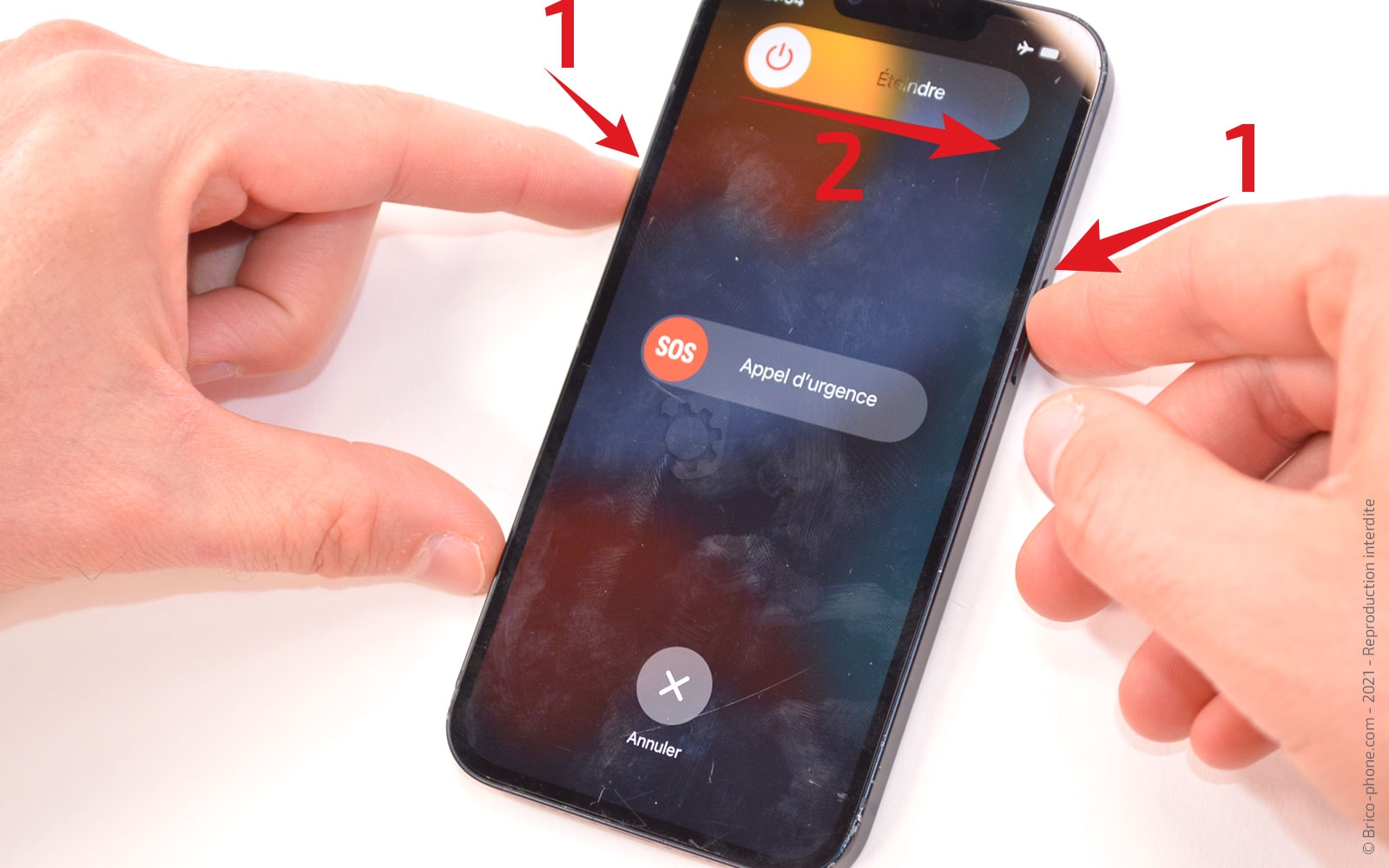

Avant de commencer
Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone. Pour cela, dirigez-vous dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 13.

Une fois la commande réceptionnée, préparez-vous un espace de travail propre et dégagé avec tous les outils nécessaires ainsi que le patron d 'aide au montage à proximité.

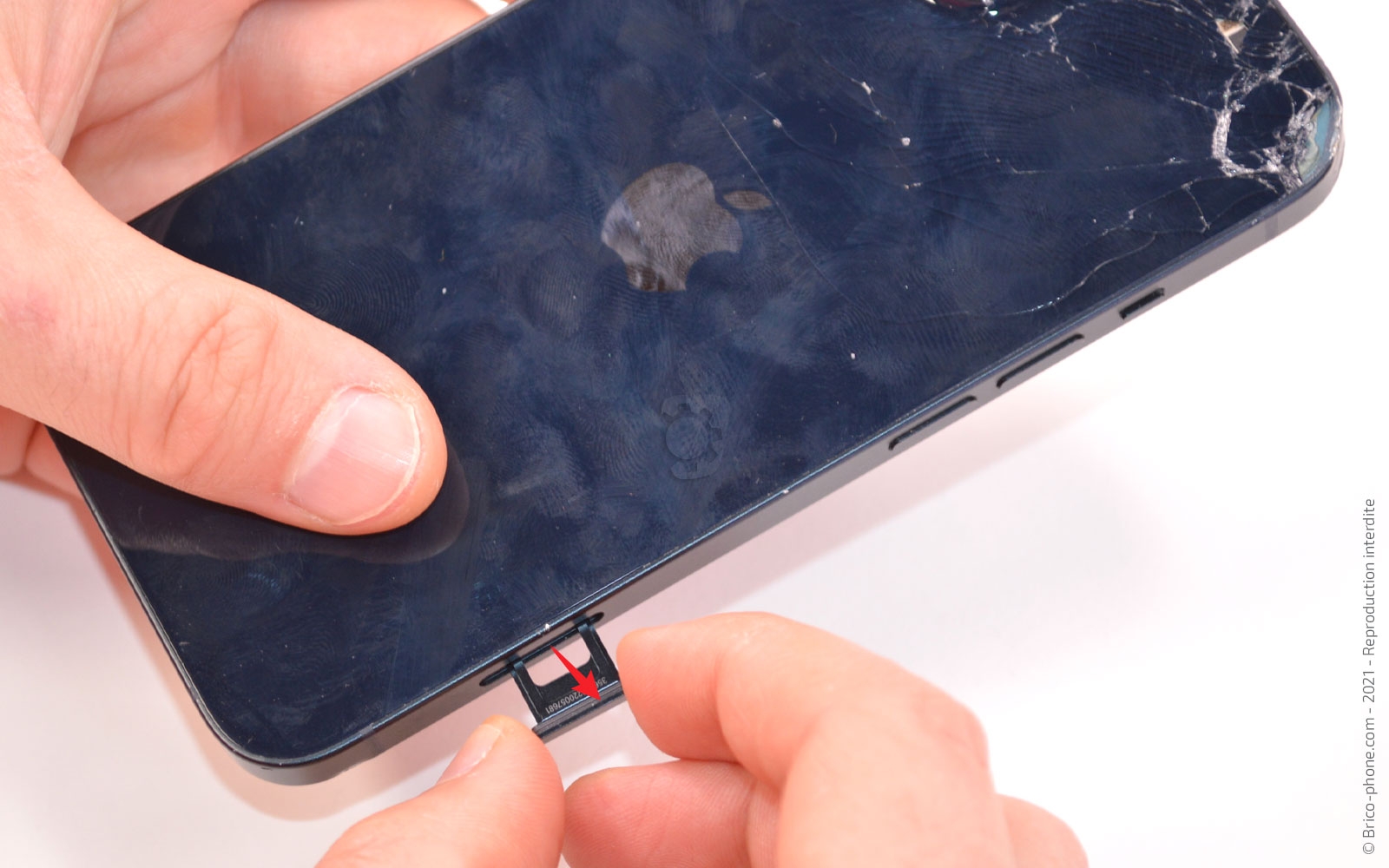

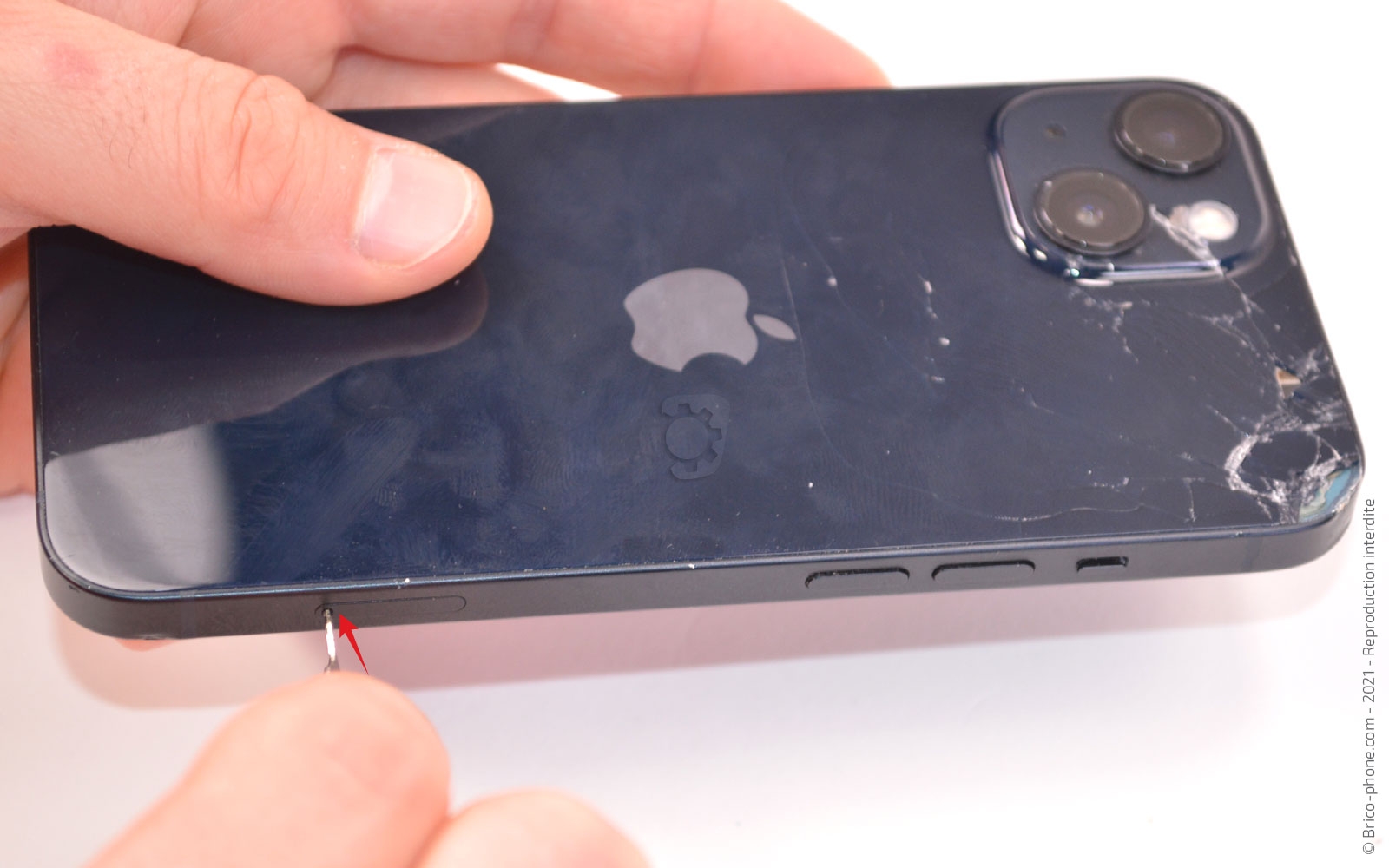

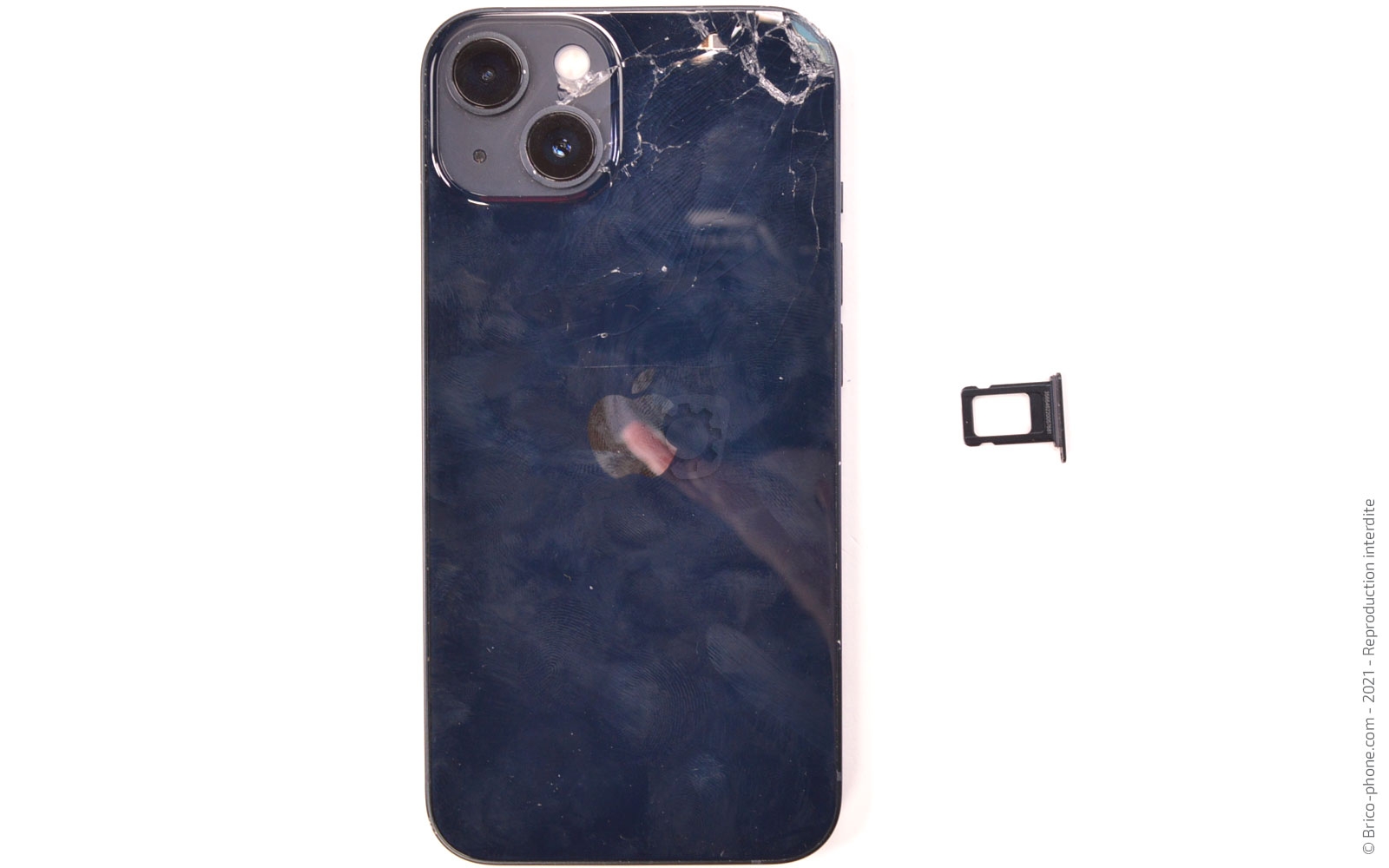

vous pouvez dès à présent éteindre votre smartphone et retirez le tiroir Sim.
Sur le châssis intérieur, vous pouvez apercevoir le numéro de modèle A2633 qui correspond bien à l'iPhone 13.
Outils du kit utilisés
Outils du kit utilisés

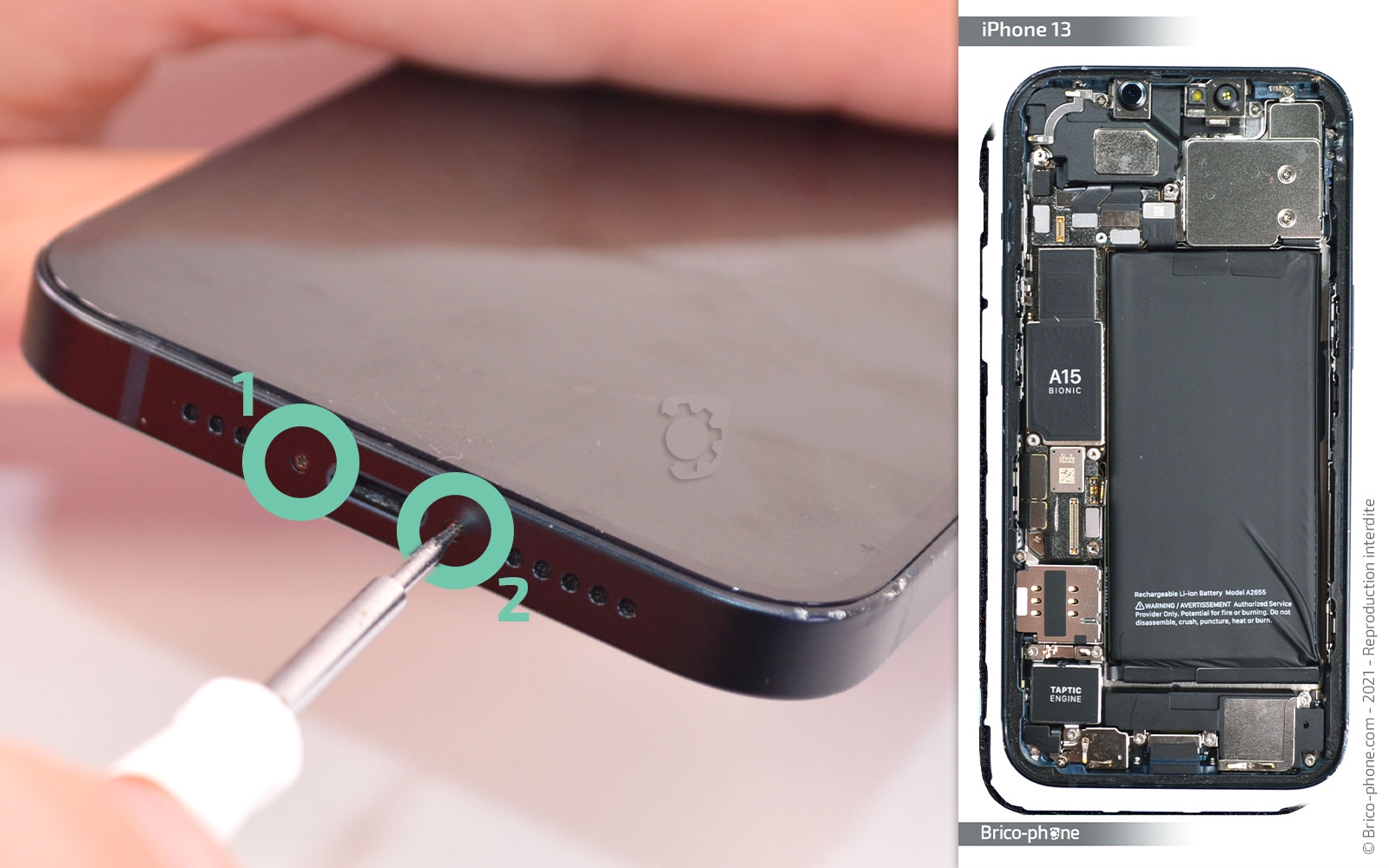

Etape 1 : Dévisser les vis pentalobe
Attrapez le tournevis pentalobe pour extraire les deux vis présentes de part et d'autre de la prise de charge de l'appareil.

Pour ne pas les perdre, disposez-les sur le patron d 'aide au montage sur l'emplacement A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer l'écran
Pour accéder à l'intérieur du téléphone, il est nécessaire de chauffer l'écran afin de ramollir le joint d'étanchéité qui le maintient au châssis.

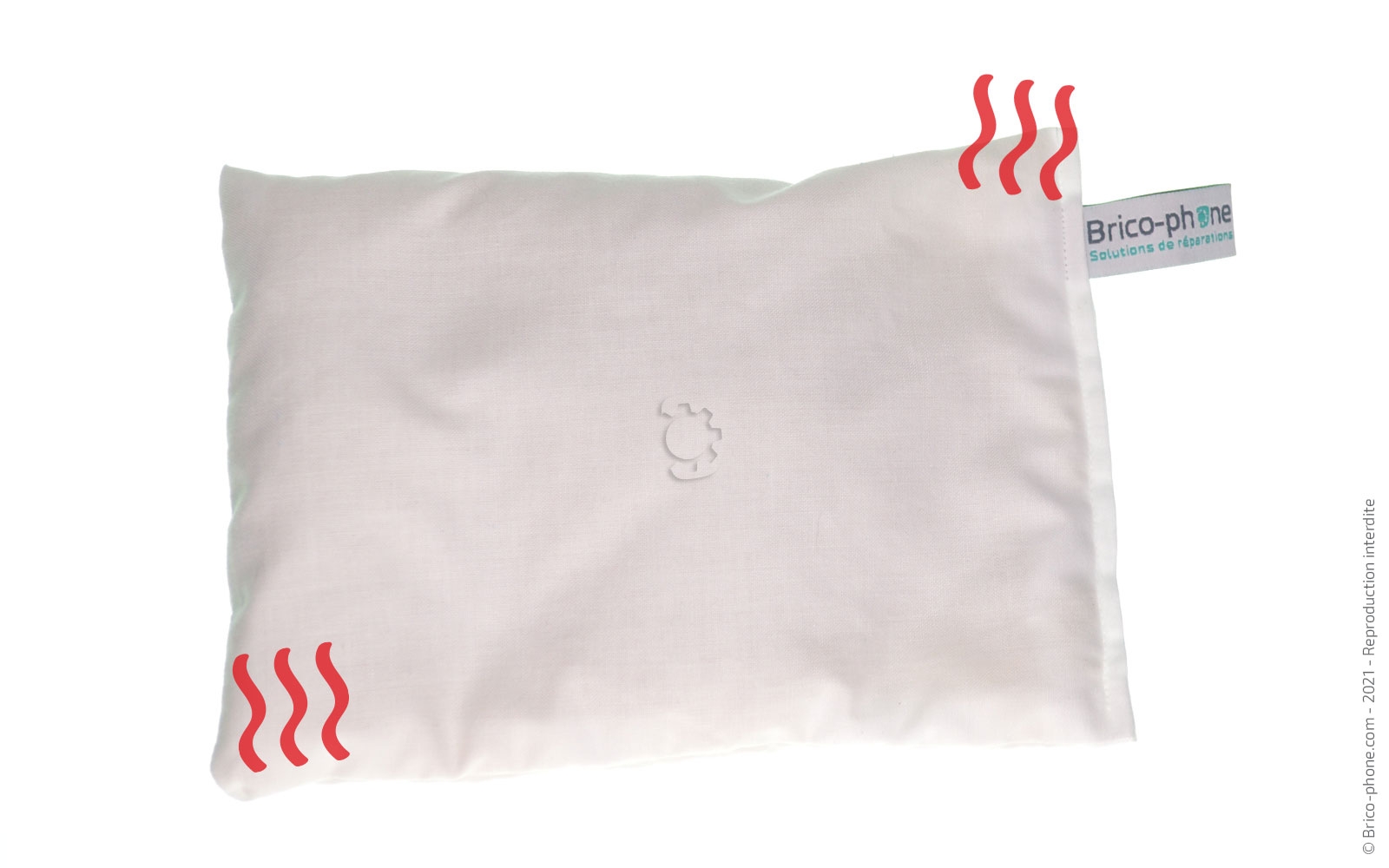

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique.

Pour le premier outil, il vous suffit de le passer au micro-ondes environ 2 minutes avant de le déposer sur la face avant de votre téléphone durant un trentaine de secondes.

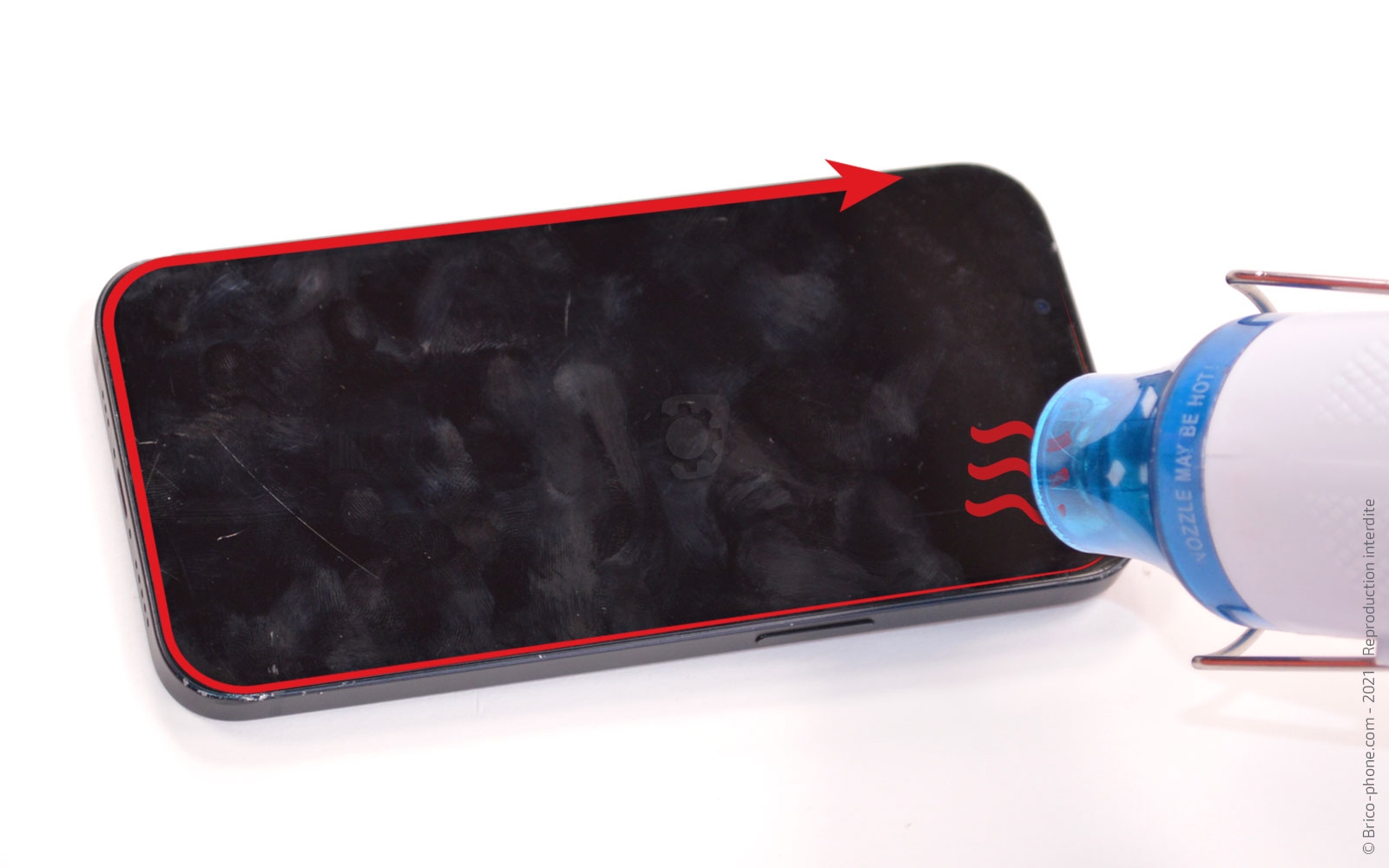

Le second produit peut être remplacé par un sèche-cheveux puisqu'il suffit de chauffer le contour de la vitre avant en faisant attention à ne pas dépasser les 80°C.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Créer un interstice

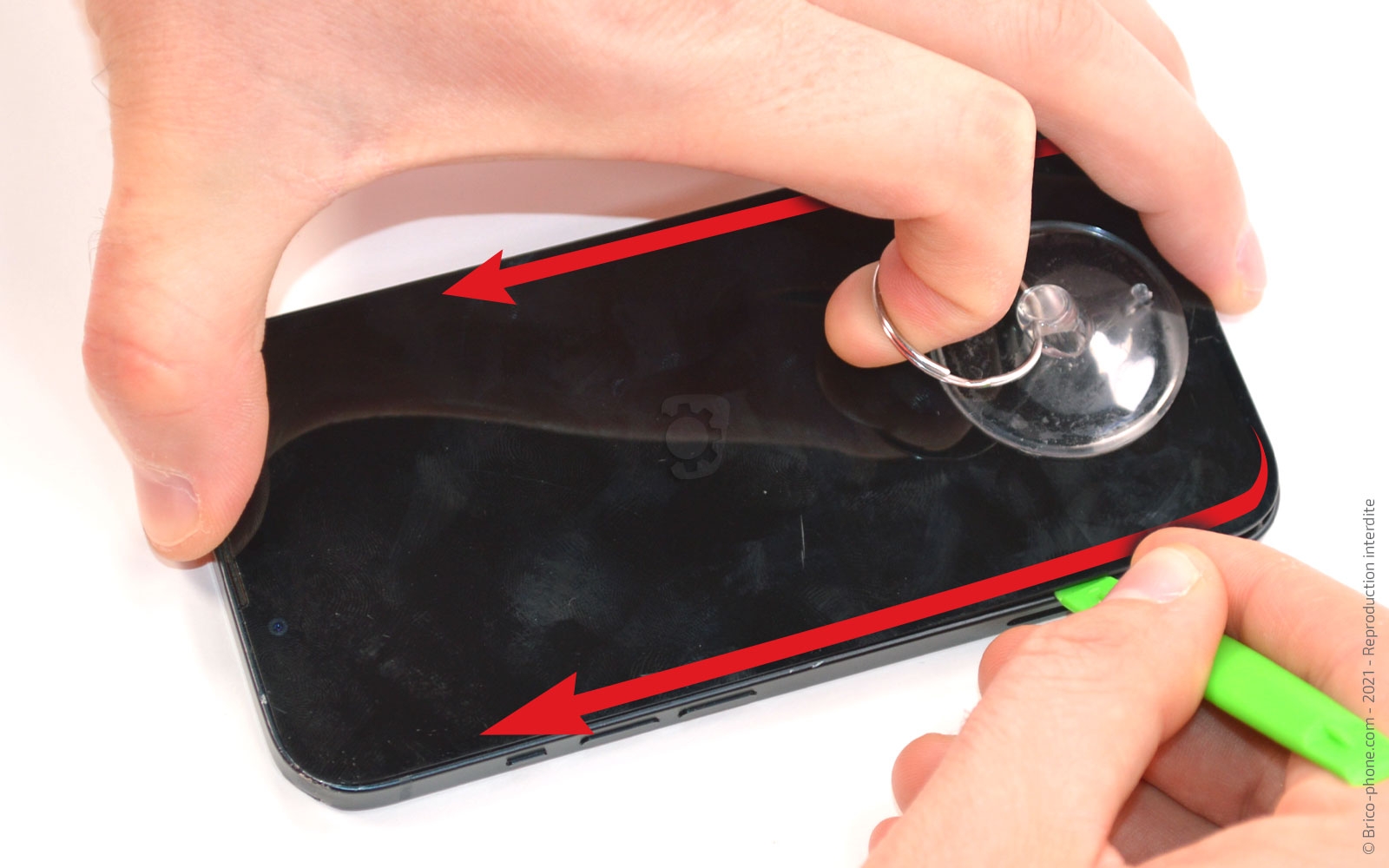

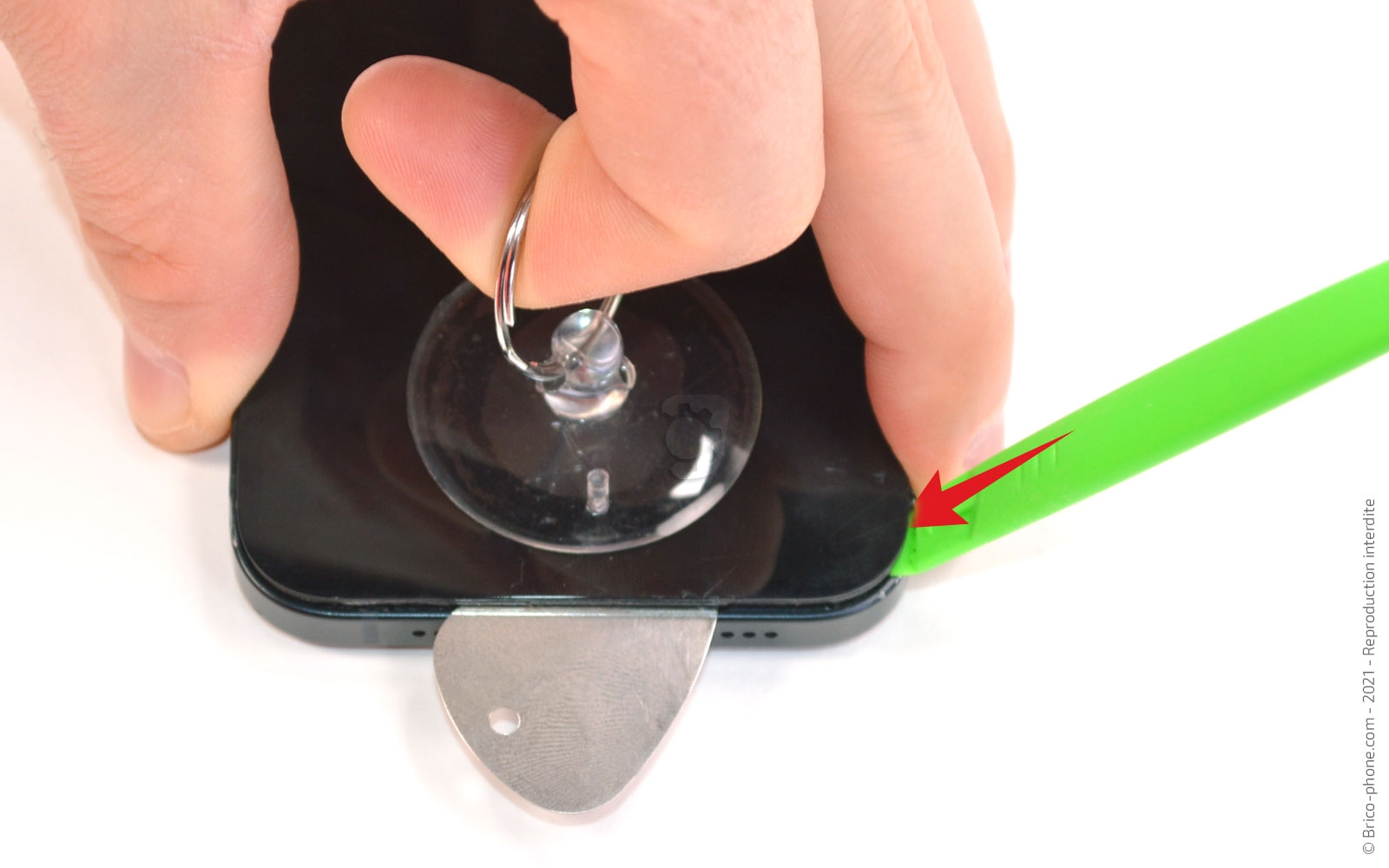

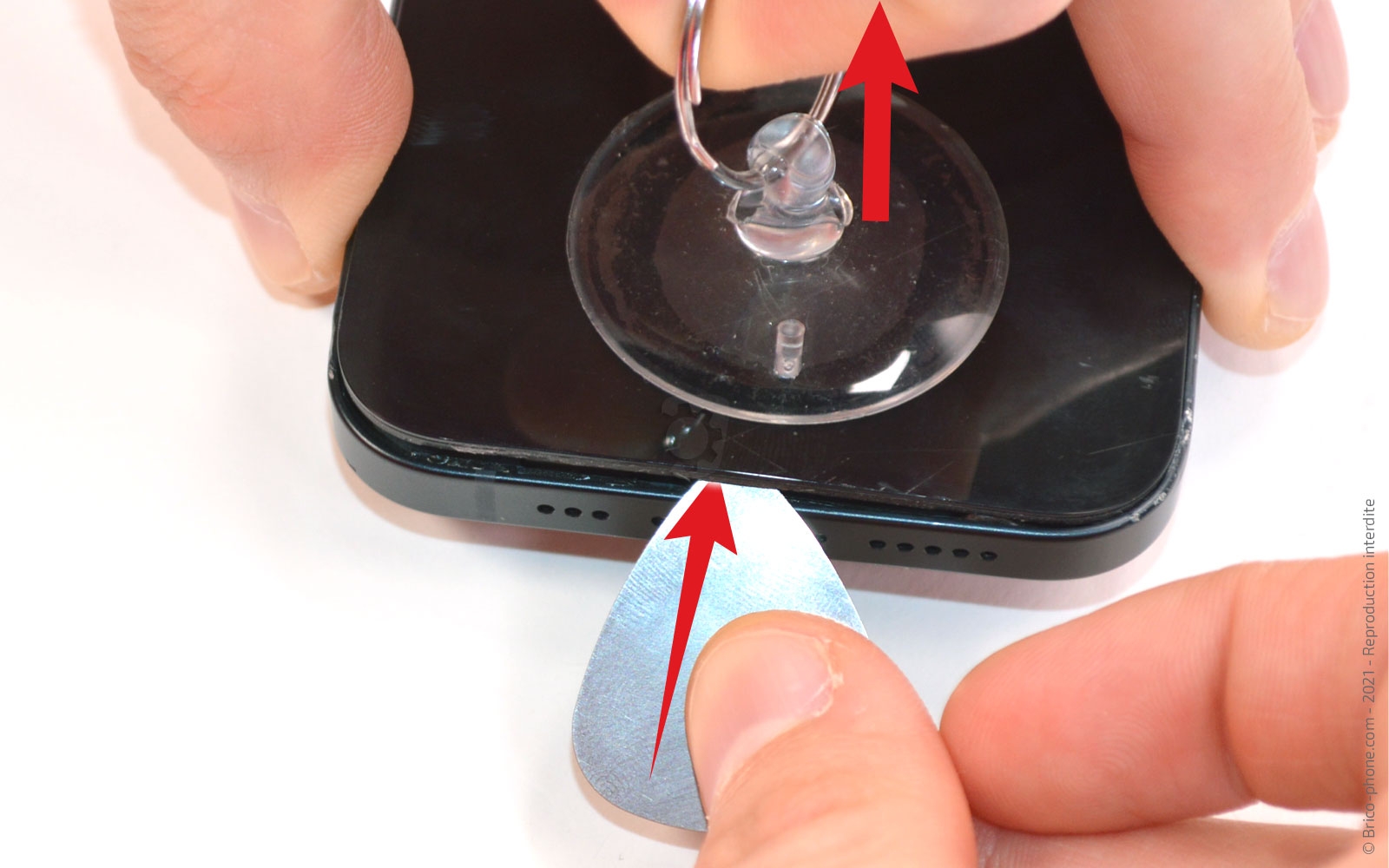

Disposez la ventouse sur le bas de l'écran afin de pouvoir soulever légèrement l'écran.

Profitez de l'espace créé pour insérer le médiator en métal troué entre le châssis et l'écran.

Ensuite, remplacez le médiator par la petite spatule verte.
Outils du kit utilisés
Outils du kit utilisés

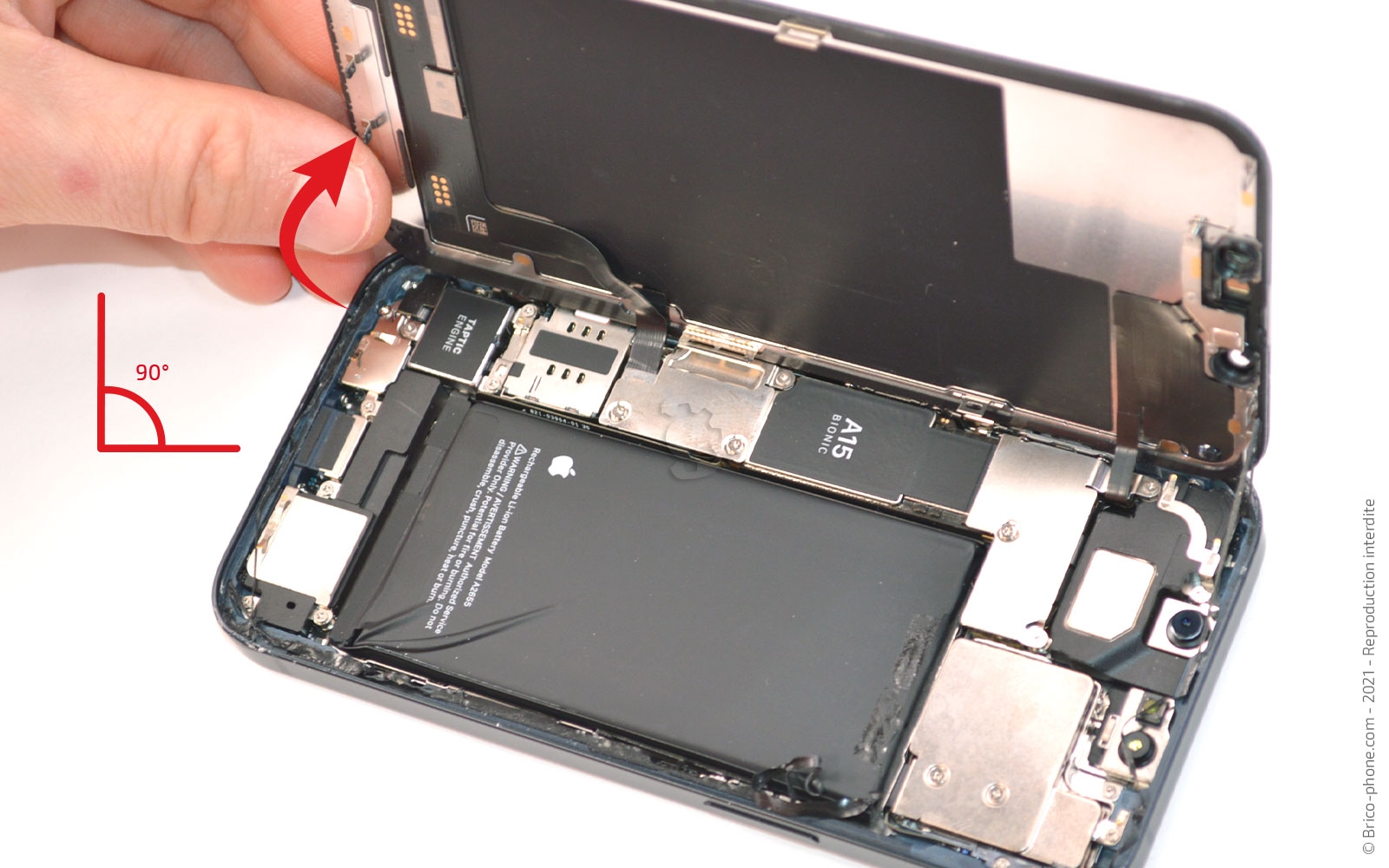

Etape 4 : Ouvrir le téléphone
Faites glisser la spatule sur toute la longueur du châssis afin de décoller l'écran.

Préférez une ouverture vers la gauche afin de ne pas endommager les nappe de l'écran encore connectées à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

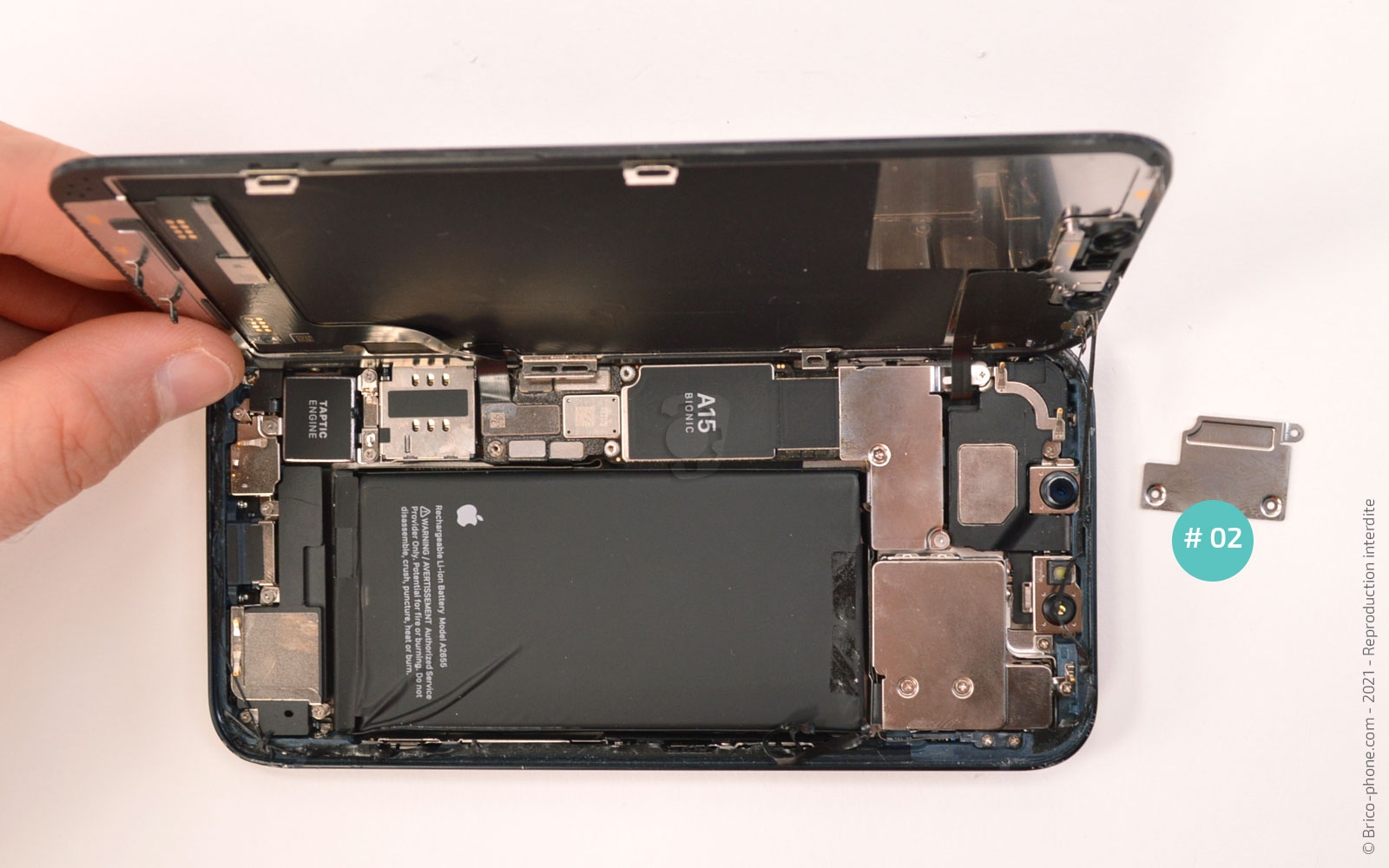

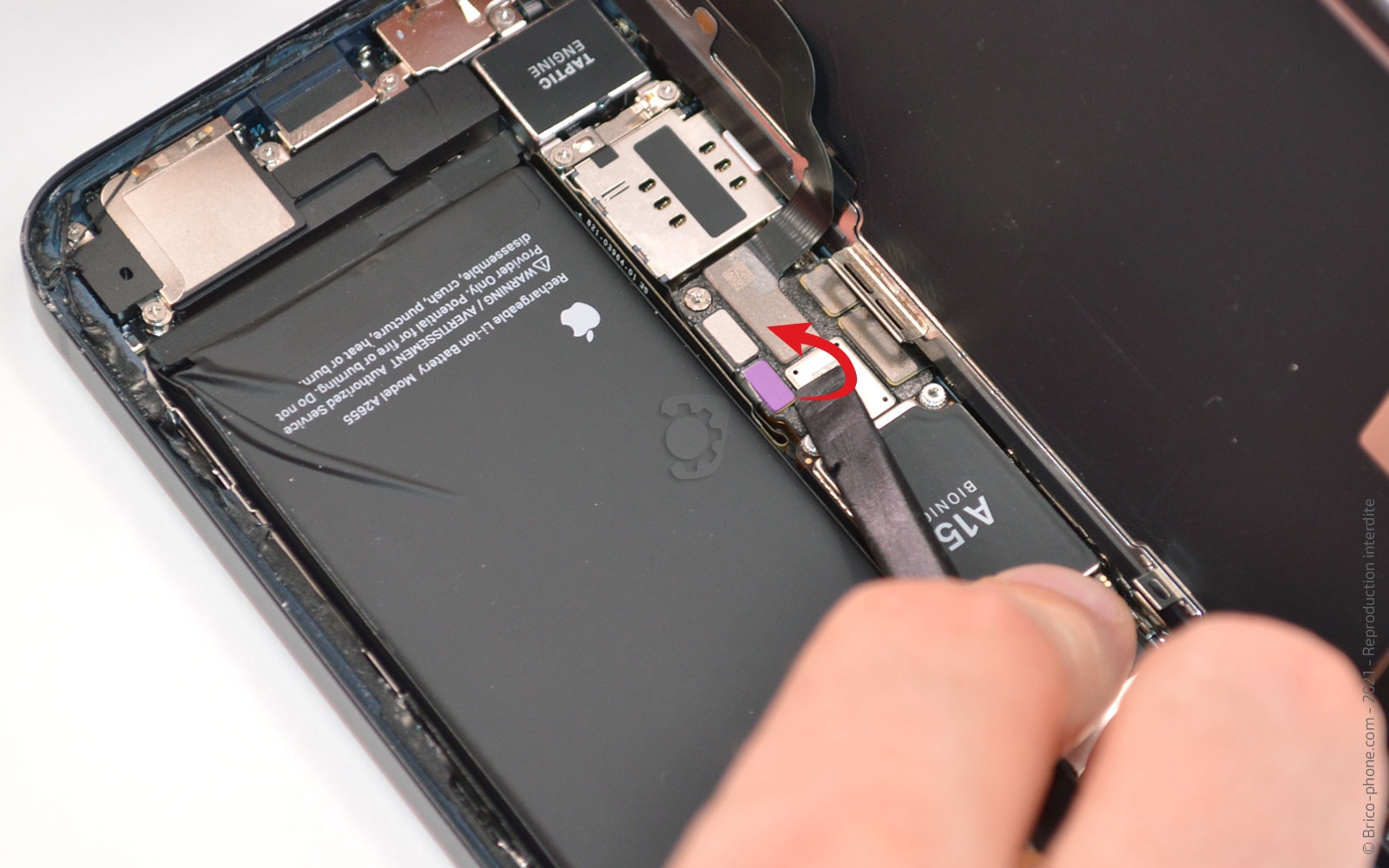

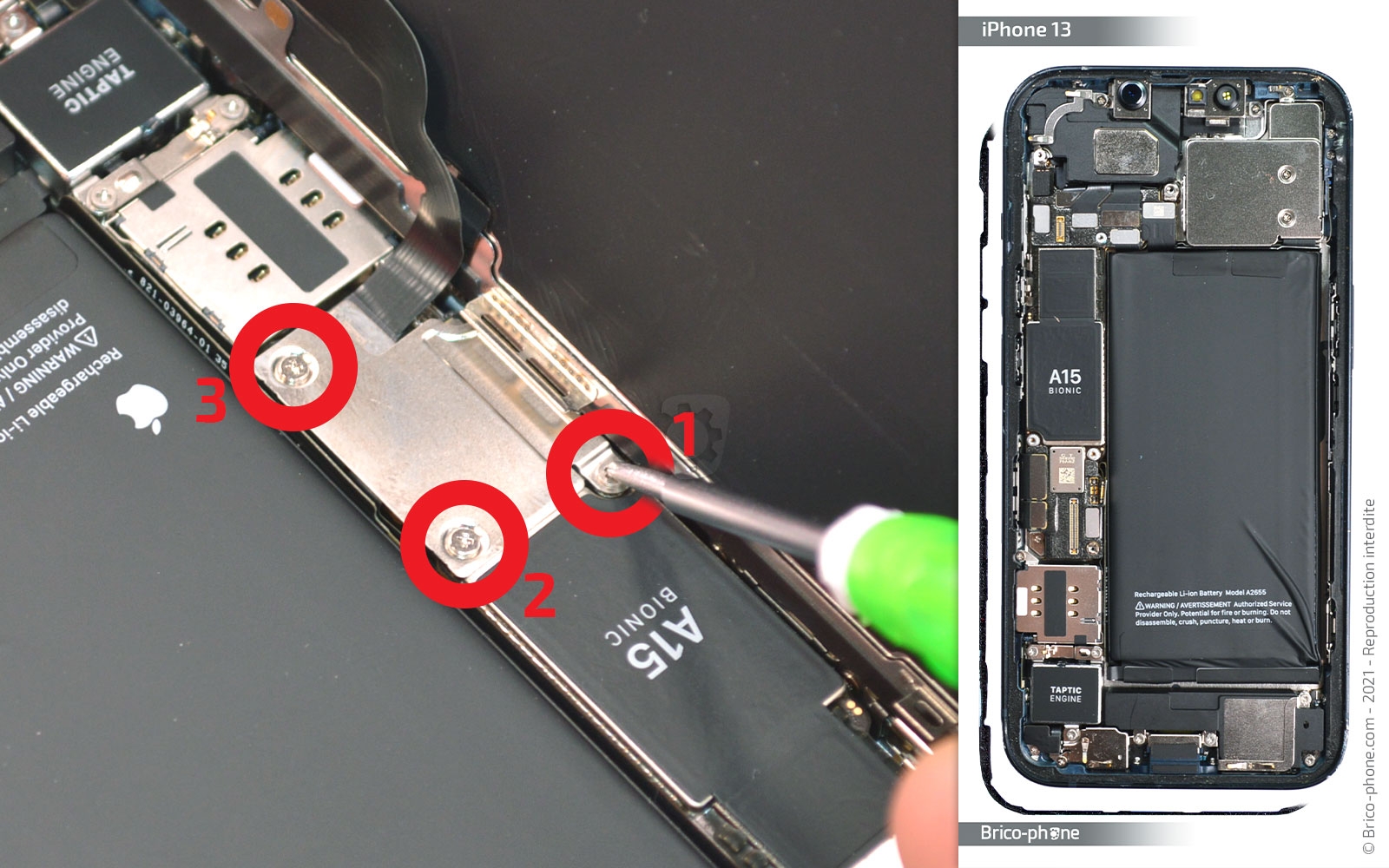

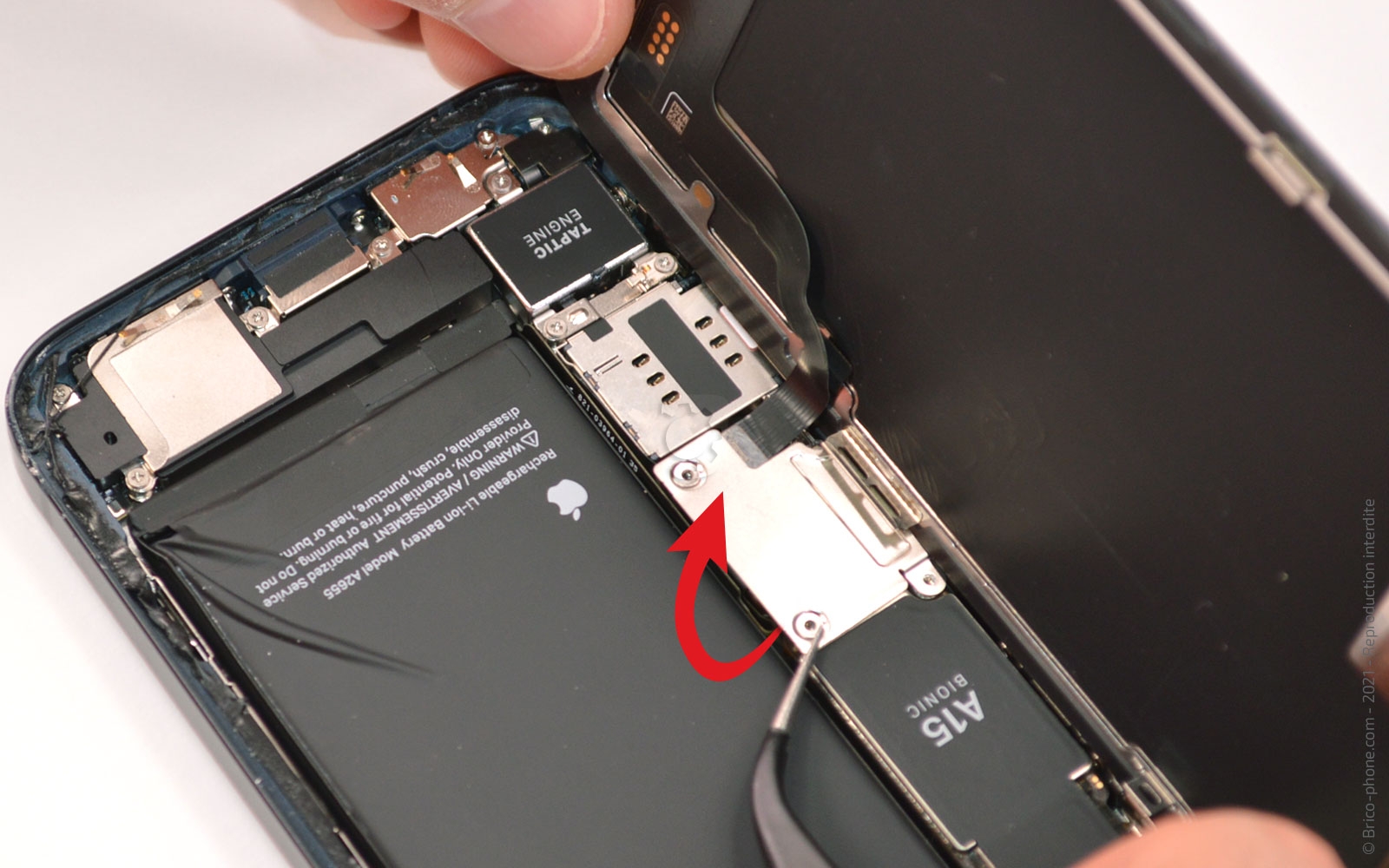

Etape 5 : Déconnecter la batterie
A l'aide du tournevis cruciforme, ôtez les trois vis nommées B de la plaquette de protection.

Sortez cette dernière à l'aide de la pincette en métal afin de pouvoir déconnecter la nappe de la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

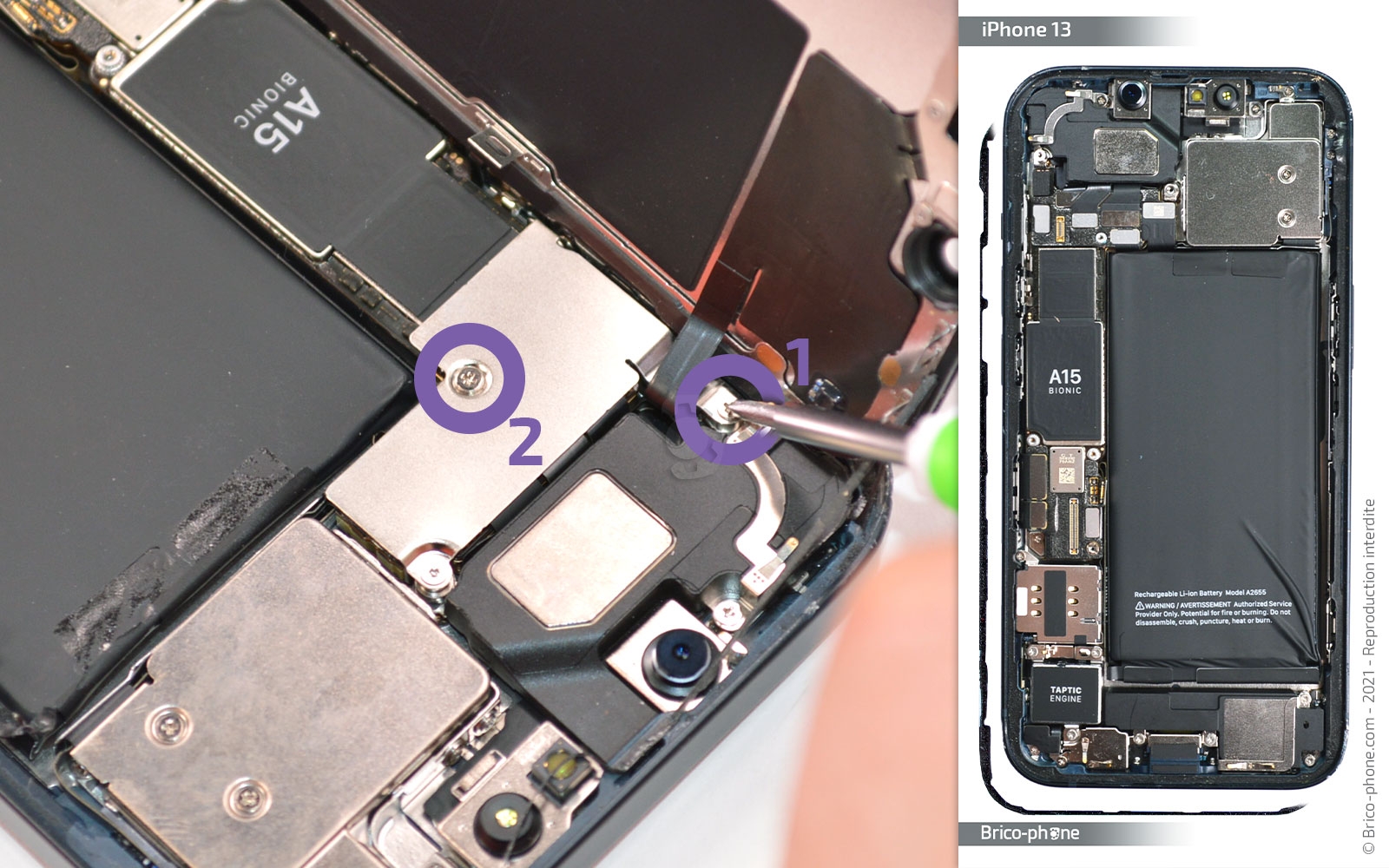

Etape 6 : Oter la plaquette supérieure

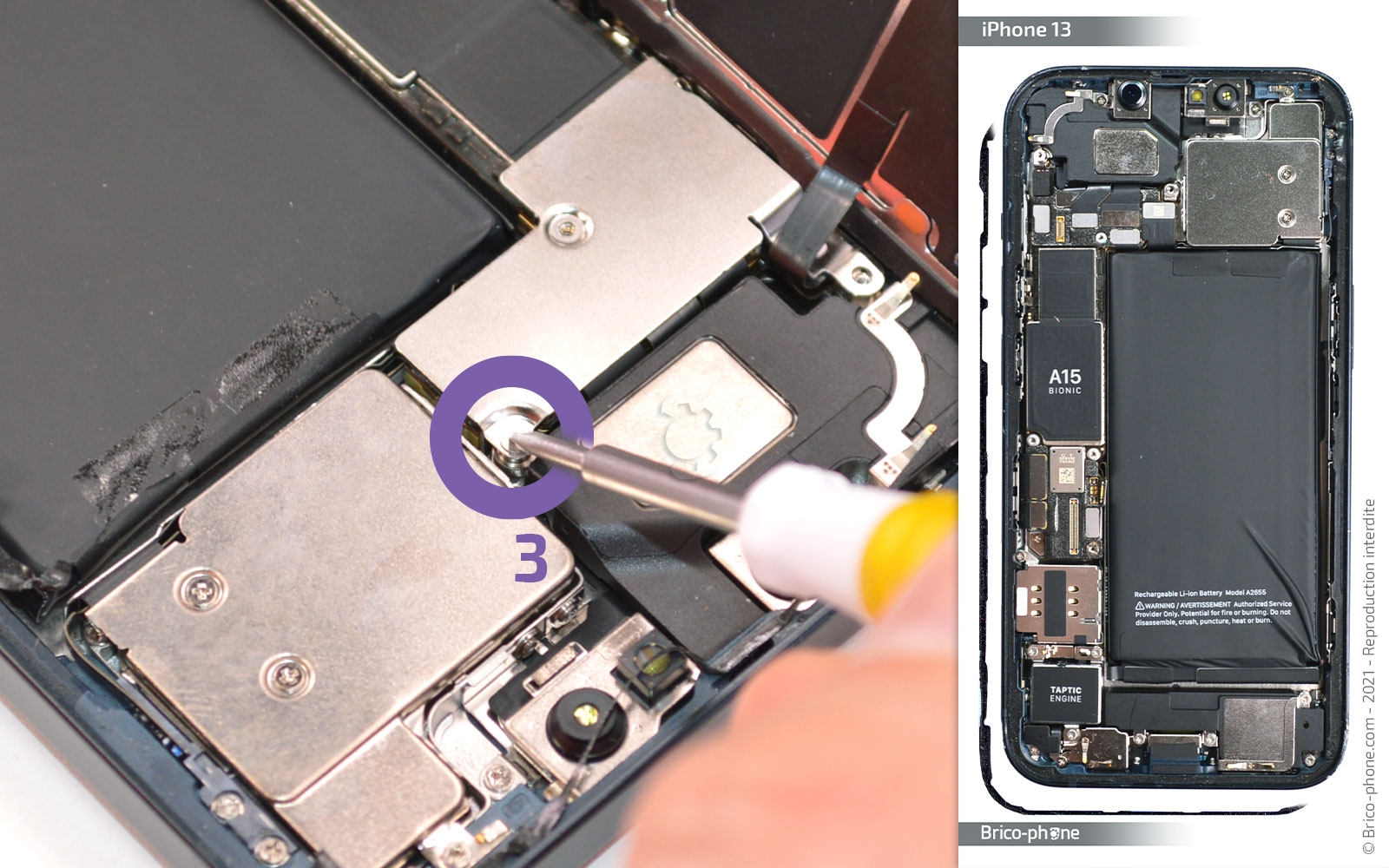

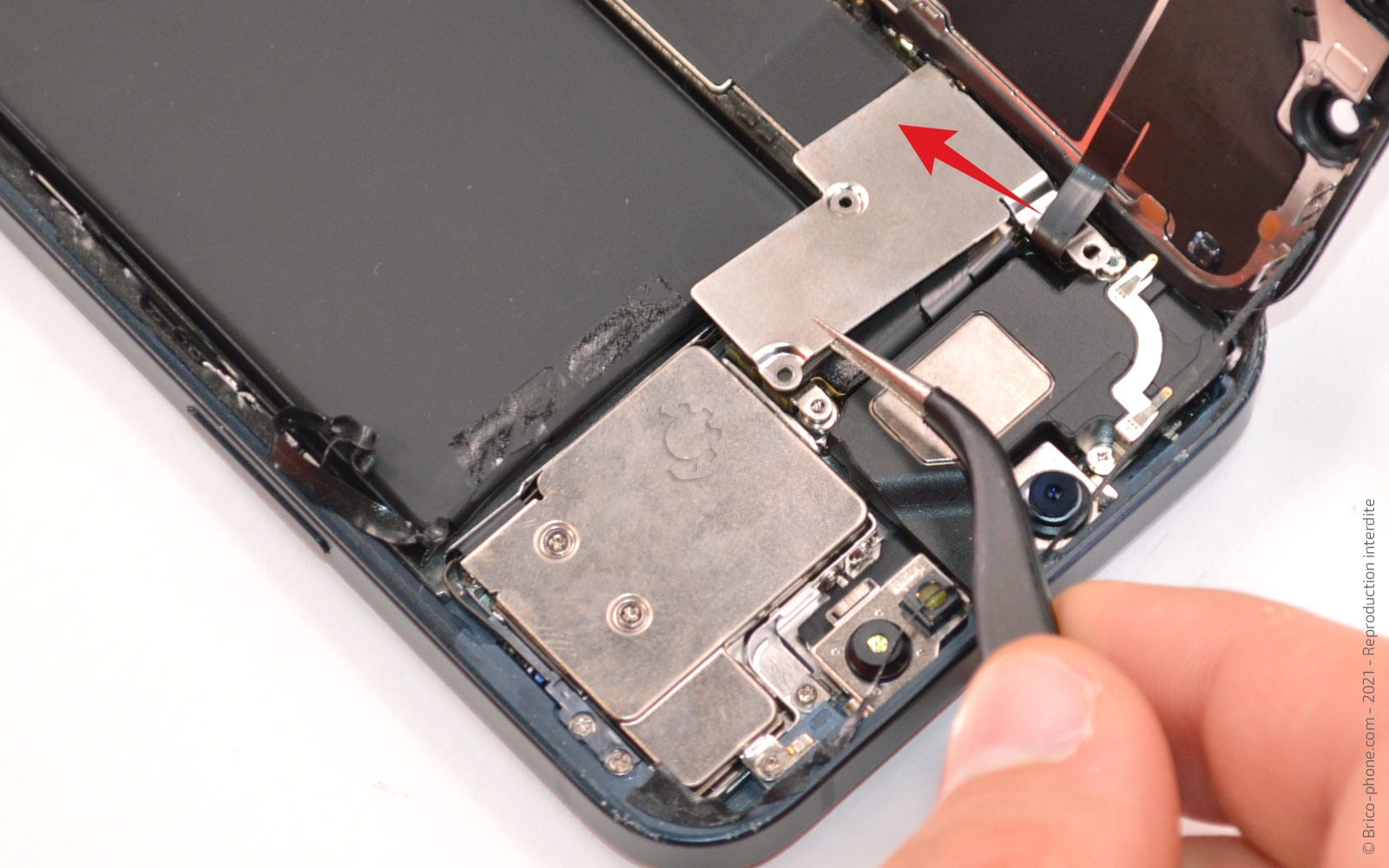

Sur la partie supérieure, retirez les vis C1 et C2 avec le tournevis cruciforme puis la vis C3 avec le triwing.

Retirez ensuite la plaquette #03.
Outils du kit utilisés
Outils du kit utilisés

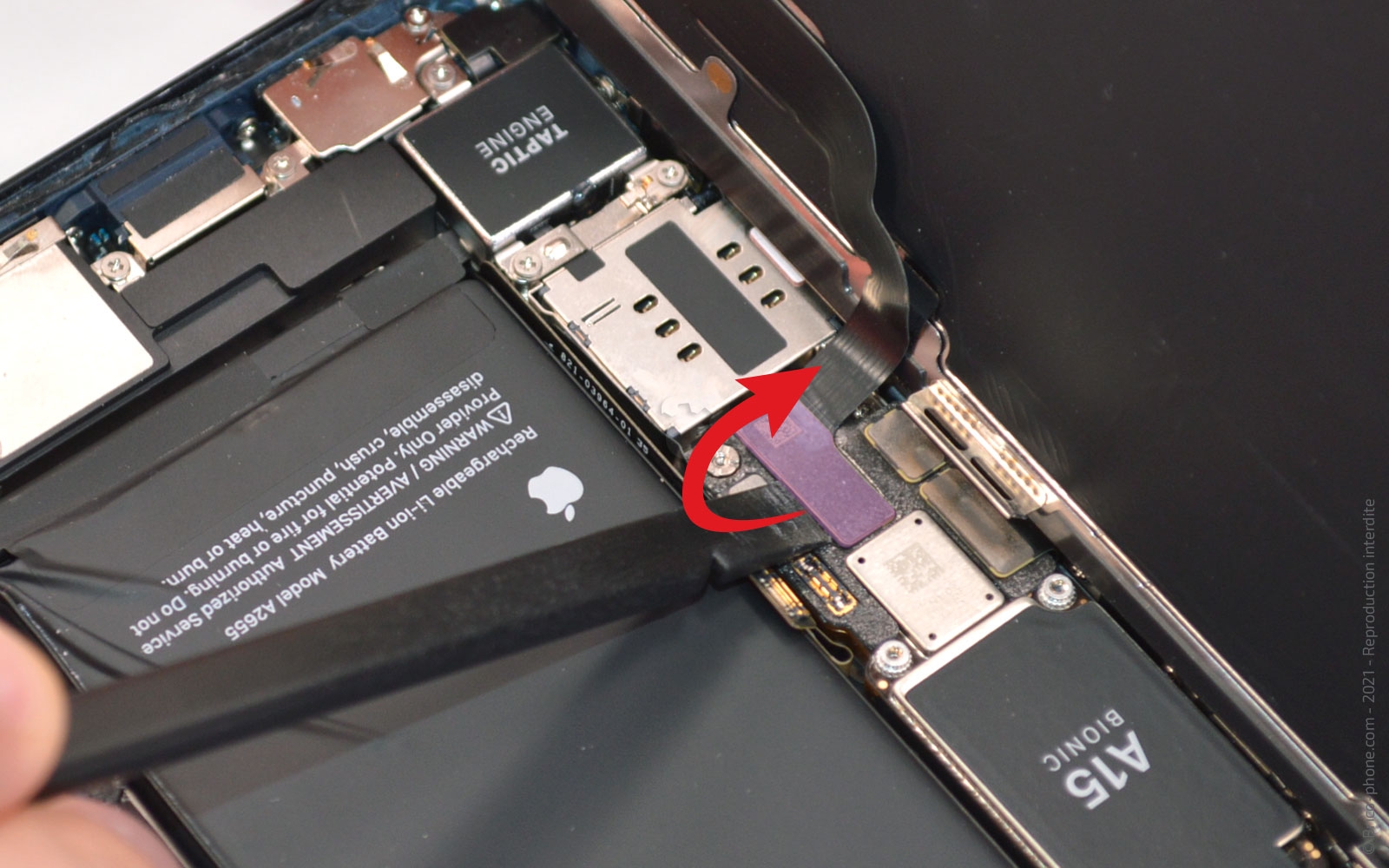

Etape 7 : Détacher l'écran

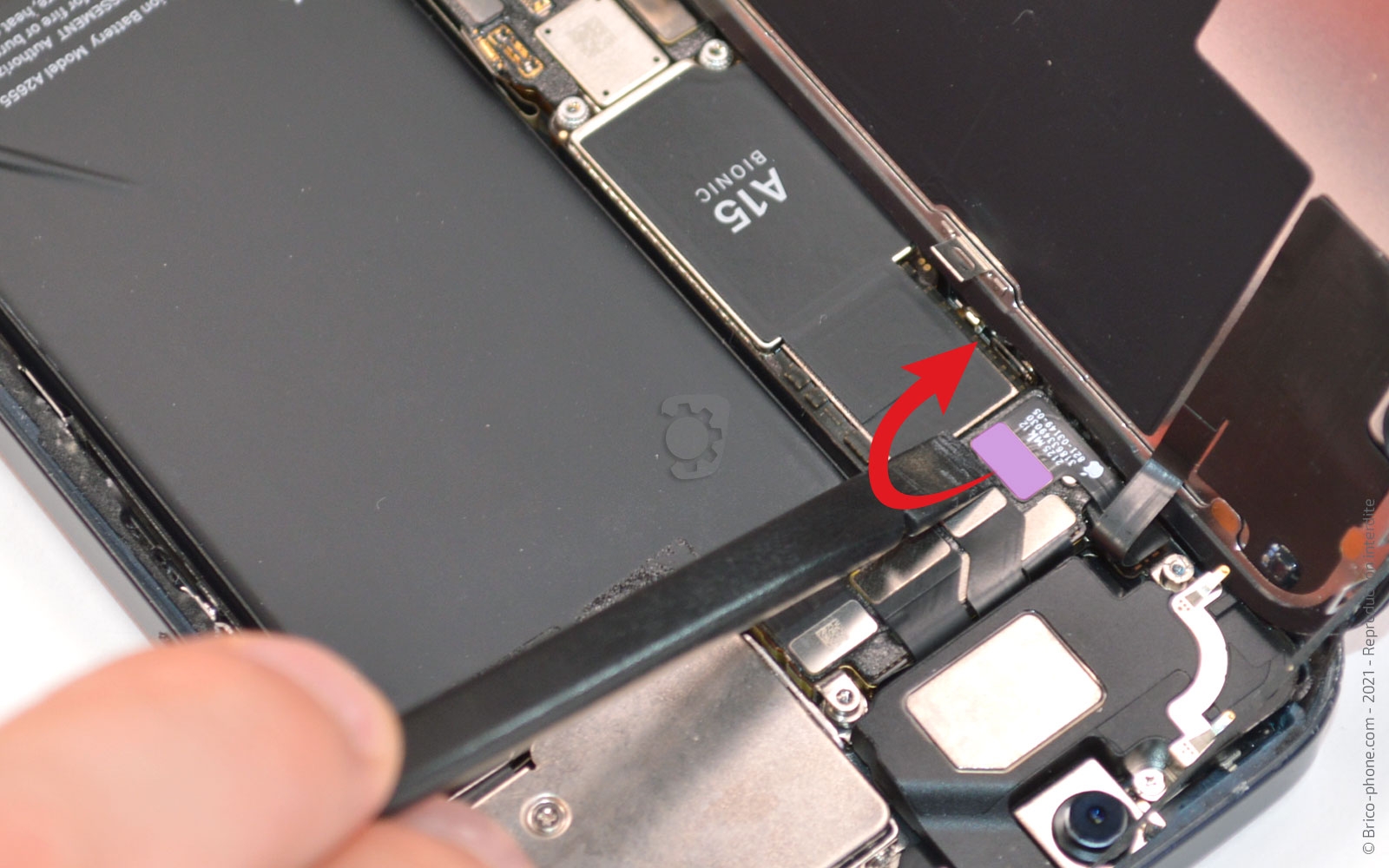

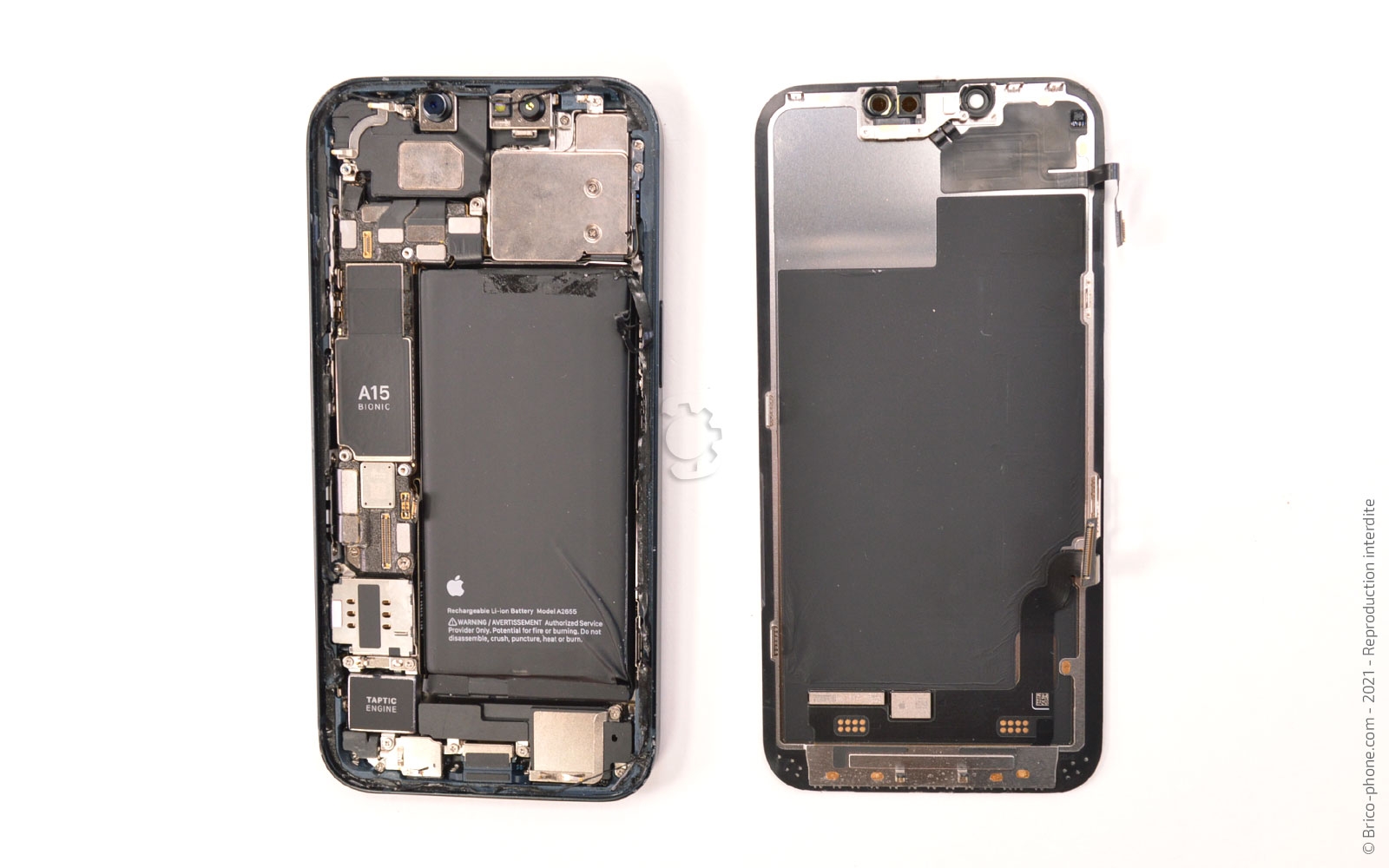

En vous aidant du levier en nylon, débranchez la nappe de l'écran ainsi que celle du module capteurs / micro.
Outils du kit utilisés
Outils du kit utilisés

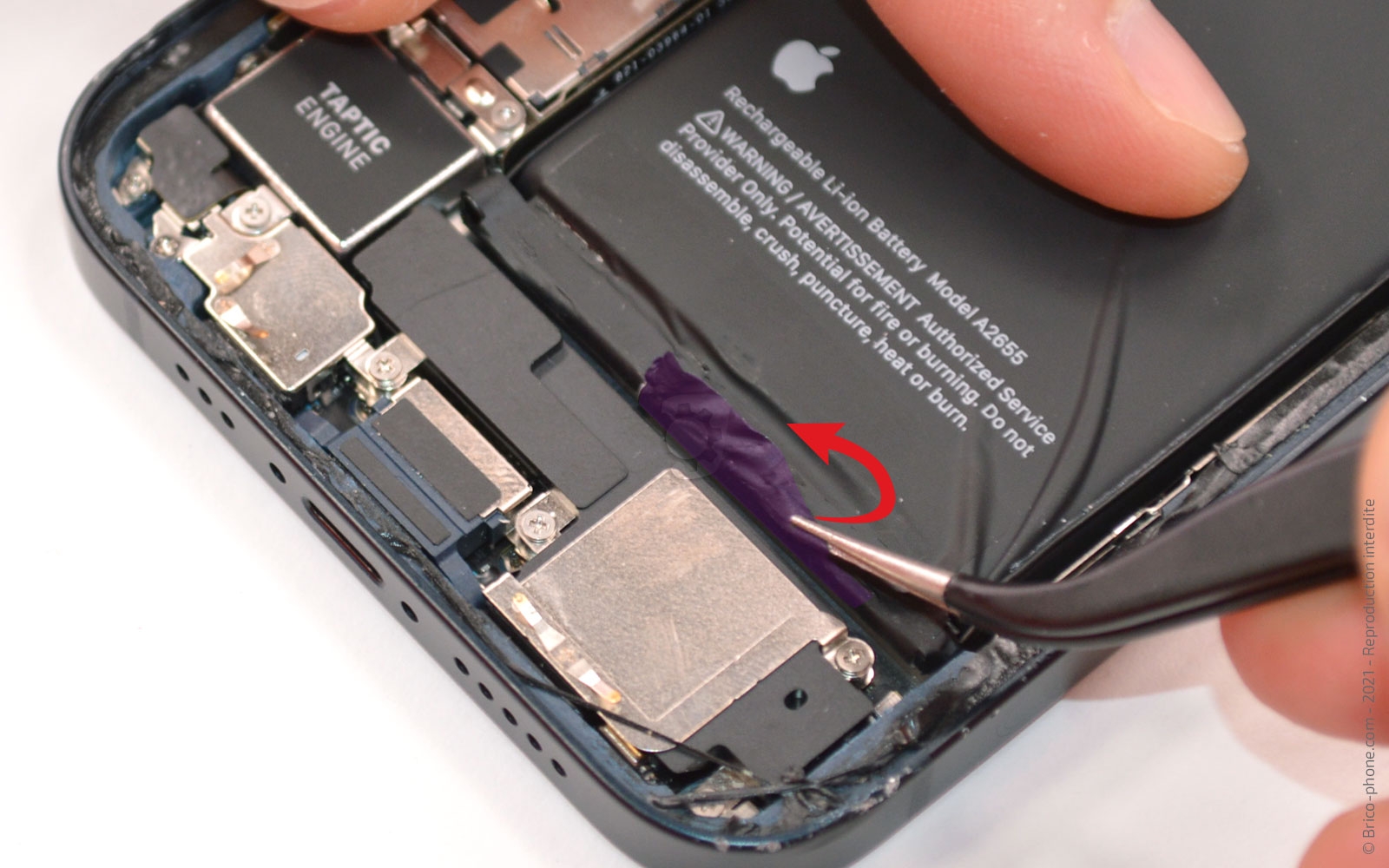

Etape 8 : Tirer les languettes des stickers de la batterie
Passons maintenant au décollage de la batterie de votre iPhone. Pour faciliter cette manipulation, Apple a disposé plusieurs stickers sur le composant.

En effet, il y en a deux sur la partie basse et deux sur la partie haute.

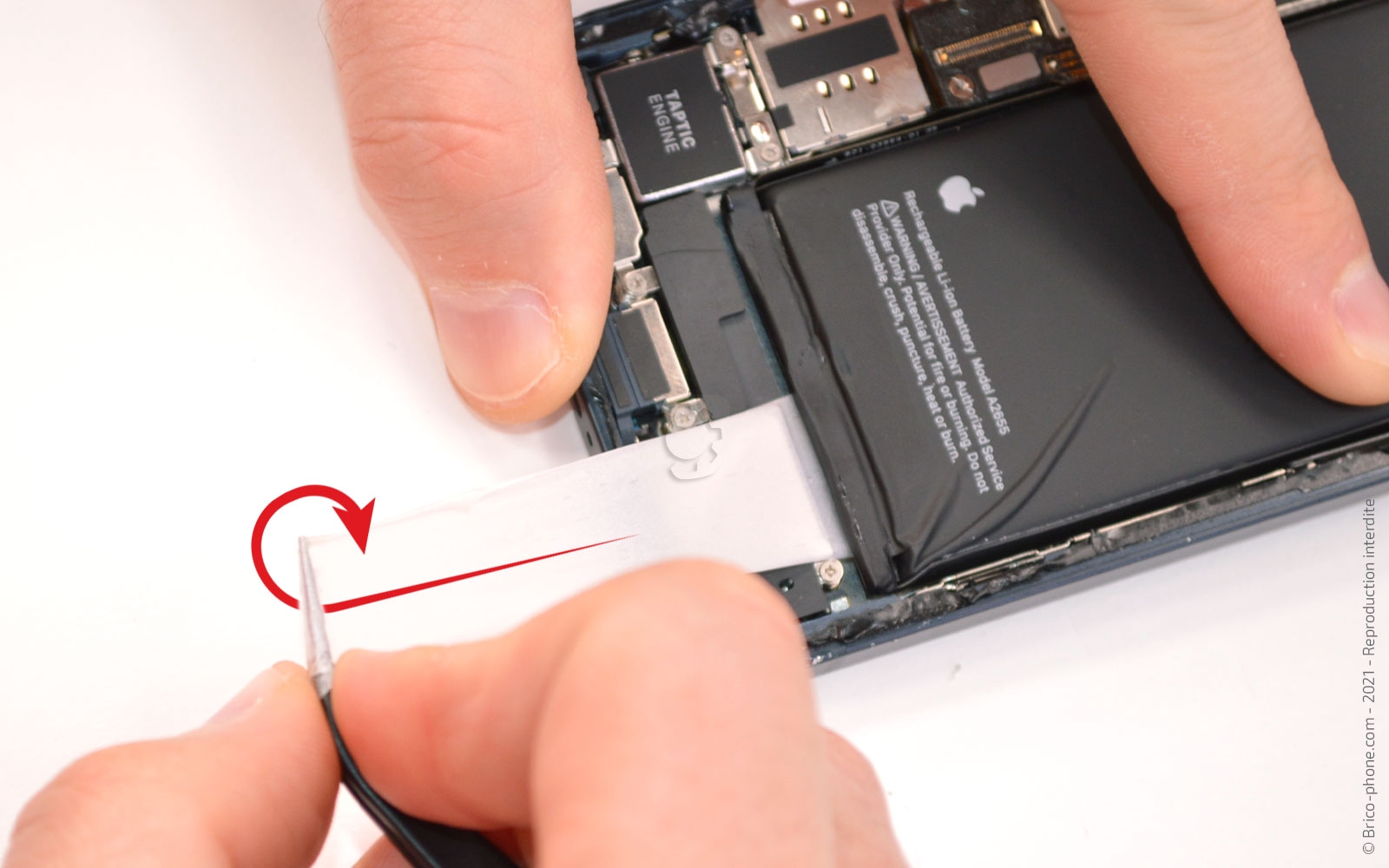

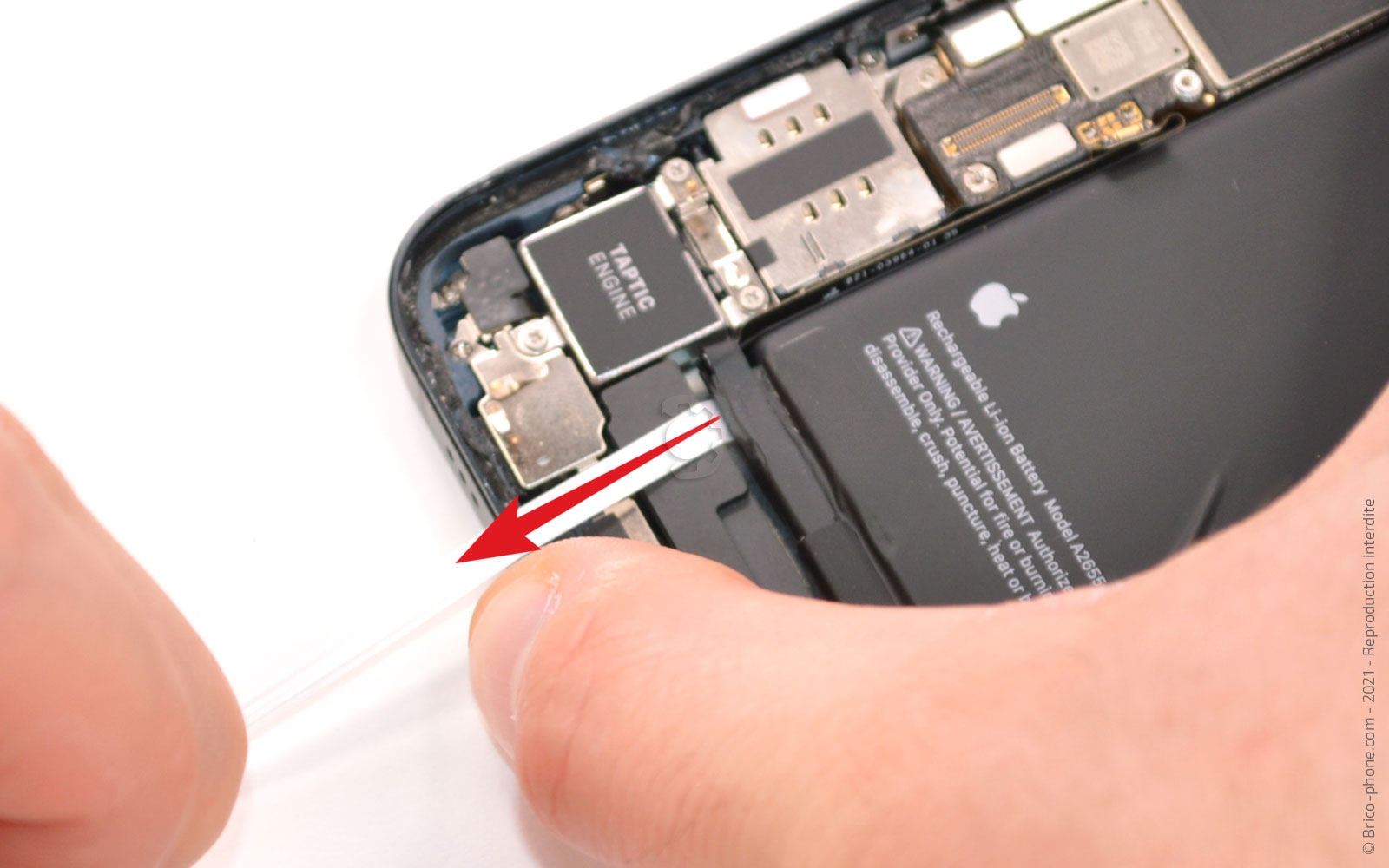

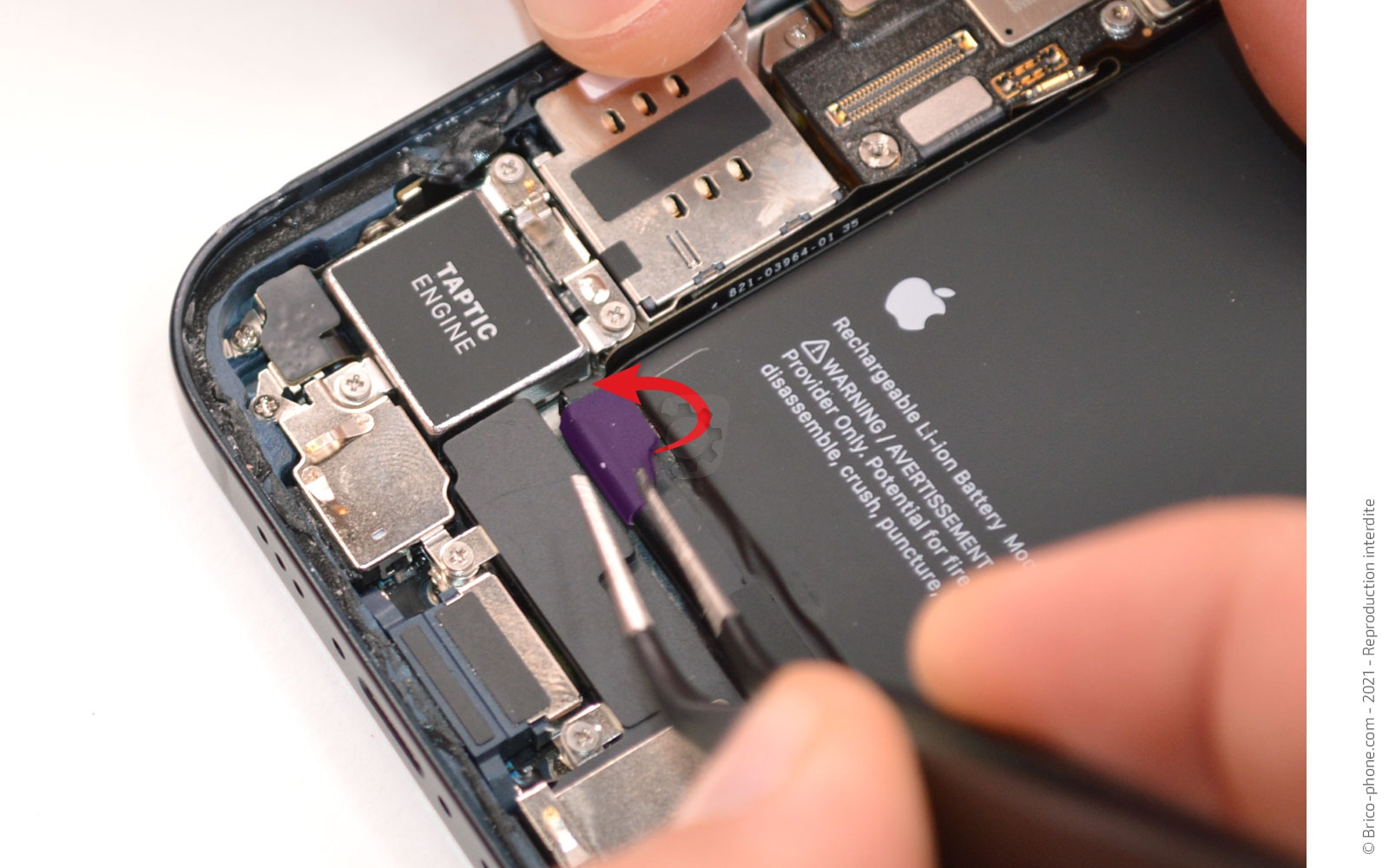

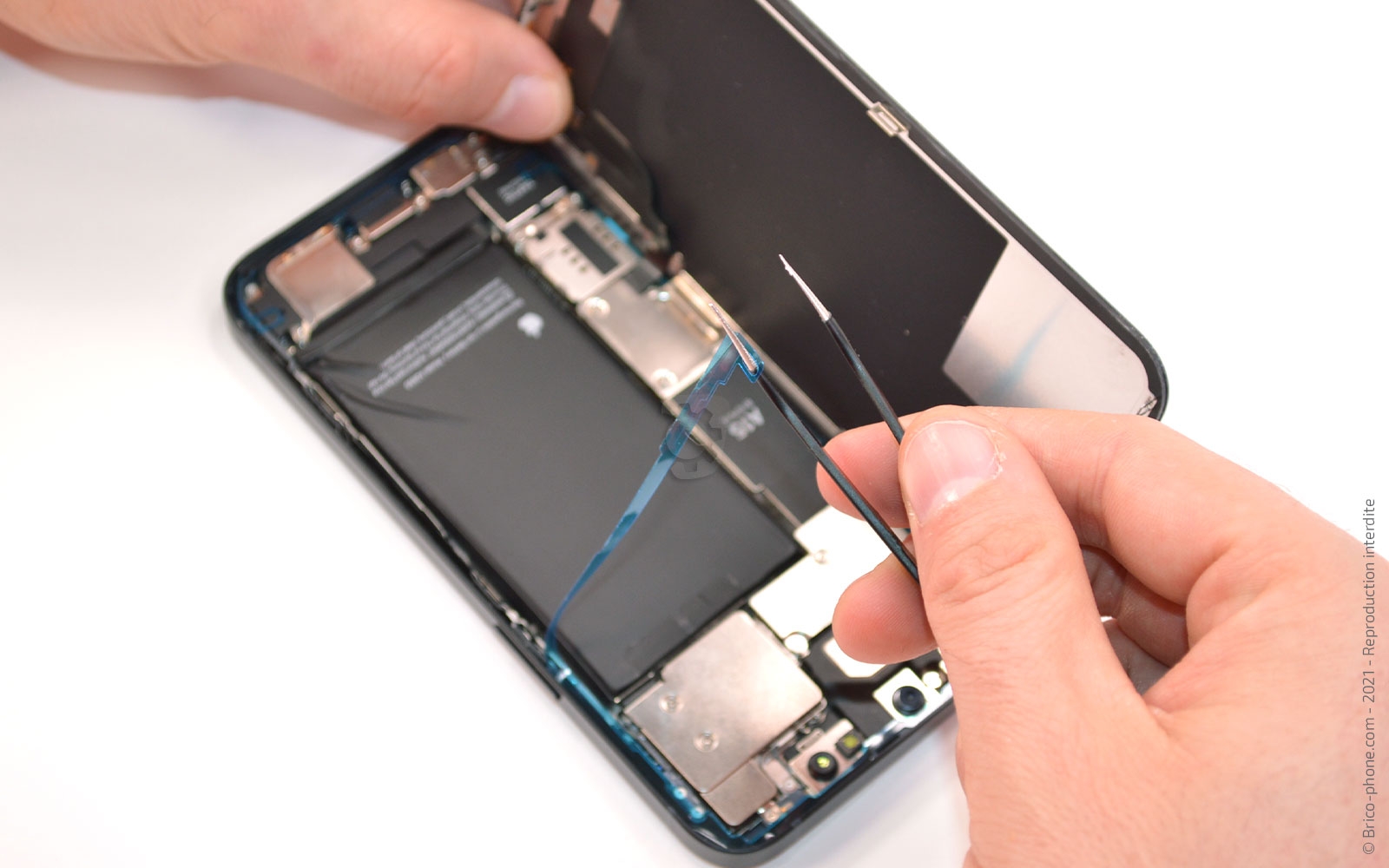

Décollez la première languette noire à l'aide de la pincette en faisant attention à ne pas percer le composant.
Ensuite, saisissez la languette et enroulez-la petit à petit autour de la pincette, jusqu'à la fin du sticker.

Réitérez cette manipulation pour les autres languettes.
Outils du kit utilisés
Outils du kit utilisés

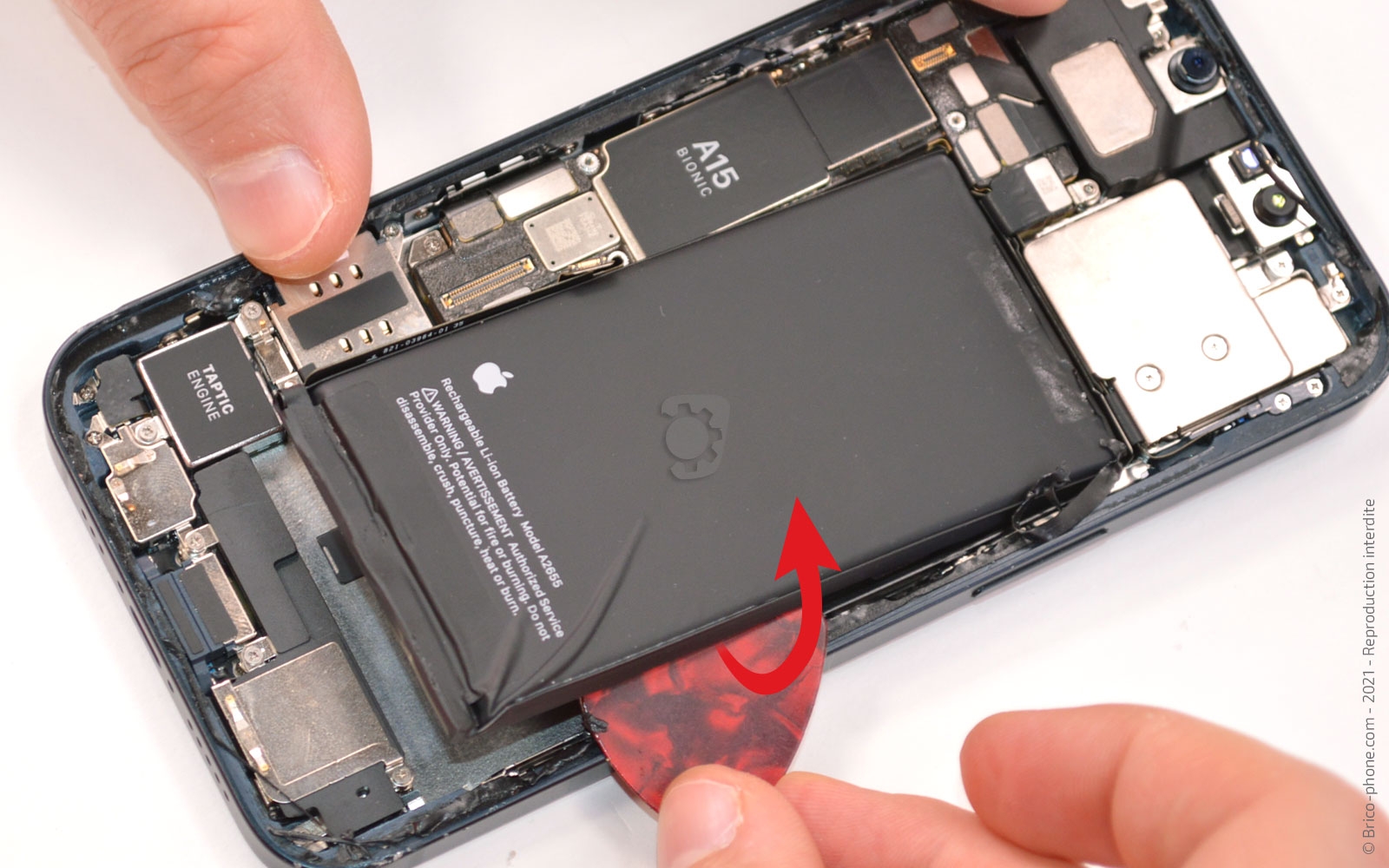

Etape 9 : Sortir la batterie

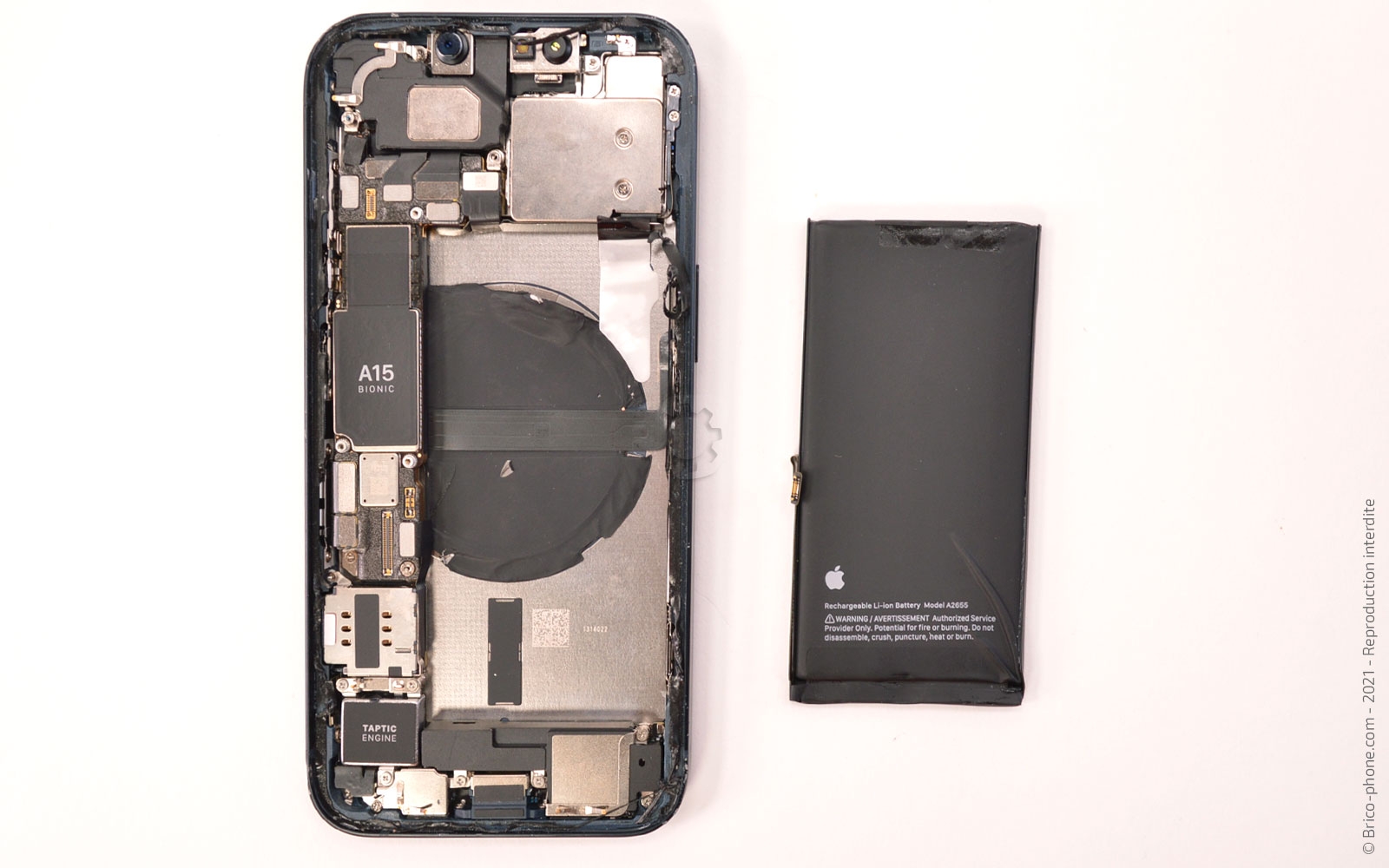

Il arrive parfois qu'un stickers casse lors de la précédente étape c'est pourquoi nous vous conseillons de faire levier avec le spudger pour sortir le composant sans l'abîmer.

Ensuite, si nécessaire retirez les restes d'adhésifs.
Outils du kit utilisés
Outils du kit utilisés

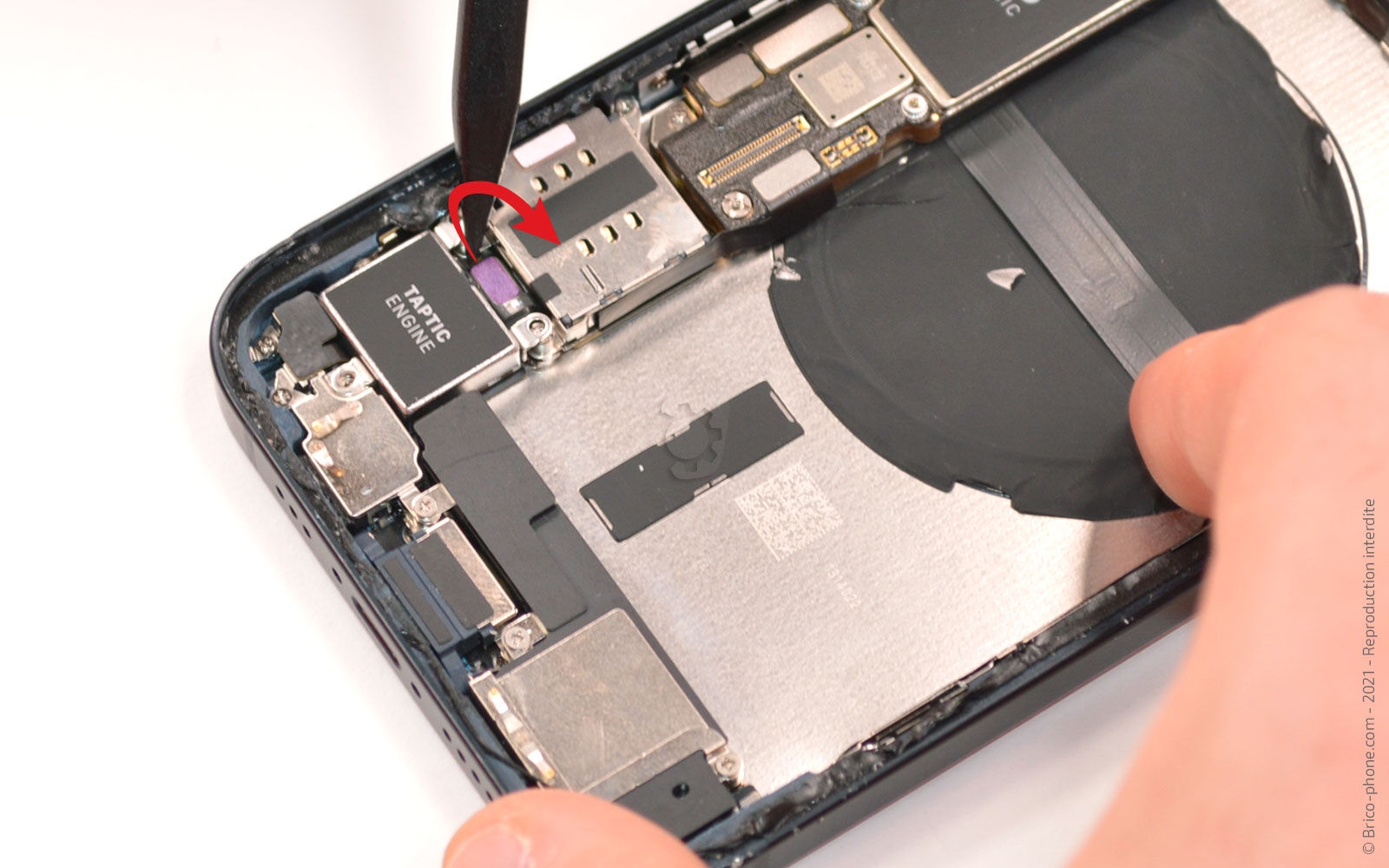

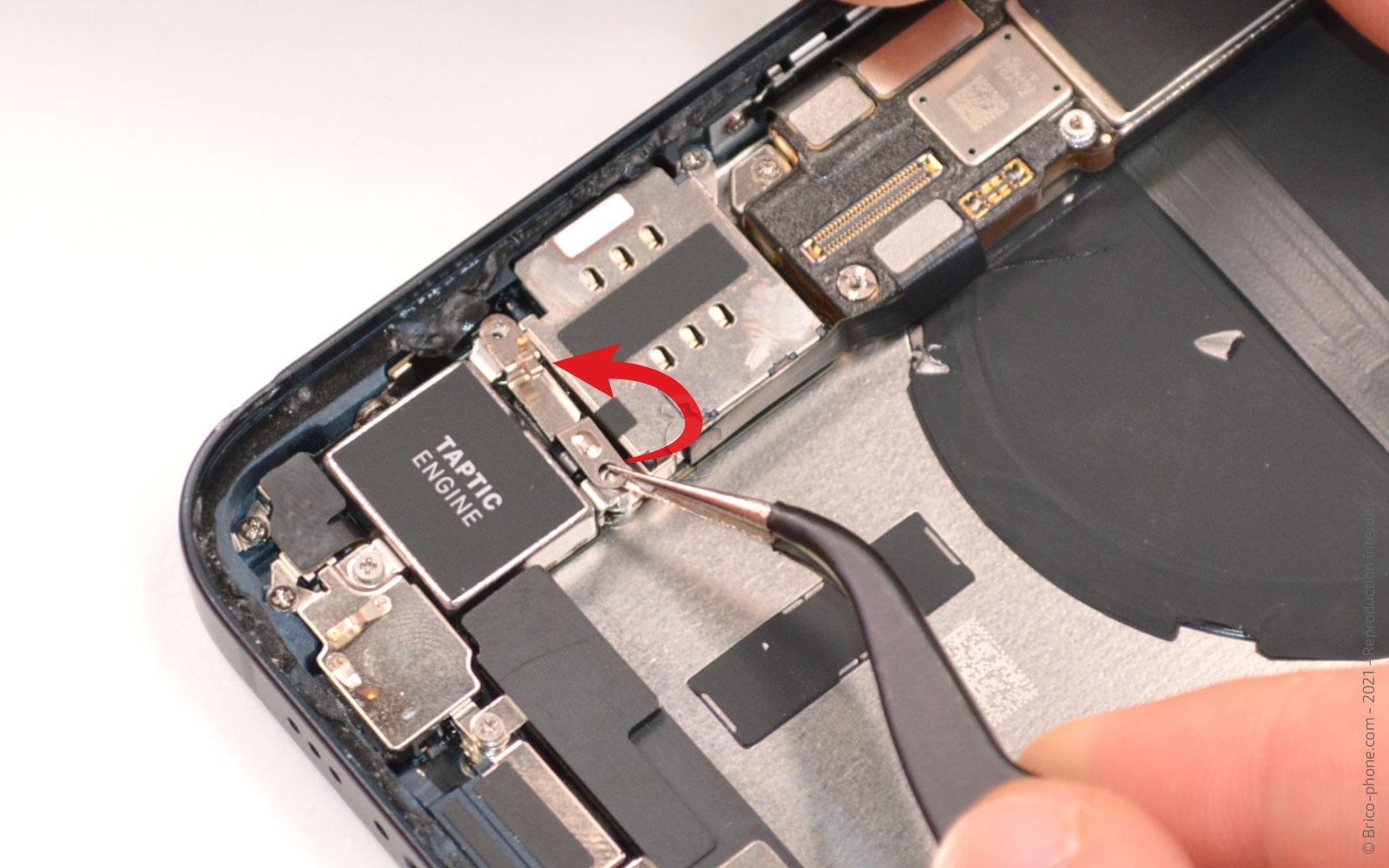

Etape 10 : Récupérer le Taptic Engine

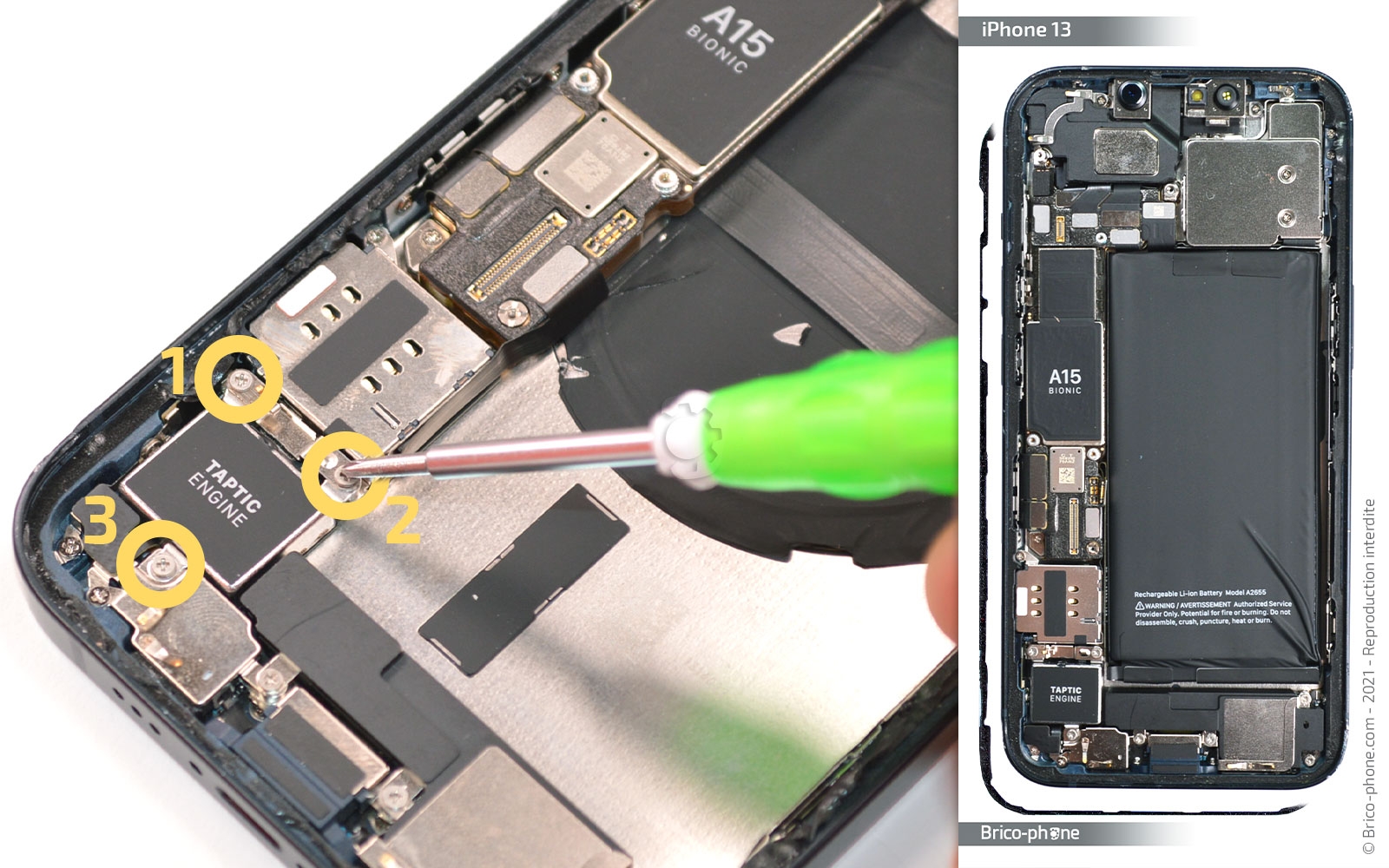

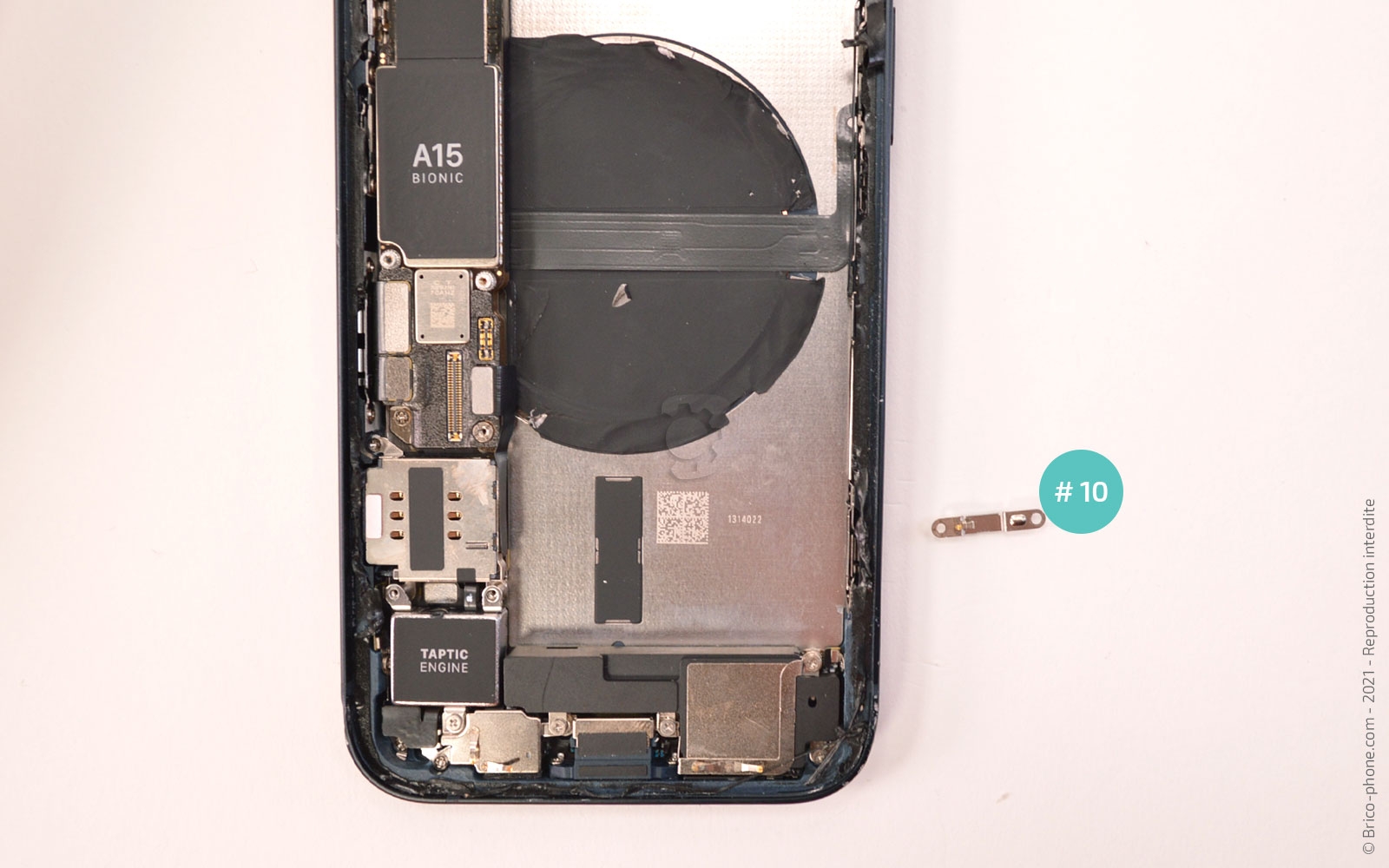

Ôtez les 3 vis cruciformes du vibreur puis récupérez la petite plaquette métallique #10.

Déconnectez la nappe du composant avant de le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

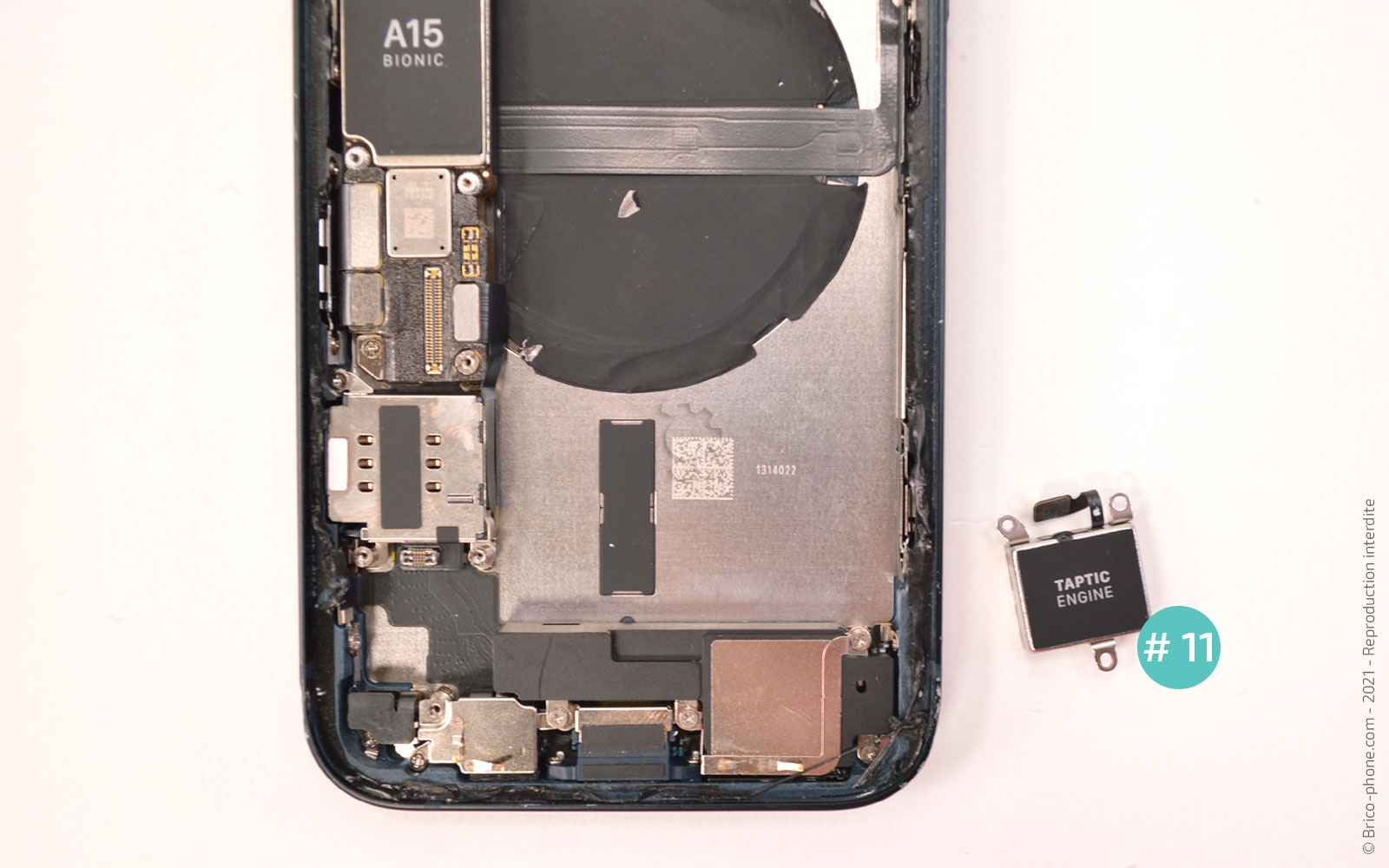

Etape 11 : Sortir le Taptic Engine

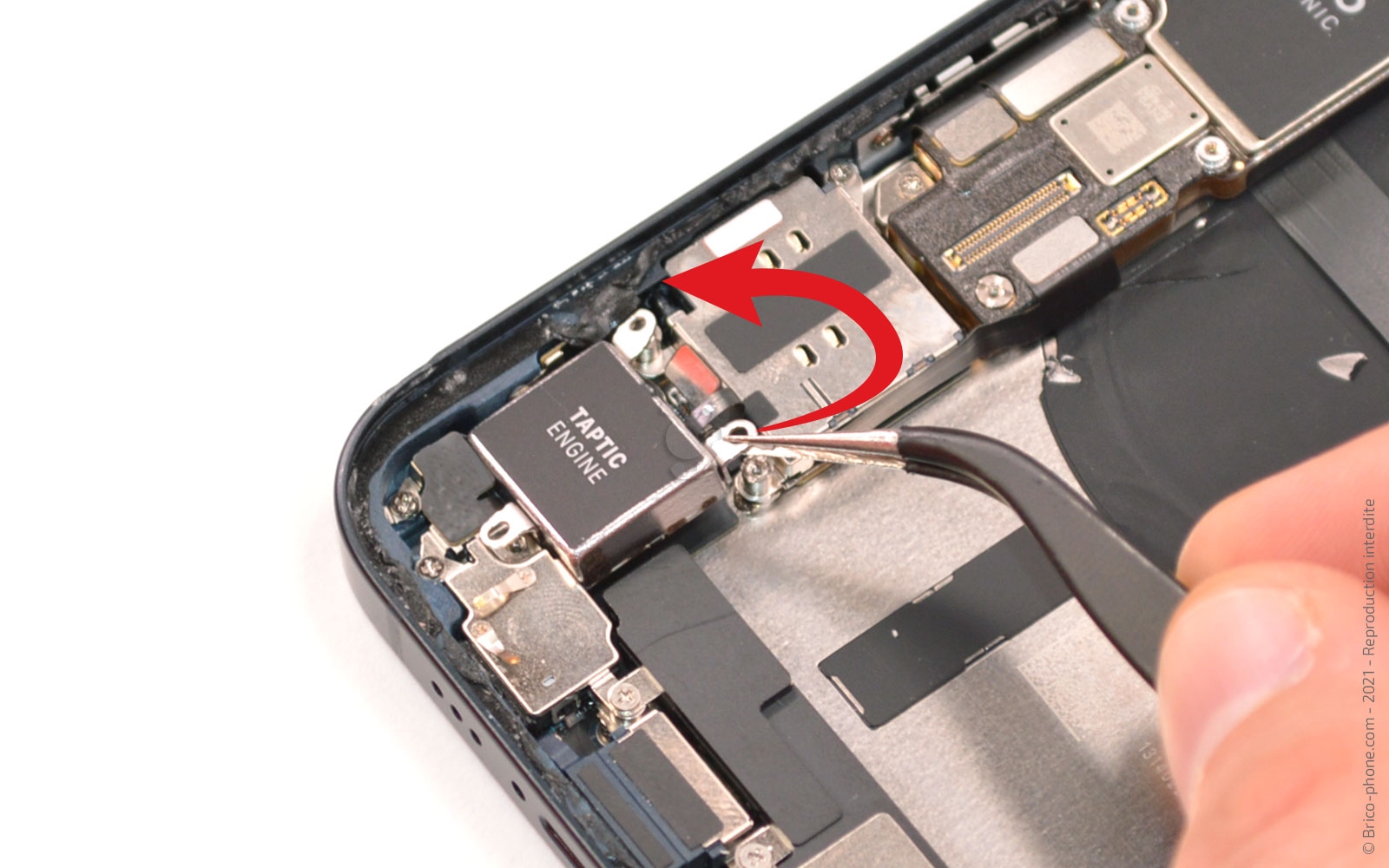

Saisissez le composant avec la pincette pour l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés

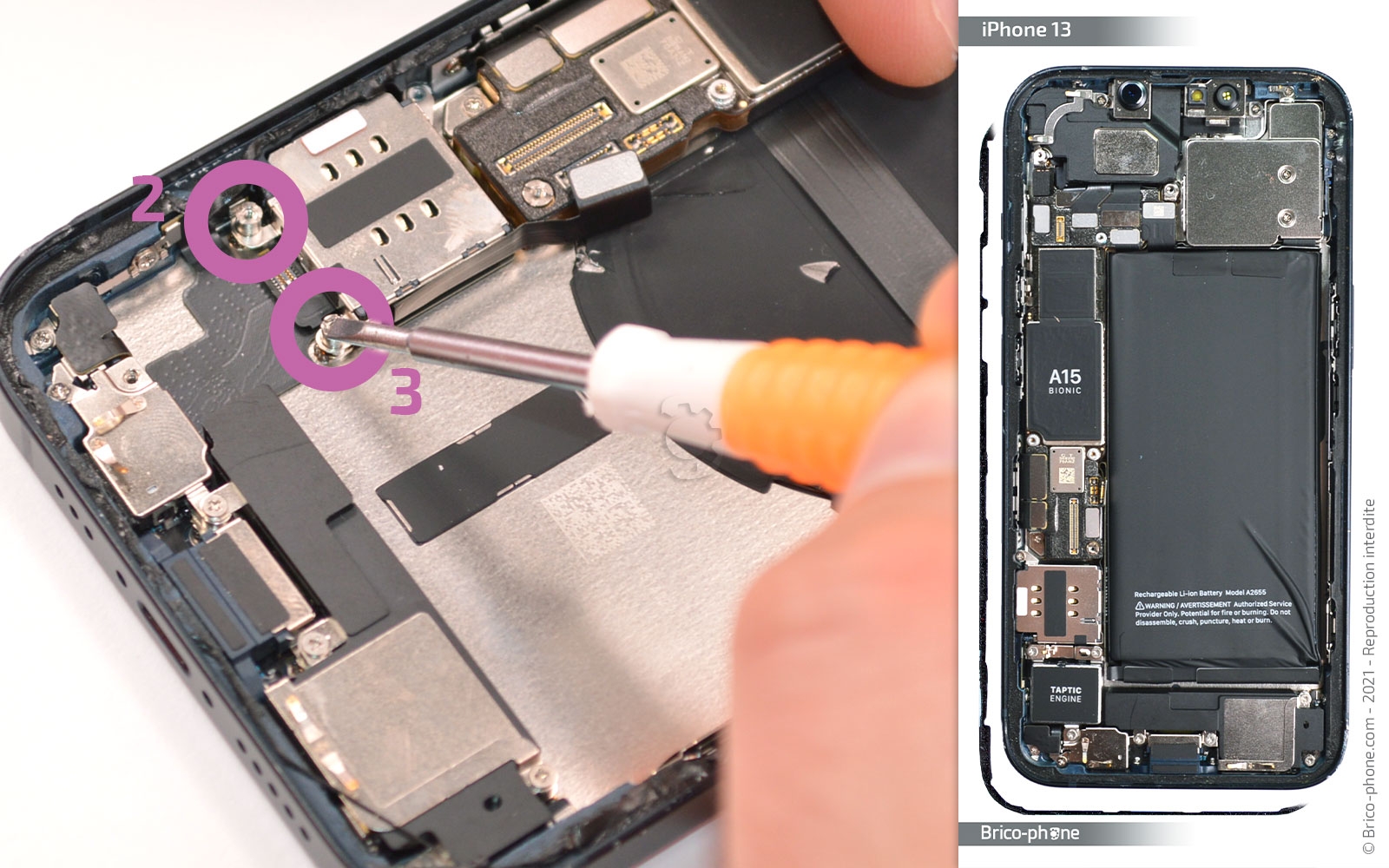

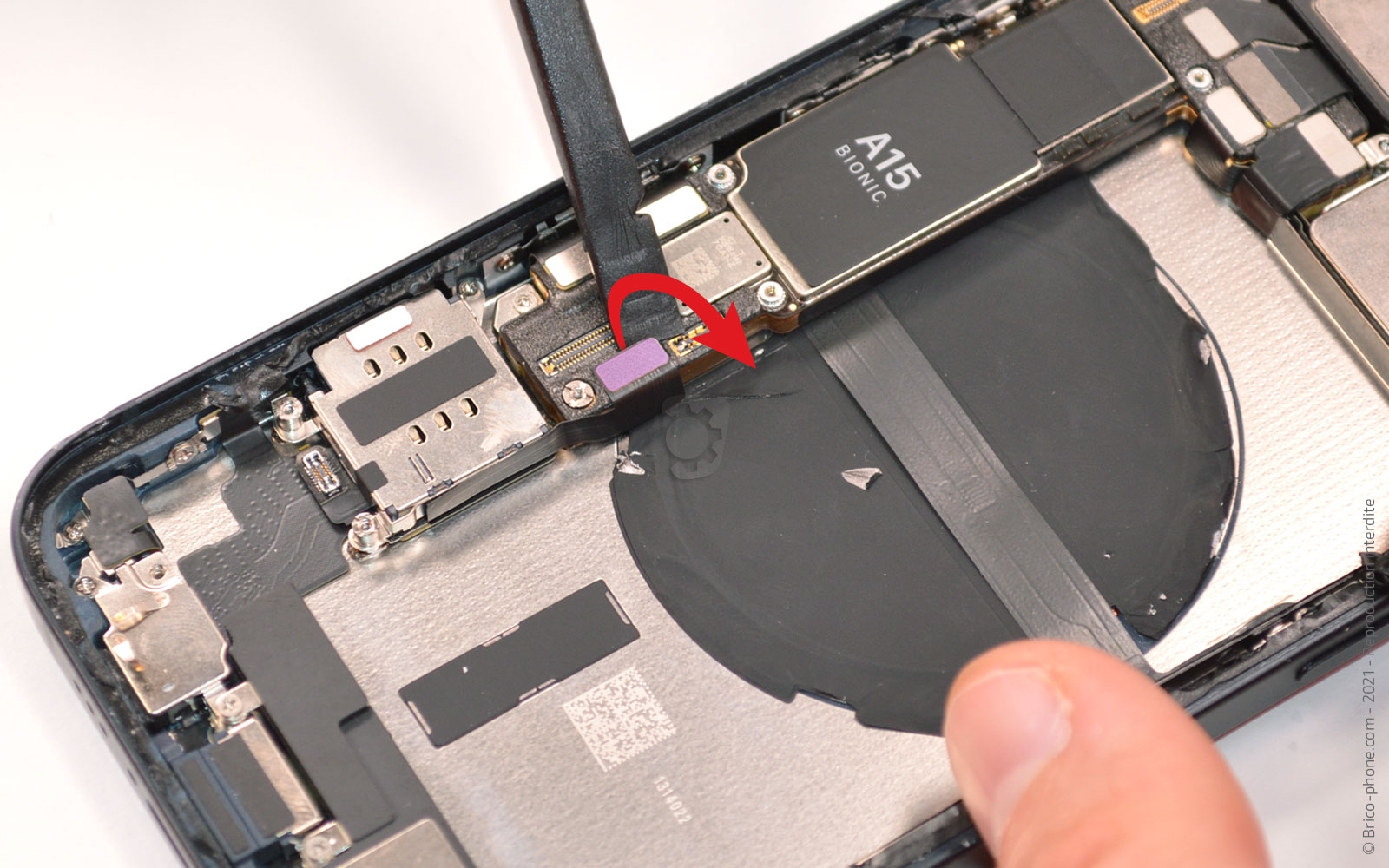

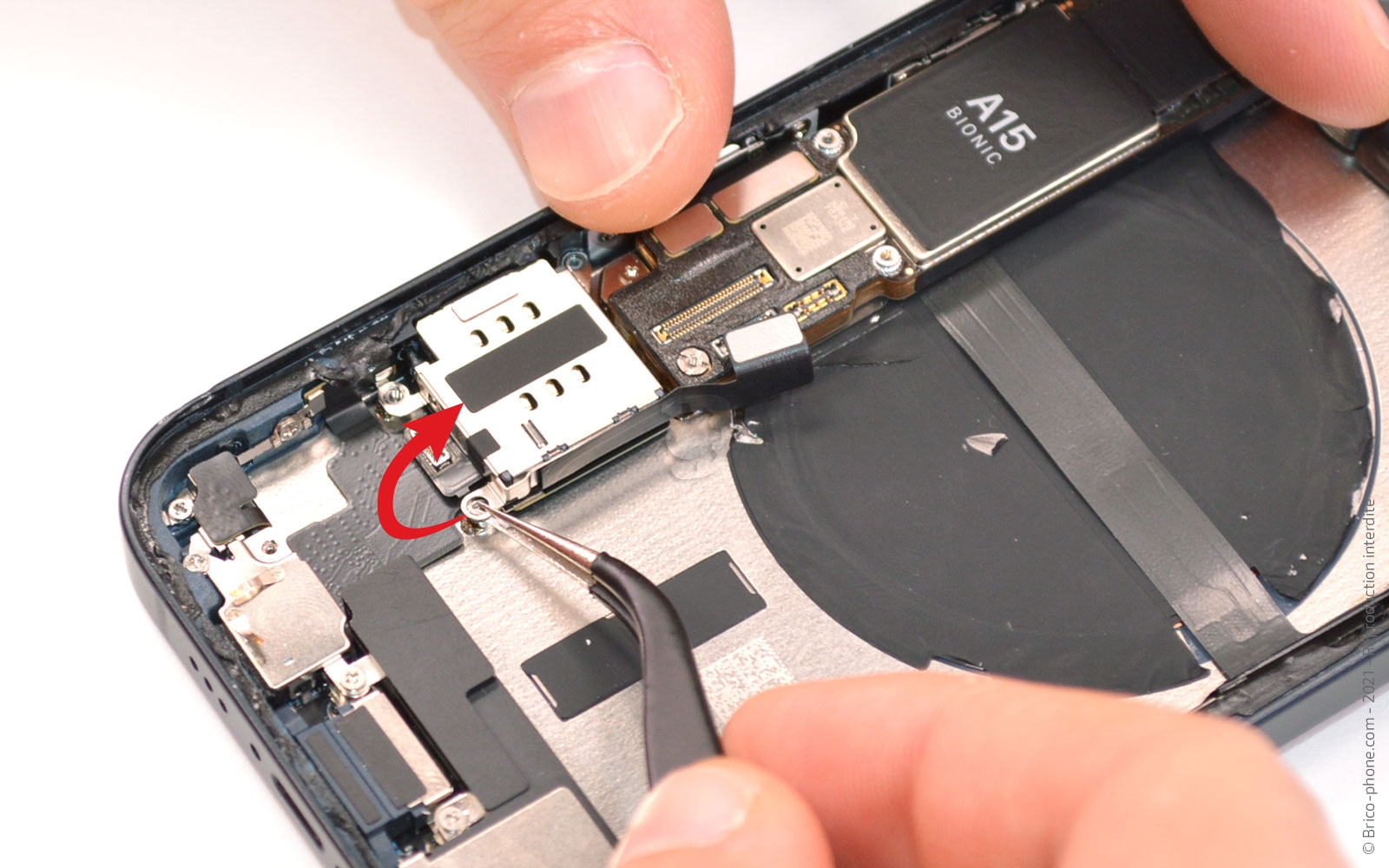

Etape 12 : Mettre de coté le lecteur de carte Sim

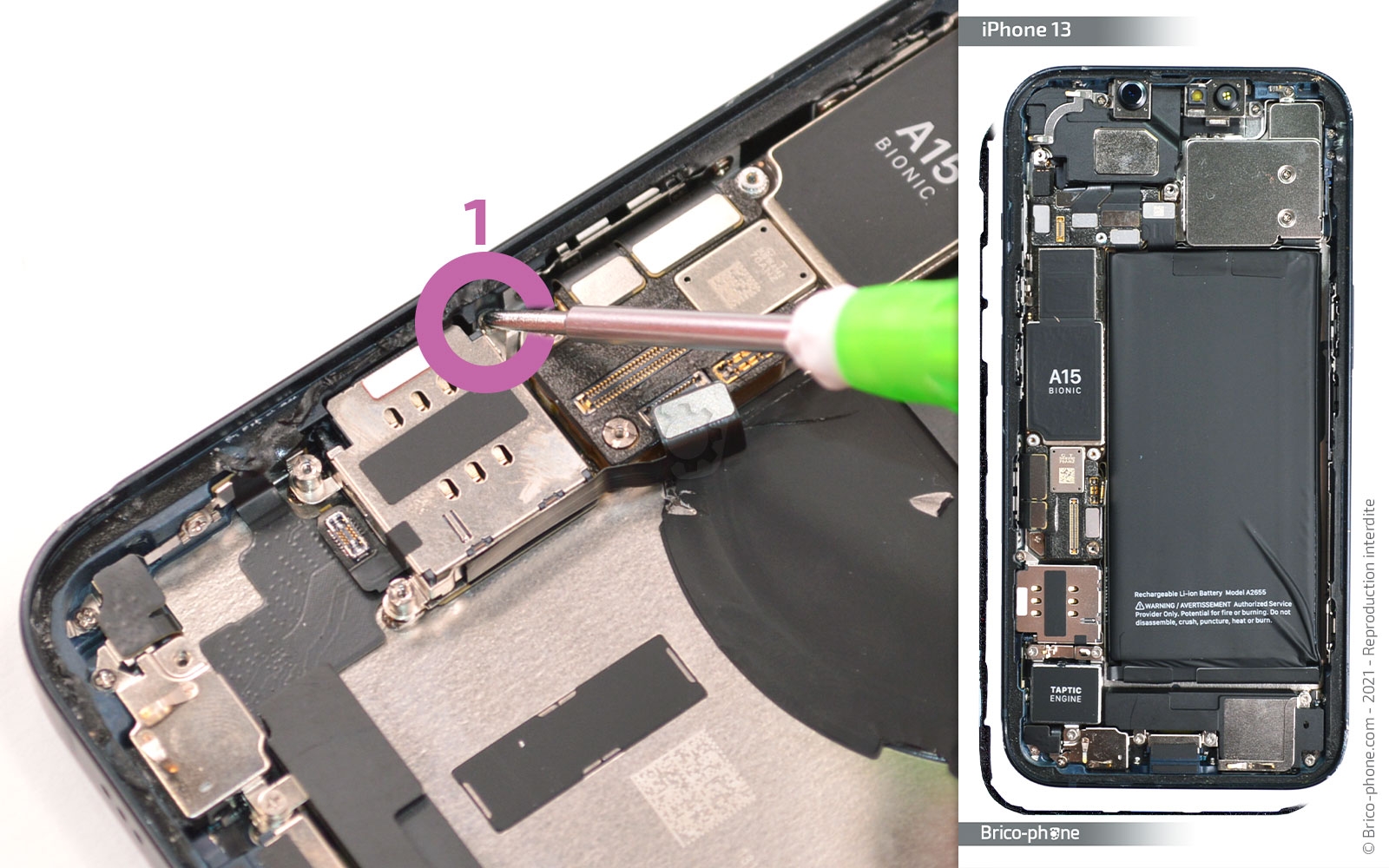

Avec le même tournevis que pour l'étape précédente, retirez la vis H1 ensuite attaquez-vous aux deux vis plates.

Poussez le loquet du tiroir Sim afin de pouvoir le sortir du téléphone.

Déconnectez la nappe du composant avant de le déplacer hors du châssis endommagé.
Outils du kit utilisés
Outils du kit utilisés

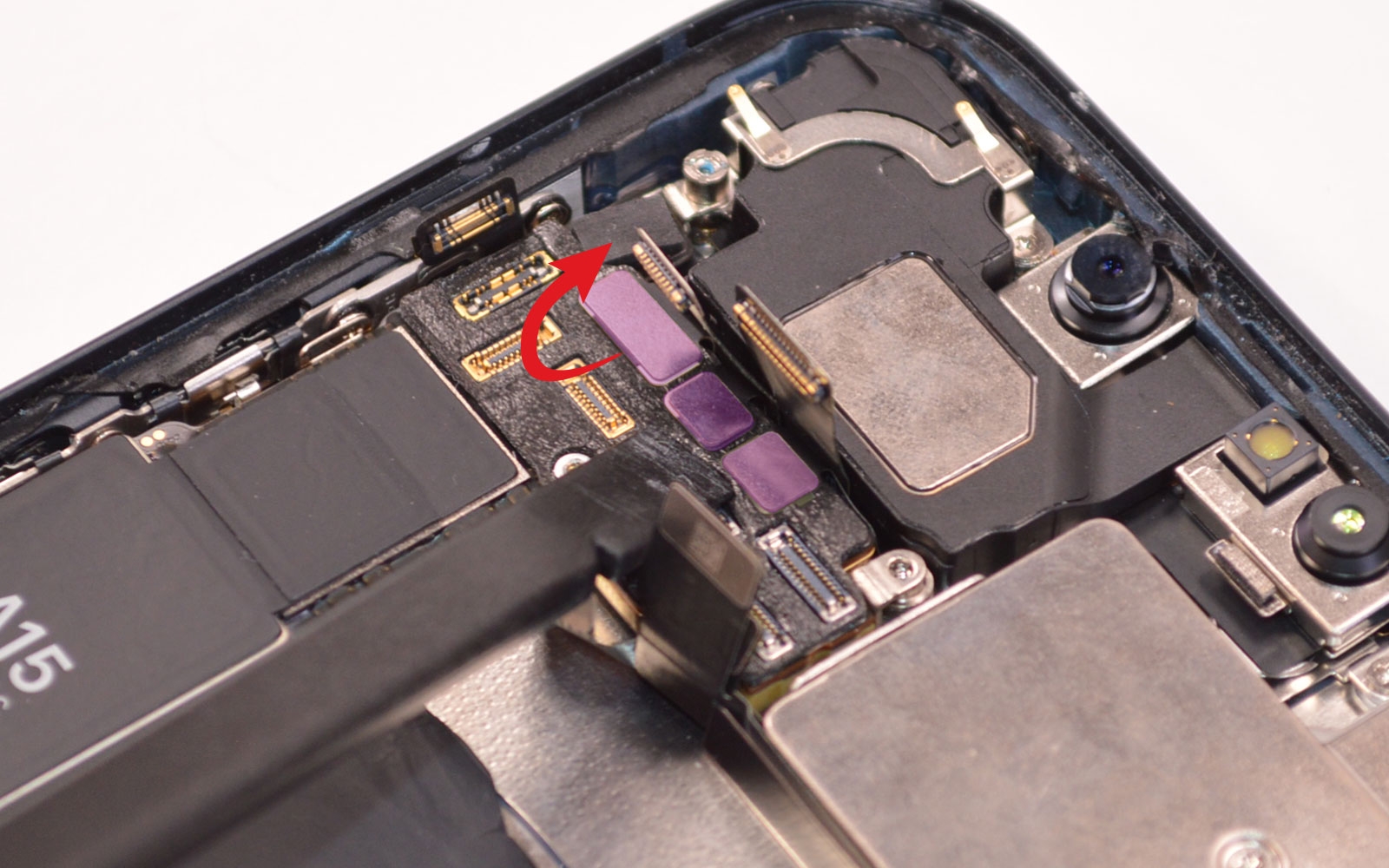

Etape 13 : Déconnecter les nappes de la partie supérieure de la carte mère

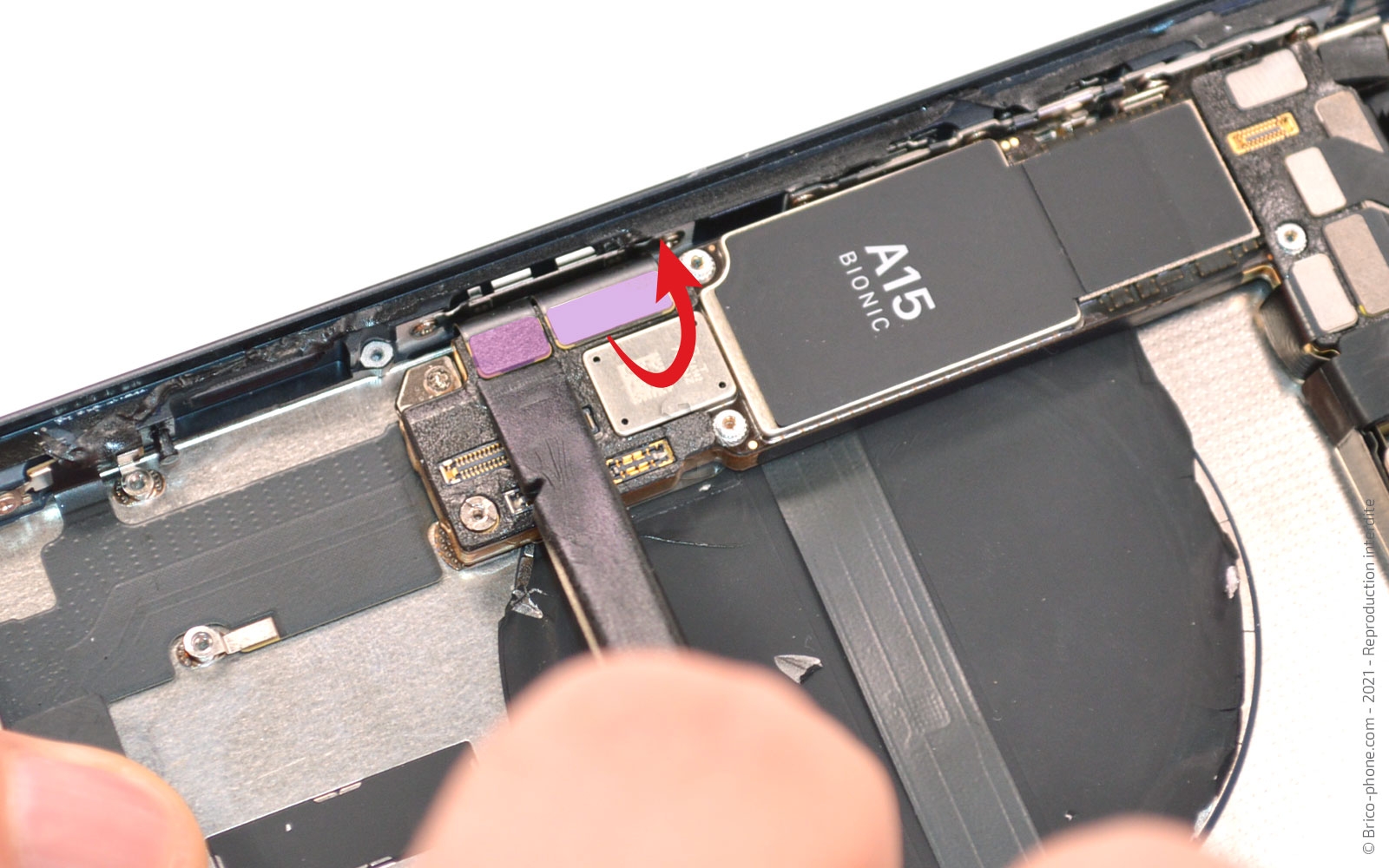

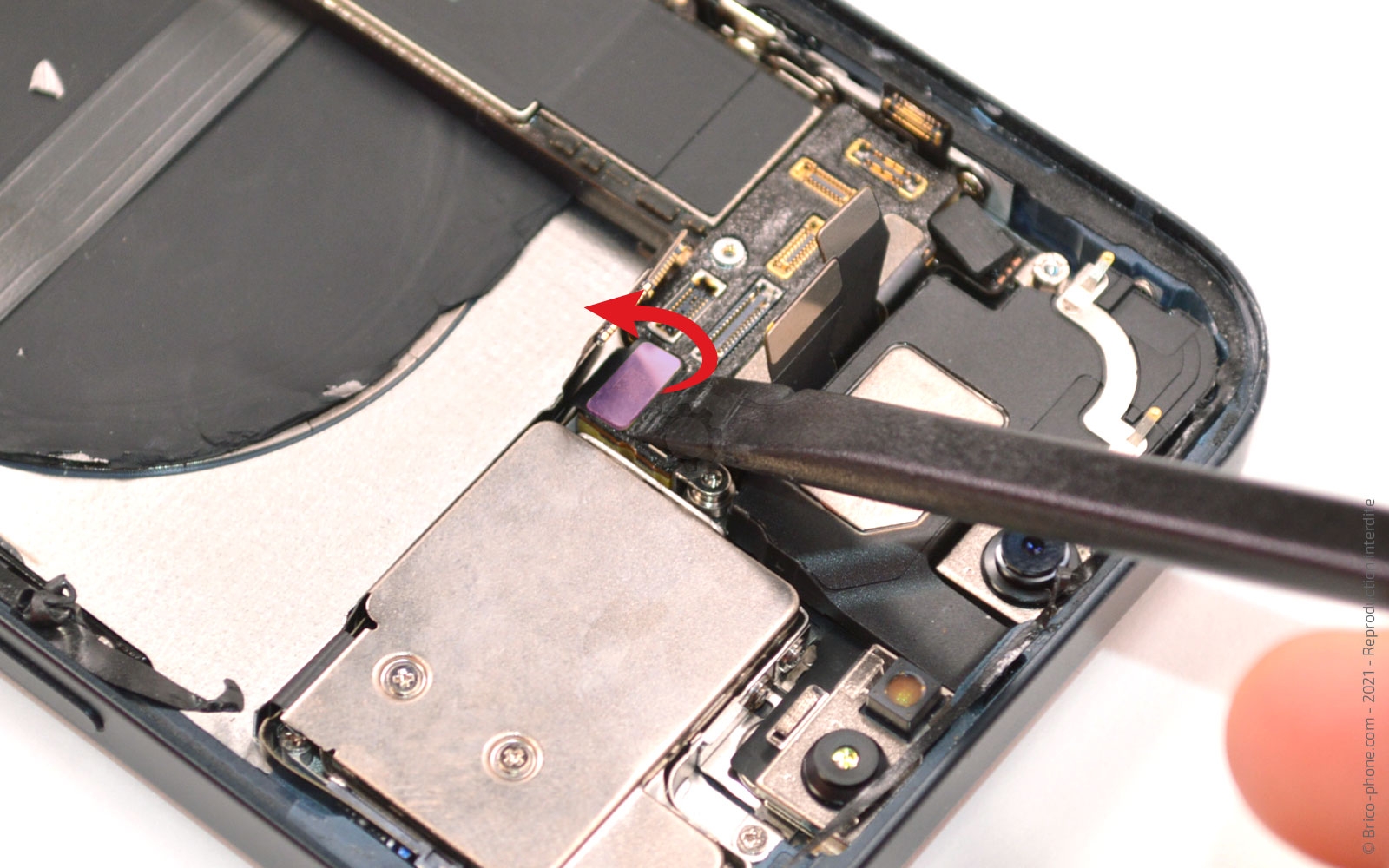

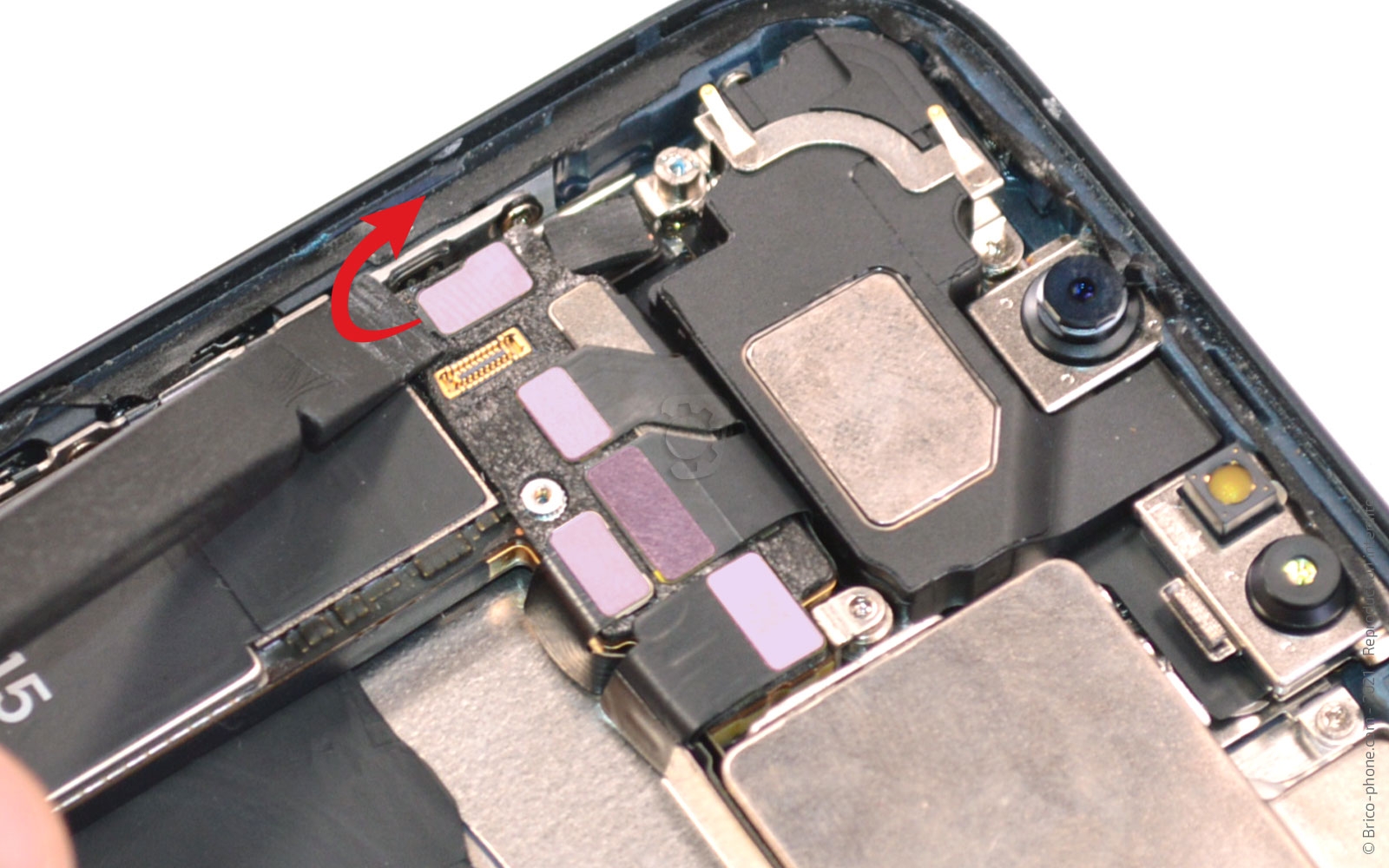

Toujours à l'aide du levier, débranchez l'ensemble des nappes encore connectées sur la carte mère.
Outils du kit utilisés
Outils du kit utilisés

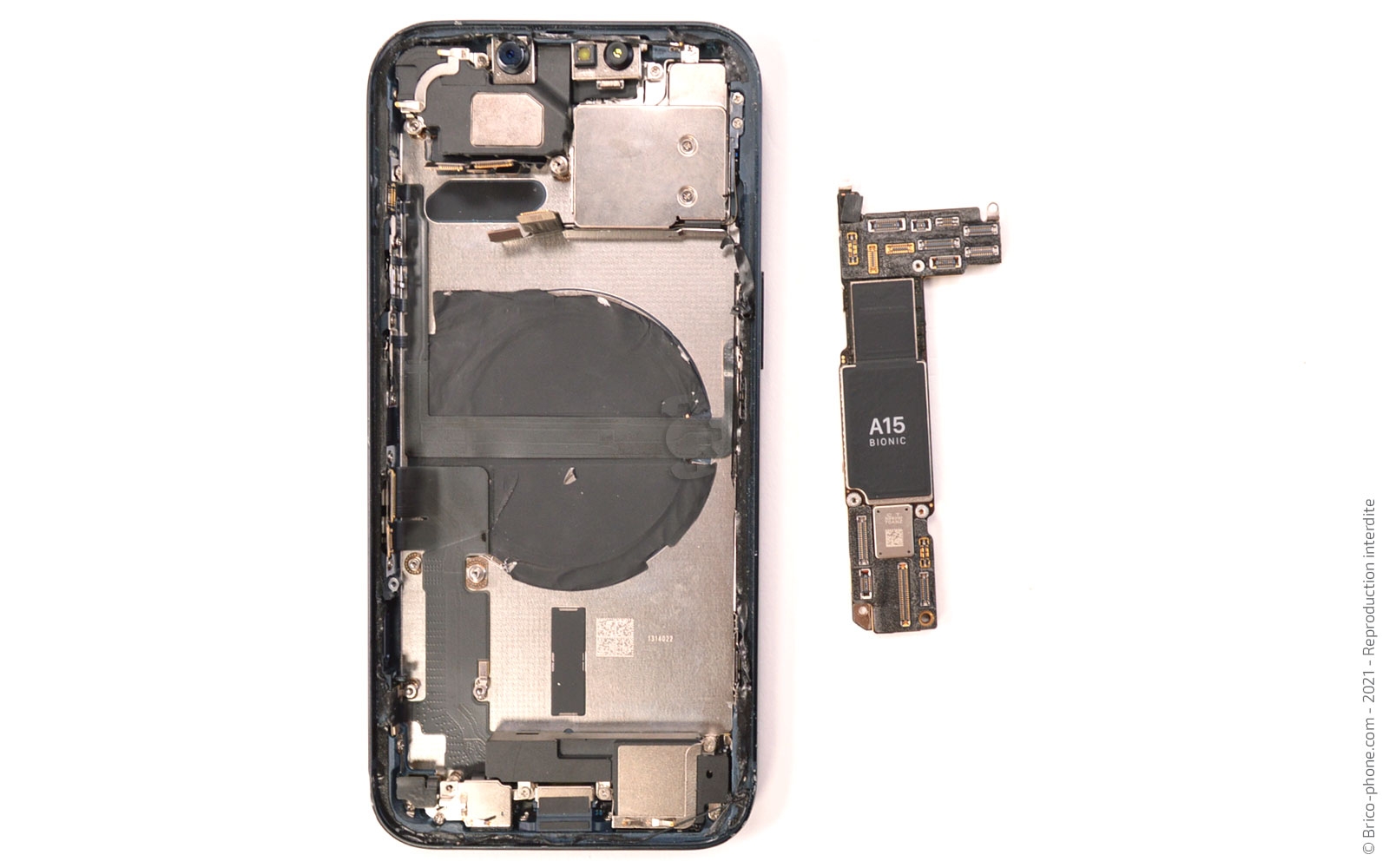

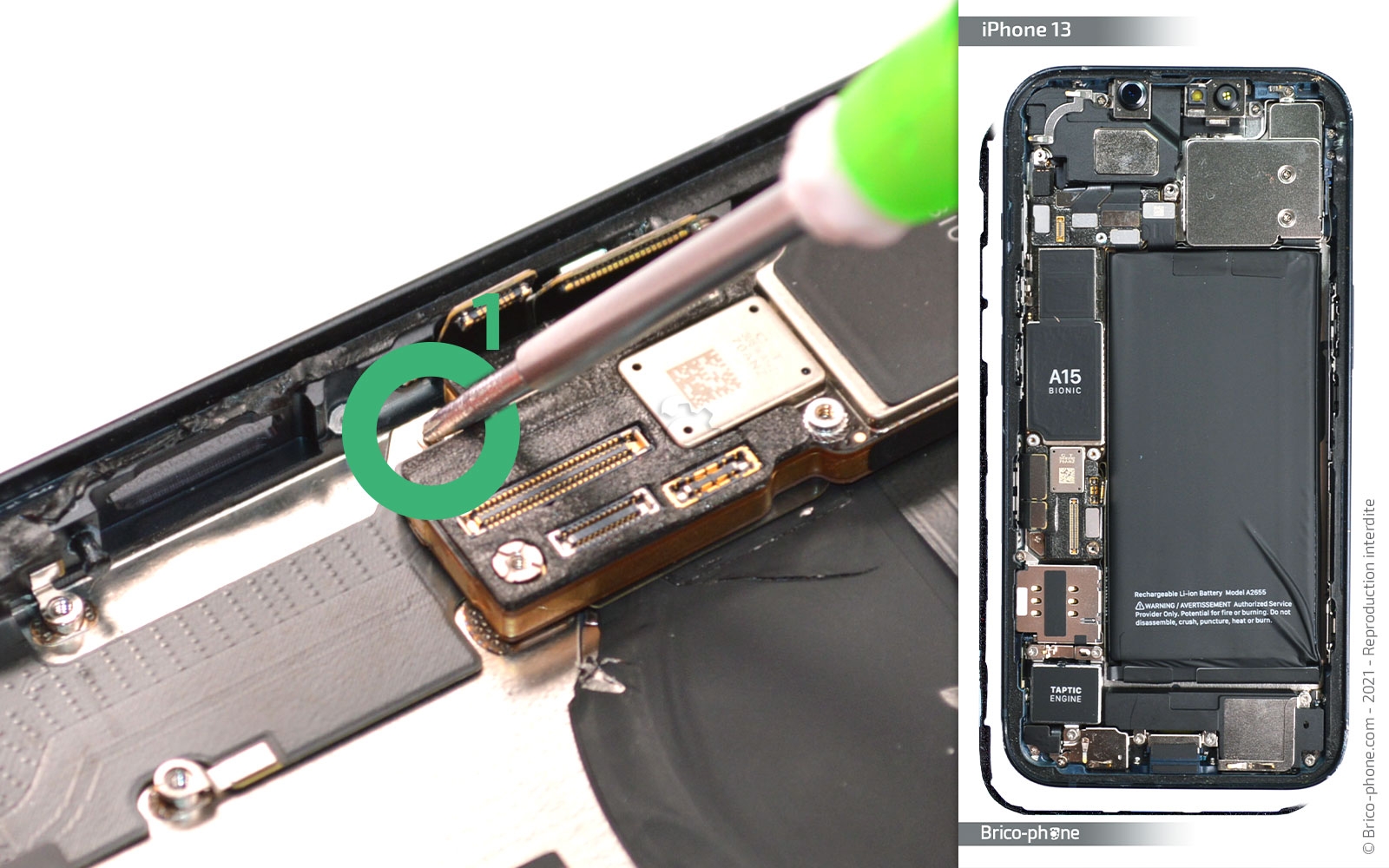

Etape 14 : Extraire la carte mère

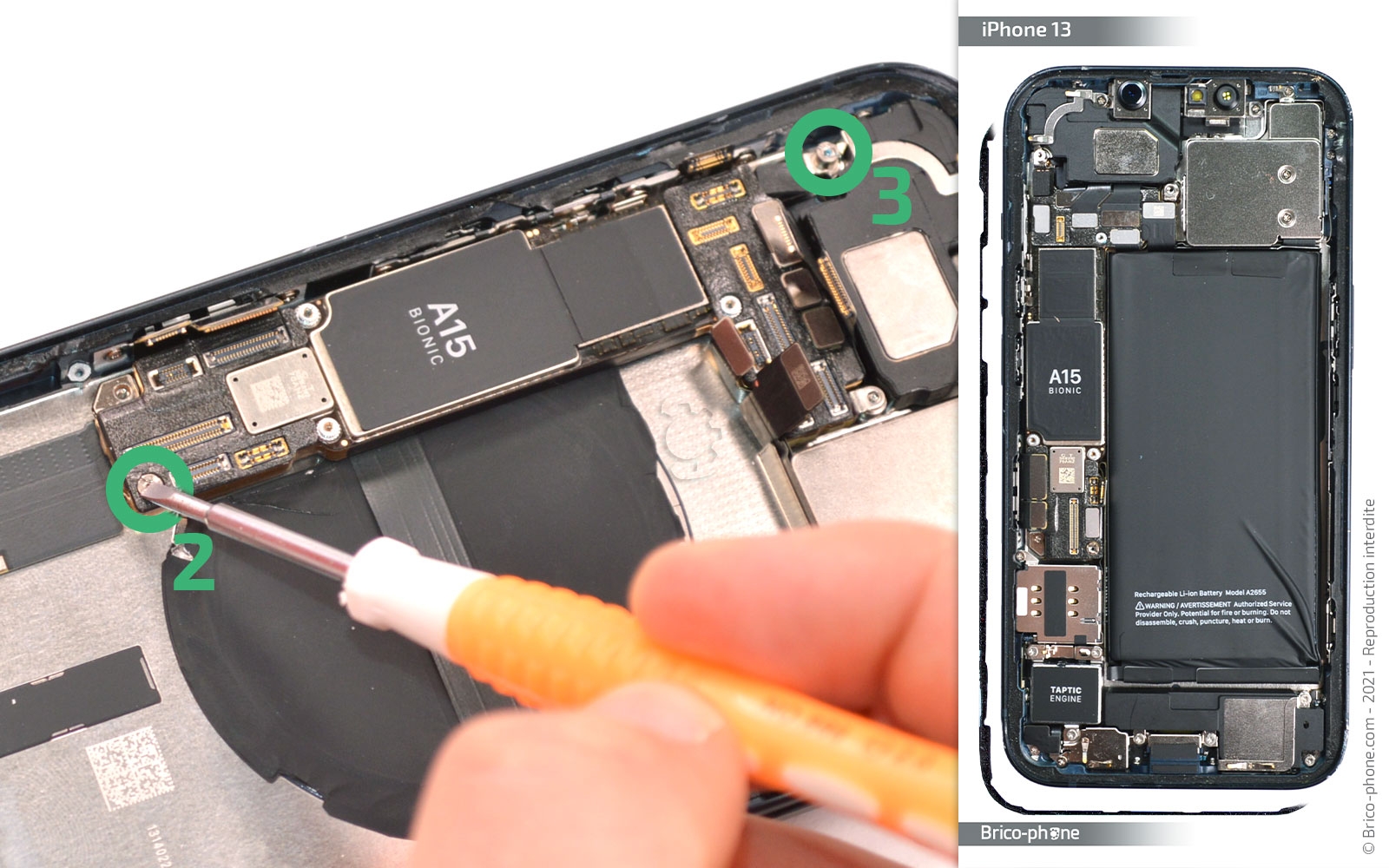

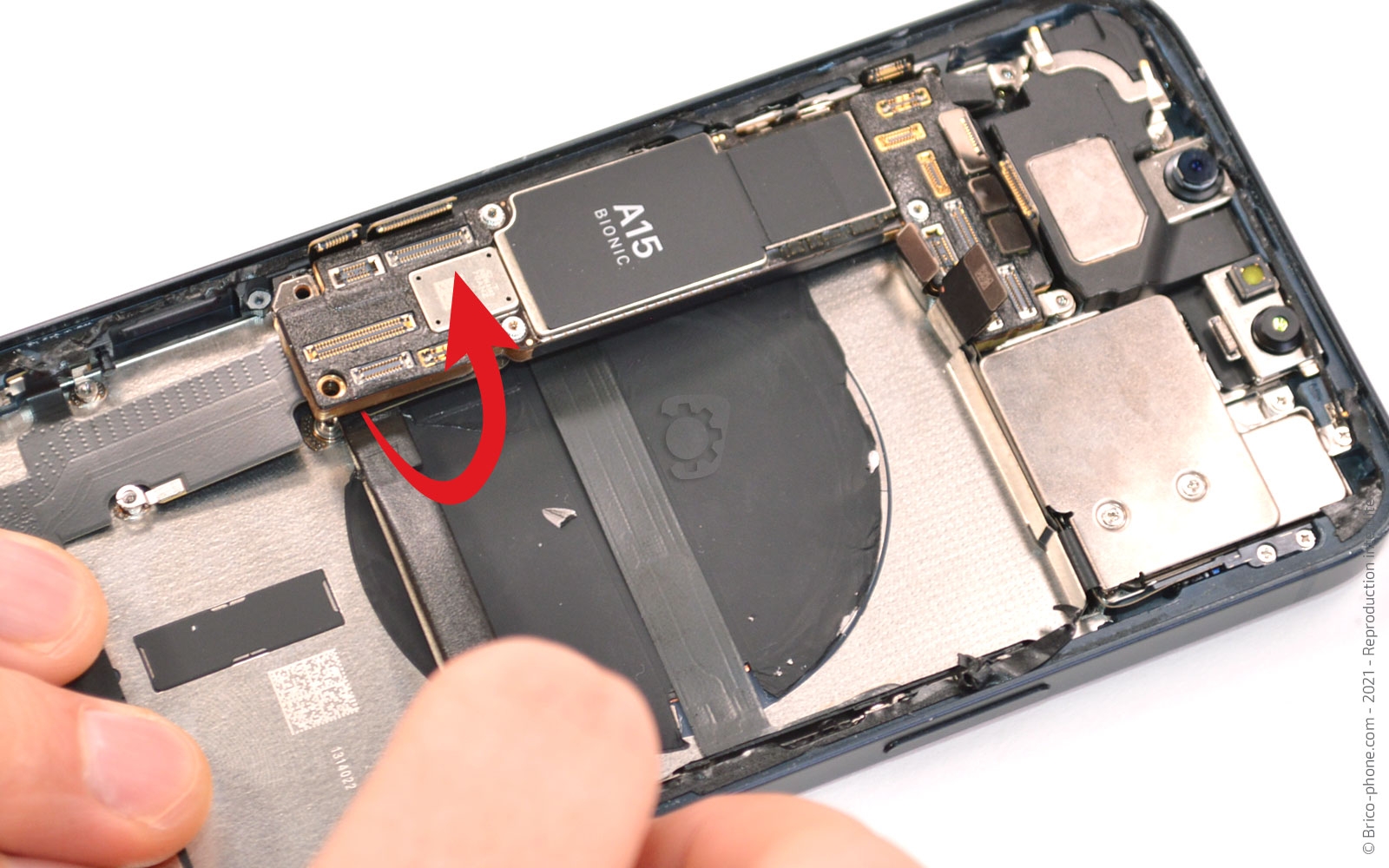

Dévissez les vis plates avec le tournevis, puis sortez la carte-mère avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Etape 15 : Mettre de coté les caméras arrière

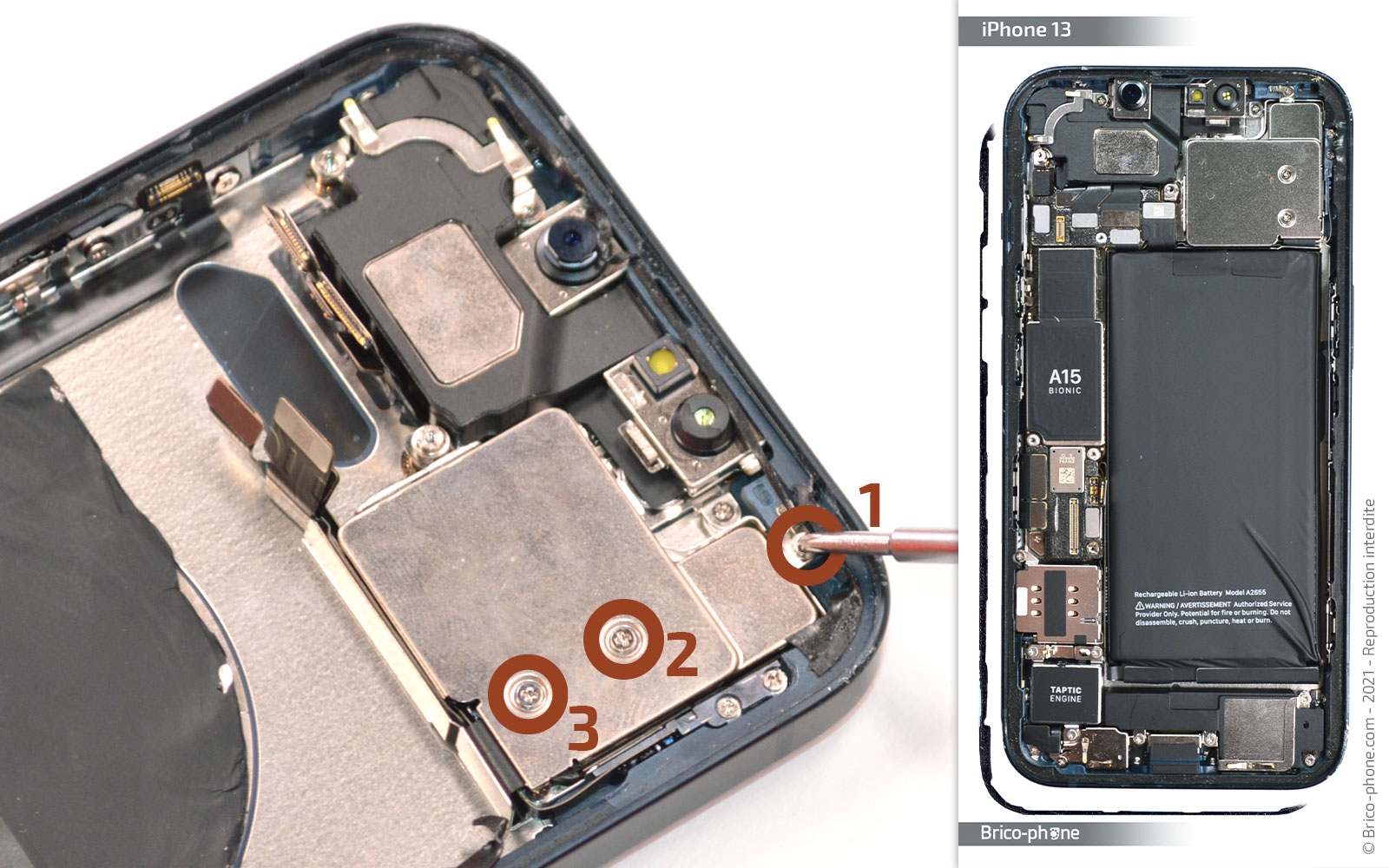

En vous aidant du tournevis cruciforme, ôtez les 3 vis de la plaquette métallique des caméras arrière.

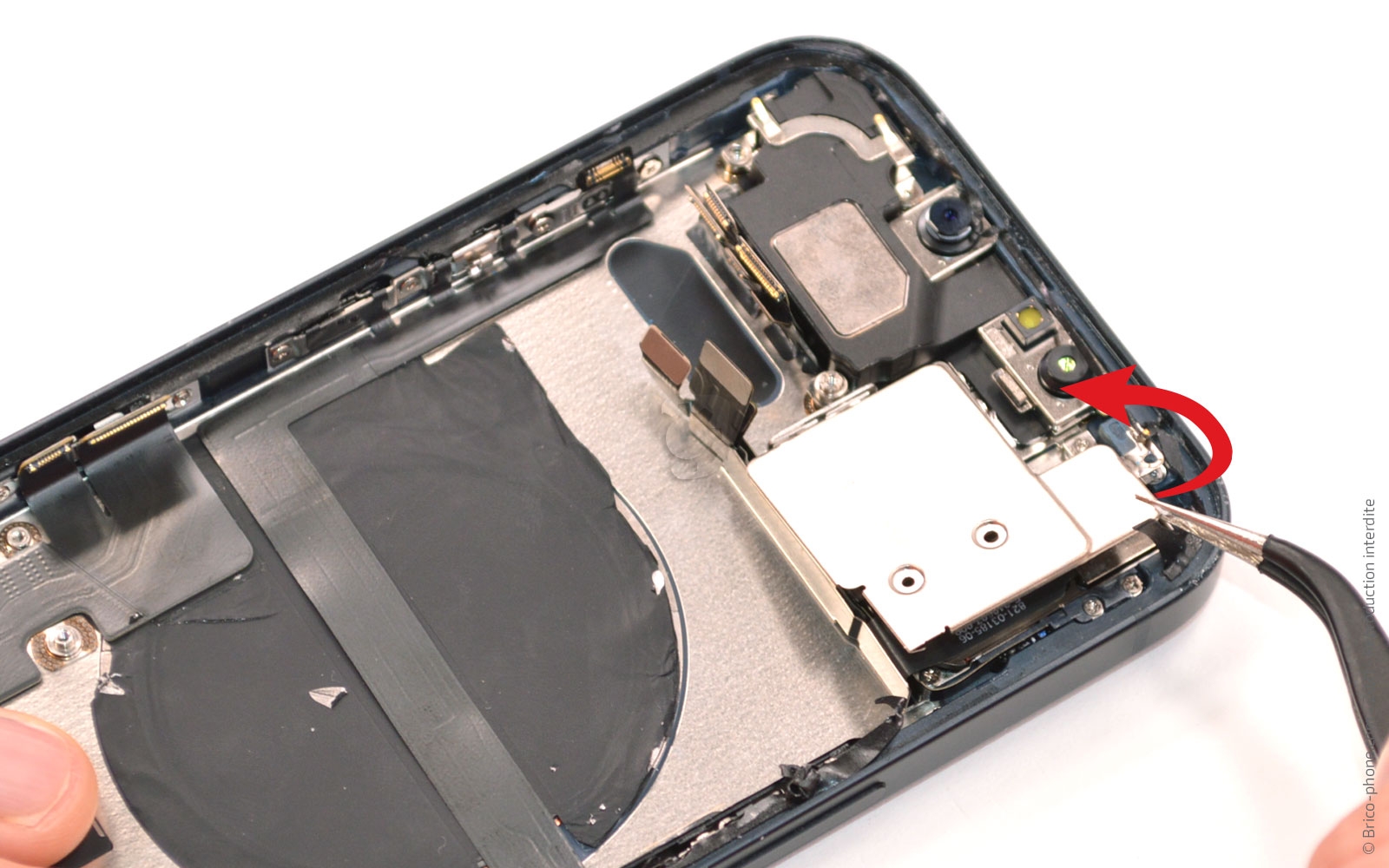

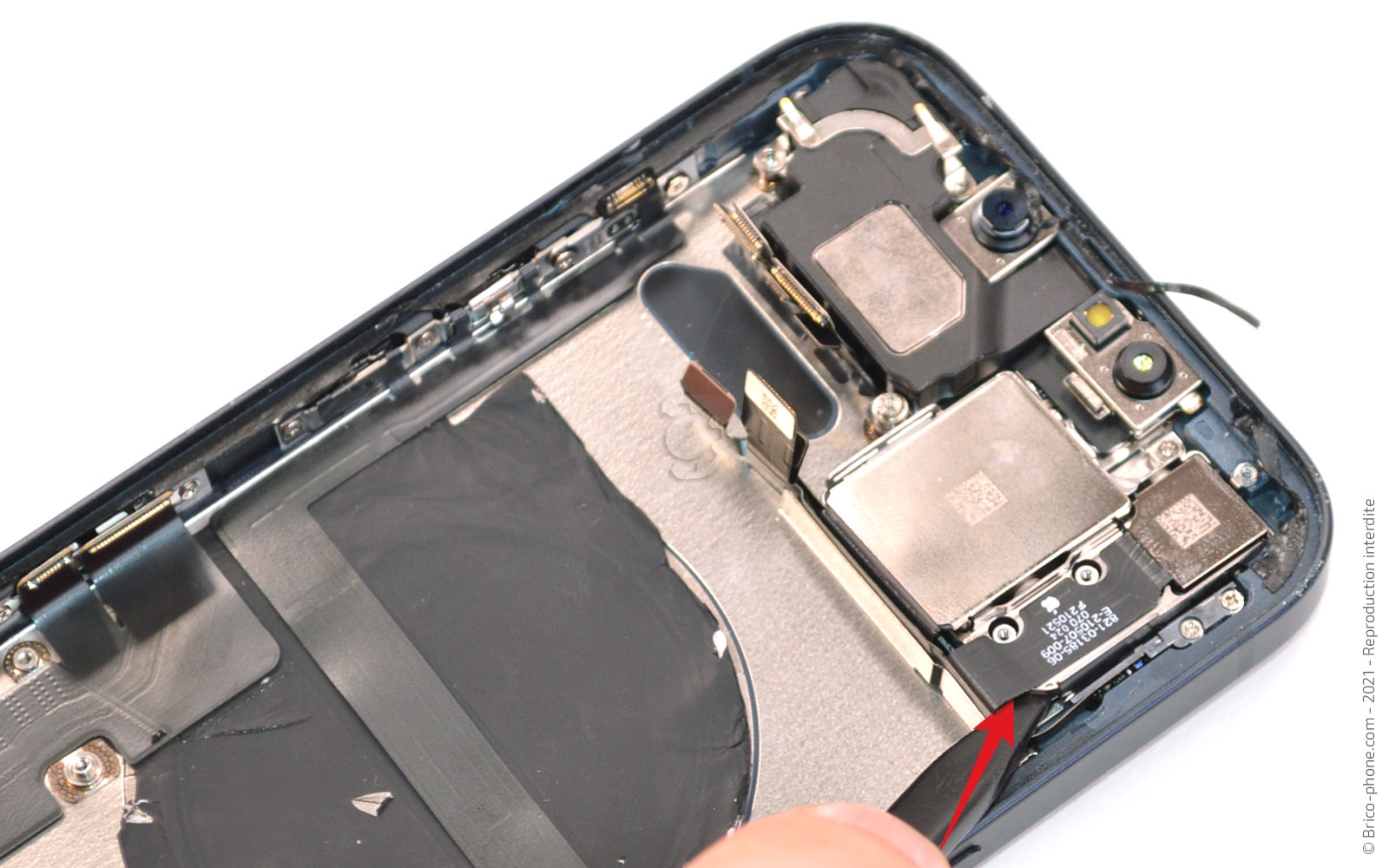

Une fois la protection retirée, insérez le levier en nylon entre le rebord du châssis et le composant pour faire levier afin de récupérer le bloc appareil photo.
Outils du kit utilisés
Outils du kit utilisés

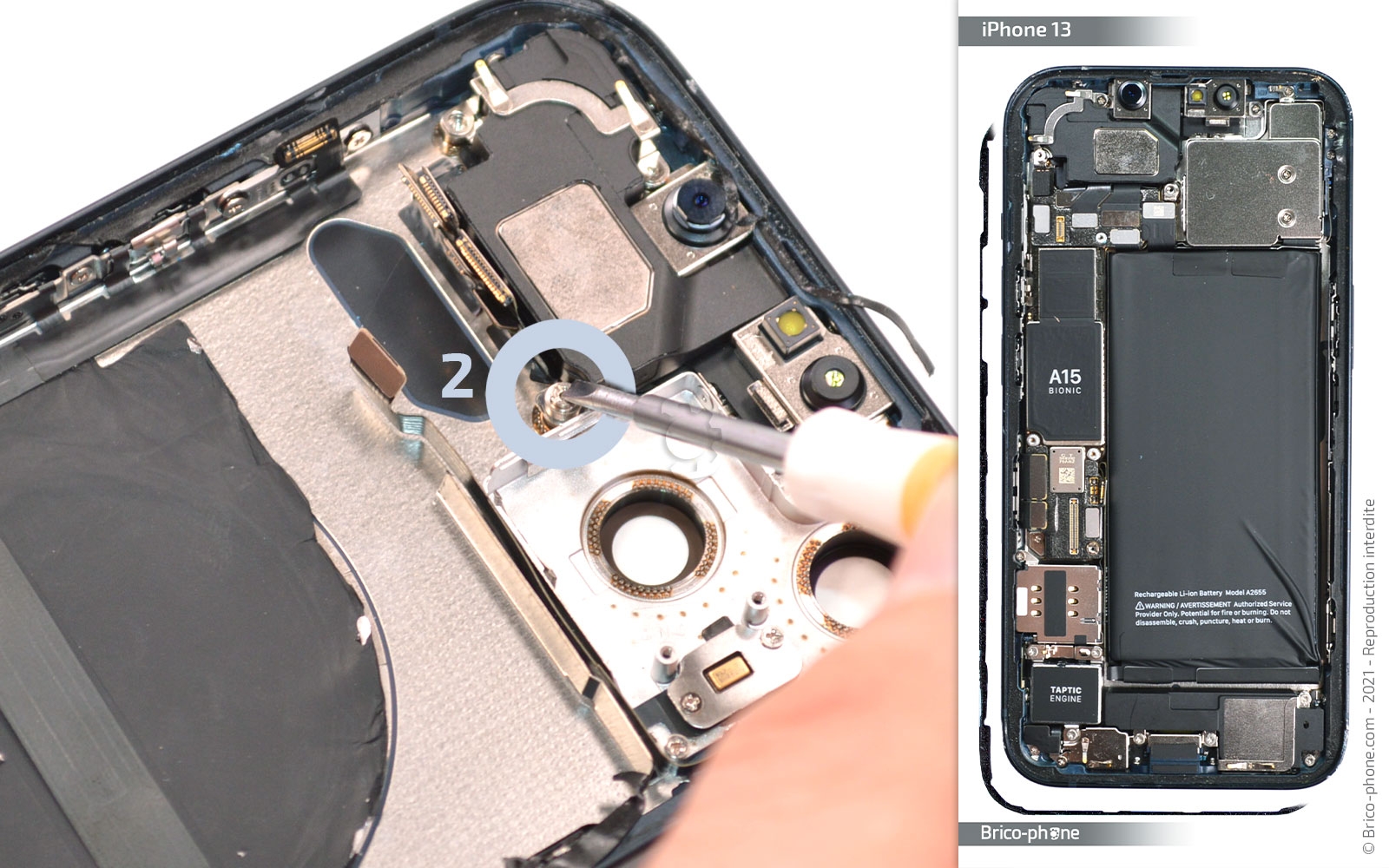

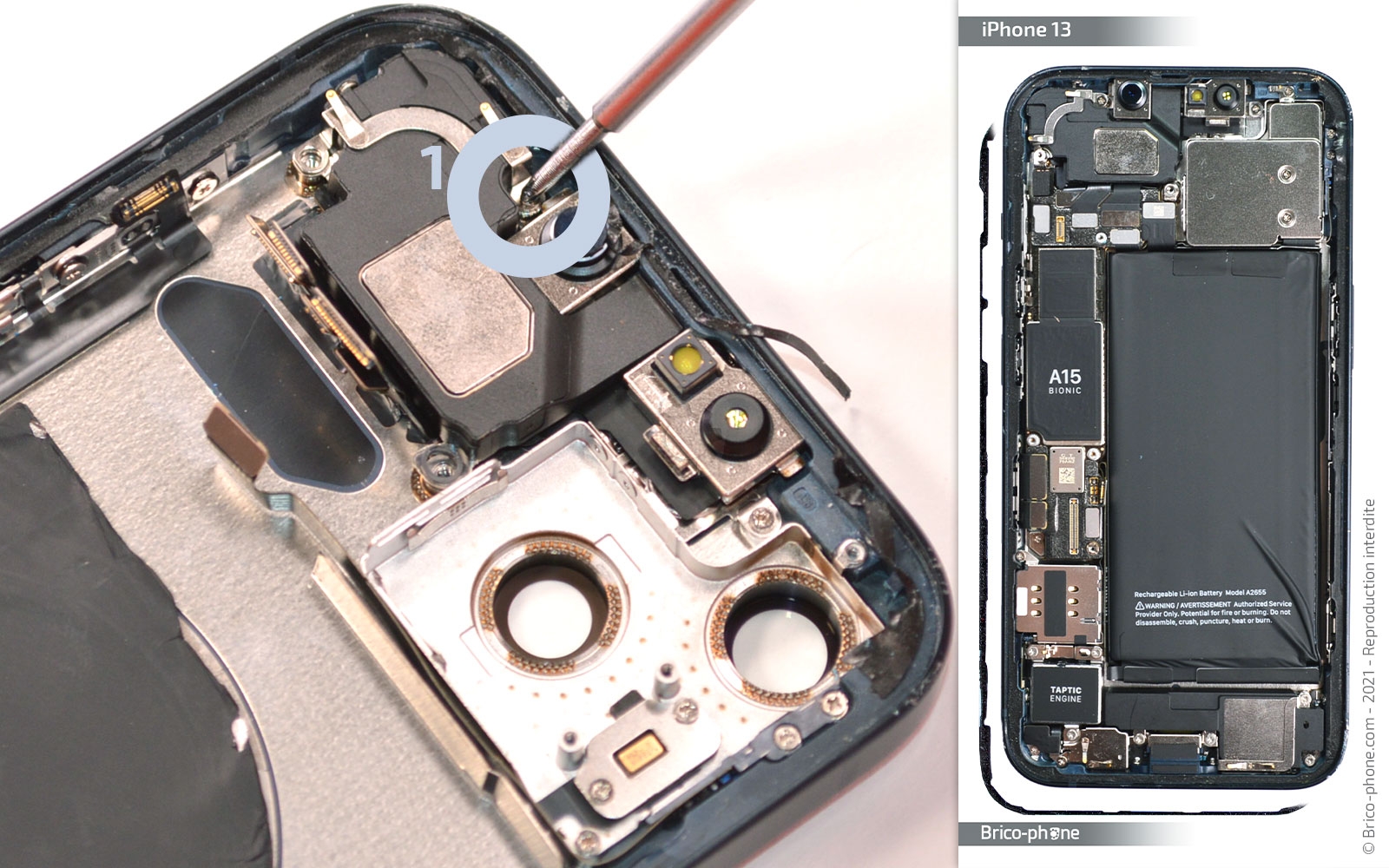

Etape 16 : Enlever le haut-parleur interne

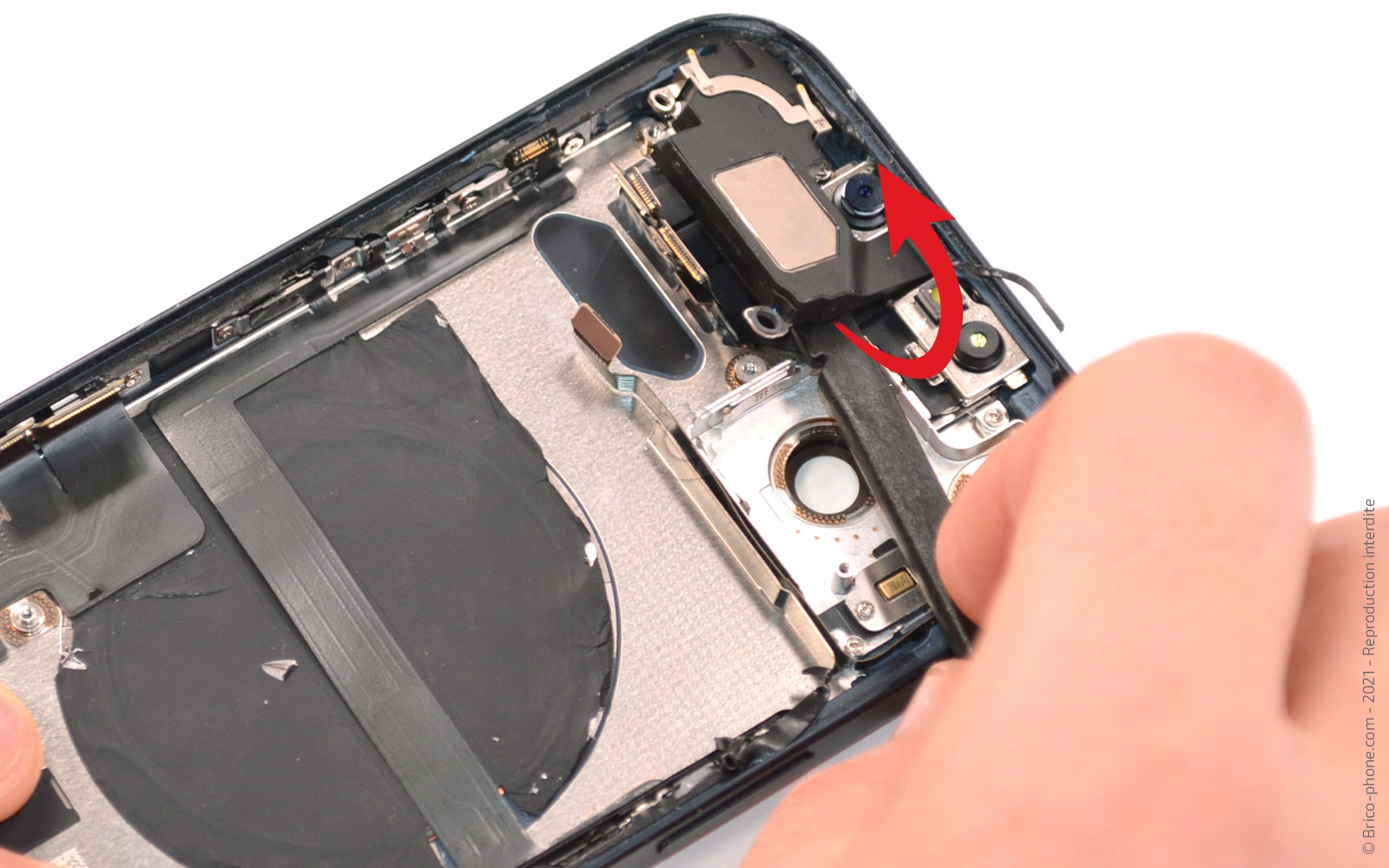

Retirez la vis L2 avec le tournevis plat puis la vis L1 avec le cruciforme.

Attrapez le composant avec la pincette pour le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

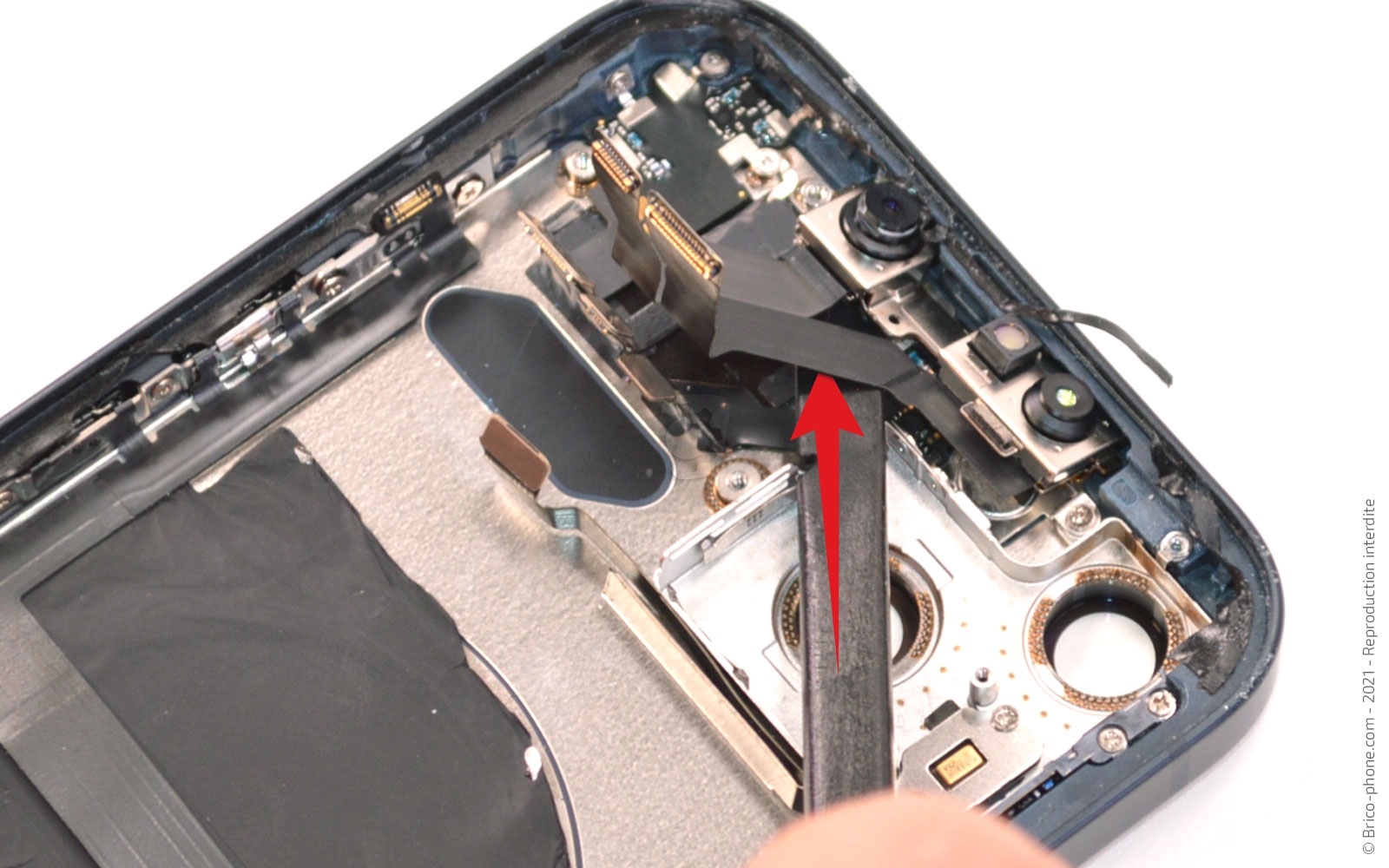

Etape 17 : Oter la caméra avant

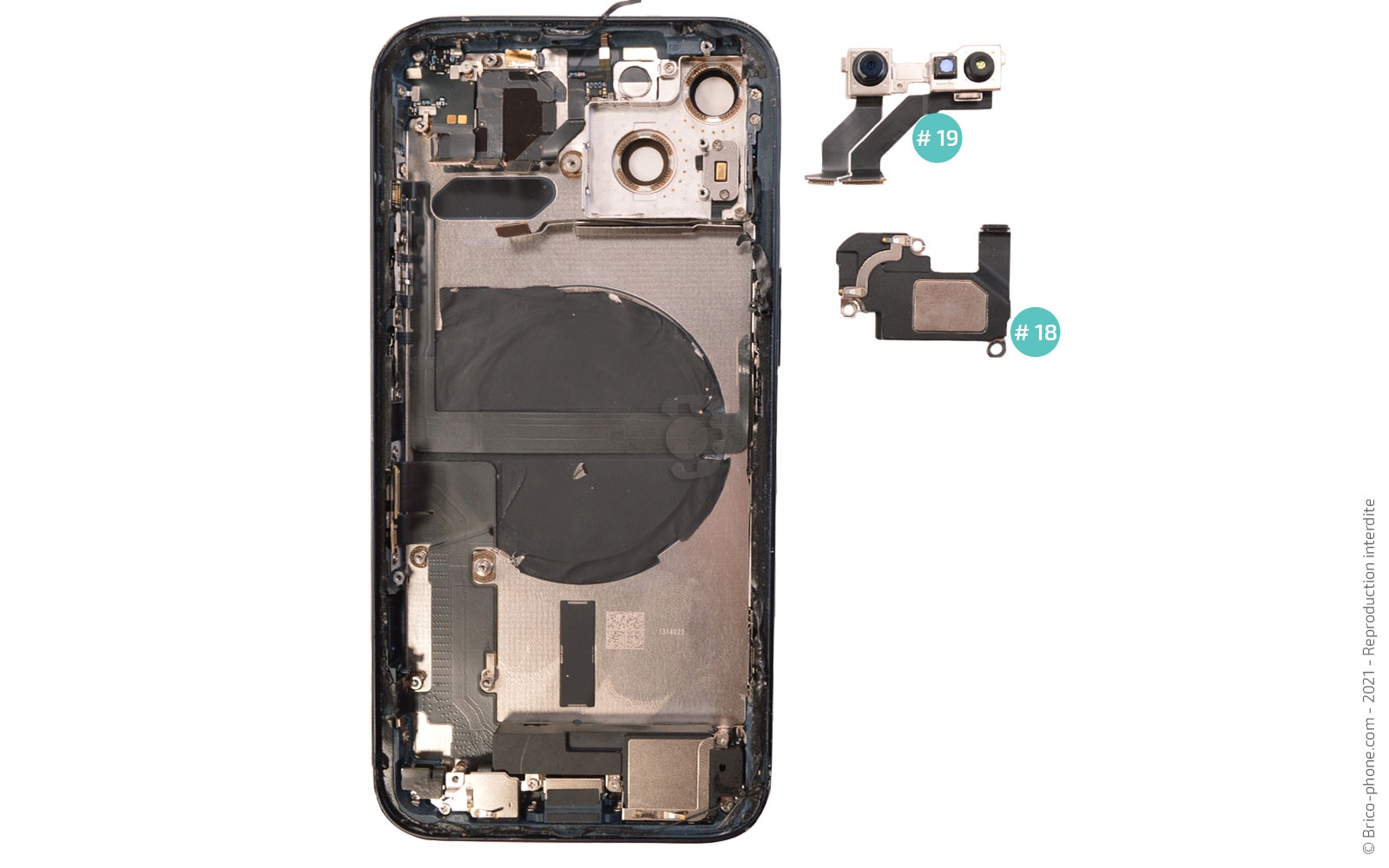

Saisissez le module des caméras avant avec le même ustensile.
Outils du kit utilisés
Outils du kit utilisés

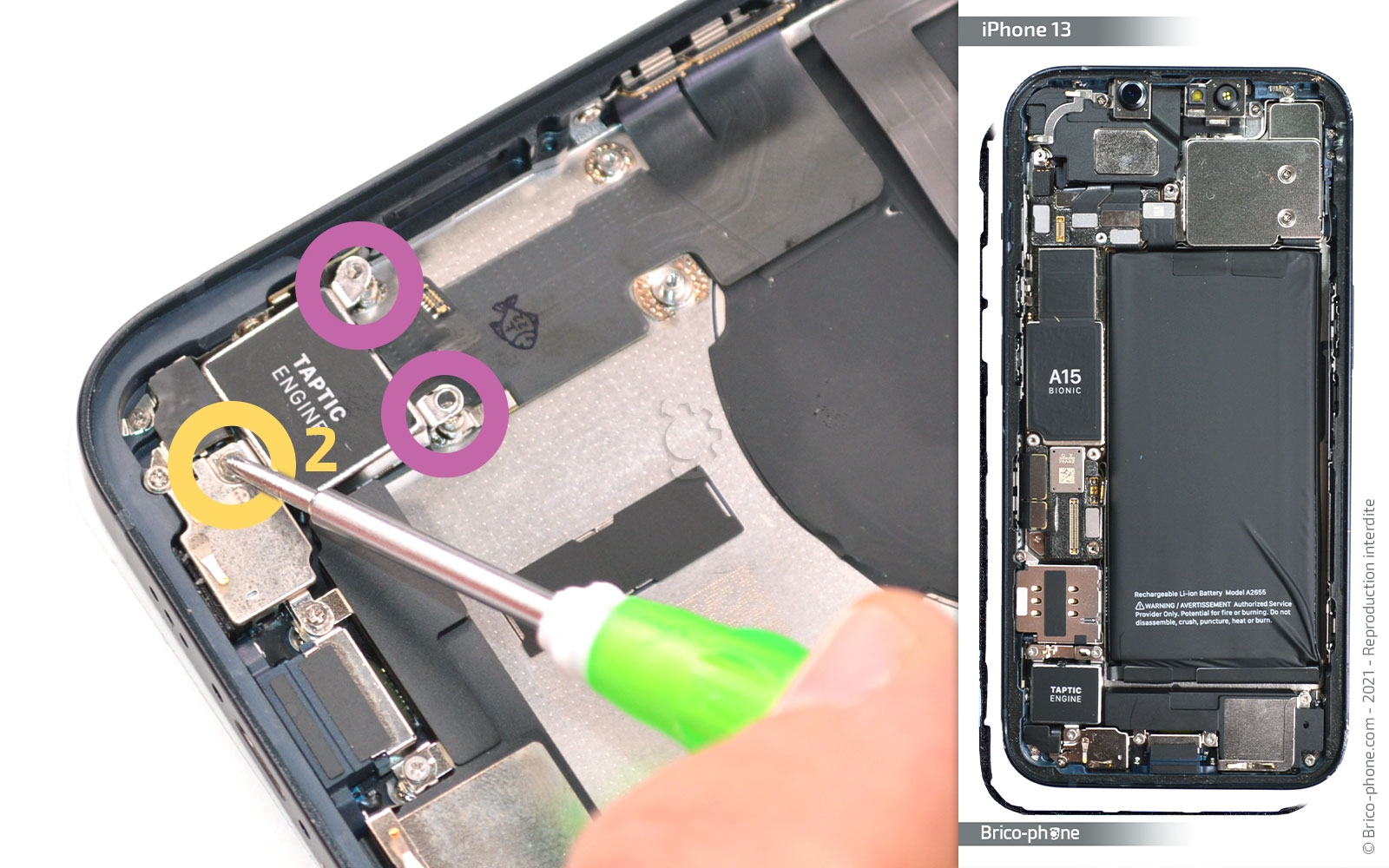

Etape 18 : Préparer le nouveau bloc écran
Sur le nouveau bloc écran, retirez le taptic Engine ainsi que les vis plates en trop.

Suivez les étapes précédentes pour remonter chaque élément correctement dans le nouveau bloc écran.

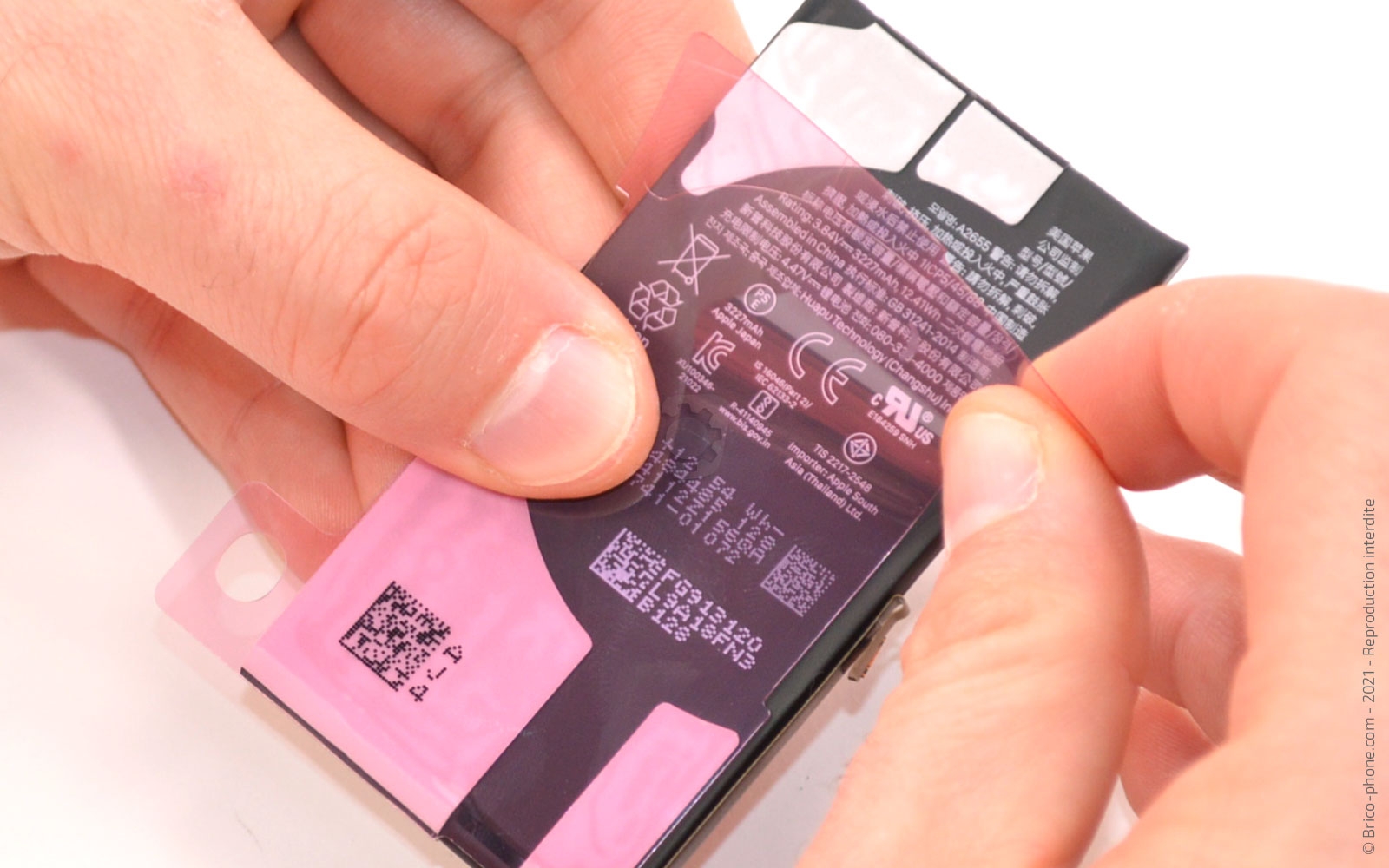

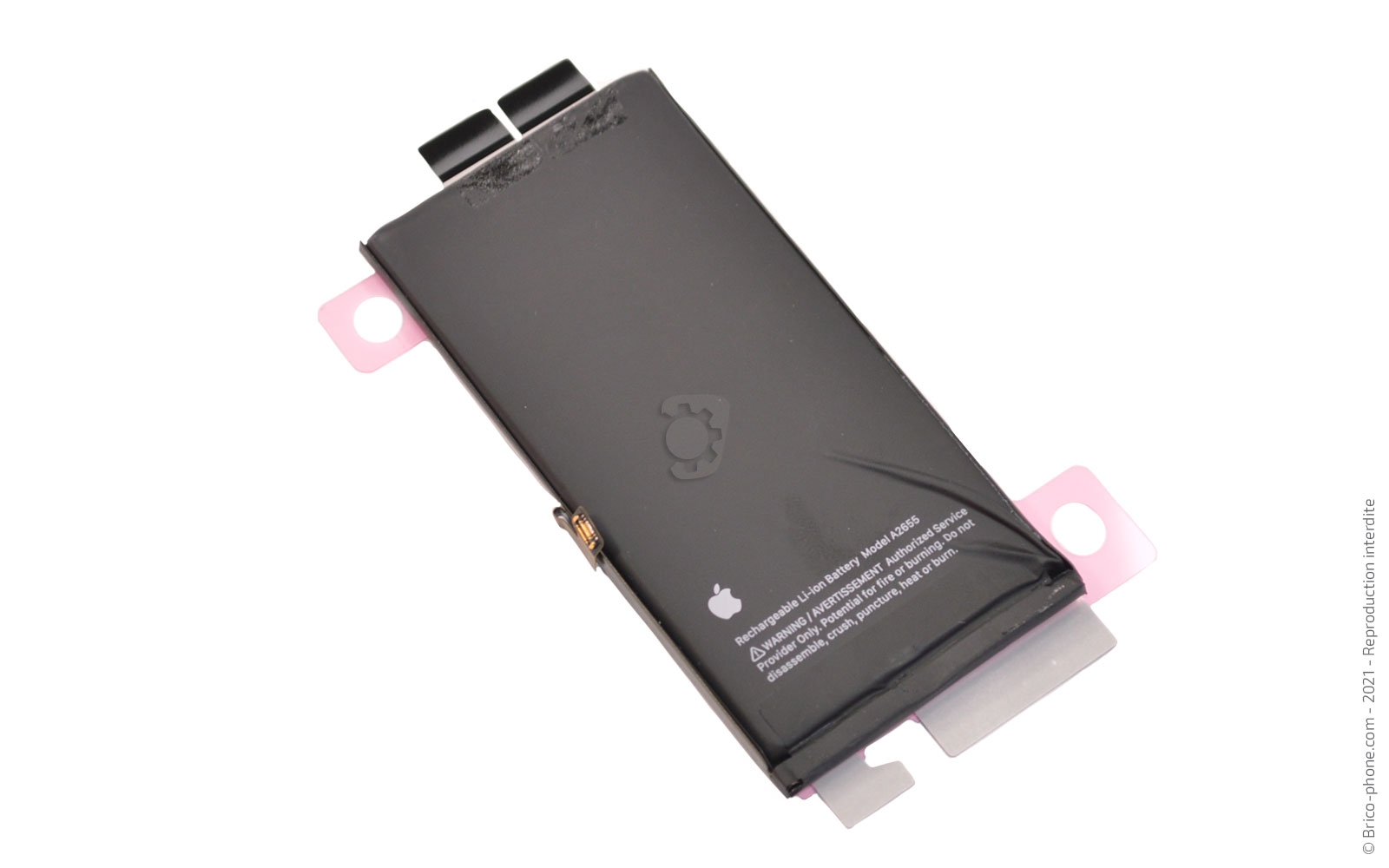

Etape 19 : Installer les stickers de batterie

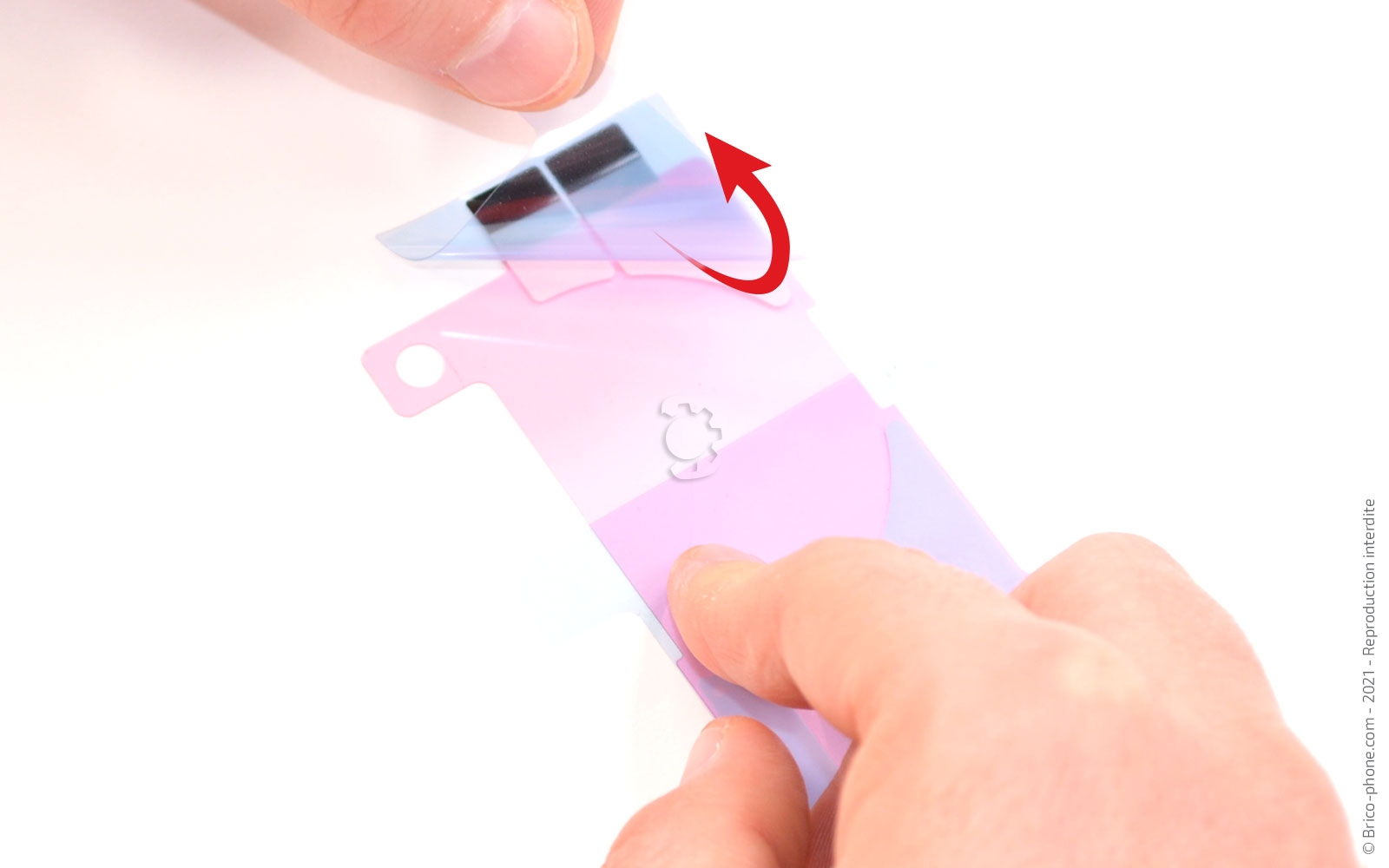

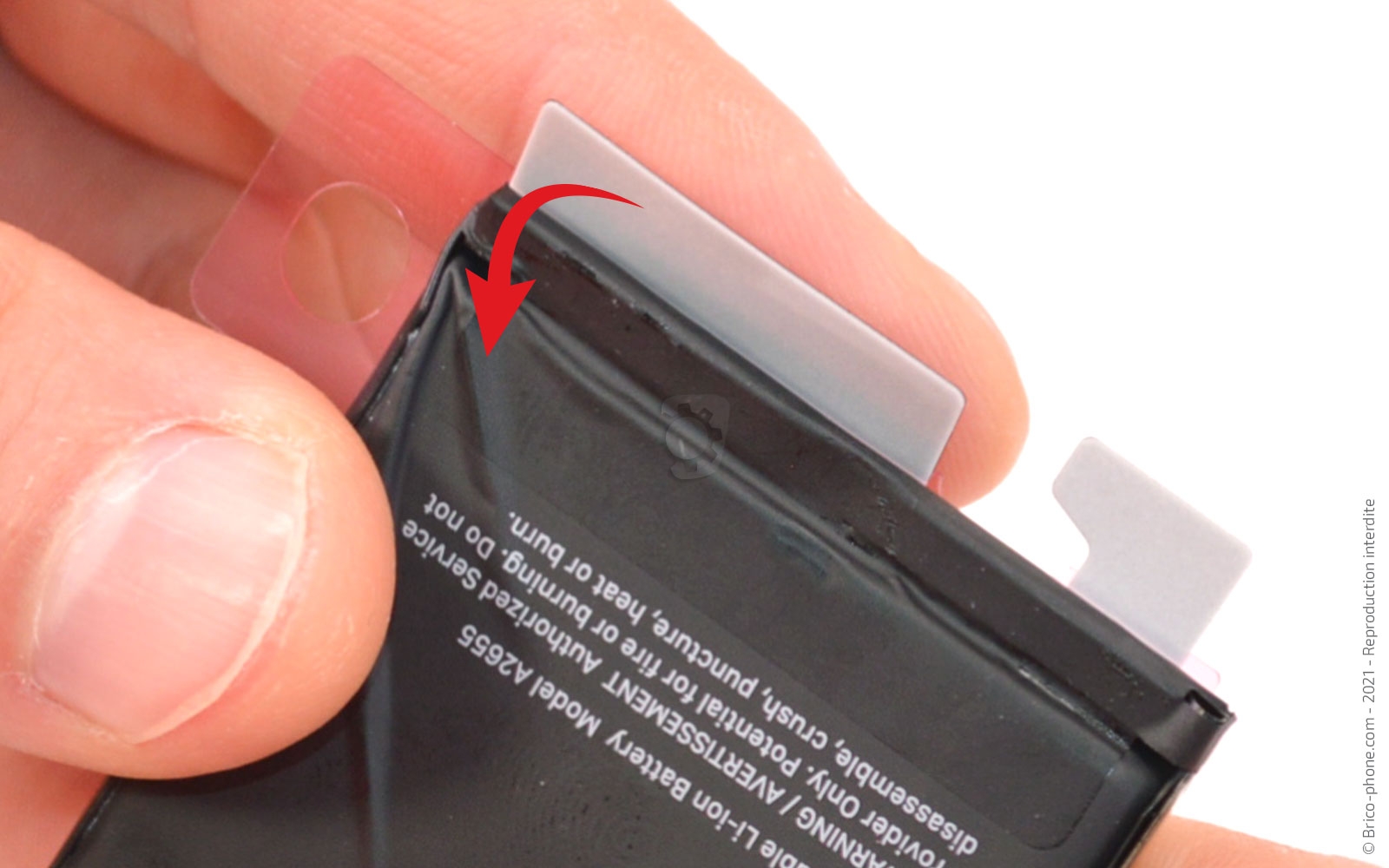

Sur les nouveaux stickers de batterie, retirez la protection bleue puis placez la batterie sur le produit (photo 2).

Repliez les languettes sur la batterie avant d'ôter la dernière protection.

Conseils pour le remontage

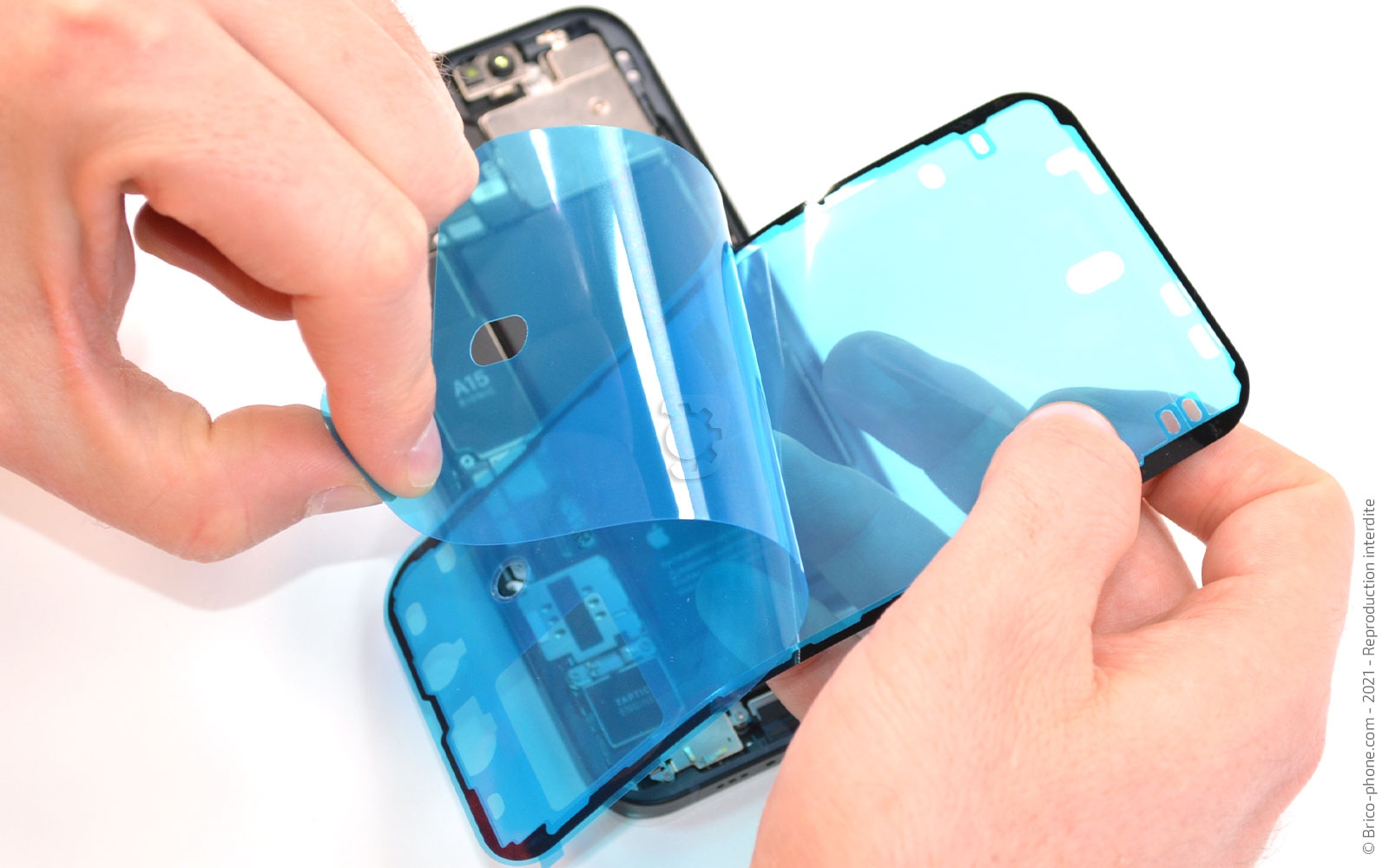

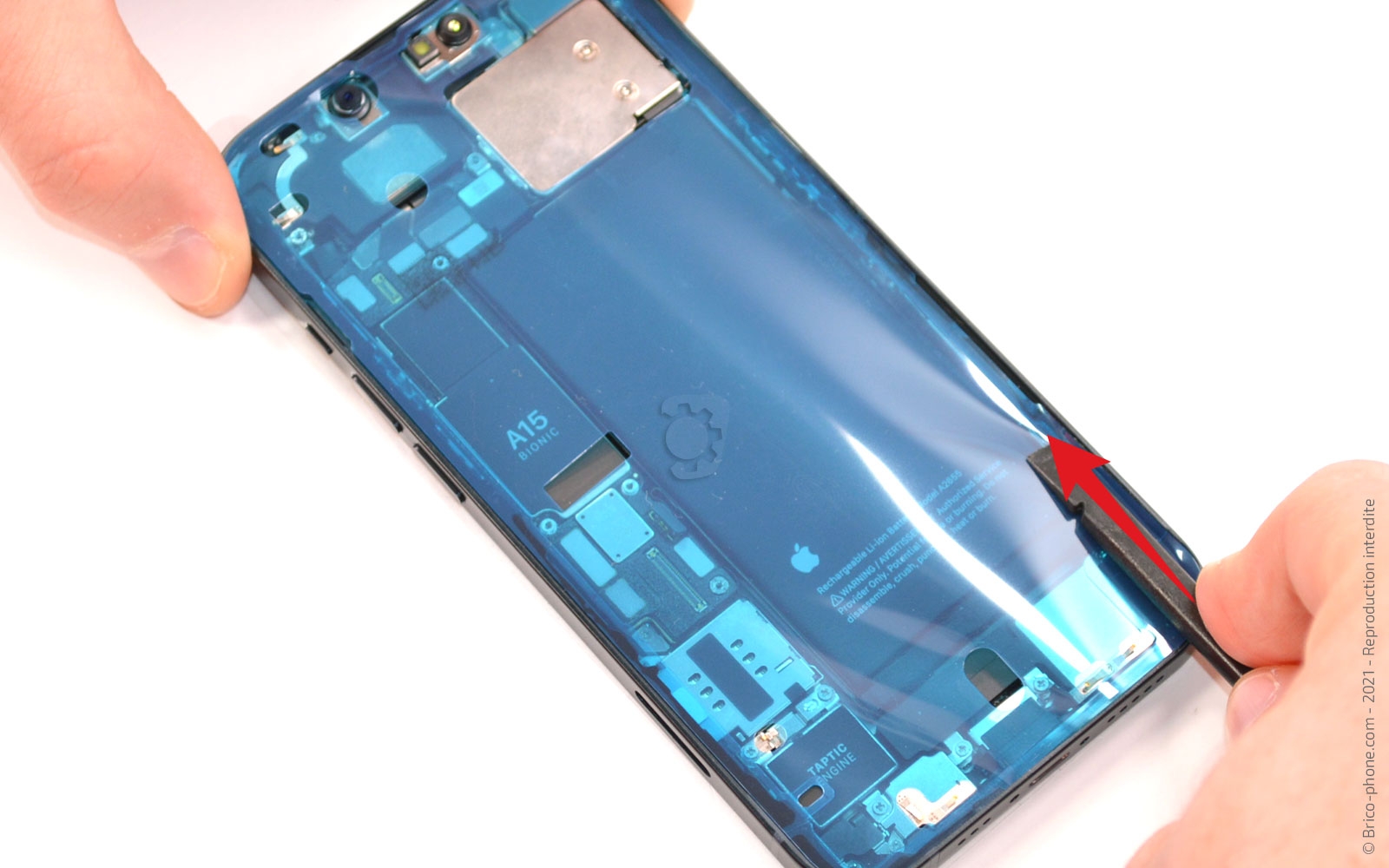

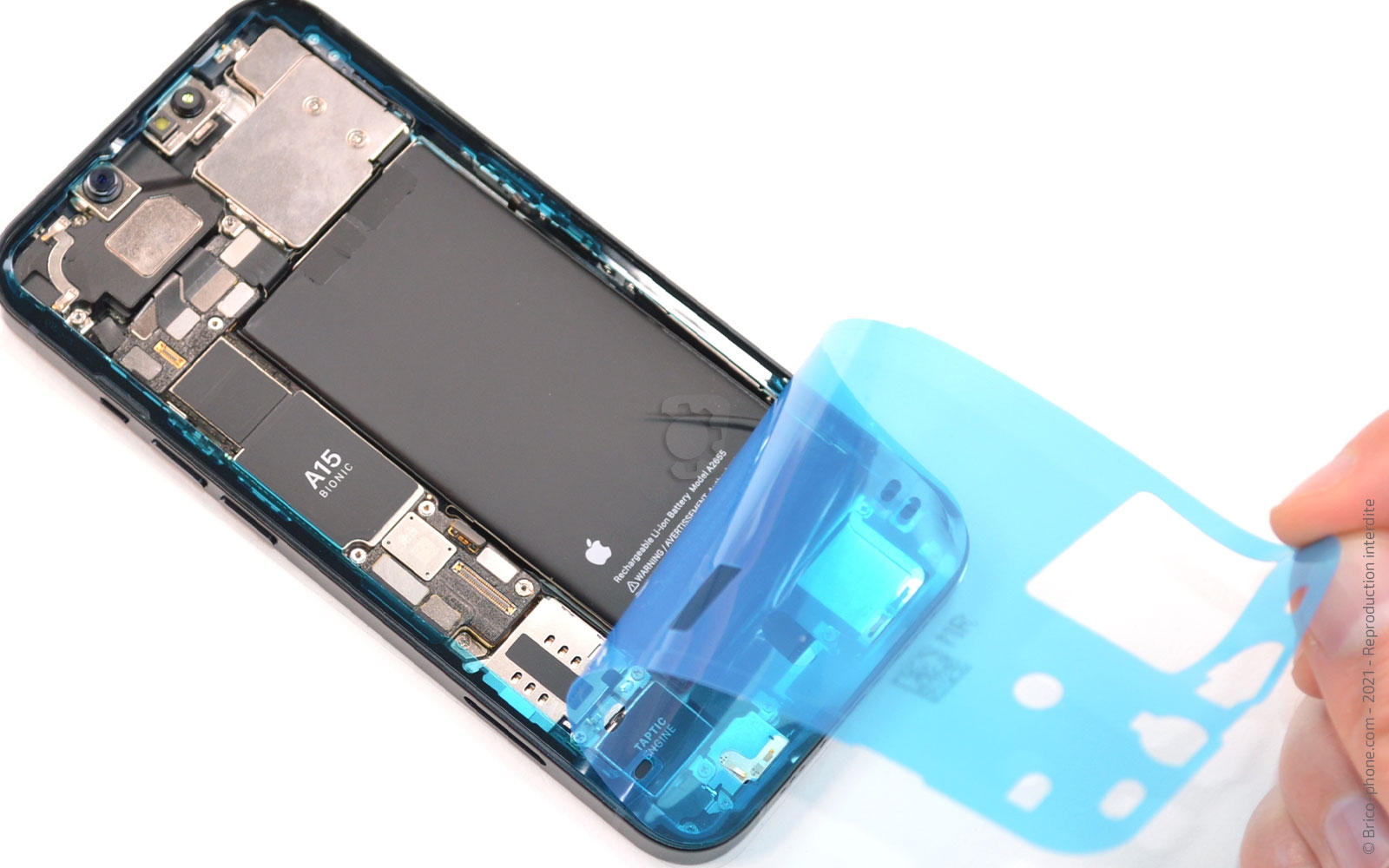

Avant de refermer votre iPhone 13 et n'oubliez pas de poser un joint d'étanchéité avant de le refermer.
Pour vous aider, Brico-phone vous propose de suivre l'un de ces tutoriels :
- Tuto vidéo
- Tuto photos
Outils du kit utilisés
Outils du kit utilisés
