Comment remplacer les haut-parleurs sur Switch Oled

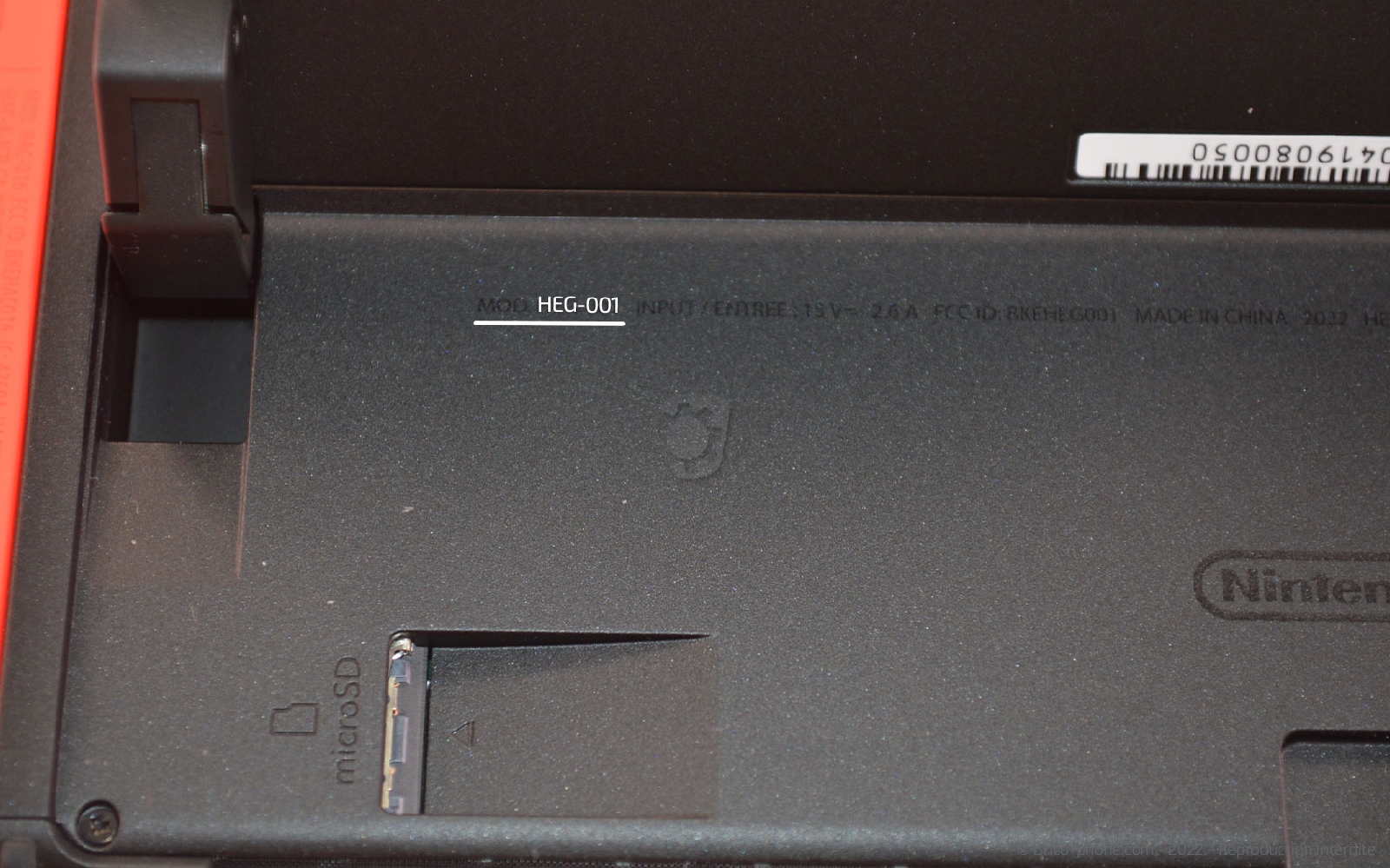

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

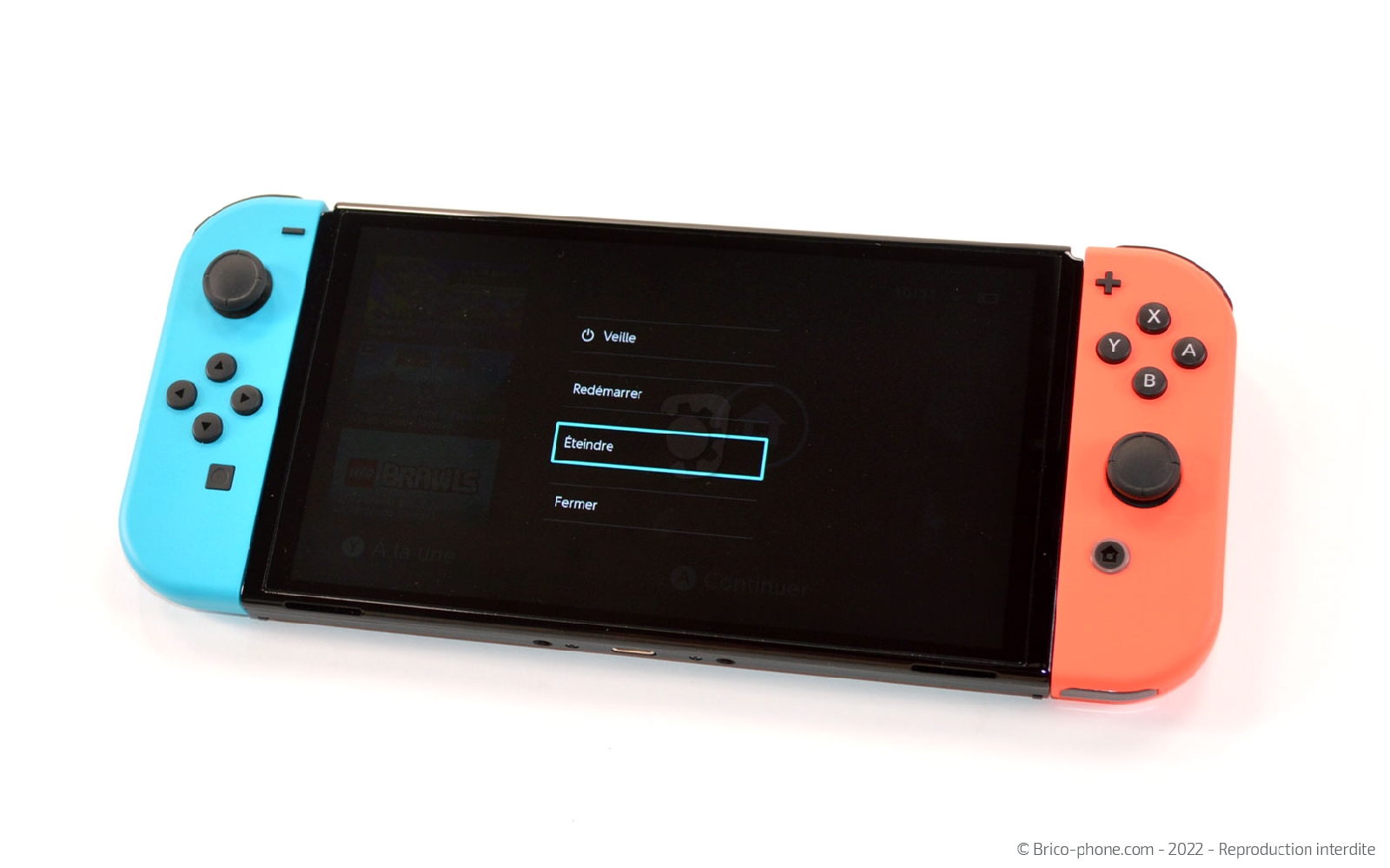

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.

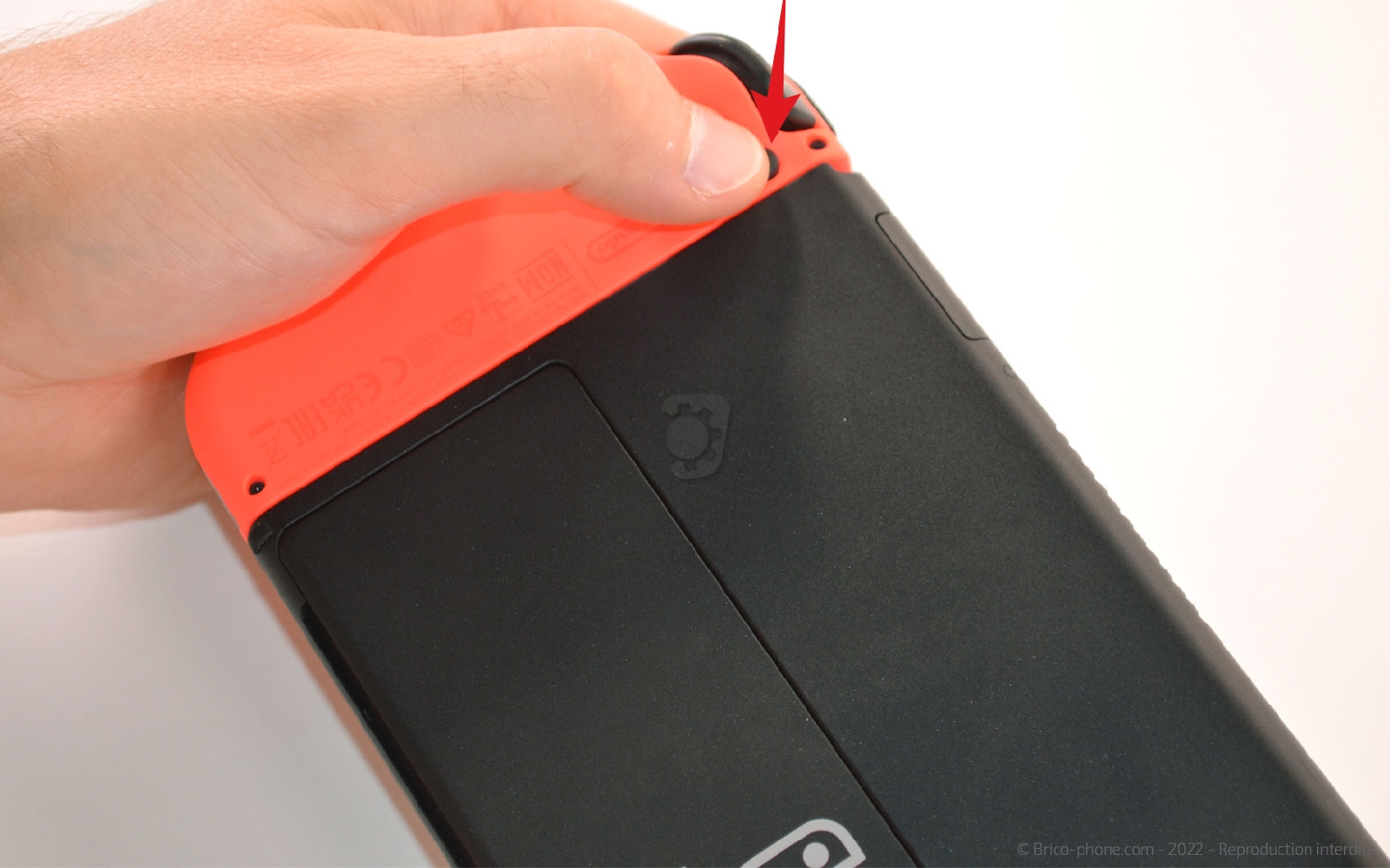

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.

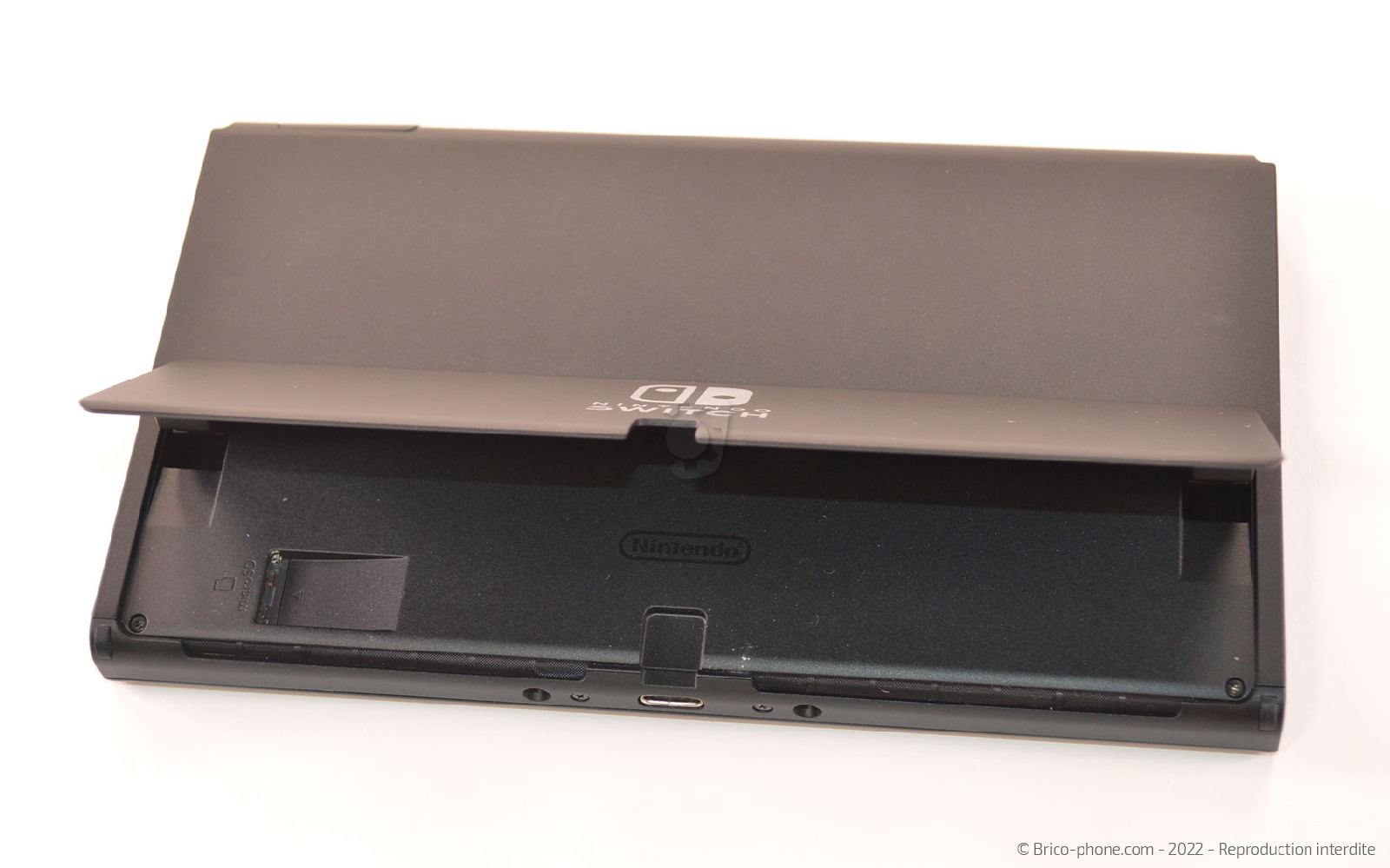

Commençons par extraire les deux vis triwing située sous le support de table.

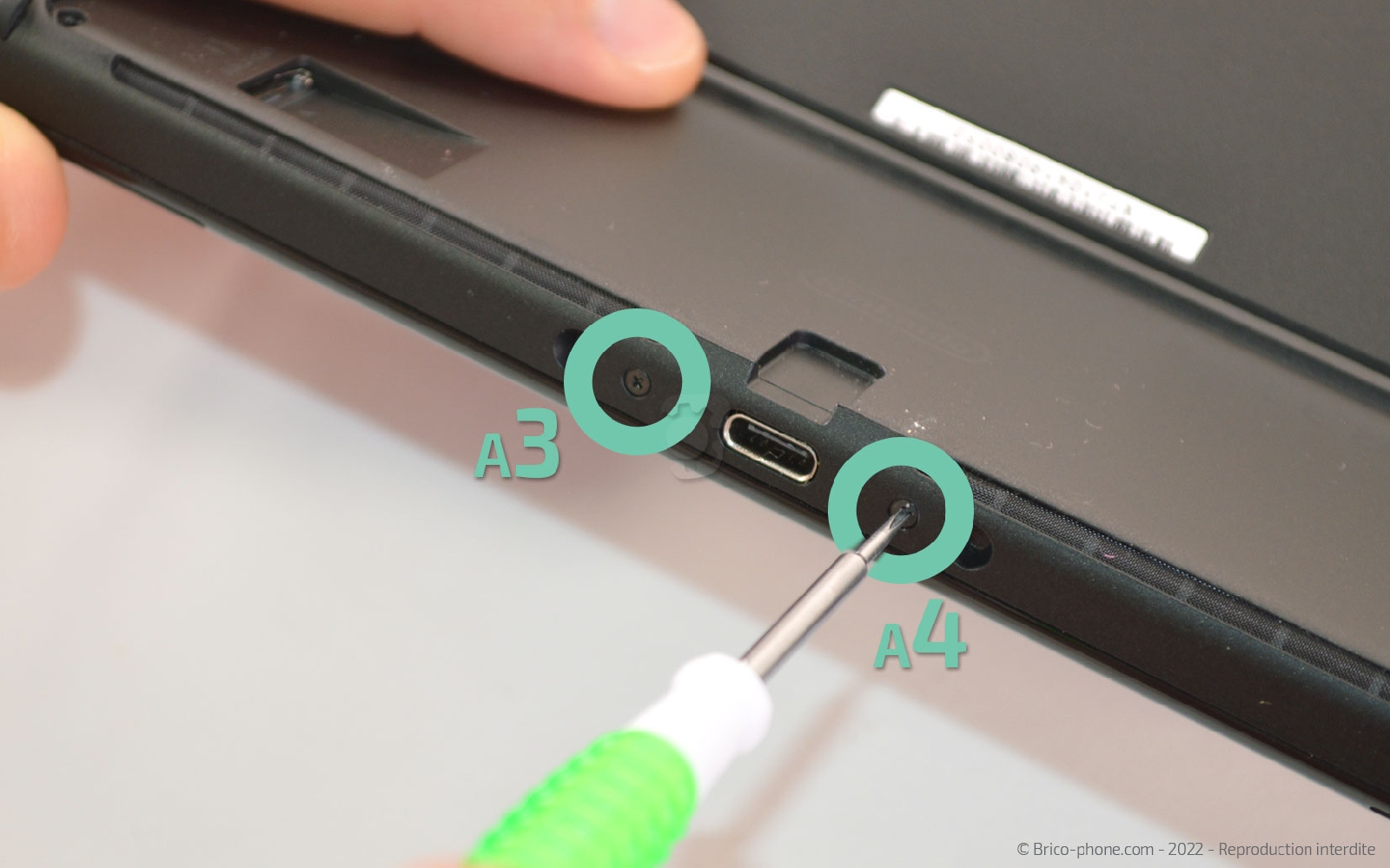

Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.

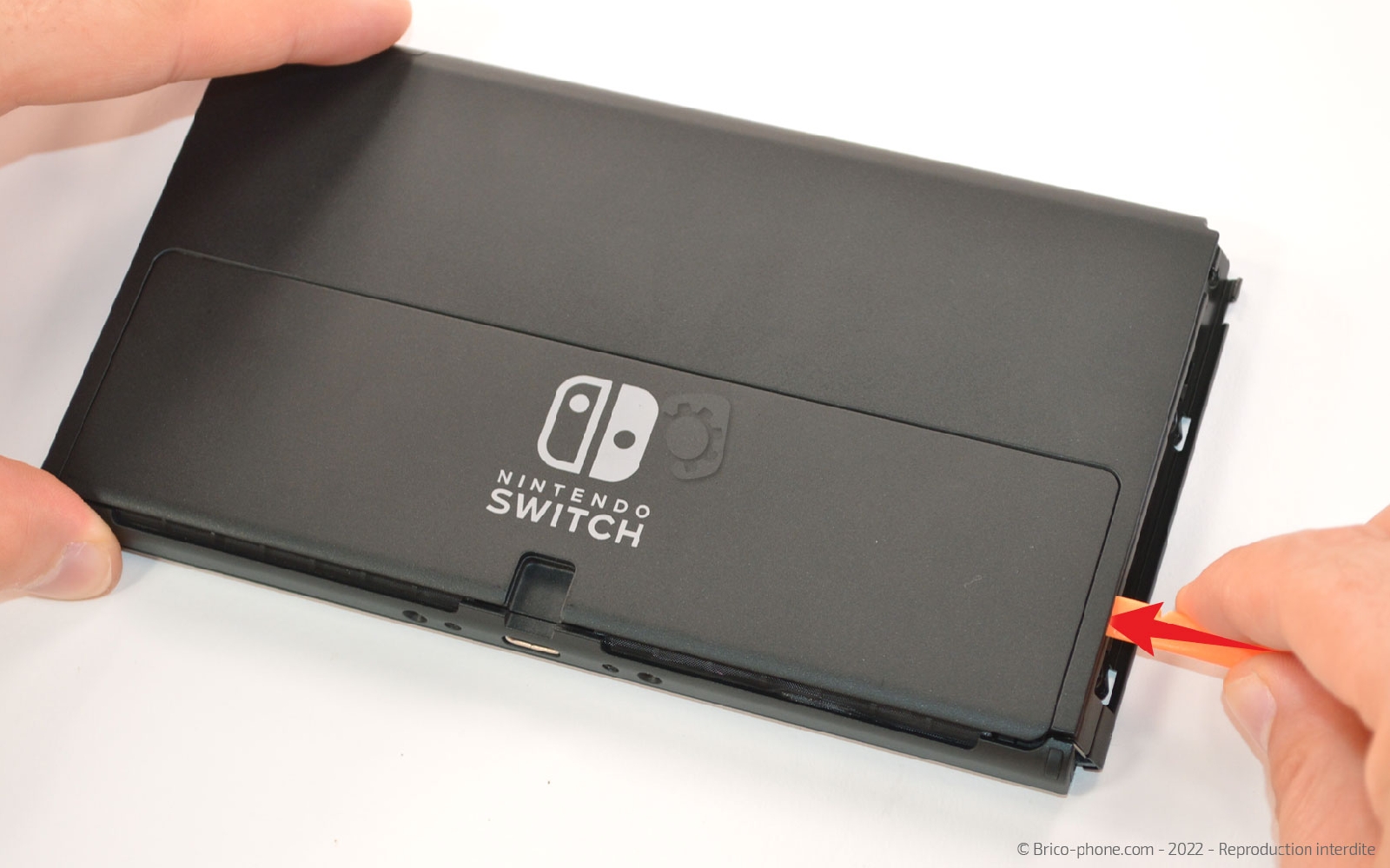

A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.

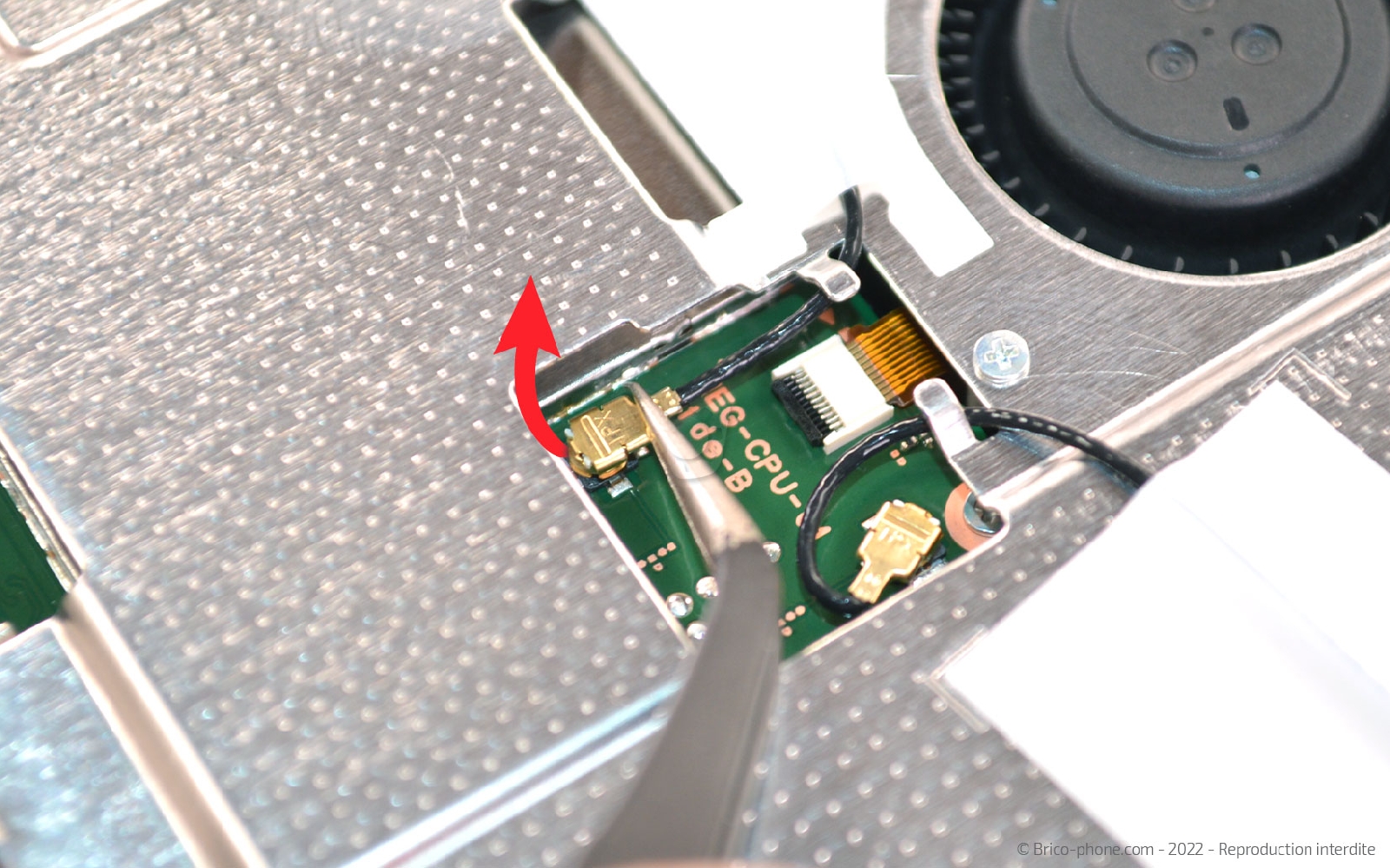

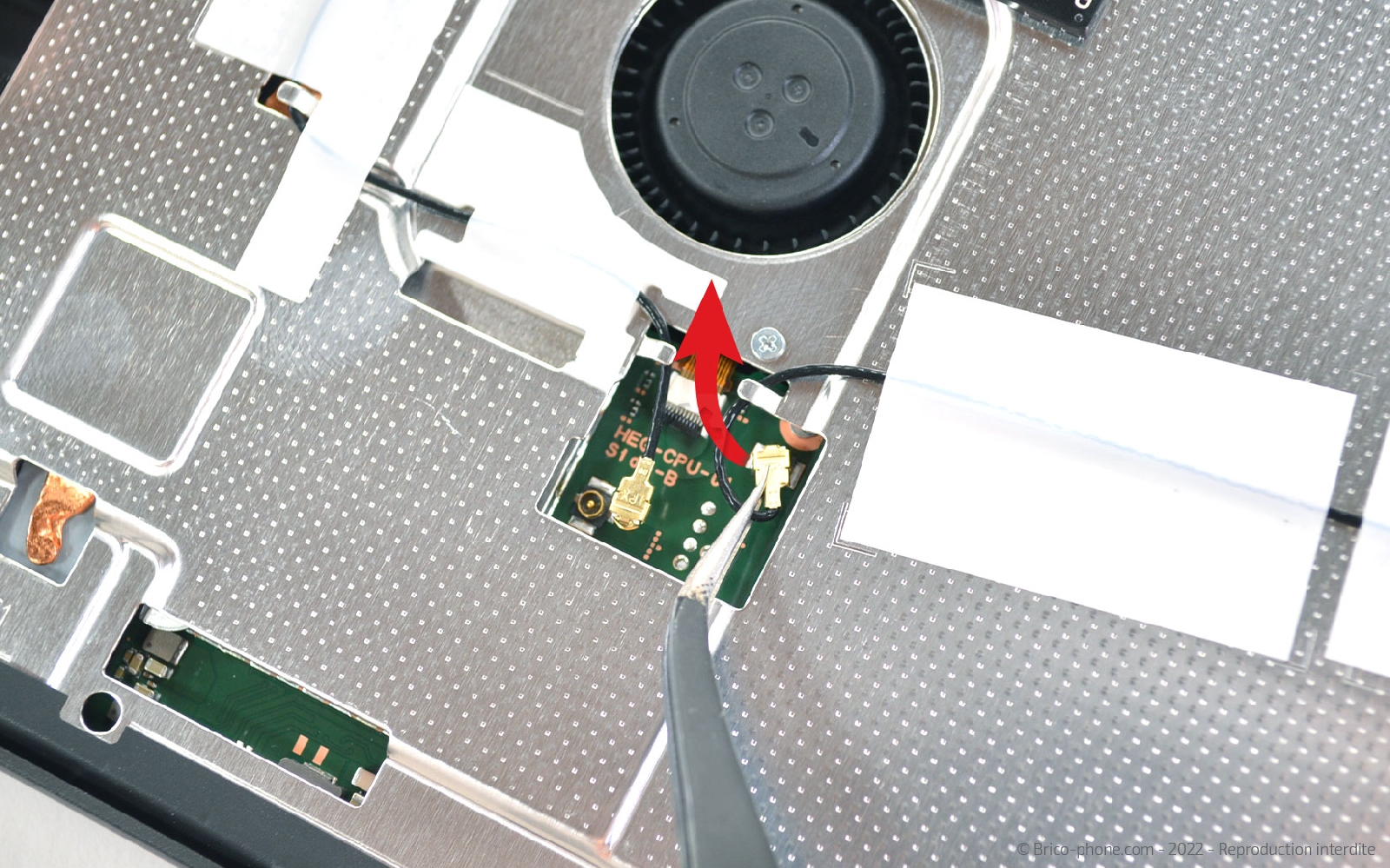

Attrapez la pincette pour débrancher les deux câbles coaxiaux.

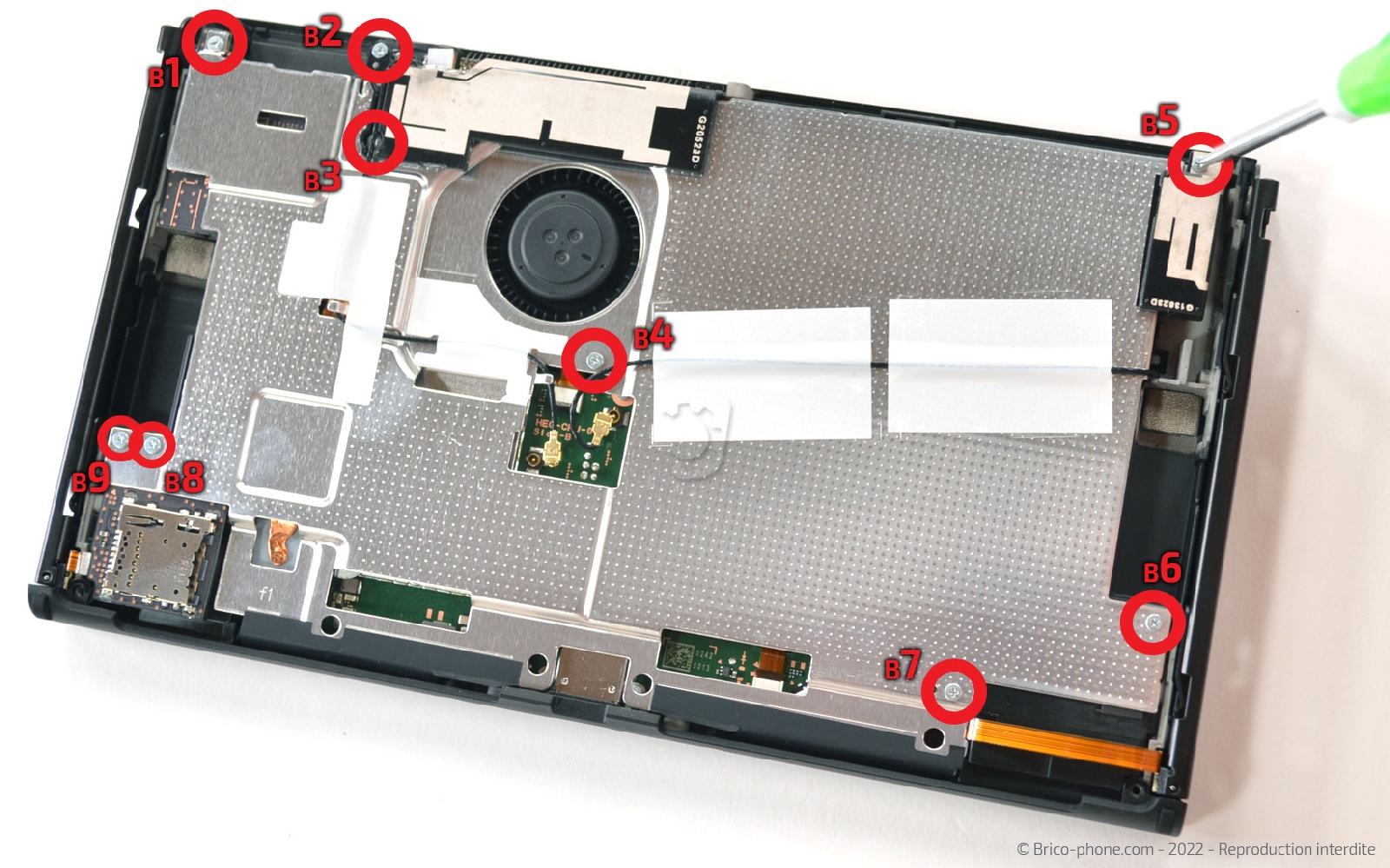

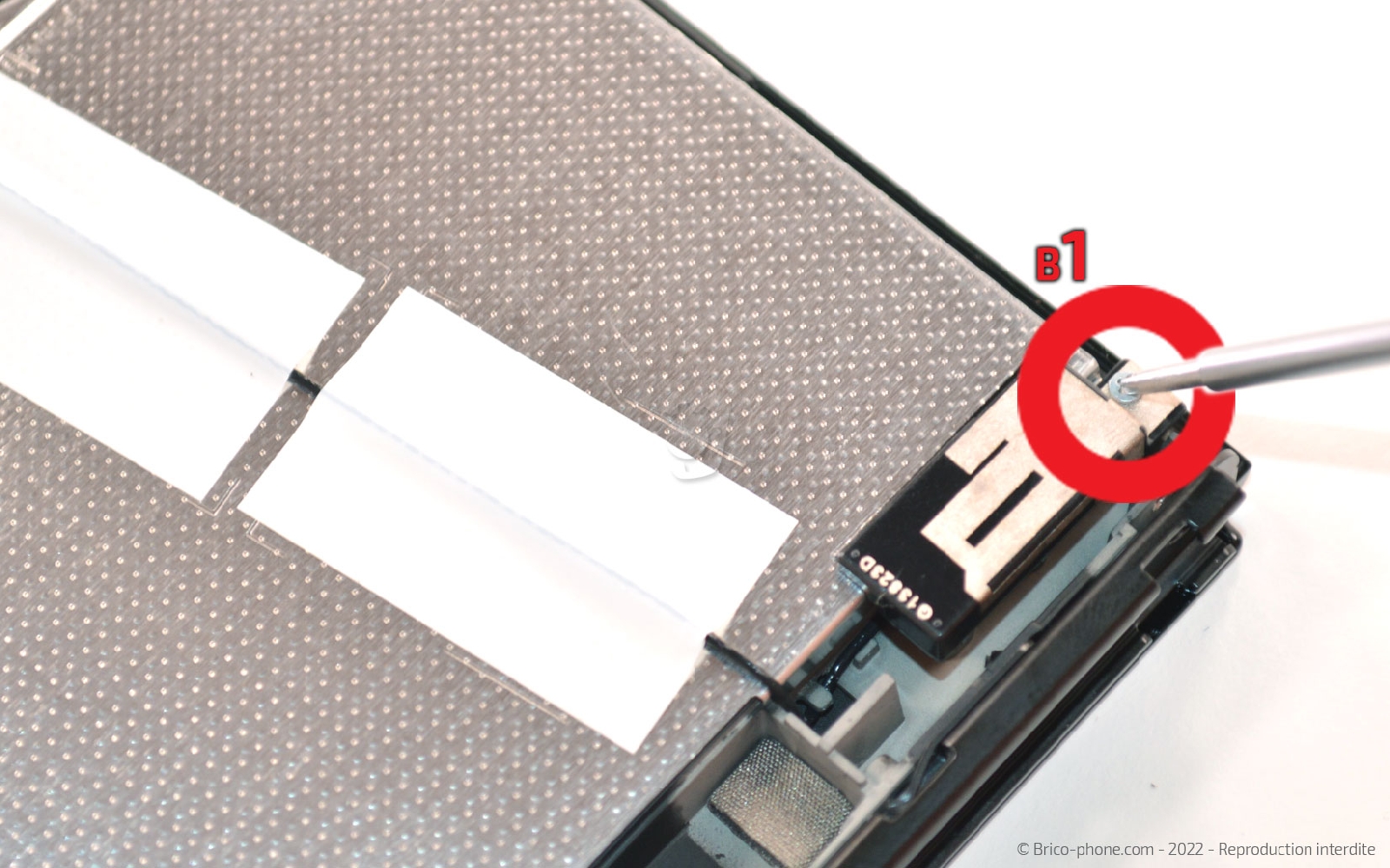

Ensuite, dévissez toutes les vis cruciformes B.

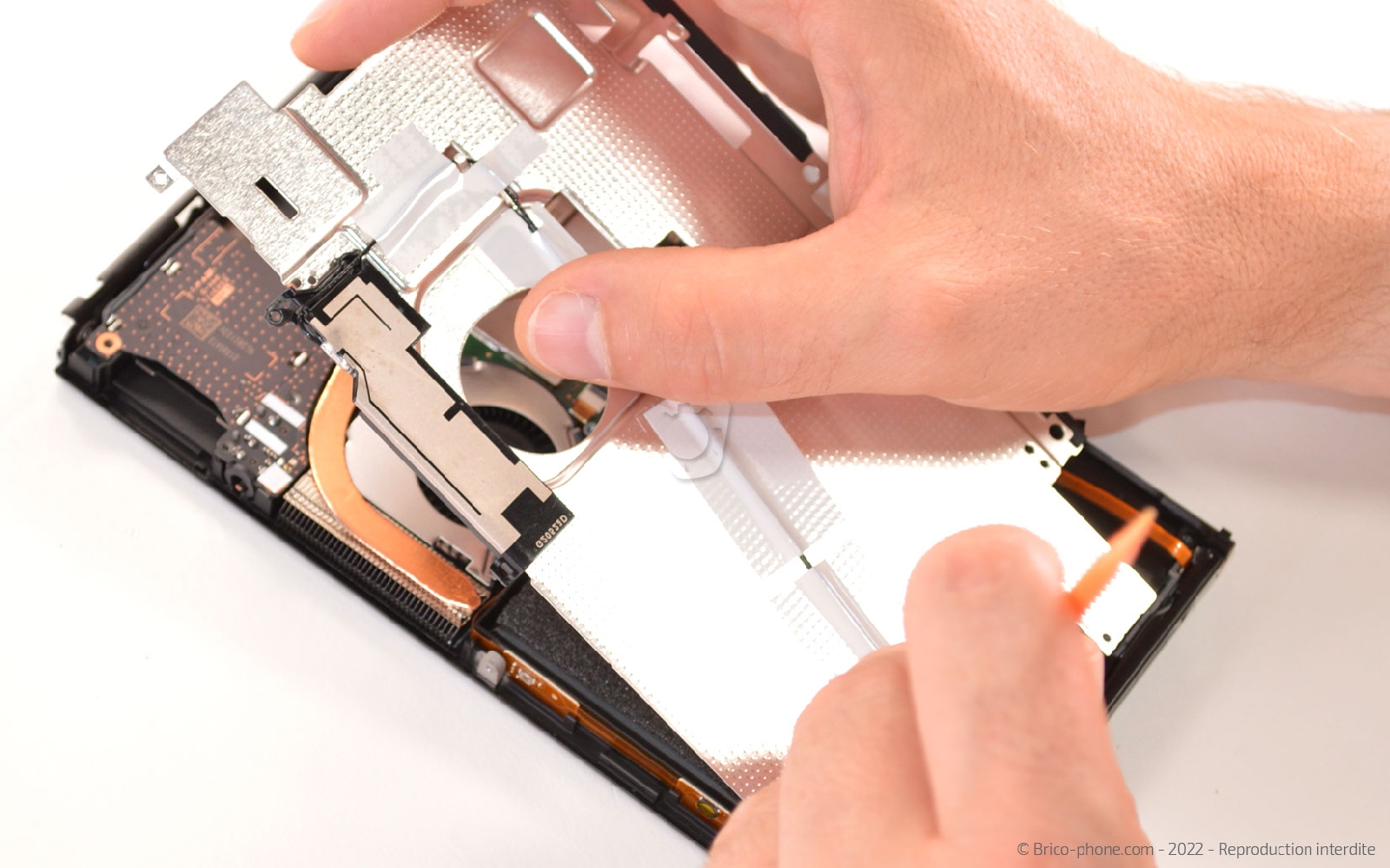

Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.

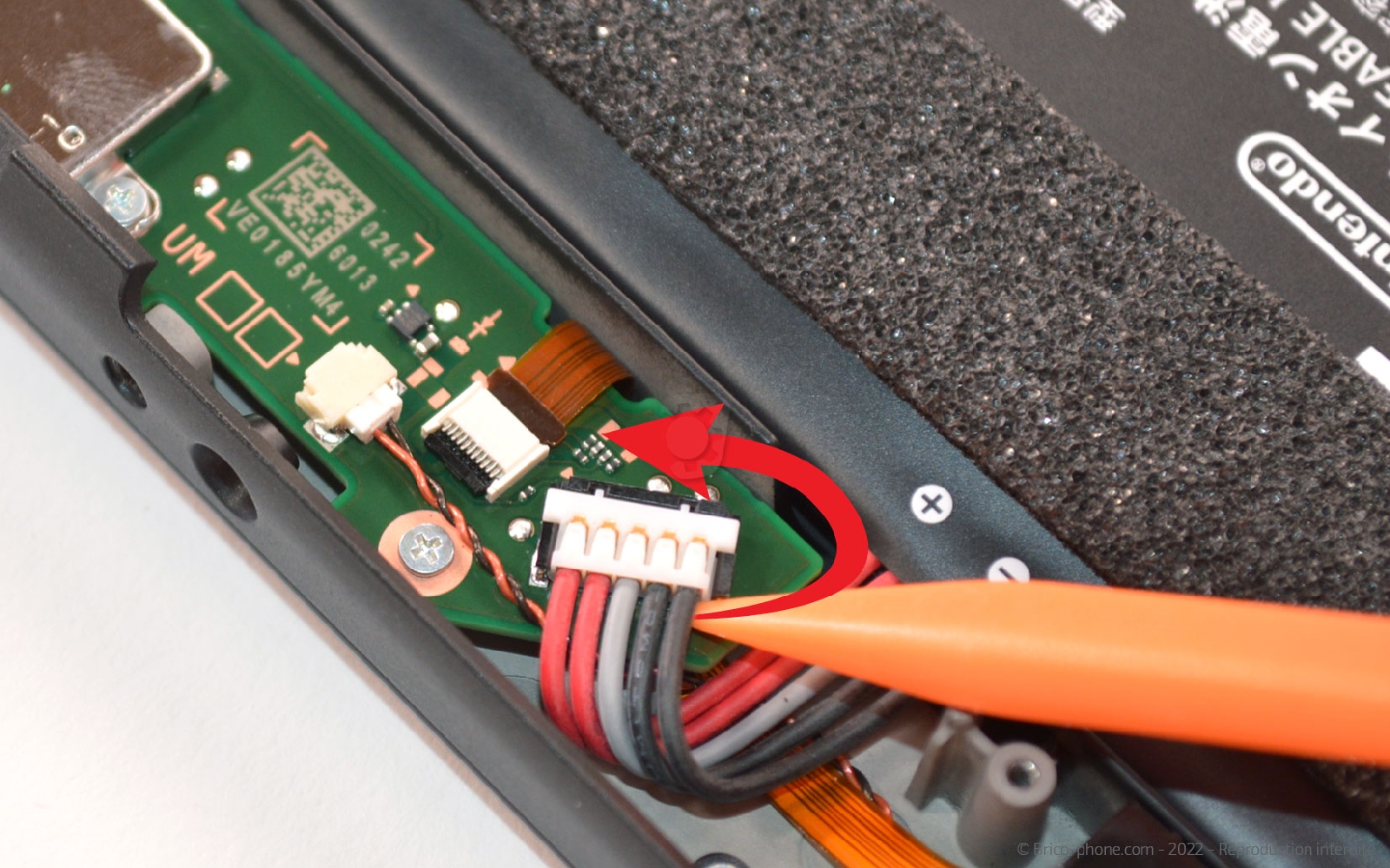

Reprenez le spudger pour déconnecter la batterie.

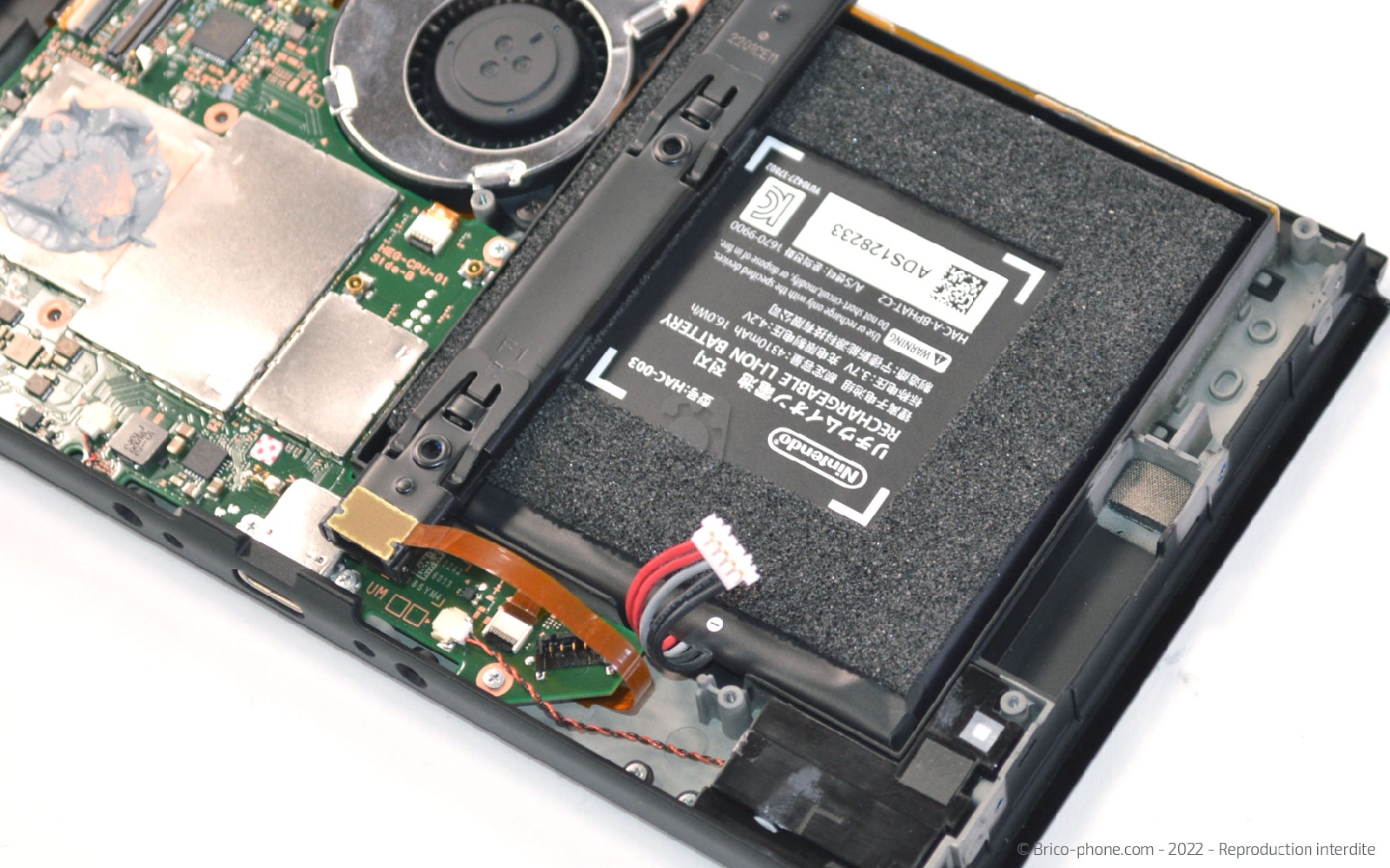

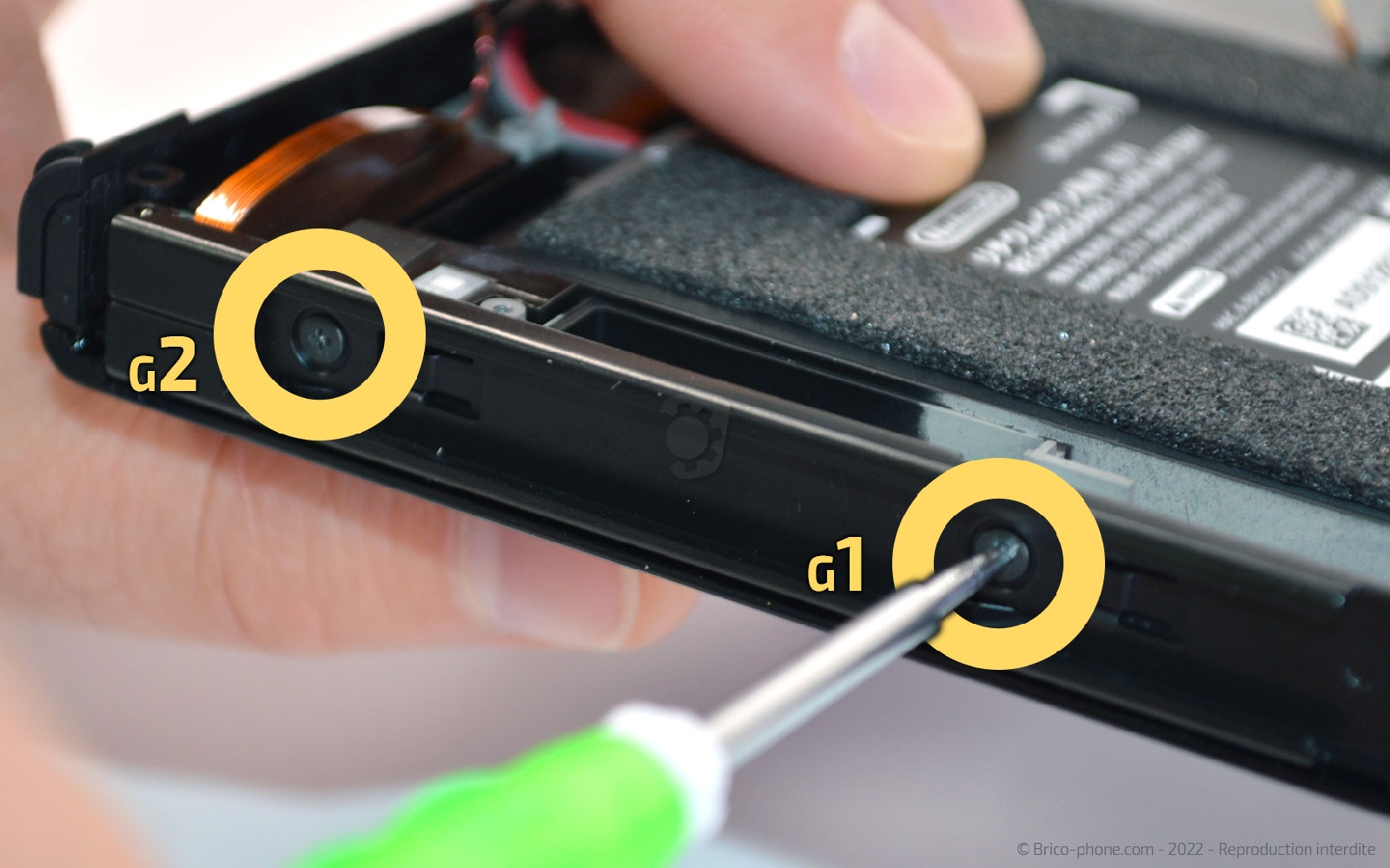

Ôtez les vis cruciforme du rail gauche et faites basculer le rail sur le dessus de la batterie.

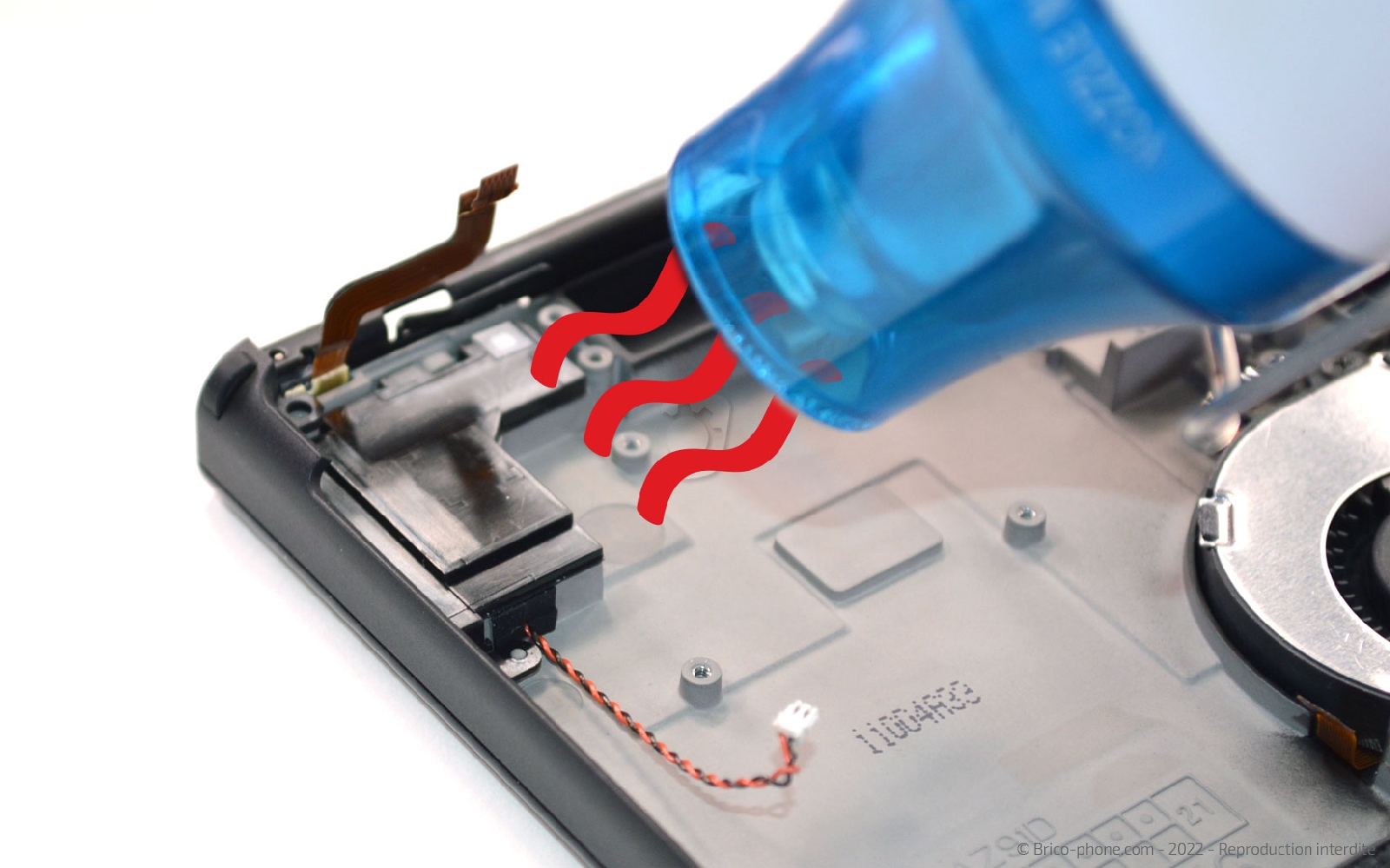

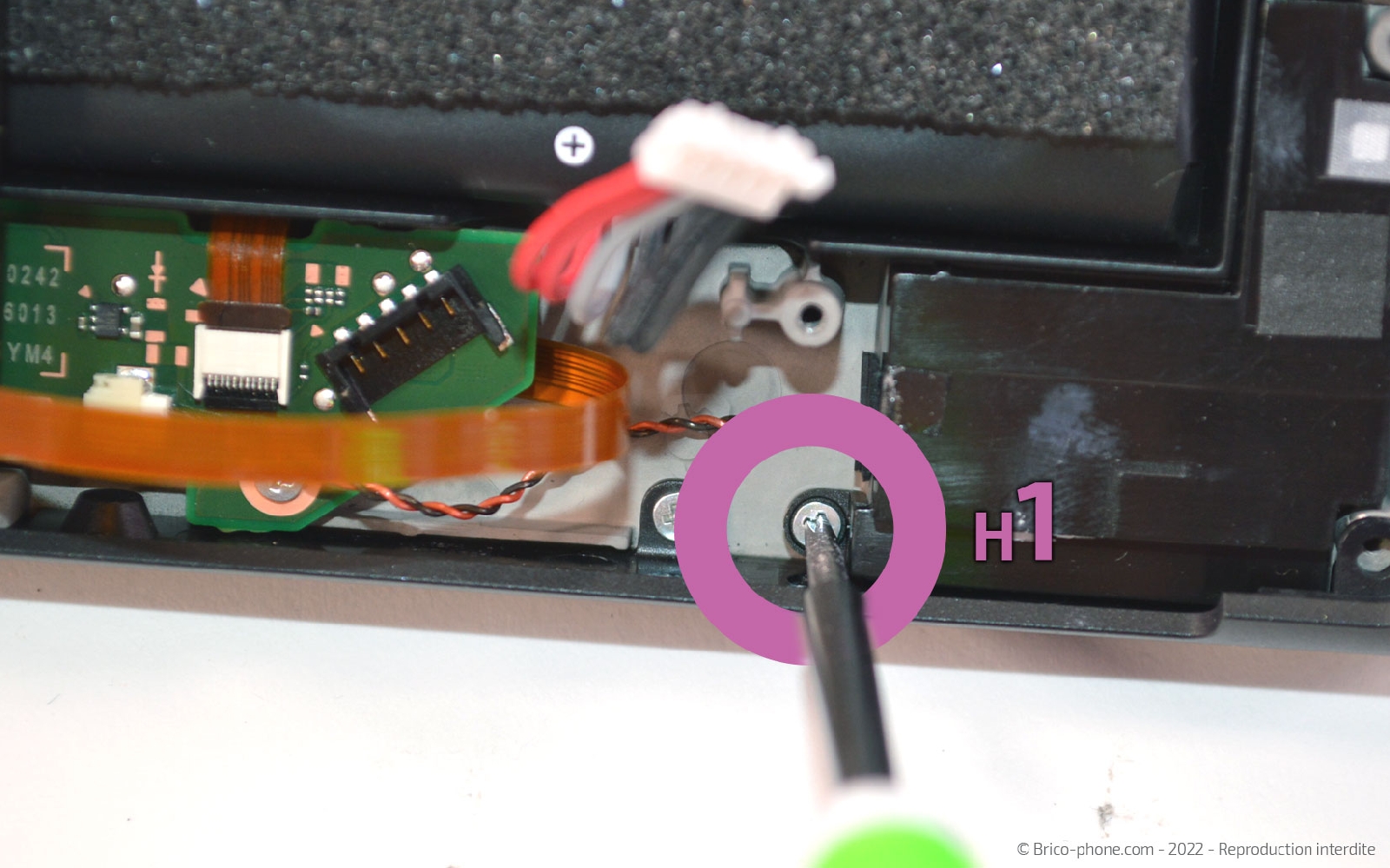

Attaquez vous ensuite à la vis H1 puis chauffez légèrement la plaquette de protection avec un décapeur thermique ou un sèche-cheveux.

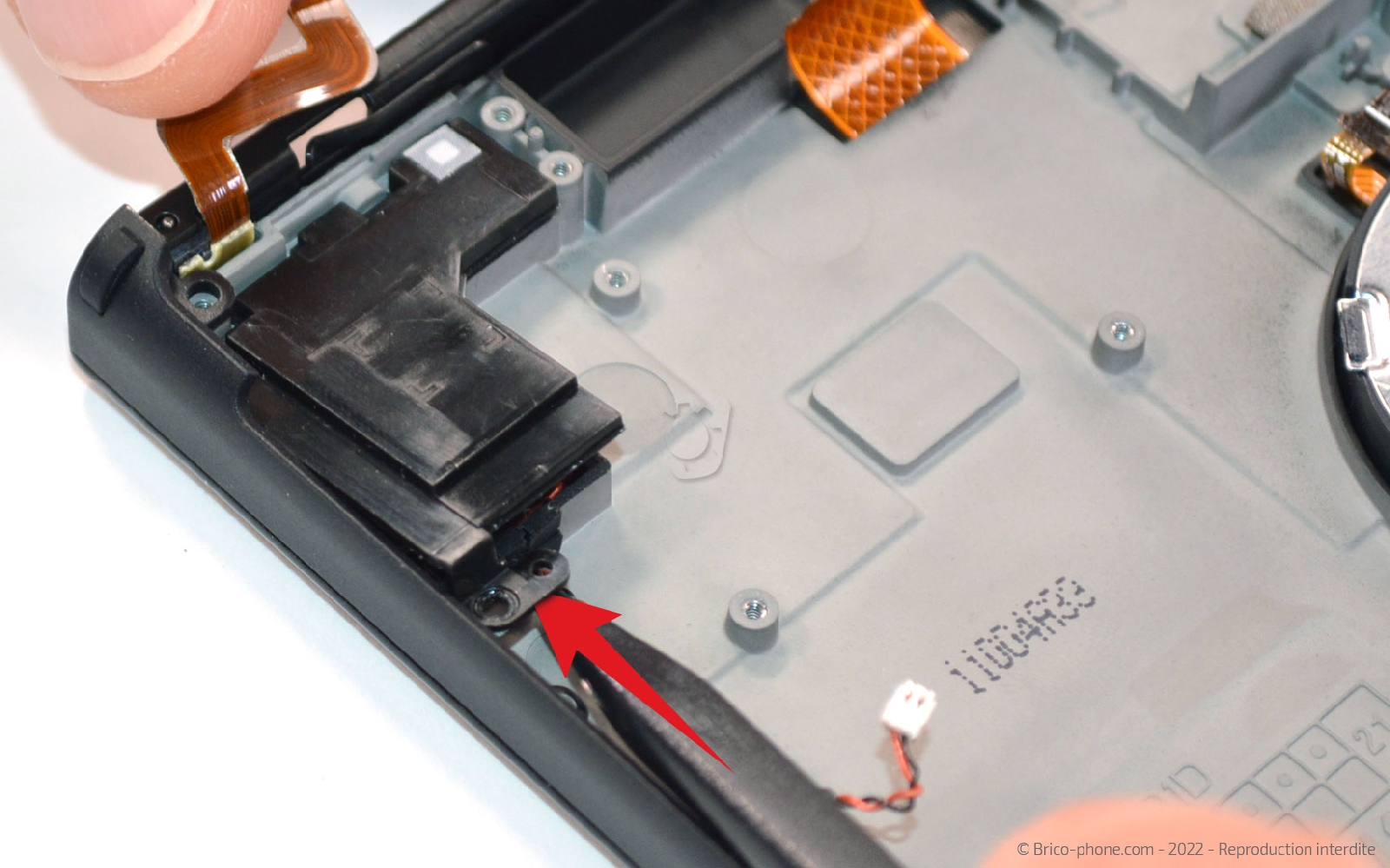

Enlevez la plaquette de protection puis déconnectez la connectique du HP en tirant délicatement la partie blanche.

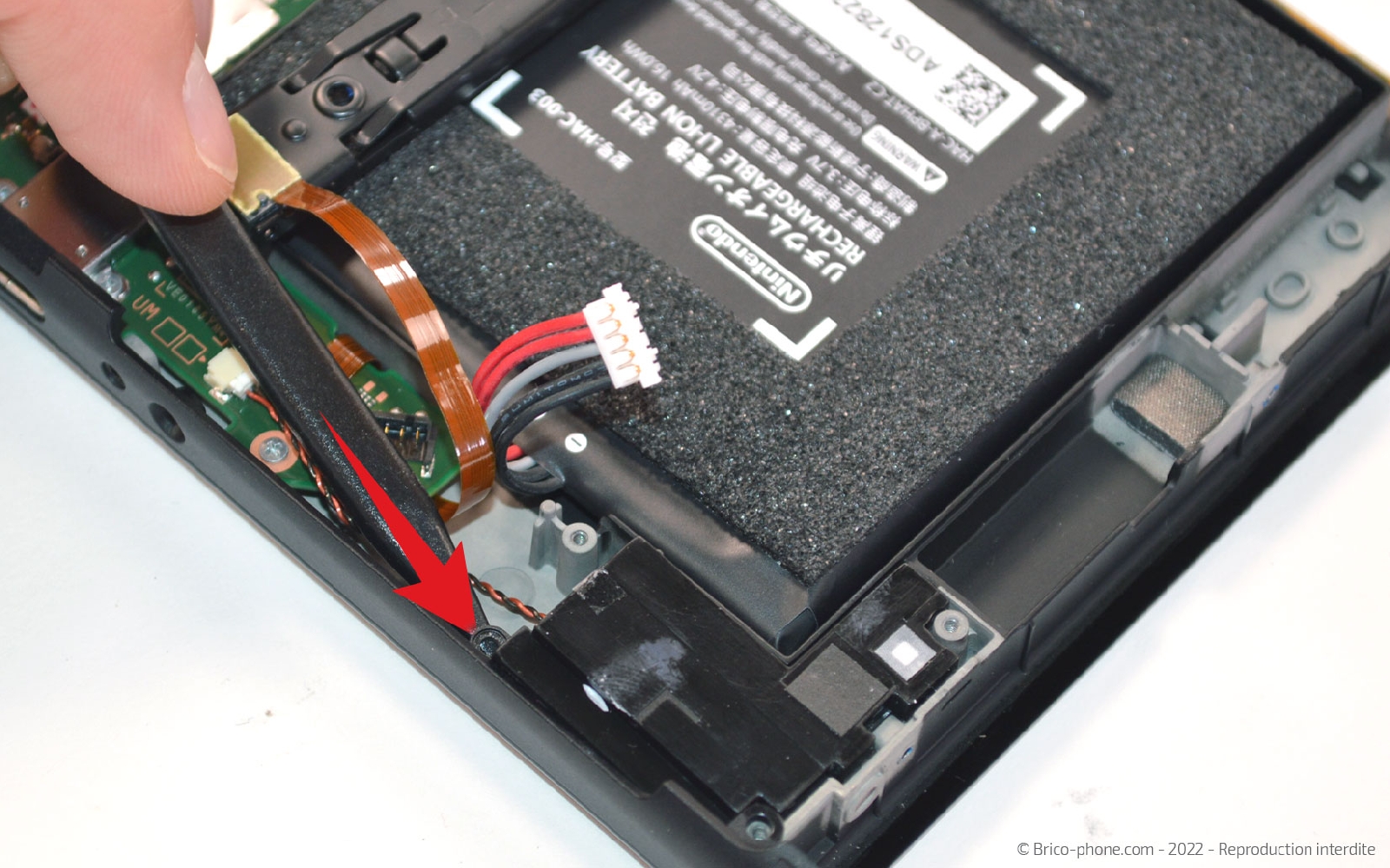

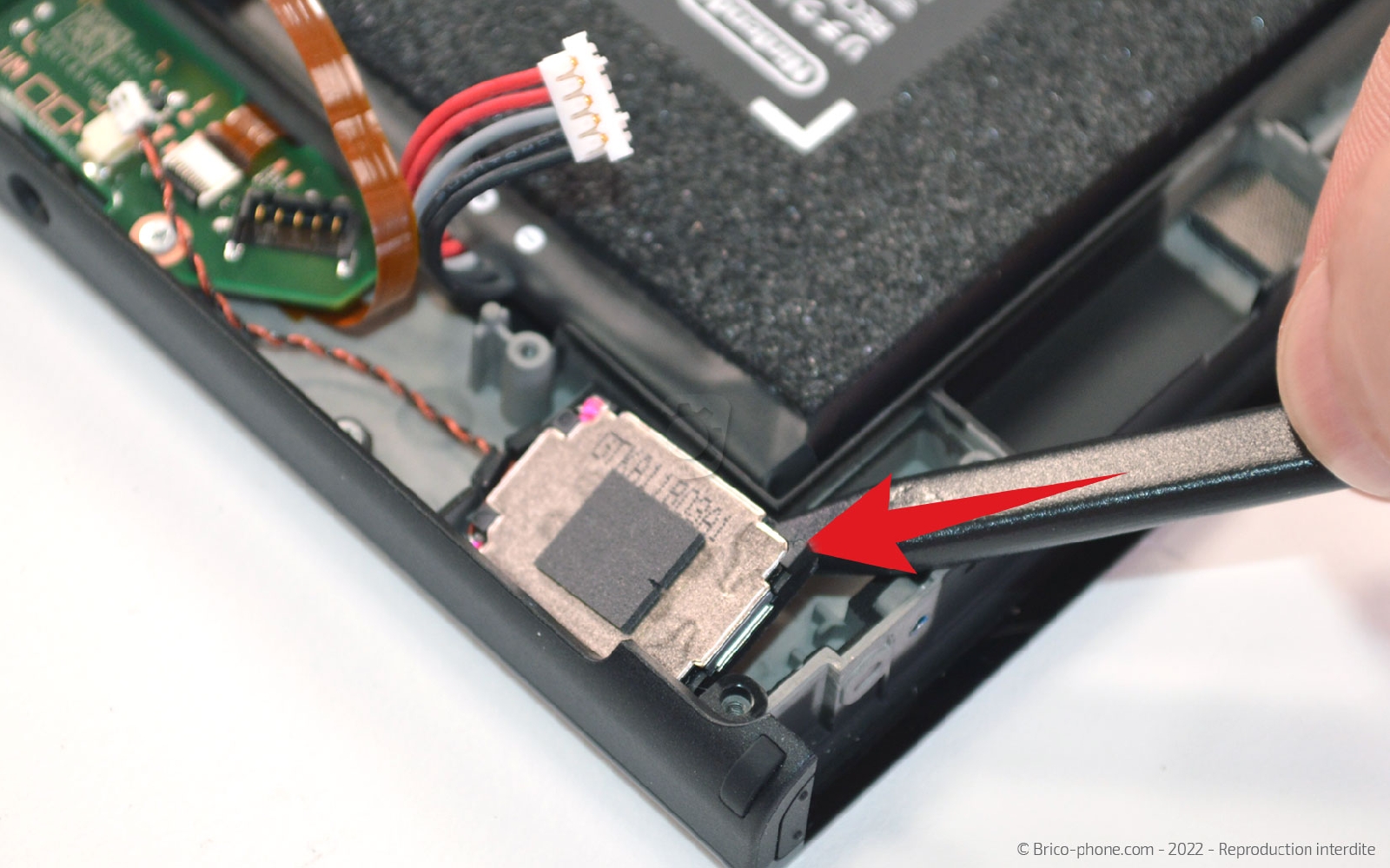

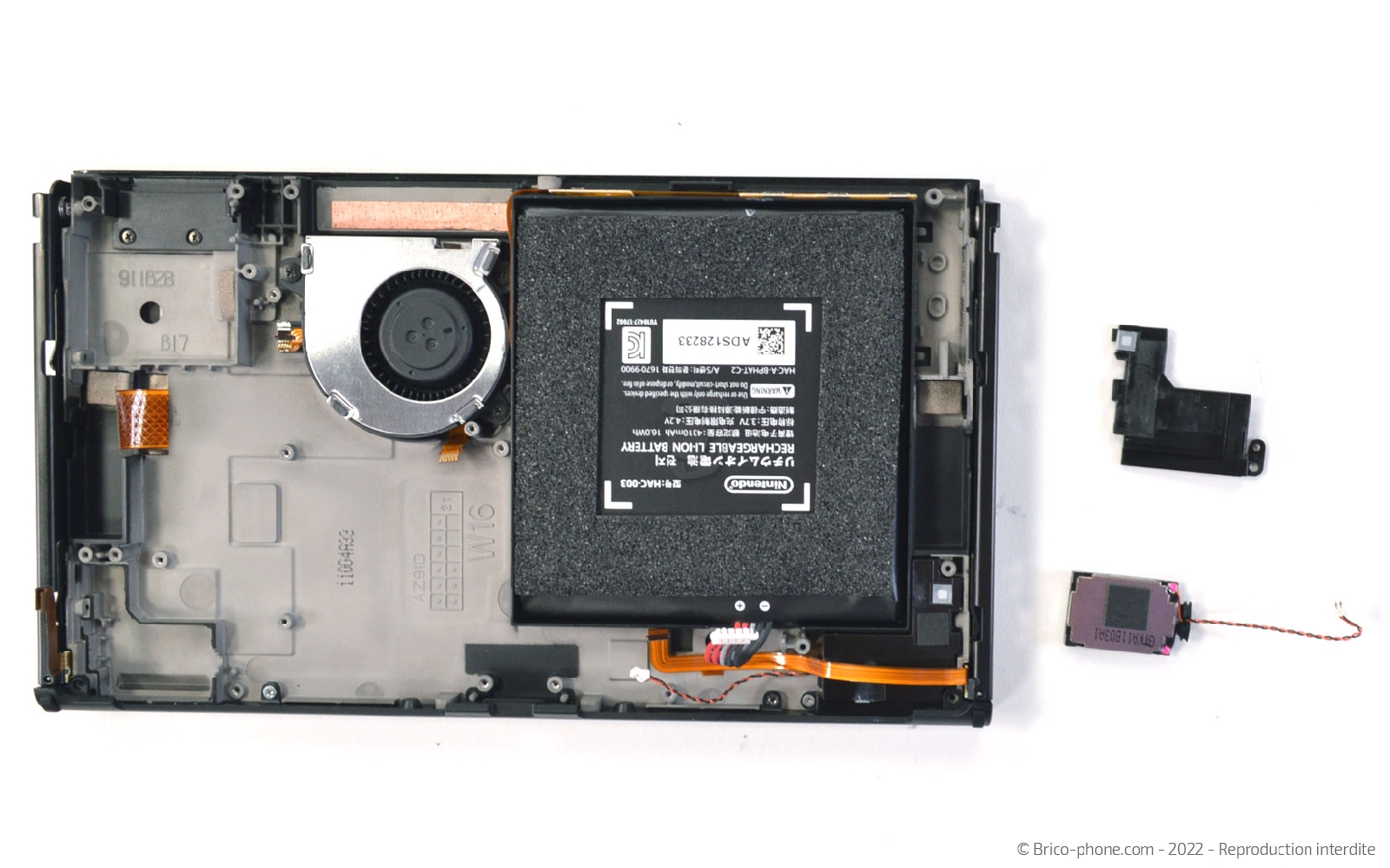

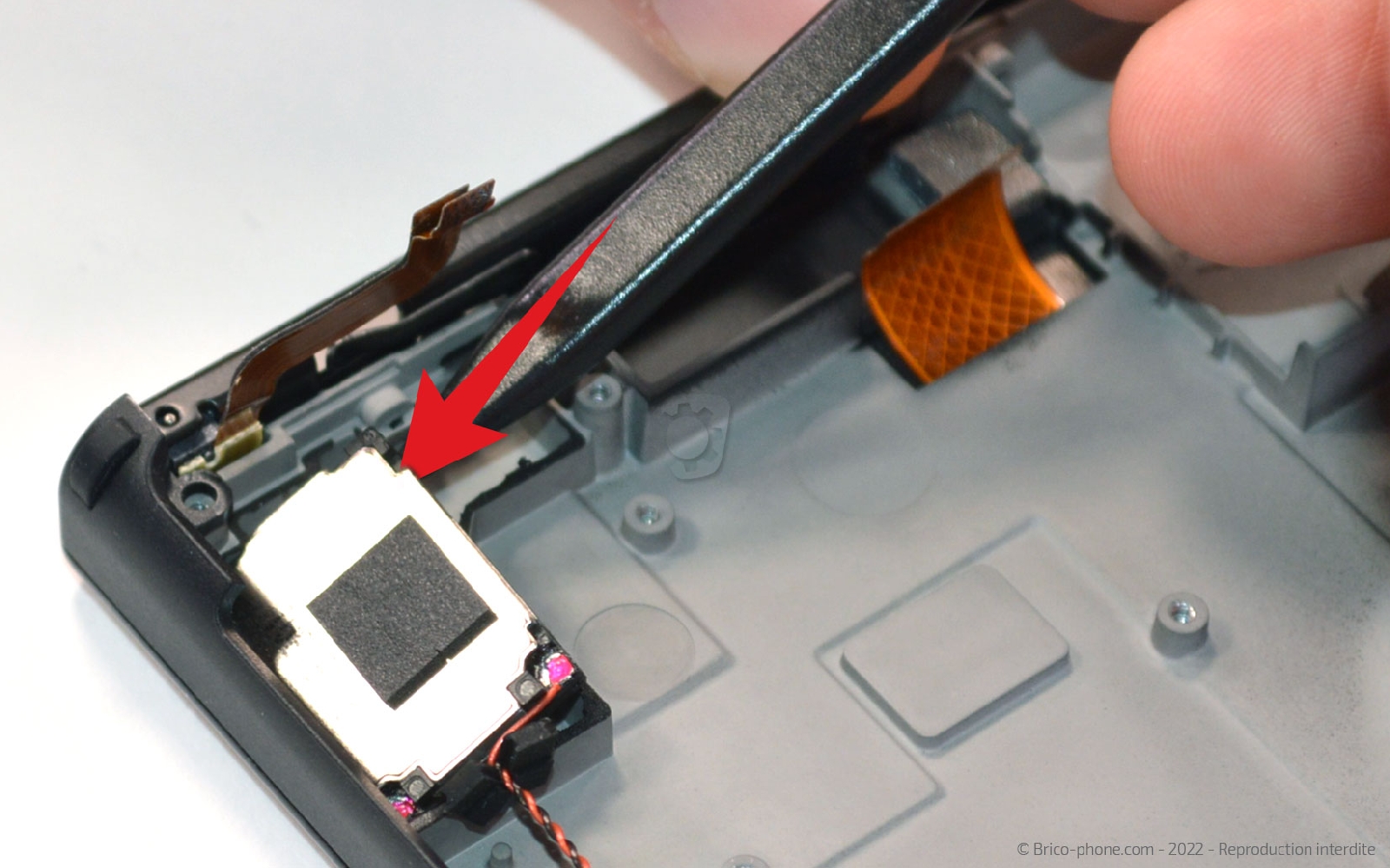

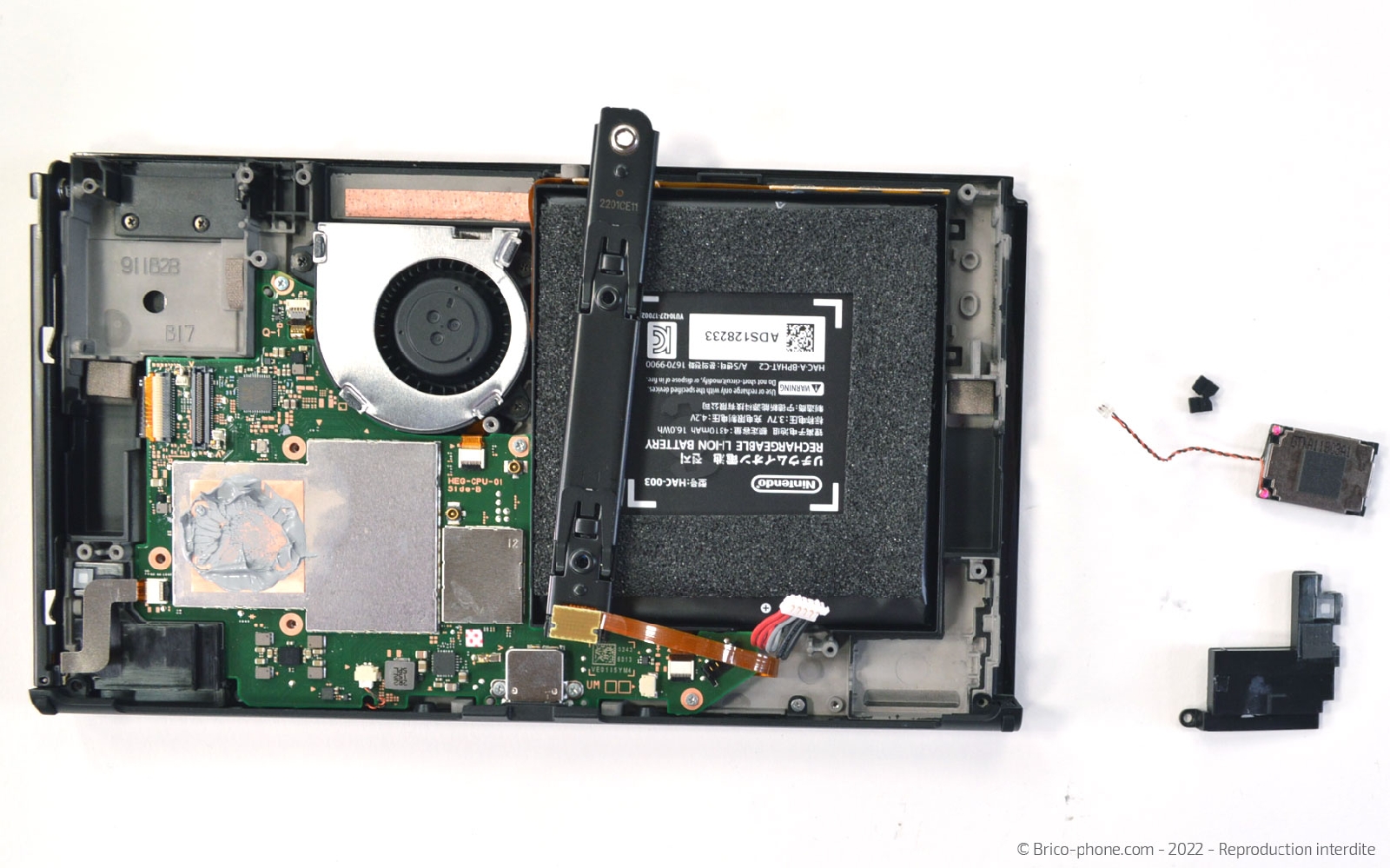

Glissez le levier en nylon sous le HP pour l'extraire du châssis.

Retirez le petit adhésif blanc à l'aide de la Brucelles pour découvrir la vis cachée.

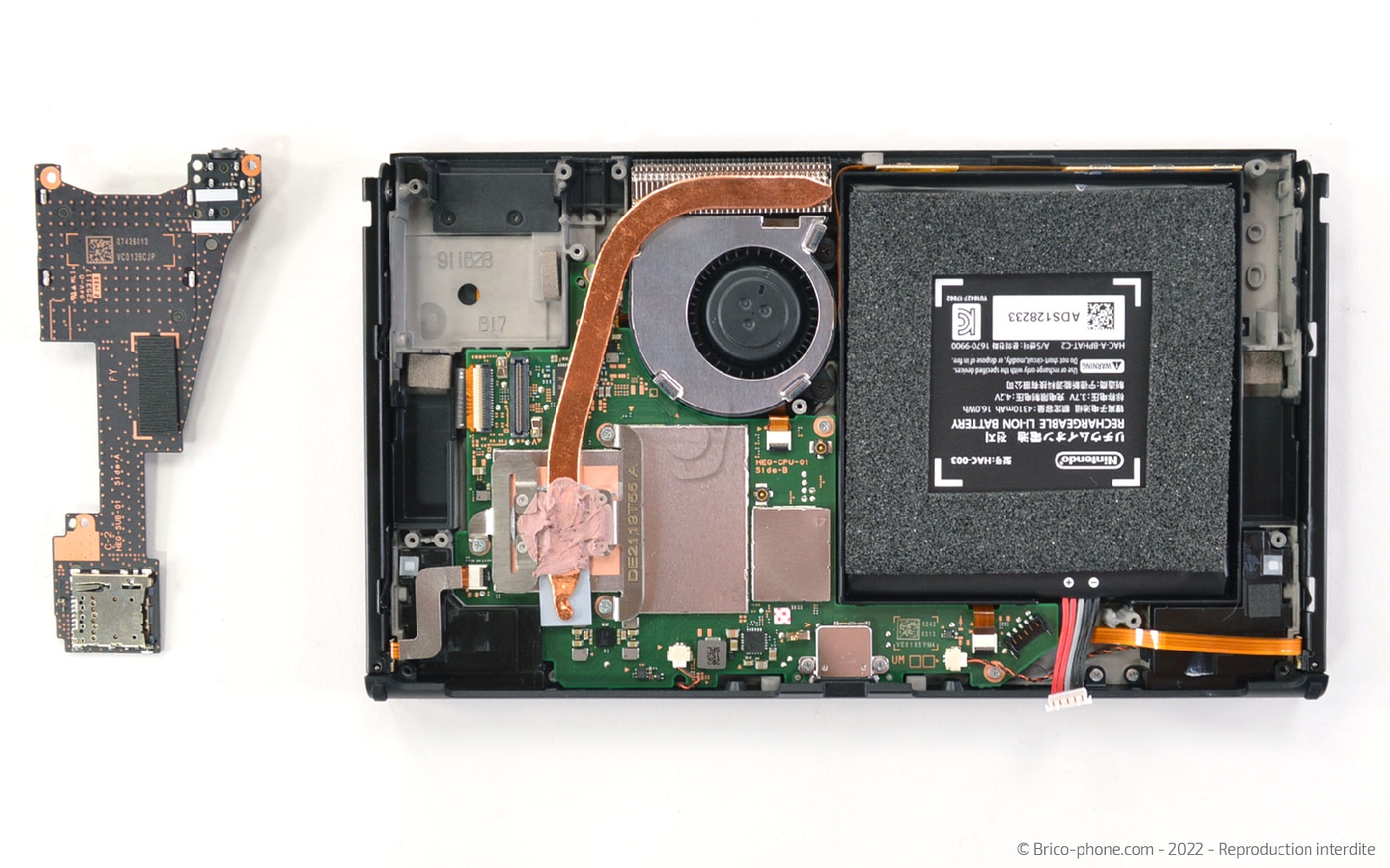

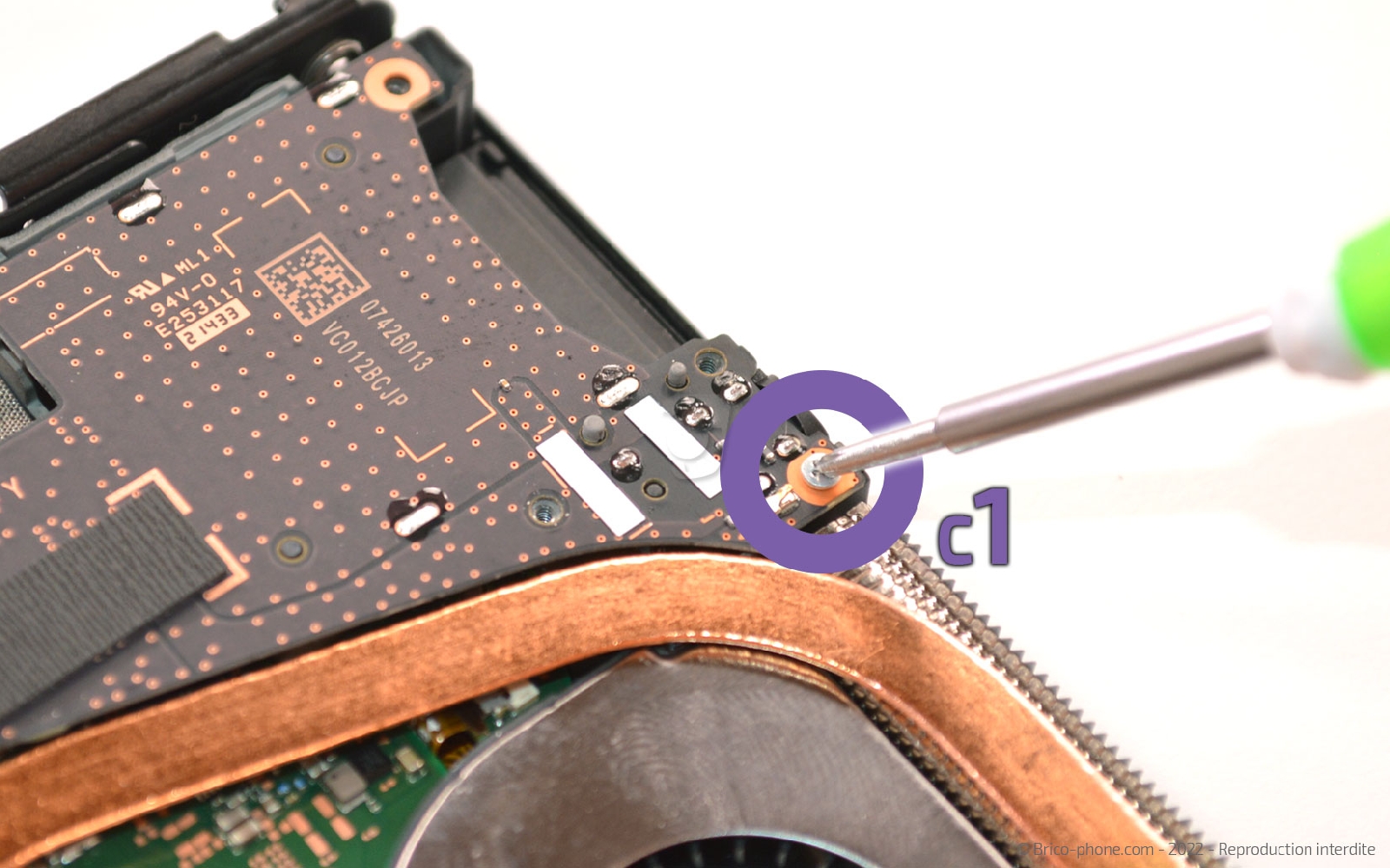

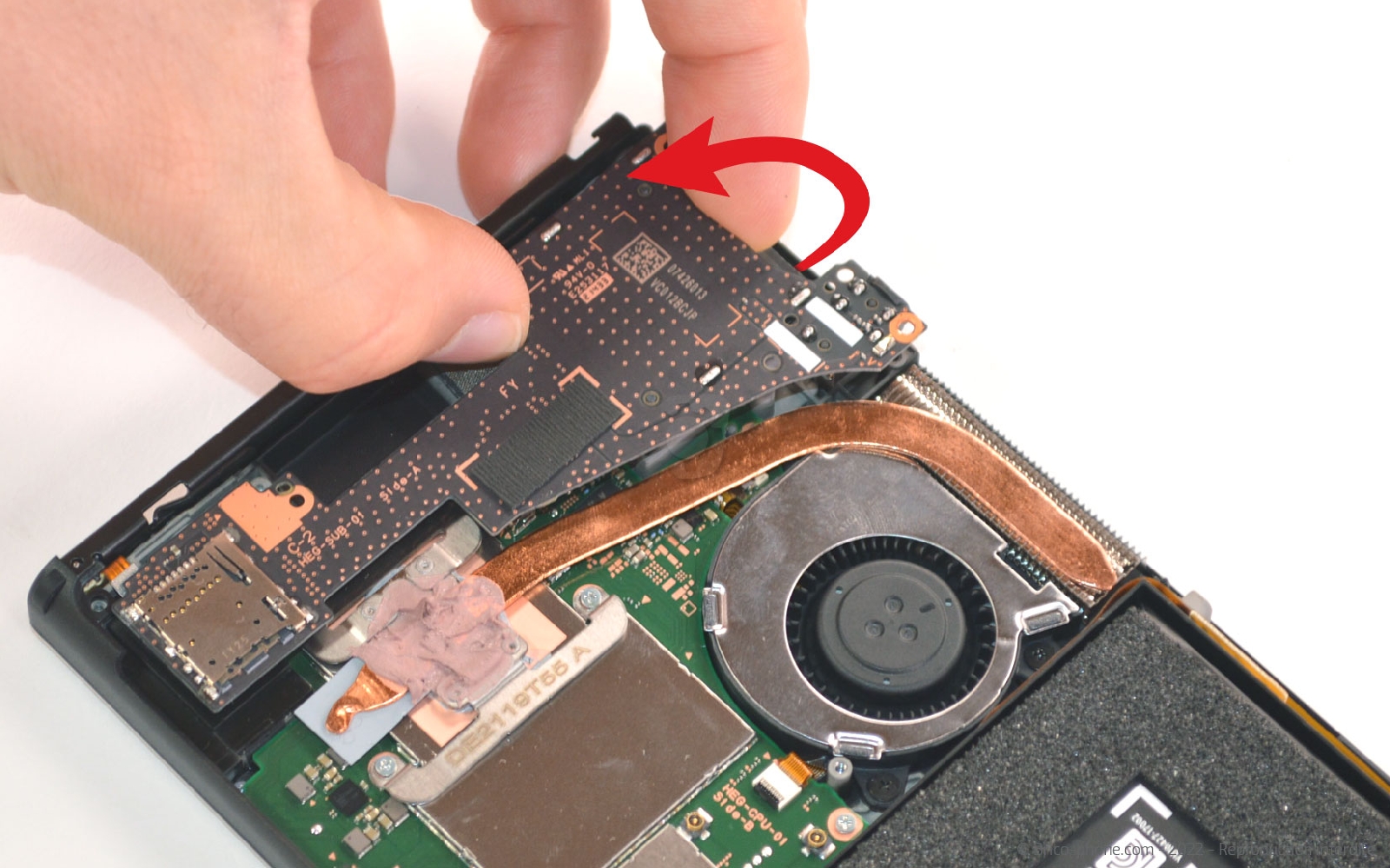

Ôtez la vis avec le tournevis cruciforme avant de sortir l'élément composé du lecteur de cartouches, celui de carte SD ainsi que la prise jack.

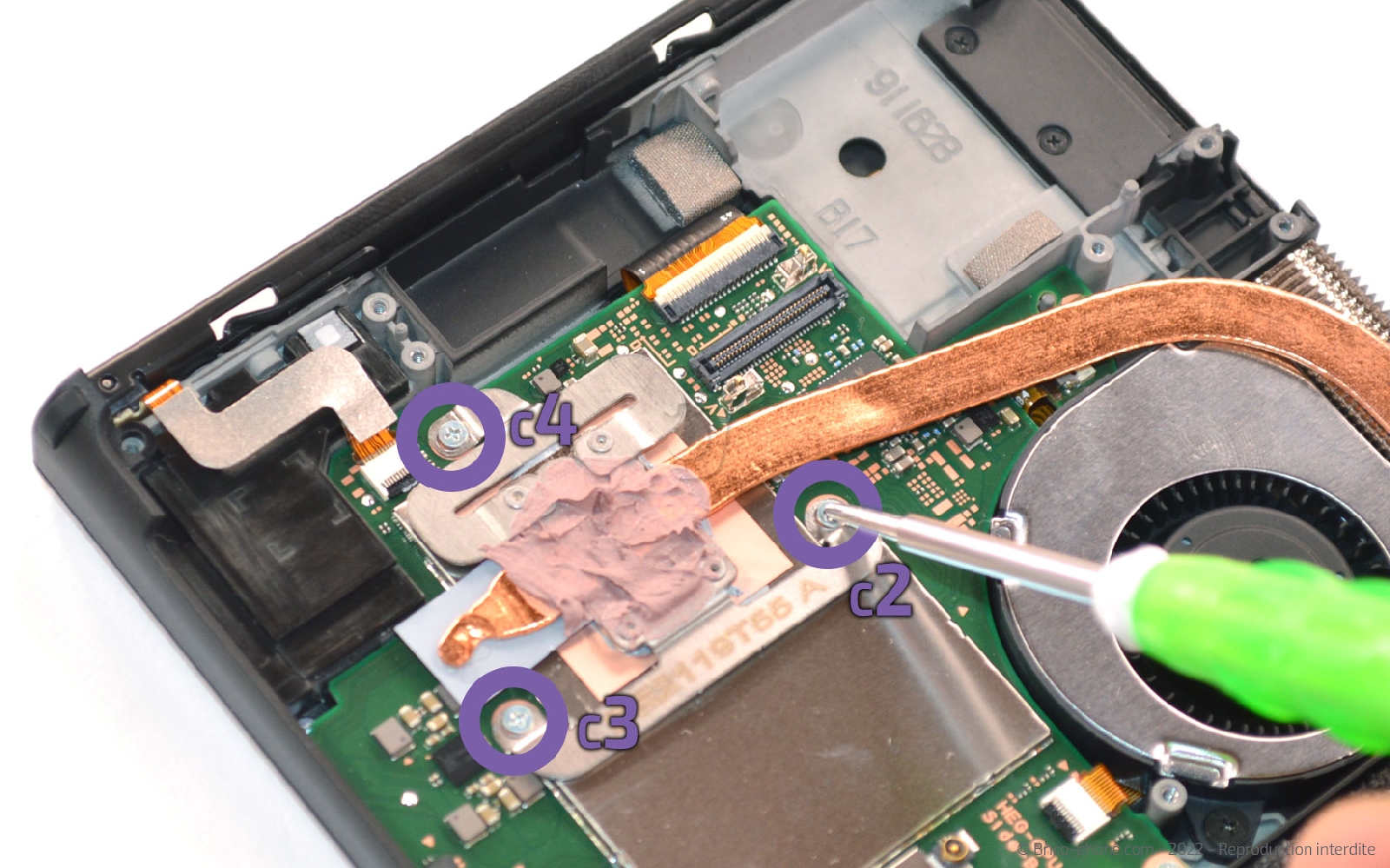

Sortez les trois vis cruciformes afin de pouvoir ensuite glisser le levier sous le dissipateur.

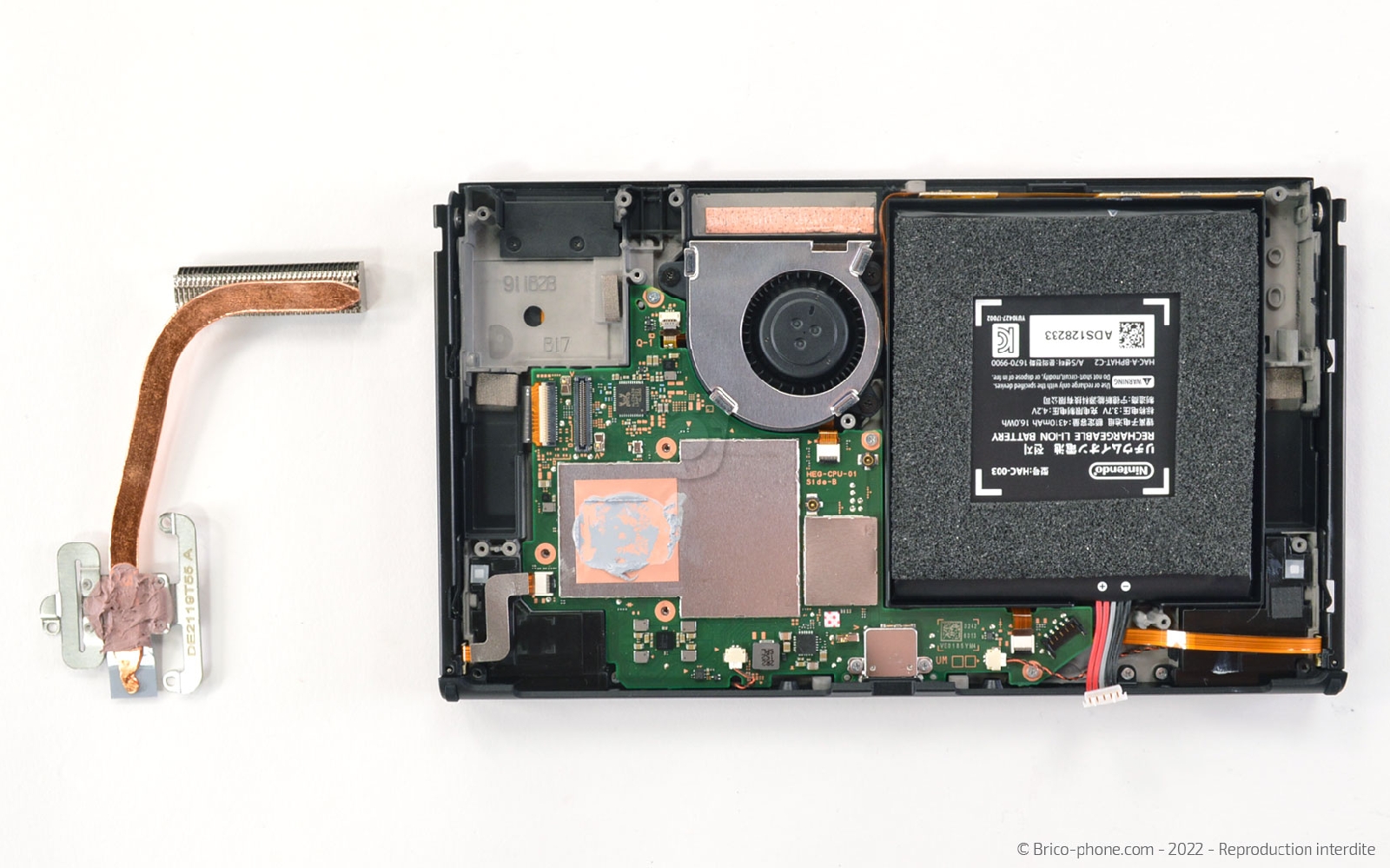

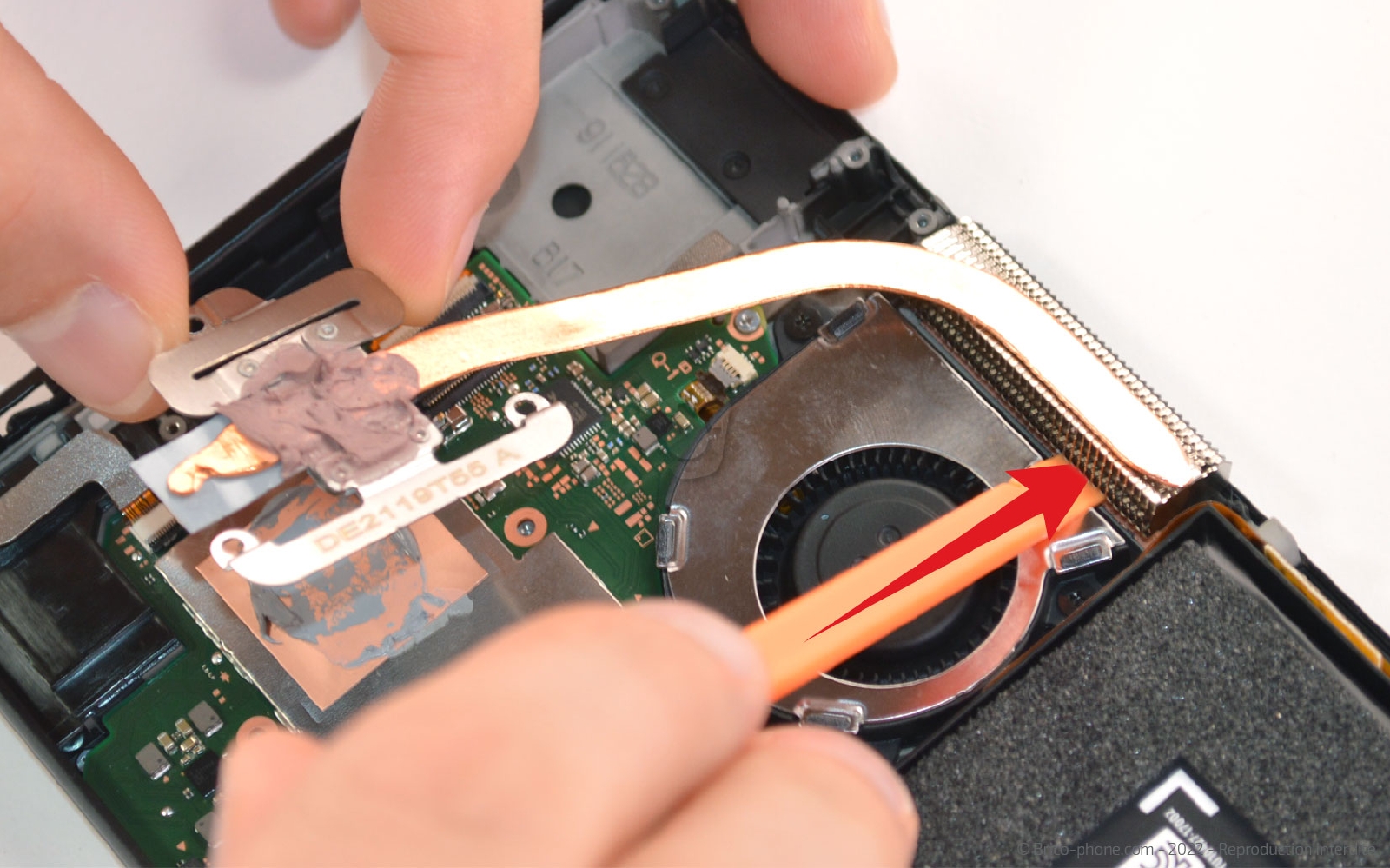

Insérez l'ustensile, entre le ventilateur et le composant pour réussir à sortir le dissipateur thermique.

A l'aide du levier en nylon, soulevez le clapet pour libérer la nappe du rail latéral.

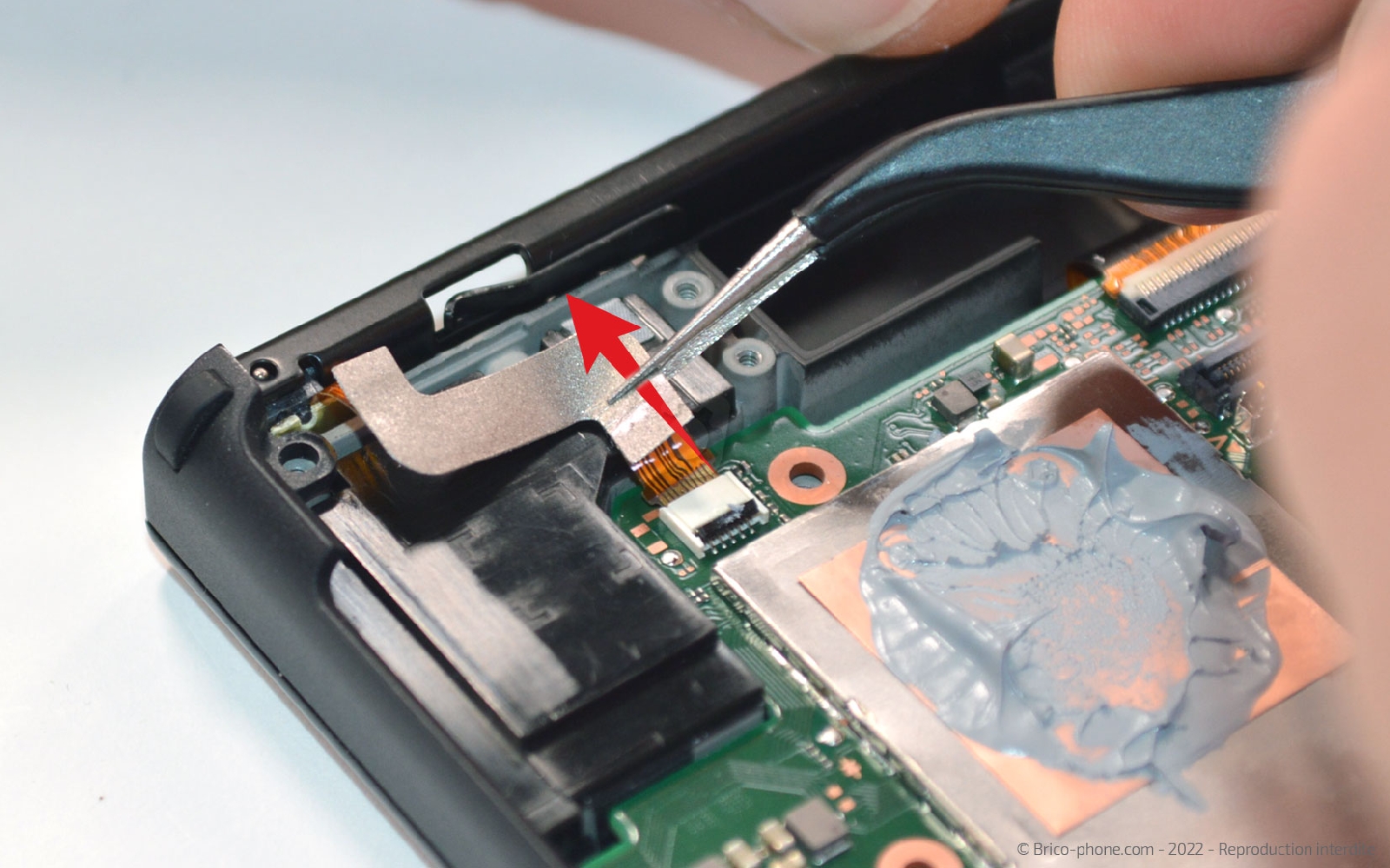

Tirez cette dernière avec la pincette pour la sortir du support et de ce fait déconnecter le composant.

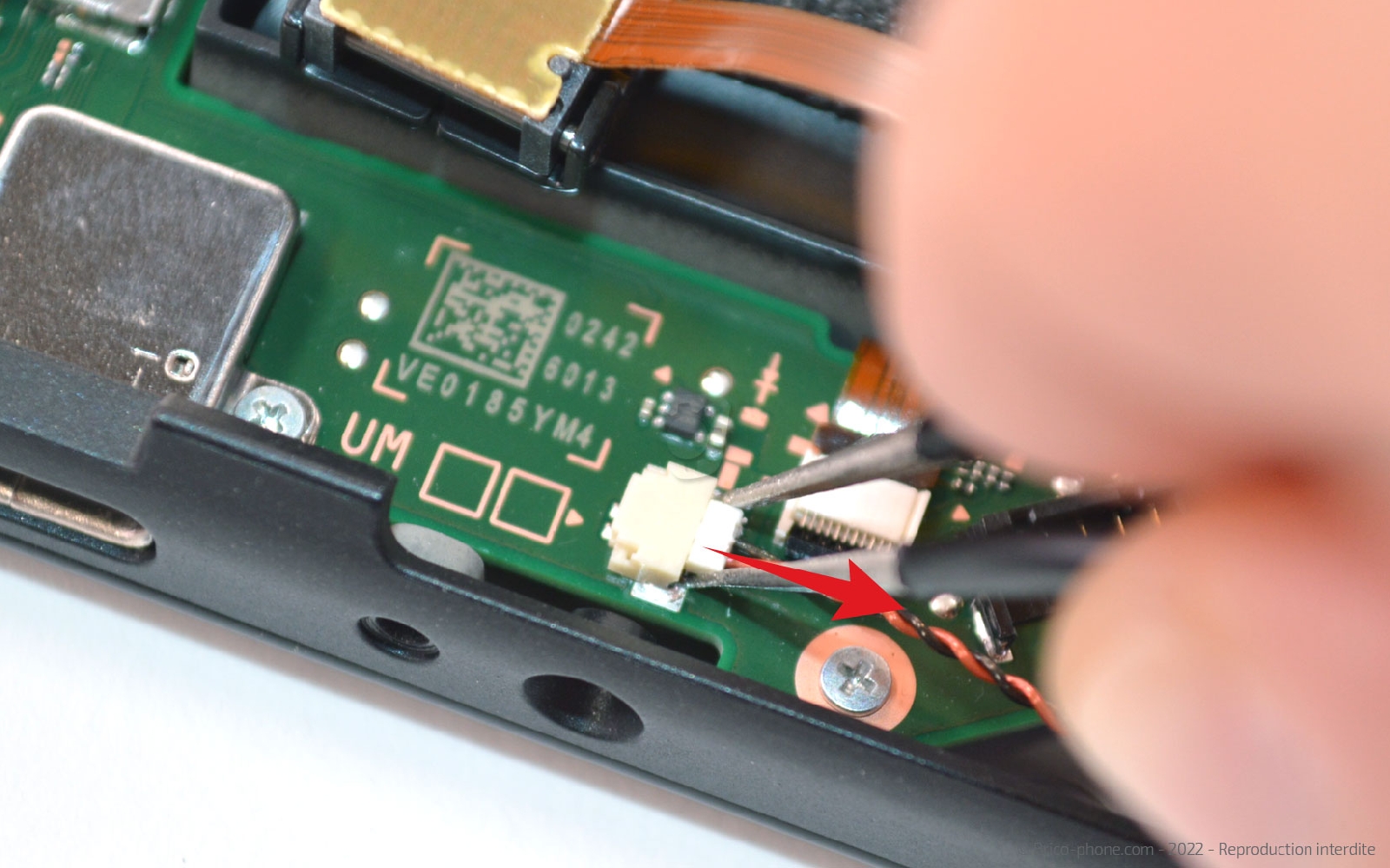

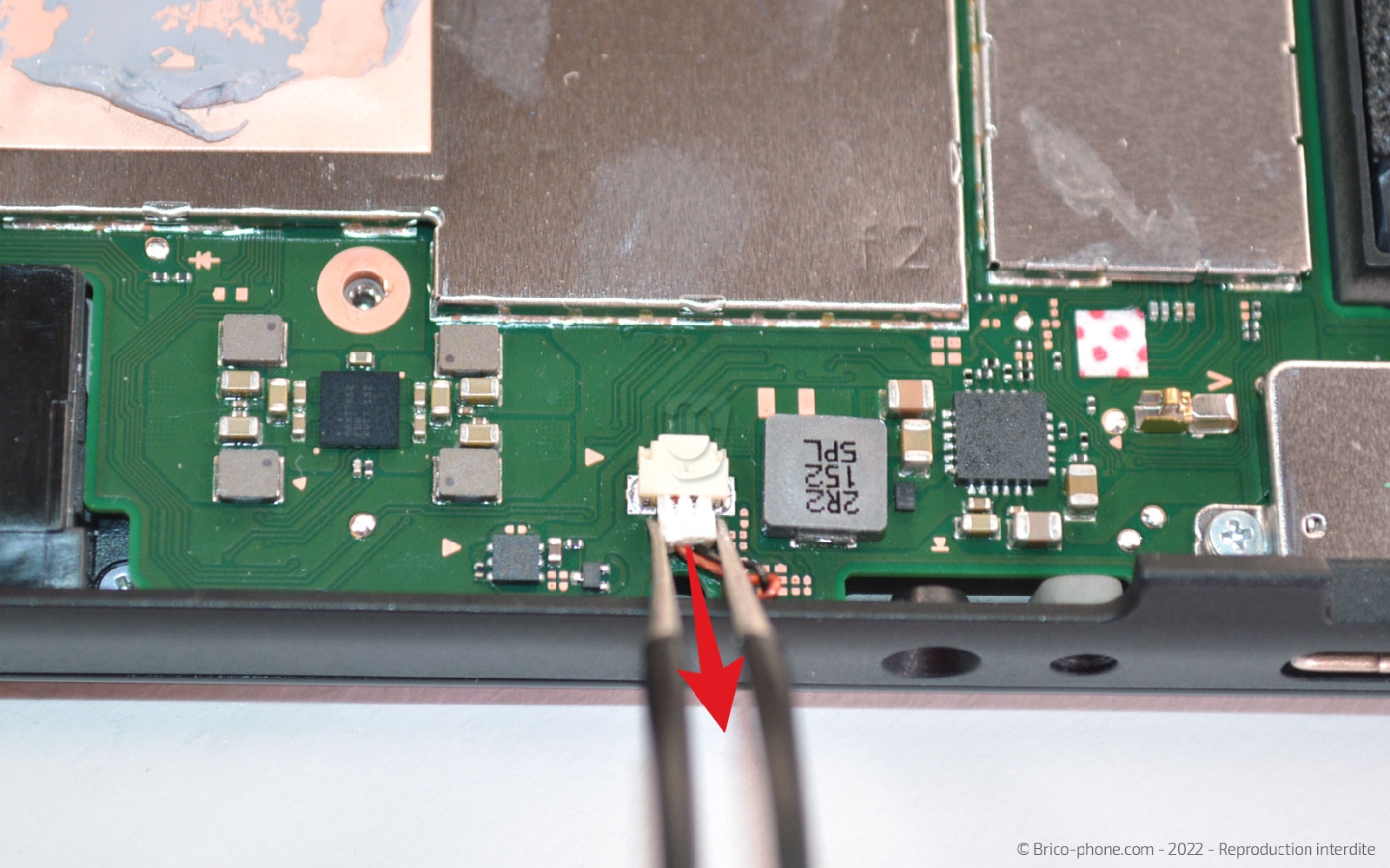

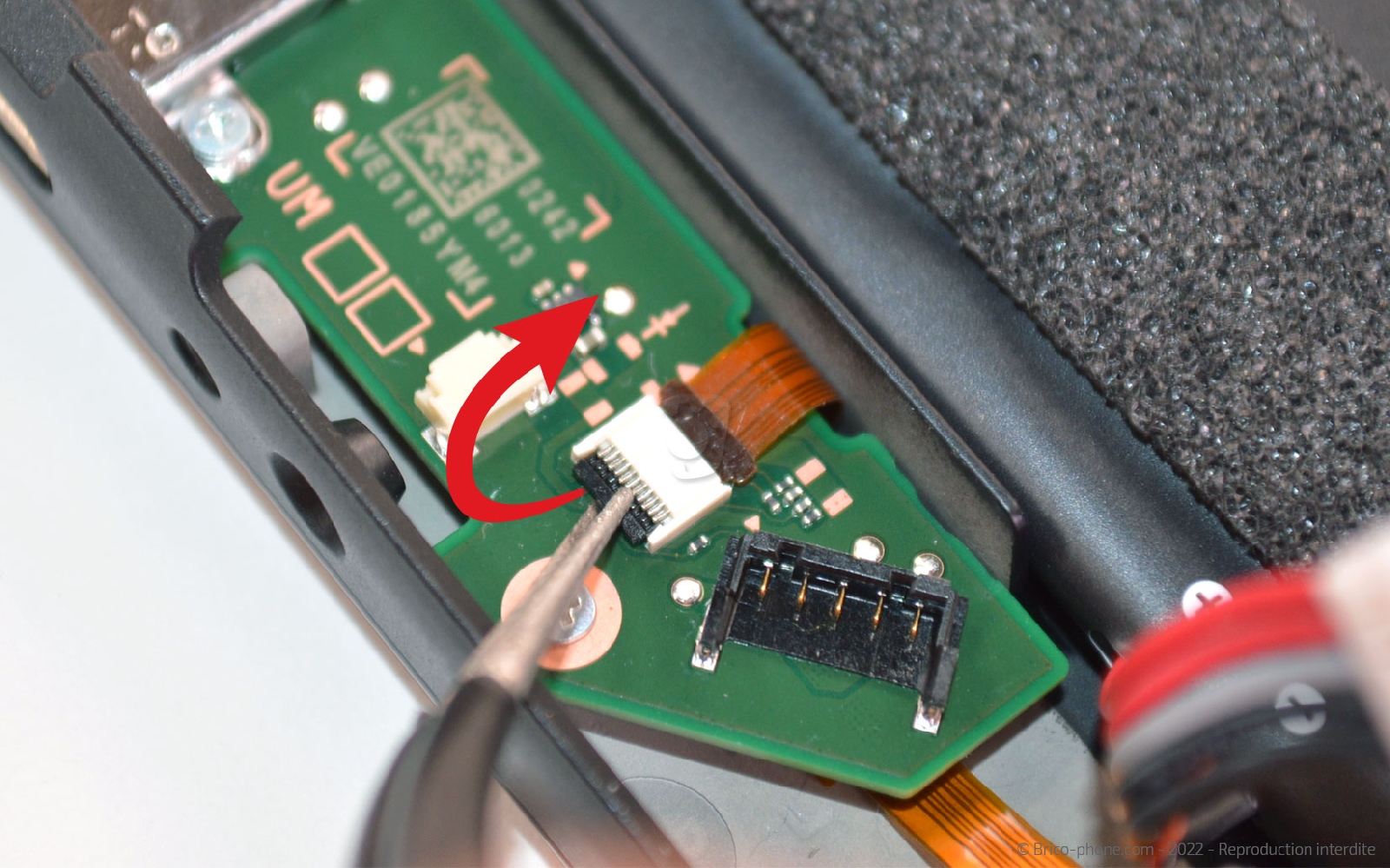

Débranchez les connectiques des haut-parleurs en sortant délicatement les nappes de leur support toujours avec la brucelles.

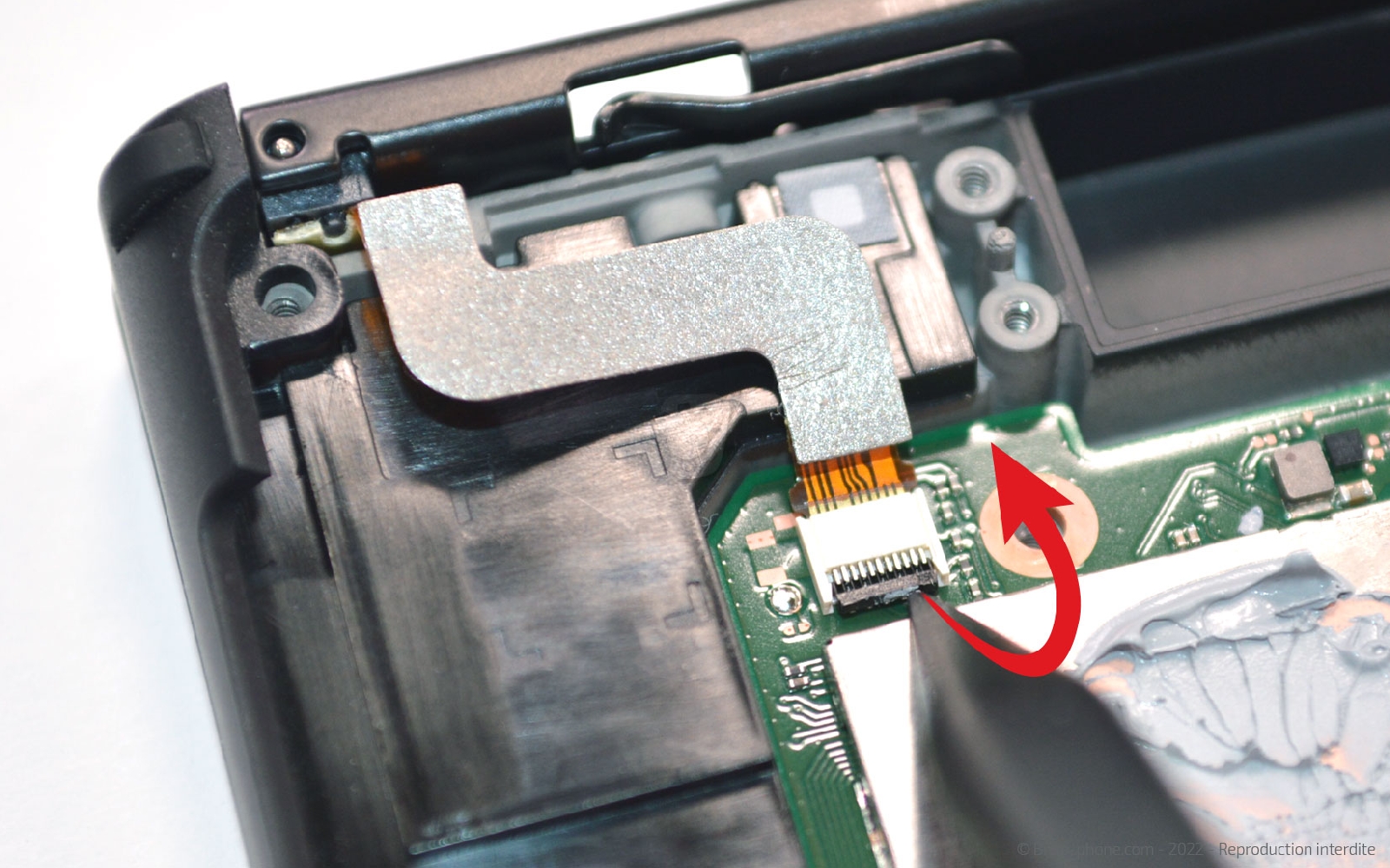

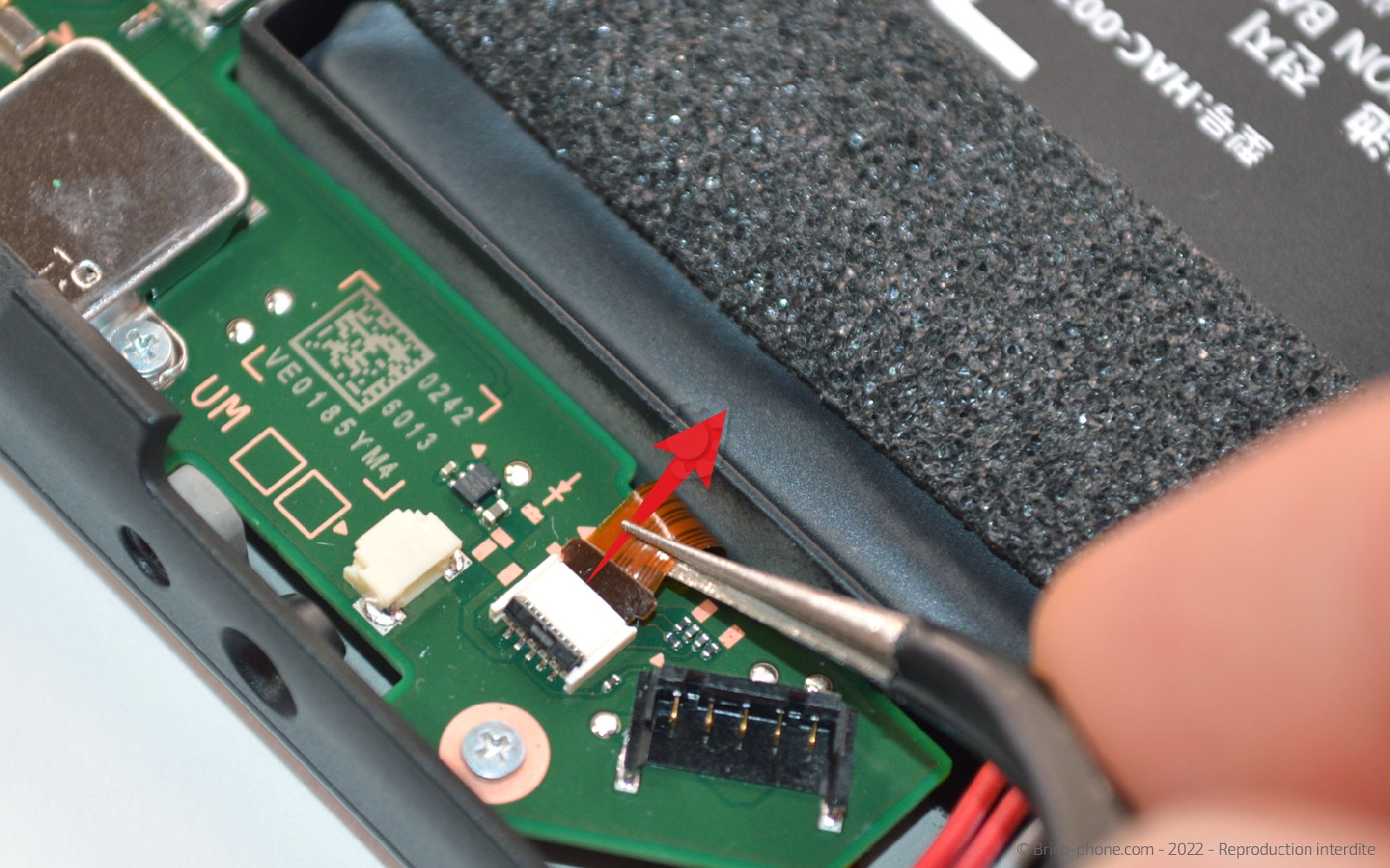

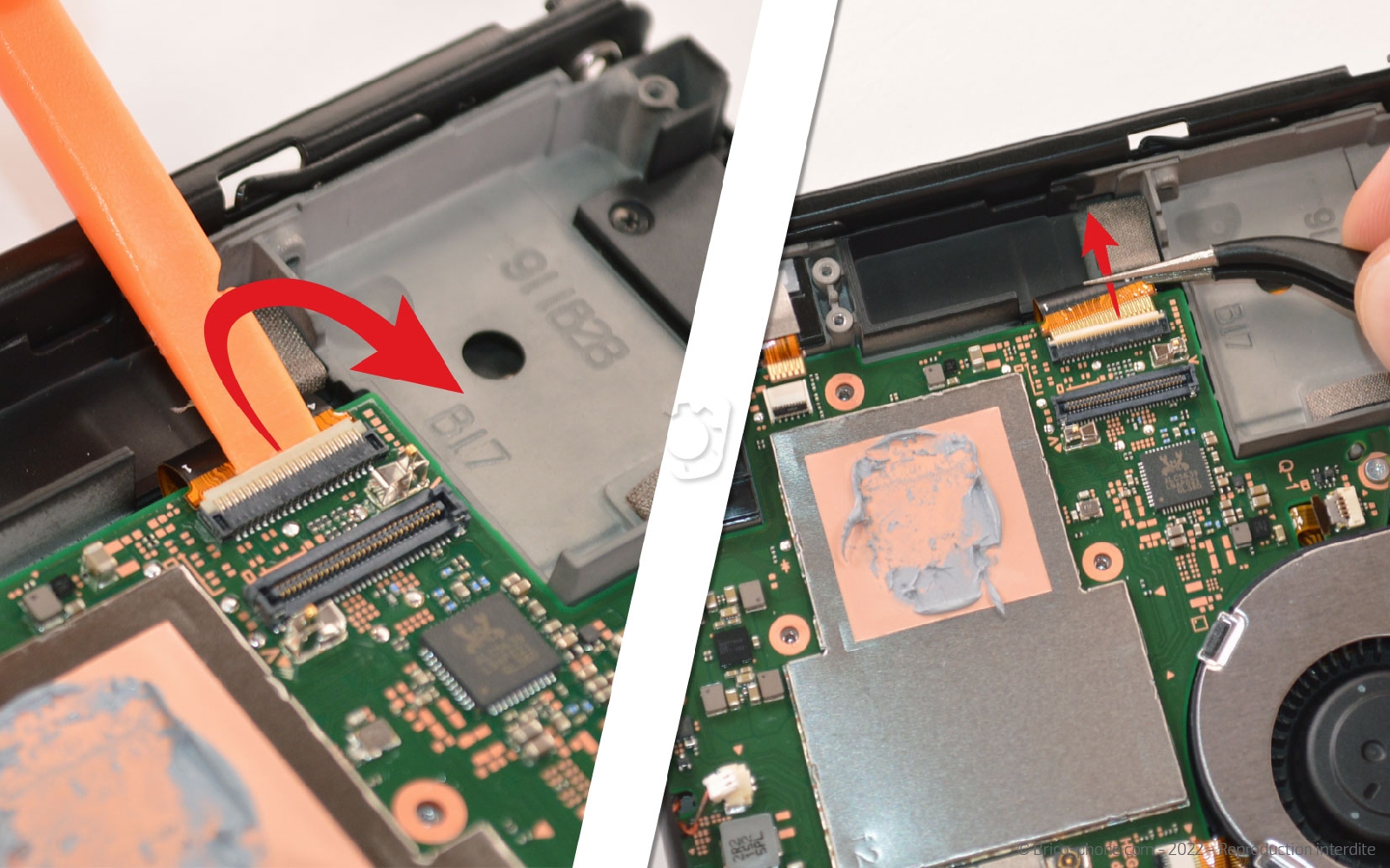

Ensuite, comme pour la nappe du rail droit , relevez le clapet puis tirez la nappe.

Pour la nappe de l'écran, vous devez soulever le clapet blanc cette fois-ci avant de sortir la connectique.

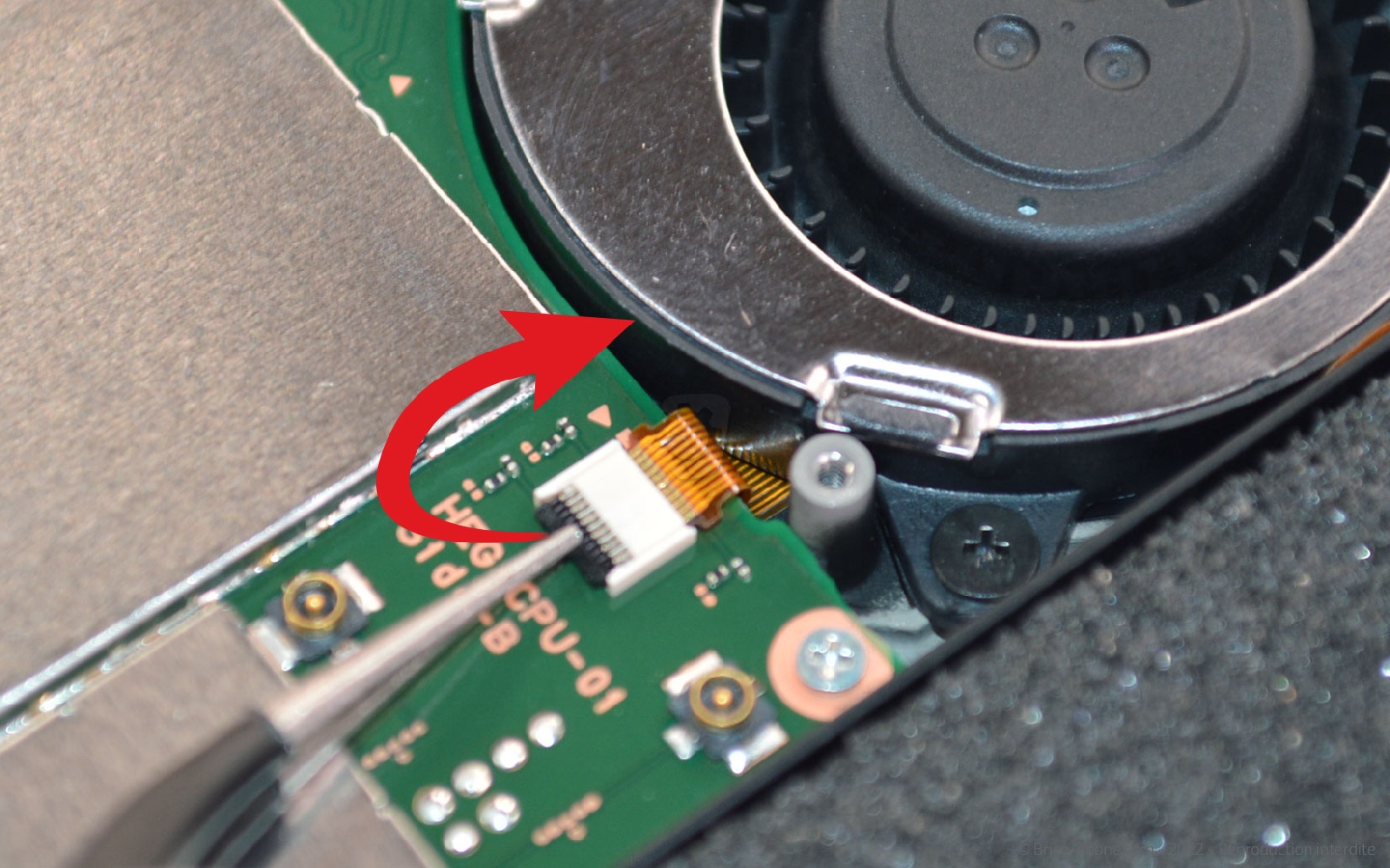

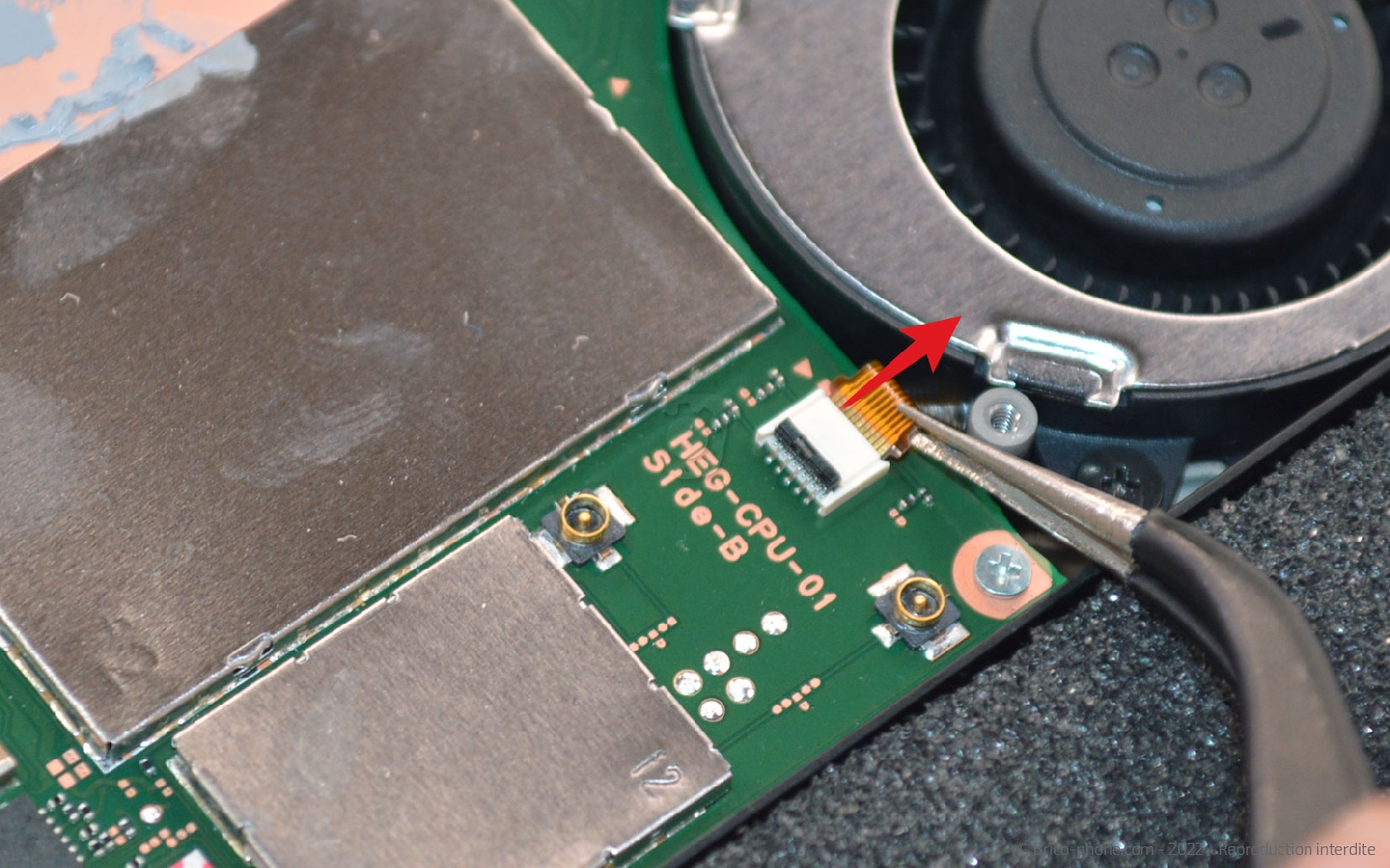

Réitérez la manipulation de l'étape précédente avec la nappe du ventilateur puis celle de la nappe Power et volume.

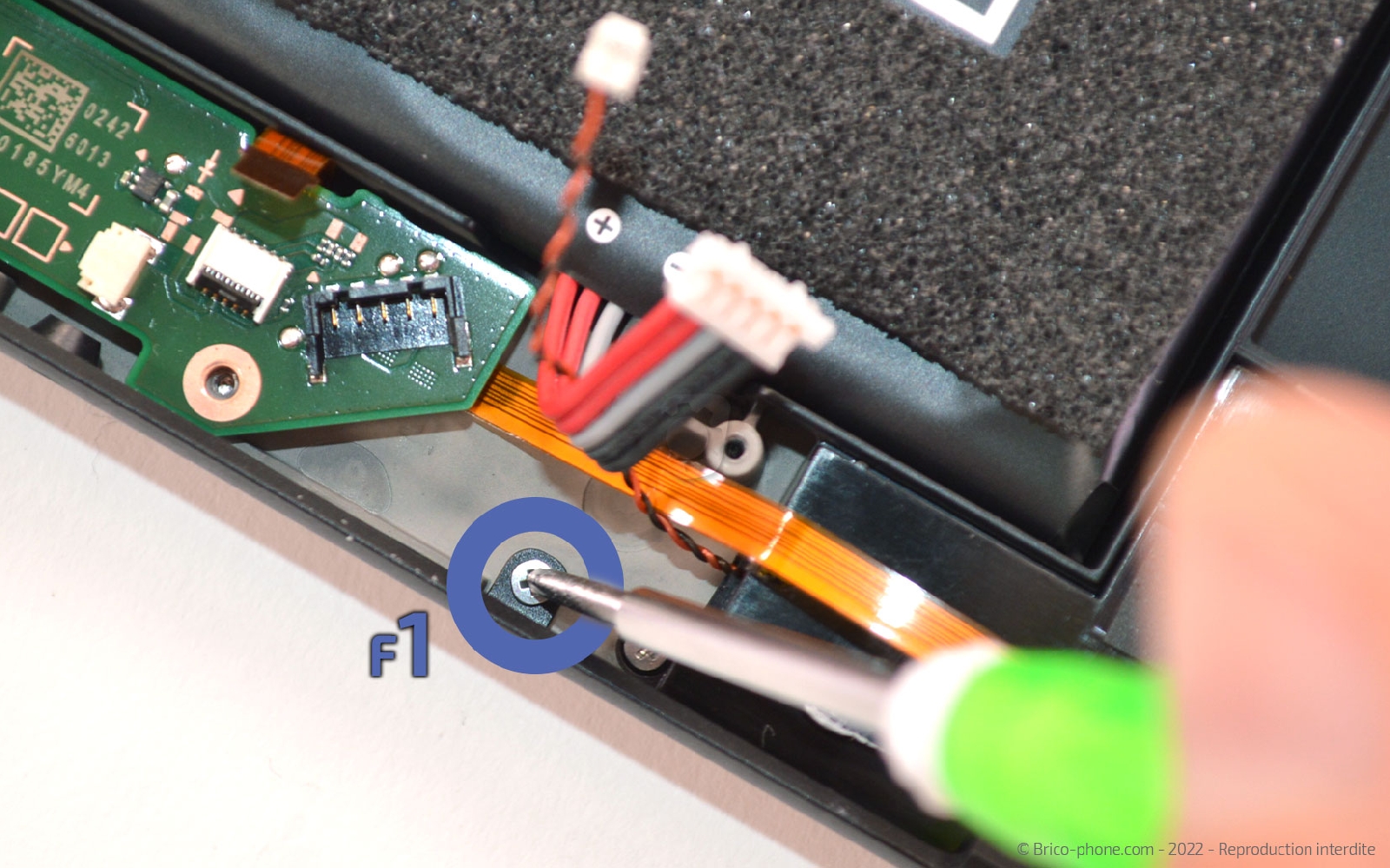

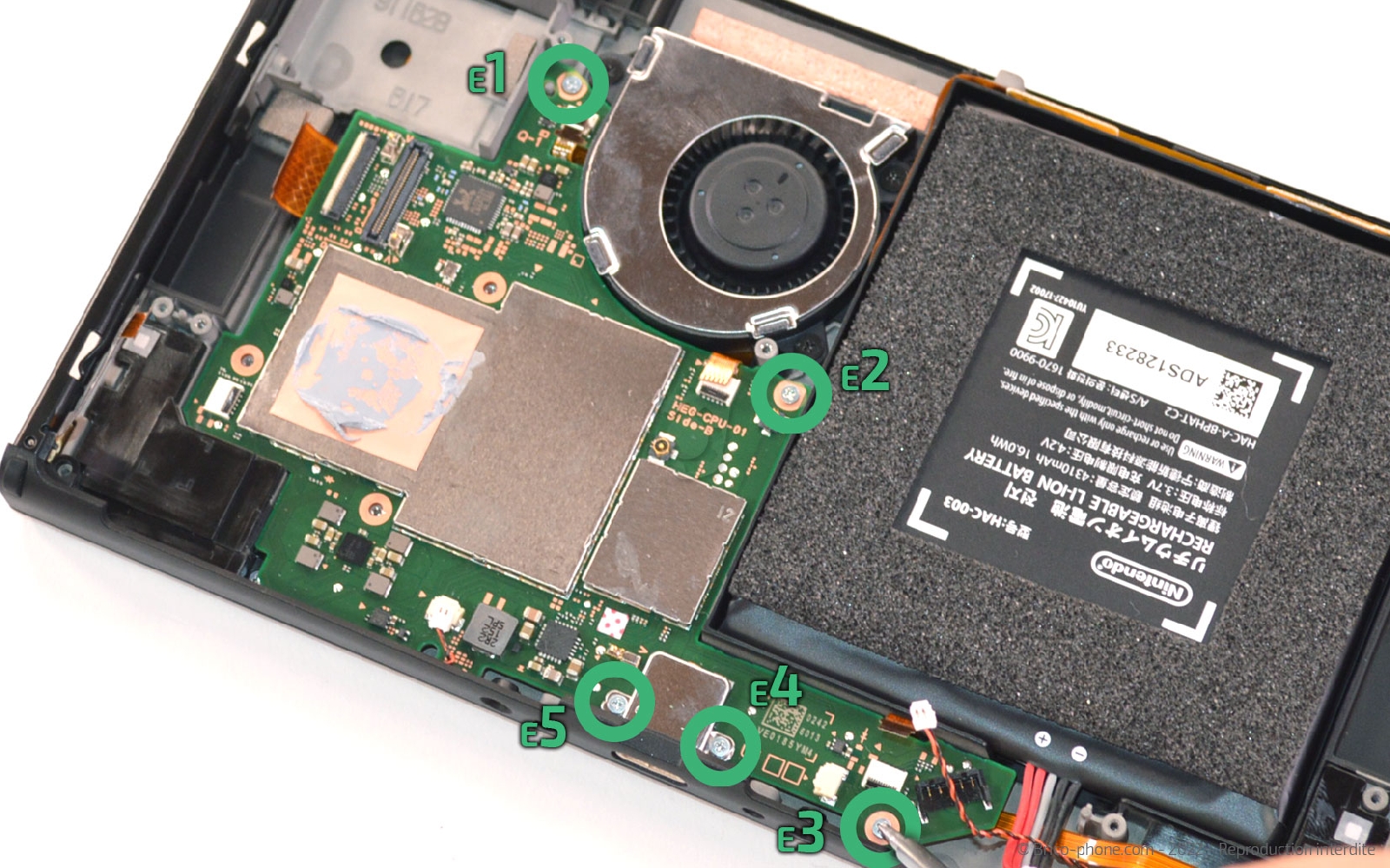

Ôtez les 5 vis de la carte mère ainsi que celle du coté en plastique (F1) de la console.

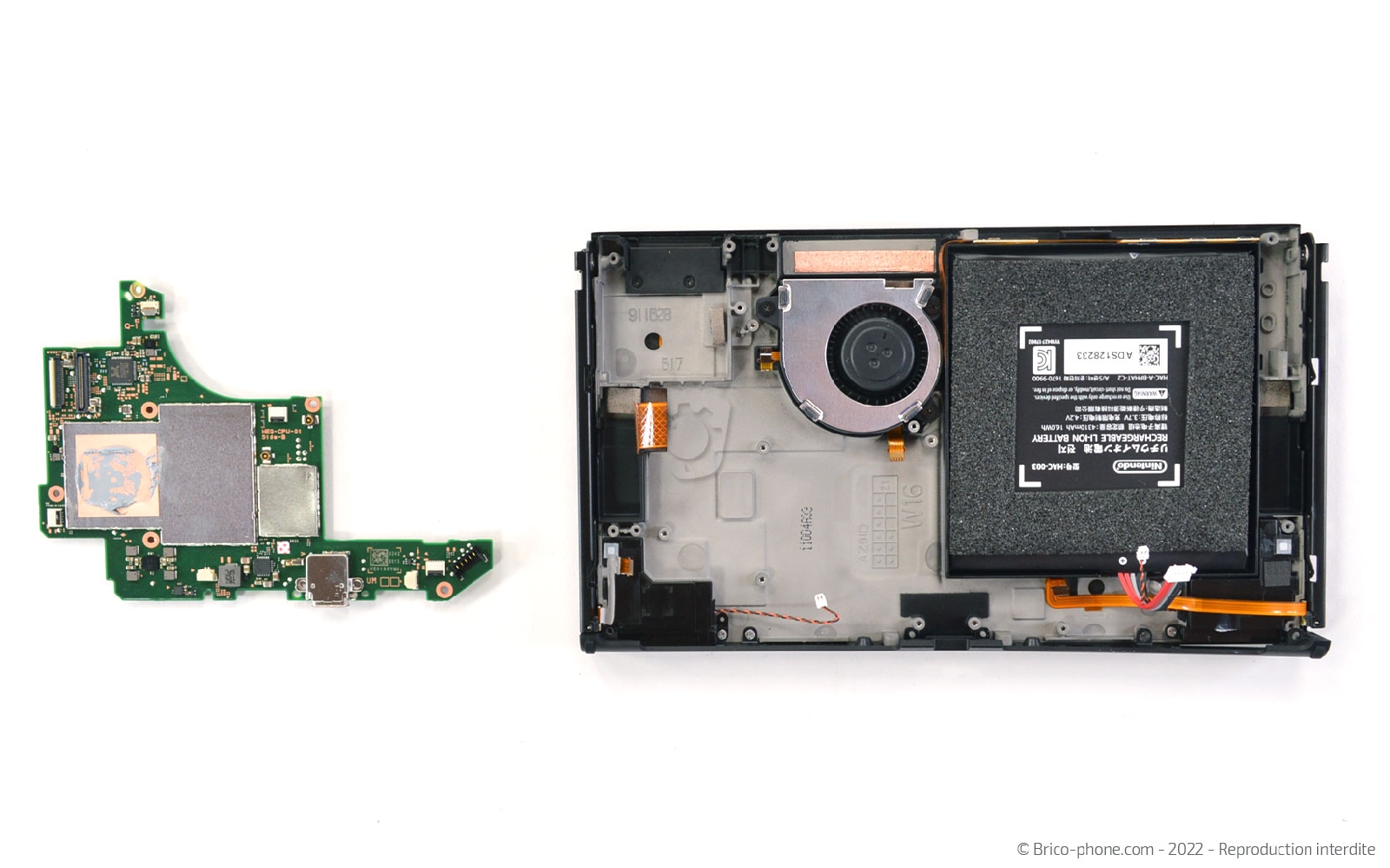

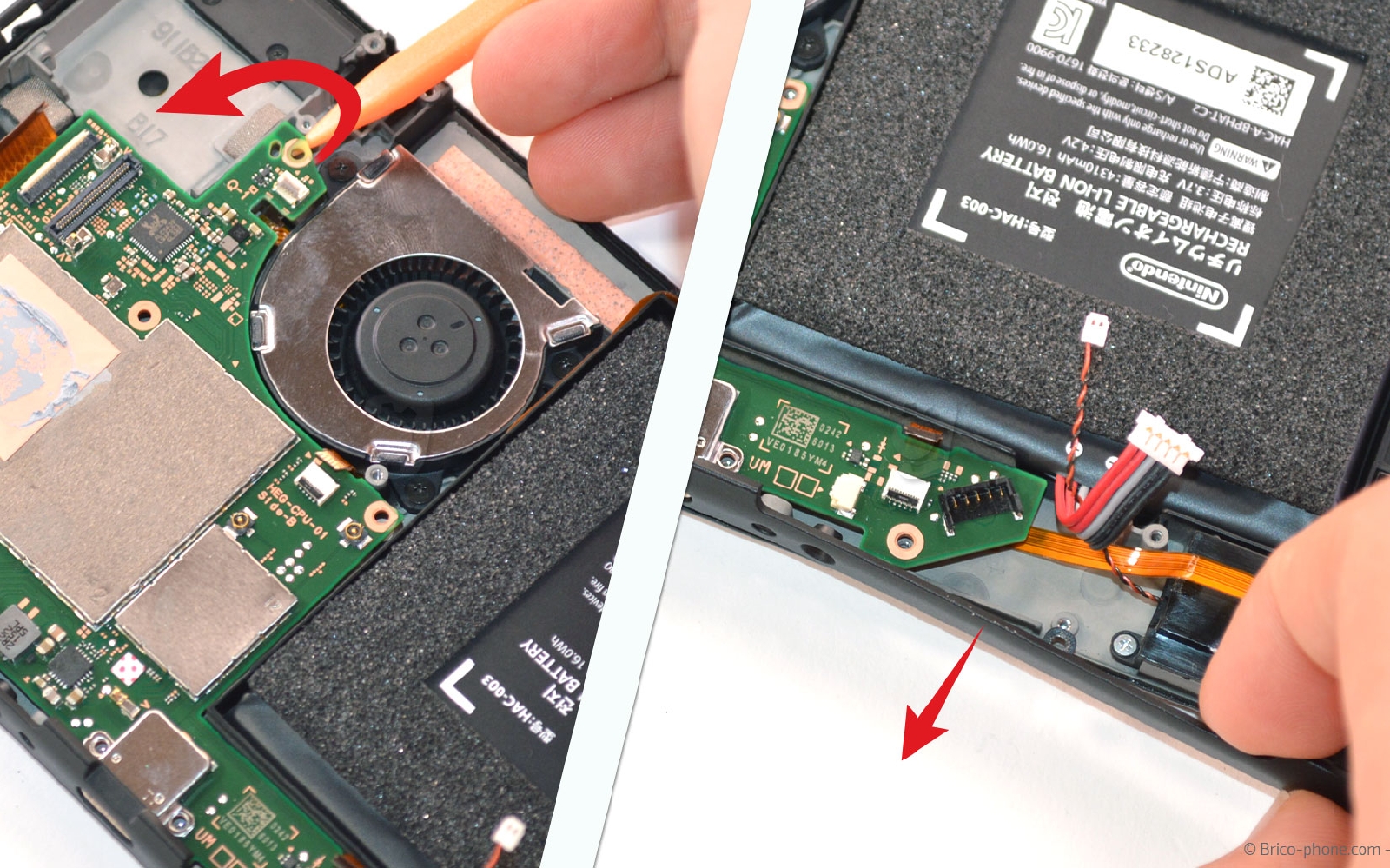

Décalez légèrement le support avant de soulever la carte mère avec le levier pour l'extraire du châssis.

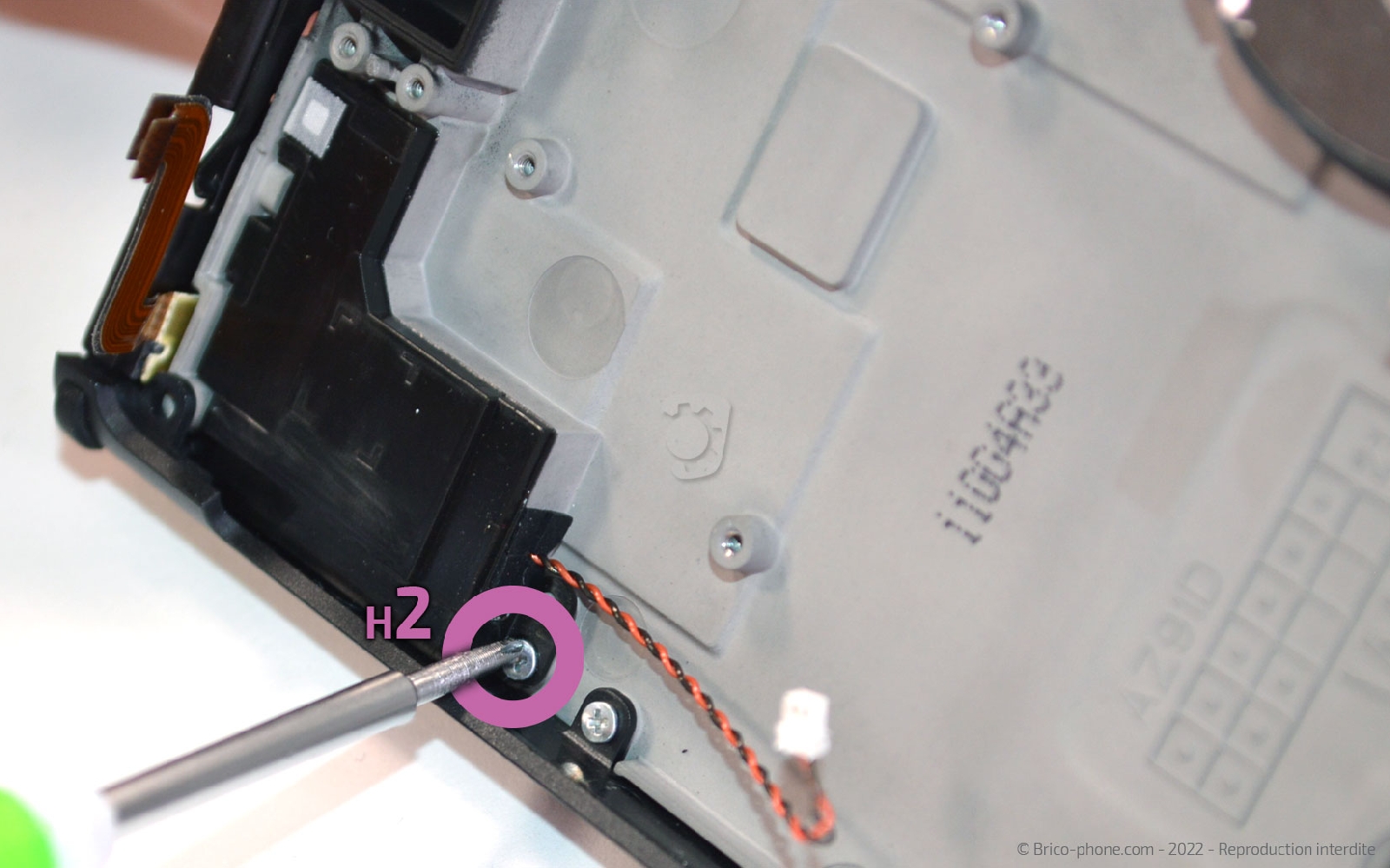

Sortez la vis H2 avec le tournevis cruciforme

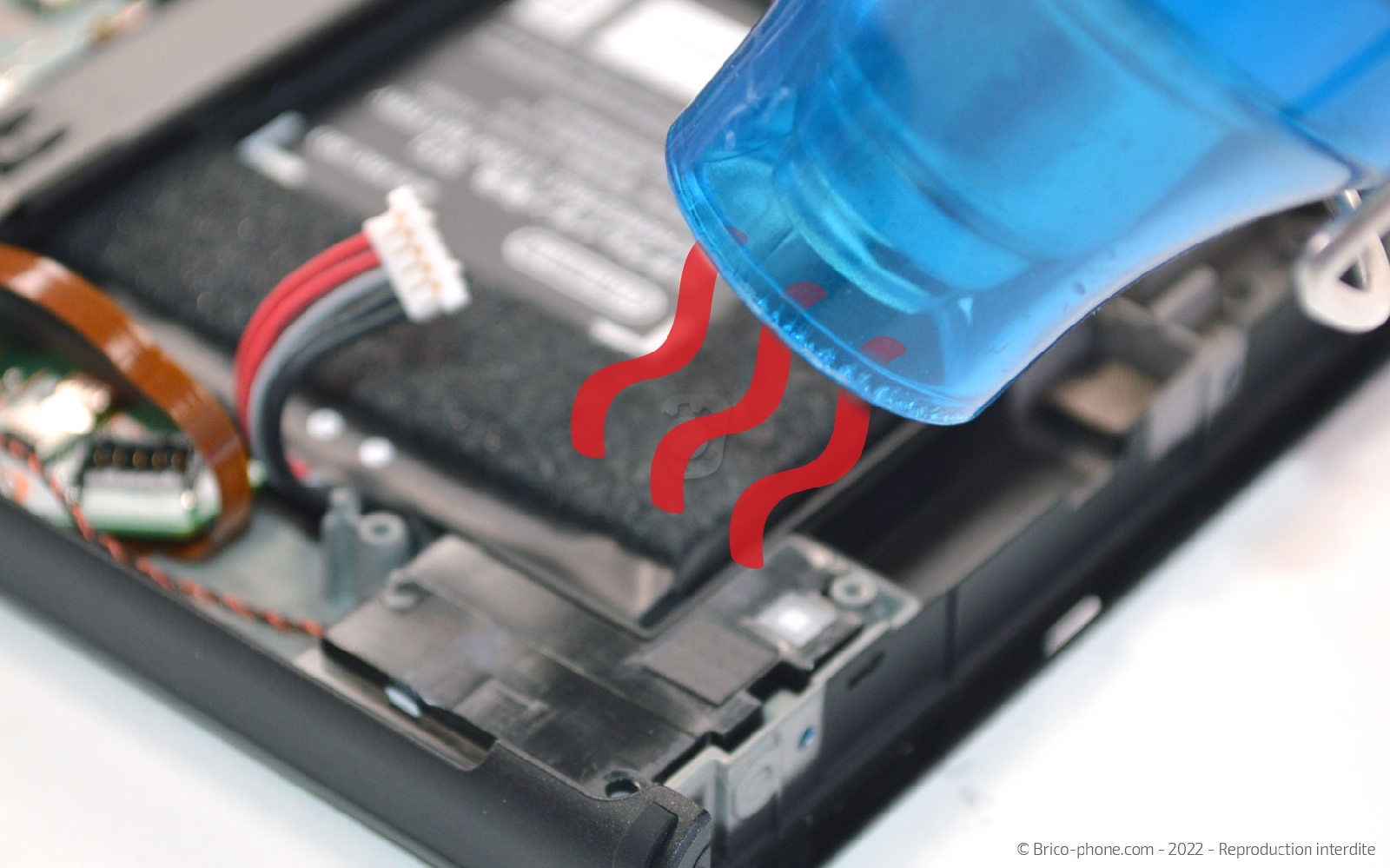

Puis, chauffez légèrement la plaquette de protection avant de placer le spudger sous le composant pour faire levier et le décoller du châssis.

Installez le nouveau rail latéral puis reprenez les étapes un par une en commençant par la dernière pour refermer votre console sans oublier de vis ou de pièces.

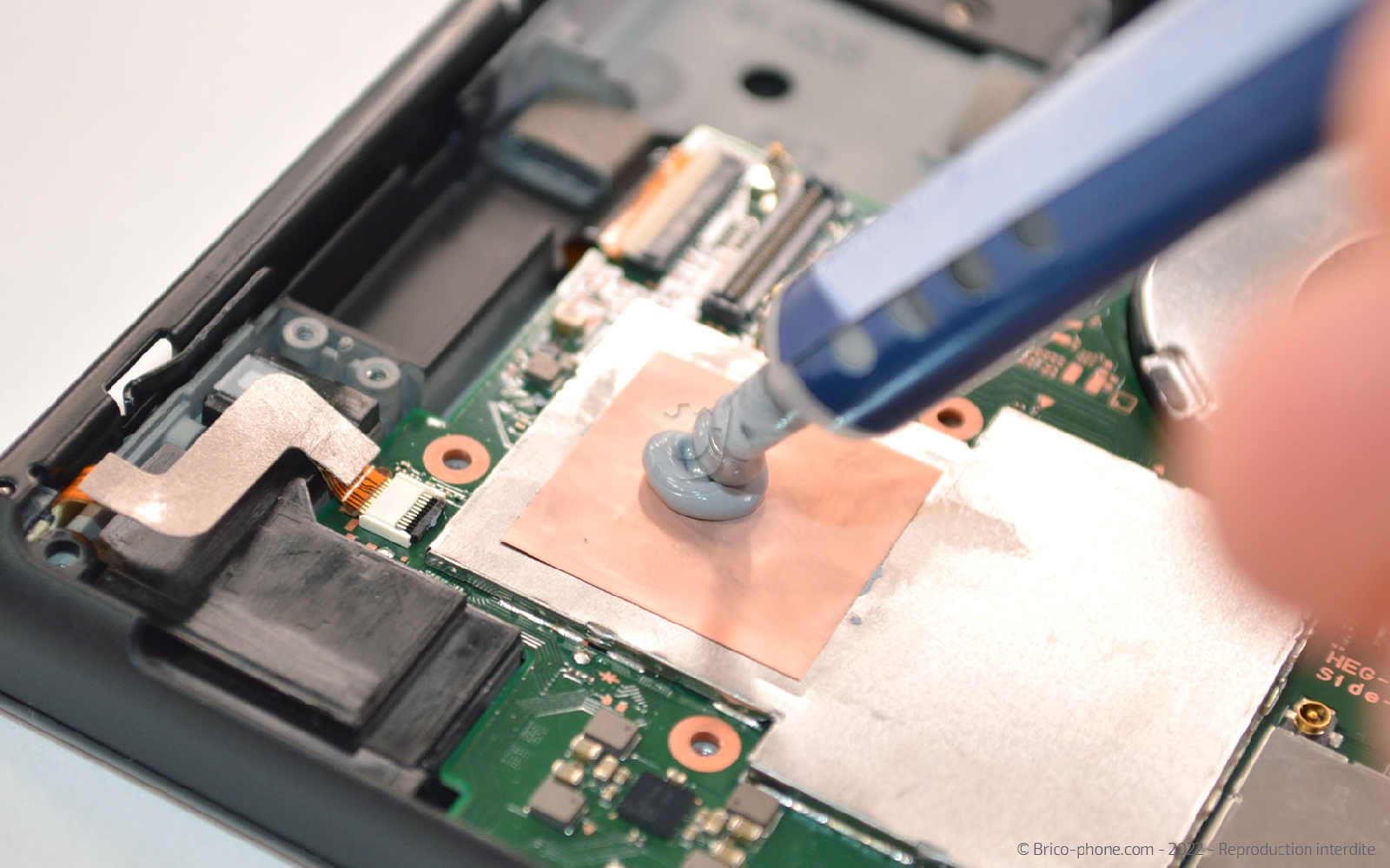

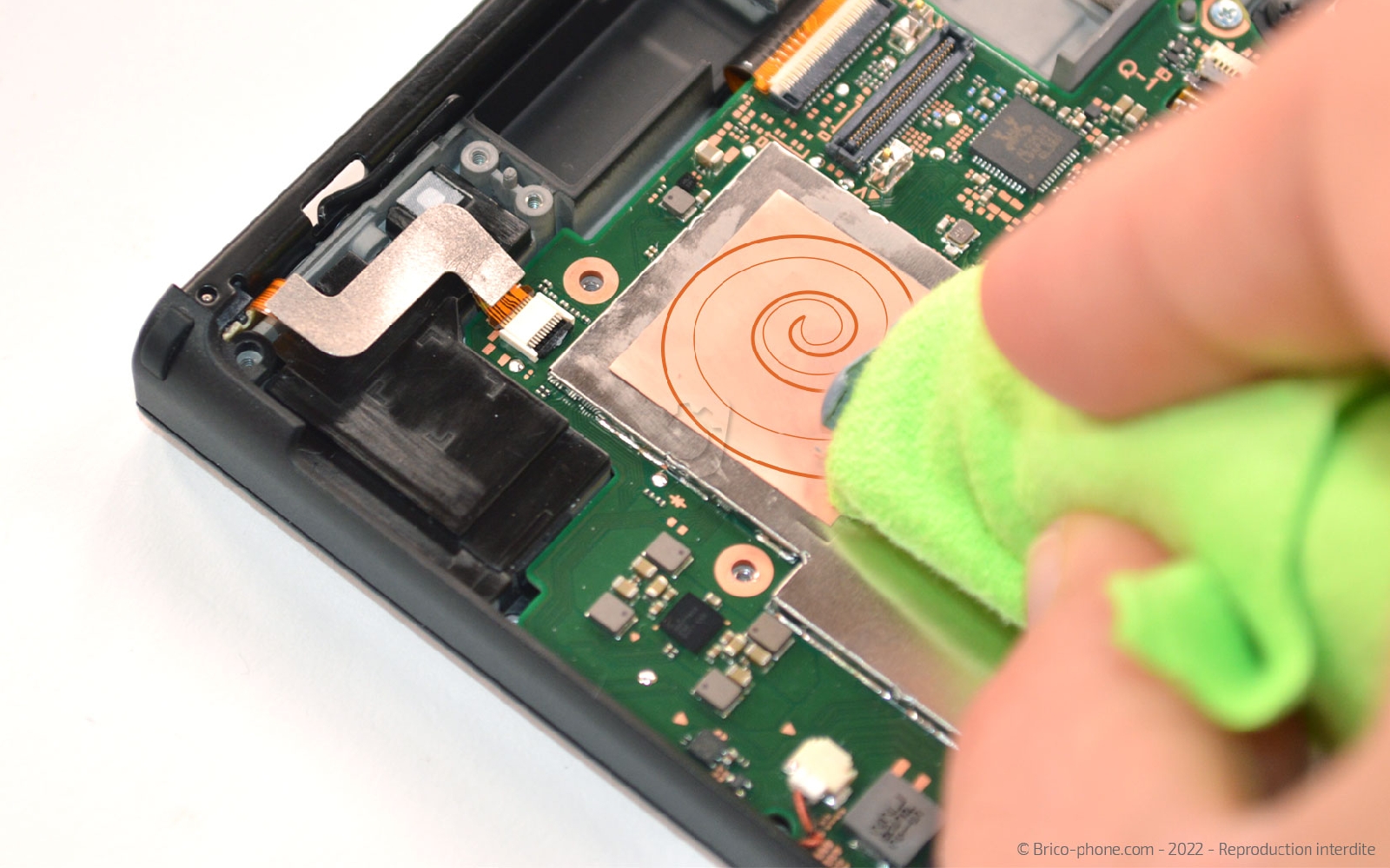

Avant de replacer le dissipateur thermique, nous vous conseillons d'appliquer une noisette de pâte thermique.

Insérez le levier entre le châssis et le composant pour le sortir de son emplacement.
