Comment changer le module du lecteur de cartouche sur Switch Oled

Temps estimé : 20 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Switch Oled | Temps estimé : 20 min | Difficulté : 2.5/5

Vous ne pouvez plus jouer à vos jeux favoris car la console ne veut plus les lire ? Impossible d'enregistrer vos parties sur la carte SD ?

Brico-phone vous propose ce tutoriel de réparation pour vous permettre de changer vous-même le composant endommagé sans l'aide d'une tierce personne et pour un prix abordable.

Diagnostic

› La console ne lit plus les jeux.
›  La console ne prend plus en compte les écouteurs.
›  La console ne détecte plus la carte SD.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Lecteur de cartes de jeux, micro SD et prise Jack pour Nintendo Switch OLED
79,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

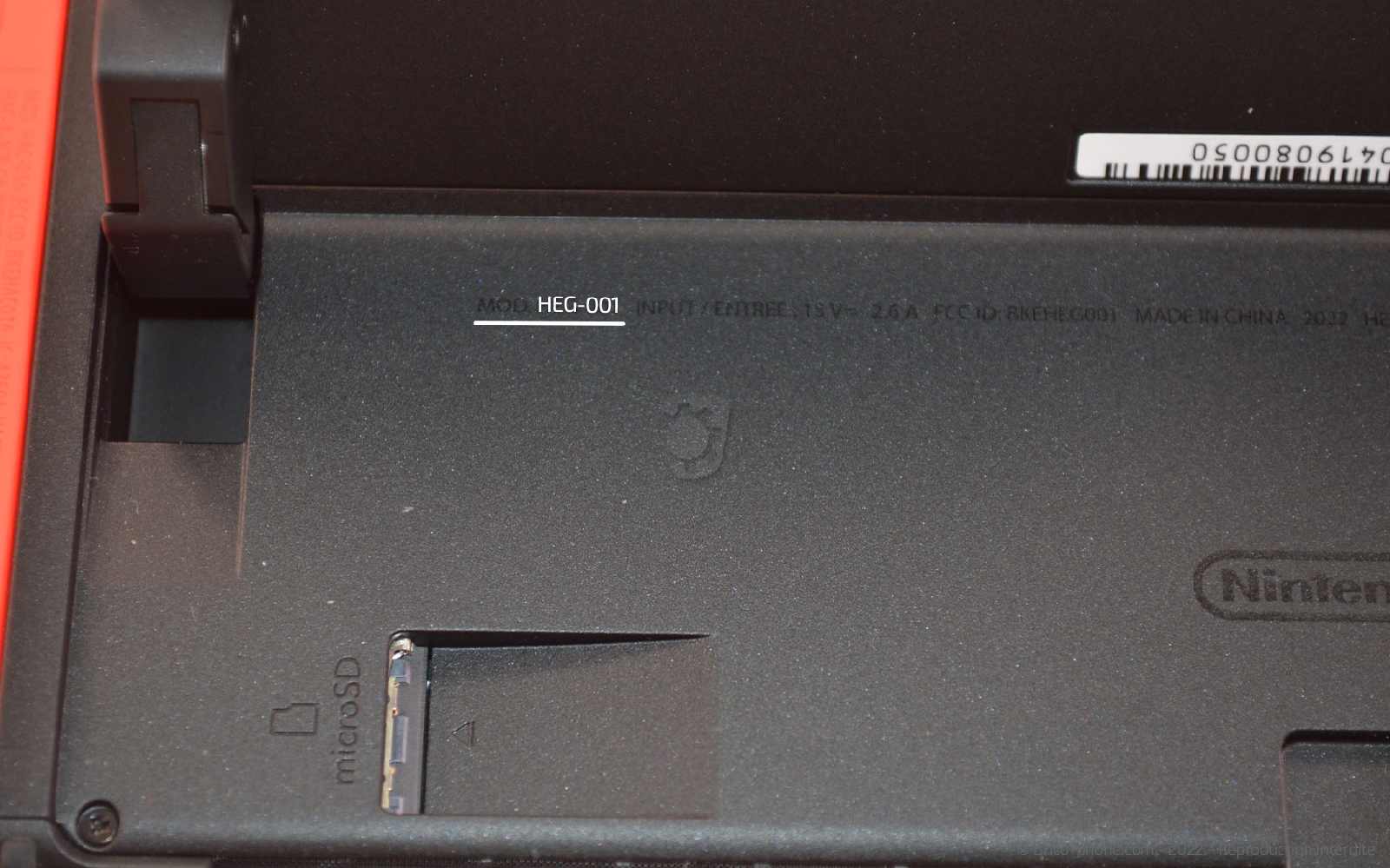

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.

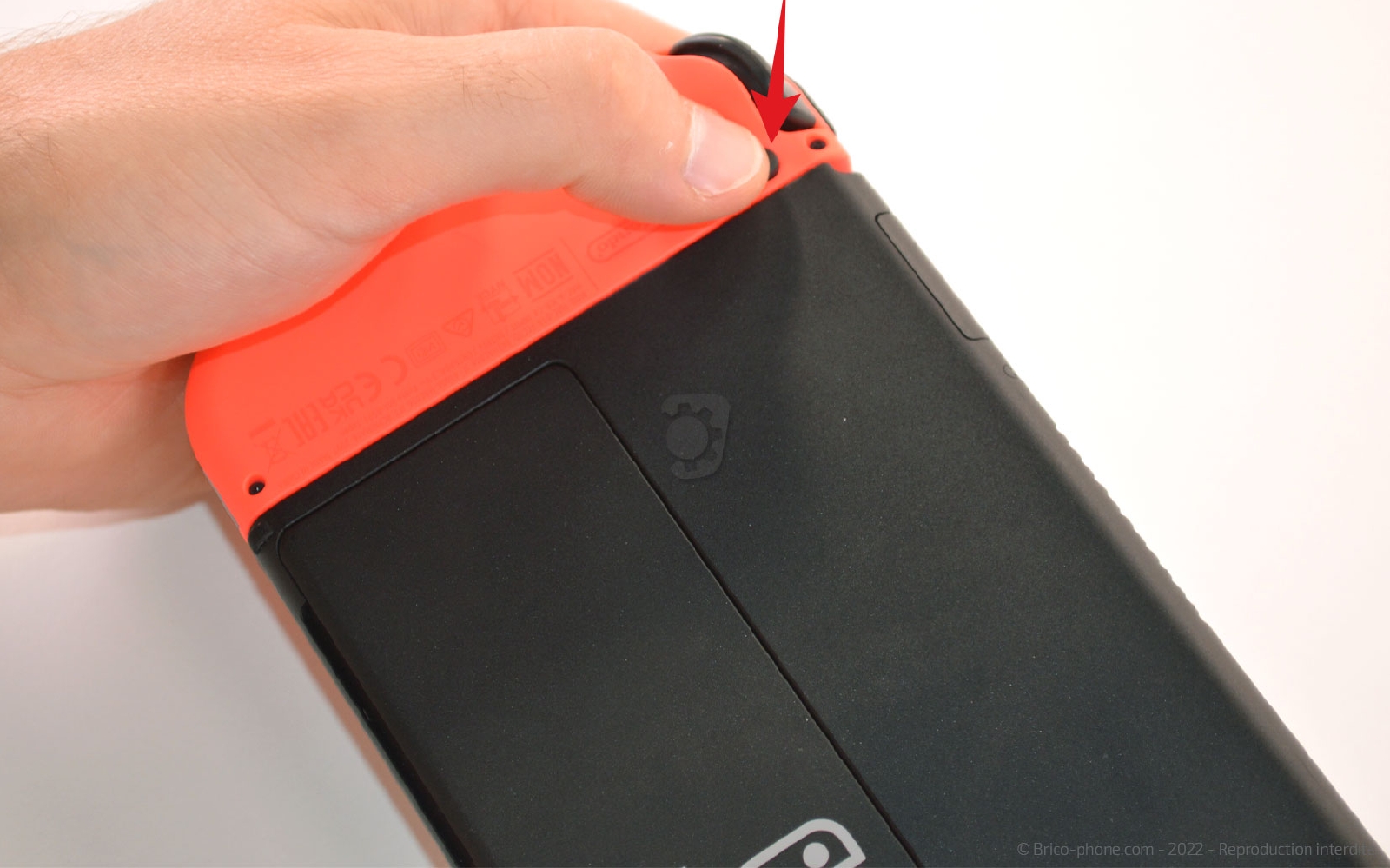

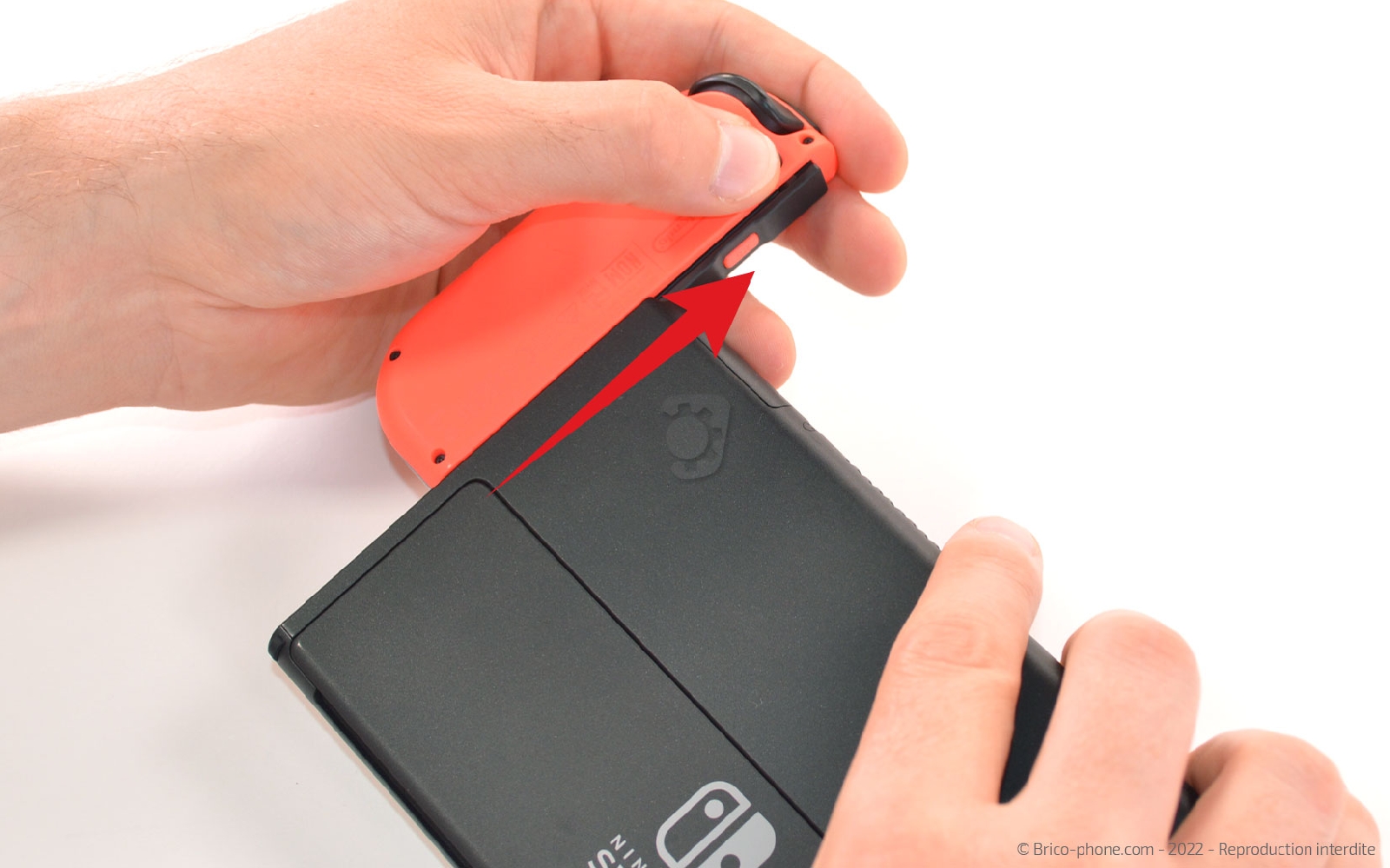

Etape 1 : Libérer les Joy-cons

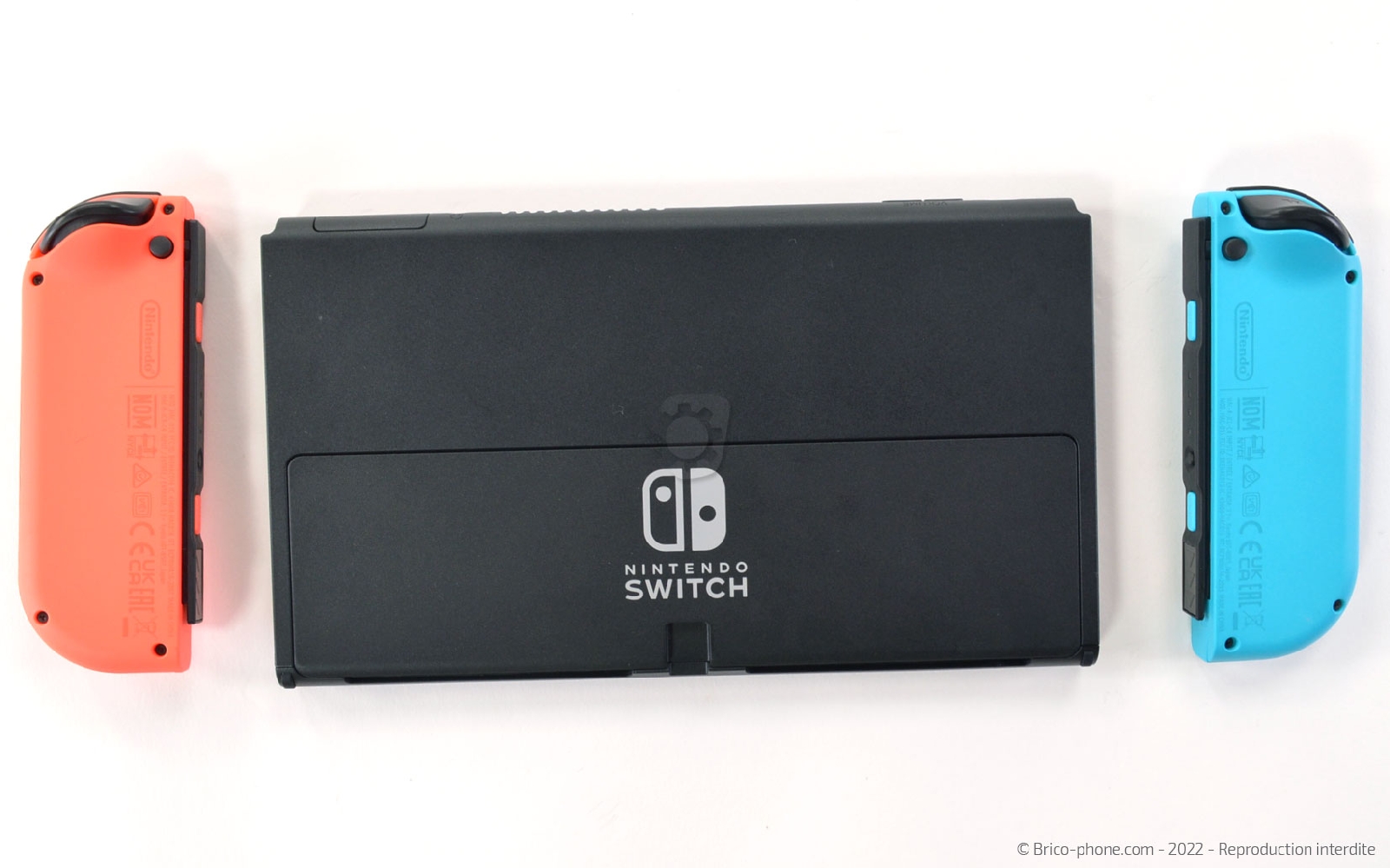

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.
Etape 2 : Récupérer les vis triwing

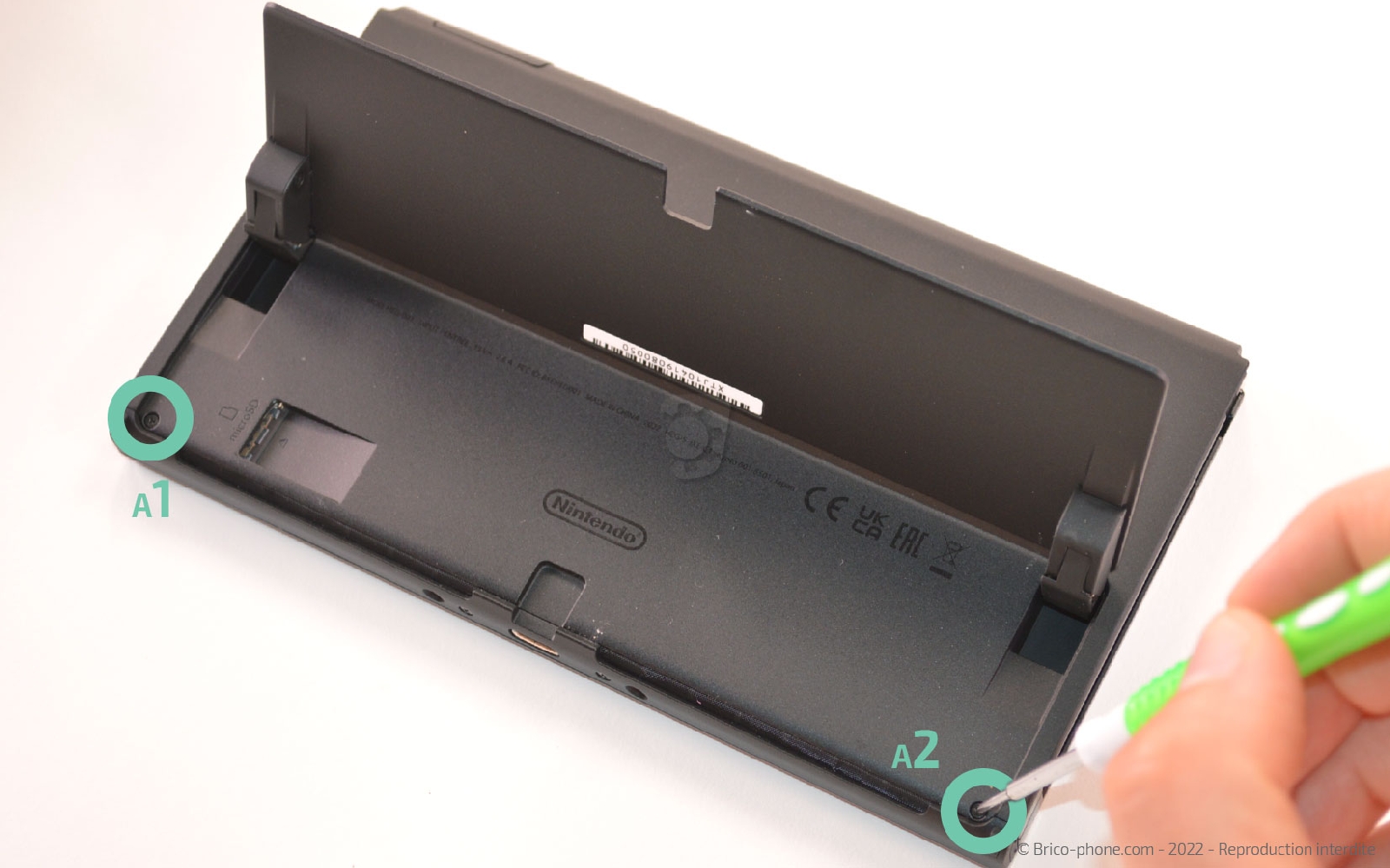

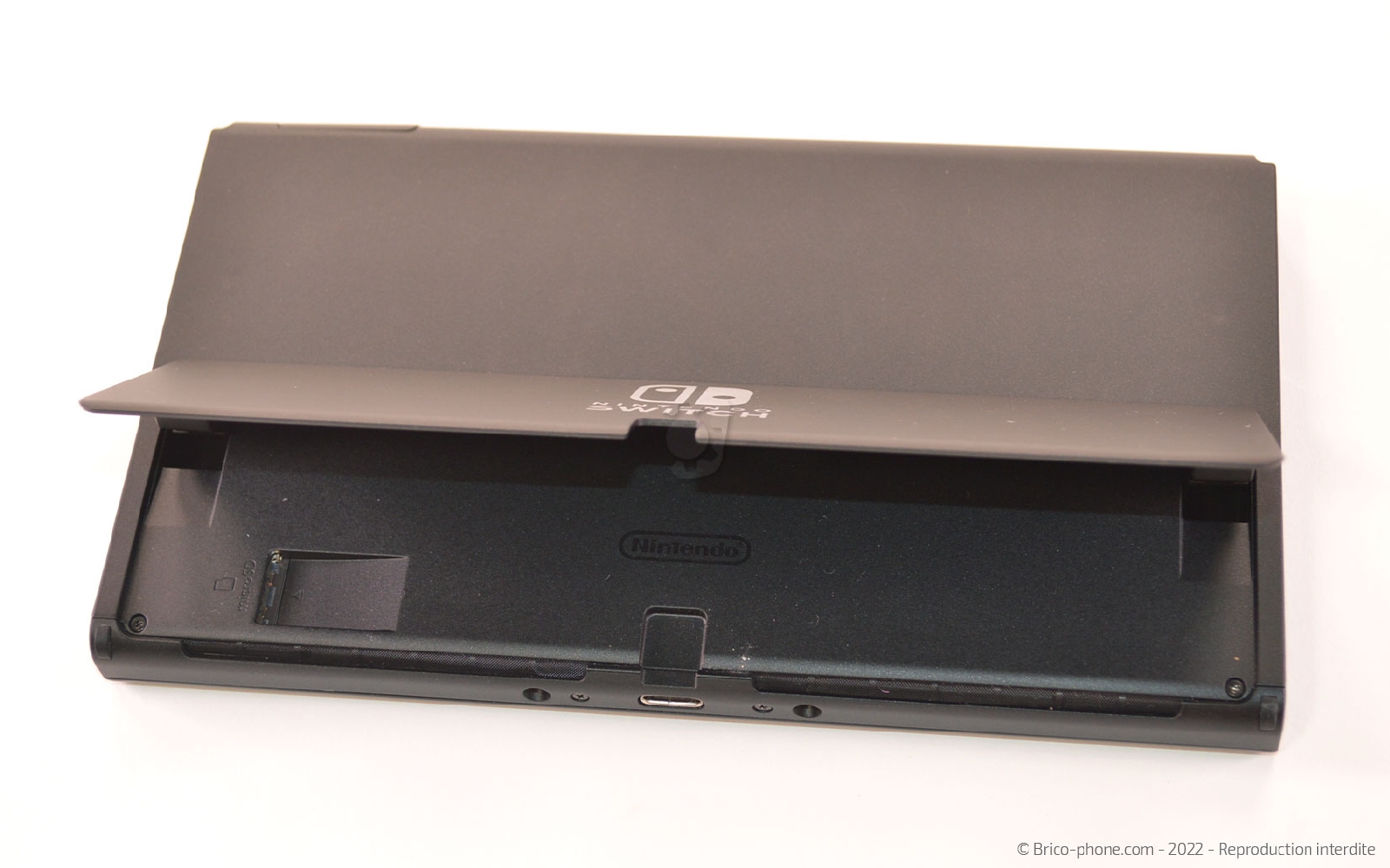

Commençons par extraire les deux vis triwing située sous le support de table.
Outils du kit utilisés
Outils du kit utilisés

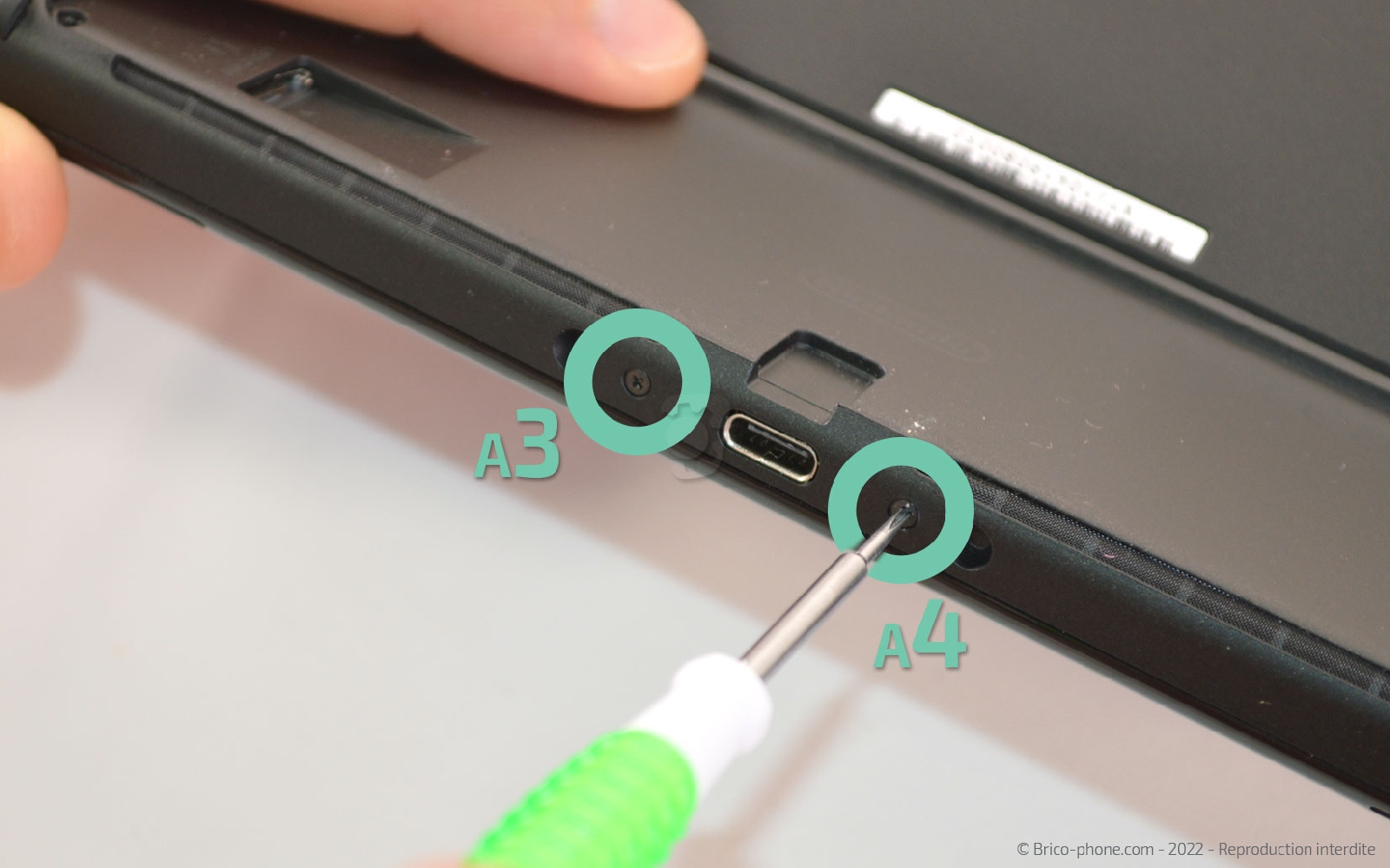

Etape 3 : Dévisser la coque arrière
Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.
Outils du kit utilisés
Outils du kit utilisés

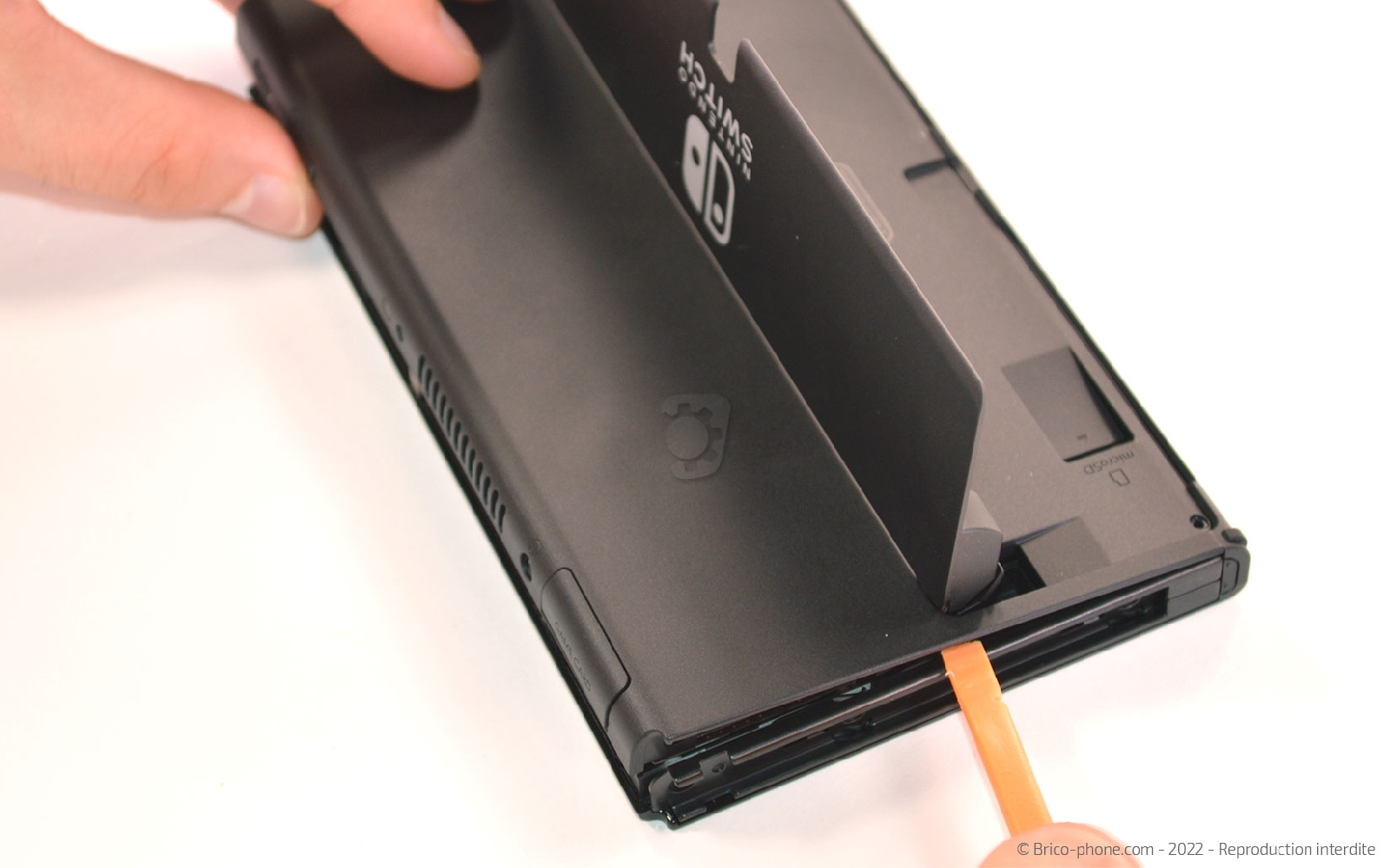

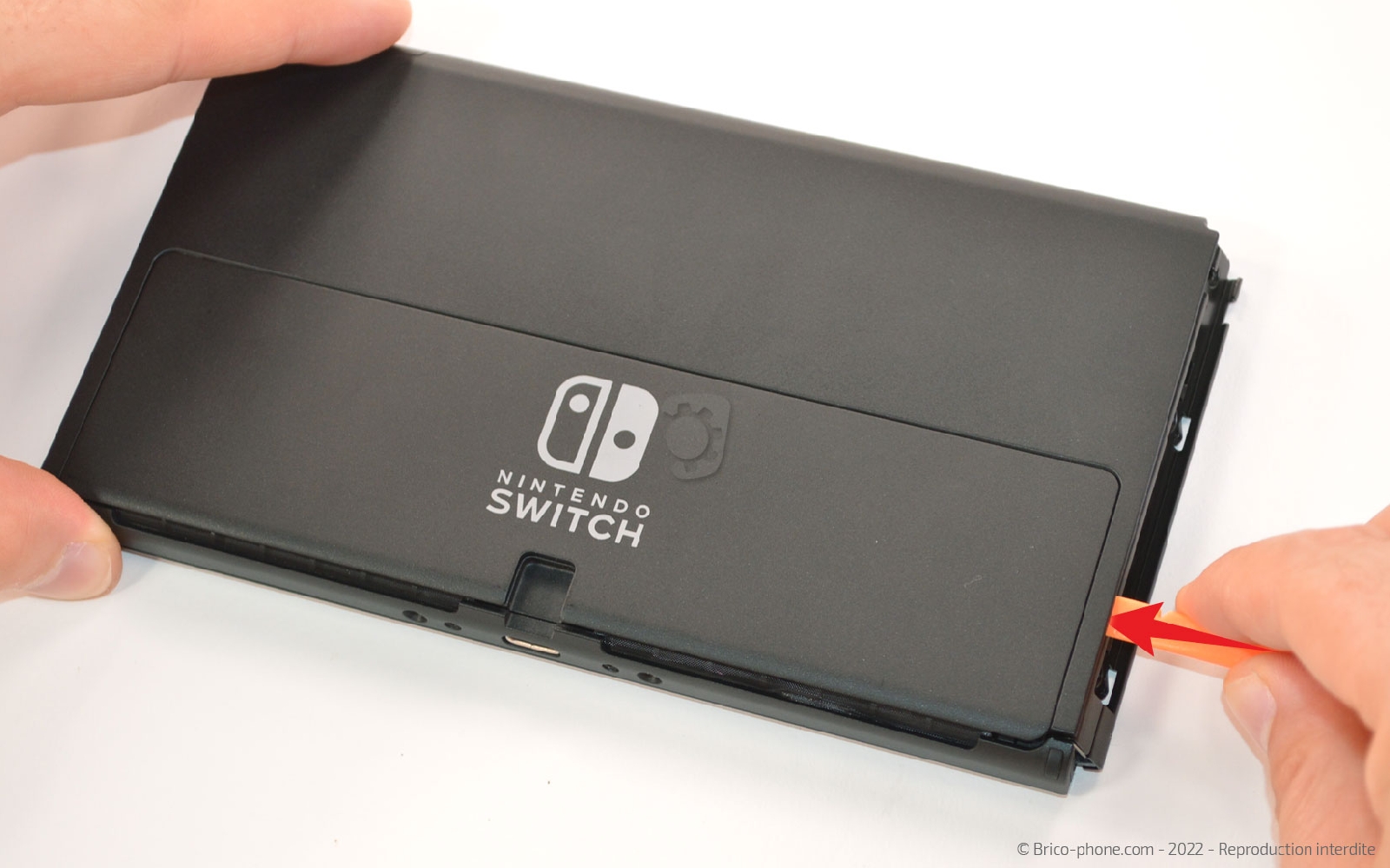

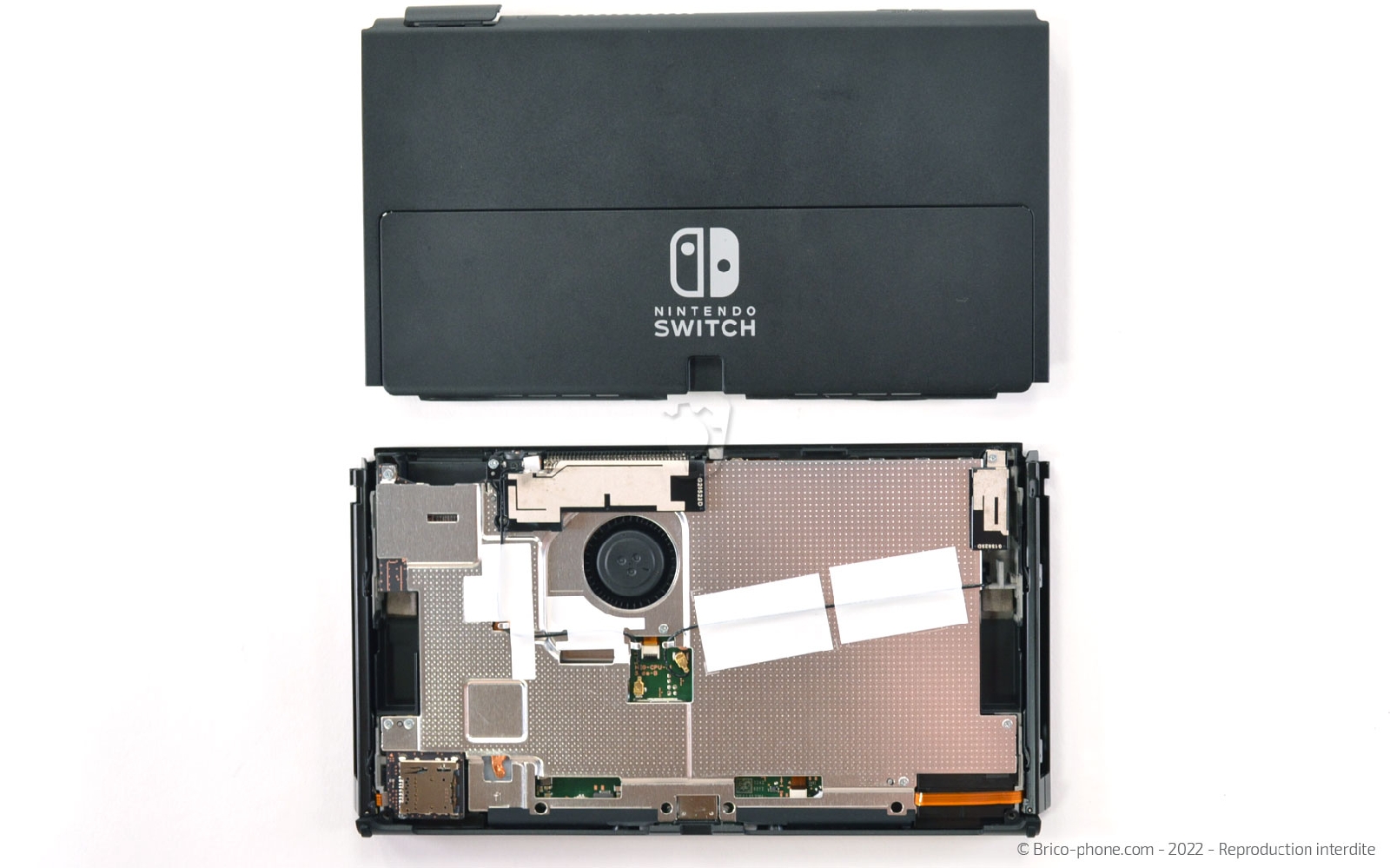

Etape 4 : Retirer la coque arrière
A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Débrancher les câbles des antennes

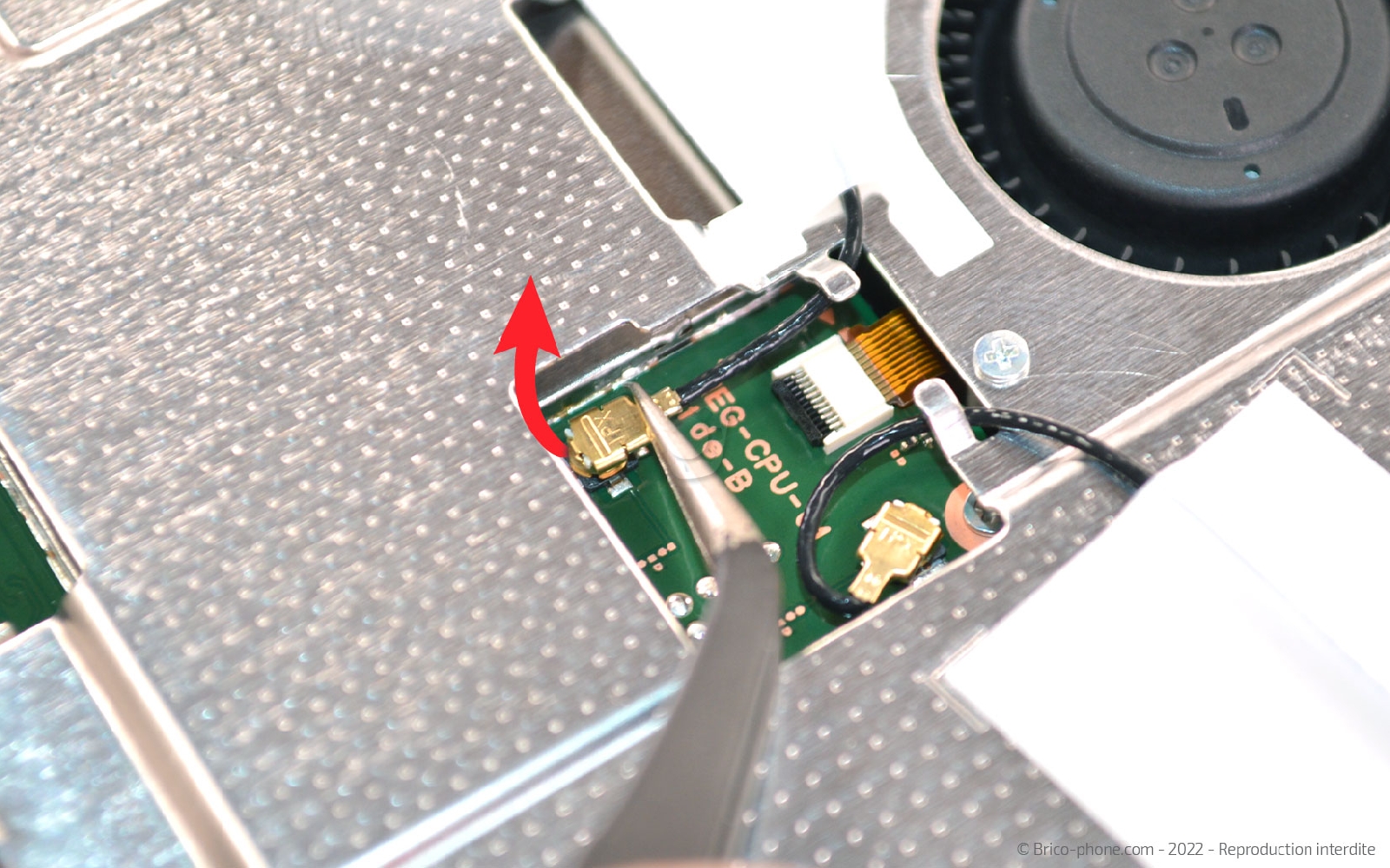

Attrapez la pincette pour débrancher les deux câbles coaxiaux.

Ensuite, dévissez toutes les vis cruciformes B.
Outils du kit utilisés
Outils du kit utilisés

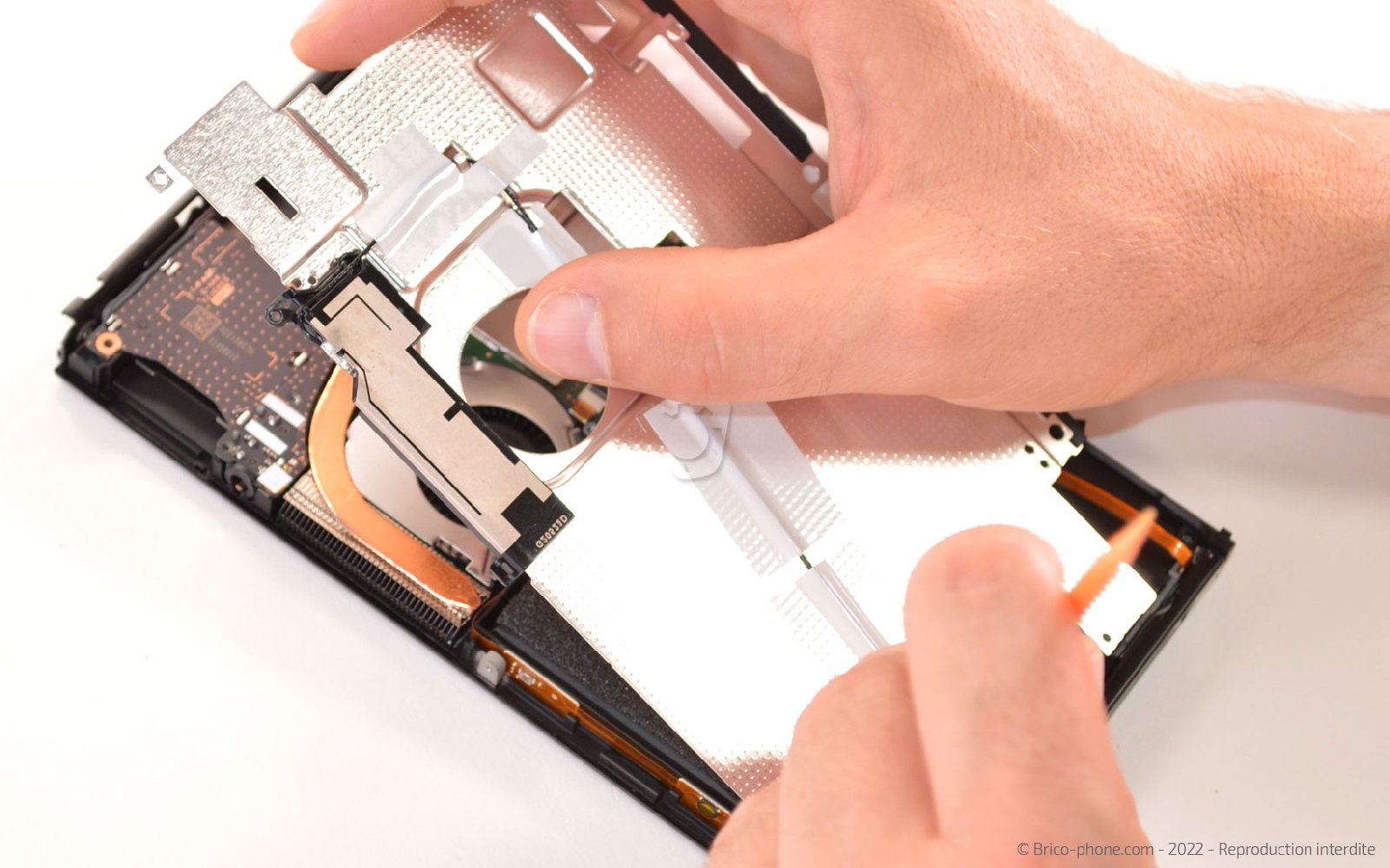

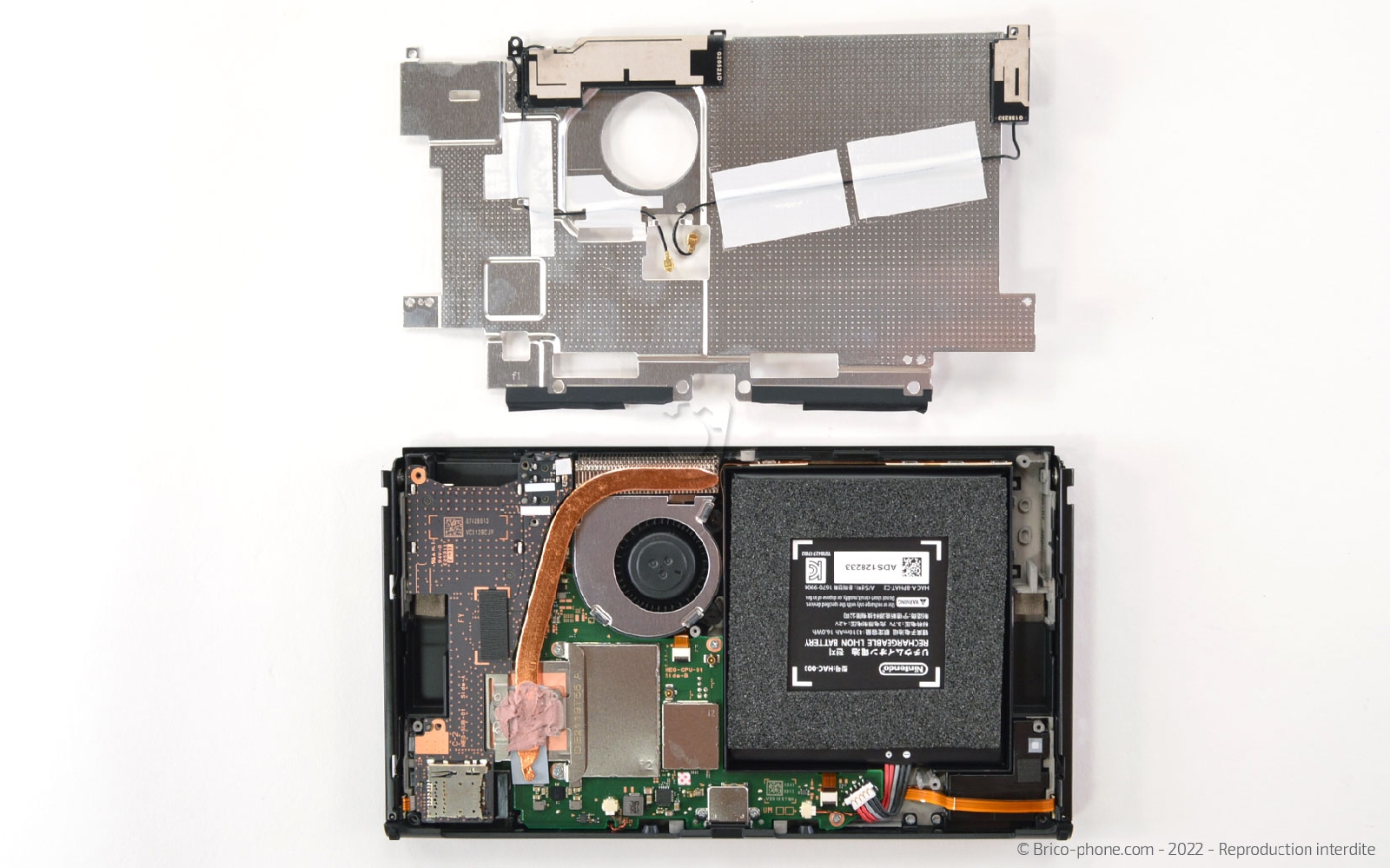

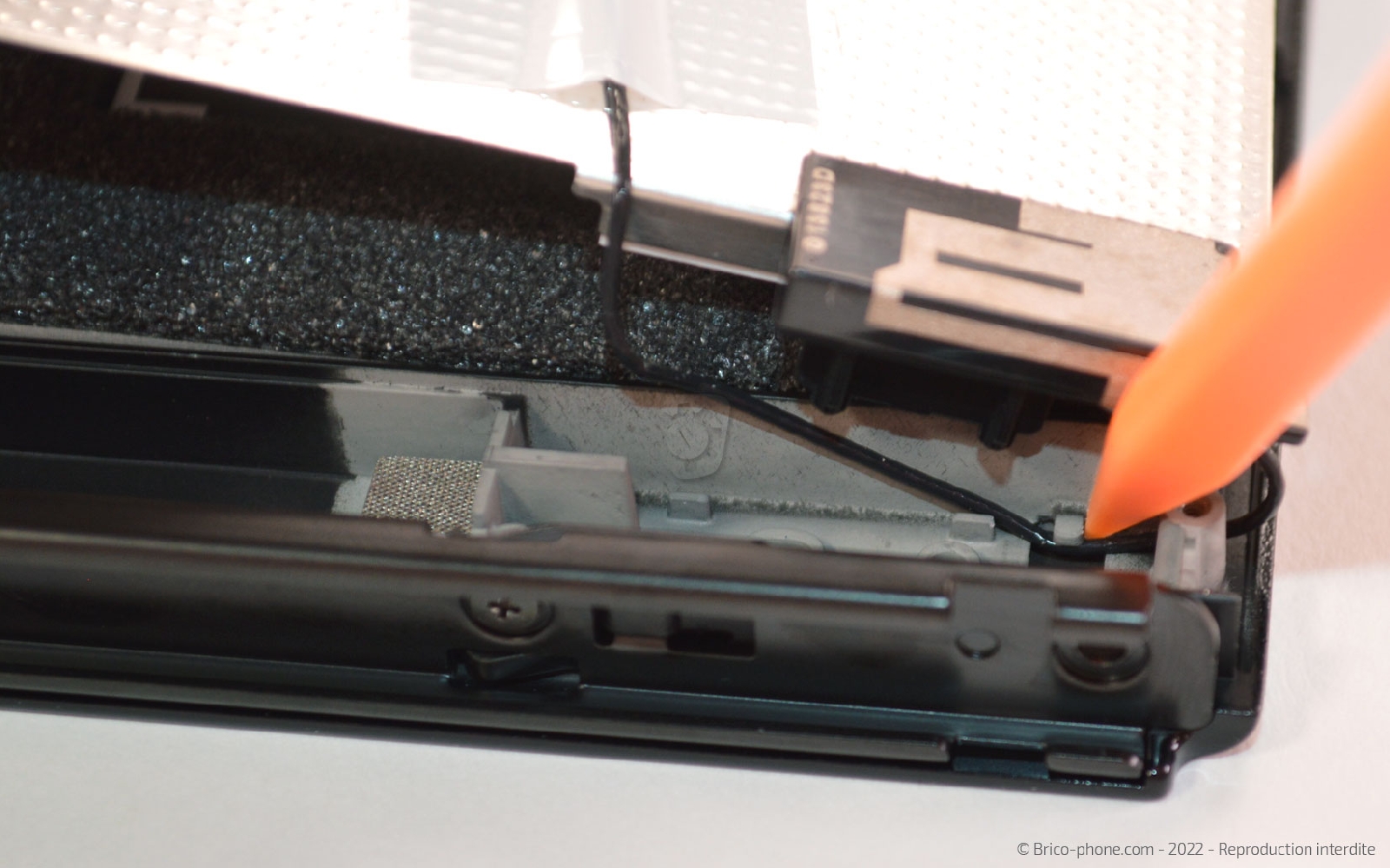

Etape 6 : Oter la plaquette métallique

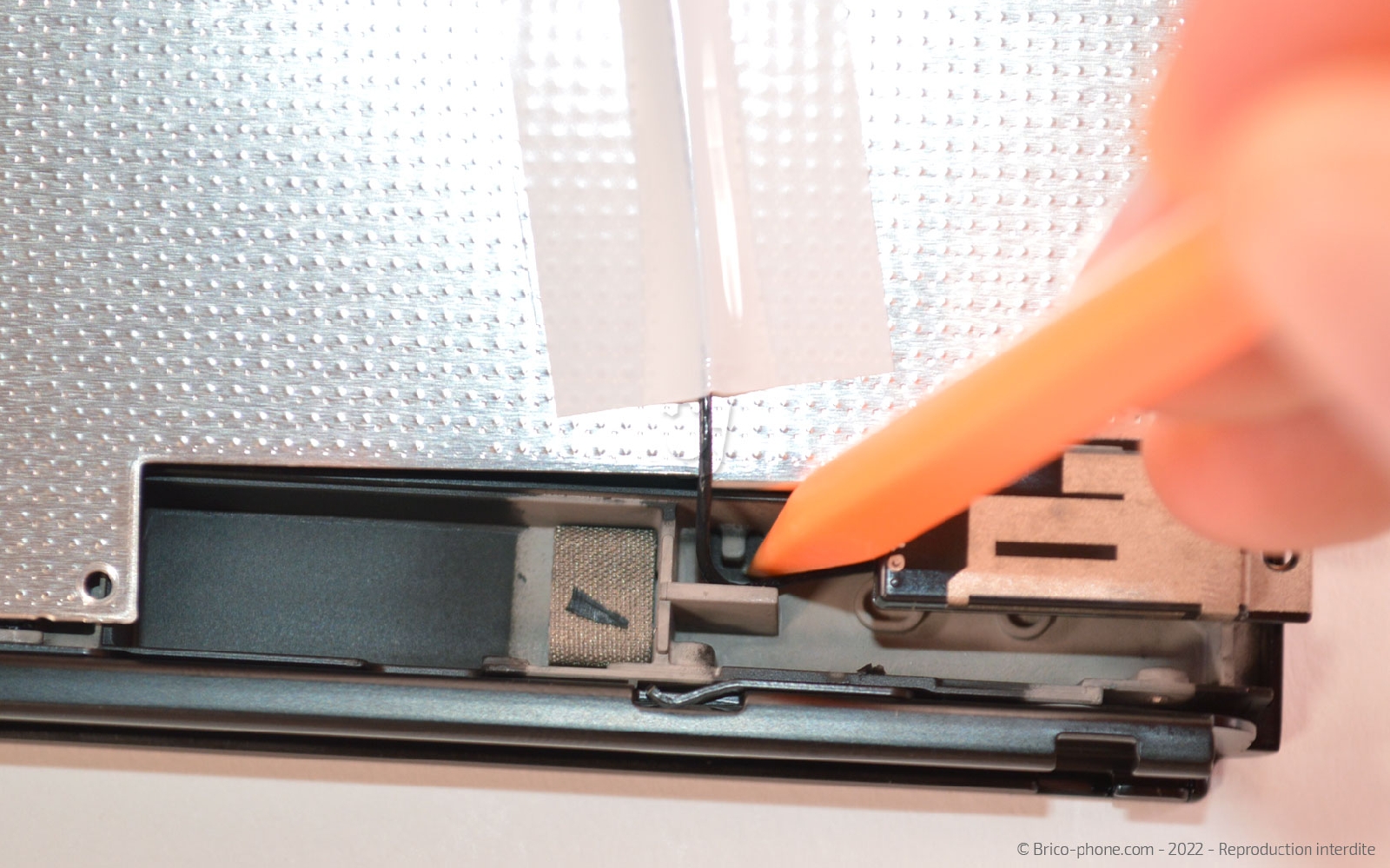

Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter la batterie

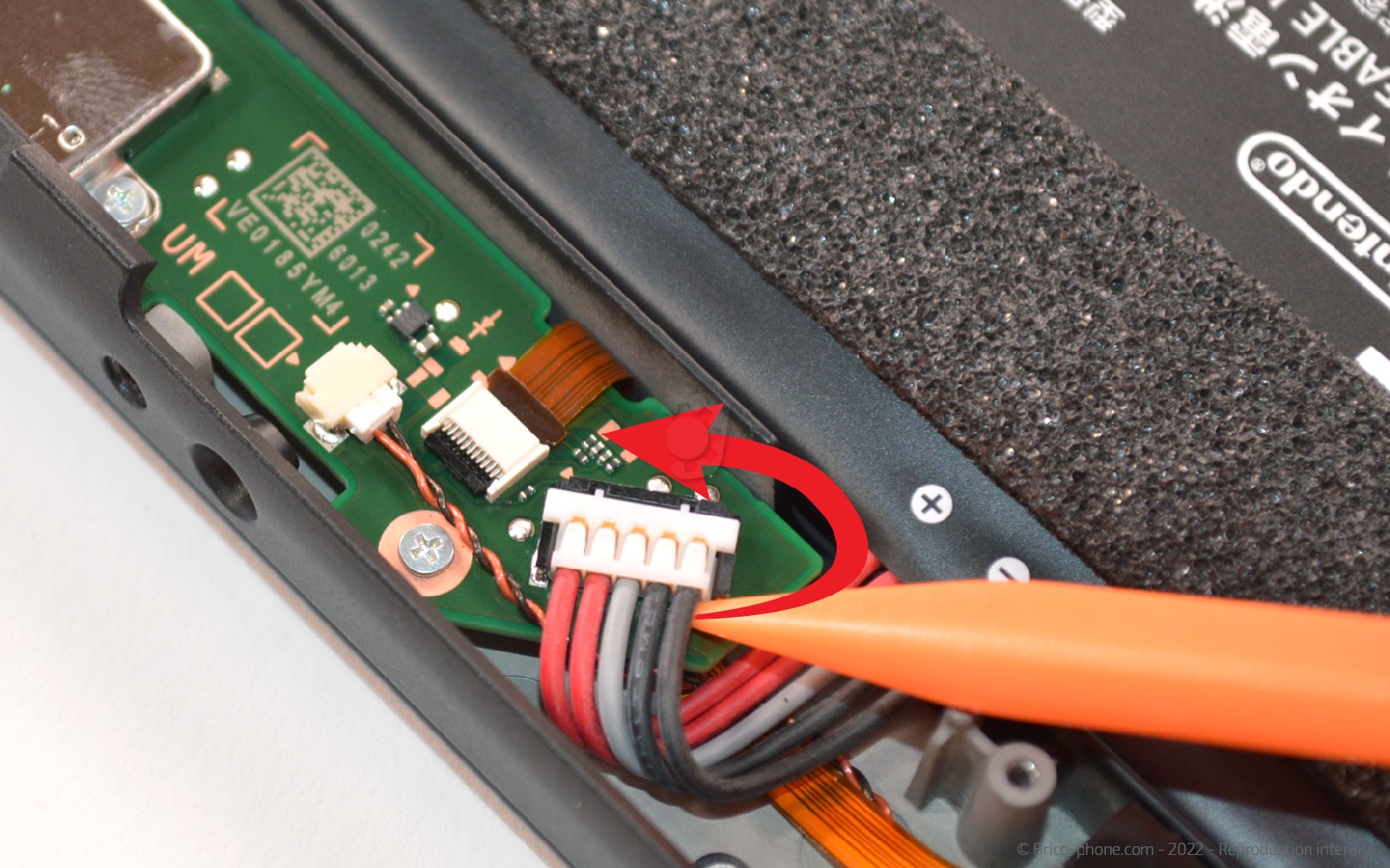

Reprenez le spudger pour déconnecter la batterie.
Outils du kit utilisés
Outils du kit utilisés

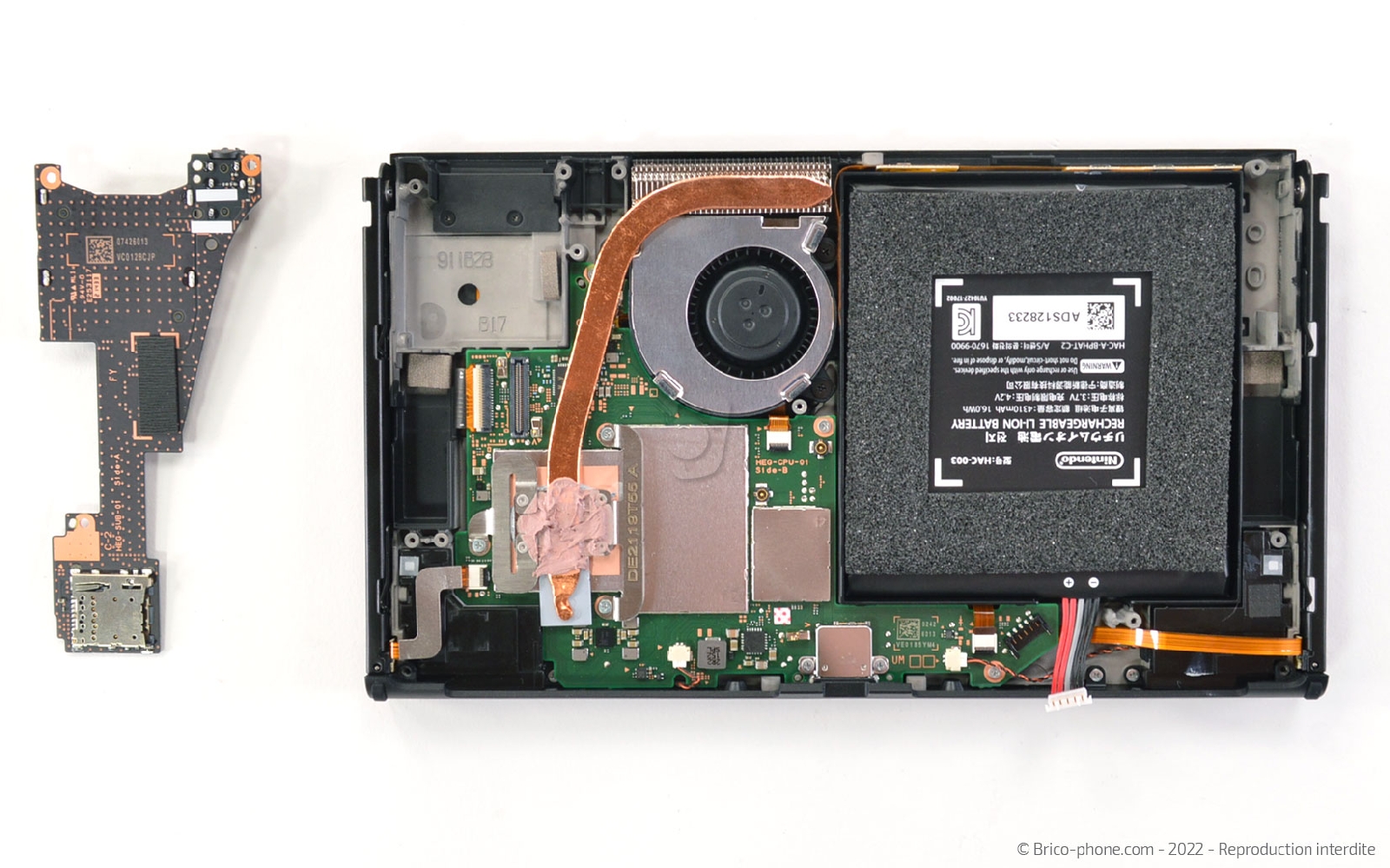

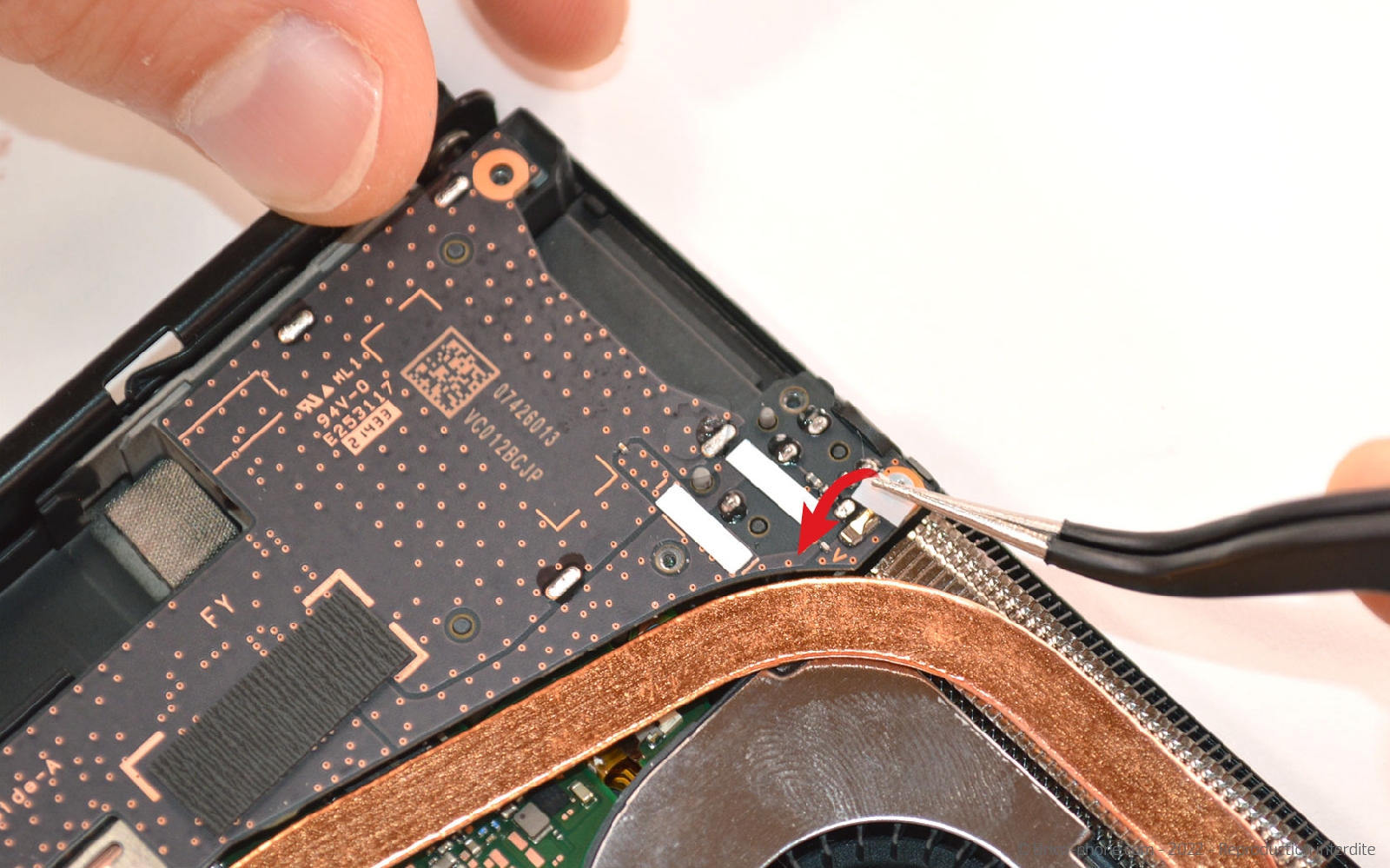

Etape 8 : Libérer le lecteur de cartouche de jeux, carte SD et prise jack
Retirez le petit adhésif blanc à l'aide de la Brucelles pour découvrir la vis cachée.

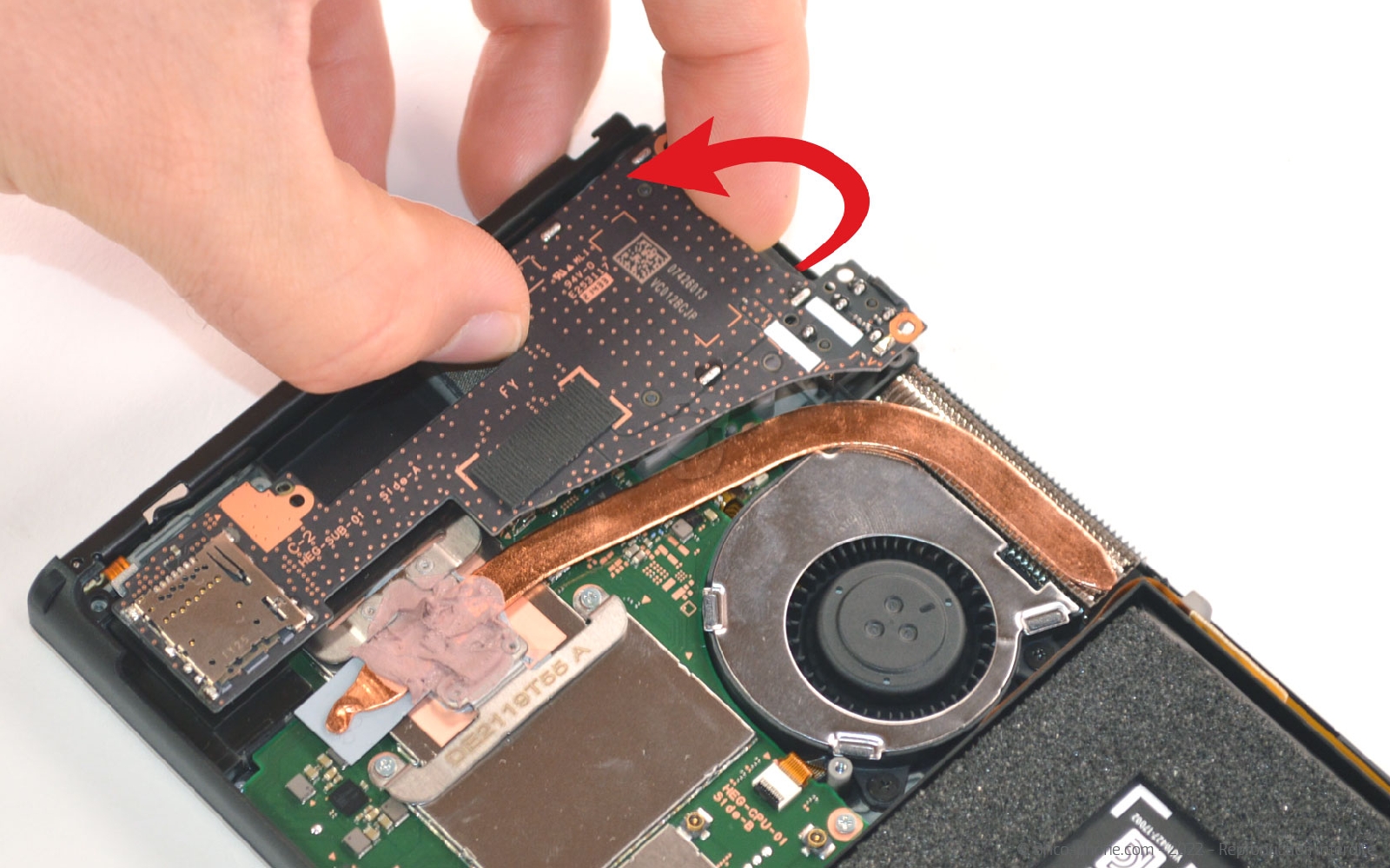

Ôtez la vis avec le tournevis cruciforme avant de sortir l'élément composé du lecteur de cartouches, celui de carte SD ainsi que la prise jack.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Installez le nouveau composant puis suivez les étapes précédentes pour remonter correctement votre Switch Oled.
