Comment remplacer le connecteur de charge sur A94 5G

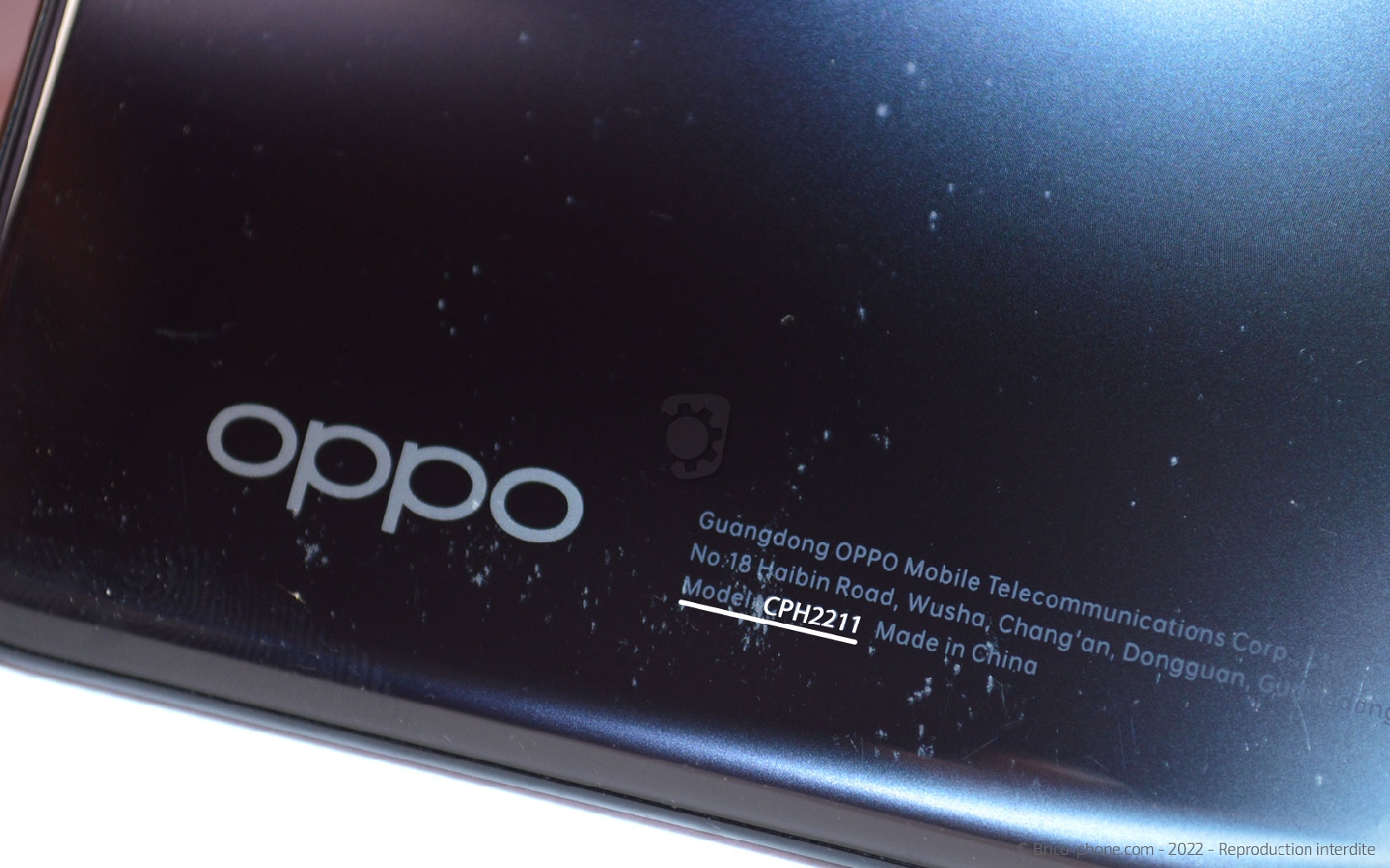

Avant de débuter la réparation, il est important de commander la bonne pièce détachée. Pour ça nous vous conseillons de vérifier que la pièce choisie est bien compatible avec le modèle de votre appareil. Il est existe plusieurs manières de connaitre son numéro de modele. La première est de regarder au dos de son téléphone , pour le Oppo A94 5G la référence inscrite doit être CPH2211.
Autrement, vous pouvez composer le *#06# depuis le clavier de votre téléphone afin d'obtenir un numéro IMEI qu'il vous faut retranscrire sur notre page d'accueil. Brico-phone vous donne ensuite toutes les informations.

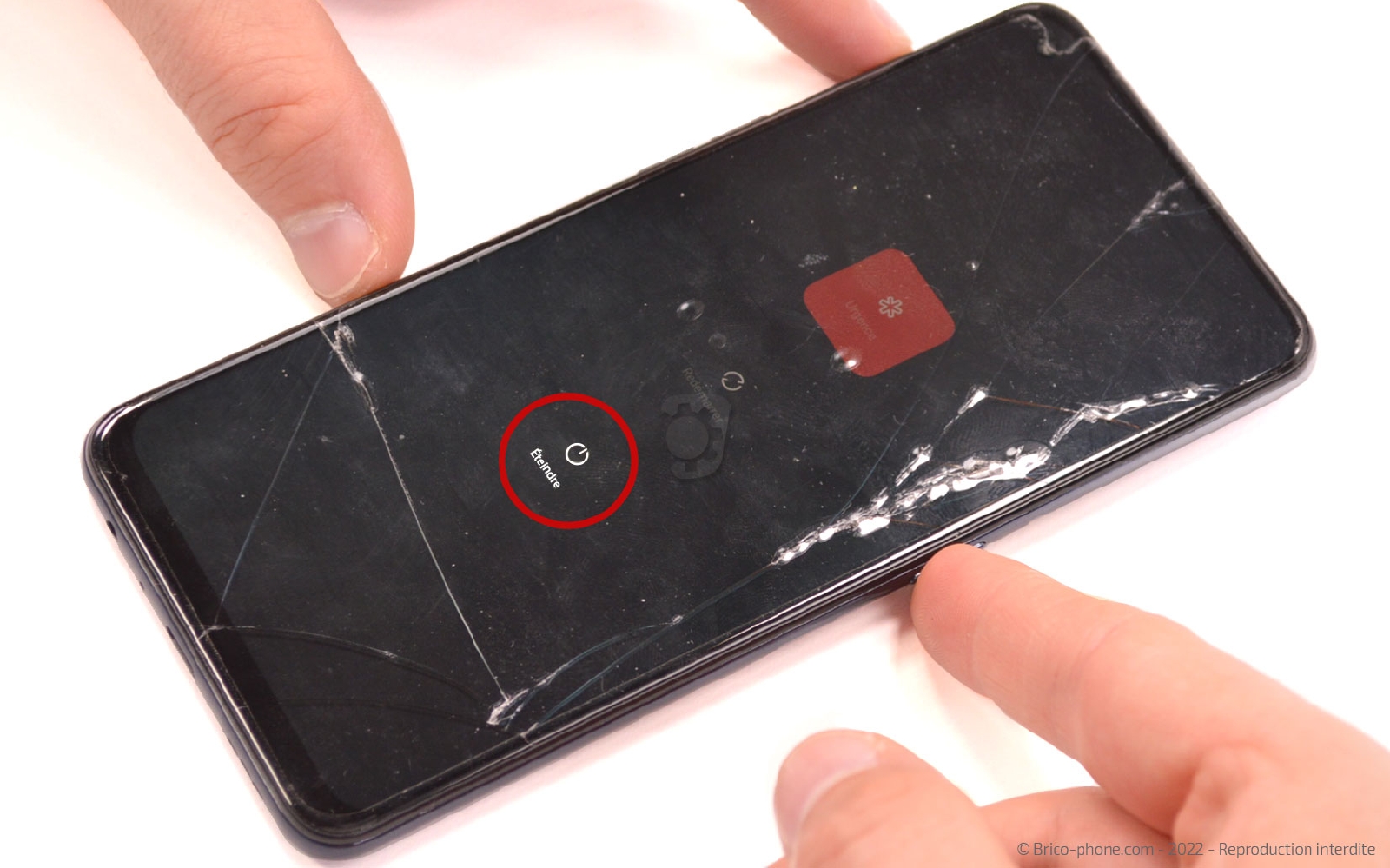

Une fois votre commande reçue, vosu pouvez commencer la réparation en choisissant un endroit calme, dégagé et éteindre votre appareil.
Assurez-vous d'avoir à proximité tous les outils nécessaires ainsi que le tutoriel.

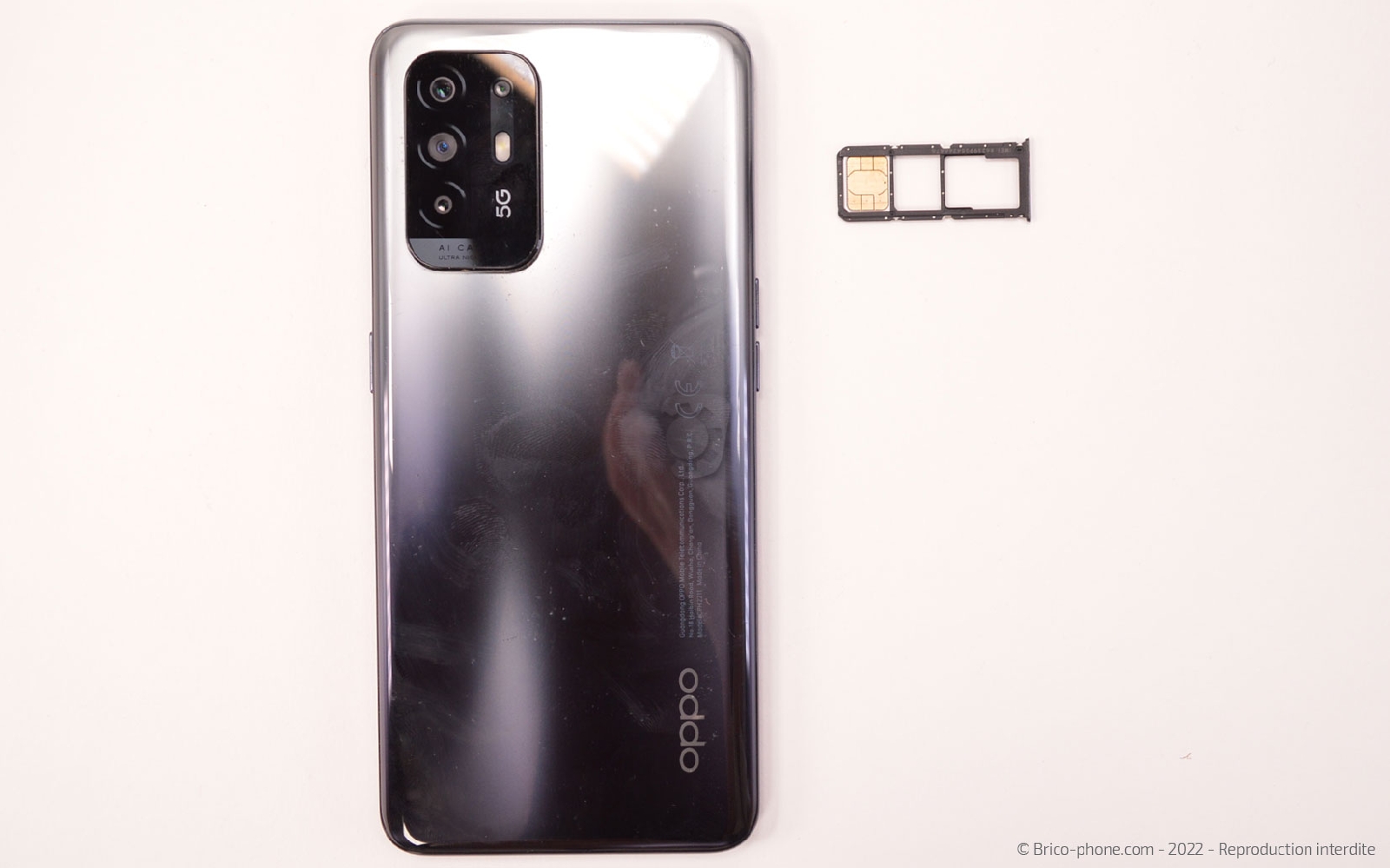

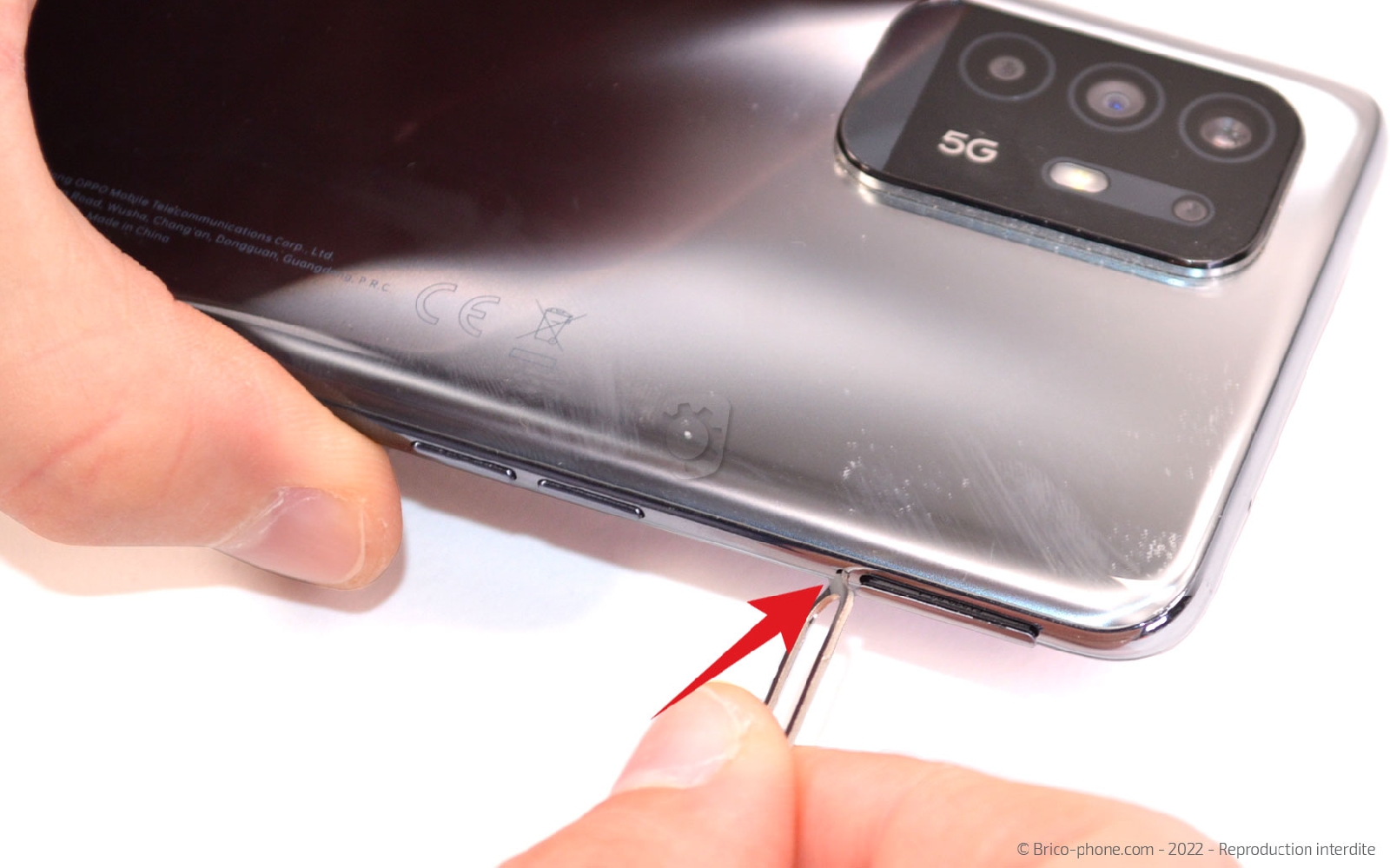

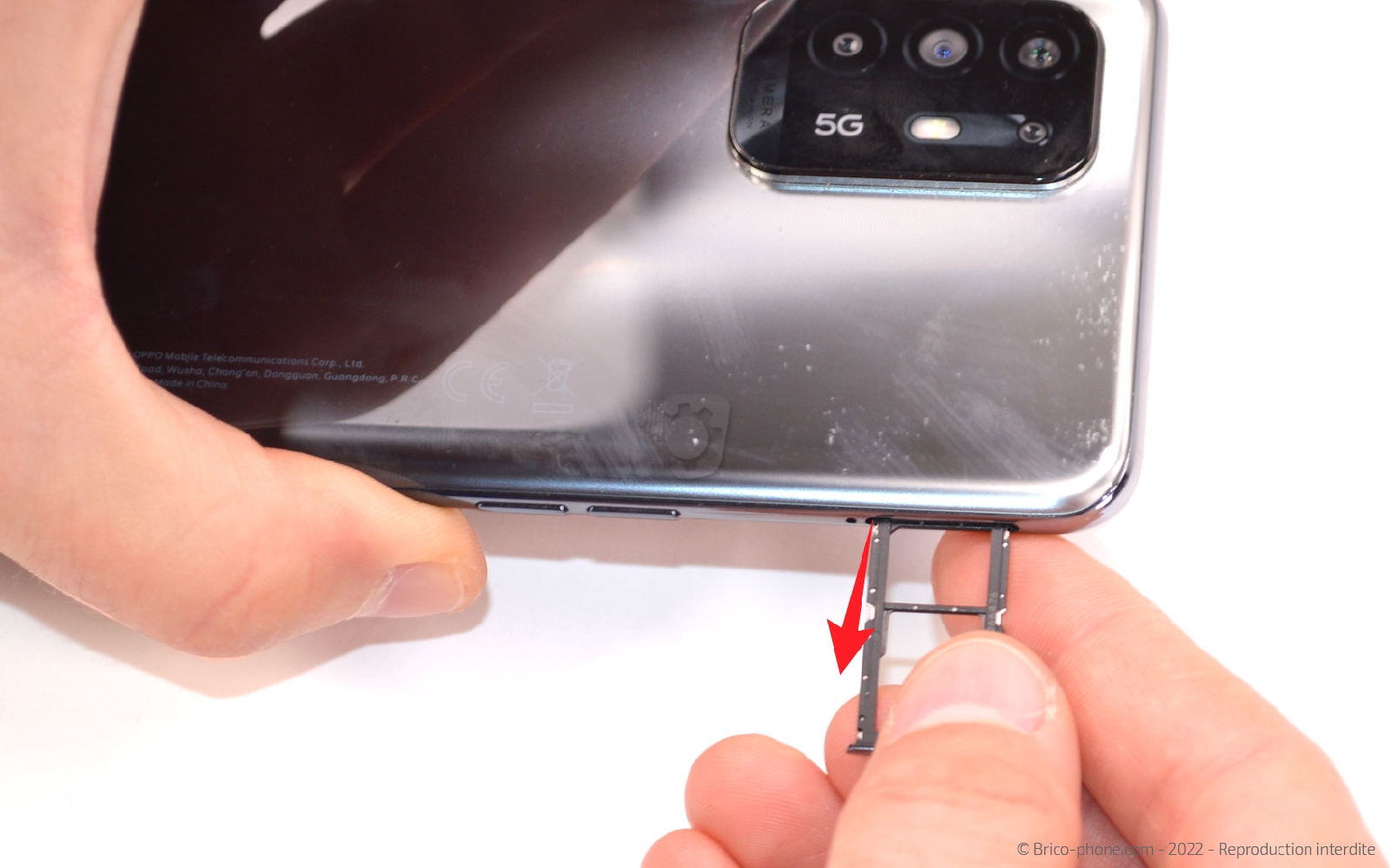

Insérez l'outil SIM afin de faire sortir le tiroir des cartes Nano SIM et SD.

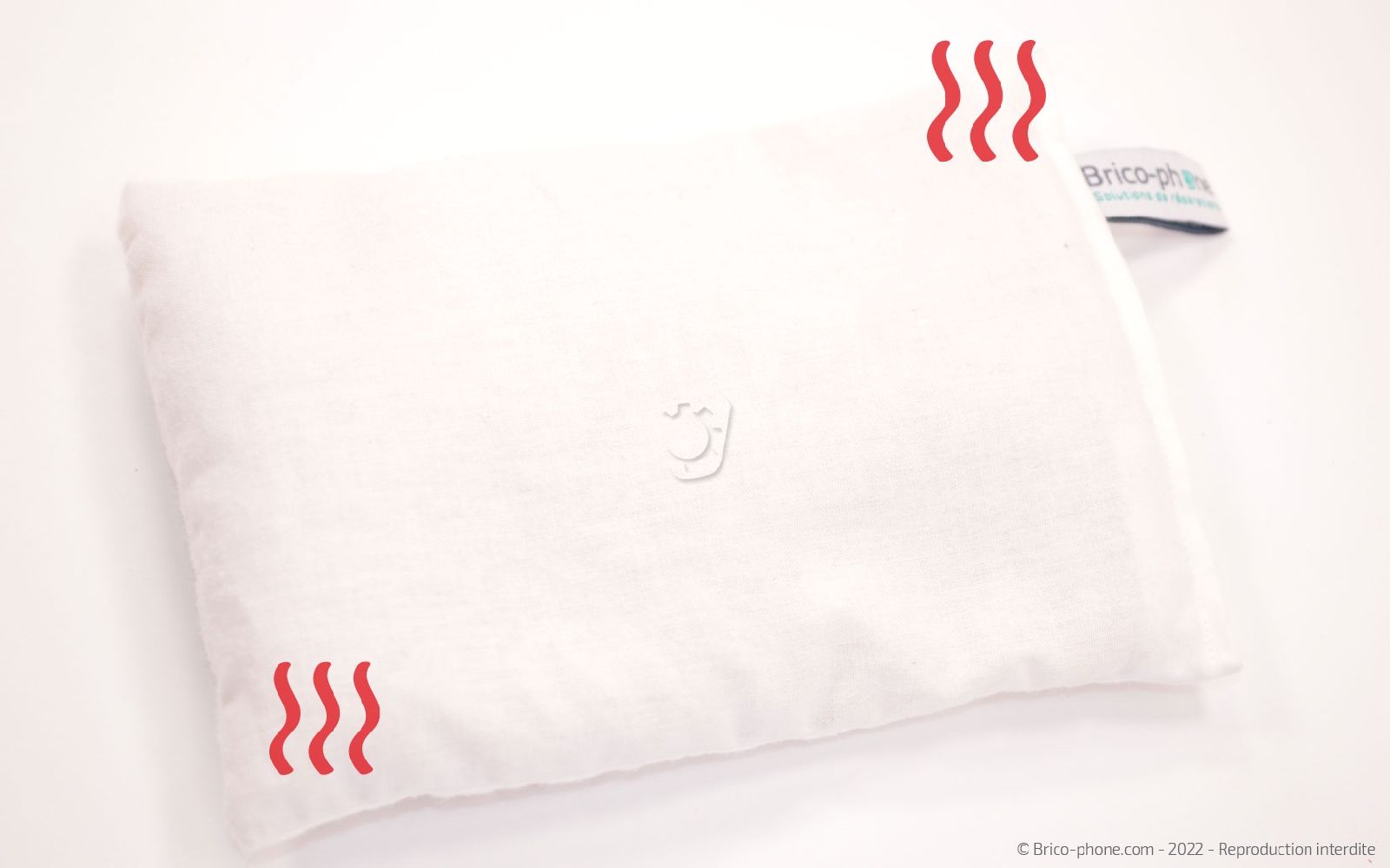

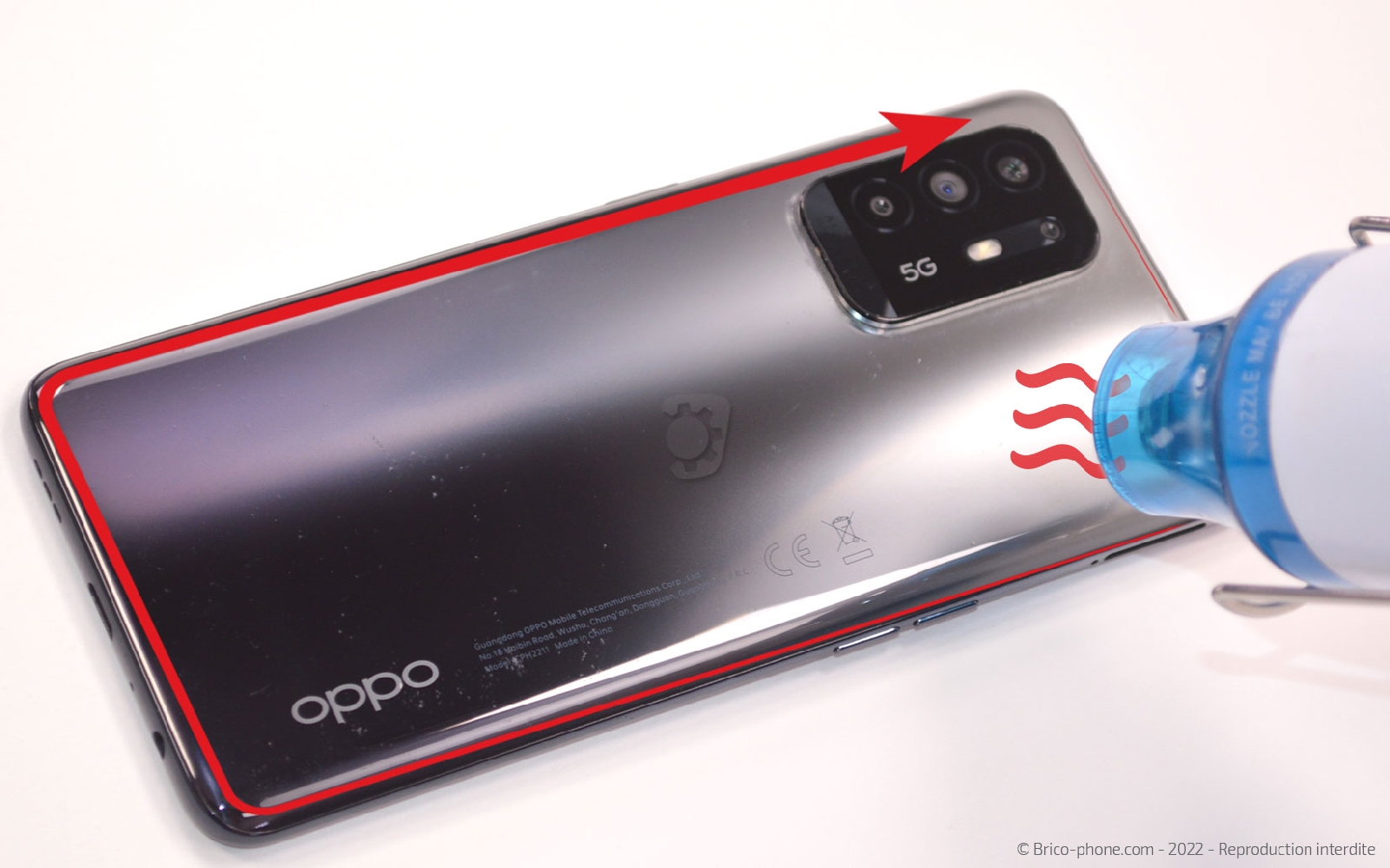

Pour ouvrir votre appareil, il est nécessaire de chauffer la vitre arrière. Pour cela, vous pouvez utiliser le coussin chauffant ou un décapeur thermique.
Si vous optez pour le coussin passez-le au préalable au micro-ondes environ 2 minutes avant de le déposer sur la façade arrière de votre téléphone.
En ce qui concerne le décapeur thermique, il vous suffit de l'allumer pour chauffer tout le contour de l'appareil.

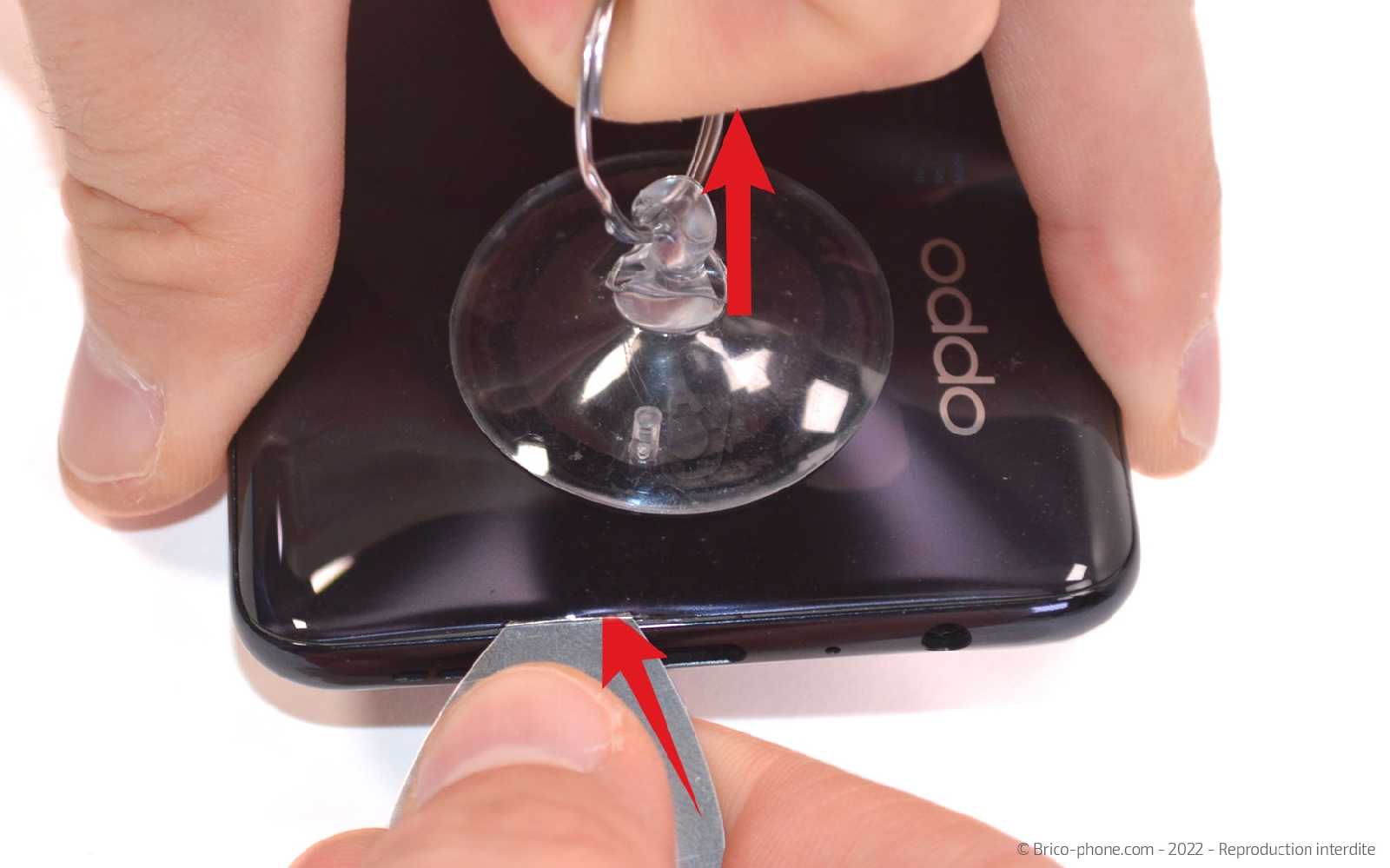

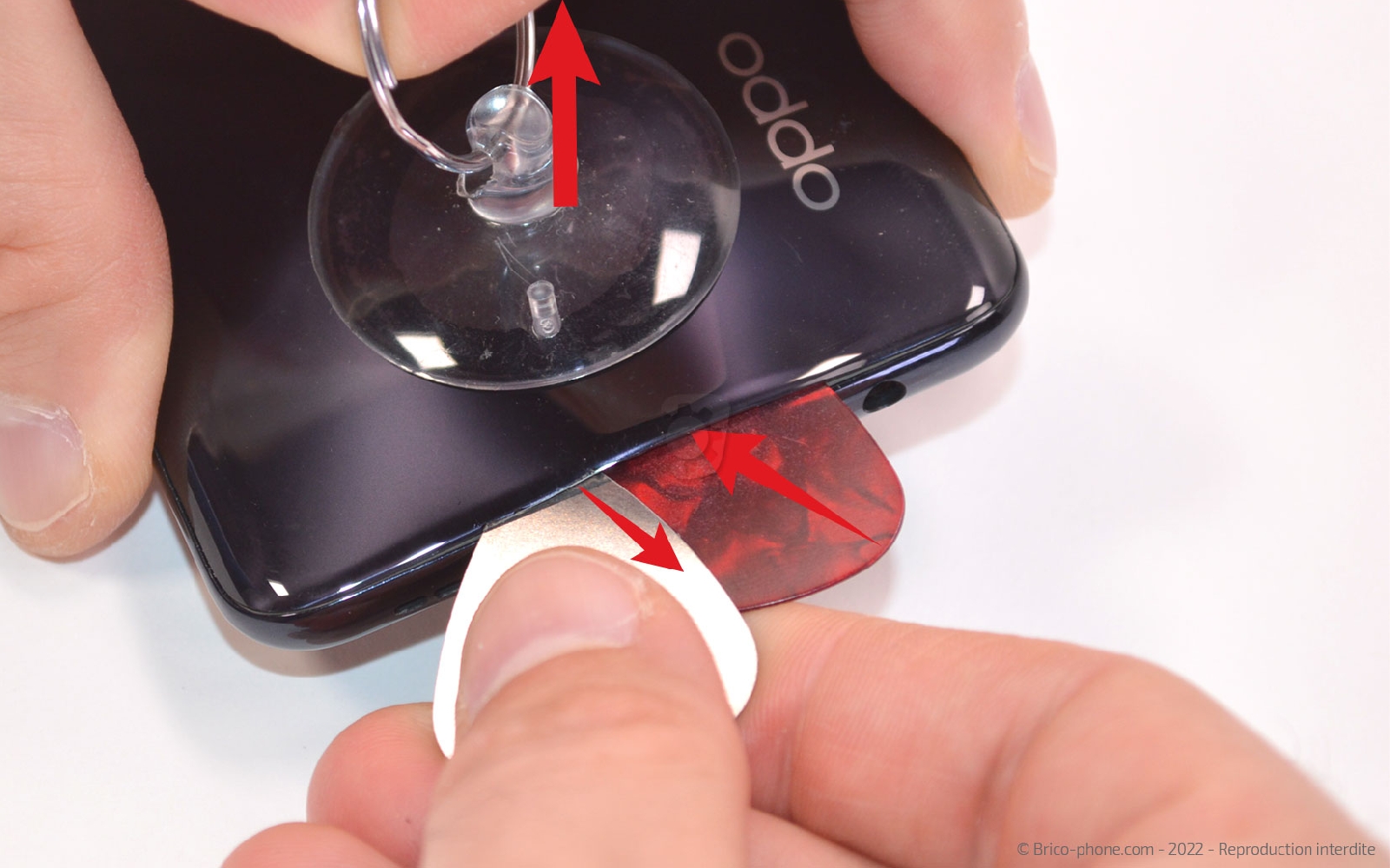

Ensuite, collez la ventouse sur le bas de la vitre arrière afin de pouvoir insérez le médiator troué entre cette dernière et le châssis.

Remplacez le médiator en métal par son homologue en plastique afin de continuer le décollage sans abîmer les composants.

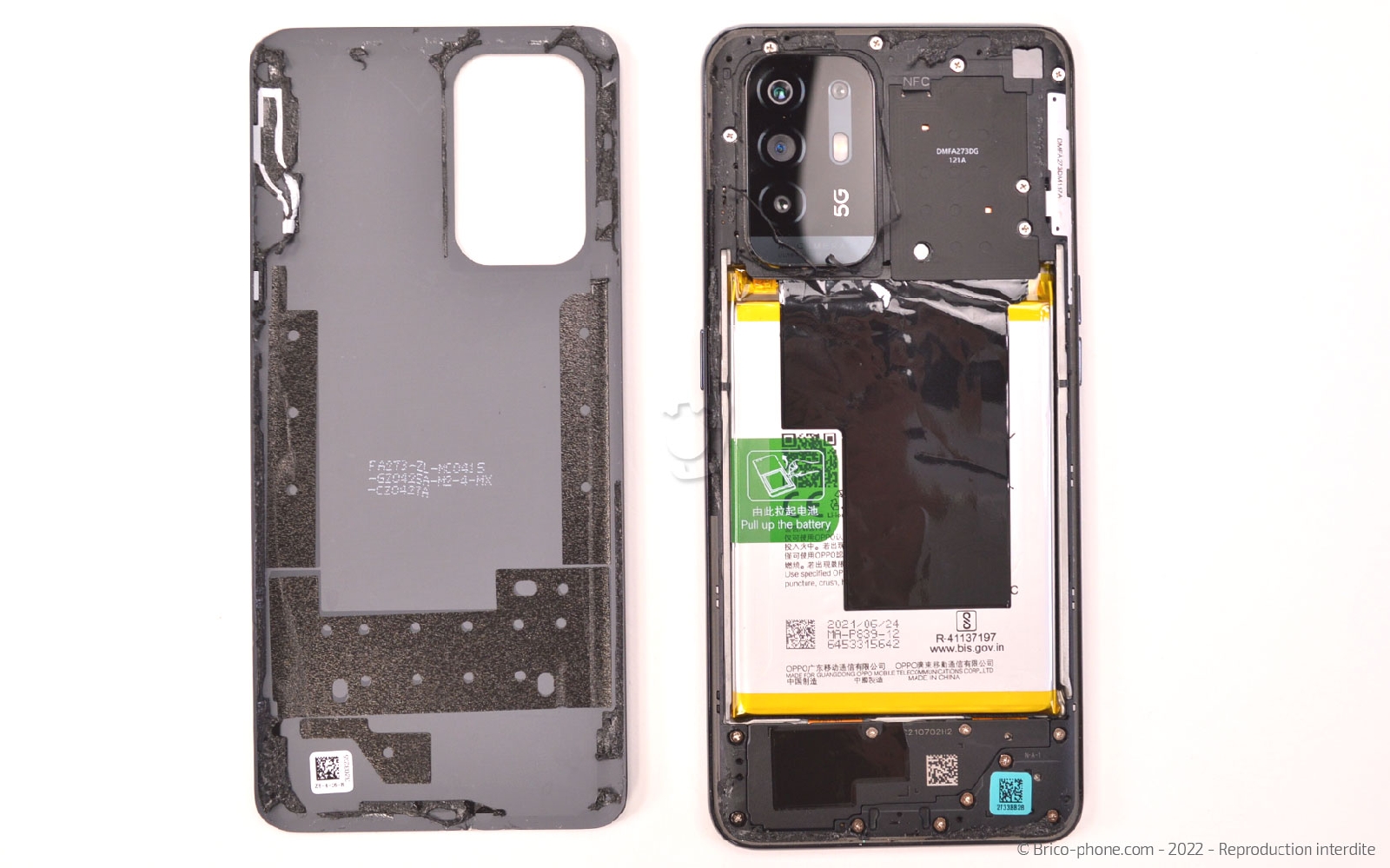

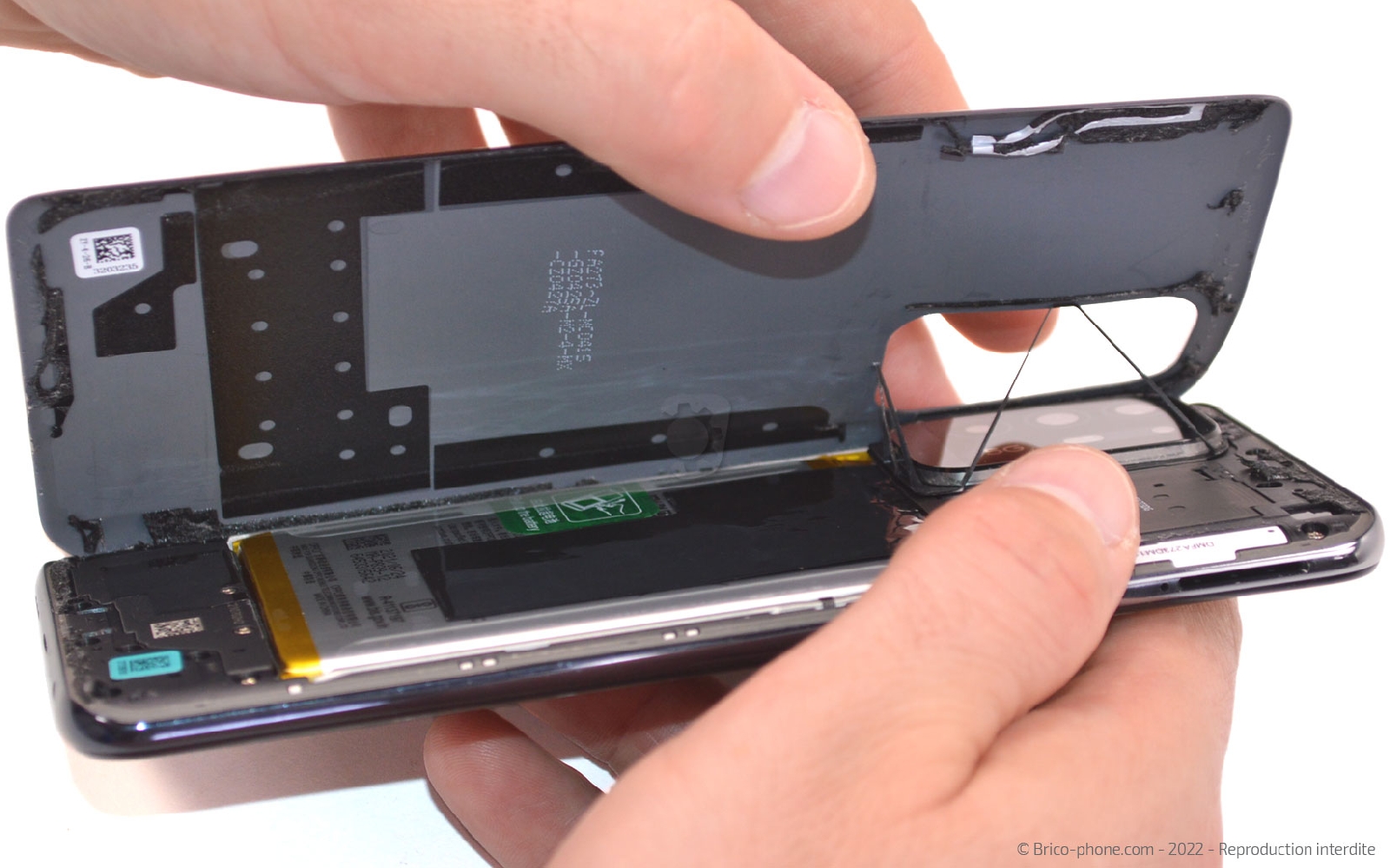

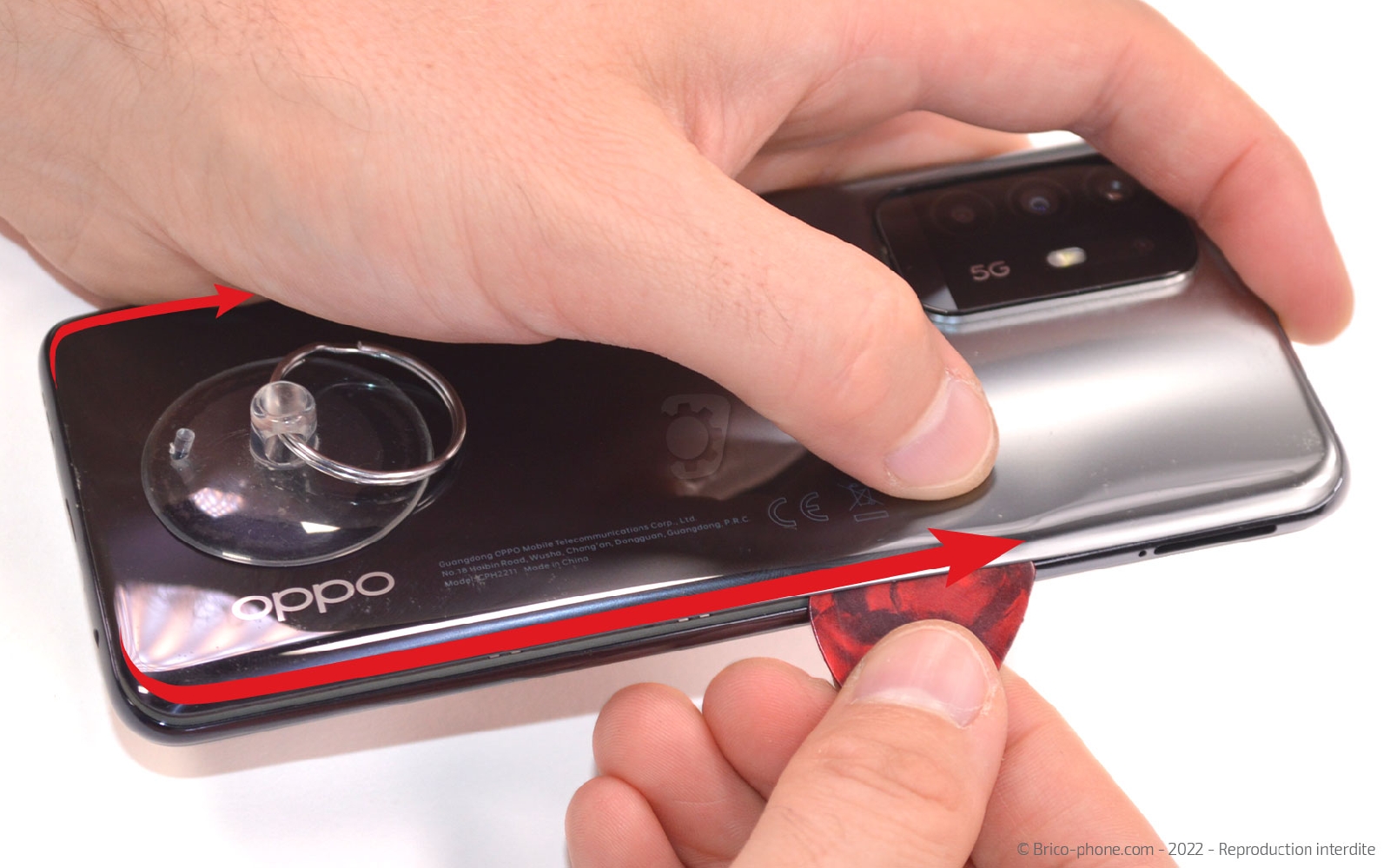

Glissez l'outil sur toute la longueur du téléphone, cette manipulation permet de détacher la vitre arrière.

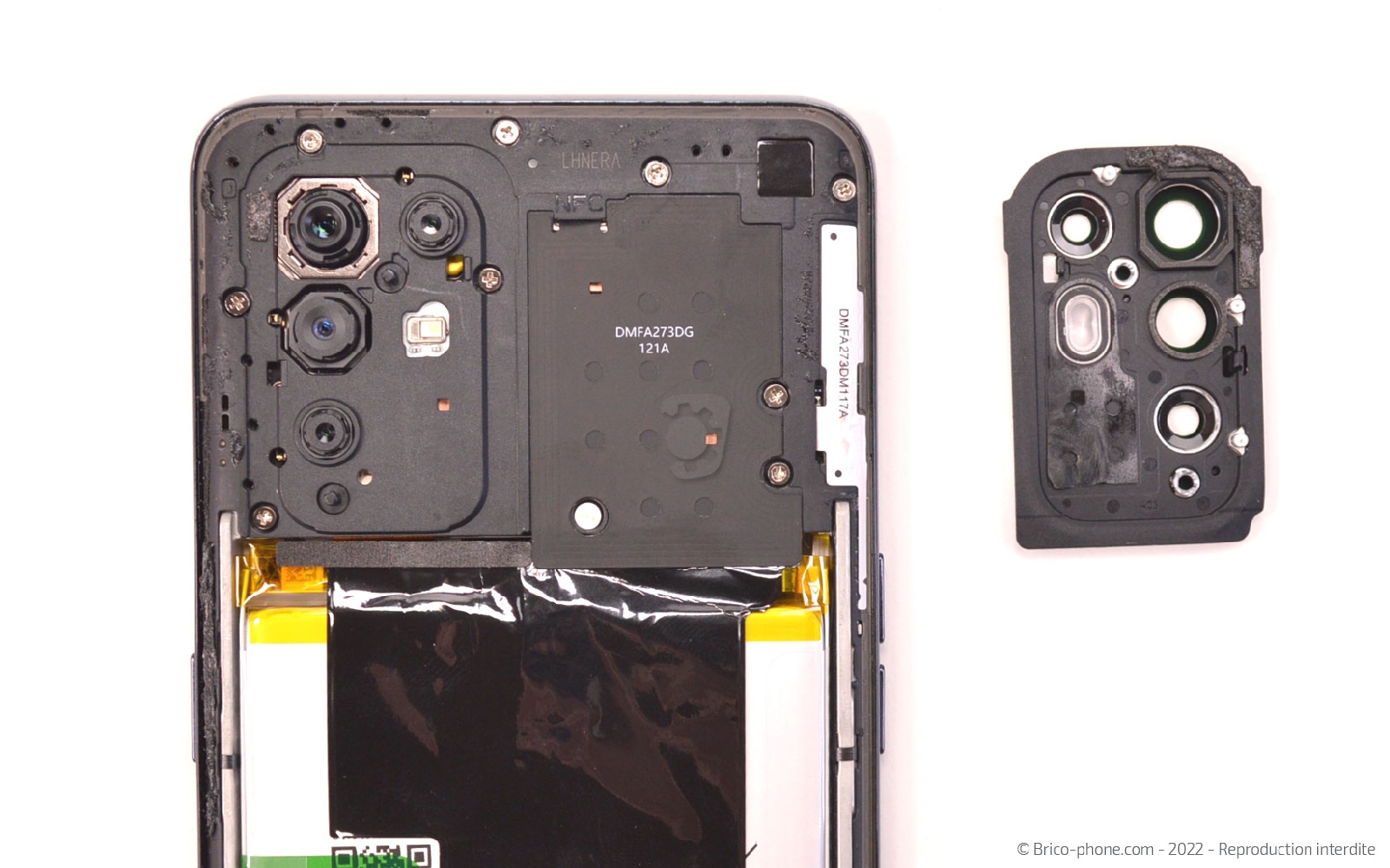

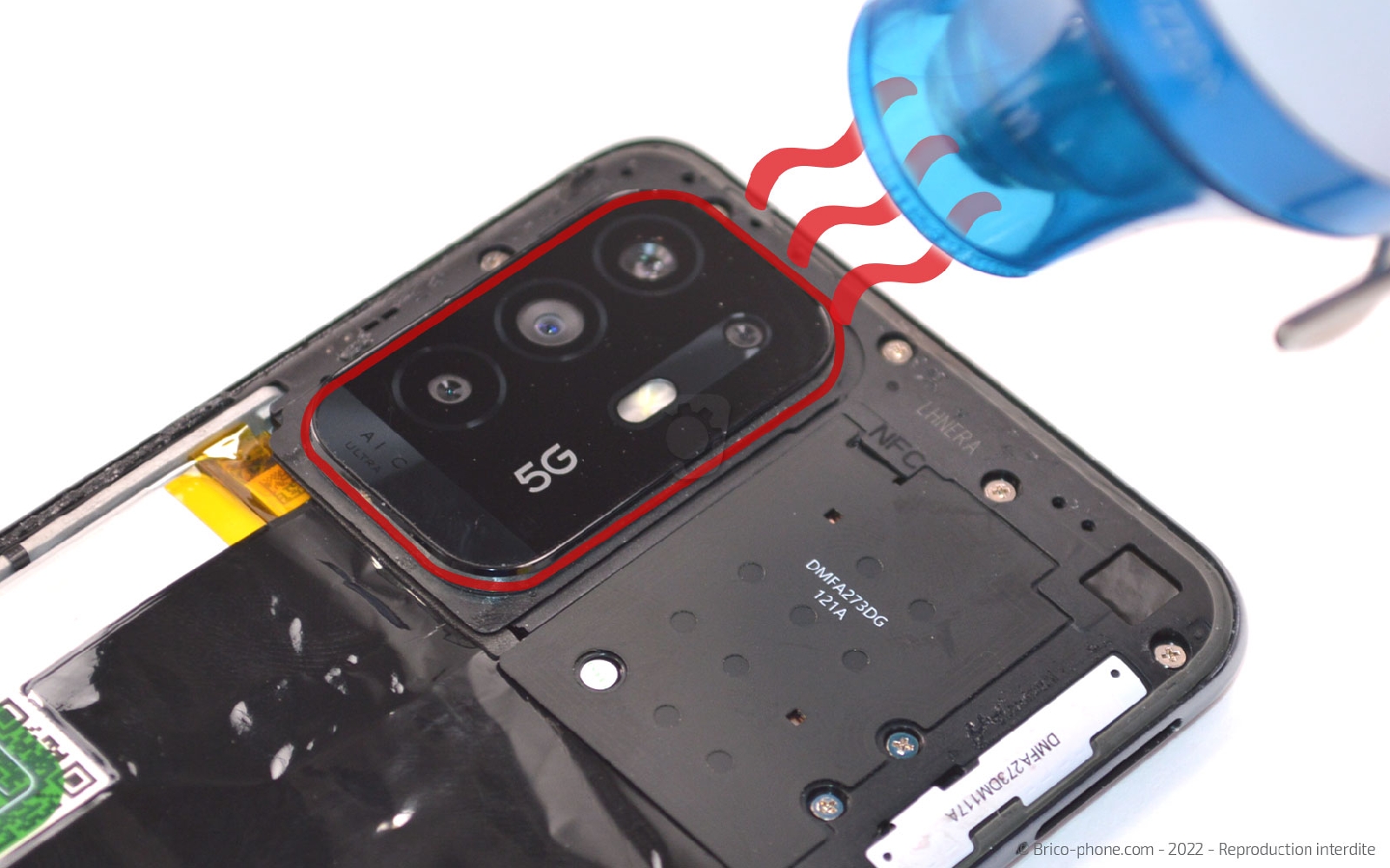

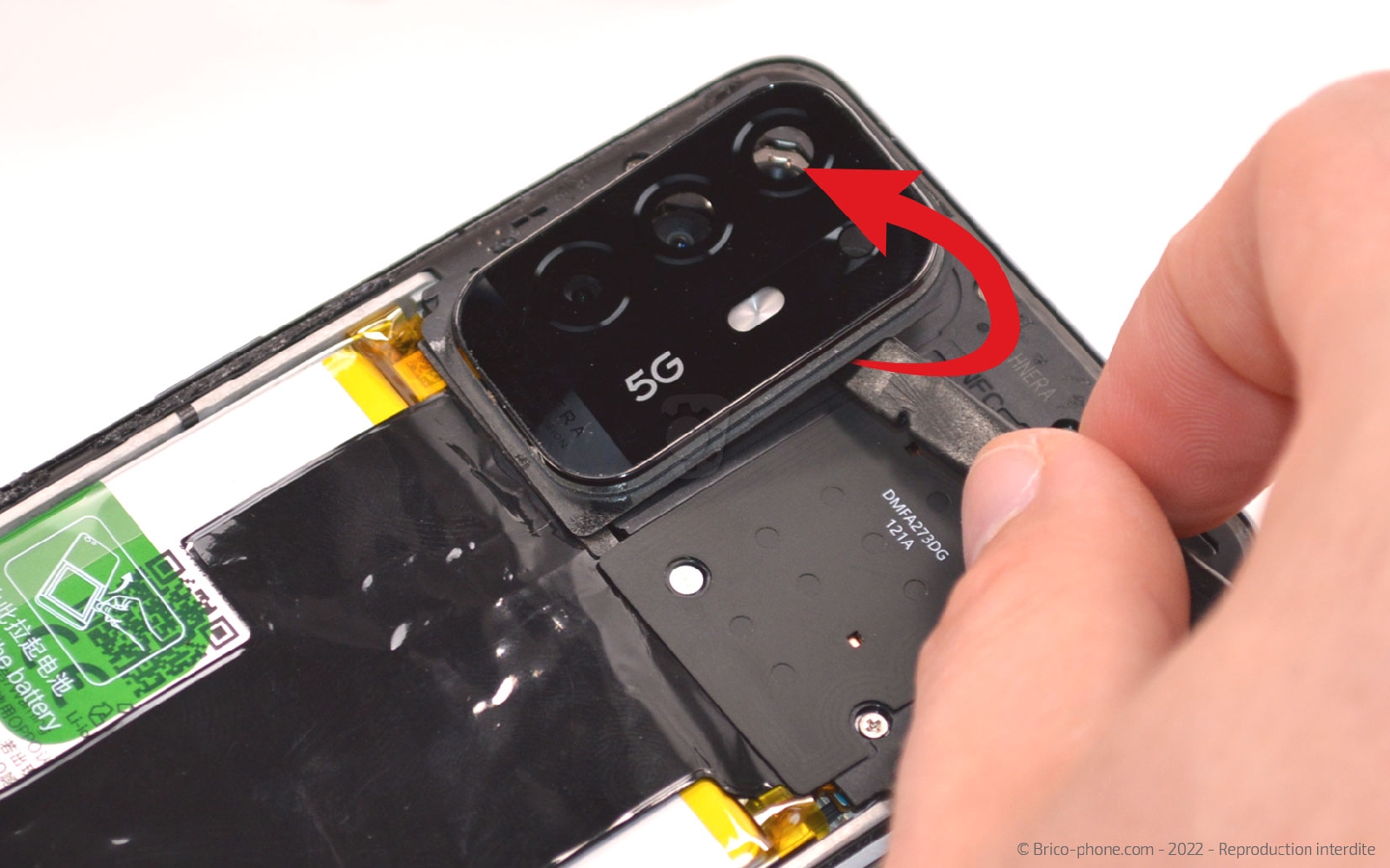

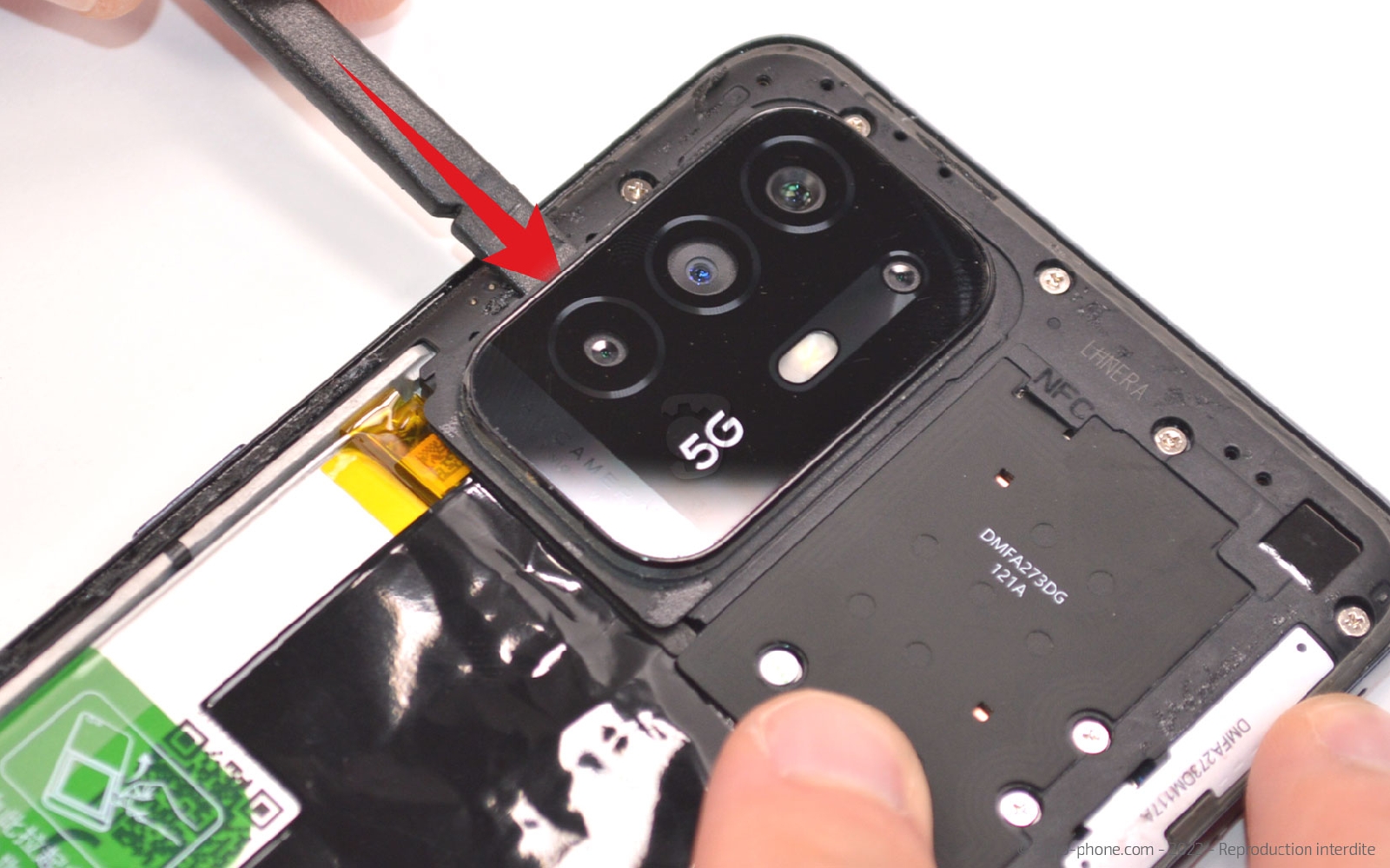

Une vis se cache sous le bloc lentille de votre Oppo c'est pourquoi il est nécessaire de le chauffer quelques secondes.

Ensuite, glissez le levier en nylon sous le composant pour le détacher de la plaquette intermédiaire.

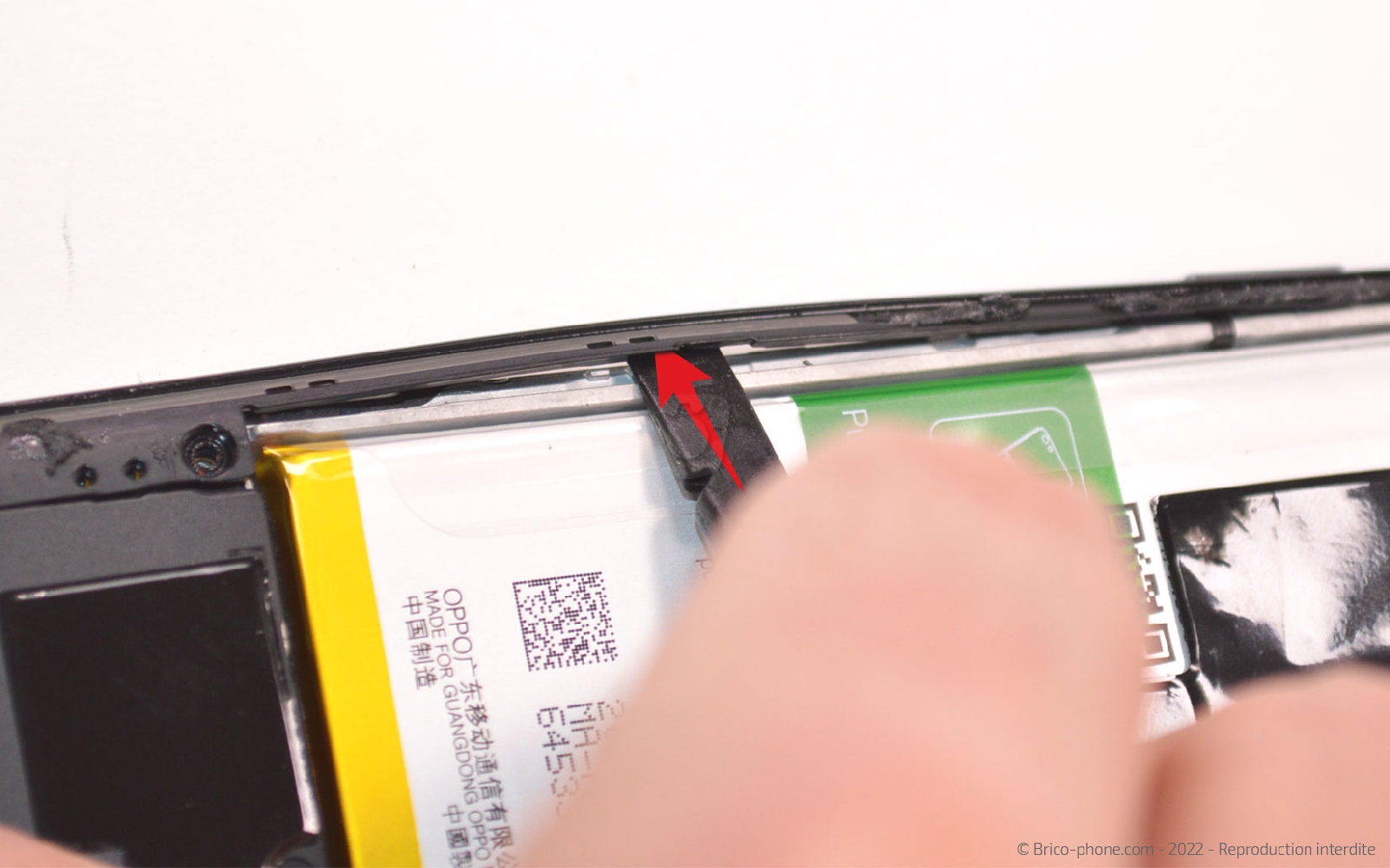

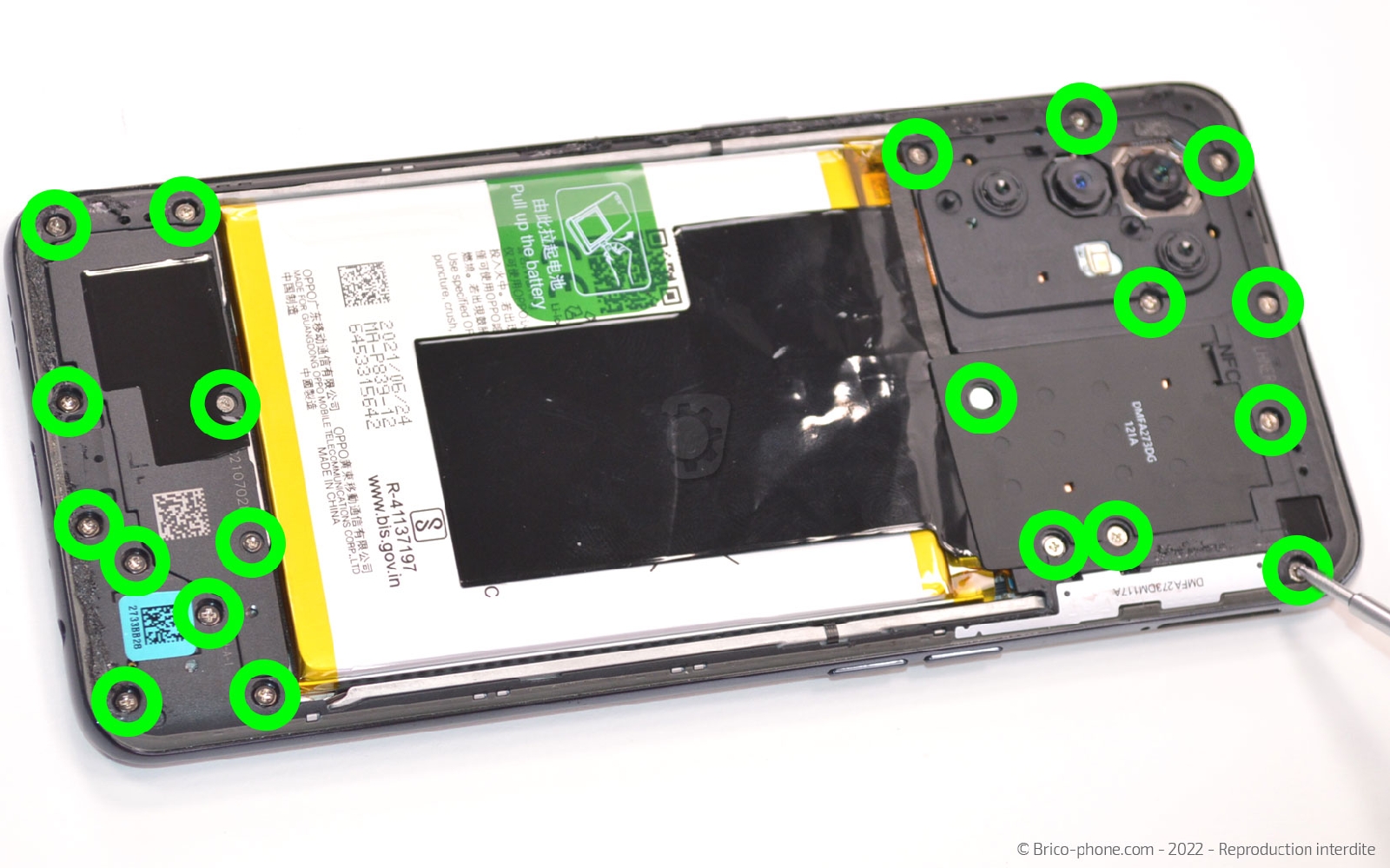

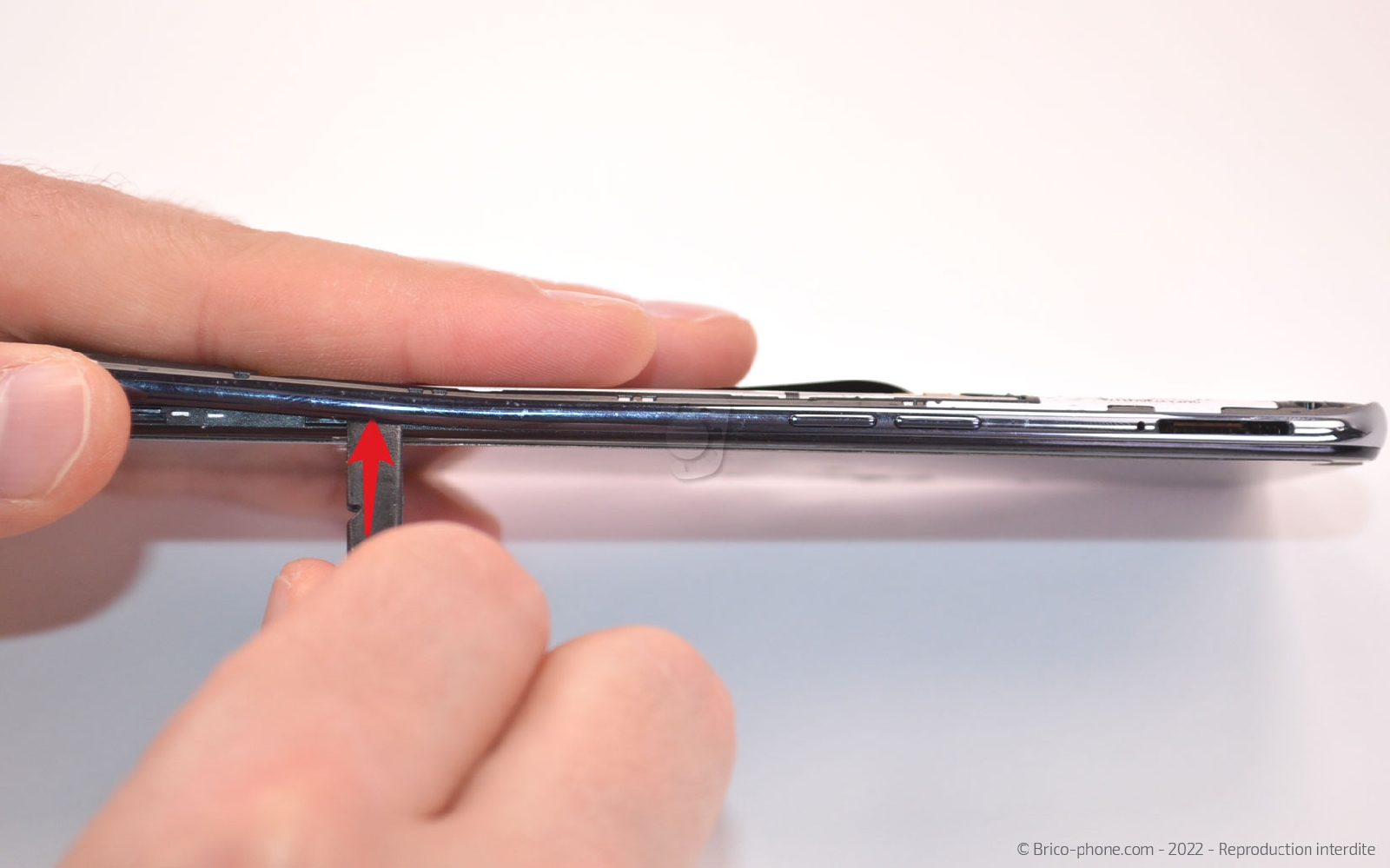

Dévissez l'ensemble des vis à l'aide du tournevis cruciforme avant d'insérer le spudger sous l'arrête gauche du châssis intermédiaire.

Une fois déclipsé, glissez l'outil sous le rebord du châssis.

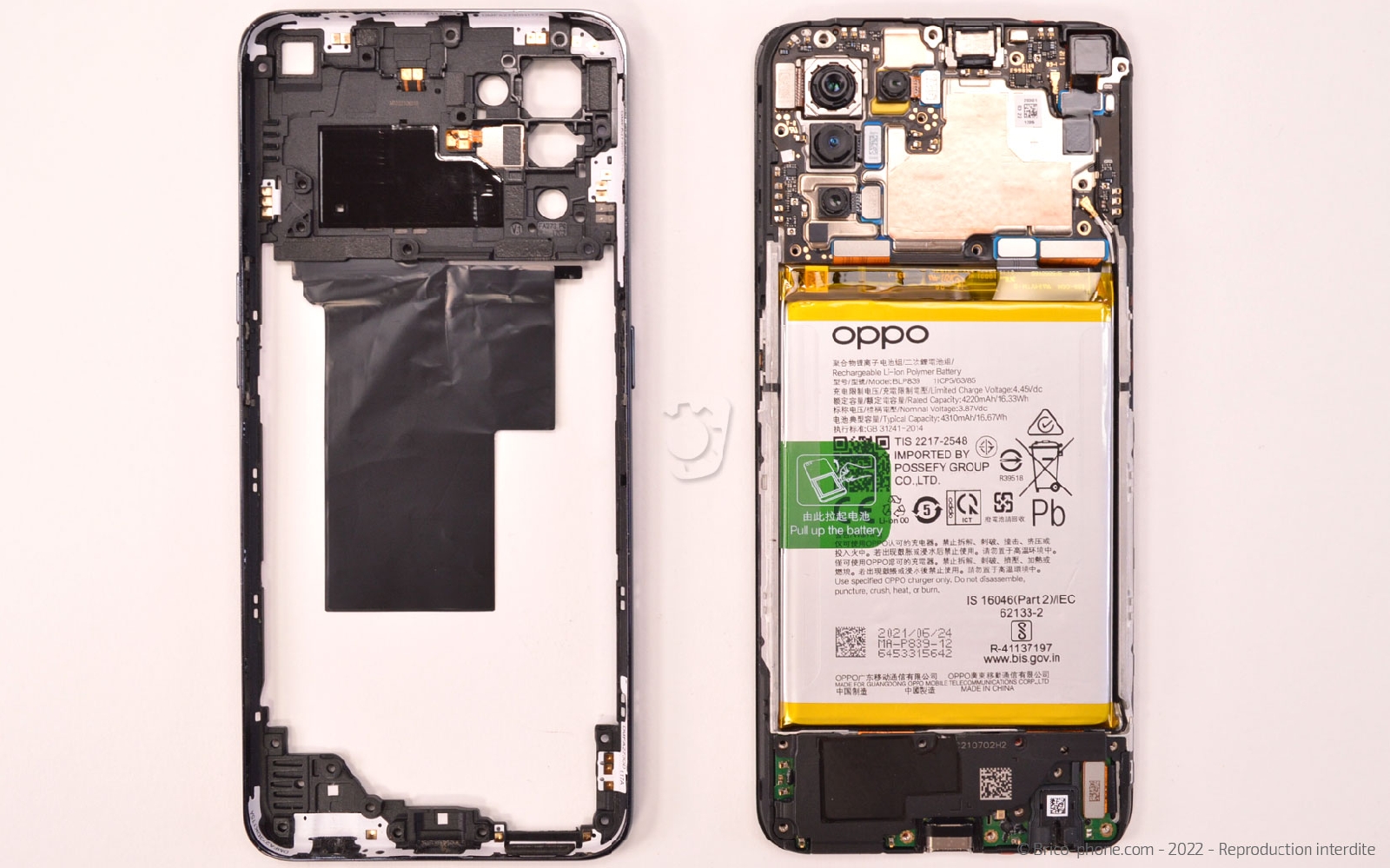

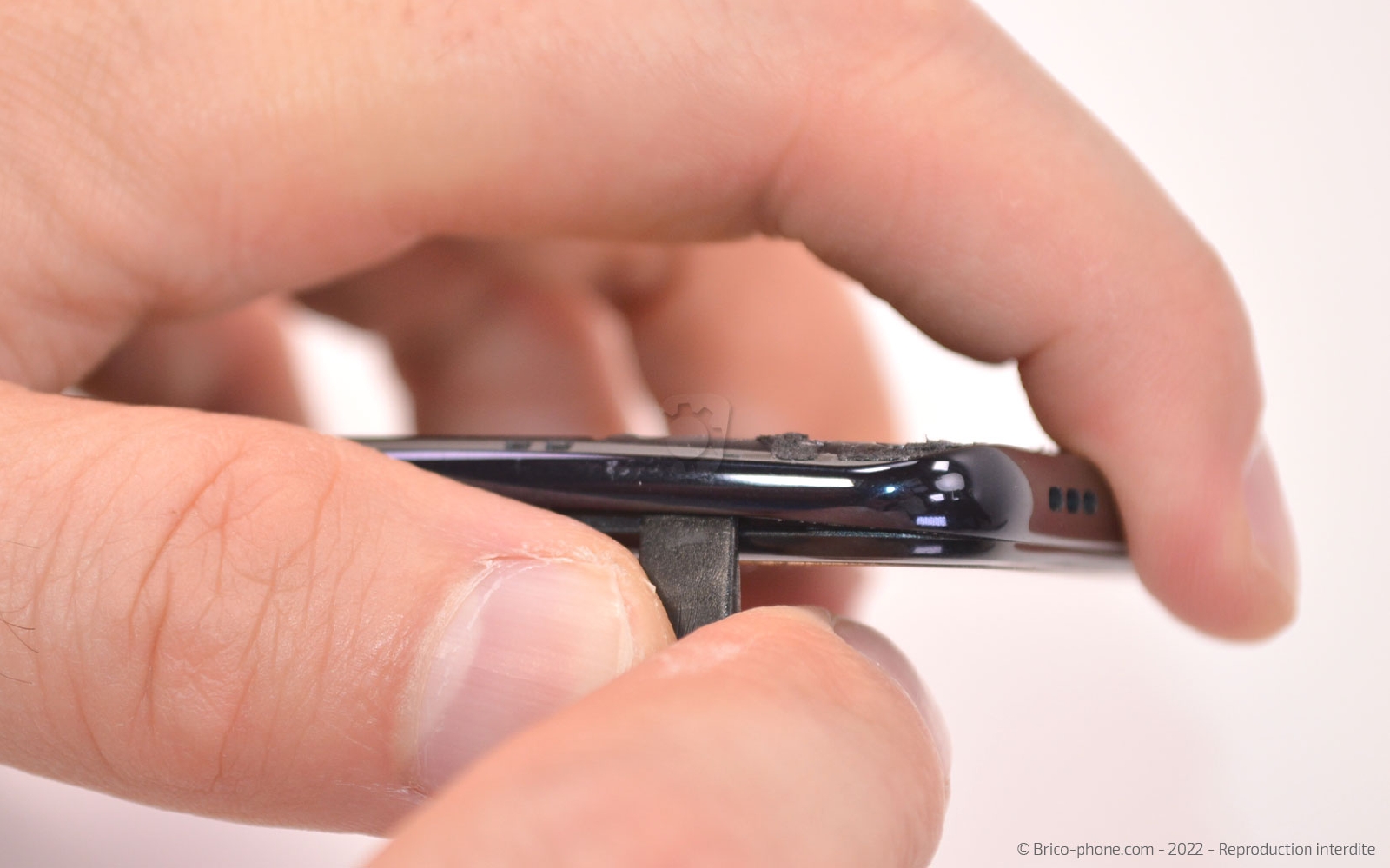

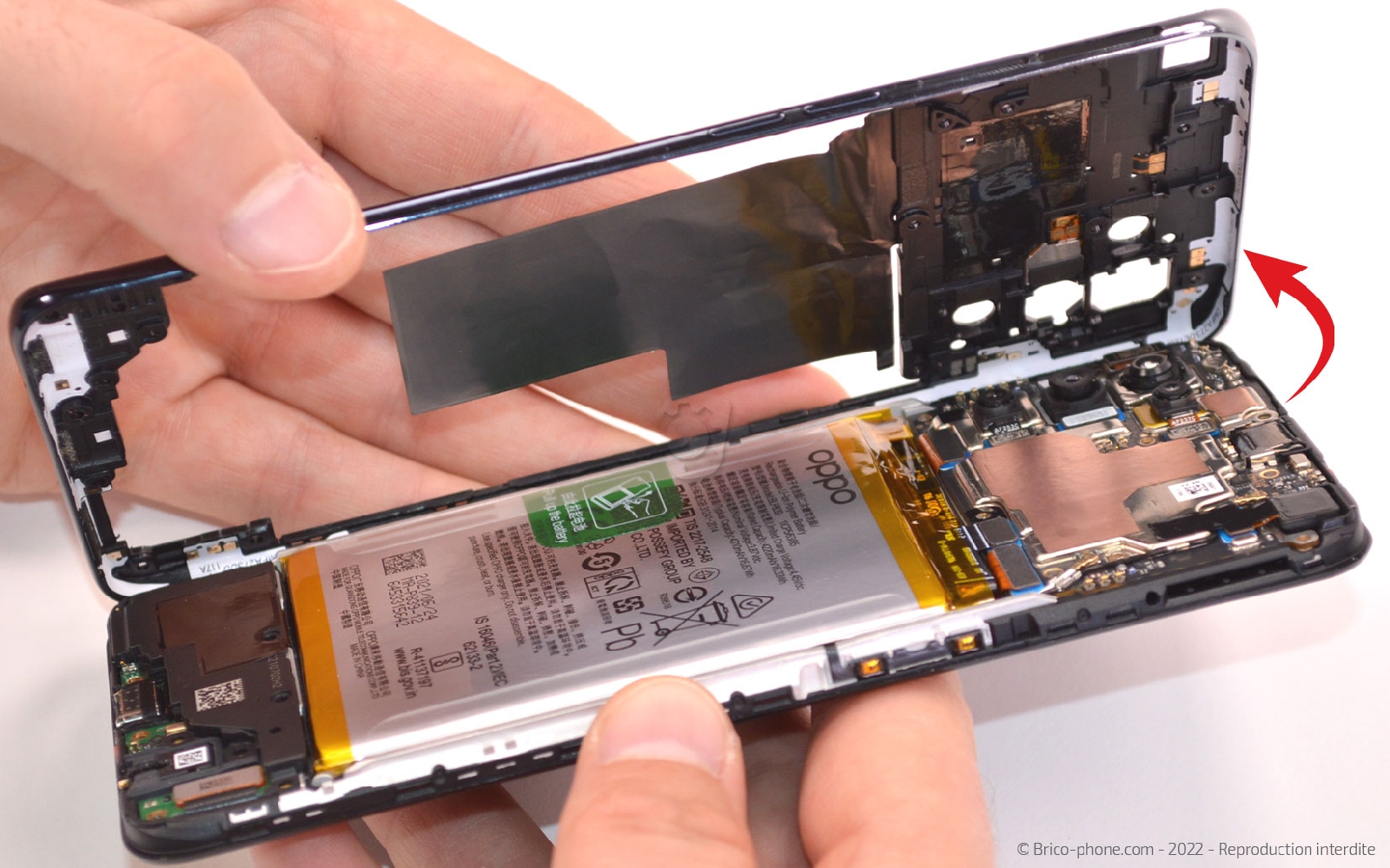

Faites glisser le levier sur toute la longueur afin de déclipser entièrement la plaquette intermédiaire.

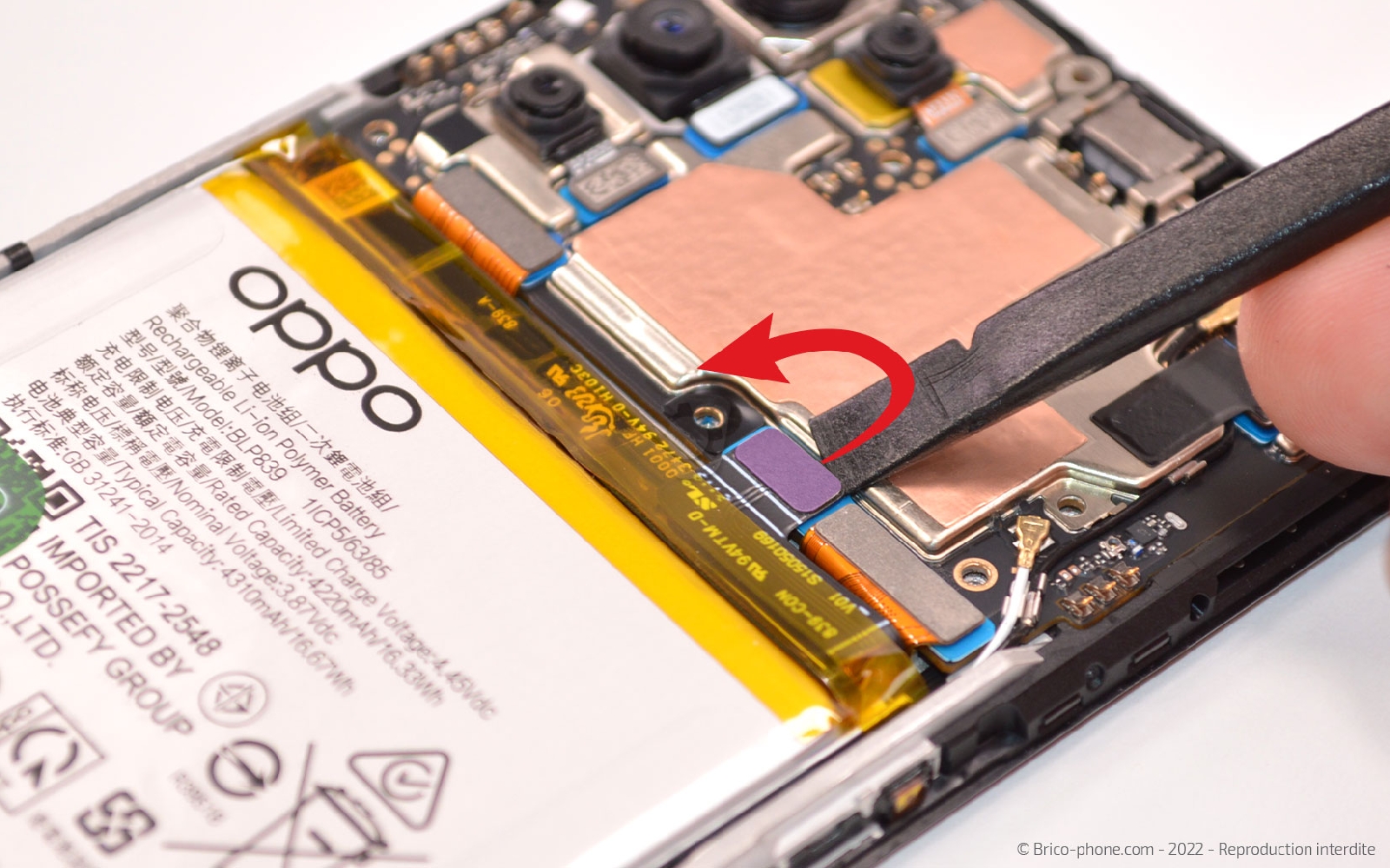

Toujours avec le même ustensile, déconnectez la nappe de la batterie.

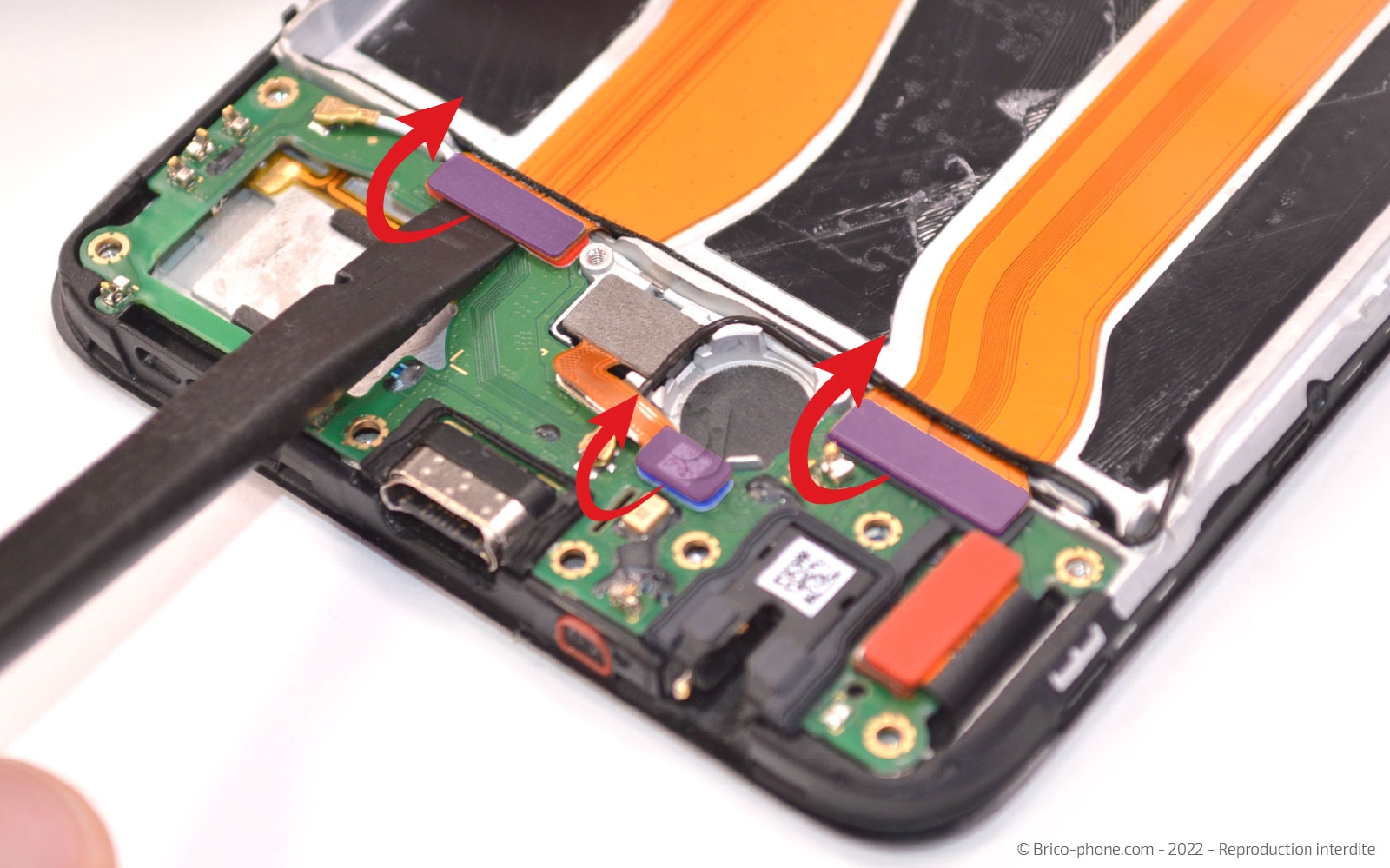

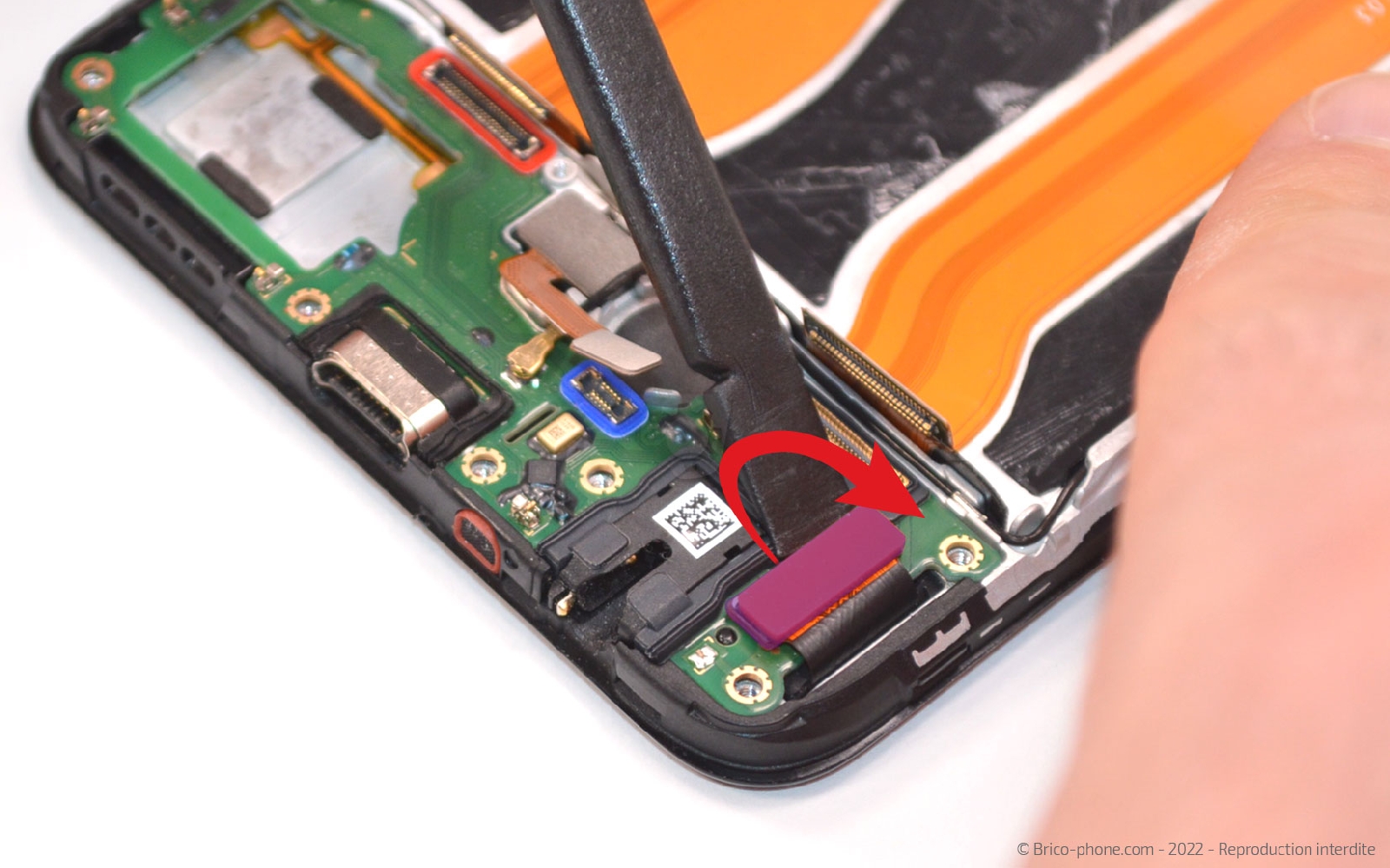

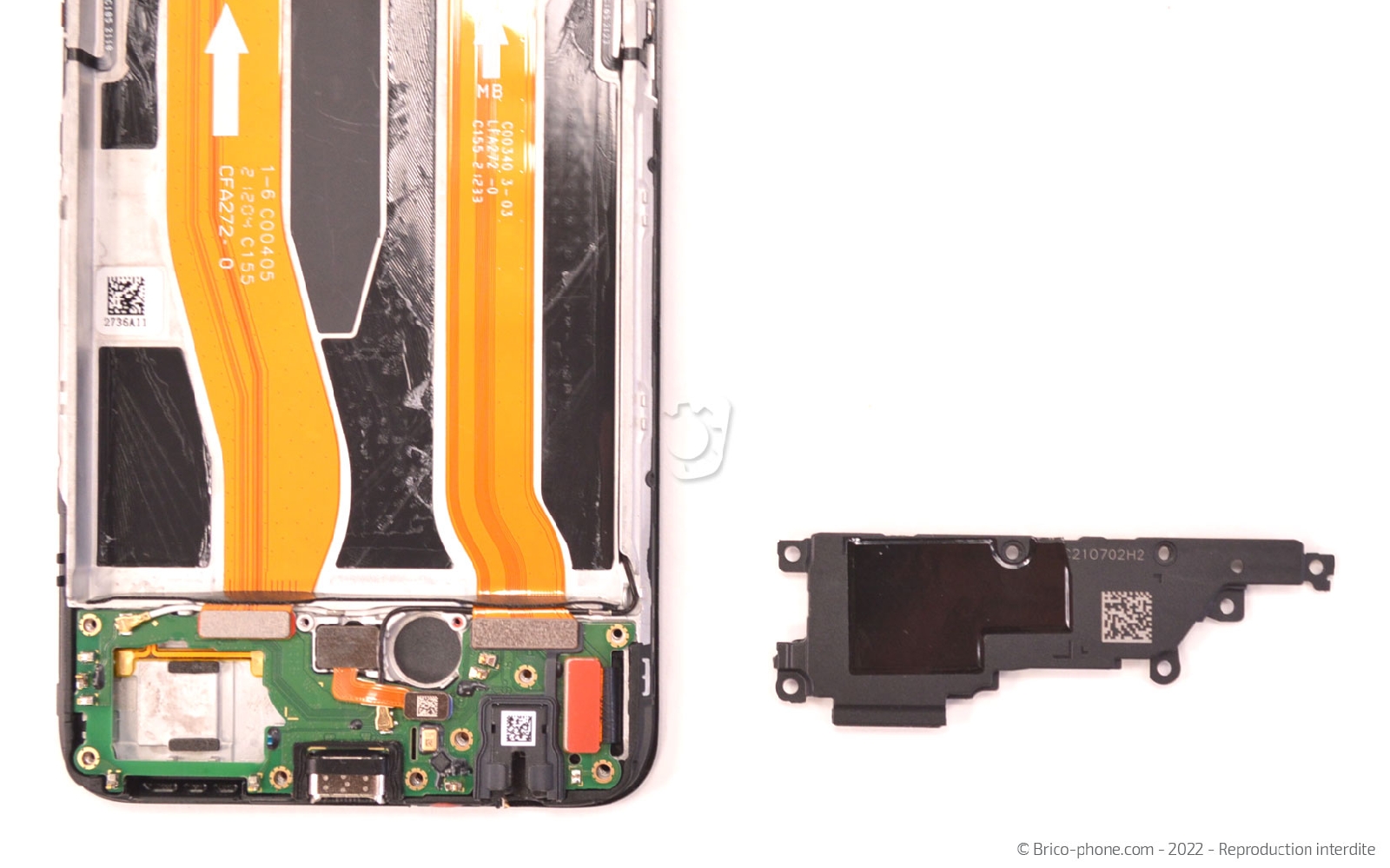

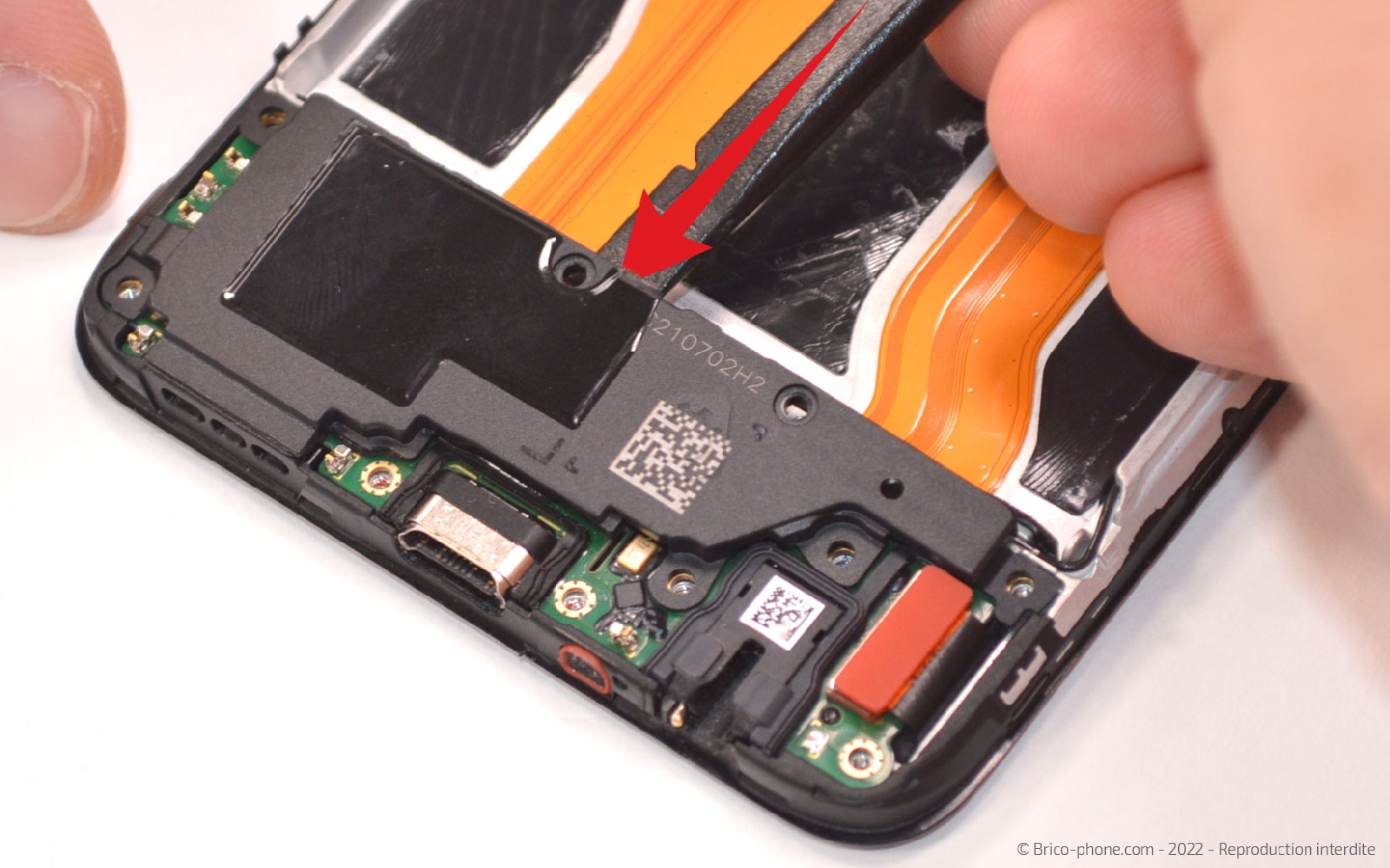

Sur la partie basse du téléphone, récupérez le haut-parleur externe puis déconnectez les nappes des rallonges d'interconnexion, du lecteur d'empreintes et de l'écran.

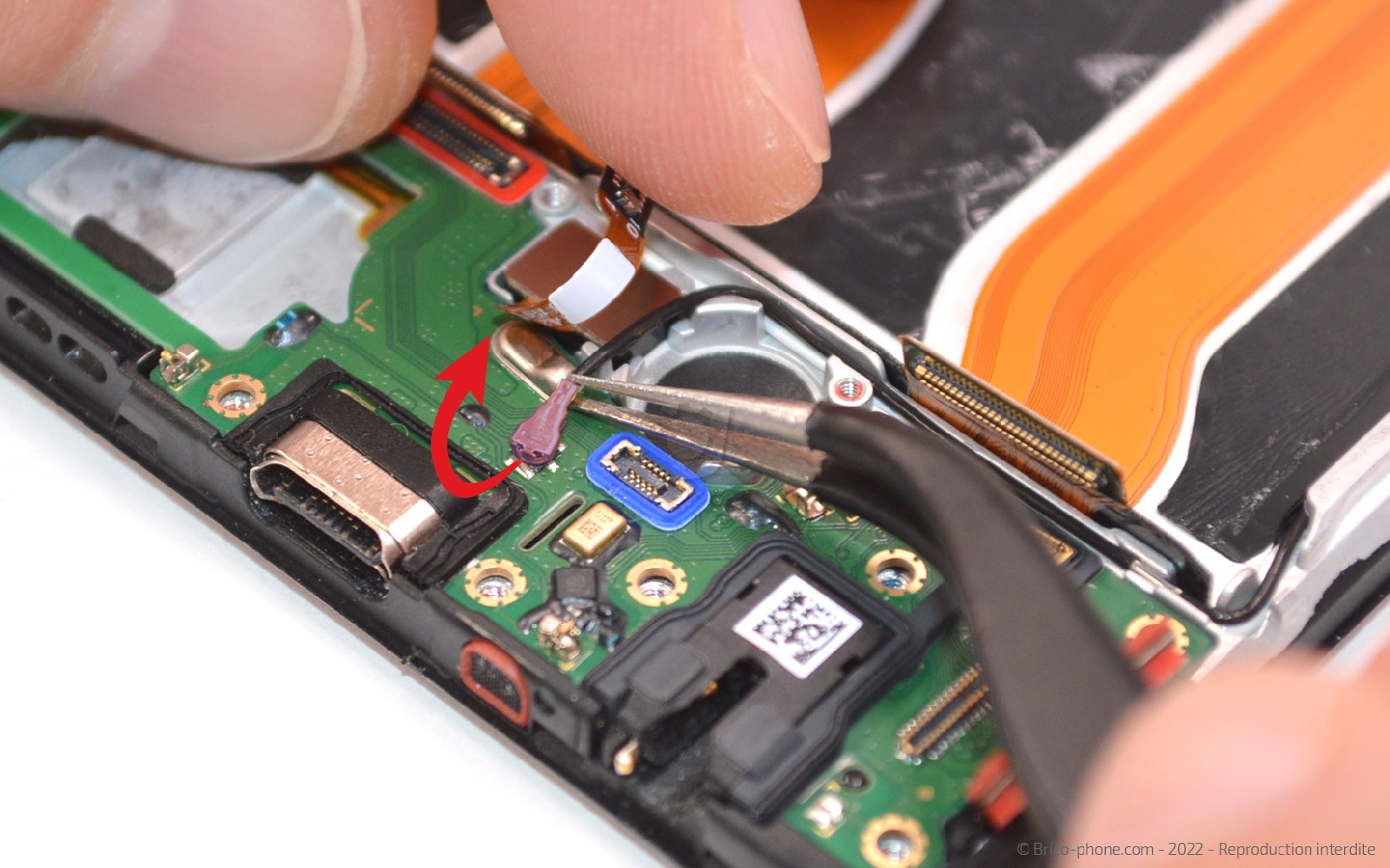

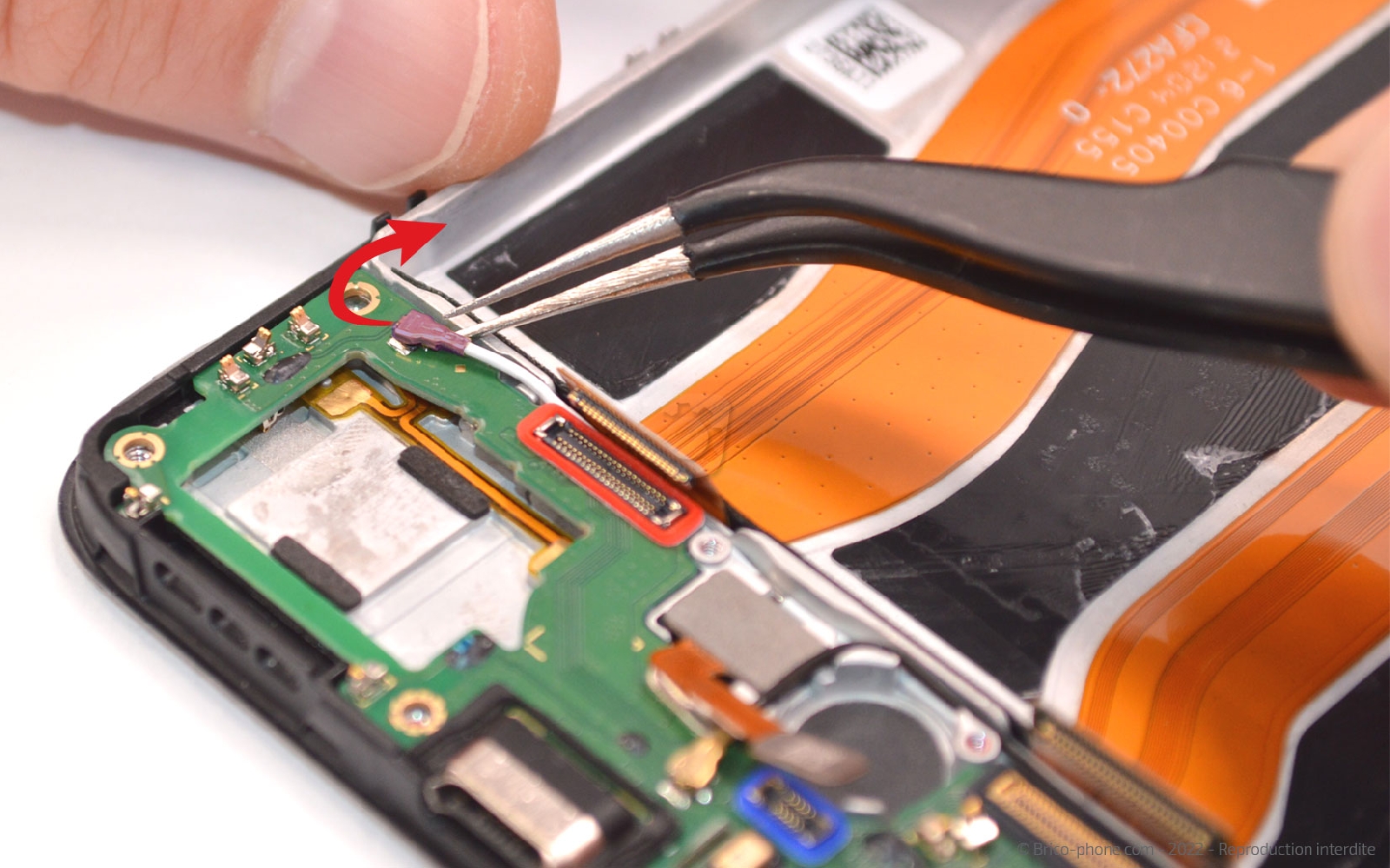

Continuons à libérer le connecteur de charge en débranchant les deux câbles coaxiaux à l'aide de la pincette métallique.

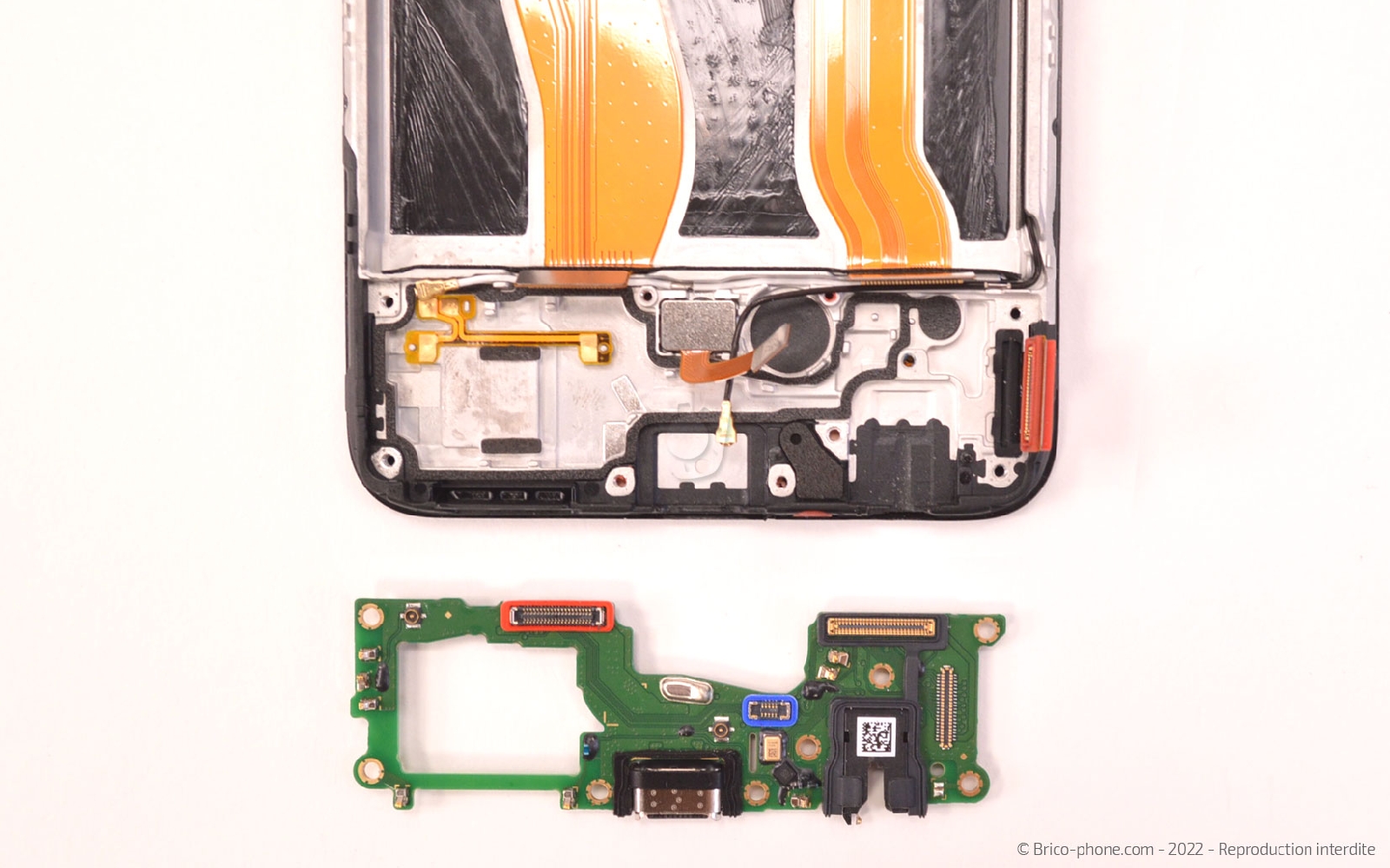

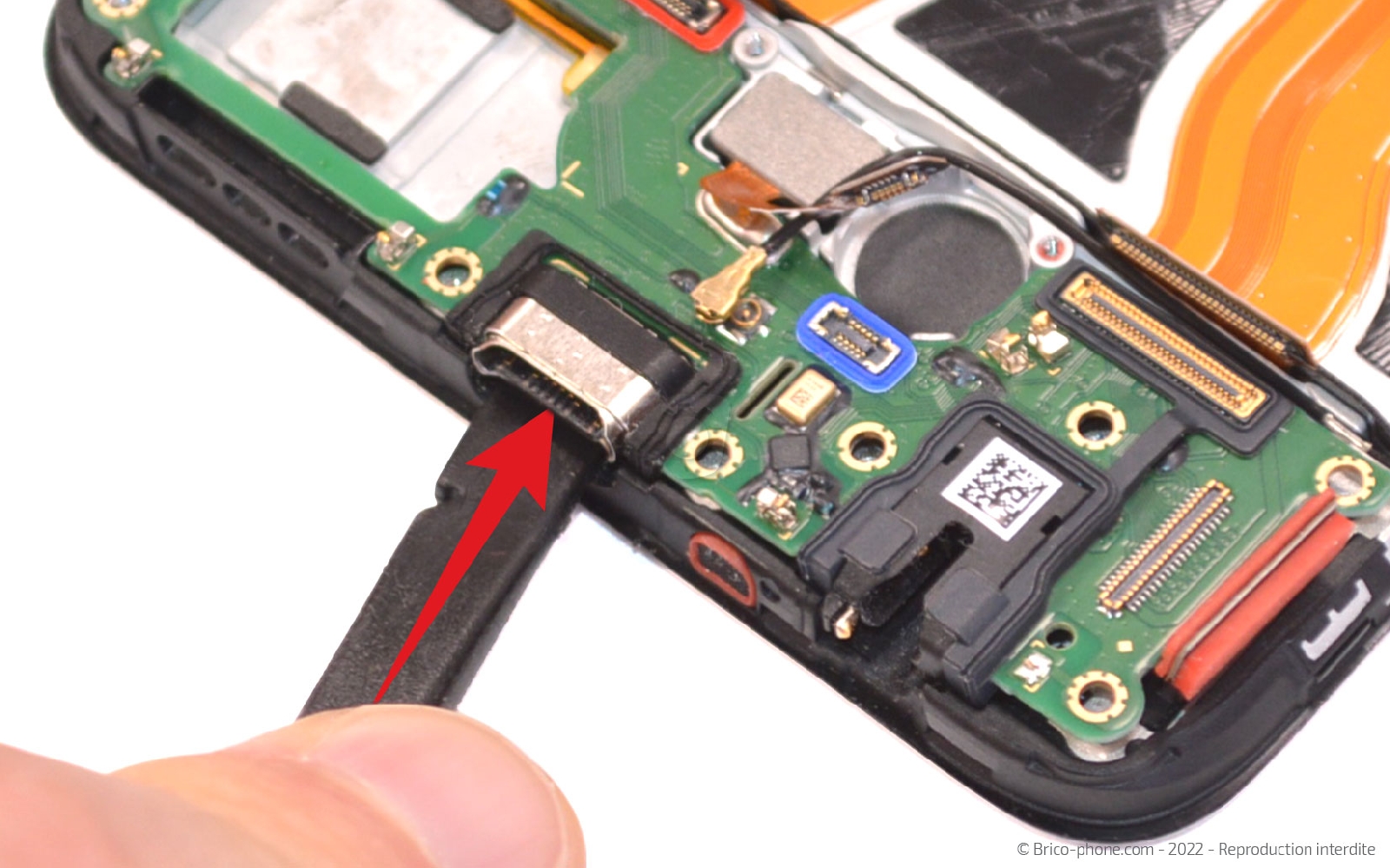

Ensuite, glissez le levier sous la prise de charge pour soulever le dock et le sortir du téléphone.

Suivez le étapes précédentes en commençant par la dernière afin de remonter chaque élément correctement dans le châssis.

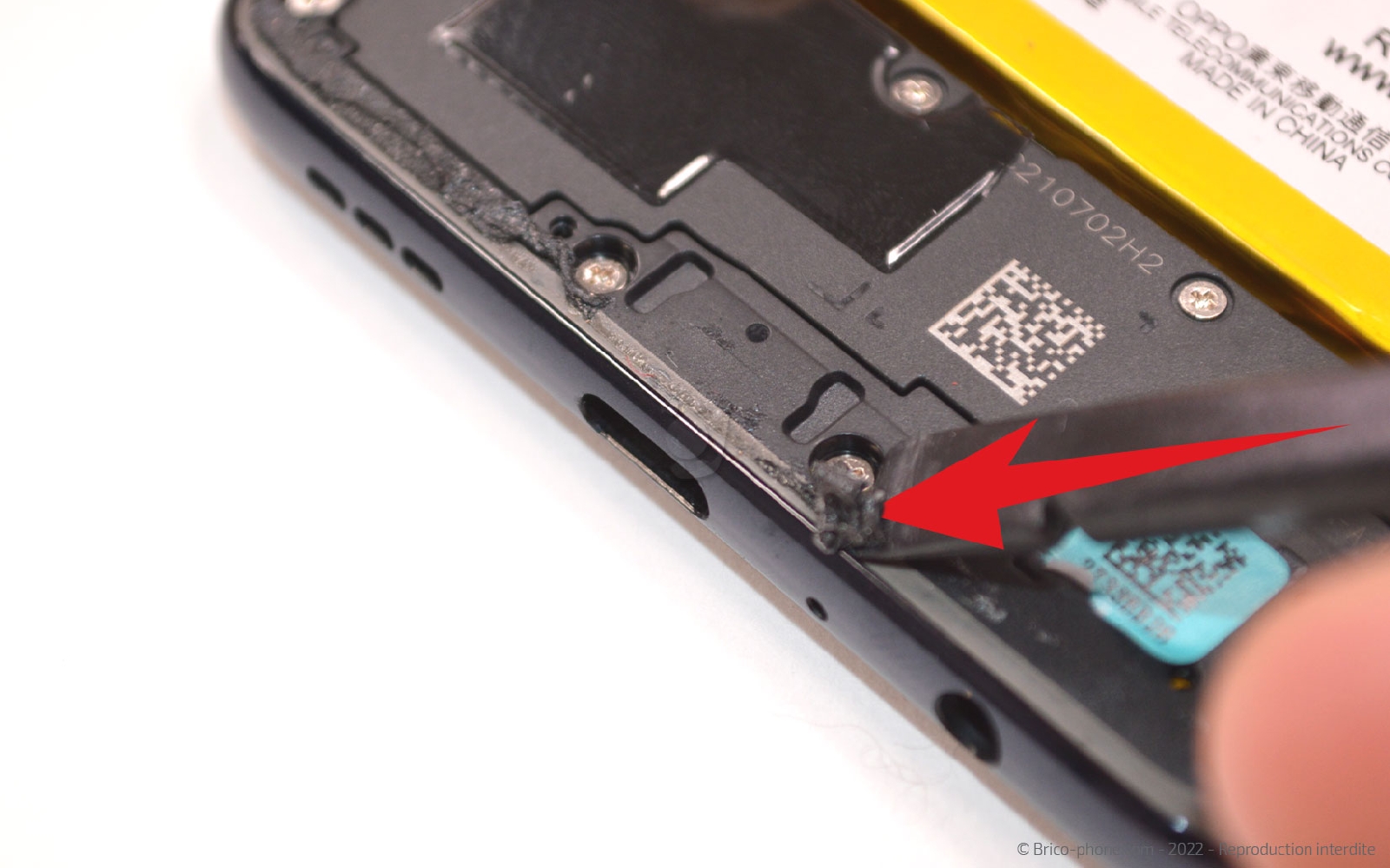

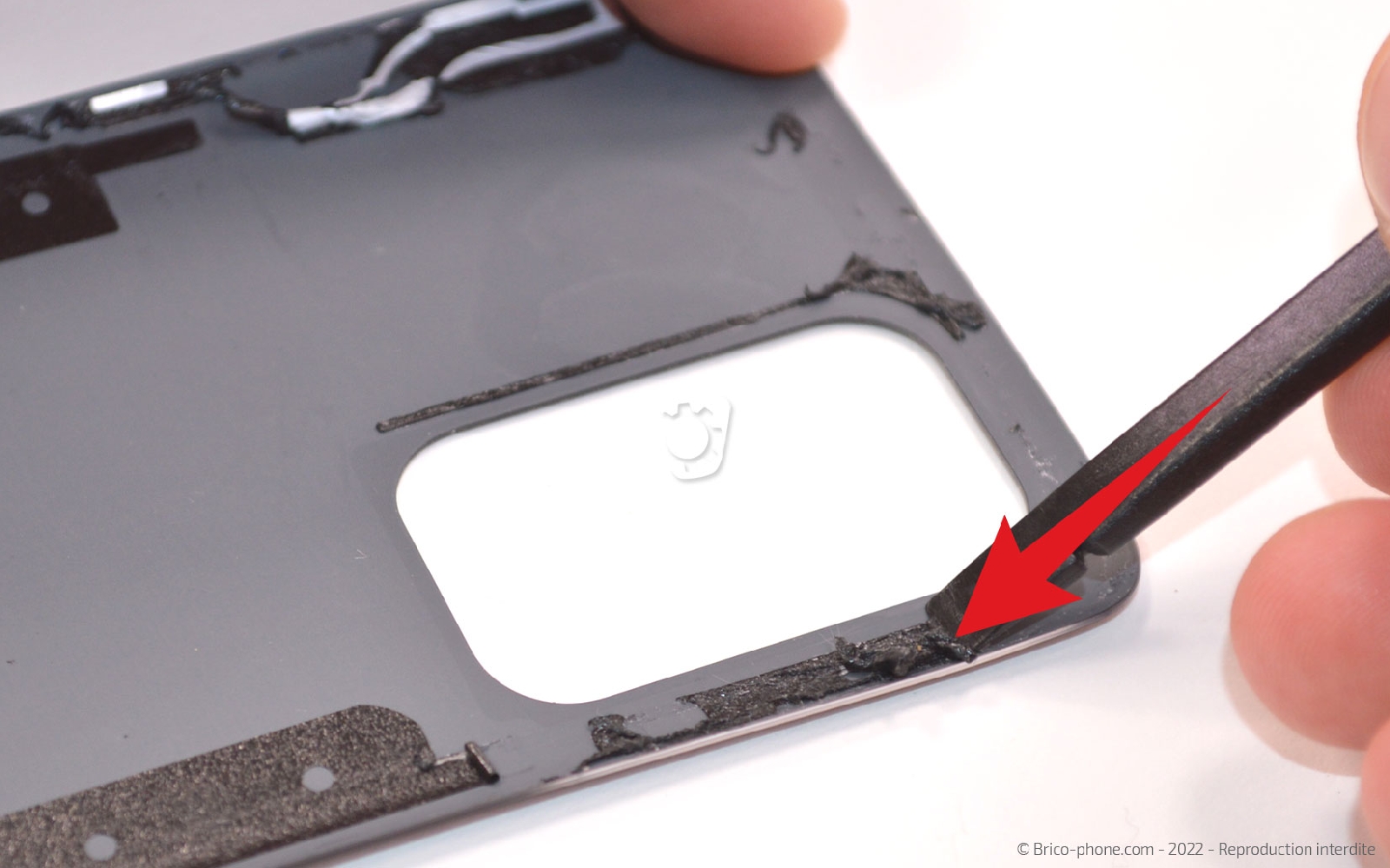

A l'aide du spudger, nettoyez le châssis ainsi que la vitre arrière des résidus de stickers afin de pouvoir disposer la colle sur une surface lisse et propre.

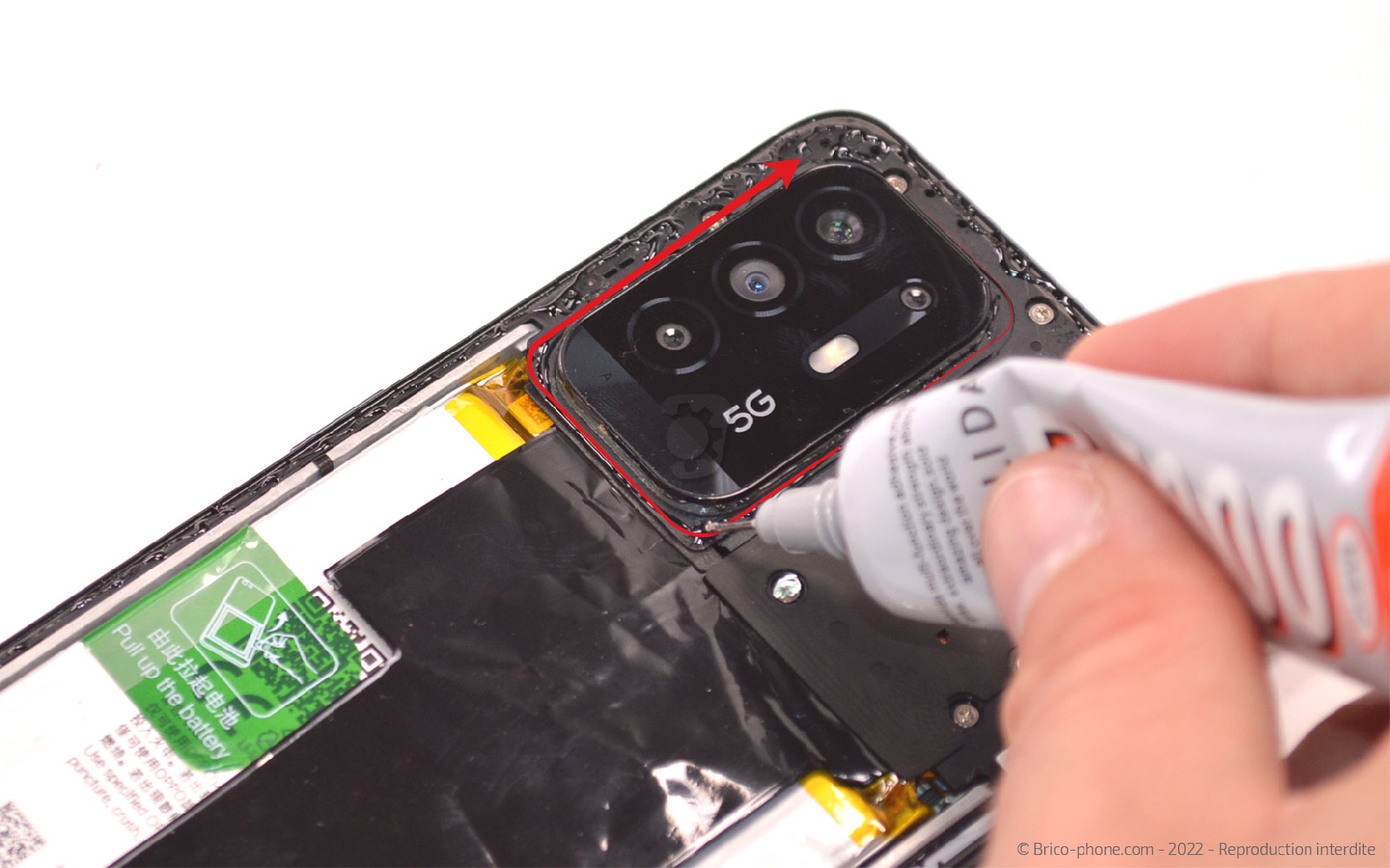

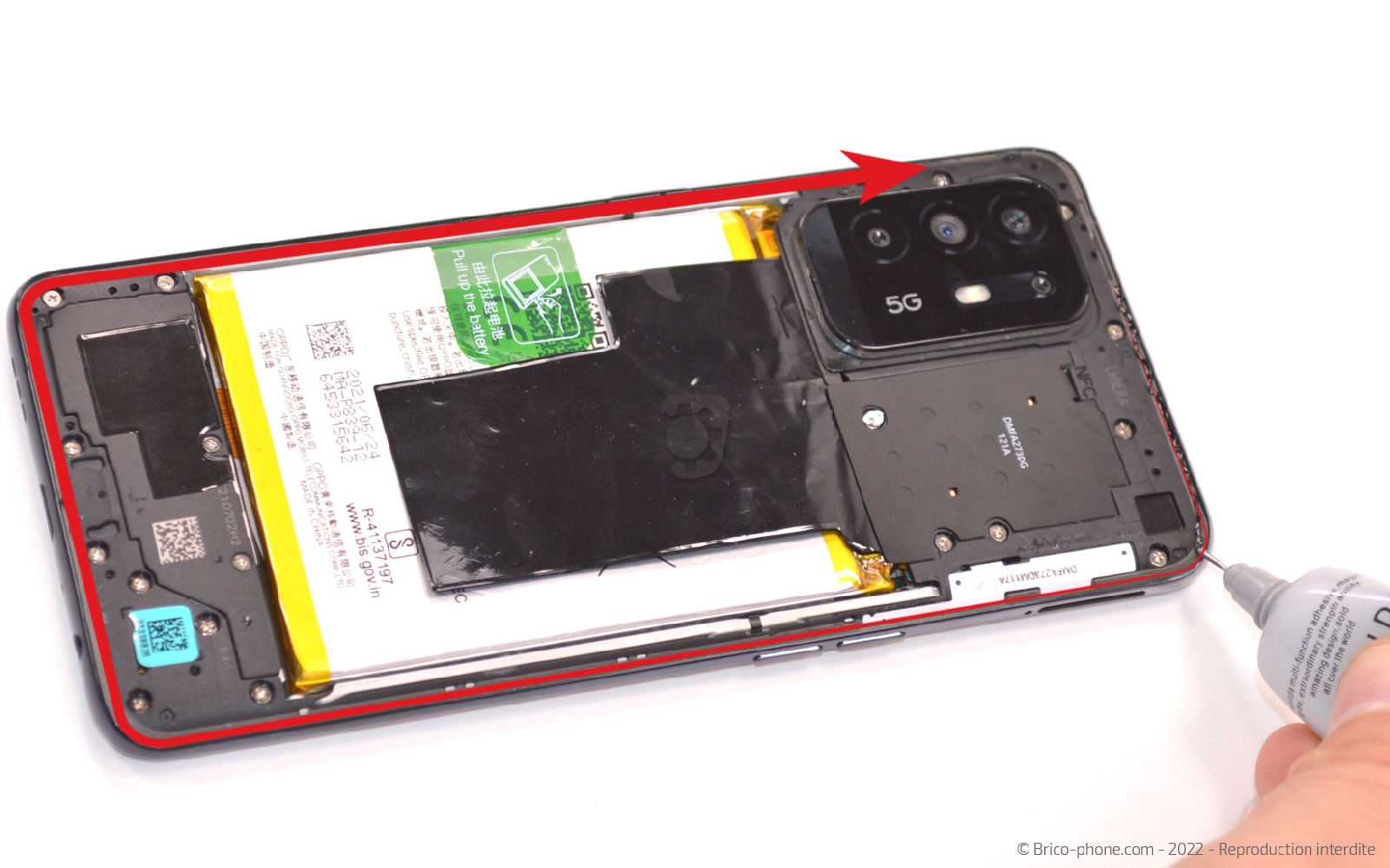

Une fois que tout est ok, appliquez un filet de colle B-7000 sur toute la longueur du châssis ainsi qu'autour du bloc lentille.

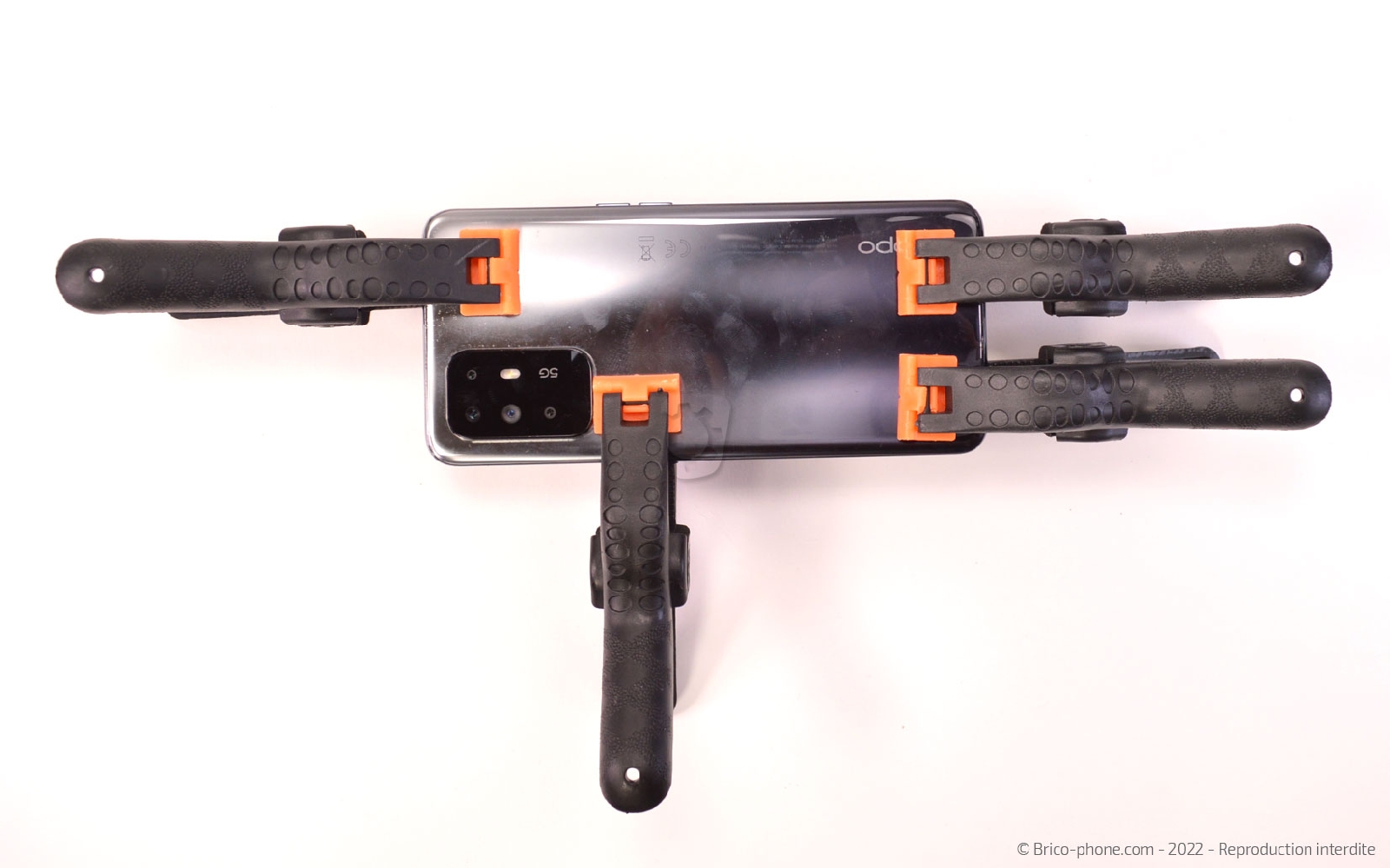

Replacez la vitre arrière et laissez sécher la colle environ 1 heure en plaçant sous presse l'appareil avec des pinces ou de gros livres.

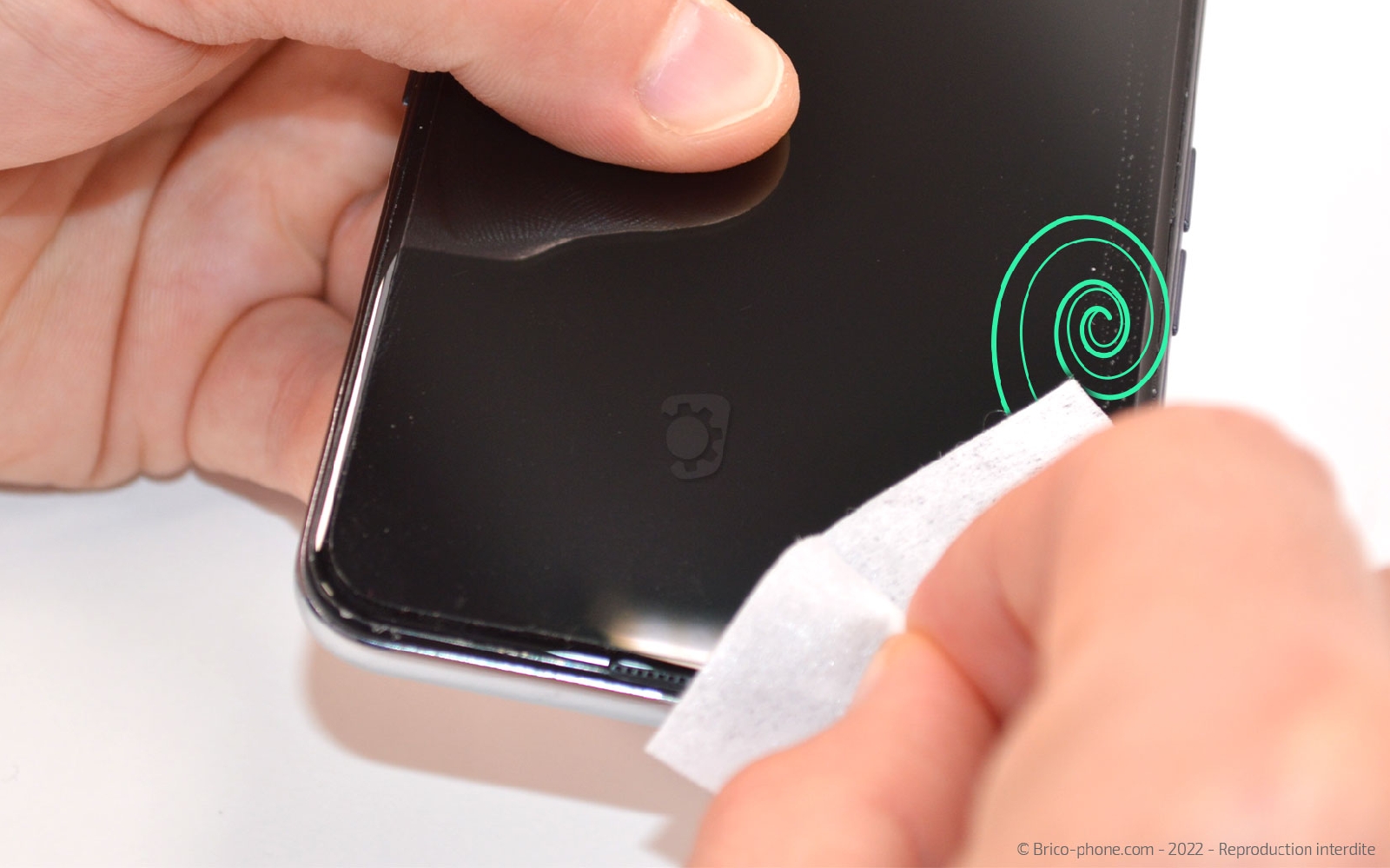

Pour retrouver un téléphone comme neuf, vous pouvez utiliser des lingettes imbibées afin de nettoyer les éventuels résidus de colle présents sur la vitre arrière.
