Comment changer le bloc écran sur A94 5G

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

A94 5G
Réparation
Note de réparabilité 13/20
Temps estimé 45 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Le châssis est endommagé

L'écran est brisé, rayé

Le téléphone affiche des tâches, des zones d'ombre

Vous avez malencontreusement échappé votre téléphone et ce dernier n'a pas survécu à sa rencontre avec le sol ? Pas de panique, même si l'écrane t le châssis sont endommagés vous allez pouvoir retrouvé un appareil comme neuf en suivant ce tutoriel de réparation proposé en photos et en vidéo. Chaque étape est détaillé par nos techniciens pour vous accompagner au mieux dans cette réparation.

Comptez moins d'une heure pour retrouver un smartphone fonctionnel et impeccable. Néanmoins, si vous rencontrez une difficulté n'hésitez pas à nous contacter par téléphone, chat ou mail, nous nous ferons un plaisir de vous aider.

Pièces nécessaires
0.00 €
Outils nécessaires
Voir plus d'outils

Avant de commencer

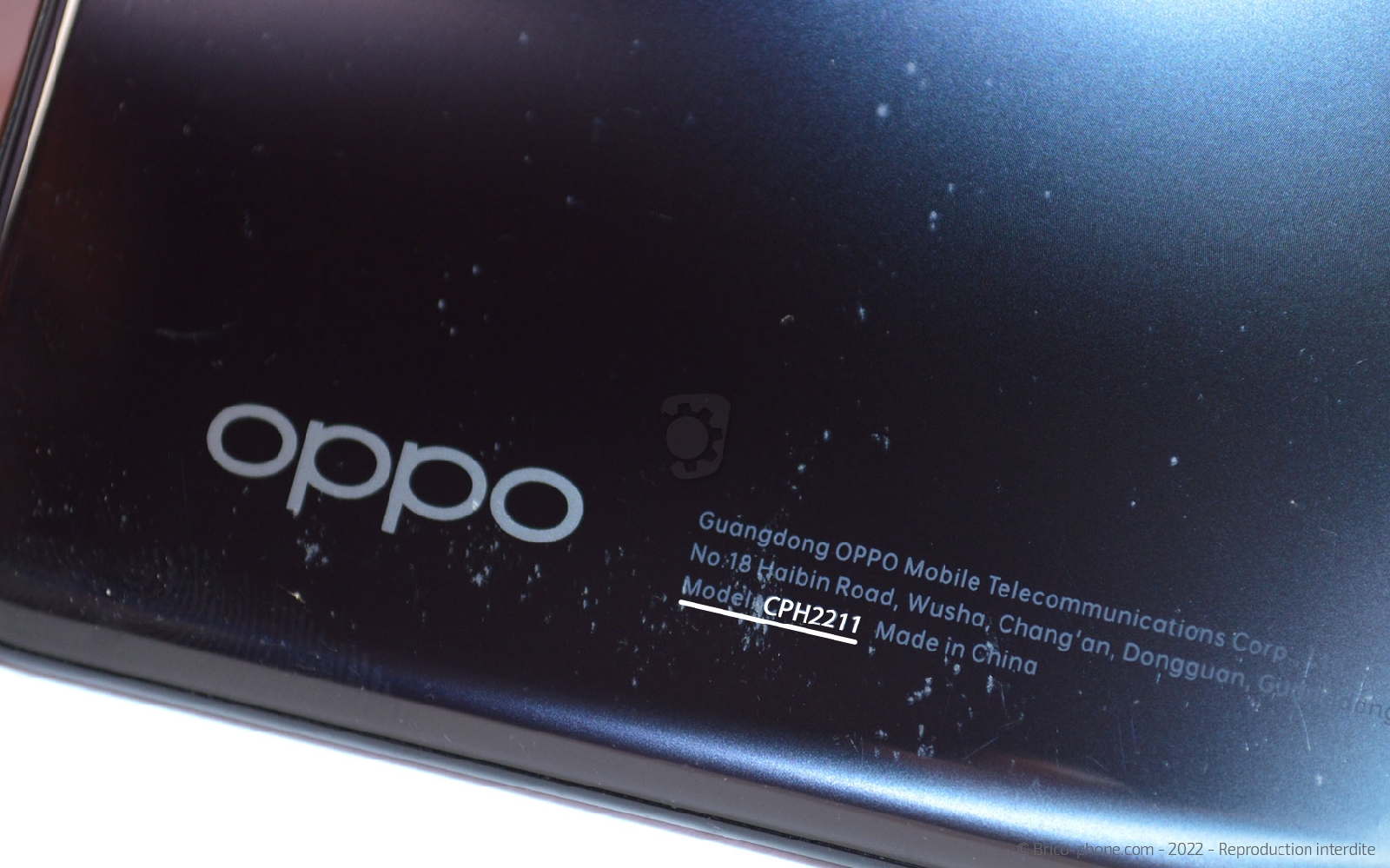

Avant de débuter la réparation, il est important de commander la bonne pièce détachée. Pour ça nous vous conseillons de vérifier que la pièce choisie est bien compatible avec le modèle de votre appareil. Il est existe plusieurs manières de connaitre son numéro de modele. La première est de regarder au dos de son téléphone , pour le Oppo A94 5G la référence inscrite doit être CPH2211. Autrement, vous pouvez composer le *#06# depuis le clavier de votre téléphone afin d'obtenir un numéro IMEI qu'il vous faut retranscrire sur notre page d'accueil. Brico-phone vous donne ensuite toutes les informations. Une fois votre commande reçue, vosu pouvez commencer la réparation en choisissant un endroit calme, dégagé et éteindre votre appareil. Assurez-vous d'avoir à proximité tous les outils nécessaires ainsi que le tutoriel.
Etape 1

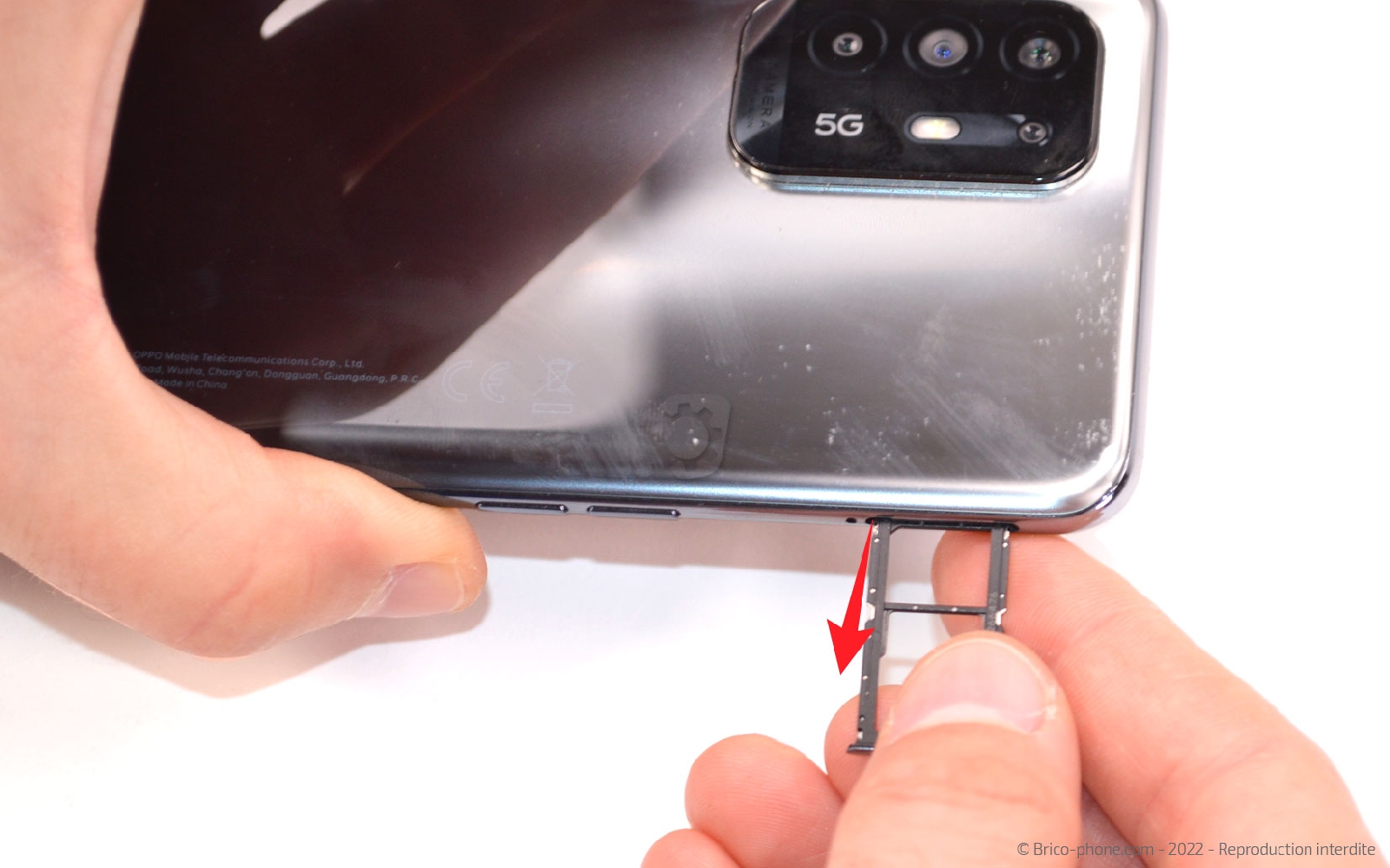

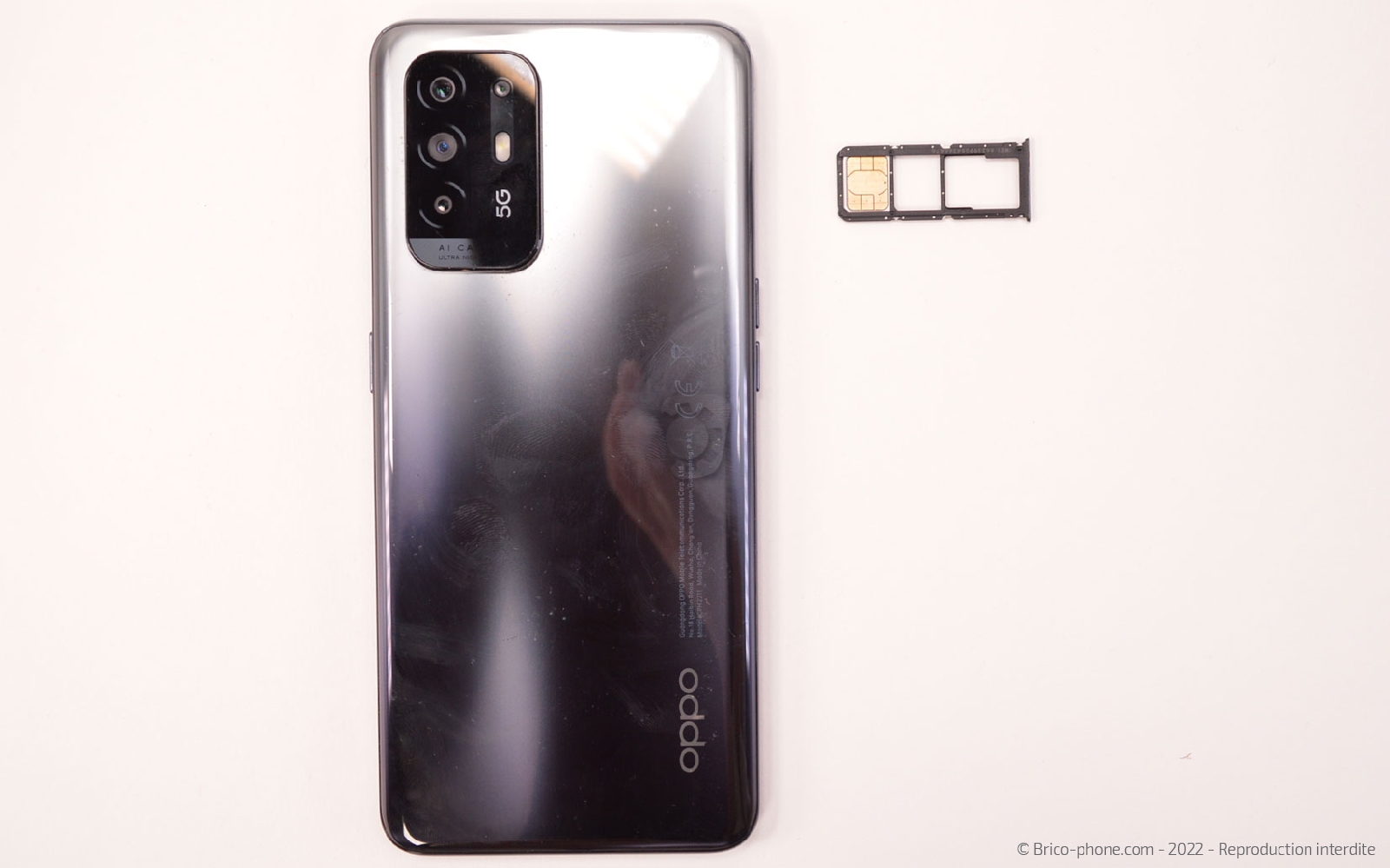

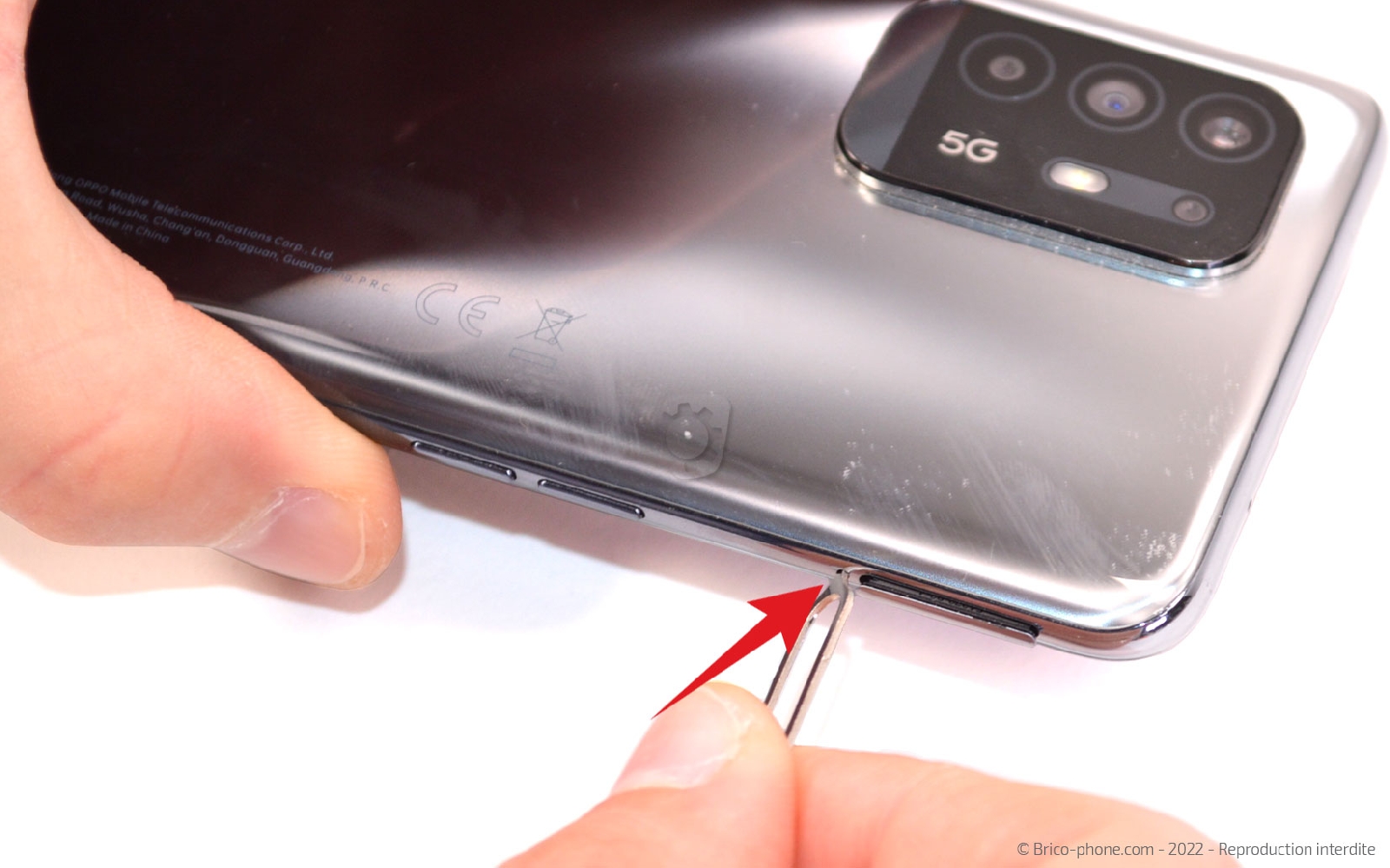

Etape 1 Extraire le rack Sim

Insérez l'outil SIM afin de faire sortir le tiroir des cartes Nano SIM et SD.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

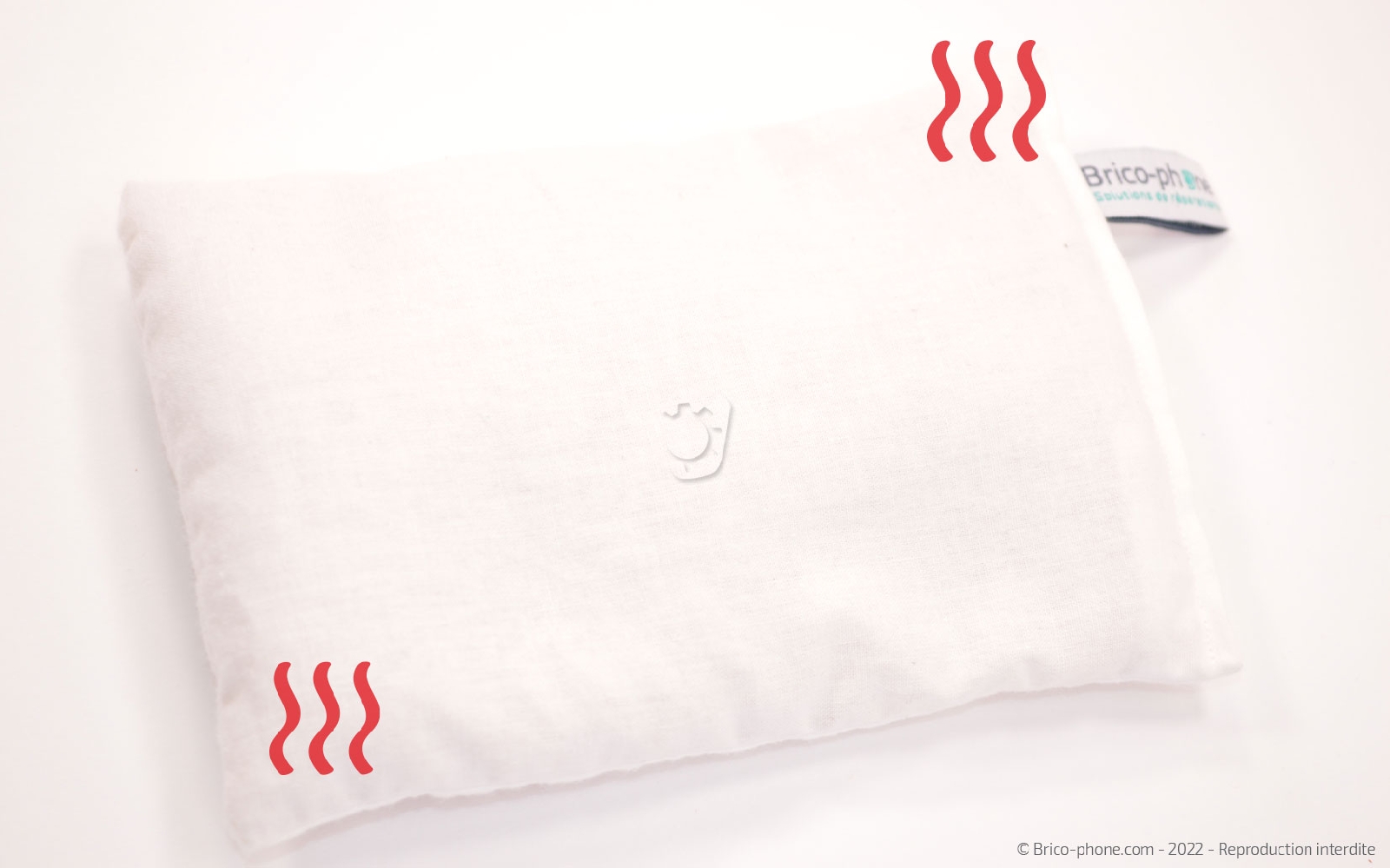

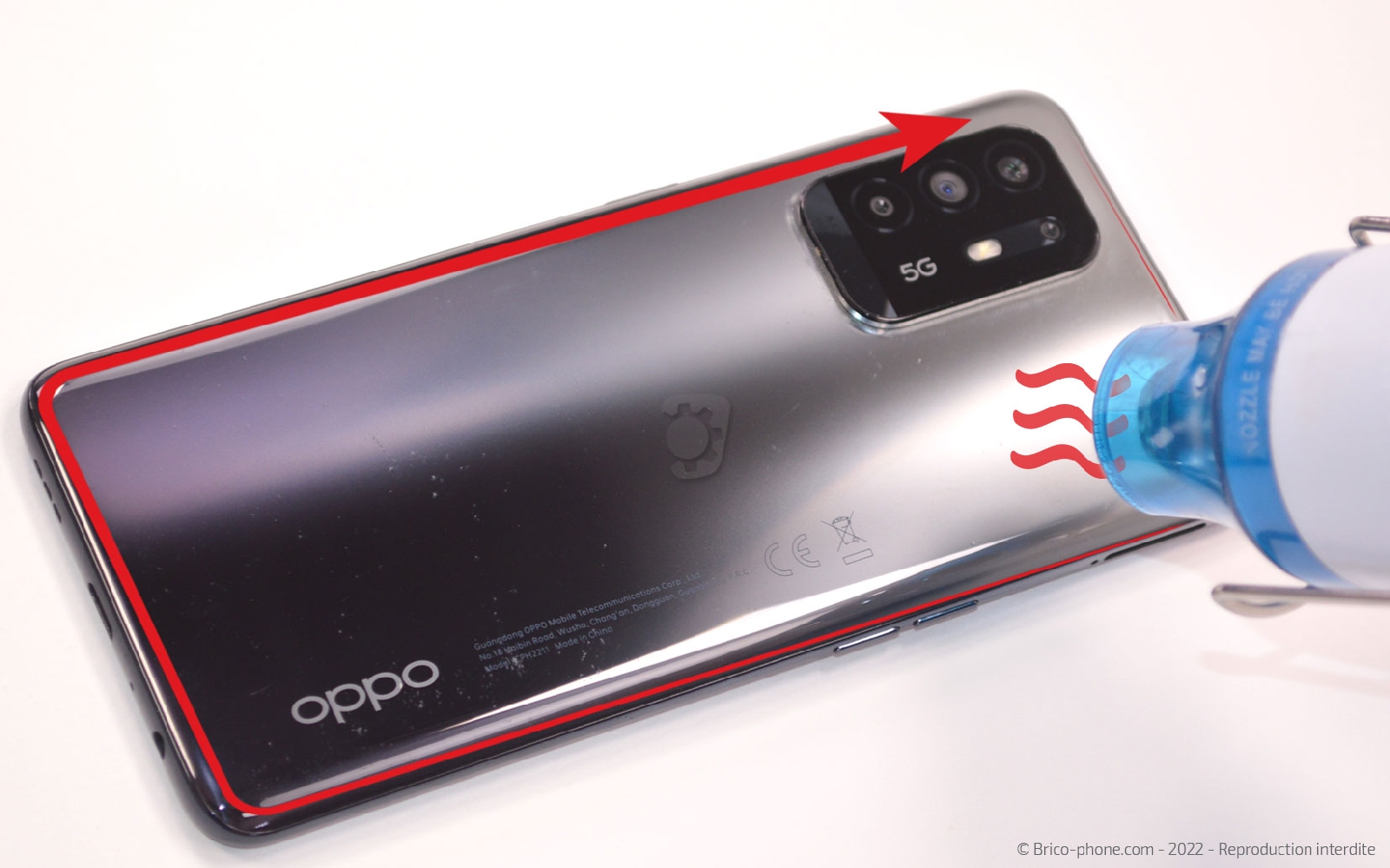

Pour ouvrir votre appareil, il est nécessaire de chauffer la vitre arrière. Pour cela, vous pouvez utiliser le coussin chauffant ou un décapeur thermique. Si vous optez pour le coussin passez-le au préalable au micro-ondes environ 2 minutes avant de le déposer sur la façade arrière de votre téléphone. En ce qui concerne le décapeur thermique, il vous suffit de l'allumer pour chauffer tout le contour de l'appareil. Ensuite, collez la ventouse sur le bas de la vitre arrière afin de pouvoir insérez le médiator troué entre cette dernière et le châssis.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 3

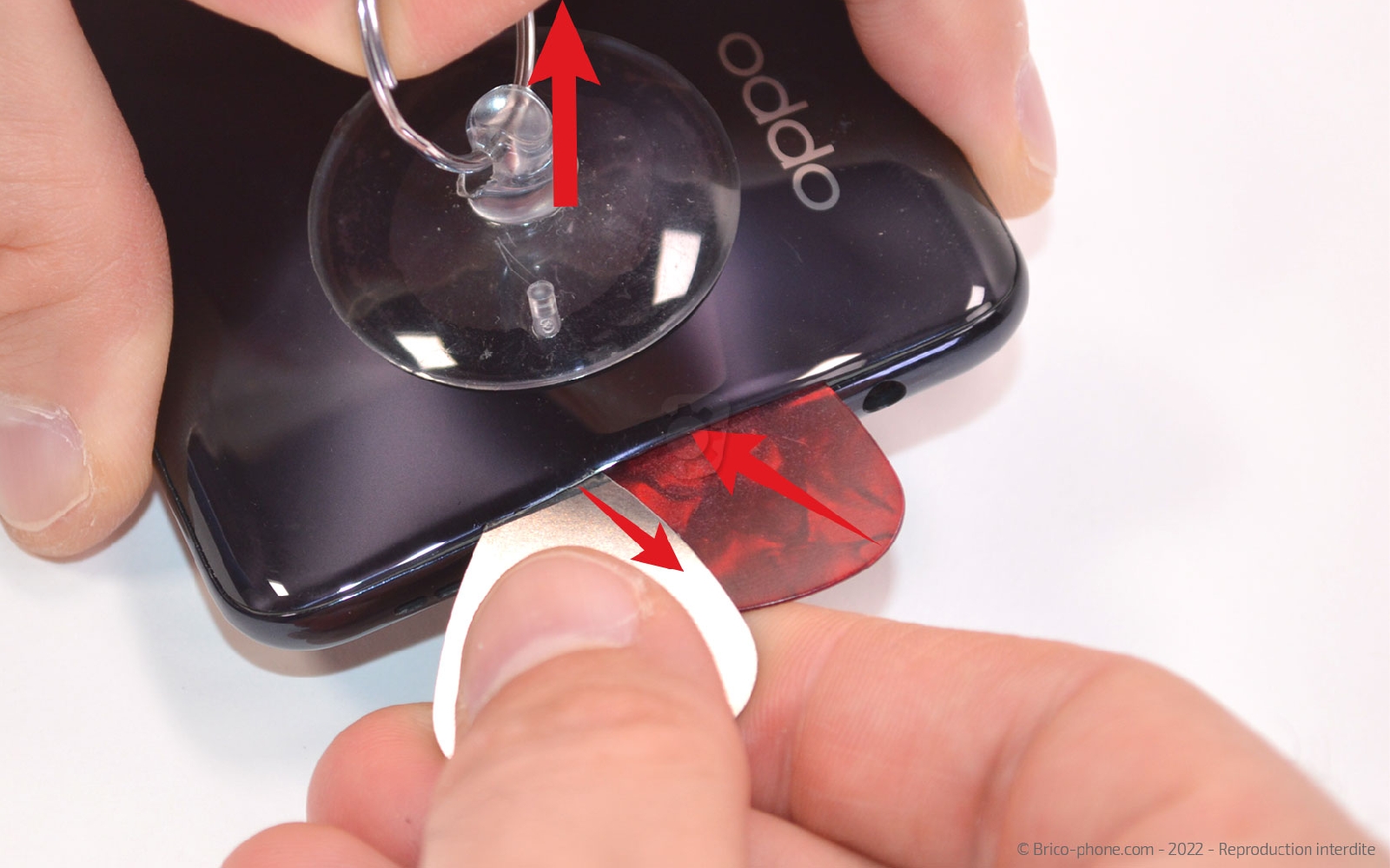

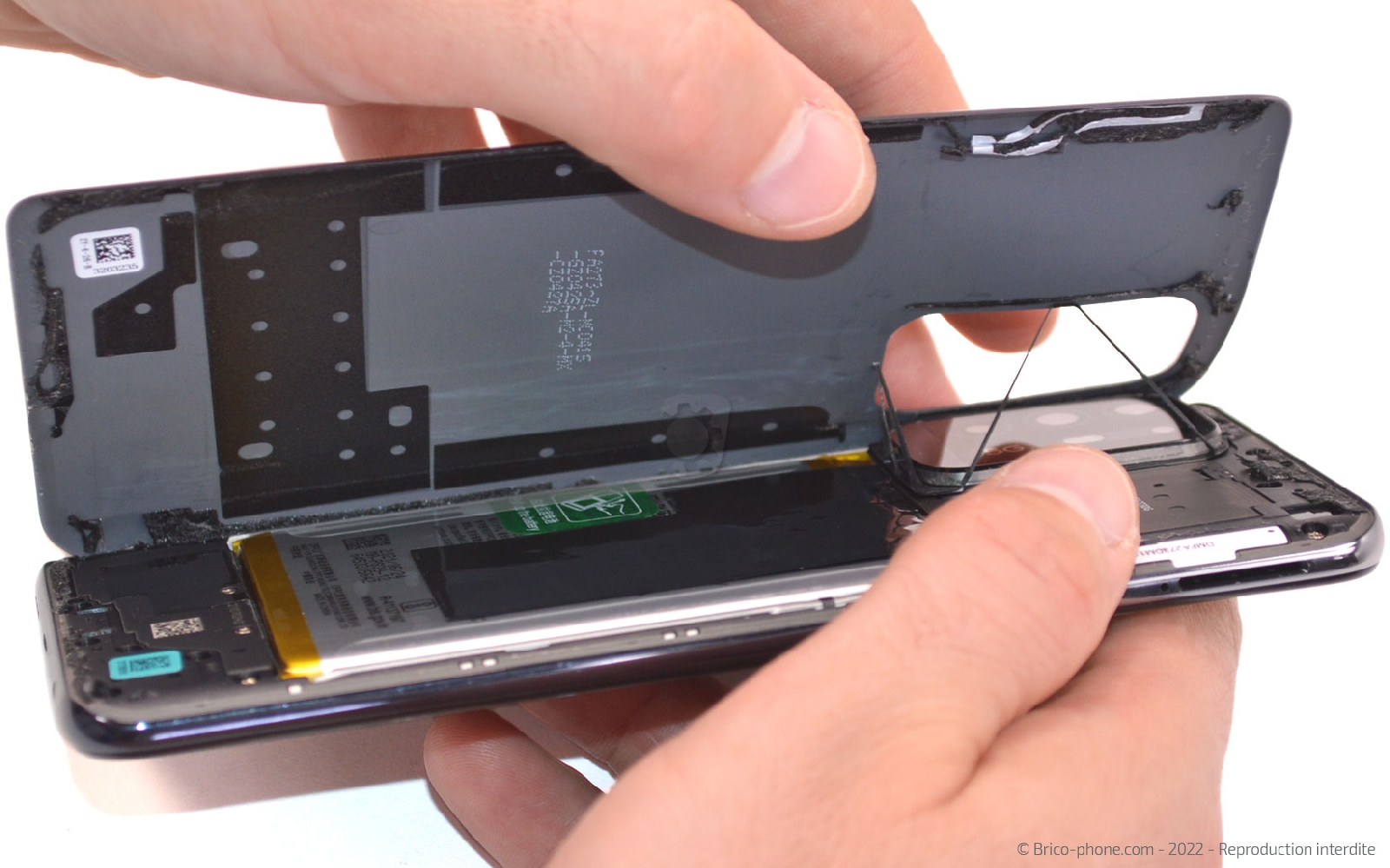

Etape 3 Ouvrir le téléphone

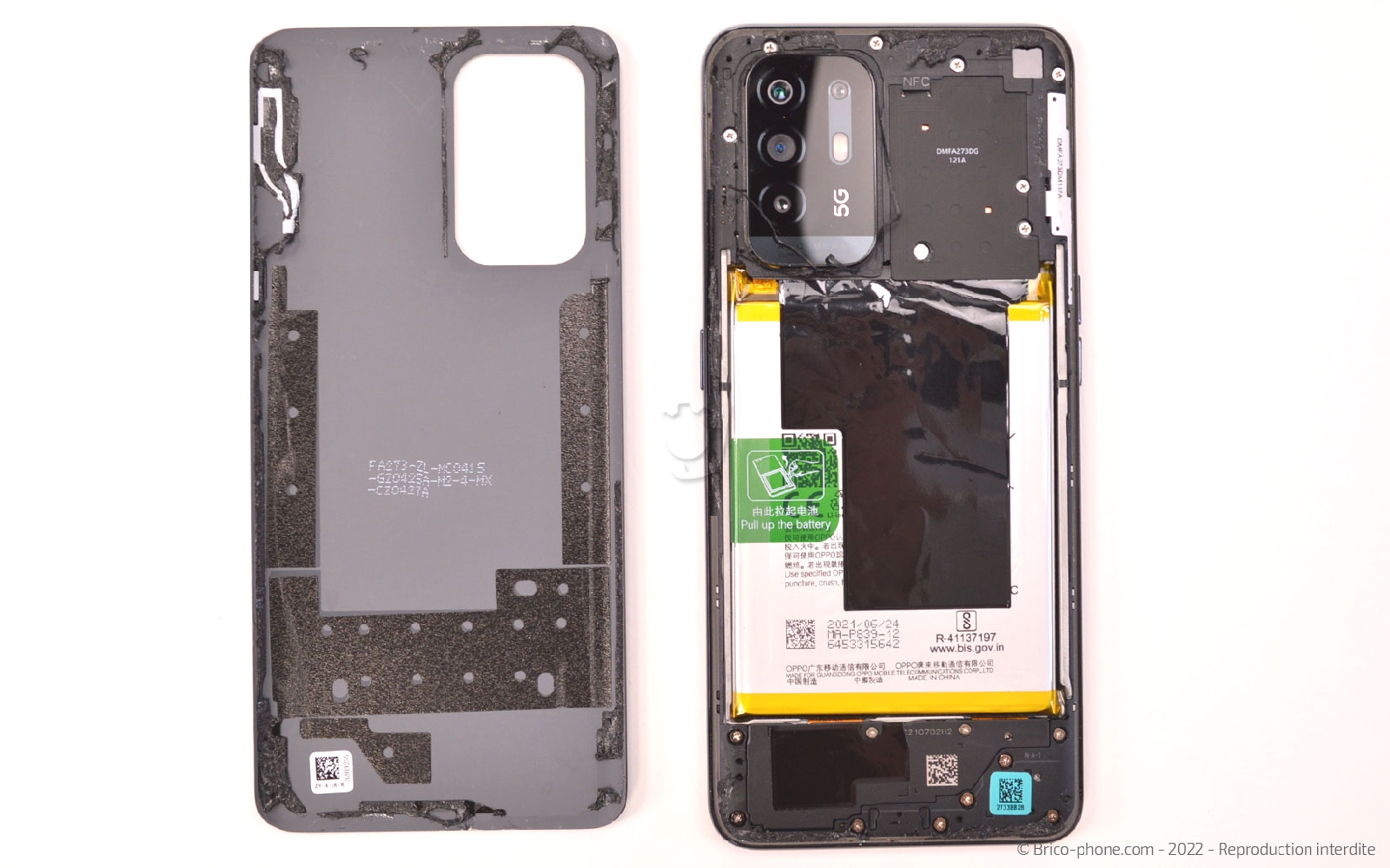

Remplacez le médiator en métal par son homologue en plastique afin de continuer le décollage sans abîmer les composants. Glissez l'outil sur toute la longueur du téléphone, cette manipulation permet de détacher la vitre arrière.
Outils
Médiator
Ventouse
Etape 4

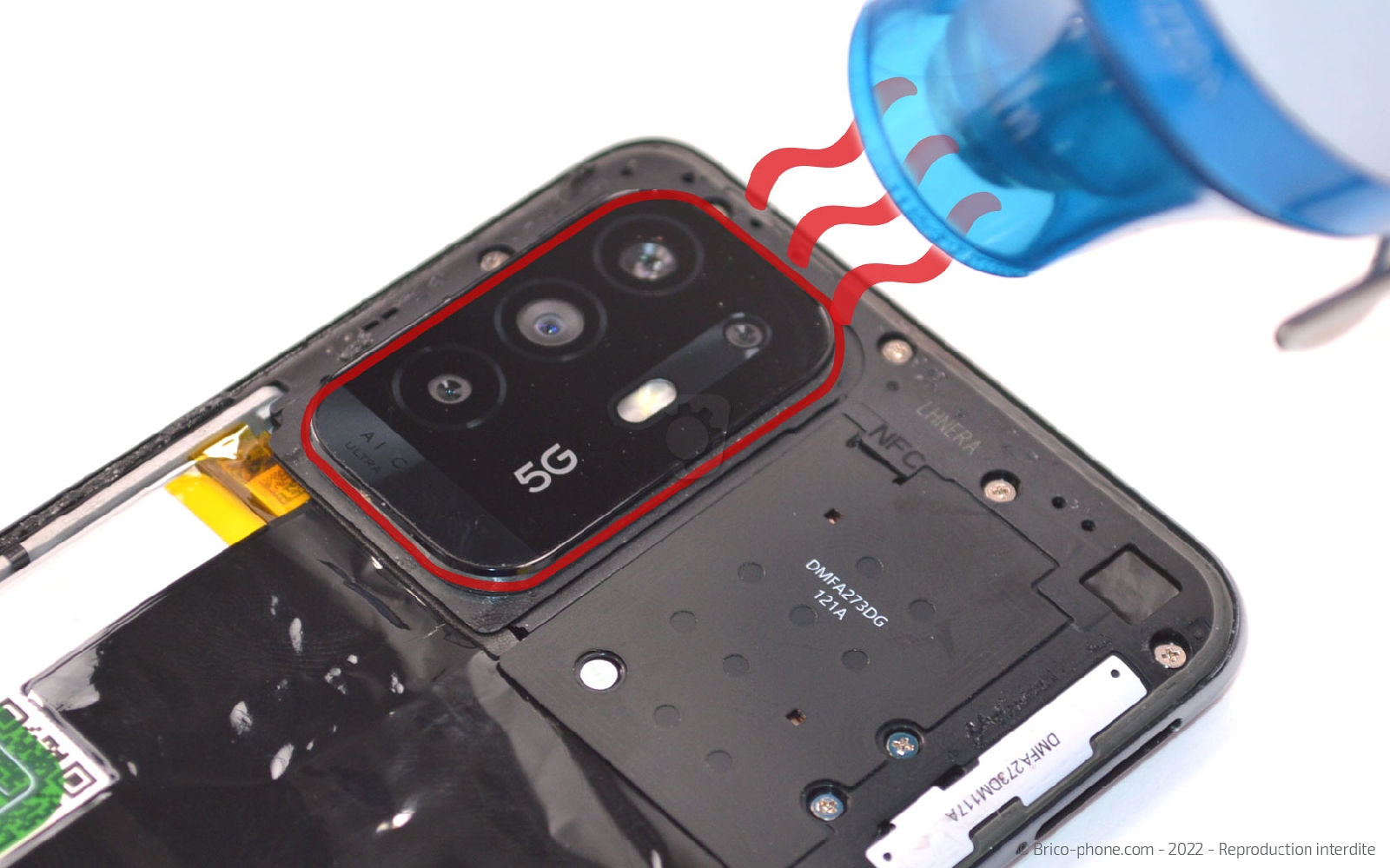

Etape 4 Récupérer le bloc lentille

Une vis se cache sous le bloc lentille de votre Oppo c'est pourquoi il est nécessaire de le chauffer quelques secondes. Ensuite, glissez le levier en nylon sous le composant pour le détacher de la plaquette intermédiaire.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 5

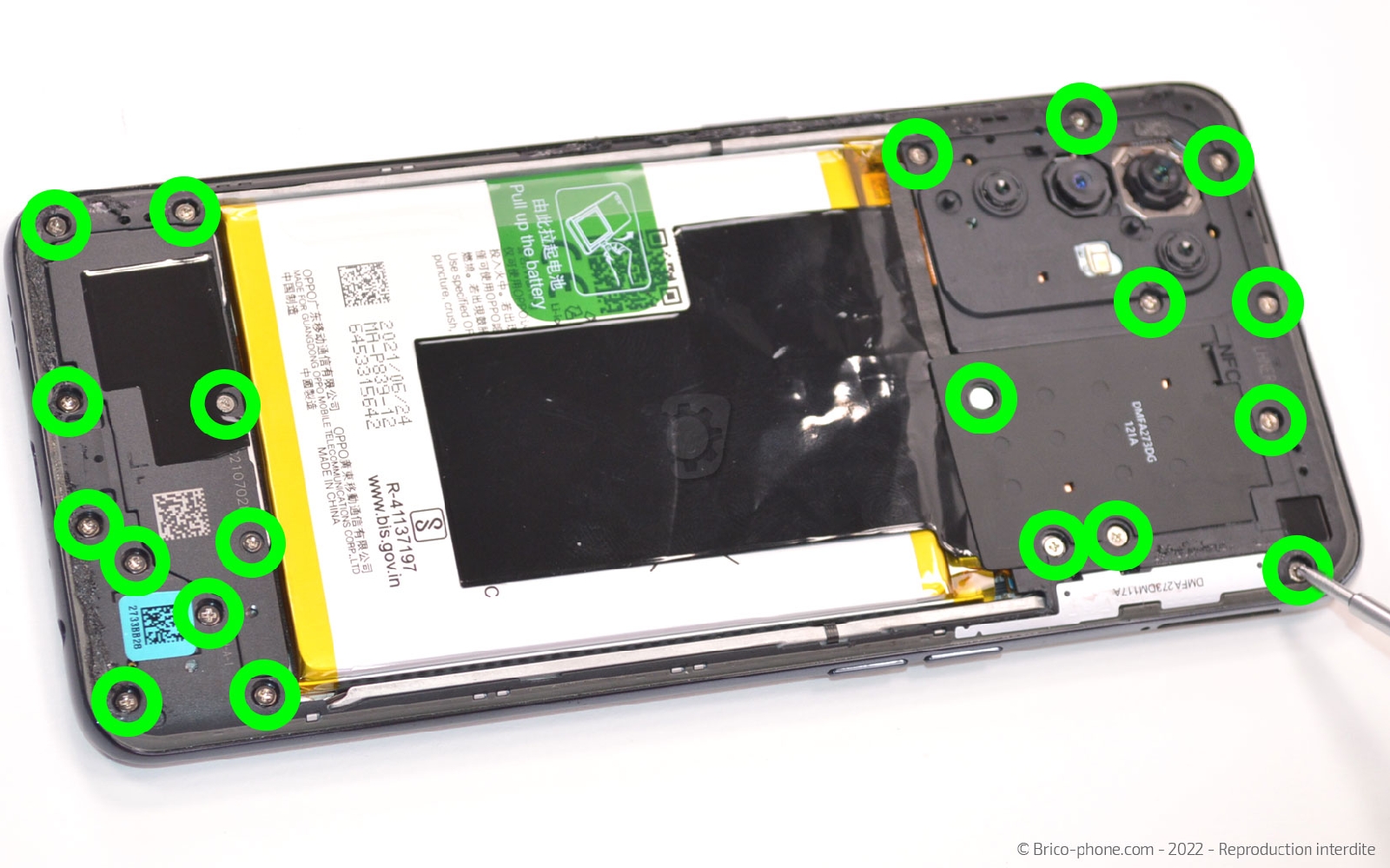

Etape 5 Dévisser la plaquette intermédiaire

Dévissez l'ensemble des vis à l'aide du tournevis cruciforme avant d'insérer le spudger sous l'arrête gauche du châssis intermédiaire. Une fois déclipsé, glissez l'outil sous le rebord du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

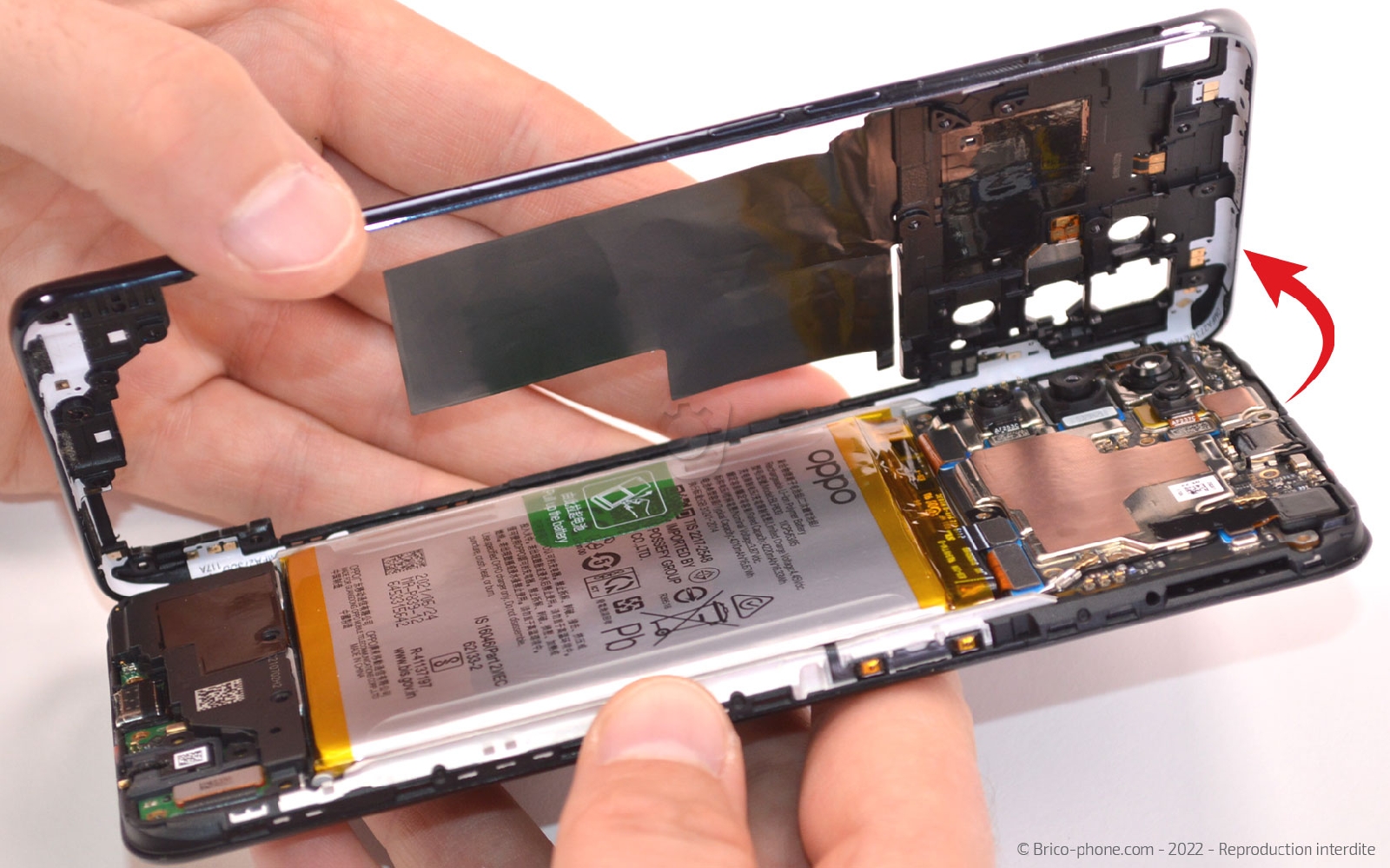

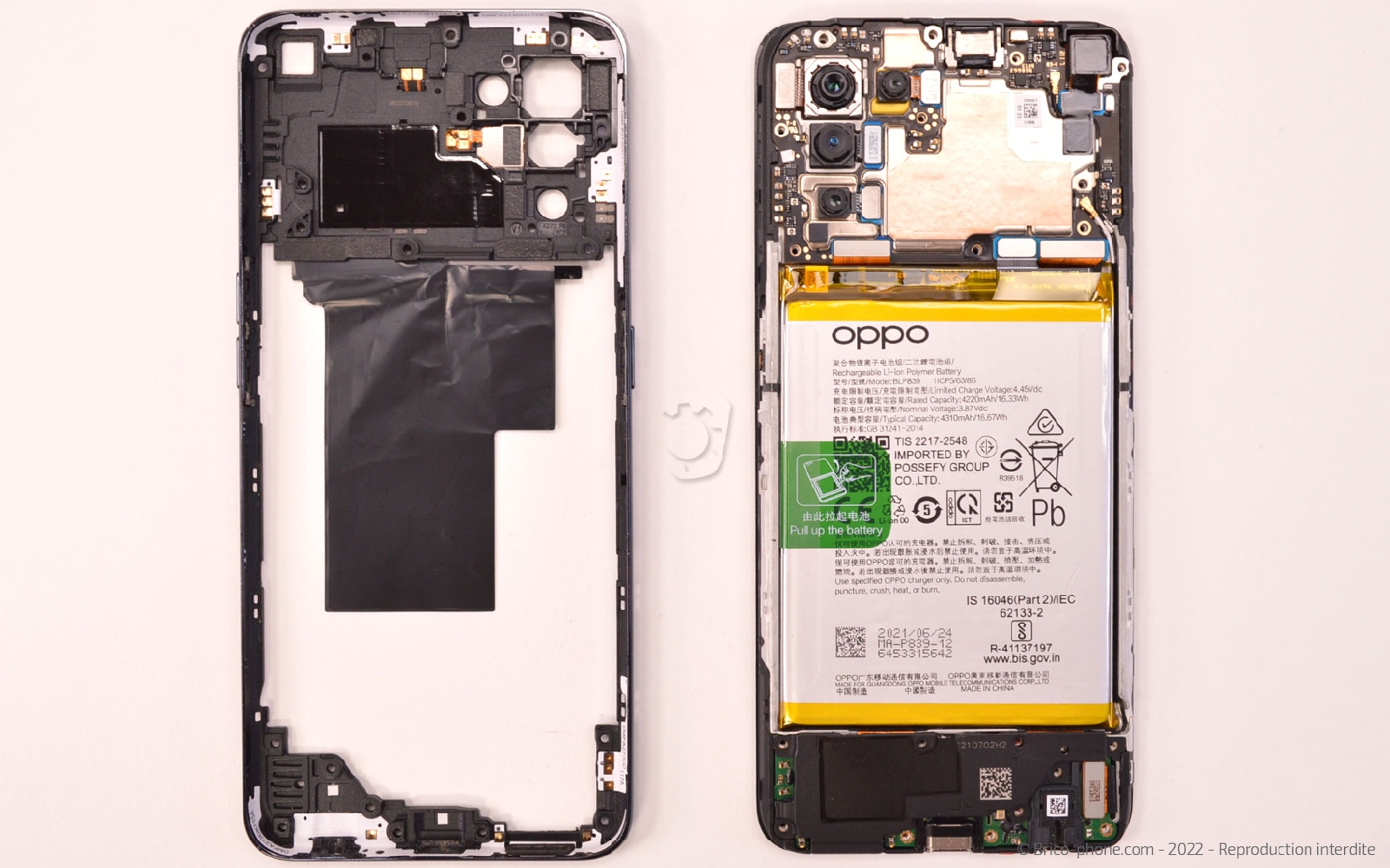

Etape 6 Détacher la plaquette intermédiaire

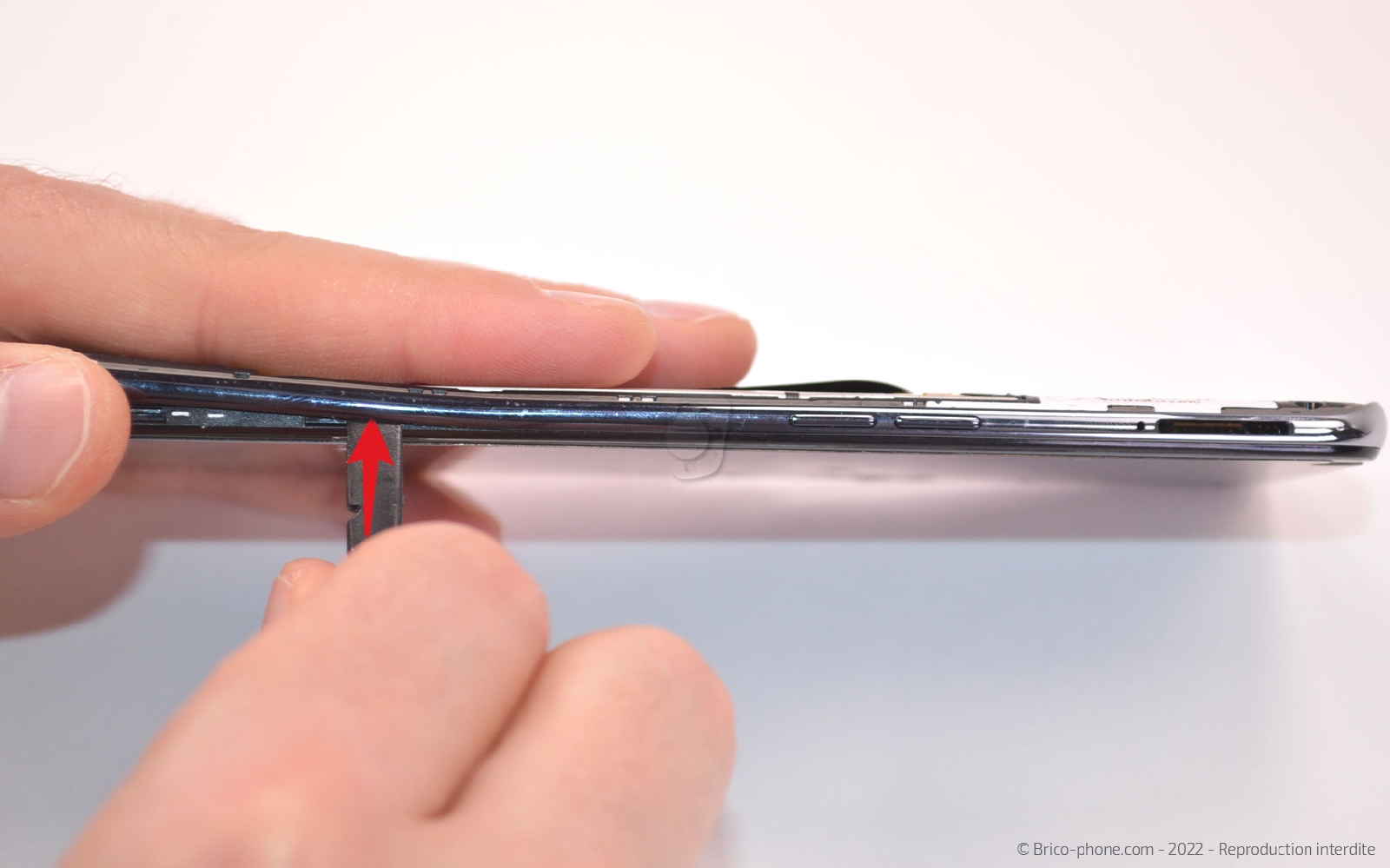

Faites glisser le levier sur toute la longueur afin de déclipser entièrement la plaquette intermédiaire.
Outils
Levier Nylon
Etape 7

Etape 7 Déconnecter la batterie

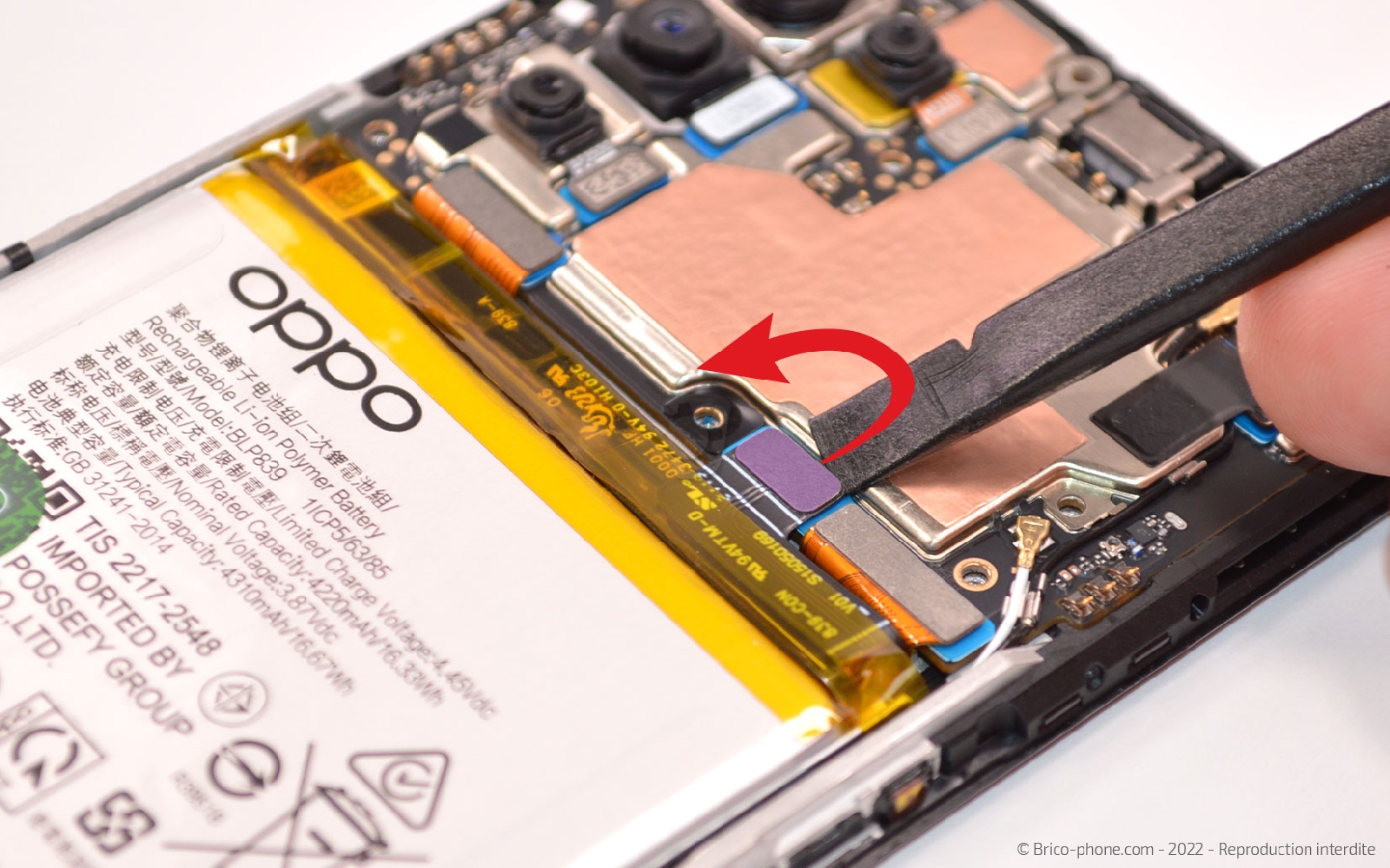

Toujours avec le même ustensile, déconnectez la nappe de la batterie puis décoller les stickers présents sur la batterie (les deux transparents placés à droite et à gauche de la batterie et le vert).
Outils
Levier Nylon
Etape 8

Etape 8 Sortir la batterie

Tirez la languette verte afin de faire sortir le composant du téléphone. Ensuite, récupérez le film adhésif transparent situé au fond du châssis.
Etape 9

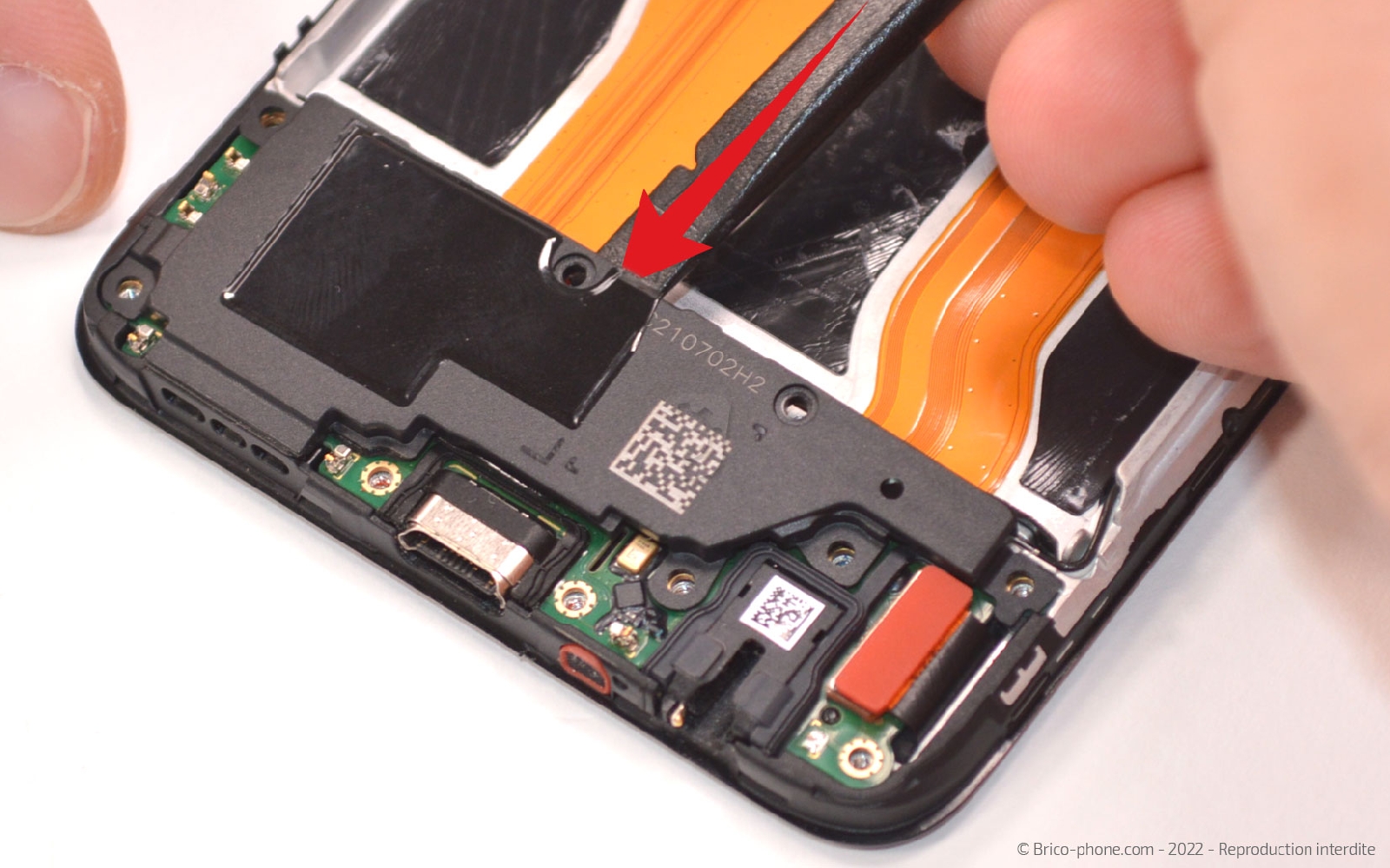

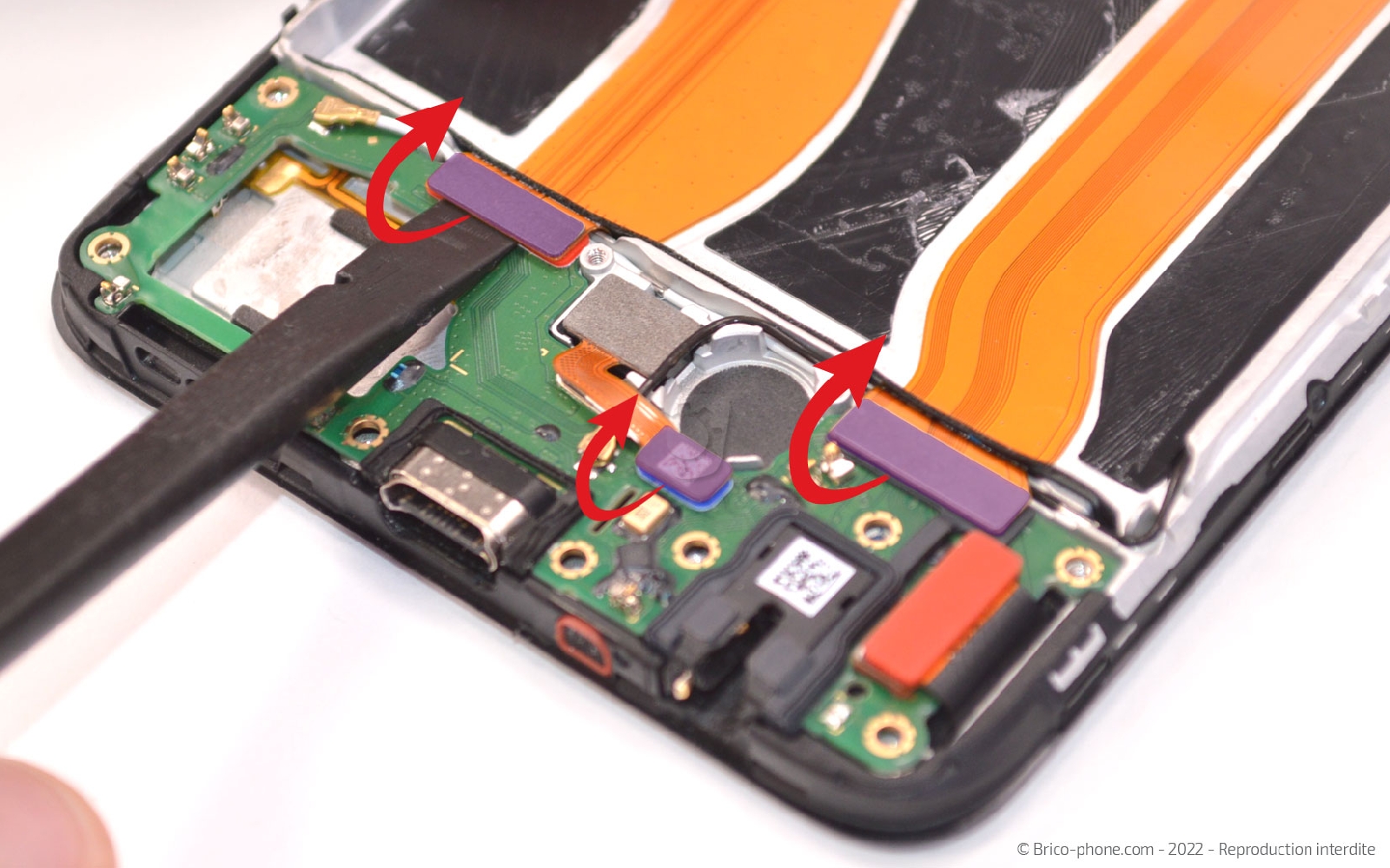

Etape 9 Retirer le haut-parleur externe

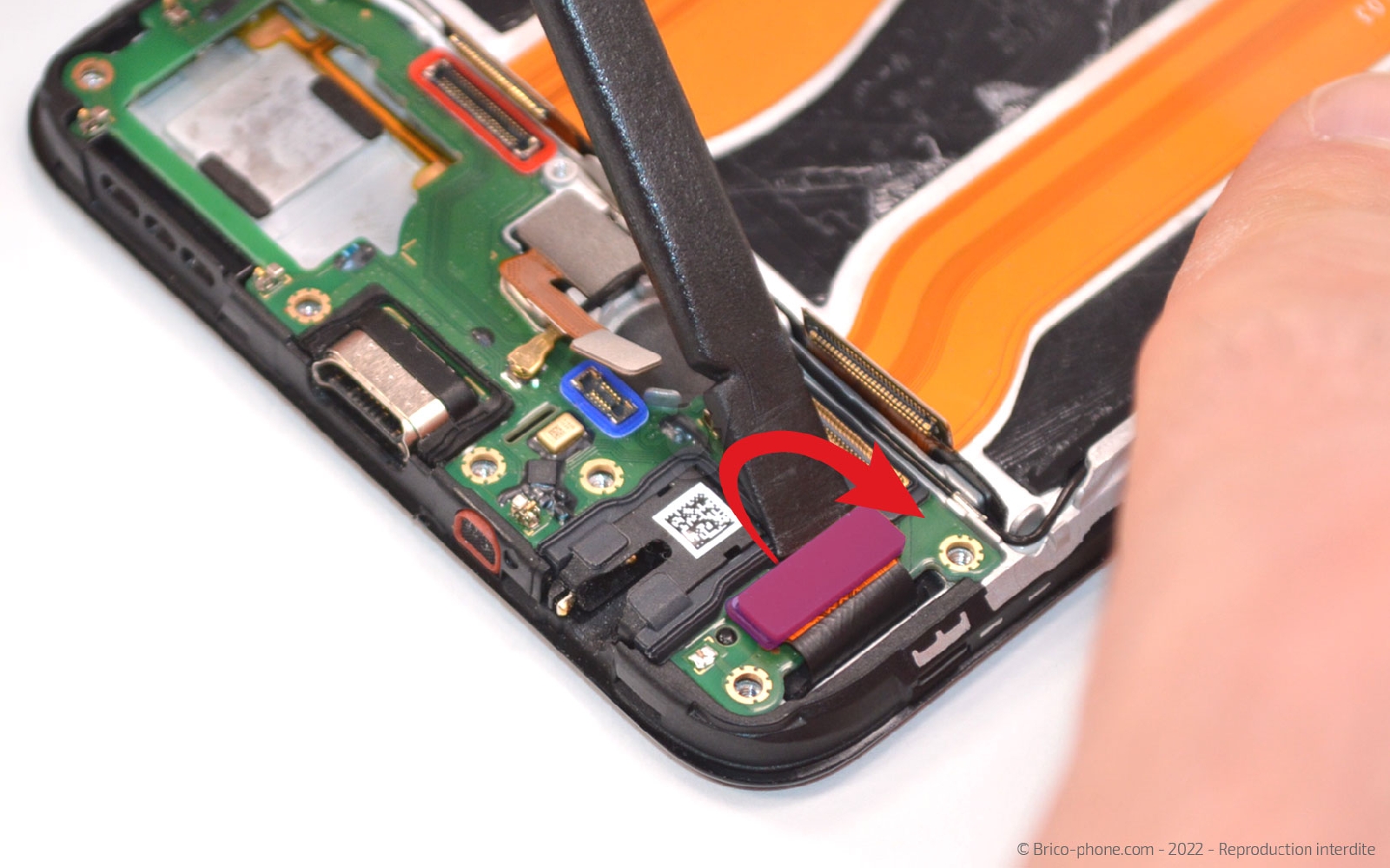

Sur la partie basse du téléphone, récupérez le haut-parleur externe puis déconnectez les nappes des rallonges d'interconnexion, du lecteur d'empreintes et de l'écran.
Outils
Levier Nylon
Etape 10

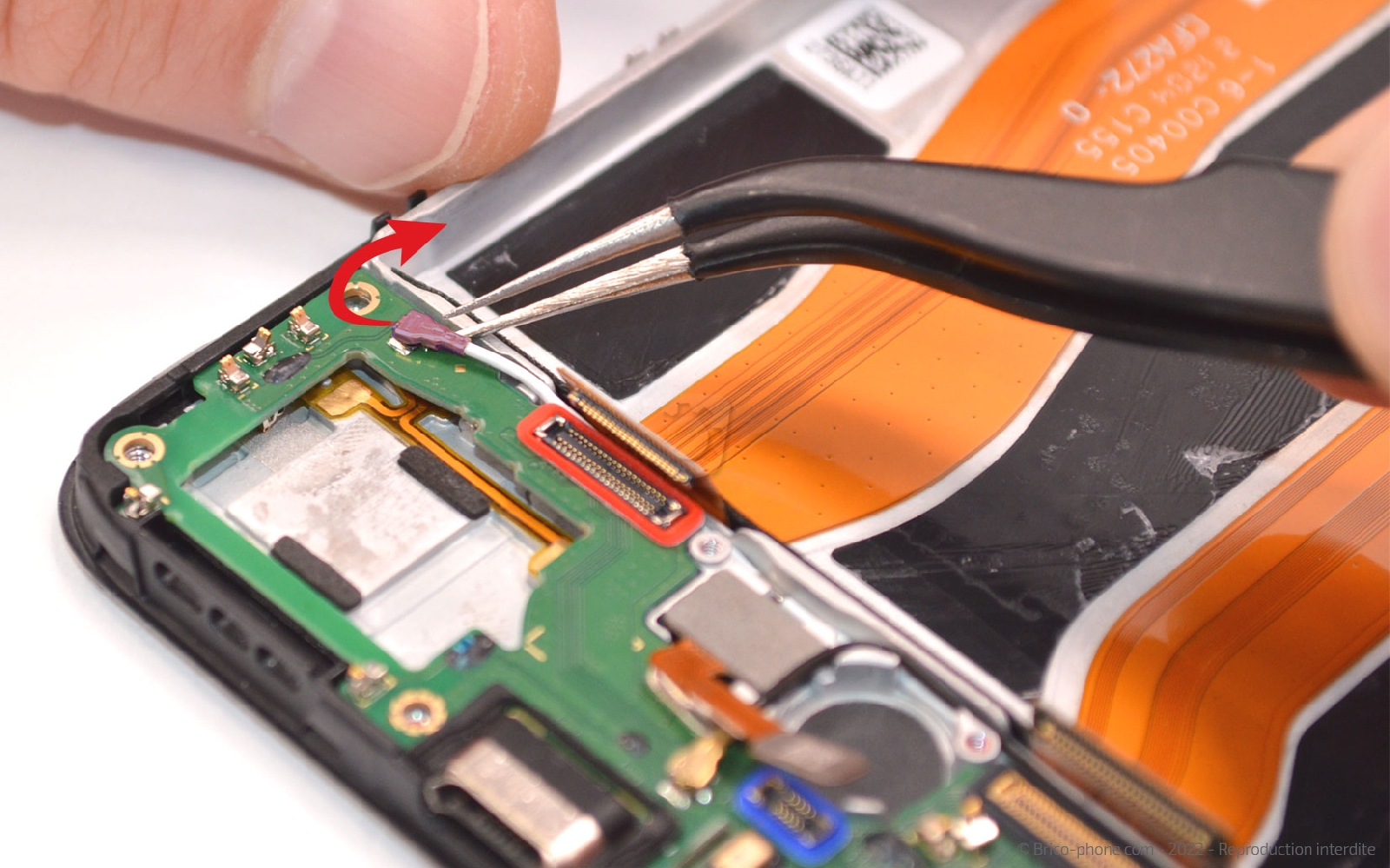

Etape 10 Libérer le connecteur de charge

Continuons à libérer le connecteur de charge en débranchant les deux câbles coaxiaux à l'aide de la pincette métallique. Ensuite, glissez le levier sous la prise de charge pour soulever le dock et le sortir du téléphone.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Récupérer le lecteur d'empreintes digitales

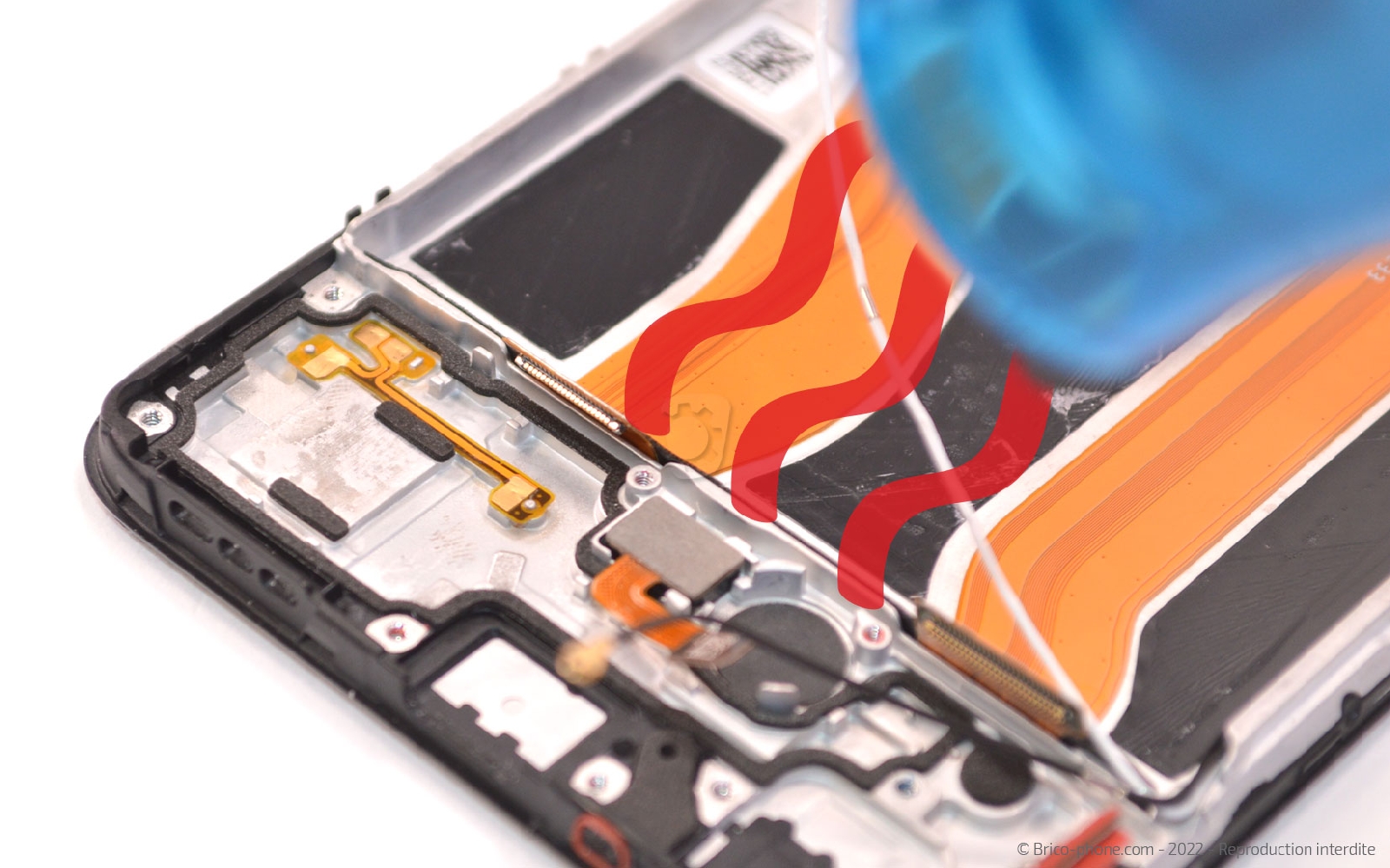

Chauffez légèrement le capteur d'empreintes digitales puis faites levier à l'aide de la brucelles pour récupérer le composant.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 12

Etape 12 Décoller les rallonges d'interconnexion

Retirez les deux languettes adhésives du téléphone afin de pouvoir récupérer les deux rallonges d'interconnexion. Déconnectez les nappes de la carte mère avant de les décoller du châssis.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Extraire la carte mère

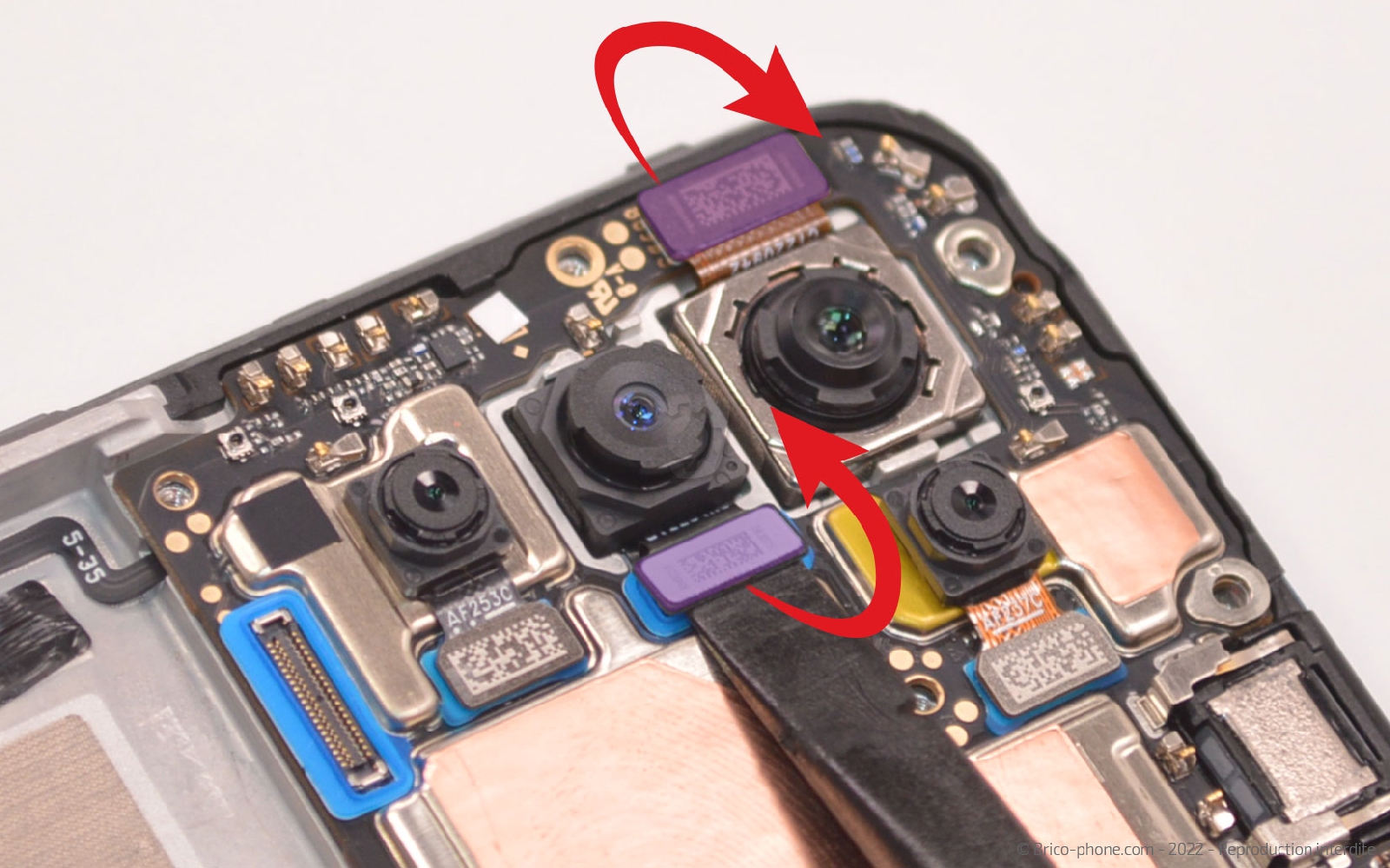

Déconnectez la caméra principale et la caméra grand angle avant de soulever la carte mère. En retirant la carte mère, faites attention aux câbles coaxiaux qui sont passés sous la nappe des boutons.
Outils
Levier Nylon
Etape 14

Etape 14 Sortir les caméras arrière

toujours avec le levier, détachez les caméras du châssis.
Outils
Levier Nylon
Etape 15

Etape 15 Mettre de coté l'écouteur de l'oreille

Décollez le haut-parleur interne en glissant le spudger sous le composant.
Outils
Levier Nylon

Préparation du châssis

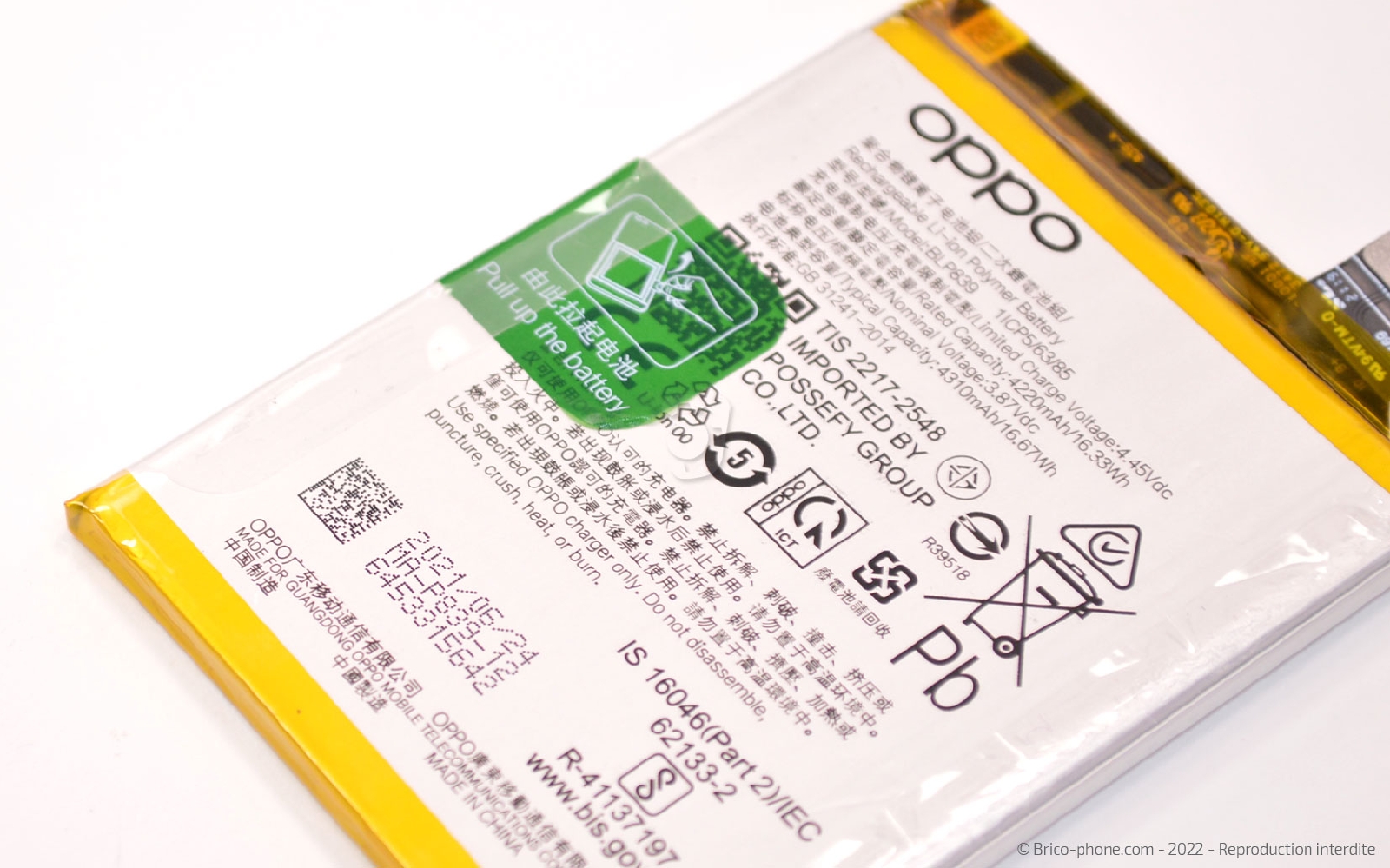

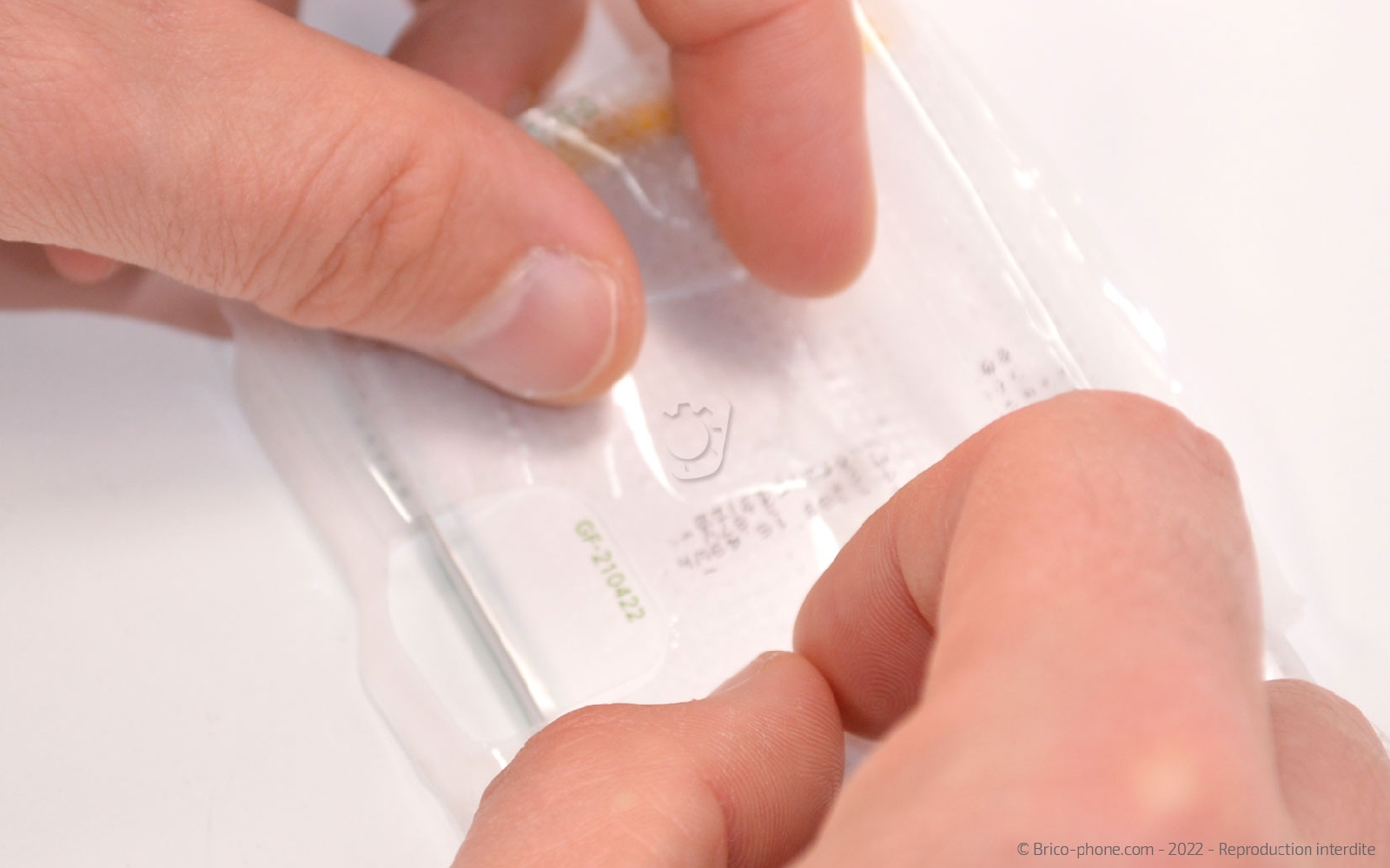

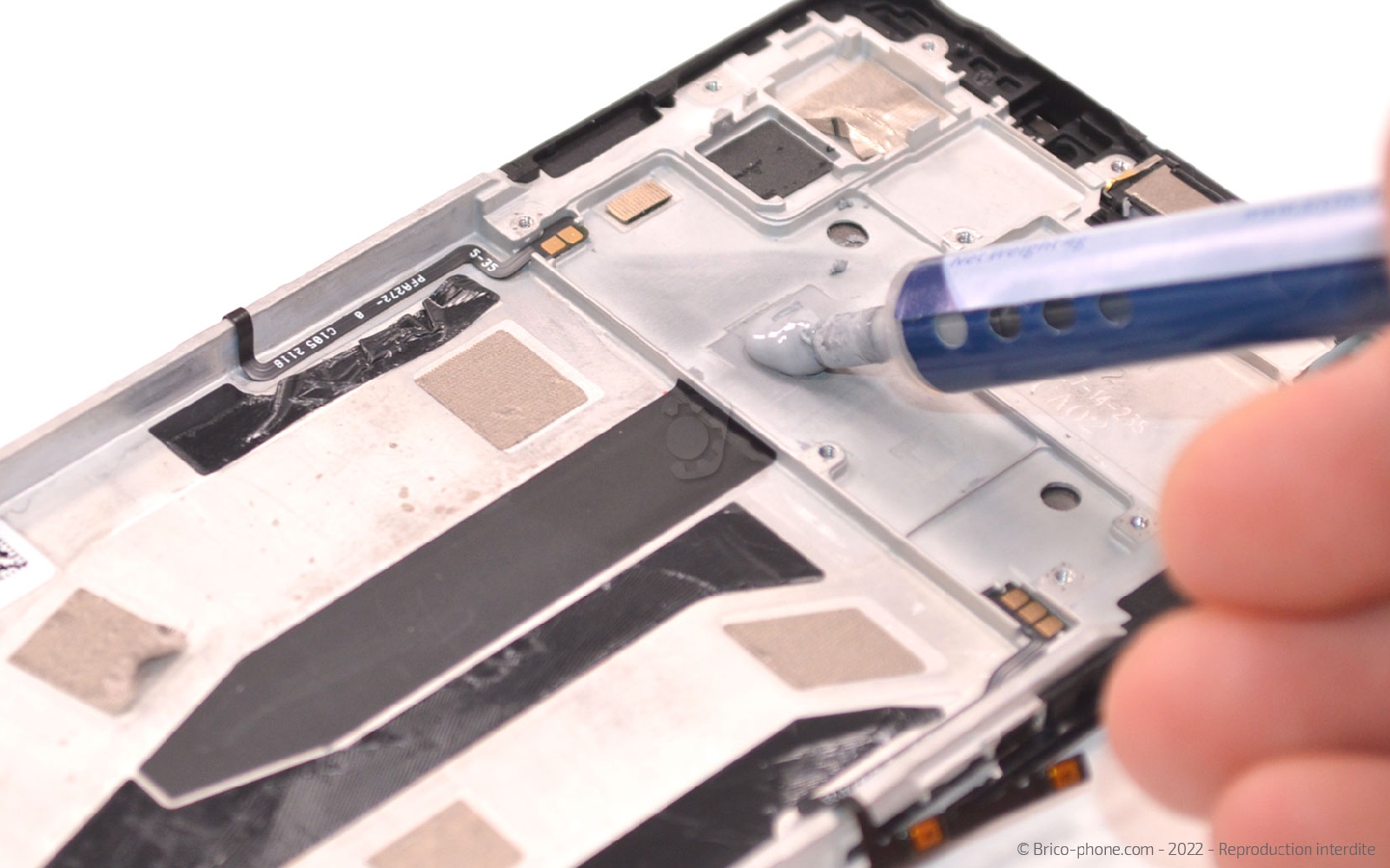

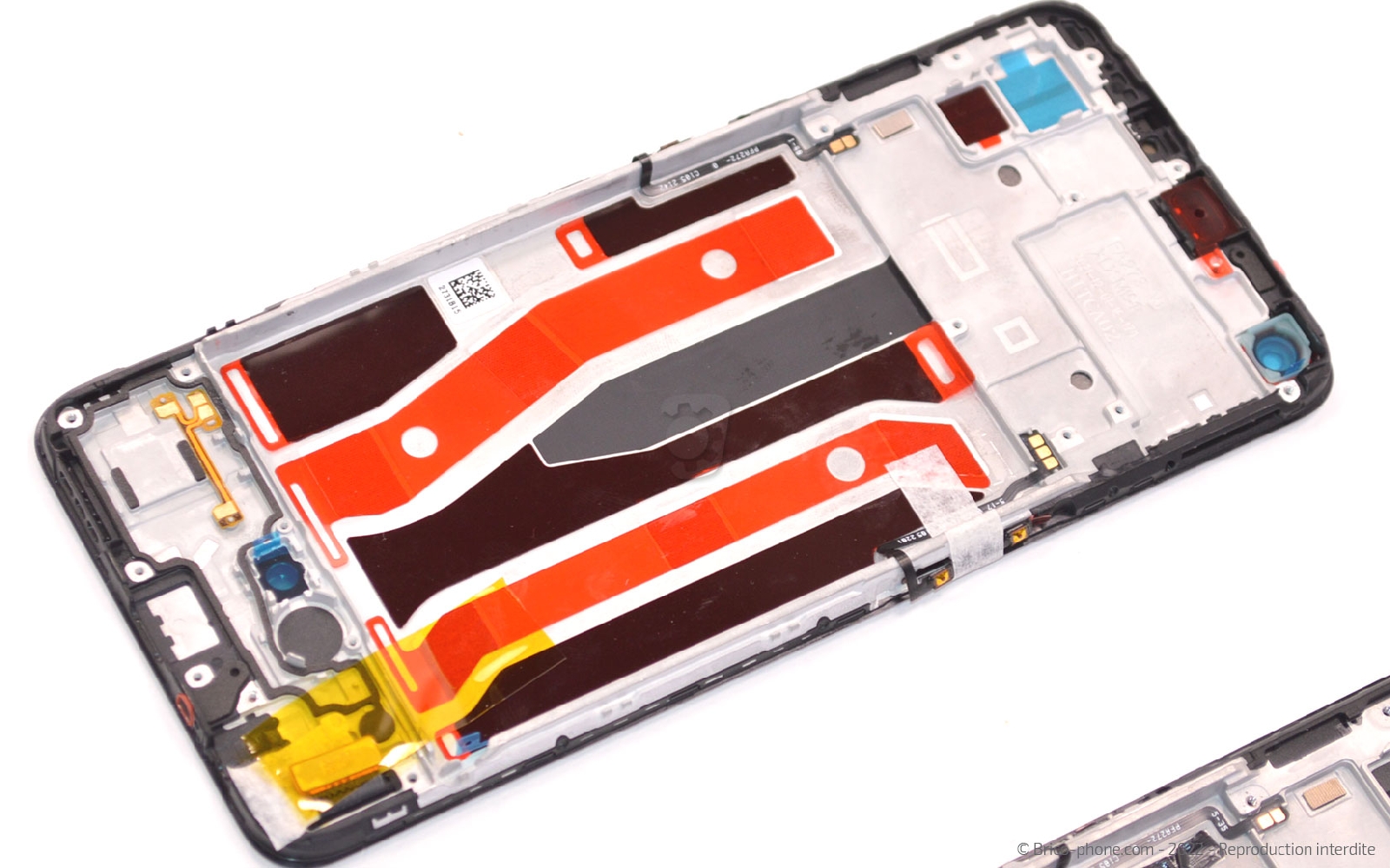

Saisissez le nouveau bloc écran pour retirer tous les adhésifs de protection. Installez le film transparent au dos de la batterie avant de la replacer dans le nouveau bloc. Appliquez de la pâte thermique au centre du haut du téléphone avant de replacer tous les éléments dans le châssis. Pour cela, suivez les étapes précédentes en commençant par la dernière.
Pièces
Pâte Thermique MX-4 Haute Performance 15.90€

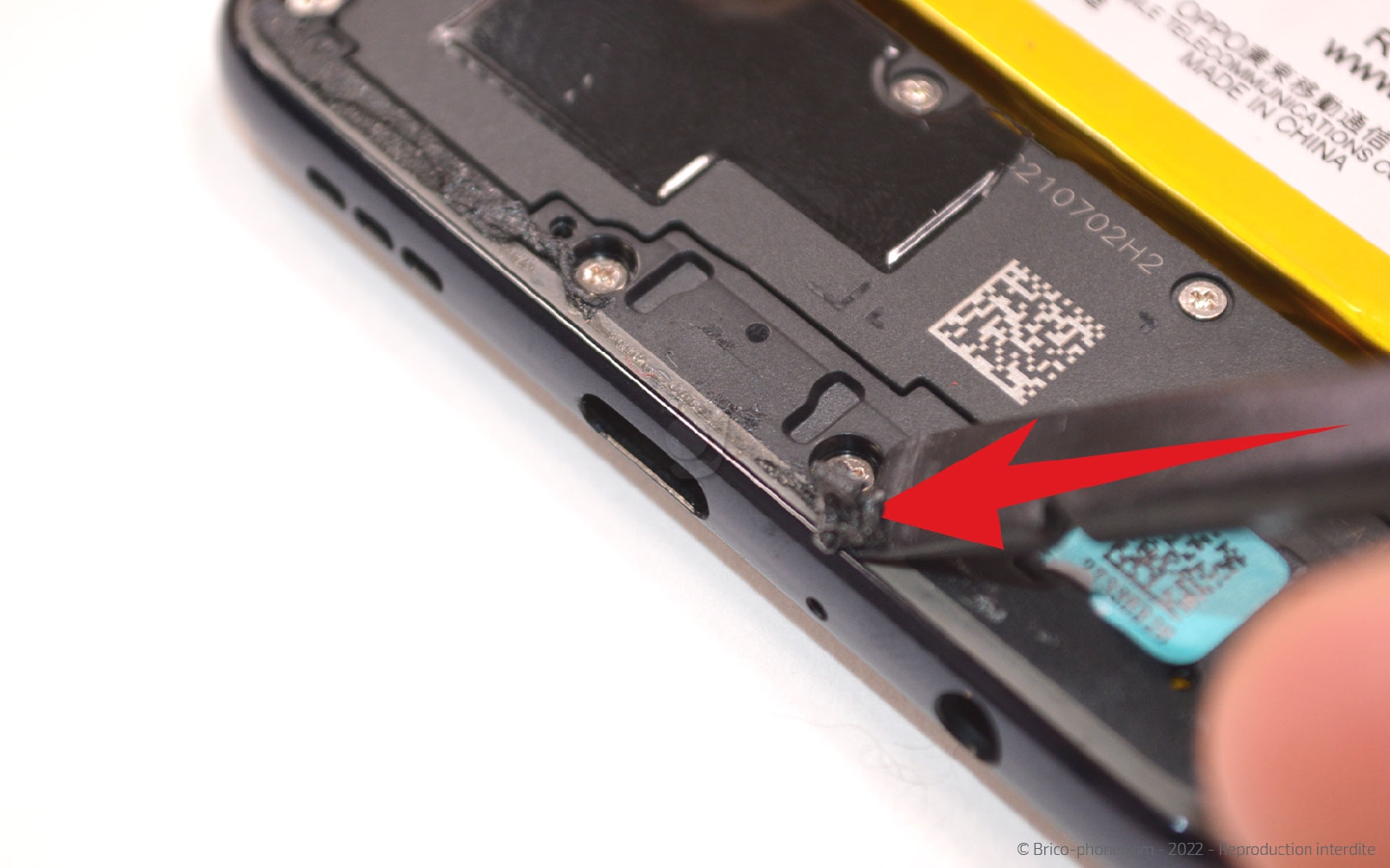

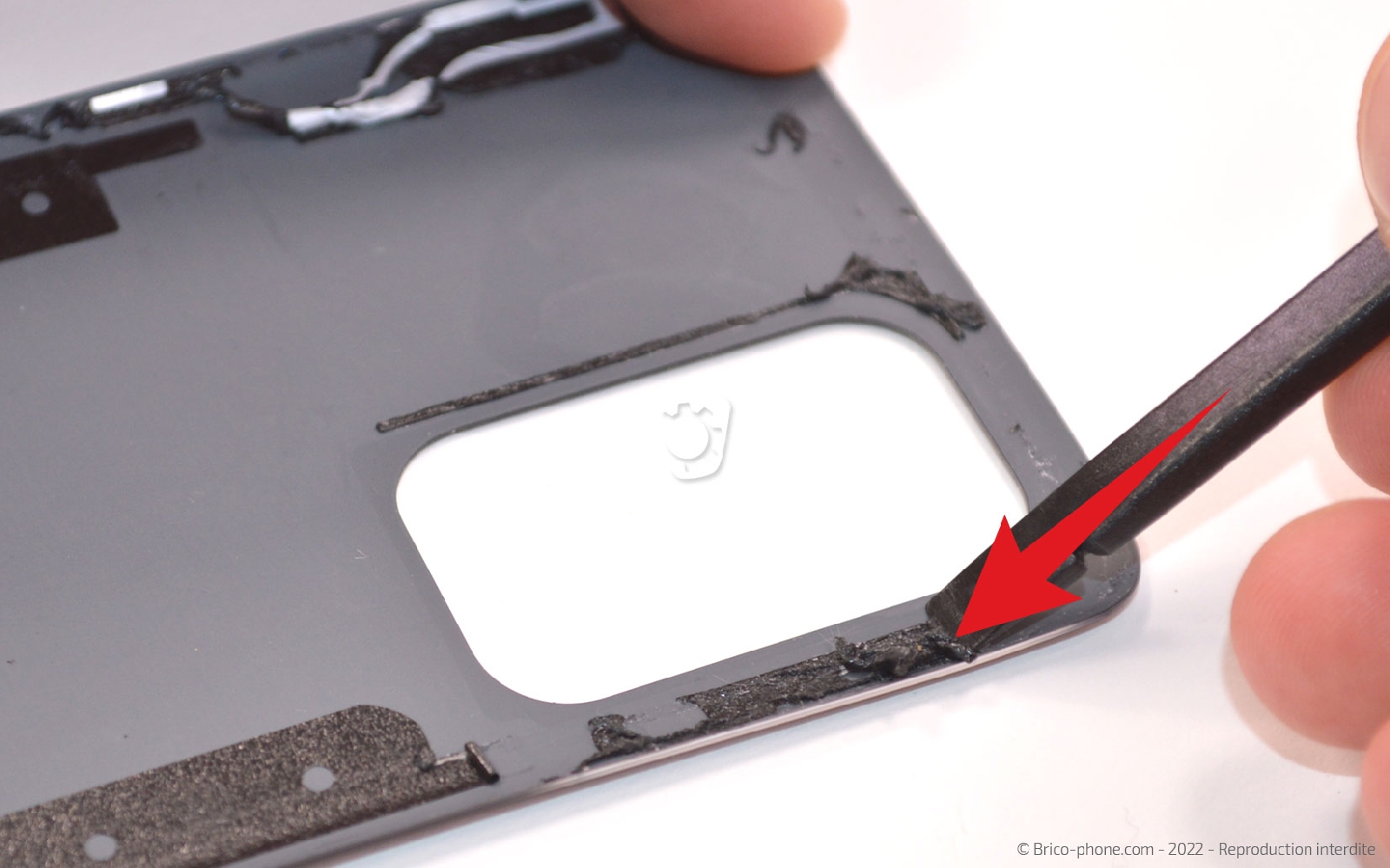

Nettoyage du châssis

A l'aide du spudger, nettoyez le châssis ainsi que la vitre arrière des résidus de stickers afin de pouvoir disposer la colle sur une surface lisse et propre.
Outils
Levier Nylon

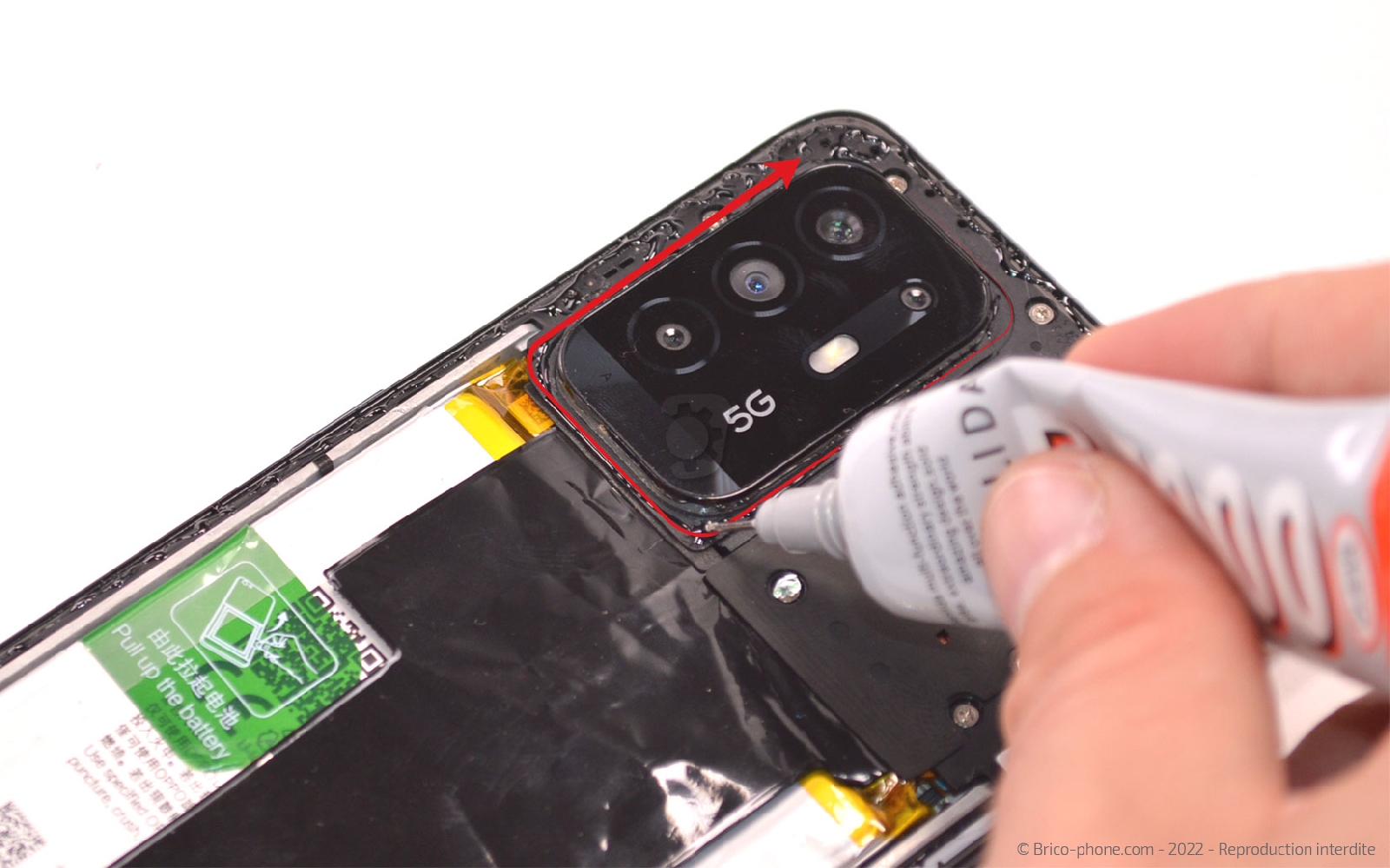

Conseils pour le remontage

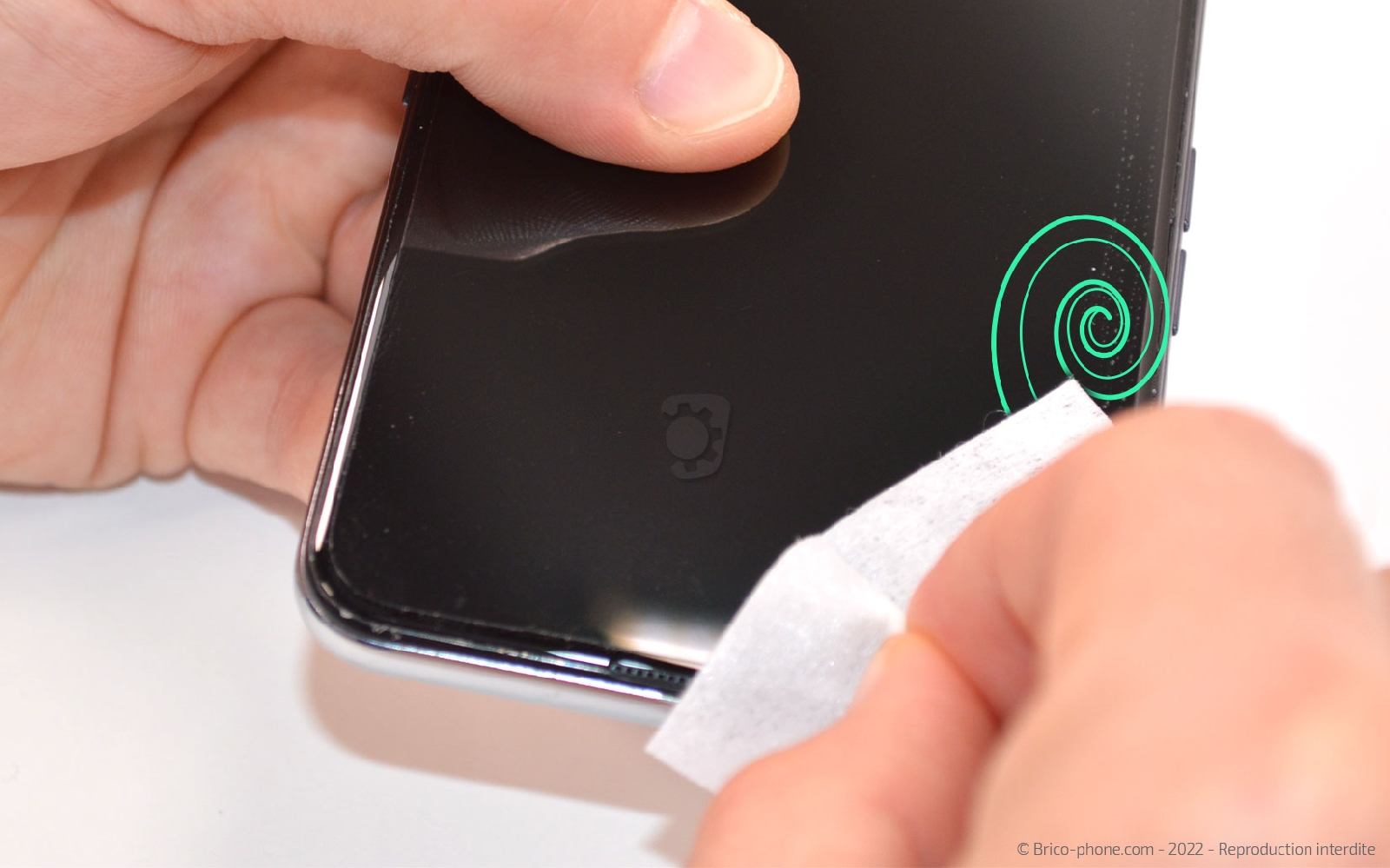

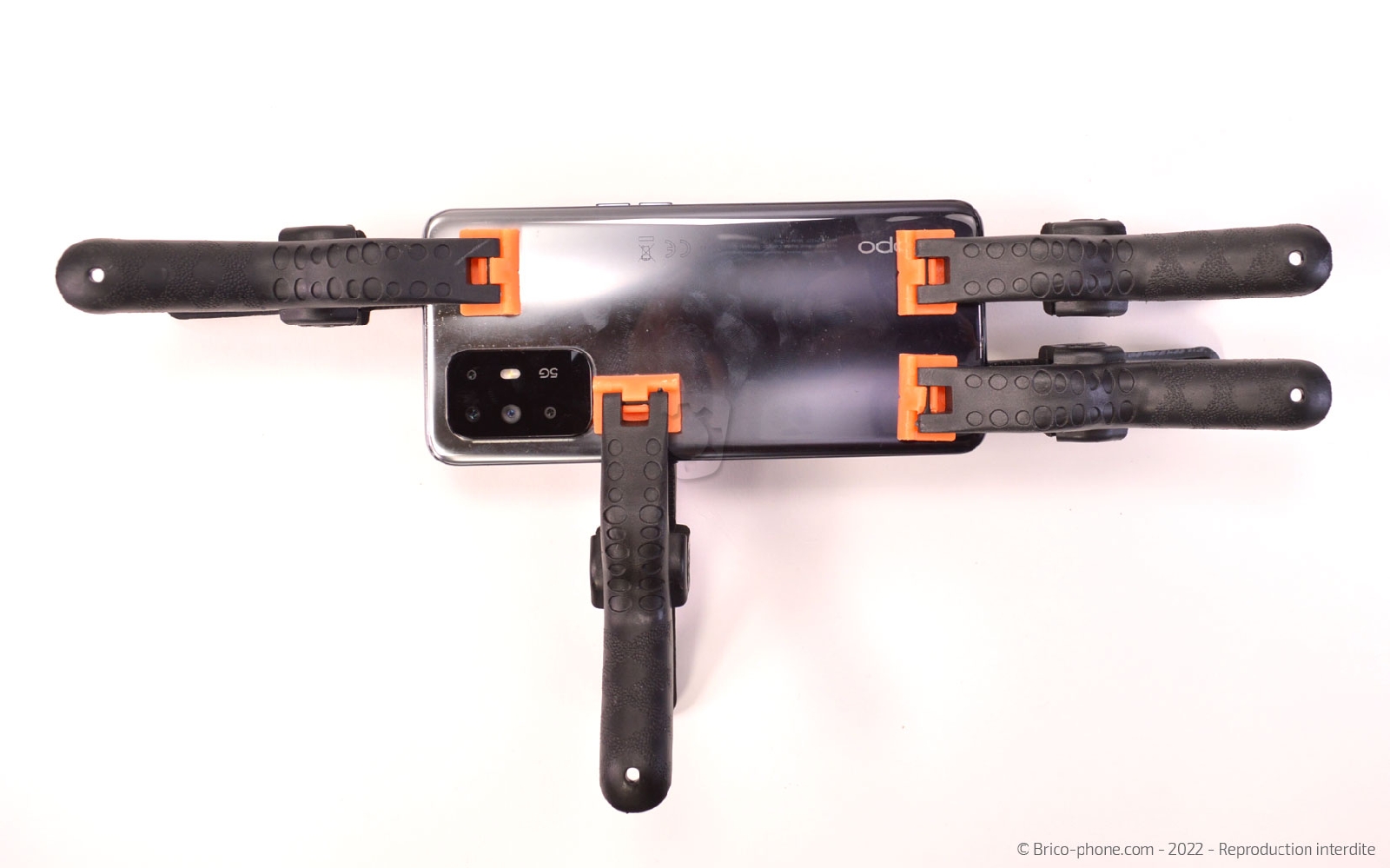

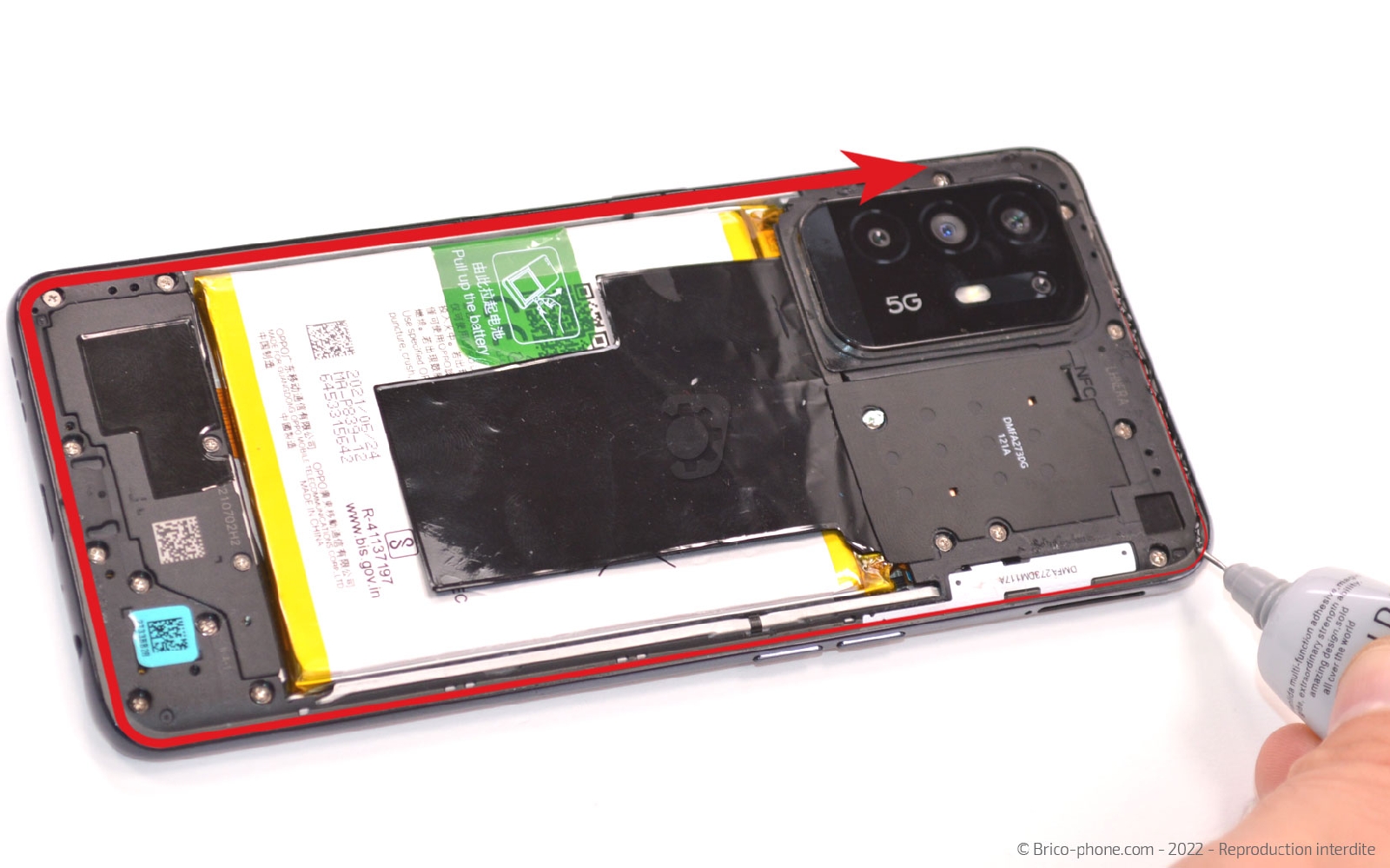

Nous vous conseillons de tester l'écran avant de refermer votre Oppo A94 5G. Une fois que tout est ok, appliquez un filet de colle B-7000 sur toute la longueur du châssis ainsi qu'autour du bloc lentille. Replacez la vitre arrière et laissez sécher la colle environ 1 heure en plaçant sous presse l'appareil avec des pinces ou de gros livres. Pour retrouver un téléphone comme neuf, vous pouvez utiliser des lingettes imbibées afin de nettoyer les éventuels résidus de colle présents sur la vitre arrière.
Outils
Colle
Pièces
Pince à ressort 6.90€
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée) 0.49€
