Comment changer le connecteur de charge sur Galaxy Note 20 Ultra 5G

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil et de sa compatibilité avec le produit à commander.
Pour cela, plusieurs possibilités :
- vérifiez le numéro de modèle inscrit sur la petite étiquette blanche placée au dos de votre appareil ;
- composez le *#06# sur le clavier du téléphone pour obtenir un numéro IMEI à retranscrire sur Brico-phone.com.

Une fois la commande réalisée et le colis reçu, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.

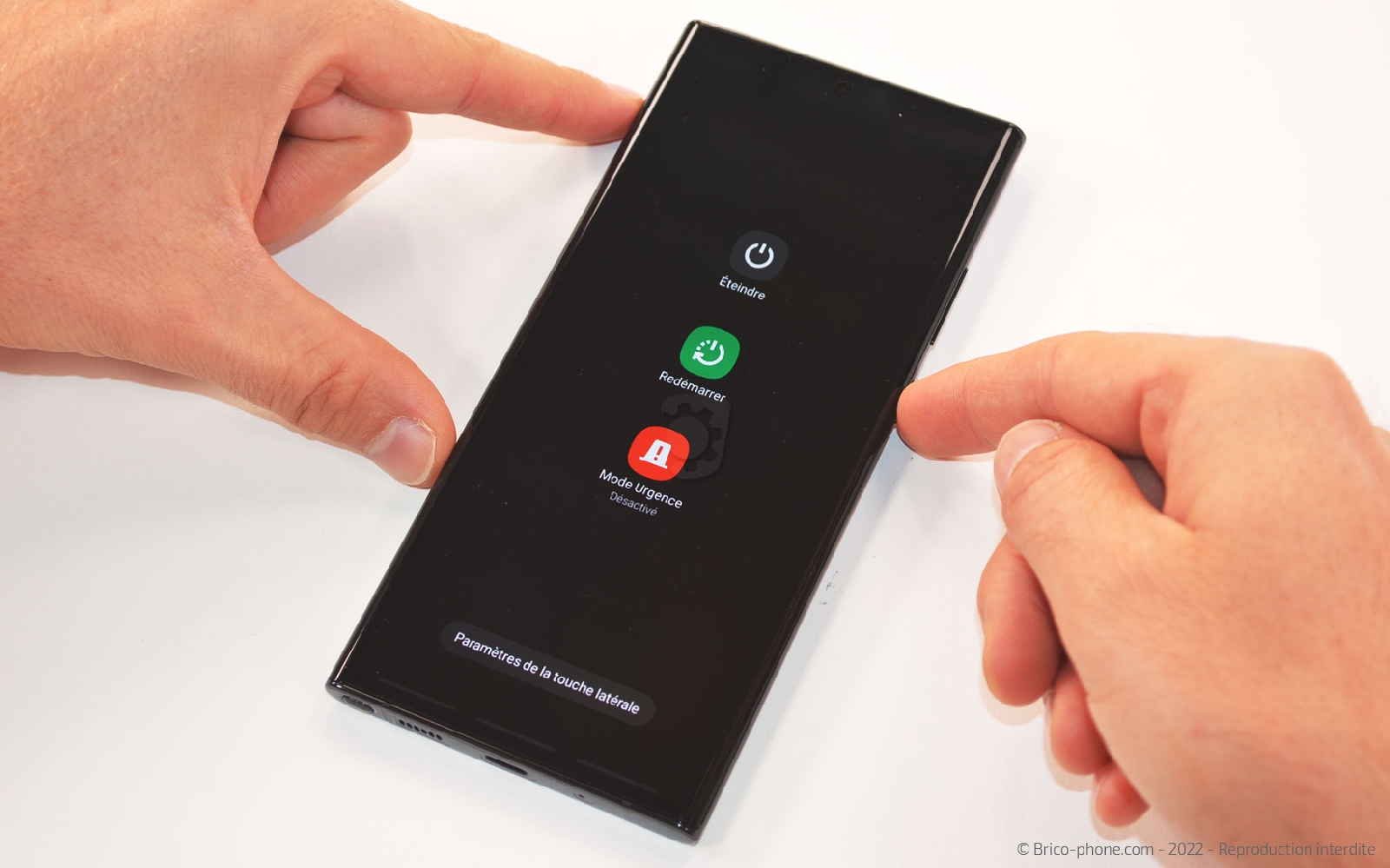

Placez les outils, le patron d'aide au montage et ce tutoriel à proximité et commencez par éteindre votre appareil.

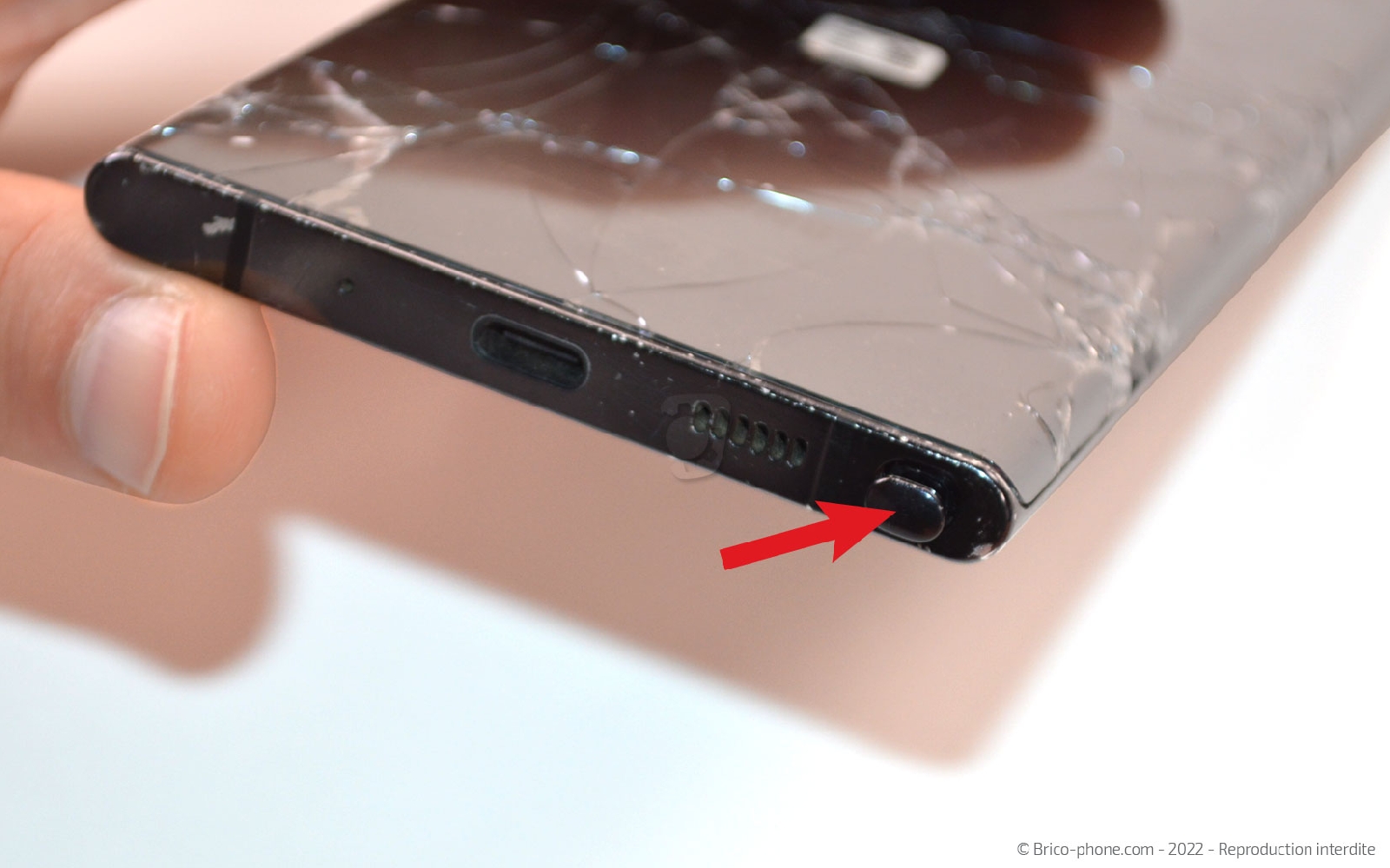

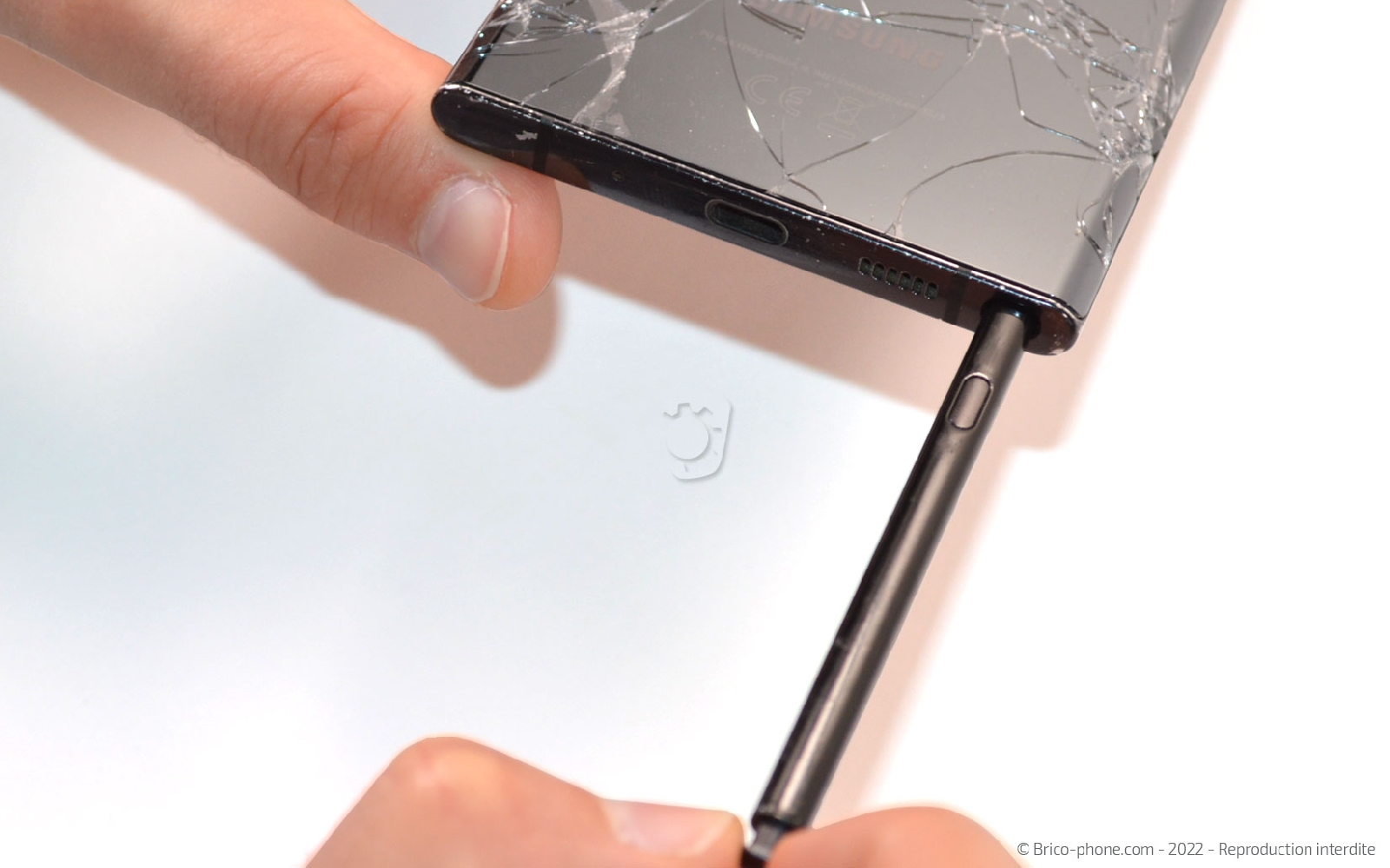

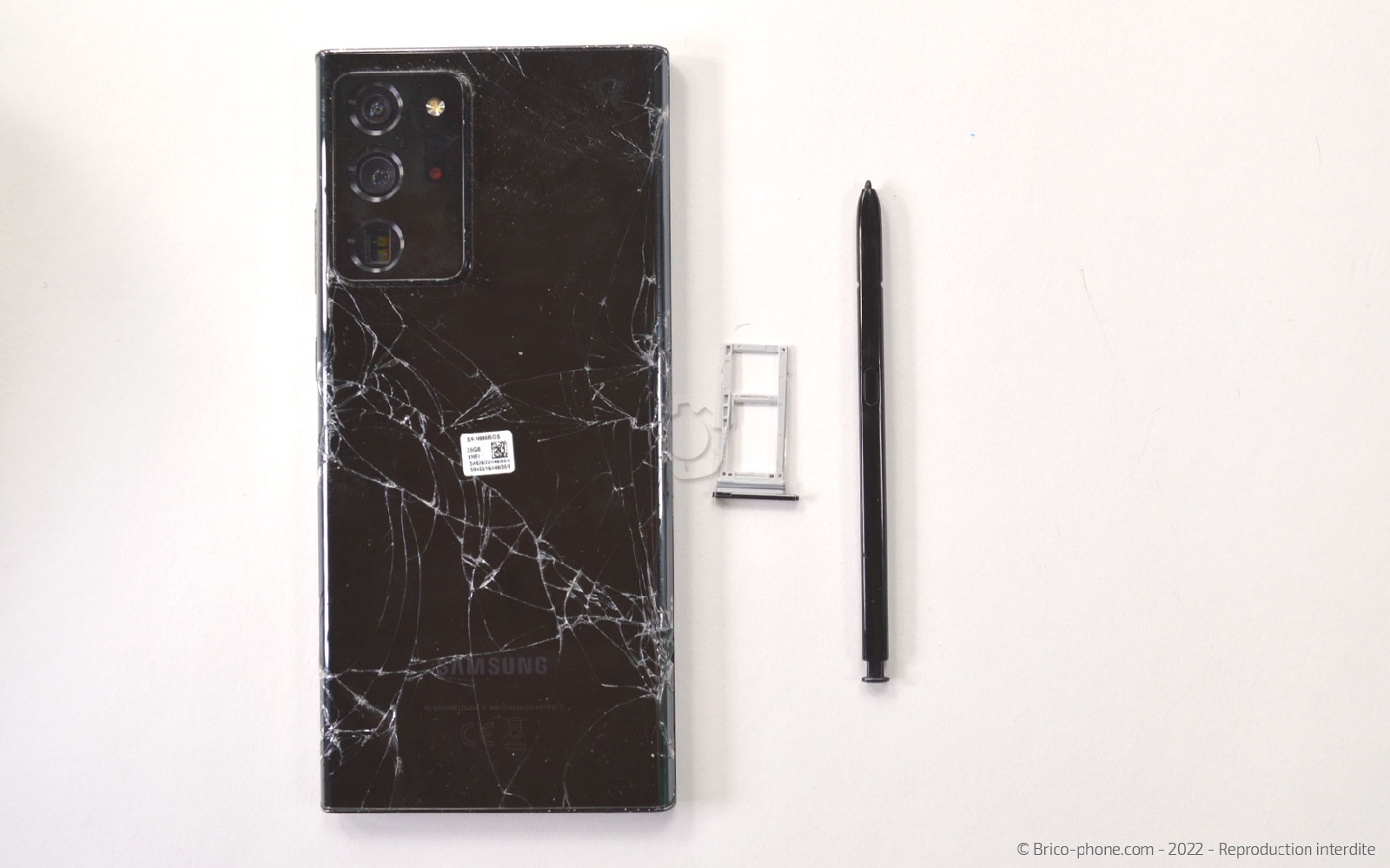

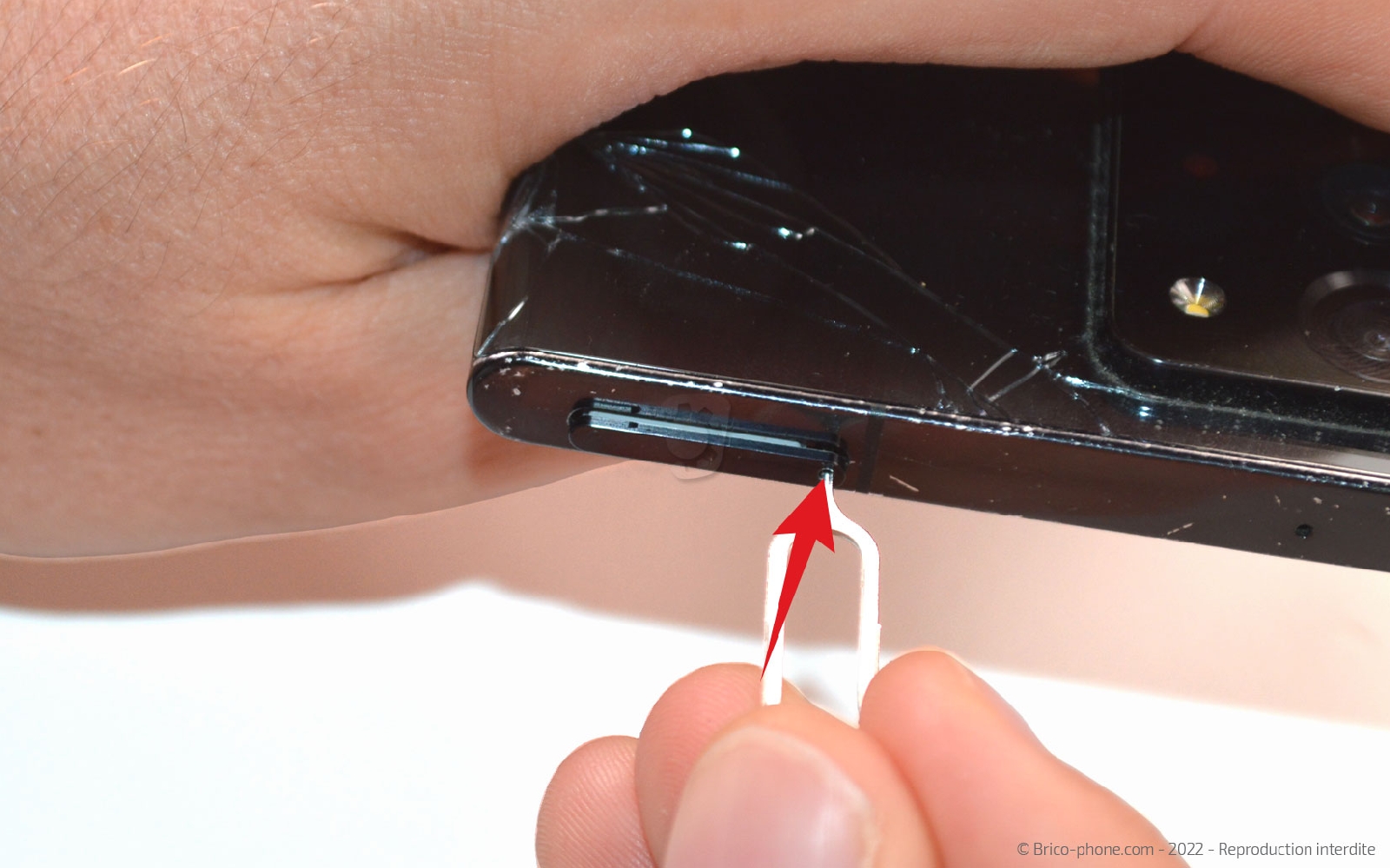

Sortez le S-Pen et le tiroir de la carte Sim de votre appareil.

Utilisez le coussin chauffant, un décapeur thermique ou un sèche cheveux pour ramollir le sticker de la vitre arrière.

Pour l'option 1 soit le coussin chauffant, il vous faut le passer au préalable dans le micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière de votre appareil pendant une trentaine de secondes.

Si vous ne disposez pas du coussin Brico-phone, utilisez un décapeur thermique ou votre sèche cheveux pour chauffer le contour de la vitre arrière de votre Samsung Galaxy Note 20 Ultra.

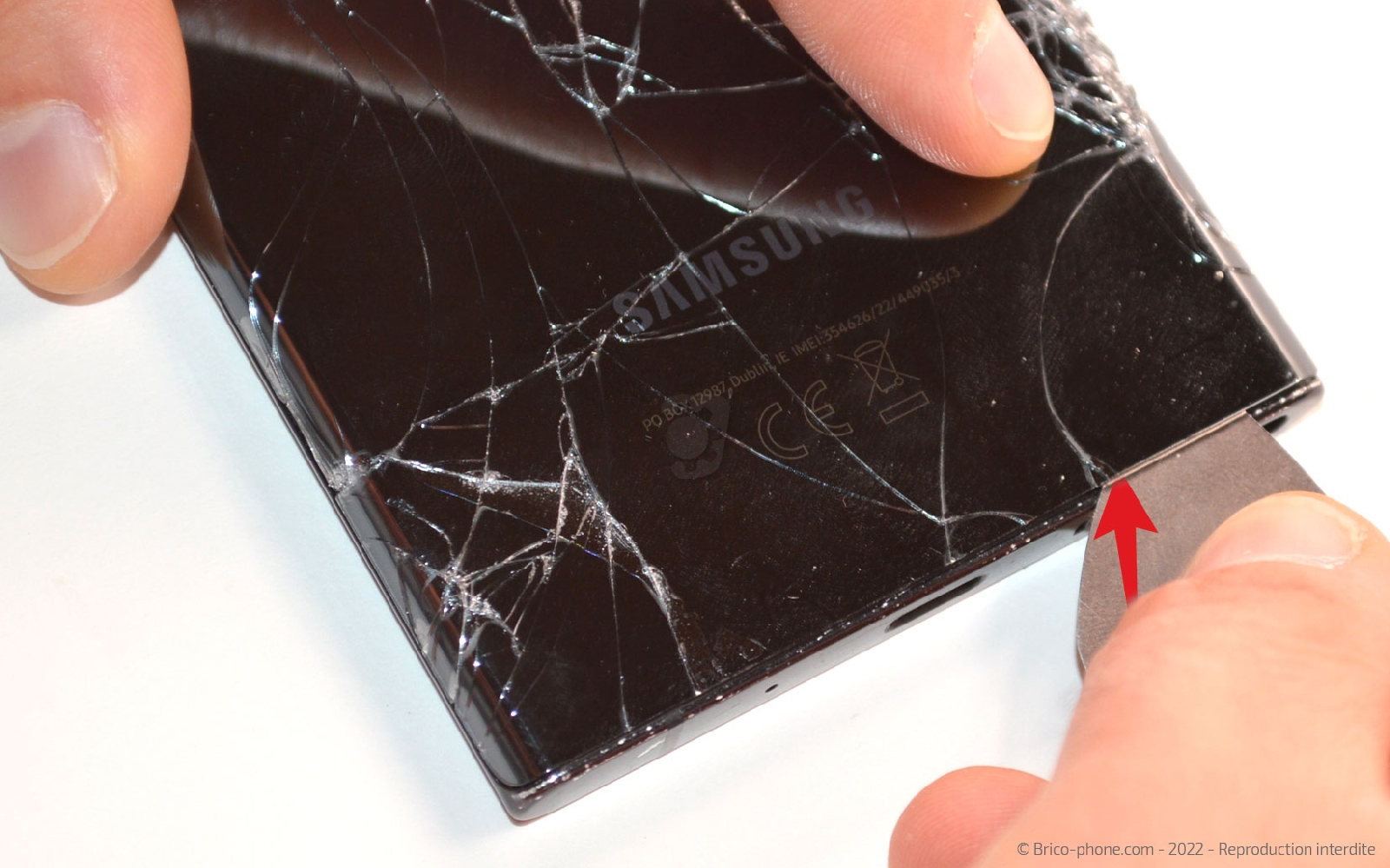

Insérez le médiator en métal entre la vitre arrière et le châssis. Vous pouvez vous aider de la ventouse afin de soulever le composant pour créer un interstice.

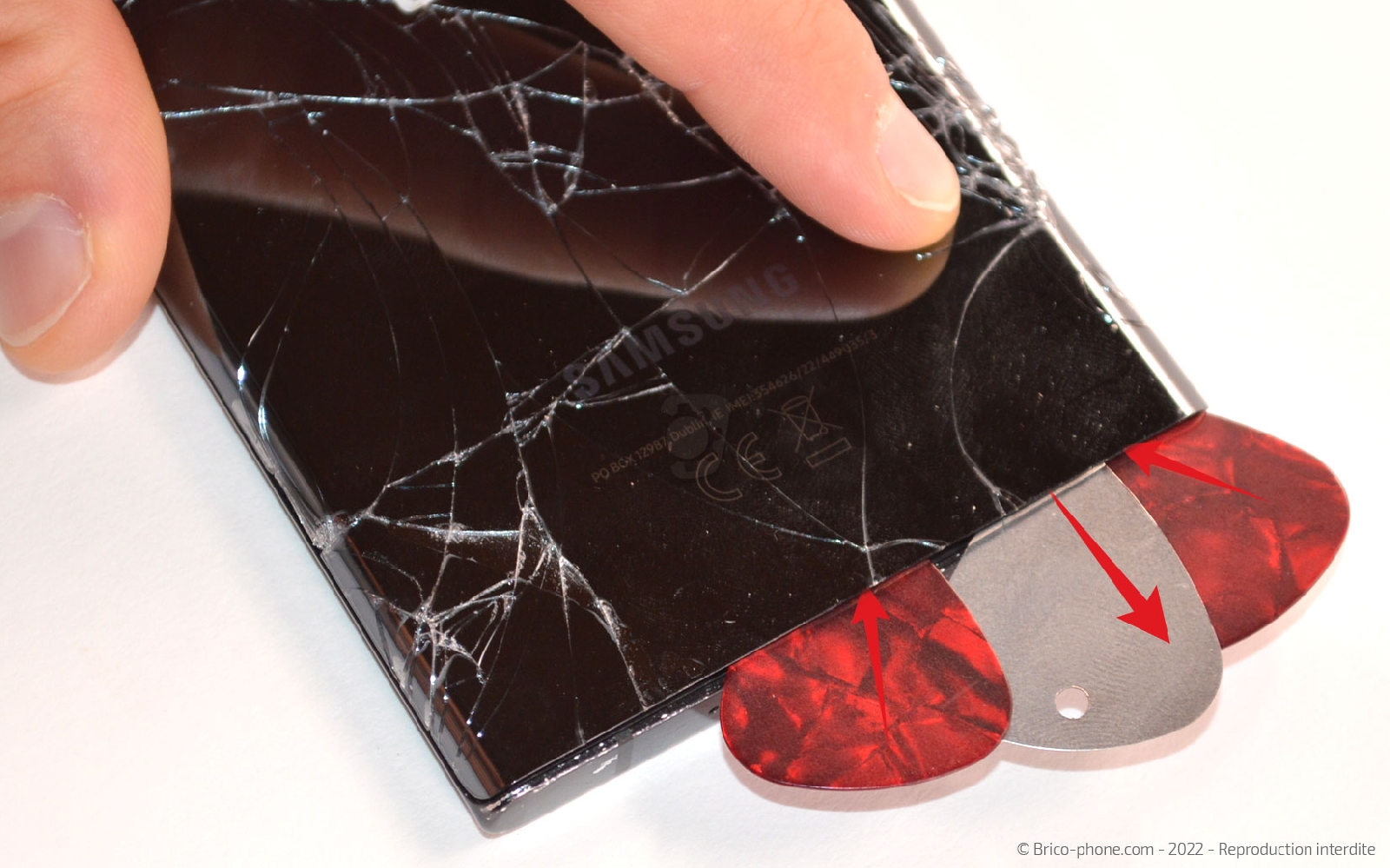

Une fois le médiator en métal en place, insérez ces homologues en plastique pour terminer le décollage.

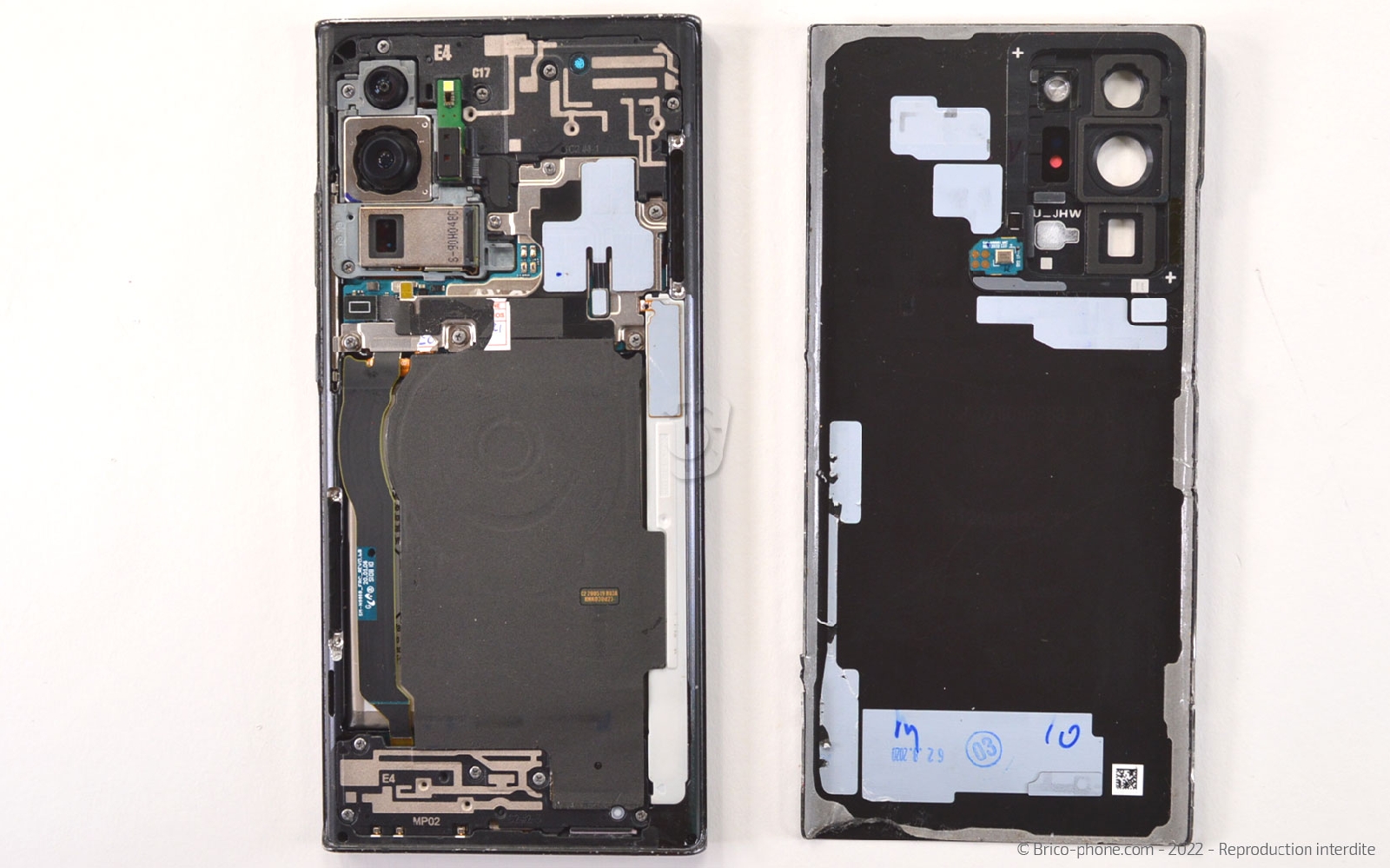

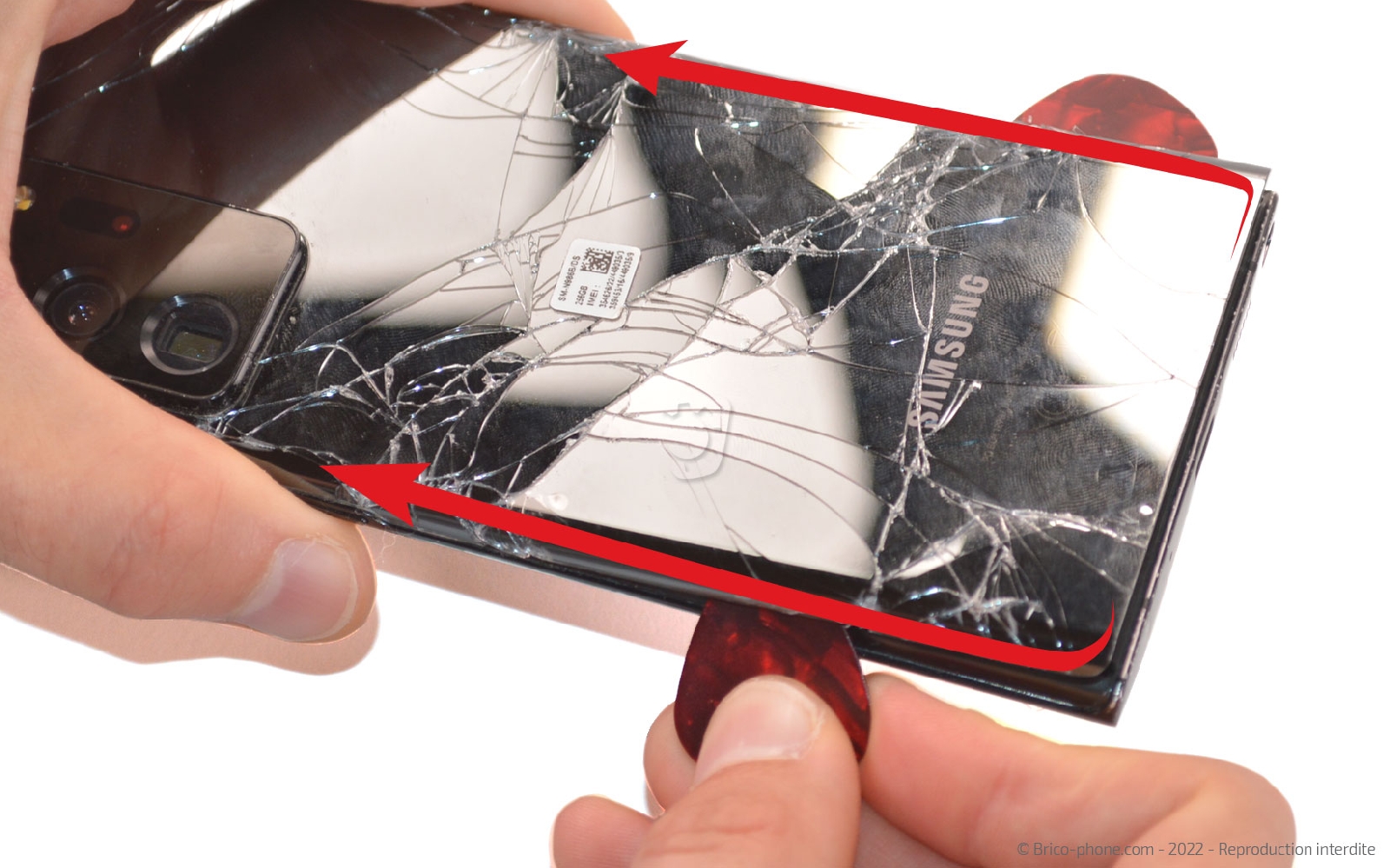

Retirez l'outil métallique avant de faire coulisser les deux autres médiators sur les bords du téléphones pour décoller entièrement la vitre arrière.

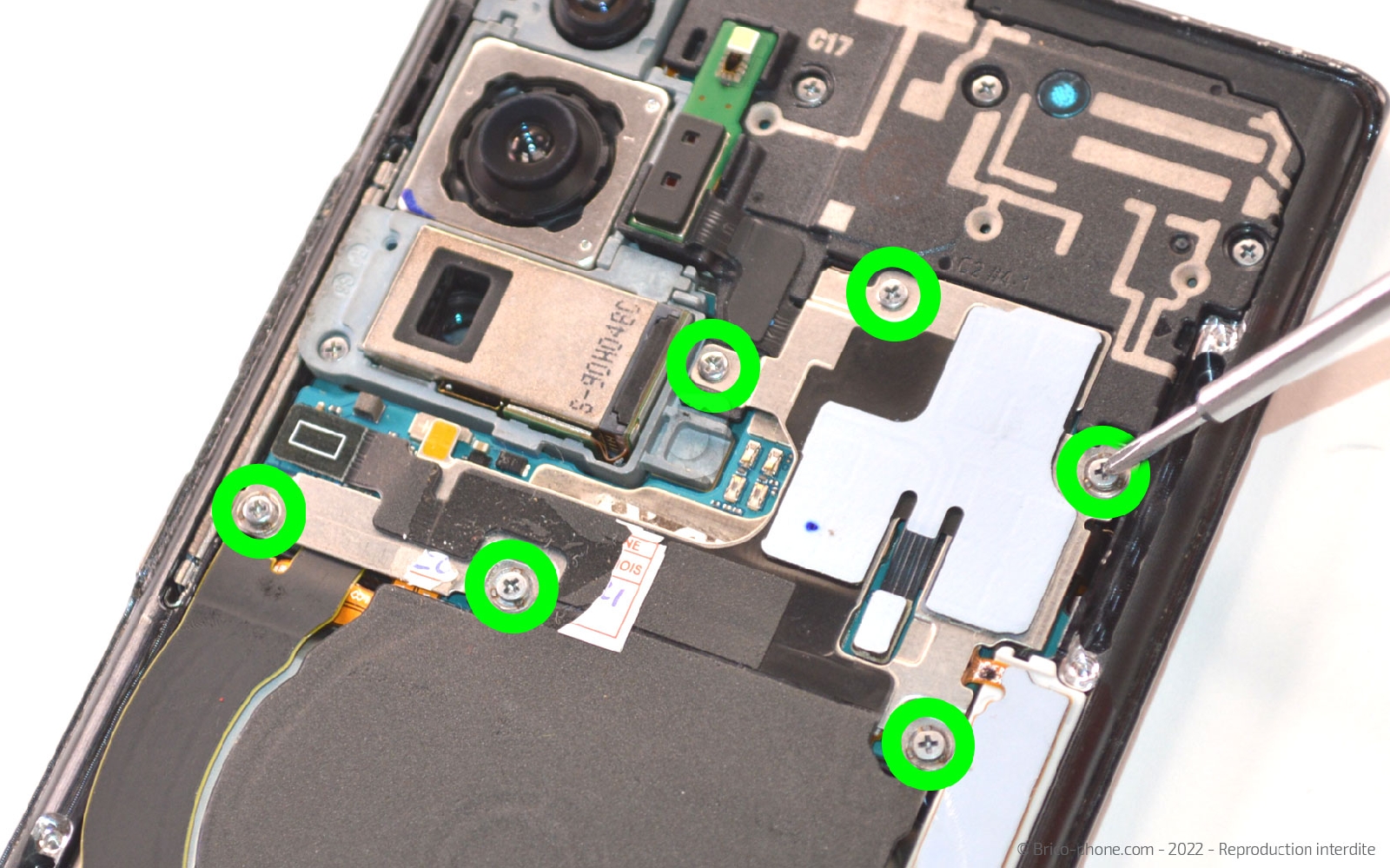

Ôtez les vis avec 6 vis cruciforme de la plaquette NFC avant de décoller doucement le film noir.

Débranchez la nappe afin de pouvoir récupérer le support NFC entier.

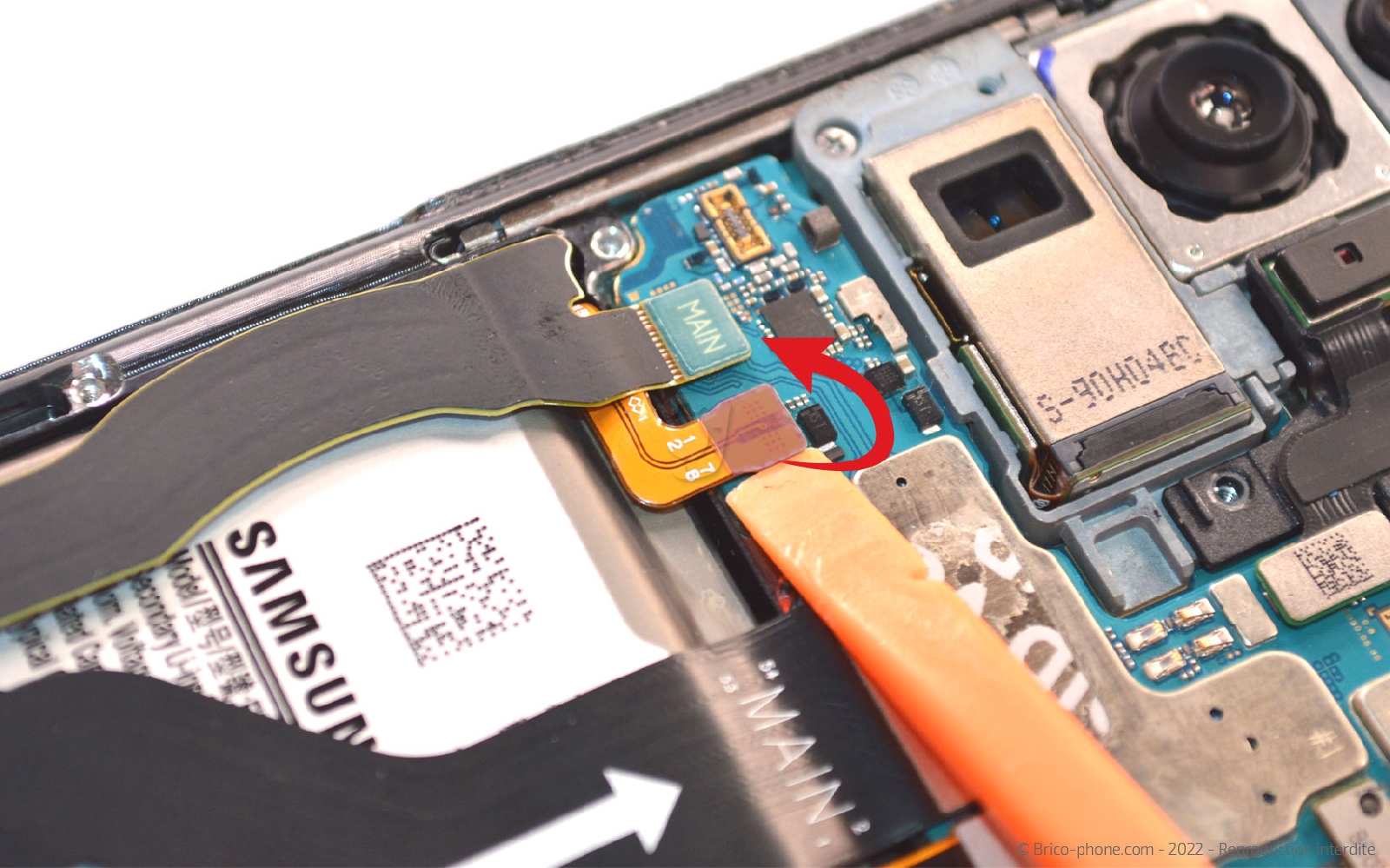

A l'aide du levier en nylon, déconnectez la nappe de la batterie afin de pouvoir continuer la réparation en toute sécurité.

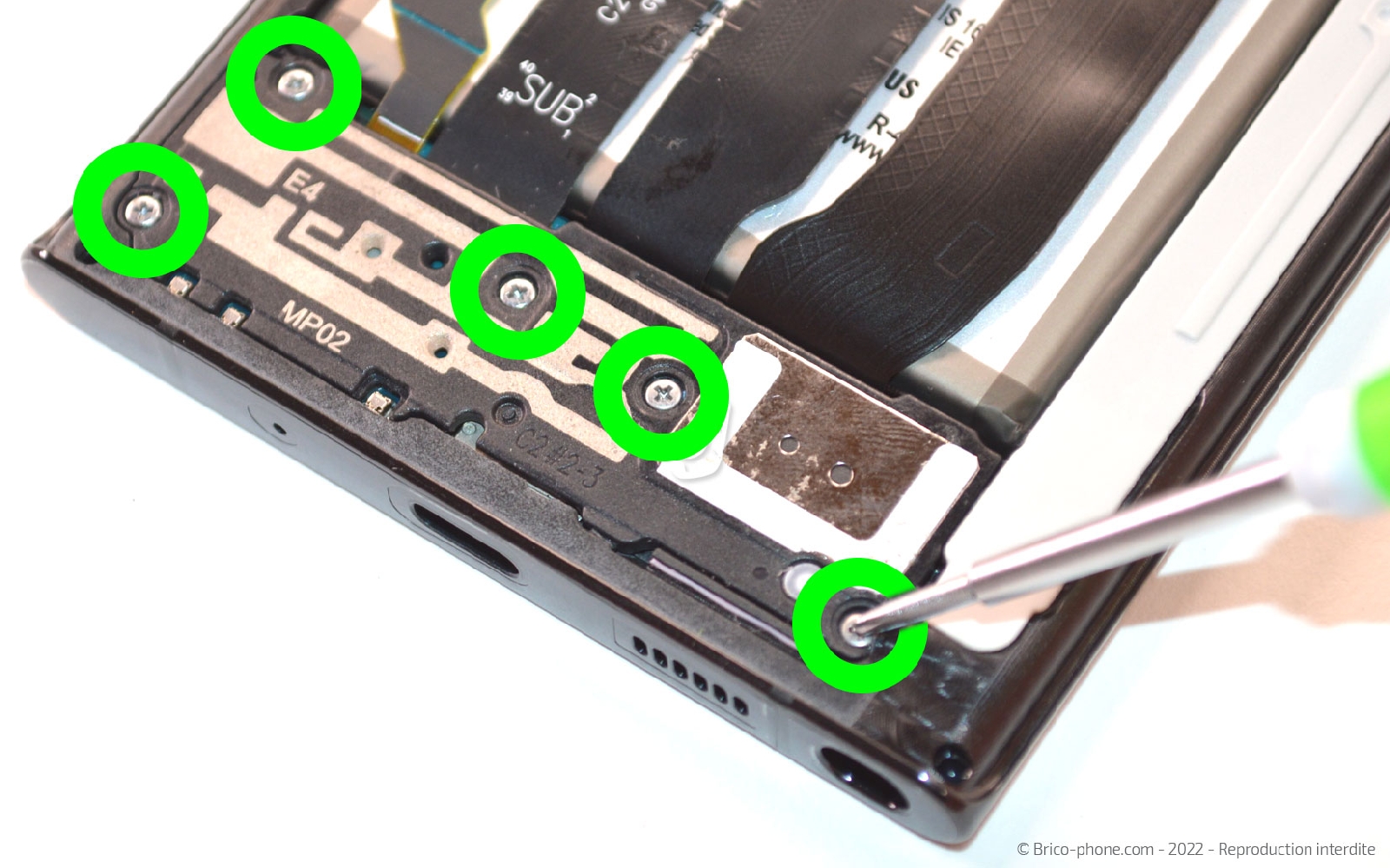

Toujours avec le tournevis cruciforme, sortez les 5 vis du haut-parleur externe.

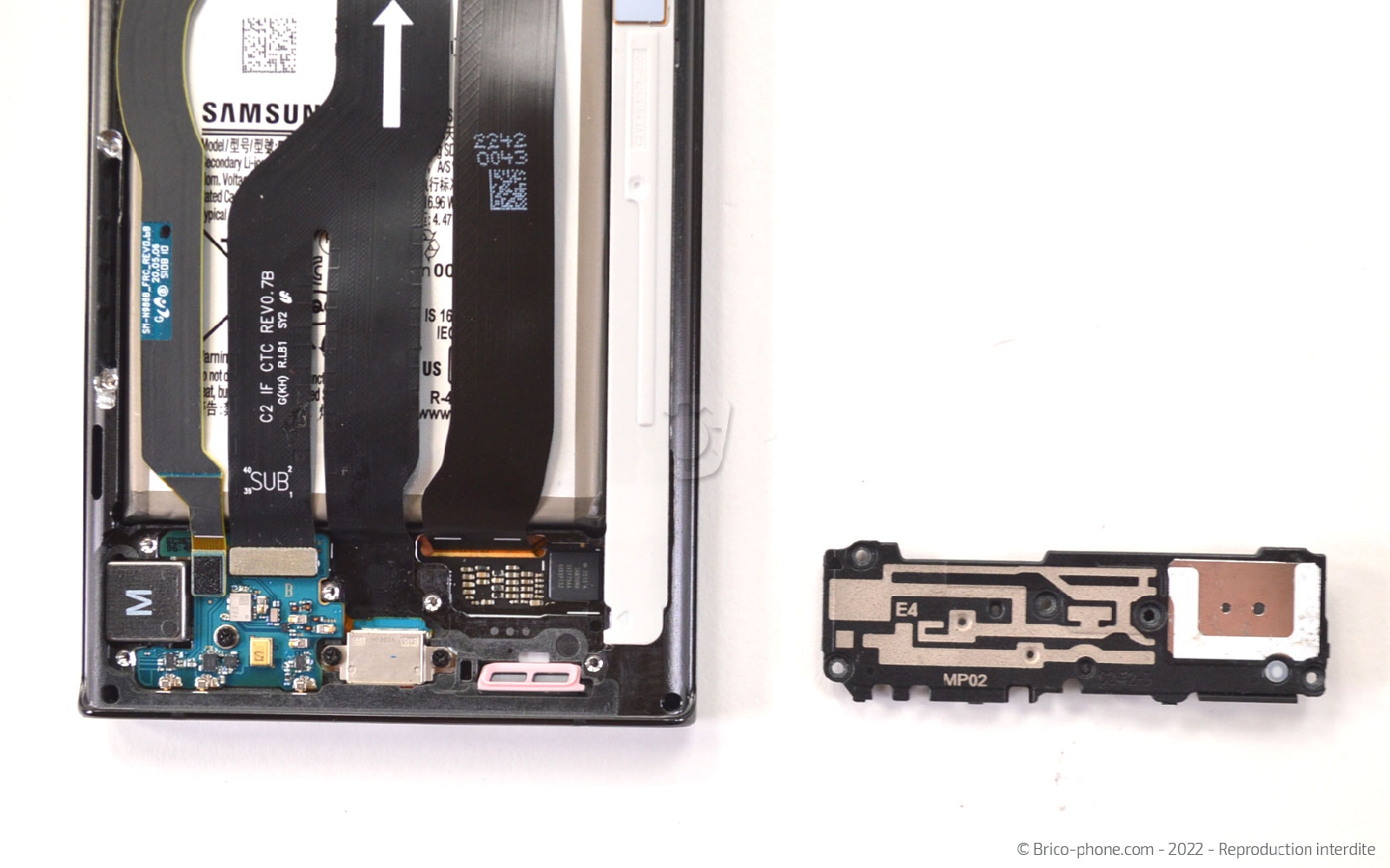

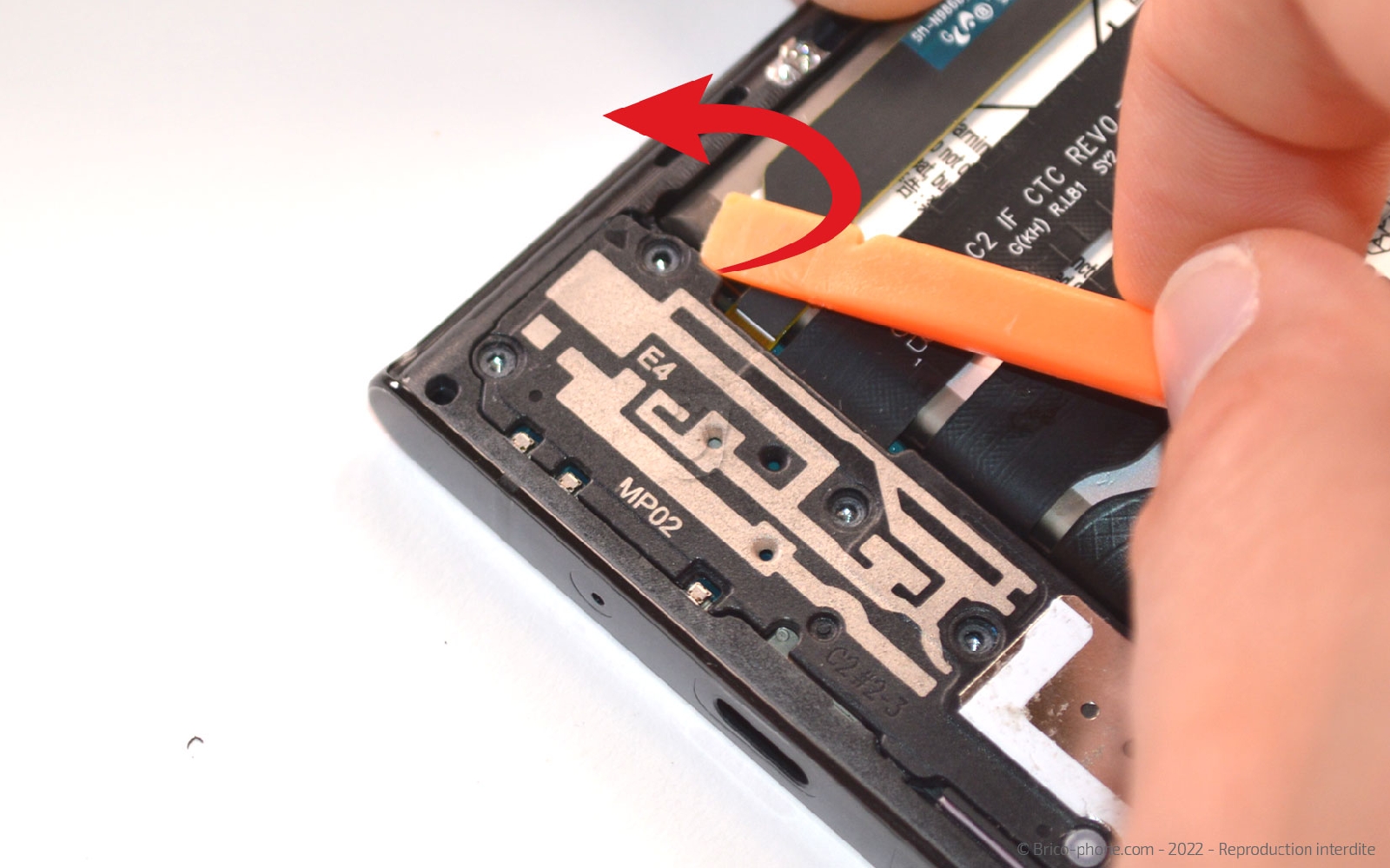

Faites basculer le composant à l'extérieur du châssis à l'aide du levier en nylon.

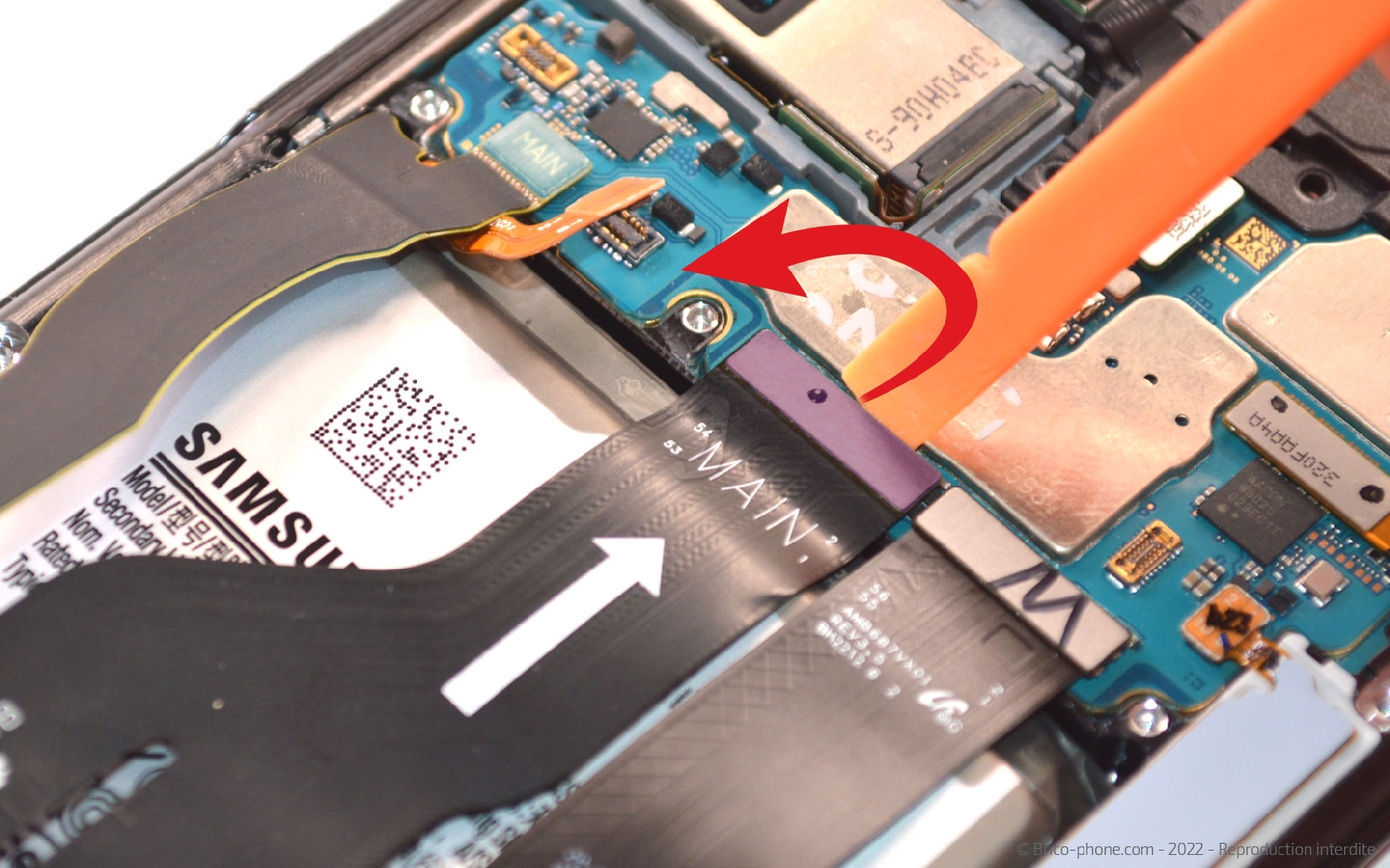

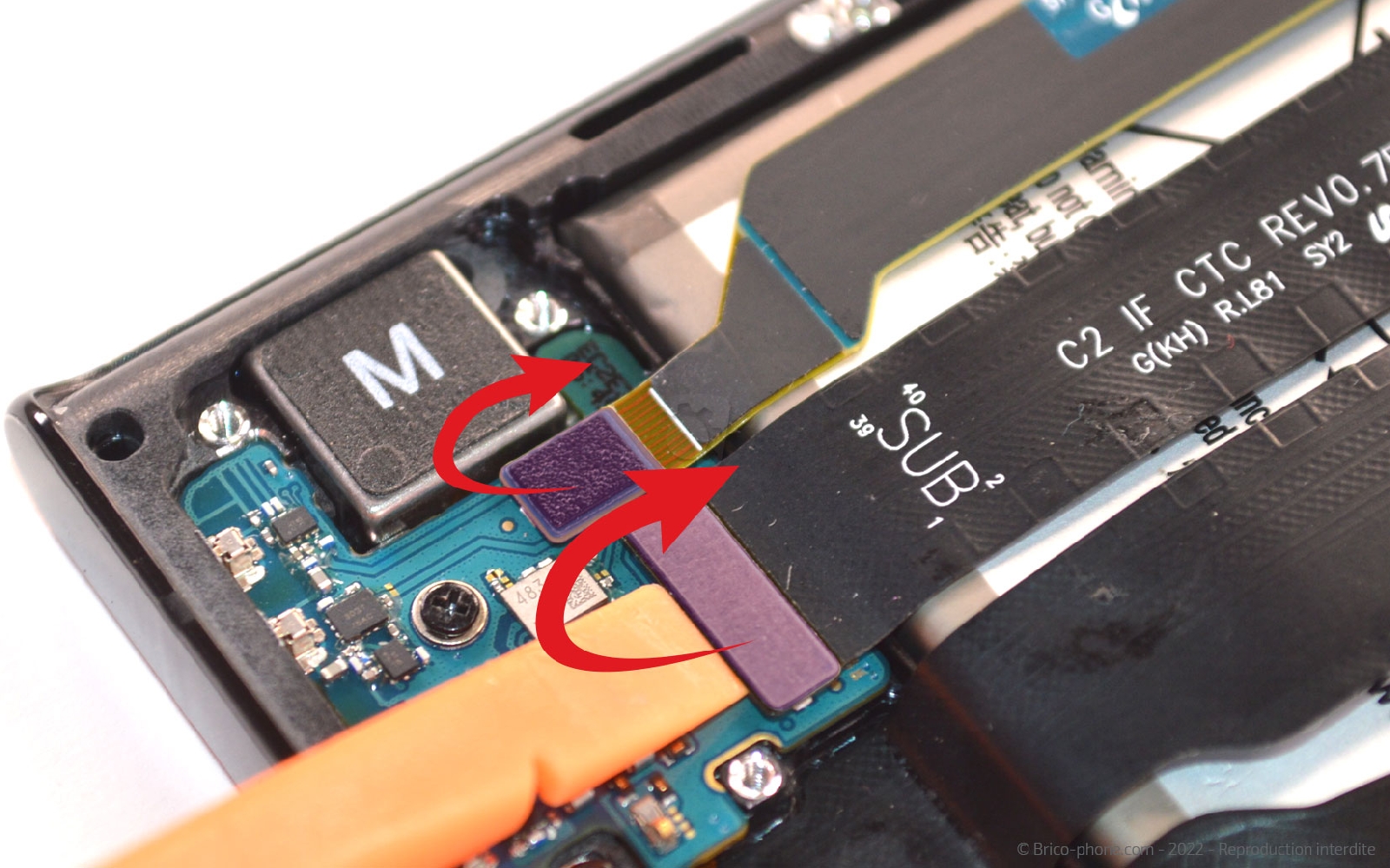

Maintenant, il vous faut déconnecter la nappe d'interconnexion et celle du connecteur de charge.

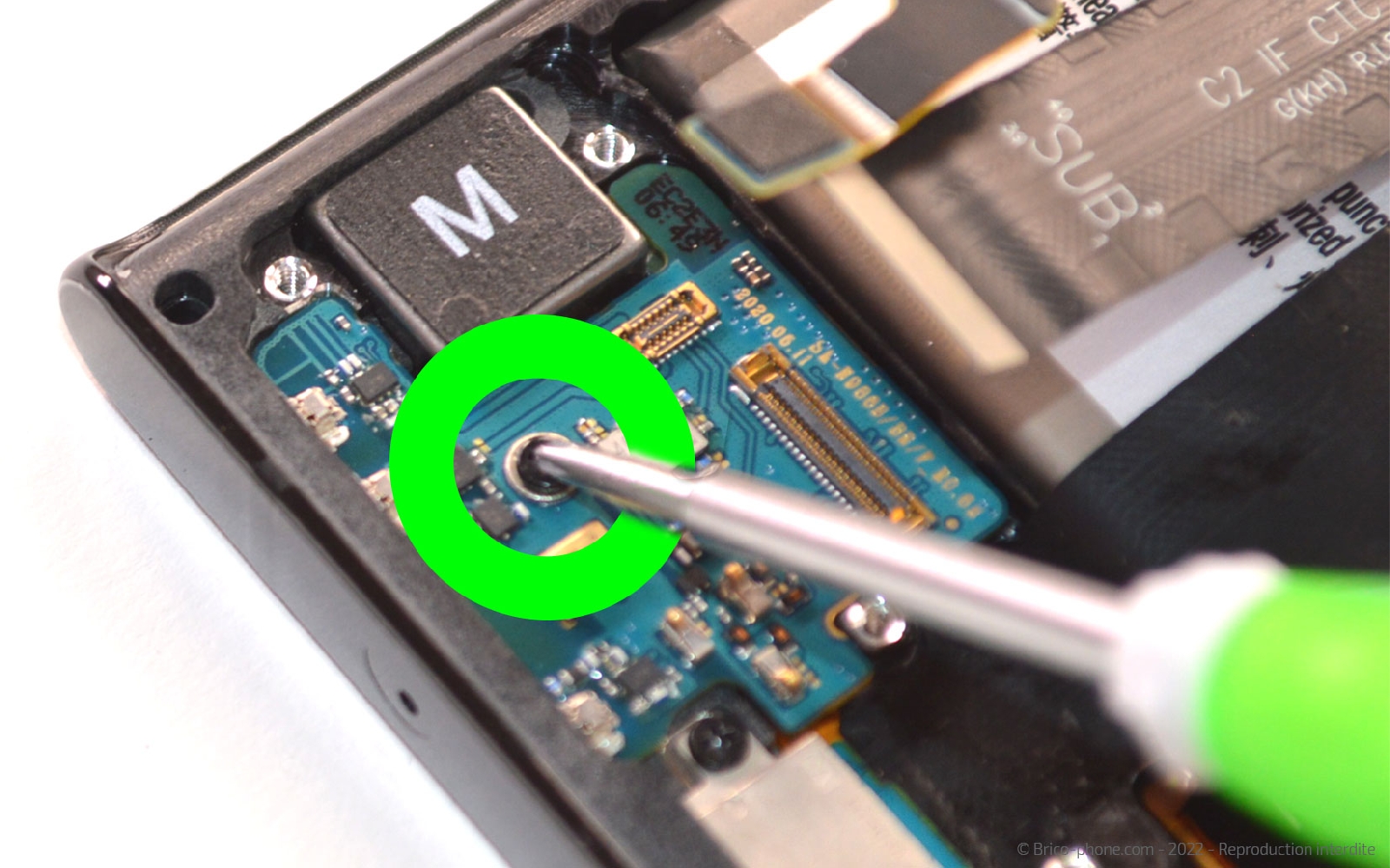

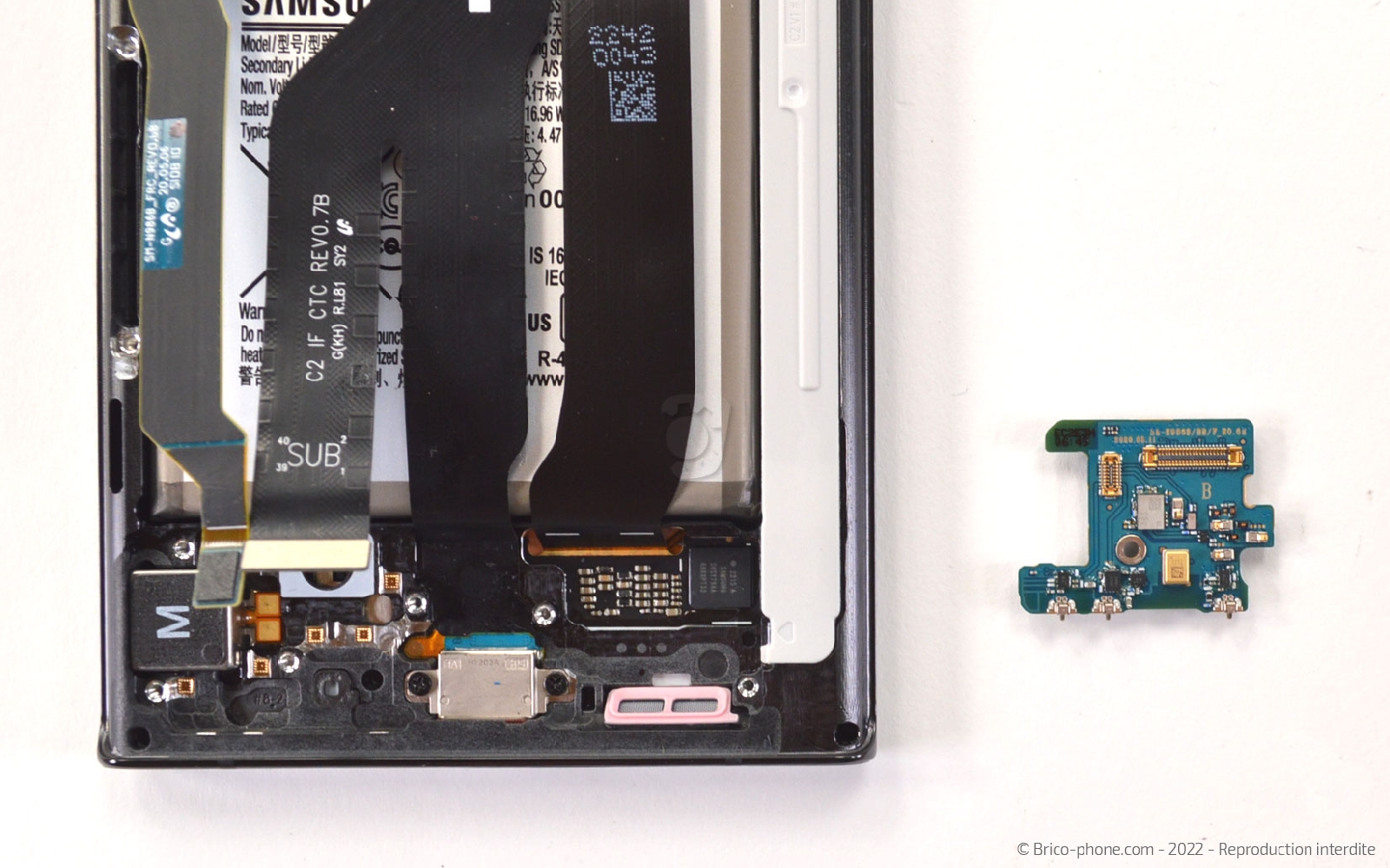

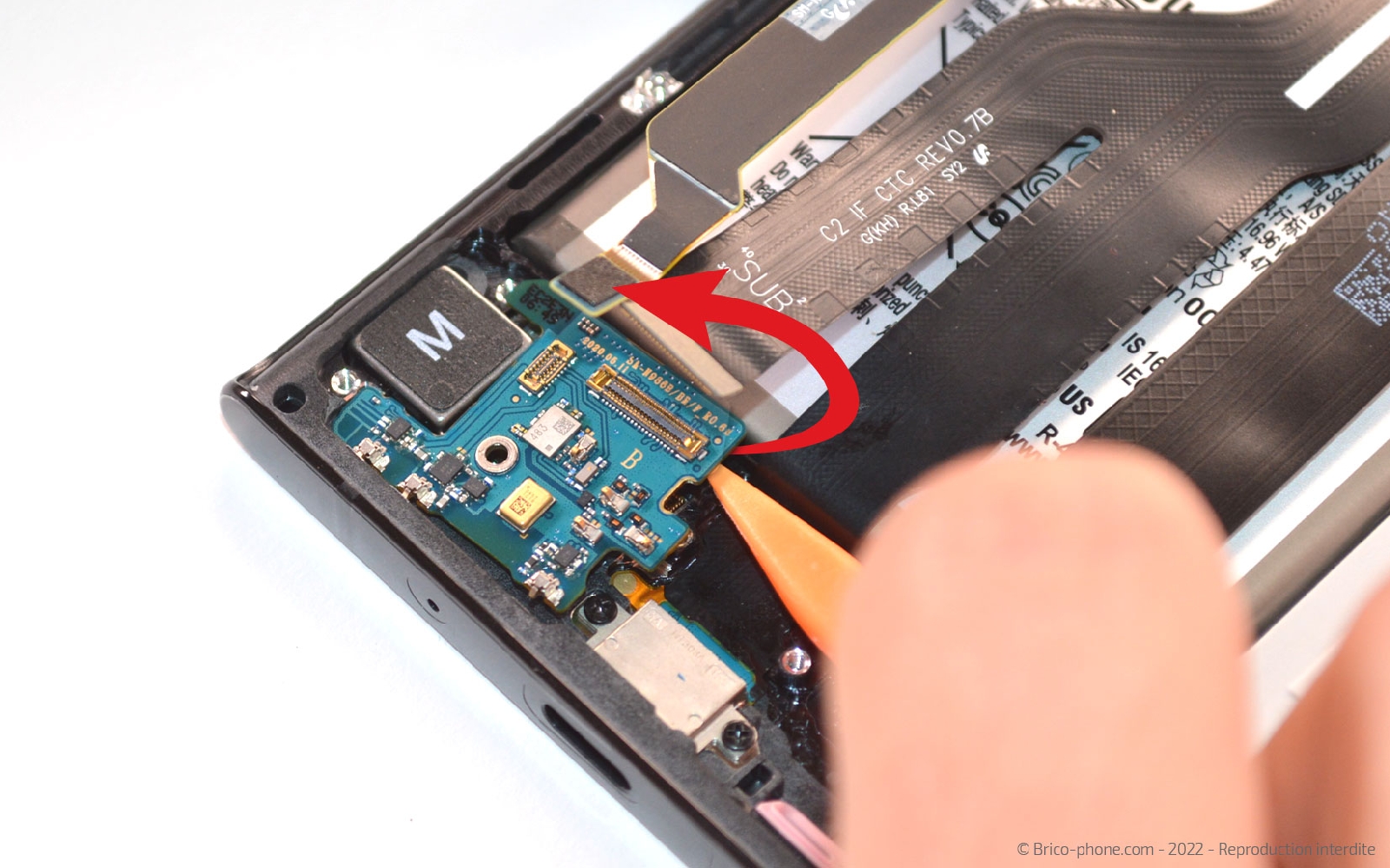

Ensuite, retirez la vis cruciforme avant de soulever la plaquette pour l'extraire du téléphone avec le levier en nylon.

Reprenez le tournevis cruciforme pour sortir les deux vis situées de part et d'autre de la prise de charge.

Chauffez légèrement le dock afin de pouvoir le retirer plus facilement du châssis.

Pour replacer chaque élément correctement, il vous suffit de reprendre ce tutoriel en commençant pas la dernière étape.

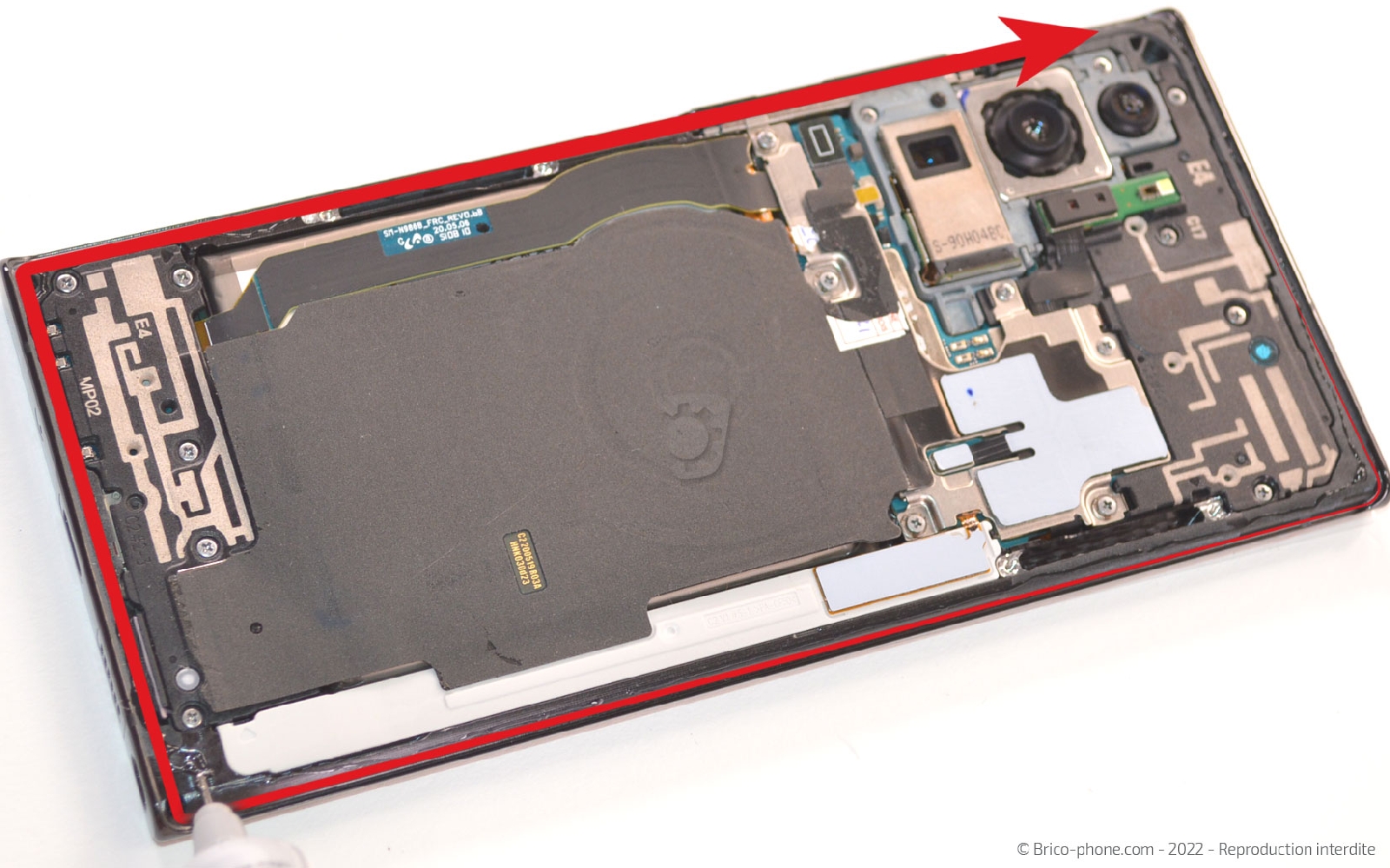

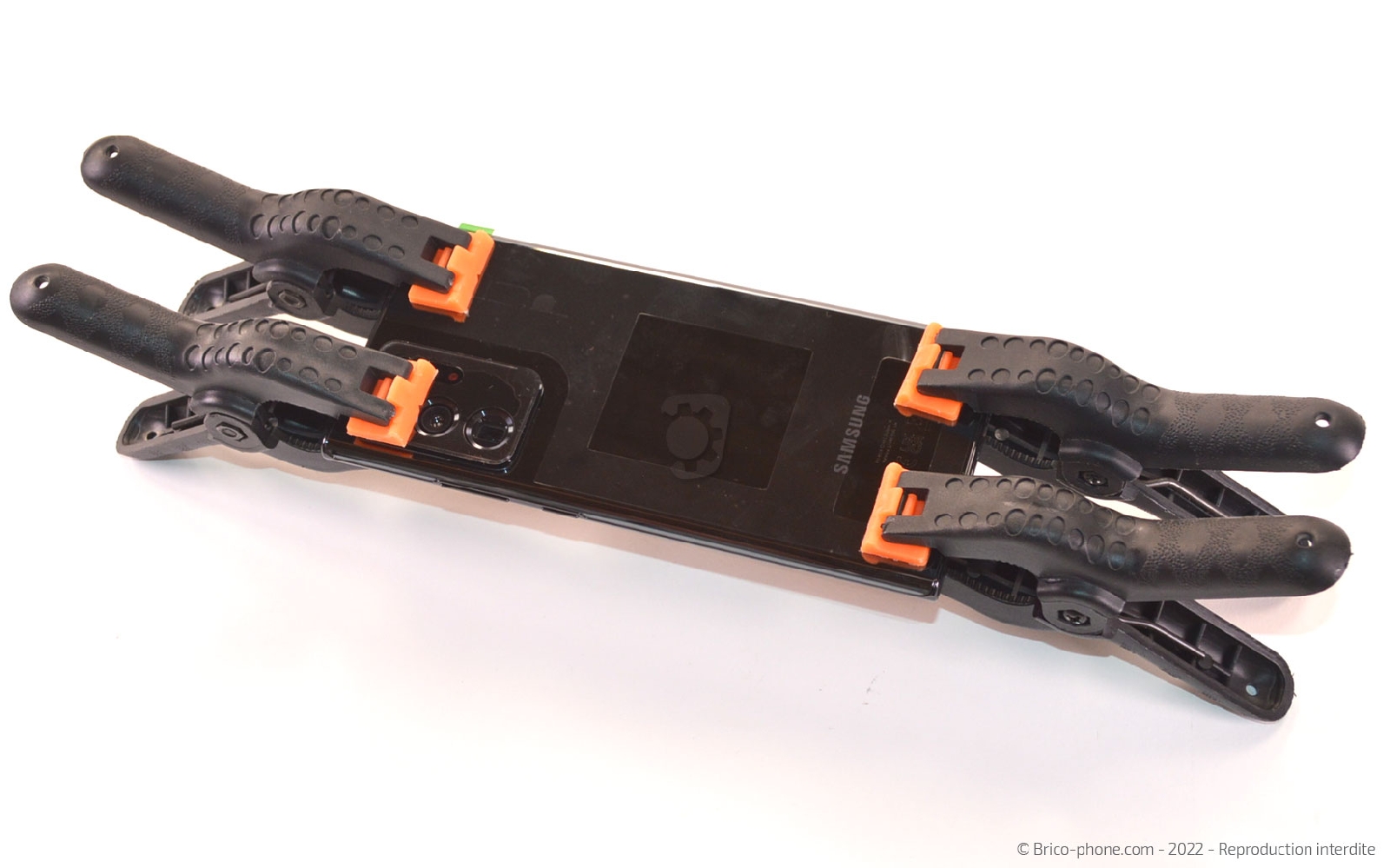

Ensuite, appliquez un filet de colle B-7000 sur toute la longueur du châssis pour fixer la vitre arrière. Laissez sécher la colle environ une heure à l'aide de pinces ou de livres.

Félicitations votre Samsung Galaxy Note 20 Ultra 5G est maintenant comme neuf !
