Tuto photo vidéo bloc optique Xbox 360 Slim

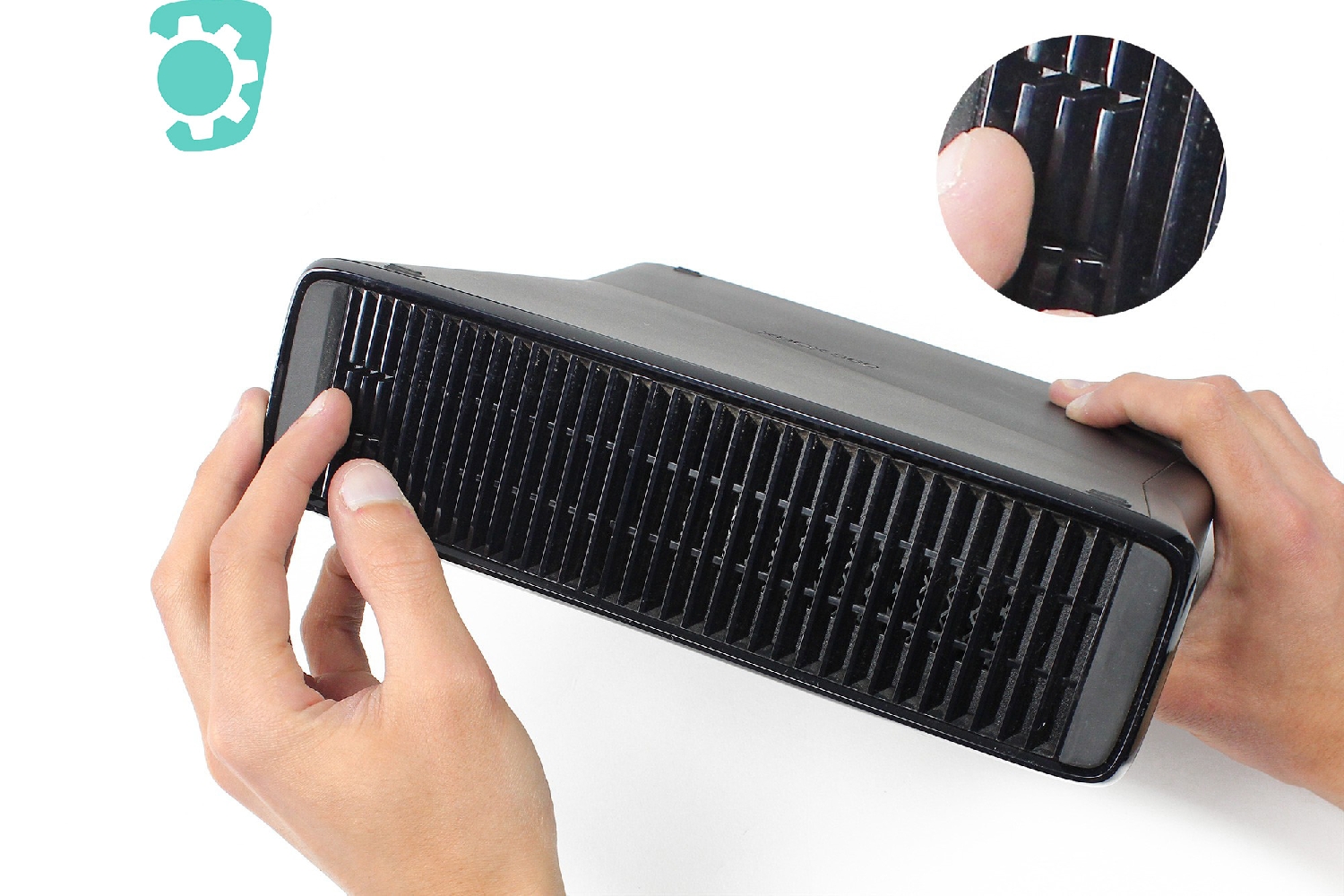

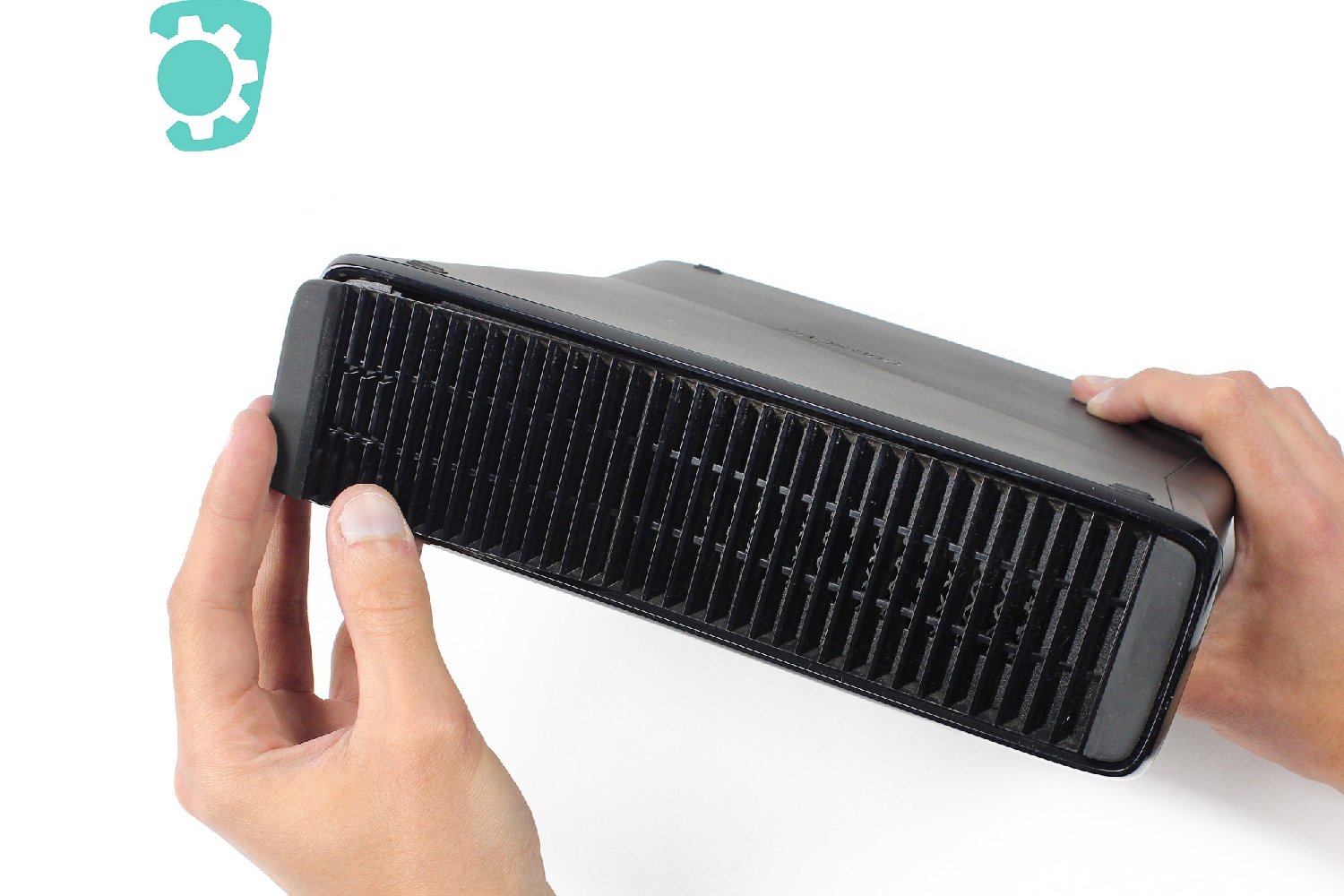

Etape 1

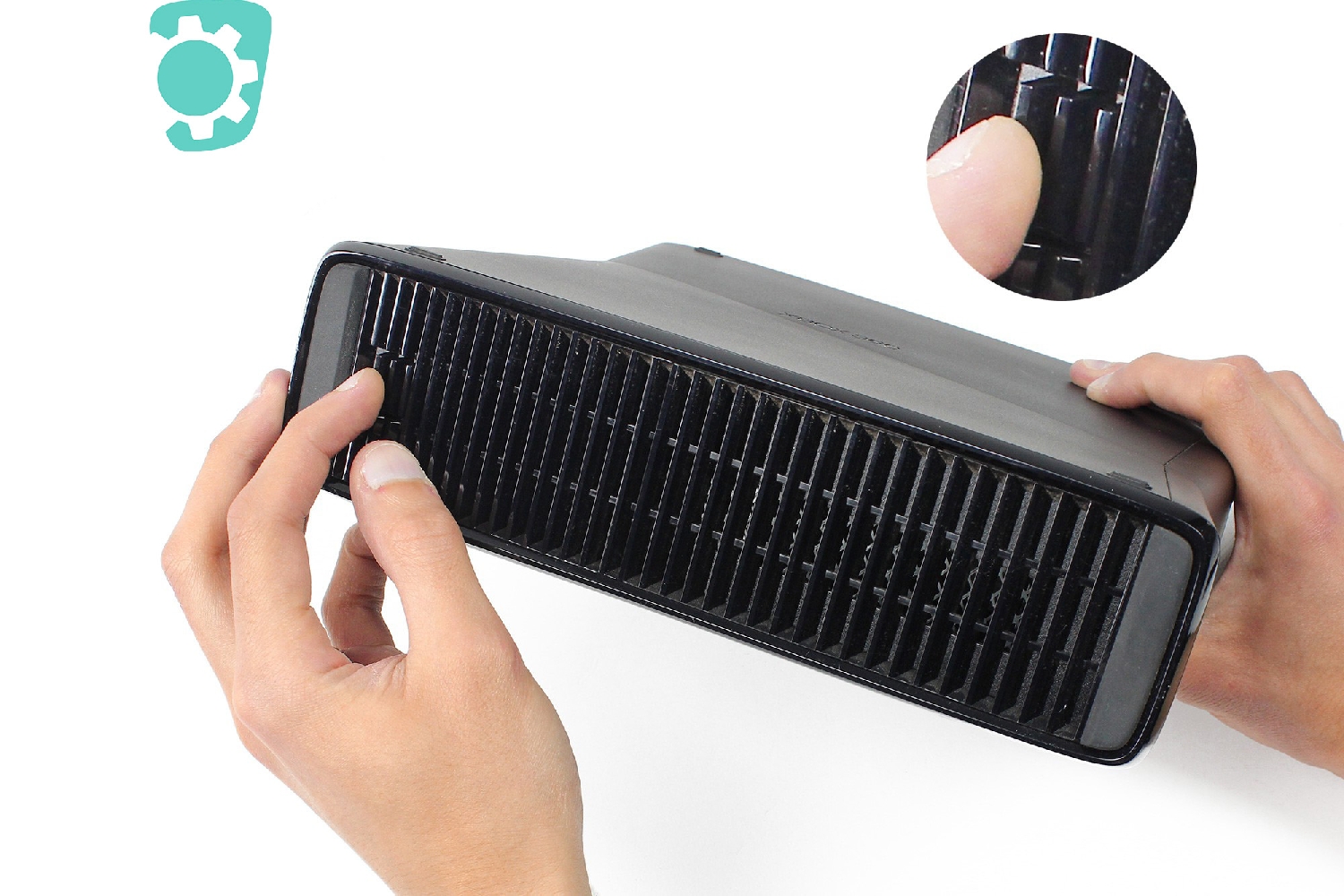

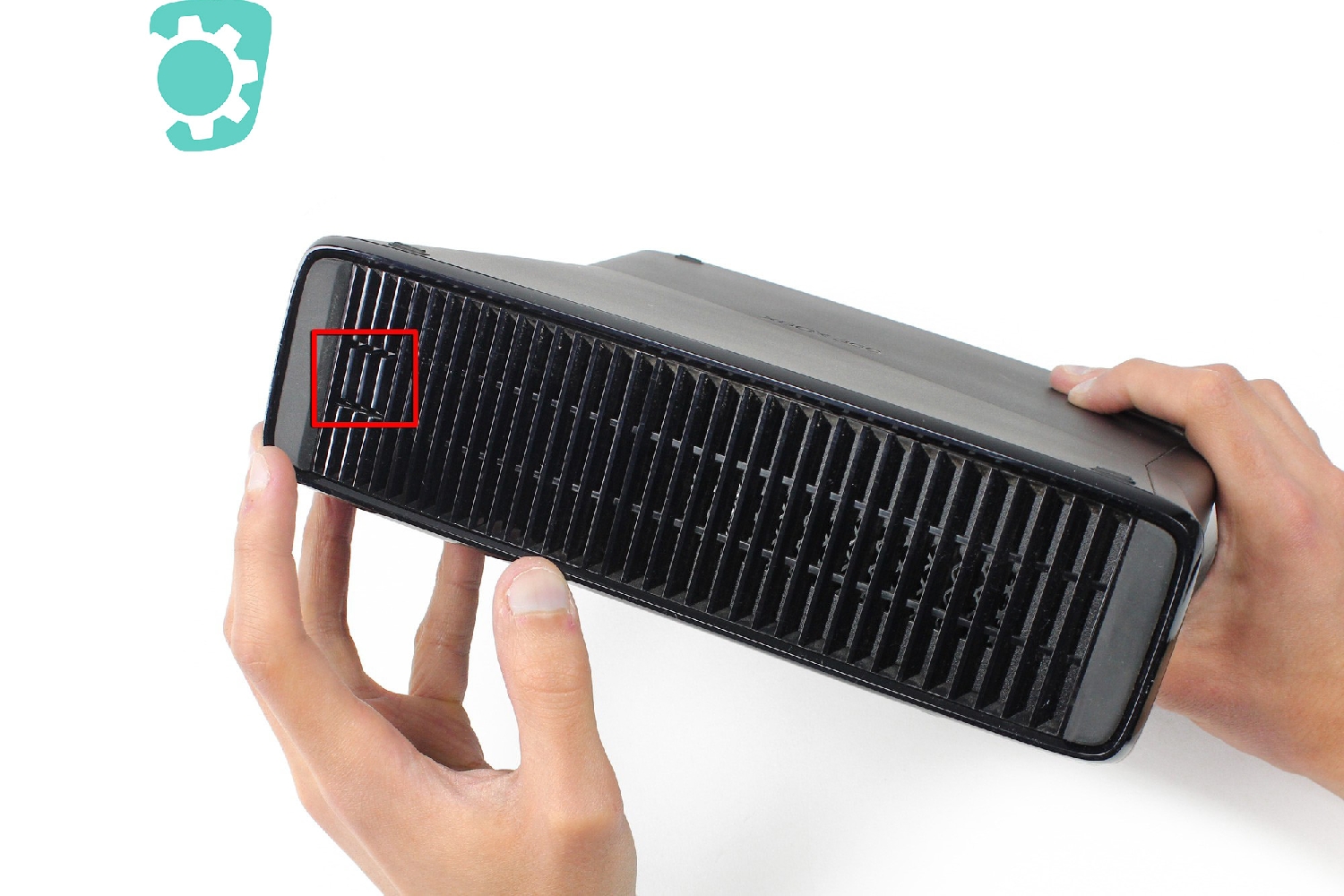

Avant toute chose, veuillez éteindre votre Xbox 360 Slim et débranchez tous les câbles (alimentation, vidéo et manettes).

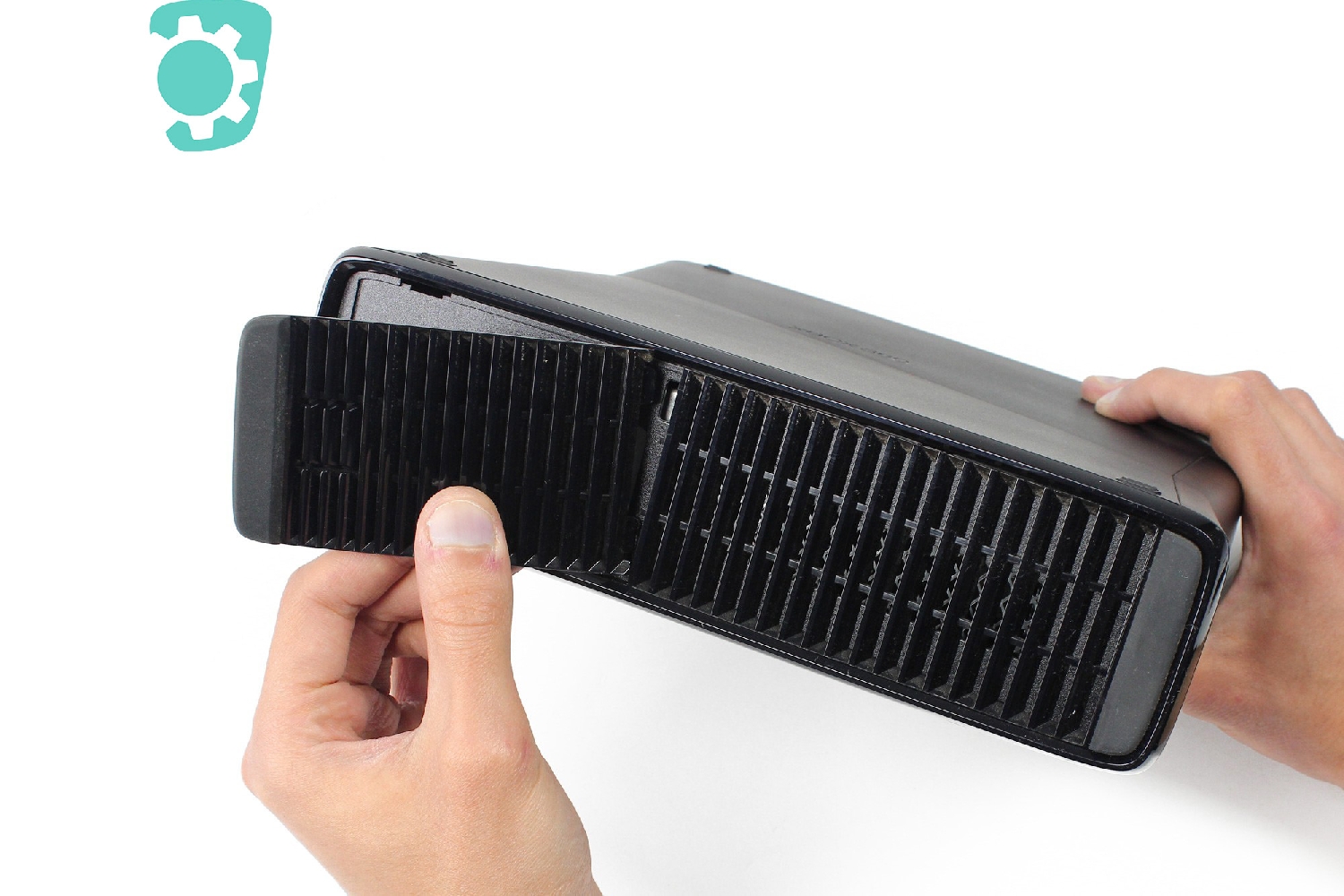

Pour commencer, vous allez d'abord retirer le cache du disque dur. Pour cela, déclipsez-le en poussant la partie amovible de la grille comme sur la photo.

Etape 2

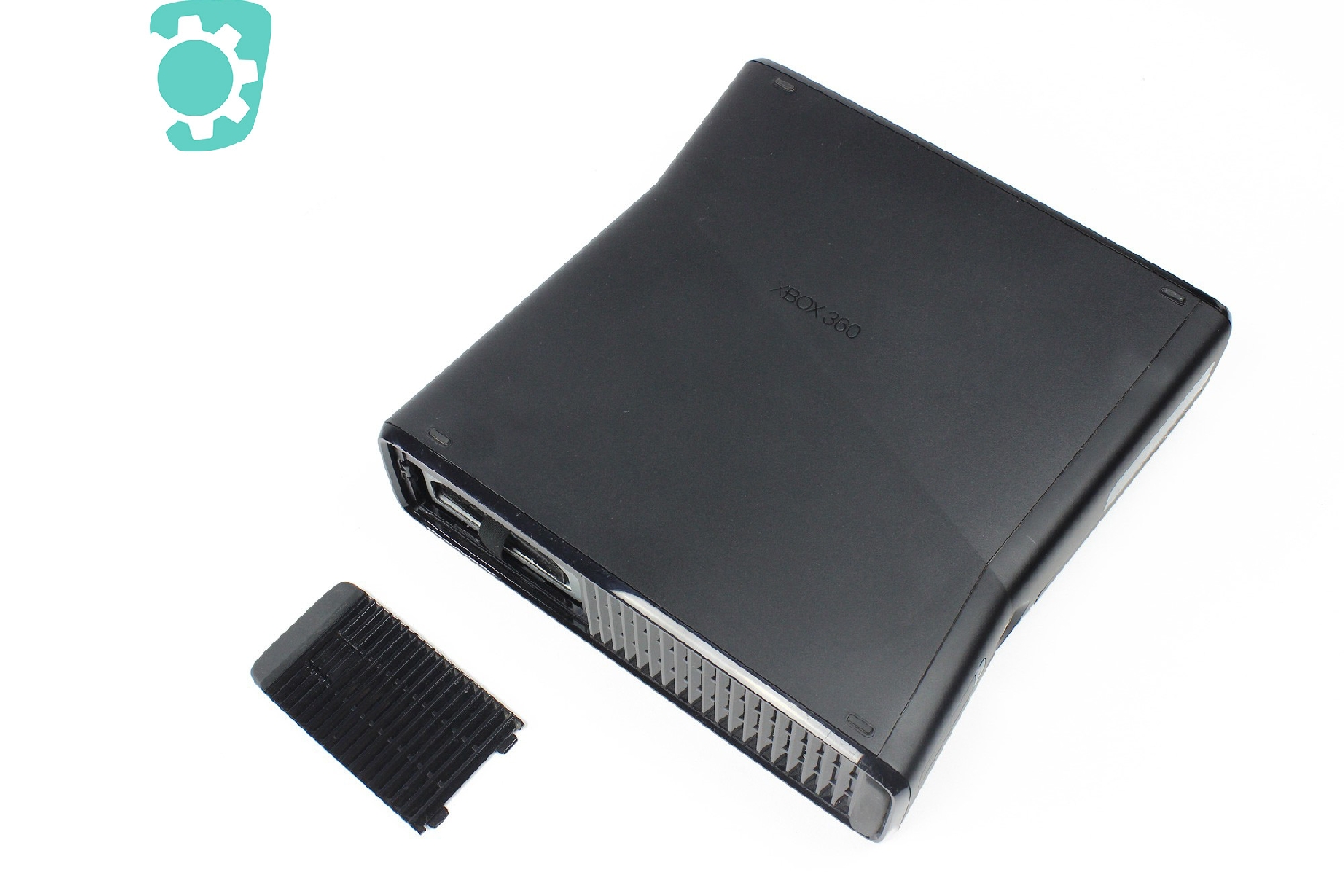

Une fois déclipsé, vous pouvez retirer le cache du disque dur à la main.

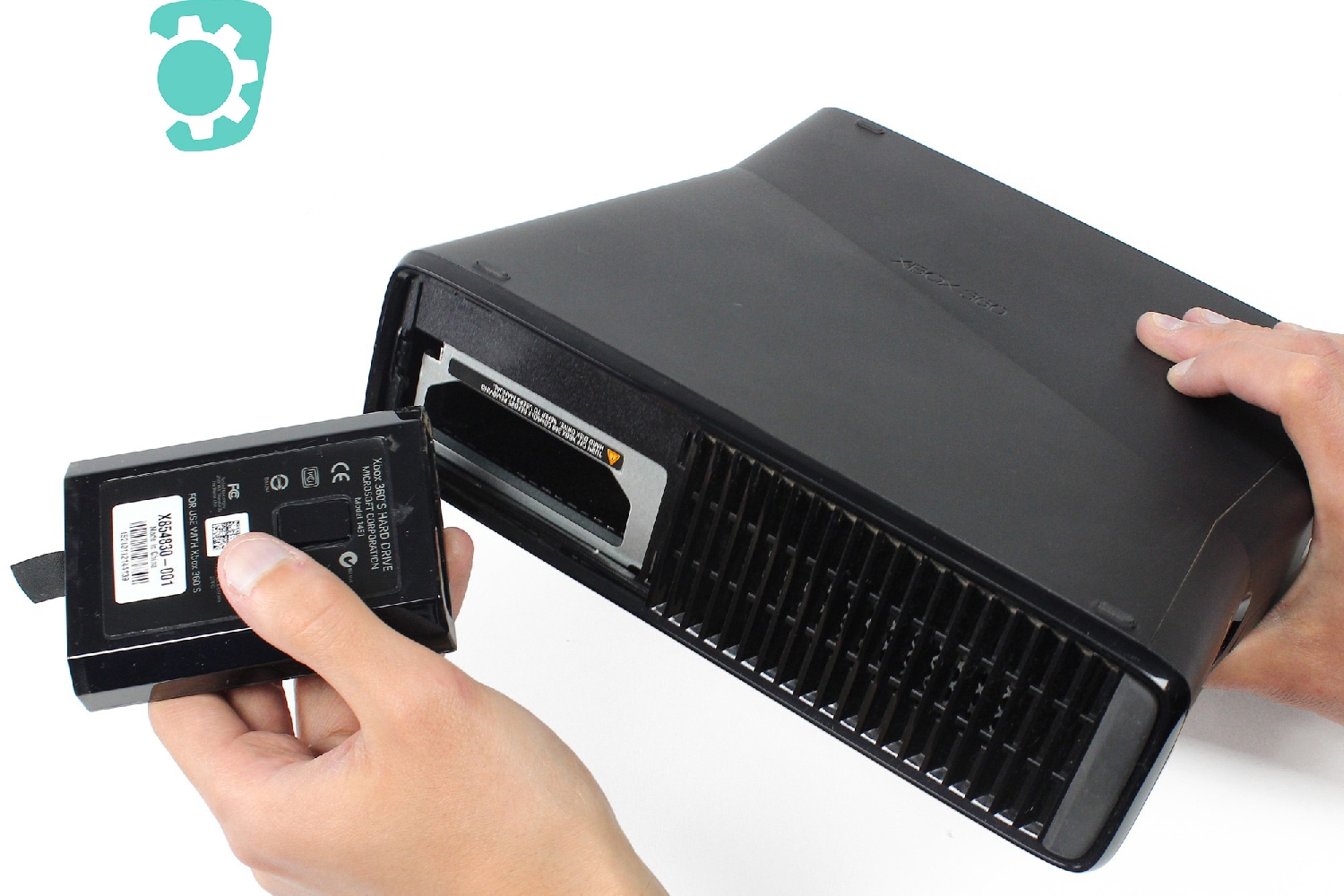

Etape 3

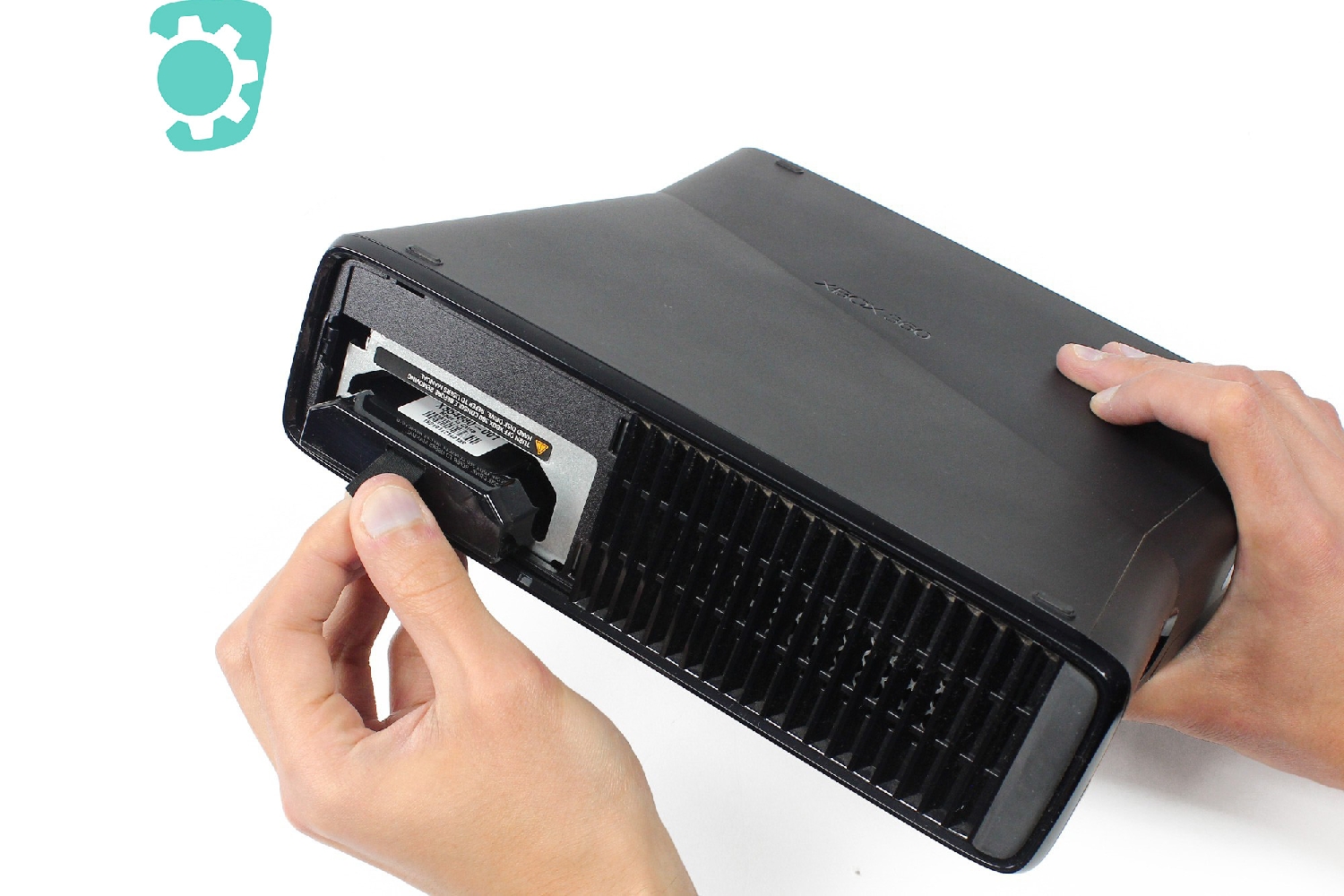

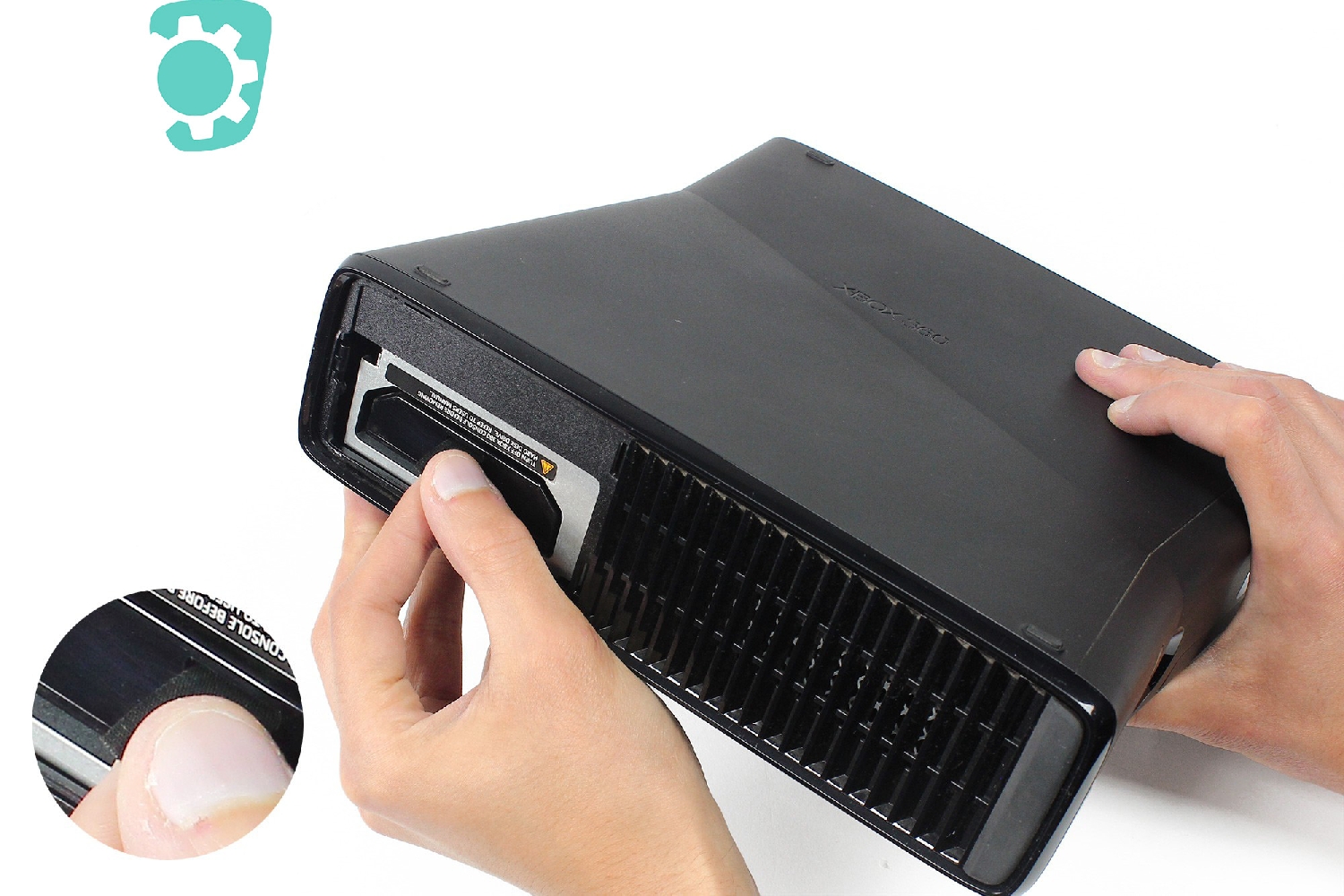

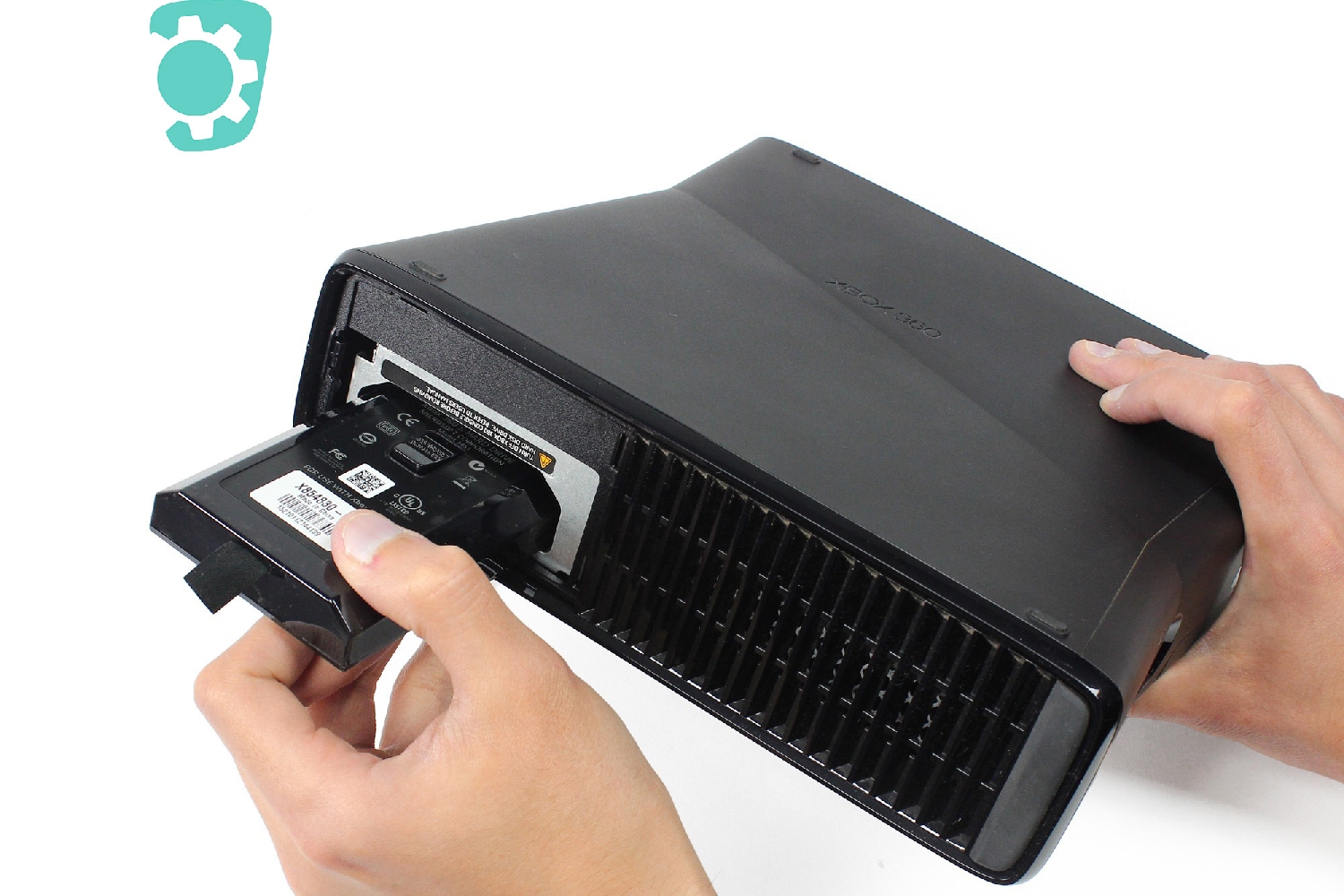

Dans cette étape vous allez retirer le disque dur en le tirant par la languette noire prévue à cette effet.

Sortez-le totalement et gardez-le de côté.

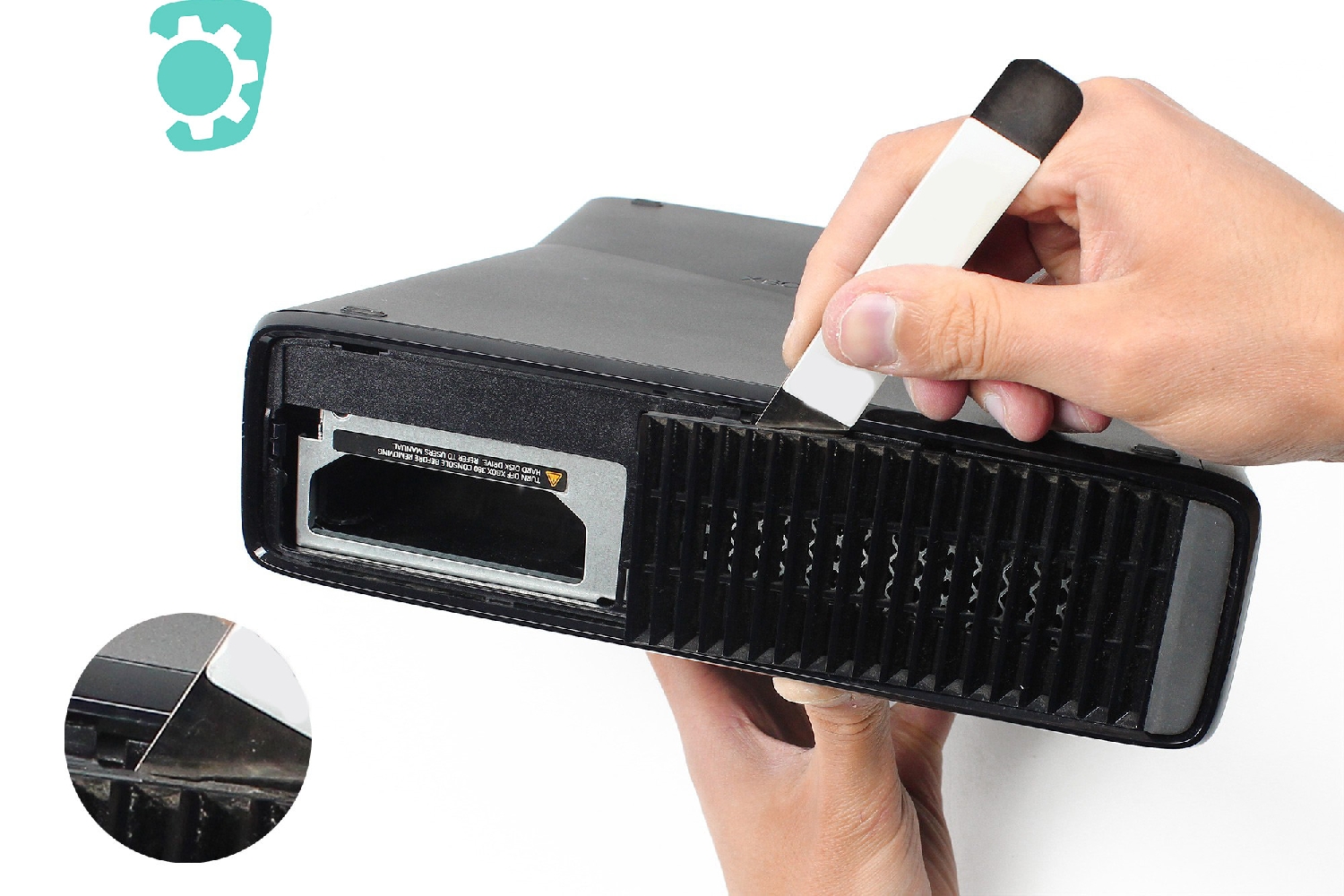

Etape 4

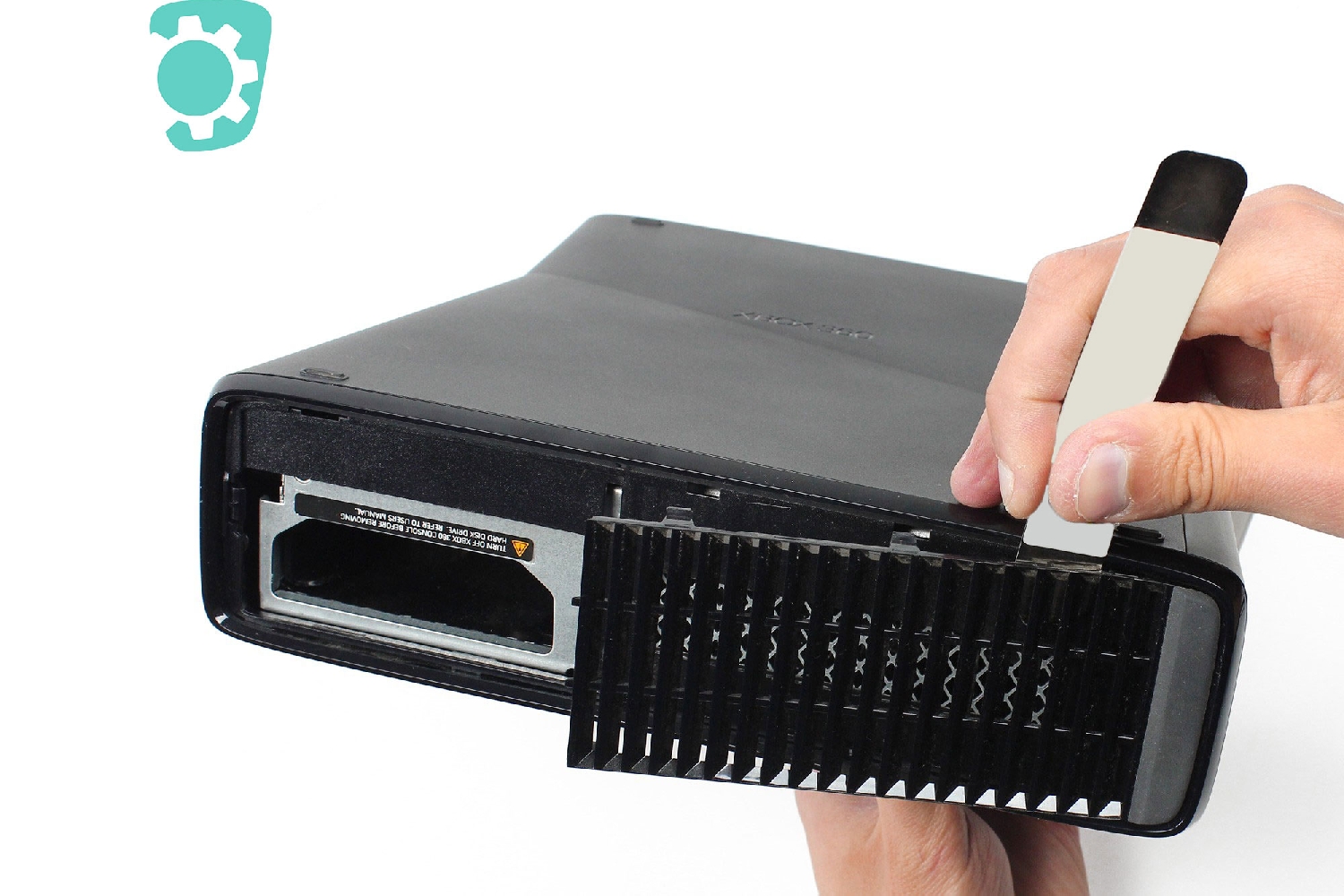

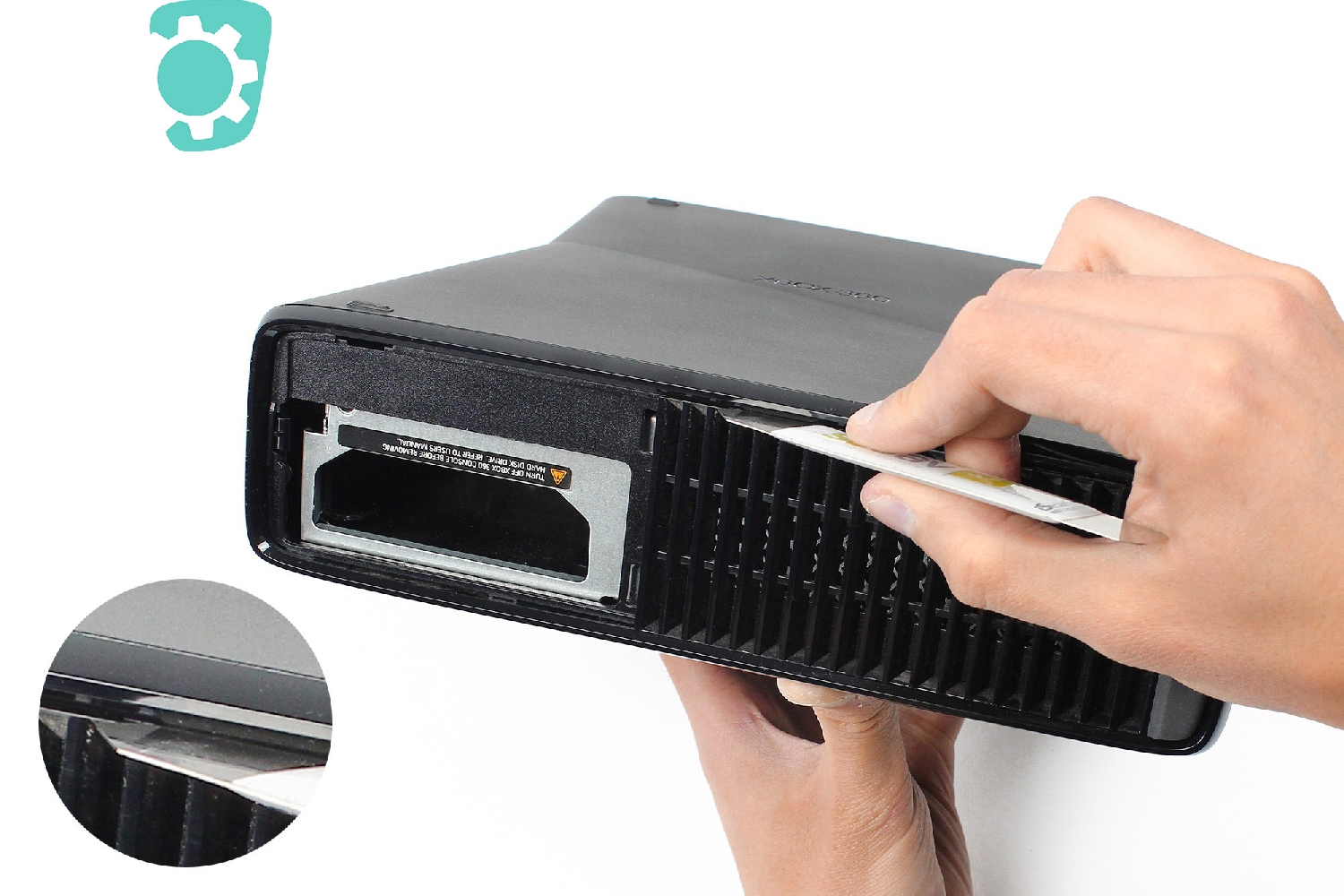

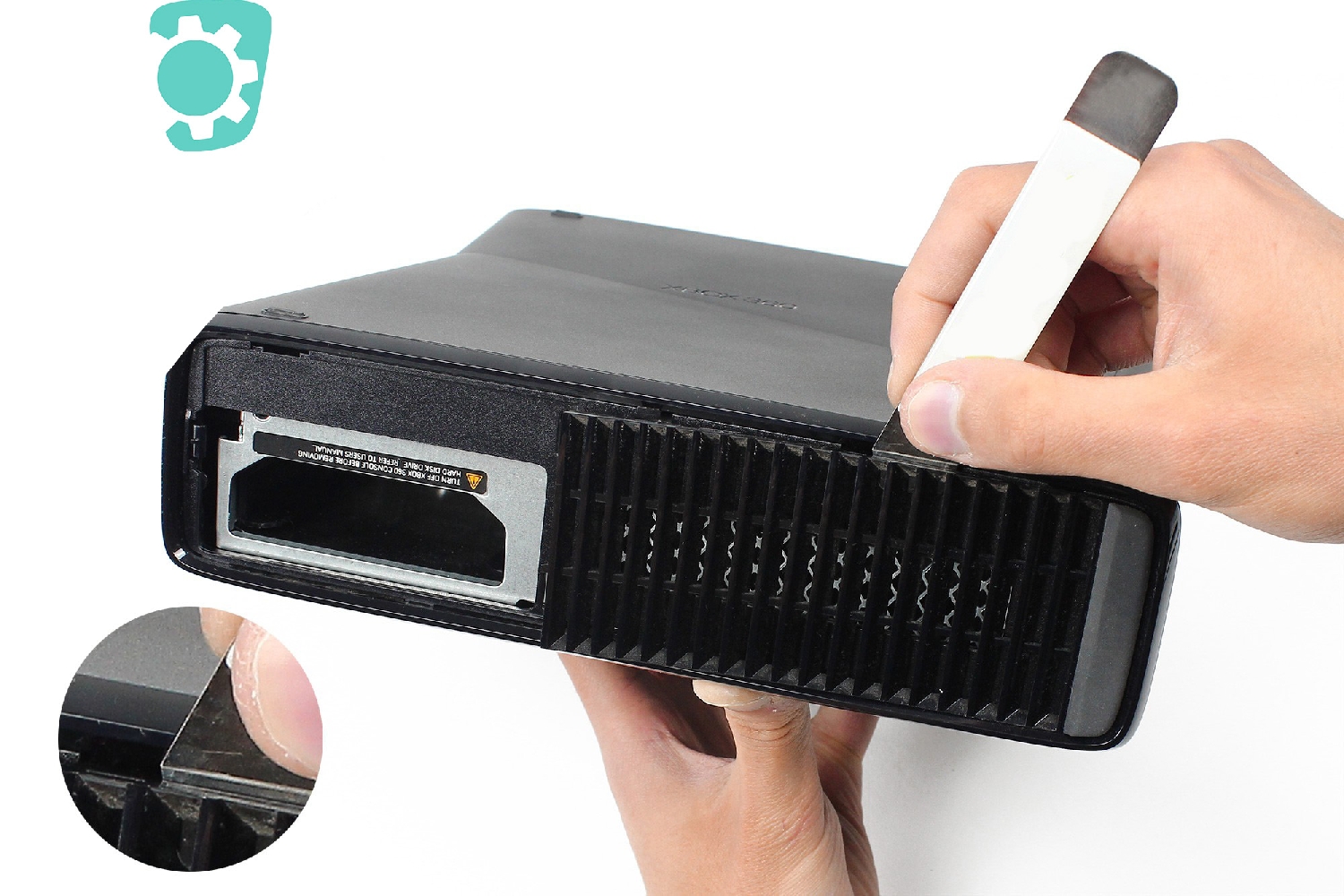

Vous allez maintenant retirer la grille d'aération inférieure. Celle-ci est maintenue par 7 clips. Pour la retirer munissez vous de la spatule en métal et glissez la derrière la grille.
Ensuite, faites la glisser tout autour de la grille et faites levier lorsque vous rencontrez un clip pour déboiter la grille.

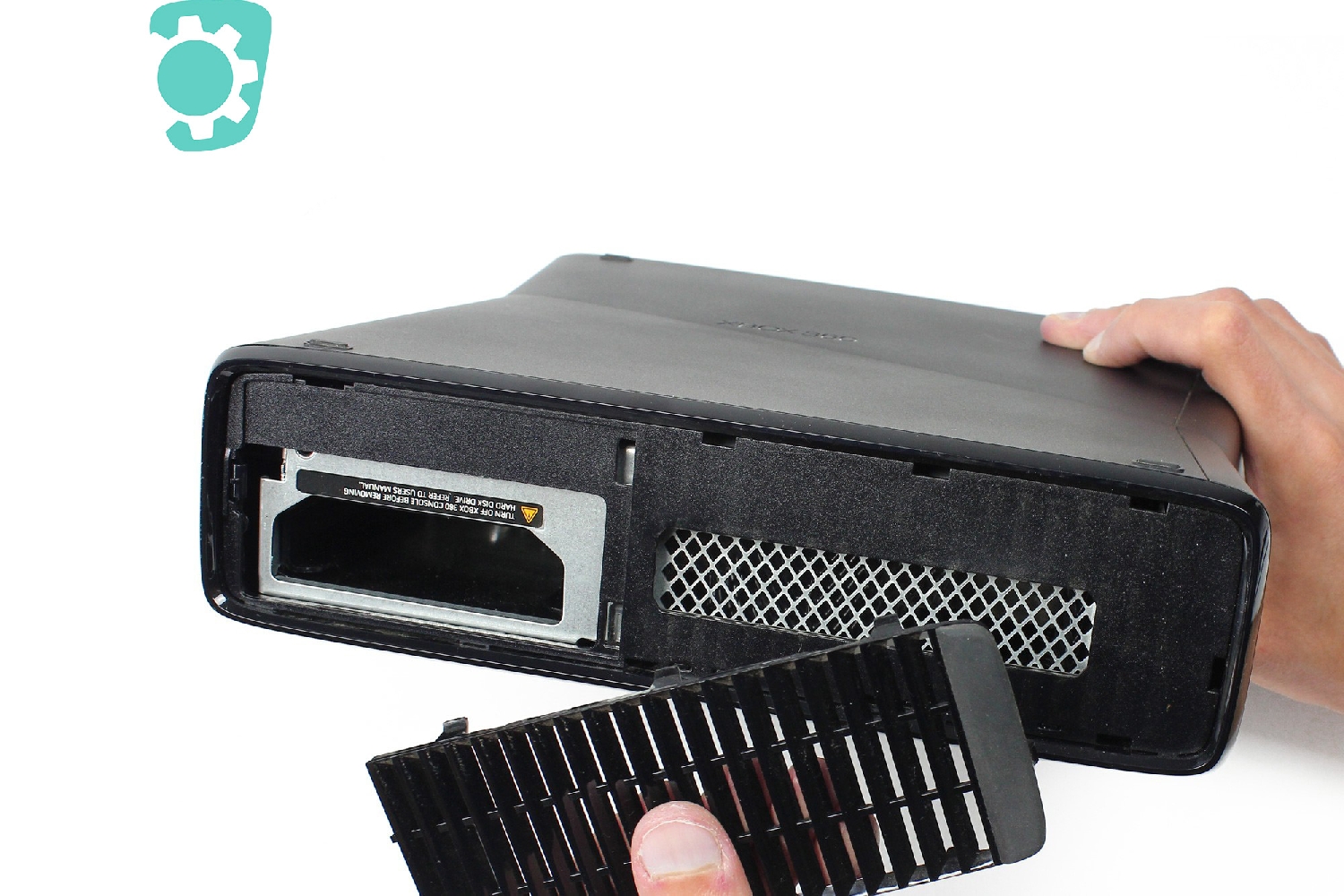

Etape 5

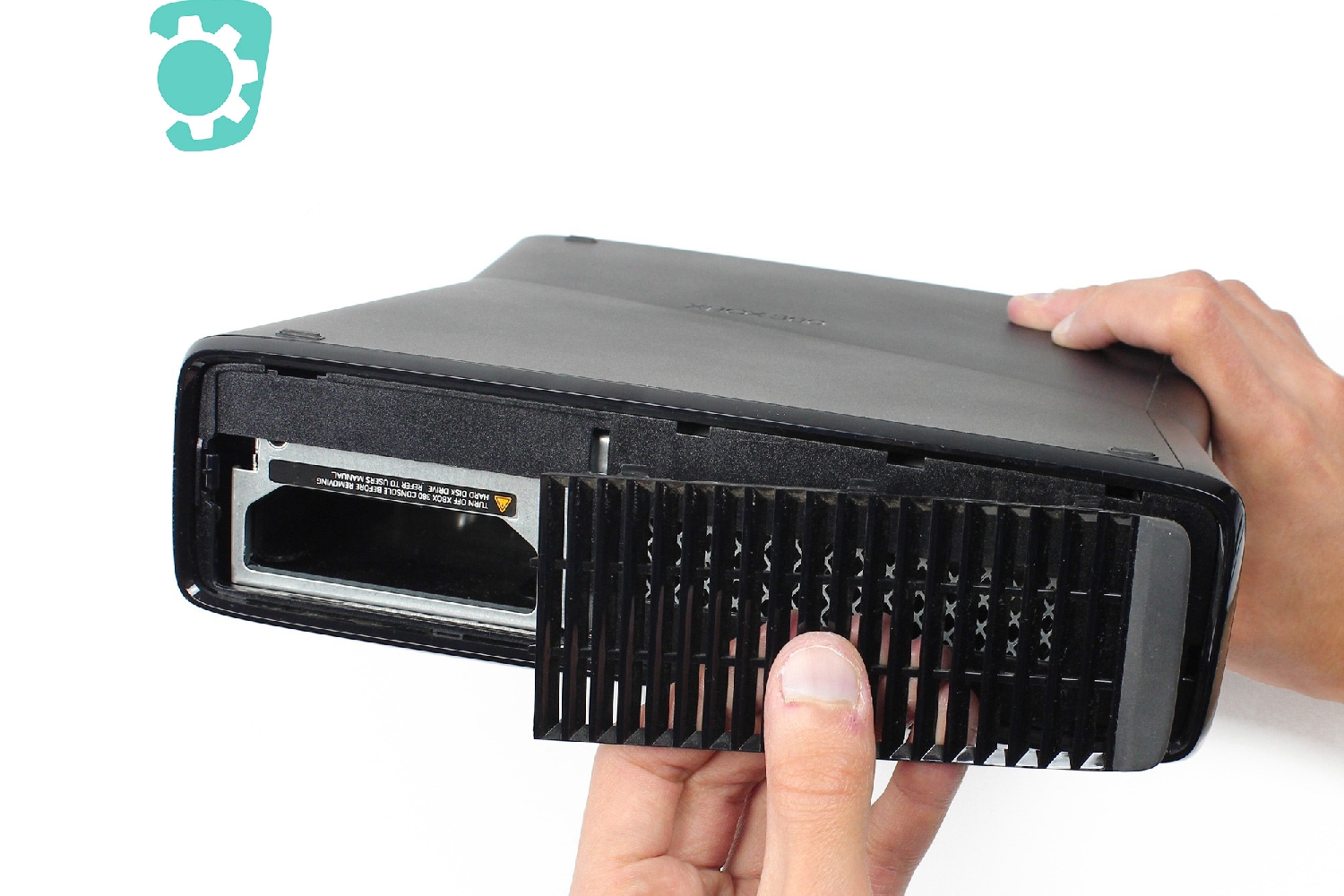

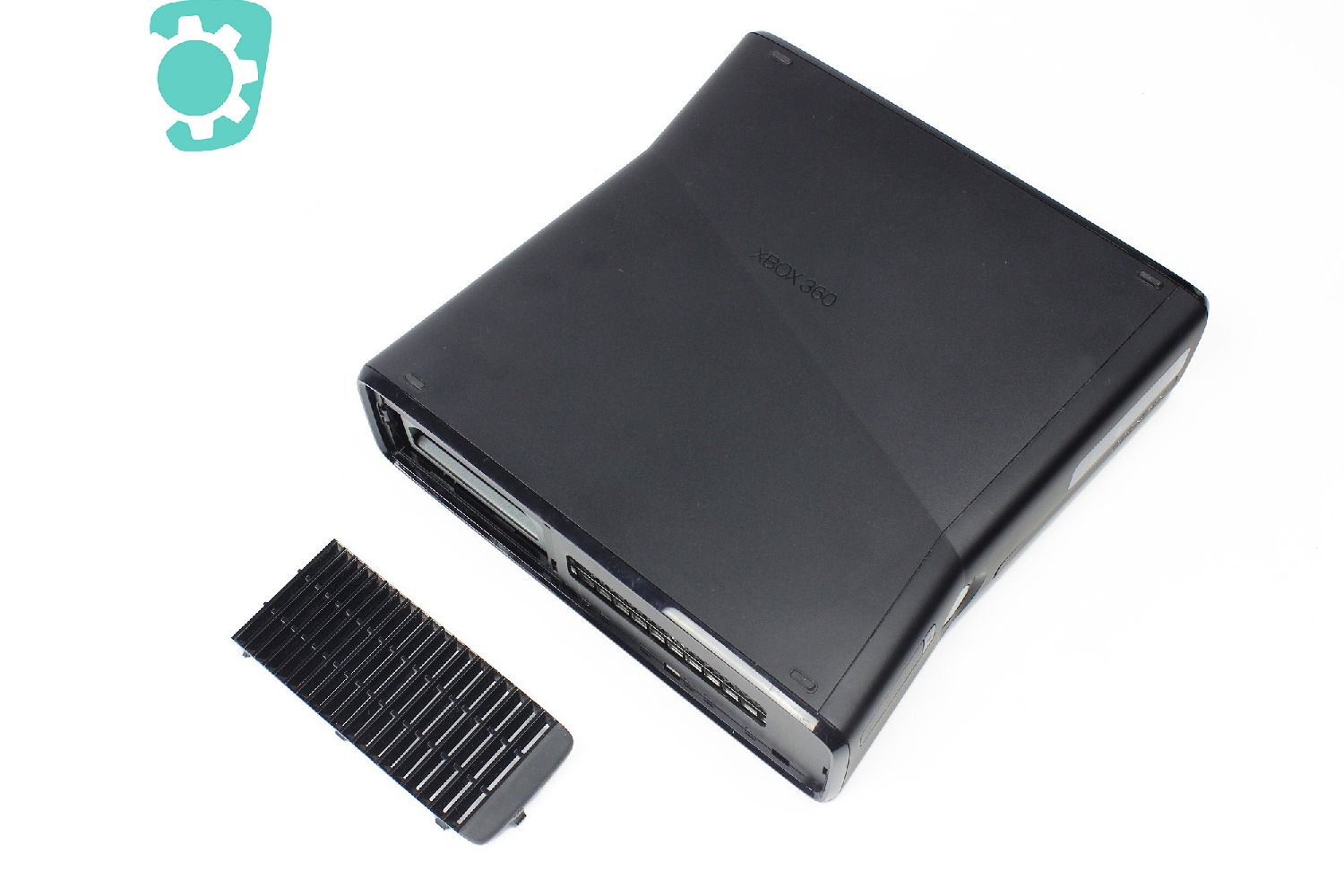

Lorsque vous avez declipsé toute la grille vous pouvez la retirer totalement.

Mettez la de côté pour le remontage.

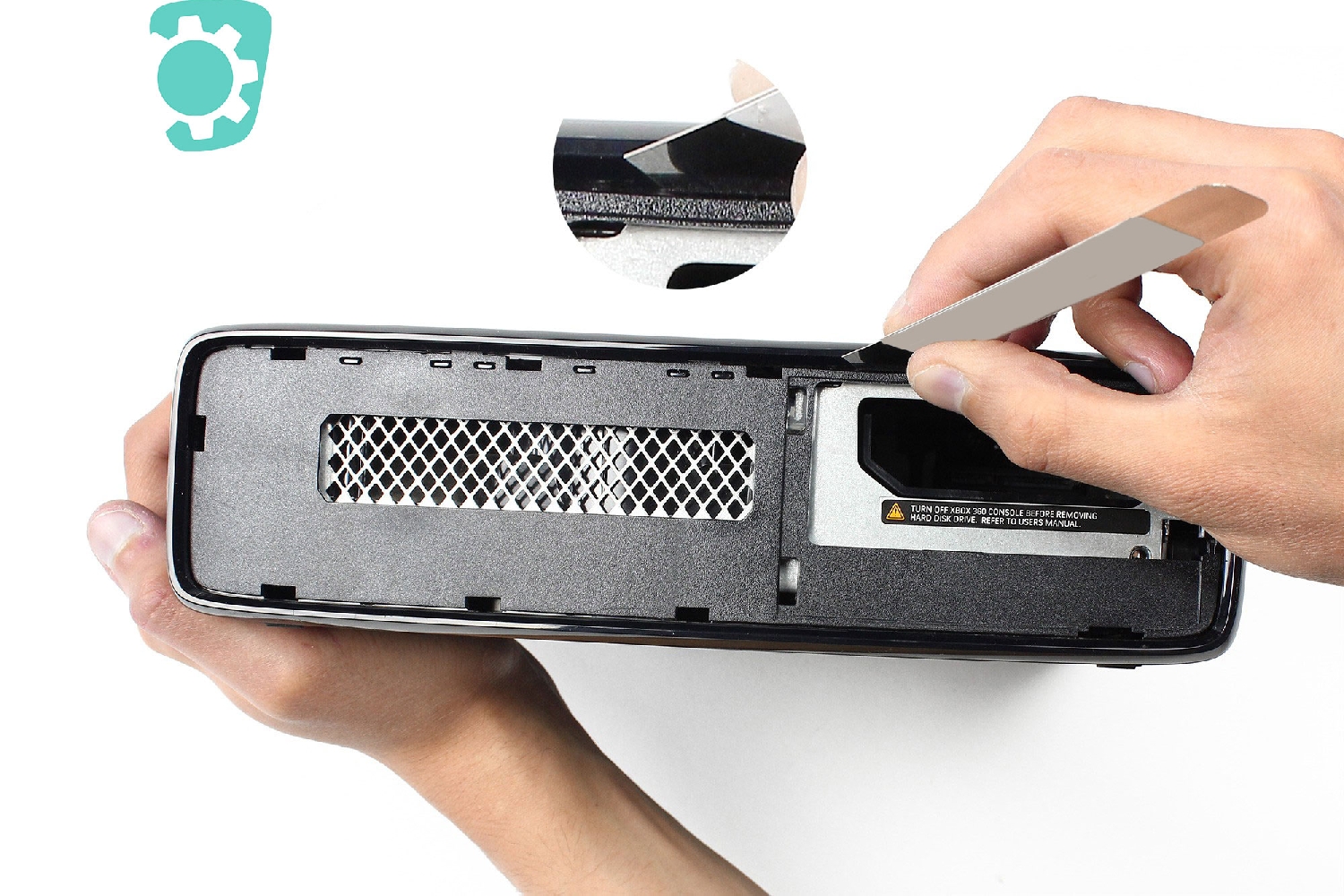

Etape 6

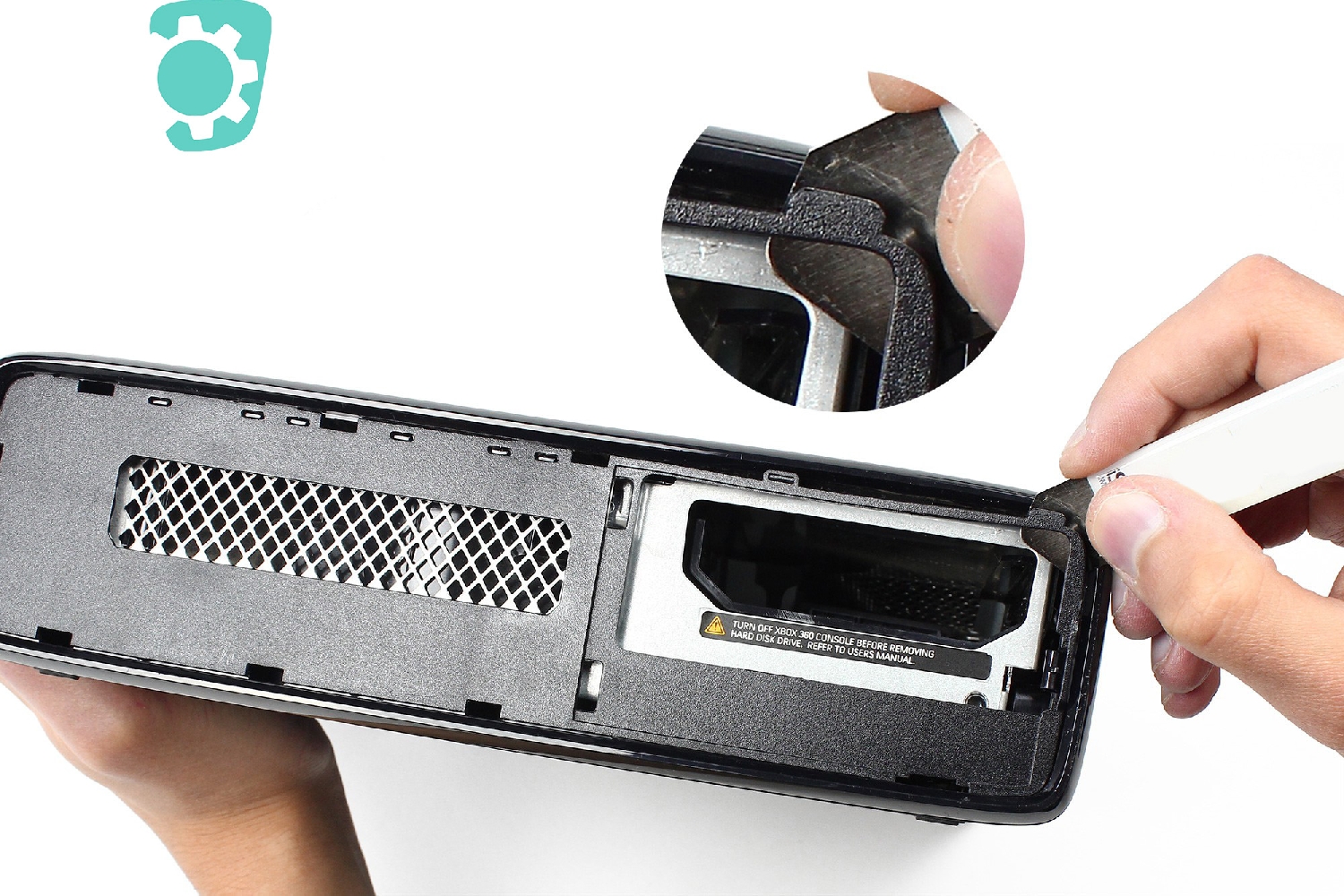

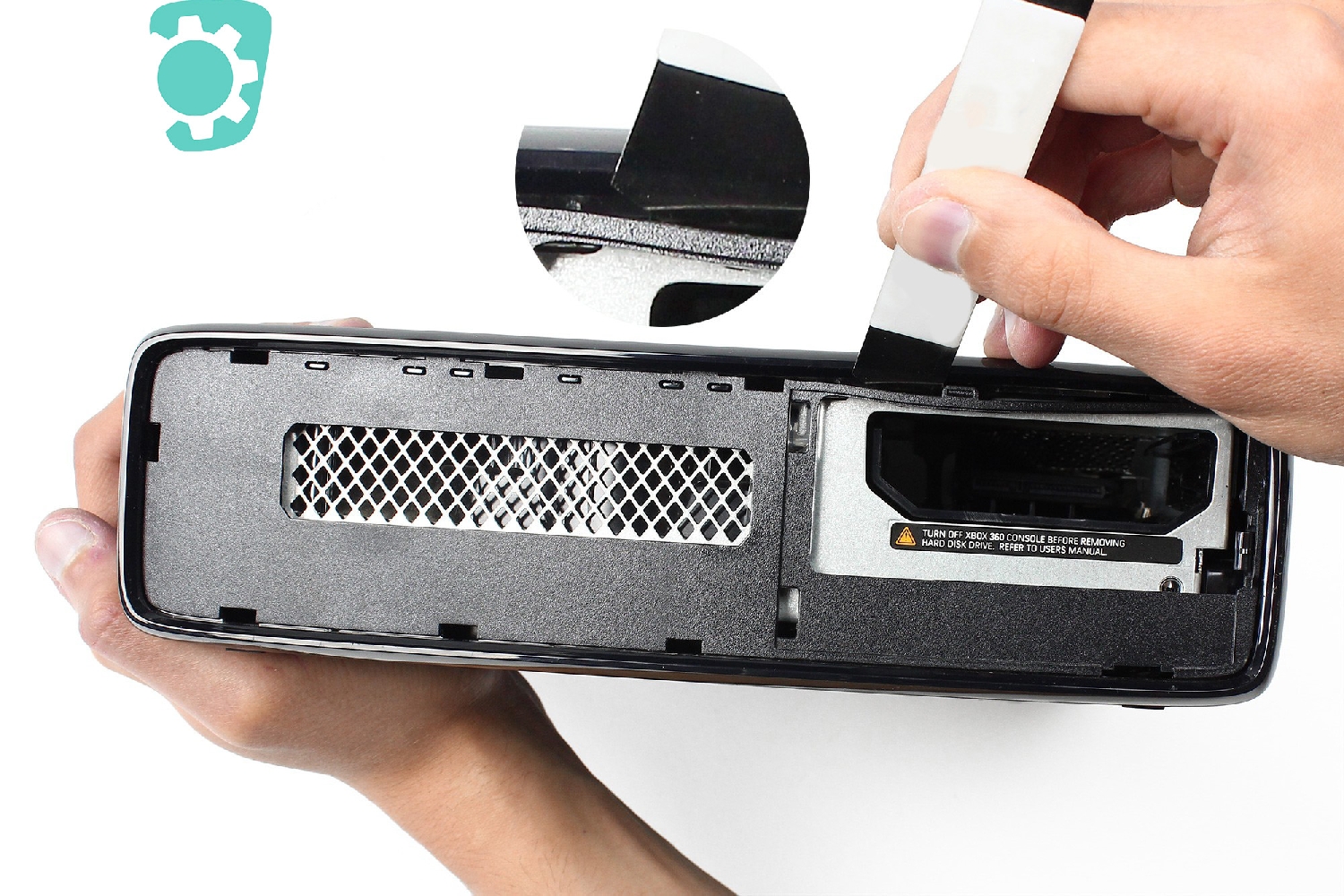

Maintenant vous allez procéder à la dépose du panneau inférieur.

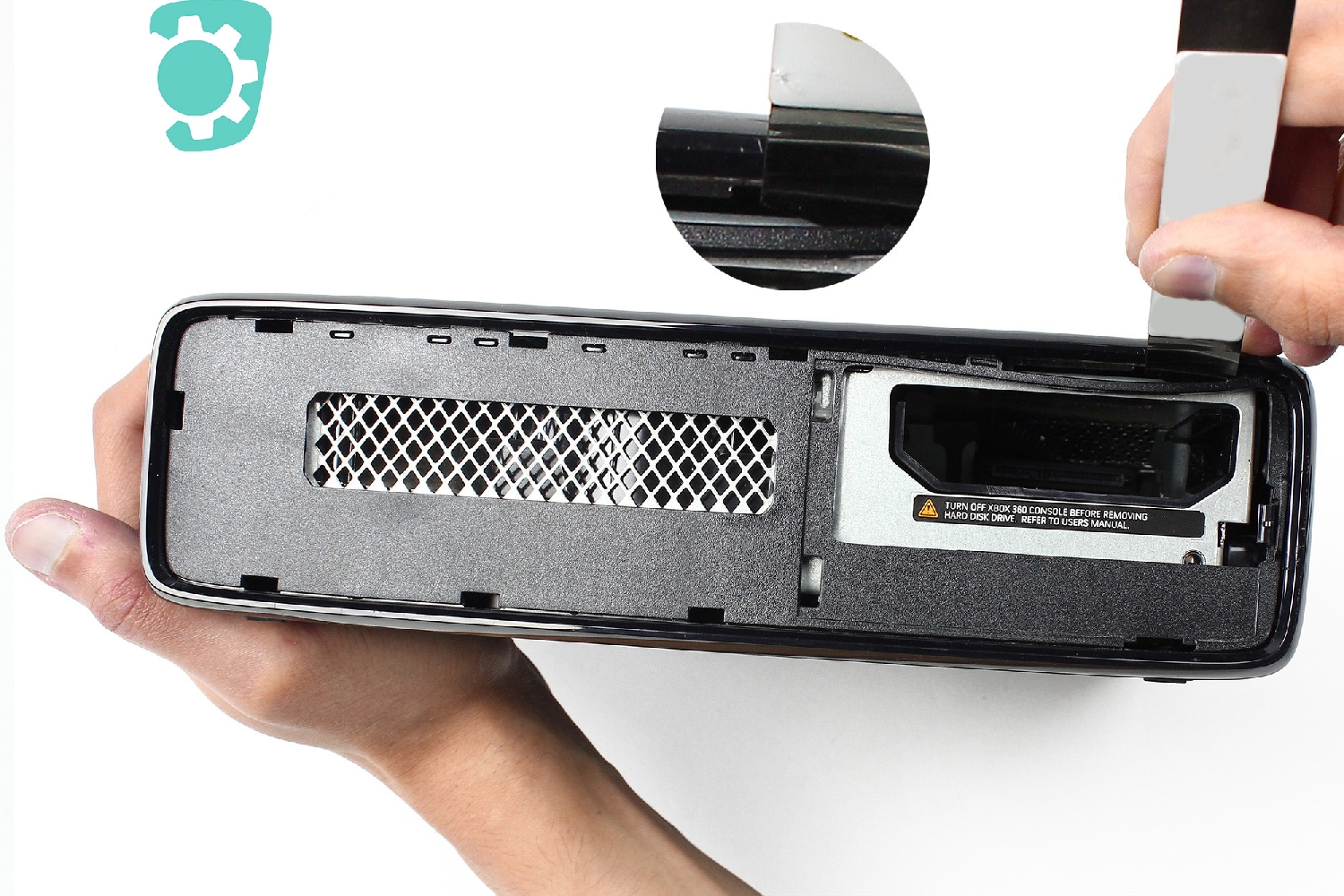

Pour cela, vous allez le déclipser en utilisant la spatule pour faire sauter tous les clips en commençant par la partie droite, c'est-à-dire la partie proche de l'emplacement du disque dur.

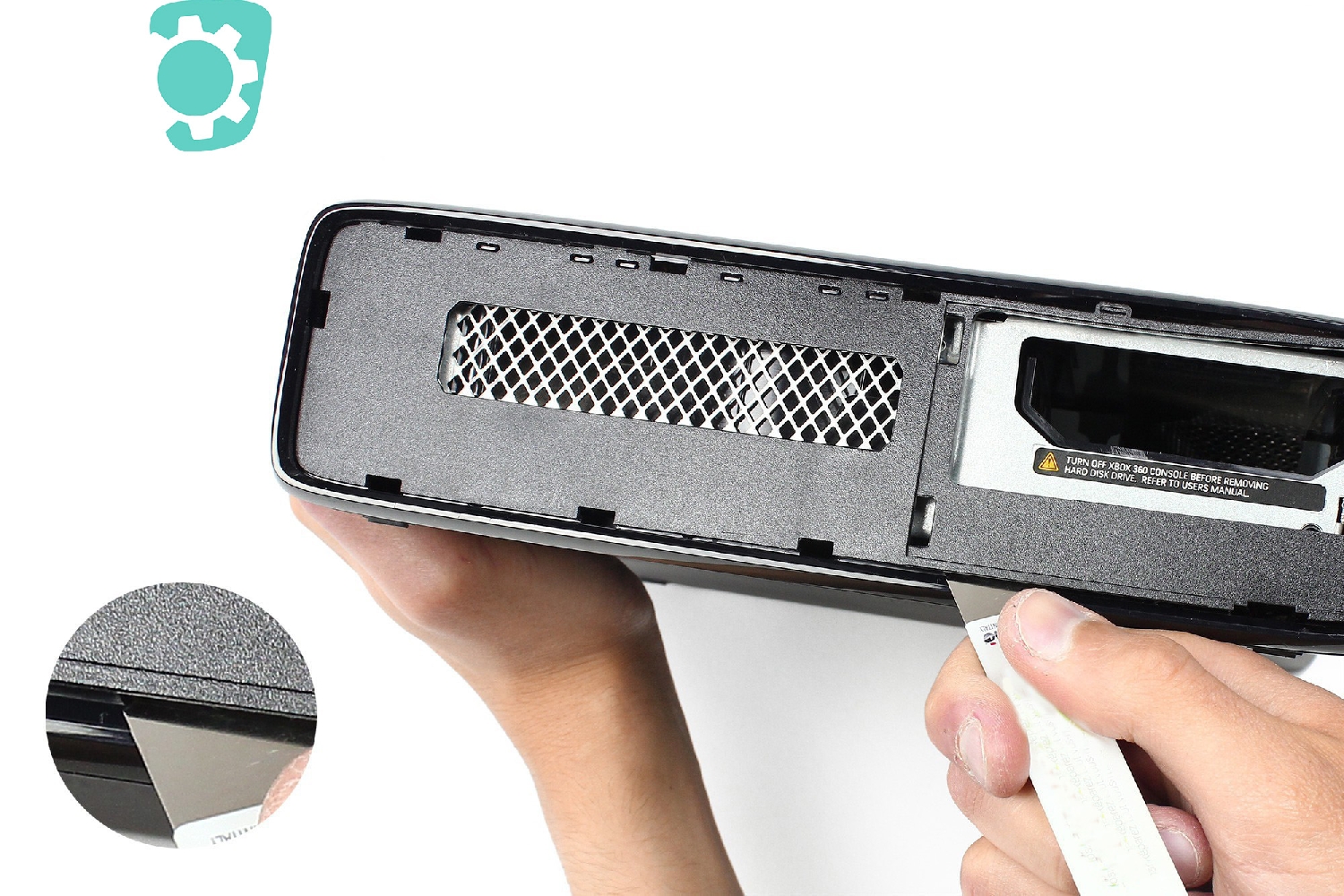

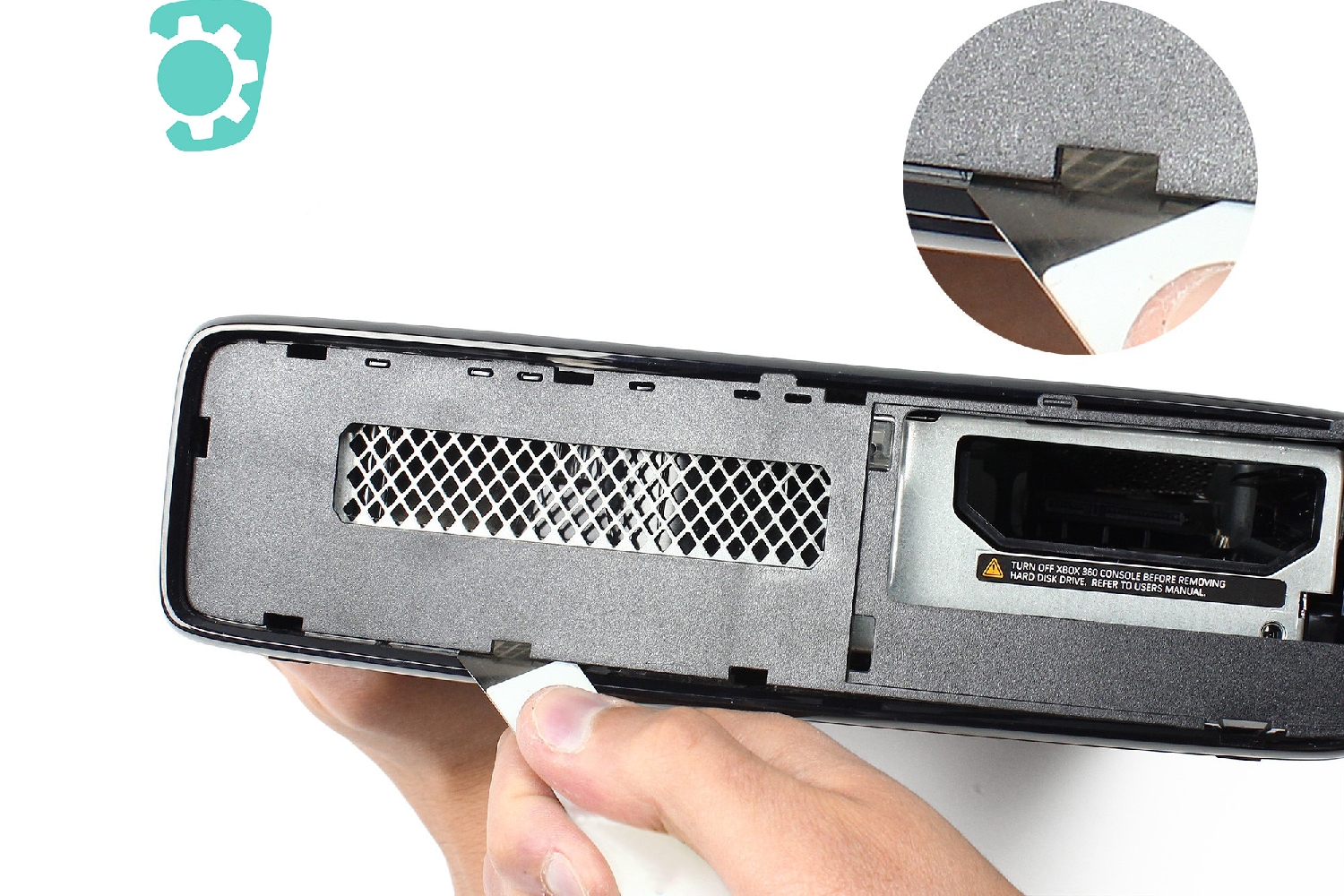

Etape 7

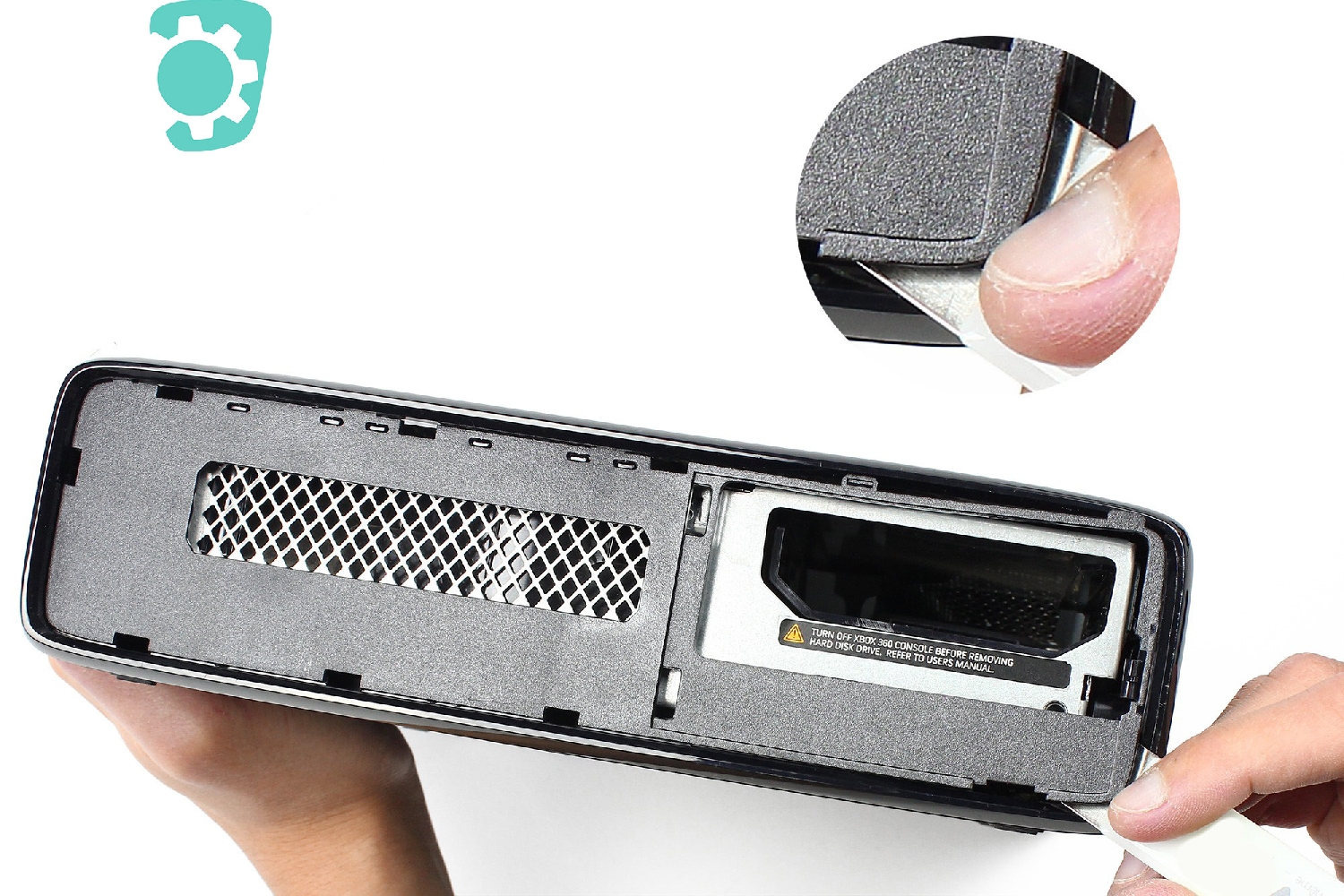

Procédez de la même manière tout autour, à l'aide de la spatule, en continuant sur la partie basse puis sur la partie gauche.

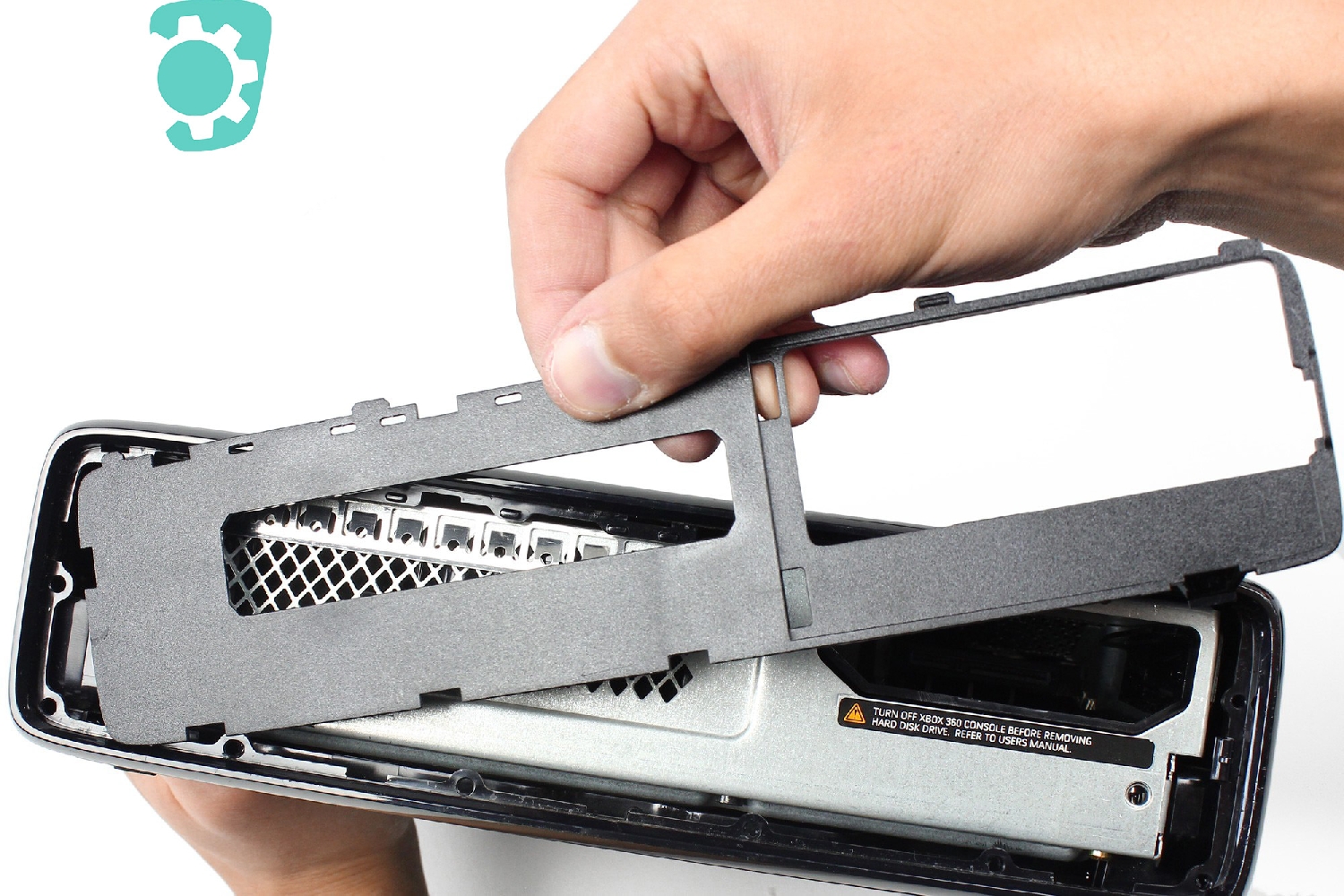

Etape 8

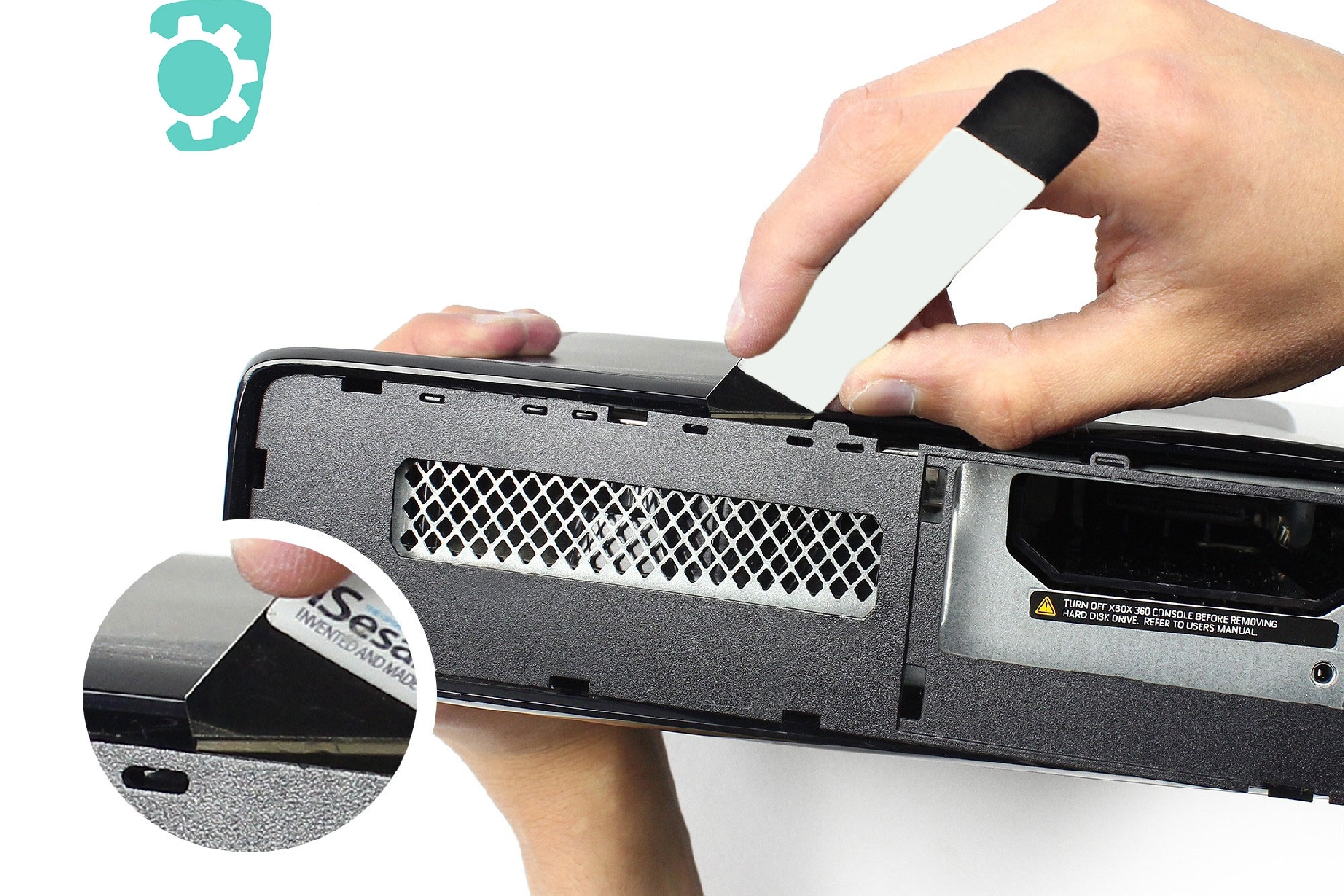

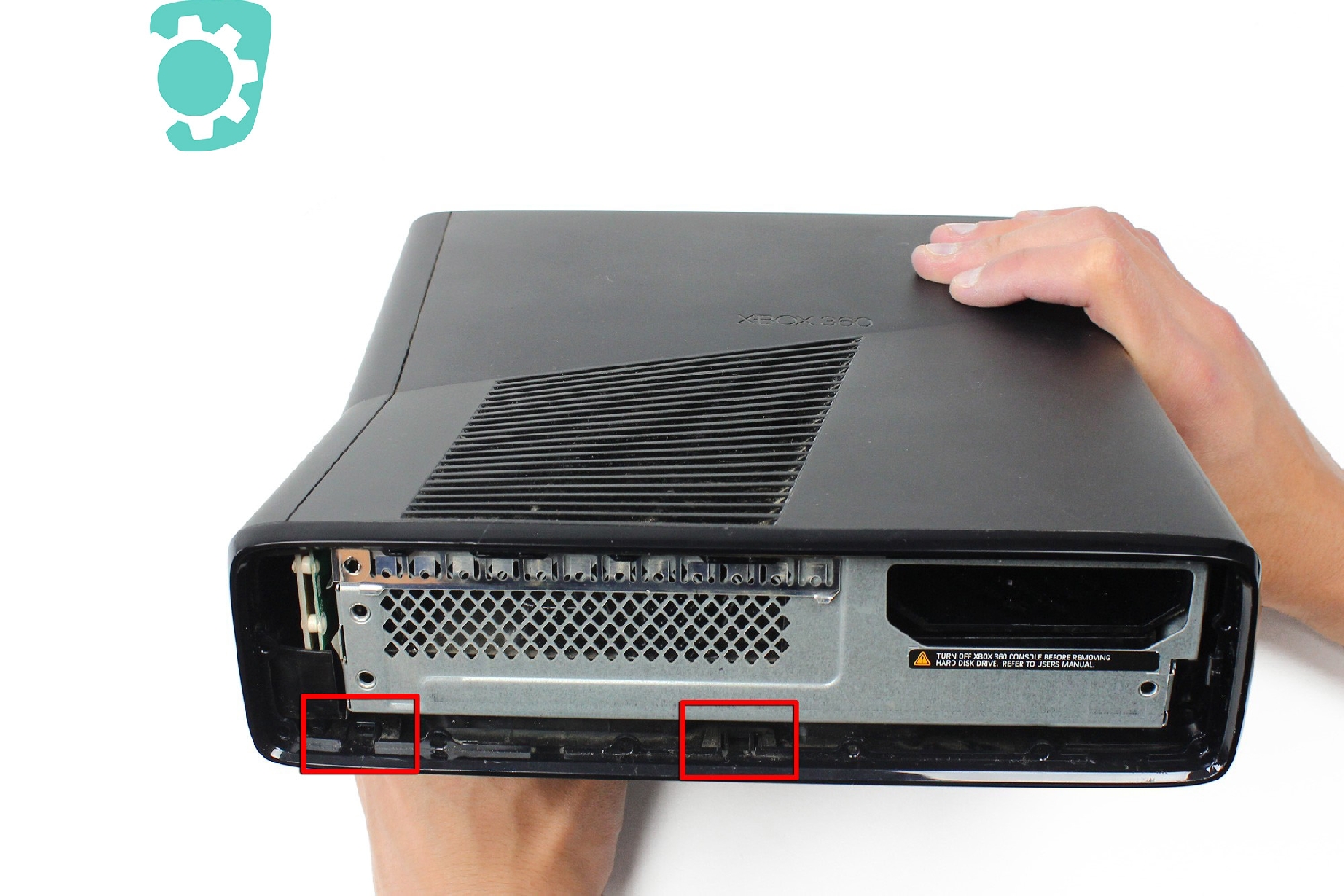

Terminez l'opération par la partie haute, toujours à l'aide de la spatule.

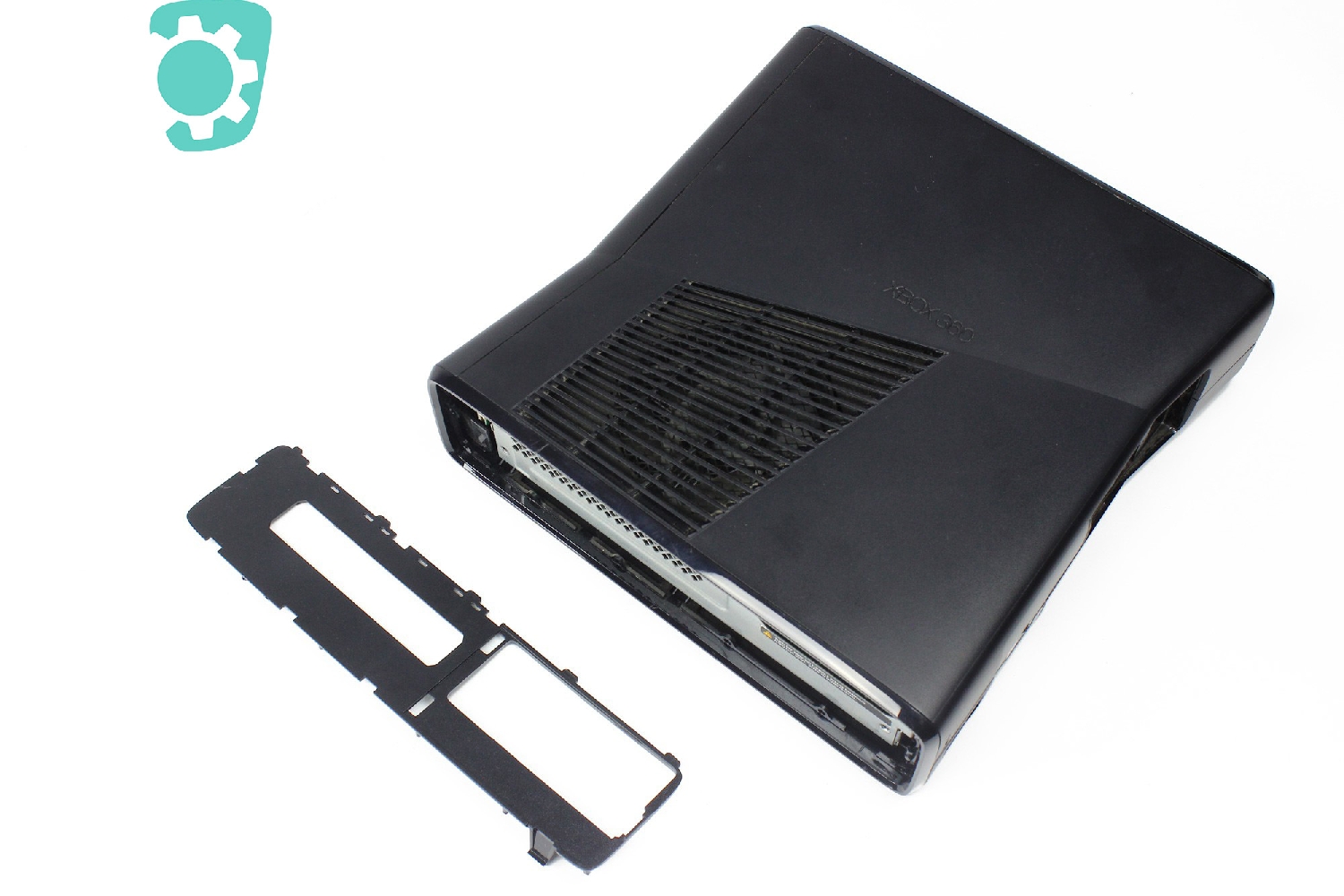

Une fois cette dernière partie declipsée, vous pouvez ôter complètement le panneau inférieur.

Etape 9

Deux clips en plastique retiennent le bas du contour plastique du panneau inférieur.

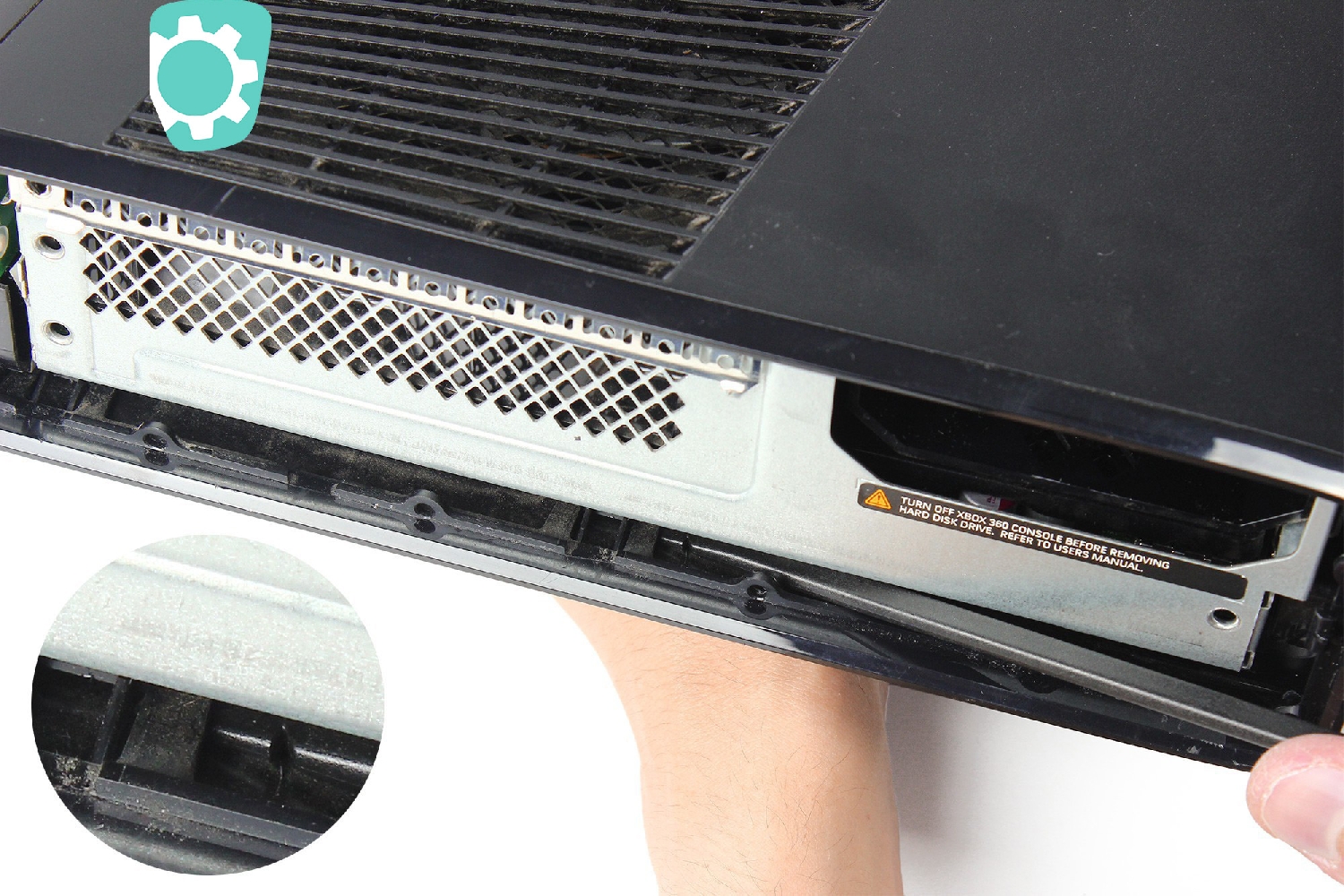

Etape 10

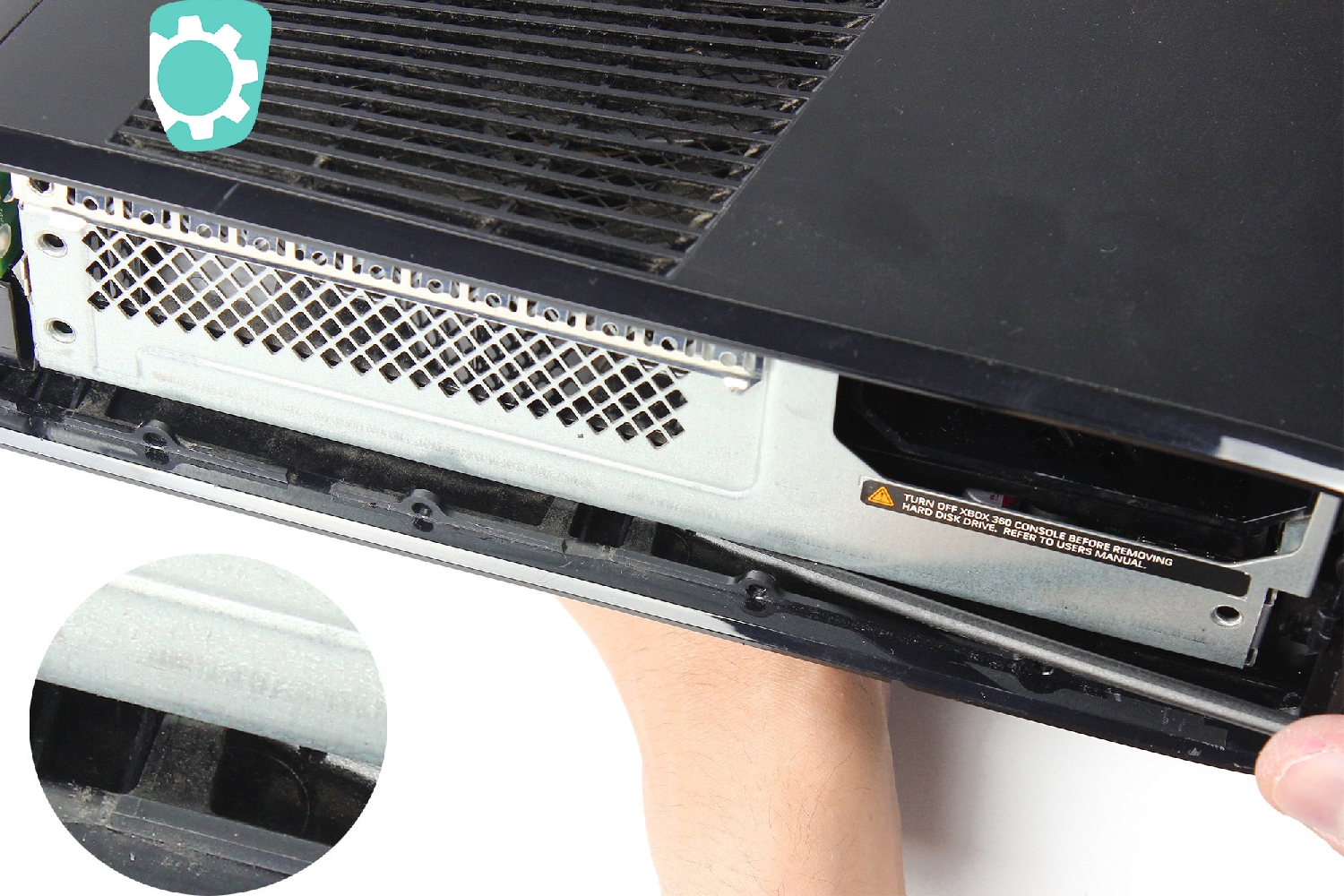

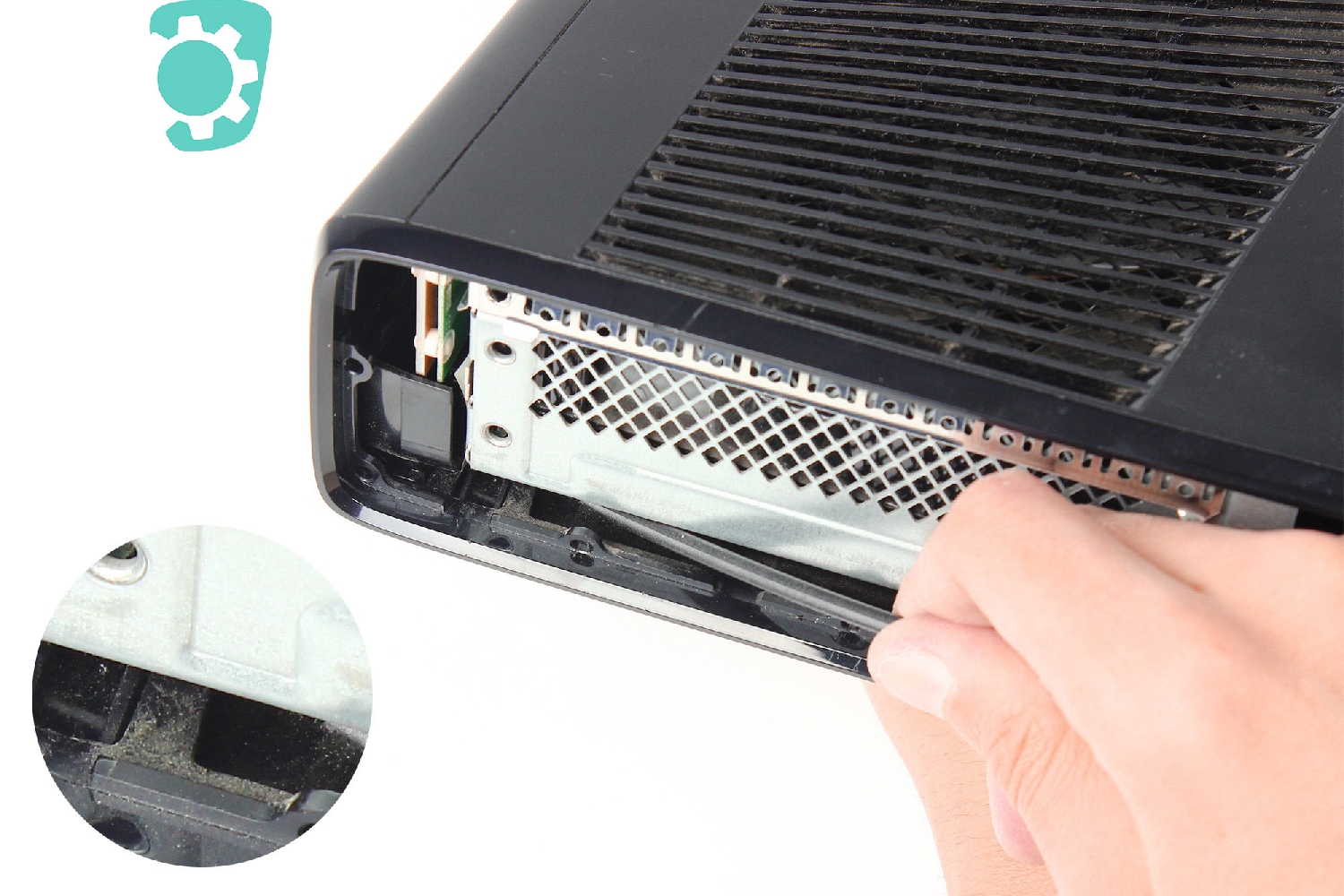

Avec la spatule en nylon vous allez faire levier pour déclipser les 2 clips comme sur la photo.

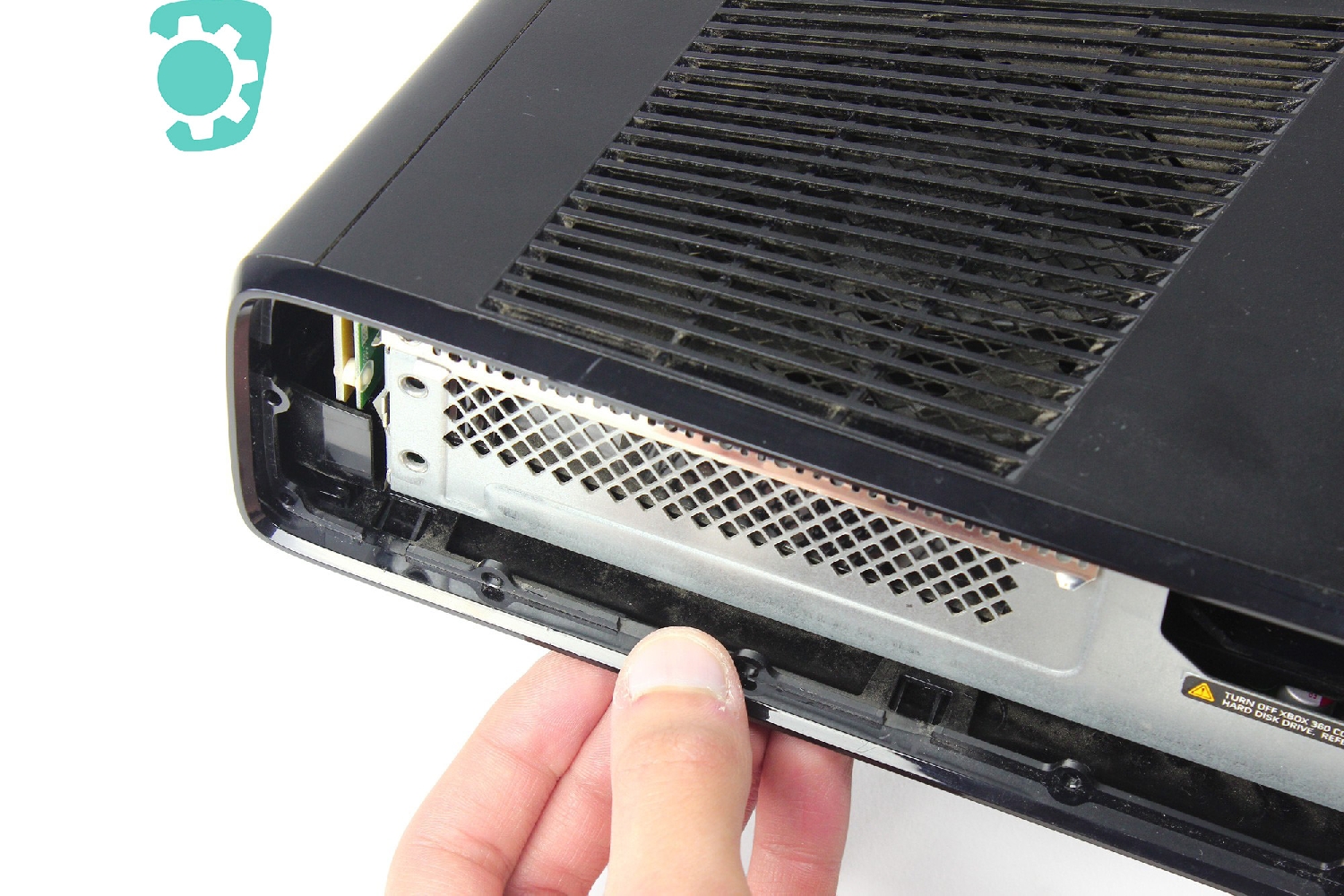

Etape 11

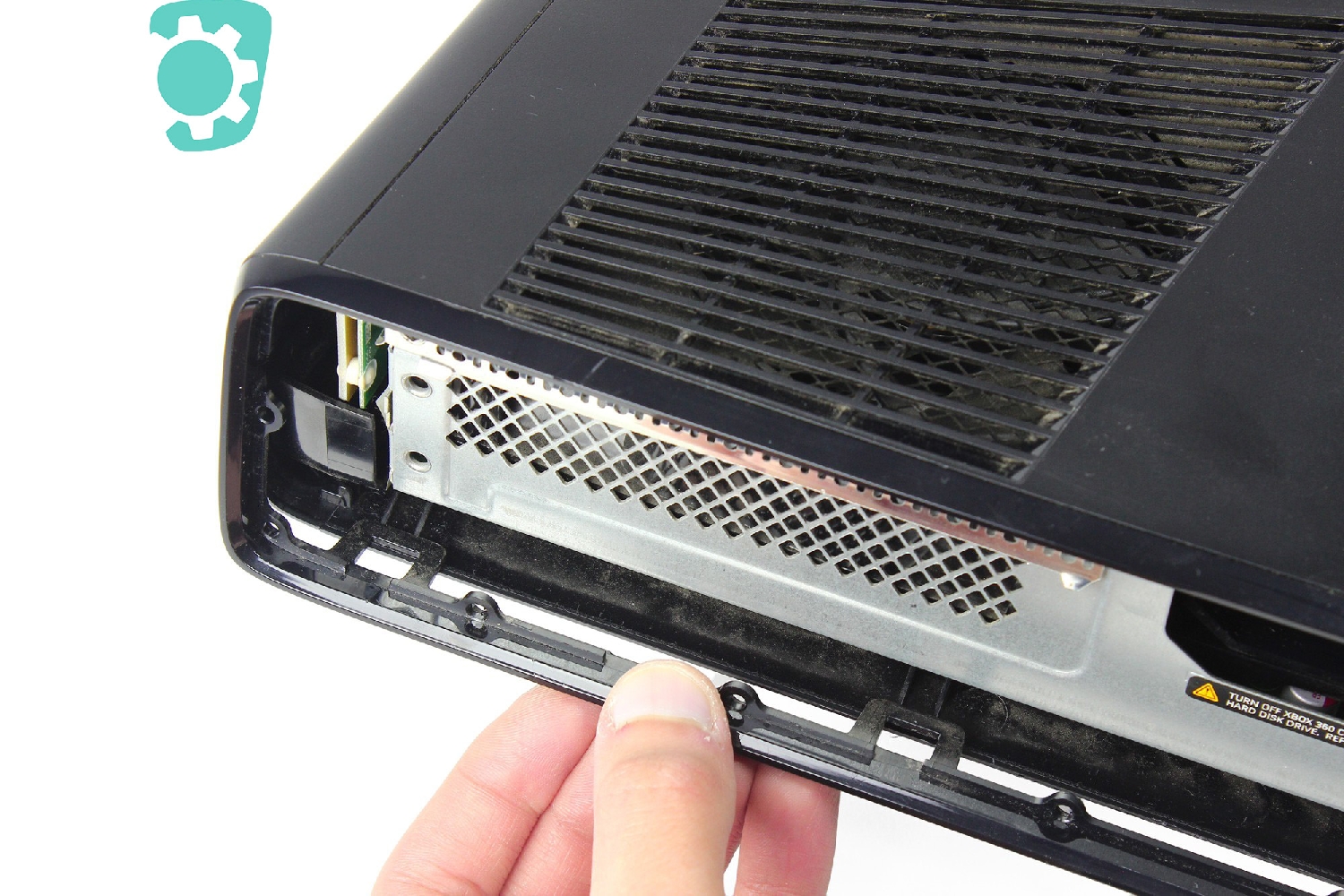

Pour éviter qu'il se reclipse, tirez légèrement le bas du contour du panneau inférieur.

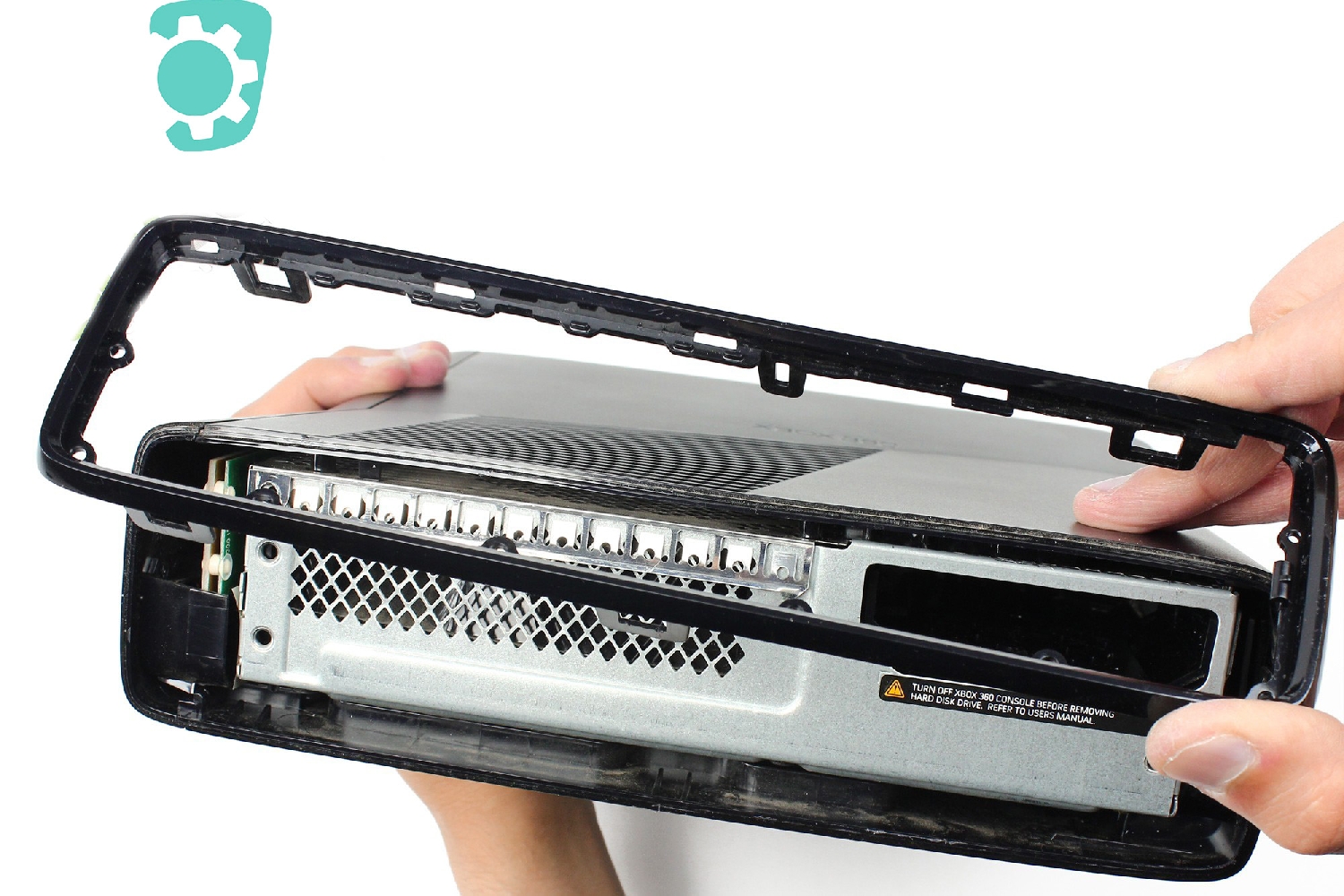

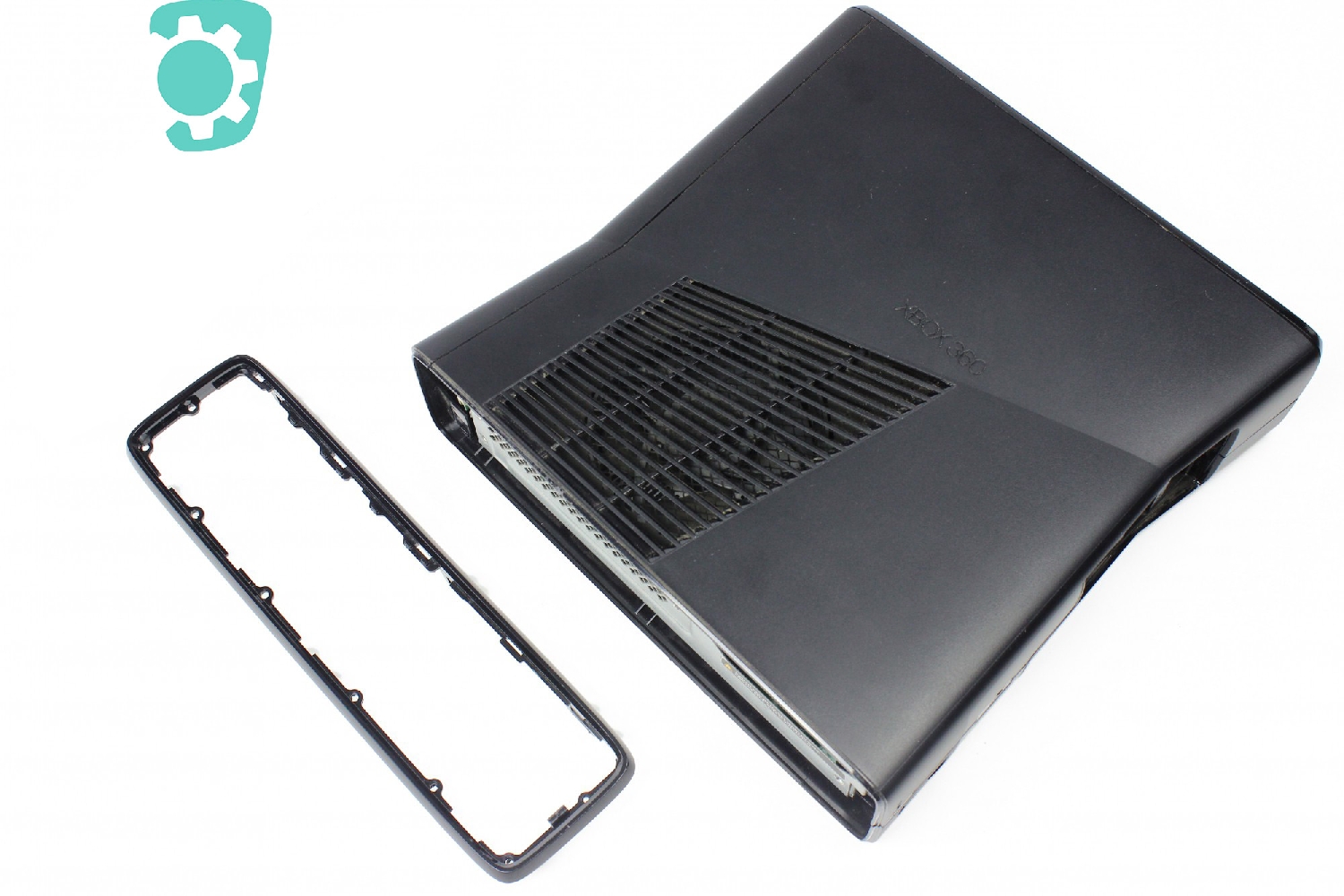

Etape 12

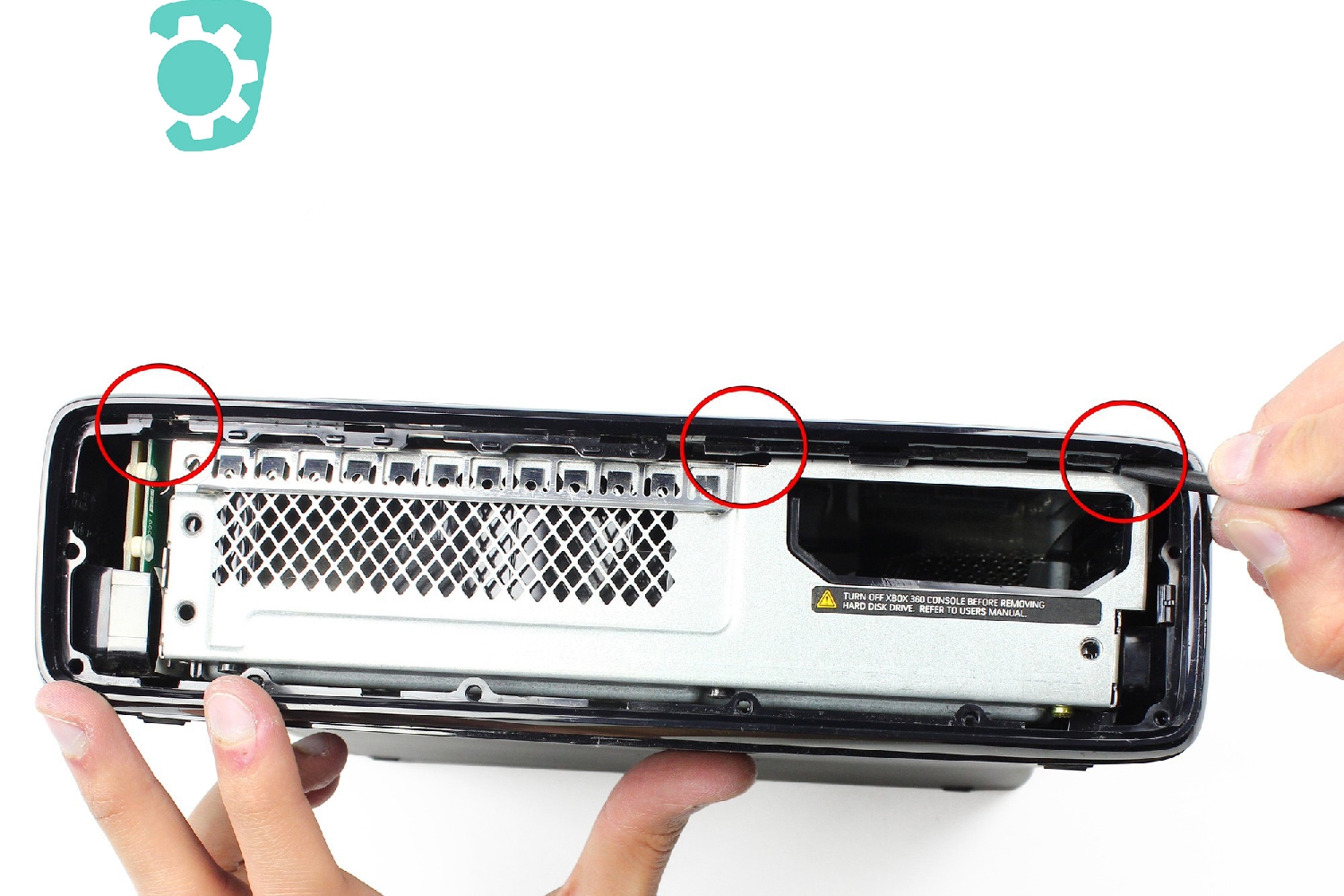

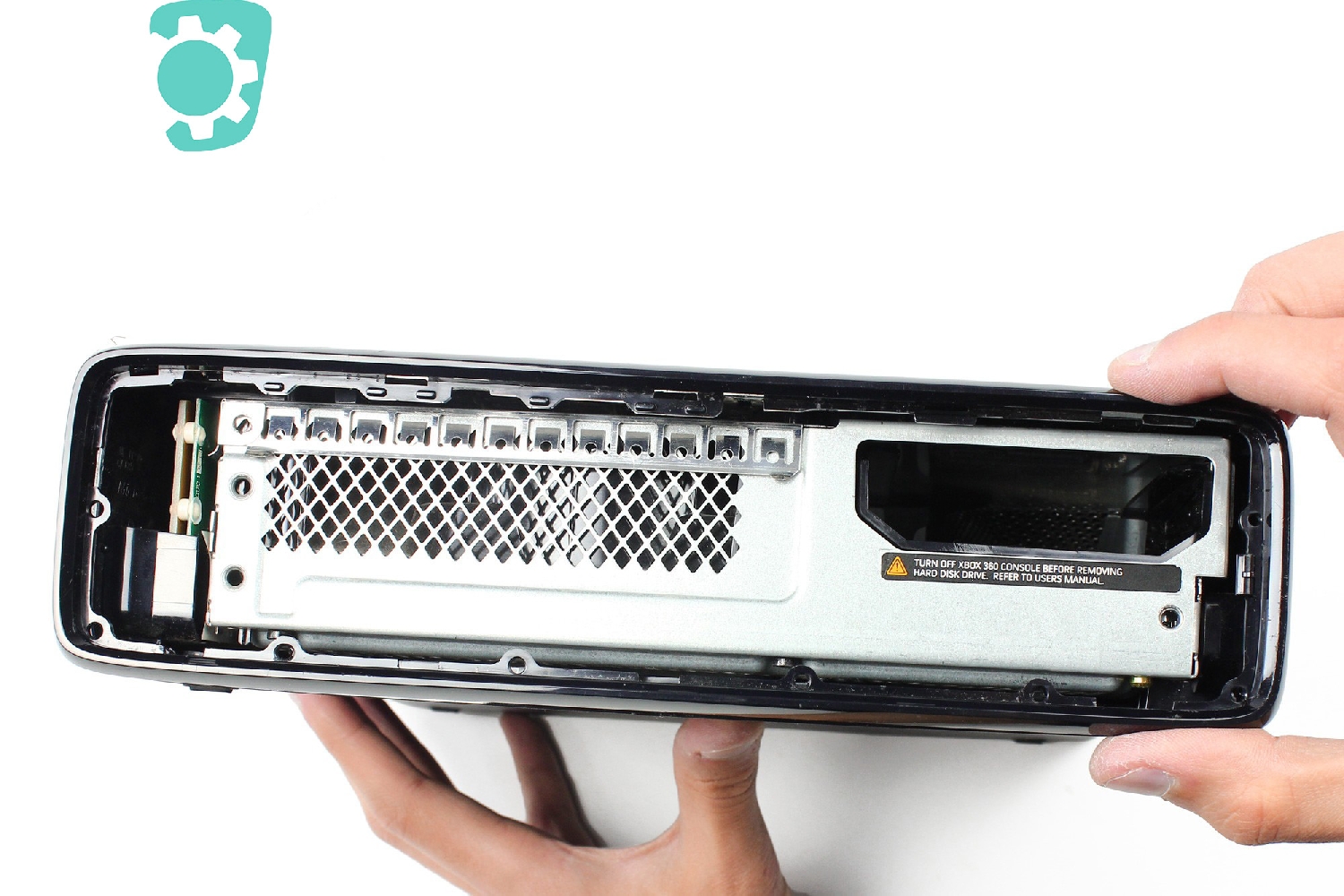

Pour retirer la partie haute du contour plastique vous allez déclipser les 3 clips qui le maintiennent à l'aide de la spatule en nylon.

Vous pouvez ensuite saisir le contour plastique et le retirer totalement.

Vous avez complètement démonté le panneau inférieur de votre Xbox 360 S.

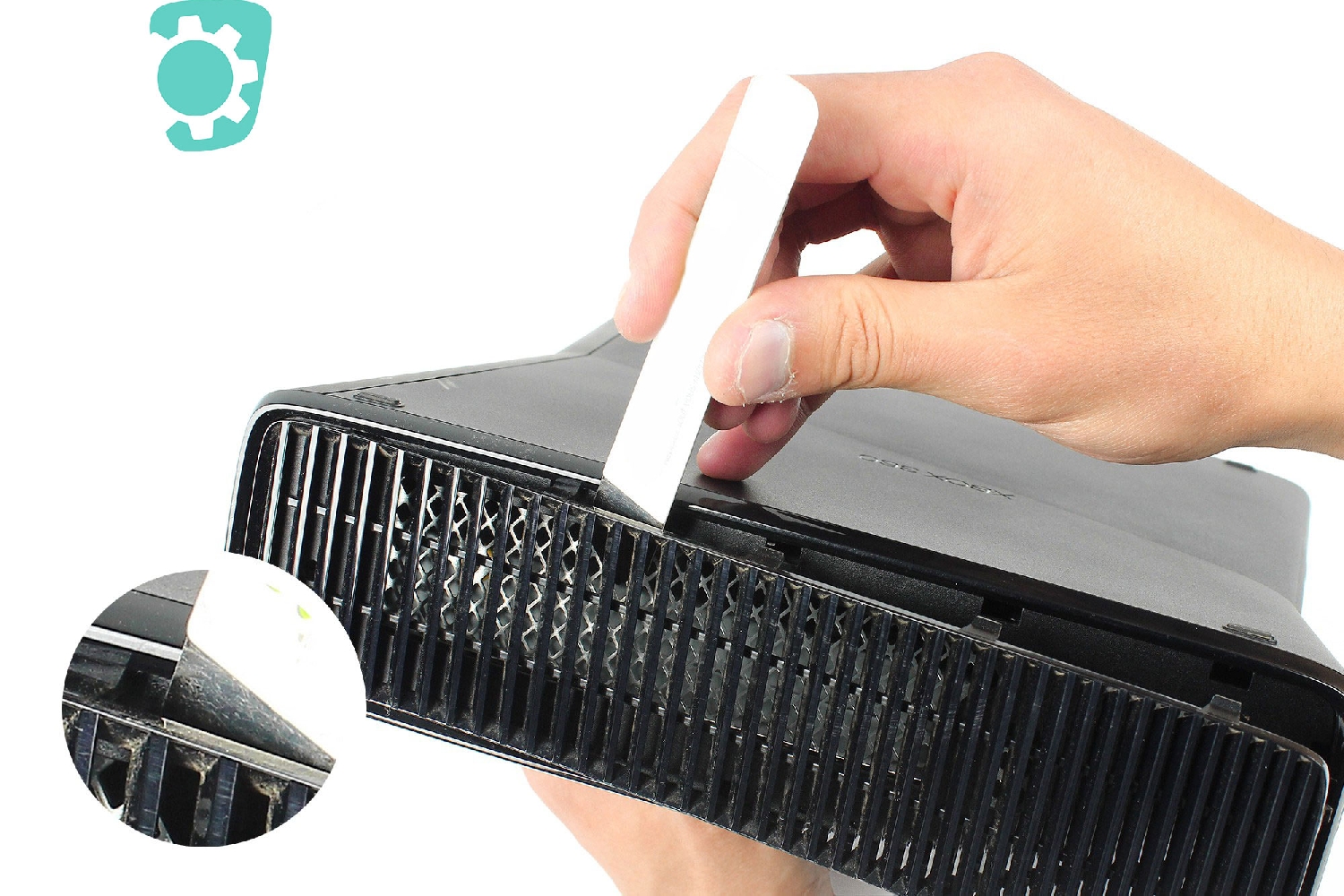

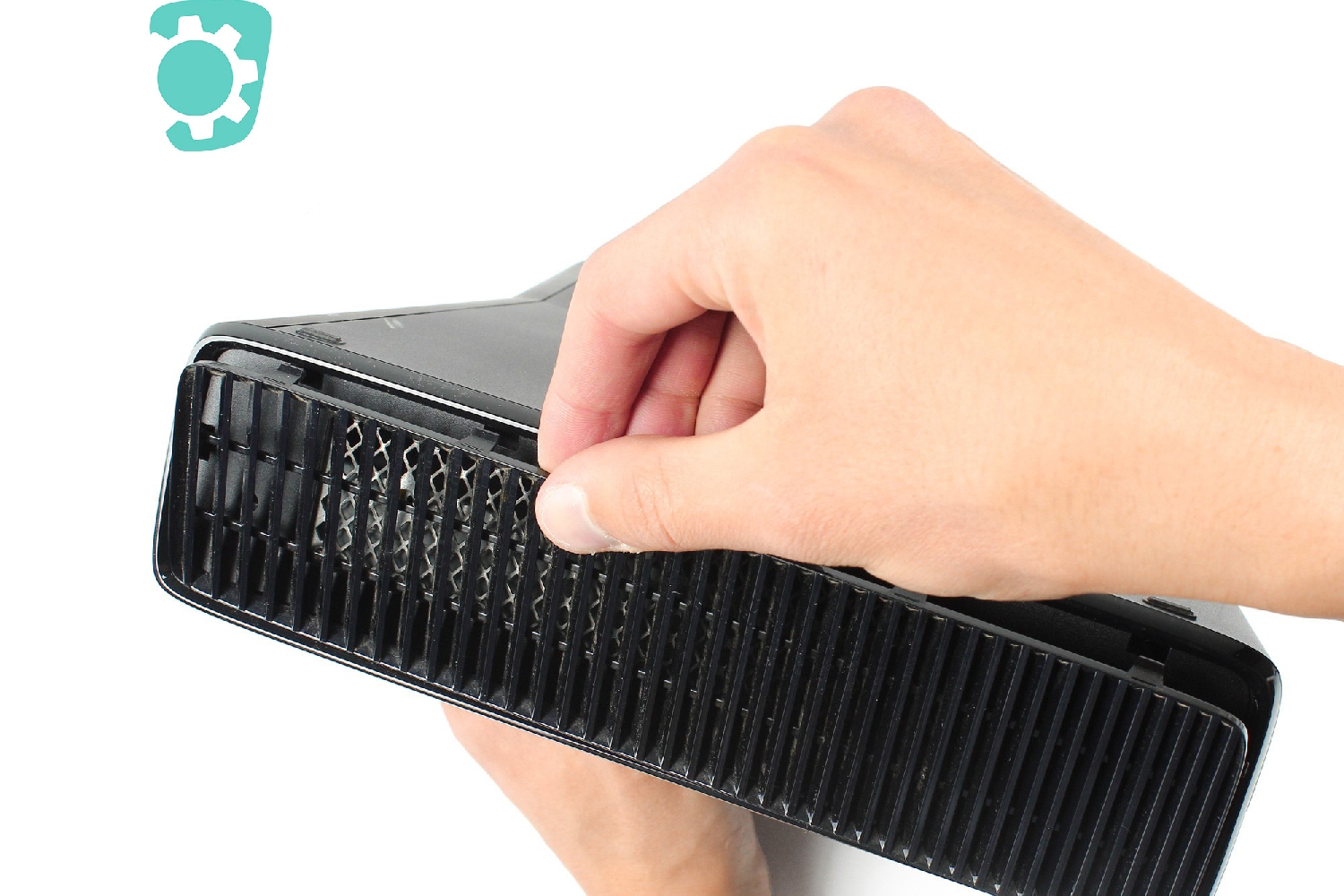

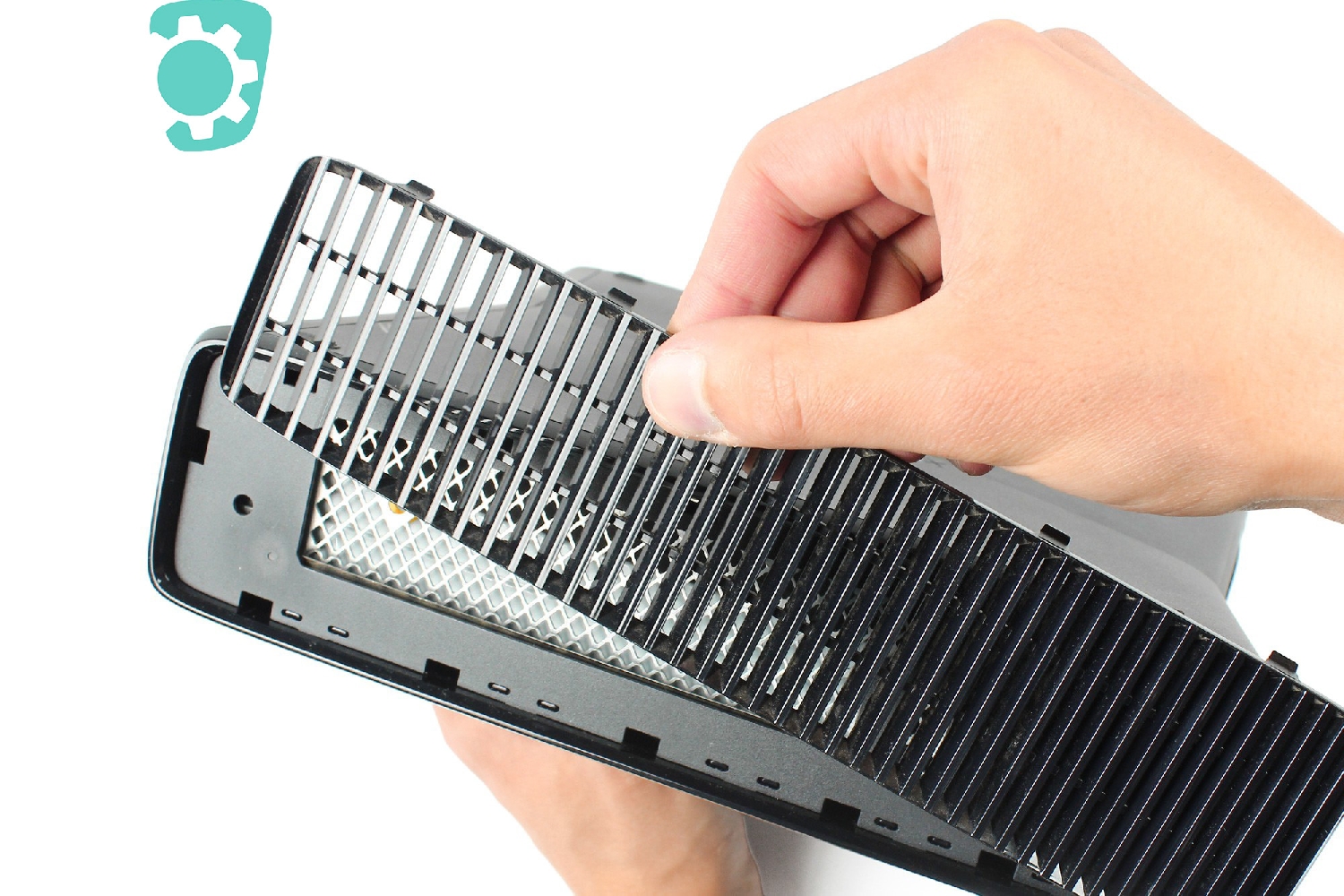

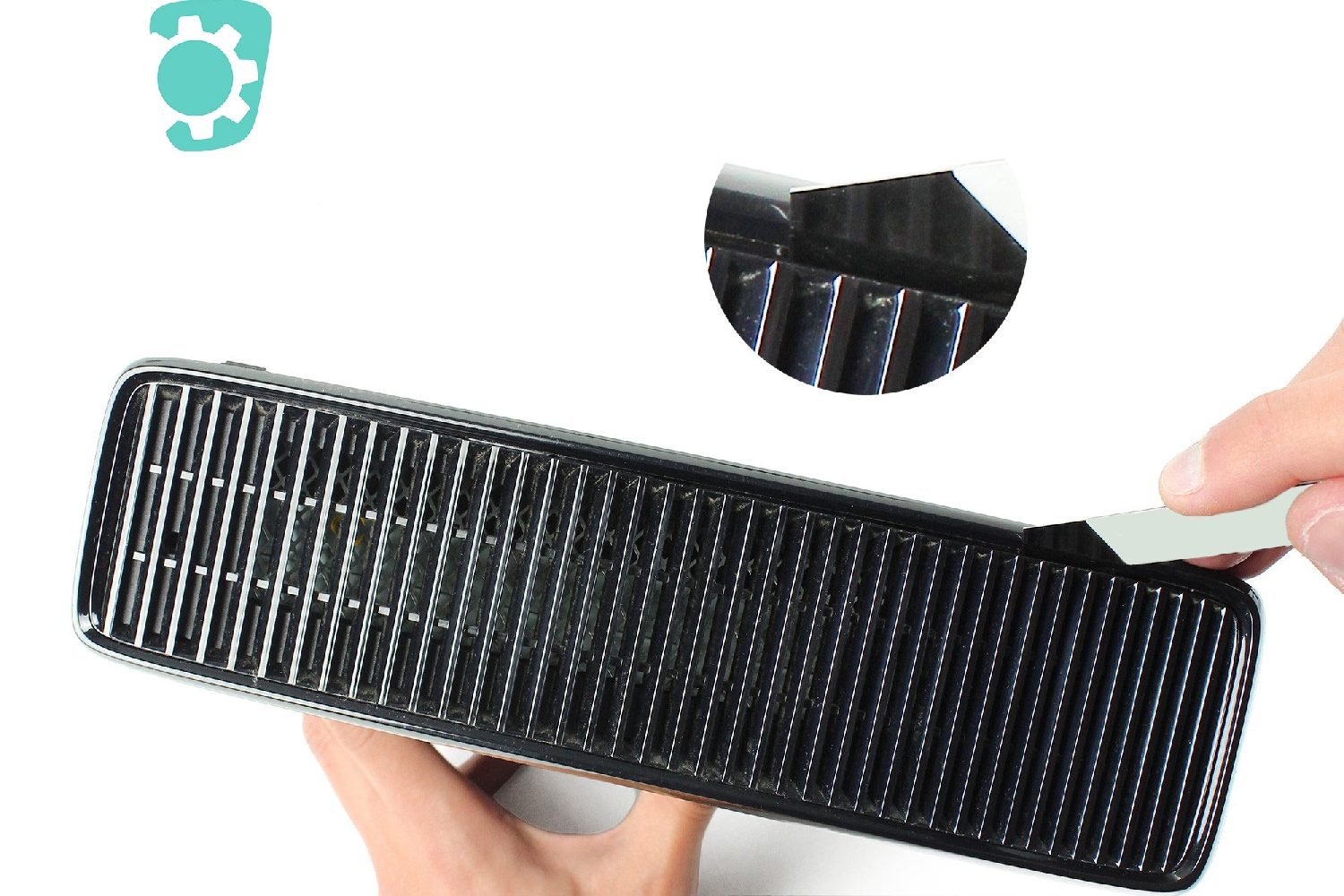

Etape 13

Vous allez maintenant déclipser la grille du panneau supérieur de votre console.

A l'aide de la spatule métallique, vous allez faire levier délicatement tout autour pour défaire chacun des clips qui maintiennent la grille jusqu'à ce qu'elle soit totalement désolidarisée du reste de la Xbox.

A noter qu'il est inutile de forcer, vous risqueriez de casser les clips plastique.

Etape 14

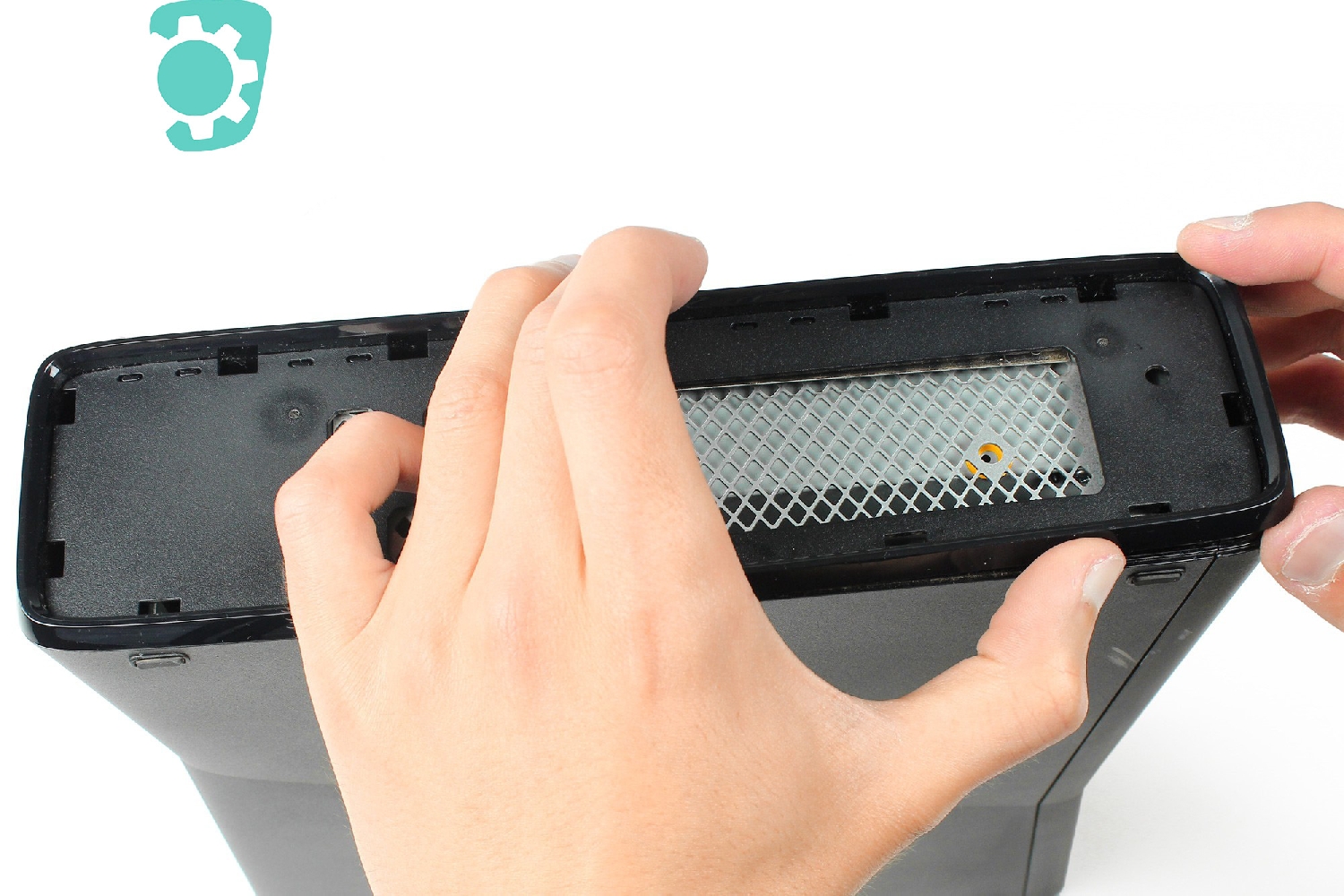

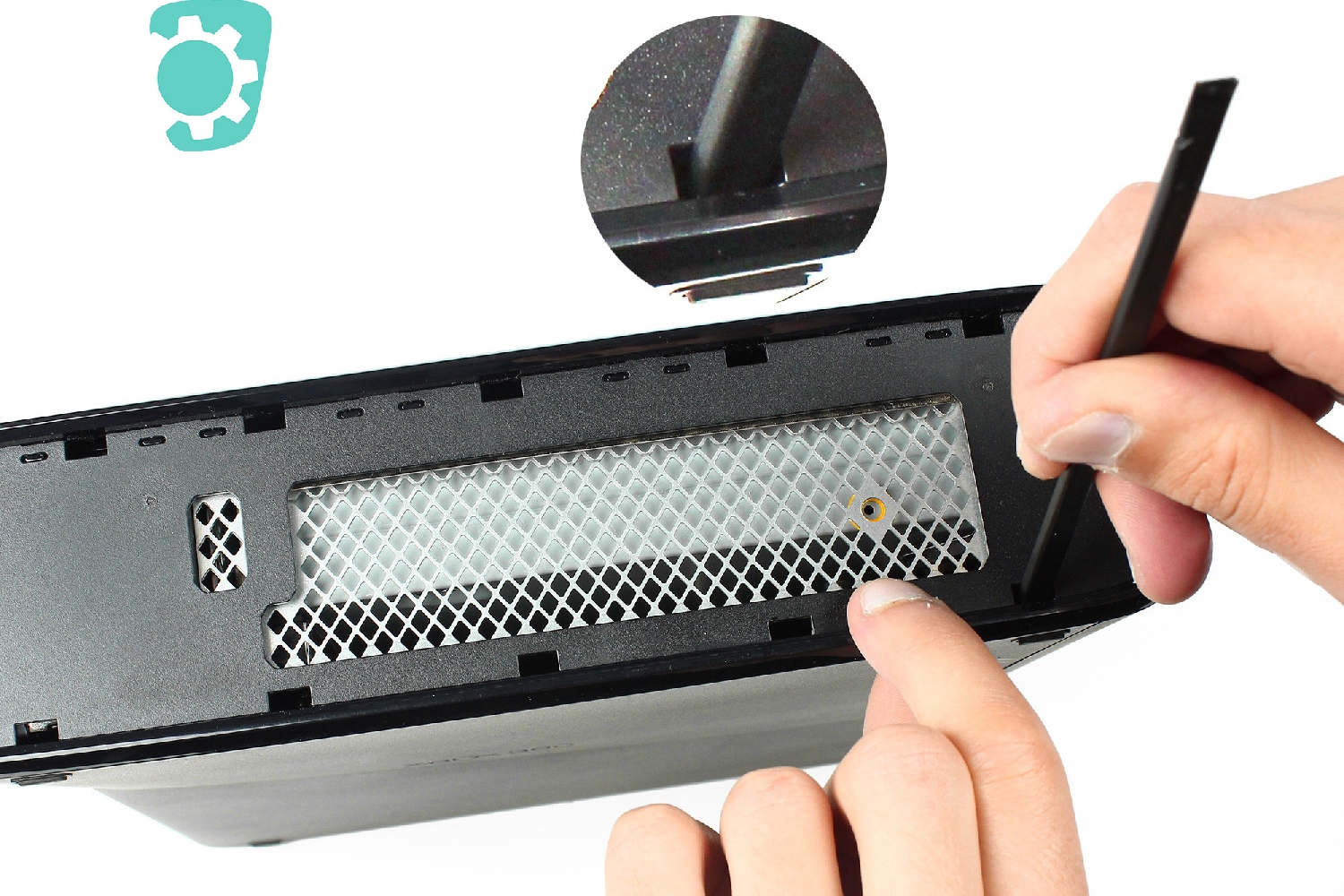

Pour déclipser le panneau supérieur de la console vous allez insérer la pointe de la spatule en nylon dans les trous rectangulaires du panneau pour venir défaire chacun des clips qui maintiennent ce panneau à la console.

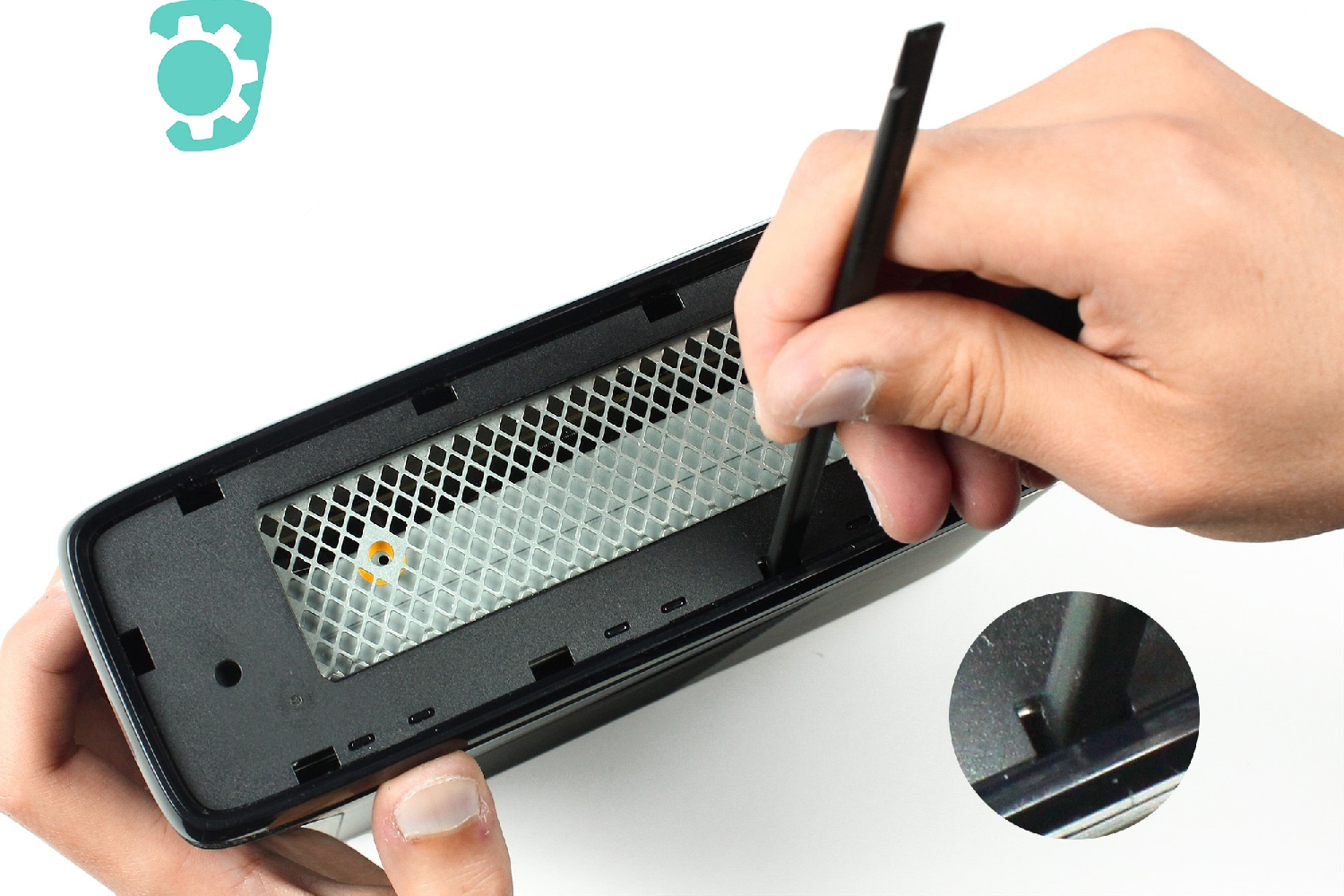

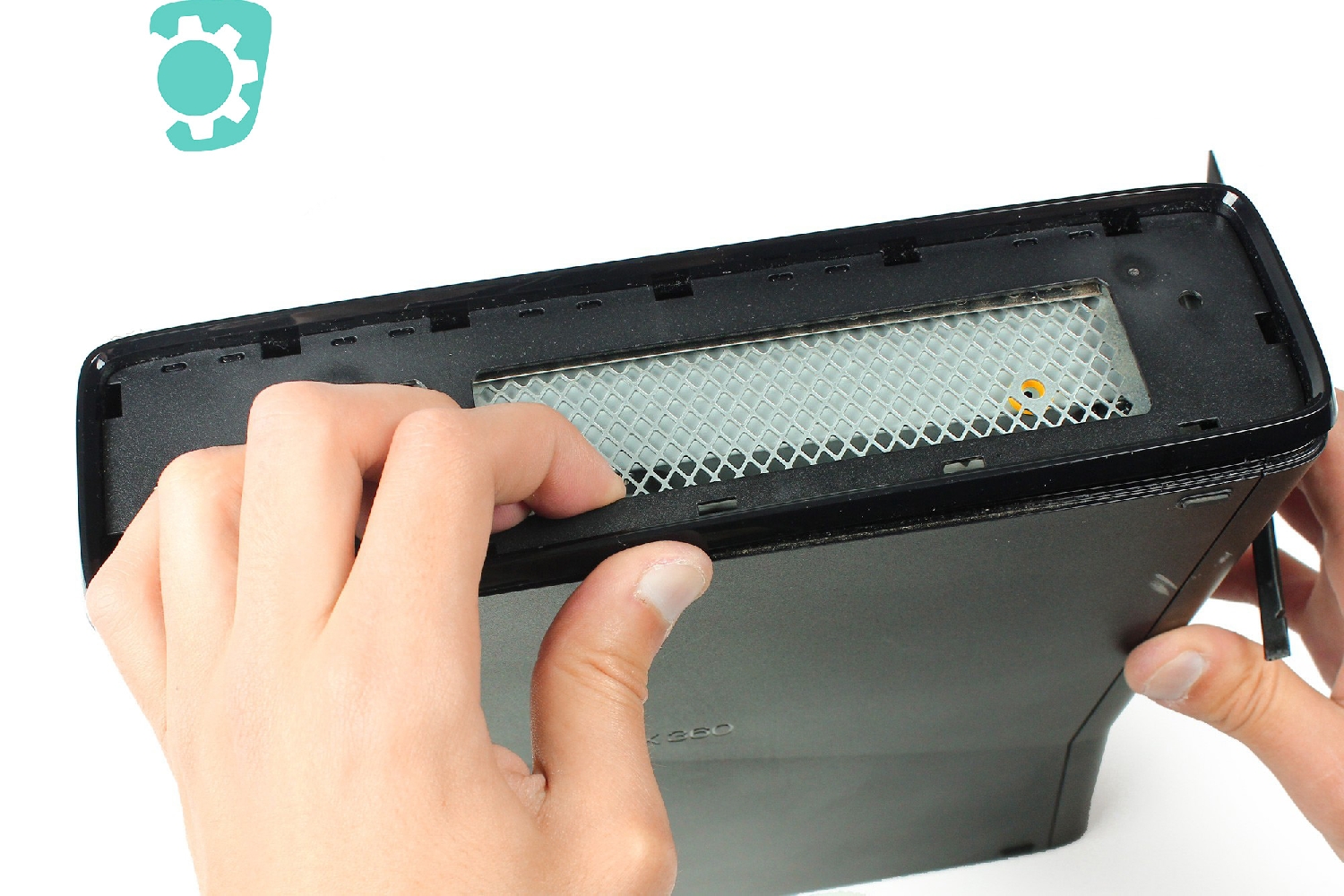

Etape 15

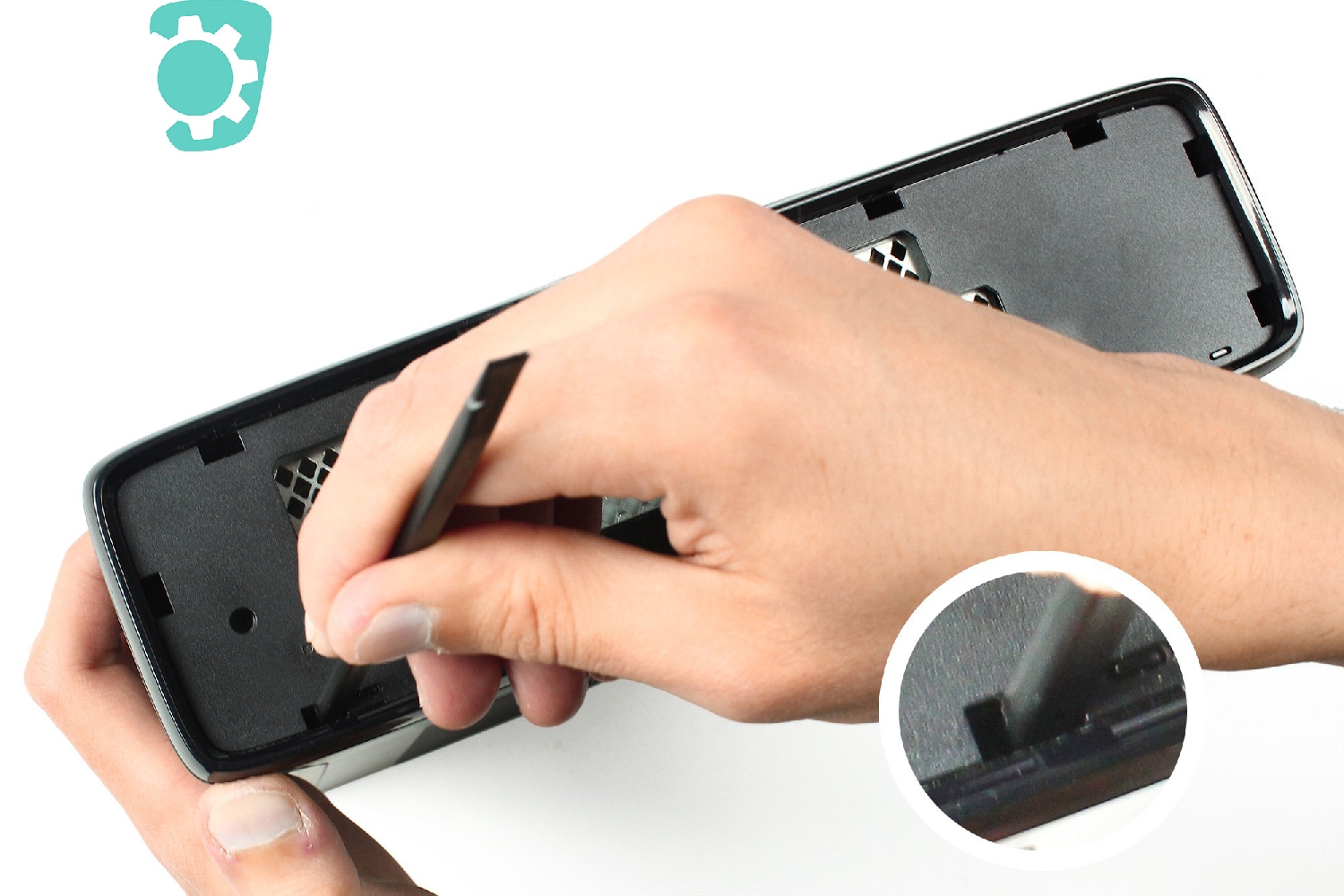

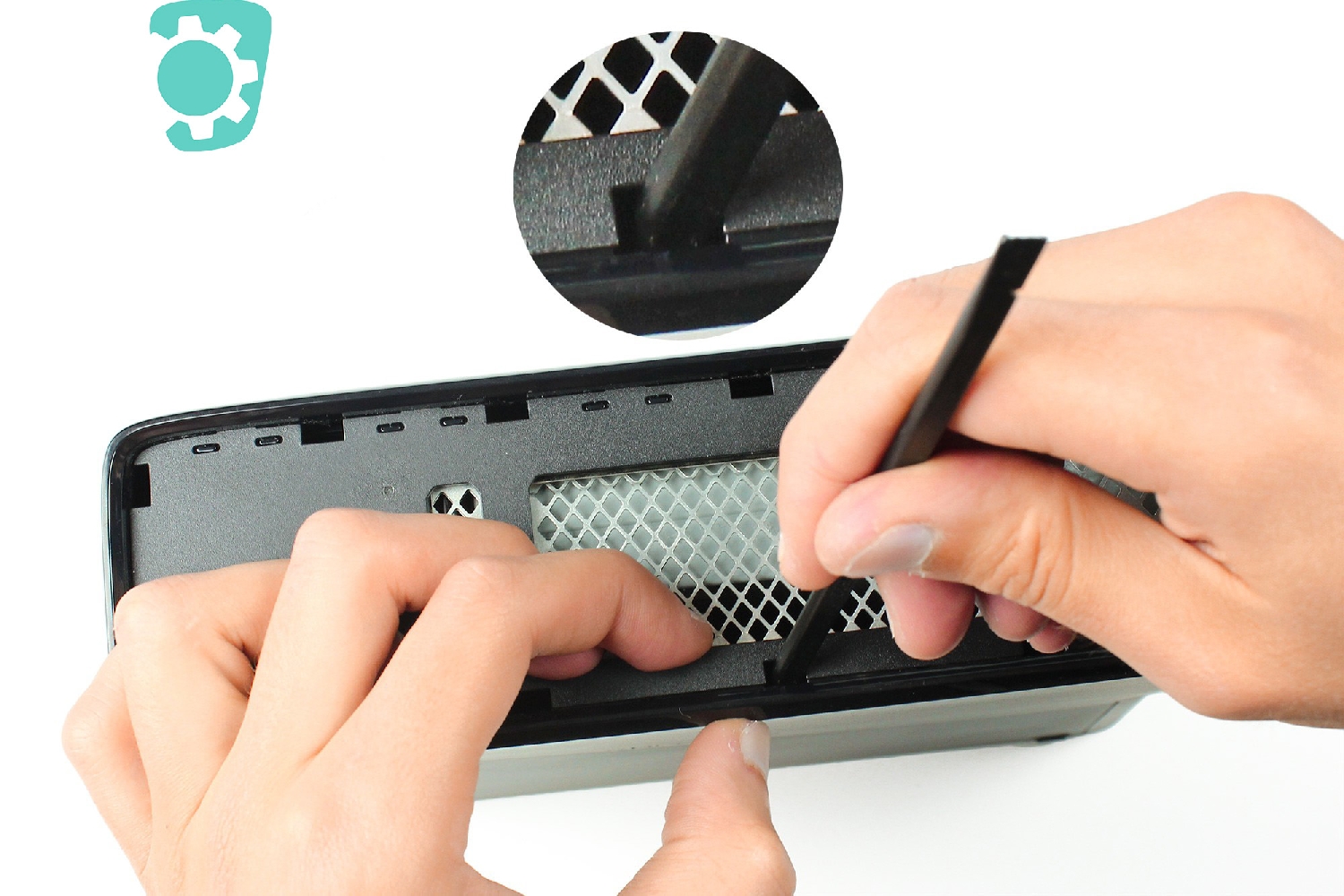

Faites-le pour chacun des trous tout autour du panneau.

Etape 16

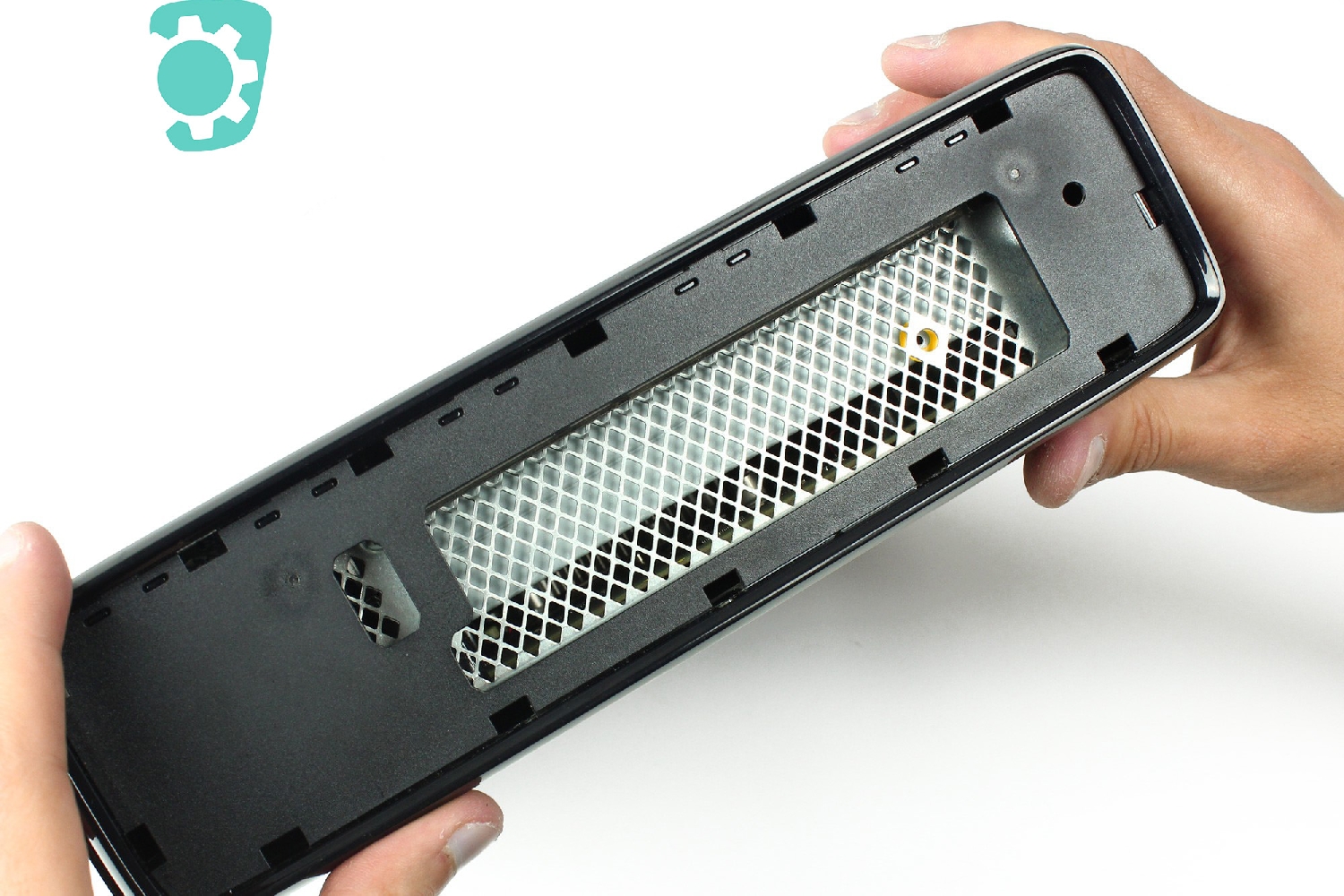

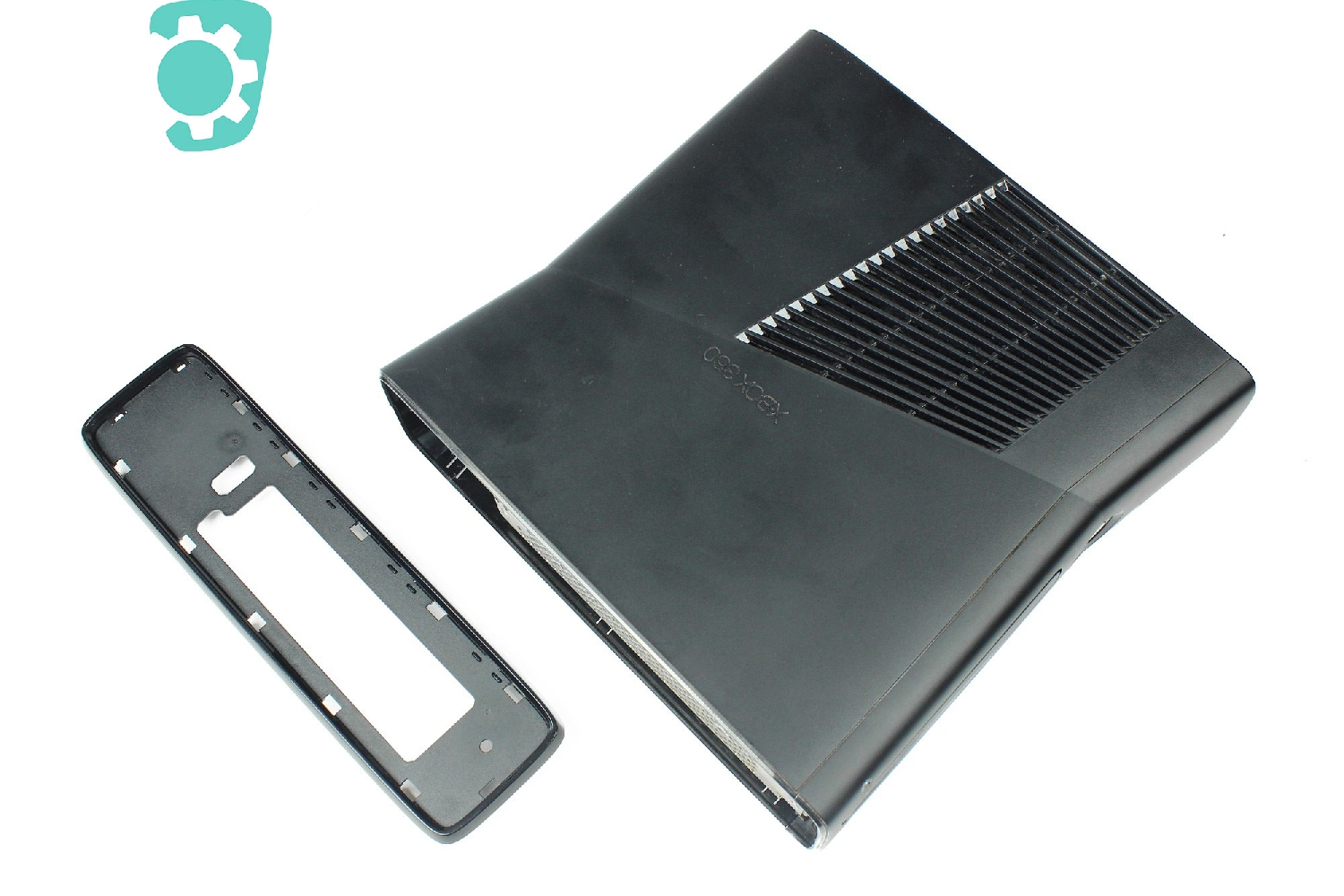

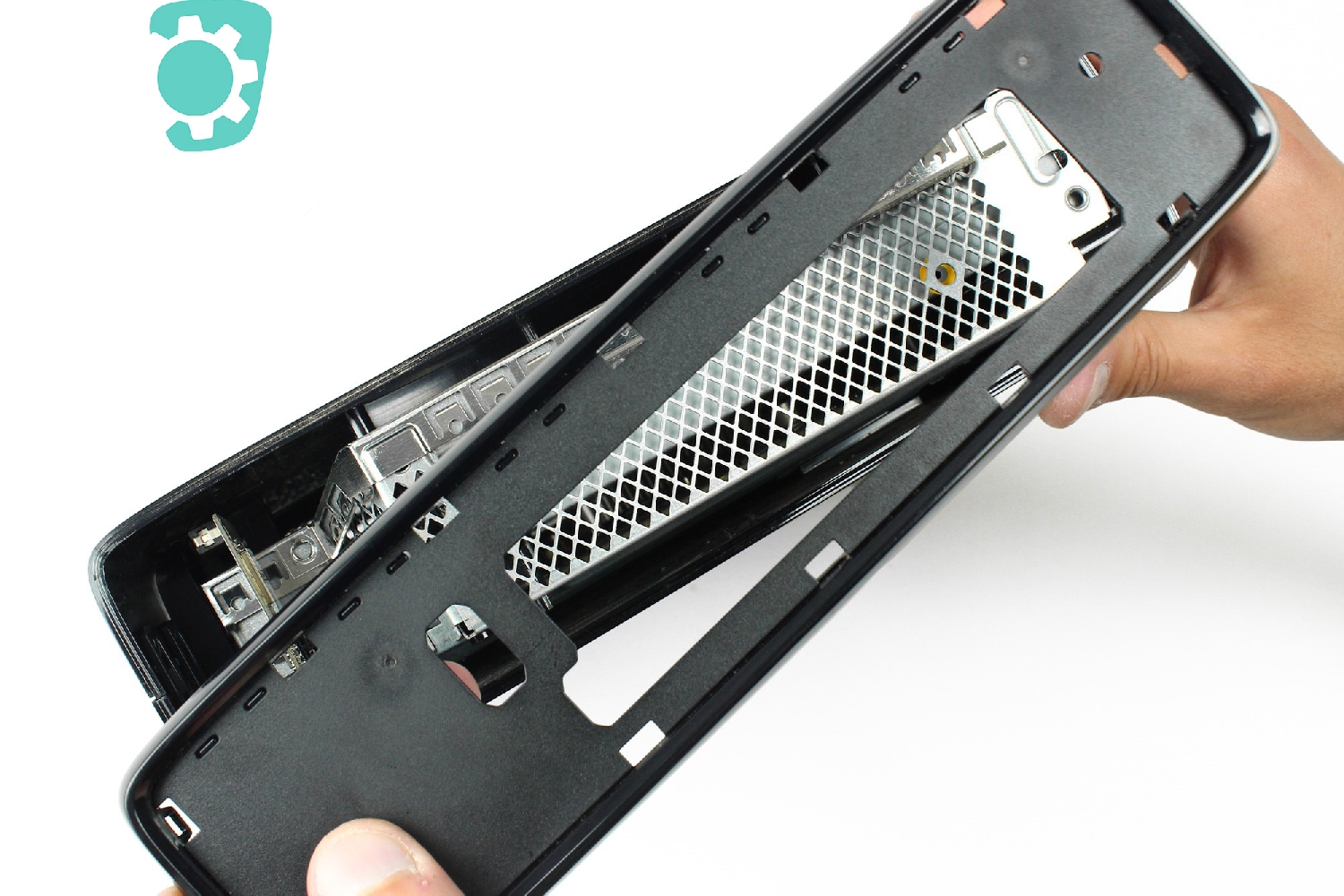

Vous pouvez maintenant ôter totalement le panneau supérieur.

Attention, si un clip s'est raccroché, ne forcez pas. Réitérez simplement l'opération pour ce clip-ci.

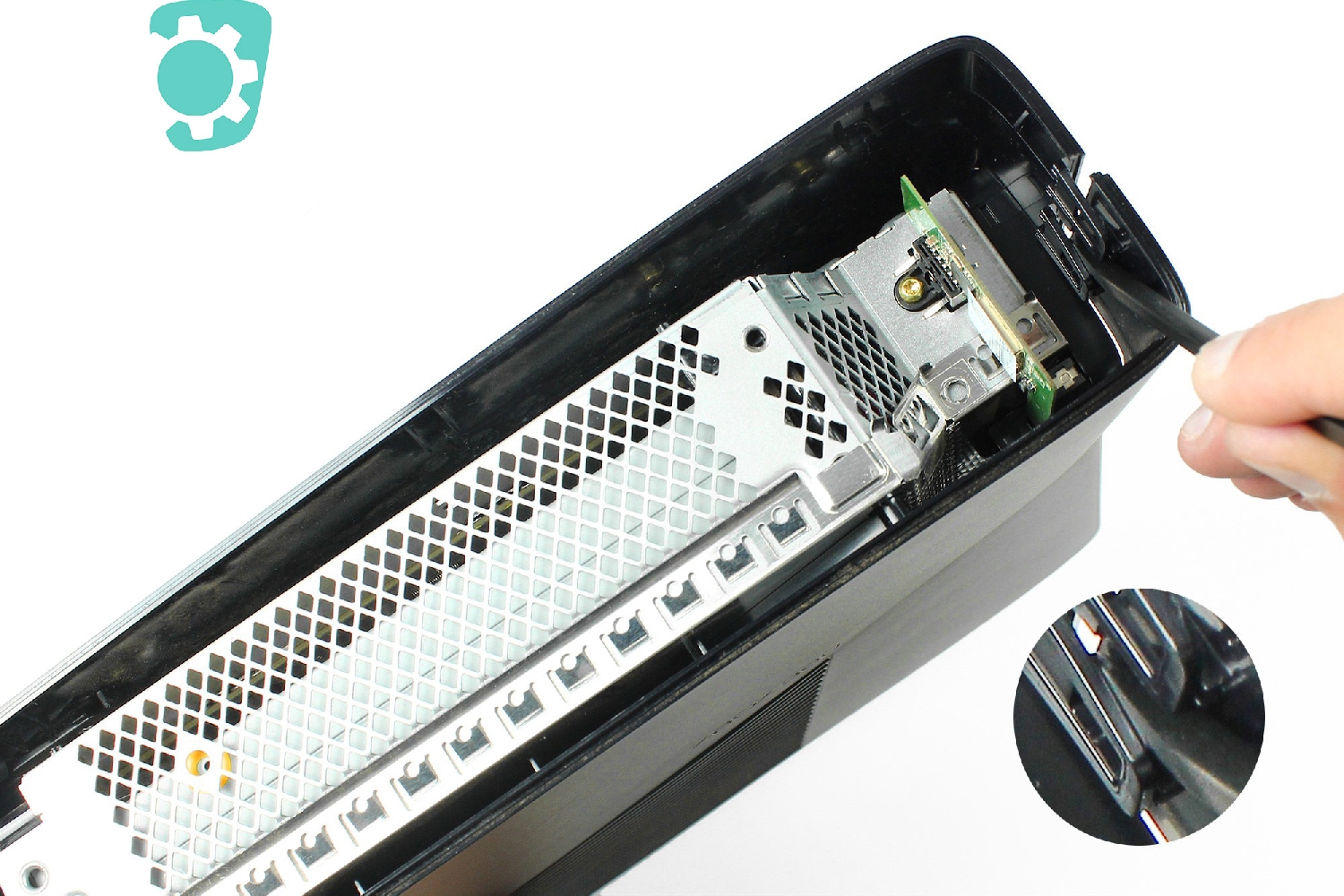

Etape 17

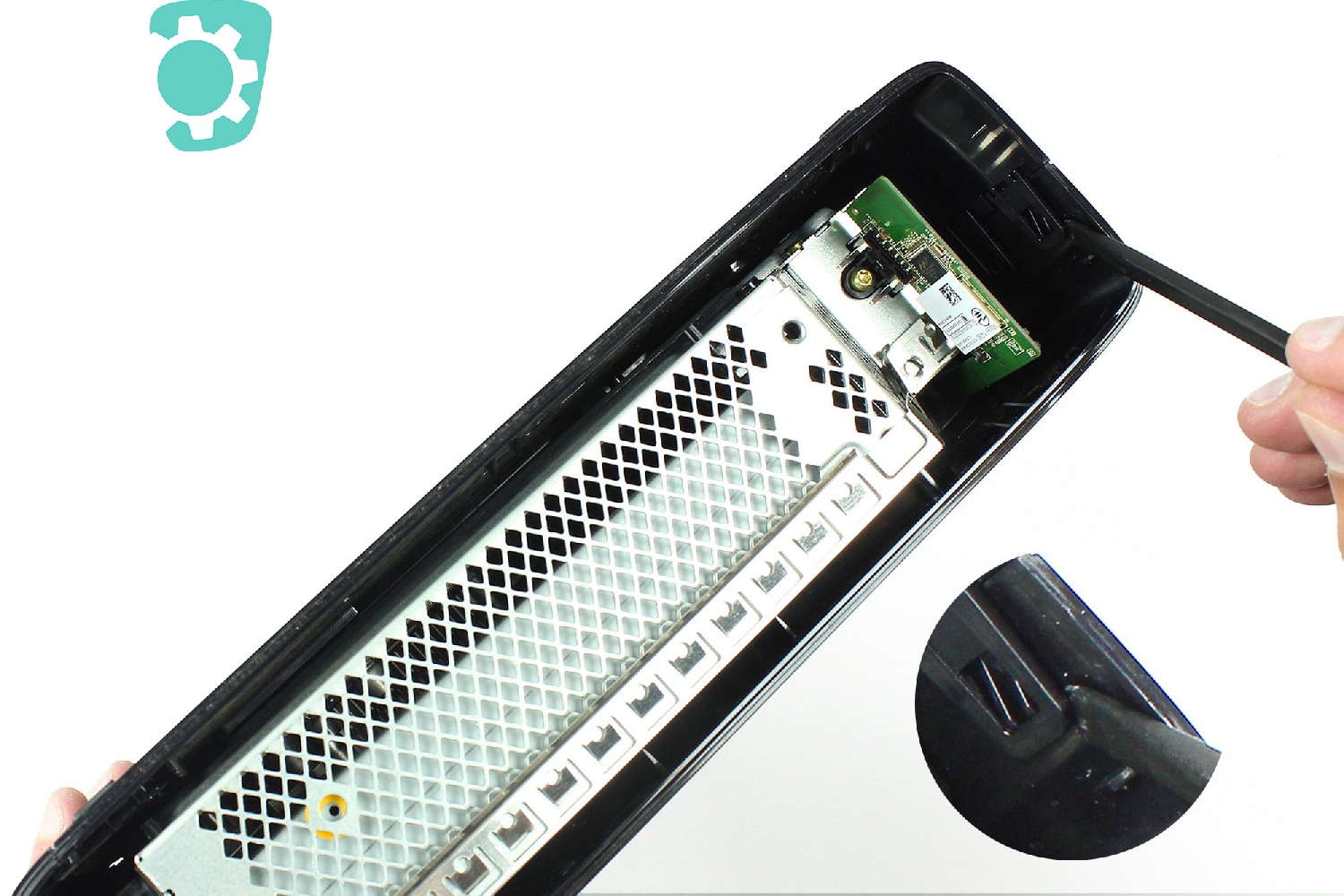

Conseil: Orientez maintenant la Xbox afin d'avoir la partie supérieure face à vous et la face avant tournée vers la gauche.

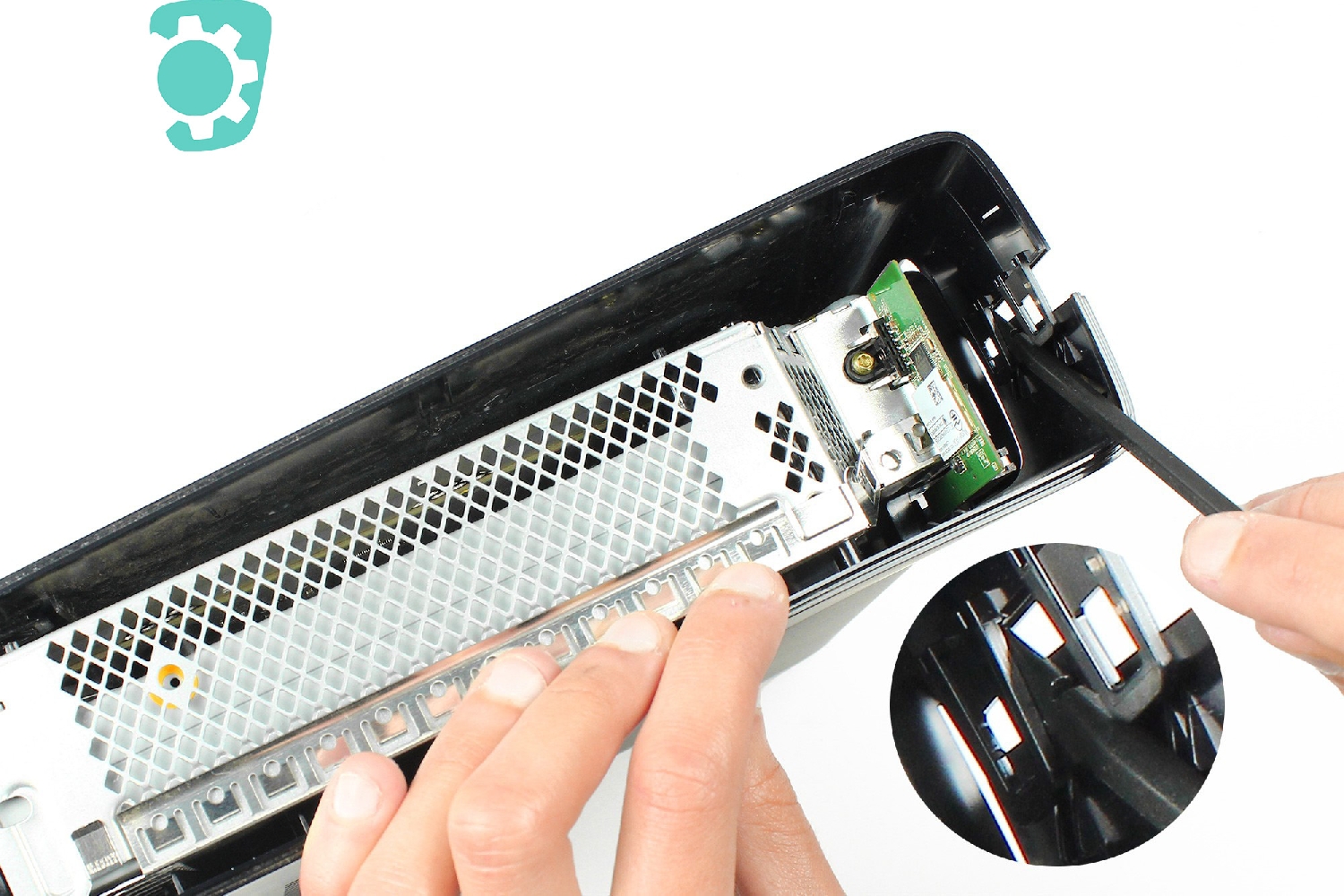

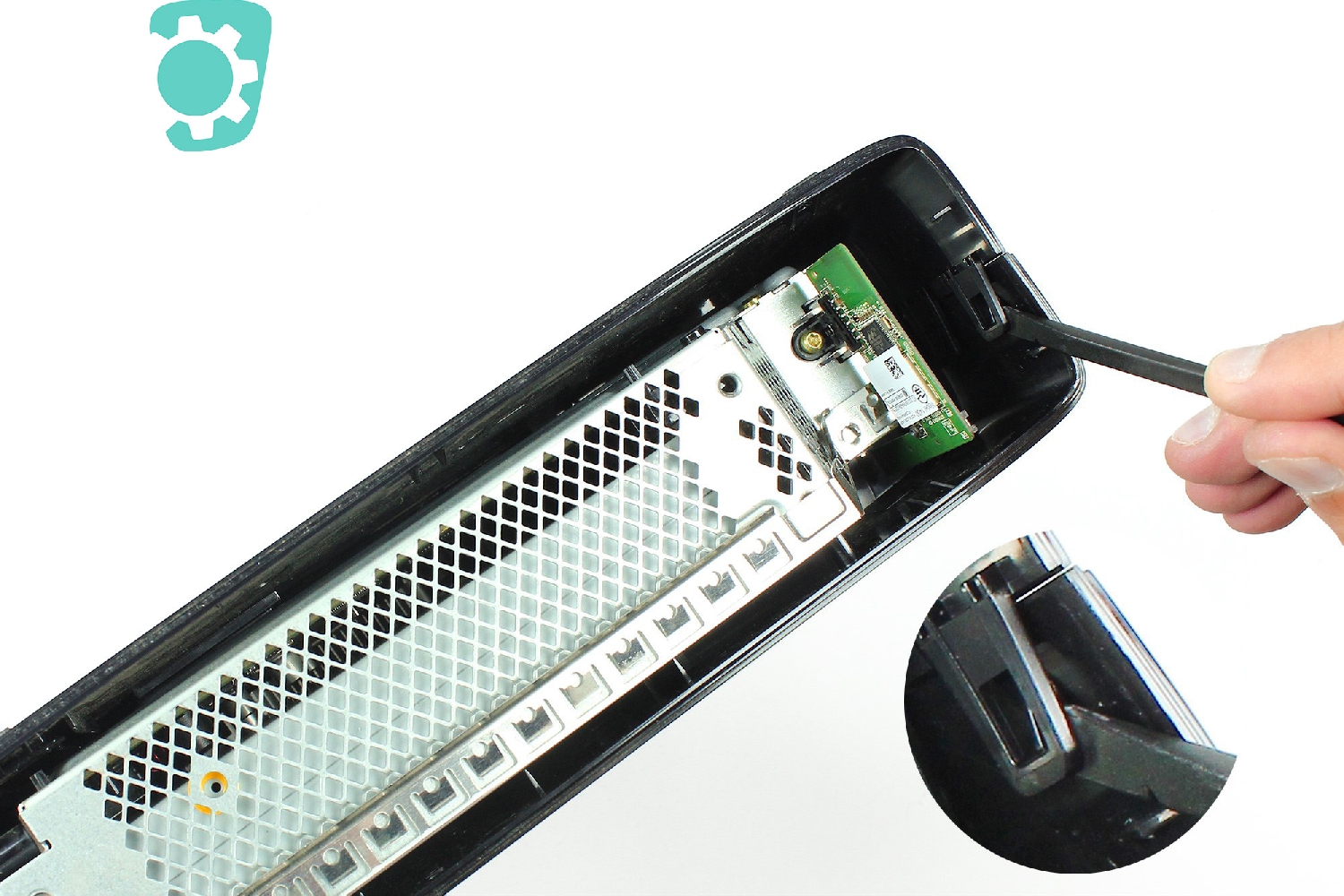

Avec la spatule en nylon vous allez faire levier pour désolidariser les 2 clips qui maintiennent ensemble les panneaux droit et gauche de la console. Cela se situe près de la carte wifi.

Vous pouvez maintenant séparer les 2 coques.

Etape 18

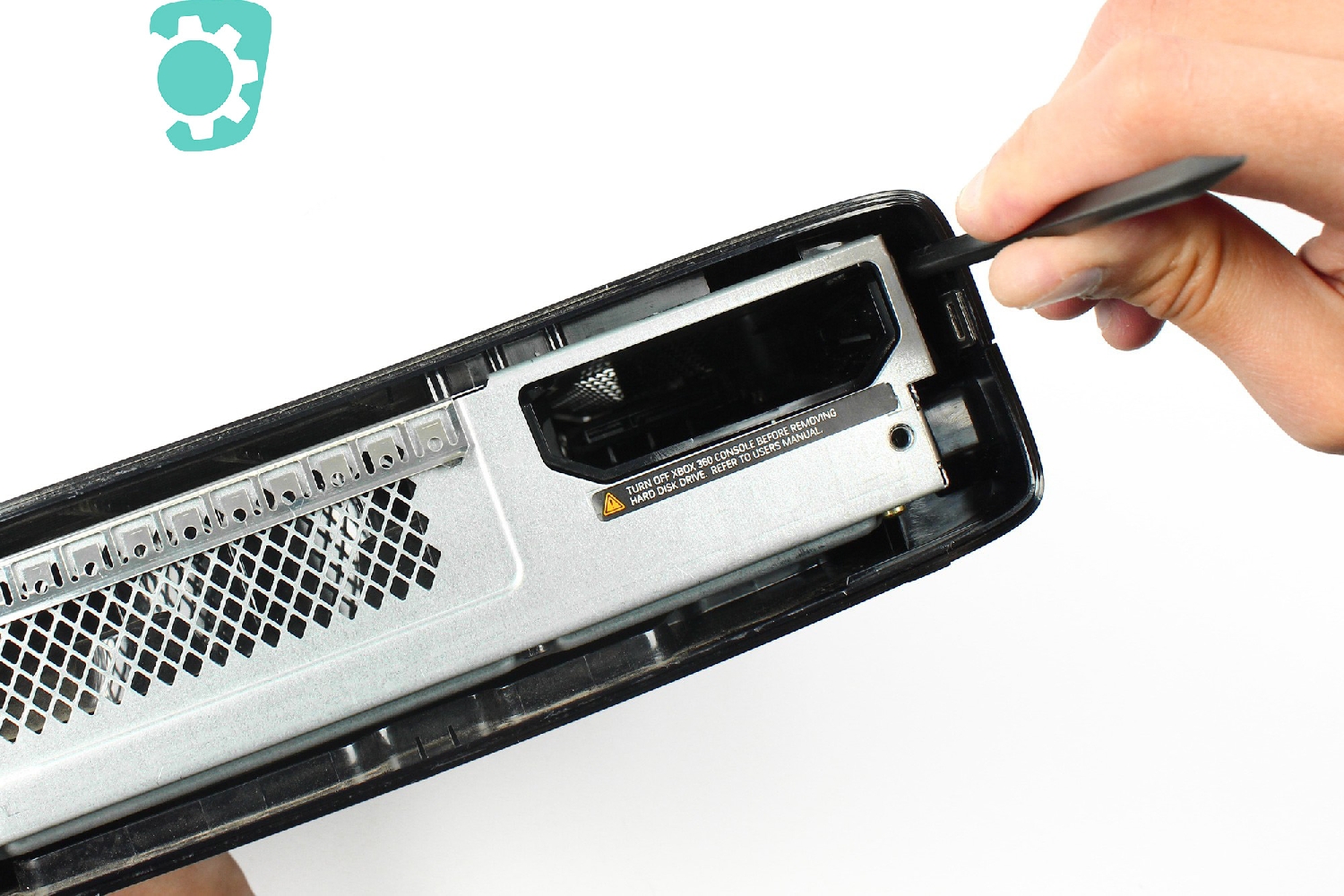

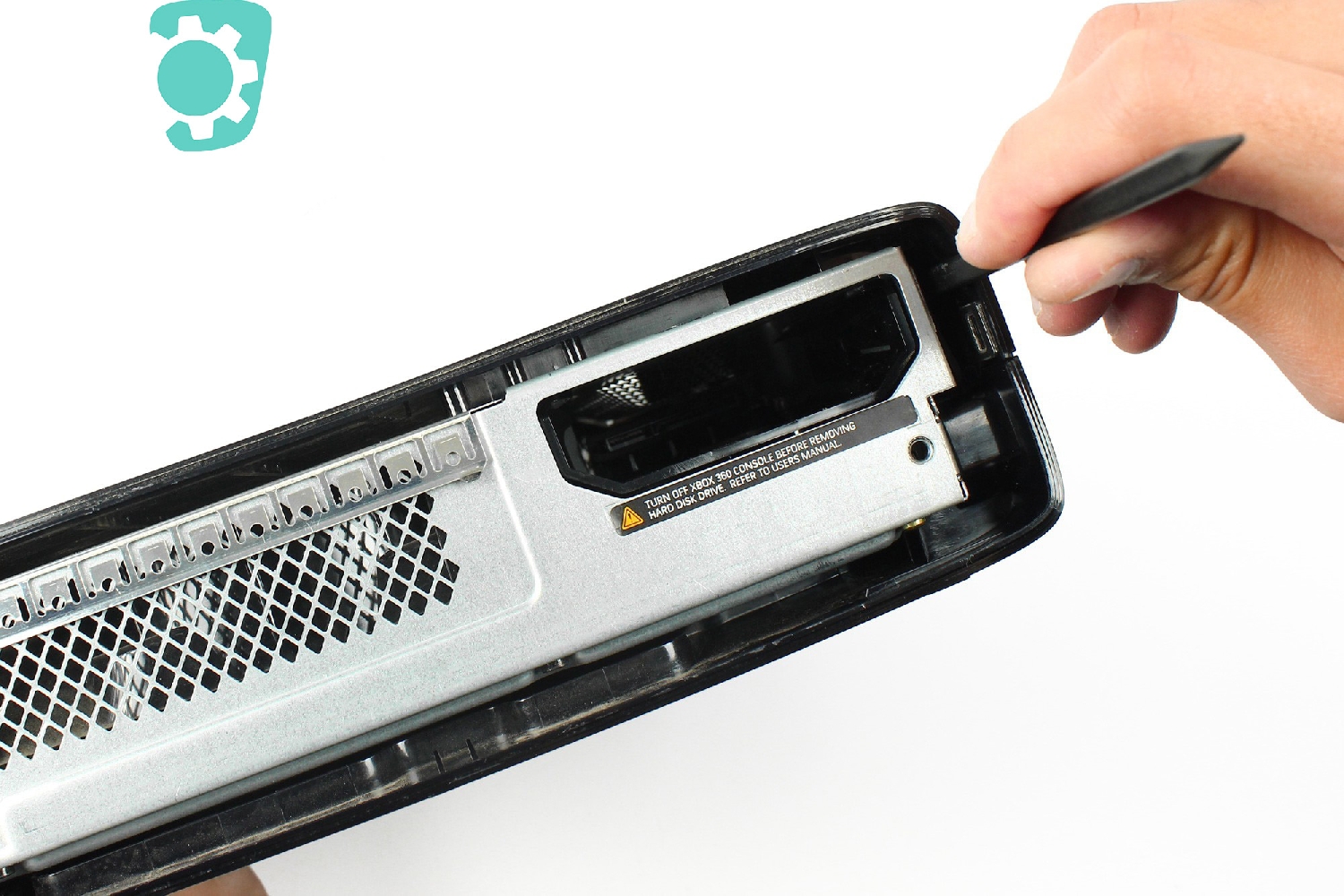

Retournez maintenant la console, partie inférieur face à vous. Vous allez décrocher les deux panneaux de l'autre côté.

2 clips, situés cette fois-ci sur la partie inférieur, maintiennent ensemble les panneaux droit et gauche de la Xbox 360 S. Ceux-ci sont situés à coté de l'emplacement pour disque dur.

Afin de désolidarisez ces 2 clips, faites levier à l'aide d'une spatule en nylon comme indiqué sur les photos.

Etape 19

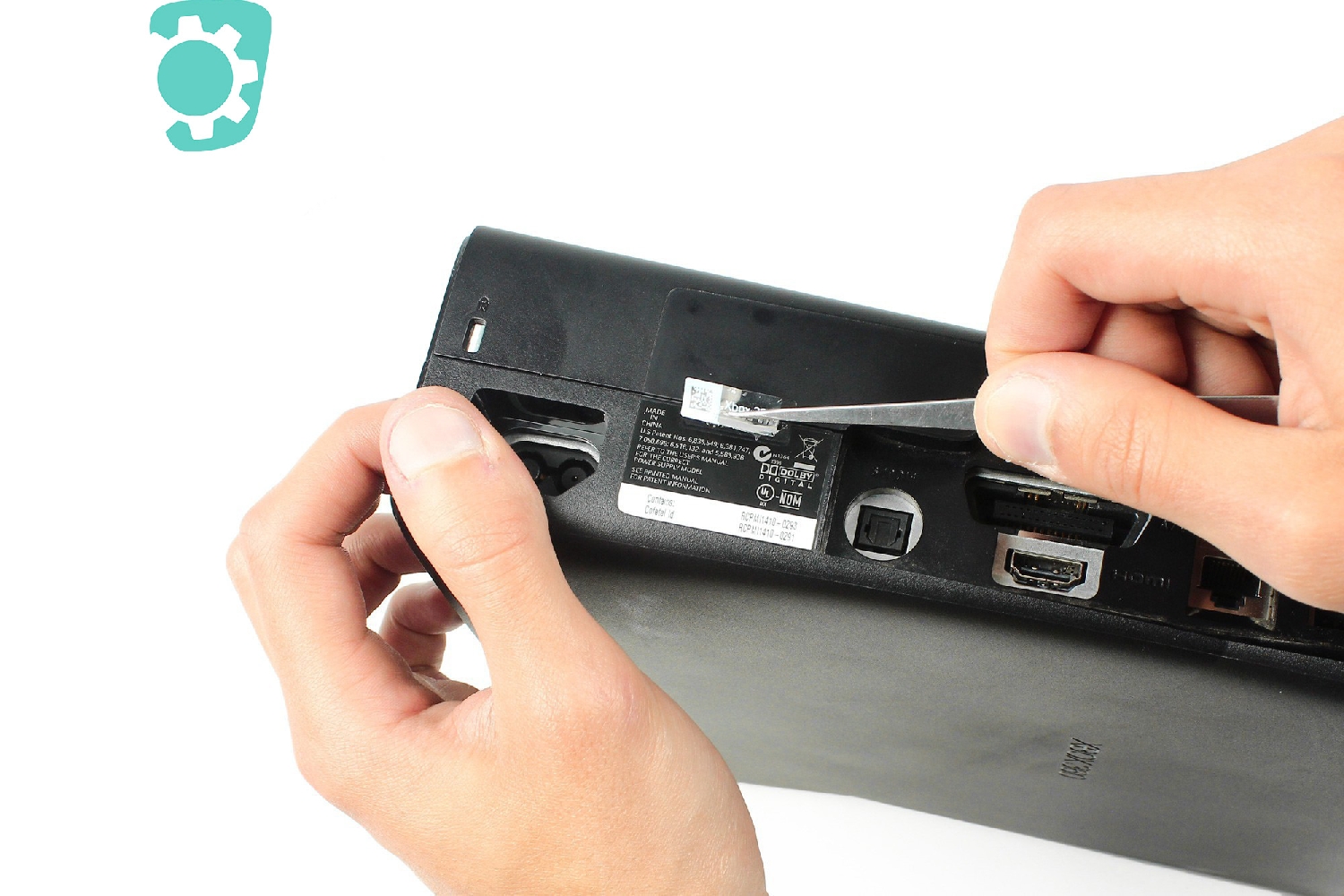

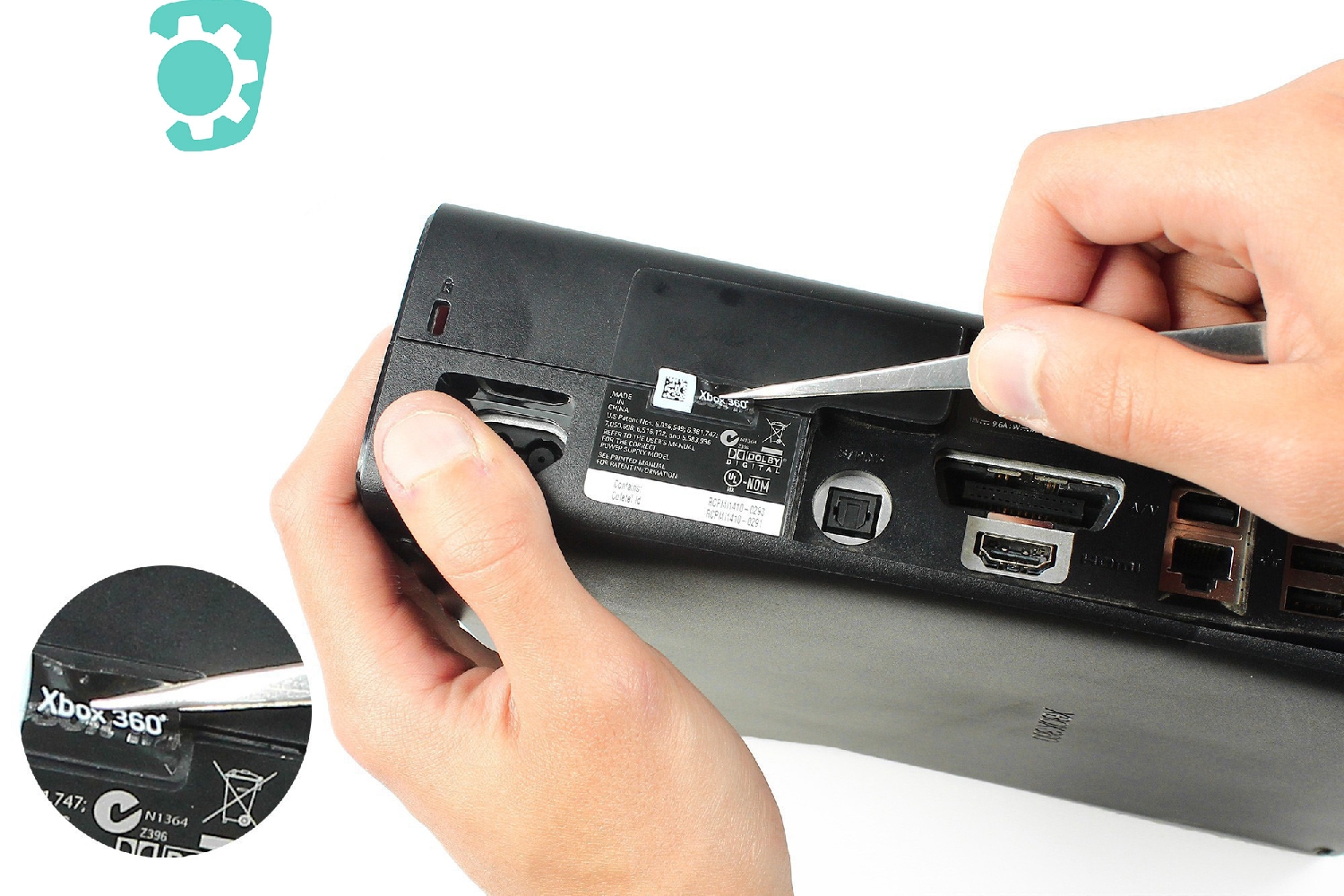

A l'aide d'une pincette vous allez maintenant retirer l'autocollant de garantie.

Etape 20

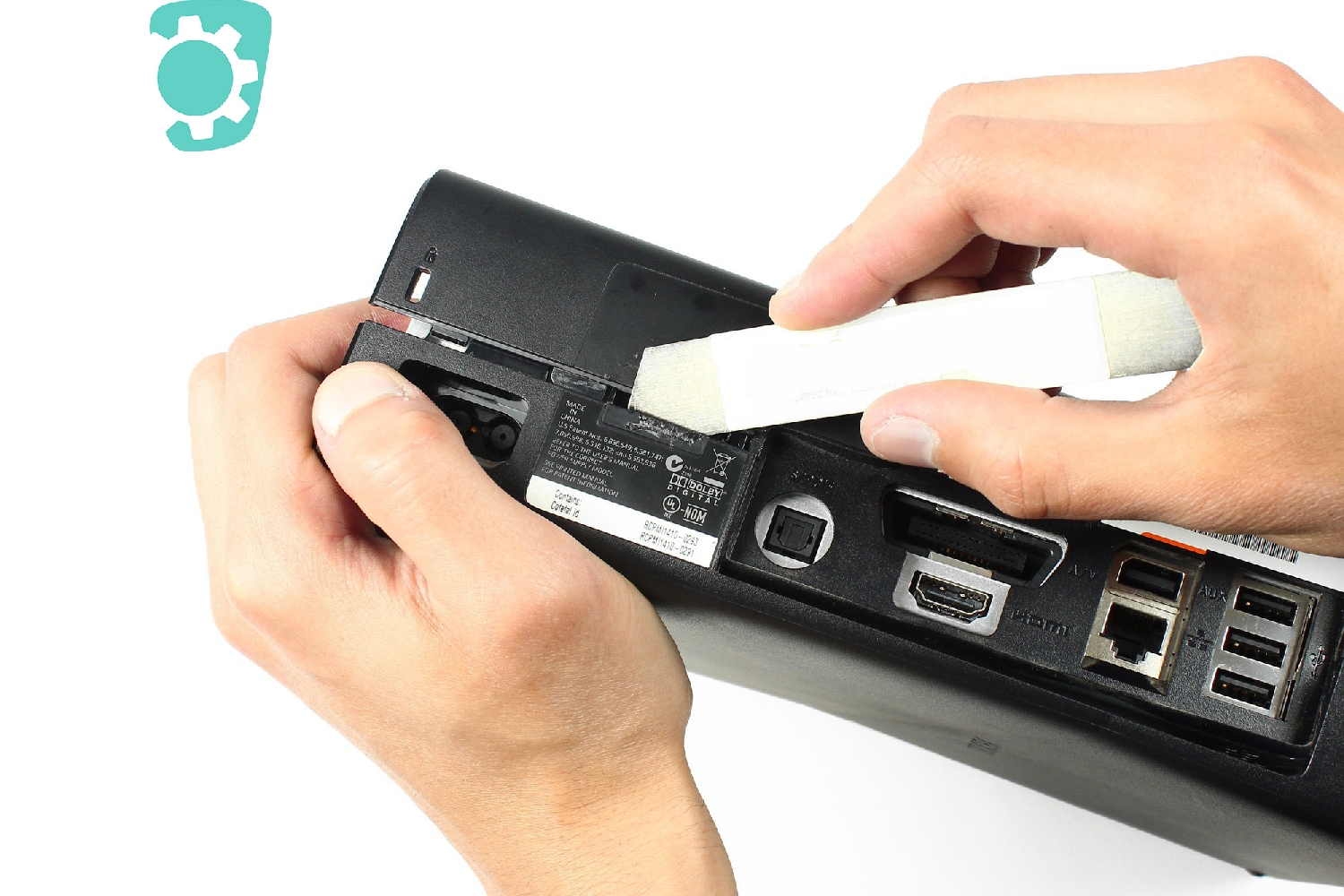

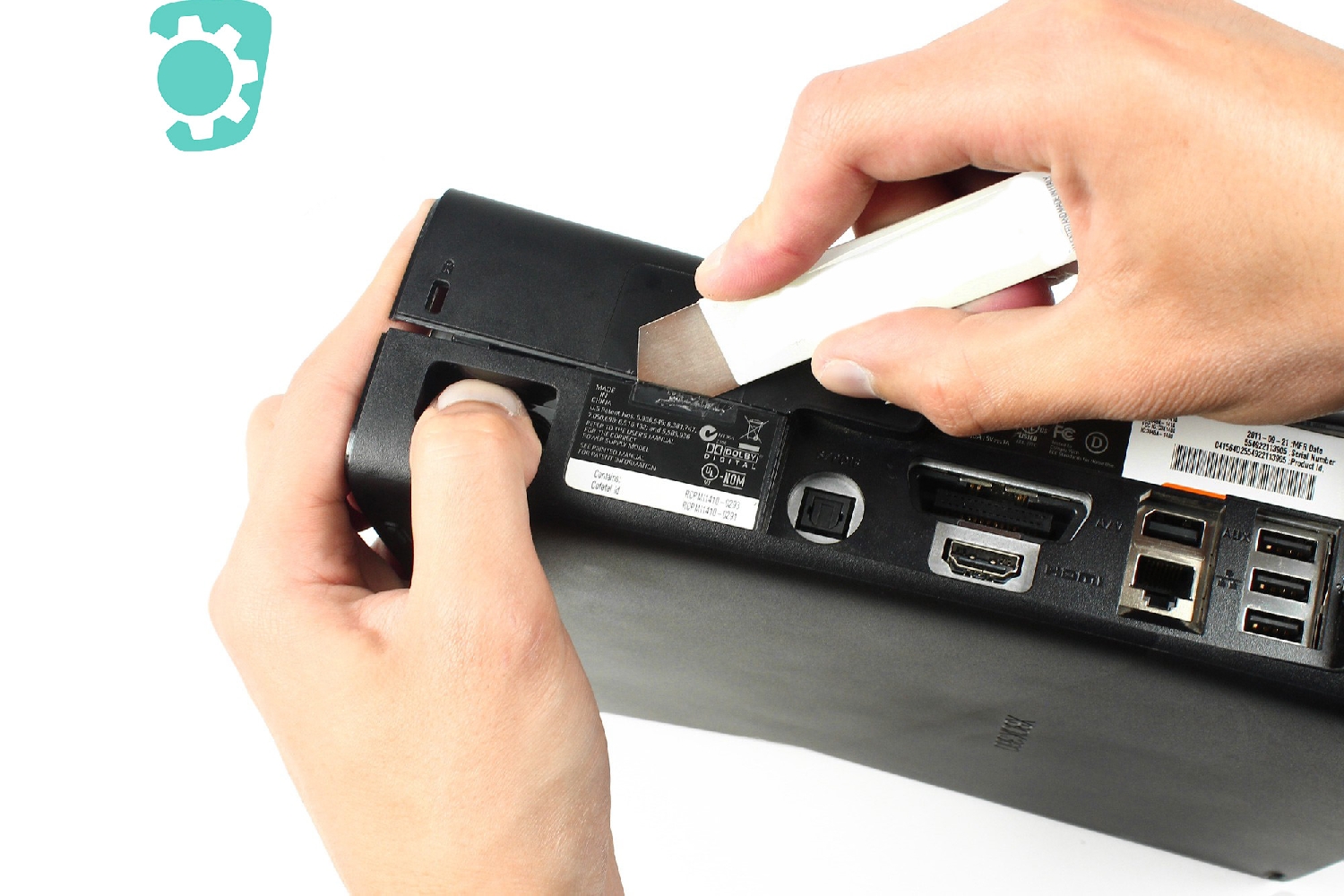

Insérez maintenant la spatule en métal entre les deux panneaux droit et gauche et faites levier pour les séparer.

Attention, il n'est pas nécessaire de forcer. Si vous sentez une résistance c'est qu'il reste un clip d'accroché.

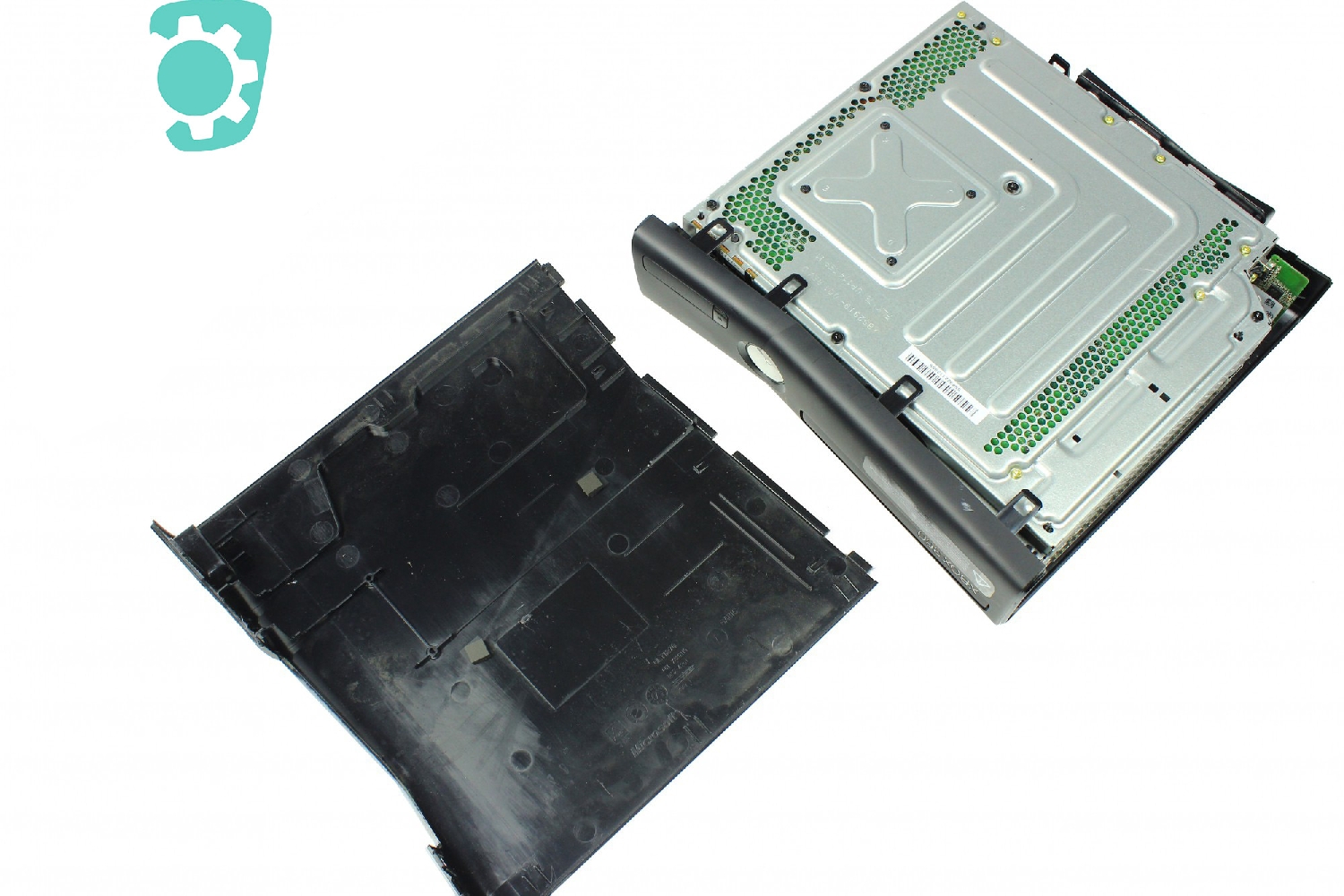

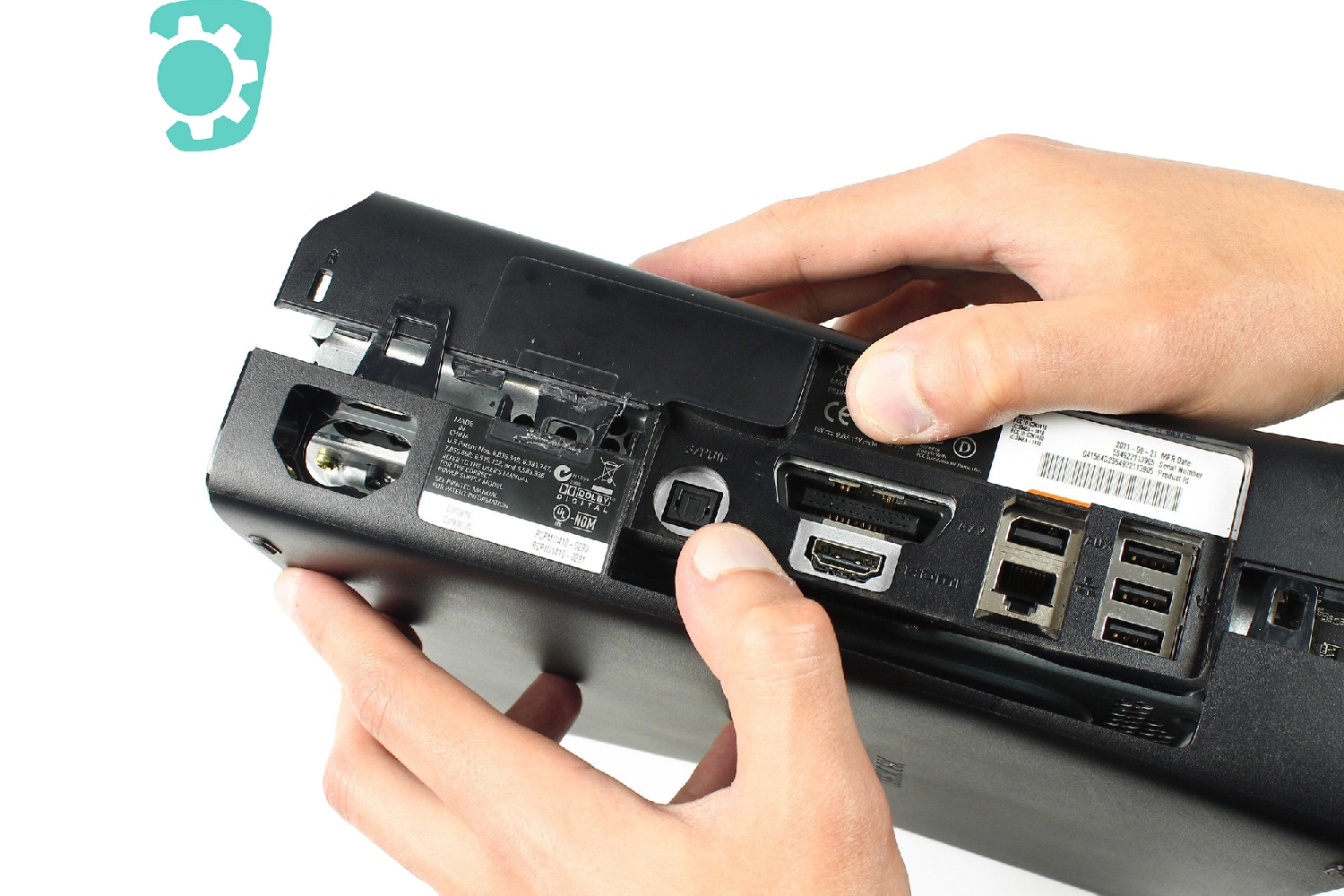

Etape 21

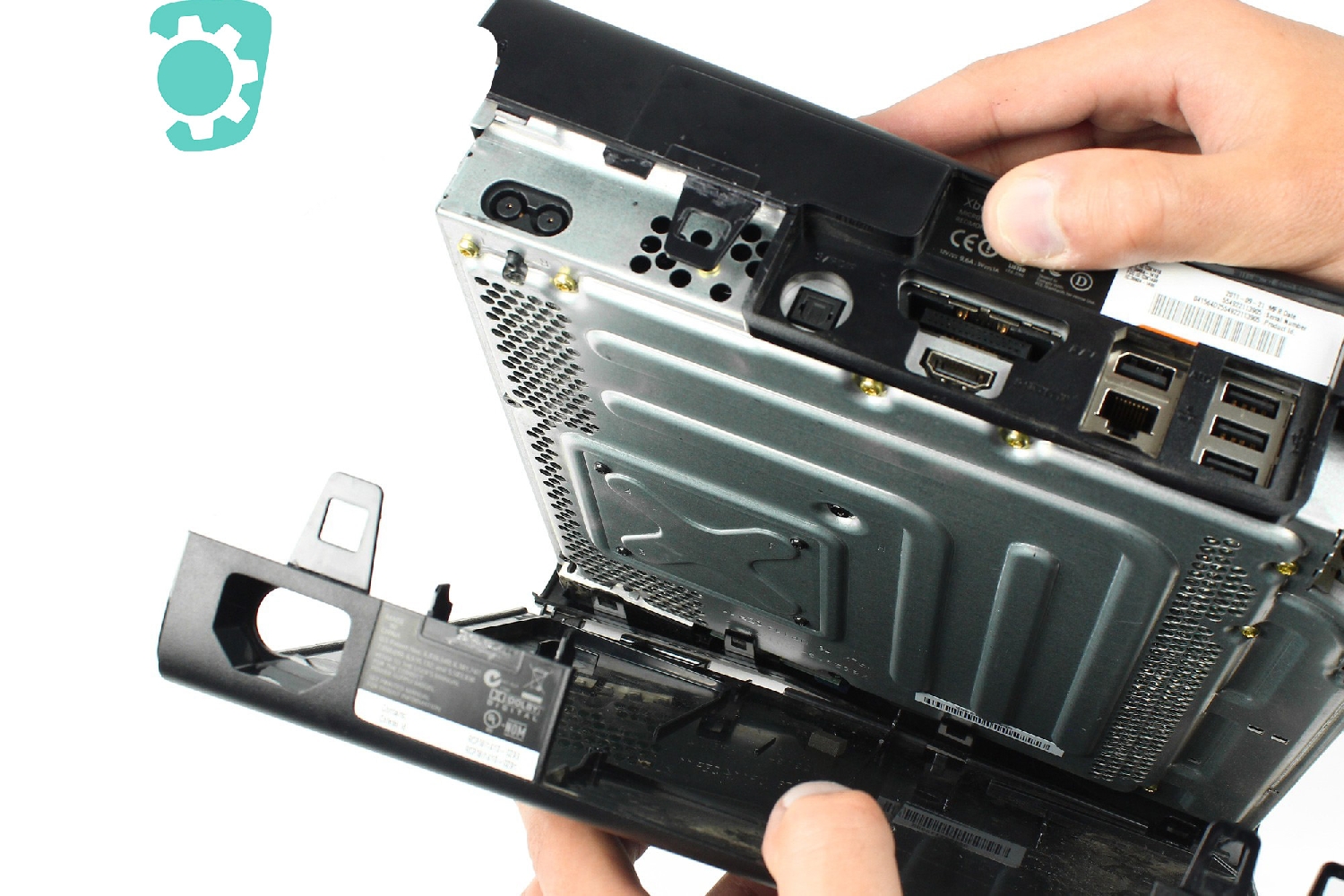

Voilà. Vous pouvez séparer le panneau de gauche du reste de la console.

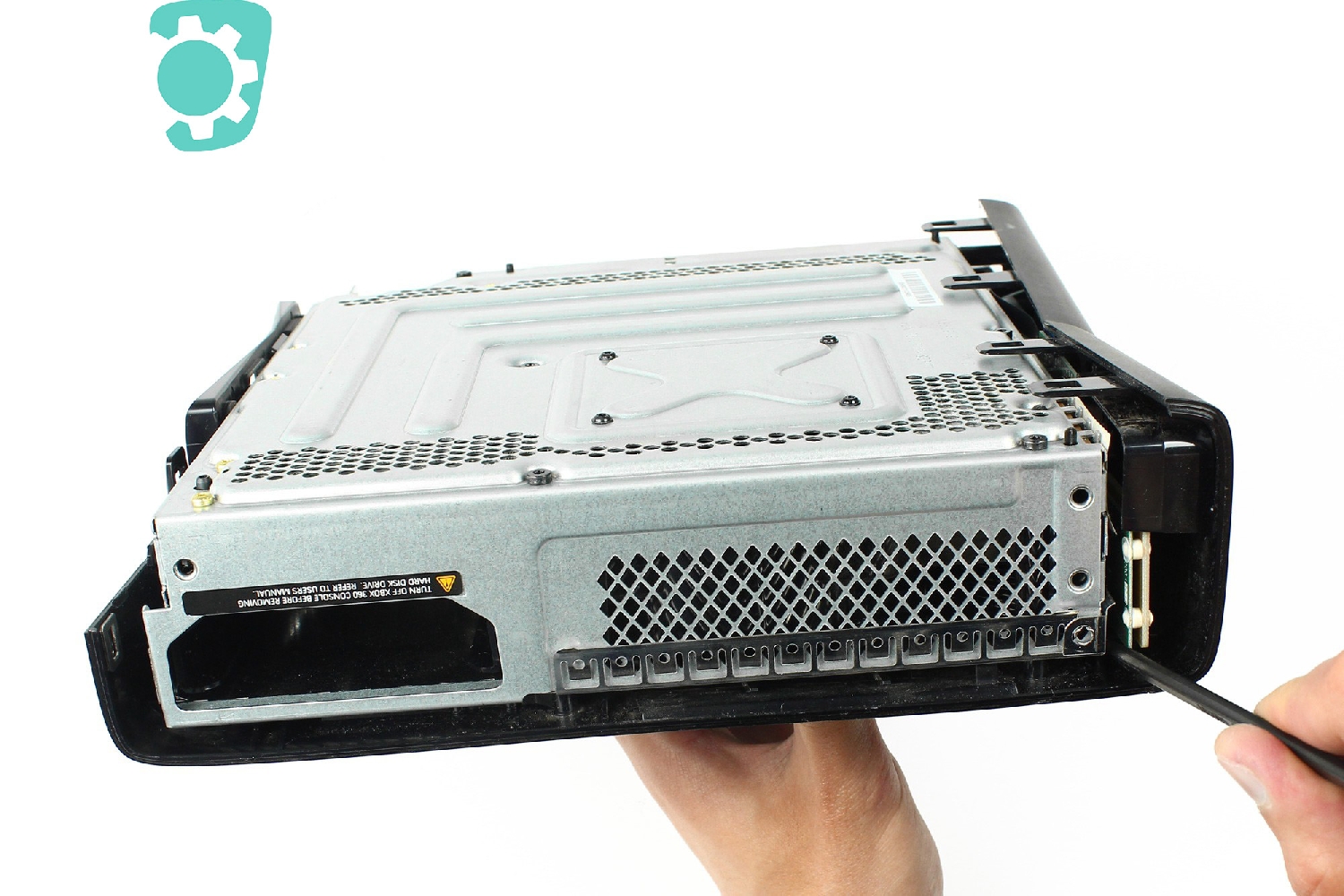

Etape 22

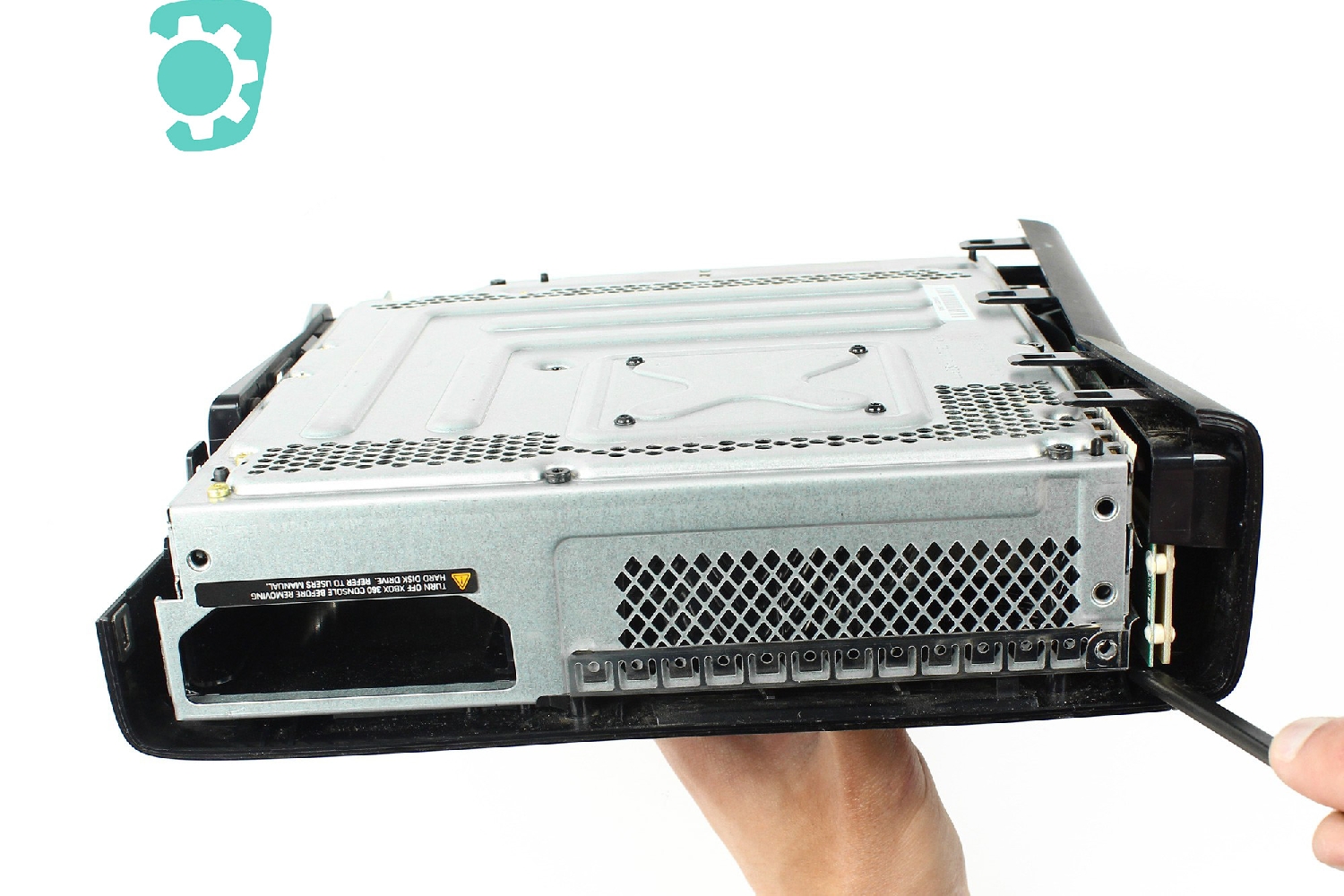

A l'aide de la spatule en nylon, vous allez déclipser la face avant de la console.

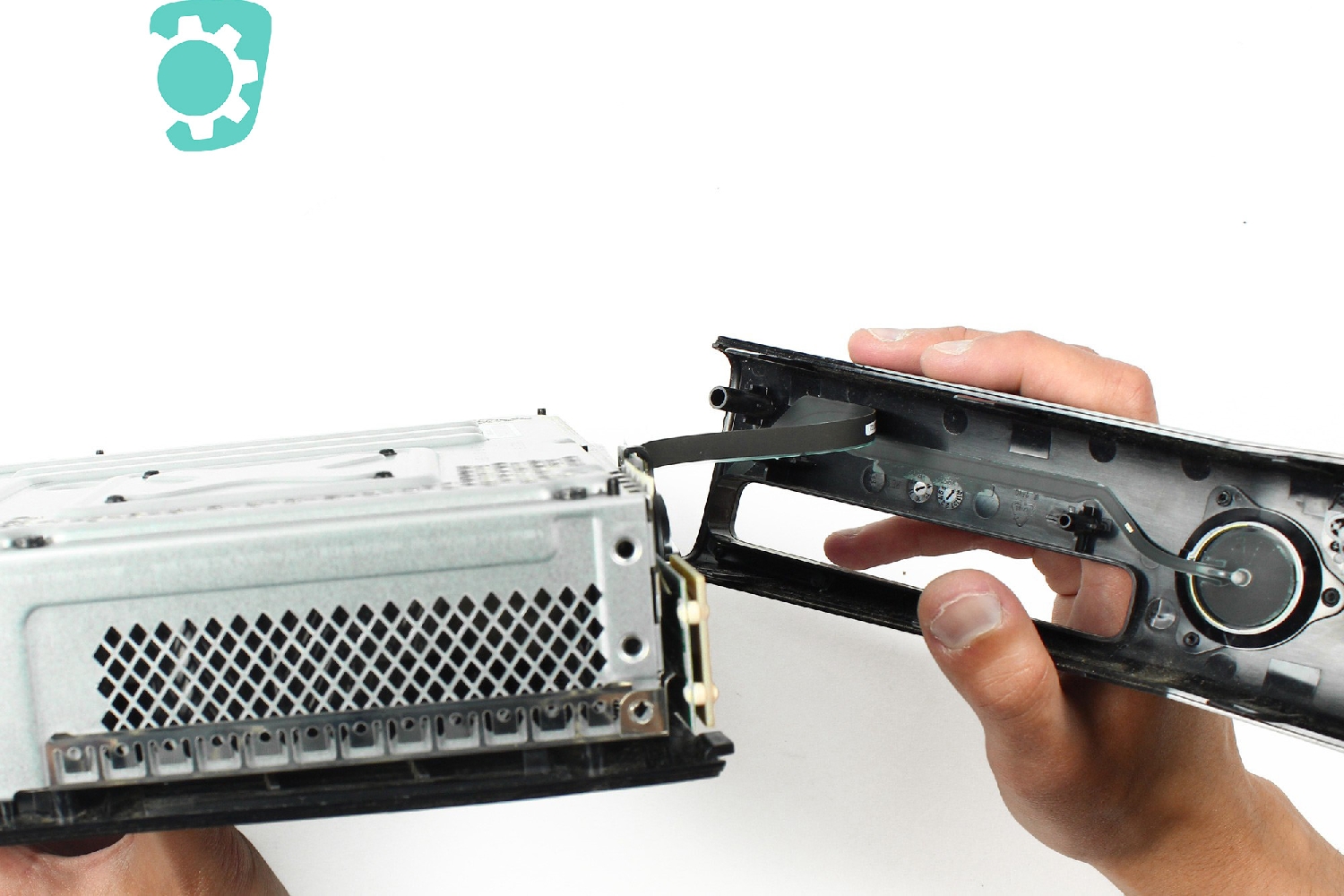

Etape 23

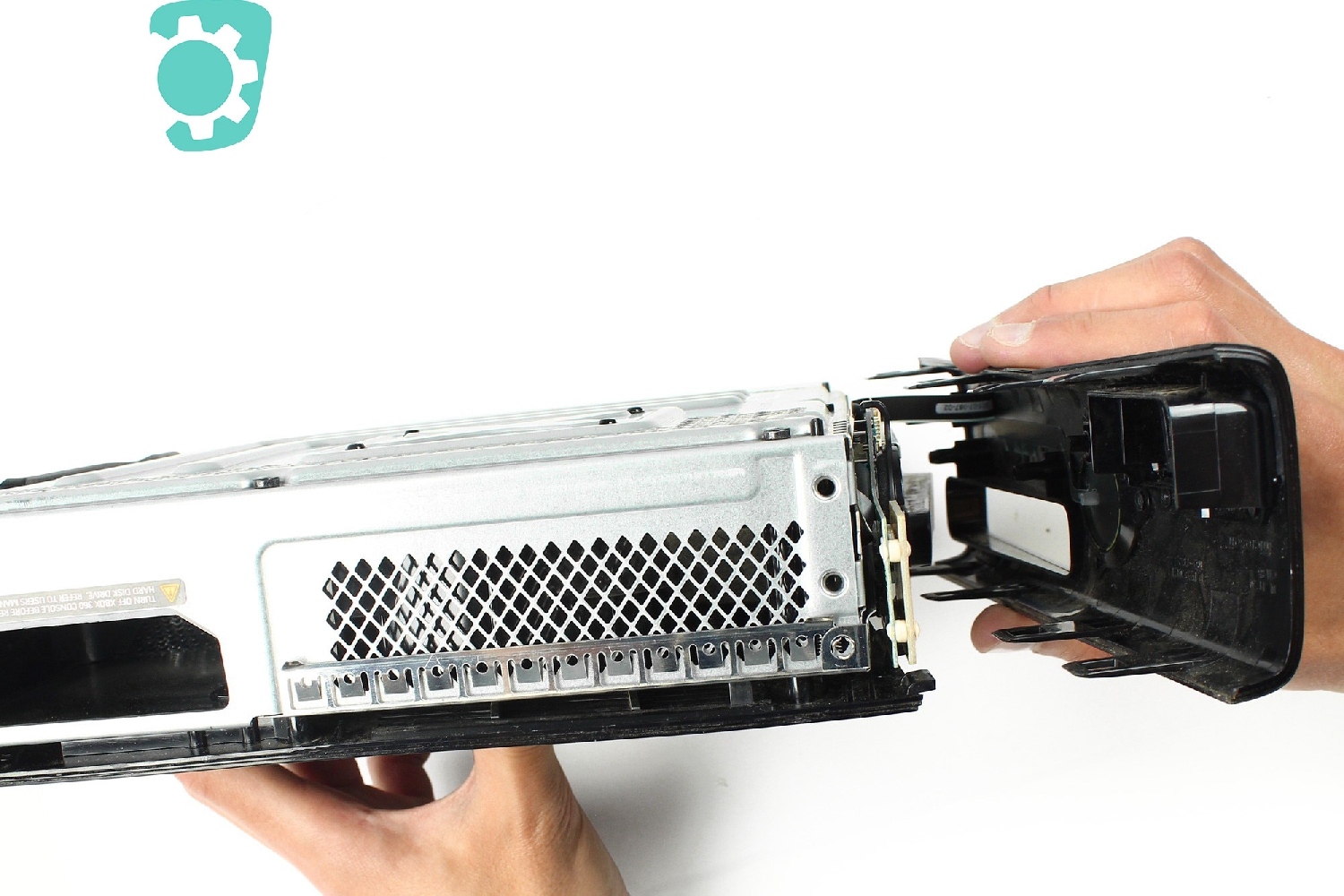

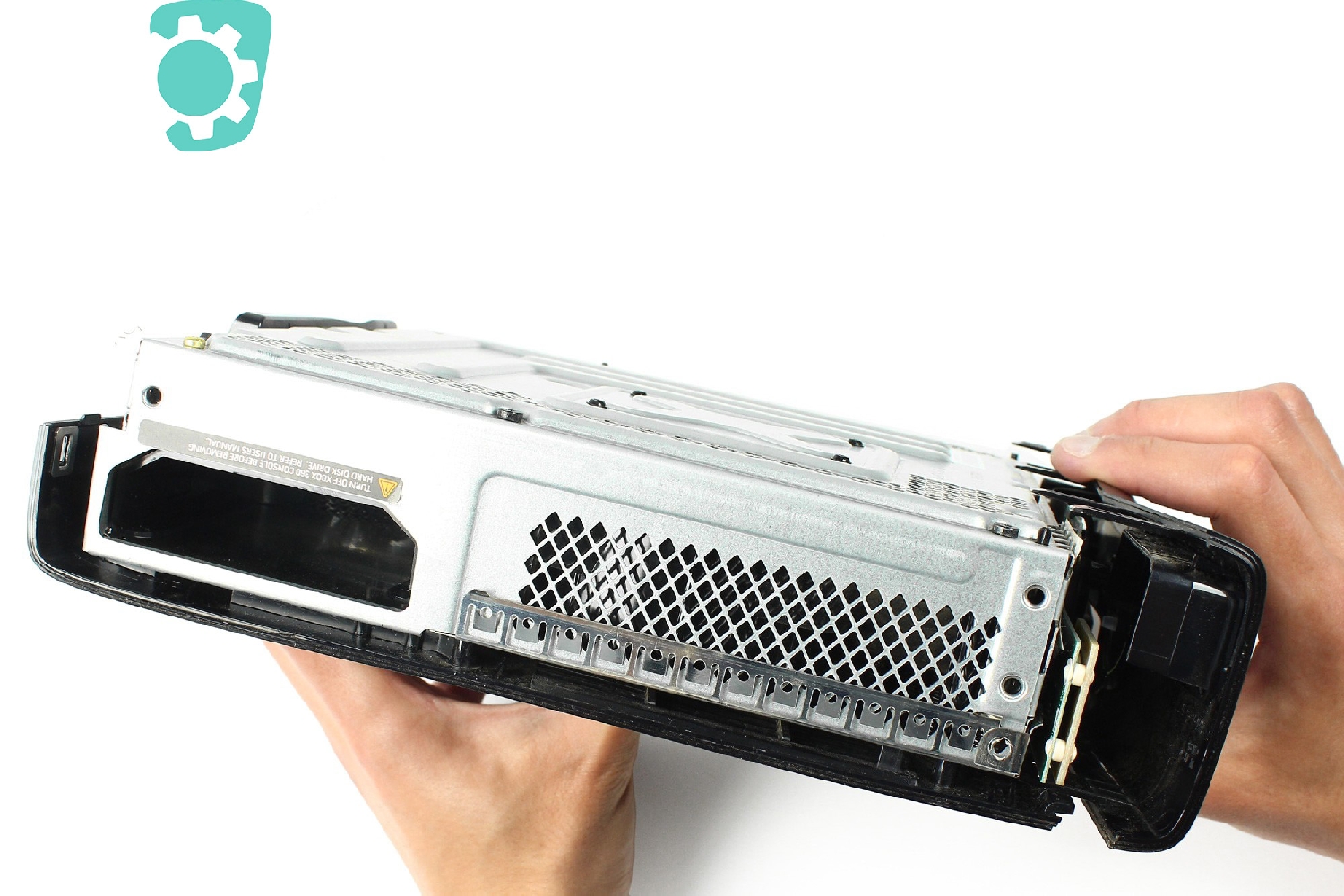

Vous n'avez plus qu'à tirer délicatement la façade. Attention ! Une nappe la garde encore maintenue à la console, ne l'arrachez pas.

Etape 24

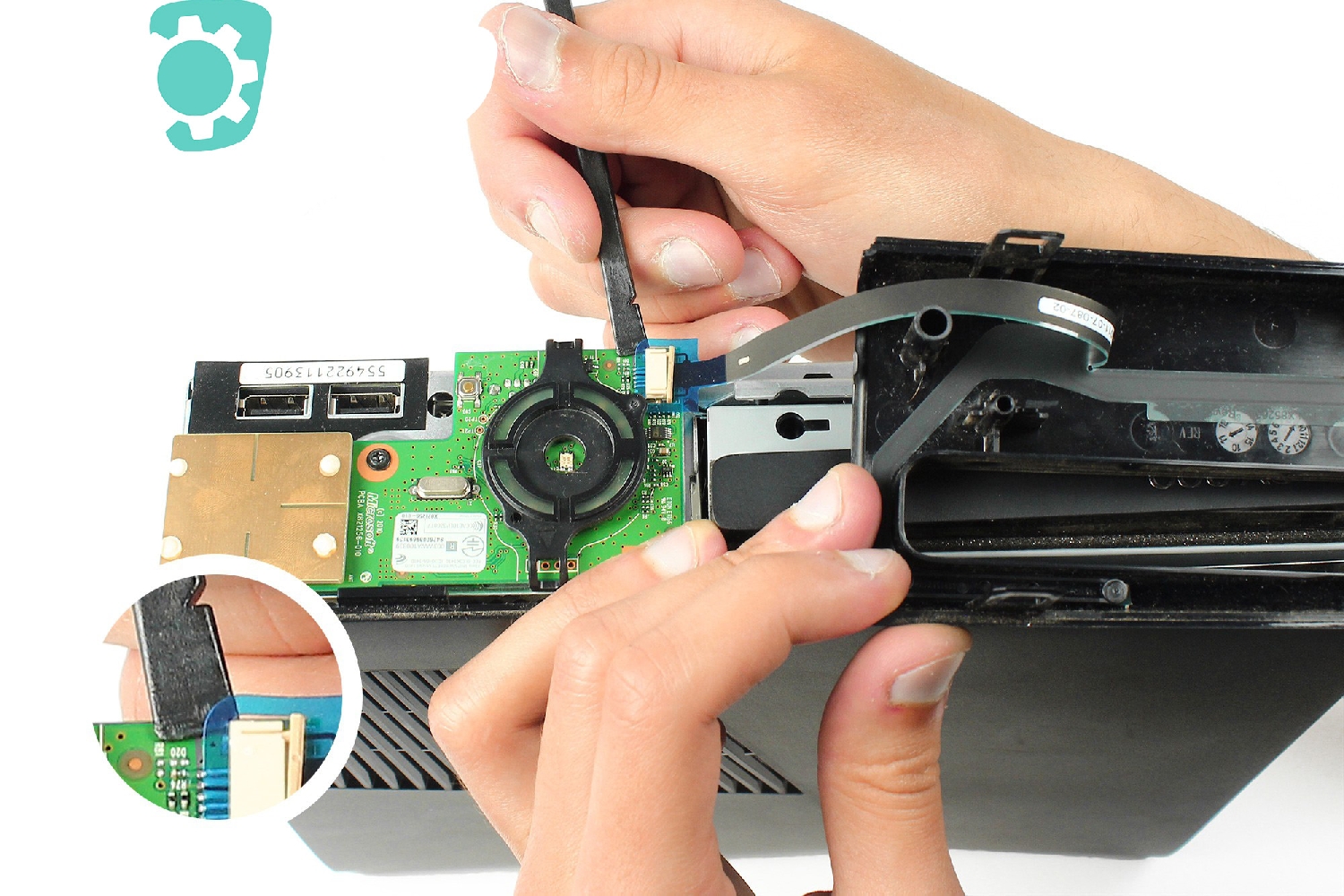

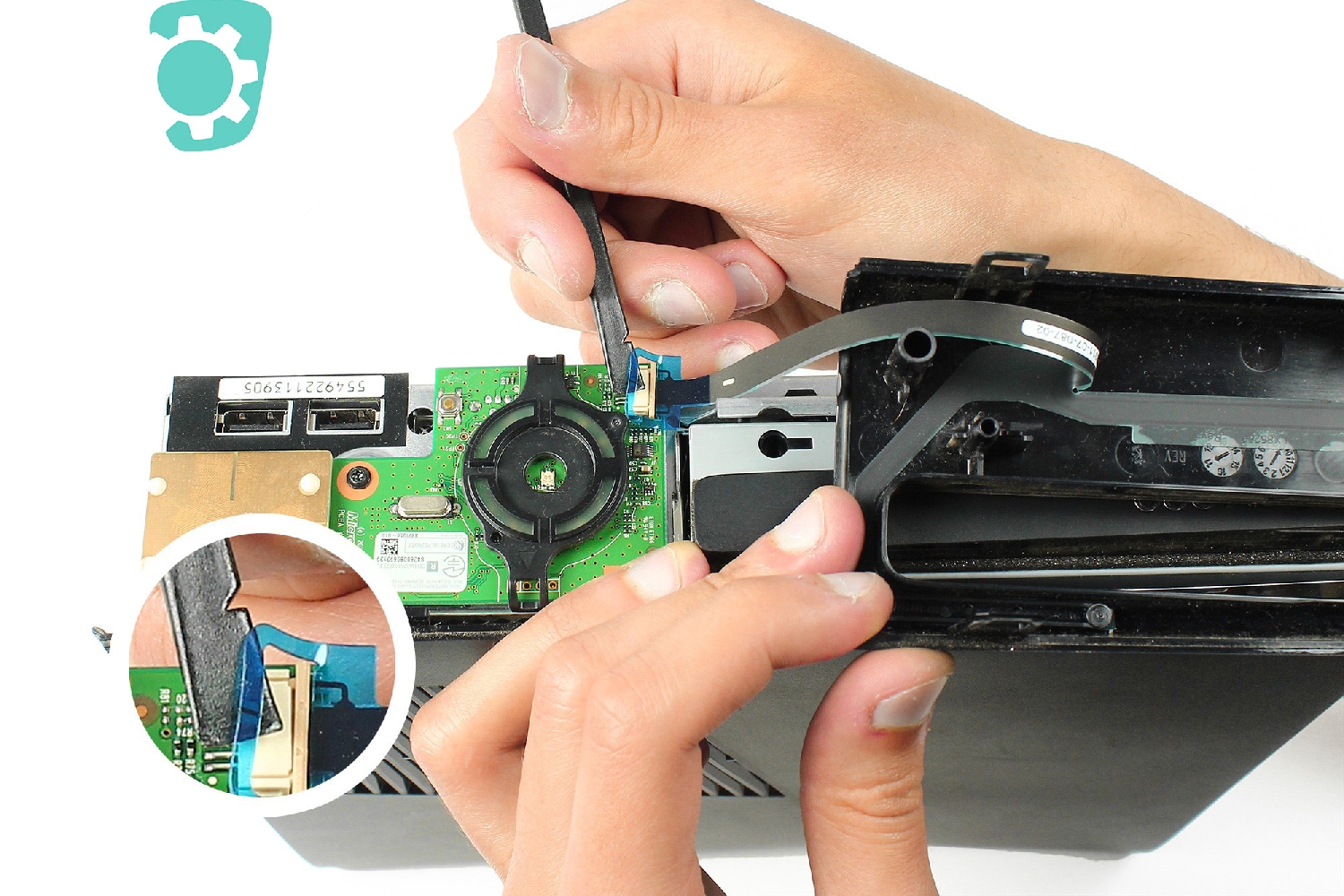

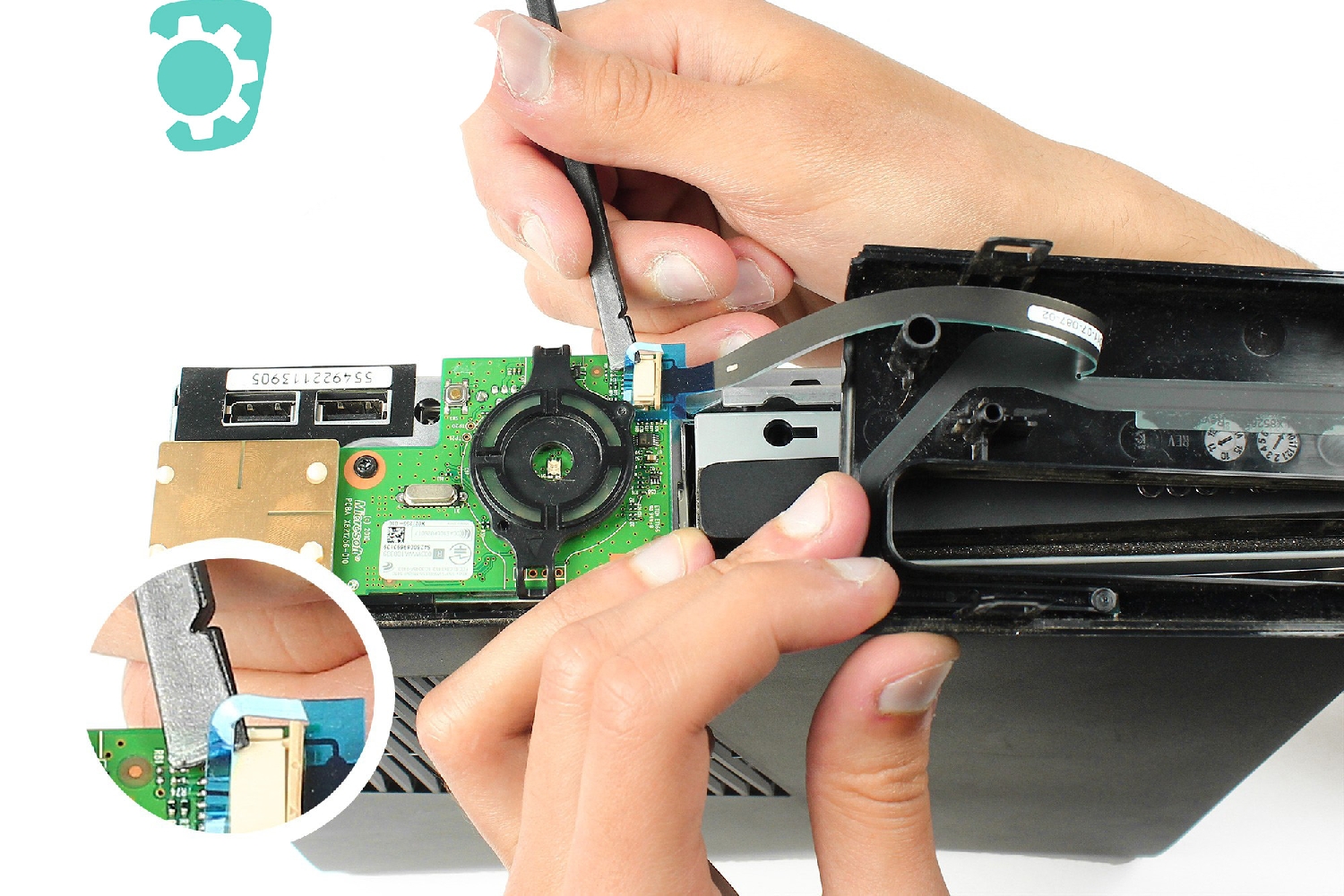

Retirez maintenant le plastique bleu de maintient à l'aide de la spatule en nylon.

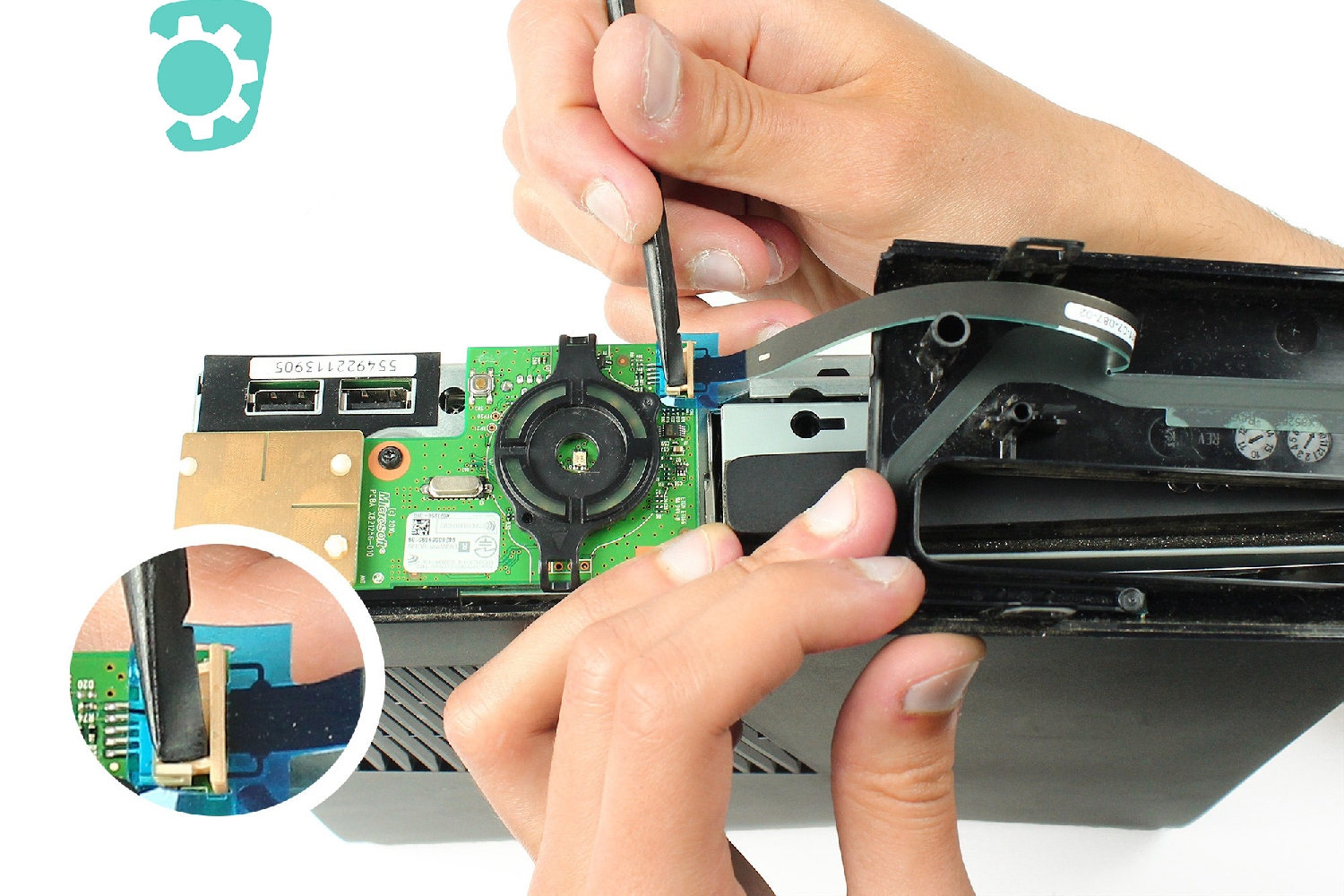

Etape 25

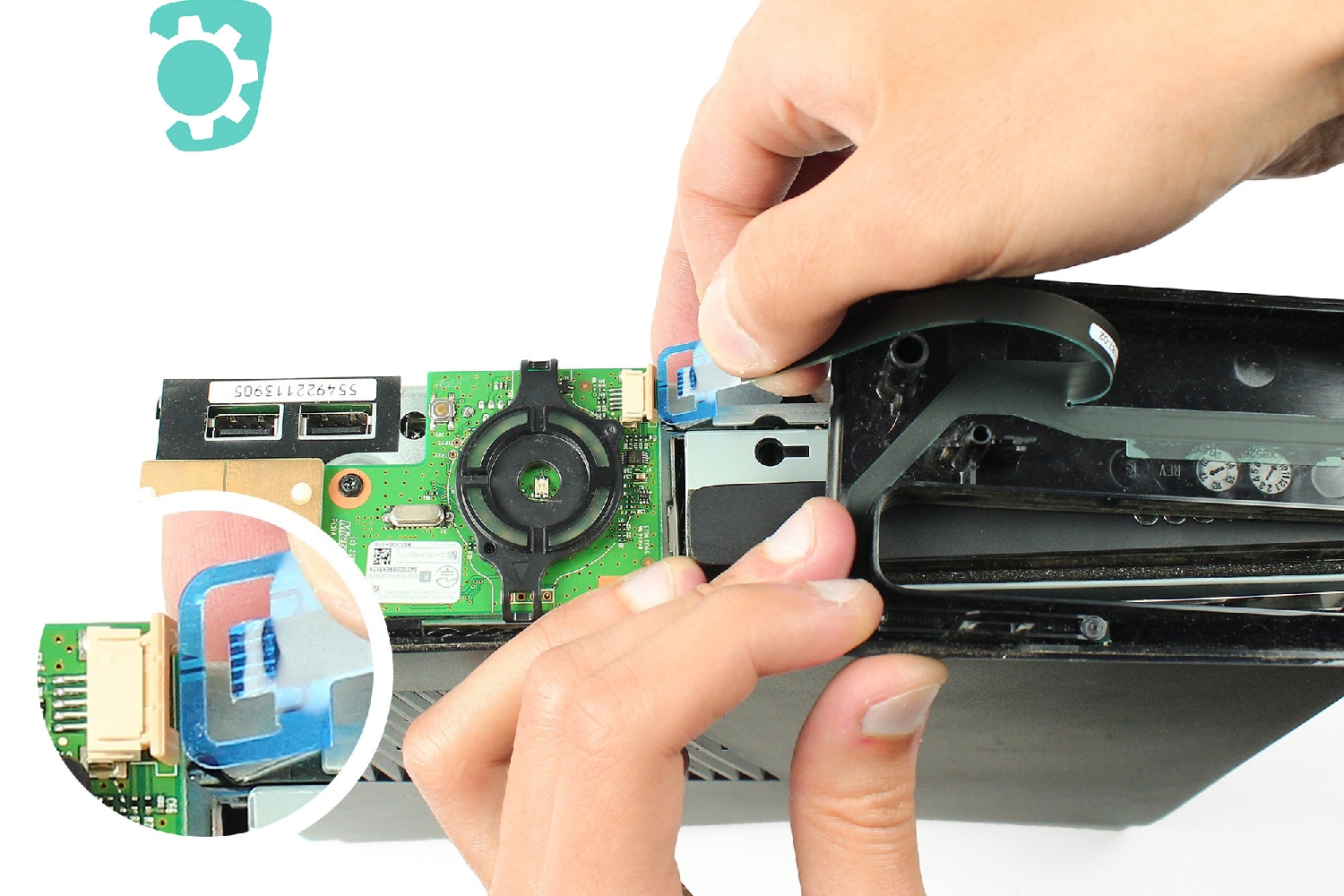

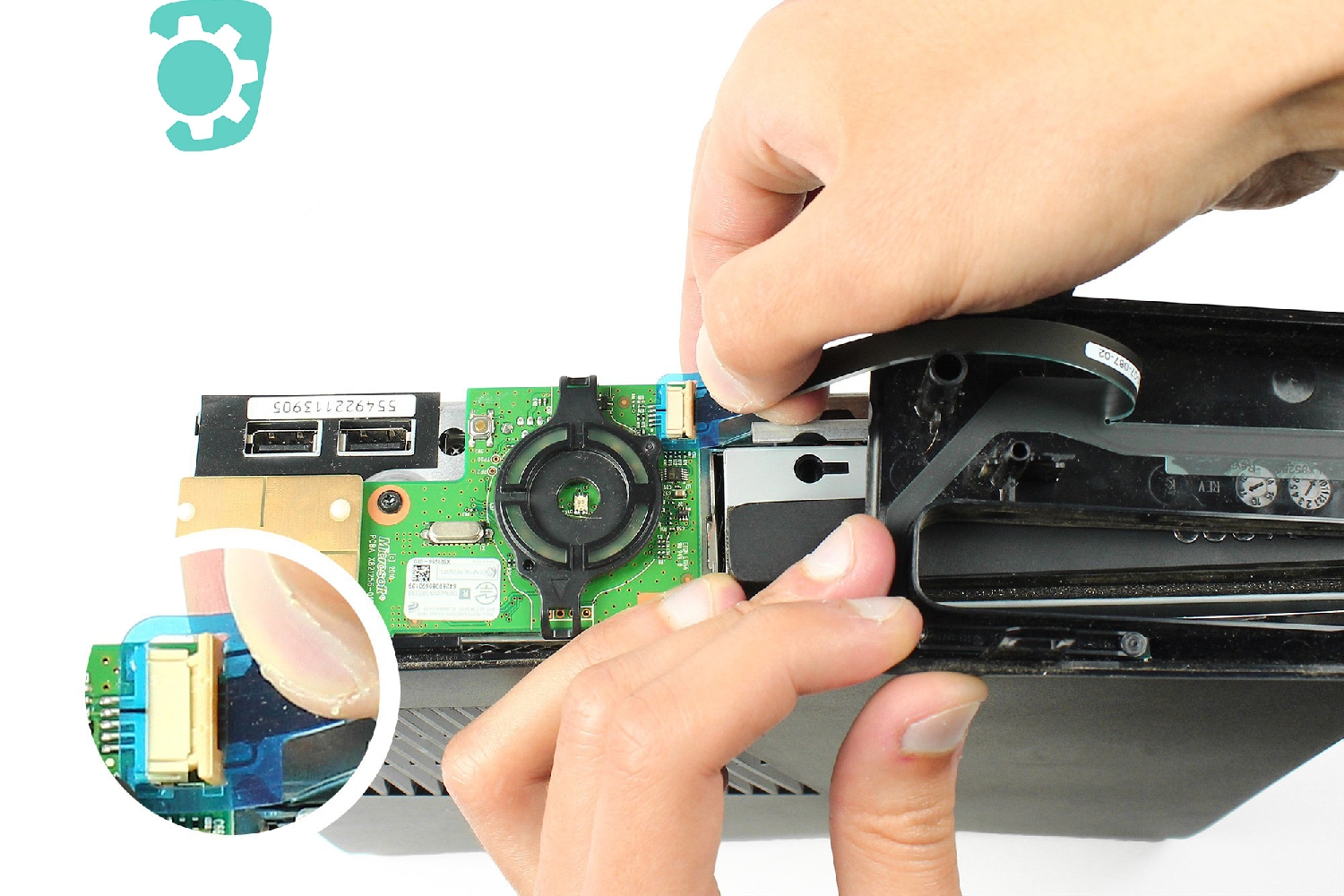

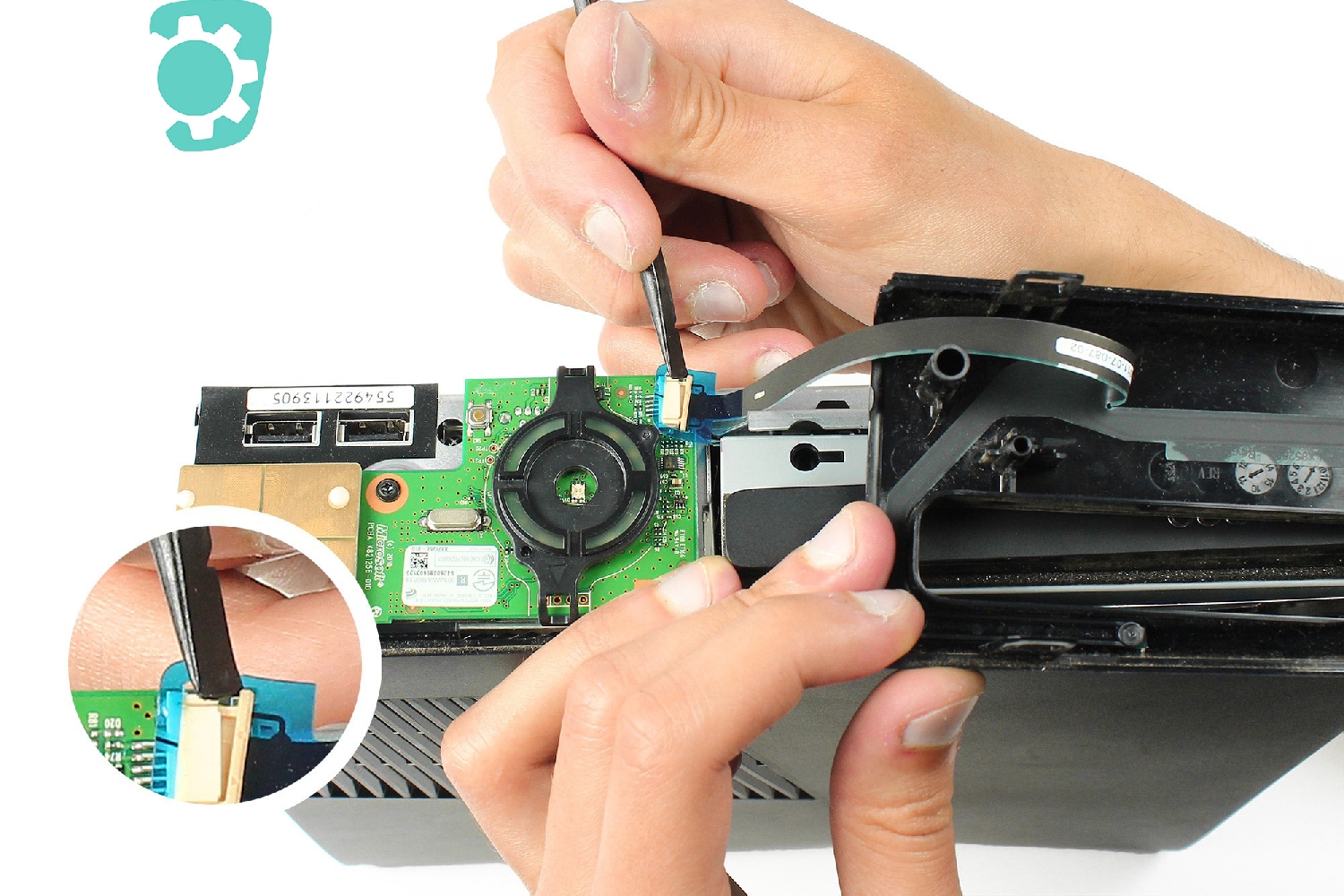

Toujours à l'aide de la spatule en nylon, déverrouillez le connecteur FPC qui maintient le câble de gestion du bouton d'allumage.

Une fois le connecteur en position ouverte, vous pouvez sortir délicatement la nappe de liaison du bouton d'allumage.

Etape 26

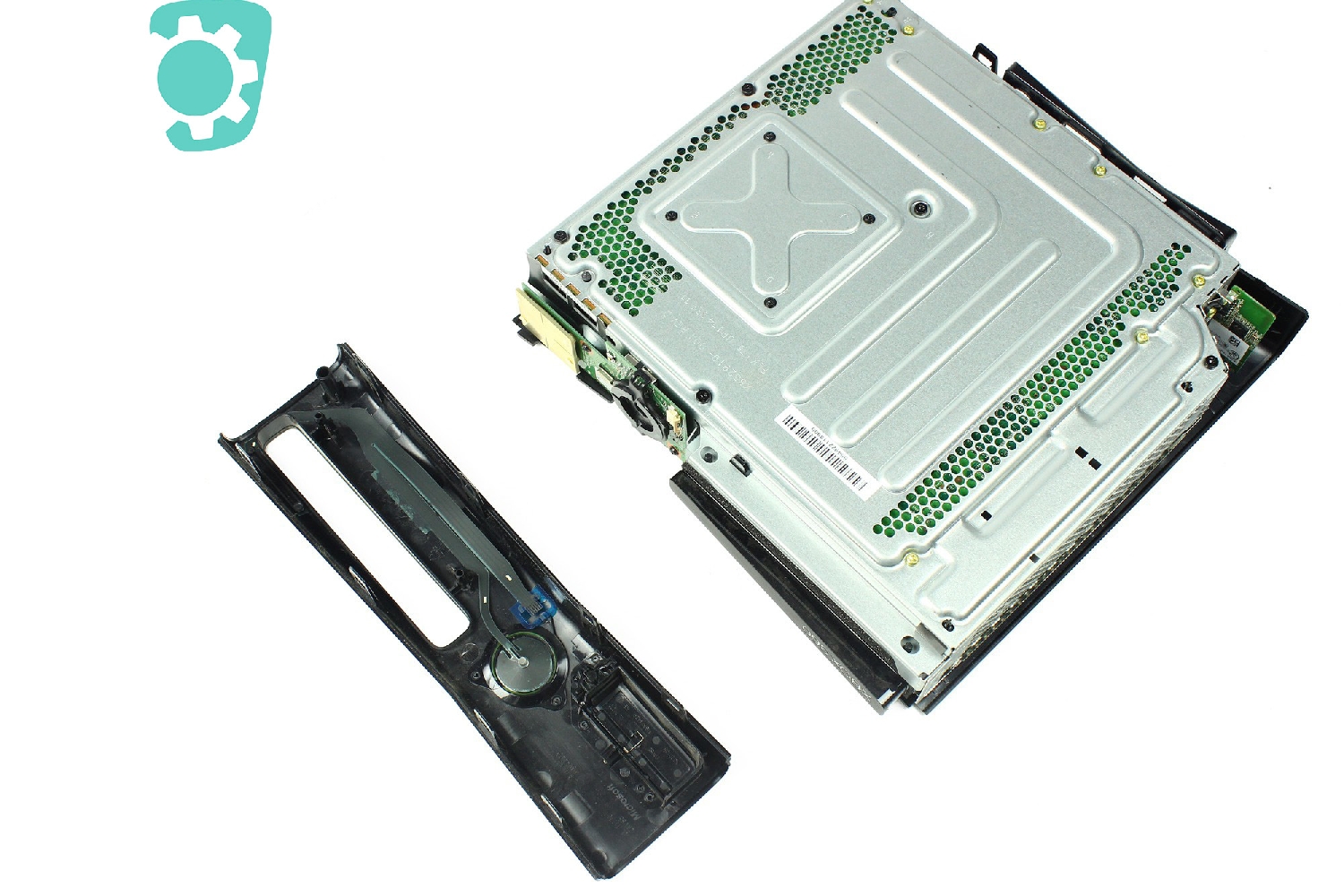

Maintenant vous pouvez totalement ôter la façade avant de la Xbox 360 S.

Etape 27

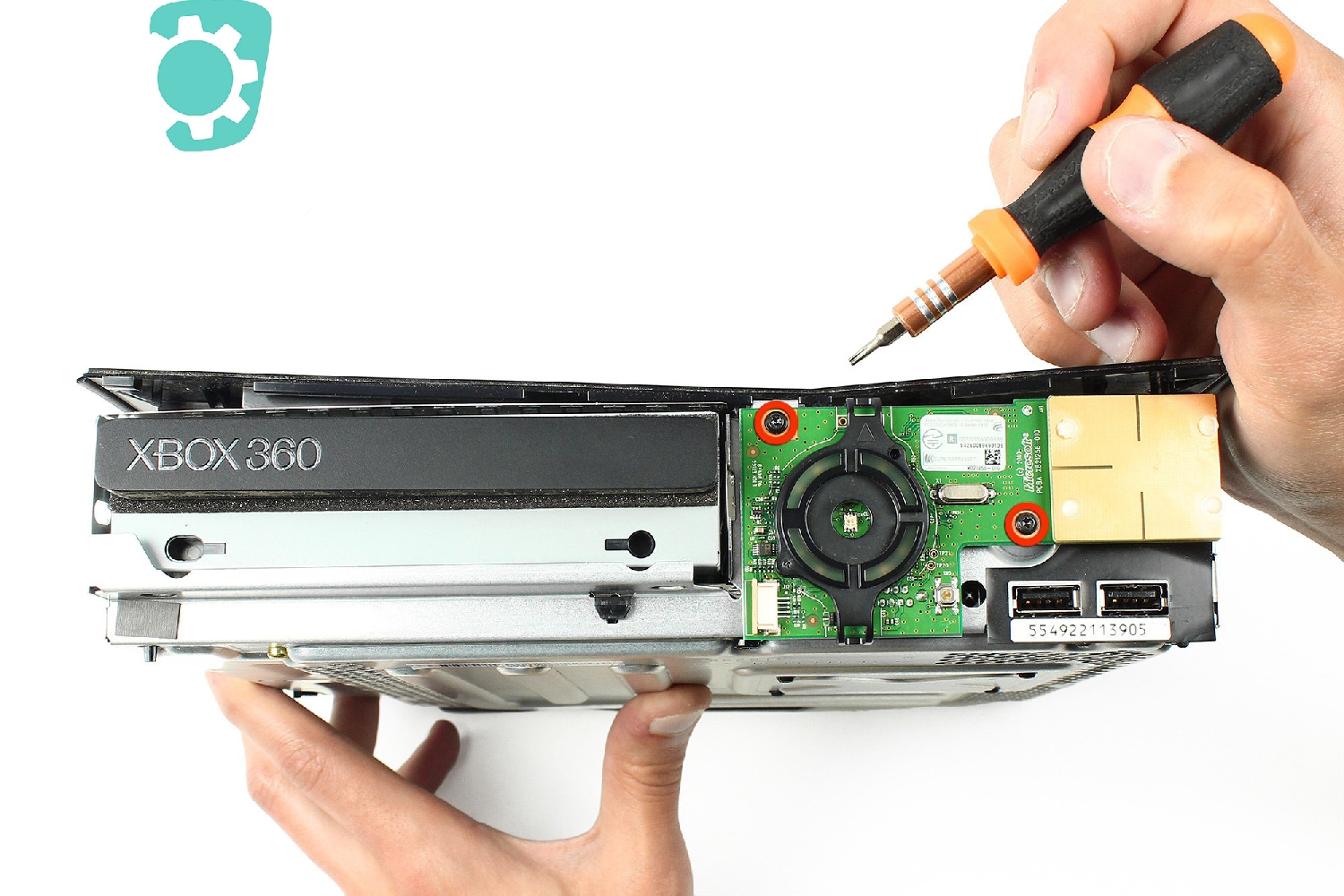

A l'aide d'un tournevis Torx T8, veuillez retirer les deux vis qui maintiennent la carte radio. Elles sont entourées ici en rouge.

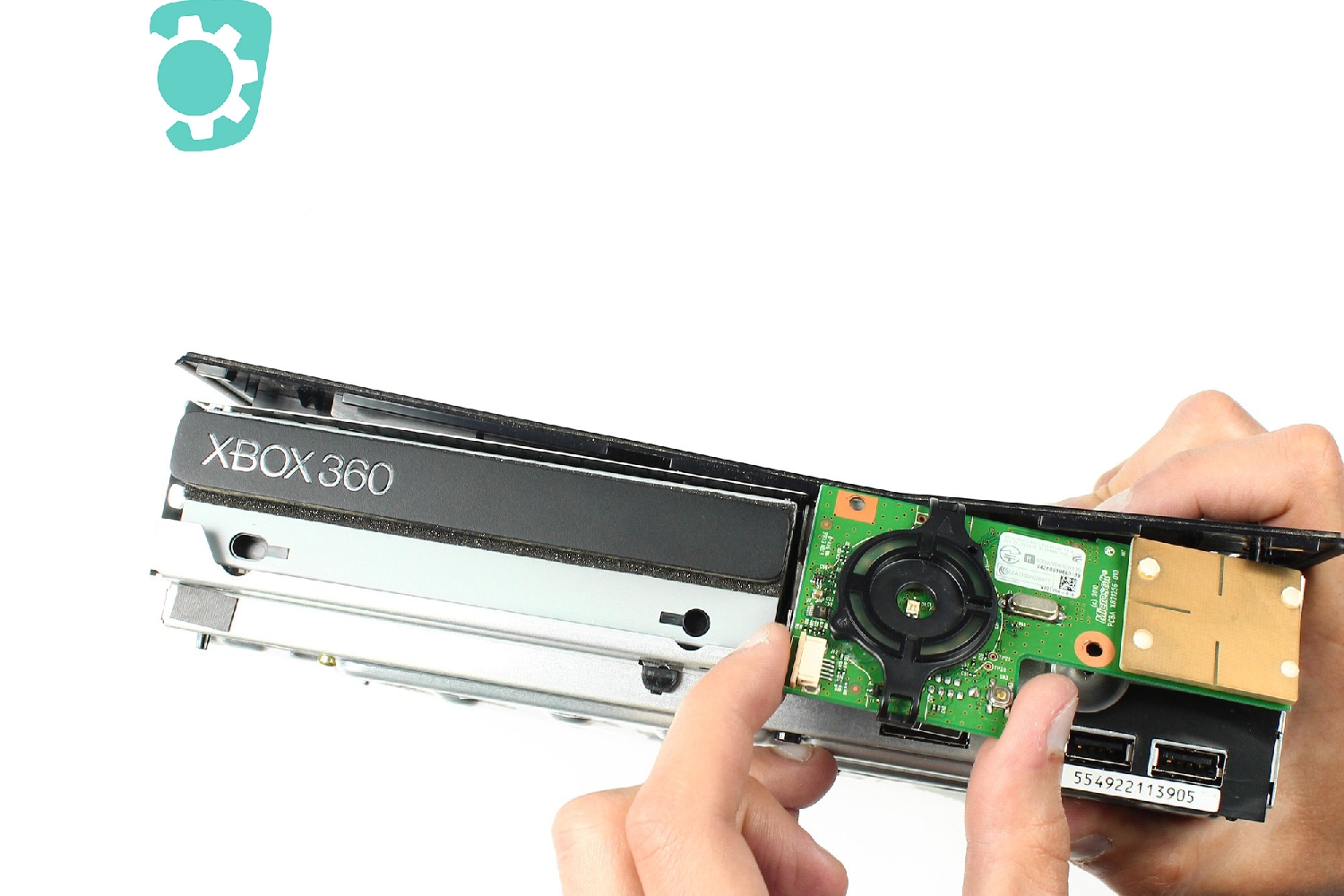

Etape 28

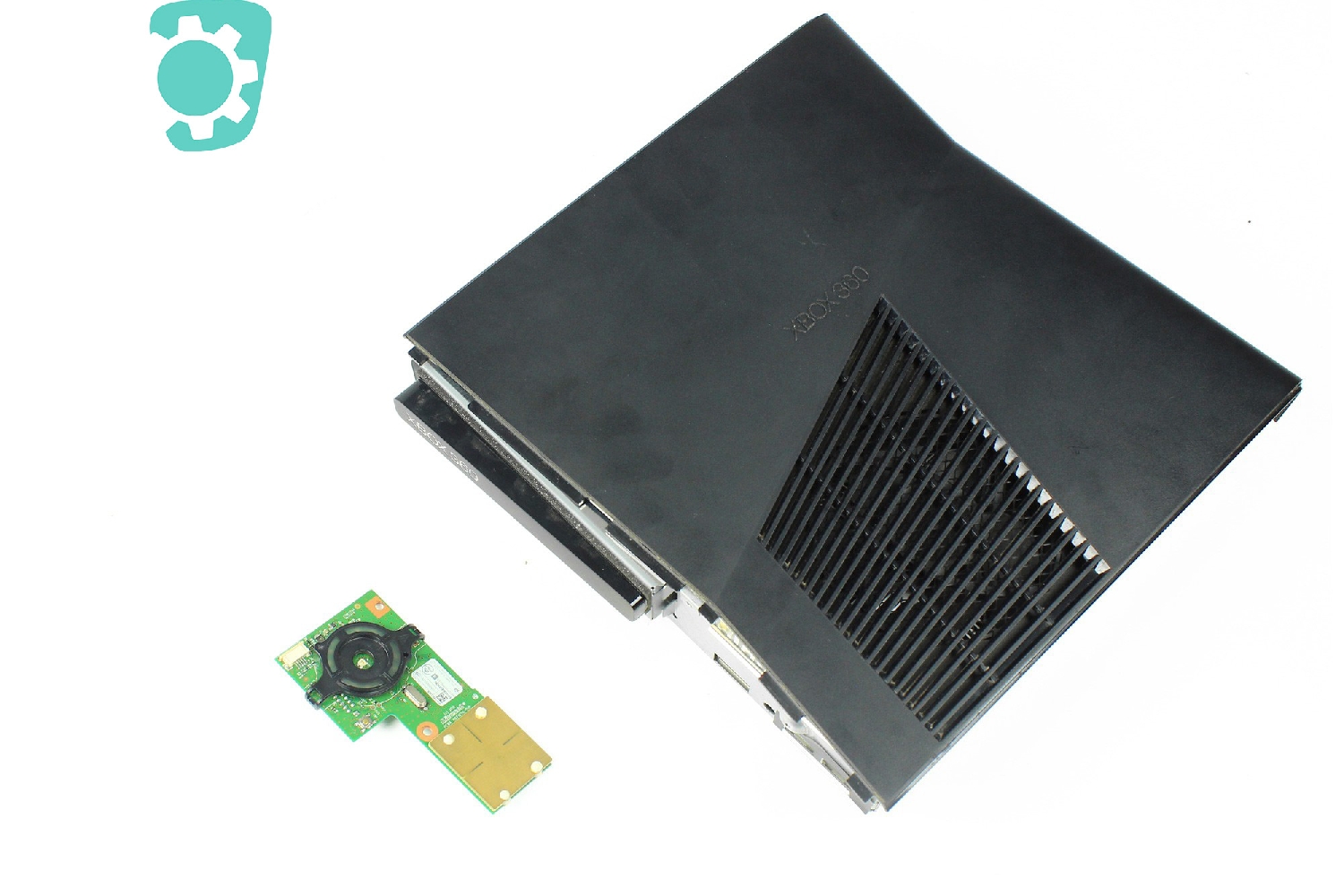

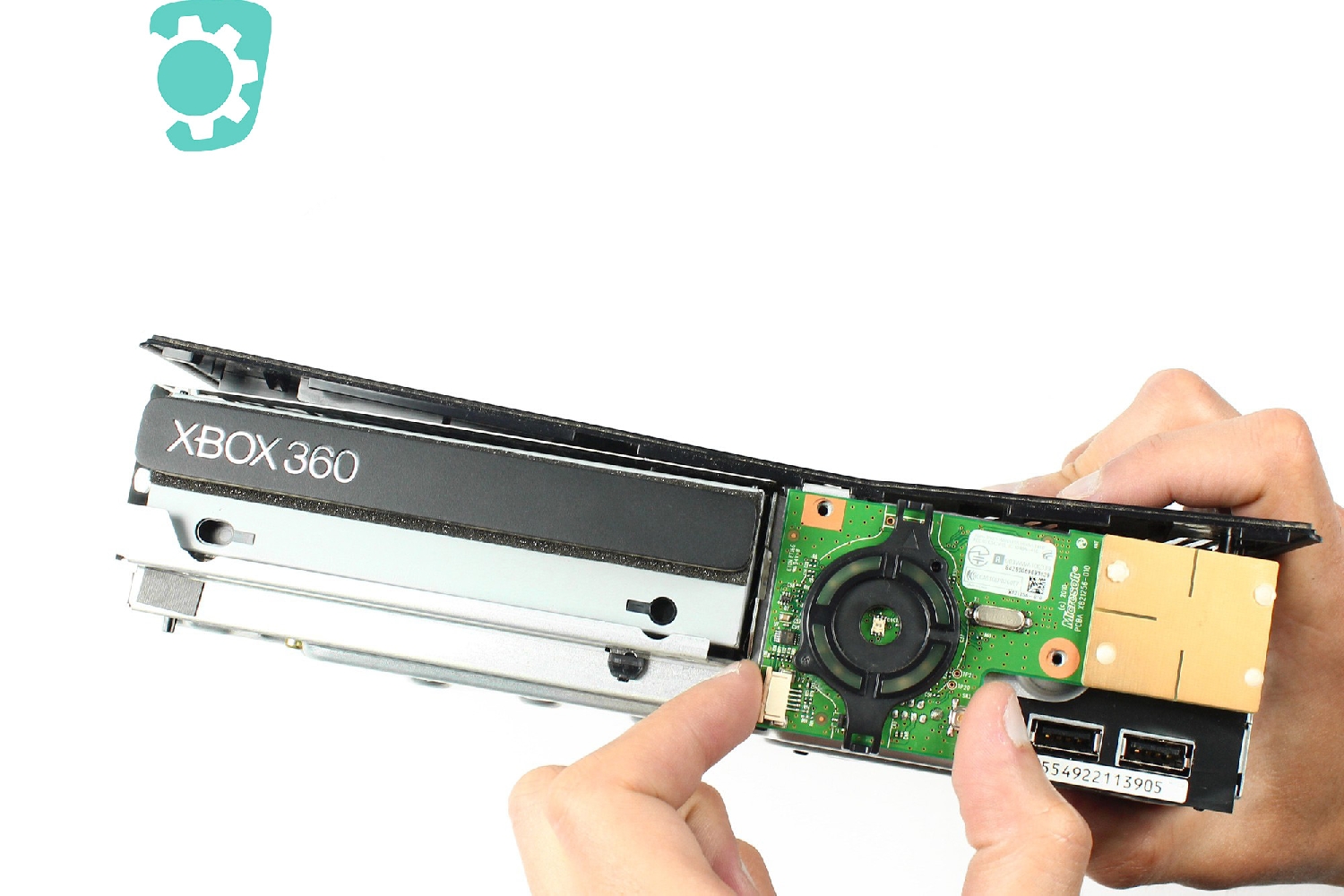

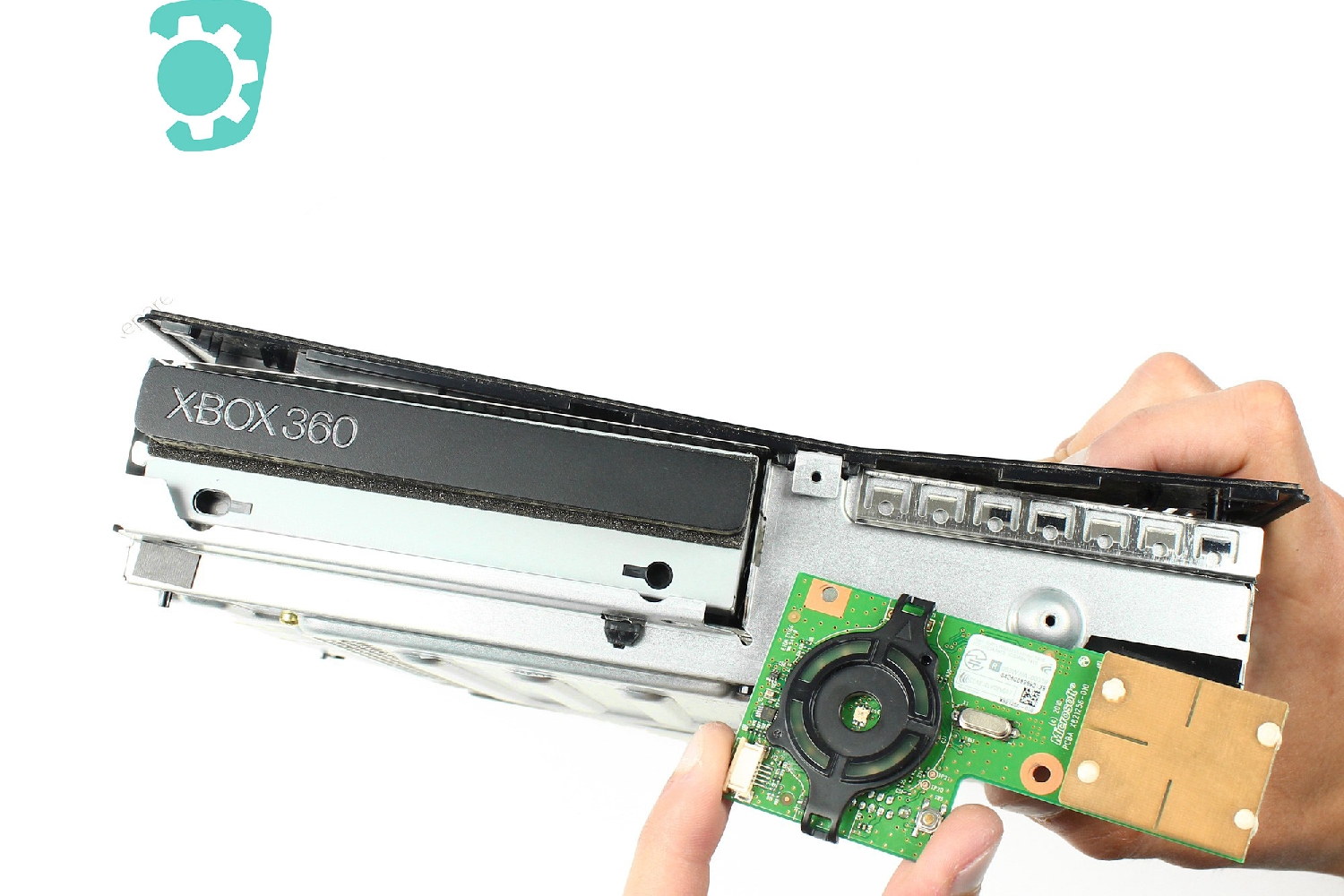

Tirez ensuite délicatement sur la carte radio pour l’extraire de son logement.

Vous pouvez ensuite l'enlever entièrement.

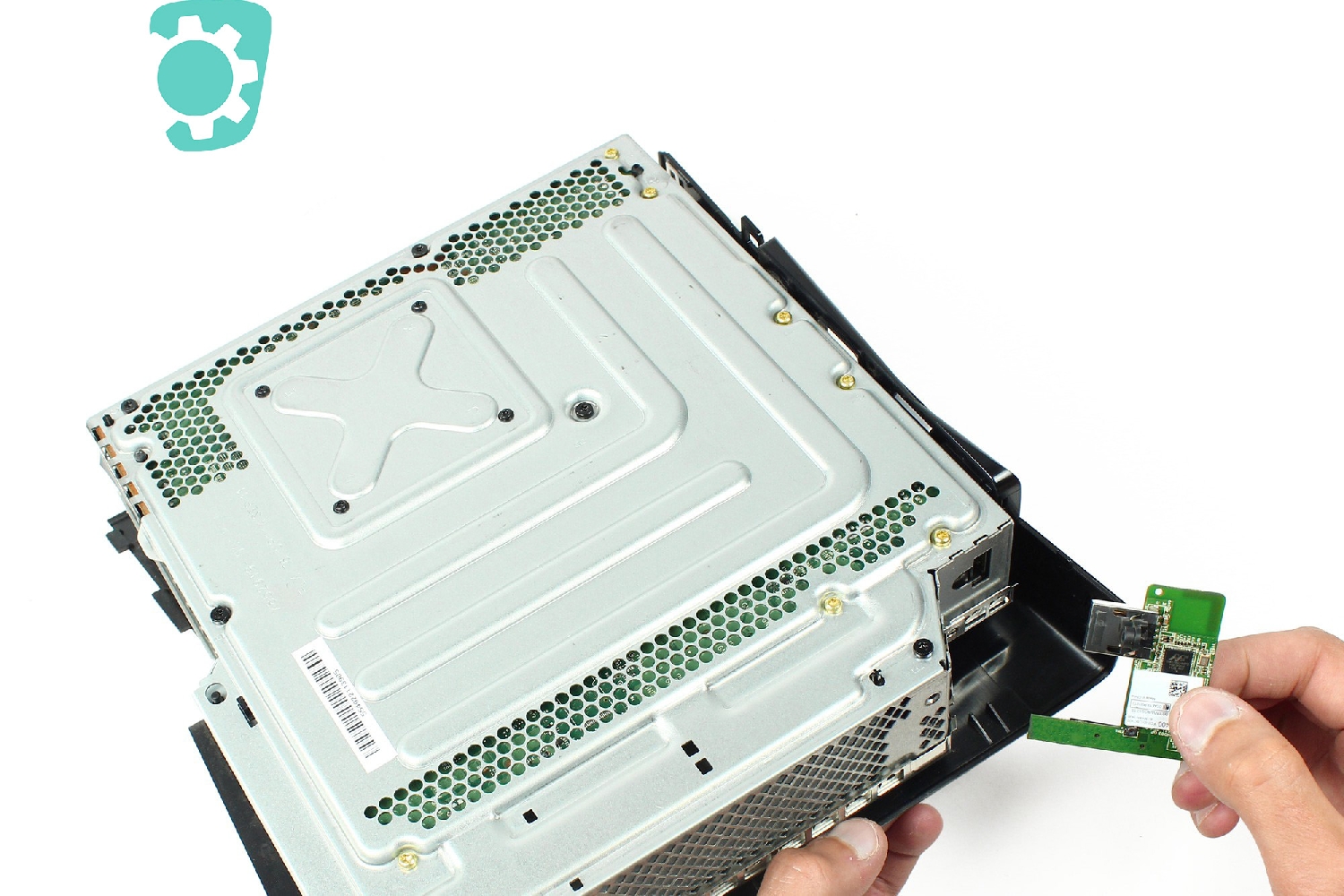

Etape 29

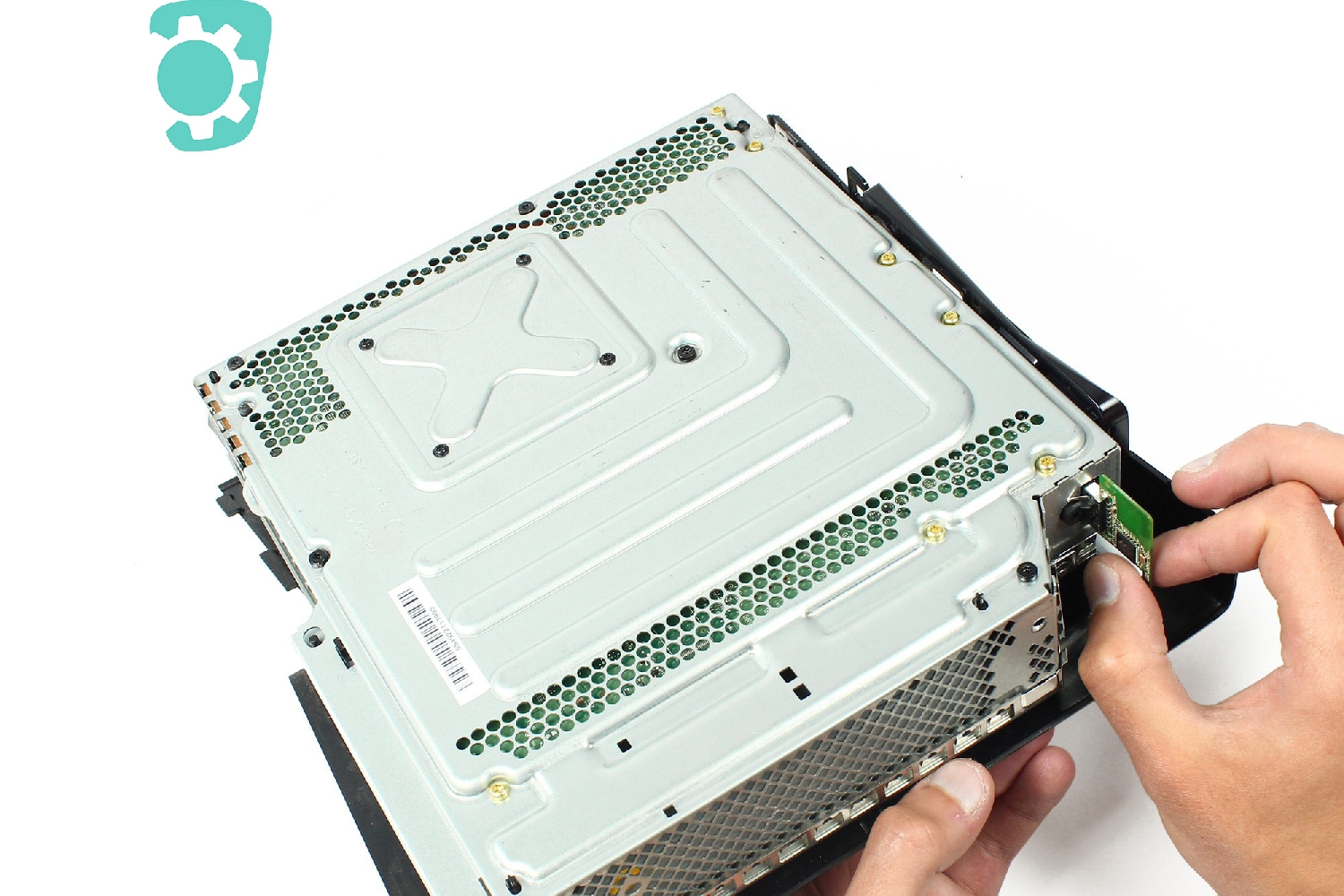

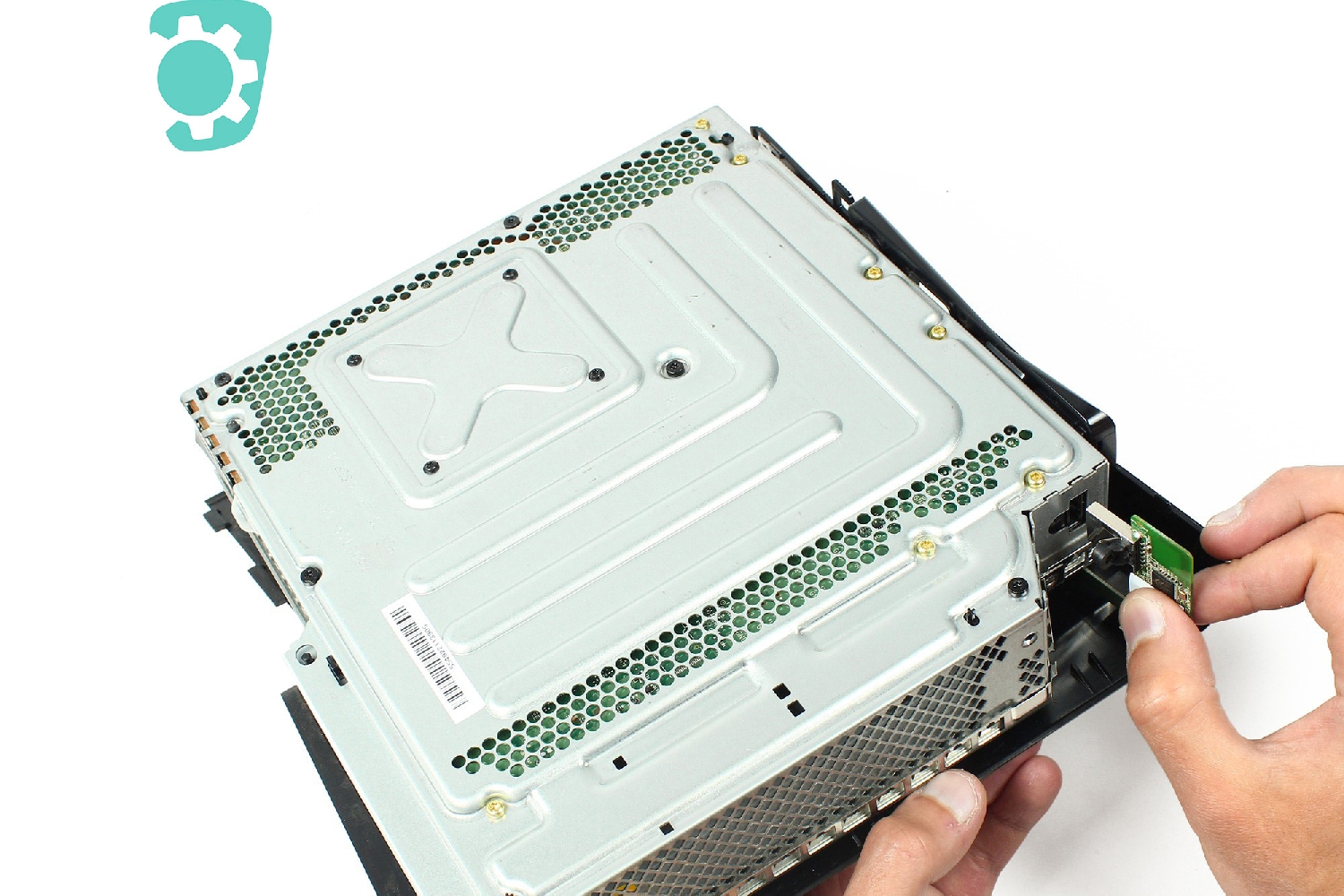

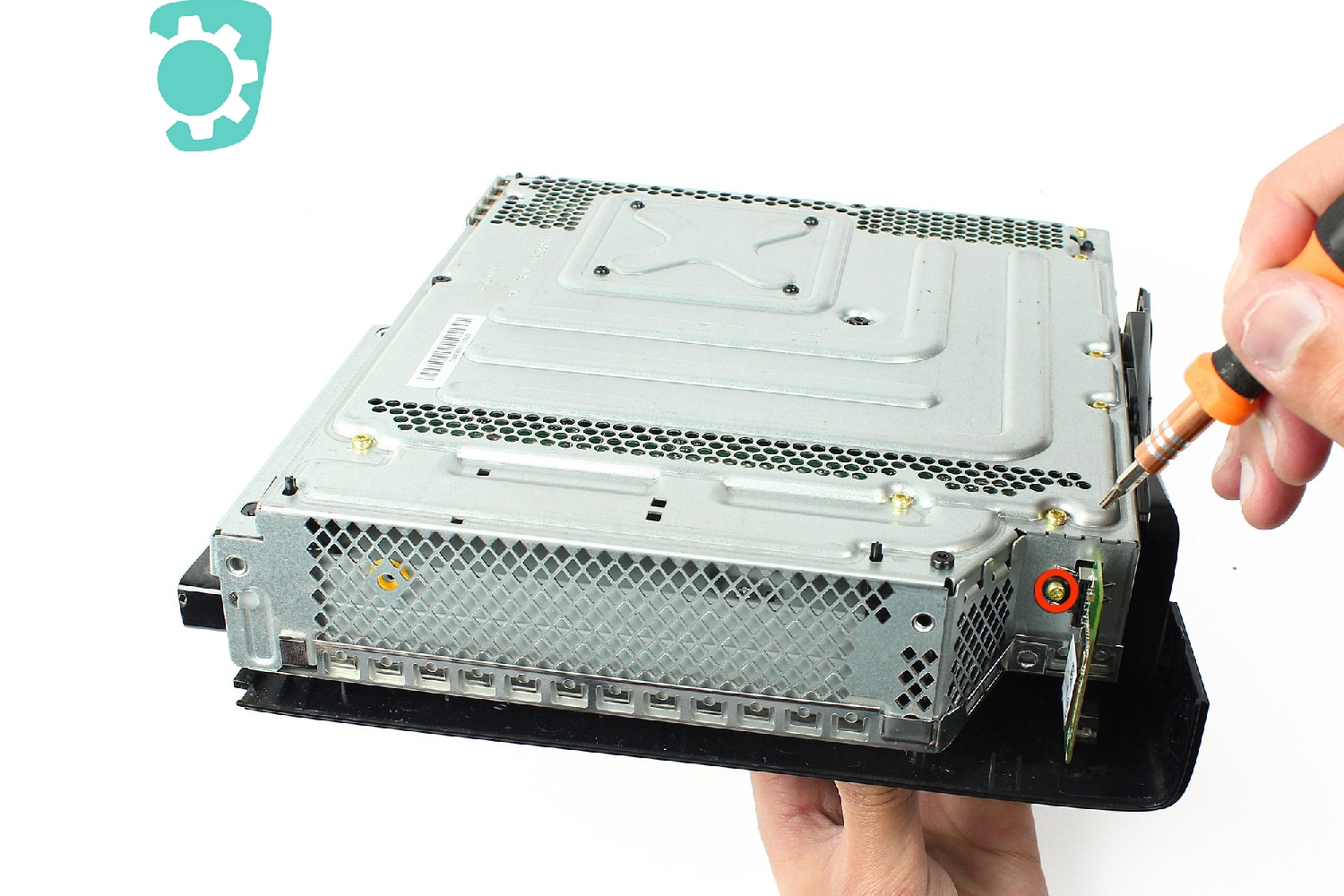

Vous allez retirer la carte wifi.
Pour cela, munissez vous d'un tournevis Torx T10 et retirez la vis entourée en rouge.

Puis tirez délicatement sur la carte wifi pour la déconnecter de la console et la retirer totalement.

Etape 30

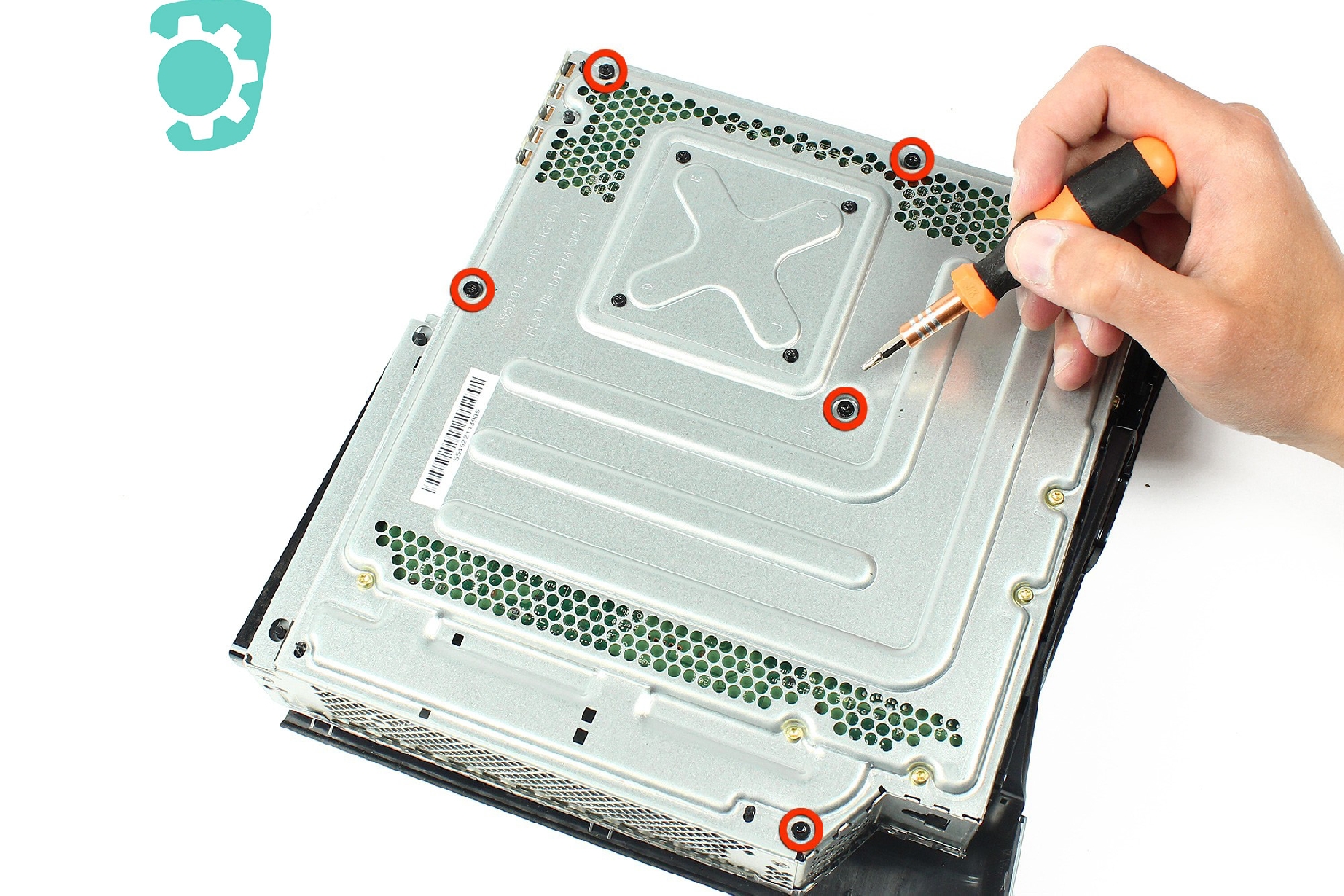

Toujours à l'aide du tournevis Torx T10, retirez les 5 vis entourées en rouge.

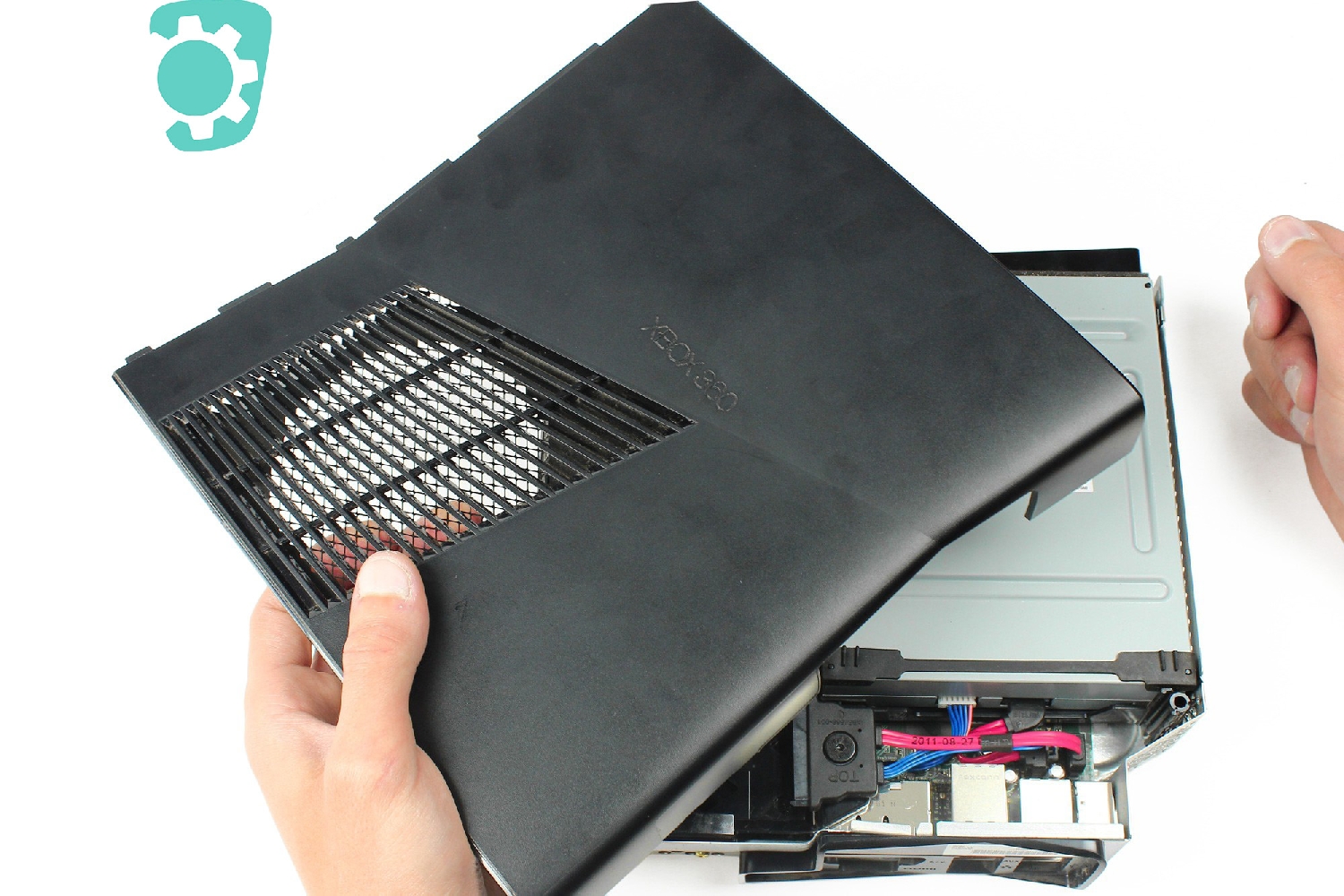

Etape 31

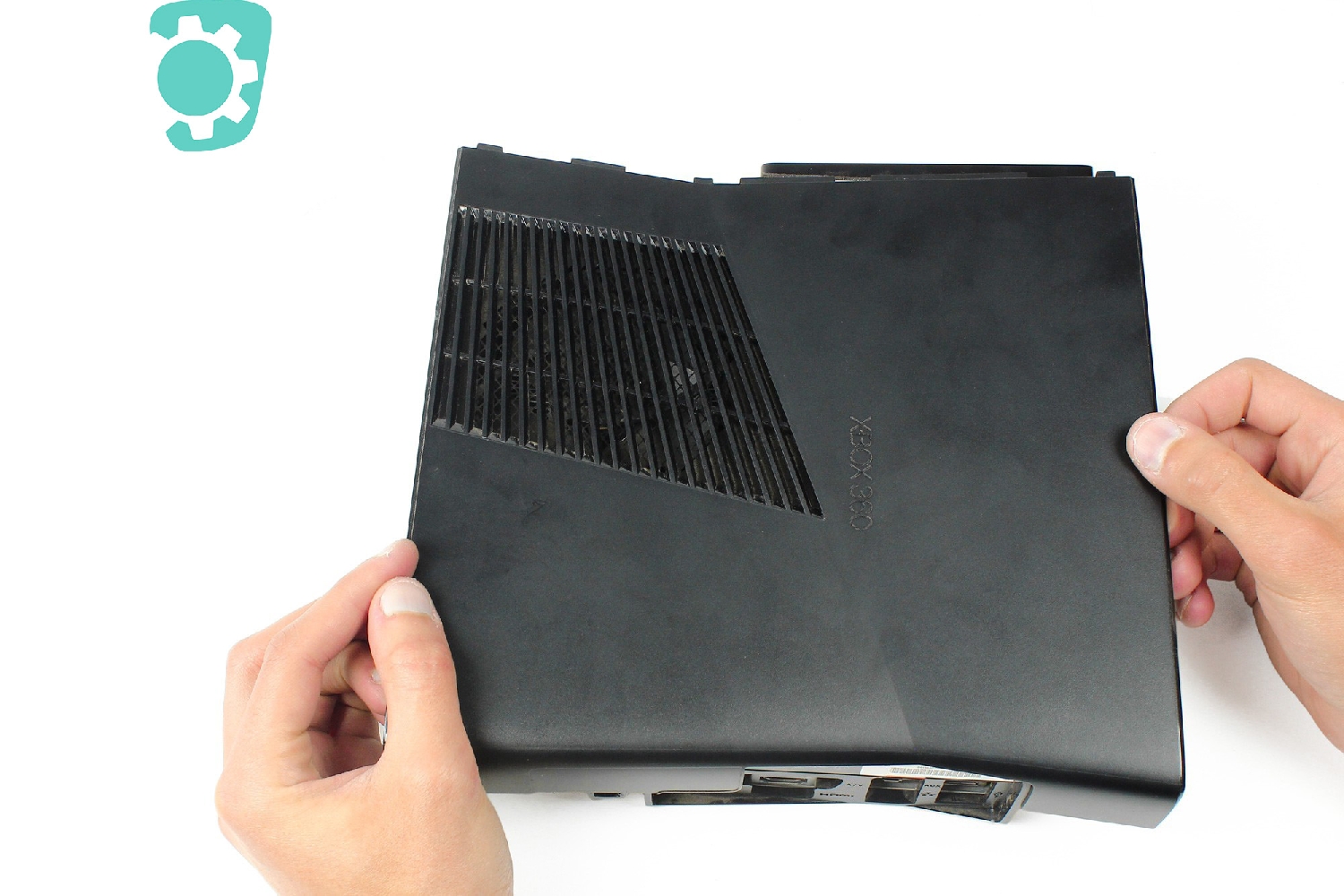

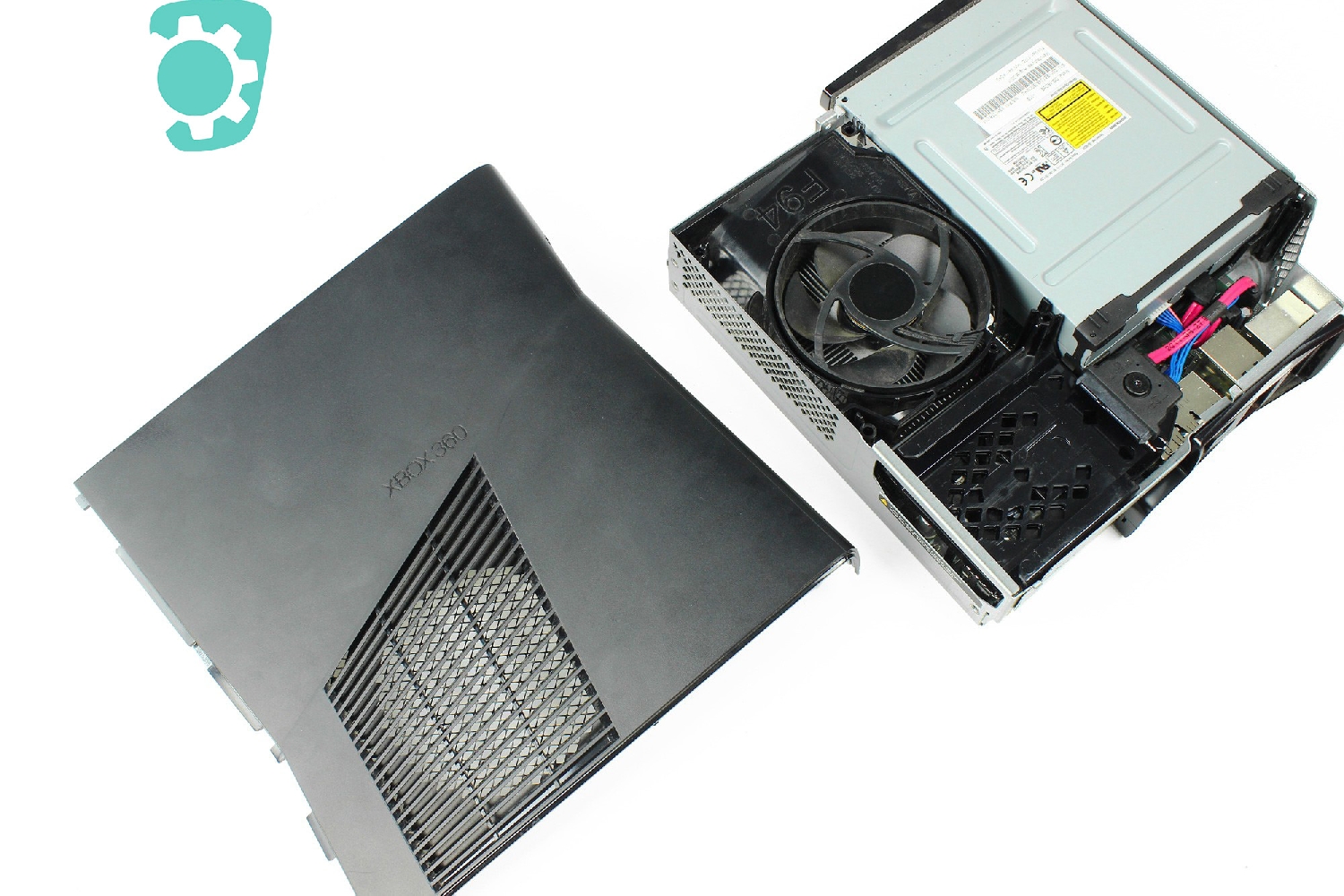

Retournez la console.

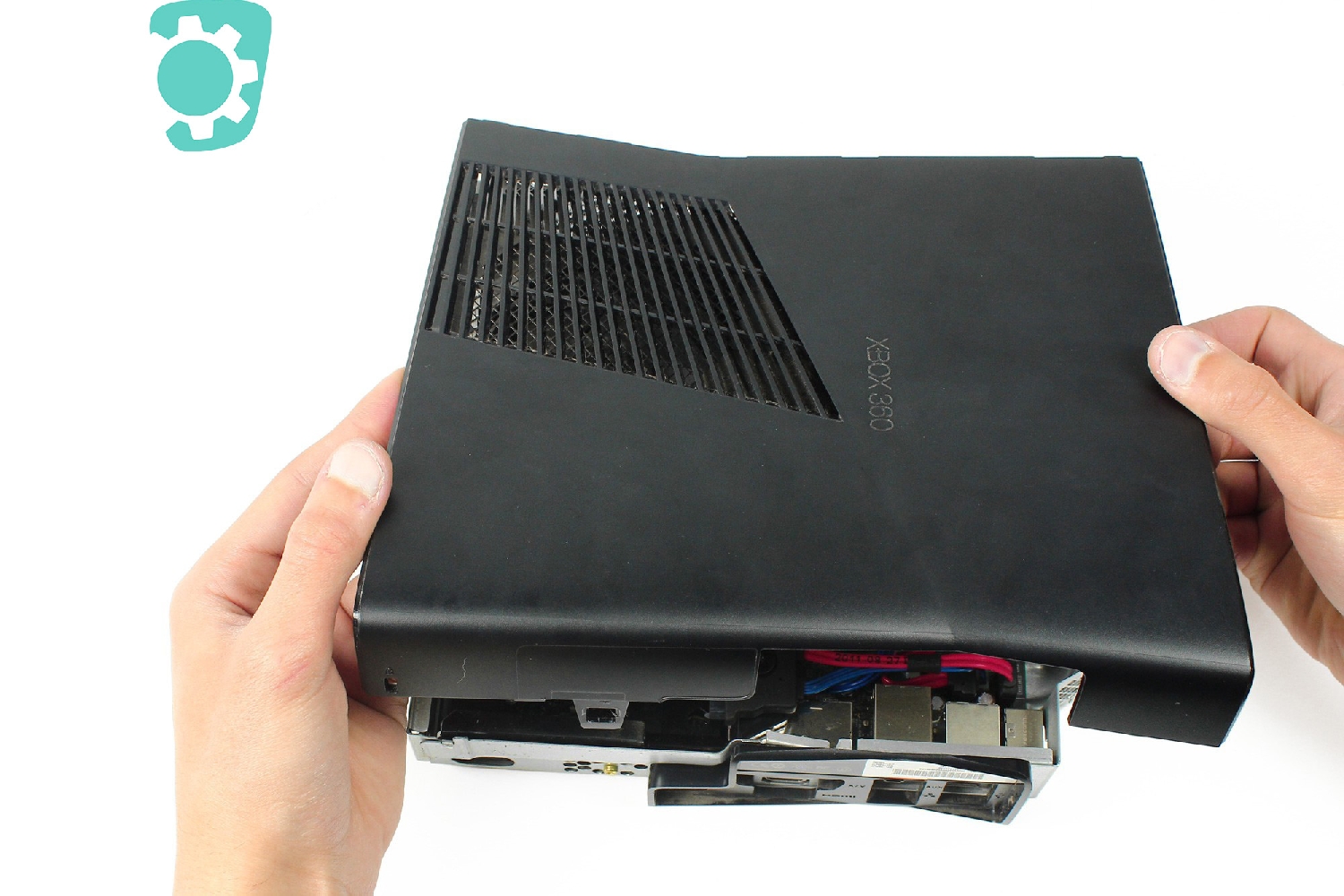

Vous allez ôter la coque droite en tirant légèrement dessus.

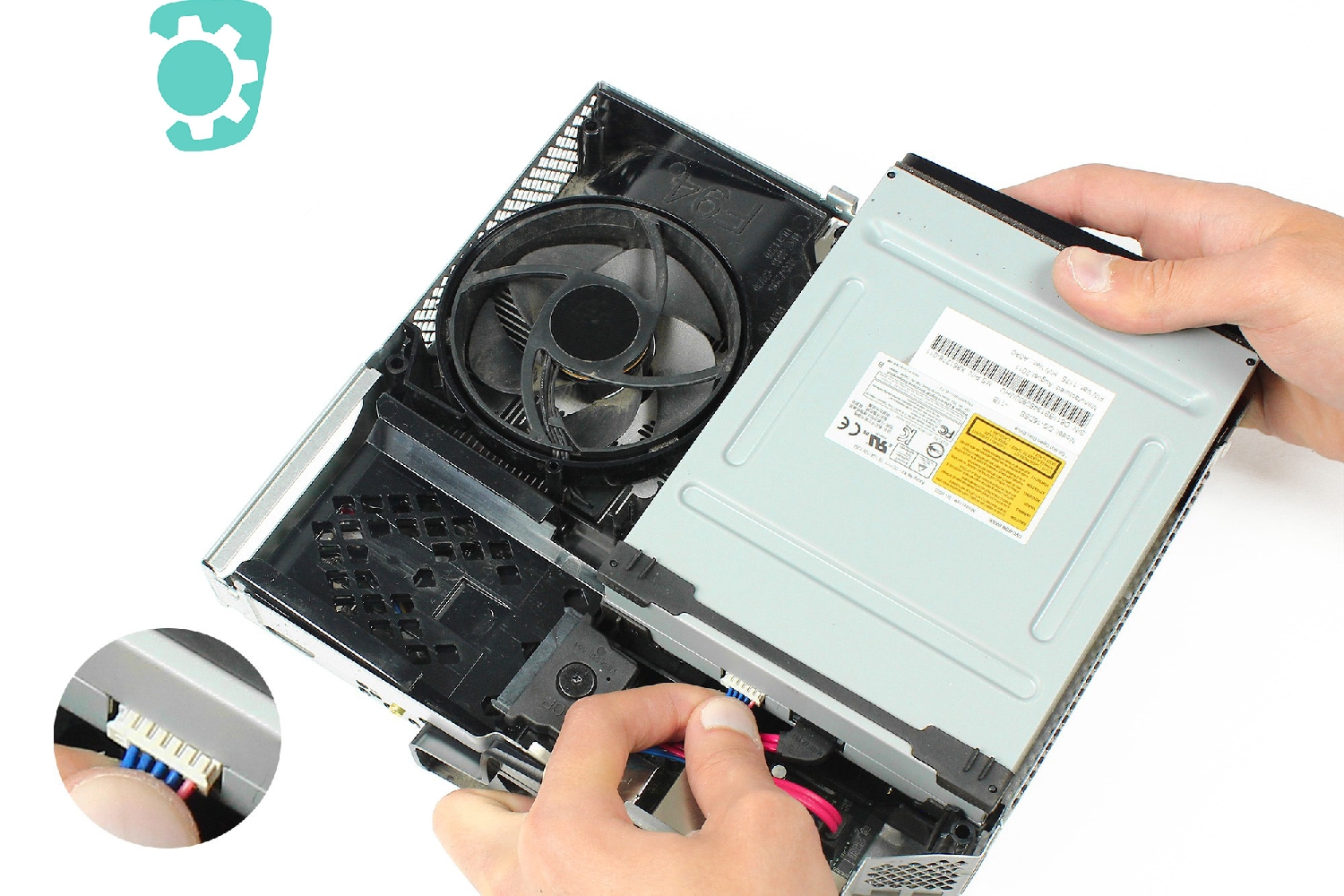

Etape 32

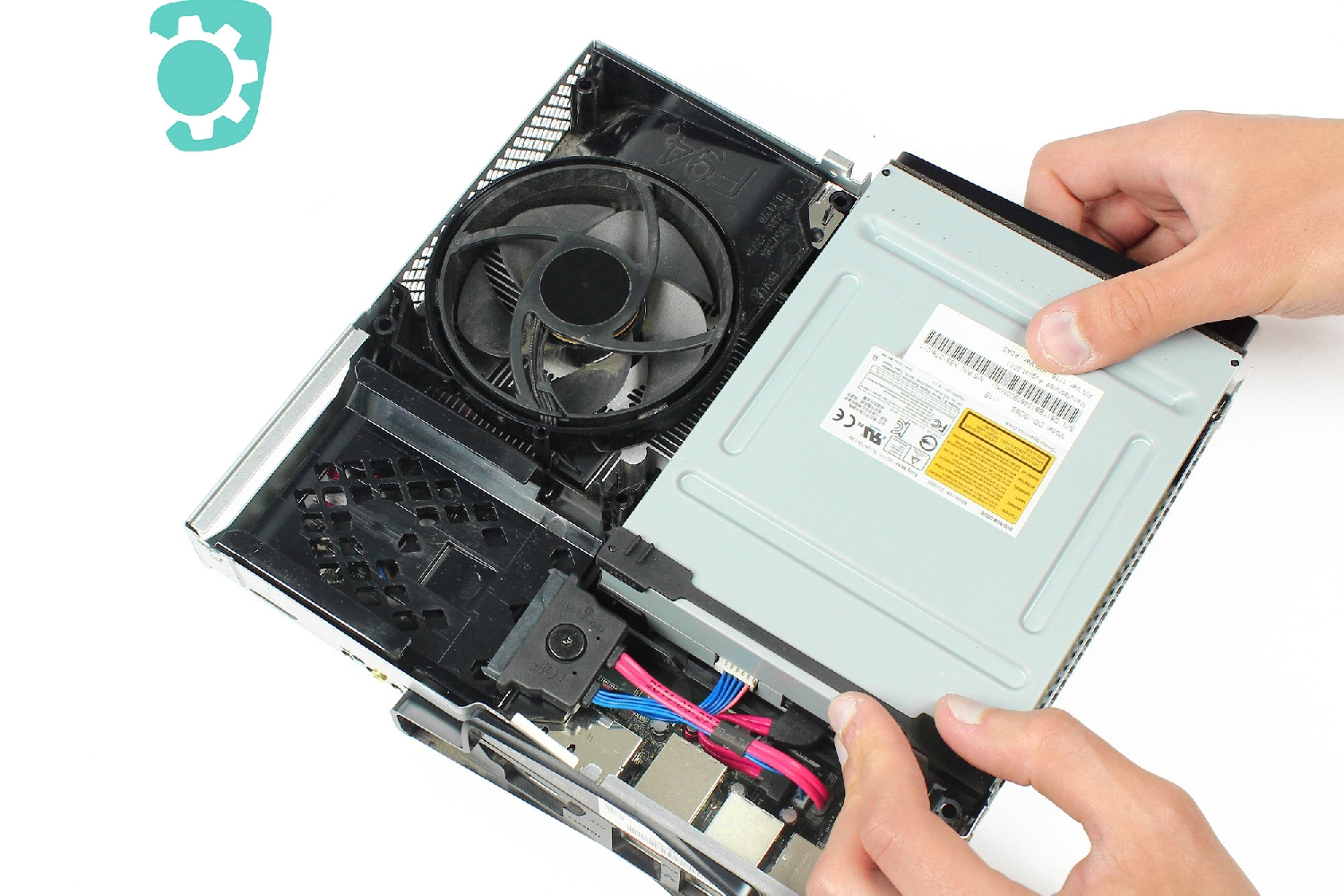

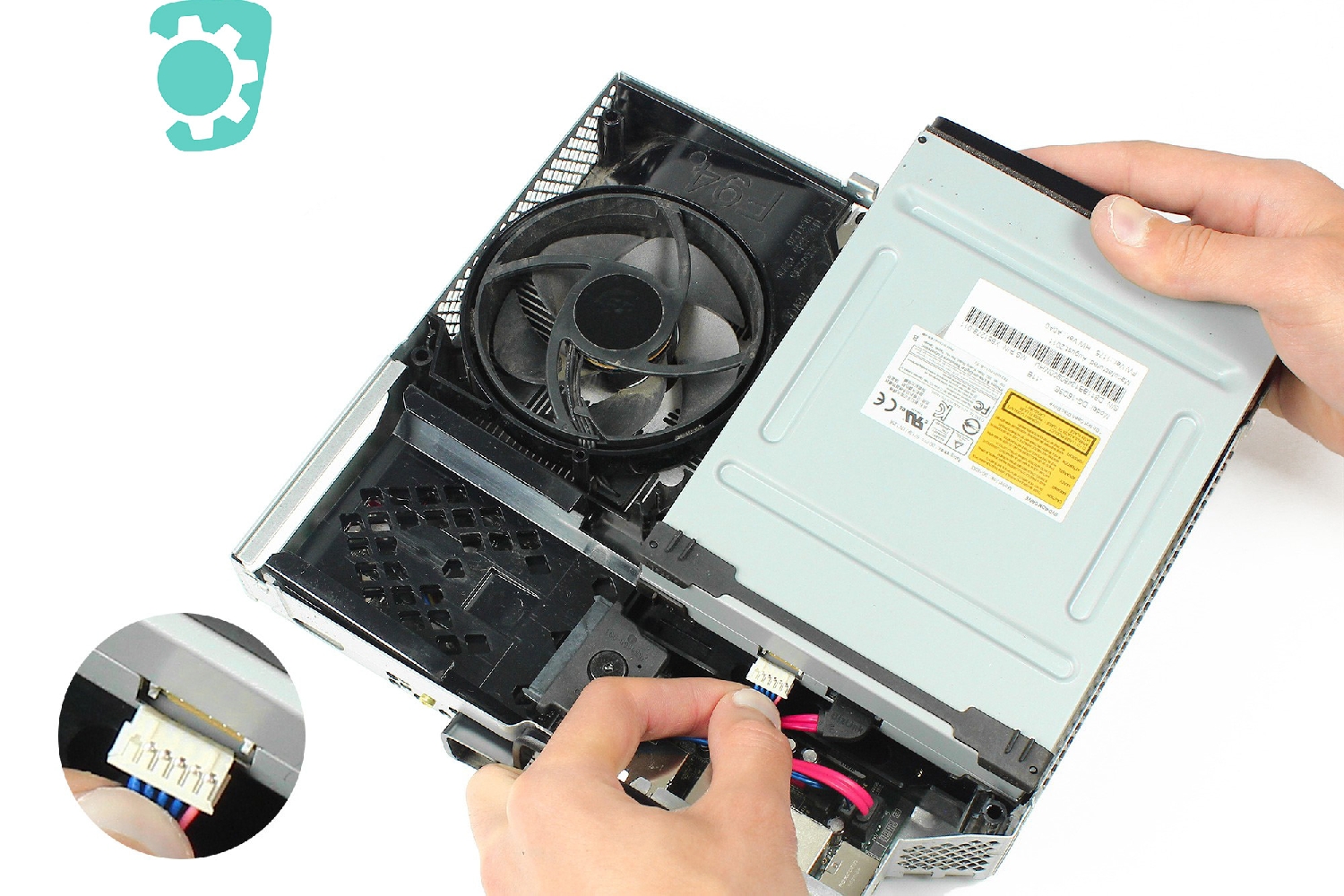

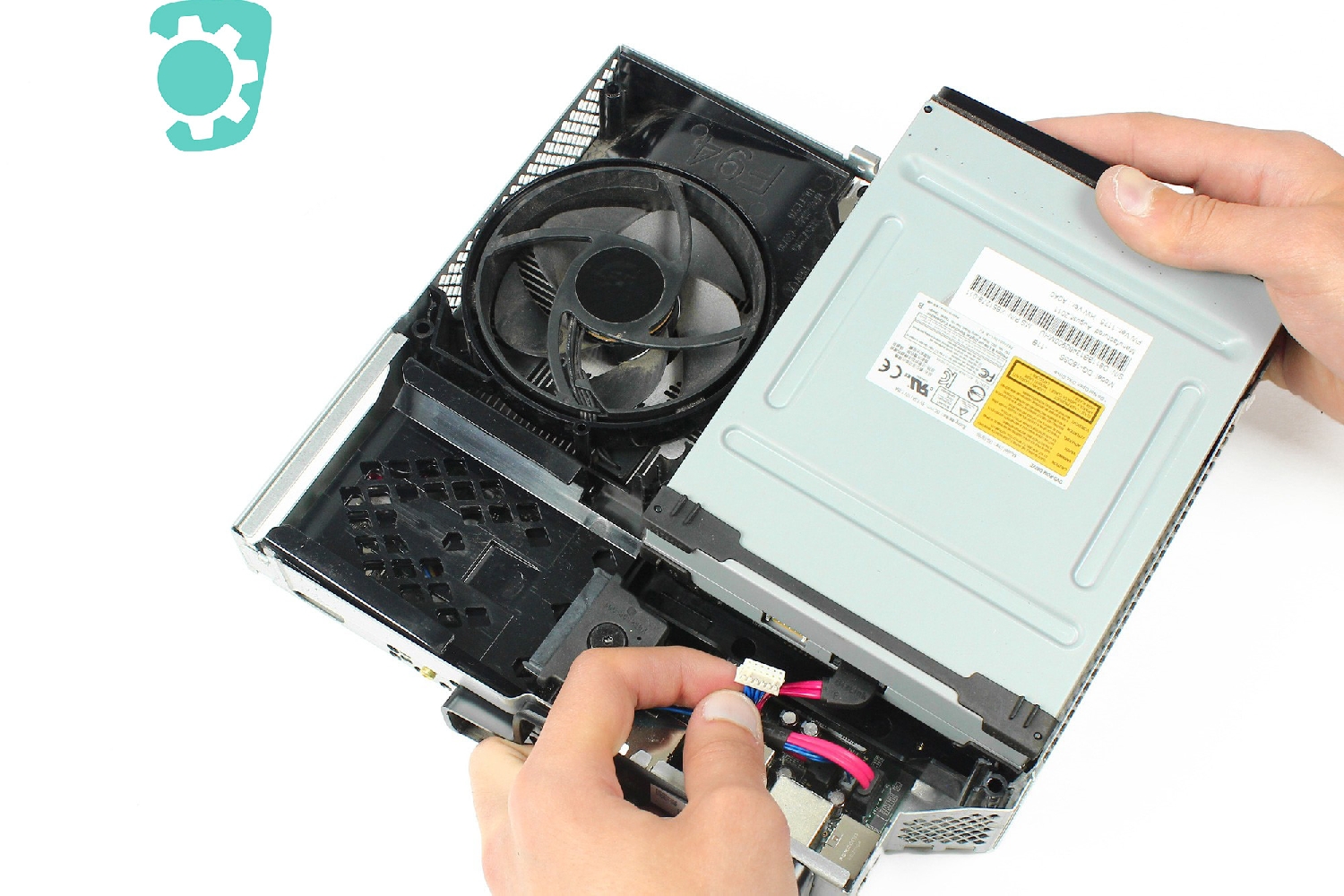

Maintenant, pour accéder aux câbles d'alimentation du lecteur DVD, vous allez soulever délicatement le lecteur d'environ 1 ou 2 cm.

Une fois que vous avez accès aux câbles, tirez-les pour déconnecter le lecteur.

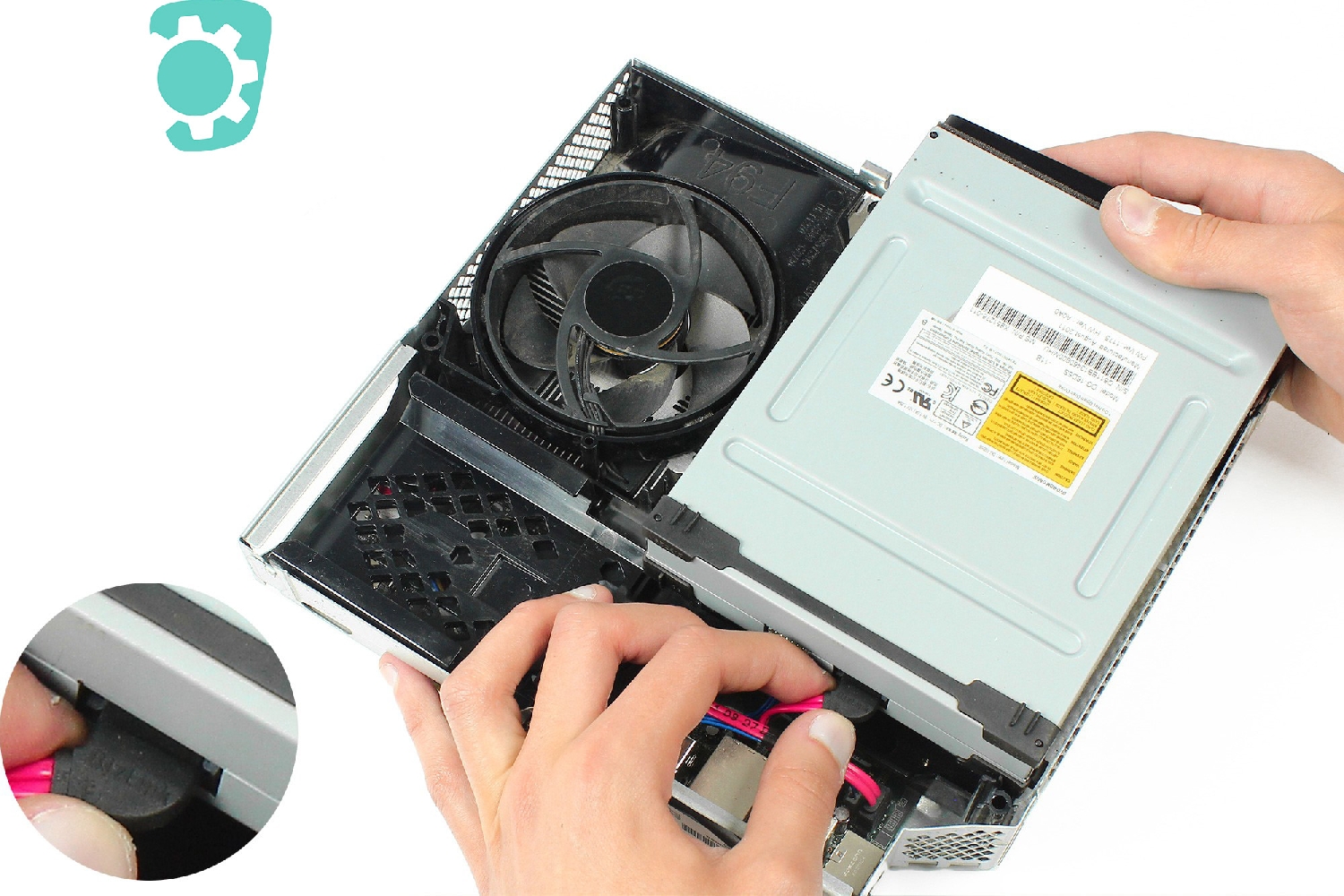

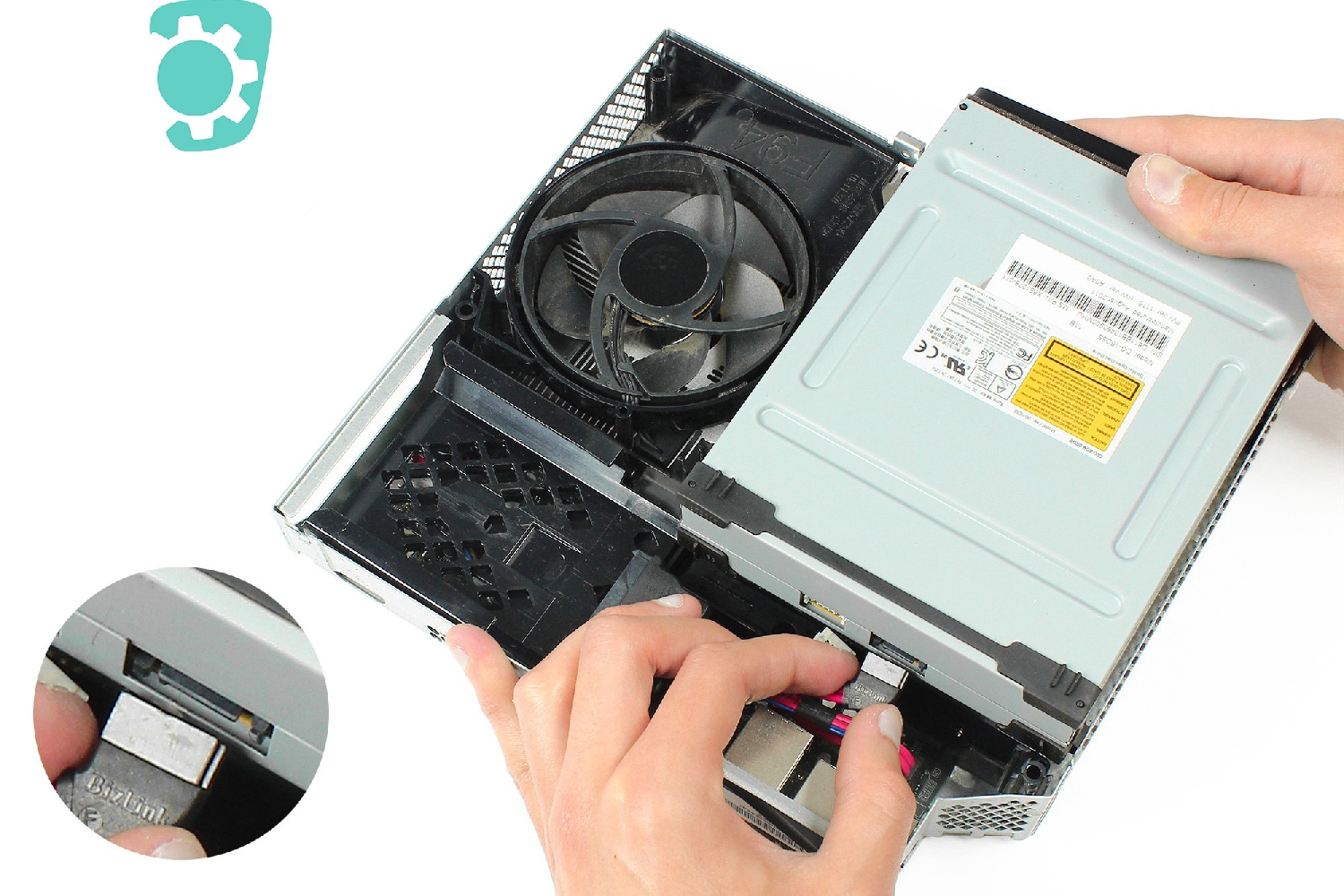

Etape 33

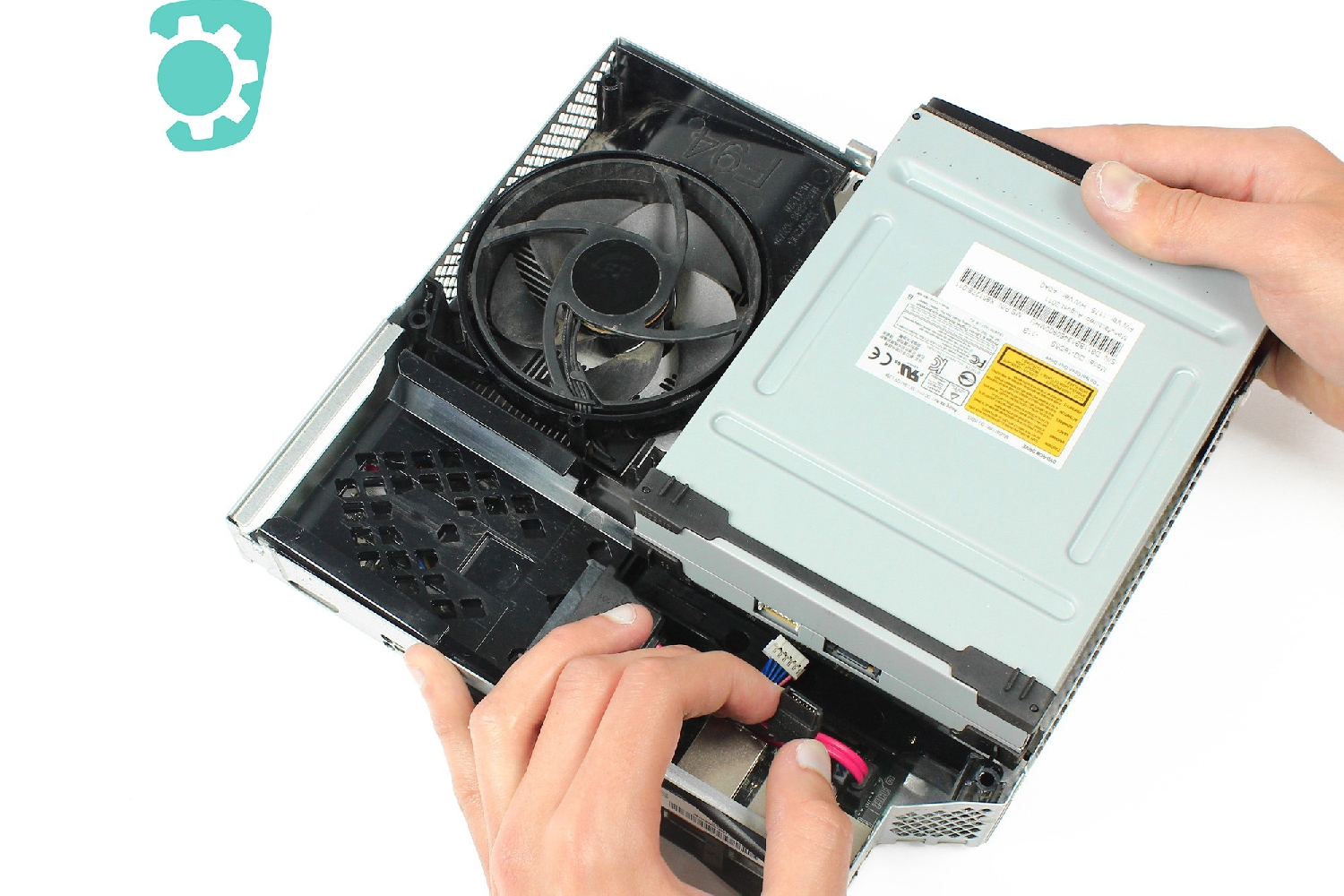

Déconnectez également le câble de données du lecteur DVD de la même manière.

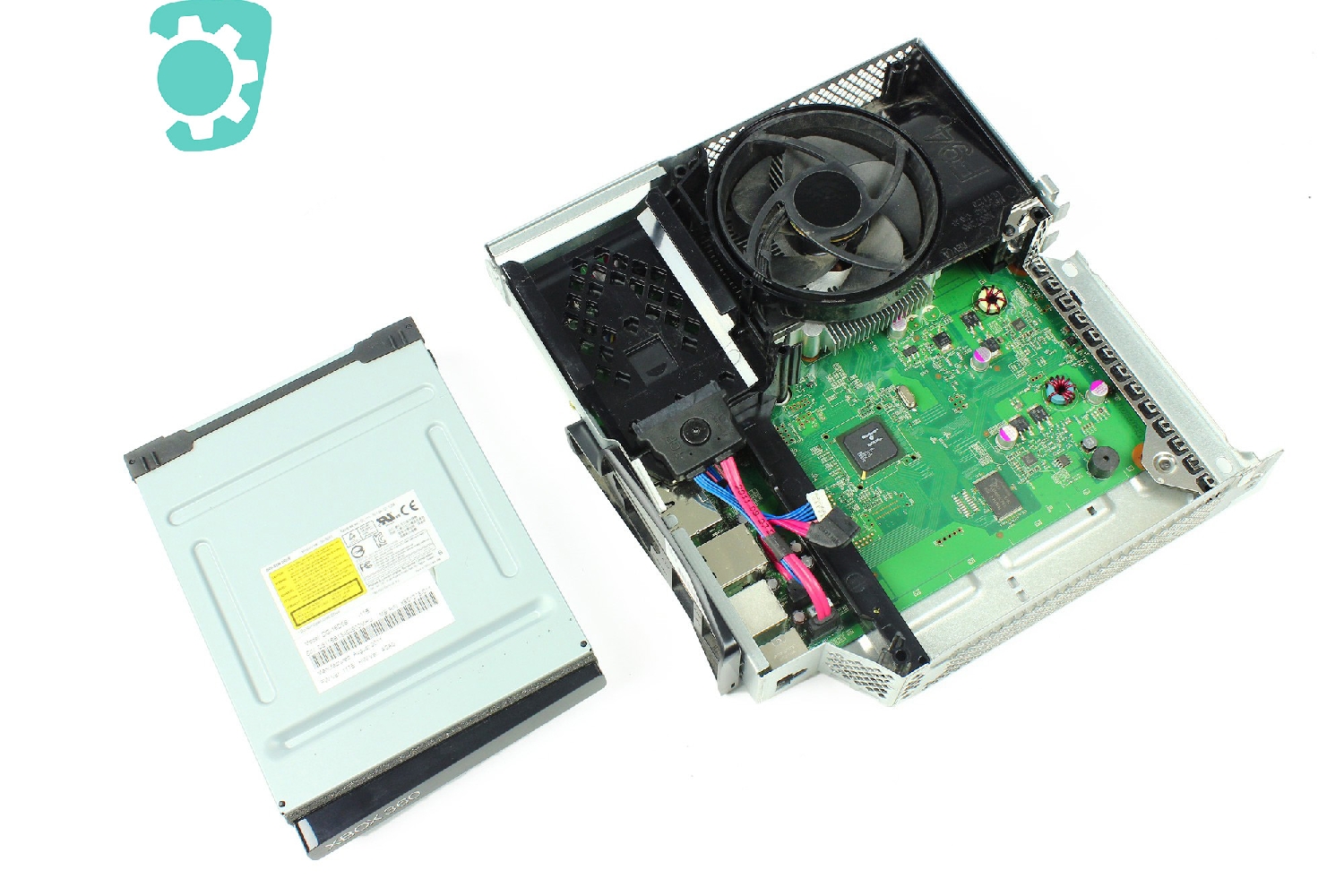

Etape 34

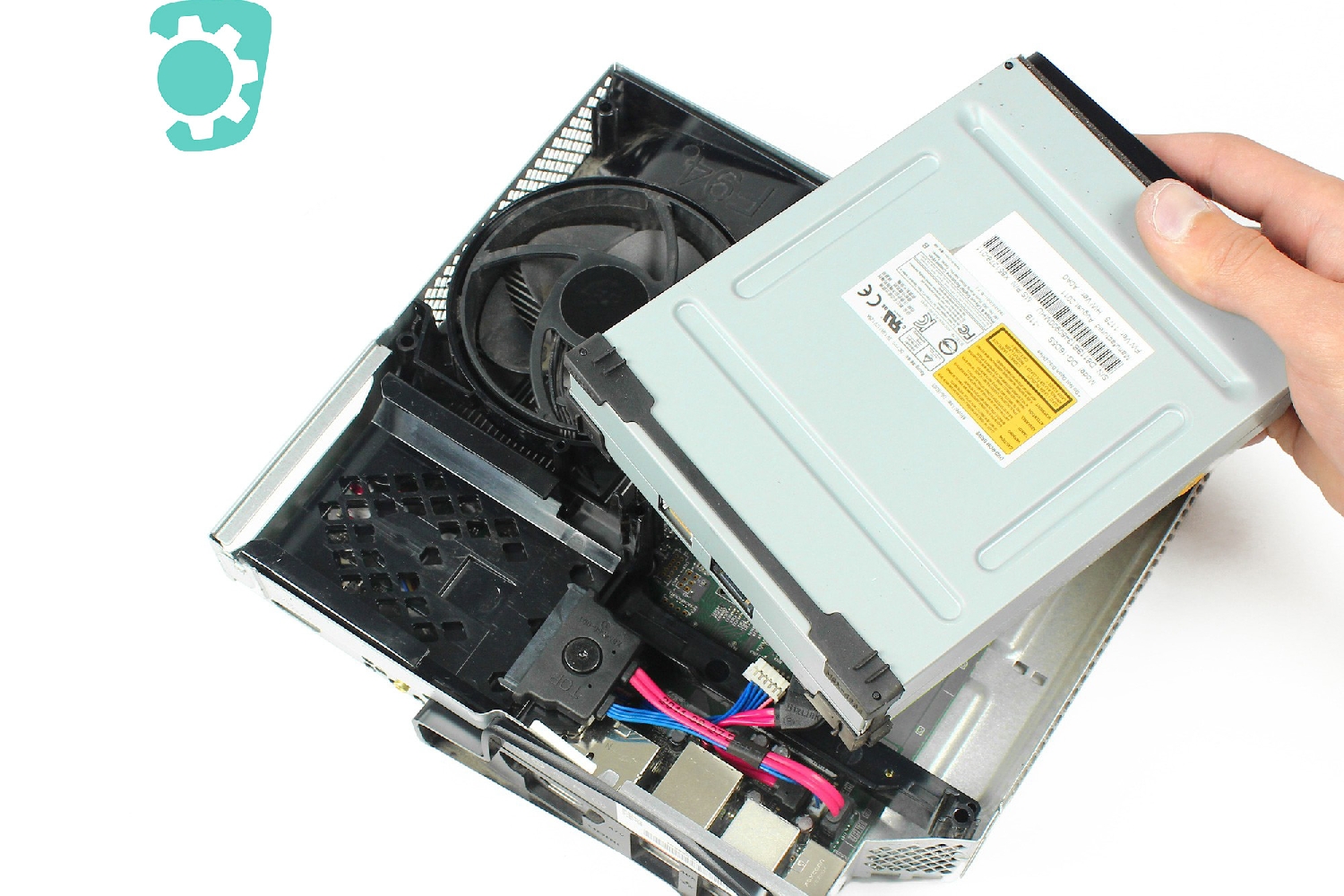

Vous pouvez maintenant retirer le lecteur DVD de la console.

Etape 35

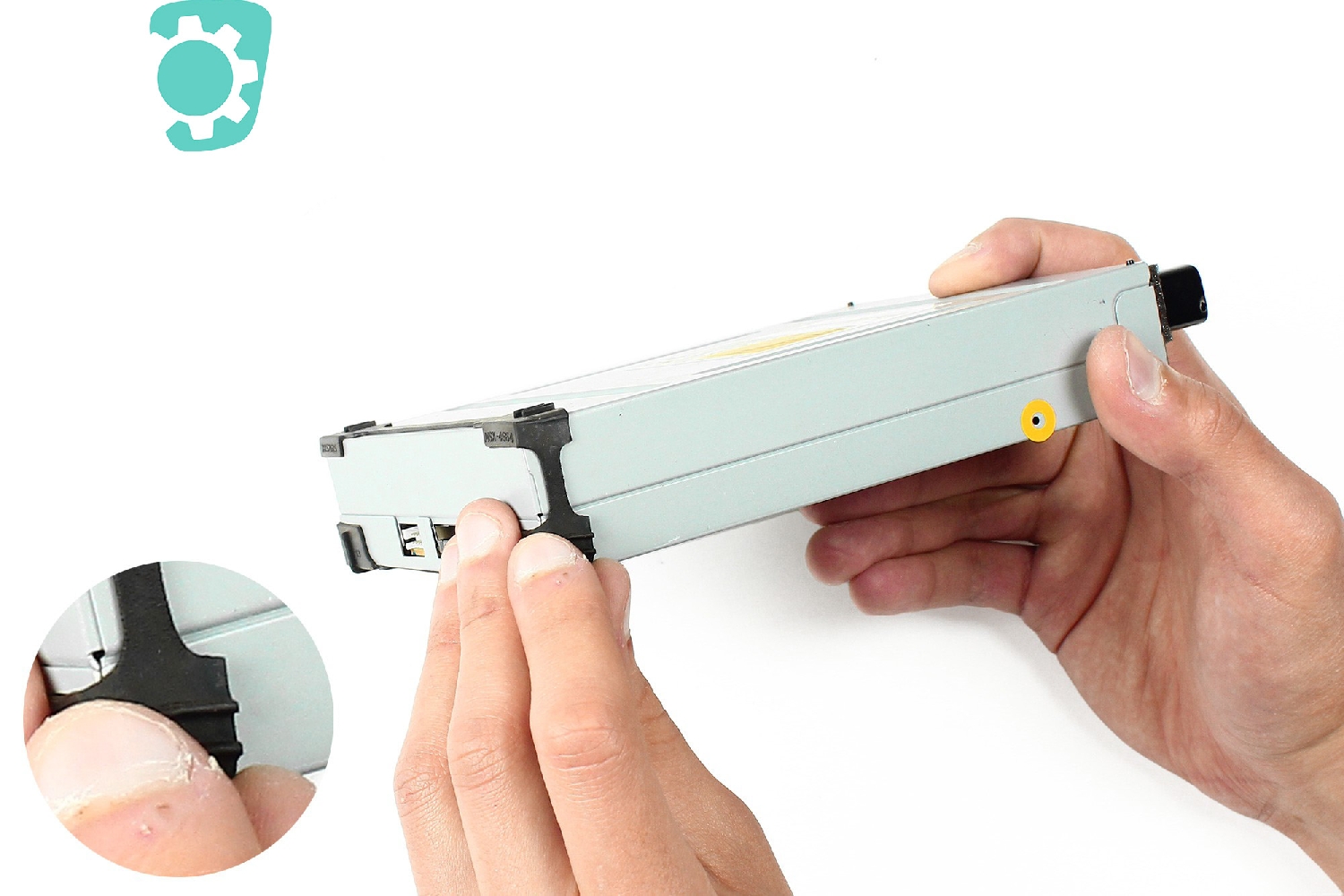

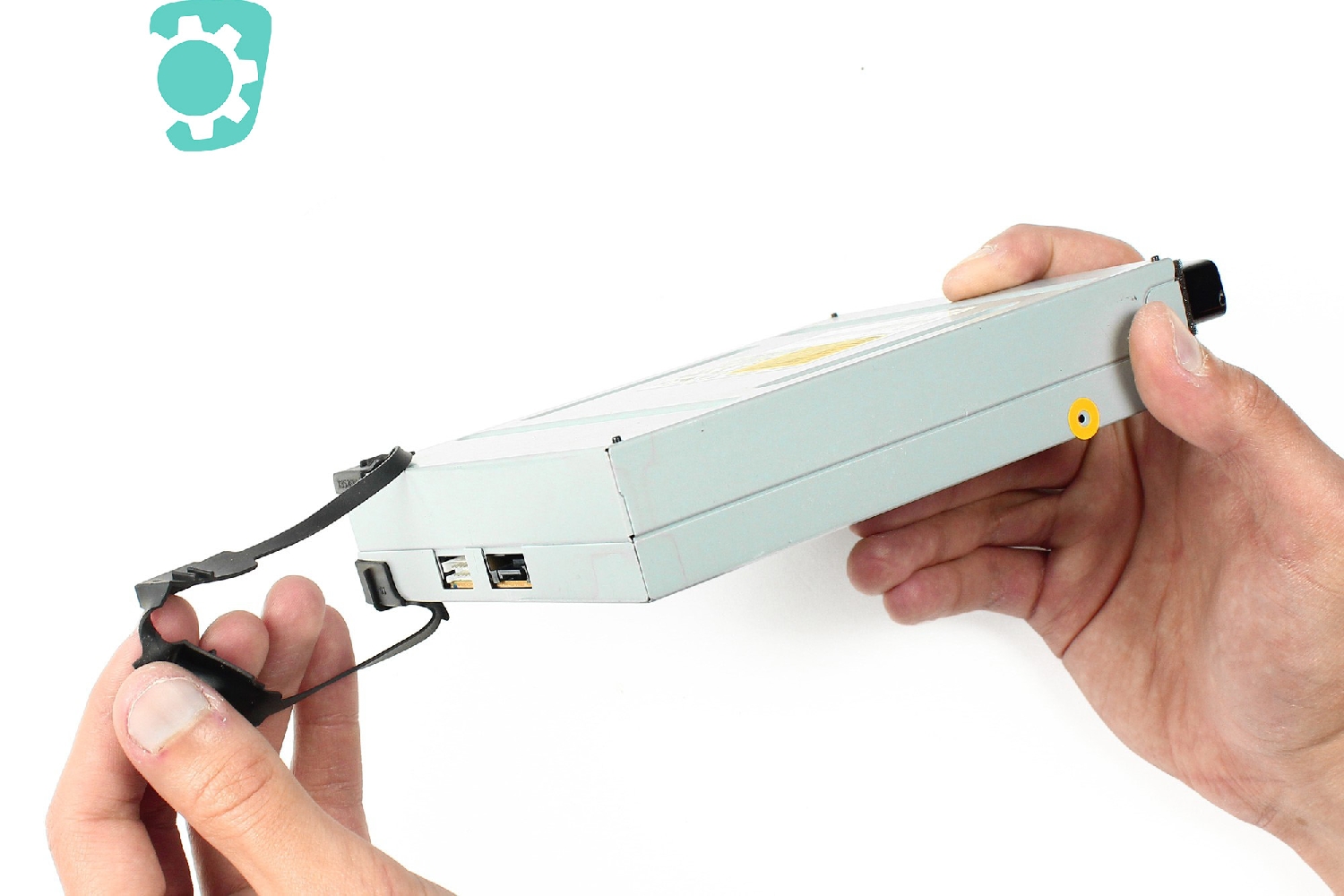

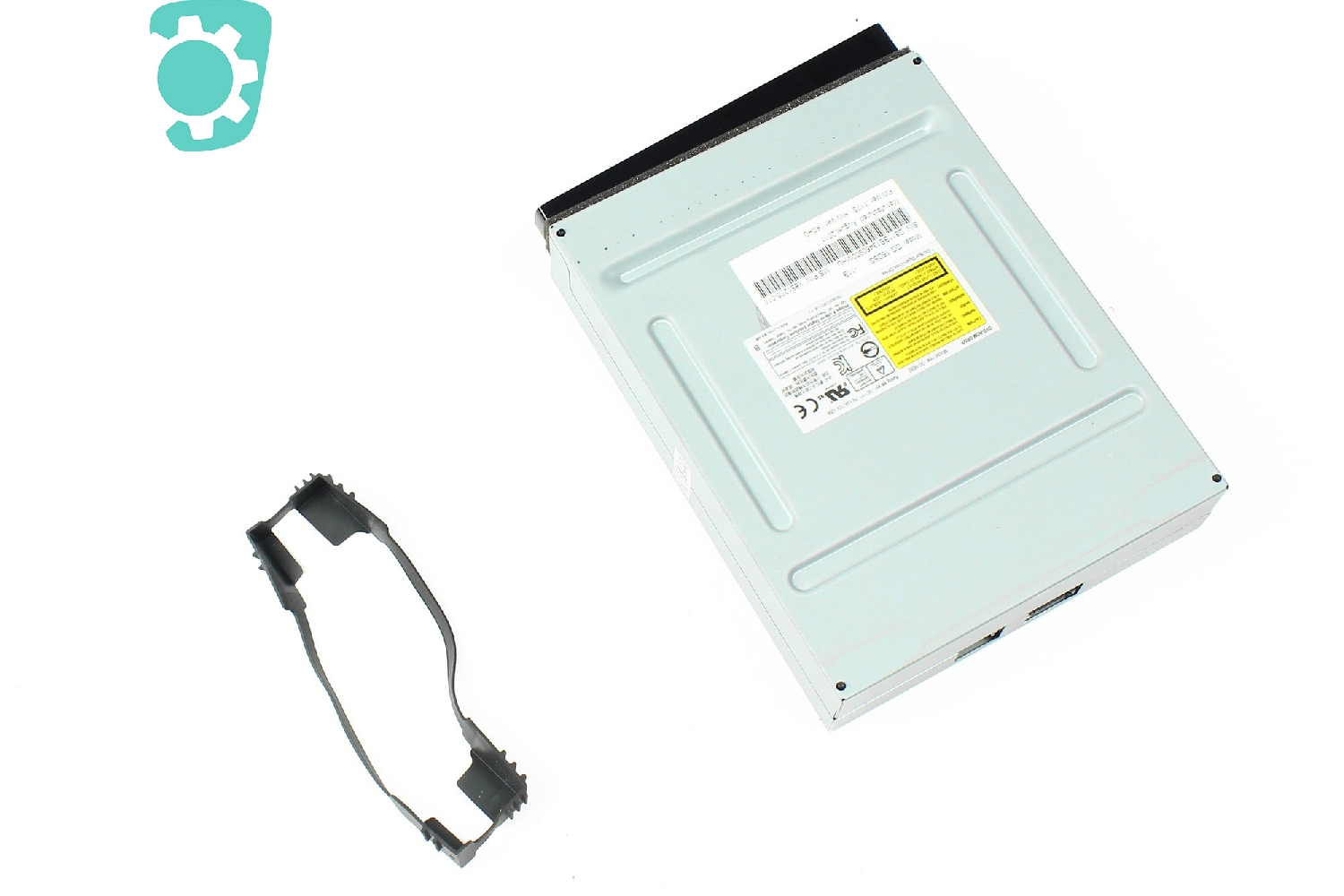

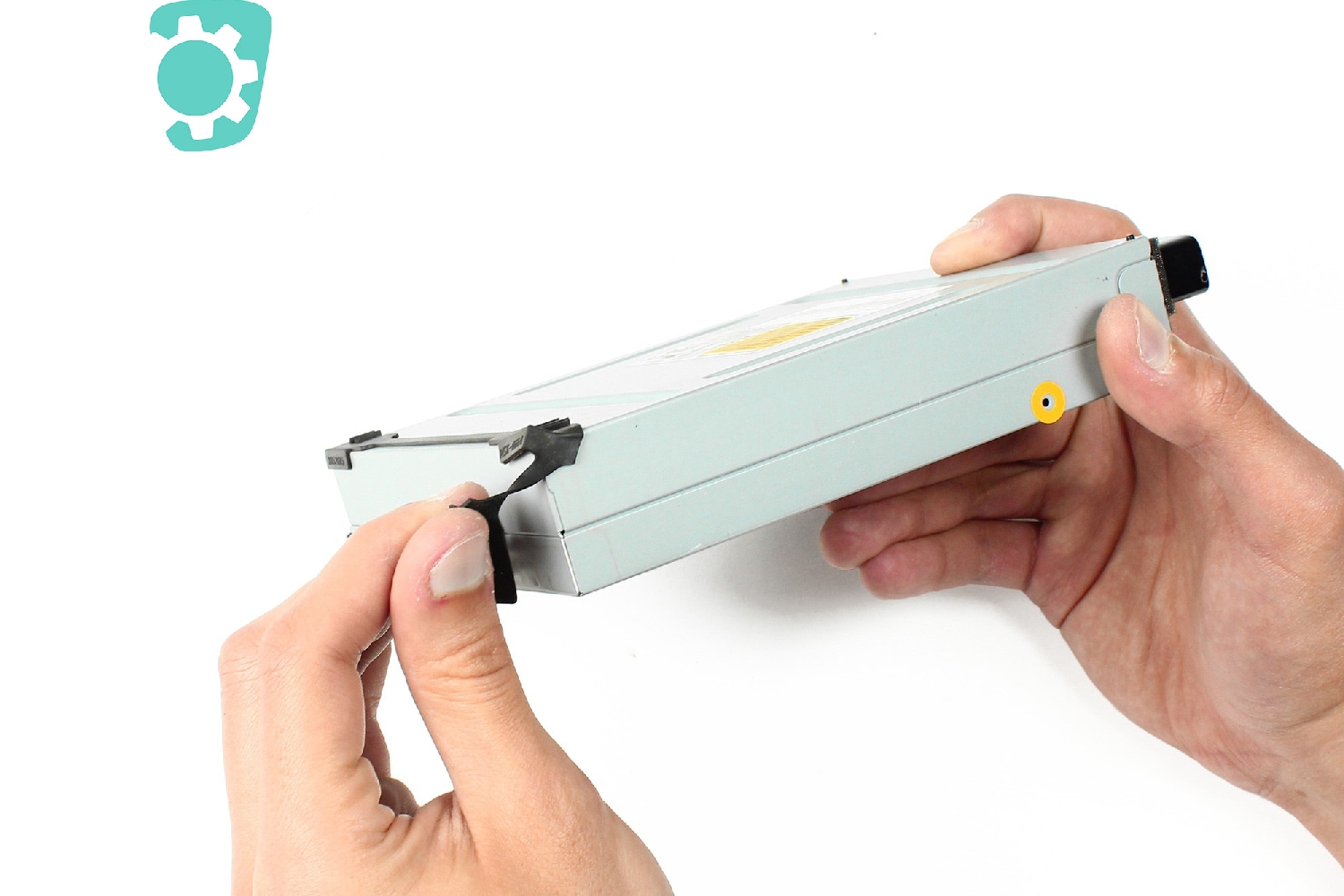

Dans cette étape vous allez retirer le caoutchouc qui sert d'anti-vibrations en tirant simplement dessus.

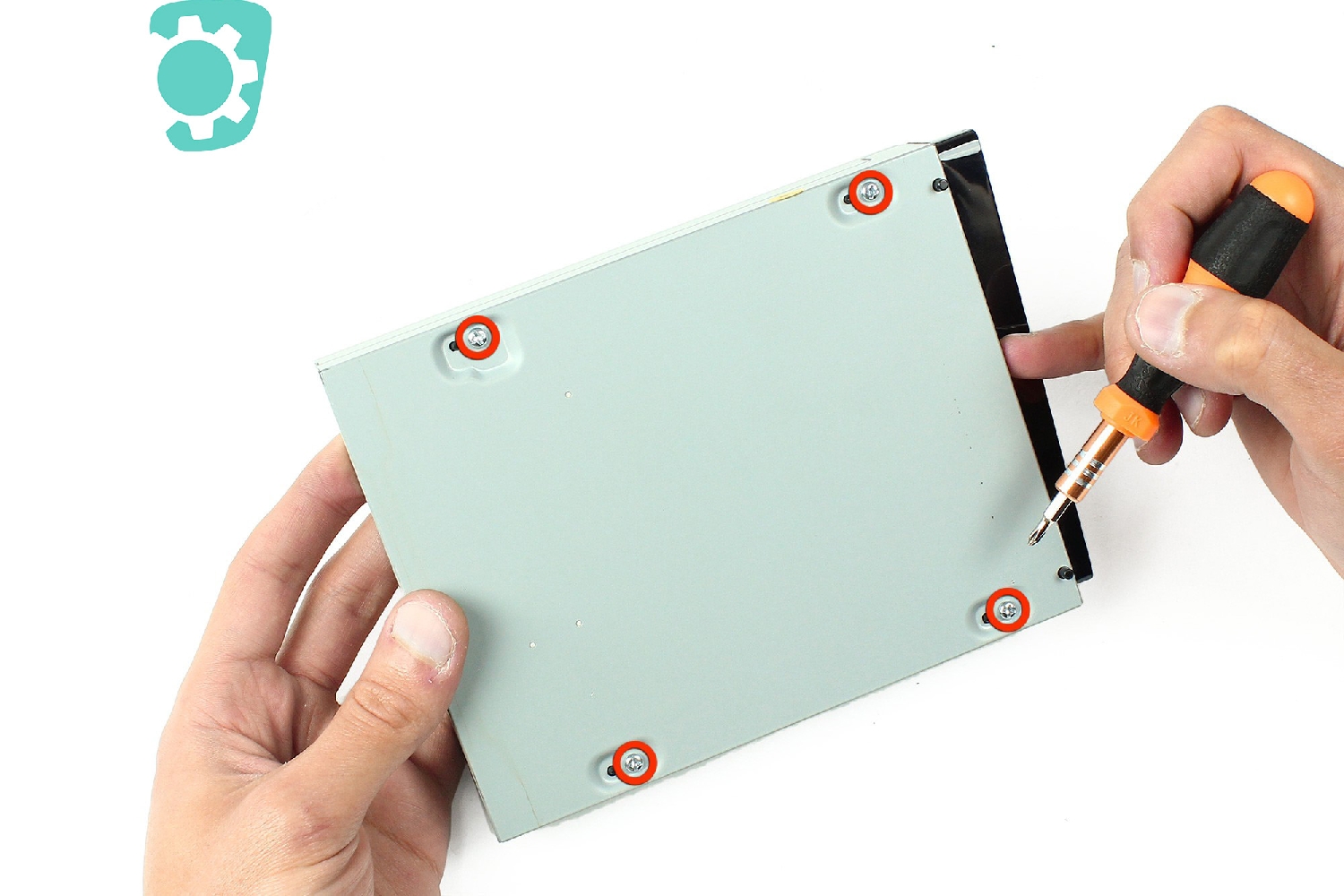

Etape 36

Maintenant vous allez ouvrir le lecteur.
A l'aide d'un tournevis cruciforme, retirez les 4 vis entourées en rouge sur la photo.

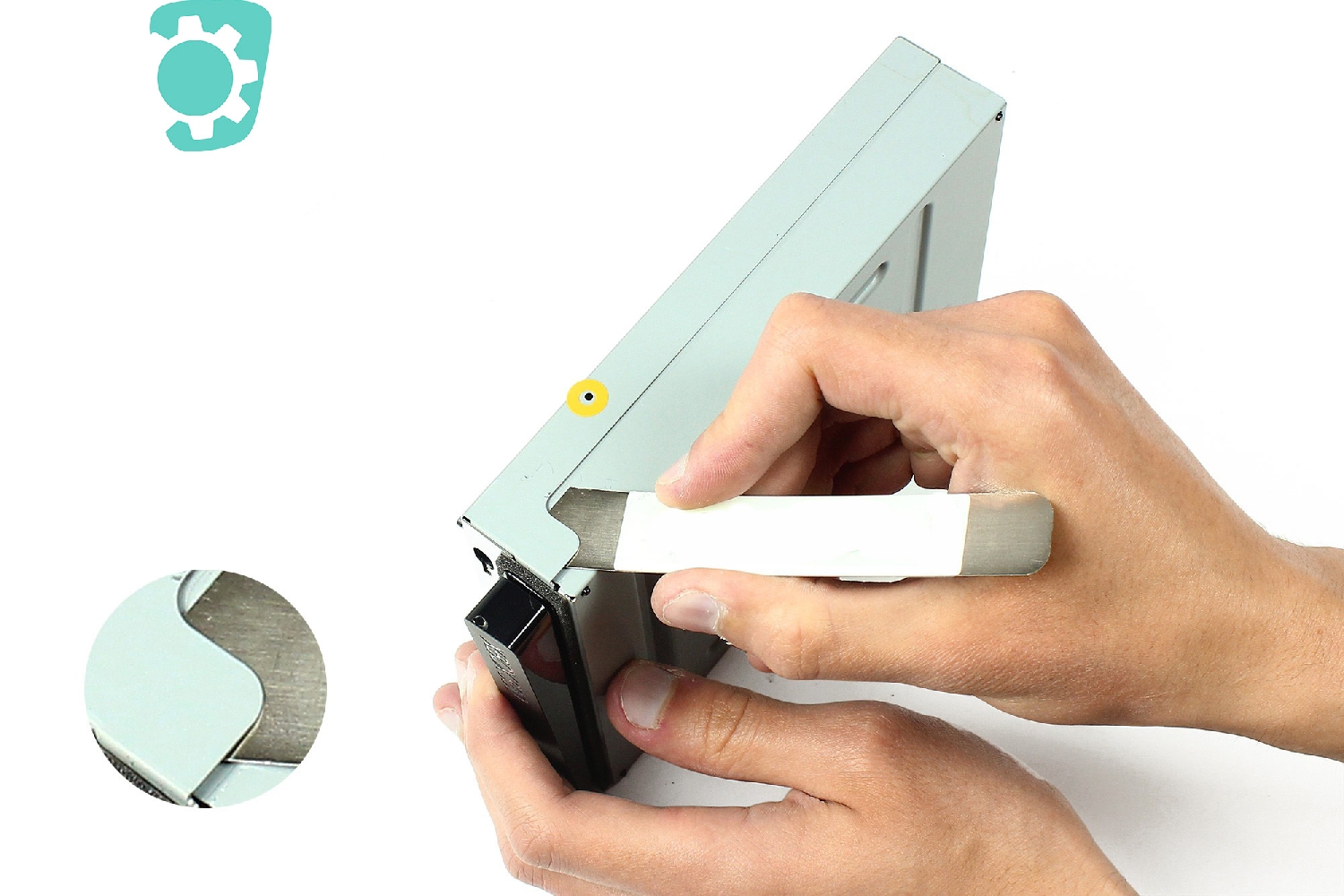

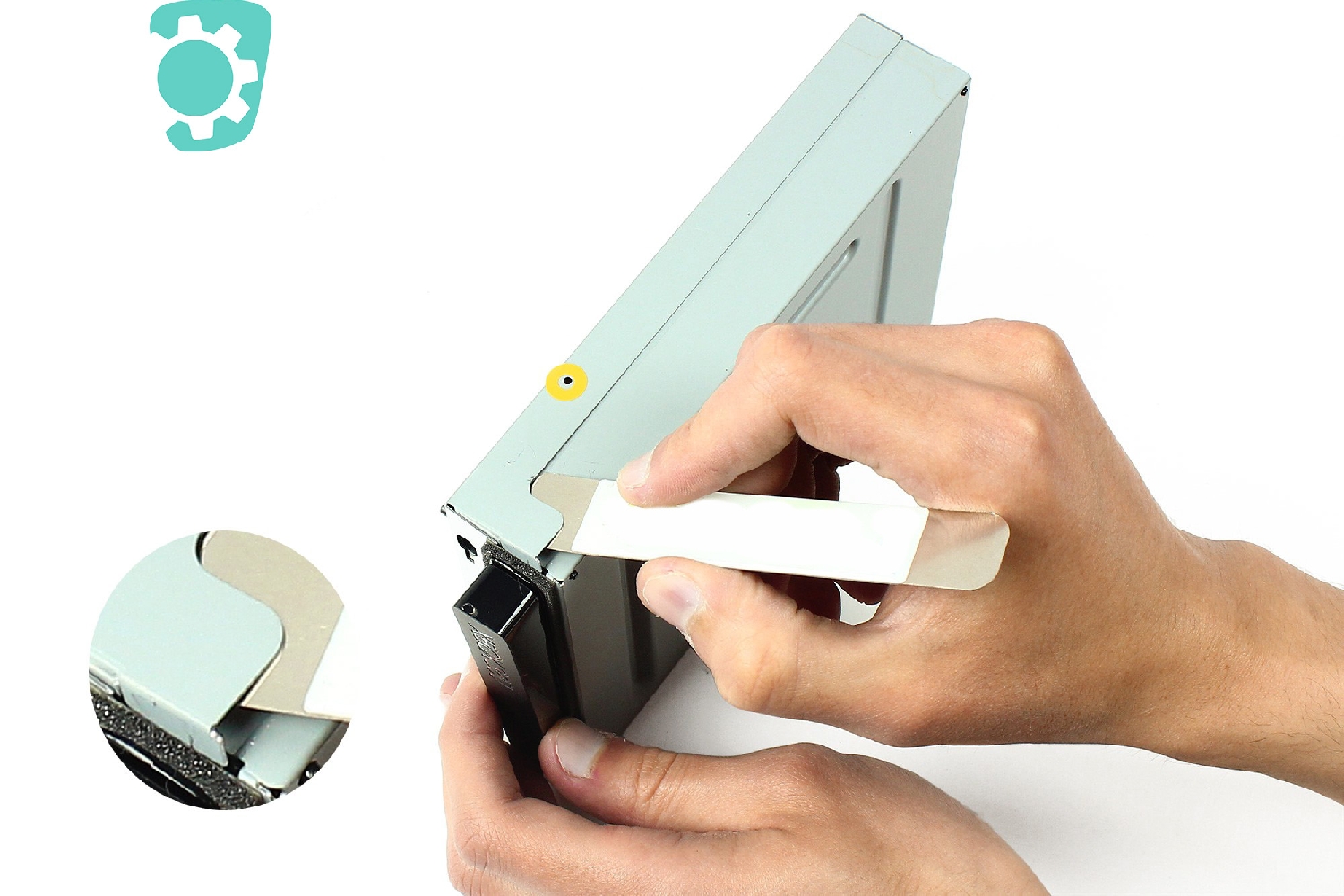

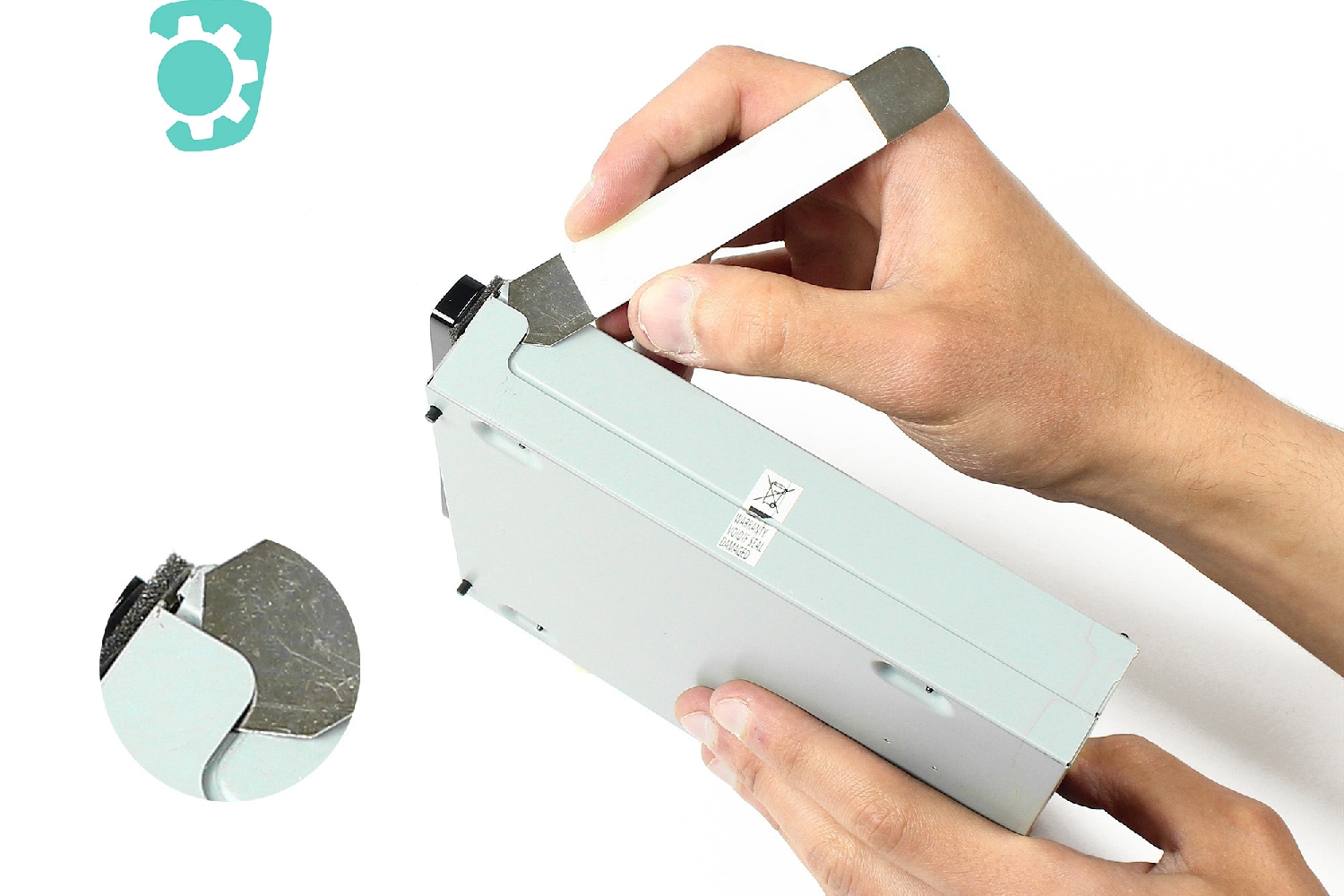

Etape 37

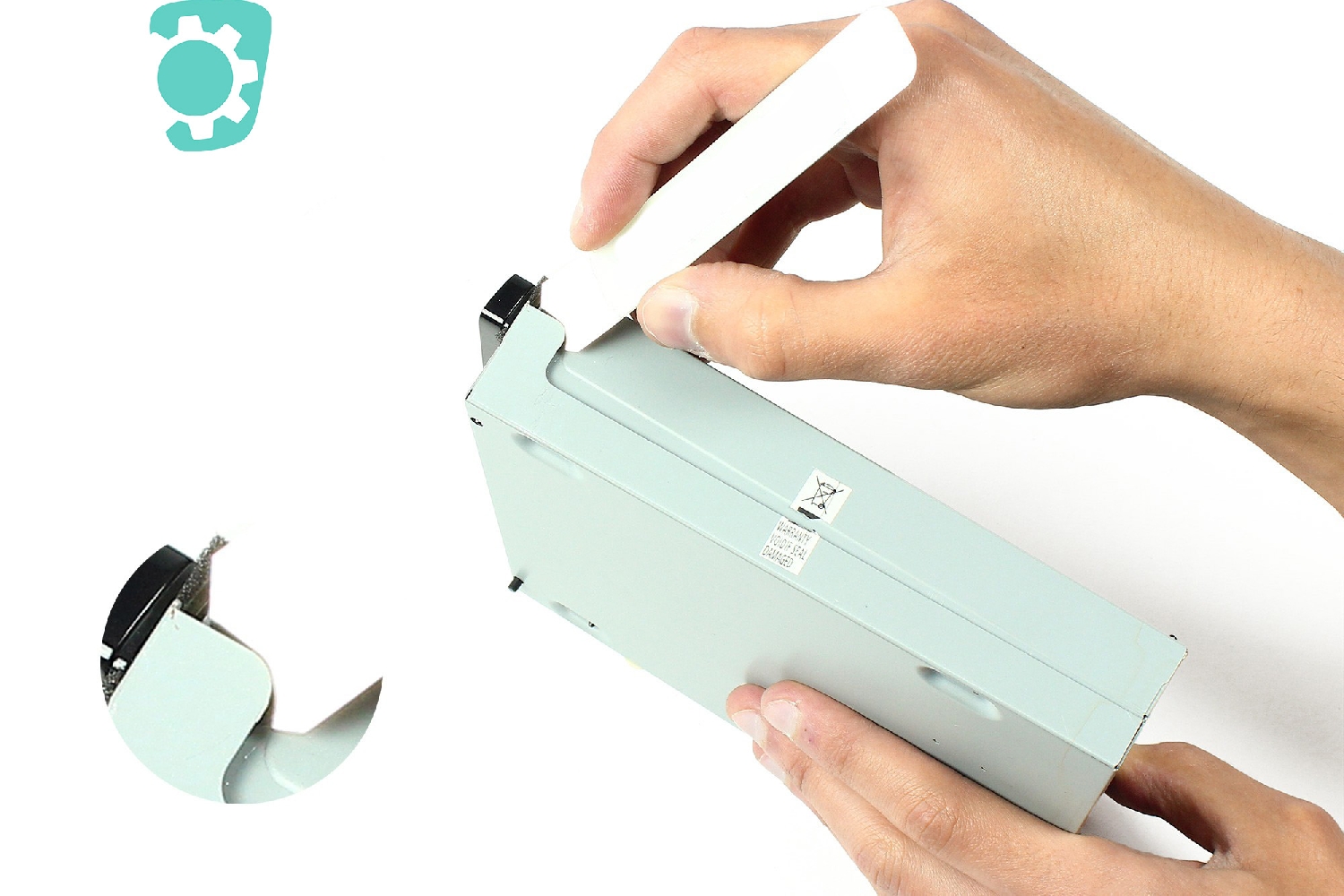

A l'aide de la spatule en métal, vous allez ouvrir le lecteur en faisant glisser la spatule entre la coque supérieure et inférieure du lecteur DVD. Faites ensuite levier pour déclipser les parties l'une de l'autre.

Faites la même opération de l'autre côté.

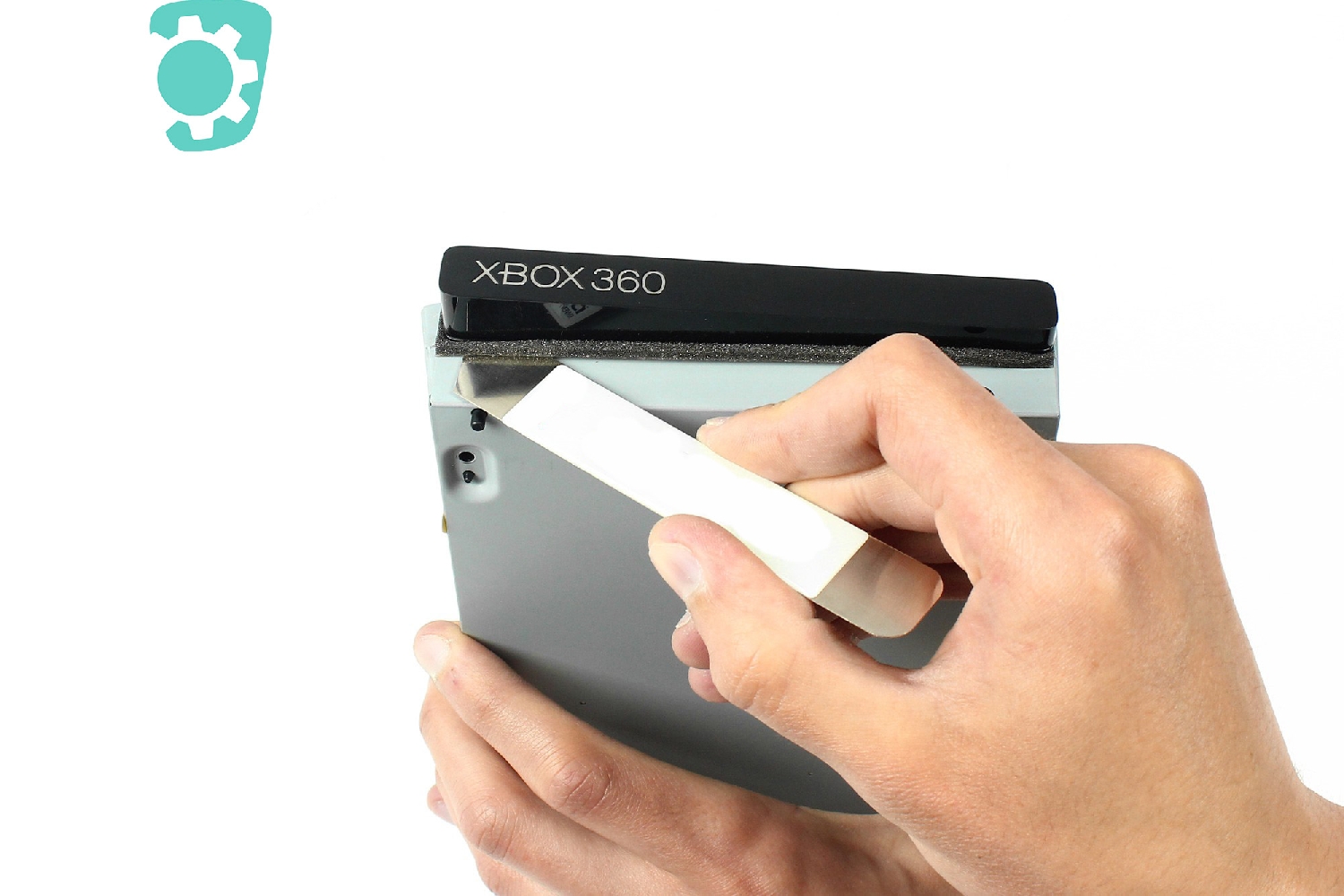

Etape 38

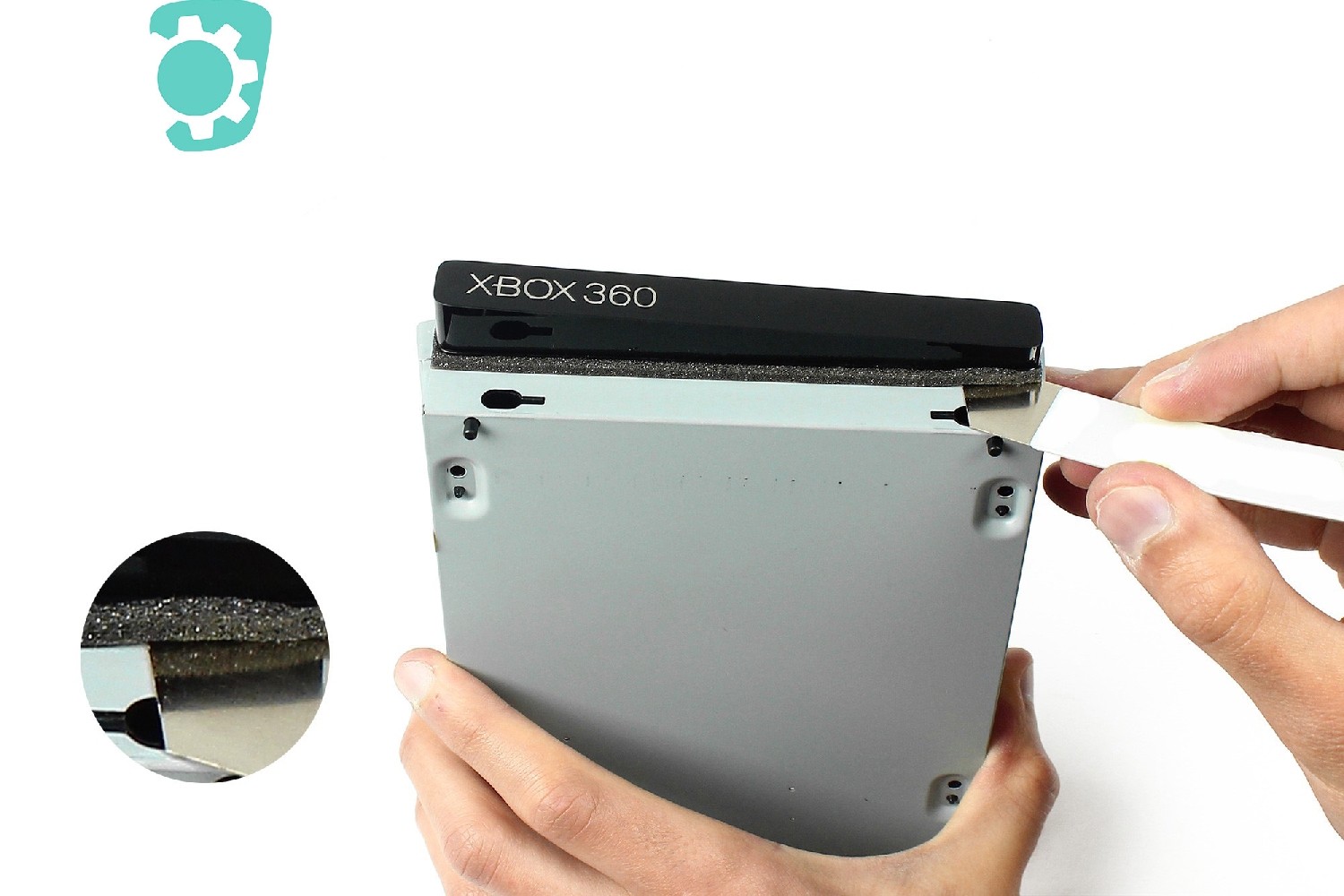

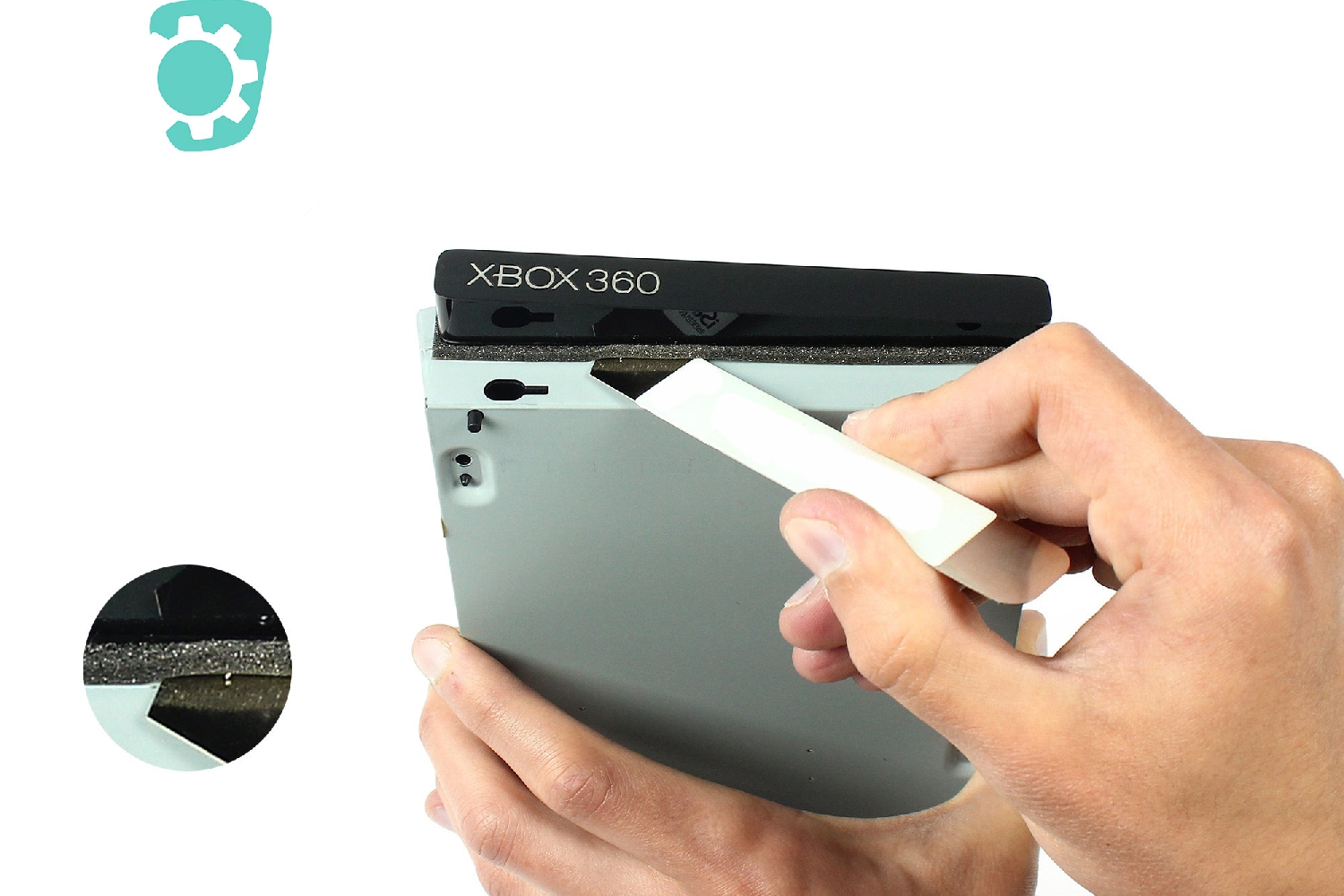

Toujours avec la spatule métallique, déclipsez maintenant la coque inférieure du lecteur DVD, côté façade.

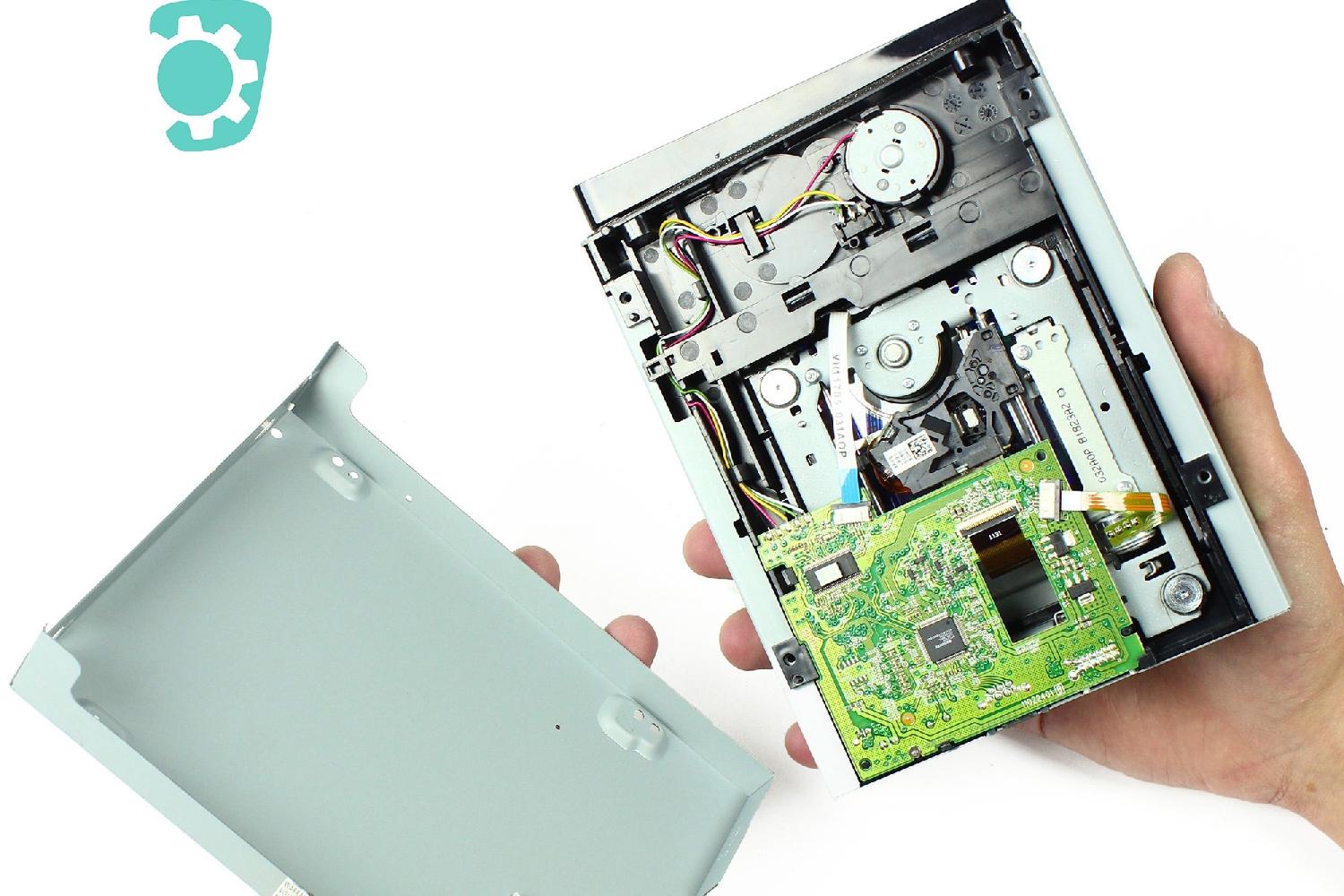

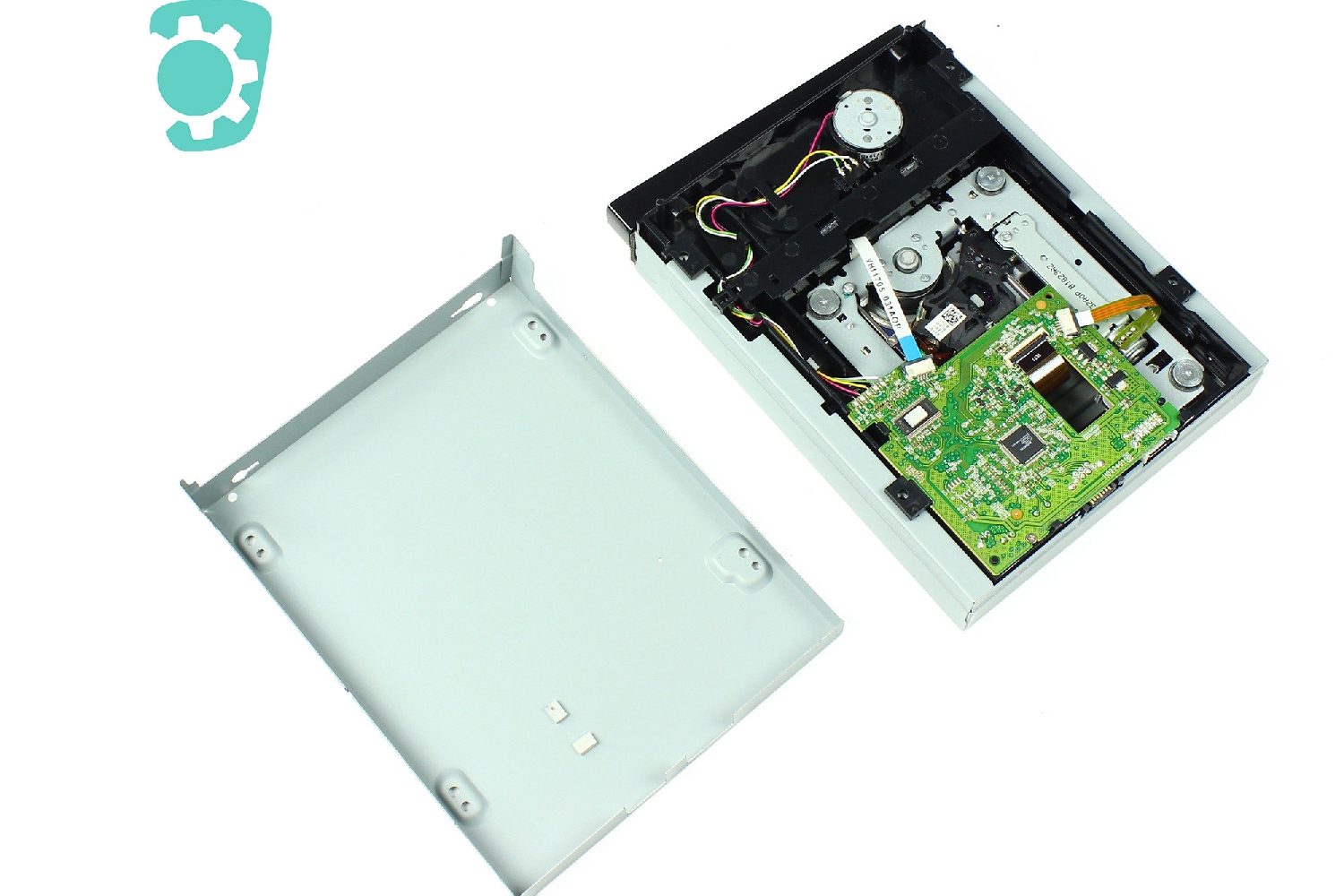

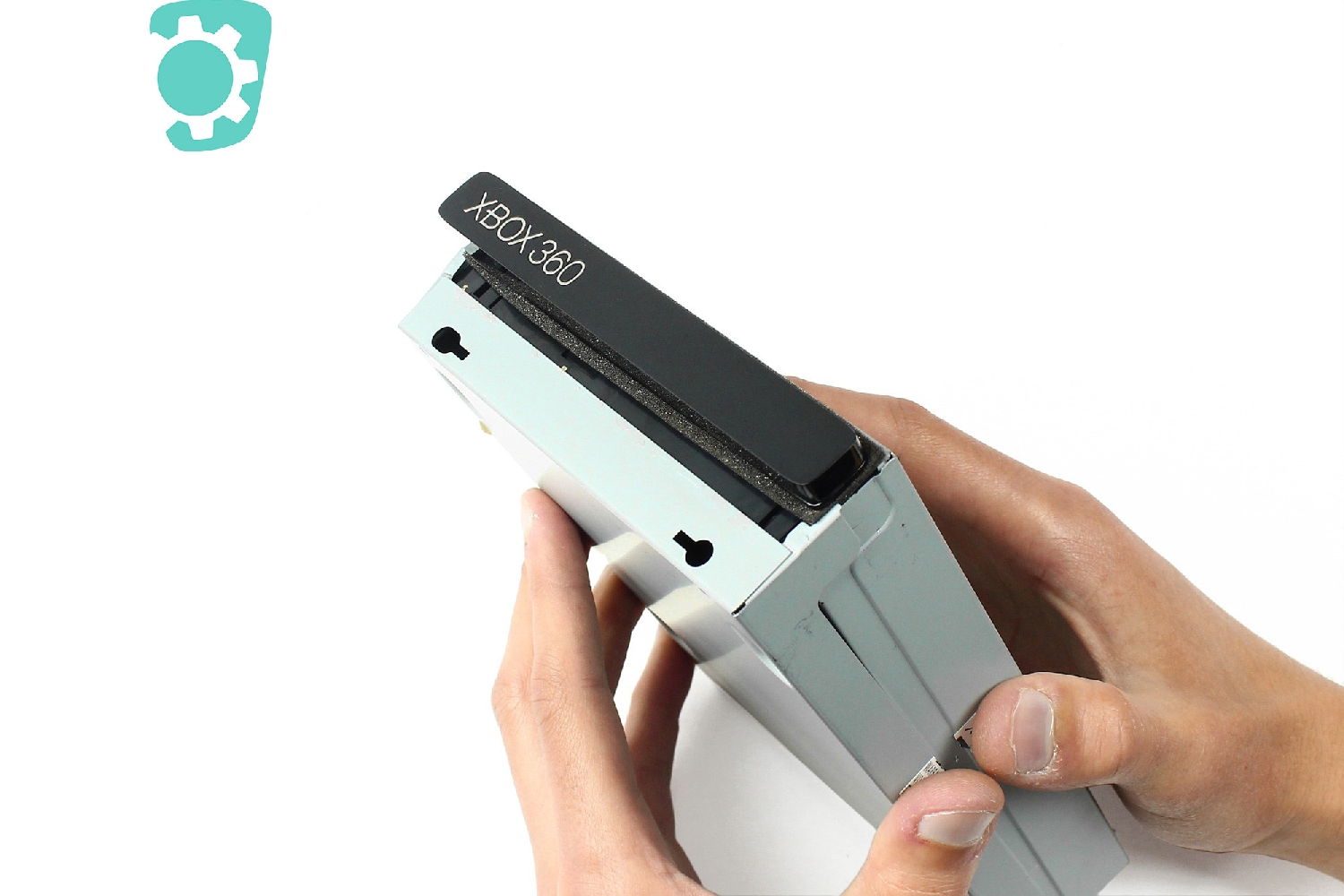

Etape 39

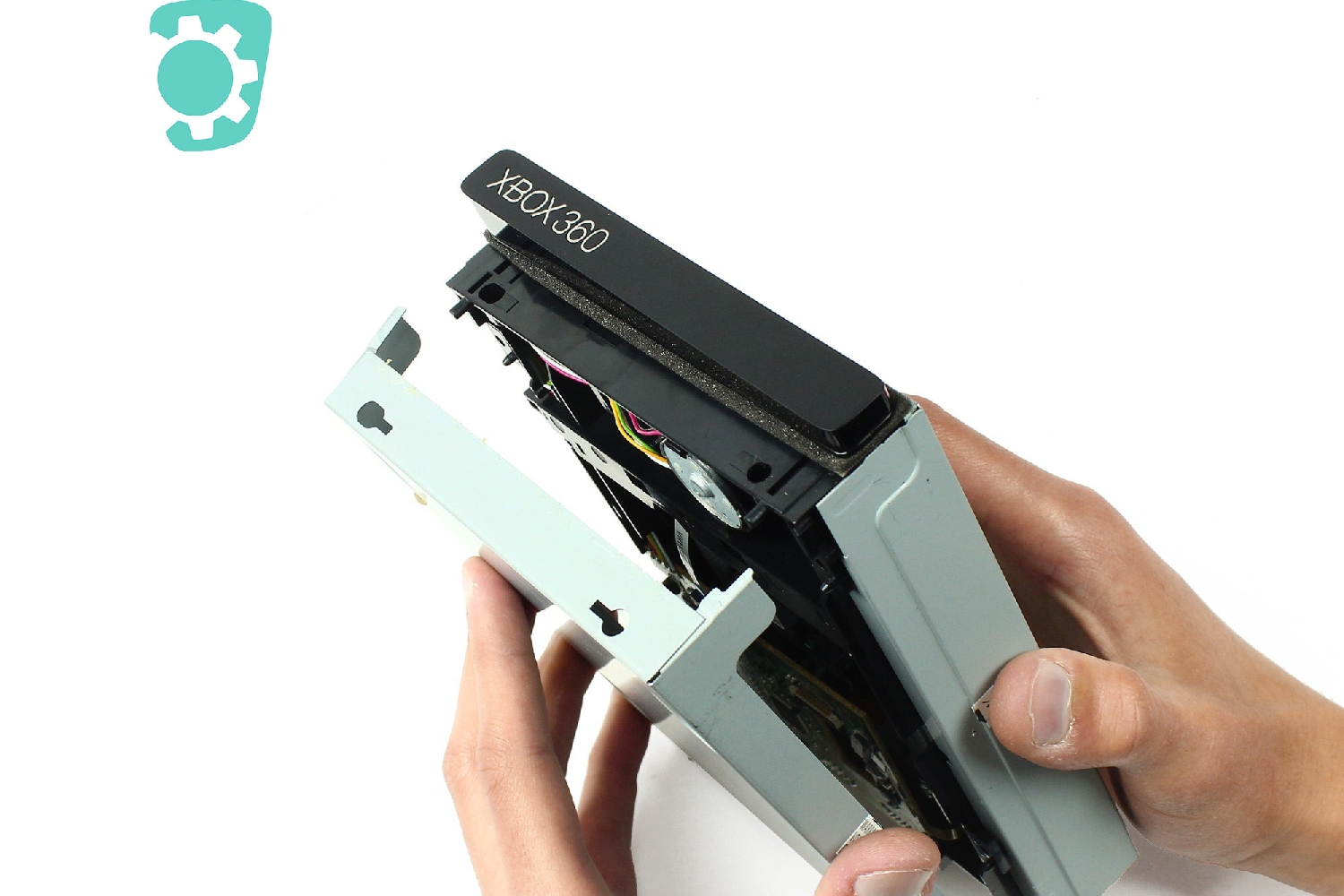

Retirez totalement la coque inférieure du lecteur.

Voilà, il est ouvert.

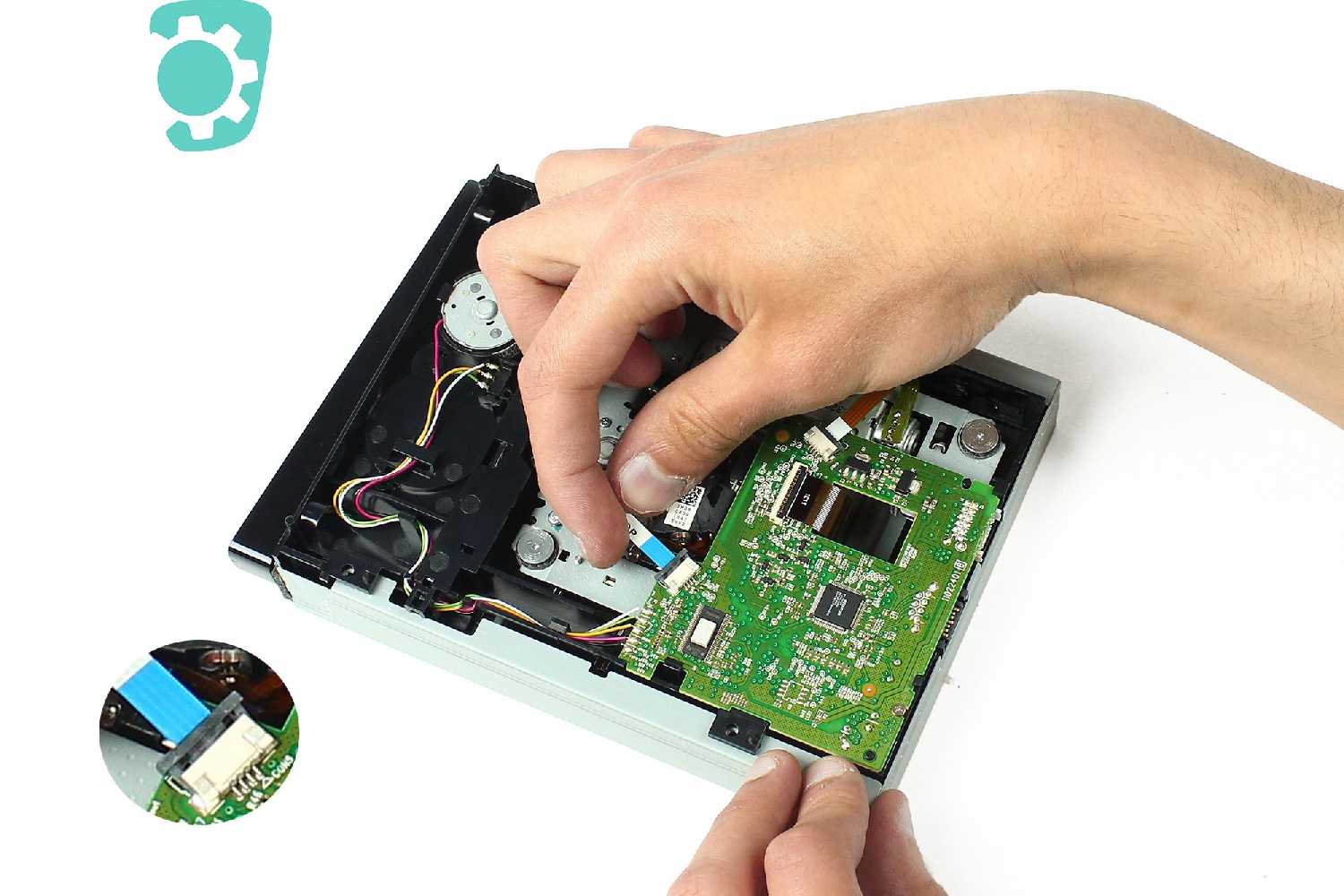

Etape 40

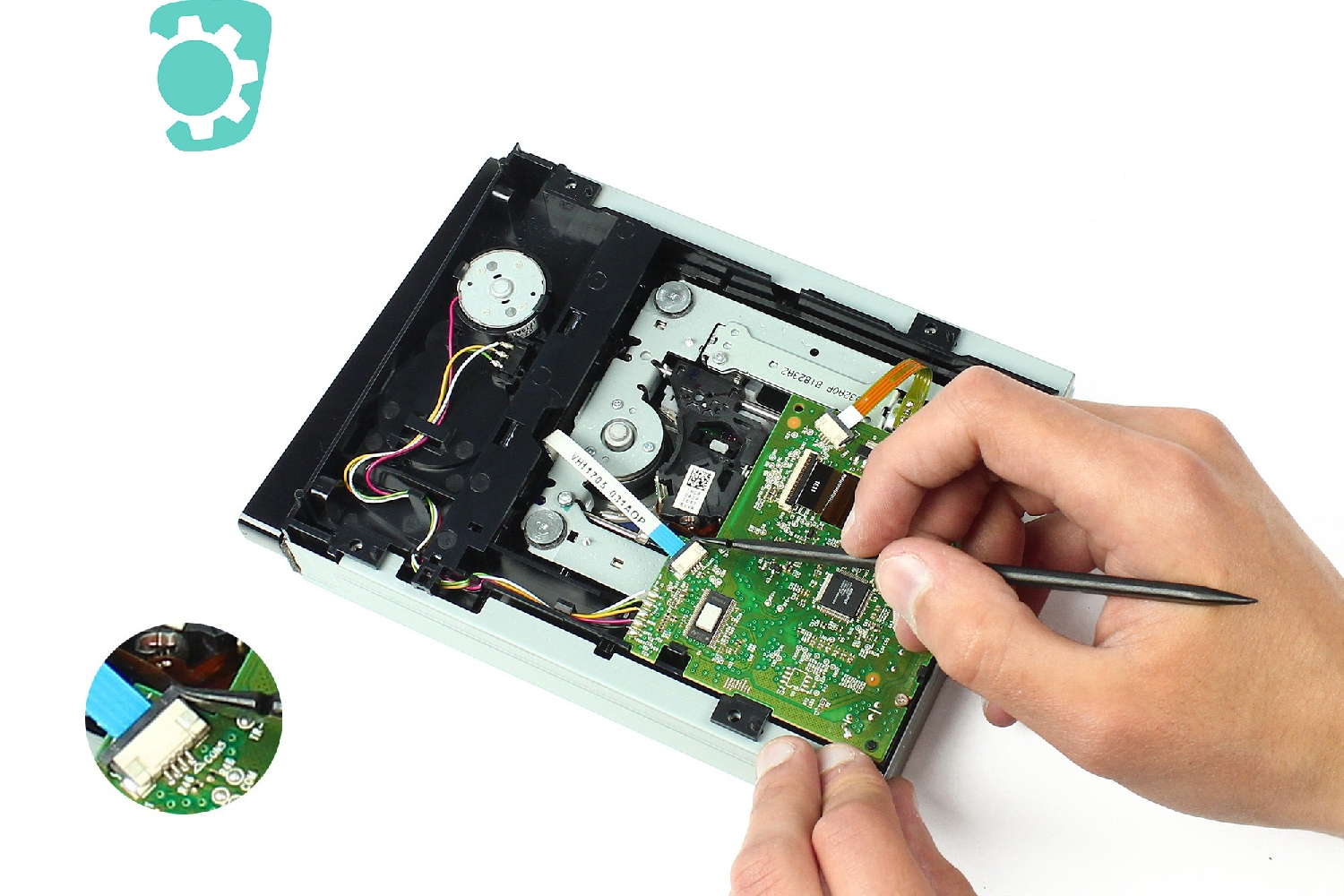

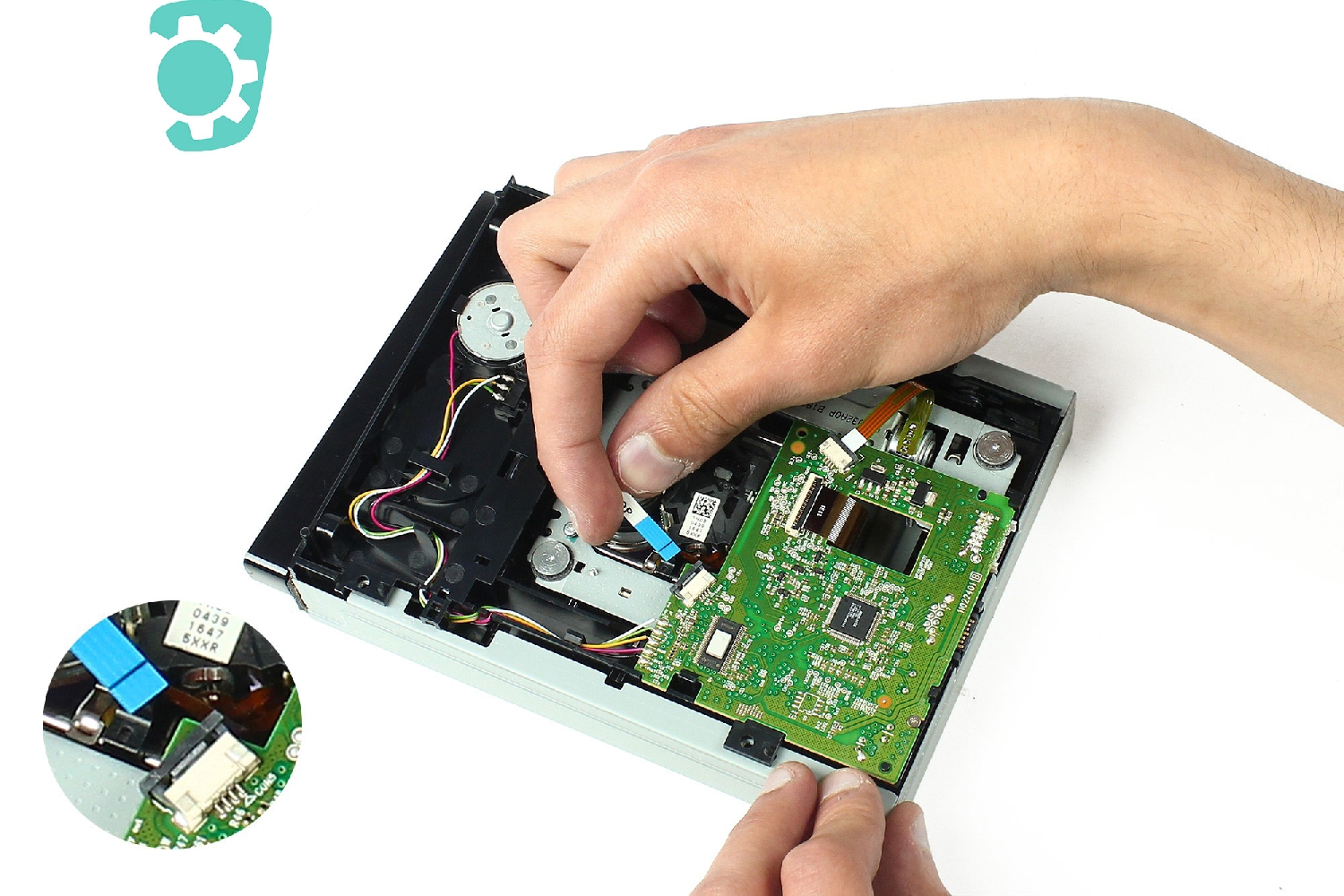

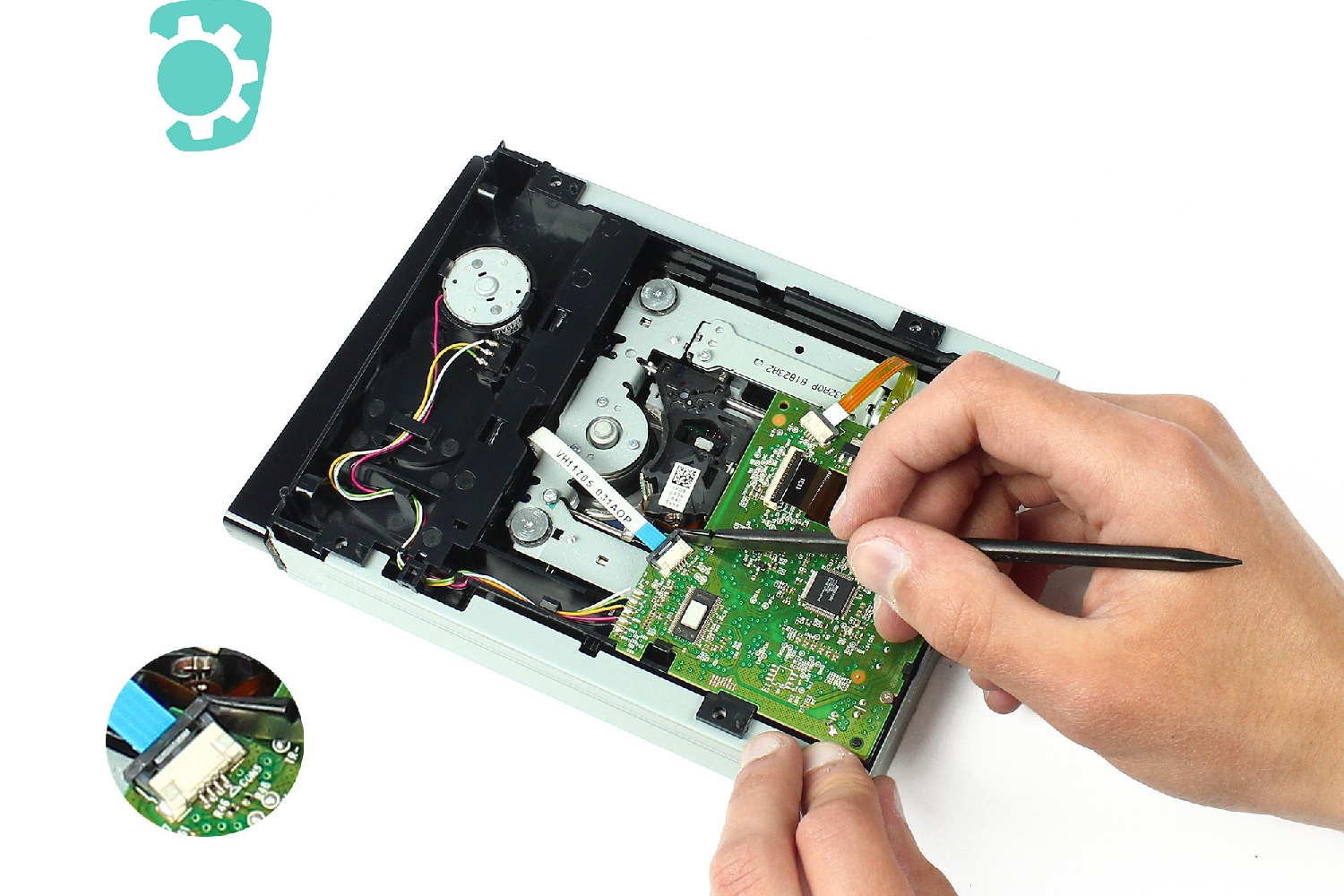

Avec la spatule en nylon vous allez déverrouiller le connecteur FPC retenant la nappe du moteur du lecteur DVD.

La partie foncée du connecteur doit bouger d'environ 2mm seulement.

Une fois le connecteur FPC en position ouverte, vous pouvez délicatement sortir la nappe nappe du moteur du lecteur DVD.

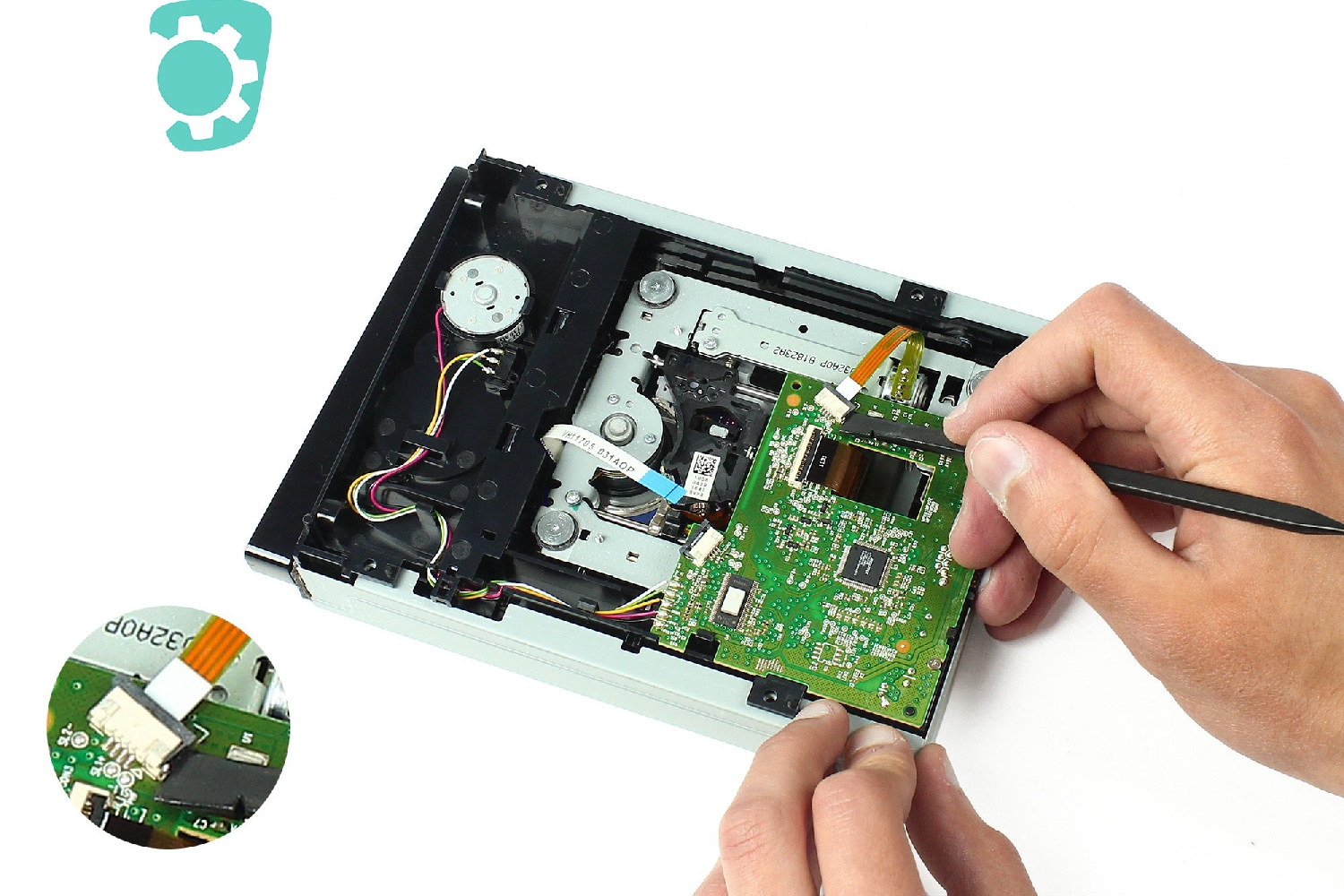

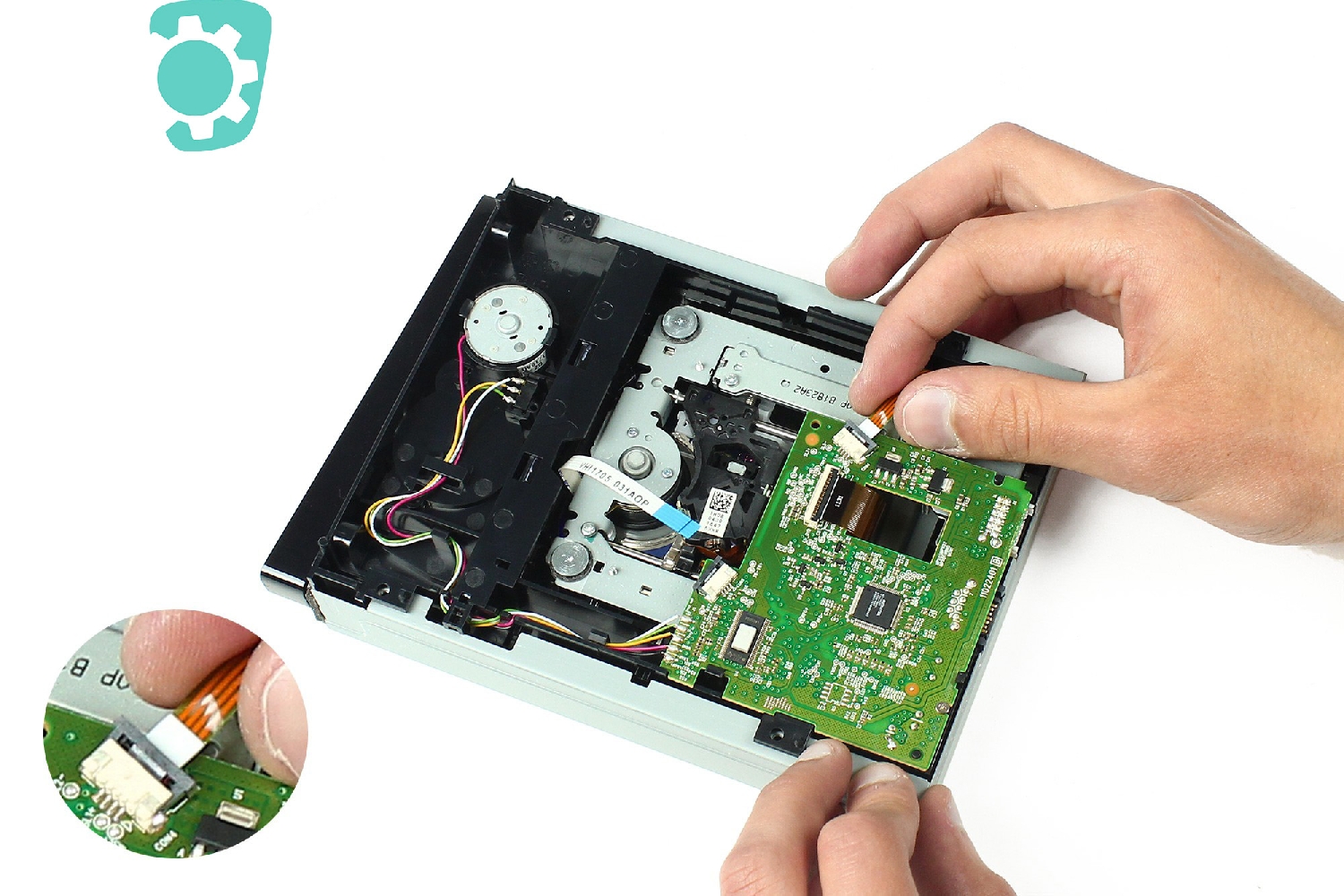

Etape 41

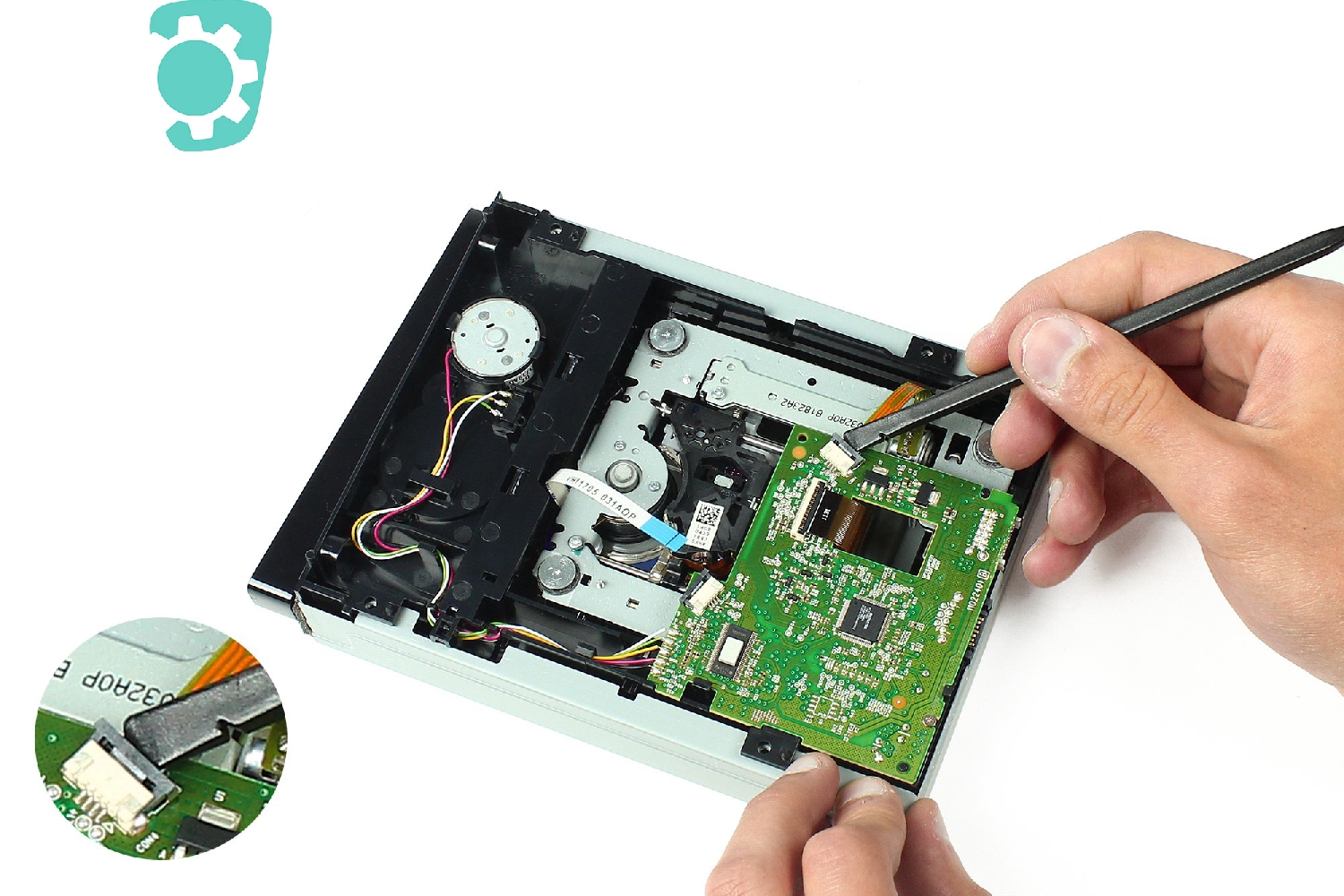

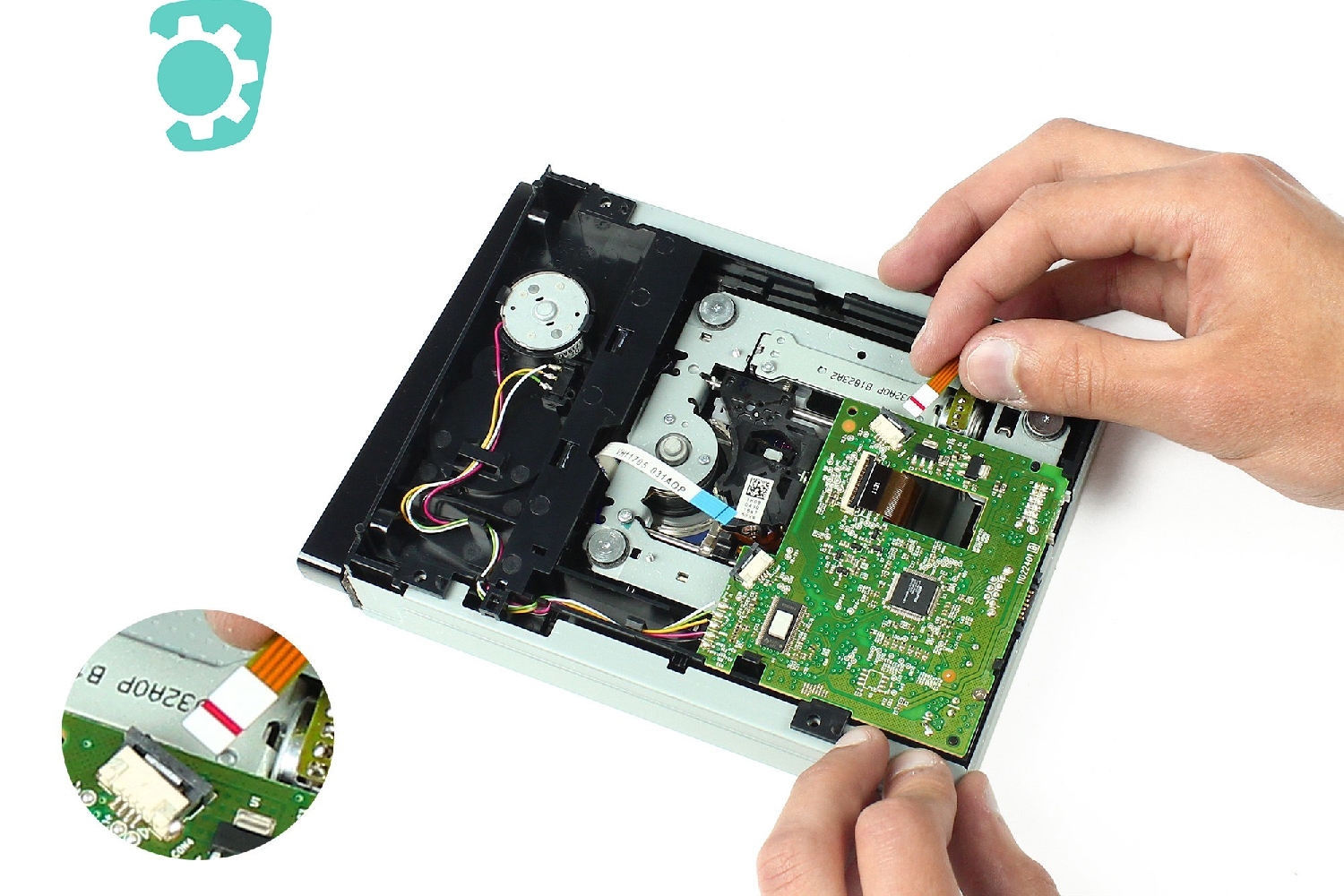

Maintenant vous allez utiliser la spatule en nylon pour déverrouiller le connecteur FPC de la nappe du moteur de la lentille.

celui-ci s'ouvre en faisant levier vers le haut.

Une fois le connecteur FPC en position ouverte, vous pouvez délicatement sortir la nappe du moteur de la lentille de son connecteur.

Etape 42

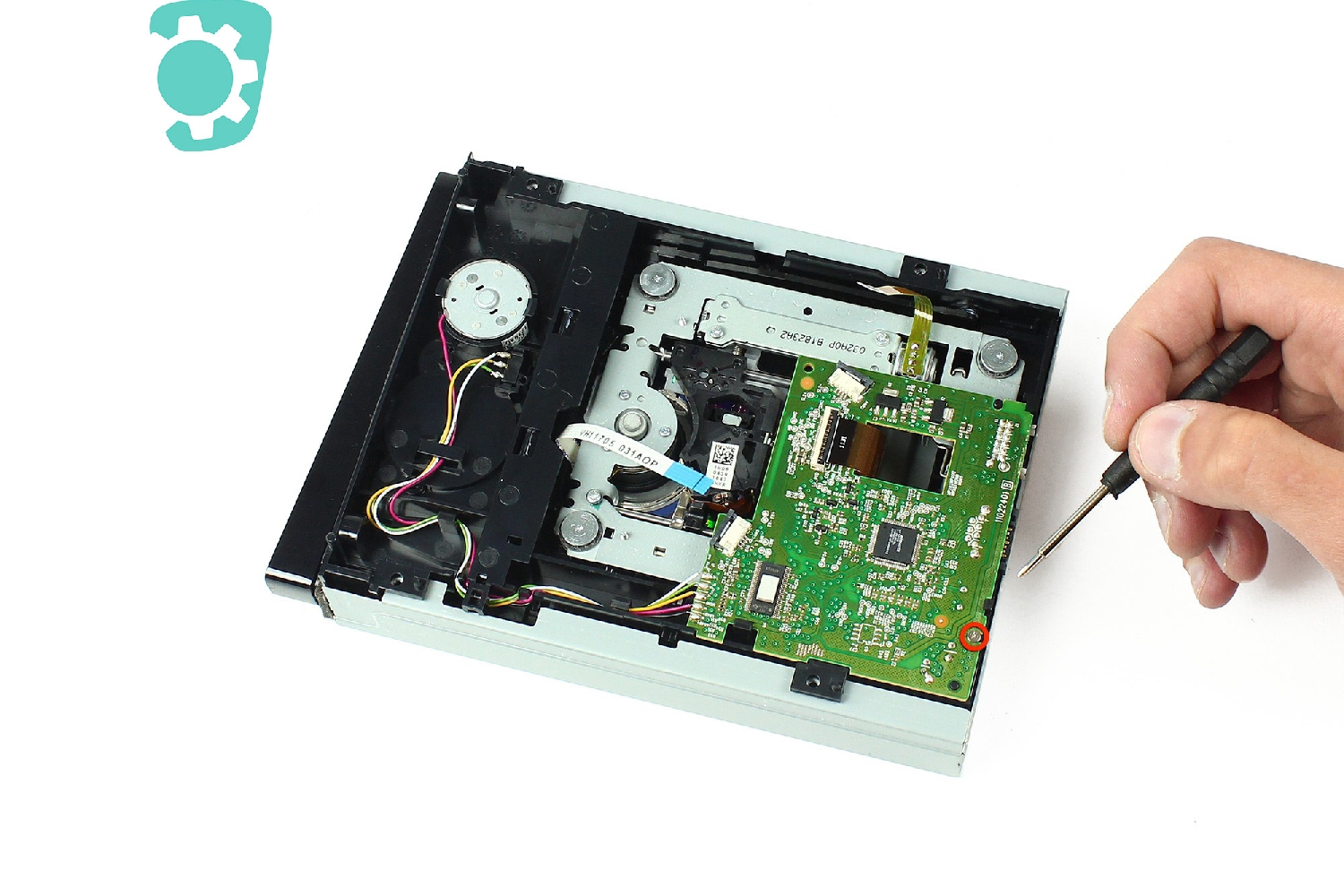

Pour pouvoir, plus tard, retirer la carte mère, vous allez dévisser la vis entourée en rouge sur la photo à l'aide d'un tournevis cruciforme.

Etape 43

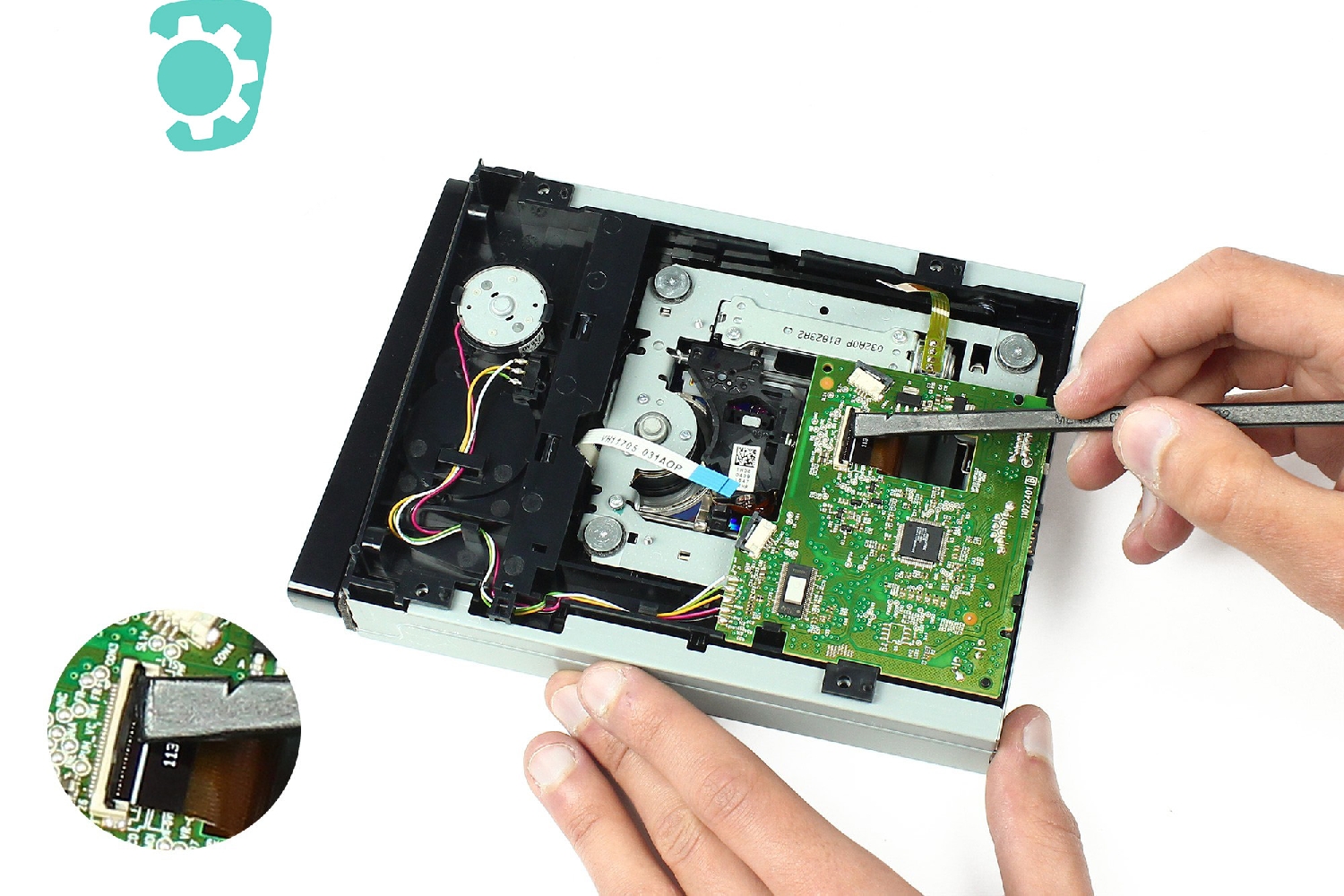

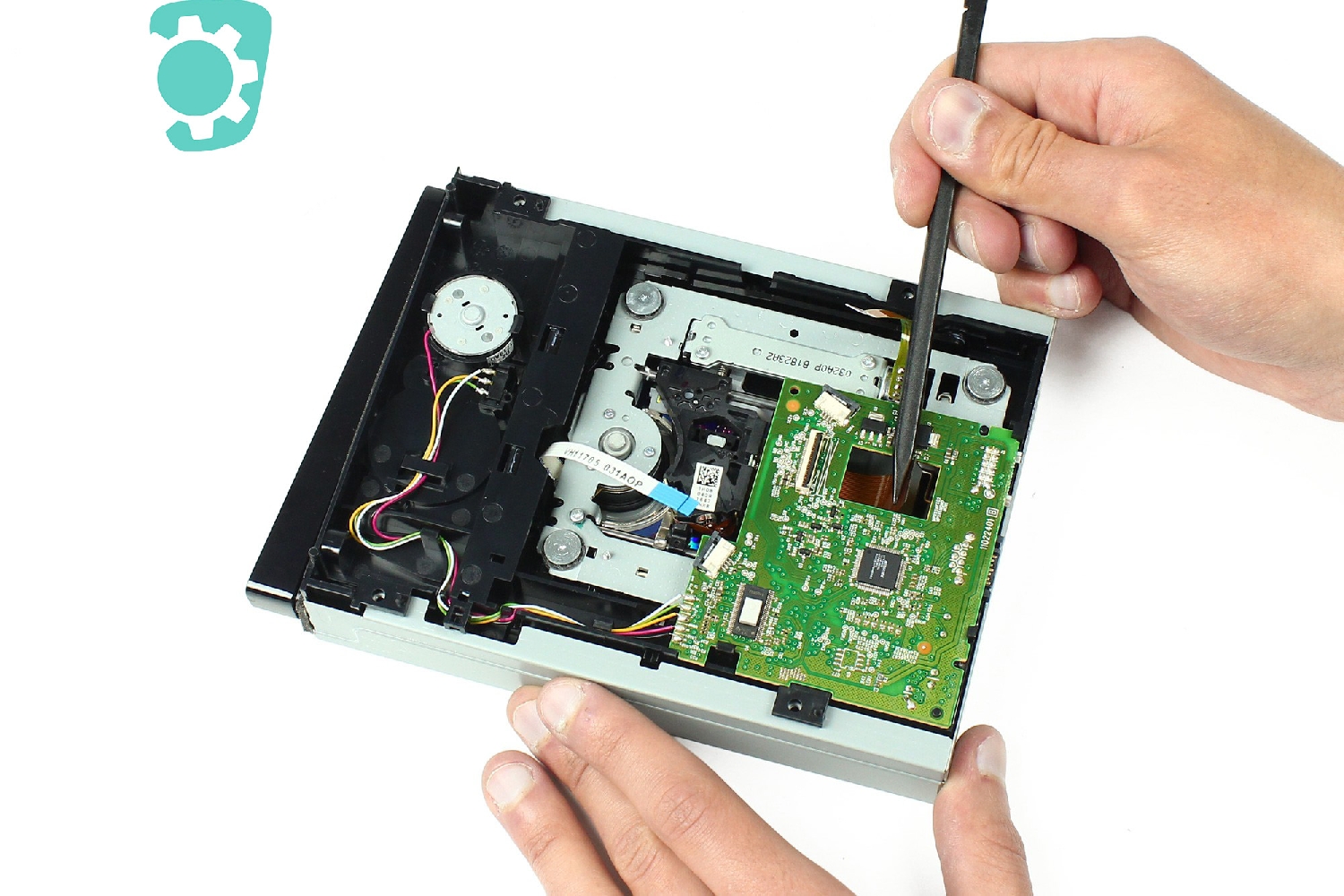

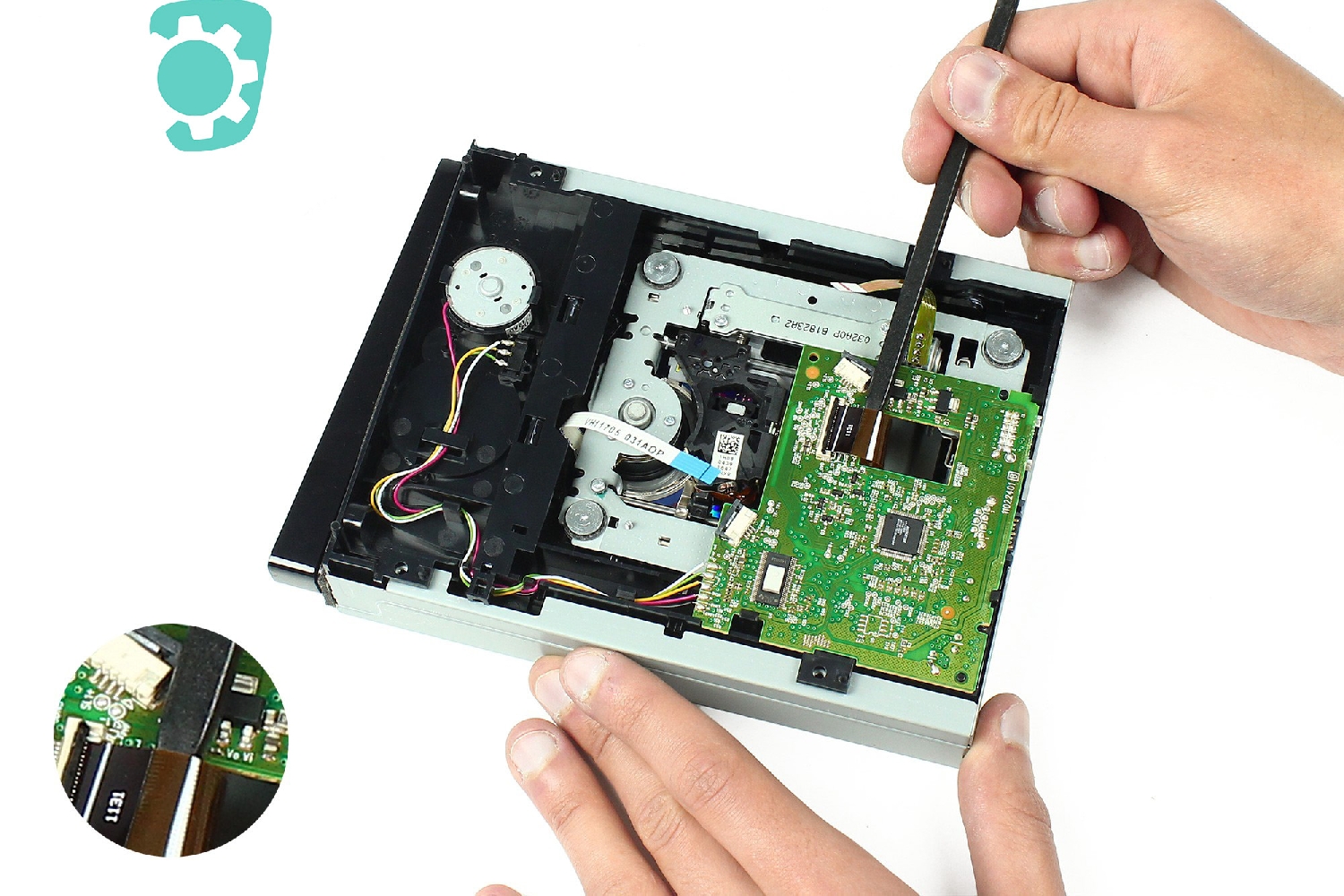

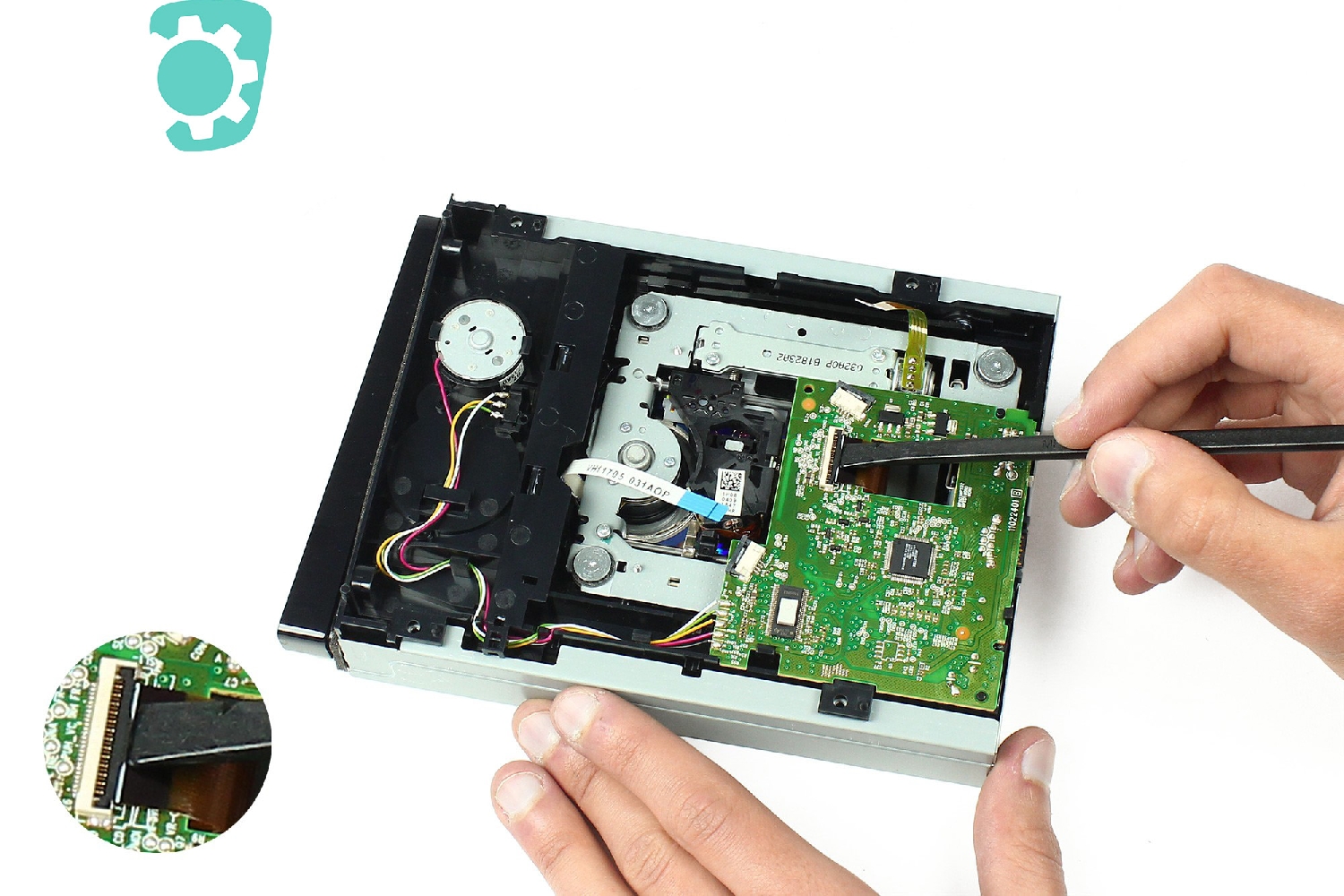

Avec la spatule en nylon vous allez déverrouiller le connecteur FPC de la nappe de gestion de la lentille.

Comme le précédent connecteur FPC, celui-ci s'ouvre en faisant levier vers le haut.

Une fois le connecteur FPC en position ouverte, vous pouvez délicatement sortir la nappe de gestion de la lentille de son connecteur.

Etape 44

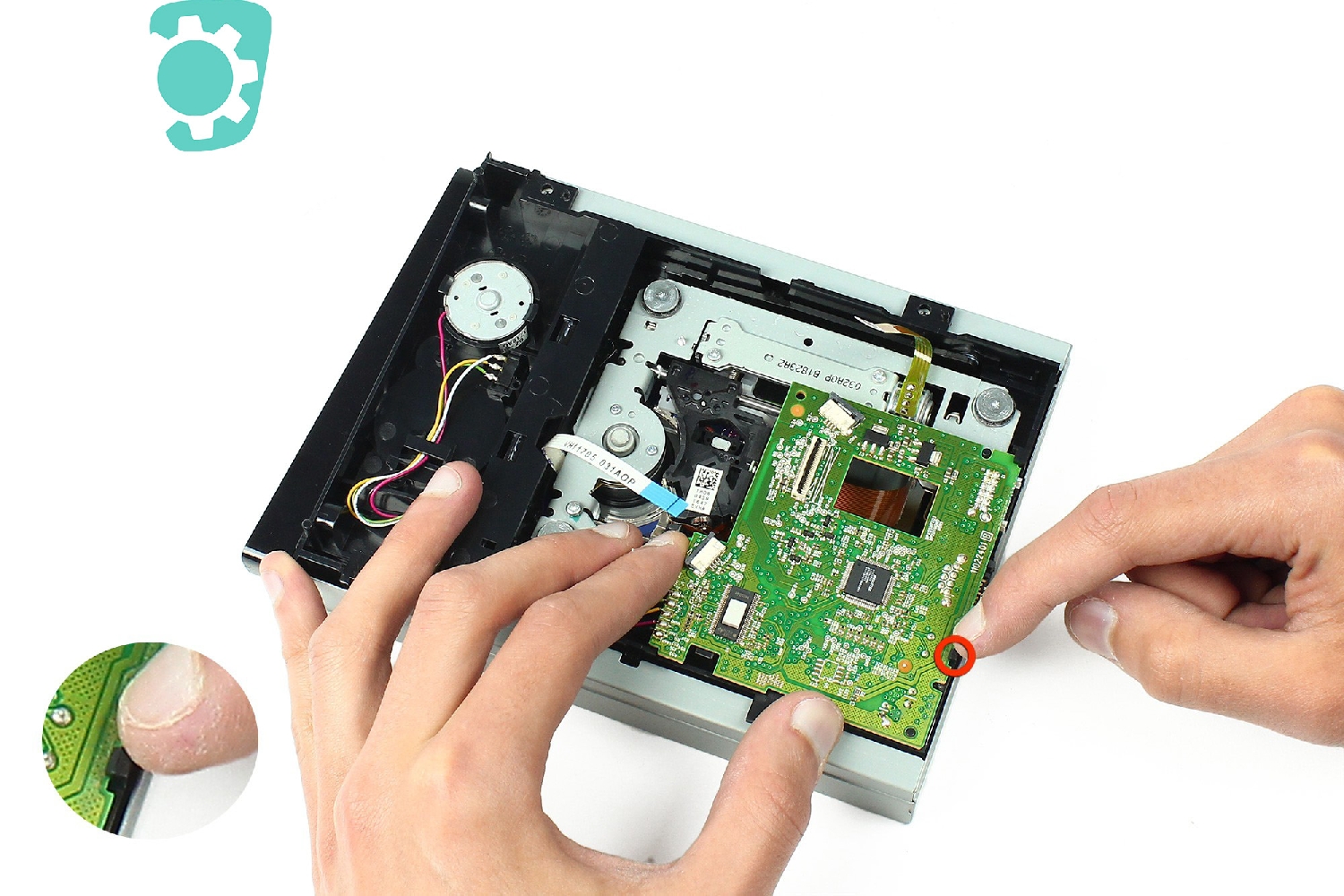

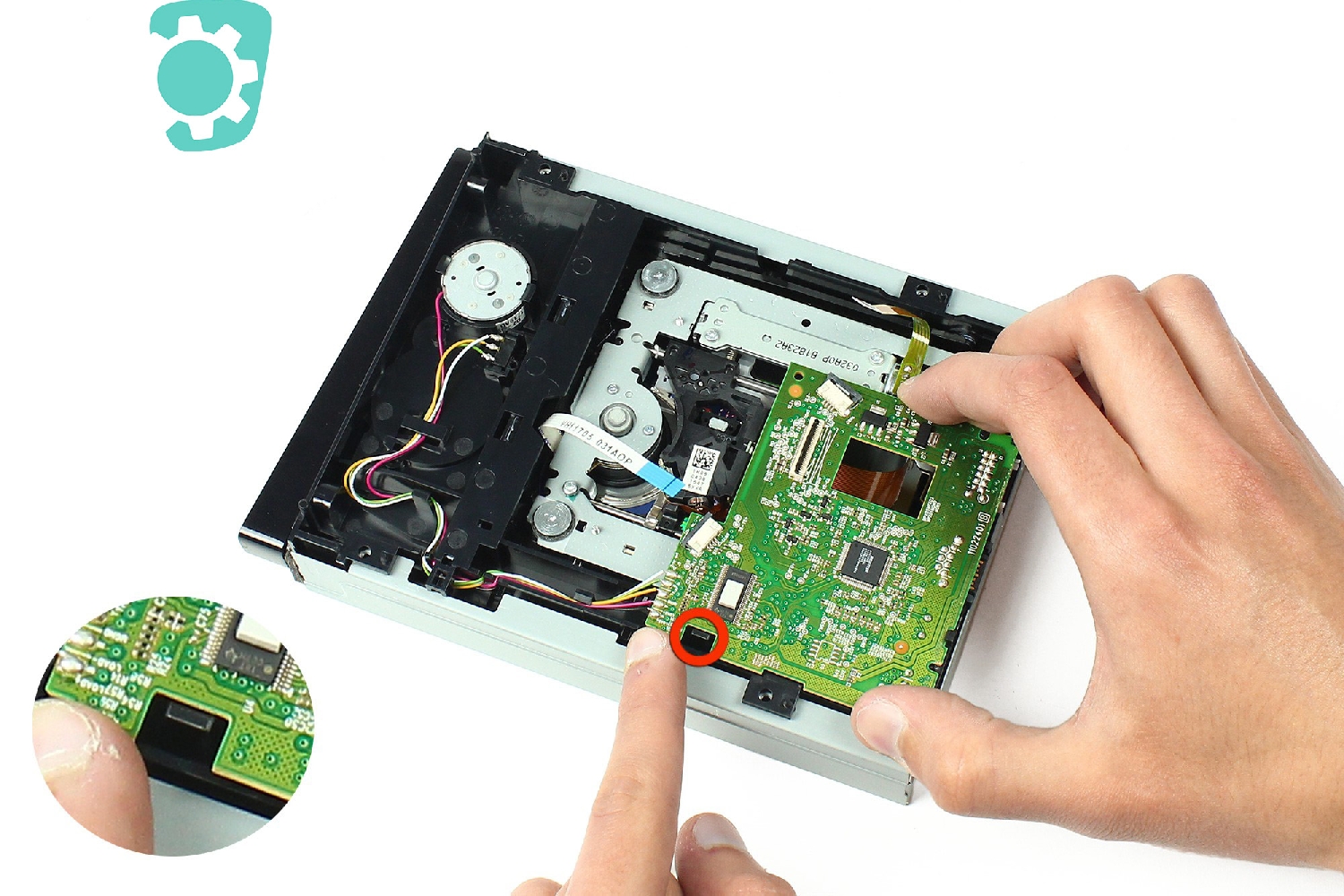

Pour pouvoir retirer la carte mère, vous allez déclipser les deux clips entourés en rouge sur les photos.

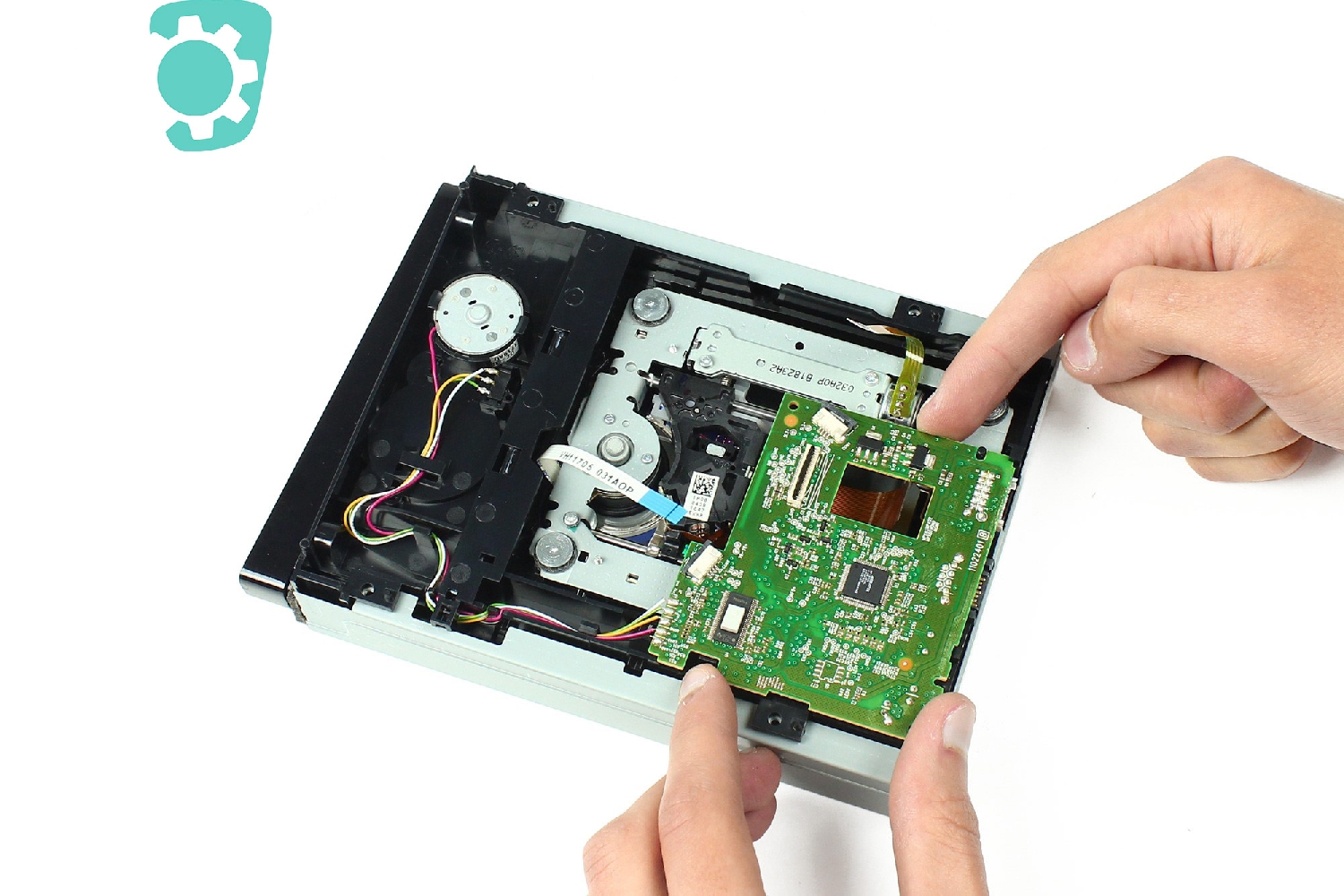

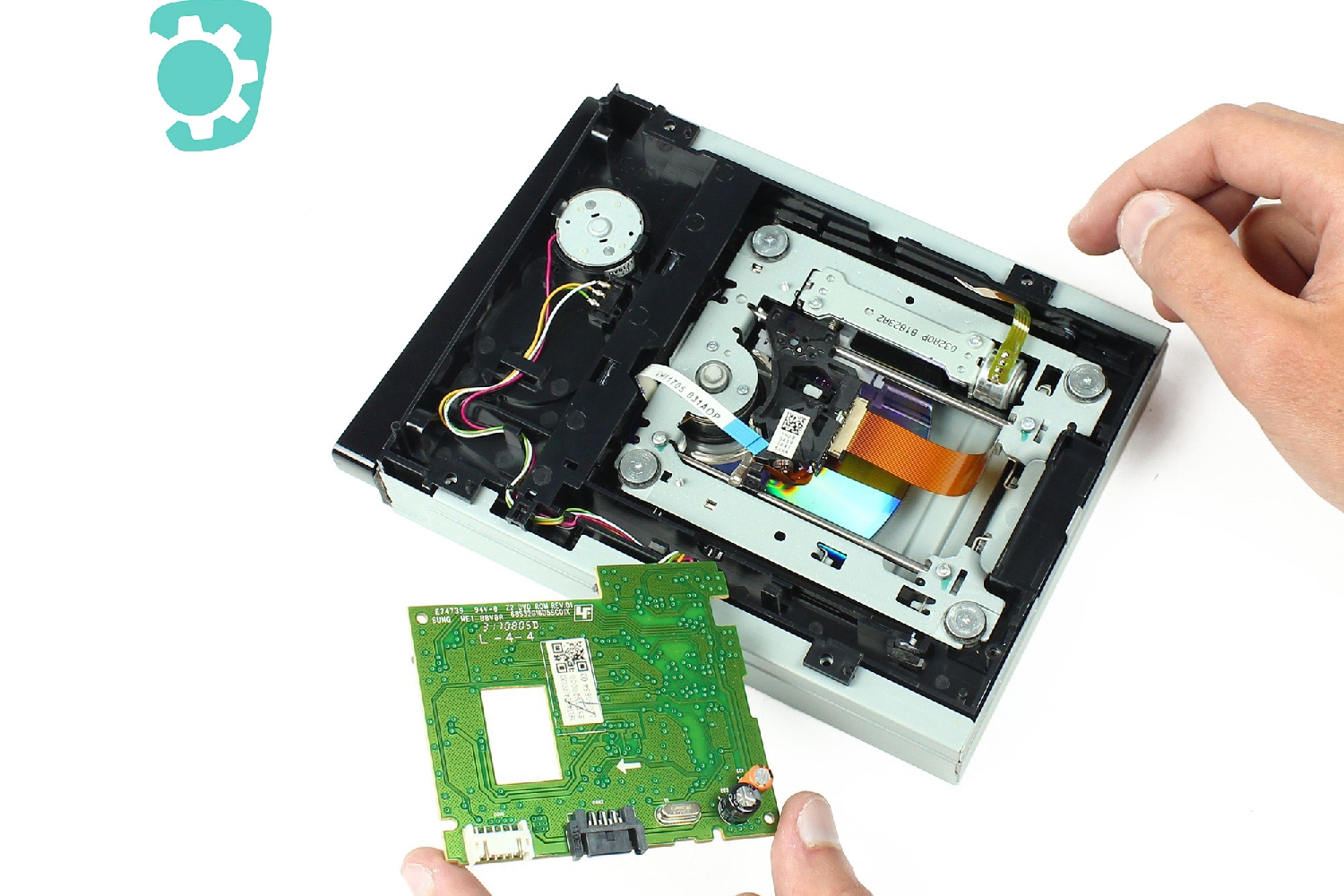

Etape 45

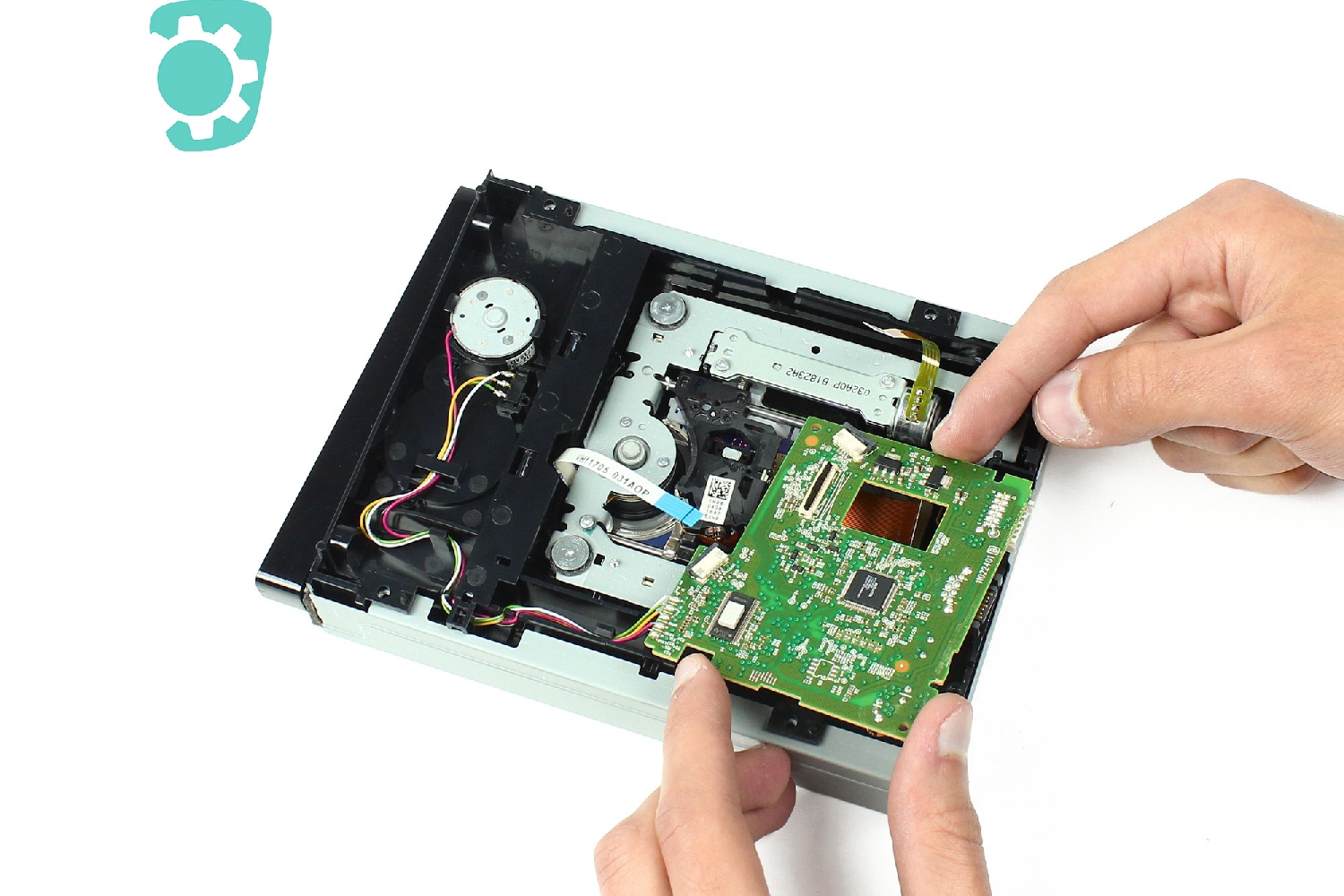

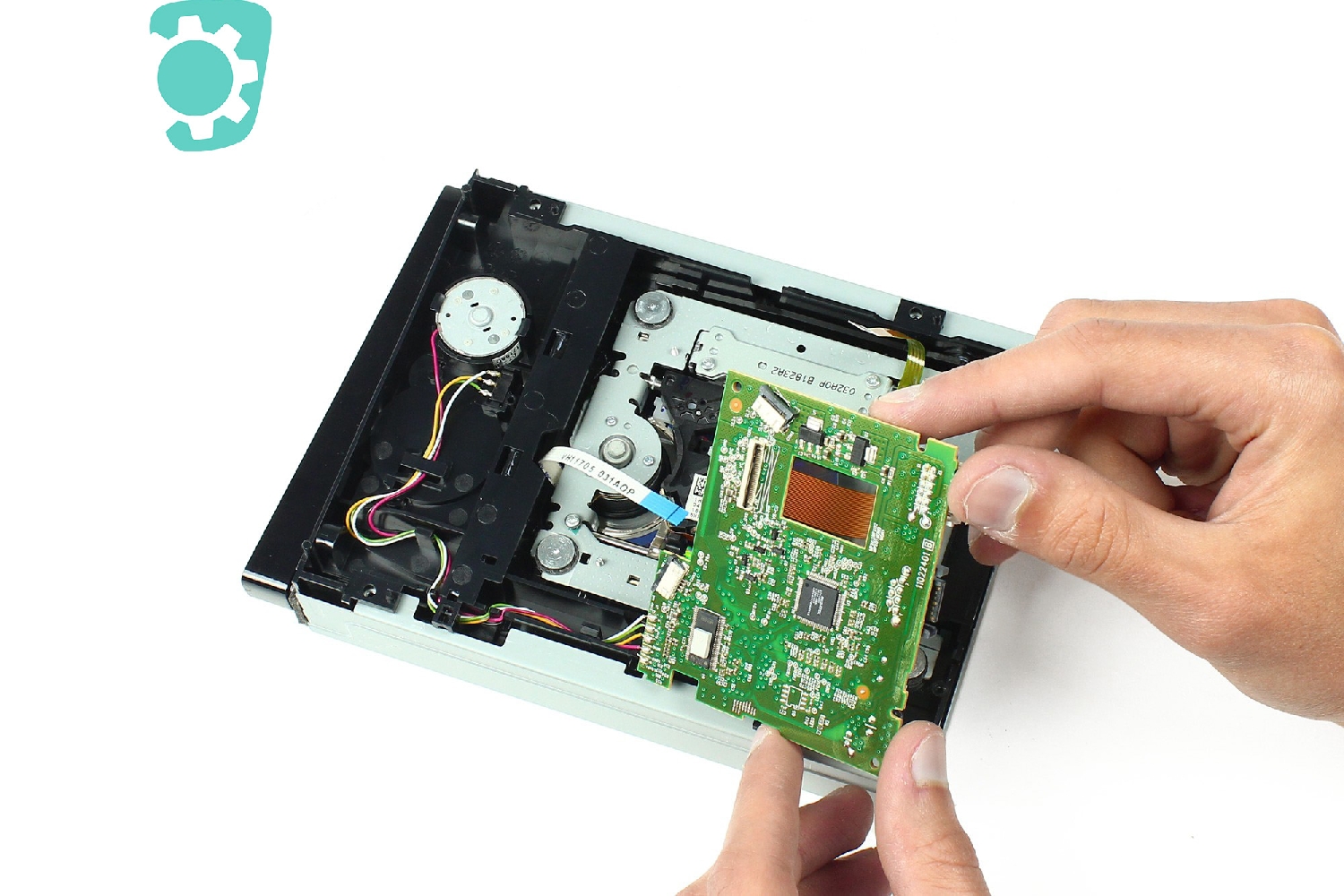

Vous pouvez maintenant soulever délicatement la carte mère.

Attention ! Elle est encore reliée au lecteur par des fils. Faites attention de ne pas les arracher.

Pour cela, retournez la carte mère et posez là avec les fils en dessous.

Etape 46

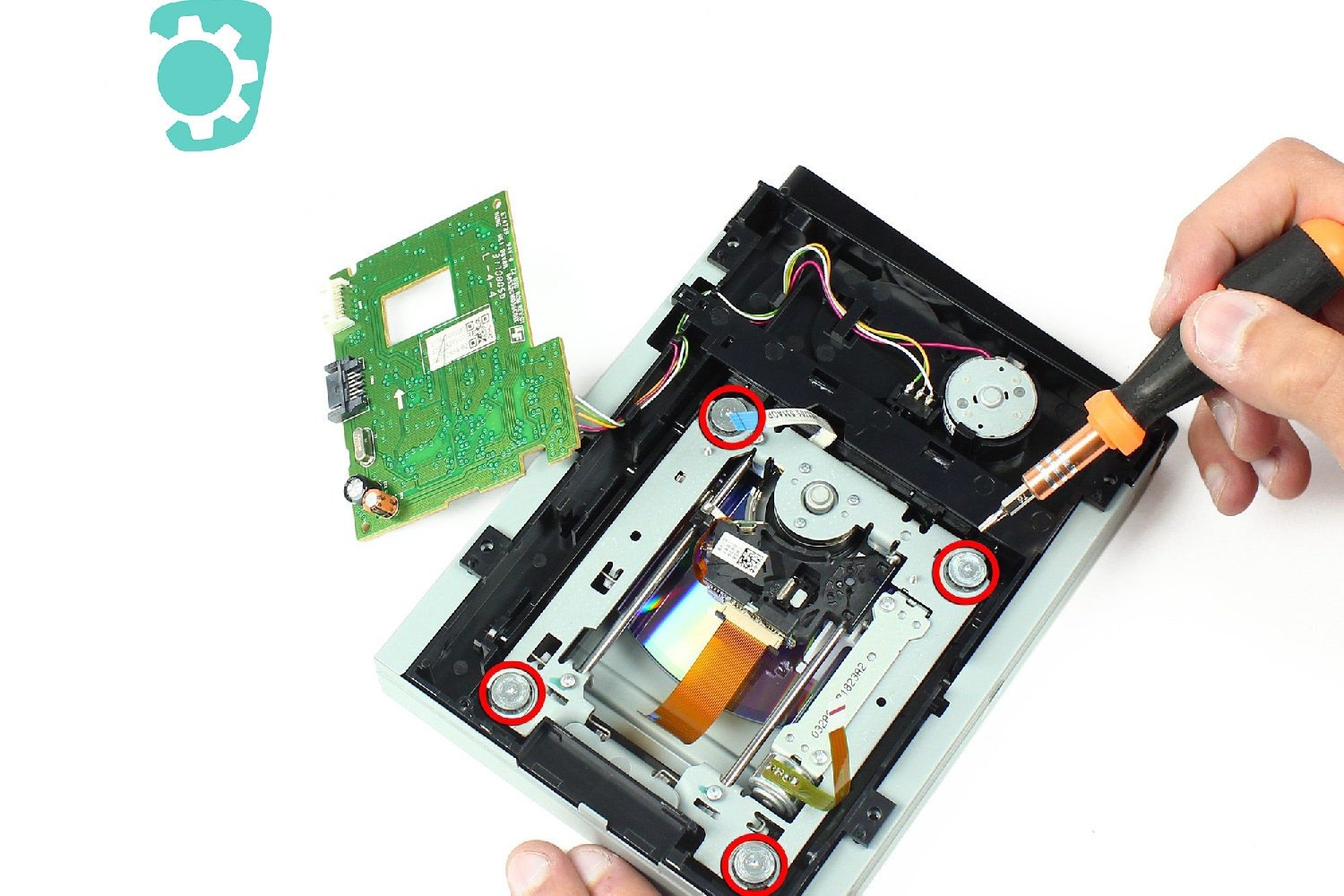

Vous avez accès à 4 vis, entourées en rouge. Otez-les à l'aide du tournevis torx T6.
Cela va permettre de détacher le bloc optique de la console.

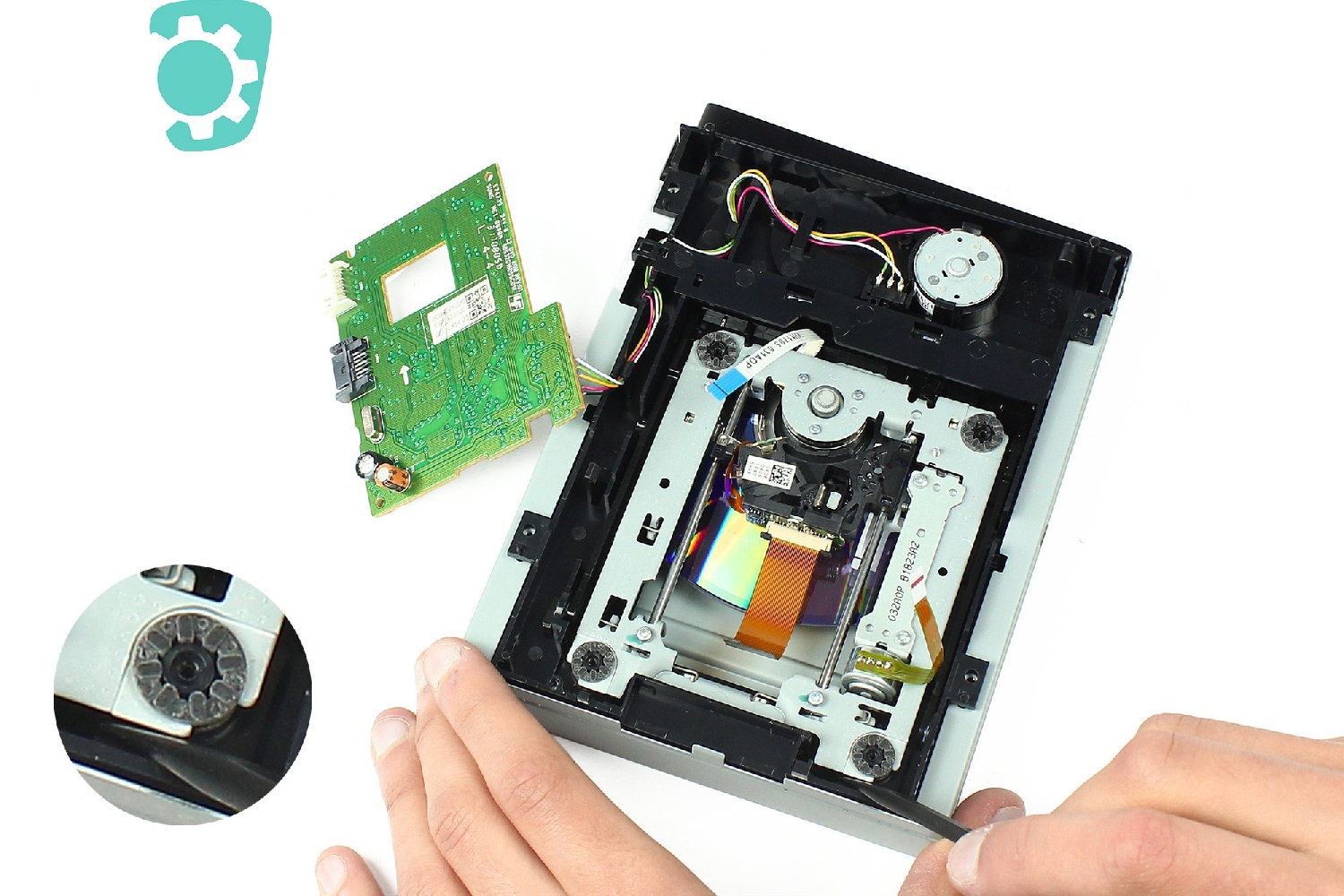

Etape 47

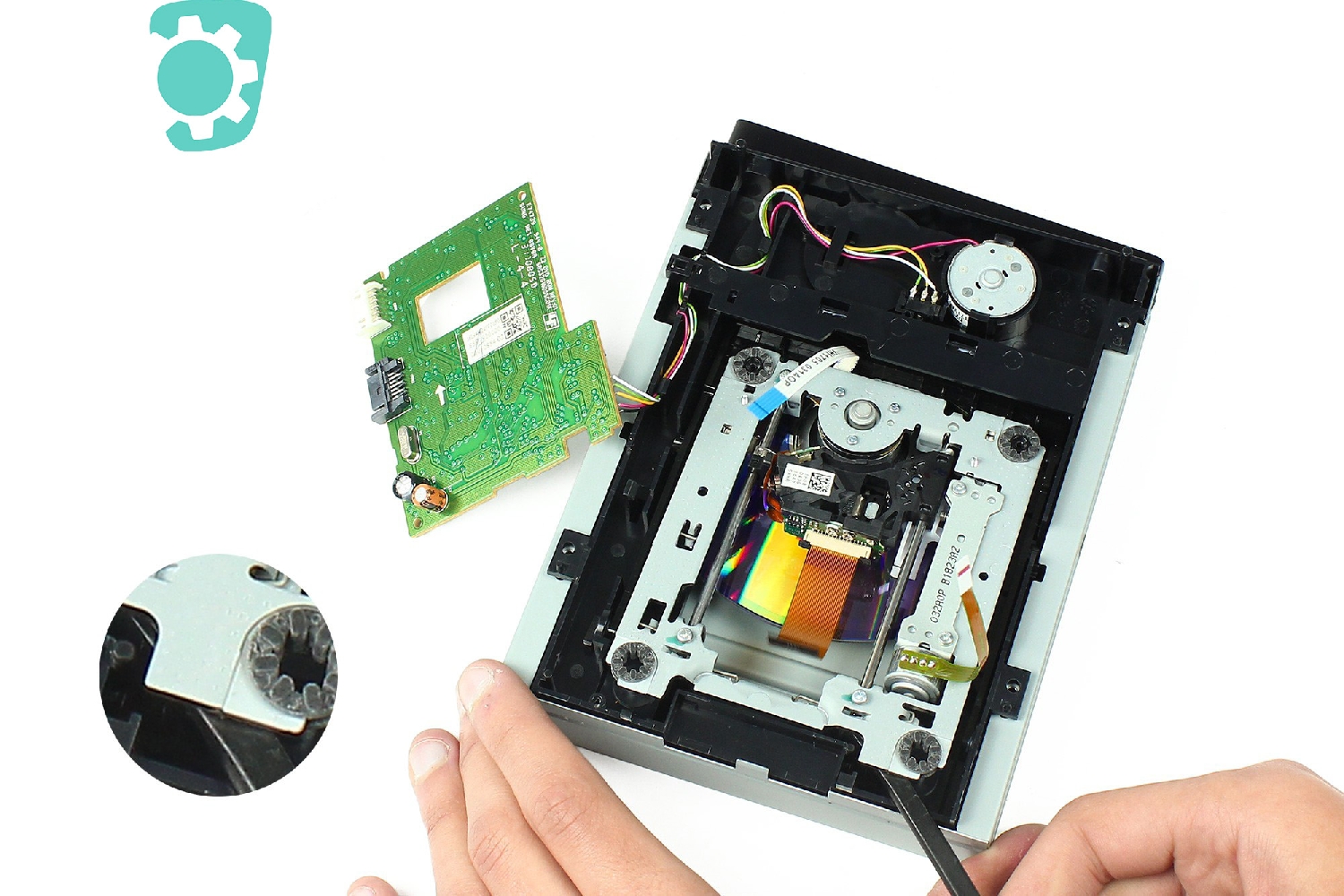

A l'aide du levier en nylon, soulevez le bloc optique légèrement pour pouvoir l'attraper.

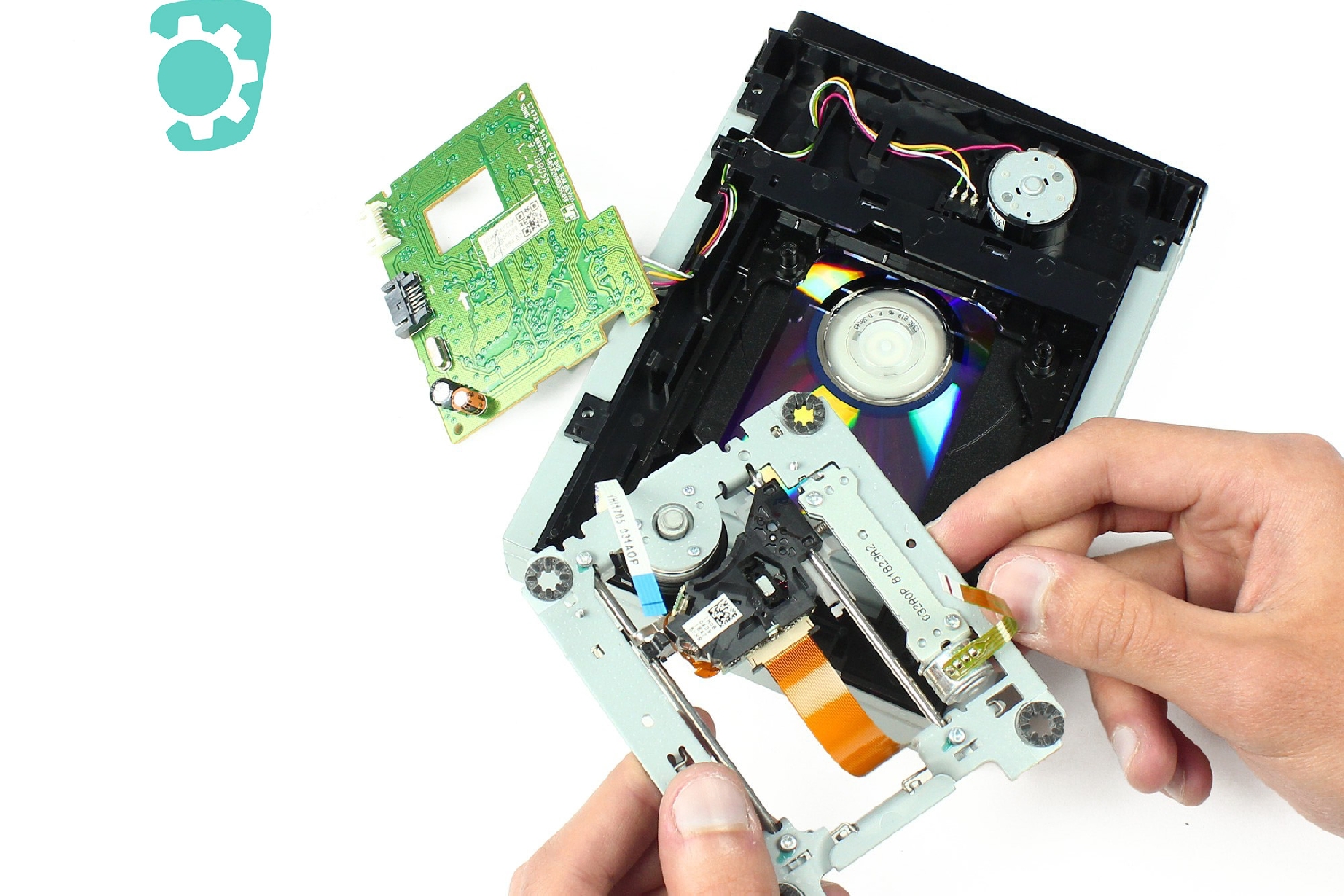

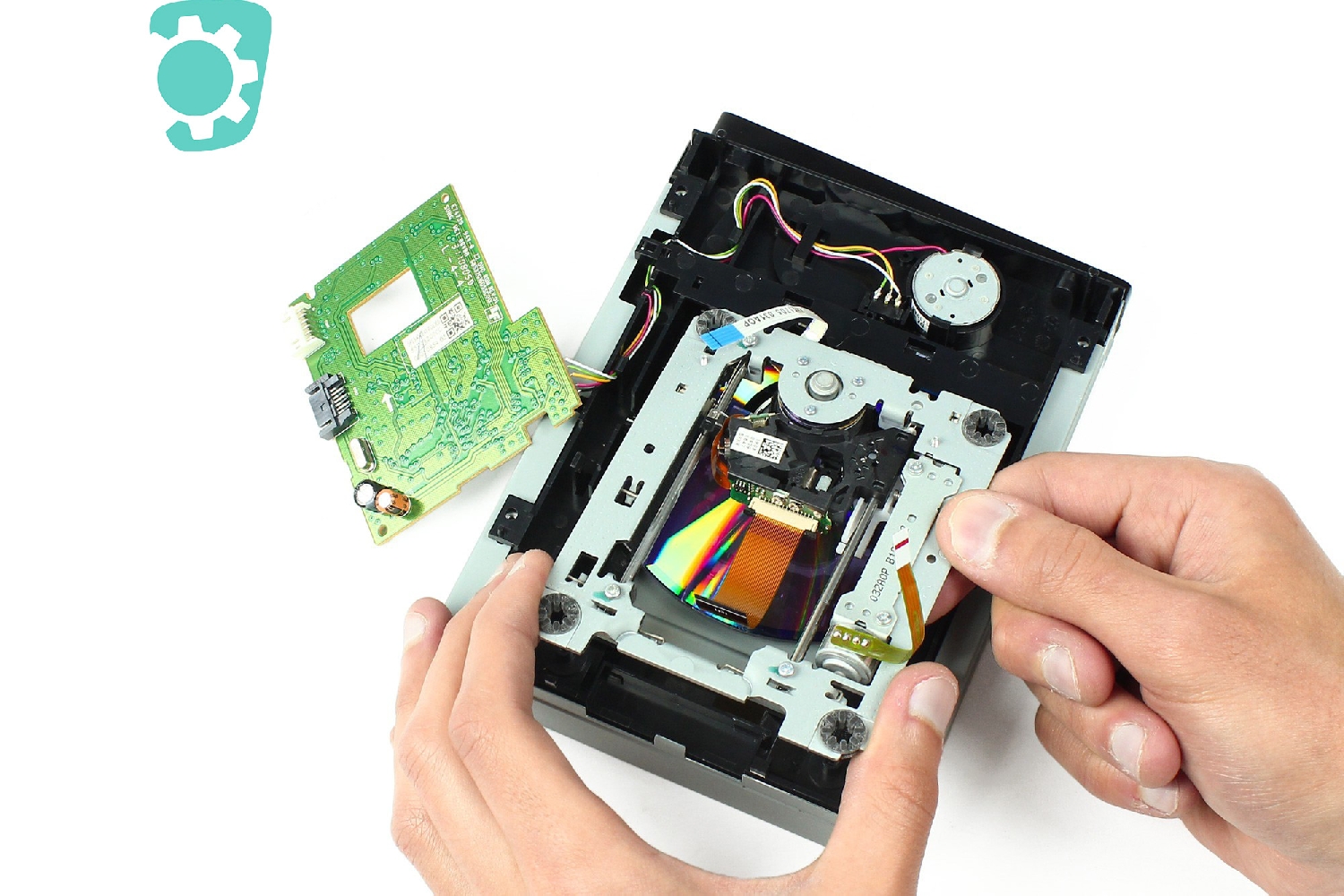

Etape 48

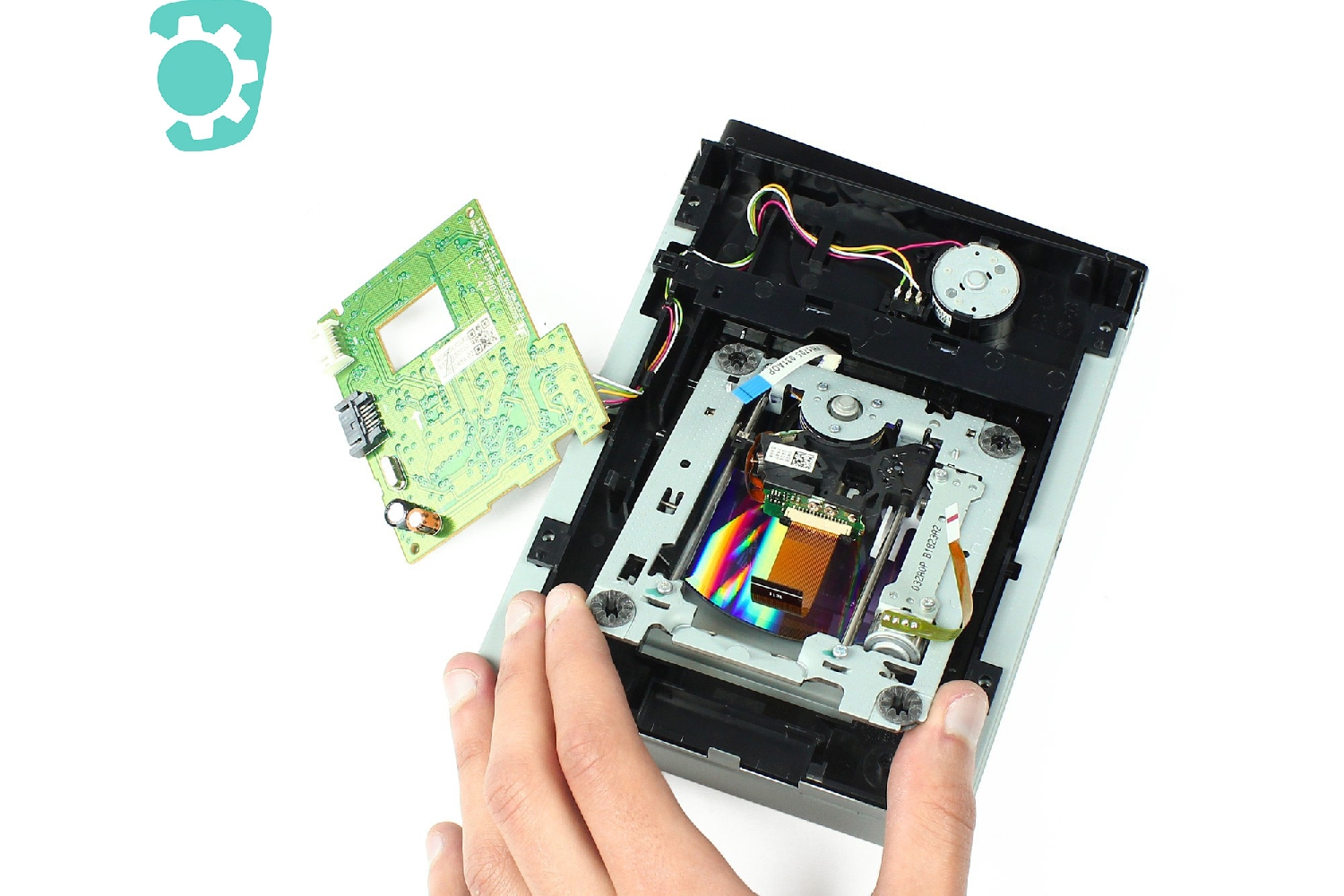

Saisissez le bloc optique et sortez le de son socle.

Etape 49

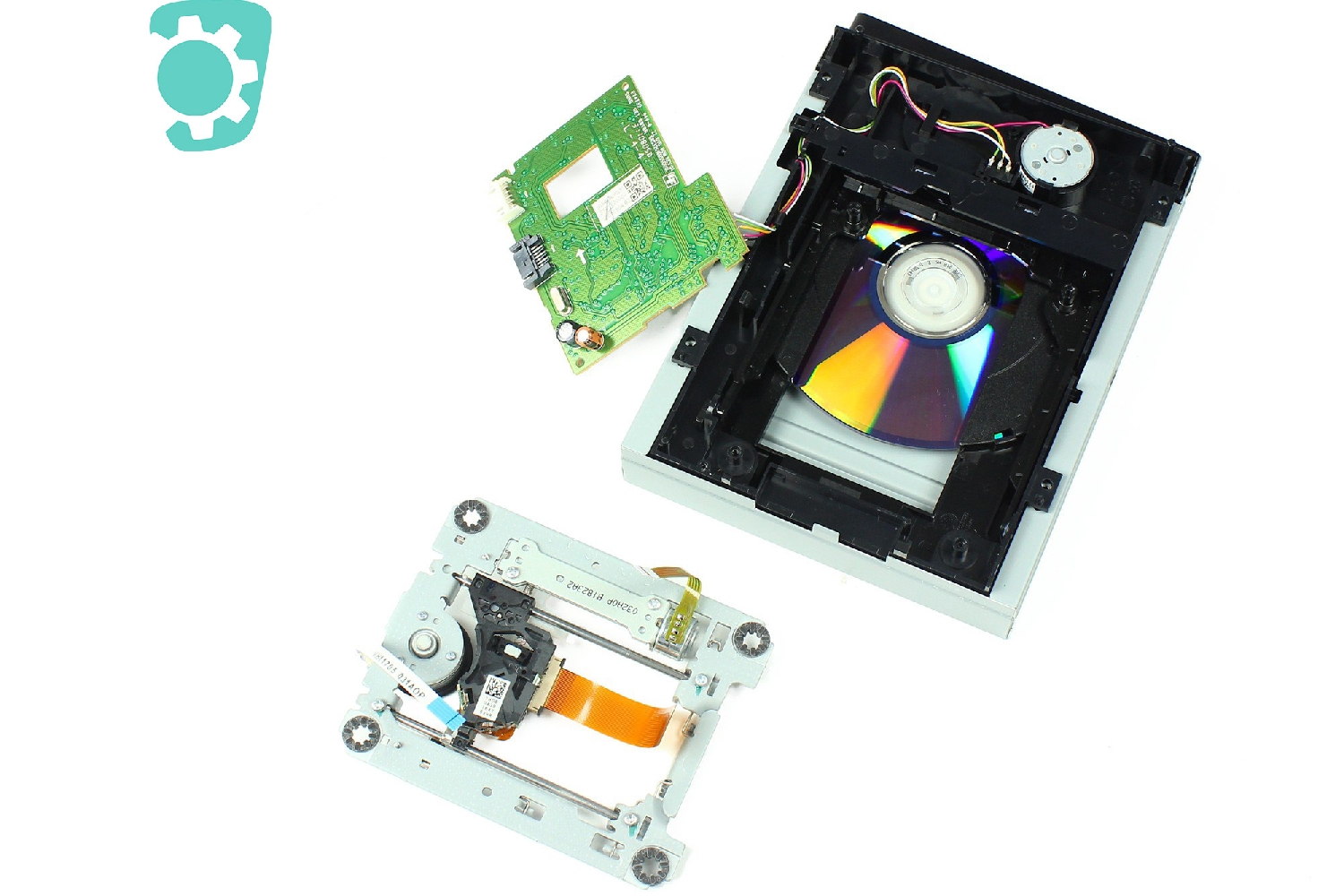

Voilà, vous avez retirer totalement le bloc optique.

Vous pouvez maintenant le remplacer par celui que vous avez reçu dans votre commande.

Une fois monté, reprenez ce tutoriel en sens inverse pour remontre votre Xbox 360 Slim.
