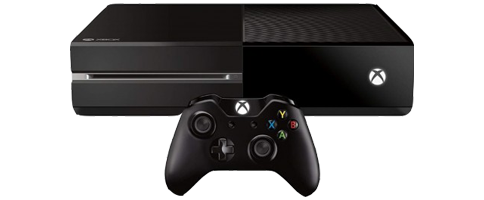

Microsoft Xbox Xbox One

Lecteur dvd Blu-Ray sur Xbox One

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 14/20

Temps estimé 30 min

Difficulté 3/5 (Moyen)

Diagnostic

Les jeux ne se lisent plus

Impossible d'insérer un disque

Lecteur HS

Pièces nécessaires

0.00 €

Outils nécessaires

Levier en plastique

2.90 €

En option

Coffret Professionnel 53 en 1

24.90 €

Coffret Professionnel 53 en 1

24.90 €

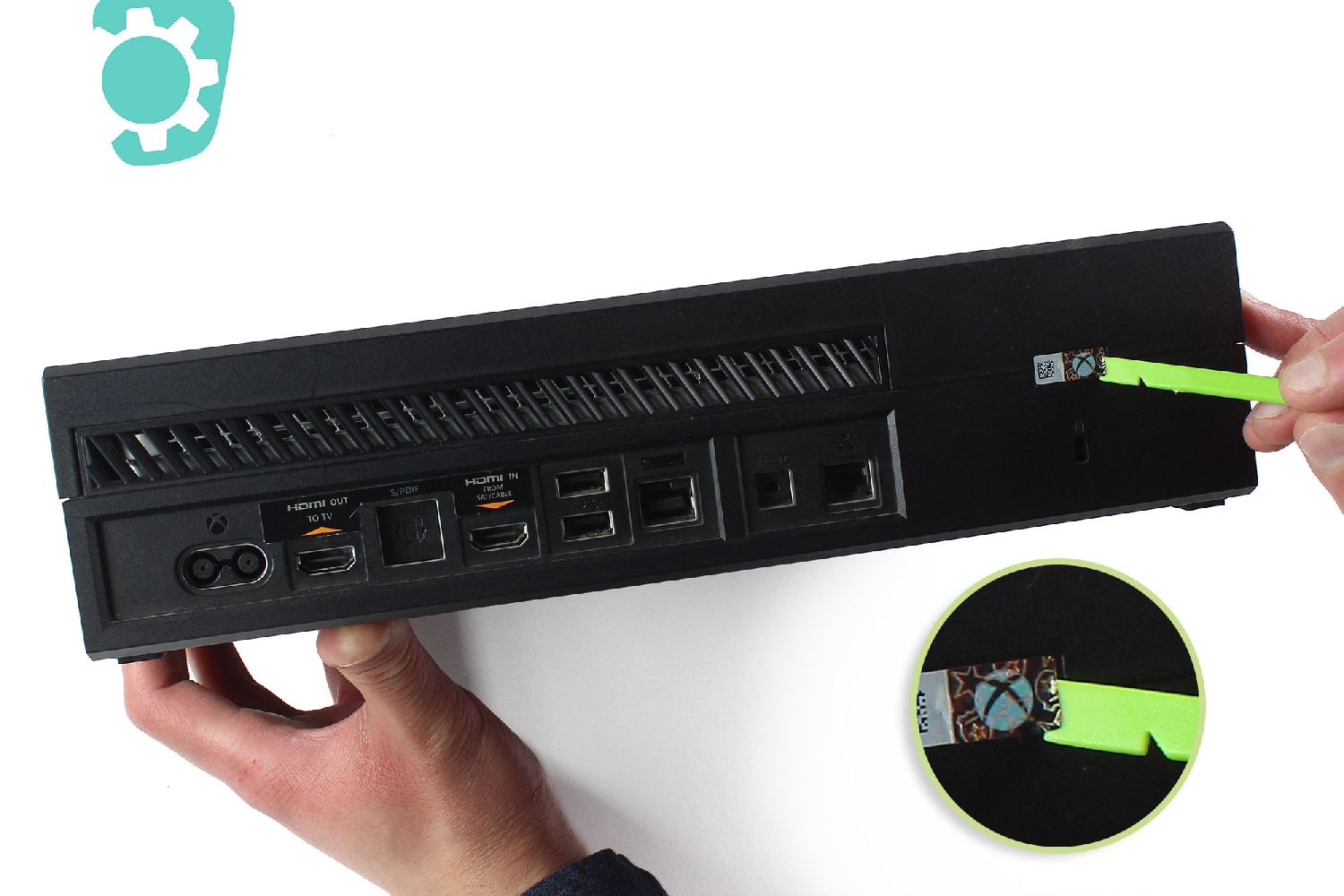

Etape 1

Pour des raisons de sécurité, commencez par éteindre votre Xbox et débranchez tous les câbles.

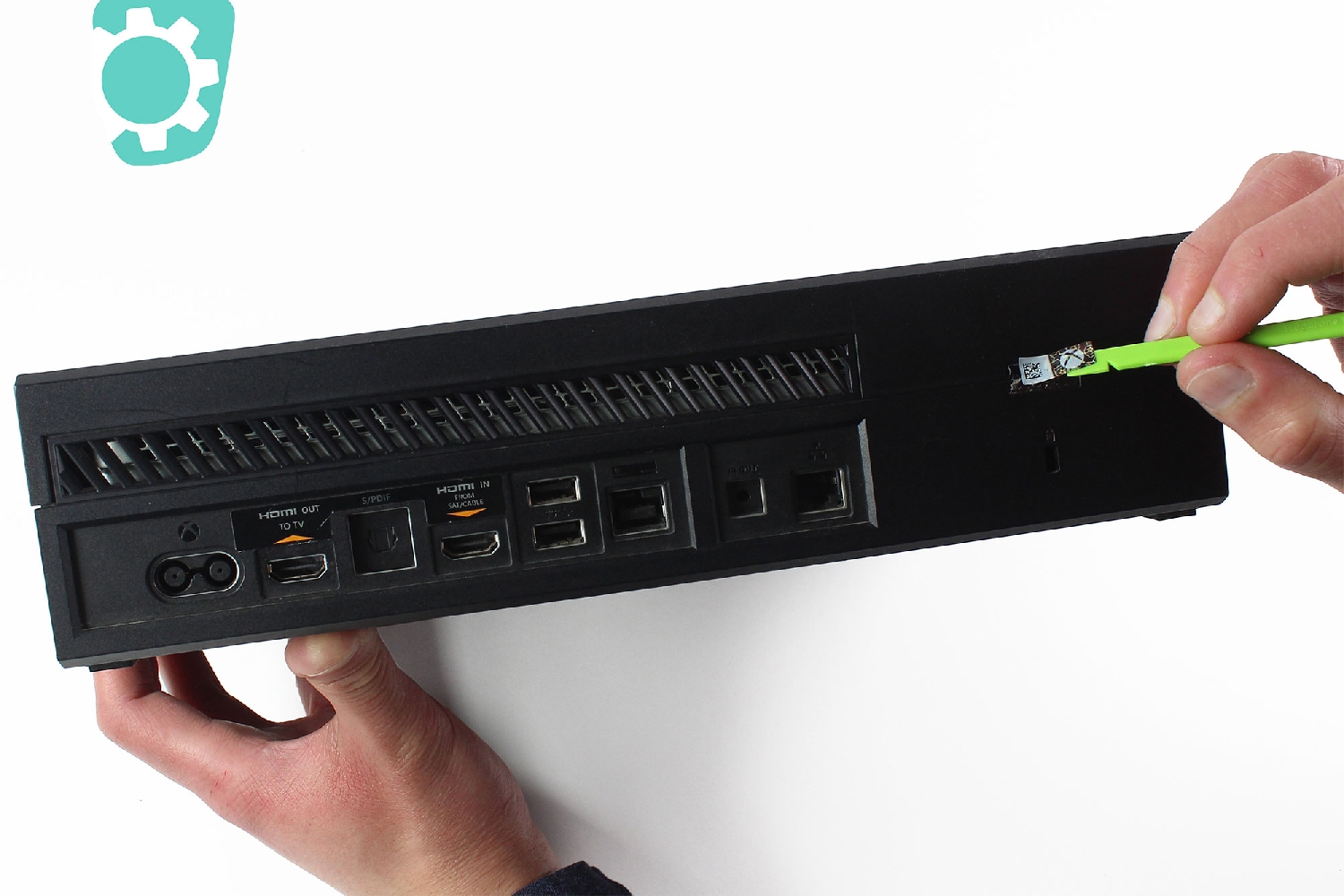

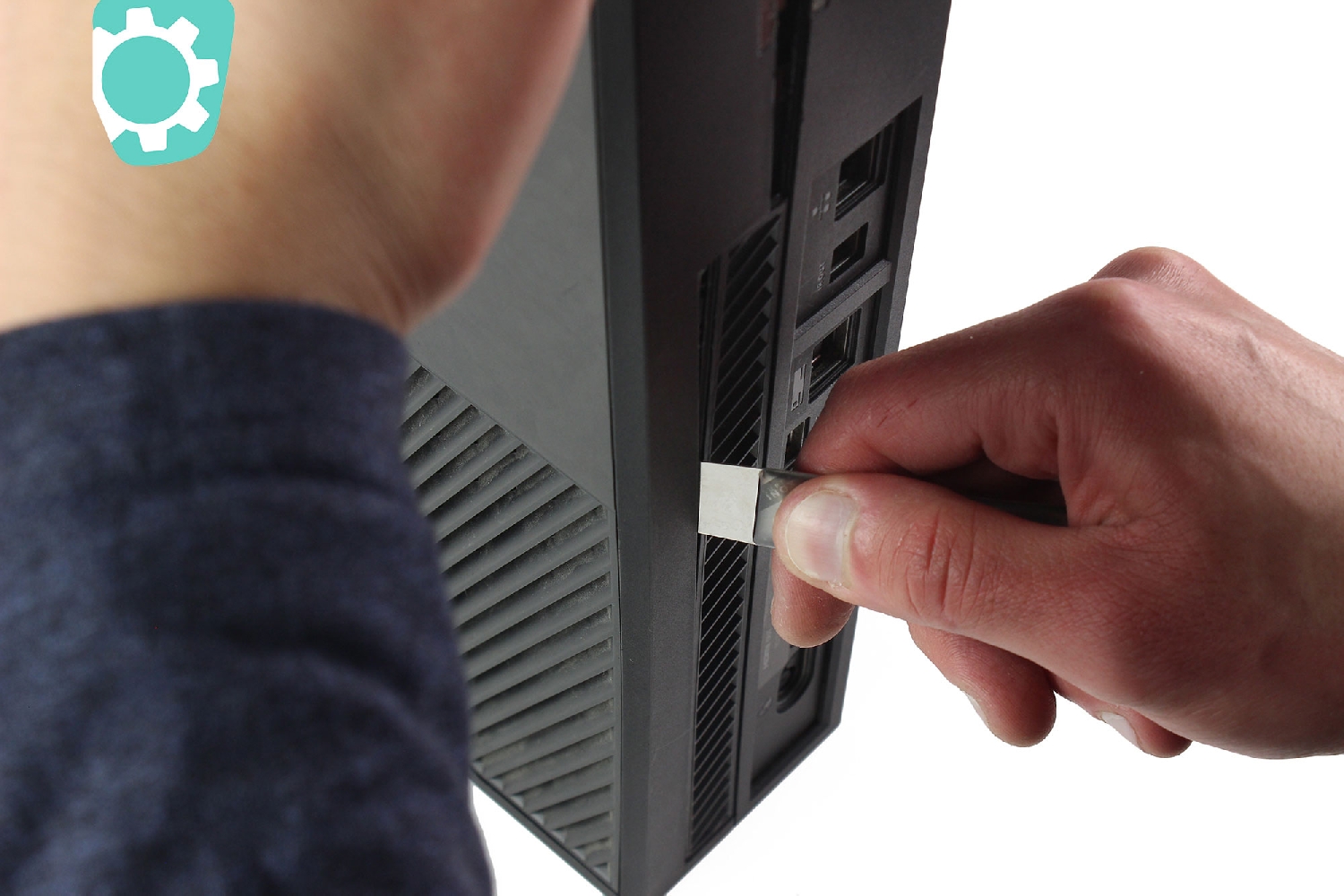

A l'aide du levier en nylon, vous allez décoller le sticker "Xbox" au dos de la console.

Etape 2

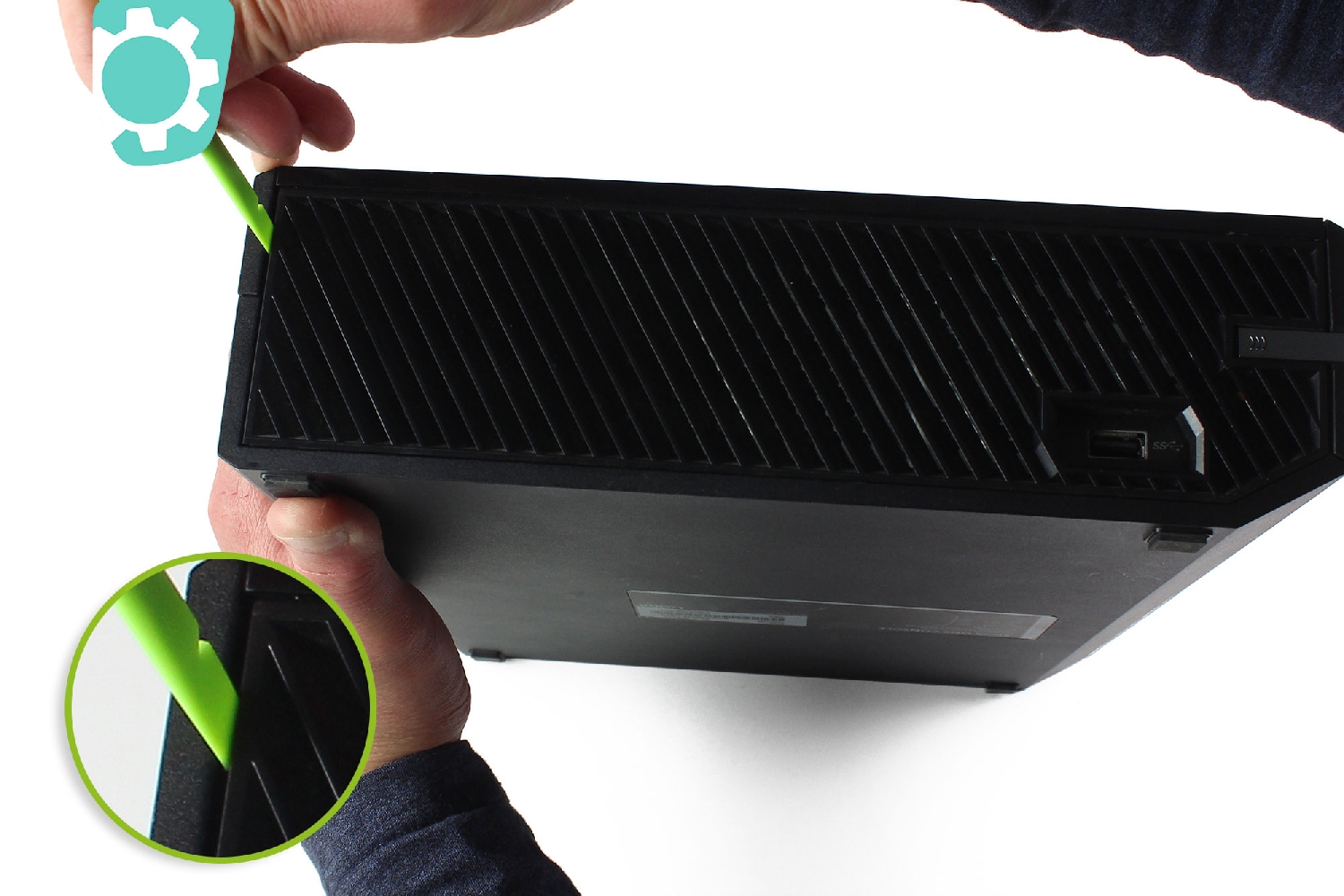

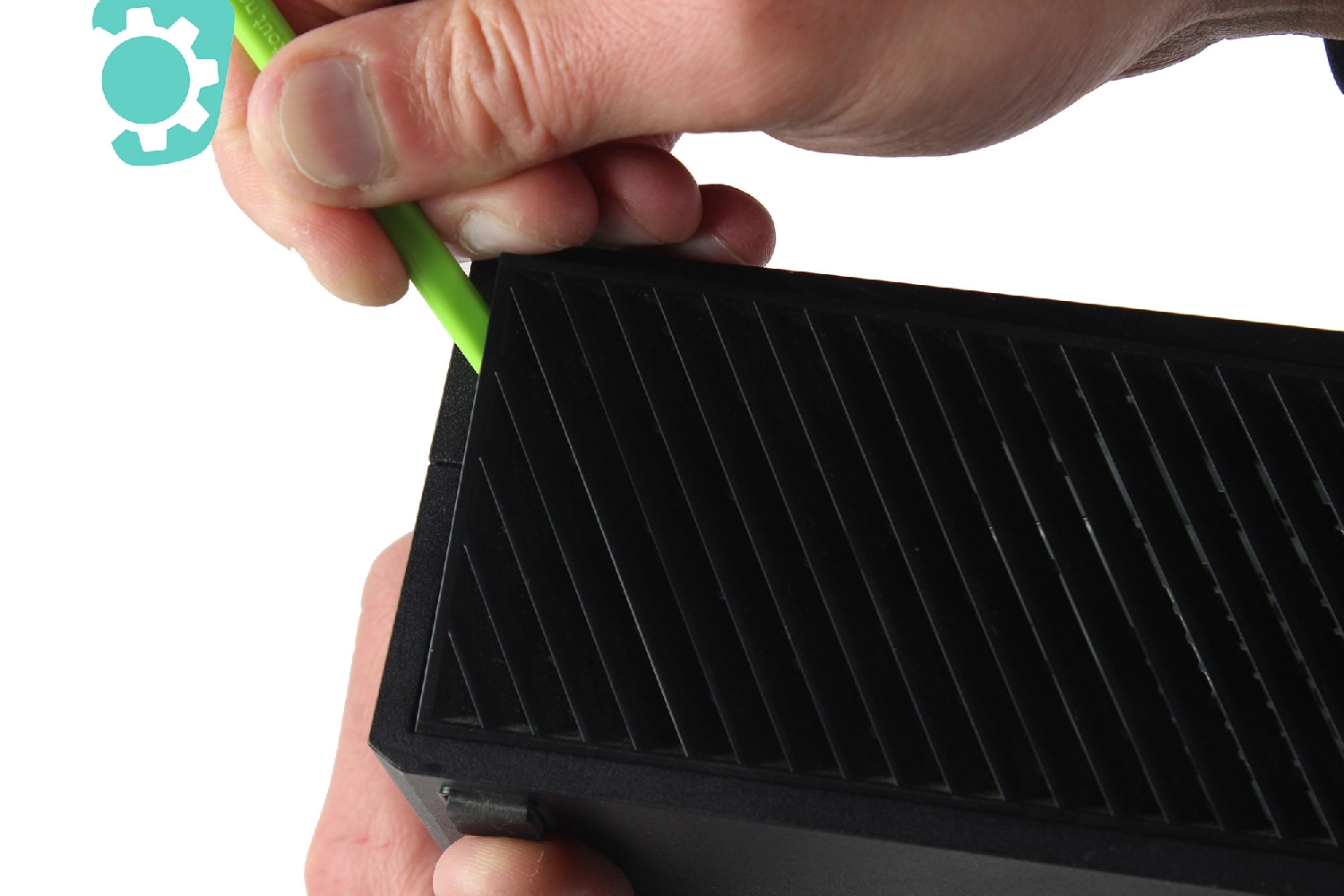

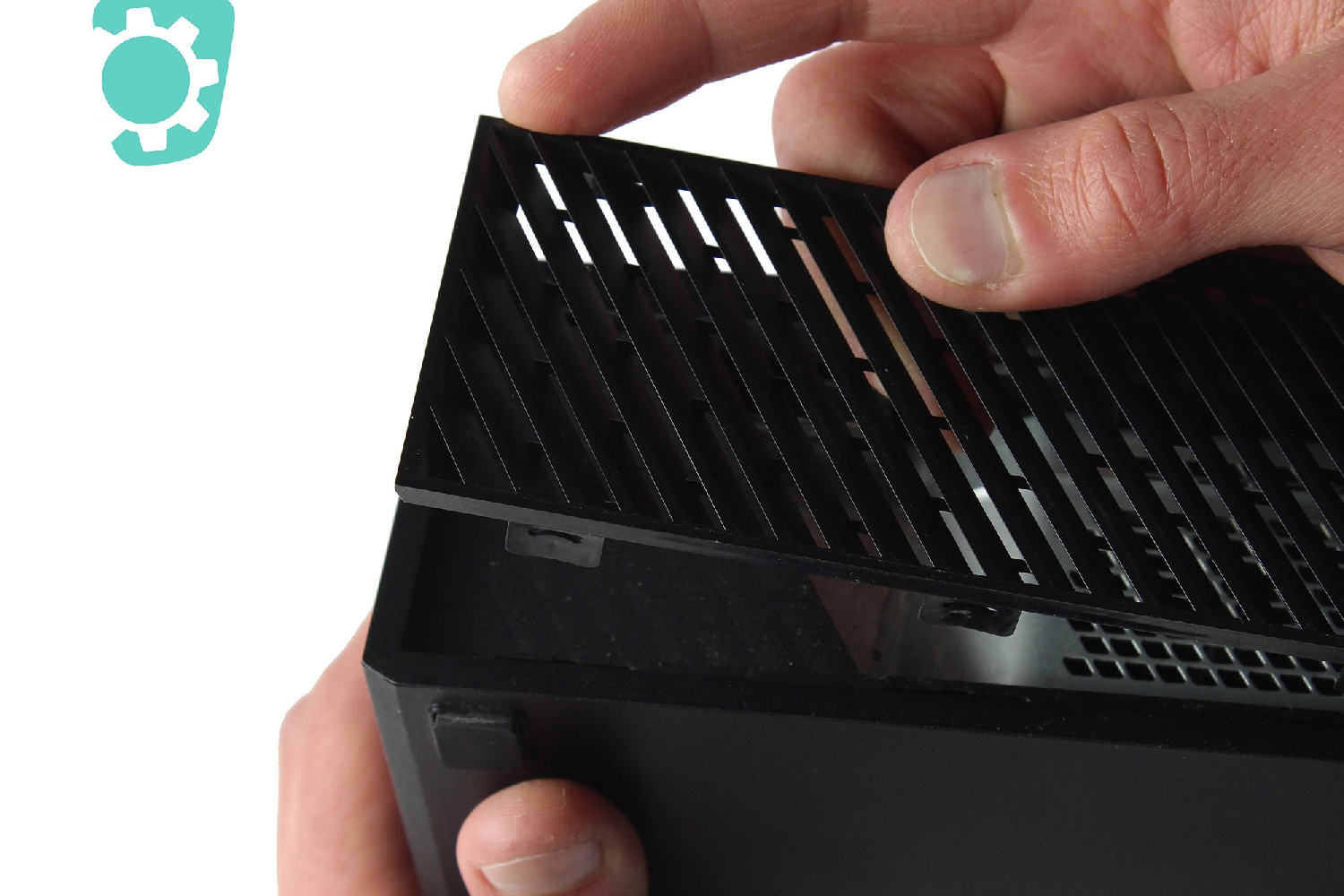

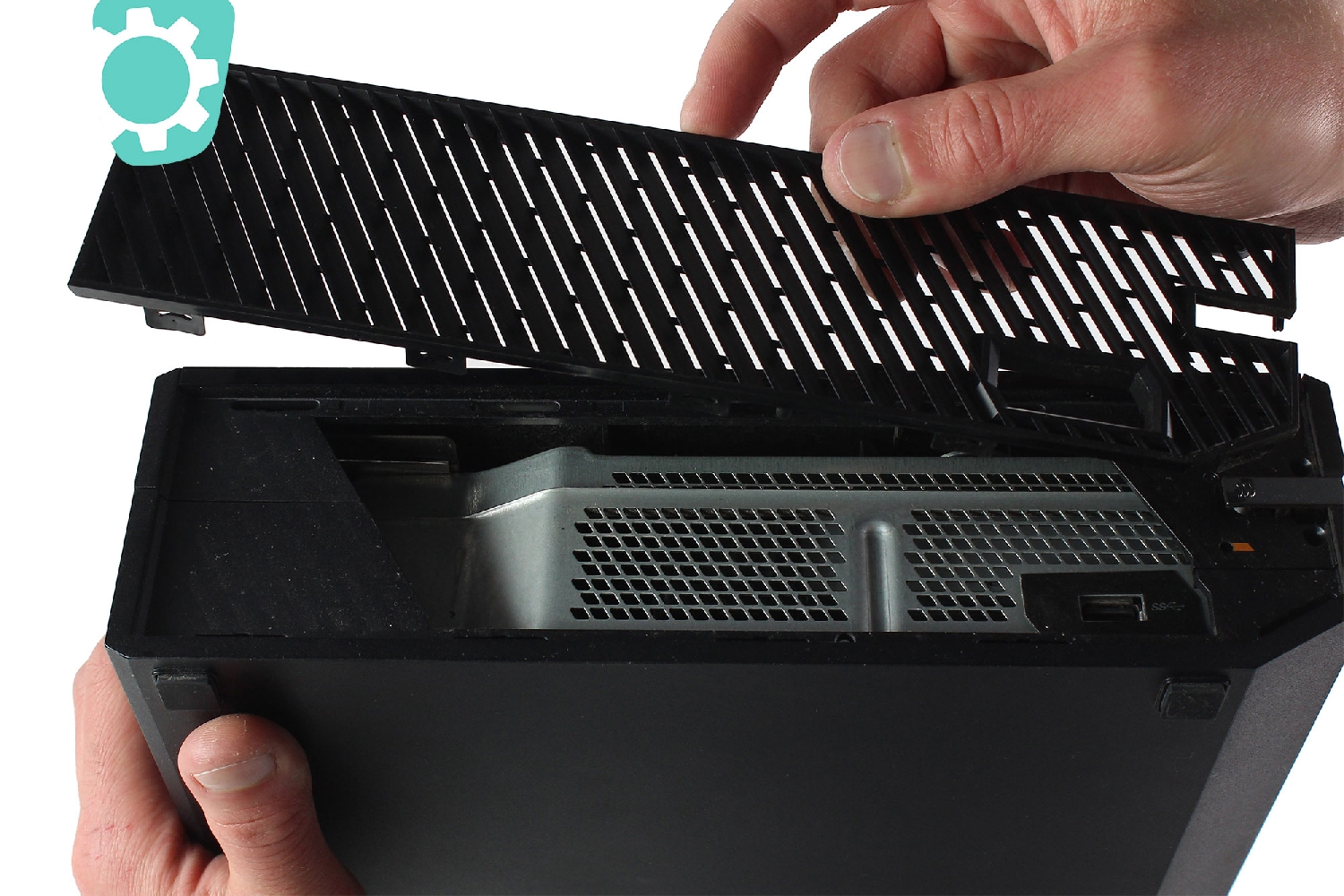

Vous allez maintenant insérer le levier entre la grille d'aération et la coque puis déclipser la grille pour la retirer totalement.

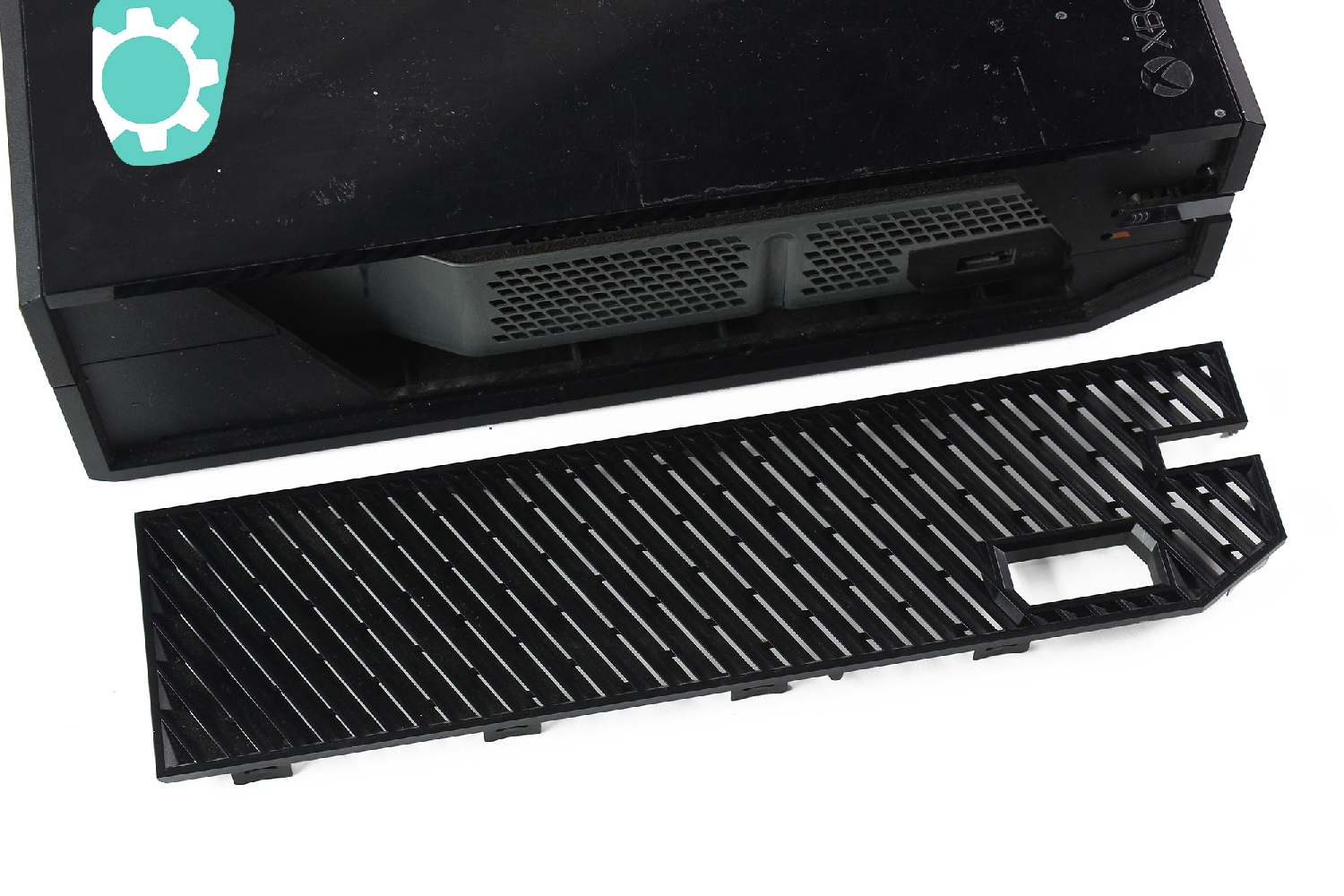

Etape 3

Vous avez retiré la grille d'aération de votre Xbox One.

Etape 4

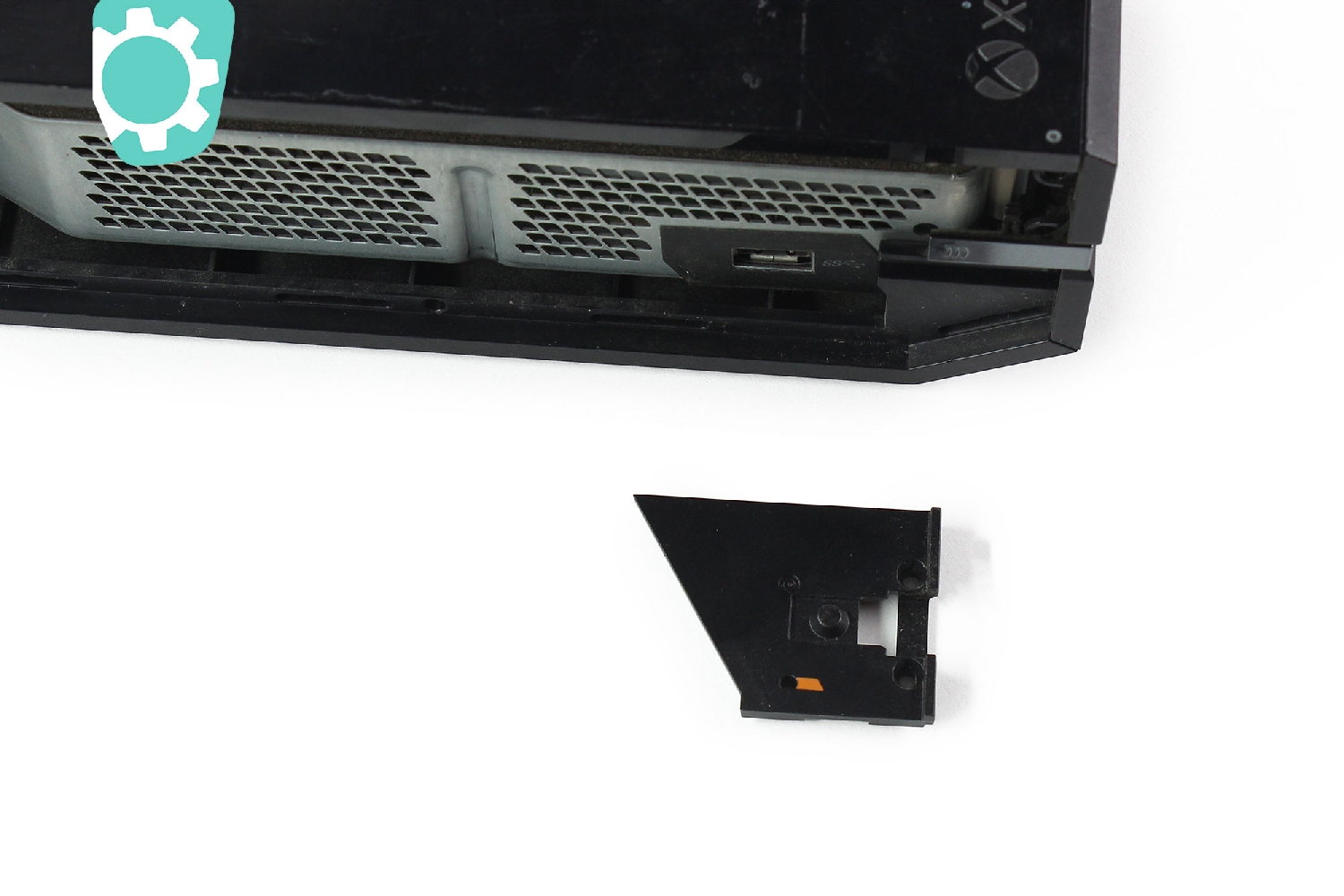

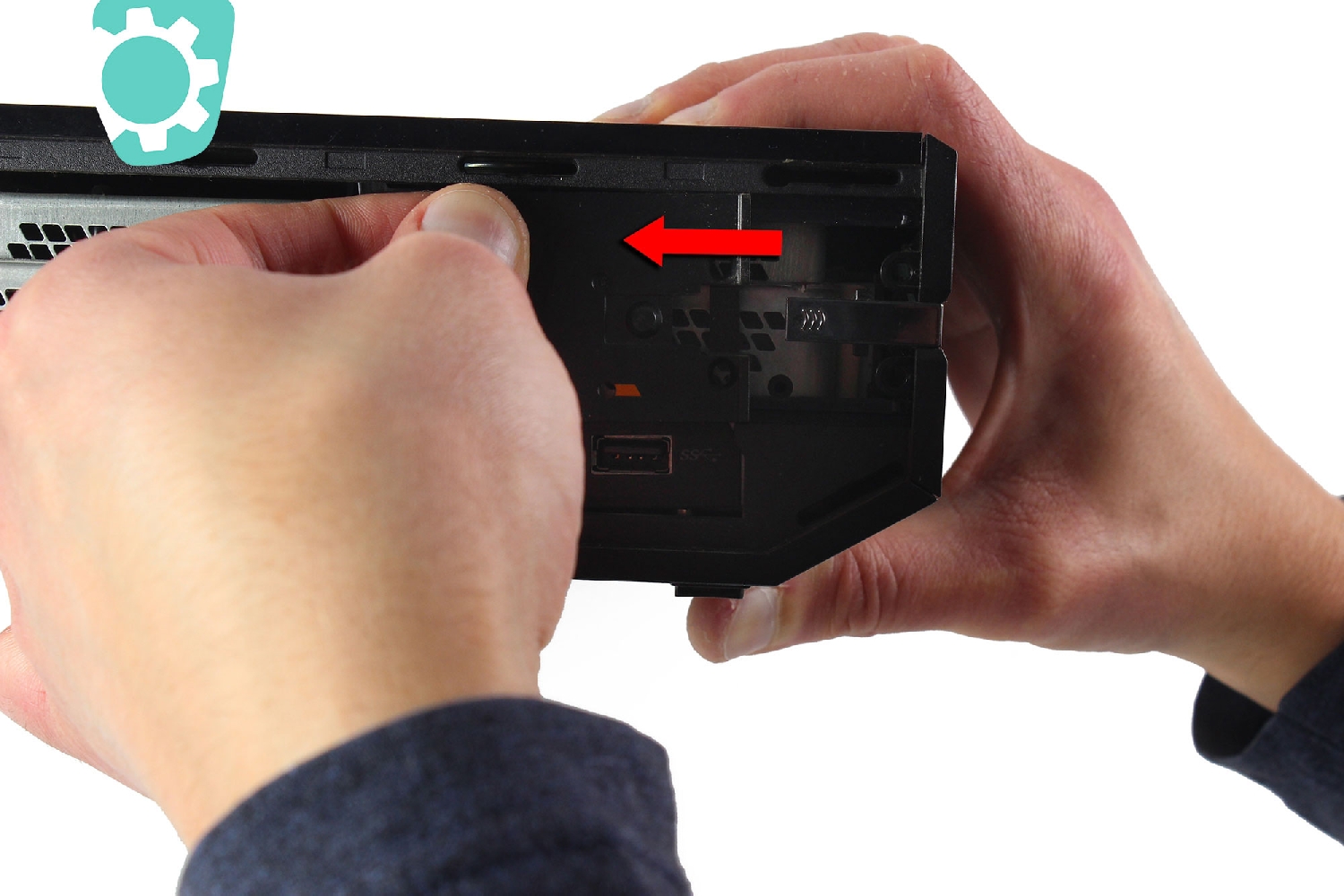

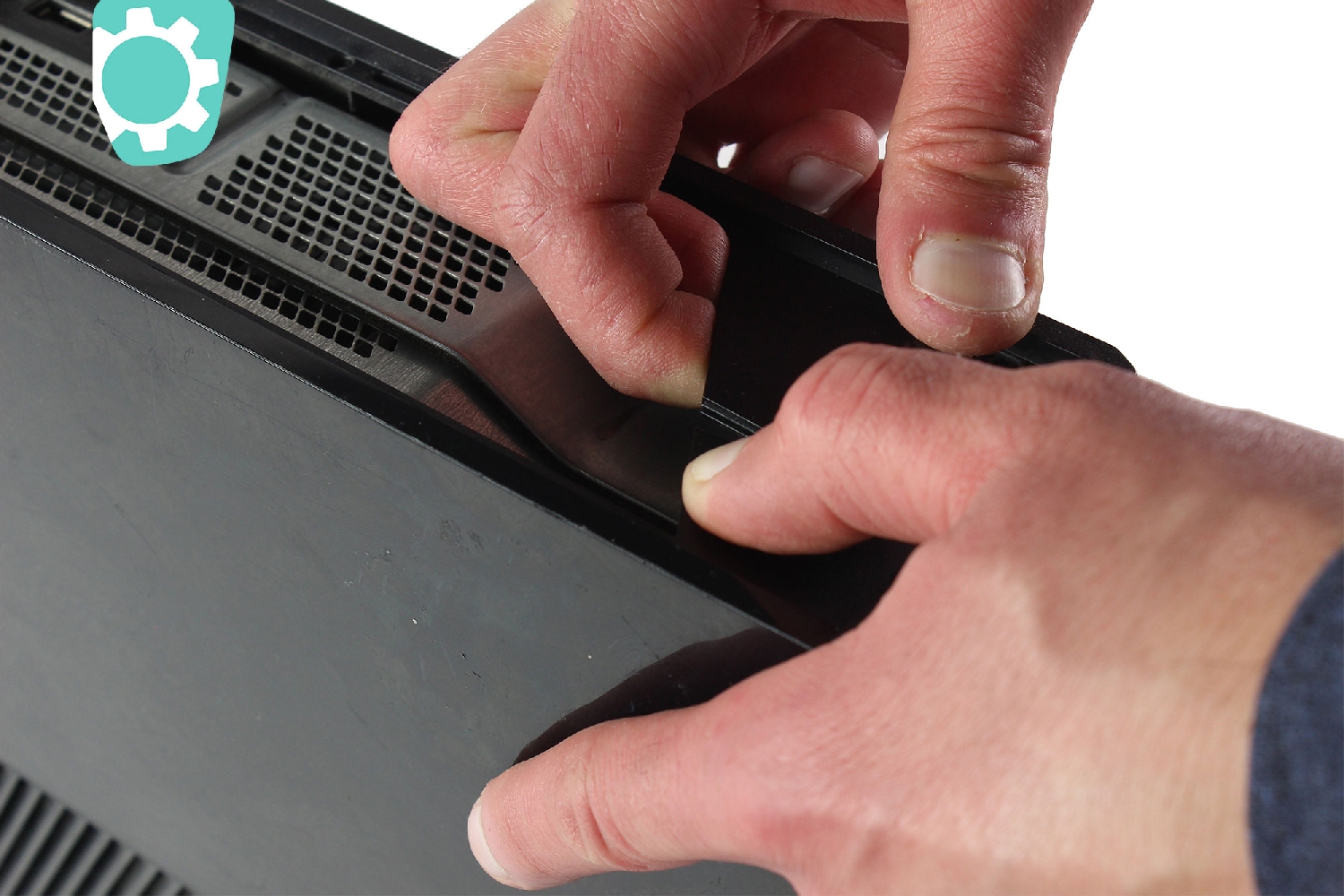

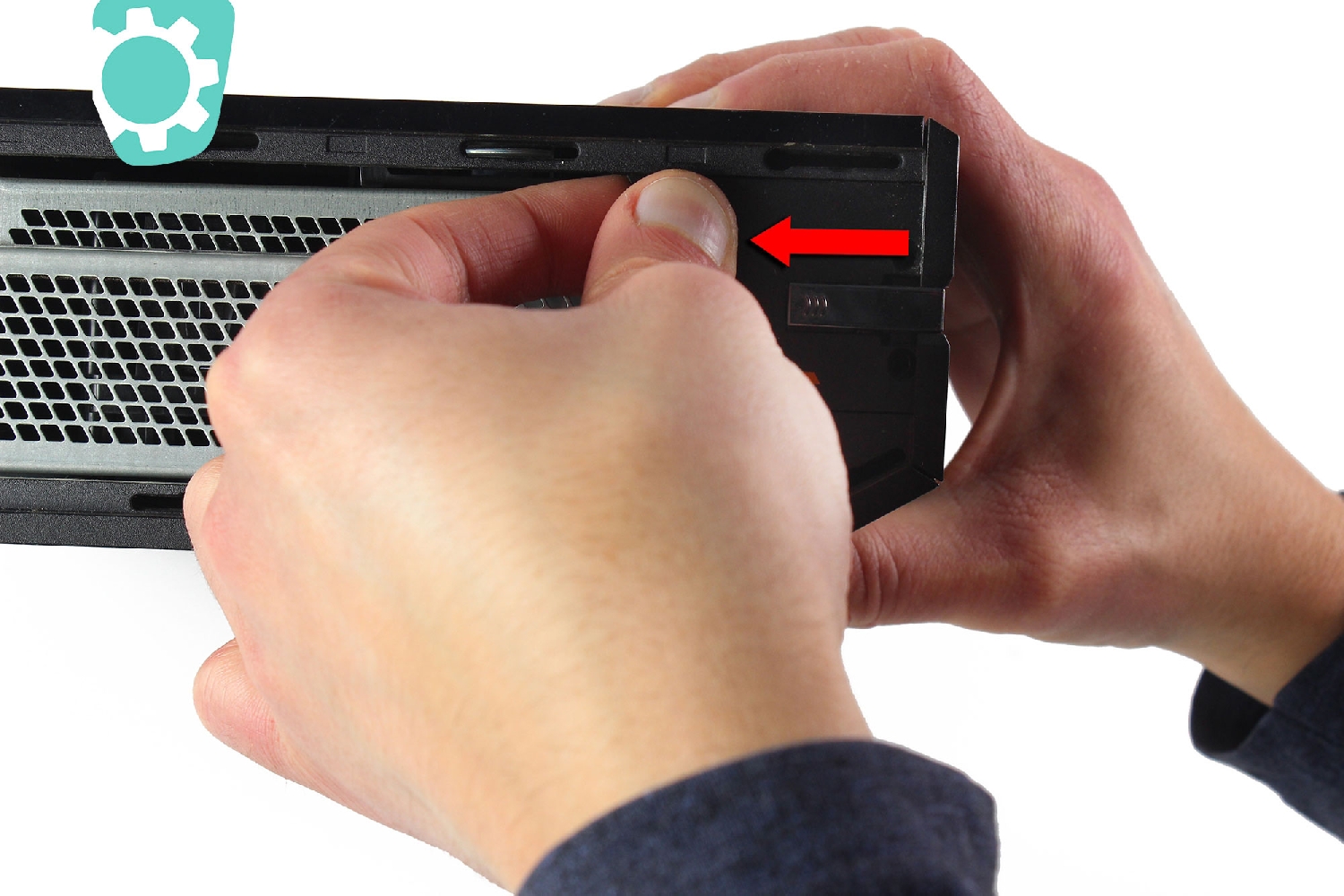

Pour désolidariser les deux parties de la coque, vous allez maintenant faire glisser le cache en plastique qui se trouve sur le côté et le retirer.

Etape 5

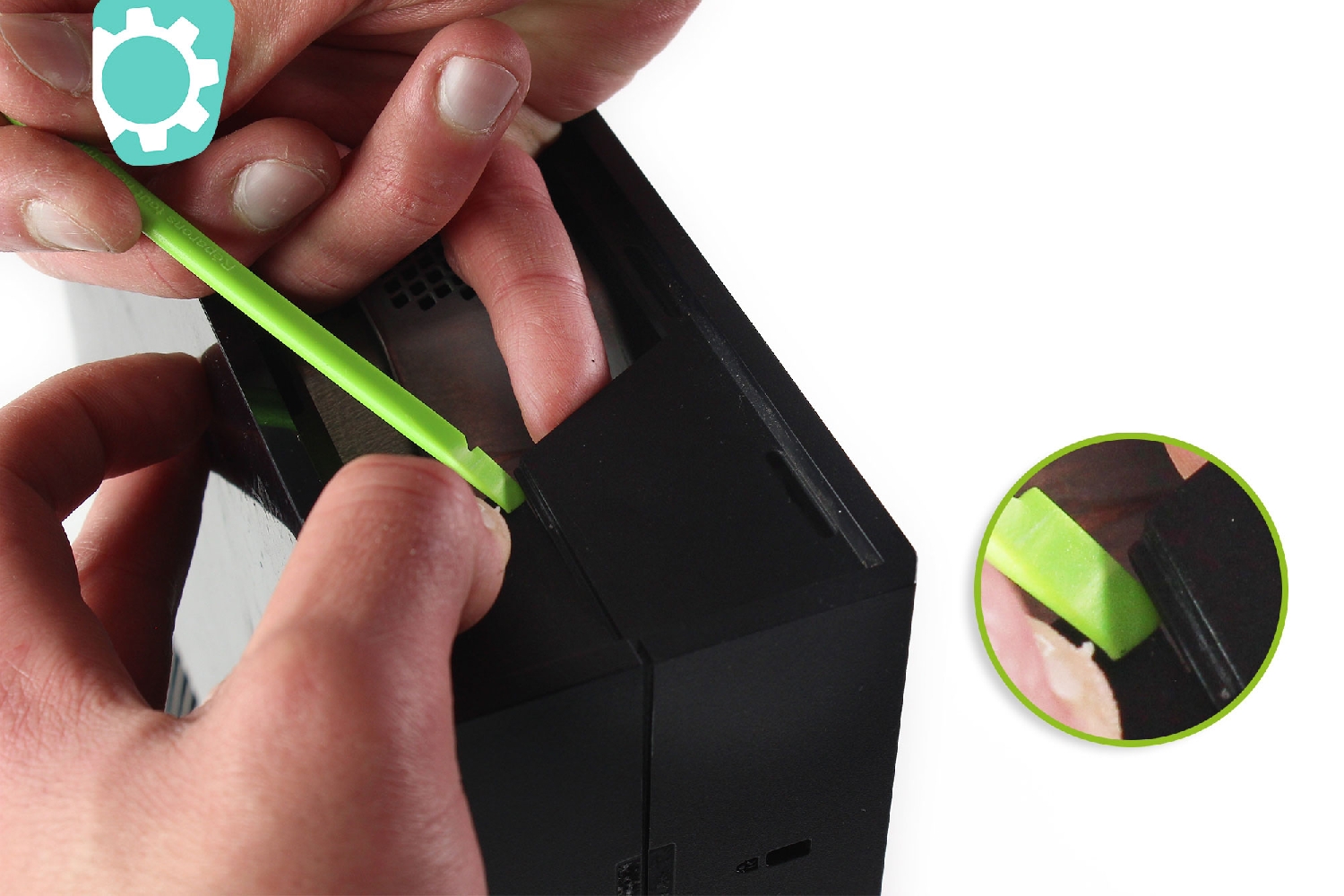

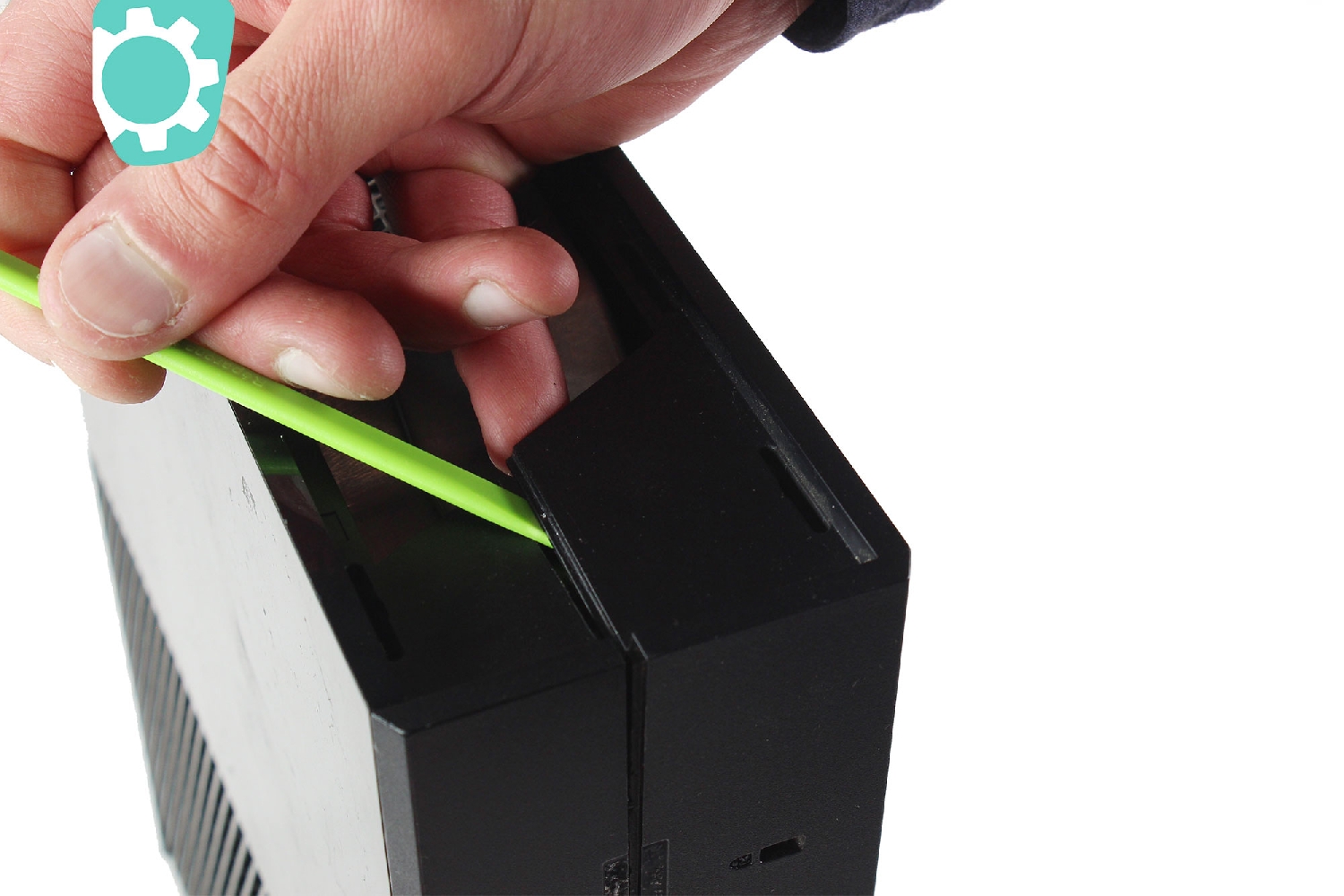

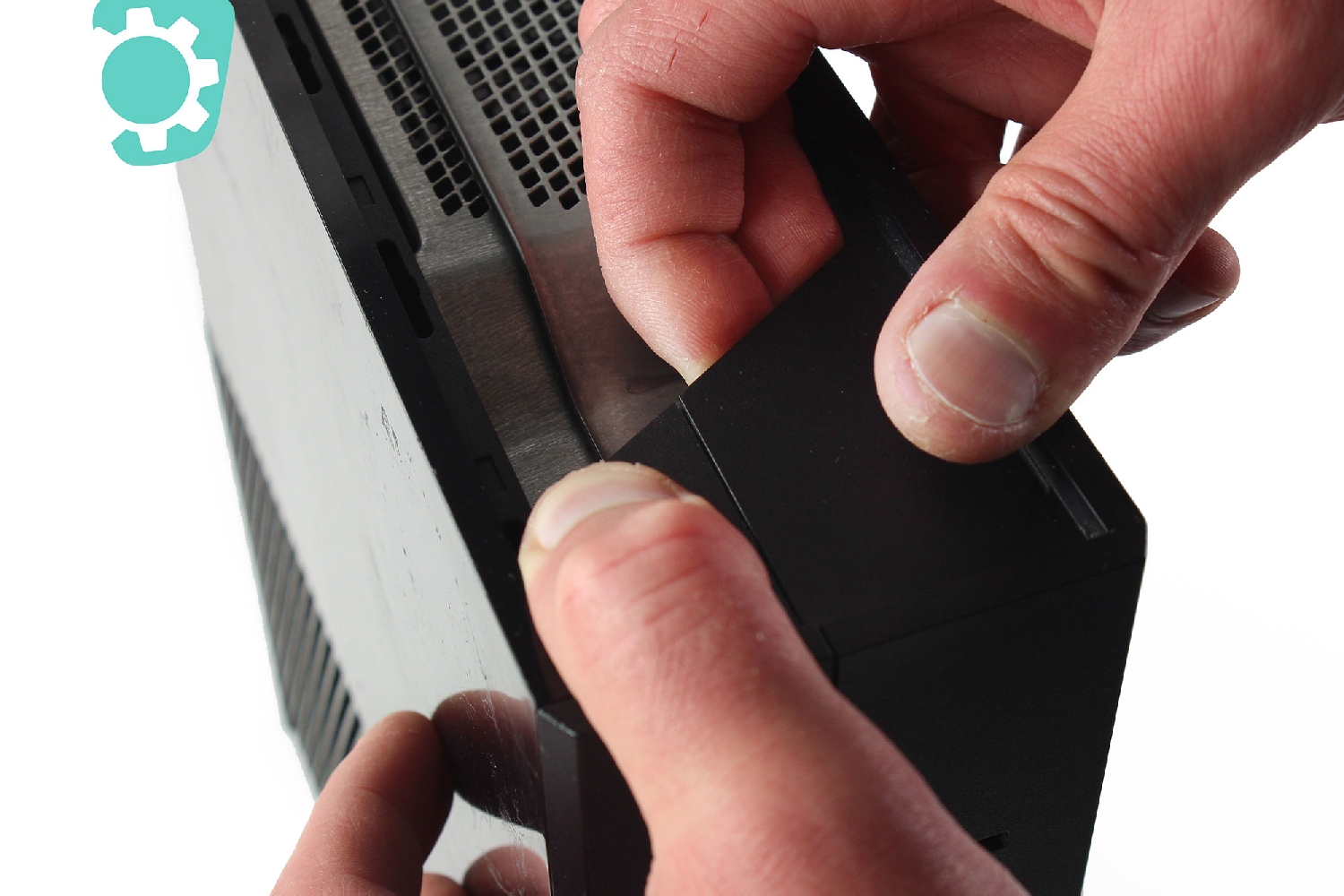

Déclipsez la coque supérieur du côté opposé au cache en plastique.

Utilisez le levier pour éviter que les deux coques ne se reclipsent ensemble.

Etape 6

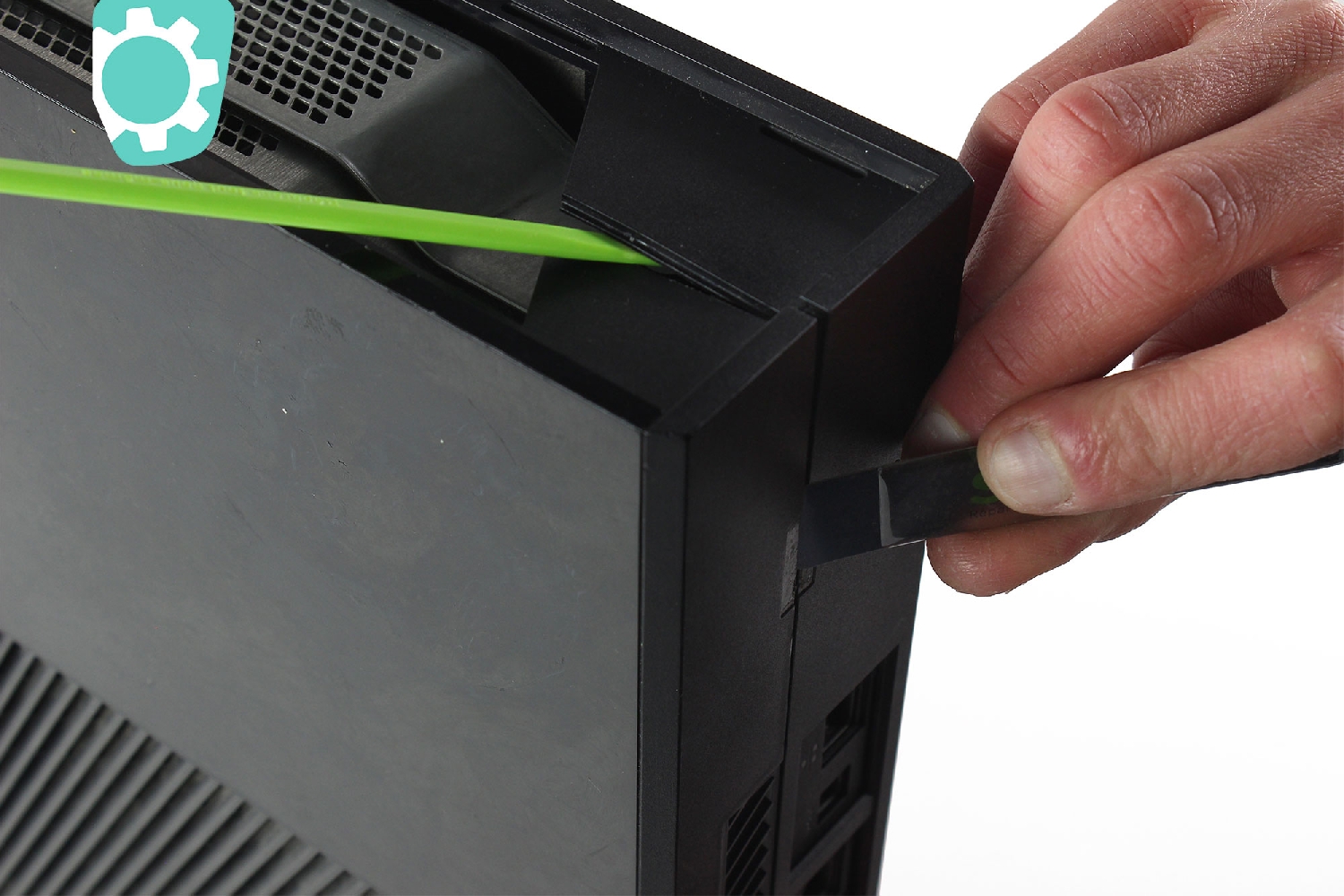

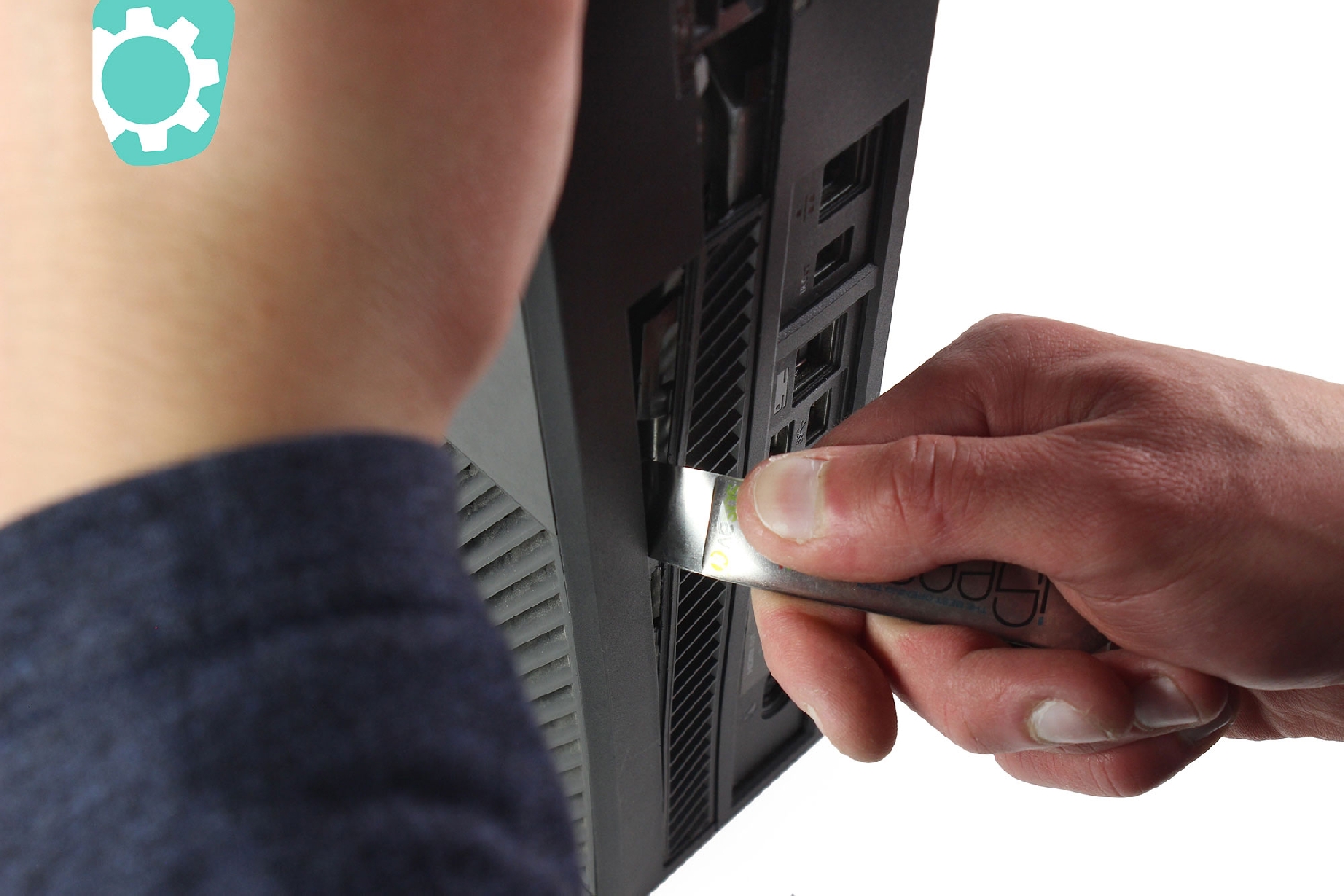

Continuez à déclipser tout le côté de la coque supérieure.

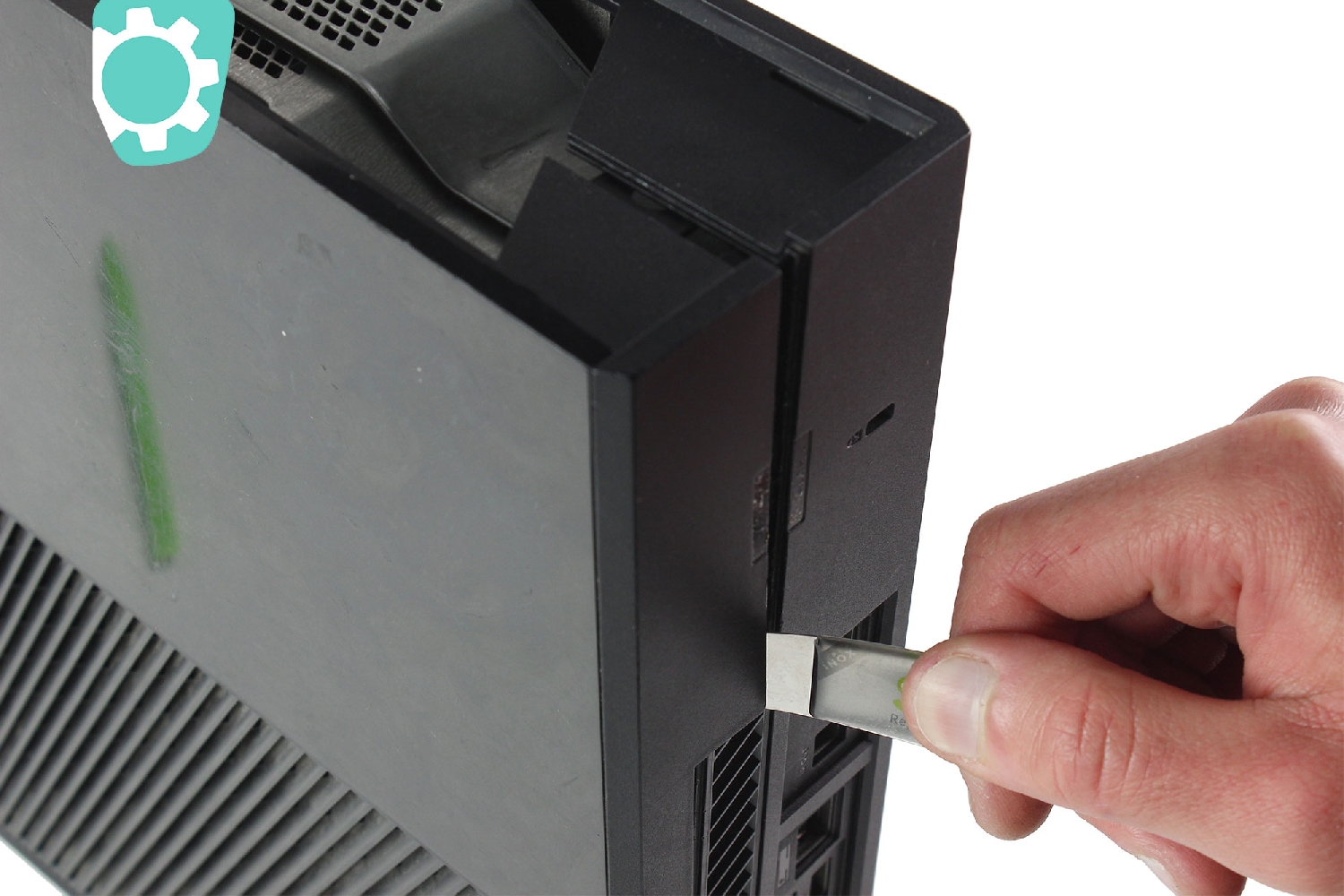

Vous pouvez utiliser une spatule, disponible sur notre site, le long de la jonction des coques pour les séparer l'une de l'autre.

Etape 7

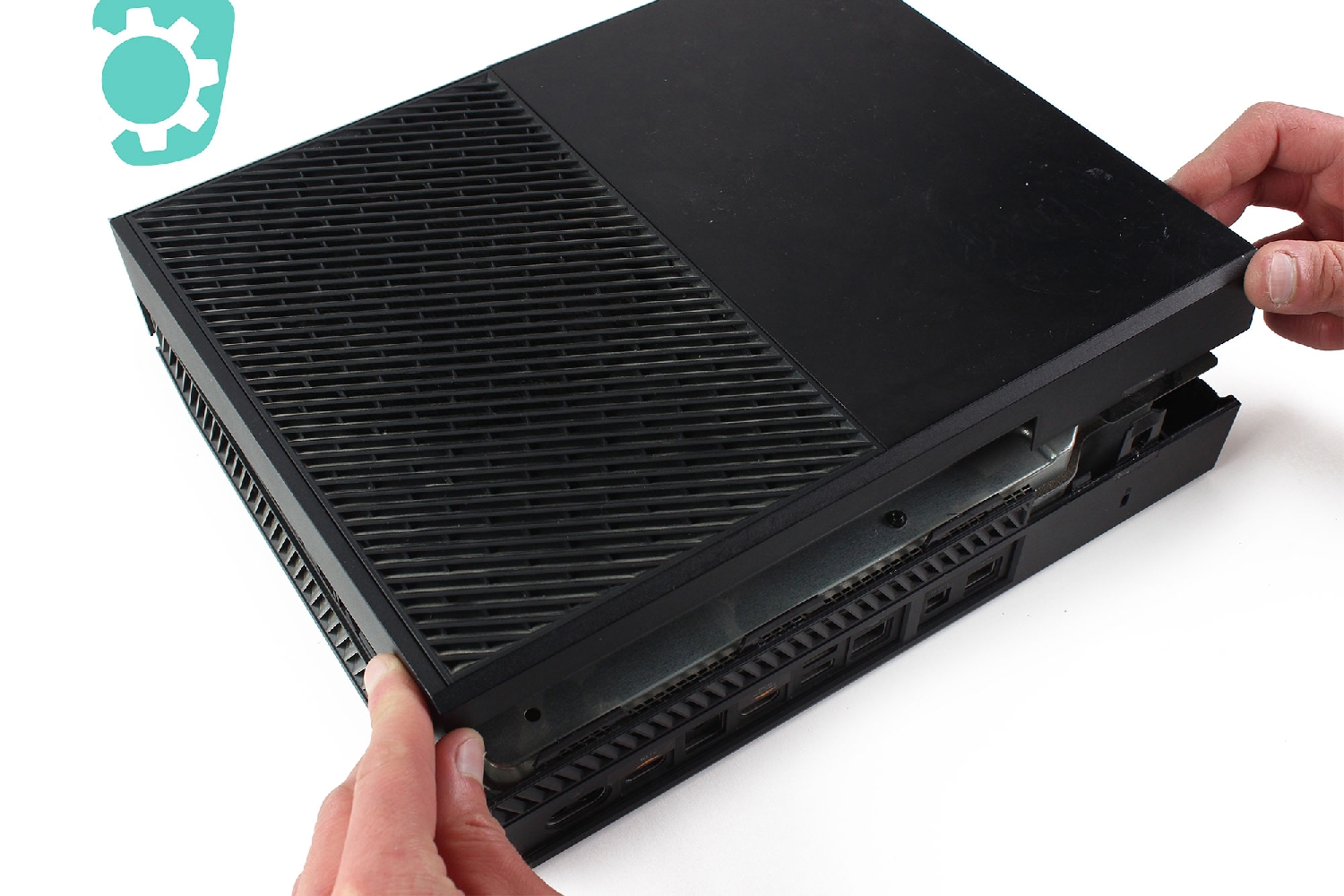

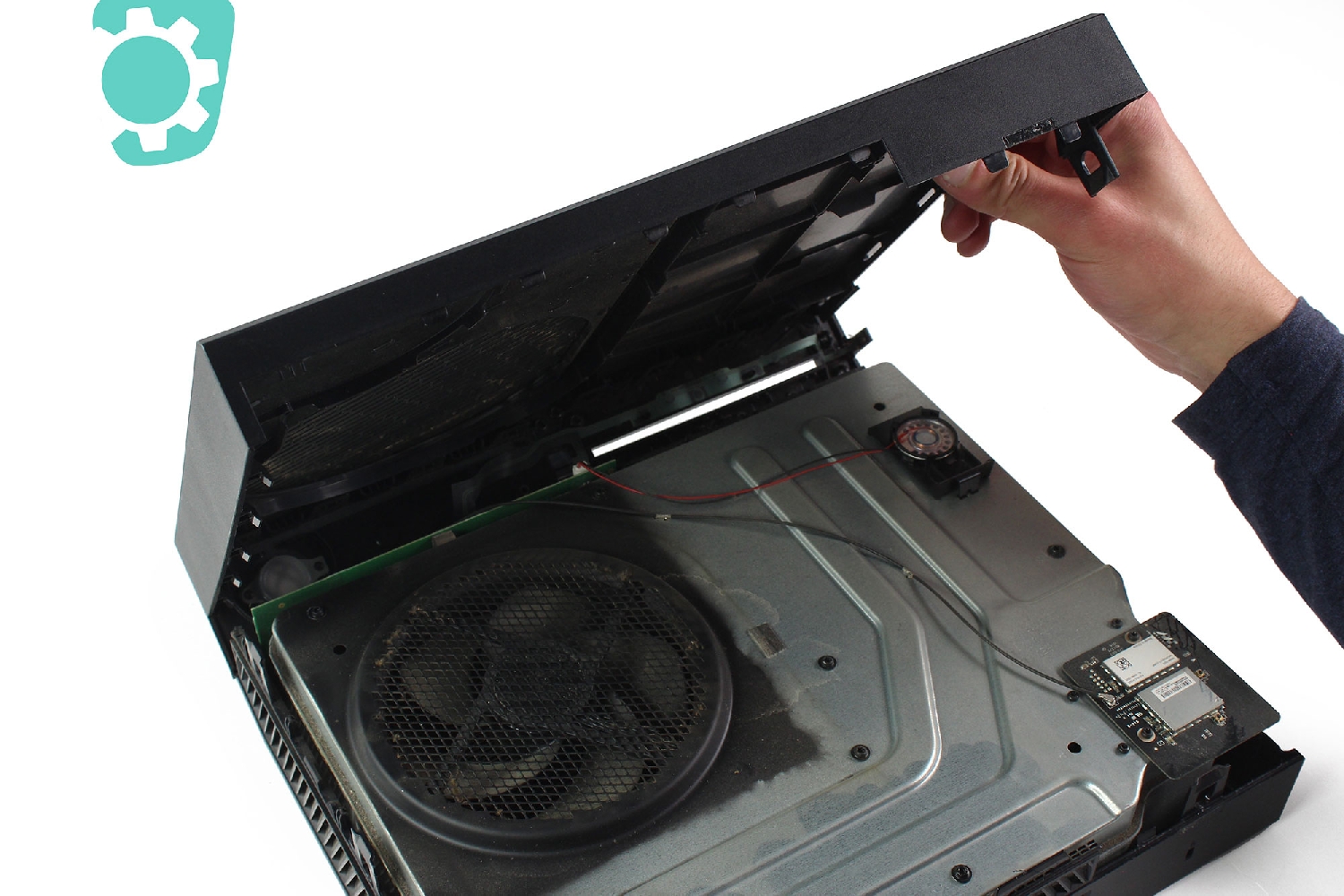

Vous pouvez maintenant soulever la coque supérieure.

Attention. Ne retirez pas encore totalement la coque supérieure car une nappe la connecte encore au reste de la console.

Etape 8

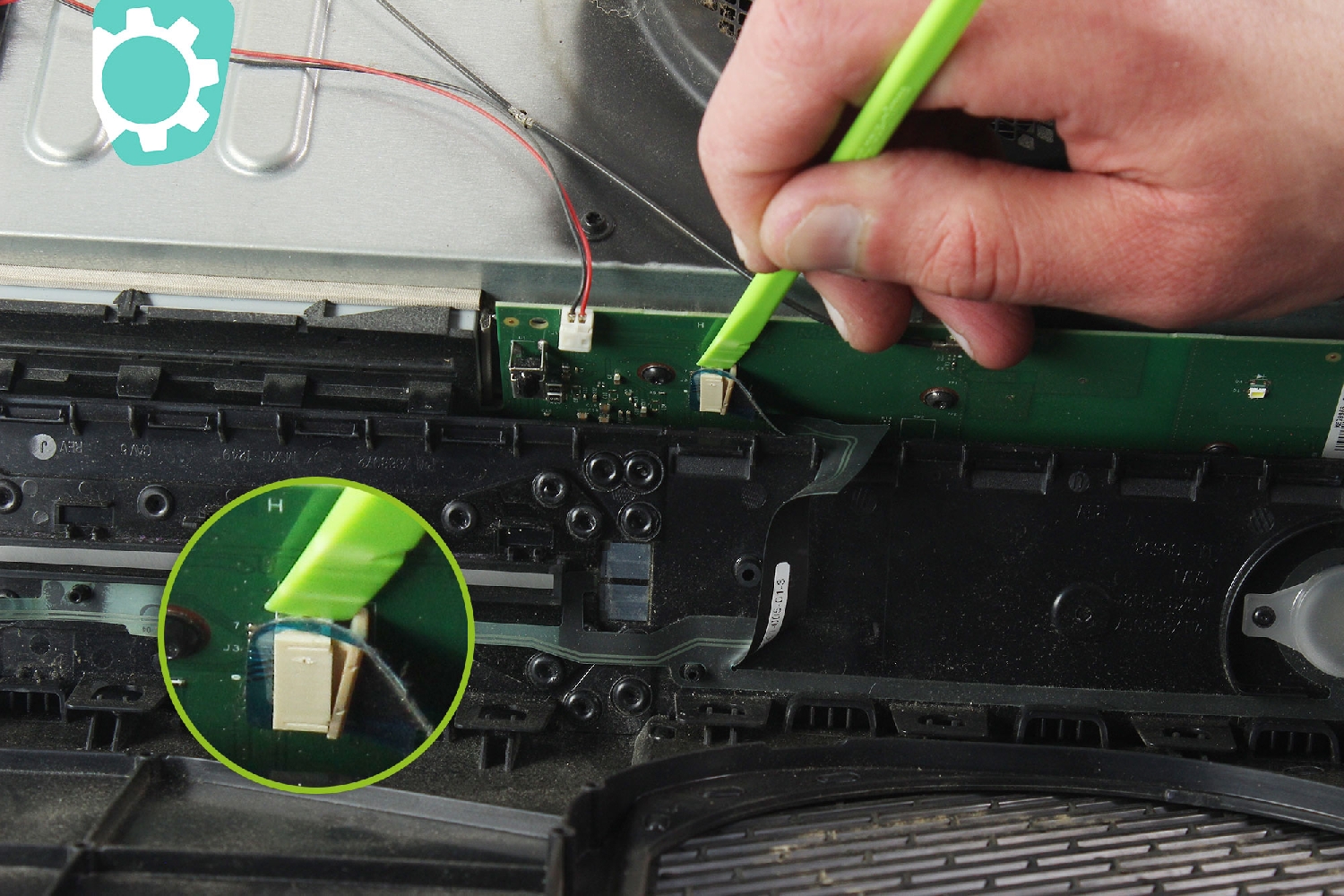

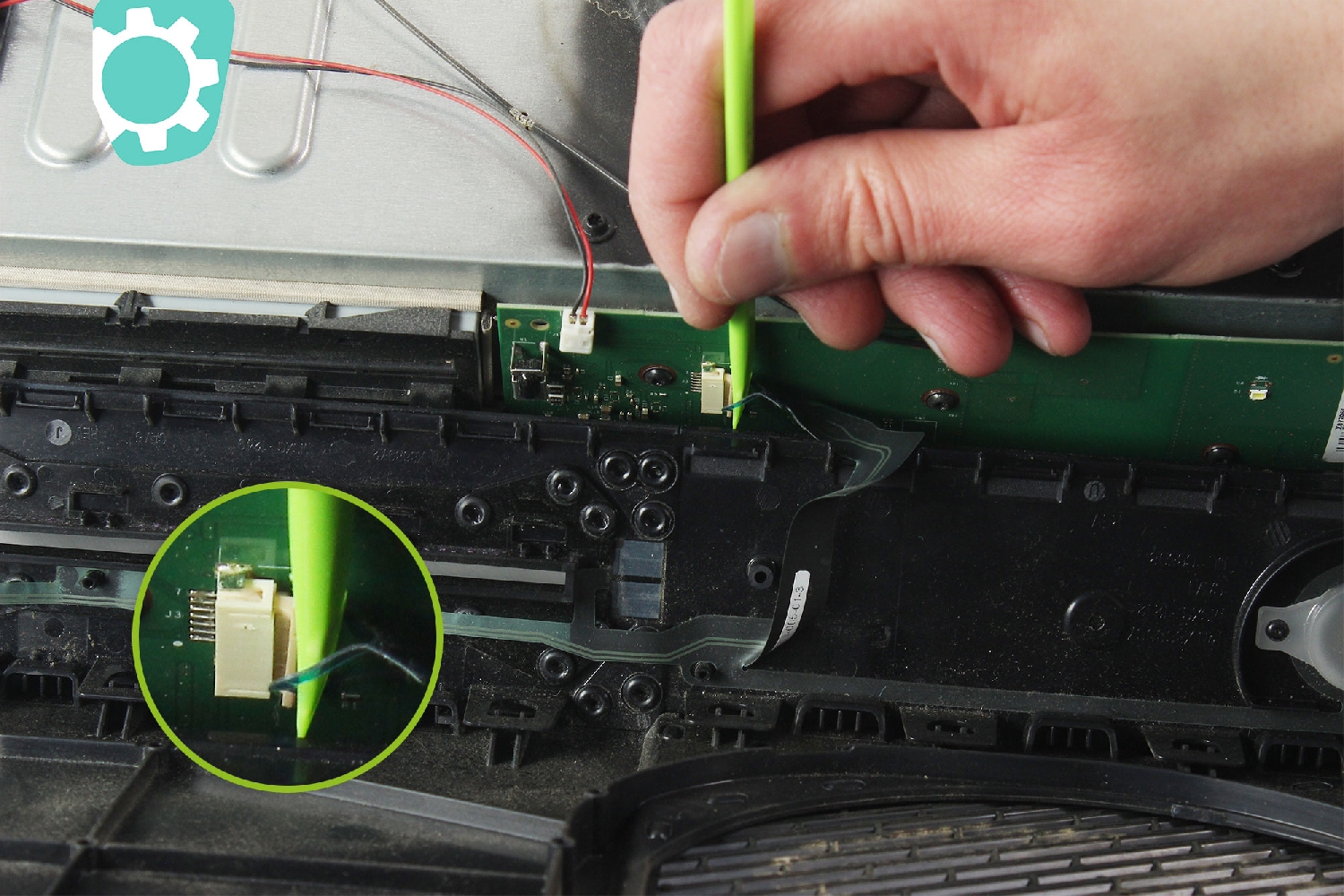

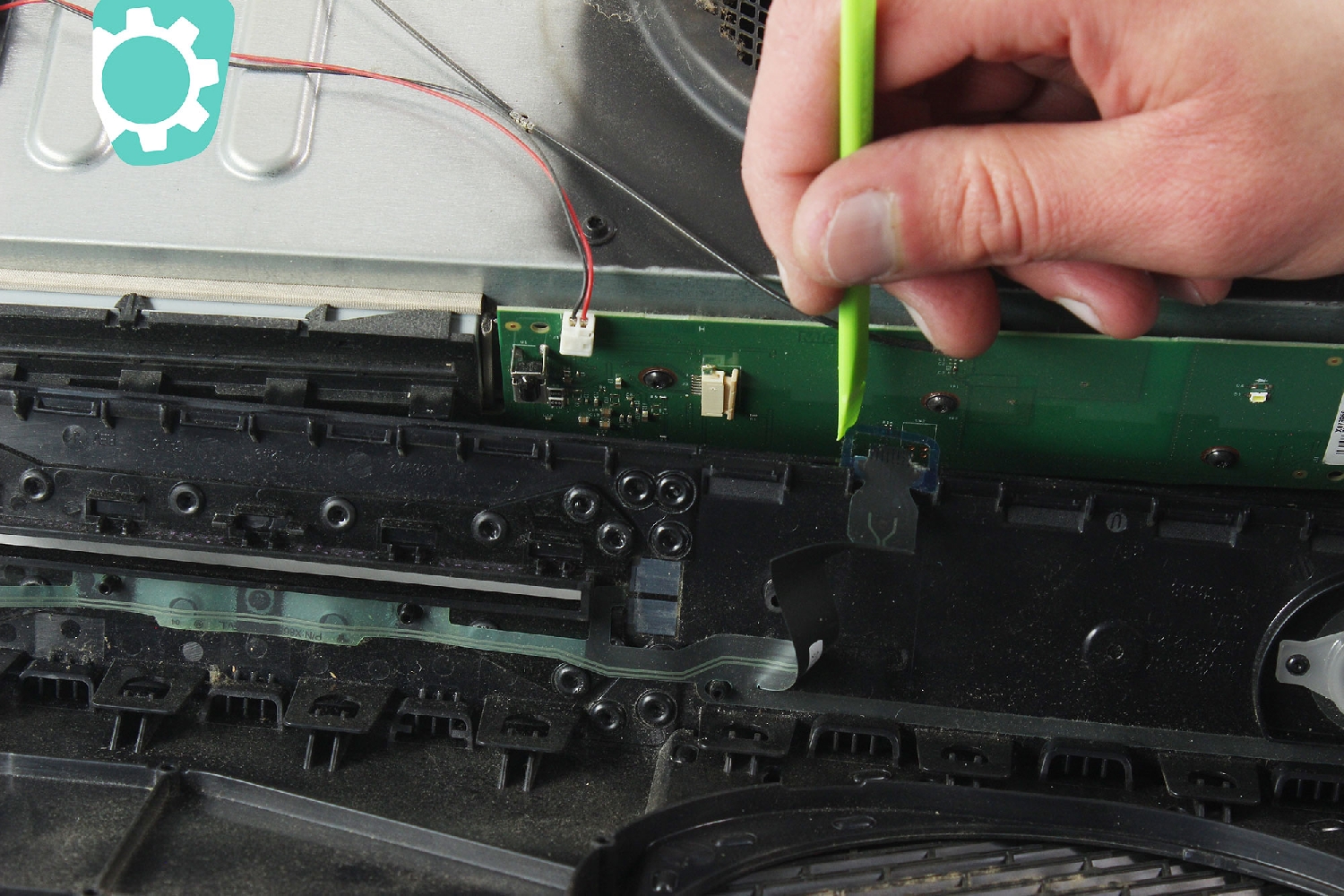

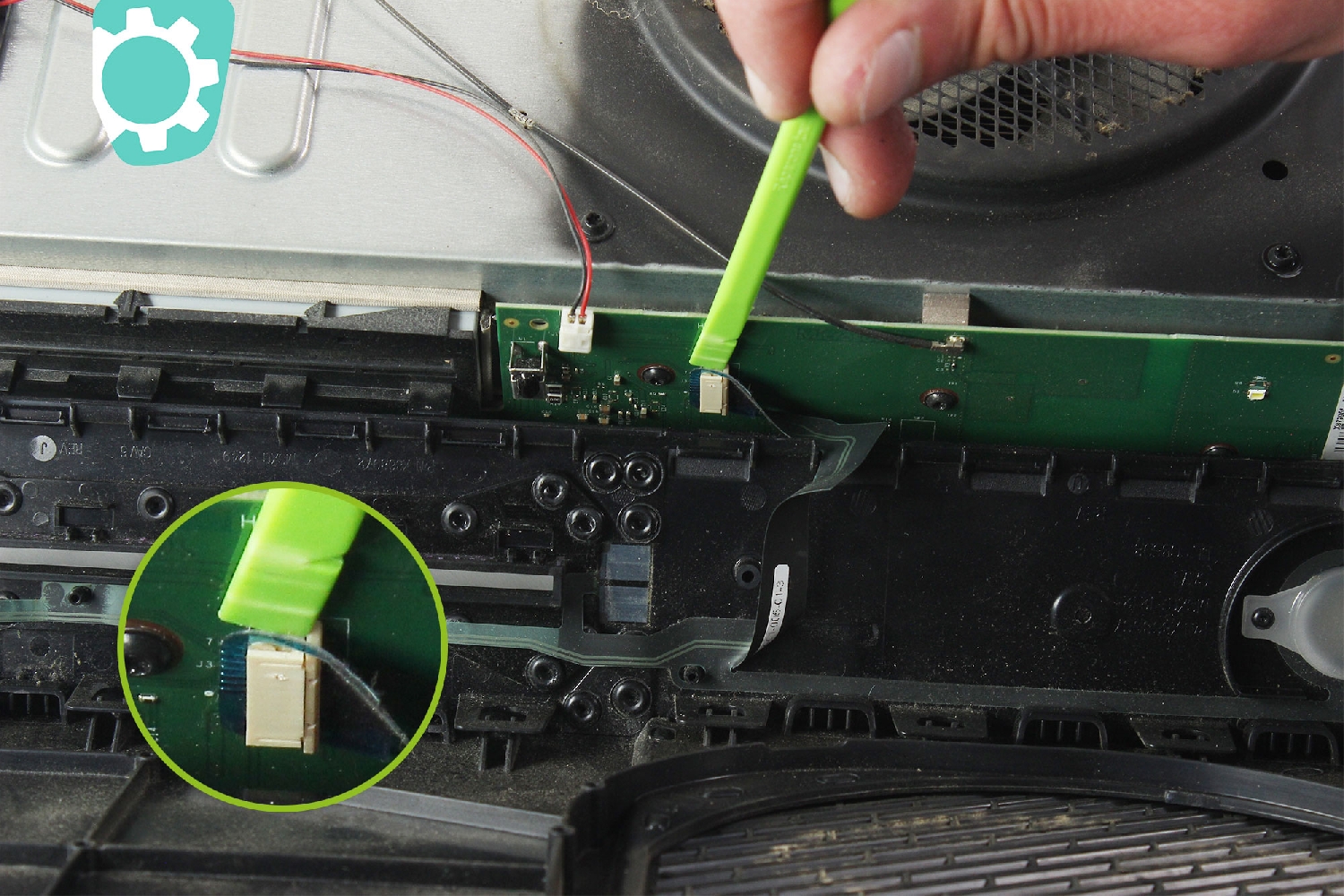

déconnecter la nappe du port USB de la carte de gestion à l'aide de la spatule en nylon.

Etape 9

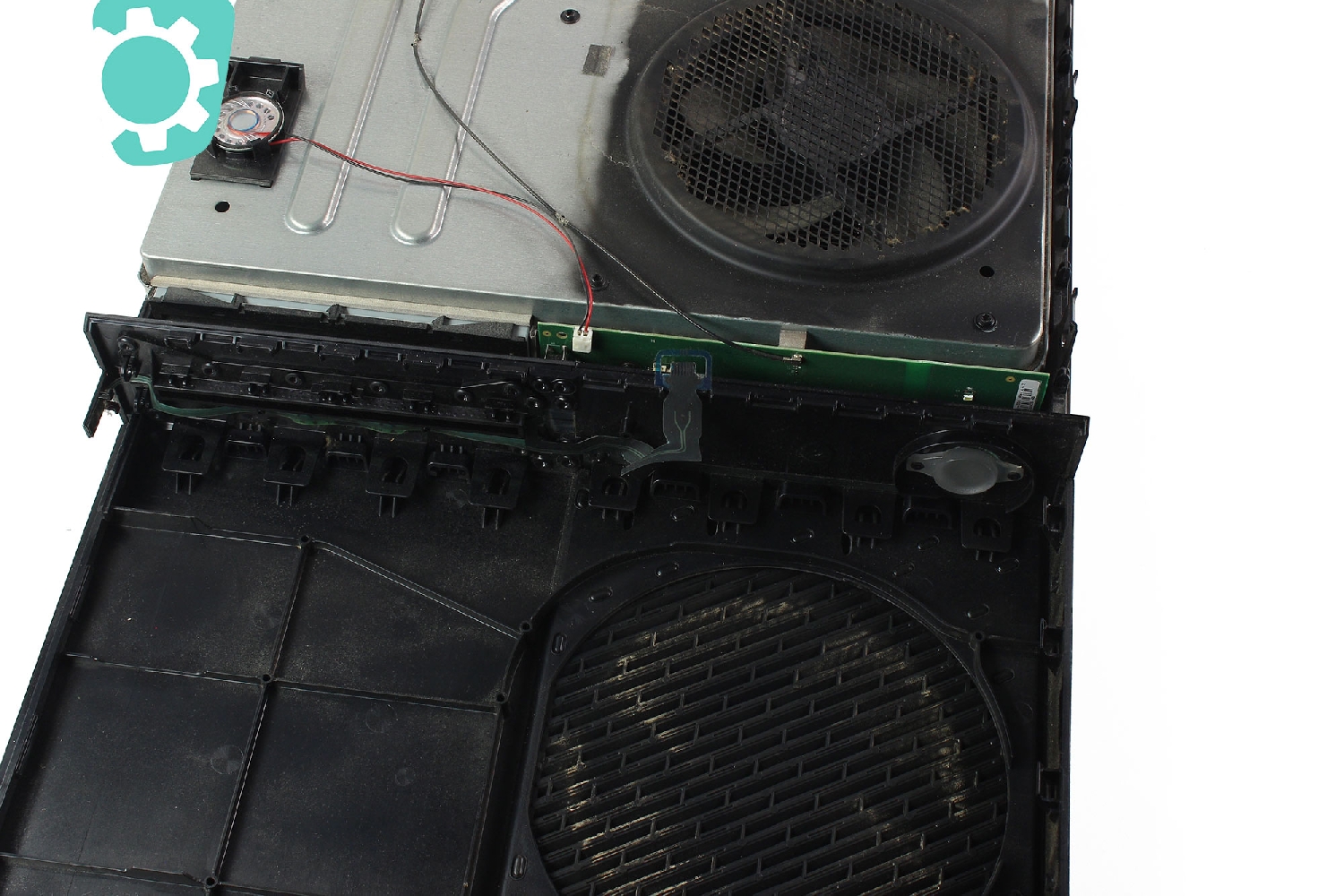

Vous pouvez maintenant totalement séparer la coque supérieure de la console.

Etape 10

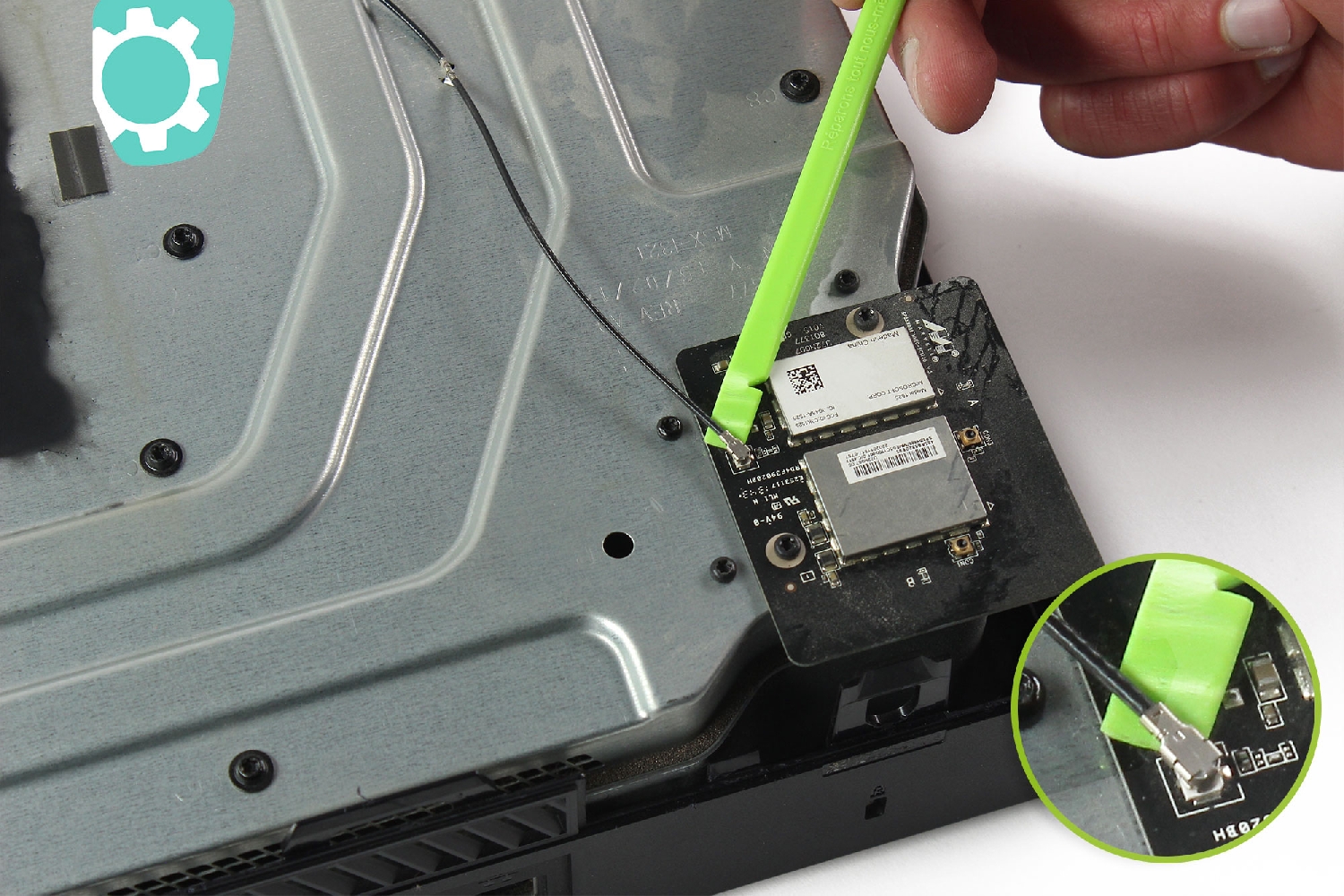

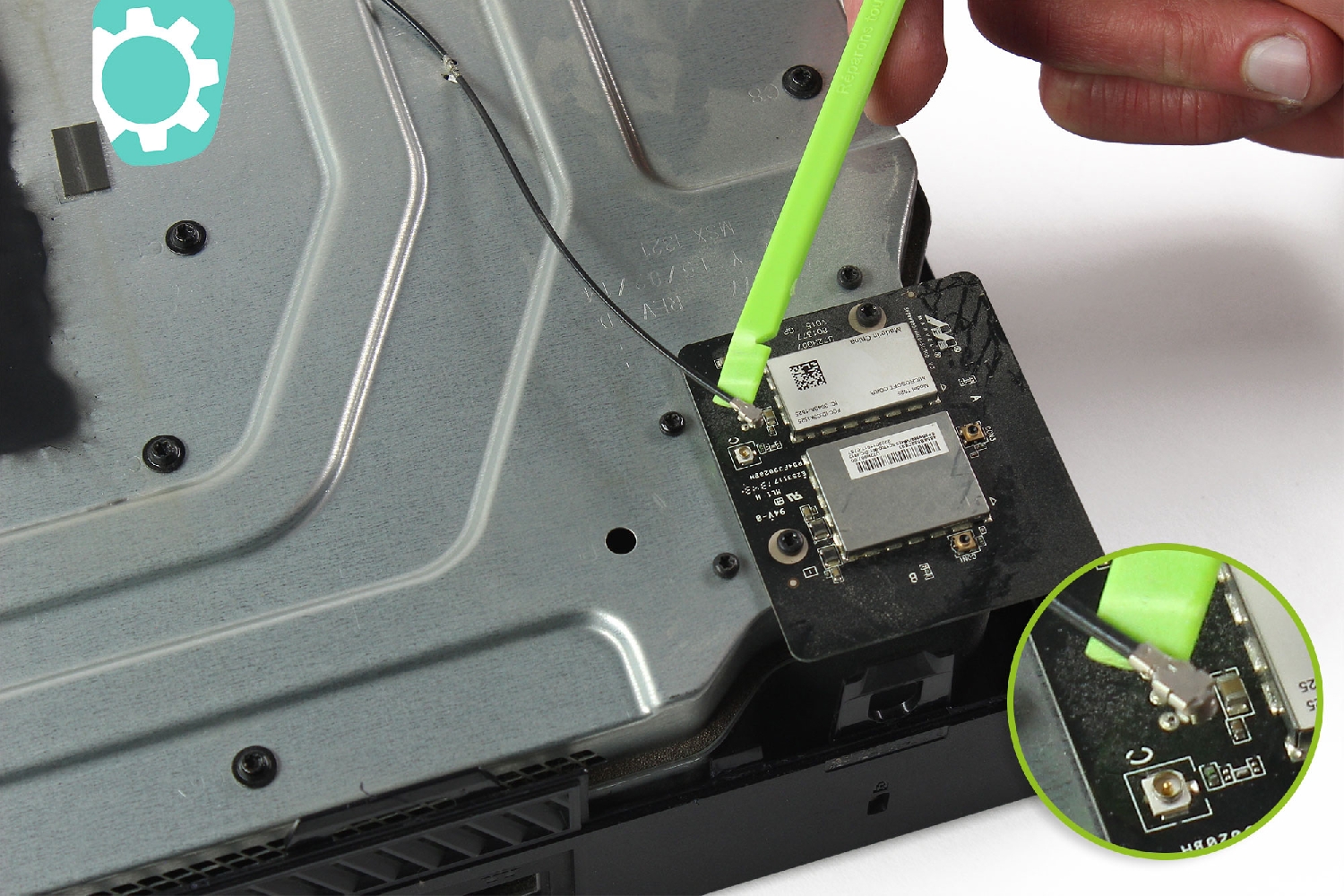

Débranchez le câble de liaison de la carte Wifi.

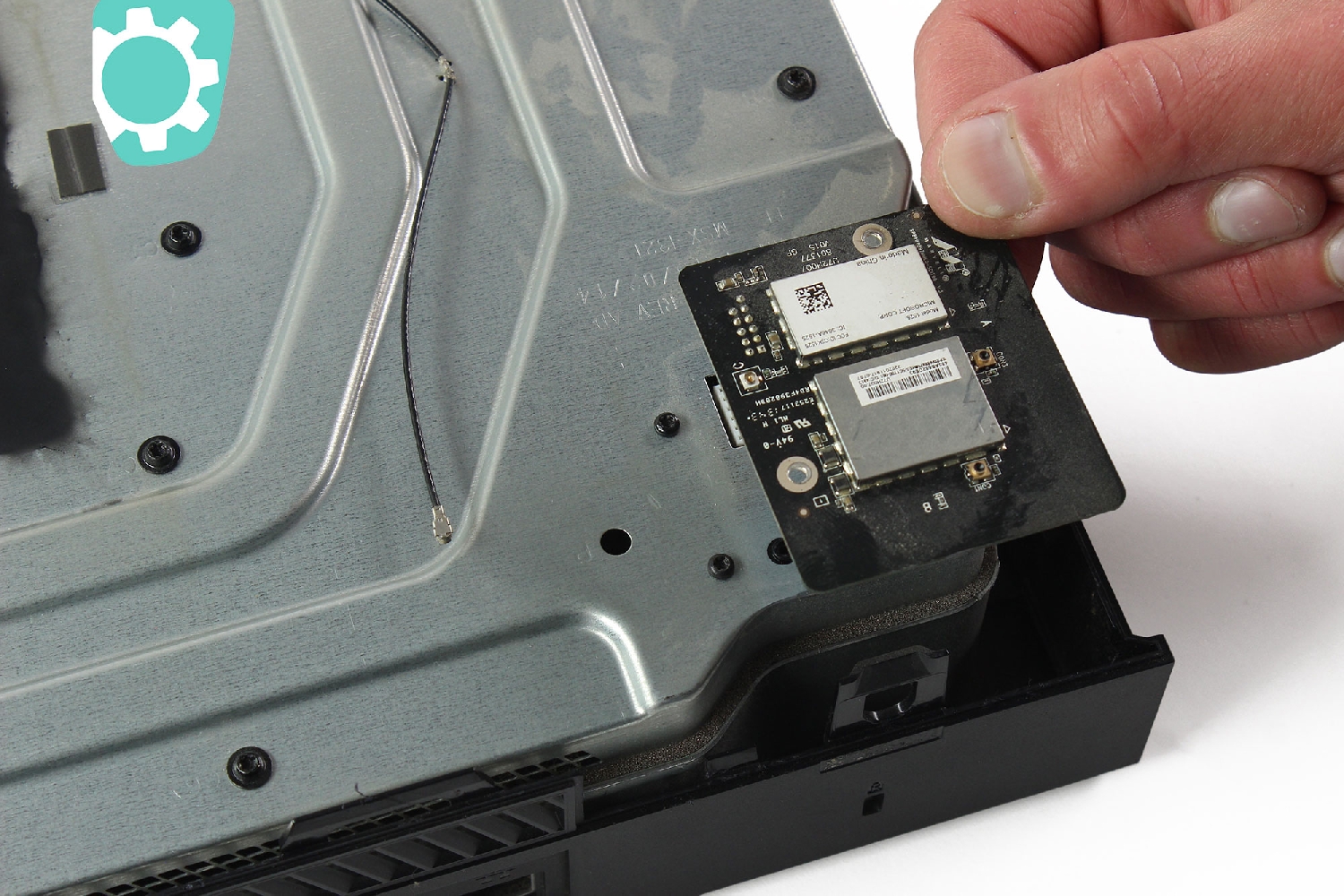

Etape 11

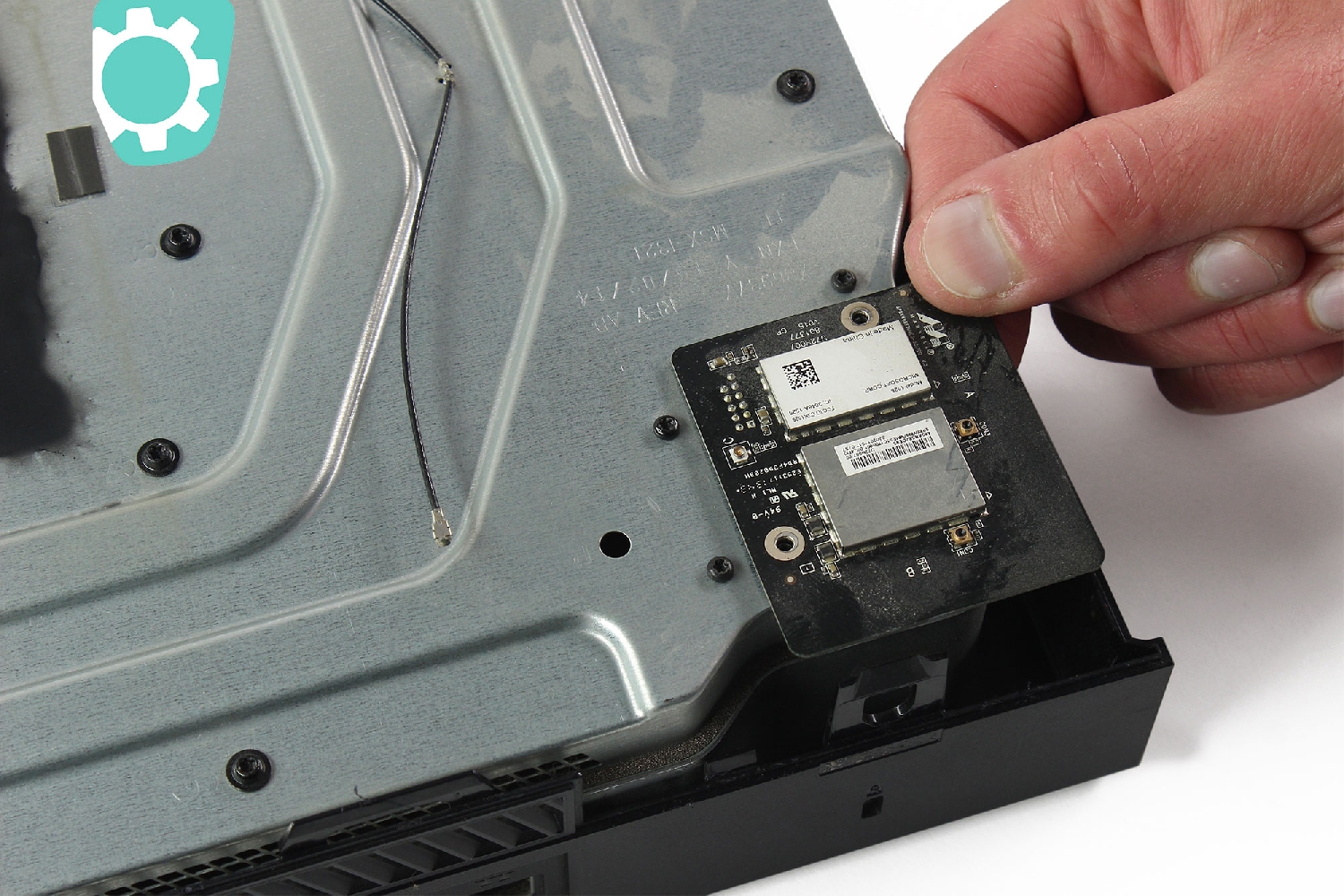

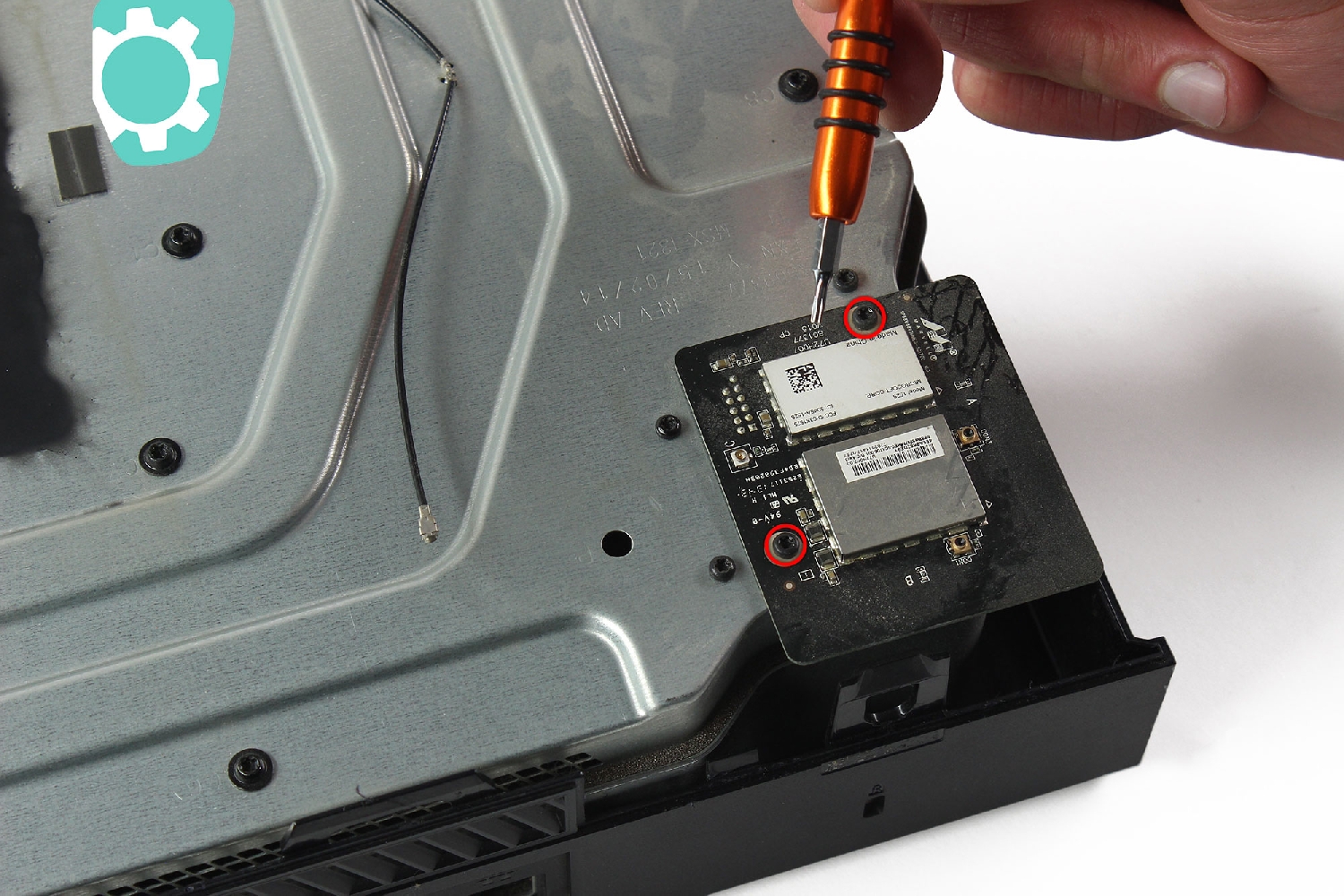

A l'aide du tournevis Torx T8, dévissez les deux vis entourées en rouge.

Retirez ensuite la carte wifi.

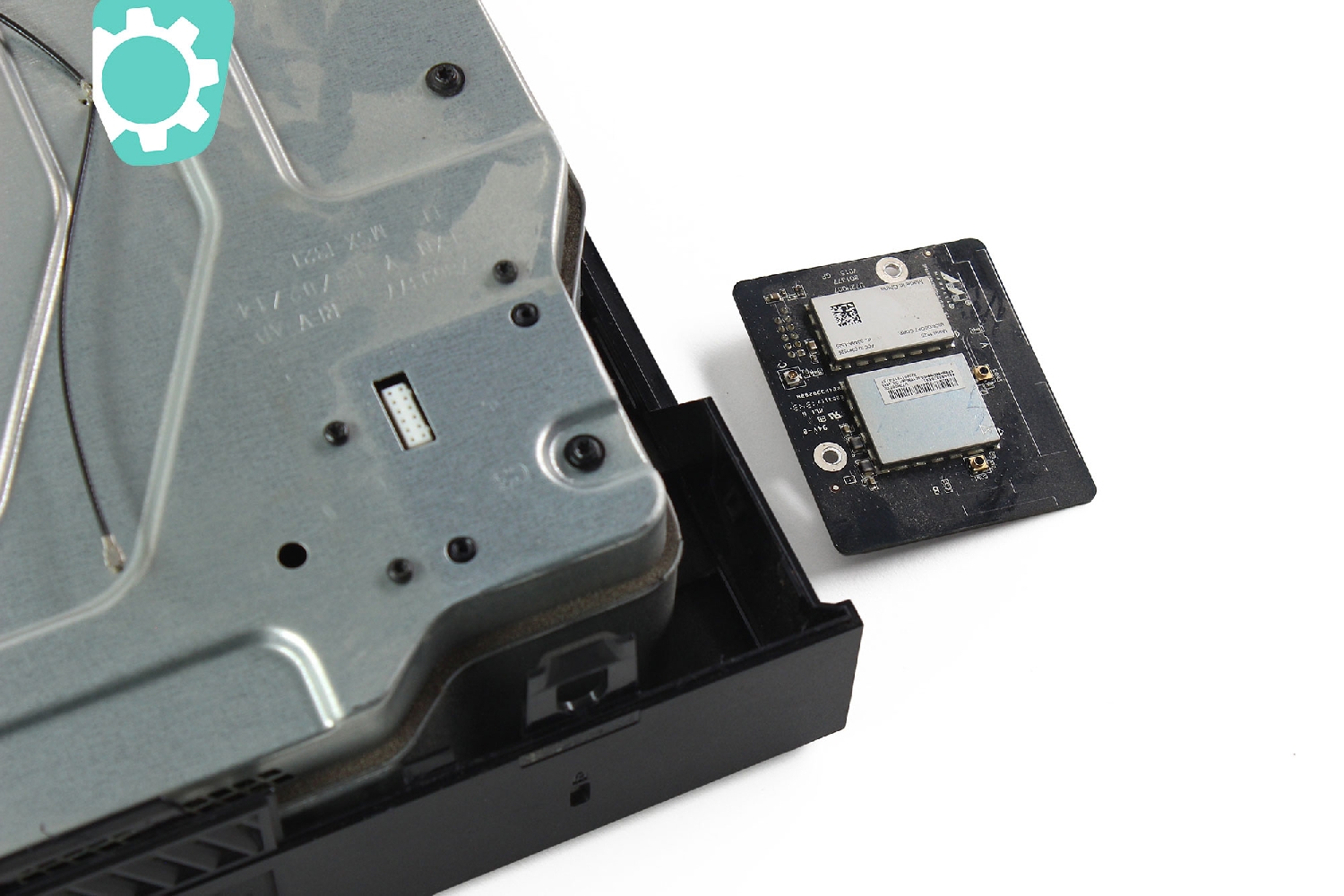

Etape 12

Voilà, votre carte wifi est démontée.

Etape 13

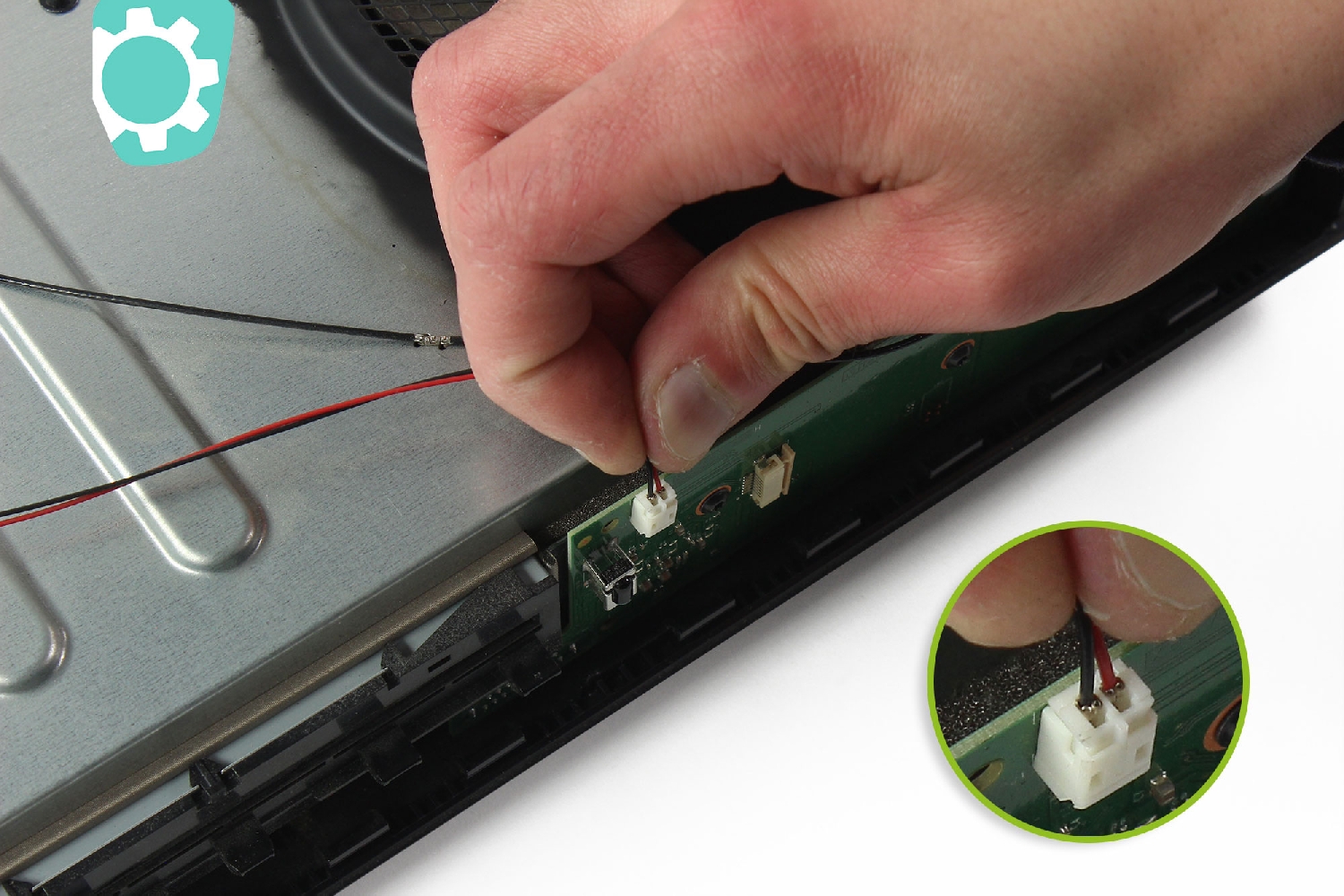

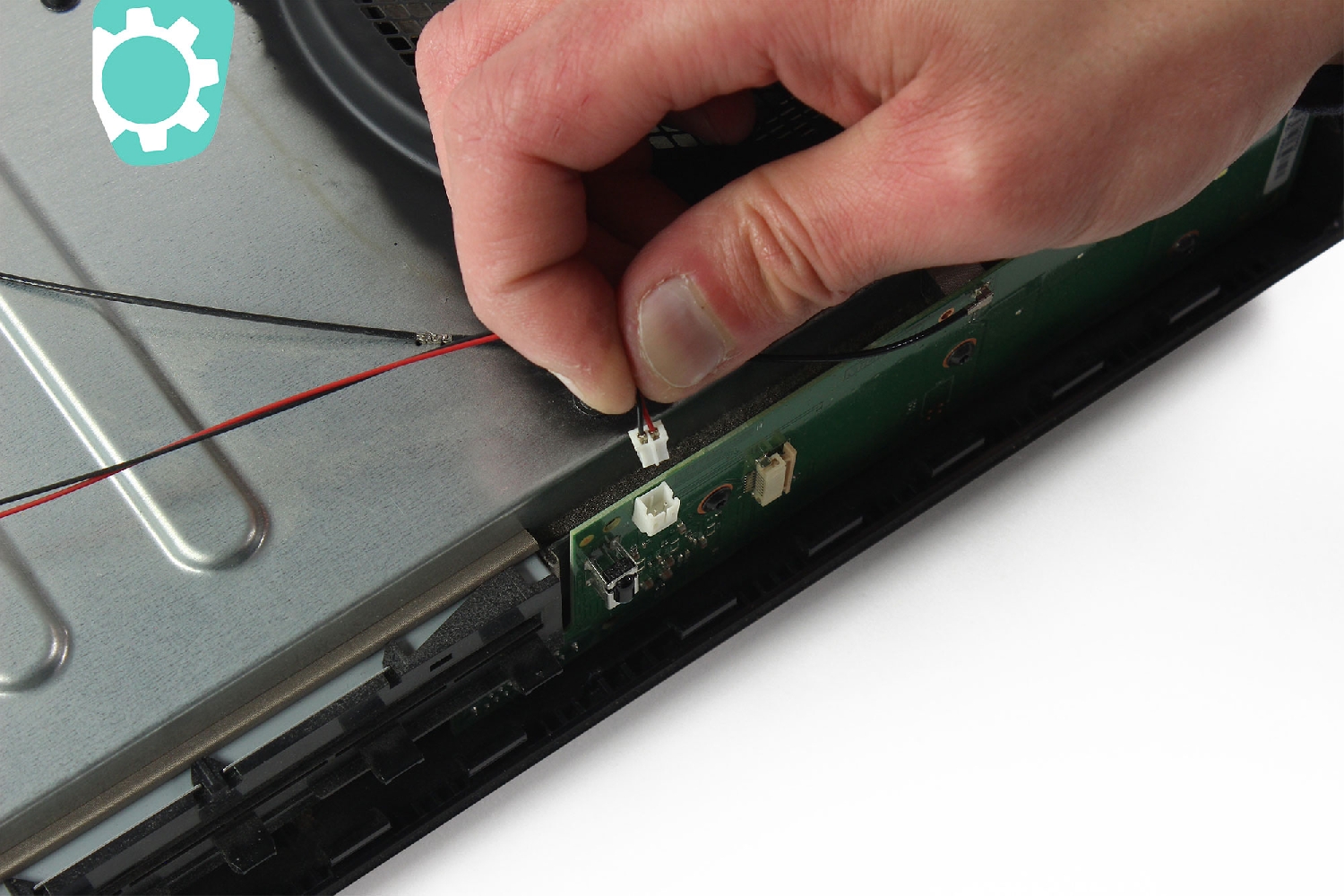

Ensuite, débranchez le câble du haut-parleur de la carte de gestion.

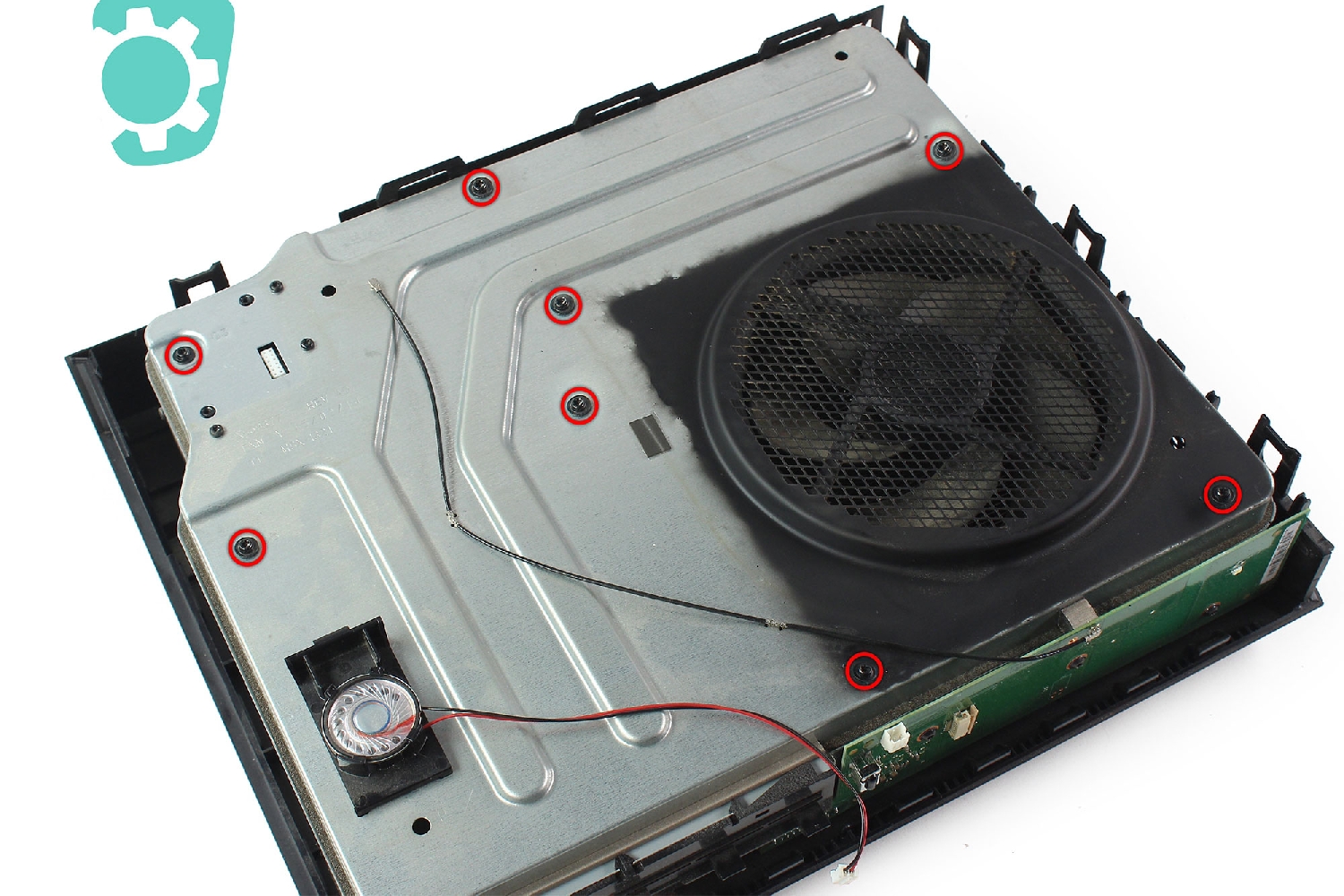

Etape 14

A l'aide du tournevis Torx T10, retirez les 8 vis entourées en rouge sur la photo.

Etape 15

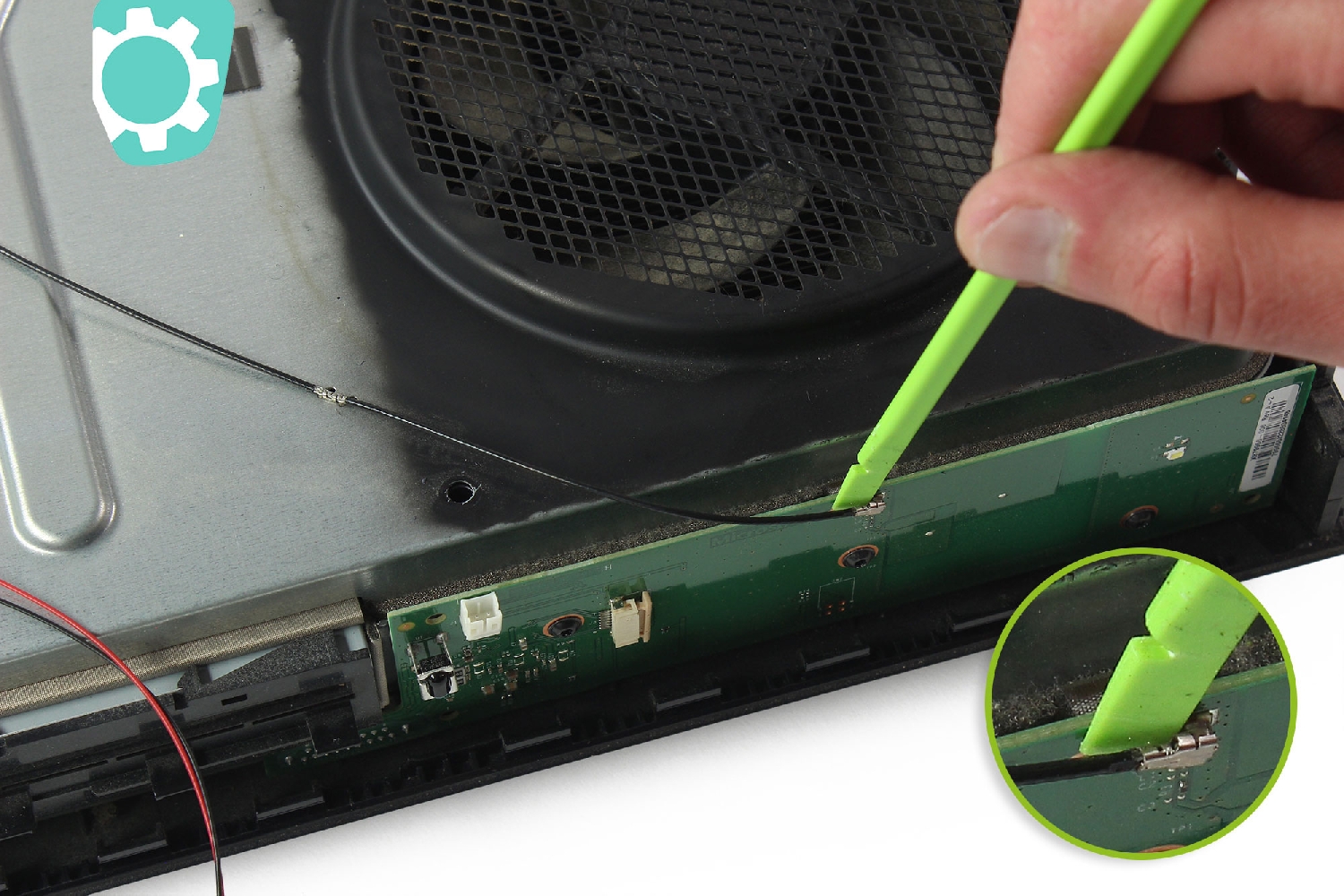

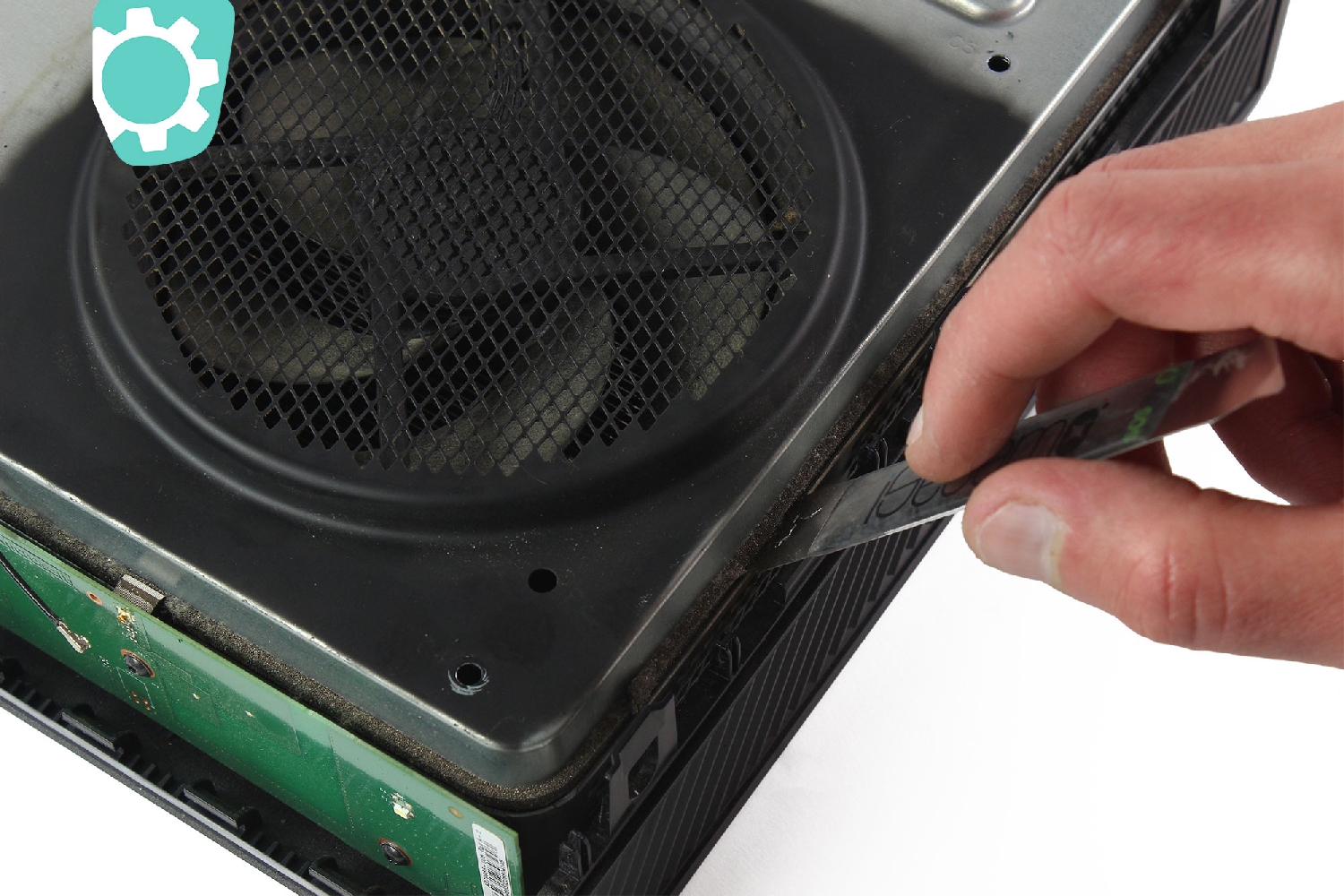

Utilisez la spatule pour déconnecter le câble de liaison de la carte de gestion.

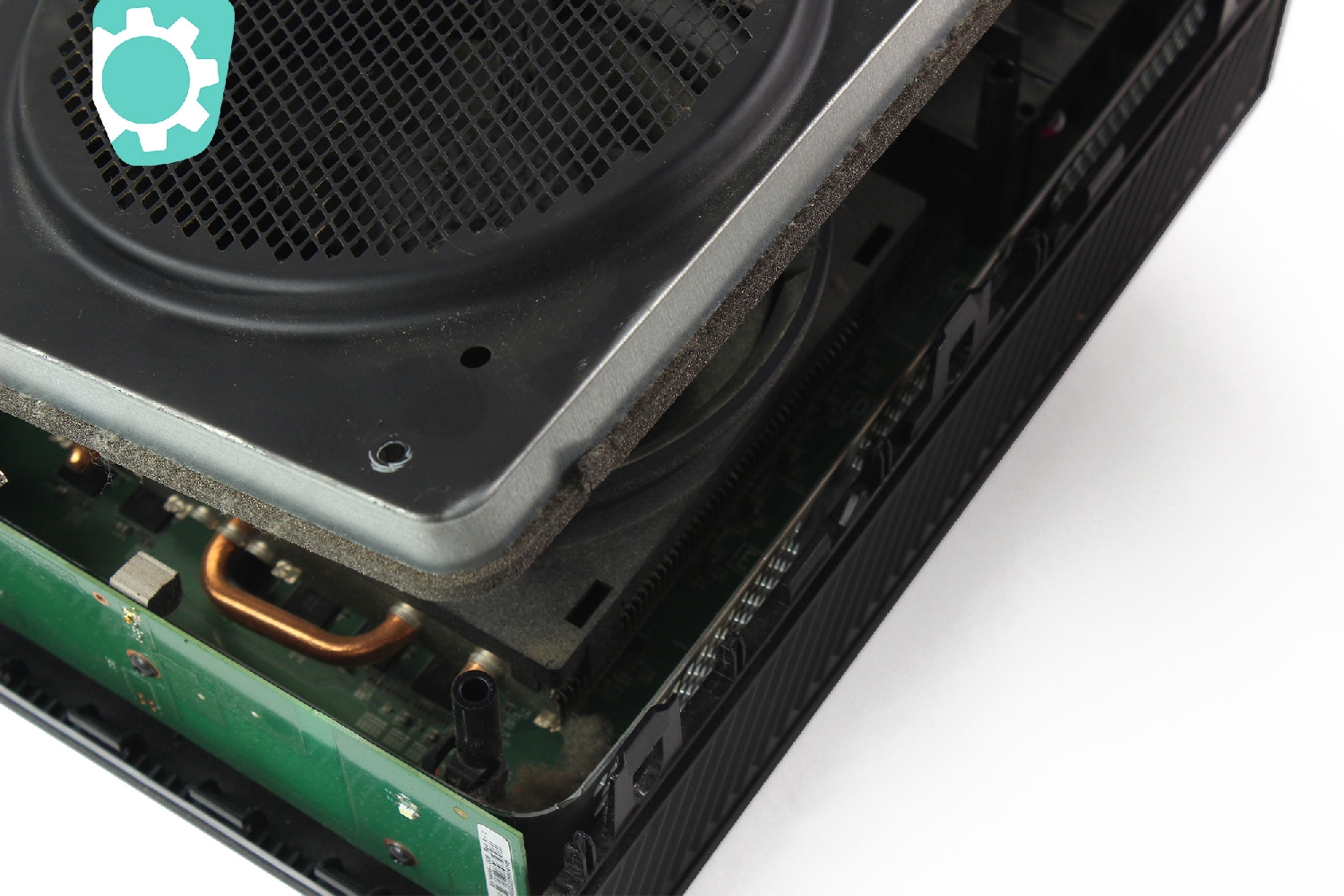

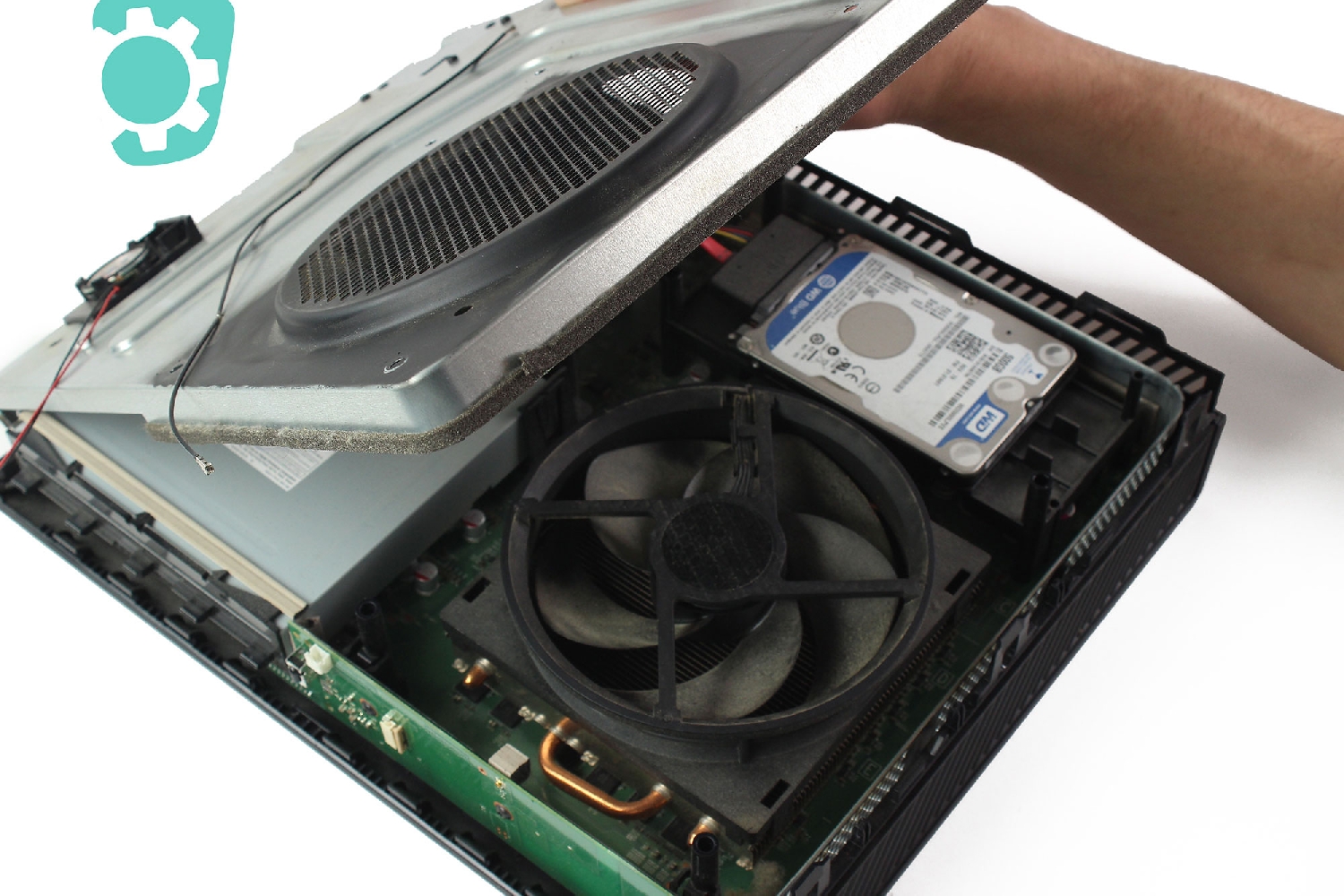

Faites ensuite levier avec la spatule pour soulever le châssis métallique et le séparer de la partie inférieure de la console.

Attention ! Ne séparez pas totalement le châssis métallique du reste car il est encore connecté par une nappe.

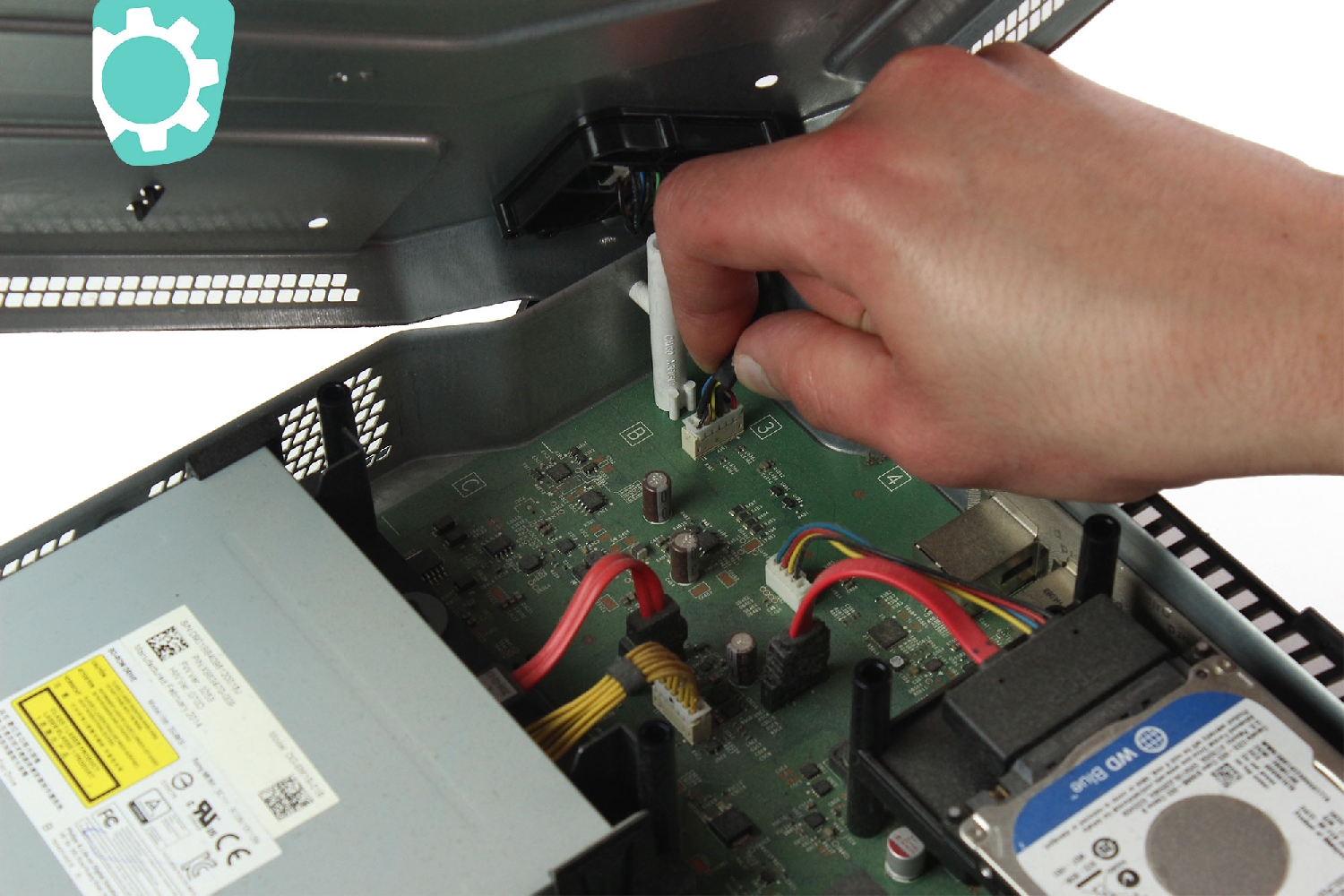

Etape 16

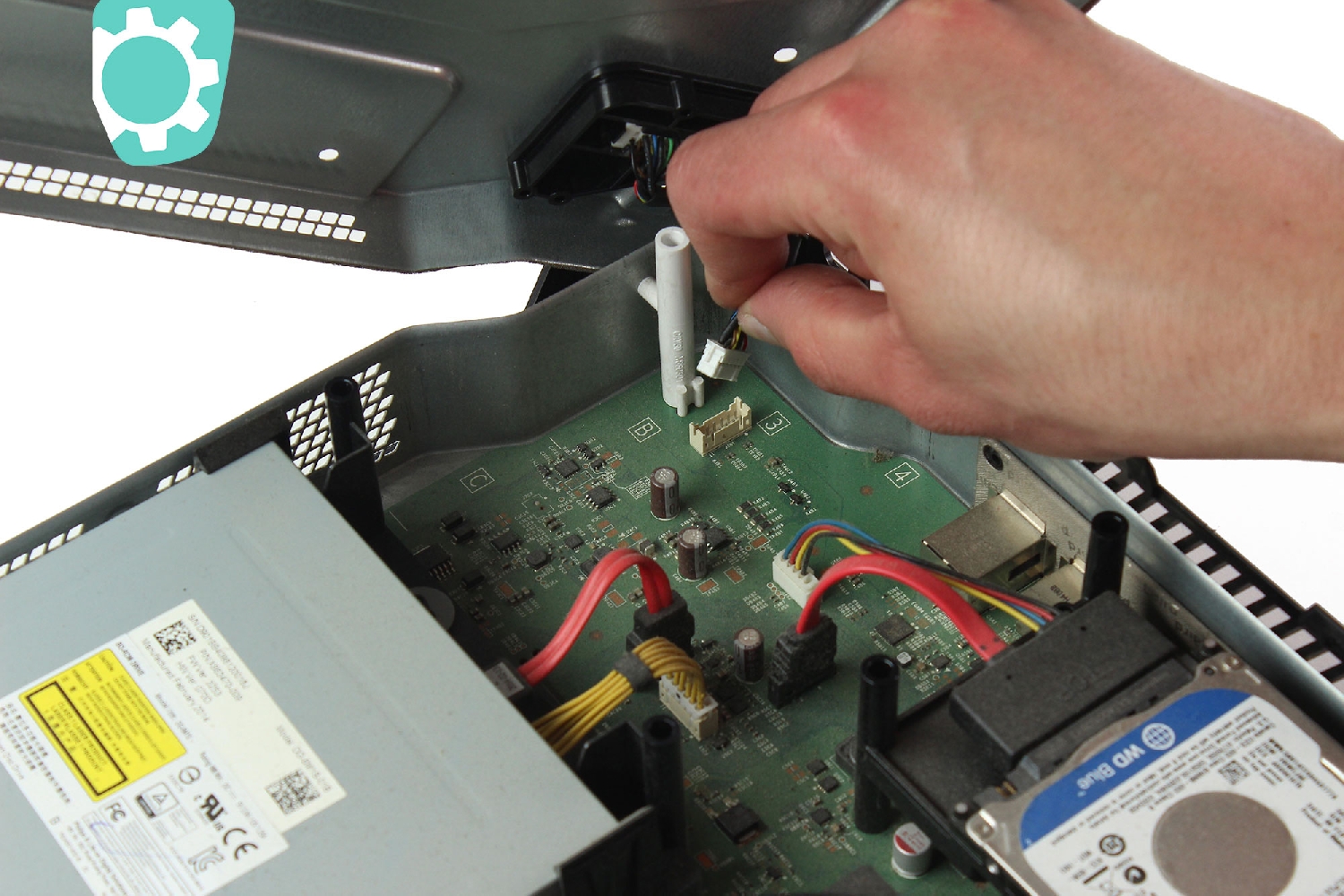

Débranchez le connecteur de la carte Wifi.

Etape 17

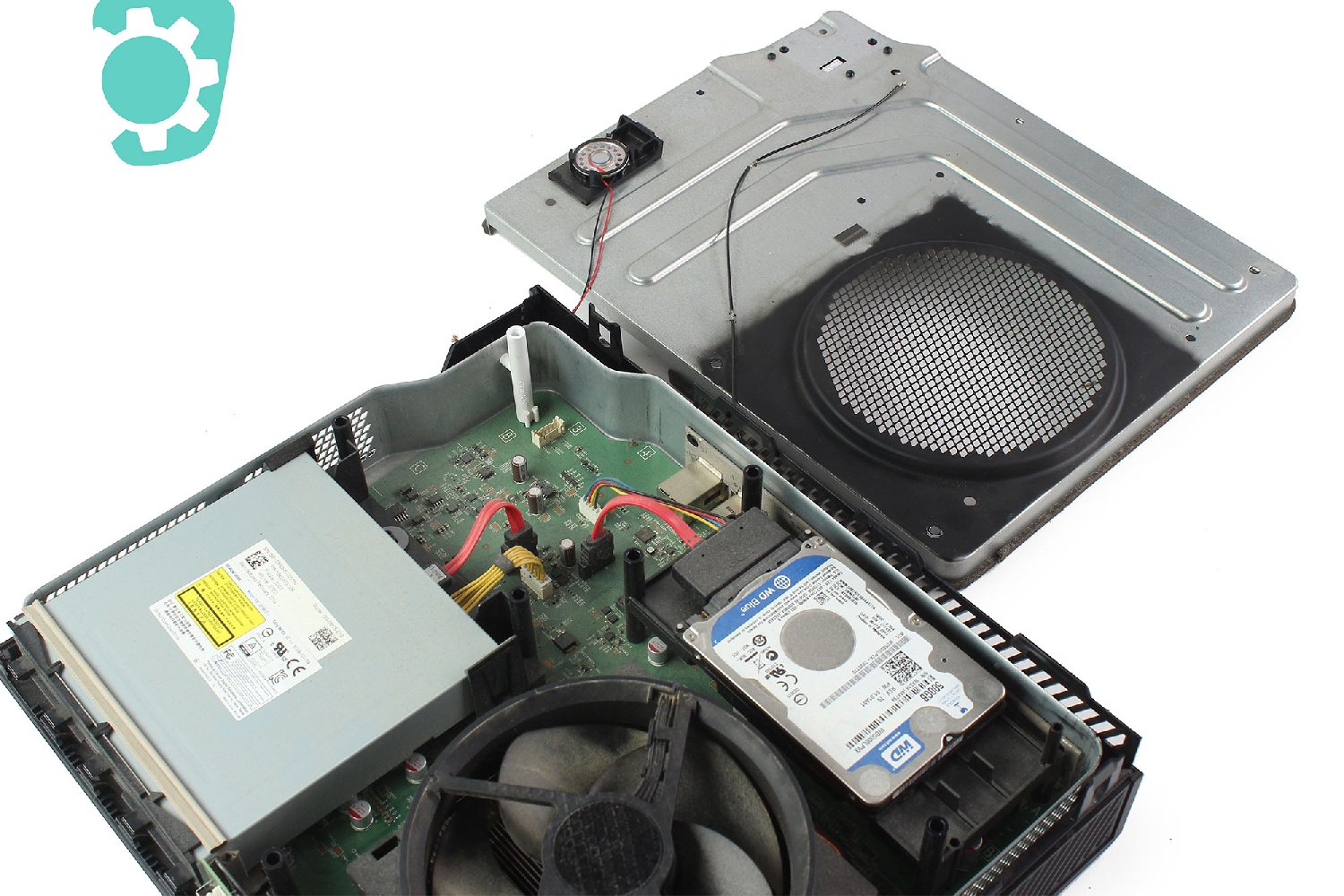

Vous pouvez maintenant totalement séparer le châssis métallique de la console.

Etape 18

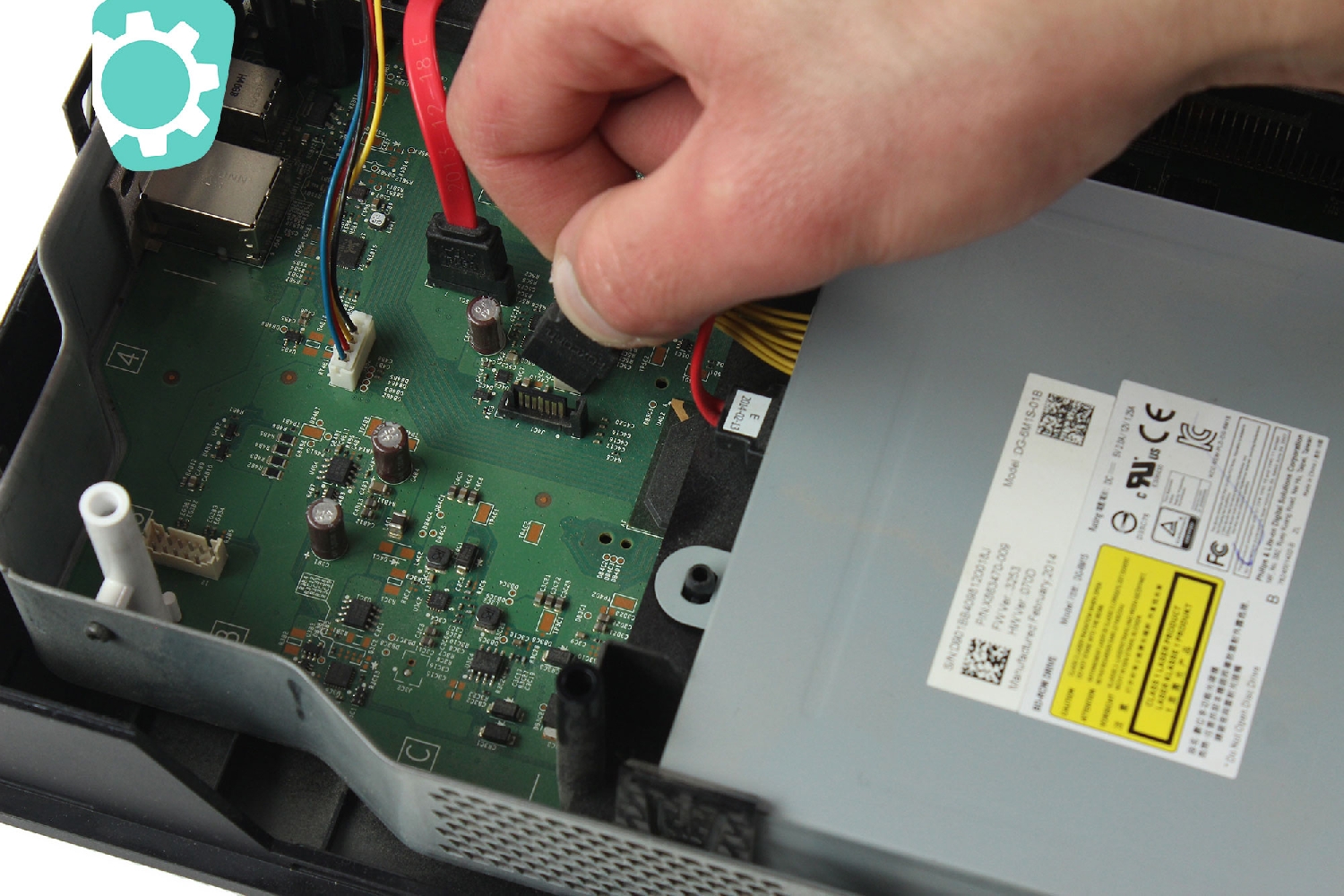

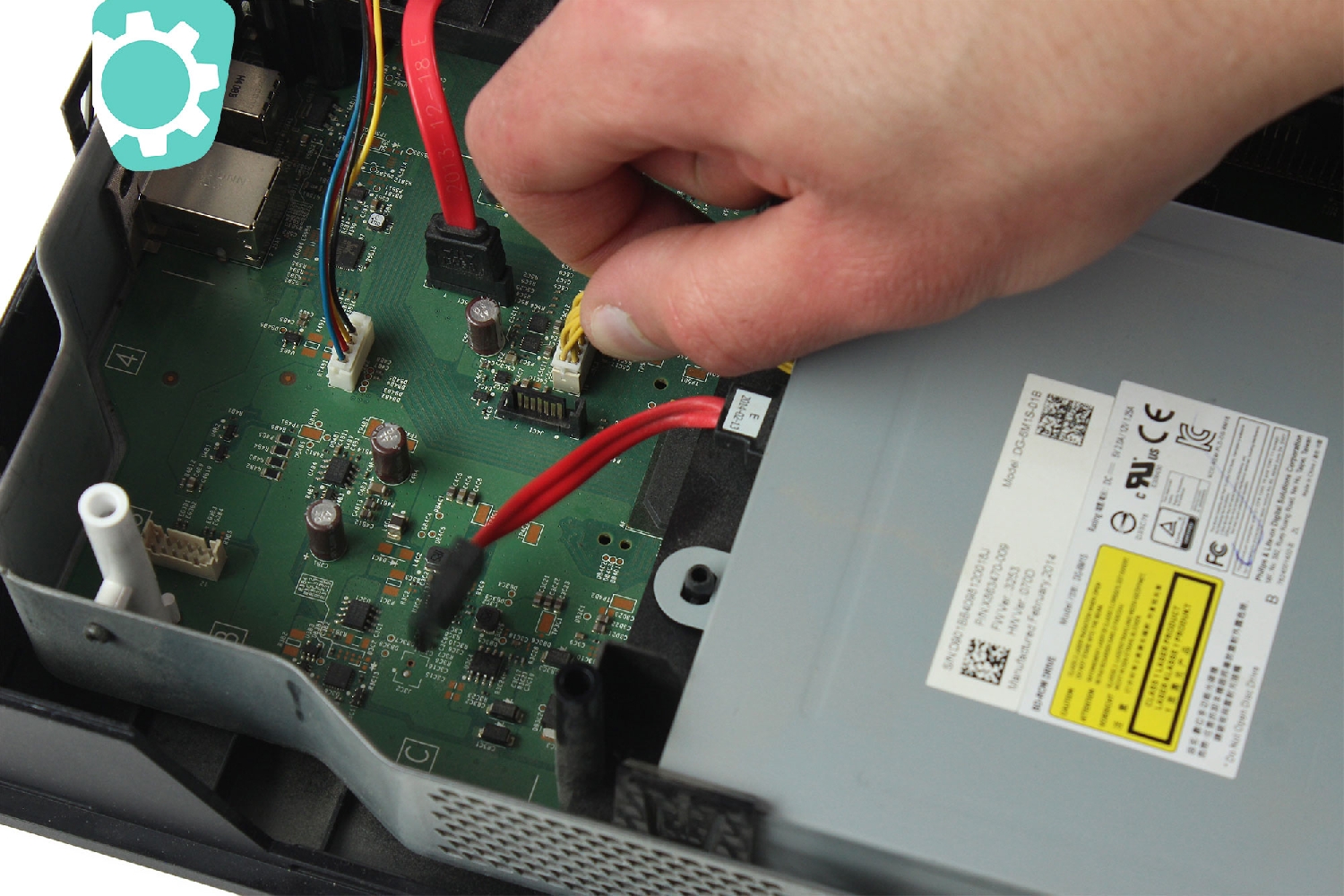

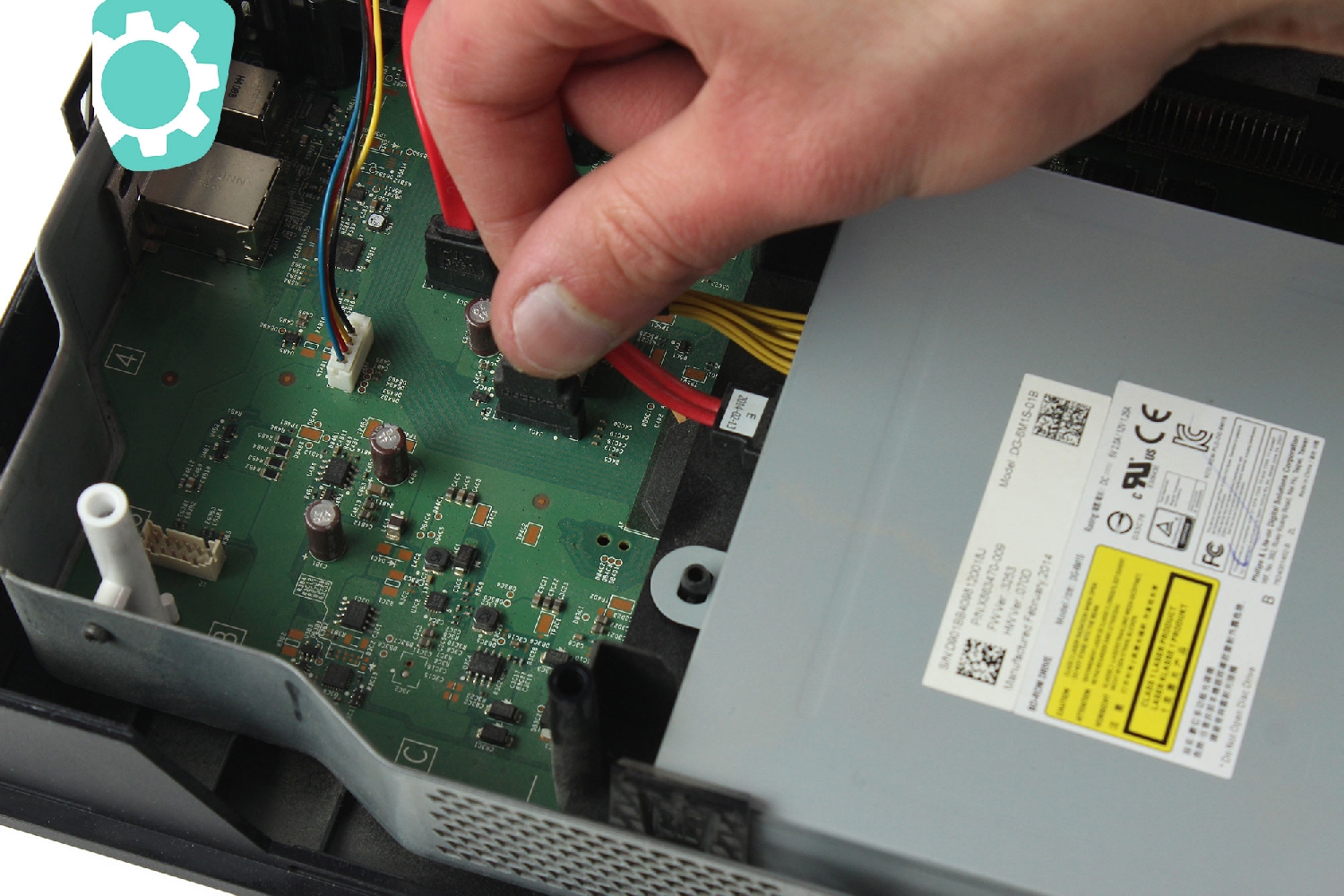

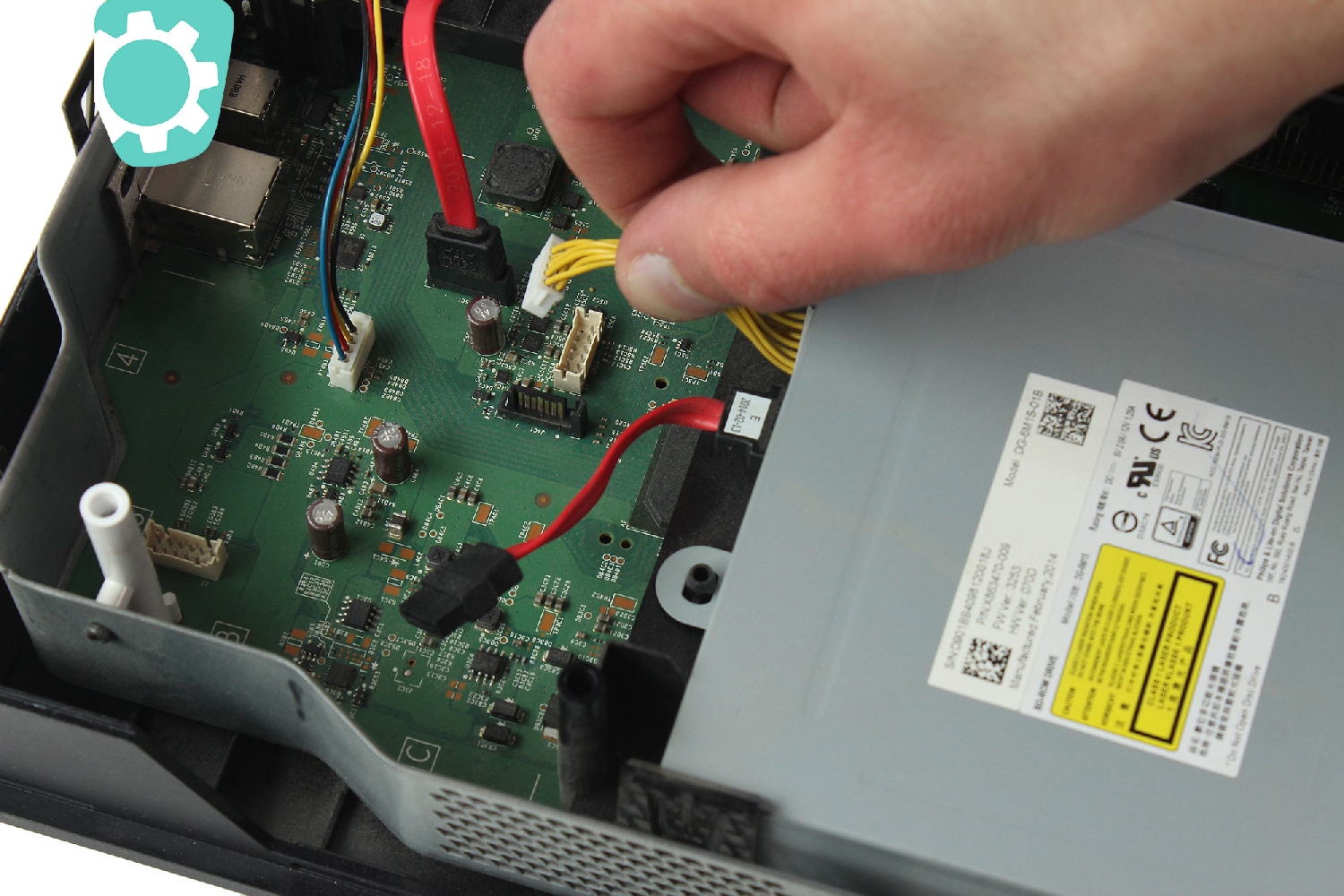

Vous allez maintenant déconnecter le lecteur Blu-Ray de la carte mère en commençant par les câbles rouge puis ensuite les câbles jaune.

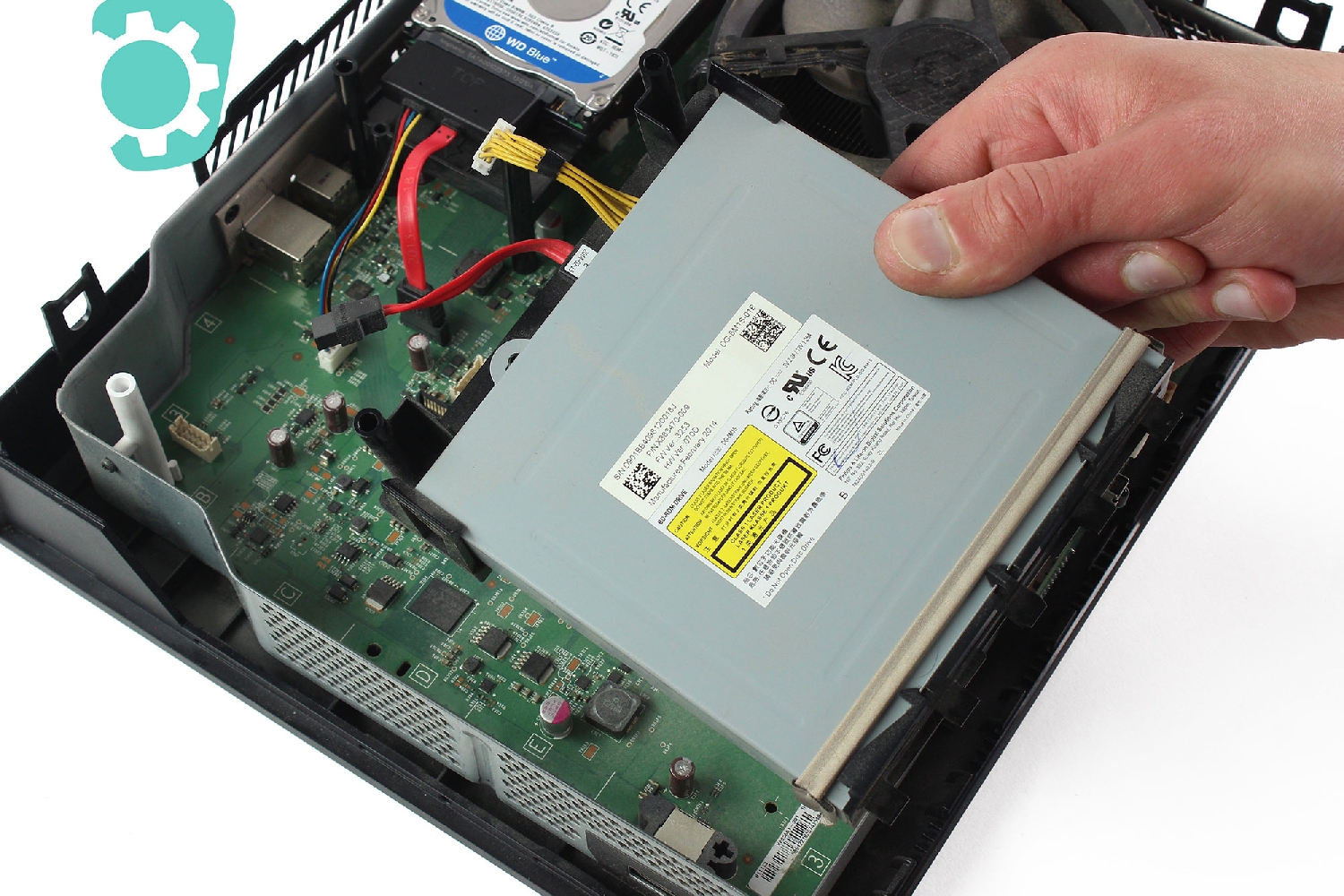

Etape 19

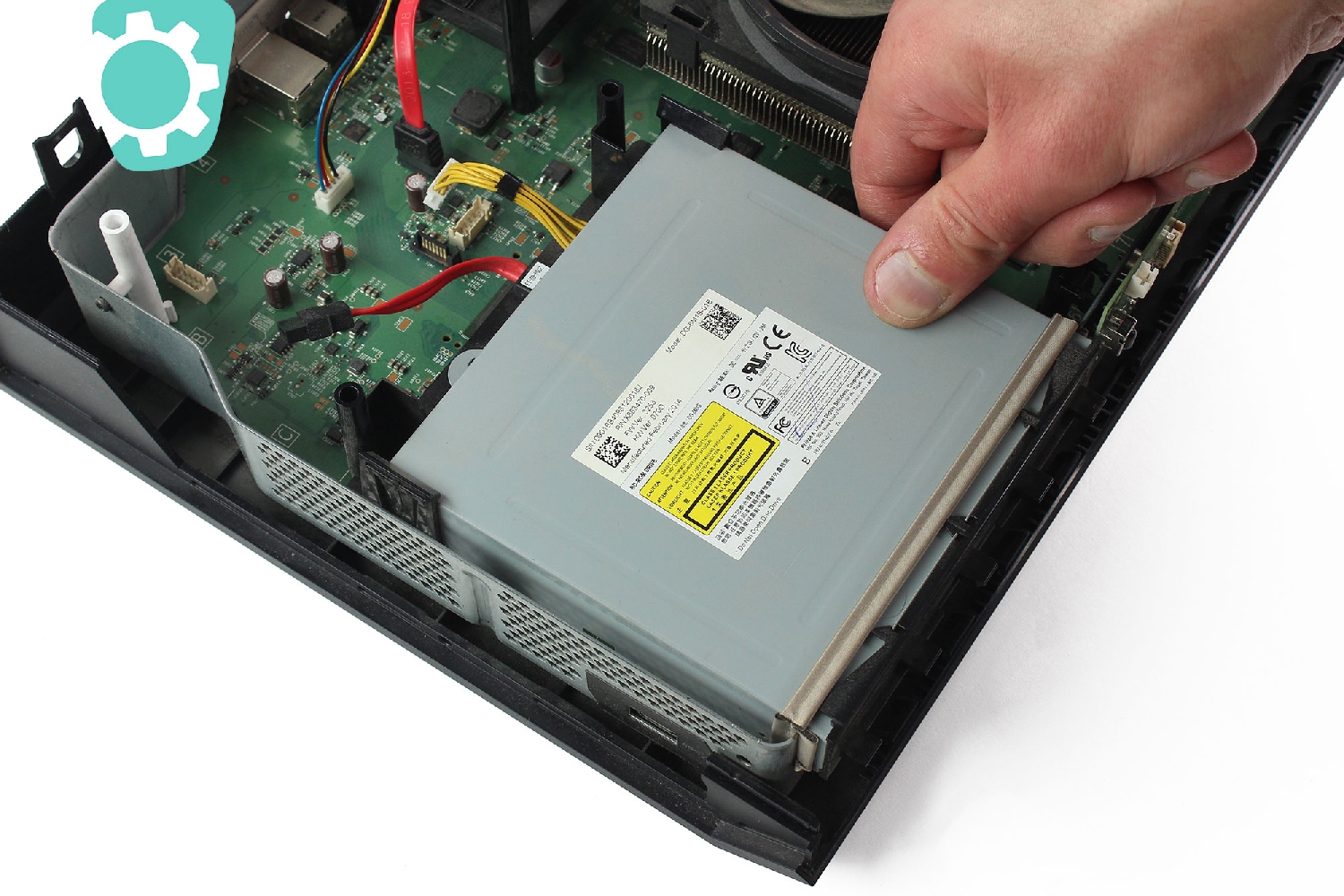

Retirez le lecteur du châssis de la console.

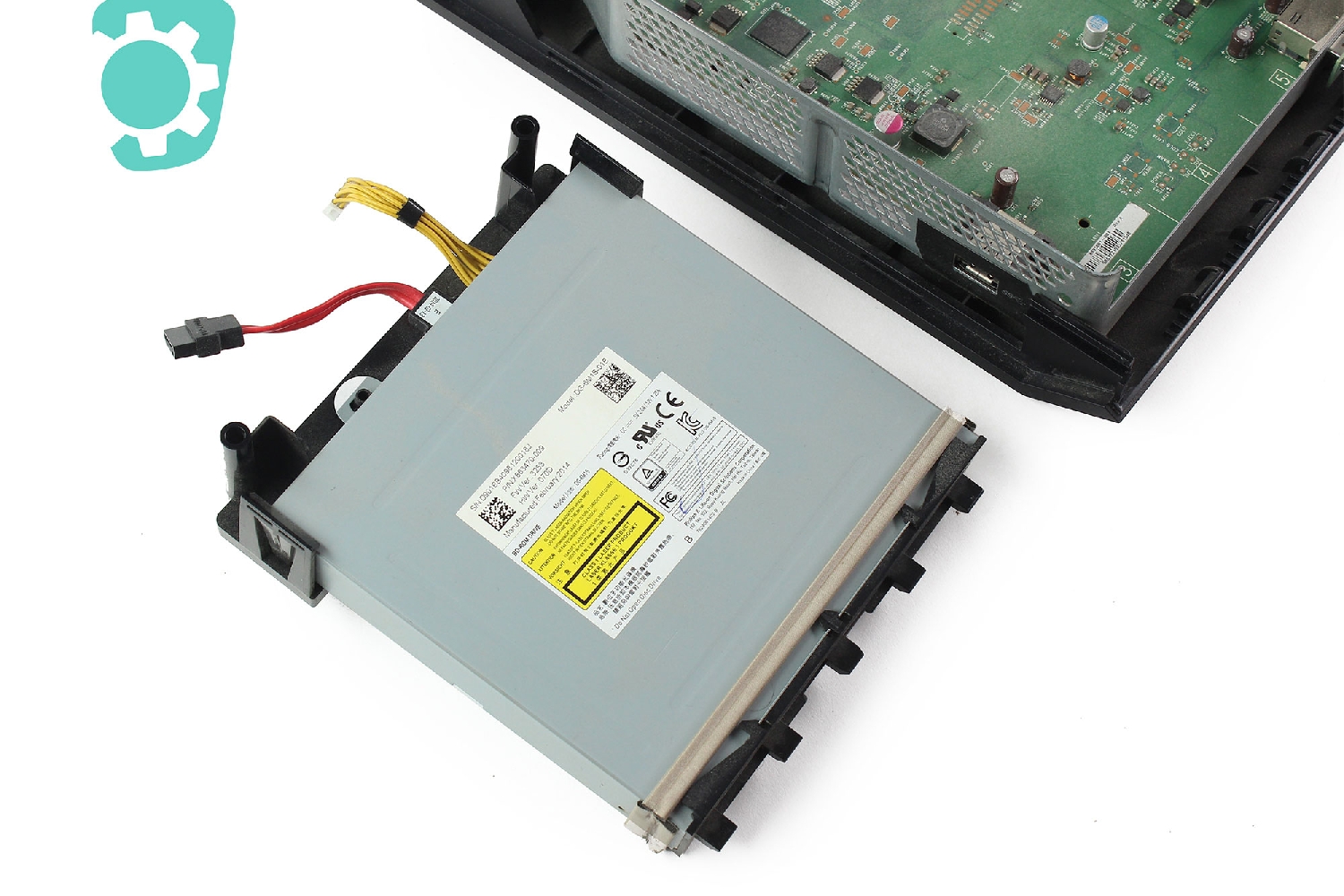

Etape 20

Le lecteur est sorti mais il reste encore des pièce à récupérer.

Etape 21

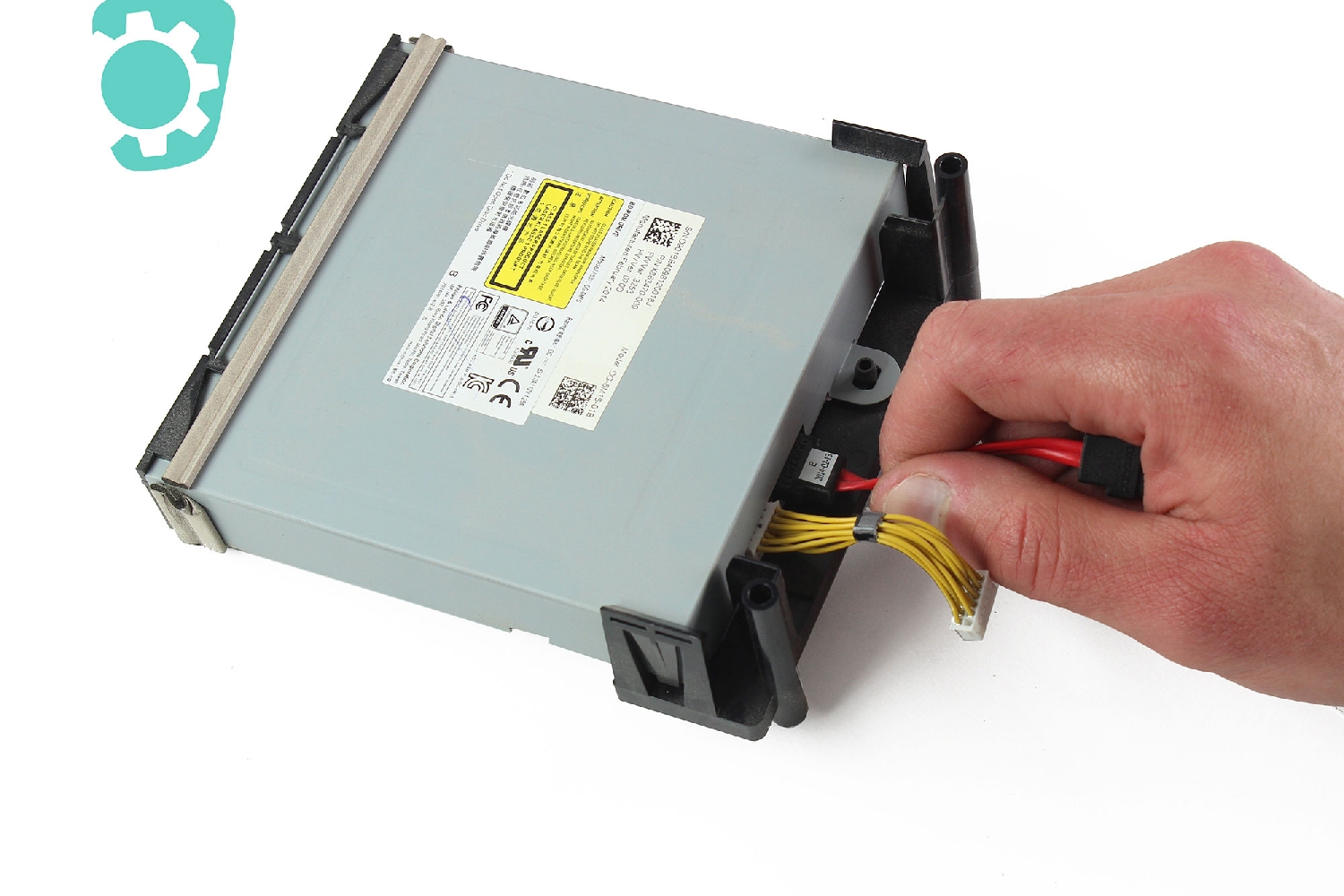

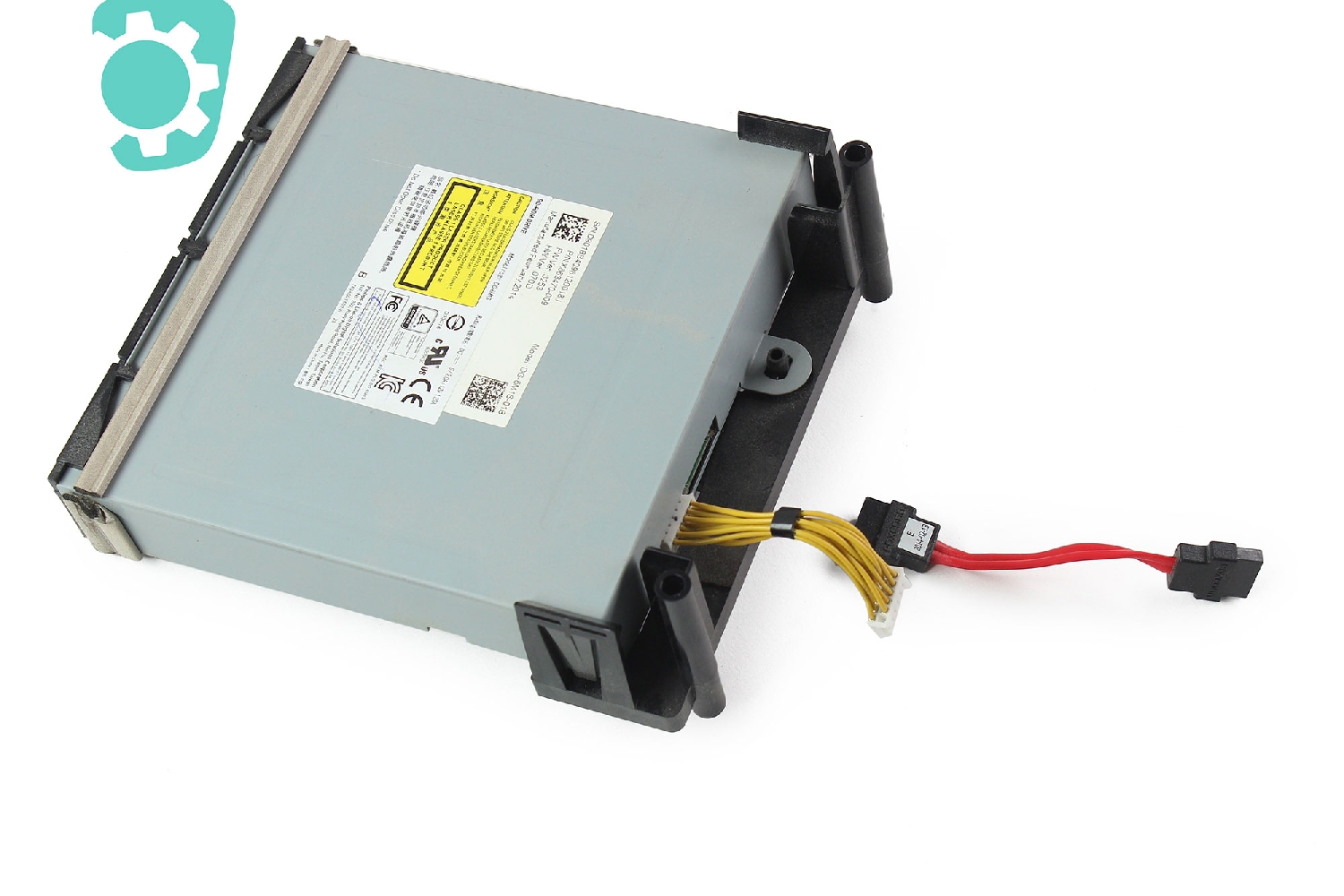

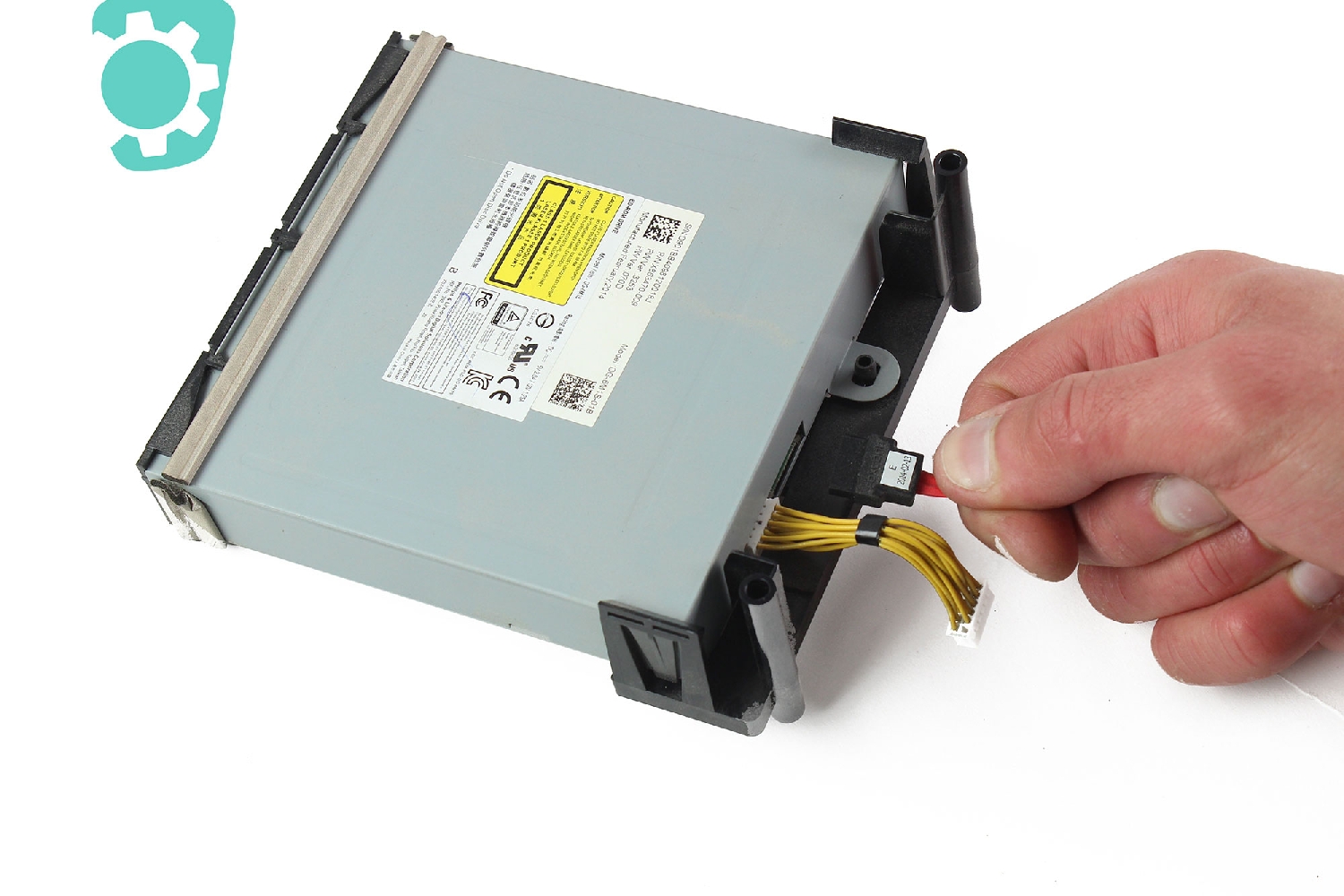

Déconnectez le câble rouge d'alimentation du lecteur.

Etape 22

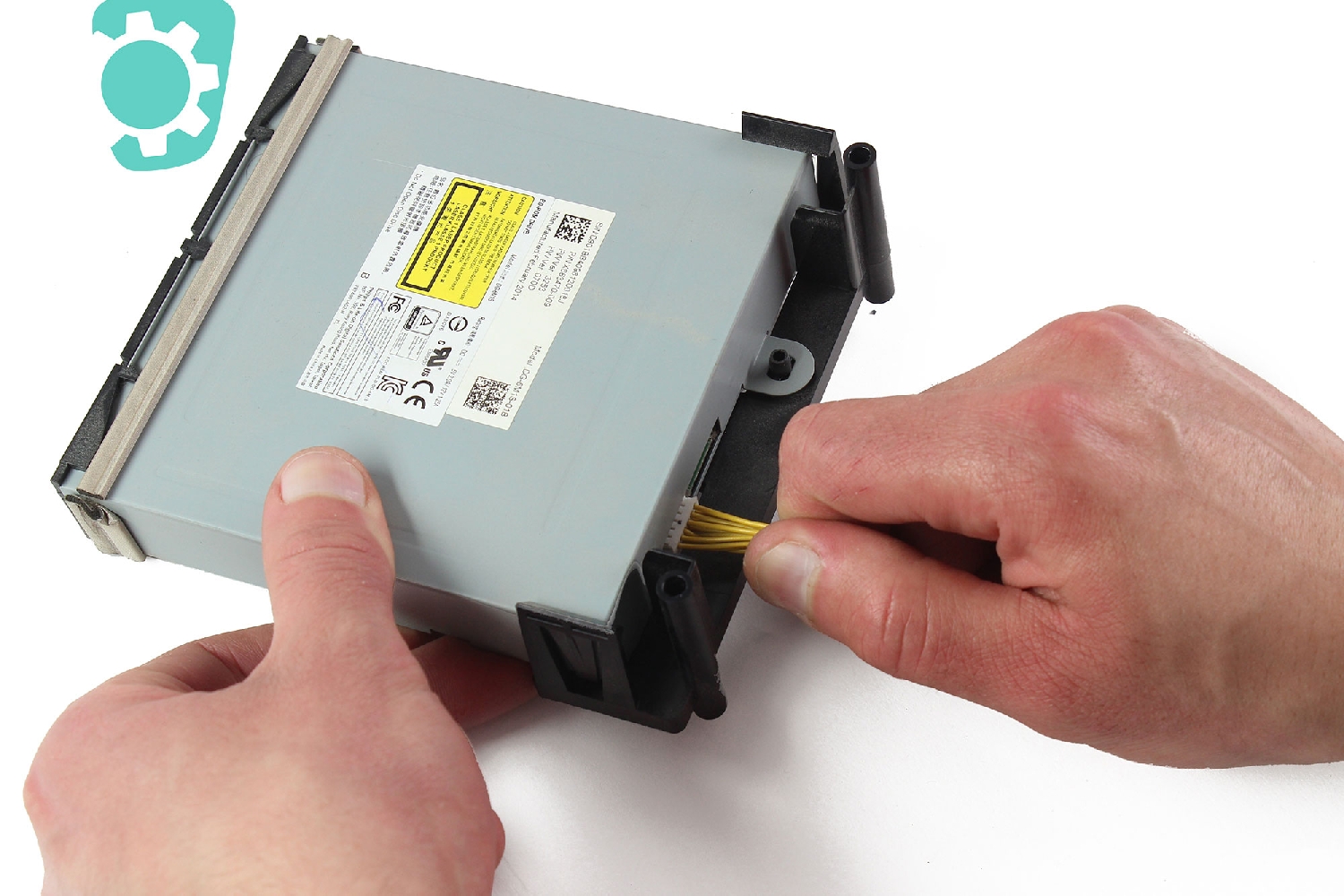

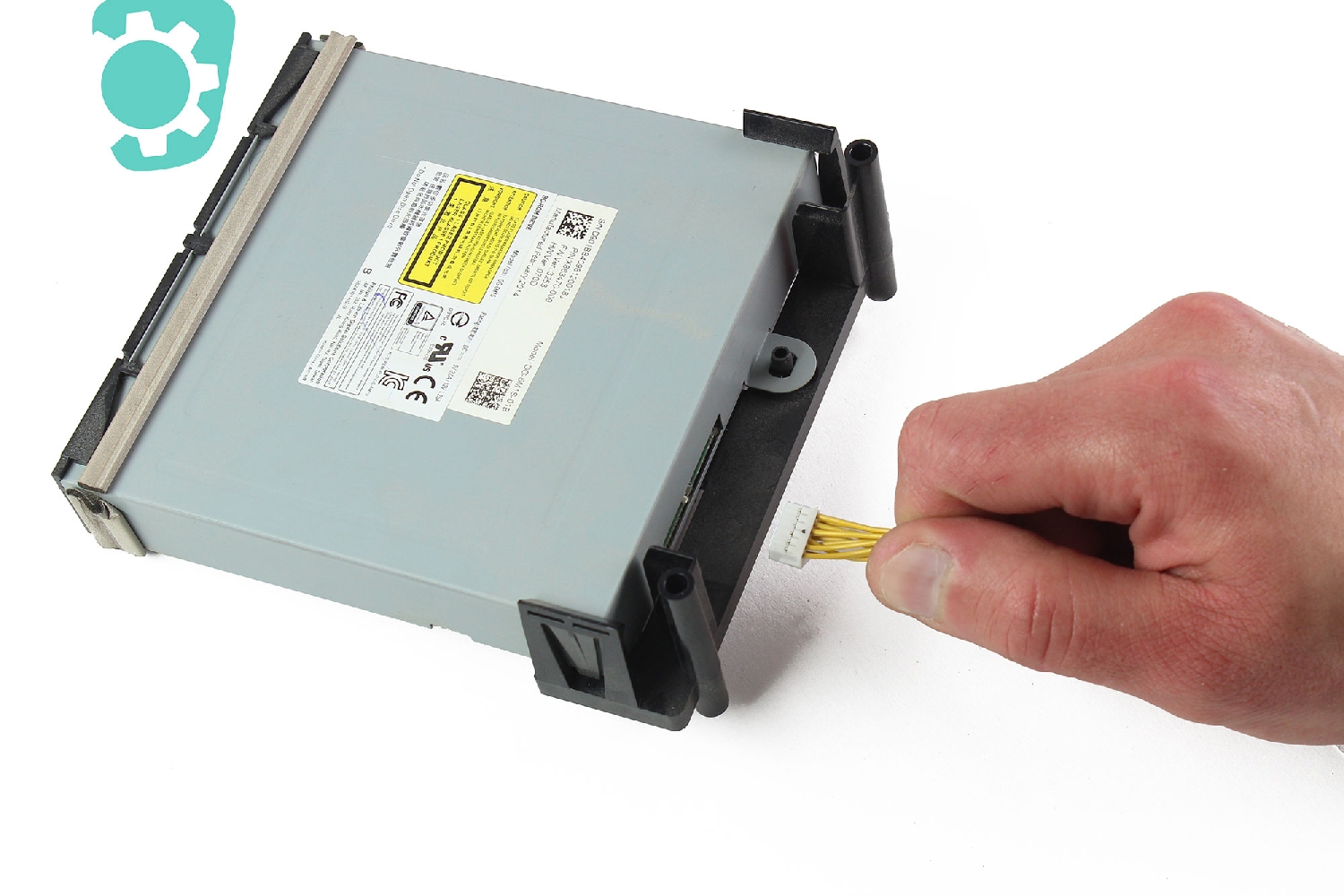

Puis déconnectez le second câble (jaune) d'alimentation.

Etape 23

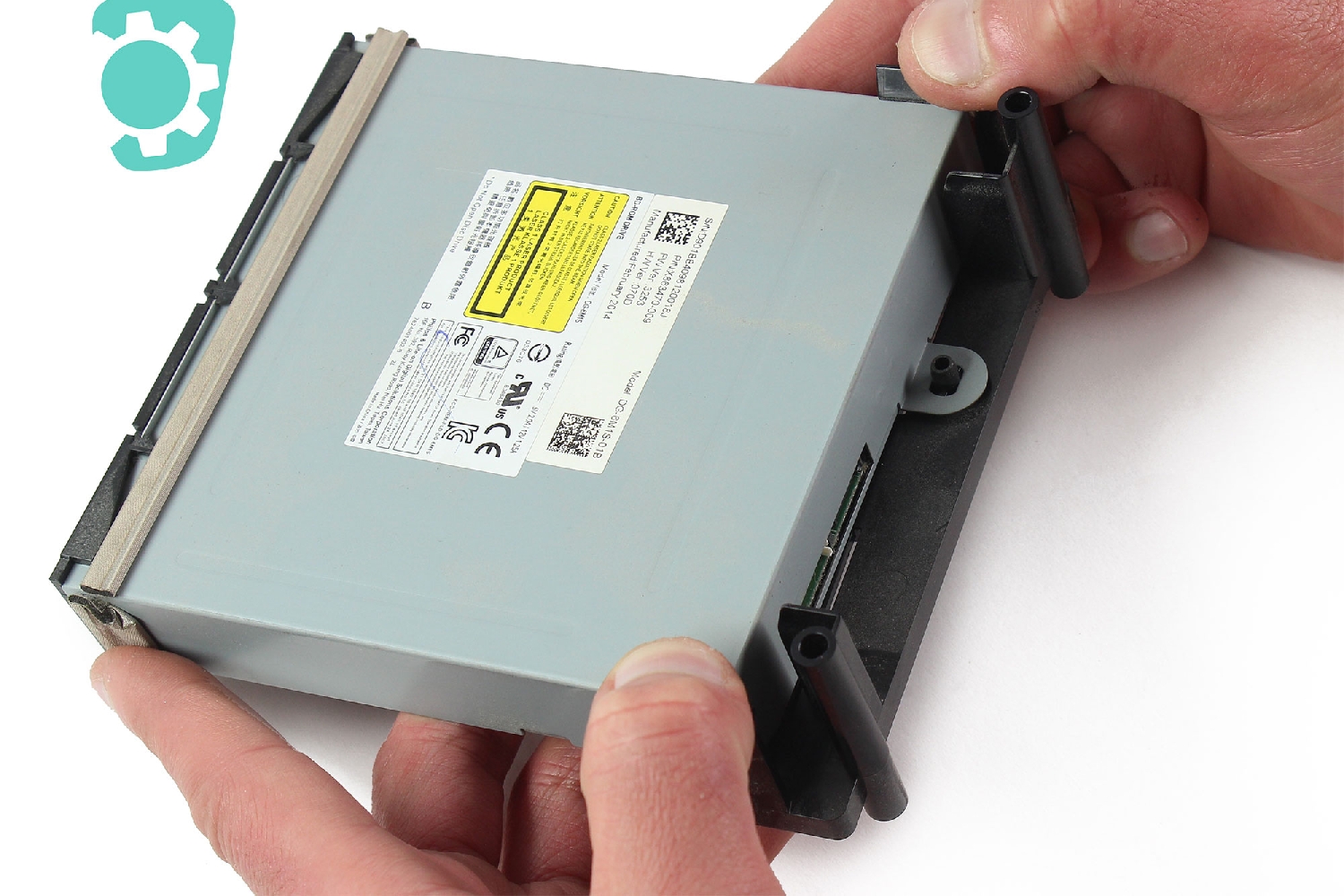

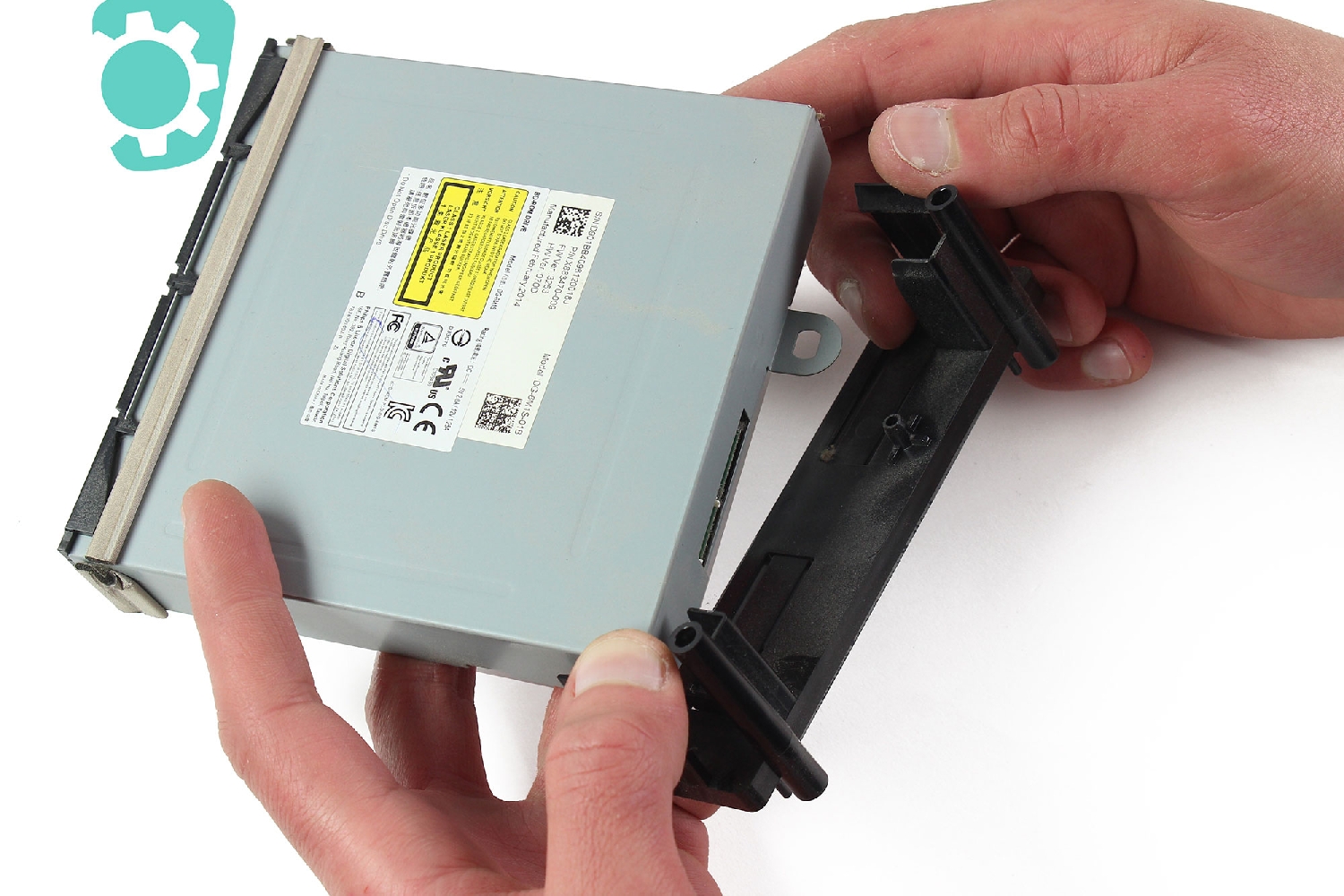

Vous devez maintenant retirer le support en plastique noir en le poussant simplement vers le bas.

Etape 24

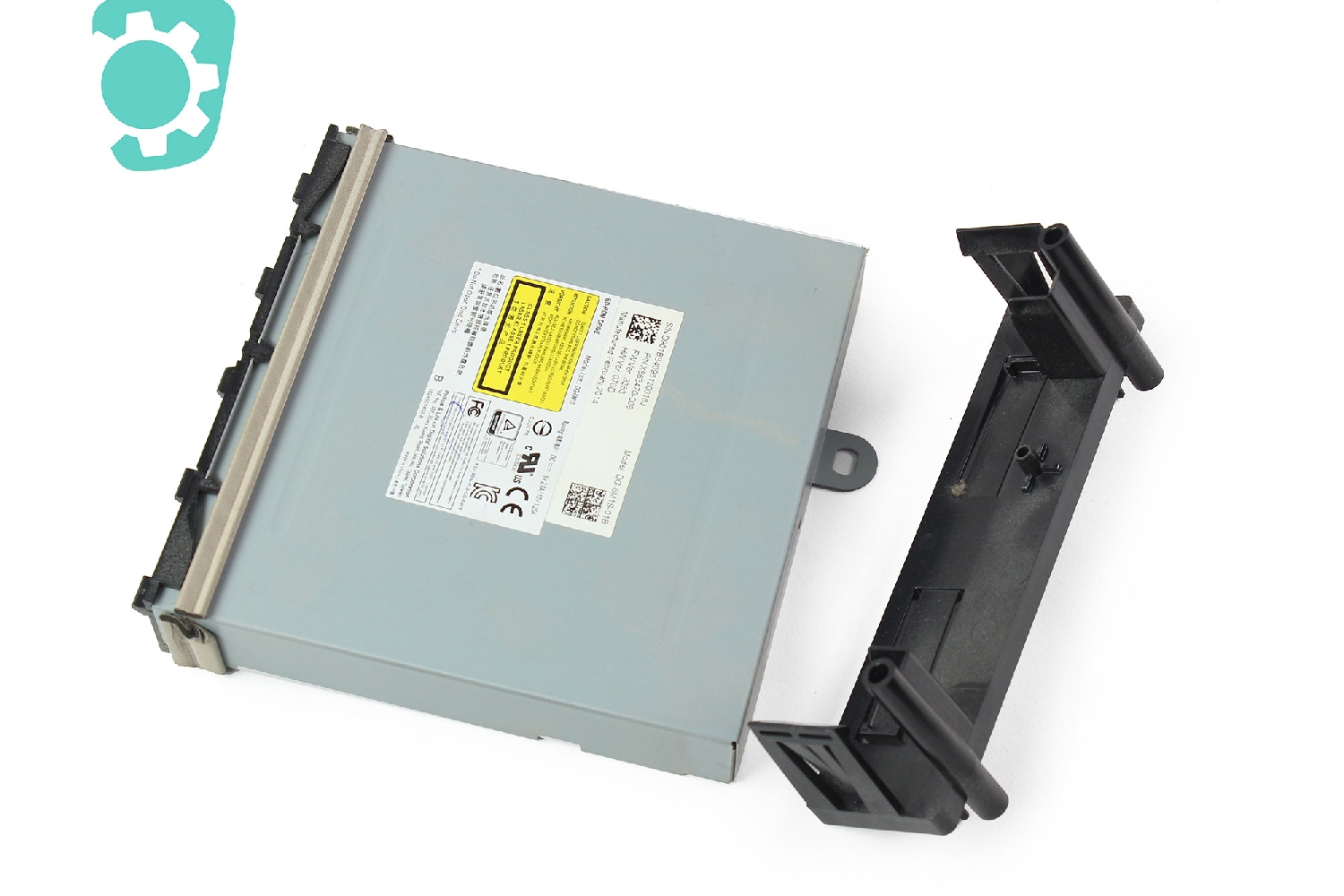

Voilà ! Votre lecteur est maintenant totalement démonté. Vous pouvez le remplacer par votre nouveau lecteur.

Pour remonter la console, reprenez ce tutoriel en sens inverse.
