Comment changer le connecteur de charge sur iPhone 14

Dans un premier temps, il est important de vérifier le numéro de modèle de votre iPhone afin d'être certain de commander la bonne pièce détachée. Pour ce faire, vous avez plusieurs possibilité, la première étant de vous diriger dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 14.

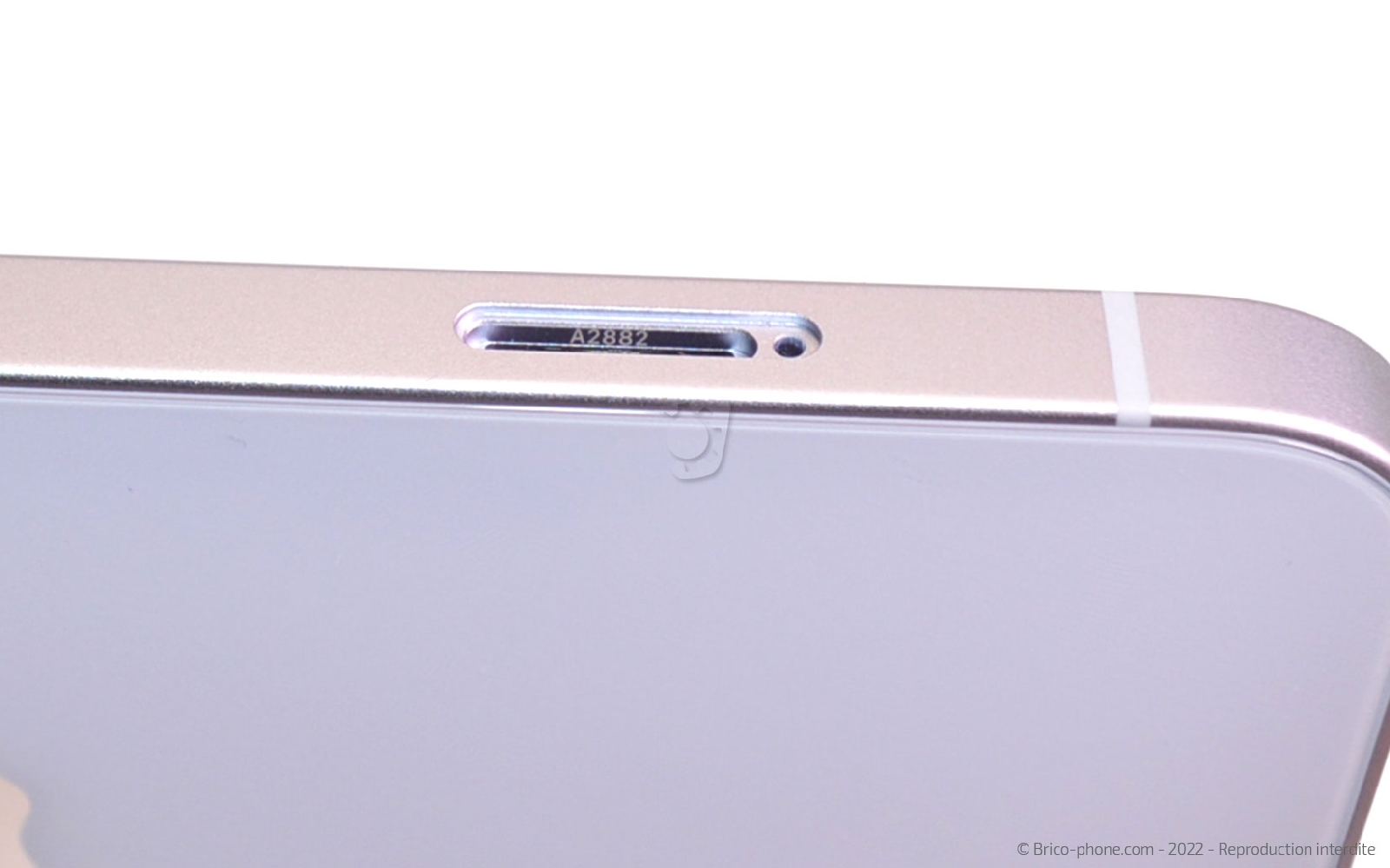

Vous pouvez également, regarder l'inscription gravée au niveau de l'emplacement du tiroir Sim (A2882).

Une fois que vous avez reçu votre commande, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.
Disposez à proximité le patron d'aide au montage et ce tutoriel de réparation.

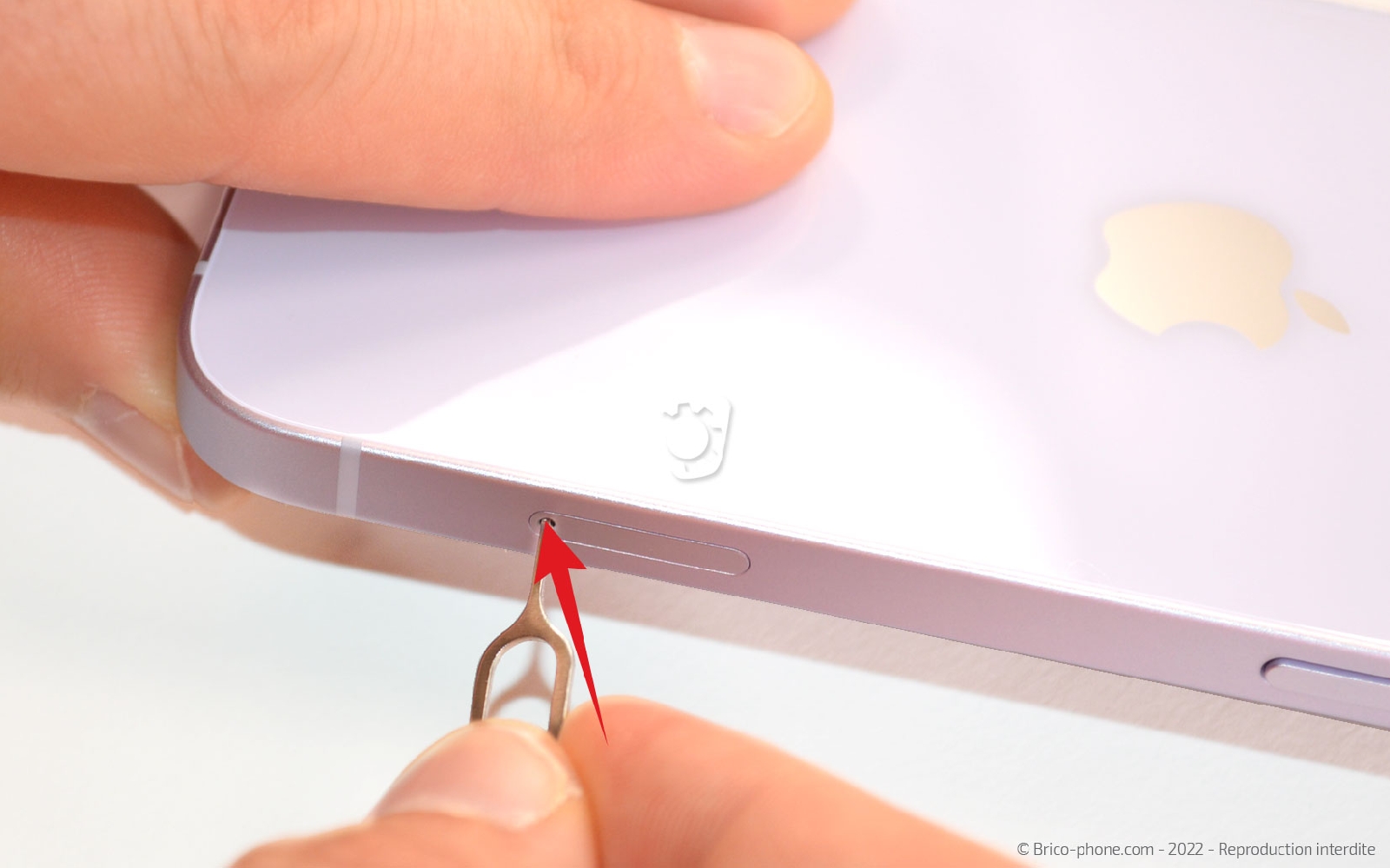

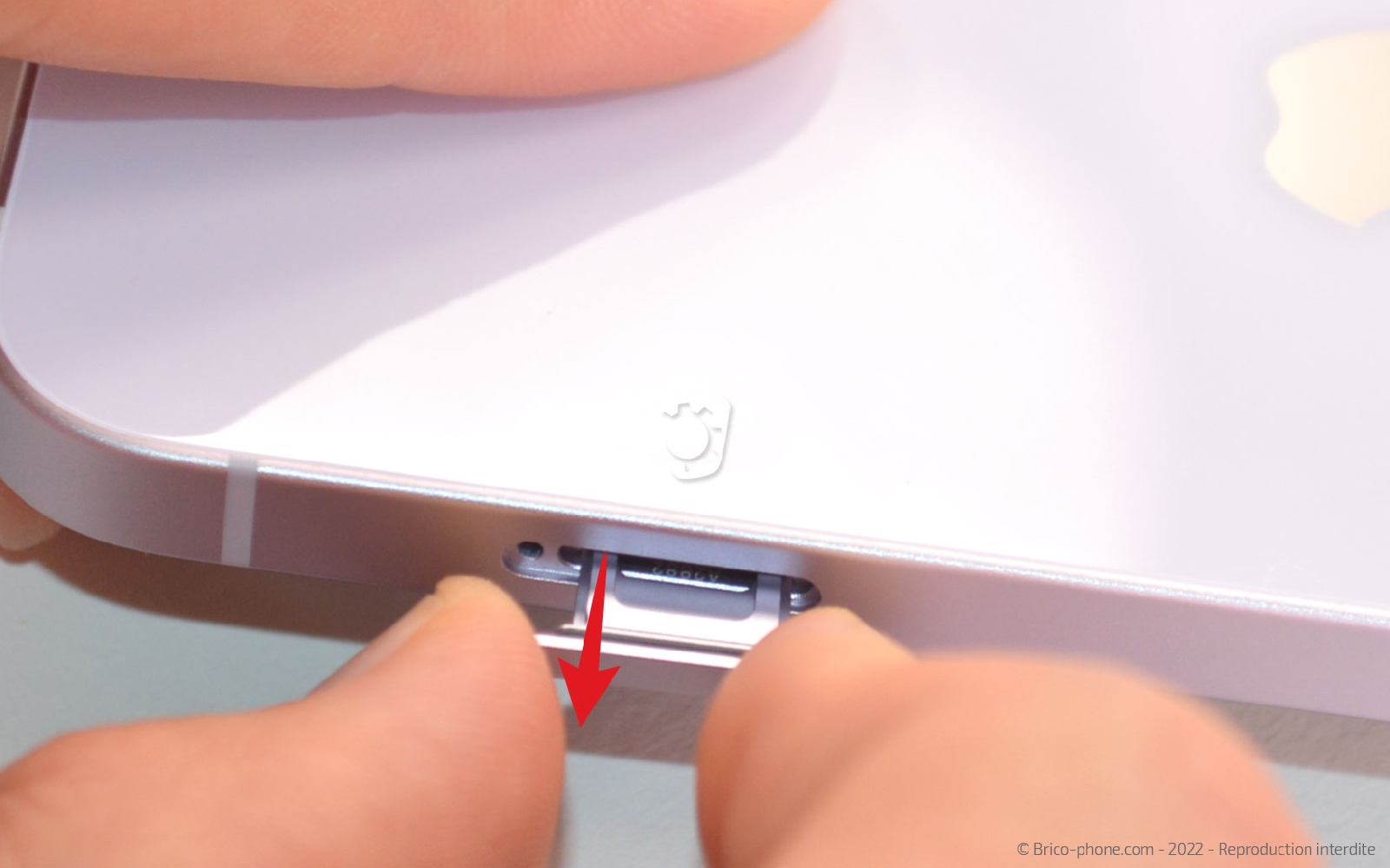

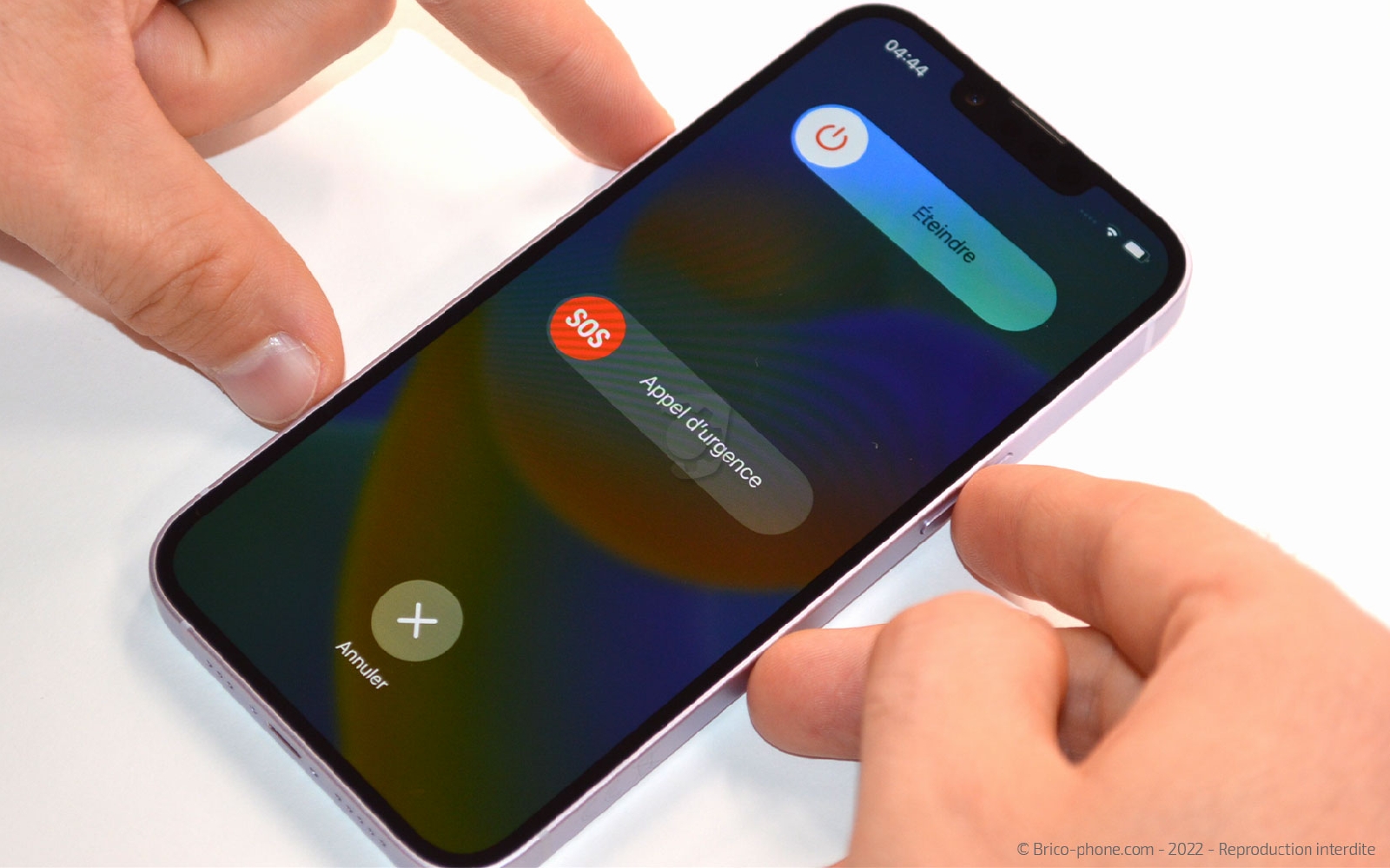

Vous pouvez alors teindre votre appareil et retirer le tiroir de la carte SIM si cela n'est pas déjà fait.

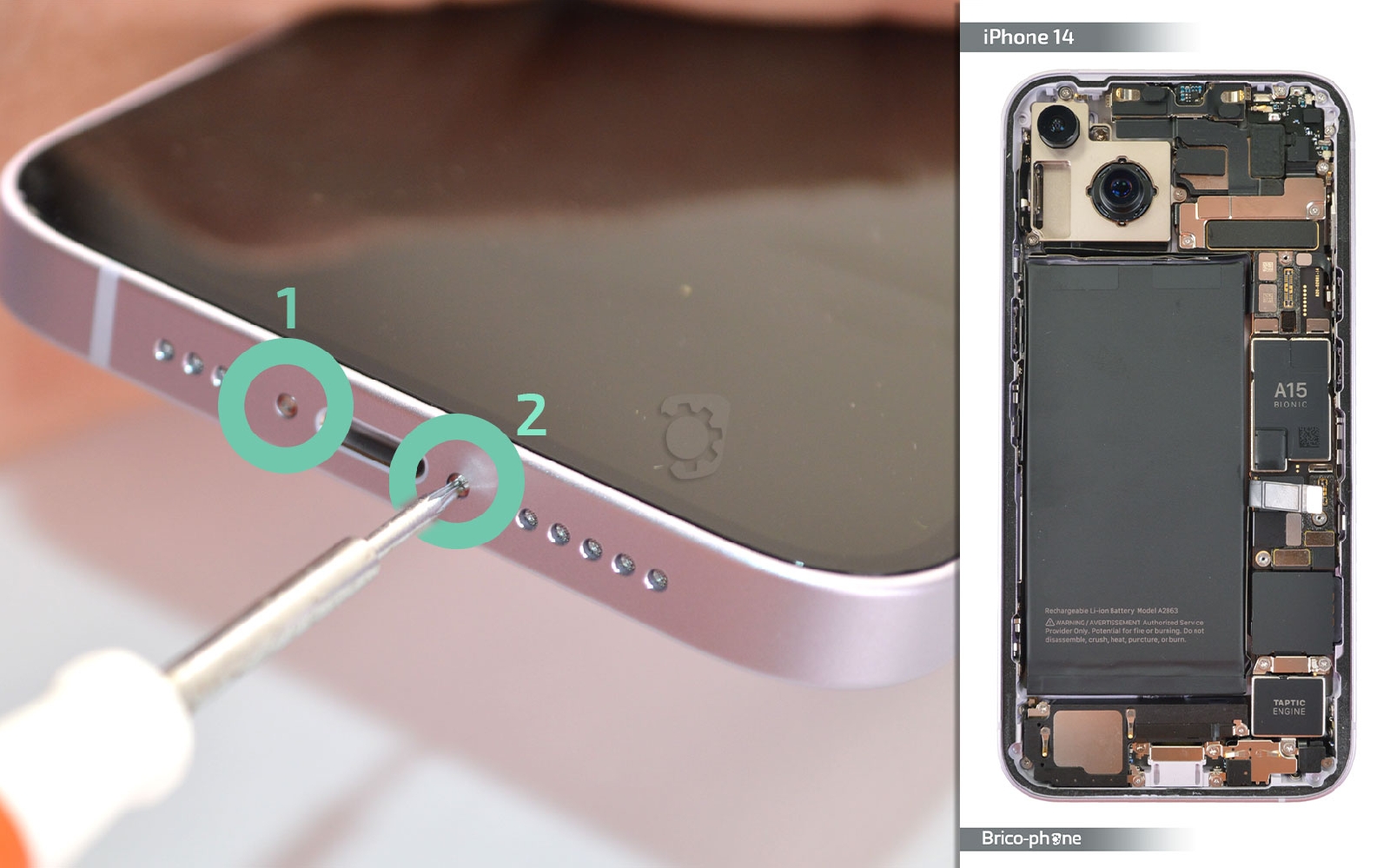

A l'aide du tournevis adéquat, retirez les deux vis pentalobe placées de part et d'autre de la prise de charge de votre iPhone 14.

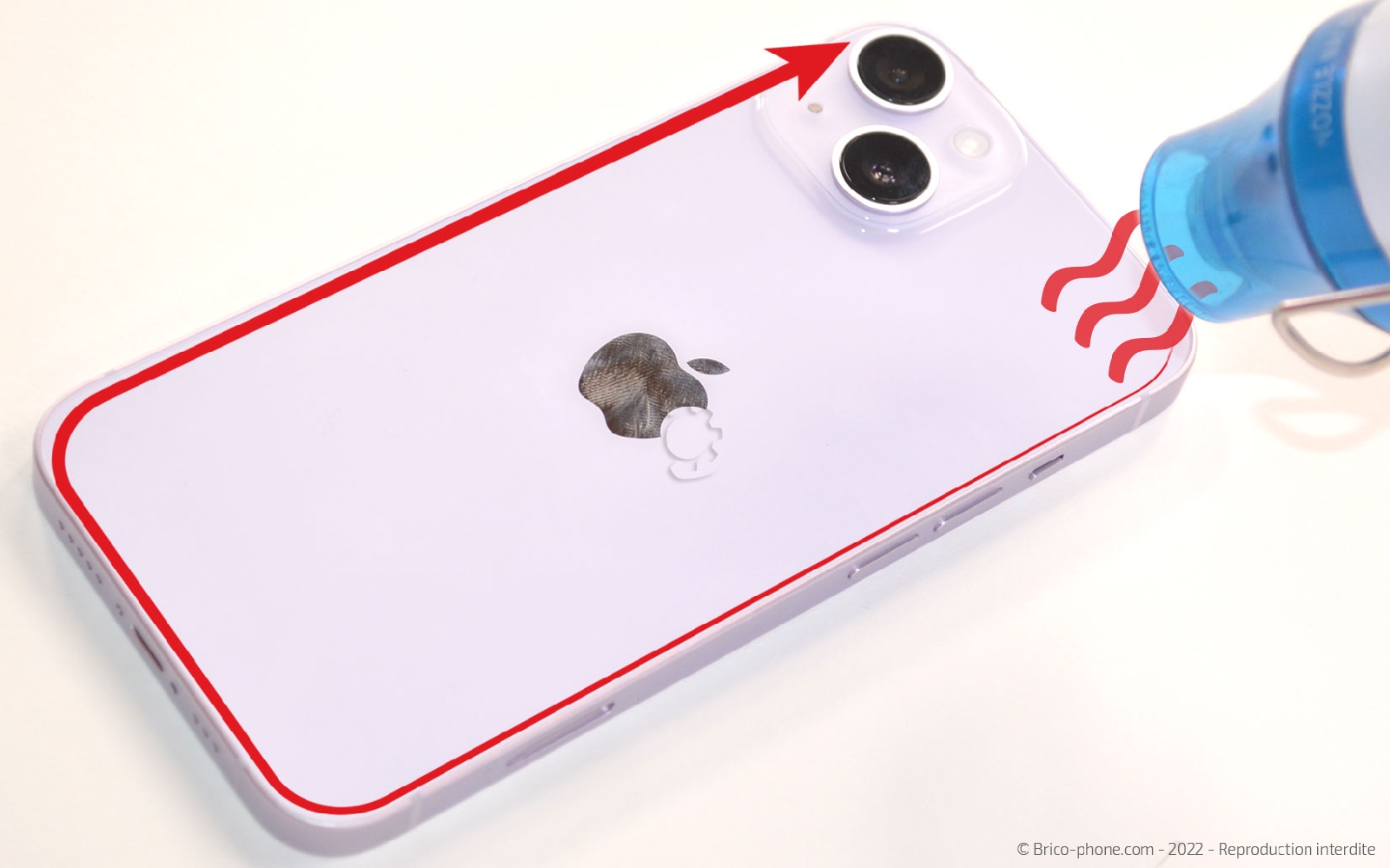

L'iPhone 14 s'ouvre par la vitre arrière c'est pourquoi il est nécessaire de chauffer cette dernière avec un décapeur thermique, un coussin chauffant ou un sèche-cheveux.

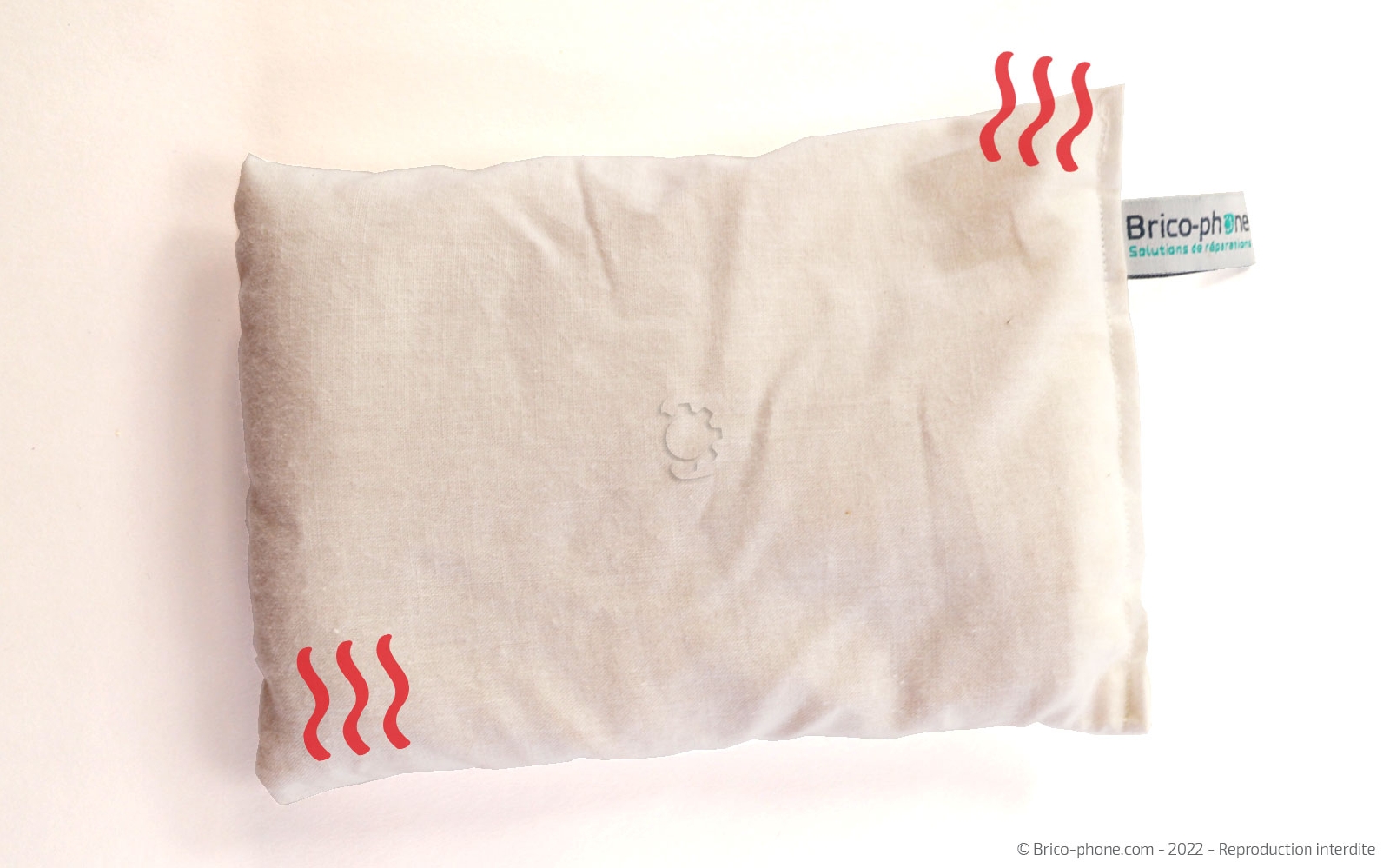

Si vous disposez d'un coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur votre iPhone 14.
En ce qui concerne le décapeur ou le sèche cheveux, il suffit de l'allumer et de la passer sur les bords de l'appareil pour ramollir le joint d'étanchéité.

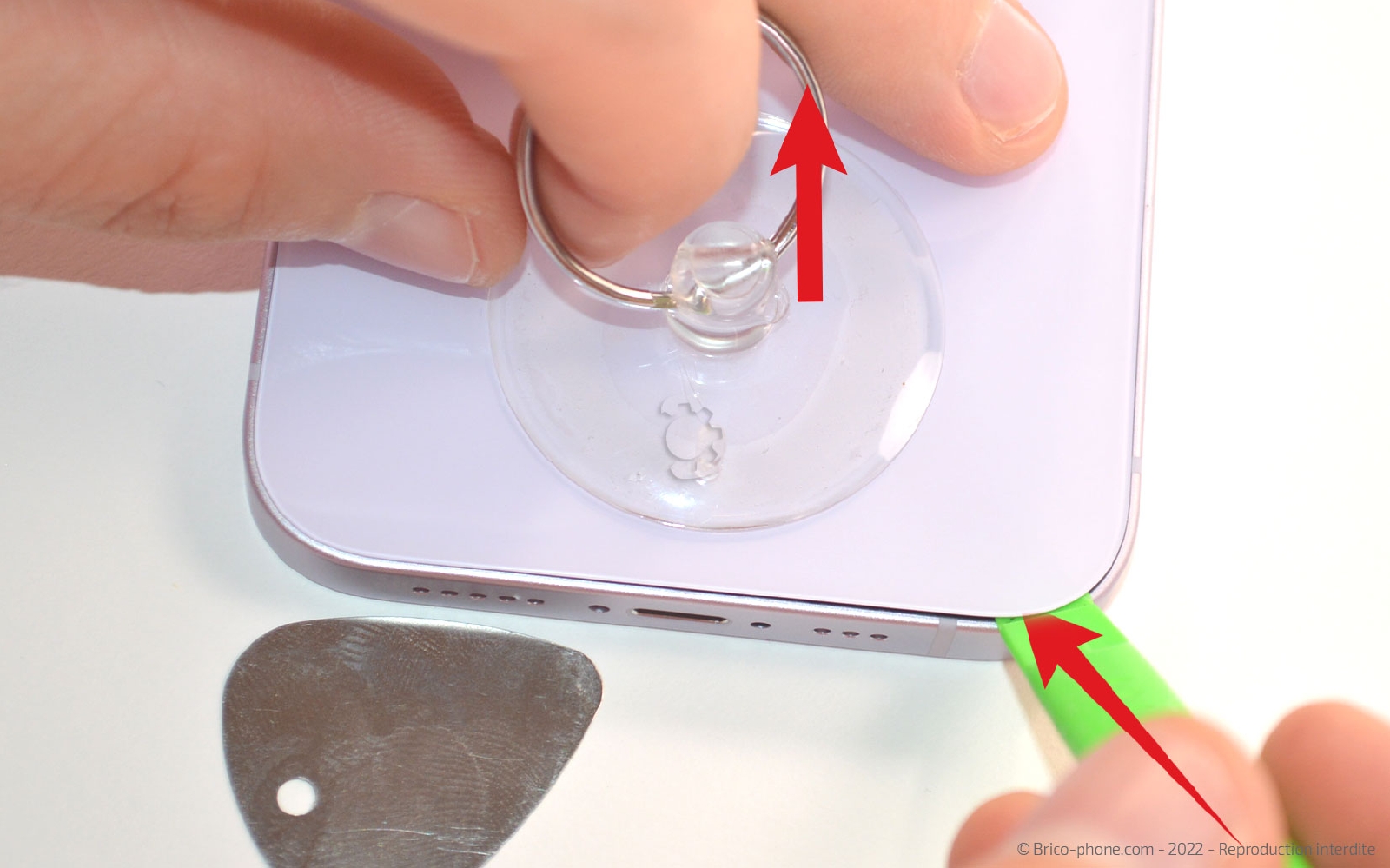

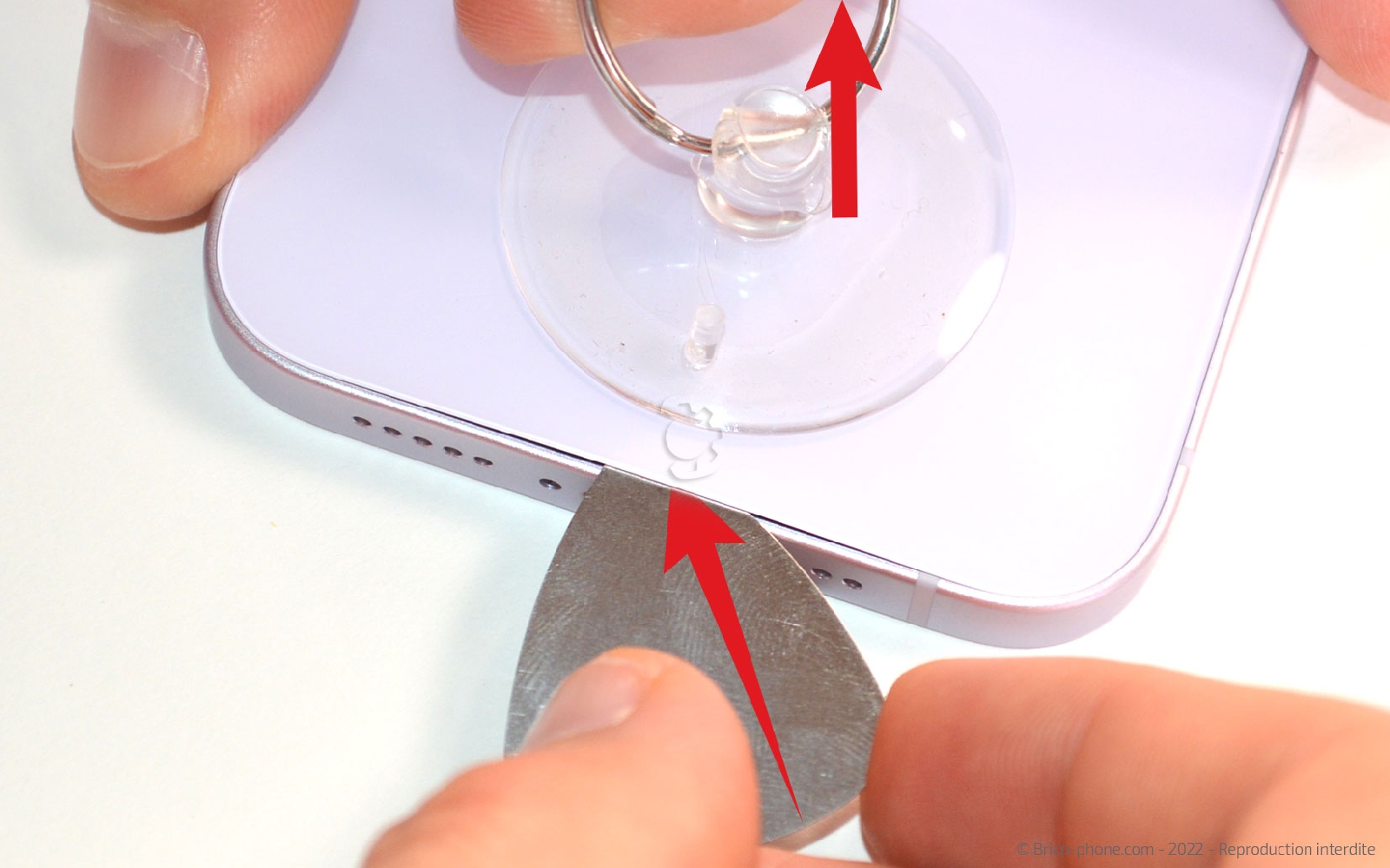

Ensuite, collez la ventouse puis tirez son anneau afin de pouvoir soulever la vitre arrière et insérer le médiator en métal troué entre cette dernière et le châssis.
Remplacez par la suite le médiator par la spatule pour terminer le décollage sans endommager de composant.

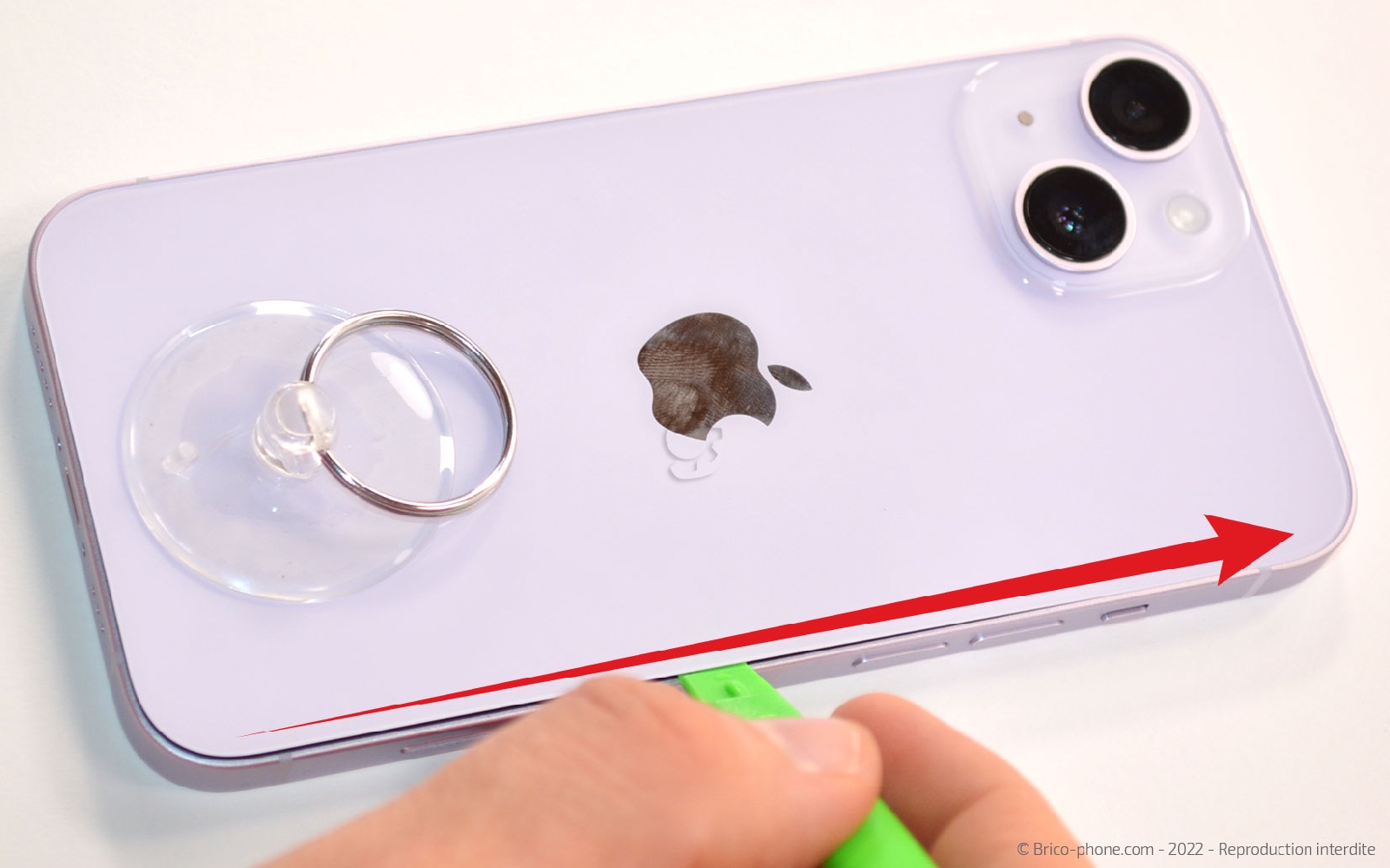

A l'aide de la spatule, décollez tout le tour de la vitre arrière en faisant glisser l'outil. N'hésitez pas à rechauffer un petit peu pour facilité la manipulation.

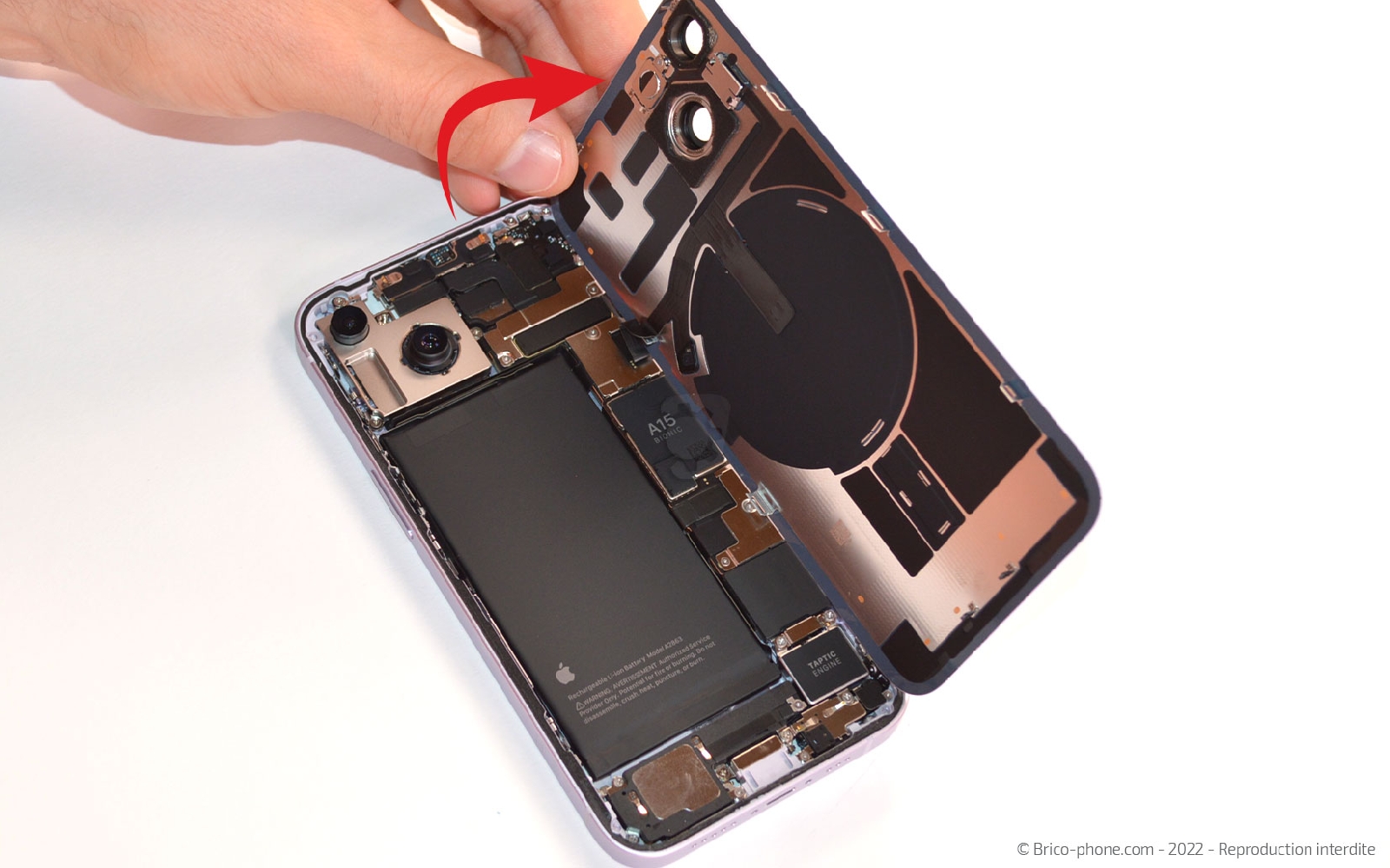

Une fois la coque détachée, ouvrez votre appareil en faisant basculer le composant vers la droite car ce dernier est encore connecté à la carte mère.

Afin de travailler en toute sécurité et d'éviter un court circuit, il est primordial de déconnecter la batterie.

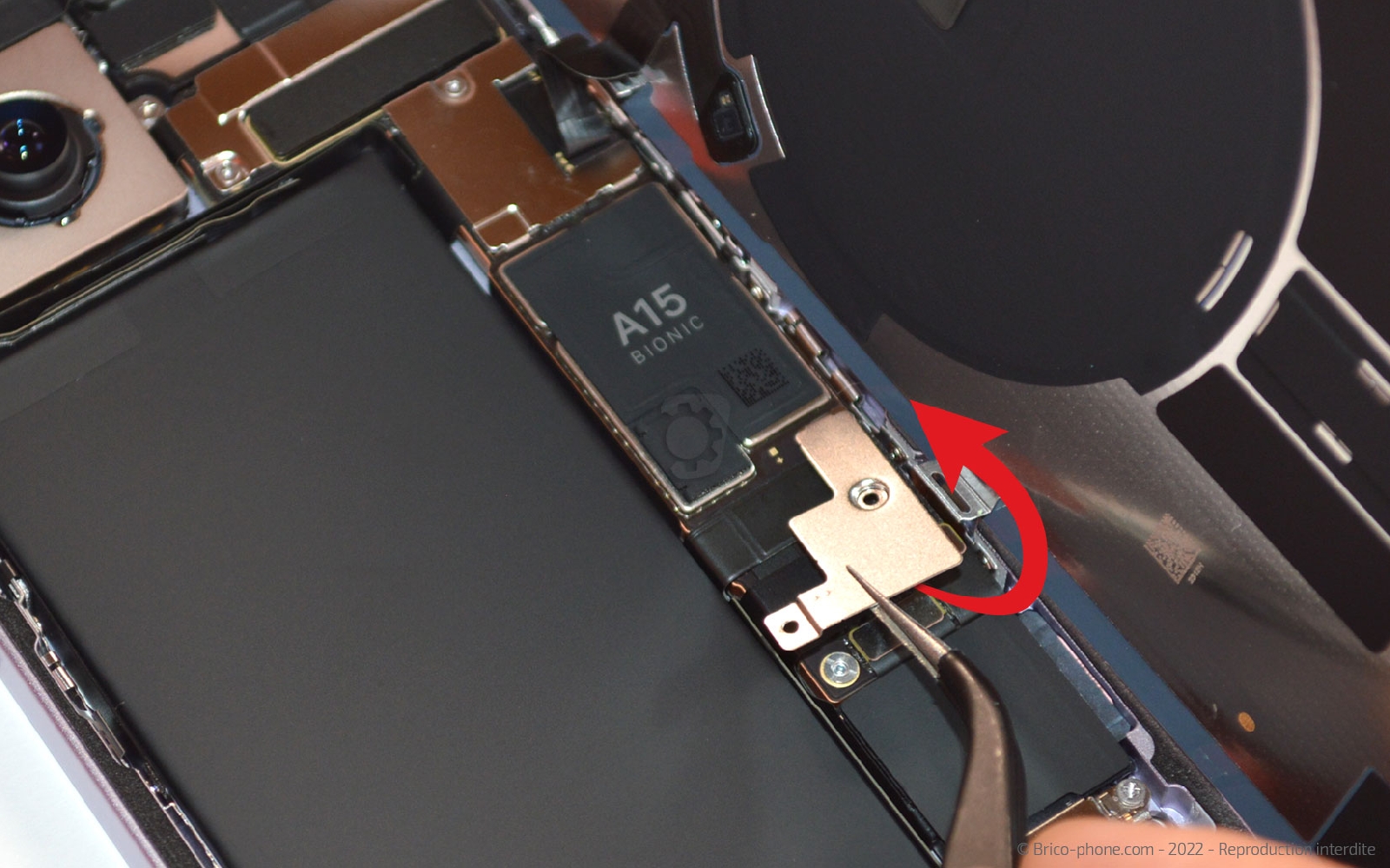

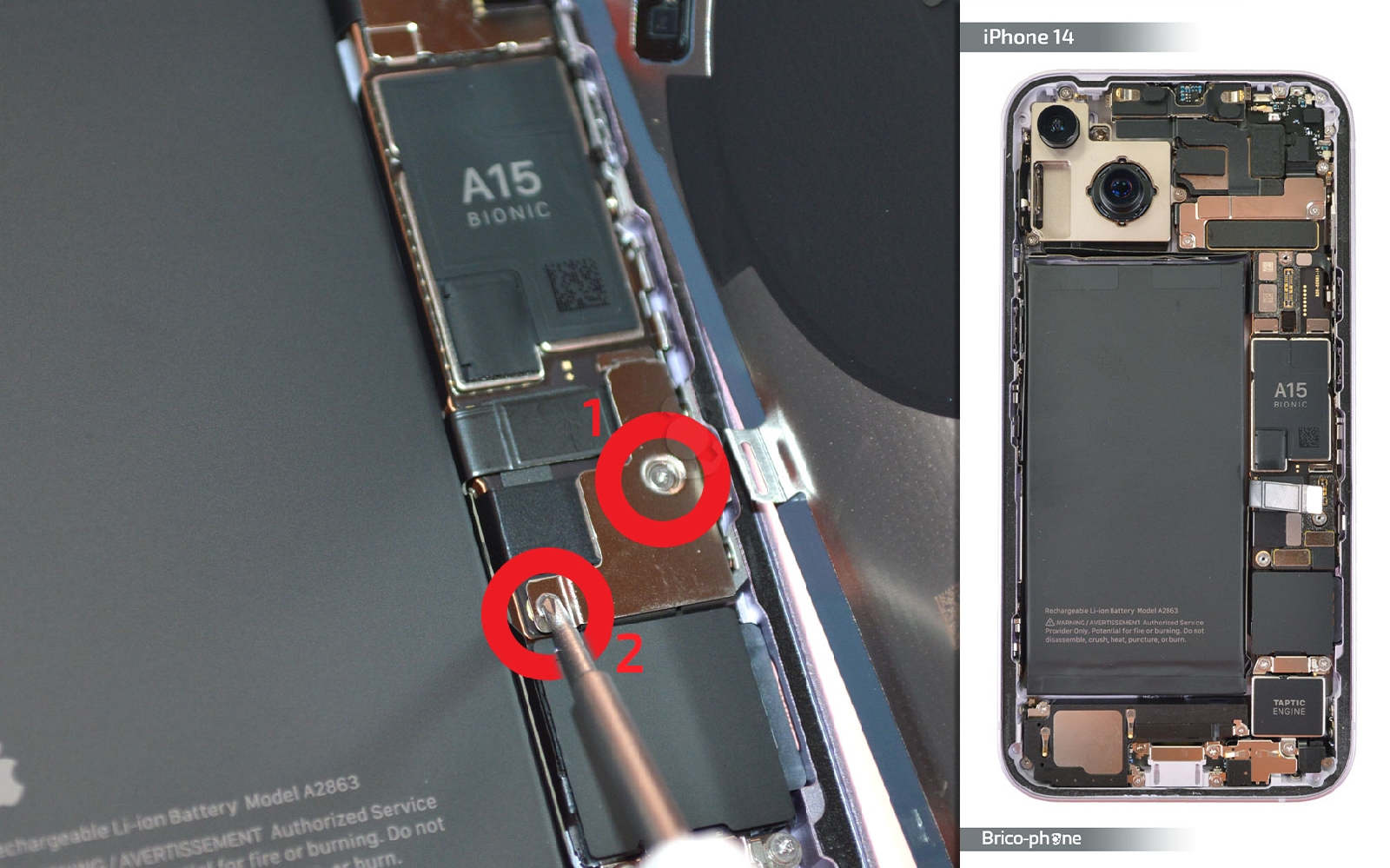

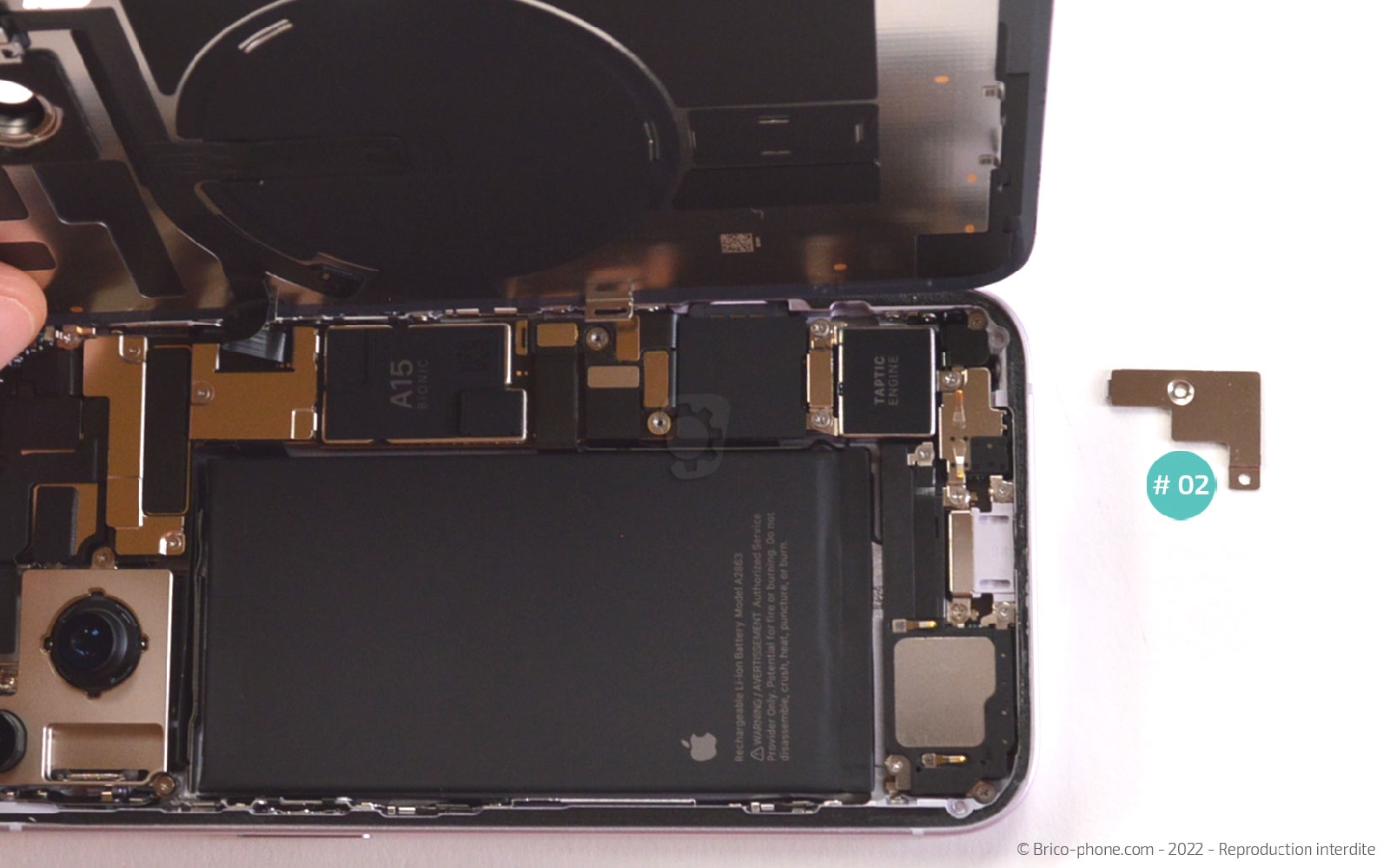

Pour cela, dévissez les deux vis B1 et B2 avec le tournevis triwing afin de récupérer la plaquette métallique qui protège la nappe de la batterie.

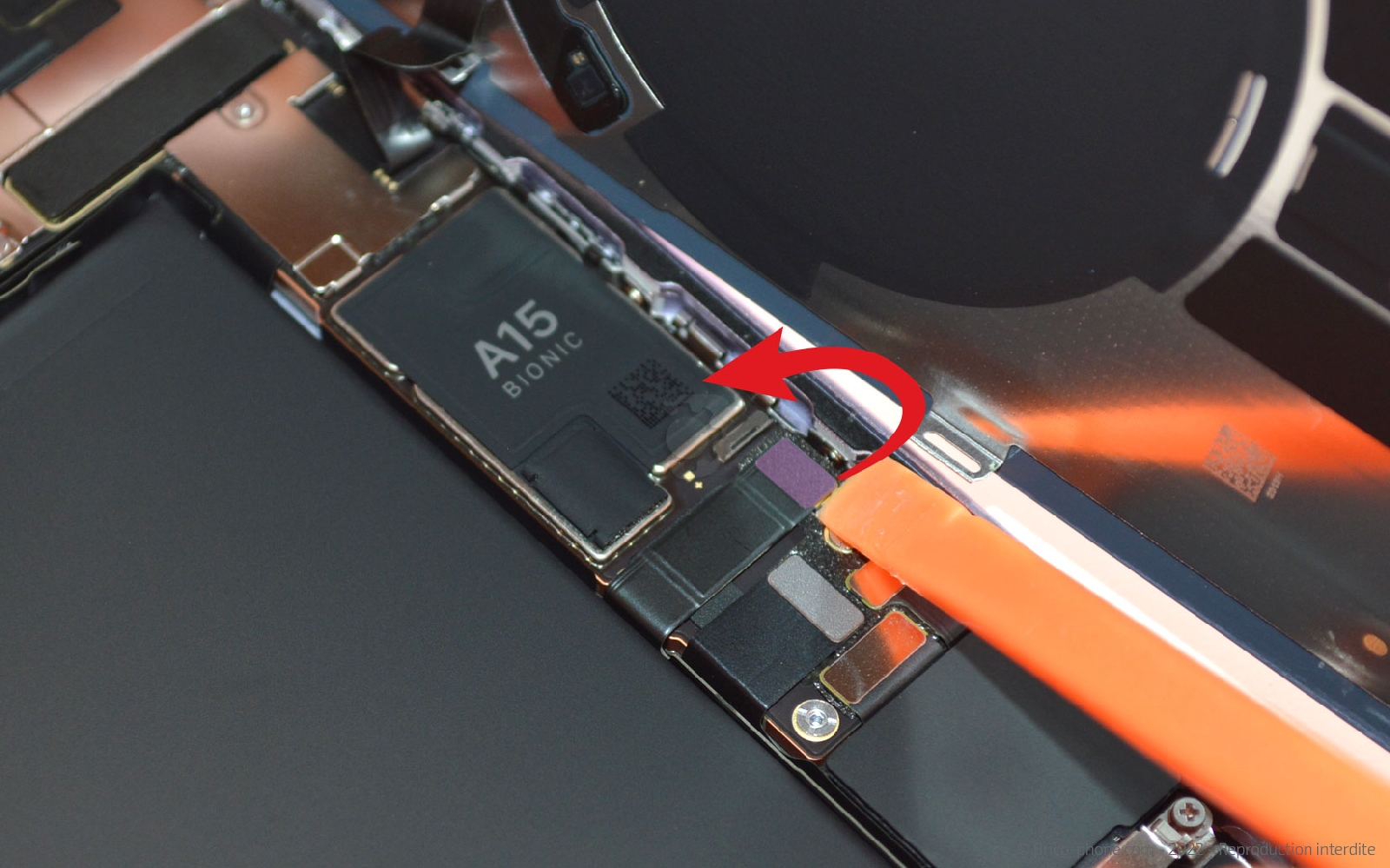

Saisissez le levier en nylon pour déconnecter la nappe et passez à l'étape suivante.

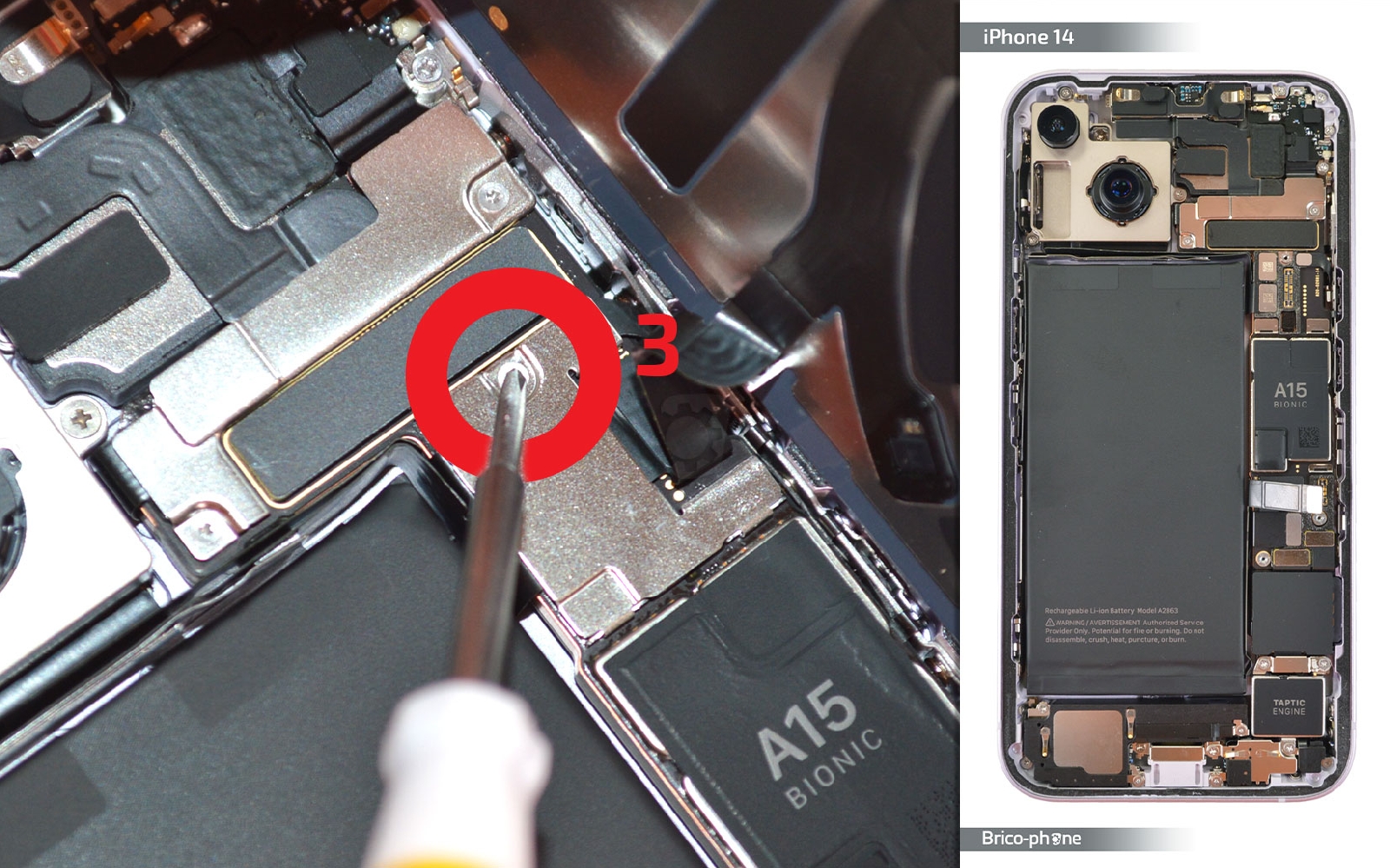

Pour ne pas abîmer l'écran lors de la manipulation de la batterie, il vous faut ôtez la vis triwing B3 afin d'extraire la plaquette #03.

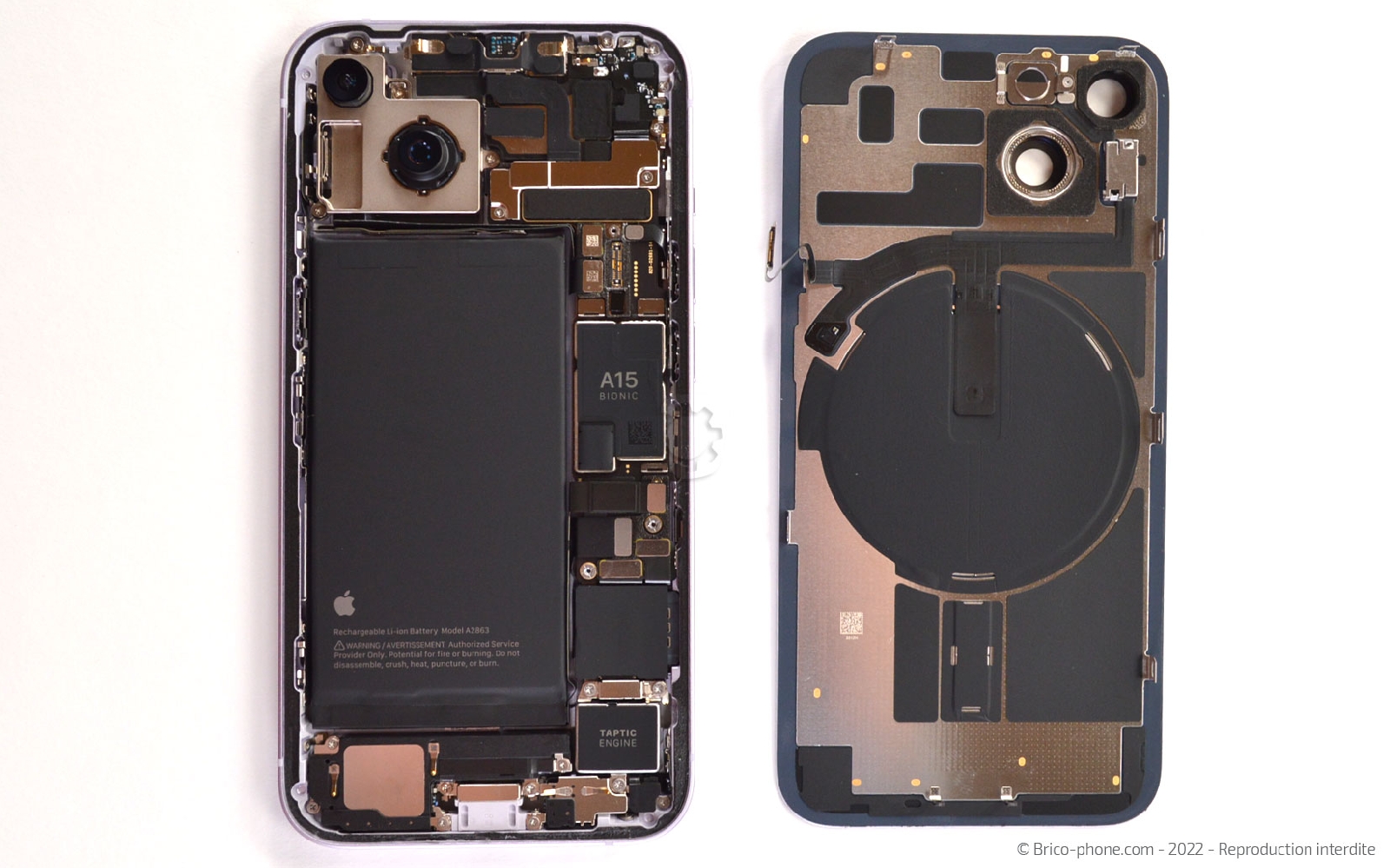

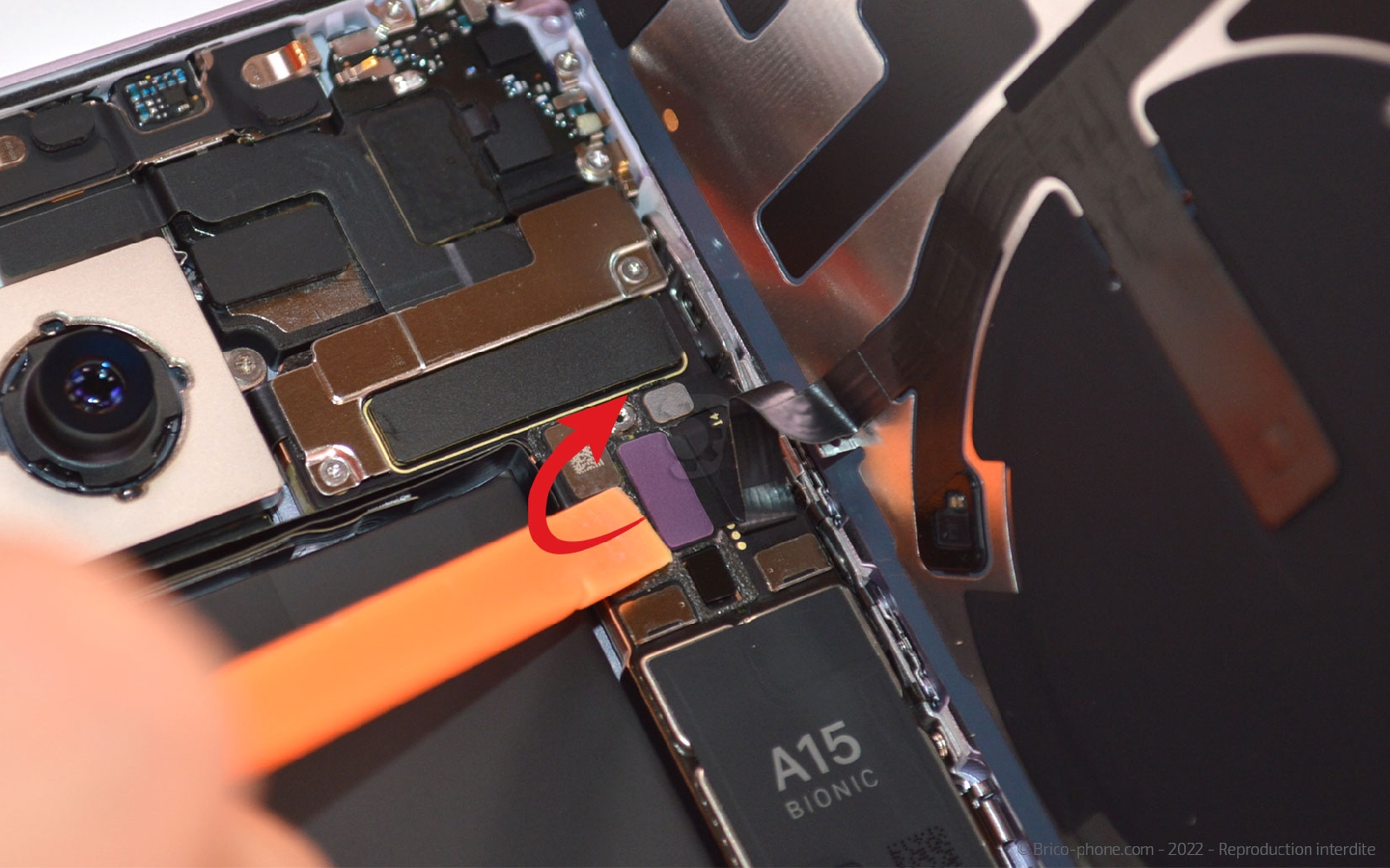

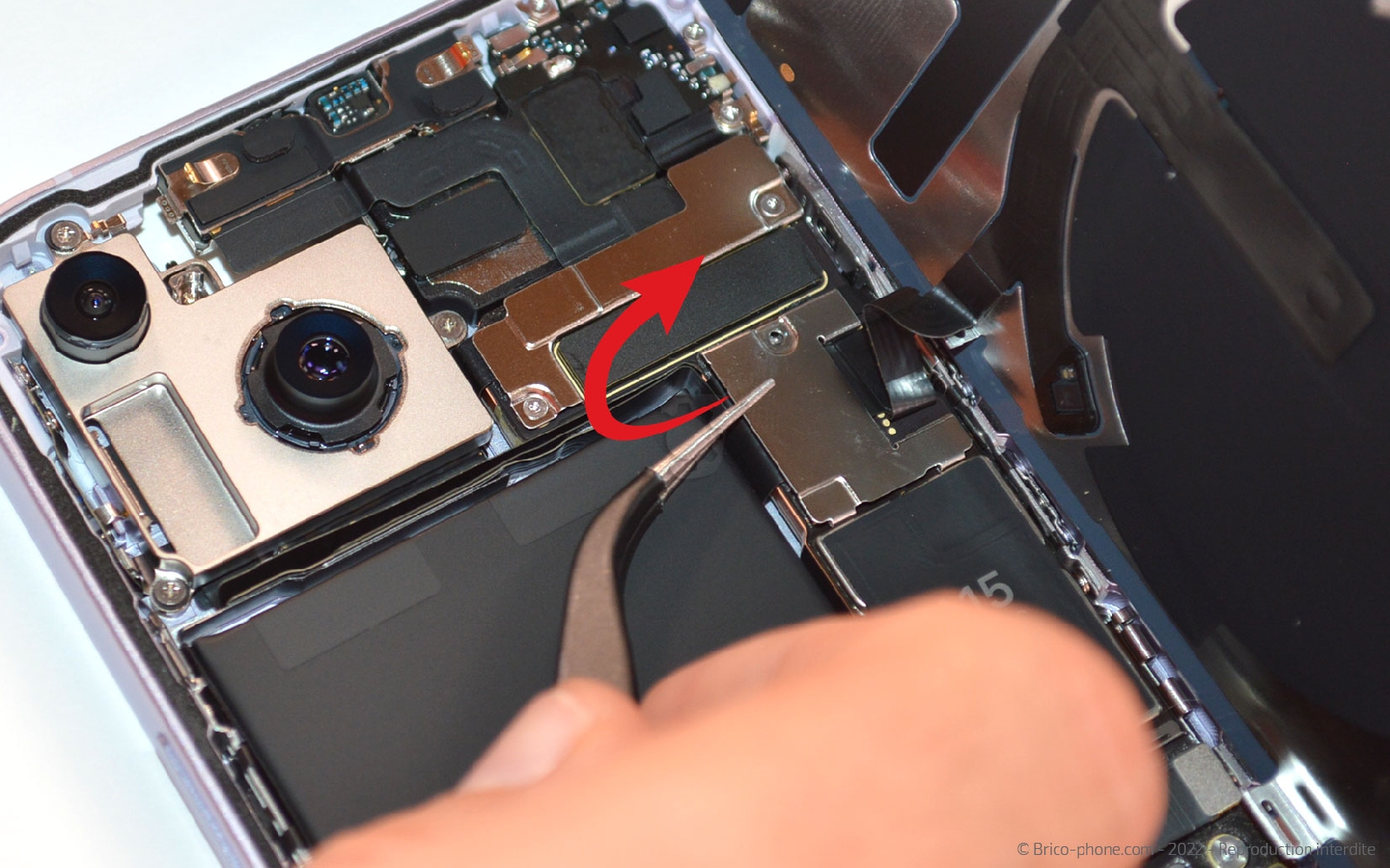

Débranchez la connectique de la nappe induction et du flash puis mettez de coté la vitre arrière pour vous consacrer qu'au châssis.

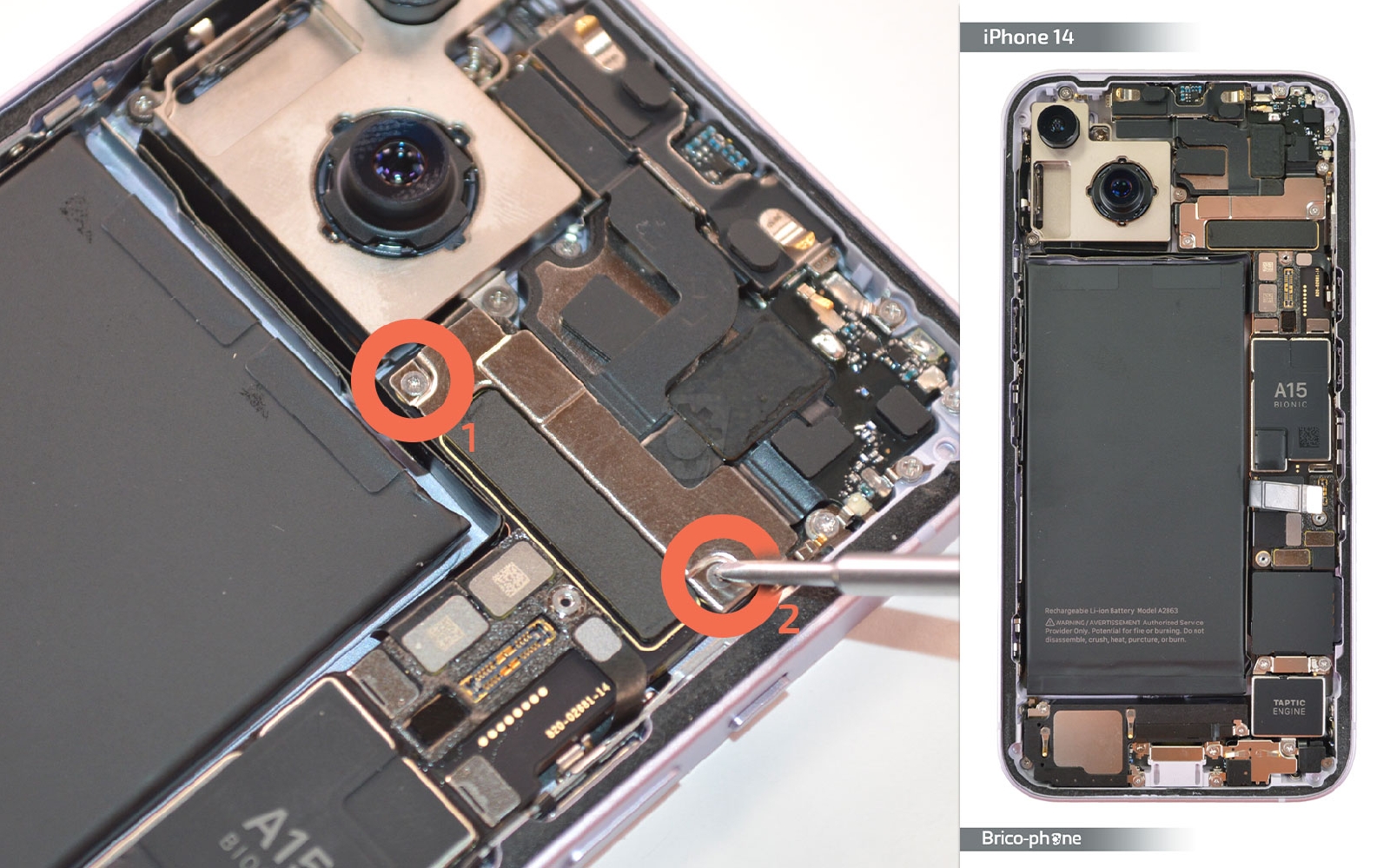

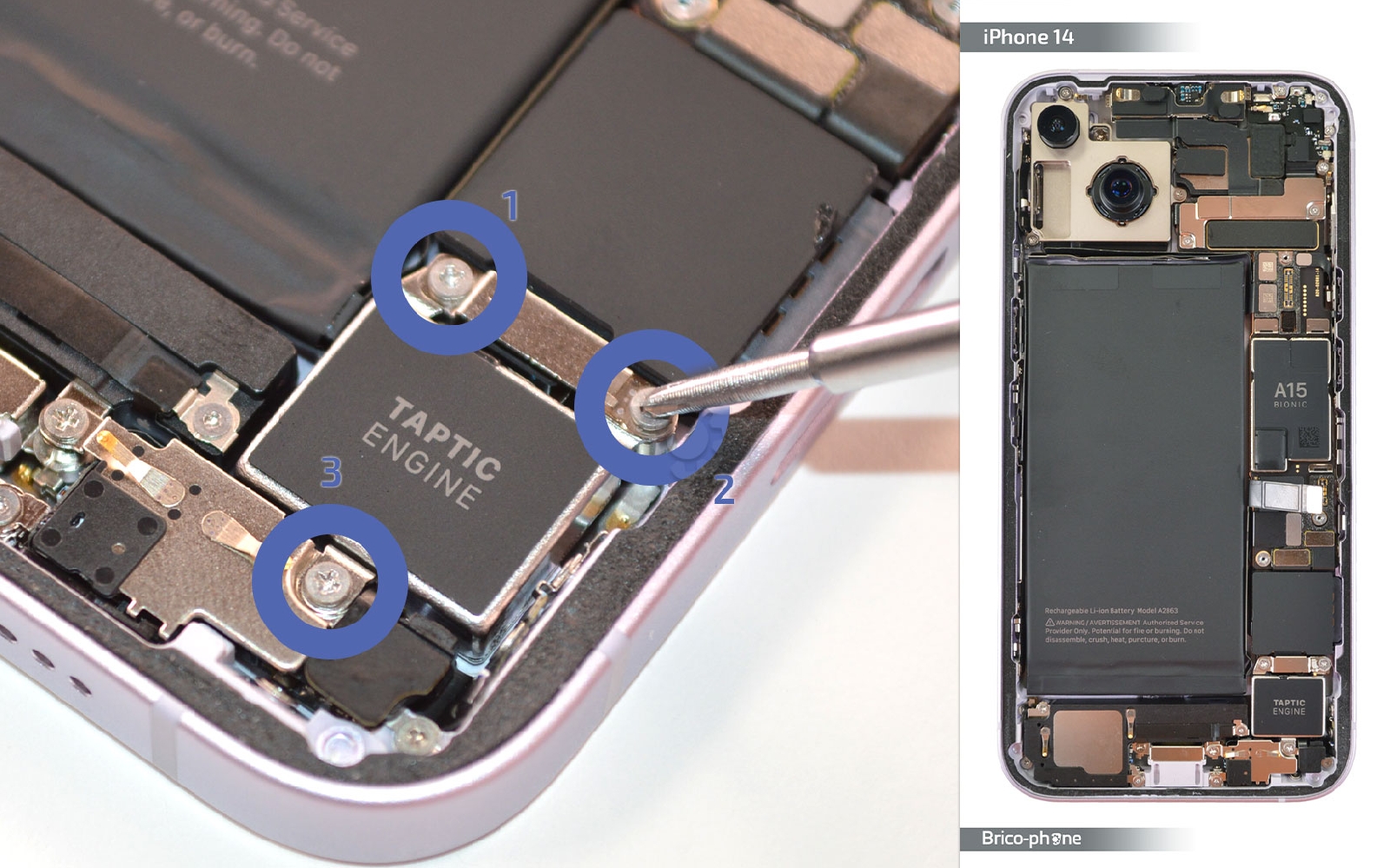

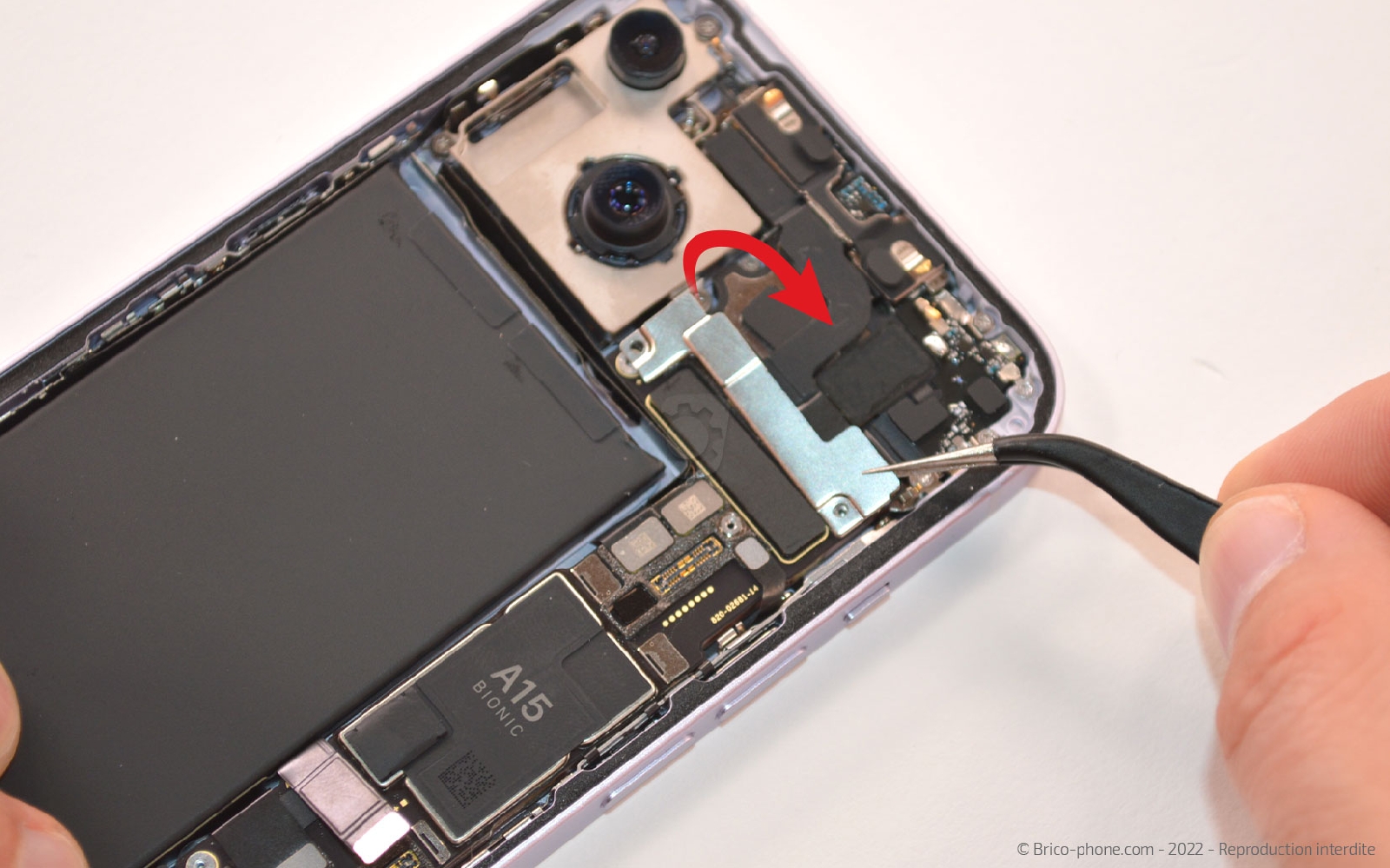

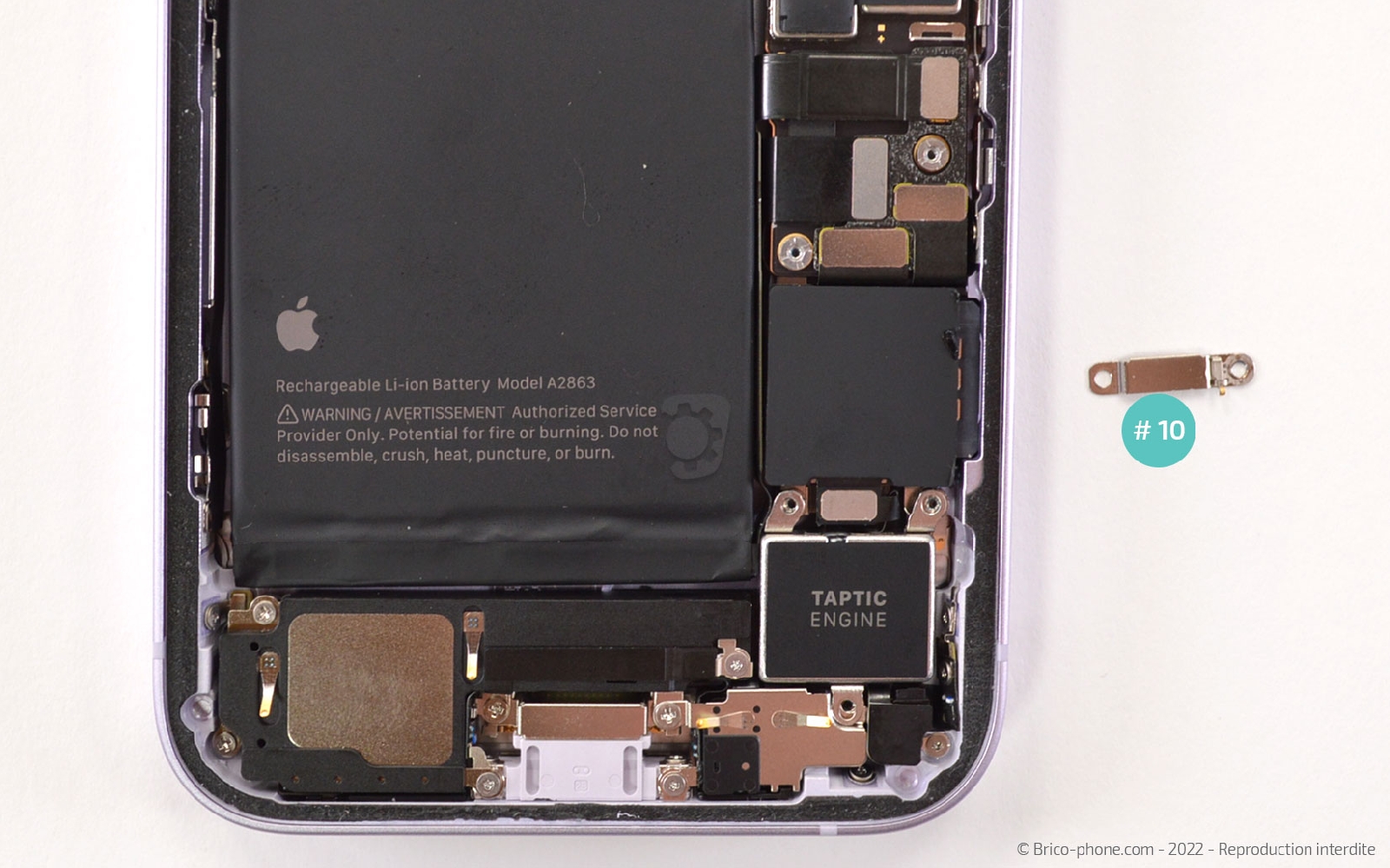

Sortez les 3 vis cruciforme de leur emplacement avant de dégager la plaquette de protection #10 à l'aide de la pincette.

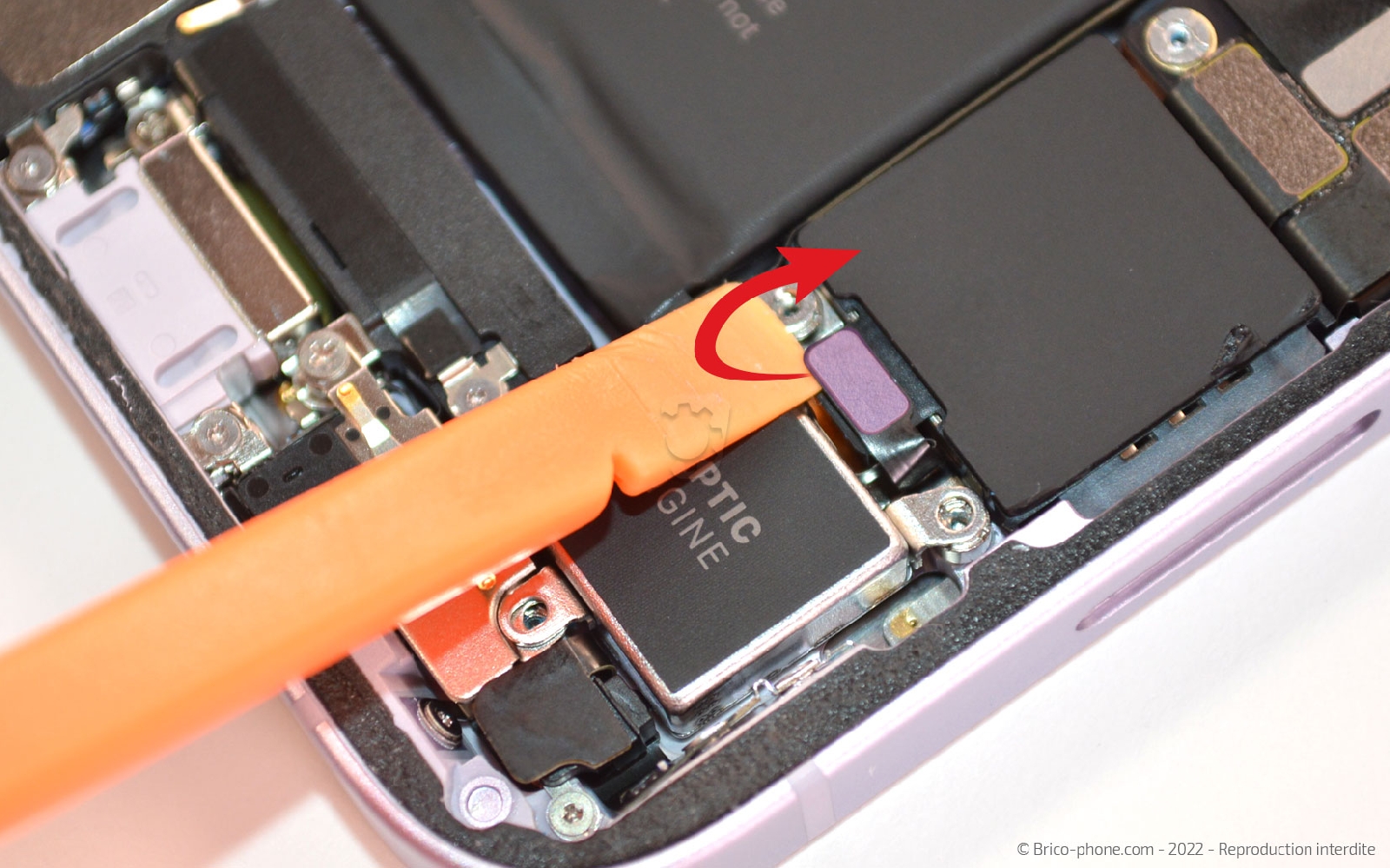

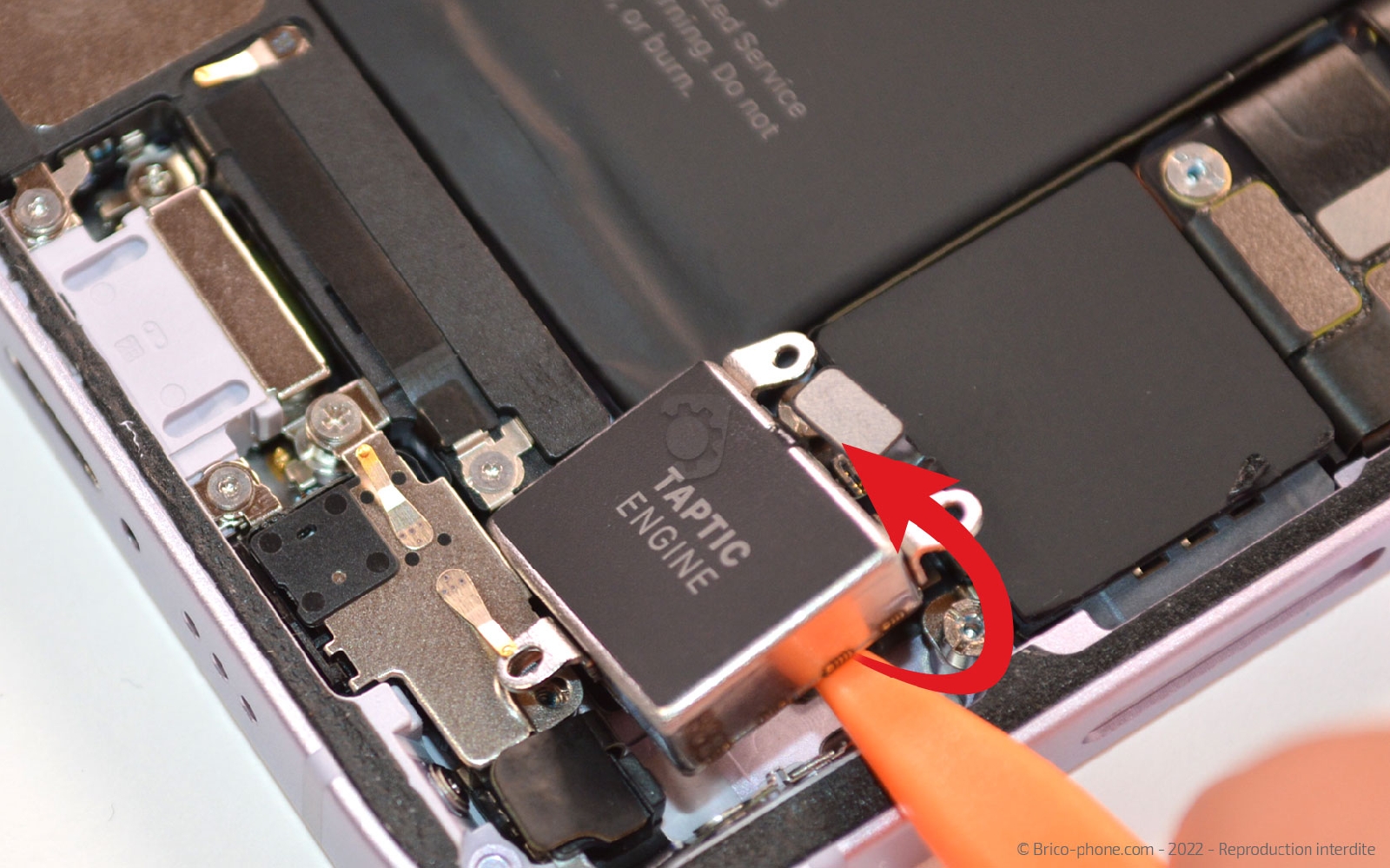

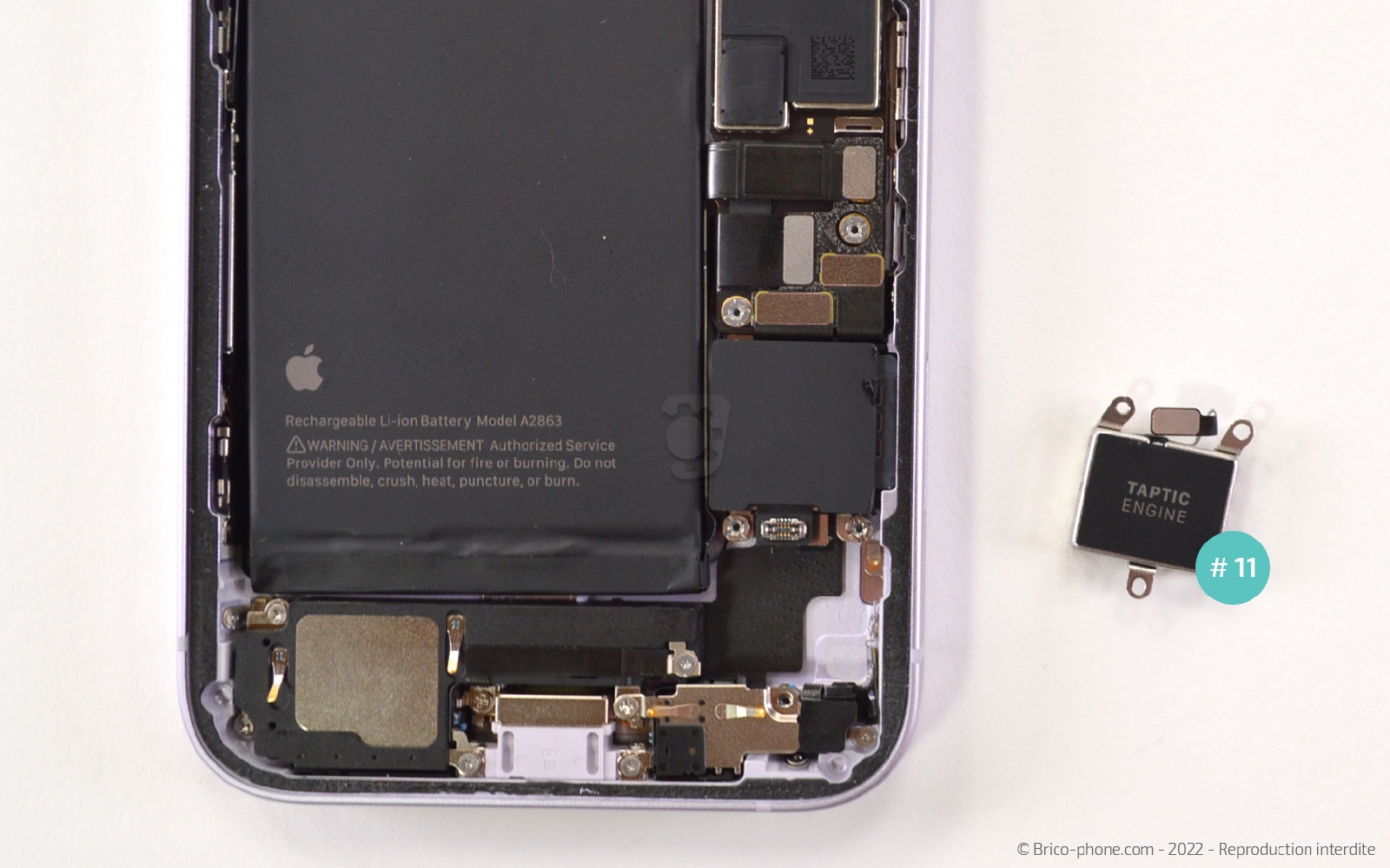

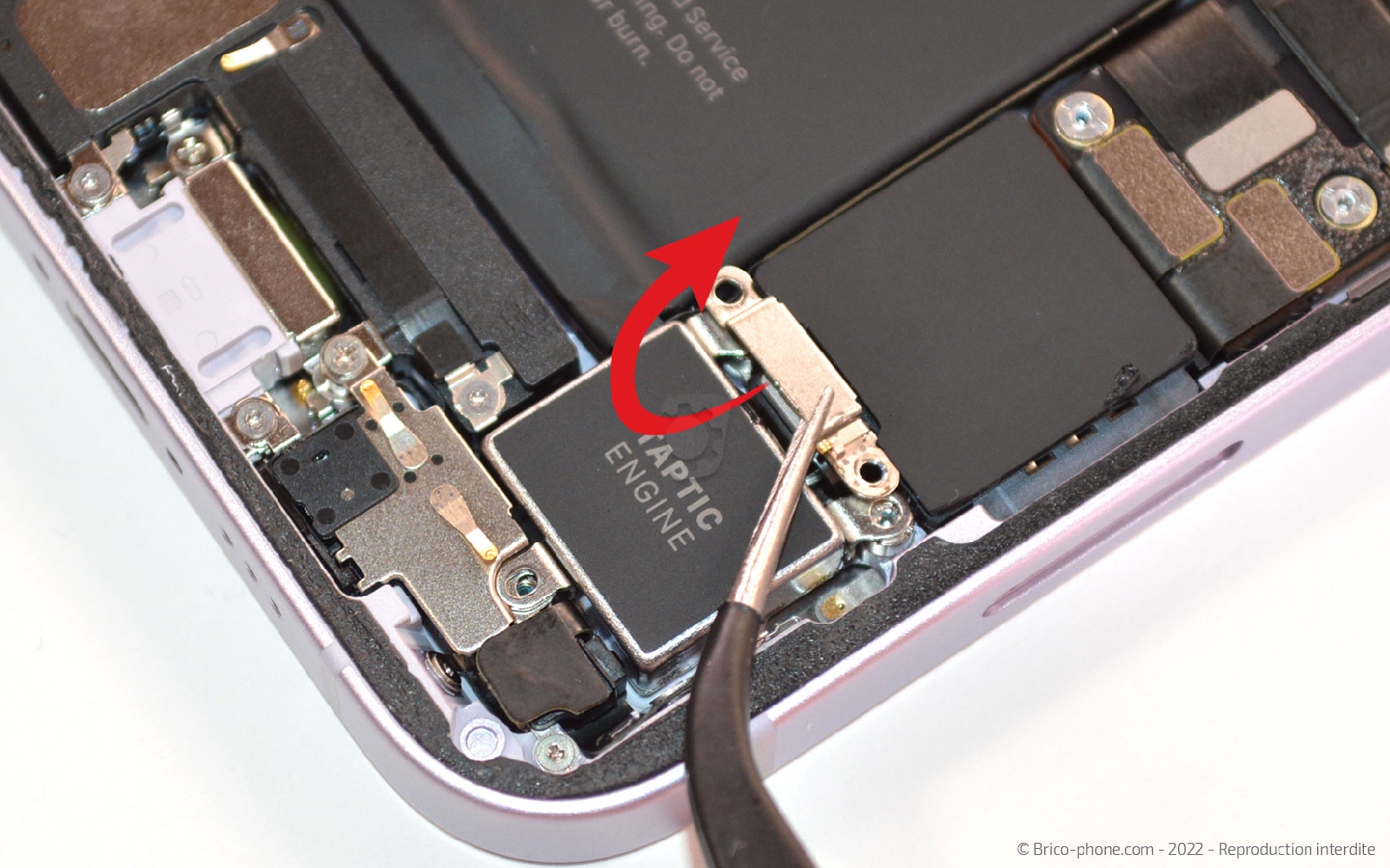

En vous aidant du spudger, déconnectez la nappe du Taptic Engine afin de pouvoir l'extraire du châssis.

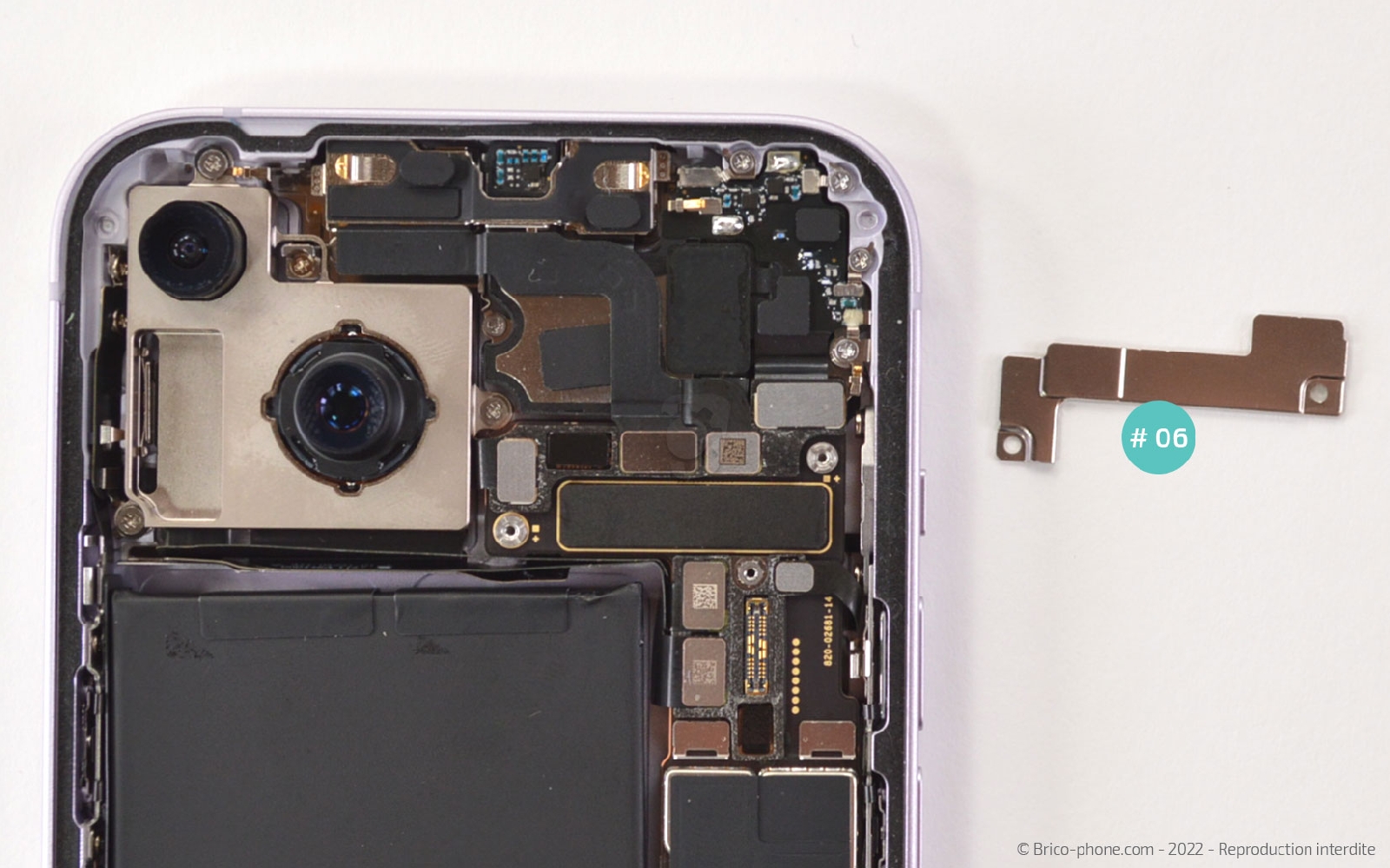

A l'aide du tournevis triwing, ôtez les vis D1 et D2 afin de pouvoir saisir la plaquette #06 pour la sortir du châssis.

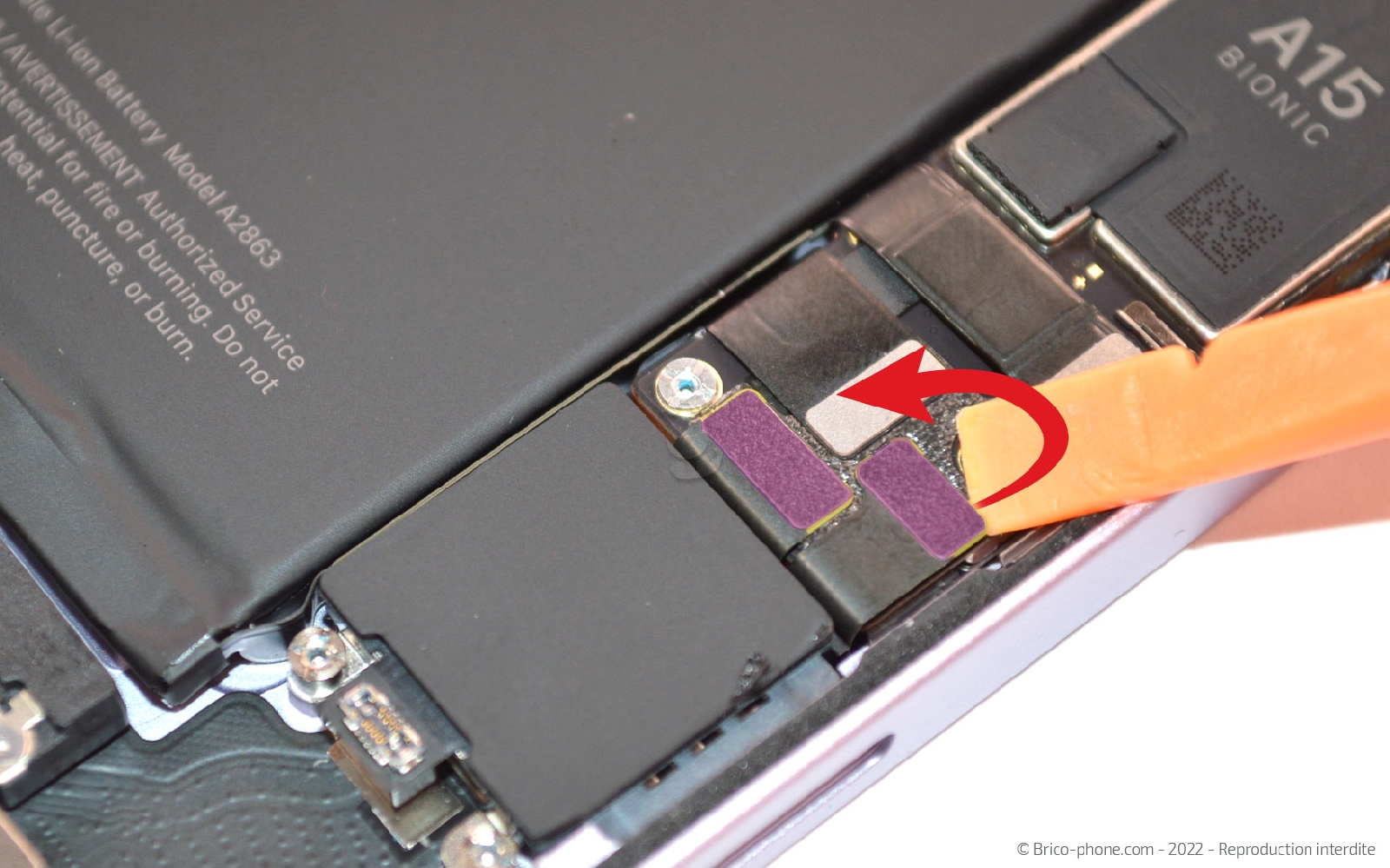

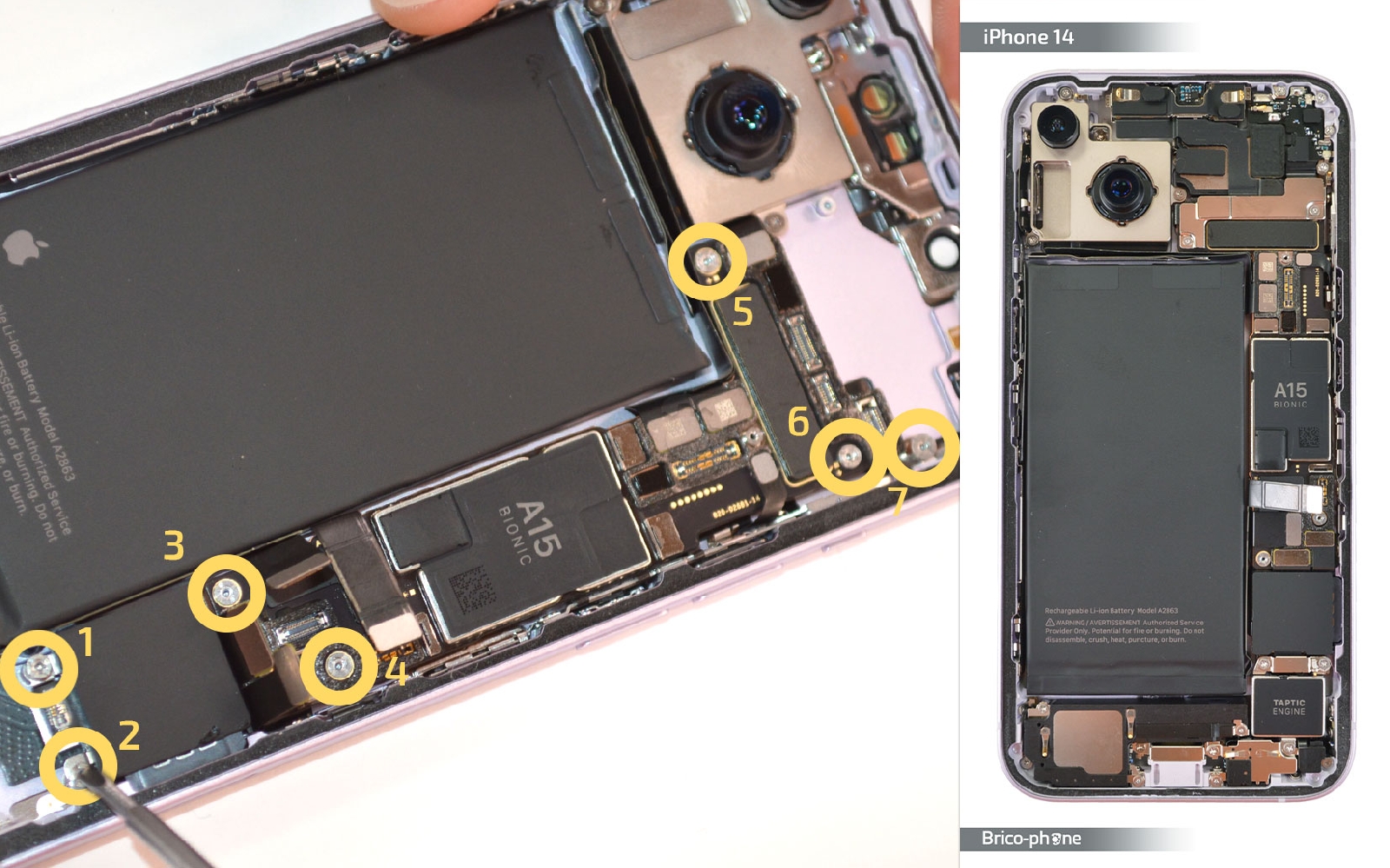

Débranchez les deux nappes du lecteur de carte SIM avant de dévisser les 7 vis plates qui maintiennent la carte mère au châssis.

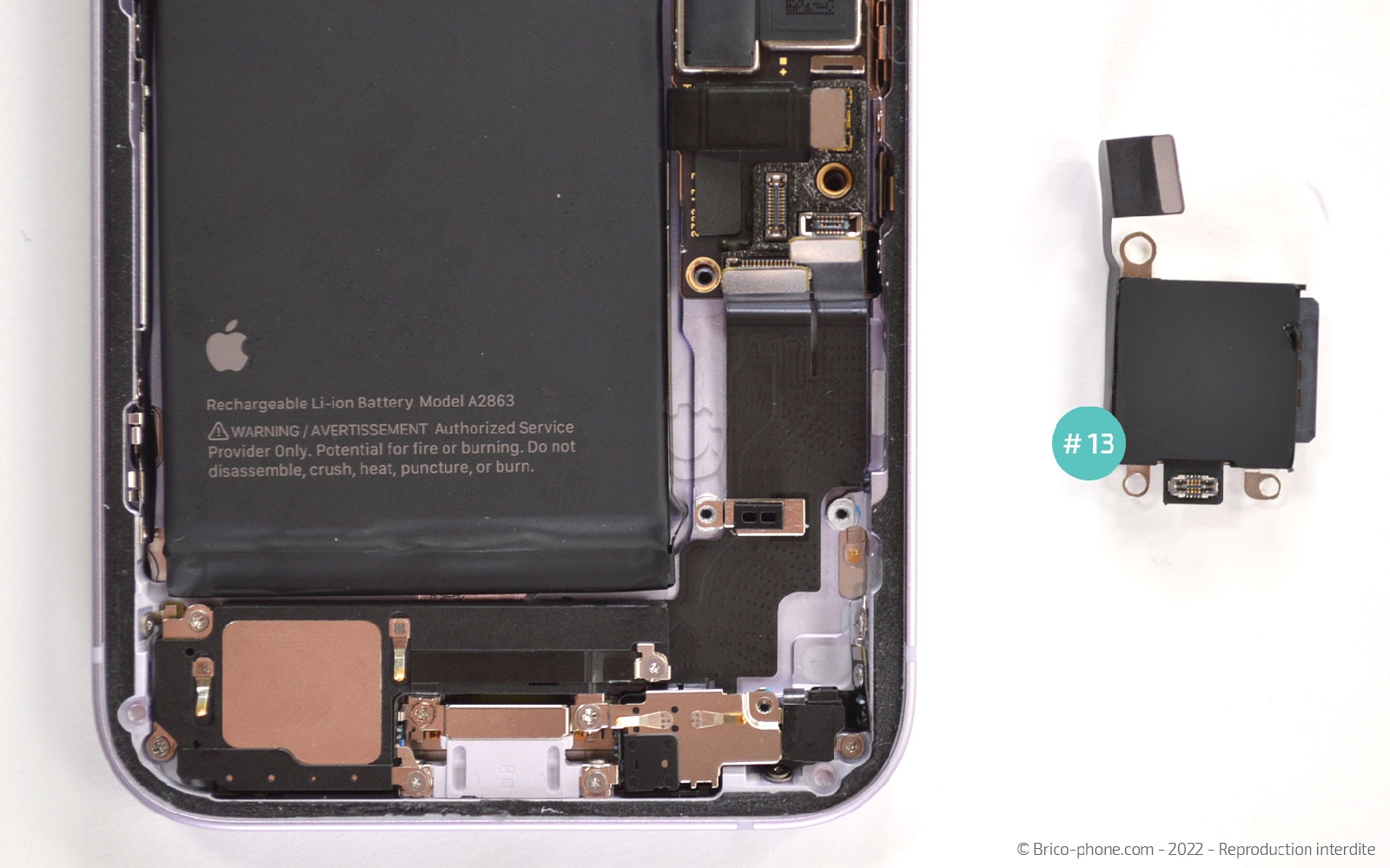

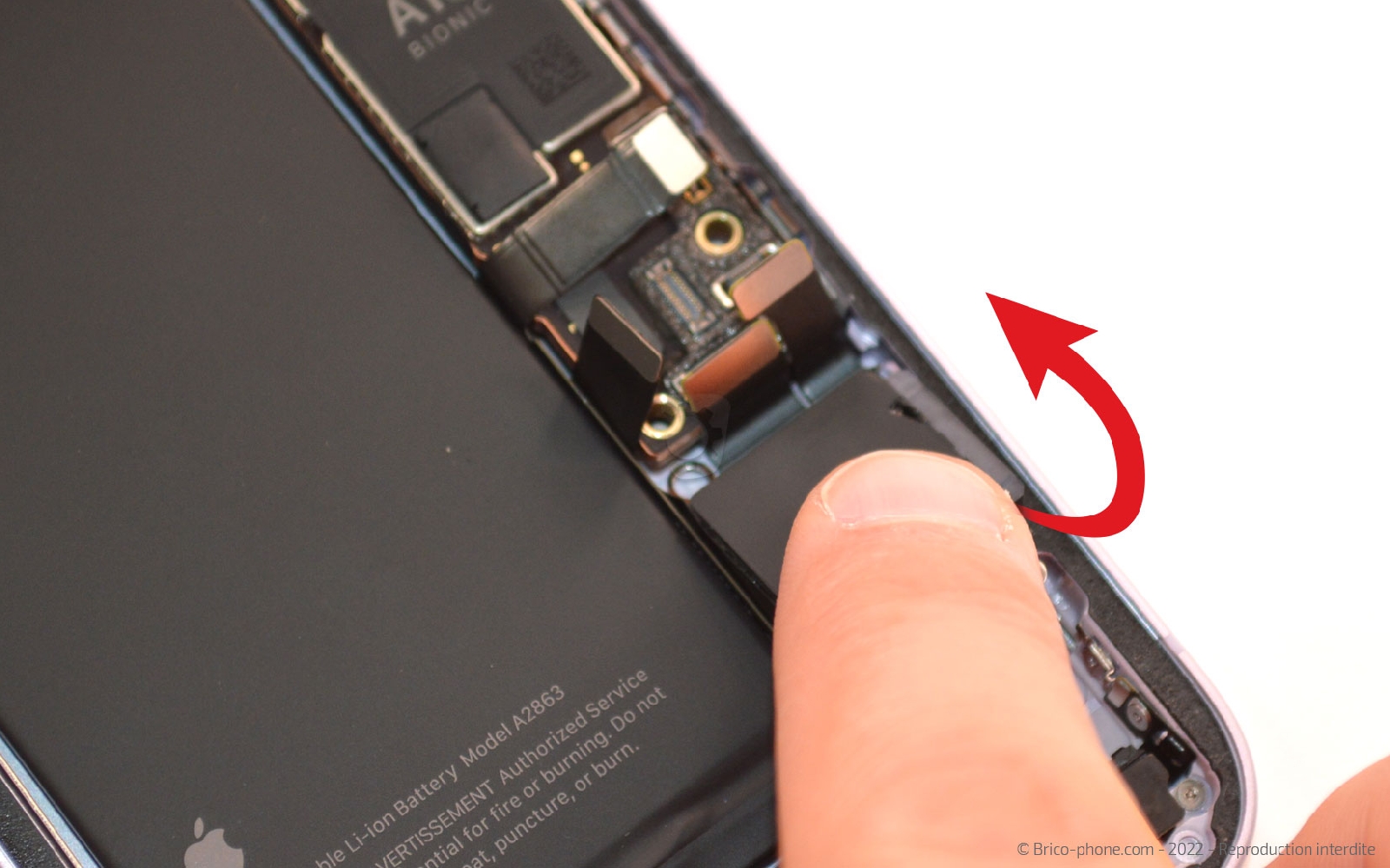

Décalez légèrement le lecteur afin de pouvoir le sortir du téléphone.
Faites attention à ne pas trop soulever la carte mère lors de cette manipulation car les nappes de l'écran sont connectées dessous.

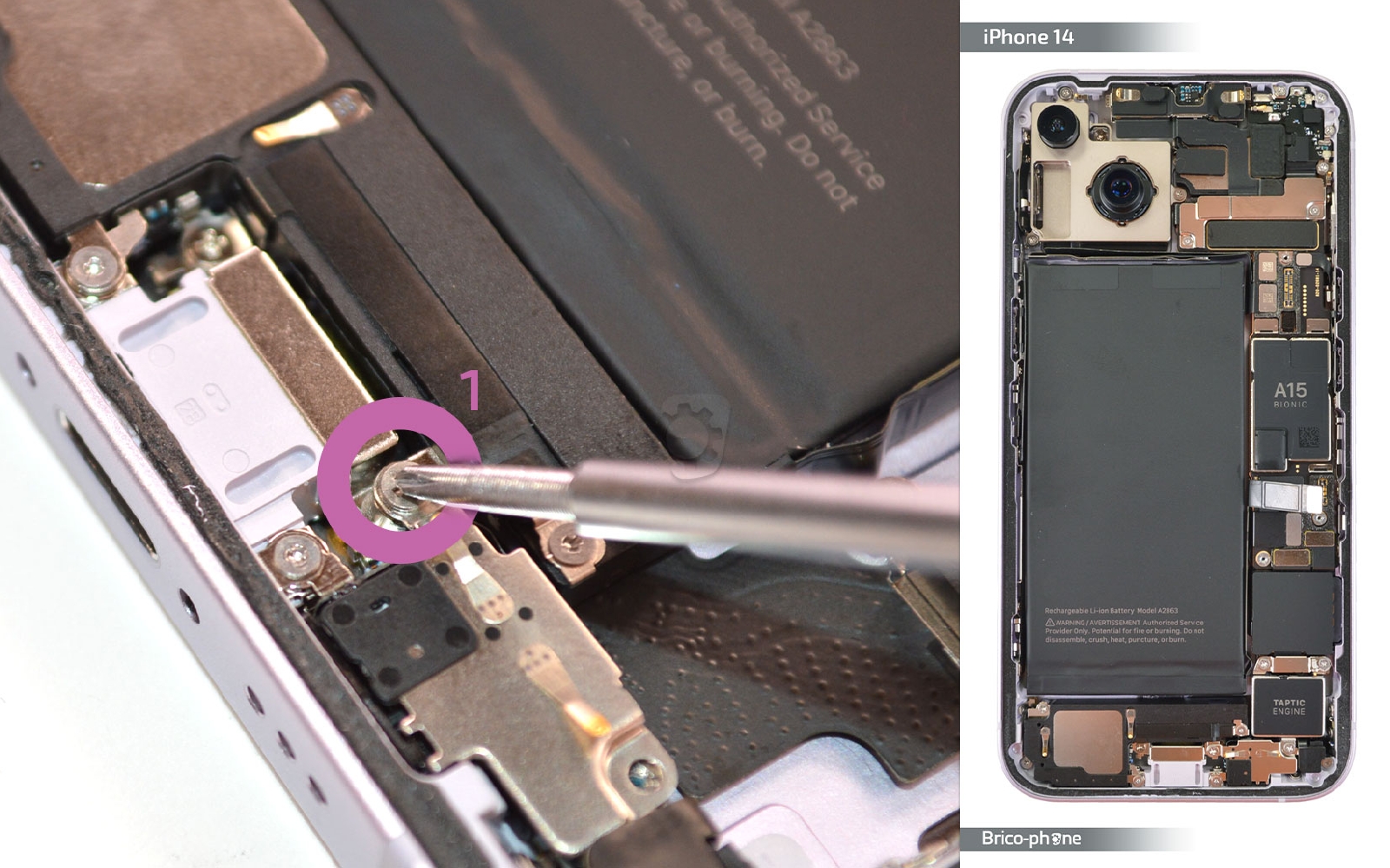

Ôtez la vis H1 avec le tournevis cruciforme avant de chauffer le support métallique.

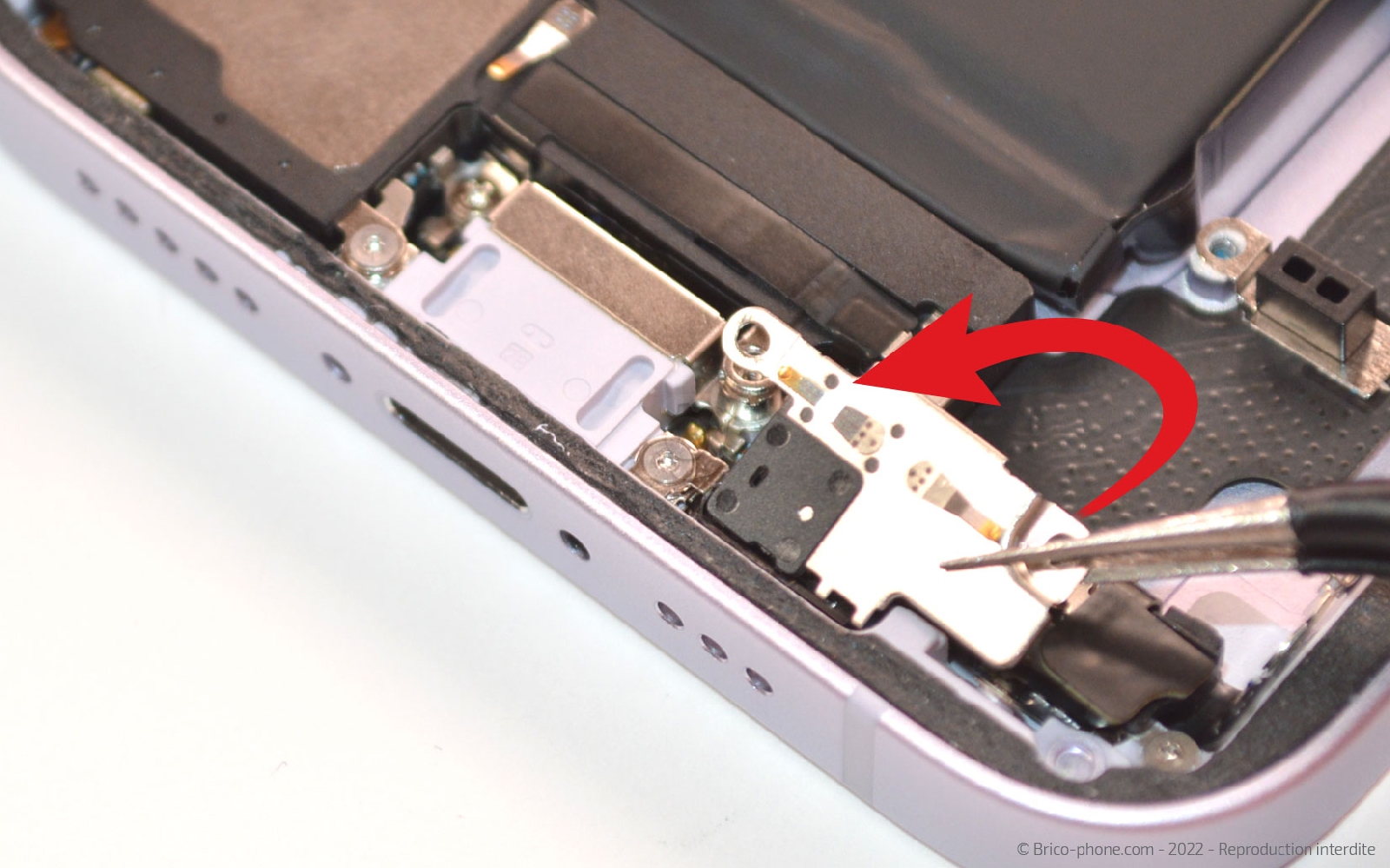

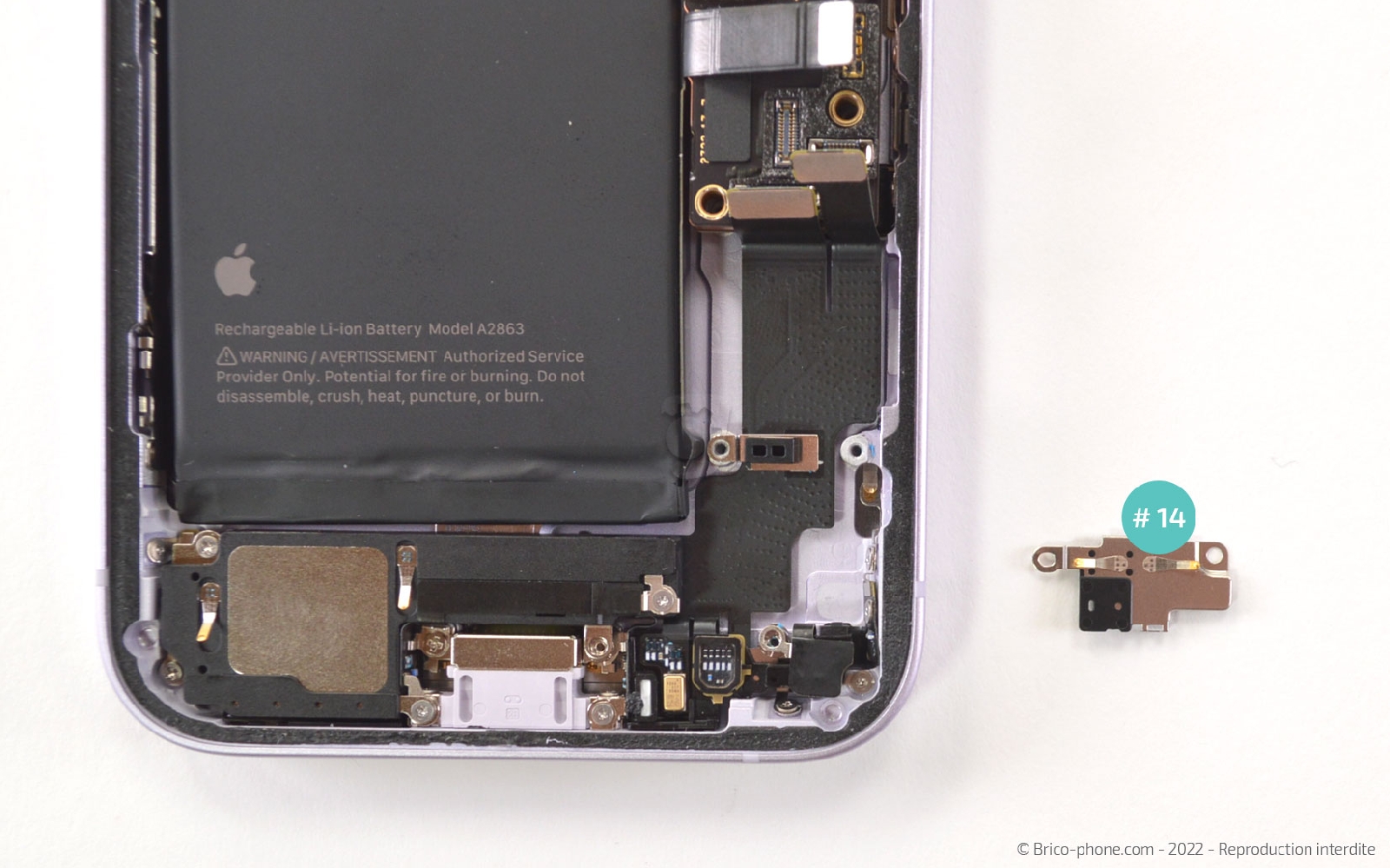

Saisissez le support #14 avec la pince pour le sortir du téléphone.

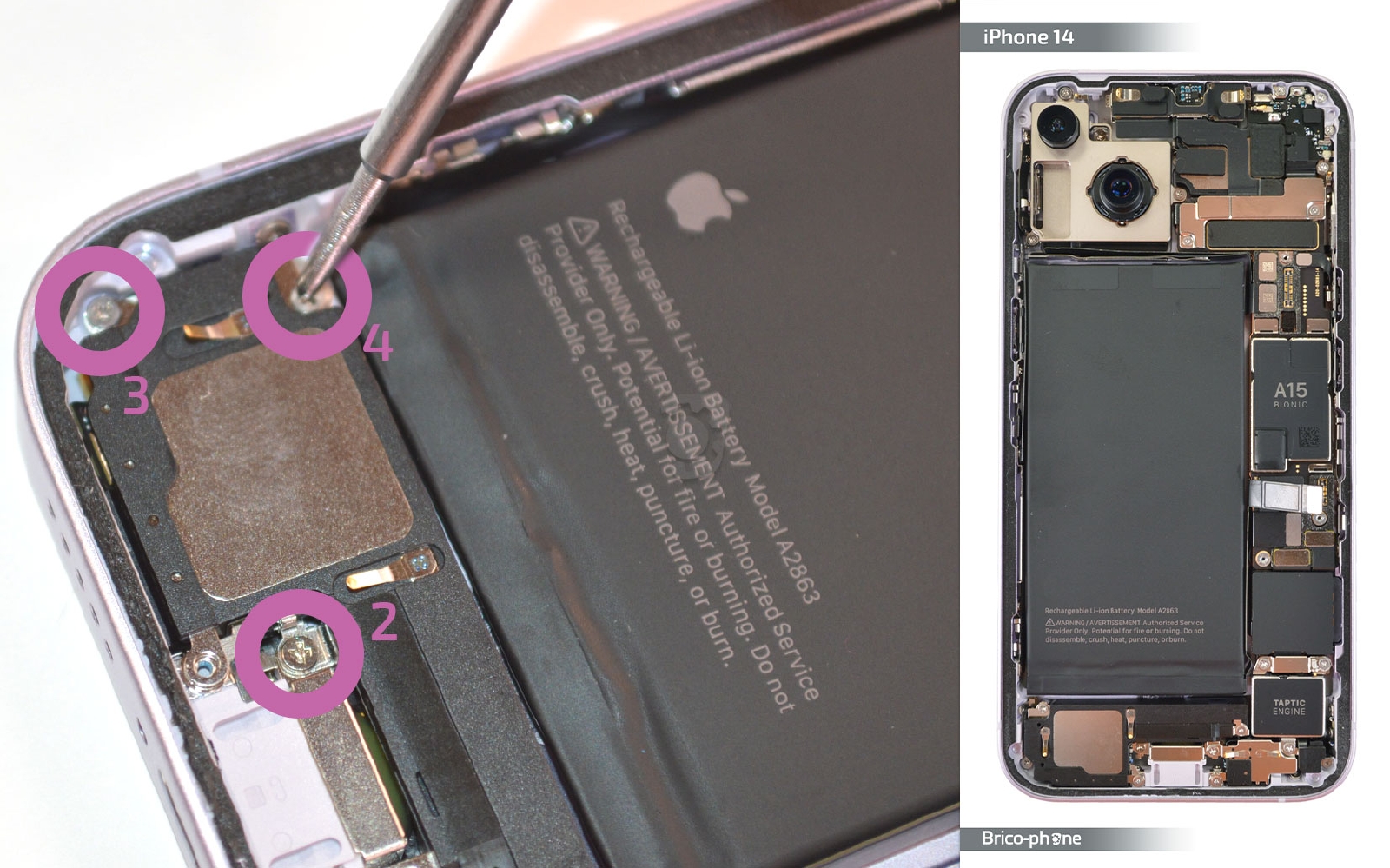

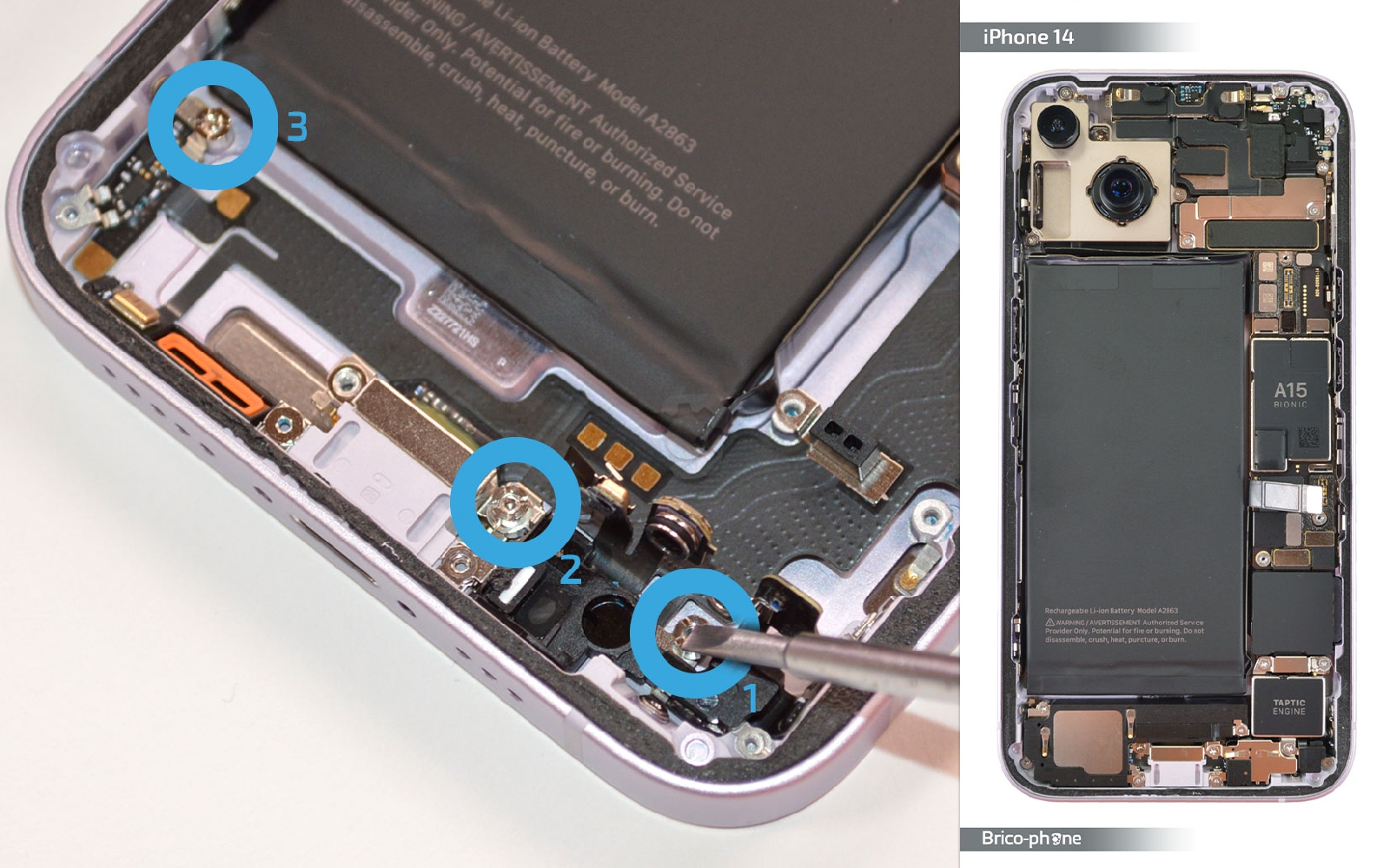

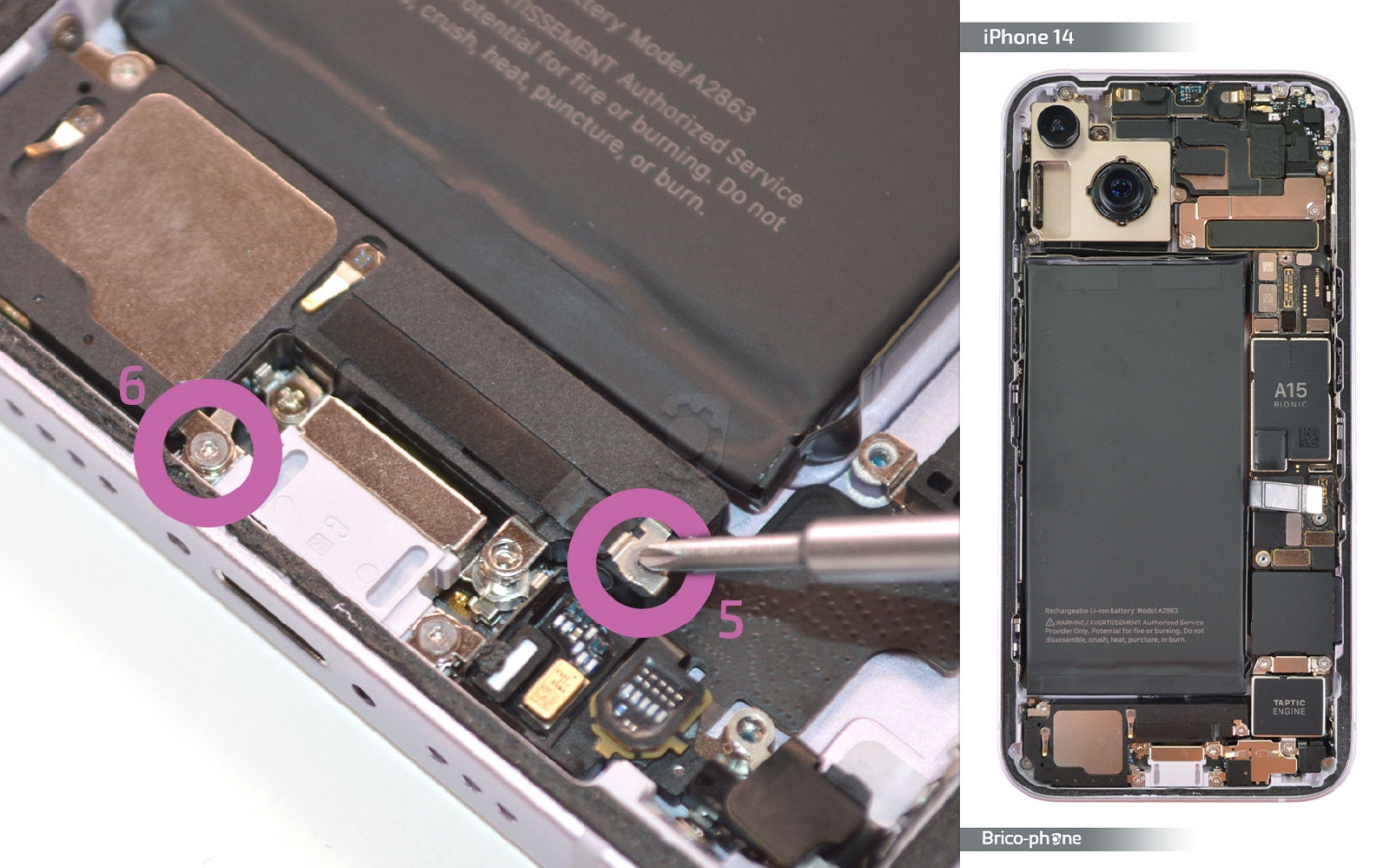

Utilisez le tournevis triwing pour retirer les vis H5 et H6 puis changez de tournevis pour extraire les vis cruciforme du HP.

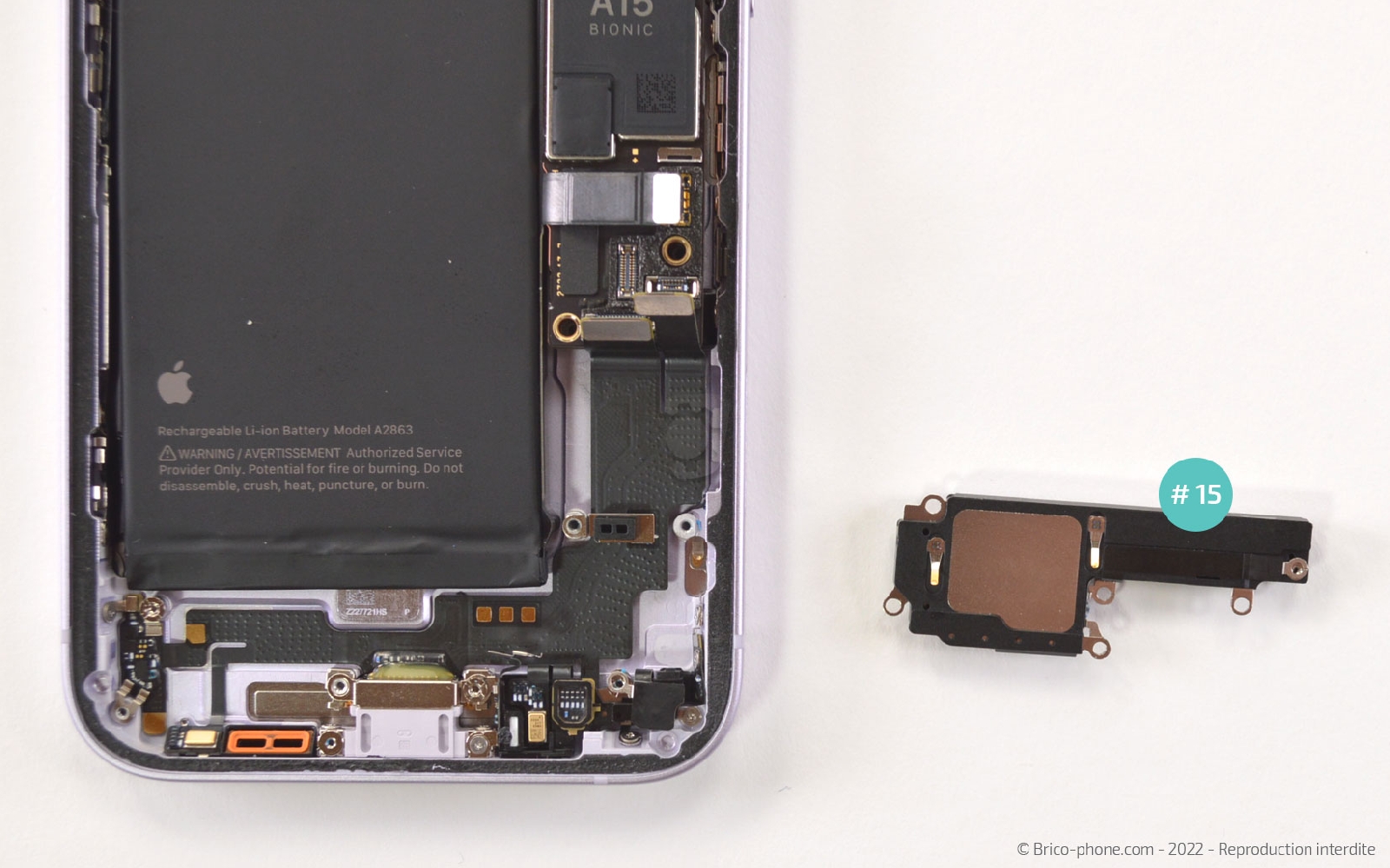

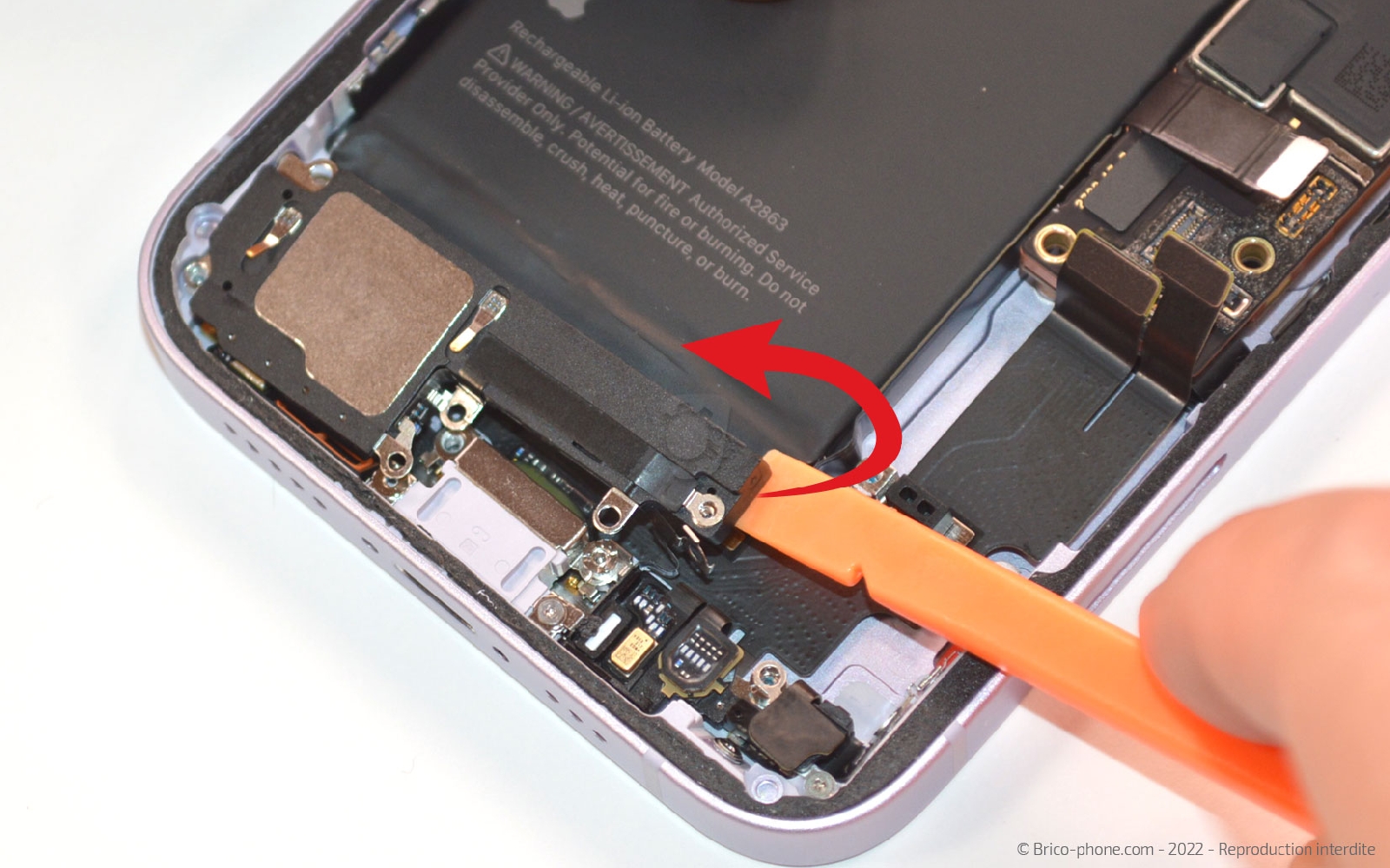

Soulevez le haut-parleur externe avec le levier en nylon pour le récupérer.

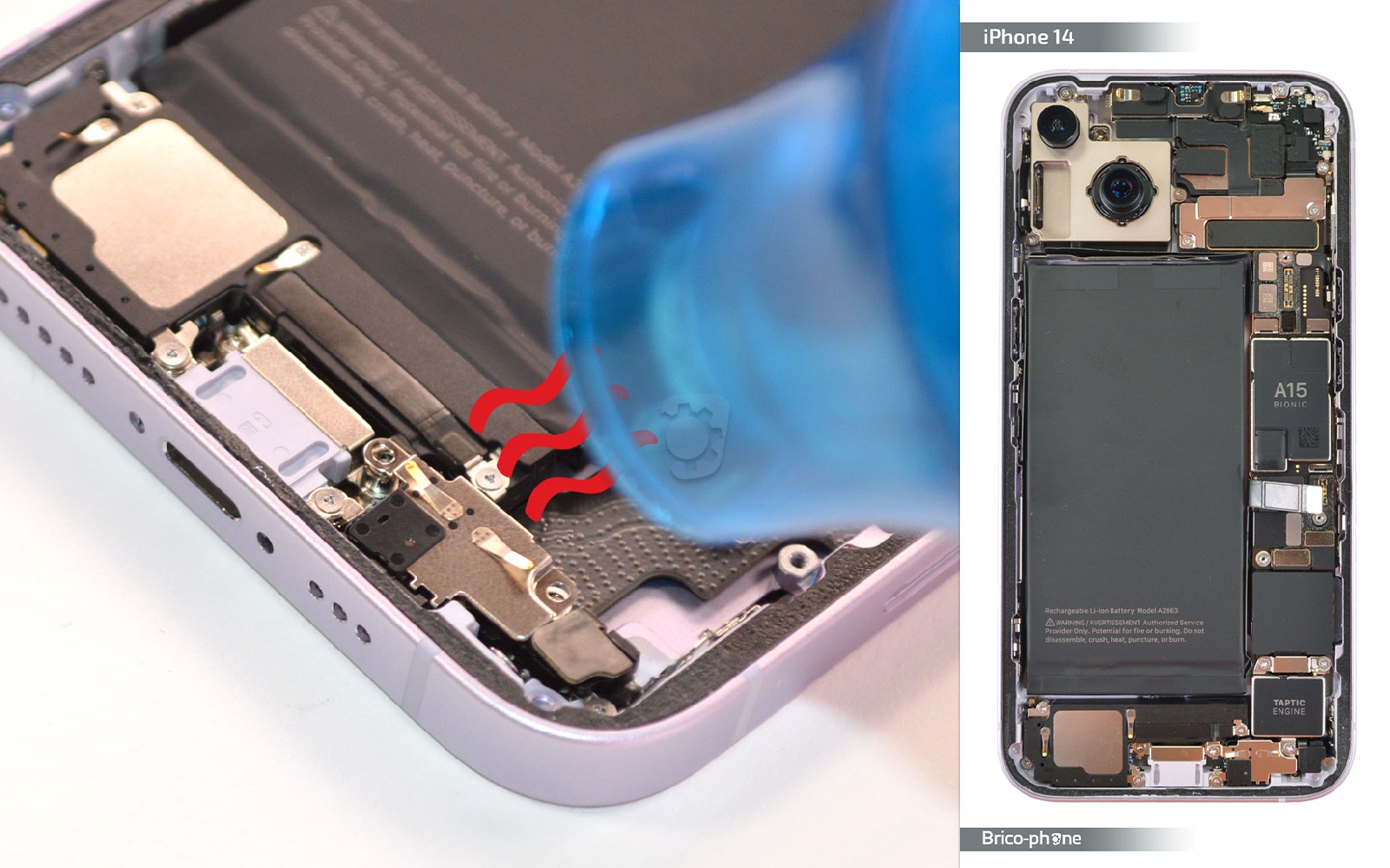

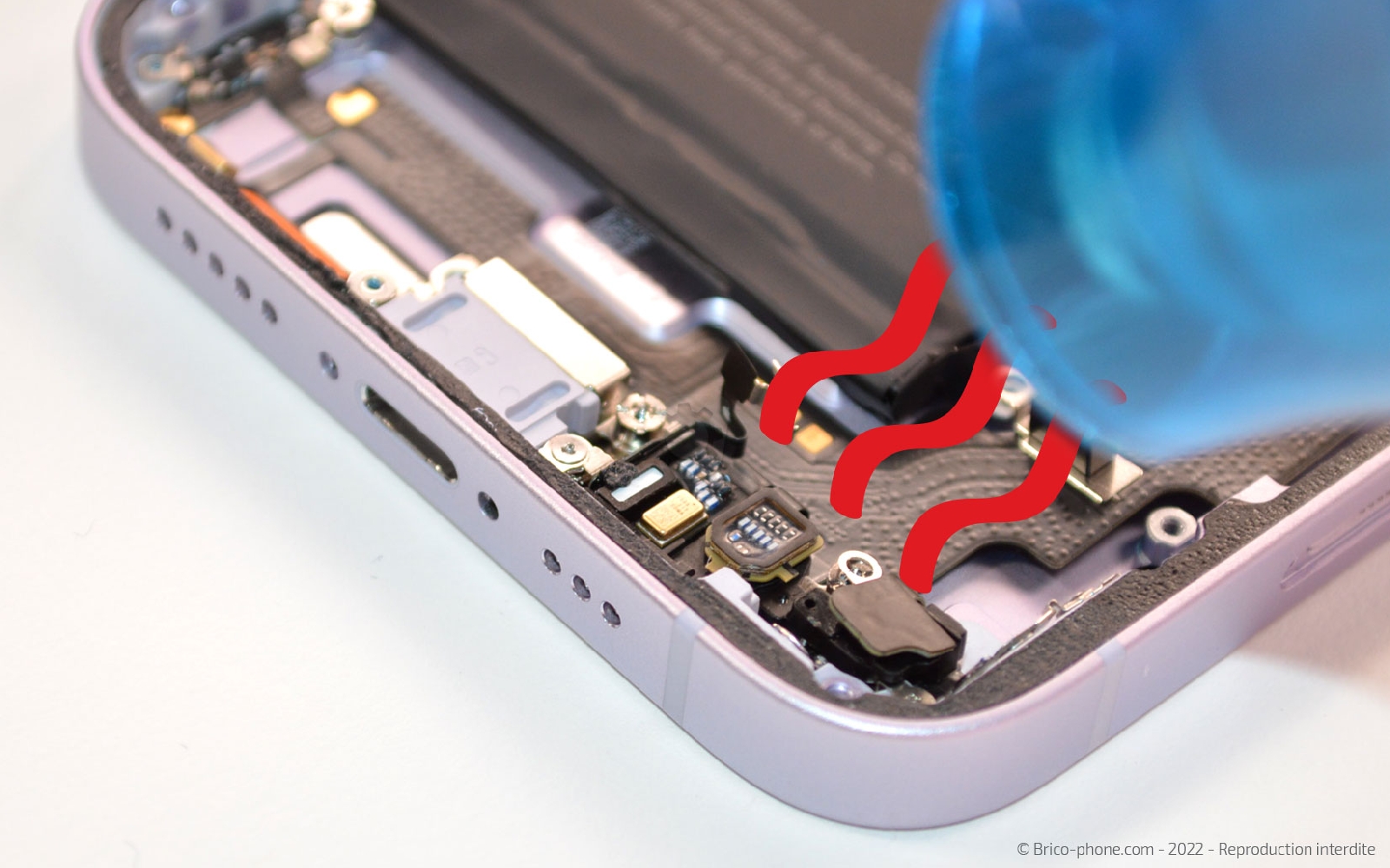

Chauffez les éléments du bas pour faciliter le retrait.

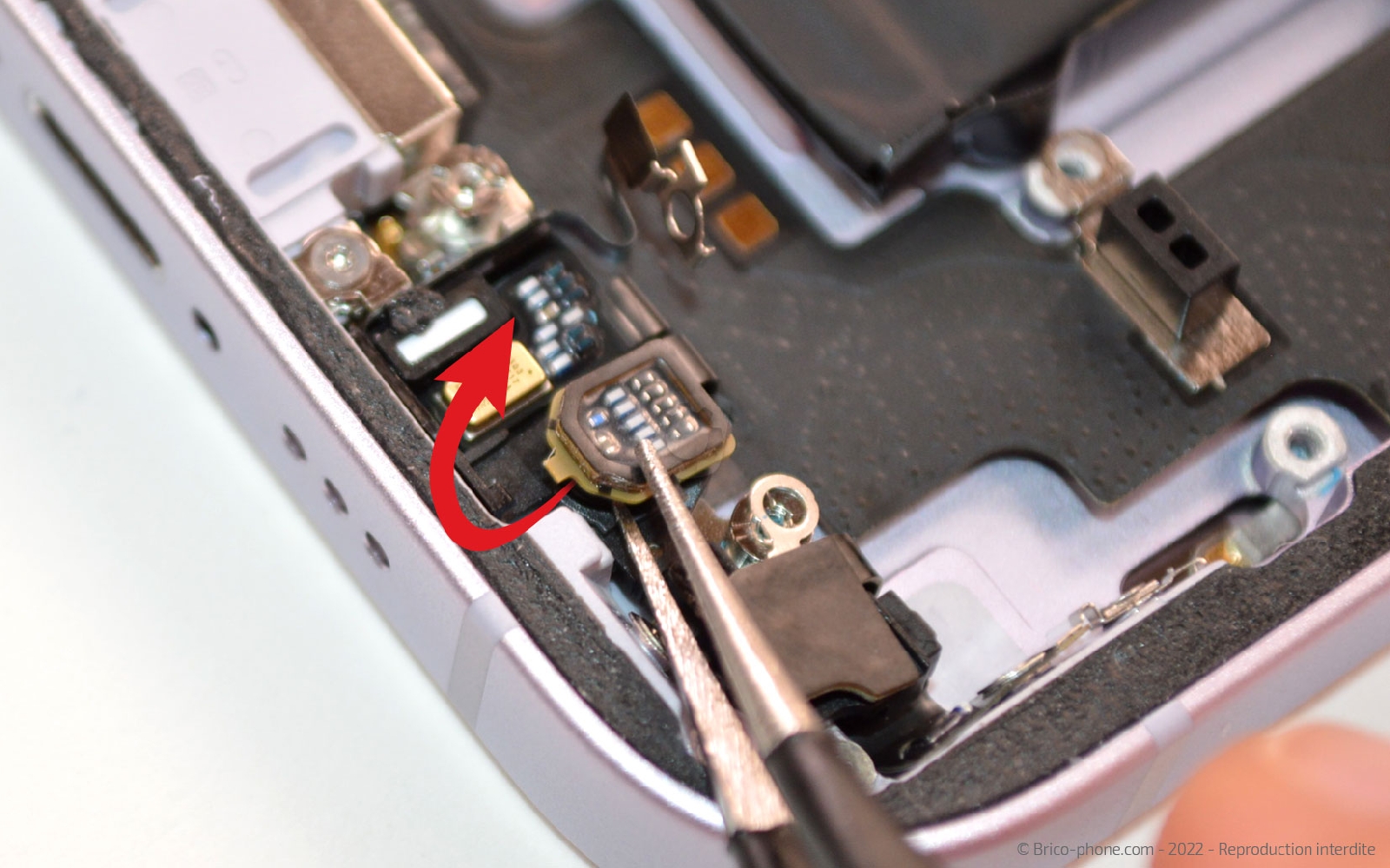

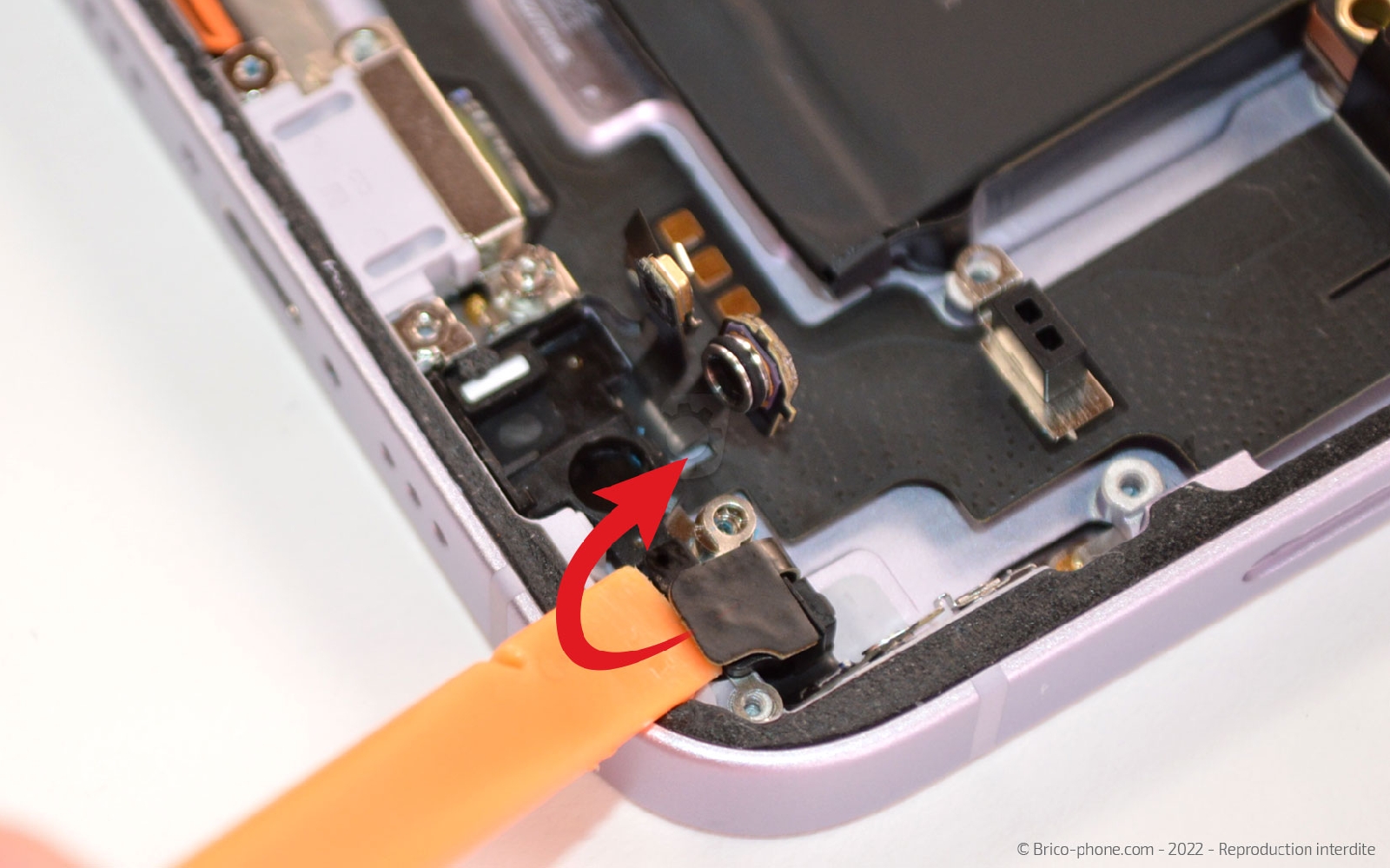

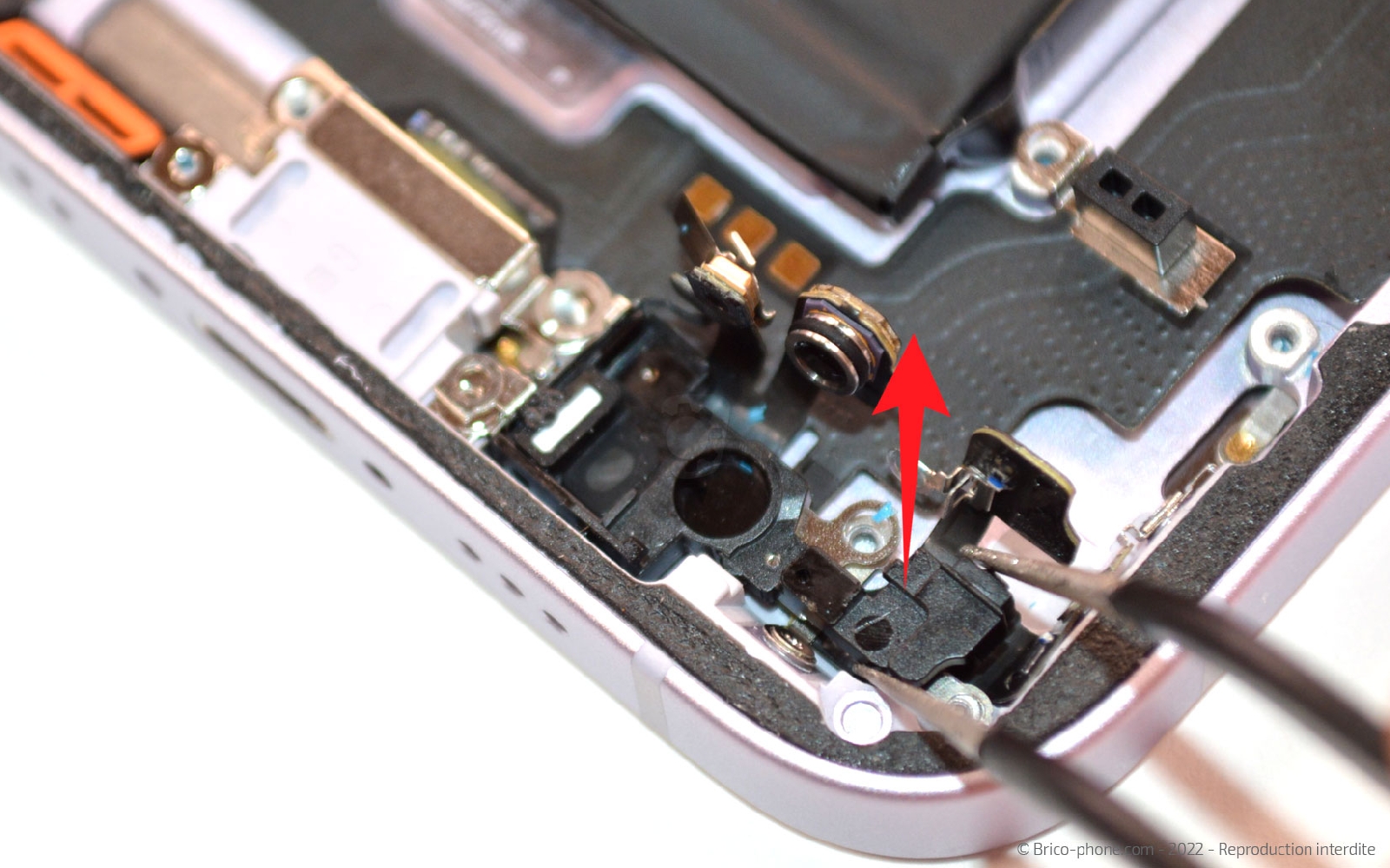

Soulevez le capteur barométrique et le micro avec la pincette.

Retirez les deux vis triwing nommées i1 et i2.

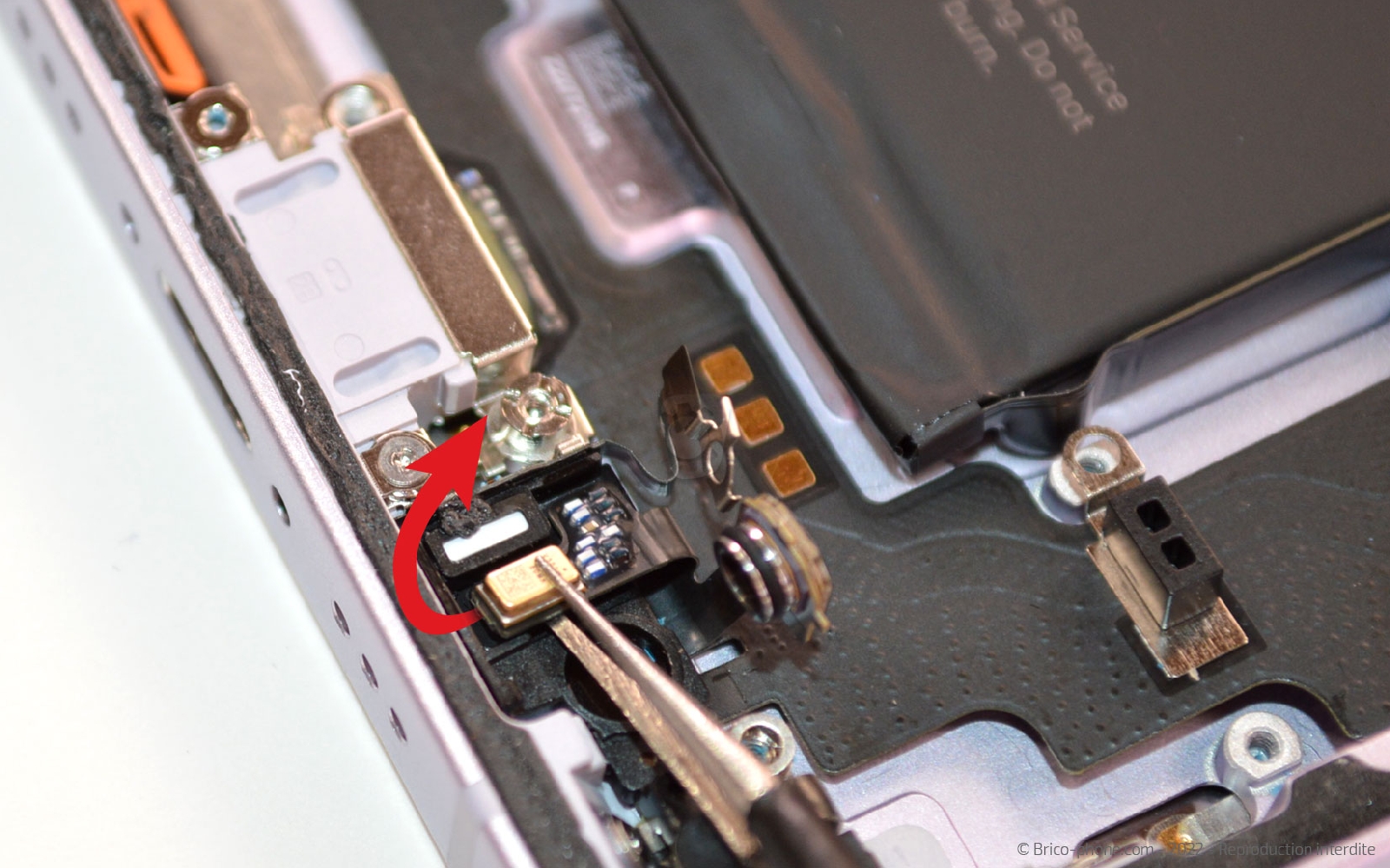

Toujours à l'aide du spudger, soulevez l'élément situé à droite du châssis.

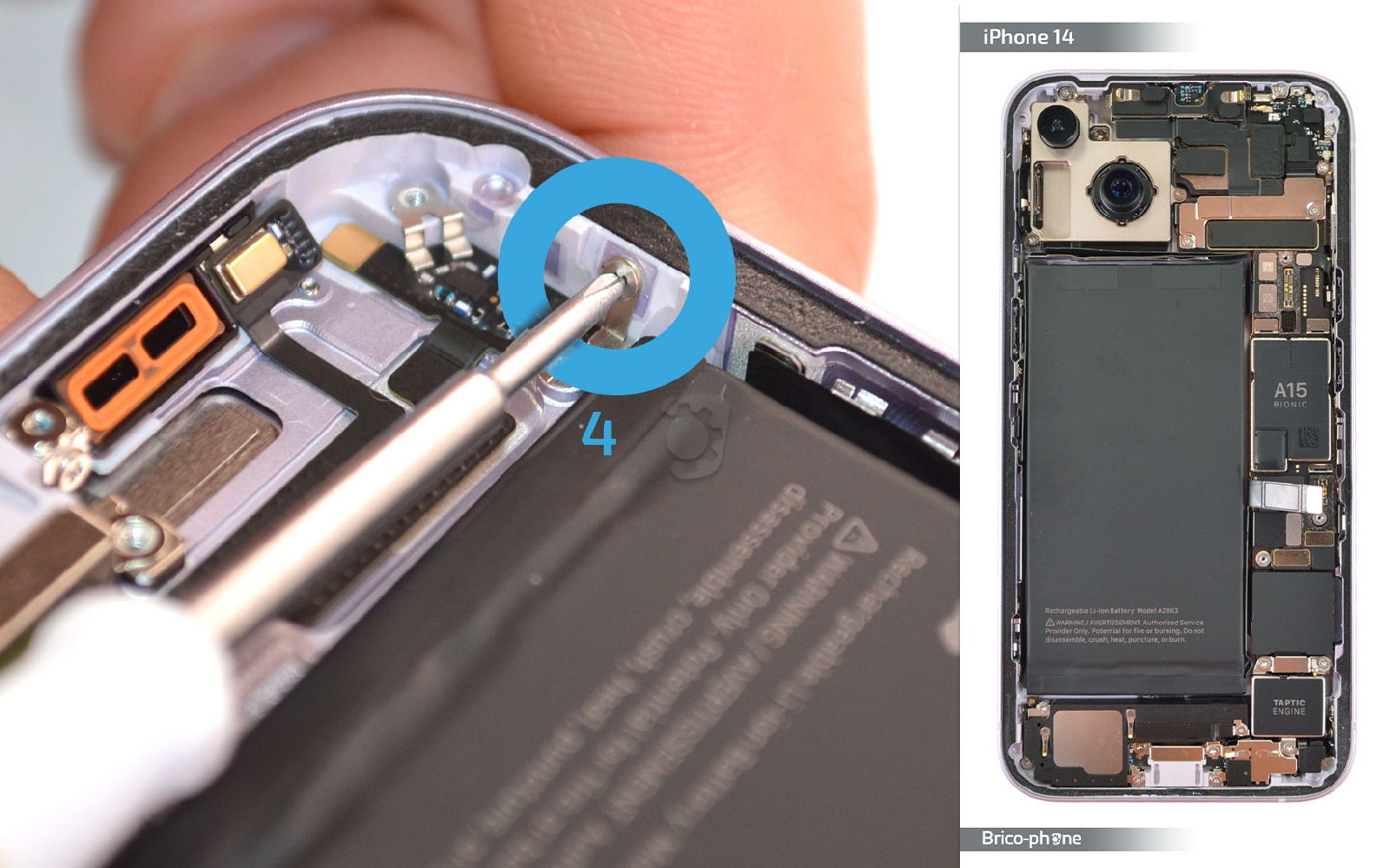

Ôtez les vis avec le tournevis plat du connecteur de charge.

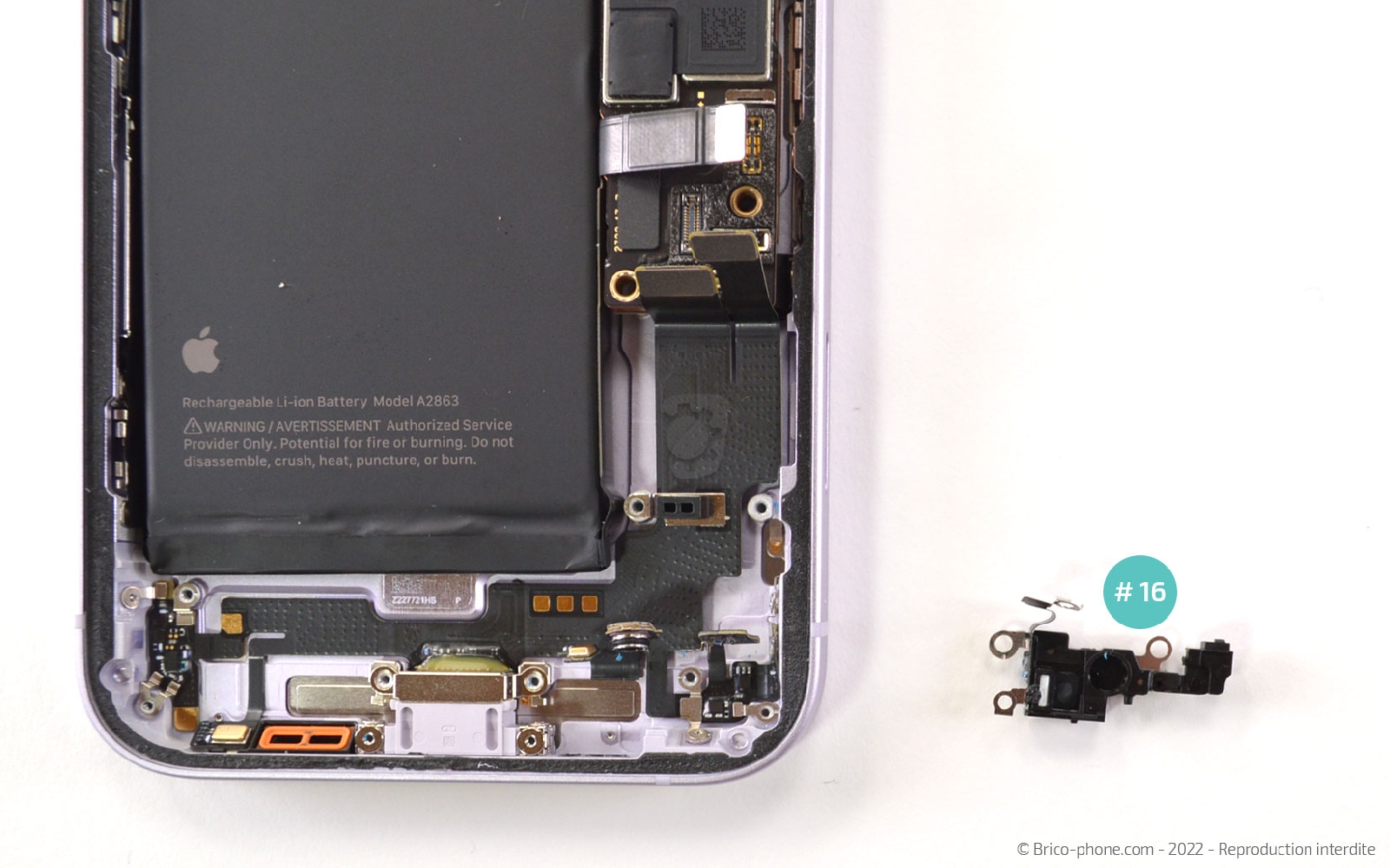

Saisissez le support #16 avec la pincette.

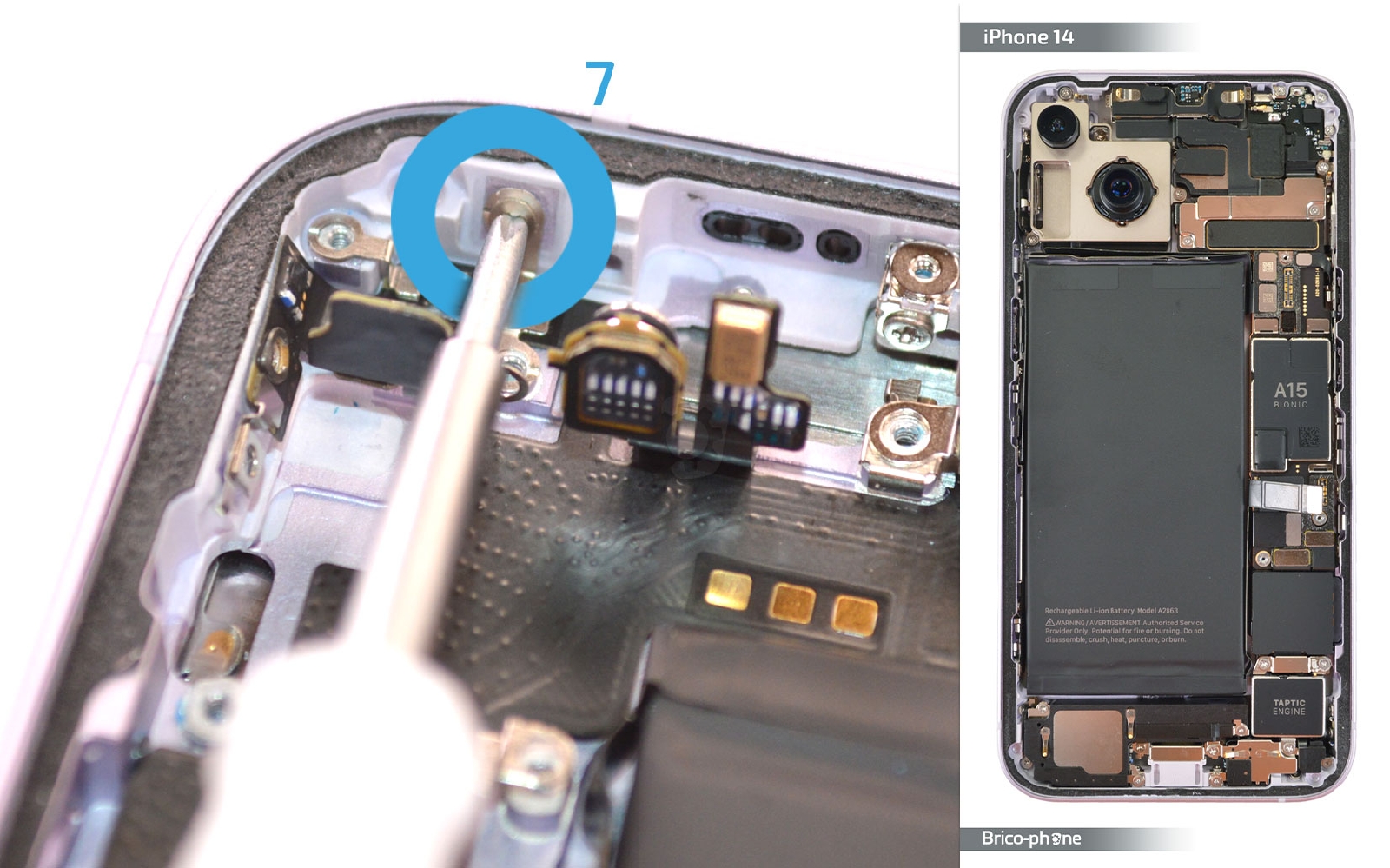

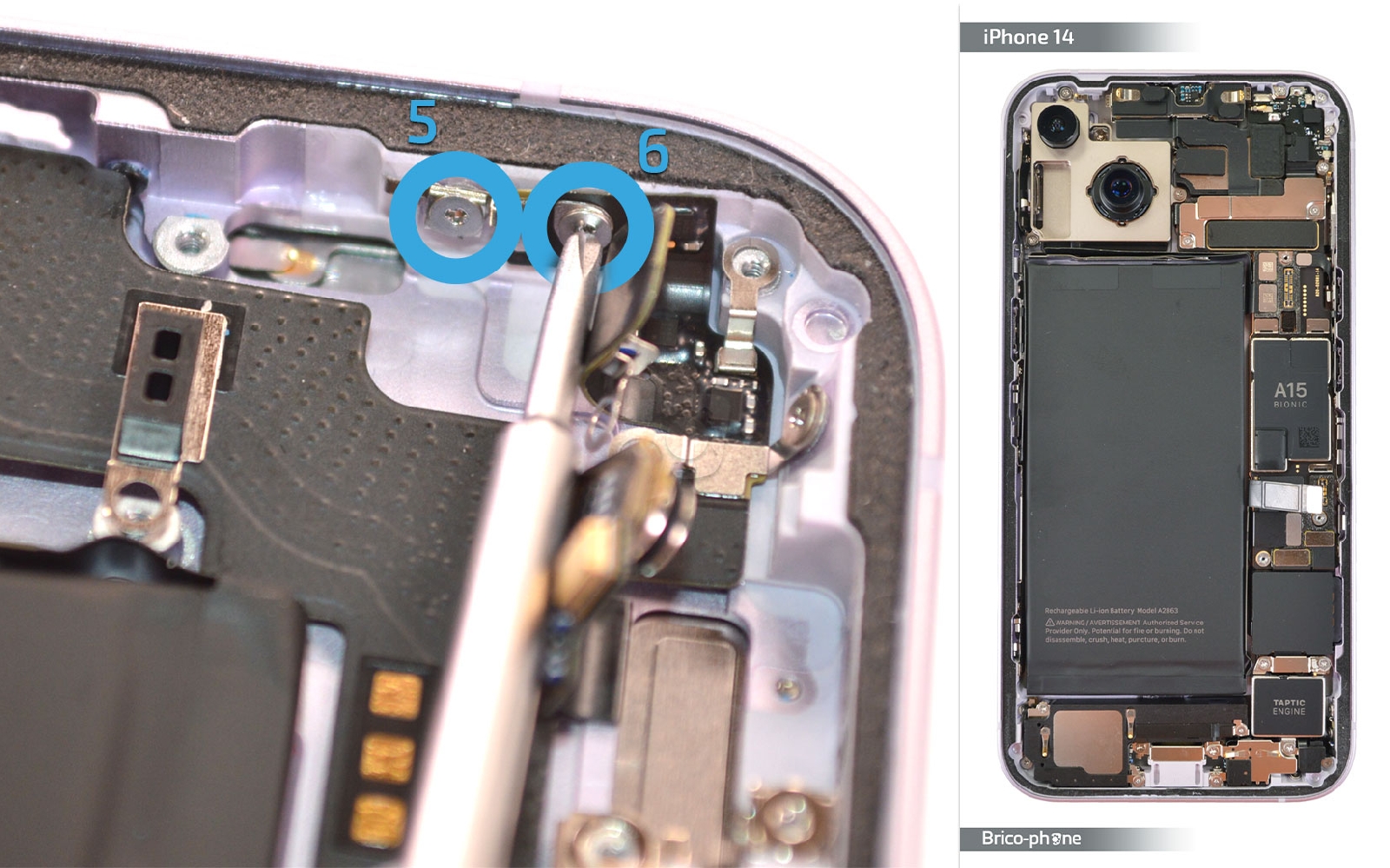

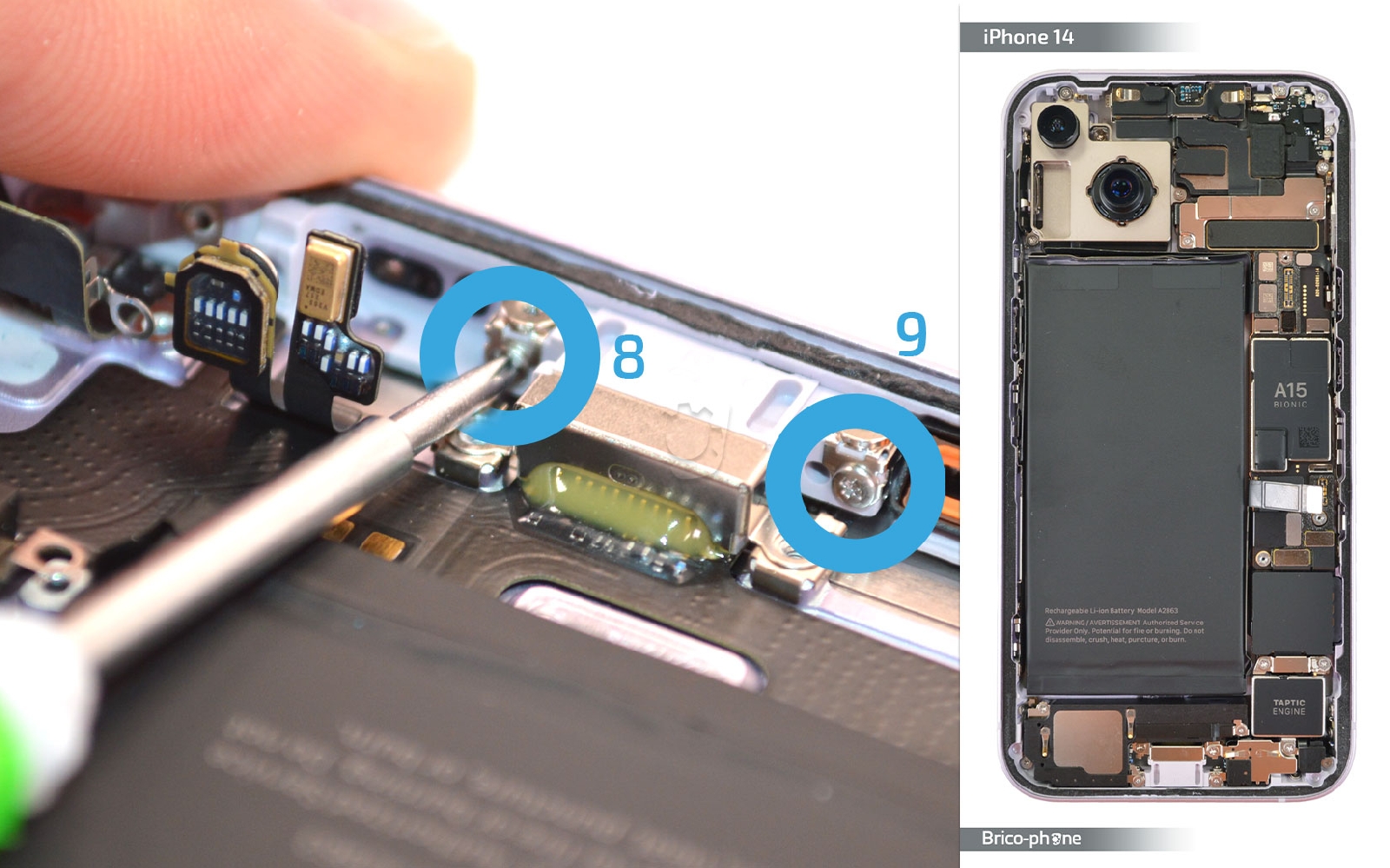

Retirez les vis triwing J4, J5, J6 et J7 avant de passer aux vis cruciforme J8 et J9.

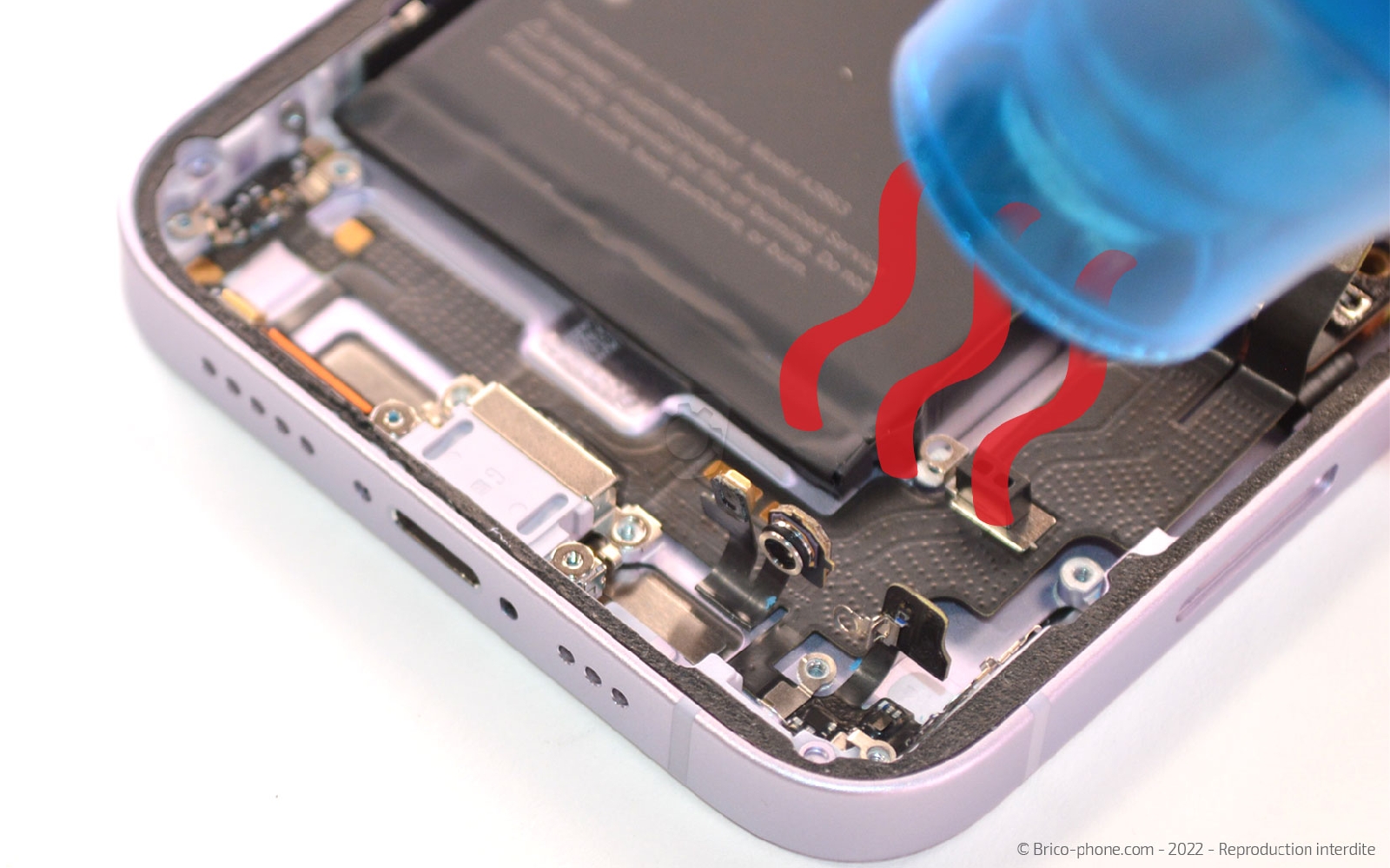

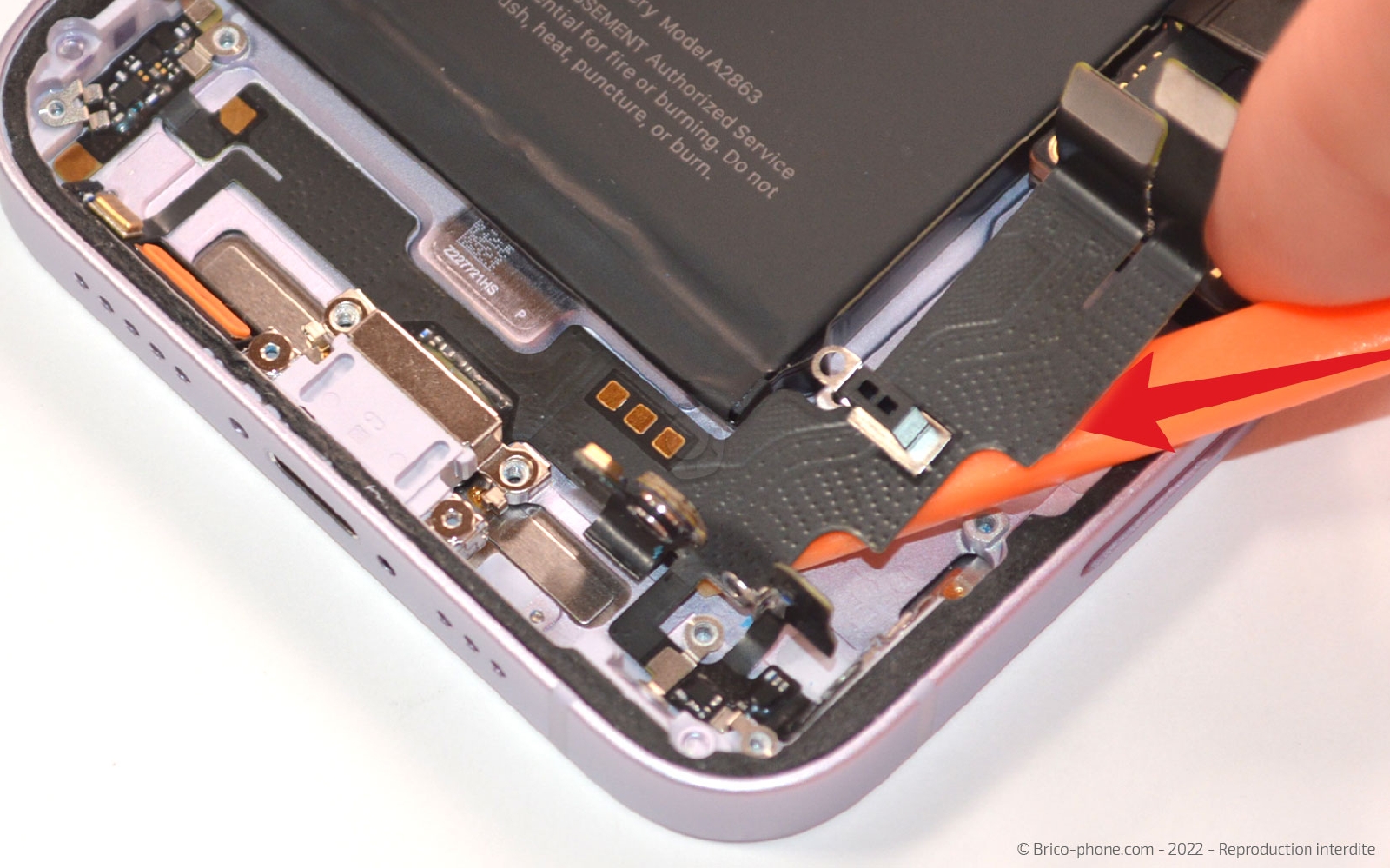

Utilisez le décapeur thermique ou votre sèche cheveux pour chauffer légèrement la nappe du connecteur de charge.

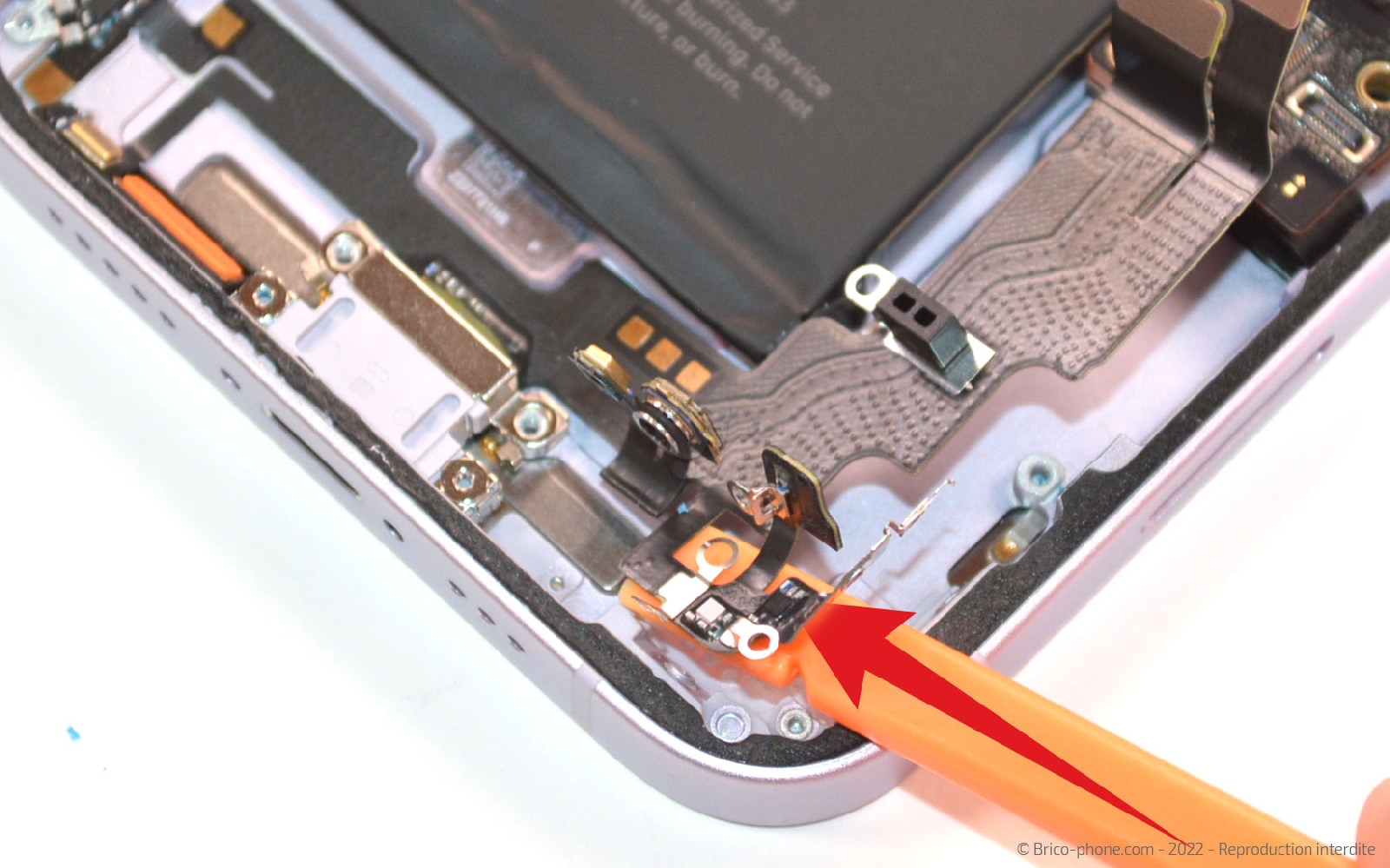

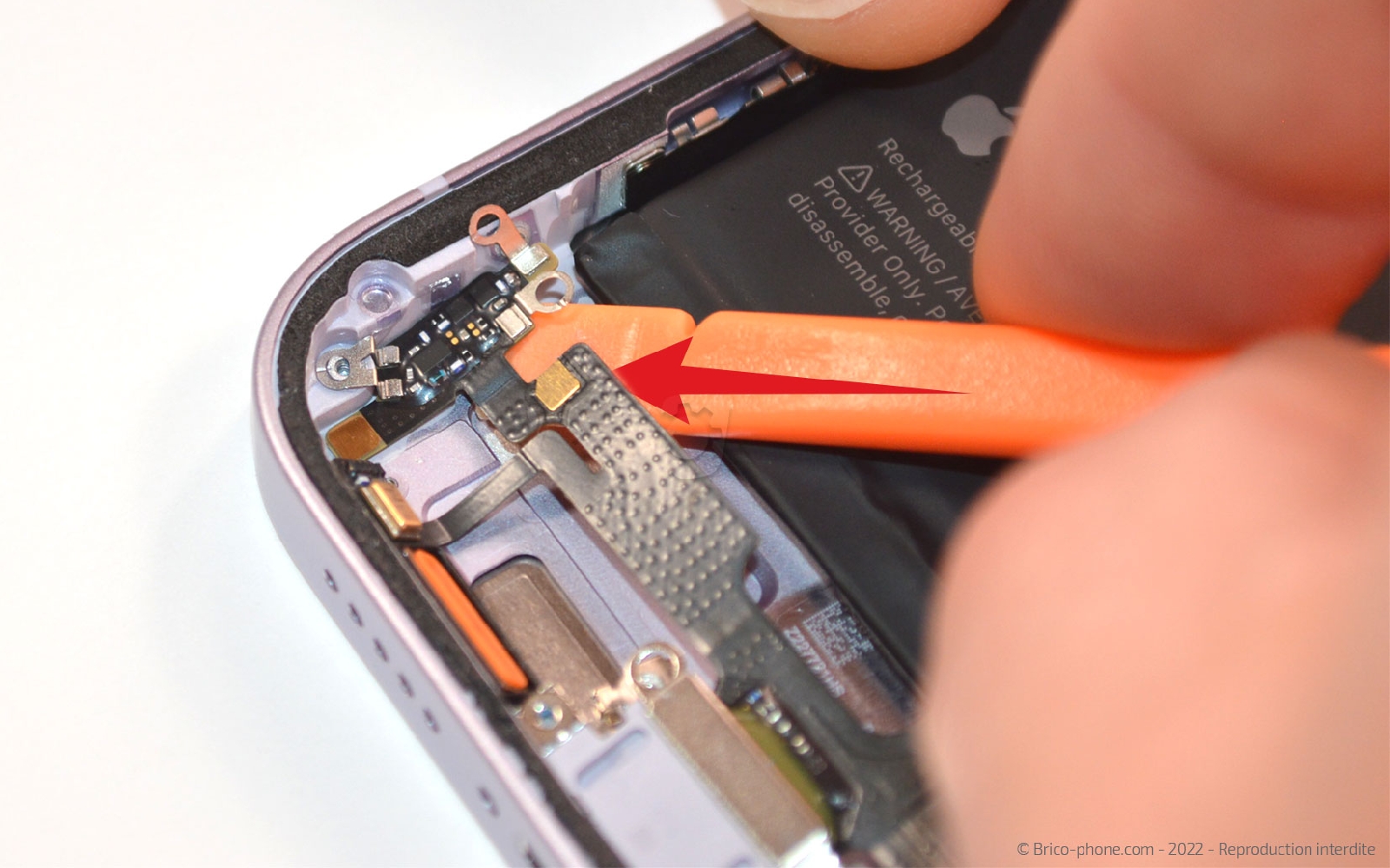

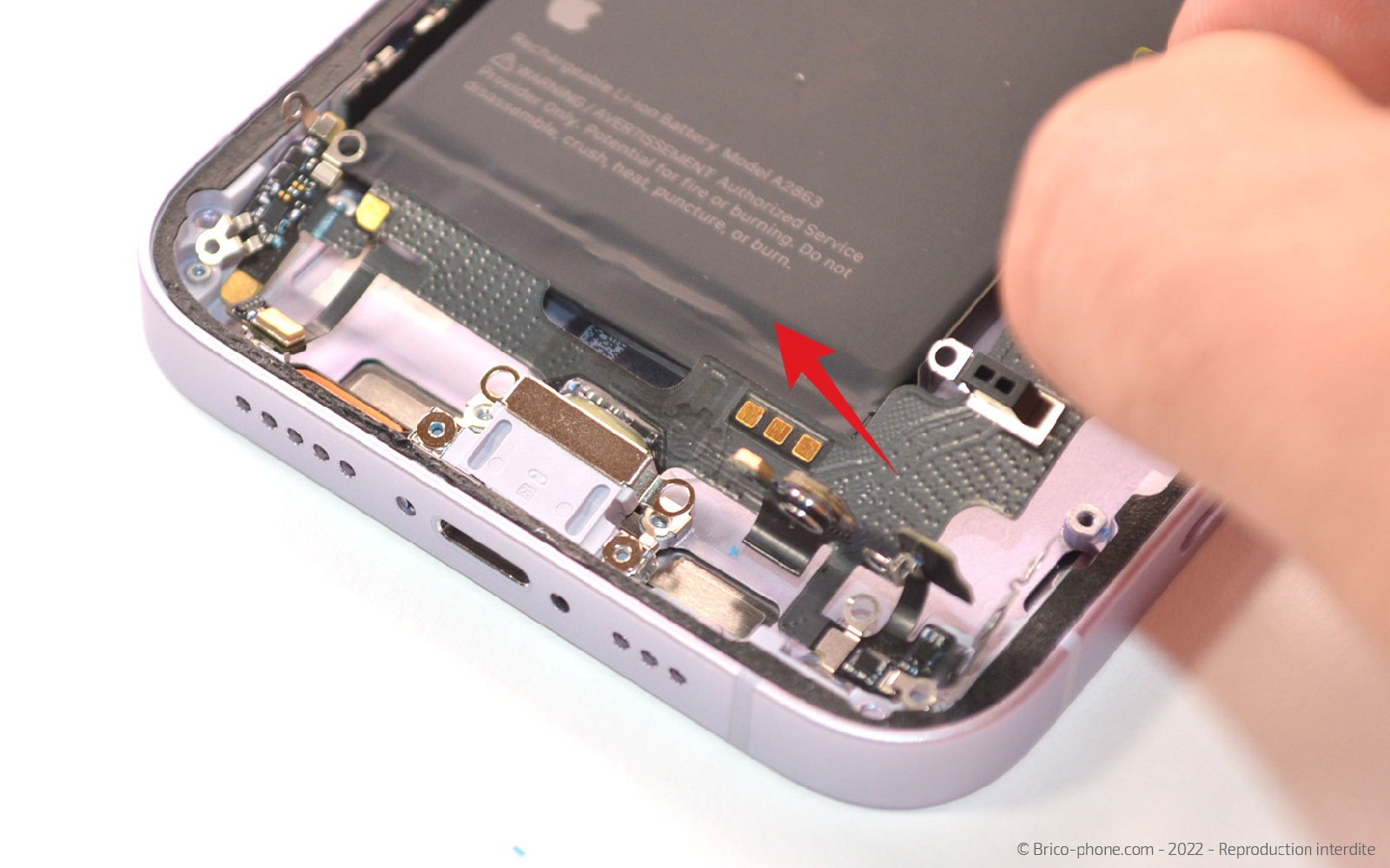

ensuite, glissez le levier sous le composant pour commencer le décollage.

Continuez à décoller le dock avec le spudger.

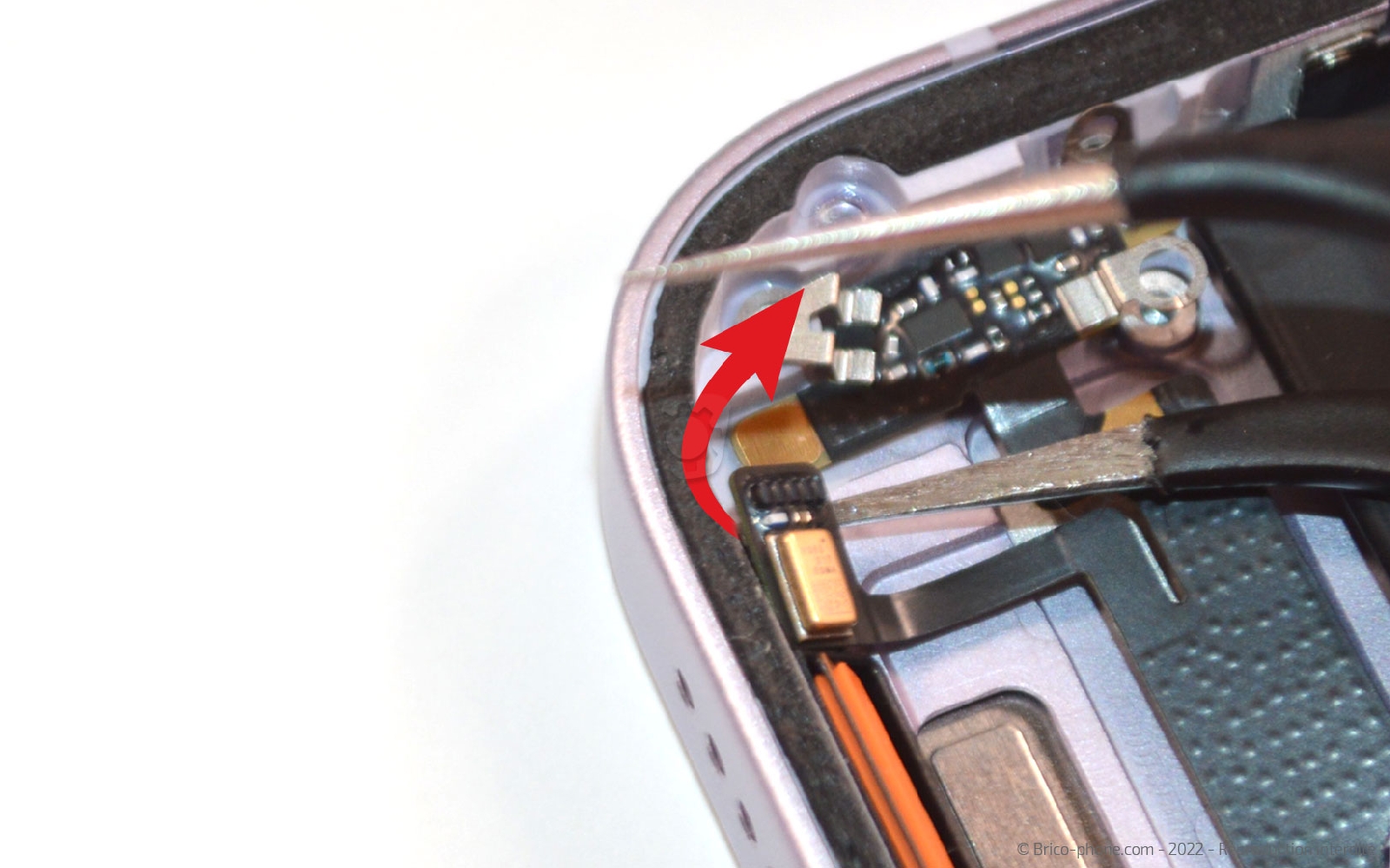

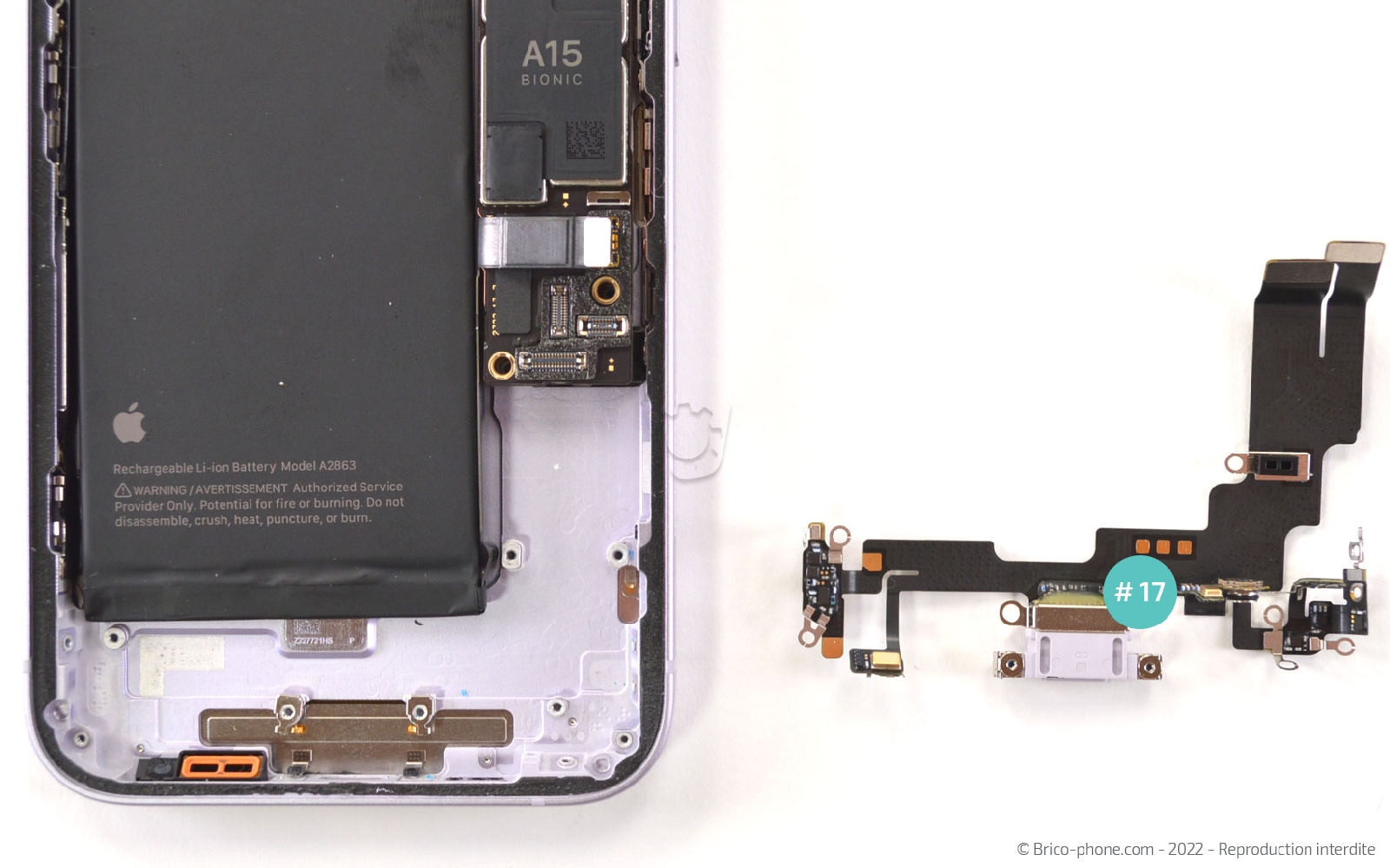

Décollez le micro avec la pince métallique avant de sortir de composant entièrement du châssis.

Suivez les étapes précédentes pour refermer votre téléphone sans difficulté.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
