Guide de réparation sur Switch Oled

Temps estimé : 90 min
Difficulté : 3/5
Note de réparabilité : 13/20
Switch Oled | Temps estimé : 90 min | Difficulté : 3/5

L'un des composants de votre console est abîmé et vous ne savez pas comment le remplacer ? Pour vous aider, Brico-phone met à votre disposition ce démontage complet détaillé en photos et en vidéo. Il reprend chaque étape point par point pour vous permettre de réussir haut la main cette réparation.

Nous vous conseillons néanmoins de regarder une première fois ce guide et de sélectionner les étapes nécessaires pour votre réparation. en effet, pour changer le rail gauche ou encore le haut-parleur vous n'aurez pas besoin de retire la batterie.

Si vous avez une hésitation concernant les manipulations à effectuer, contactez notre équipe technique par téléphone, chat ou mail.

Diagnostic

›  Problème avec une petite pièce de la console.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

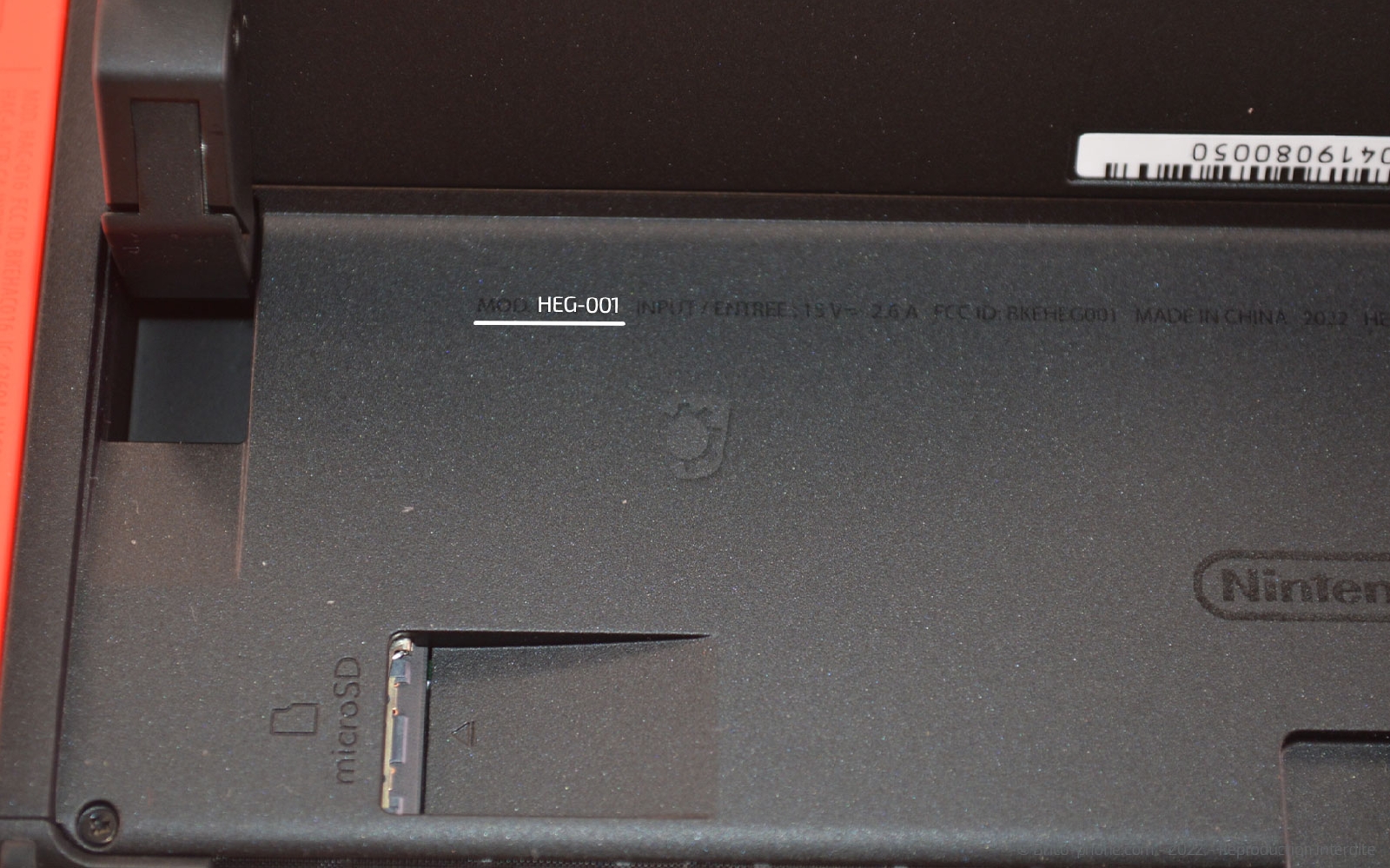

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.

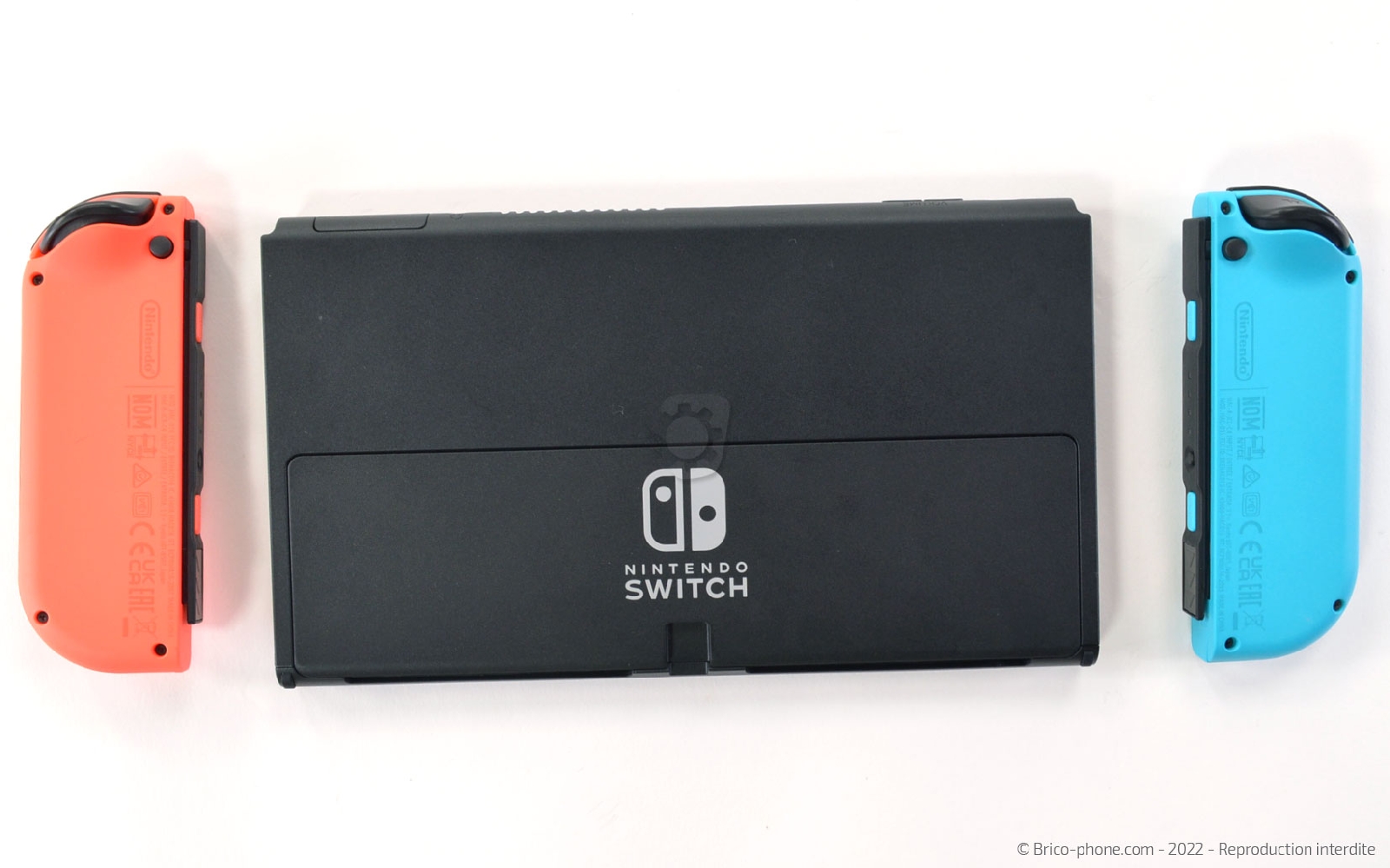

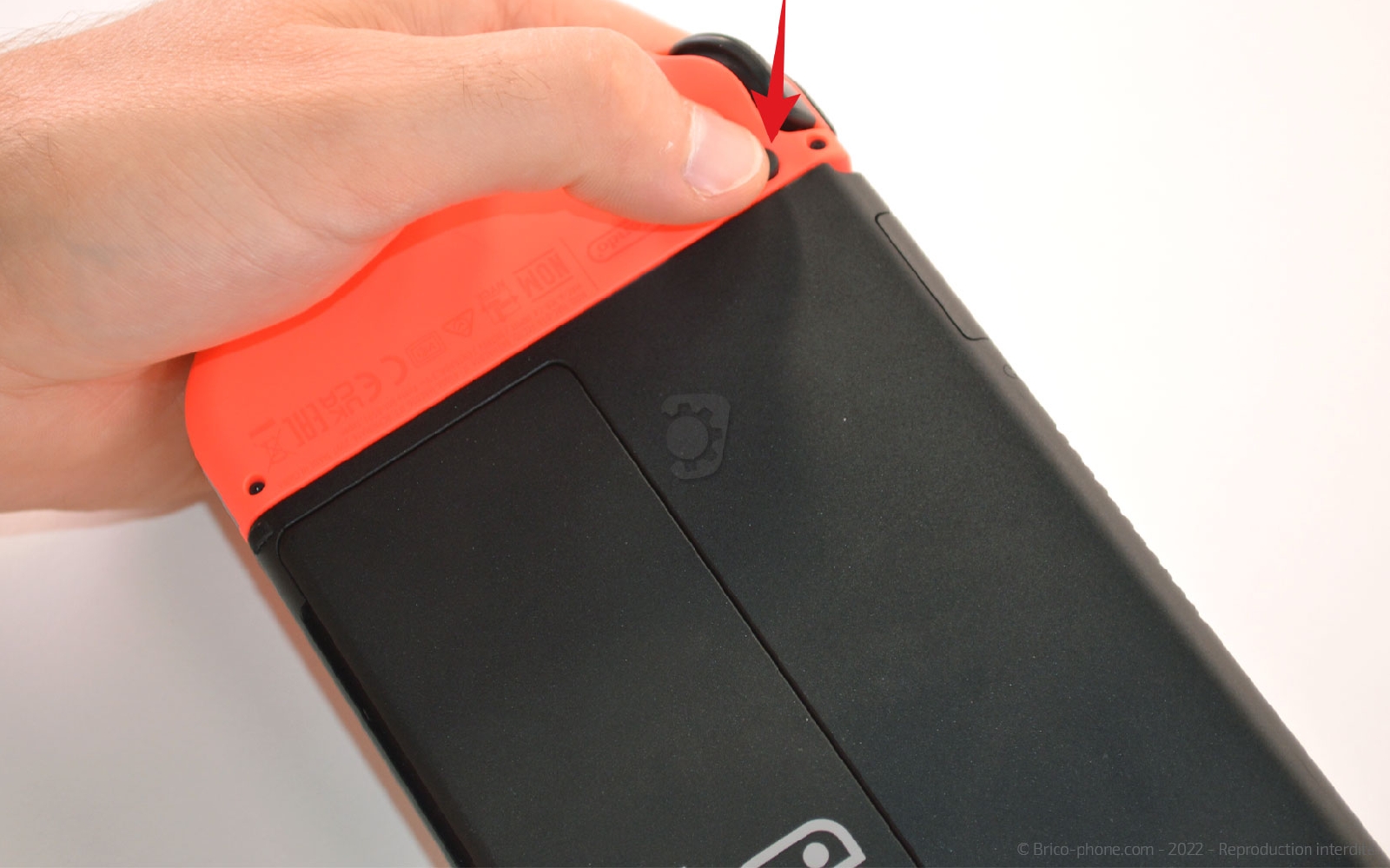

Etape 1 : Libérer les Joy-cons
Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.
Etape 2 : Récupérer les vis triwing

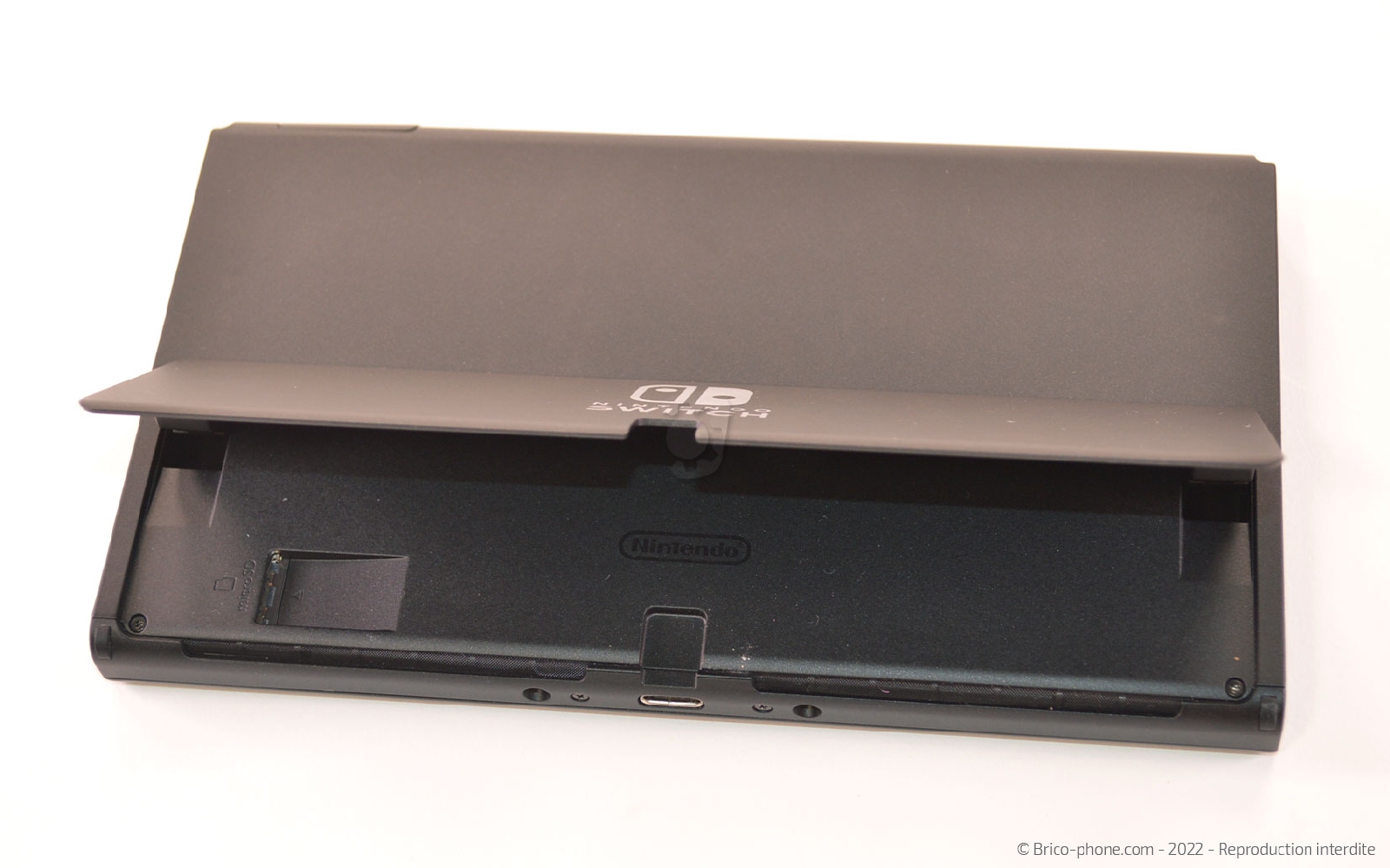

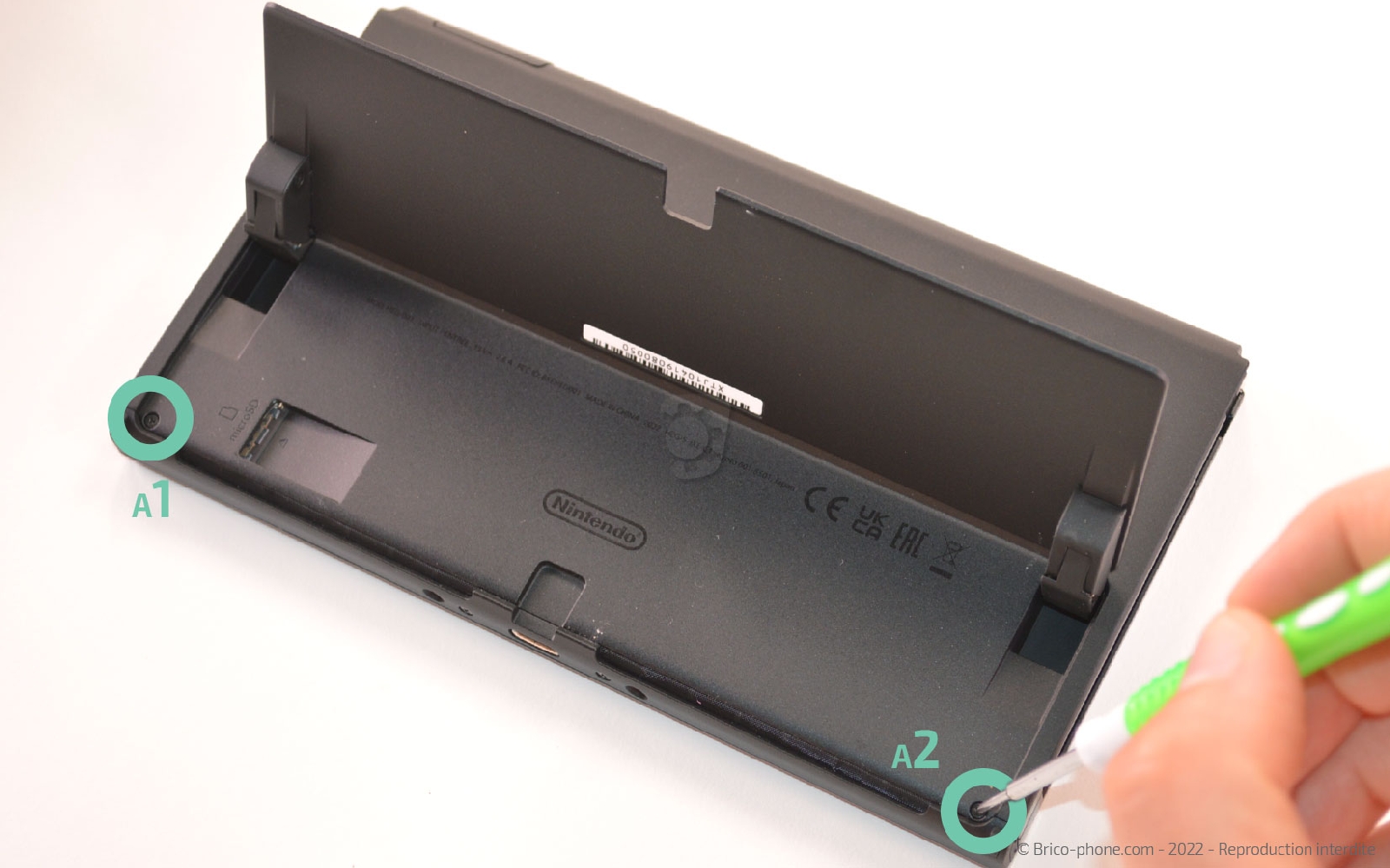

Commençons par extraire les deux vis triwing située sous le support de table.
Outils du kit utilisés
Outils du kit utilisés

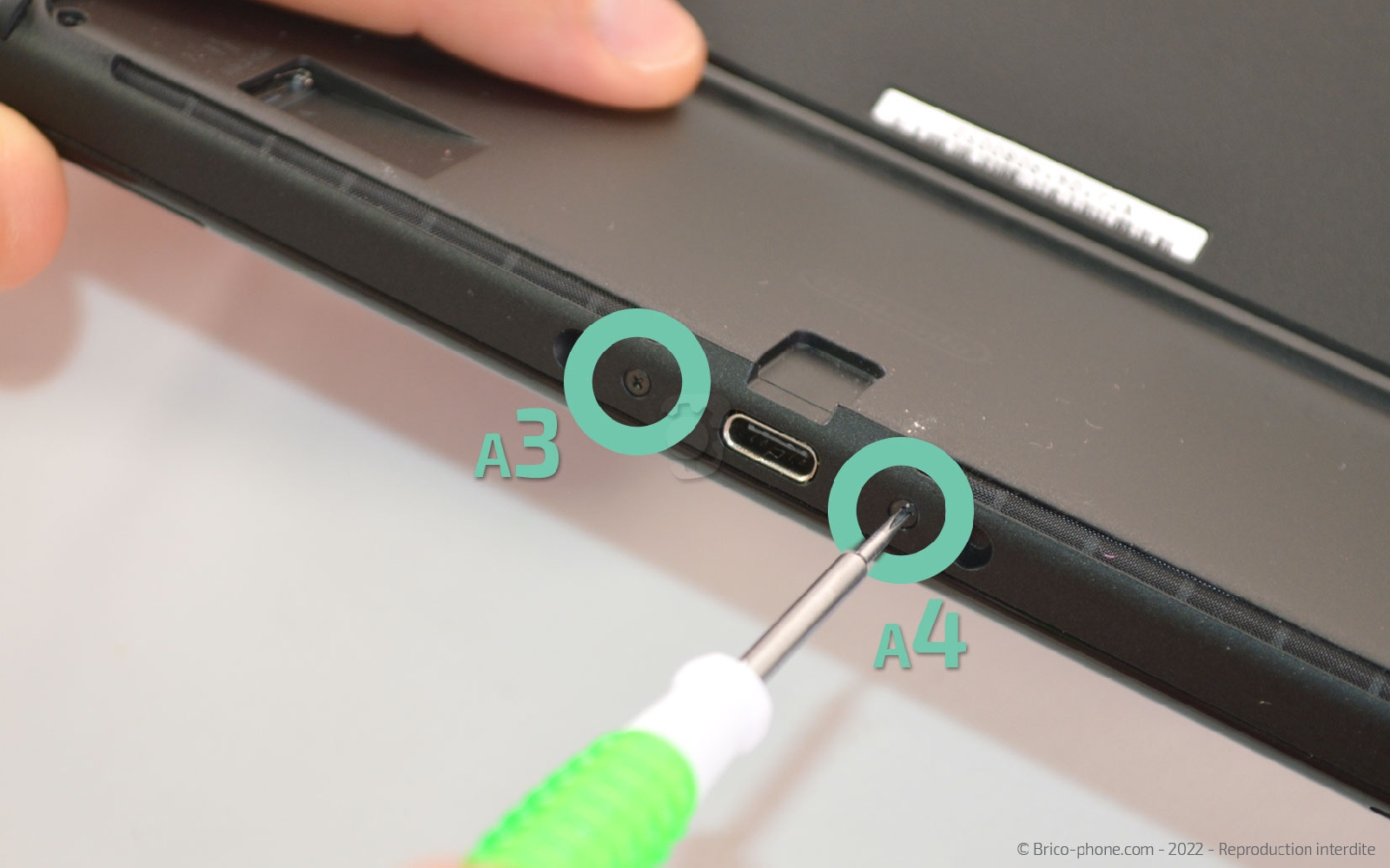

Etape 3 : Dévisser la coque arrière
Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.
Outils du kit utilisés
Outils du kit utilisés

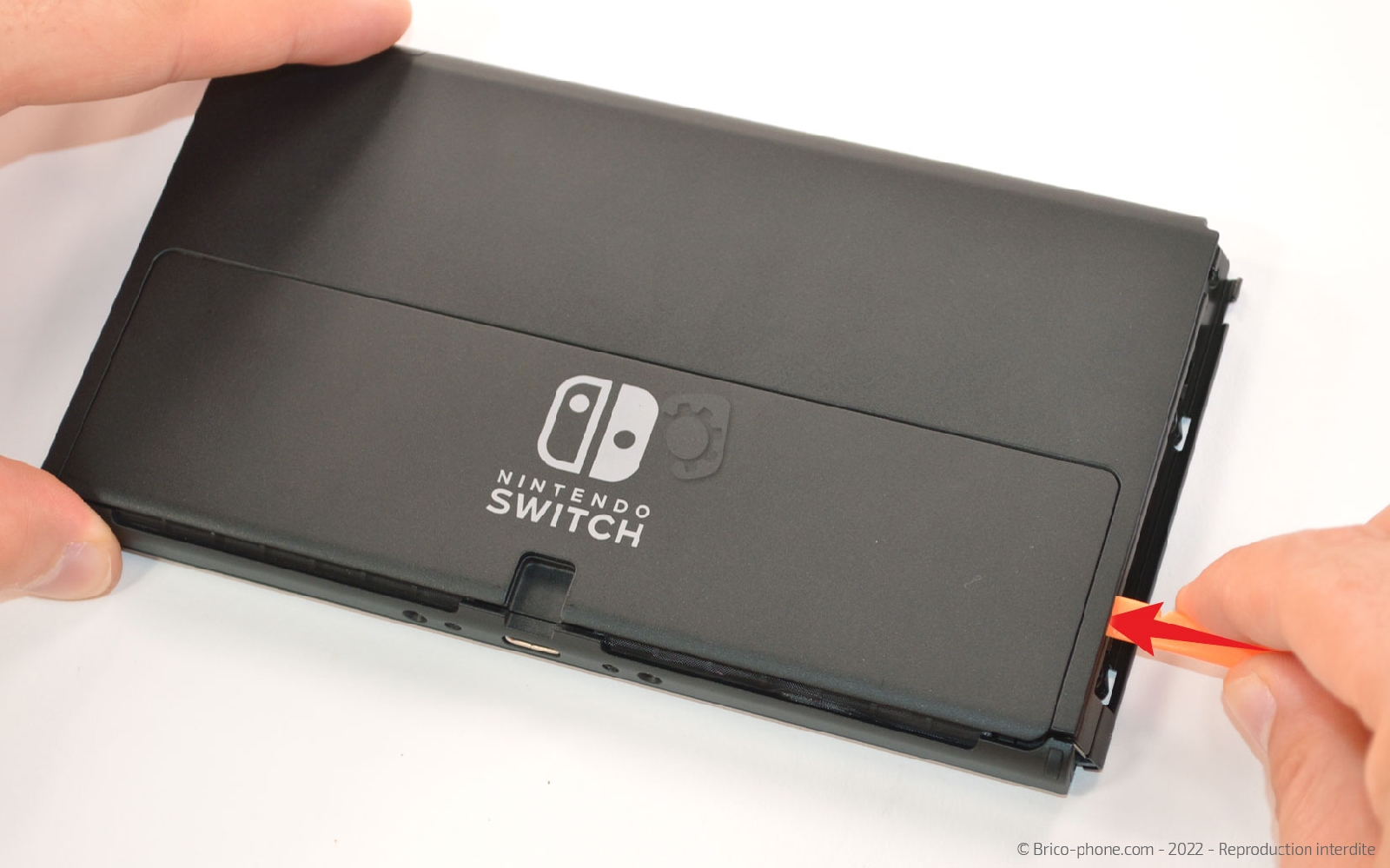

Etape 4 : Retirer la coque arrière
A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.
Outils du kit utilisés
Outils du kit utilisés

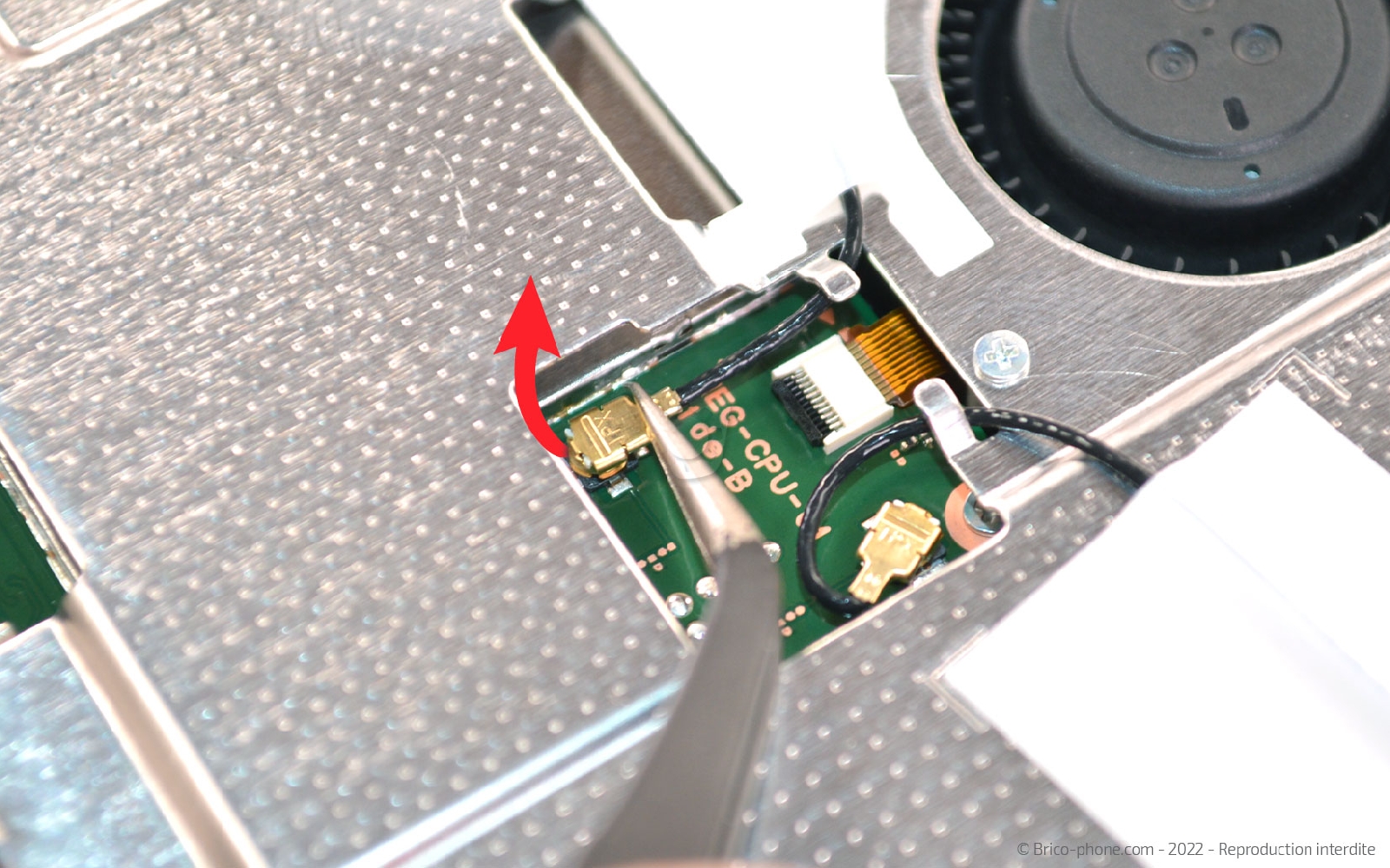

Etape 5 : Débrancher les câbles des antennes
Attrapez la pincette pour débrancher les deux câbles coaxiaux.

Ensuite, dévissez toutes les vis cruciformes B.
Outils du kit utilisés
Outils du kit utilisés

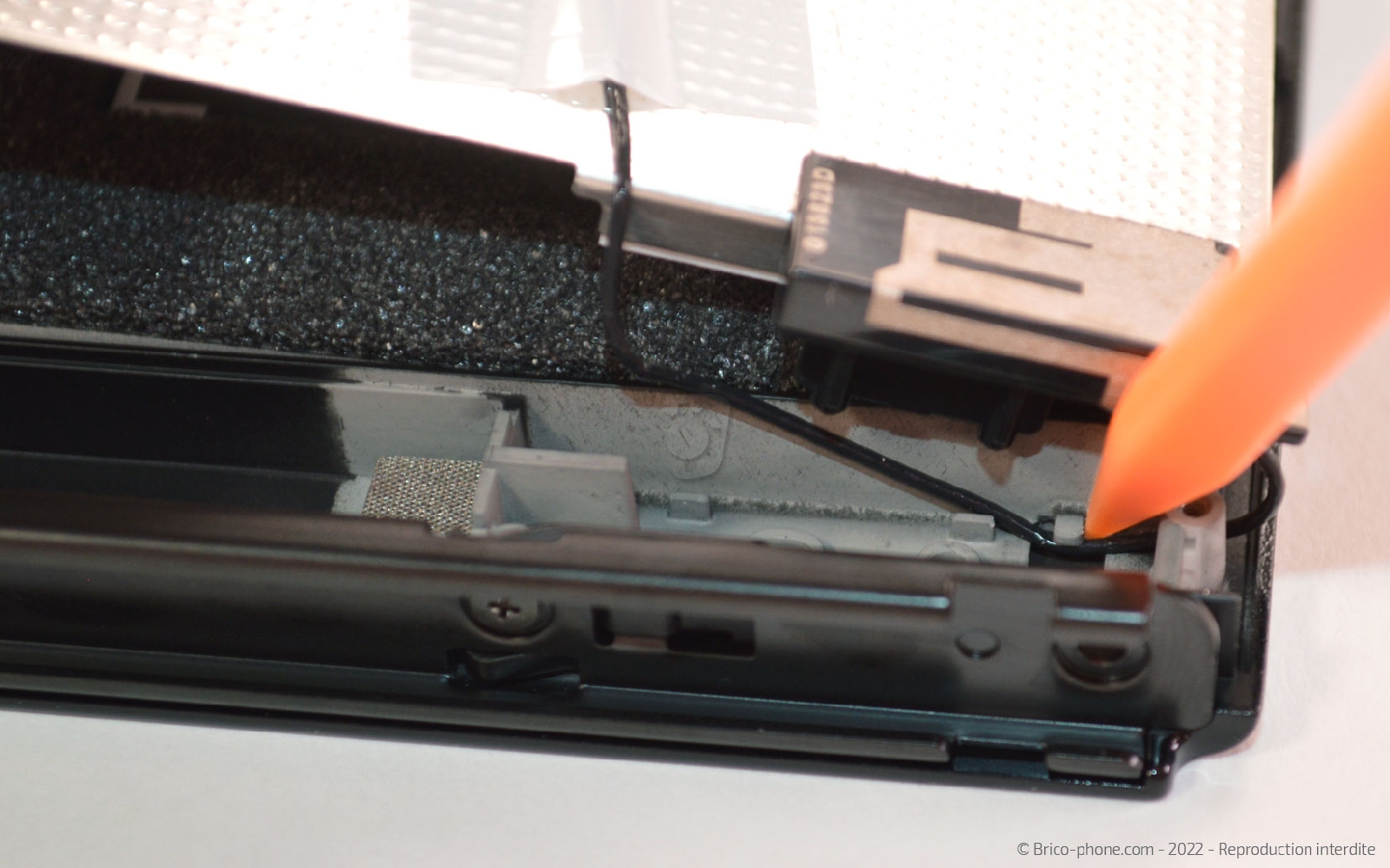

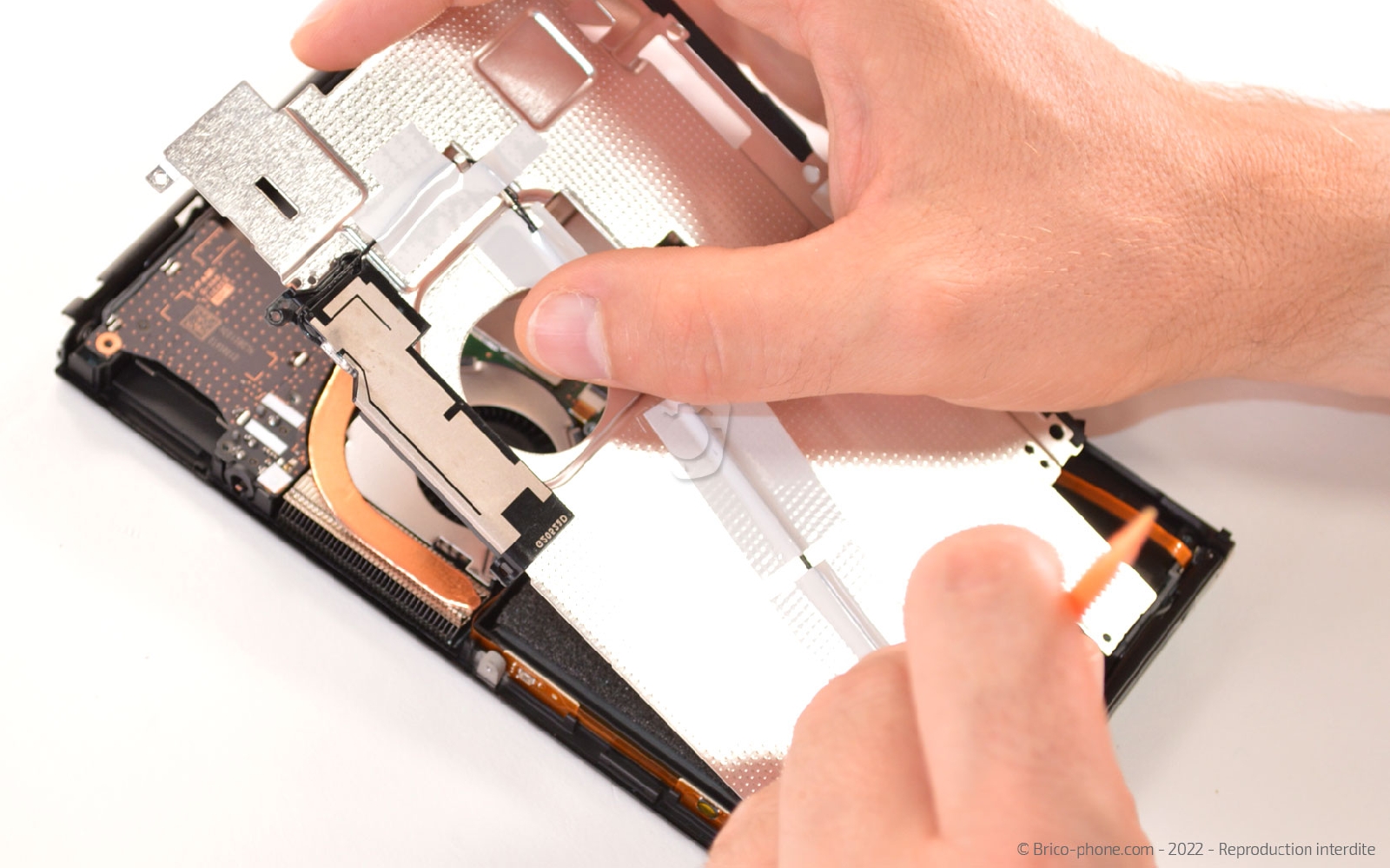

Etape 6 : Oter la plaquette métallique
Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.
Outils du kit utilisés
Outils du kit utilisés

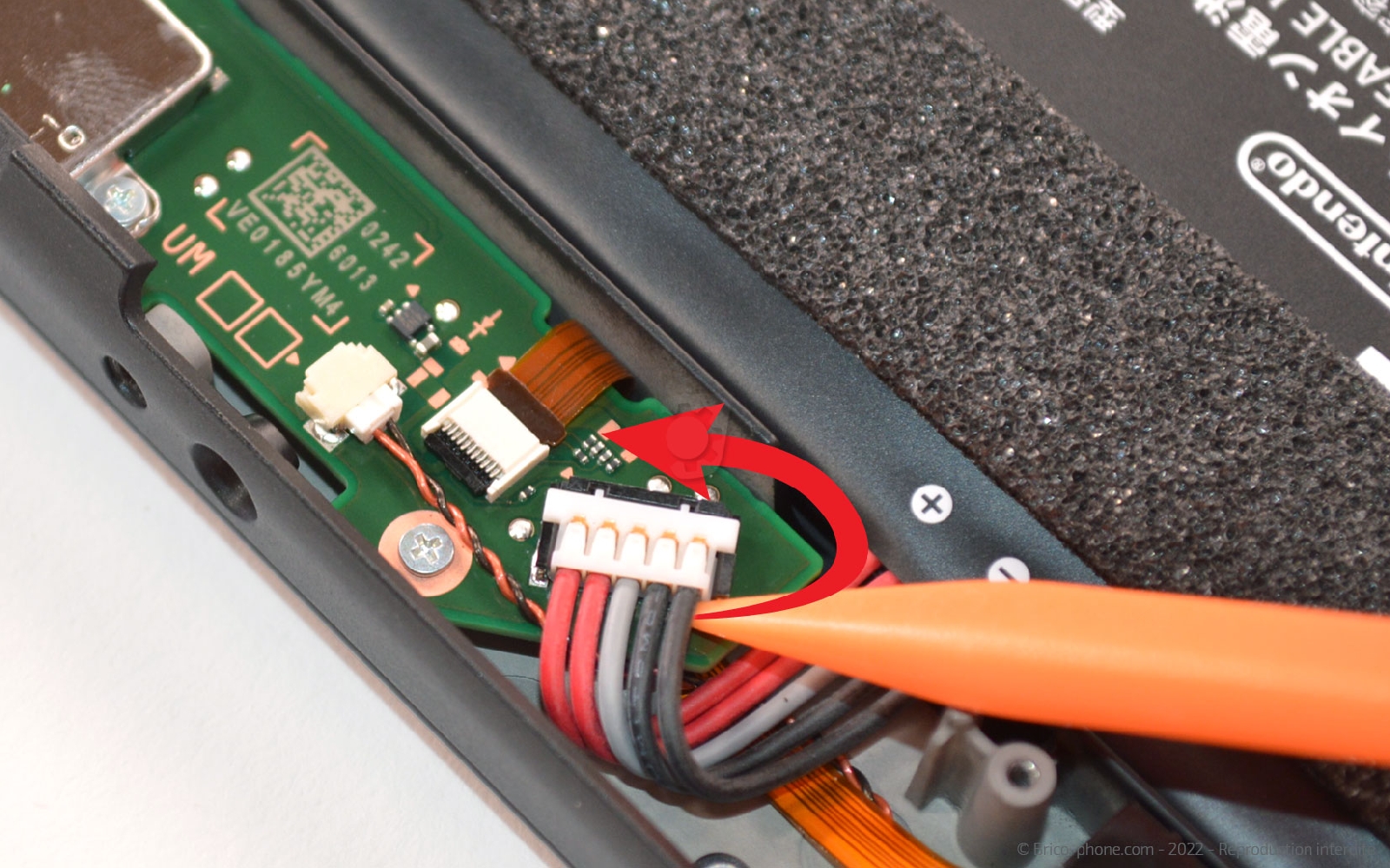

Etape 7 : Déconnecter la batterie
Reprenez le spudger pour déconnecter la batterie.
Outils du kit utilisés
Outils du kit utilisés

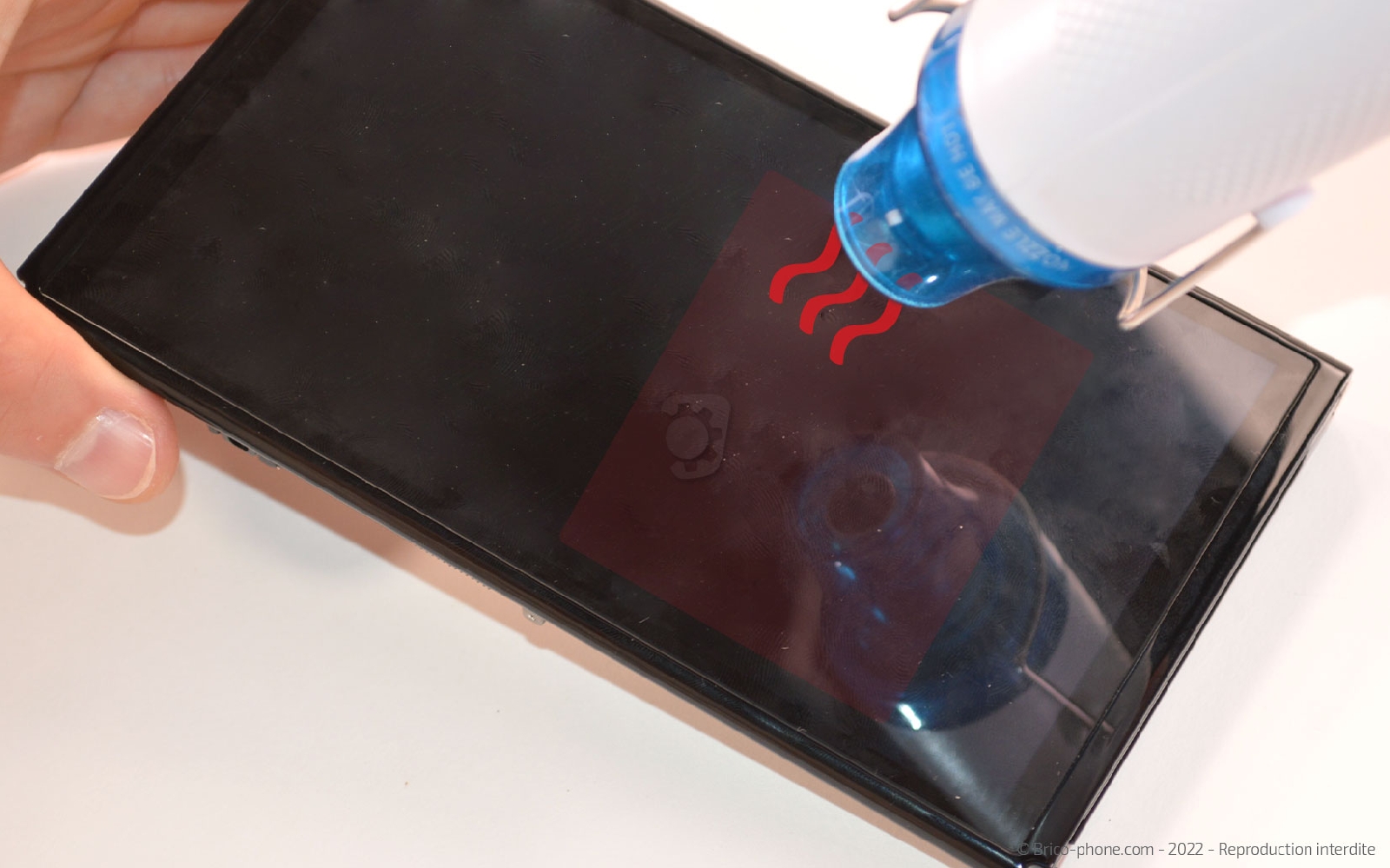

Etape 8 : Décoller la batterie
Chauffez l'arrière de votre batterie à travers l'écran.

Ensuite, insérez le médiator en métal entre le composant et le châssis pour décoller légèrement la batterie afin de glisser la carte en PVC sous cette dernière pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie compatible pour Nintendo Switch OLED
16,92 €

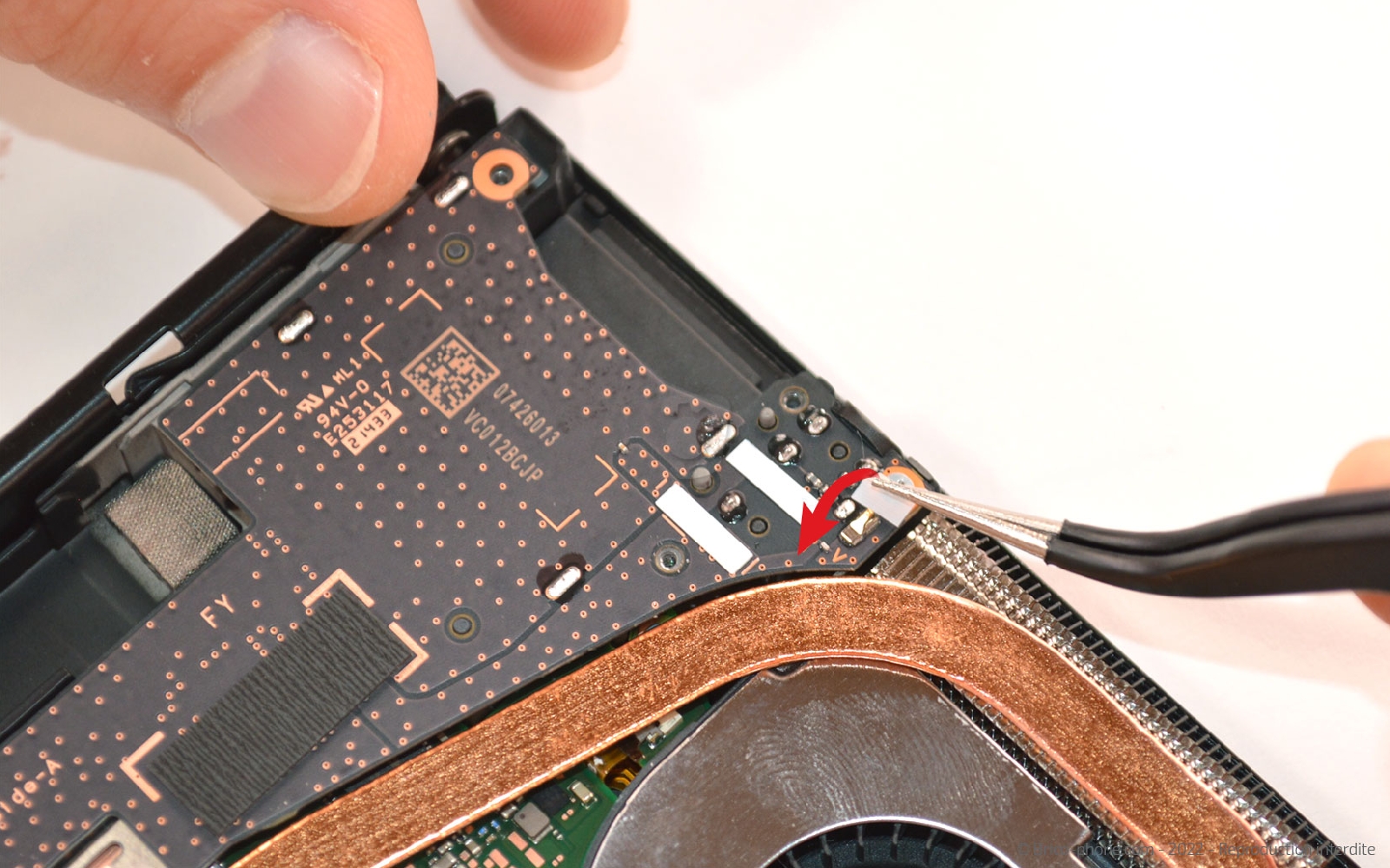

Etape 9 : Libérer le lecteur de cartouche de jeux, carte SD et Prise jack
Retirez le petit adhésif blanc à l'aide de la Brucelles pour découvrir la vis cachée.

Ôtez la vis avec le tournevis cruciforme avant de sortir l'élément composé du lecteur de cartouches, celui de carte SD ainsi que la prise jack.
Outils du kit utilisés
Outils du kit utilisés

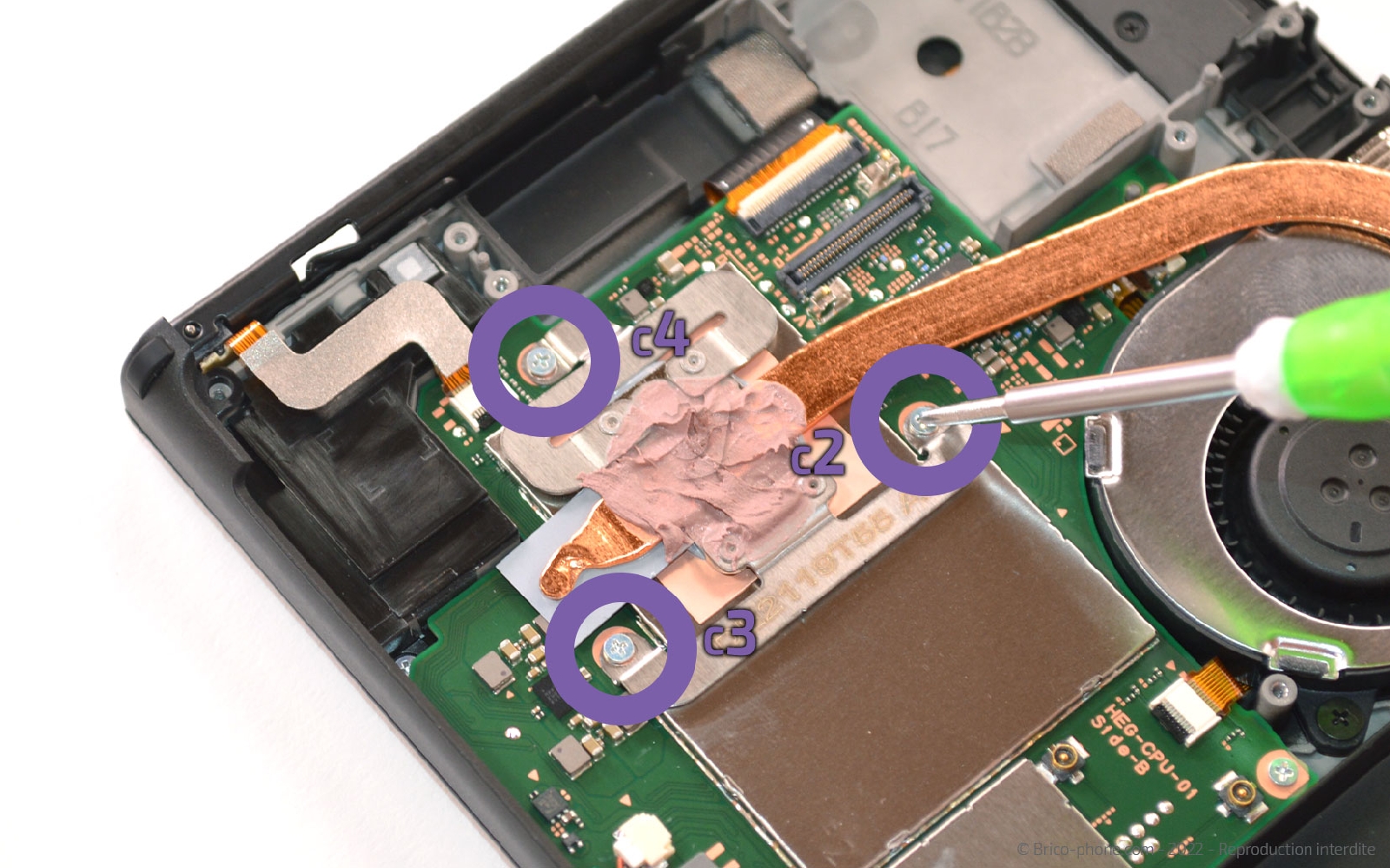

Etape 10 : Enlever le dissipateur
Sortez les trois vis cruciformes afin de pouvoir ensuite glisser le levier sous le dissipateur.
Insérez l'ustensile, entre le ventilateur et le composant pour réussir à sortir le dissipateur thermique.
Outils du kit utilisés
Outils du kit utilisés

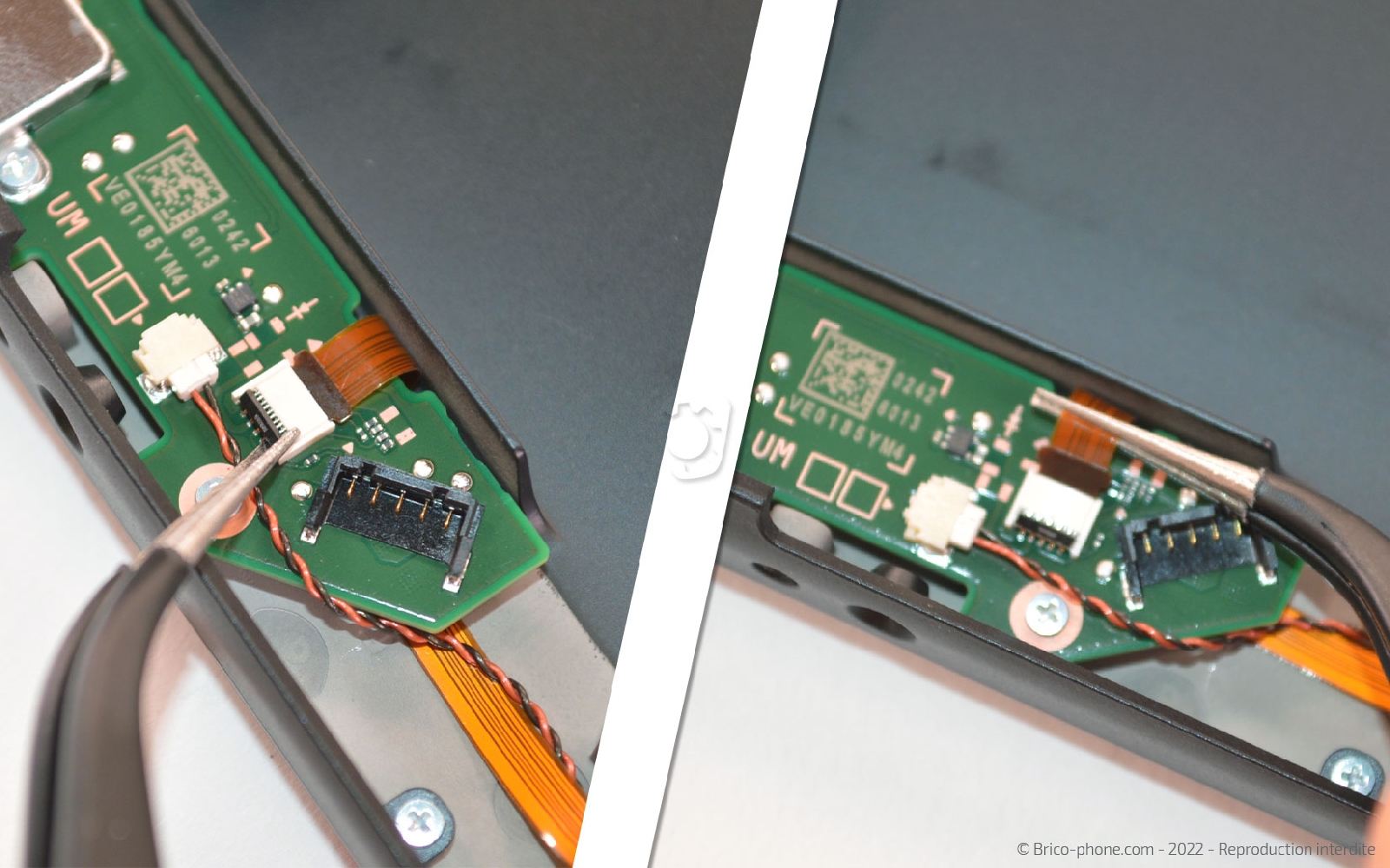

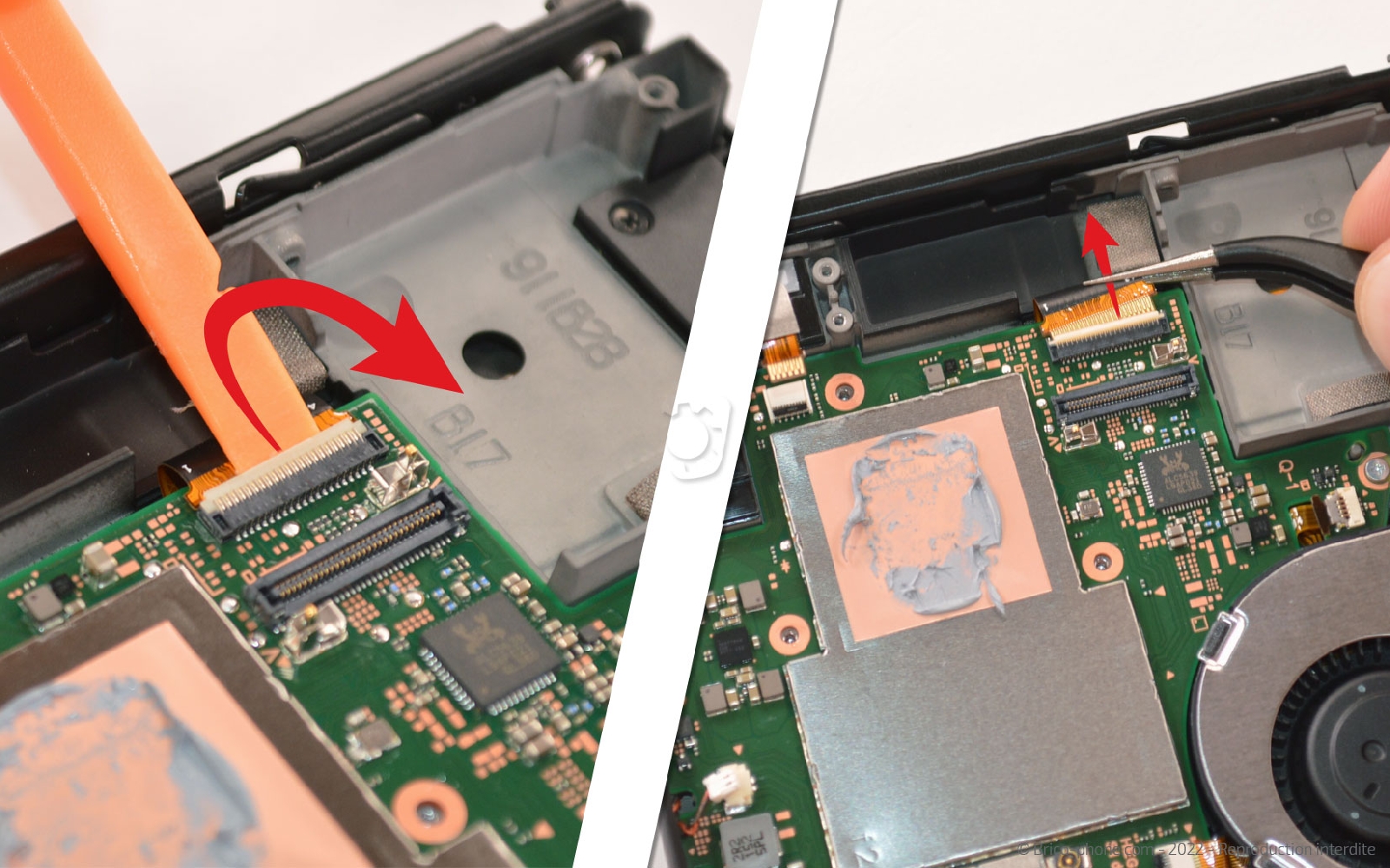

Etape 11 : Débrancher les nappes des rails et des haut-parleurs
Déconnectez toutes les nappes présentes sur la carte mère en commençant par celle du rail gauche. Pour cela, soulevez à l'aide de la pincette le clapet noir puis tirez la nappe vers l'extérieur.

Débranchez les connectiques des haut-parleurs en sortant délicatement les nappes toujours avec la brucelles.

Ensuite, comme pour la première nappe, relevez le clapet puis tirez la nappe du rail droit.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Séparer les dernières nappes de la carte mère
Pour la nappe de l'écran, vous devez soulever le clapet blanc cette fois-ci avant de sortir la connectique.

Réitérez la manipulation de l'étape précédente avec la nappe du ventilateur puis celle de la nappe Power et volume.
Outils du kit utilisés
Outils du kit utilisés

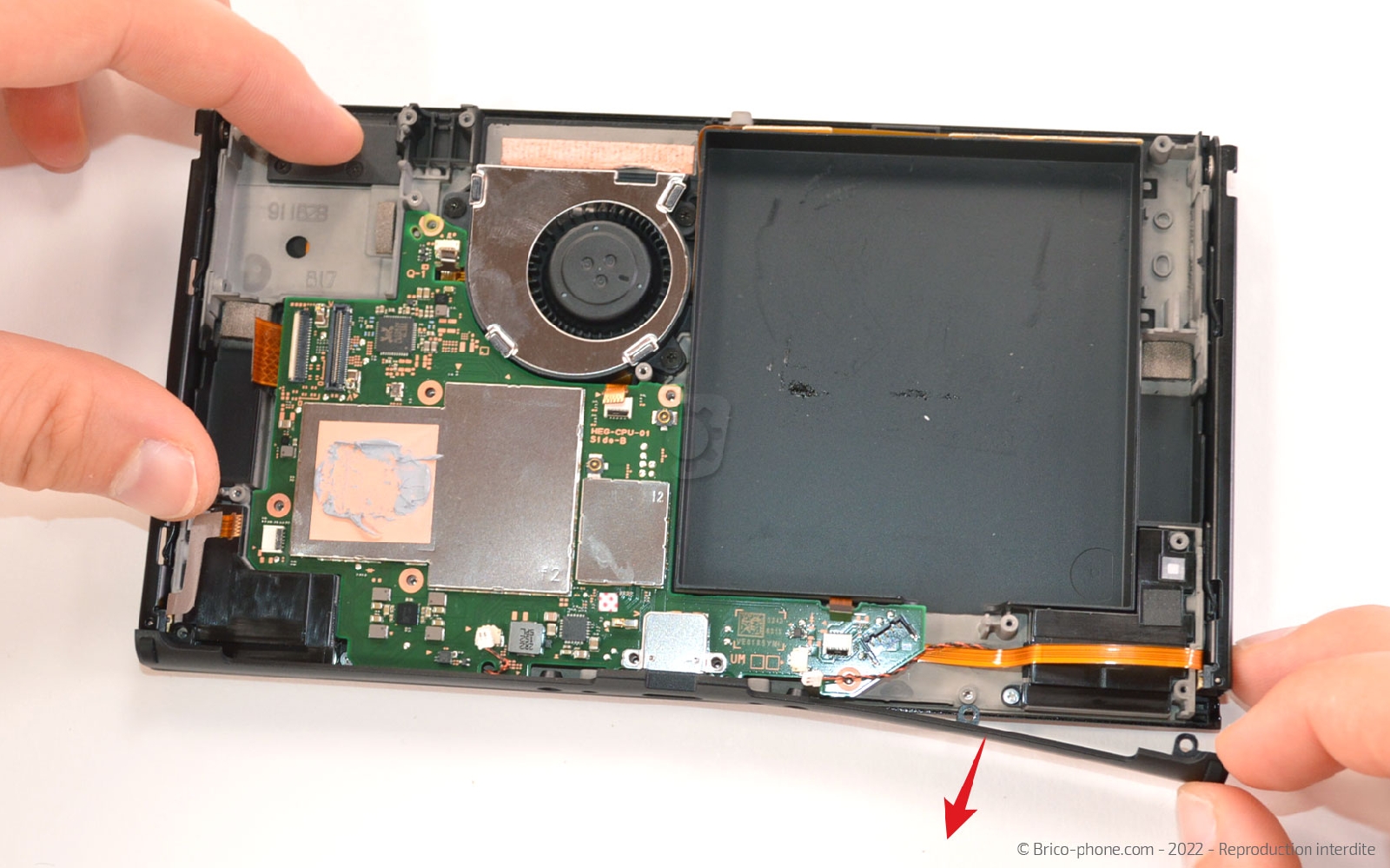

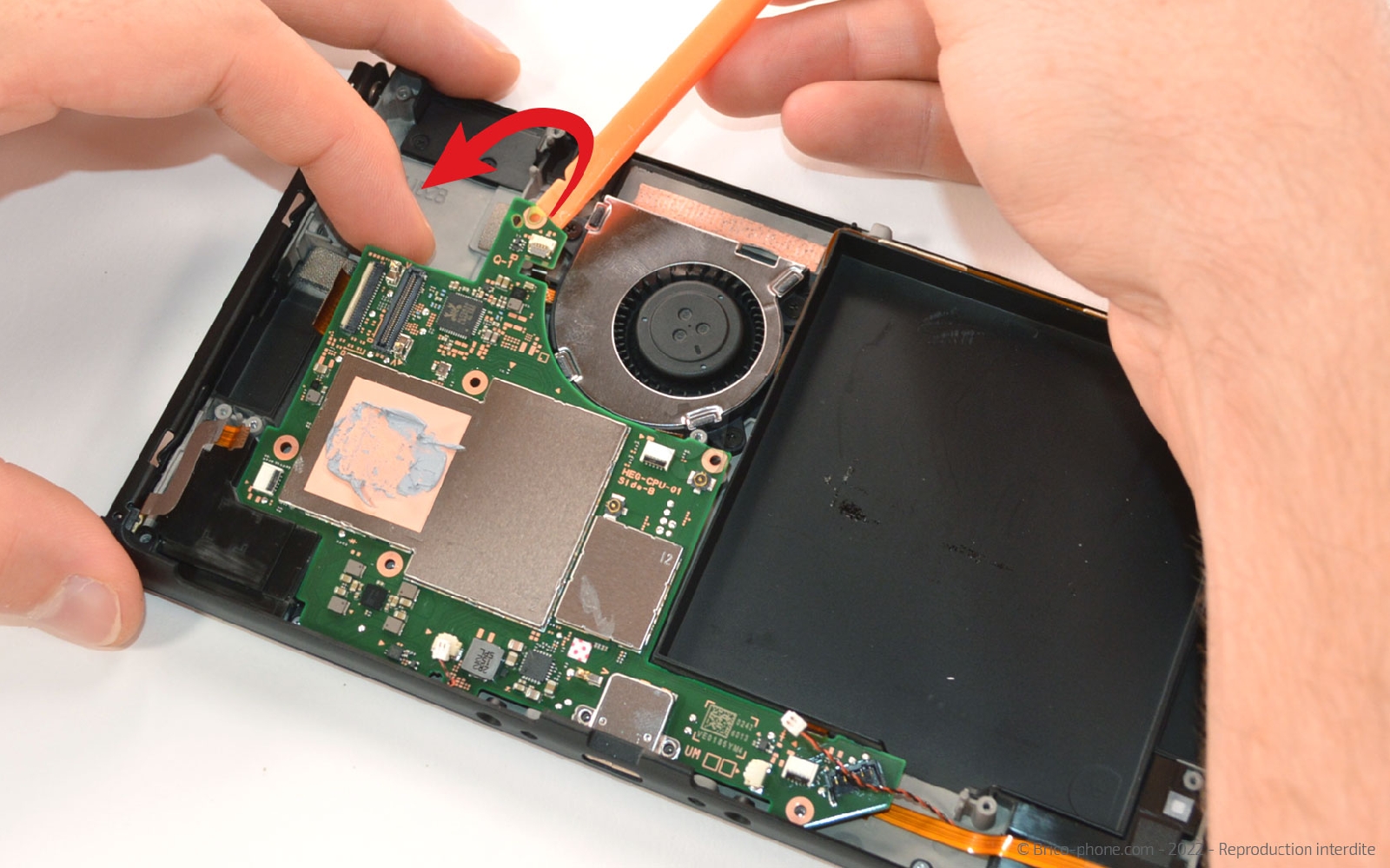

Etape 13 : Sortir la carte mère

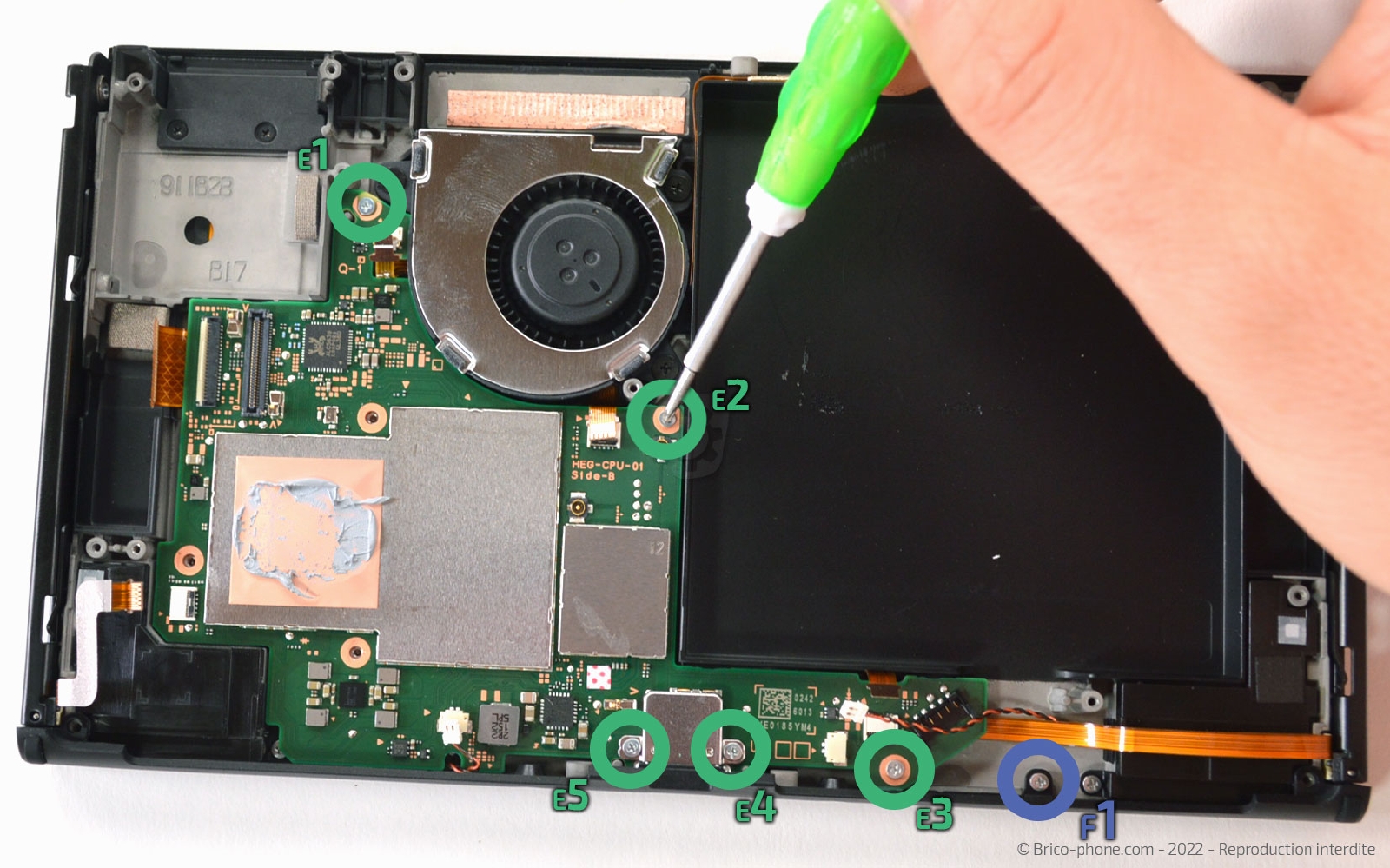

Ôtez les 5 vis de la carte mère ainsi que celle du coté en plastique de la console.

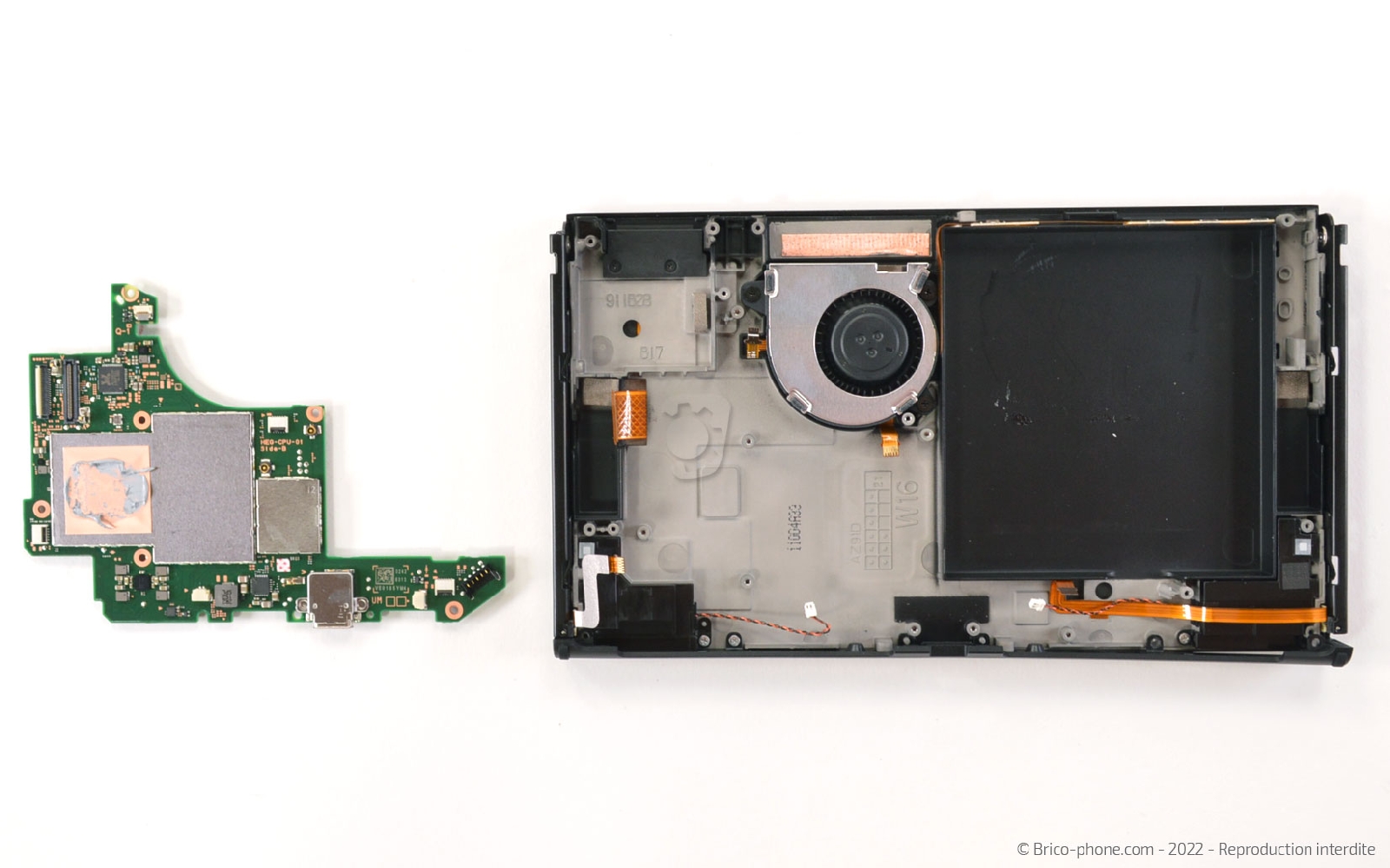

Décalez légèrement le support avant de soulever la carte mère avec le levier pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

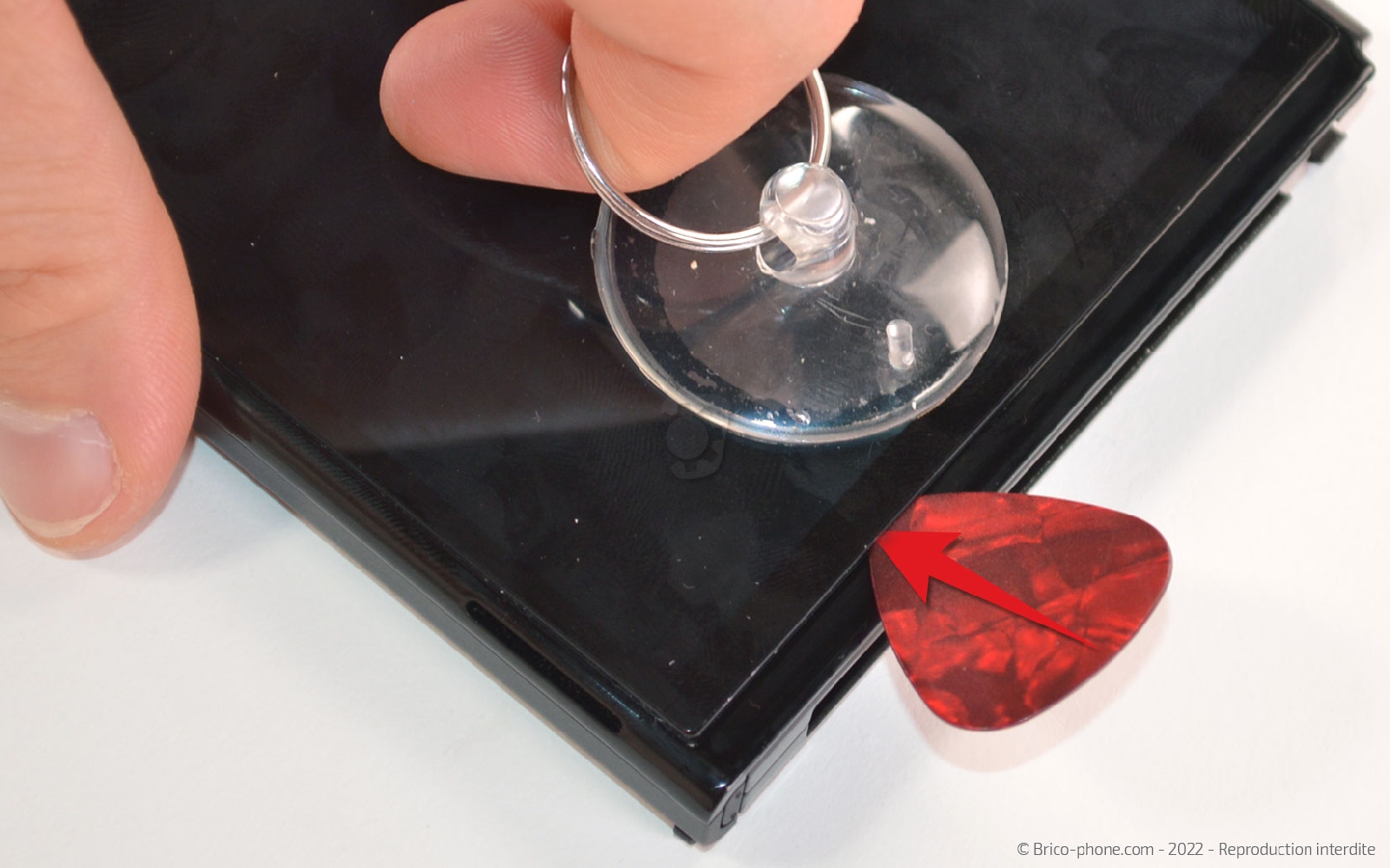

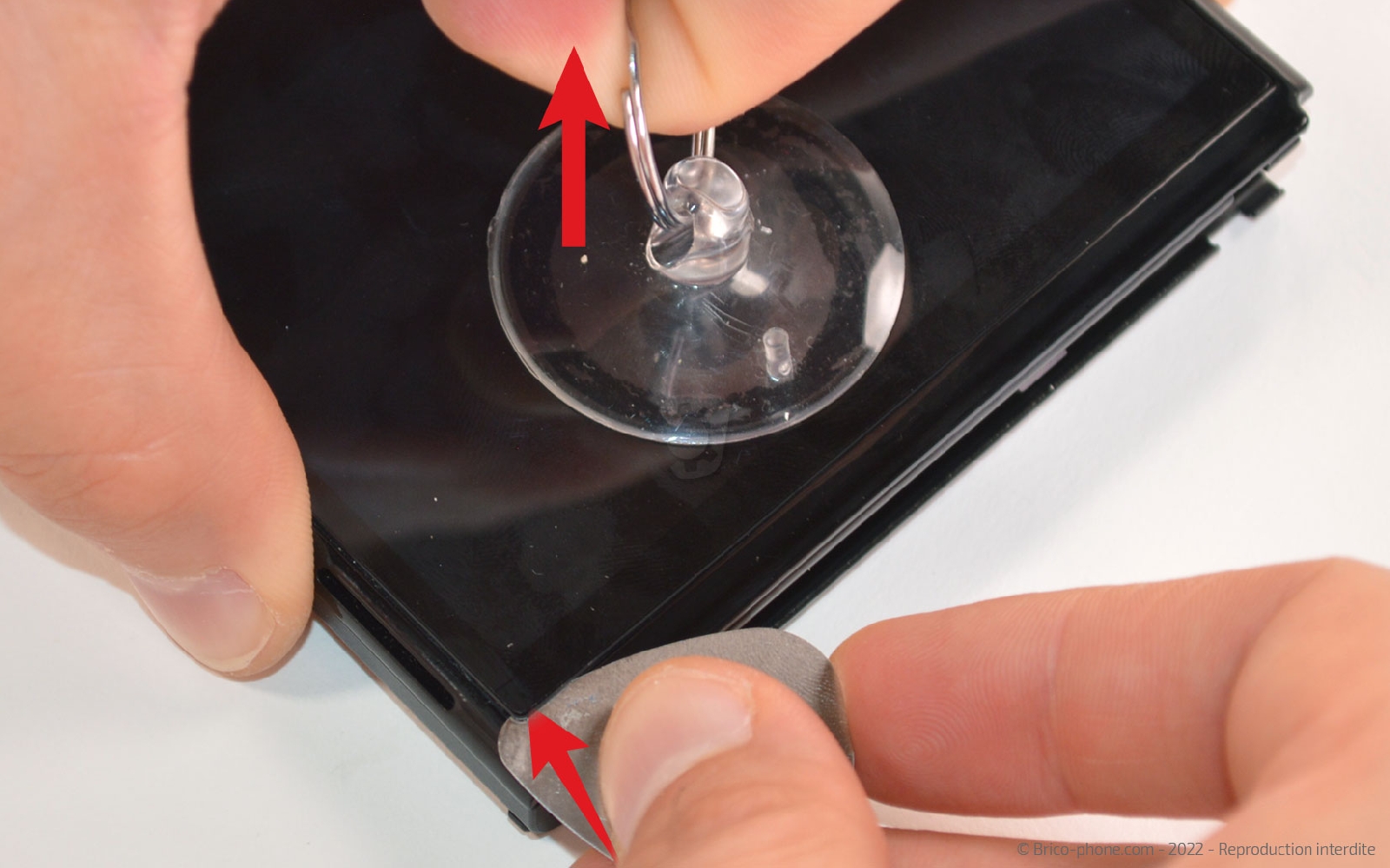

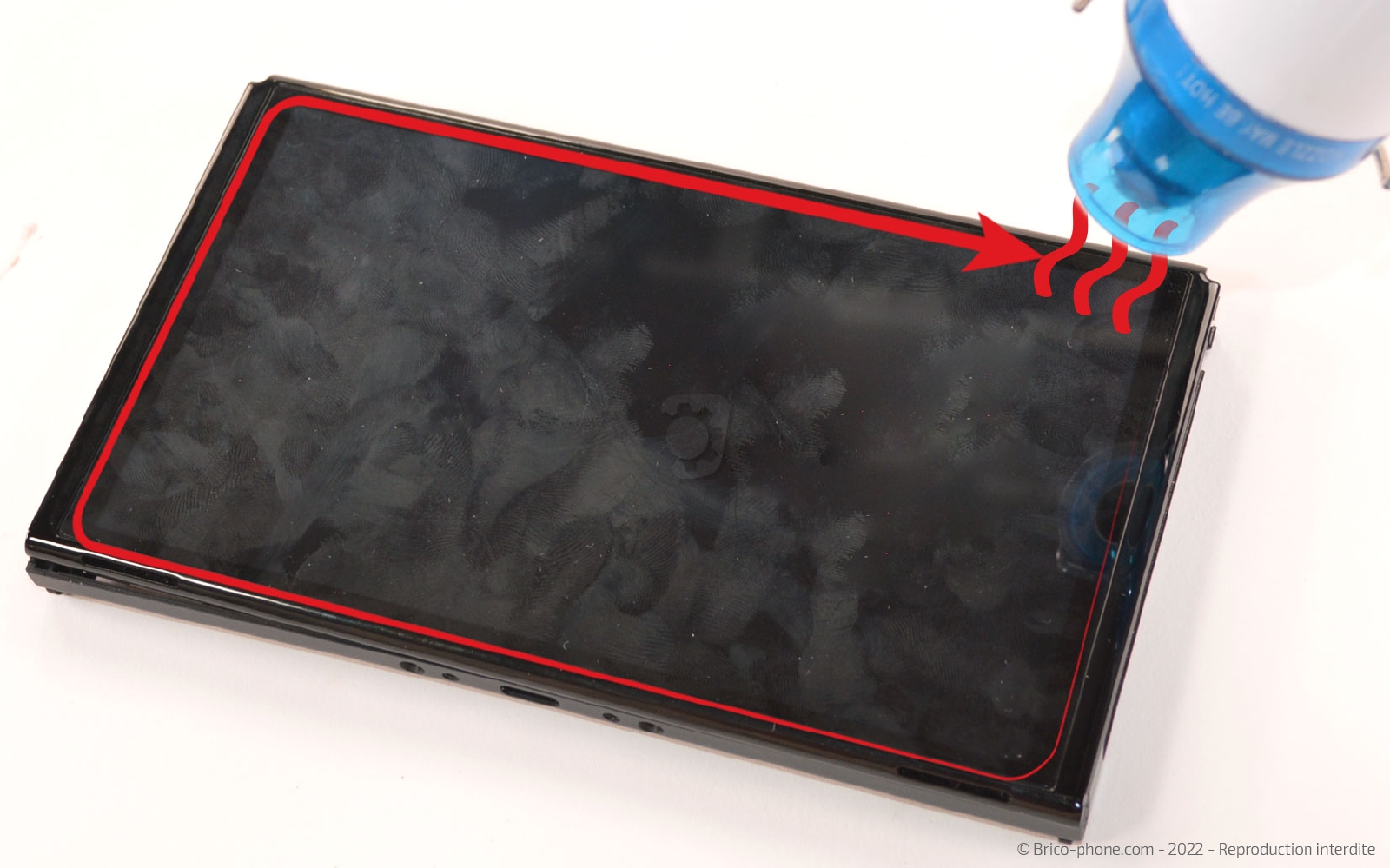

Etape 14 : Chauffer l'écran
Pour décoller l'écran, vous allez devoir chauffer ce dernier avec un décapeur thermique ou votre sèche-cheveux.

Collez la ventouse sur l'écran près d'un bord afin de pouvoir insérez le médiator en métal entre la votre avant et le châssis.

Une fois l'interstice créé, remplacez le médiator en métal par celui en plastique afin de continuer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 15 : Décoller la vitre avant et le LCD
Continuez de décoller l'écran en faisant glisser le médiator tout autour de l'appareil. N'hésitez pas à chauffer petit à petit en fonction de votre avancement.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecran pré-assemblé pour Nintendo Switch OLED
199,90 €

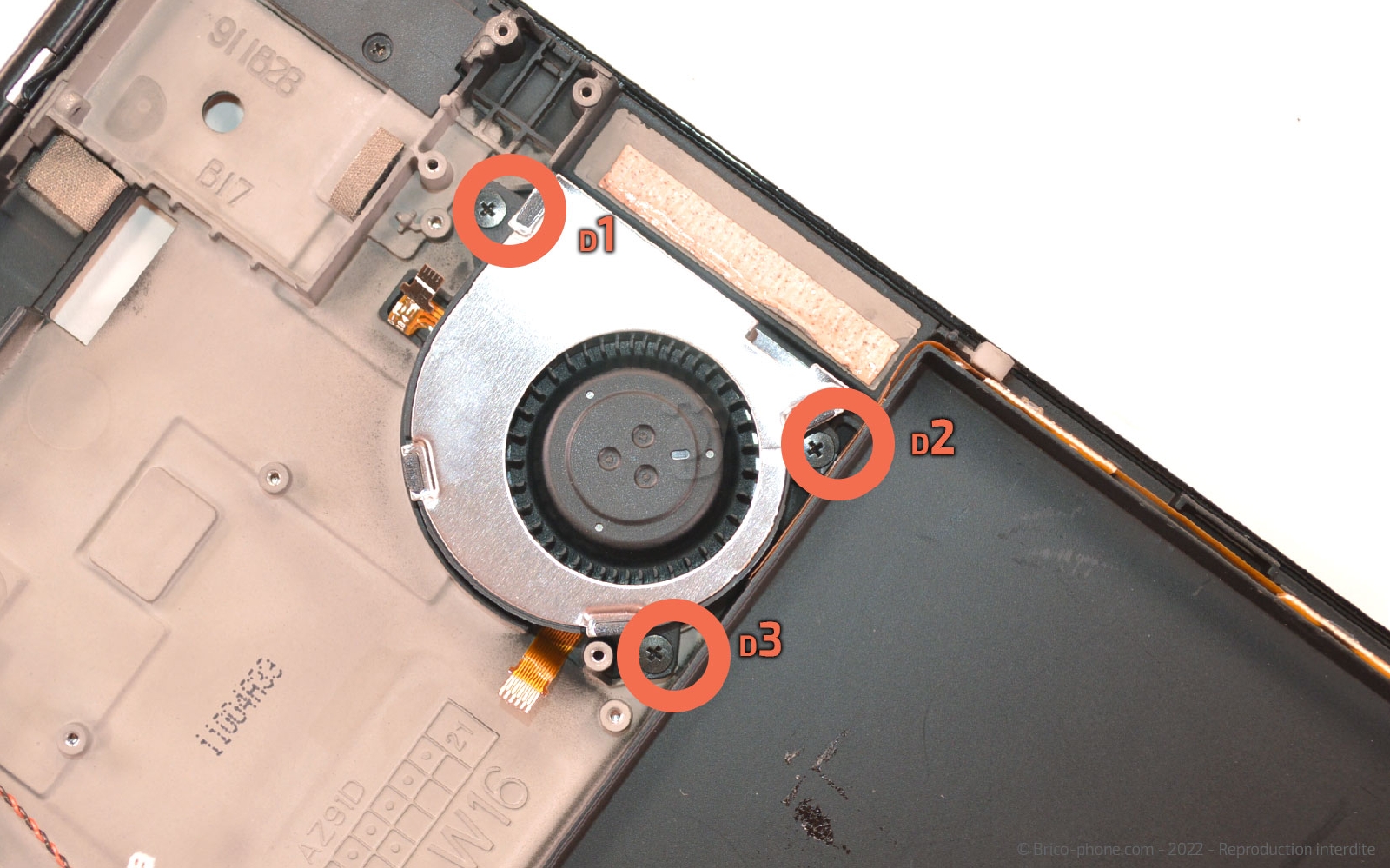

Etape 16 : Récupérer le ventilateur
A l'aide du tournevis cruciforme, retirez les 3 vis du ventilateur avant de pouvoir l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

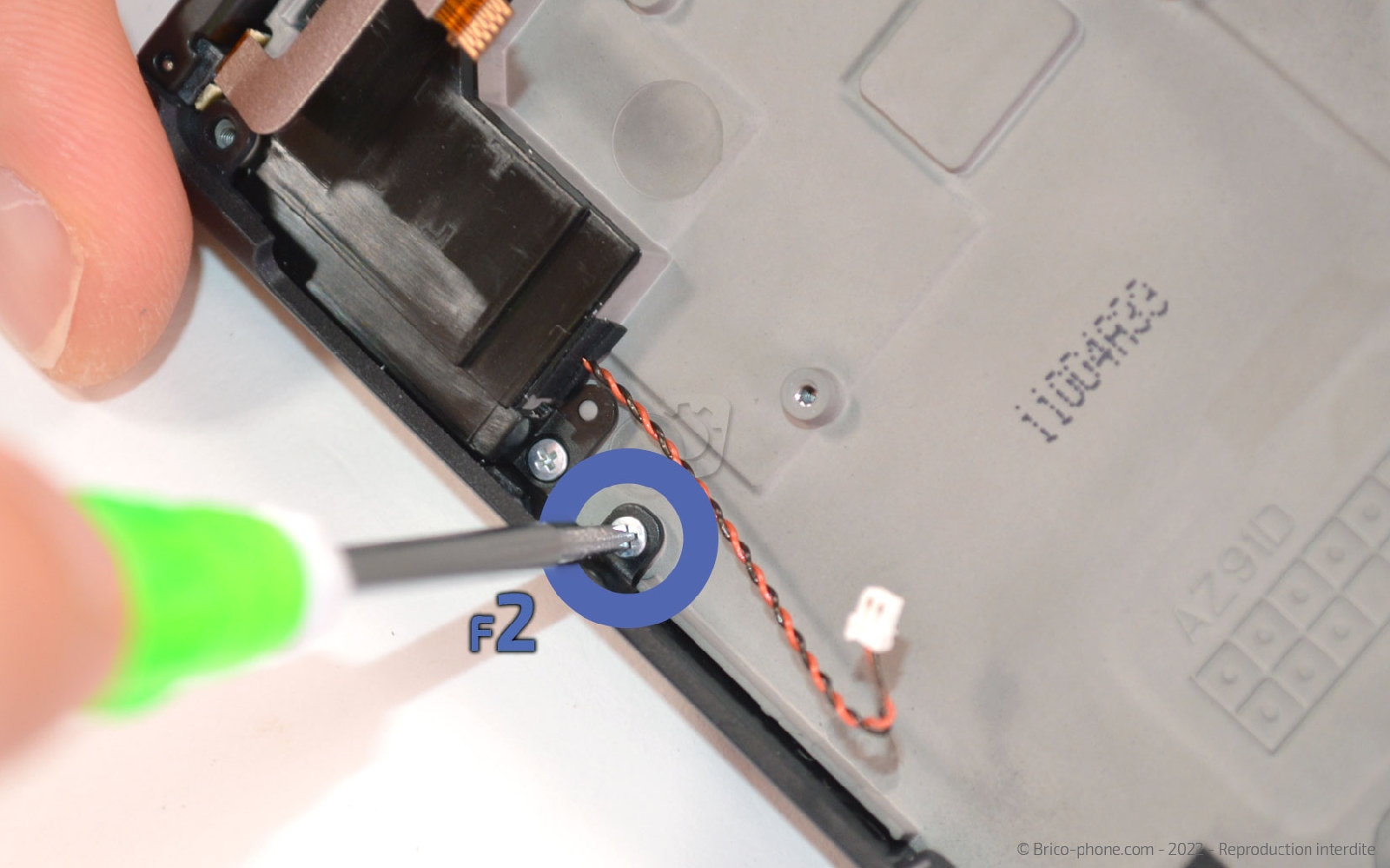

Etape 17 : Détacher la plaquette latérale
Récupérez la vis cruciforme F2 puis la partie latérale de la console.
Outils du kit utilisés
Outils du kit utilisés

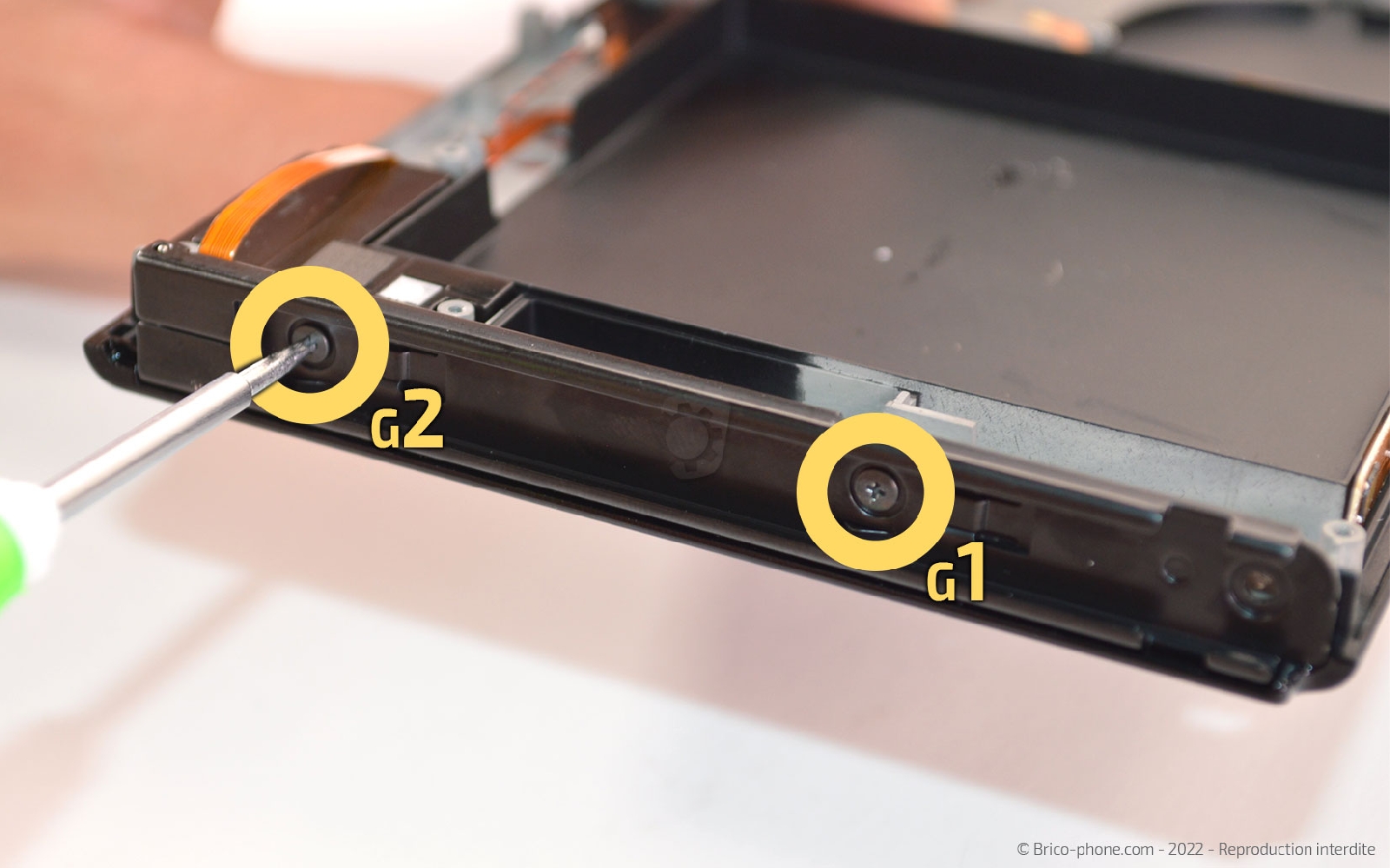

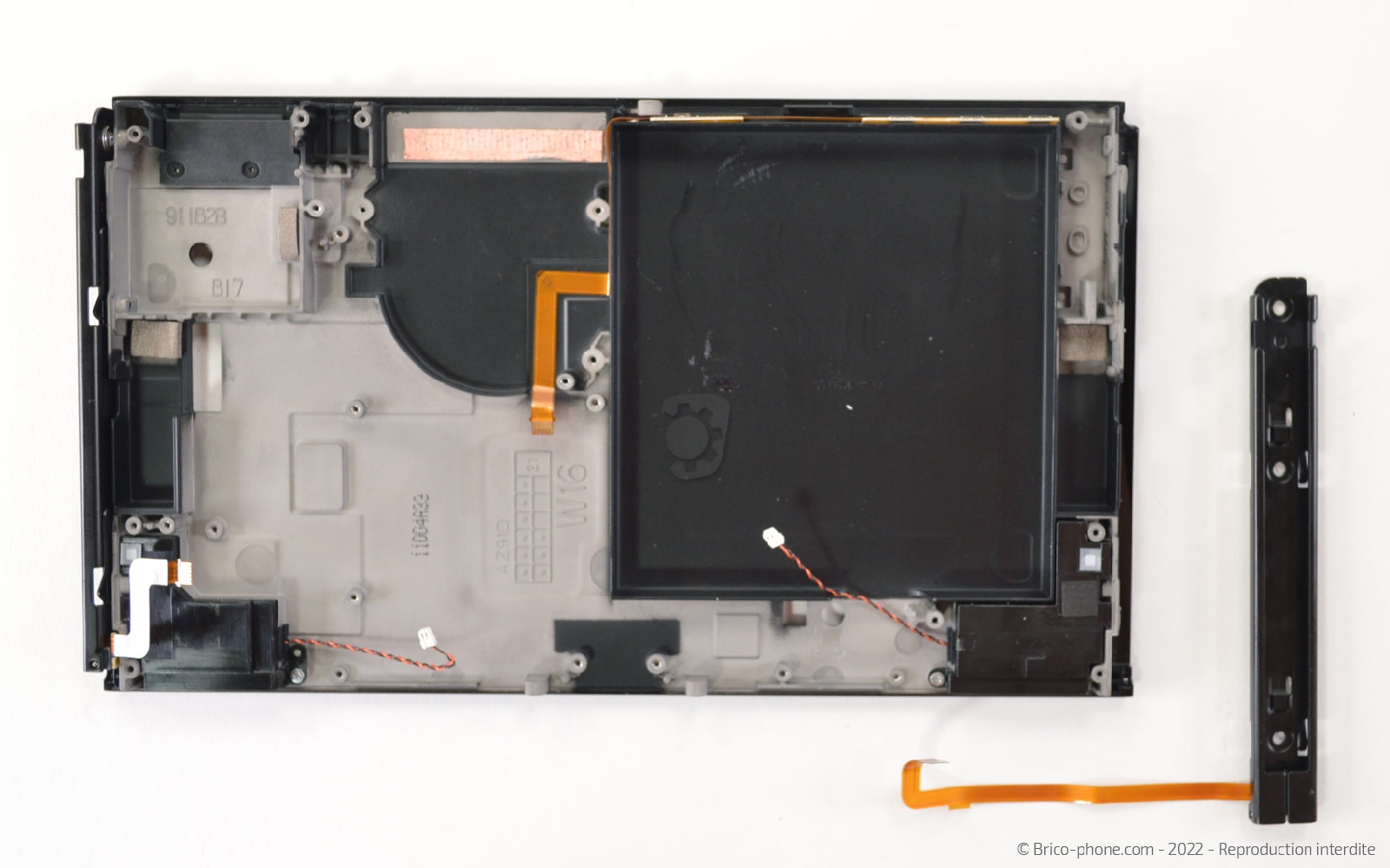

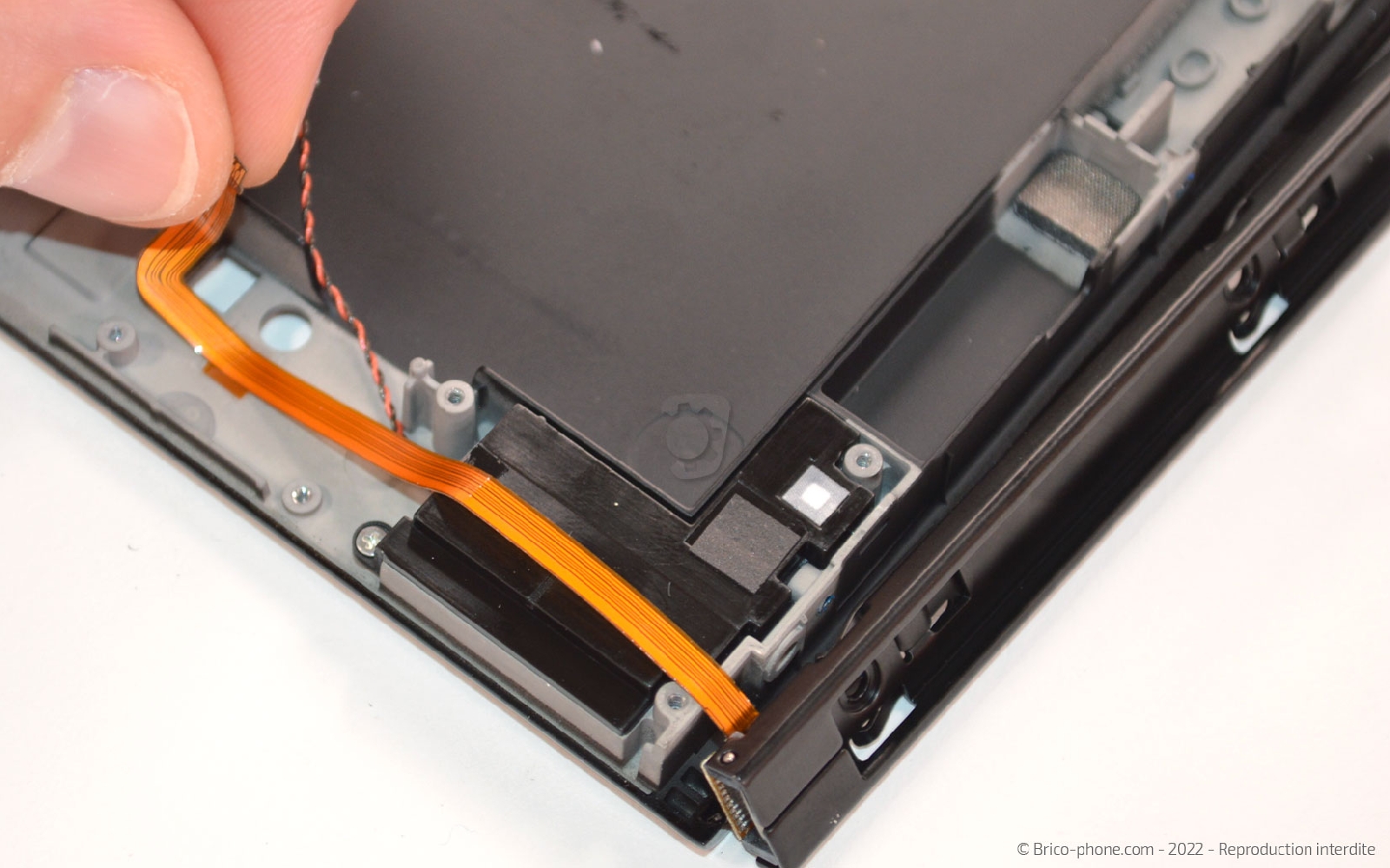

Etape 18 : Extraire le rail gauche
Sur le rail gauche, ôtez les deux dernières vis avec le tournevis cruciforme puis décollez la nappe du châssis afin de pouvoir mettre de coté le rail complet.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rail latéral gauche de Nintendo Switch OLED
18,90 €

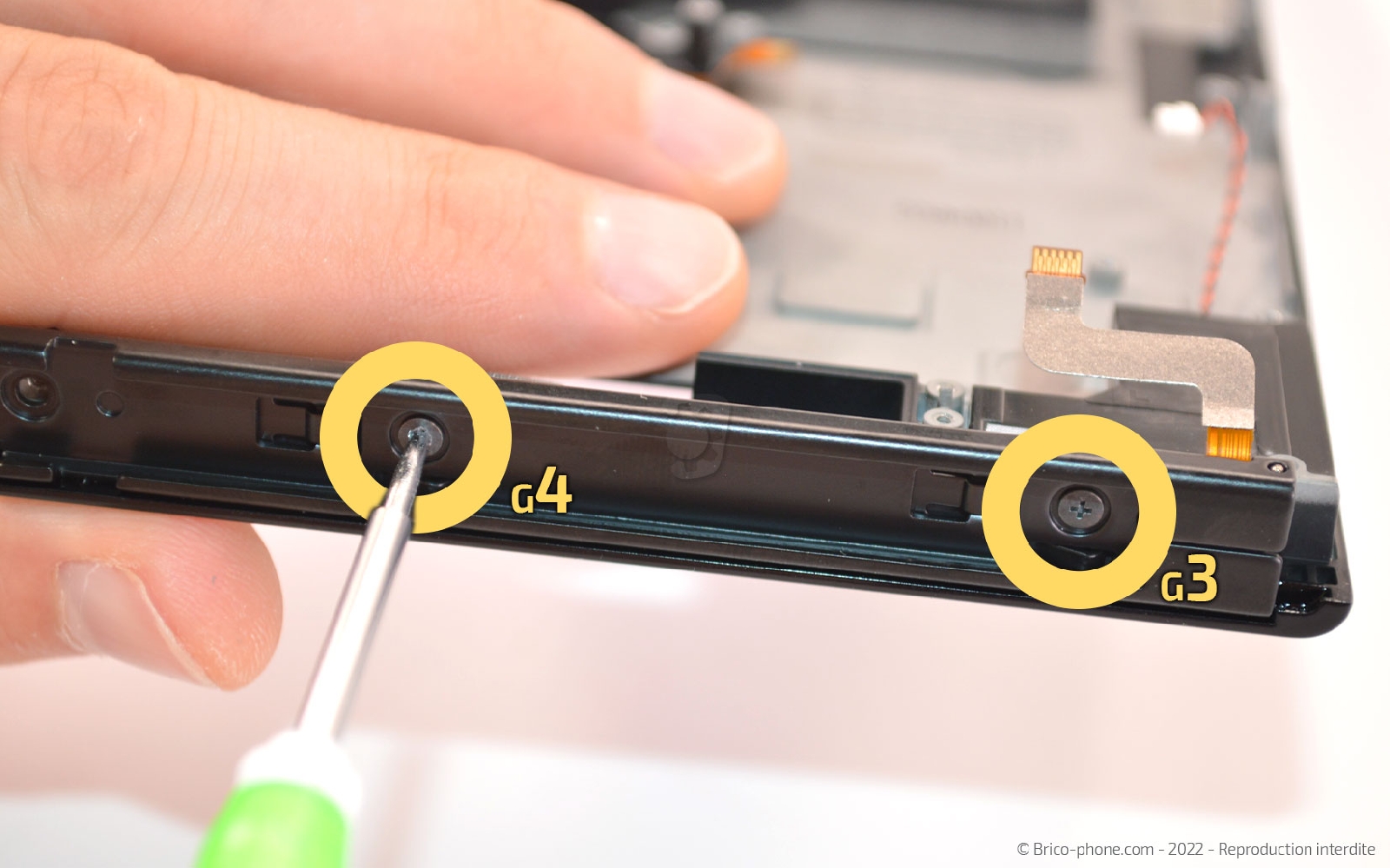

Etape 19 : Mettre de coté le rail droit
Reproduisez la même manipulation mais cette fois-ci pour le rail de droite.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rail latéral droit de Nintendo Switch OLED
18,90 €

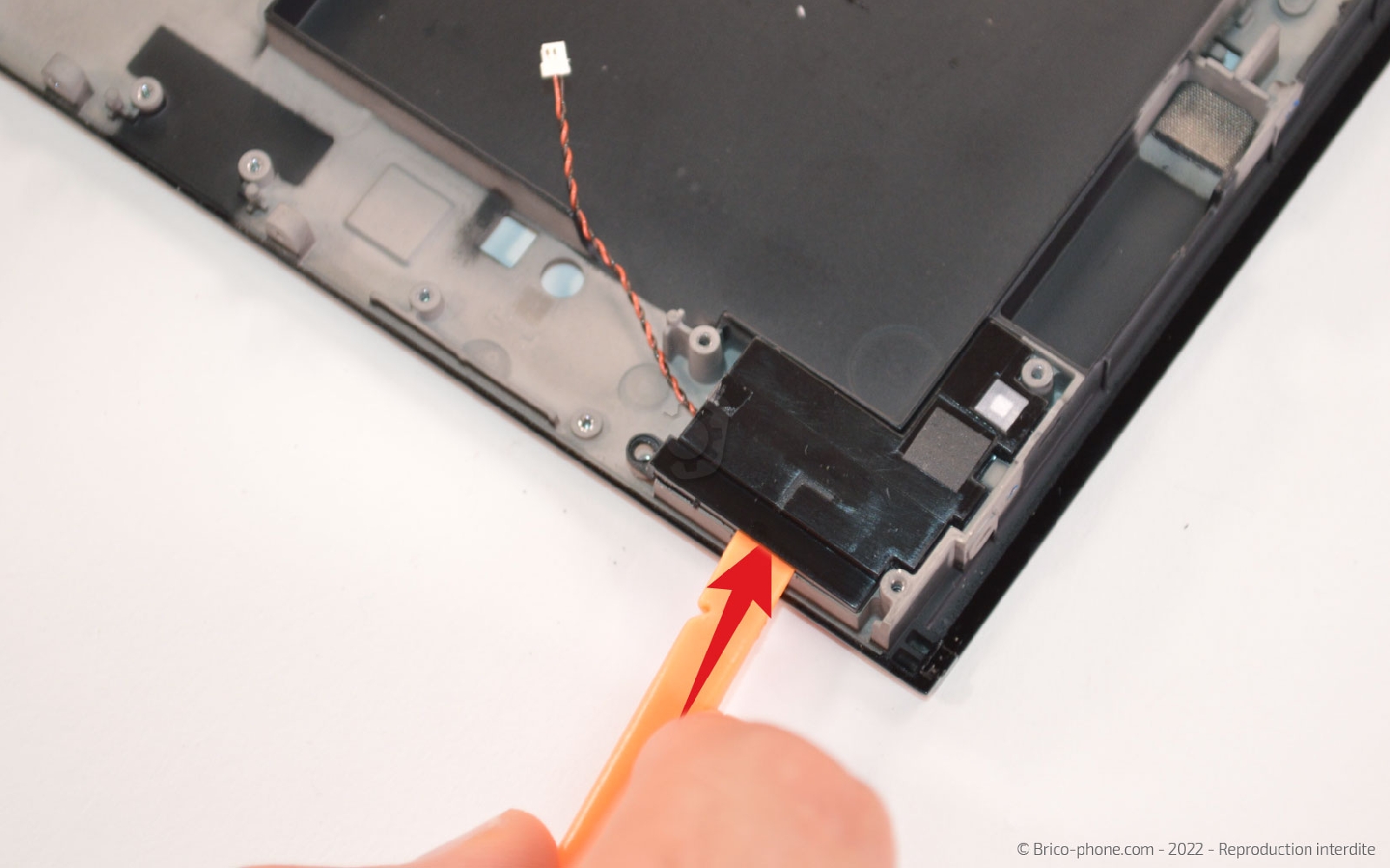

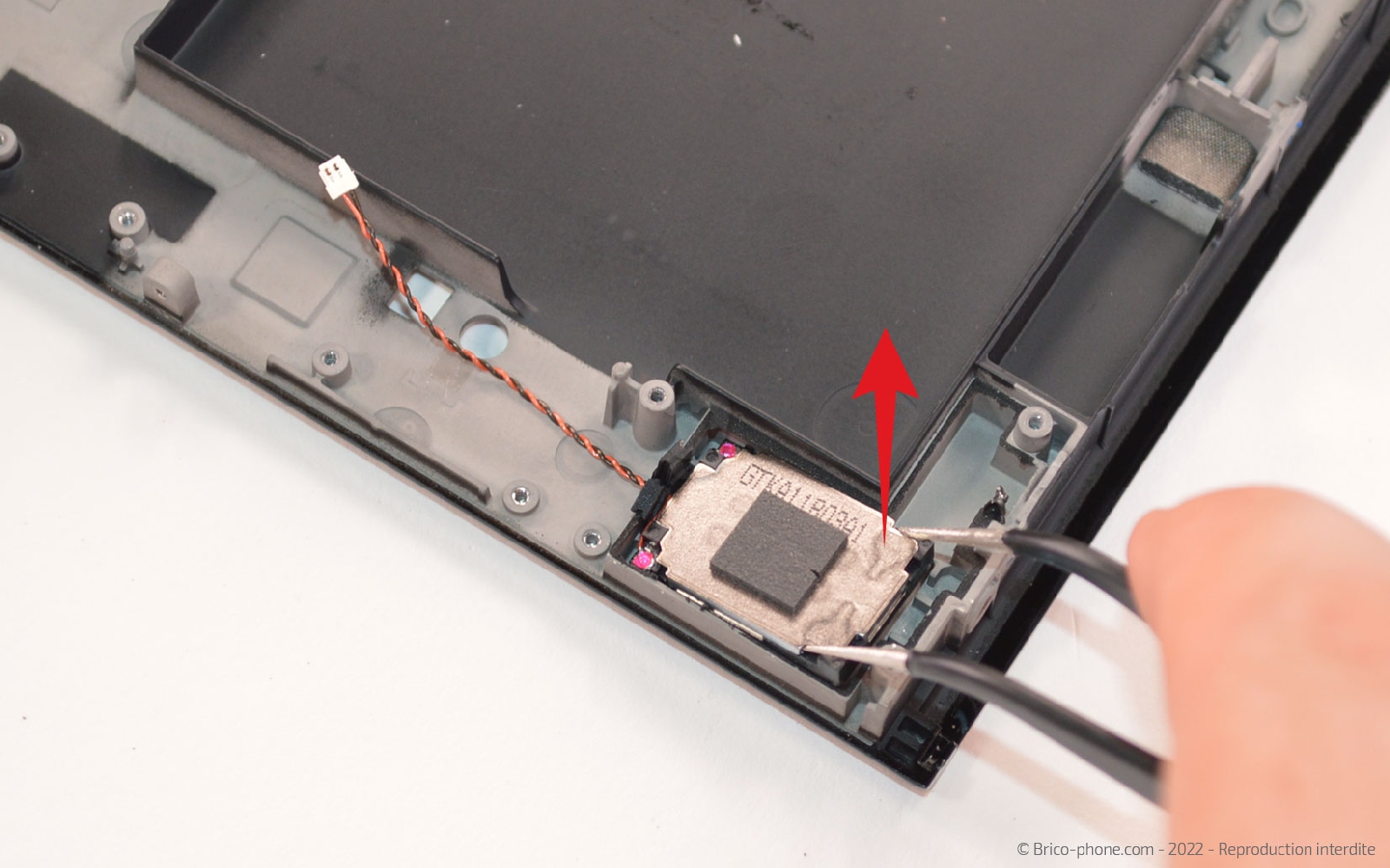

Etape 20 : Enlever le haut-parleur gauche

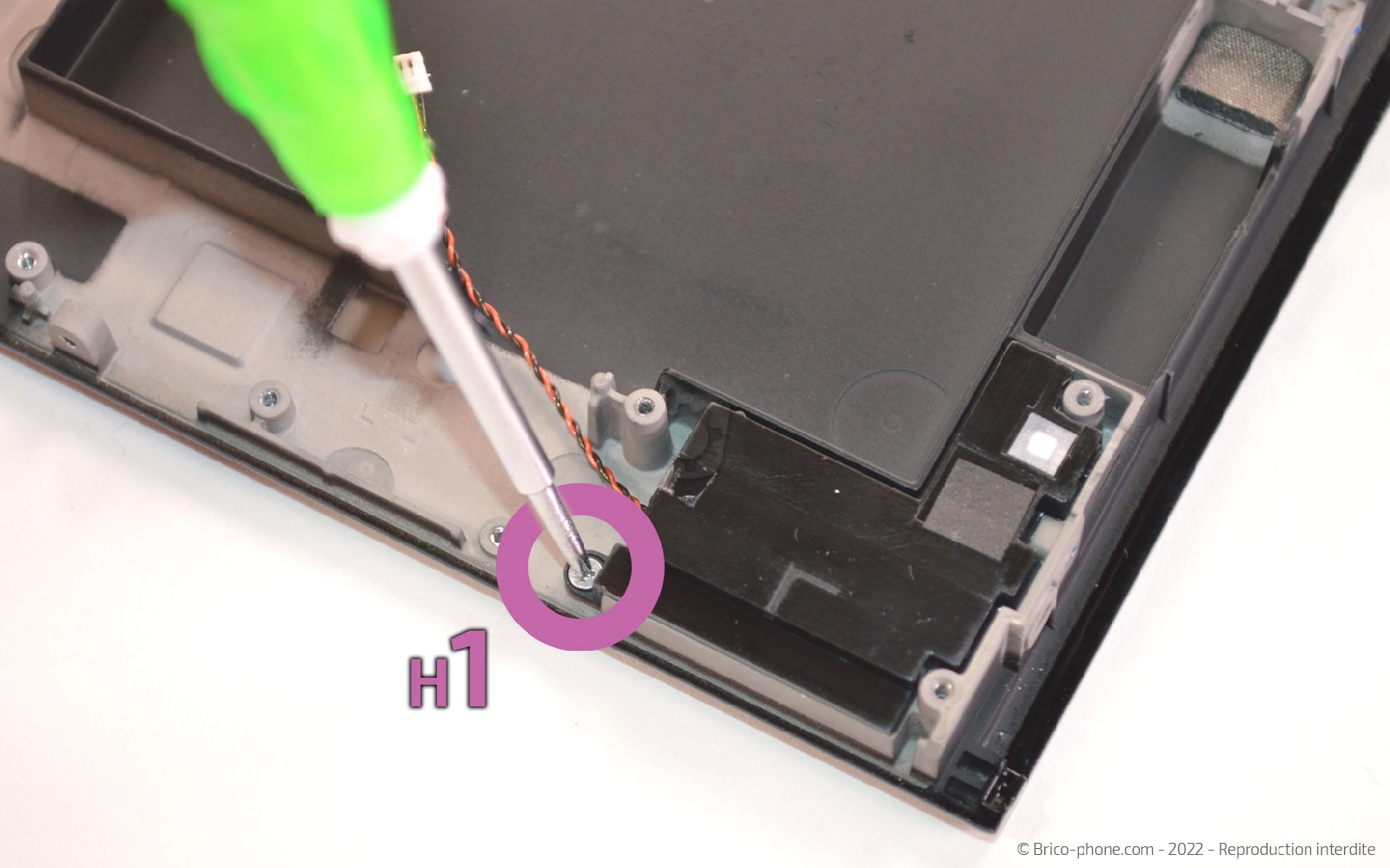

Sur le châssis, nous devons encore récupérer les haut-parleurs. Pour cela, il nous faut retirer le vis cruciforme puis détachez la protection plastique.

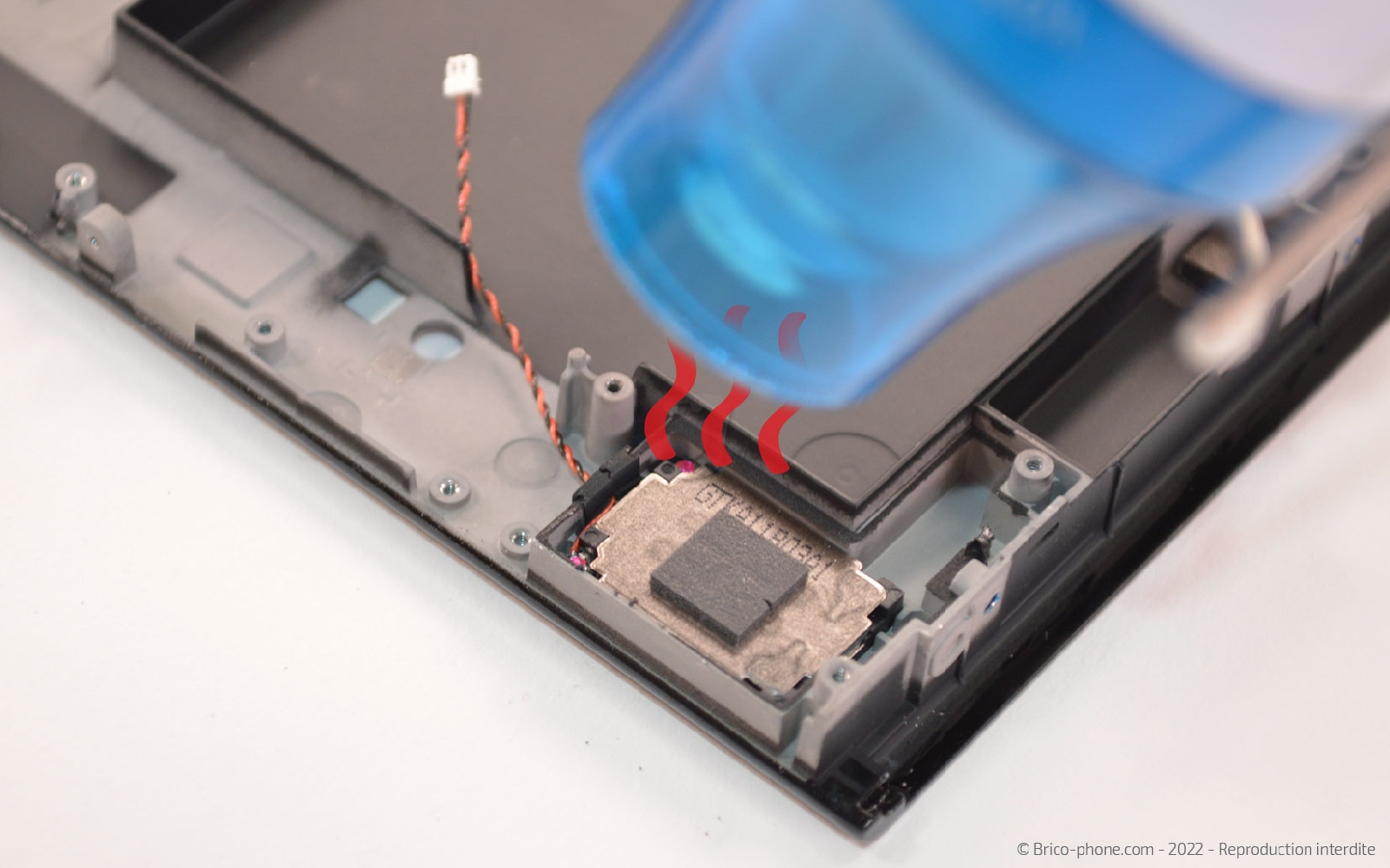

Ensuite, chauffez légèrement l'élément pour le décoller du châssis à l'aide de la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Lot de 2 haut-parleurs externes pour Nintendo Switch OLED
16,90 €

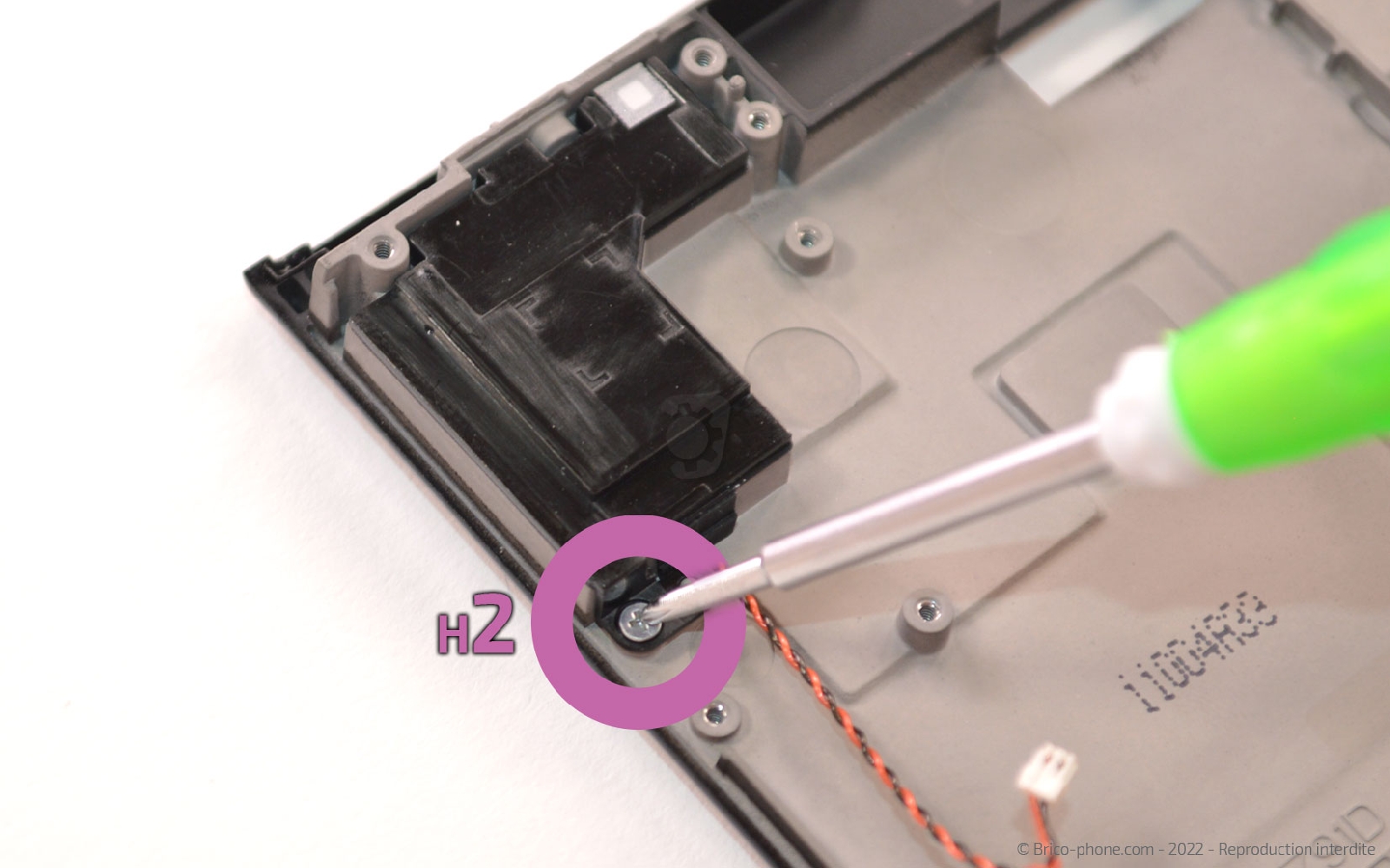

Etape 21 : Retirer le haut-parleur droit
Comme pour l'étape précédente, vous devez retirer la vis H2 puis chauffer le composant pour le sortir du châssis sans difficulté.

Insérez le spudger sous la protection pour le détacher et accéder au HP. Saisissez enfin le haut-parleur avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Lot de 2 haut-parleurs externes pour Nintendo Switch OLED
16,90 €

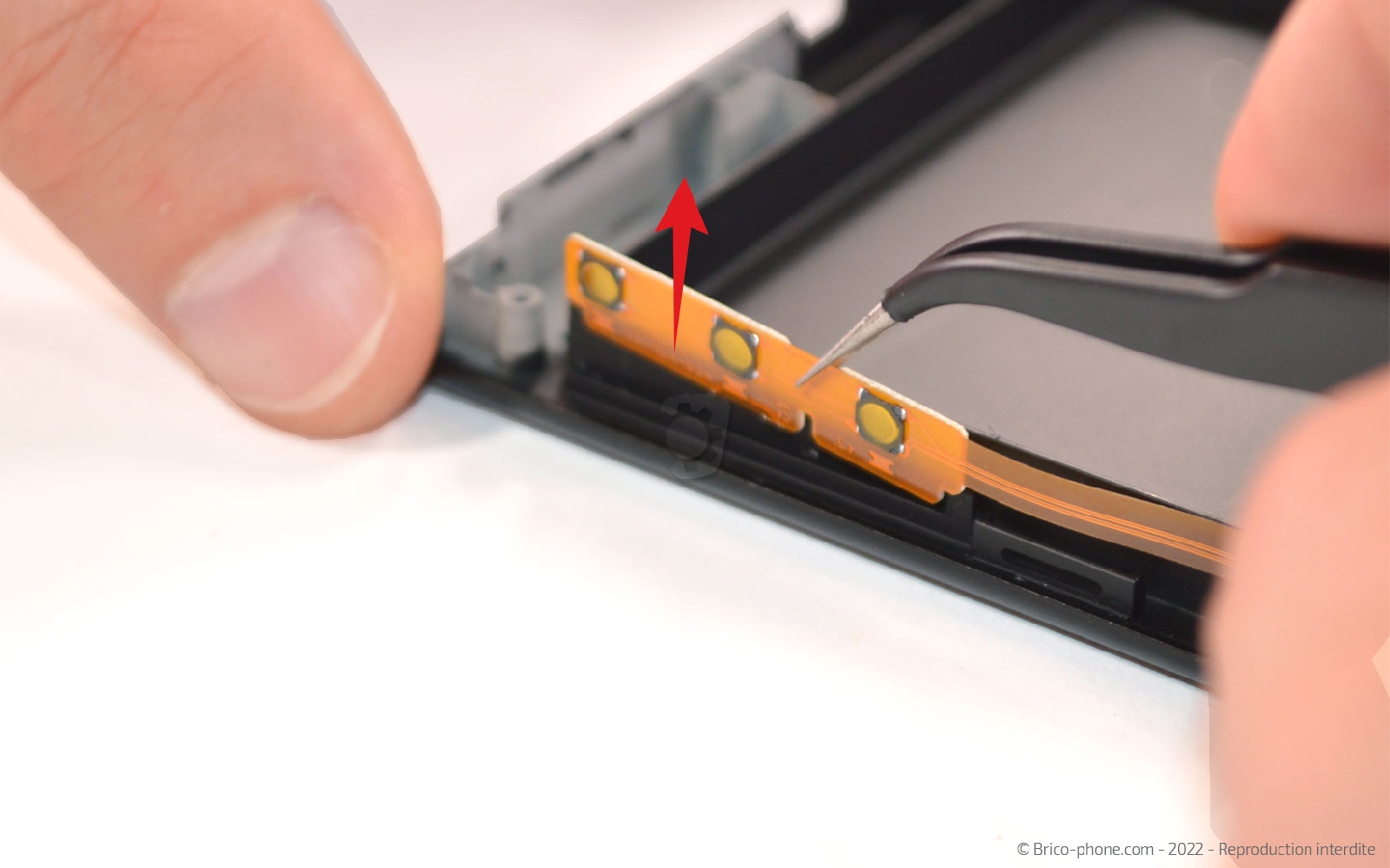

Etape 22 : Sortir la nappe Power
Chauffez la nappe des boutons Power et Volume afin de pouvoir la décoller du châssis plus facilement.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Nappe power et volume pour Nintendo Switch OLED
8,90 €

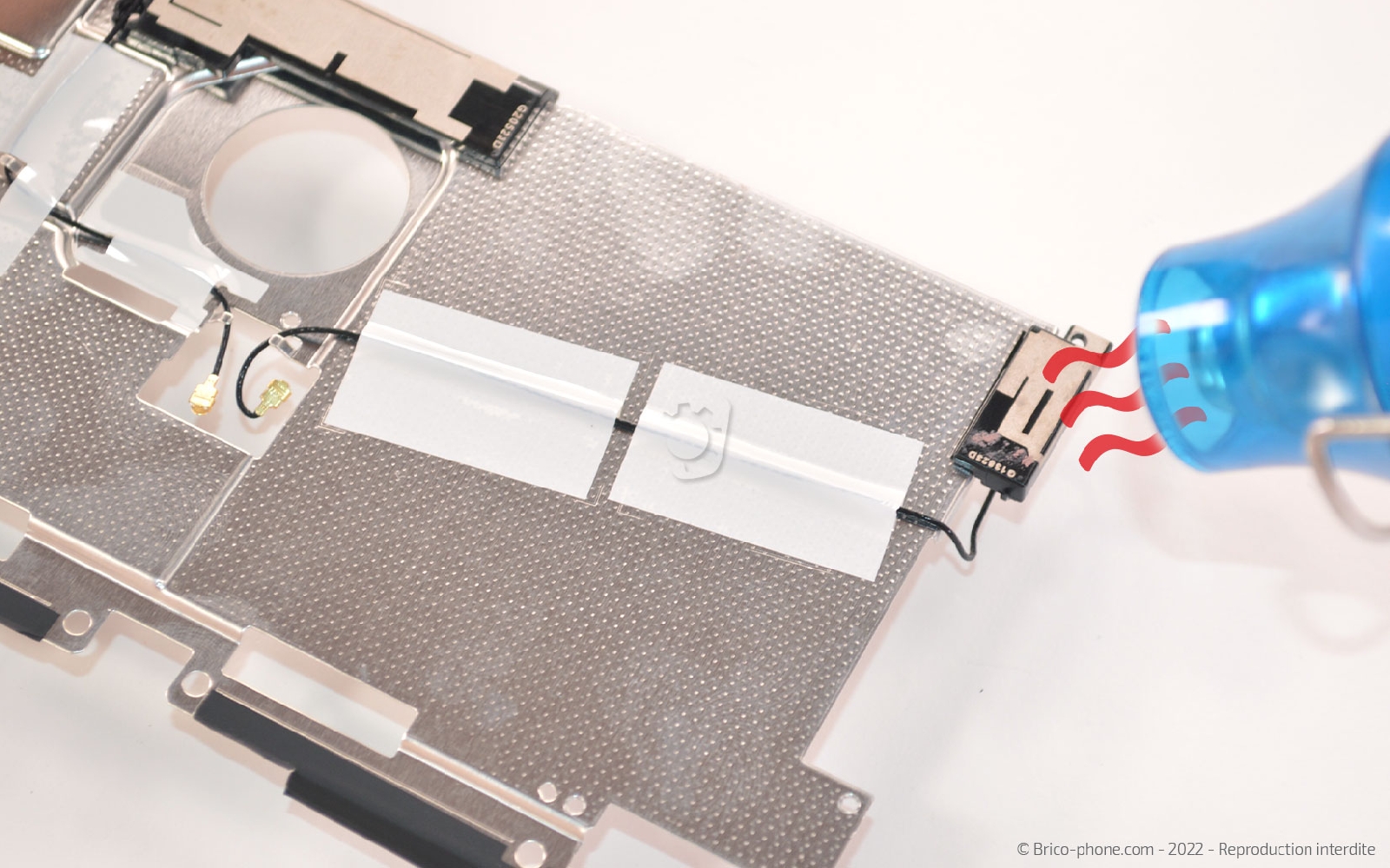

Etape 23 : Récupérer les antennes
Reprenez la plaquette métallique pour chauffer et décoller les antennes. pensez à soulever les adhésifs pour sortir les câbles coaxiaux de leur emplacement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Module d'antenne pour Nintendo Switch OLED
11,90 €
Etape 24 : Détacher le support
Sur la coque arrière, ôtez les 4 vis cruciformes des charnières afin de pouvoir détacher le support de table de la partie arrière.
Outils du kit utilisés
Outils du kit utilisés

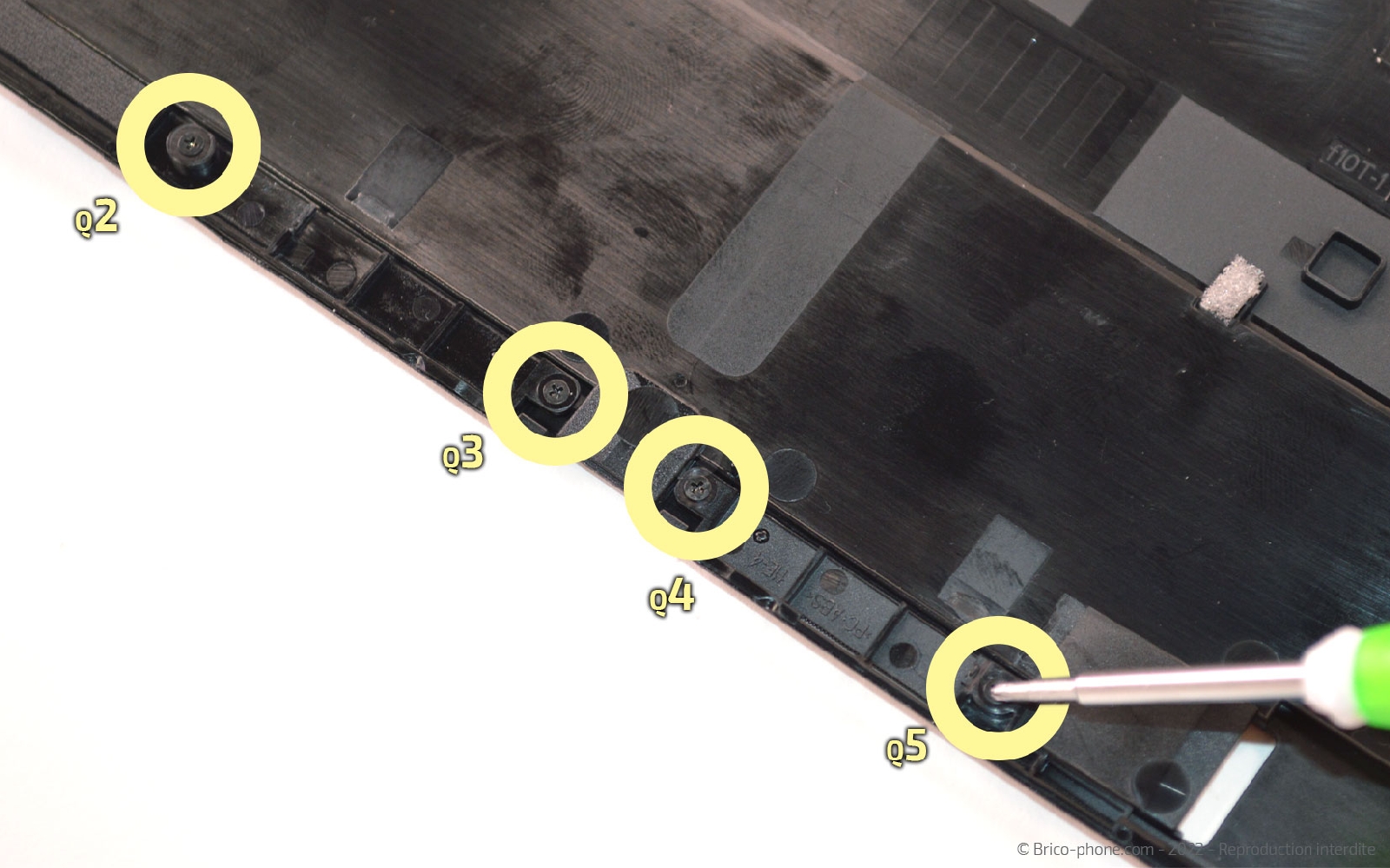

Etape 25 : Oter les grilles Haut-parleur
Sur le bas de la coque, dévissez les 4 vis Q pour récupérer les grilles haut-parleurs.
Outils du kit utilisés
Outils du kit utilisés

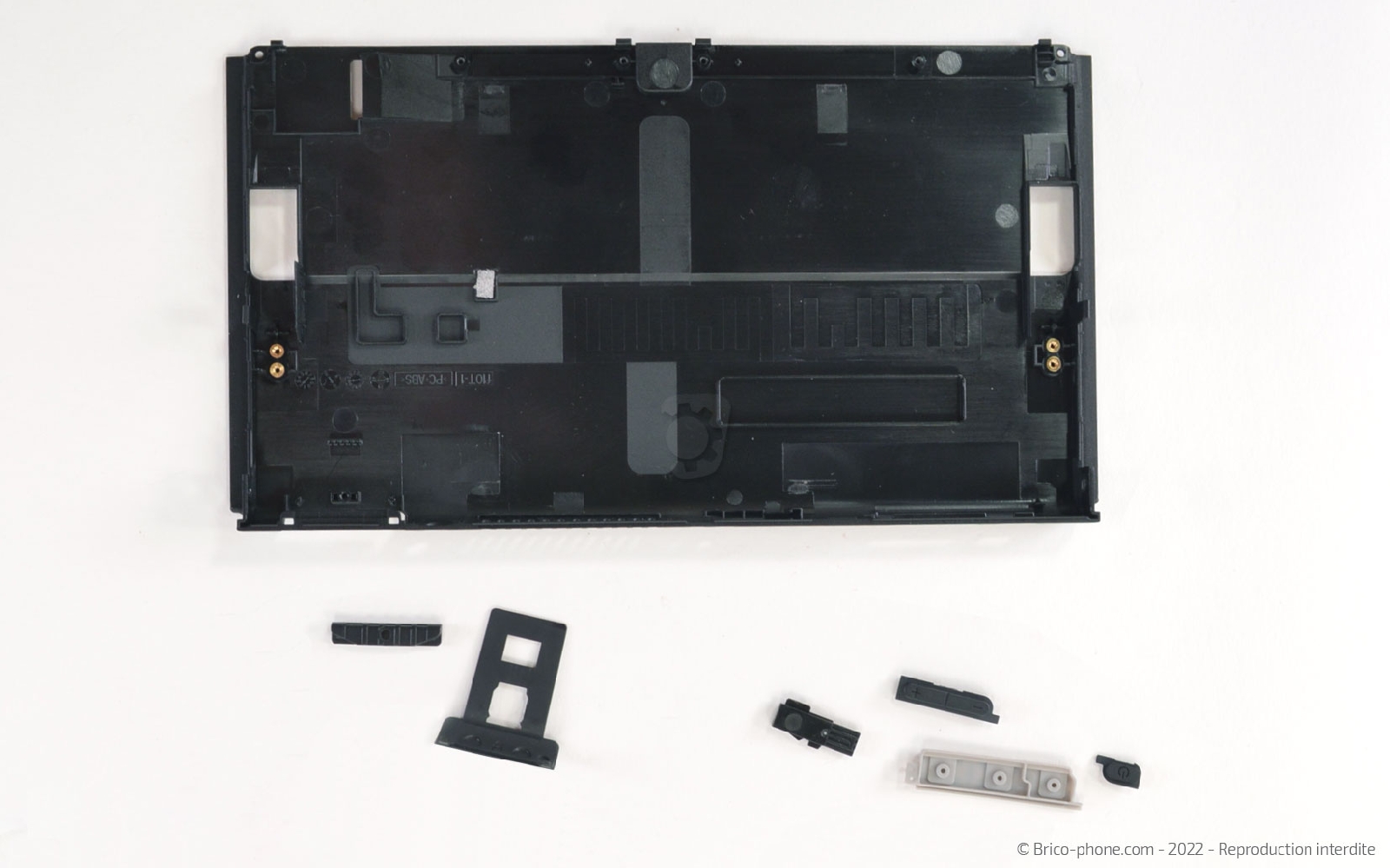

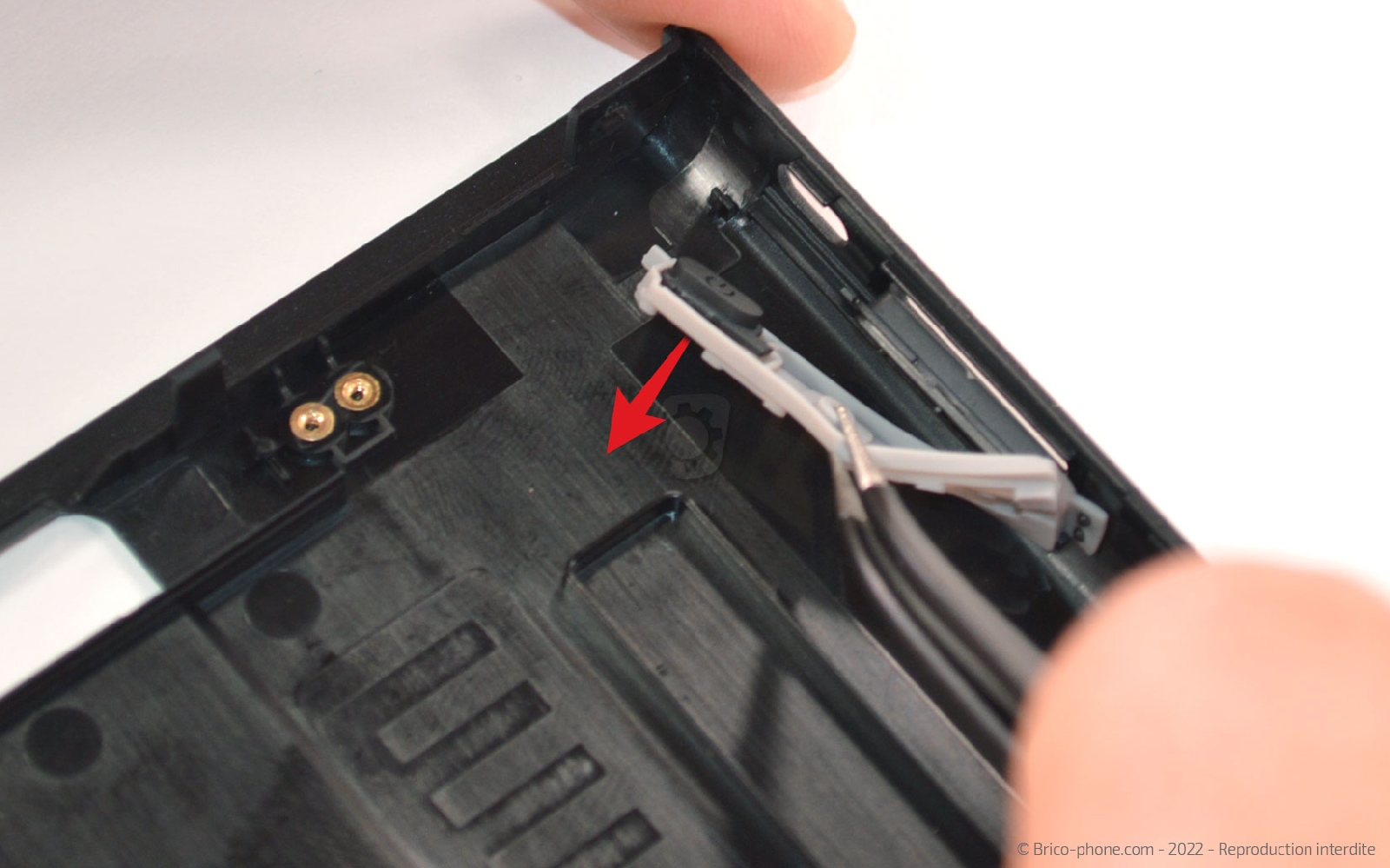

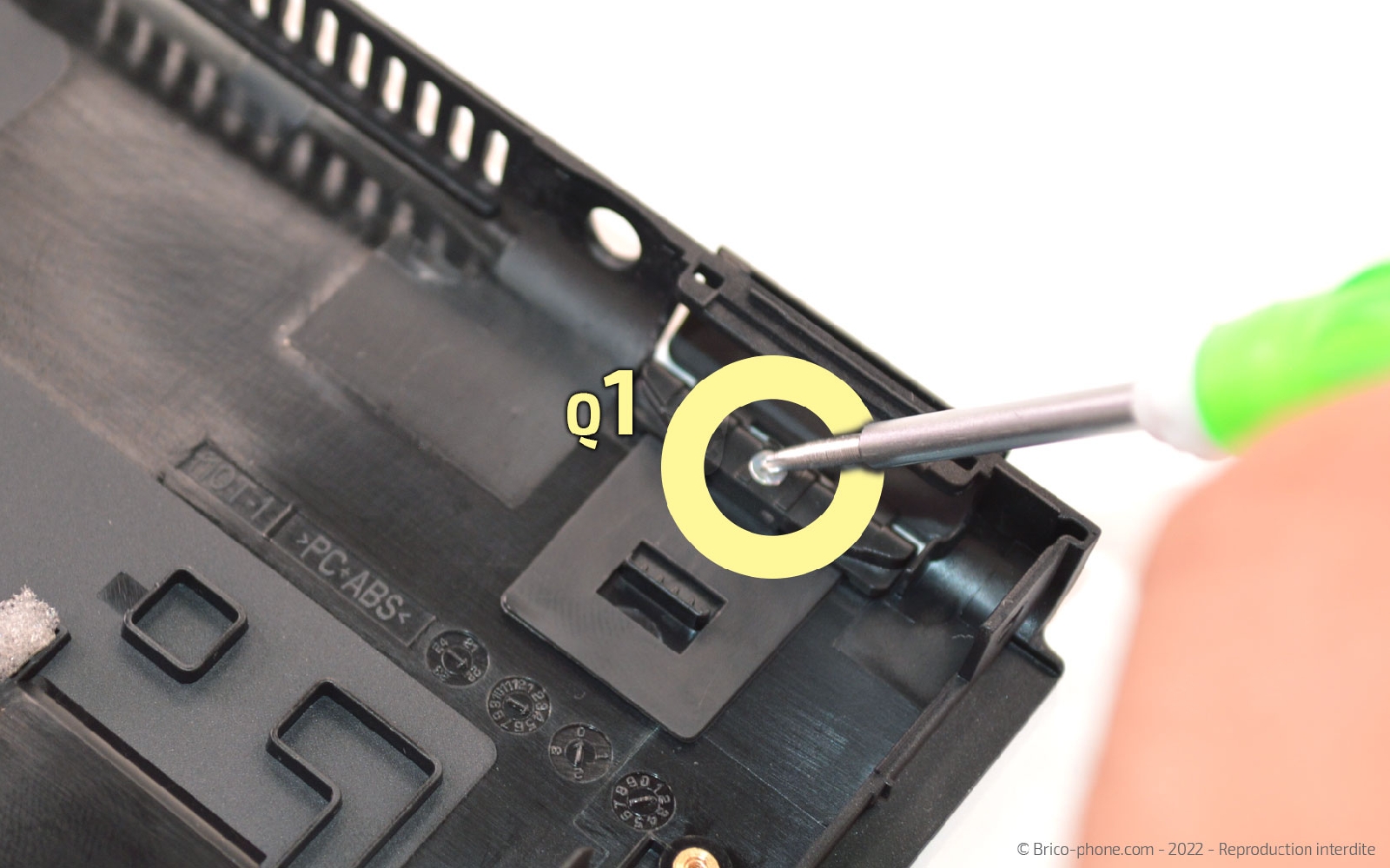

Etape 26 : Enlever les boutons

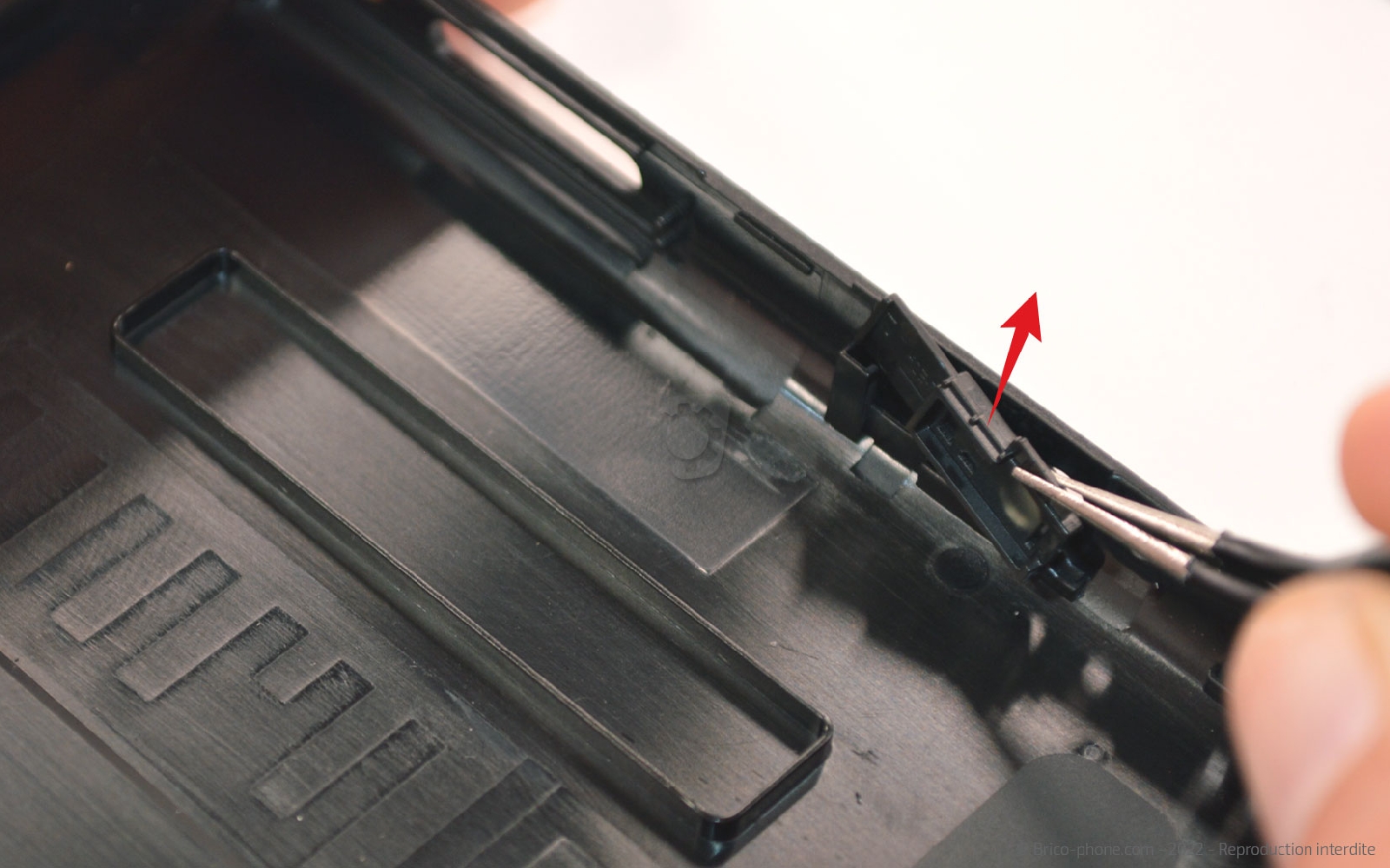

Ôtez la vis Q1 puis sortez le clapet de protection du lecteur de carte. Ensuite, saisissez les silicones des boutons volumes et power.
Outils du kit utilisés
Outils du kit utilisés

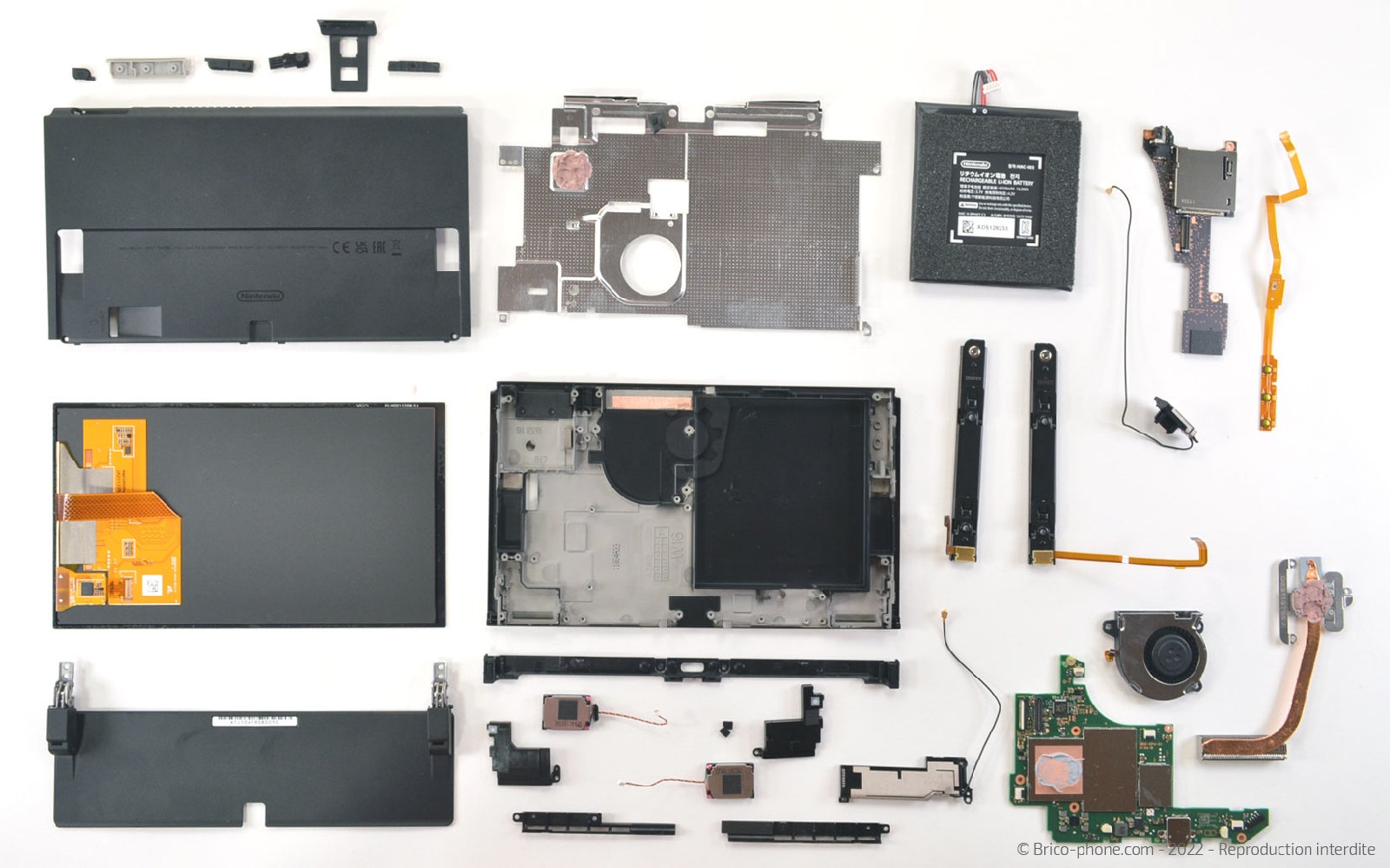

Vue éclatée
Voici la photo reprenant tous les composants de votre Nintendo Switch Oled.

Si vous souhaitez la remonter, reprenez les étapes précédentes en commençant pas la dernière.
