Bloc d'alimentation sur Xbox One S

Temps estimé : 20 min
Difficulté : 3/5
Note de réparabilité : 14/20
Xbox One S | Temps estimé : 20 min | Difficulté : 3/5

Diagnostic

L'alimentation de votre Xbox One S est défaillante ? Votre console se coupe ou ne s'allume plus ? Vous pouvez changer vous-même la pièce défectueuse en suivant ce tutoriel photos

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc d'alimentation pour Xbox One S
74,90 €
Ajouter au panier

Outils nécessaires
Spatule en métal double embouts (arrondi et pointe)
5,90 €
Ajouter au panier

Produit optionnel
Coffret Professionnel 53 en 1
24,90 €
Ajouter au panier

Etape 1

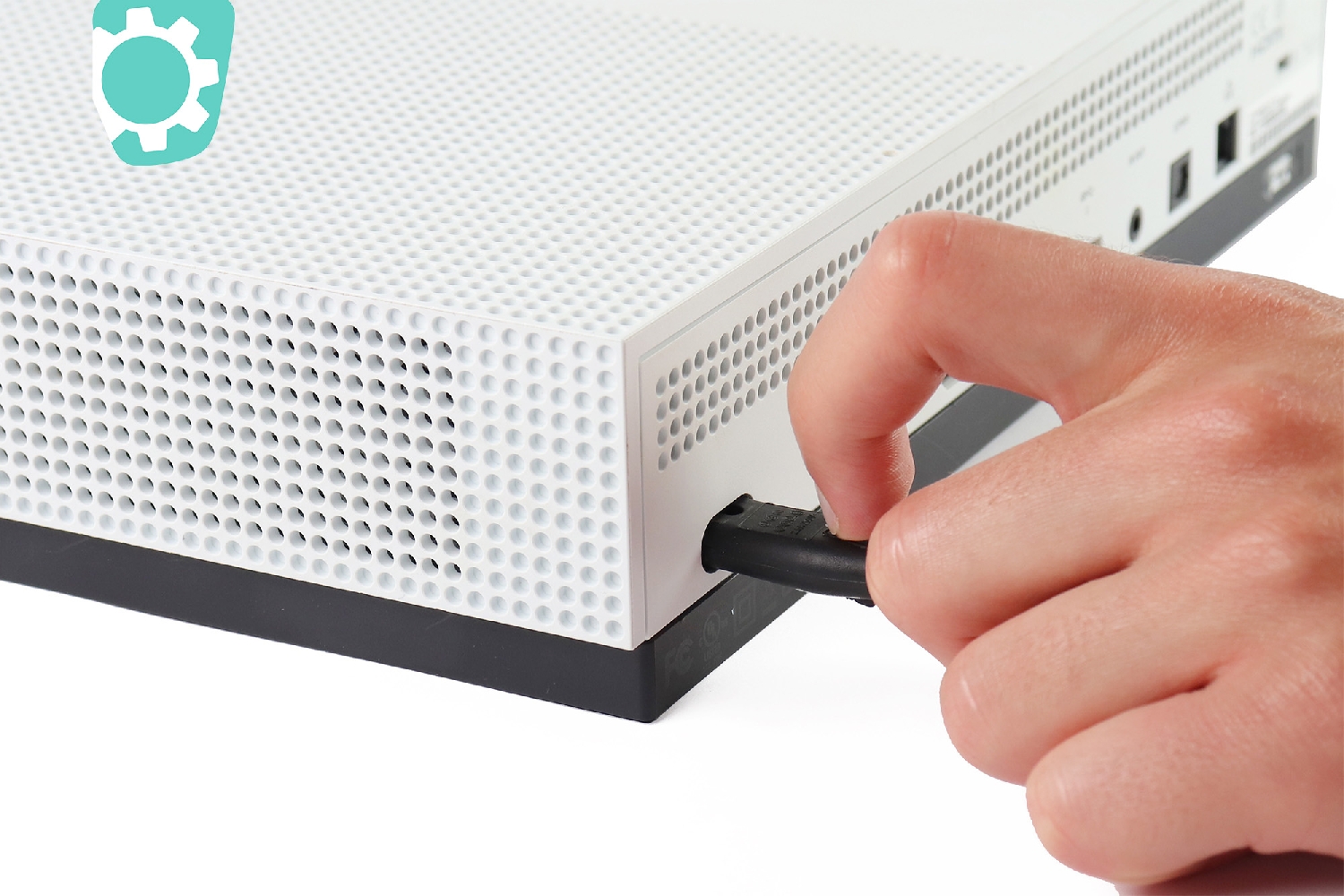

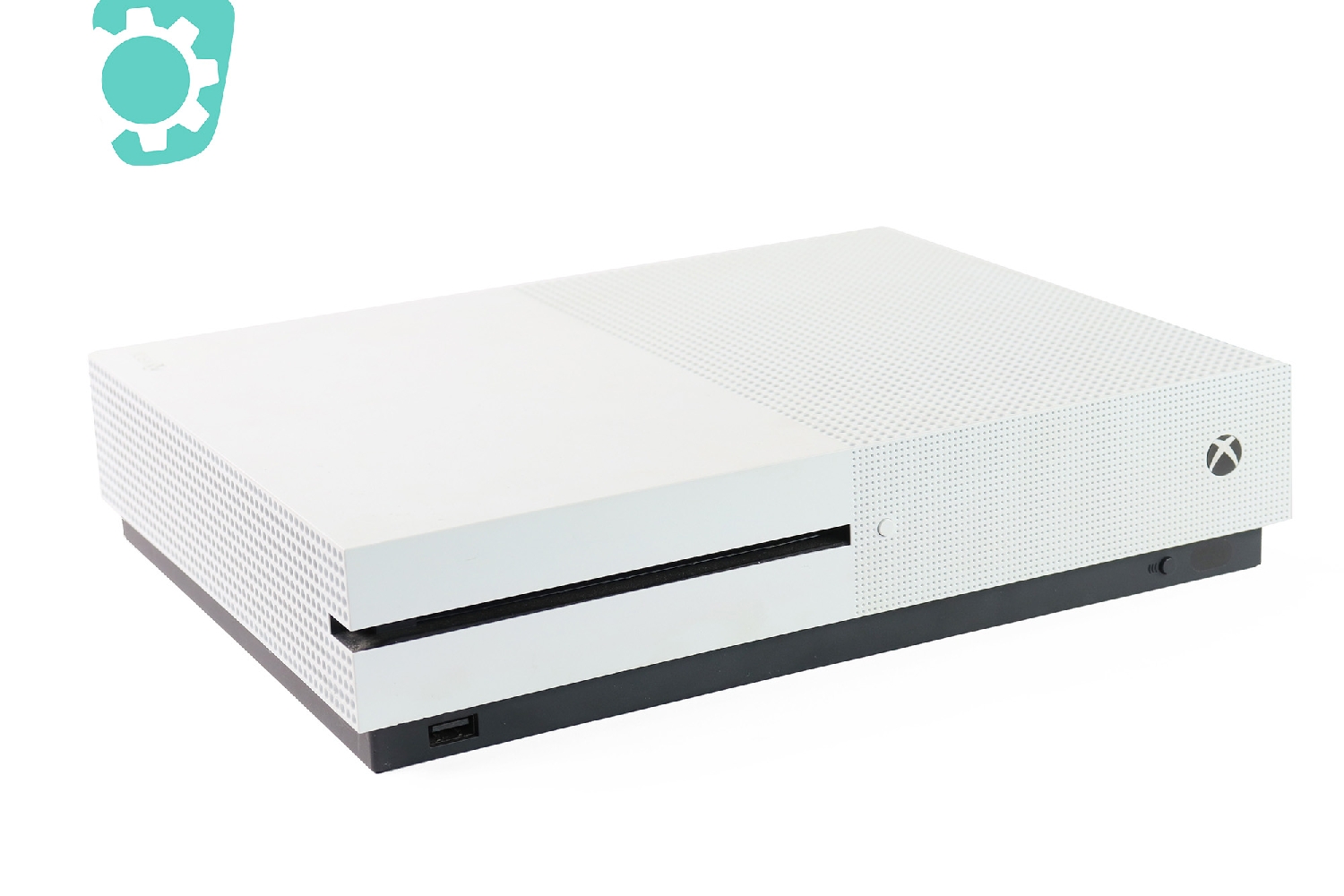

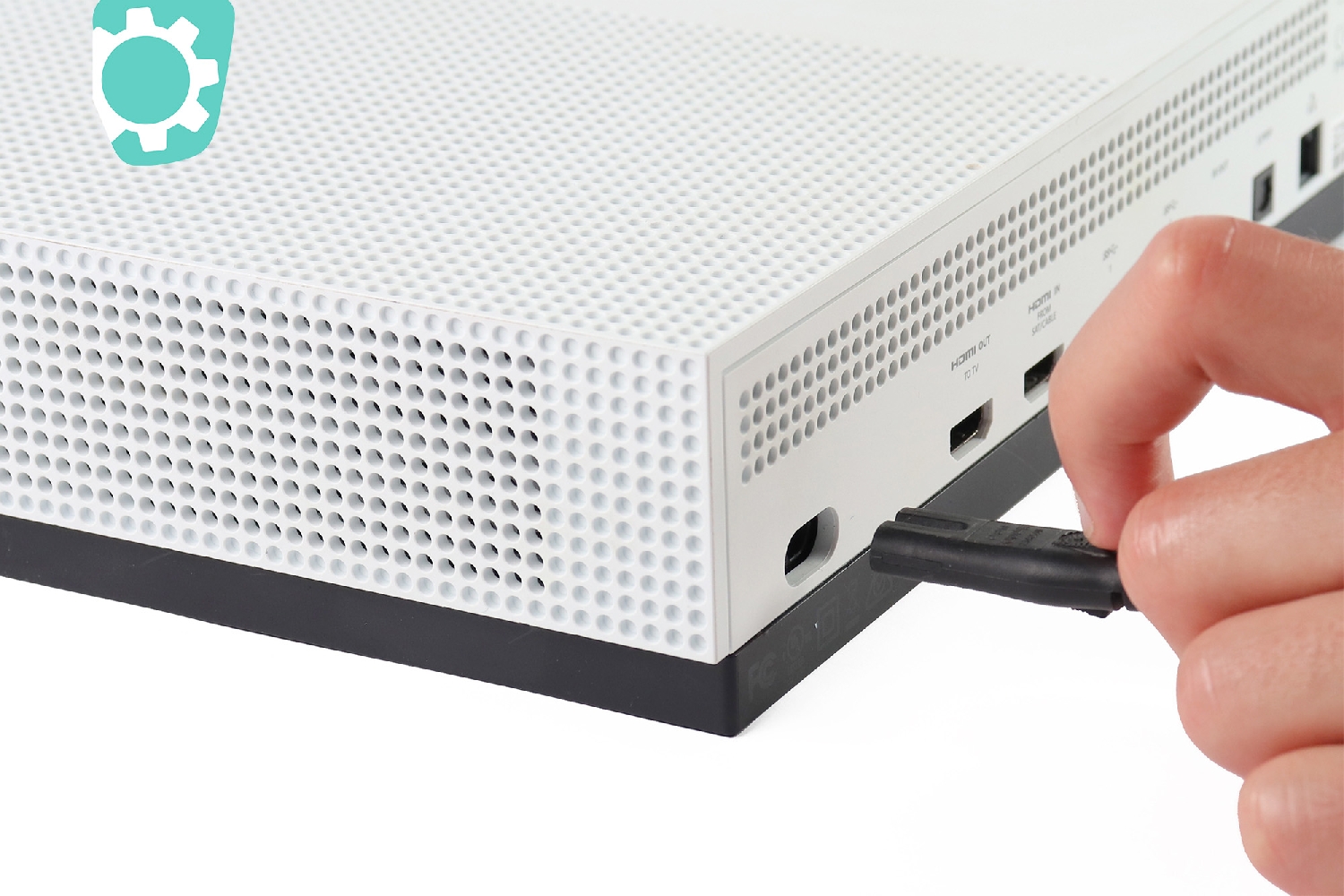

Nous allons démonter votre lecteur d'Xbox One S. Pour commencer, éteignez votre console puis, par sécurité, débranchez la.
Etape 2

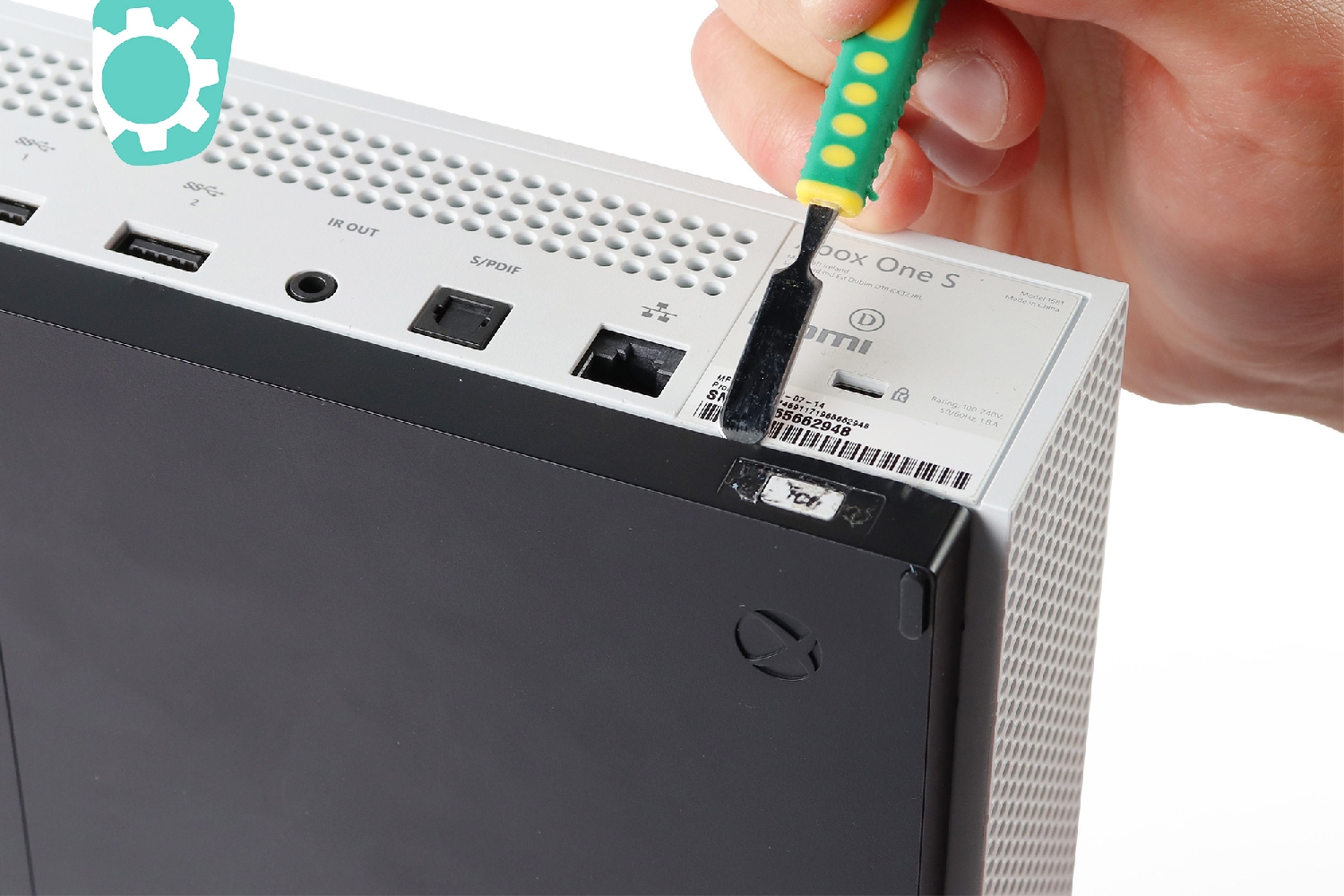

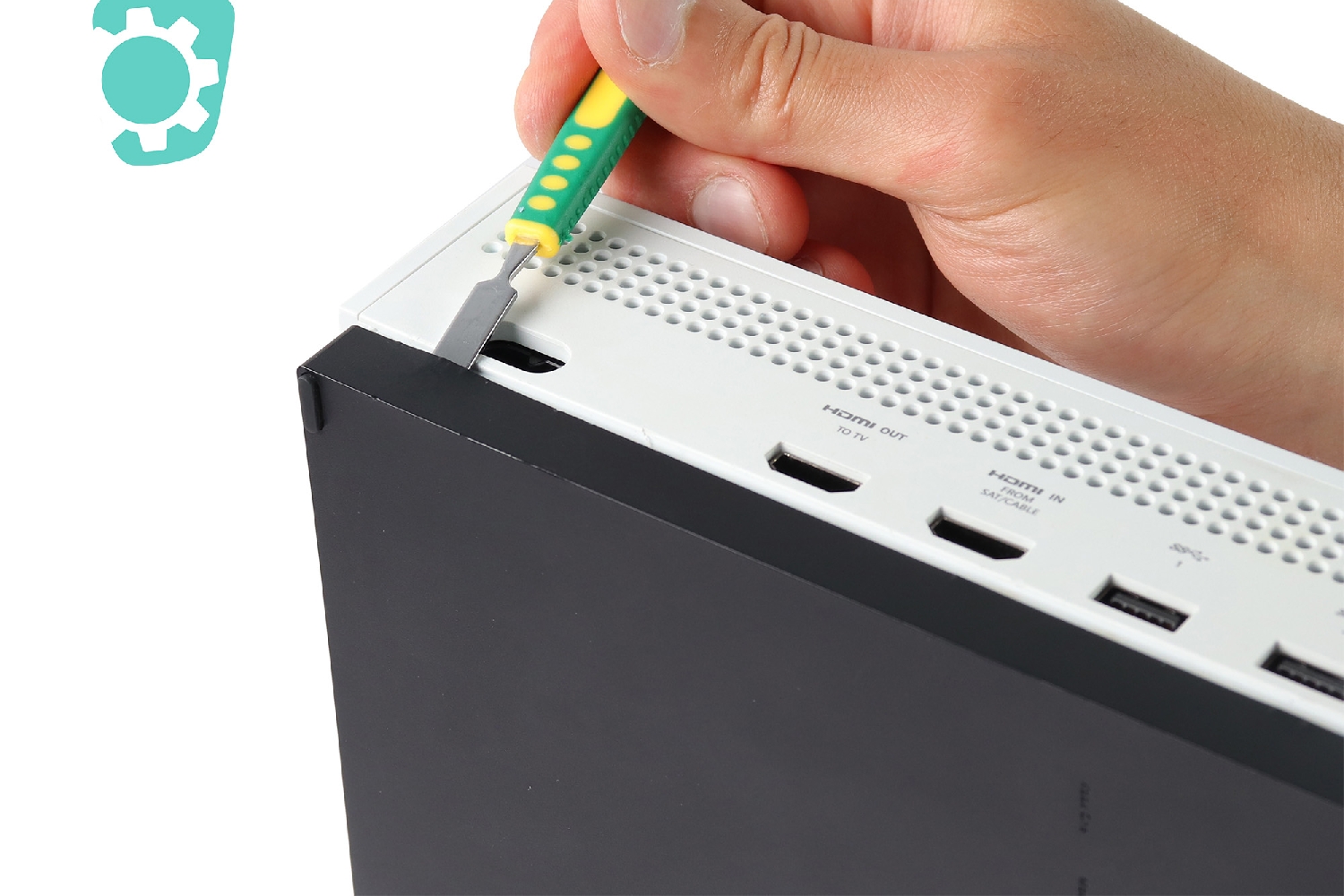

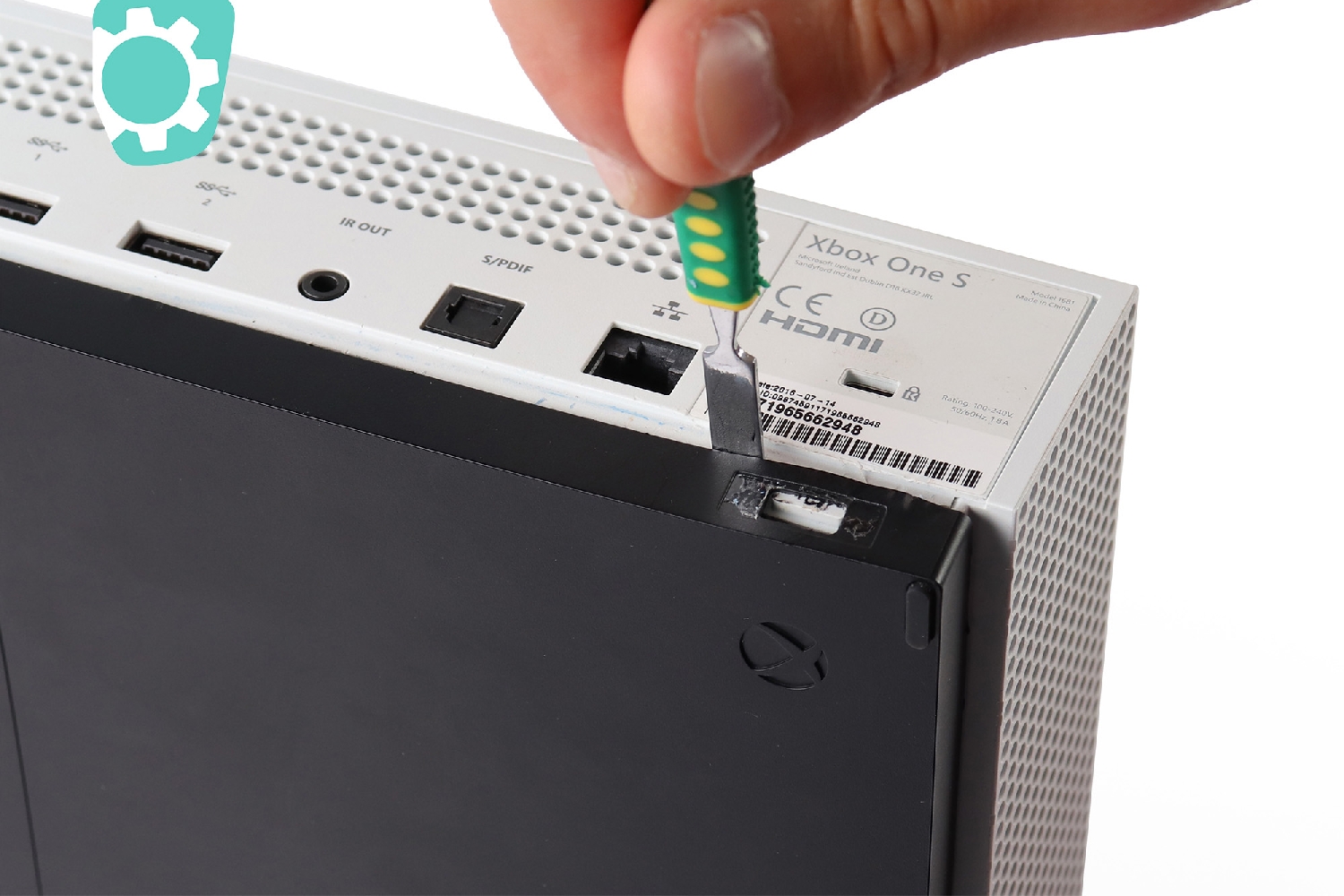

A l'arrière de la Xbox vous allez insérer la spatule en métal double embout entre le capot du dessous (noir) et le reste de la console.

En faisant délicatement levier, vous allez déclipser le capot.

Répétez ce mouvement sur toute la longueur.
Etape 3

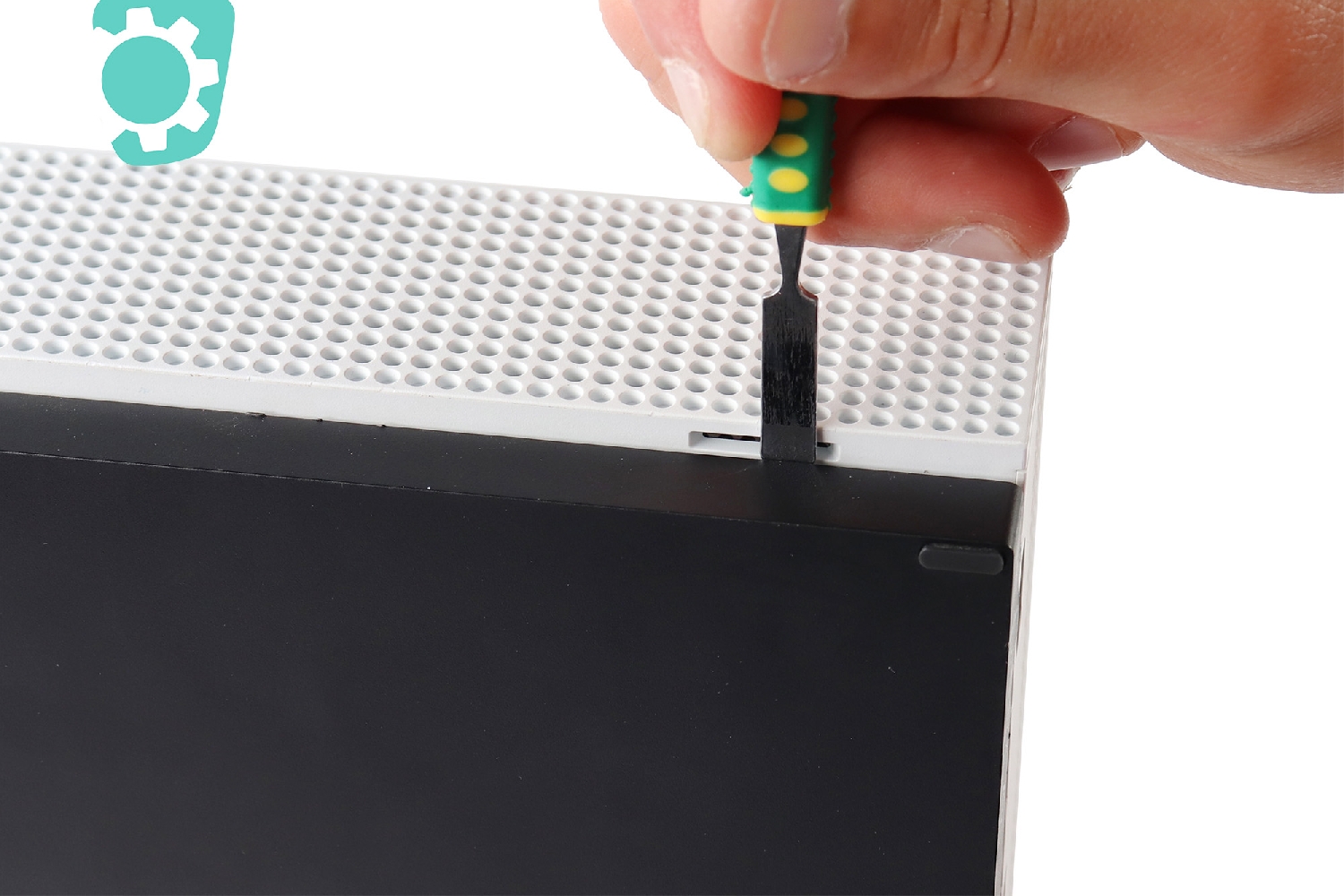

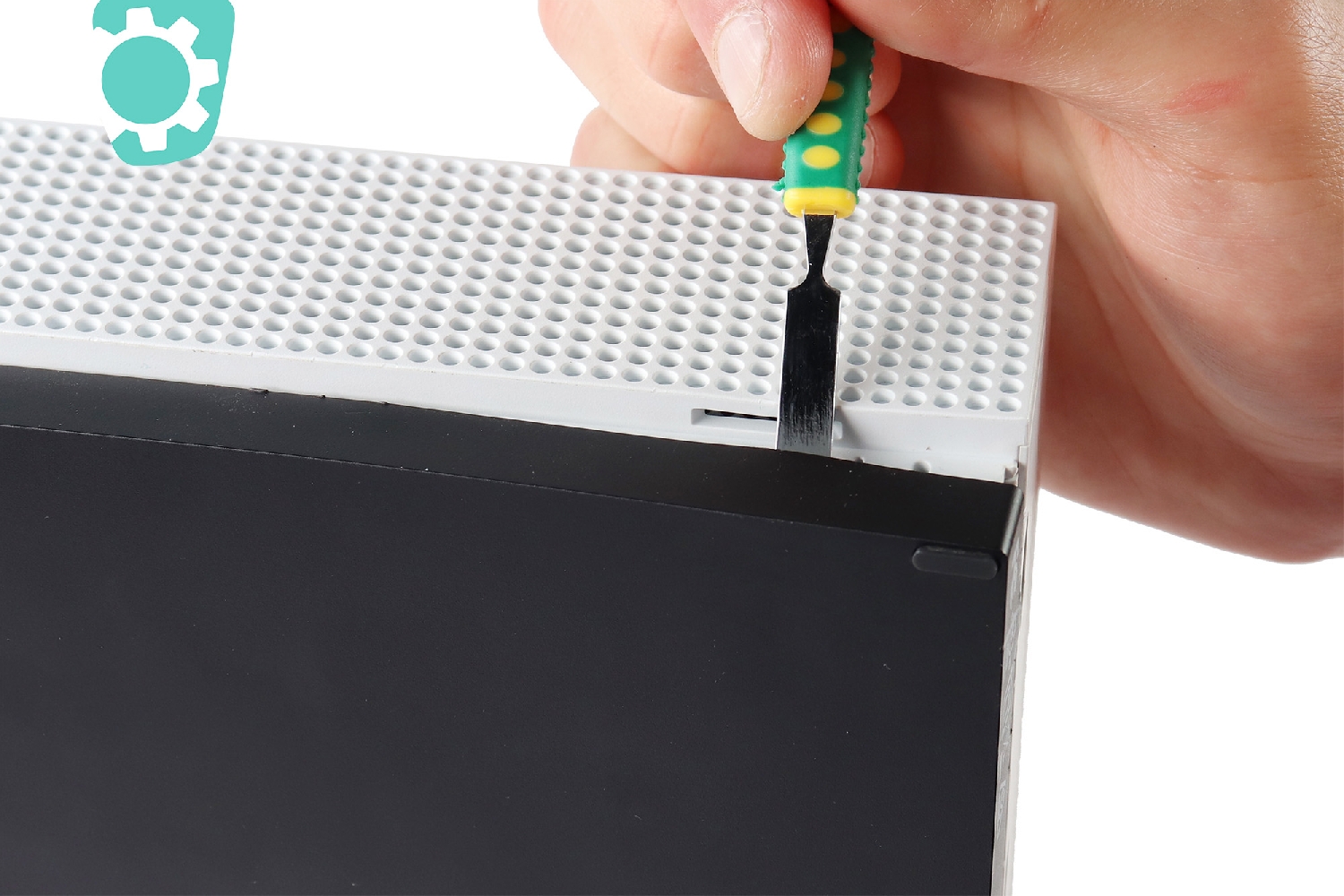

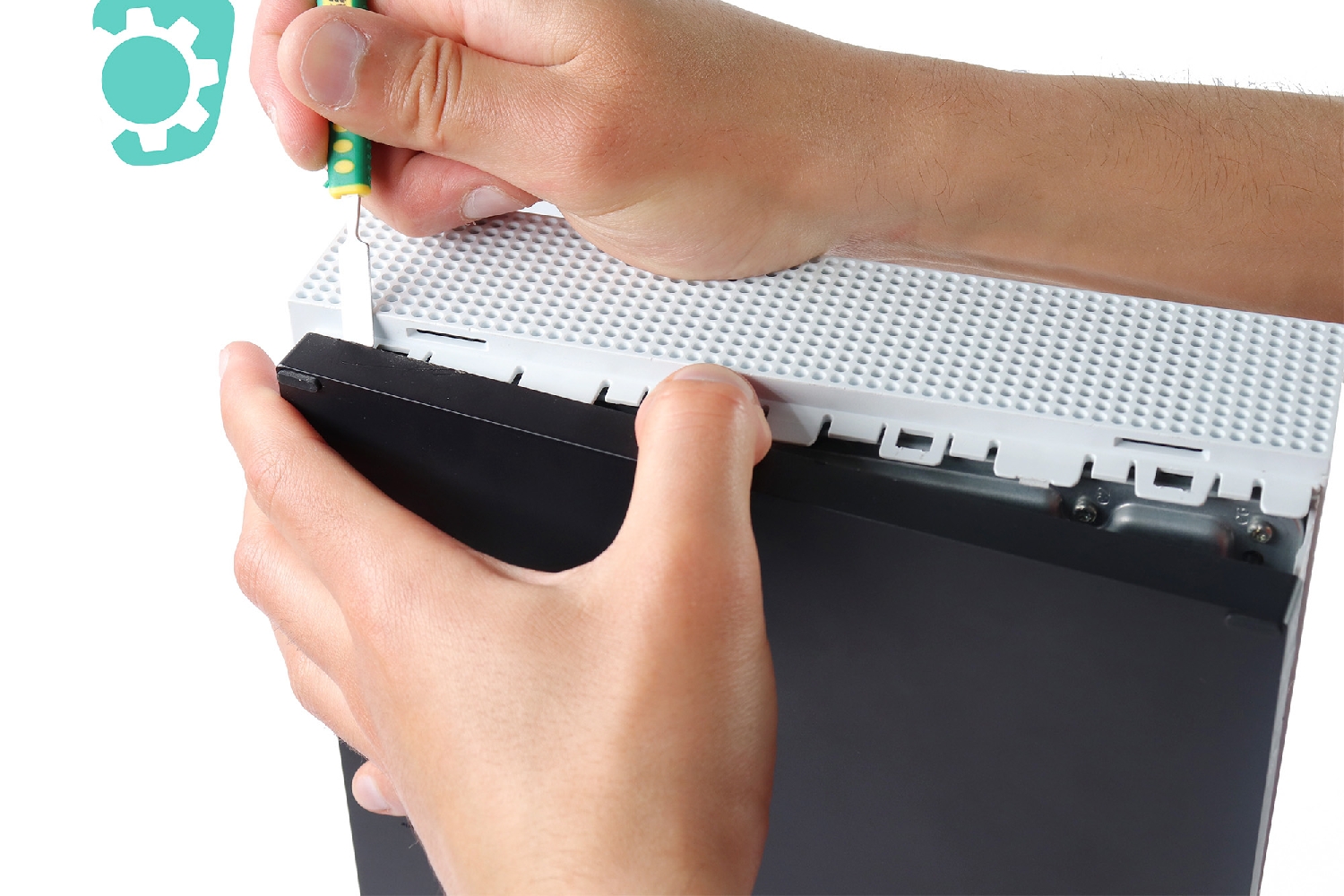

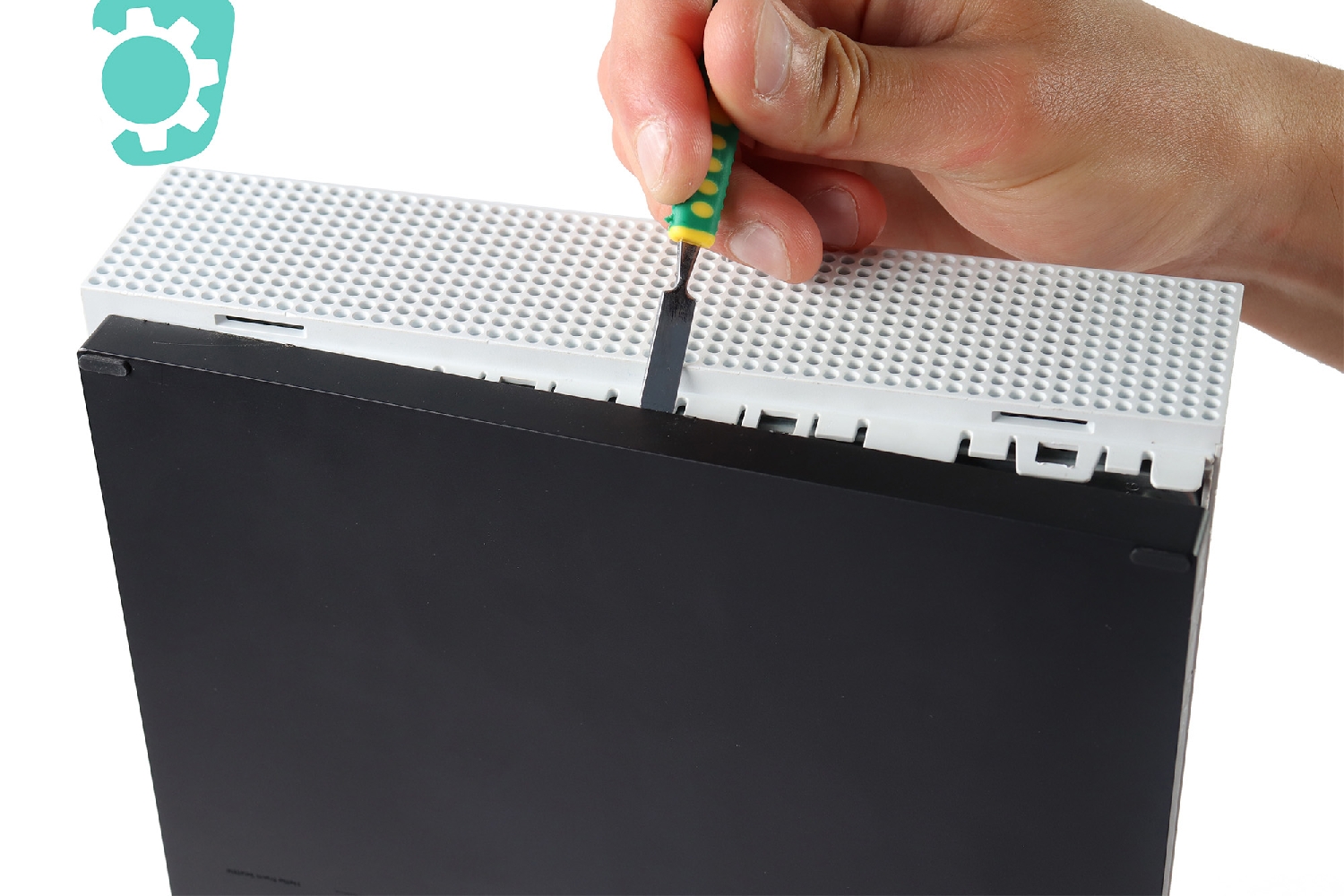

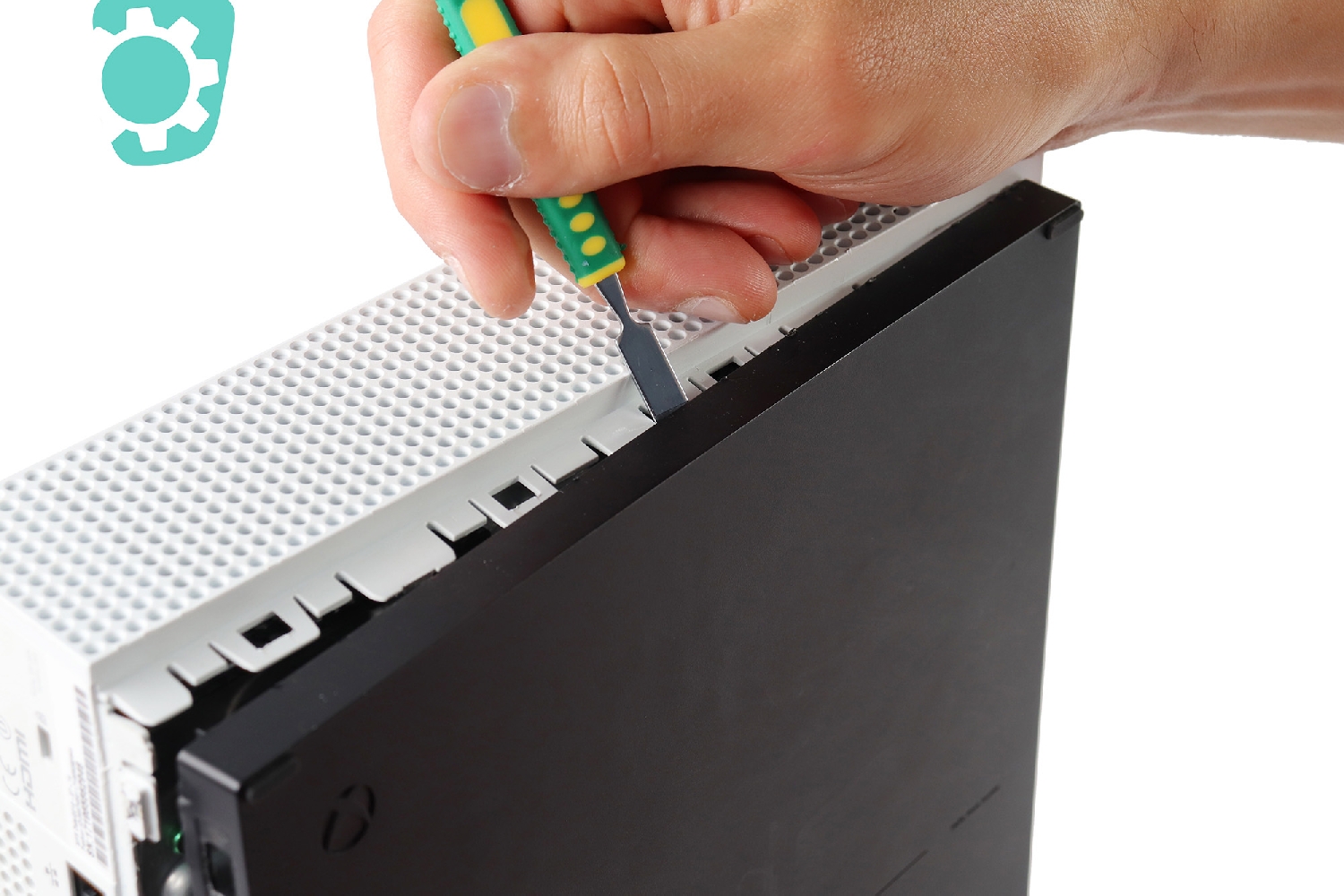

Faites maintenant effet de levier, de la même manière sur l'un des côtés de la console.
Etape 4

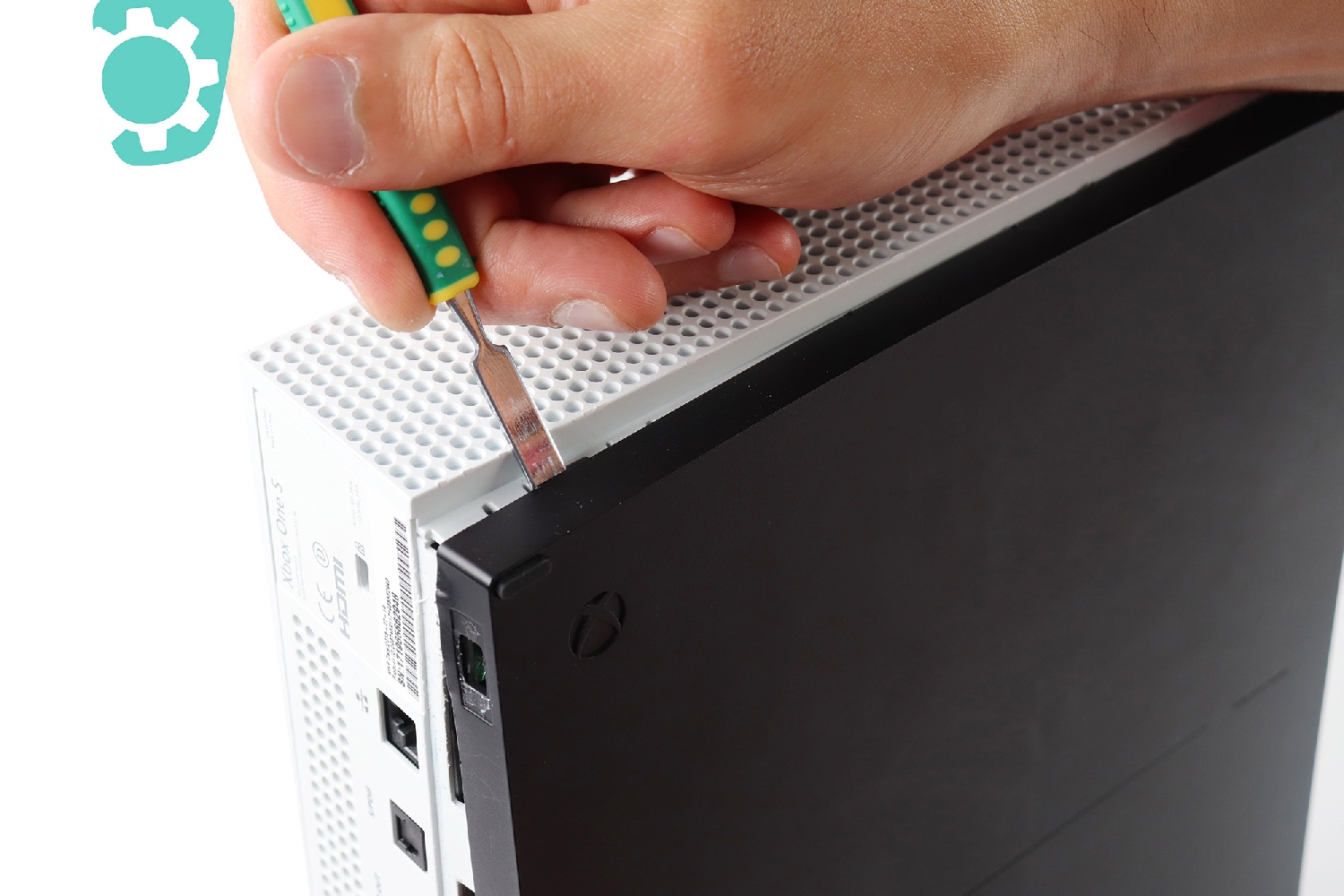

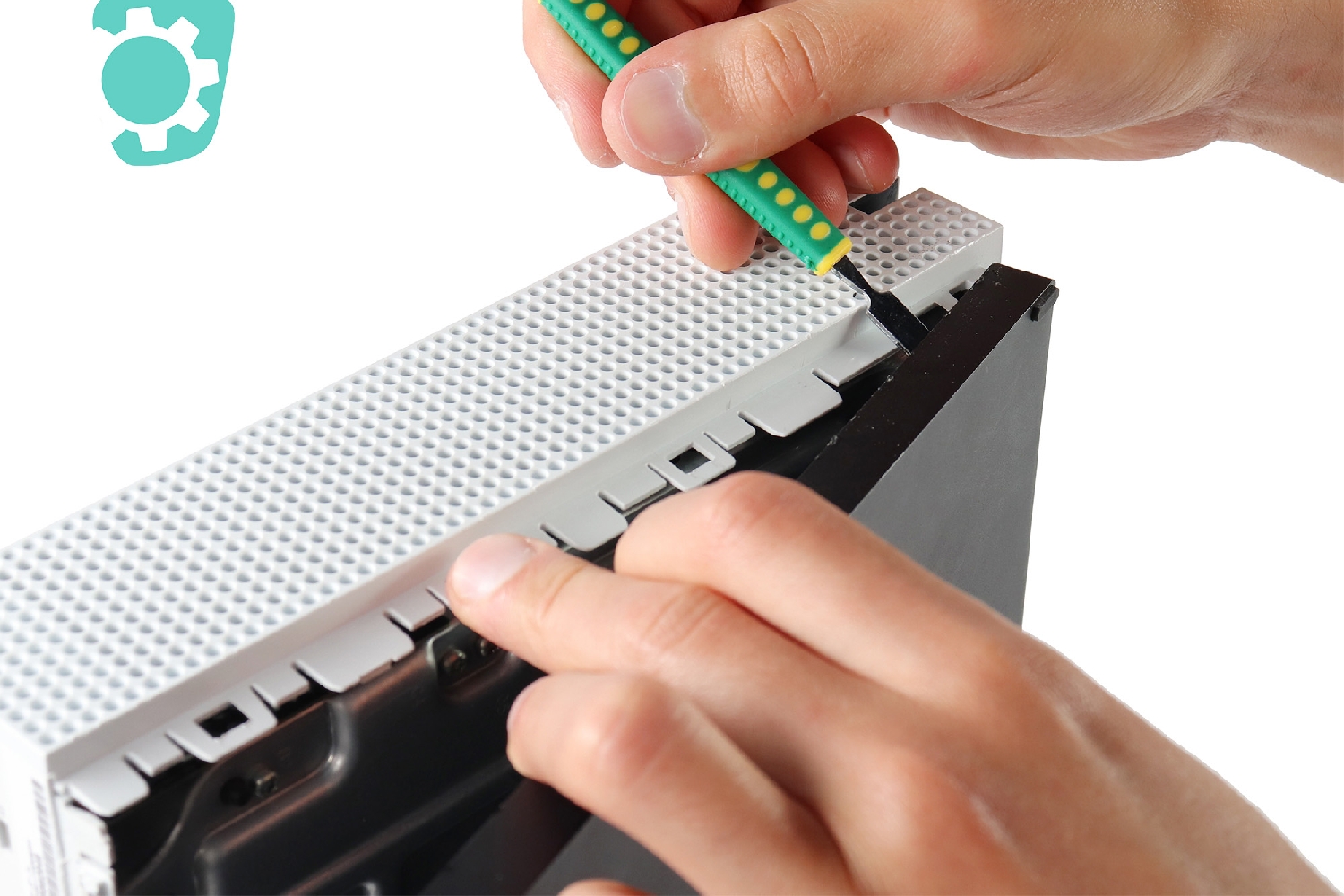

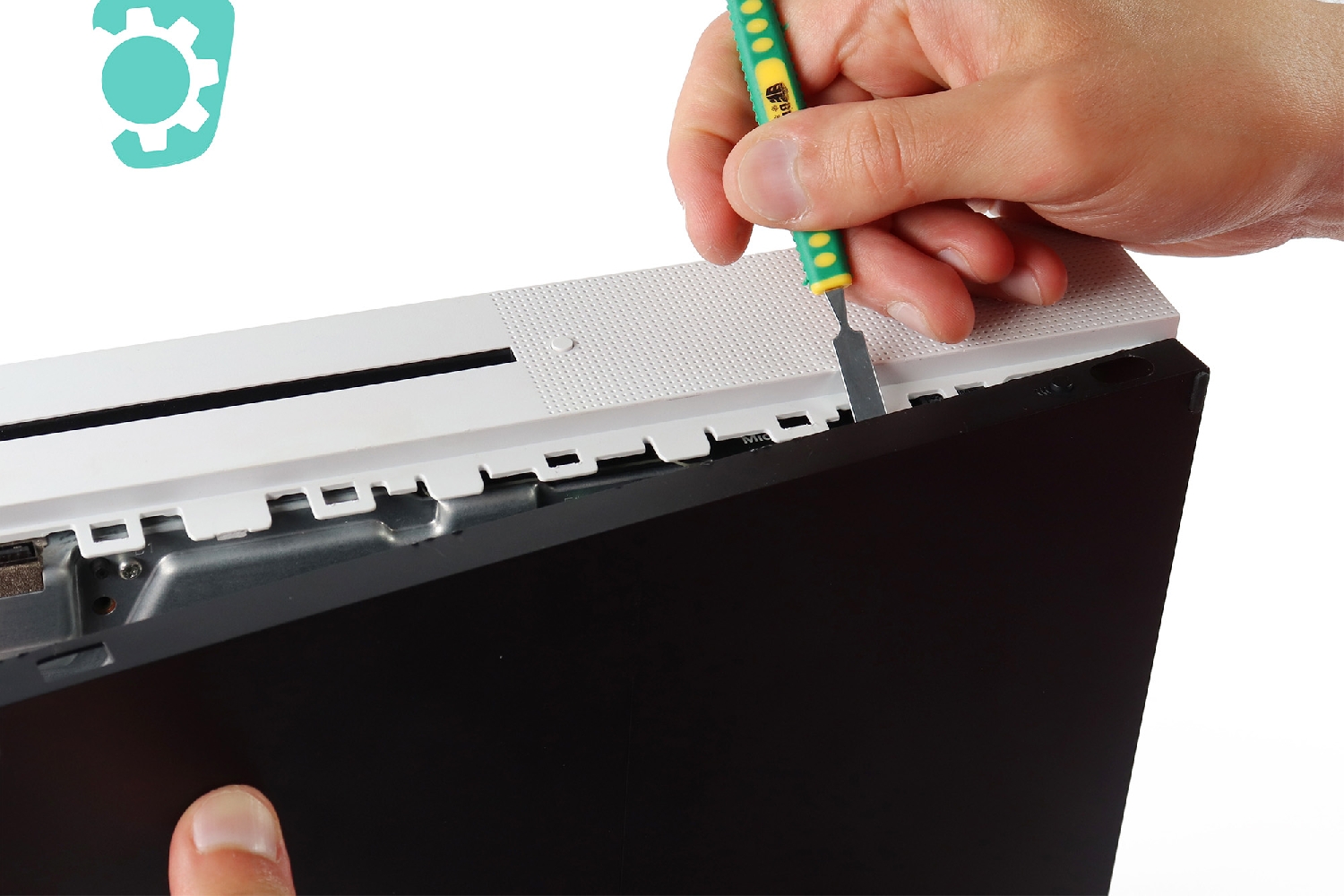

Poursuivez en déclipsant le côté opposé en procédant de la même façon.
Etape 5

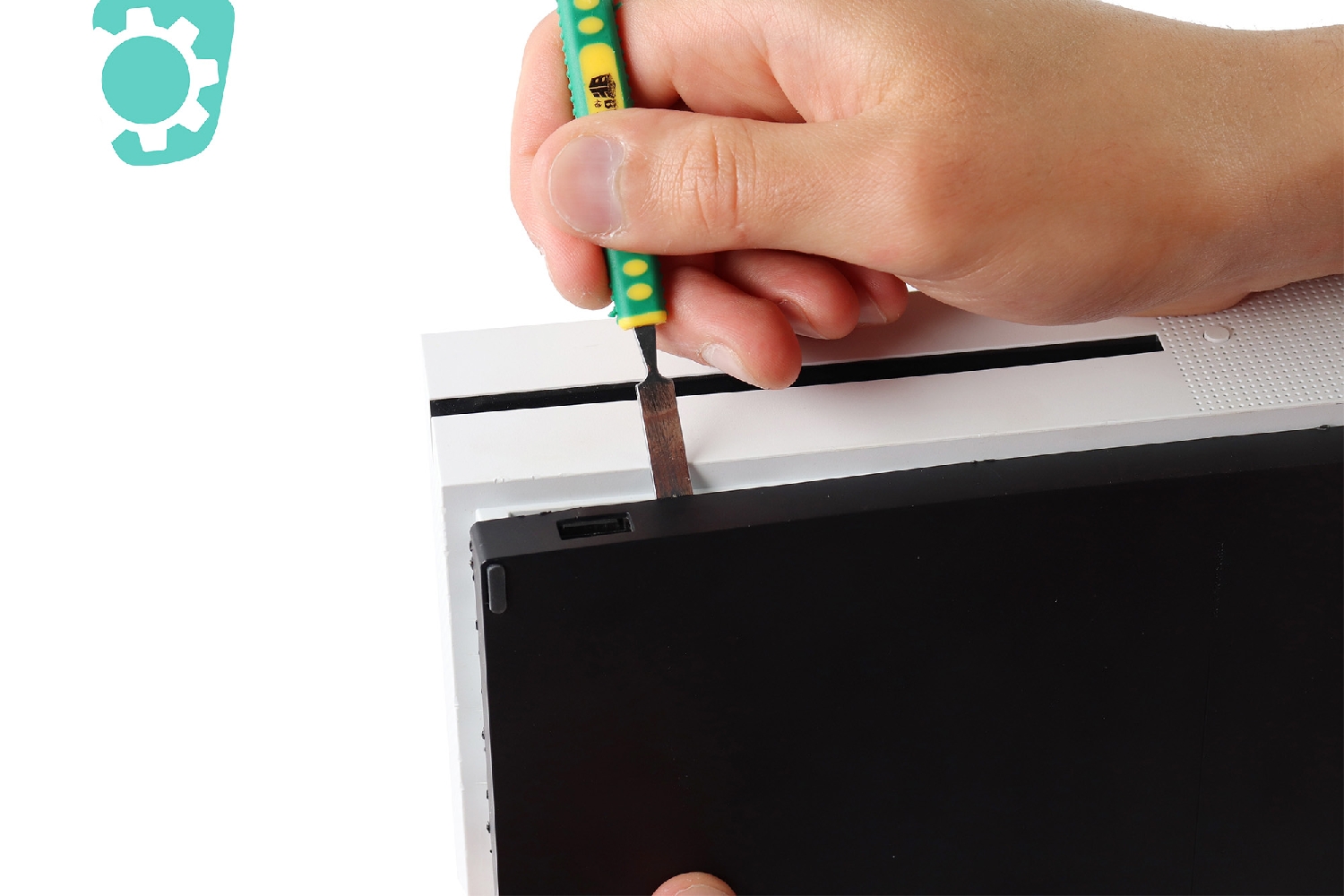

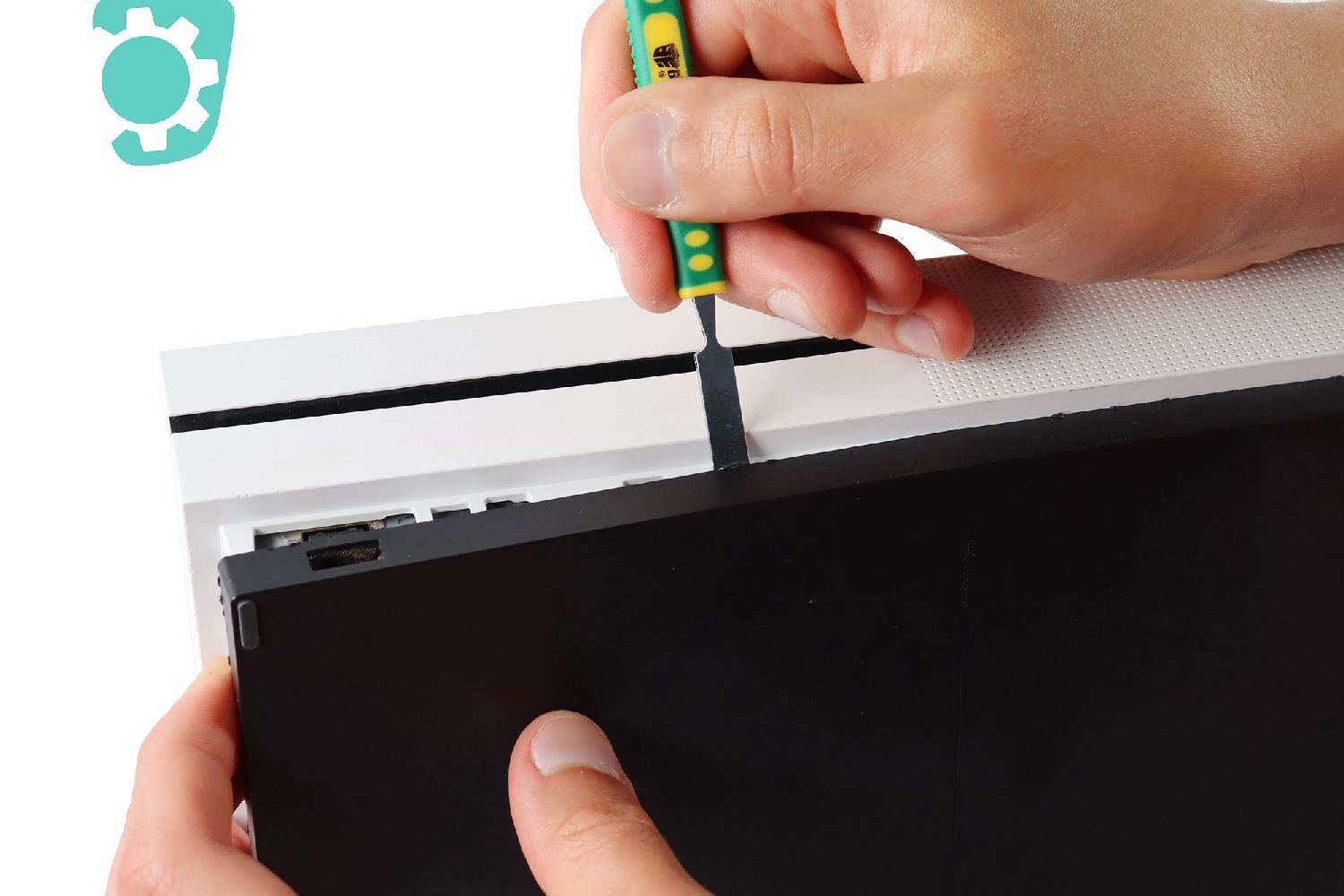

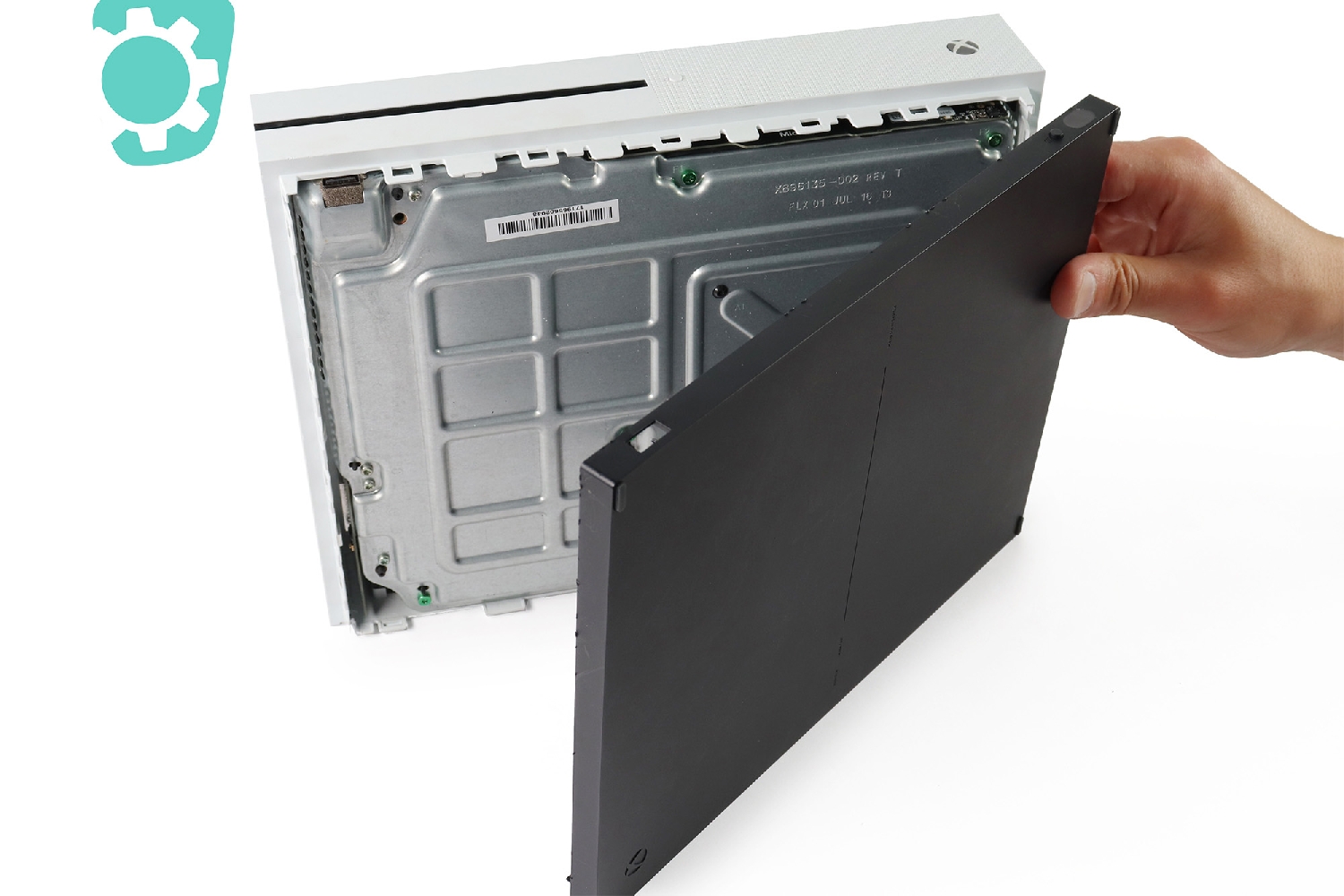

Enfin, déclipsez le dernier côté de la Xbox.

Vous devriez pouvoir séparer le capot inférieur (noir) du reste de la console.
Etape 6

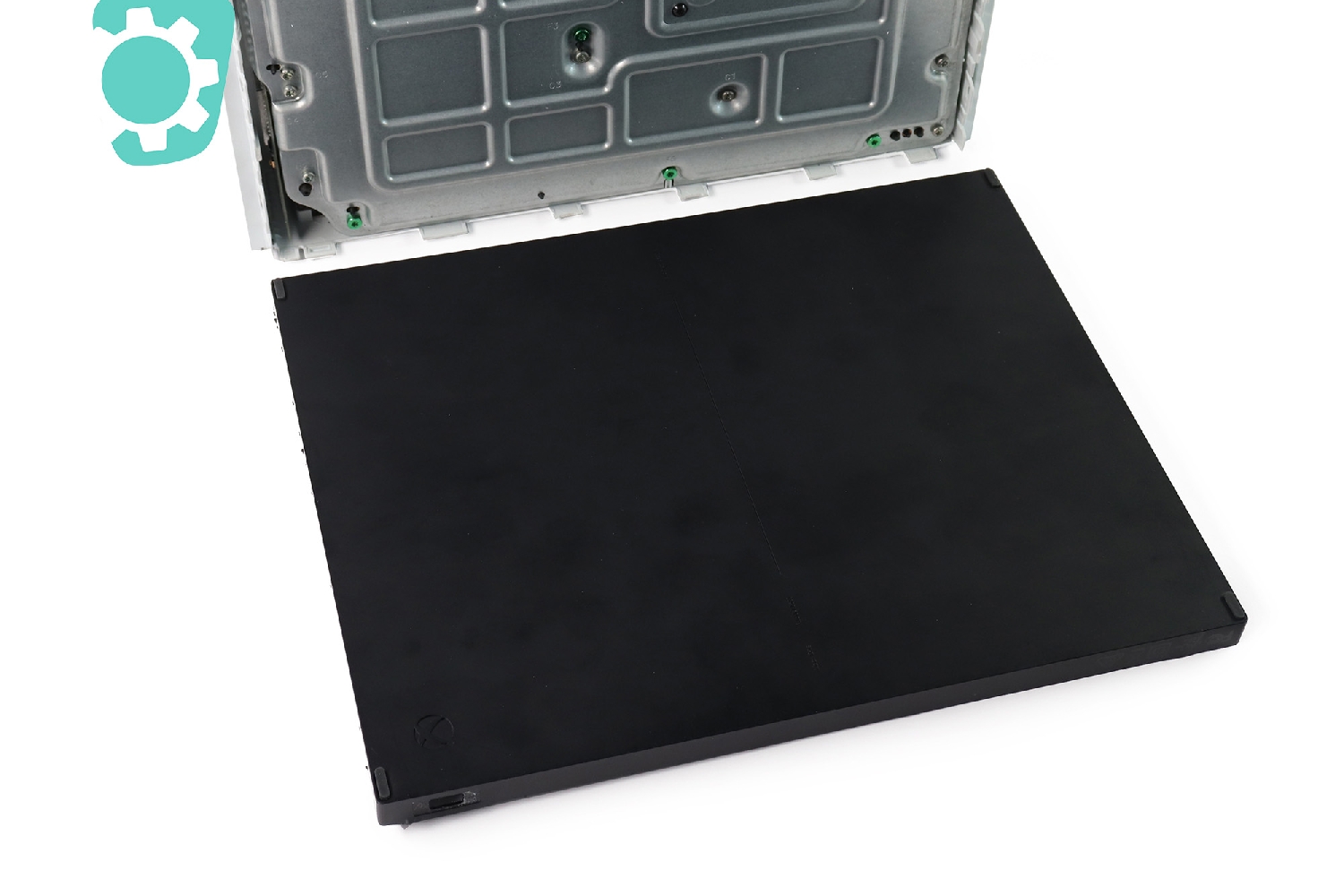

Le capot inférieur est retiré.
Etape 7

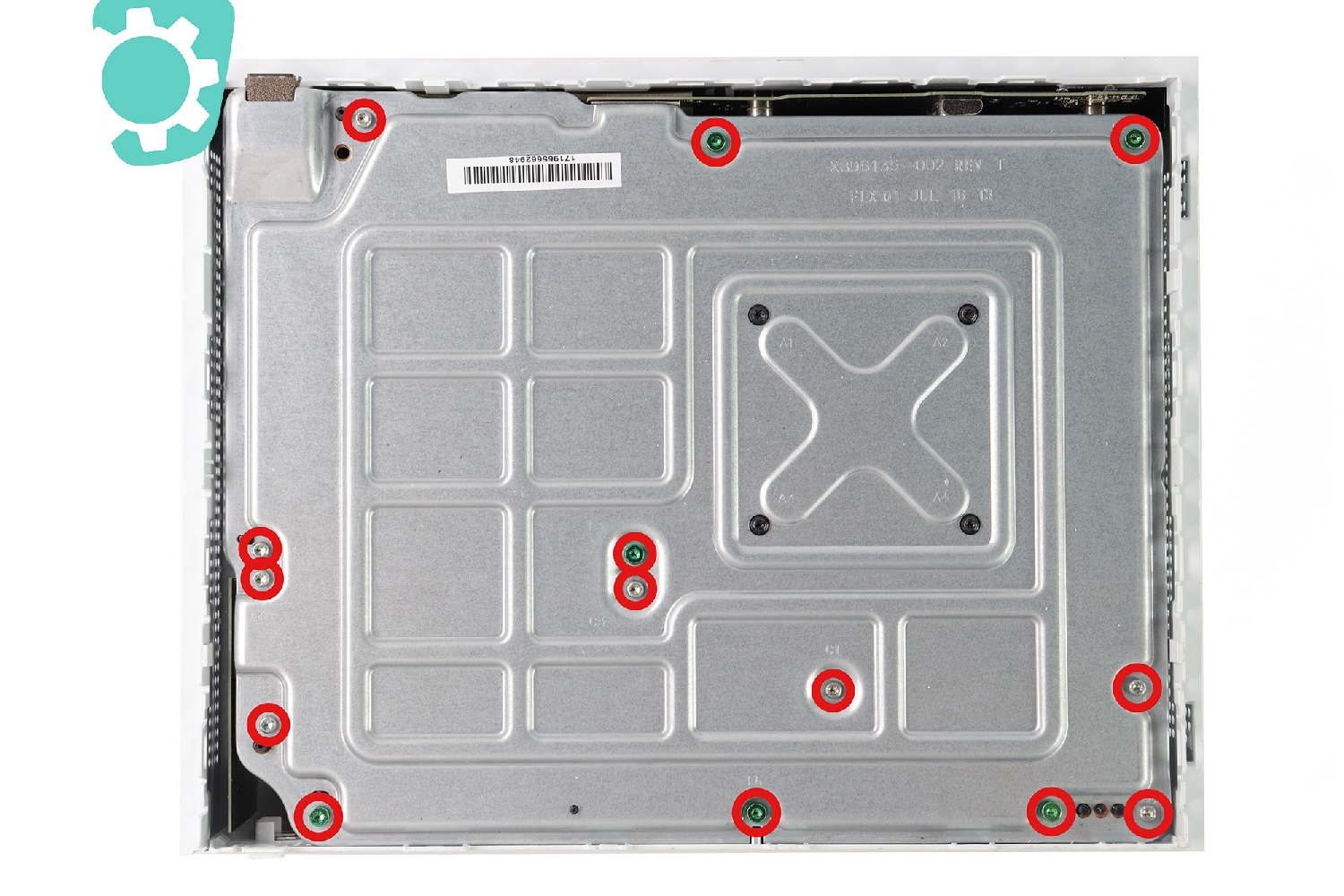

Dévissez ensuite les 14 vis (entourées en rouge sur la photo) à l'aide du tournevis Torx T10 (disponible dans notre kit outils 53 en 1).
Etape 8

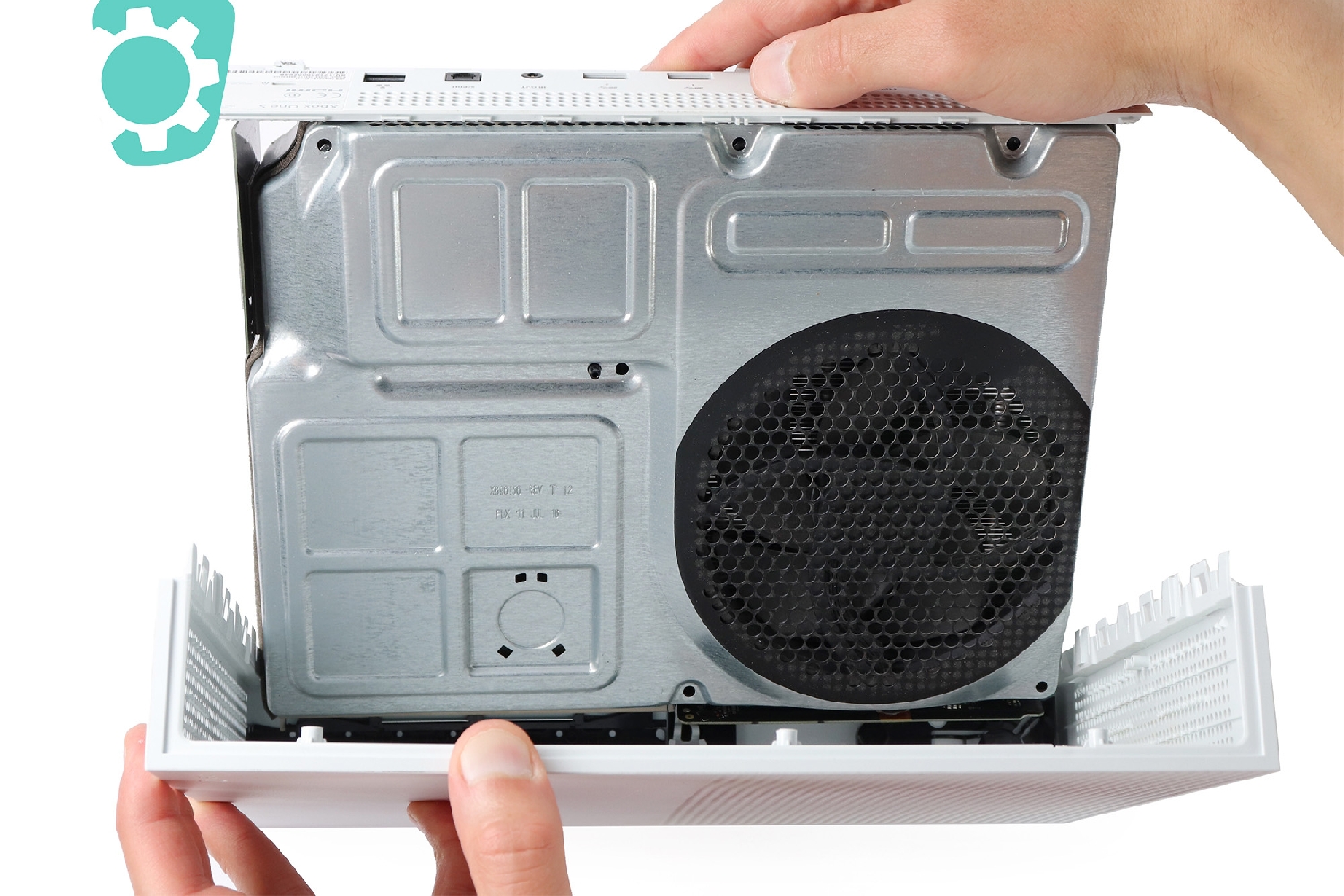

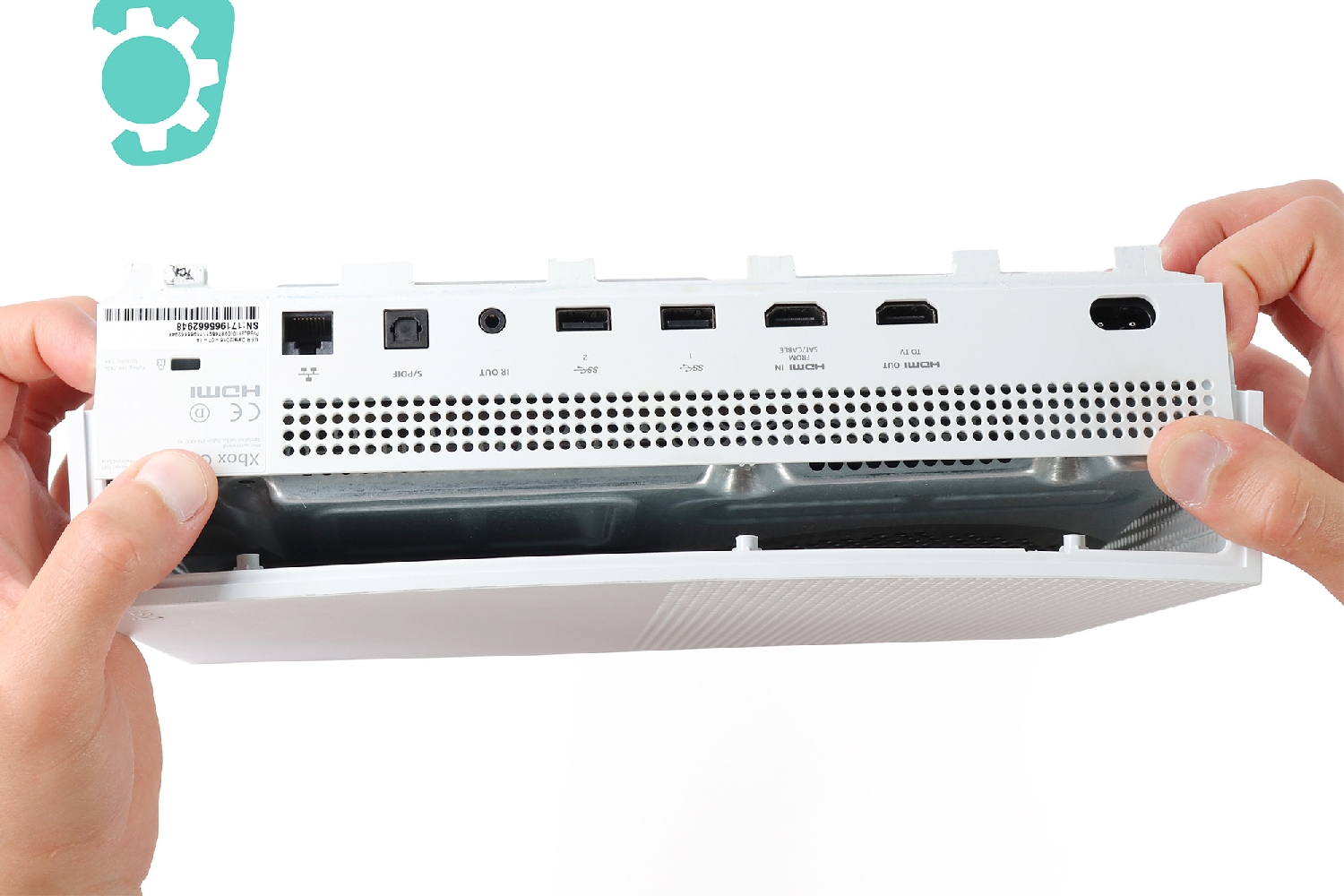

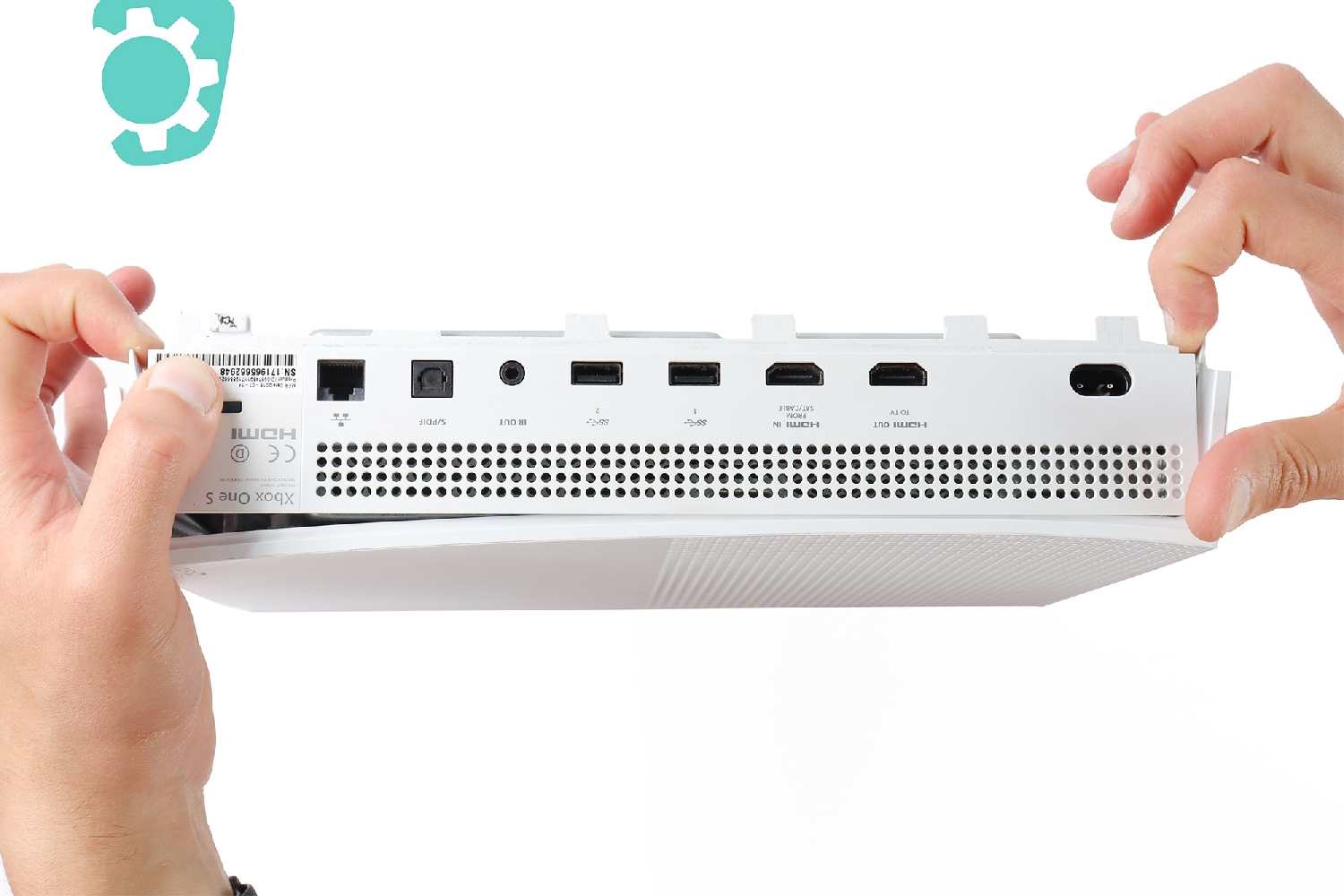

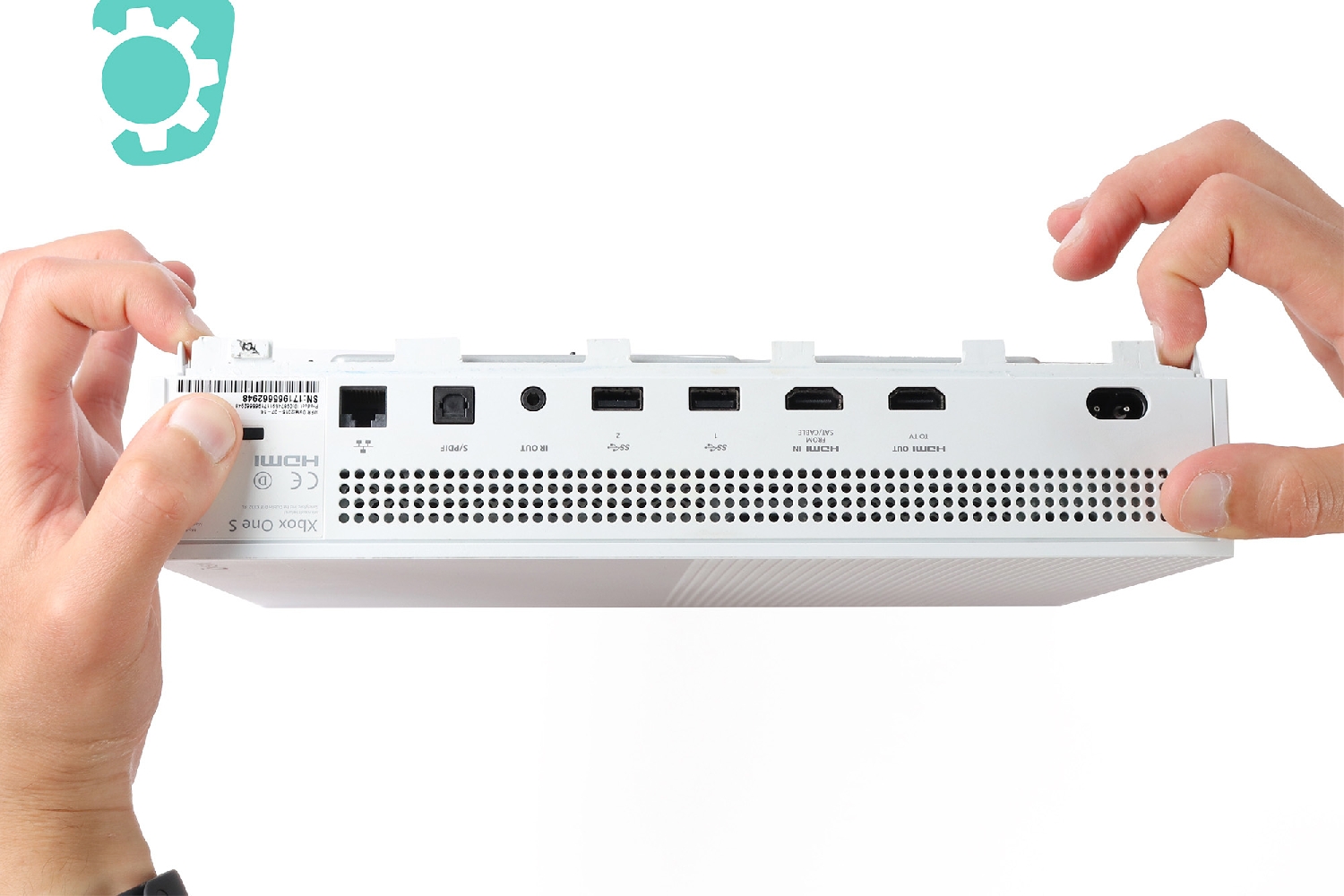

Maintenant, vous pouvez séparer délicatement le capot supérieur (blanc) du reste de la console.
Etape 9

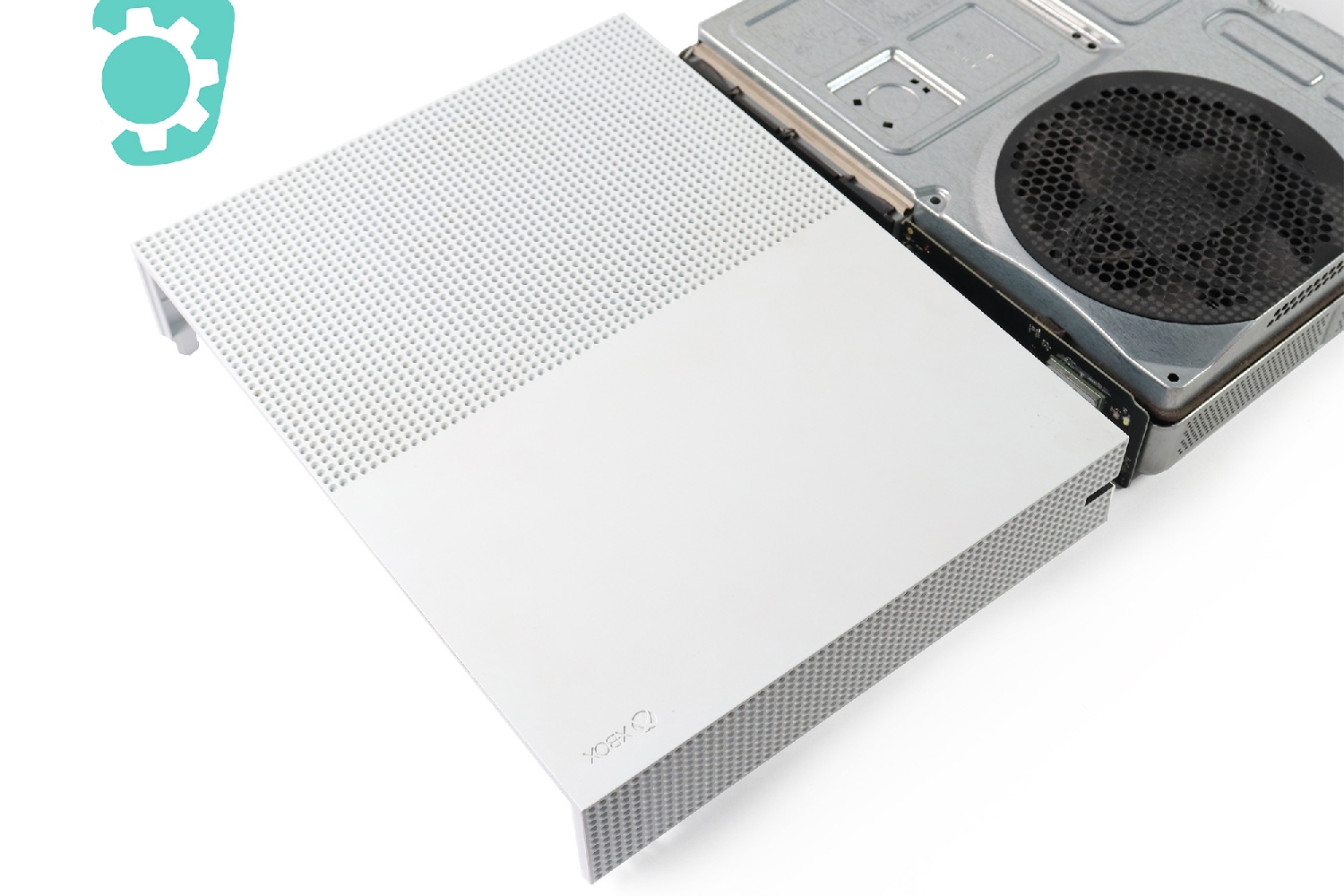

Le capot supérieur est retiré.
Etape 10

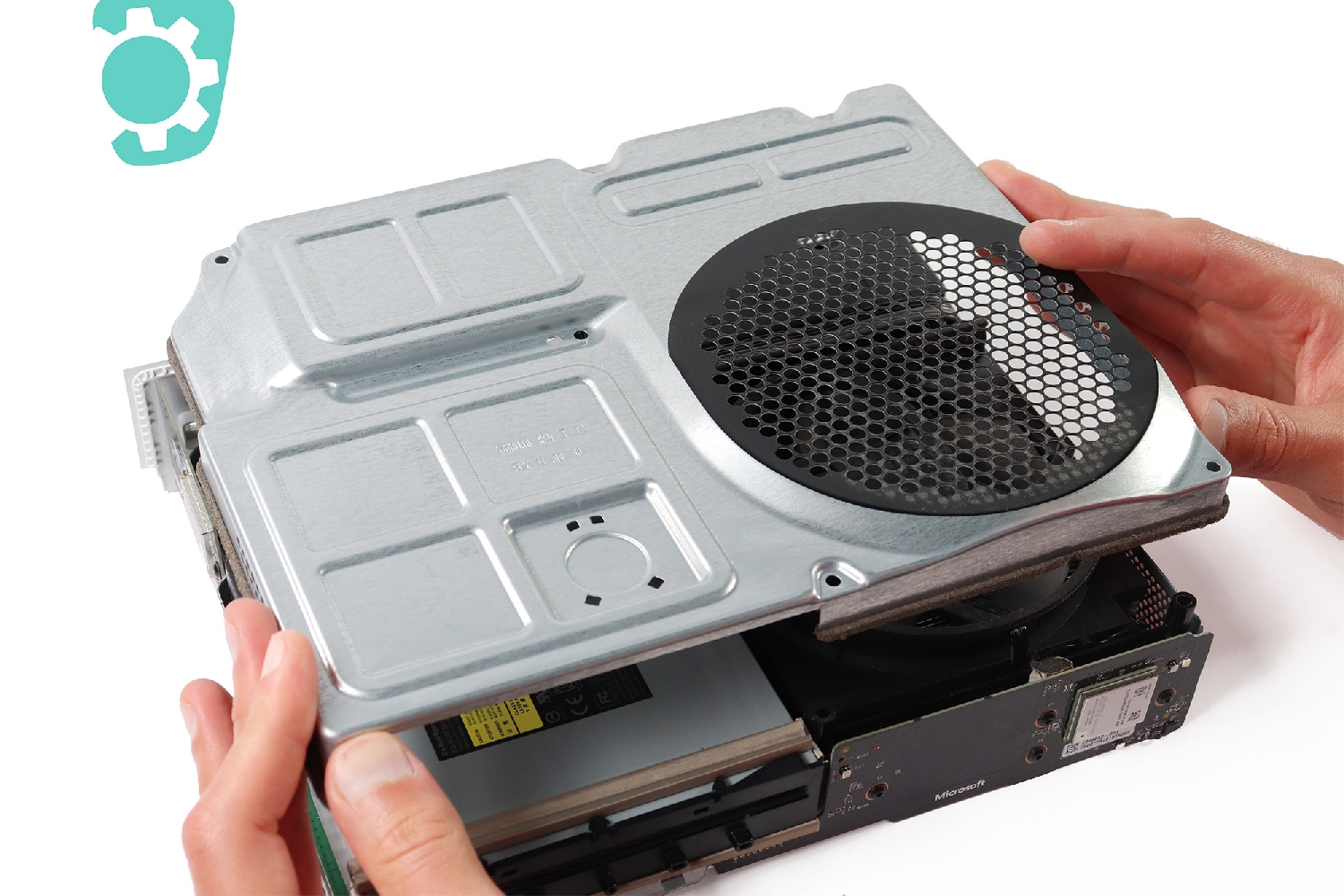

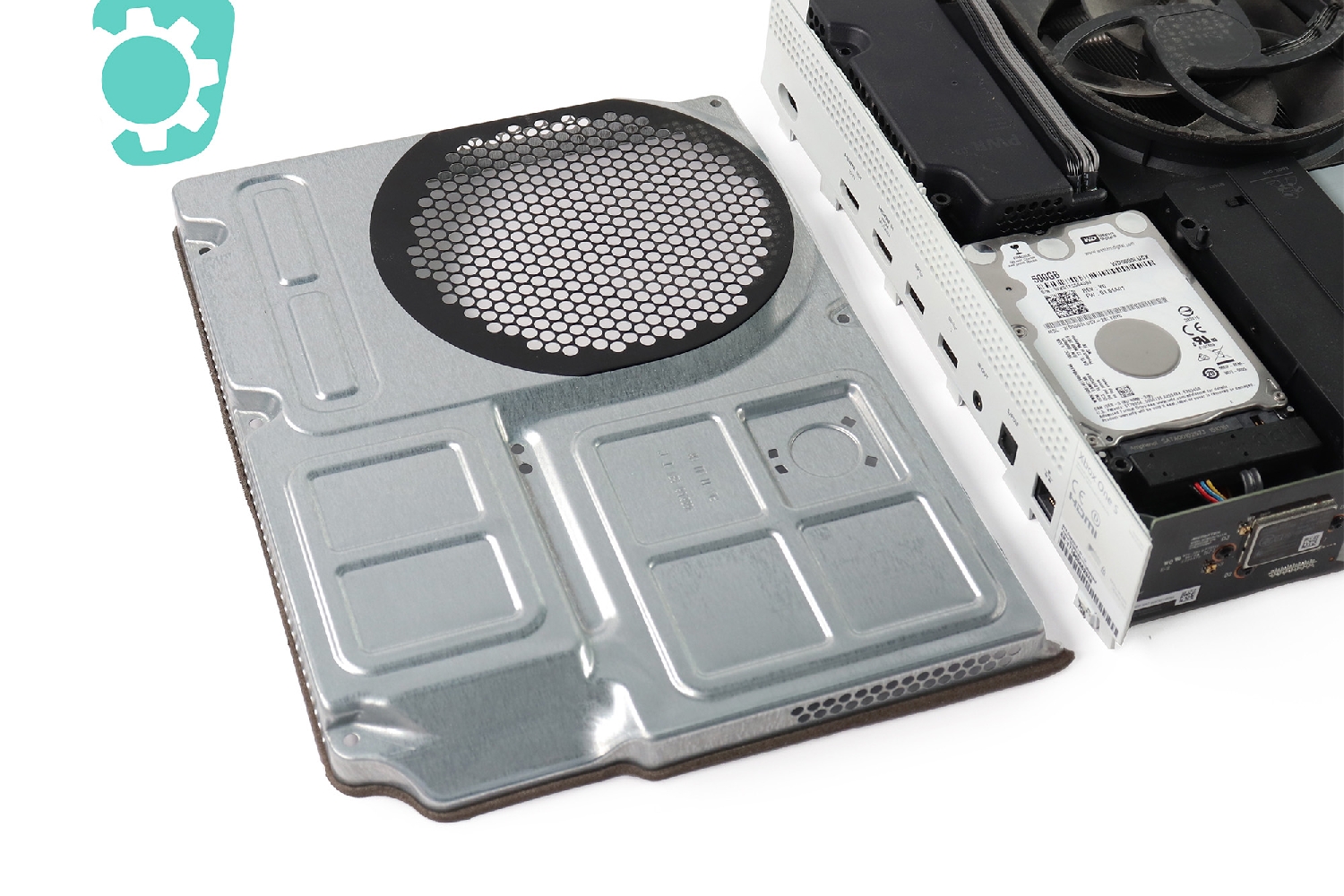

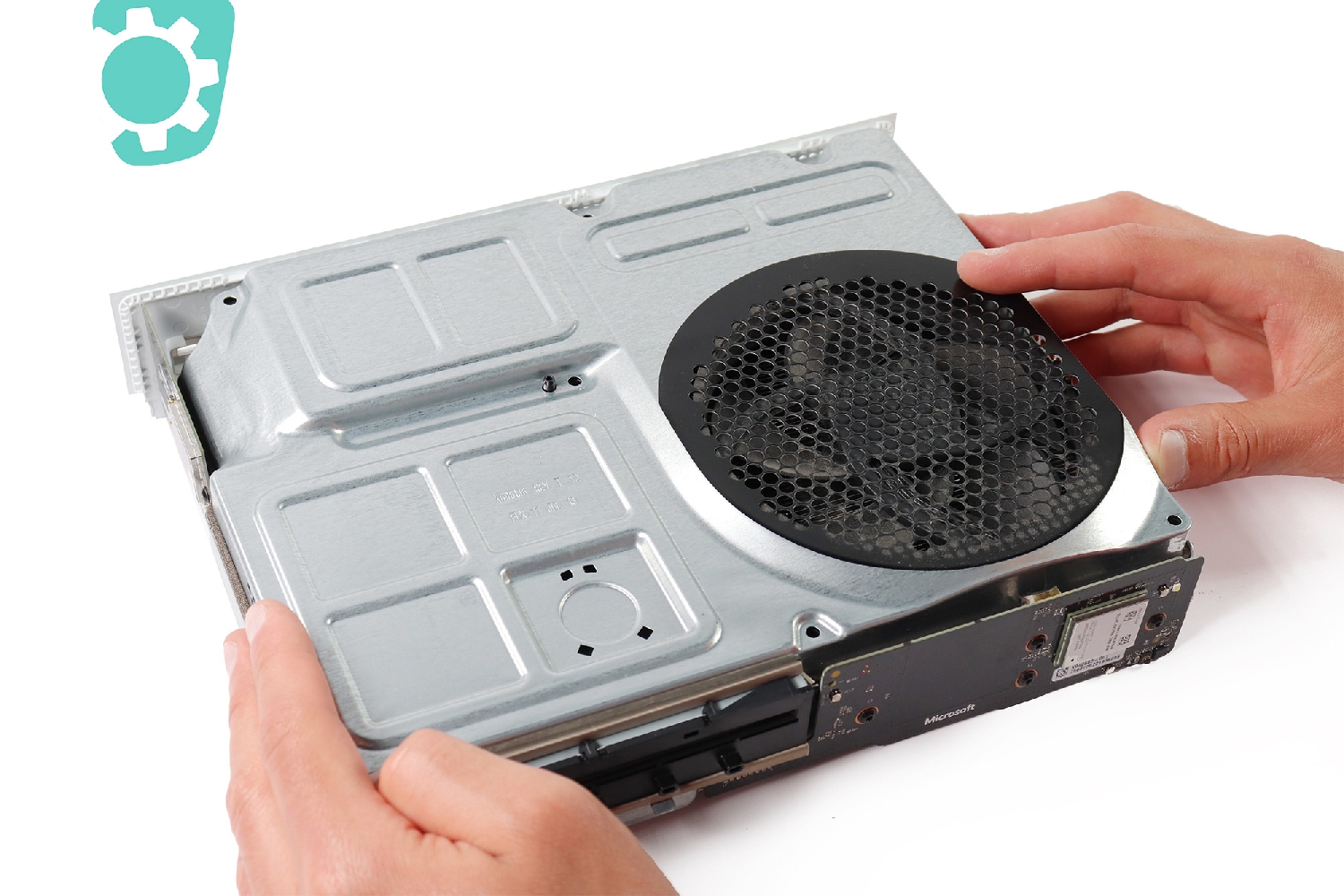

Ensuite, retirez le capot métallique.
Etape 11
Le bloc d'alimentation correspond à cette pièce encadrée en rouge sur la photo.
Etape 12

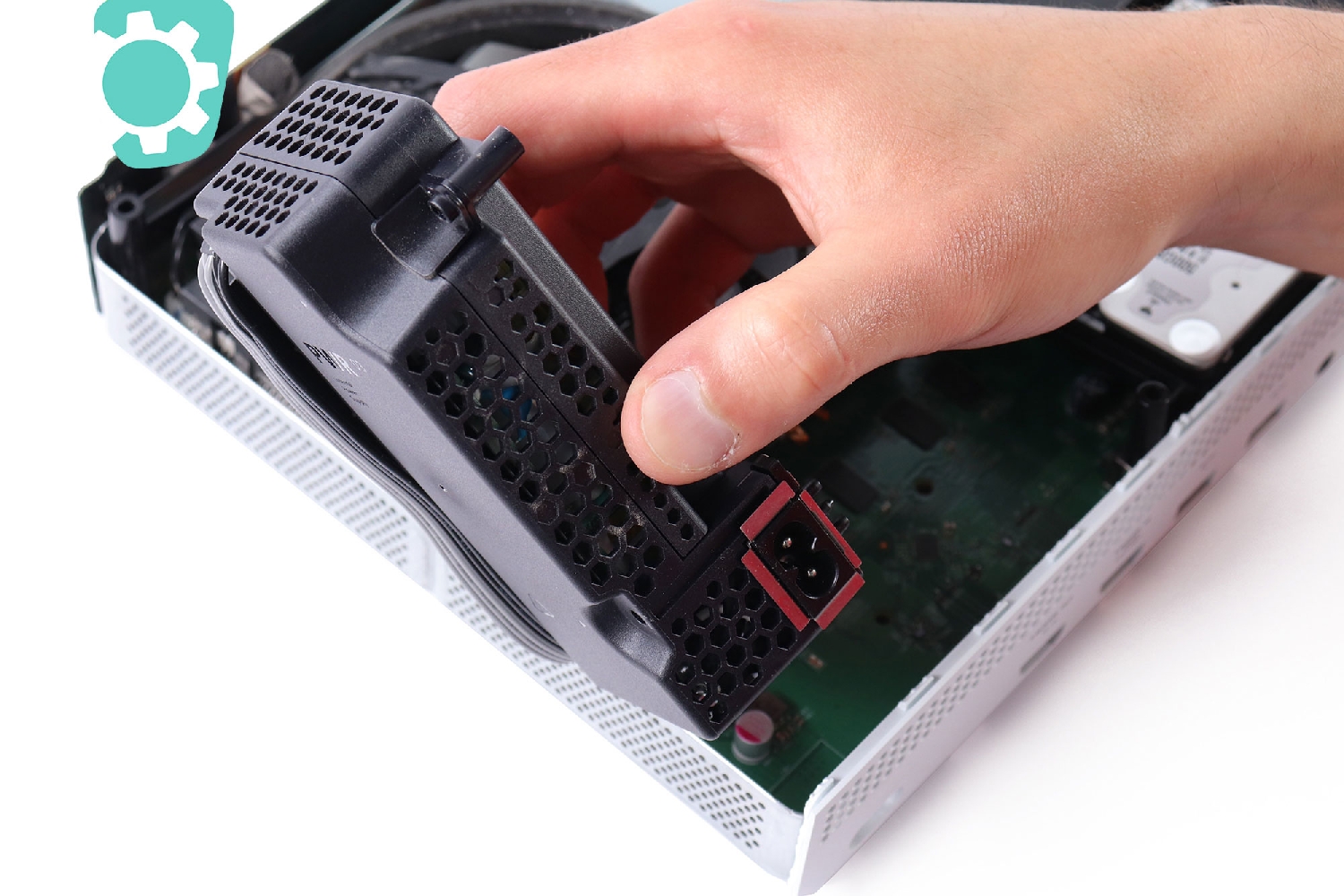

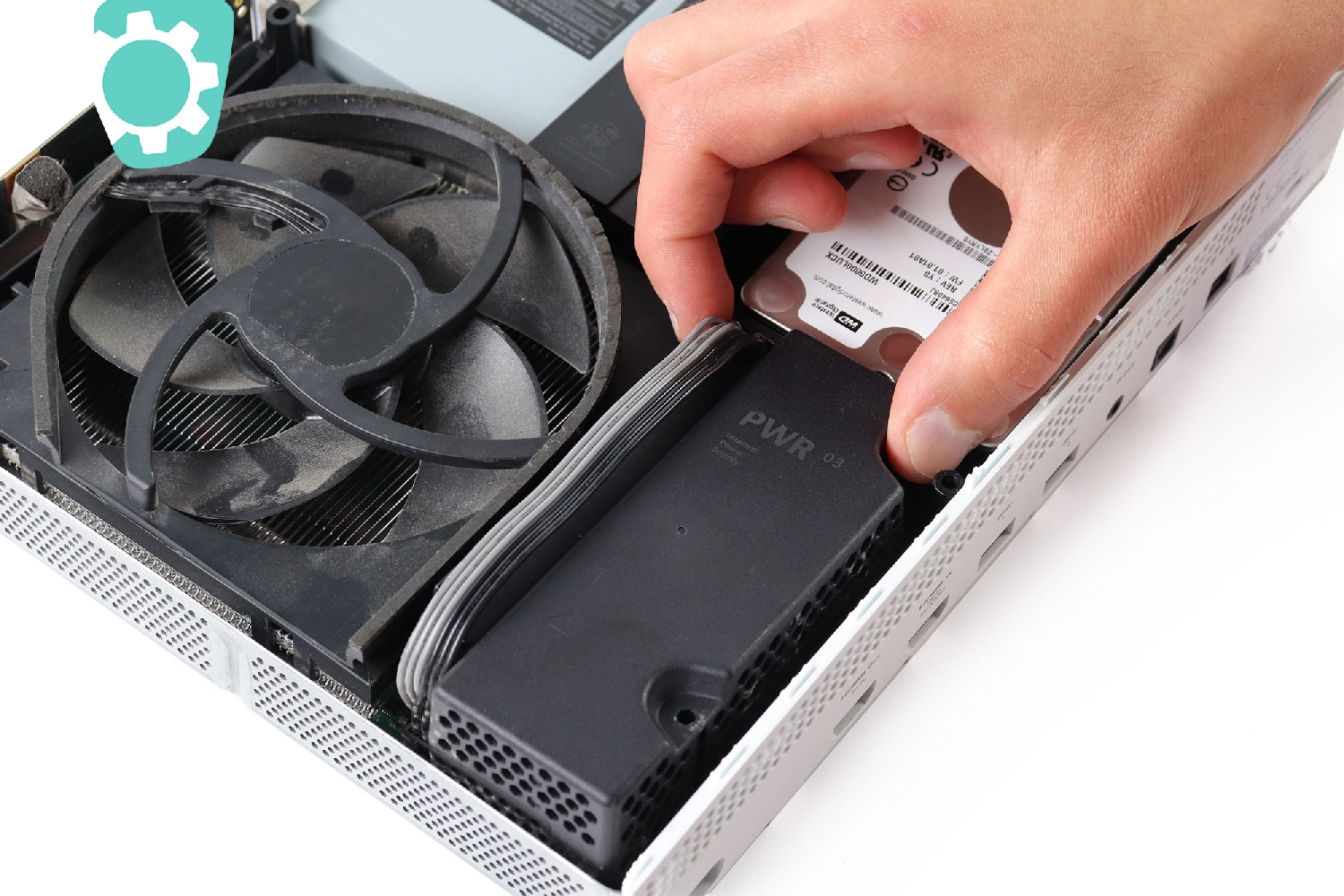

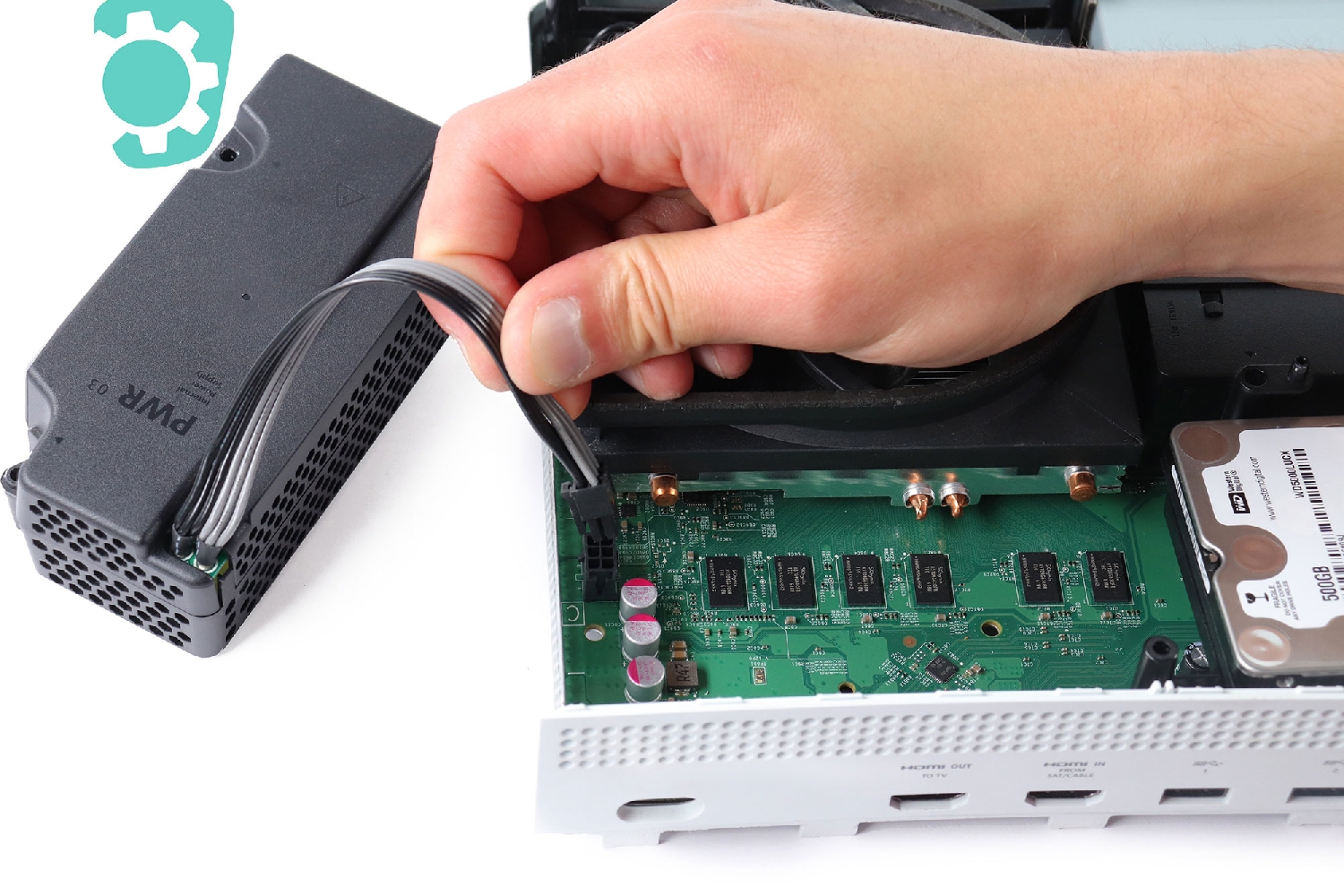

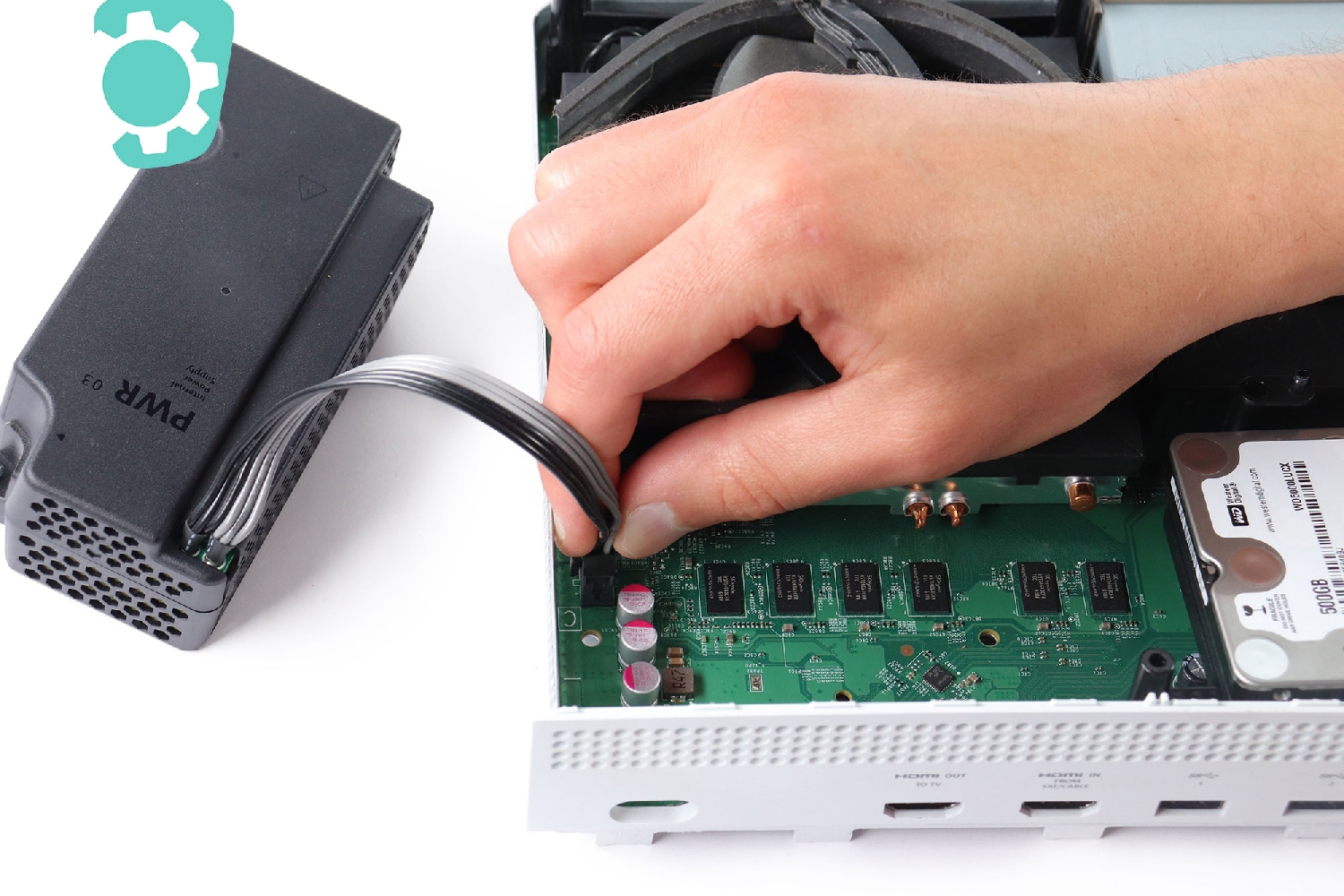

Vous pouvez délicatement sortir le bloc d'alimentation de la console.

Attention ! Il est encore connecté par une nappe à la carte mère. N'oubliez pas de la débrancher.
Etape 13

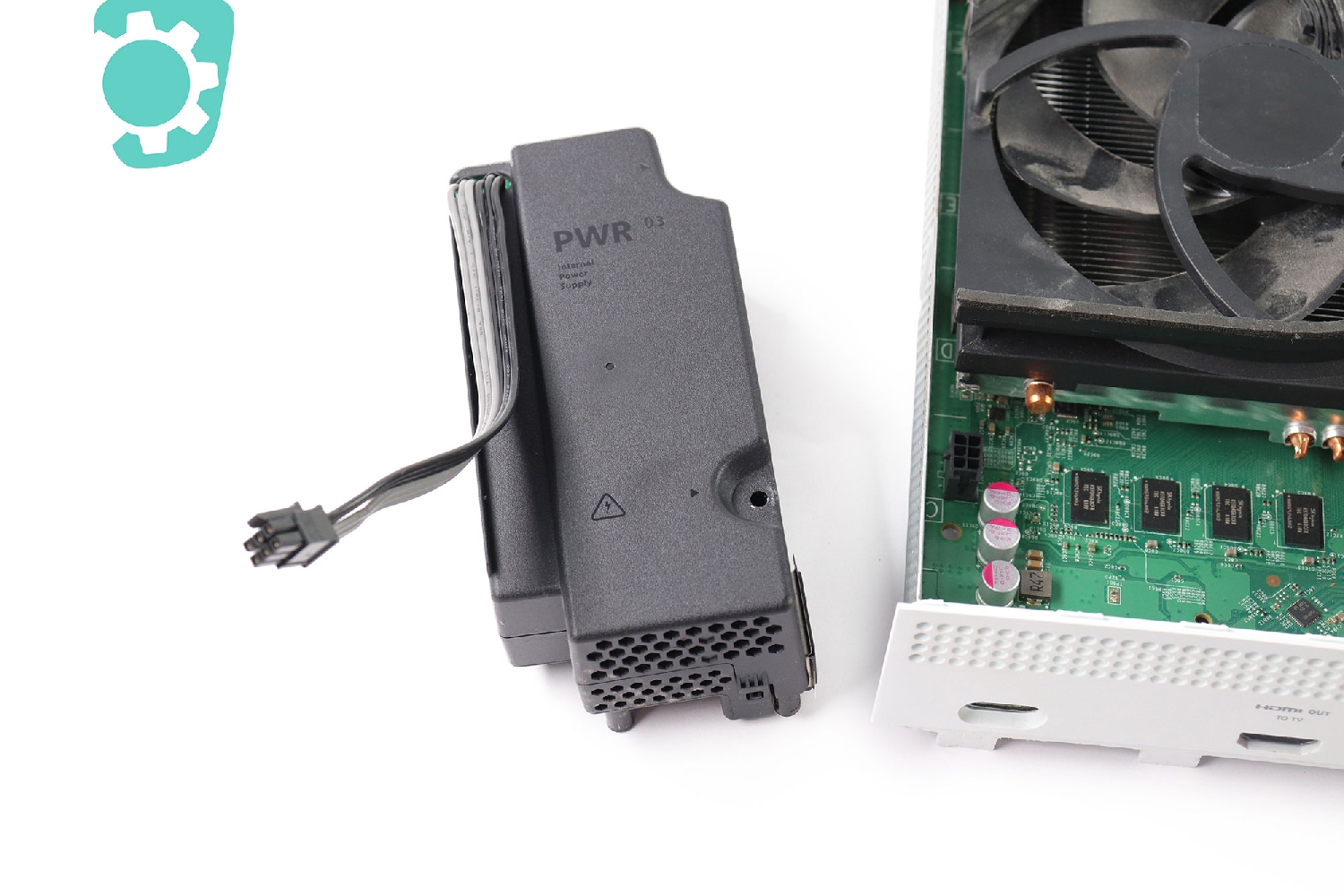

Le bloc d'alimentation Xbox One S est retiré.

Vous pouvez maintenant le remplacer.

Pour remonter votre console, reprenez ce tuto en sens inverse.
