Comment réparer le bloc écran sur Galaxy Tab A 10-1 2016 (SM-T580-SM-T585)

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Tab A 10-1 2016 (SM-T580-SM-T585)
Réparation
Note de réparabilité 14/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

La vitre avant est rayée, fissurée

L'affichage présente des traits, zones d'ombres

La vitre avant de votre tablette est brisée ? Des traits ou des tâches s'affichent sur l'écran ? Pour changer l'écran abîmé de votre Galaxy Tab, Brico-phone met à votre disposition ce tutoriel complet de réparation reprenant étape par étape chaque manipulation à effectuer pour redonner un coup de neuf à votre appareil.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils

Avant de commencer

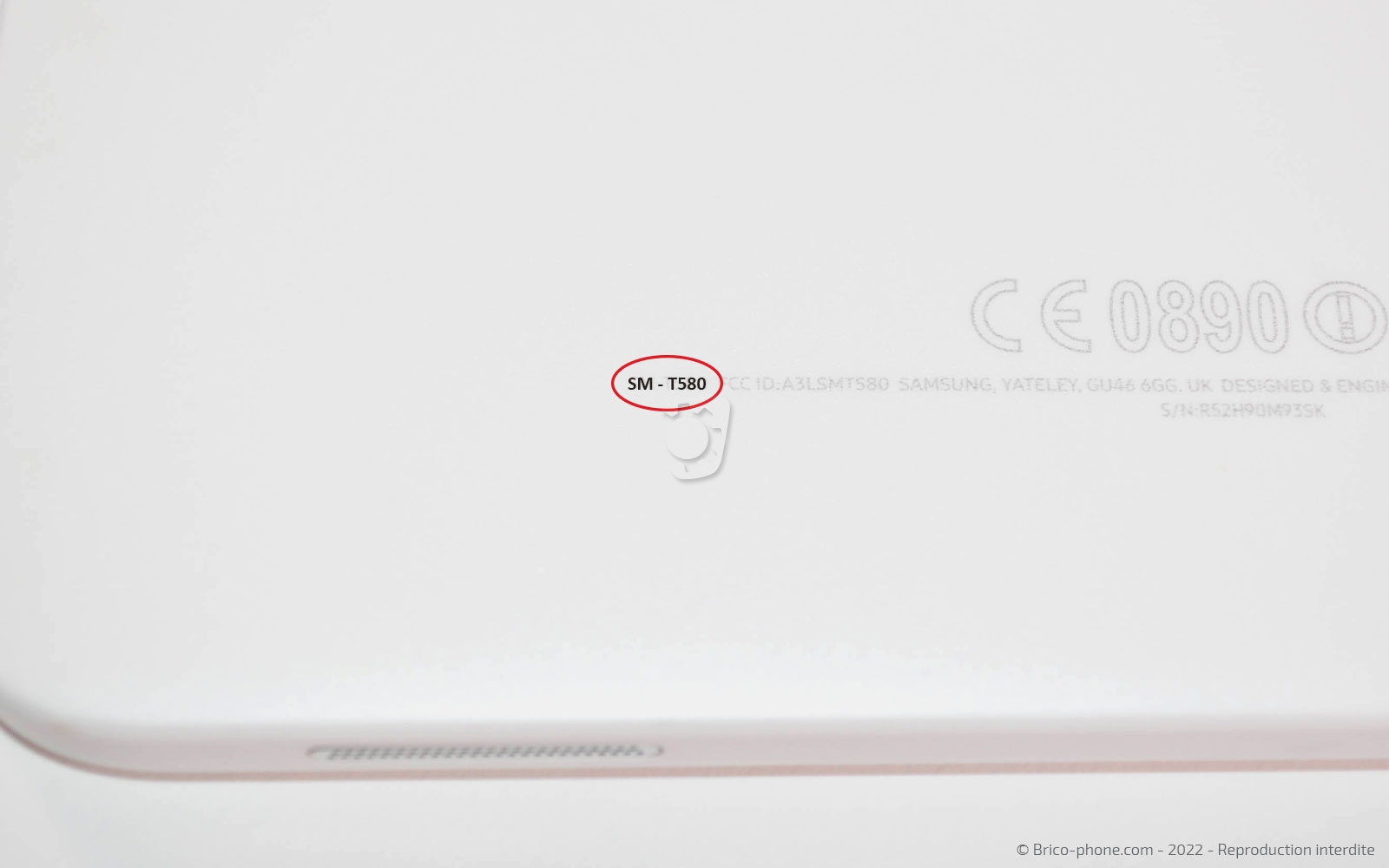

Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre appareil.
Il se trouve au dos de ce dernier et vous permettra de commander les bonnes pièces détachées sur notre site.

Une fois votre commande reçue, installez vous dans un endroit calme, lumineux et propre.
Dégagez-vous un plan de travail et mettez à portée de main les outils et le patron d'aide au montage offert avec votre commande.

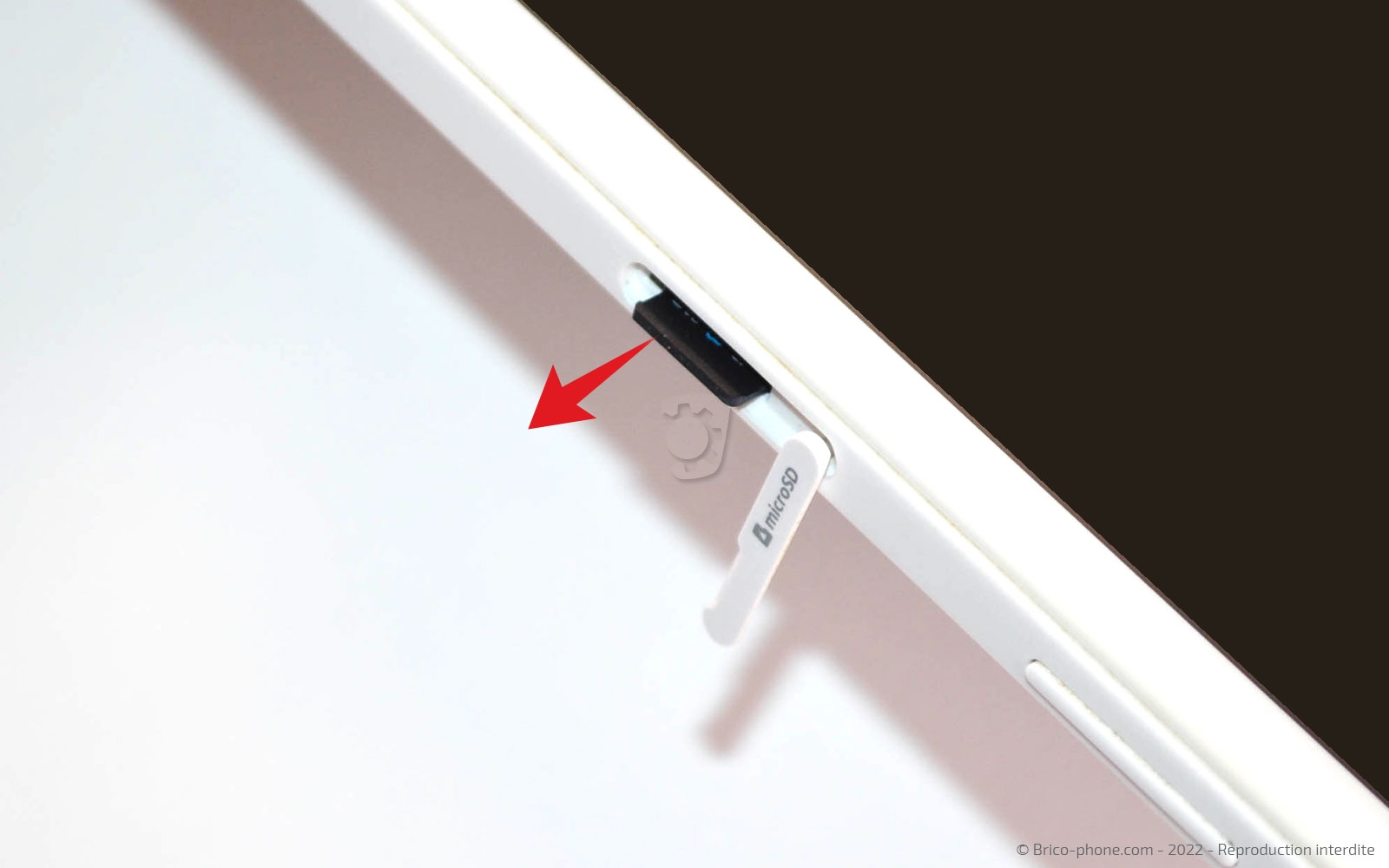

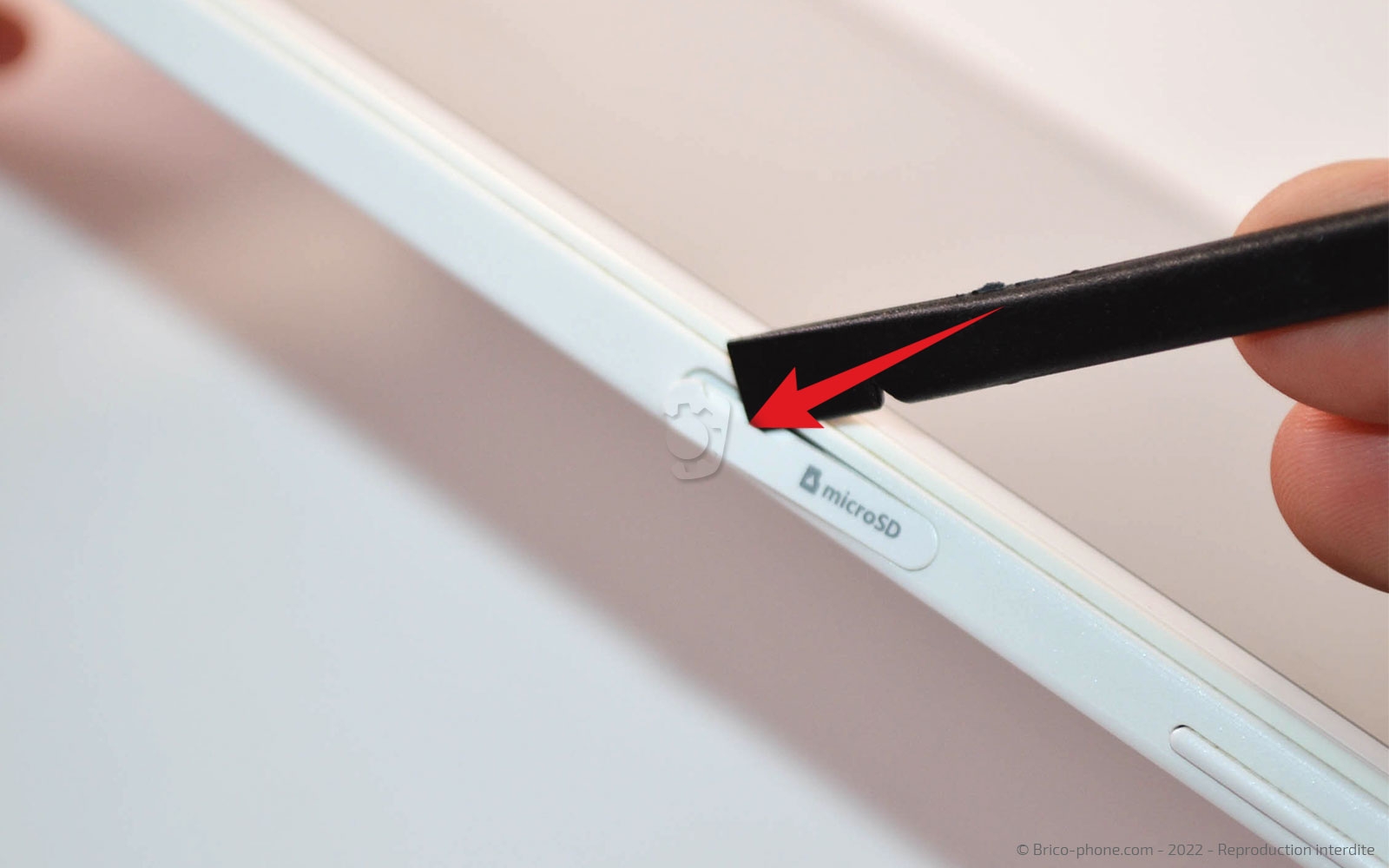

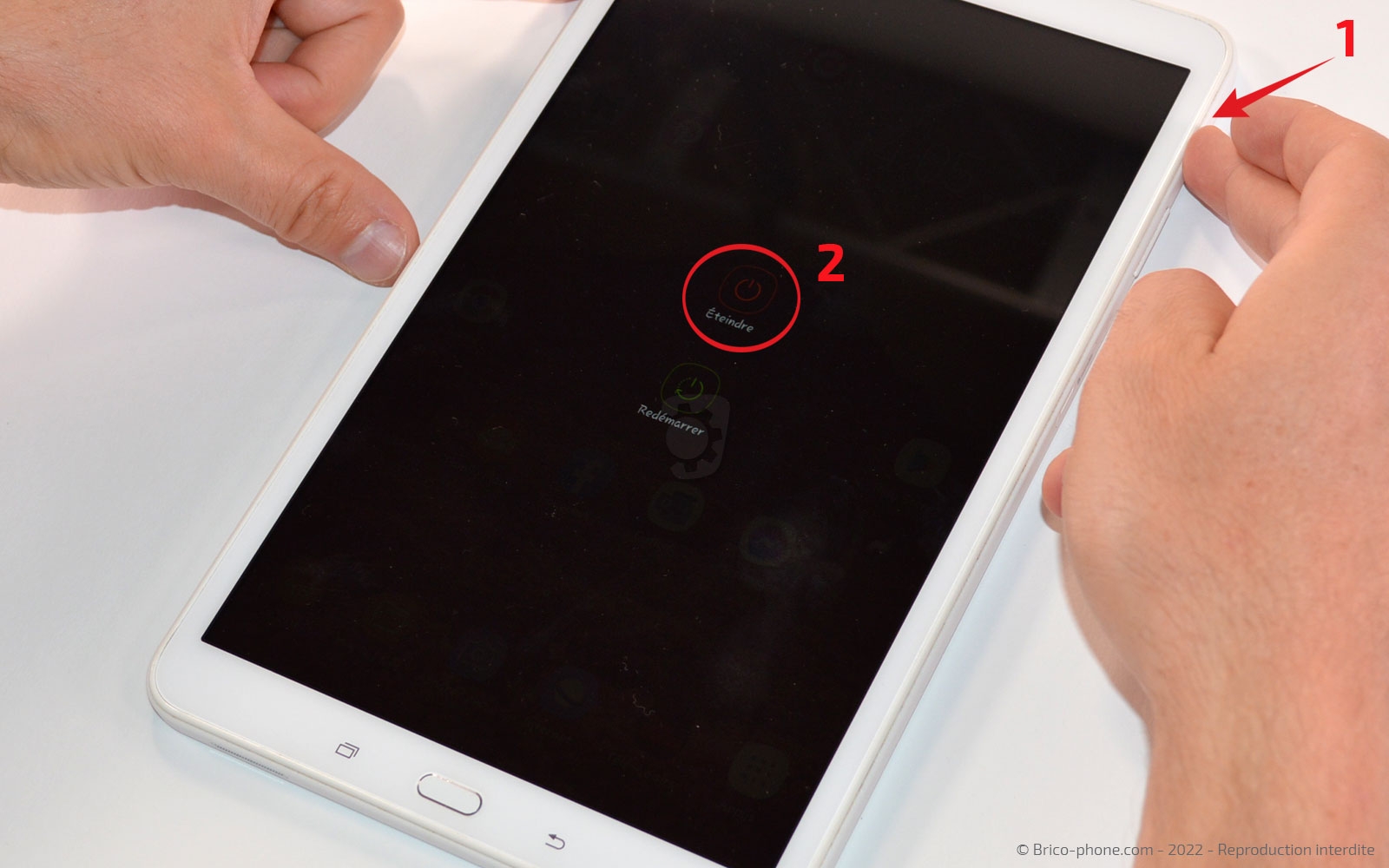

Pressez le bouton Power pour éteindre votre tablette. Ensuite, retirez la carte SD du châssis.
Outils
Levier Nylon
Etape 1

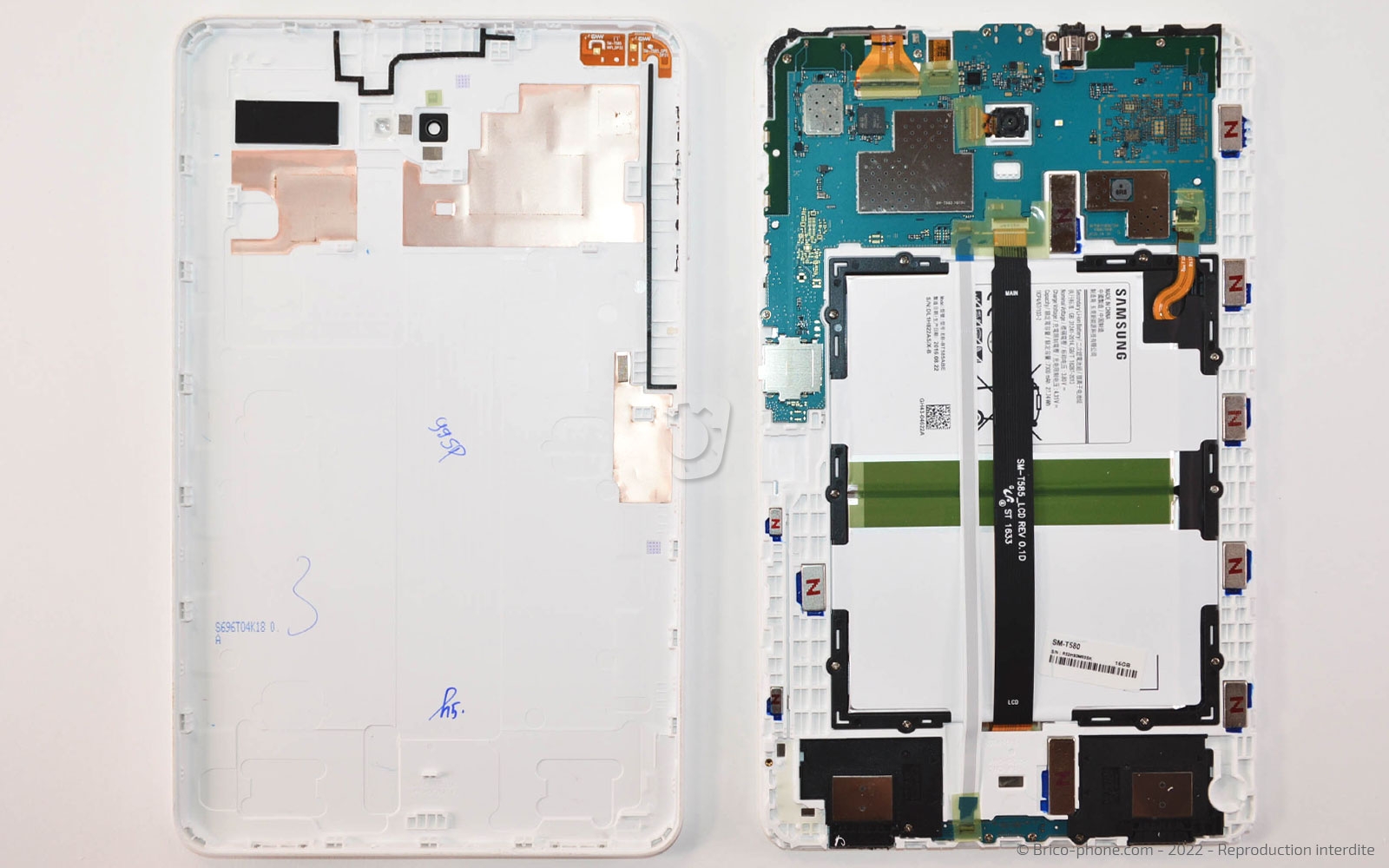

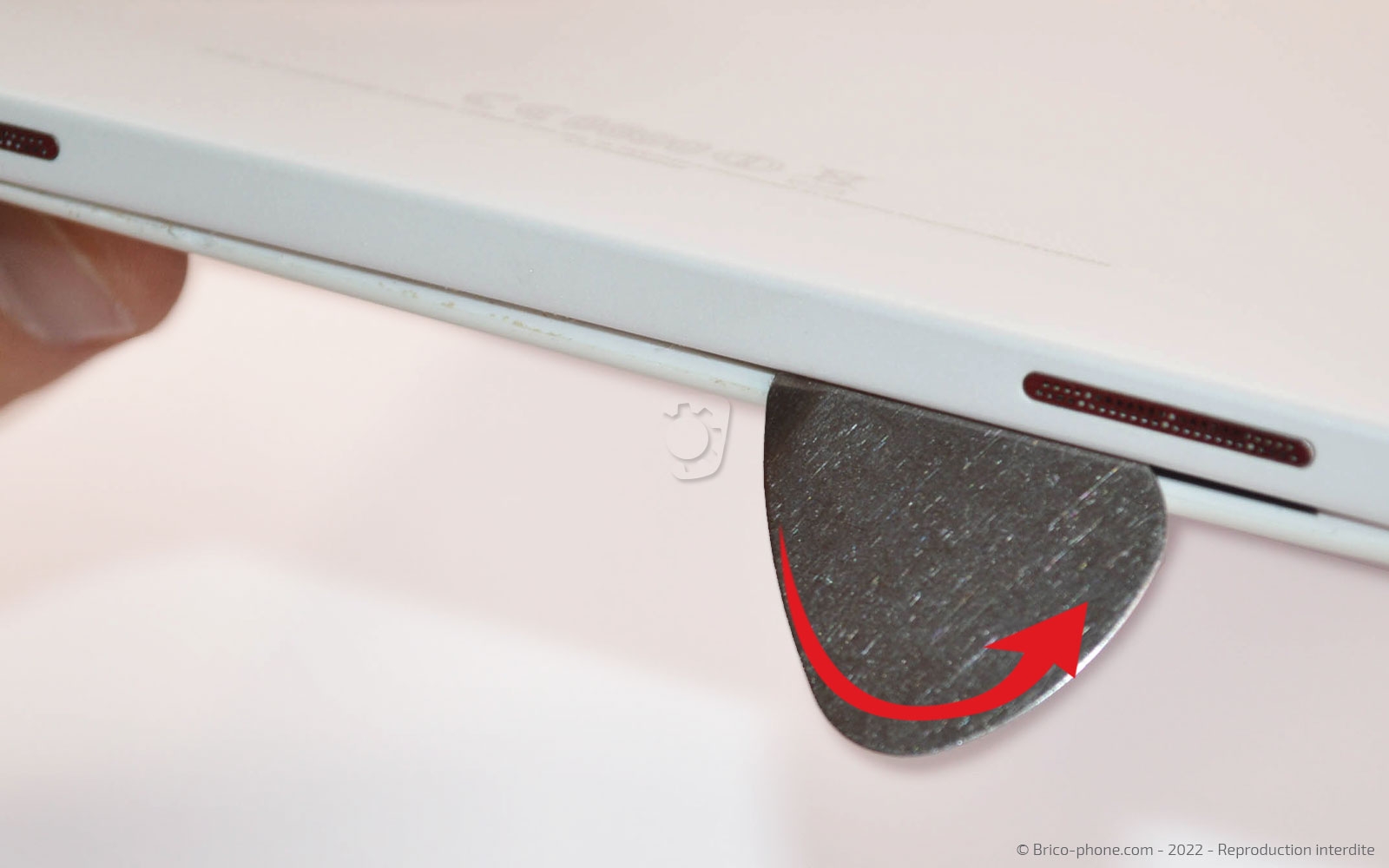

Etape 1 Déclipser la coque arrière

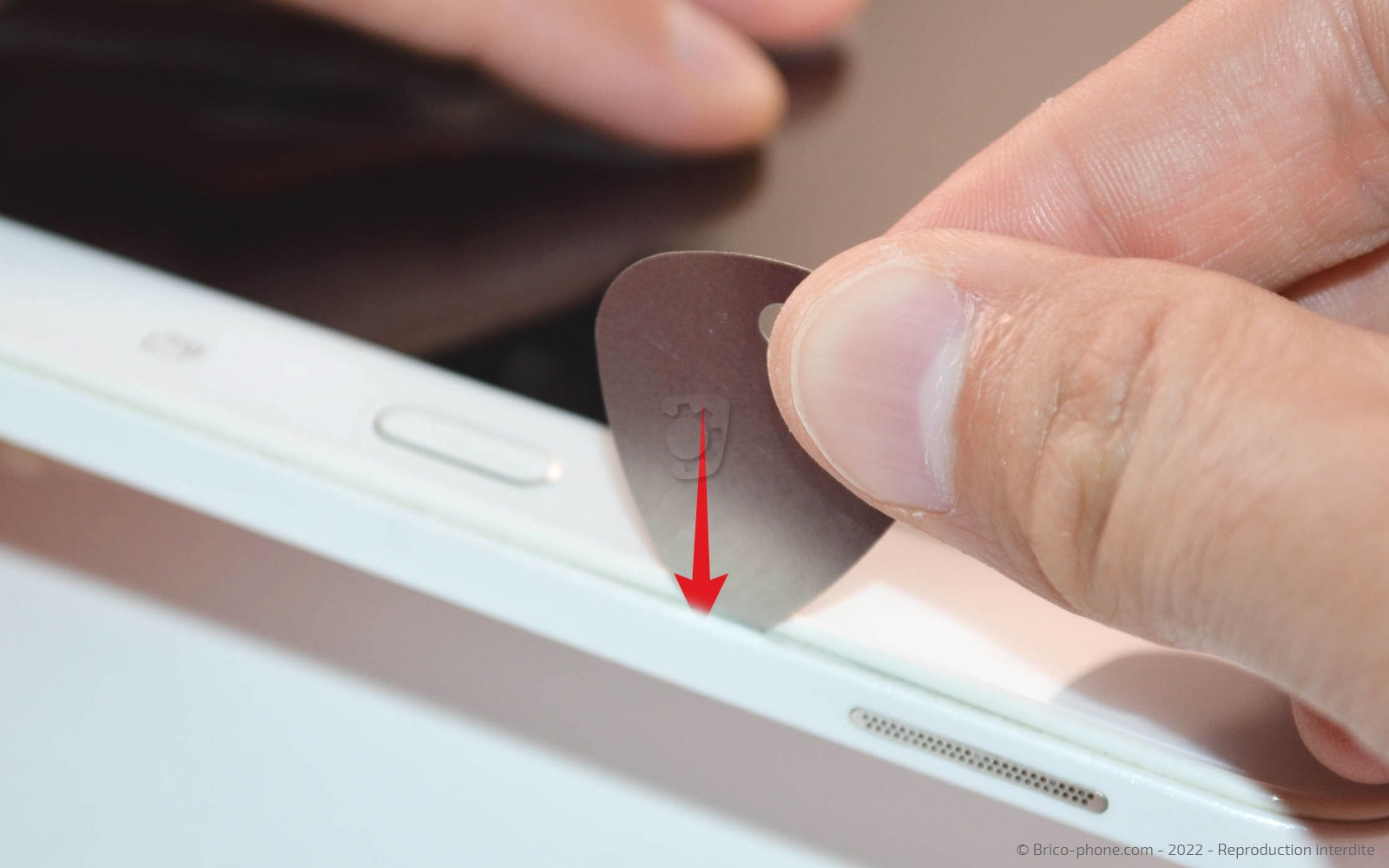

A l'aide d'un médiator en métal, vous allez devoir déclipser la coque arrière. Pour cela, insérez l'outil entre l'écran et la coque puis faites le pivoter dans l'interstice.

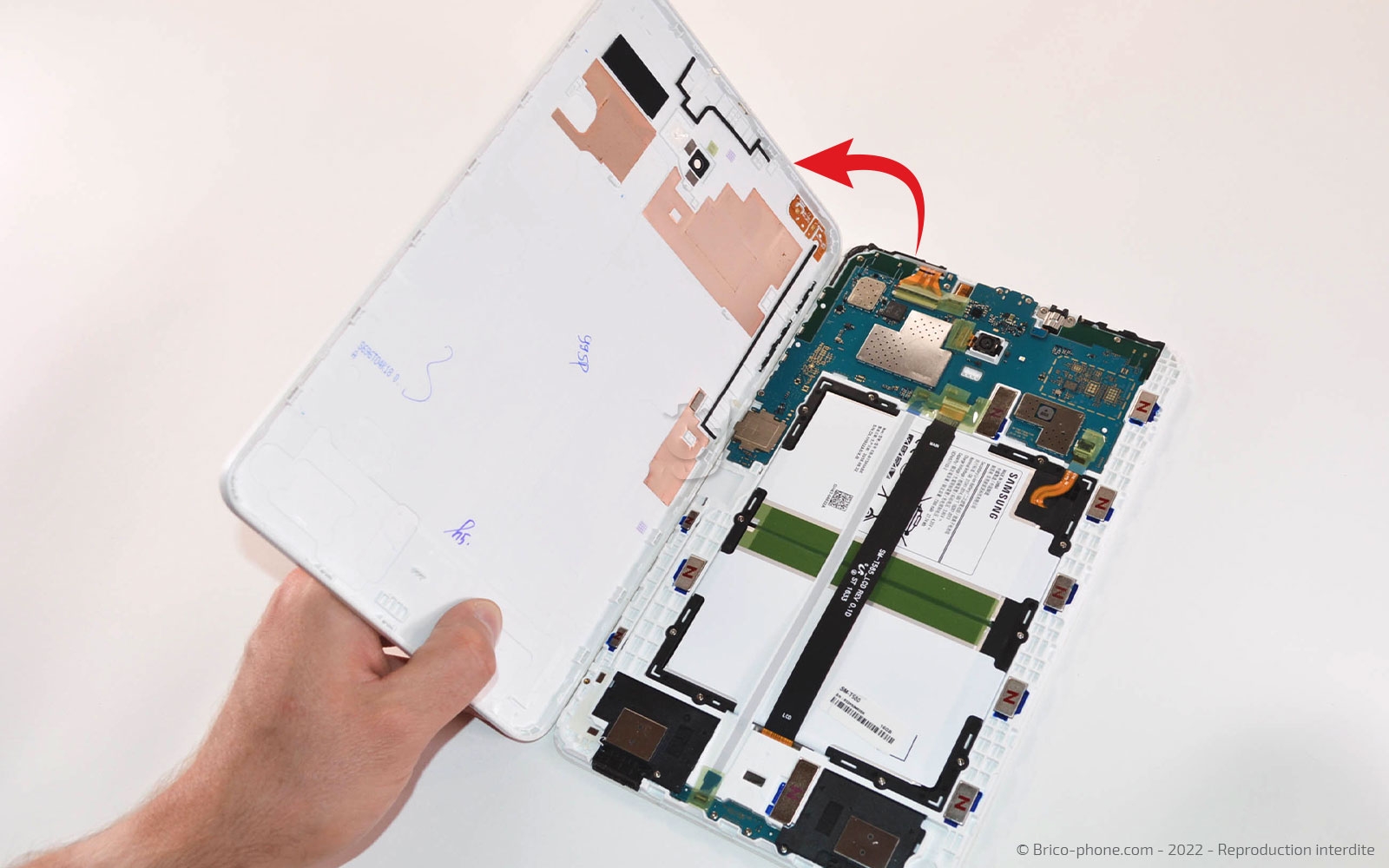

Ensuite, faites glisser le médiator tout autour de la Galaxy Tab pour permettre de détacher la coque petit à petit.
Outils
Médiator
Etape 2

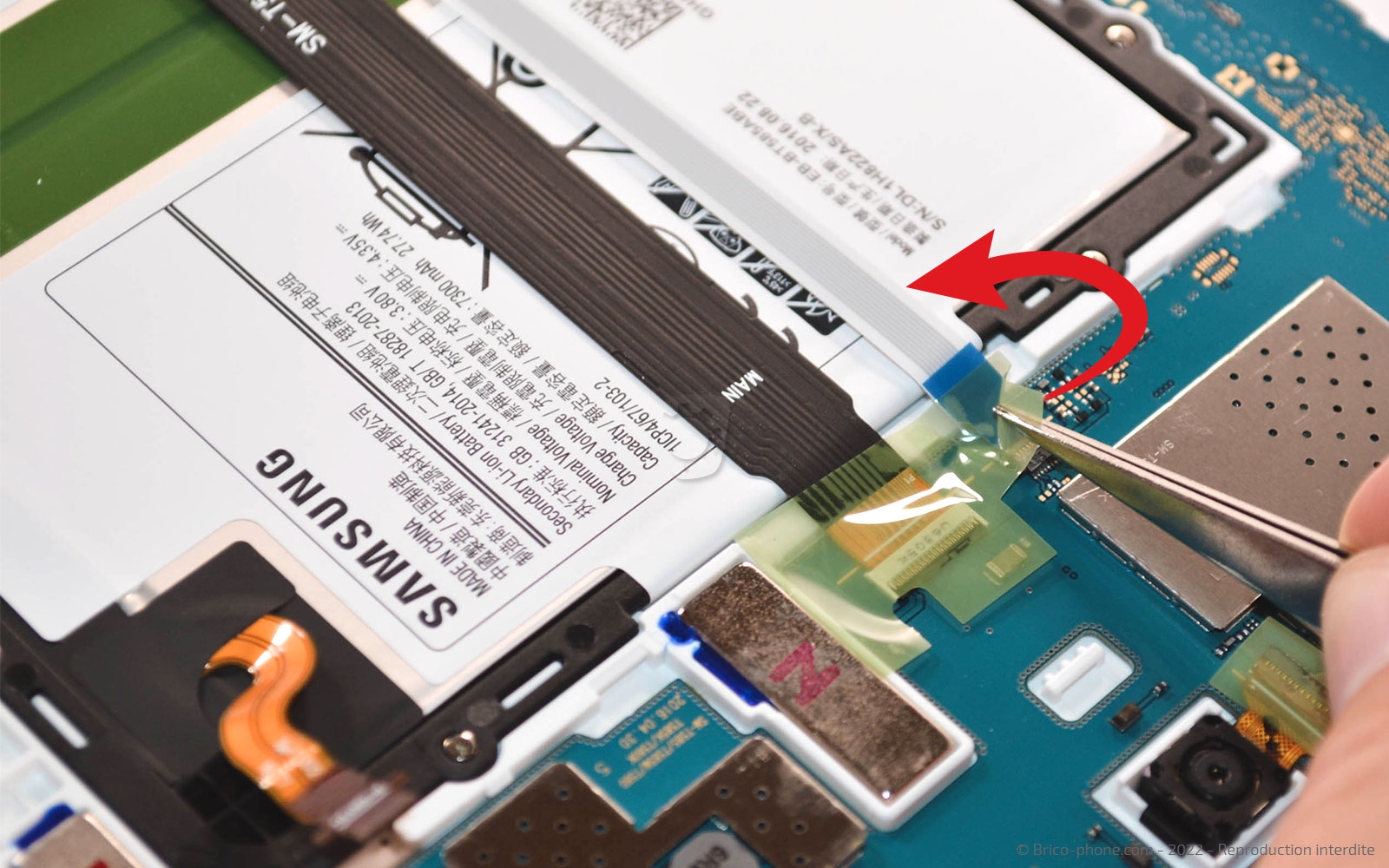

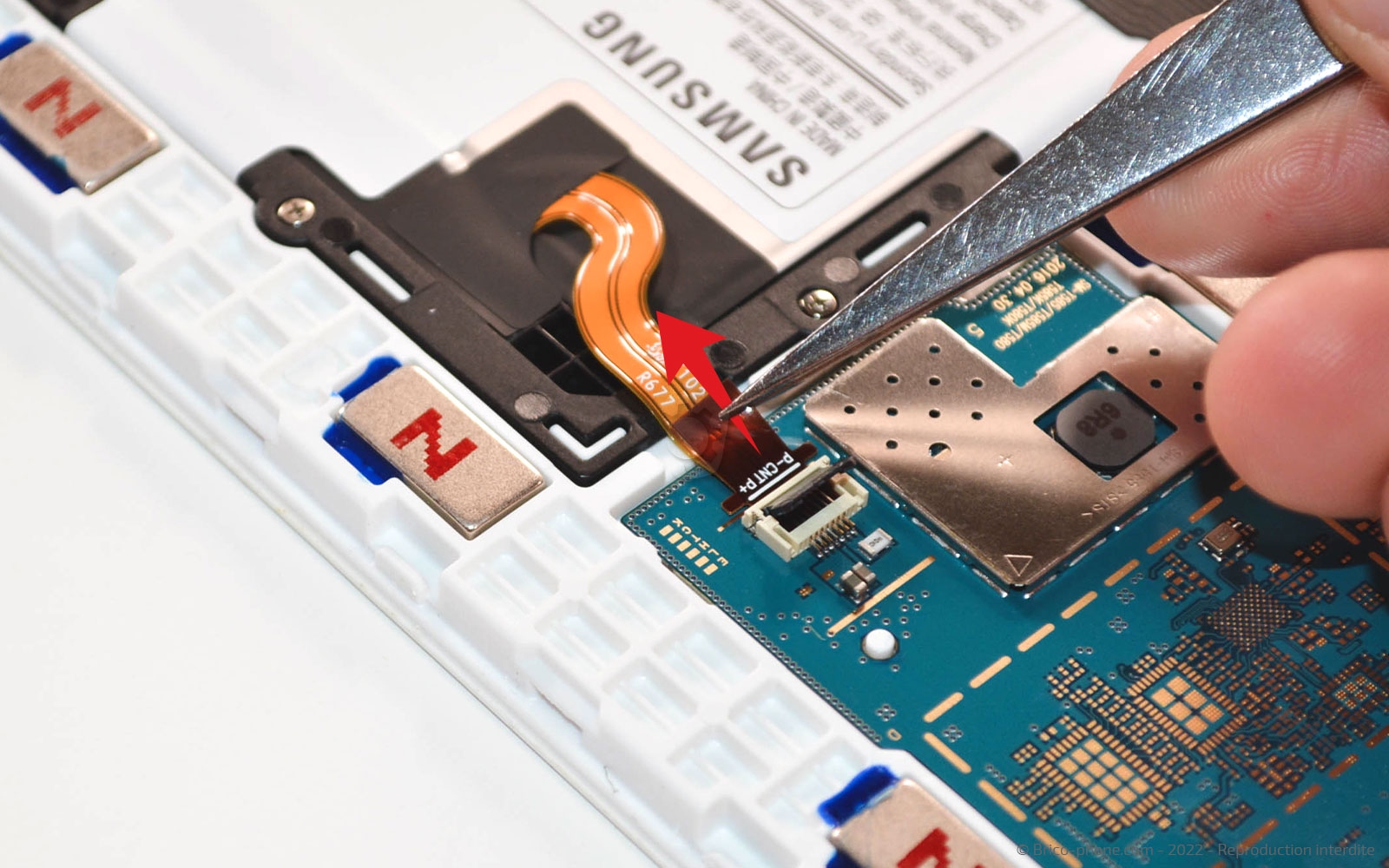

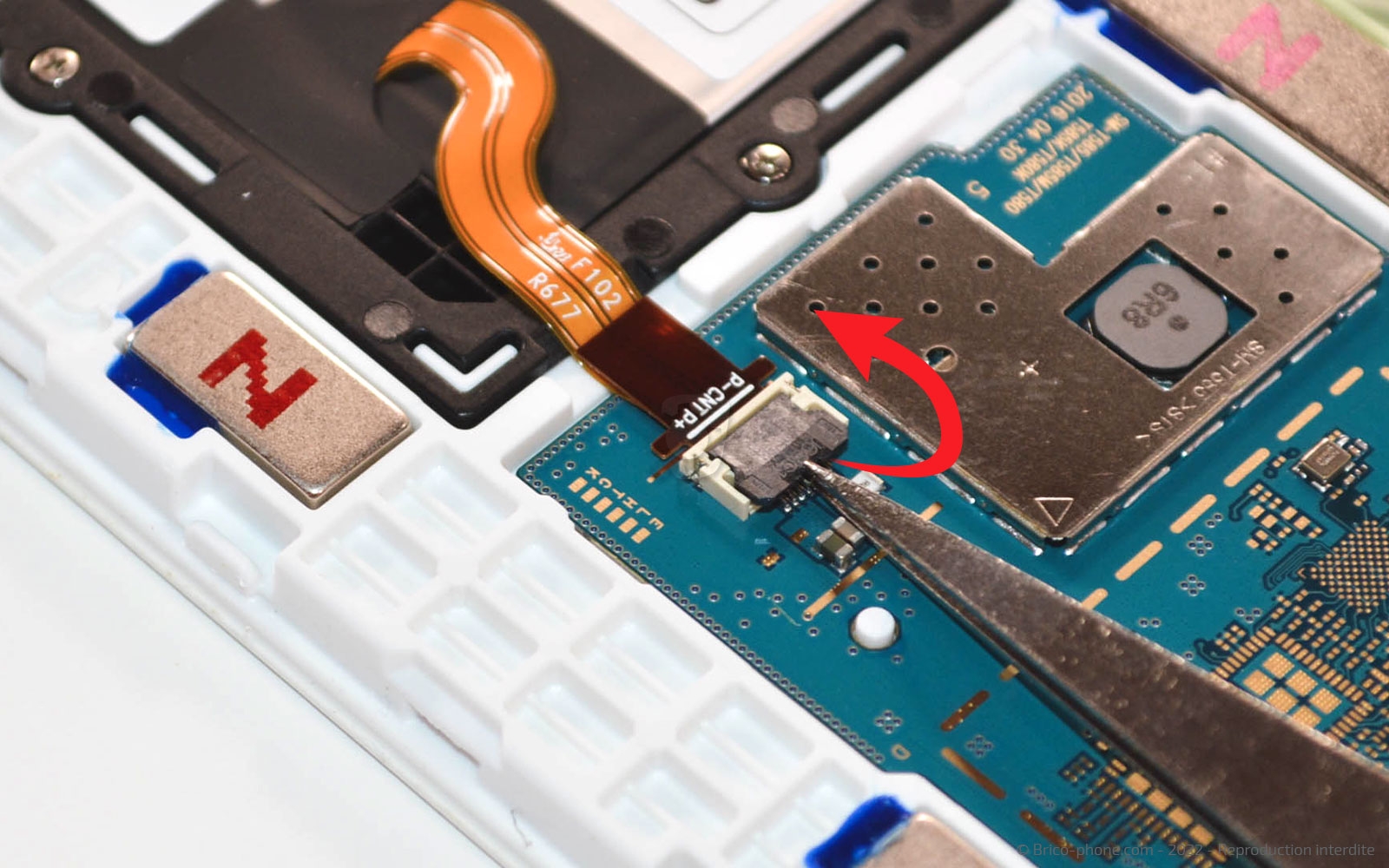

Etape 2 Déconnecter la batterie

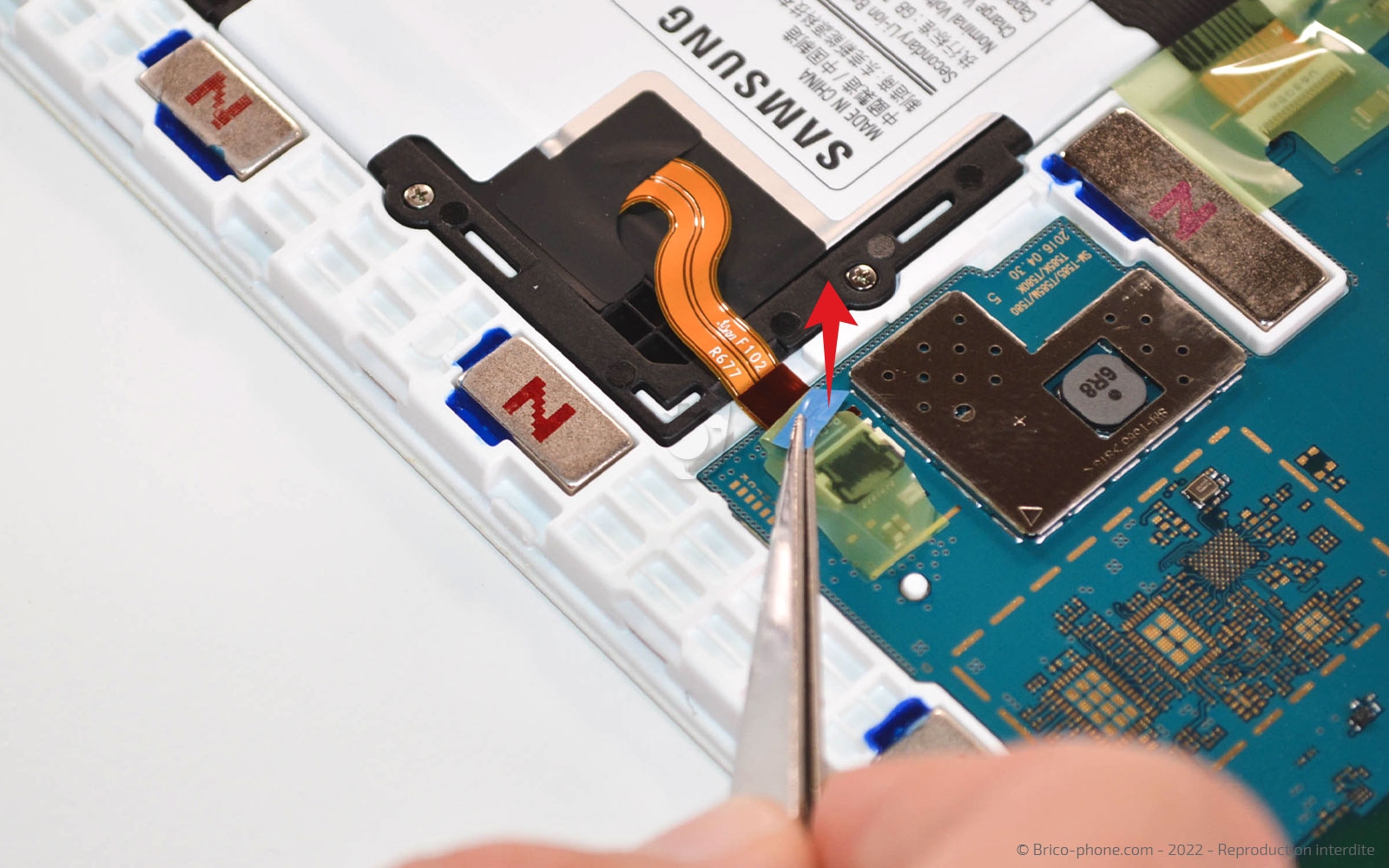

Utilisez la pincette en métal pour extraire l'adhésif protégeant la nappe de la batterie.

Soulevez la partie noire de la connectique puis tirez la nappe pour déconnecter la batterie et continuer la réparation en toute sécurité.

Ôtez le sticker de protection des nappes de l'écran et de celle de la rallonge d'interconnexion.
Outils
Pince Brucelles
Etape 3

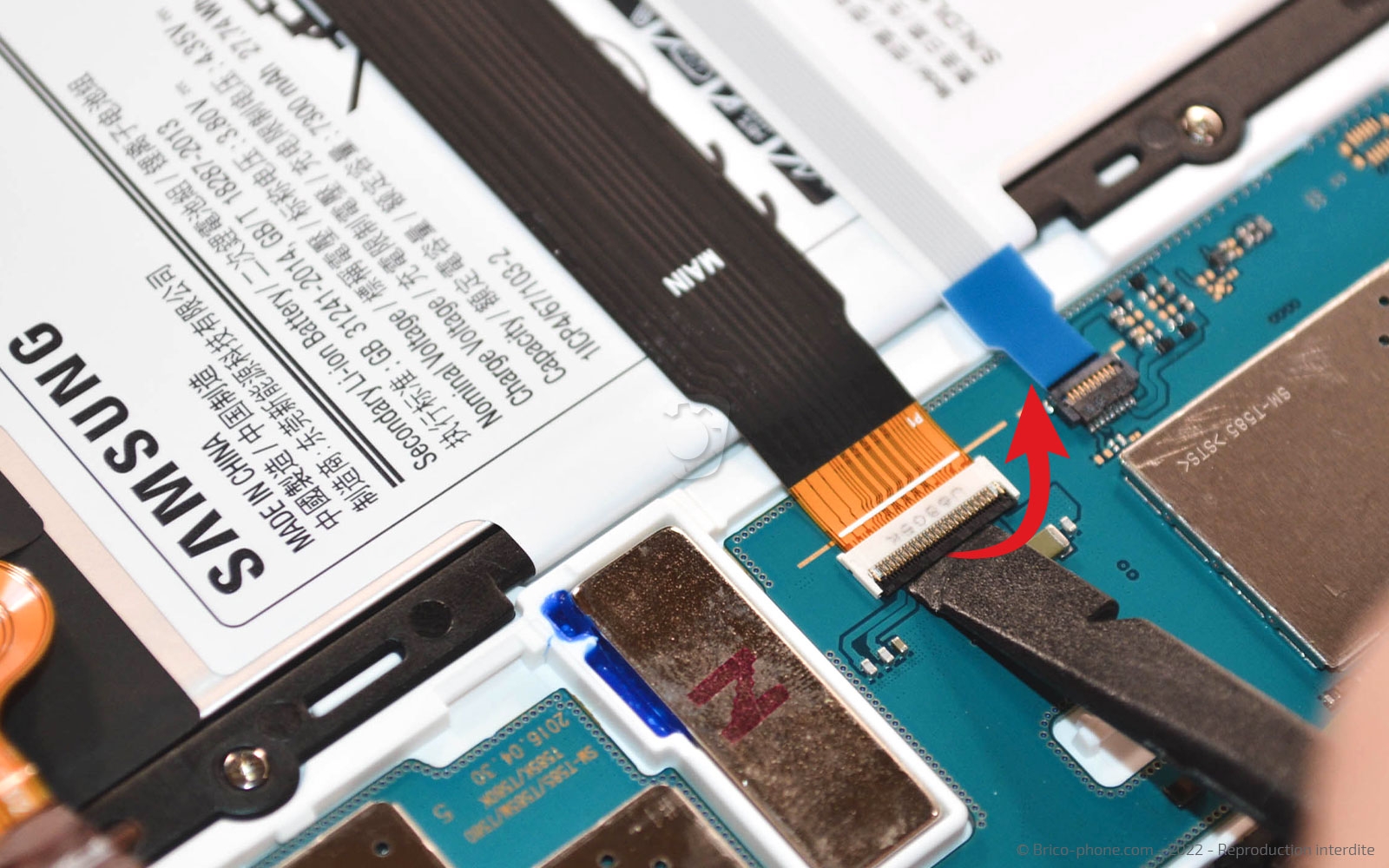

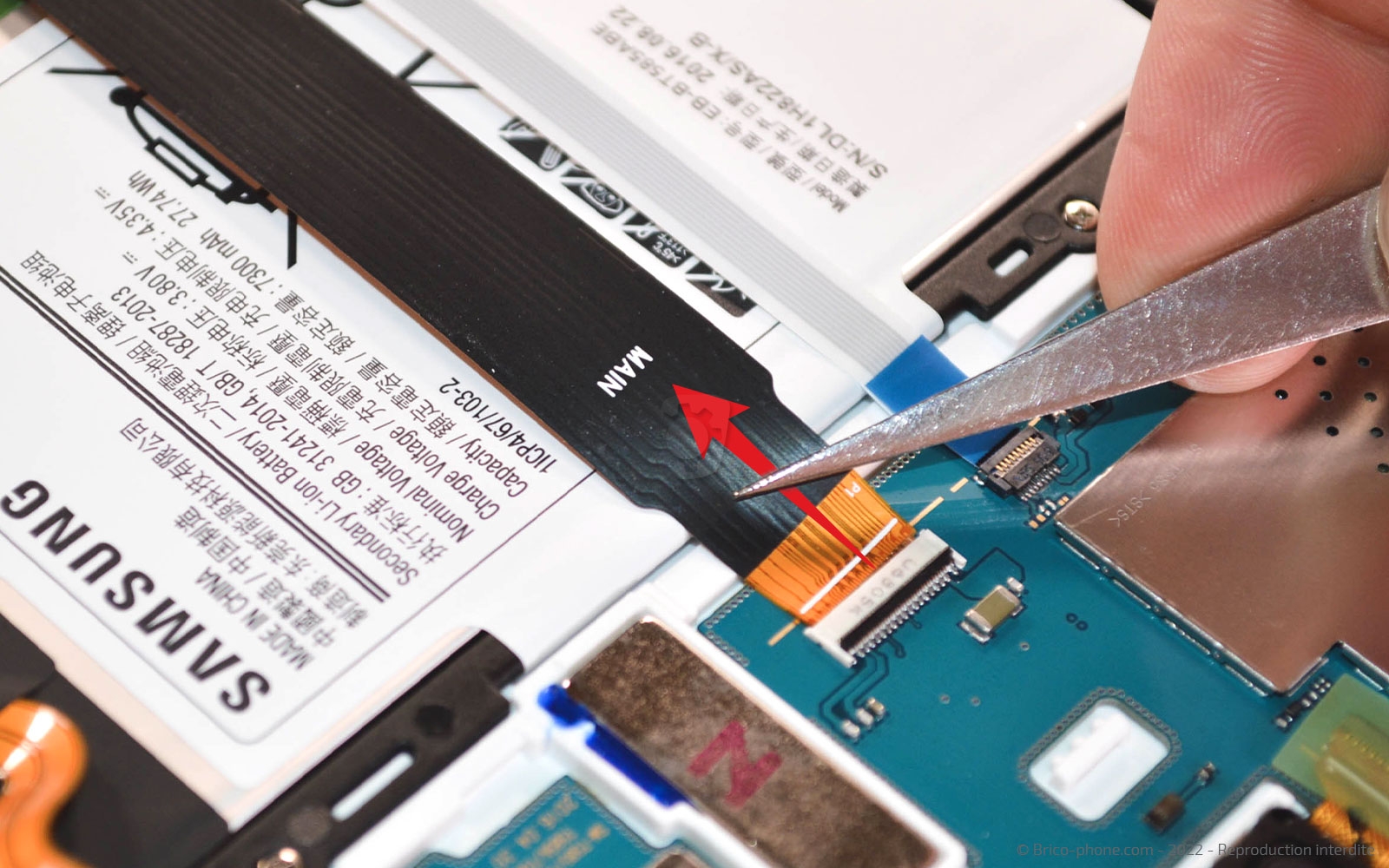

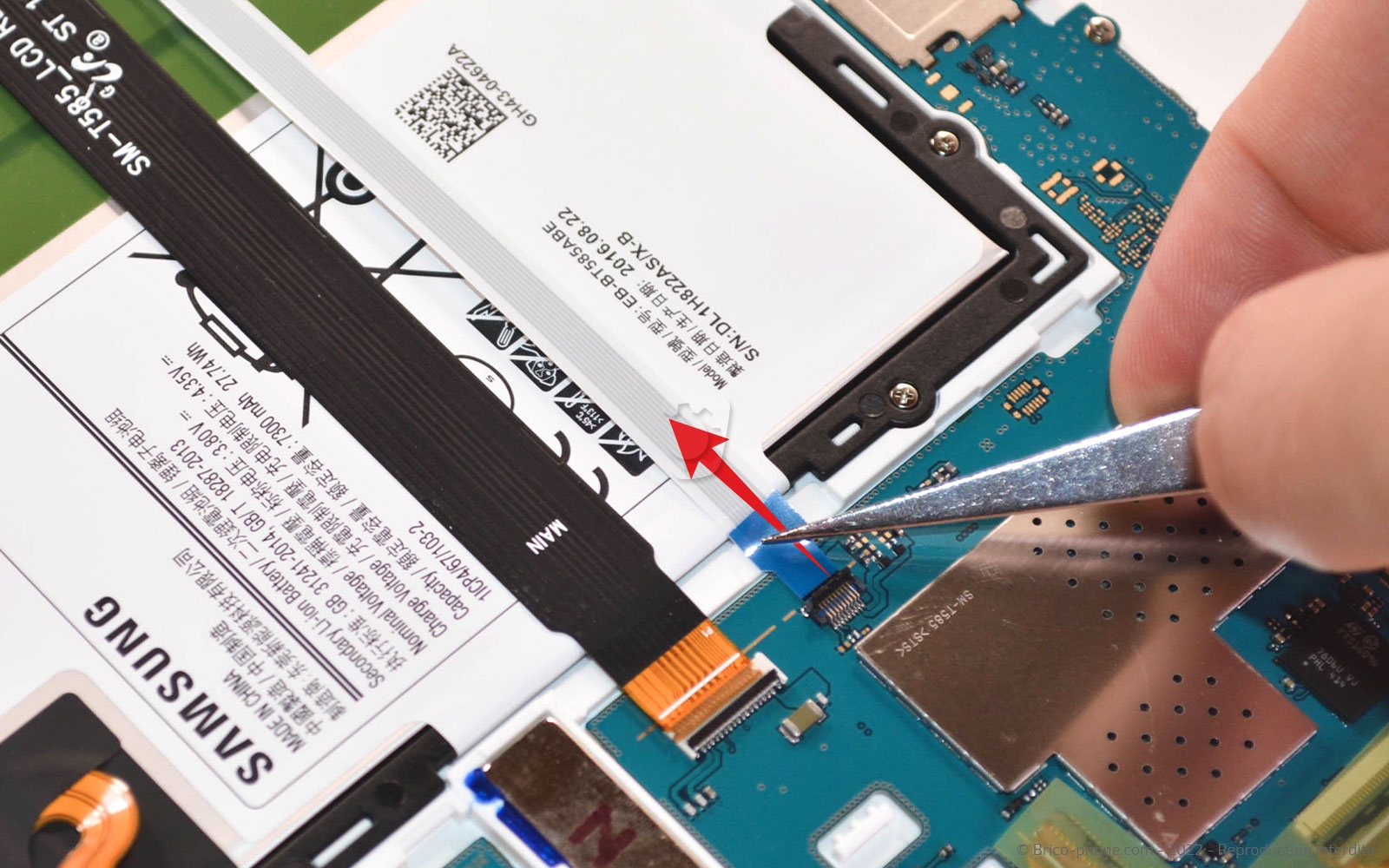

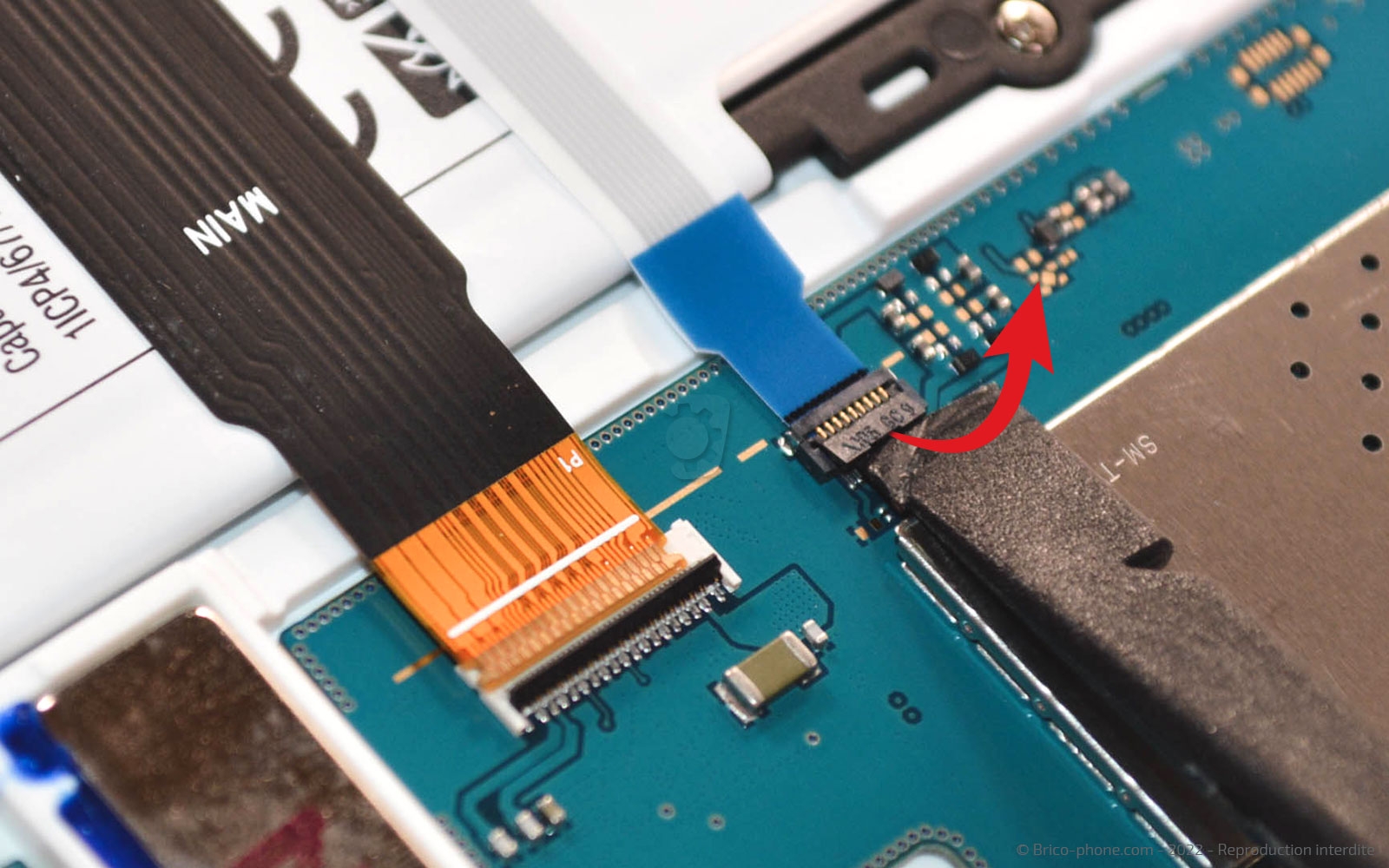

Etape 3 Débrancher la nappe de l'écran et celle d'interconnexion

Comme pour l'étape précédente, vous allez devoir soulevez les parties noires des connectiques afin de pouvoir libérer les nappes en les tirant vers l'exterieur.
Outils
Levier Nylon
Pince Brucelles
Etape 4

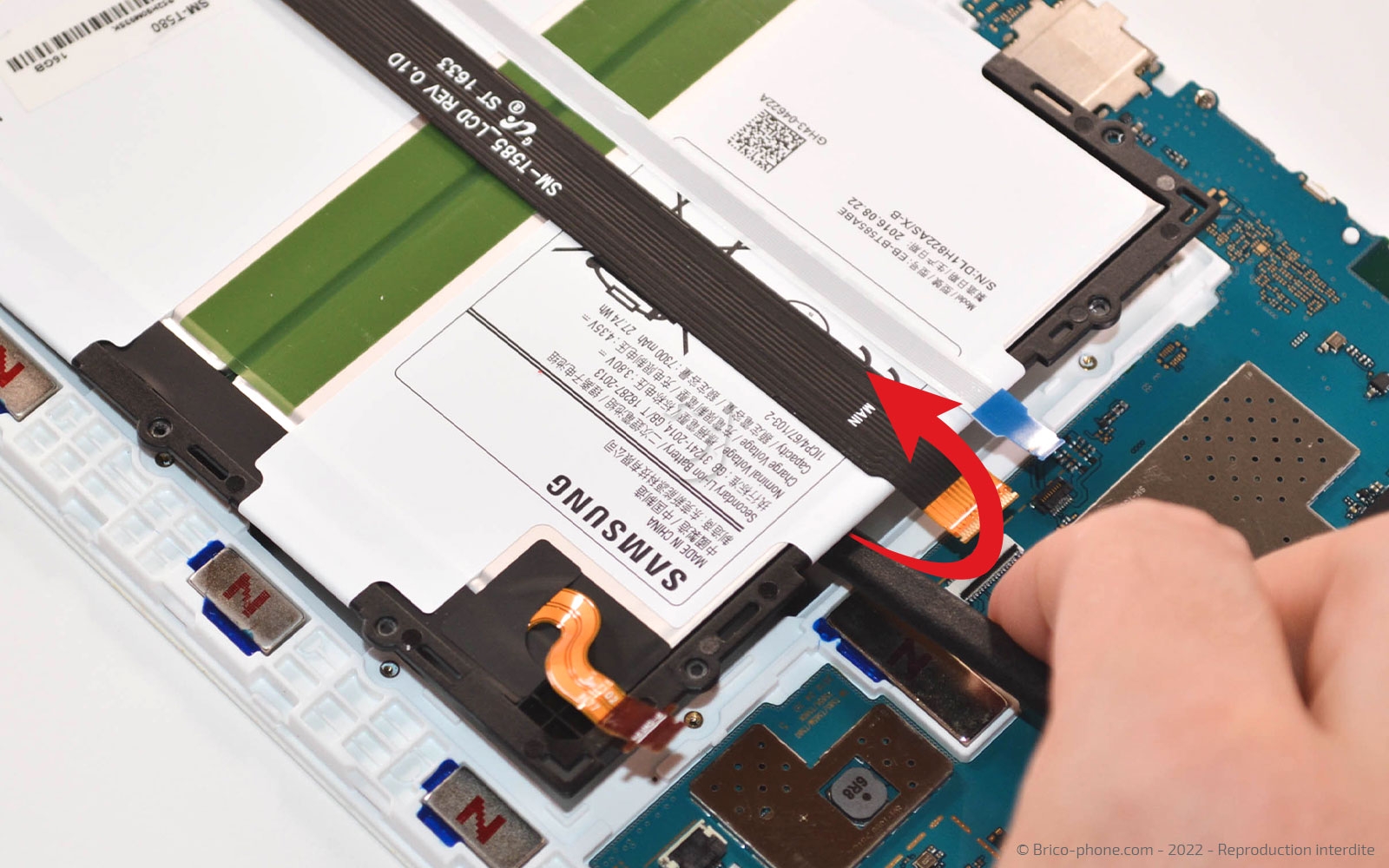

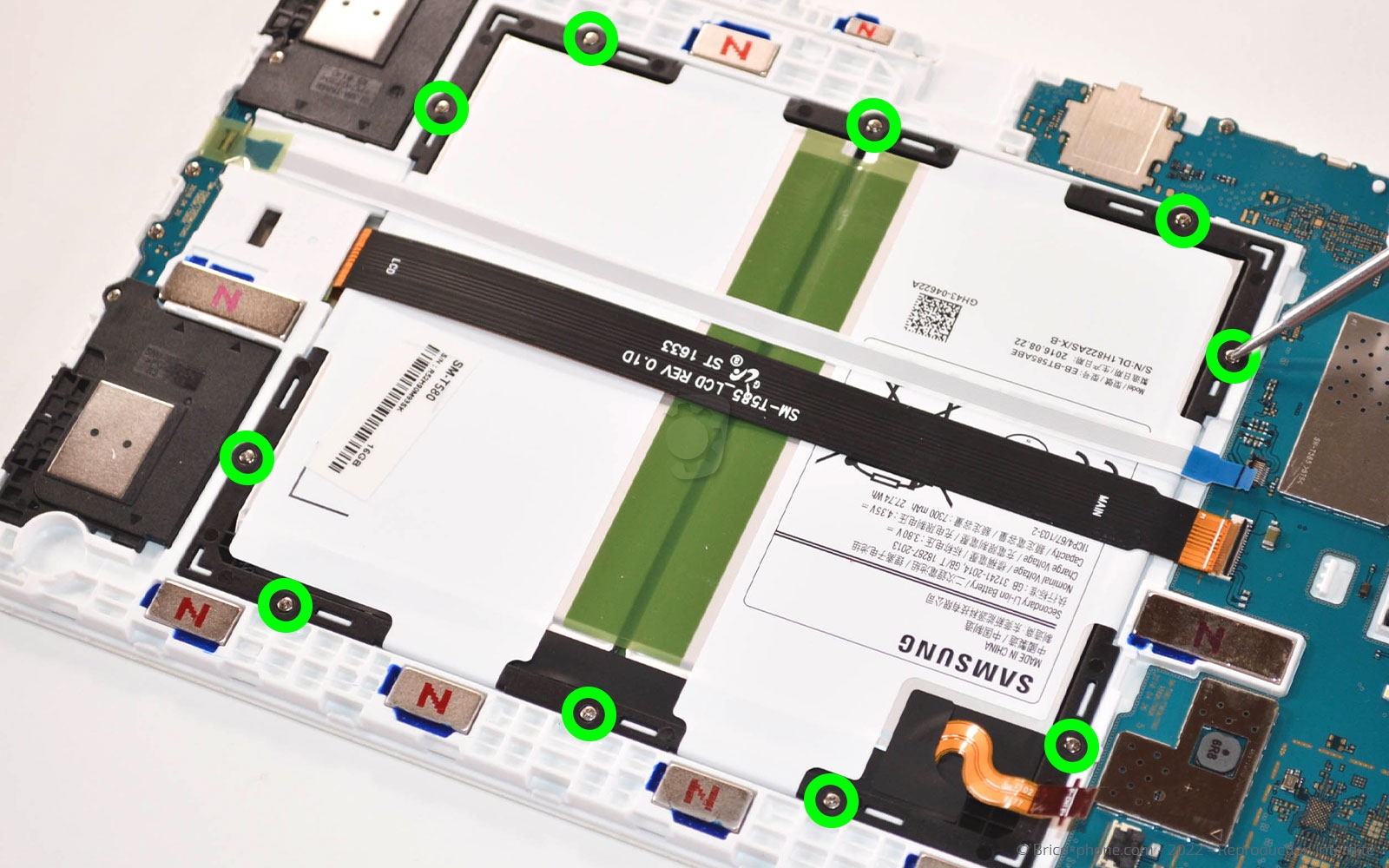

Etape 4 Sortir la batterie

A l'aide du tournevis cruciforme, ôtez les 10 vis situées tout autour de la batterie.

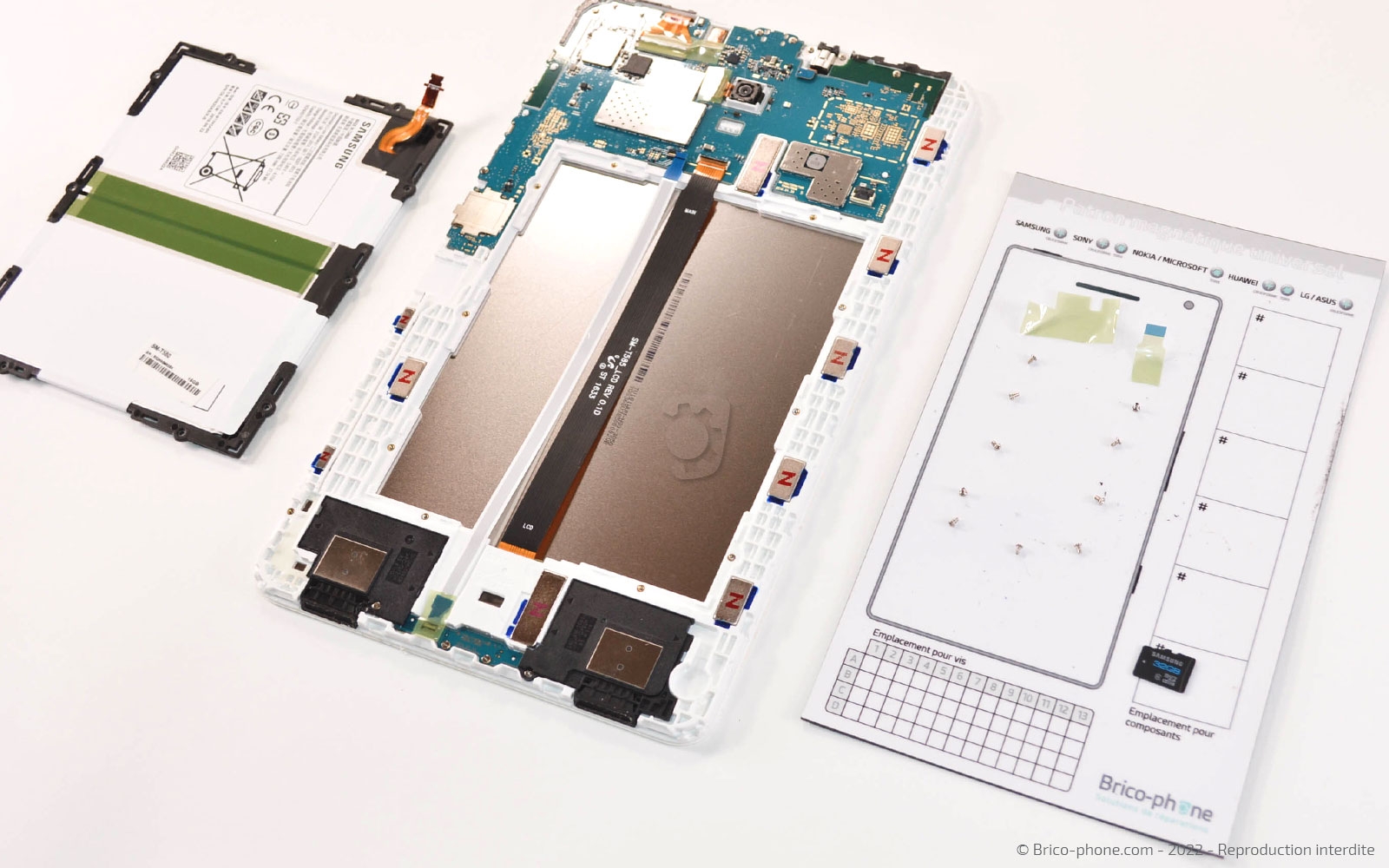

Insérez le levier en nylon sous le composant pour l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Récupérer la nappe d'interconnexion

Sur la partie basse de votre appareil, décollez l'adhésif puis soulevez avec spudger le plastique noir.

Tirez la nappe pour la déconnecter puis mettez-la de coté.
Outils
Levier Nylon
Pince Brucelles
Etape 6

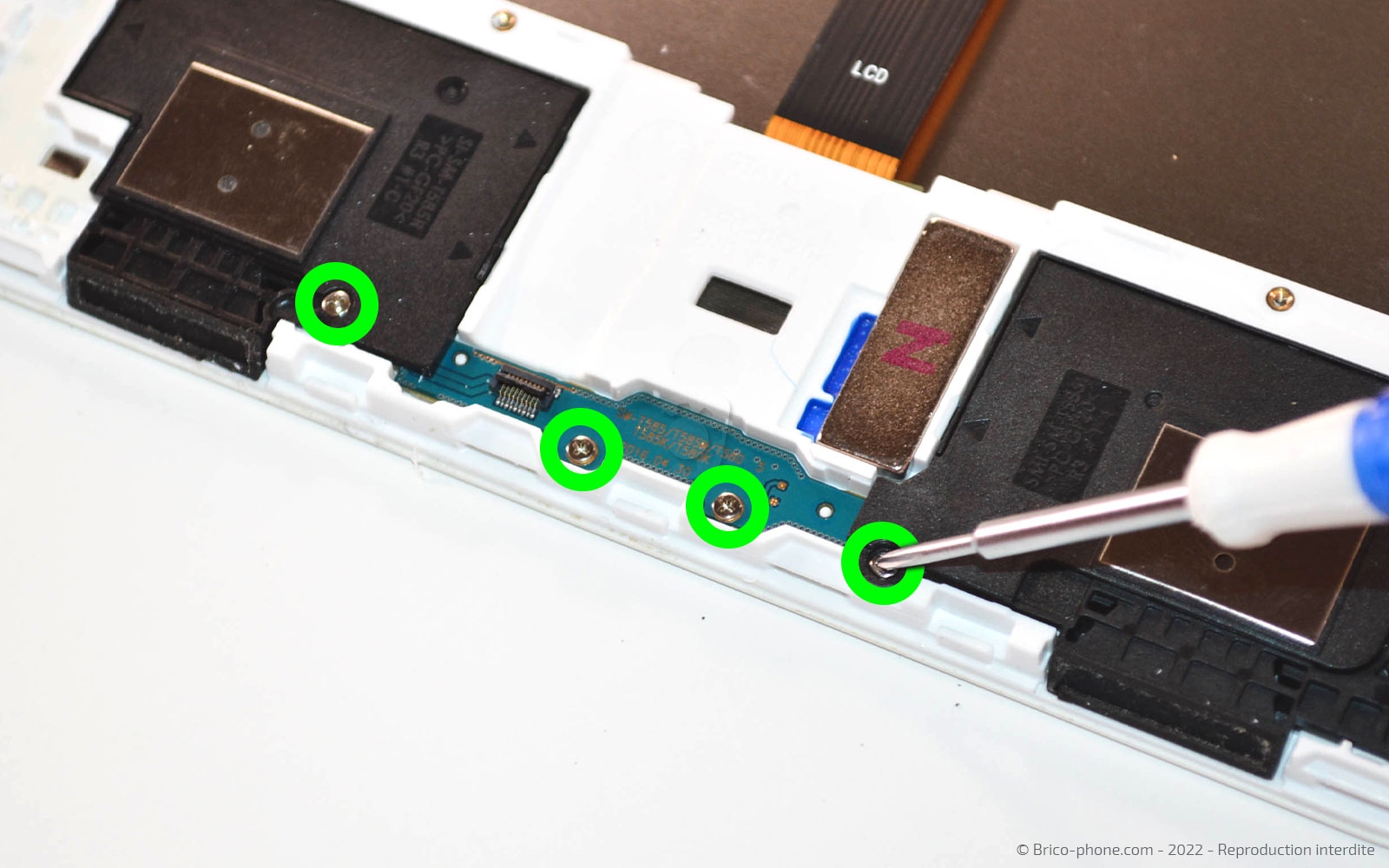

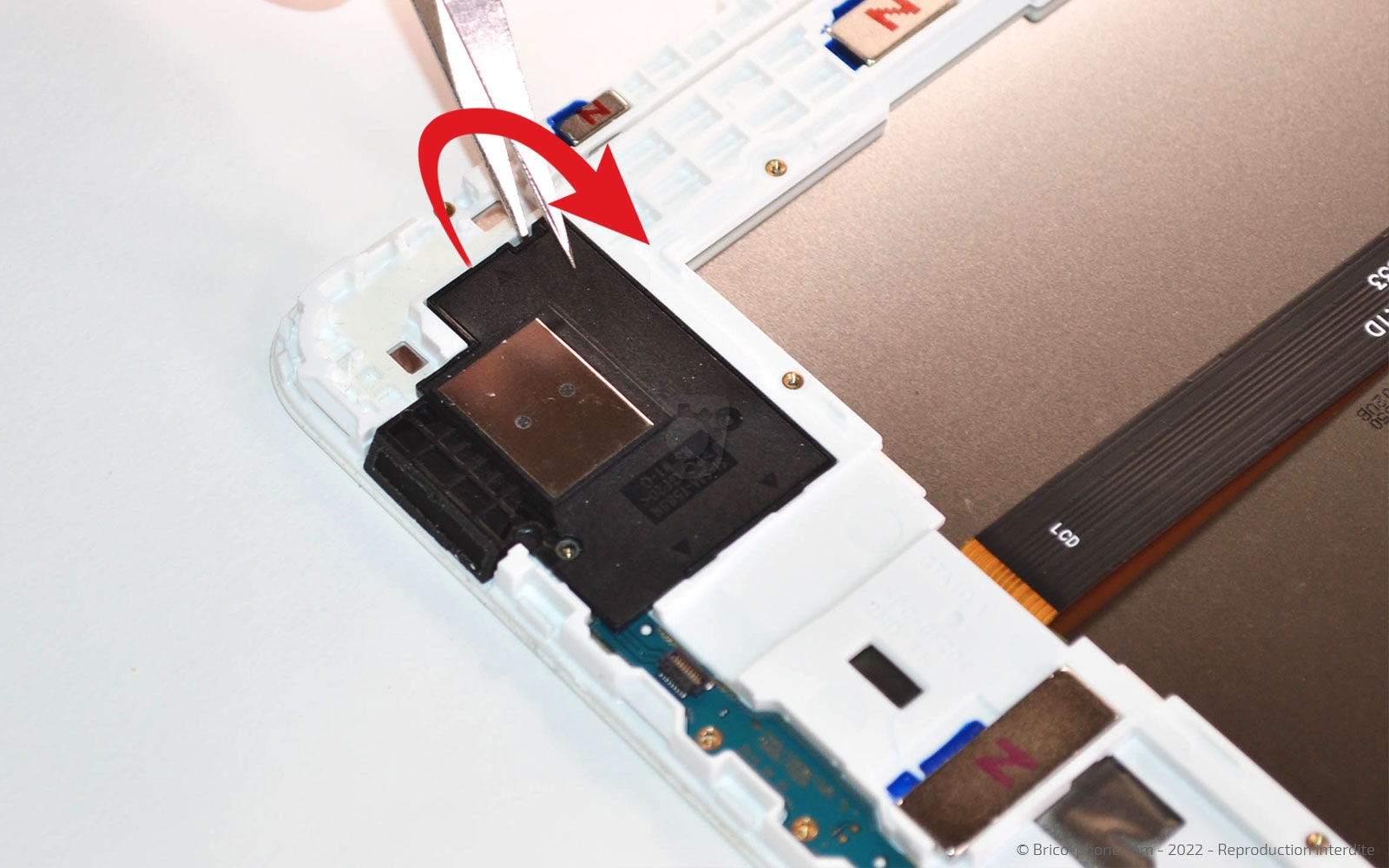

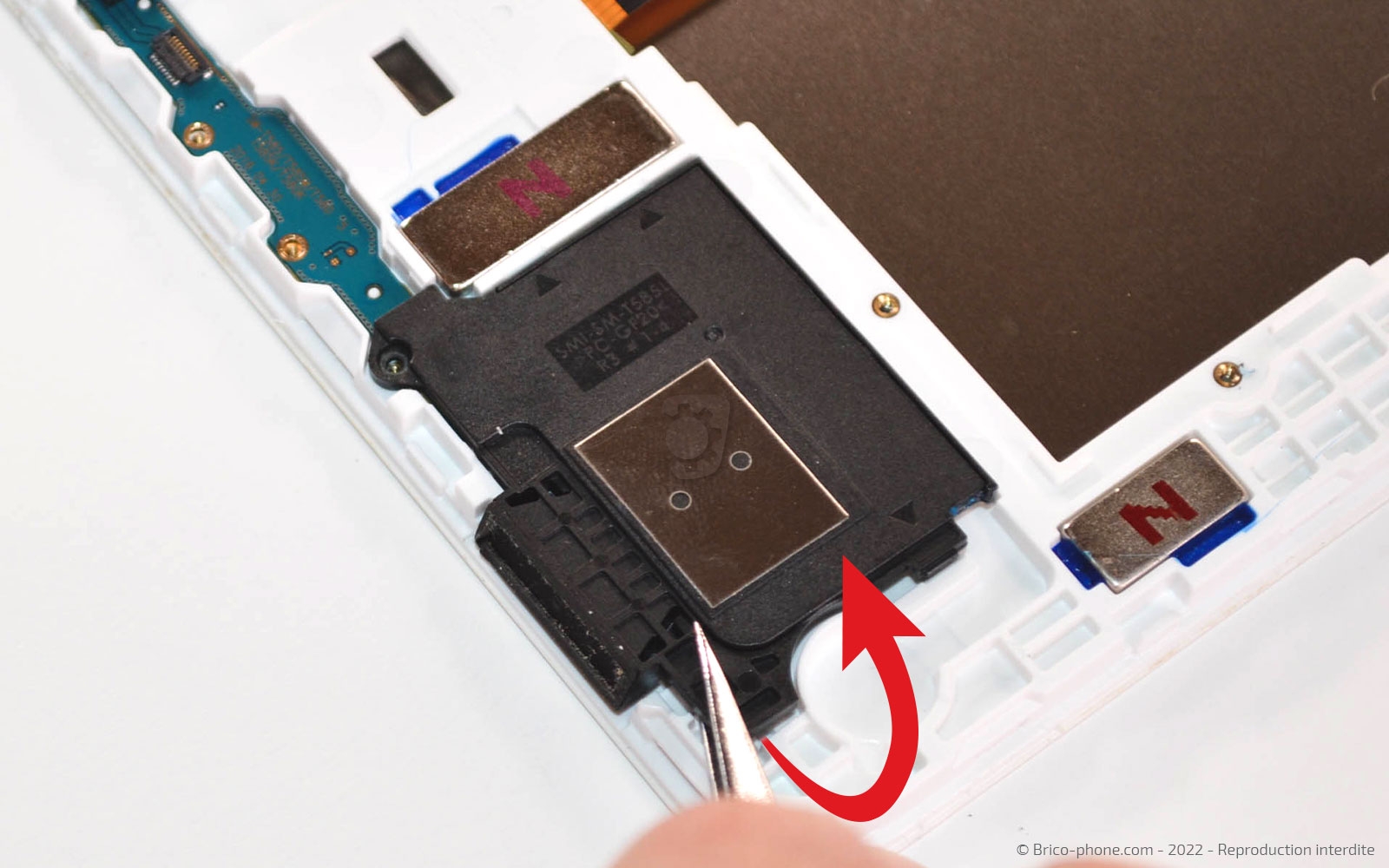

Etape 6 Retirer les haut-parleurs

Retirez les 4 vis avec le tournevis cruciforme. Glissez la pincette sous le HP pour faire levier et le sortir du châssis.

Réitérez la manipulation pour le second haut-parleur.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 7

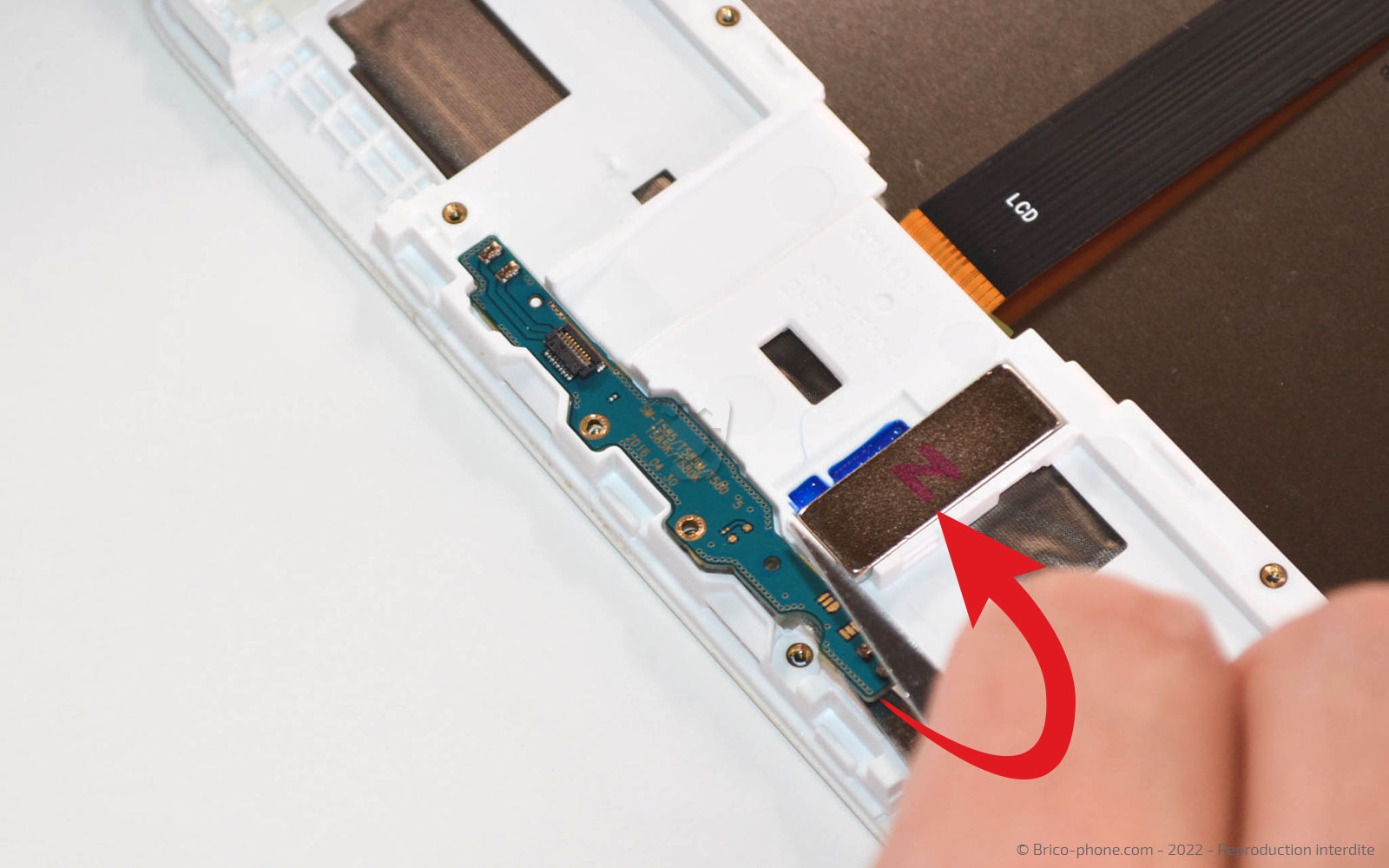

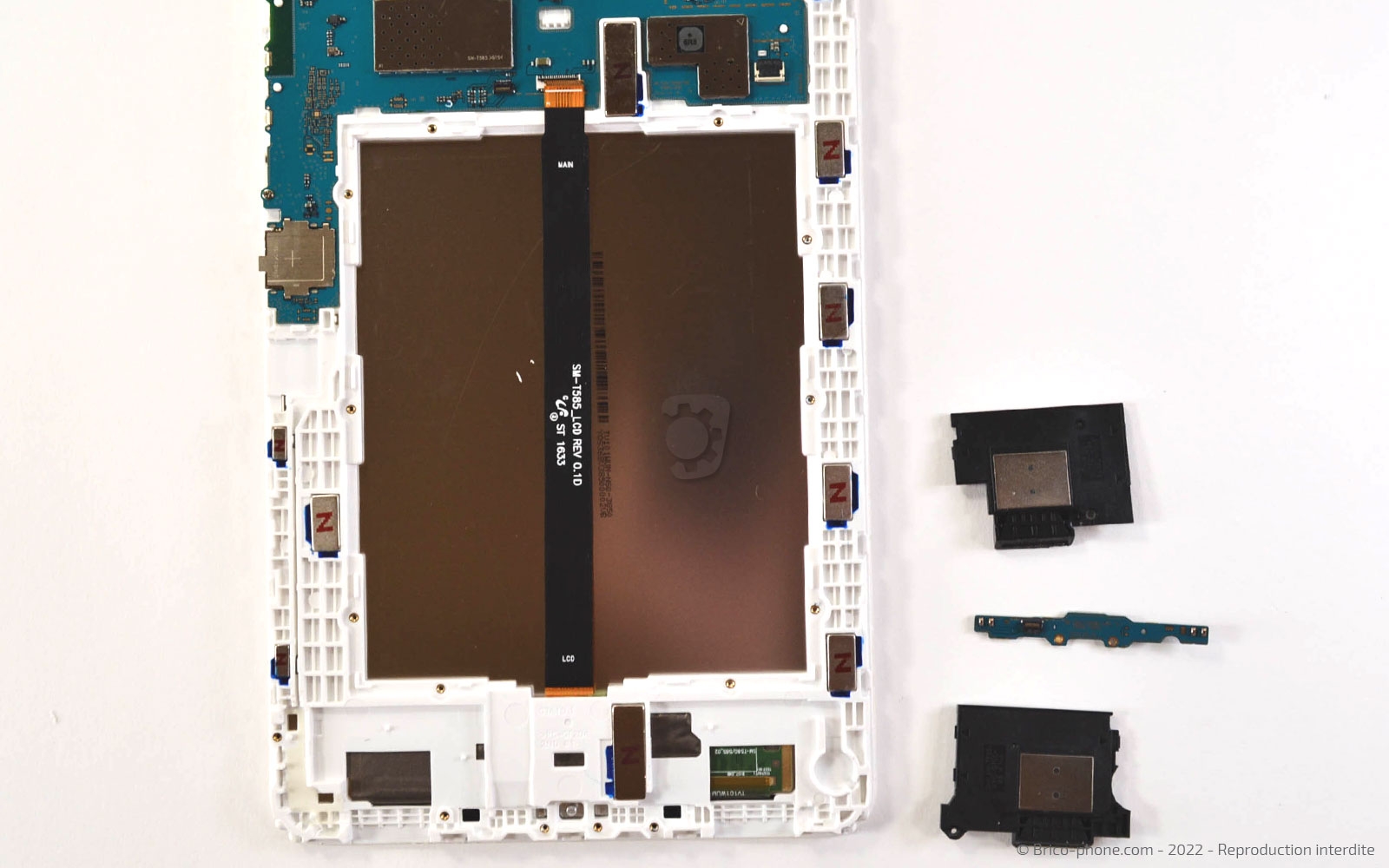

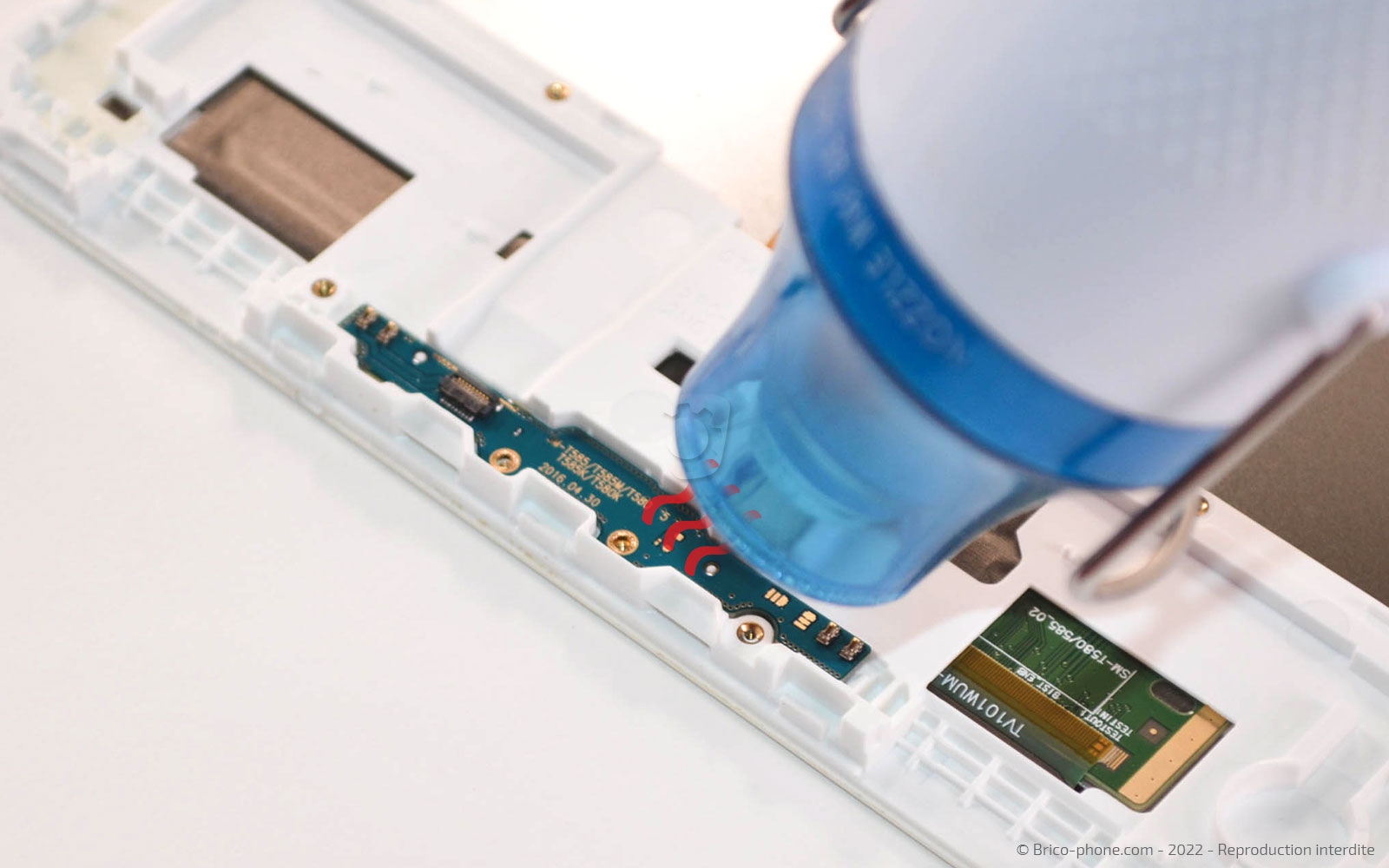

Etape 7 Ôter la carte fille

Chauffez légèrement la petite carte avec un décapeur thermique ou votre propre sèche-cheveux.

Insérez la pince brucelles sous la plaquette et décollez cette dernière délicatement.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 8

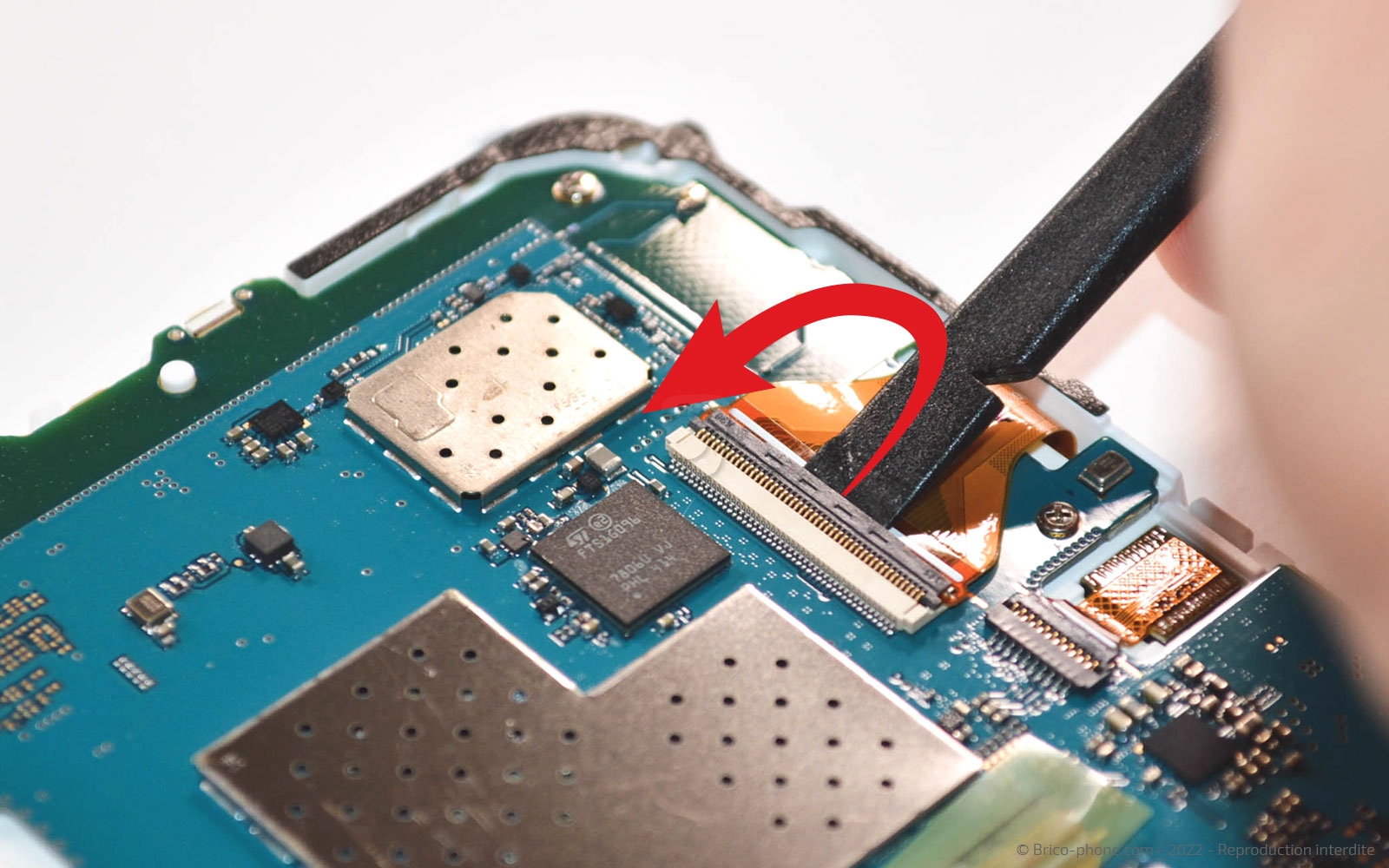

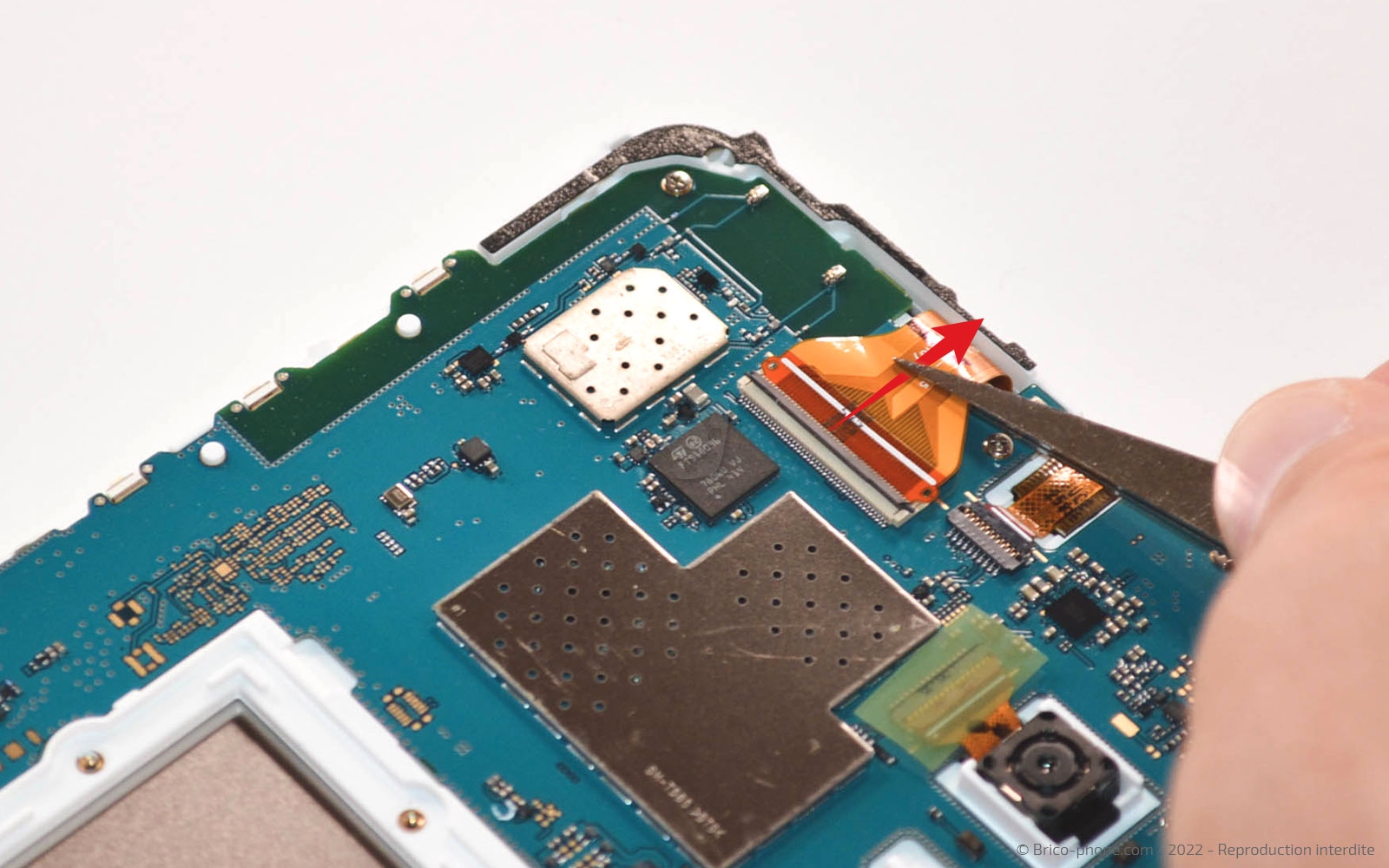

Etape 8 Déconnecter la seconde nappe de l'écran

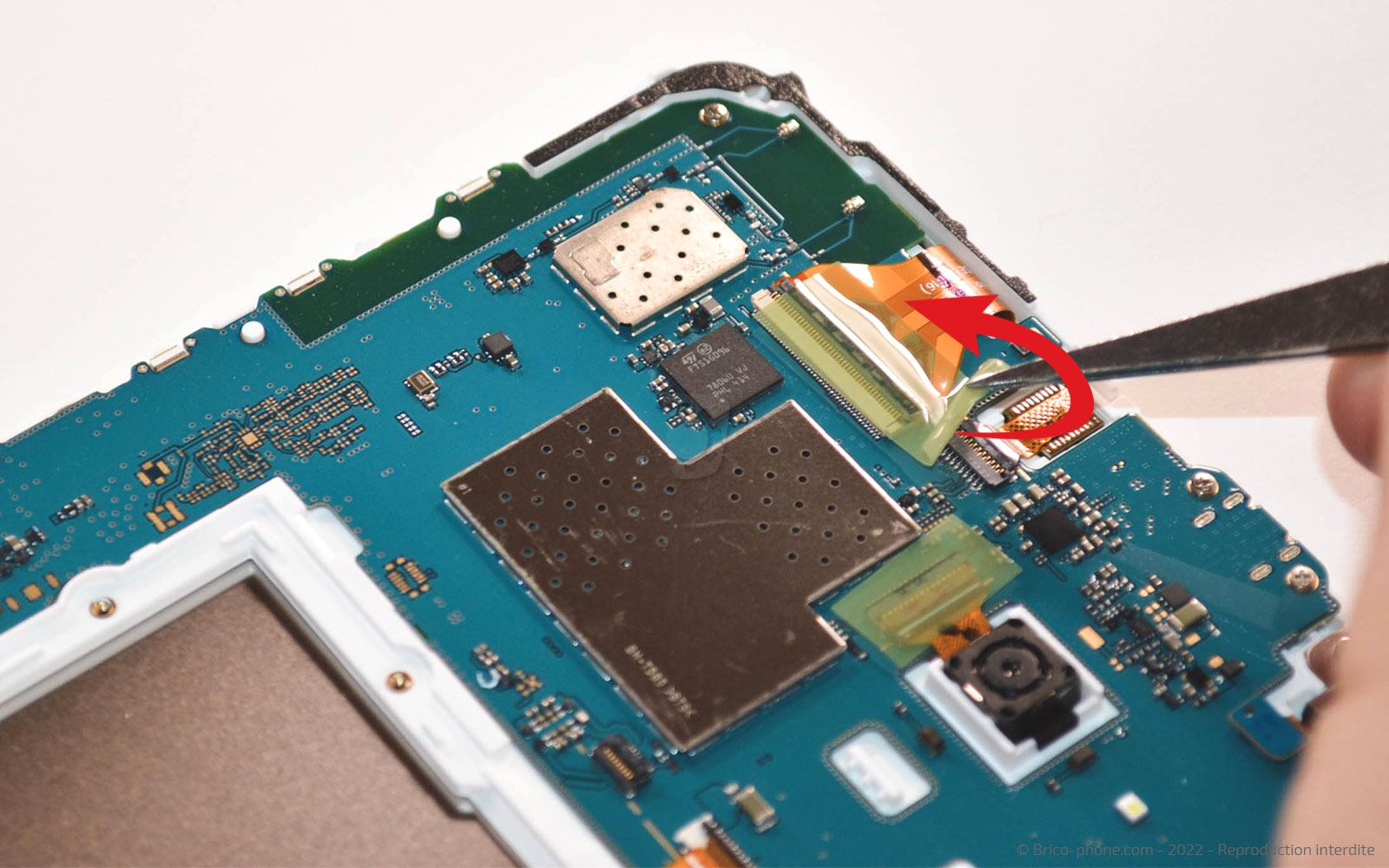

Ôtez l'adhésif de protection avant de soulever la partie noire de la nappe à l'aide de la spatule.

Sortez la connectique pour déconnecter l'écran.
Outils
Levier Nylon
Pince Brucelles
Etape 9

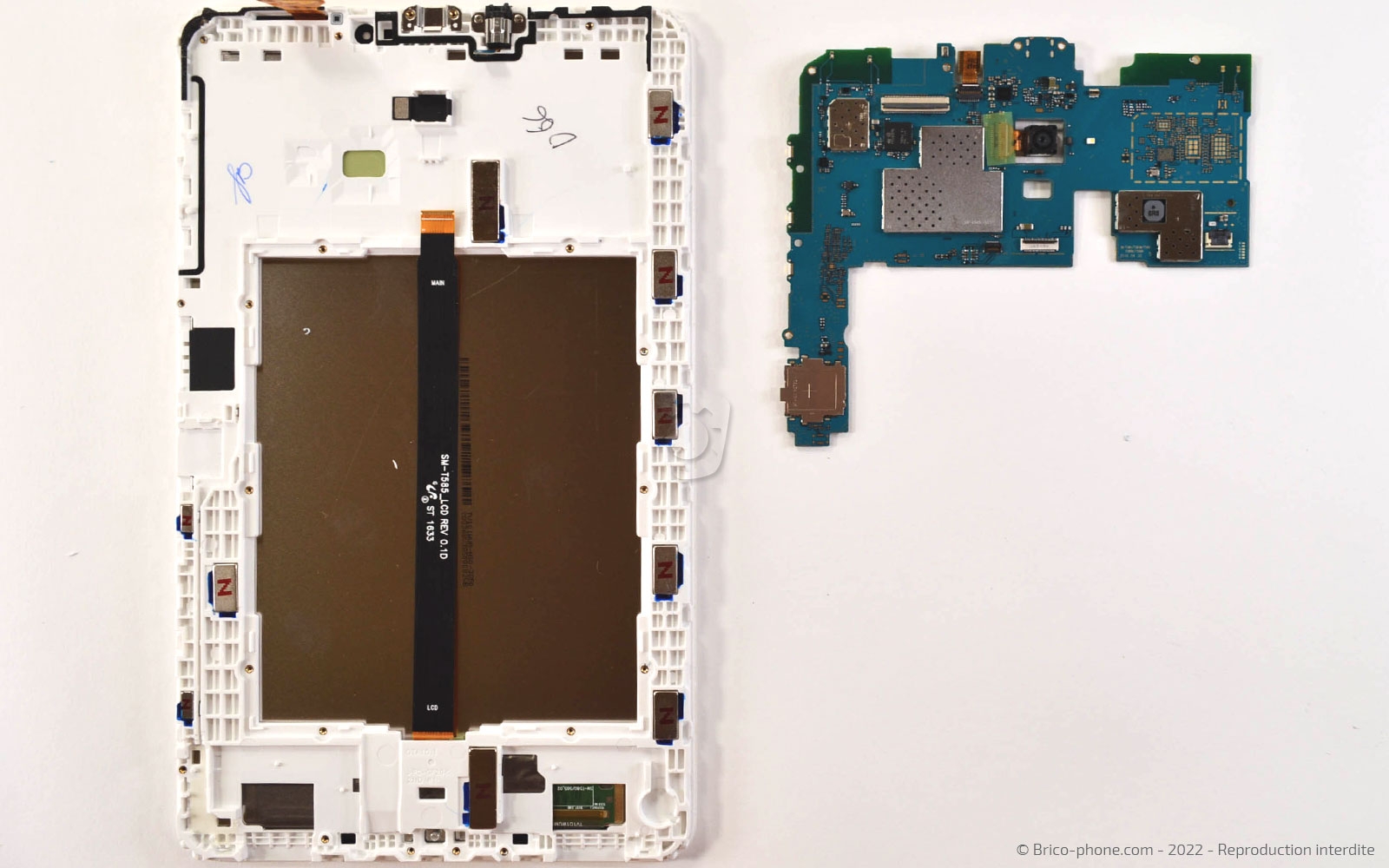

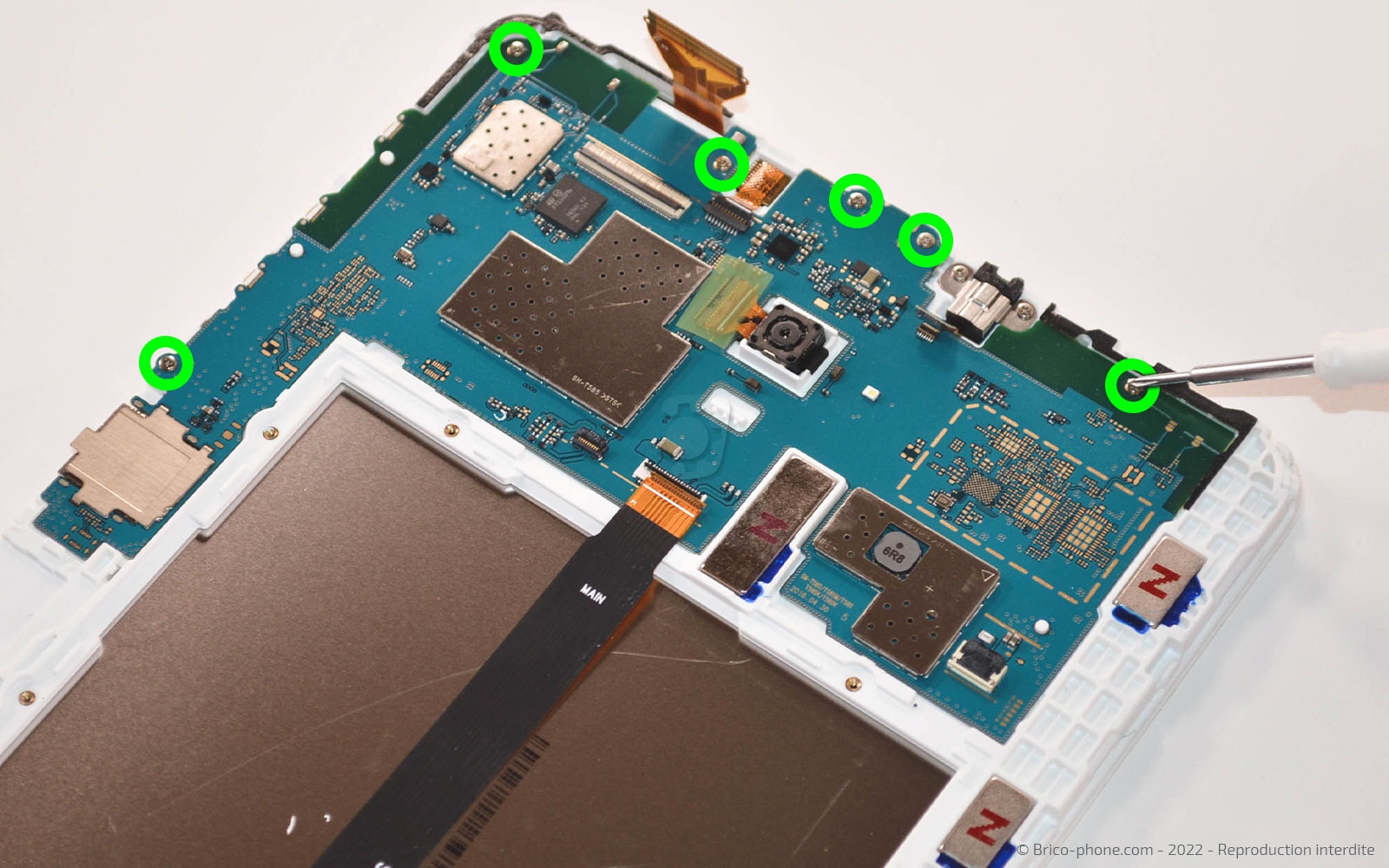

Etape 9 Libérer la carte mère

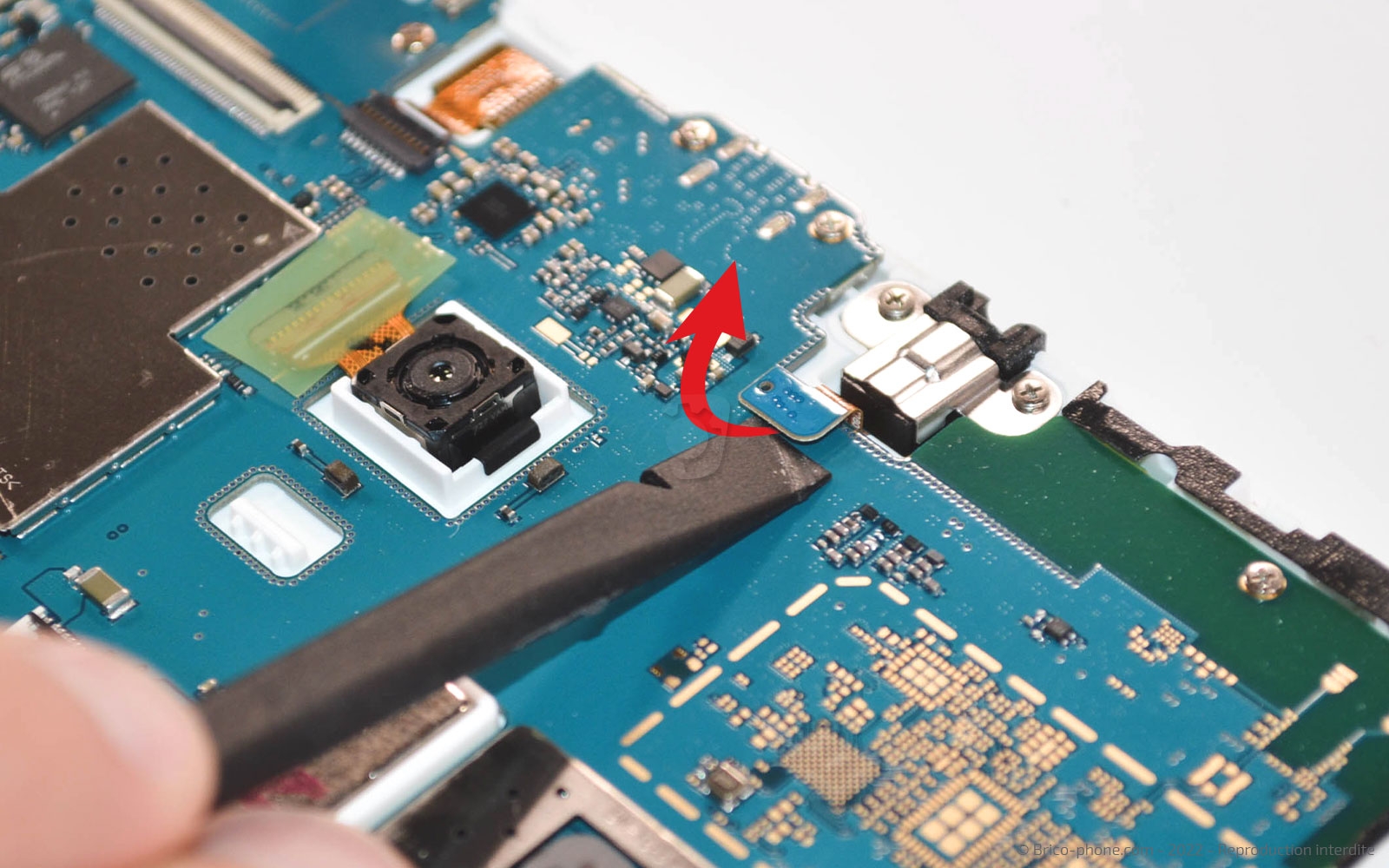

Débranchez la nappe de la prise jack puis ôtez les 6 vis avec le tournevis cruciforme.

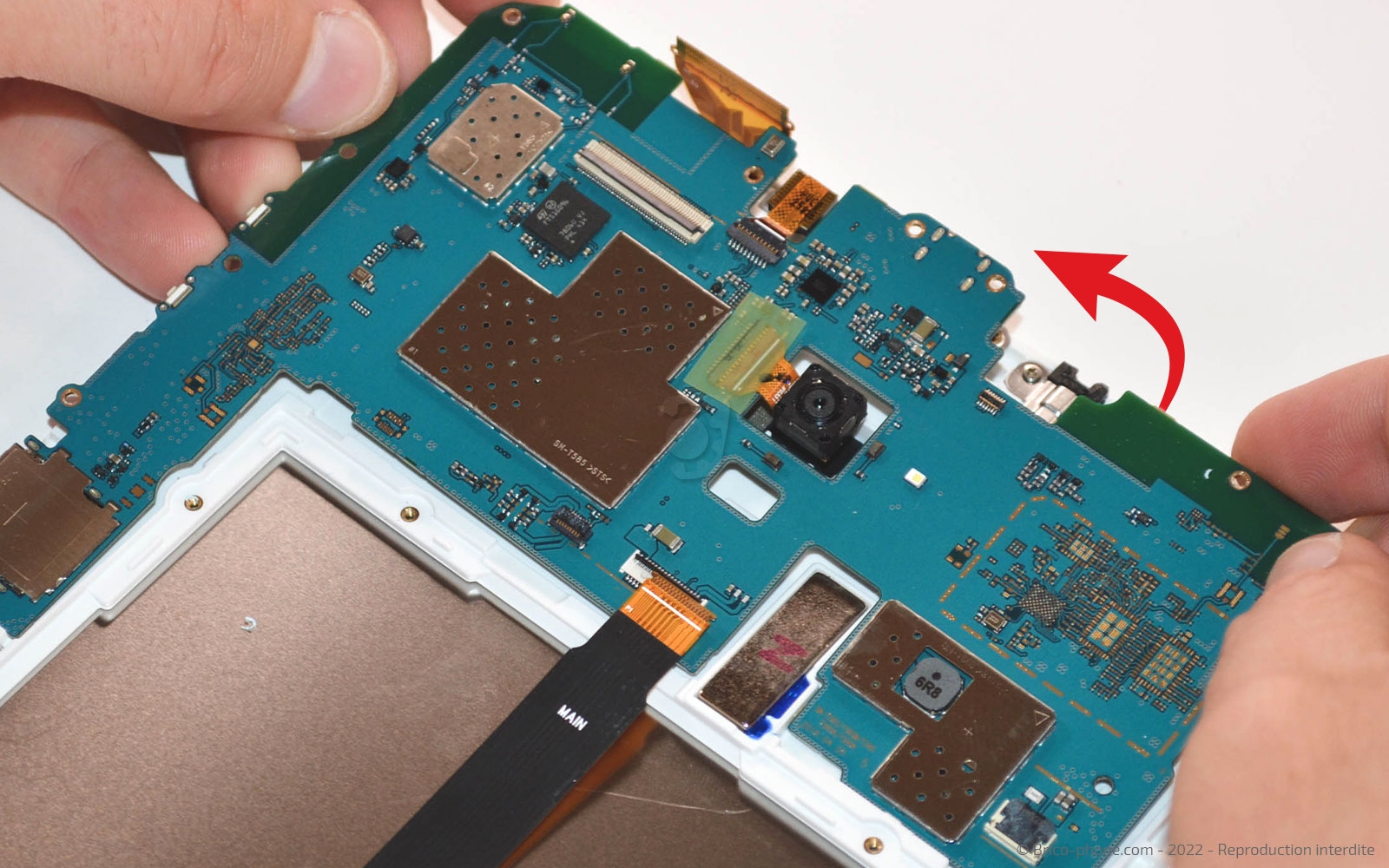

Sortez la carte mère.
Etape 10

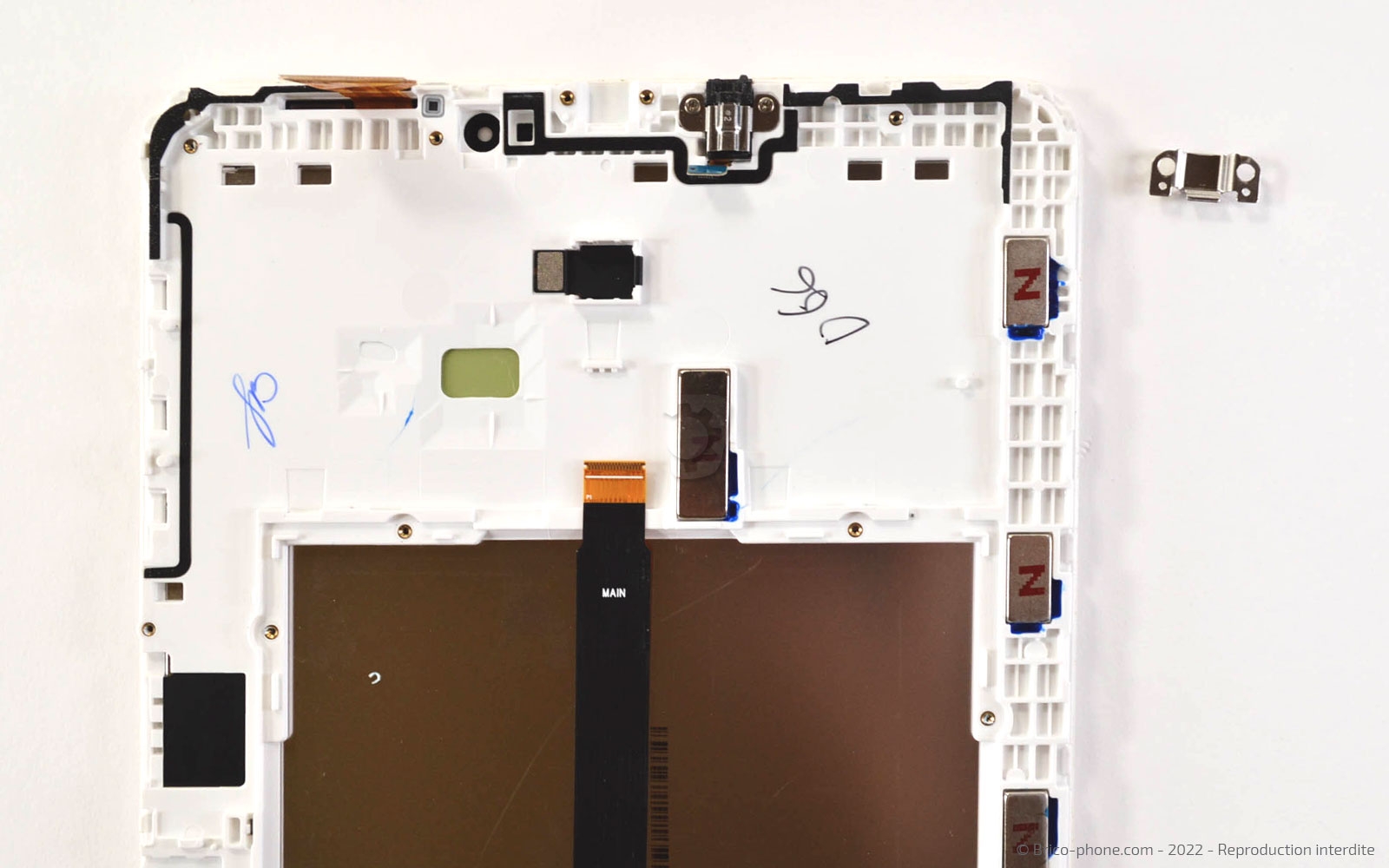

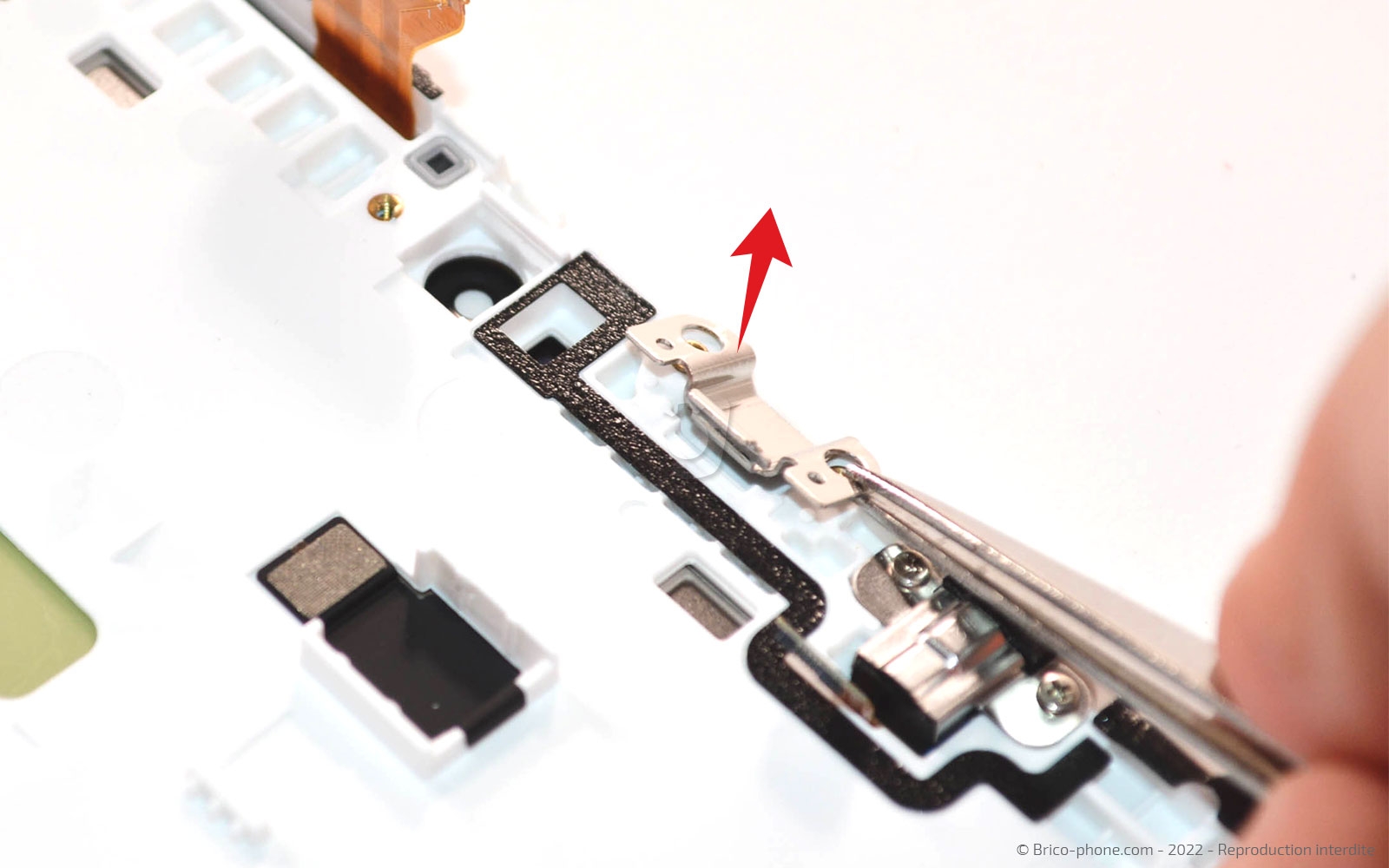

Etape 10 Récupérer le support métallique

A l'aide de la brucelles, récupérez le support métallique.
Outils
Pince Brucelles
Etape 11

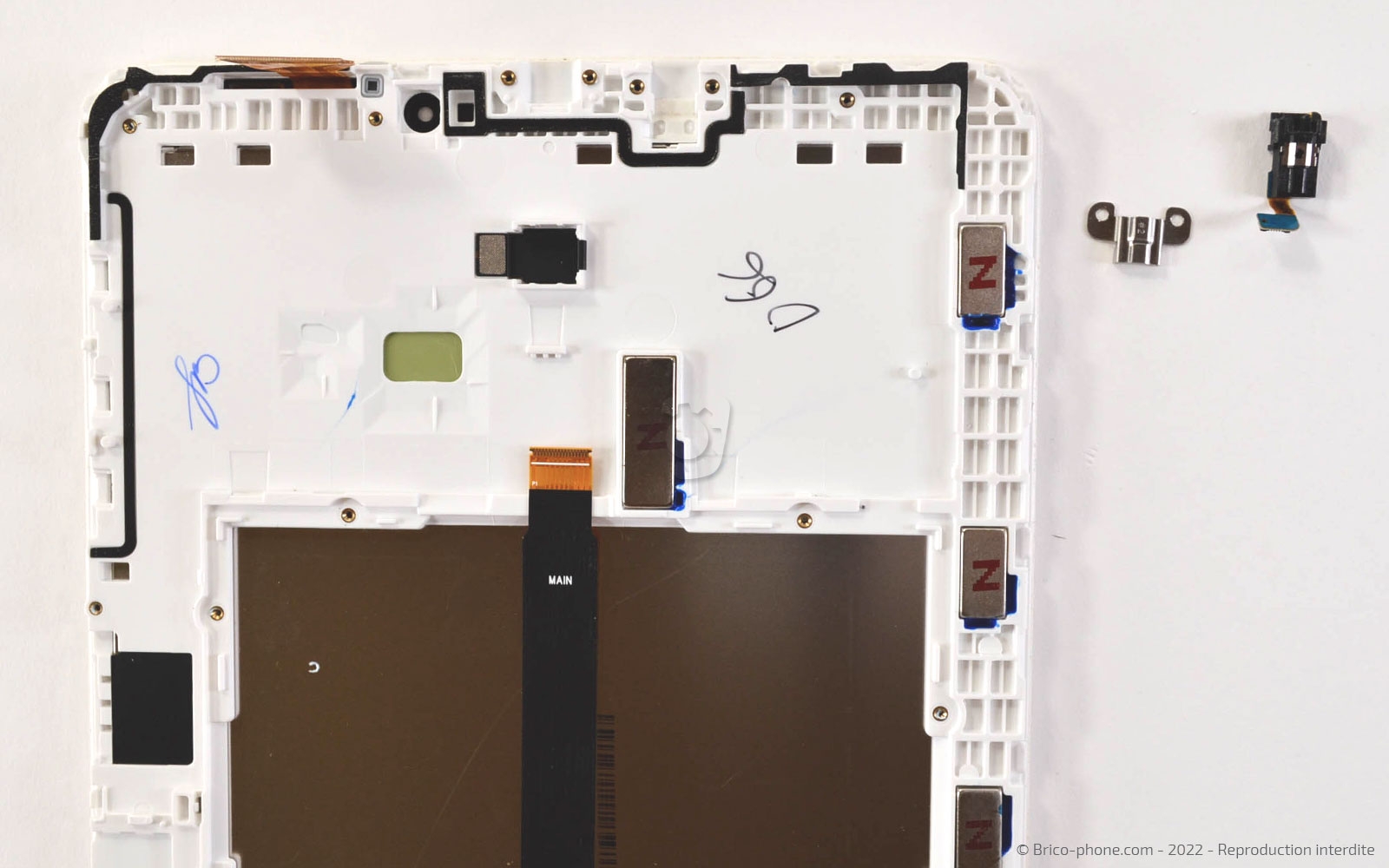

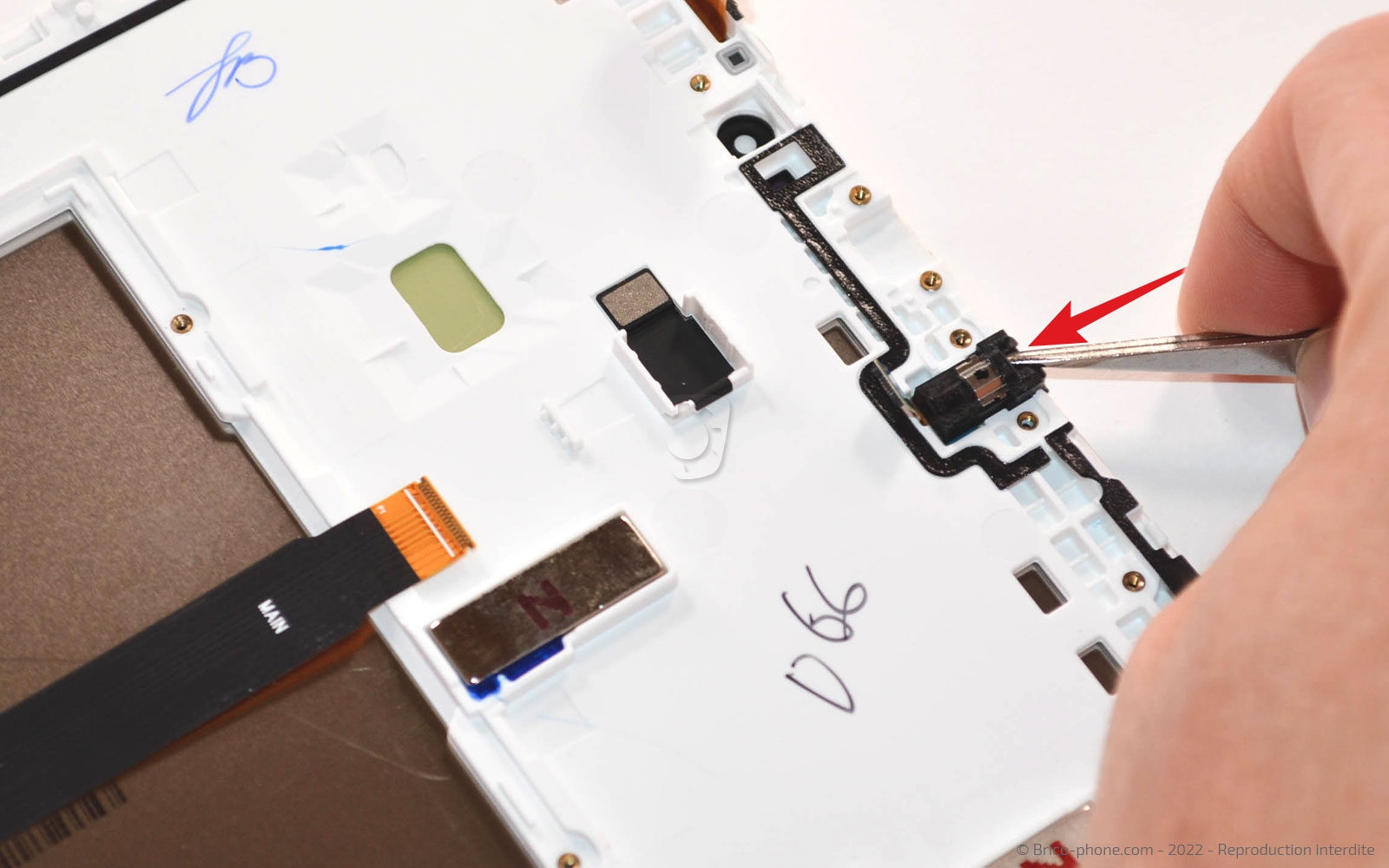

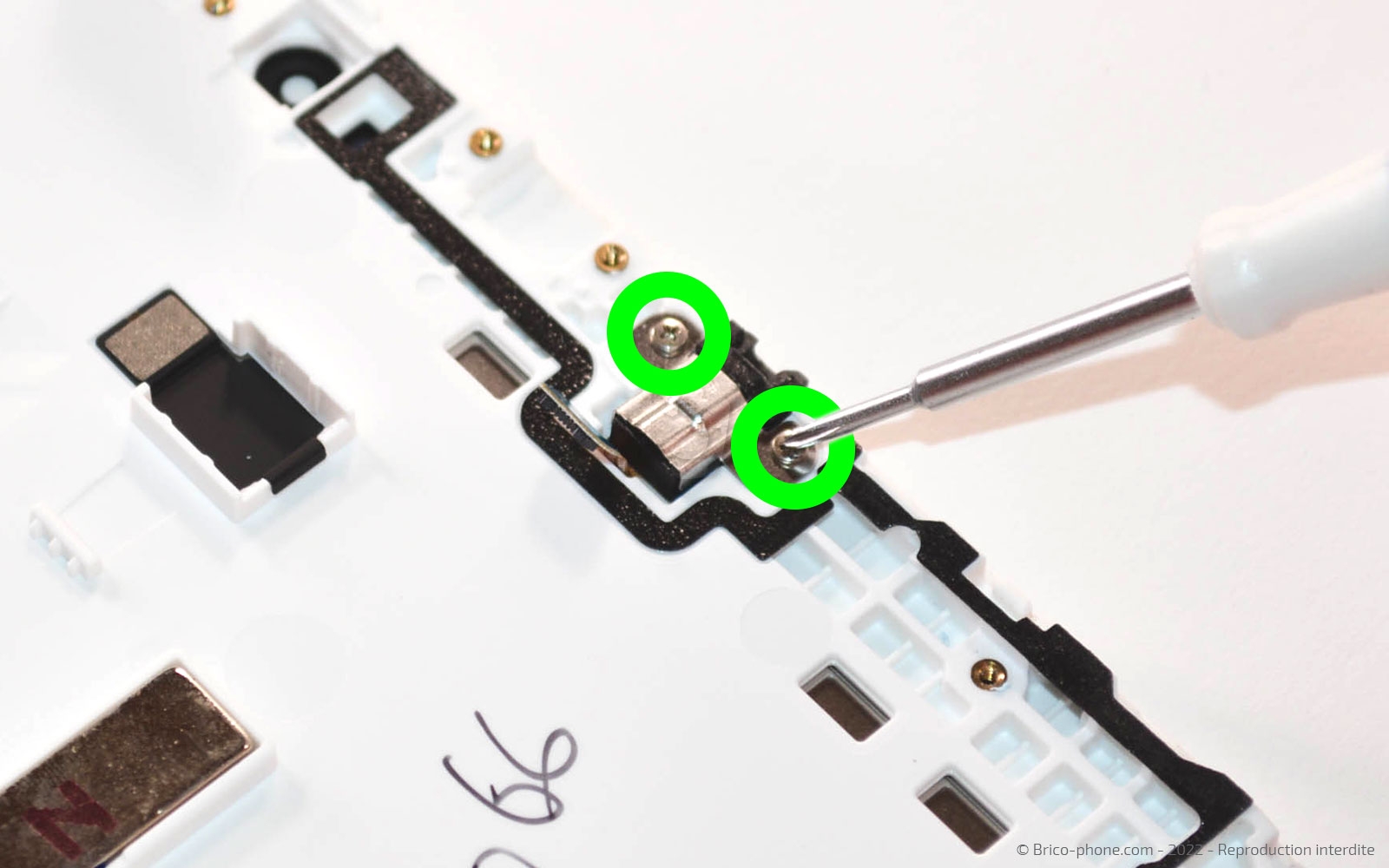

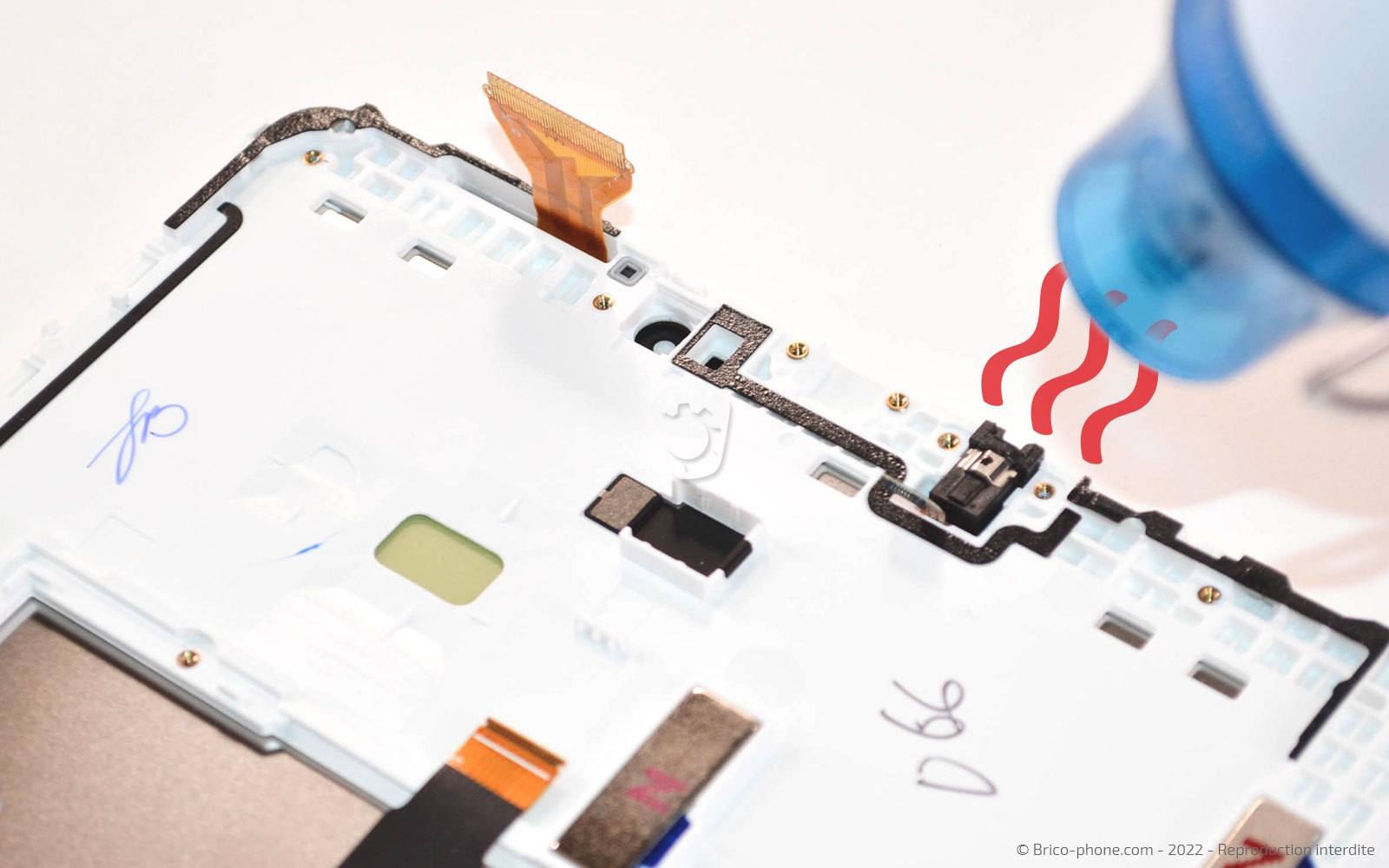

Etape 11 Sortir la prise jack

Dévissez les vis cruciformes avant de chauffer la prise jack.

Insérez la pincette à l'intérieur de la prise pour la décoller.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€

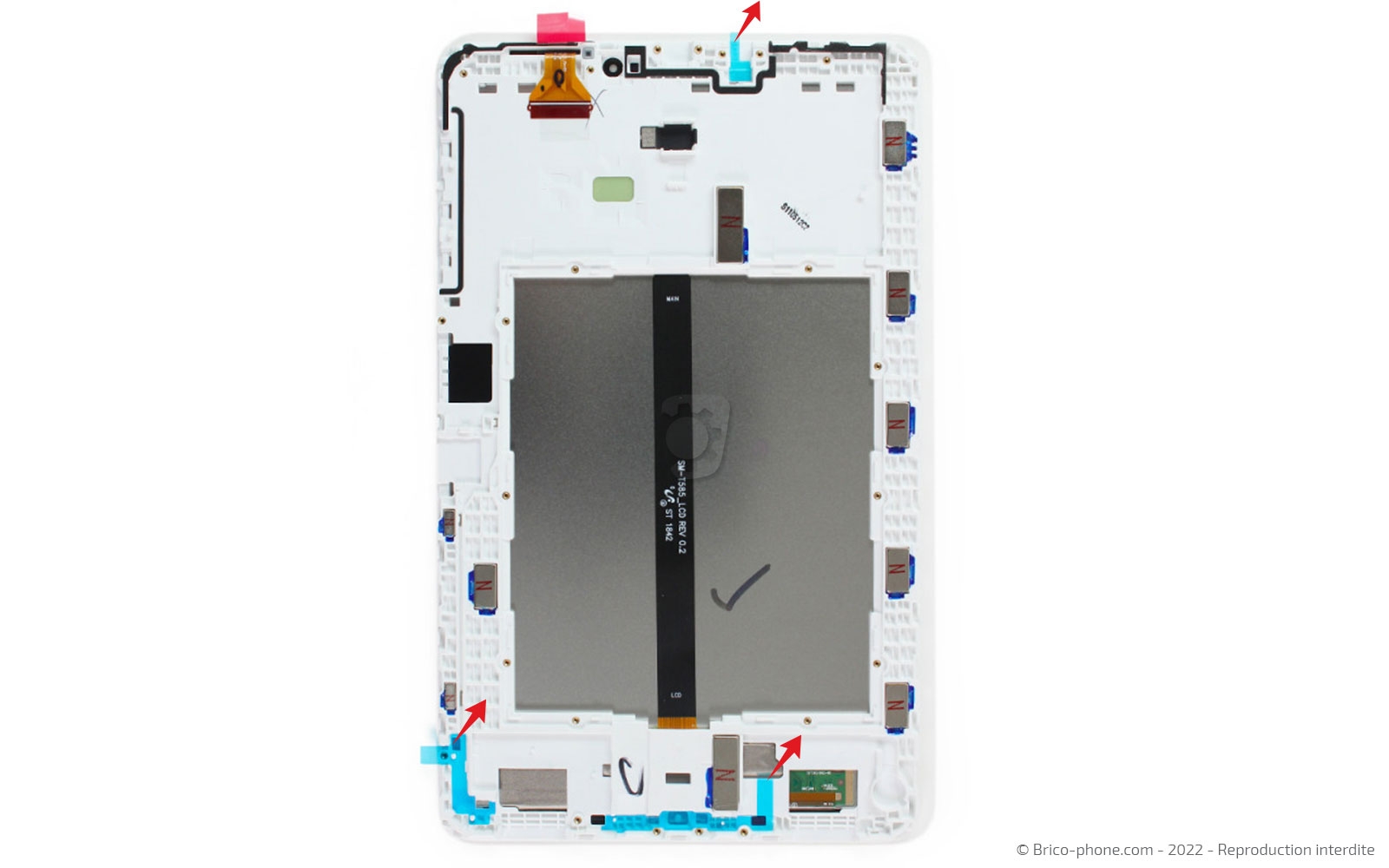

Conseils pour le remontage

Retirez toutes les protections adhésives présentes dans le nouveau bloc écran avant de remonter votre appareil.

Suivez chaque étape dans le sens contraire pour installer les composants correctement dans le châssis.

Testez l'écran avant de refermer voter tablette. Félicitations vous venez de réparer votre Galaxy Tab A 10.1 vous-même !
