Changement du haut-parleur externe sur iPhone 4S

Temps estimé : 15 min
Difficulté : 2/5
iPhone 4S | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le bloc haut-pareur de votre iPhone 4S.

Diagnostic

› Votre iPhone 4S est en mode haut-parleur lors d'un appel mais vous n'avez pas de son
› Vous recevez un appel mais votre iPhone 4S ne sonne pas
› Vous visionnez une vidéo (ex : Youtube) mais vous n'avez pas de son

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc haut parleur interne + connecteur GSM pour iPhone 4S
9,00 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4S
4,90 €
Ajouter au panier

Etape 1a : Retirer la vitre arrière

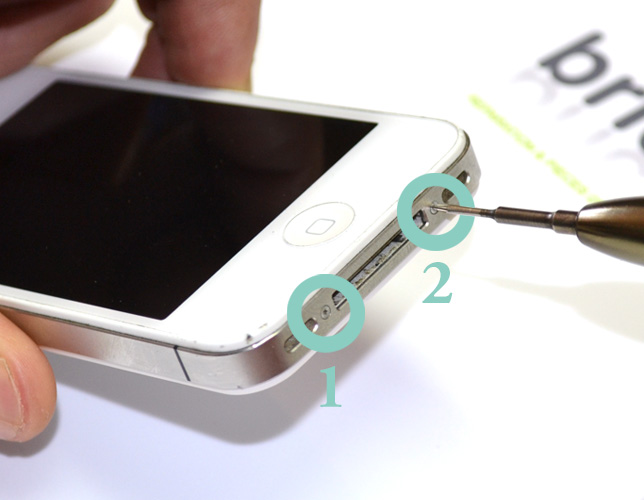

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées de chaque côté du connecteur de charge (vis A1 et A2).

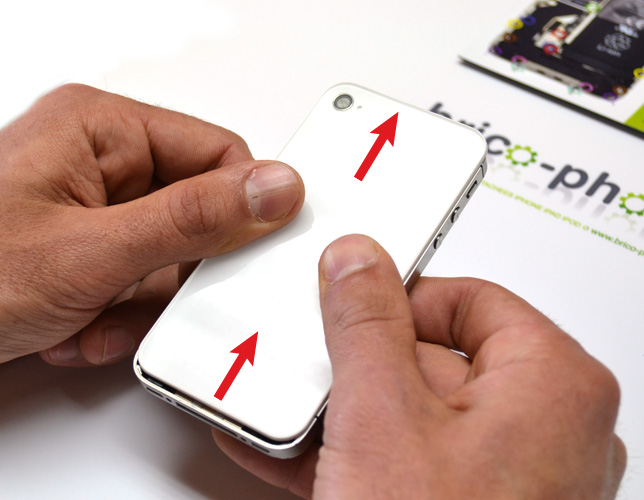

Etape 1a : Retirer la vitre arrière
Etape 1b : Retirer la vitre arrière
Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.
Etape 1b : Retirer la vitre arrière

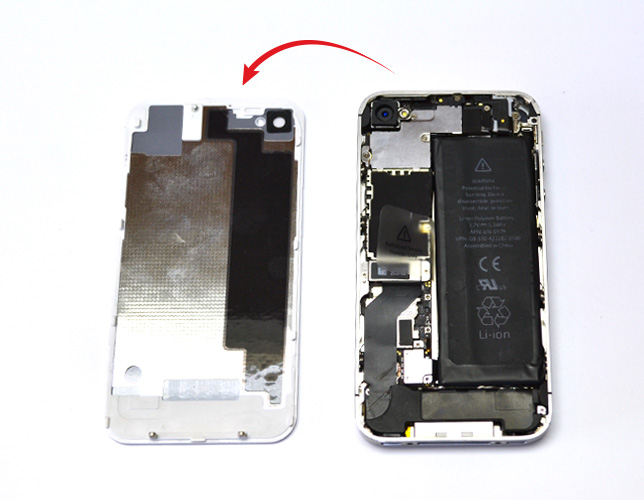

Etape 1c : Retirer la vitre arrière
Etape 1c : Retirer la vitre arrière
Etape 2a : Retirer la batterie

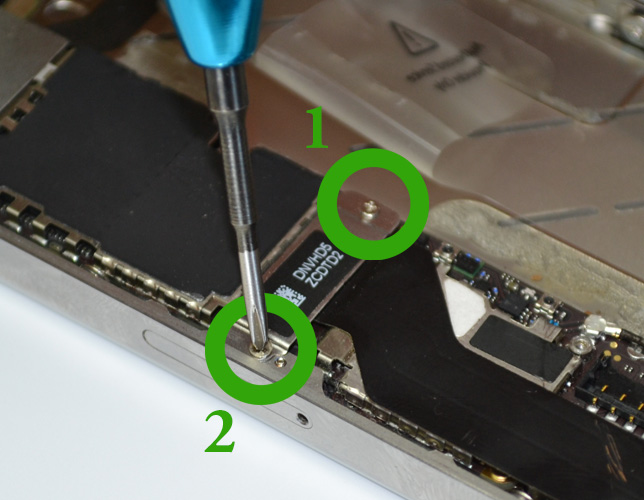

A l'aide du tournevis cruciforme, dévisser les 2 vis situées en bas à gauche de la batterie (vis B1 et B2).
Etape 2a : Retirer la batterie
Etape 2b : Retirer la batterie

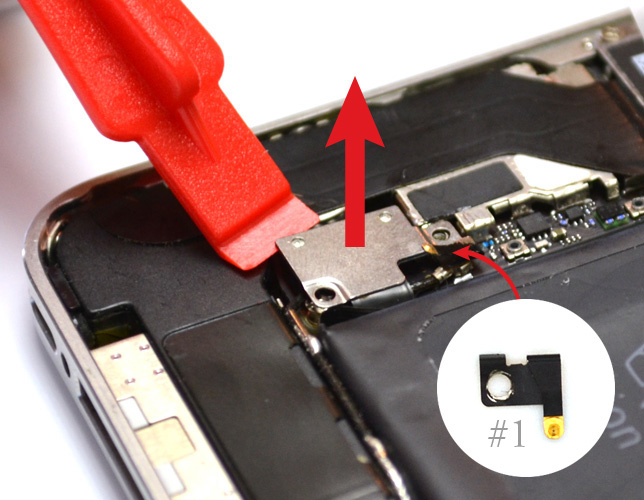

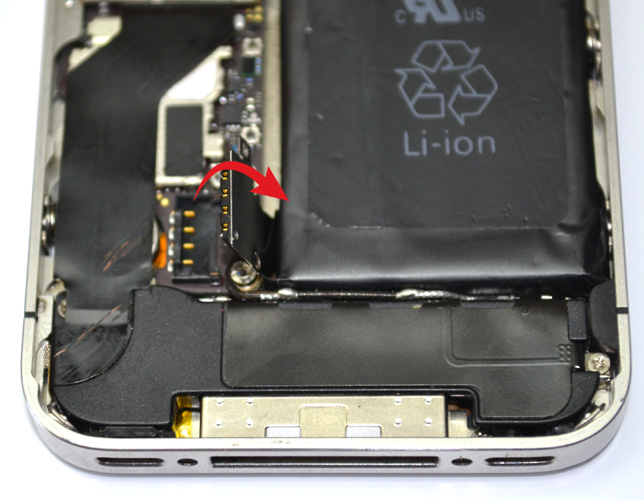

A l'aide du levier en plastique déclipser le connecteur de la batterie puis récupérer le petit élément métallique #1
Etape 2b : Retirer la batterie
Etape 2c : Retirer la batterie
Etape 2c : Retirer la batterie

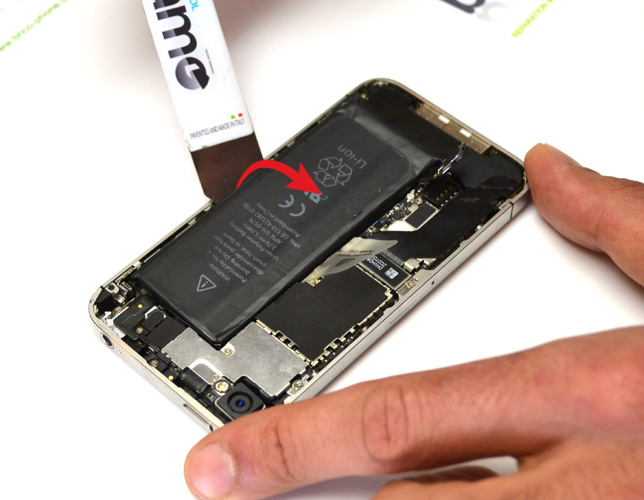

Etape 2d : Retirer la batterie

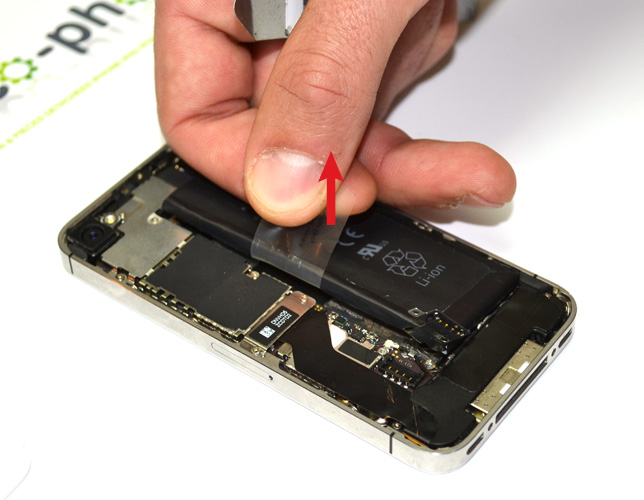

Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 2d : Retirer la batterie
Etape 2e : Retirer la batterie
Etape 2e : Retirer la batterie
Etape 3a : Déconnecter les nappes USB et GSM

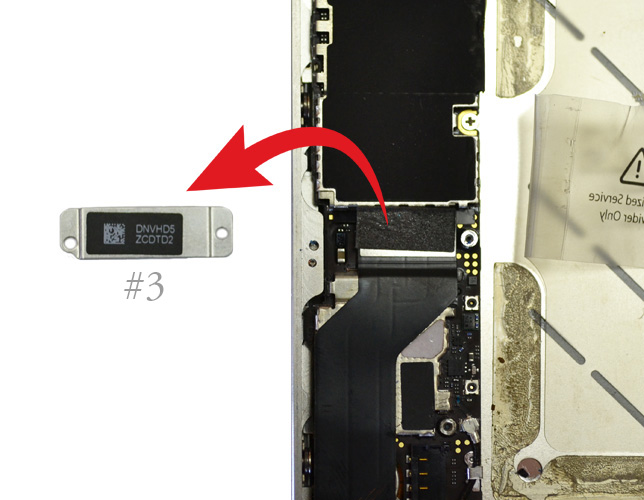

Retirez la plaquette métallique (notée #3) protégeant la nappe Dock USB en enlevant les vis C1 et C2.
Etape 3a : Déconnecter les nappes USB et GSM
Etape 3b : Déconnecter les nappes USB et GSM
Etape 3b : Déconnecter les nappes USB et GSM
Etape 3c : Déconnecter les nappes USB et GSM

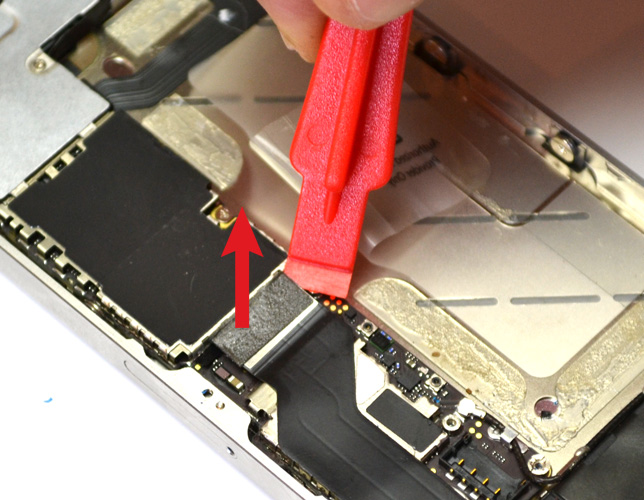

Déconnecter la nappe en tirant vers le haut avec le levier plastique.
Etape 3c : Déconnecter les nappes USB et GSM
Etape 3d : Déconnecter les nappes USB et GSM

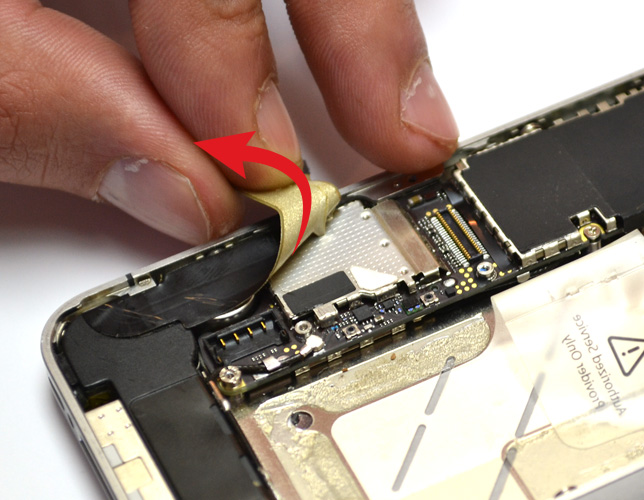

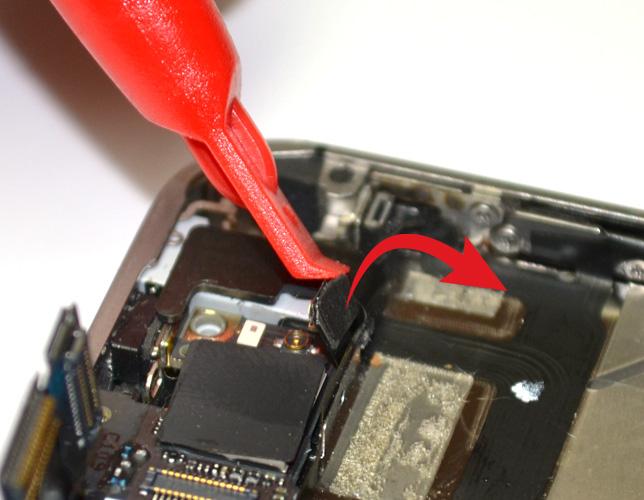

Vous pouvez à présent décoller la nappe délicatement en la tirant vers le haut et l'arrière.
Etape 3d : Déconnecter les nappes USB et GSM
Etape 3e : Déconnecter les nappes USB et GSM

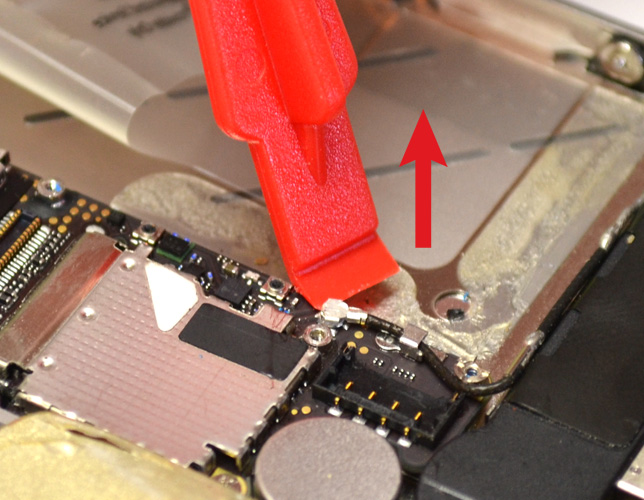

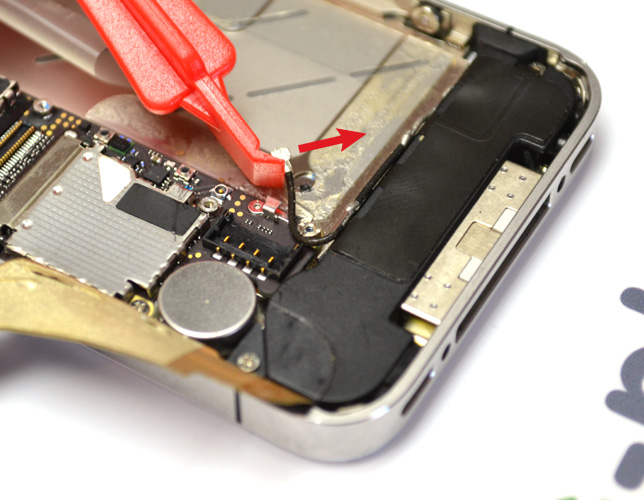

Utiliser le levier plastique pour déconnecter le câble coaxial GSM.
Etape 3e : Déconnecter les nappes USB et GSM
Etape 3f : Déconnecter les nappes USB et GSM
Dégager maintenant ce câble coaxial du petit crochet métallique qui le retient au dessus de la carte mère.
Etape 3f : Déconnecter les nappes USB et GSM
Etape 4a : Retirer le bloc haut-parleur

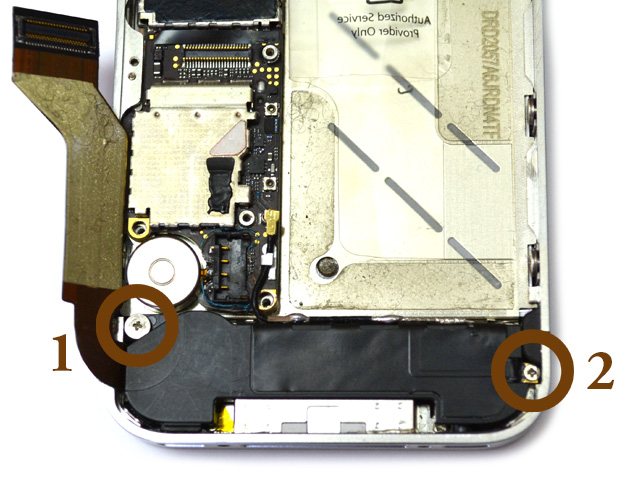

Retirer la vis E1 et E2 avec le tournevis cruciforme.
Etape 4a : Retirer le bloc haut-parleur
Etape 4b : Retirer le bloc haut-parleur

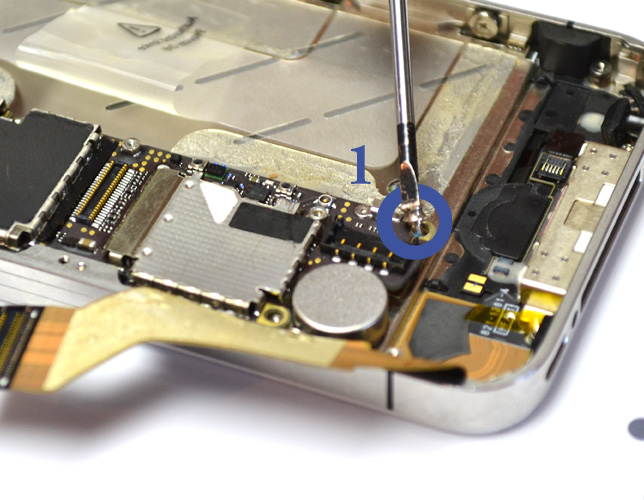

Sachez que la vis E1 est située sous la nappe du connecteur Dock. Décollez bien cette nappe afin d'atteindre la vis.
Etape 4b : Retirer le bloc haut-parleur
Etape 4c : Retirer le bloc haut-parleur

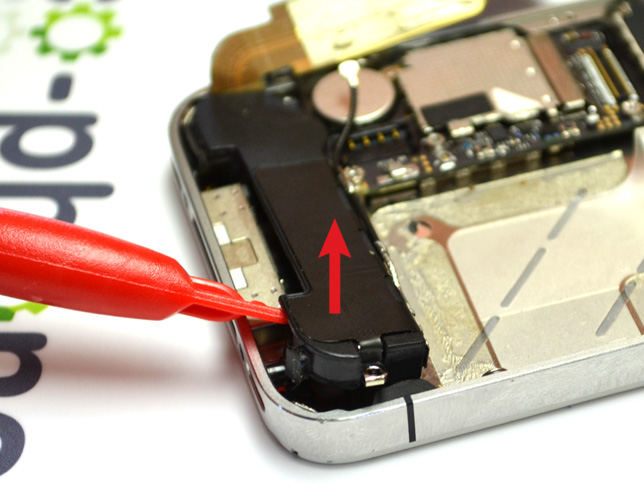

Enfin, utilisez le levier plastique pour le tirer le bloc haut-parleur vers le haut et l'extraire.
Etape 4c : Retirer le bloc haut-parleur
Etape 5 : Récupérer l'antenne GSM

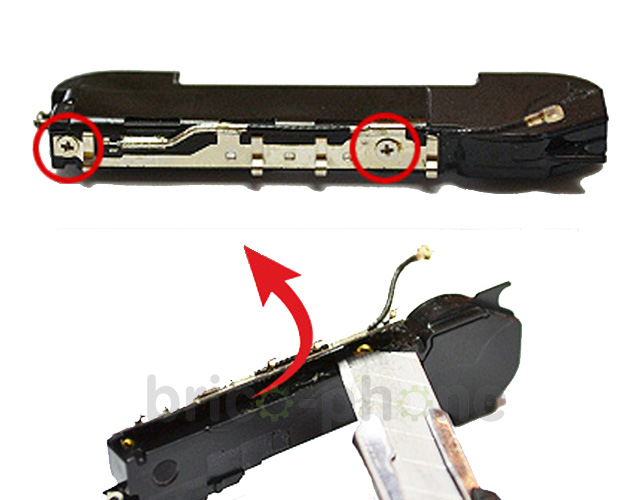

Si votre nouveau bloc haut-parleur ne dispose pas de l'antenne GSM prémonté, il vous faut la récupérer sur votre ancien bloc. Pour cela retirez les 2 vis fixant la nappe GSM sur le bloc haut-parleur puis aidez vous d'un cutter pour la détacher.
Etape 5 : Récupérer l'antenne GSM
Etape 7a : Déconnecter le câble WIFI

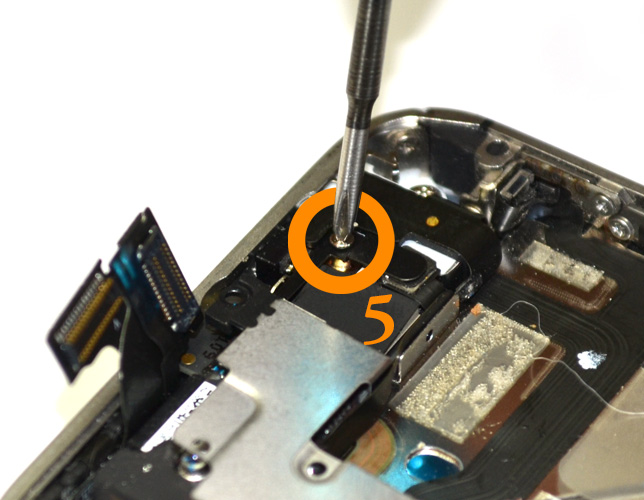

Retirer la vis D5 si vous ne l'avez pas encore fait auparavant.
Etape 7a : Déconnecter le câble WIFI
Etape 7b : Déconnecter le câble WIFI

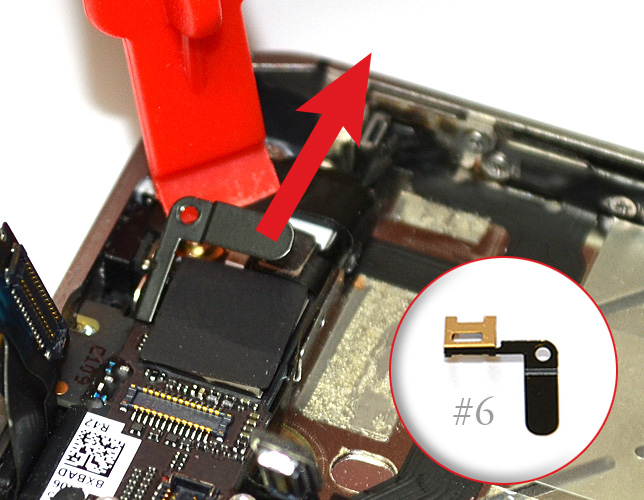

Retirer le petit cache métallique (noté #6) situé au dessus du connecteur du câble coaxial WIFI.
Etape 7b : Déconnecter le câble WIFI
Etape 7c : Déconnecter le câble WIFI
Déconnecter enfin ce connecteur avec le levier plastique.
Etape 7c : Déconnecter le câble WIFI
Etape 8a : Retirer le bloc haut-parleur
Retirer la vis E1 et E2 avec le tournevis cruciforme.
Etape 8a : Retirer le bloc haut-parleur
Etape 8b : Retirer le bloc haut-parleur
Sachez que la vis E1 est située sous la nappe du connecteur Dock. Décollez bien cette nappe afin d'atteindre la vis.
Etape 8b : Retirer le bloc haut-parleur
Etape 8c : Retirer le bloc haut-parleur
Enfin, utiliser le levier plastique pour le tirer le bloc haut-parleur vers le haut et l'extraire.
Etape 8c : Retirer le bloc haut-parleur
Etape 9a : Retirer la carte mère

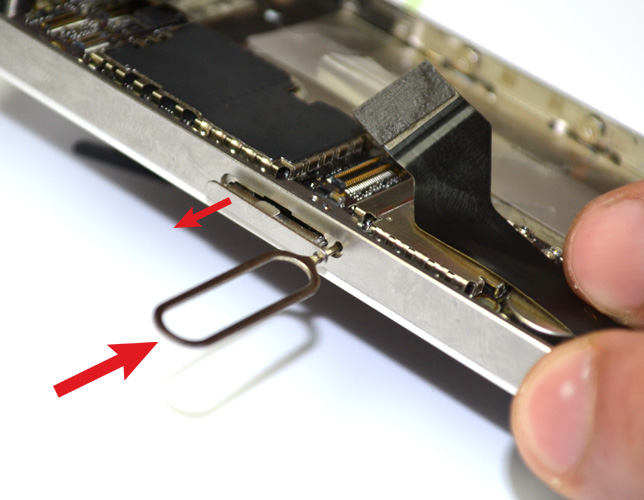

Commencer par extraire la carte SIM et son rack du téléphone si vous ne l'avez pas déjà fait.
Etape 9a : Retirer la carte mère
Etape 9b : Retirer la carte mère

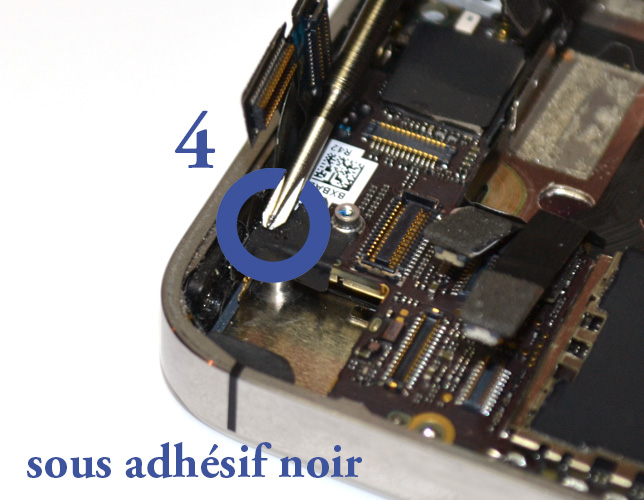

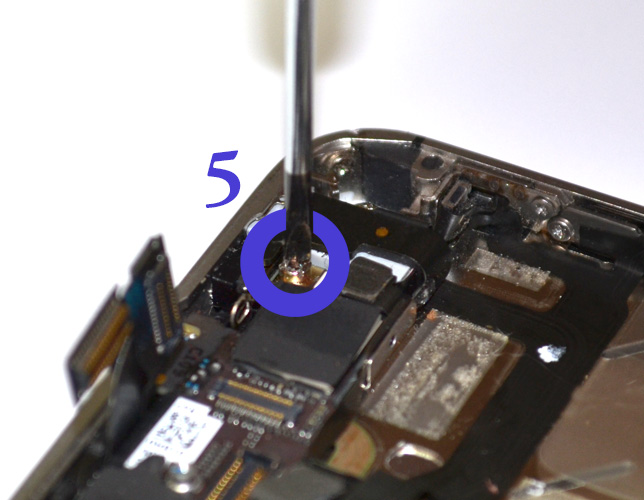

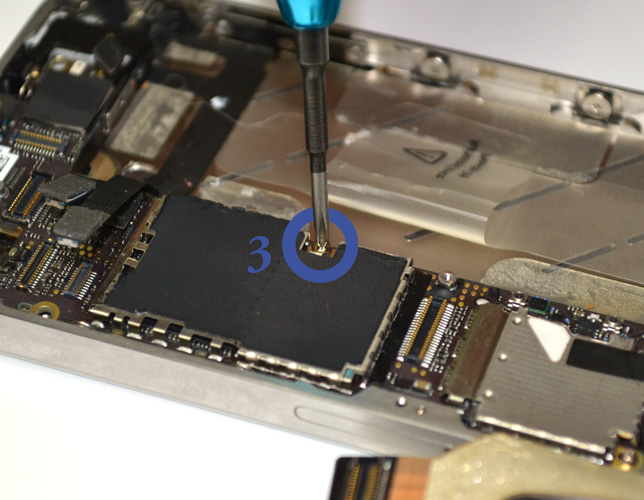

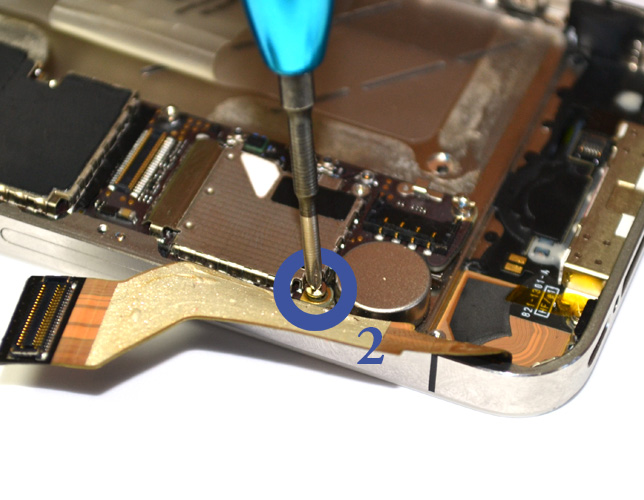

Retirer les vis F2 à F4 avec le tournevis cruciforme puis les vis F1 et F5 avec le tournevis plat.
Etape 9b : Retirer la carte mère

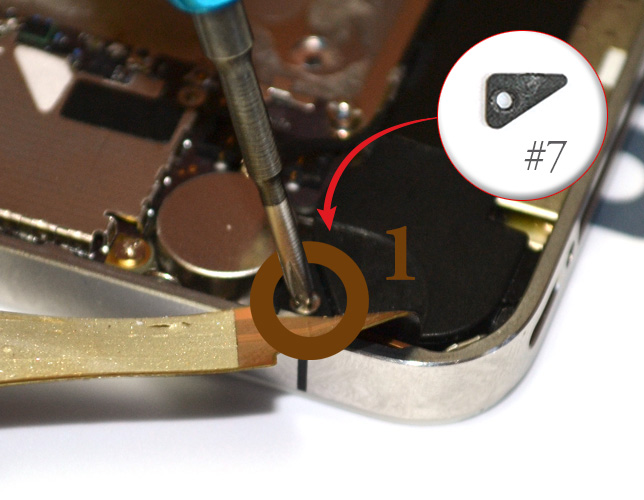

Etape 9c : Retirer la carte mère
Etape 9c : Retirer la carte mère
Etape 9d : Retirer la carte mère
Etape 9d : Retirer la carte mère
Etape 9e : Retirer la carte mère
Etape 9e : Retirer la carte mère
Etape 9f : Retirer la carte mère
Etape 9f : Retirer la carte mère
Etape 9g : Retirer la carte mère

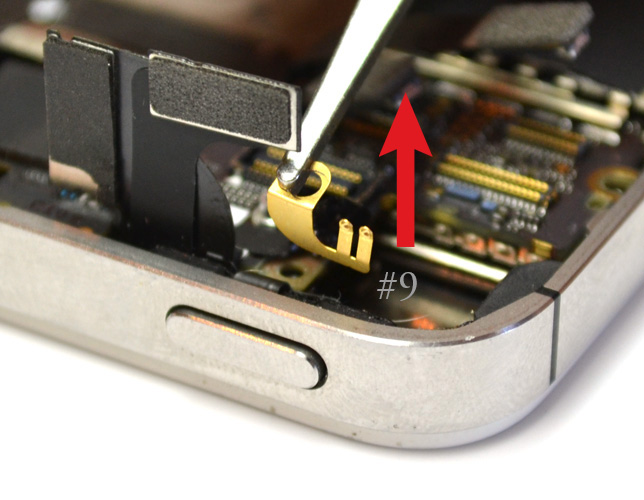

Retirer la patte dorée de fixation de la caméra arrière (notée #9).
Etape 9g : Retirer la carte mère
Etape 9h : Retirer la carte mère

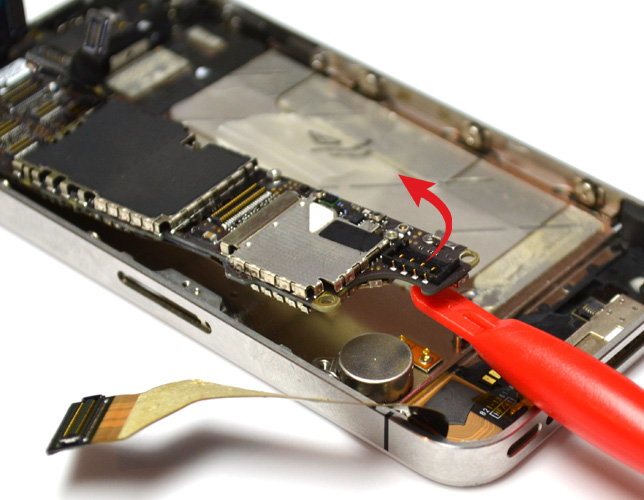

Vous pouvez désormais retirer la carte mère à l'aide d'un levier.
Etape 9h : Retirer la carte mère
Etape 10a : Retirer la nappe du bouton Power

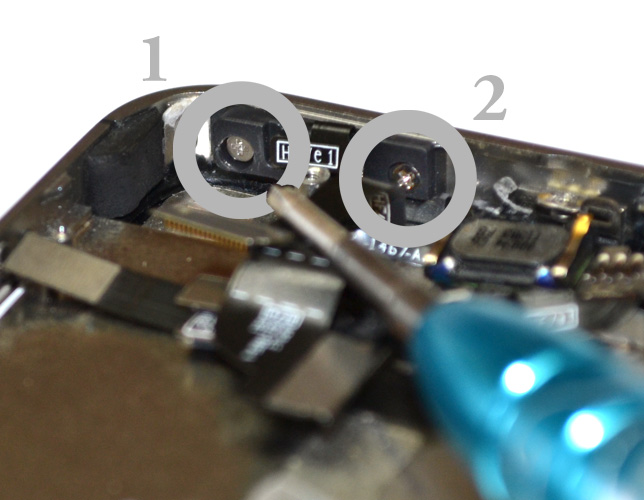

Retirer les 2 vis K1 et K2 fixant la nappe au bouton Power.
Etape 10a : Retirer la nappe du bouton Power
Etape 10b : Retirer la nappe du bouton Power

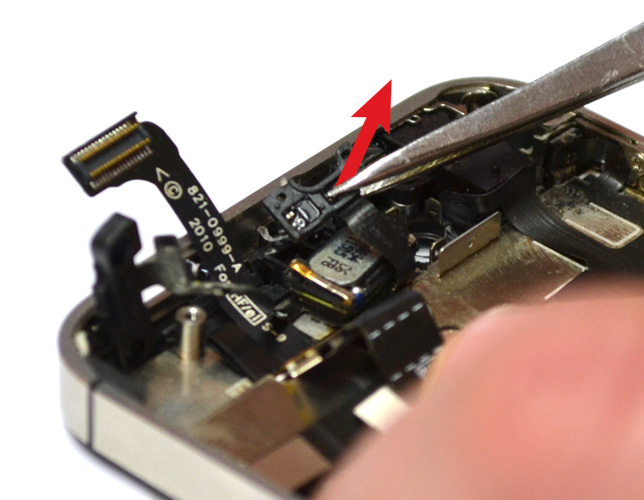

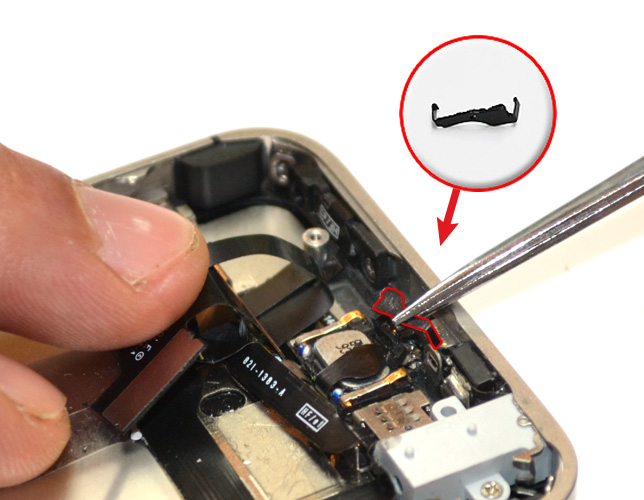

Retirer la patte métallique située sur le capteur de proximité.
Etape 10b : Retirer la nappe du bouton Power
Etape 10c : Retirer la nappe du bouton Power
Retirer à présent le capteur de proximité.
Etape 10c : Retirer la nappe du bouton Power
Etape 10d : Retirer la nappe du bouton Power

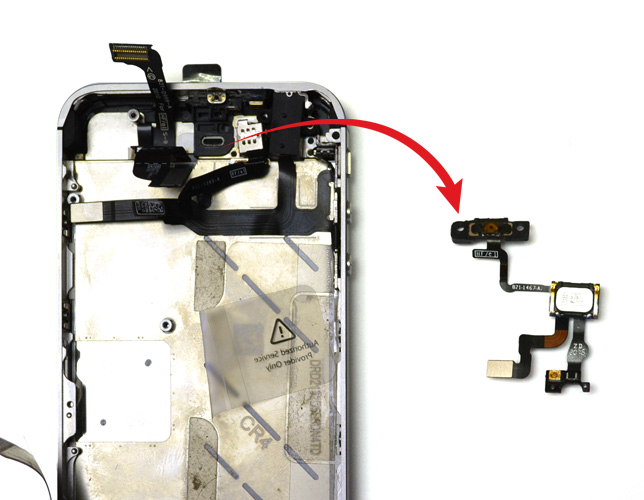

Vous avez maintenant retirer toute la nappe, il vous faut récupérer le haut-parleur Buzzer.
Etape 10d : Retirer la nappe du bouton Power
Etape 11 : Récupérer le haut-parleur Buzzer

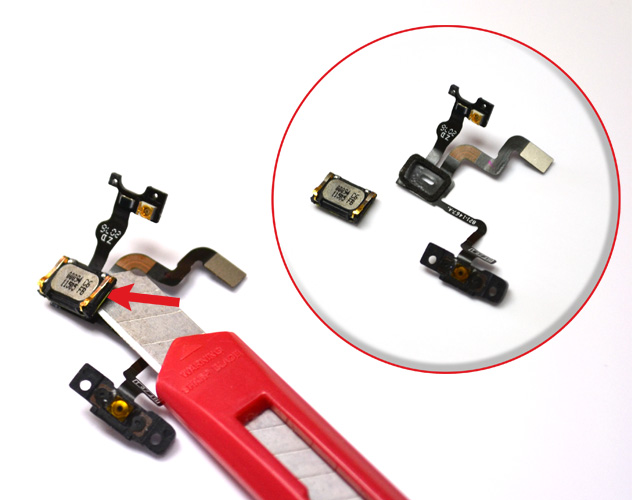

Décoller le haut-parleur Buzzer collé sur sa nappe d'origine à l'aide d'un cutter afin de le refixer sur votre nouvelle nappe.
Etape 11 : Récupérer le haut-parleur Buzzer
