Comment changer le bloc écran sur Galaxy S21 Ultra

Avant de débuter la réparation, nous vous conseillons de constater la compatibilité de votre appareil avec la pièce commandée.

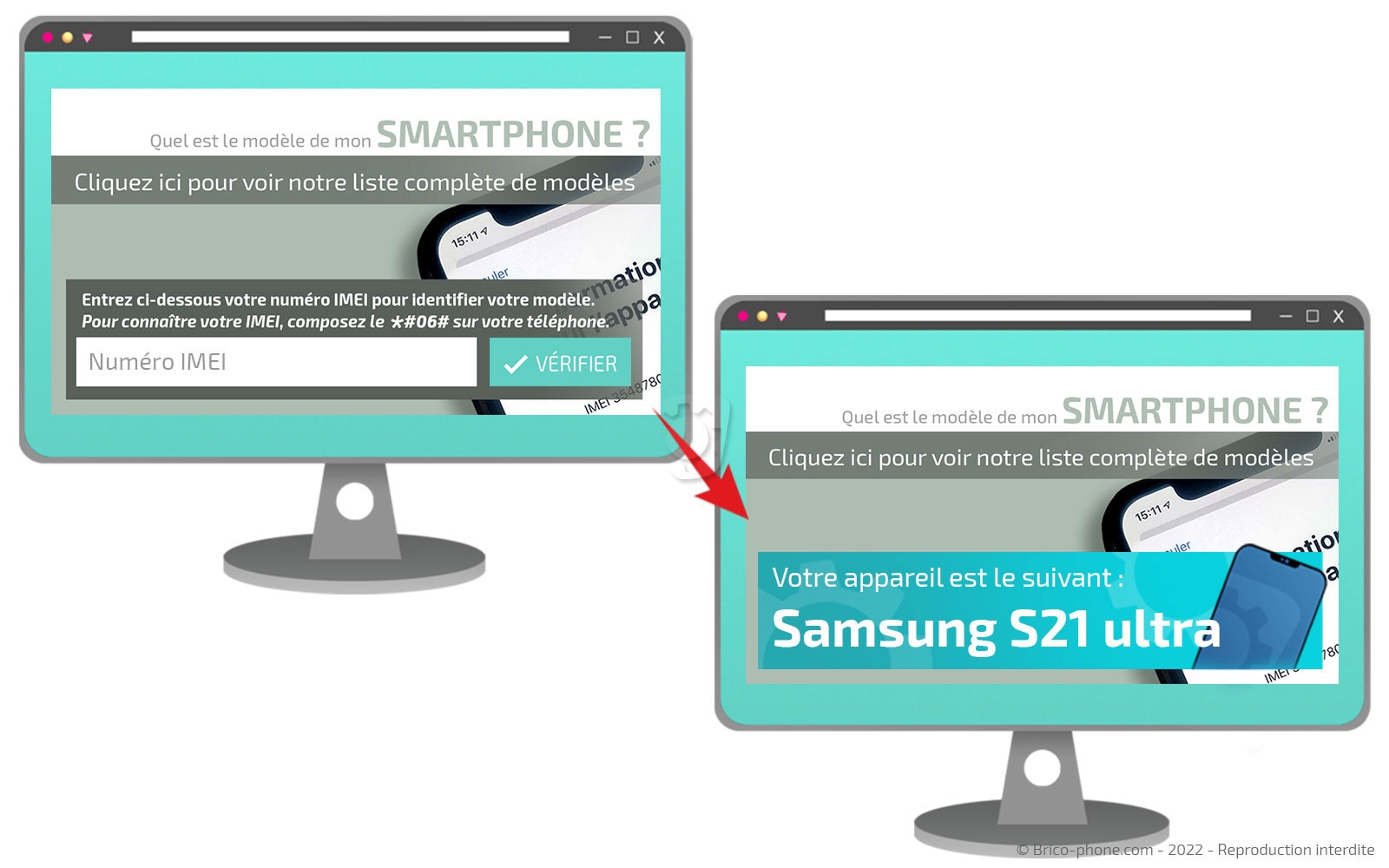

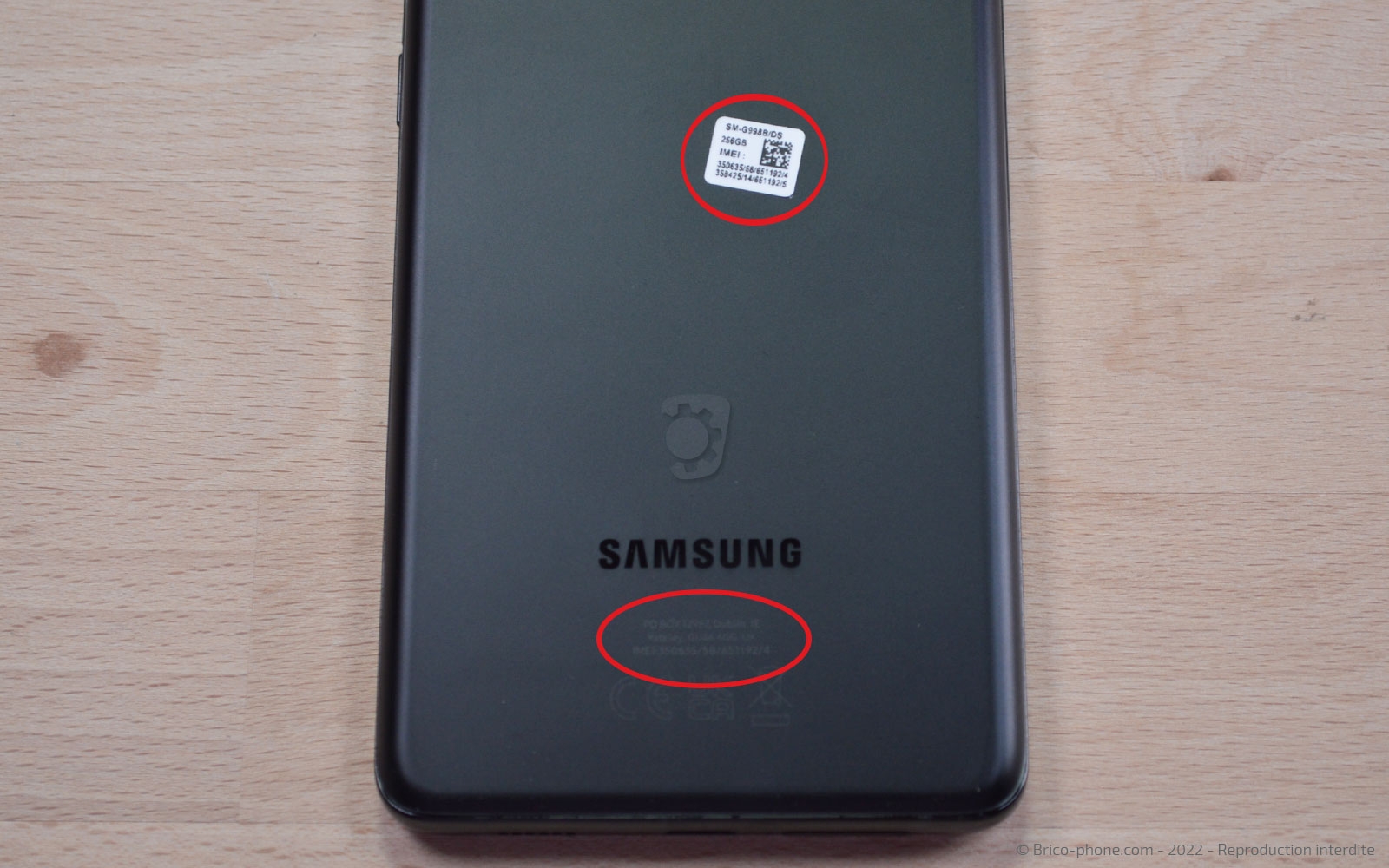

Pour cela, vous avez besoin de vérifier que le numéro IMEI inscrit sur la vitre arrière de votre Samsung corresponde à celui d'un Galaxy S21 Ultra. Pour vous en assurer, recopiez le numéro sur notre page d'accueil et Brico-phone s'occupe de vous indiquer le modèle et les pièces correspondantes à ce dernier.

Une fois la commande reçue, installez-vous dans un endroit calme, propre et dégagé pour commencer la réparation. Munissez-vous des outils et du tutoriel adéquat.

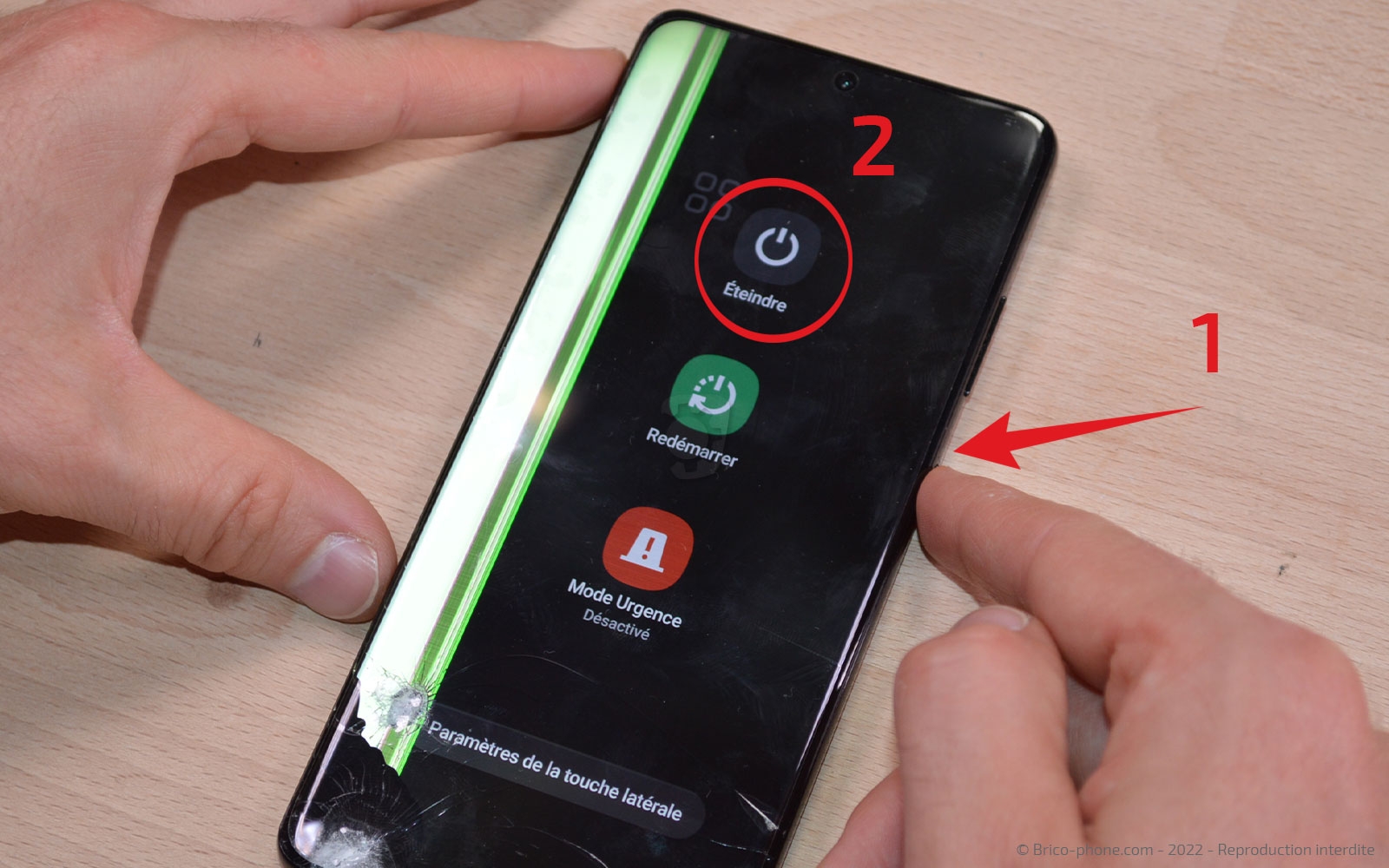

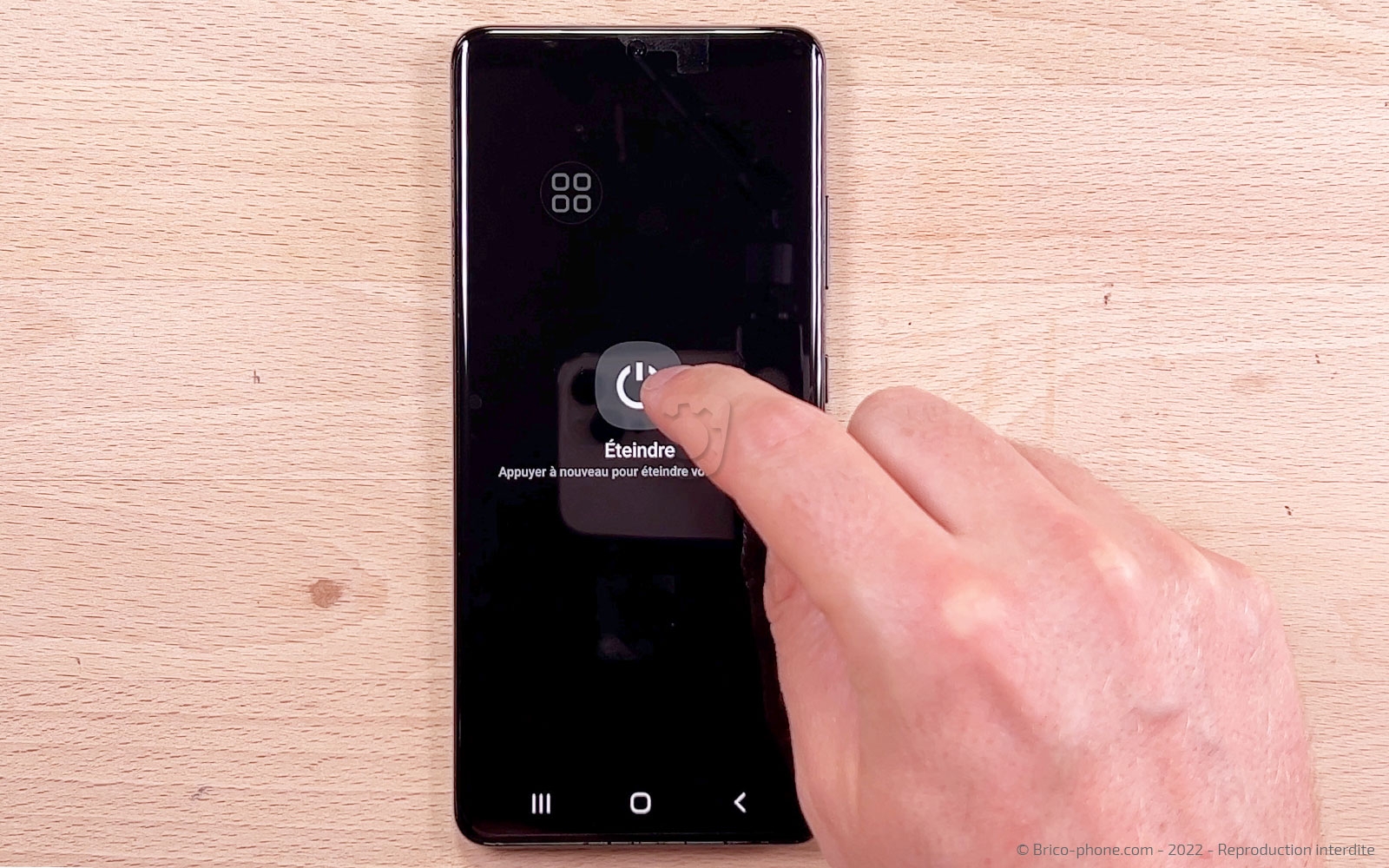

Enfin, éteignez votre appareil en pressant le bouton Power en en suivant les indications présents sur l'écran.

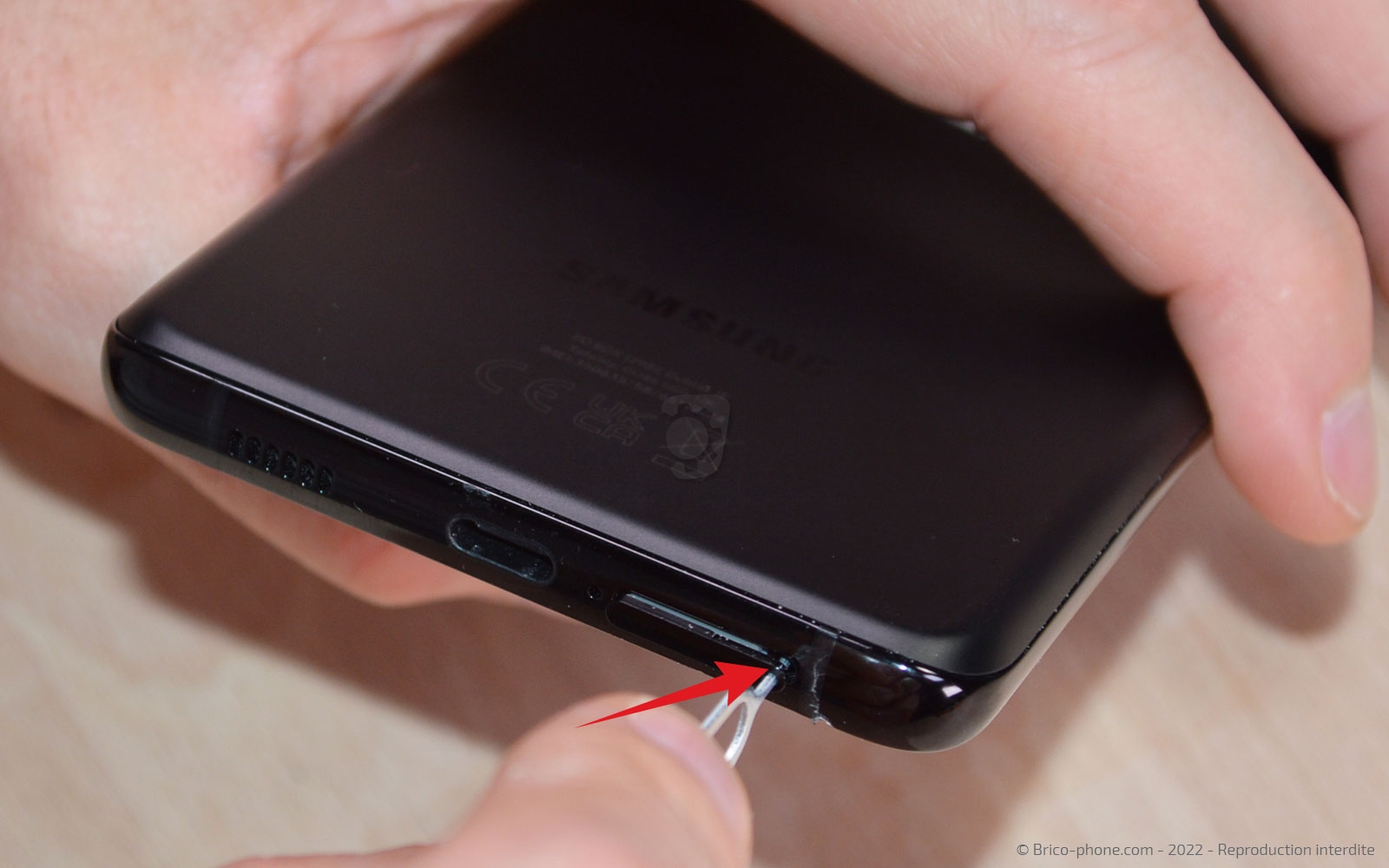

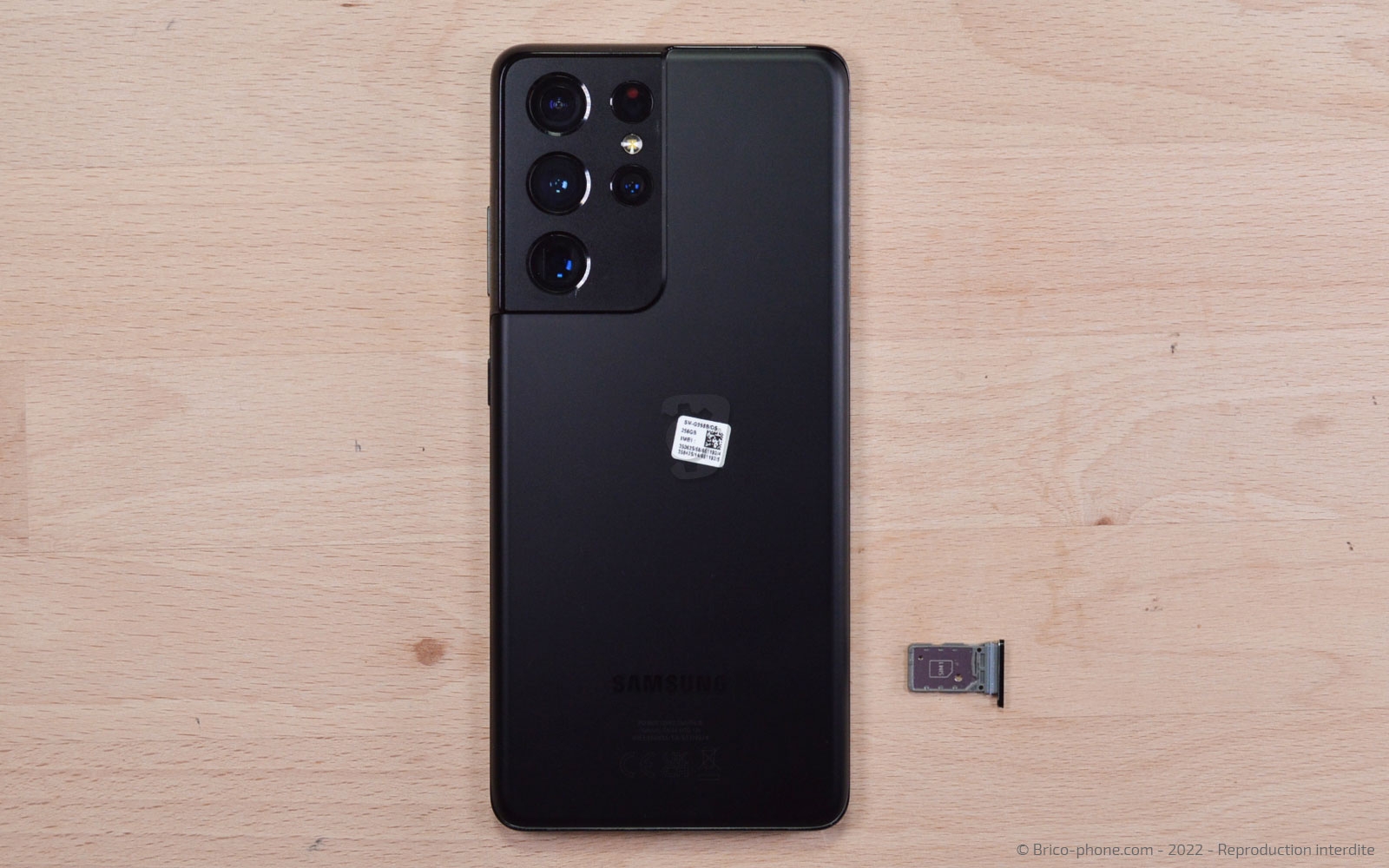

A l'aide de l'ustensile d'origine ou de celui fourni dans le kit d'outils, sortez le tiroir de la carte Sim.

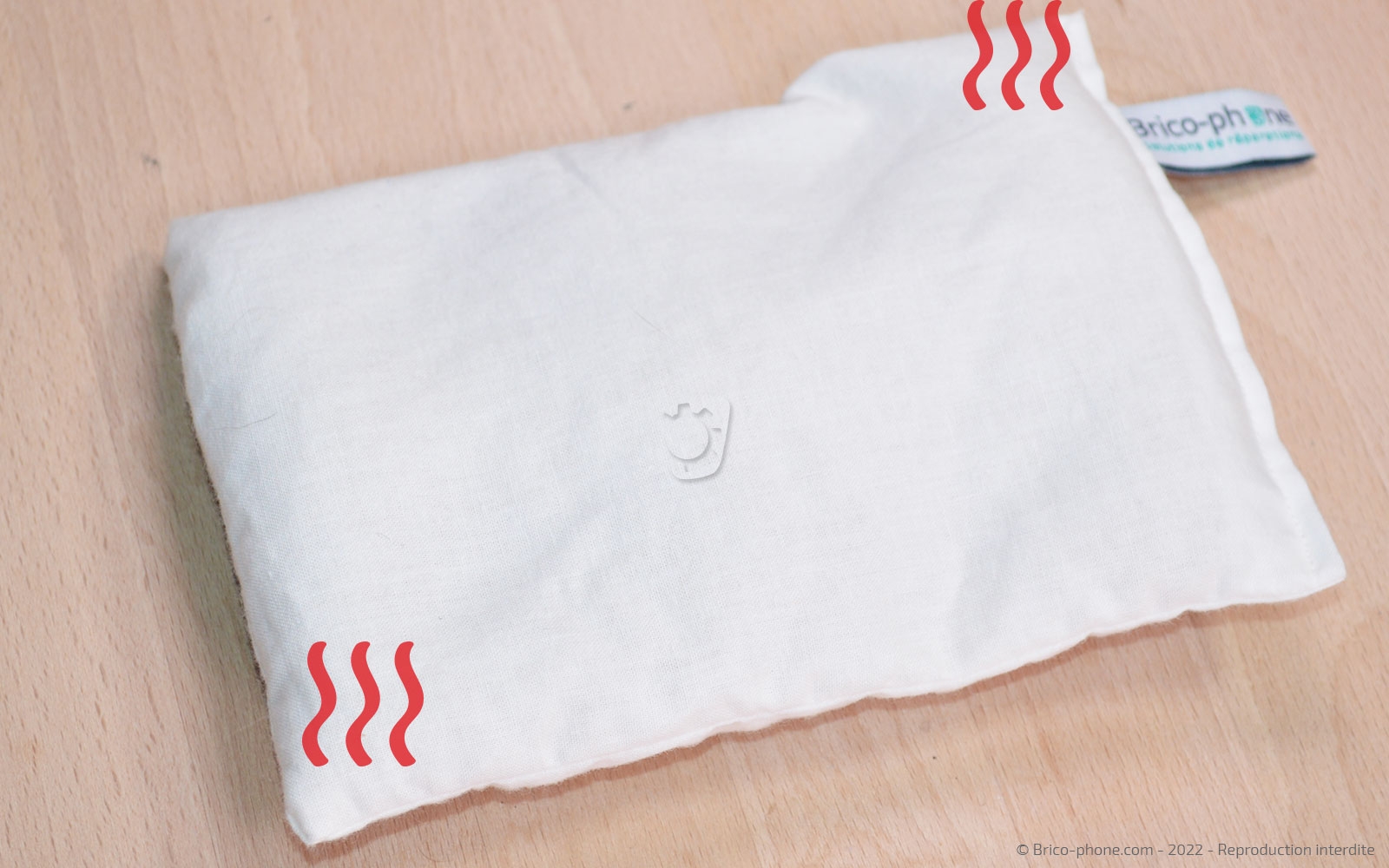

Pour décoller la vitre arrière, nous avons besoin de chauffer l'élément à l'aide d'un coussin chauffant ou d'un décapeur thermique.
Si vous avez optez pour le coussin, passez le environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone une trentaine de secondes.

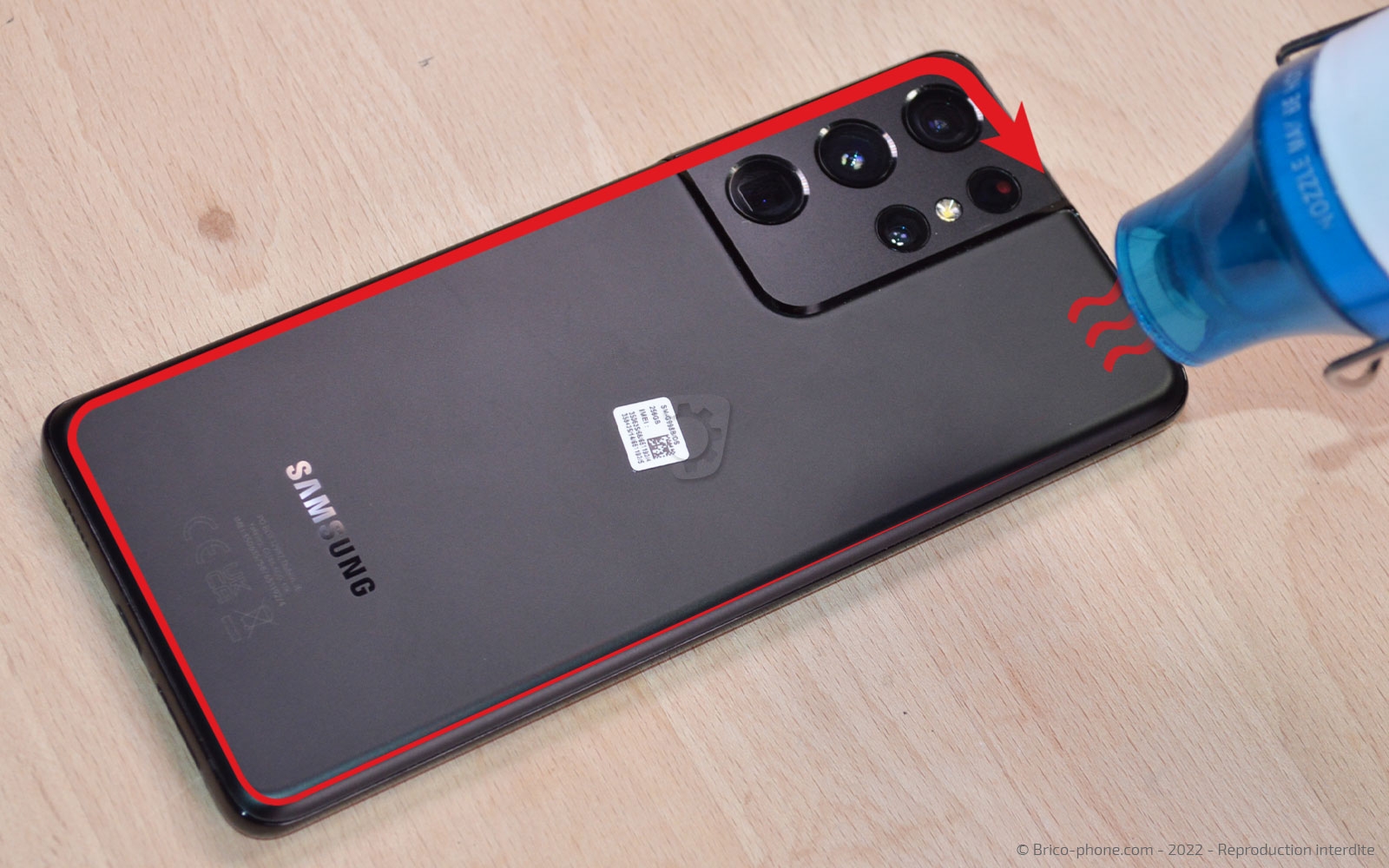

Si vous possédez un décapeur thermique ou un sèche-cheveux, il vous suffit de le passer, allumé sur tout le contour de l'appareil.

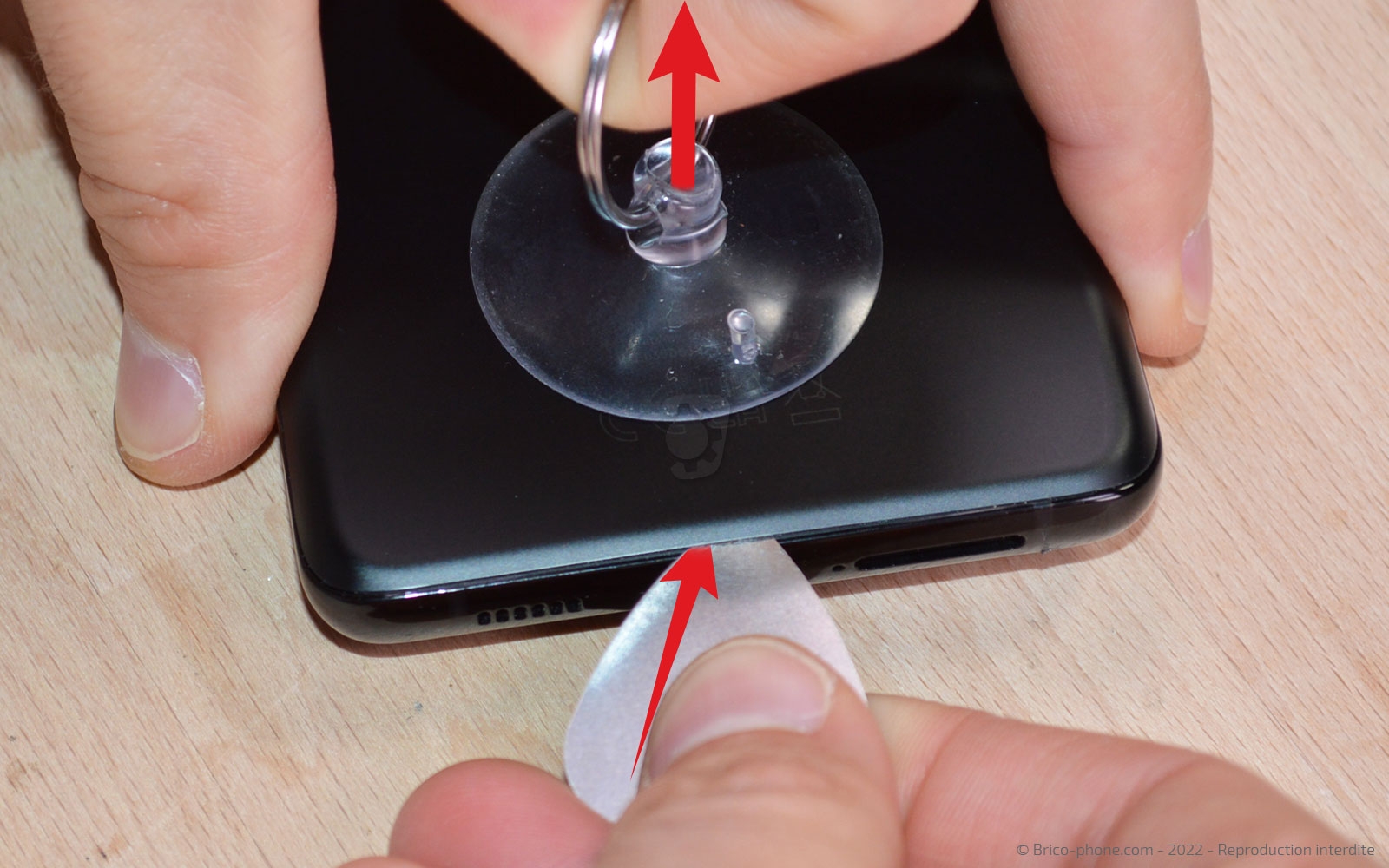

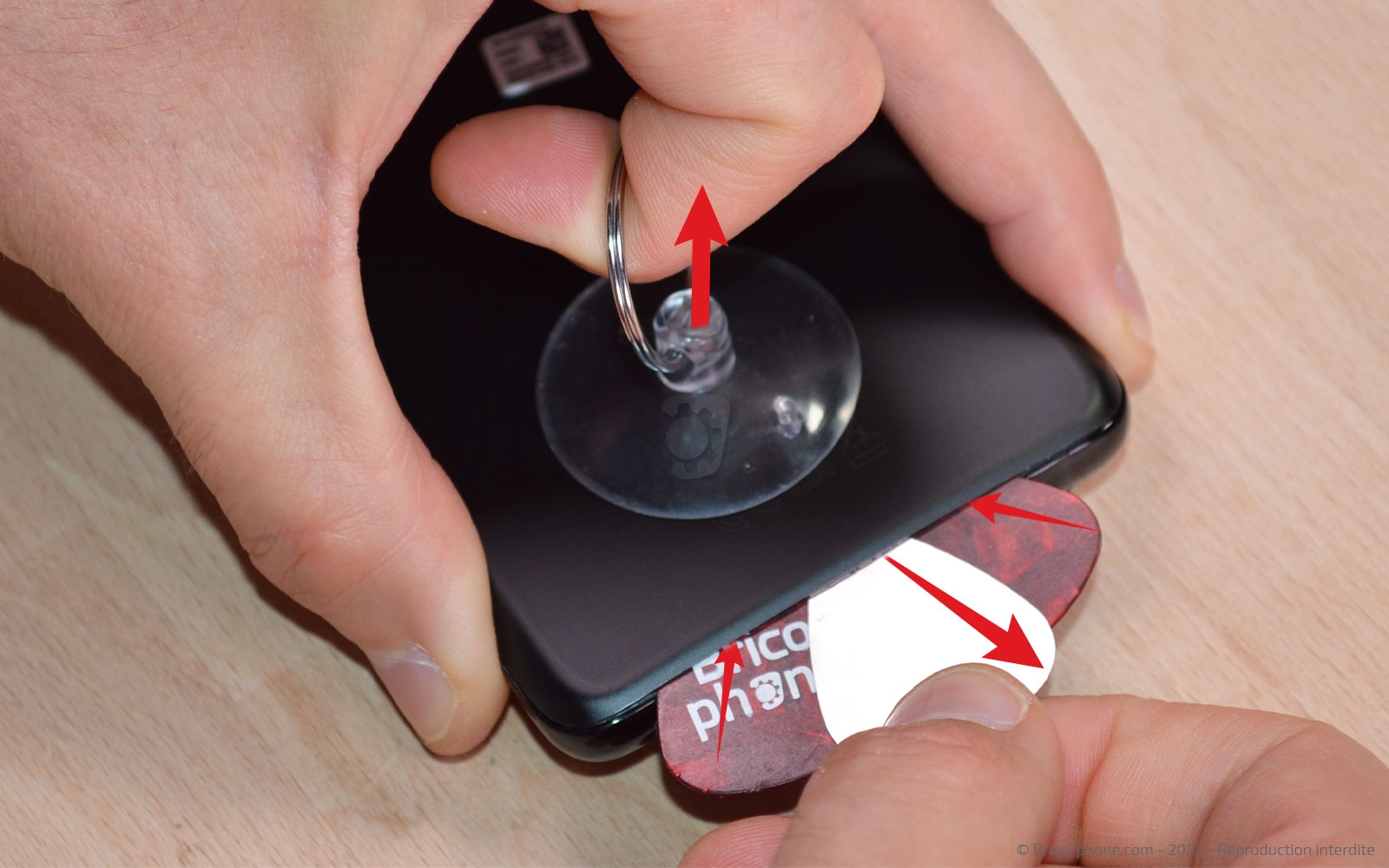

Ensuite, disposez la ventouse sur le bord afin de pouvoir soulever légèrement le composant afin de pouvoir insérer le médiator en métal troué entre la vitre arrière et le châssis.

Remplacez le médiator en métal par ses homologues en plastique.

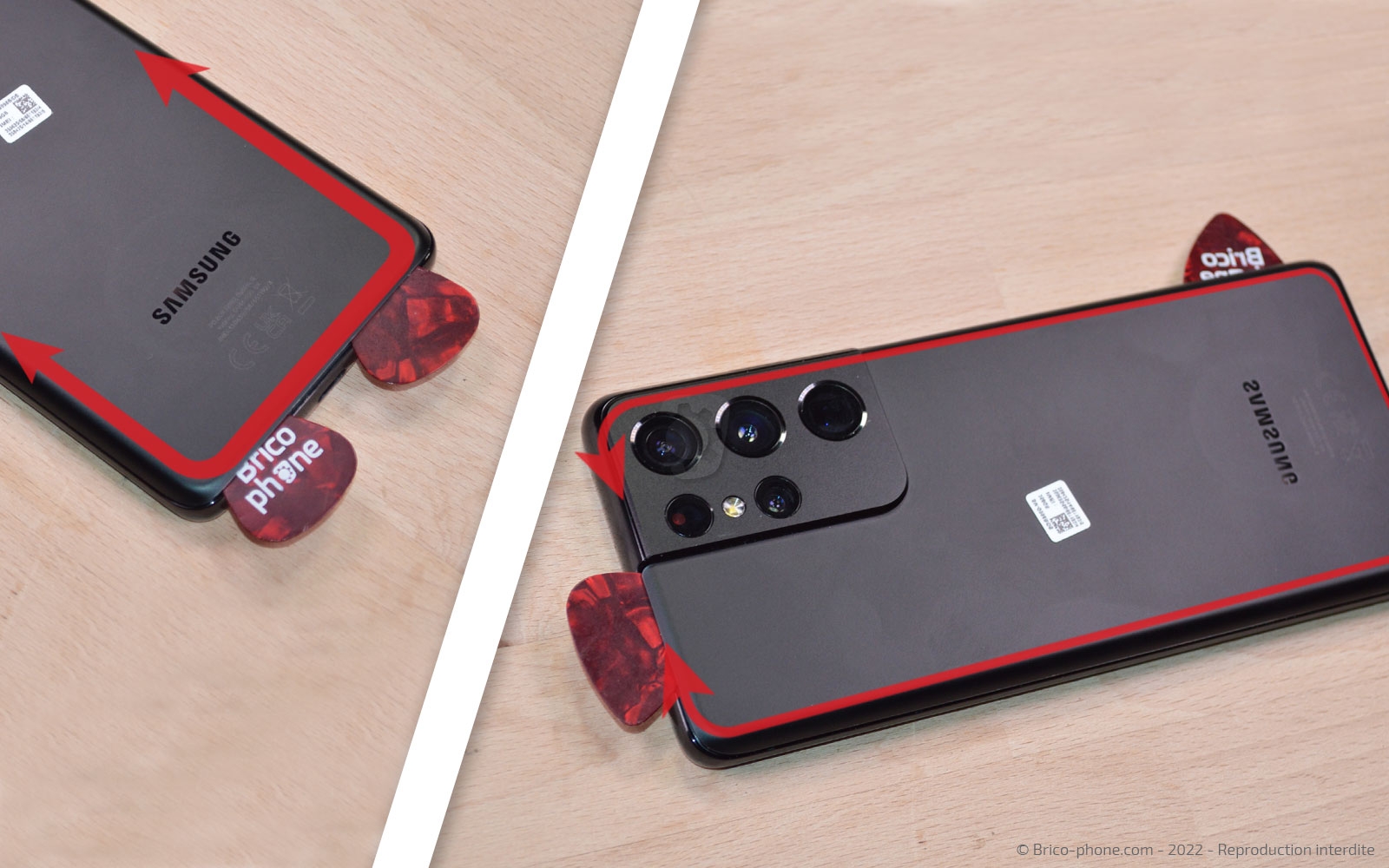

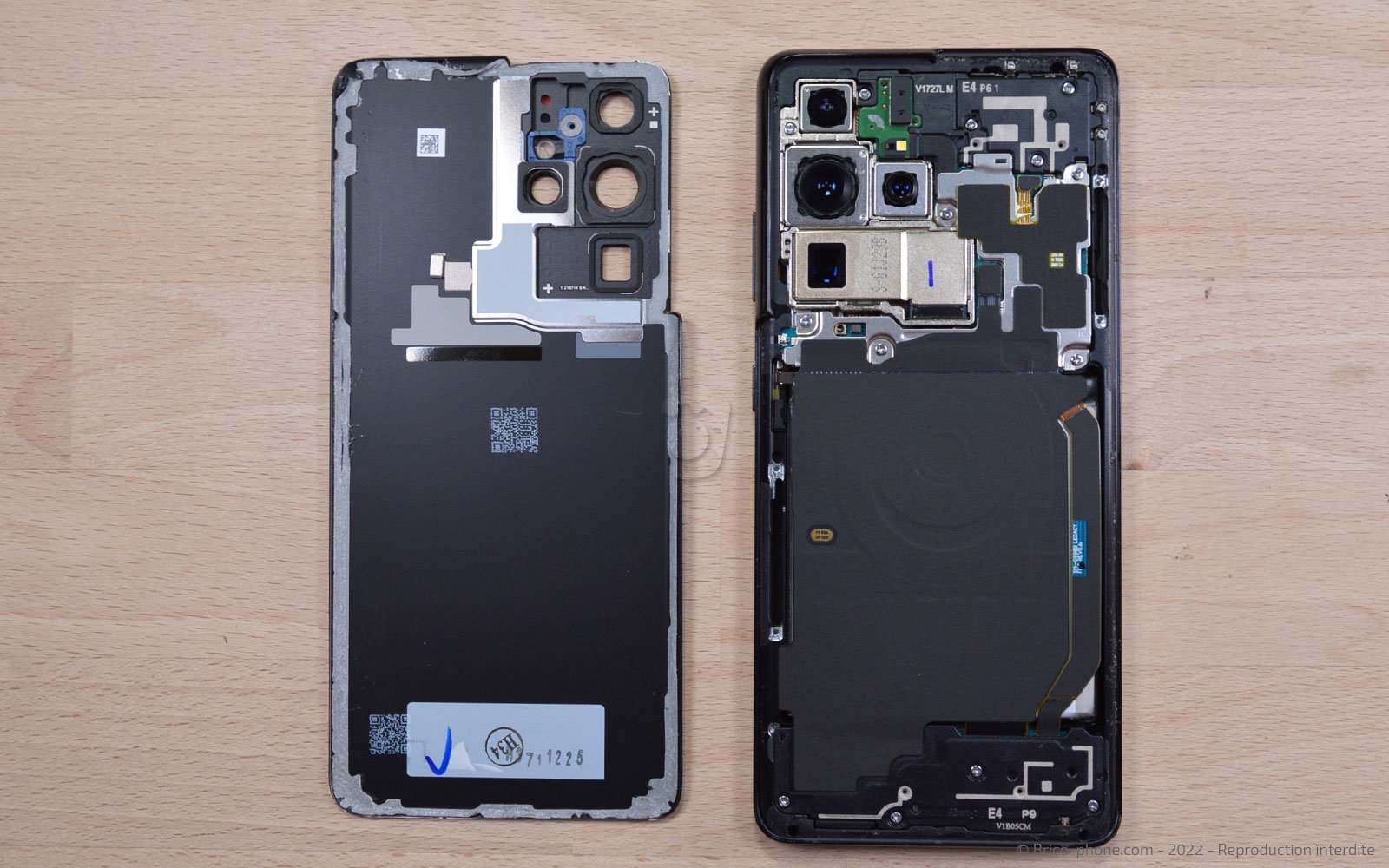

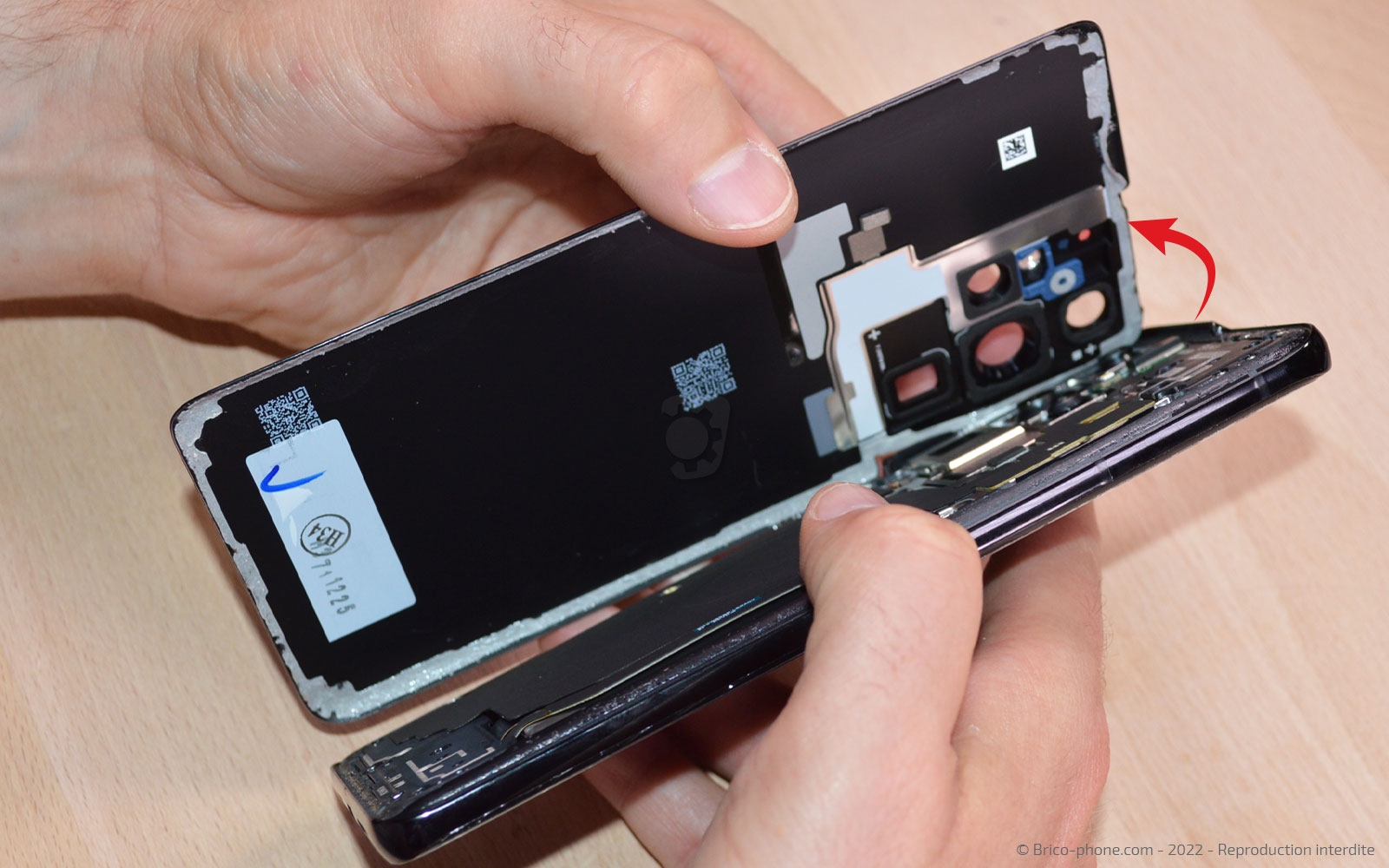

Faites glisser les outils tout autour de la coque afin de la décoller délicatement du châssis.

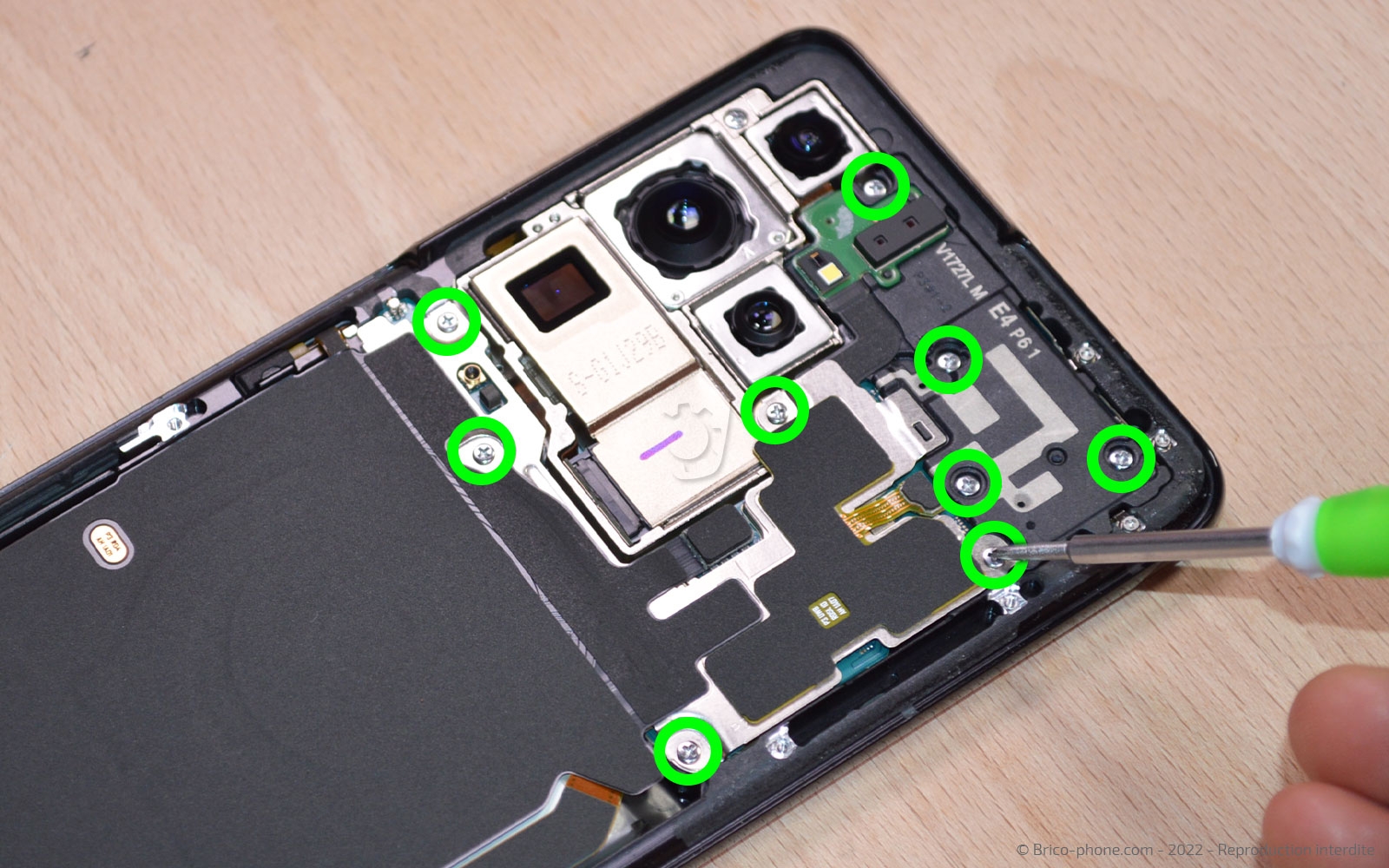

En utilisant le tournevis cruciforme, retirez les 9 vis de la plaquette NFC.

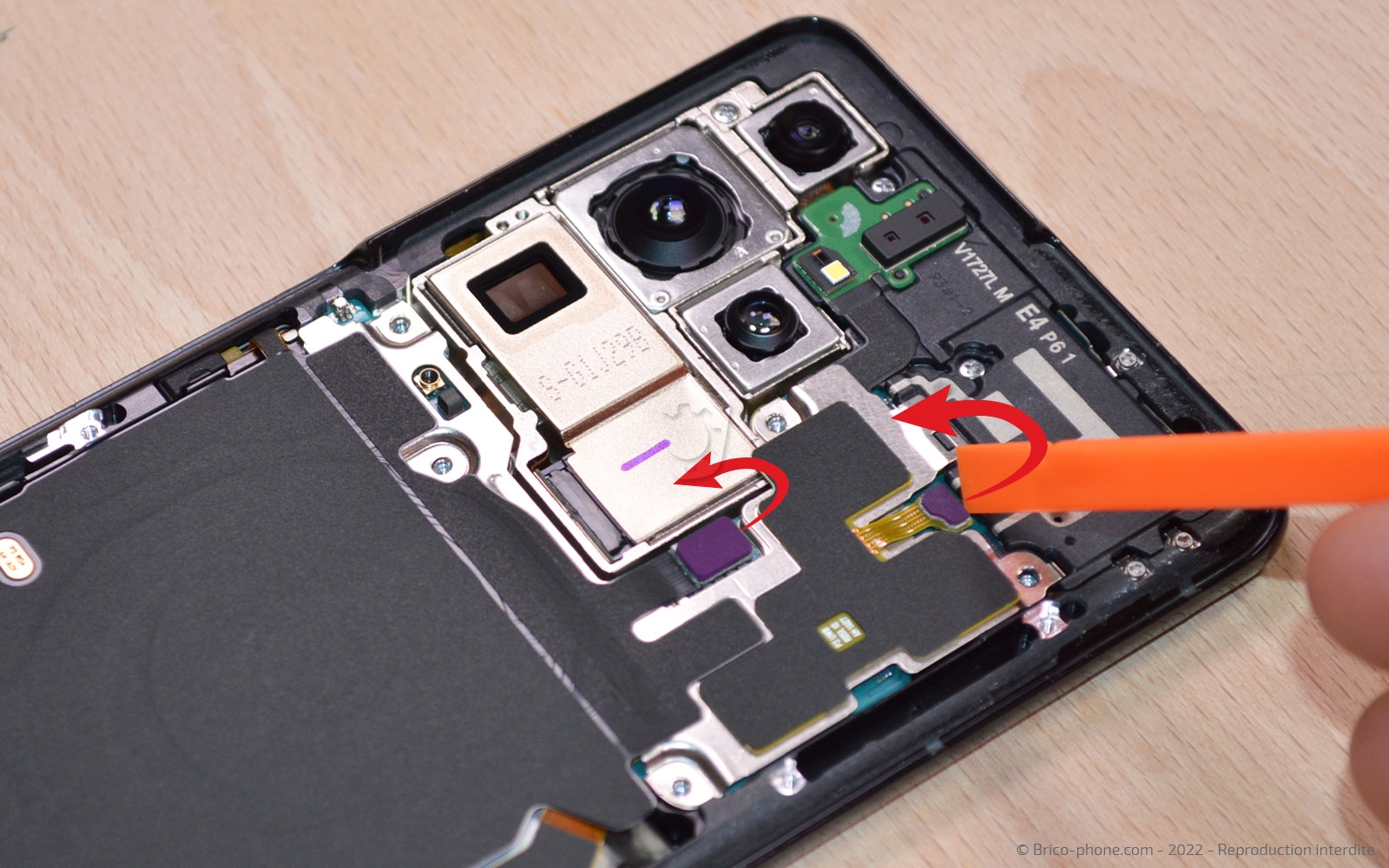

Ensuite, servez-vous du levier en nylon pour déconnecter les deux nappes surlignées en violet sur la photo n°2.

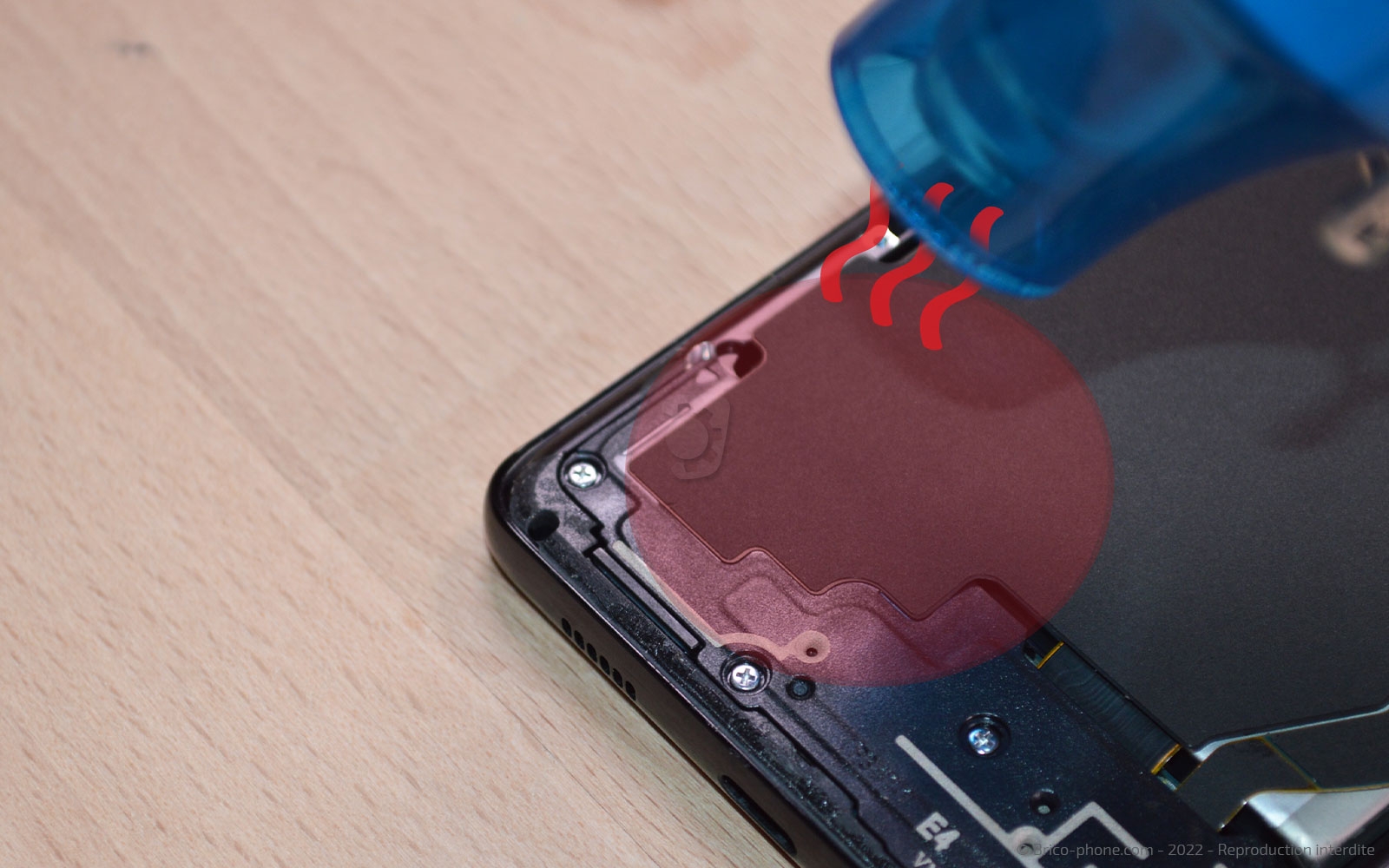

Chauffez légèrement le bout de la nappe NFC afin de pouvoir la décoller avec la spatule.

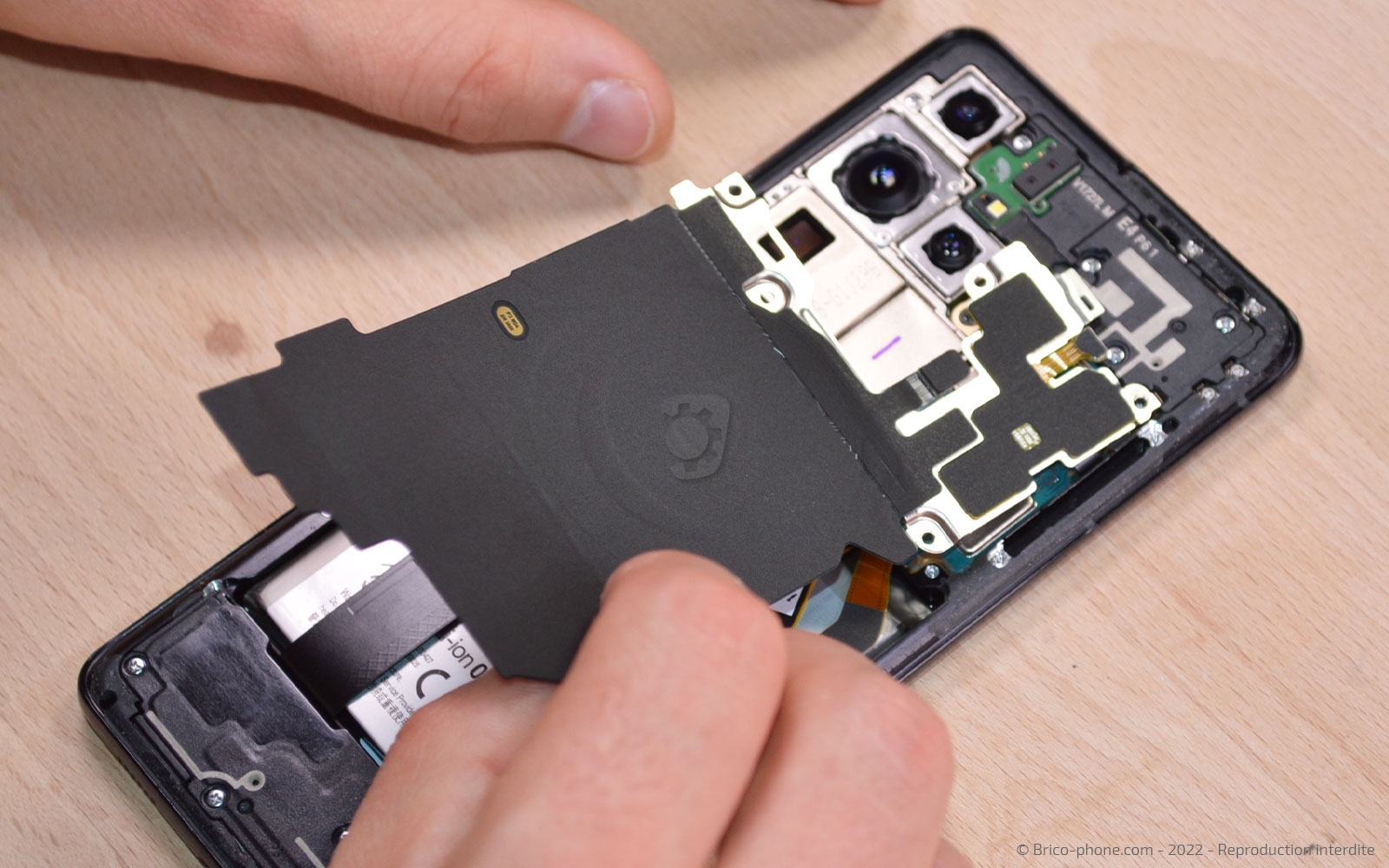

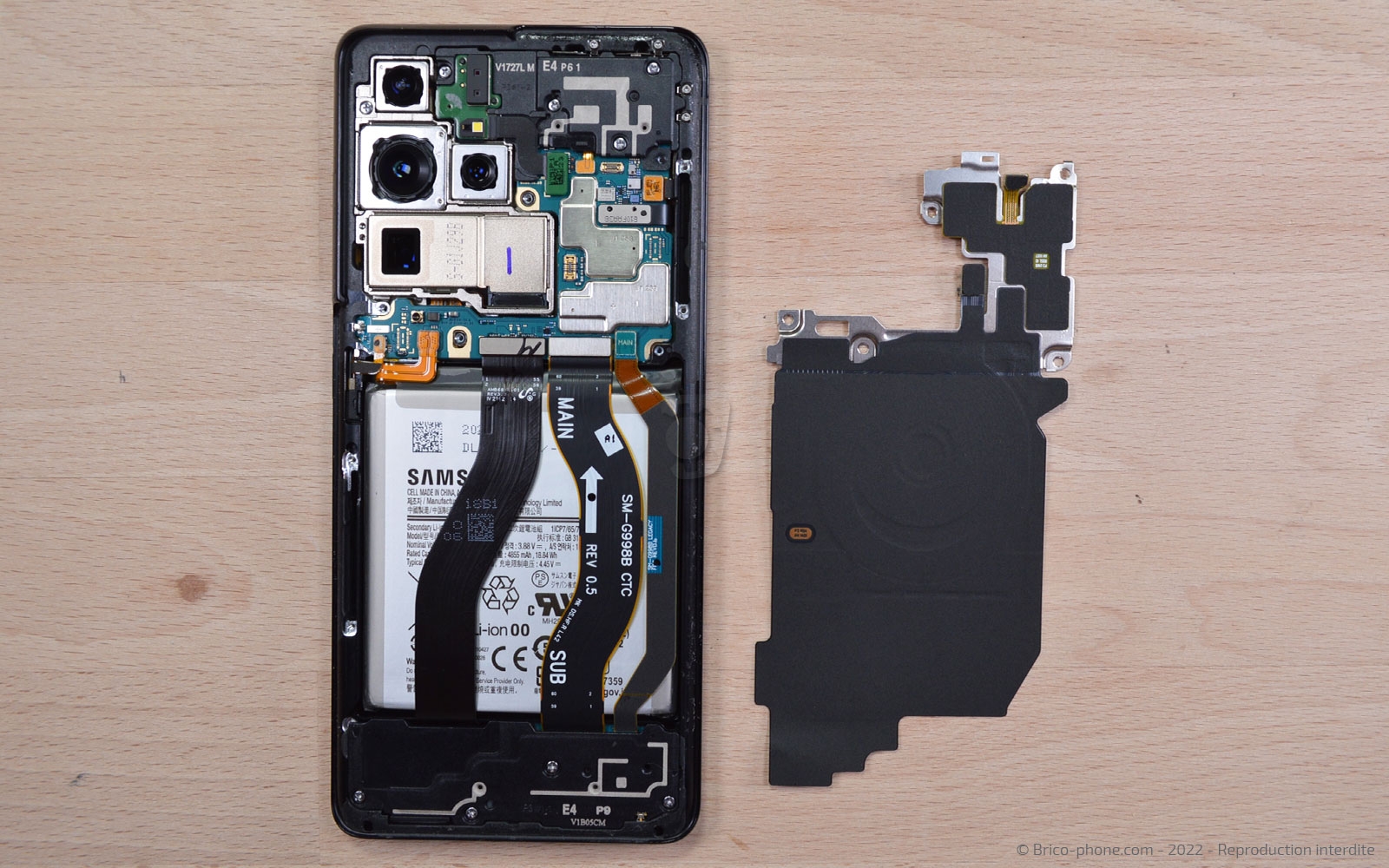

Il ne vous reste plus qu'à sortir le composant et à le poser près du patron d'aide au montage.

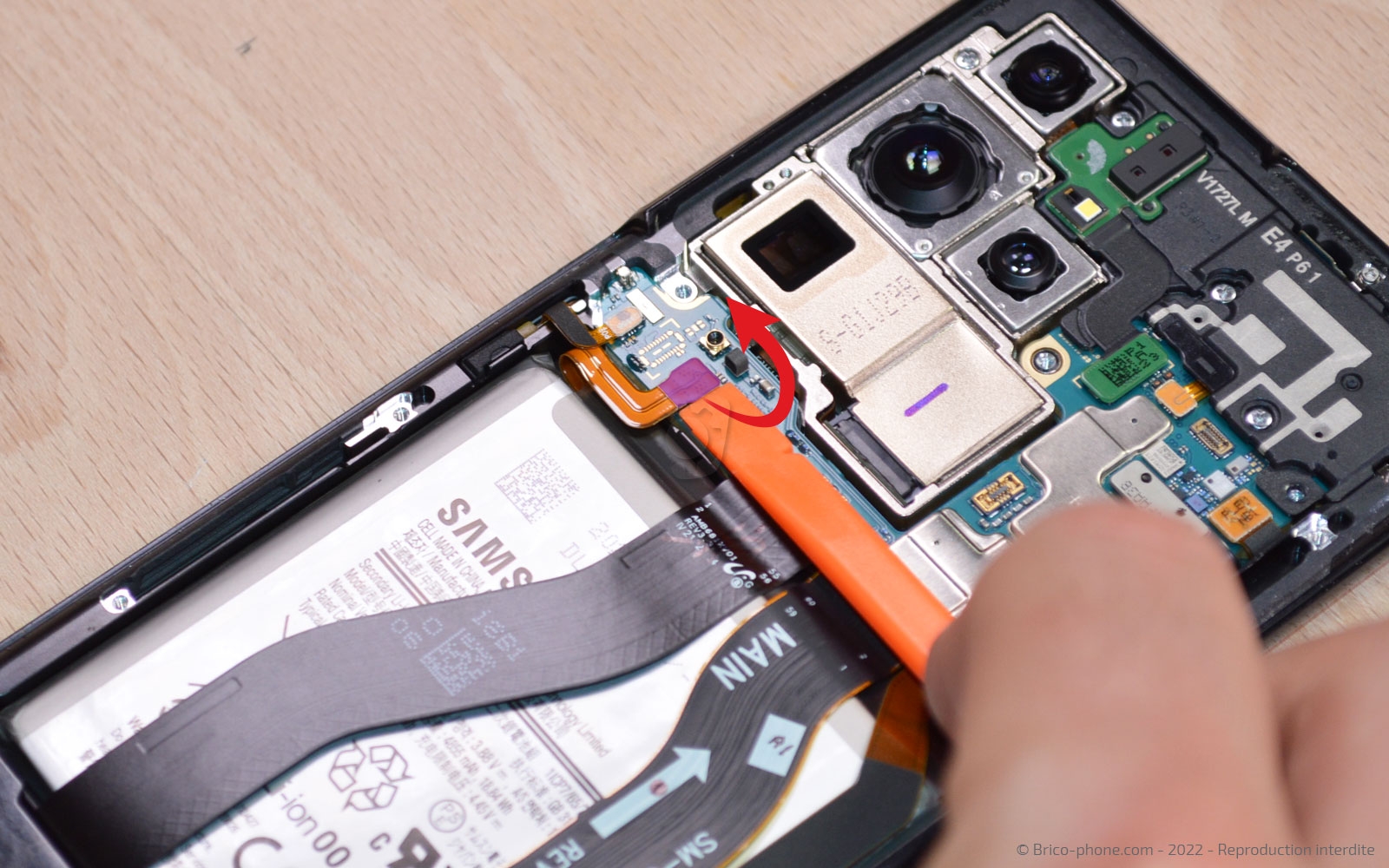

Pour travailler en toute sécurité, il est primordial de déconnecter la nappe de la batterie. Pour cela, glissez le levier sous la connectique.

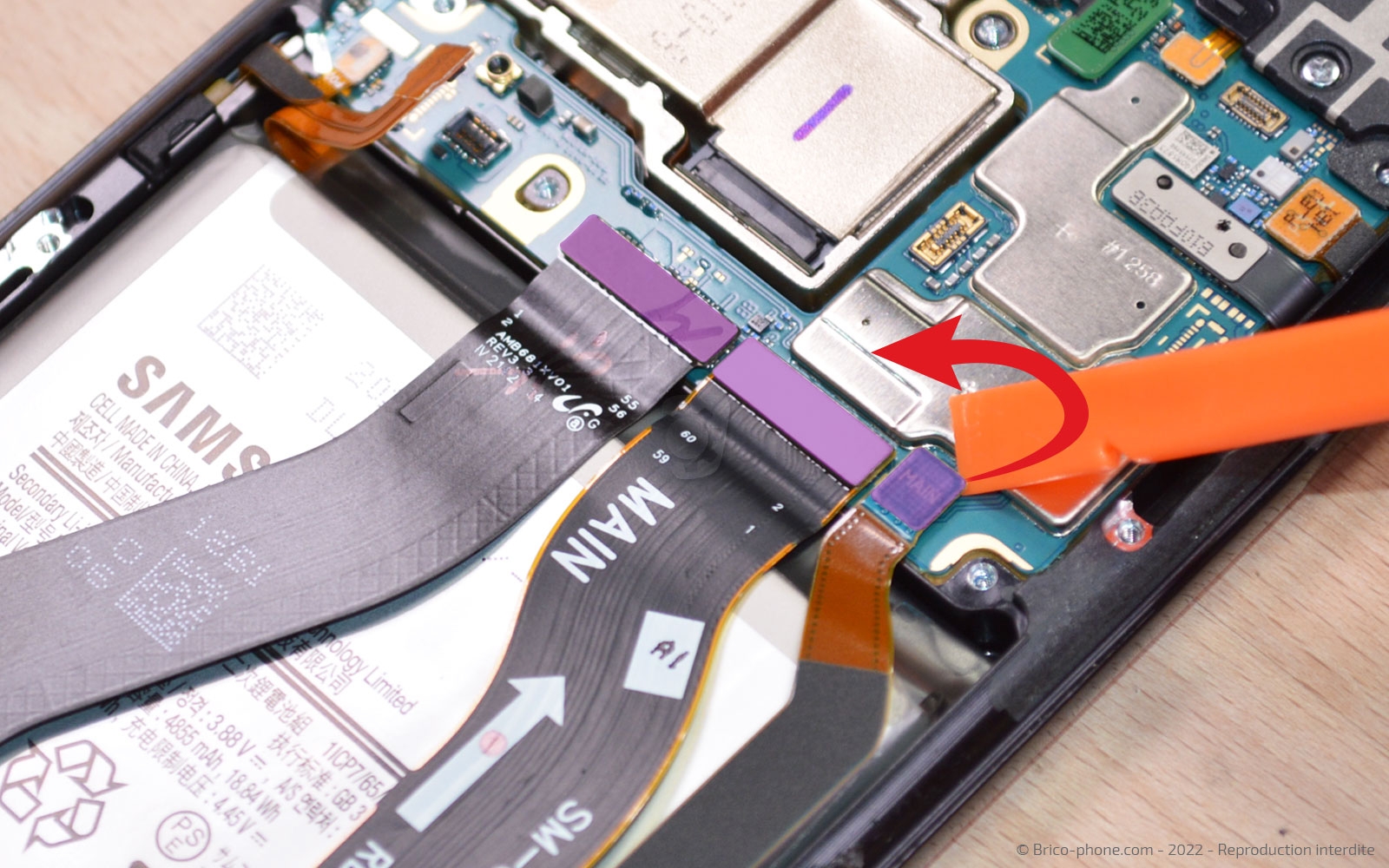

Débranchez les nappes de l'écran et d'interconnexion de la carte mère avant d'appliquer le liquide iRemover.

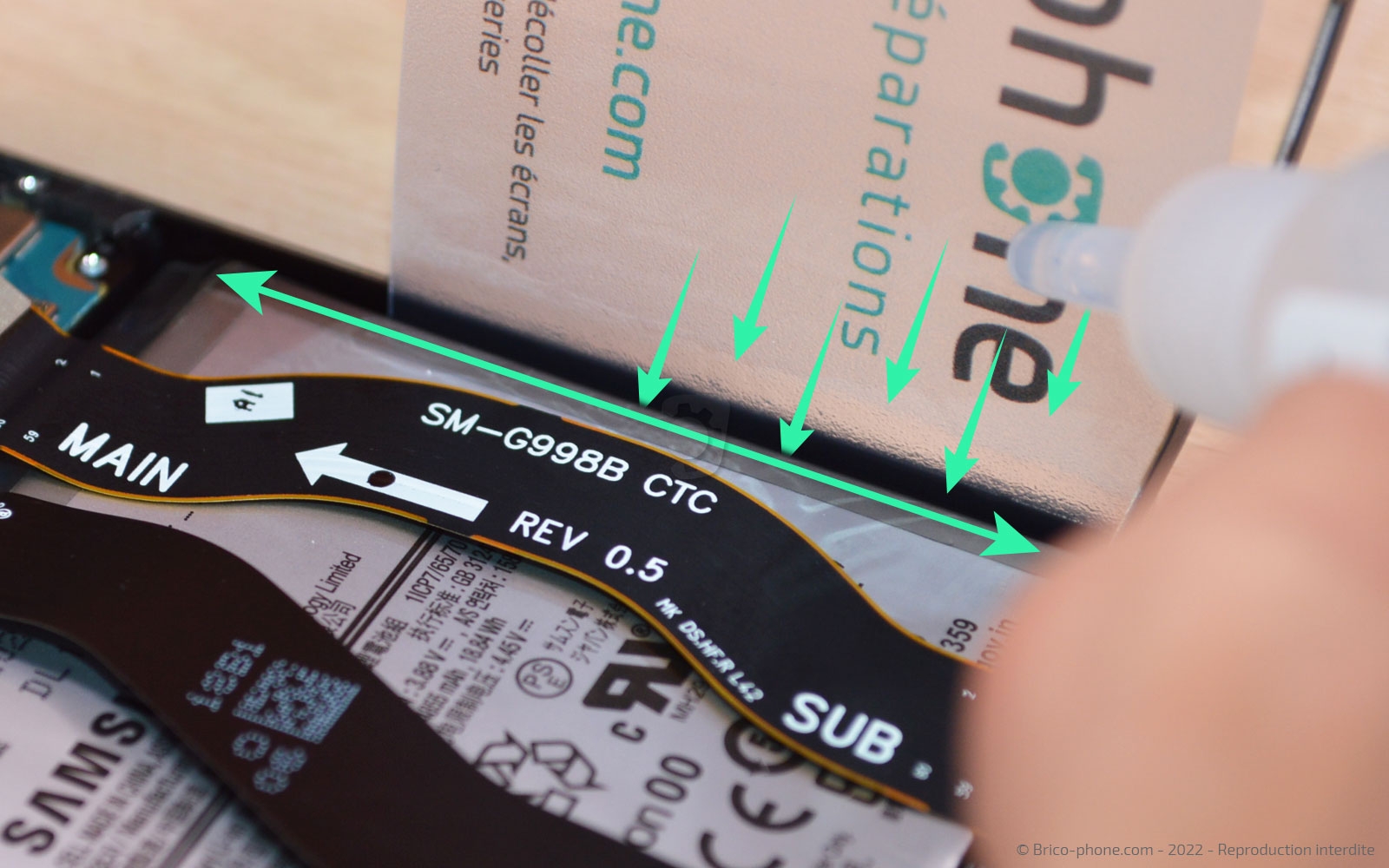

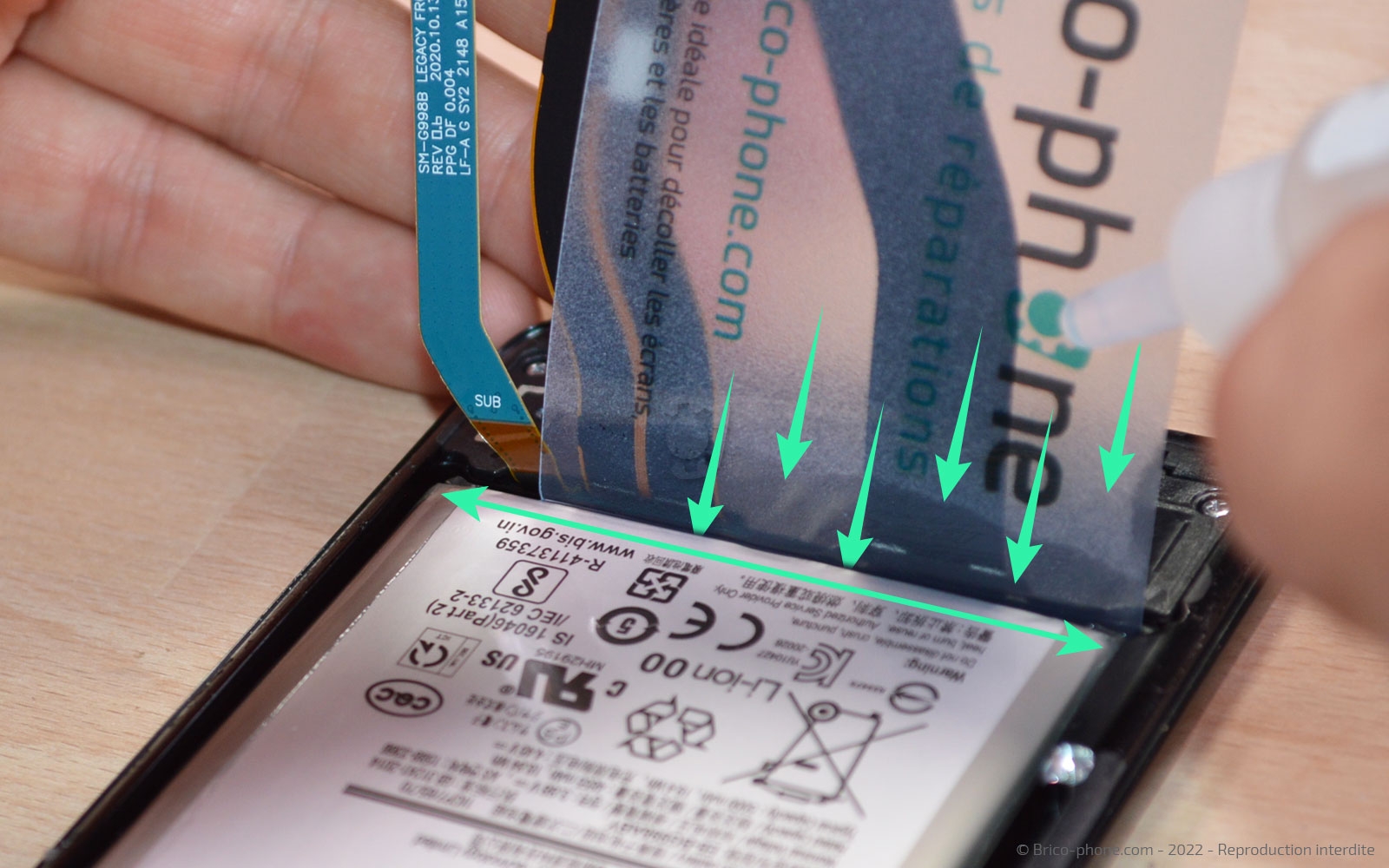

Disposez la carte transparente entre la batterie et le châssis afin de pouvoir faire couler le produit sur cette dernière de manière à ce que le liquide passe sous la batterie.
Ce produit permet de dissoudre les stickers placés sous le composant.
Exécutez cette manipulation sur le coté droit et le bas de la batterie.

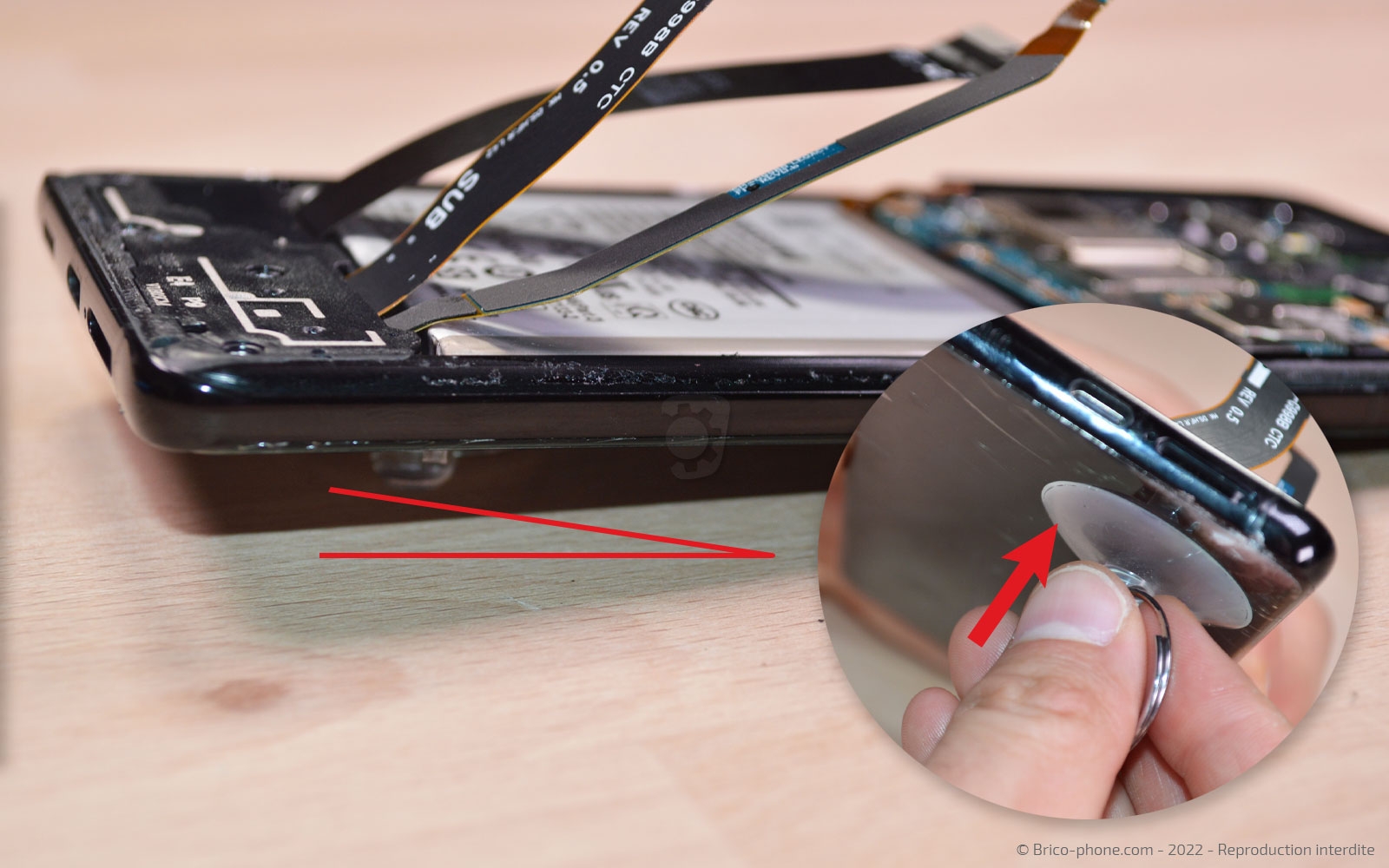

Collez la ventouse sur l'écran dans l'angle de droit afin de faire circuler le liquide sous toute la batterie.
Laissez poser environ 30 minutes avant de passer à l'étape suivante.

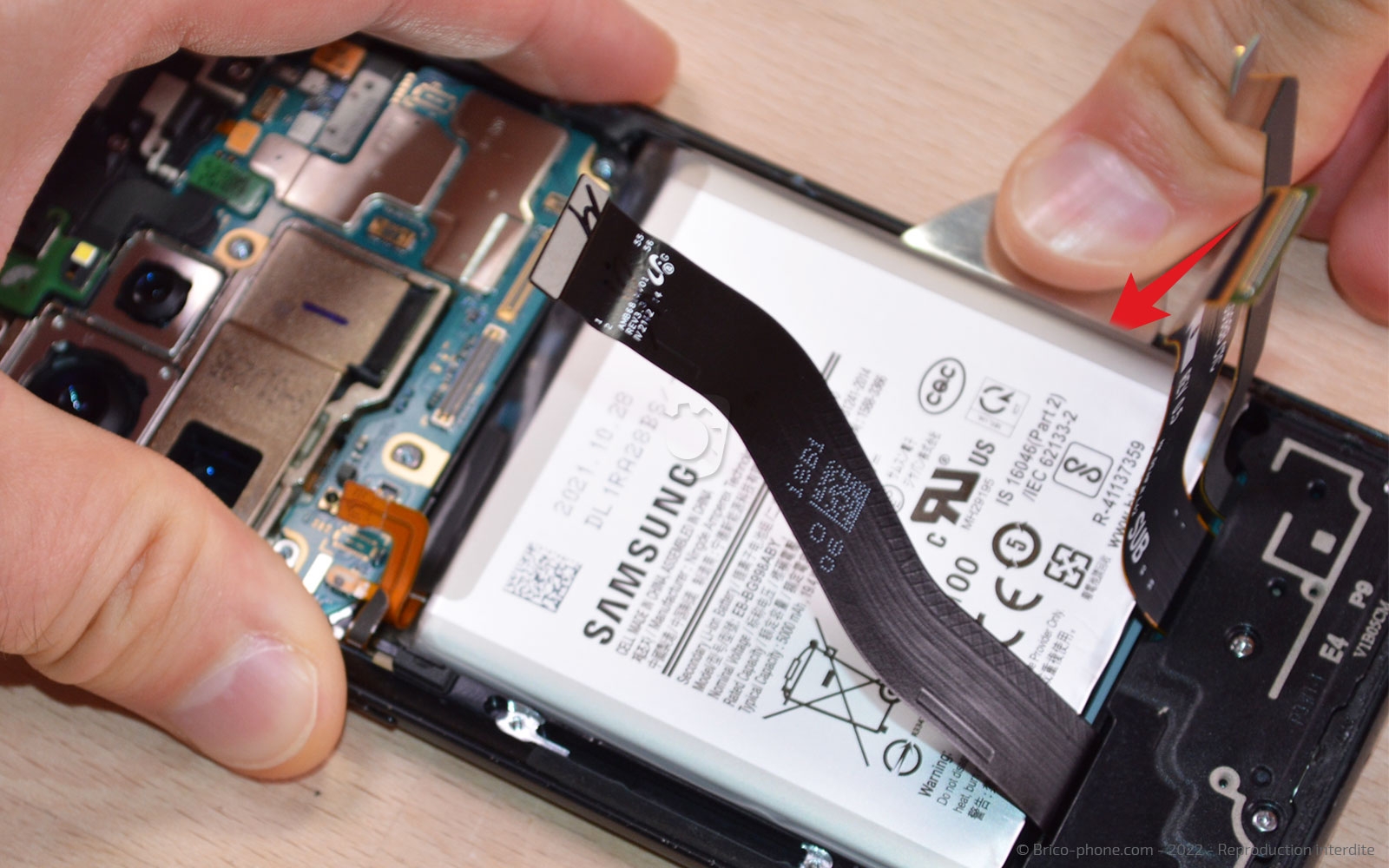

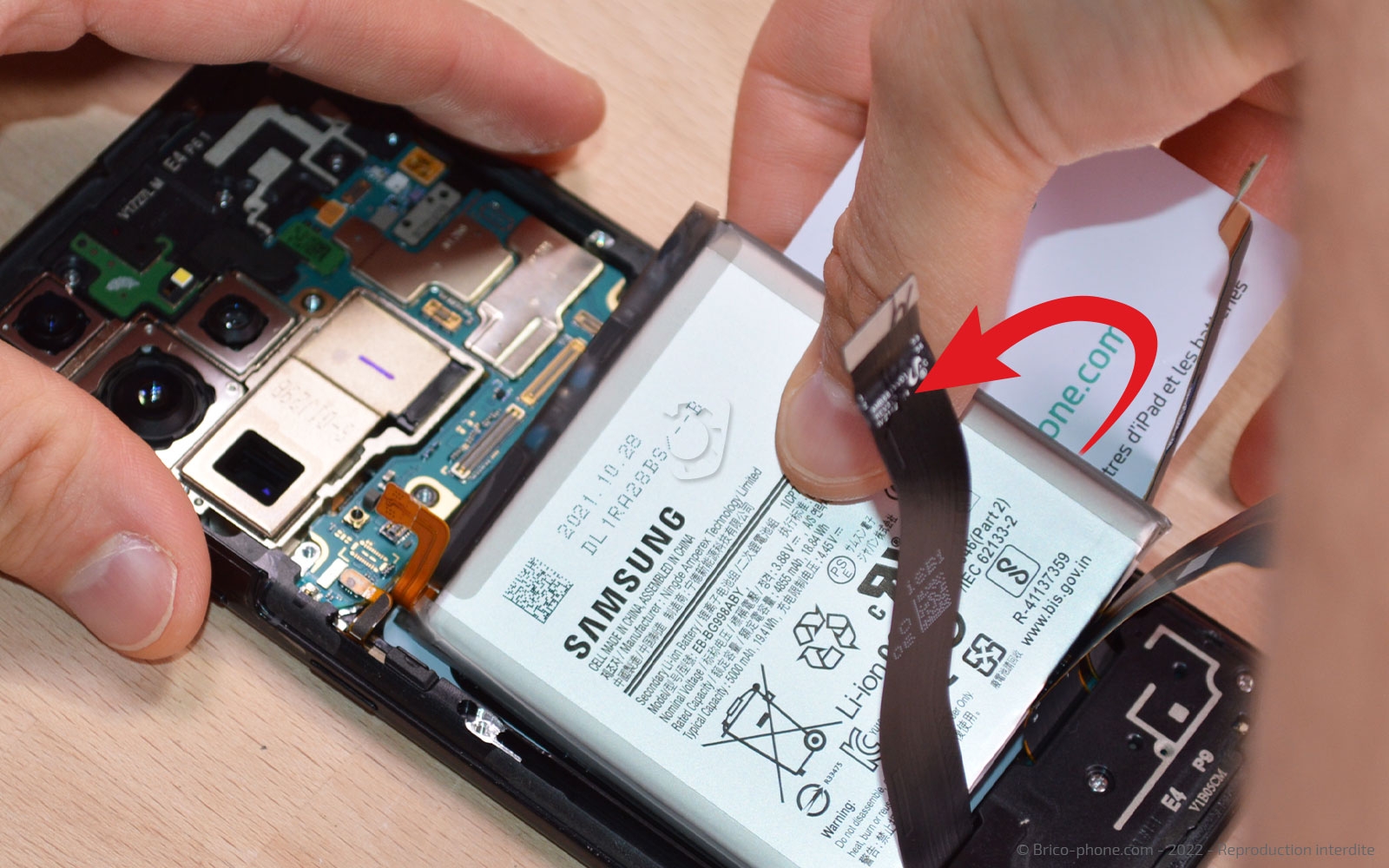

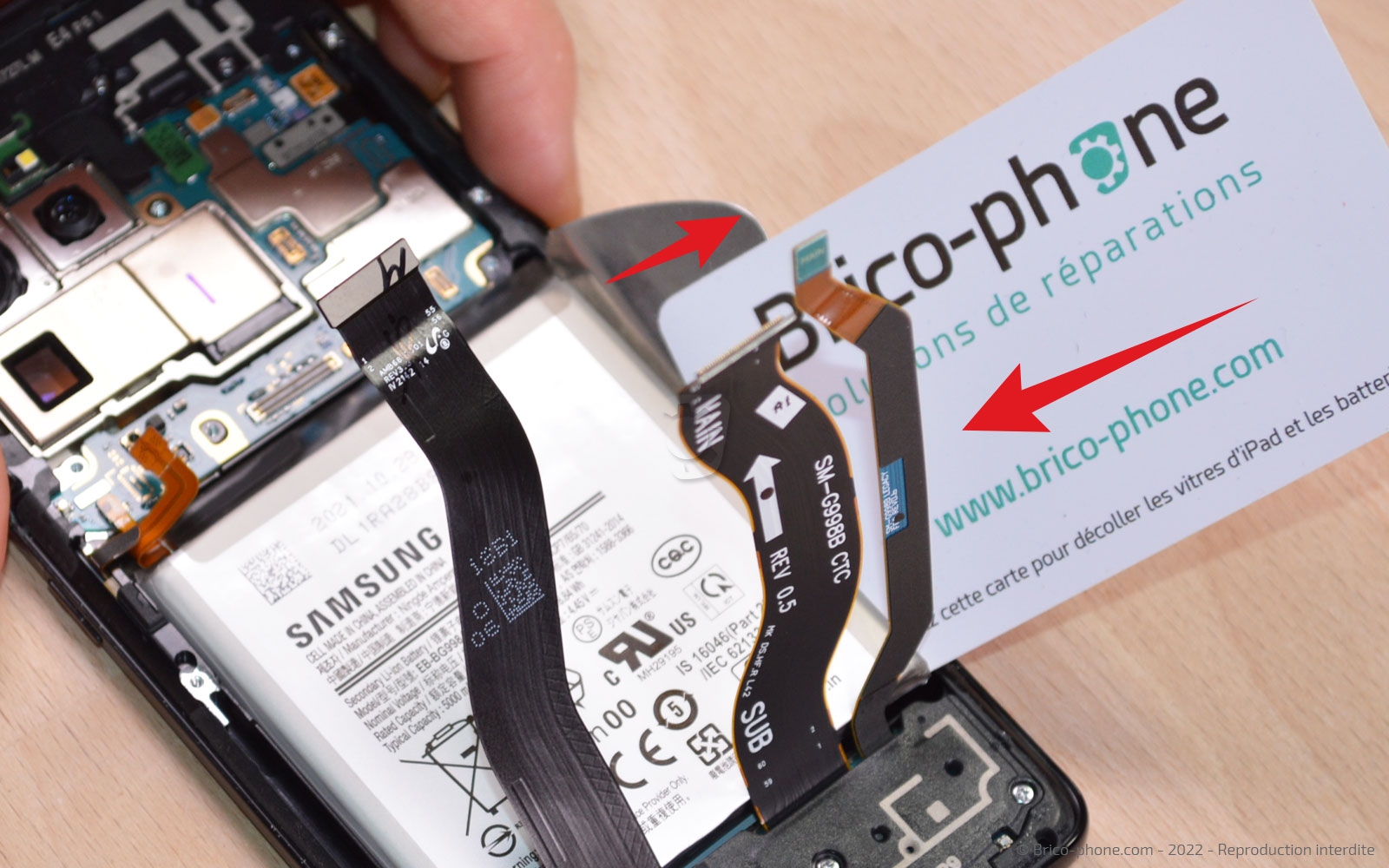

A l'aide du médiator en métal non troué, soulevez suffisamment la batterie afin de pouvoir glisser la carte en PVC dessous.

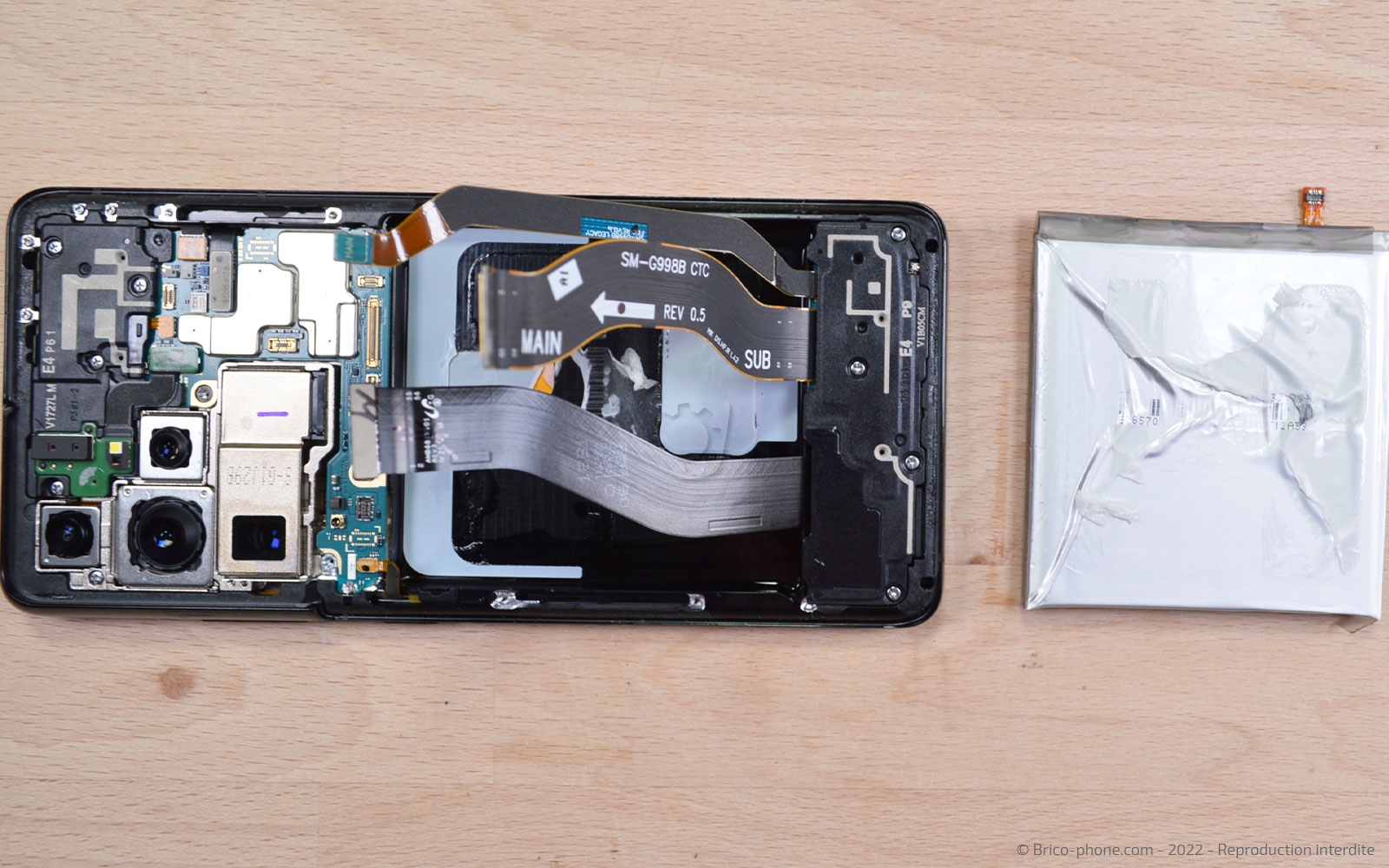

Ensuite, sortez le composant du châssis en faisant attention à ne pas le percer ou l'endommager.

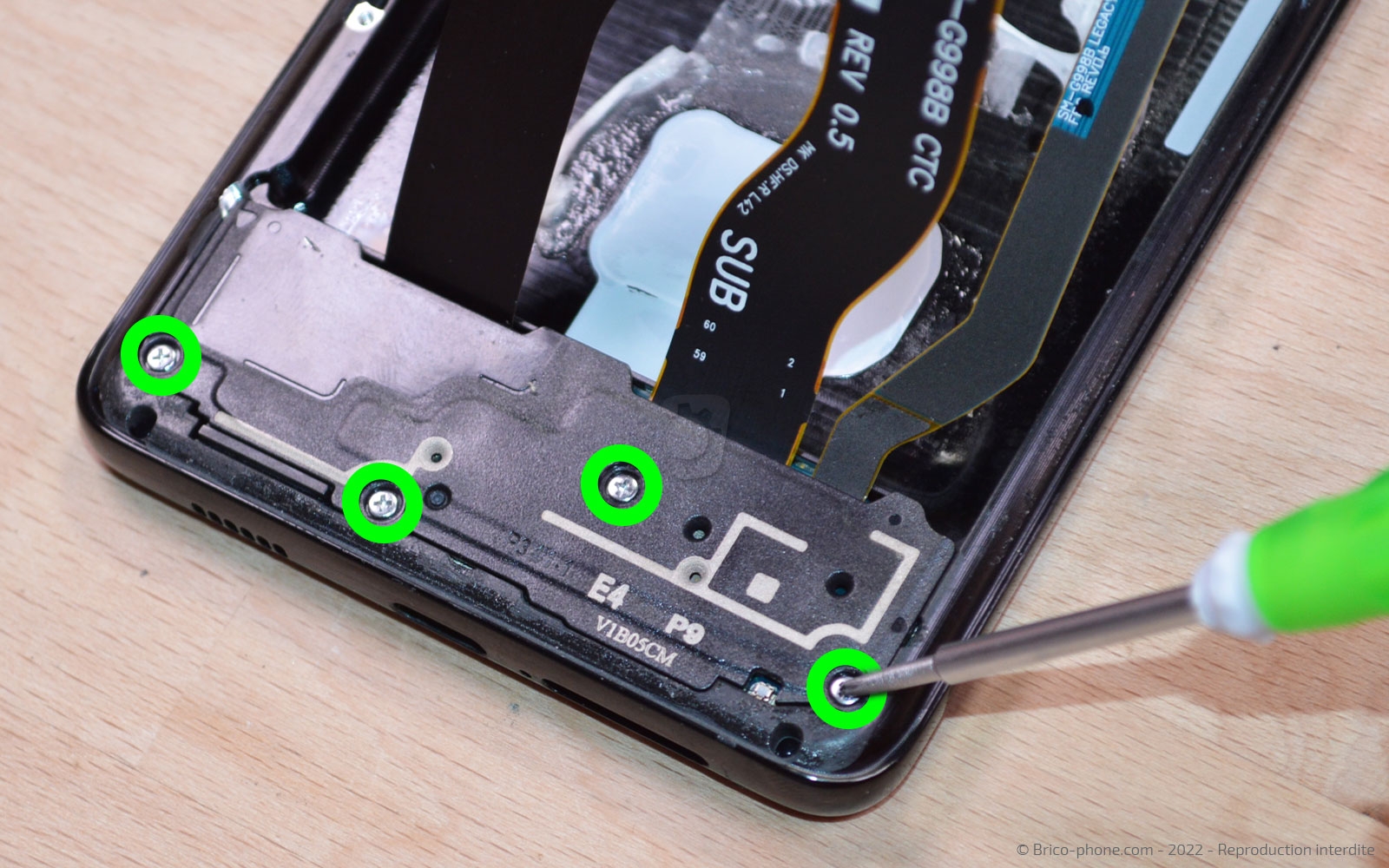

Sur la partie basse de votre appareil, dévissez les 4 vis cruciformes.

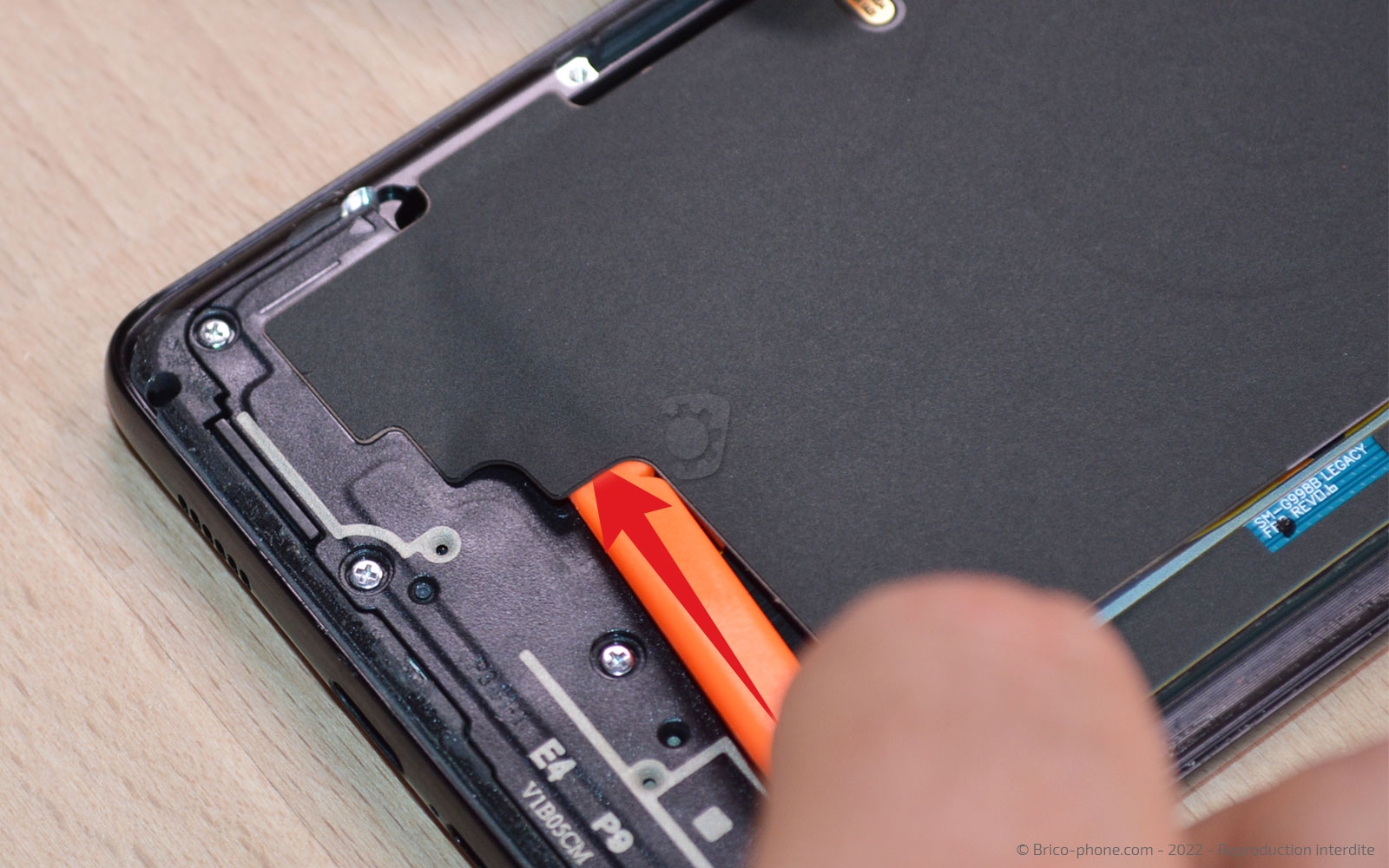

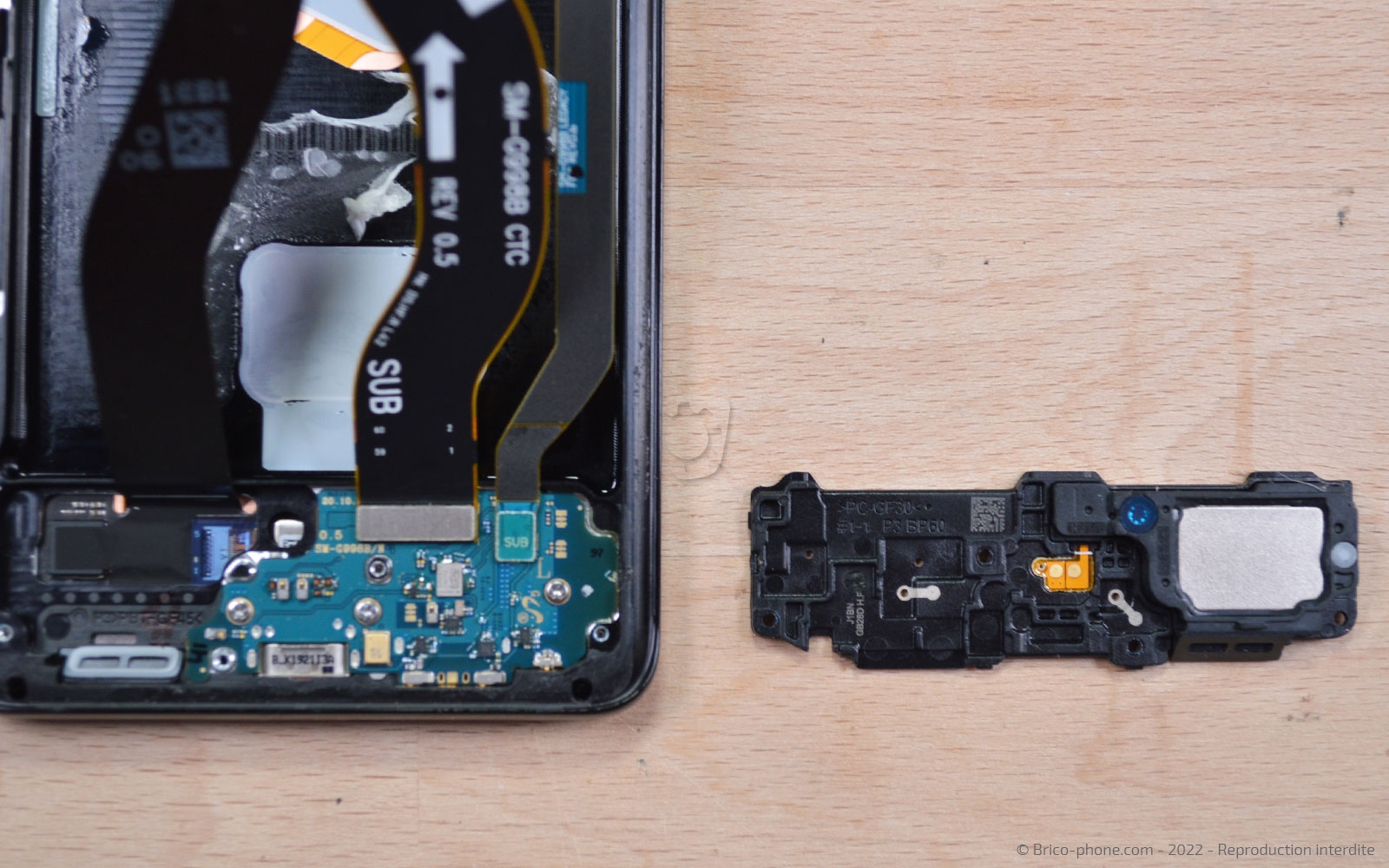

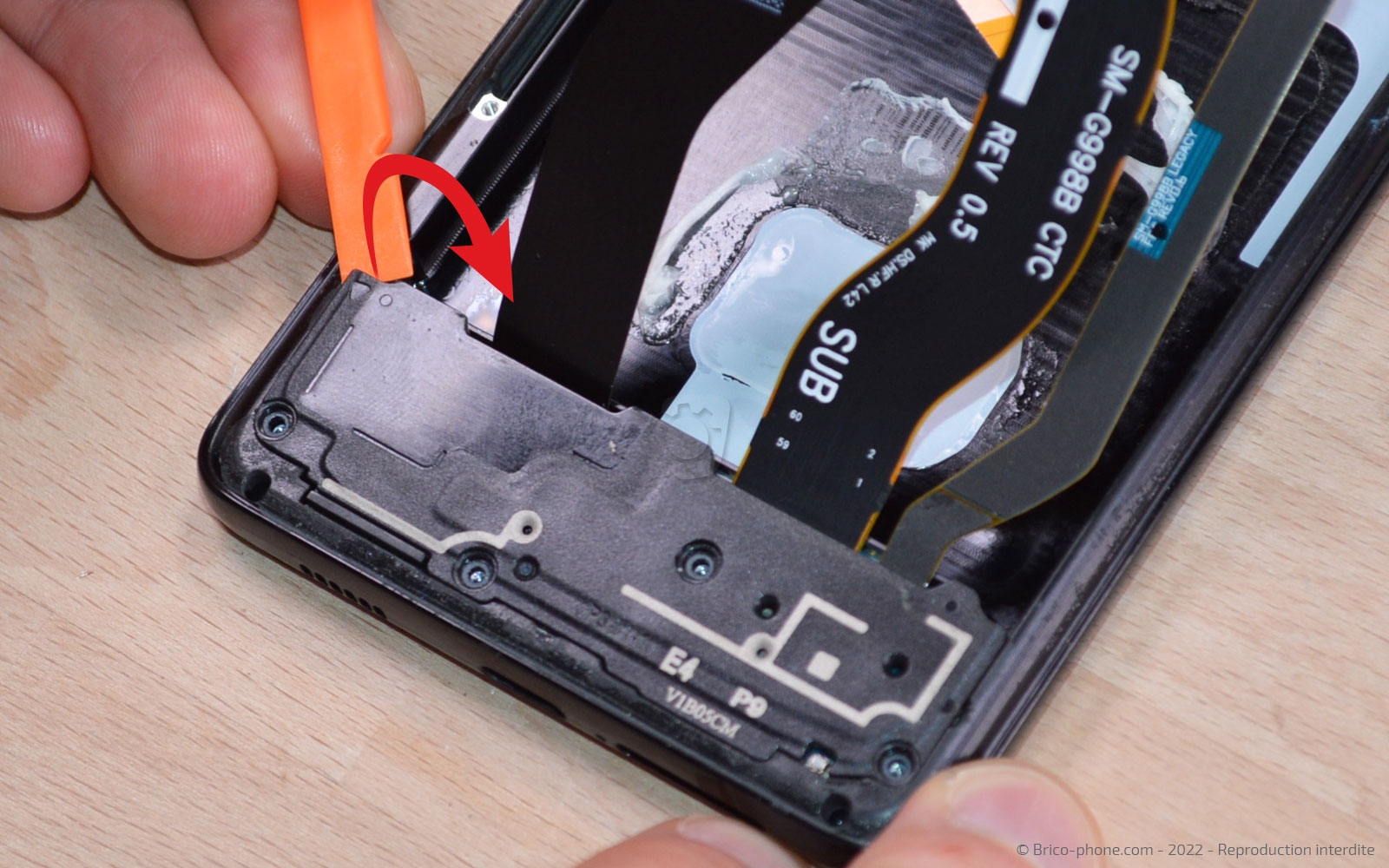

Puis, glissez le levier dans l'angle haut de gauche afin de pouvoir sortir le haut-parleur externe du châssis.

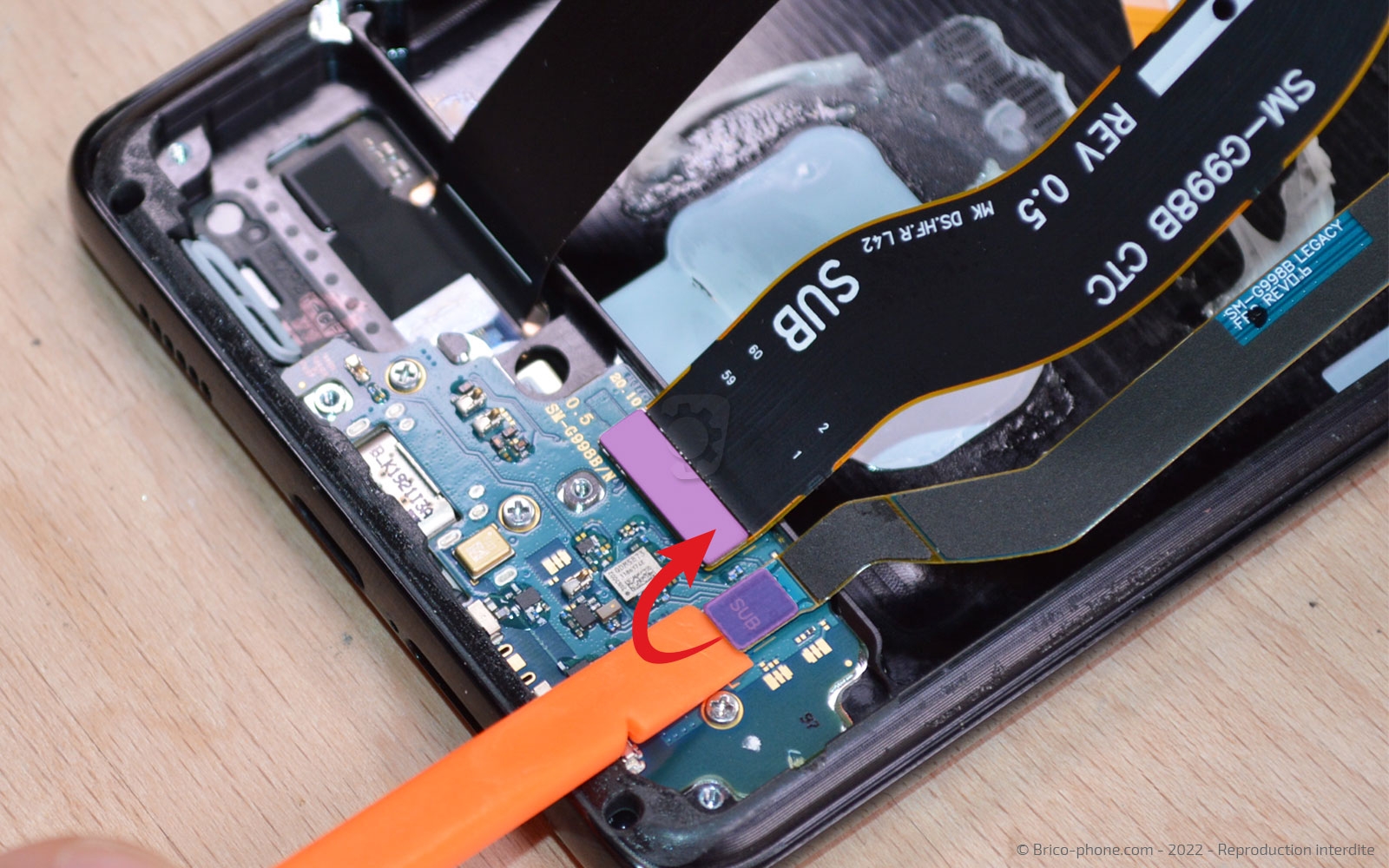

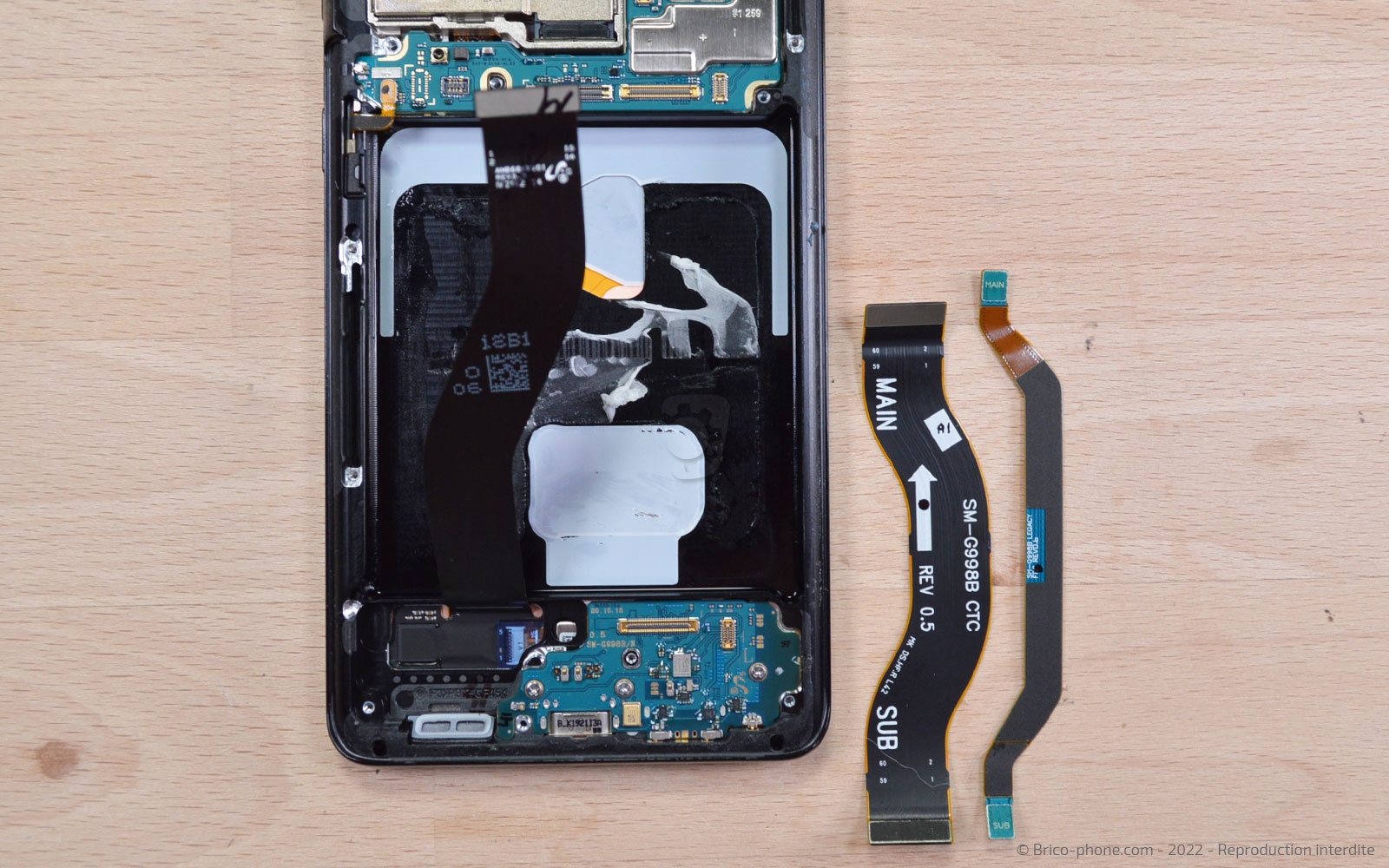

Déconnectez la nappe d'interconnexion et la nappe coax.

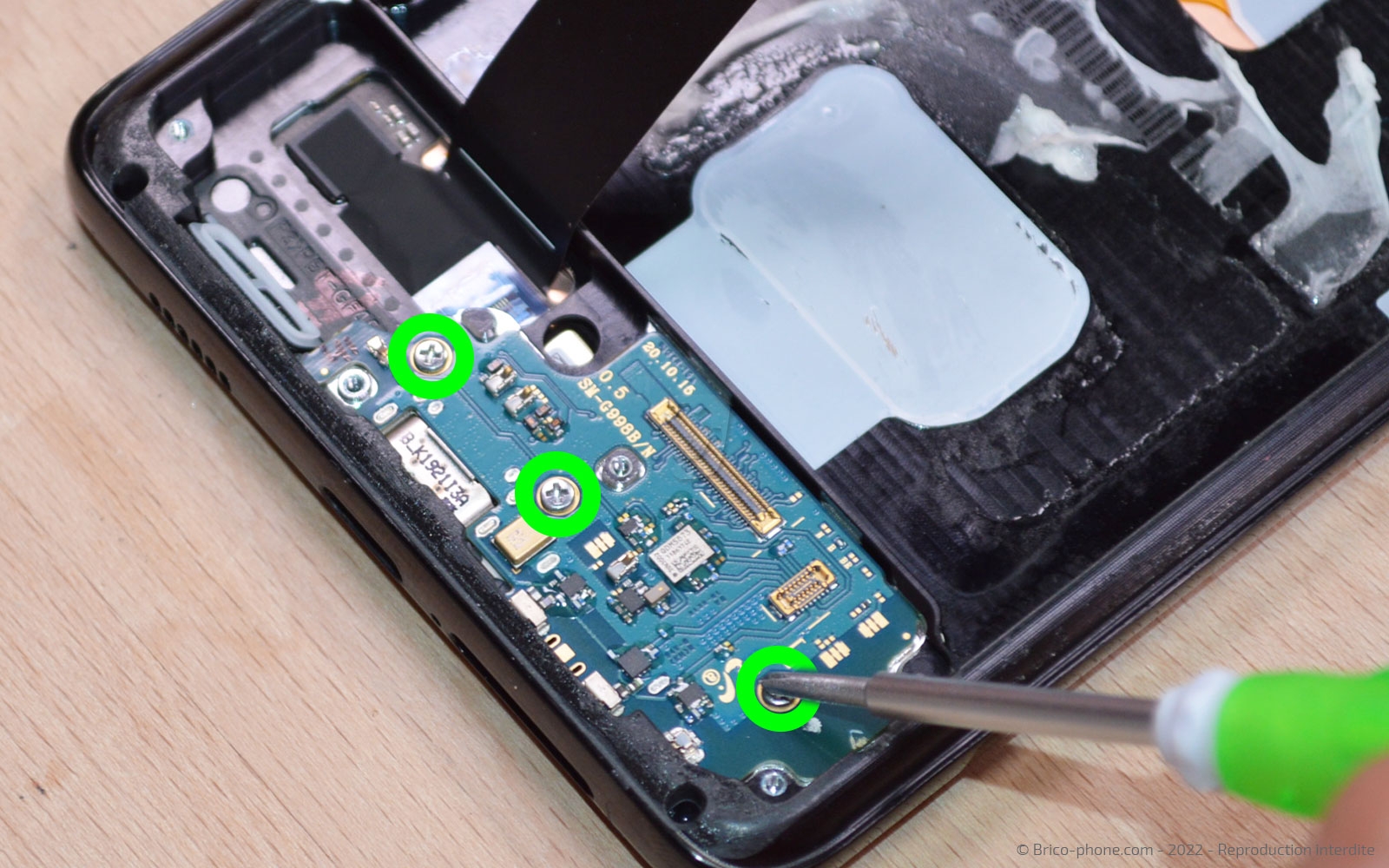

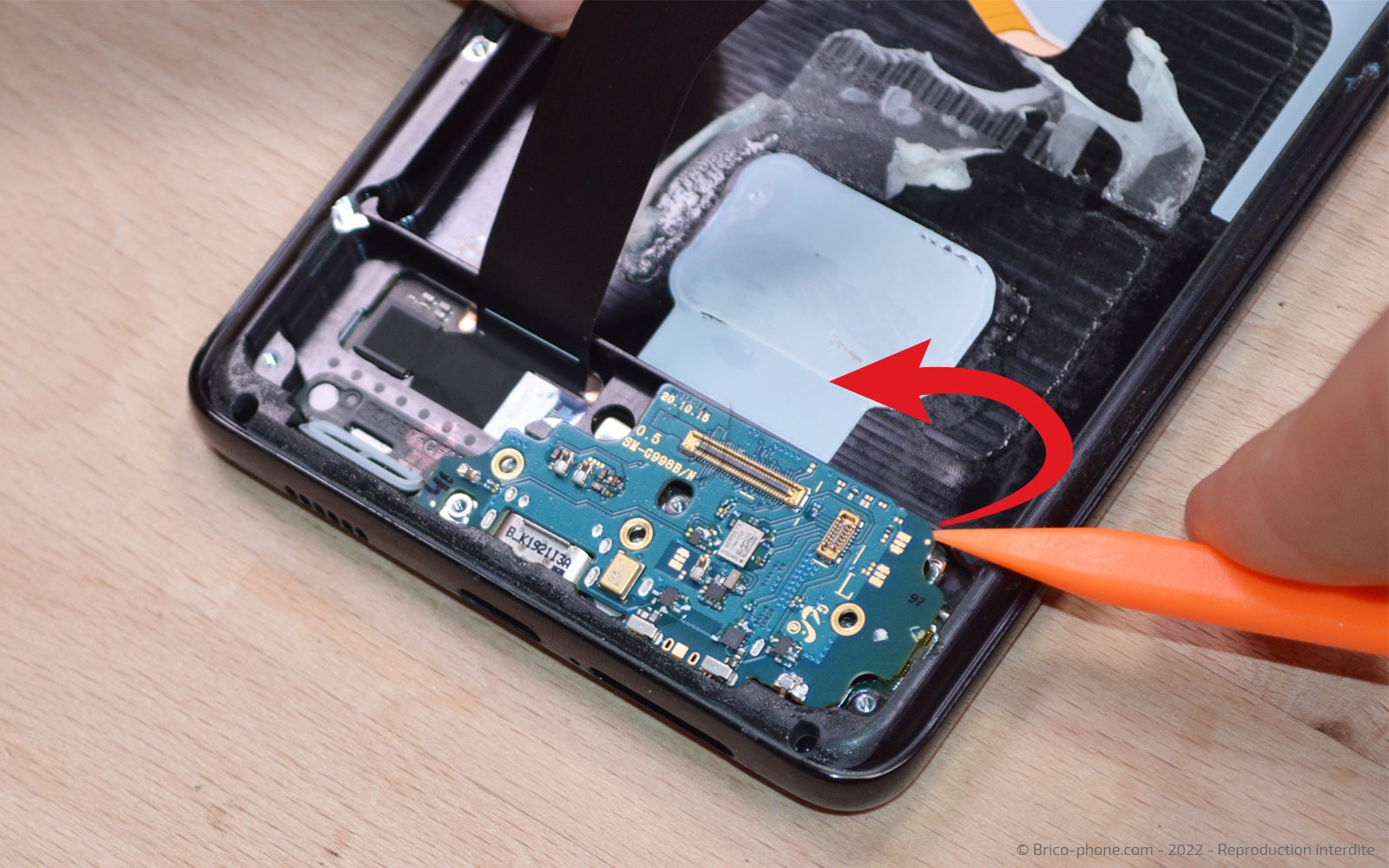

Ensuite, retirez les trois vis encore présentes sur le connecteur de charge afin de pouvoir 'extraire du châssis par la suite.

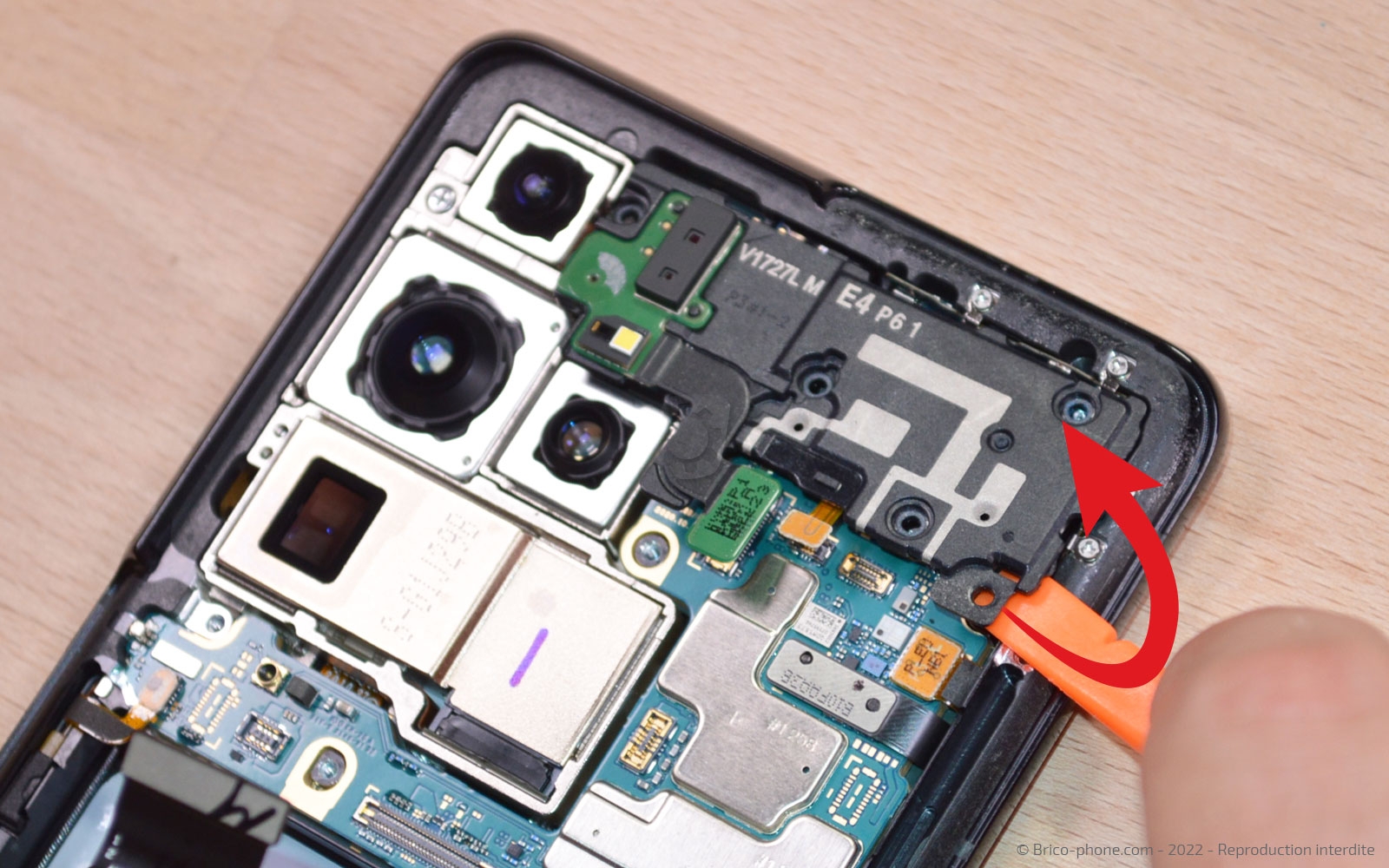

Sur la partie haute de l'appareil, nous devons retirer l'écouteur de l'oreille.

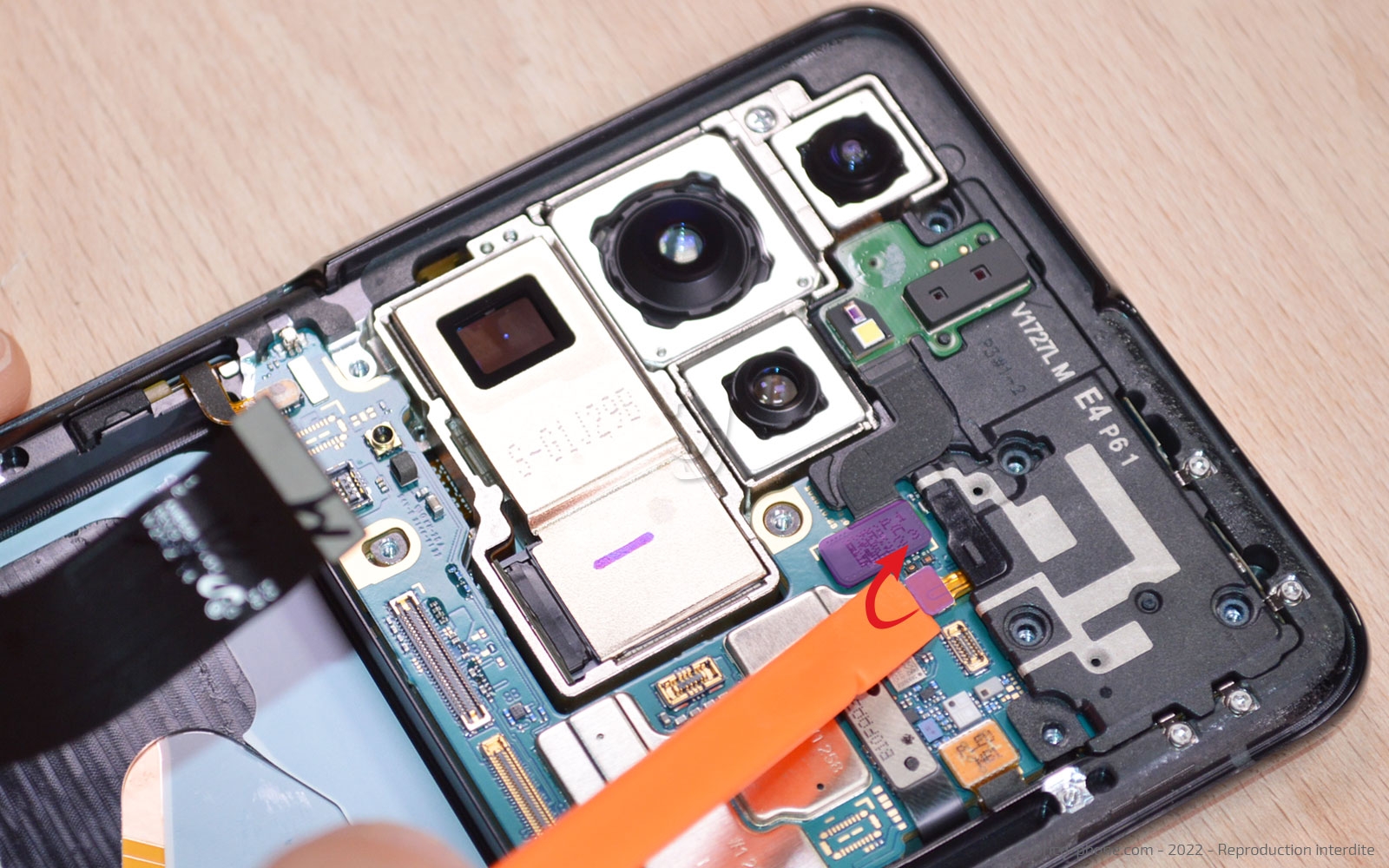

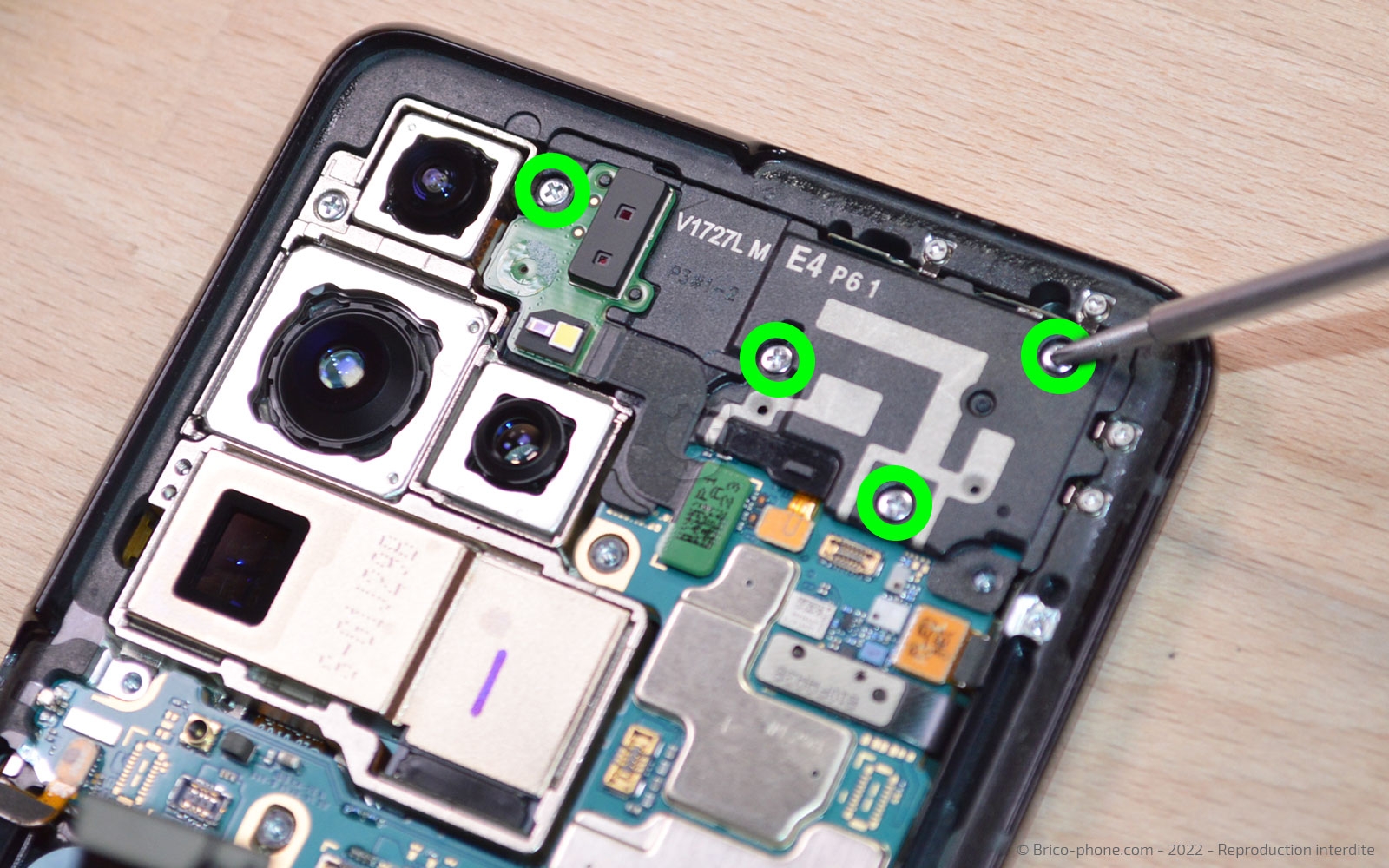

Pour cela, ôtez les 4 vis avec le tournevis cruciforme puis déconnectez les deux nappes (celle du capteur et celle du HP interne).

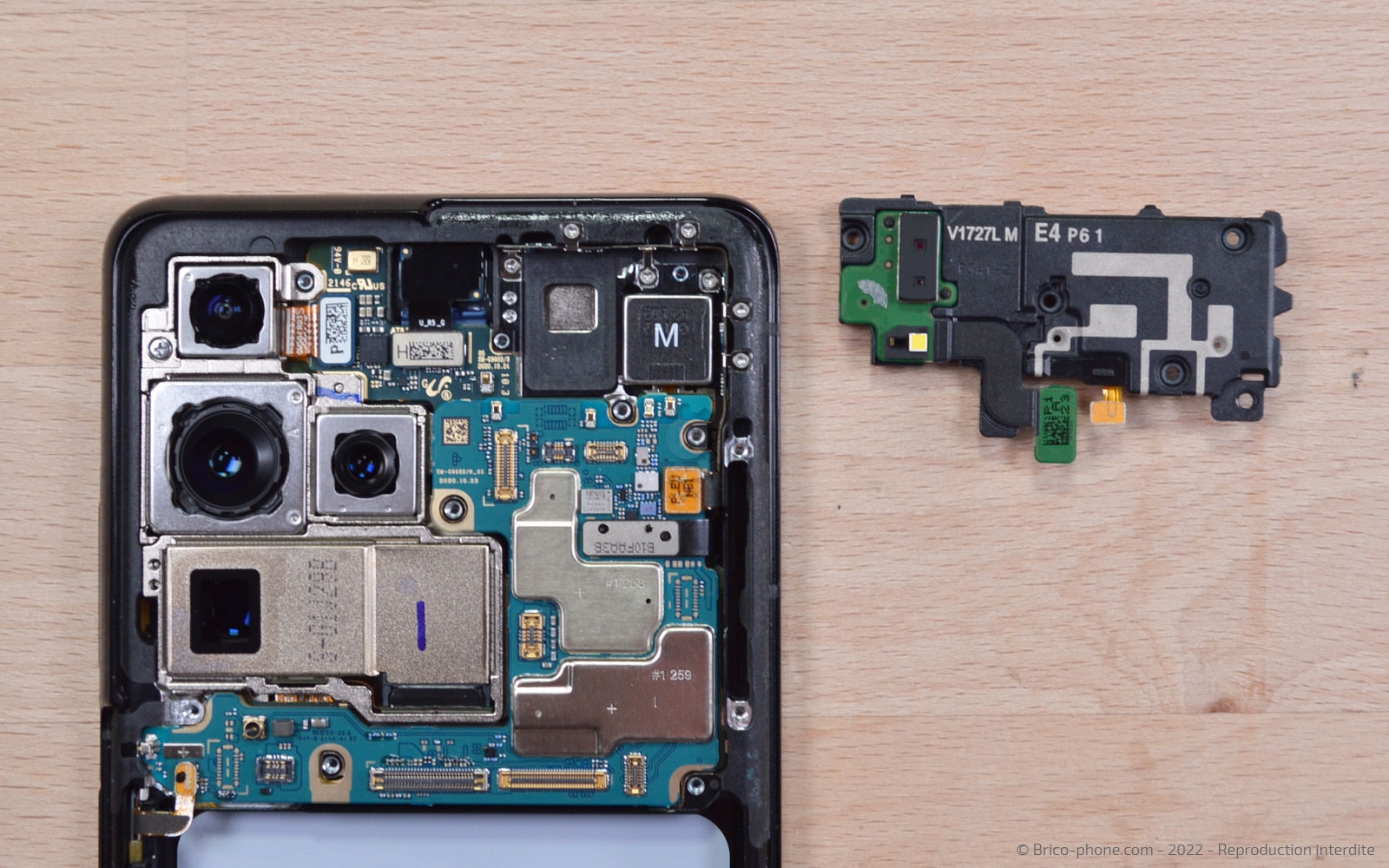

Enfin, sortez le composant du châssis.

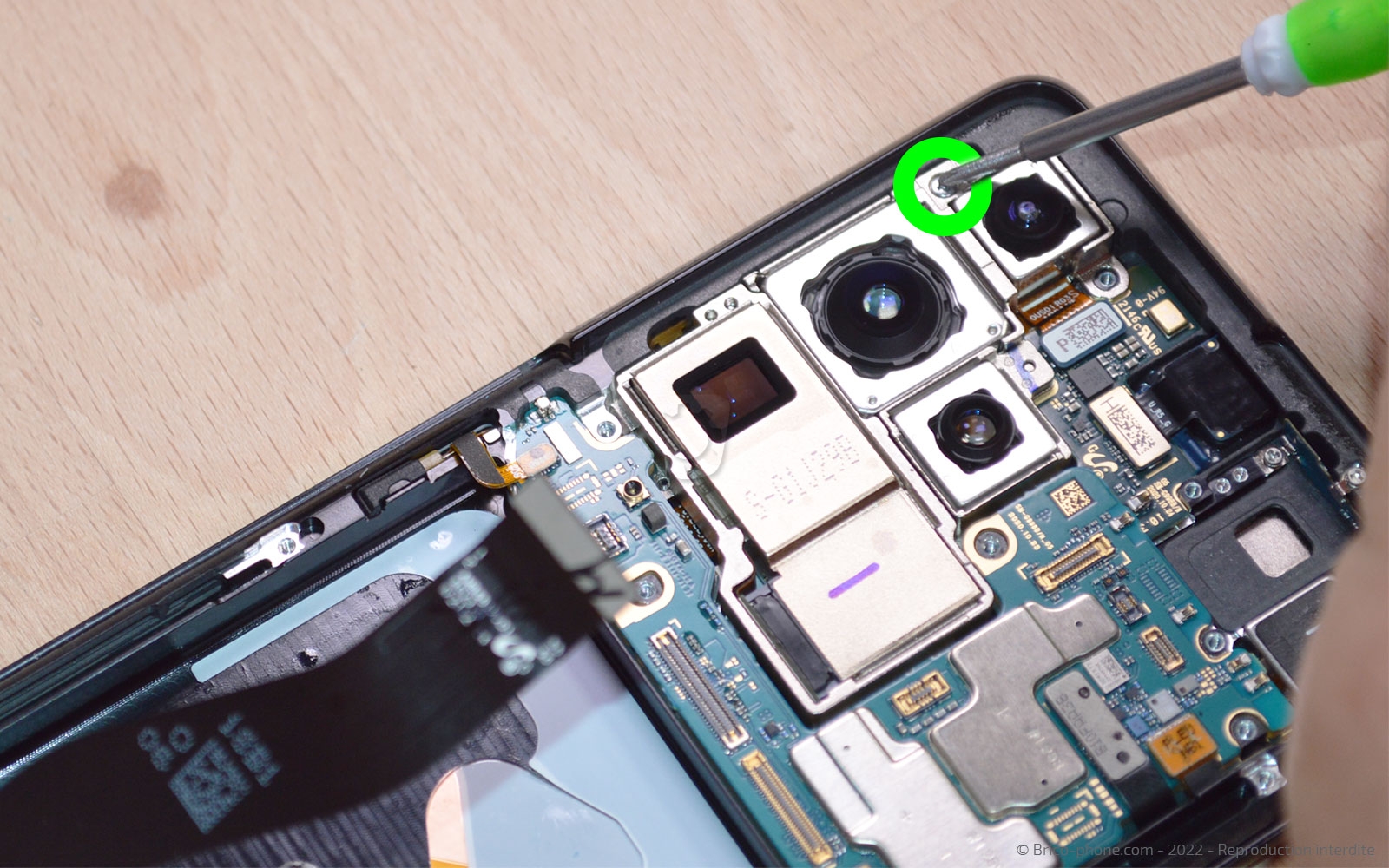

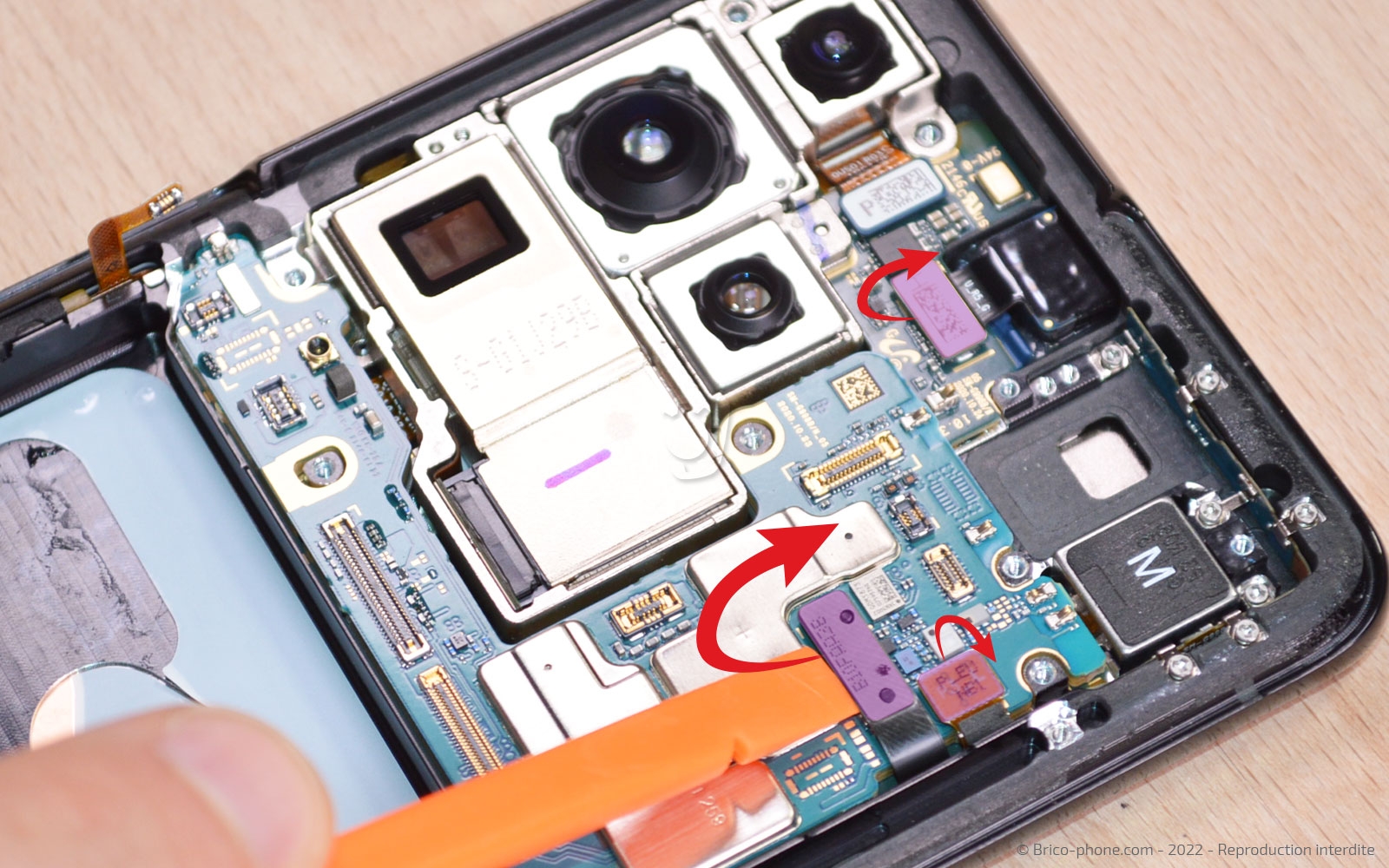

Ôtez la dernière vis cruciforme présentes à gauche du bloc caméra puis déconnectez les différentes nappes.

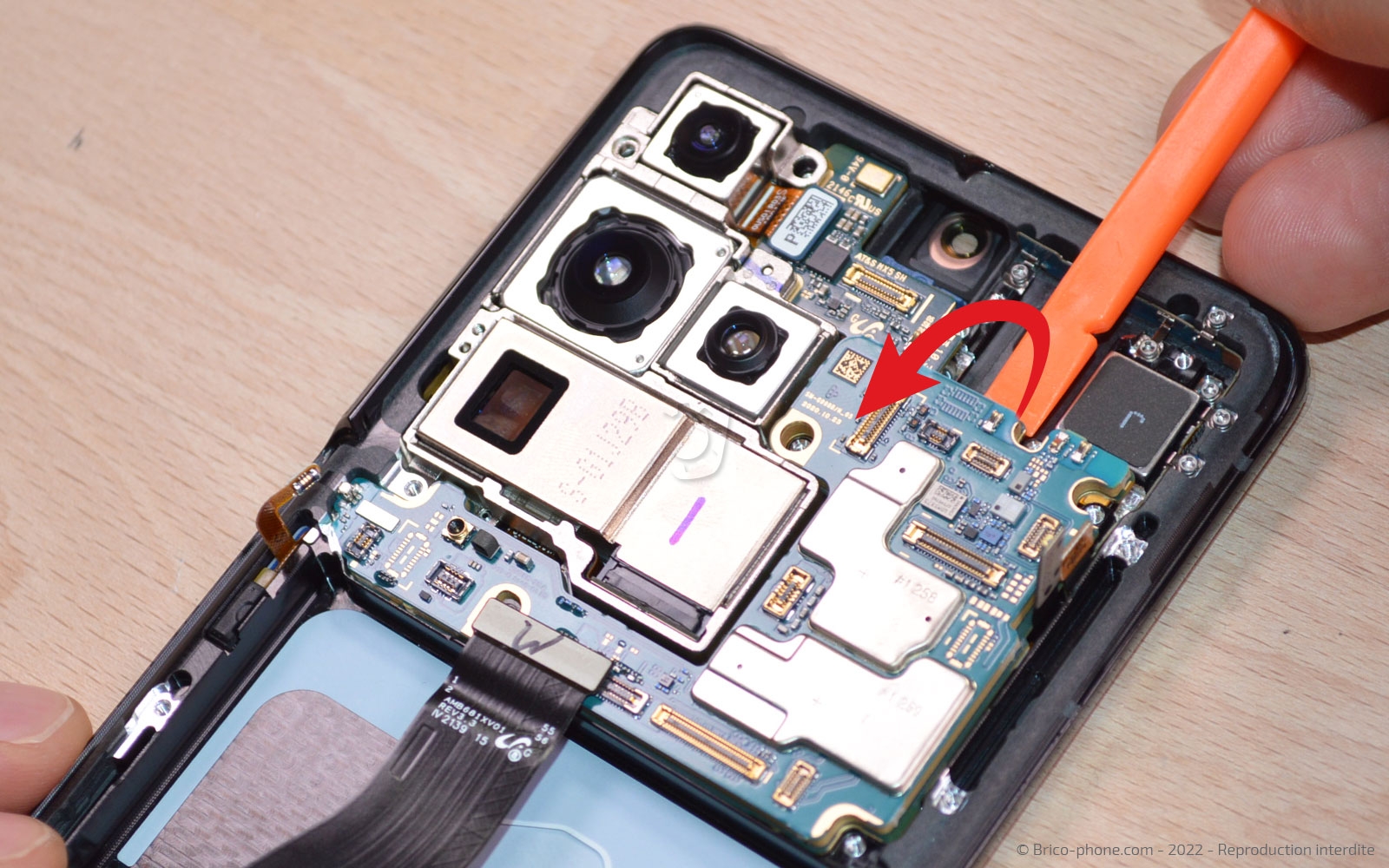

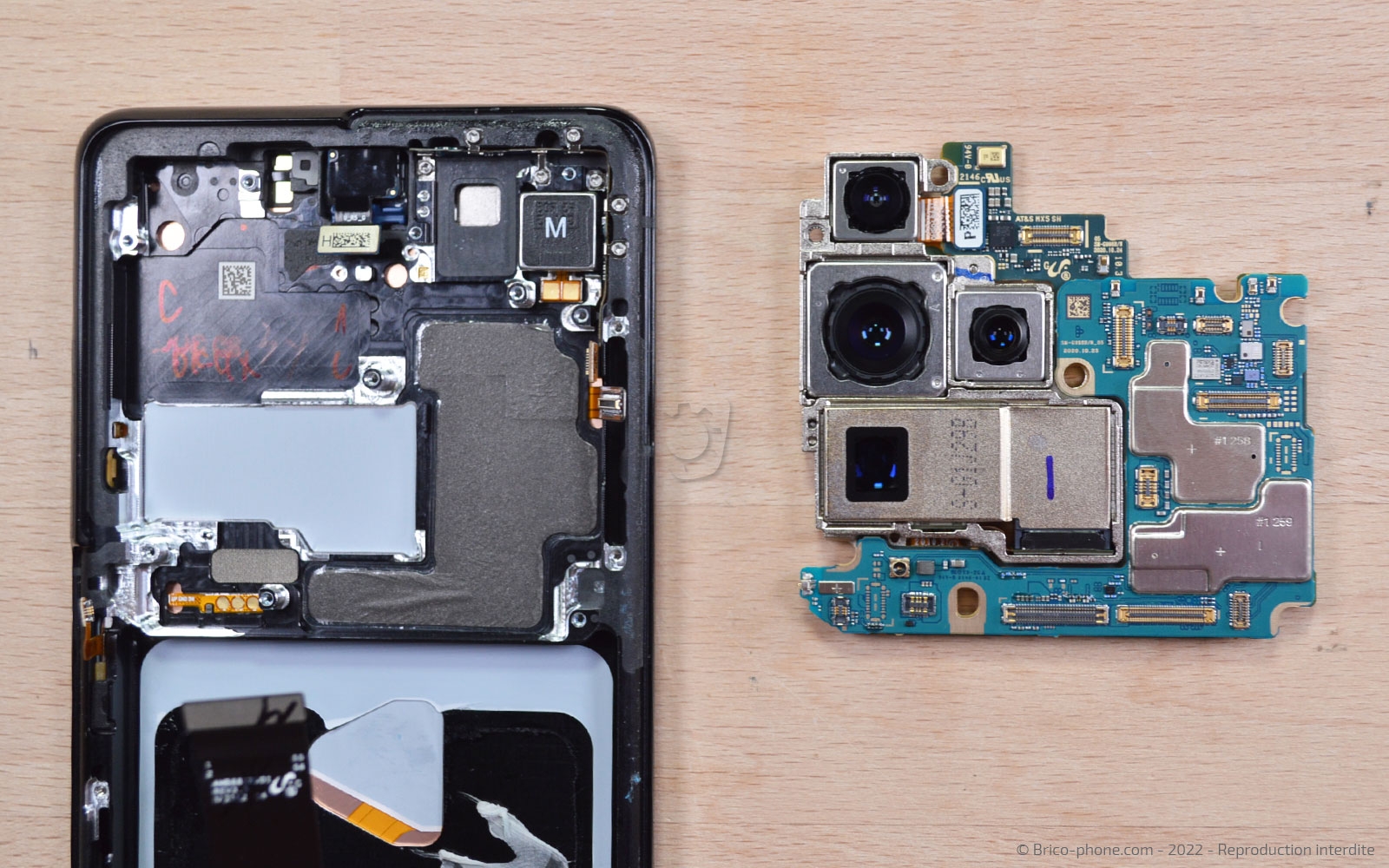

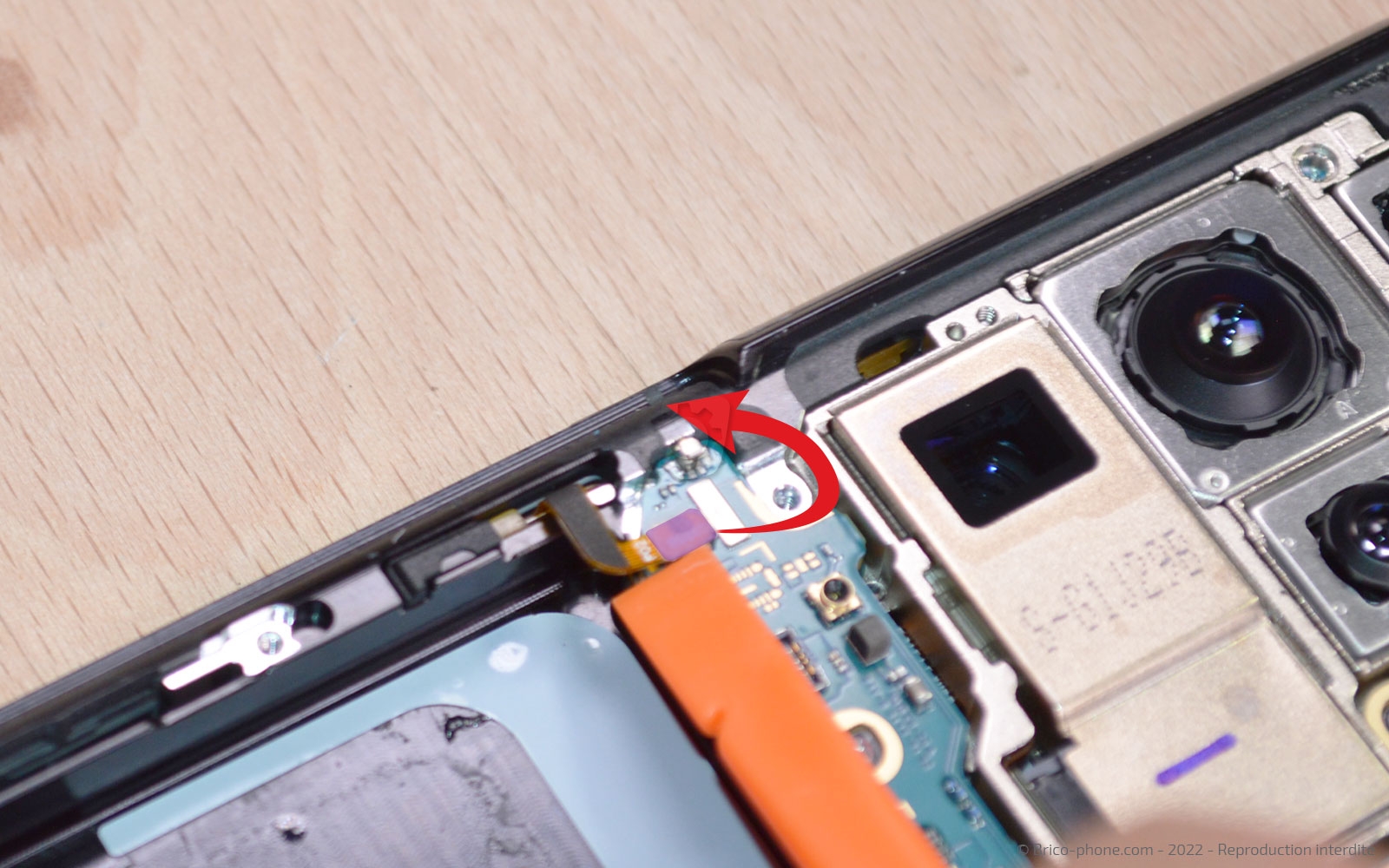

Insérez le levier sous la carte mère pour la sortir du smartphone.

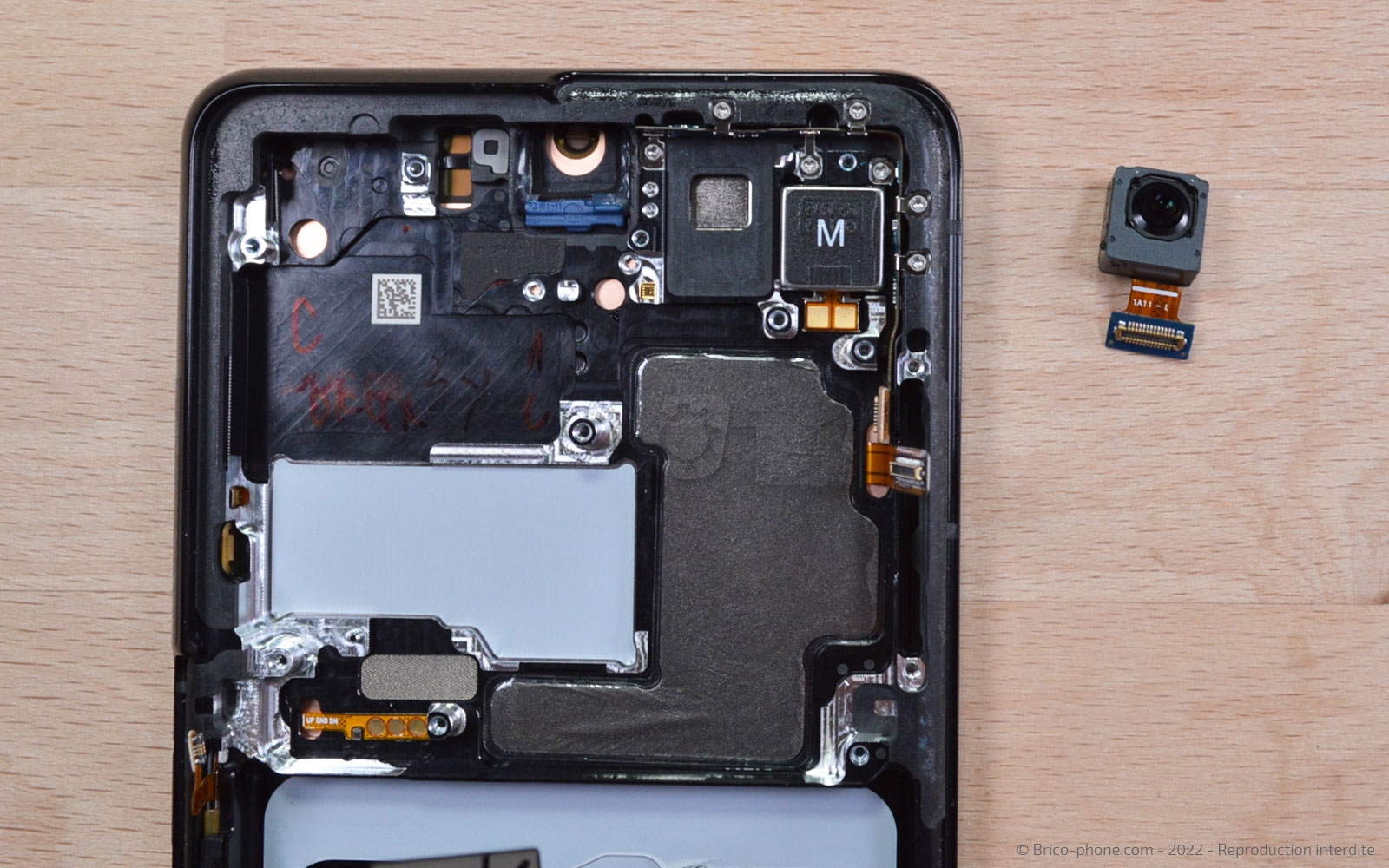

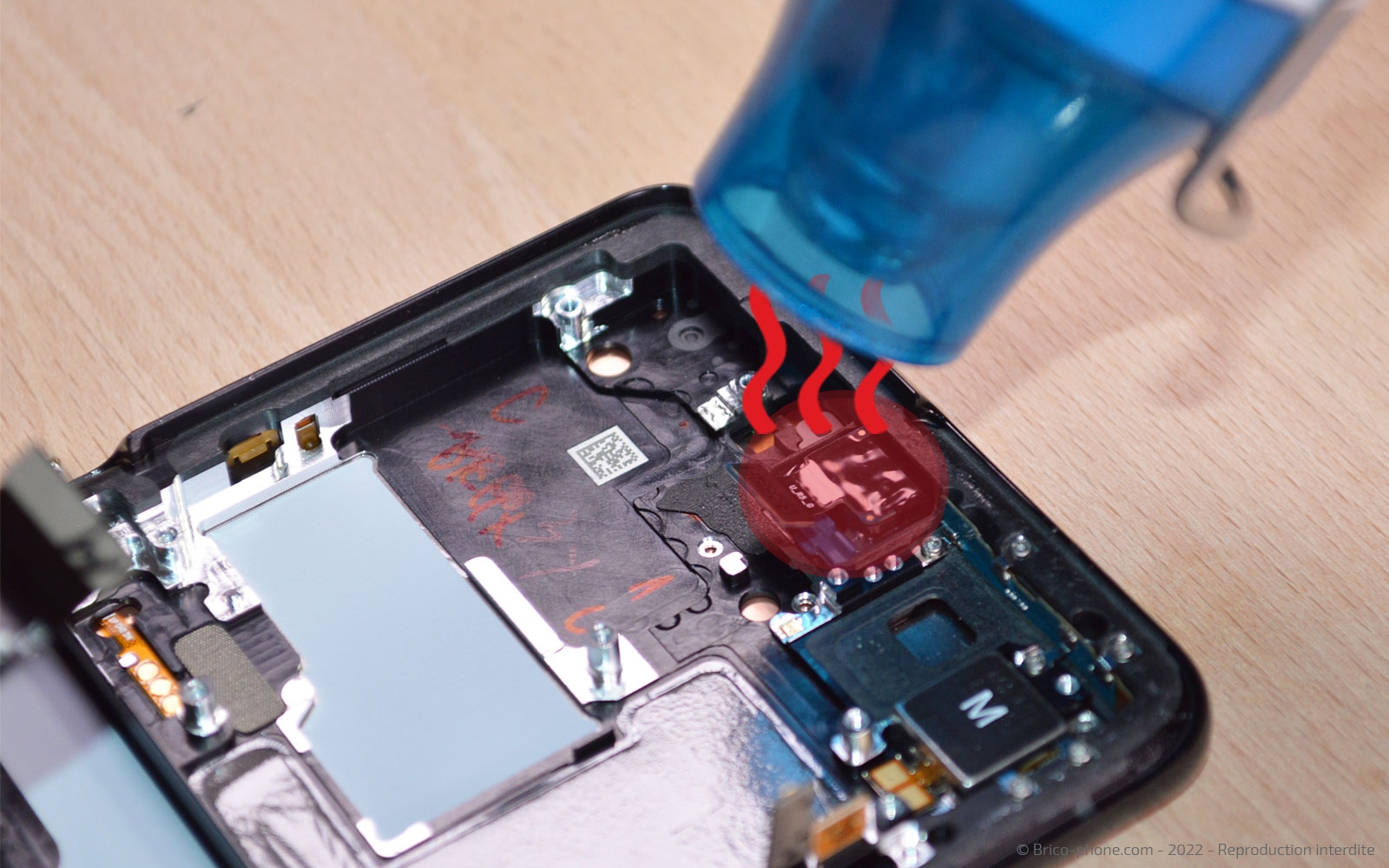

Chauffez l'arrière de la caméra avant pour pouvoir la retirer.

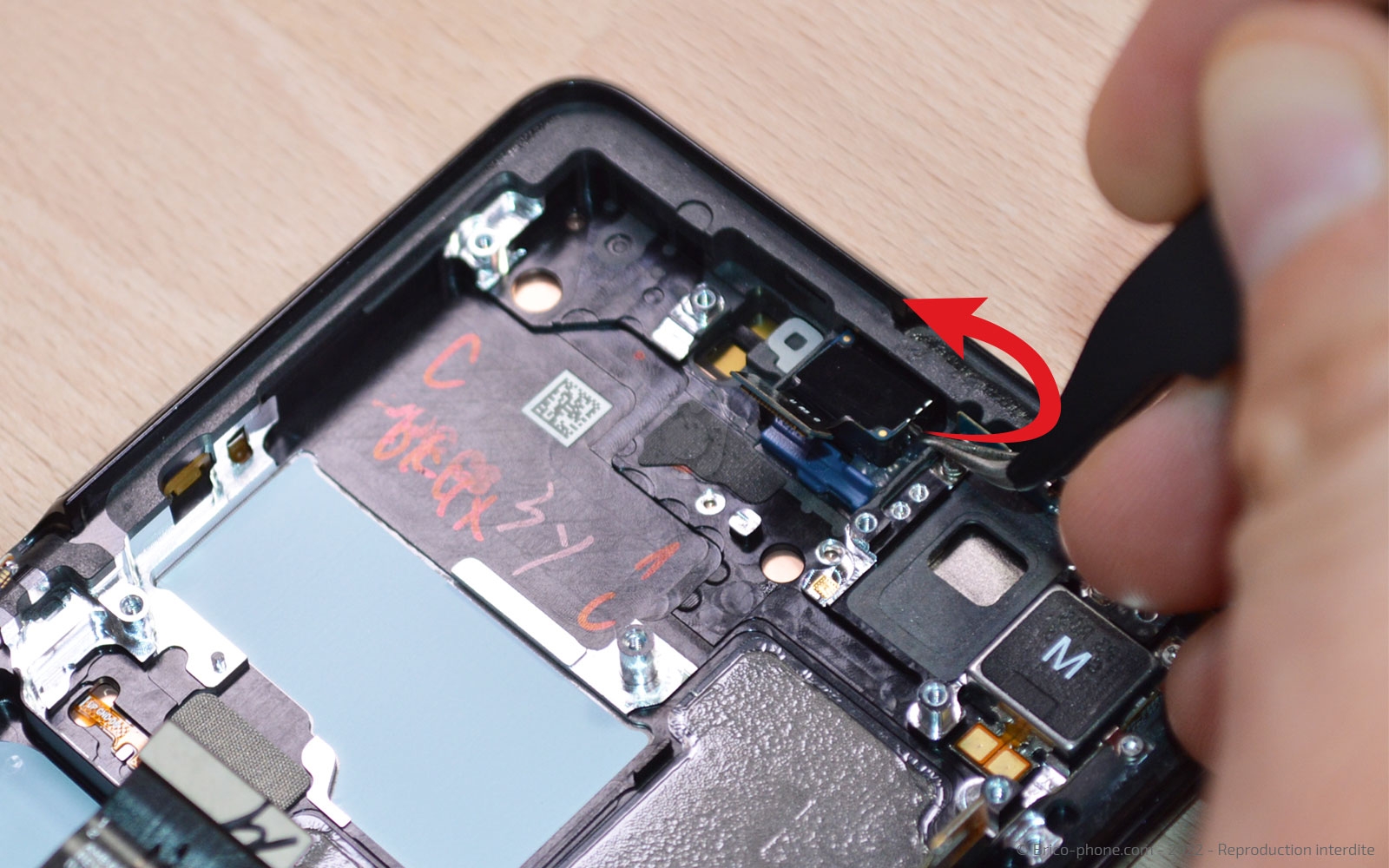

Insérez la pointe de la pincette métallique dans la fente située à droite du composant.

Munissez-vous de votre nouveau bloc écran et ôtez chaque stickers de protection.

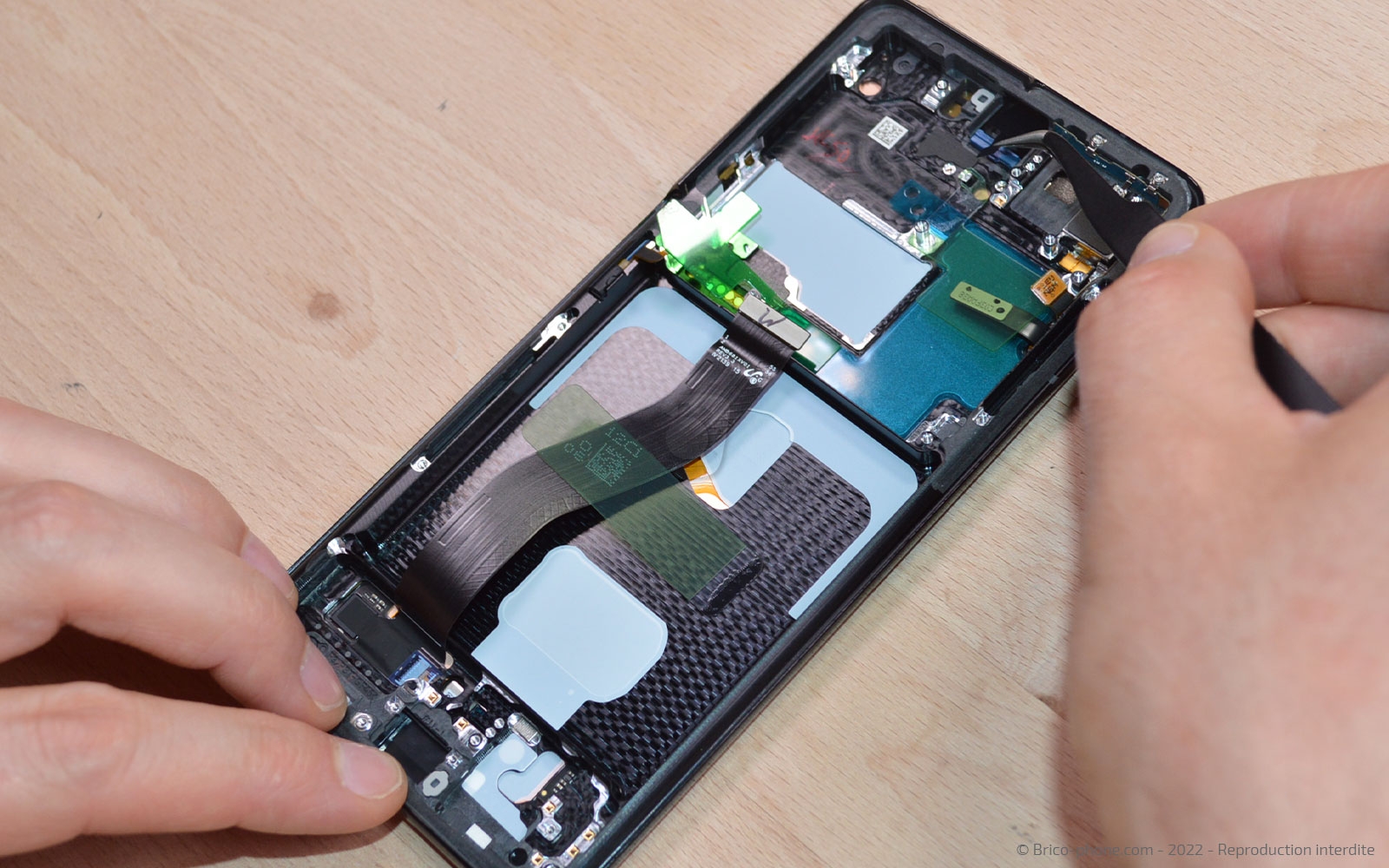

Remontez les étapes de ce tutoriel pas à pas pour installer chaque élément correctement dans le nouveau châssis.

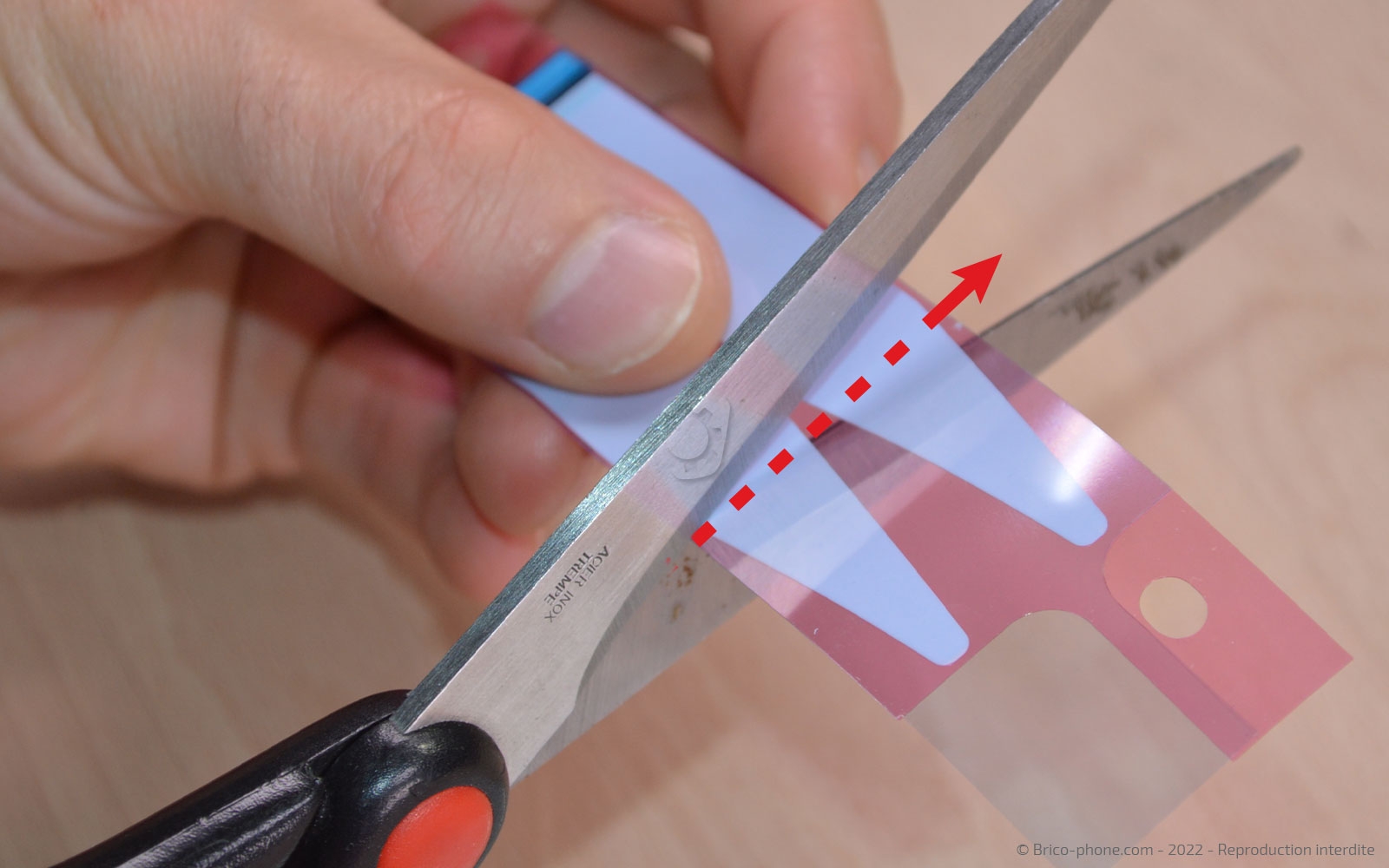

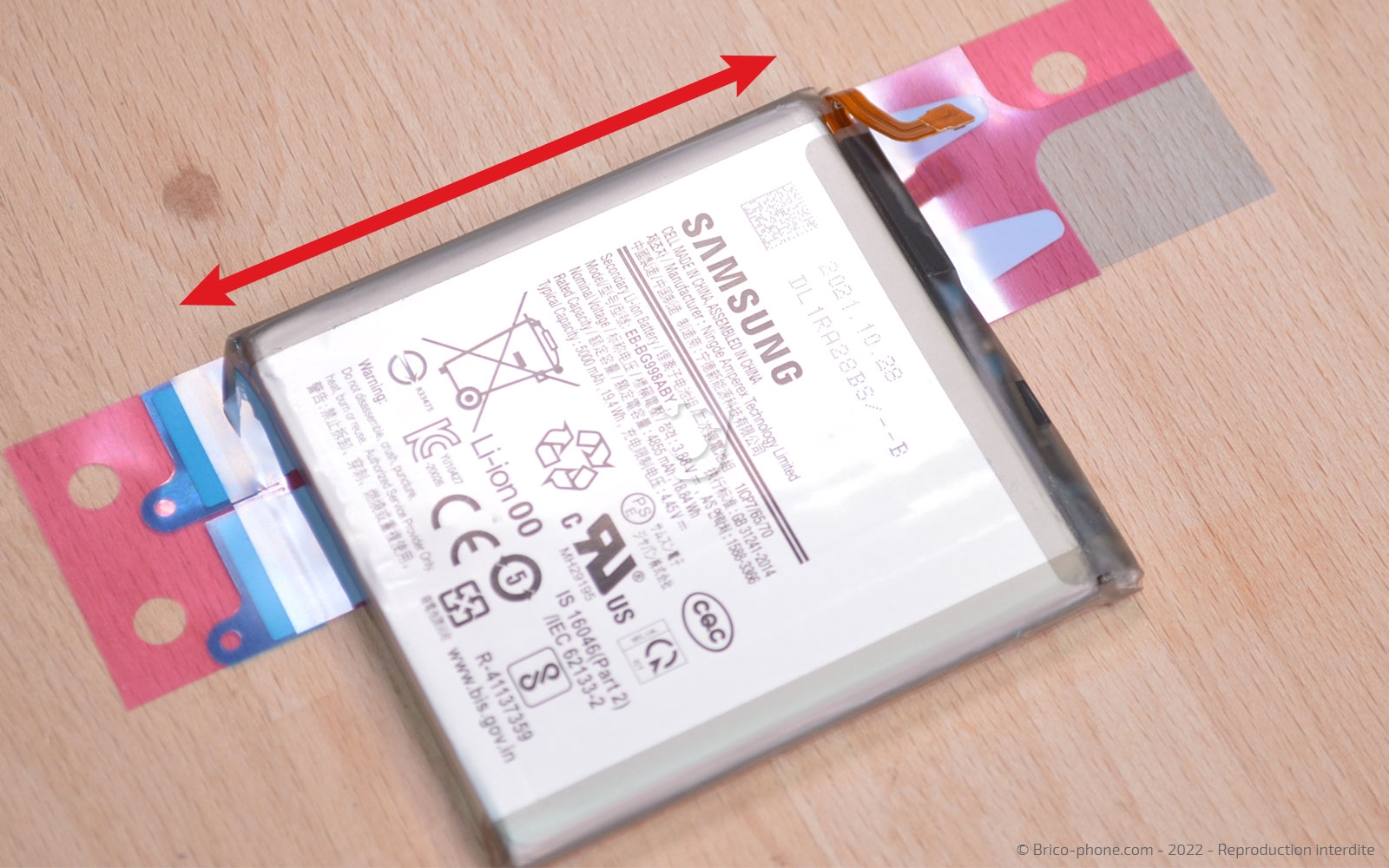

Mesurez la longueur de la batterie afin de pouvoir découper les stickers.

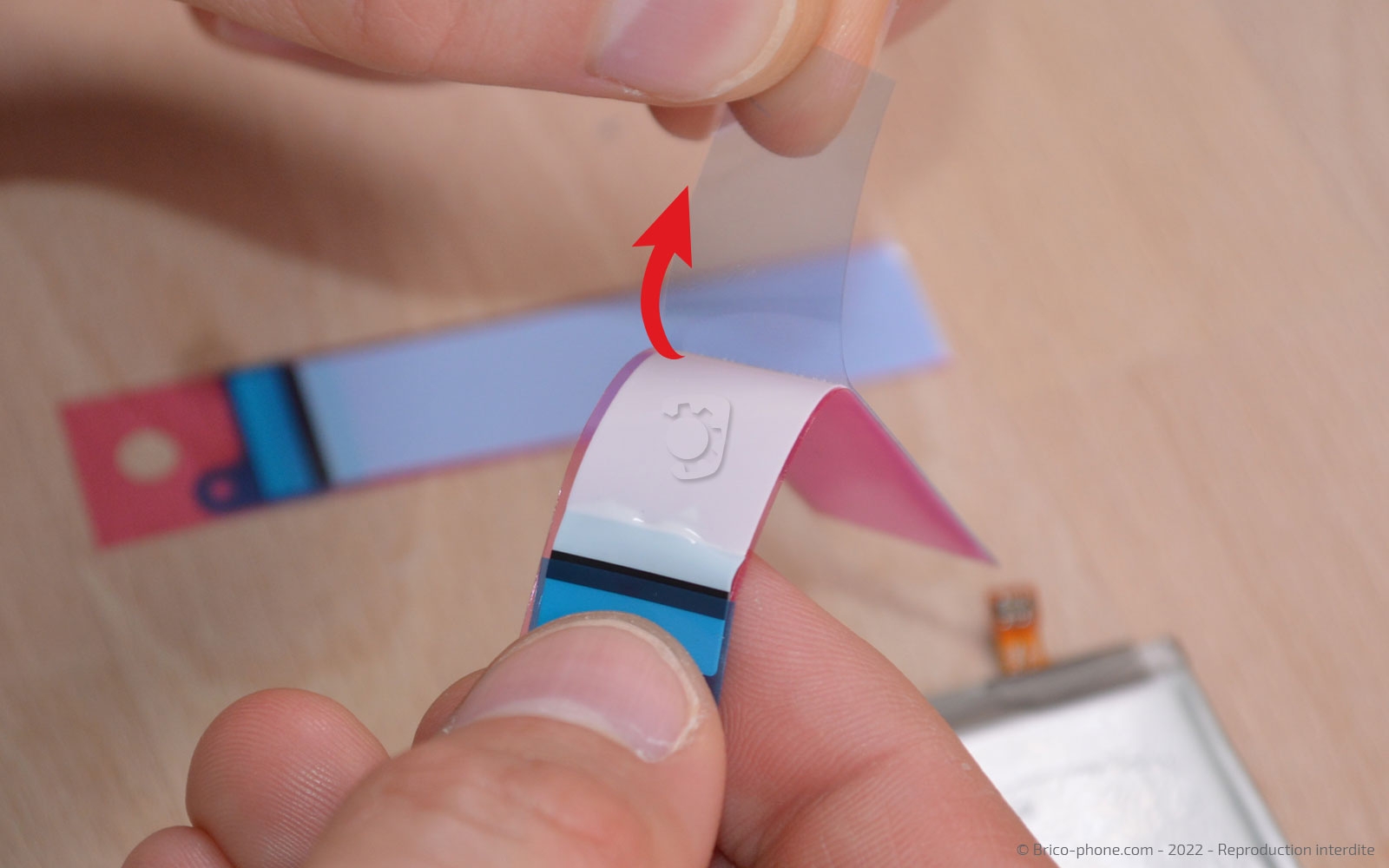

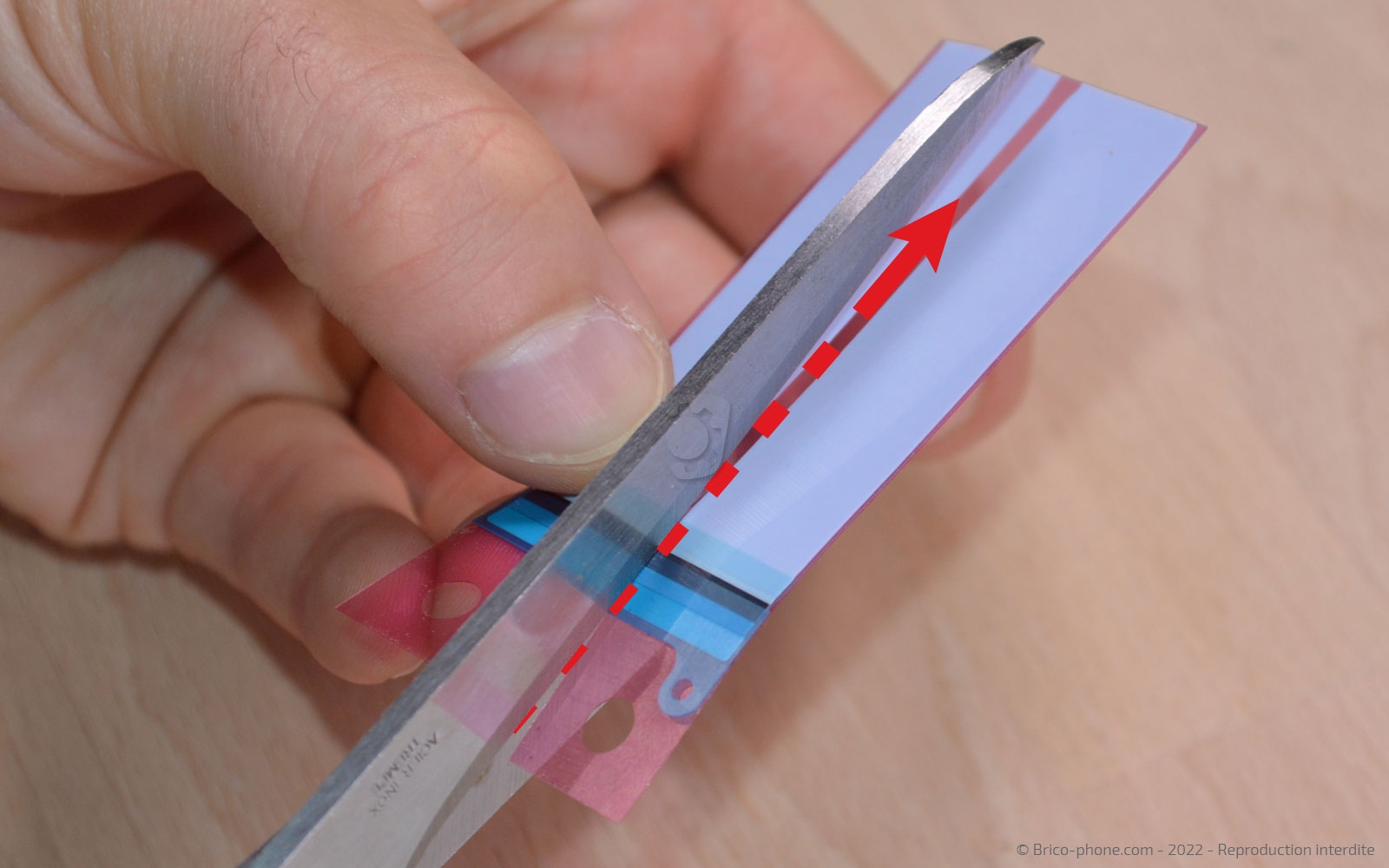

Ensuite, séparez-les avant de retirer la protection bleue.

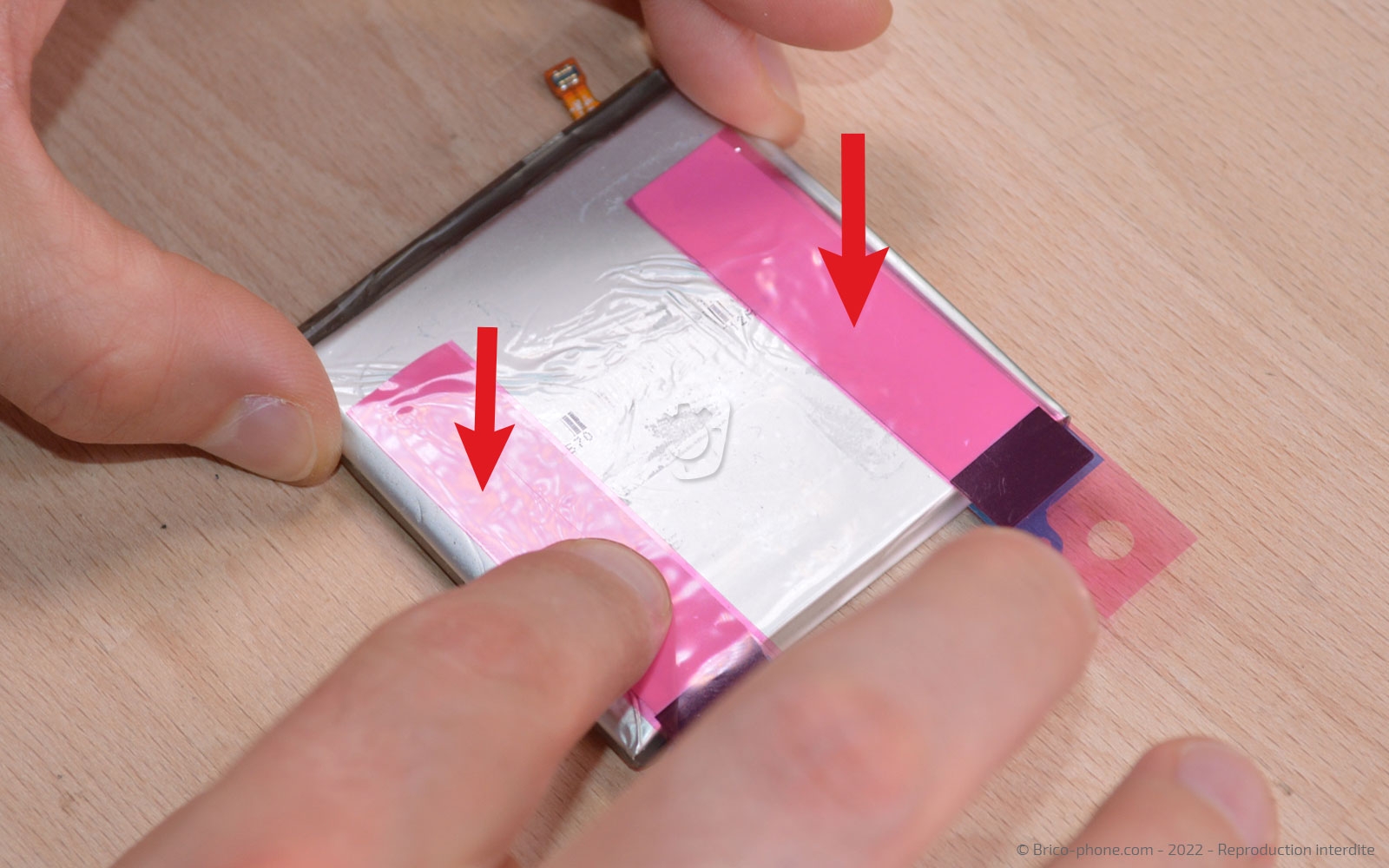

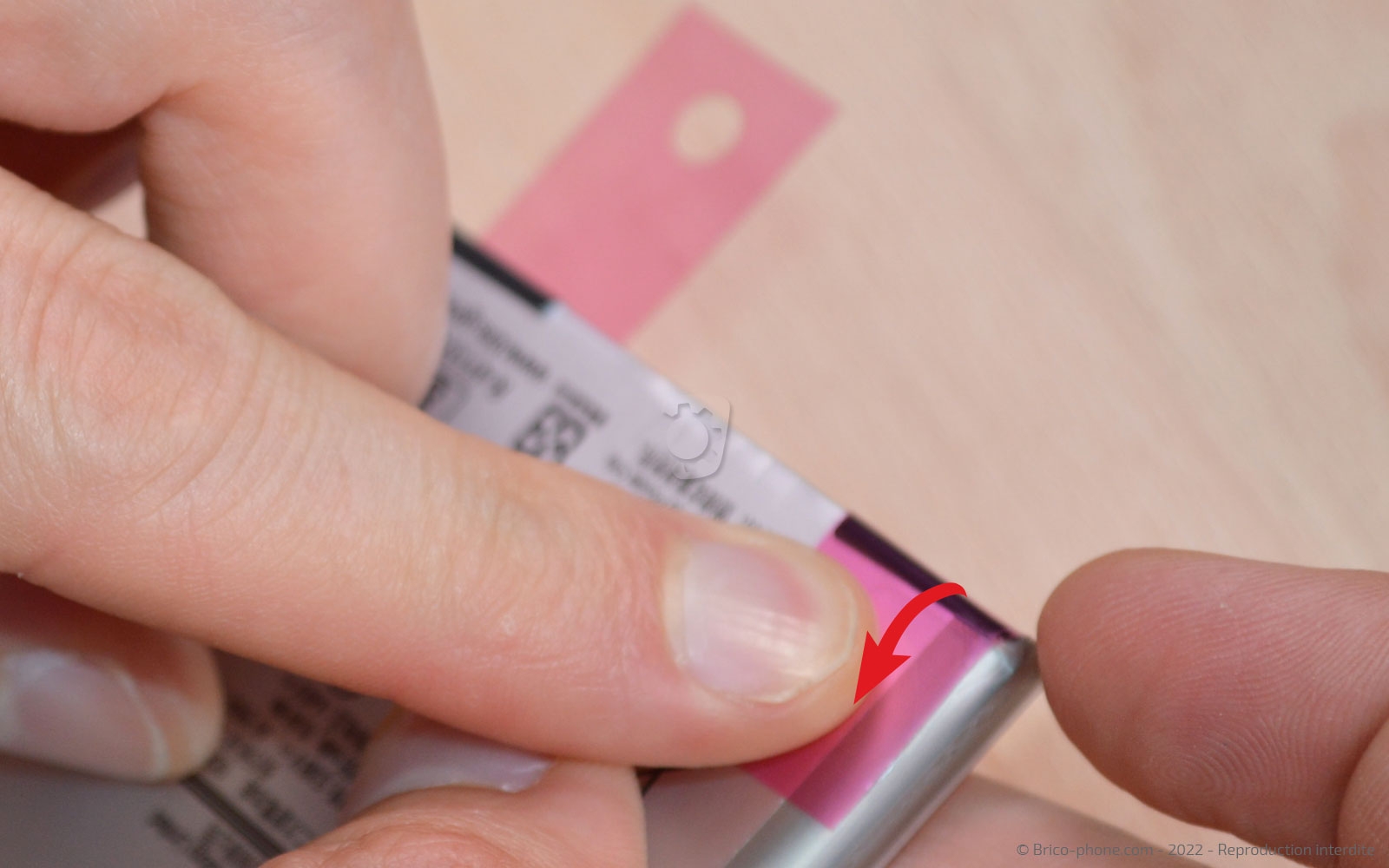

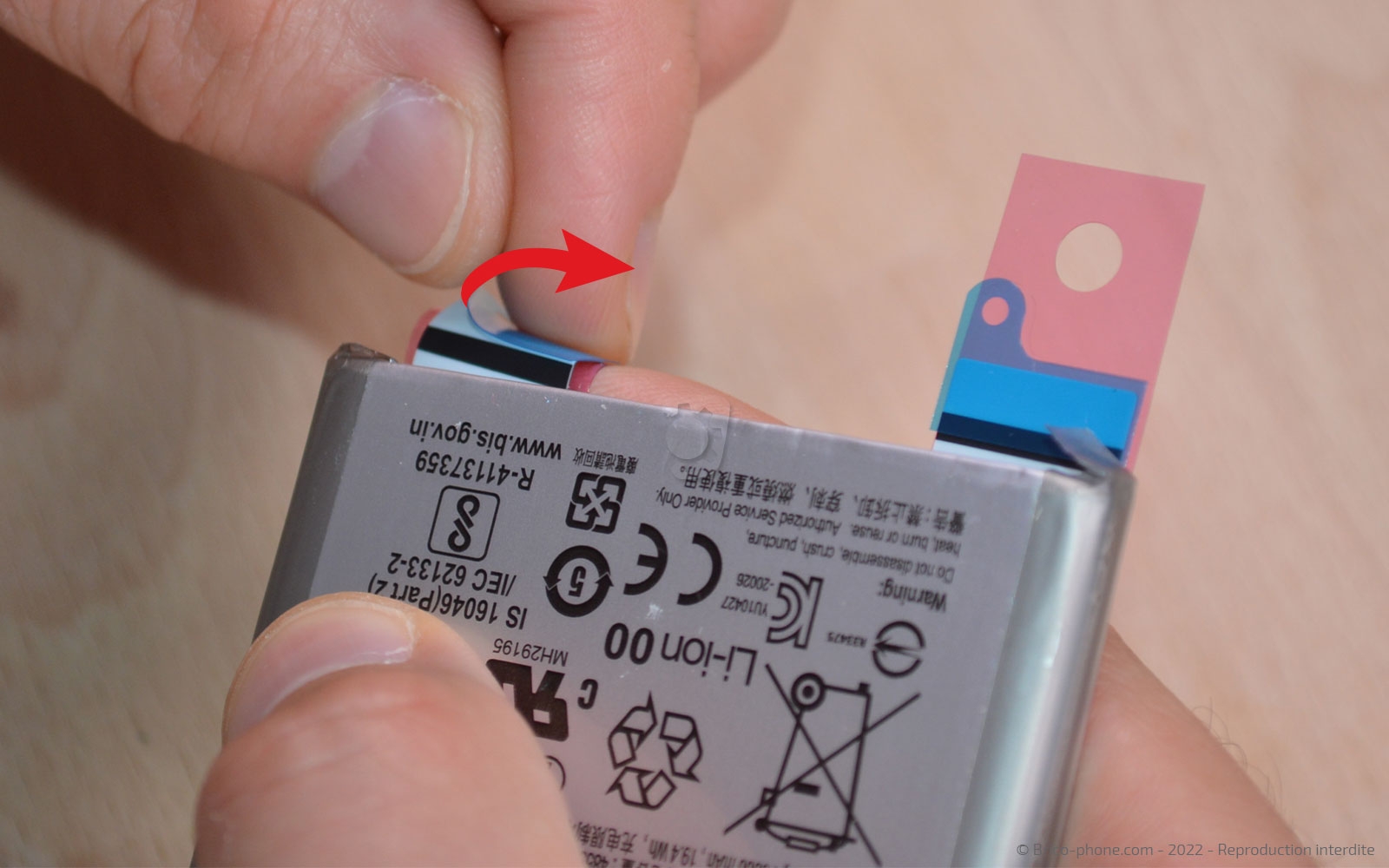

Appliquez les stickers au dos de la batterie puis, ôtez les petites protections bleues afin de pouvoir replier les languettes noires sur le devant du composant.

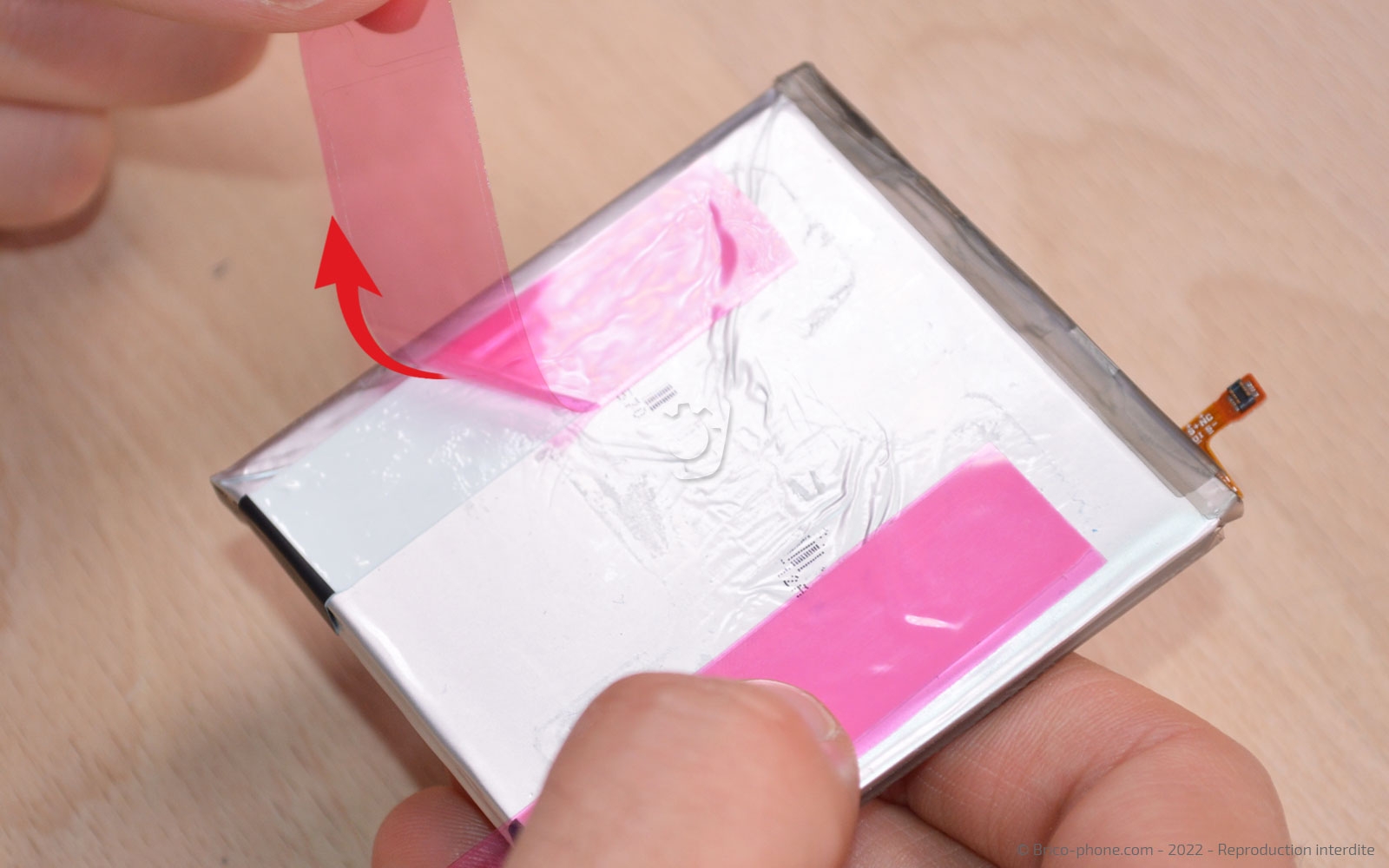

Ensuite, il ne vous reste plus qu'à retirer les protections roses avant de glisser la batterie dans le nouveau châssis.

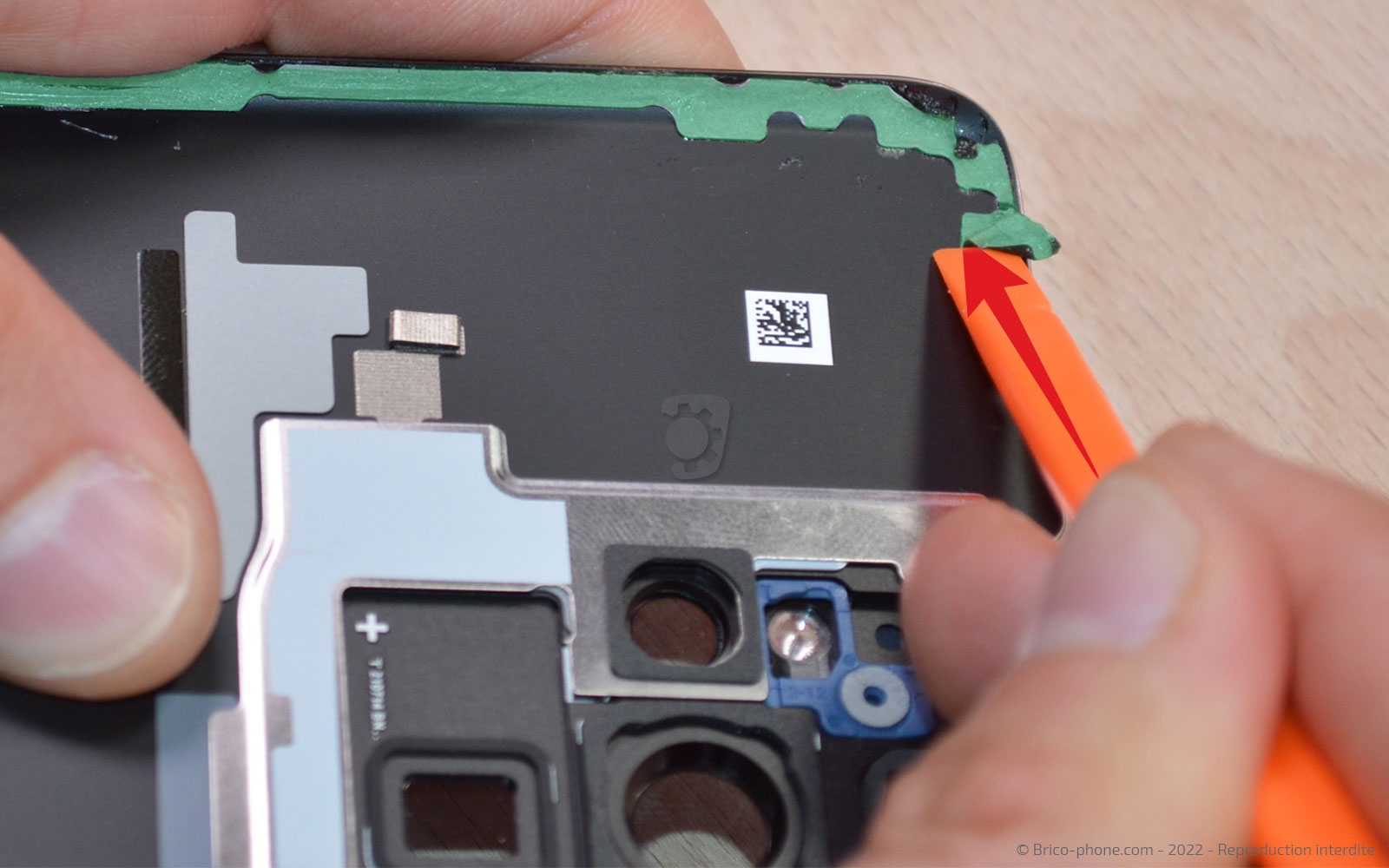

Pour refermer votre Samsung Galaxy S21 Ultra, nettoyez la vitre arrière et le châssis afin de pouvoir appliquer la colle B-7000 sur une surface propre.

Posez la vitre arrière et laissez sécher à l'aide de pinces ou de gros livres, environ 1 heure.
