Changer l'écran du Oppo A72 4G sur A72

Temps estimé : 45 min
Difficulté : 3/5
A72 | Temps estimé : 45 min | Difficulté : 3/5

Votre smartphone est tombé et la vitre s'est cassée, vous n'avez plus de tactile ou vous n'avez plus d'affichage à l'écran ? Pour le réparer, Brico-Phone vous aide avec ce tutoriel qui vous guidera étape par étape afin d'effectuer le changement d'écran.

Suivez bien notre guide en photos ou en vidéo conçu par notre équipe technique Brico-Phone afin de retrouver un Oppo A72 fonctionnel et comme neuf !

Facile à remplacer, il vous suffit en quelques minutes de retirer la vitre arrière puis le cache intermédiaire. De décoller la batterie, puis l'écran. Enfin recoller le nouvel écran et refermer le tout, votre téléphone sera réparé et vous pourrez l'utiliser à nouveau sans avoir eu besoin d'en changer.

Diagnostic

›  La vitre avant est cassée, rayée
›  L'affichage présente des traits, tâches ou zones d'ombre
›  Le tactile ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Écran vitre + dalle IPS LCD pré-assemblé pour Oppo A72
59,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

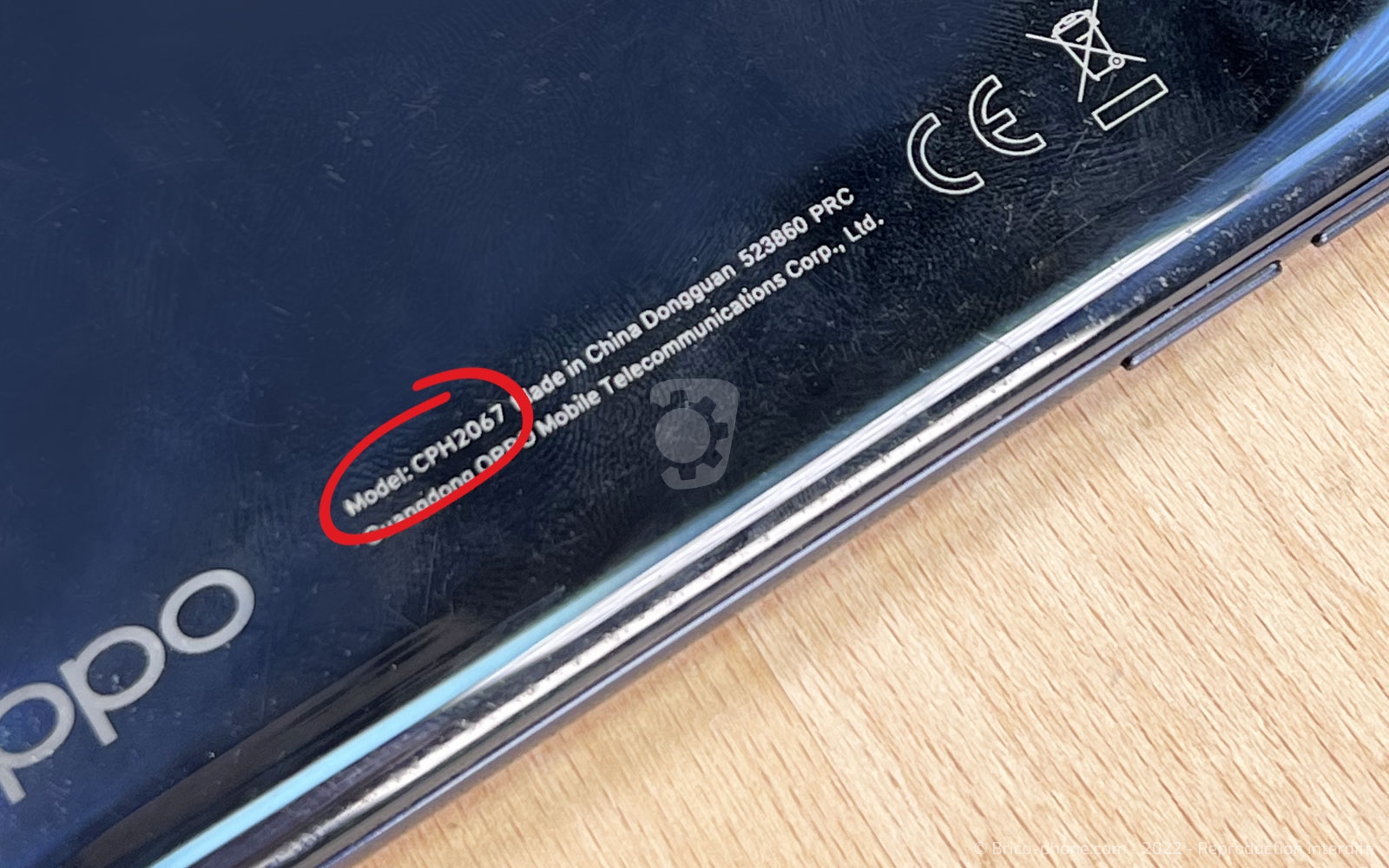

Avant de commencer la réparation de votre Oppo A72, vérifiez bien que vous possédez la version 4G, le numéro de modèle indiqué au dos ou dans les réglages doit être CPH2067.

Ensuite, vous devez éteindre le téléphone.

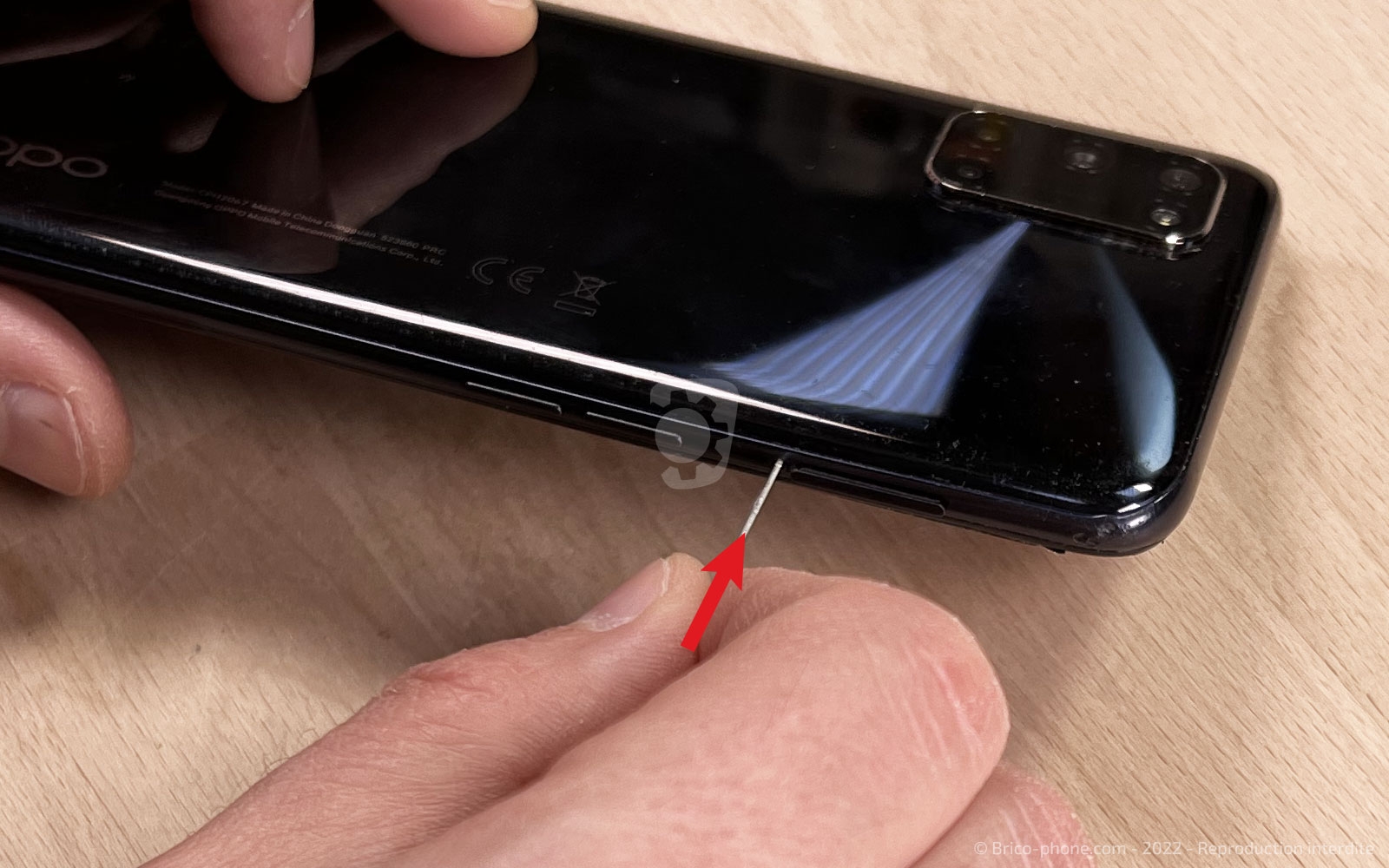

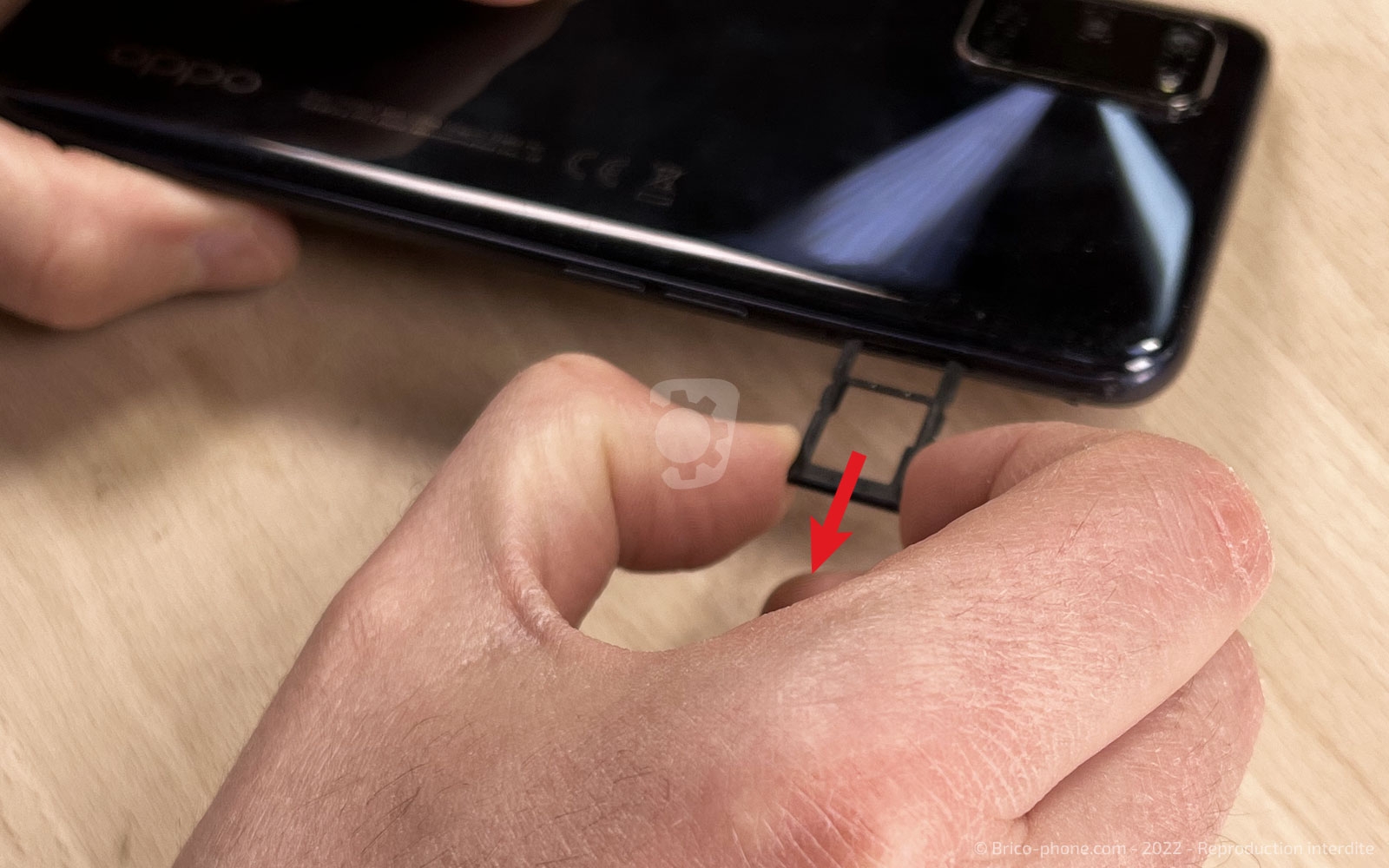

Puis munissez-vous de l'outil sim afin d'éjecter le tiroir sim du smartphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Créer un point d'insertion sous la vitre arrière

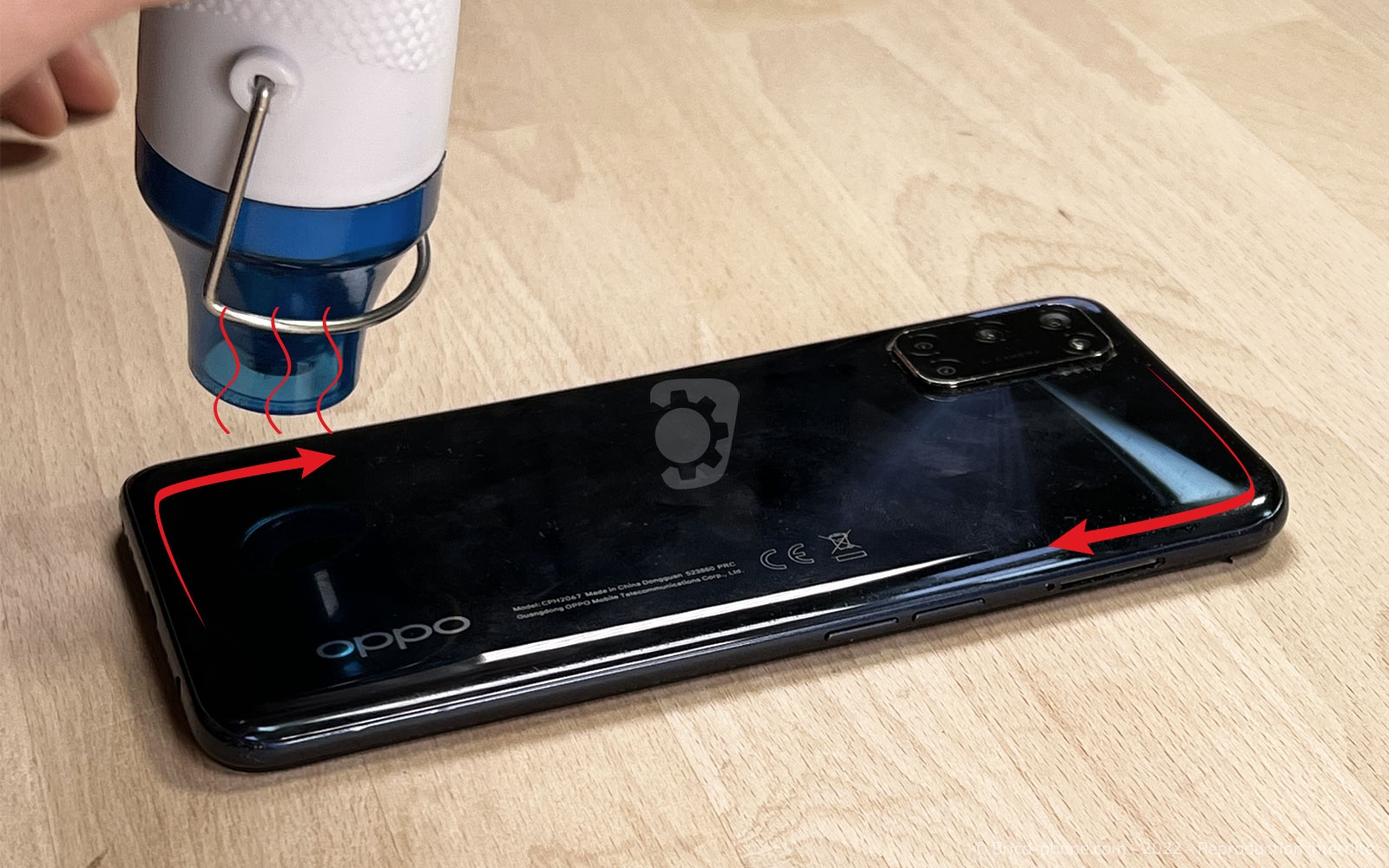

Pour ouvrir le téléphone, il faut chauffer la vitre arrière afin de ramollir la colle qui la maintient au châssis sur les contours et autour de la lentille des caméras.
Pour cela vous avez 2 méthodes :

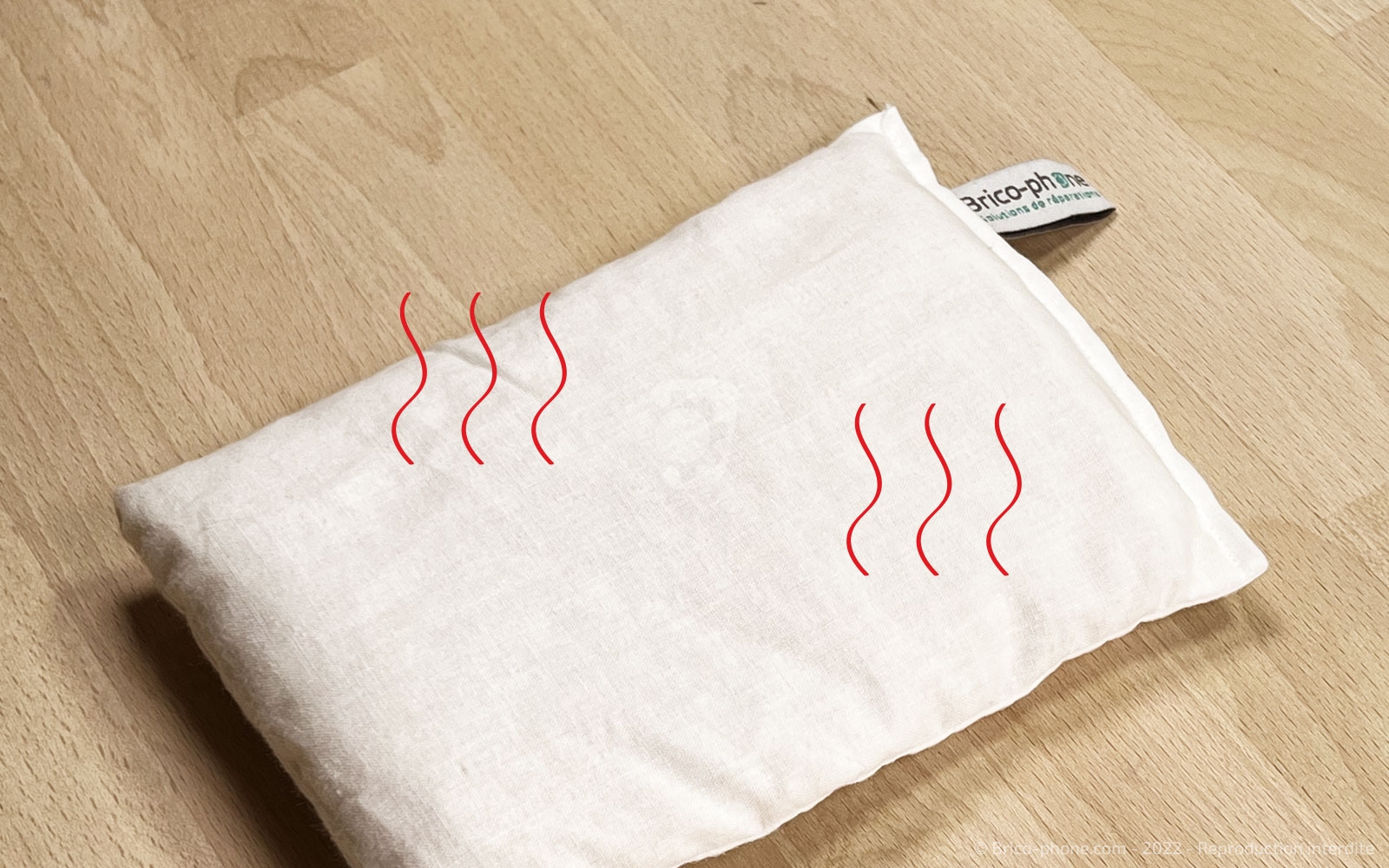

- le coussin chauffant (à chauffer au micro-ondes 1 minute ou 2, puis laissez poser environ 45 secondes sur la face arrière).
- chauffez tout le pourtour de la vitre arrière avec un sèche-cheveux ou un décapeur thermique pendant 20/30 secondes.

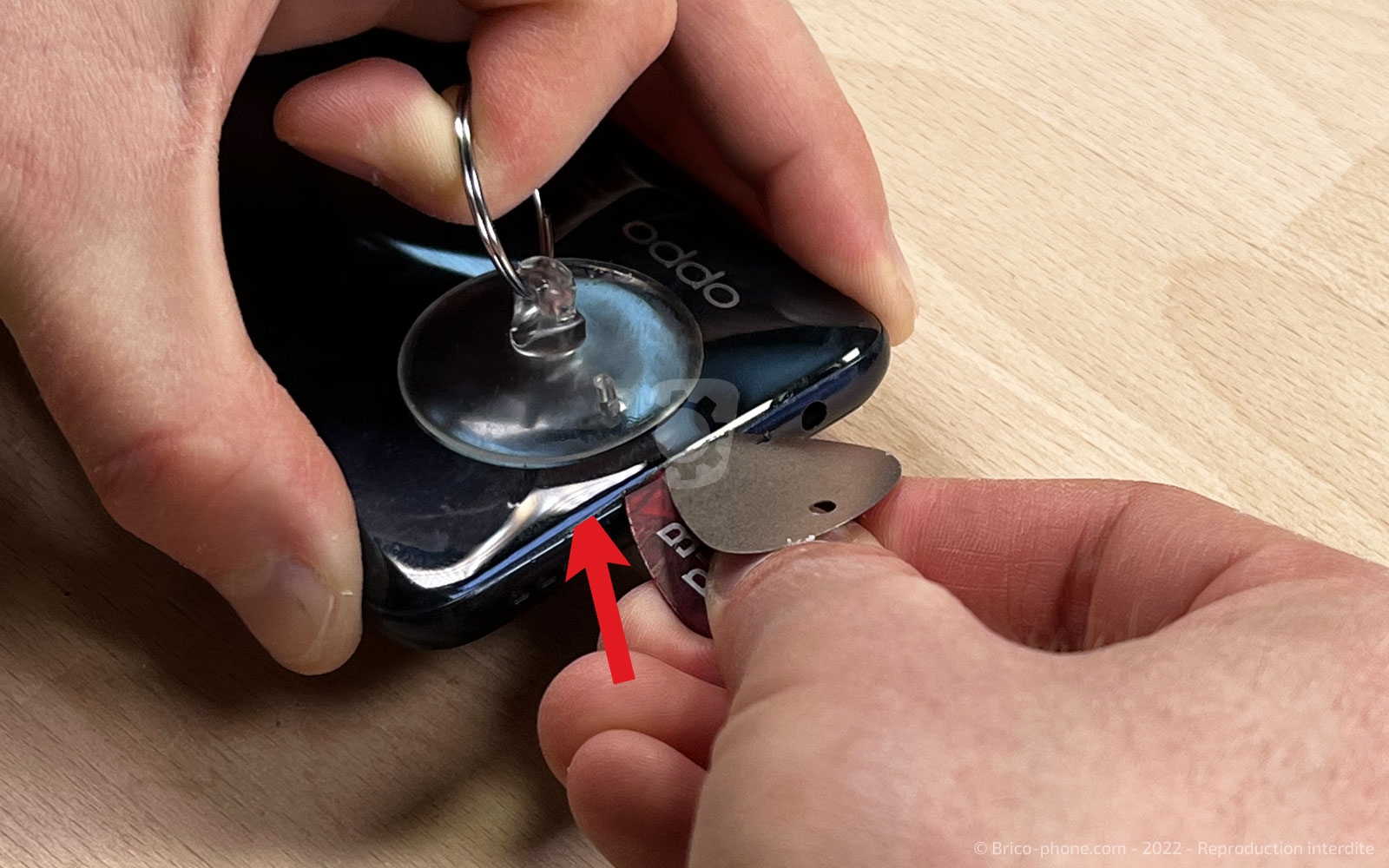

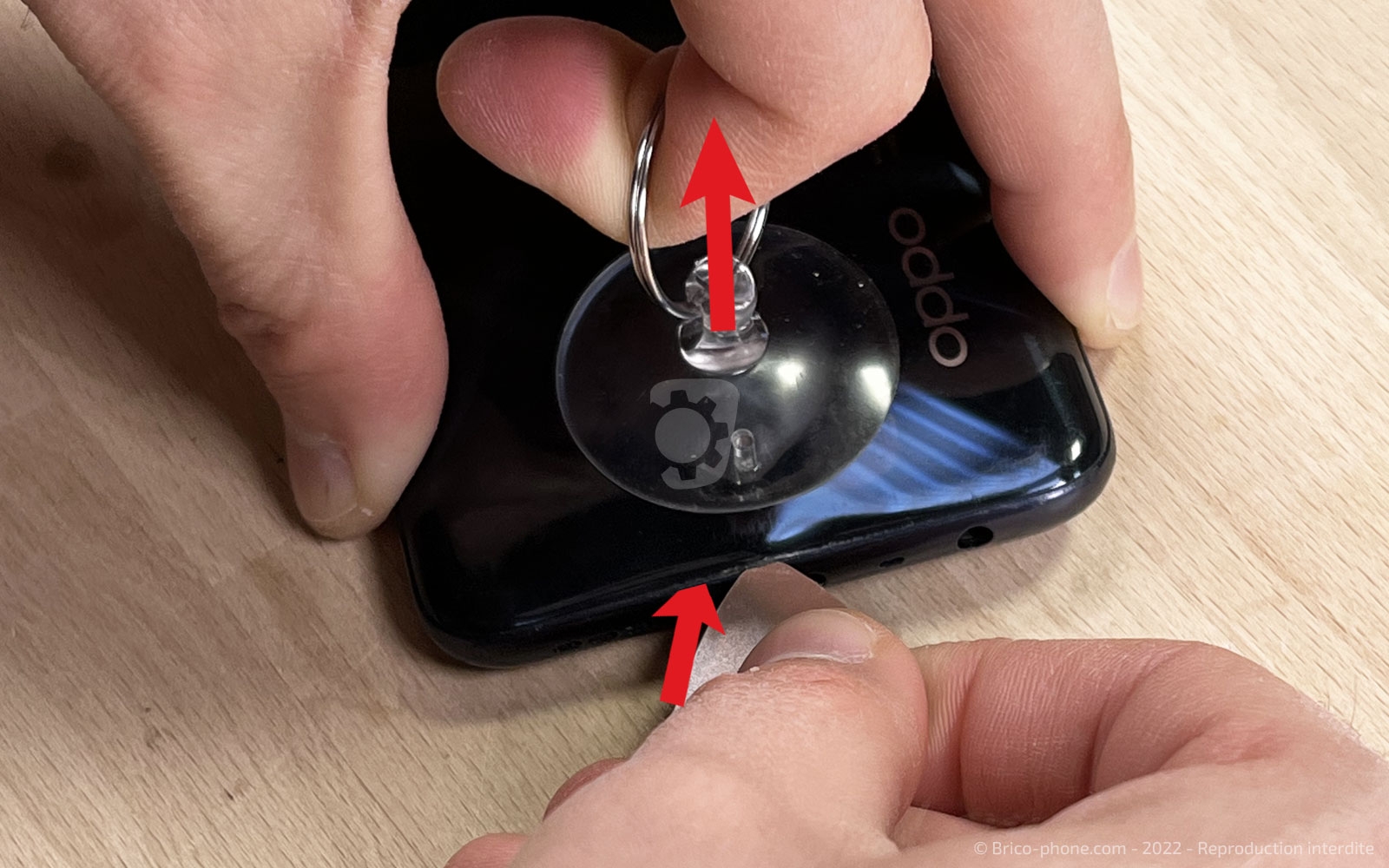

Positionnez ensuite la ventouse sur le bas de la partie arrière du téléphone, puis tout en tirant dessus, insérez le médiator en métal troué entre le châssis et la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

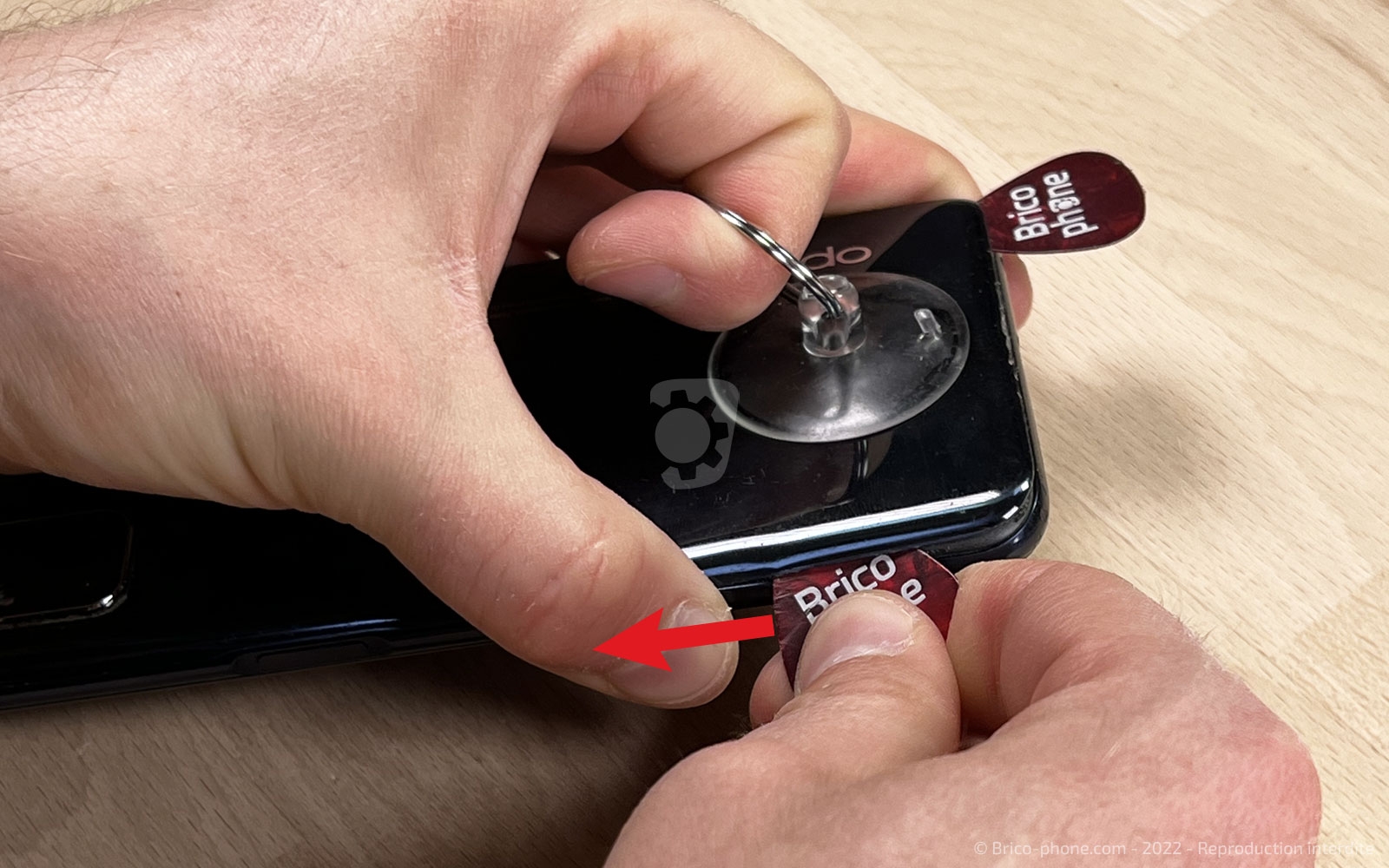

Etape 2 : Commencer à décoller la vitre arrière

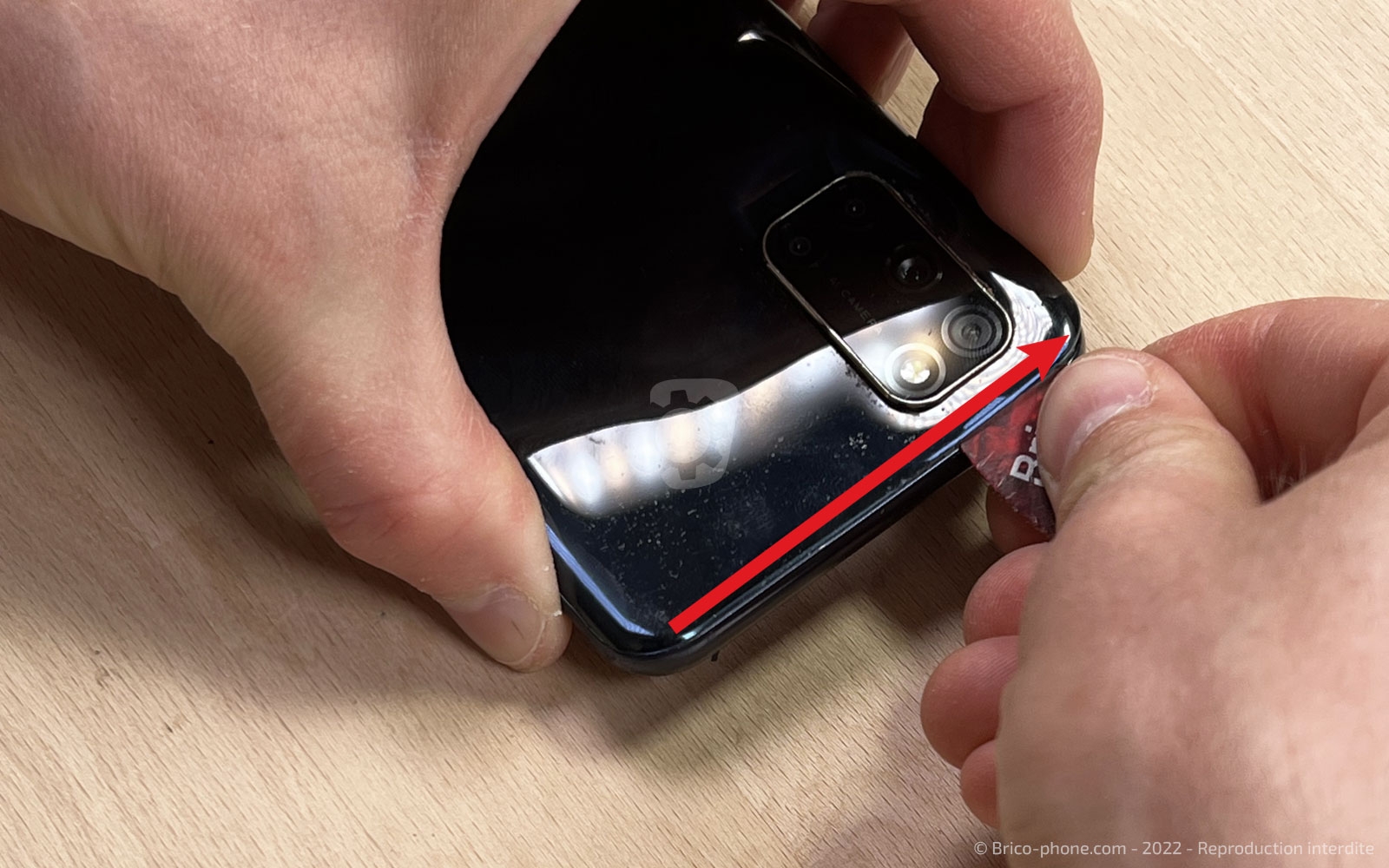

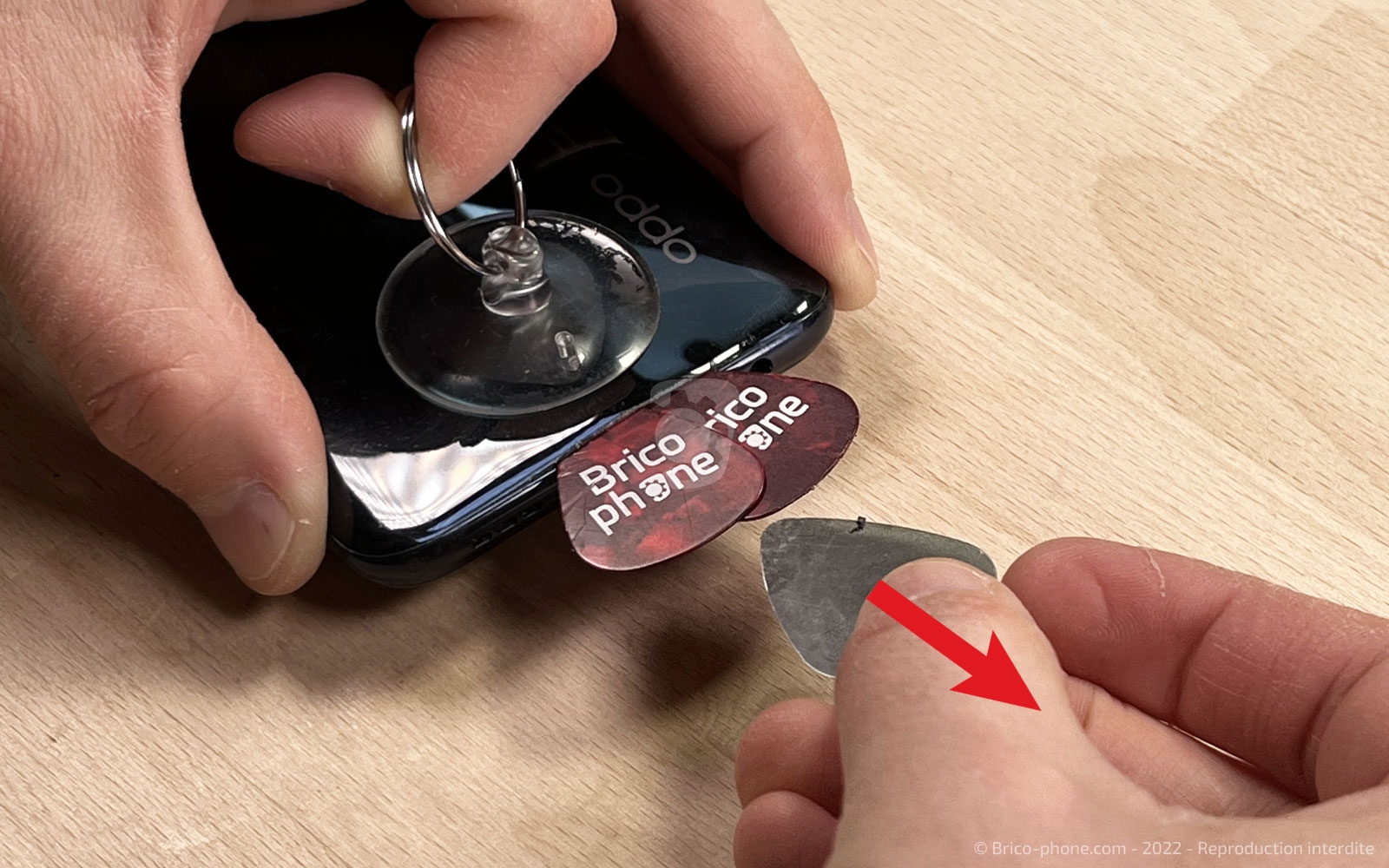

Une fois le point d'insertion créé, insérez les médiators en plastique rouge à la place de celui en métal. Ces derniers n'abîmeront pas la vitre arrière ni le châssis. Le métal peut rayer c'est pourquoi nous vous conseillons d'utiliser ceux en plastique.

Faites glisser sous tout le contour pour que la vitre arrière se décolle progressivement.
Outils du kit utilisés
Outils du kit utilisés

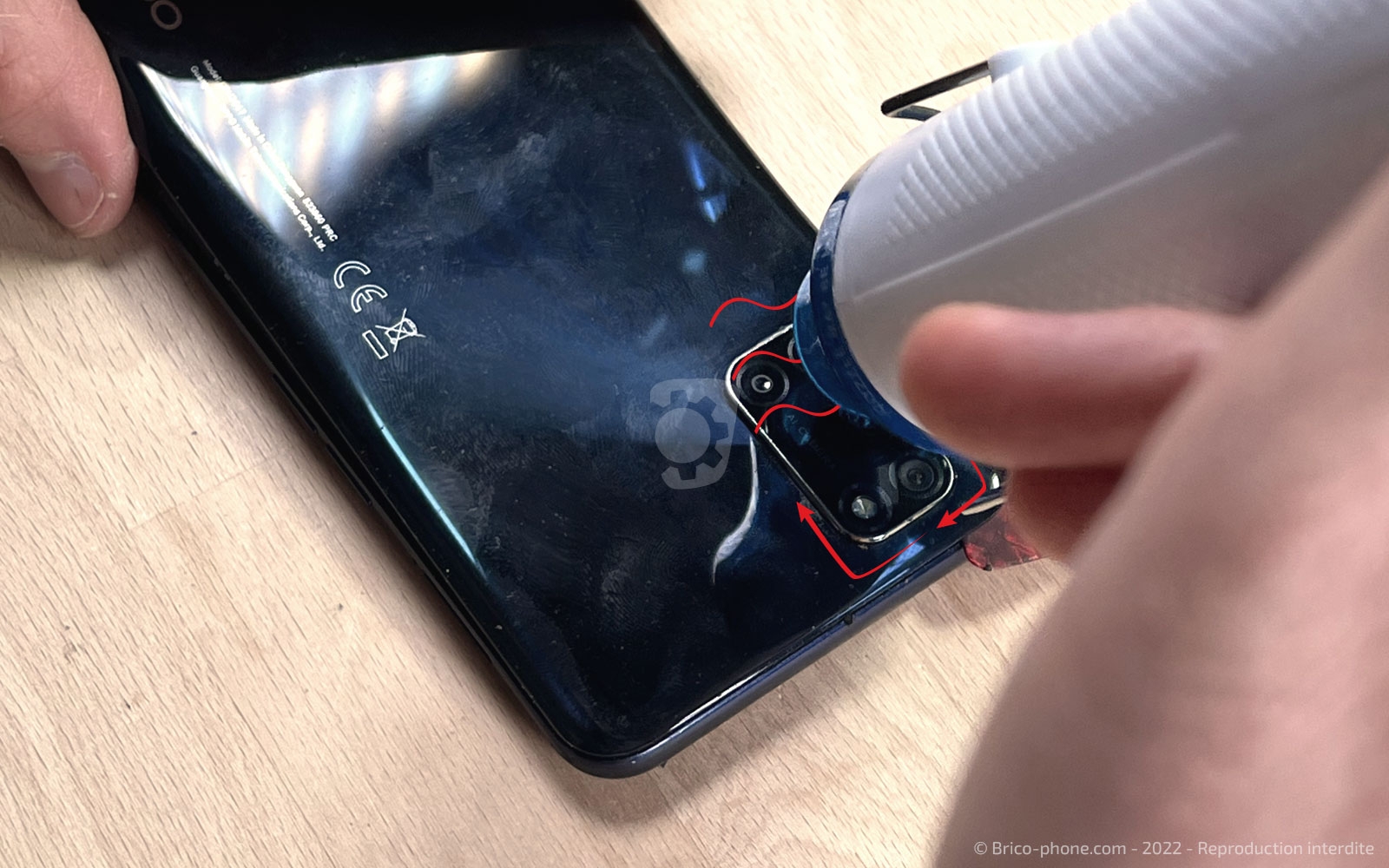

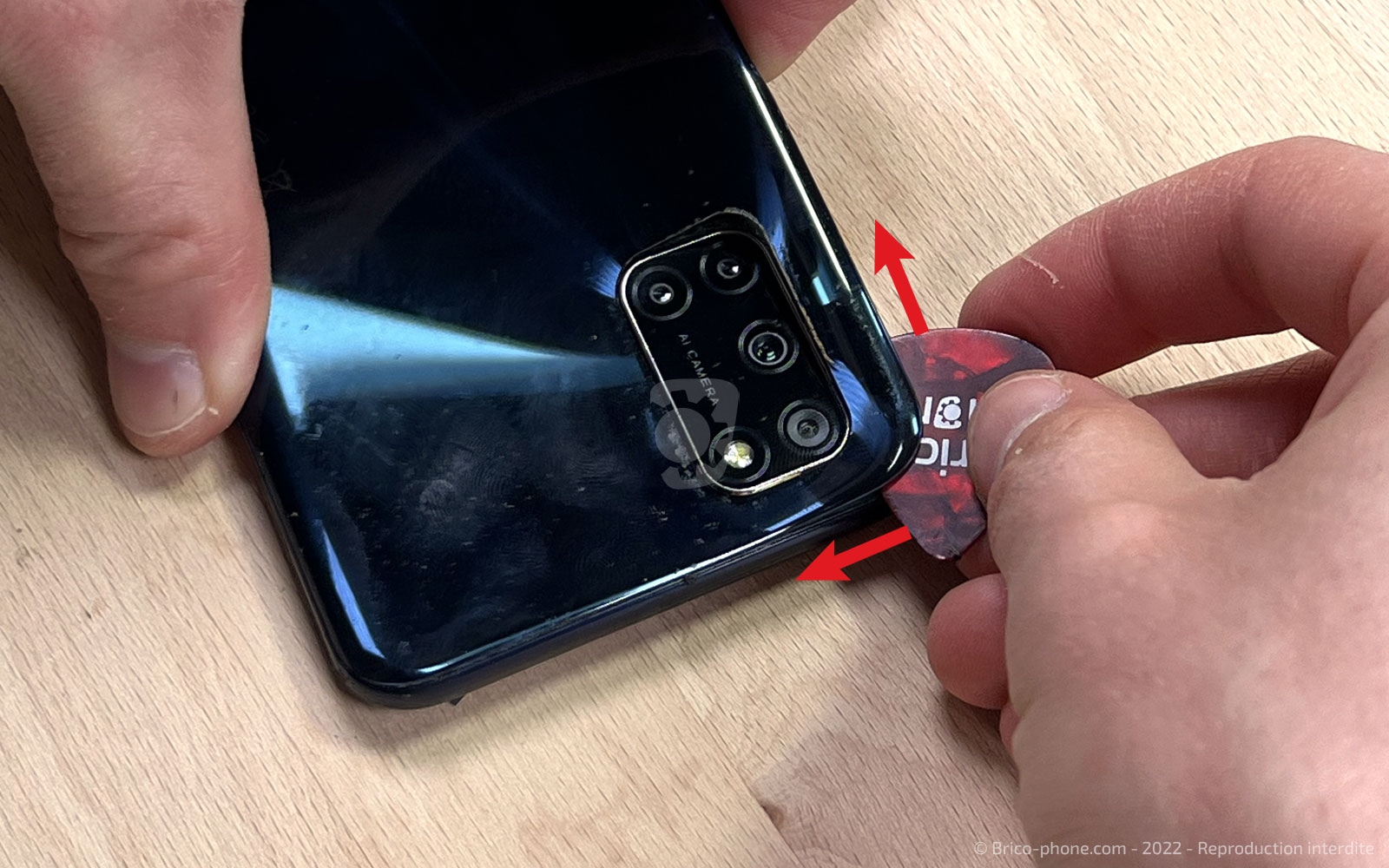

Etape 3 : Retirer la vitre arrière

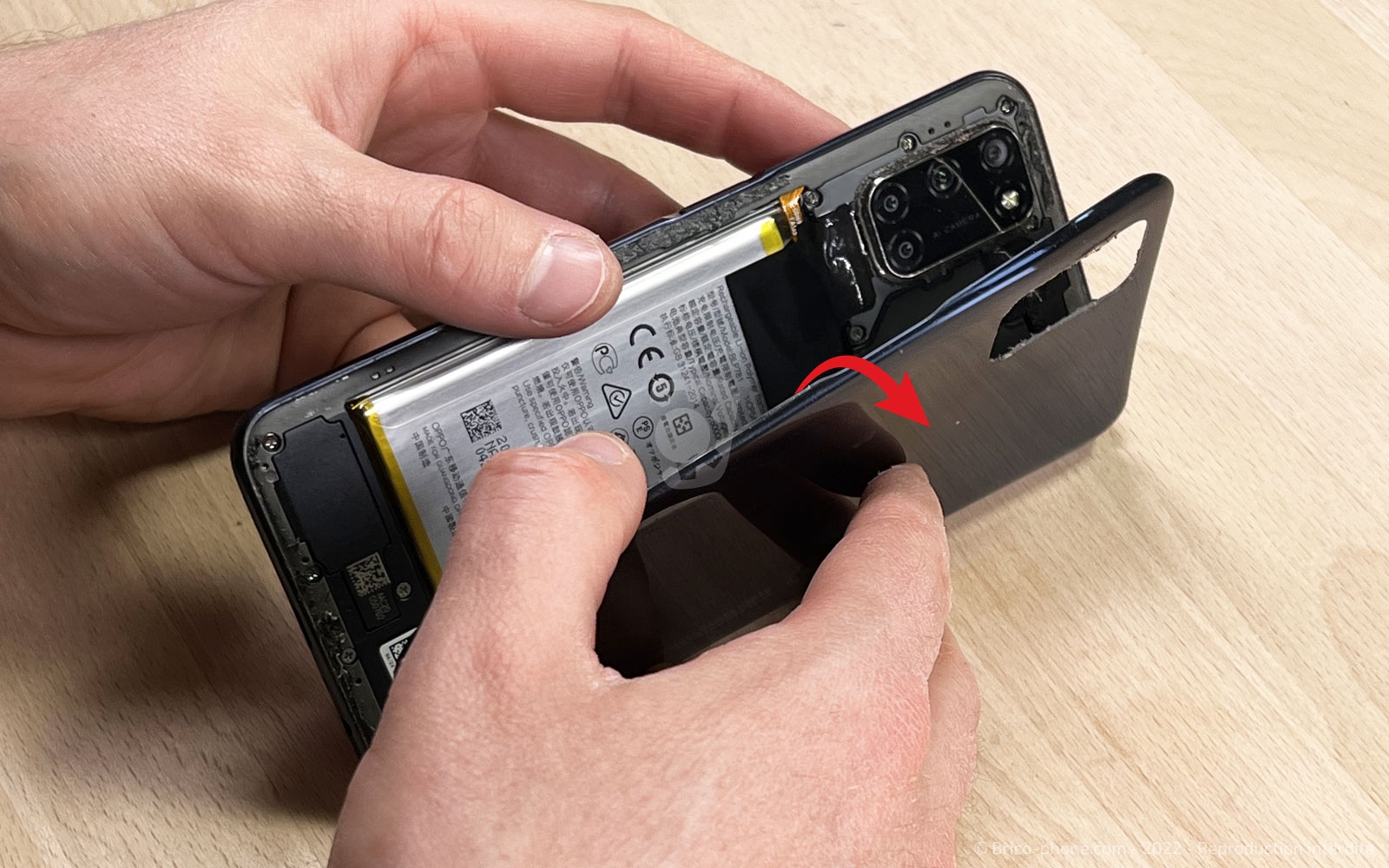

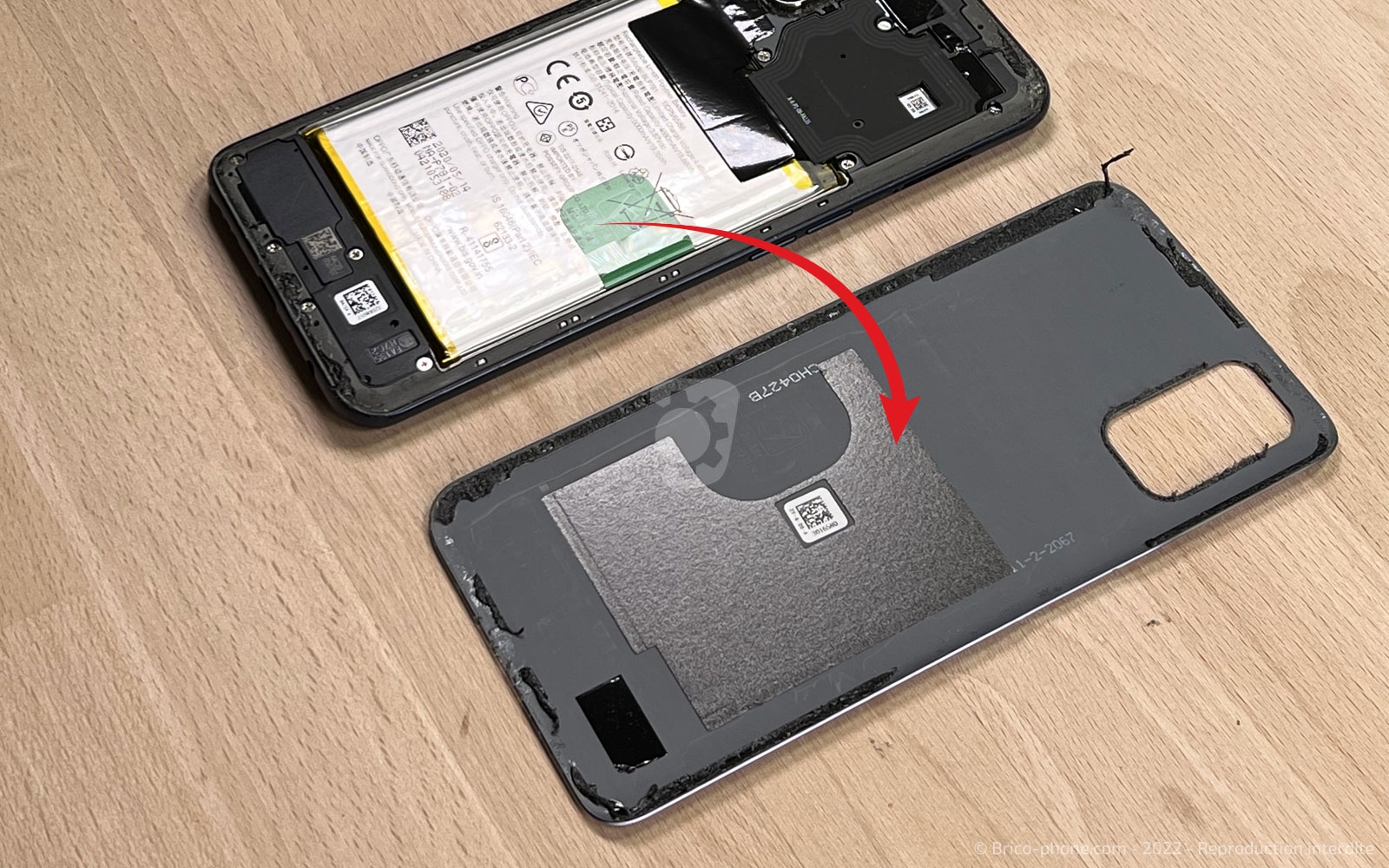

La vitre arrière peut montrer des signes de résistance au niveau de la lentille des caméras, n'hésitez pas à chauffer à nouveau pour décoller la vitre complètement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

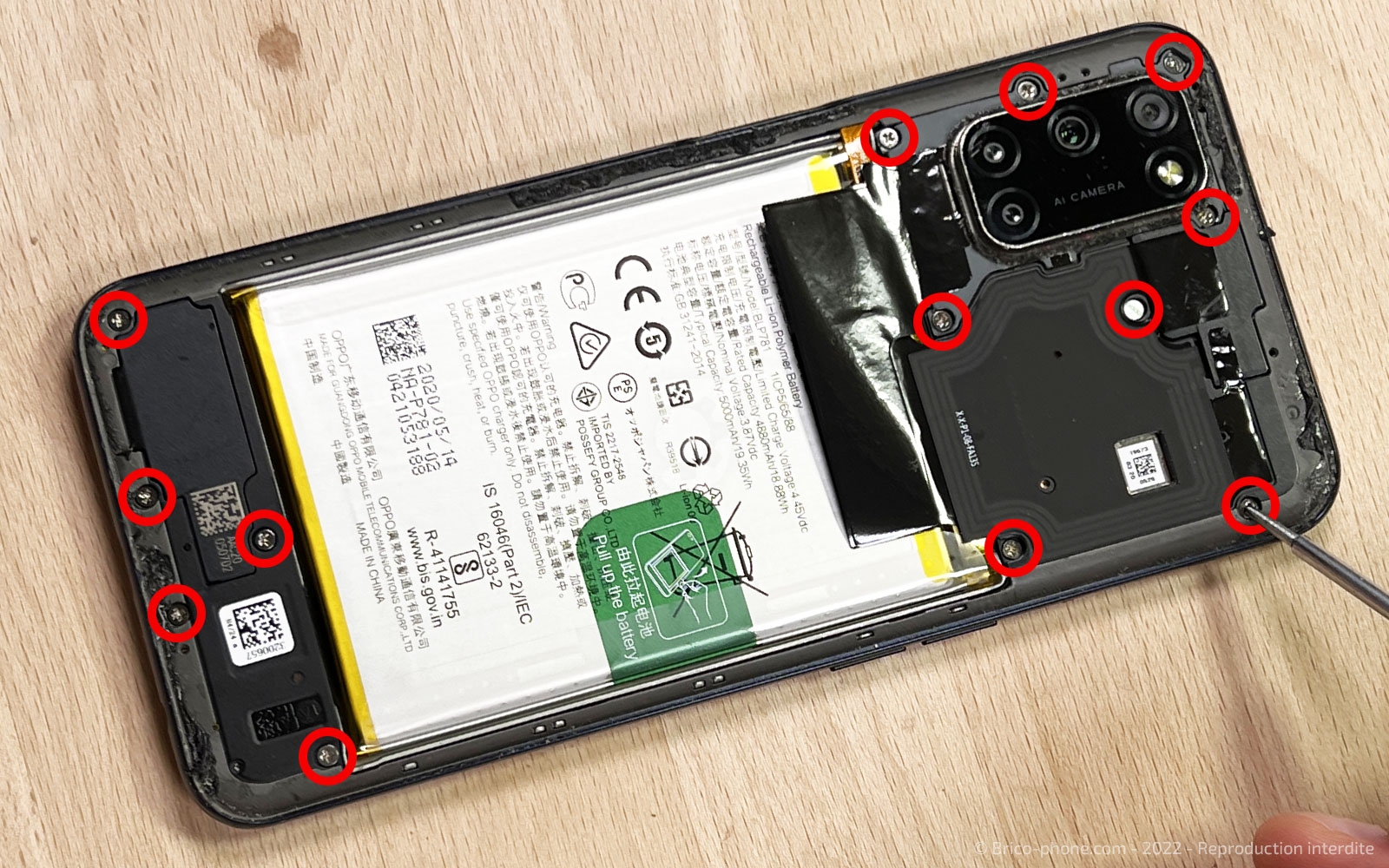

Etape 4 : Dévisser le châssis intermédiaire

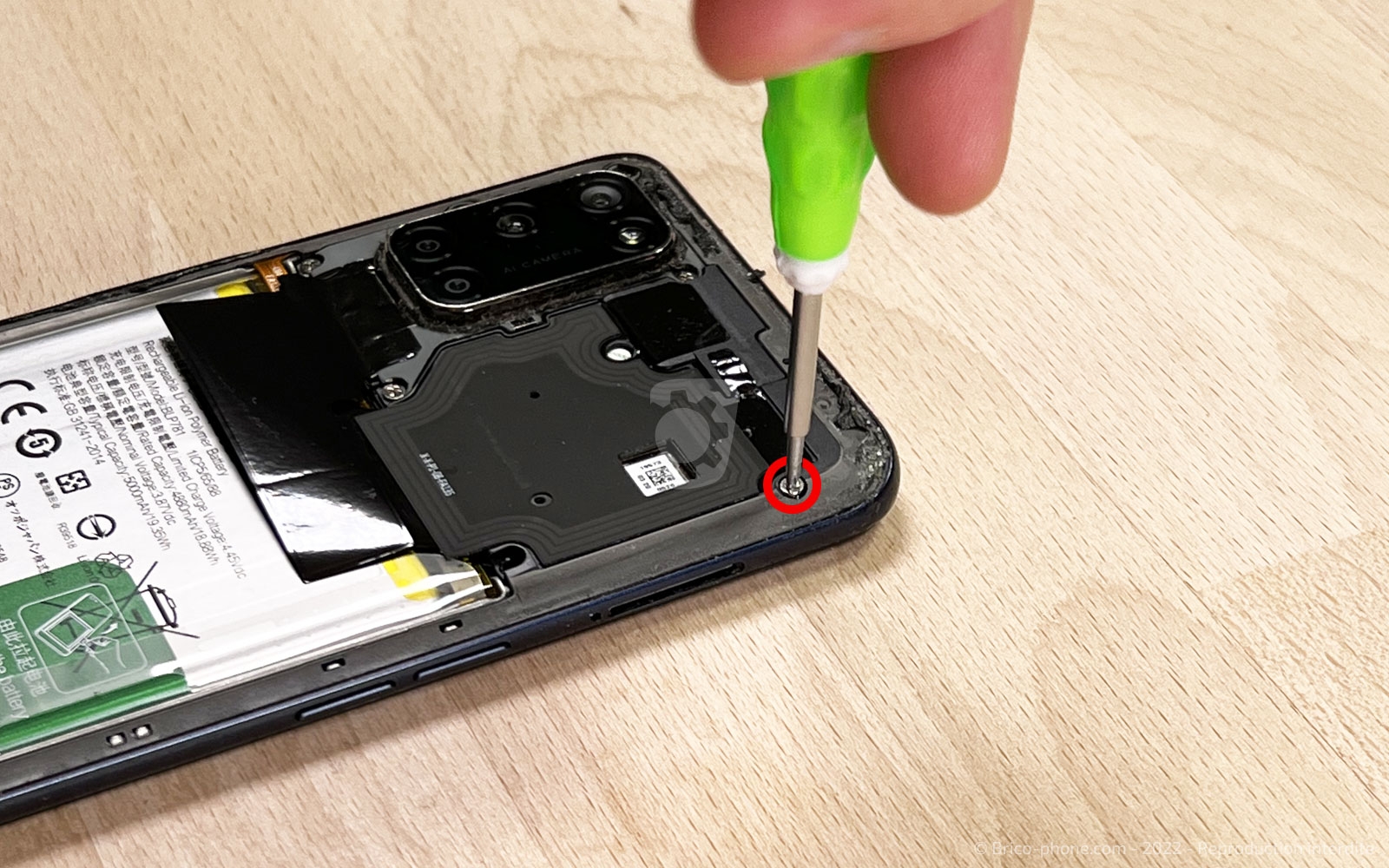

Munissez-vous du tournevis cruciforme pour enlever les 13 vis qui maintiennent la plaquette en plastique qui protège la carte mère et les composants.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 5 : Retirer la lentille

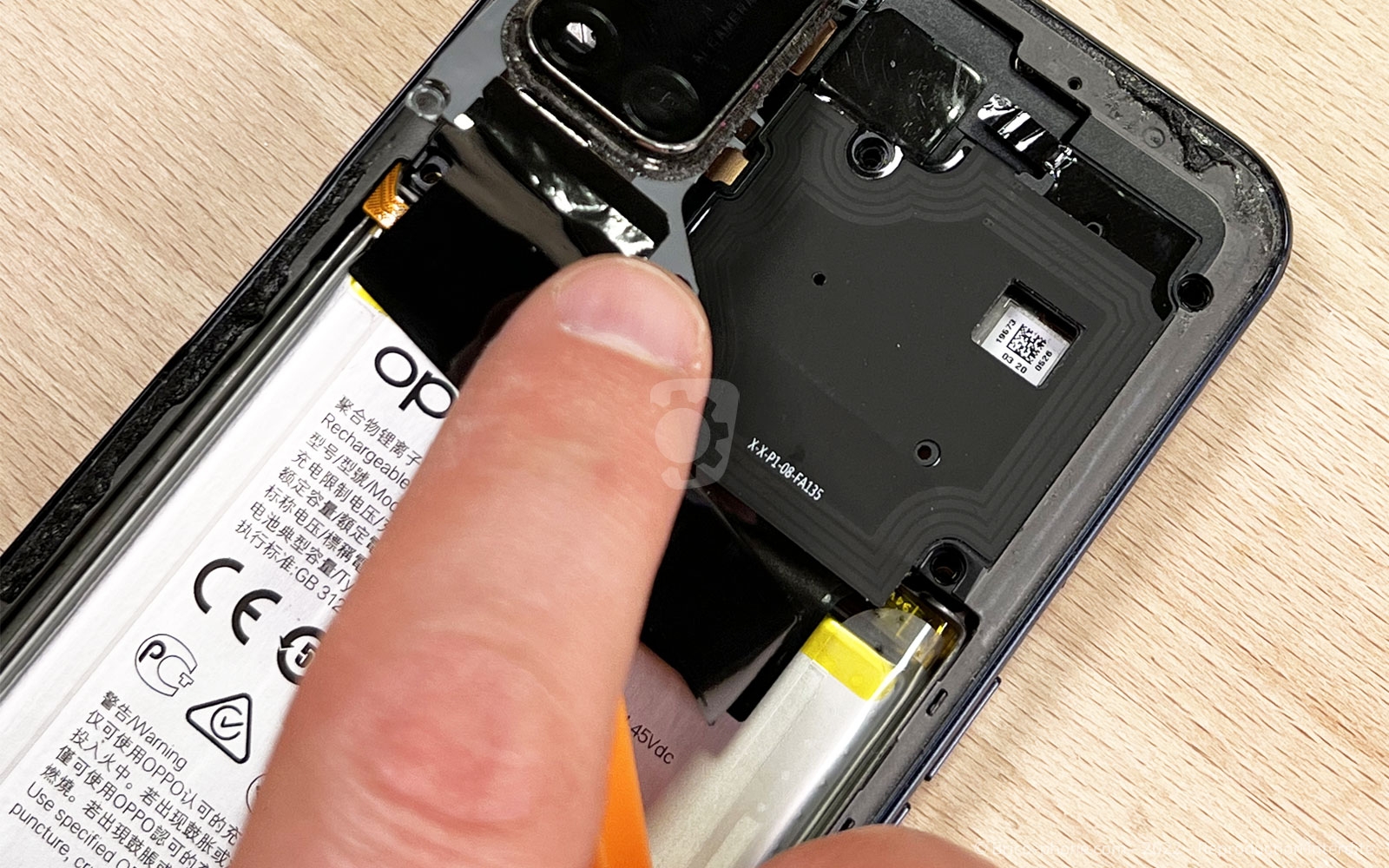

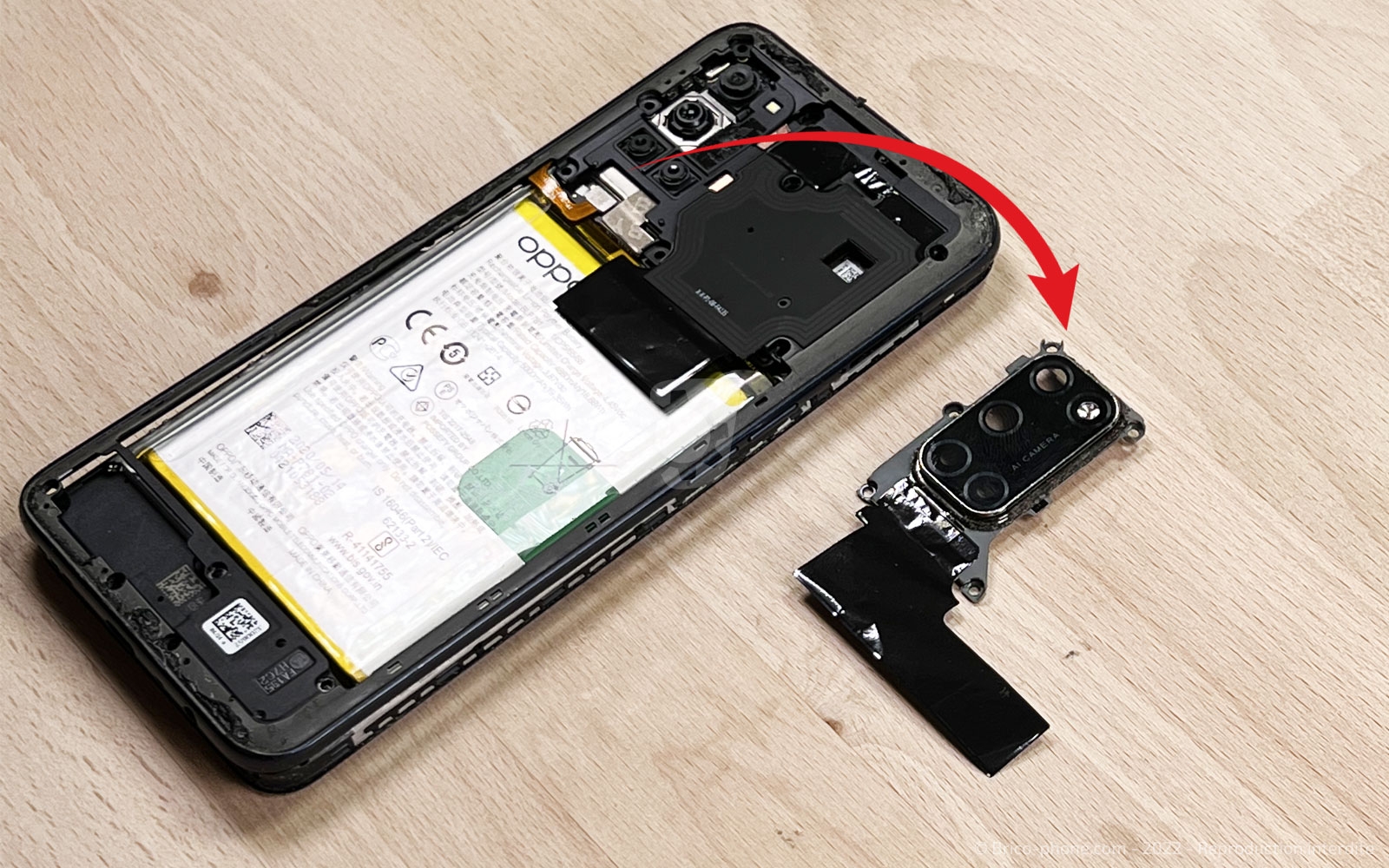

Décollez le film noir et retirez le cache lentille situé au dessus des caméras arrière.
Outils du kit utilisés
Outils du kit utilisés

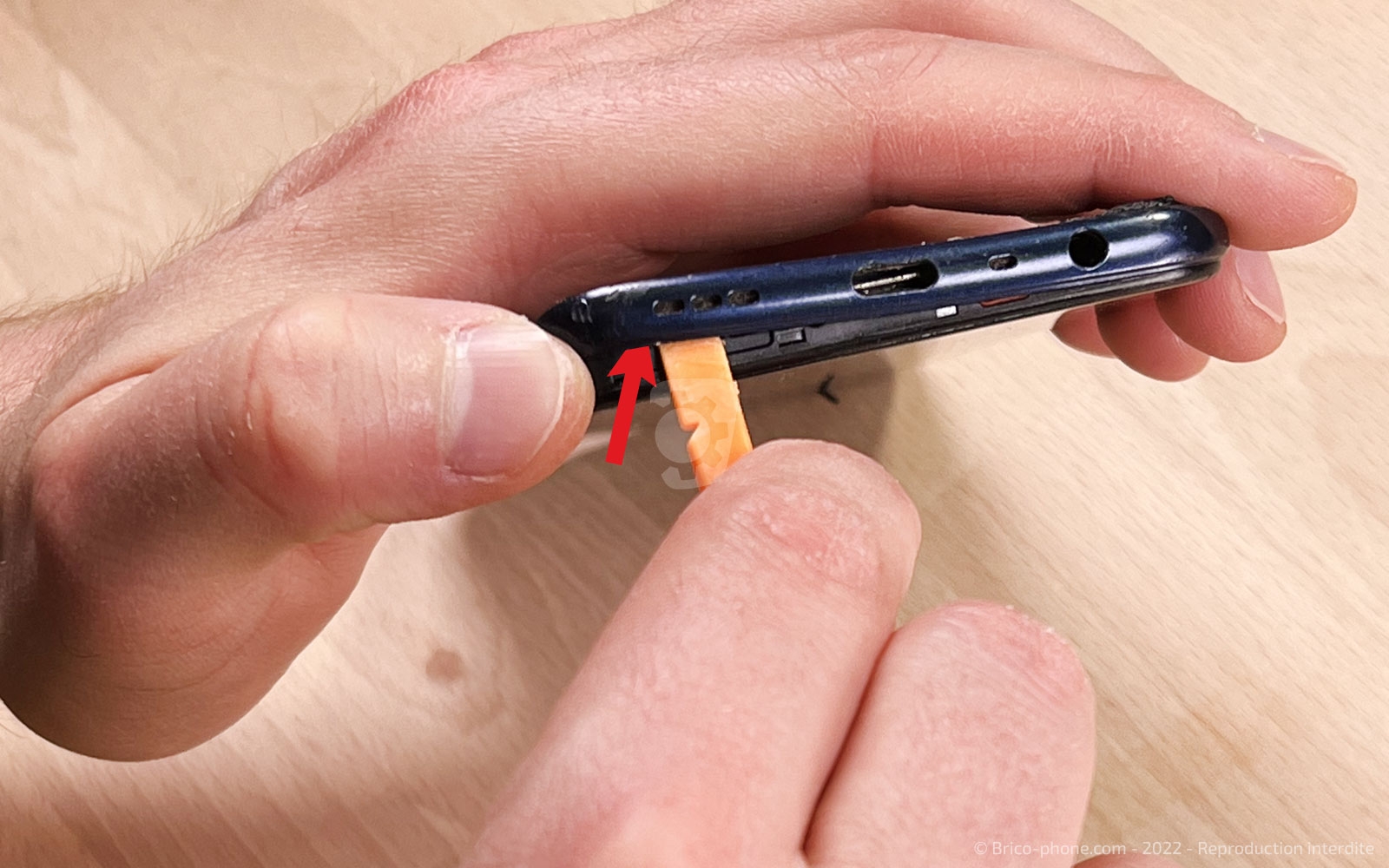

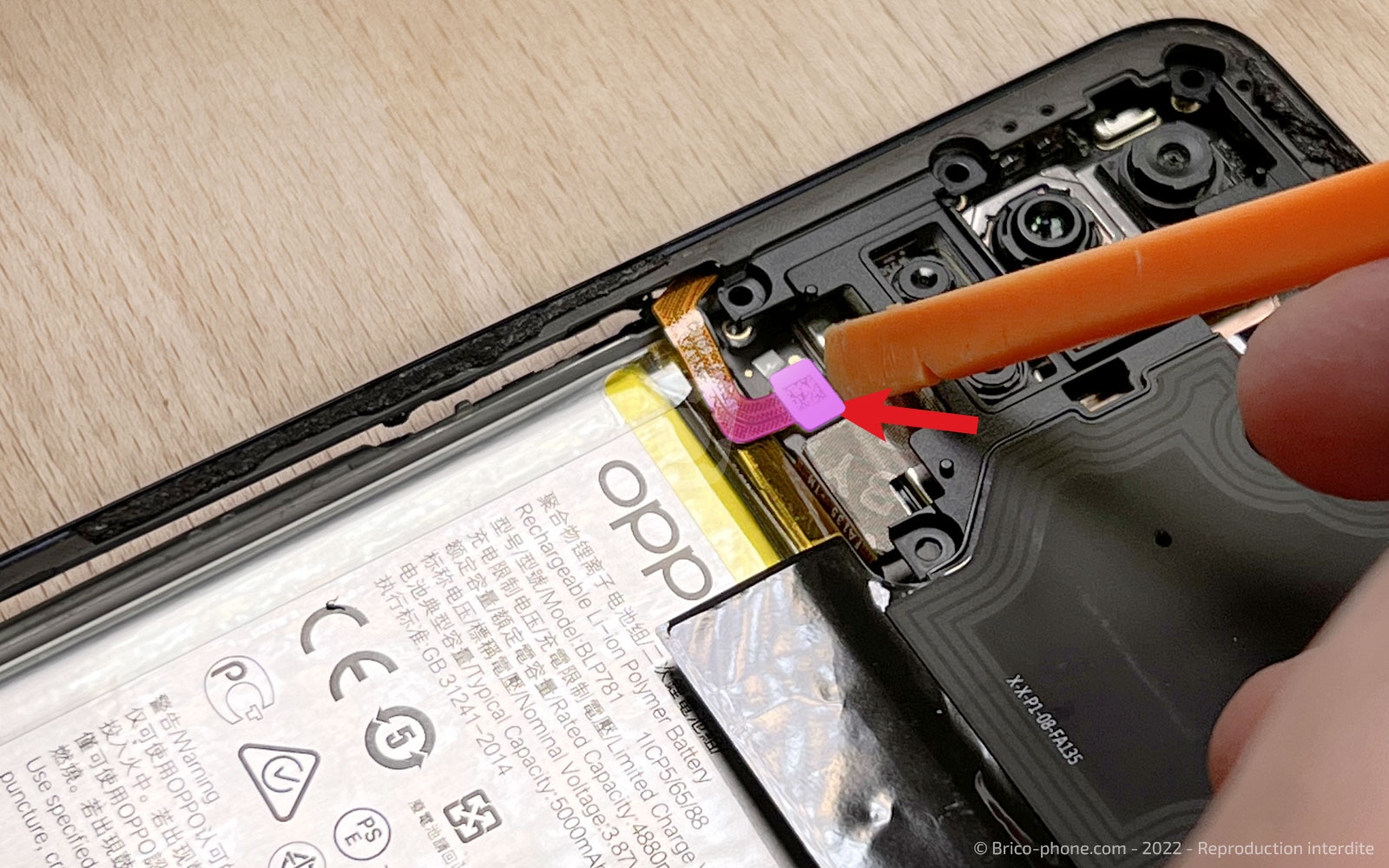

Etape 6 : Déclipser le châssis intermédiaire
Commencez par déconnecter la nappe power qui gère le bouton sur le côté avec lecteur d'empreintes. Avec le levier en nylon, soulevez le connecteur.

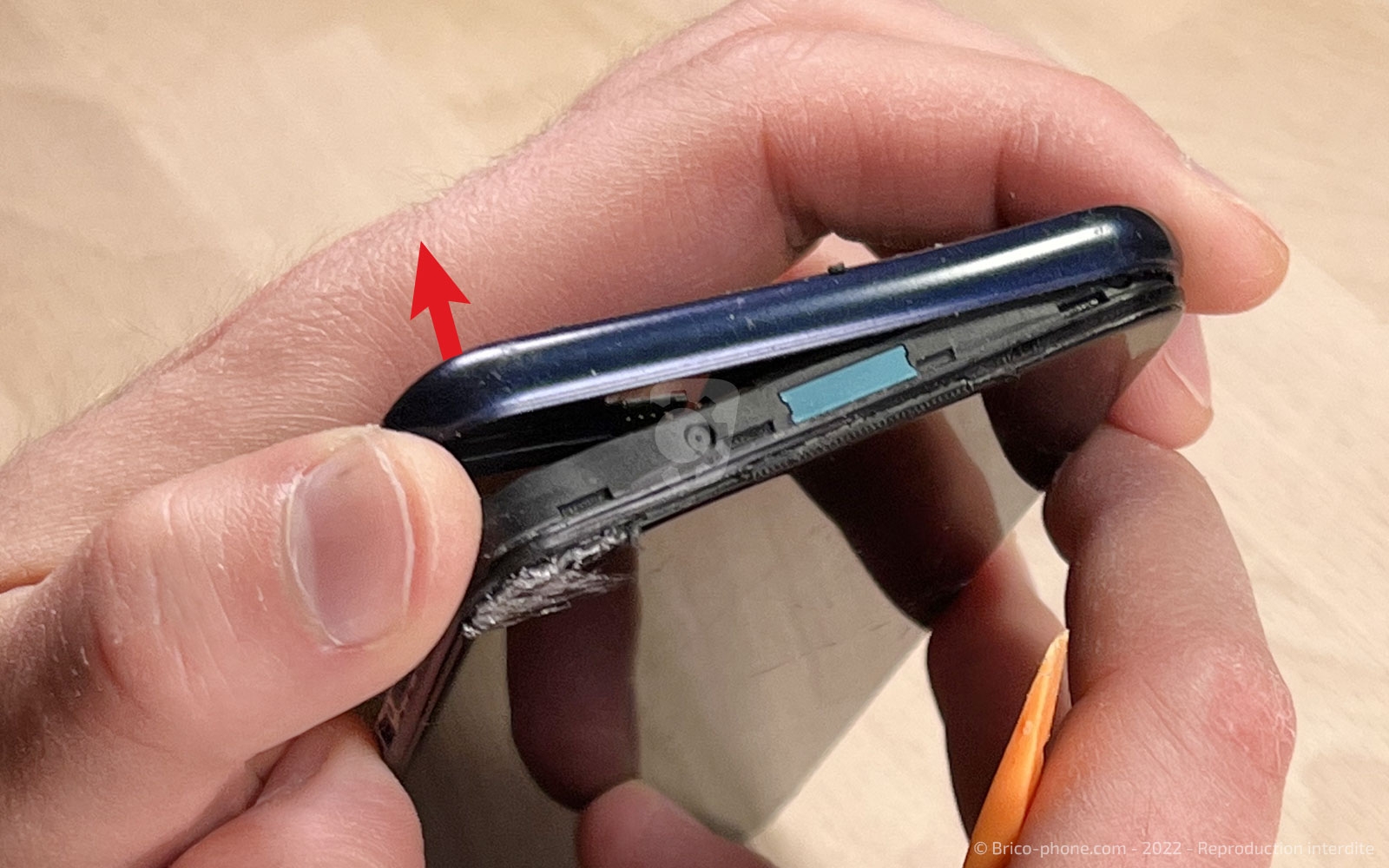

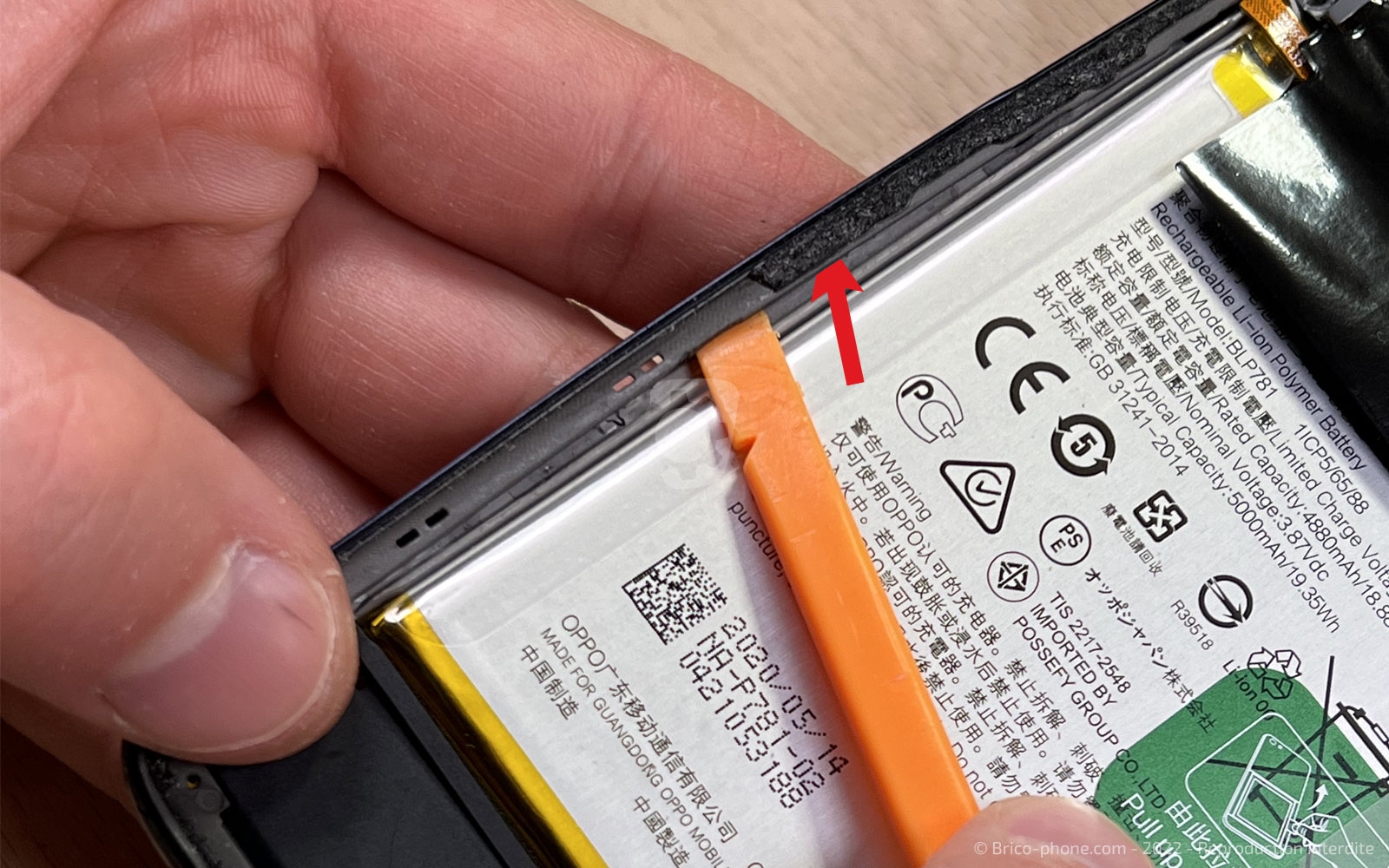

Ensuite, détachez le châssis intermédiaire par l'intérieur, vous verrez un petit interstice à gauche de la batterie. Une fois que vous l'aurez déclipsé, glissez le spudger entre le châssis intermédiaire et le châsis de l'écran pour déclipser le contour au fur et à mesure.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le châssis

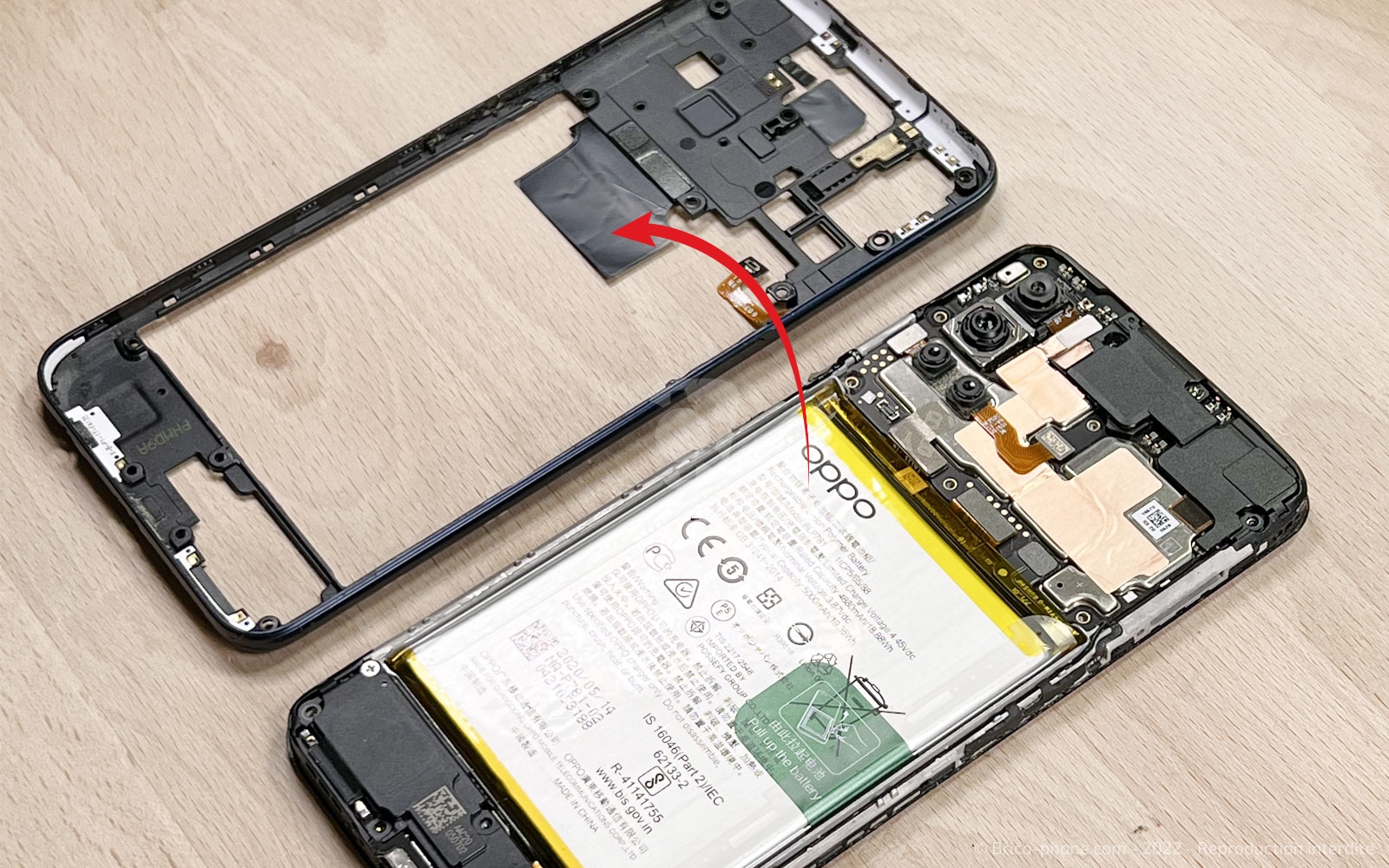

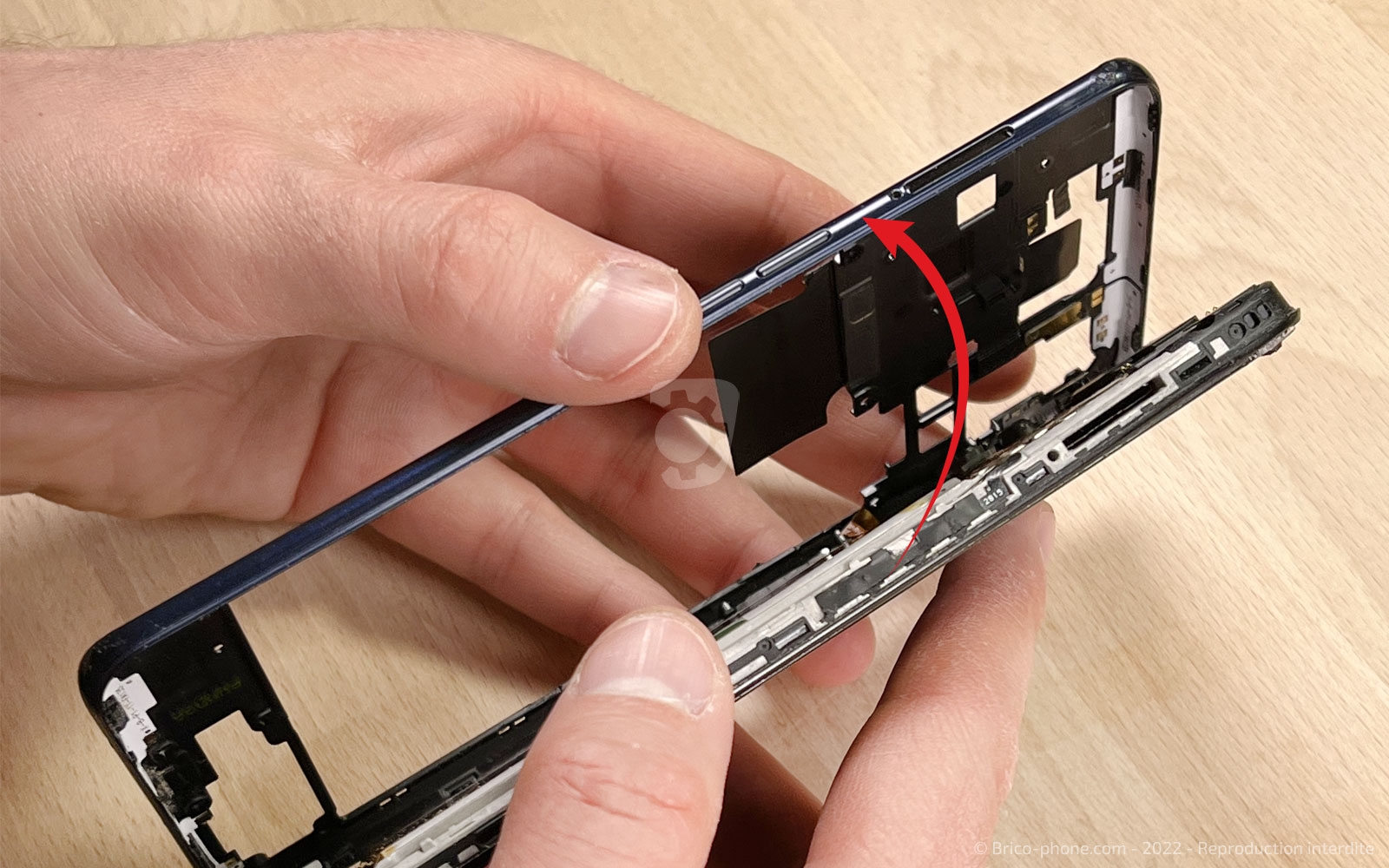

Une fois complètement déclipsé, retirez le châssis du bloc.

Procédez doucement pour vérifier que rien ne reste accroché.

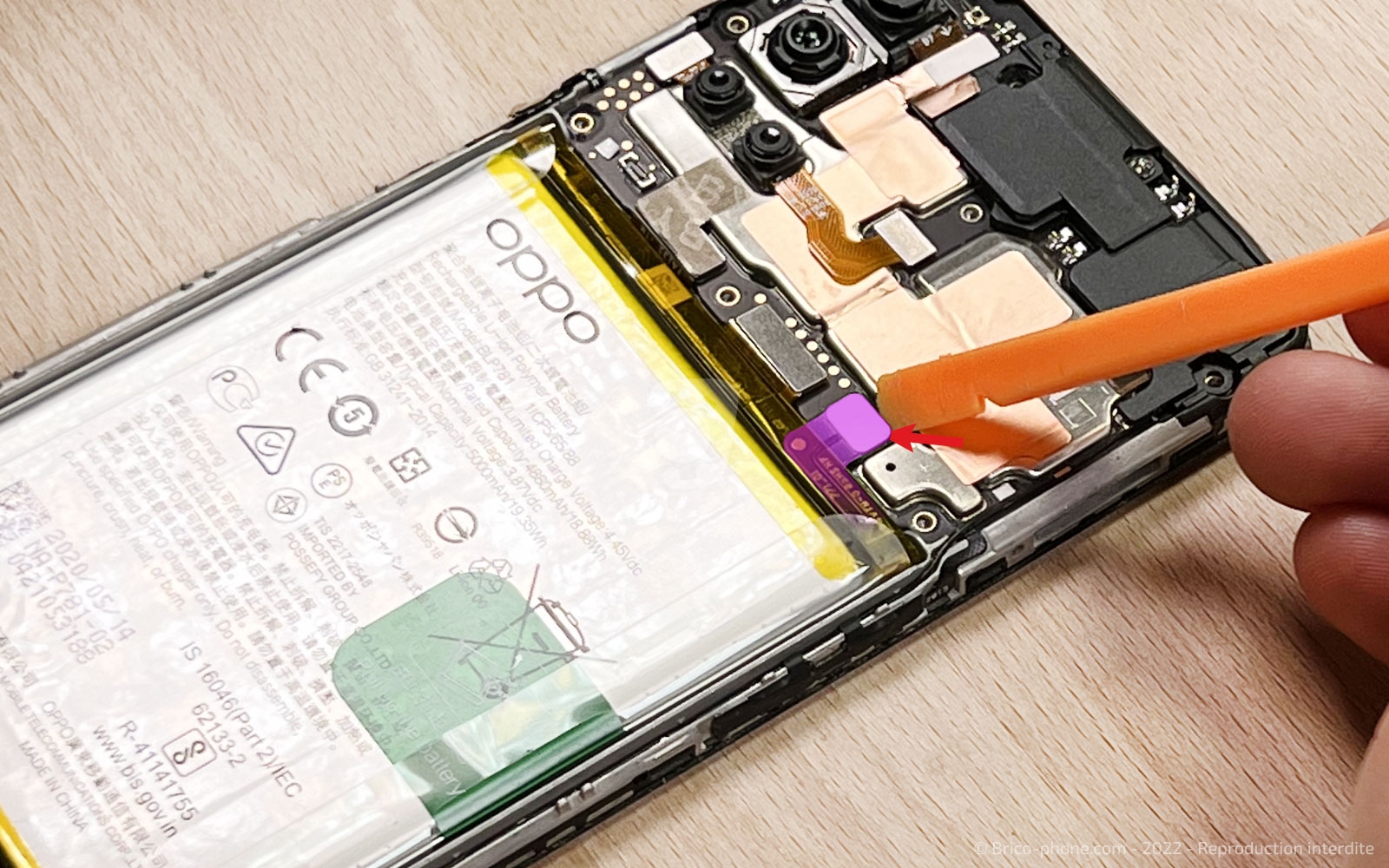

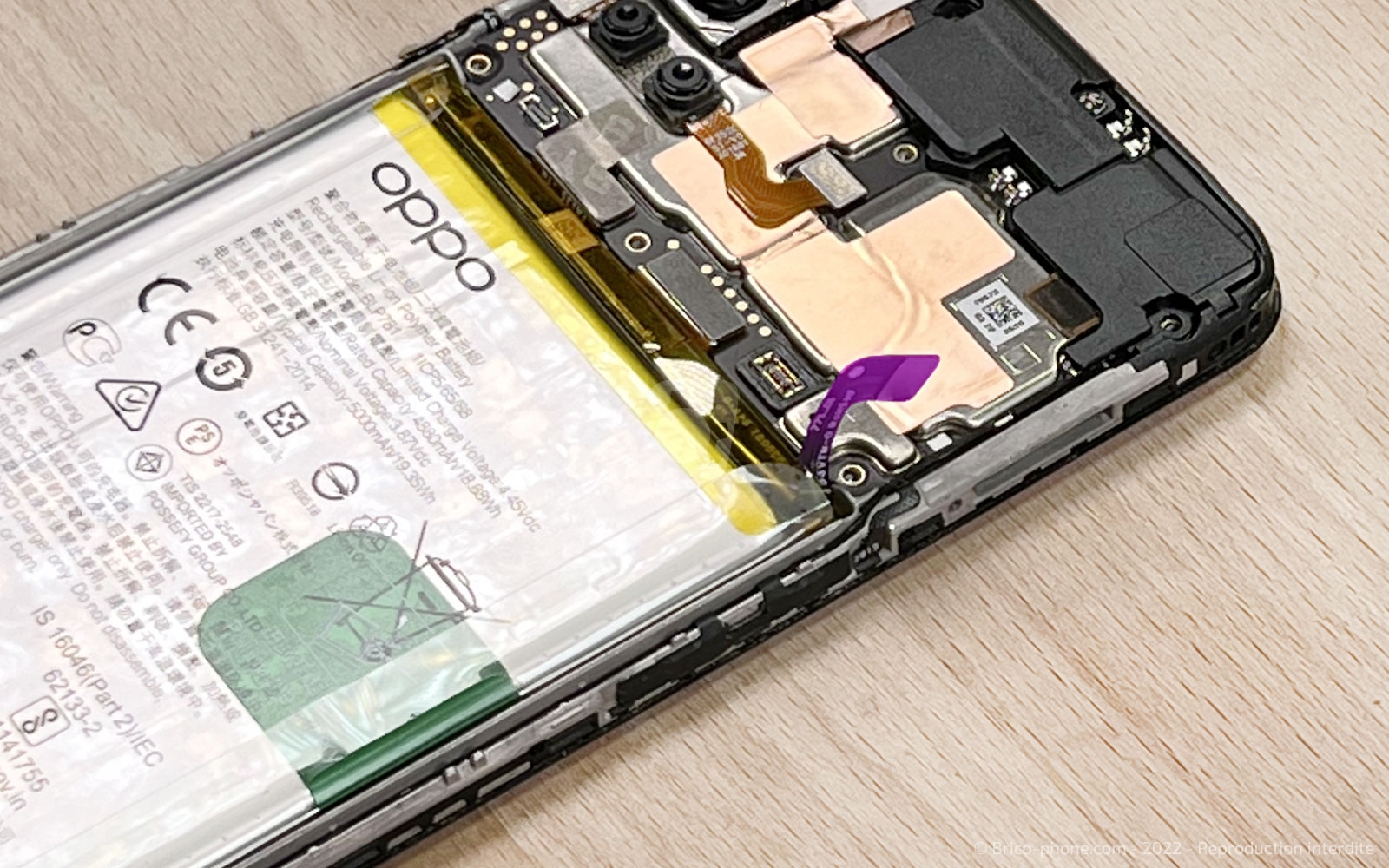

Etape 8 : Déconnecter la batterie
Gardez le levier en main pour déconnecter la batterie. Soulevez délicatement le petit connecteur situé à droite.
Outils du kit utilisés
Outils du kit utilisés

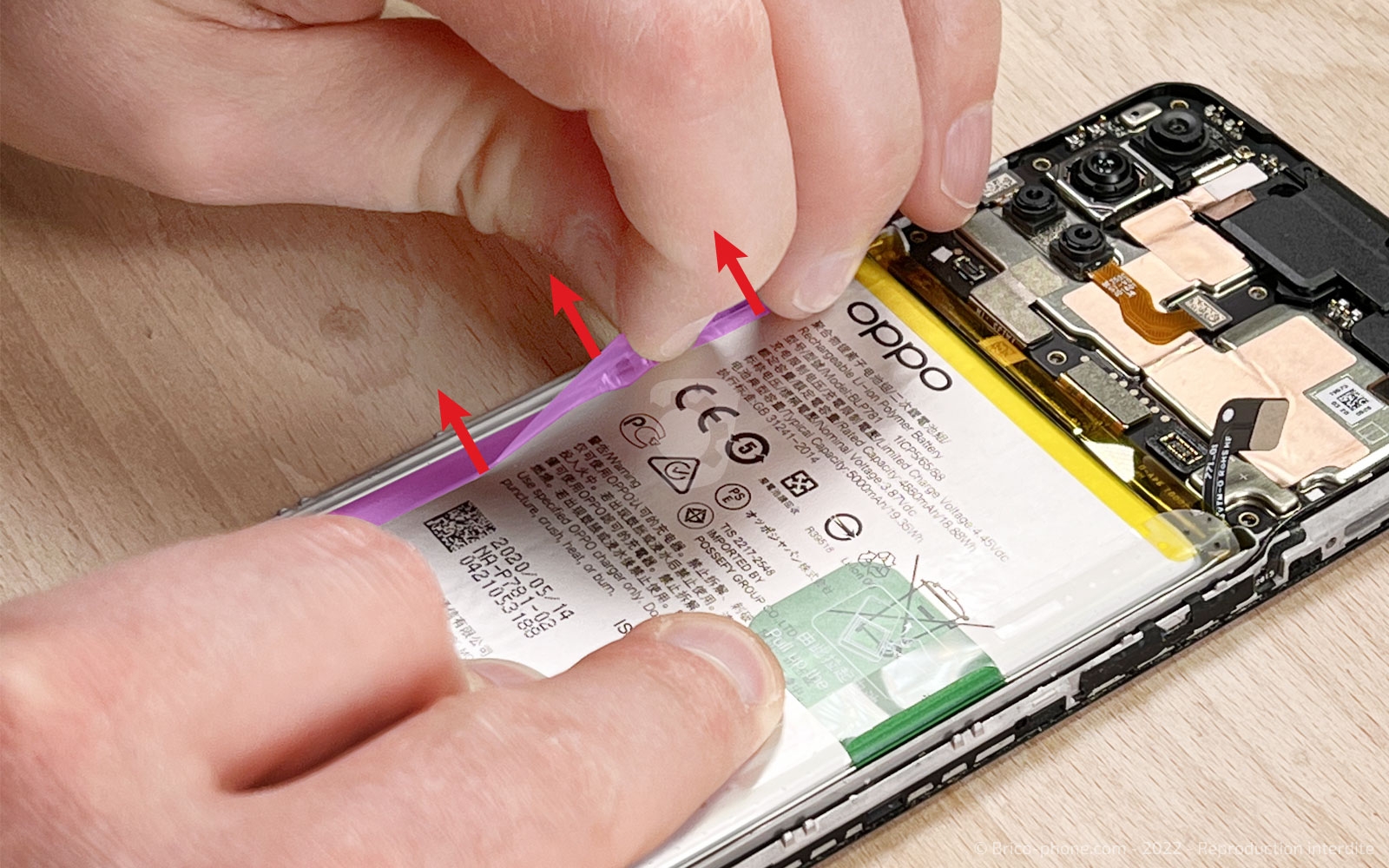

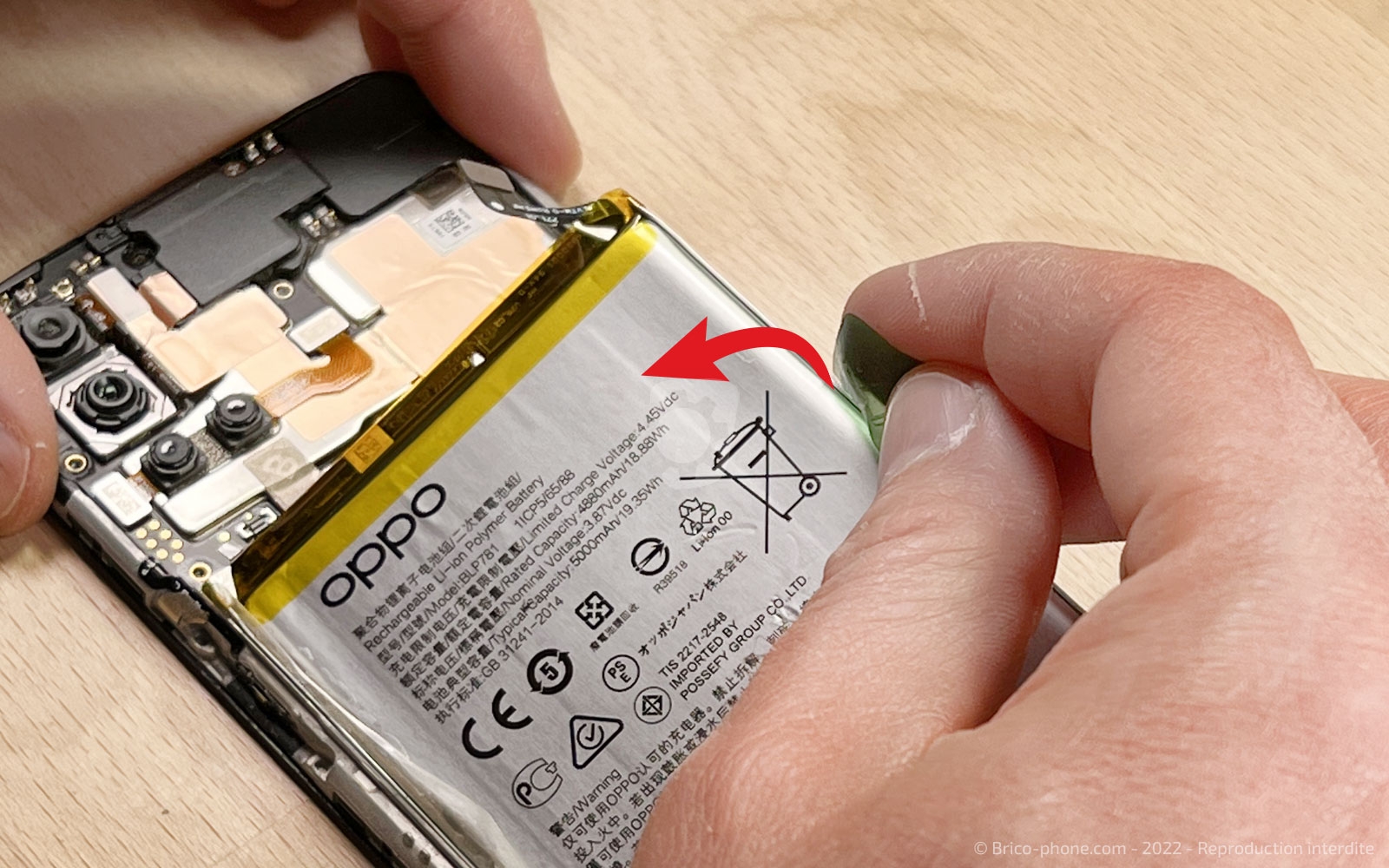

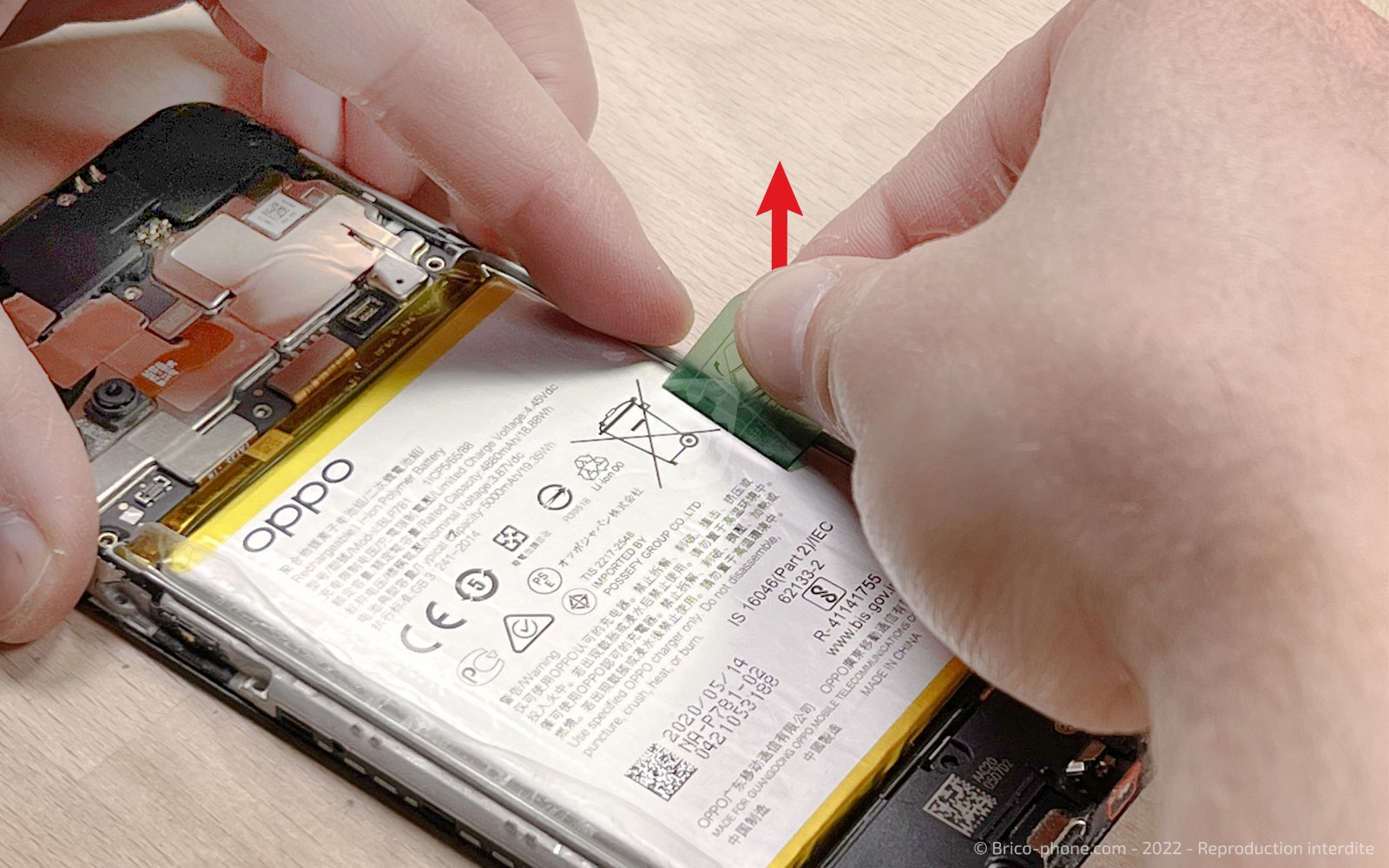

Etape 9 : Enlever la batterie

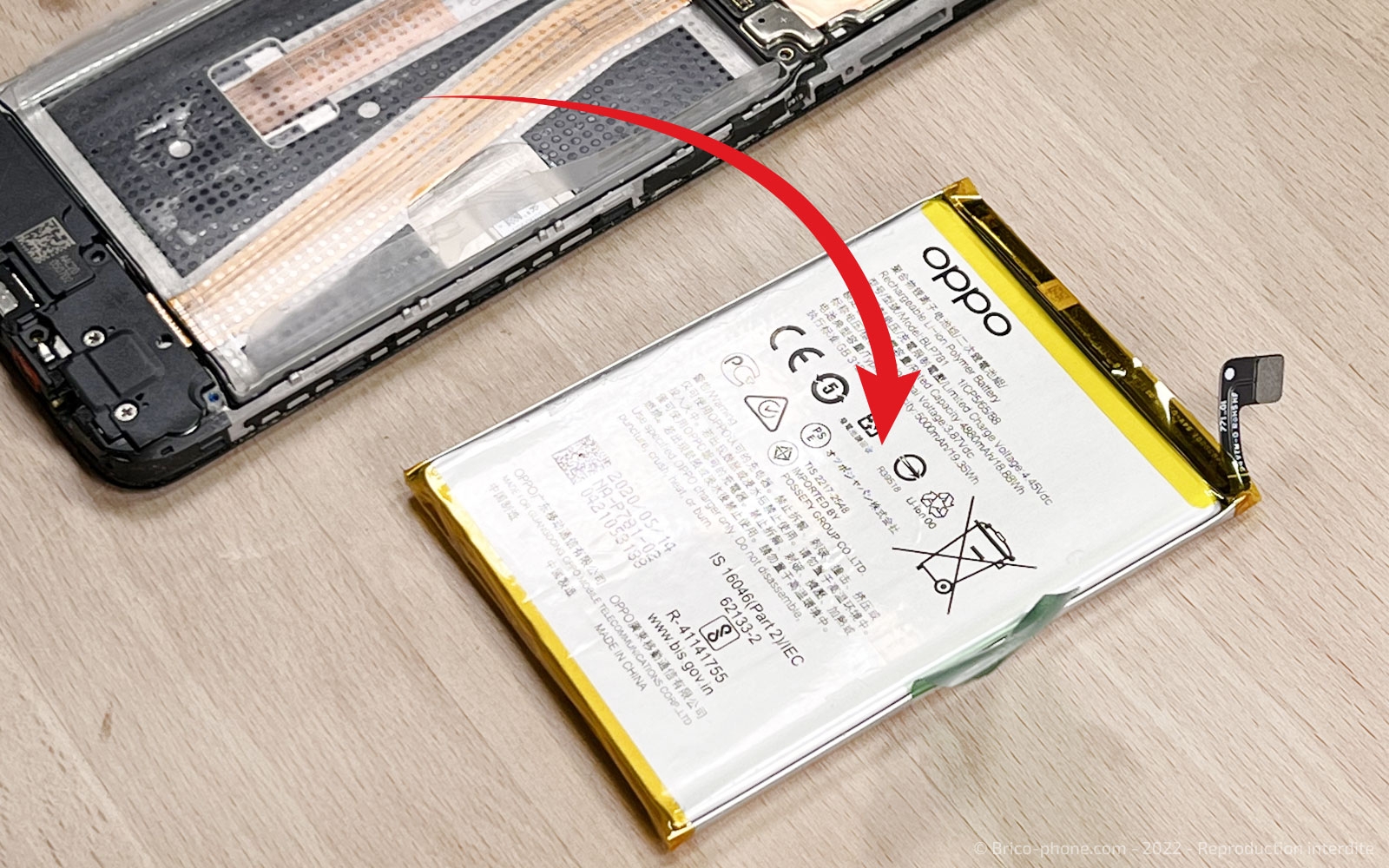

Décollez le film transparent qui se trouve à gauche de la batterie puis soulevez la languette verte avec les doigts. Tirez fortement sur la languette afin d'extraire la batterie en dehors du téléphone.

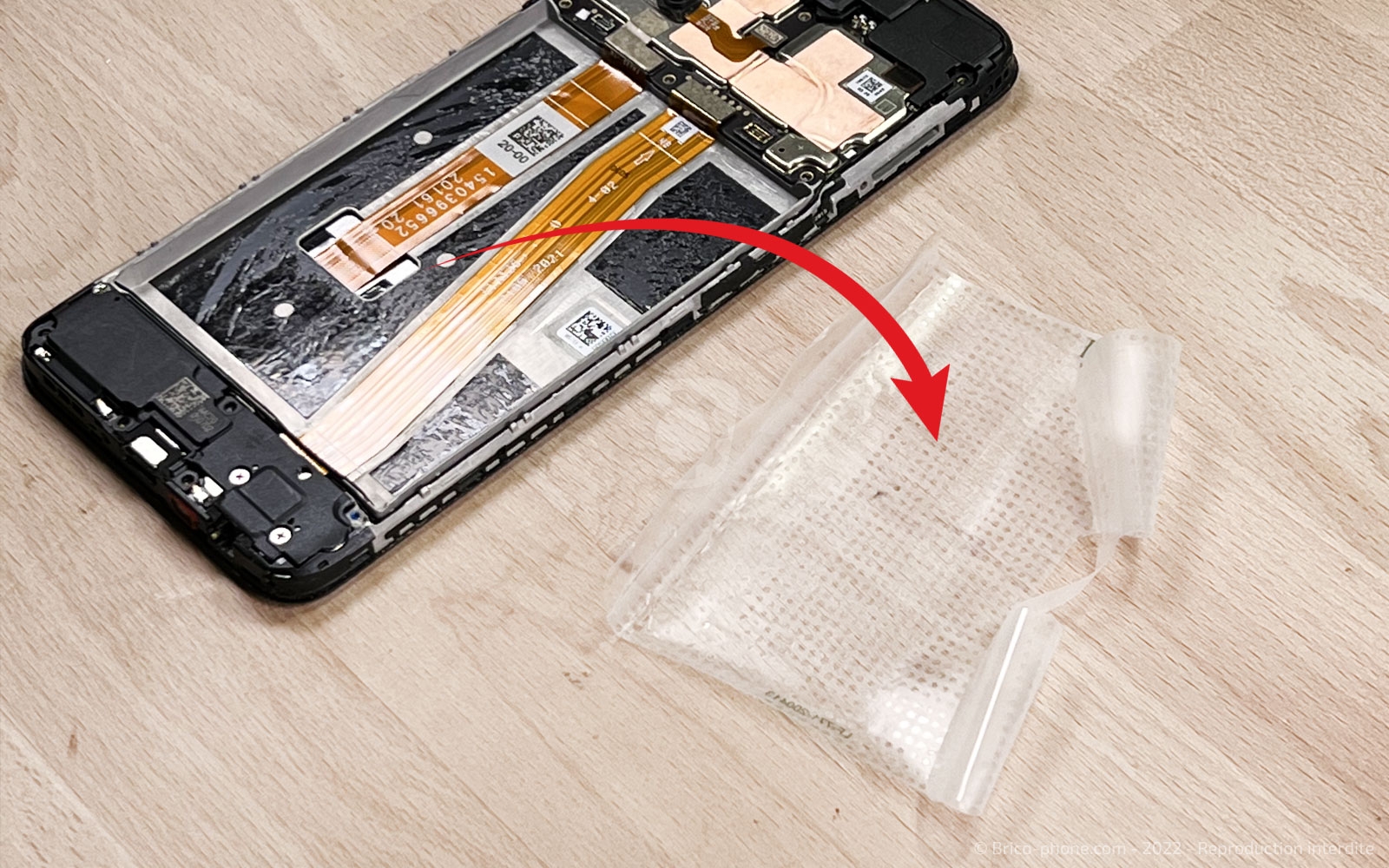

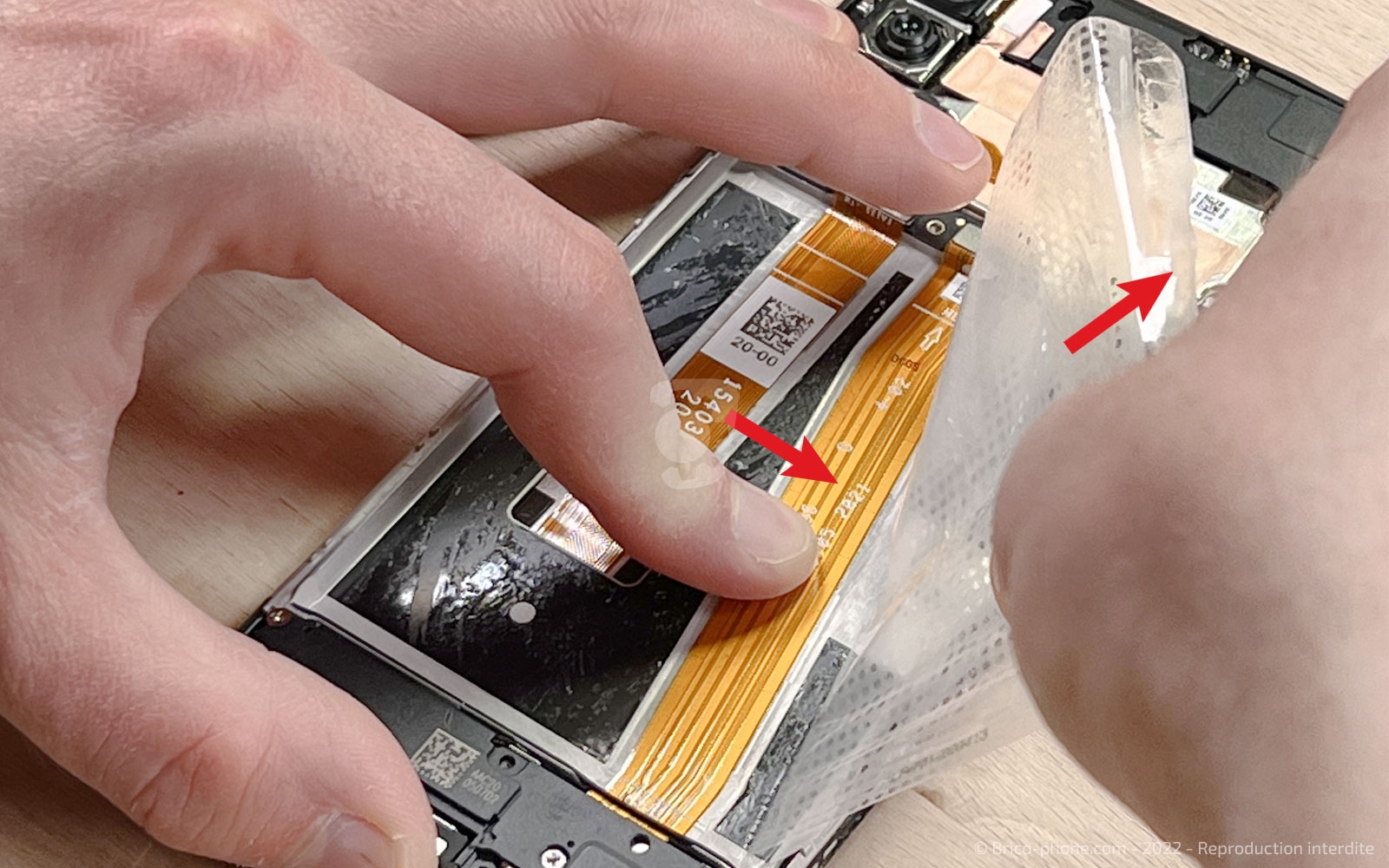

Etape 10 : Retirer le film sous la batterie

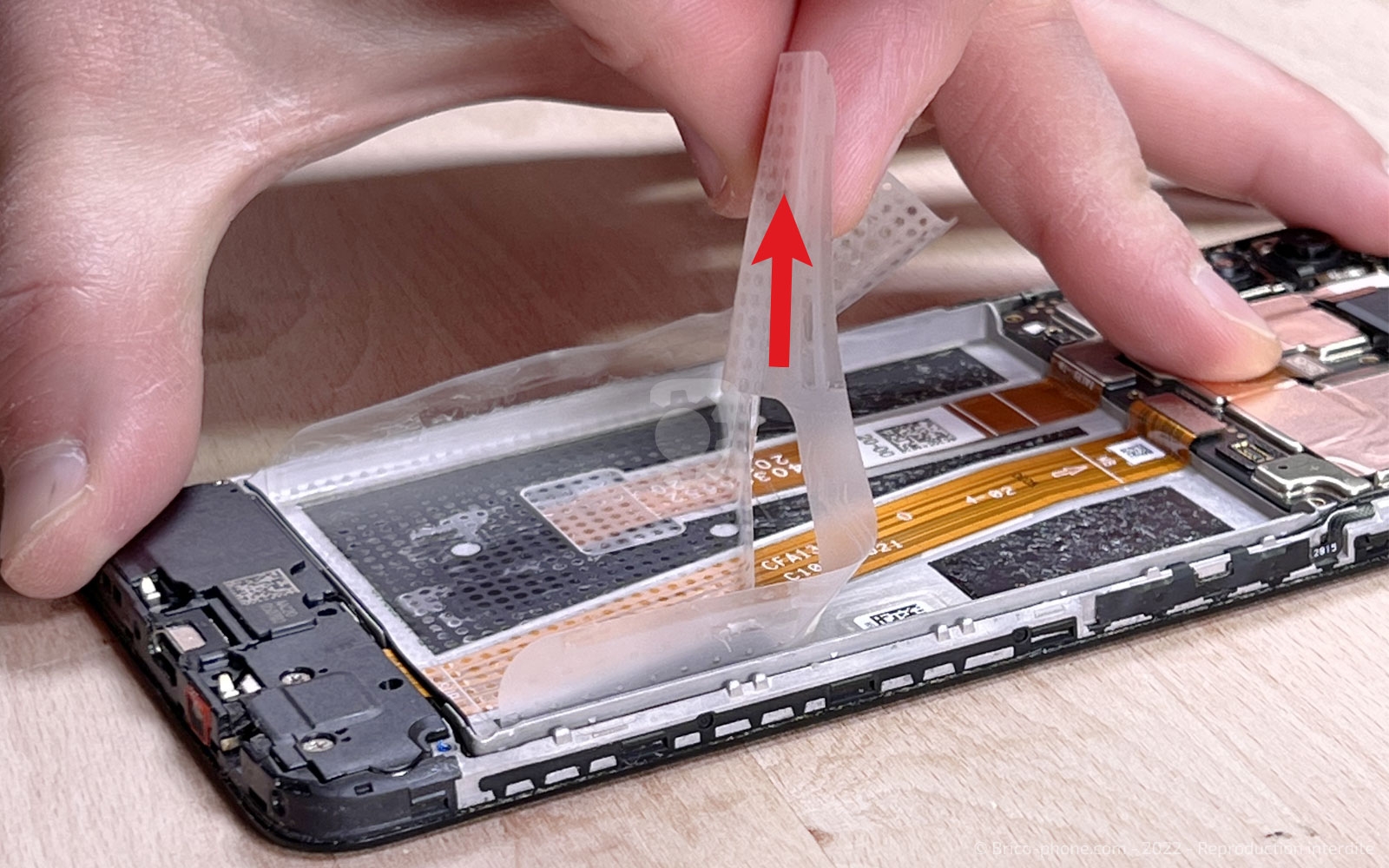

Décollez en tirant dessus, le film transparent qui était sous la batterie que vous venez de retirer. Il protège les nappes de l'écran et du connecteur de charge notamment.
Mettez-le de côté, il faudra le replacer au remontage.

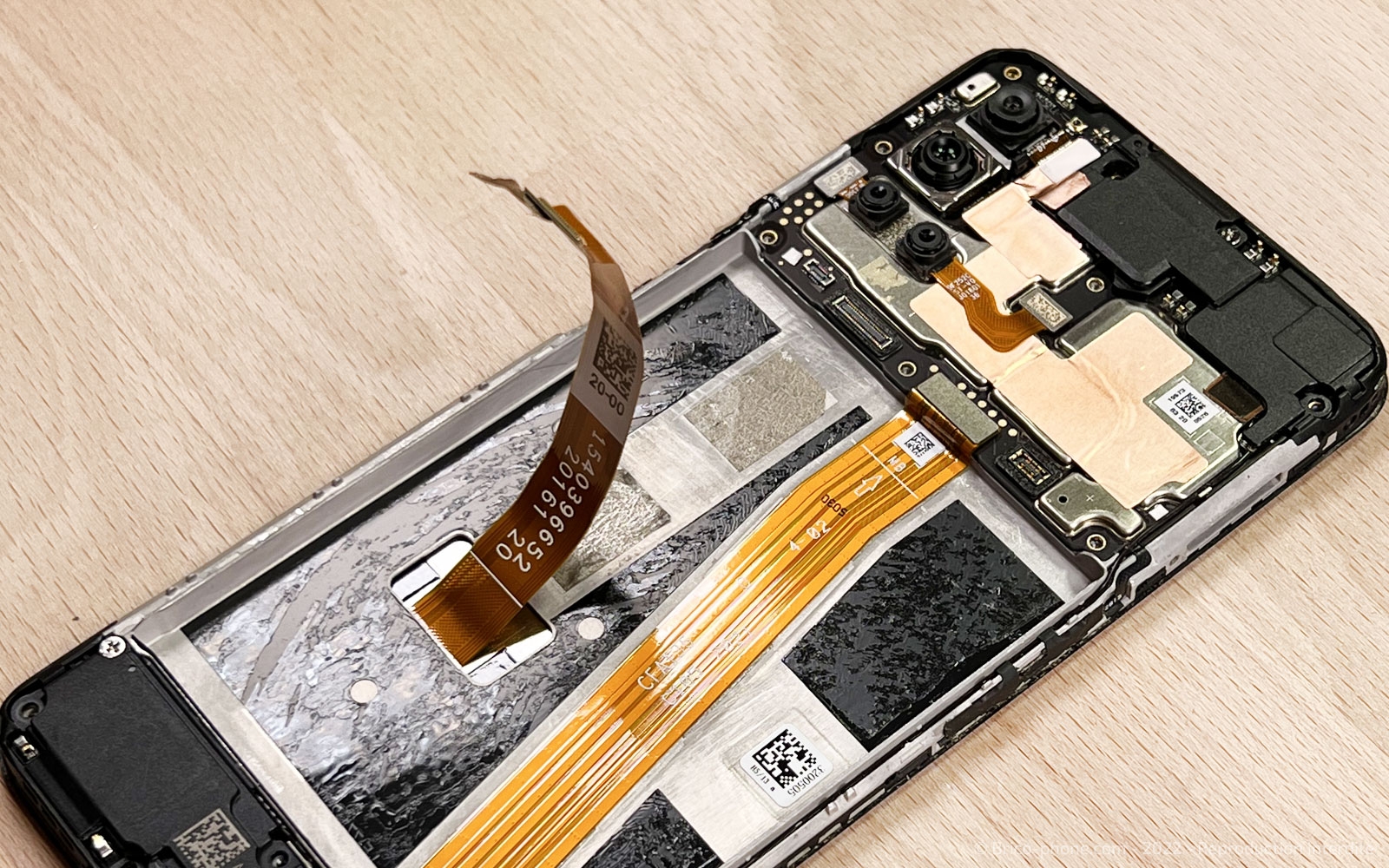

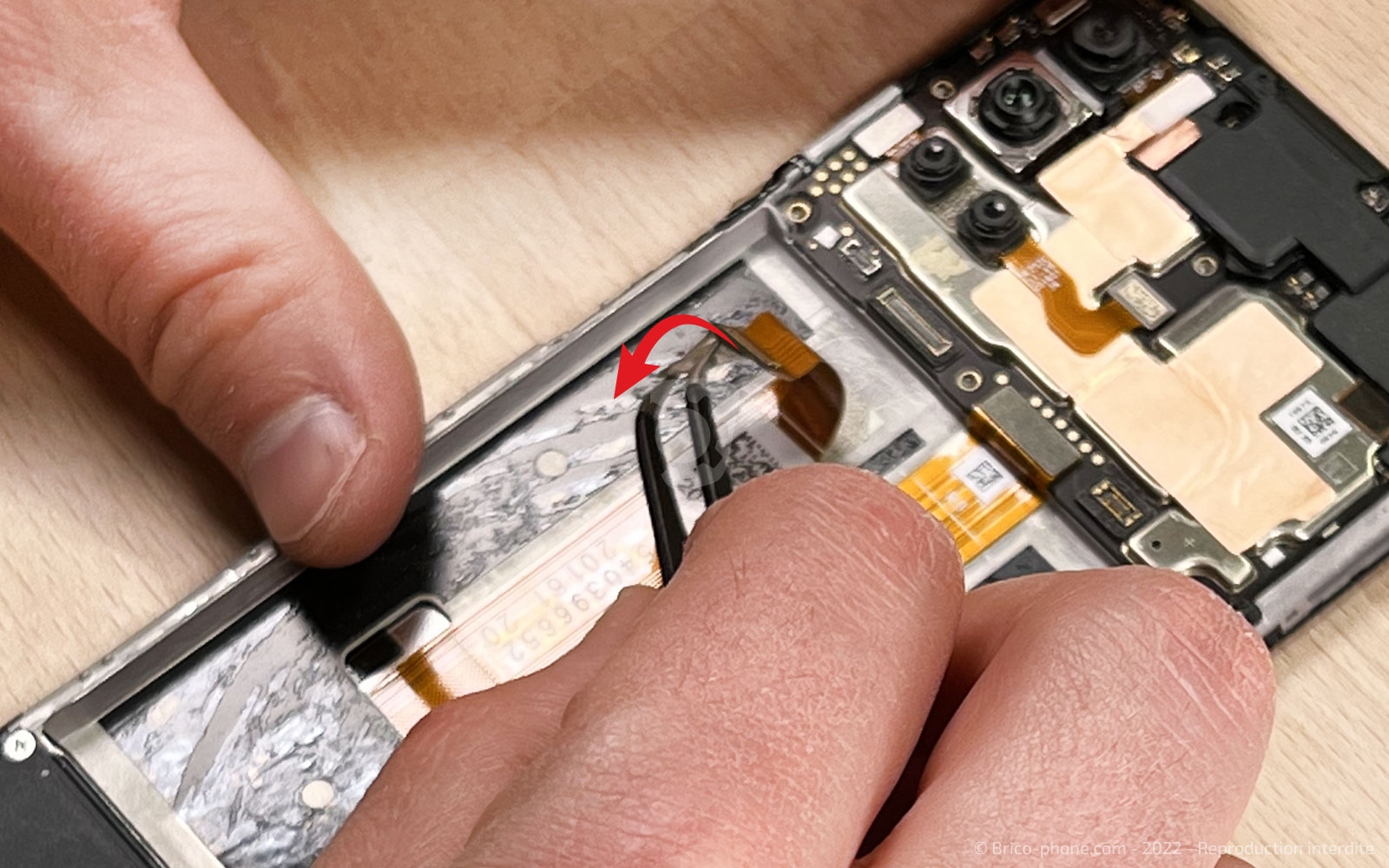

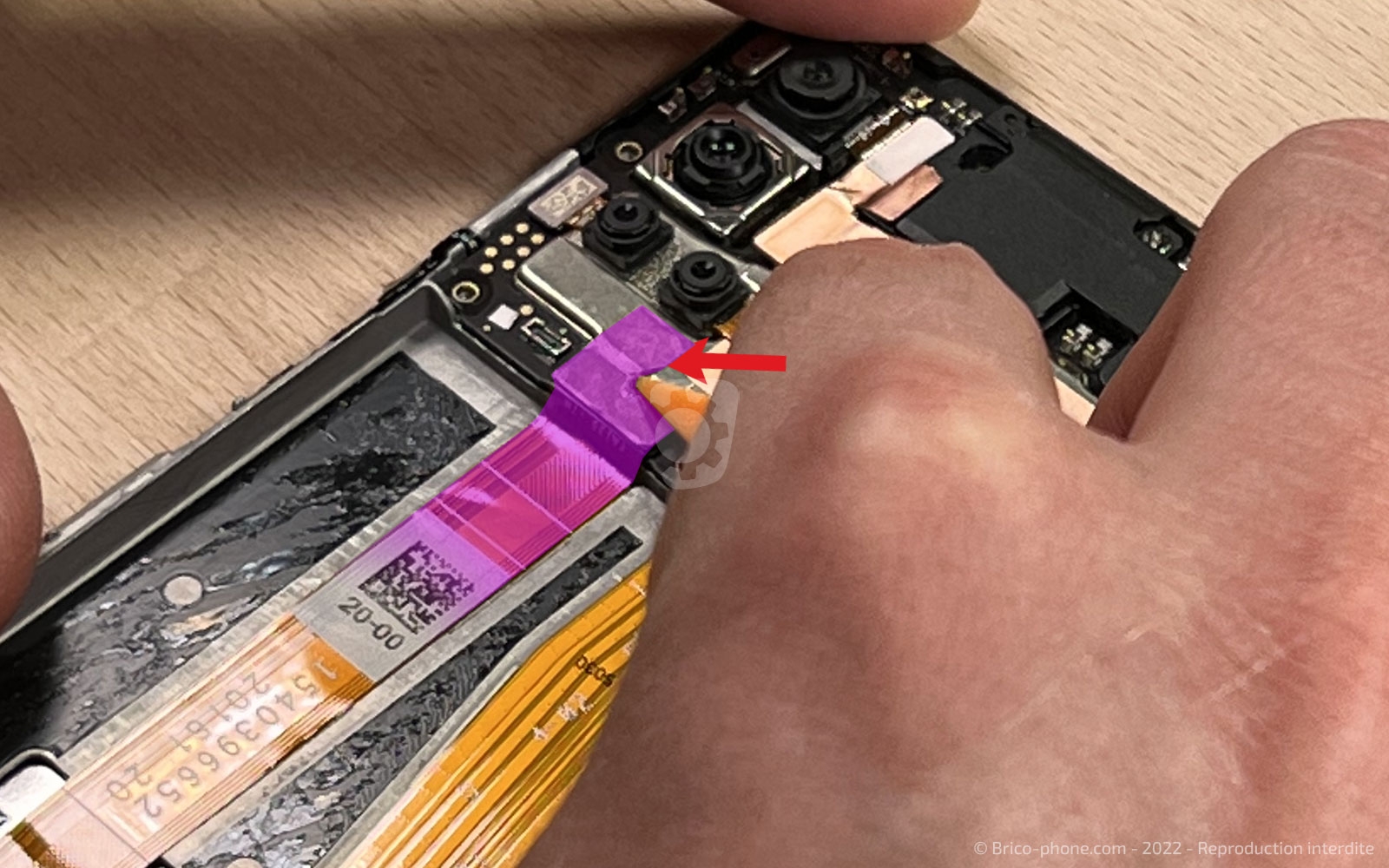

Etape 11 : Déconnecter l'écran
Déconnectez la nappe de l'écran, pour cela, utilisez le levier pour décoller le petit film métallisé qui protège le connecteur puis soulevez le connecteur. Tirez ensuite doucement sur la nappe pour la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

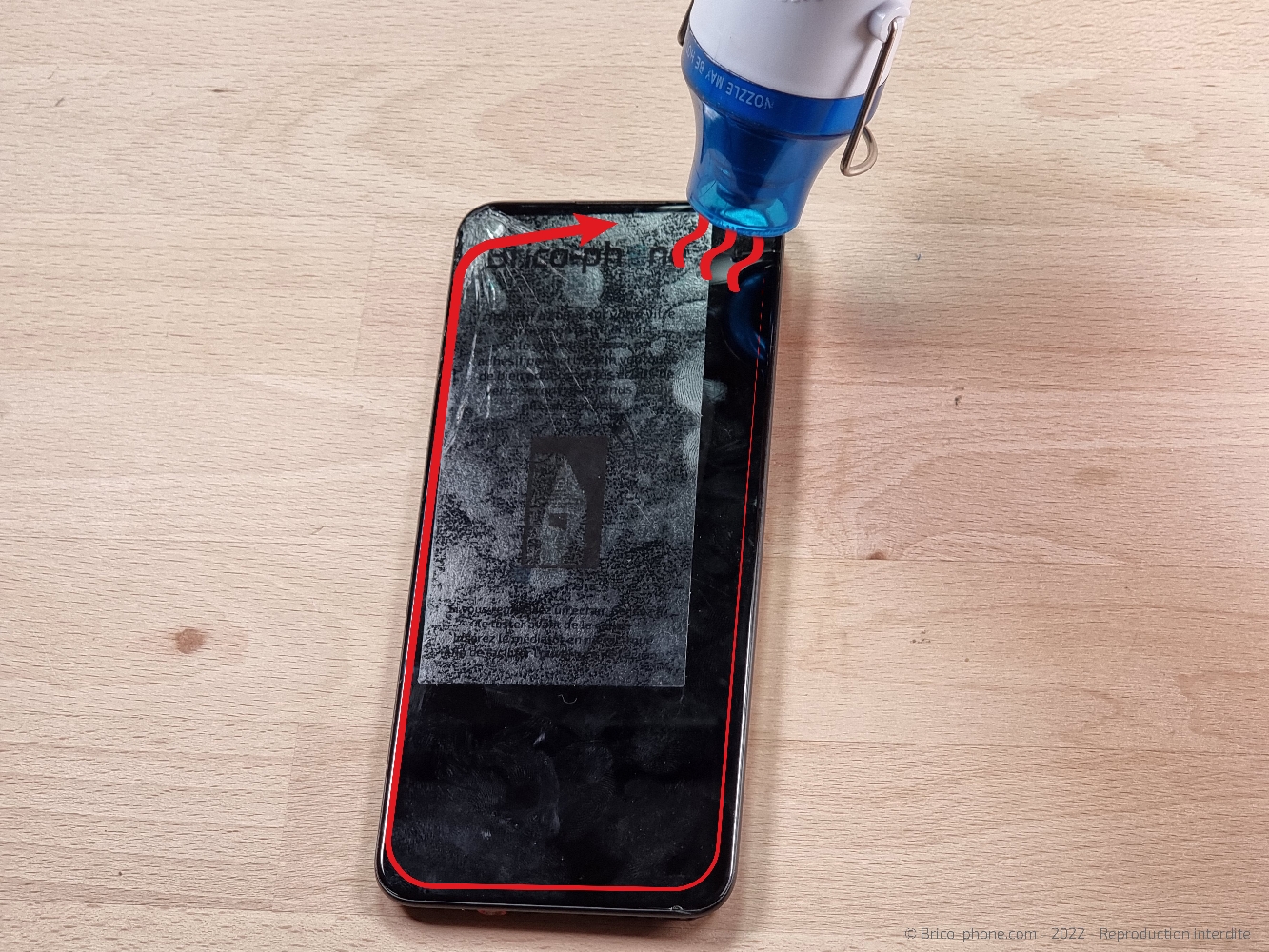

Etape 12 : Chauffer l'écran
Pour décoller l'ancien écran cassé, il peut être nécessaire de le chauffer pour faciliter la tâche.

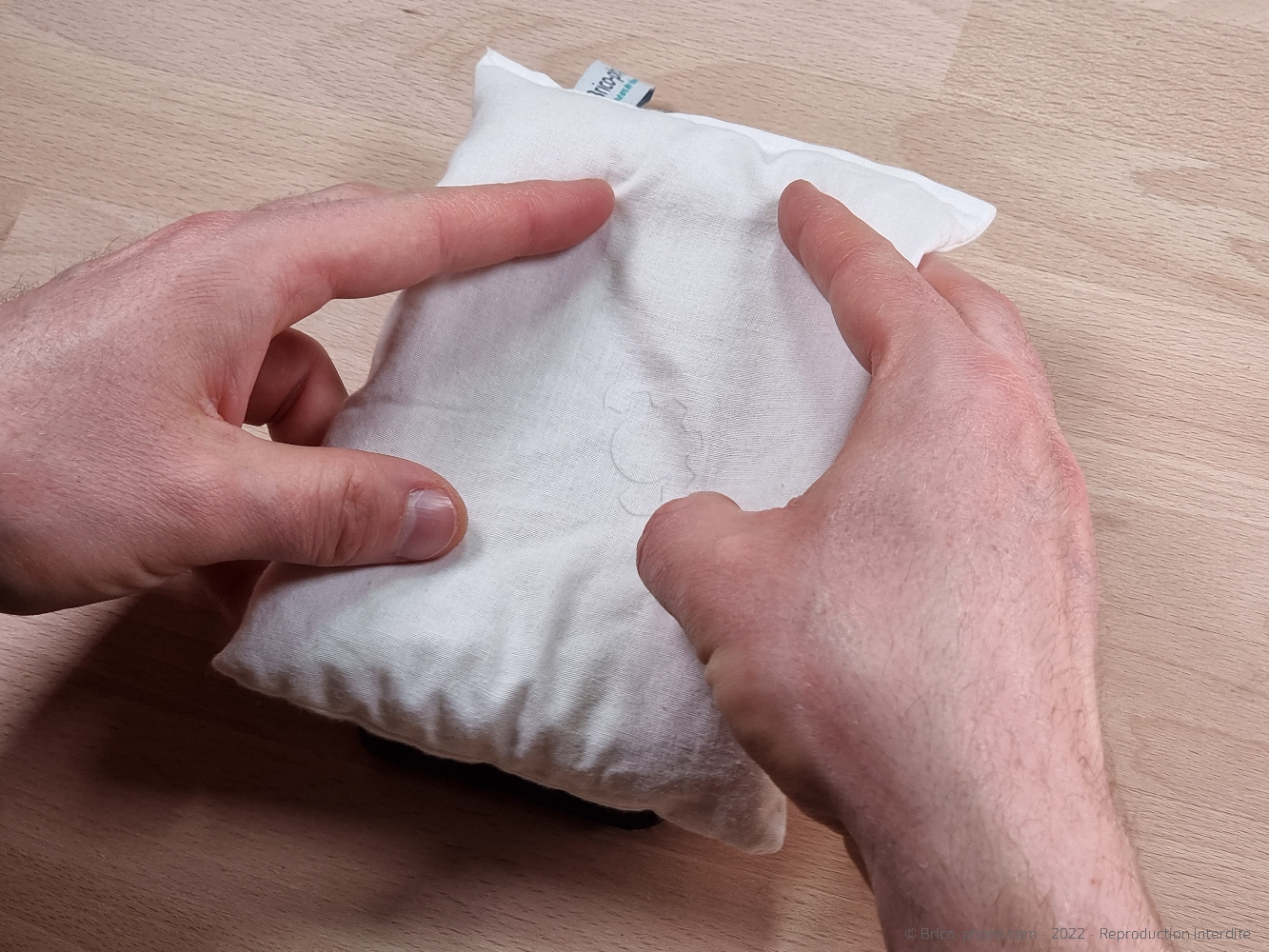

De la même manière que pour la vitre arrière, utilisez le coussin chauffant, un sèche-cheveux ou un décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 13 : Retirer l'écran

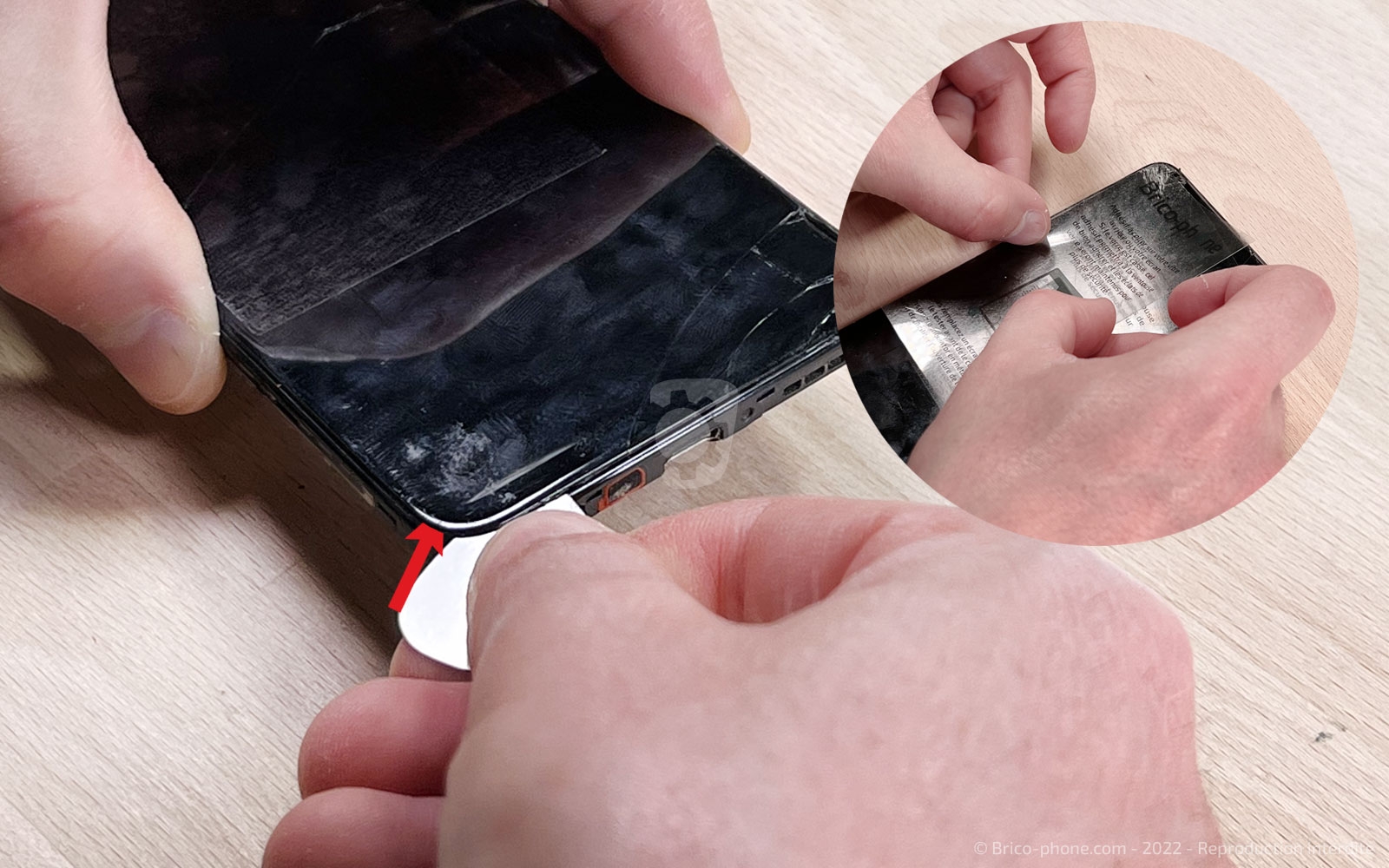

Si le verre de la vitre est trop brisé, nous vous conseillons de coller le sticker de protection fourni dans le kit d'outils, sinon un scotch large fera l'affaire.
Vous pouvez aussi utiliser la ventouse, de la même manière que pour la vitre arrière pour vous aider.

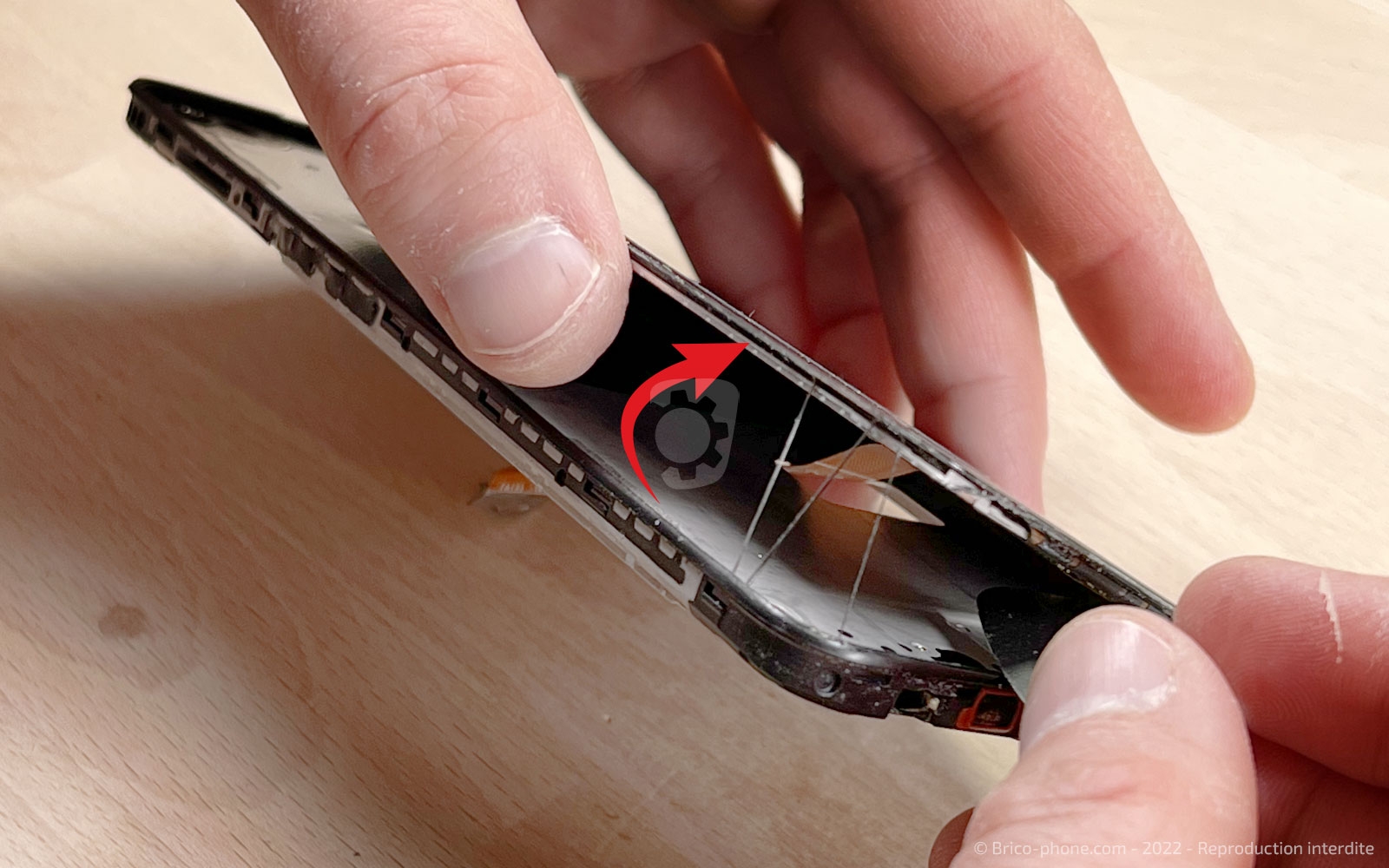

Insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion puis glissez tout autour du châssis.

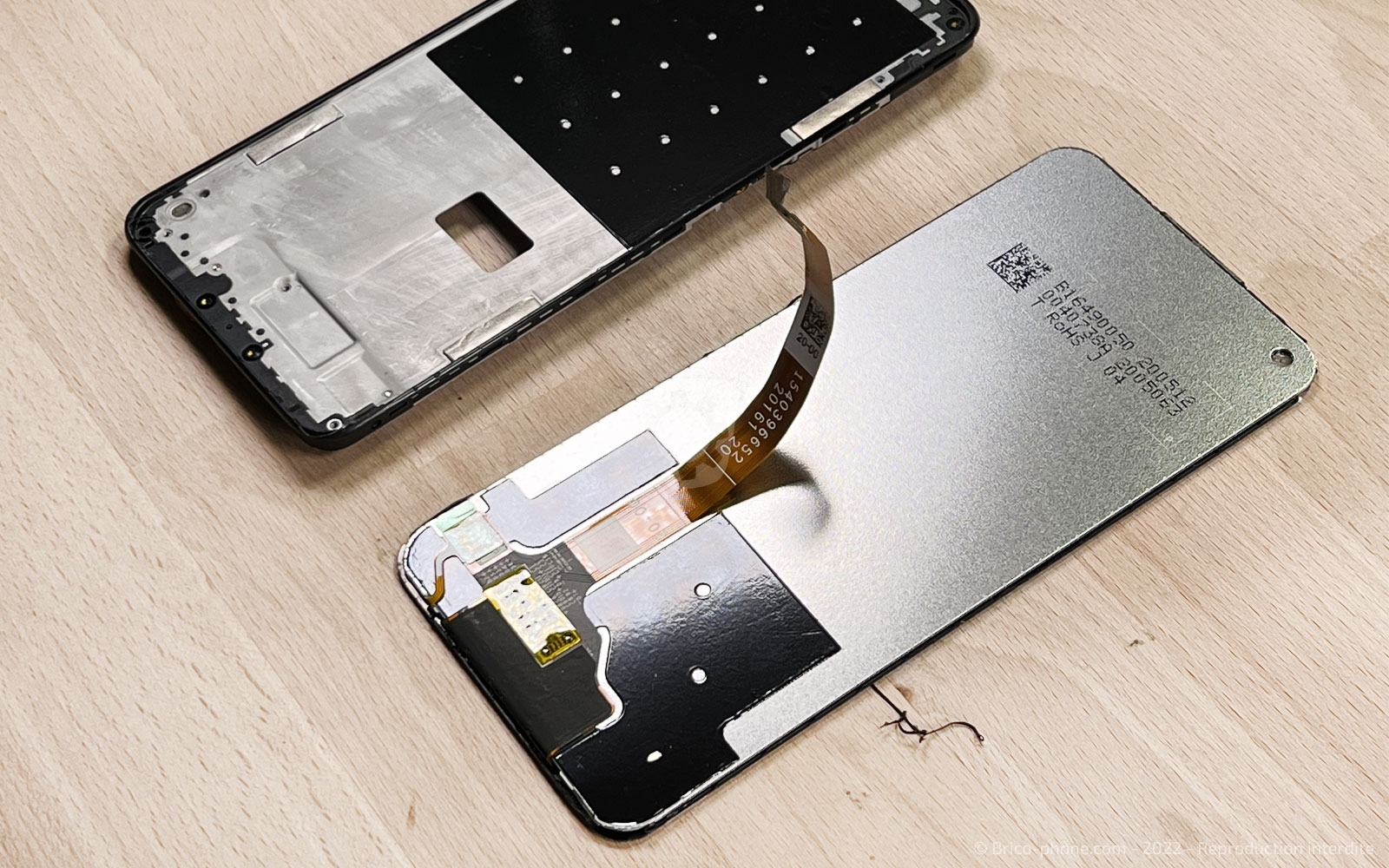

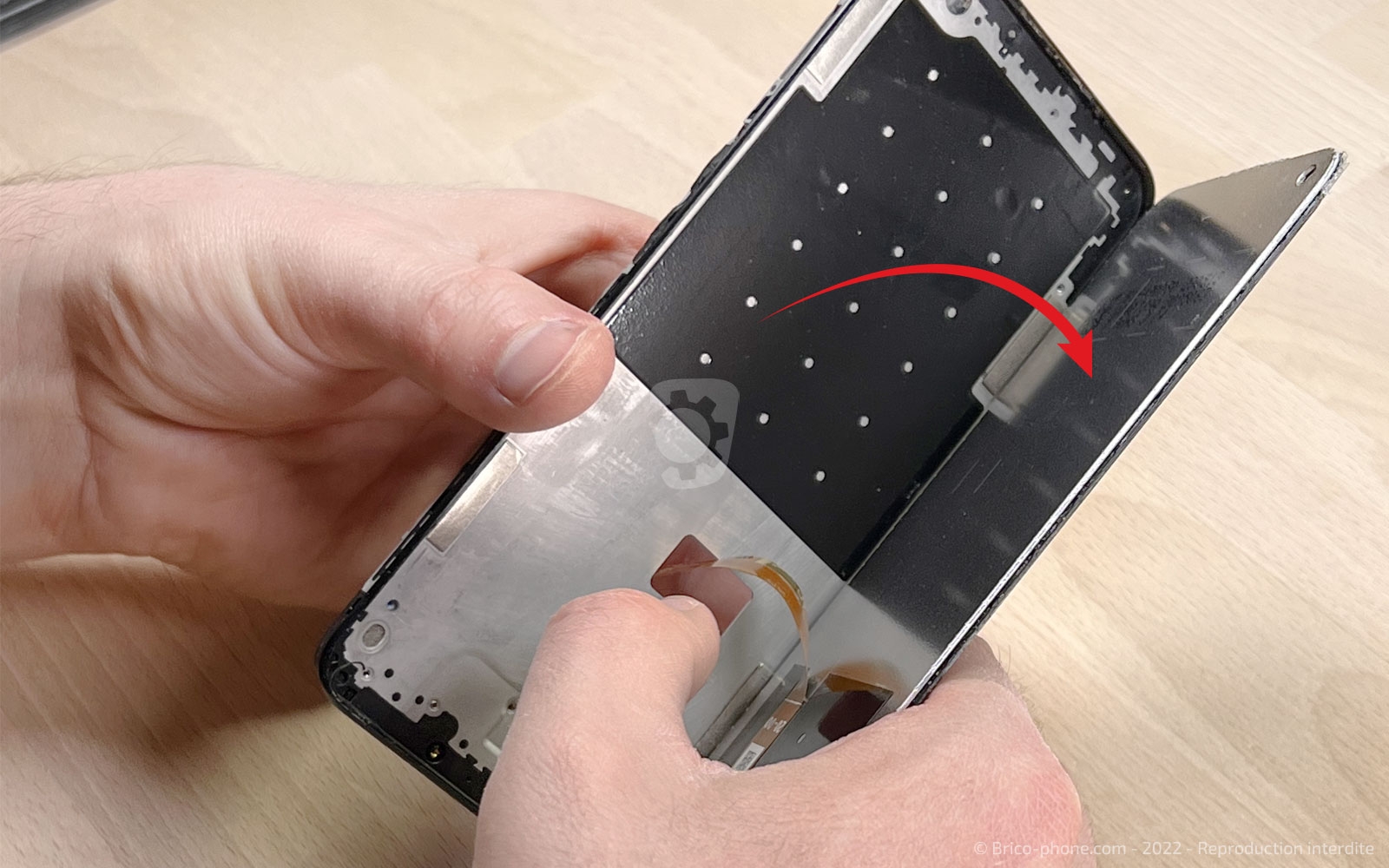

L'écran décollé peut être retiré, la nappe passe dans le châssis, il ne faudra pas oublier de repasser la nappe de connexion avant le collage lors du remontage.
Outils du kit utilisés
Outils du kit utilisés

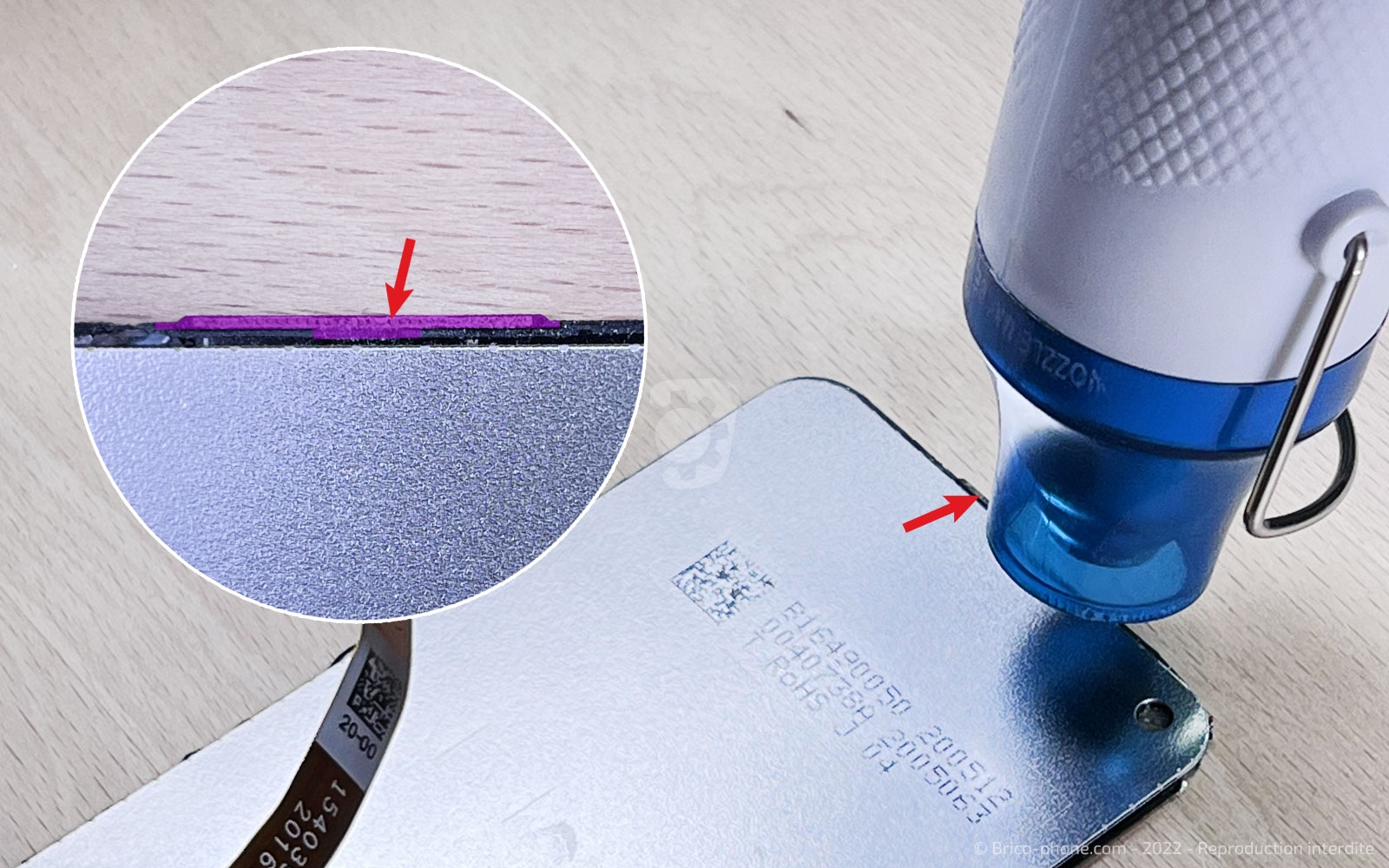

Etape 14 : Récupérer la grille de l'écouteur

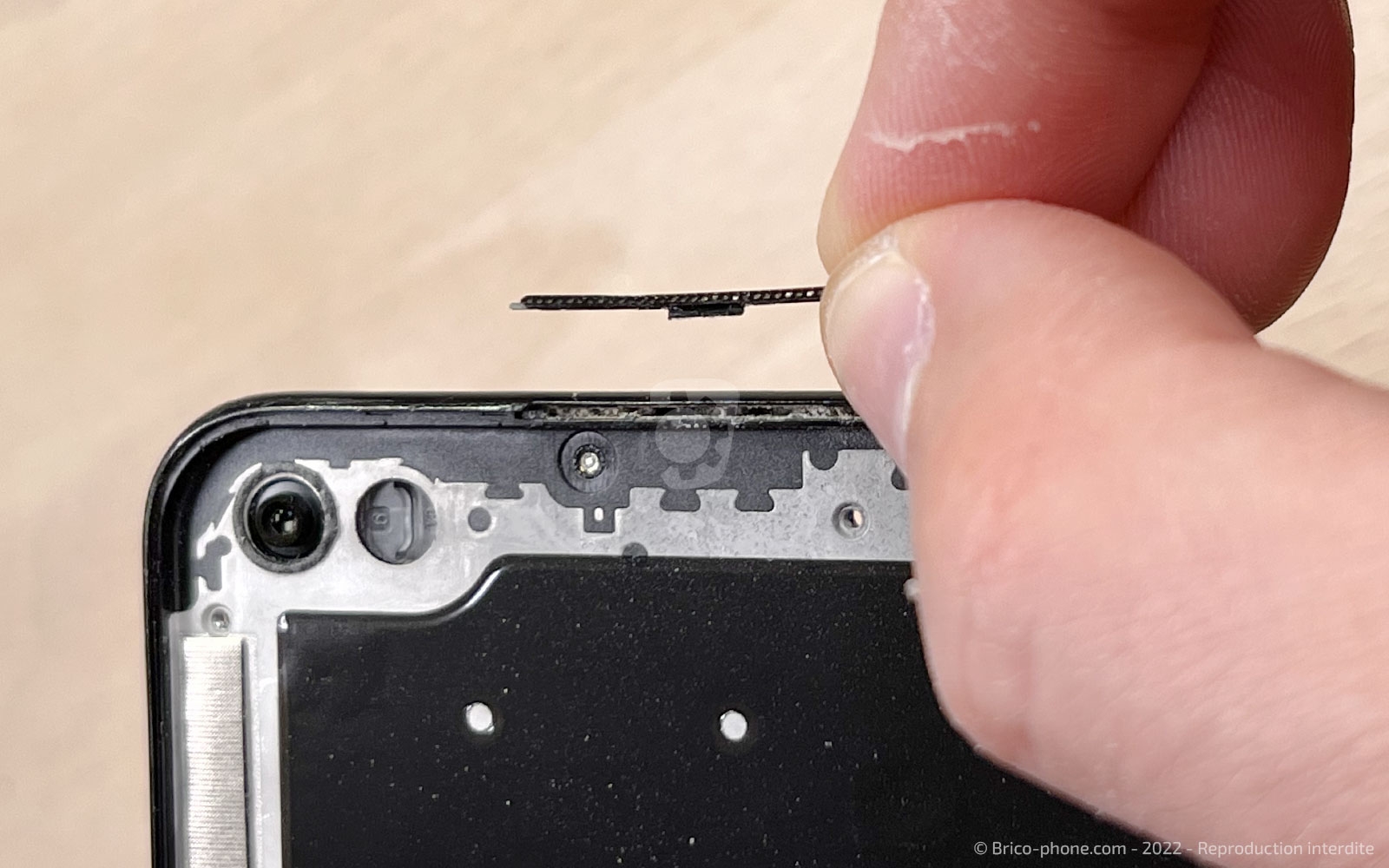

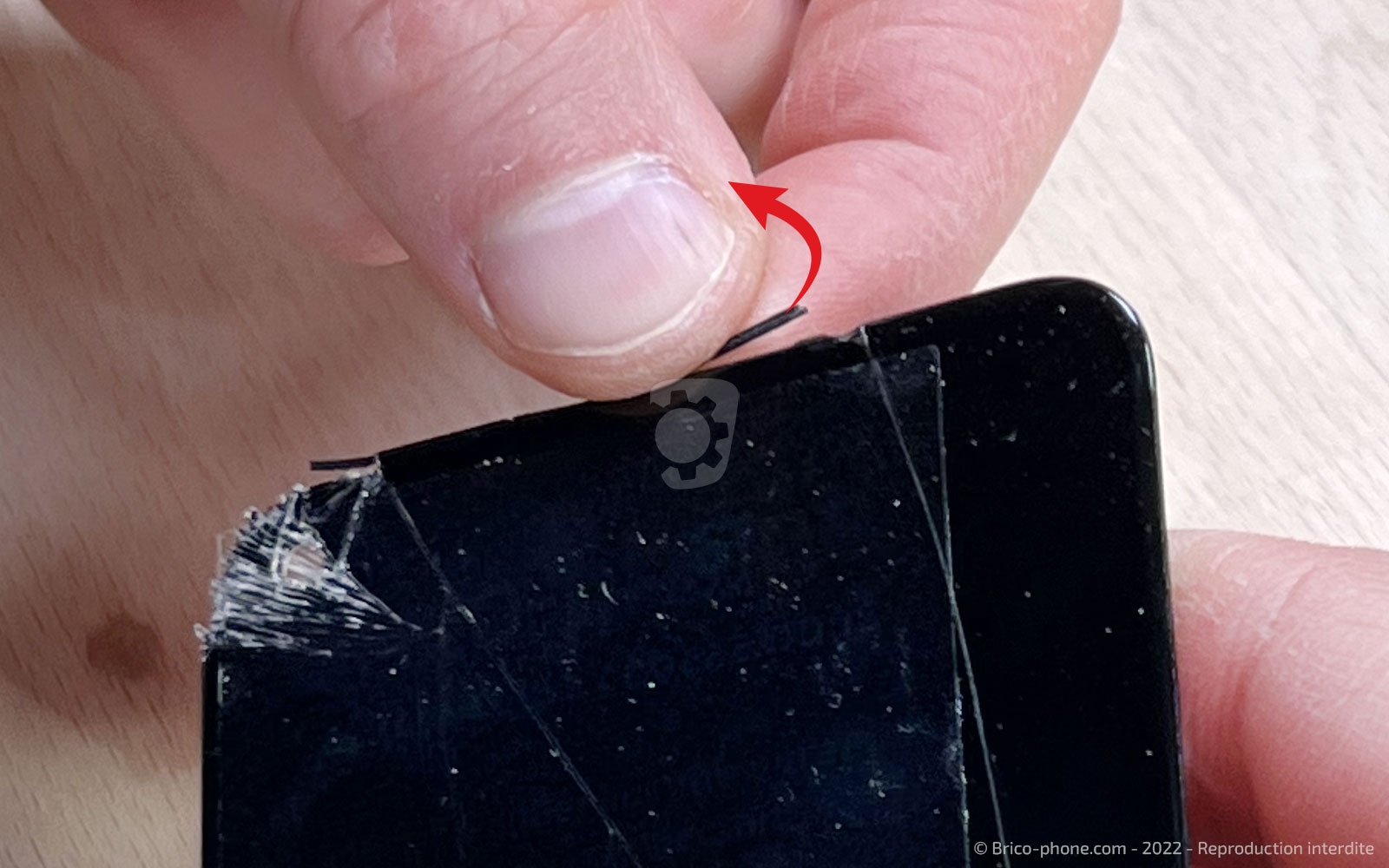

La fine grille de l'écouteur est peut être restée collée sur l'ancien écran, récupérez-la afin de garantir un bon son à l'oreille et protéger votre téléphone de la poussière.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

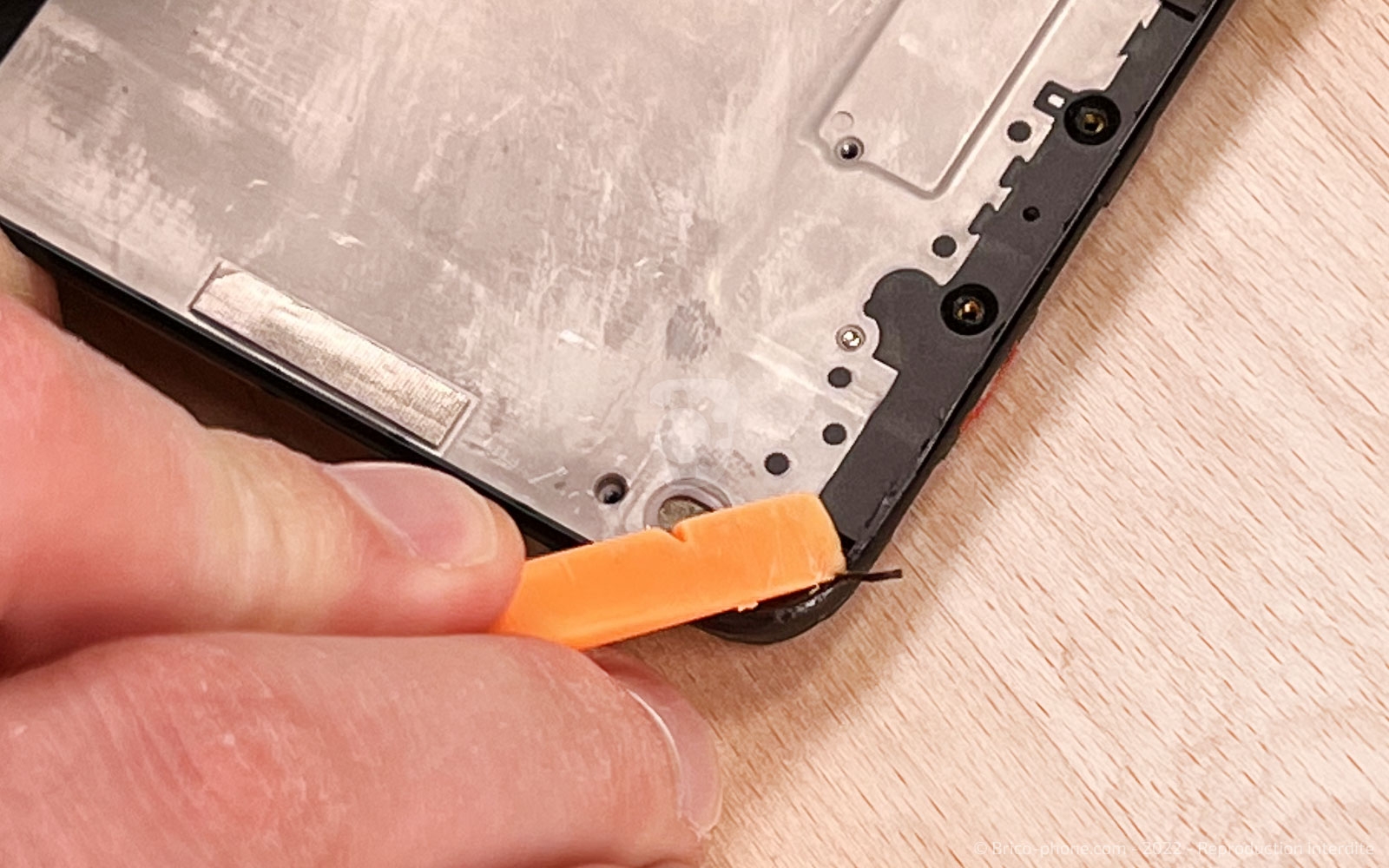

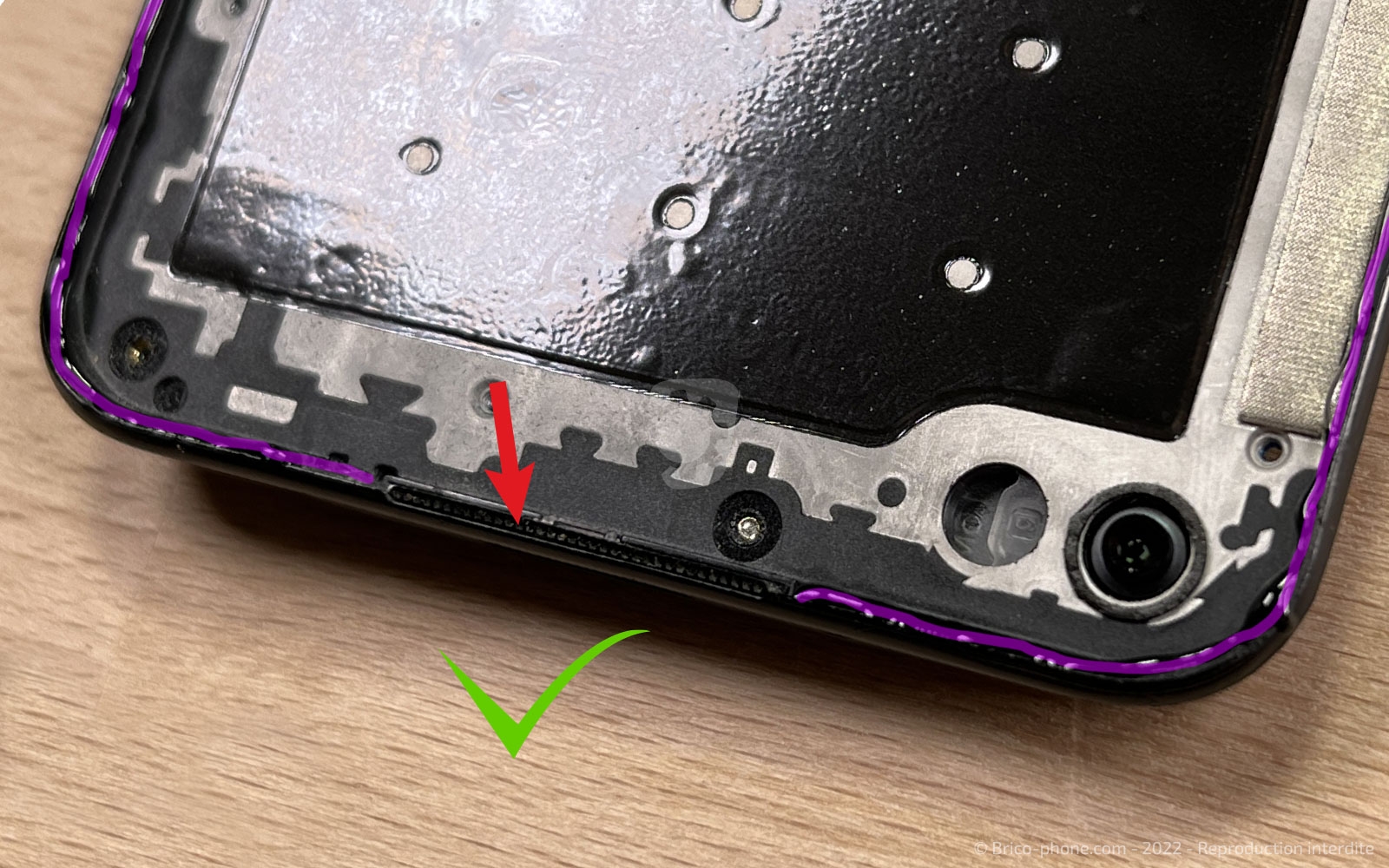

Etape 15 : Nettoyer le châssis
Avant le remontage, nettoyez bien le châssis des deux côtés pour enlever tous résidus de sticker ou de colle.
Cela garantira une réparation propre et permettra la pose de la nouvelle colle sans surépaisseur.

Attention à ne pas mettre de colle au niveau de la grille de l'écouteur que vous venez de repositionner.

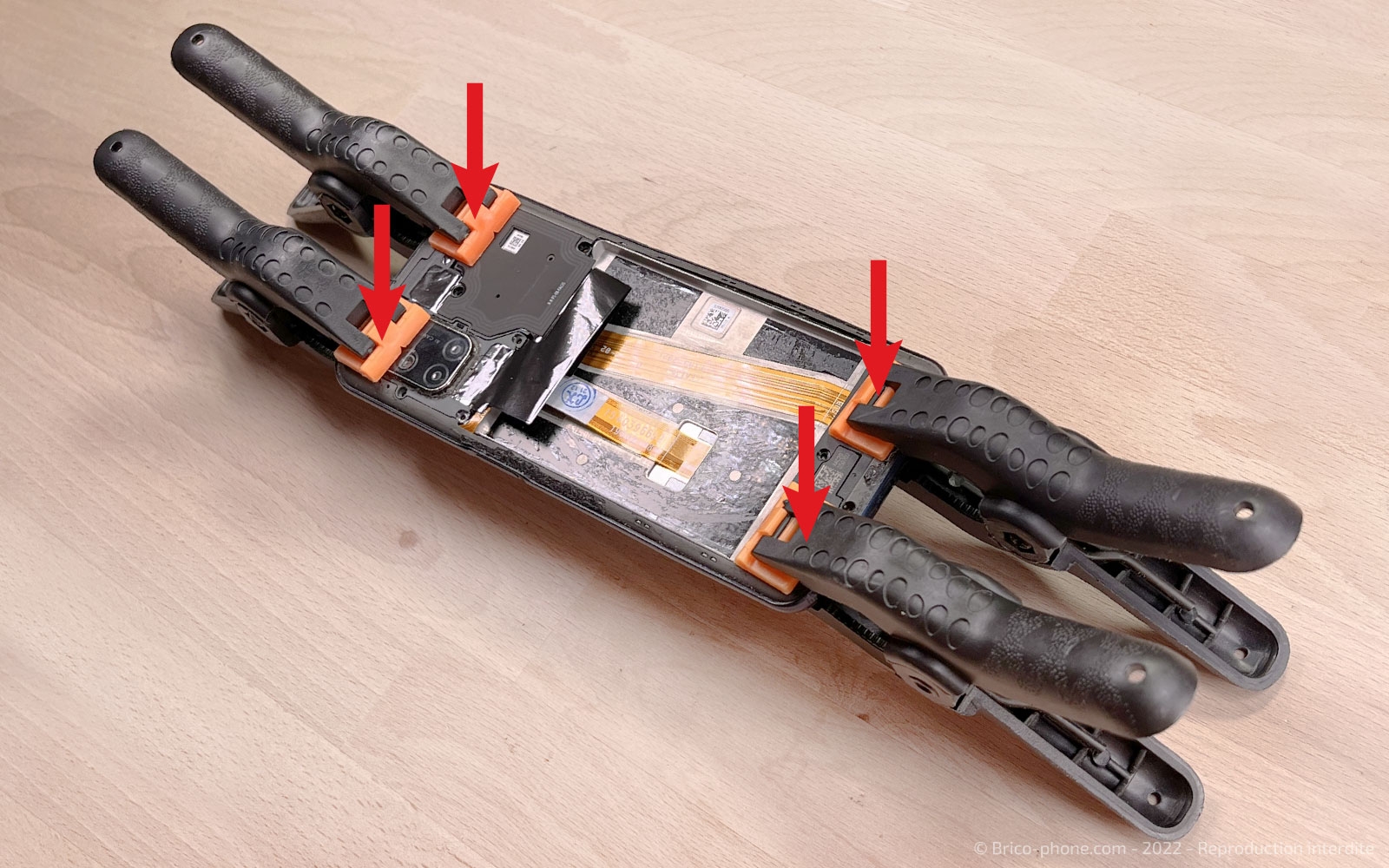

Après le collage de l'écran, remontez le châssis intermédiaire puis maintenez fermement sous une pile de gros livres ou avec des pinces et attendez quelques minutes que la colle prenne.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
Conseils pour le remontage
Le tutoriel est terminé.

Nous vous conseillons de suivre quelques points pour garantir une réparation réussie et sans encombres :
- dans la mesure du possible, testez l'écran avant tout collage définitif surtout si l'emballage vous semblait abîmé (le transport peut endommager certaines pièces fragiles)
- n'oubliez pas de repasser la nappe de l'écran dans le châssis
- reconnecter la batterie toujours en dernier pour éviter que le téléphone ne se rallume sans faire exprès au remontage
- mettez sous presse pour garantir un bon collage
- pensez à protéger votre nouvel écran avec un verre trempé ou un film hydrogel !
