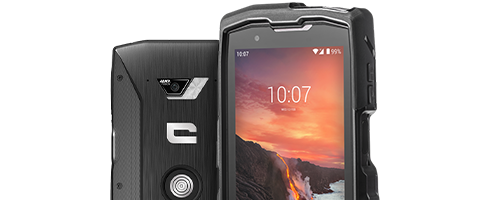

Crosscall Core Core-X4

Comment remplacer le connecteur de charge sur Core-X4

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Core-X4
Réparation
Note de réparabilité NC
Temps estimé 40 min
Difficulté 2/5 (Facile)
Diagnostic
Le téléphone ne prend plus la charge.

Votre smartphone ne prend plus la charge ou n'est pas détecté par votre ordinateur ? Vous pouvez le réparer vous même en changeant la pièce défectueuse grâce à ce tutoriel.

En suivant chaque étape détaillée, vous pourrez remplacer facilement le connecteur de charge de votre Crosscall Core-X4.

Outils nécessaires
Voir plus d'outils

Avant de commencer

Dans un premier temps et si cela est possible, nous vous conseillons de mettre à jour votre smartphone.

Ensuite, assurez-vous de commander les bonnes pièces détachées en fonction du modèle de votre téléphone que vous pouvez obtenir en composant le *#06# afin de découvrir un numéro IMEI.
Recopiez ce dernier dans la rubrique dédiée sur Brico-phone.com et le modèle de votre appareil doit apparaitre.
Autrement, regardez au dos de votre mobile.

Une fois la commande reçue, préparez vous un espace de travail propre et dégagé avec tous les outils et le tutoriel à portée de mains.

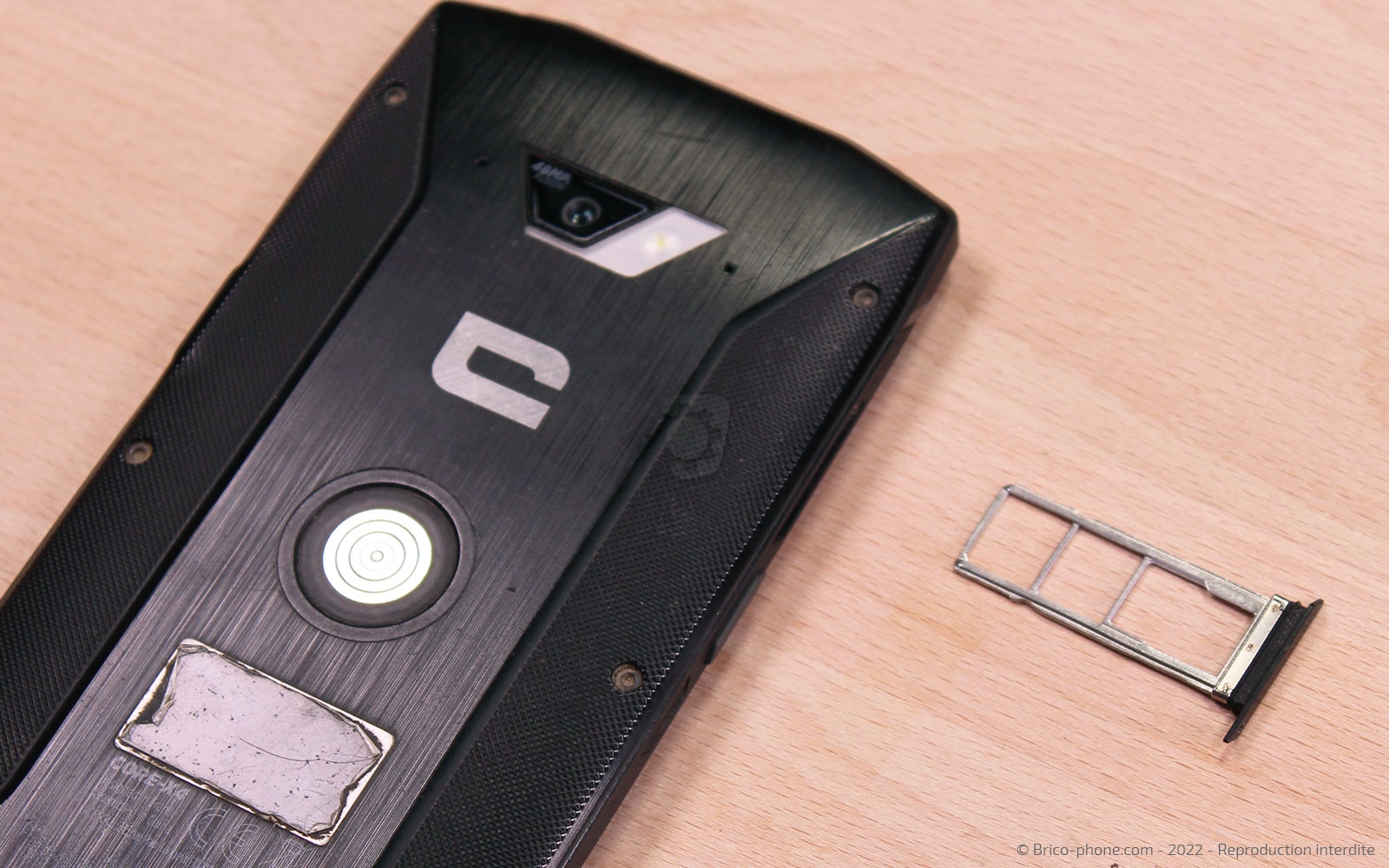

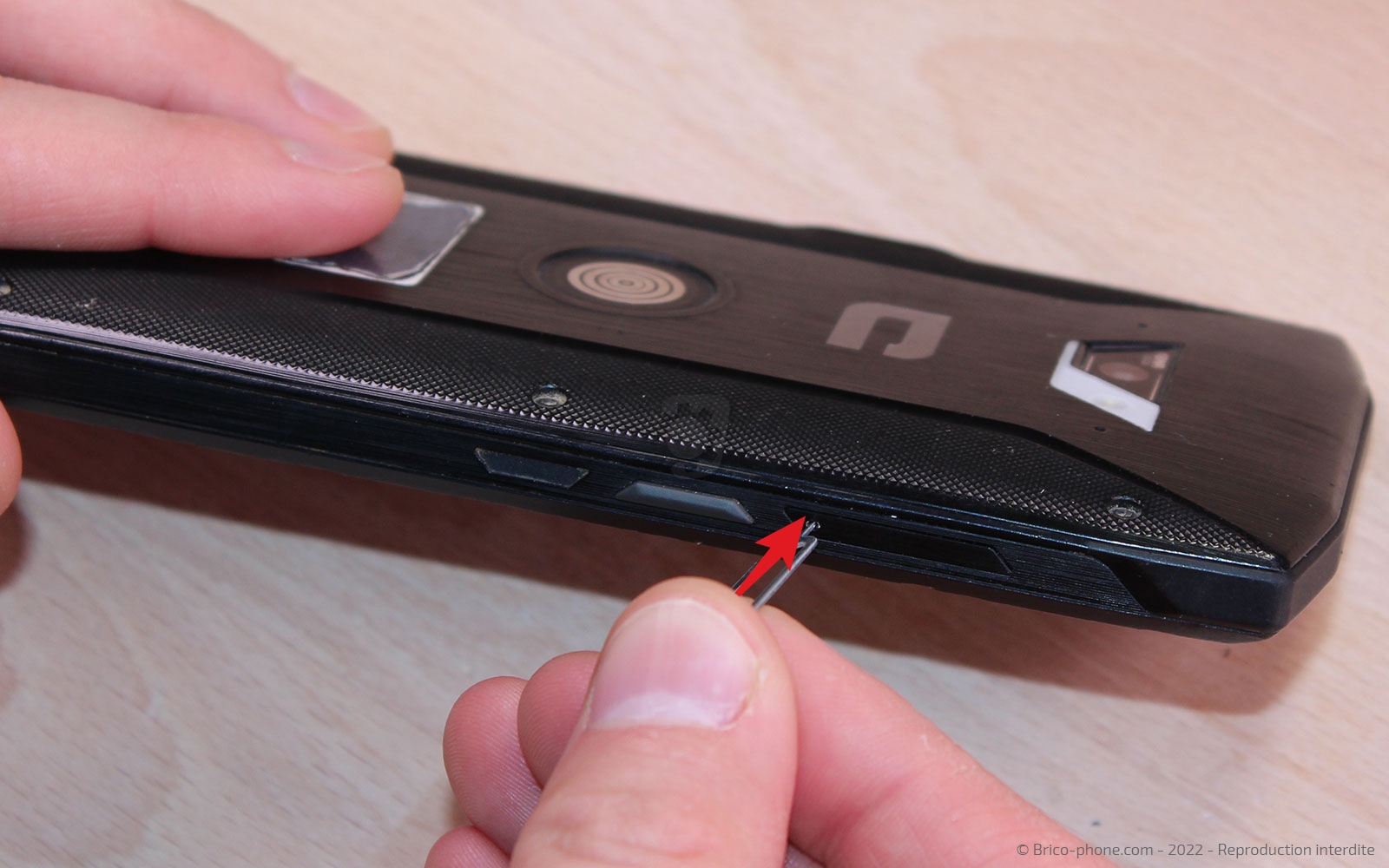

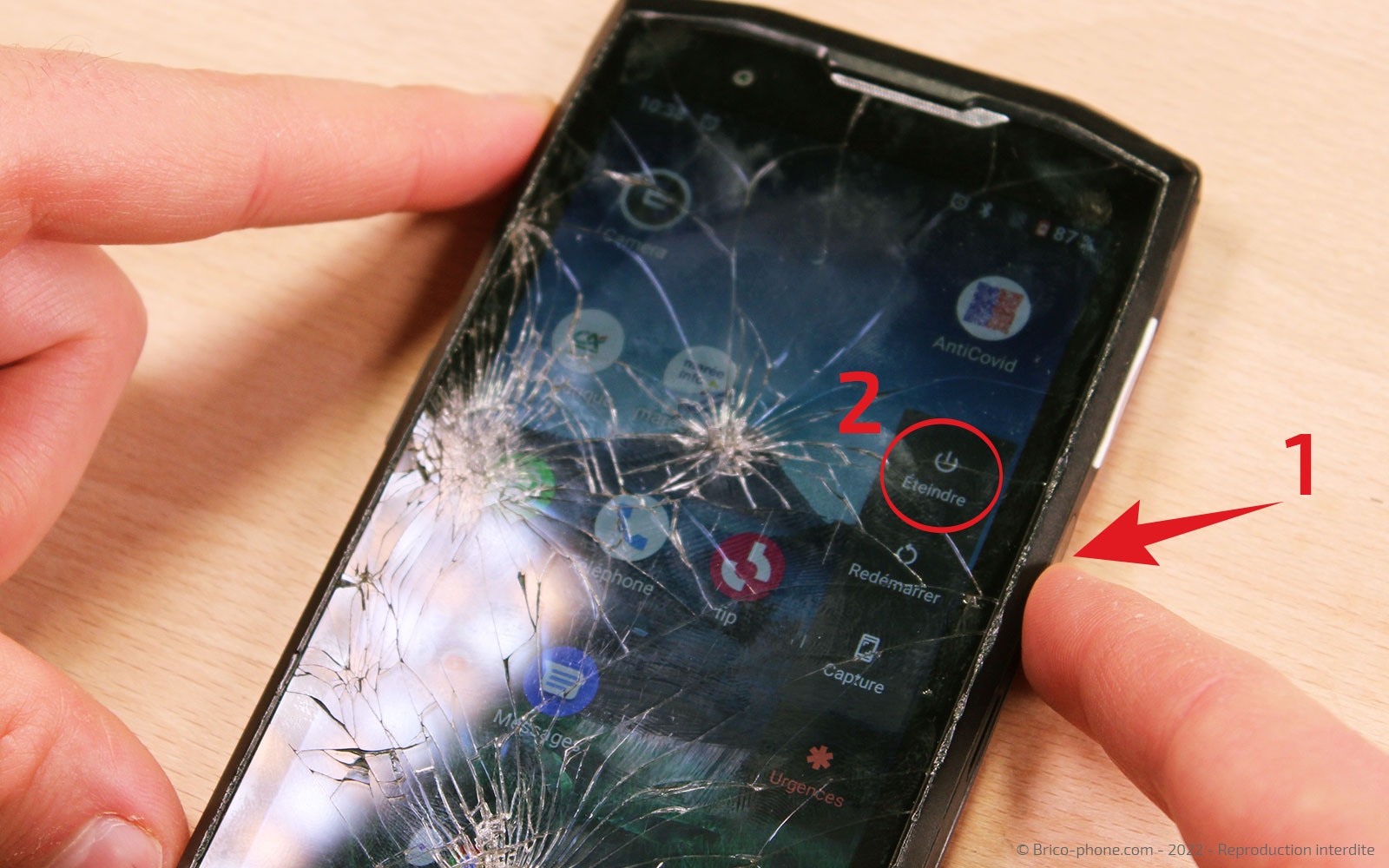

Commencez par éteindre votre Crosscall Core-X4 puis, retirez le tiroir de la carte double sim et micro SD.
Outils
SIM
Etape 1

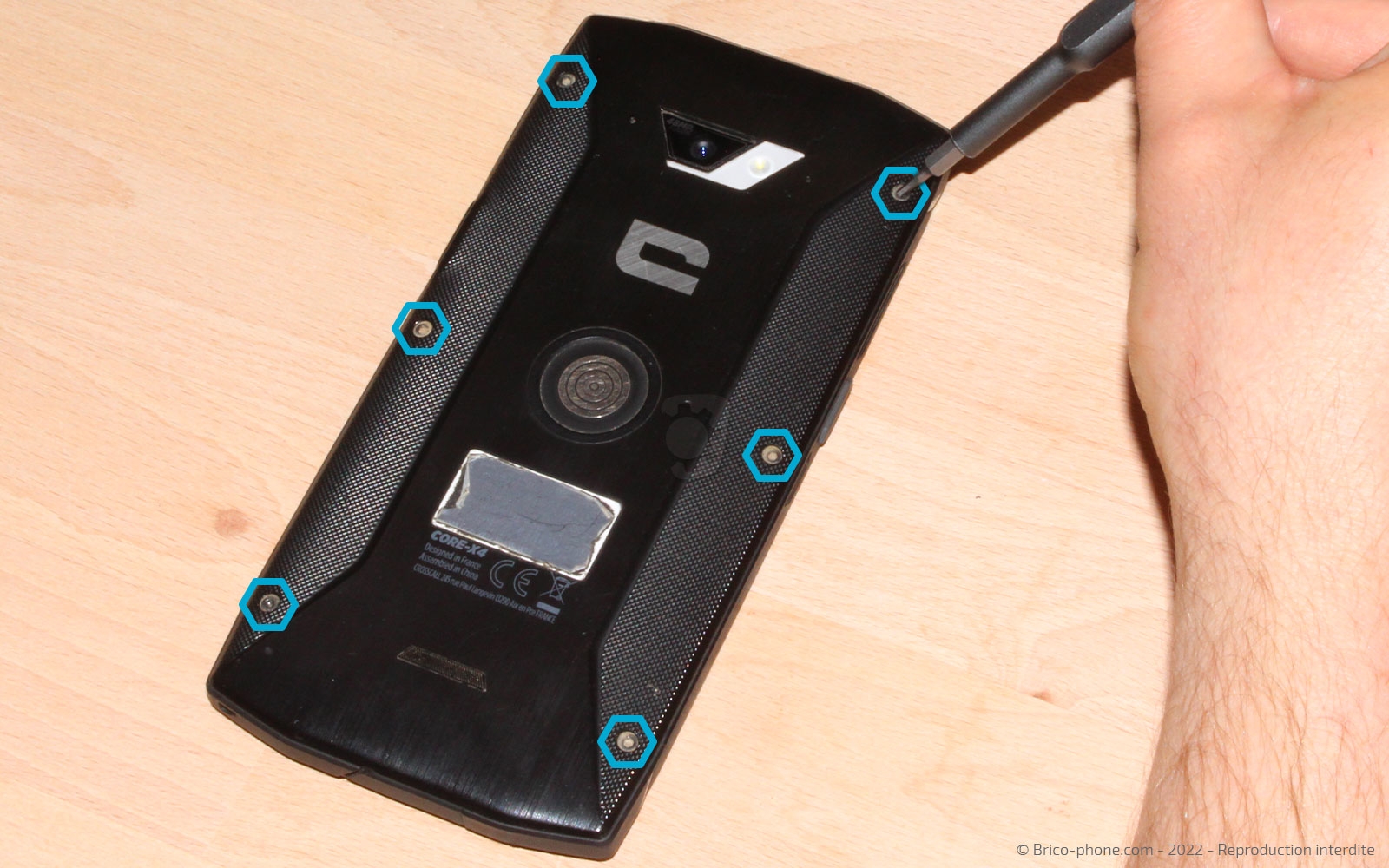

Dévisser la coque arrière

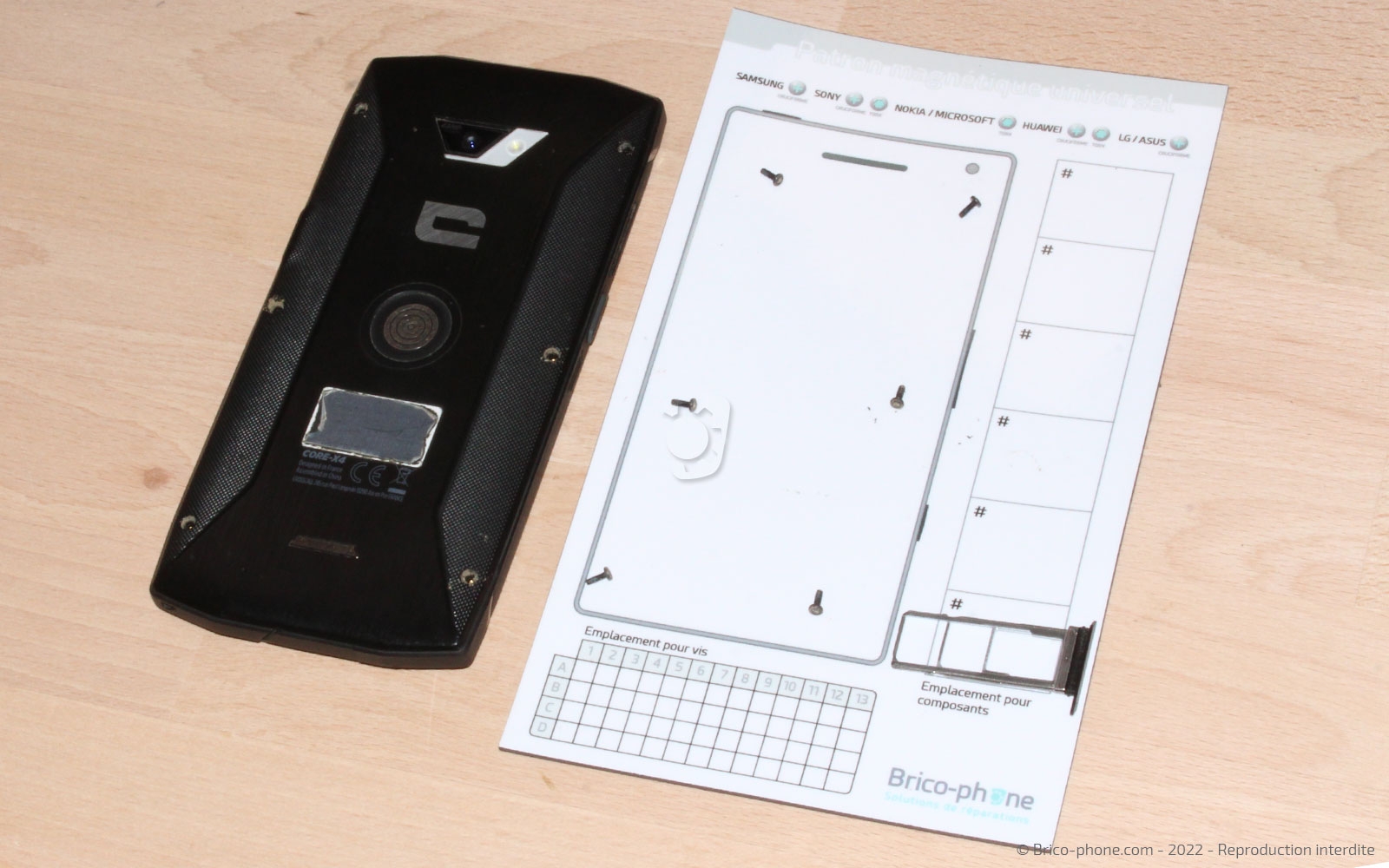

A l'aide d'un clé Allen 1.5, retirez les 6 vis présentes au dos du téléphone et placez-les sur votre patron d'aide au montage.
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.31€
Etape 2

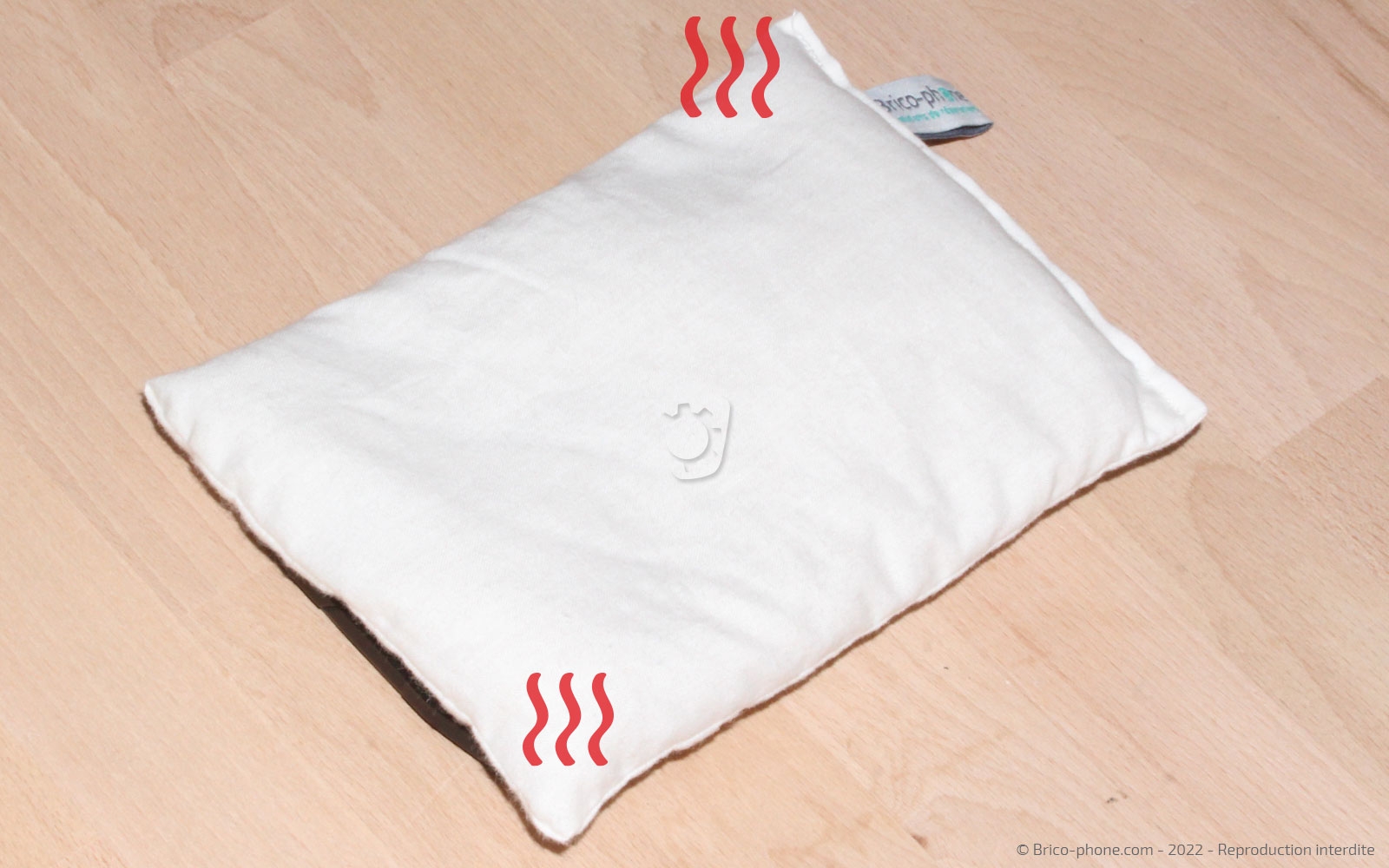

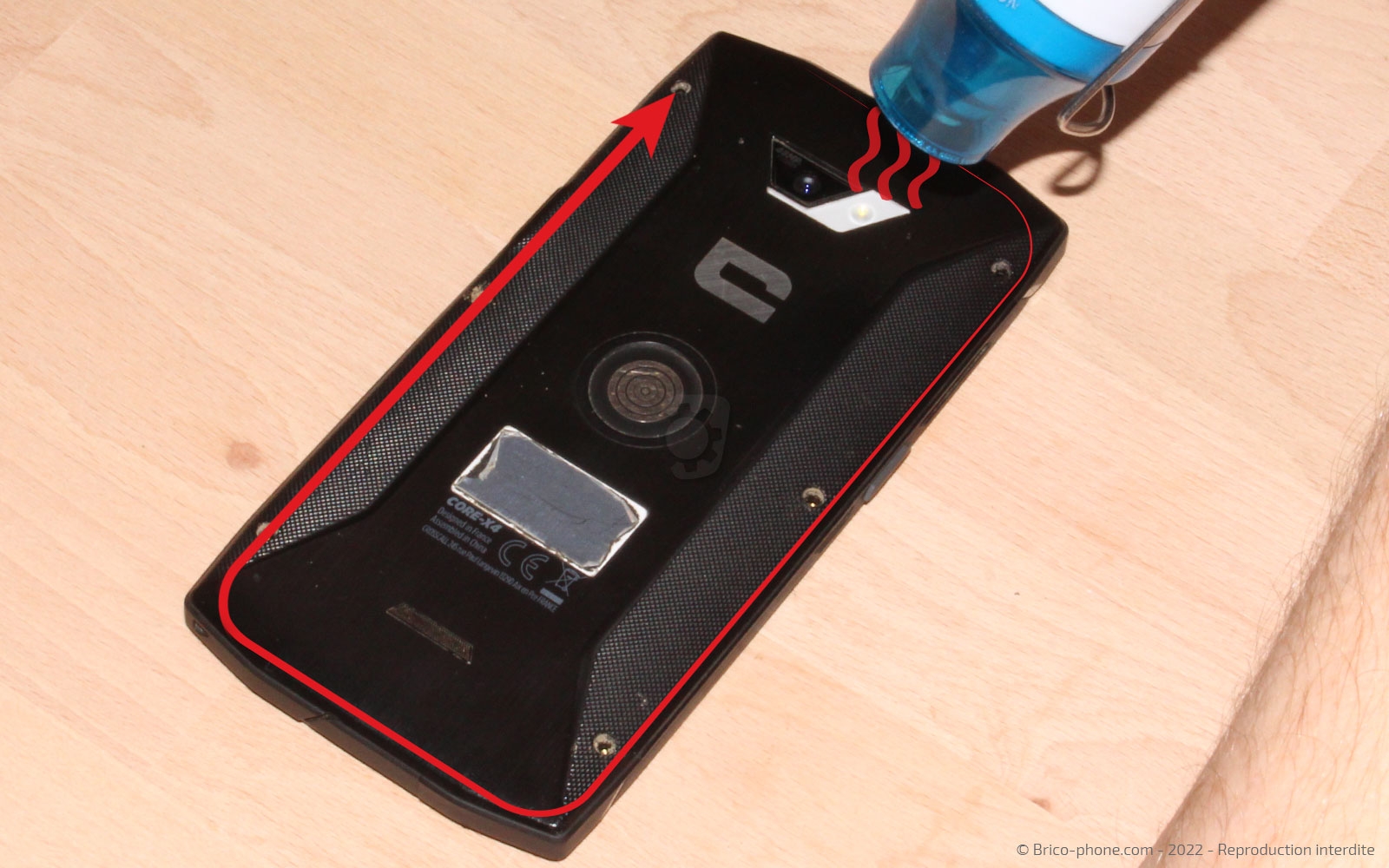

Chauffer le dos de l'appareil

Afin de décoller la vitre arrière du smartphone, il nous faut chauffer la partie arrière.

Pour cela, vous pouvez utiliser un décapeur thermique ou un coussin chauffant. Ce dernier est à passer au micro-ondes 1 à 2 minutes avant de le déposer une trentaine de secondes sur la coque arrière.
Pièces
Petit coussin chauffant pour décoller les vitres 6.21€
Décapeur thermique petit modèle 8.91€
Etape 3

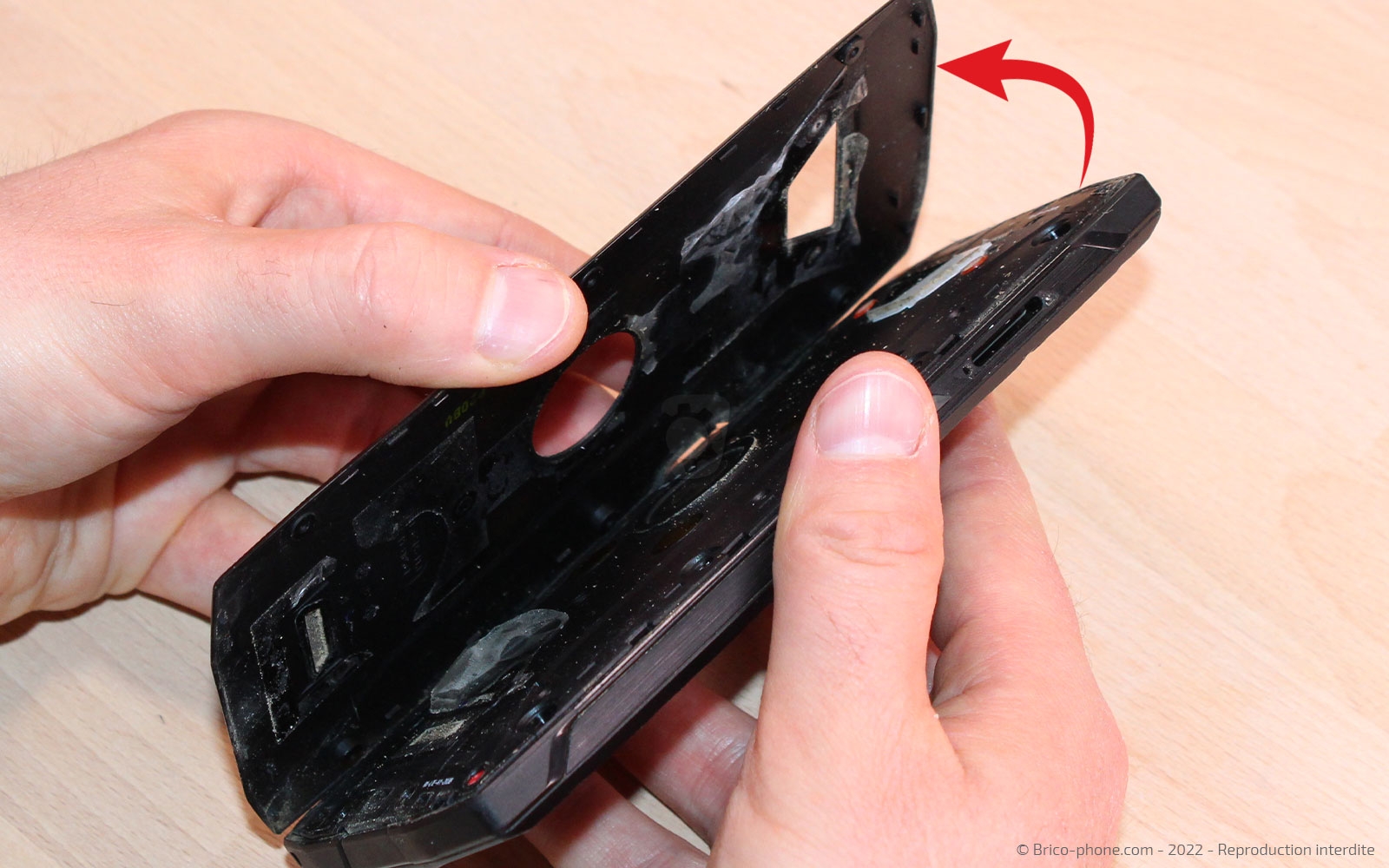

Ôter la vitre arrière

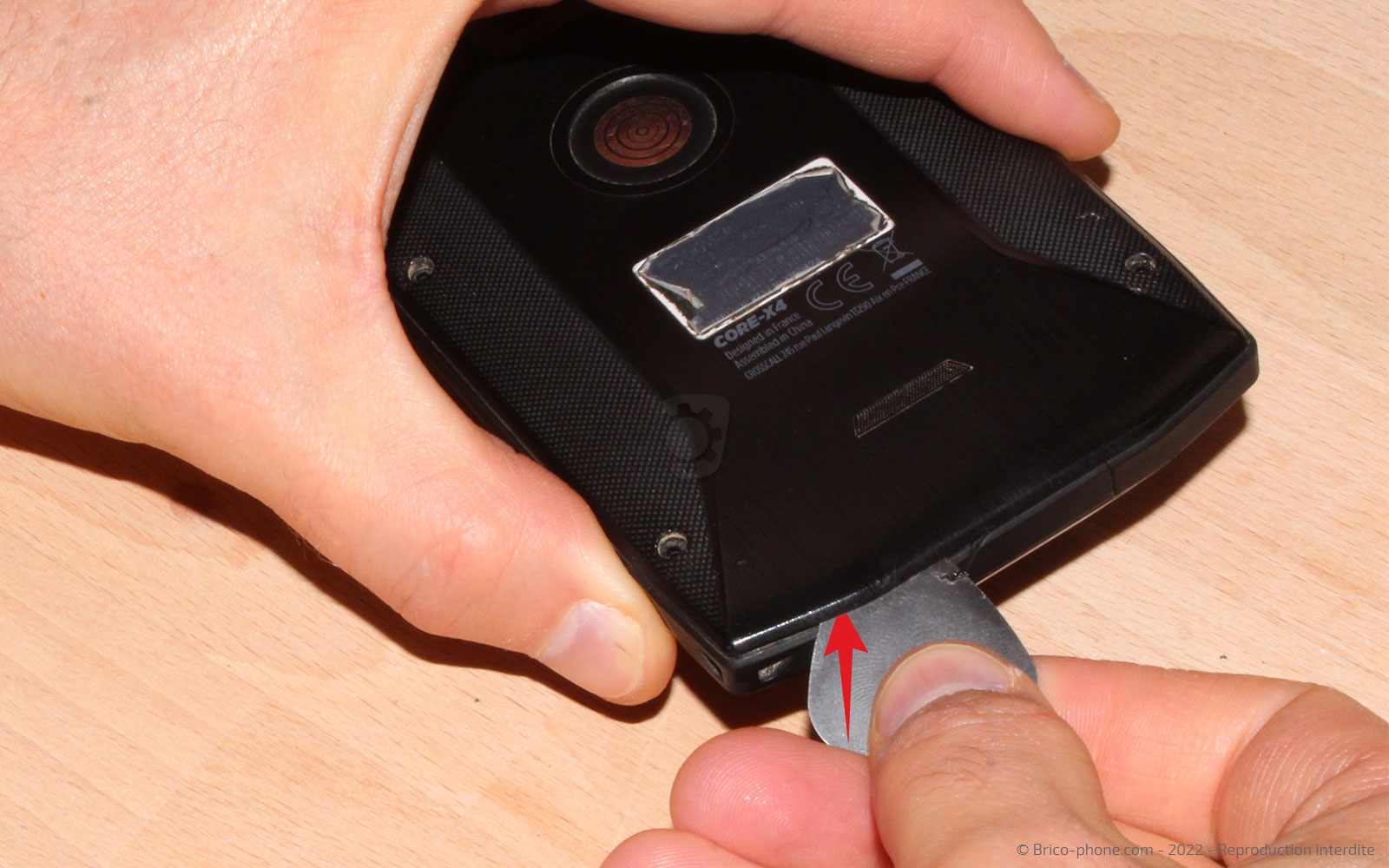

Insérez un médiator en métal entre la coque arrière et le châssis pour créer un point d'entrée.

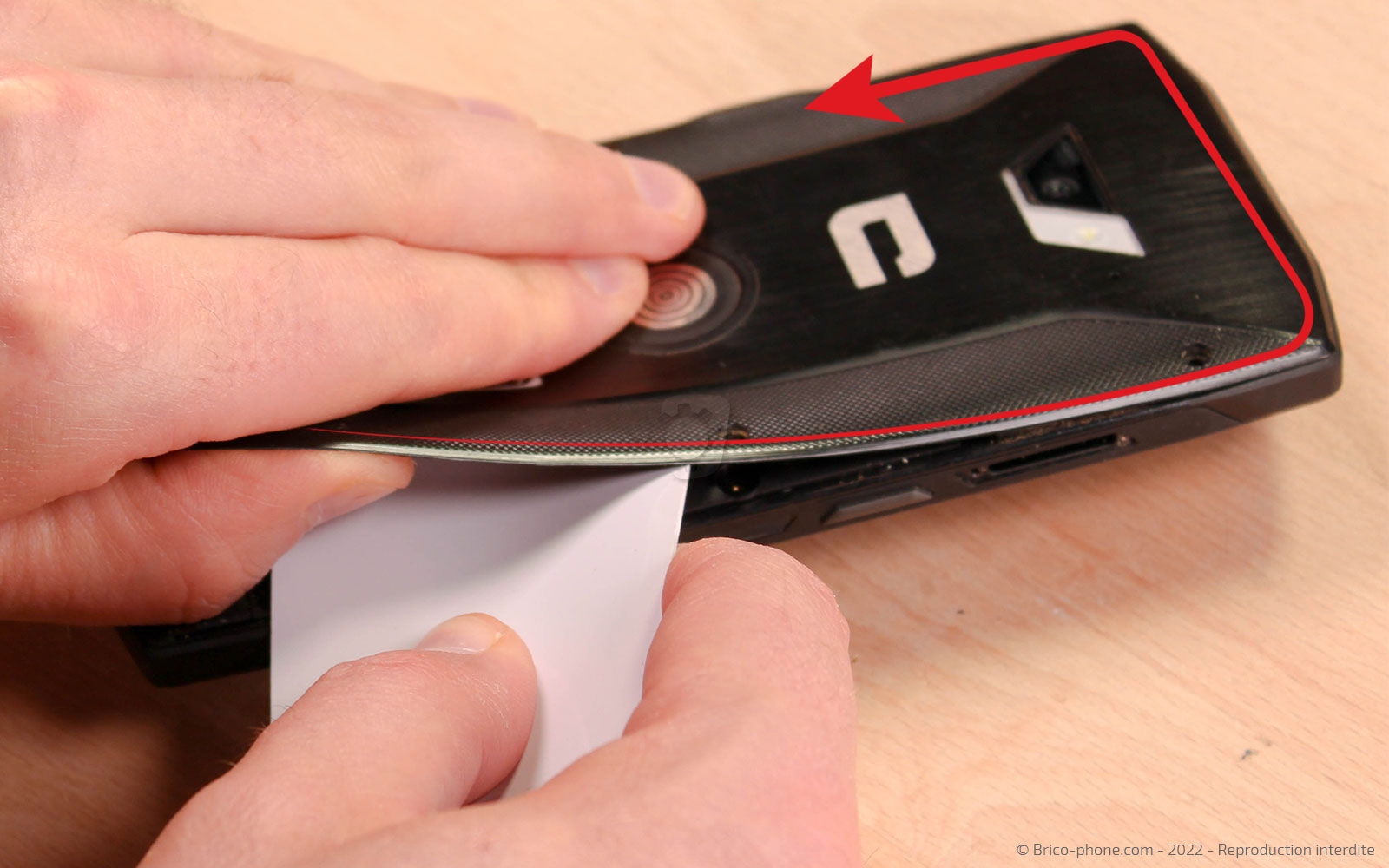

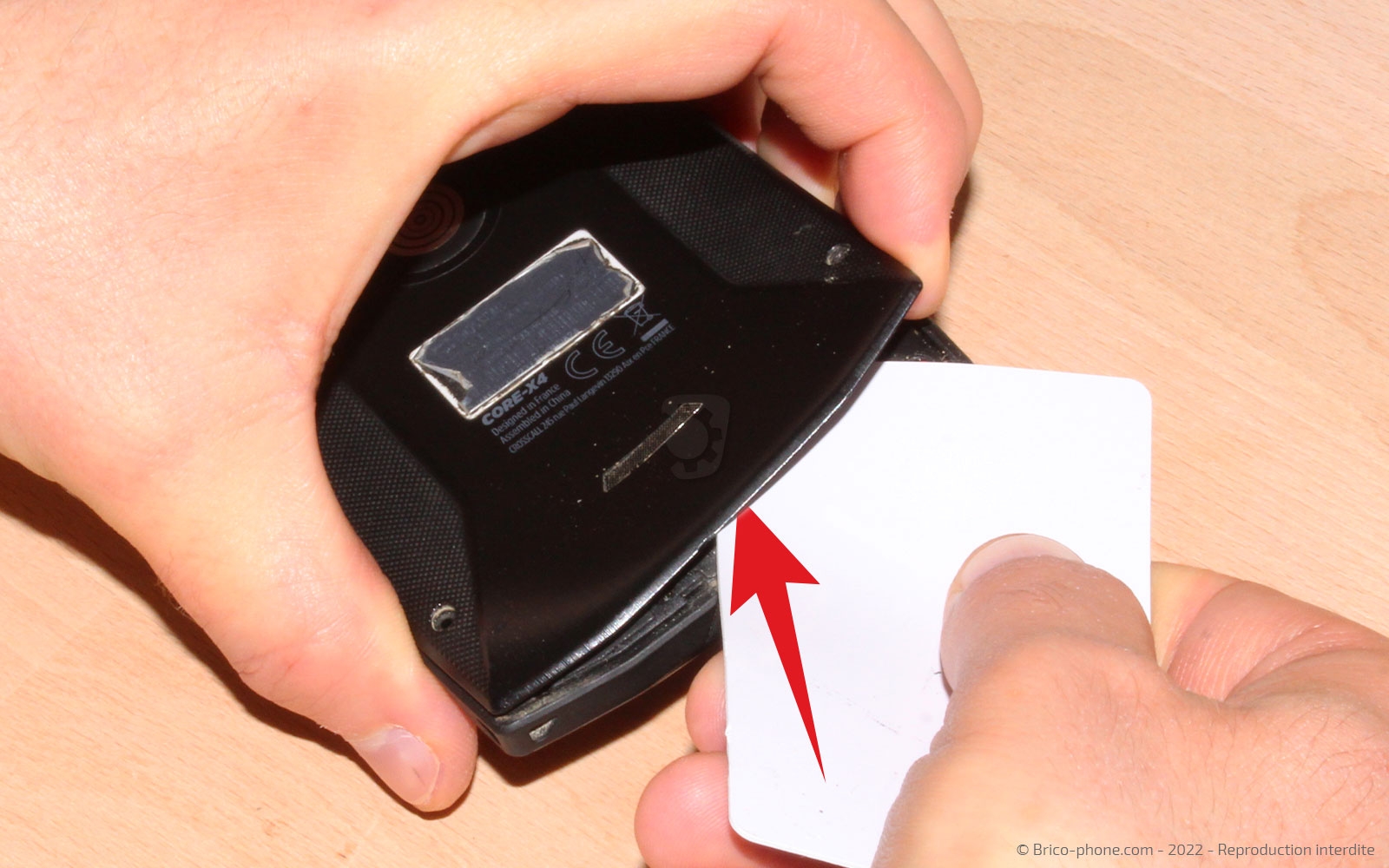

Glissez ensuite la carte en PVC dans l'interstice pour décoller tous le reste de la vitre arrière.
Outils
Carte PVC
Médiator
Etape 4

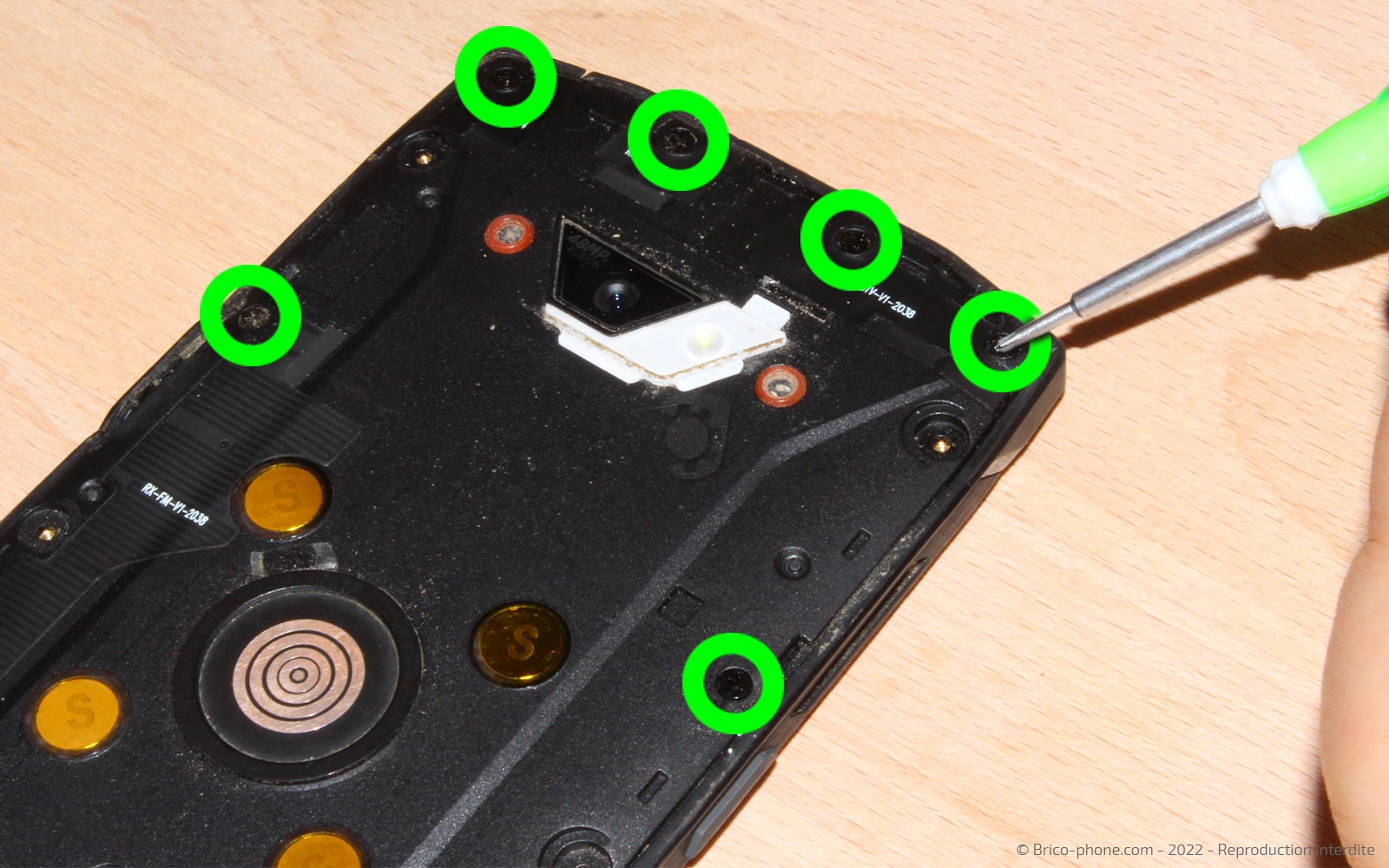

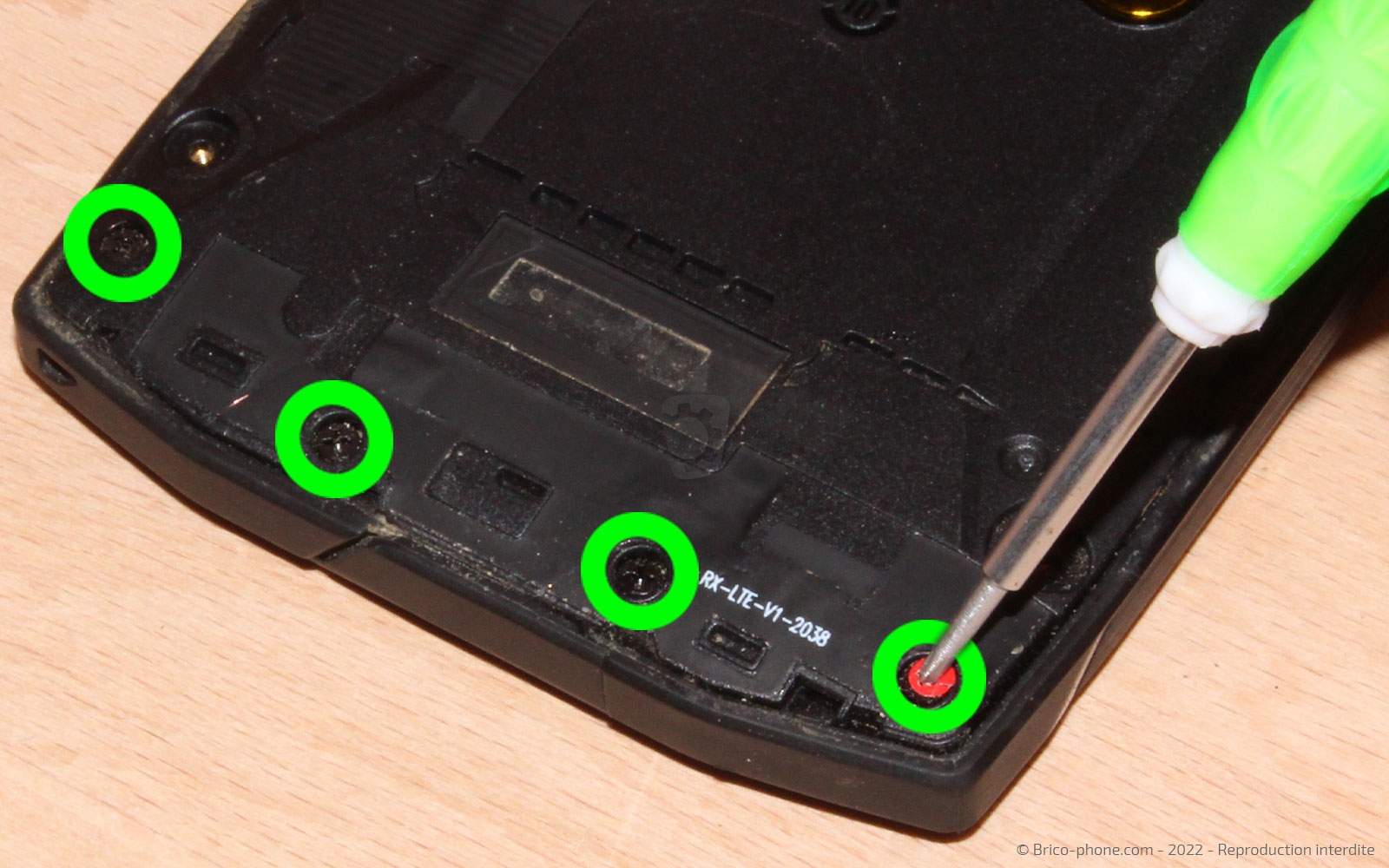

Retirer les vis du châssis intermédiaire

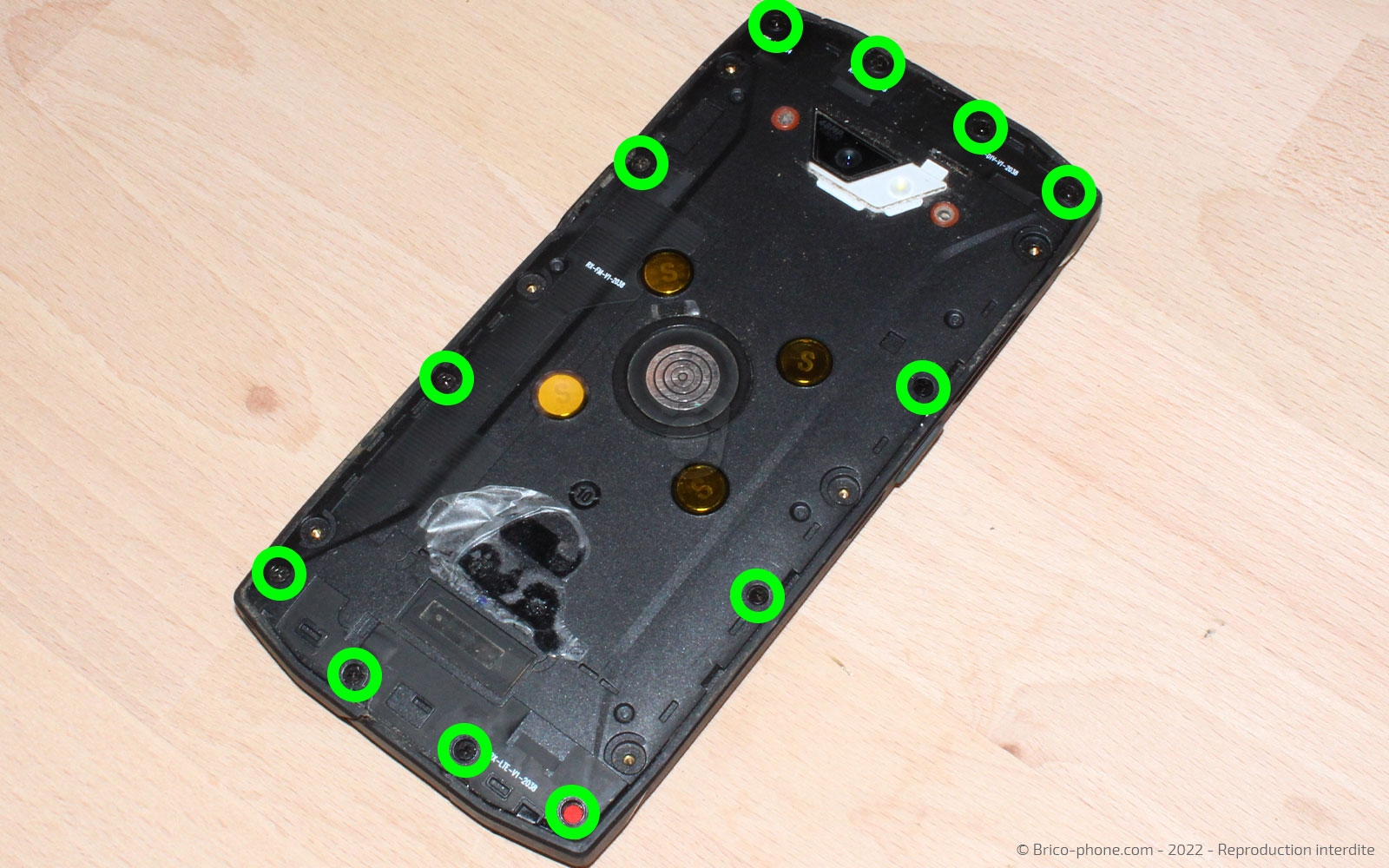

Munissez-vous de votre tournevis cruciforme pour ôtez les &é vis présentes sur le châssis intermédiaire.
Outils
Tournevis Cruciforme
Etape 5

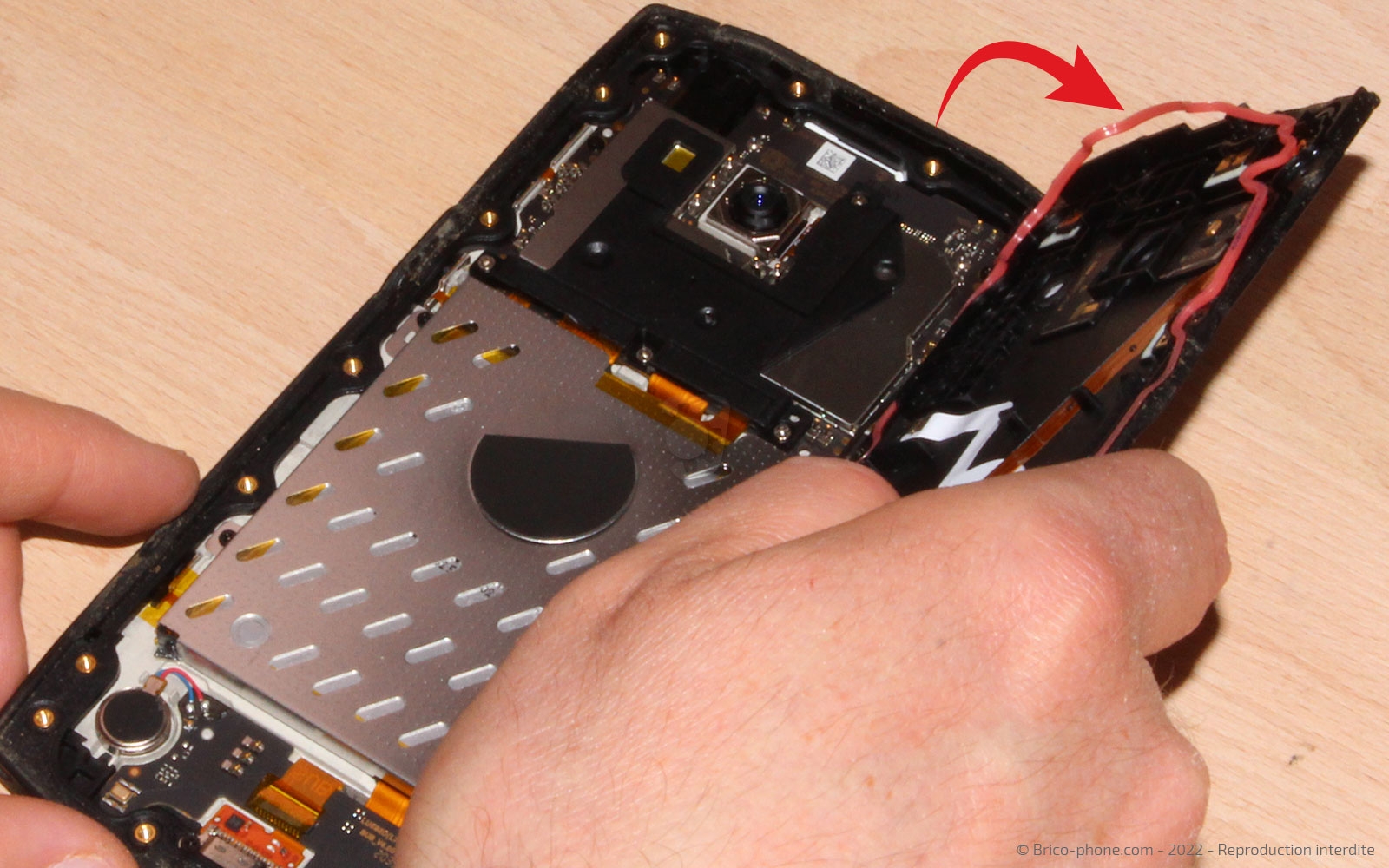

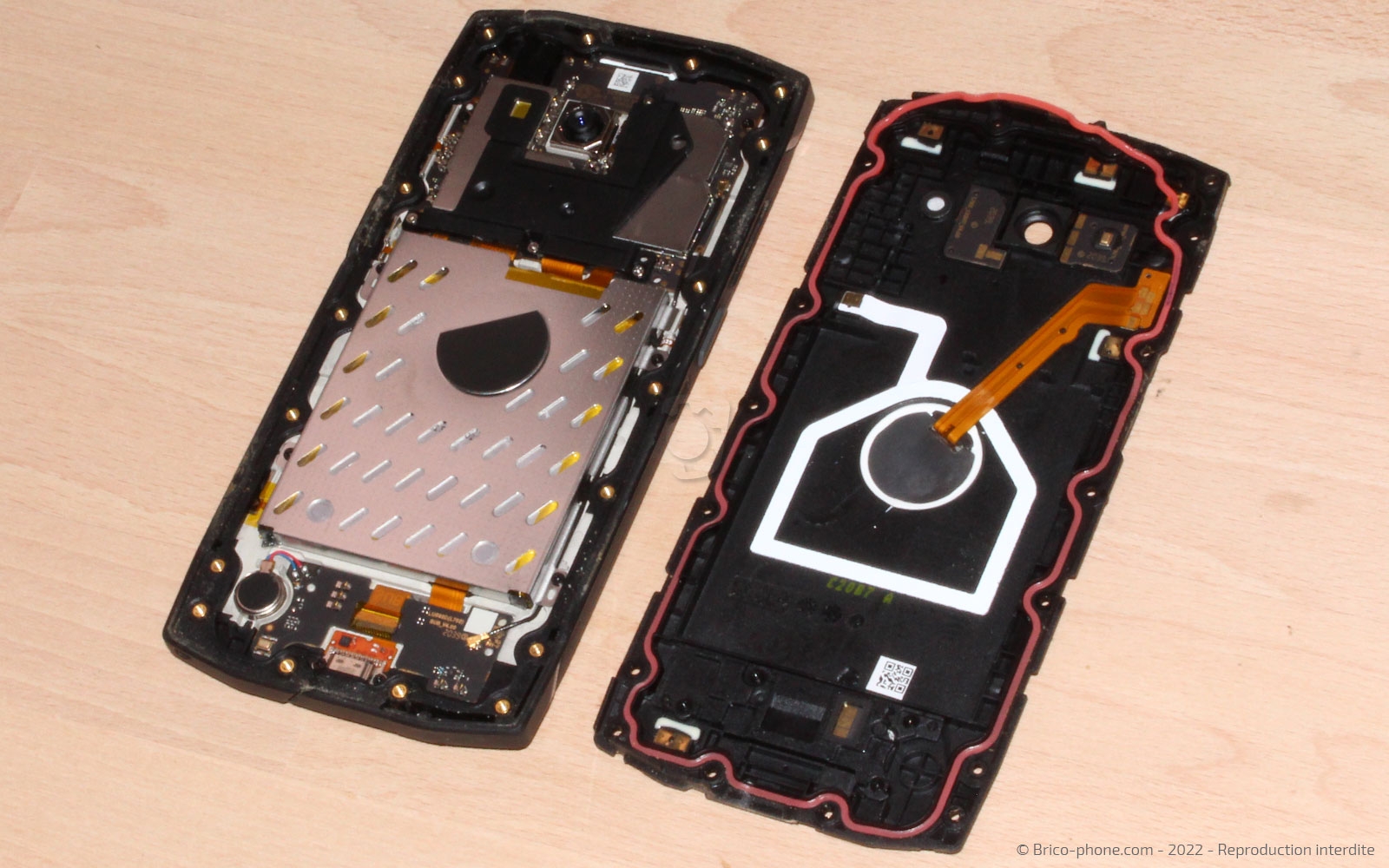

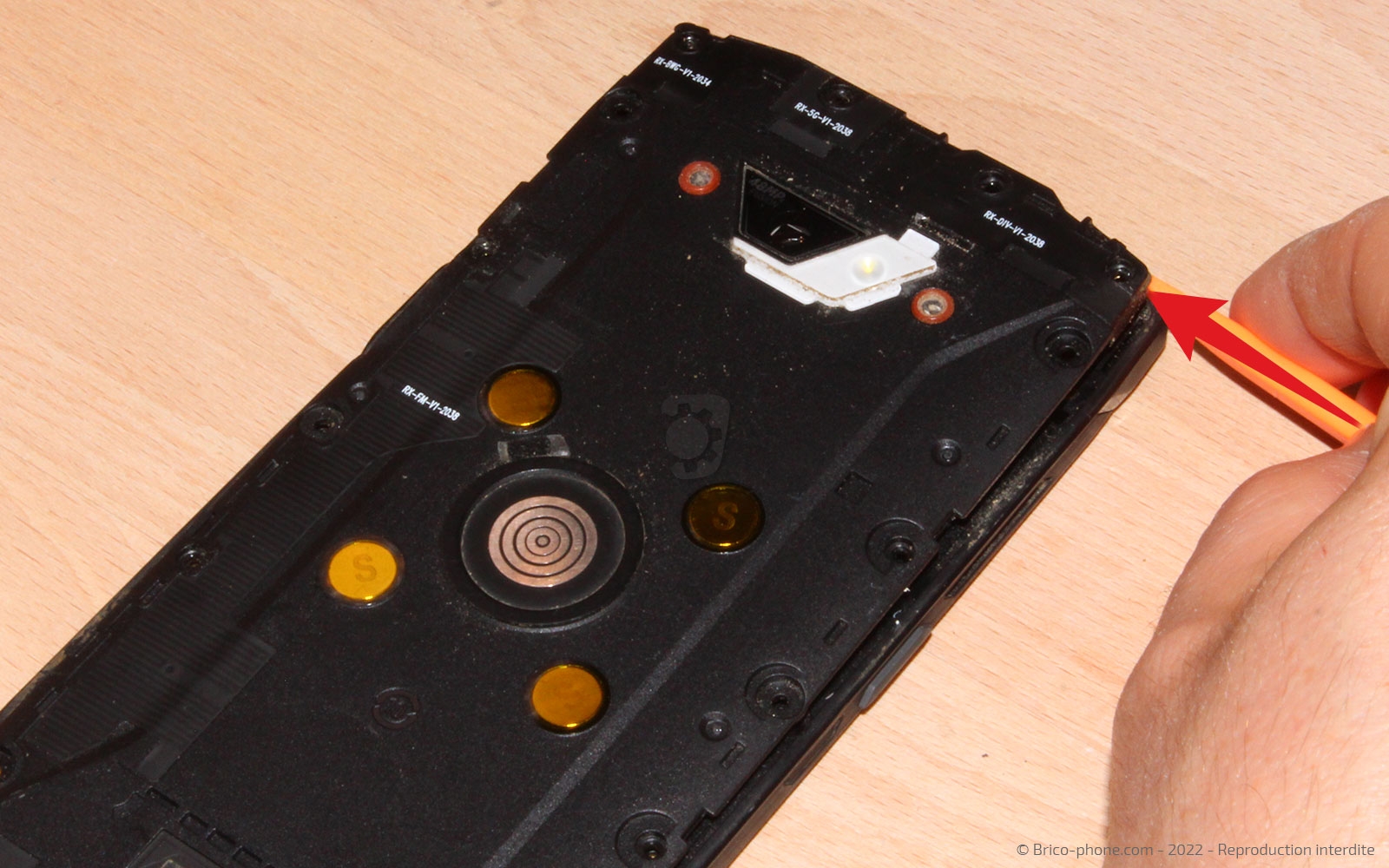

Enlever le châssis intermédiaire

En vous aidant du levier en nylon, soulevez le châssis afin de le mettre de coté et accéder à la nappe de la batterie.
Outils
Levier Nylon
Etape 6

Déconnecter la batterie

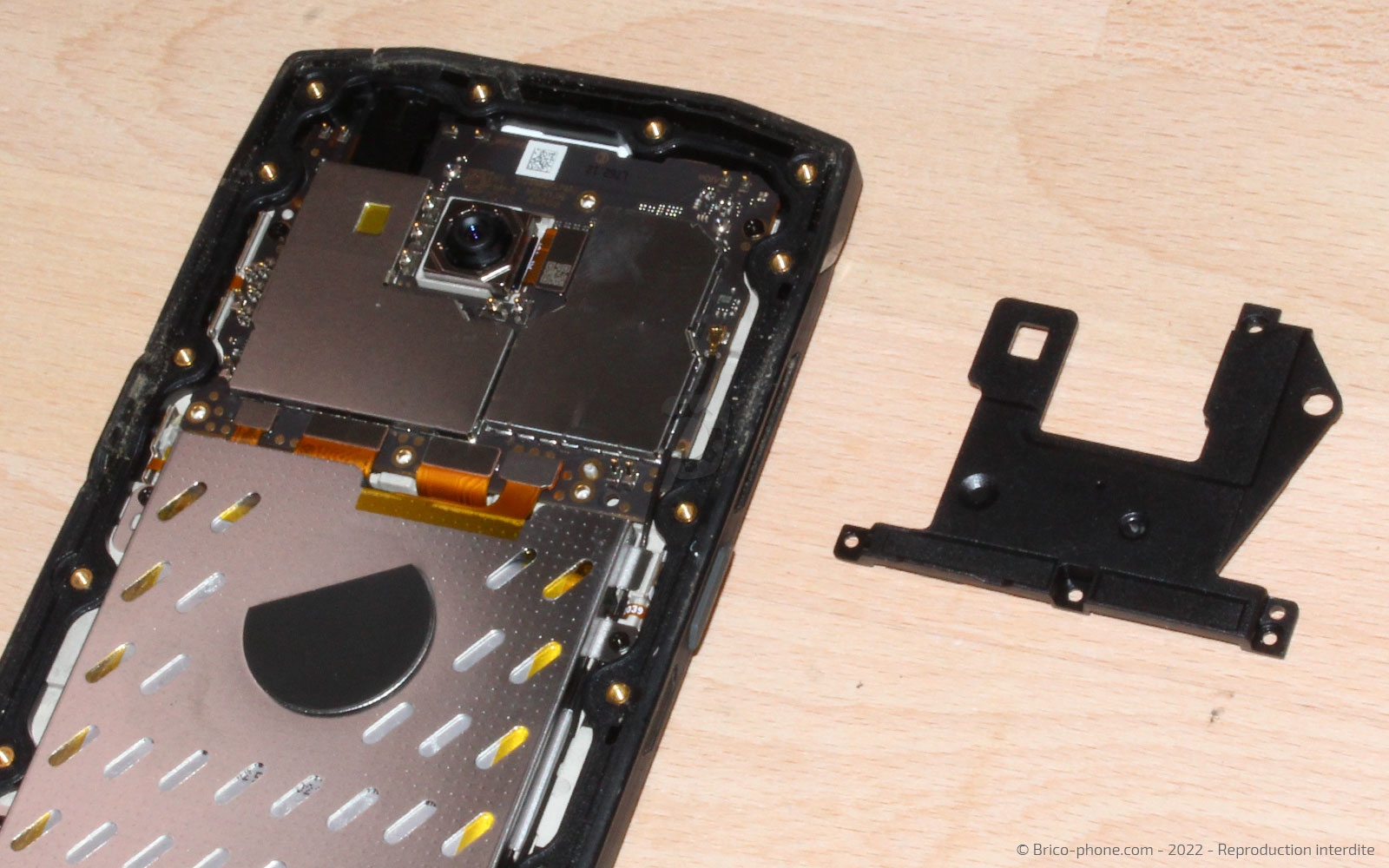

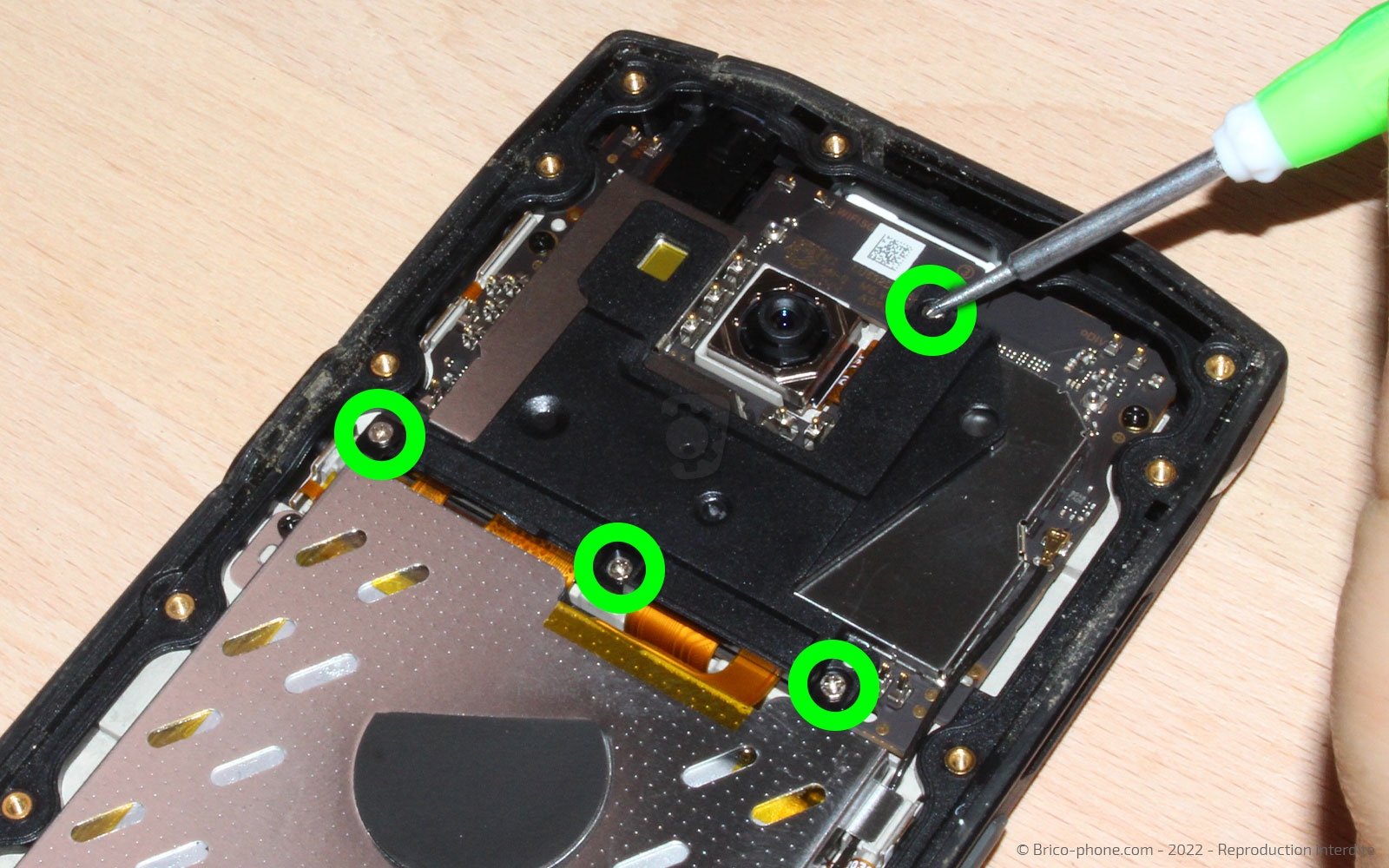

Toujours à l'aide du tournevis cruciforme, dévissez le support de protection en plastique afin de pouvoir l'extraire.

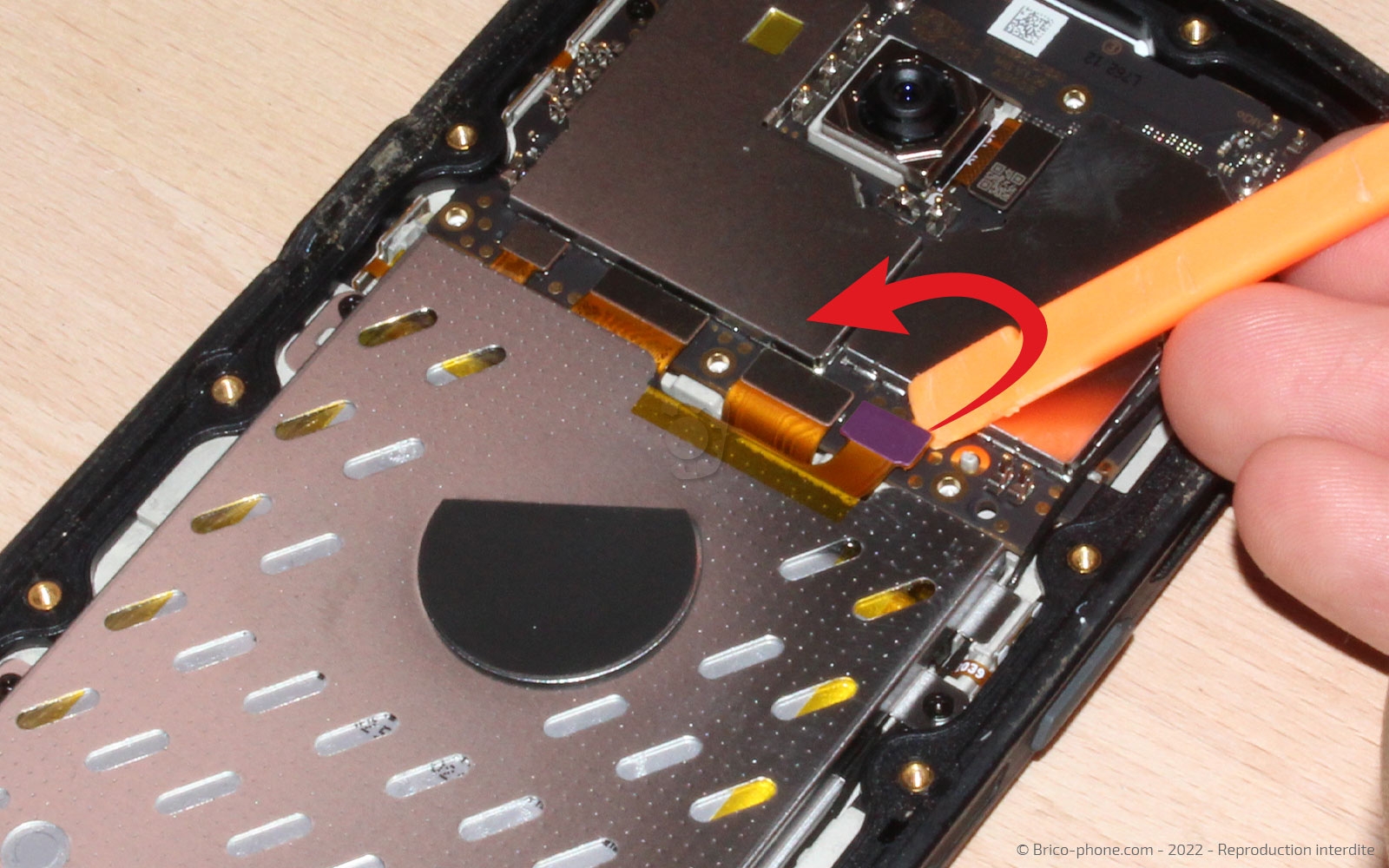

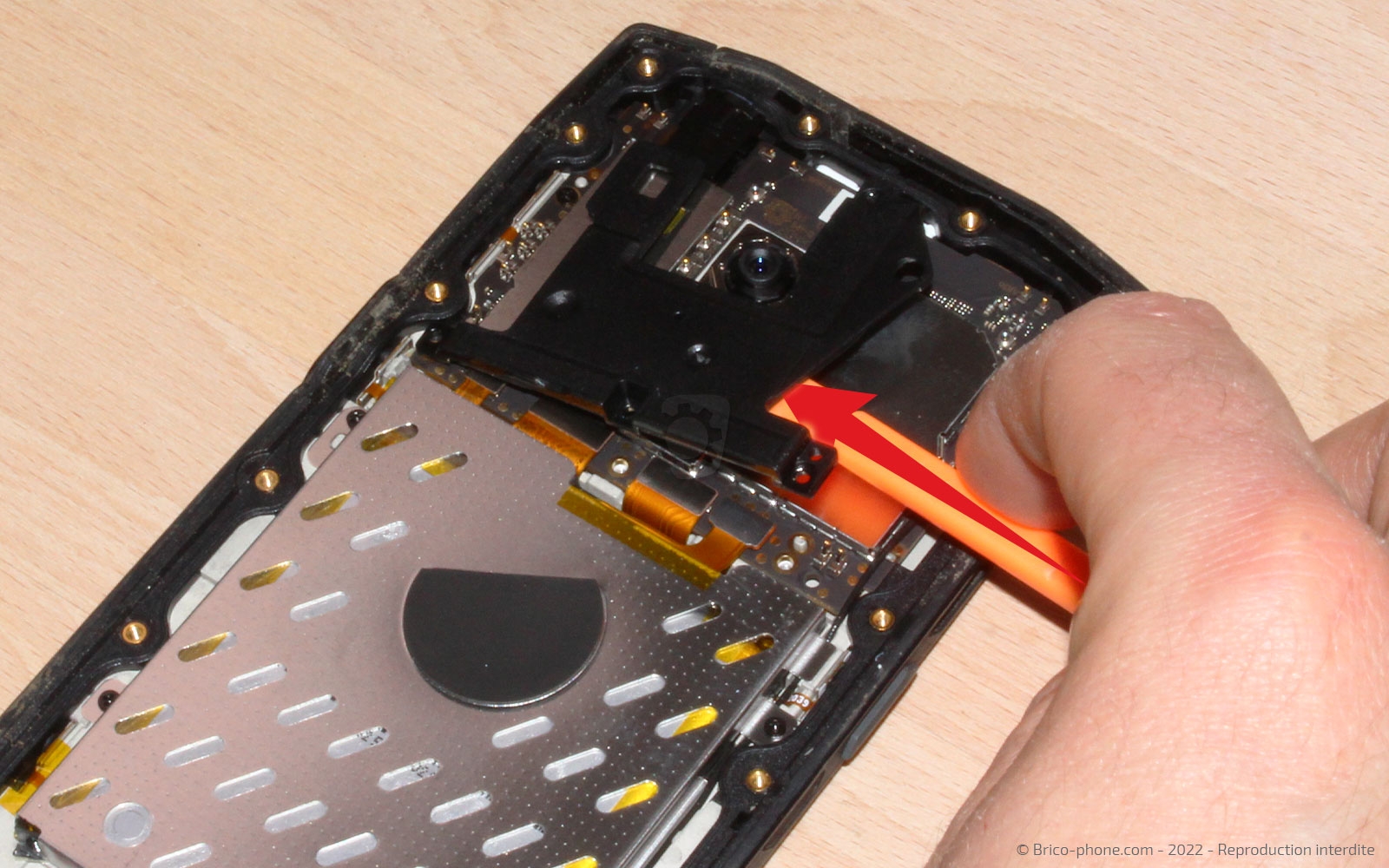

Attrapez ensuite, le spudger pour déconnecter la nappe de la batterie et continuer la réparation en toute sécurité.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Sortir la batterie et son support

Retirez les 4 vis du support métallique afin de sortir la batterie du téléphone.

A l'aide du levier en nylon, faites basculer l'ensemble vers l'extérieur de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

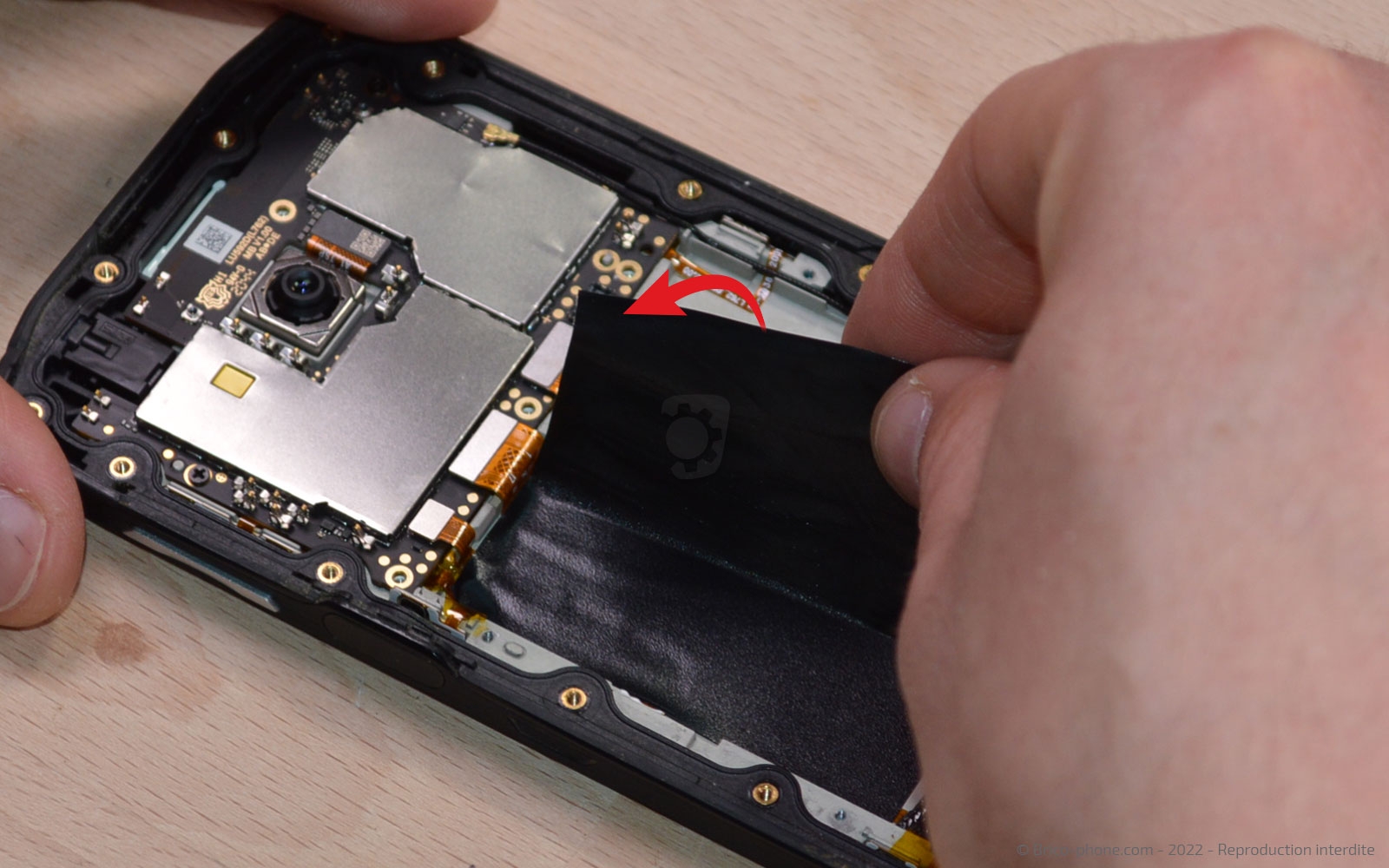

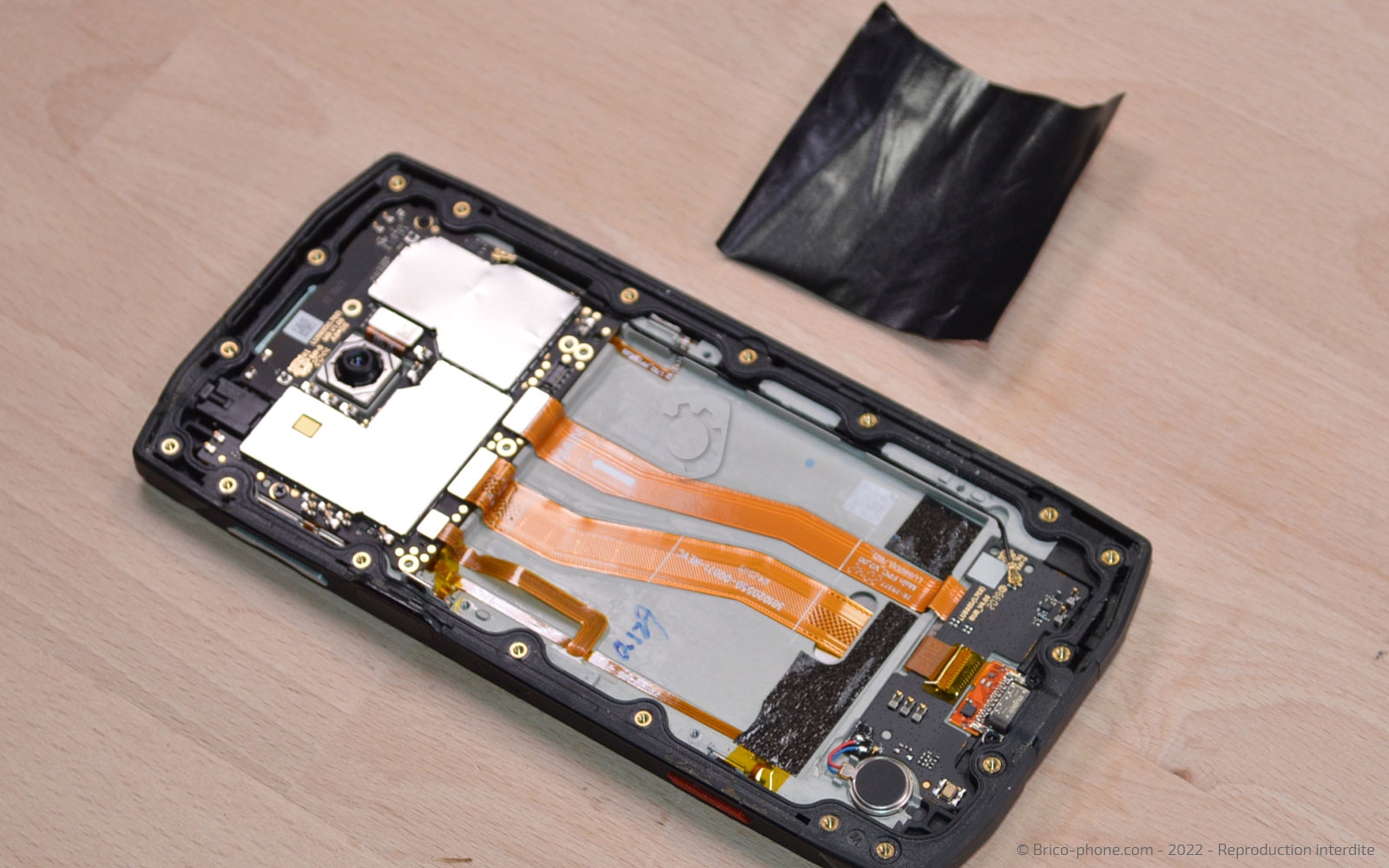

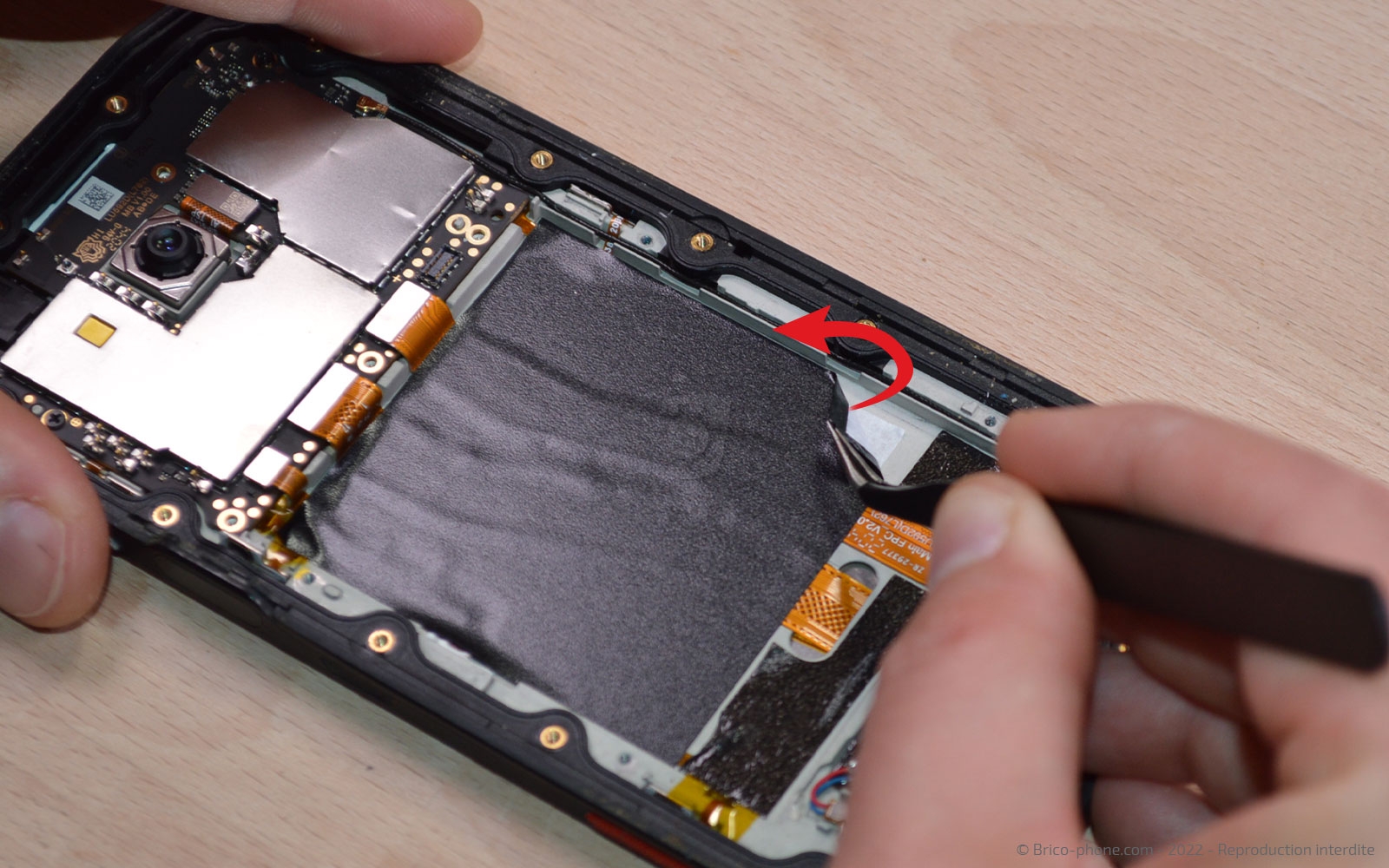

Décoller le film de protection noir

Pour apercevoir les nappes de l'écran et du connecteur de charge, il est nécessaire de décoller le film adhésif noir se trouvant au fond du bloc écran.
Outils
Pince Brucelles
Etape 9

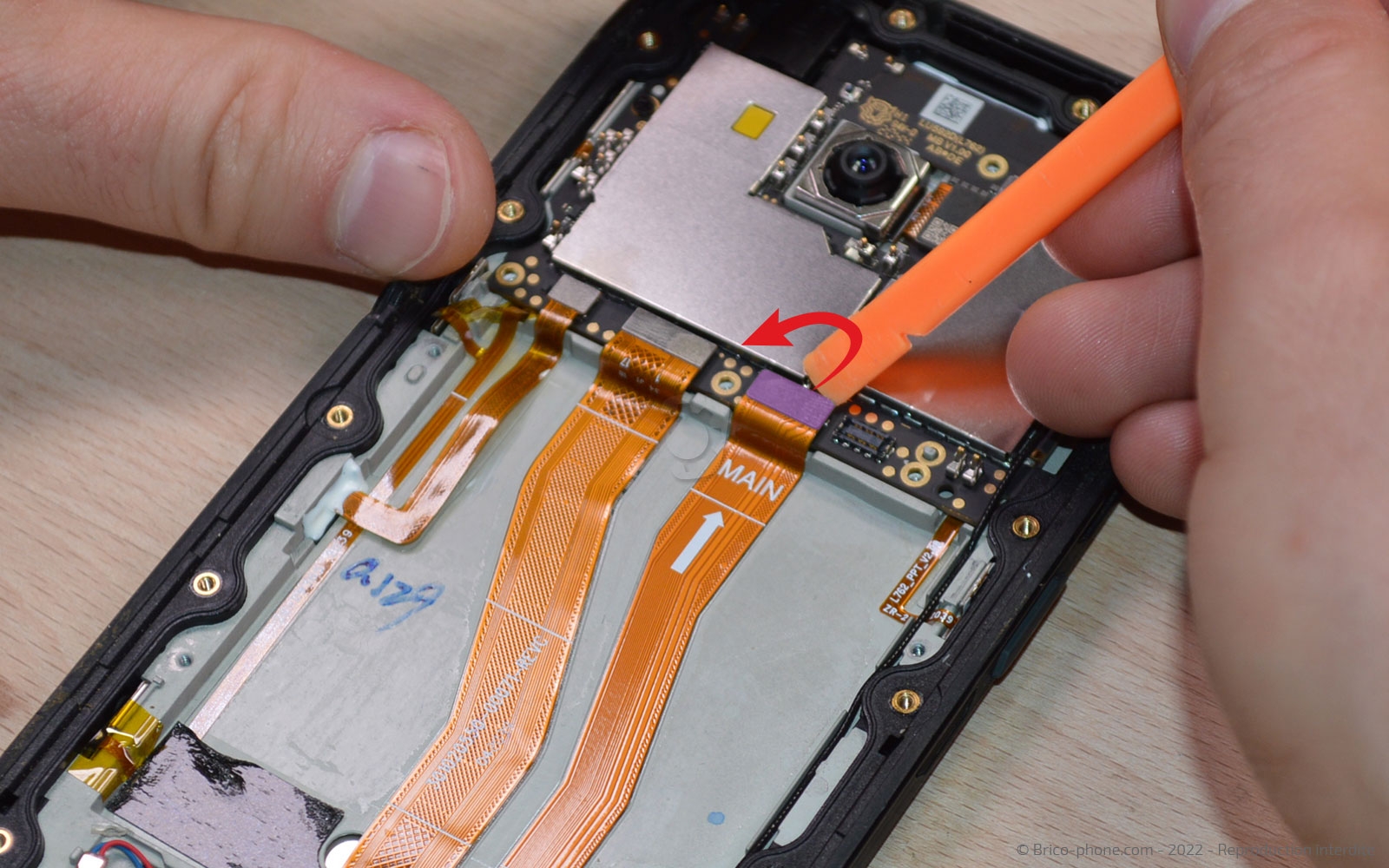

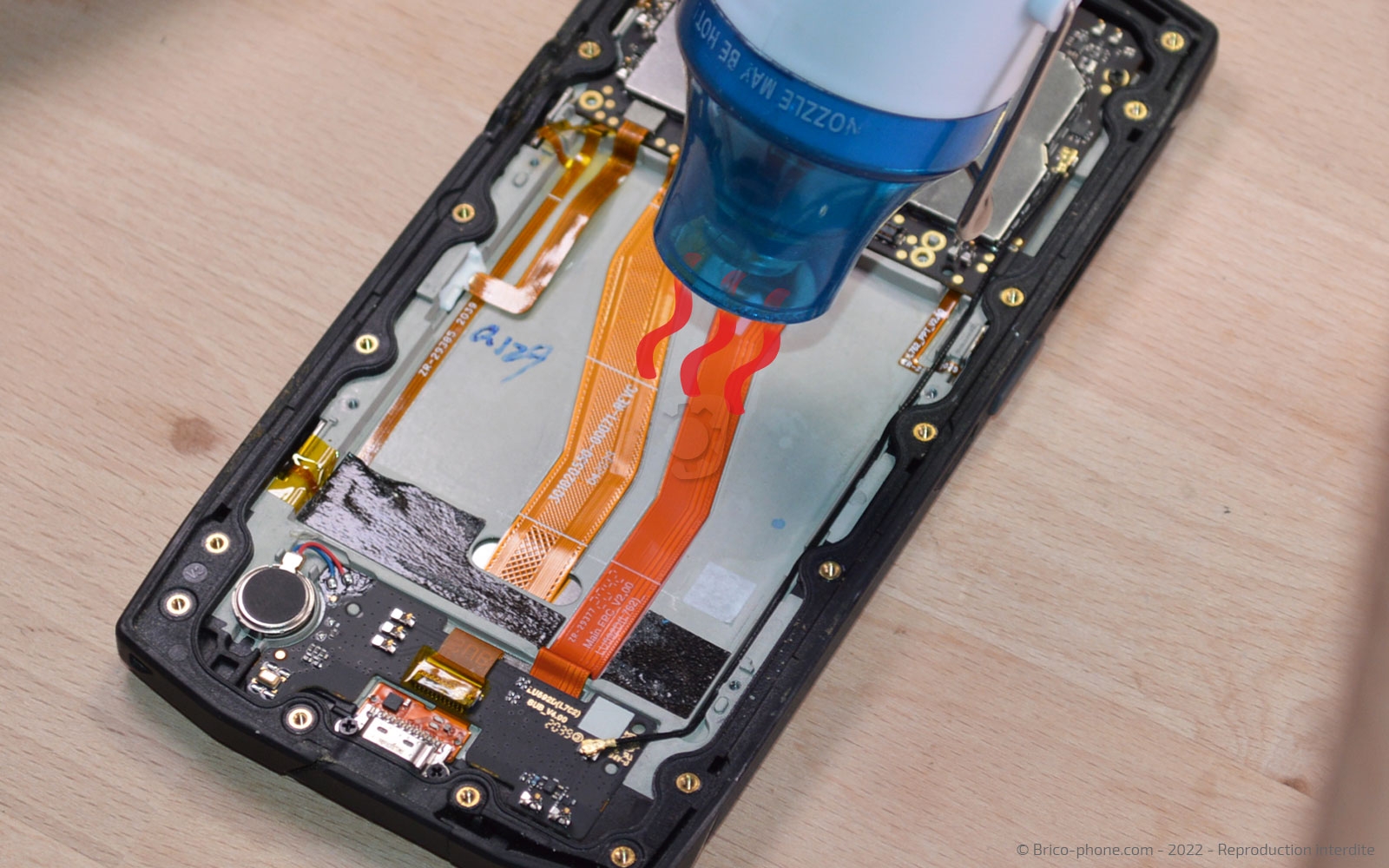

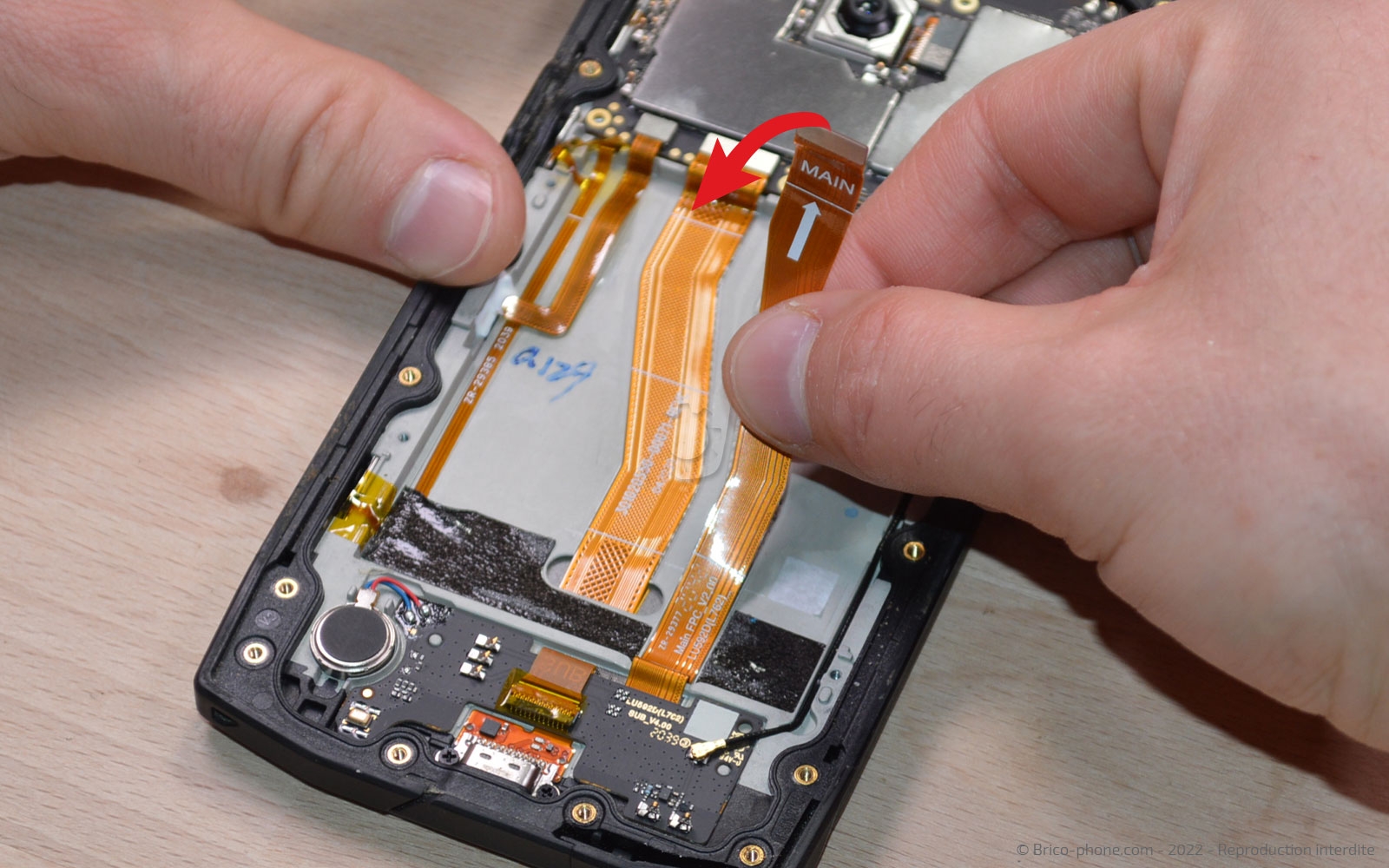

Déconnecter la nappe principale du dock

Déconnectez la nappe du dock de la carte mère avant de la chauffer légèrement pour la décoller tranquillement.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 8.91€
Etape 10

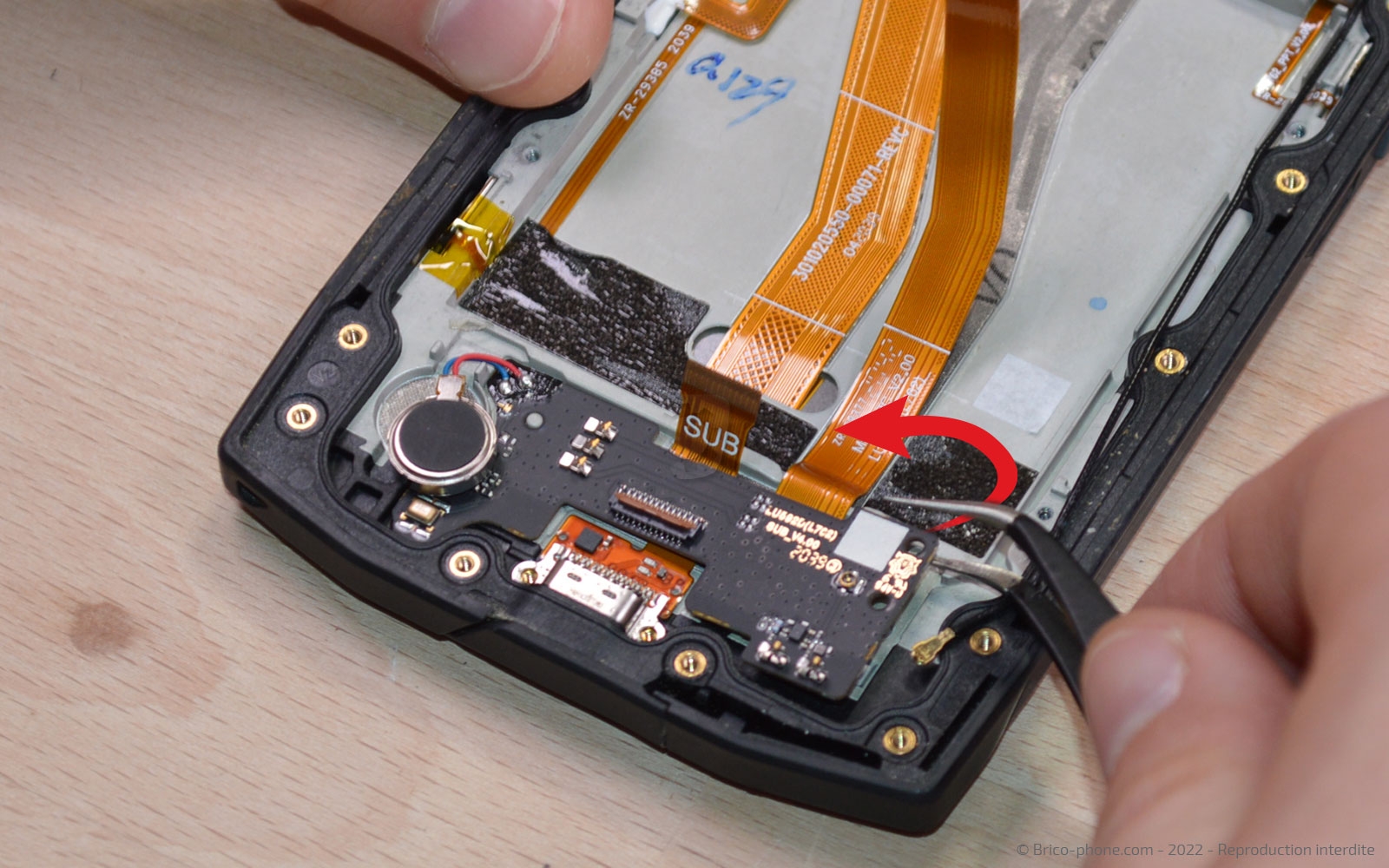

Dévisser la carte fille

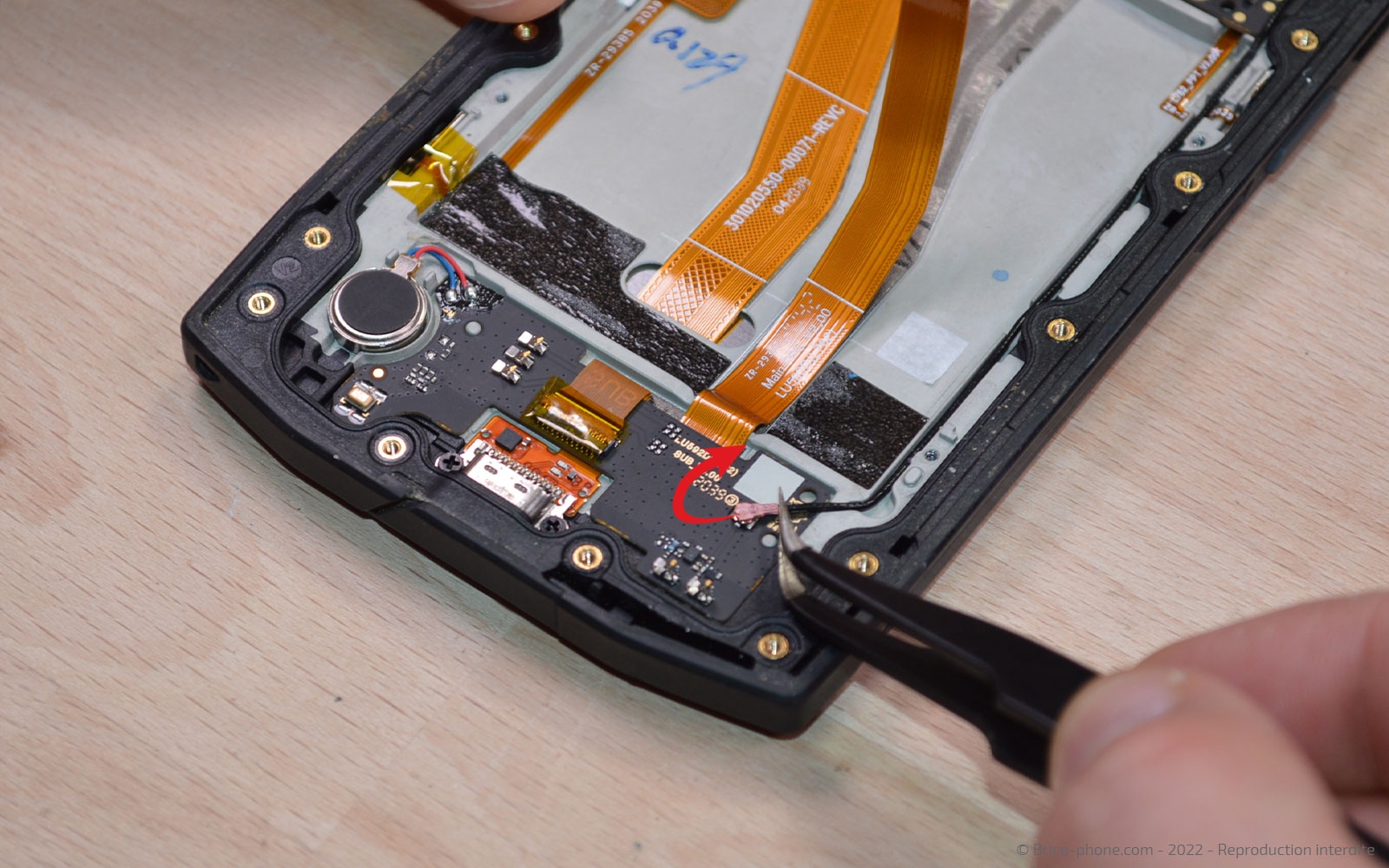

En utilisant la pince en métal, détachez le câble coaxial de la carte fille.

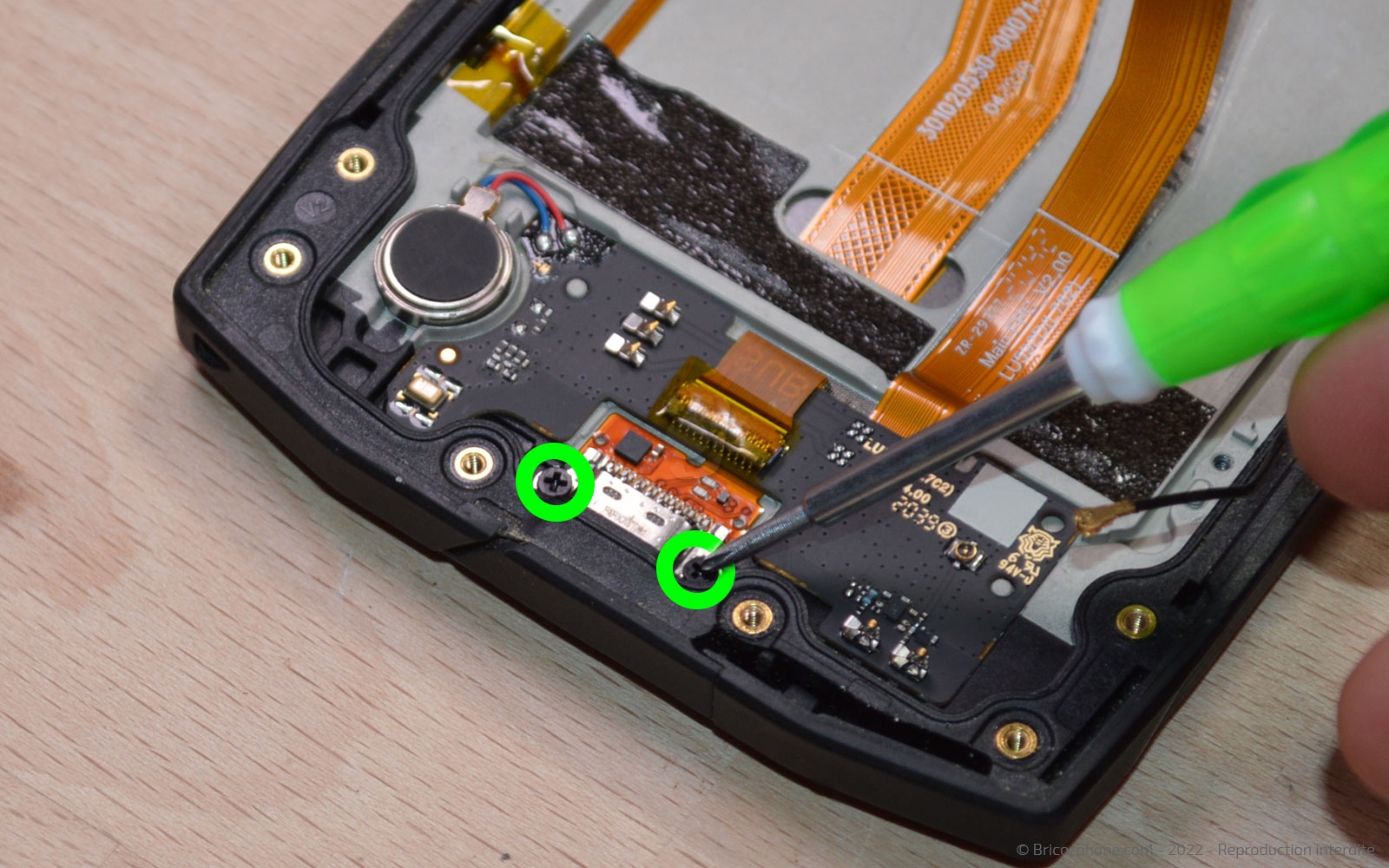

Ensuite, retirez les deux vis cruciformes placées de part et d'autre de la prise du connecteur de charge.

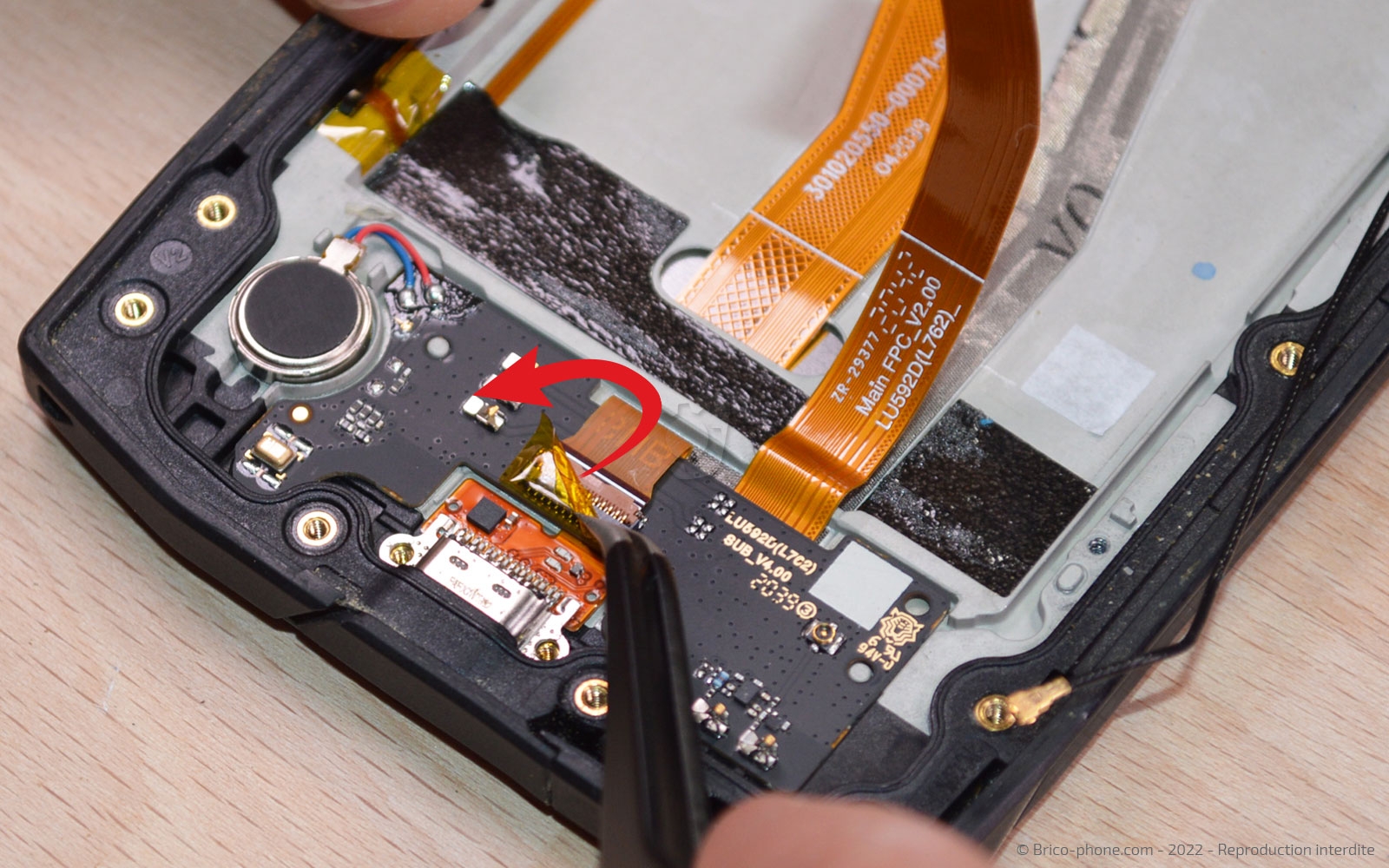

Récupérez également le film jaune présent sur la seconde nappe du dock.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 11

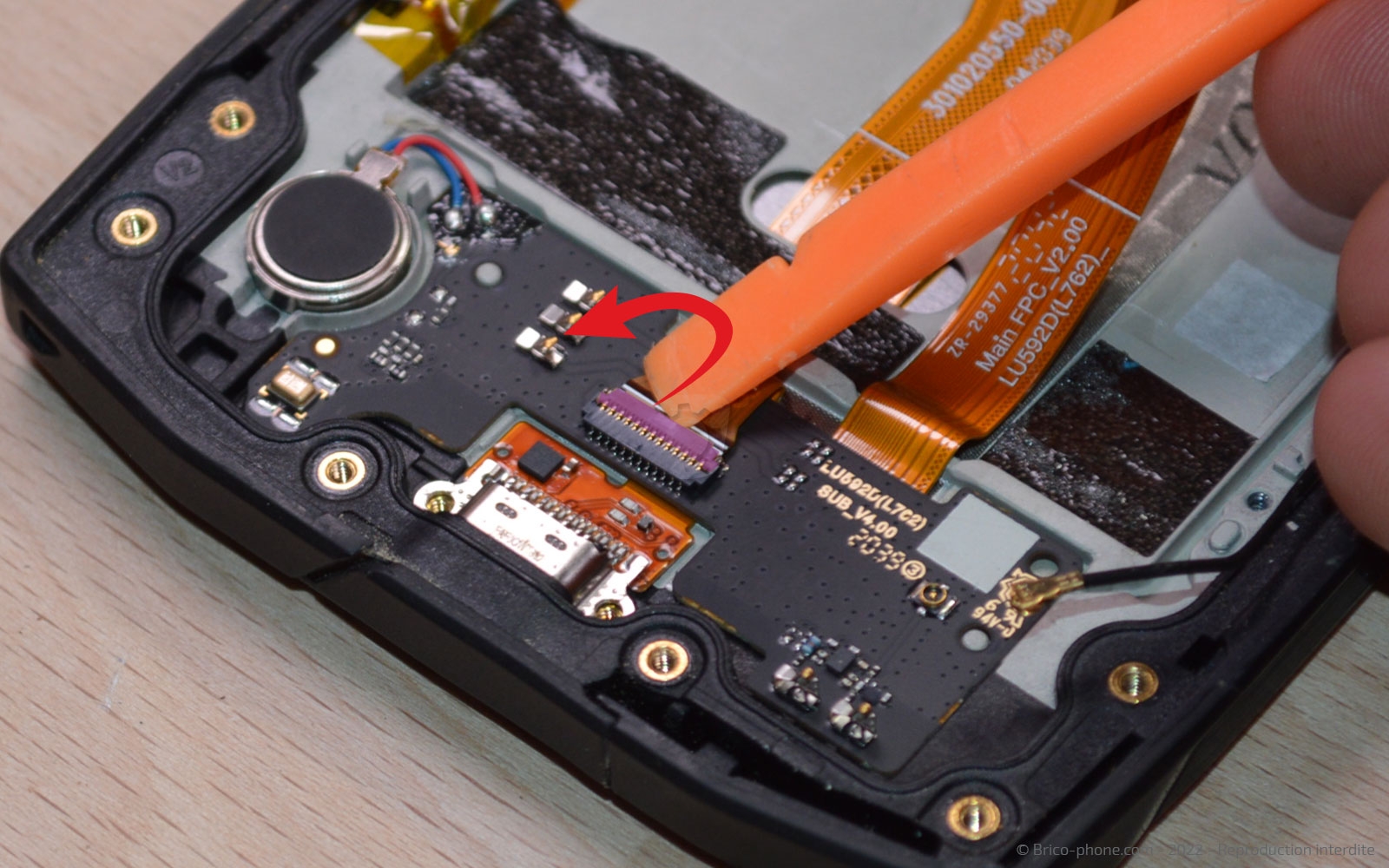

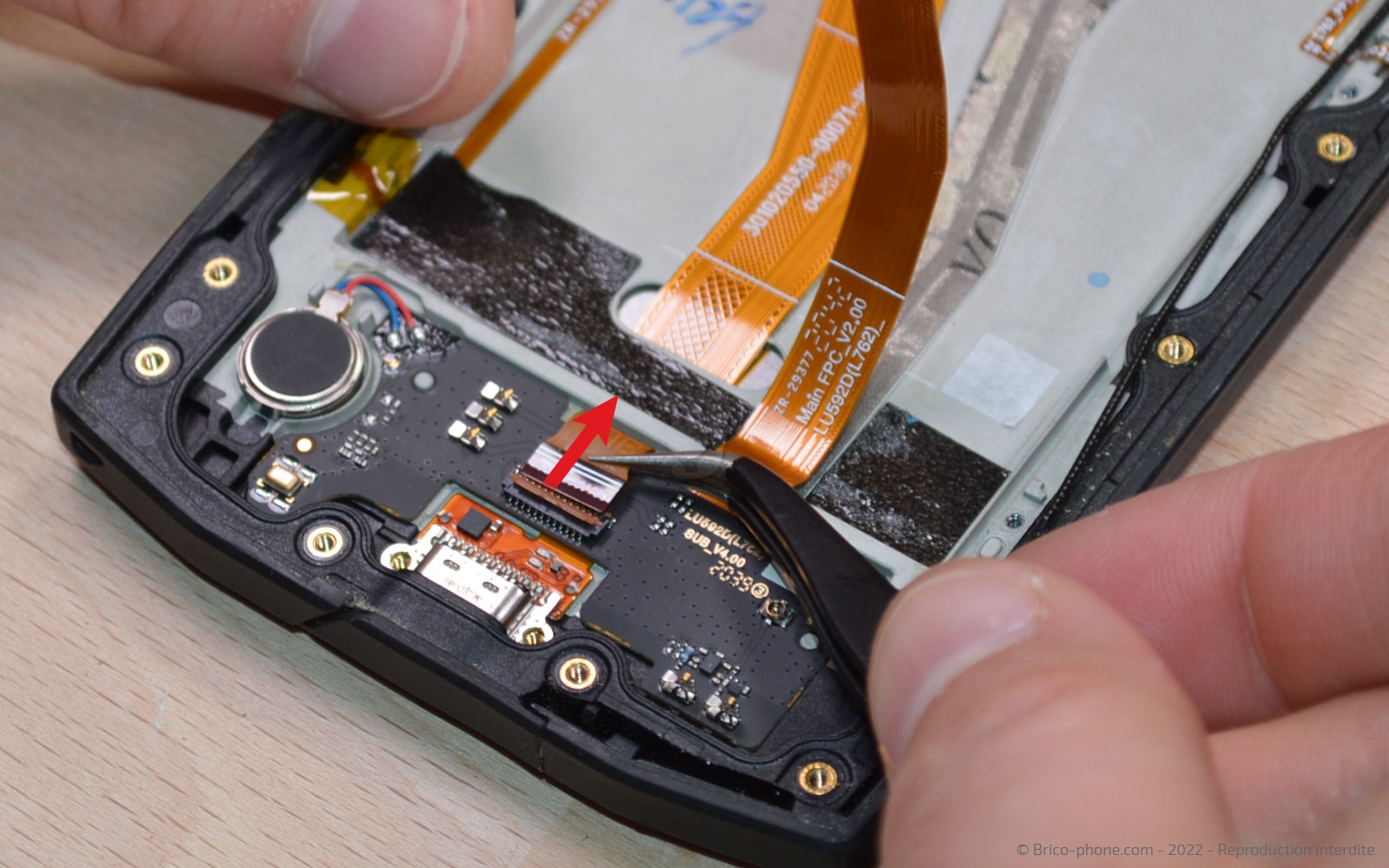

Chauffer la carte fille

Levez le verrou en plastique afin de pouvoir extraire la connectique.

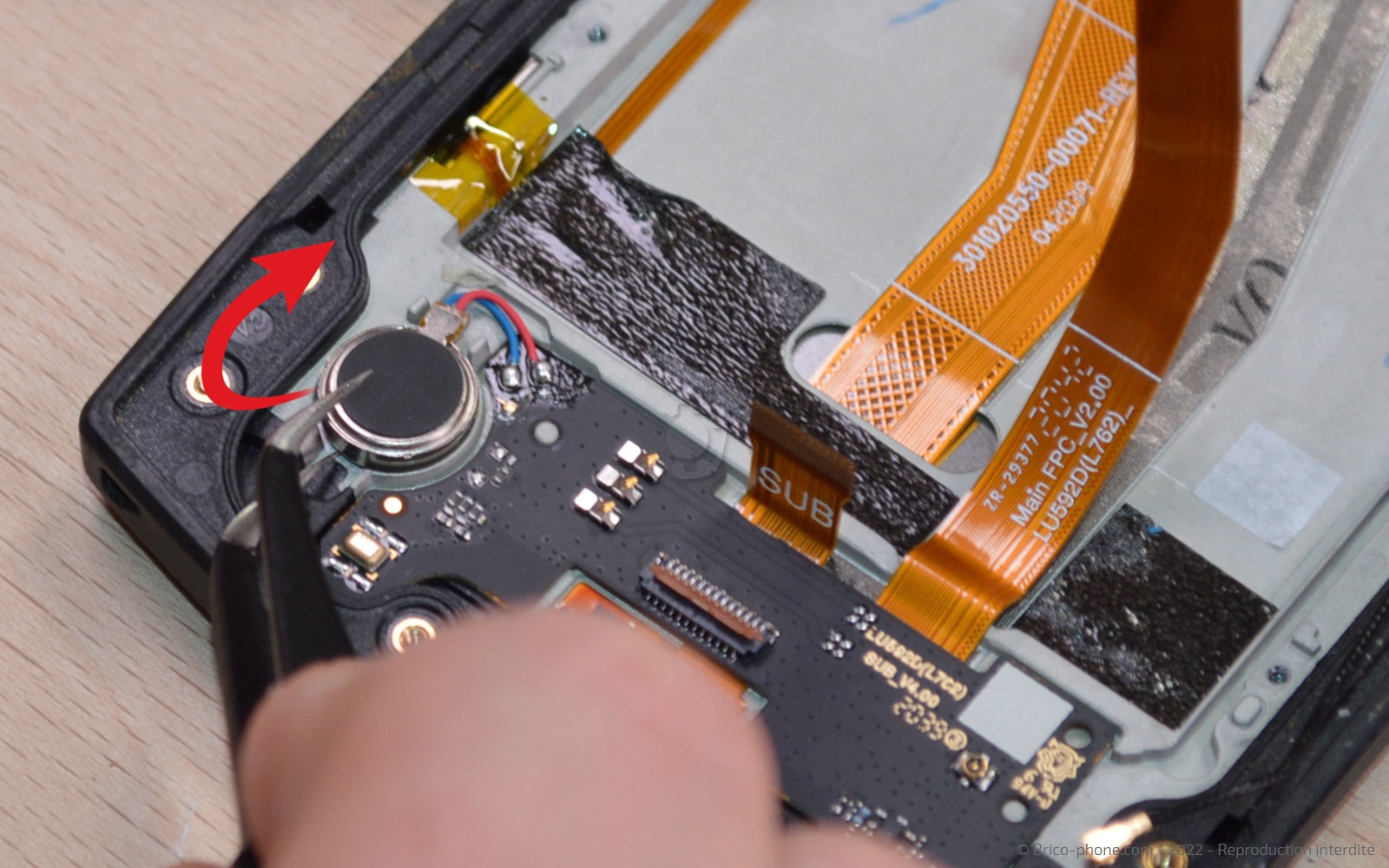

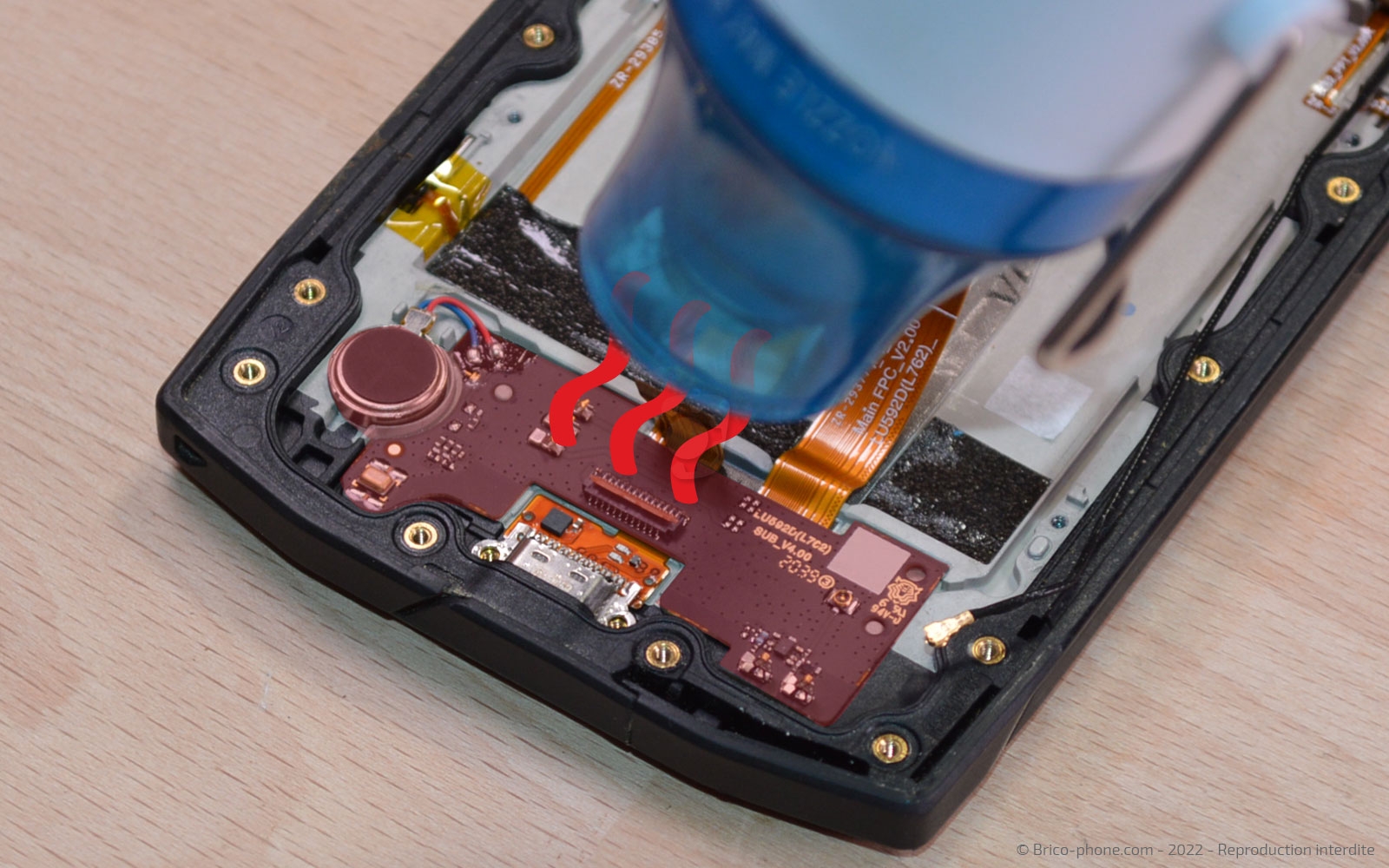

Chauffez l'intégralité de la carte fille puis glissez la pincette sous le vibreur pour le décoller en douceur.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 8.91€
Etape 12

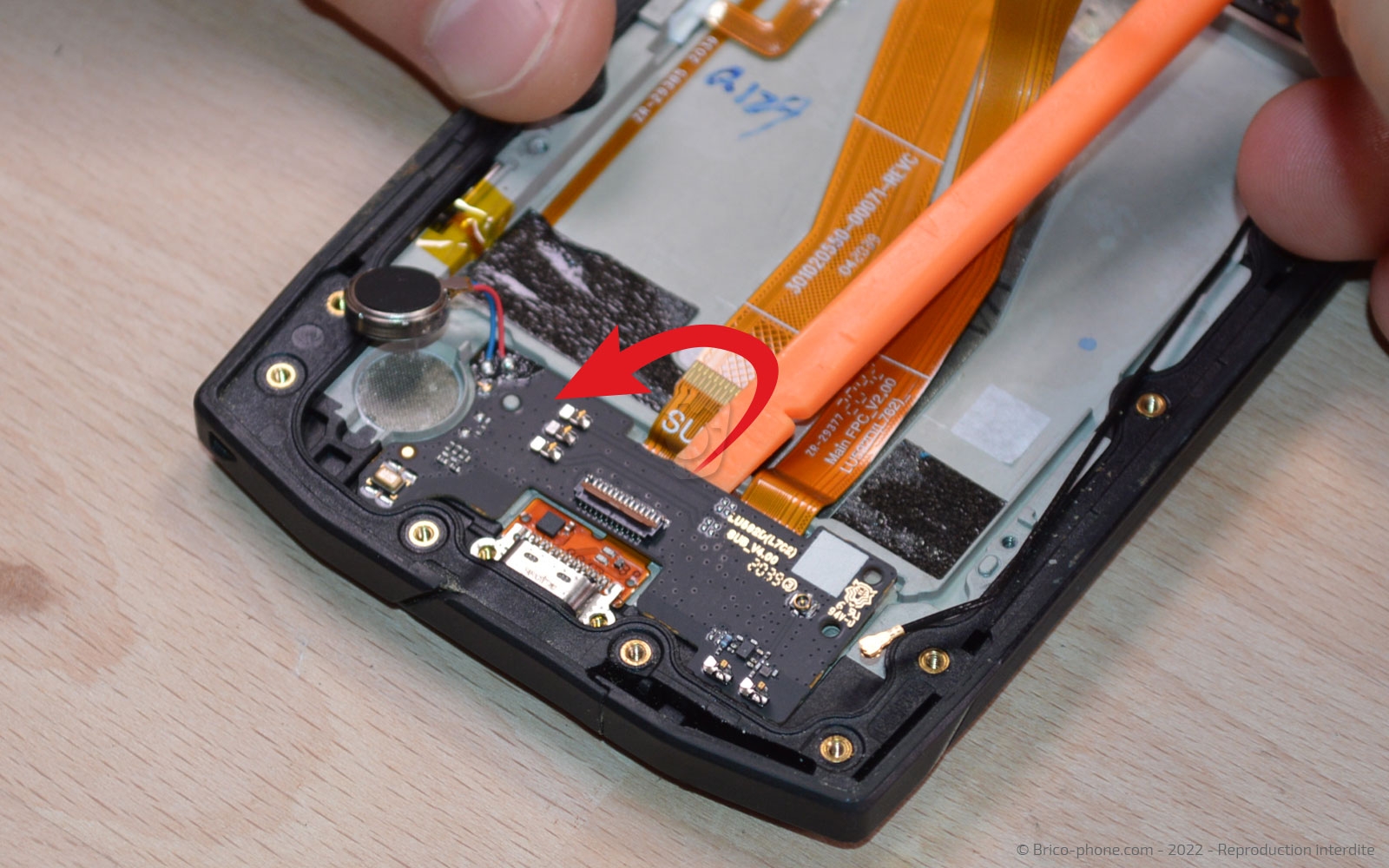

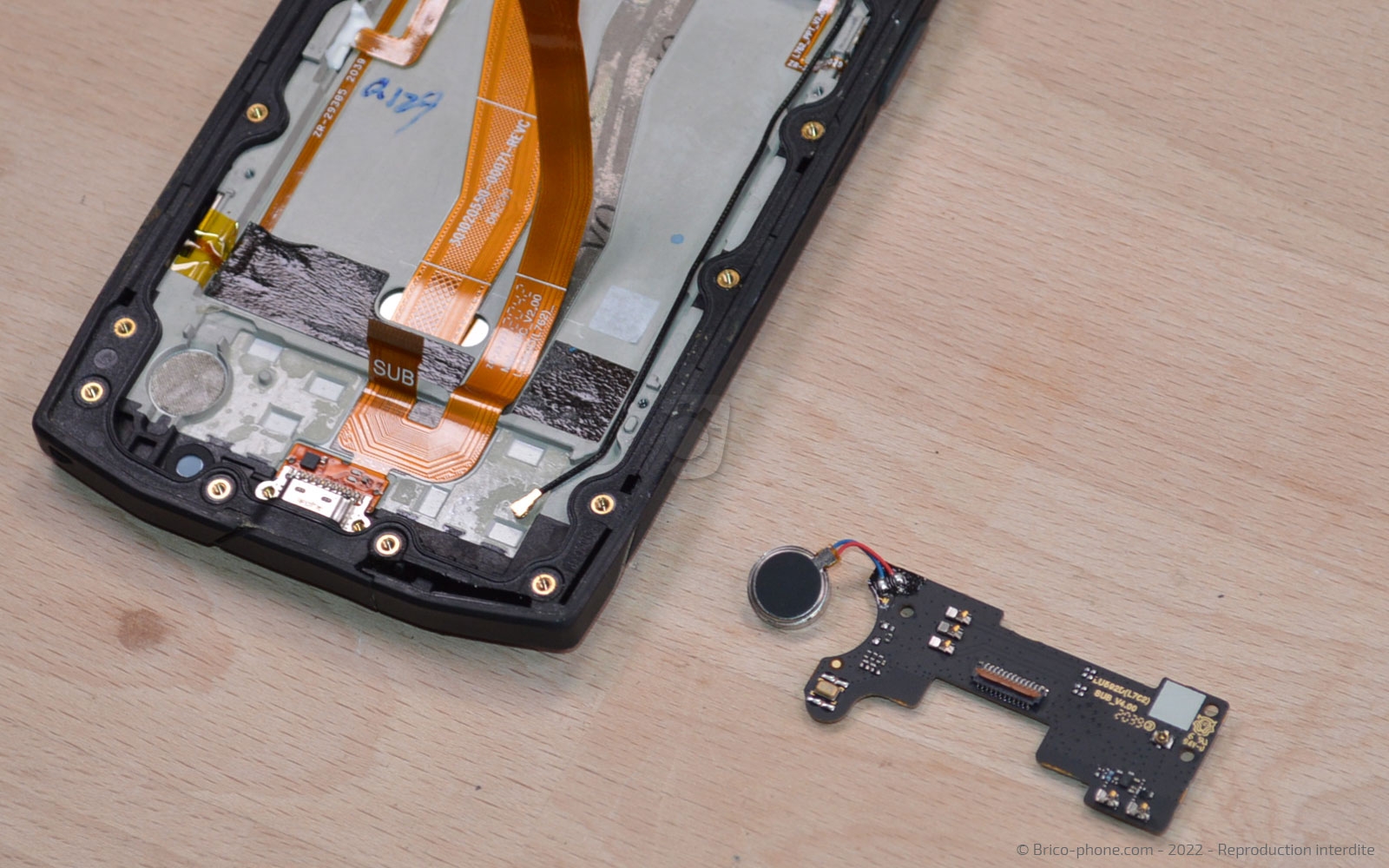

Sortir la carte fille et le vibreur

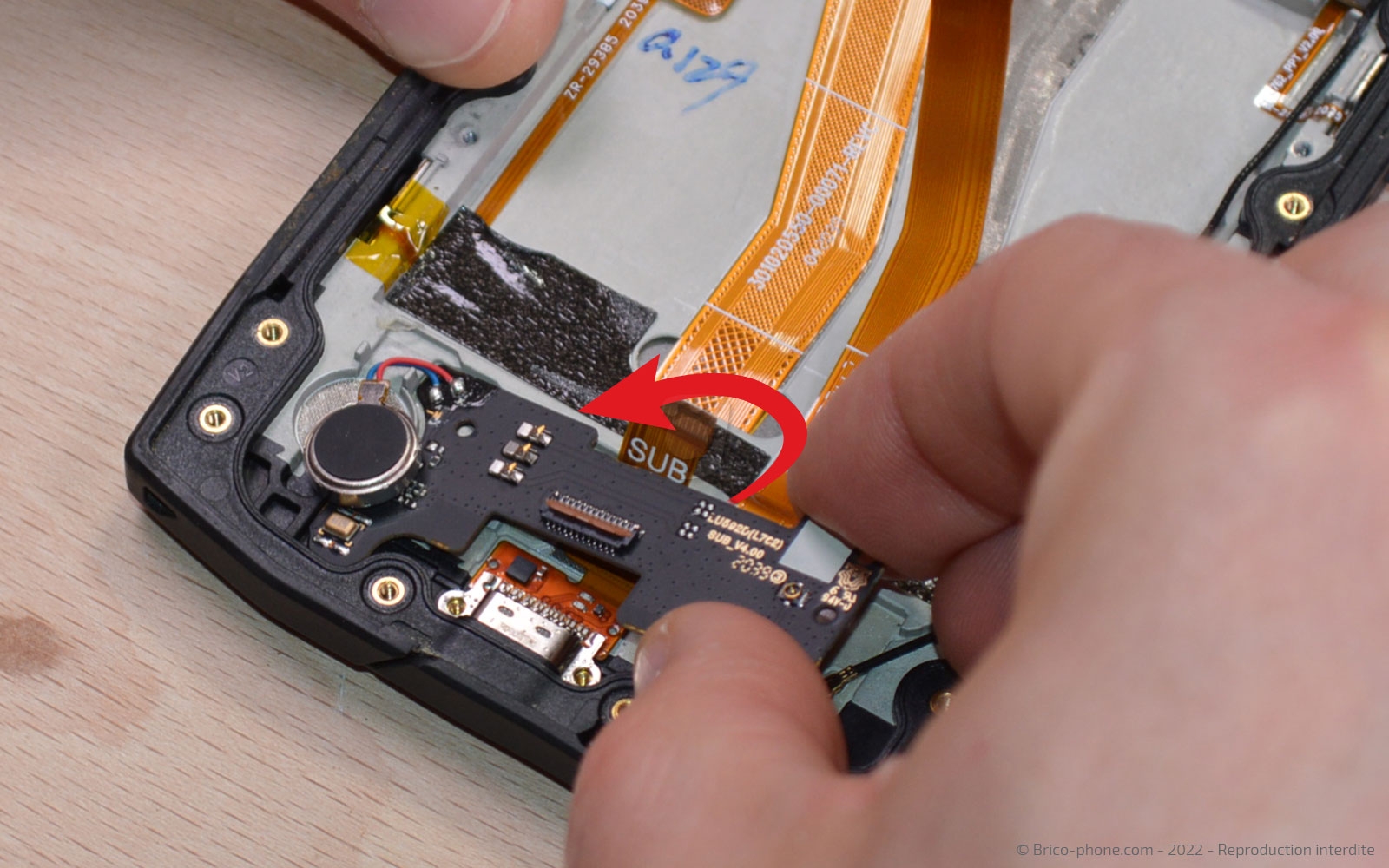

Faites levier avec le levier ou la pince en métal afin de pouvoir sortir le composant du smartphone plus facilement.
Outils
Levier Nylon
Pince Brucelles
Etape 13

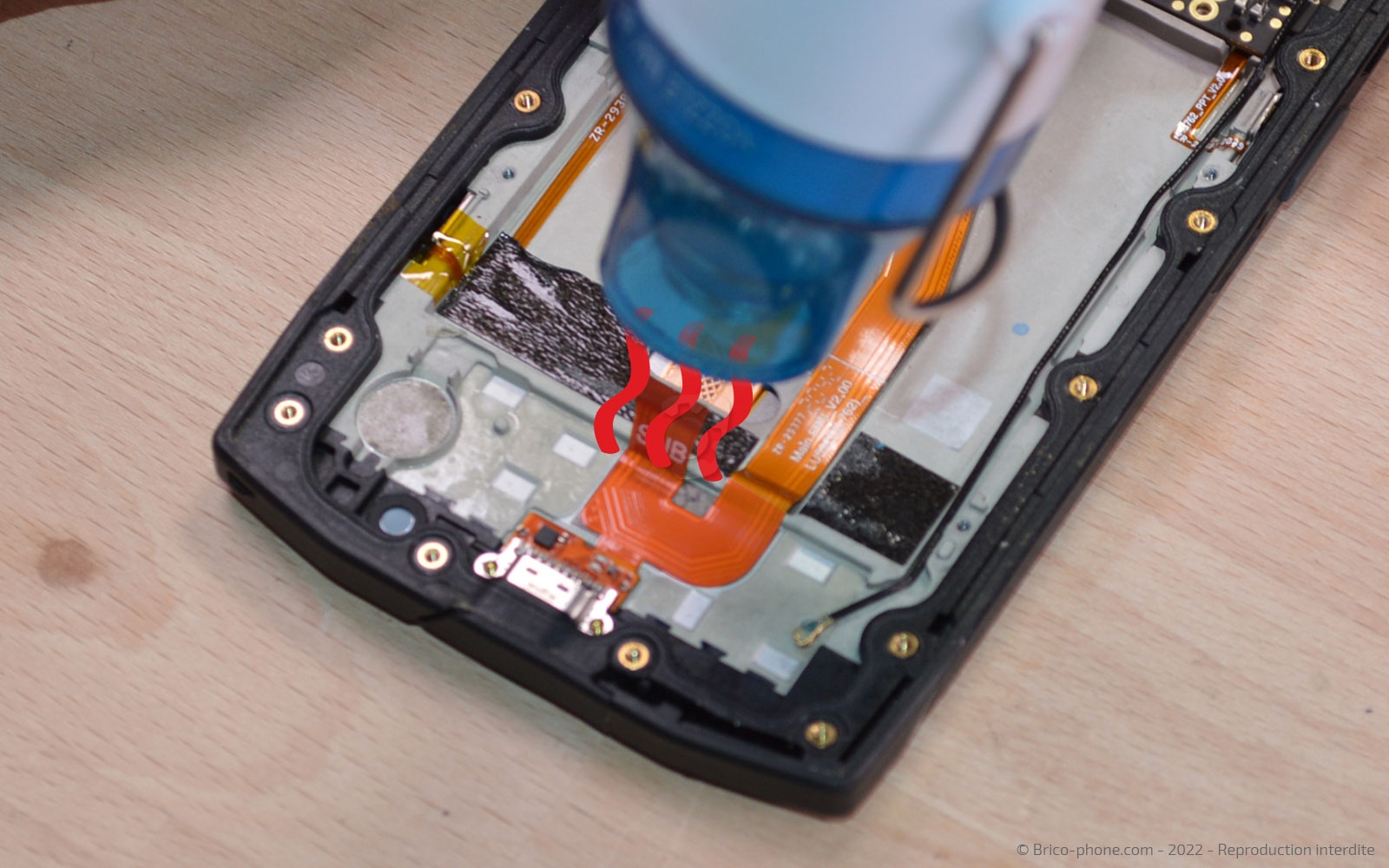

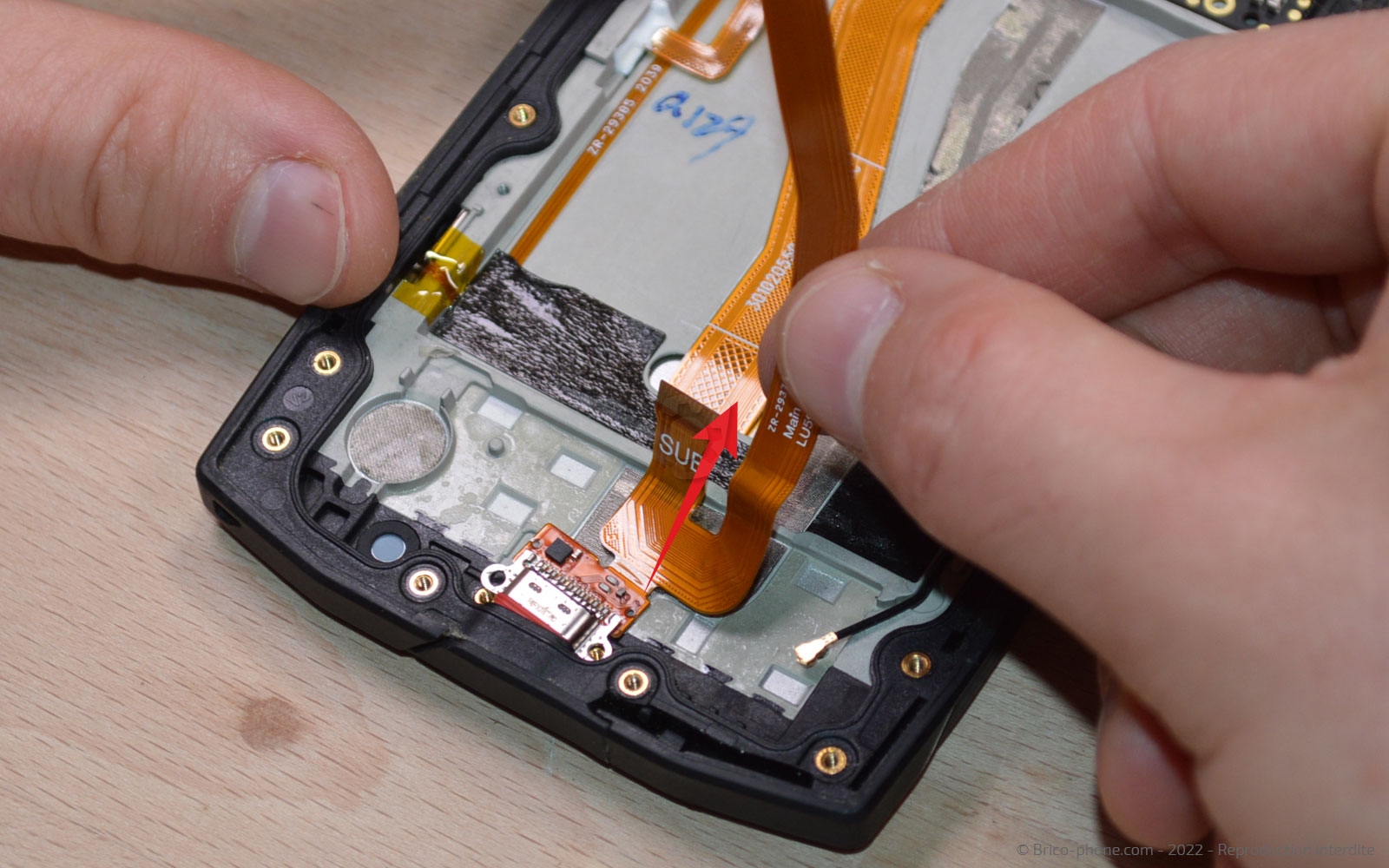

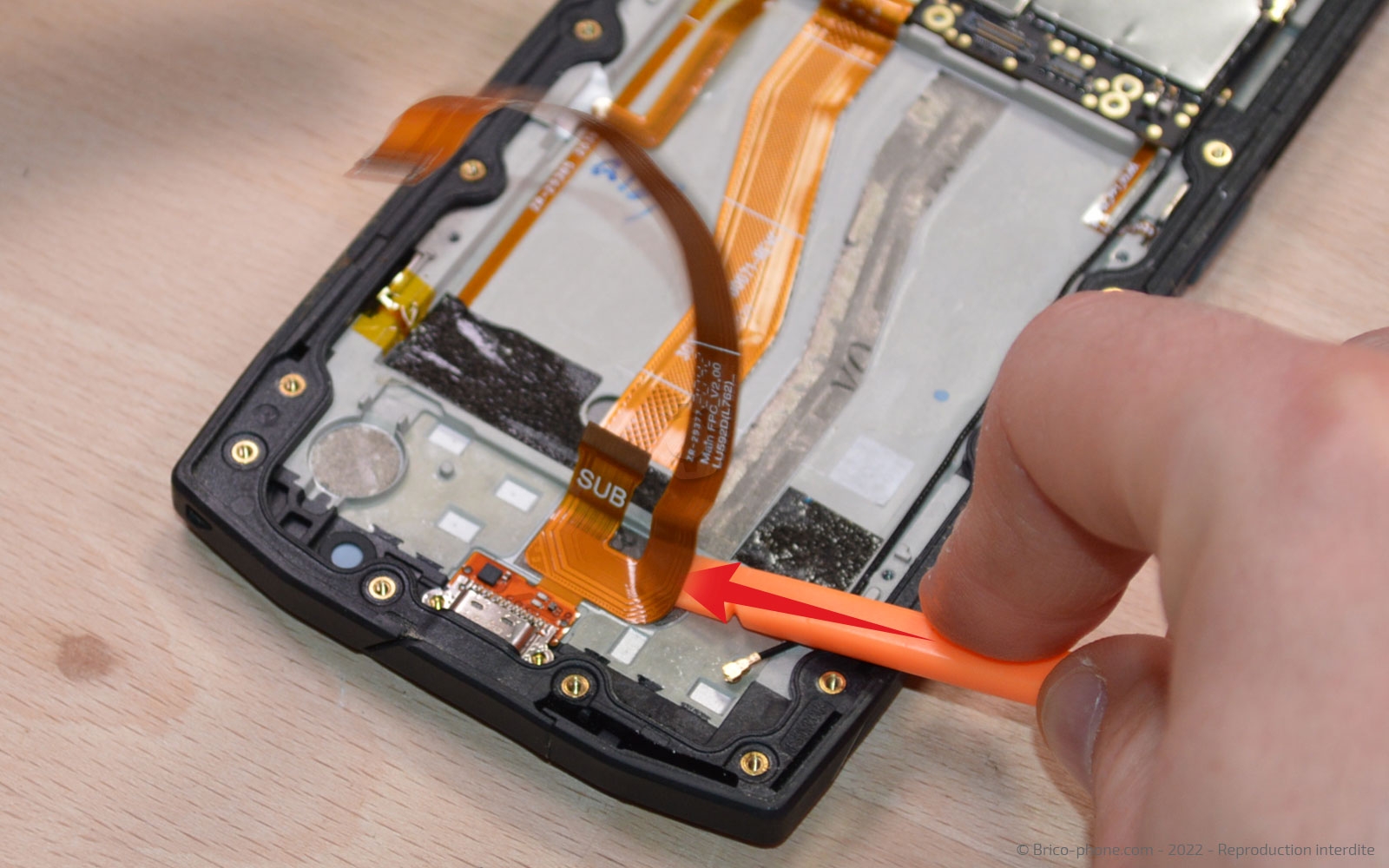

Retirer le connecteur de charge

Il faut chauffer légèrement la nappe du connecteur de charge afin de pourvoir la décoller et l'extraire de l'appareil.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 8.91€

Conseils pour le remontage

Installez votre nouvelle pièce dans le bloc écran puis suivez les étapes précédentes dans le sens inverse pour remonter votre Crosscall Core-X4.

Lors du rallumage, si l'affichage est noir et blanc, désactiver le mode "coucher" dans les réglages de votre smartphone.
