Remplacer le connecteur de charge sur iPhone SE 2022

Temps estimé : 45 min
Difficulté : 3/5
iPhone SE 2022 | Temps estimé : 45 min | Difficulté : 3/5

Vous ne pouvez plus charger votre iPhone SE 3ème génération ? Le câble ne tient plus dans son dock de charge ? Votre iPhone n'est pas reconnu par un ordinateur ? Rien de plus facile pour résoudre ce problème, il vous suffit de changer le connecteur de charge.

Comment faire pour changer la prise lightning USB défectueuse ? Commandez la pièce détachée et les outils ou notre kit de réparation (contient les outils, un patron autocollant, un joint d'étanchéité et les outils), puis procédez à la réparation en suivant notre tutoriel photos, confectionné par l'équipe technique Brico-Phone.

Vous pourrez de nouveau charger et transférer vos données, vos problèmes de son lorsque votre interlocuteur ne vous entend pas quand vous téléphonez avec l'appareil à l'oreille seront également résolus mais également écouter de la musique avec vos écouteurs branchés via la prise lightning.

Cette nappe est un peu longue à remplacer car la carte mère doit être démontée mais si vous suivez bien chaque étape, cette réparation ne présente pas de difficulté particulière. Etant donné que de nombreux éléments doivent être retirés, nous vous conseillons fortement d'acheter le patron d'aide au montage magnétique ou adhésif afin de replacer tous les composants et toutes les vis à leur place exacte.

La manipulation étant quasiment identique à celle de l'iPhone 8 et l'iPhone SE 2020, les couleurs du téléphone peuvent changer d'une photo à l'autre, sans conséquence sur le bon déroulement de la réparation. De plus, ce guide ne nécessite pas le retrait de la batterie mais simplement sa déconnexion.

Bonne réparation !

Diagnostic

>  Le connecteur de charge de votre iPhone SE 2022 fonctionne mal
>  Le câble ne tient pas dans la prise de charge de votre téléphone

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Lightning pour iPhone SE (2022) Noir
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

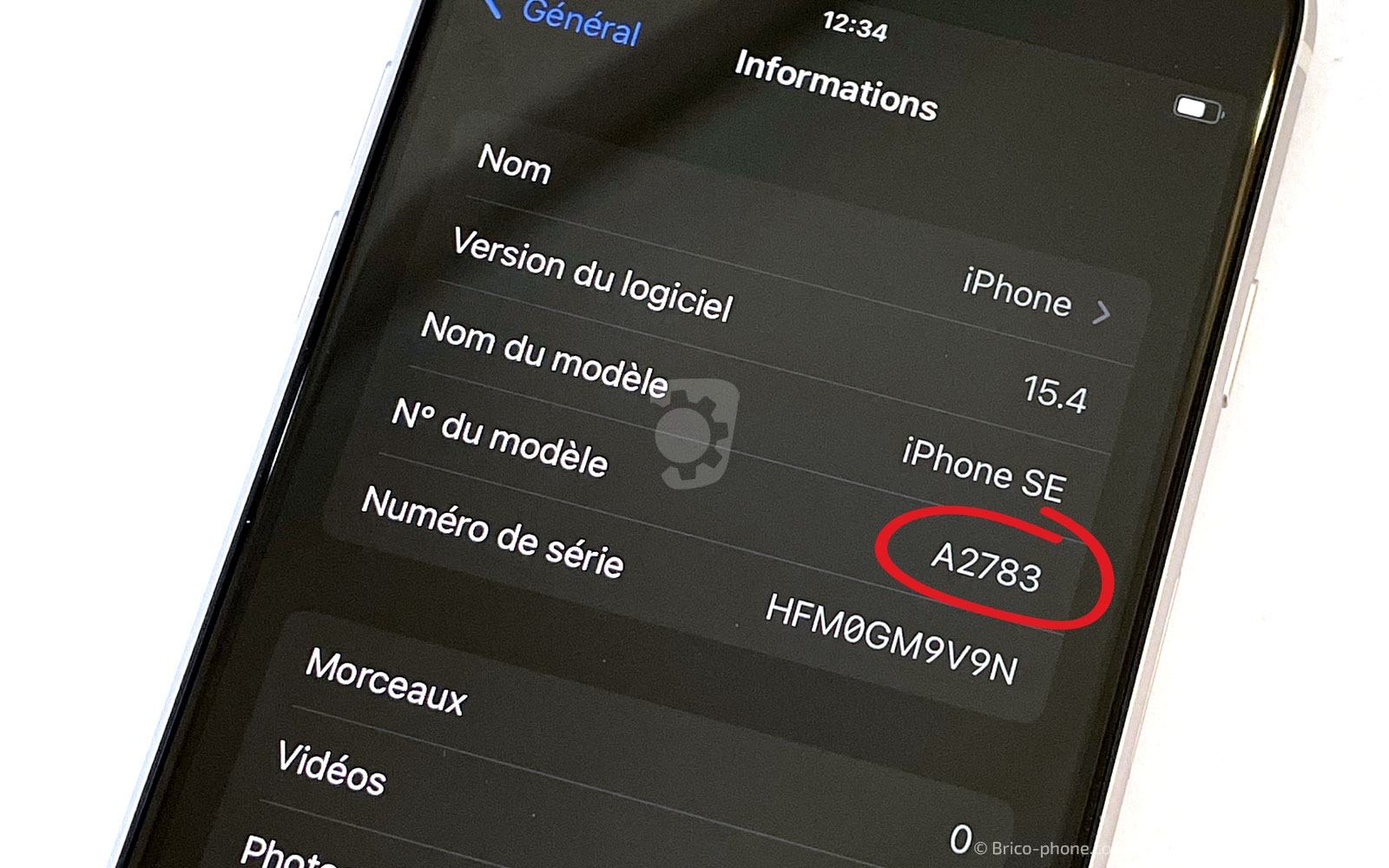

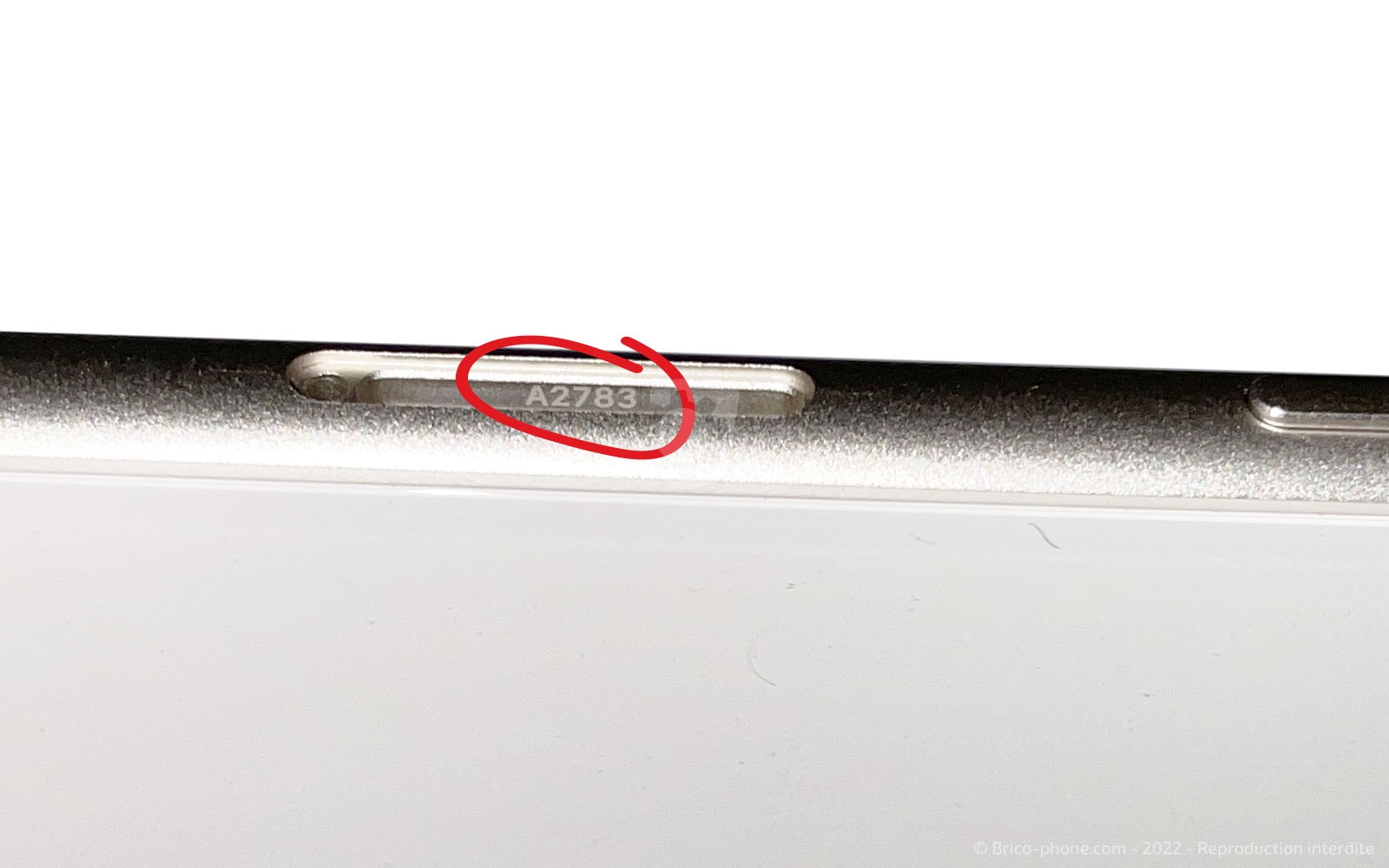

Nous vous conseillons de vérifier le numéro de modèle de votre iPhone afin de commander au préalable la bonne pièce. Cette référence se trouve dans les informations générales de votre appareil. Si votre écran est HS et que vous ne connaissez pas le modèle de votre appareil, il est inscrit en tout petit à l'intérieur du châssis, à l'emplacement du tiroir SIM.

Ensuite, préparez vous un espace de travail propre et dégagé avec votre nouveau connecteur de charge ainsi que les outils nécessaires pour réussir cette réparation.

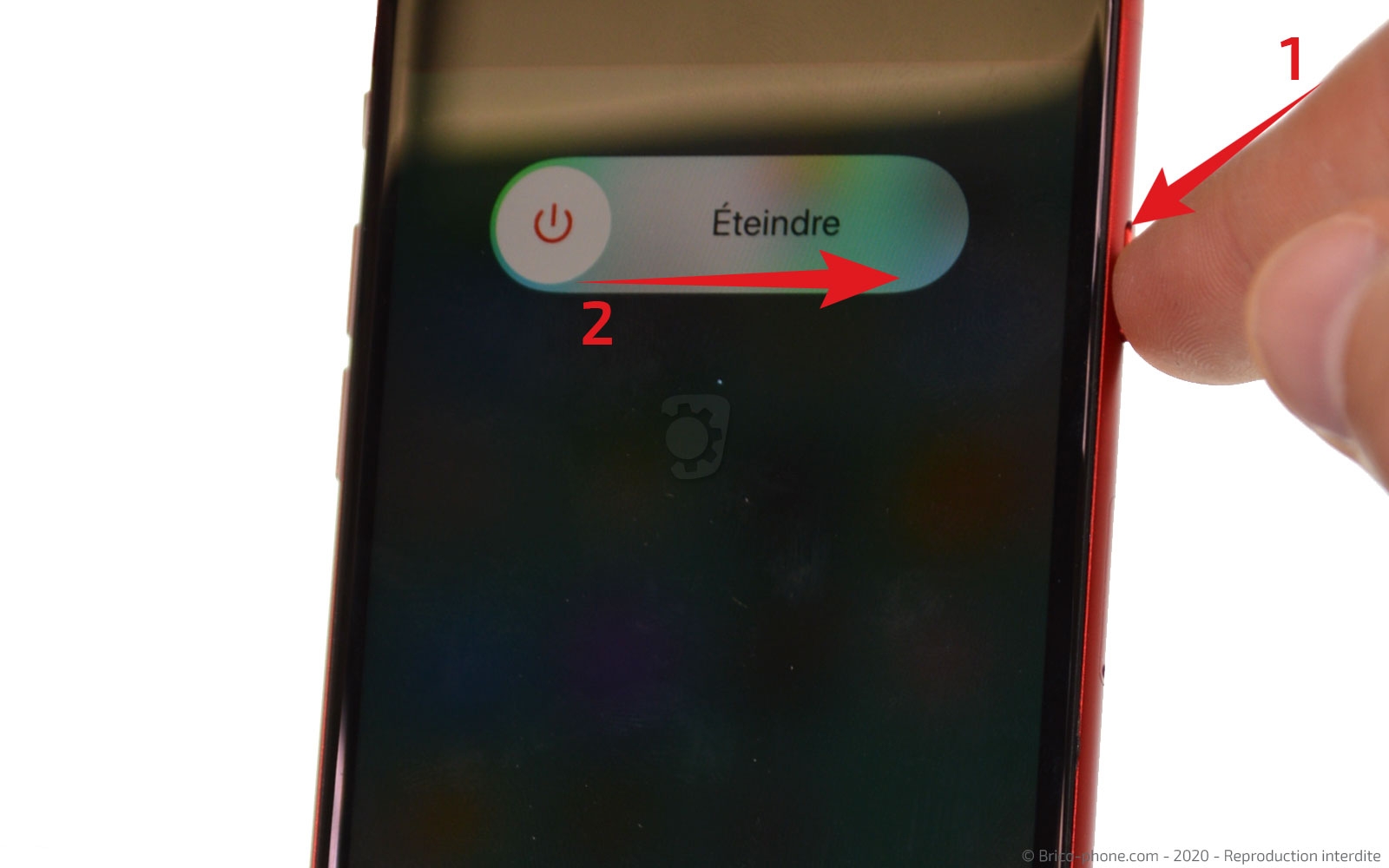

Vous pouvez dès à présent commencer par éteindre votre téléphone.

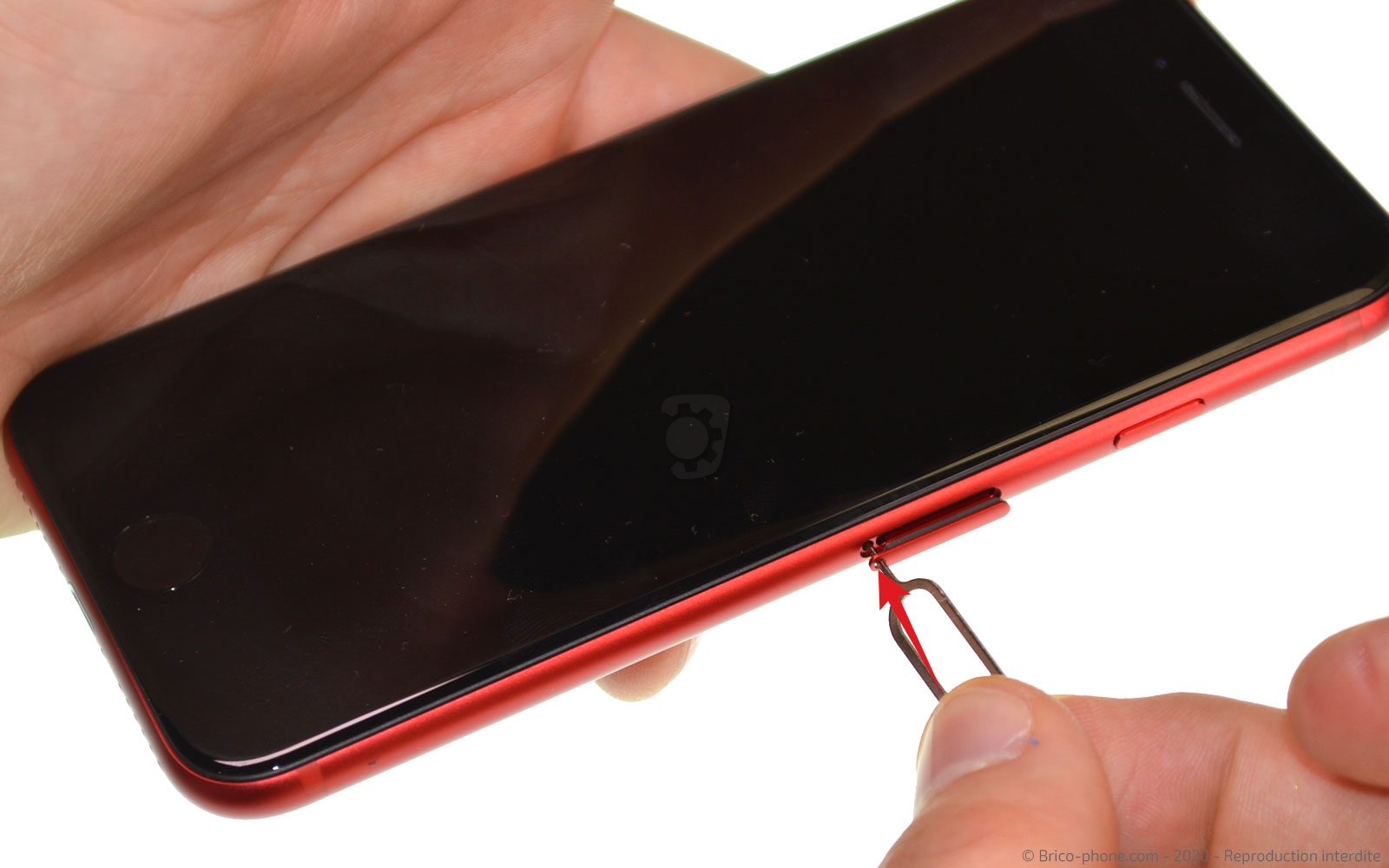

Etape 1 : Enlever le rack Sim

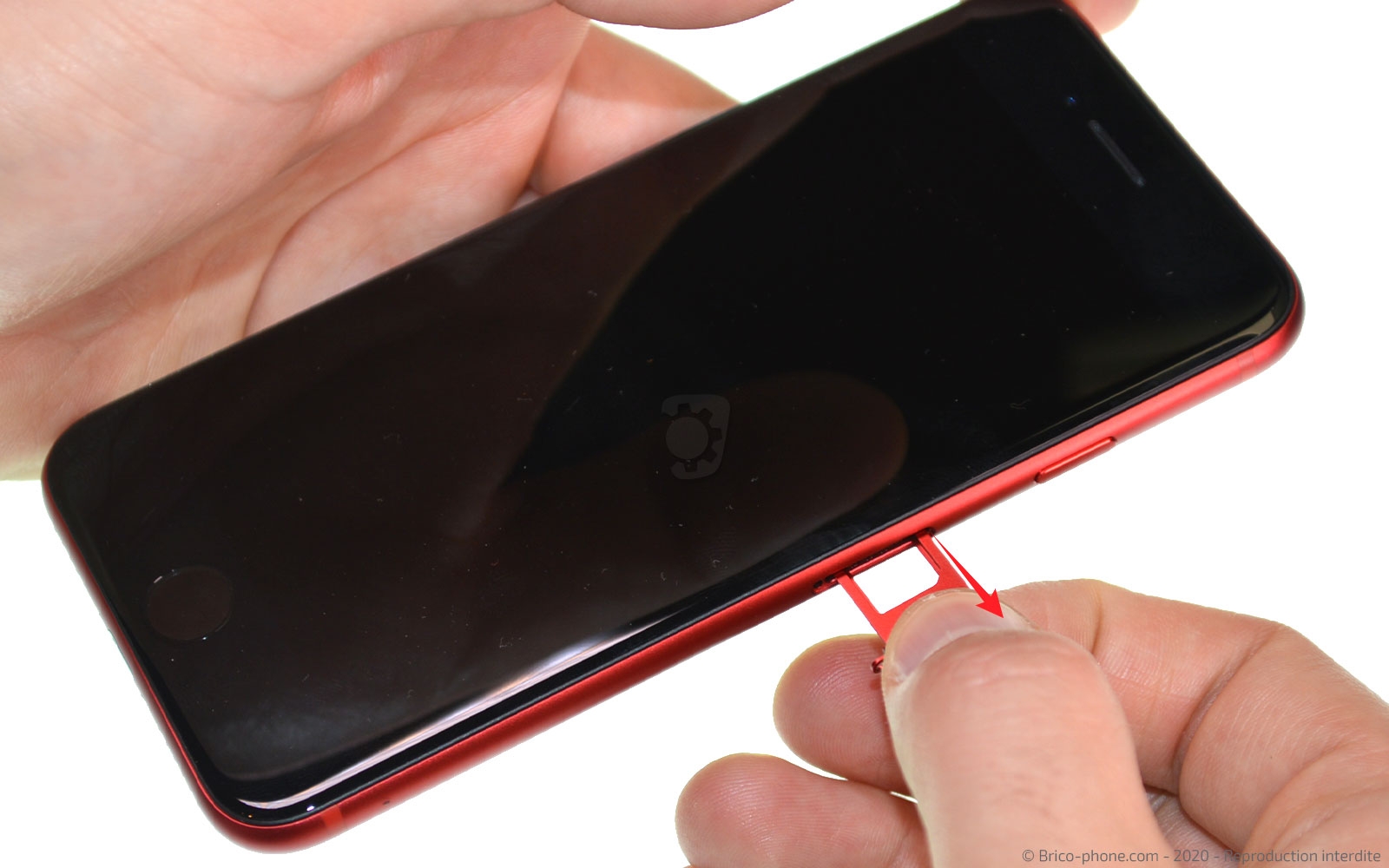

A l'aide de l'outil d'ouverture, retirez le tiroir Sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

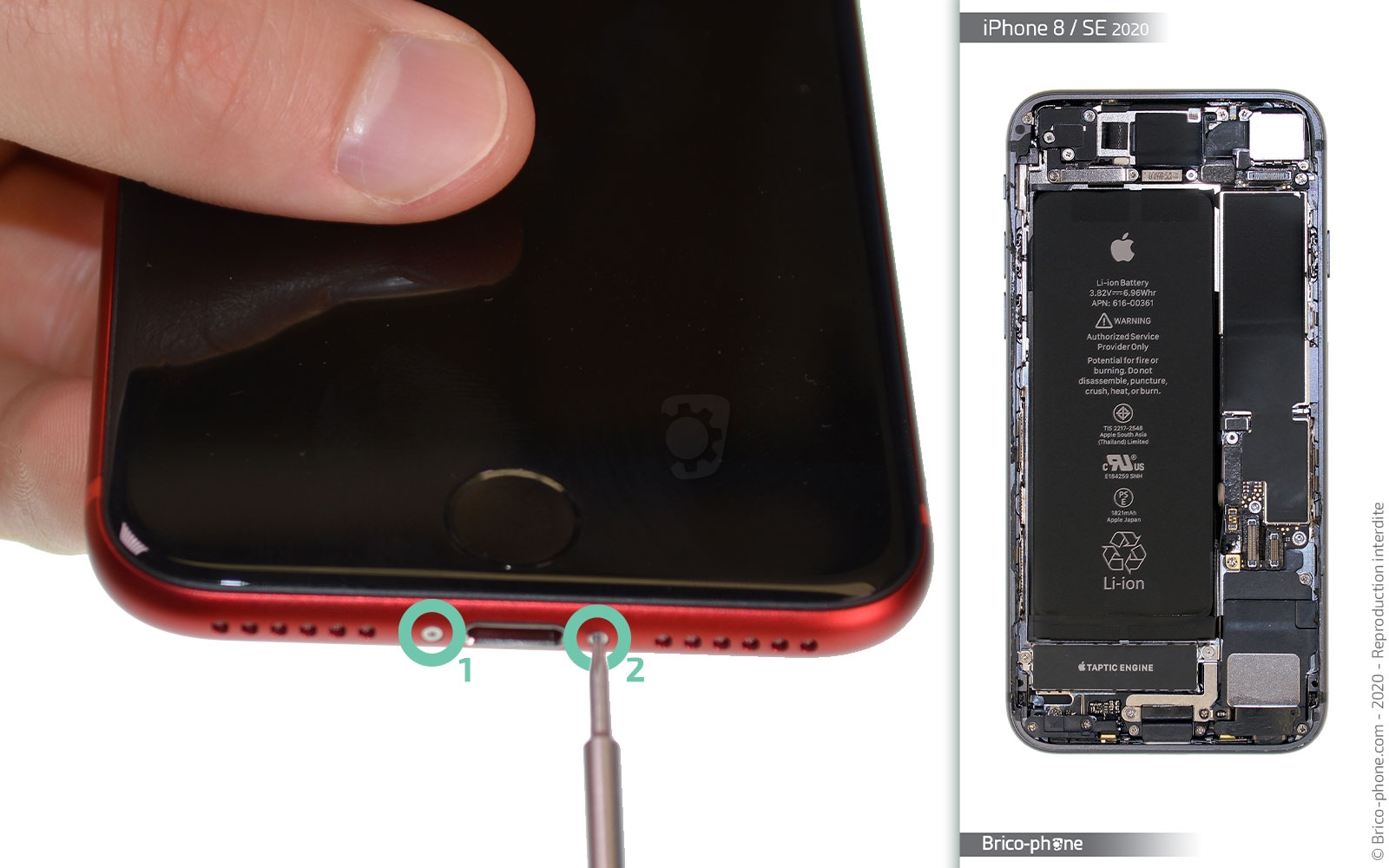

Etape 2 : Retirer les vis pentalobes
Munissez-vous du tournevis pentalobe (étoile 5 branches) pour enlever les deux vis se trouvant de chaque coté de la prise de charge lightning.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer l'écran

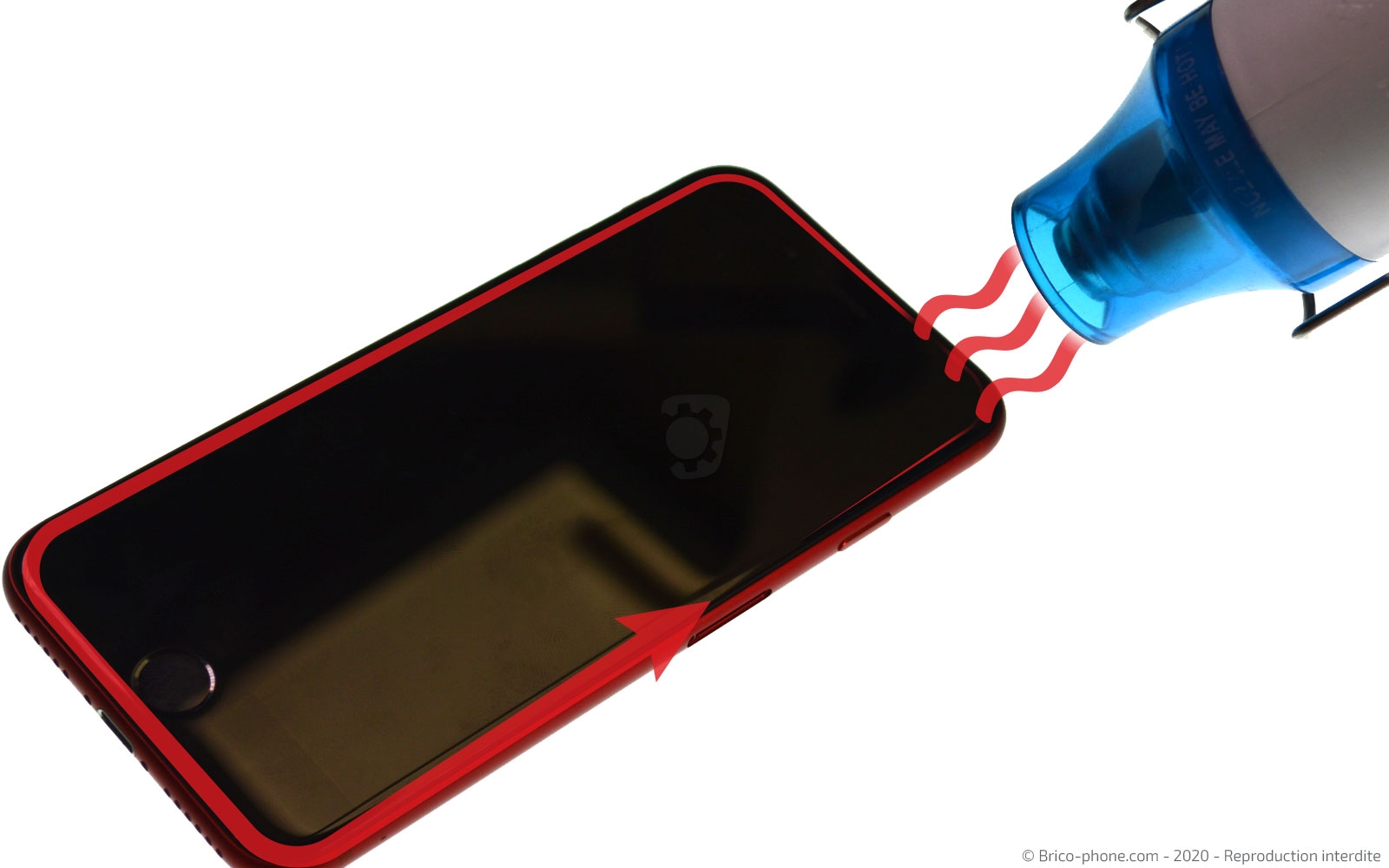

Vous devez chauffer l'écran de votre iPhone en utilisant soit un décapeur thermique, soit un coussin chauffant soit votre propre sèche-cheveux. L'écran est collé avec un sticker solide, noir, qui permet de rendre l'appareil étanche à l'eau et la poussière. En ouvrant le téléphone, vous perdrez en grande partie l'étanchéité de votre téléphone, vous pourrez repositionner un nouveau joint mais l'efficacité ne sera pas aussi optimale que l'original.

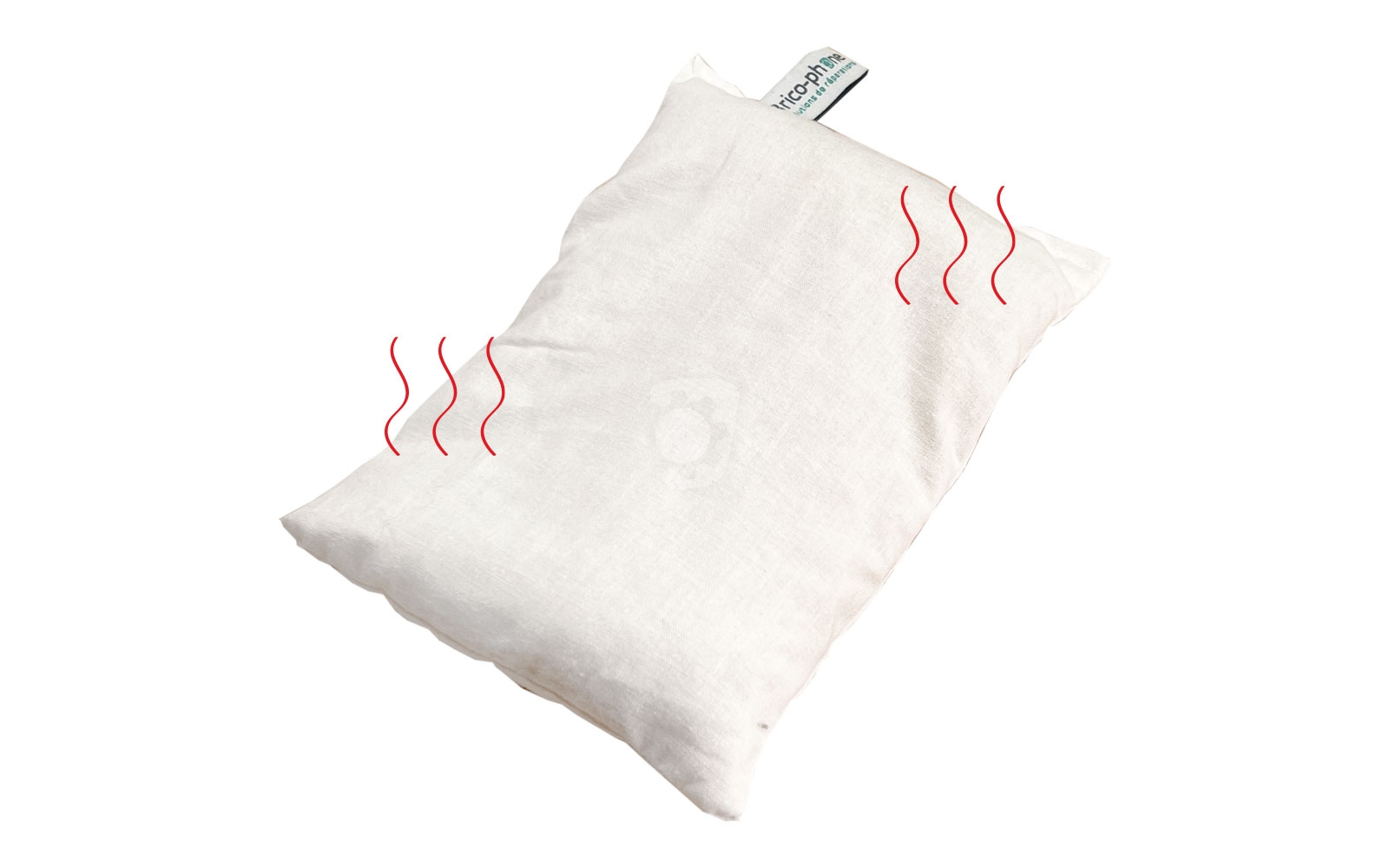

Pour le coussin disponible sur notre site internet, passez-le au micro-ondes 1 à 2 minutes avant de le déposer 40 secondes sur l'avant de votre téléphone.

Si vous avez un décapeur thermique ou alors d'un sèche-cheveux, il vous faut simplement chauffer le tour de l'écran afin de ramollir le joint d'étanchéité se trouvant entre l'écran et le châssis.

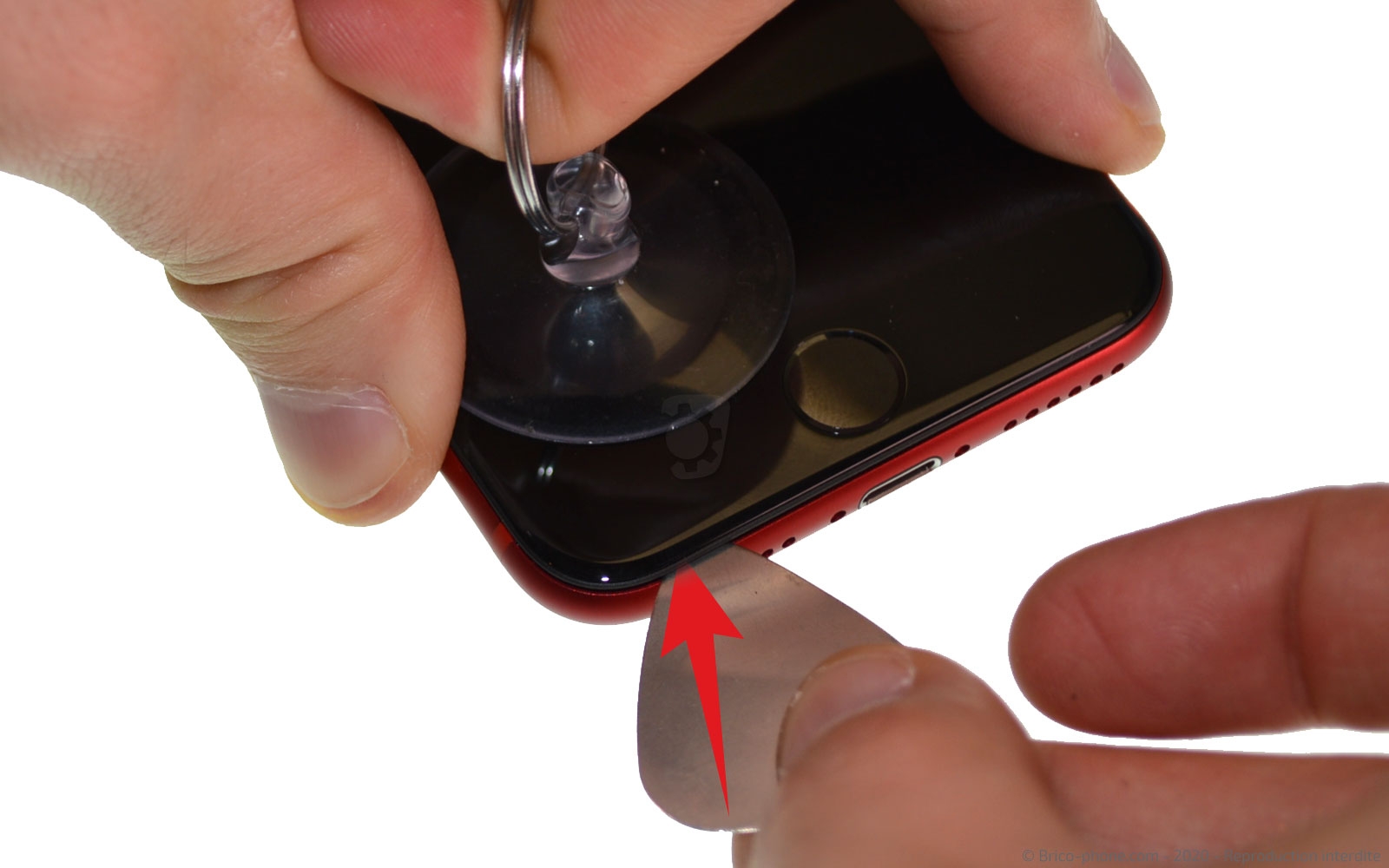

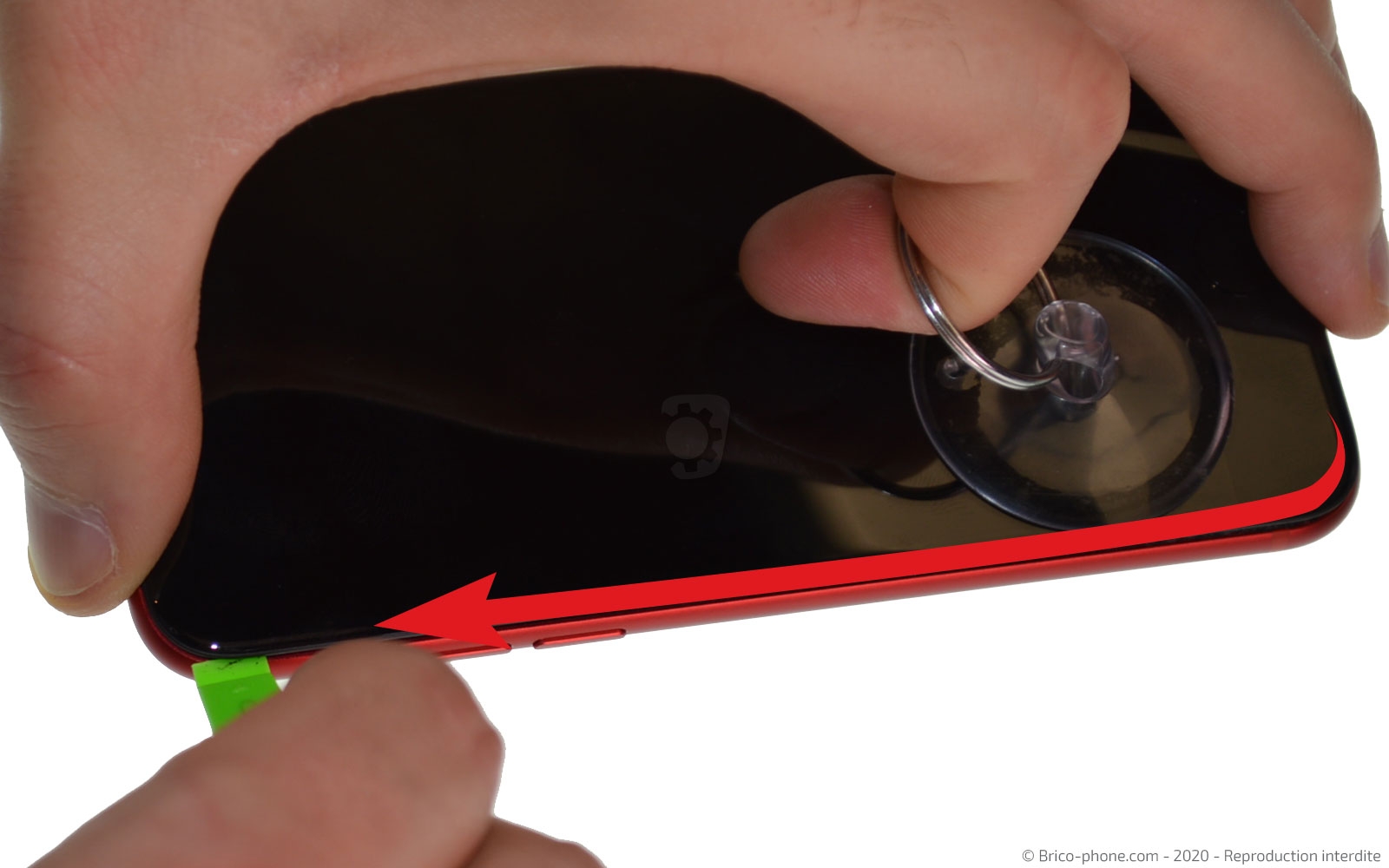

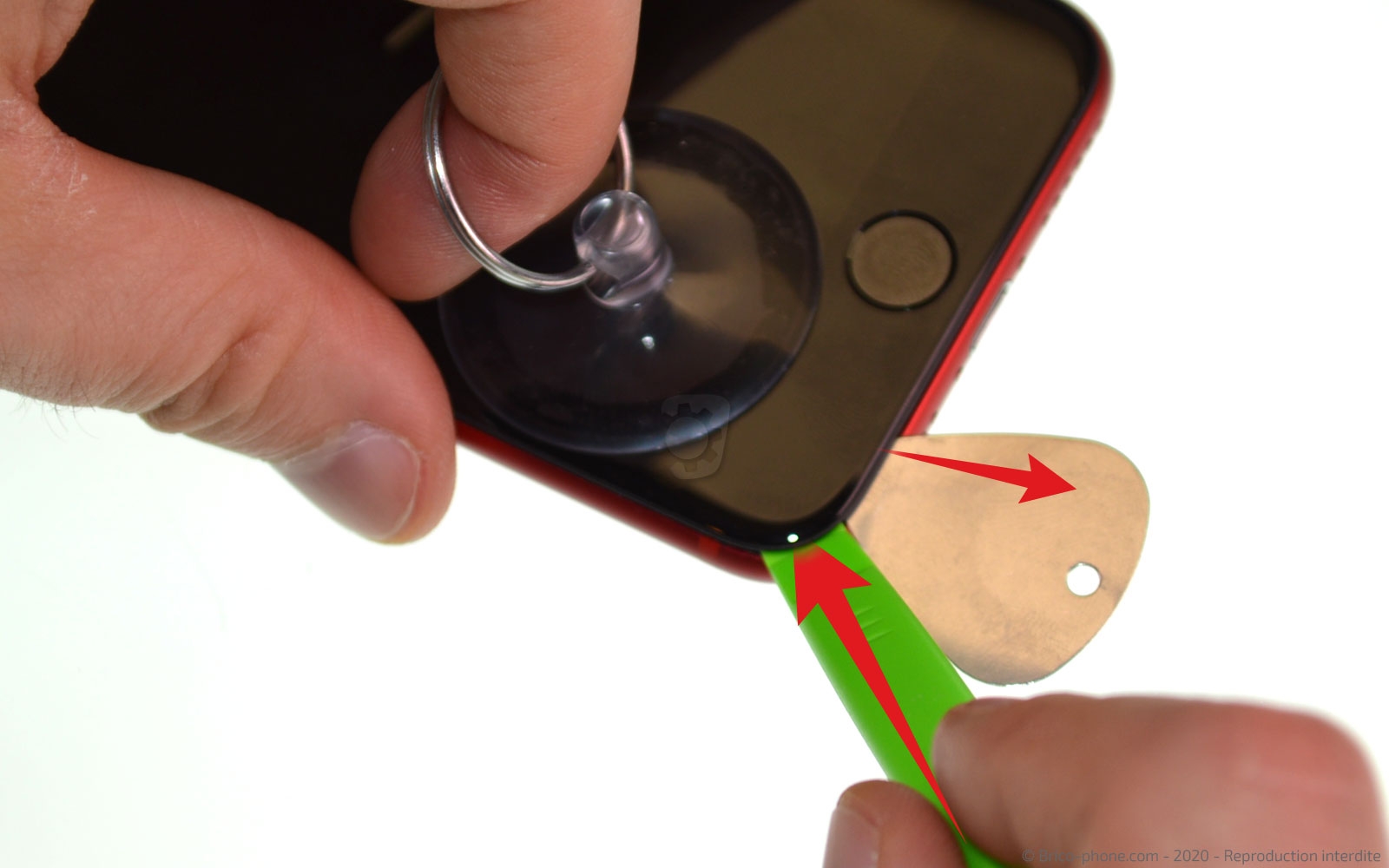

Ensuite, placez la ventouse sur la partie basse de l'écran afin de pouvoir soulever suffisamment l'écran afin de glisser le médiator troué dans la fente créée.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Déclipser le téléphone
Remplacez le médiator en métal fin par la spatule courte à biseau de votre kit d'outils. Faites-la glisser tout le long de l'appareil pour déclipser l'écran.

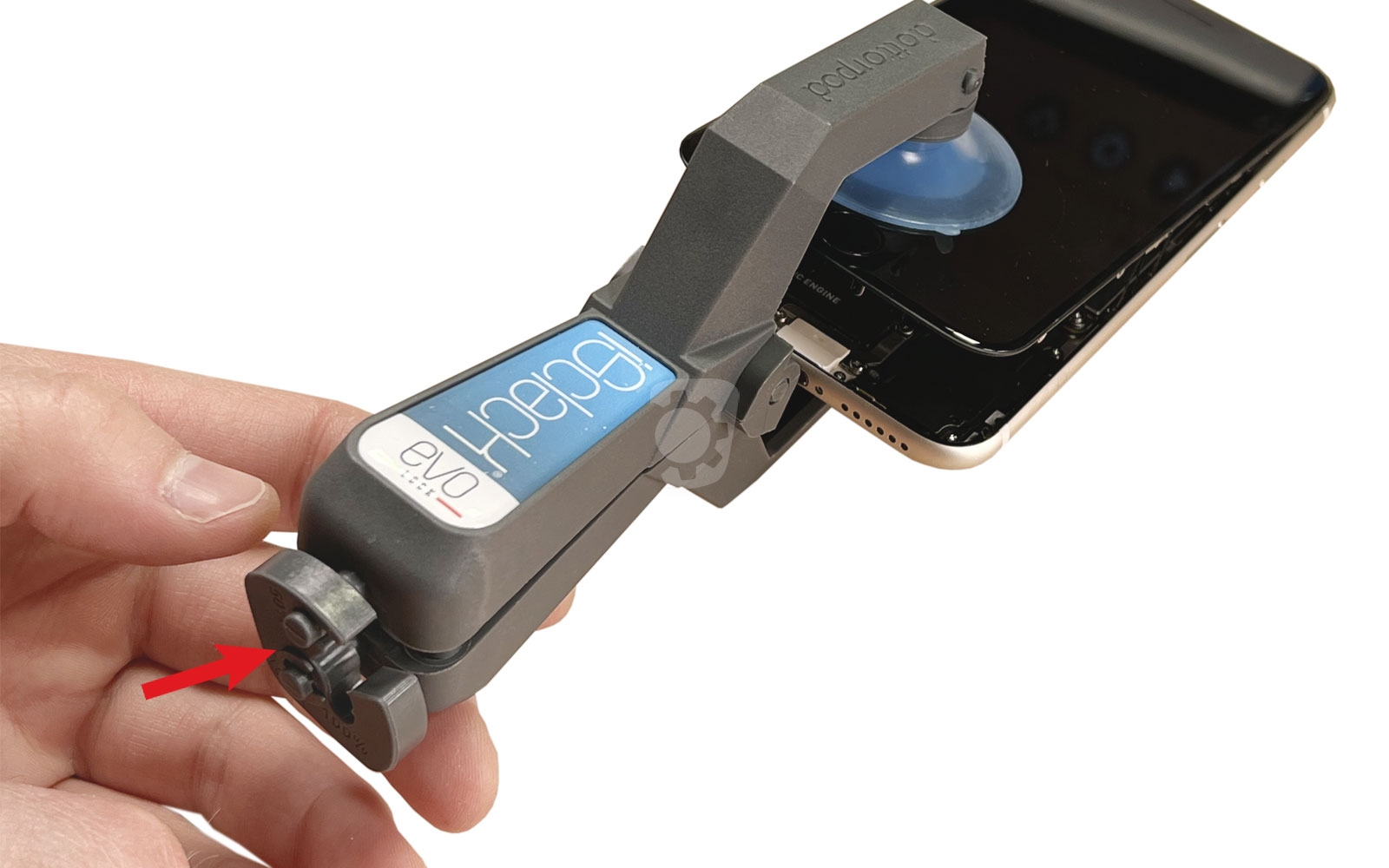

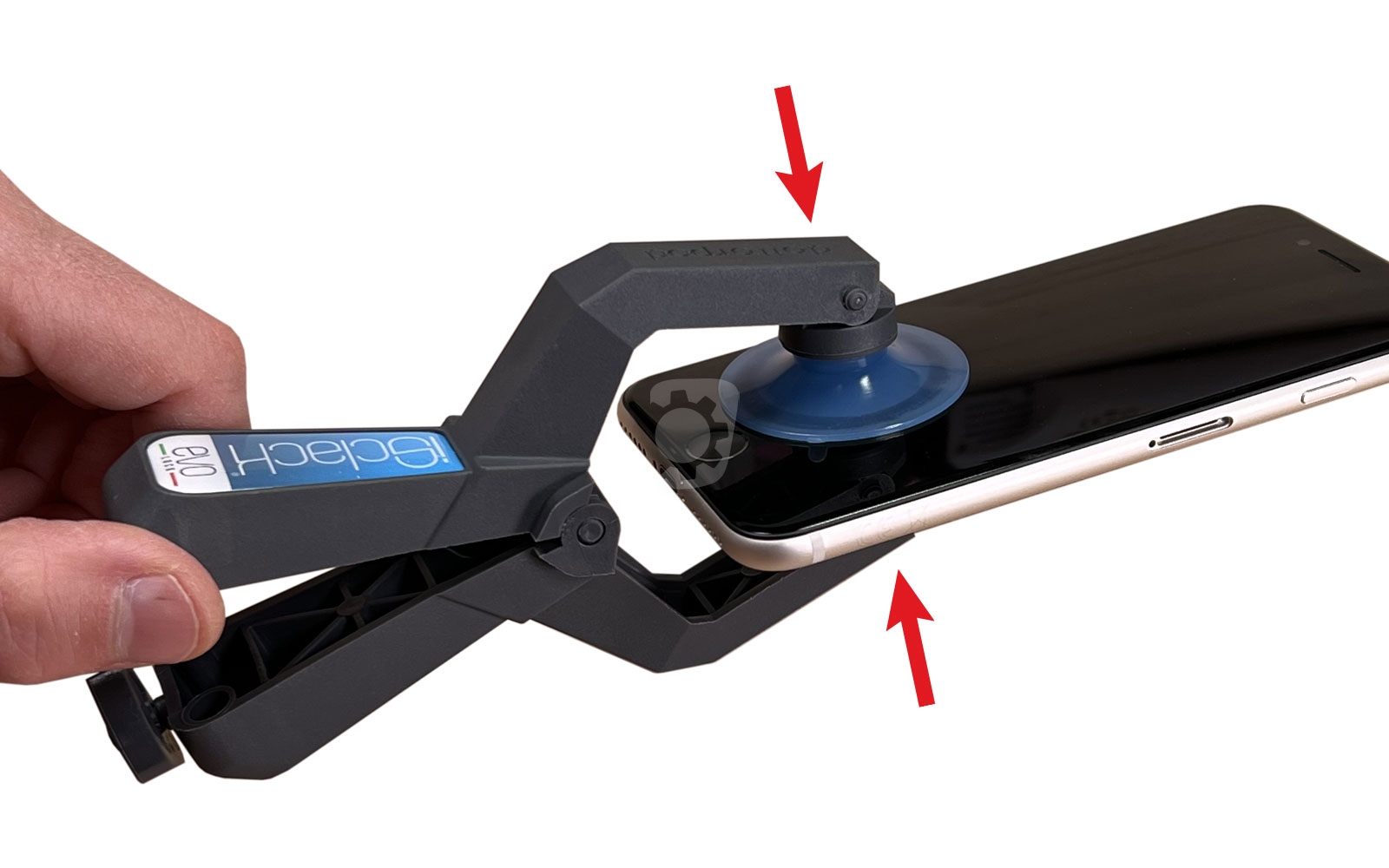

Le nouvel iSclack permet d'ouvrir l'iPhone SE 2022 très facilement, après avoir chauffé, positionnez les ventouses tel qu'indiqué sur la notice, puis serrez la pince. Aucun risque d'abîmer les nappes ou le châssis. Le produit est en option sur ce tuto.

Lors de l'ouverture, faites attention aux nappes de l'écran encore connectées sur la carte mère de votre iPhone.

Si besoin, chauffez à nouveau pour éviter de forcer.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince double ventouse iSclack EVO Lock
24,90 €

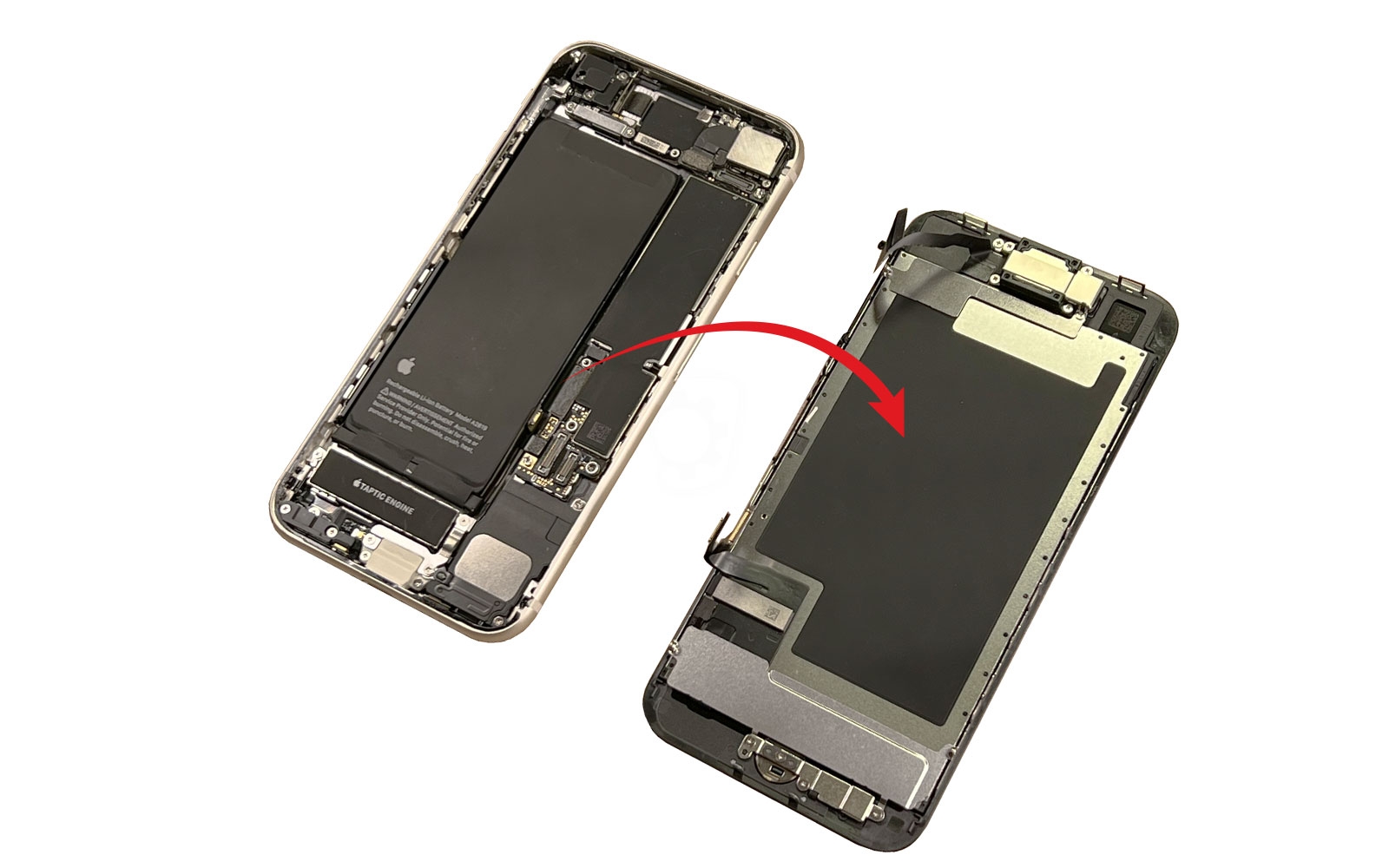

Etape 5 : Ouvrir l'écran

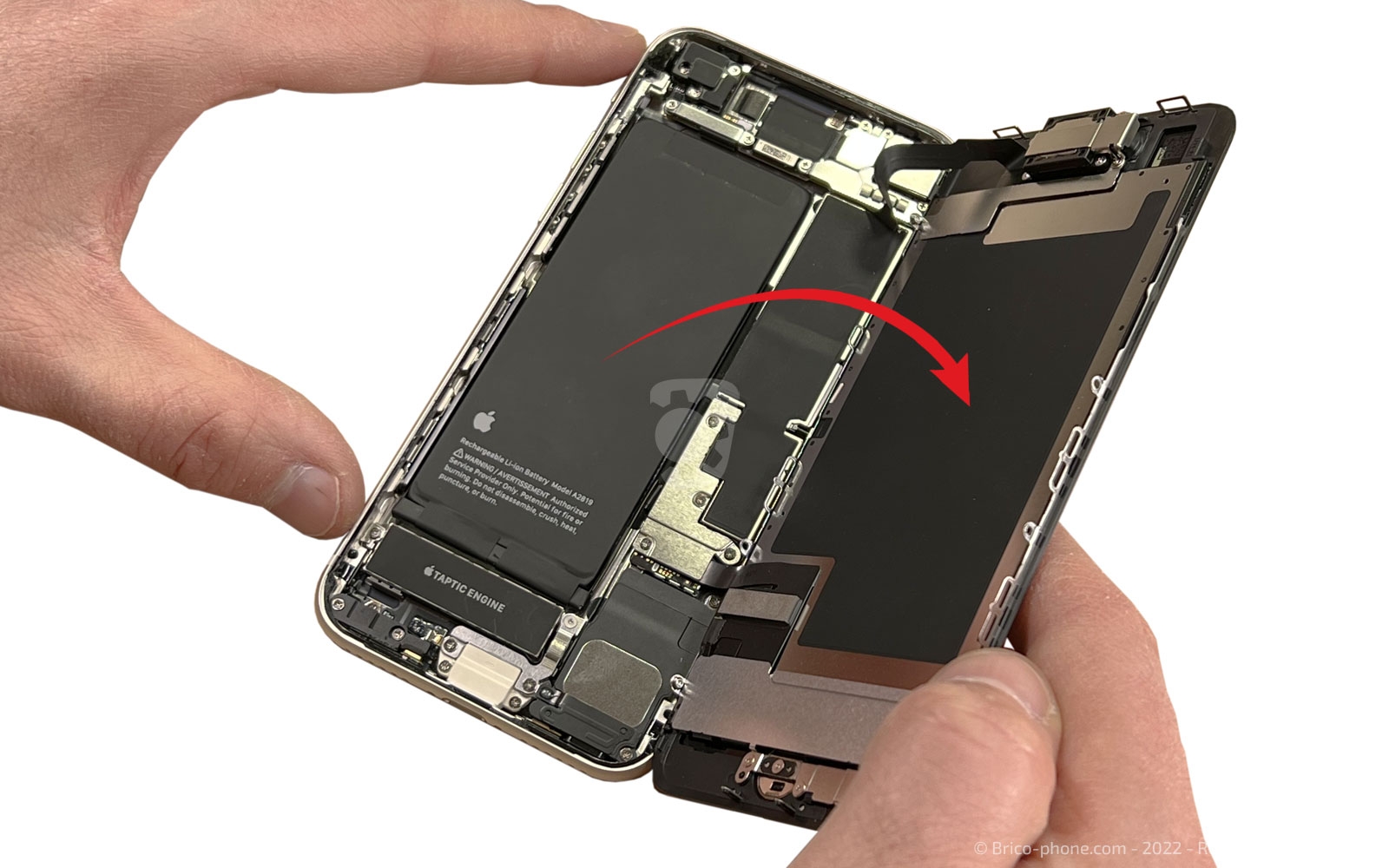

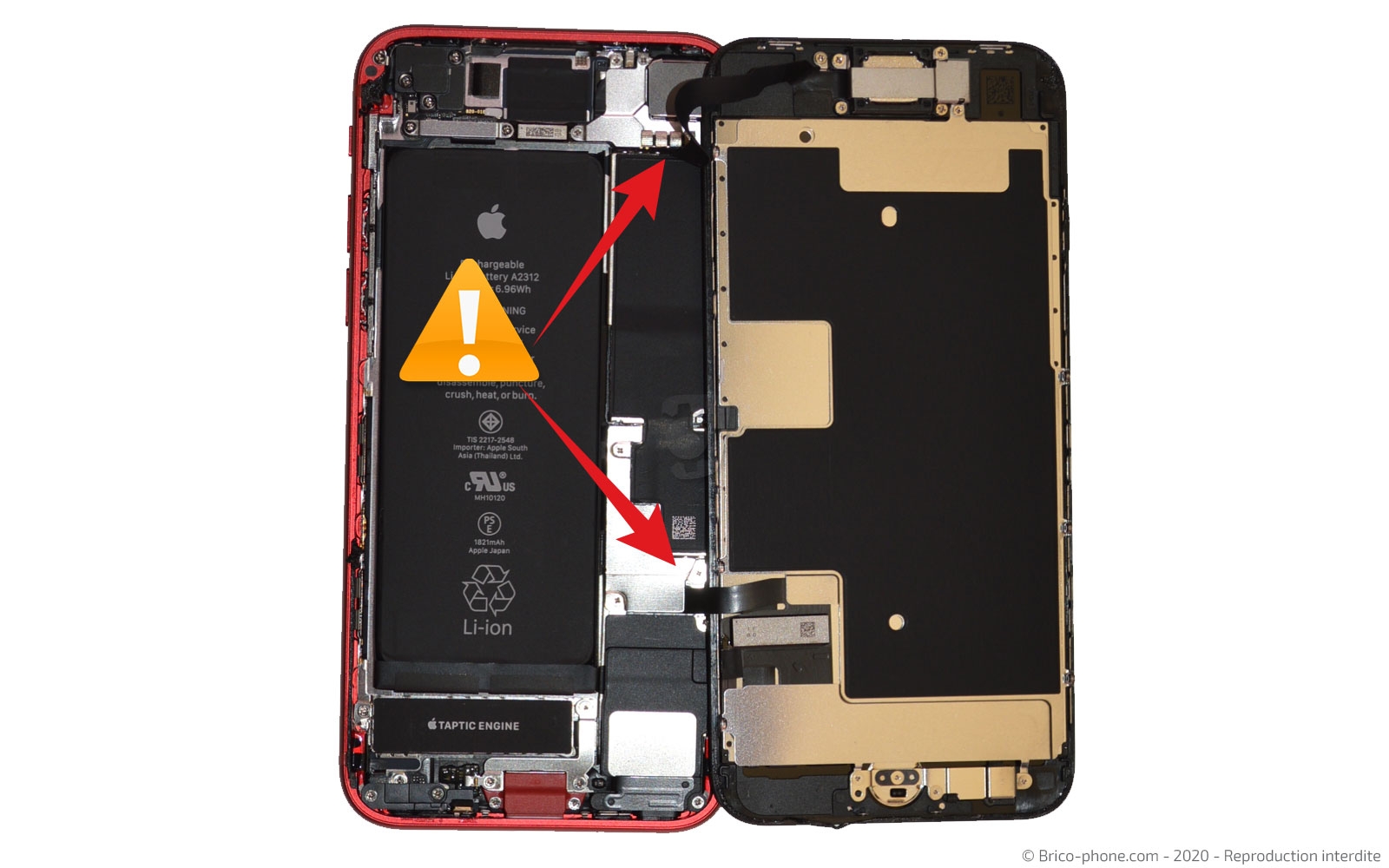

Une fois le châssis déclipsé, il faut simplement ouvrir doucement l'écran de gauche à droite en veillant à ne pas tirer sur les nappes encore fixées sous les plaquettes.

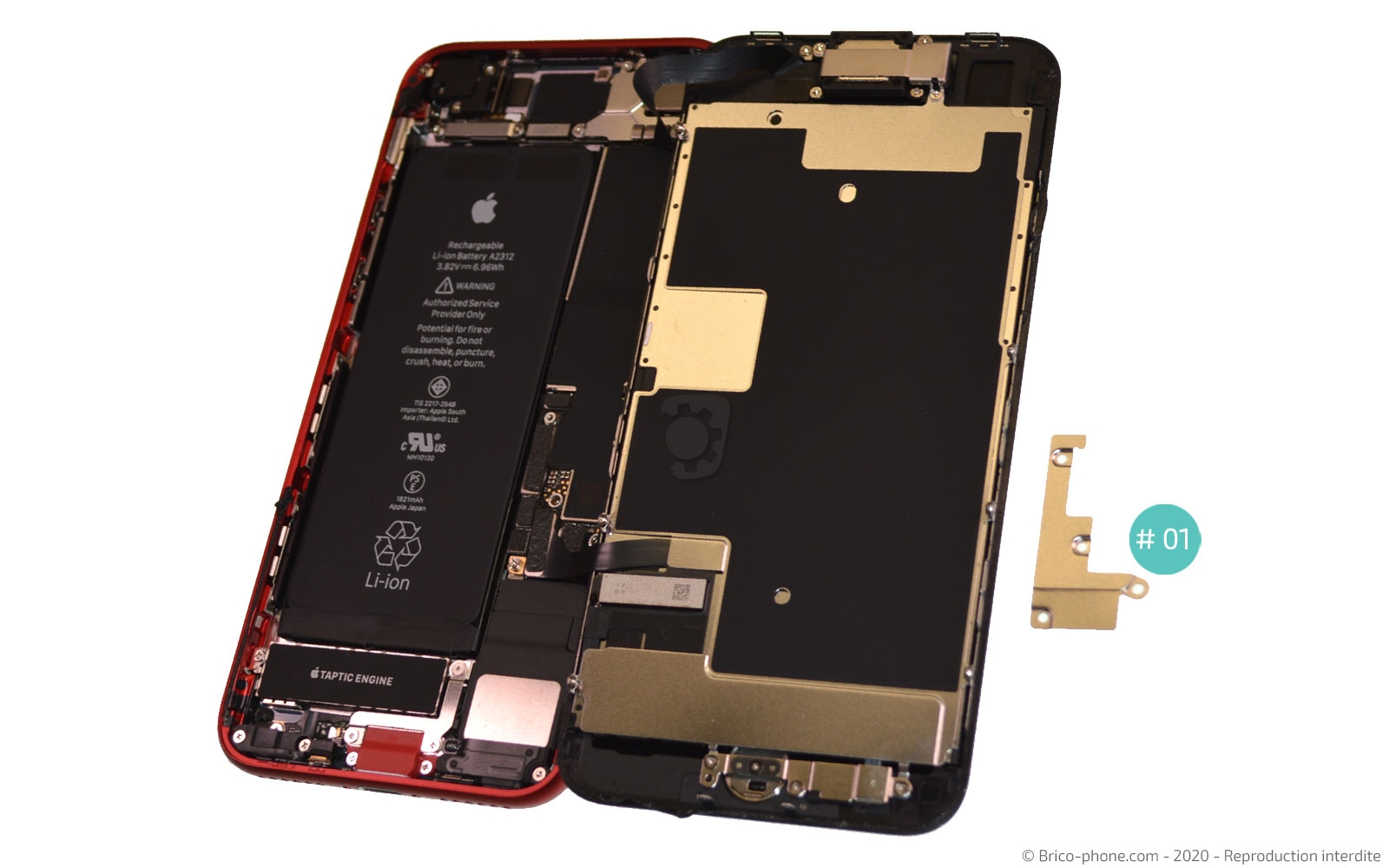

Etape 6 : Enlever la plaquette #01

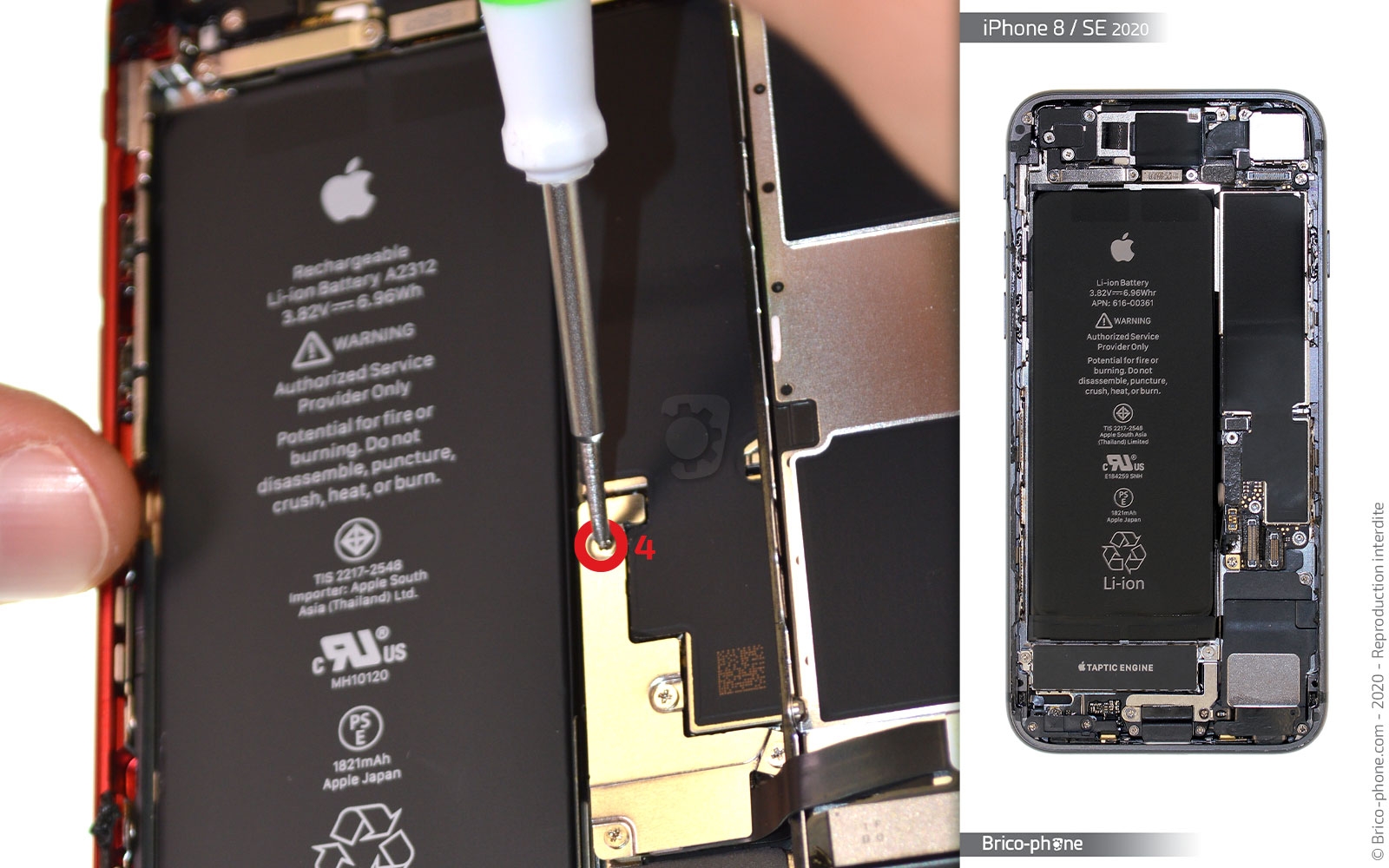

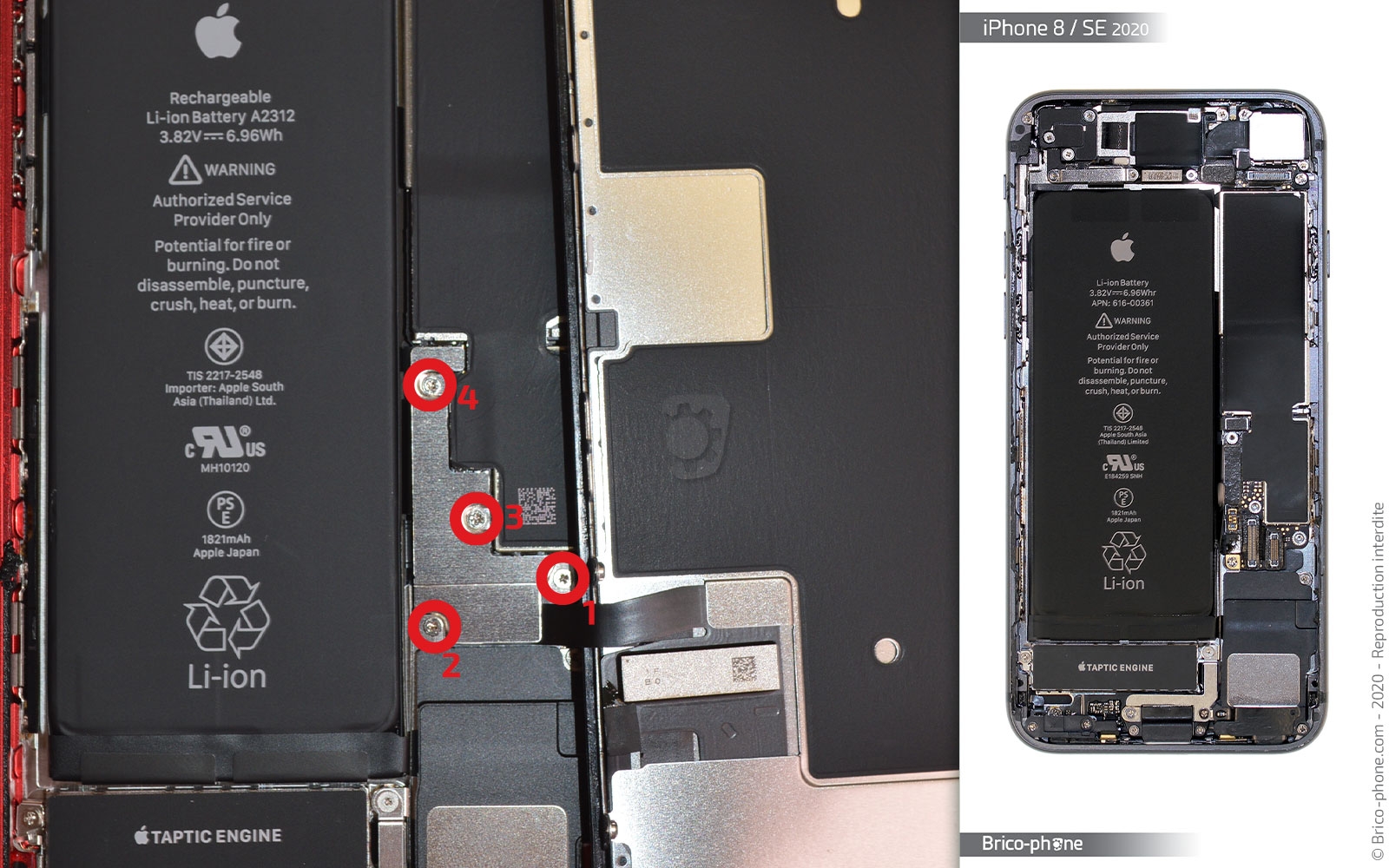

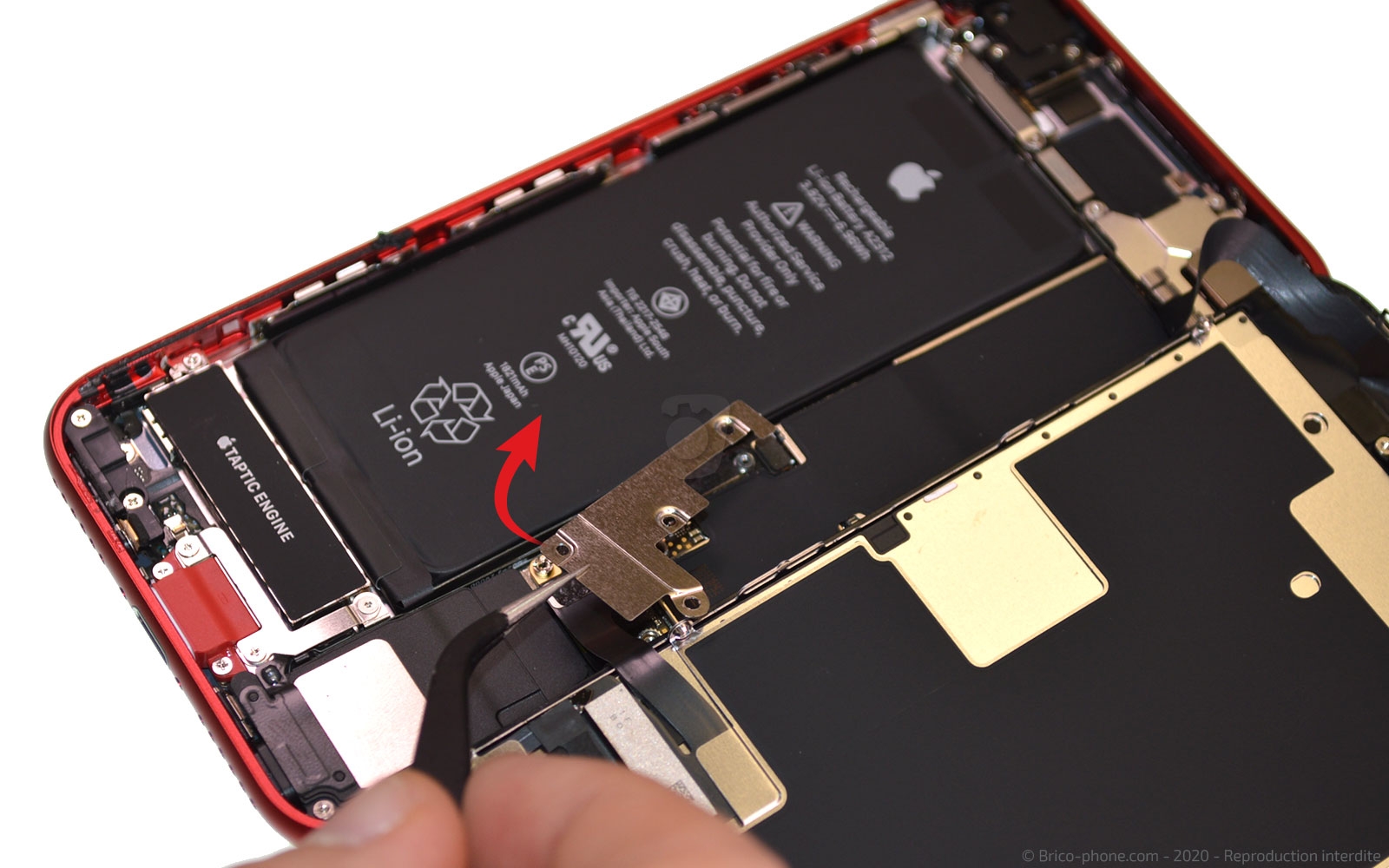

Muni du tournevis cruciforme, retirez les 4 vis B1 à B4 de la plaquette de protection qui protège les connecteurs des nappes de l'écran et de la batterie.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter les nappes de l'écran

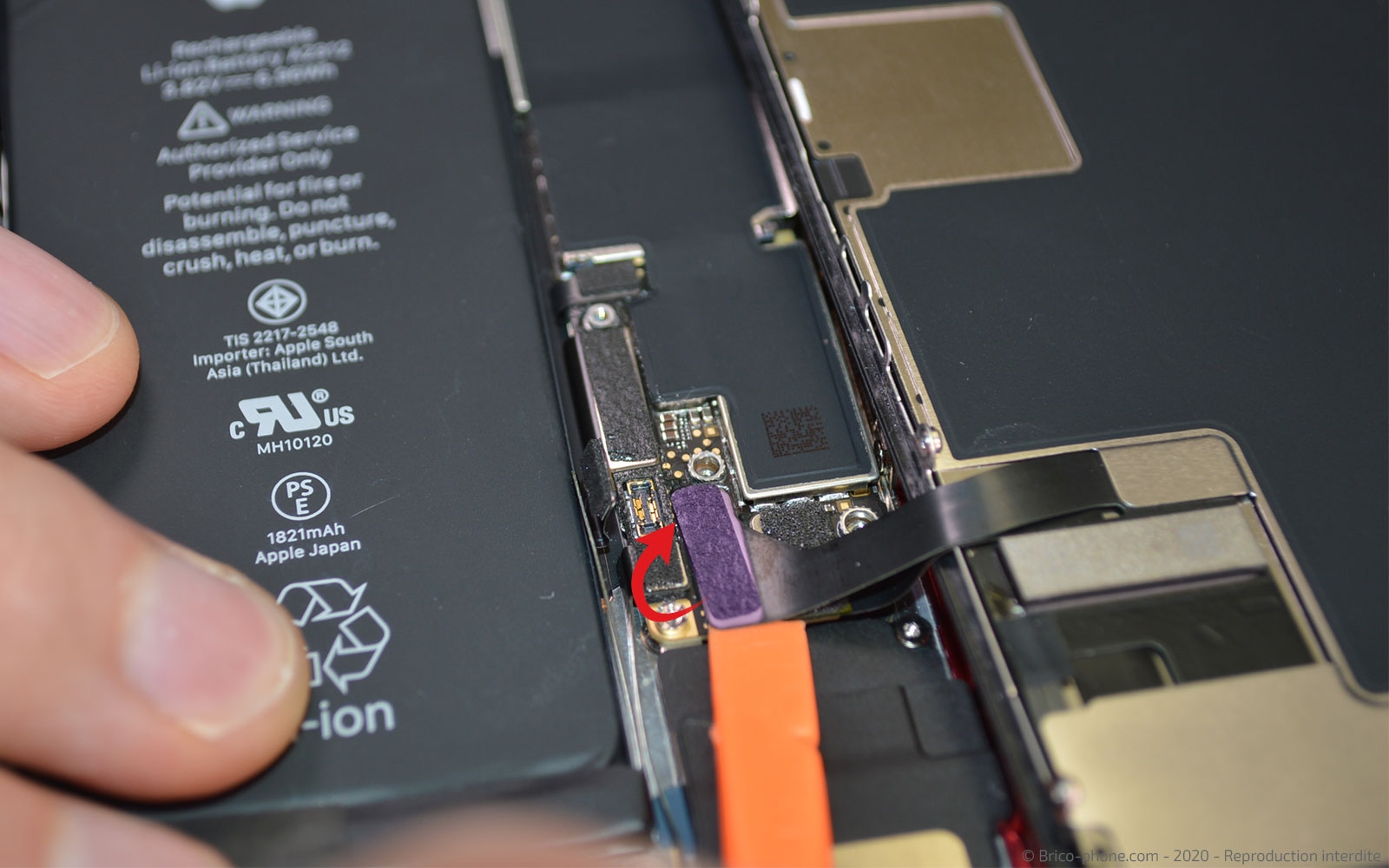

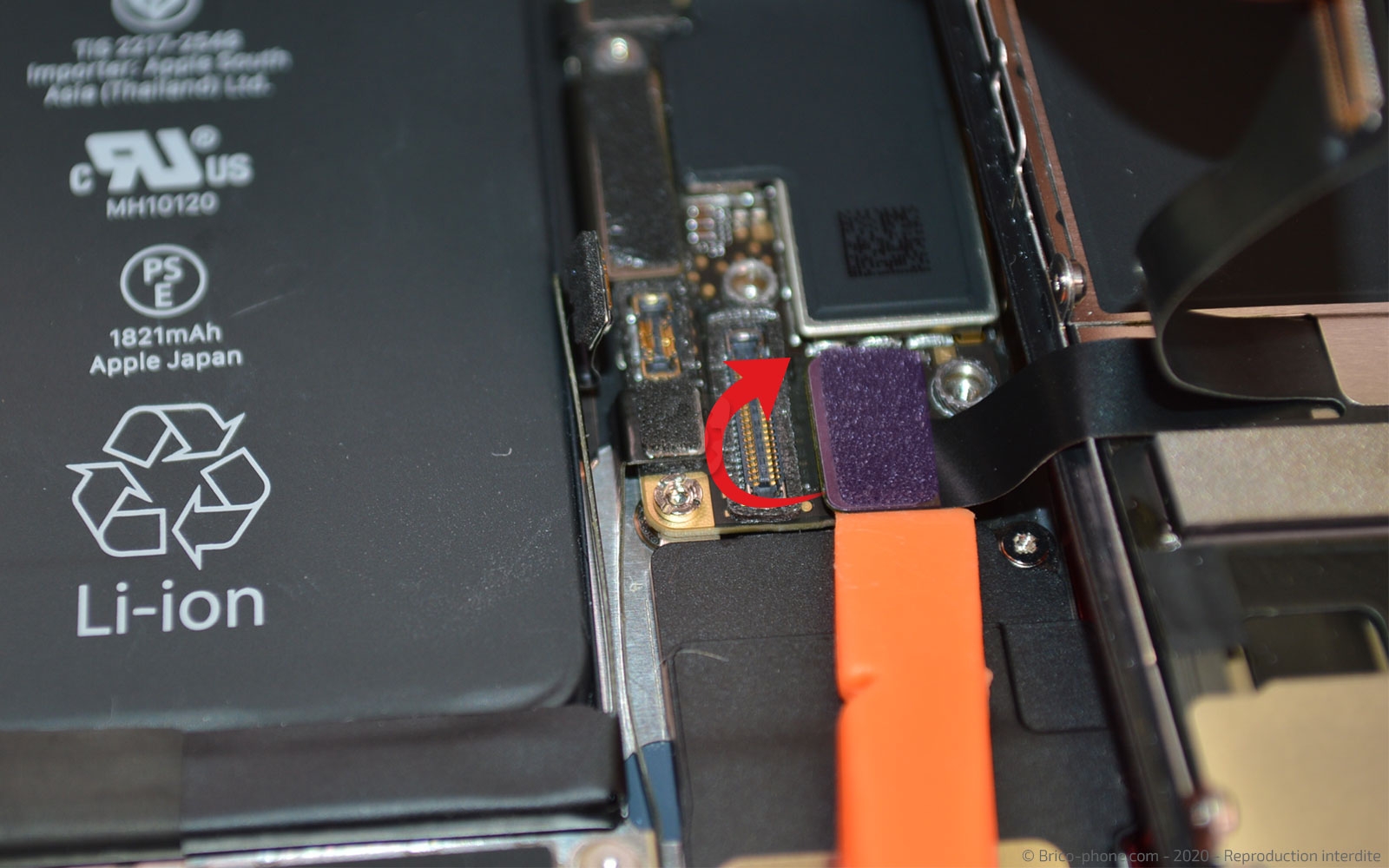

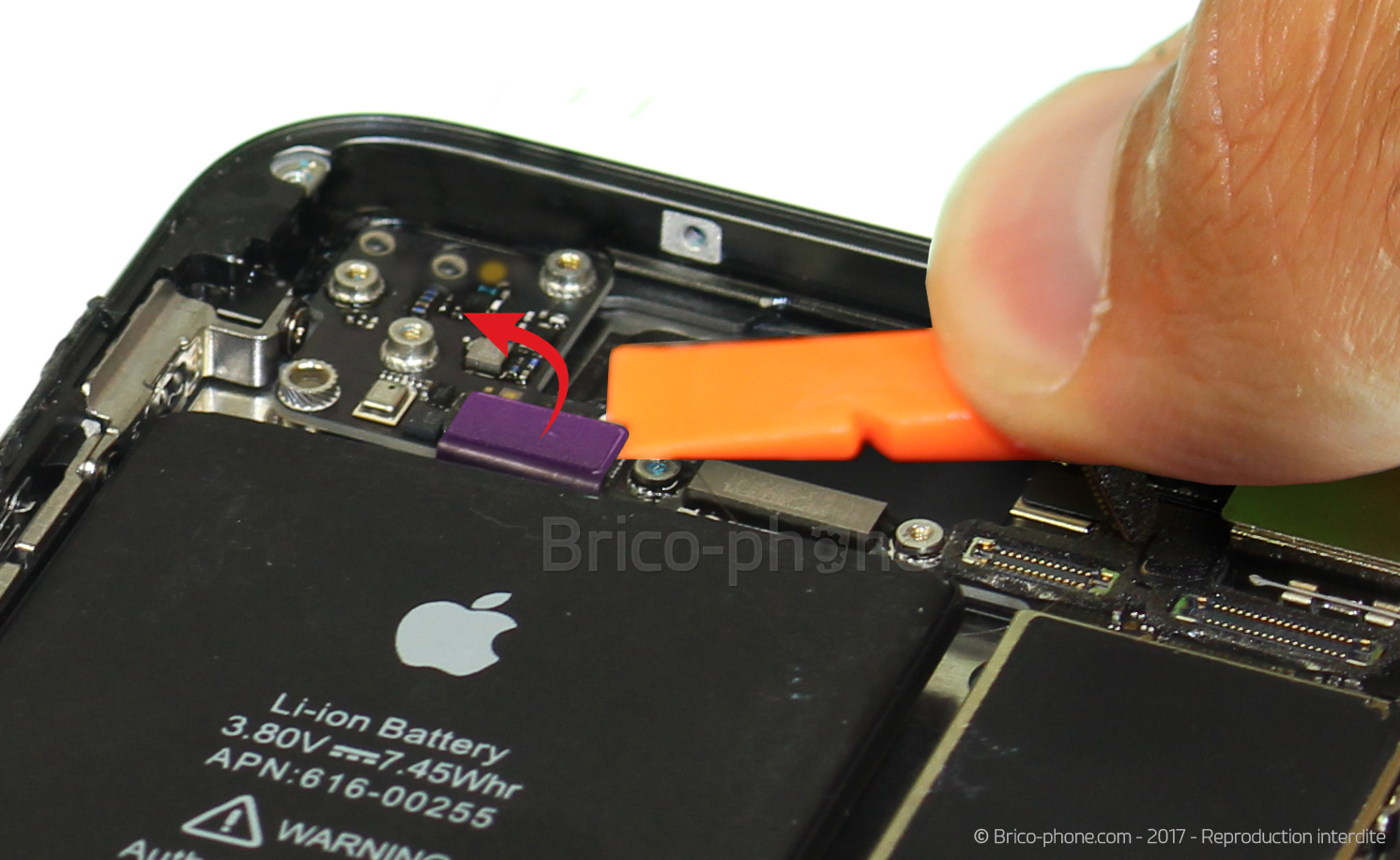

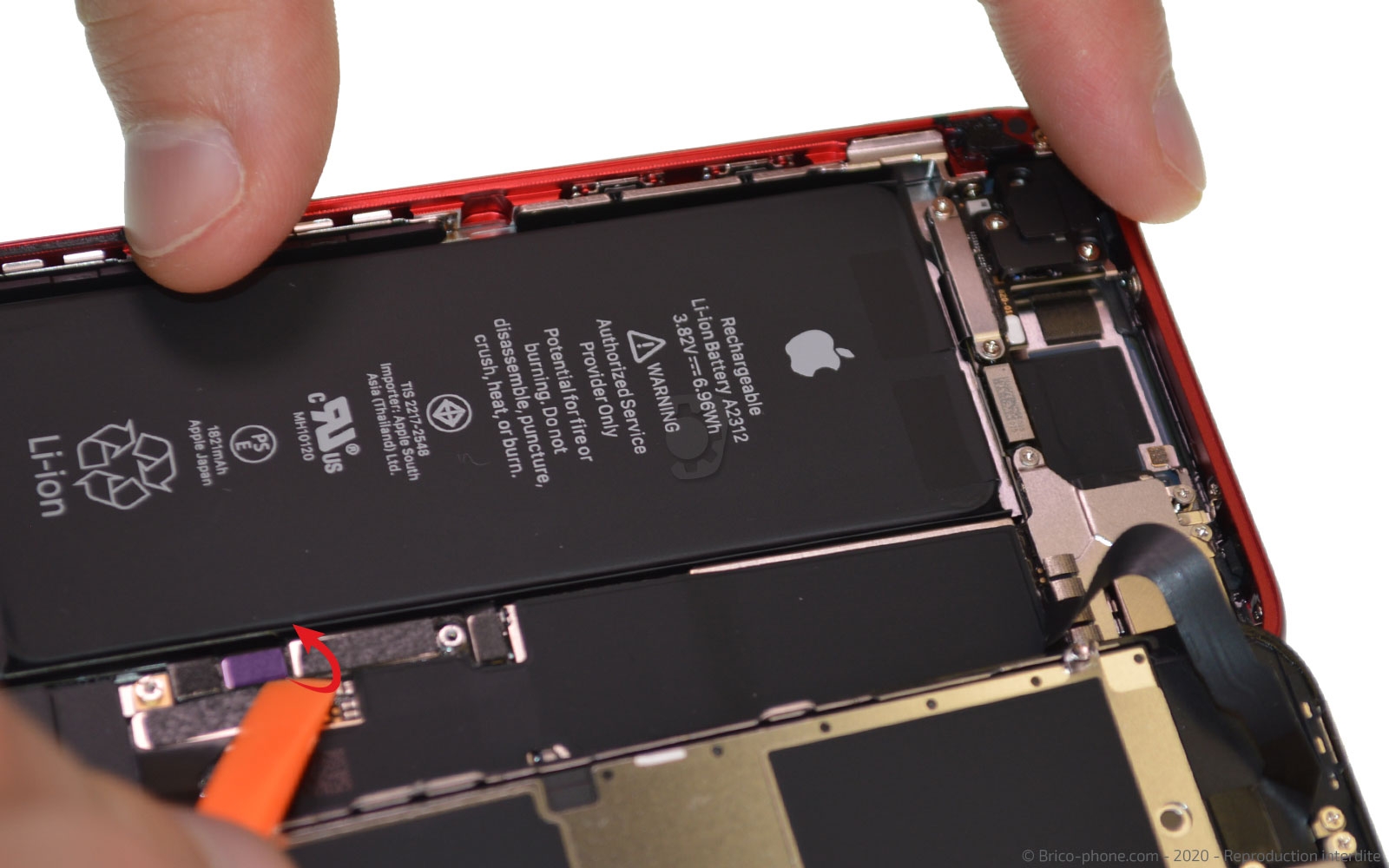

Avec le levier en nylon, commencez toujours par déconnecter la nappe de la batterie pour éviter que l'appareil ne se rallume et créer un court-circuit puis les deux de l'écran (tactile et affichage).
Outils du kit utilisés
Outils du kit utilisés

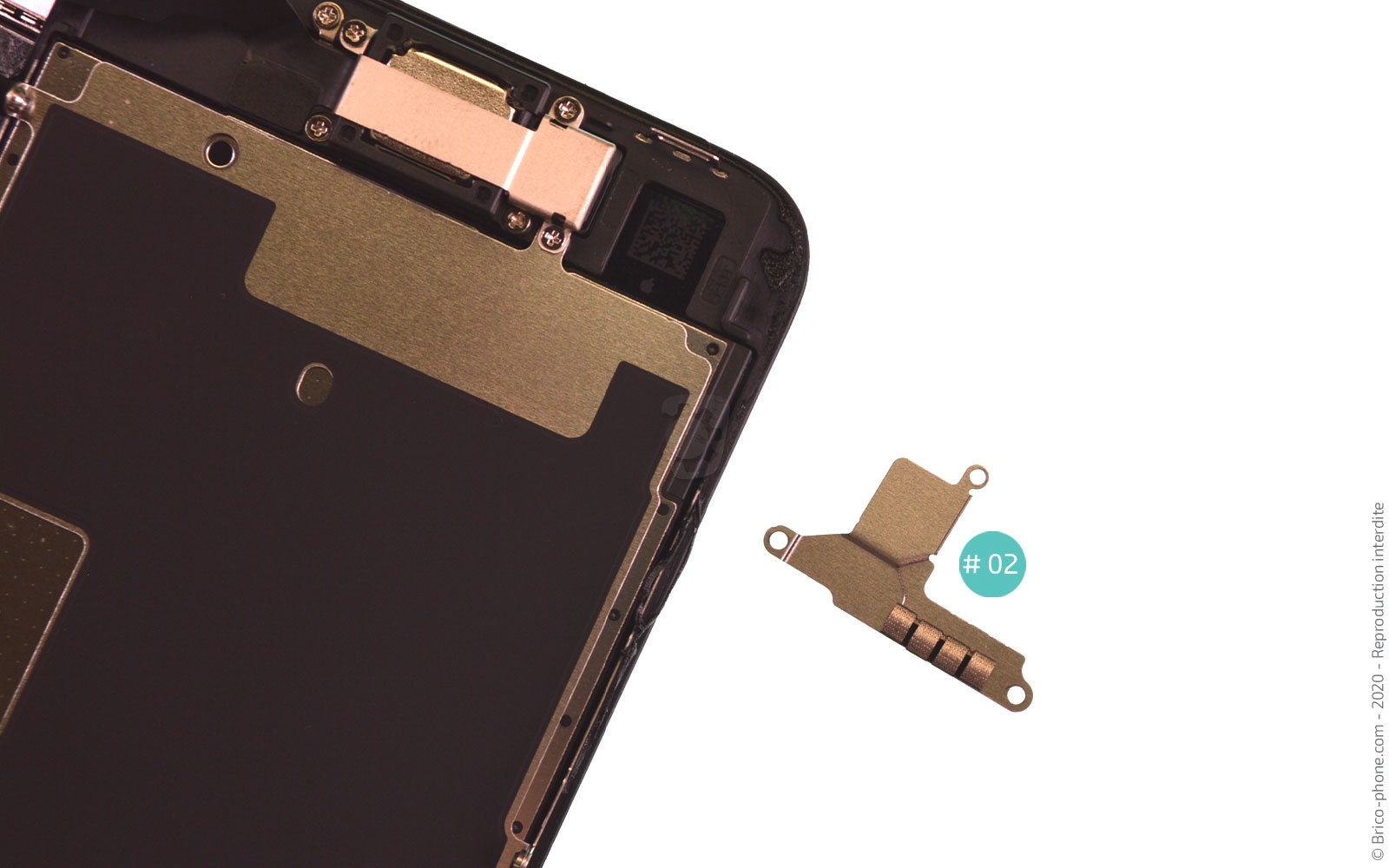

Etape 8 : Retirer la plaquette #02

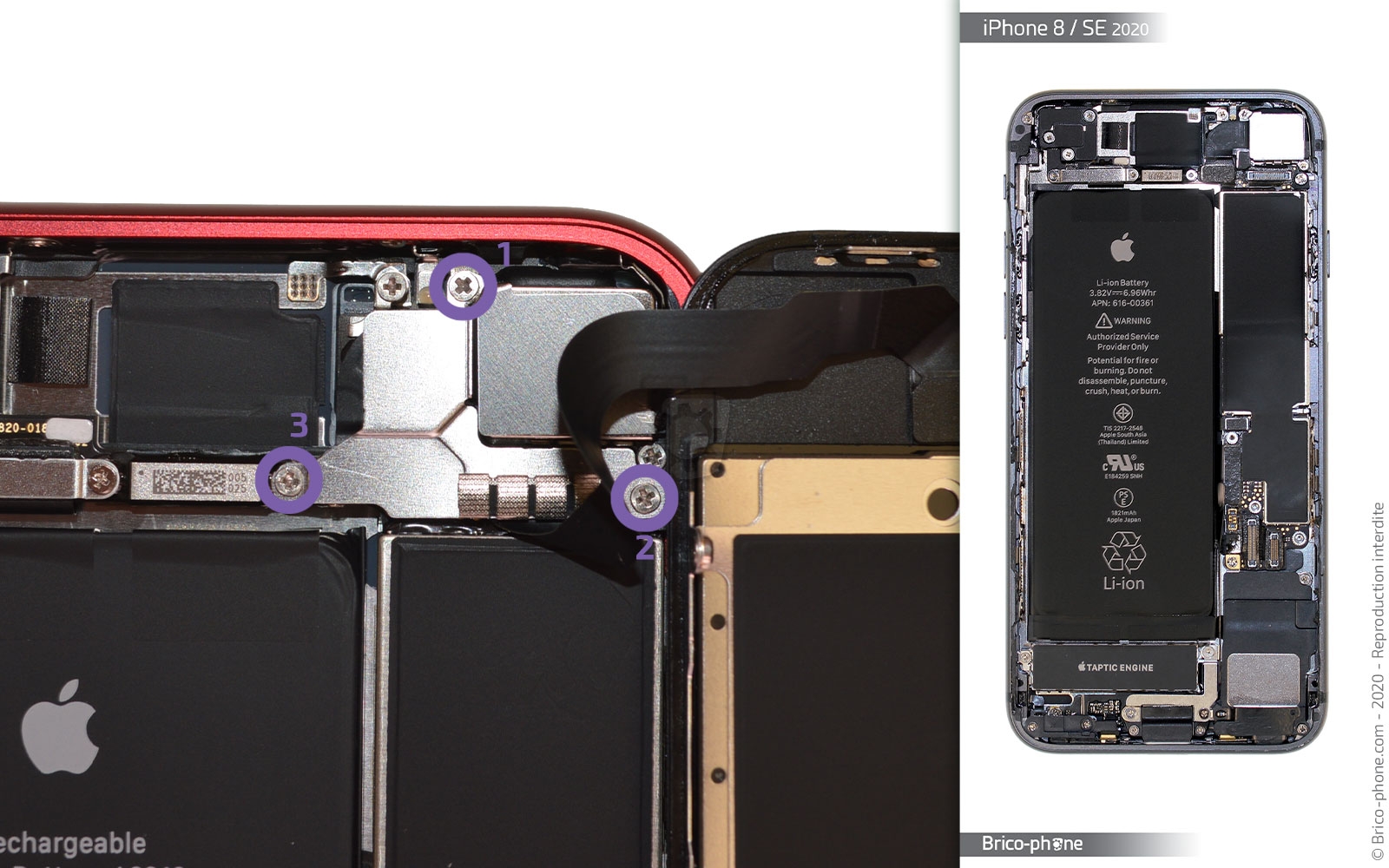

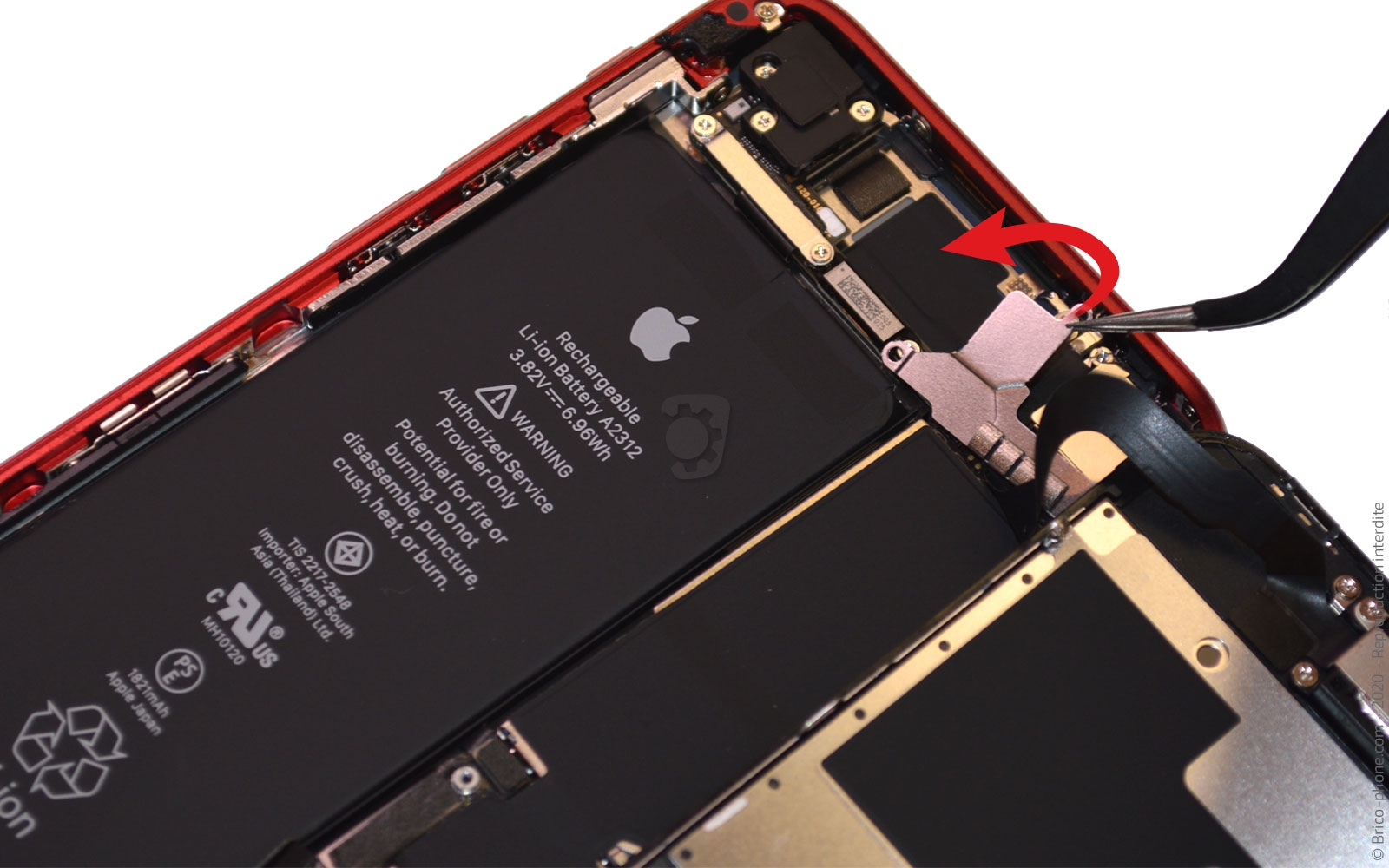

Reprenez le tournevis cruciforme pour enlever les 3 vis de la plaquette numéro C1 à C3 et accéder au connecteur de la nappe caméra FaceTime.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Retirer l'écran

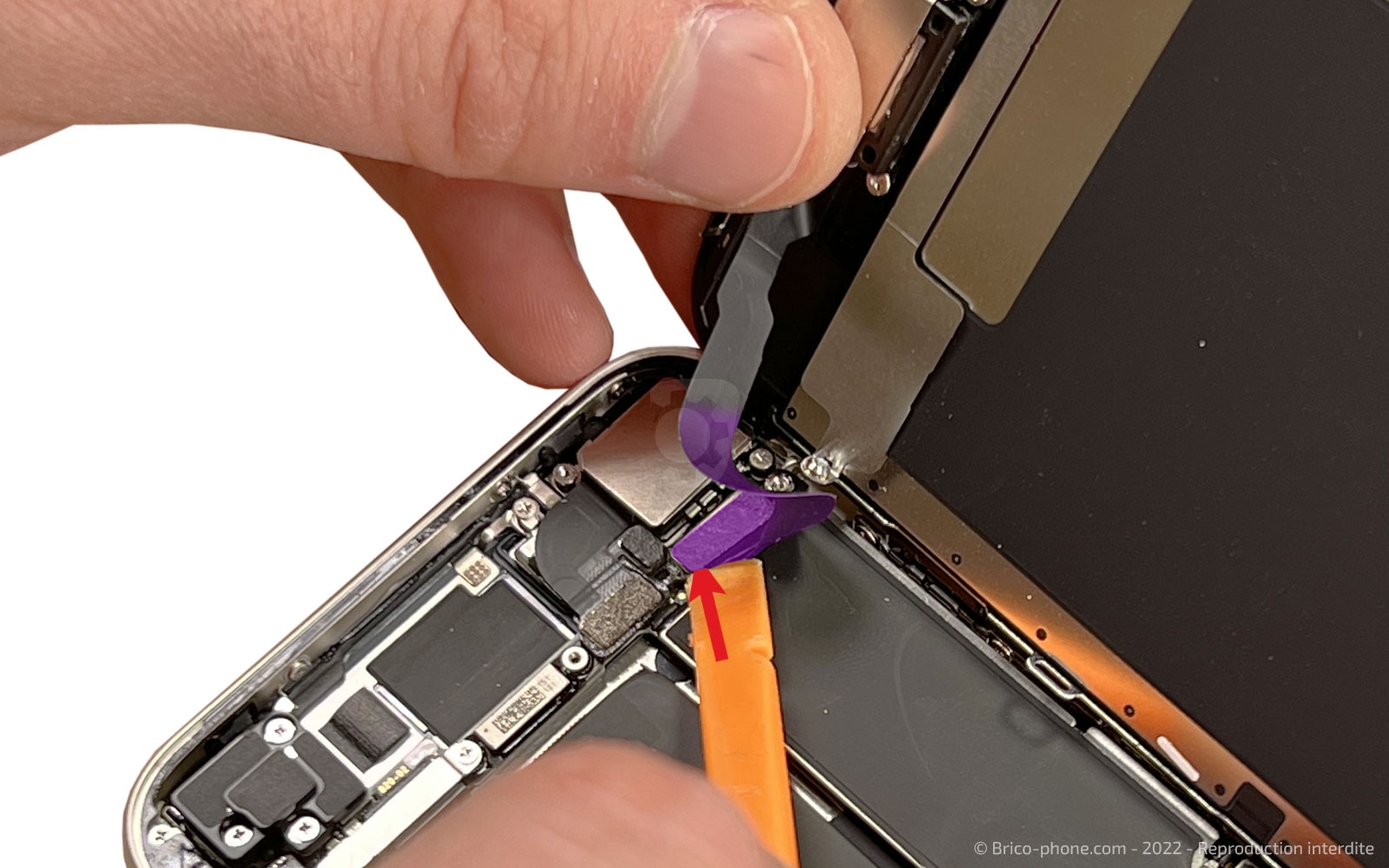

Une fois la nappe de la caméra FaceTime déclipsée avec le levier, la partie écran peut être libérée du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déconnecter les connecteurs en bas de la carte mère

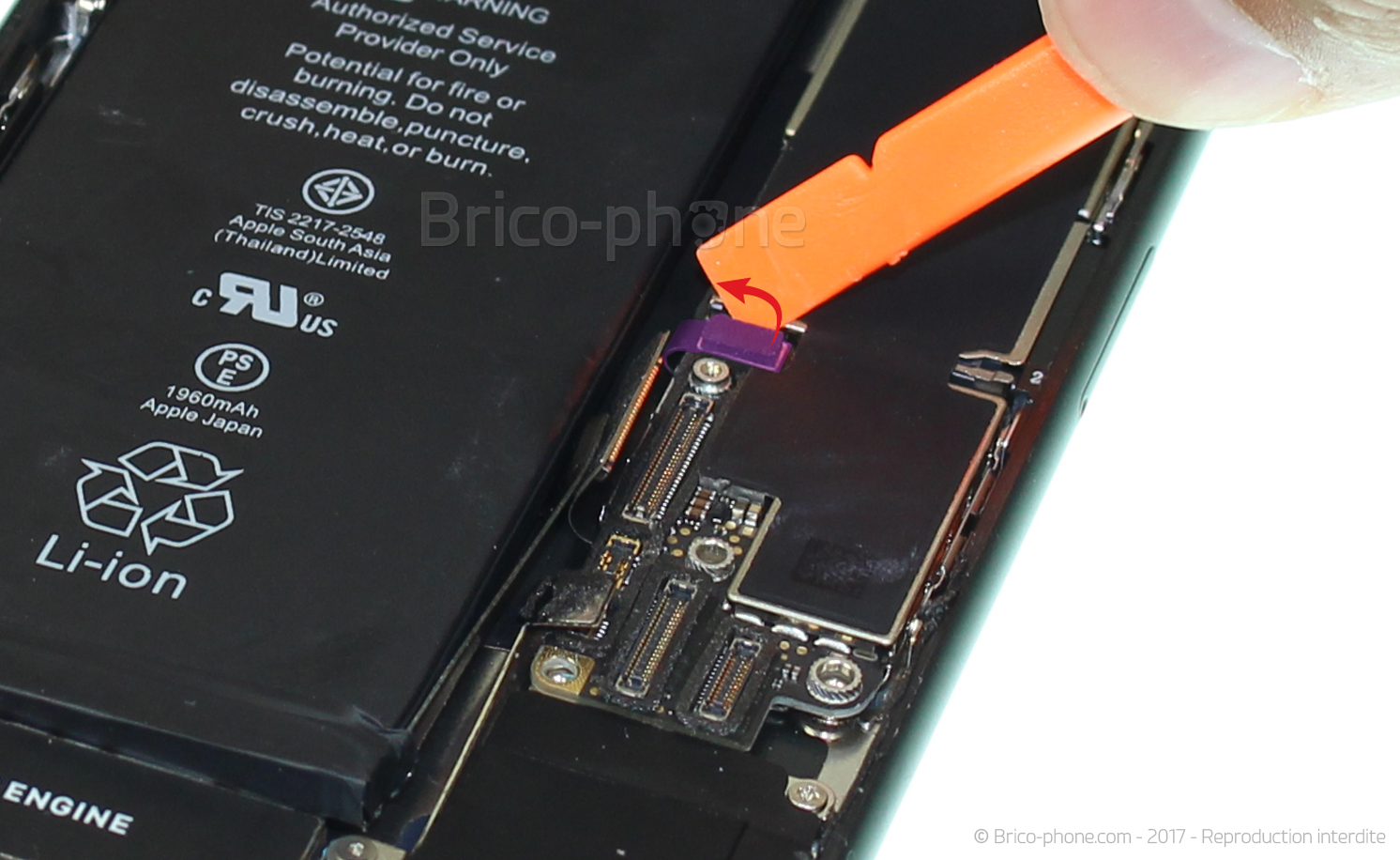

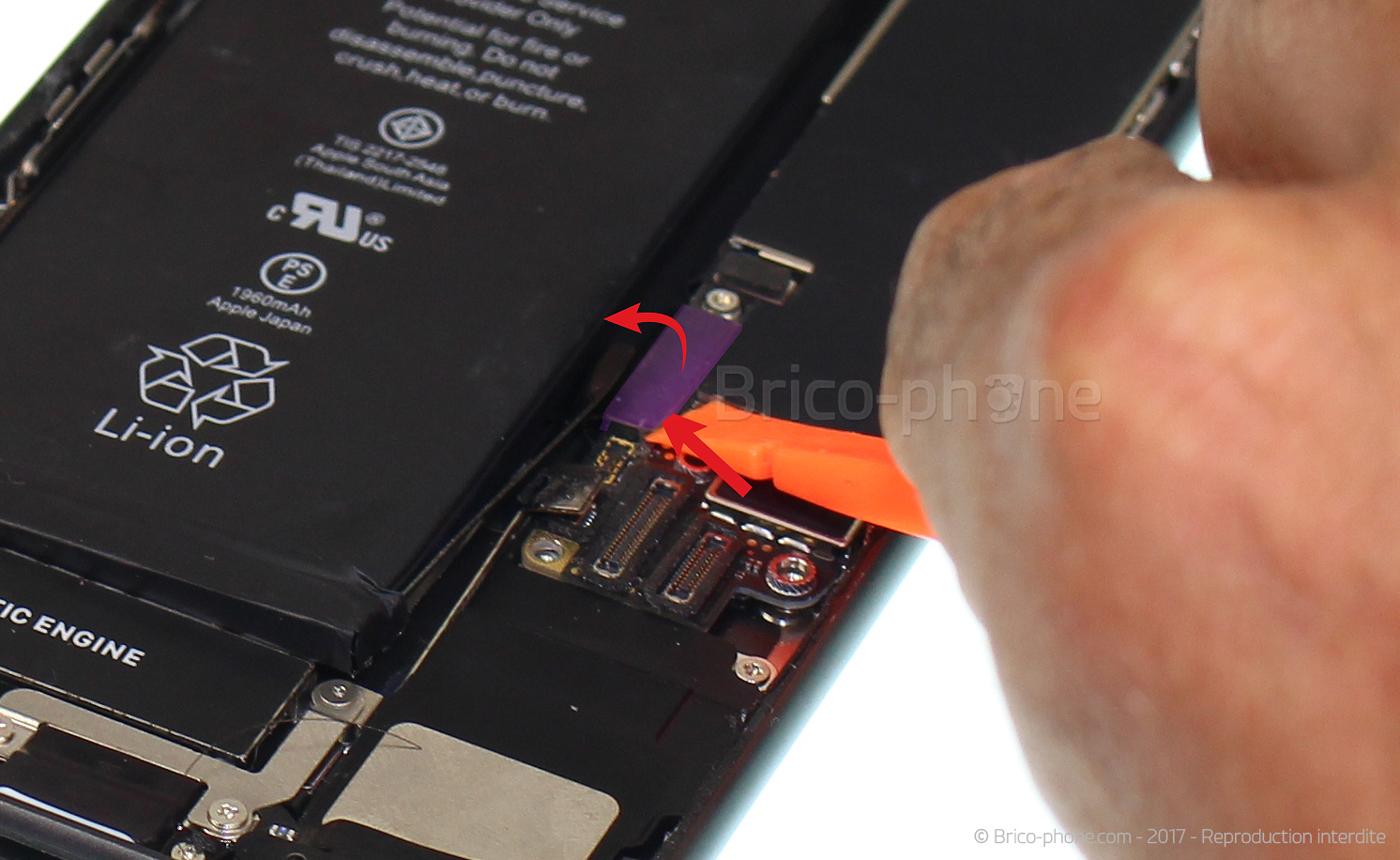

A l'aide du levier plastique, commencez par déclipser la nappe du connecteur de charge.

Ensuite, effectuez la même opréation avec le connecteur de la nappe à induction qui se situe juste au dessus.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Retirer la plaquette de protection de la nappe Power

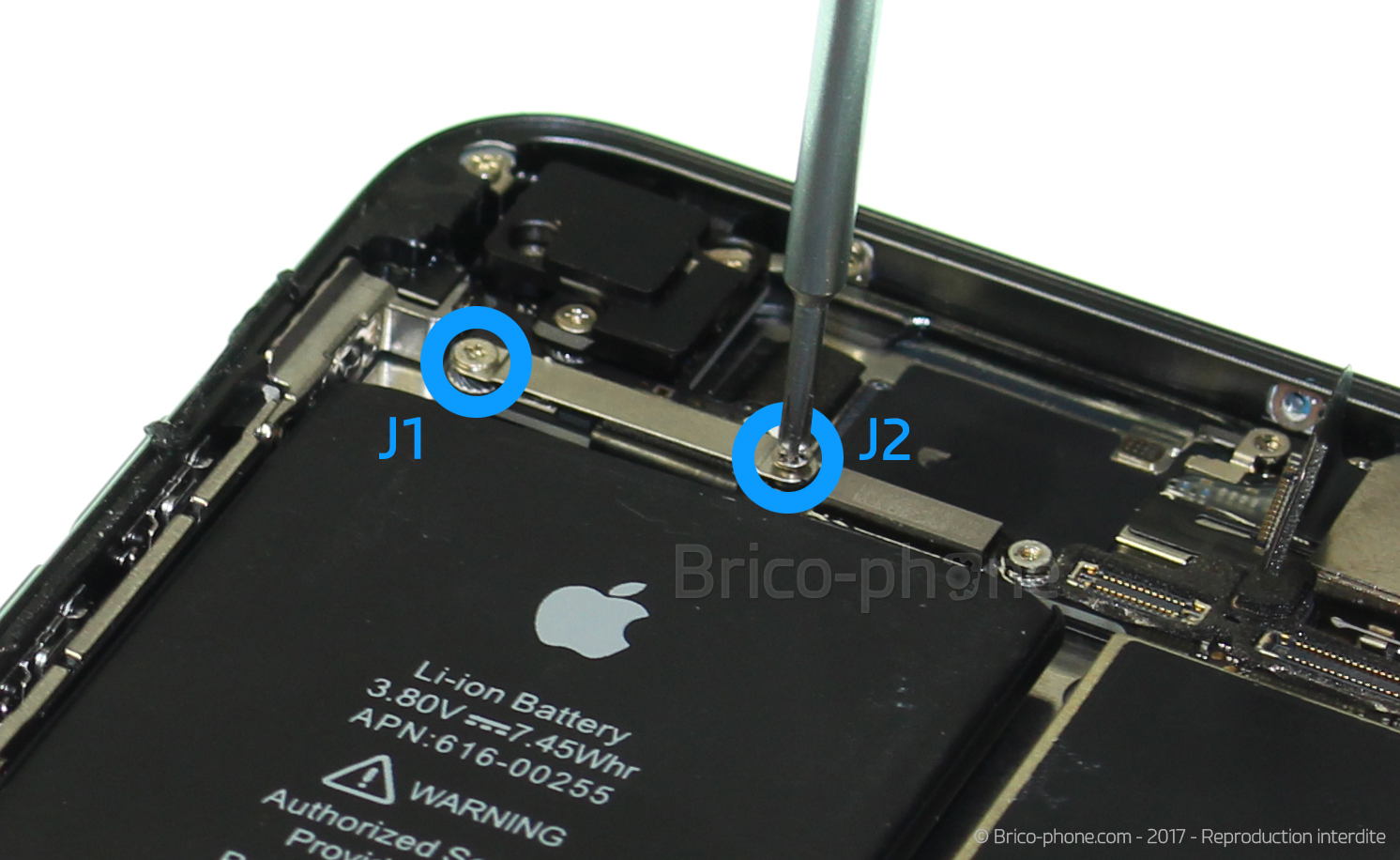

En vous aidant du tournevis cruciforme, retirez les vis J1 et J2 indiquées en bleu sur notre guide.

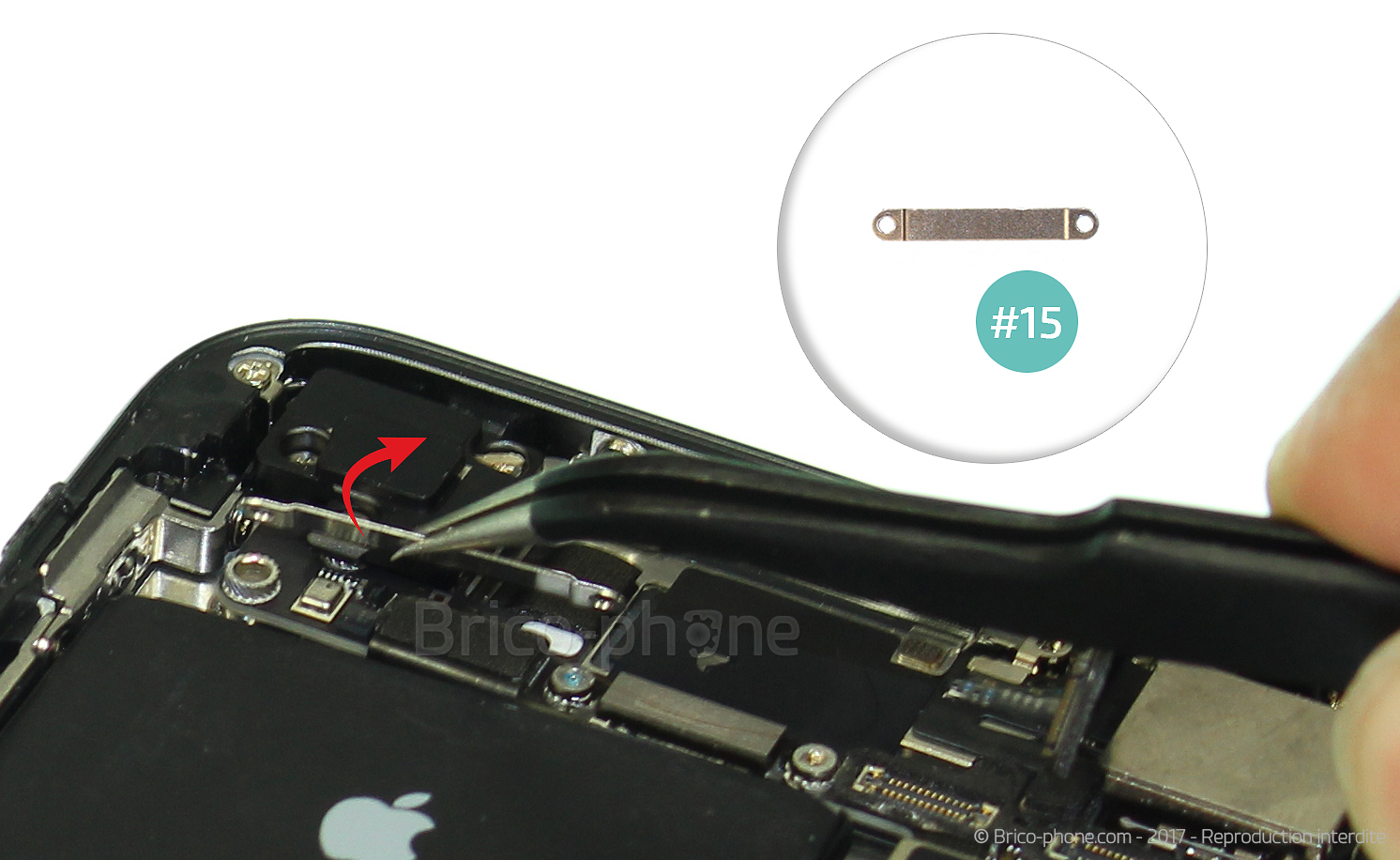

Avec la pincette, enlever cette petite plaquette que nous avons nommée #15.
Outils du kit utilisés
Outils du kit utilisés

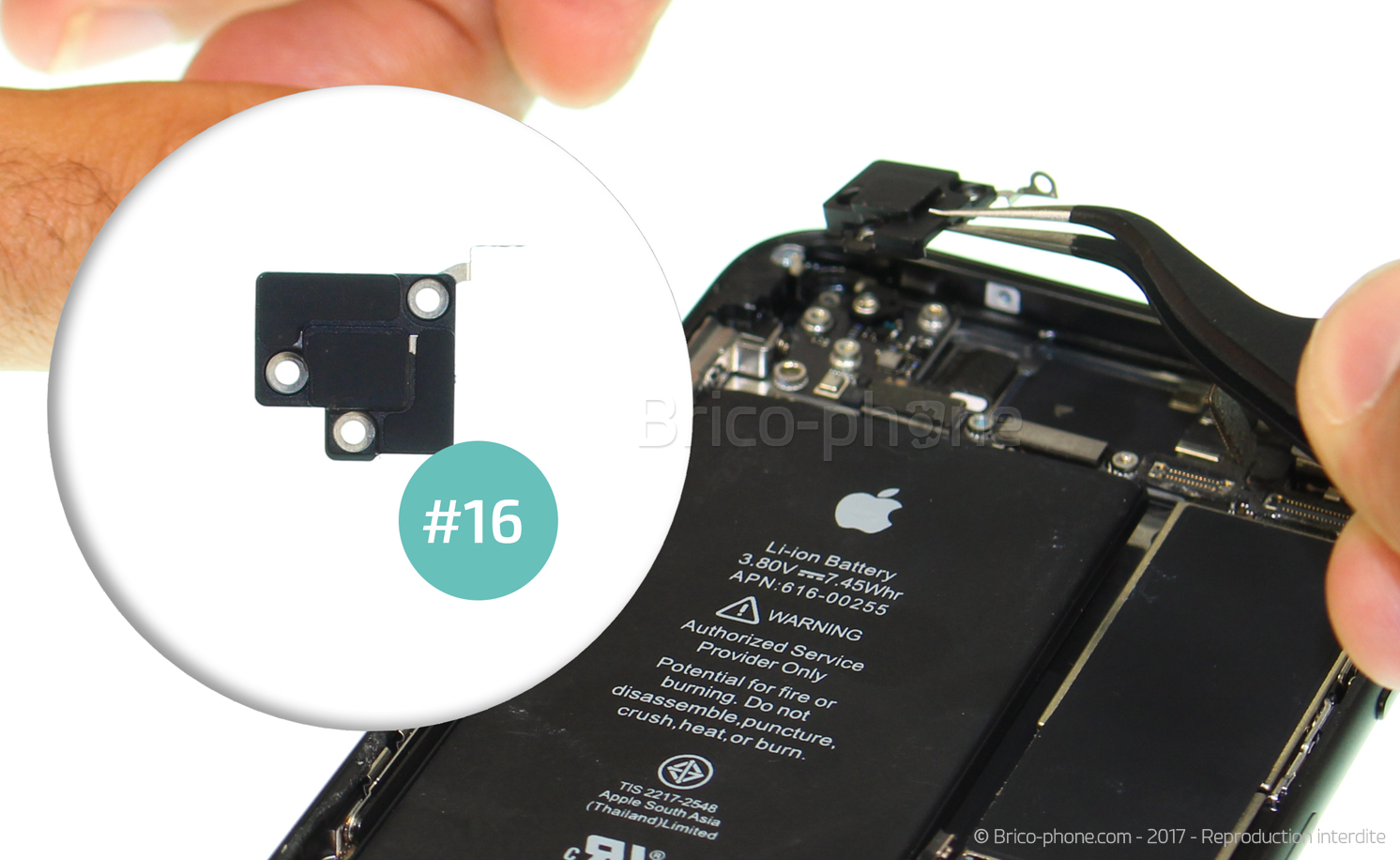

Etape 12 : Retirer le support de l'antenne Wifi
A présent, vous pouvez retirer la plaquette de protection #16 avec le tournevis cruciforme.

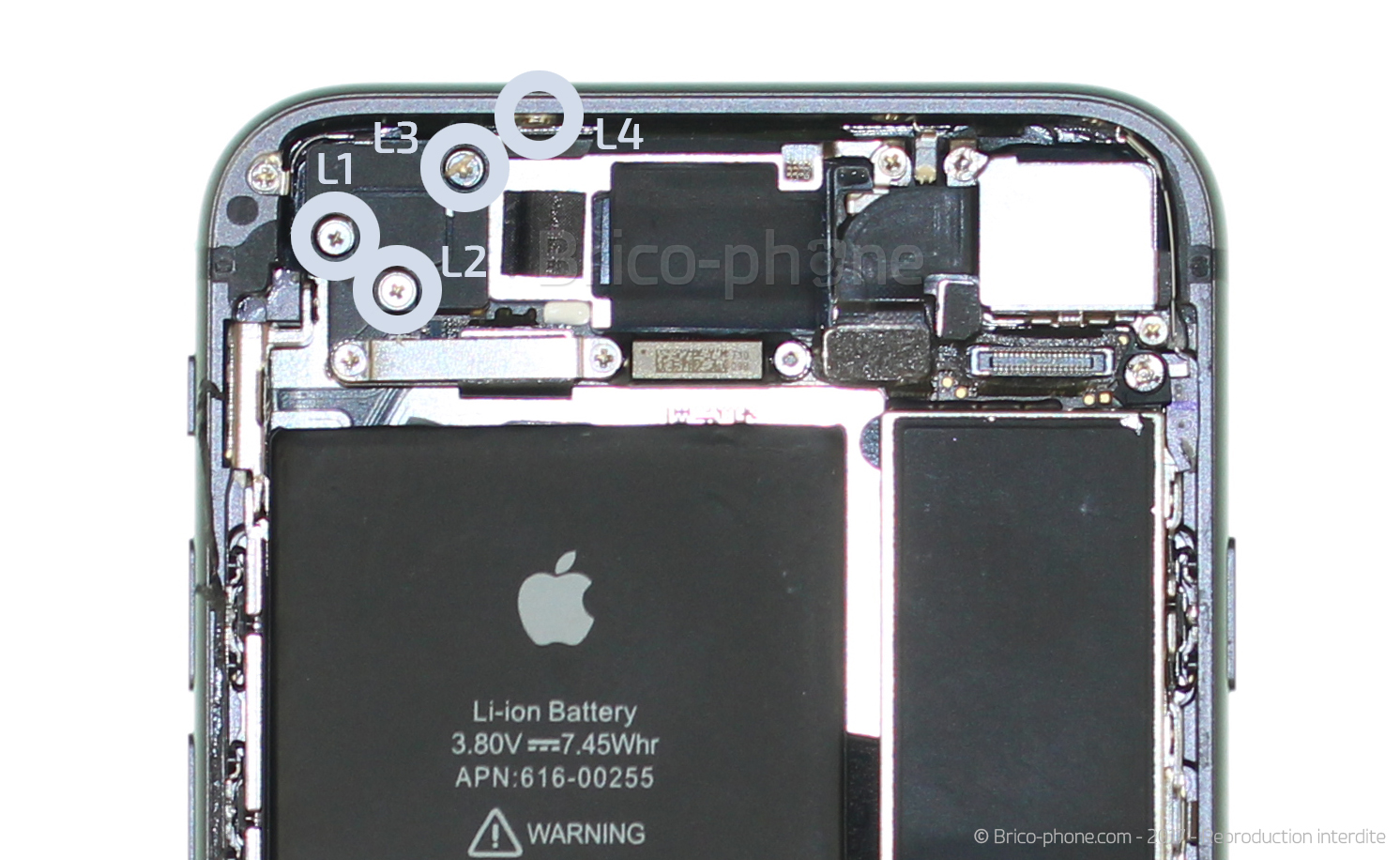

Celle ci est retenue par 4 vis notées L1 à L4.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Retirer le petit élément #26

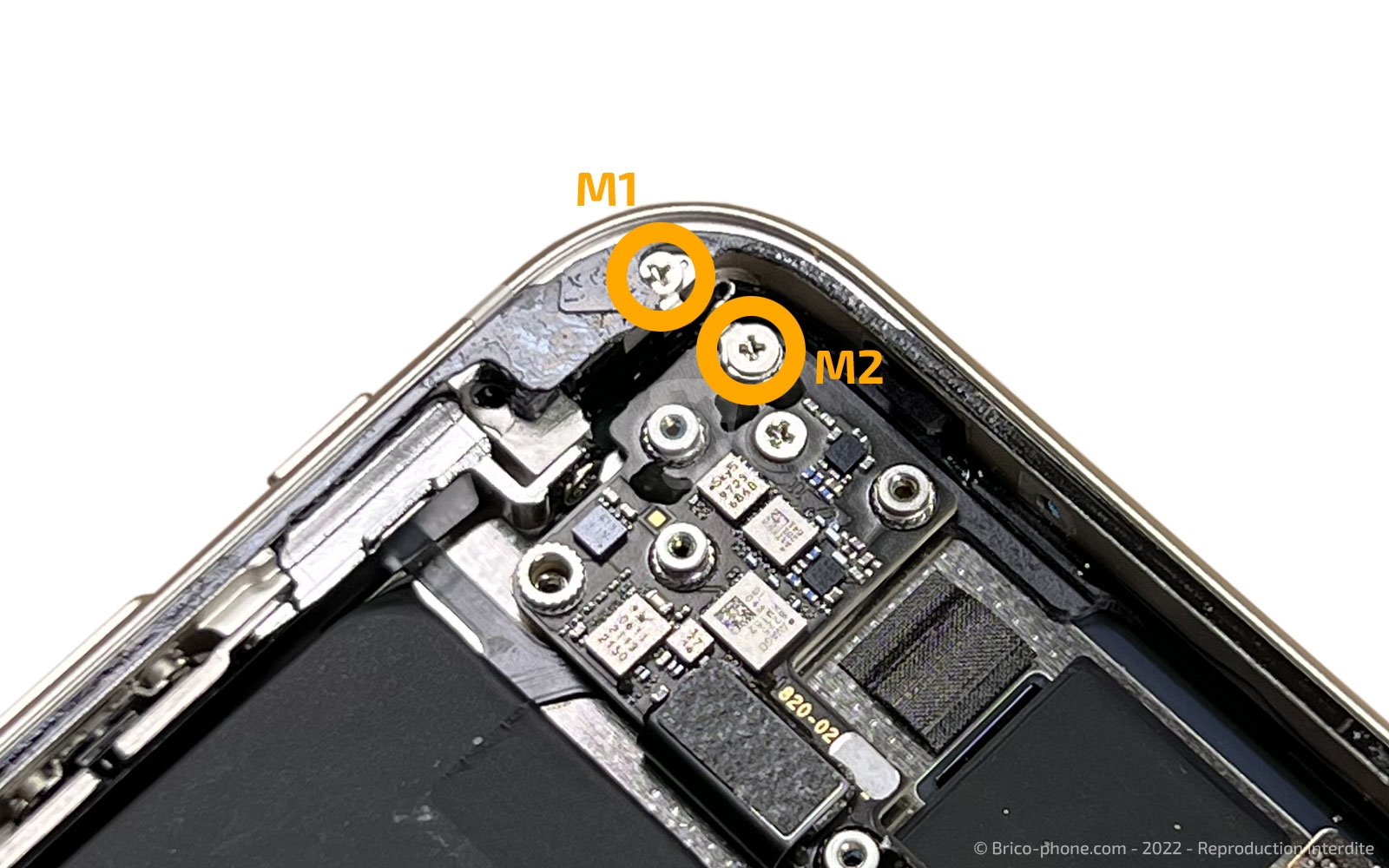

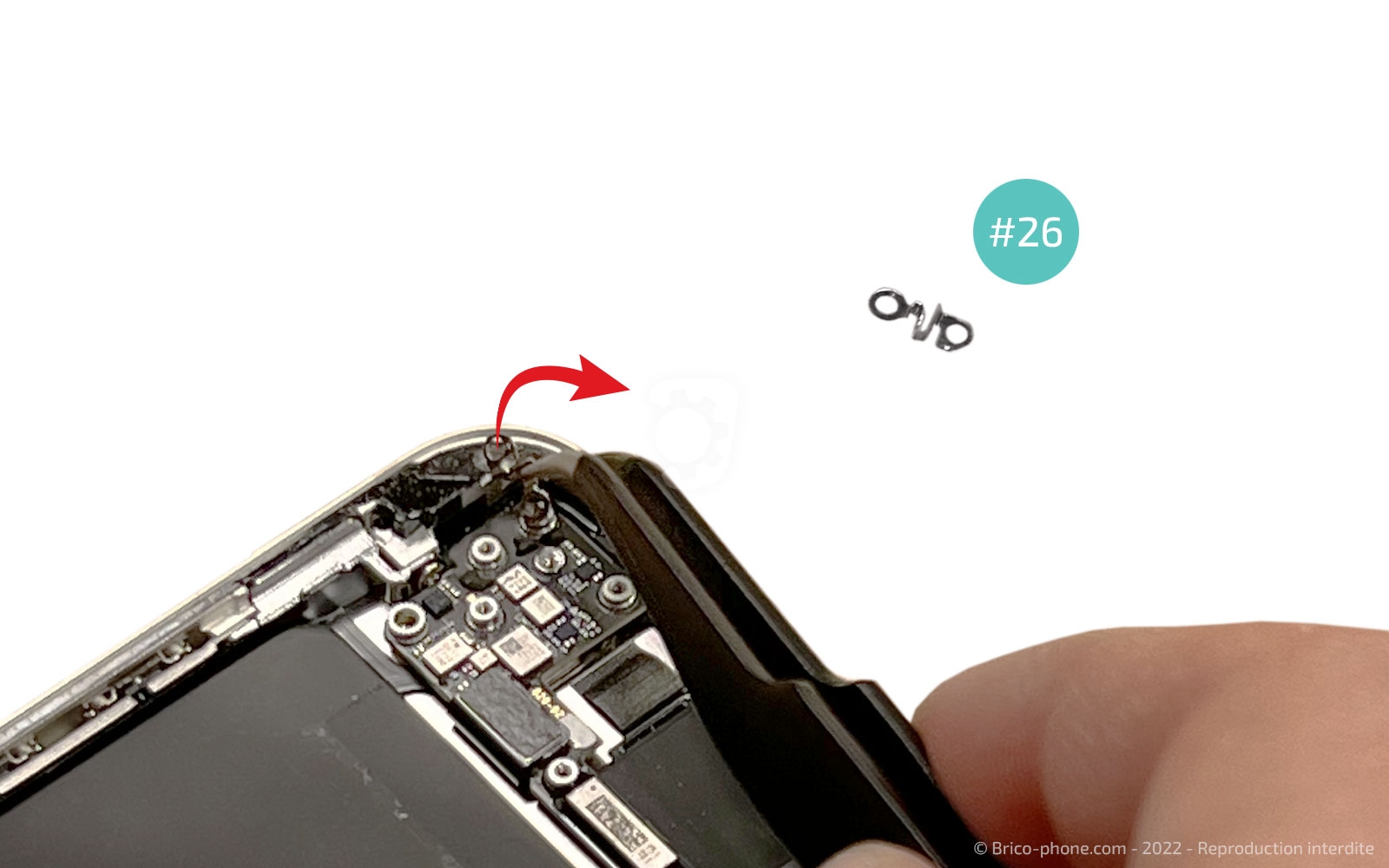

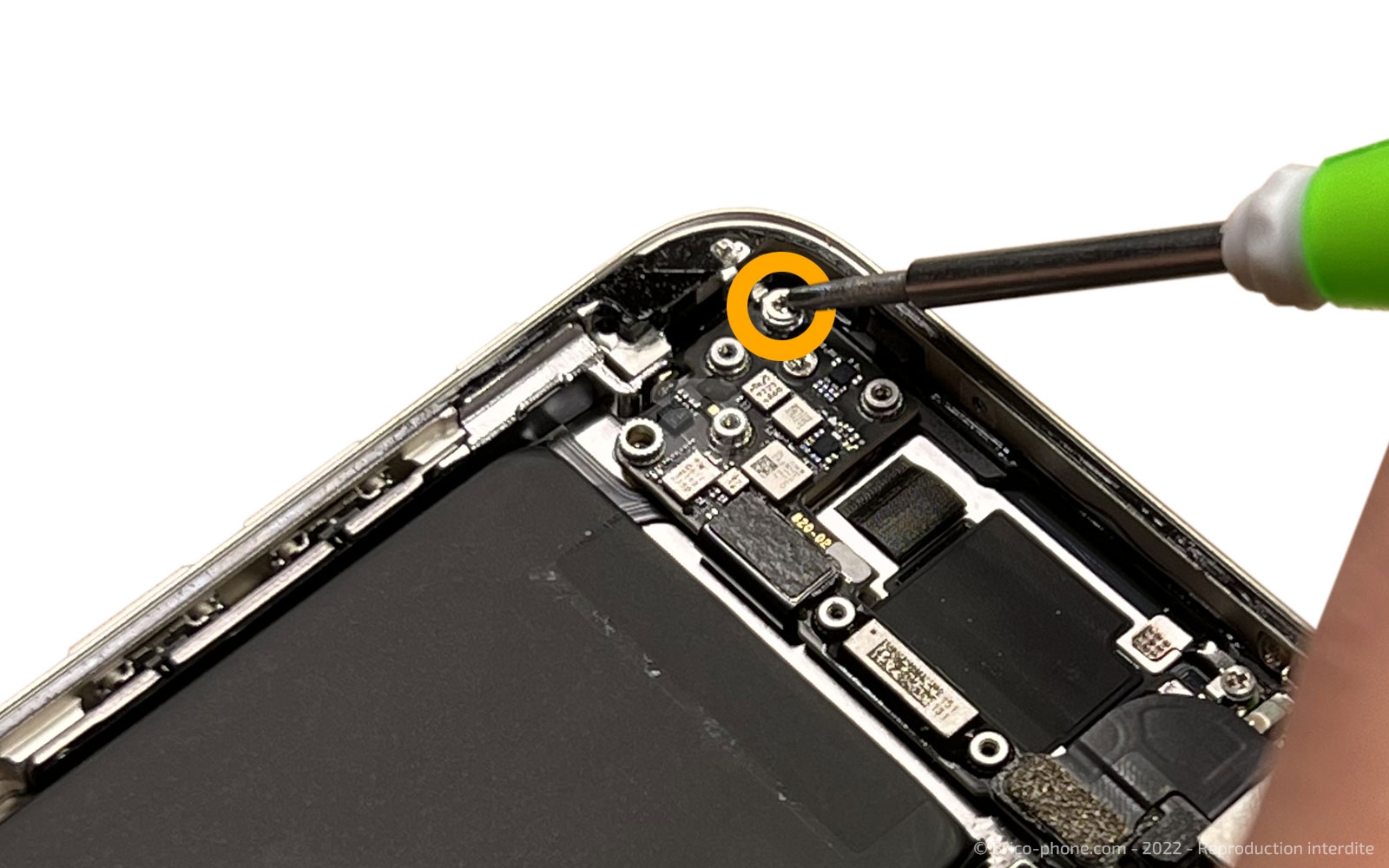

Avec le tournevis cruciforme, dévisser M1 et M2 entourées en orange clair et enlever le petit élément #26.
Outils du kit utilisés
Outils du kit utilisés


Etape 14 : Déconnecter les connecteurs du haut de la carte mère
Il est désormais nécessaire de déconnecter 3 nappes qui sont toujours reliées à la carte mère.

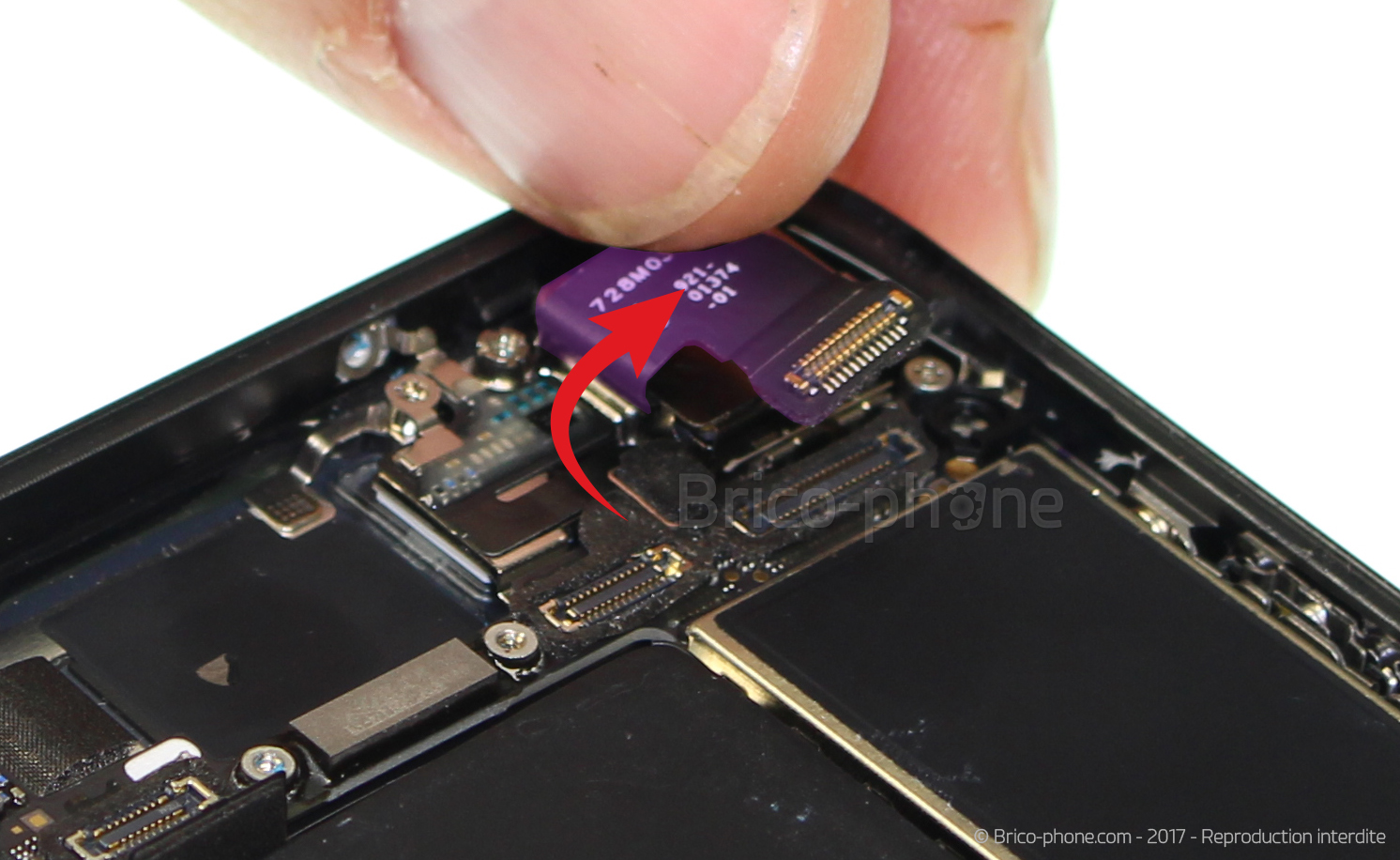

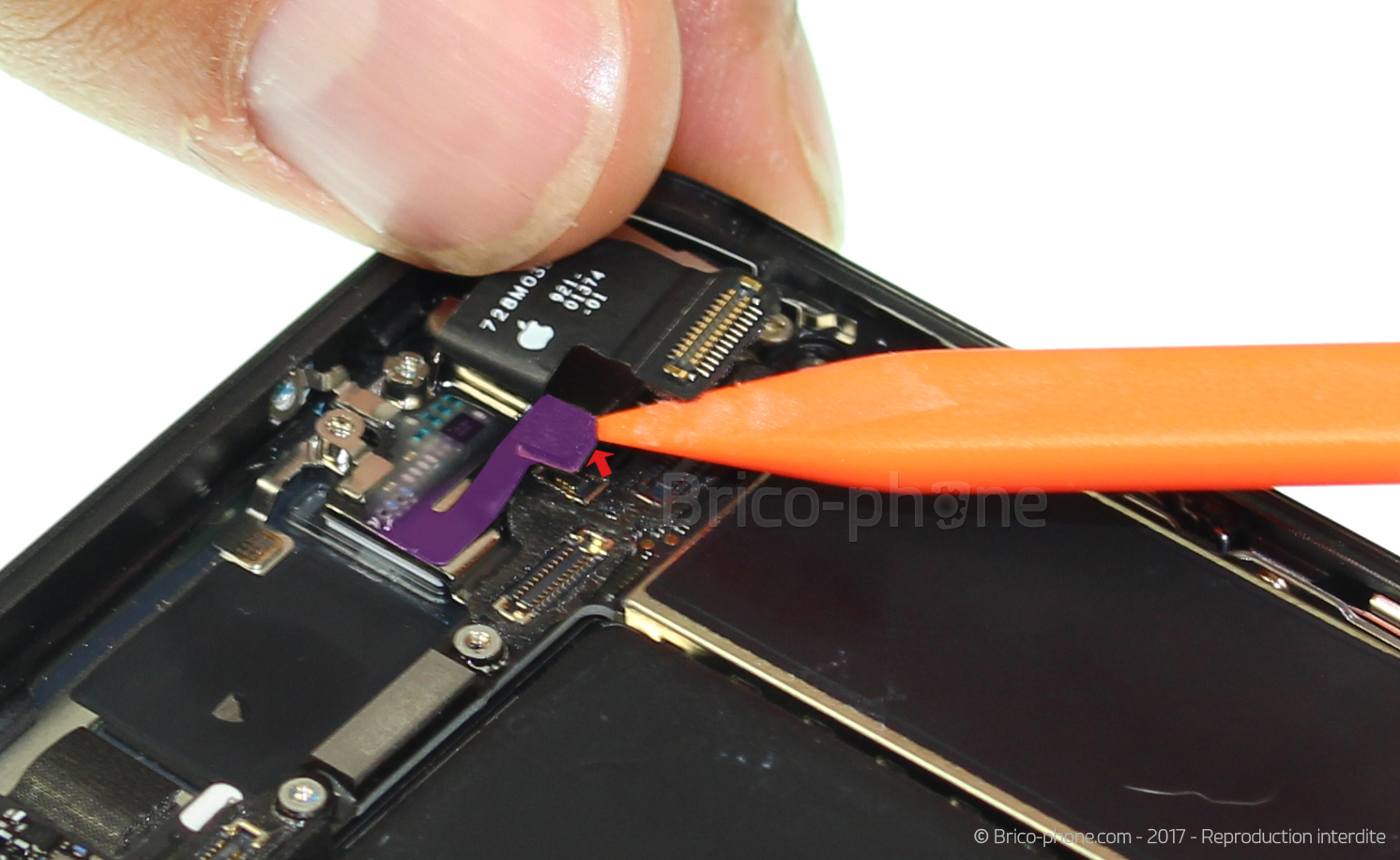

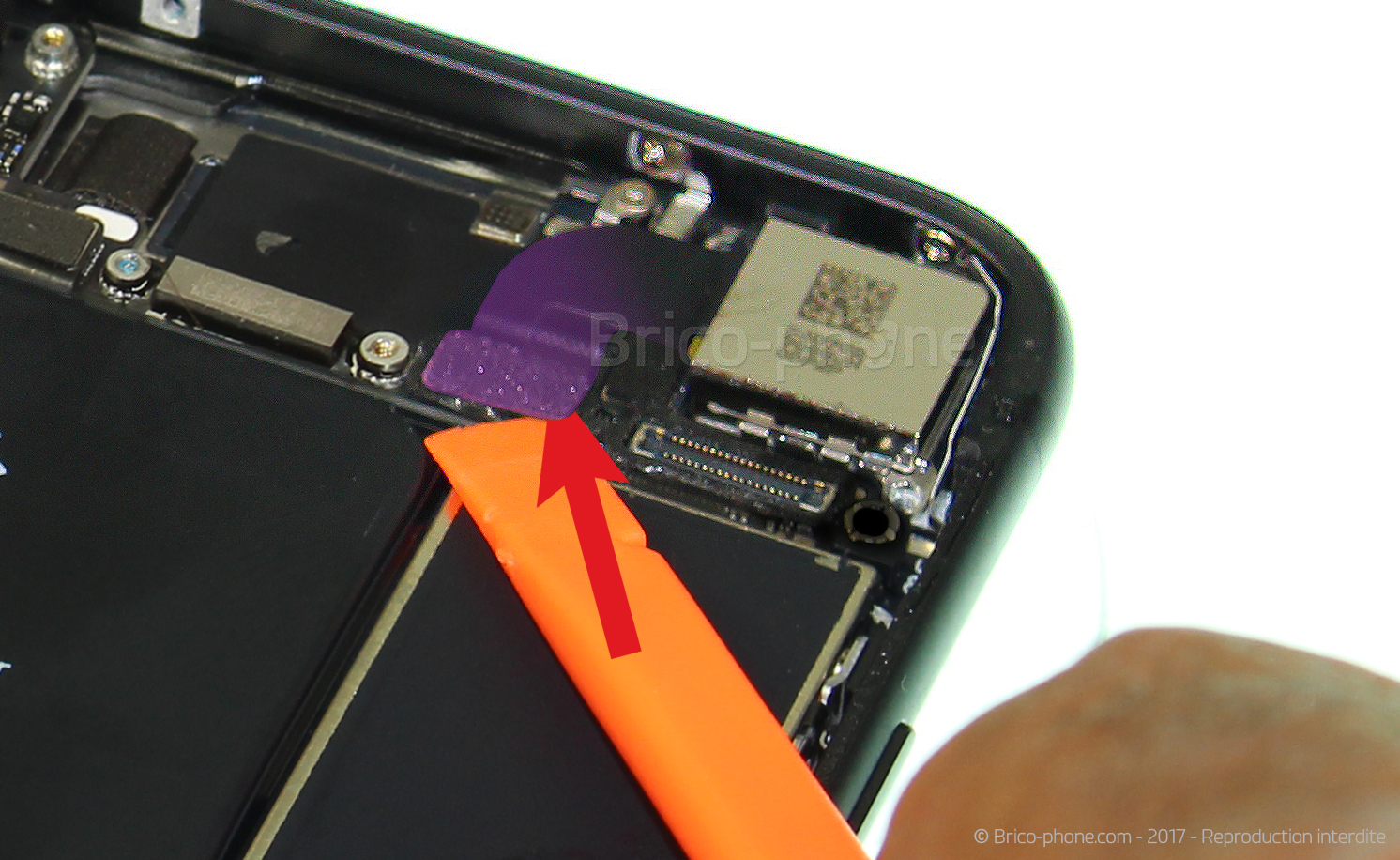

Utilisez le levier plastique afin de déclipser la nappe Power puis la nappe de la caméra arrière.

Enfin pour pouvoir accèder à celui de la nappe Wifi vous avez à soulever délicatement celle de la caméra arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Retirer les vis de la carte mère

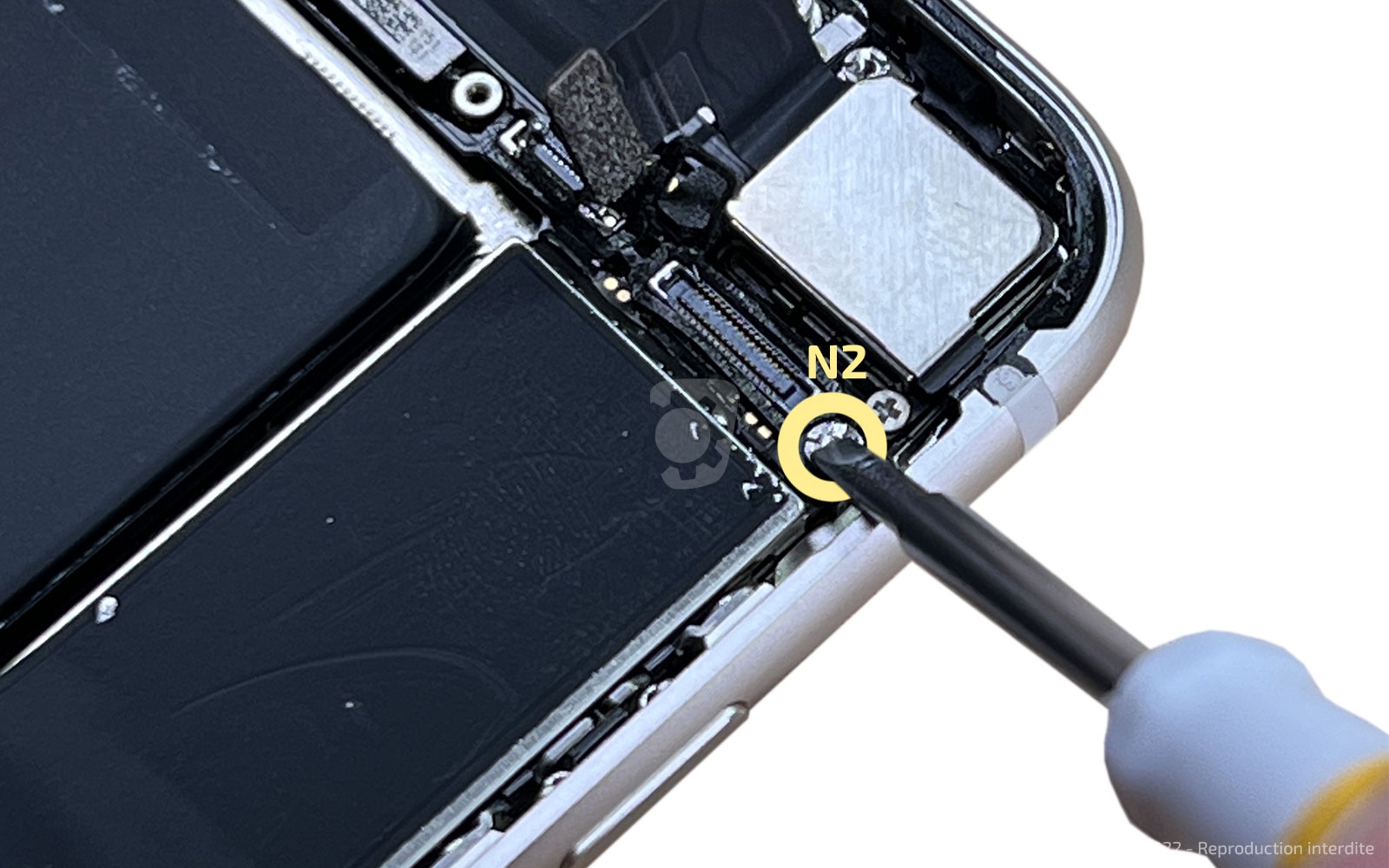

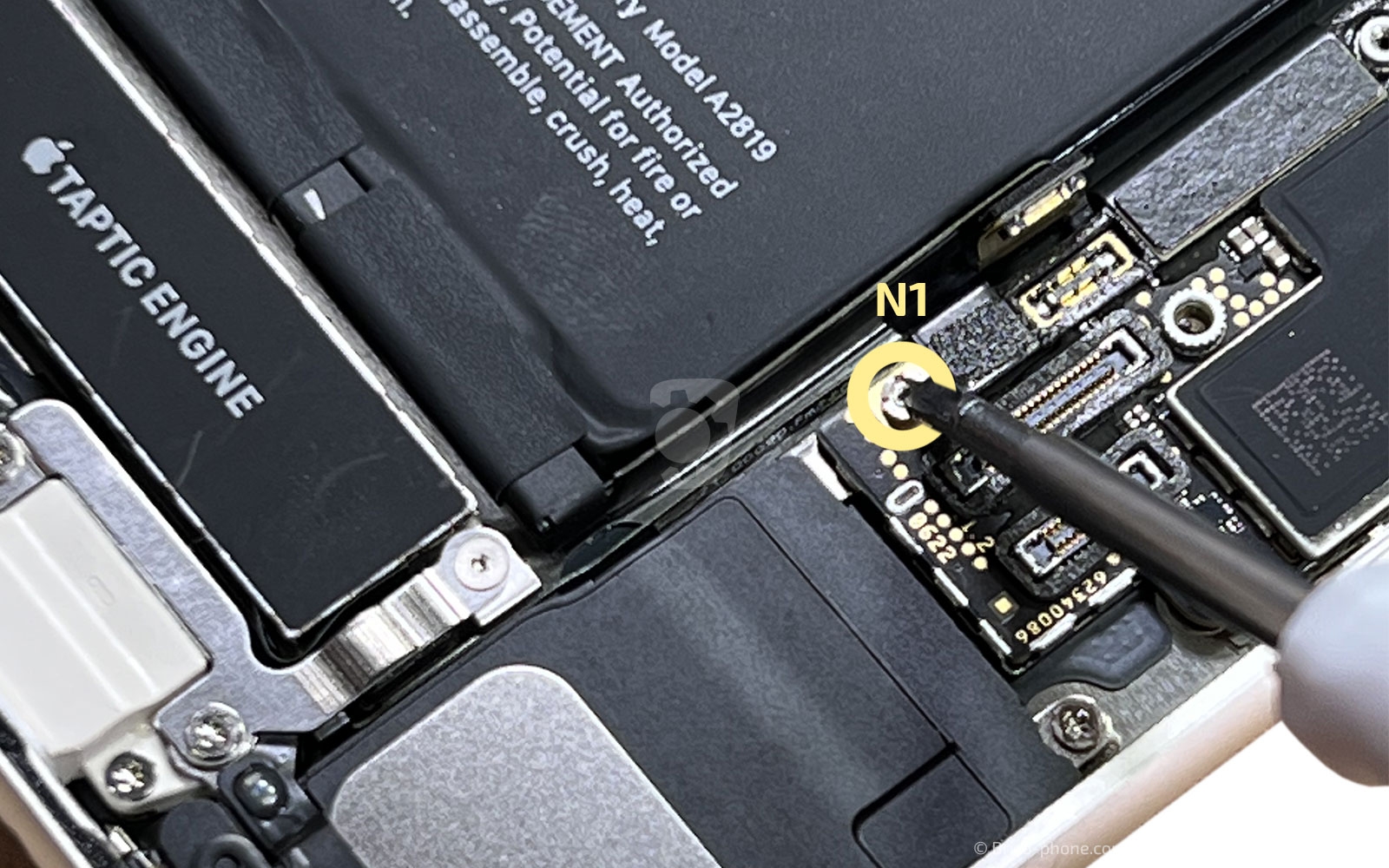

Utilisez le tournevis plat pour retirer les vis N1 et N2 en jaune.
Il s'agit de doubles vis dans lesquelles venaient s'insérées les vis C2 et B2.

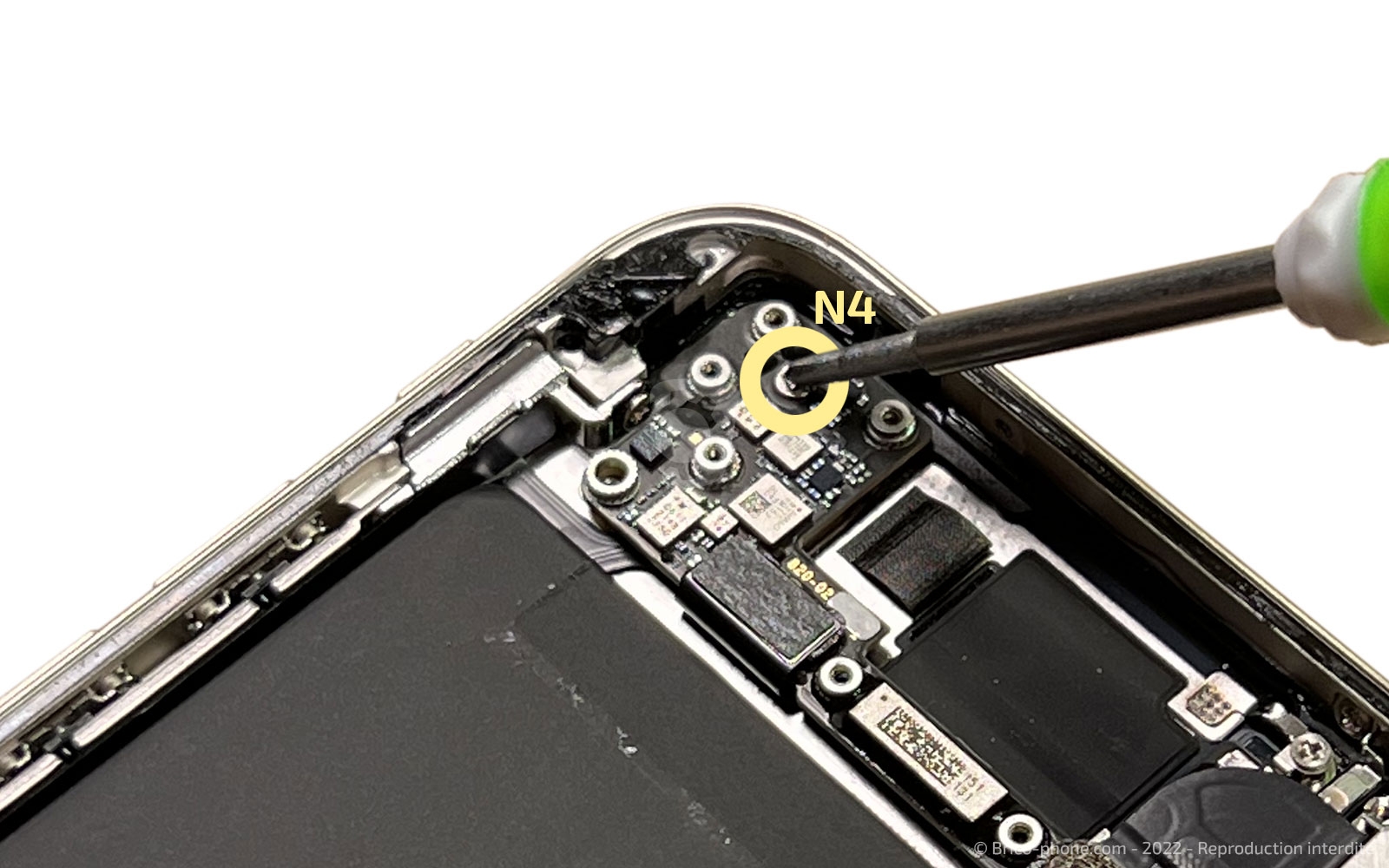

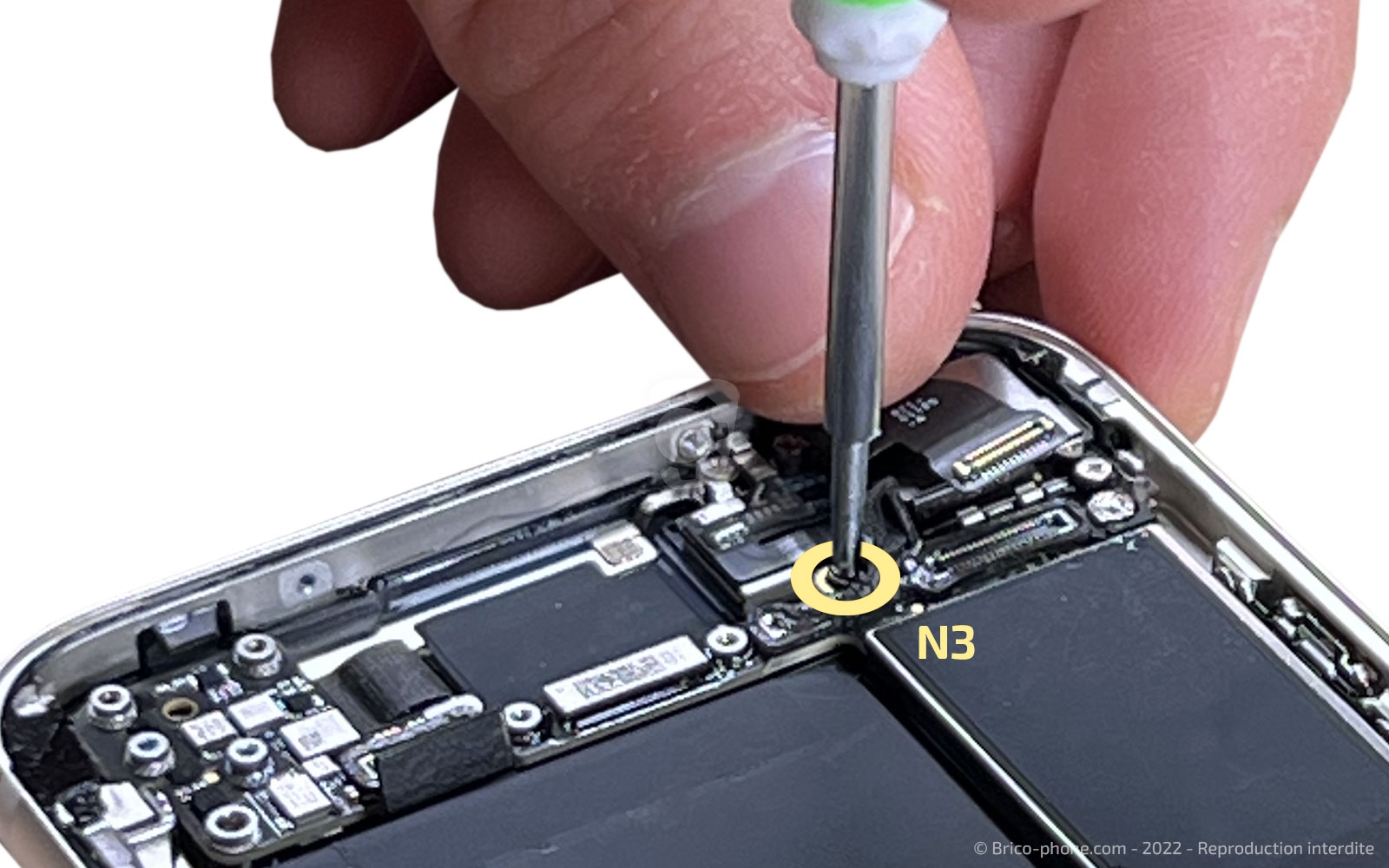

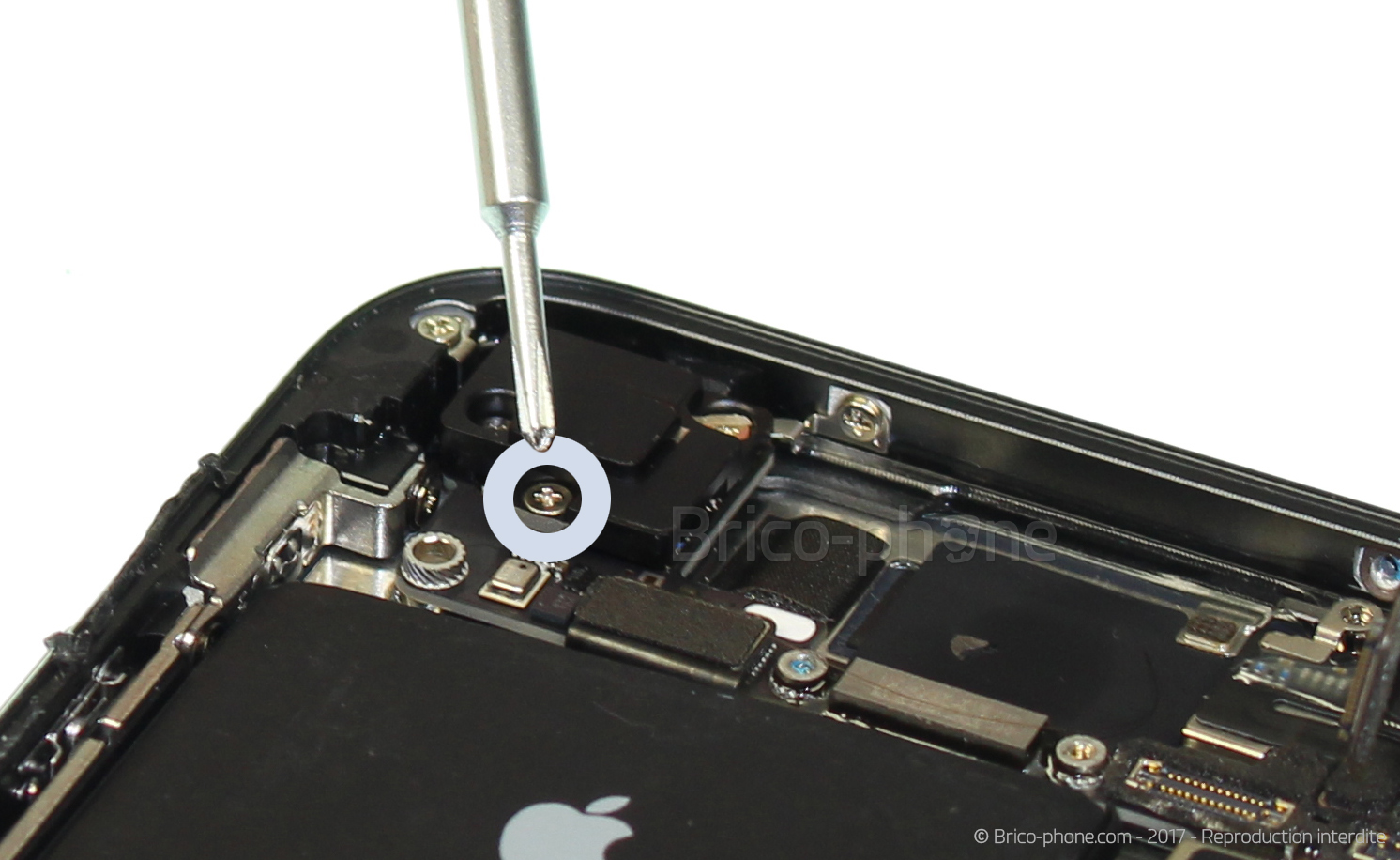

Puis, avec le tournevis cruciforme, enlevez les vis N3, cachée sous un petit film noir, et N4.
Outils du kit utilisés
Outils du kit utilisés

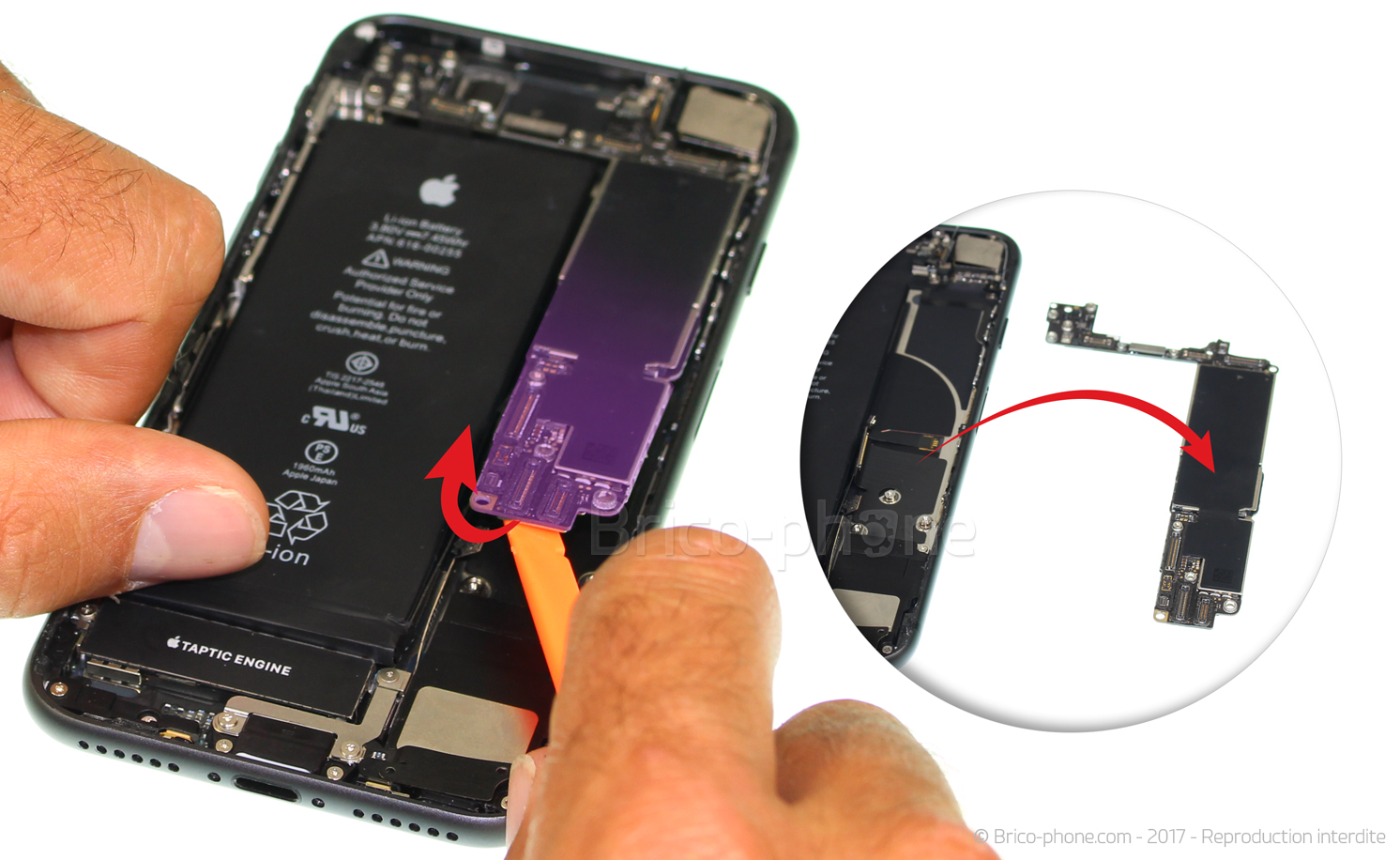

Etape 16 : Retirer la carte mère
Enlevez la vis notée N3 avec le tournevis cruciforme.

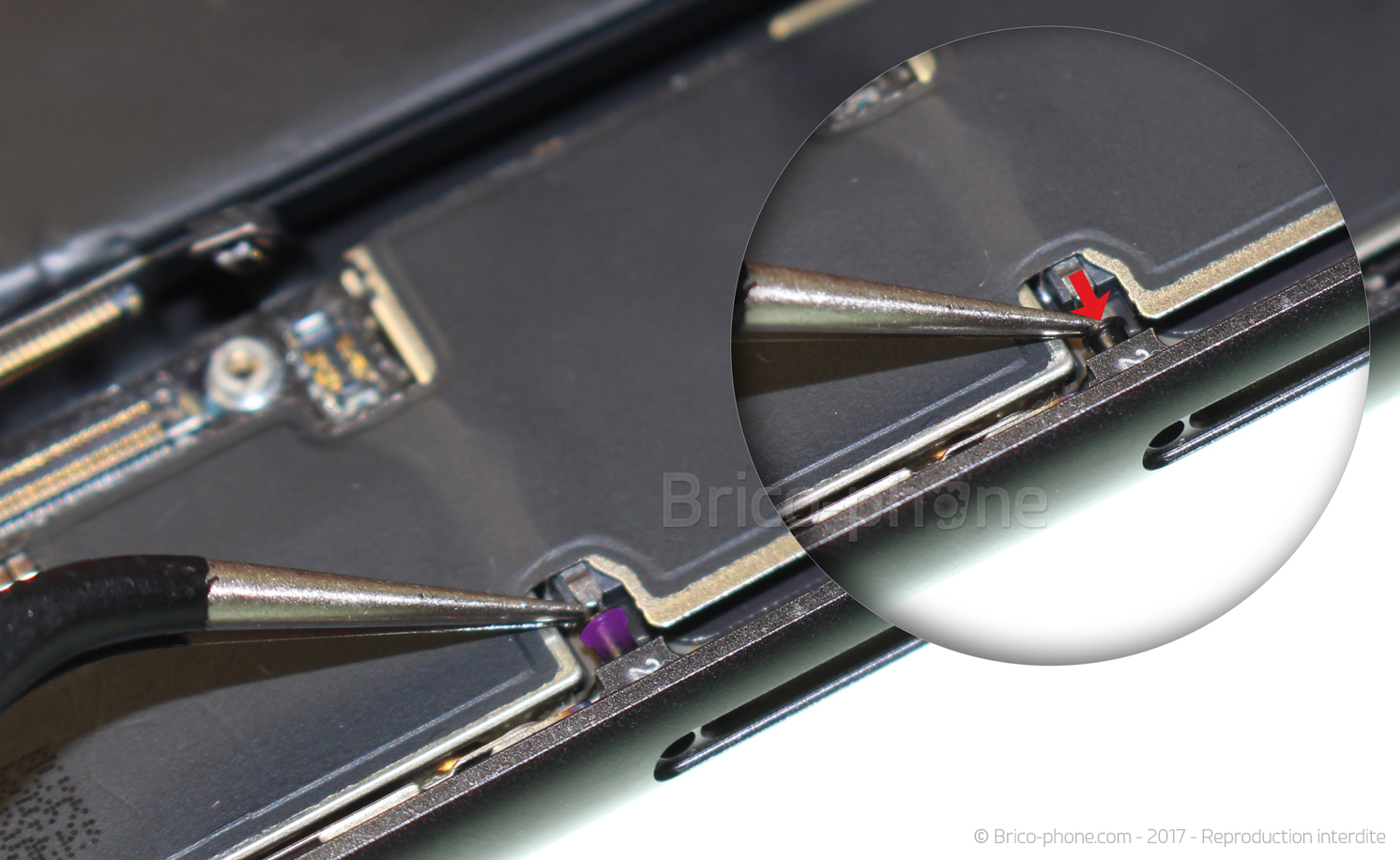

Prenez ensuite la pincette afin de décaller légèrement le petit locquet du tiroir SIM.

La carte mère peut dorénavant être soulevée doucement puis retirée.
Outils du kit utilisés
Outils du kit utilisés

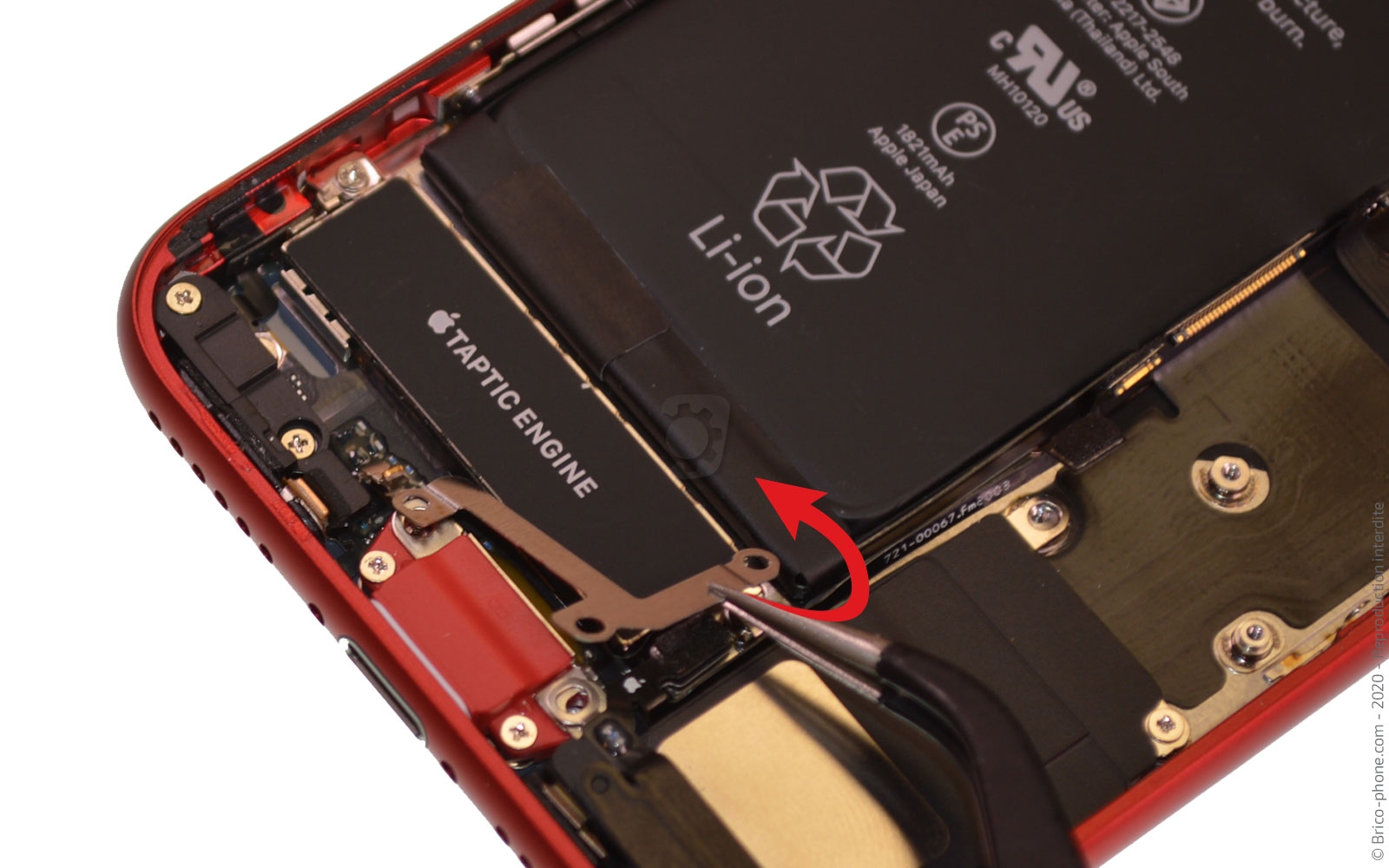

Etape 17 : Retirer la plaquette 10

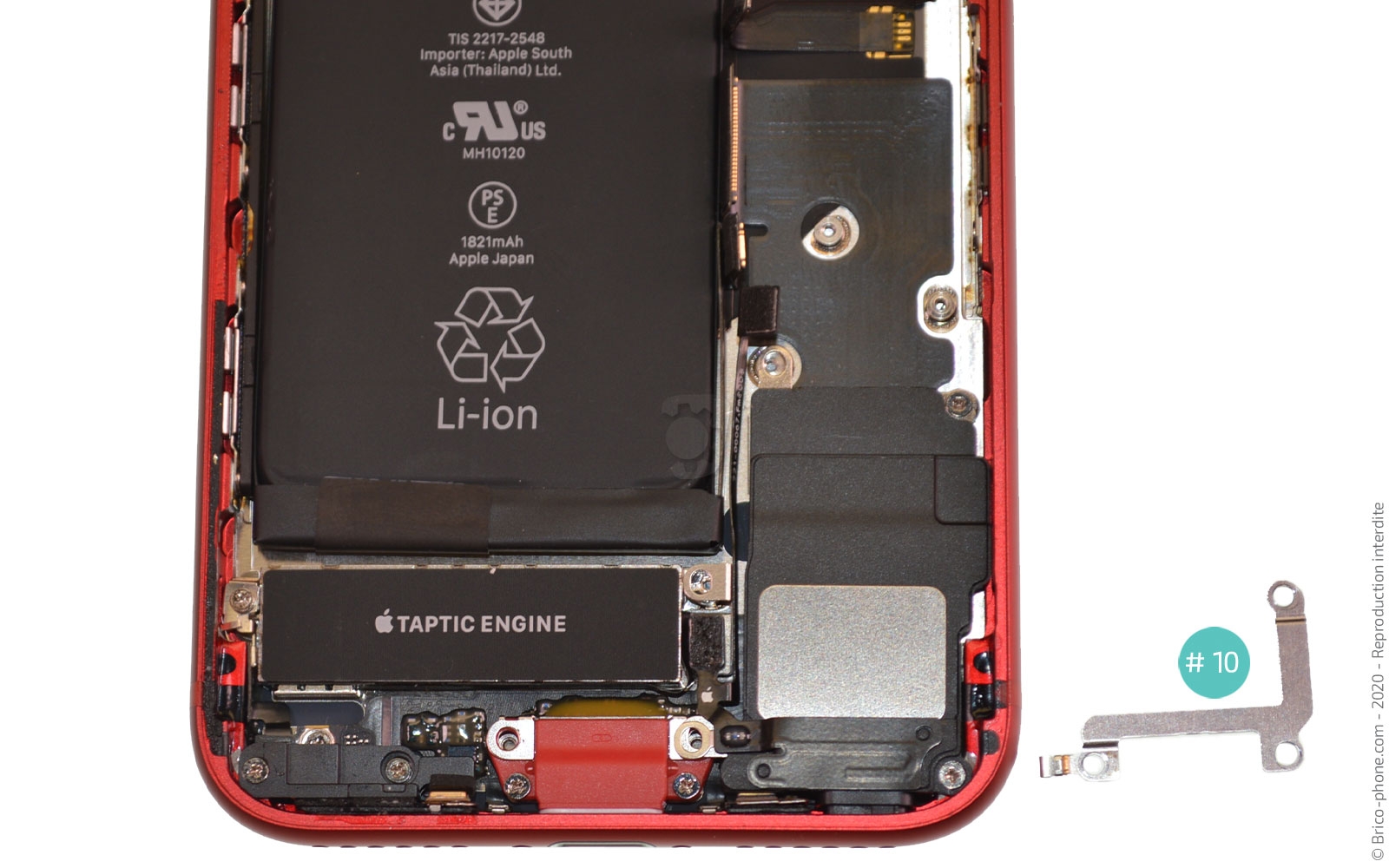

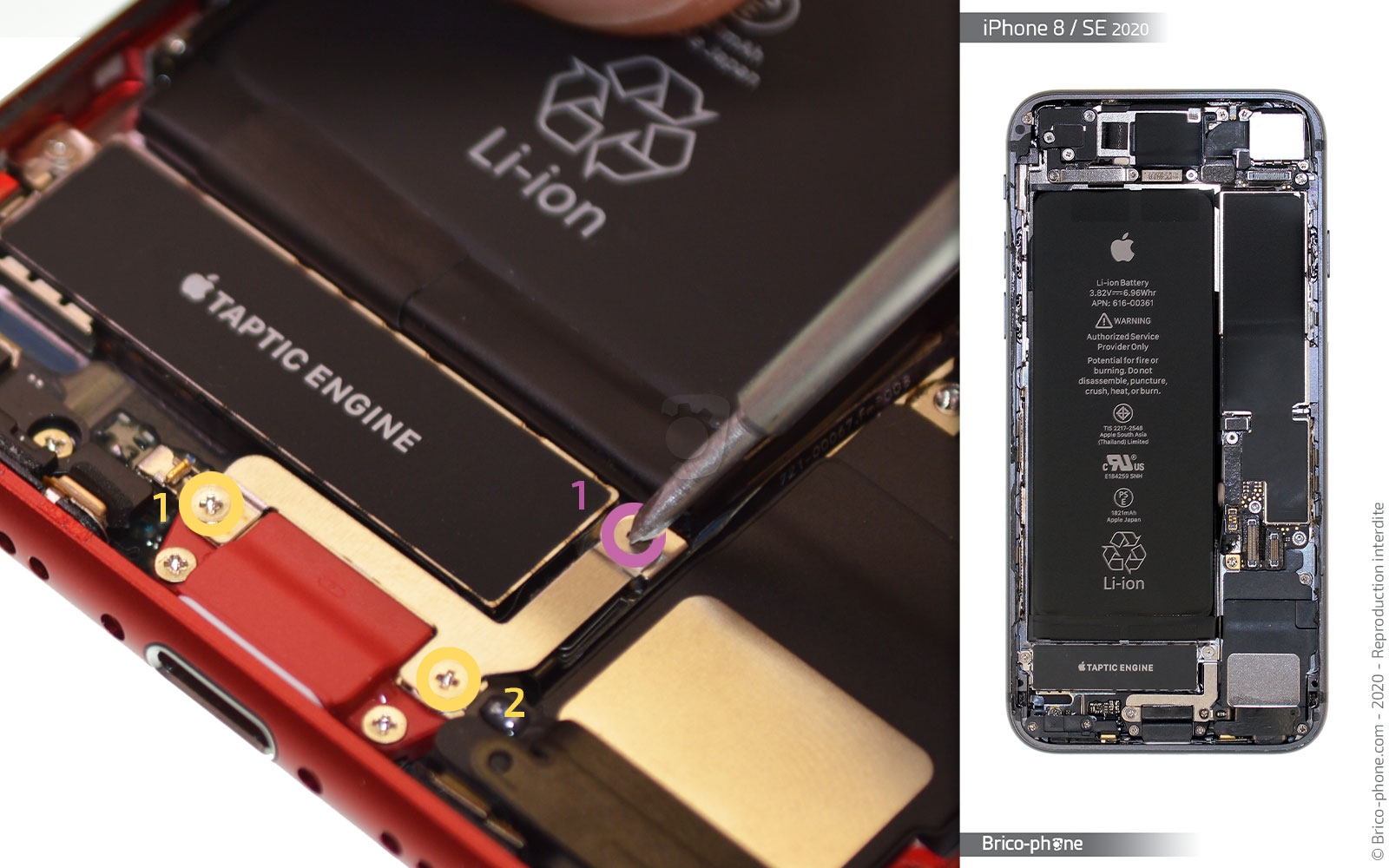

Du coté du connecteur de charge, dévissez la vis H1 avec le tournevis triwing ainsi que les vis cruciformes G1 et G2.
Outils du kit utilisés
Outils du kit utilisés

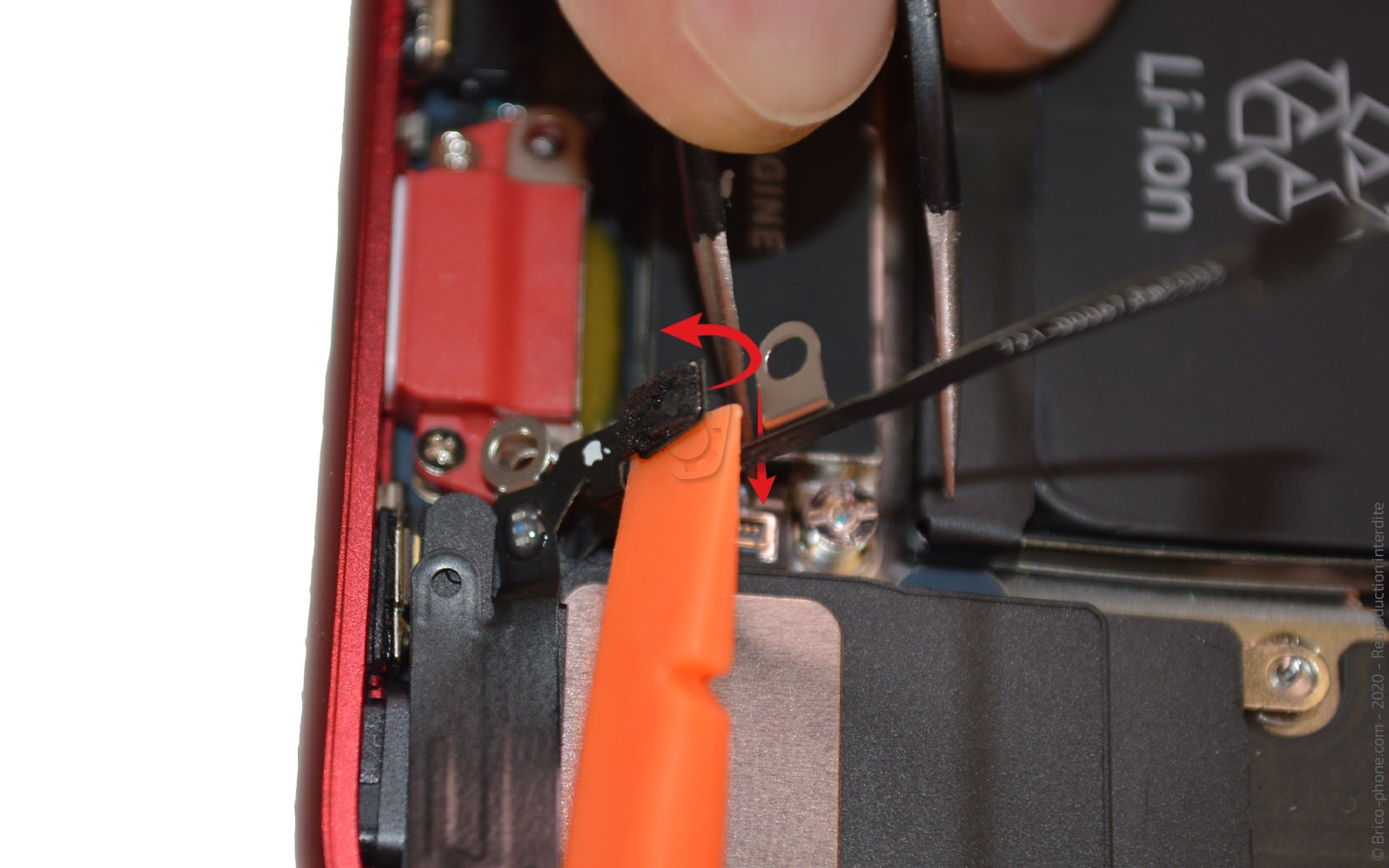

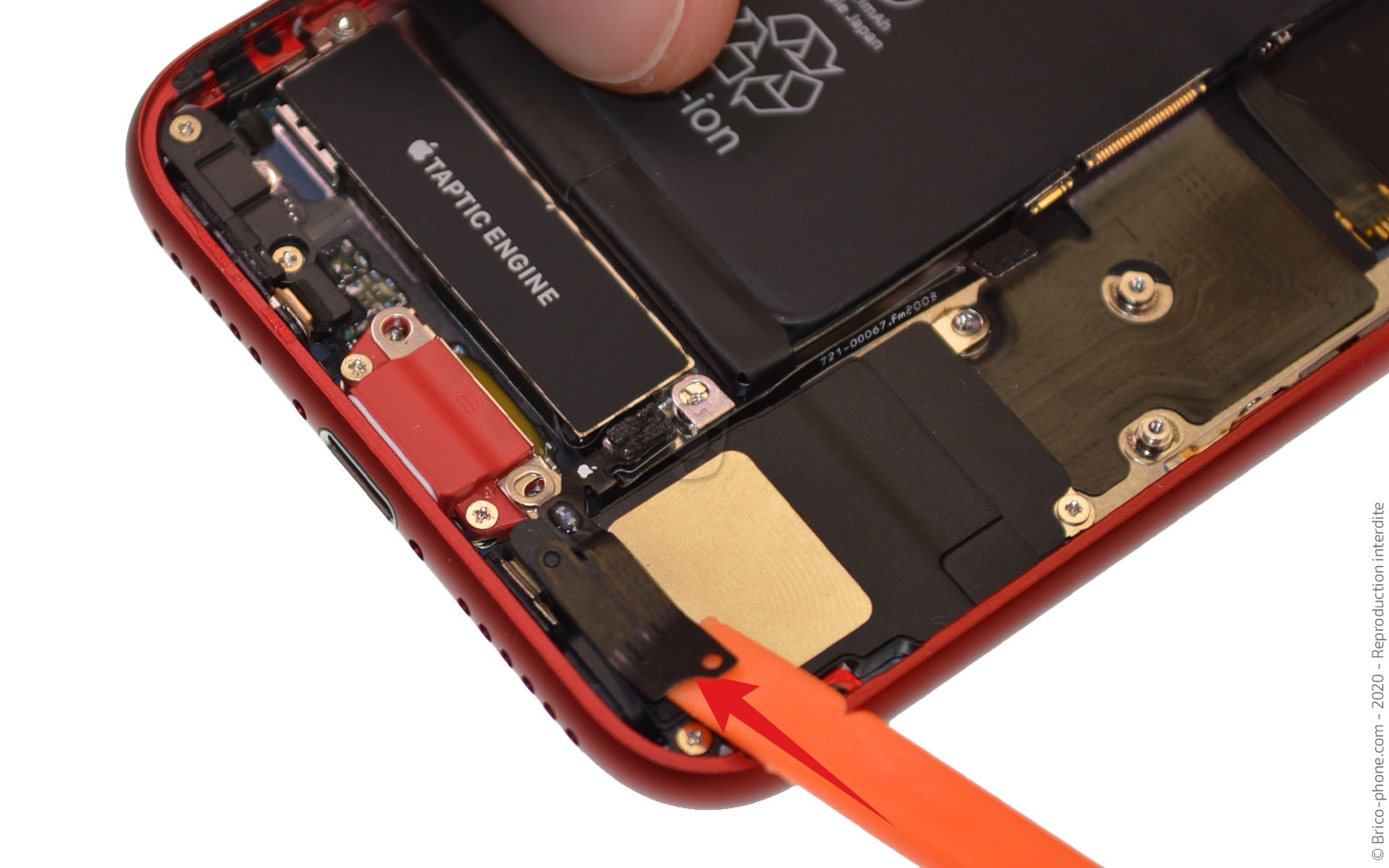

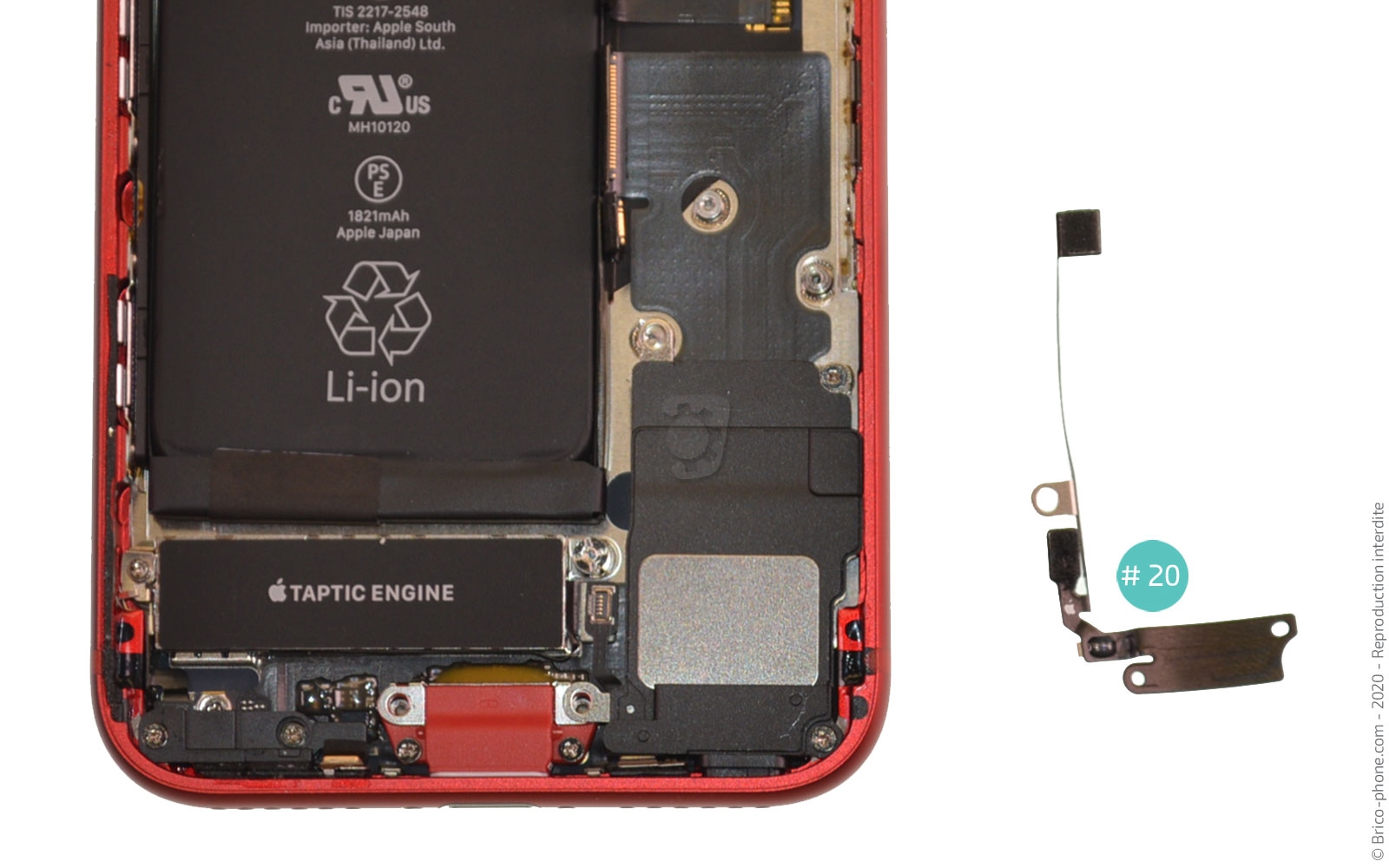

Etape 18 : Ôter l'antenne
Décollez la nappe de l'antenne du haut-parleur externe.
Ensuite, positionnez la pointe de la pincette sur la partie inférieure de la nappe à déconnecter et débranchez la nappe avec le levier.
Outils du kit utilisés
Outils du kit utilisés

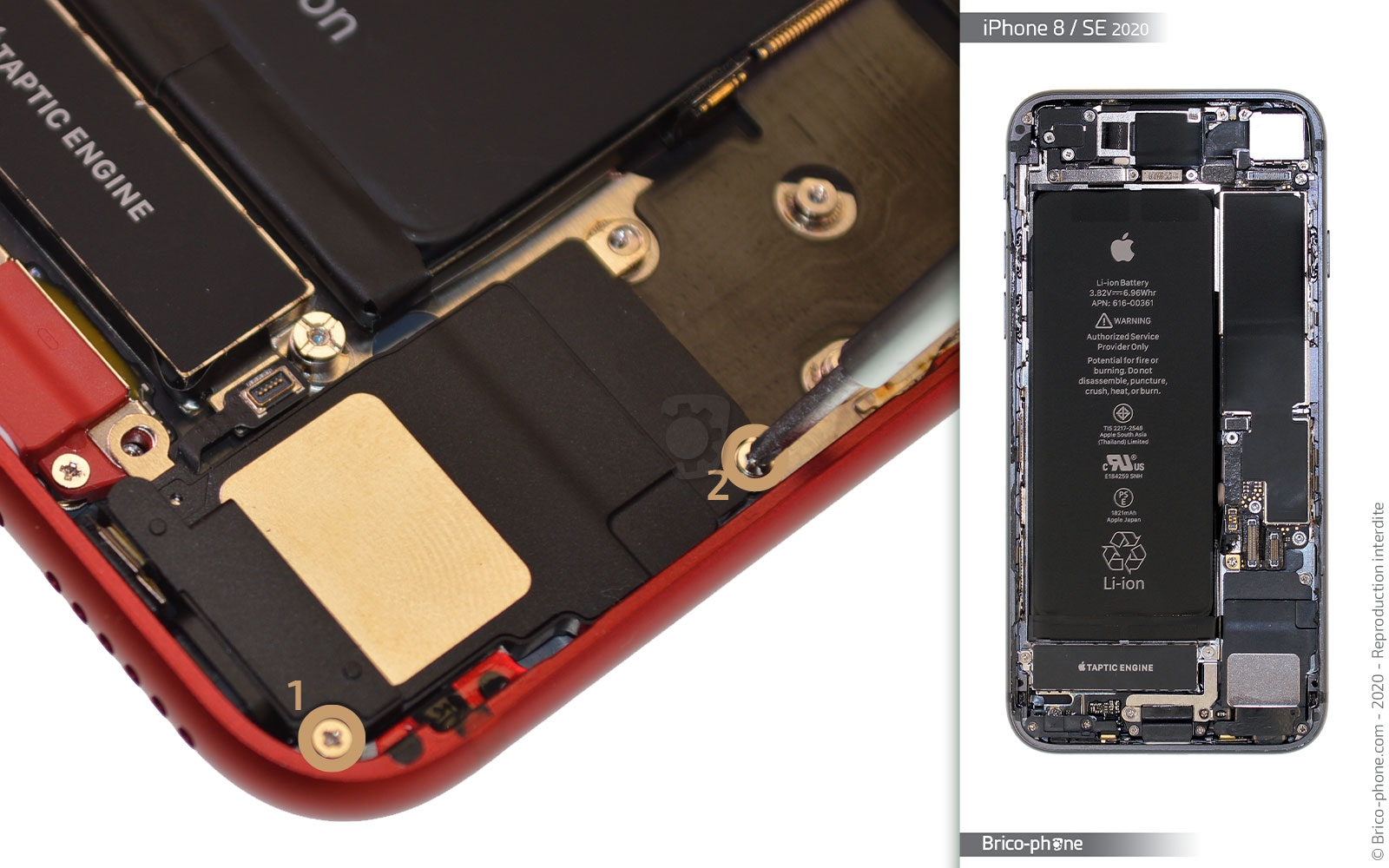

Etape 19 : Extraire le haut-parleur externe

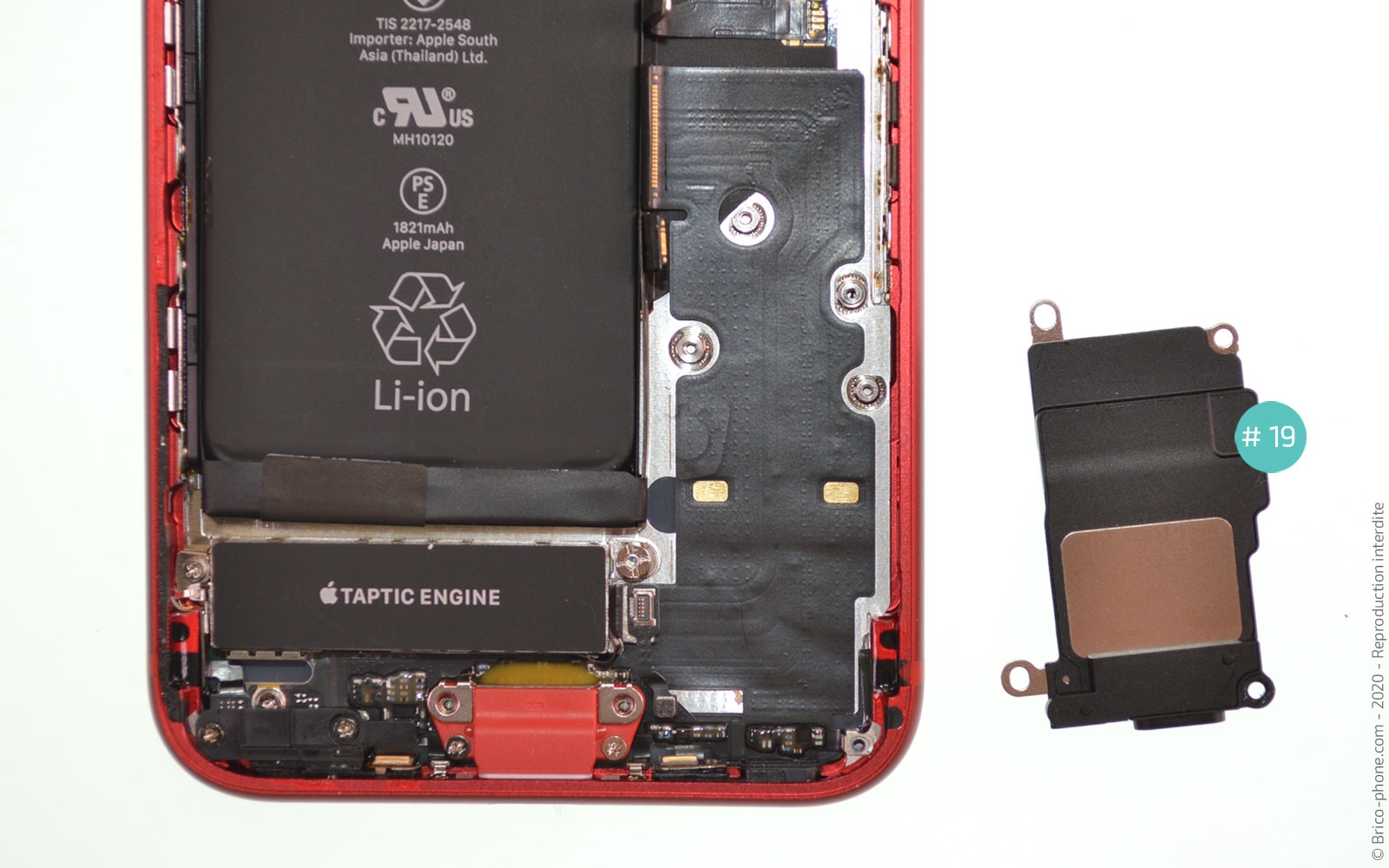

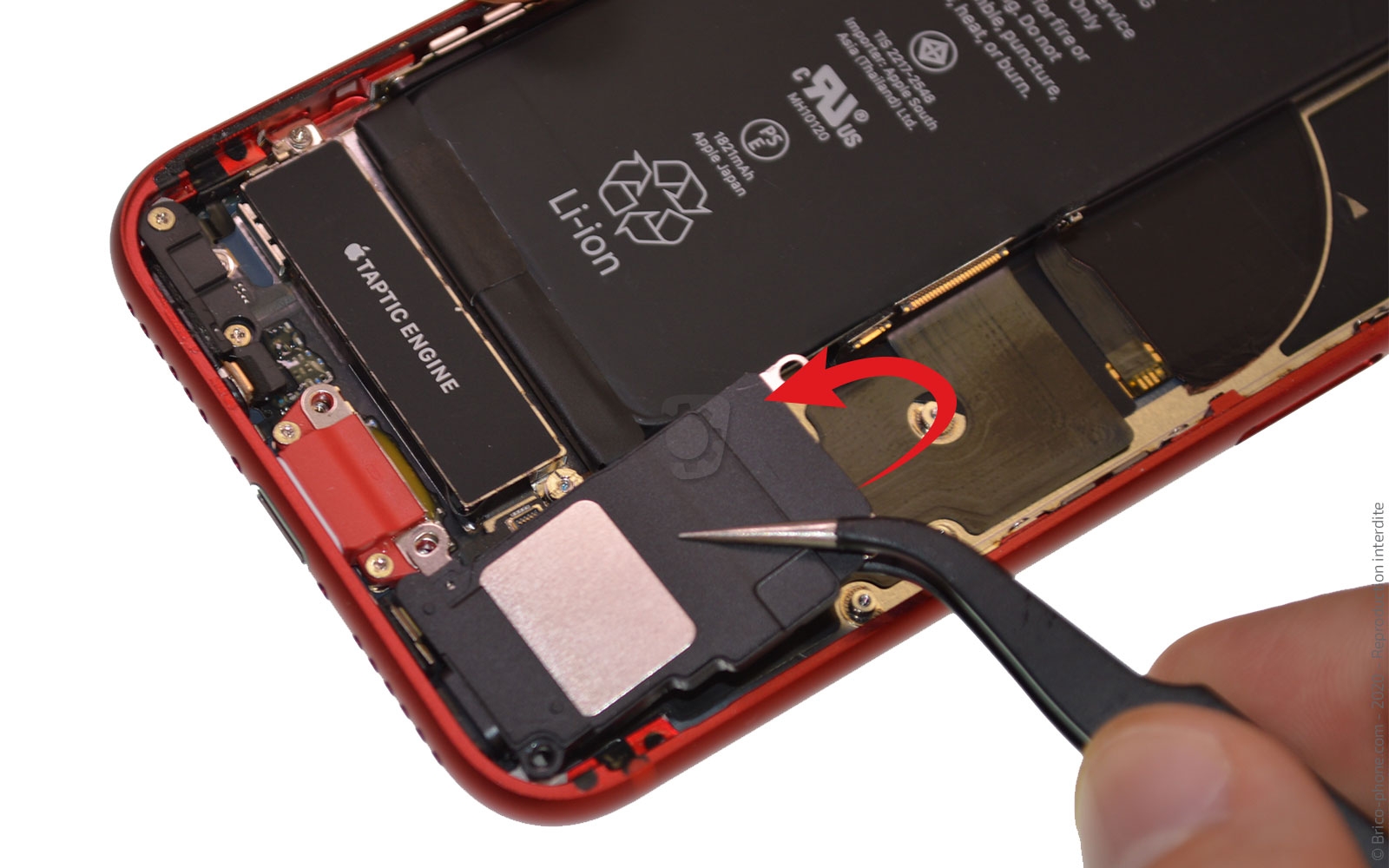

Dévissez les vis cruciformes du haut parleur avant de le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 20 : Retirer l'antenne GSM et le cache micro

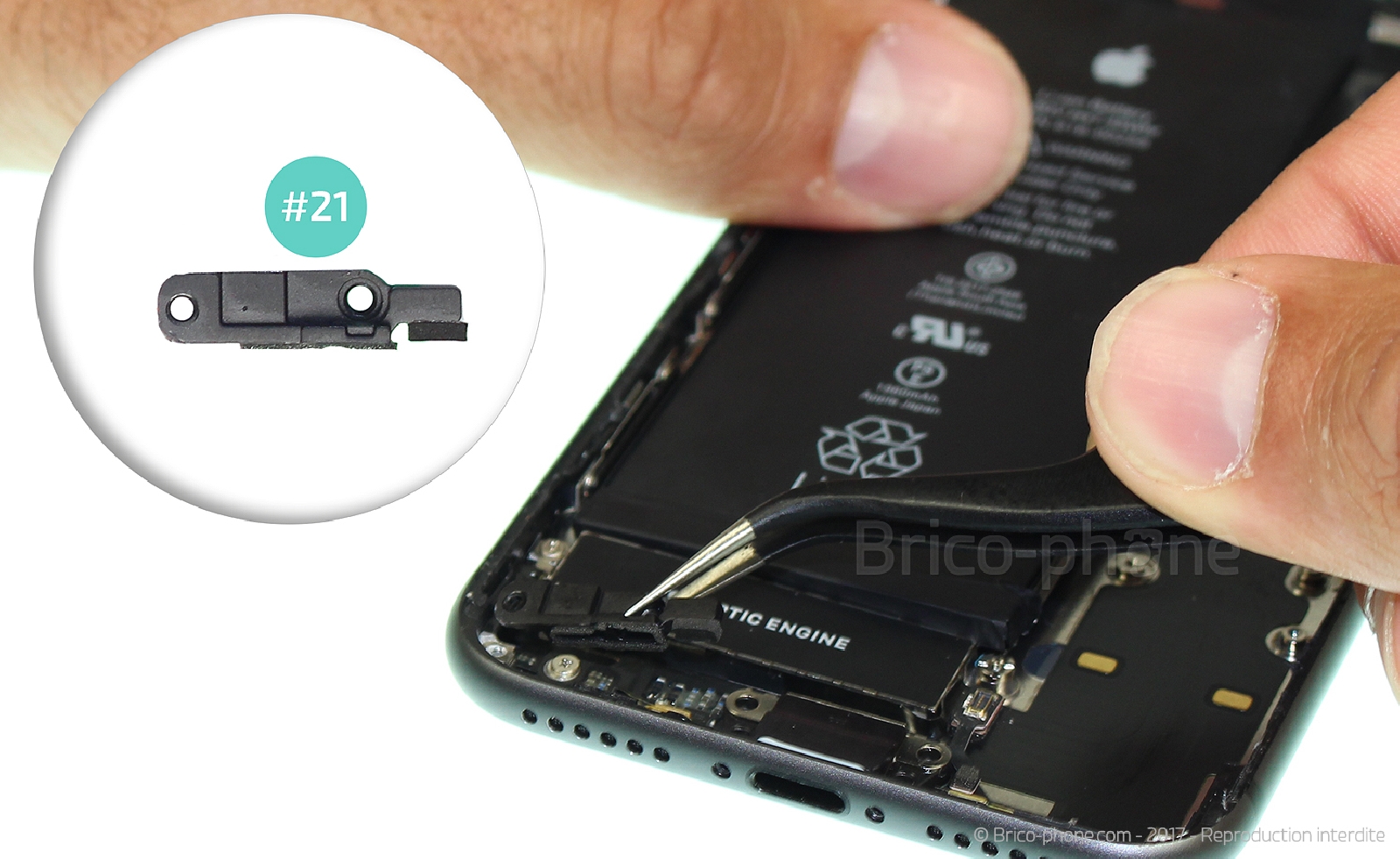

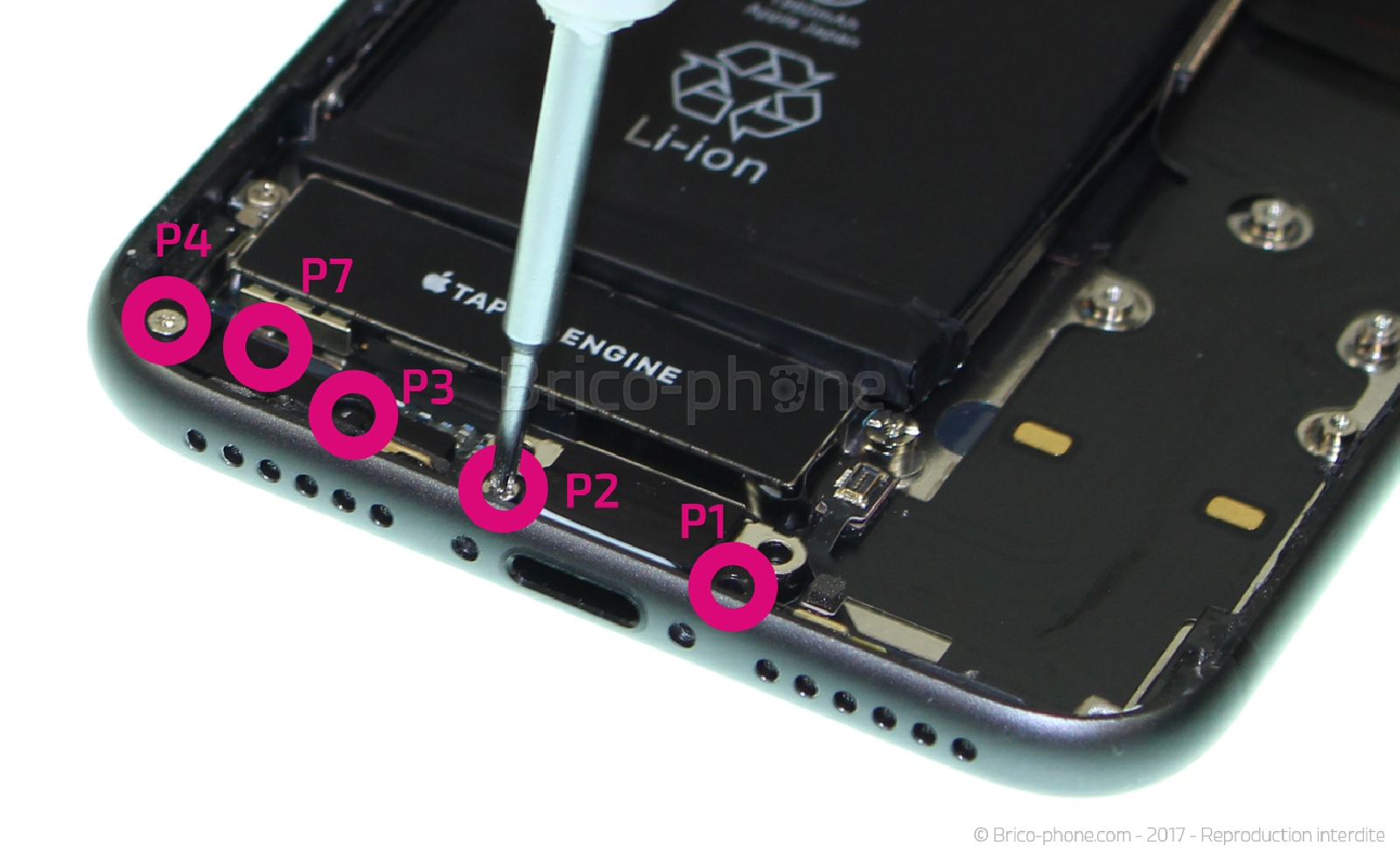

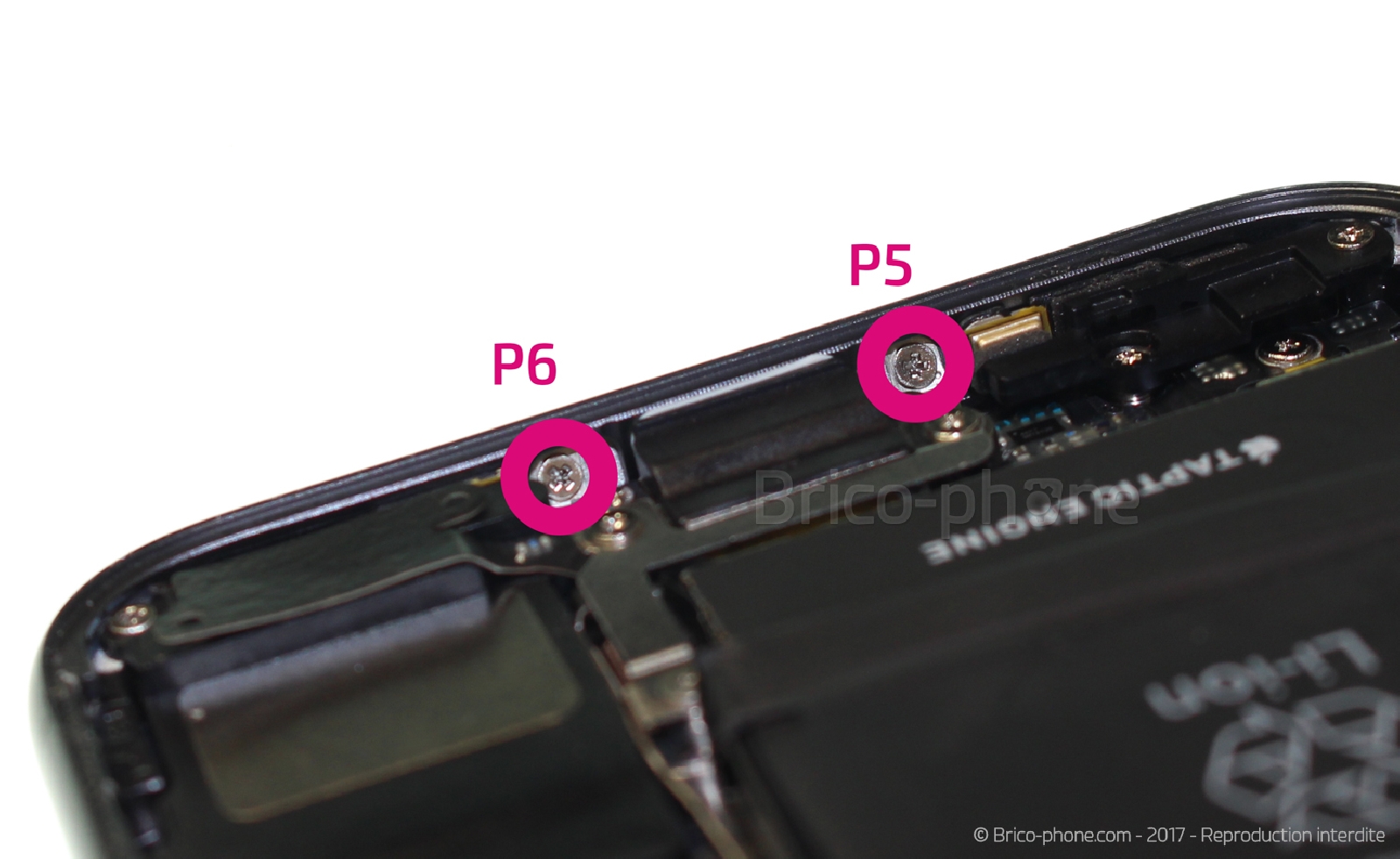

A l'aide du tournevis cruciforme, retirez les 7 vis désignées de P1 à P7 entourées en fuchsia en bas de votre iPhone et sortez le cache micro (#21) du téléphone.
Outils du kit utilisés
Outils du kit utilisés

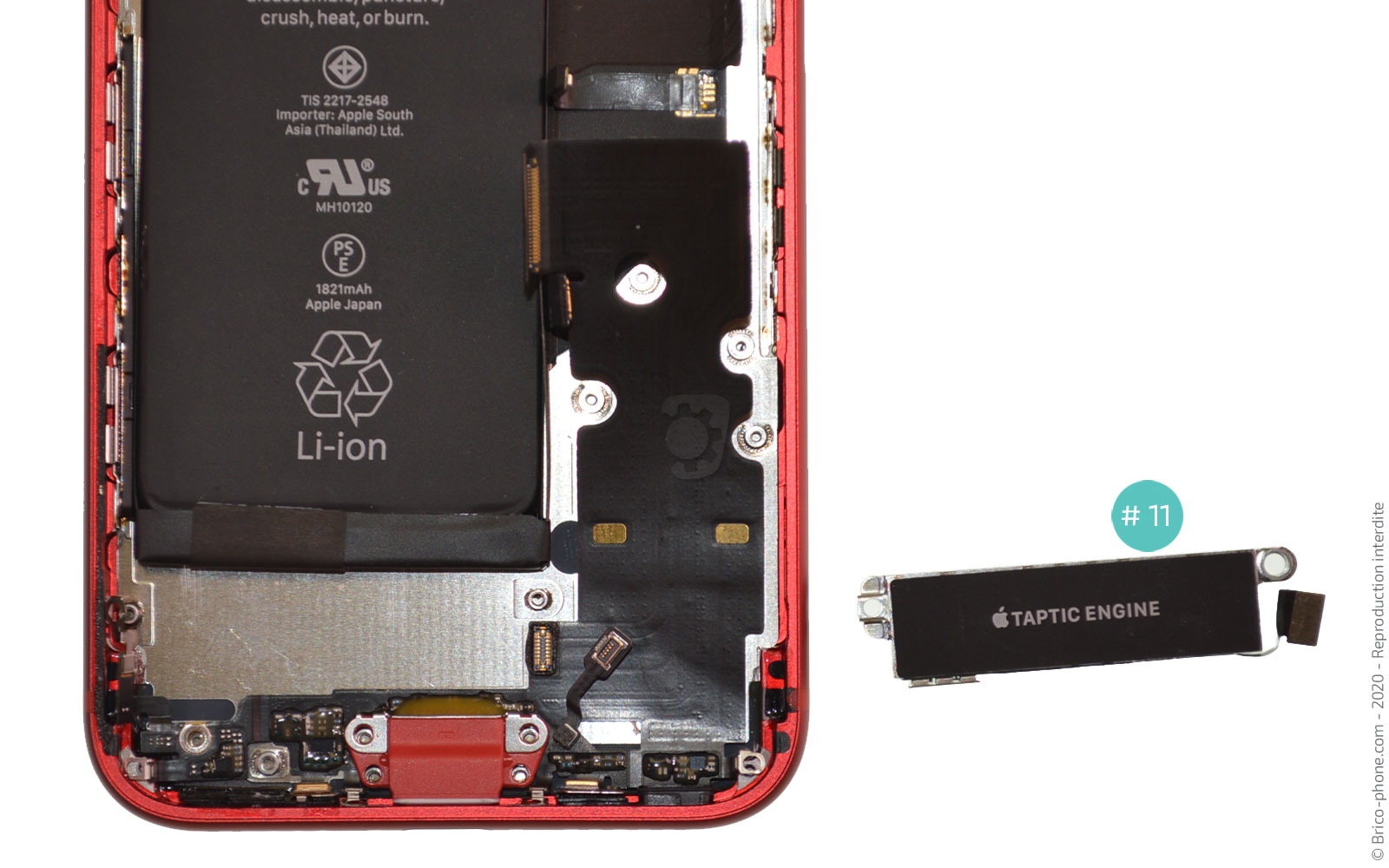

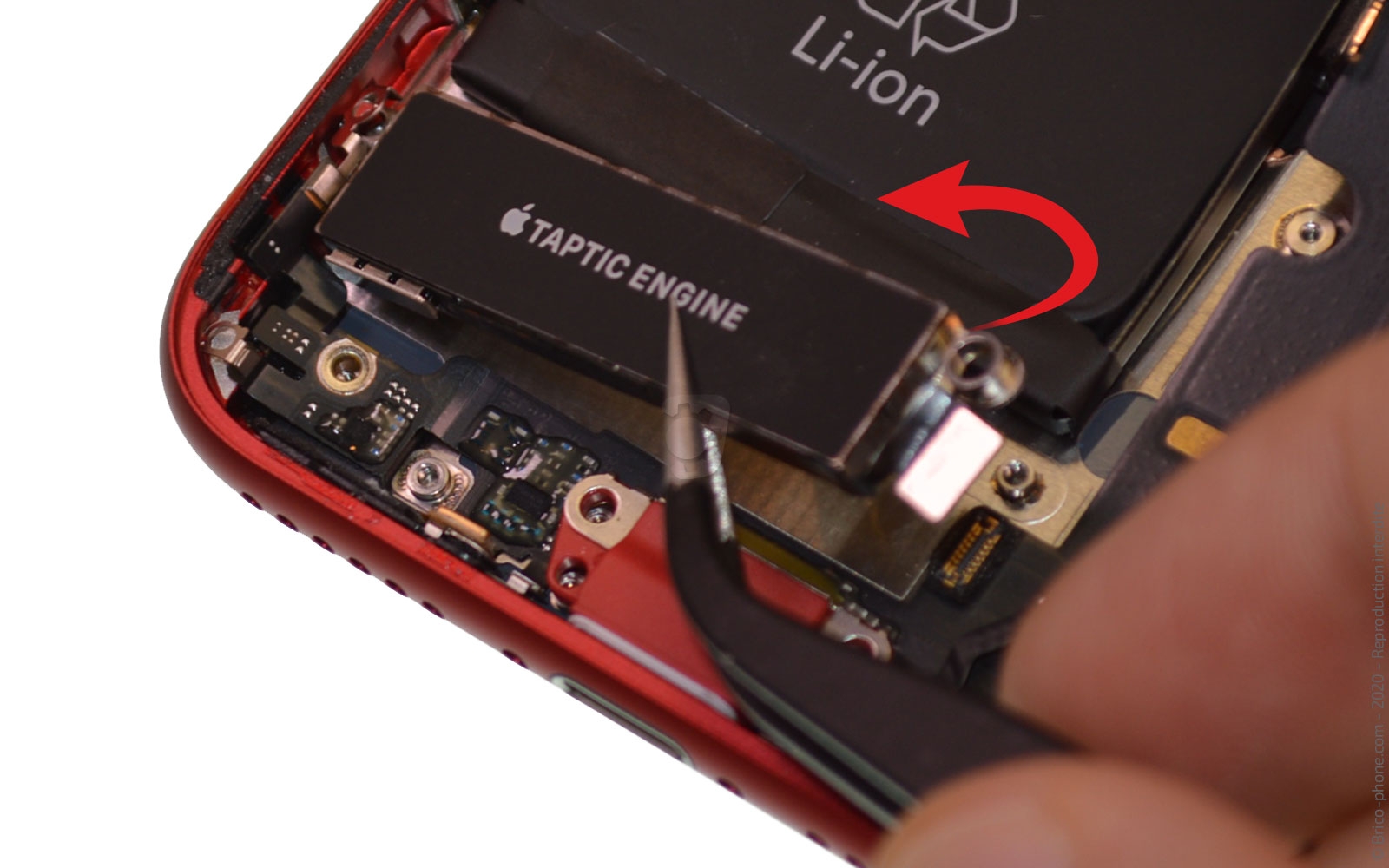

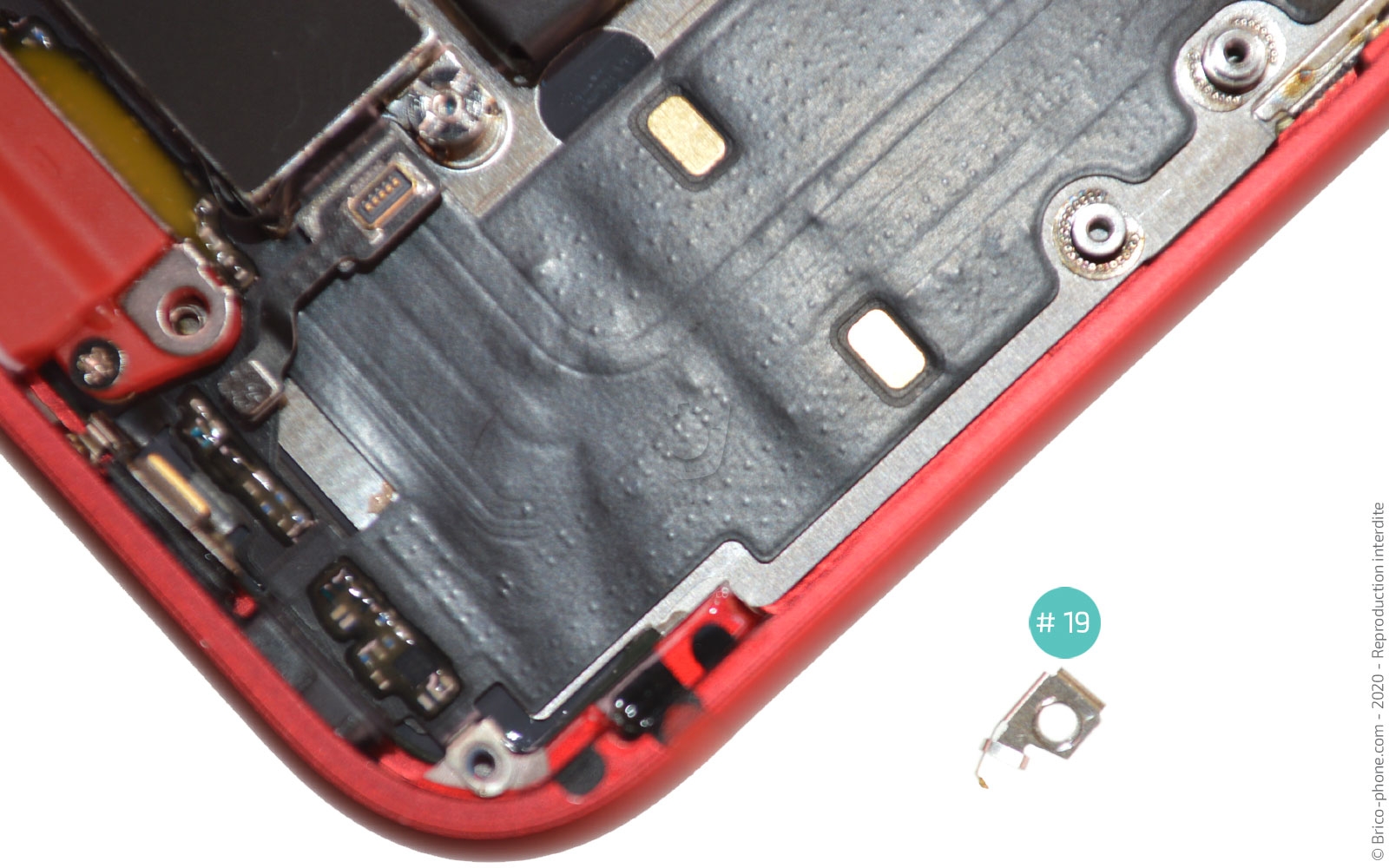

Etape 21 : Libérer le Taptic Engine

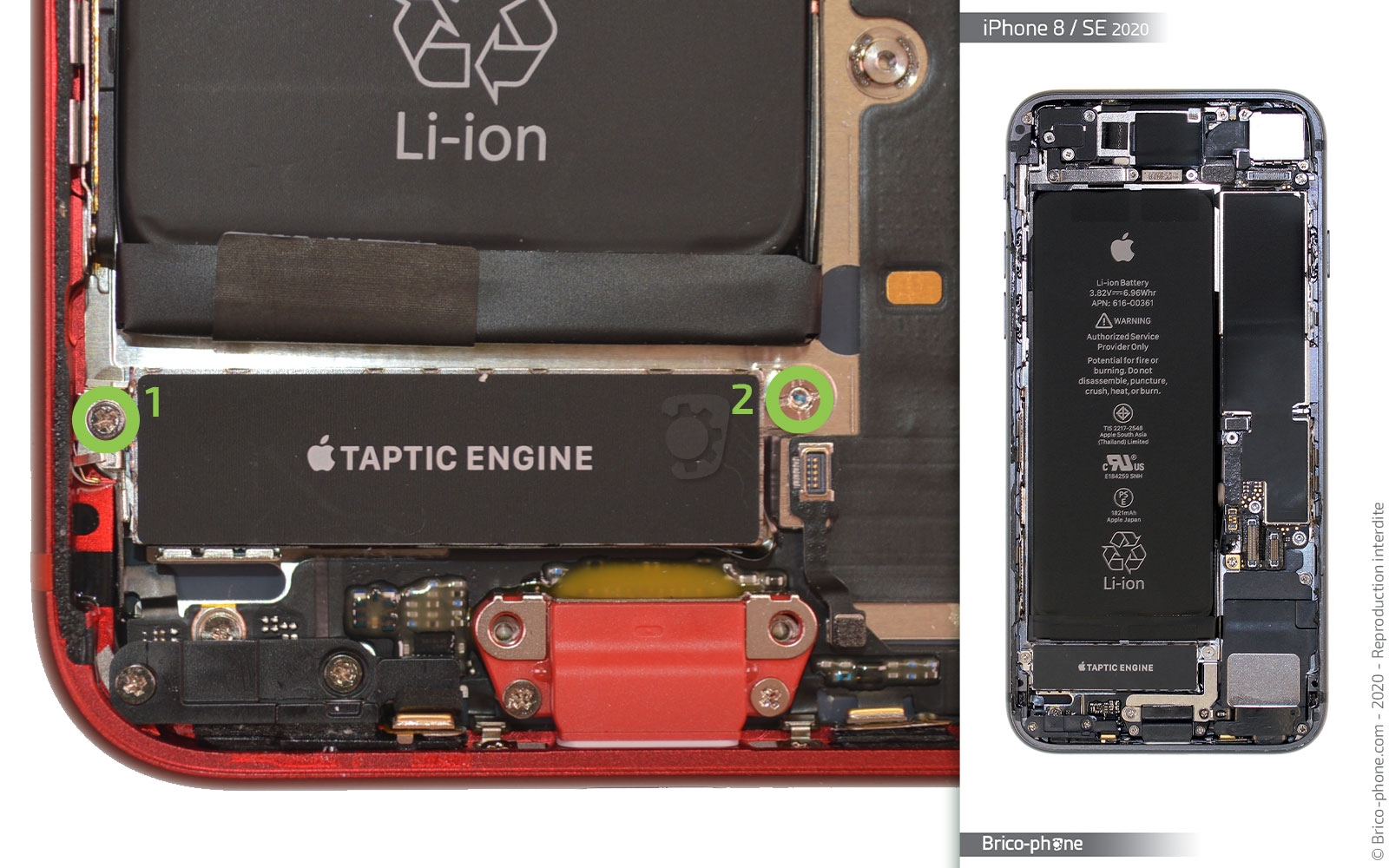

Afin de sortir le vibreur du téléphone et pouvoir accéder au connecteur de charge, dévissez les vis i1 et i2.
Un petit élément est accroché à la vis H1, gardez-le de côté.

Vérifiez que le vibreur est bien déconnecté avant de le retirer.
Outils du kit utilisés
Outils du kit utilisés



Etape 22 : Chauffer la nappe du connecteur de charge

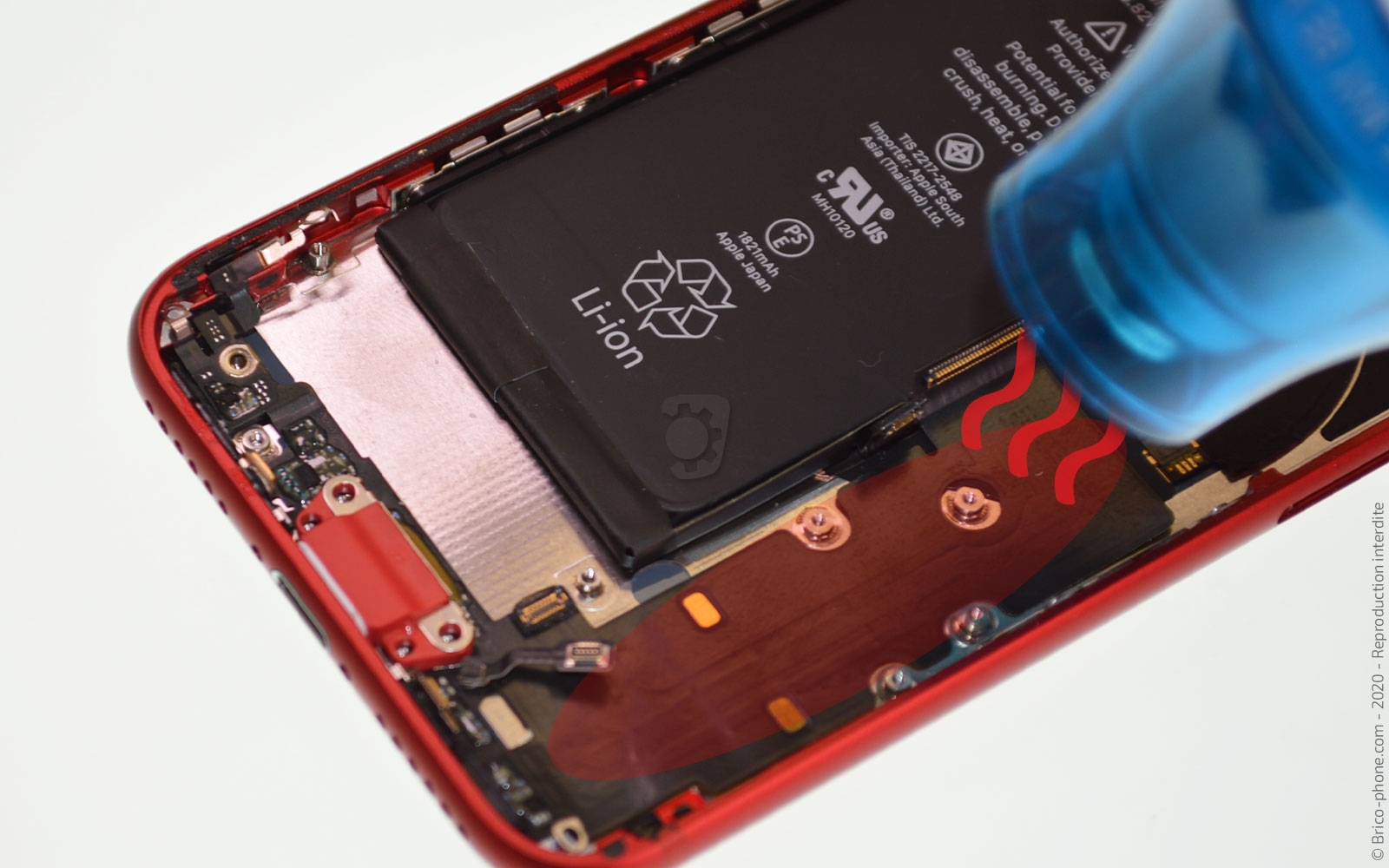

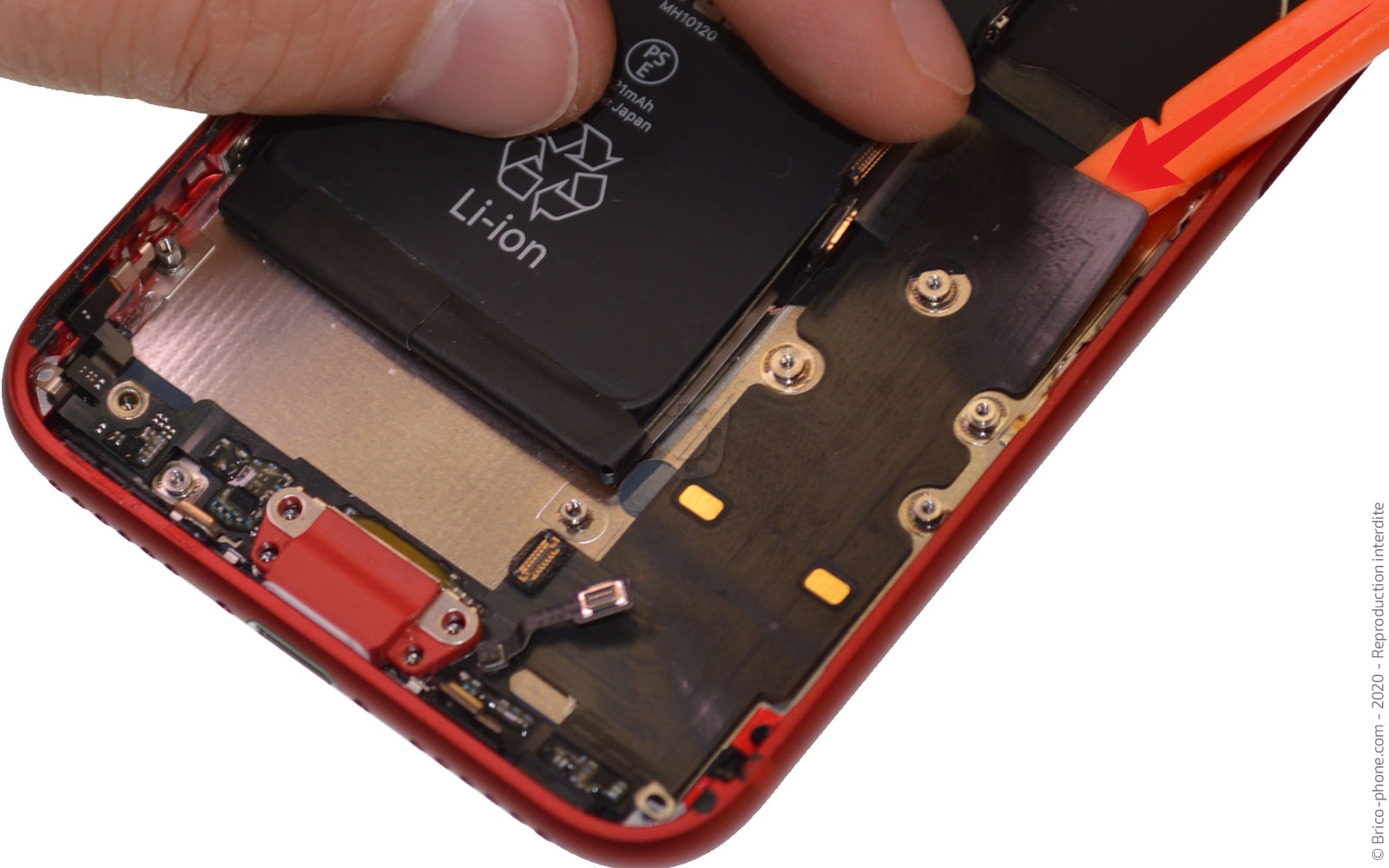

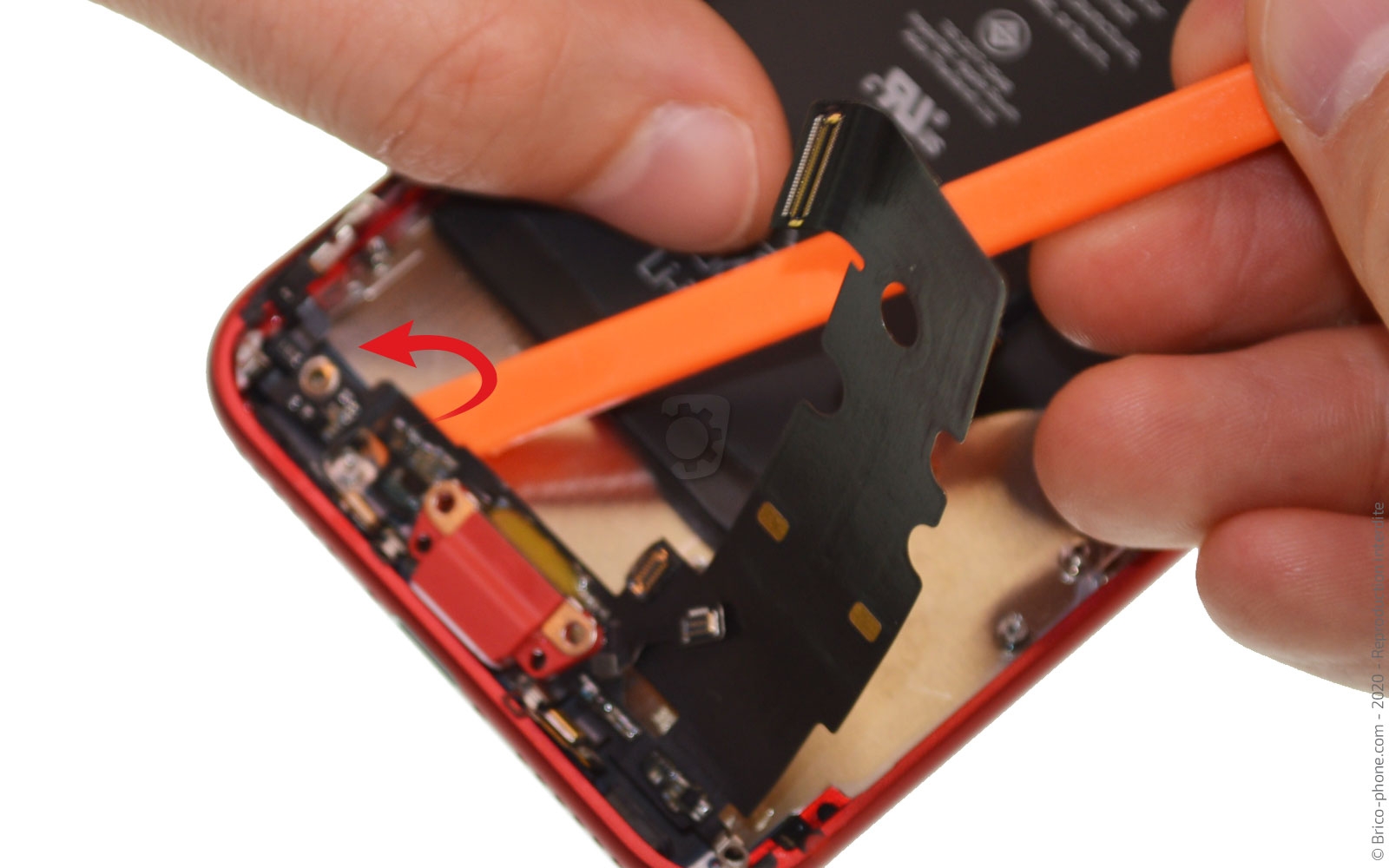

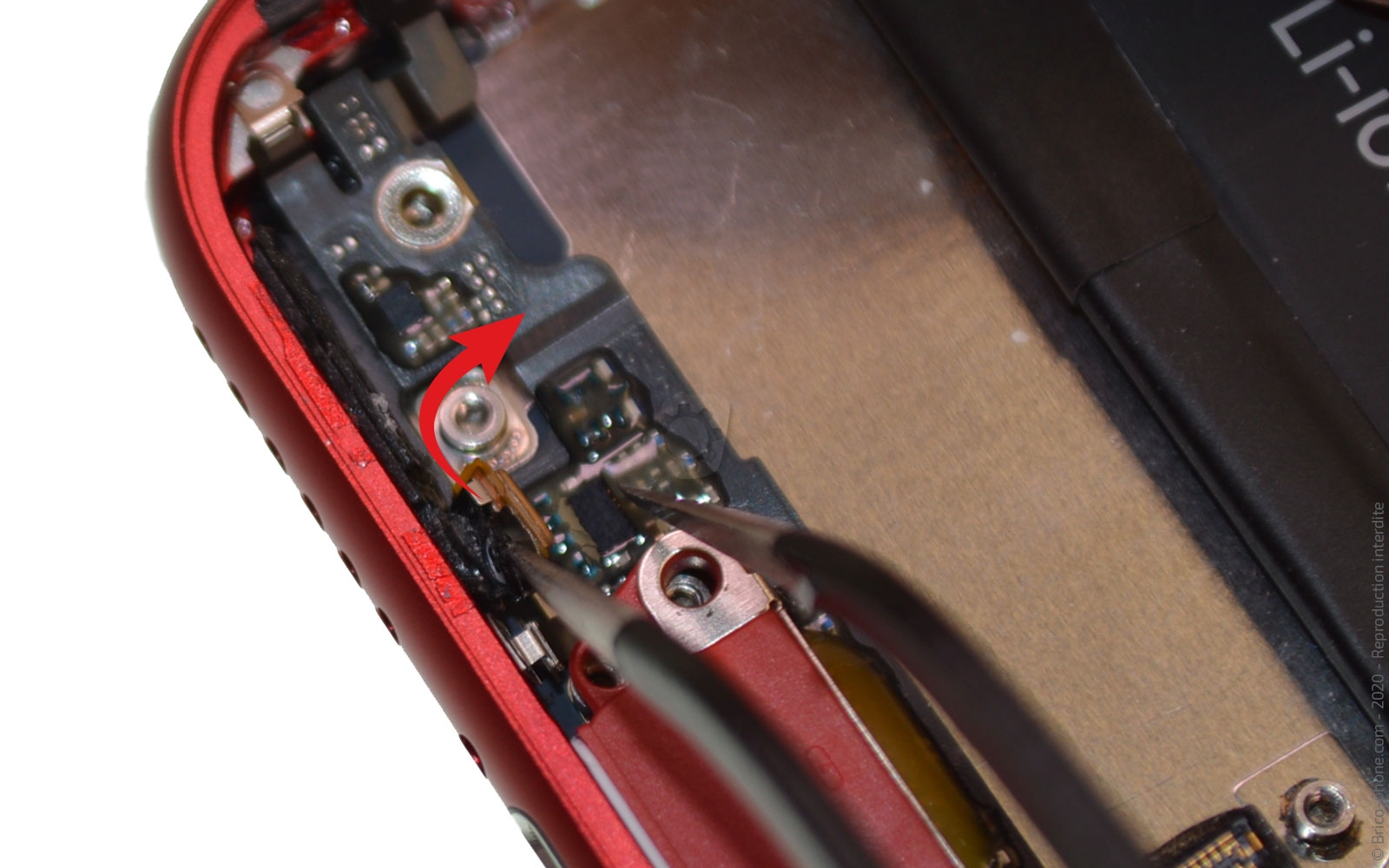

Reprenez le décapeur thermique ou un sèche-cheveux pour chauffer la longue nappe du connecteur de charge puis décollez-la avec le spudger, tirez ensuite doucement avec vos doigts, la prise sera plus facile.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

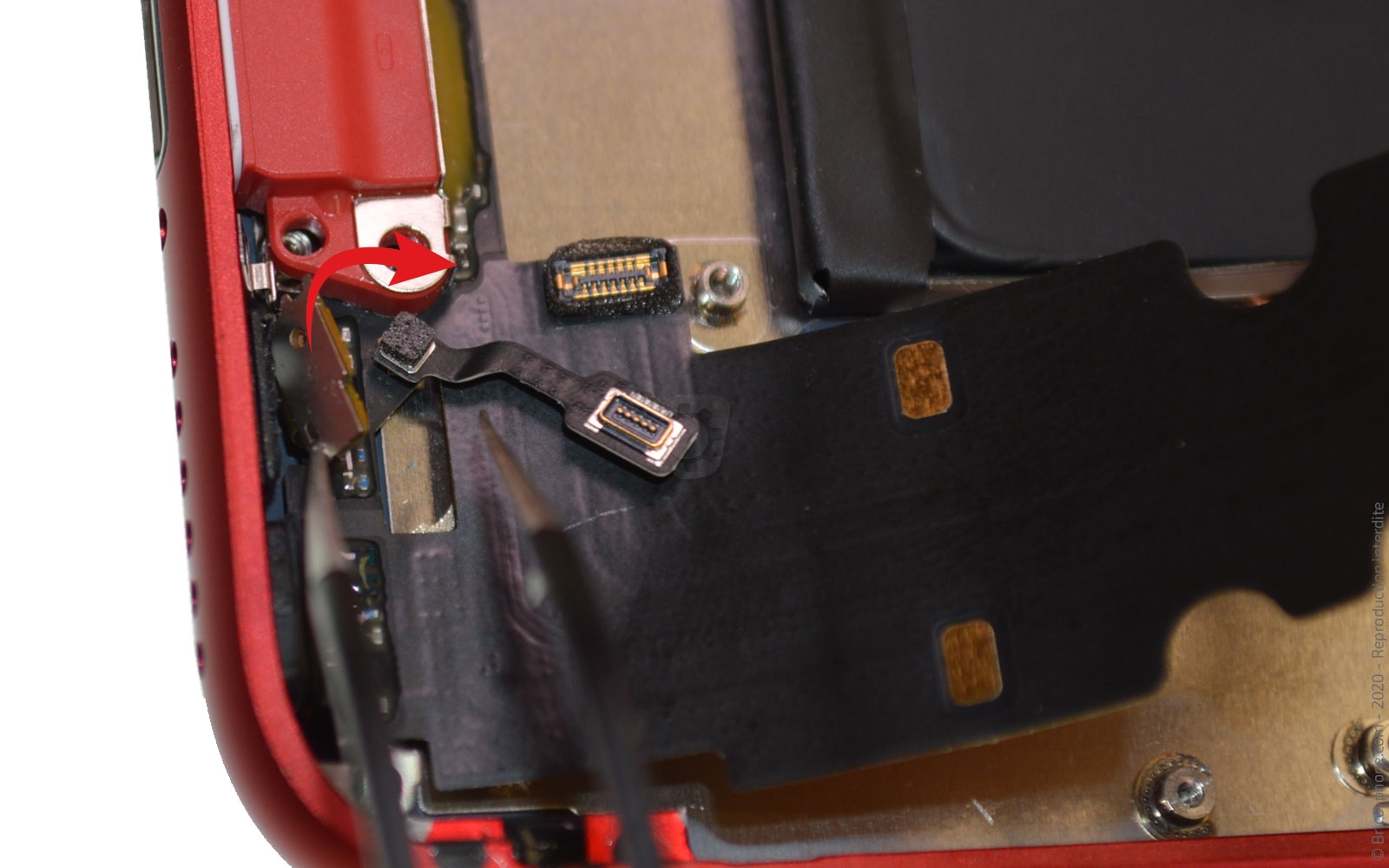

Etape 23 : Enlever le connecteur de charge

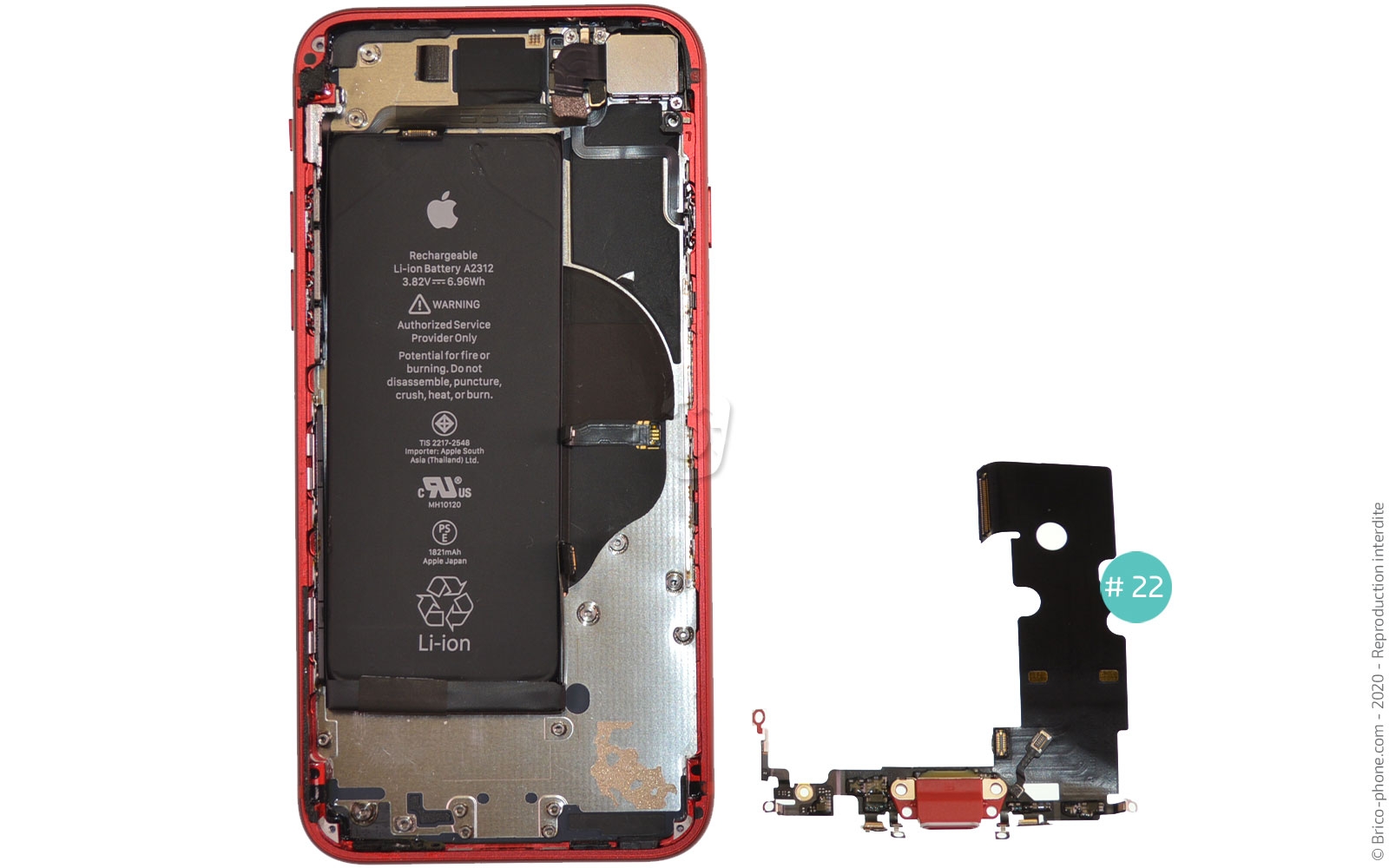

A l'aide de la pincette, décollez chacun des deux micros du châssis (de chaque côté de la prise). Maintenant, le dock peut être retiré avec la spatule ou à la main. N'oubliez pas de récupérez la petite nappe interconnexion que l'on voit sur la photo 1 si elle n'est pas présente sur votre nouveau connecteur de charge de remplacement.
Outils du kit utilisés
Outils du kit utilisés

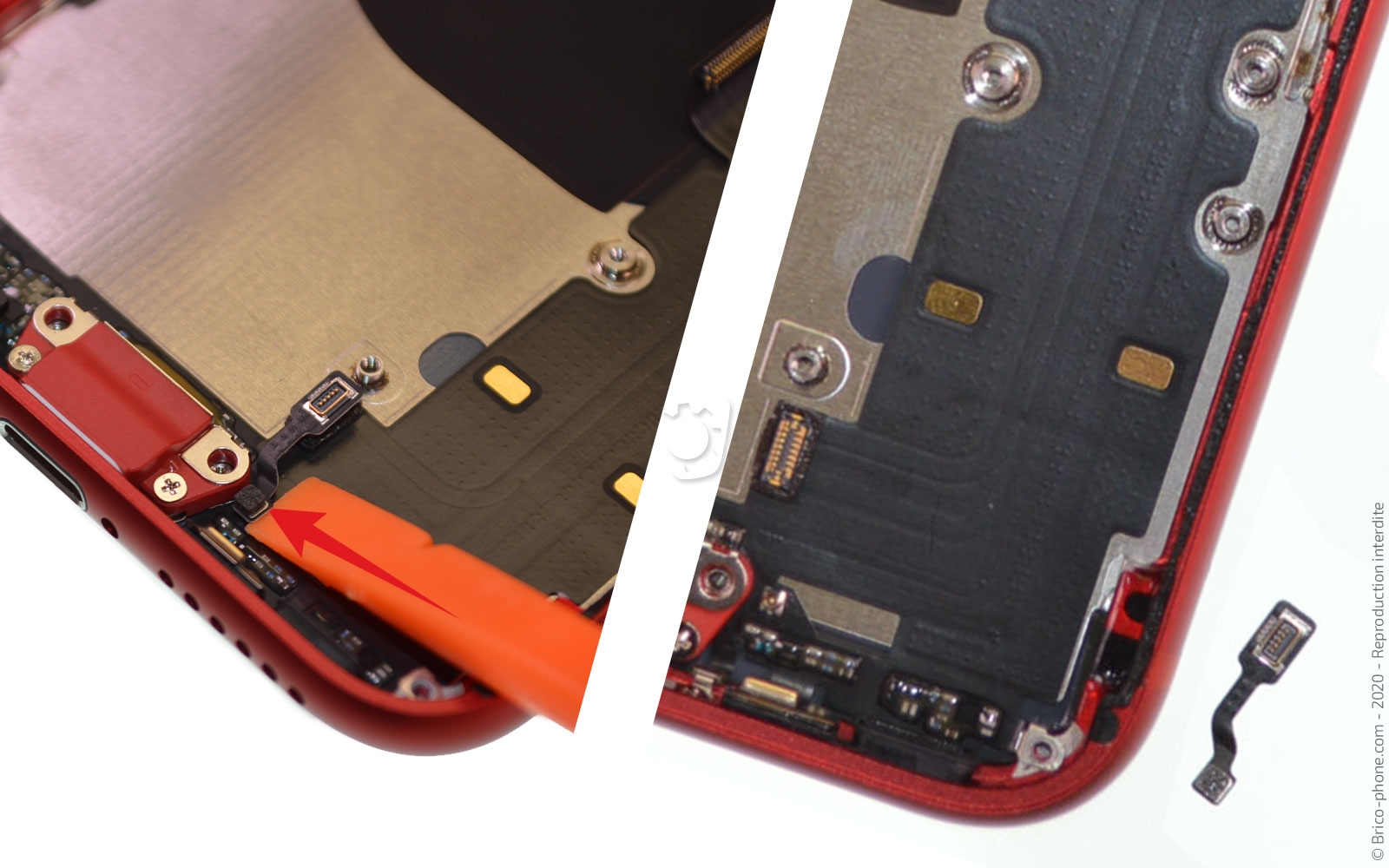

Etape 24 : Récupérer la nappe interconnexion
A l'aide de la spatule, déconnectez la petite nappe se trouvant encore sur le connecteur de charge de votre iPhone SE 2022.

Il vous faudra ensuite la replacer et reconnecter la prise coaxiale sur le nouveau composant.
Outils du kit utilisés
Outils du kit utilisés


Etape 25 : Récupérer le joint d'étanchéité de la prise

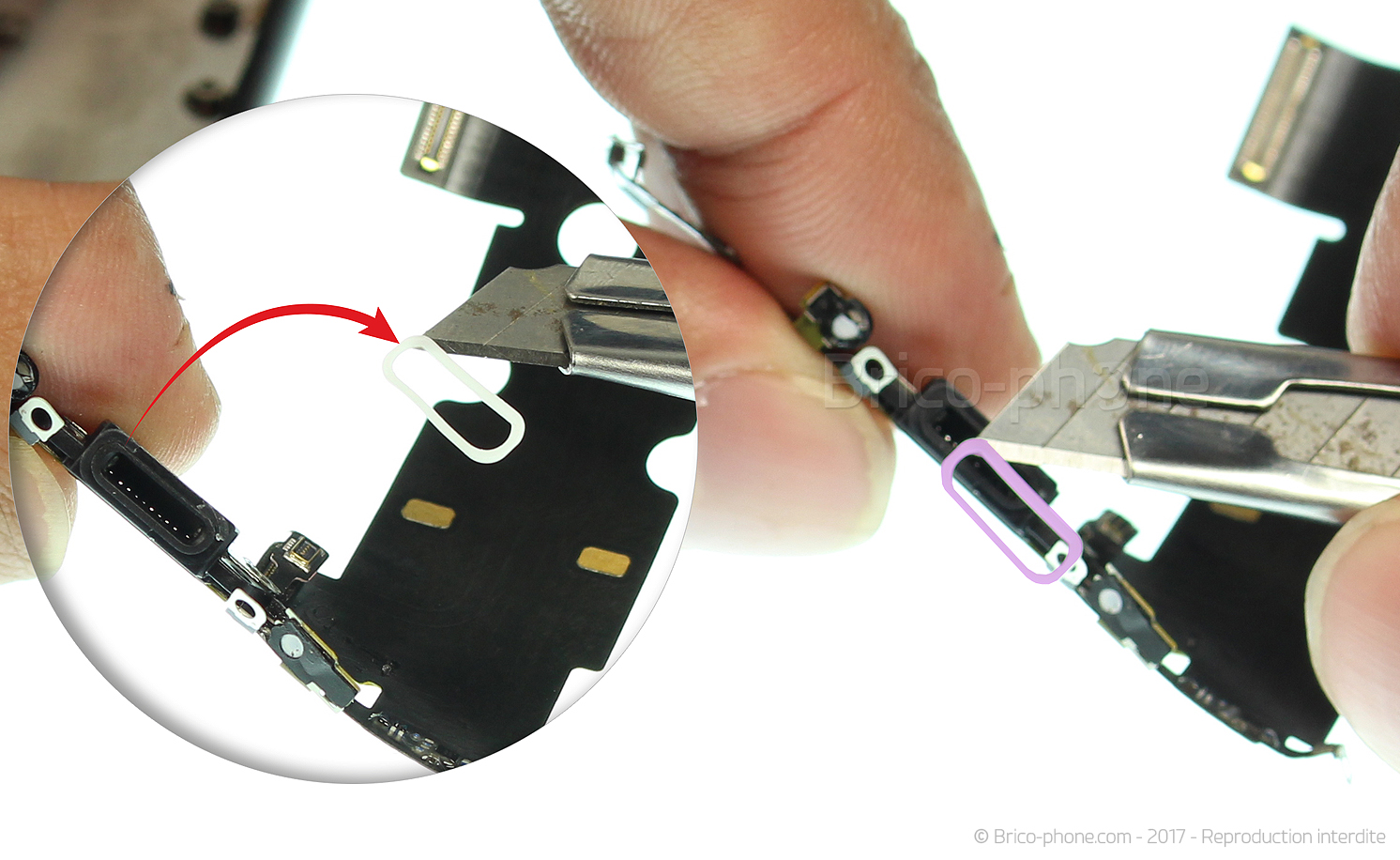

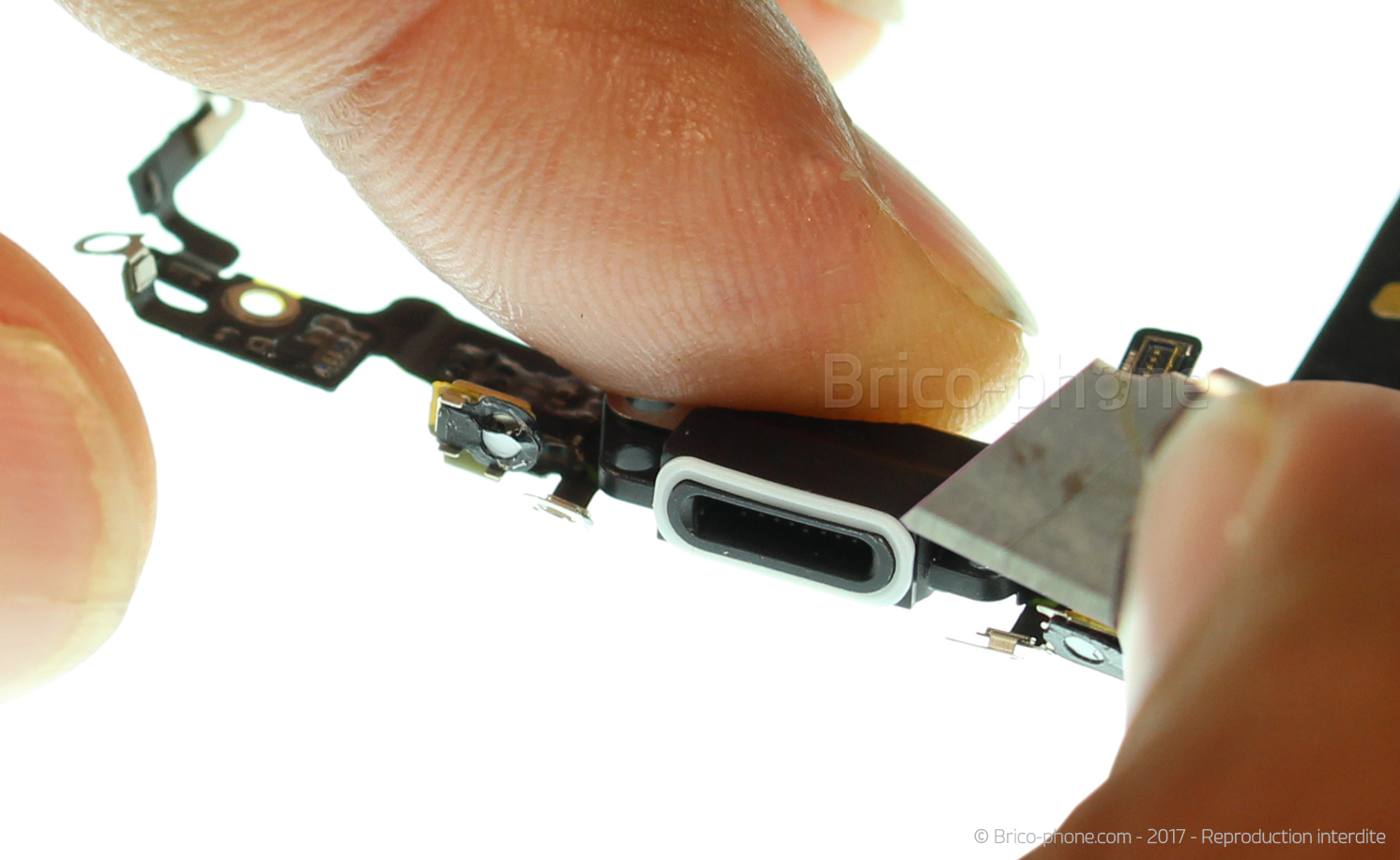

Reprenez le petit cutter afin de pouvoir détacher le petit joint d'étanchéité présent autour de la prise.

Une fois celui-ci retiré, vous pouvez le replacer sur votre nouvelle nappe et ainsi conserver l'étanchéité au niveau de cette prise.
Conseil pour le remontage

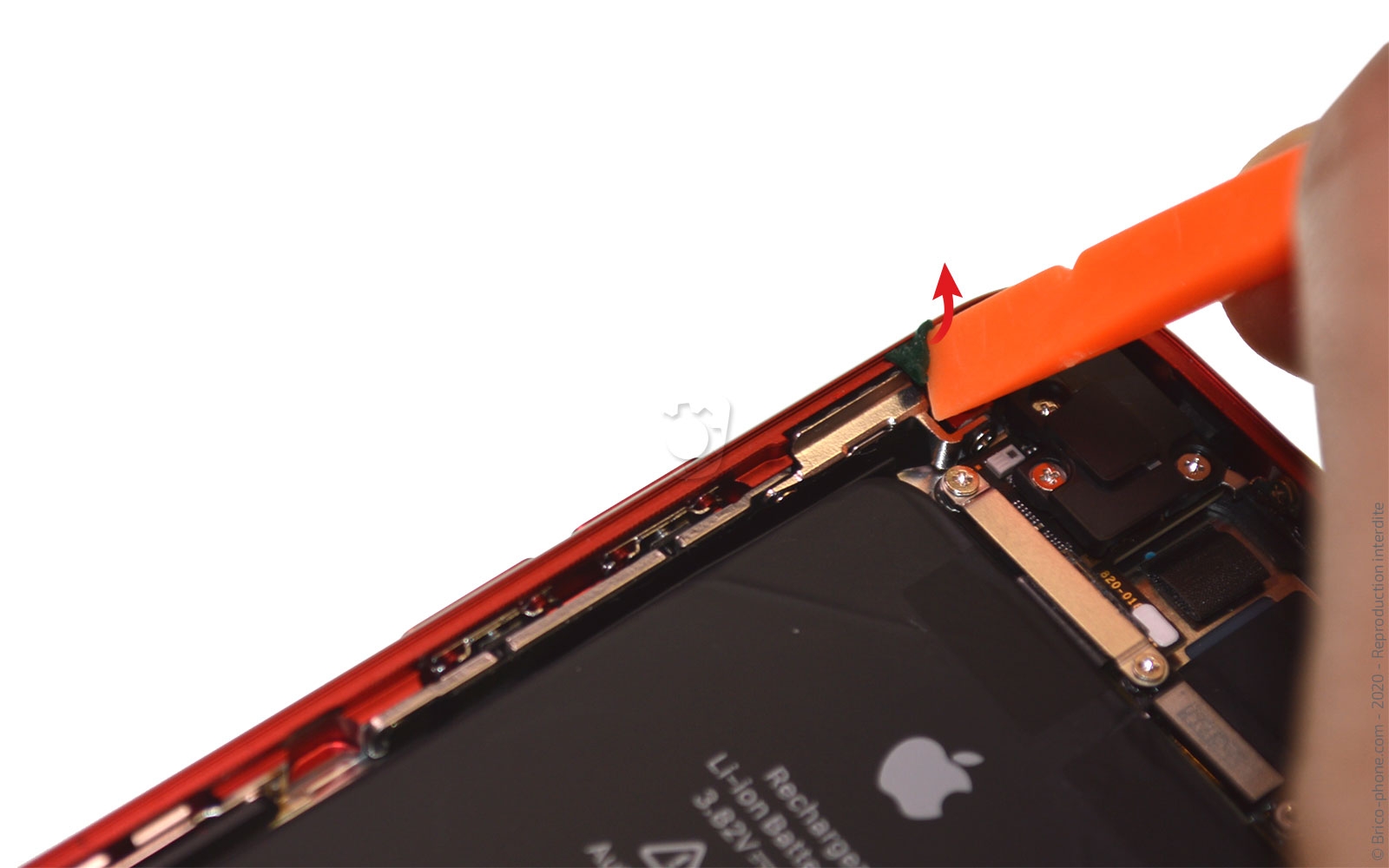

Il est maintenant tant de remonter les différents éléments sur votre nouvel écran en suivant ce tutoriel dans le sens inverse.

Néanmoins, n'oubliez pas de nettoyer le châssis des résidus de joint avant de poser votre nouveau sticker et de refermer votre iPhone.
La pose d'un nouveau joint est conseillé pour protéger votre iPhone SE 2022 de la poussière.
Mais il ne retrouvera pas l'étanchéité d'origine.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Joint d'étanchéité Noir pour écran d'iPhone 8 et iPhone SE (2020 et 2022)
4,90 €
