Remplacer l'écran (vitre et LCD) sur iPhone SE 2022

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone SE 2022
Réparation
Note de réparabilité NC
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

>  Vous avez cassé la vitre de votre écran

>  Vous n'avez plus d'affichage

>  Le tactile de votre écran répond mal

>  Votre écran a des défauts d'affichage

Votre nouvel iPhone SE 2022 est tombé et la chute a détérioré l'affichage, la vitre est cassée, le tactile ne répond plus ou mal ? Vous pouvez remplacer l'écran vous-même en commandant la pièce et les outils nécessaires à la réparation sur notre site. Une fois, la réparation terminée, retrouvez un téléphone comme neuf !

Suivez bien ce tutoriel photos qui vous guidera pas à pas lors de votre réparation. Entièrement réalisé par notre équipe technique Brico-Phone, l'iPhone SE 2022 reprend essentiellement les mêmes étapes et la même technique que pour l'iPhone SE 2020. C'est pour cette raison que parfois la couleur du téléphone varie entre le rouge et le blanc.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

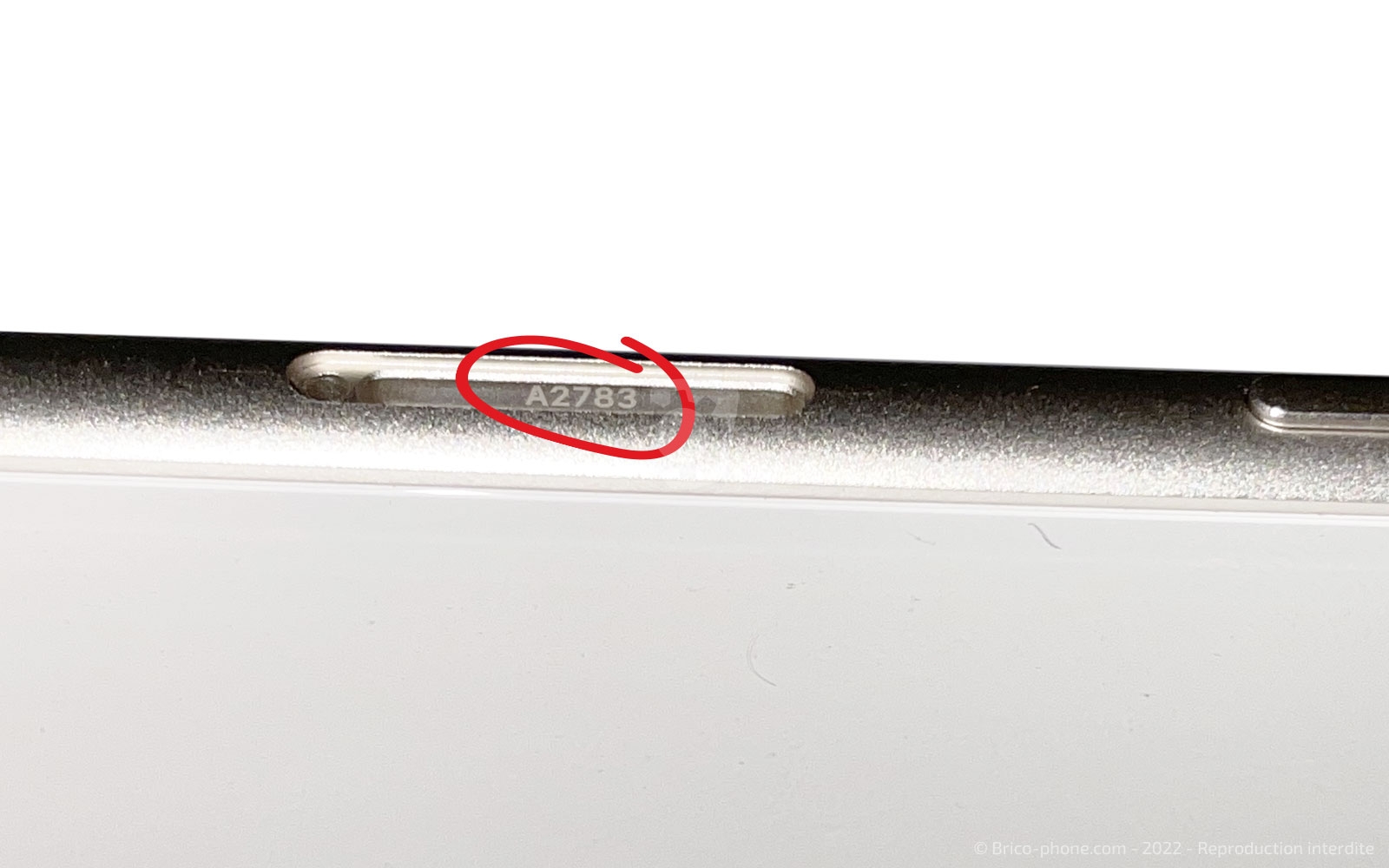

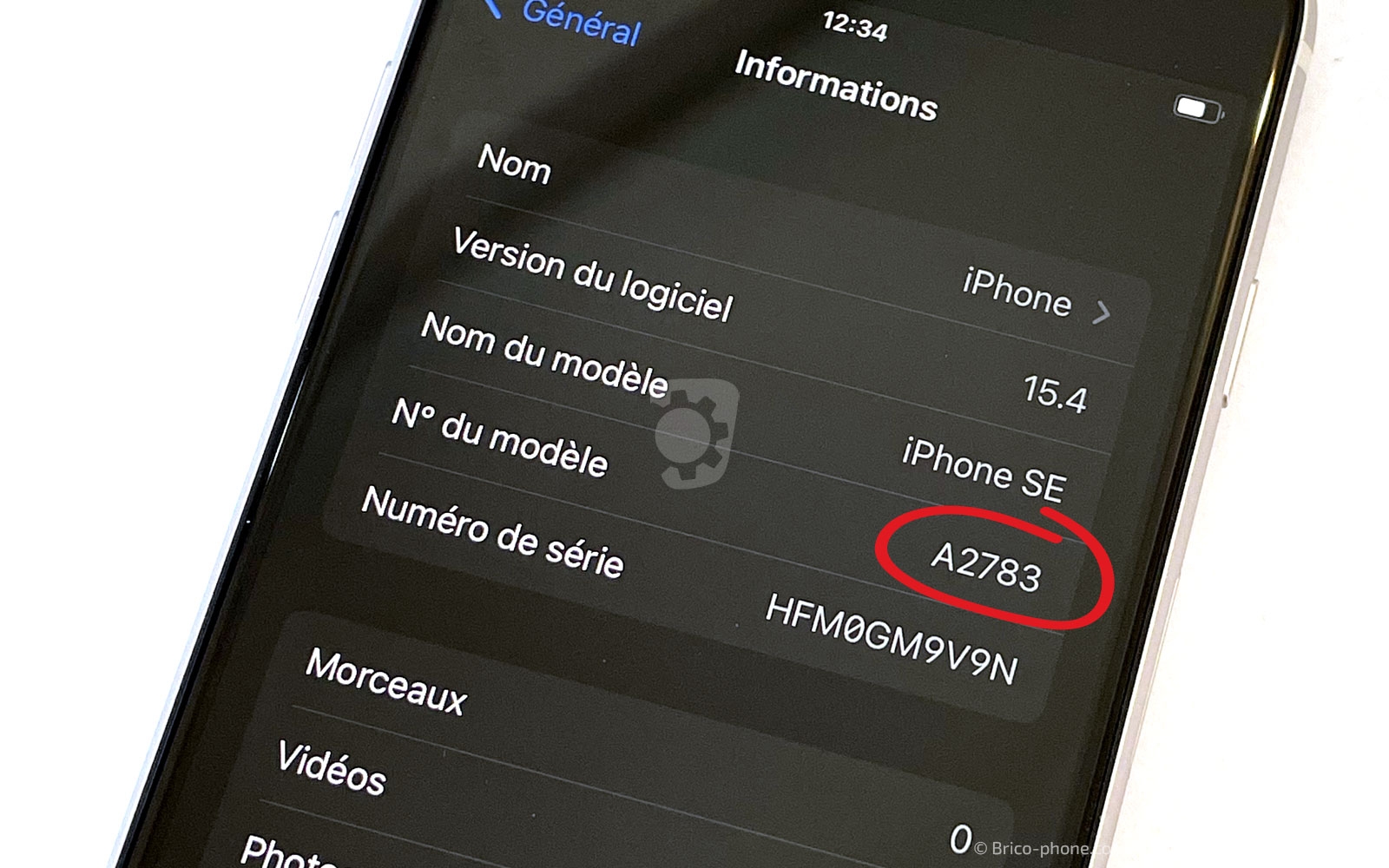

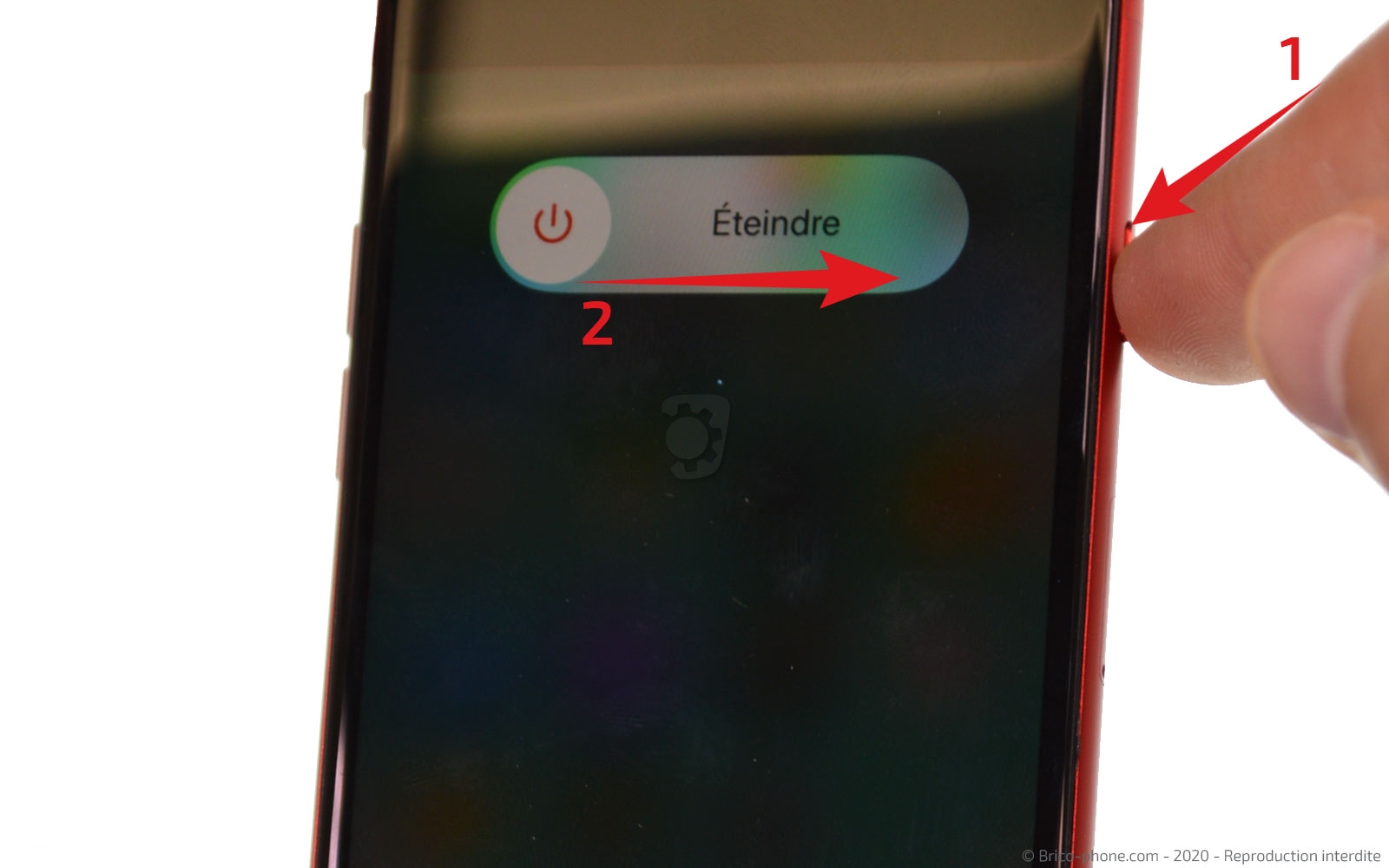

Nous vous conseillons de vérifier le numéro de modèle de votre iPhone afin de commander au préalable la bonne pièce. Cette référence se trouve dans les informations générales de votre appareil. Si votre écran est HS et que vous ne connaissez pas le modèle de votre appareil, il est inscrit en tout petit à l'intérieur du châssis, à l'emplacement du tiroir SIM. Ensuite, préparez vous un espace de travail propre et dégagé avec à portée de mains votre nouvel écran sans éléments pré-assemblés ainsi que les outils nécessaires pour réussir cette réparation. Nous pouvons dès à présent commencer par éteindre votre téléphone.
Etape 1

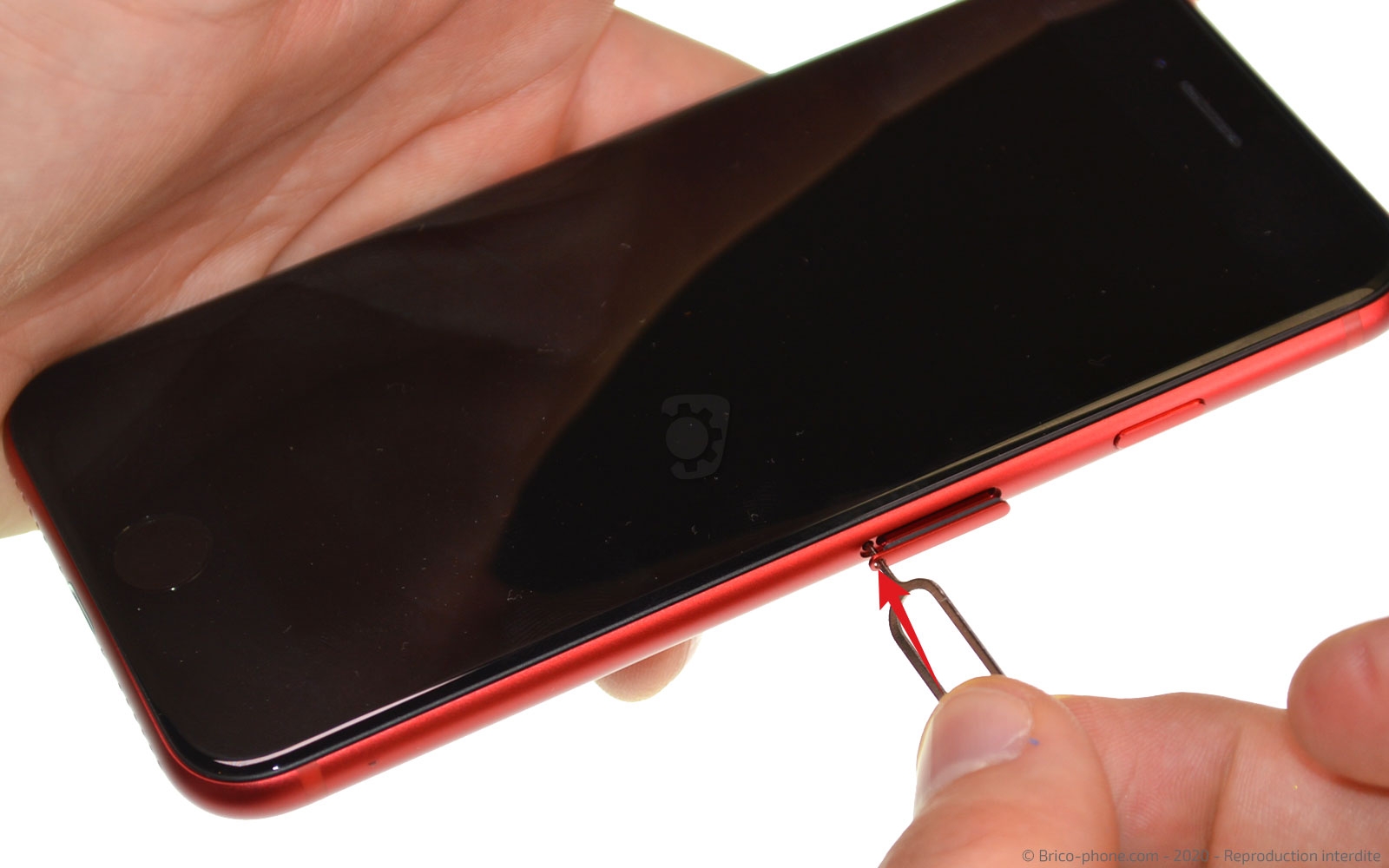

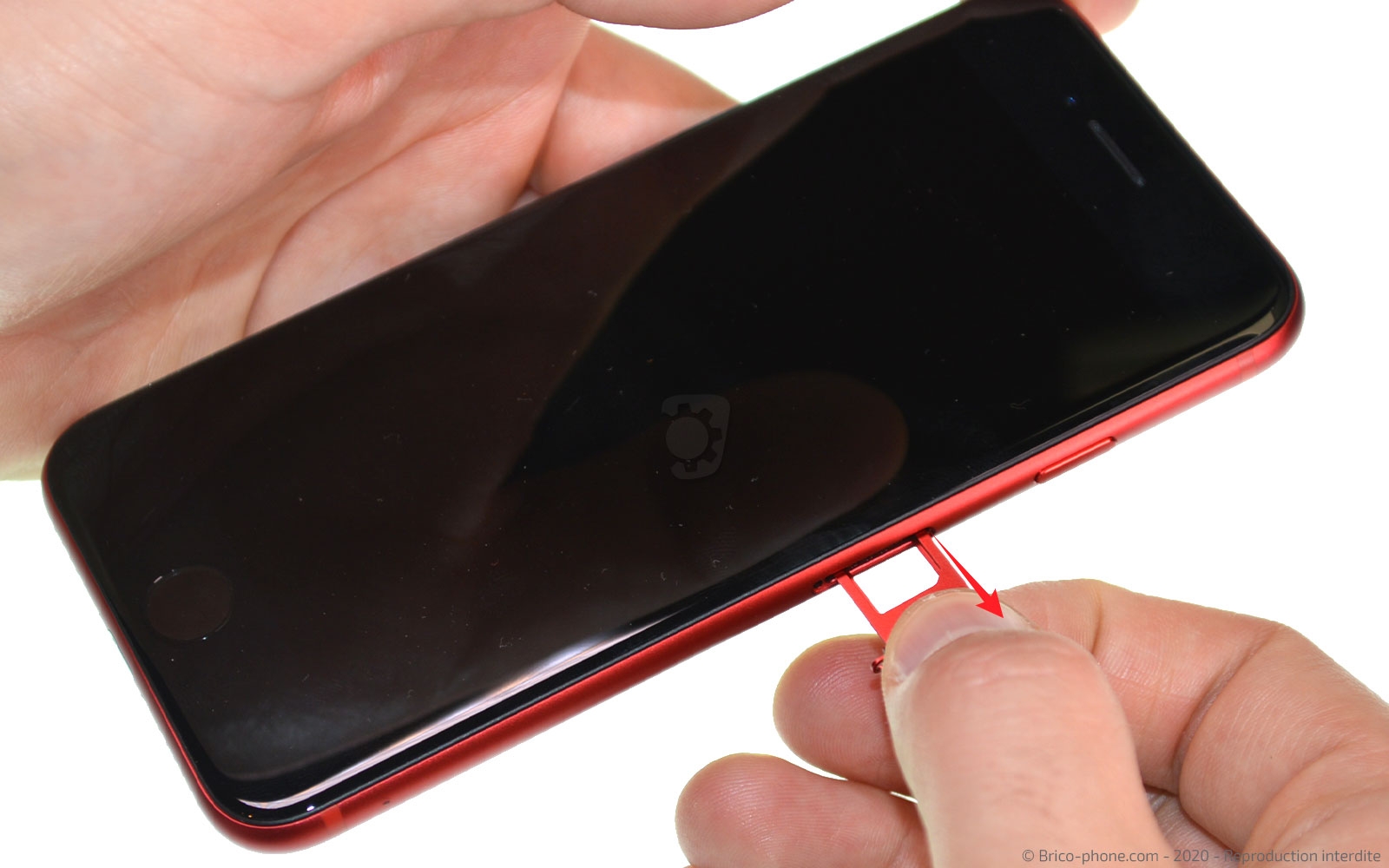

Etape 1 Enlever le rack Sim

A l'aide de l'outil d'ouverture, retirez le tiroir Sim du téléphone.
Outils
SIM
Etape 2

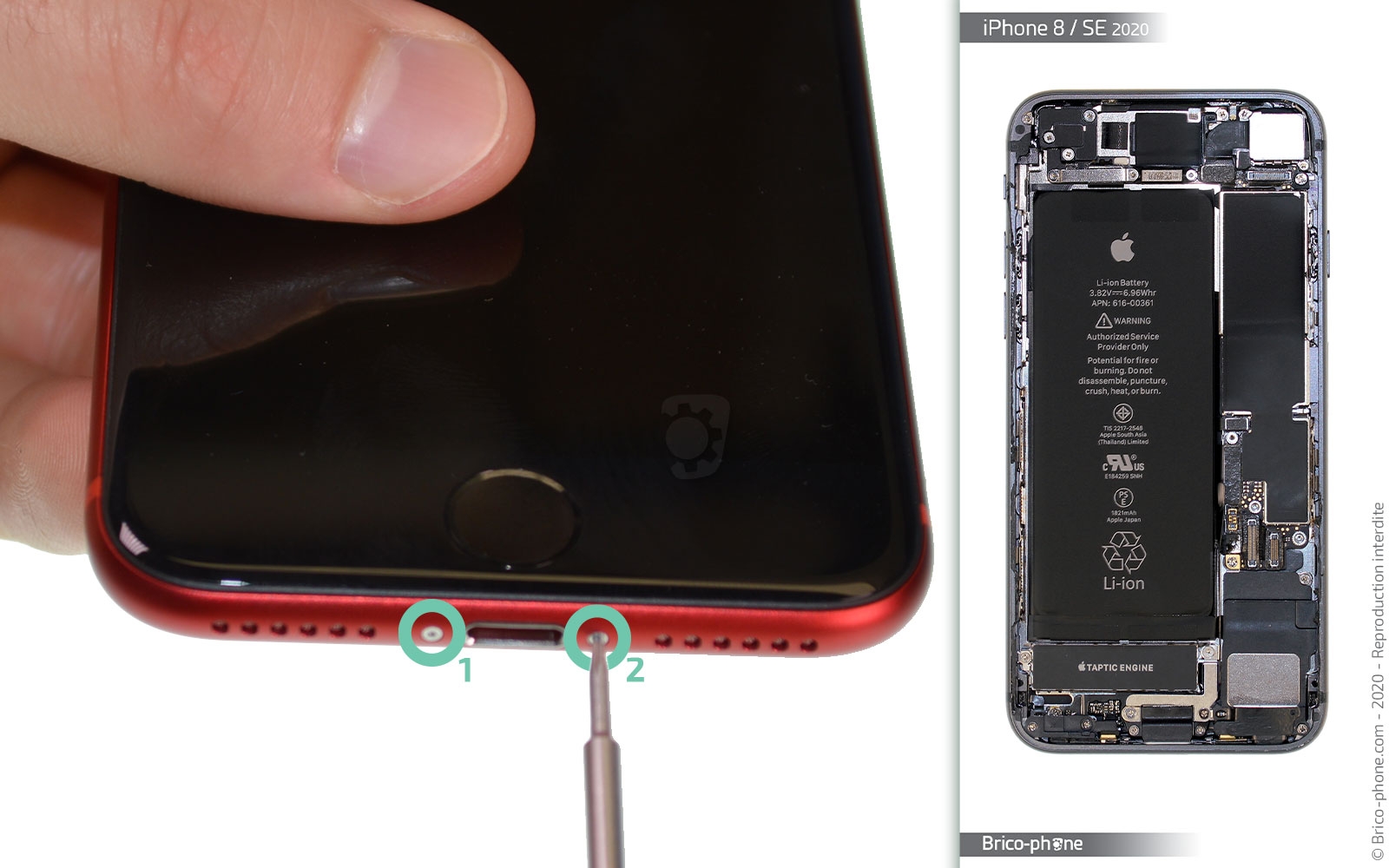

Etape 2 Retirer les vis pentalobes

Munissez-vous du tournevis en étoile 5 branches pentalobe pour extraire les deux vis se trouvant sur de chaque coté de la prise de charge.
Etape 3

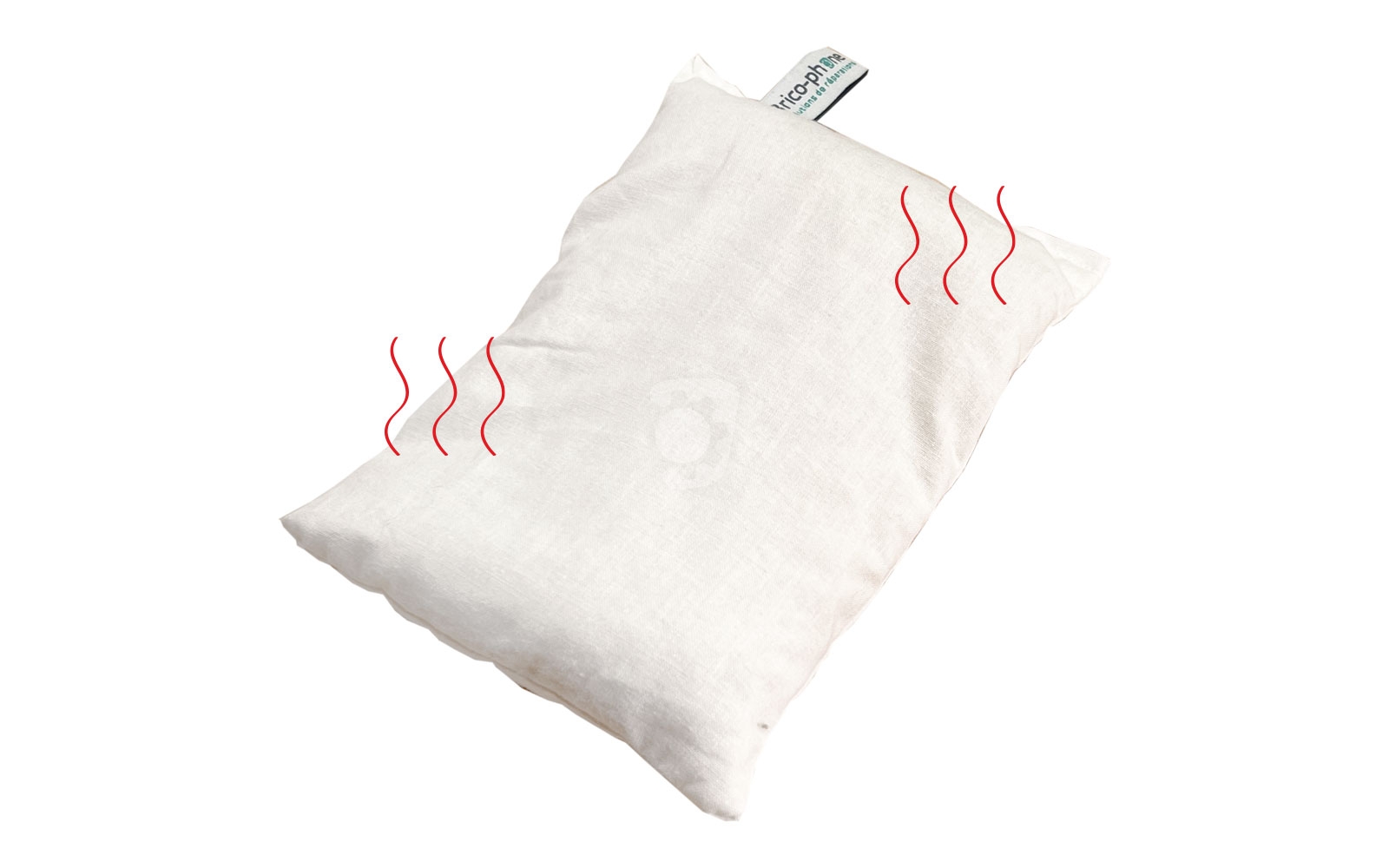

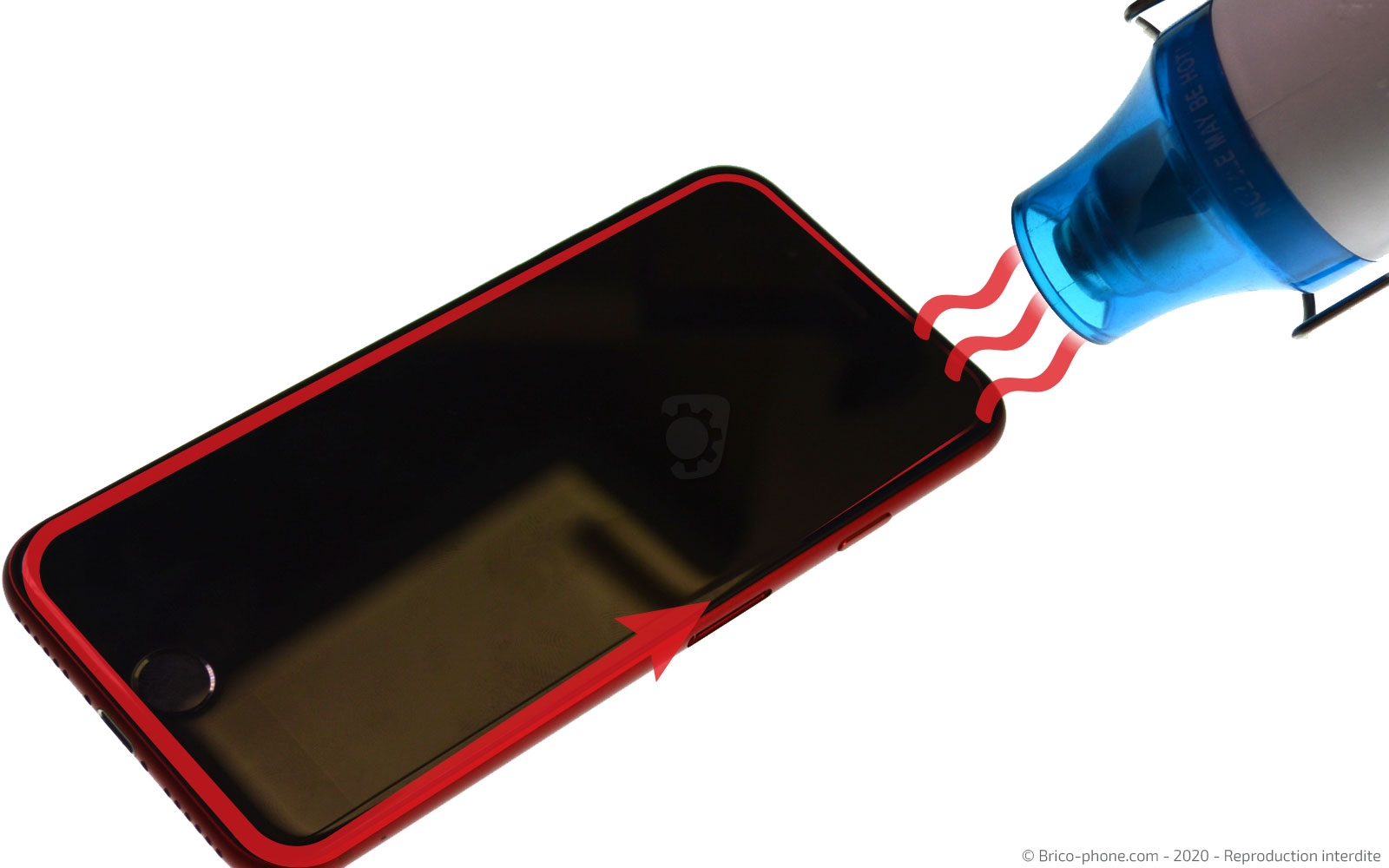

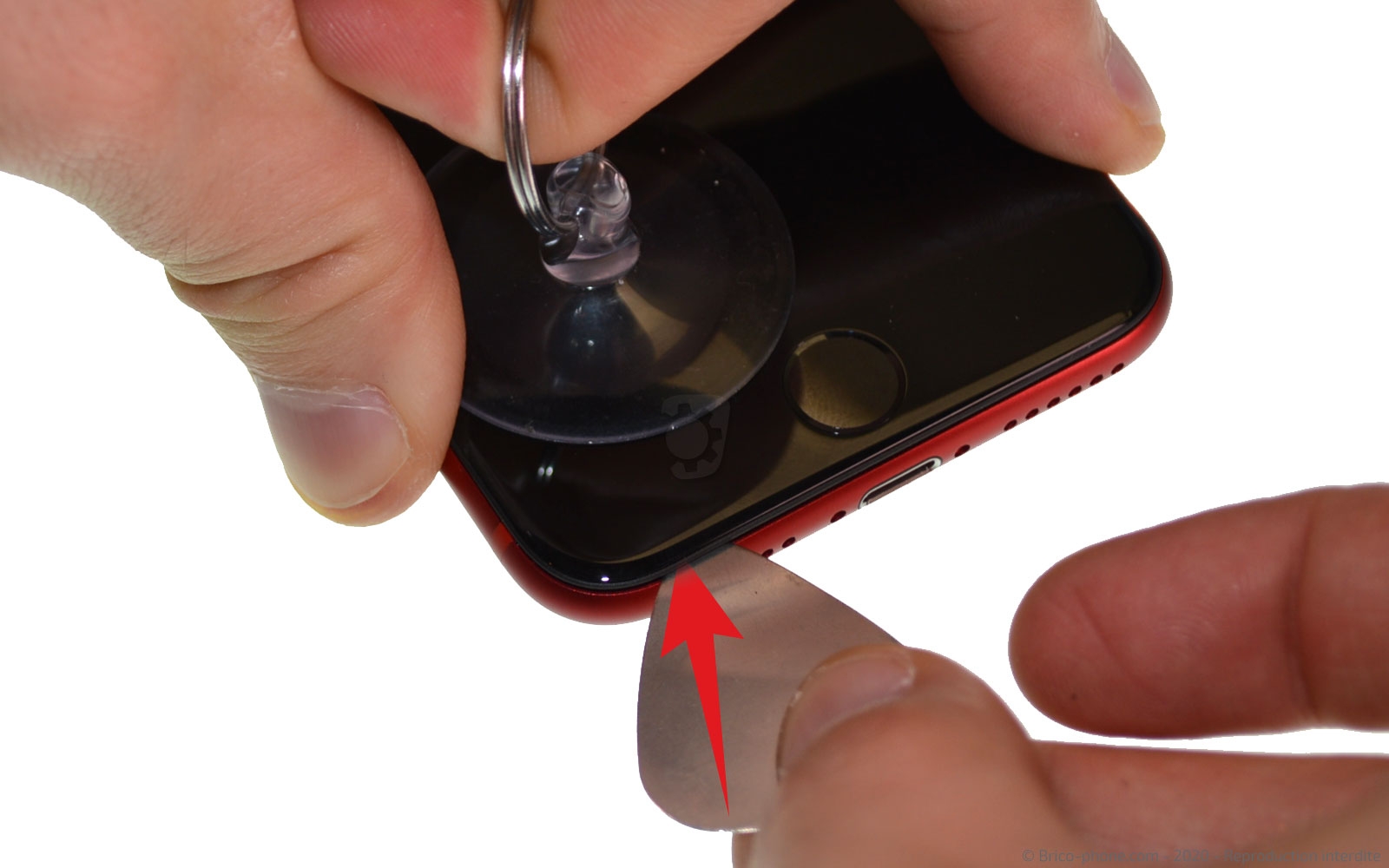

Etape 3 Chauffer l'écran

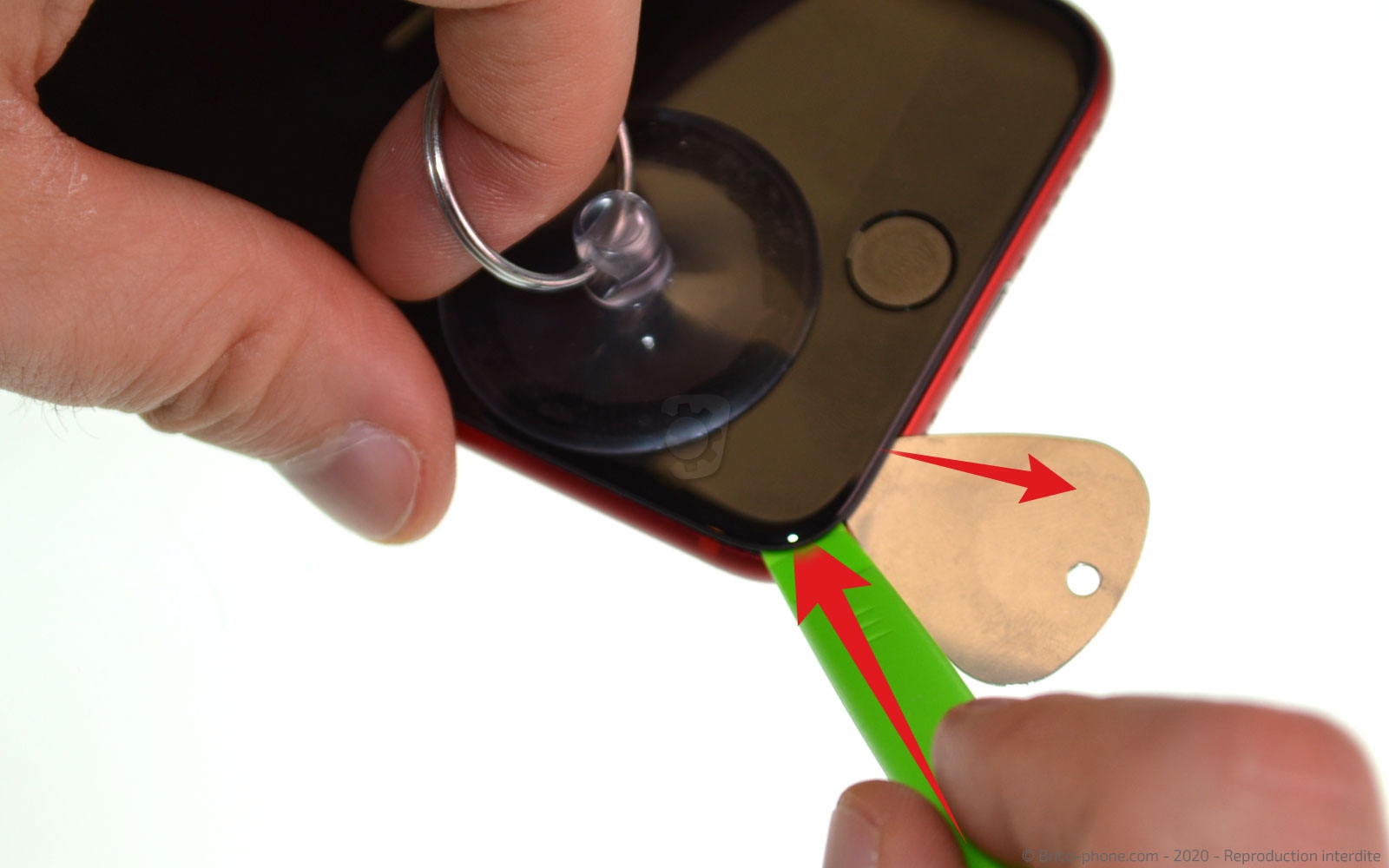

Vous devez chauffer l'écran de votre iPhone en utilisant soit un décapeur thermique, soit un coussin chauffant soit votre propre sèche-cheveux. L'écran est collé grâce à un sticker solide, noir, qui permet de rendre l'appareil étanche à l'eau et la poussière. En ouvrant le téléphone, vous perdrez l'intégrité de cette étanchéité, vous pourrez repositionner un nouveau joint mais l'efficacité ne sera pas aussi optimum que l'original. Pour le coussin disponible sur notre site internet, passez-le au micro-ondes 1 à 2 minutes avant de le déposer 40 secondes sur l'avant de votre téléphone. Si vous avez un décapeur thermique ou alors d'un sèche-cheveux, il vous faut simplement chauffer le tour de l'écran afin de ramollir le joint d'étanchéité se trouvant entre l'écran et le châssis. Ensuite, placez la ventouse sur la partie basse de l'écran afin de pouvoir soulever suffisamment l'écran afin de glisser le médiator troué dans la fente créée.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

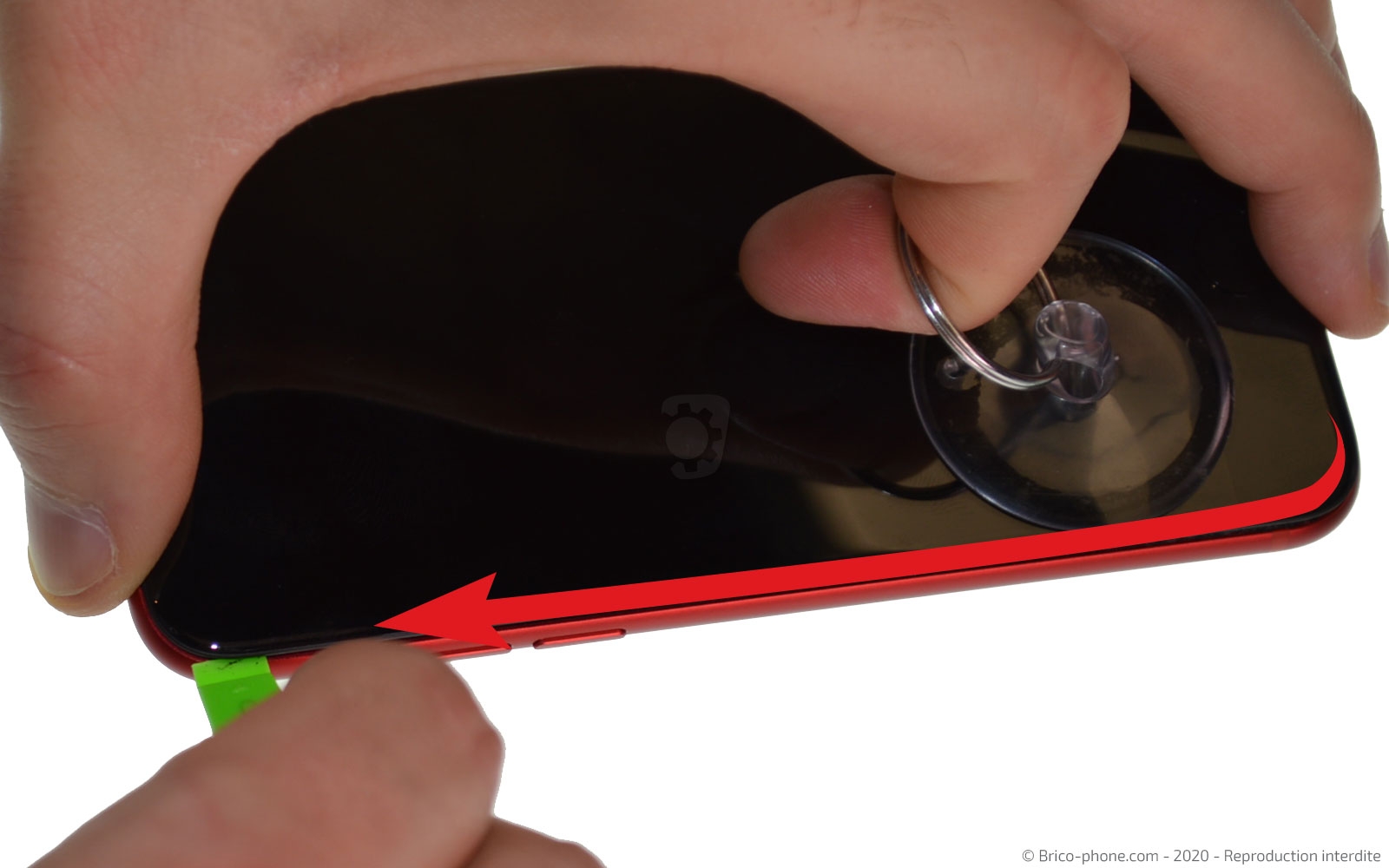

Etape 4 Déclipser le téléphone

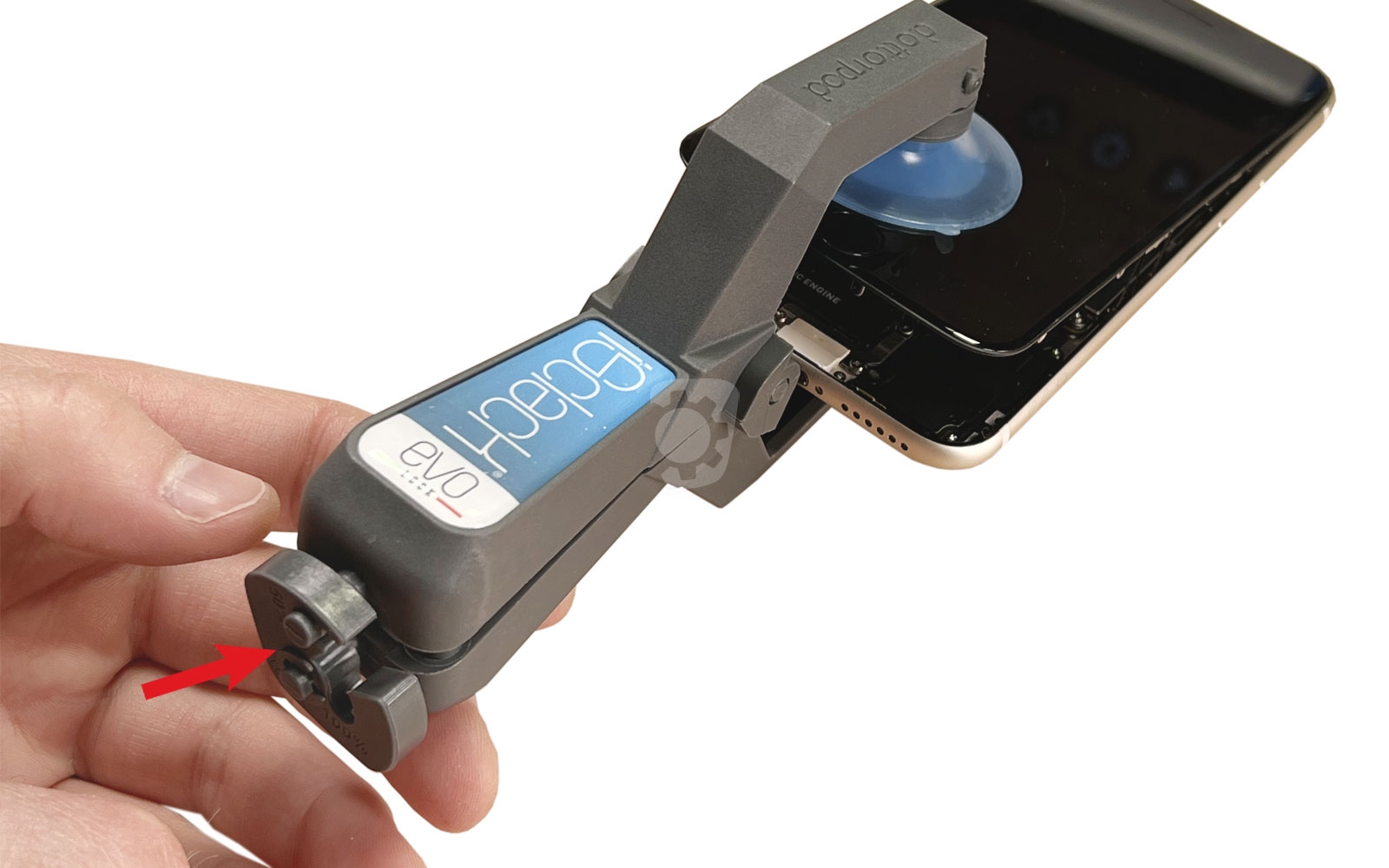

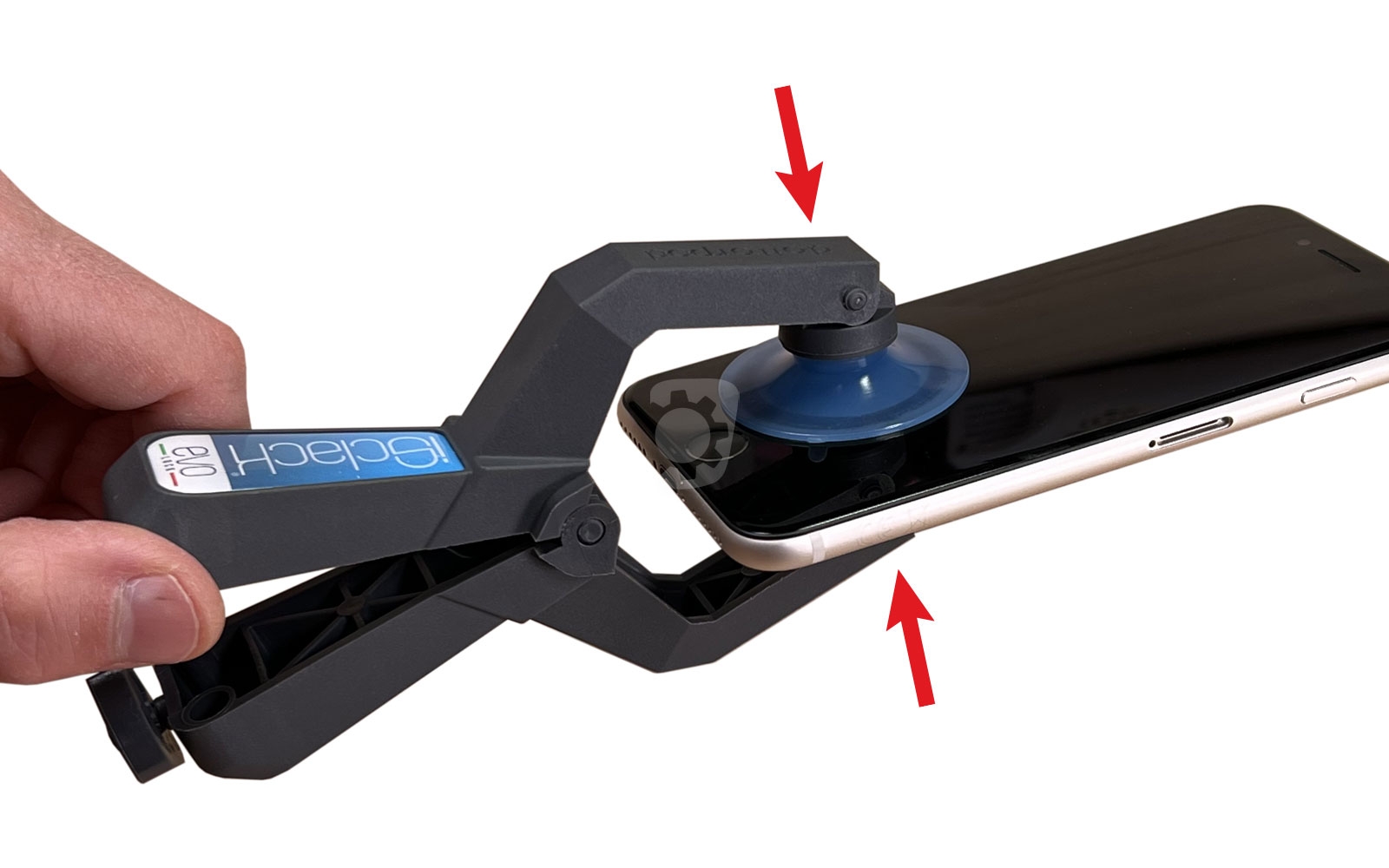

Remplacez le médiator en métal fin par la spatule verte de votre kit d'outils. Faites-la glisser tout le long de l'appareil pour déclipser l'écran. Le nouvel iSclack permet d'ouvrir l'iPhone SE 2022 très facilement, après avoir chauffé, positionnez les ventouses tel qu'indiqué sur la notice, puis serrez la pince. Aucun risque d'abîmer les nappes ou le châssis. Le produit est en option sur ce tuto. Lors de l'ouverture, faites attention aux nappes de l'écran encore connectées sur la carte mère de votre iPhone. Si besoin, chauffez à nouveau pour éviter de forcer.
Outils
Médiator
Spatule
Ventouse
Pièces
Pince double ventouse iSclack EVO Lock 24.90€
Etape 5

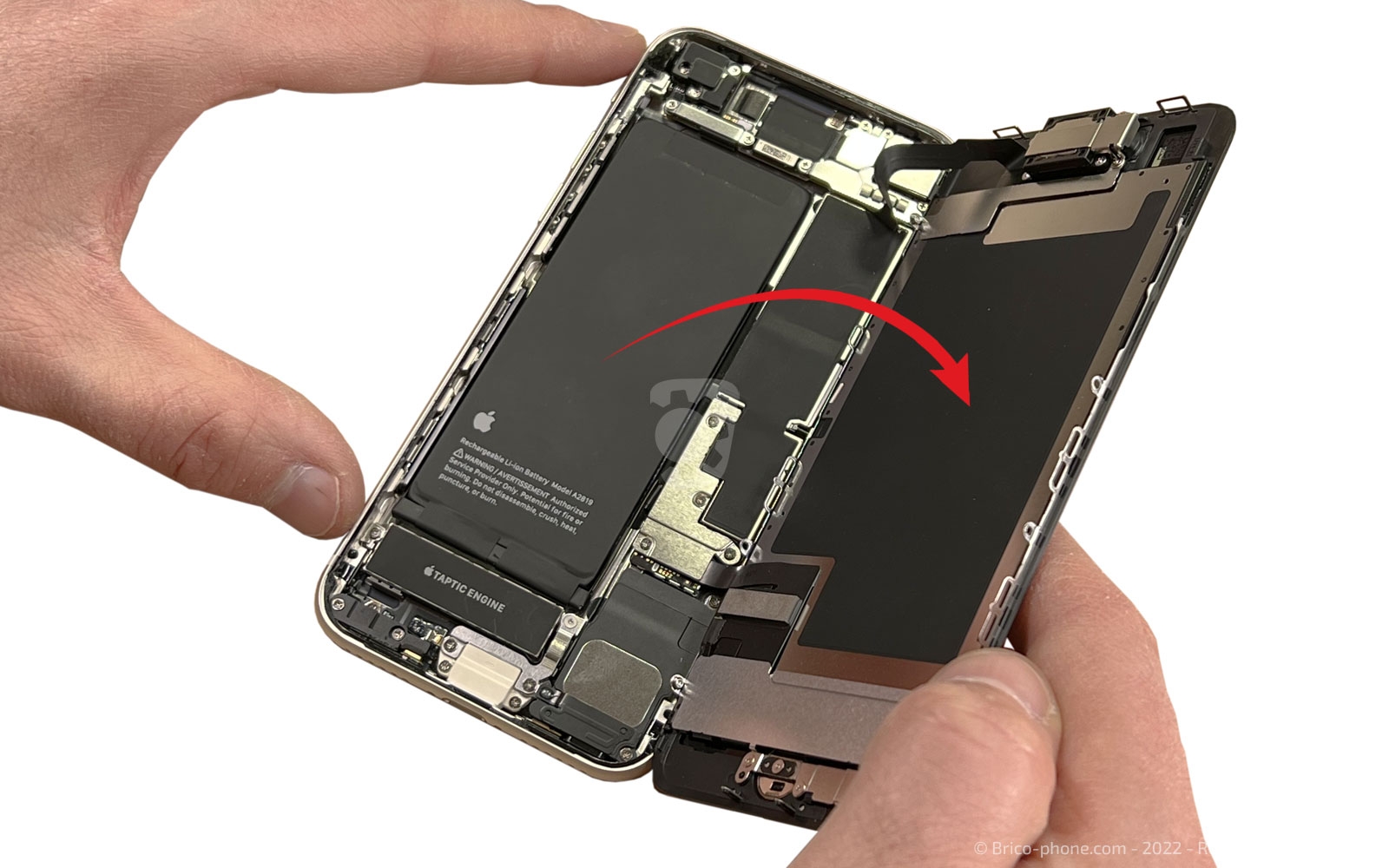

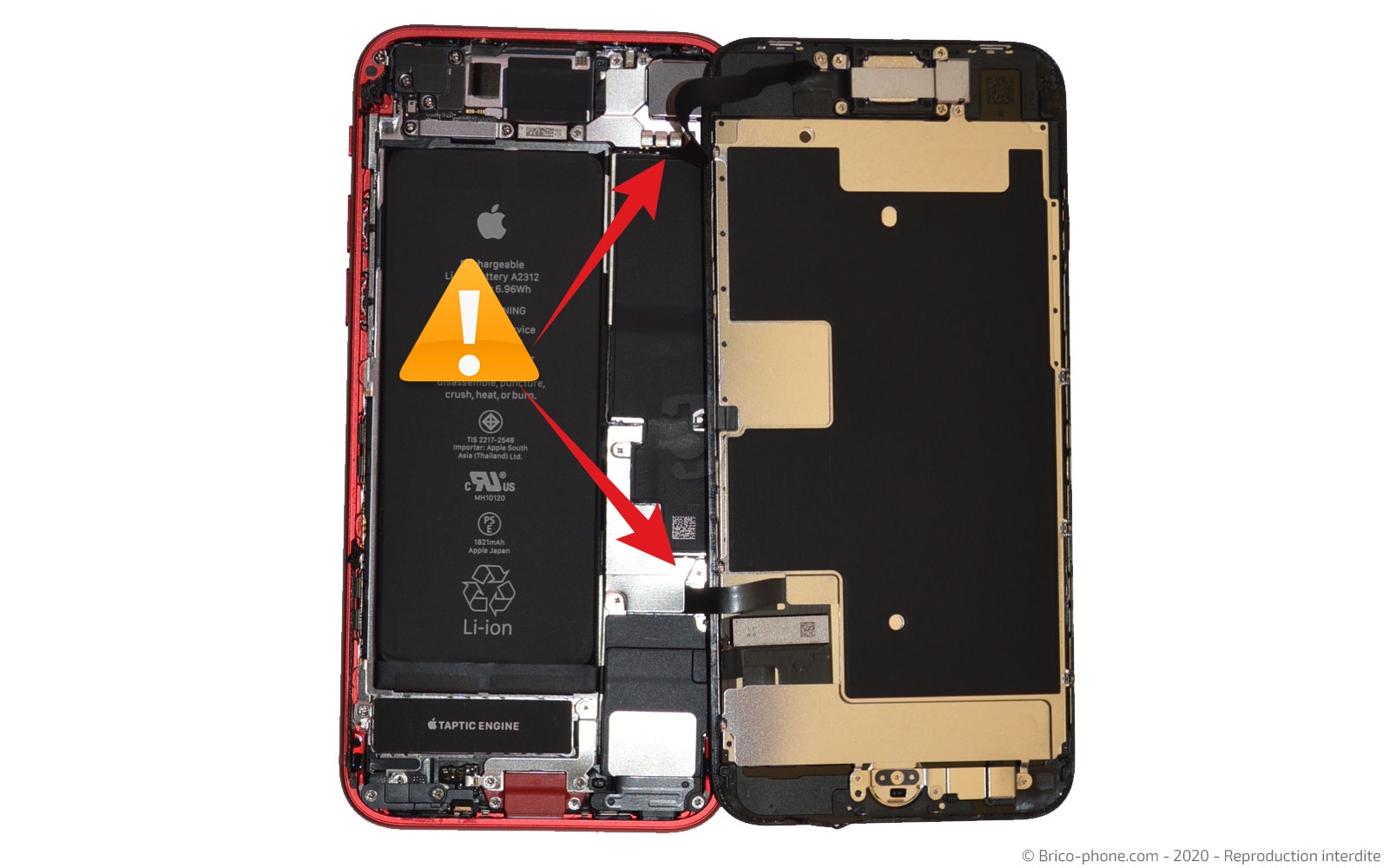

Etape 5 Ouvrir l'écran

Une fois le châssis déclipsé, il faut simplement ouvrir l'écran de gauche à droite en veillant à ne pas tirer sur les nappes encore fixées.
Etape 6

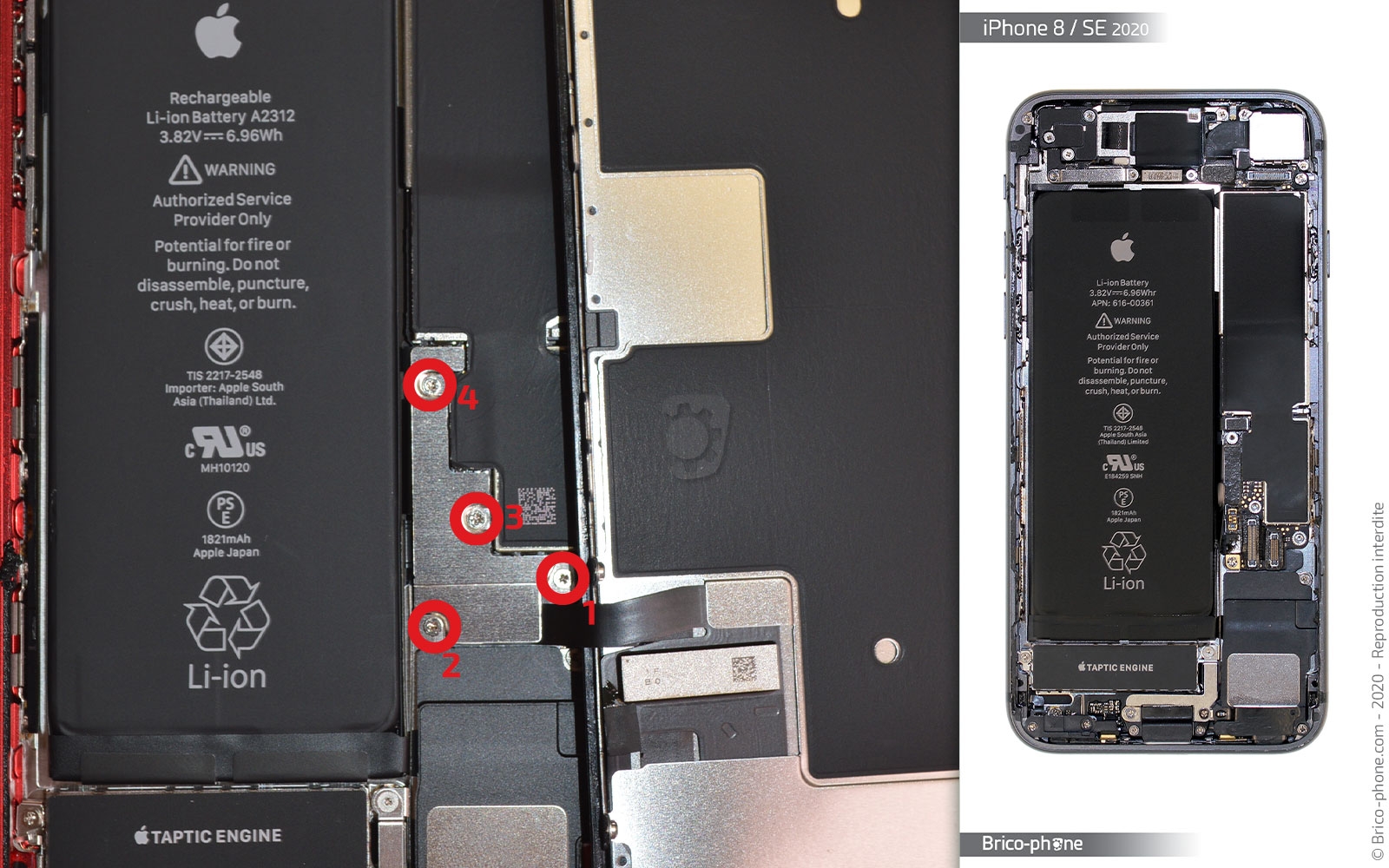

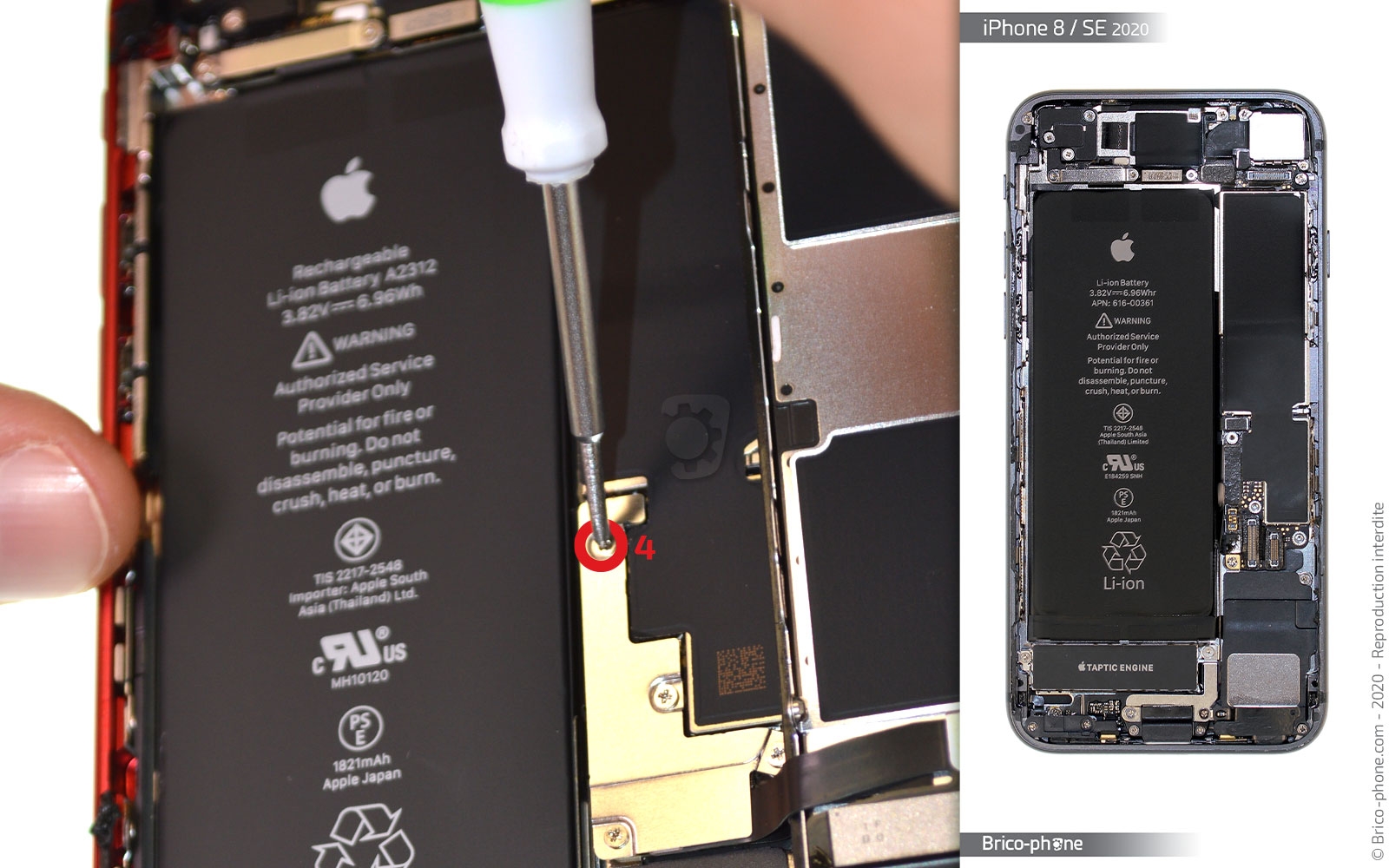

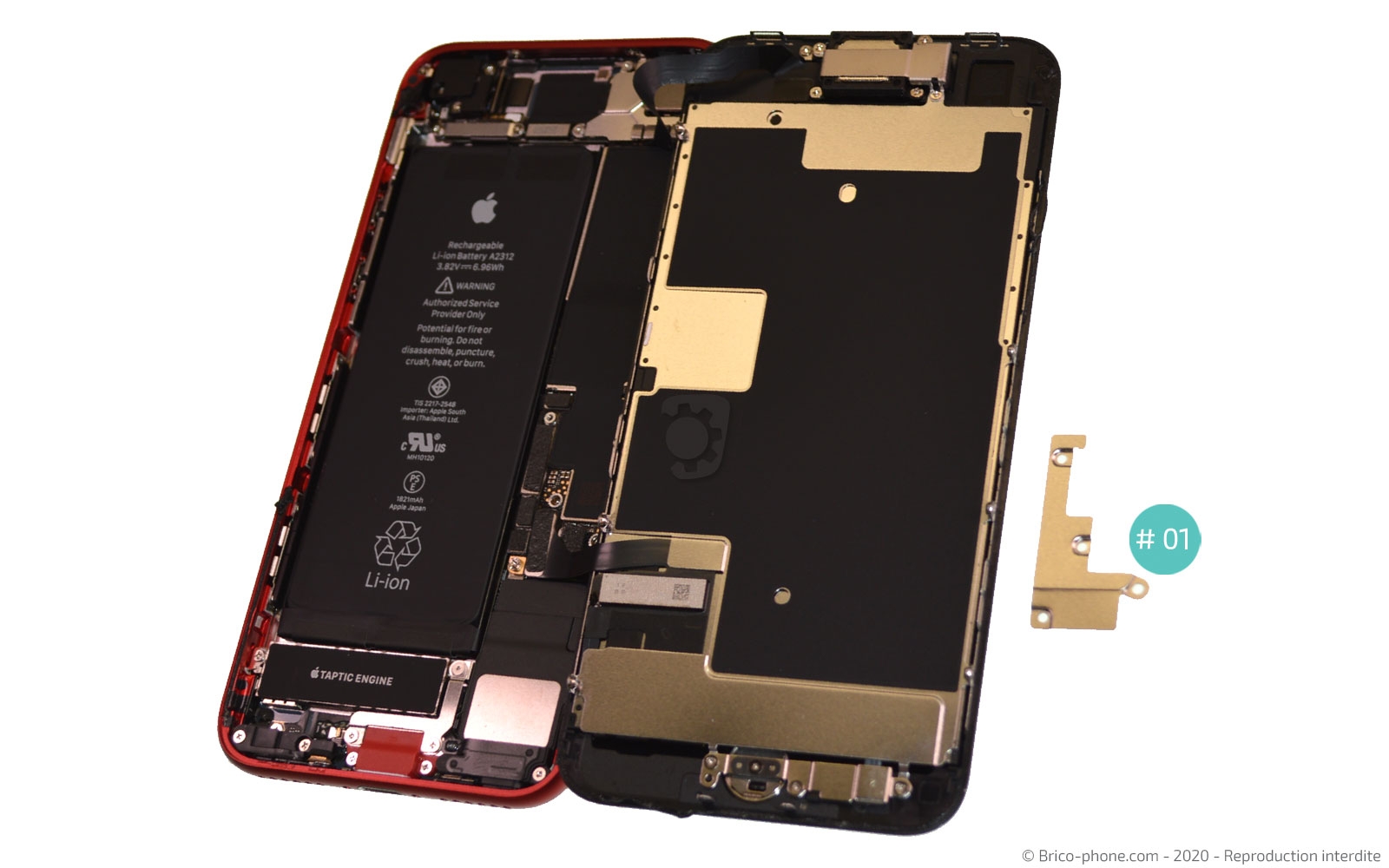

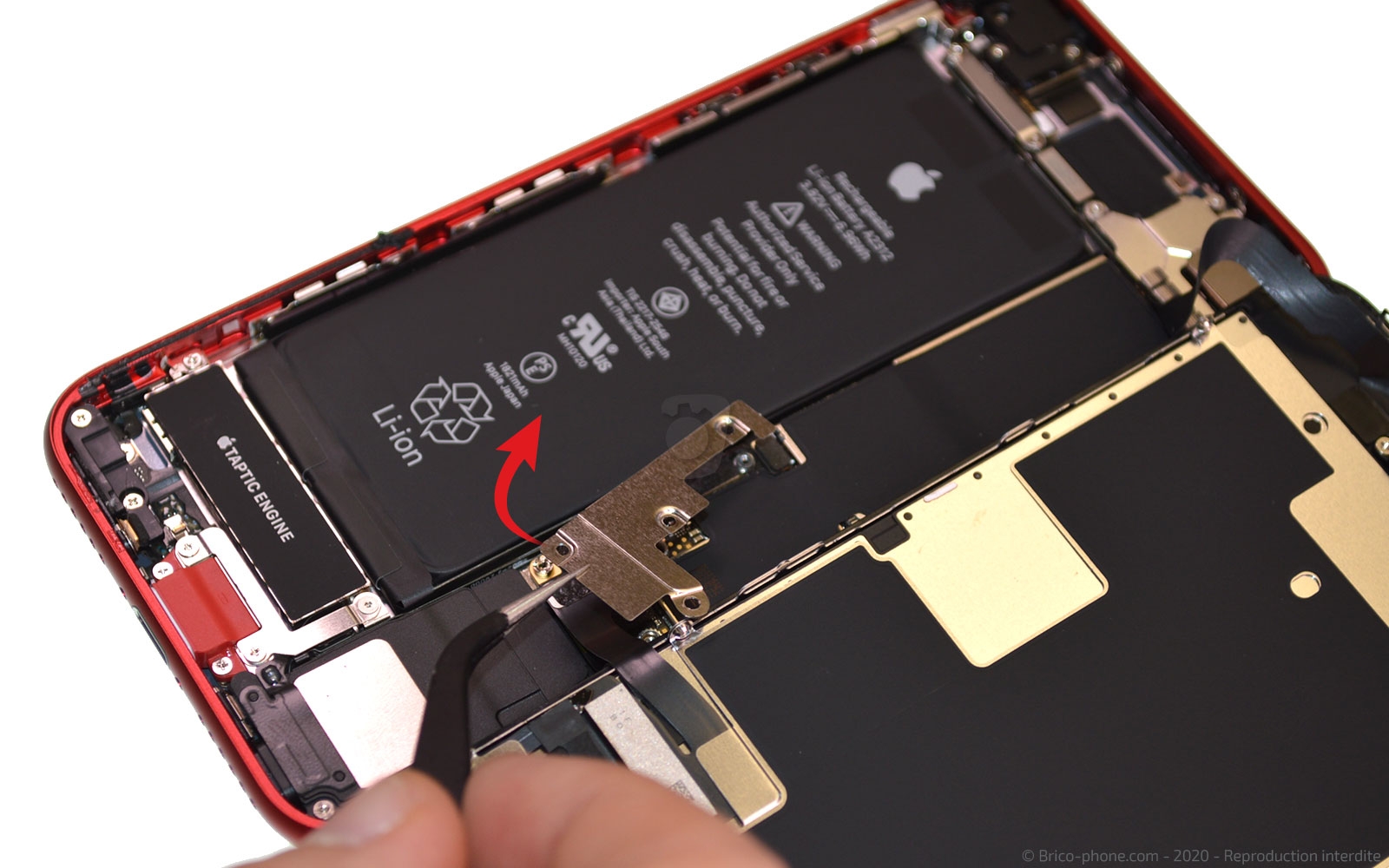

Etape 6 Enlever la plaquette #01

C'est muni du tournevis cruciforme que vous devez retirer les 4 vis de la plaquette de protection qui protège les connecteurs des nappes de l'écran et de la batterie.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 7

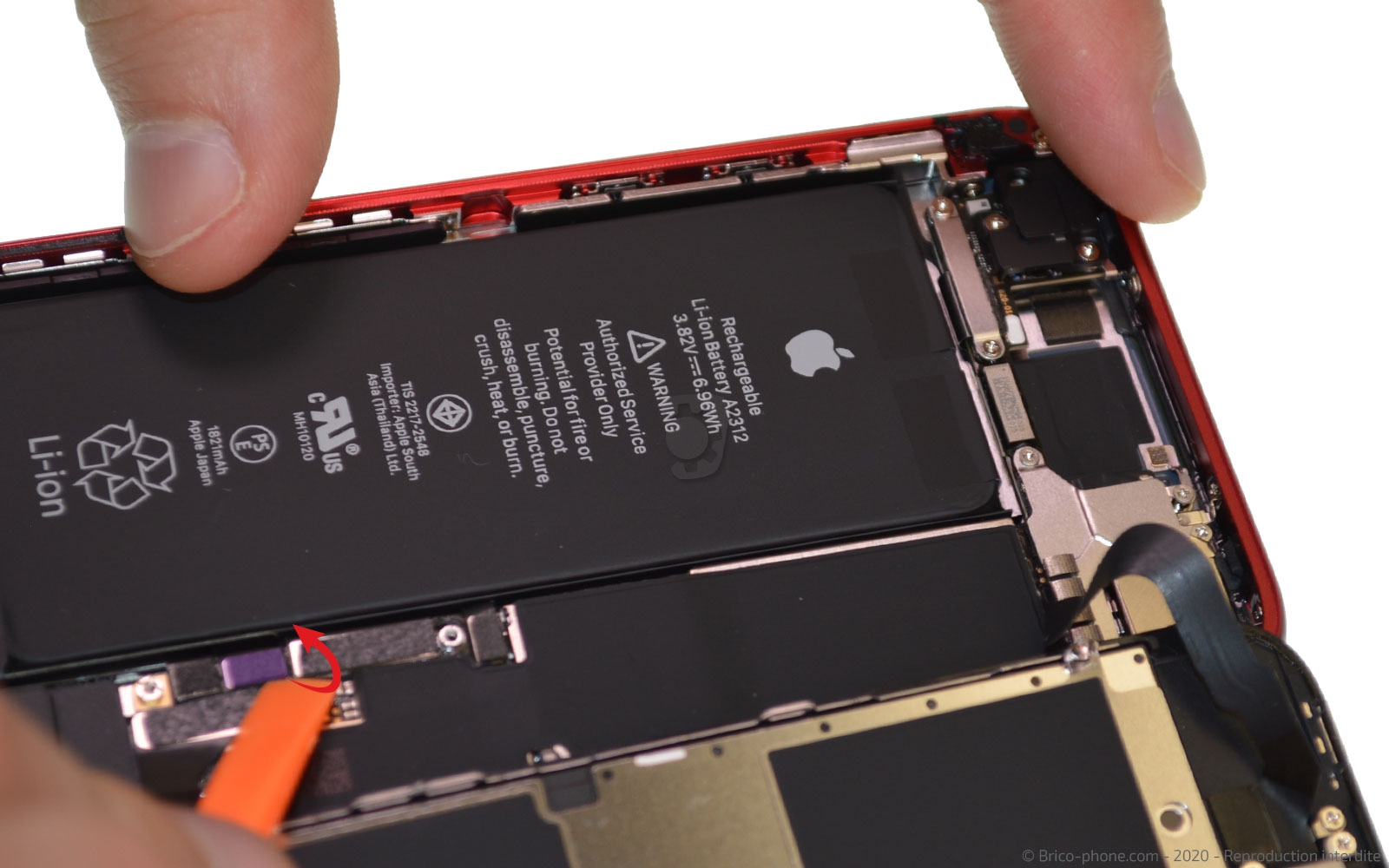

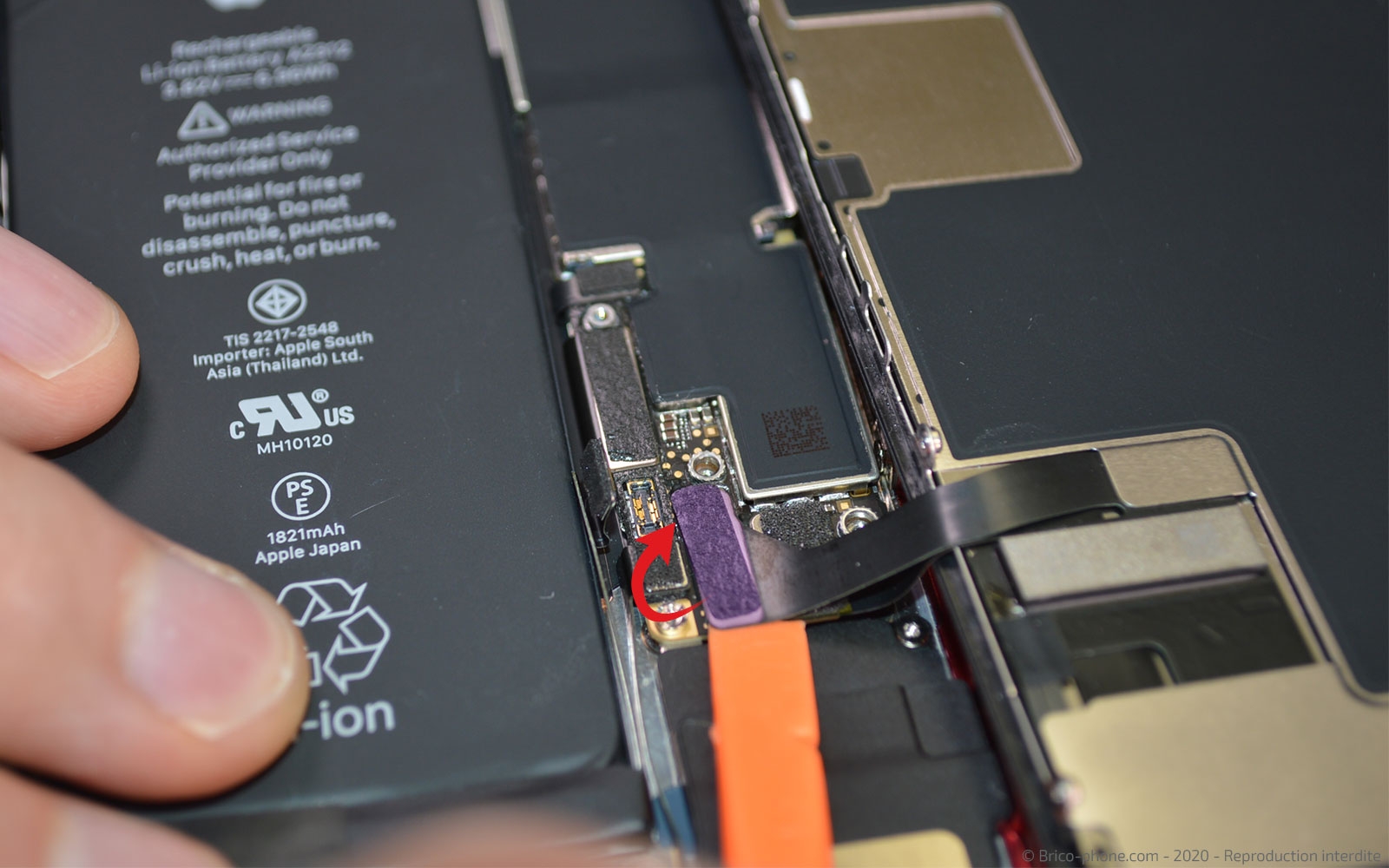

Etape 7 Déconnecter les nappes de l'écran

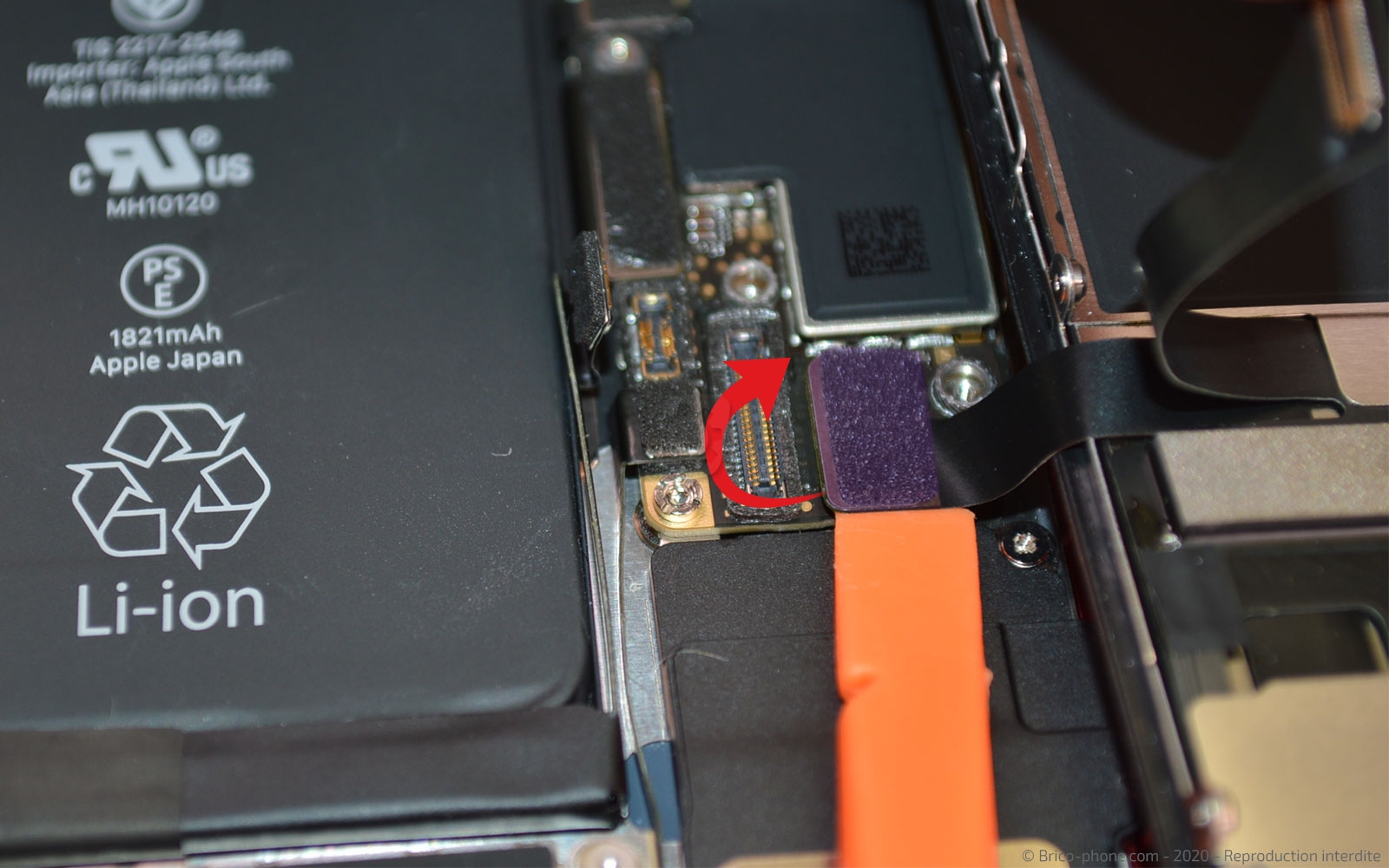

Avec le levier en nylon, commencez toujours par déconnecter la nappe de la batterie puis celles de l'écran.
Outils
Levier Nylon
Etape 8

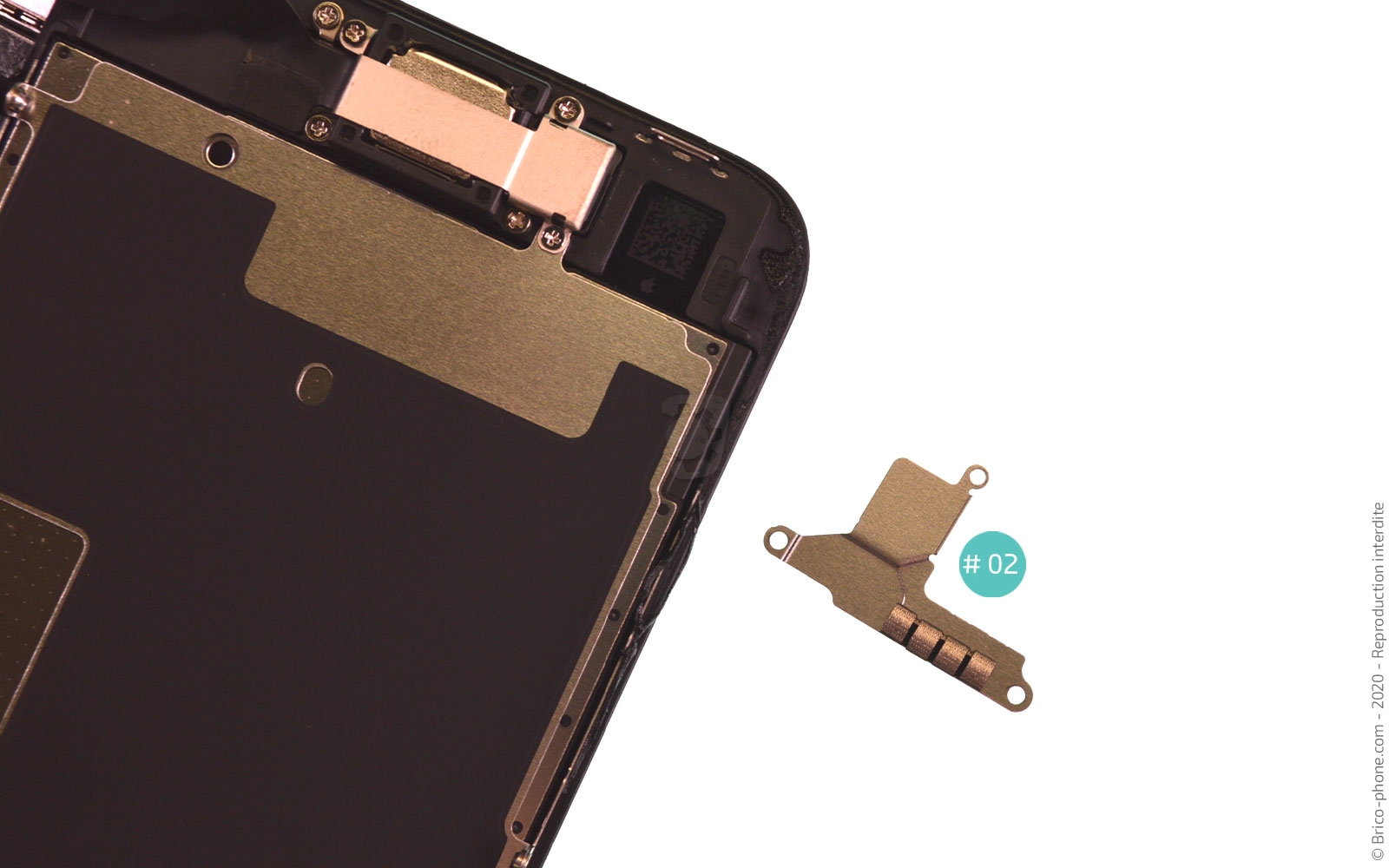

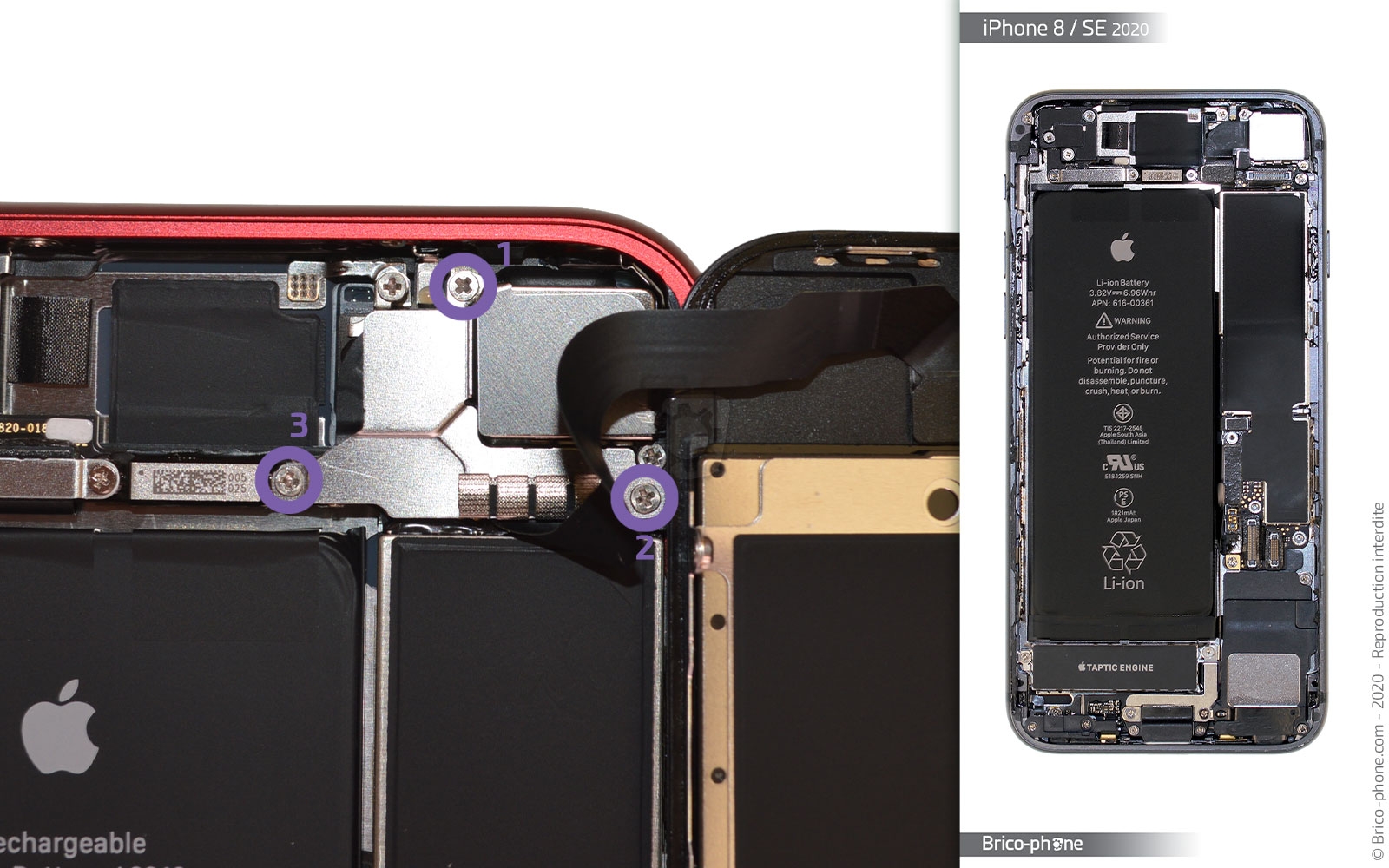

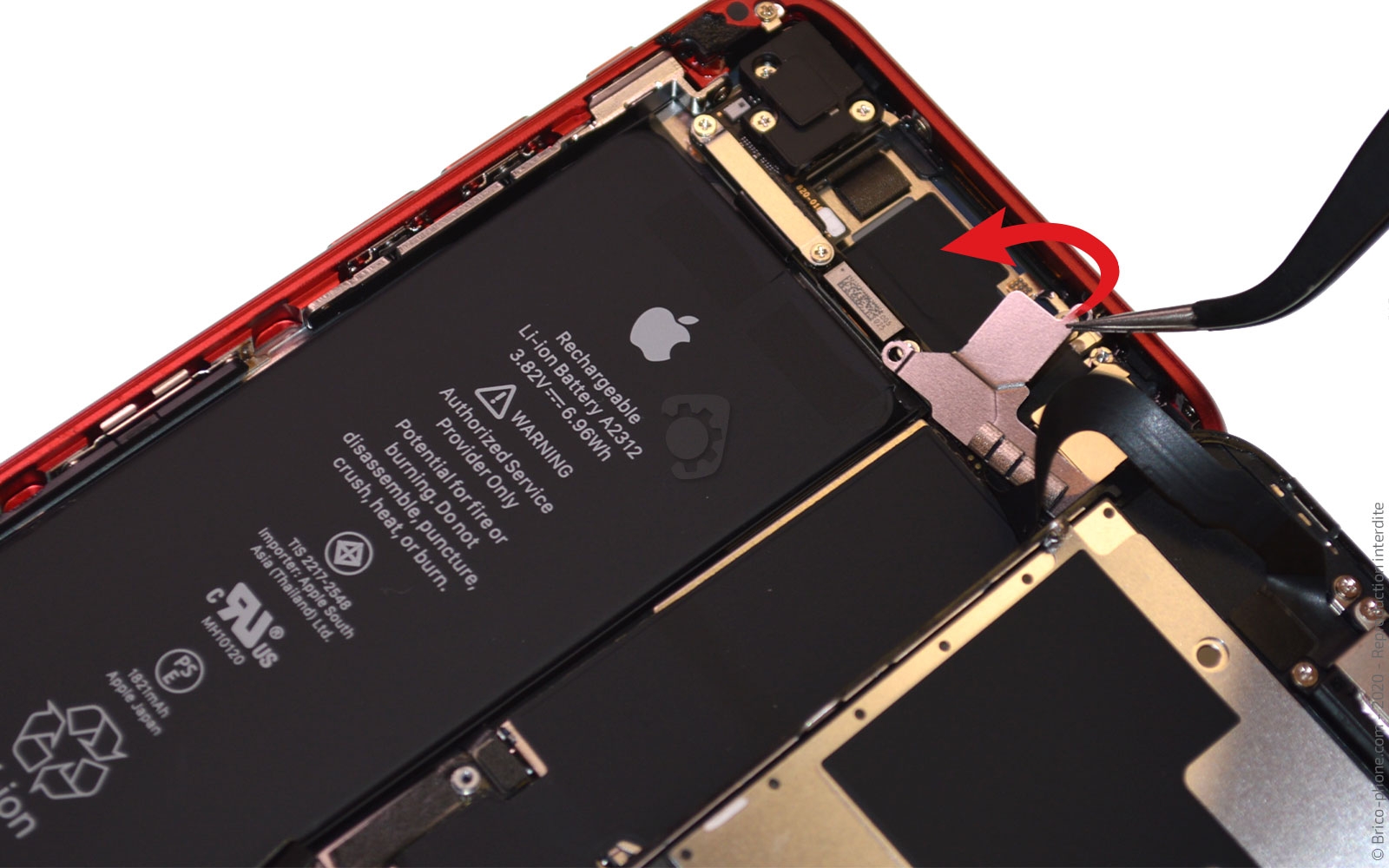

Etape 8 Retirer la plaquette #02

Reprenez le tournevis cruciforme pour enlever les 3 vis de la plaquette #02 et accéder au connecteur de la nappe caméra FaceTime.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

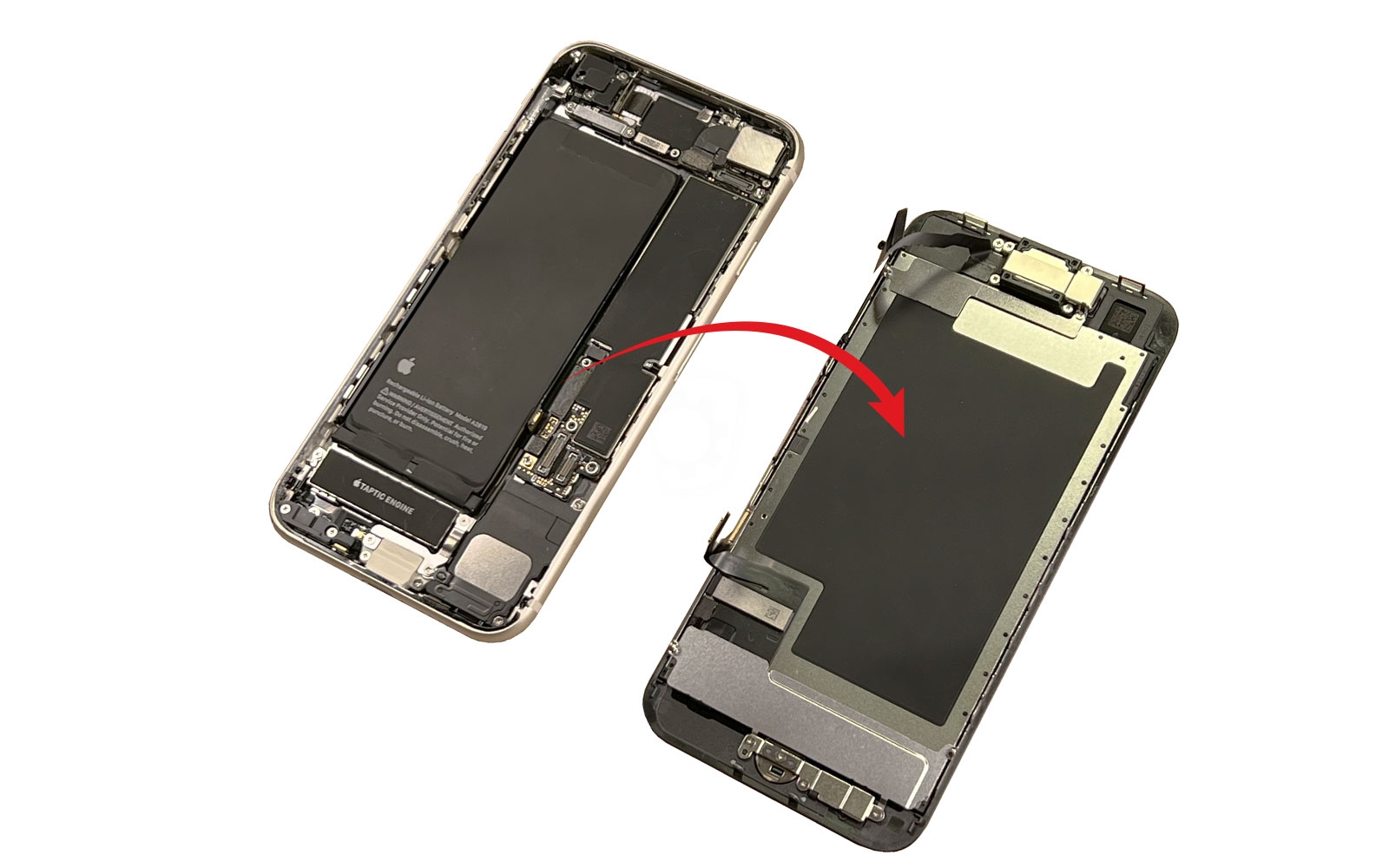

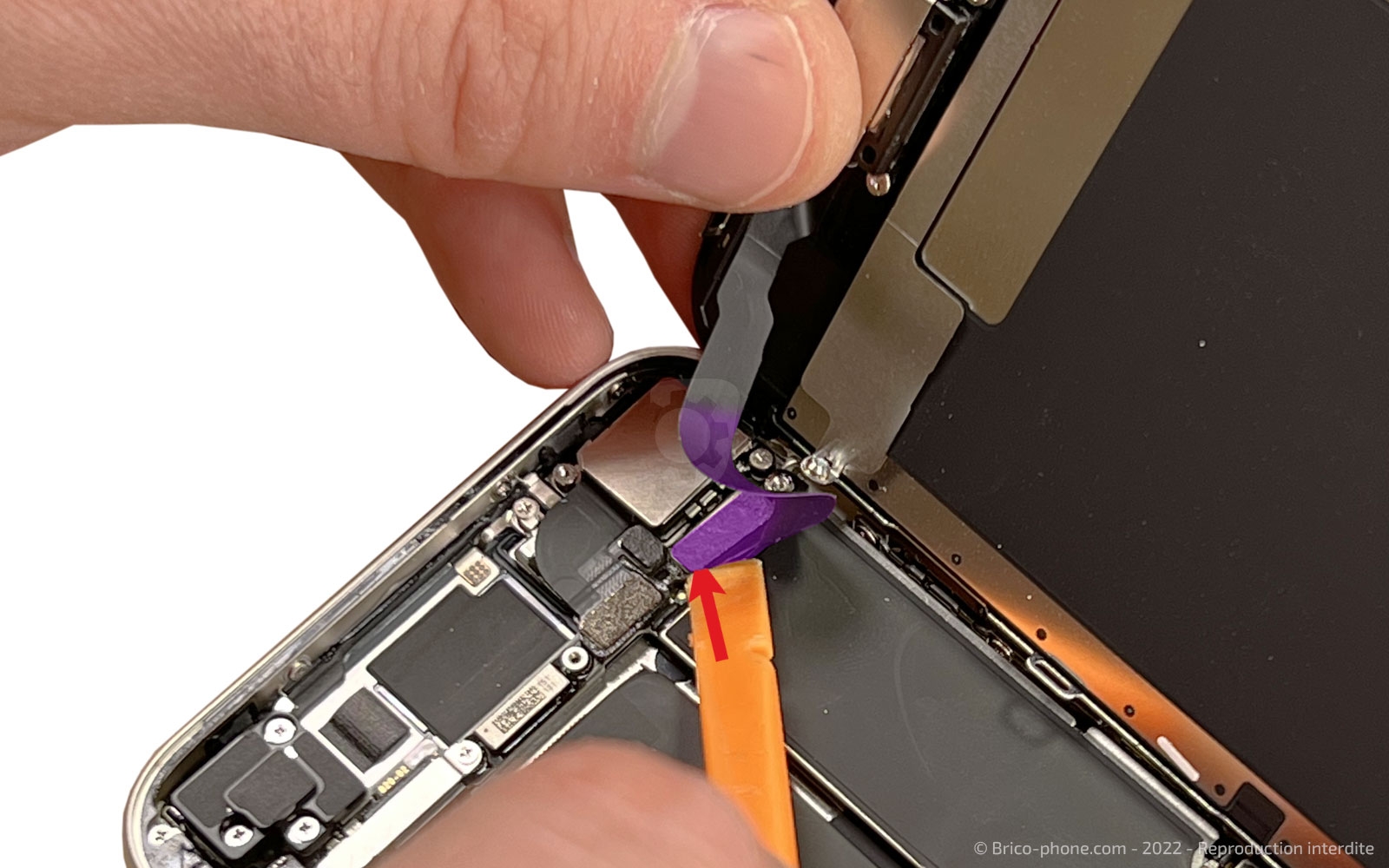

Etape 9 Retirer l'écran

Puis avec le levier en nylon, déconnectez cette dernière de la carte mère. Une fois la dernière nappe déclipsée, celle de la caméra FaceTime, la partie écran peut être libérée du châssis.
Outils
Levier Nylon
Etape 10

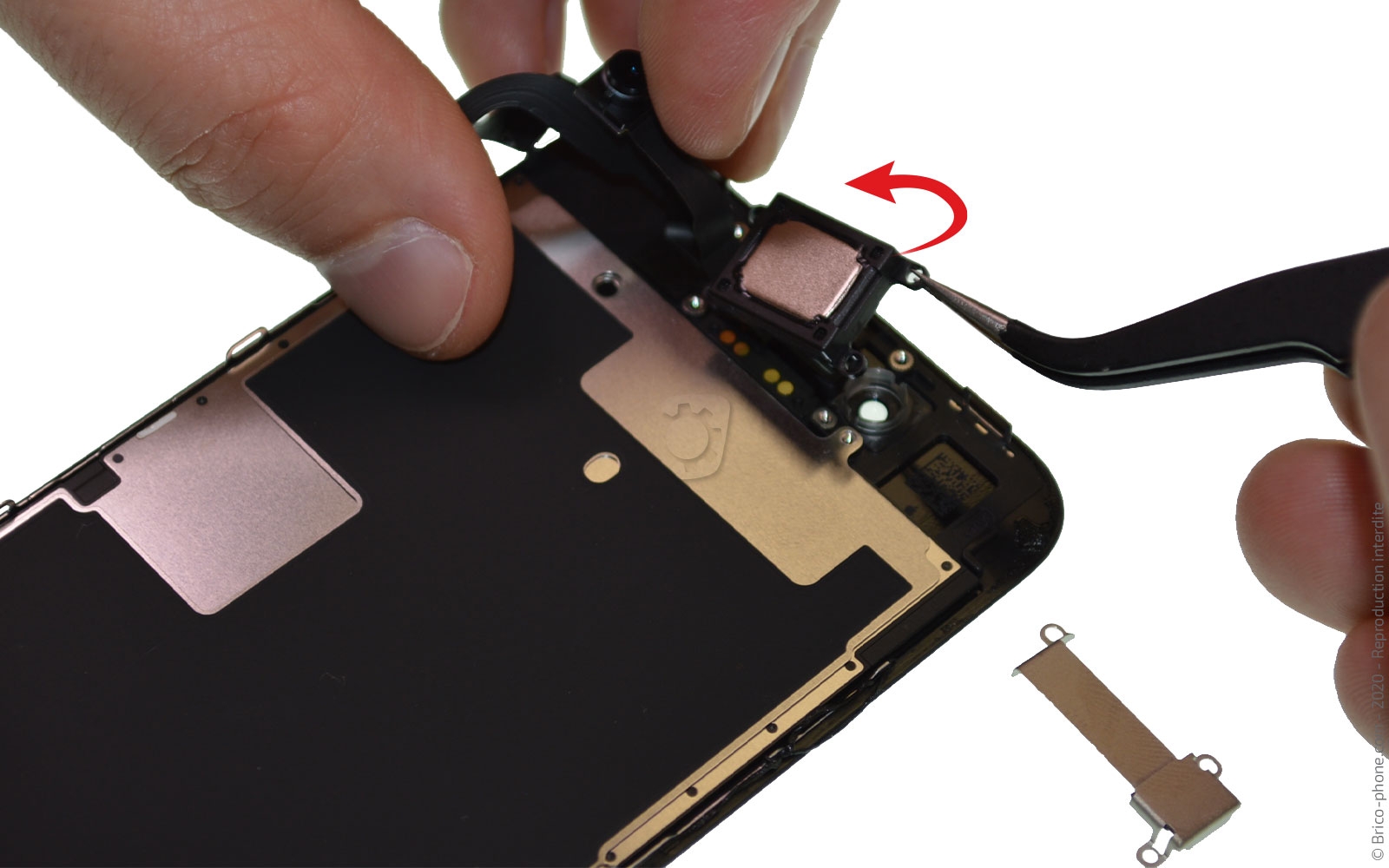

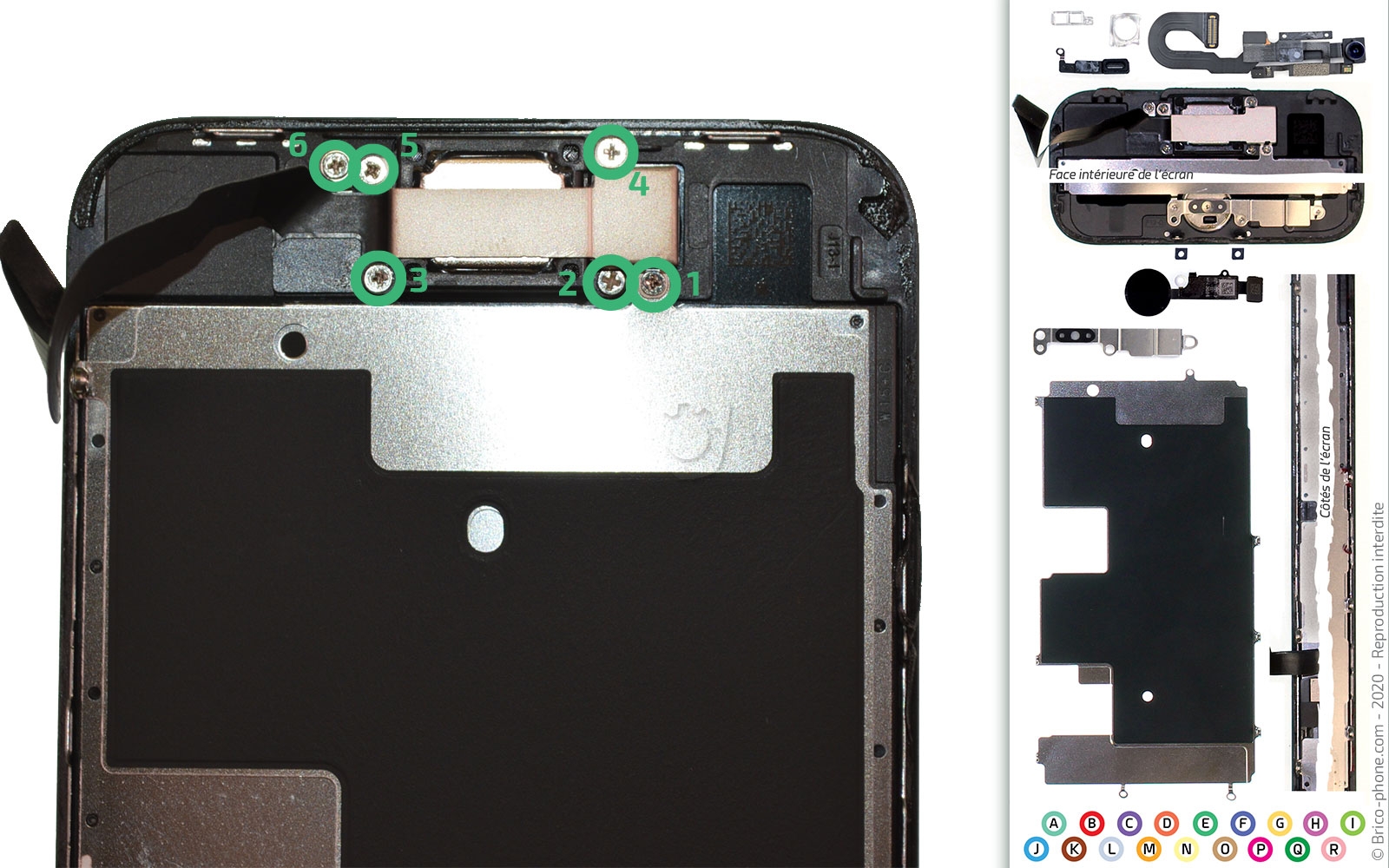

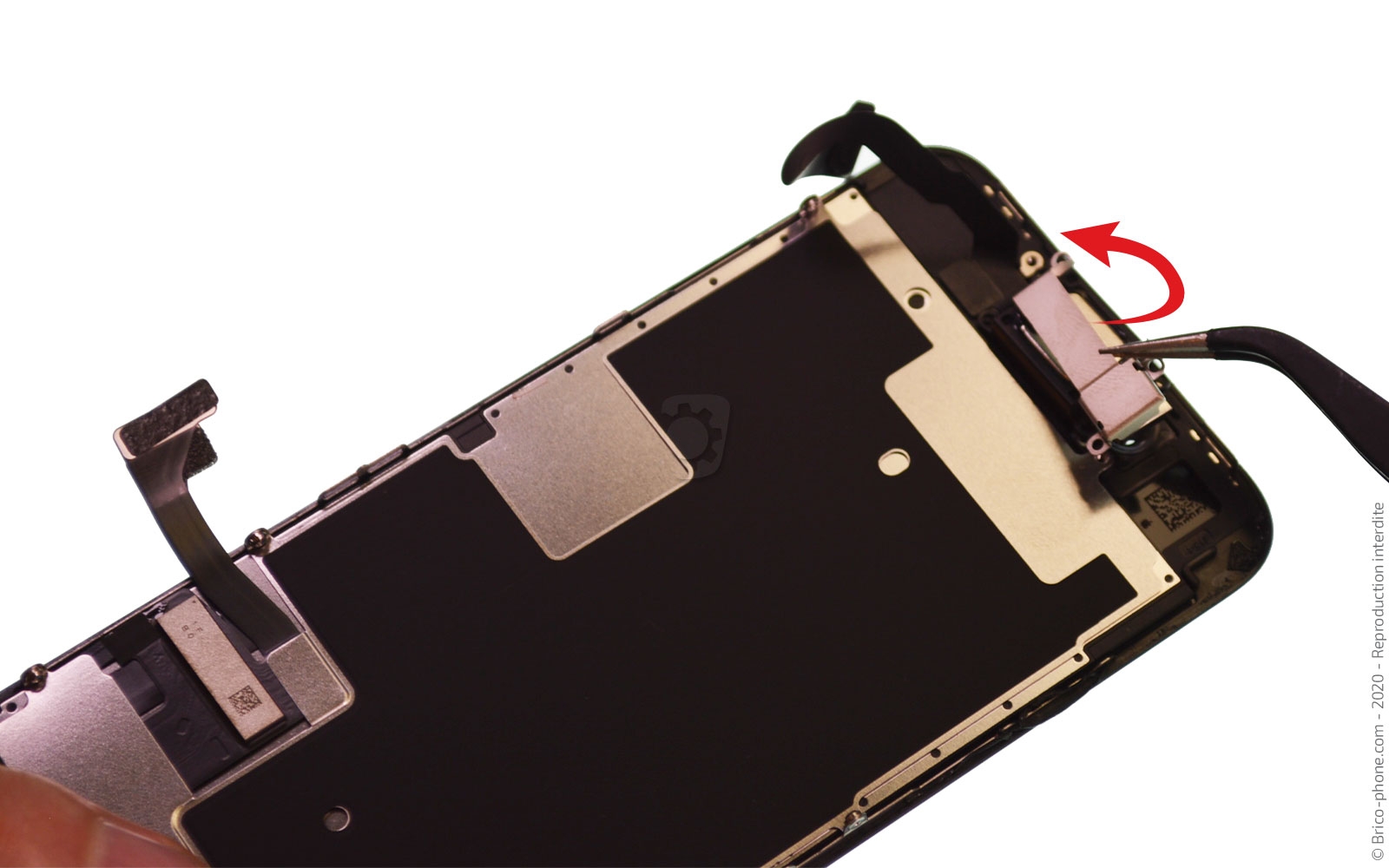

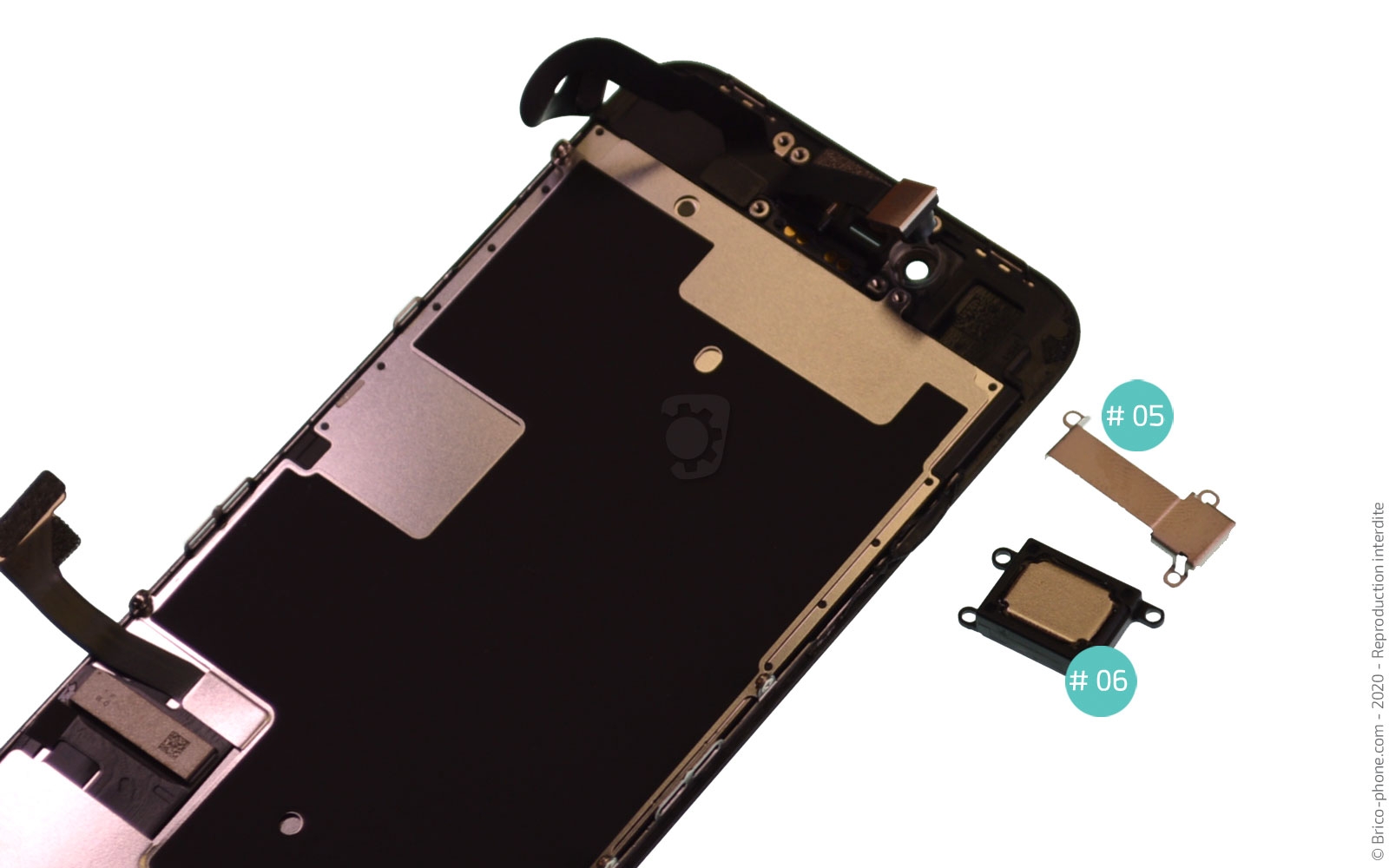

Etape 10 Retirer l'écouteur interne

Pour changer votre écran endommagé, vous devez récupérer l'intégralité des éléments se trouvant au dos l'ancien écran. Commencez par retirer les 6 vis cruciformes retenant la plaquette de protection #05. Ensuite, il ne vous reste plus qu'à enlever l'écouteur de l'oreille de coté avec la pincette métallique. Pour vous faciliter la réparation, déposez les pièces retirées sur votre patron d'aide au montage.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 11

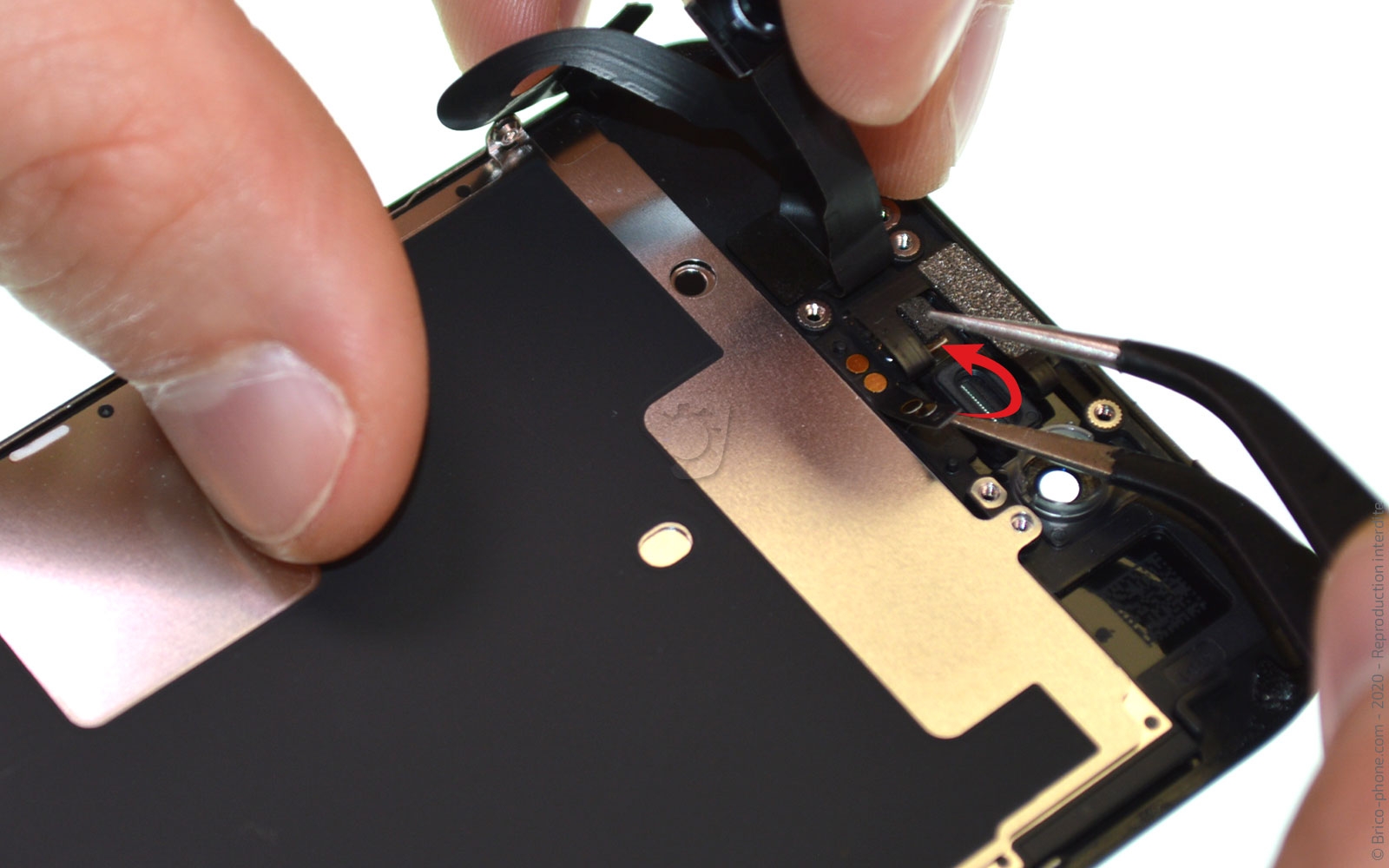

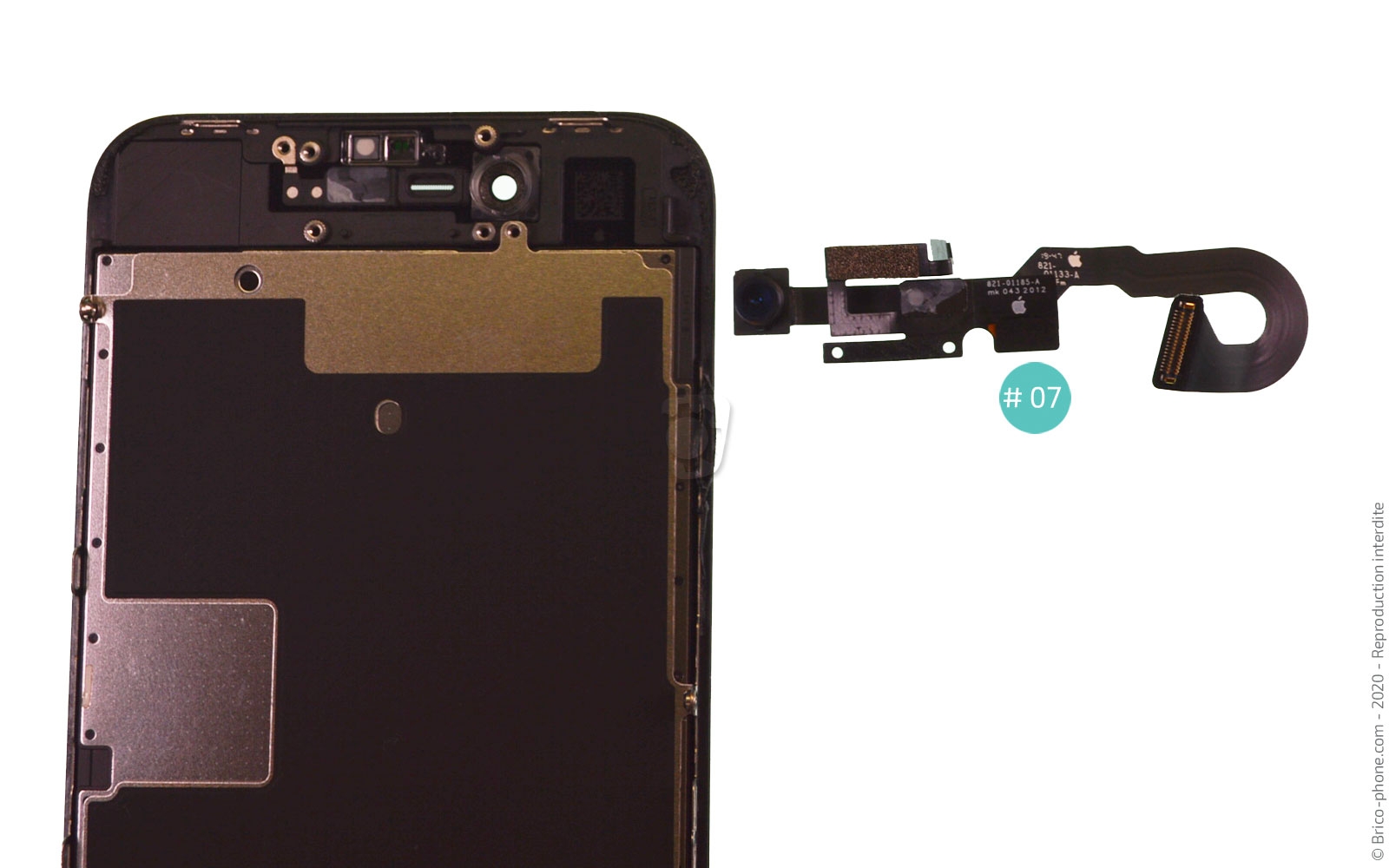

Etape 11 Décoller la nappe de la caméra avant

Toujours avec la pincette, décollez la nappe FaceTime délicatement de l'écran. Décollez les différents éléments (micros, capteurs, etc) au fur et à mesure en faisant bien attention à ne pas les endommager.
Outils
Pince Brucelles
Etape 12

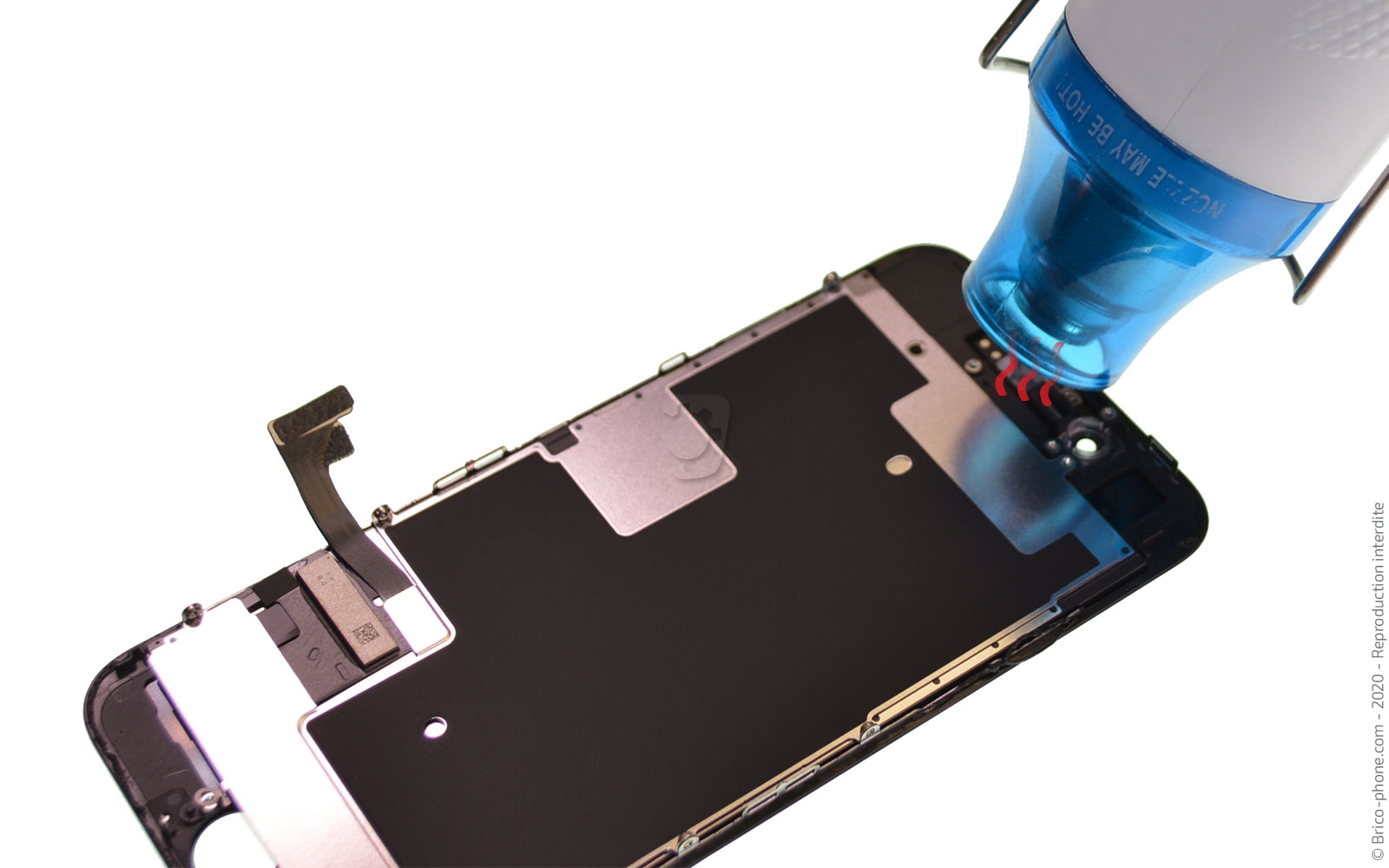

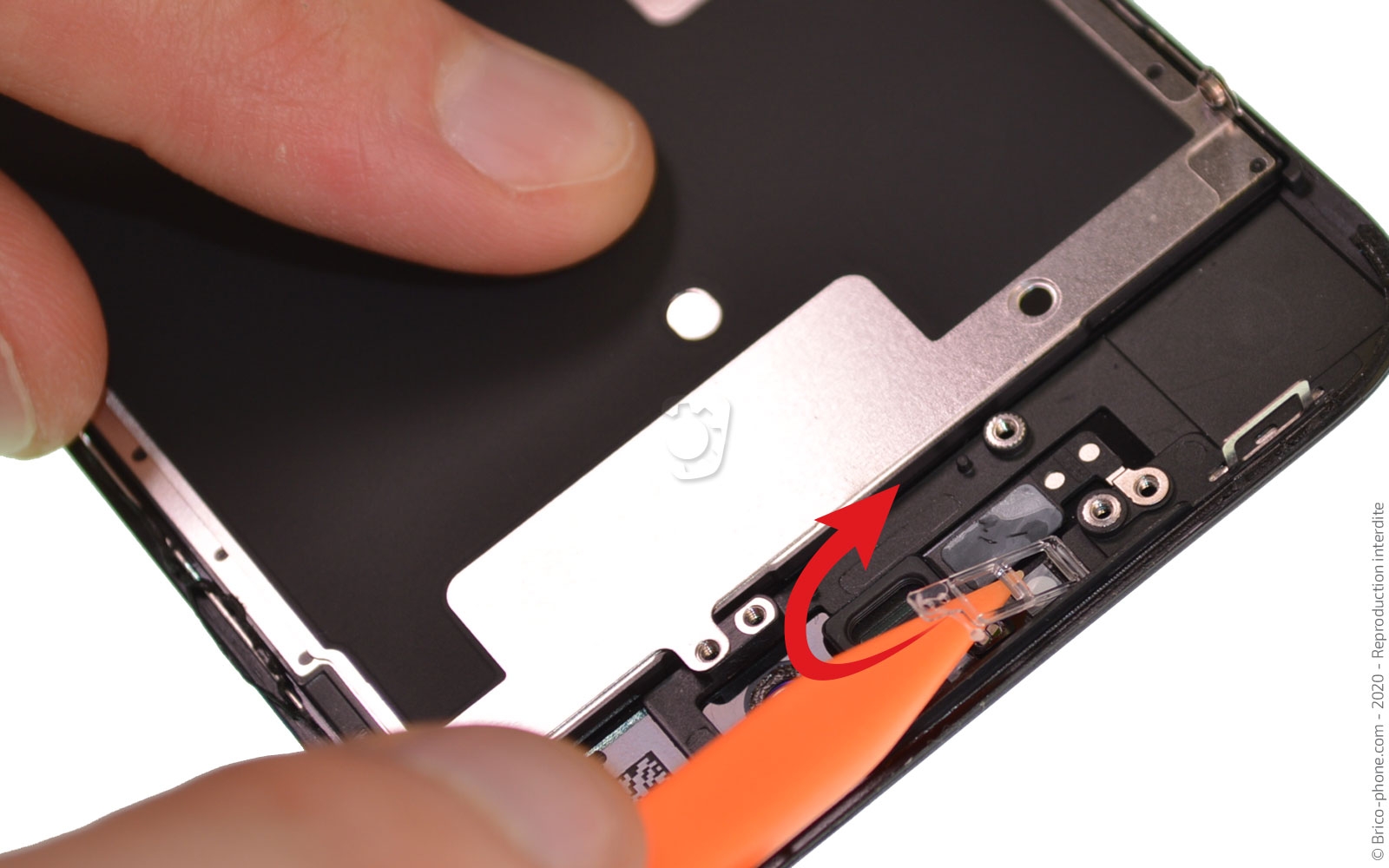

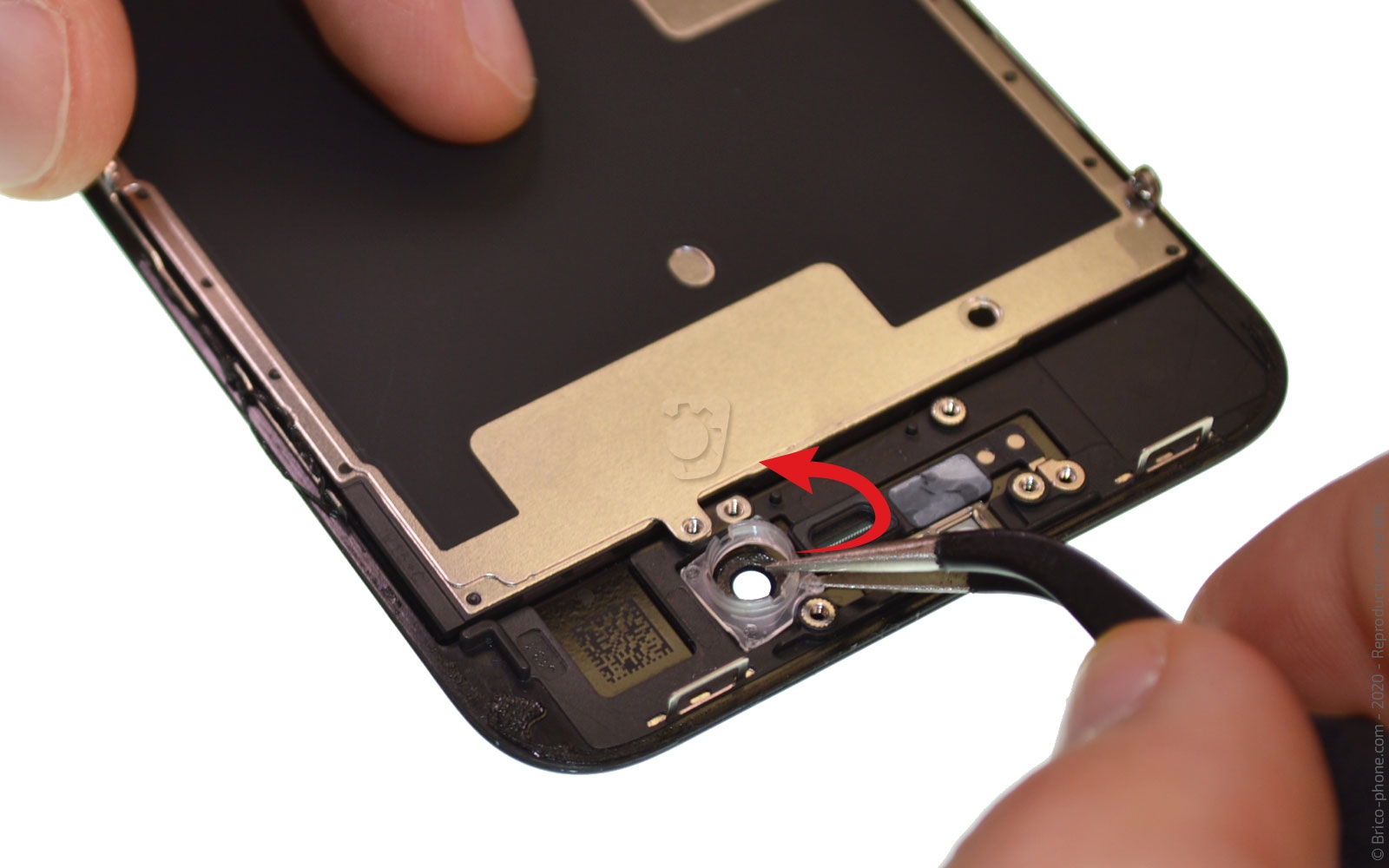

Etape 12 Récupérer les petits éléments

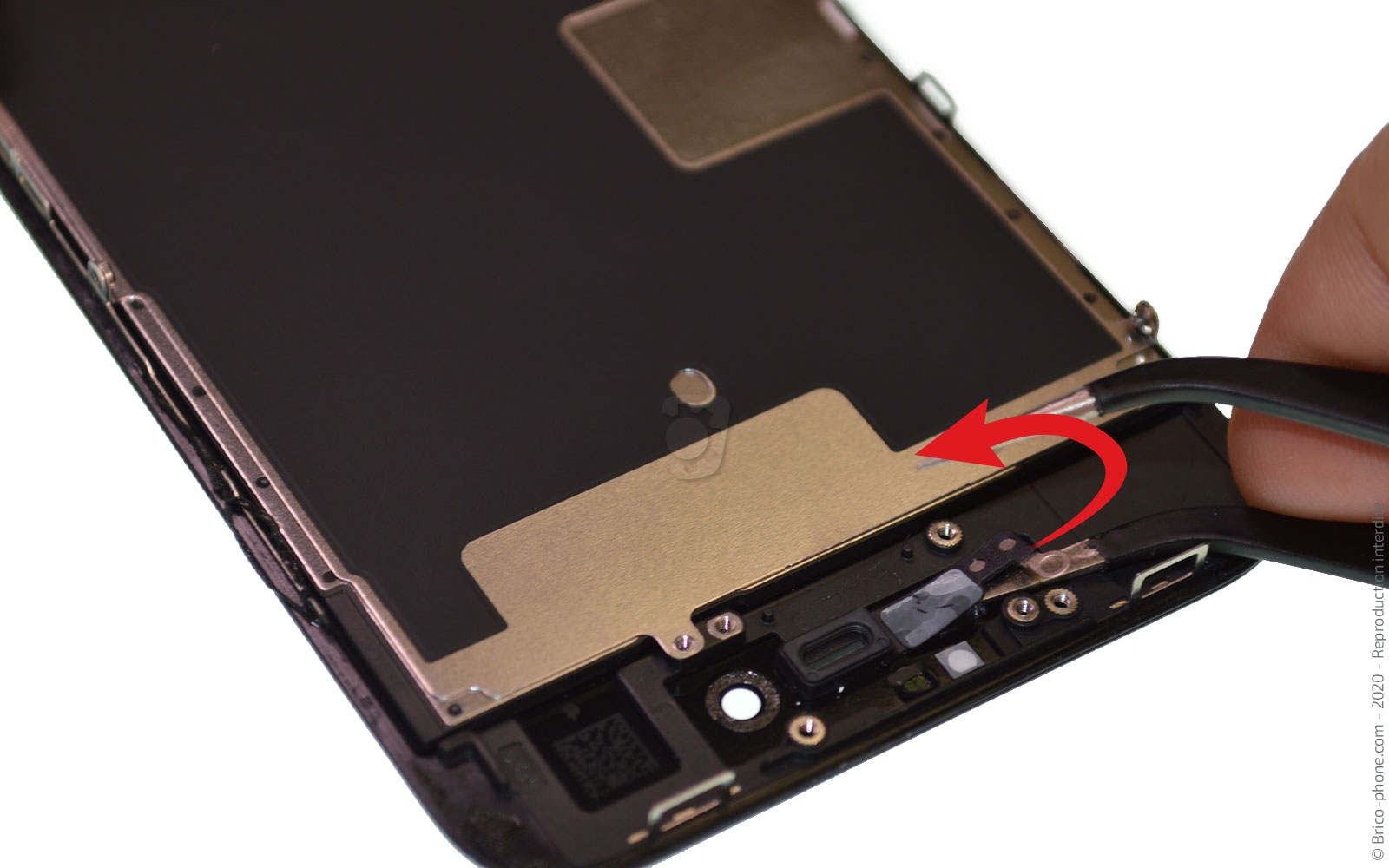

Chauffez la partie sur laquelle nous sommes en train de travailler afin de récupérer les derniers petits éléments tels que le support caméra ou encore celui du haut-parleur interne. Cette étape n'est pas toujours obligatoire, selon les arrivages ou la gamme d'écran que vous avez achetée, les petits supports peuvent déjà être présents sur le nouvel écran.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 13

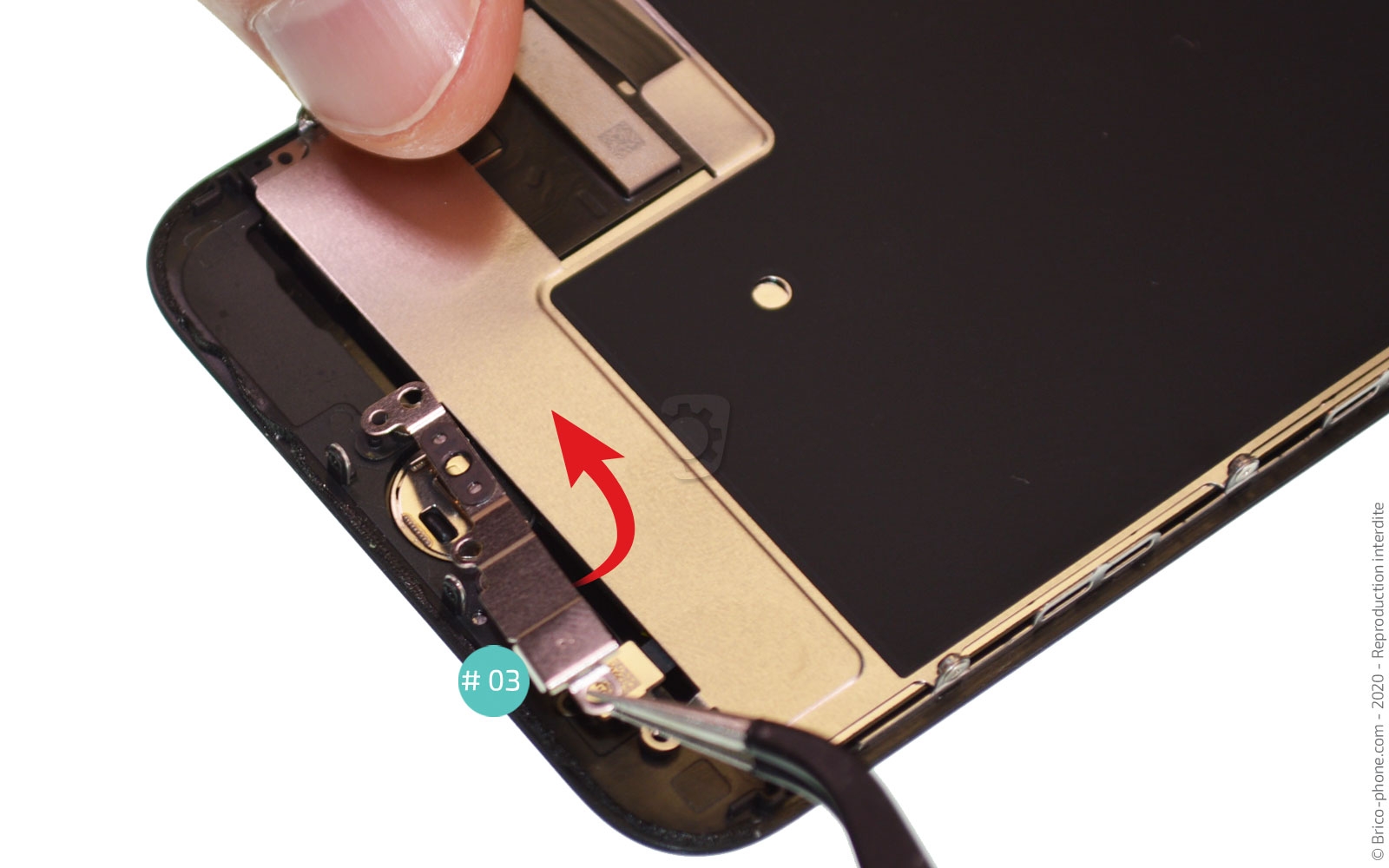

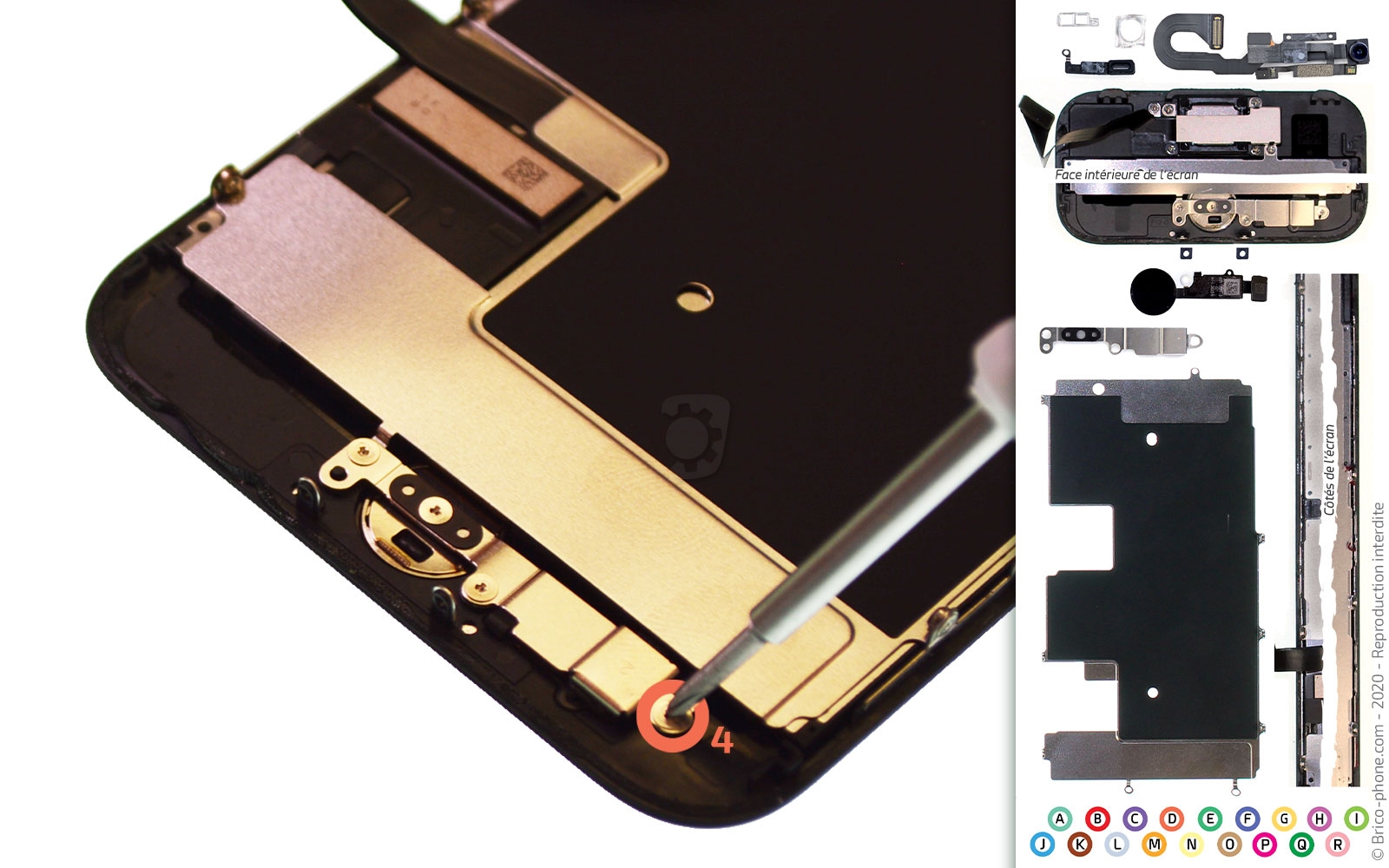

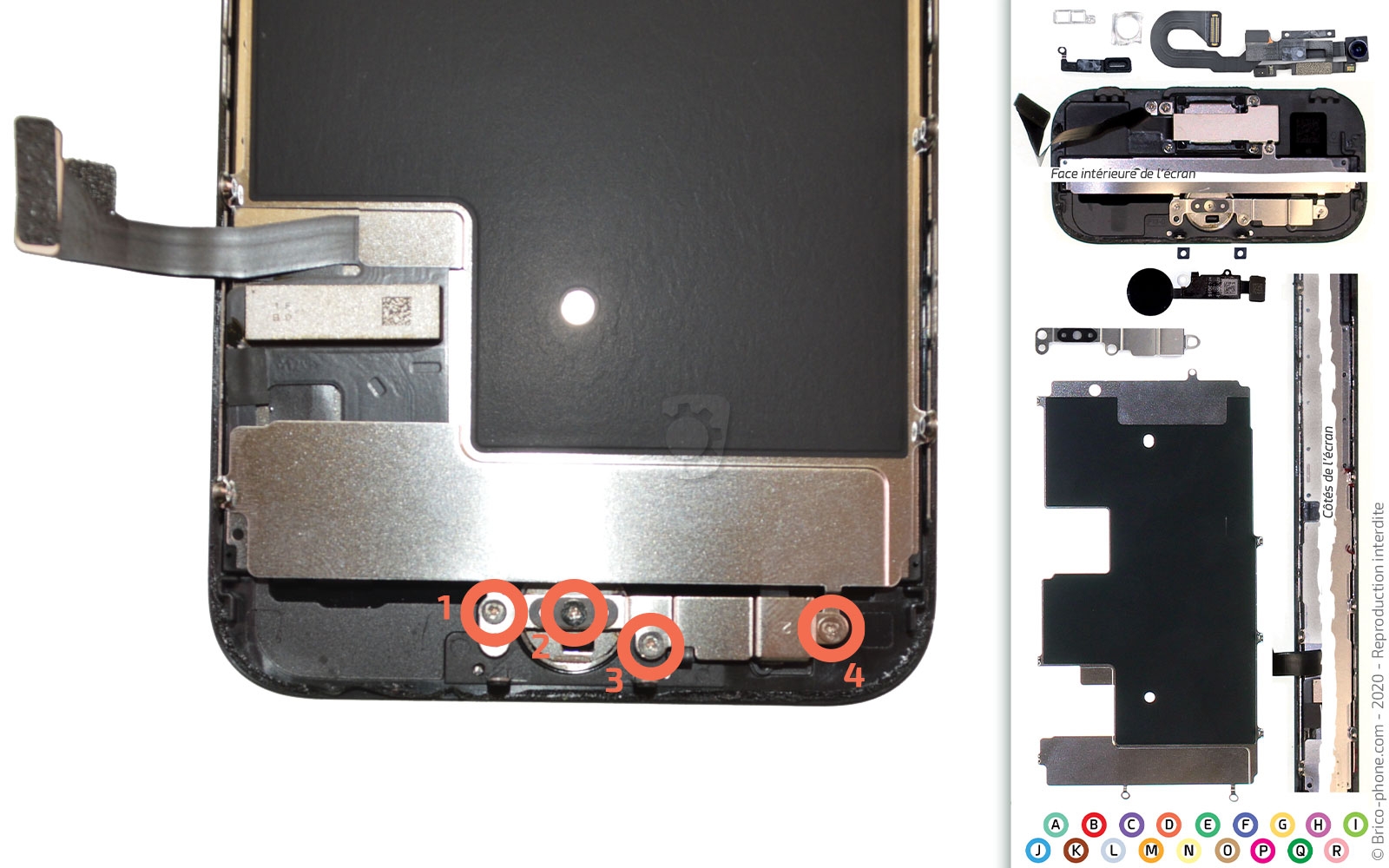

Etape 13 Dévisser la plaquette de protection du bouton Home

Avec le tournevis en étoile à 3 branches appelé triwing, retirez les 4 vis D de la plaquette de protection du bouton Home pour pouvoir ensuite y accéder.
Outils
Pince Brucelles
Tournevis Triwing
Etape 14

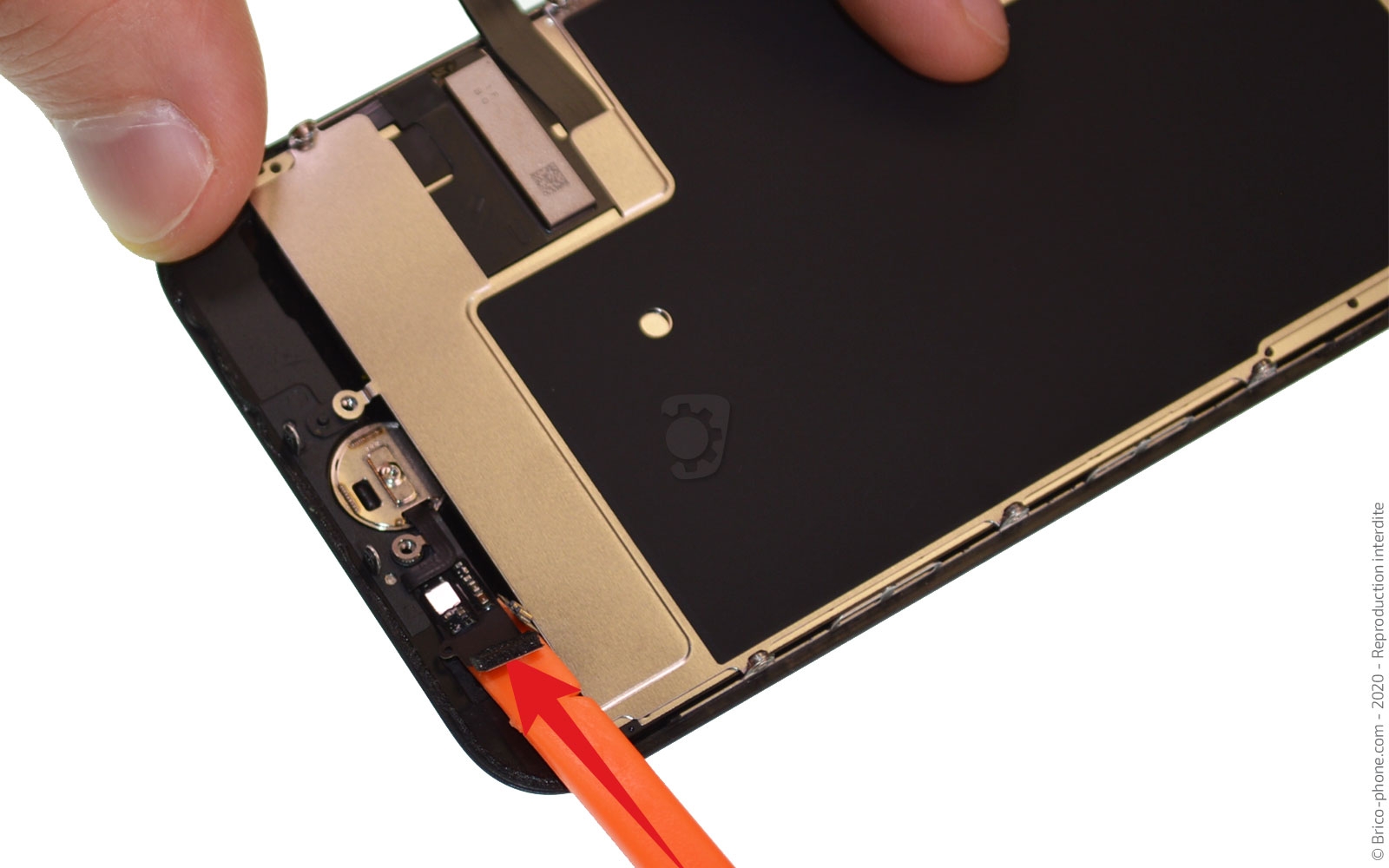

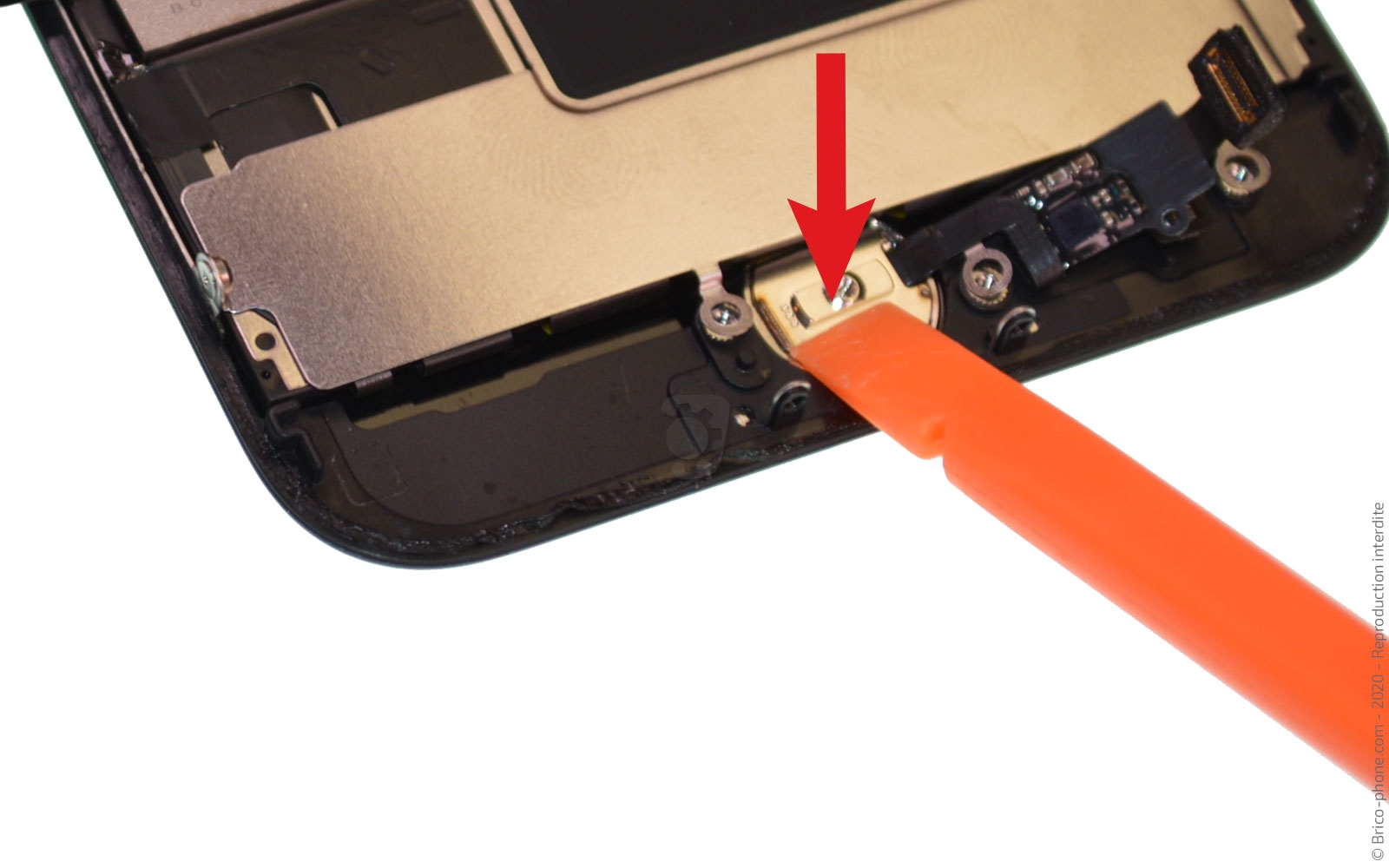

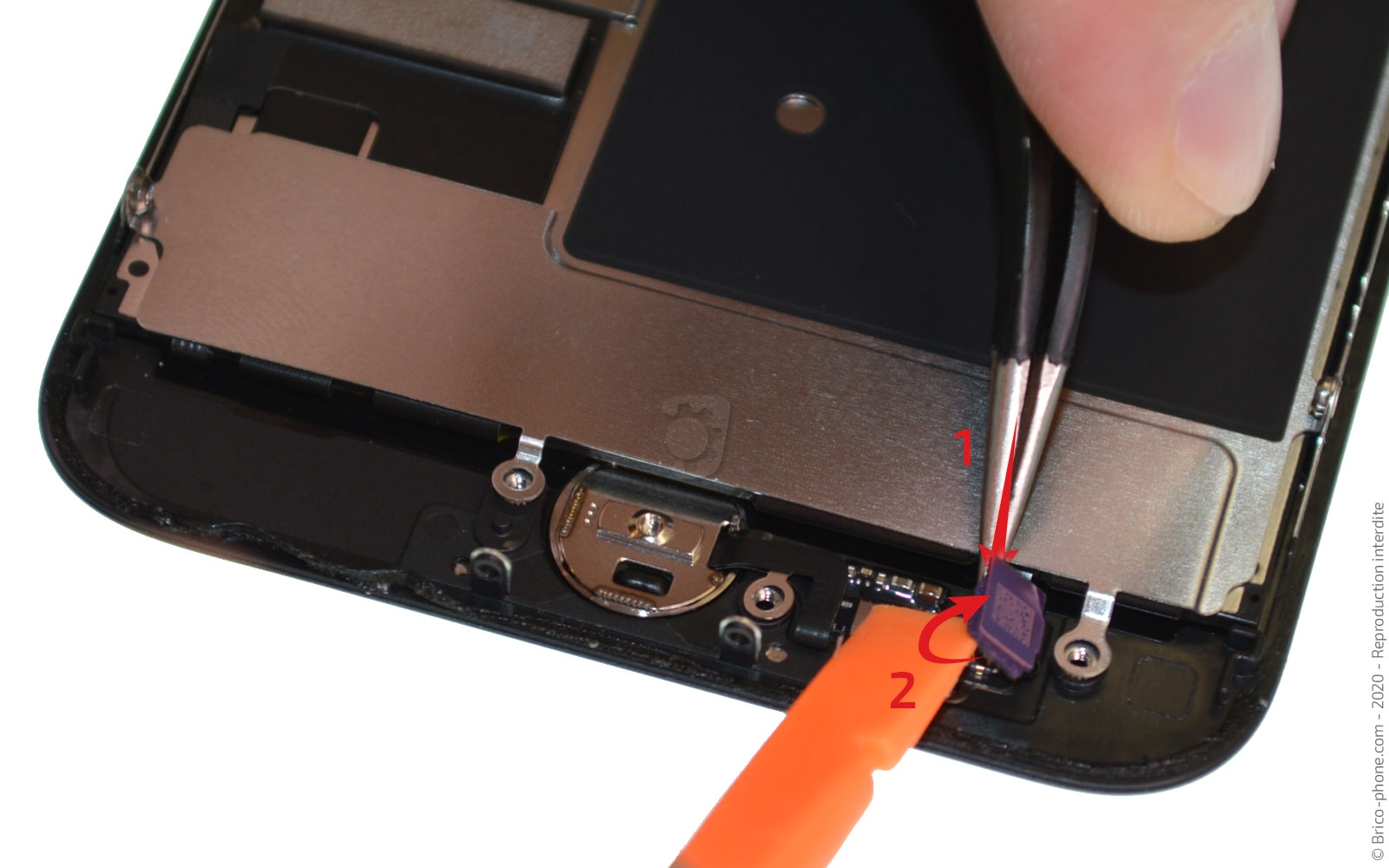

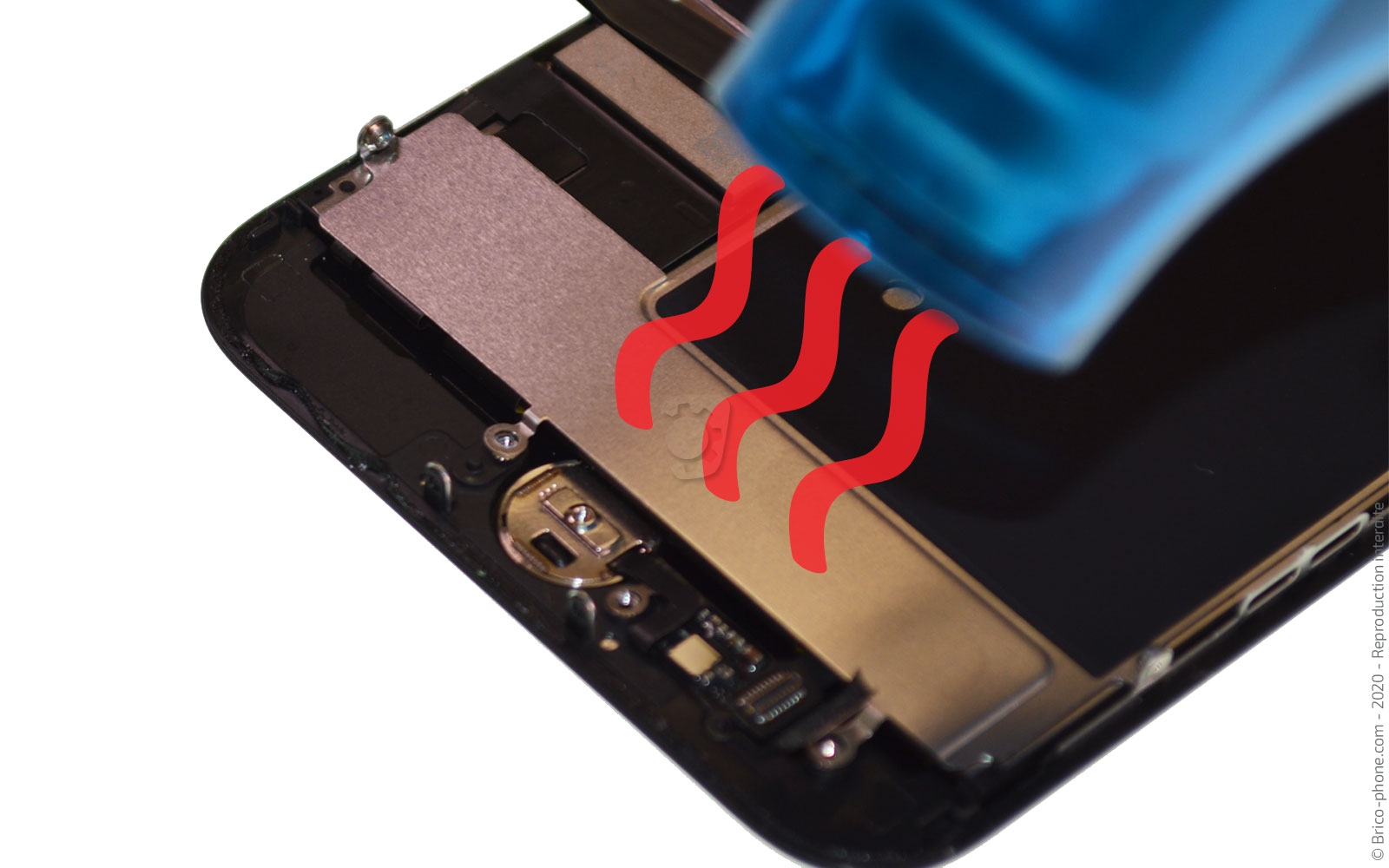

Etape 14 Retirer le bouton Home

Déconnectez délicatement la nappe du bouton en fixant à l'aide de la pincette la nappe du dessous pour permettre une déconnection avec le levier en nylon. Attention, cette étape délicate doit être effectuée avec beaucoup de minutie. Si vous endommagez la nappe, vous perdez la fonction Touch ID. Ensuite, à l'aide du décapeur thermique ou d'un sèche-cheveux, chauffez la nappe du composant pour la décoller plus facilement. Enfin poussez le bouton Home vers l'extérieur.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 15

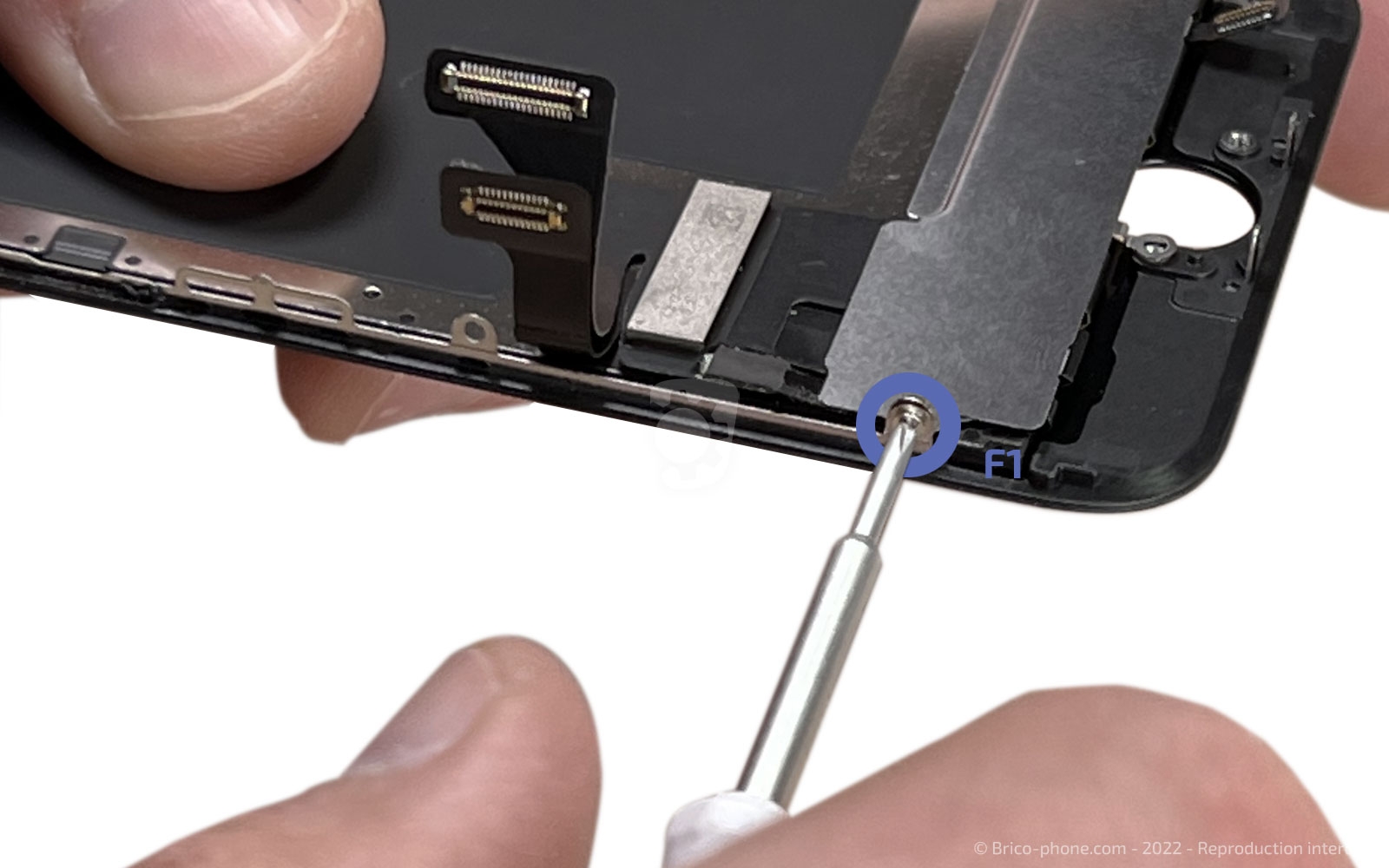

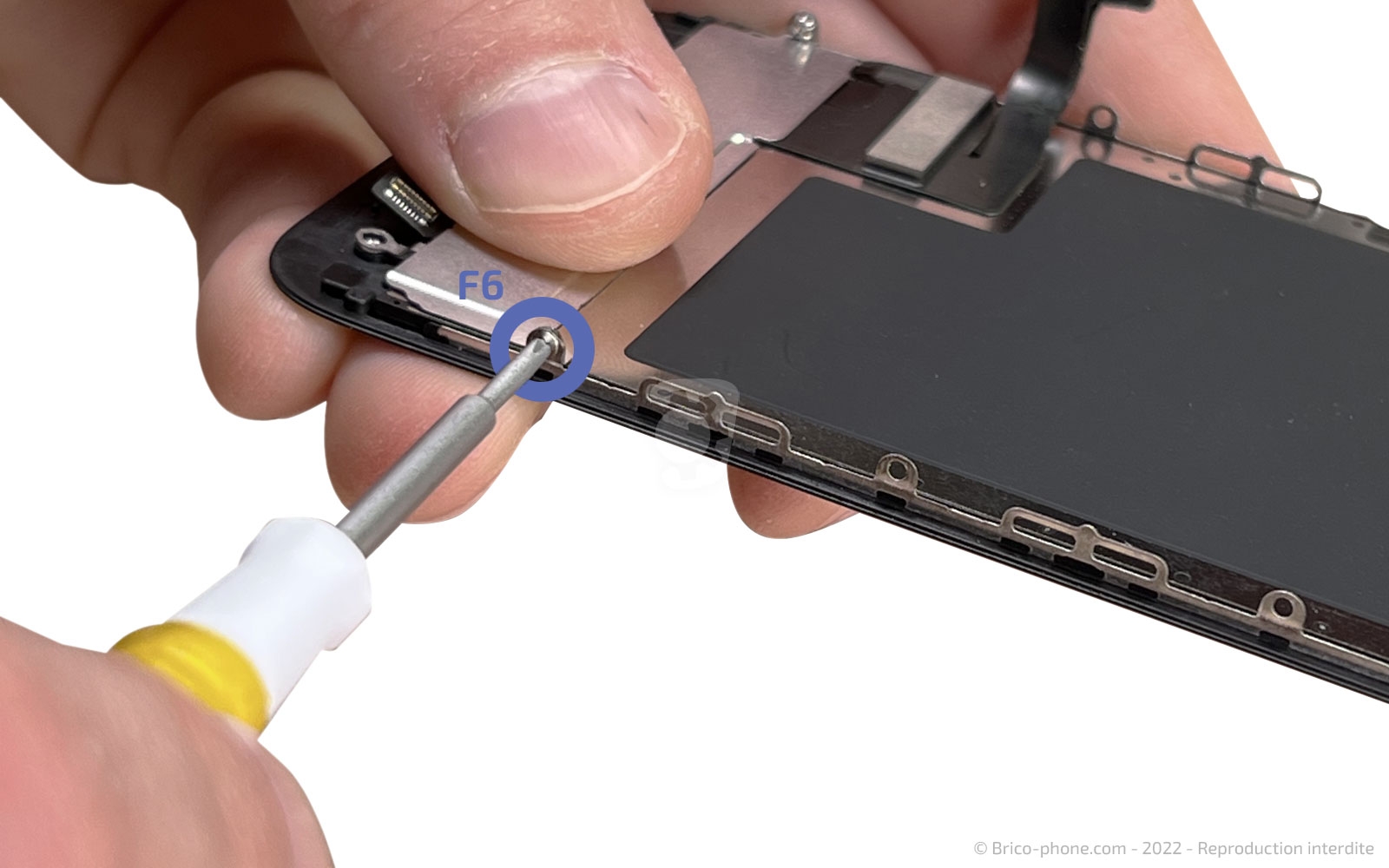

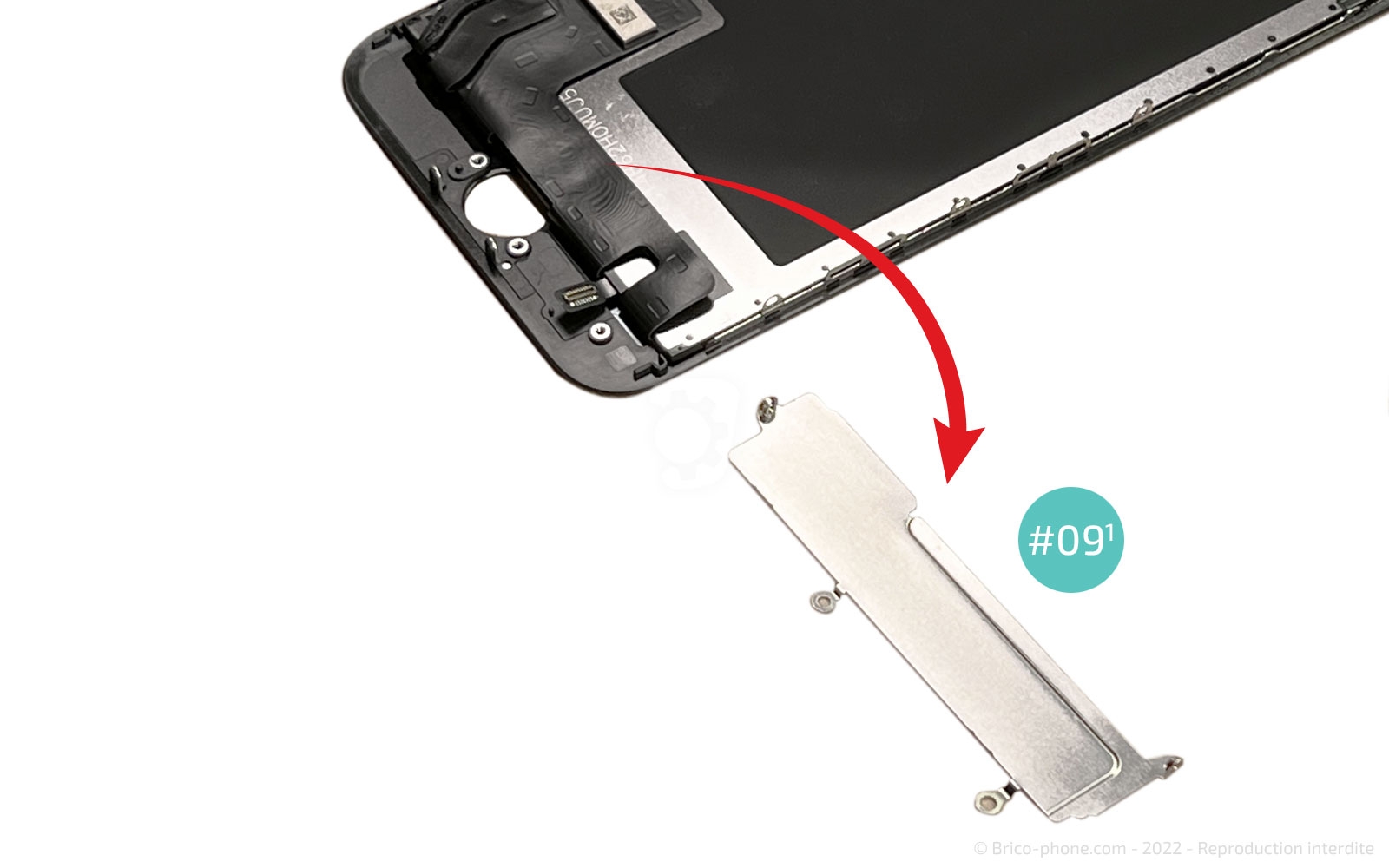

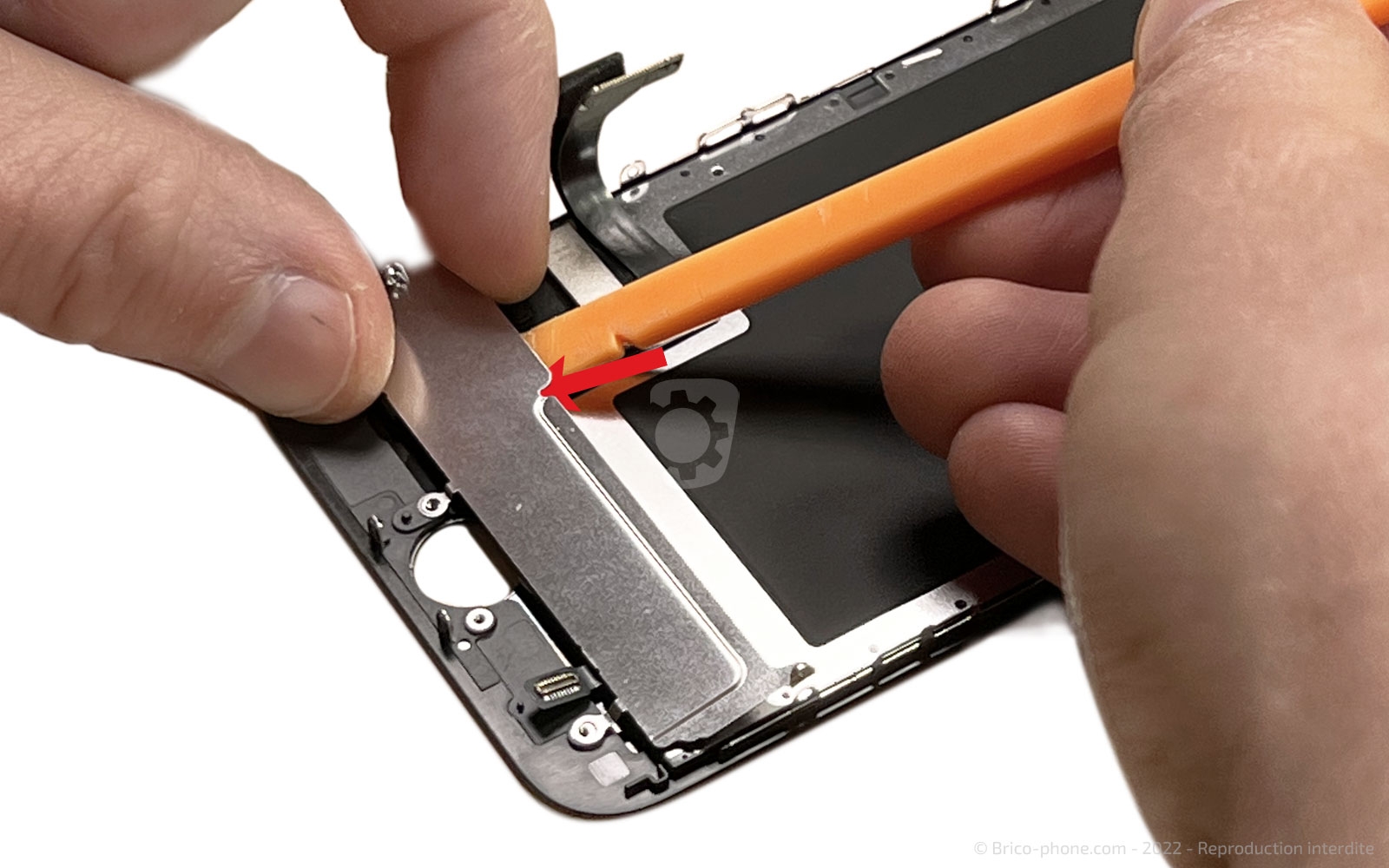

Etape 15 Enlever la plaquette LCD basse

Deux plaquettes protègent le LCD et maintiennent des nappes. Vous devez récupérer la première située en bas au dos de l'écran, il vous faut dévisser les vis notées F6 et F1 sur votre patron d'aide au montage. Replacez-la sur le nouvel écran.
Outils
Levier Nylon
Tournevis Triwing
Etape 16

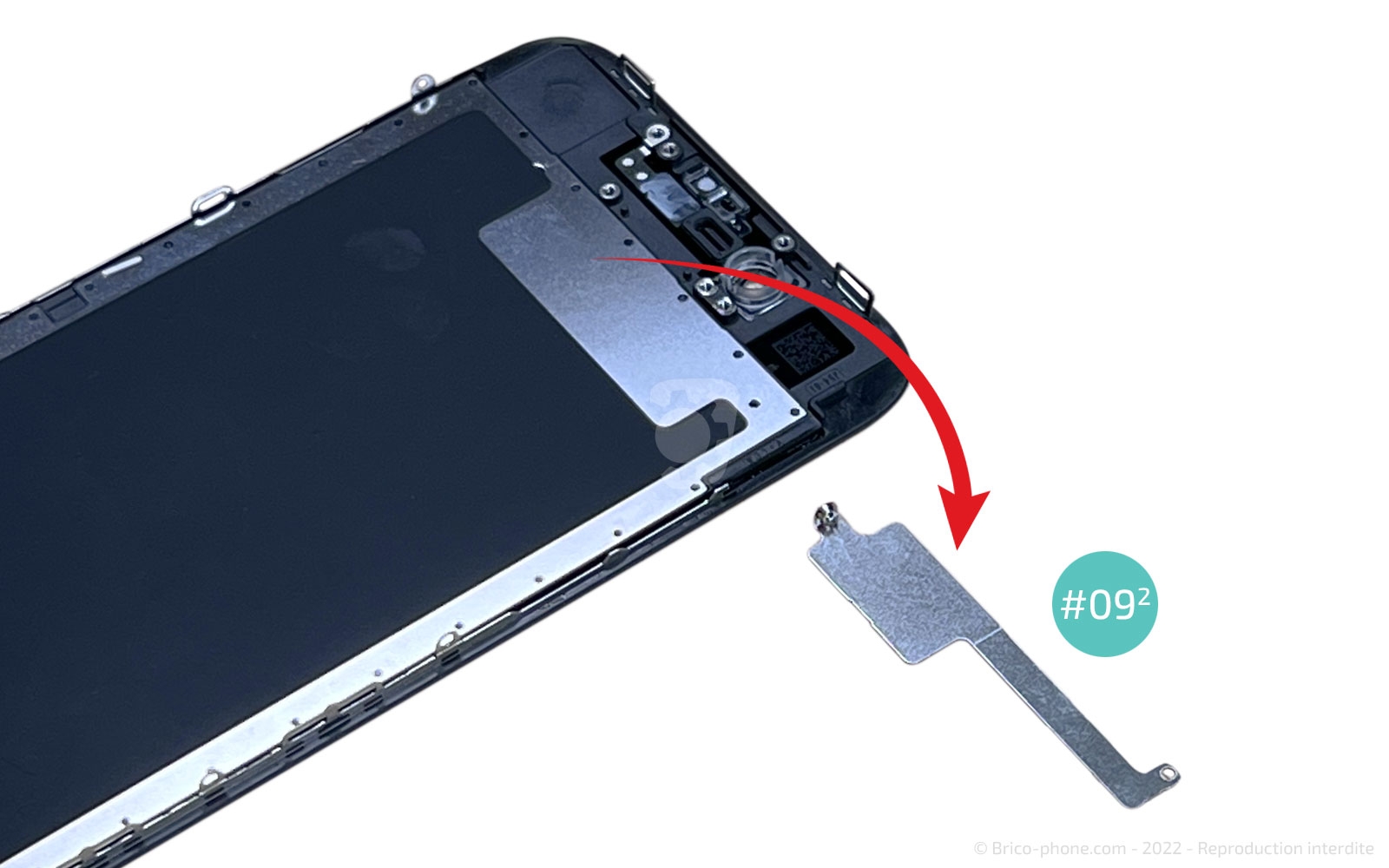

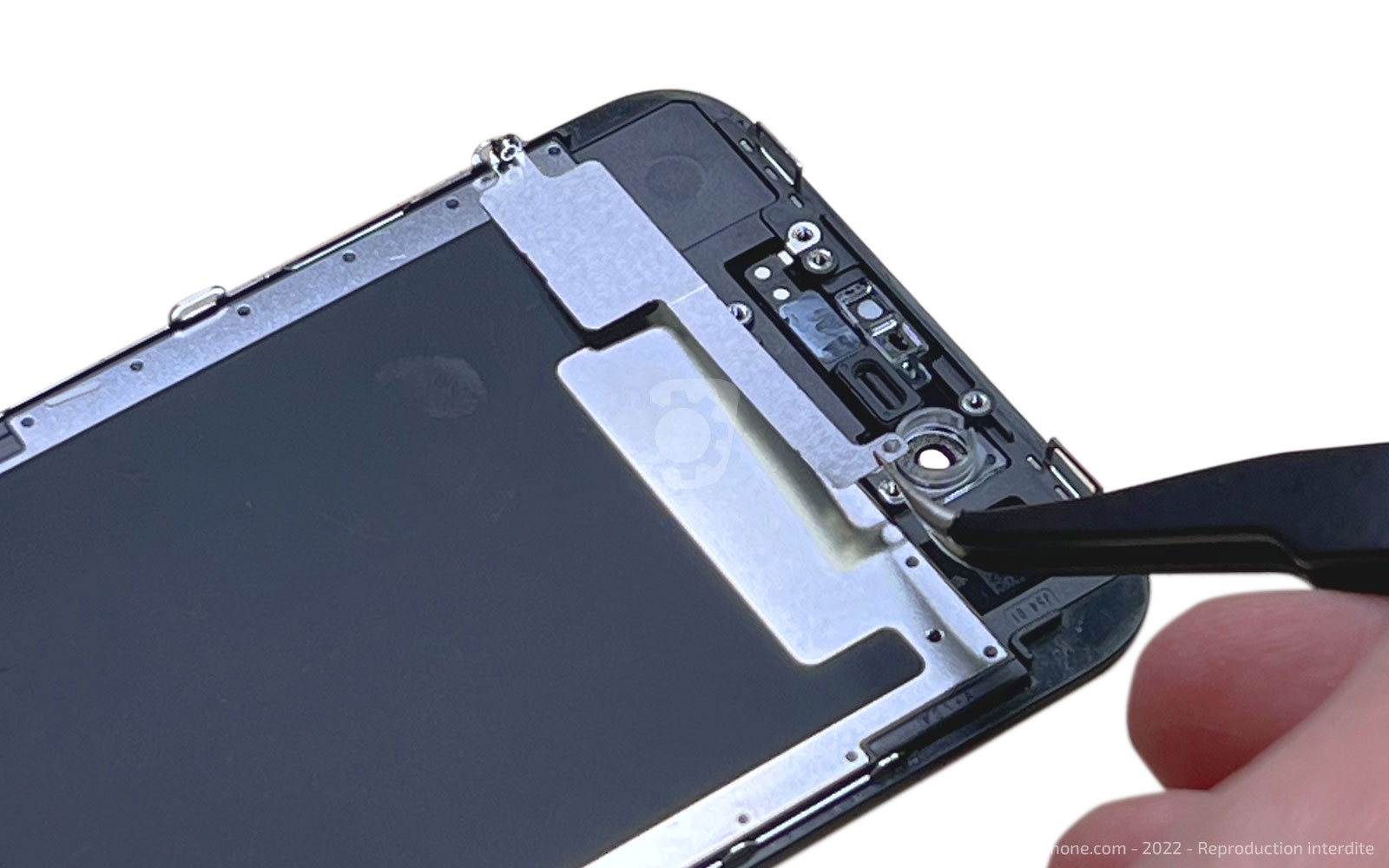

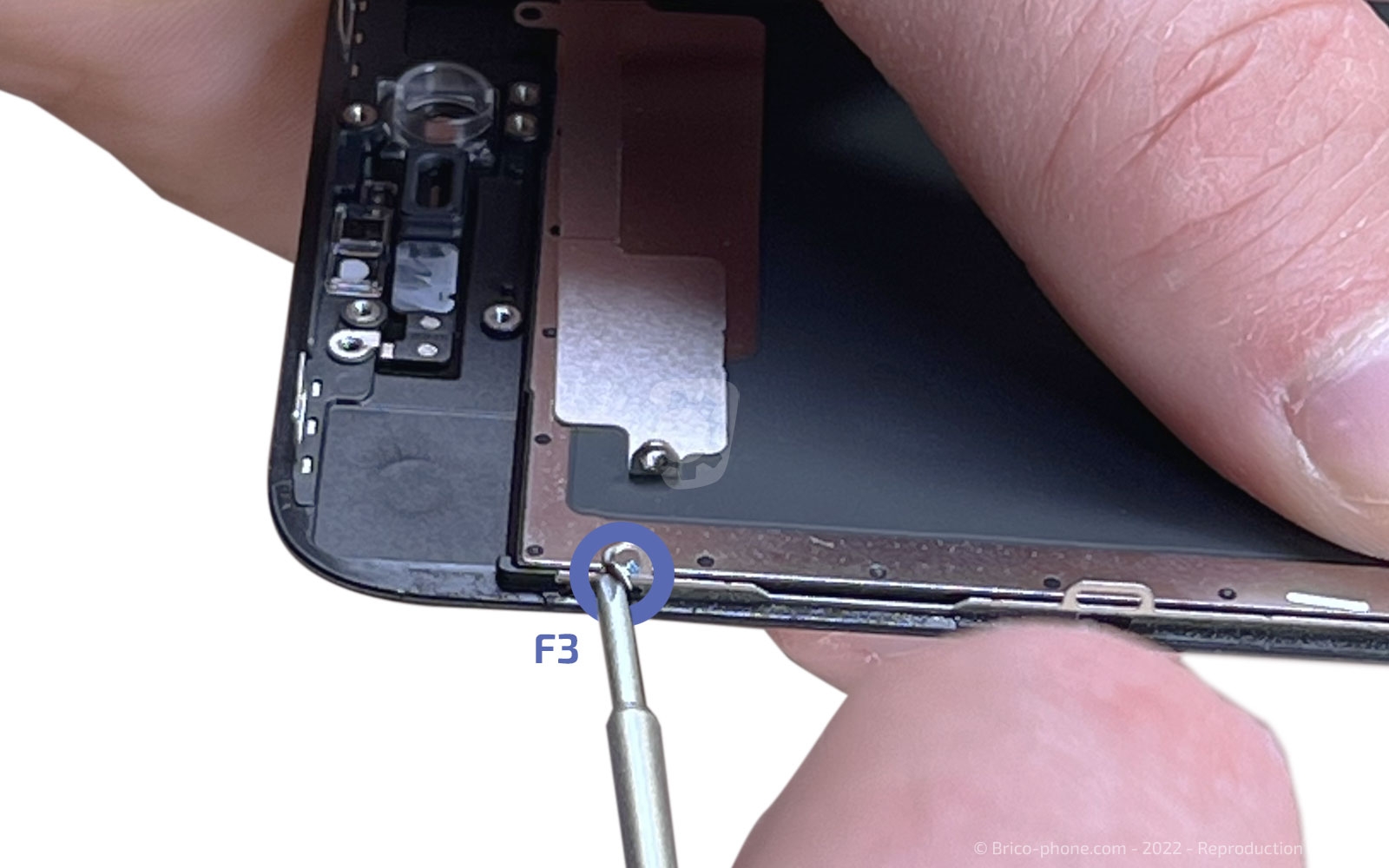

Etape 16 Enlever la plaquette haute LCD

Récupérez maintenant la seconde plaquette située en haut au dos de l'écran, il vous faut dévisser la vis notée F3 sur votre patron d'aide au montage. Puis, replacez-la sur le nouvel écran.
Outils
Levier Nylon
Tournevis Triwing

Conseil pour le remontage

Il est maintenant tant de remonter les différents éléments sur votre nouvel écran en suivant ce tutoriel dans le sens inverse. Néanmoins, n'oubliez pas de nettoyer le châssis des résidus de joint avant de poser votre nouveau sticker et de refermer votre iPhone. La pose d'un nouveau joint est conseillé pour protéger votre iPhone SE 2022 de la poussière. Mais il ne retrouvera pas l'étanchéité d'origine.
Outils
Levier Nylon
Pièces
Joint d'étanchéité Noir pour écran d'iPhone 8 et iPhone SE (2020 et 2022) 4.90€
