Démontage complet sur iPhone SE 2022

Temps estimé : 105 min
Difficulté : 3.5/5
iPhone SE 2022 | Temps estimé : 105 min | Difficulté : 3.5/5

Grâce à ce démontage complet, nous vous montrons ce qui compose ce nouvel iPhone SE 2022 et les différentes réparations possibles.

Diagnostic

Ce tutoriel donne un aperçu global de tous les composants qui peuvent être démontés et remontés sur l'iPhone SE 2022. Avec ce tuto, vous allez pouvoir changer différents éléments qui ne font pas l'objet d'un guide spécifique comme certaines nappes secondaires, des micros ou encore des petites plaquettes ou composants tels que bluetooth, wifi, ...

L'iPhone SE 3ème génération, ressemble à quelques détails près à l'iPhone SE 2020, c'est pour cette raison que la plupart des photos de démontage de ce tutoriel photo représente parfois un téléphone rouge parfois un blanc. Mais l'intérieur de l'appareil est identique. Seules les plaquettes au dos de l'écran diffèrent (2 petites au lieu d'une grande) et la connectique de la nappe induction. La batterie présente aussi des différences : visuelle (beaucoup moins d'inscriptions sur le dessus) et la capacité est aussi plus importante sur le SE 2022.

Avant de commencer

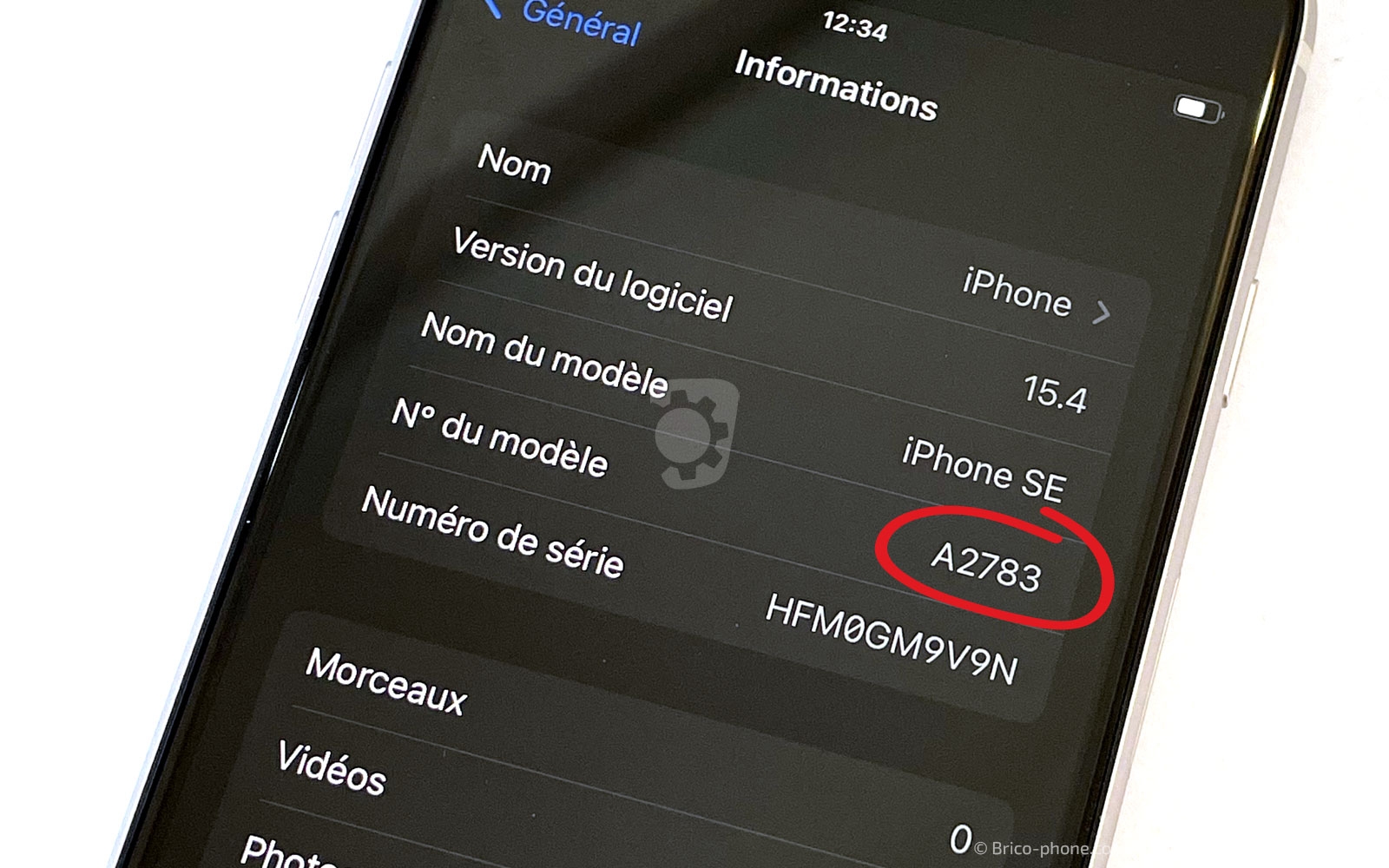

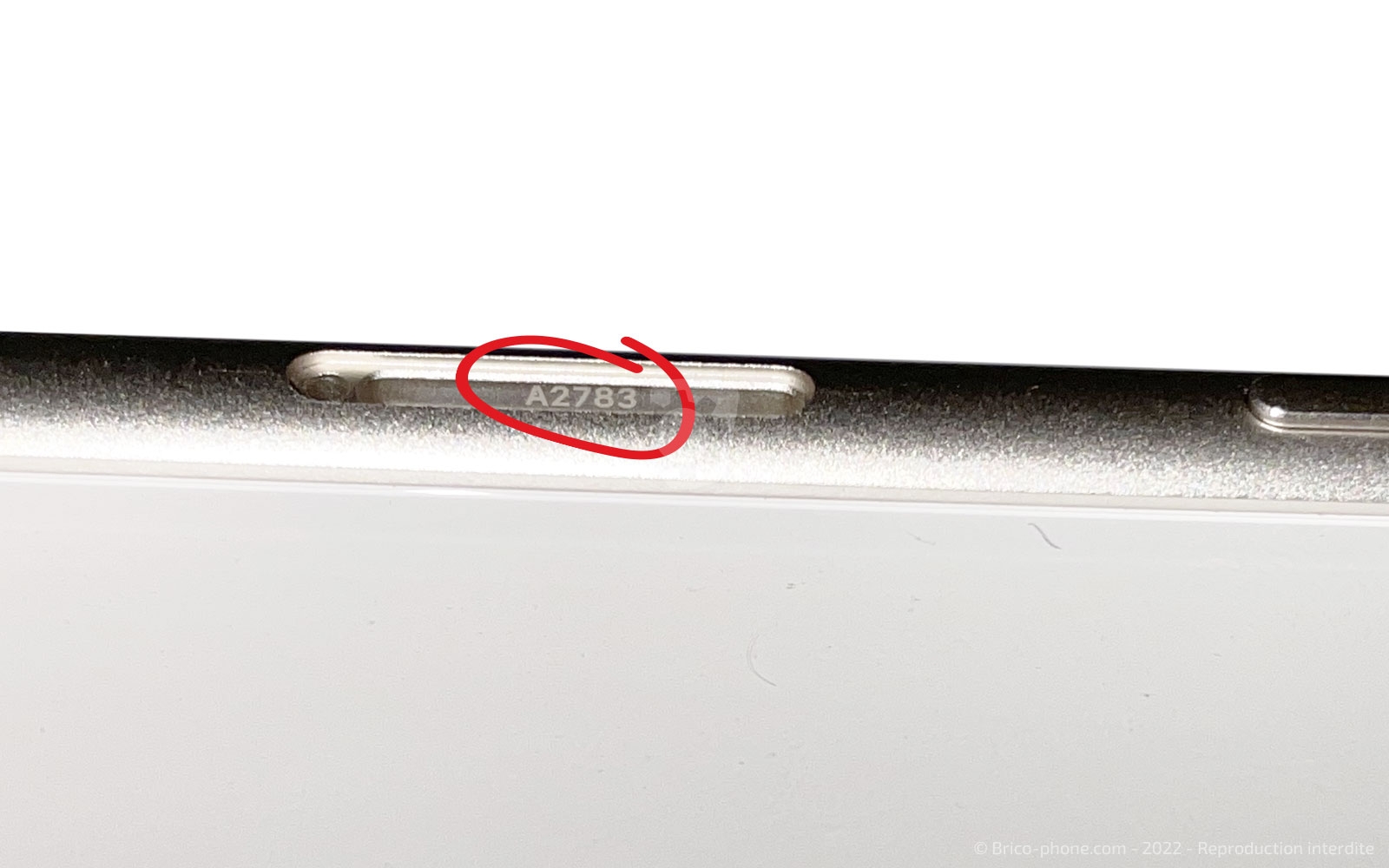

Nous vous conseillons de vérifier le numéro de modèle de votre iPhone afin de commander au préalable la bonne pièce. Cette référence se trouve dans les informations générales de votre appareil. Si votre écran est HS et que vous ne connaissez pas le modèle de votre appareil, il est inscrit en tout petit à l'intérieur du châssis, à l'emplacement du tiroir SIM.

Ensuite, préparez vous un espace de travail propre et dégagé avec la pièce à remplacer ainsi que les outils nécessaires pour réussir cette réparation.

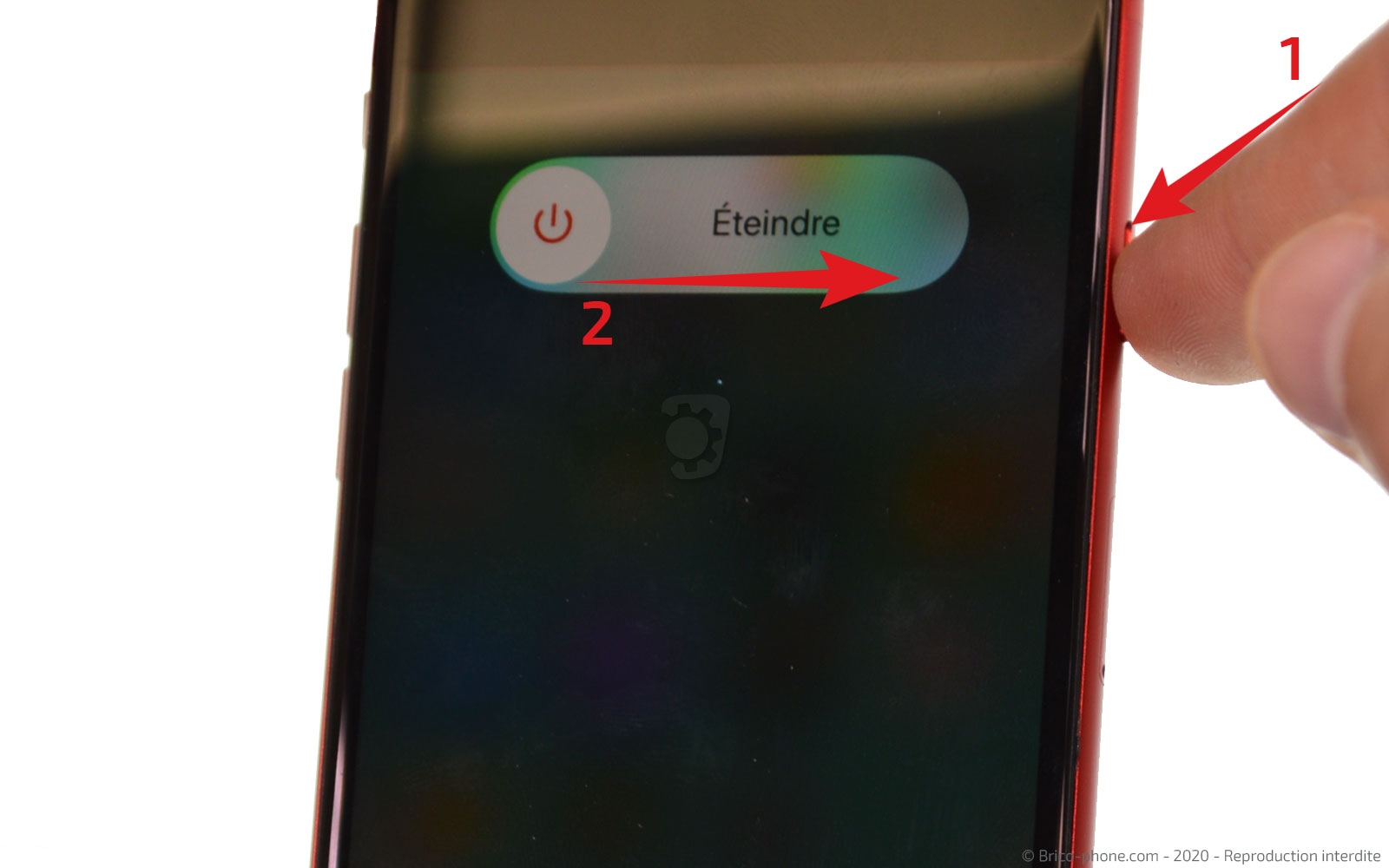

Nous pouvons dès à présent commencer par éteindre votre téléphone.

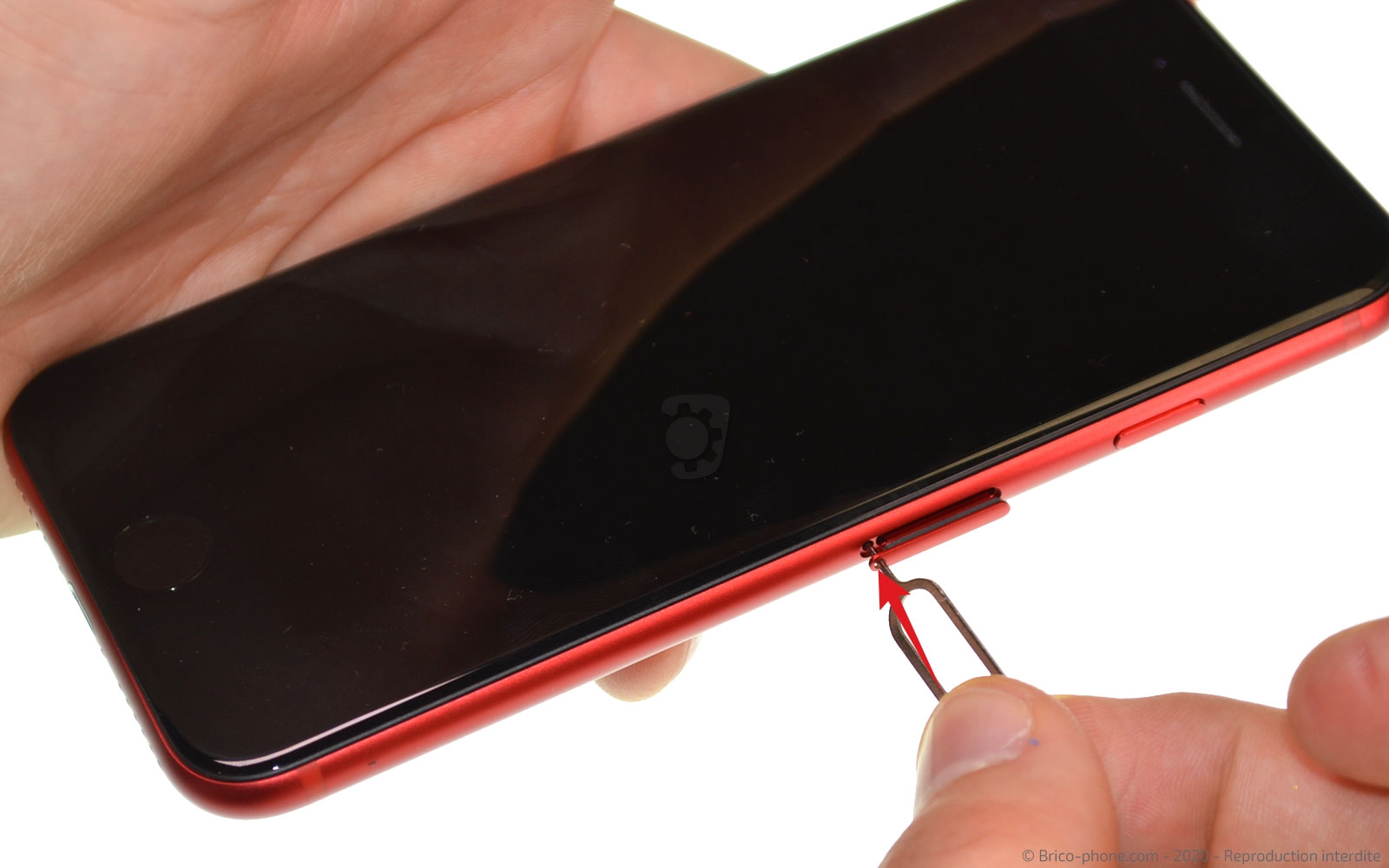

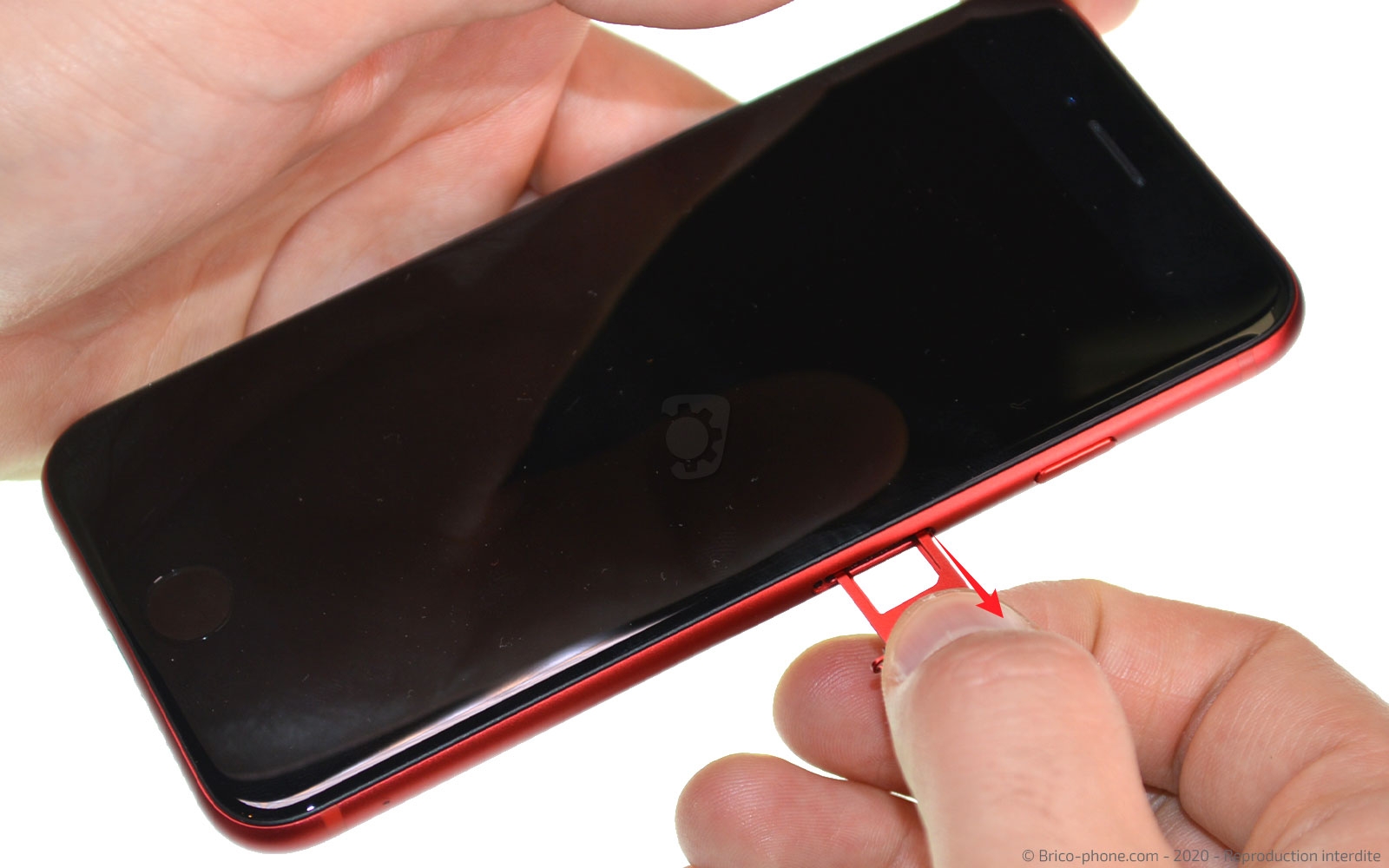

Etape 1 : Enlever le rack Sim
A l'aide de l'outil d'ouverture, retirez le tiroir Sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

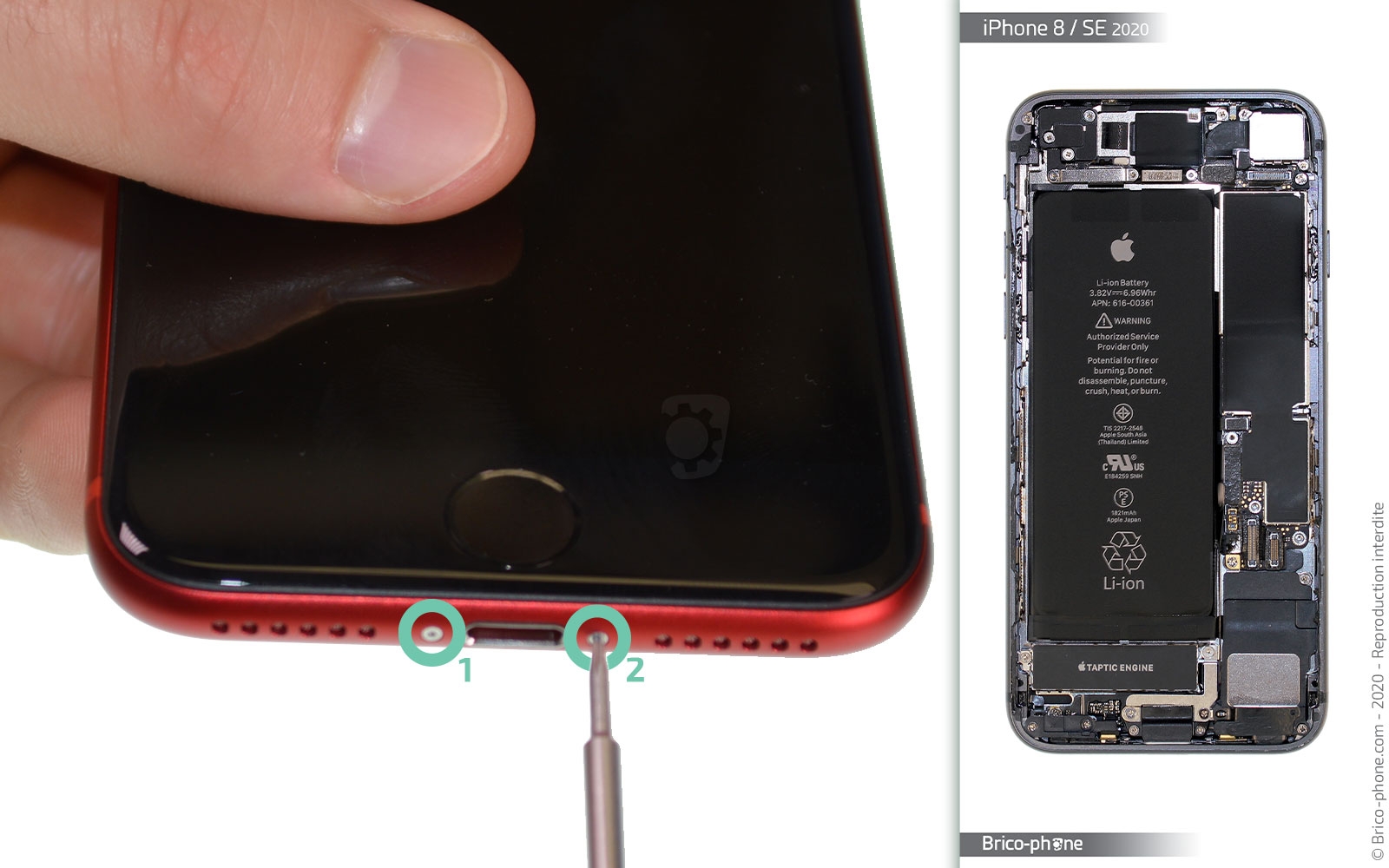

Etape 2 : Retirer les vis pentalobes
Munissez-vous du tournevis en étoile 5 branches pentalobe pour extraire les deux vis se trouvant sur de chaque coté de la prise de charge.

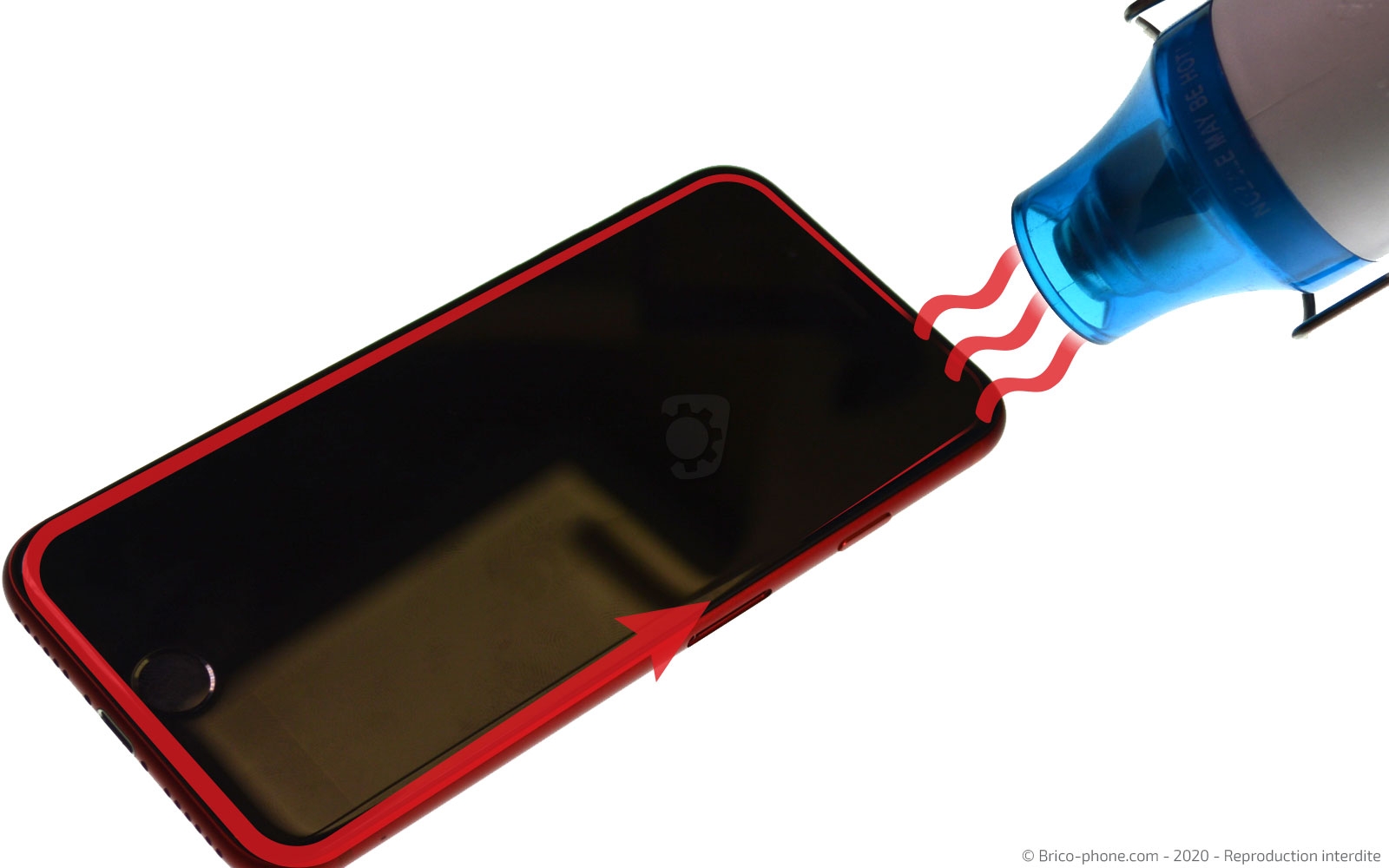

Etape 3 : Chauffer l'écran
Vous devez chauffer l'écran de votre iPhone en utilisant soit un décapeur thermique, soit un coussin chauffant soit votre propre sèche-cheveux. L'écran est collé grâce à un sticker solide, noir, qui permet de rendre l'appareil étanche à l'eau et la poussière. En ouvrant le téléphone, vous perdrez l'intégrité de cette étanchéité, vous pourrez repositionner un nouveau joint mais l'efficacité ne sera pas aussi optimum que l'original.

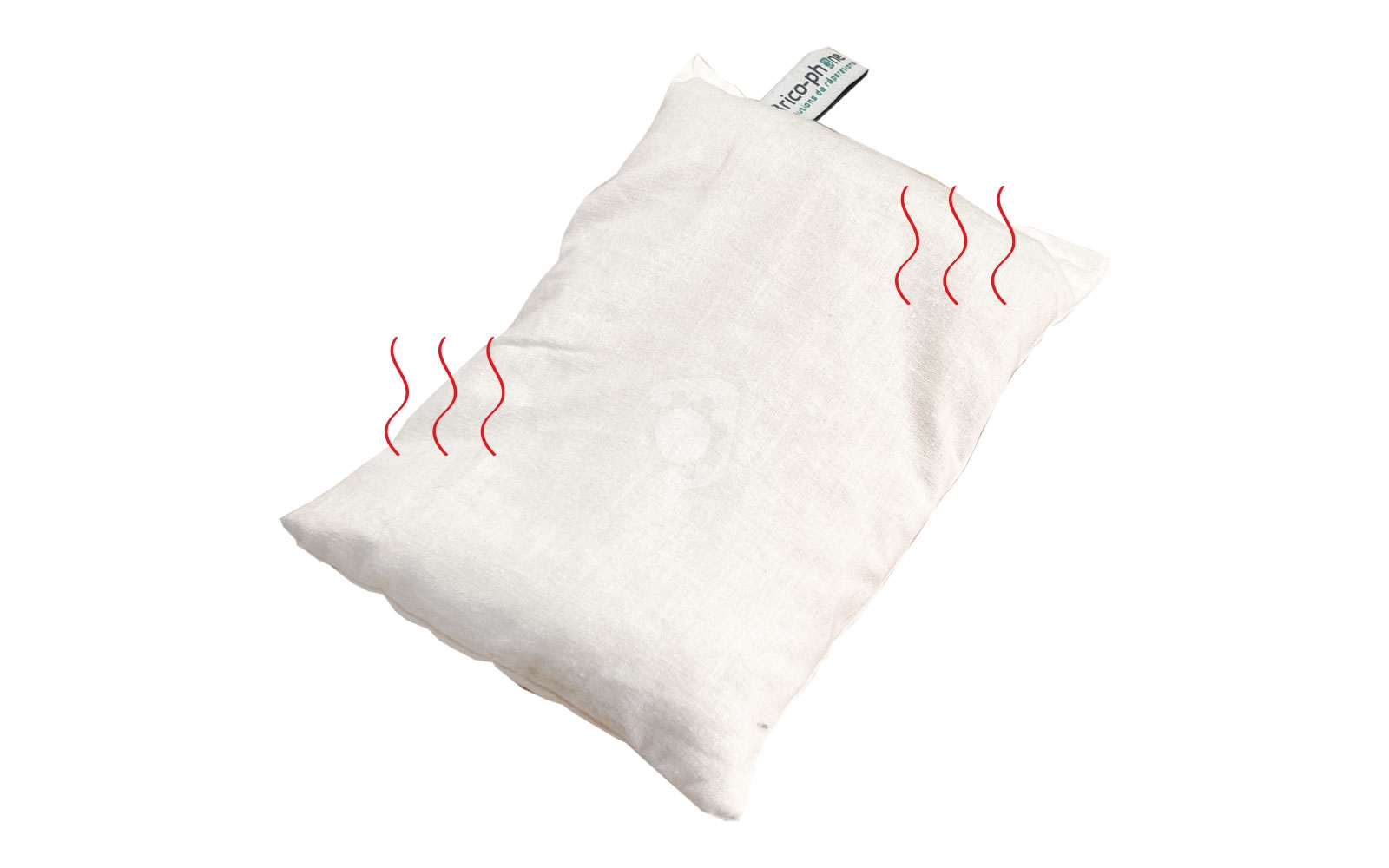

Pour le coussin disponible sur notre site internet, passez-le au micro-ondes 1 à 2 minutes avant de le déposer 40 secondes sur l'avant de votre téléphone.

Si vous avez un décapeur thermique ou alors d'un sèche-cheveux, il vous faut simplement chauffer le tour de l'écran afin de ramollir le joint d'étanchéité se trouvant entre l'écran et le châssis.

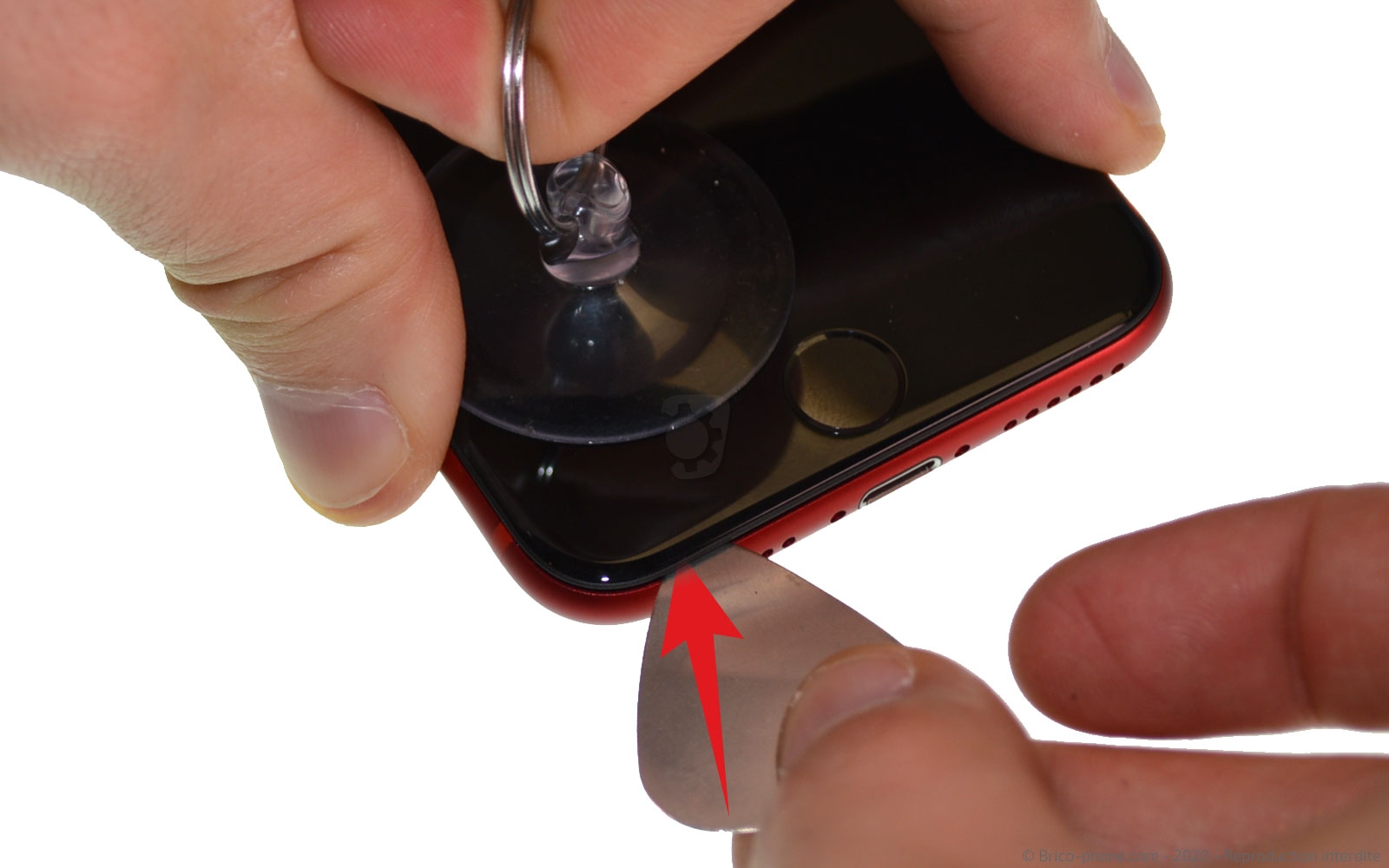

Ensuite, placez la ventouse sur la partie basse de l'écran afin de pouvoir soulever suffisamment l'écran afin de glisser le médiator troué dans la fente créée.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

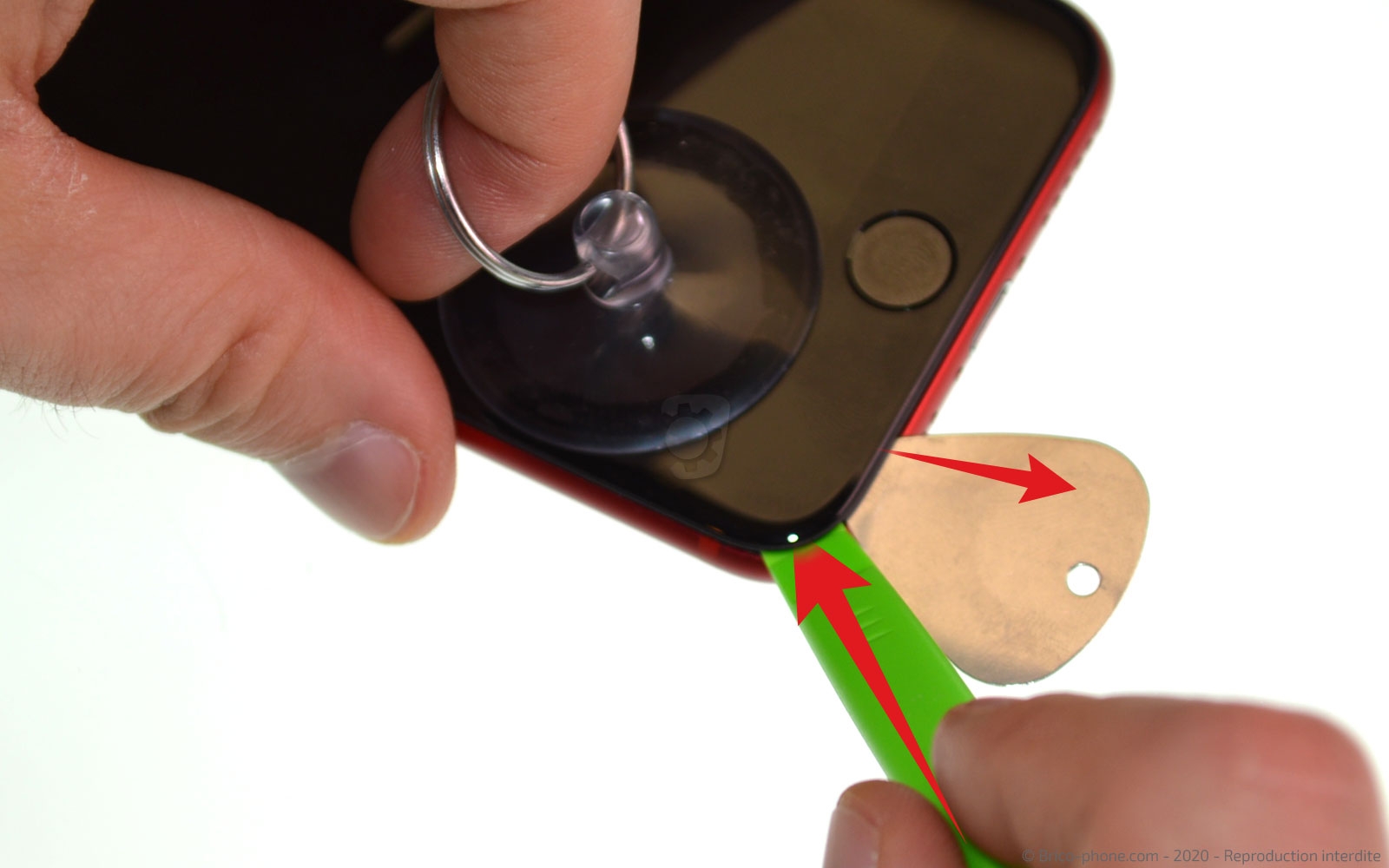

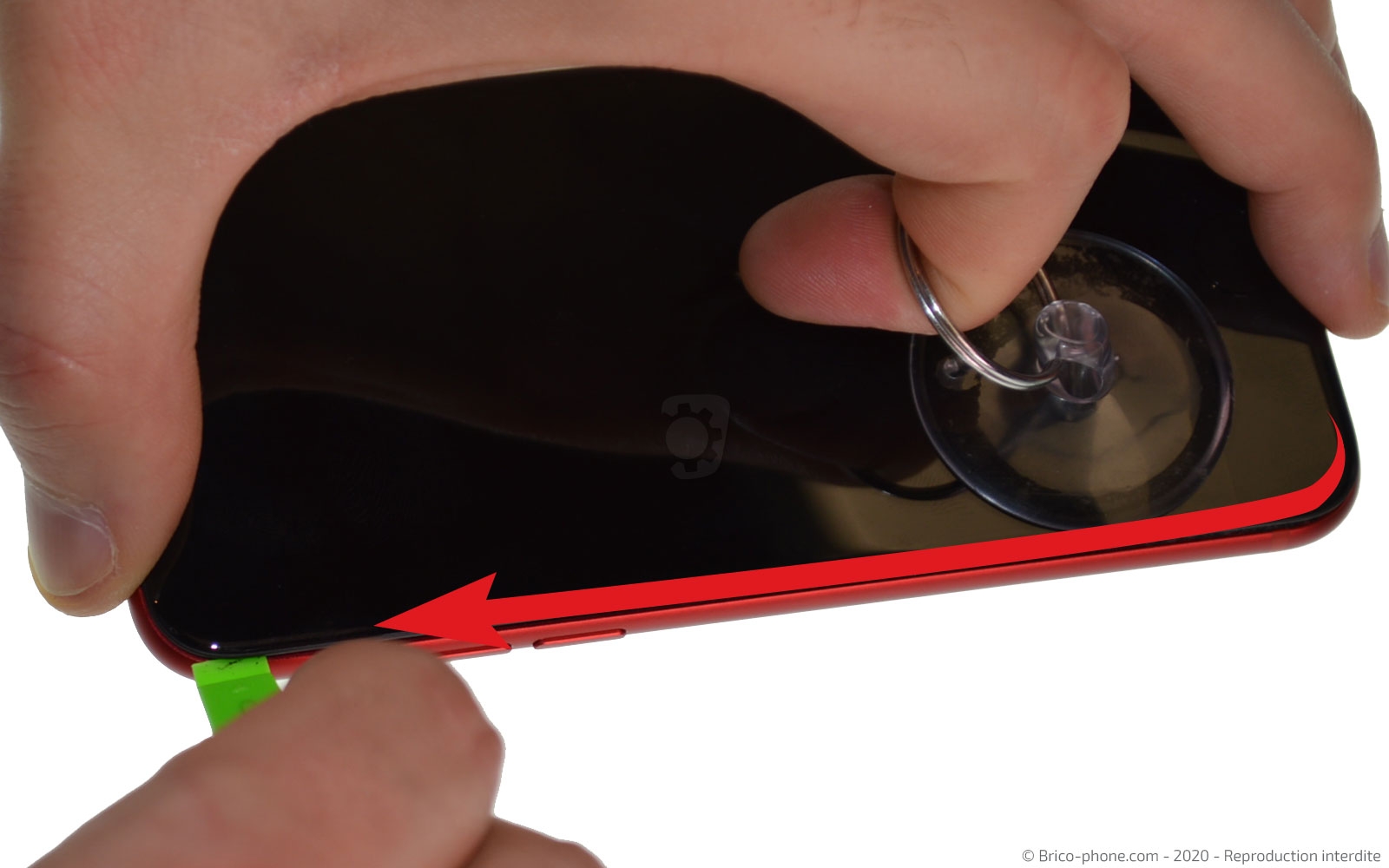

Etape 4 : Déclipser le téléphone
Remplacez le médiator en métal fin par la spatule verte de votre kit d'outils. Faites-la glisser tout le long de l'appareil pour déclipser l'écran.

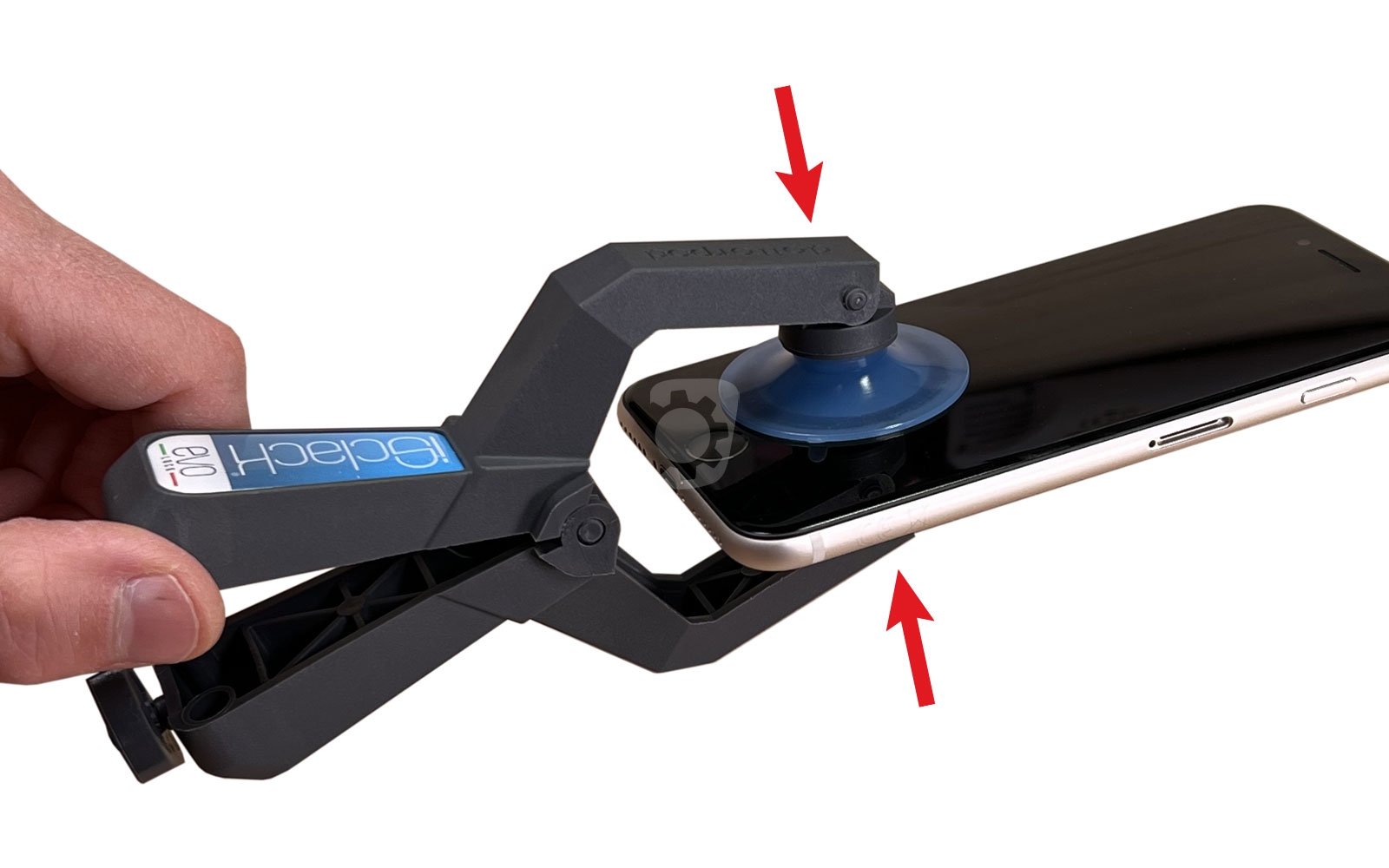

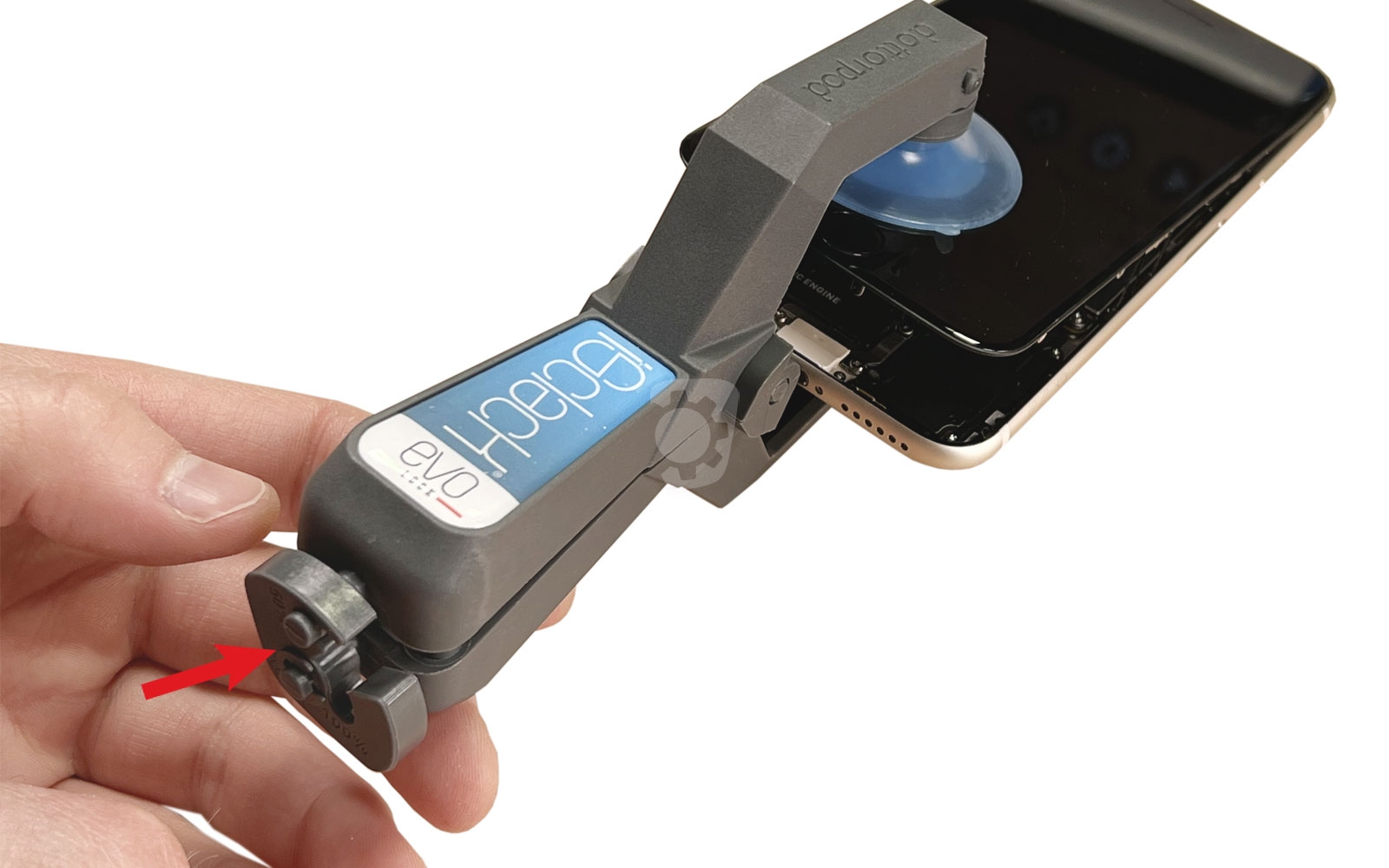

Le nouvel iSclack permet d'ouvrir l'iPhone SE 2022 très facilement, après avoir chauffé, positionnez les ventouses tel qu'indiqué sur la notice, puis serrez la pince. Aucun risque d'abîmer les nappes ou le châssis. Le produit est en option sur ce tuto.

Lors de l'ouverture, faites attention aux nappes de l'écran encore connectées sur la carte mère de votre iPhone.

Si besoin, chauffez à nouveau pour éviter de forcer.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince double ventouse iSclack EVO Lock
24,90 €

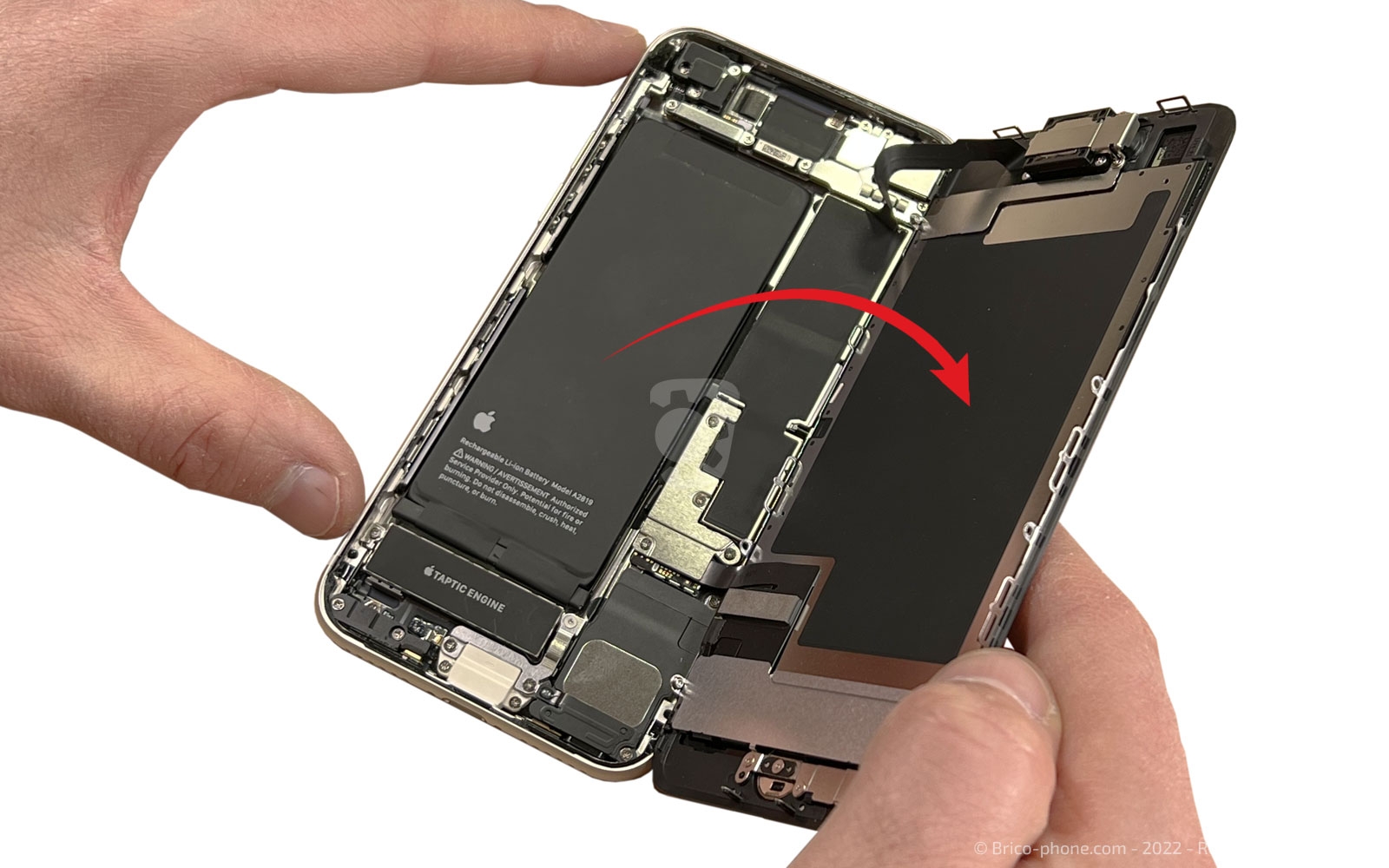

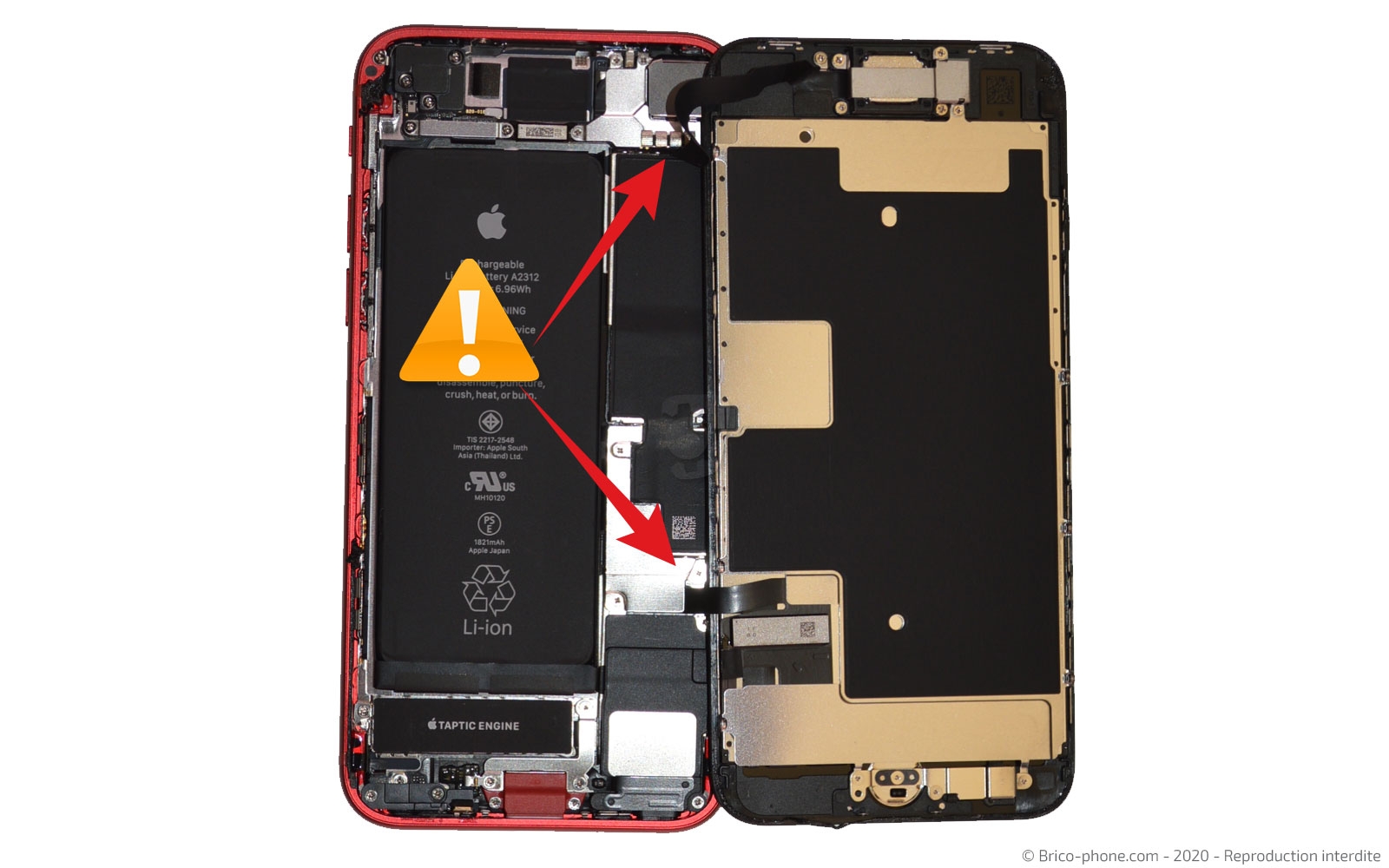

Etape 5 : Ouvrir l'écran
Une fois le châssis déclipsé, il faut simplement ouvrir l'écran de gauche à droite en veillant à ne pas tirer sur les nappes encore fixées.

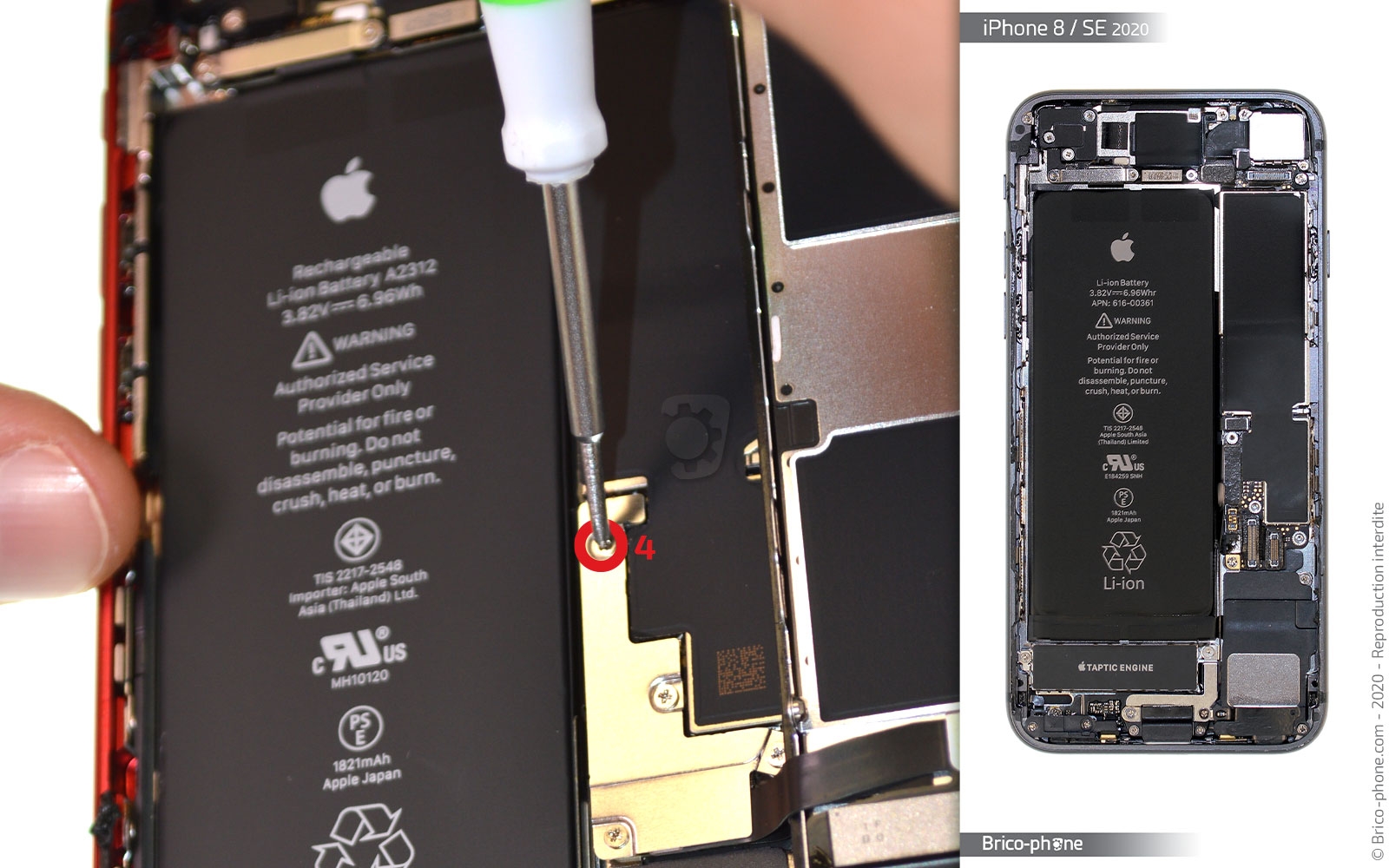

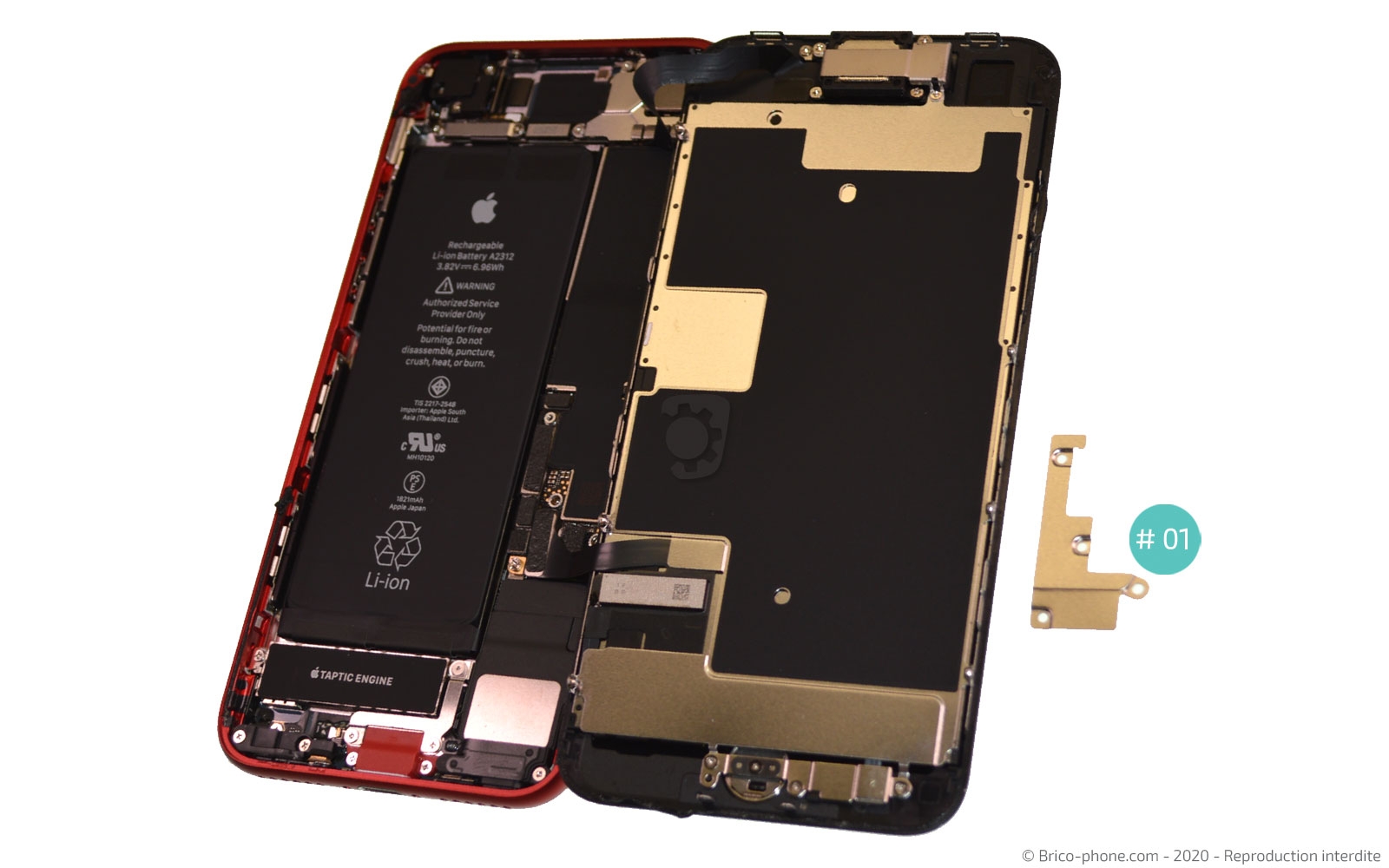

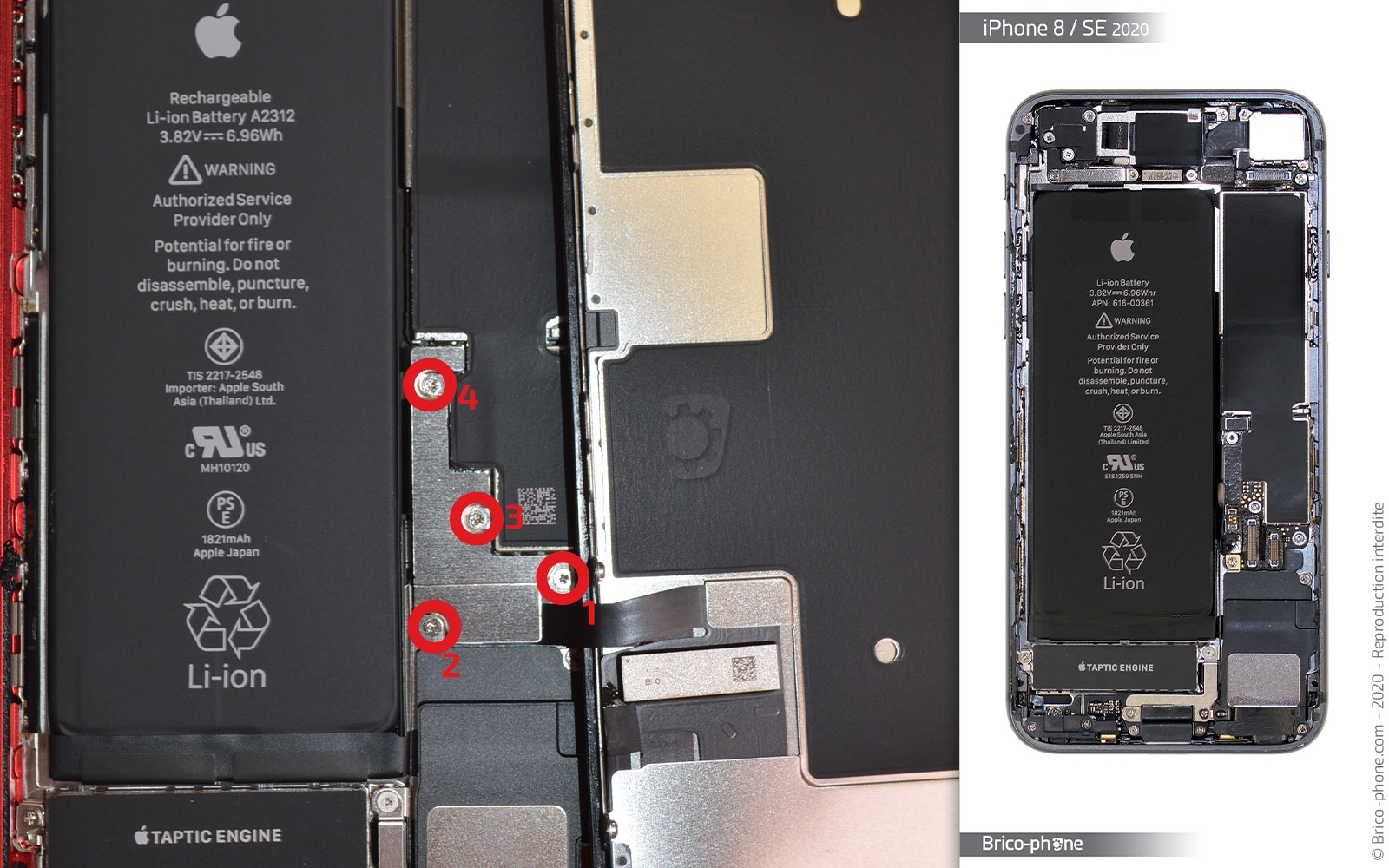

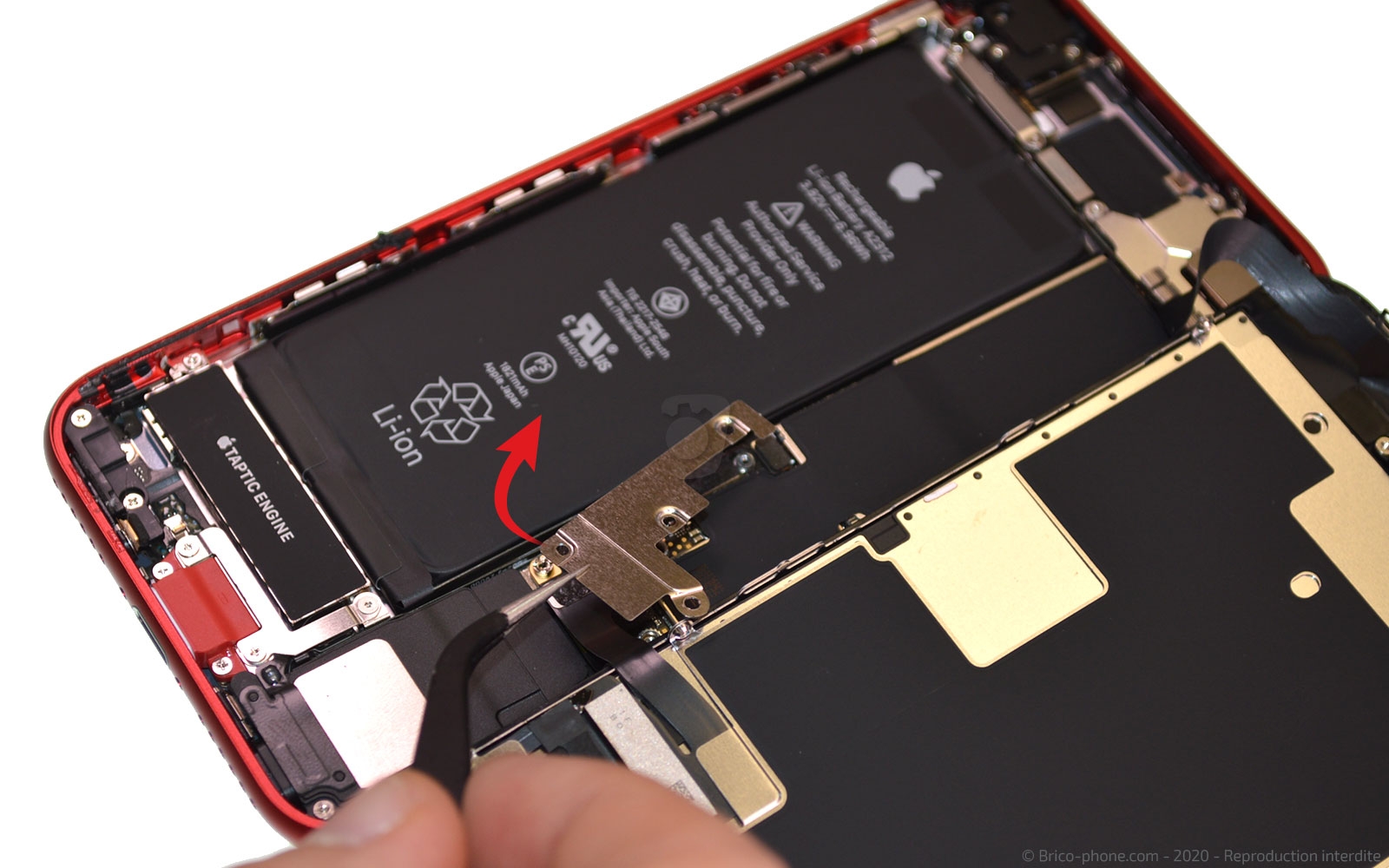

Etape 6 : Enlever la plaquette #01
C'est muni du tournevis cruciforme que vous devez retirer les 4 vis de la plaquette de protection qui protège les connecteurs des nappes de l'écran et de la batterie.
Outils du kit utilisés
Outils du kit utilisés

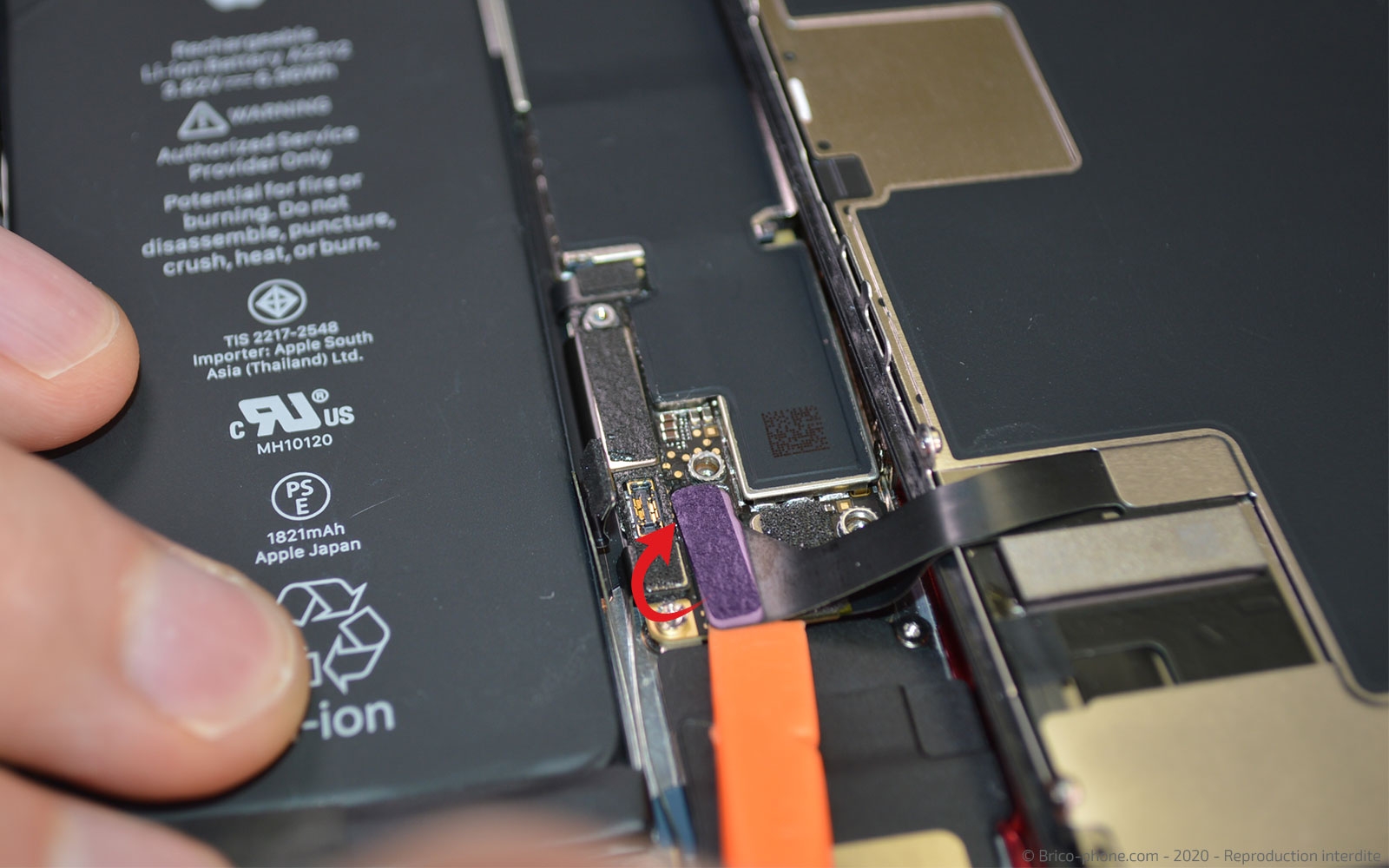

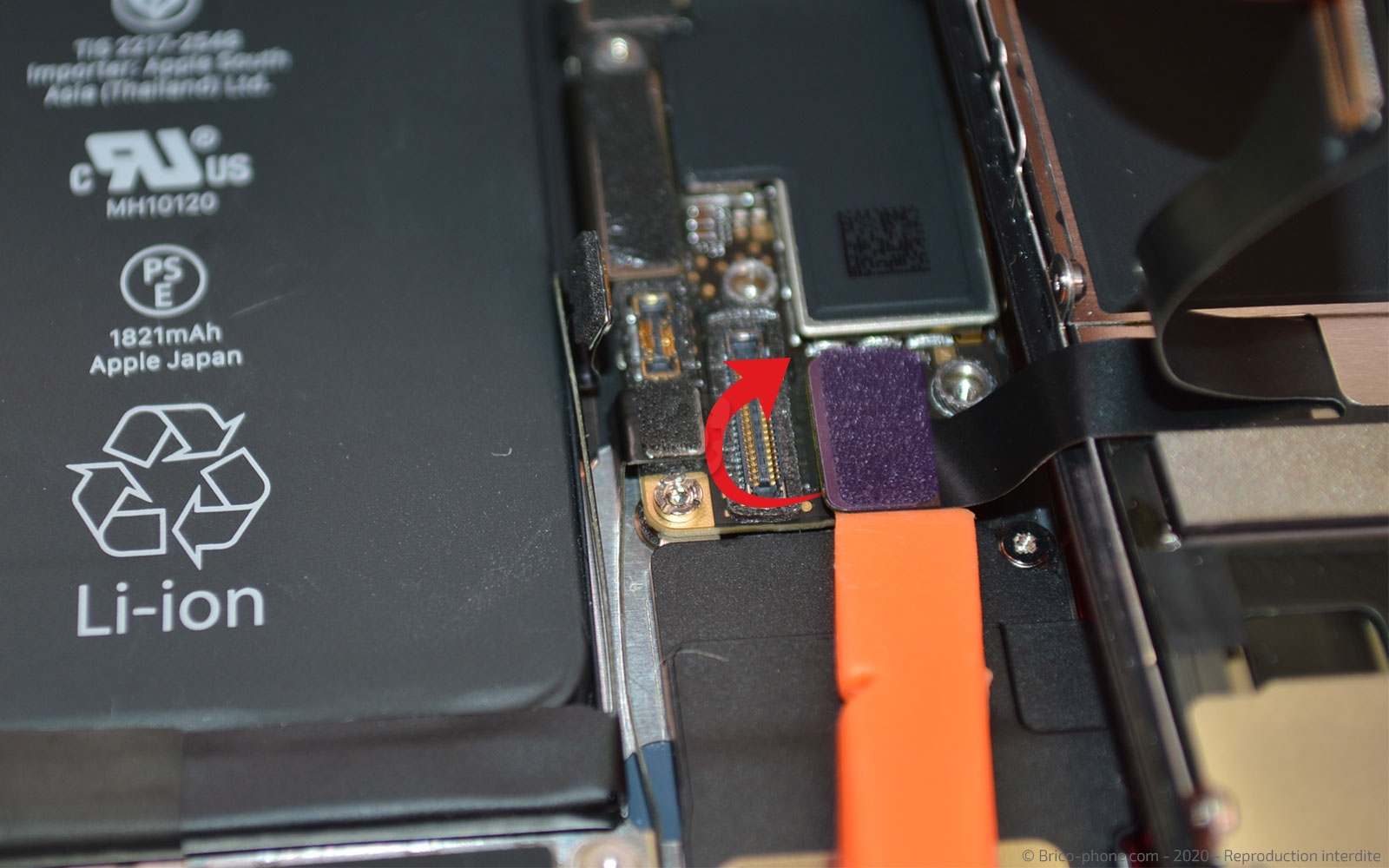

Etape 7 : Déconnecter les nappes de l'écran

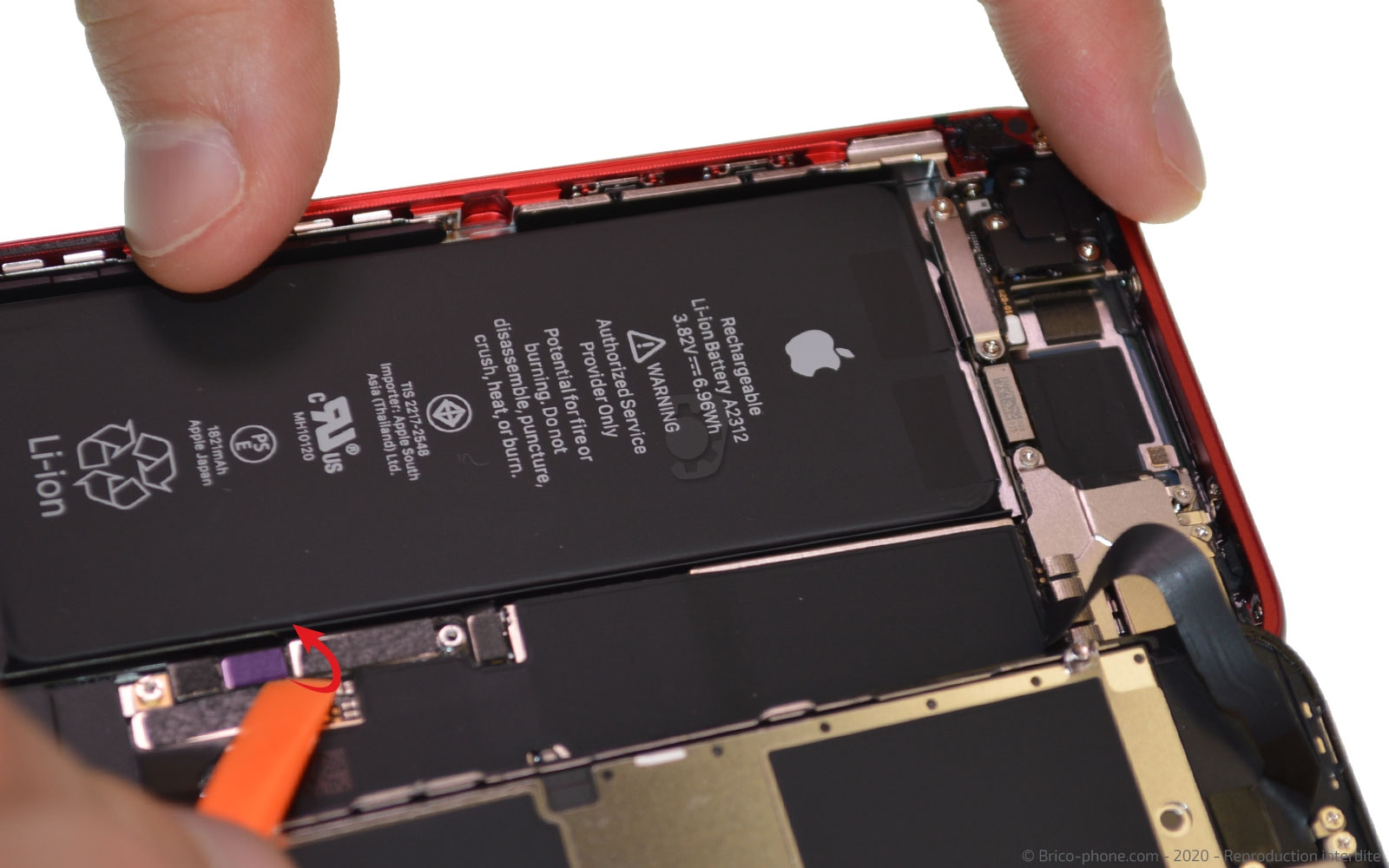

Avec le levier en nylon, commencez toujours par déconnecter la nappe de la batterie puis celles de l'écran.
Outils du kit utilisés
Outils du kit utilisés

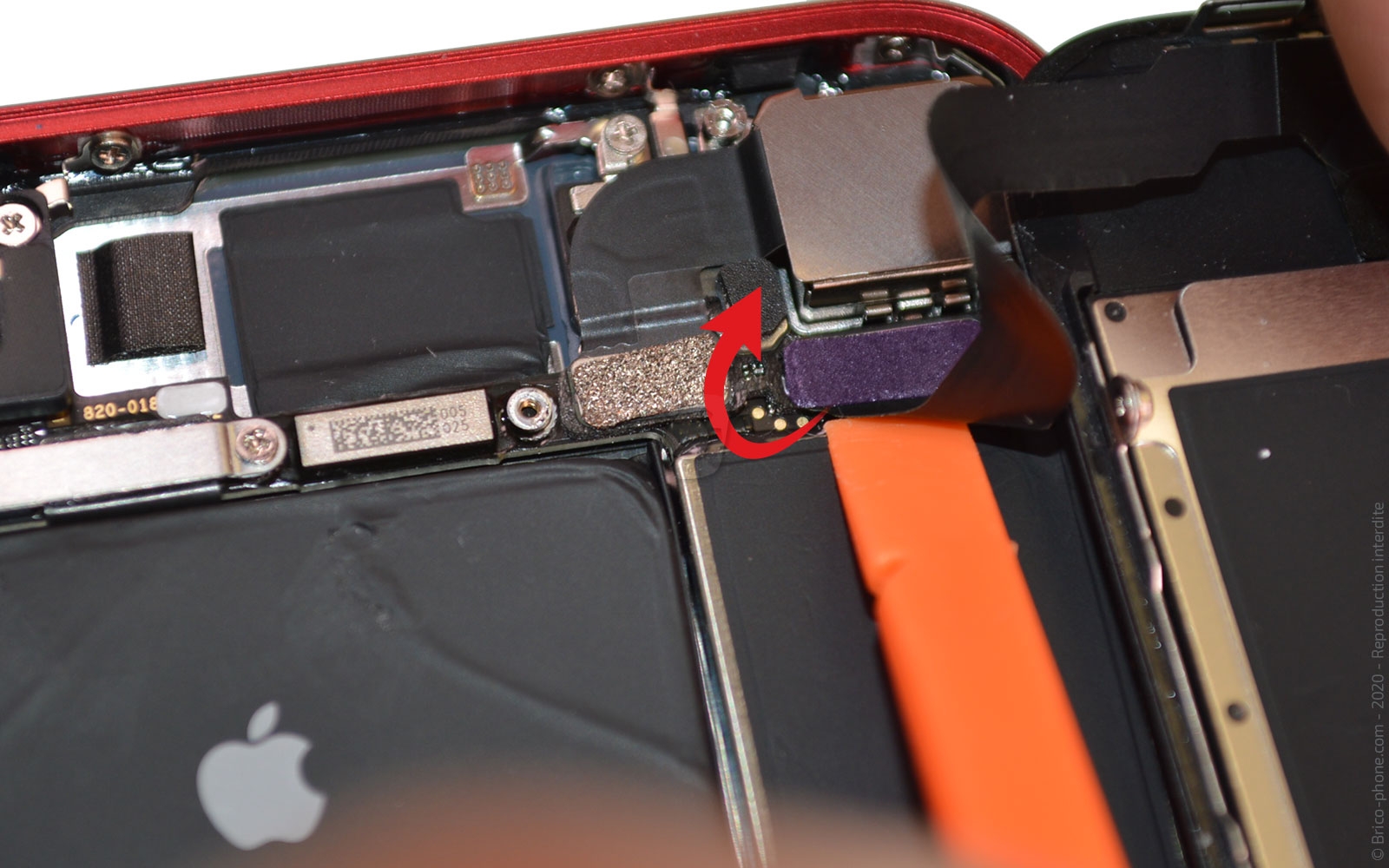

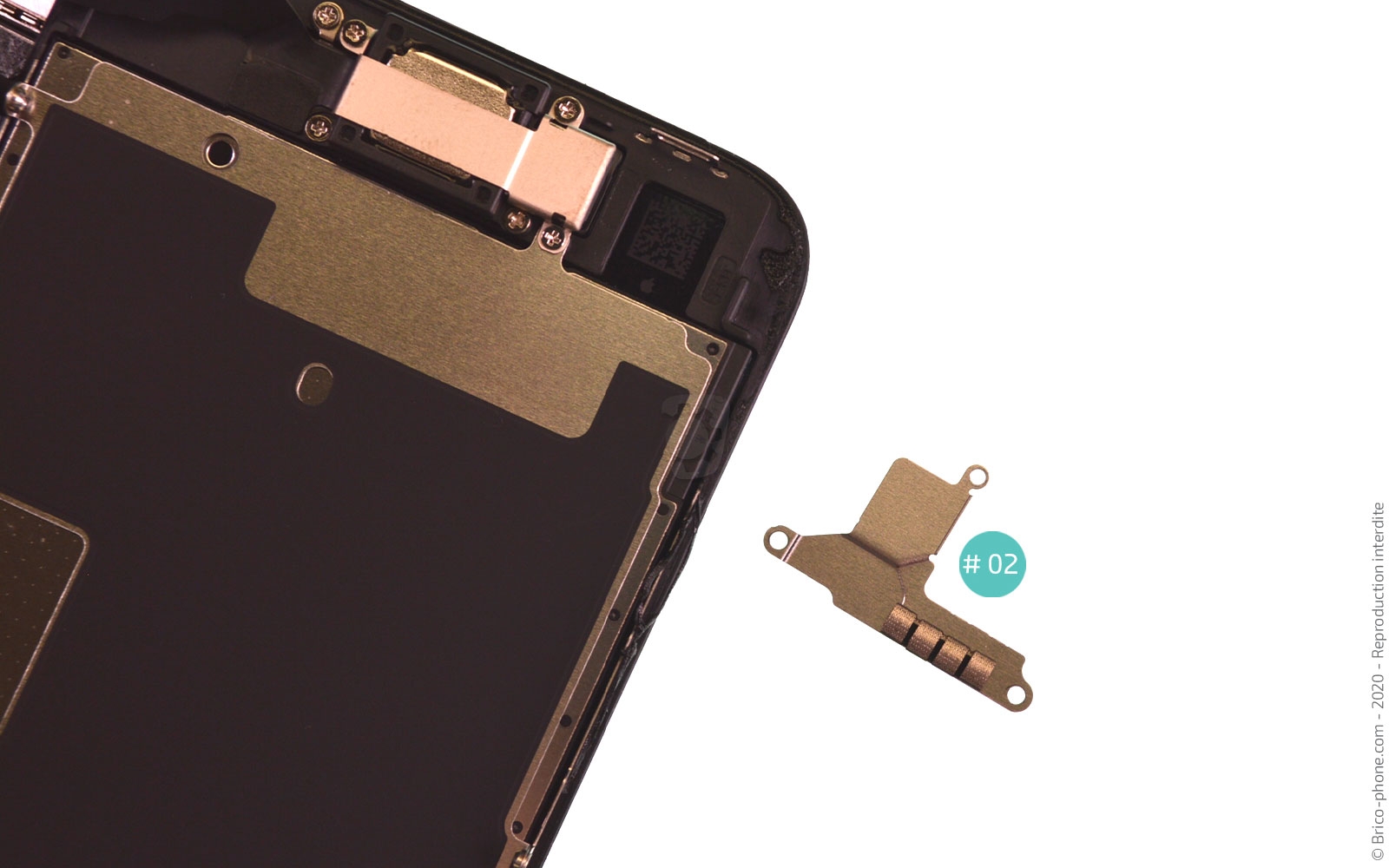

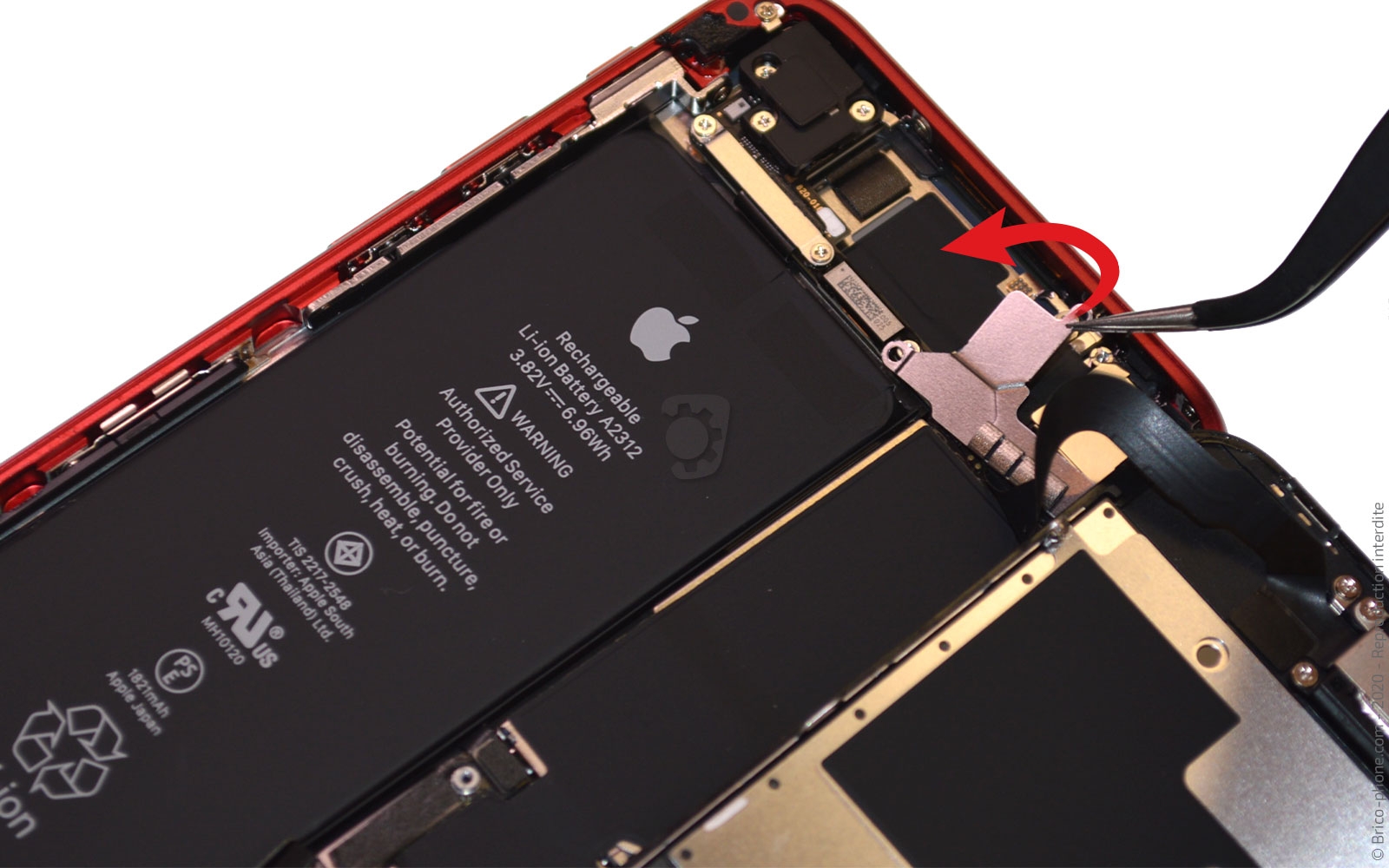

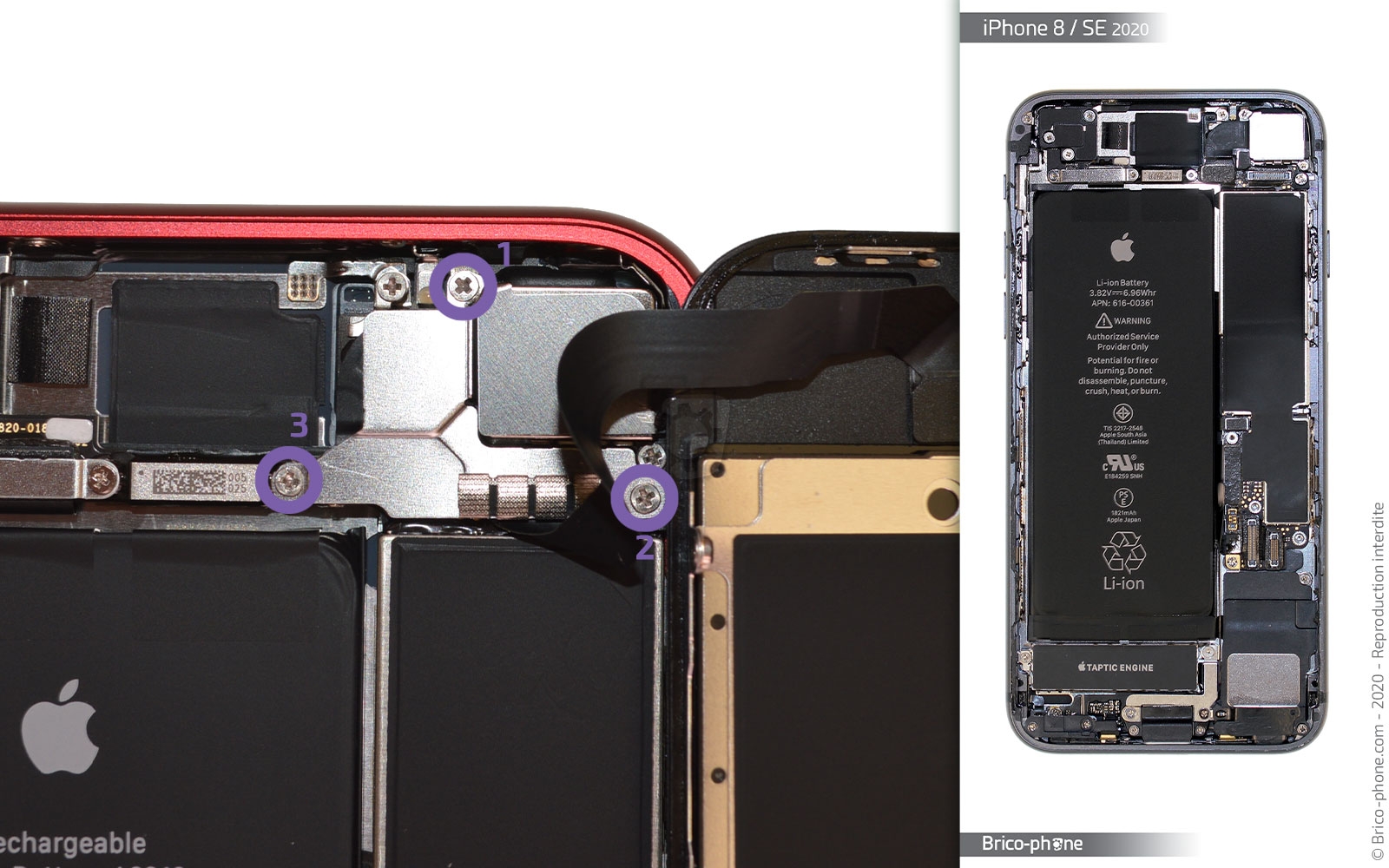

Etape 8 : Débrancher la nappe Facetime
Reprenez le tournevis cruciforme pour enlever les 3 vis de la plaquette #02 et accéder au connecteur de la nappe caméra FaceTime.
Puis avec le levier en nylon, déconnectez cette dernière de la carte mère.

L'écran est désormais libéré du châssis.
Outils du kit utilisés
Outils du kit utilisés

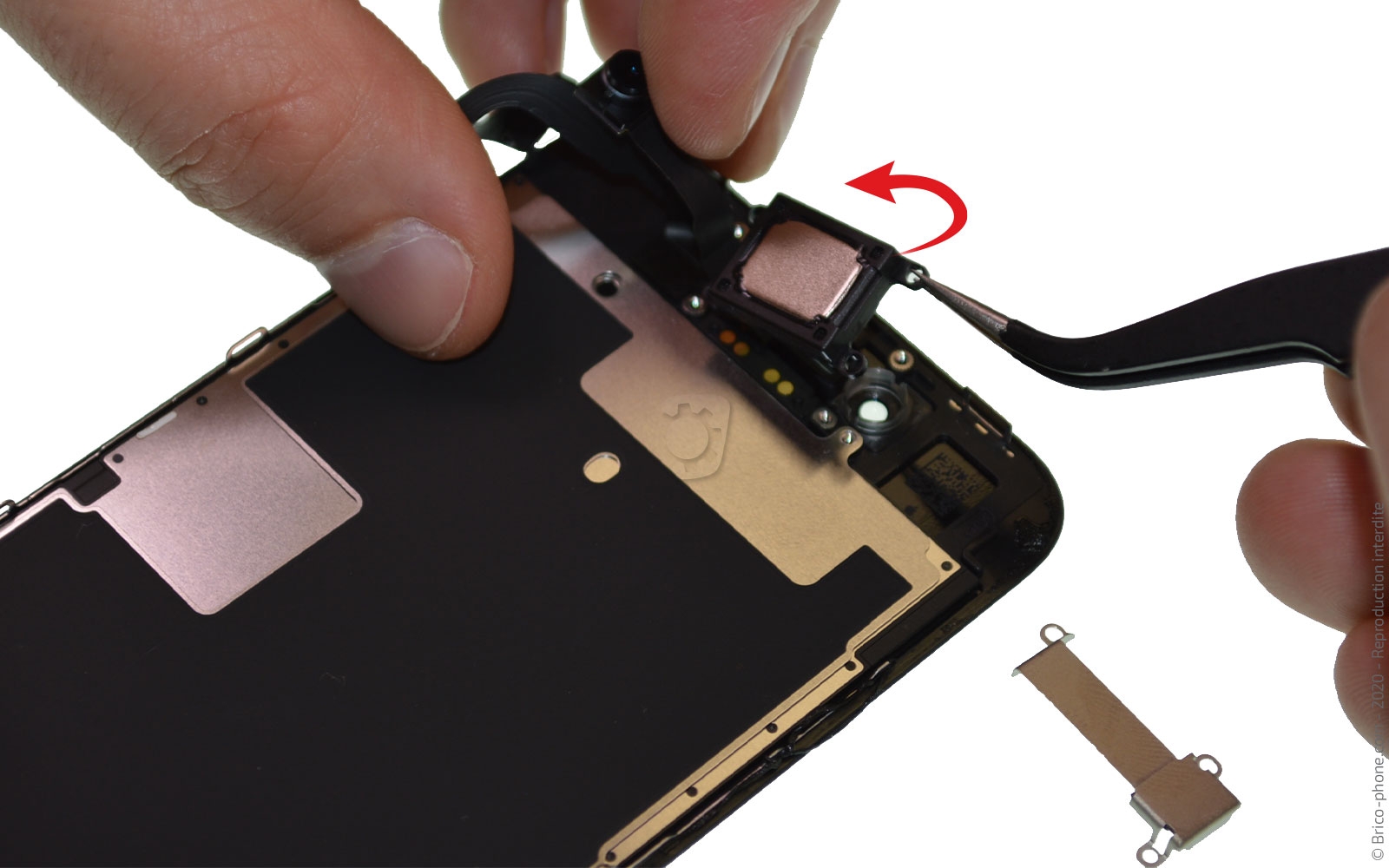

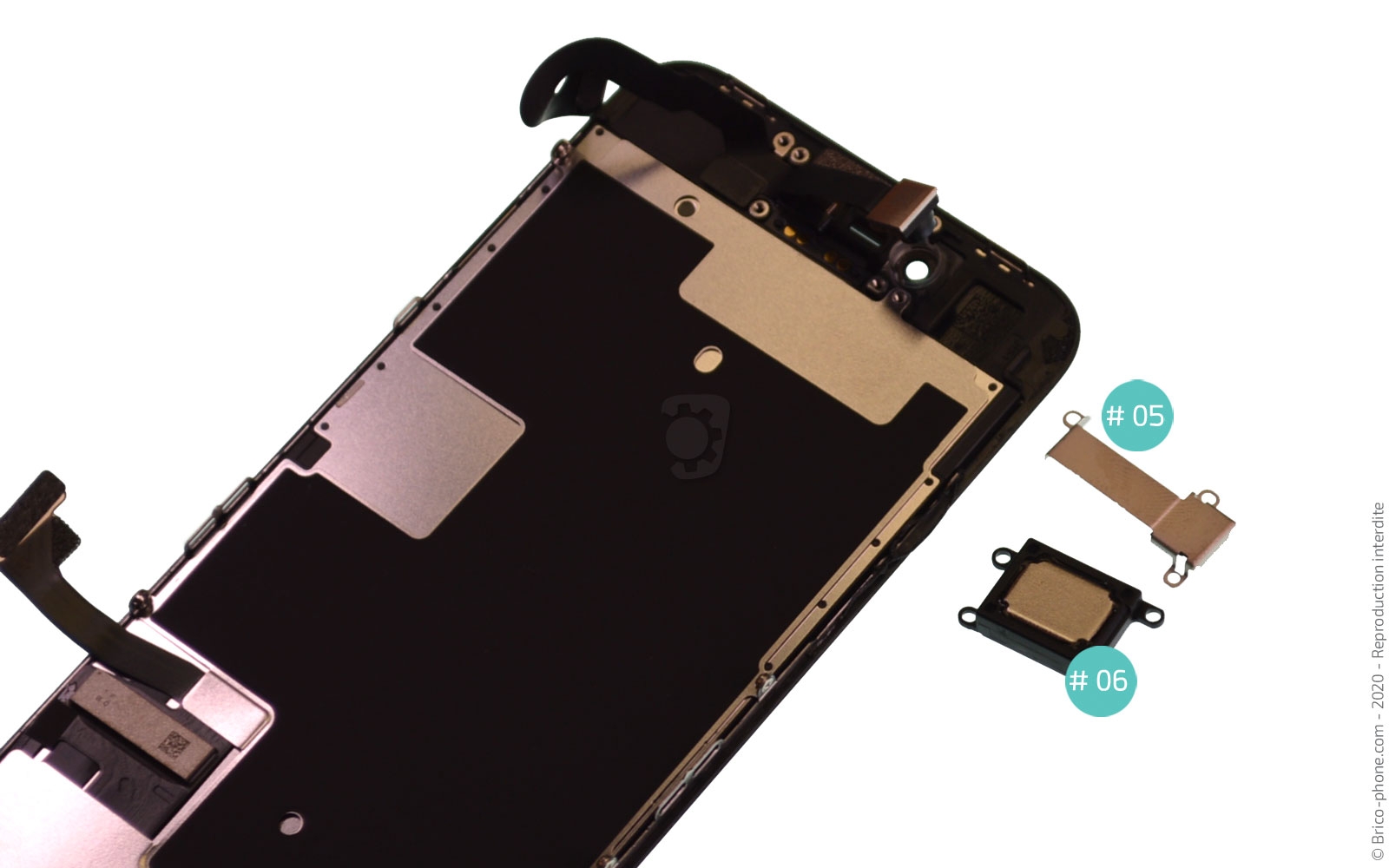

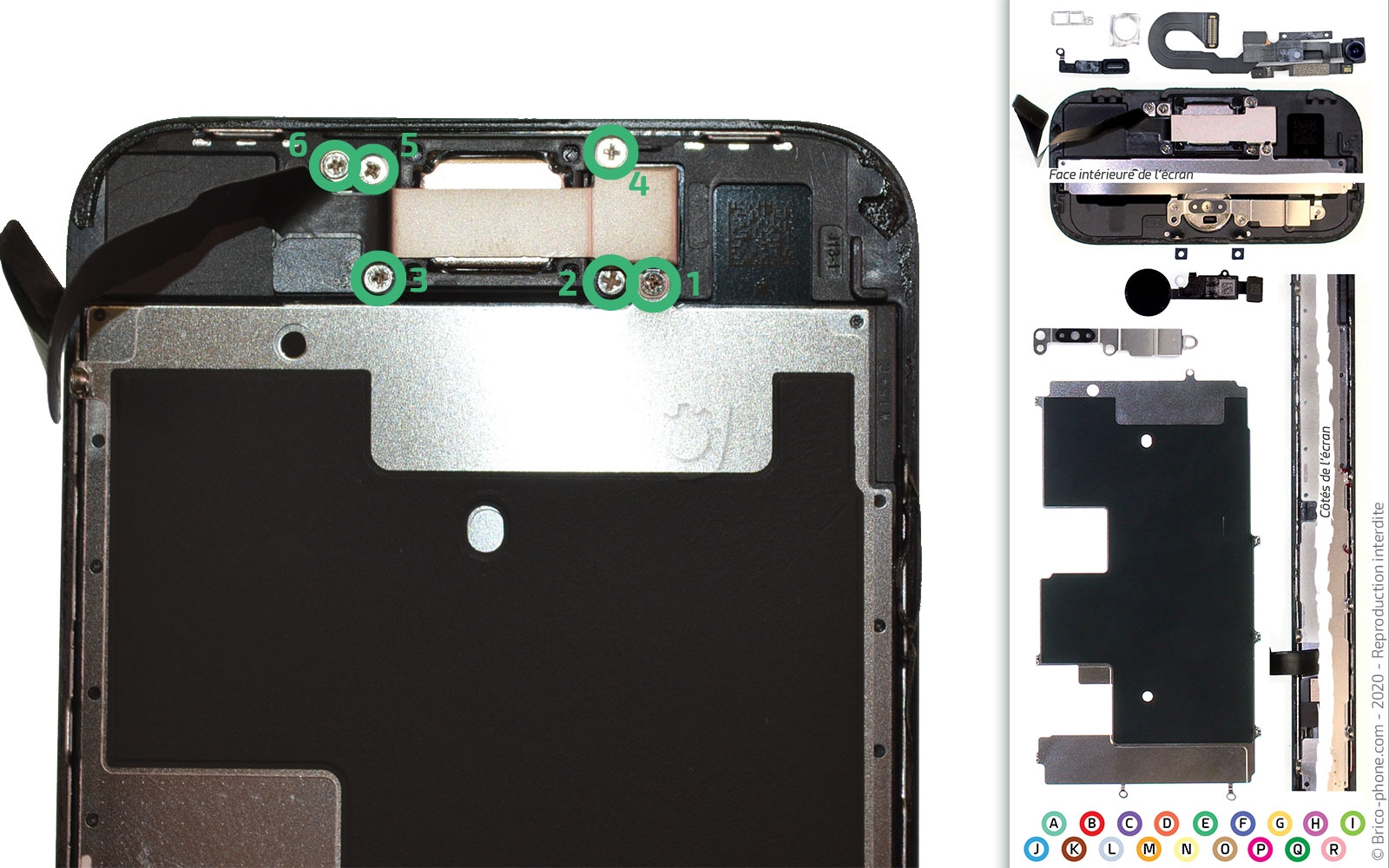

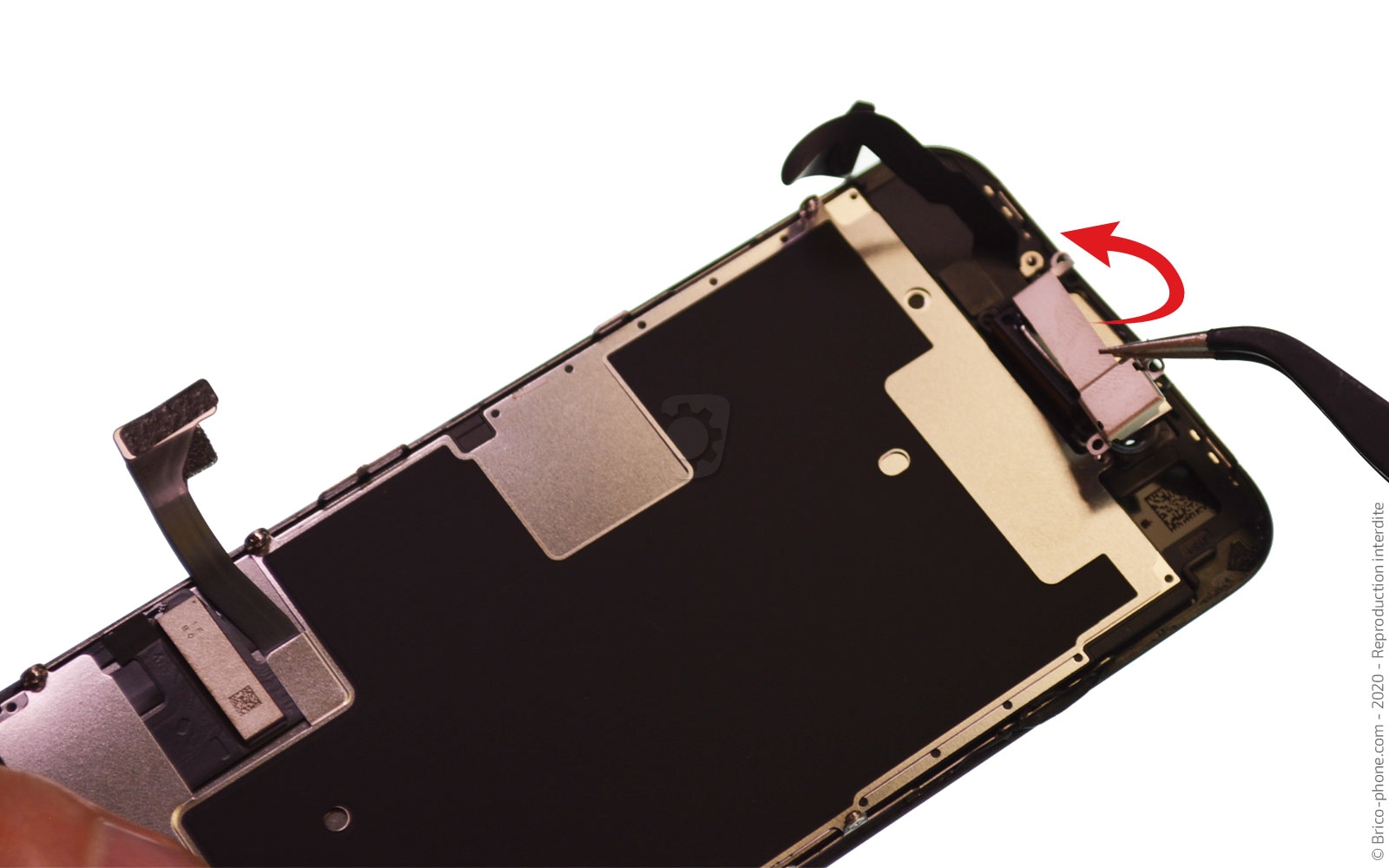

Etape 9 : Retirer l'écouteur interne
Pour changer votre écran endommagé, vous devez récupérer l'intégralité des éléments se trouvant au dos l'ancien écran.

Commencez par retirer les 6 vis cruciformes retenant la plaquette de protection #05. Ensuite, il ne vous reste plus qu'à enlever l'écouteur de l'oreille de coté avec la pincette métallique.

Pour vous faciliter la réparation, déposez les pièces retirées sur votre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

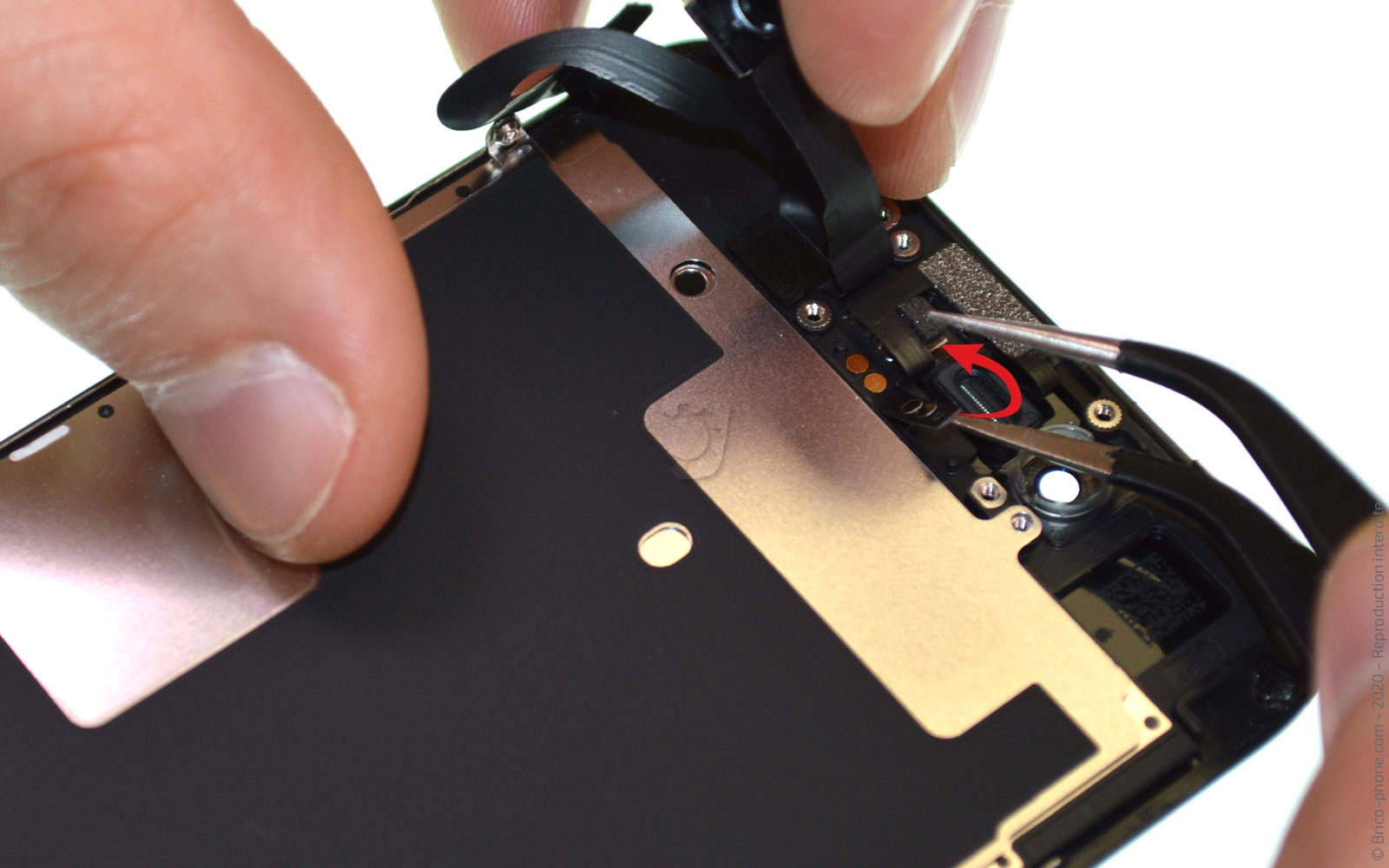

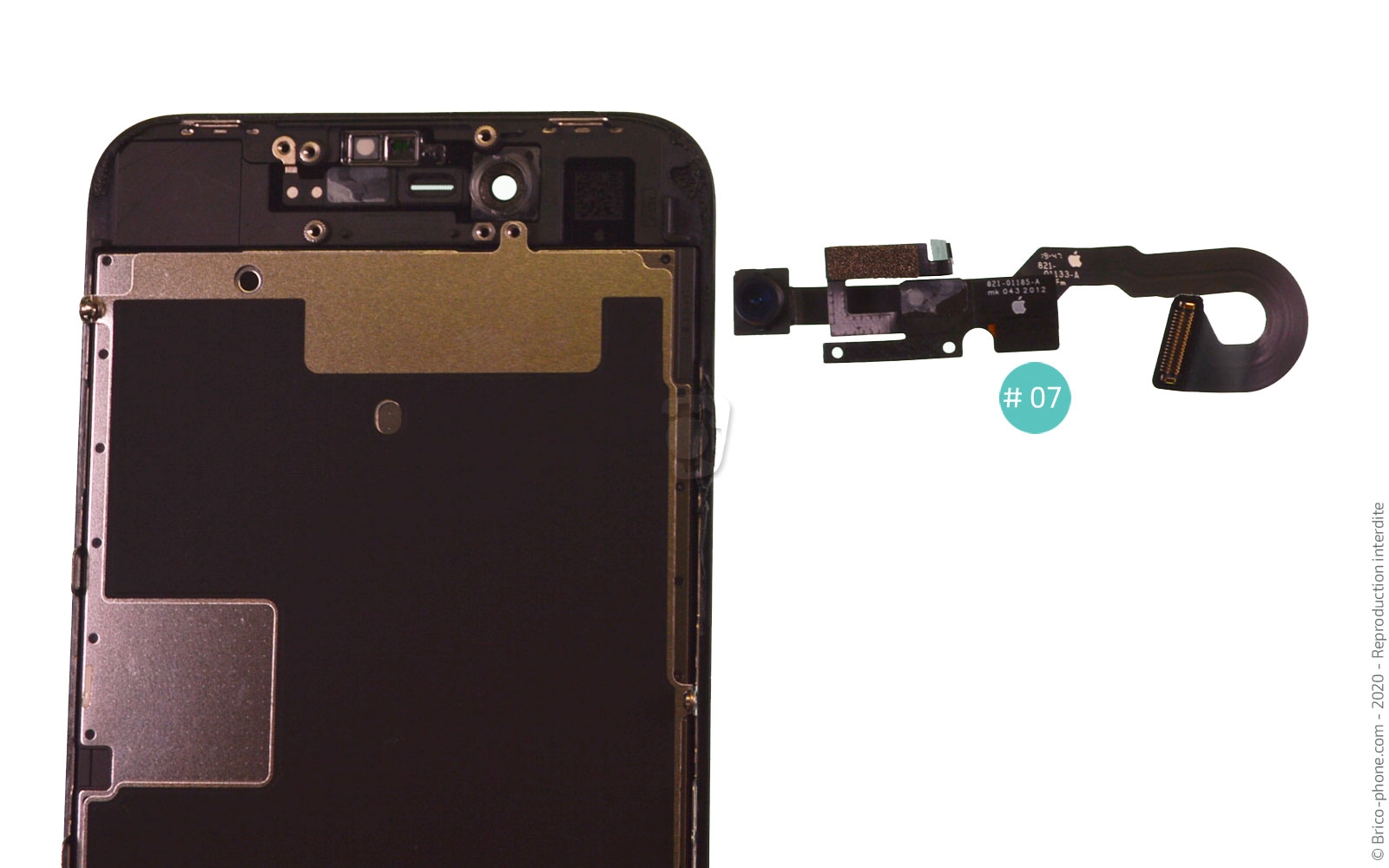

Etape 10 : Décoller la nappe de la caméra avant
Toujours avec la pincette, décollez la nappe FaceTime délicatement de l'écran. Décollez les différents éléments (micros, capteurs, etc) au fur et à mesure en faisant bien attention à ne pas les endommager.
Outils du kit utilisés
Outils du kit utilisés

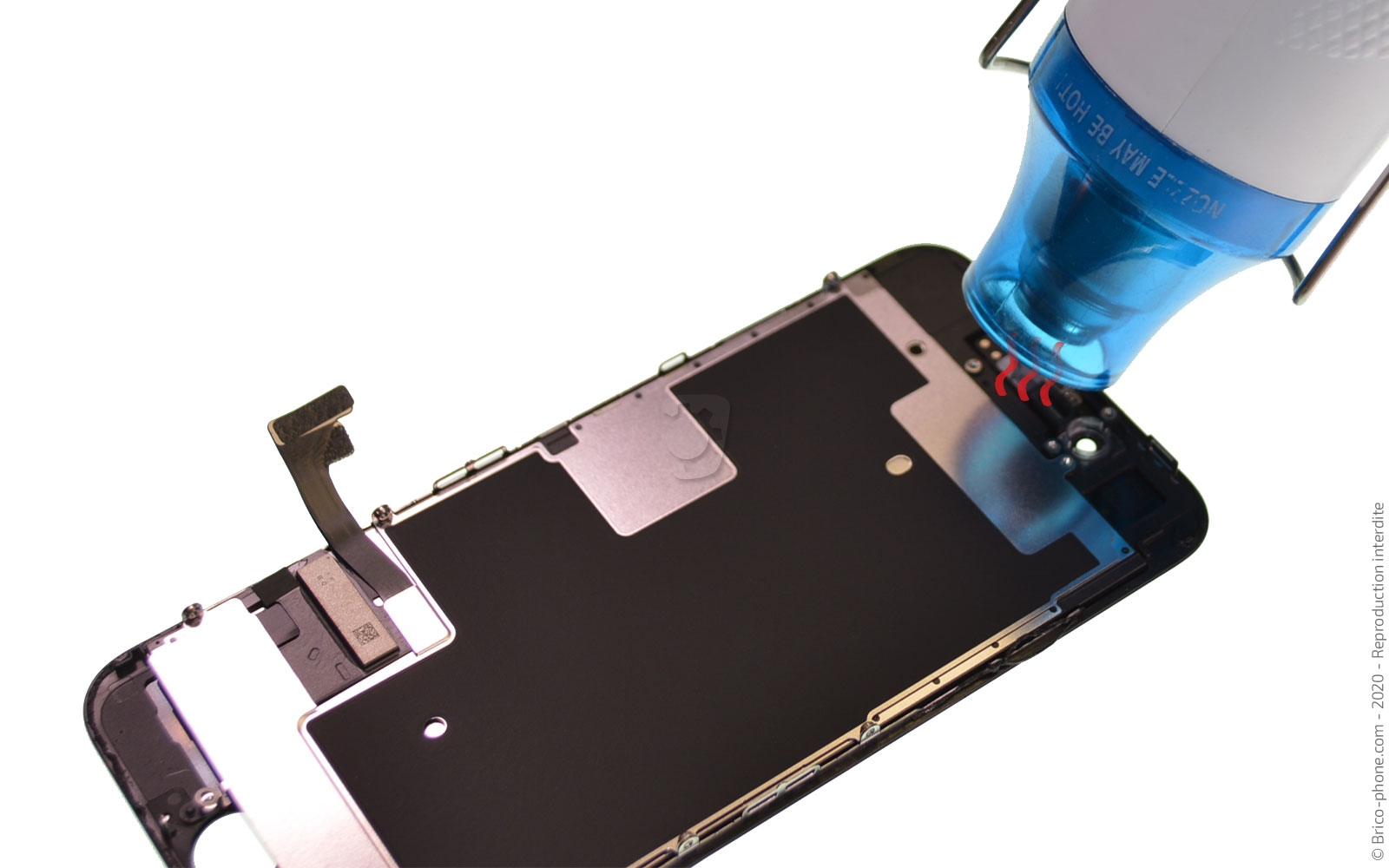

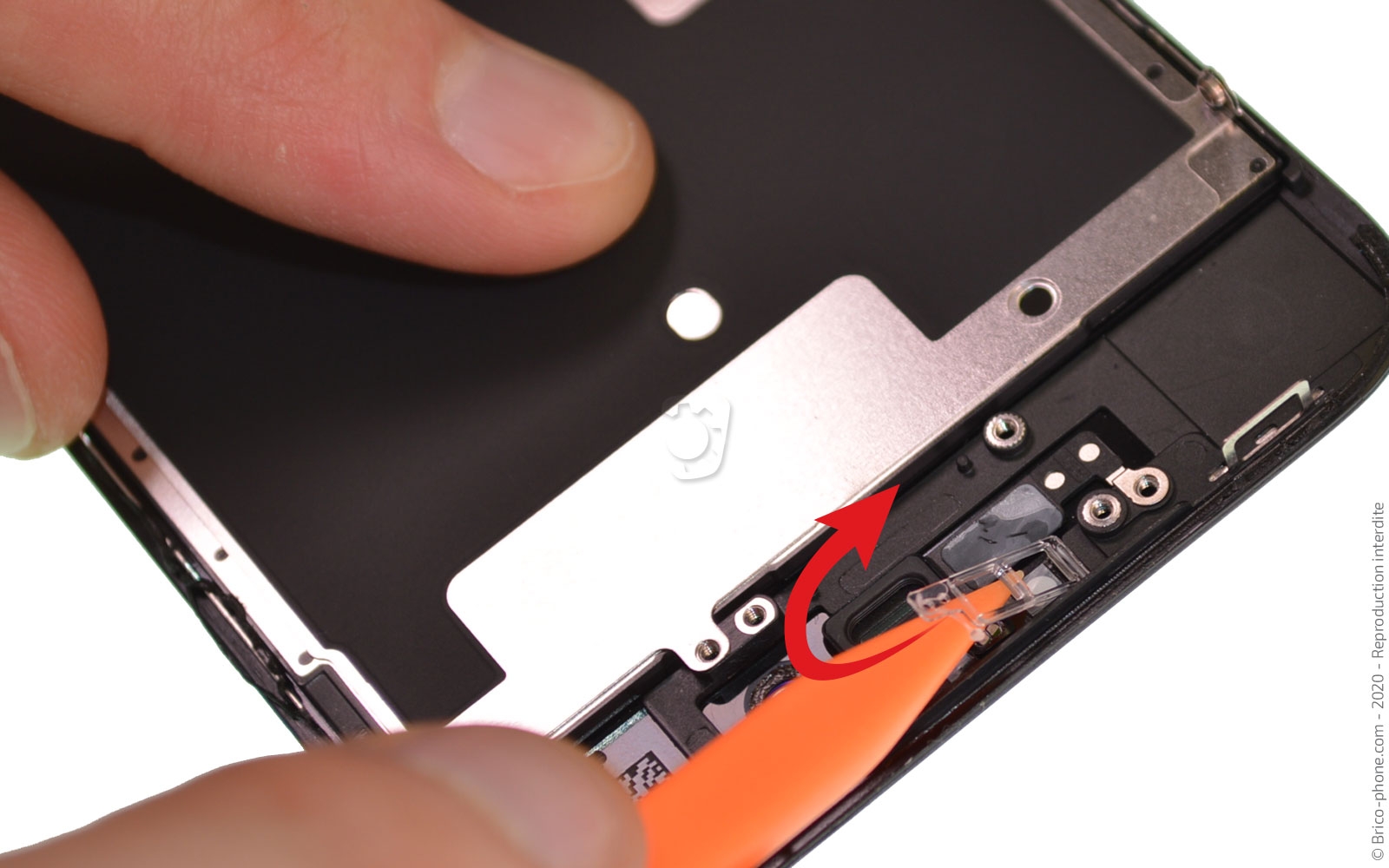

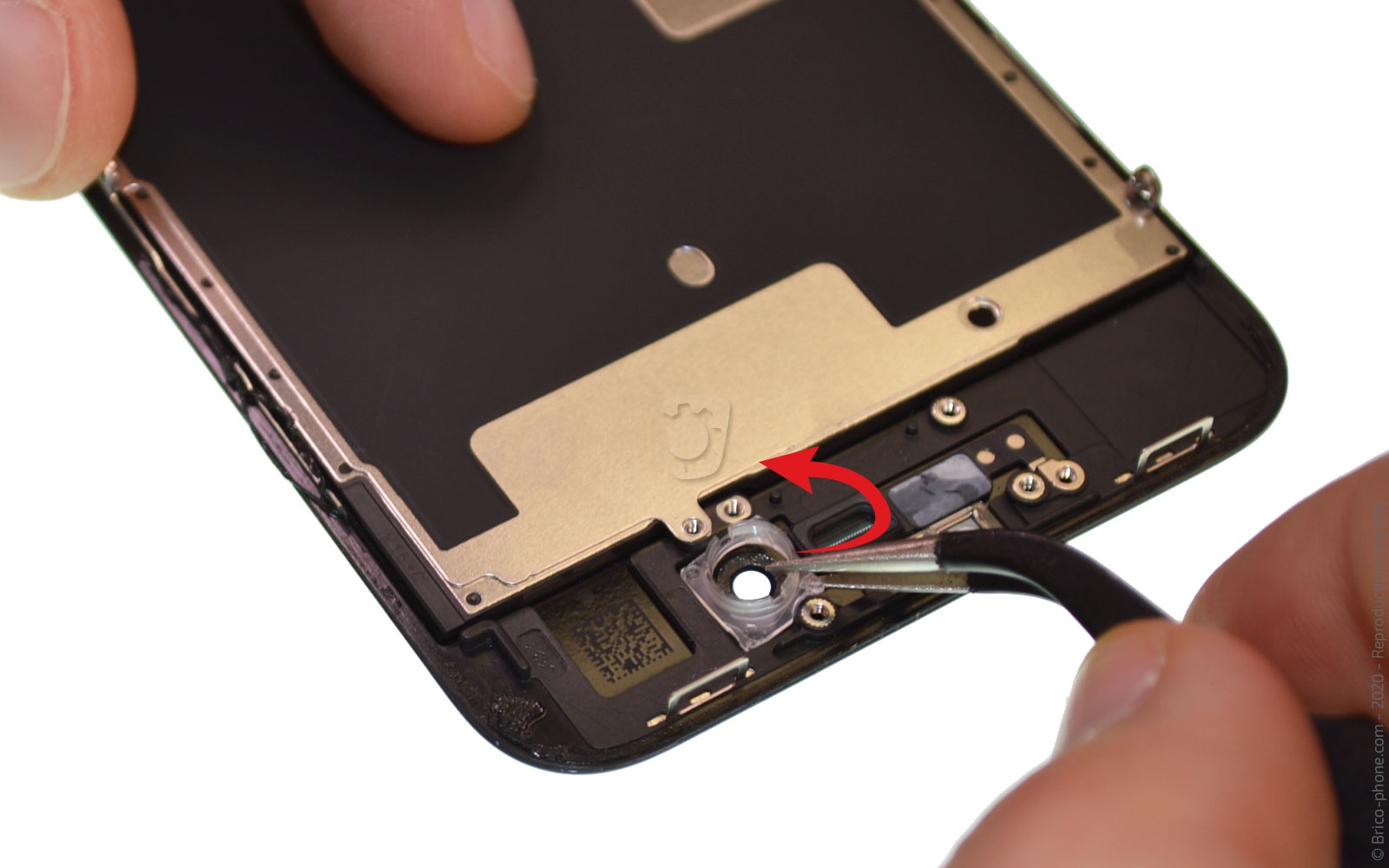

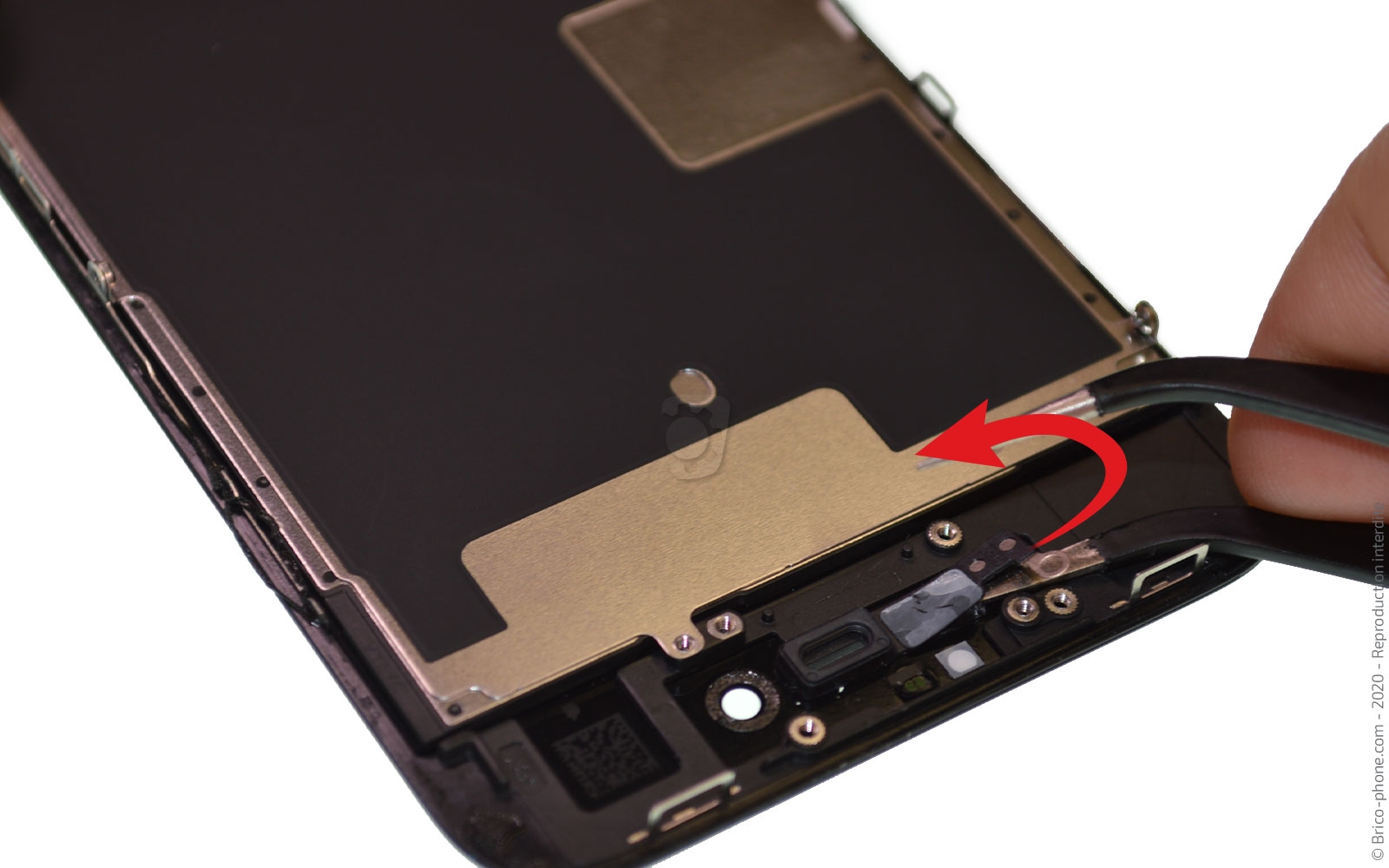

Etape 11 : Récupérer les petits éléments
Chauffez la partie sur laquelle nous sommes en train de travailler afin de récupérer les derniers petits éléments tels que le support caméra ou encore celui du haut-parleur interne.

Cette étape n'est pas toujours obligatoire, selon les arrivages ou la gamme d'écran que vous avez achetée, les petits supports peuvent déjà être présents sur le nouvel écran.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

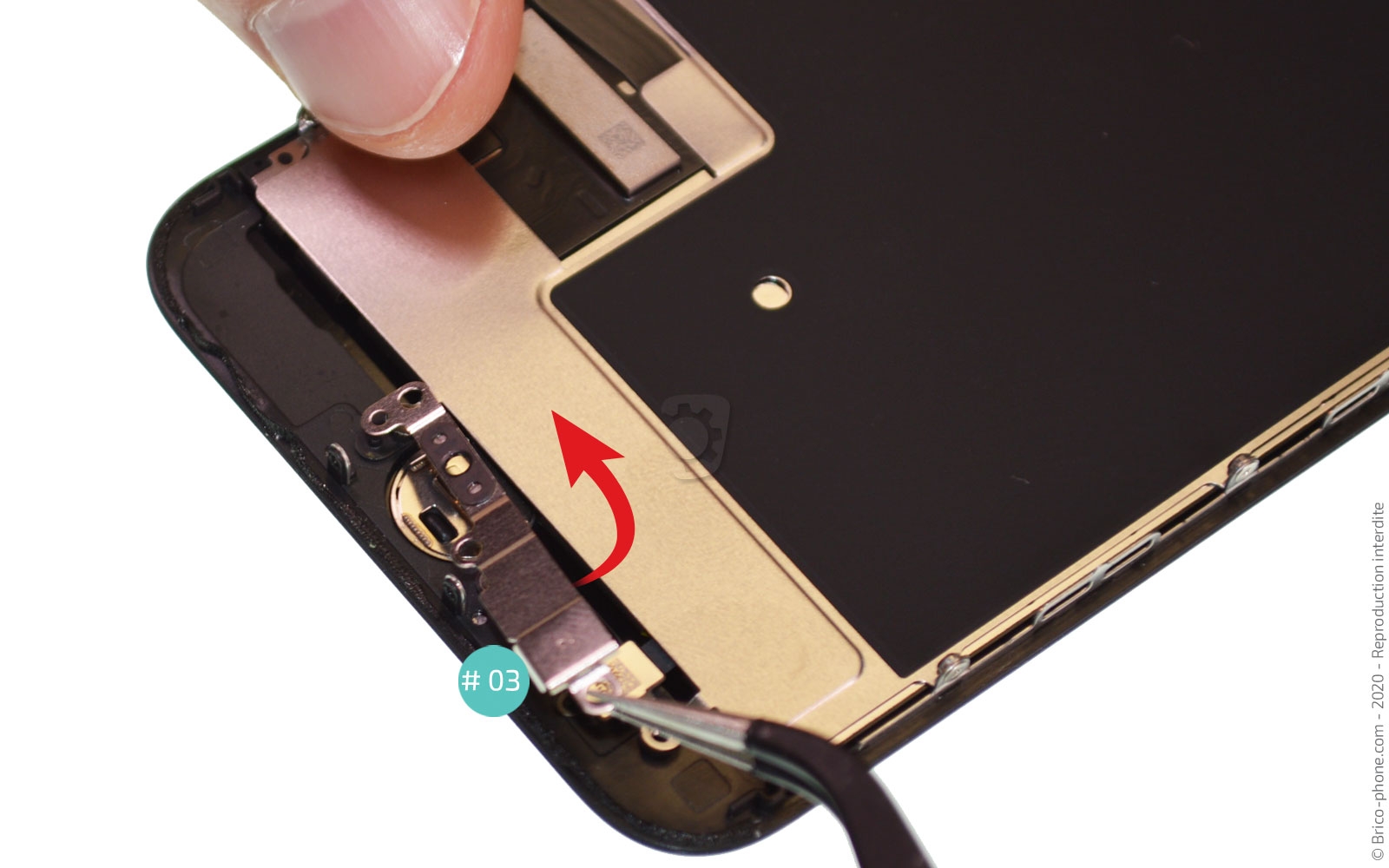

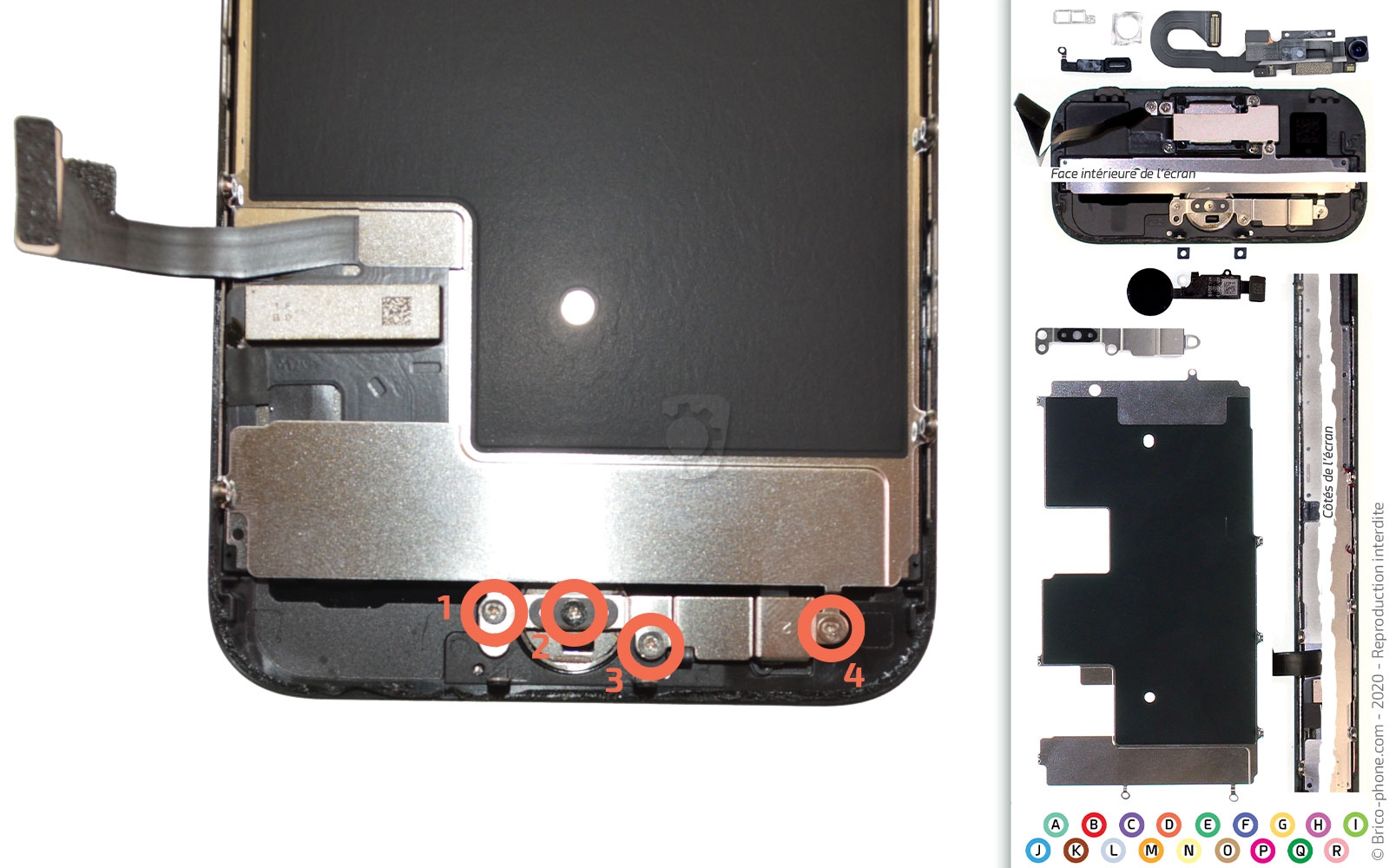

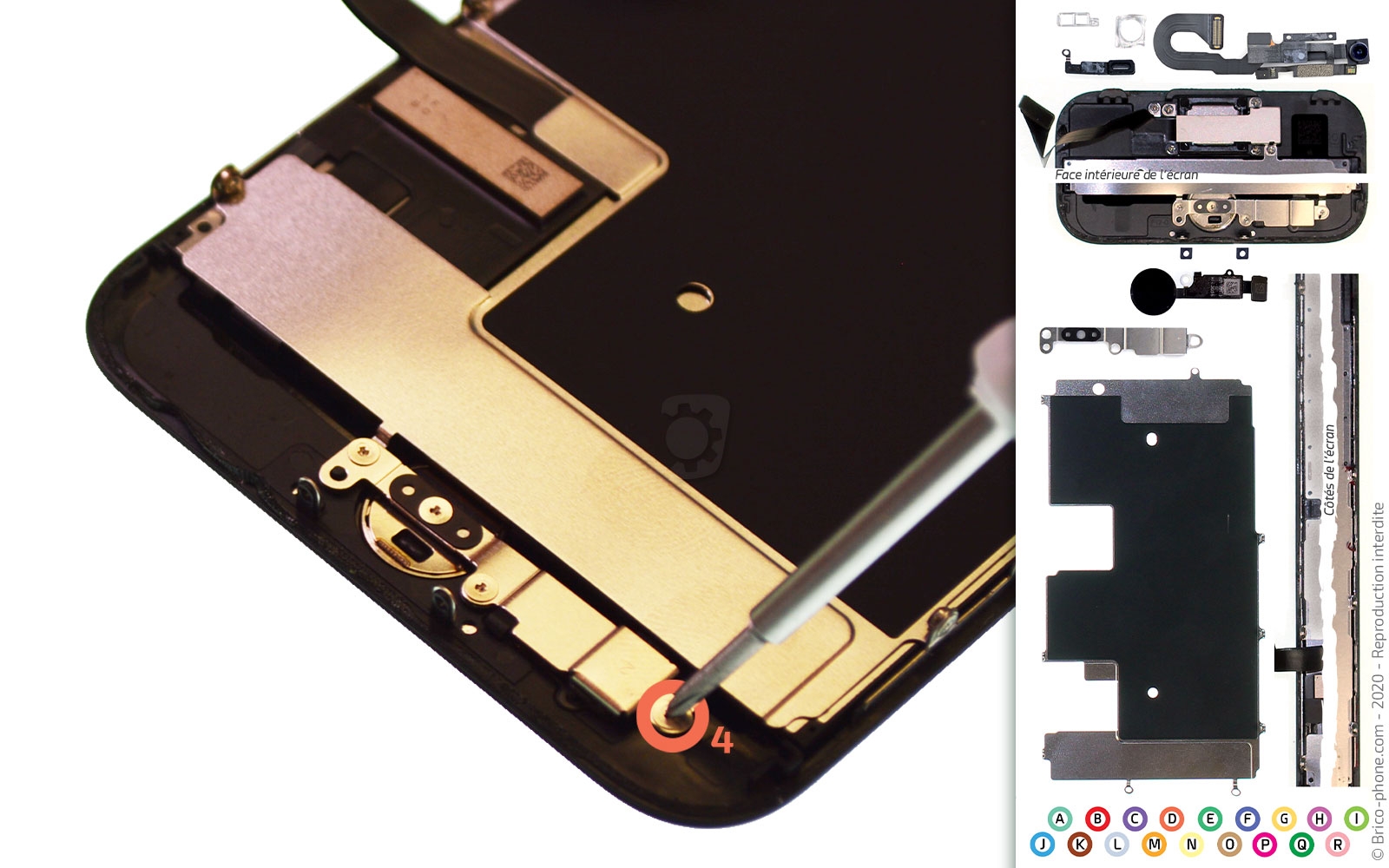

Etape 12 : Dévisser la plaquette de protection du bouton Home
Avec le tournevis en étoile à 3 branches appelé triwing, retirez les 4 vis D de la plaquette de protection du bouton Home pour pouvoir ensuite y accéder.
Outils du kit utilisés
Outils du kit utilisés

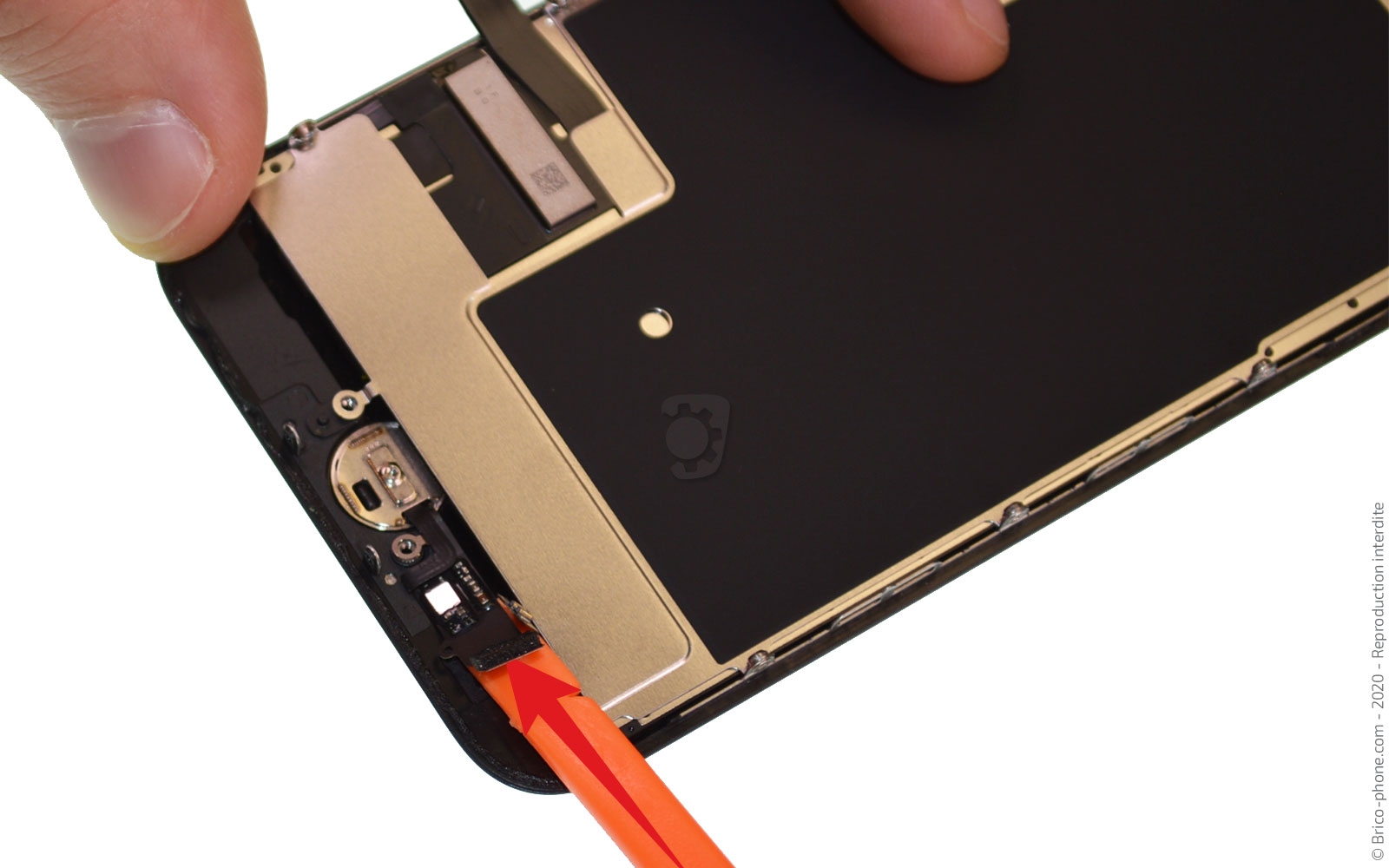

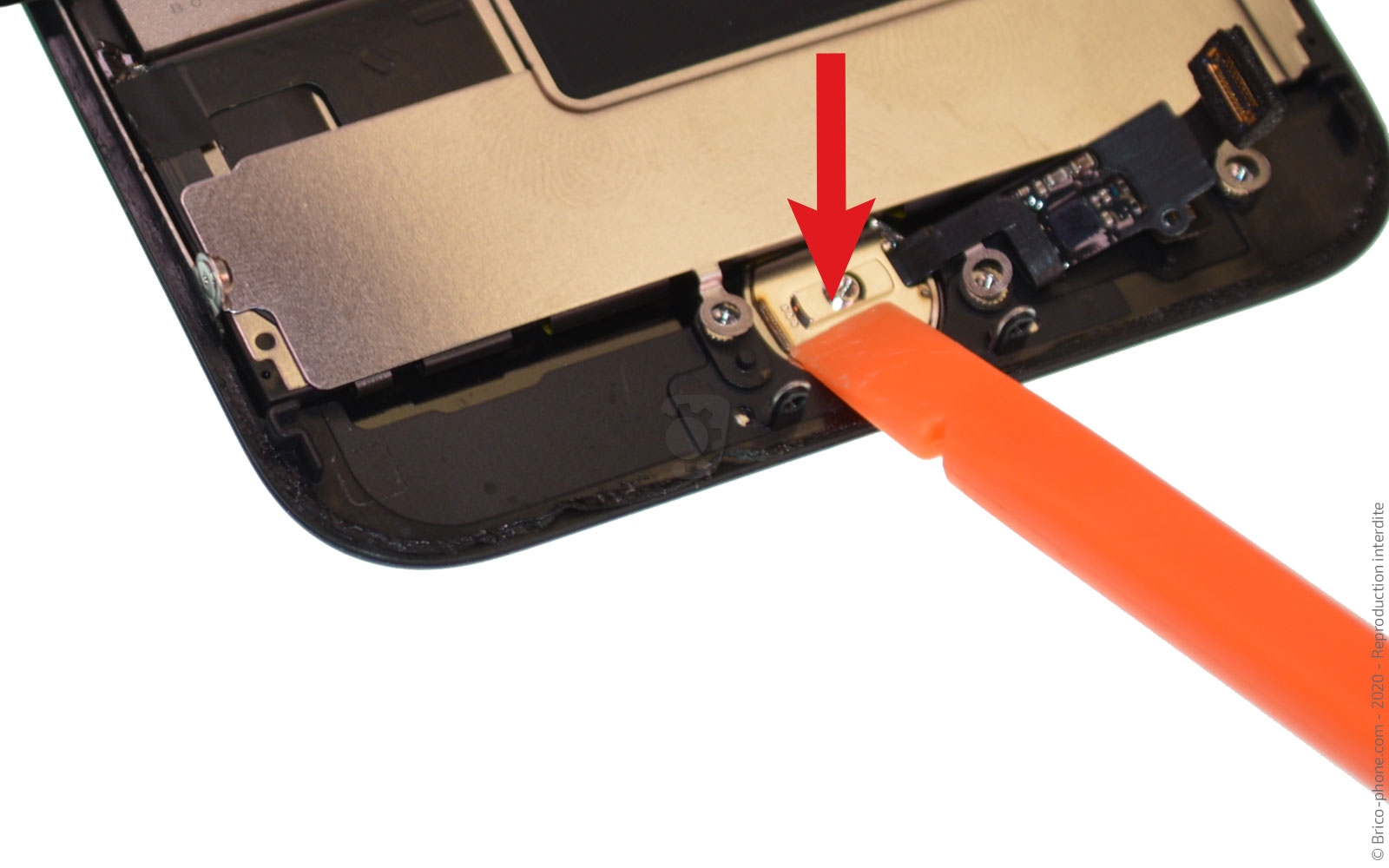

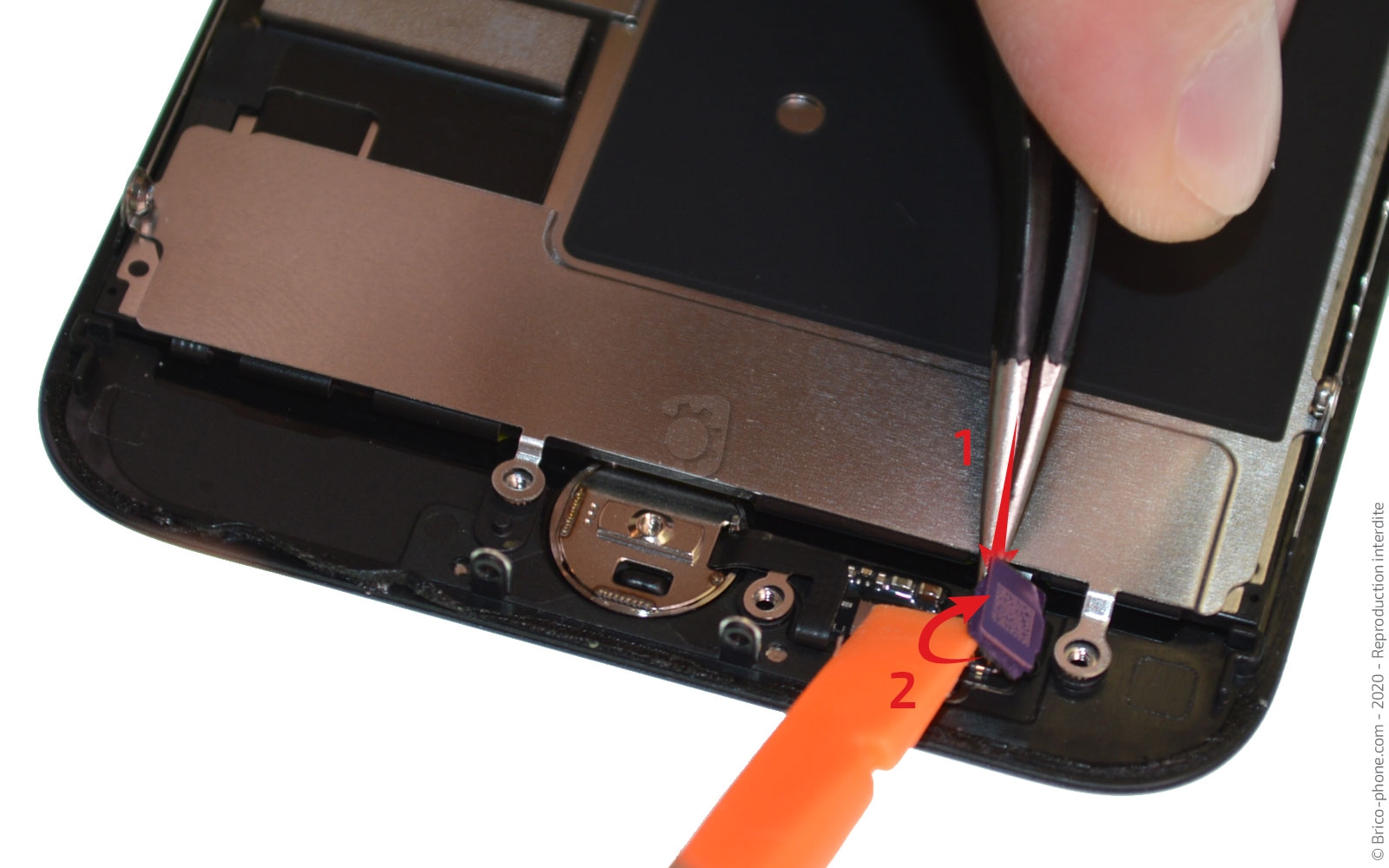

Etape 13 : Retirer le bouton Home
Déconnectez délicatement la nappe du bouton en fixant à l'aide de la pincette la nappe du dessous pour permettre une déconnection avec le levier en nylon. Attention, cette étape délicate doit être effectuée avec beaucoup de minutie. Si vous endommagez la nappe, vous perdez la fonction Touch ID.

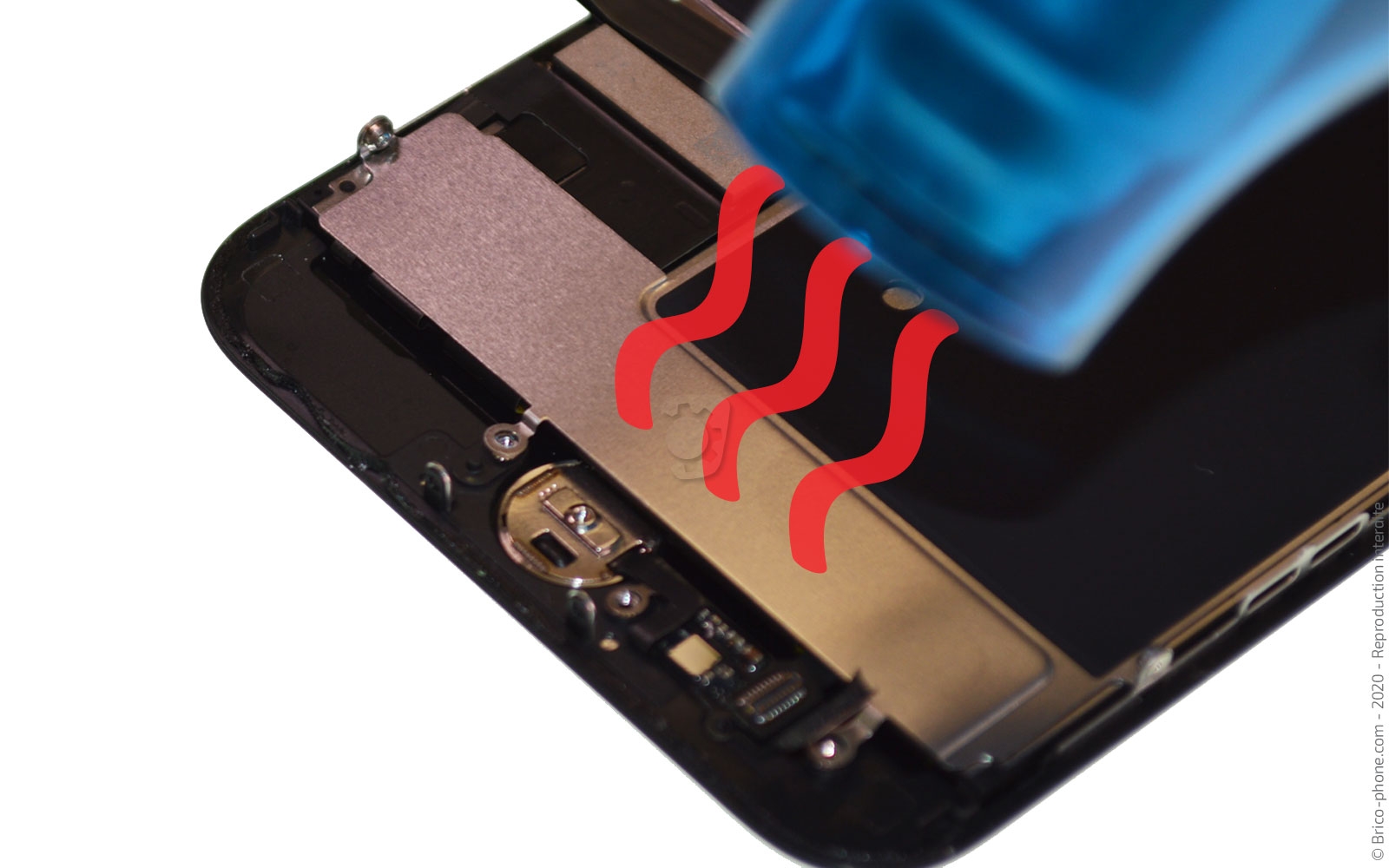

Ensuite, à l'aide du décapeur thermique ou d'un sèche-cheveux, chauffez la nappe du composant pour la décoller plus facilement.
Enfin poussez le bouton Home vers l'extérieur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

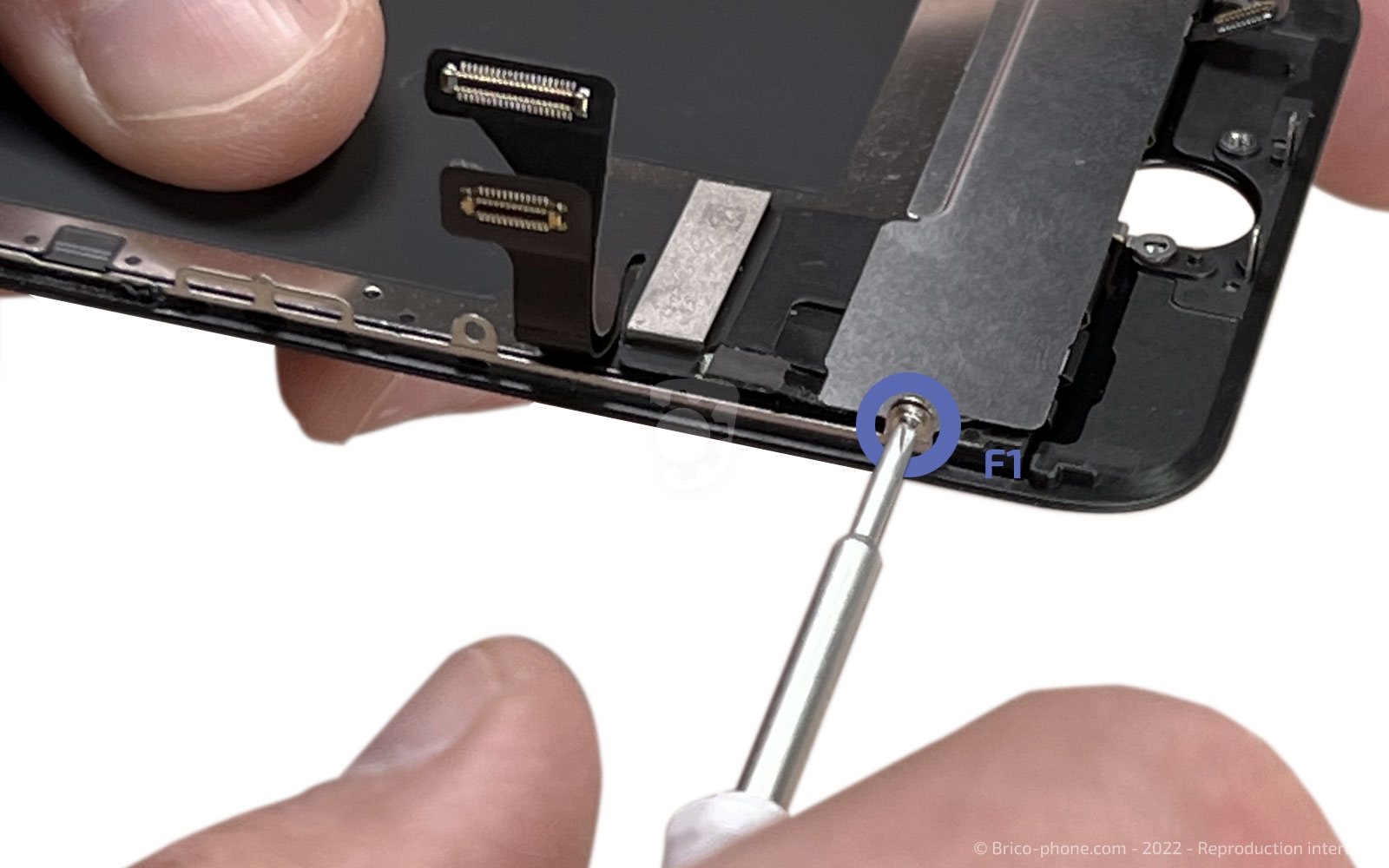

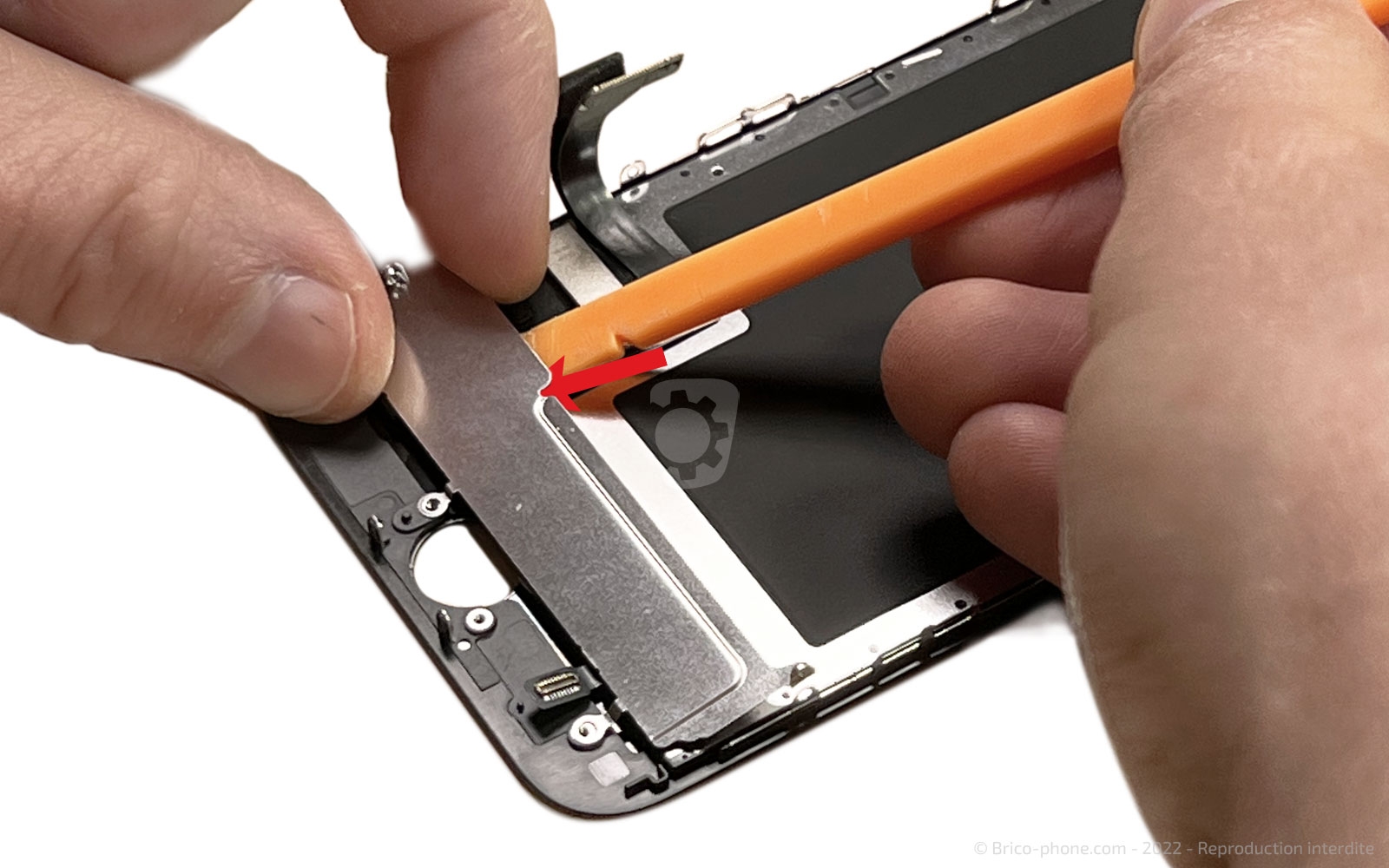

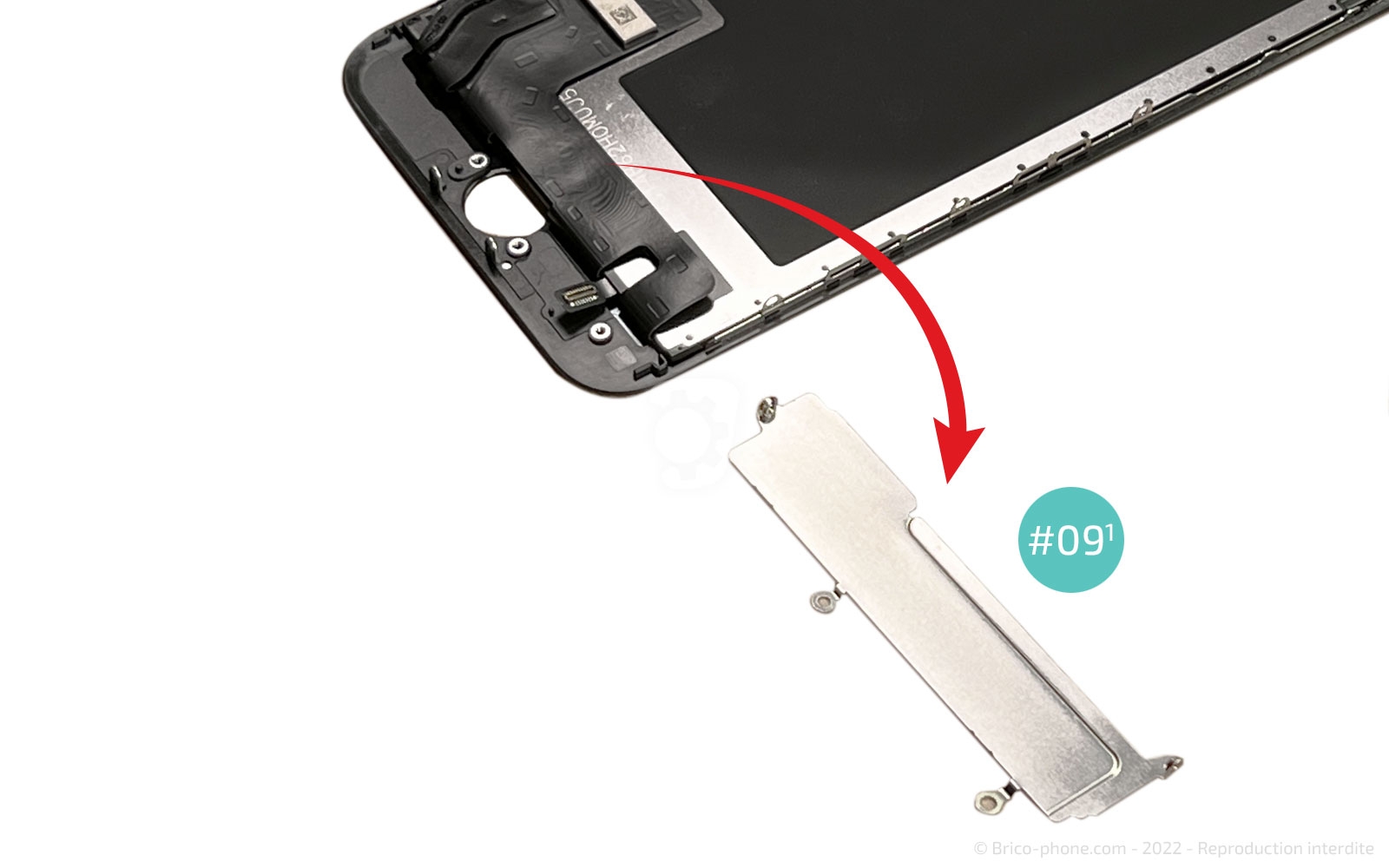

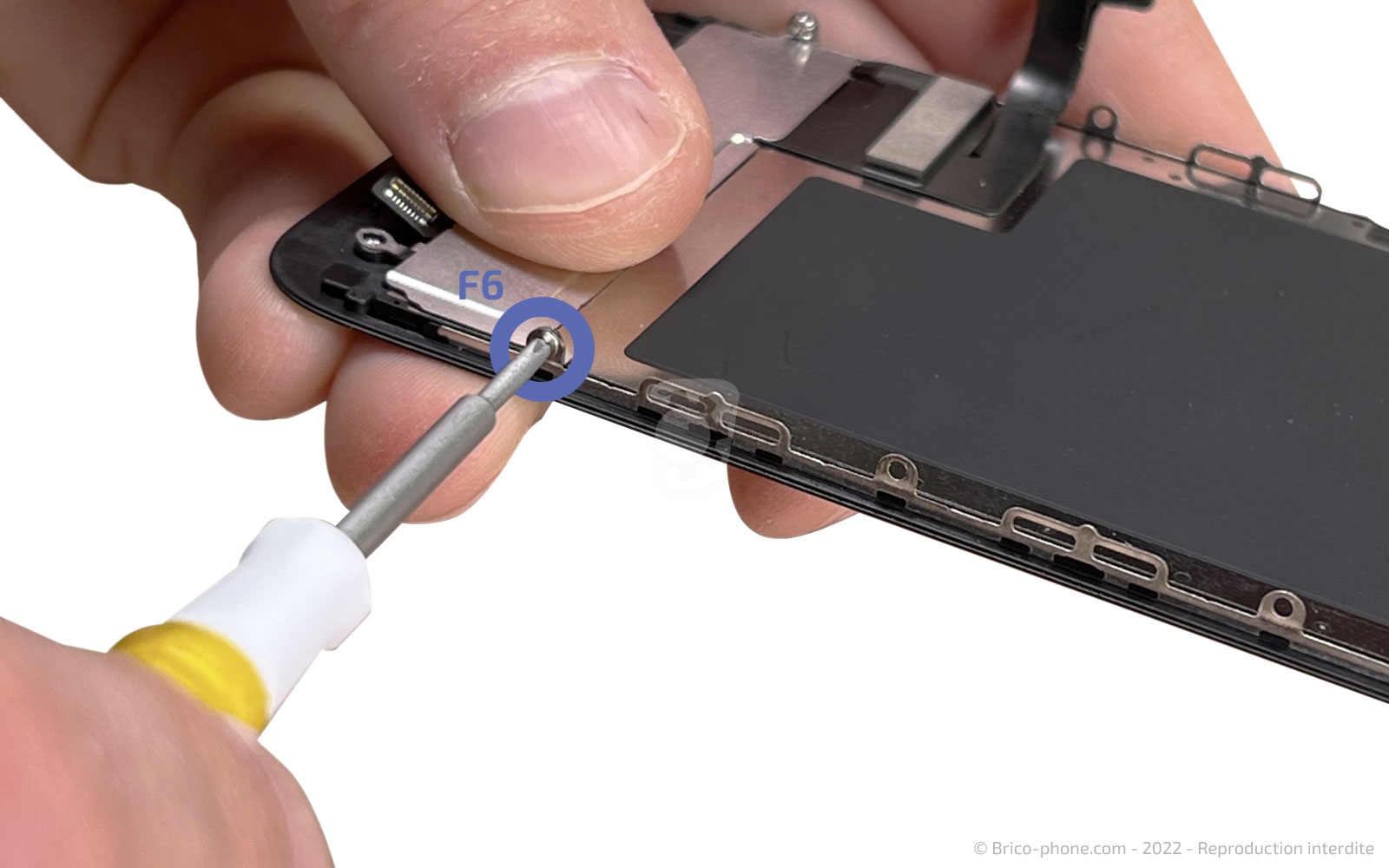

Etape 14 : Enlever la plaquette LCD basse
Deux plaquettes protègent le LCD et maintiennent des nappes.

Vous devez récupérer la première située en bas au dos de l'écran, il vous faut dévisser les vis notées F6 et F1 sur votre patron d'aide au montage. Replacez-la sur le nouvel écran.
Outils du kit utilisés
Outils du kit utilisés

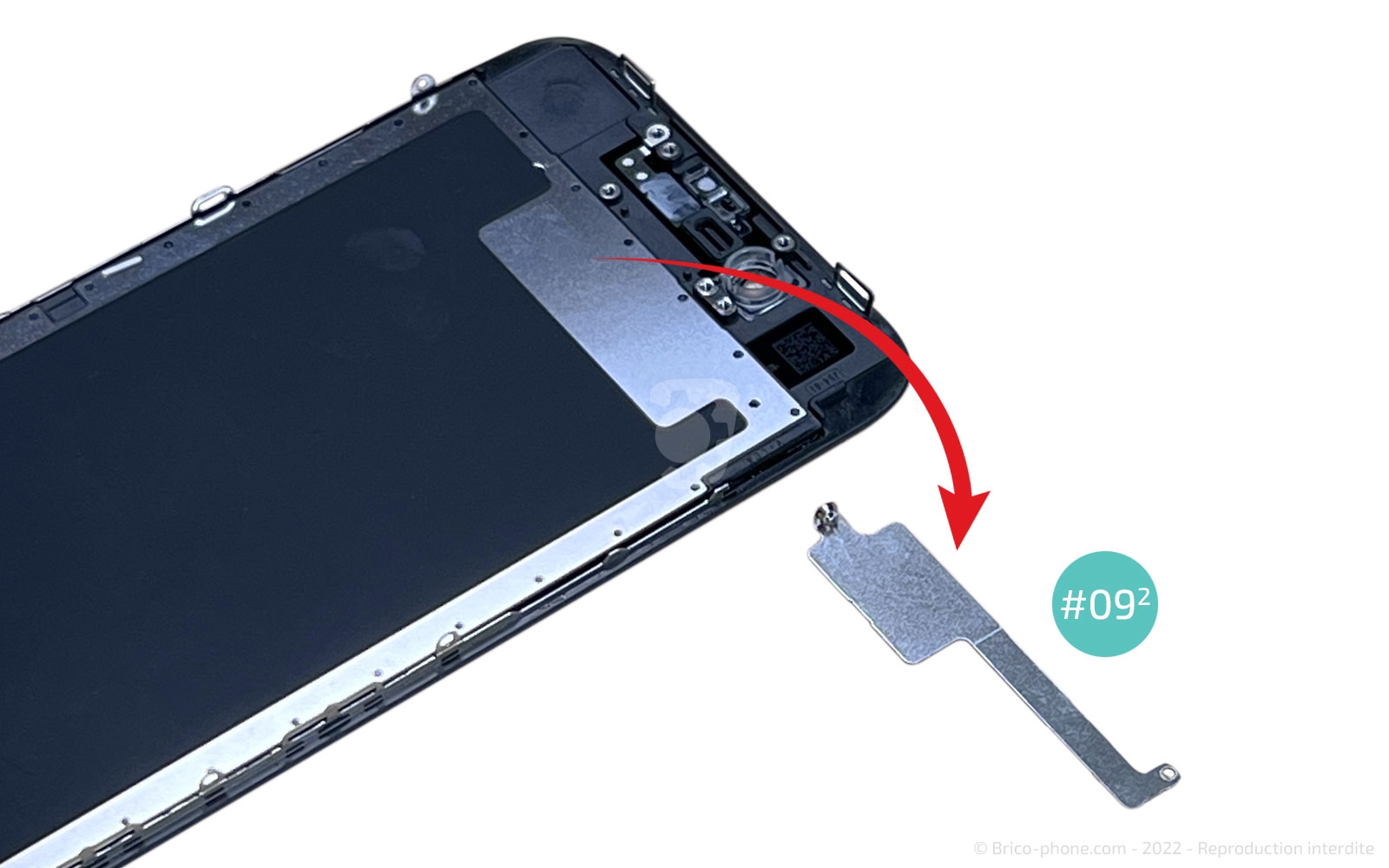

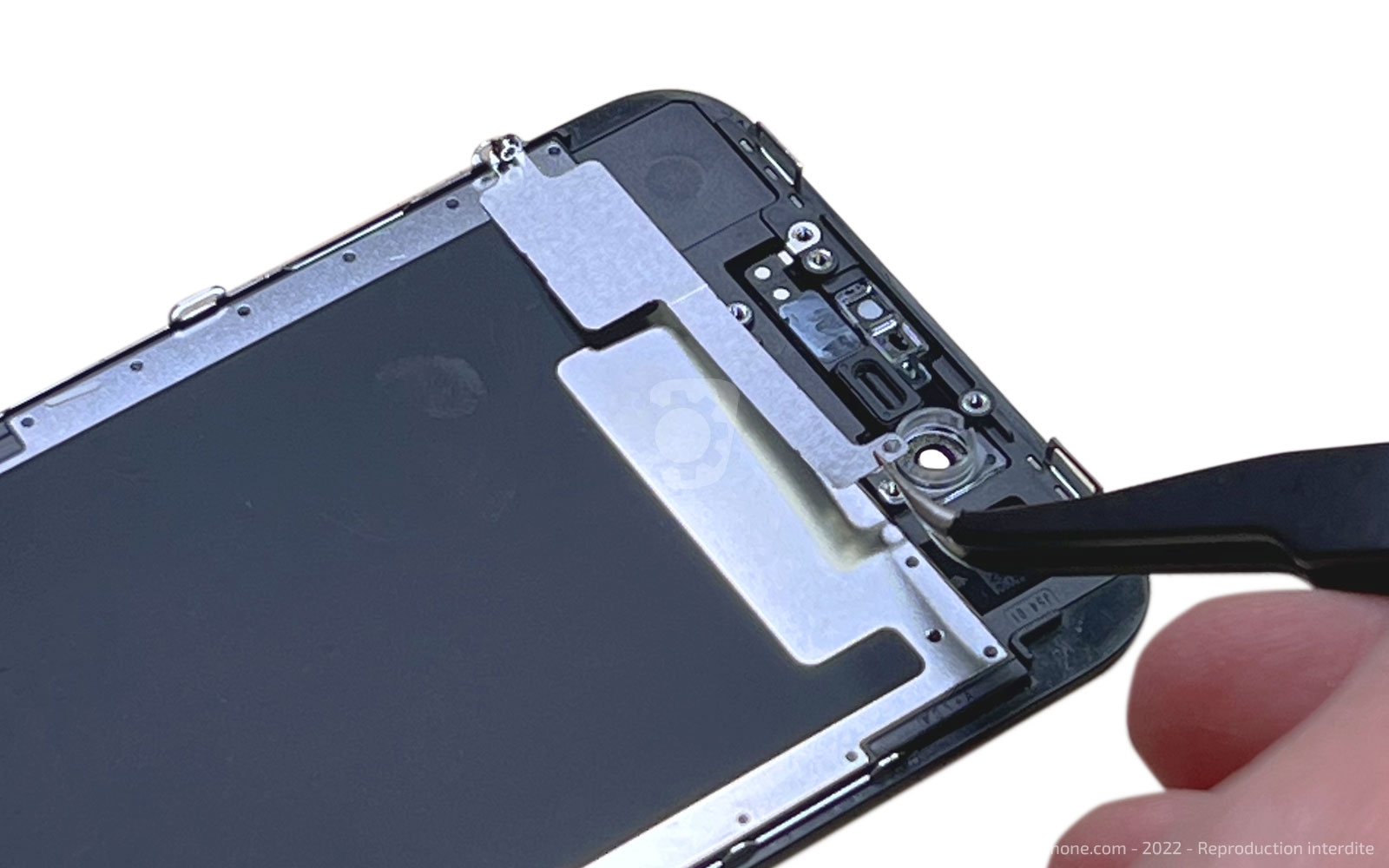

Etape 15 : Enlever la plaquette haute LCD

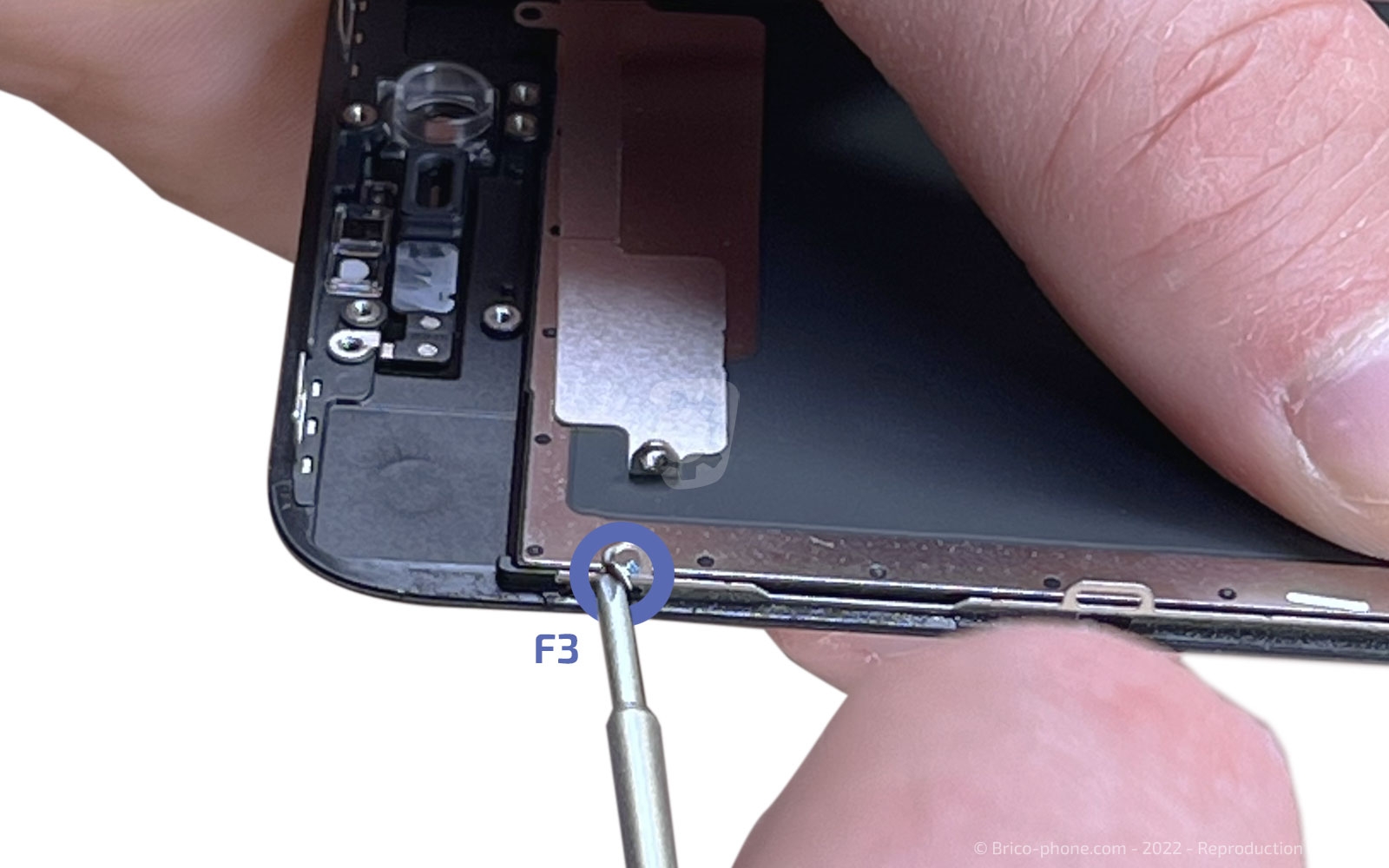

Récupérez maintenant la seconde plaquette située en haut au dos de l'écran, il vous faut dévisser la vis notée F3 sur votre patron d'aide au montage. Puis, replacez-la sur le nouvel écran.
Outils du kit utilisés
Outils du kit utilisés

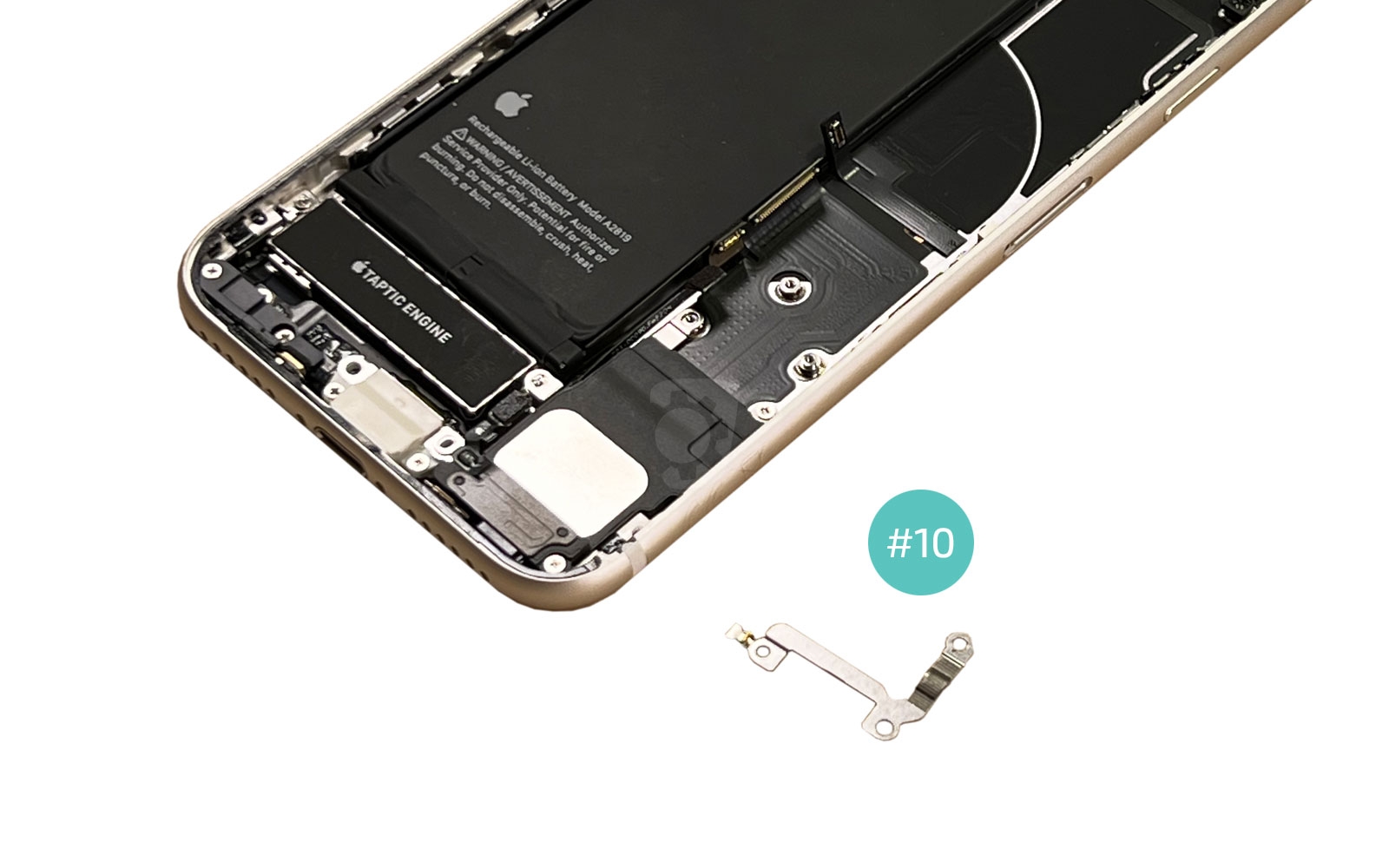

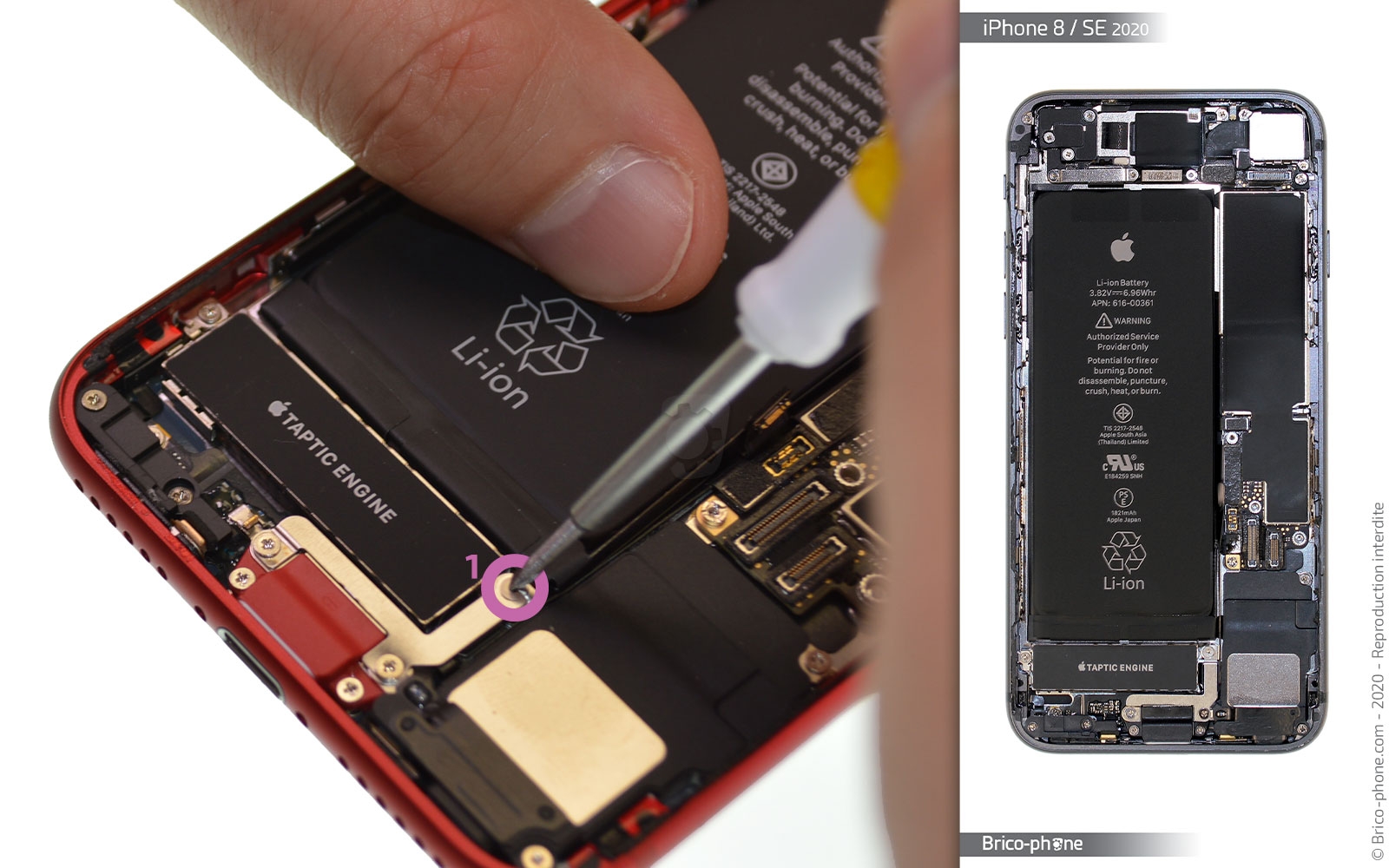

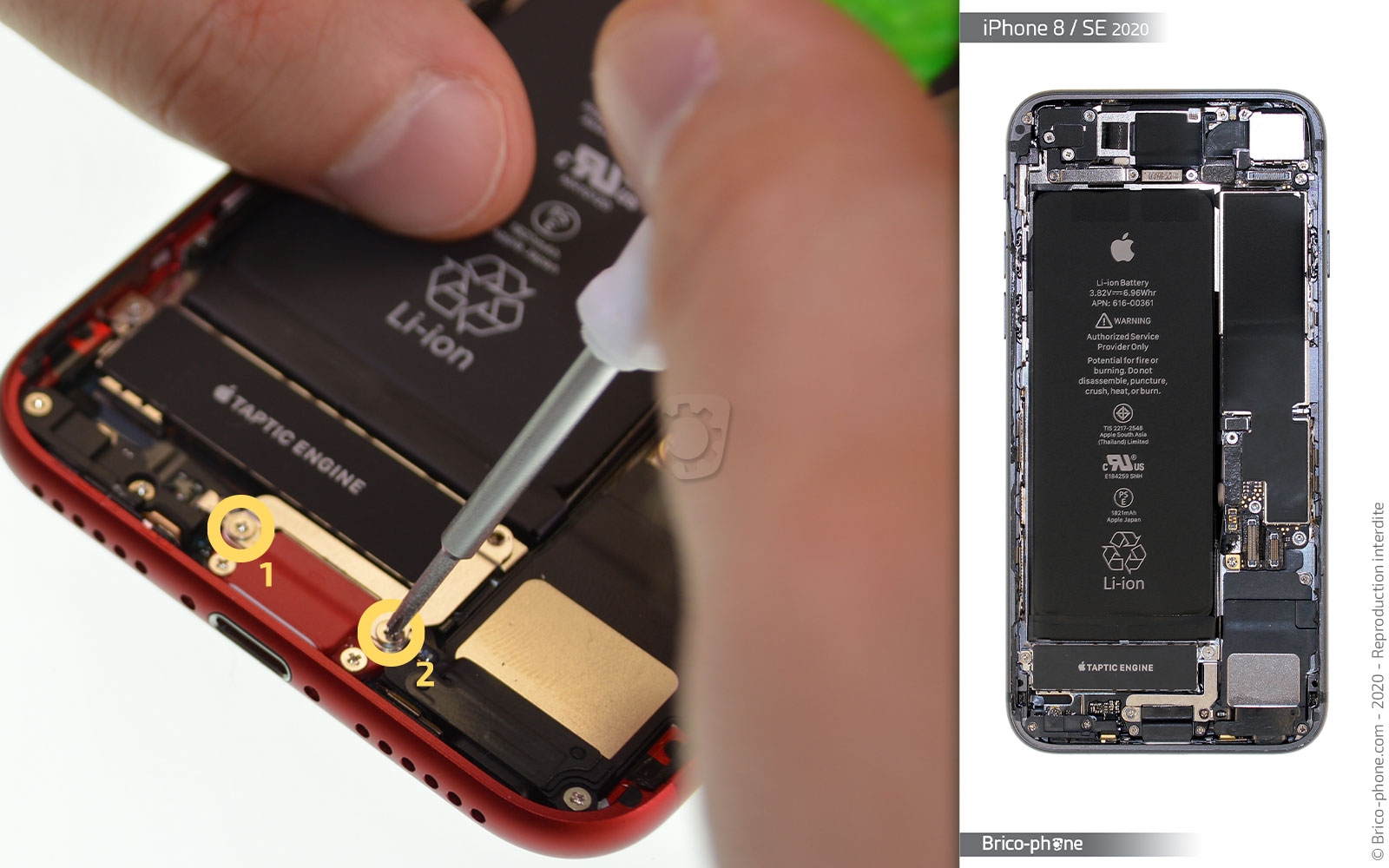

Etape 16 : Extraire la plaquette 10
Repassons à l'intérieur du châssis de votre iPhone SE 2022 afin de retirer la plaquette #10.

Pour cela, retirez la vis Triwing nommée H1 puis les vis G1 et G2 à l'aide du tournevis cruciforme.

Sortez la plaquette à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Etape 17 : Mettre de coté la nappe rallonge
Comme pour le bouton Home, il vous faut utiliser la pince et le spudger pour déconnecter une des connectiques de la nappe rallonge.
Pour récupérer cette antenne réseau, il faut la décoller du haut-parleur externe. Si elle vous semble trop collée, vous pouvez la chauffer très légèrement pour ramollir la colle.

Si vous n'avez pas besoin de récupérer cet élément, sautez l'étape, elle restera sur le bloc HP.
Outils du kit utilisés
Outils du kit utilisés

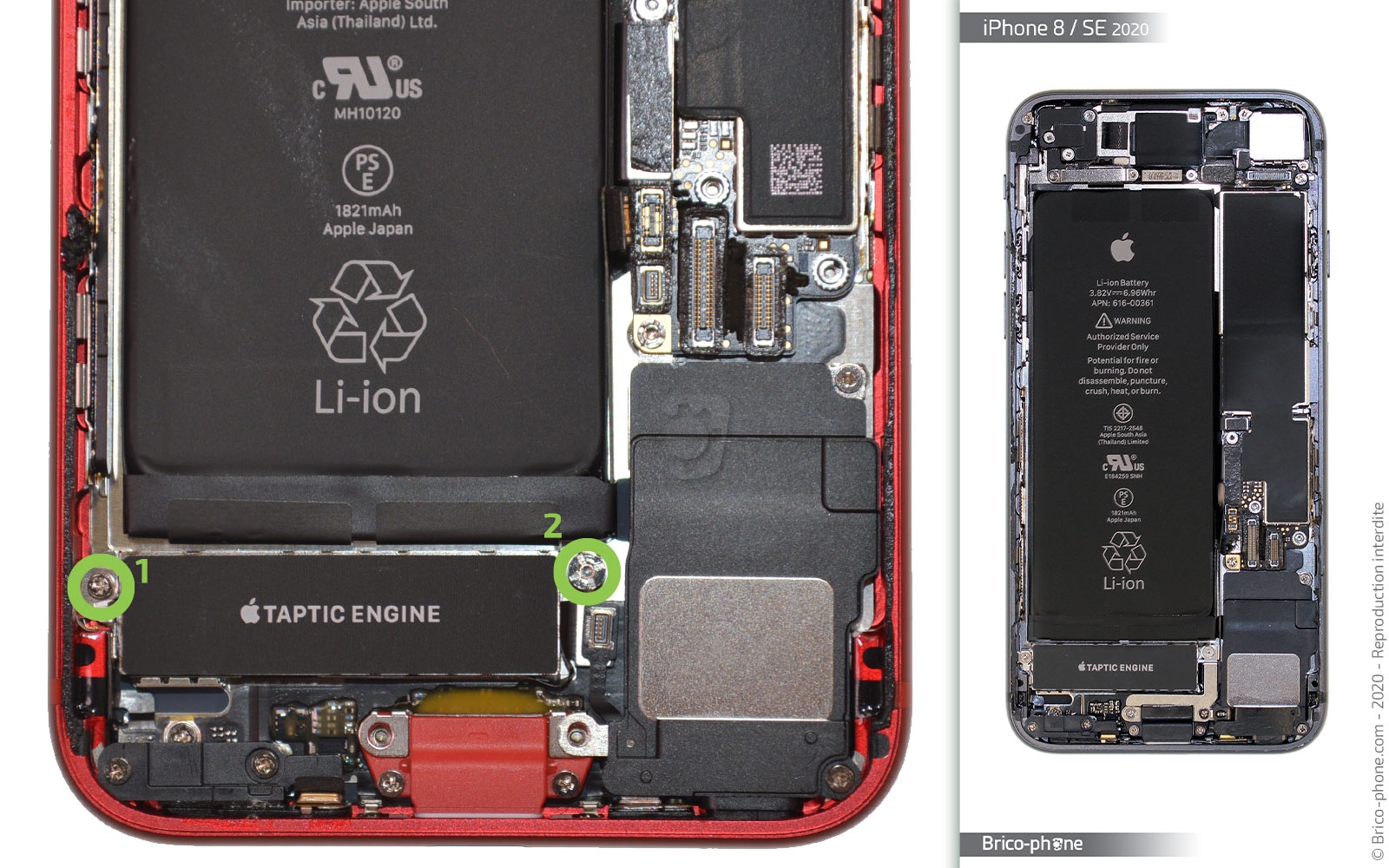

Etape 18 : Récupérer le Taptic Engine
Dévissez les vis i1 et i2 avant de déconnecter la nappe du vibreur (photo 3) se trouvant sous la petite nappe du dock.
Outils du kit utilisés
Outils du kit utilisés

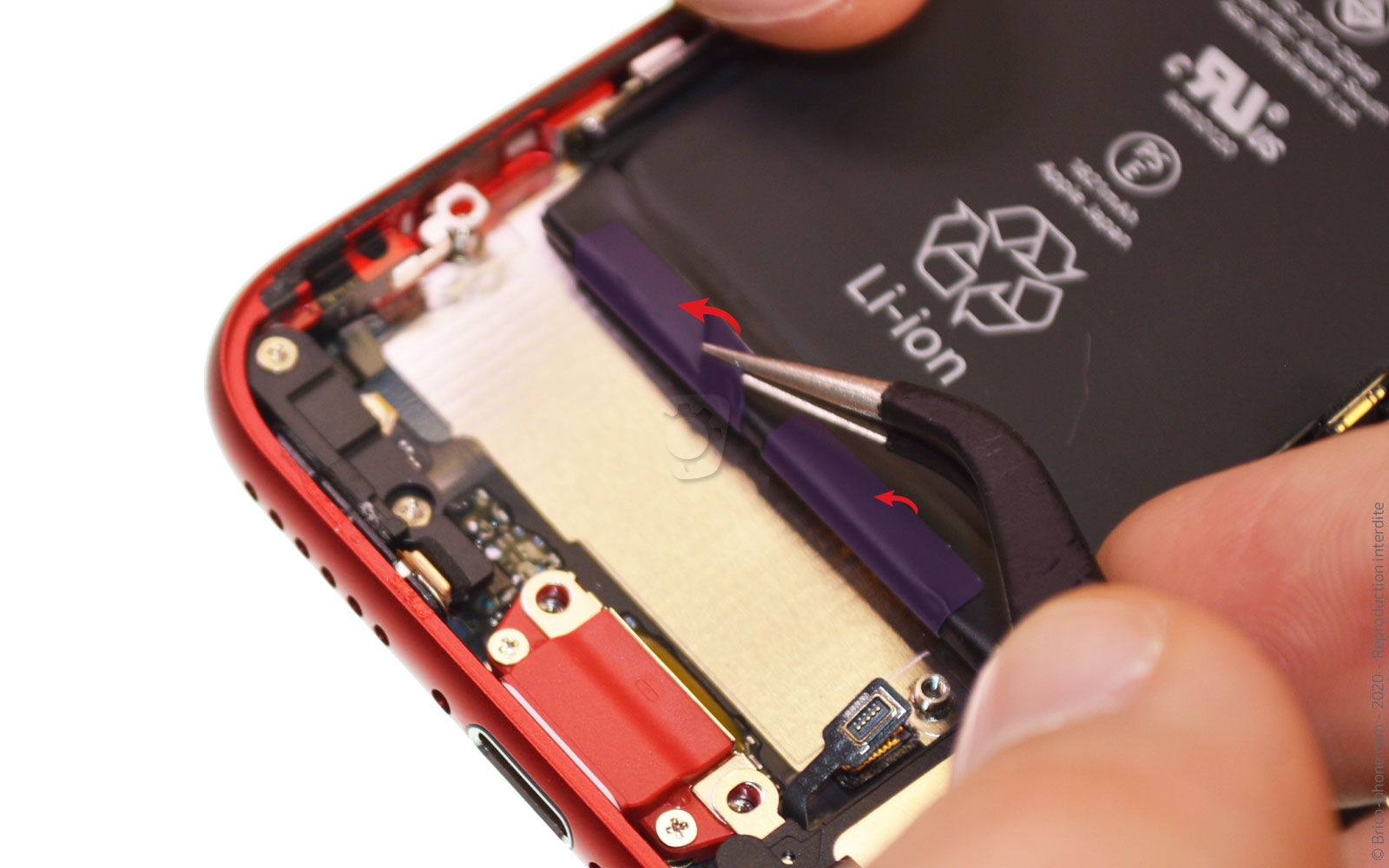

Etape 19 : Oter la batterie
A l'aide de la pincette, tirez les languettes adhésives afin de pouvoir petit à petit les enrouler autour de l'outils. Réitérez cette manipulation pour les 3 autres languette retenant la batterie au châssis.

Ensuite, faites levier en glissant le spudger sous la batterie pour l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie Premium similaire à l'originale pour iPhone SE (2020)
25,42 €
Stickers pour batterie d'iPhone 8, SE (2020 et 2022)
2,90 €
Etape 20 : Sortir la caméra arrière
Retirez la vis K1 à l'aide du tournevis plat puis la vis cruciforme K2 avec le tournevis adéquat.

Libérez ensuite la plaquette 13 du téléphone et déconnectez la nappe de la caméra afin de pouvoir la sortir de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés




Outils optionnels
Outils optionnels
Caméra arrière pour iPhone SE (2020)
39,90 €
Etape 21 : Enlever la plaquette 15

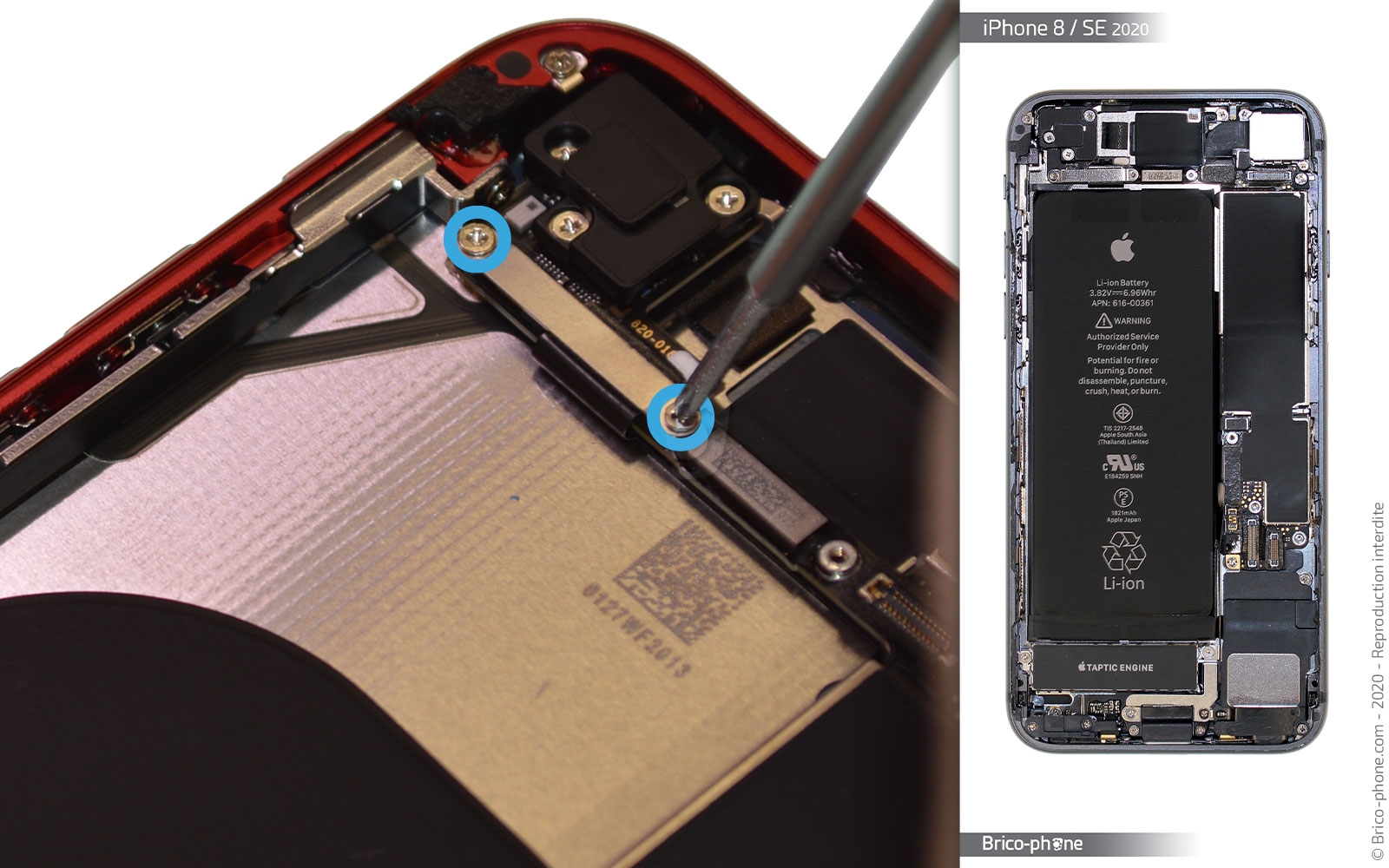

Du coté gauche, dévissez les vis cruciformes nommées "J".

Sortez ensuite la plaquette numérotée 15.
Outils du kit utilisés
Outils du kit utilisés

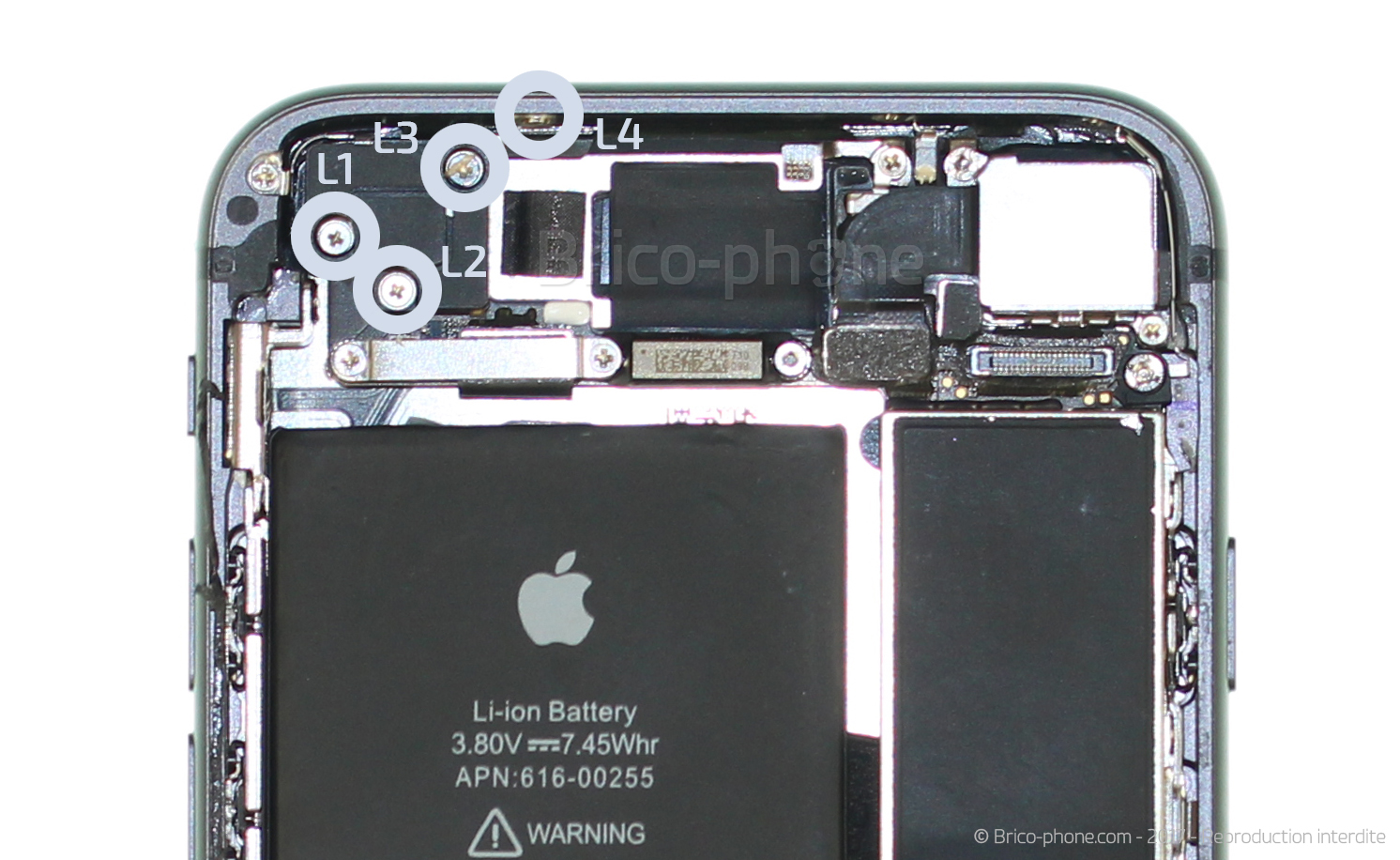

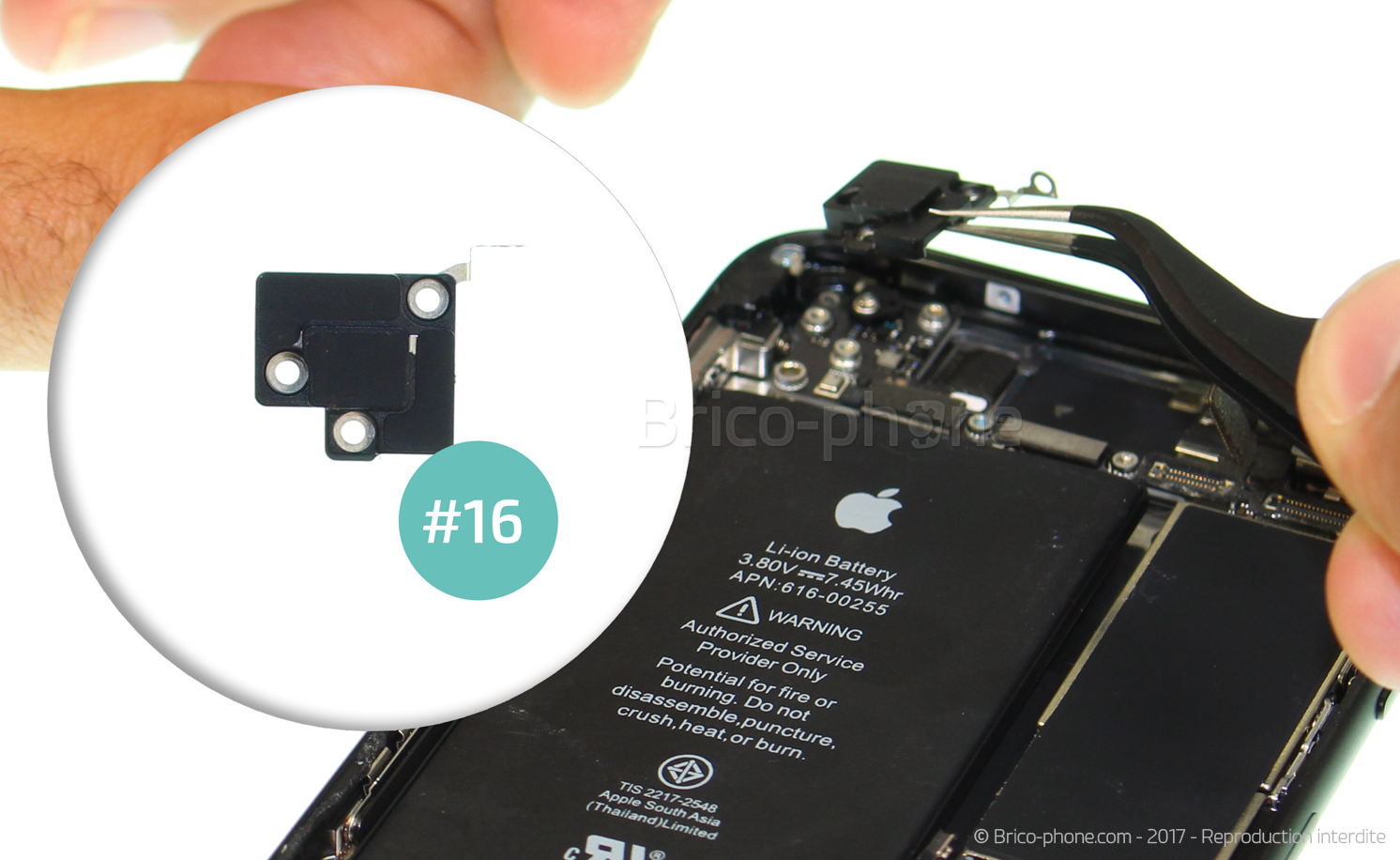

Etape 22 : Retirer le support de l'antenne Wifi
A présent, vous pouvez retirer la plaquette de protection #16 avec le tournevis cruciforme.

Celle ci est retenue par 4 vis notées L1 à L4.
Outils du kit utilisés
Outils du kit utilisés

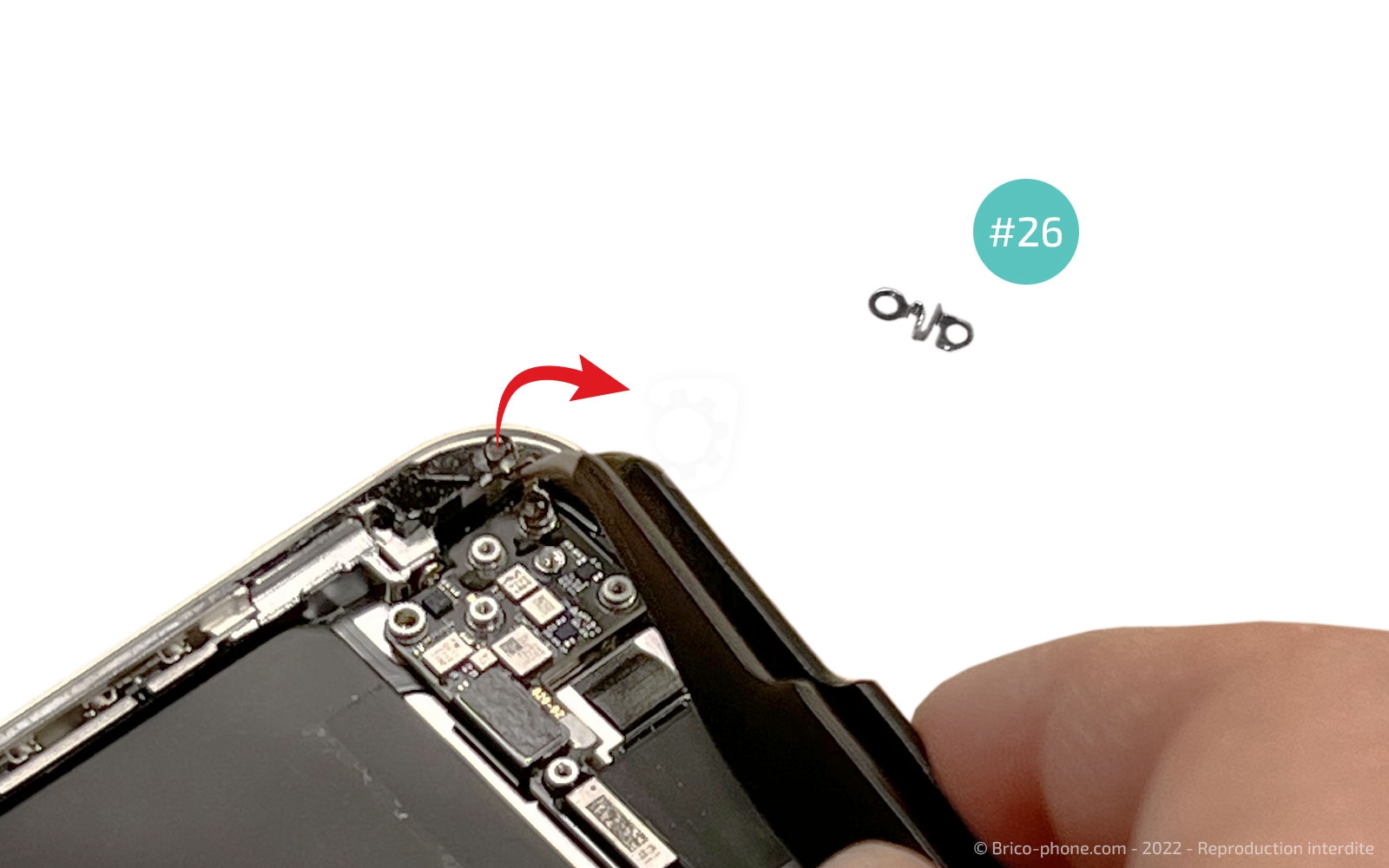

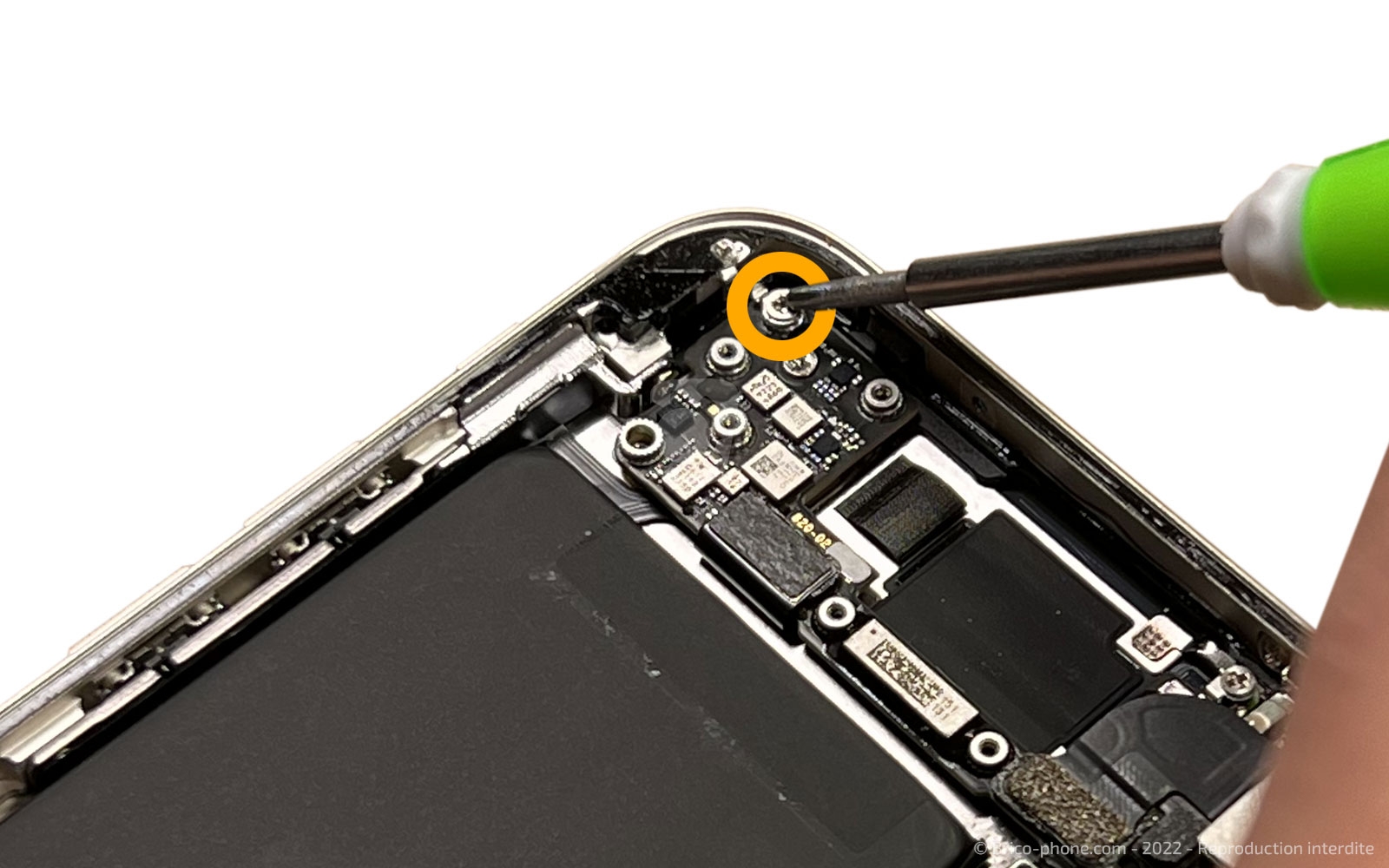

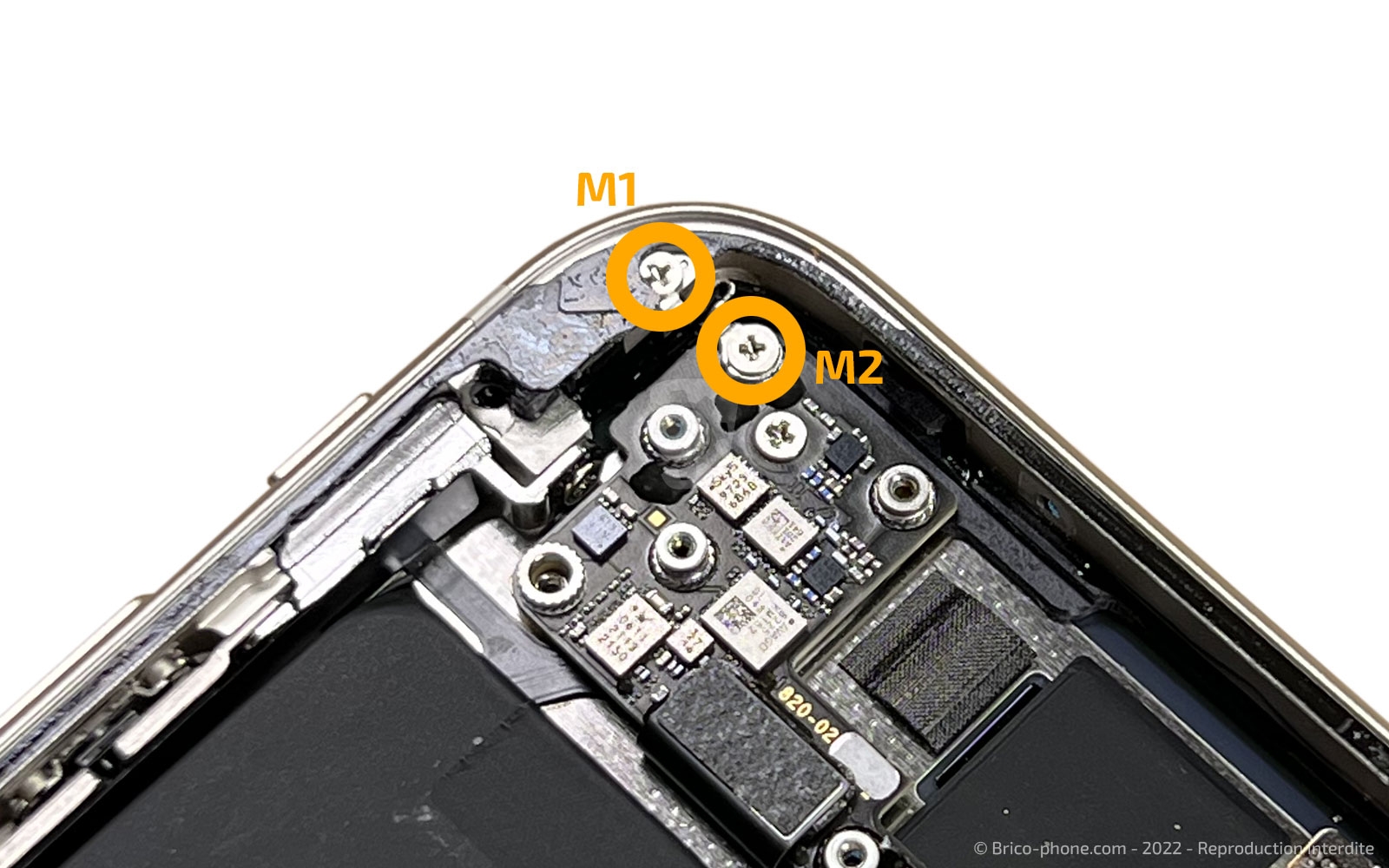

Etape 23 : Retirer le petit élément #26
Avec le tournevis cruciforme, dévisser M1 et M2 entourées en orange clair et enlever le petit élément #26.
Outils du kit utilisés
Outils du kit utilisés

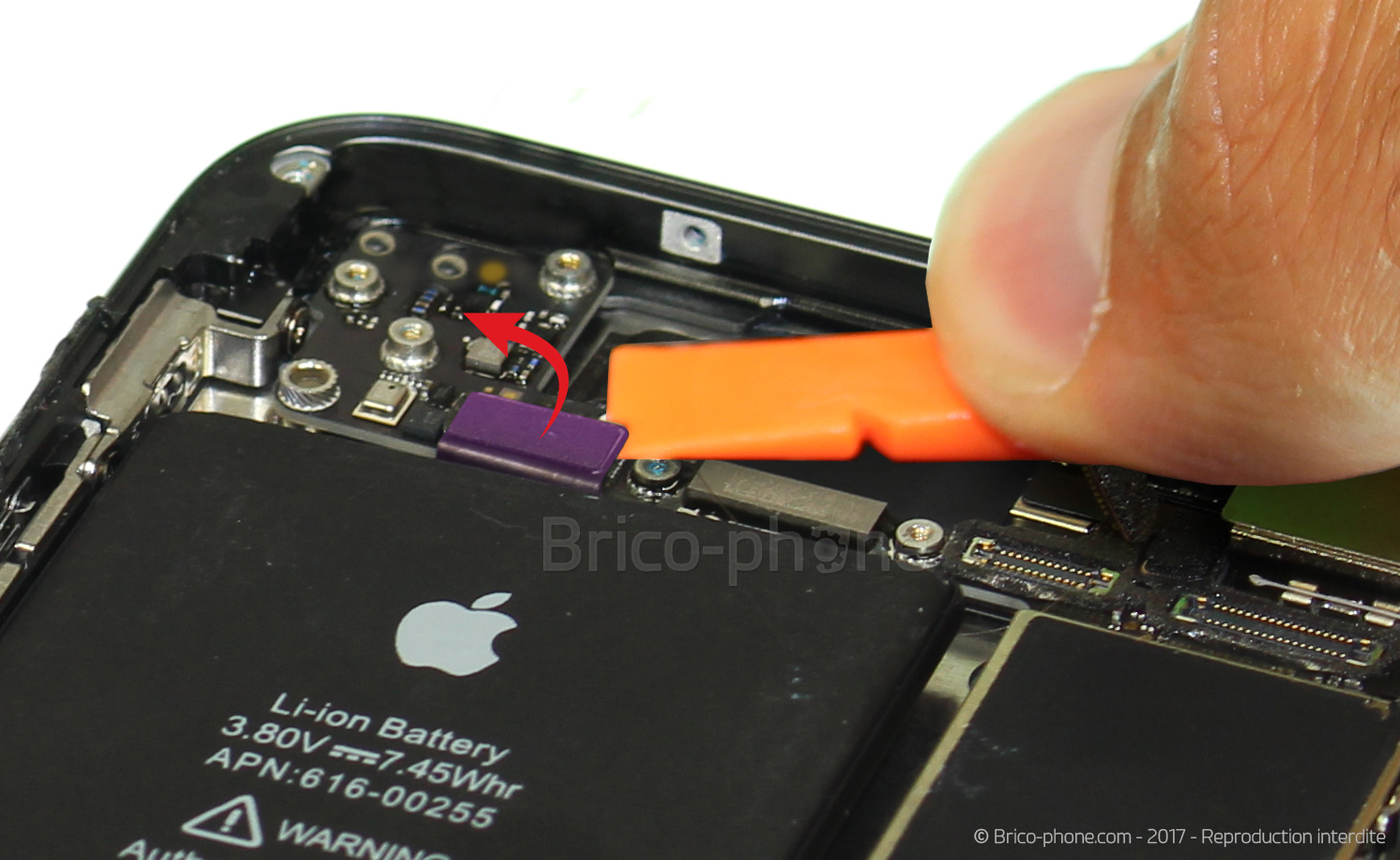

Etape 24 : Déconnecter la nappe power

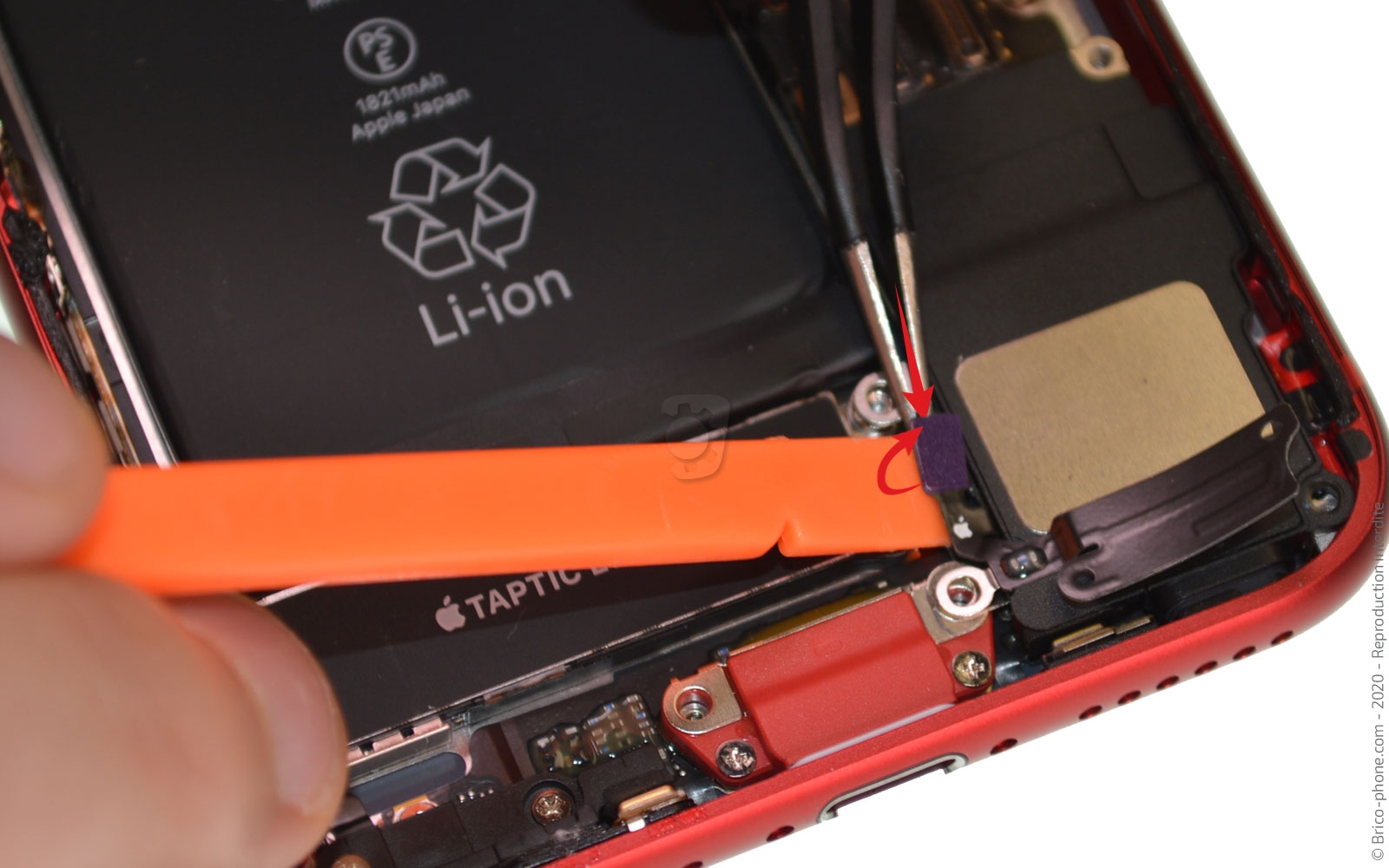

Il est désormais nécessaire de déconnecter la nappe power toujours reliée à la carte mère.

Utilisez le levier plastique afin de déclipser le connecteur.
Outils du kit utilisés
Outils du kit utilisés

Etape 25 : Oter l'antenne Wi-fi

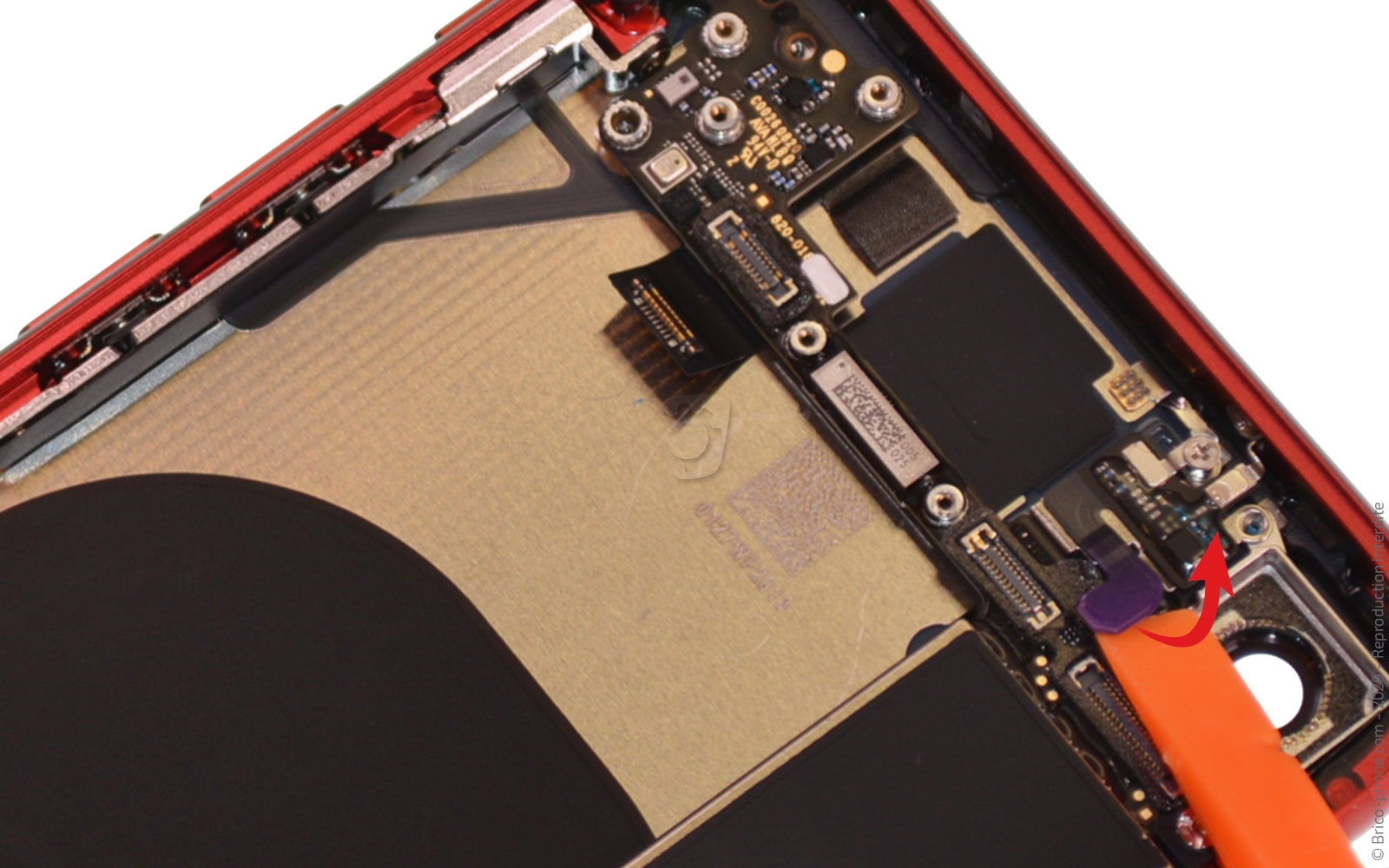

Déconnectez la connectique de l'antenne Wi-fi puis retirez les vis cruciforme bloquant le composant avant de la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

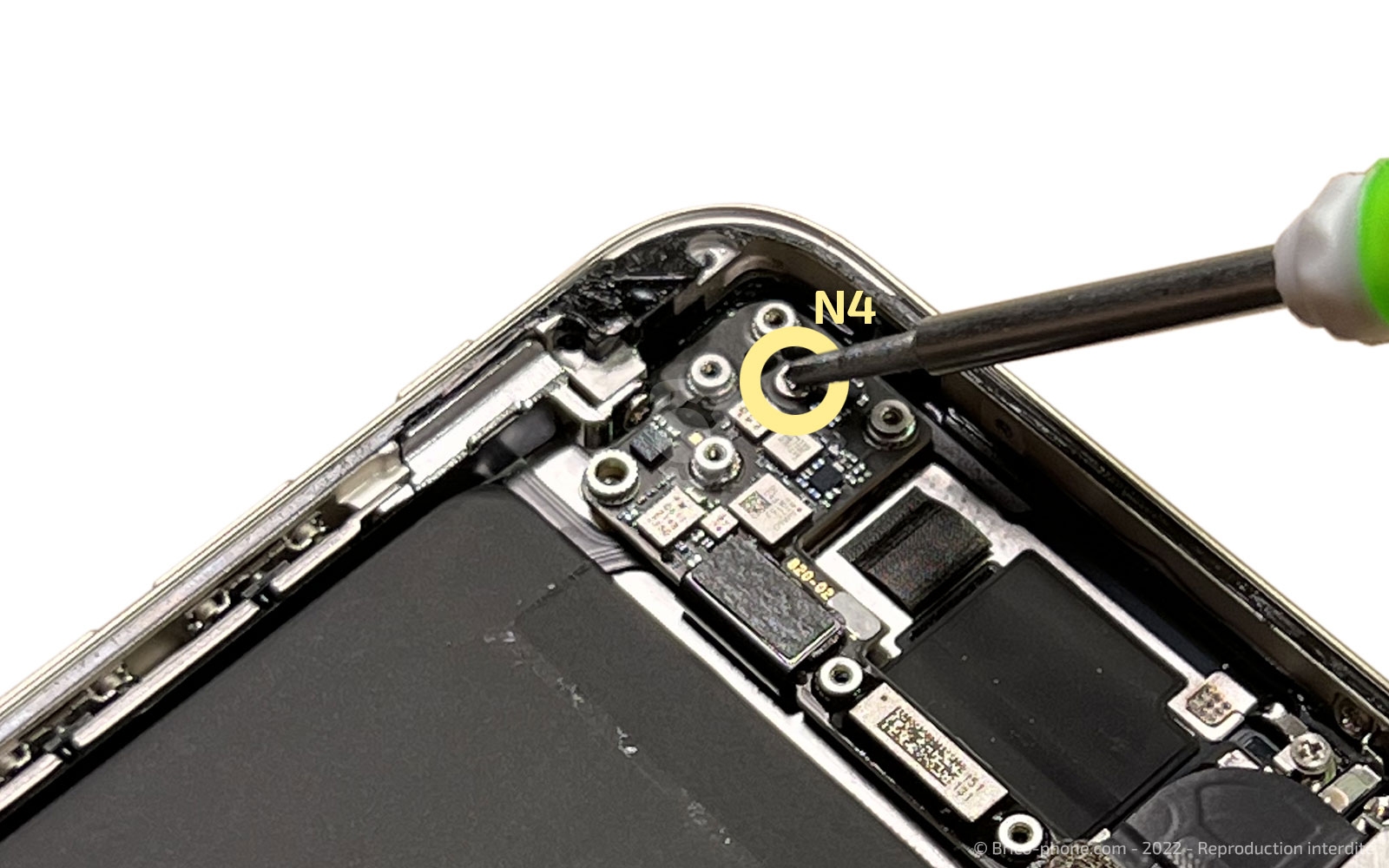

Etape 26 : Dévisser les vis nommées N
Retirez les dernières vis qui maintiennent la carte mère à l'aide du tournevis plat pour les vis N1, N2 puis du tournevis cruciforme pour la vis N4 et celle cachée nommée N3.
Outils du kit utilisés
Outils du kit utilisés

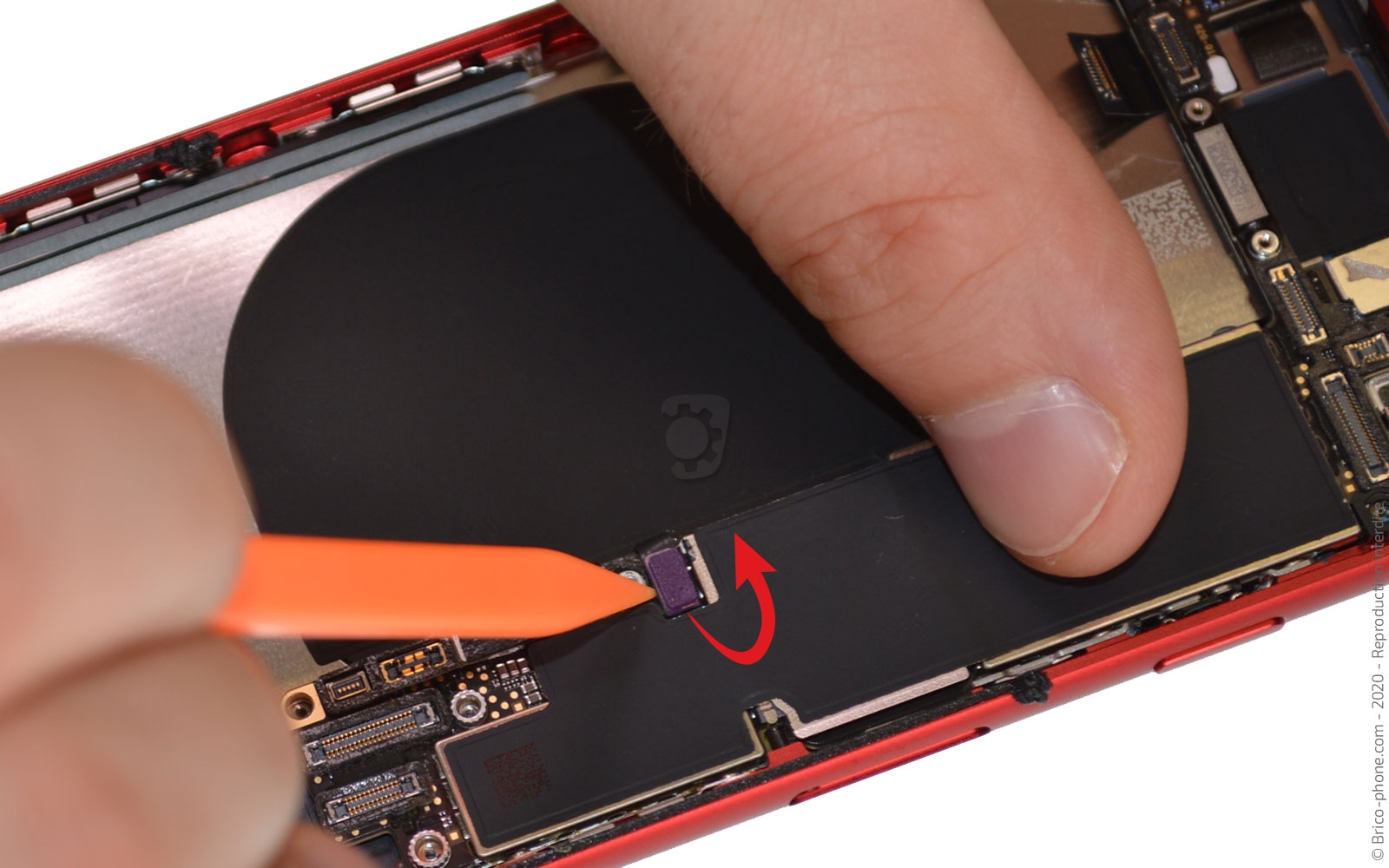

Etape 27 : Libérer la carte mère
Déconnectez la nappe du connecteur de charge et de la nappe induction.

Ensuite, vérifiez que le témoin du lecteur de carte Sim soit pousser vers l'extérieur avant d'extraire la carte mère du châssis.
Outils du kit utilisés
Outils du kit utilisés

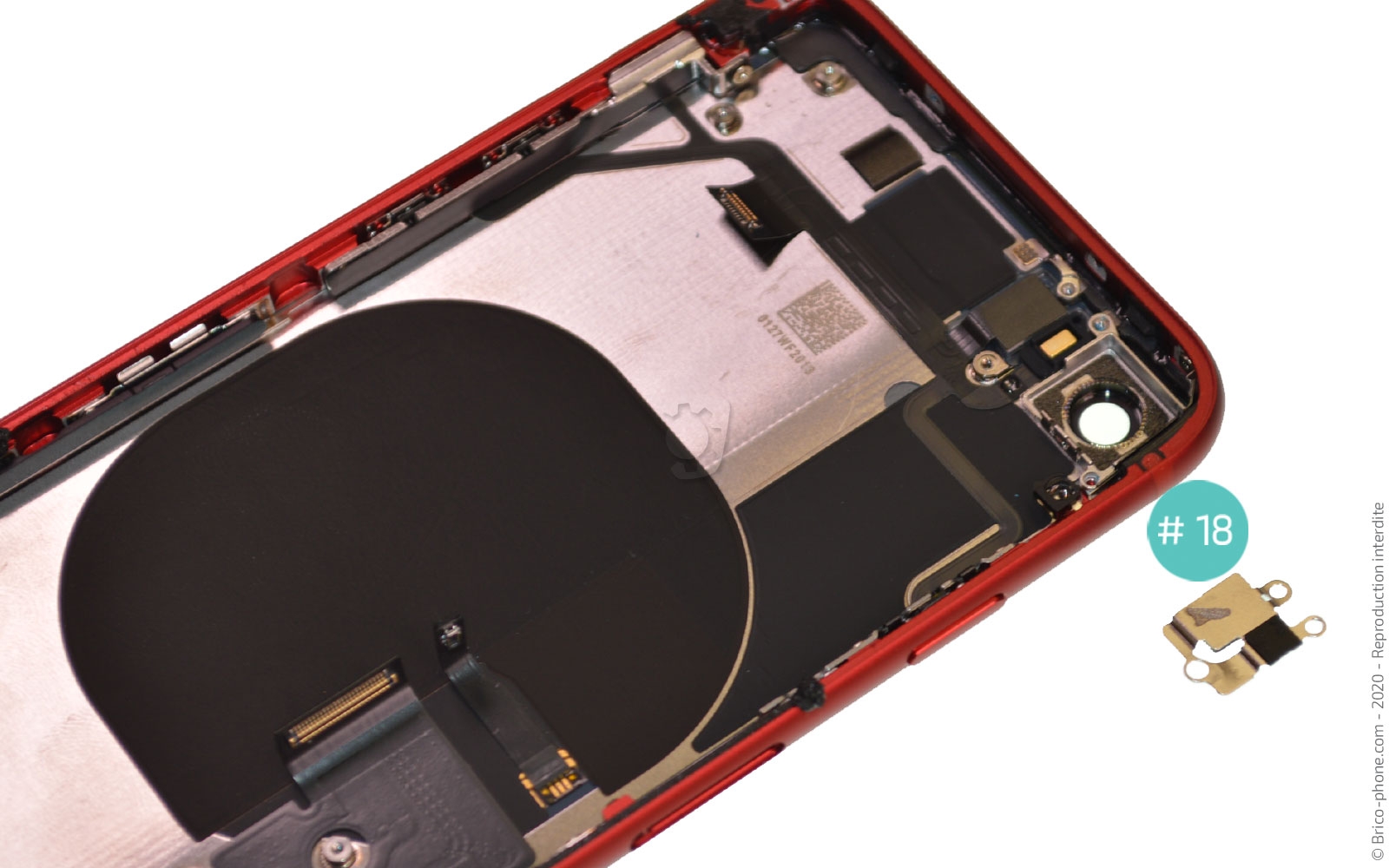

Etape 28 : Sortir la plaquette 18
Sortez la plaquette de protection du flash et du micro d'ambiance.
Outils du kit utilisés
Outils du kit utilisés

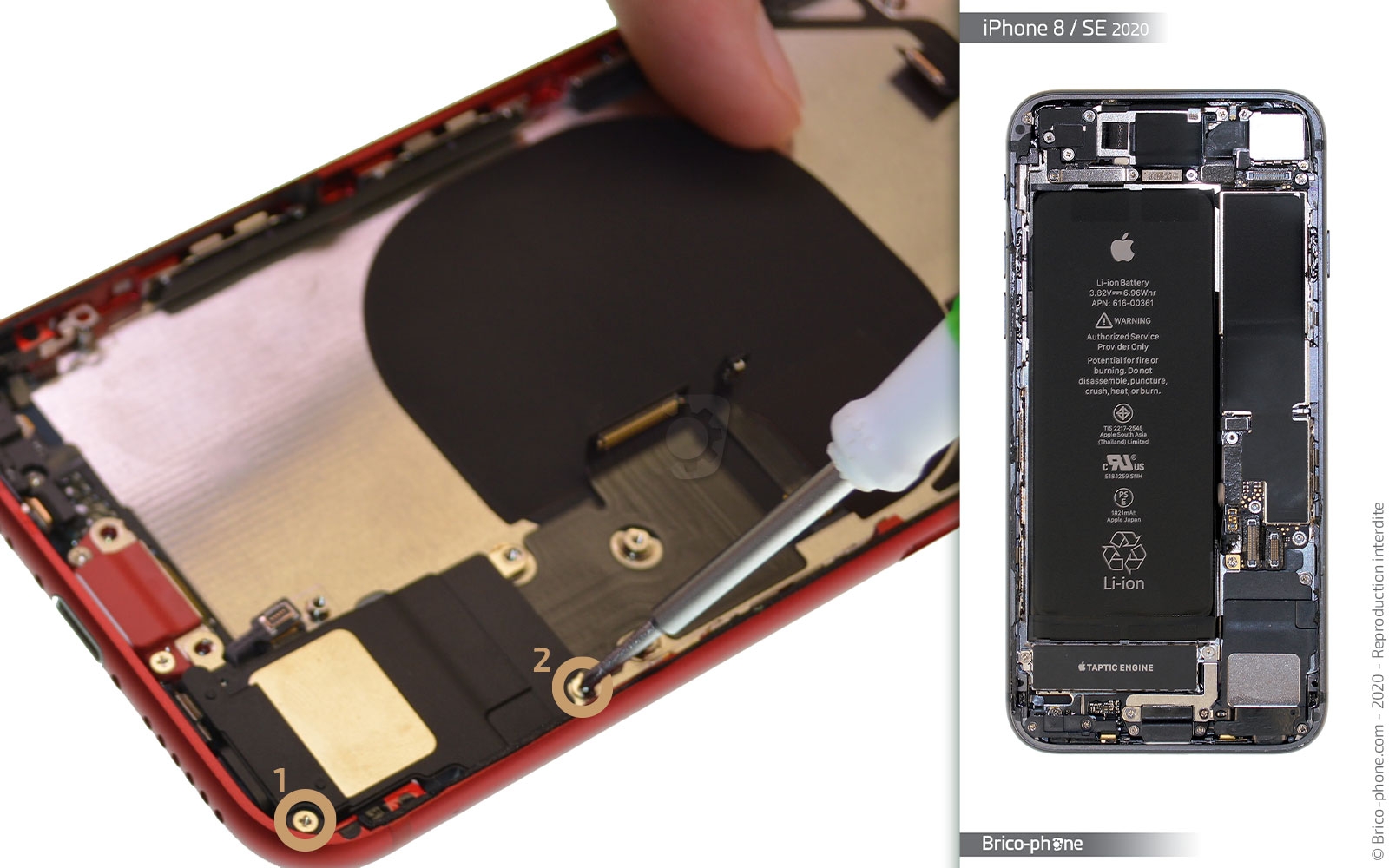

Etape 29 : Enlever le haut-parleur externe
A l'aide du tournevis cruciforme, dévissez les deux vis O1 et O2 du haut-parleur externe avant de le faire basculer en dehors du châssis.
Outils du kit utilisés
Outils du kit utilisés


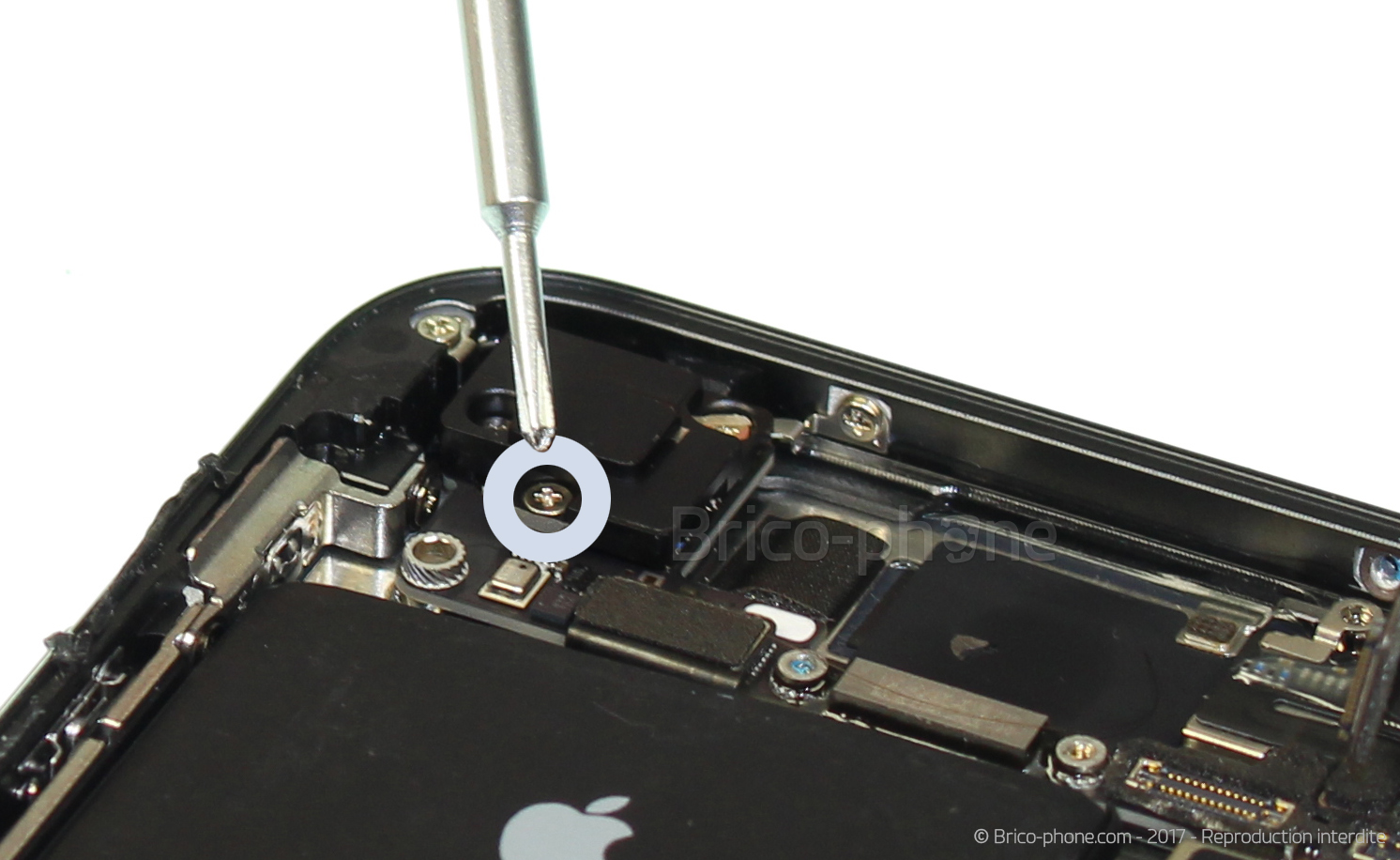

Etape 30 : Récupérer le cache 21
Avec le levier, déconnectez la rallonge coaxial du connecteur de charge, puis retirez le deux vis cruciformes P3 et P4 avec le tournevis. Il ne vous reste plus qu'à ôter le cache #21 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

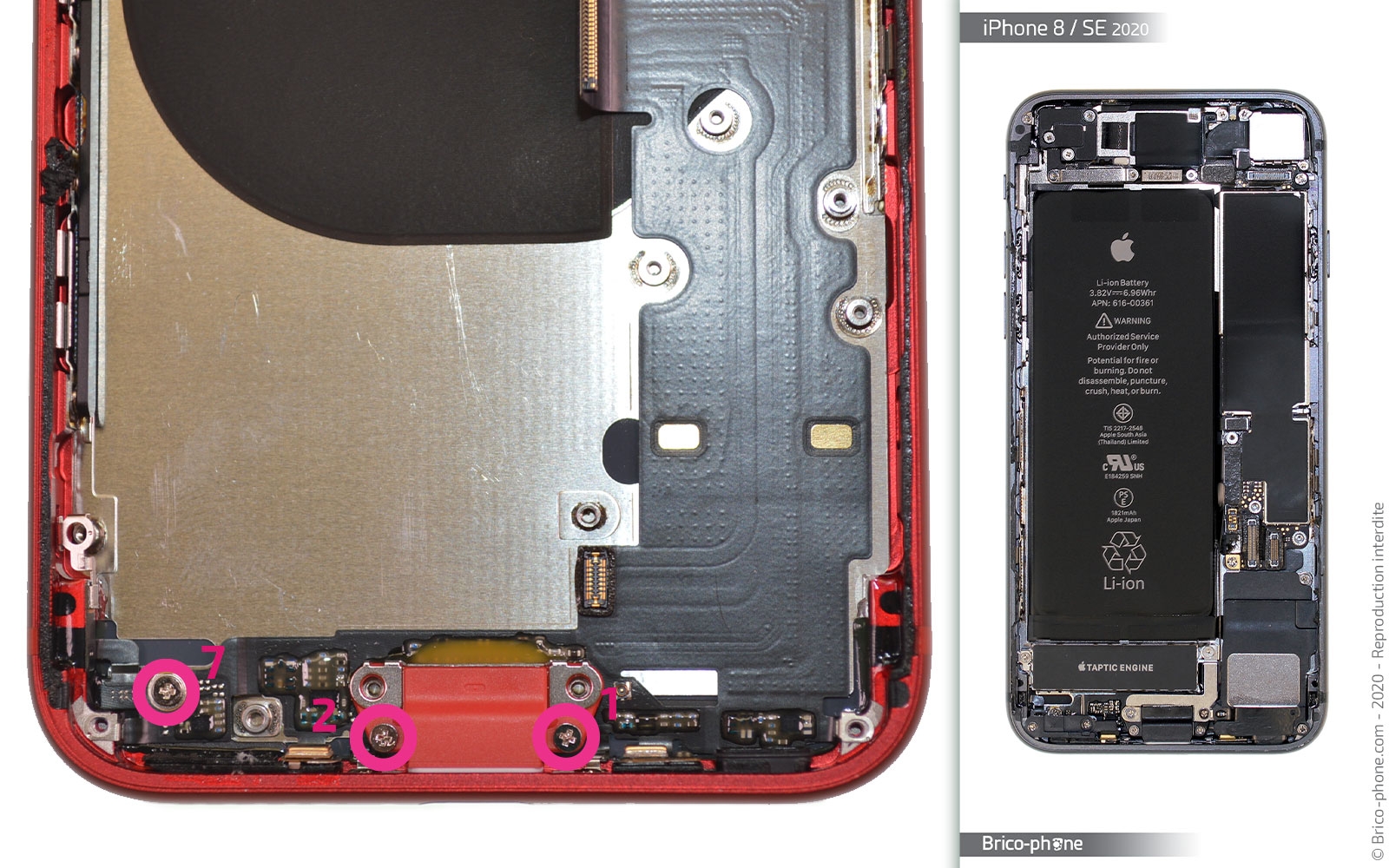

Etape 31 : Chauffer le connecteur de charge
Retirez les vis cruciformes du connecteur de charge avant de le chauffer légèrement pour faciliter son décollage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

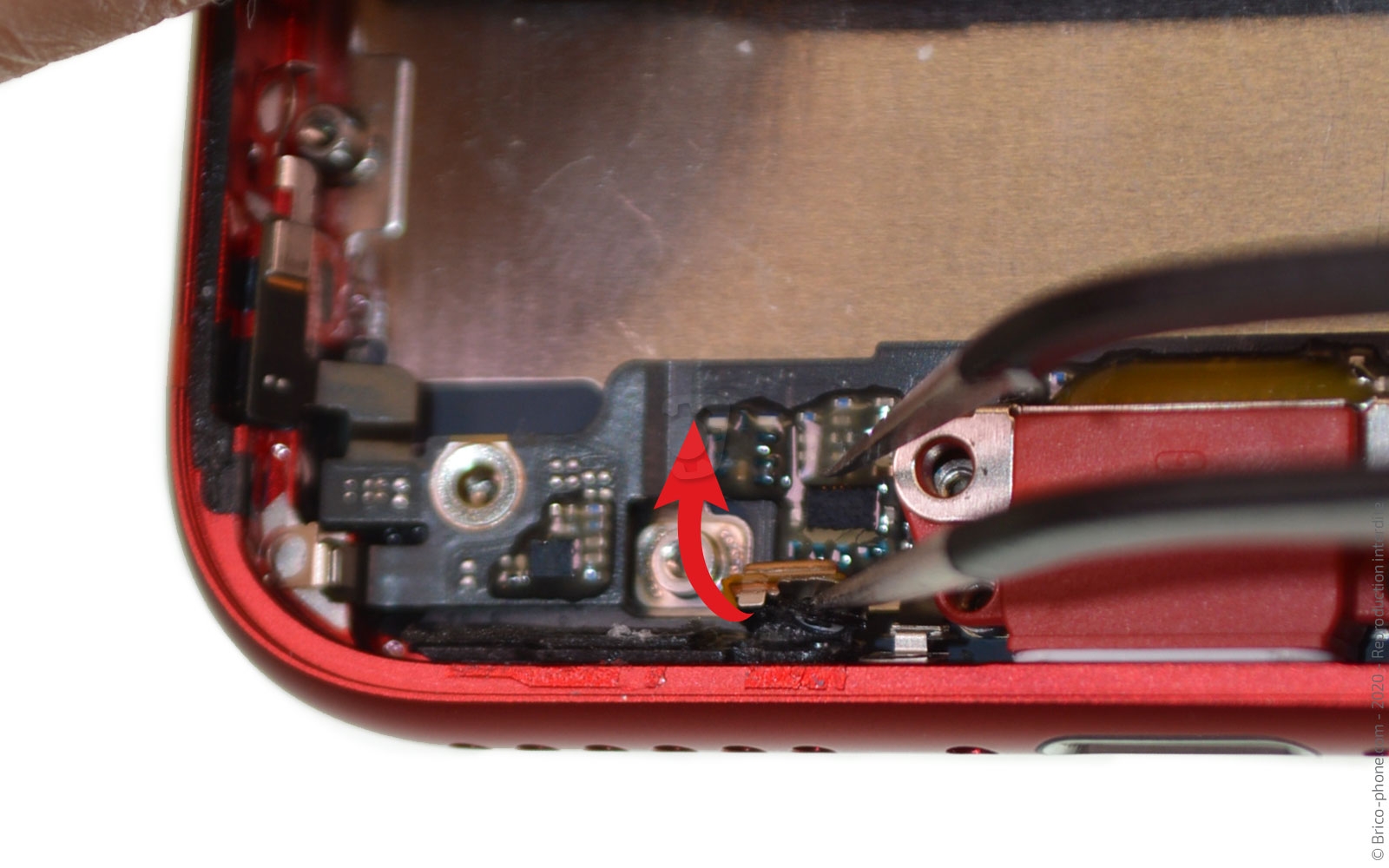

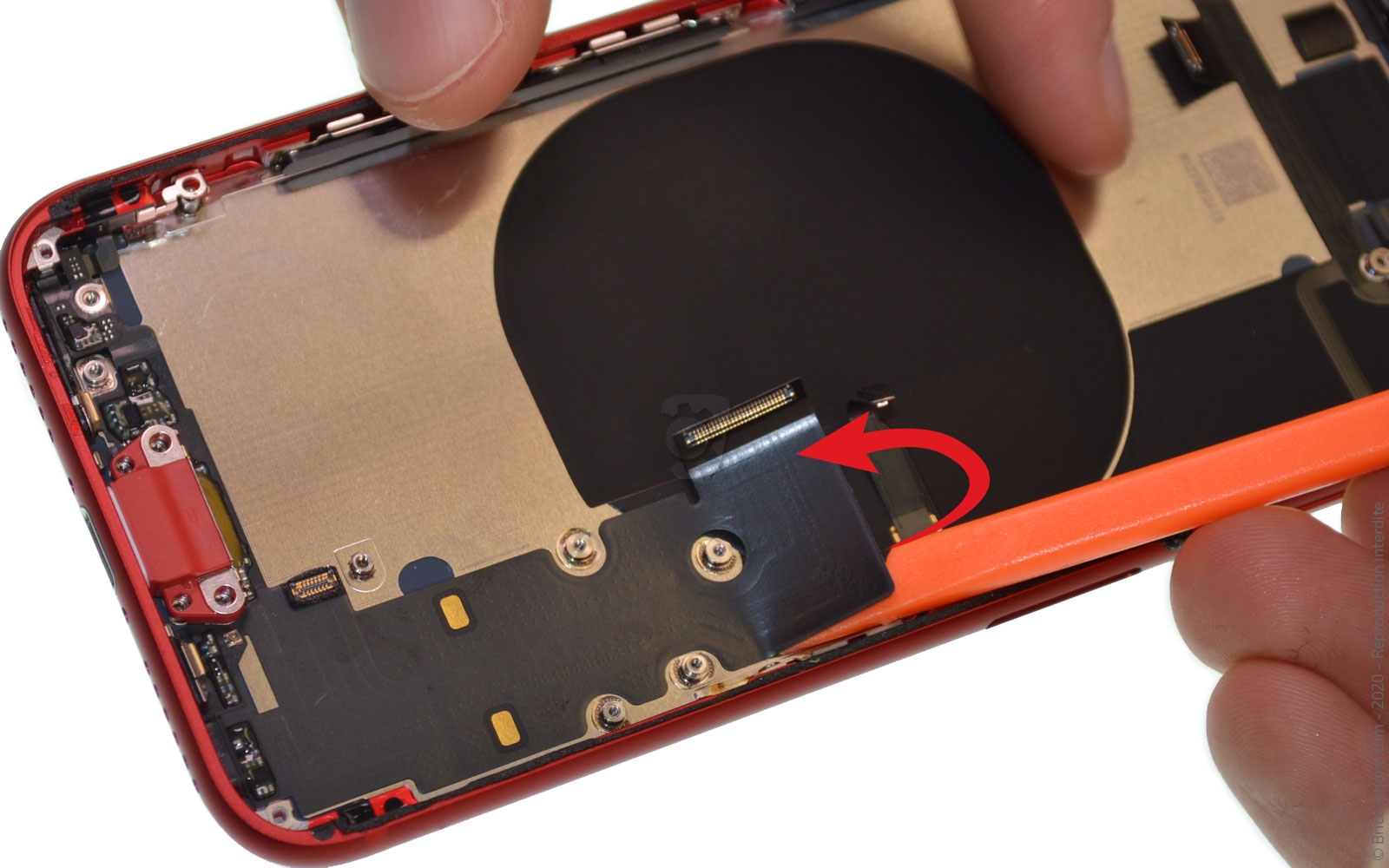

Etape 32 : Retirer le dock
Faites glisser le levier en nylon sous le dock pour le décoller.

Puis à l'aide de la pincette, décollez les micros du bord du châssis afin de terminer le décollage.

Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge Lightning pour iPhone SE (2020 et 2022) Rouge
19,90 €

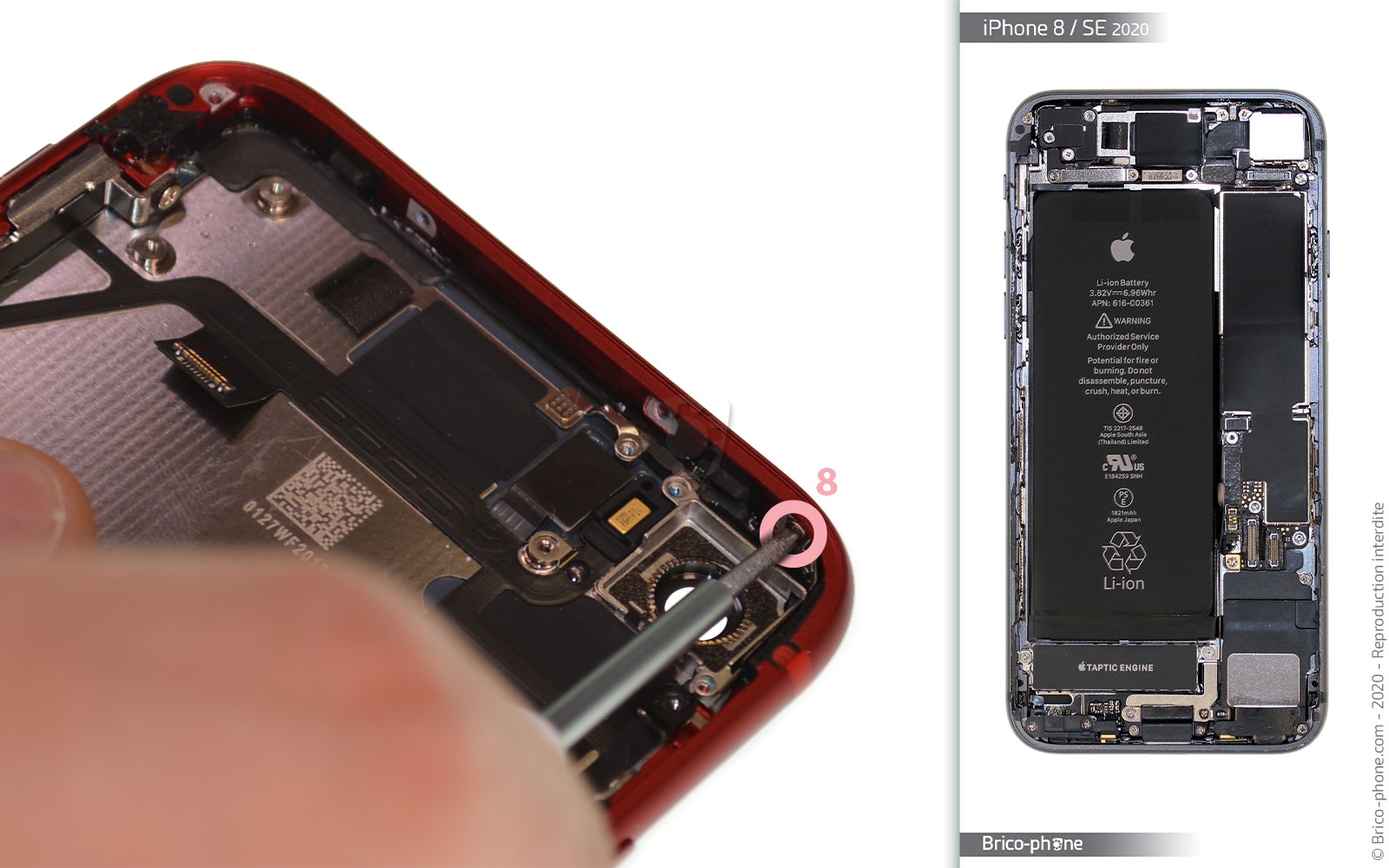

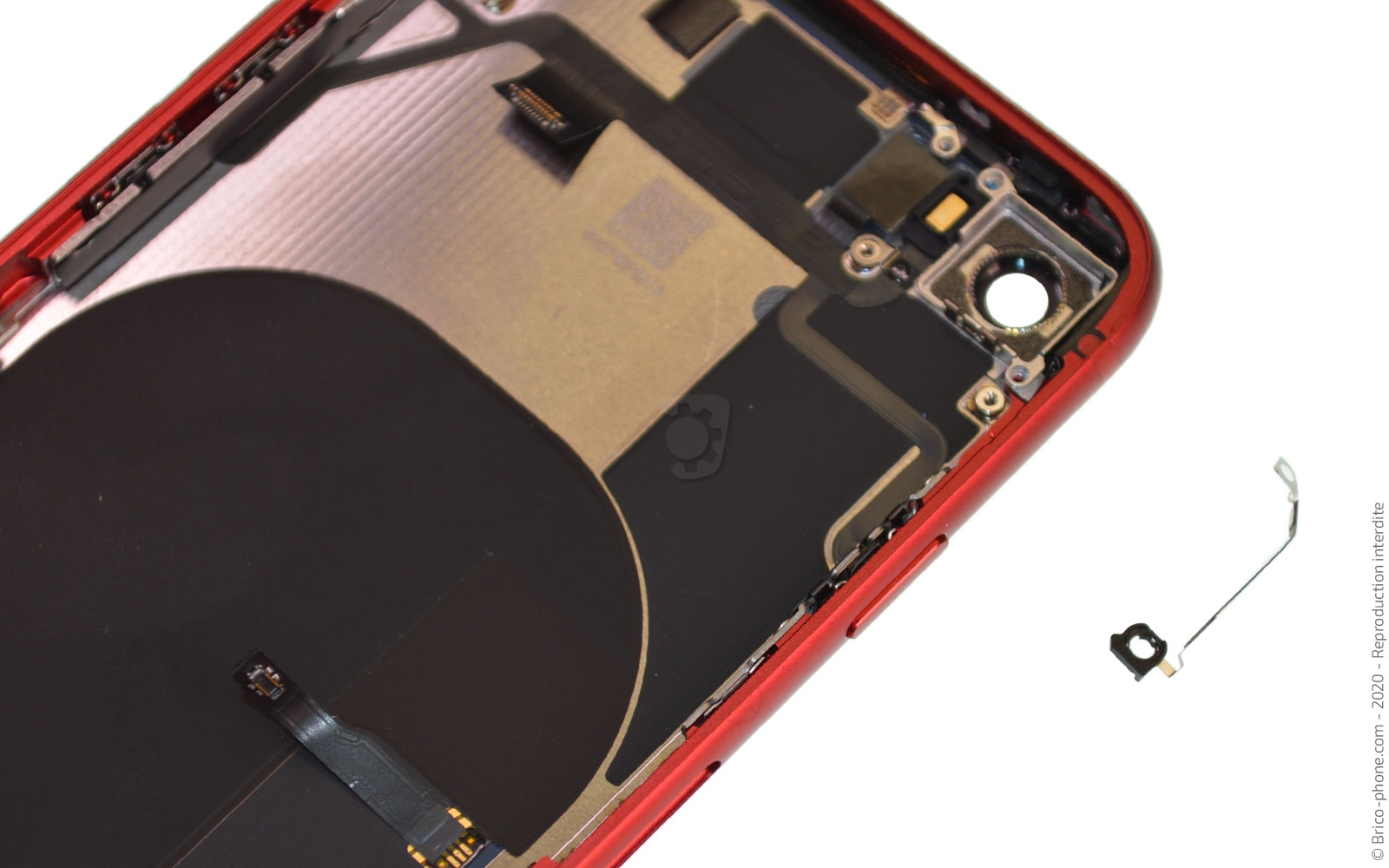

Etape 33 : Extraire la vis R8
Retirez la vis cruciforme R8 pour sortir le petit élément.
Outils du kit utilisés
Outils du kit utilisés

Etape 34 : Dévisser la nappe power-volume
Sortez l'adhésif noir des boutons latéraux afin d'accéder aux différentes vis qu'il vous faudra retirer avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

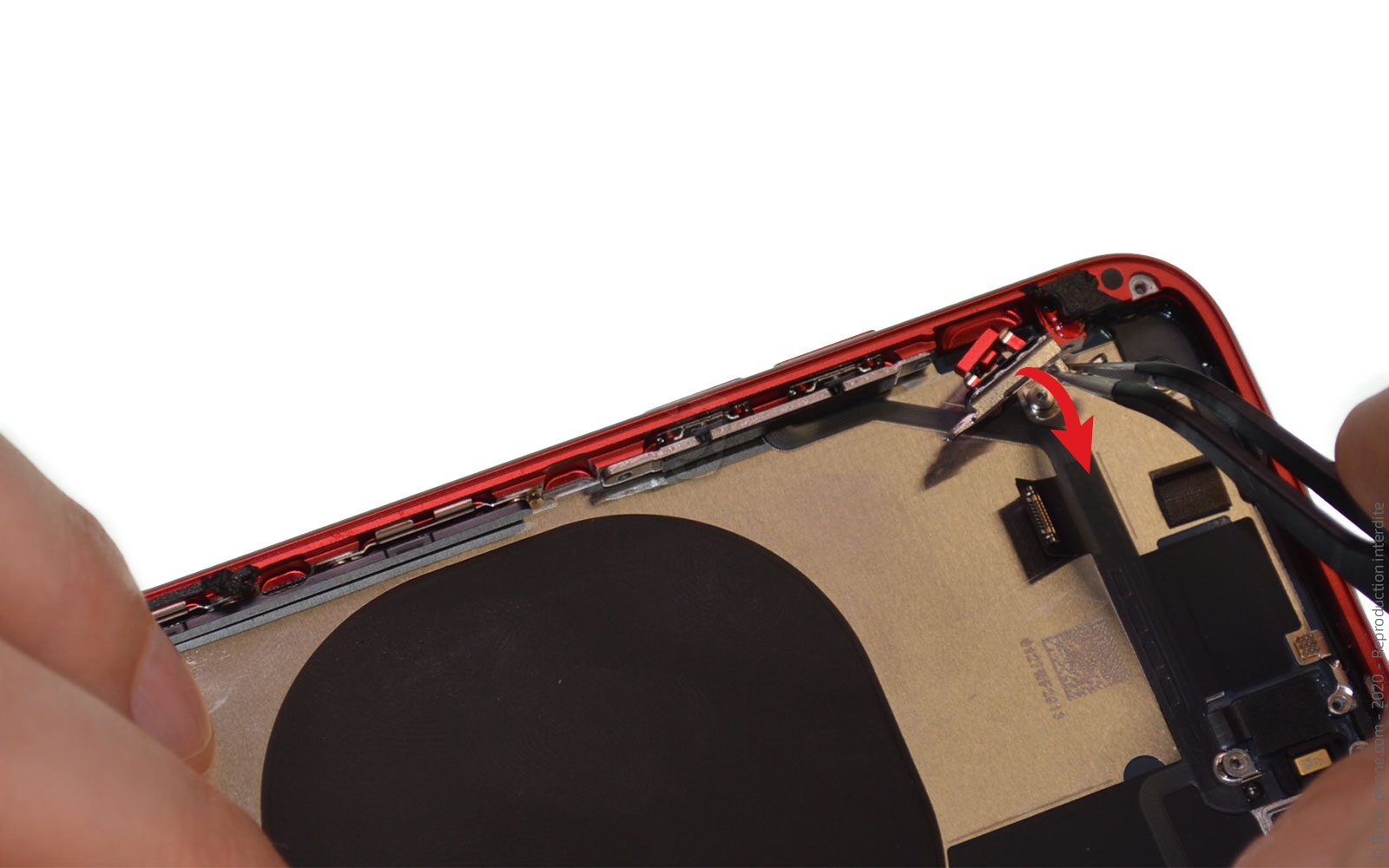

Etape 35 : Récupérer la nappe Power-Volume
Détachez le bouton Volume du bord du châssis puis chauffez la nappe.

Terminez le décollage à l'aide de la nappe Power / Volume.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Nappe power et volume complète pour iPhone SE (2020)
15,90 €

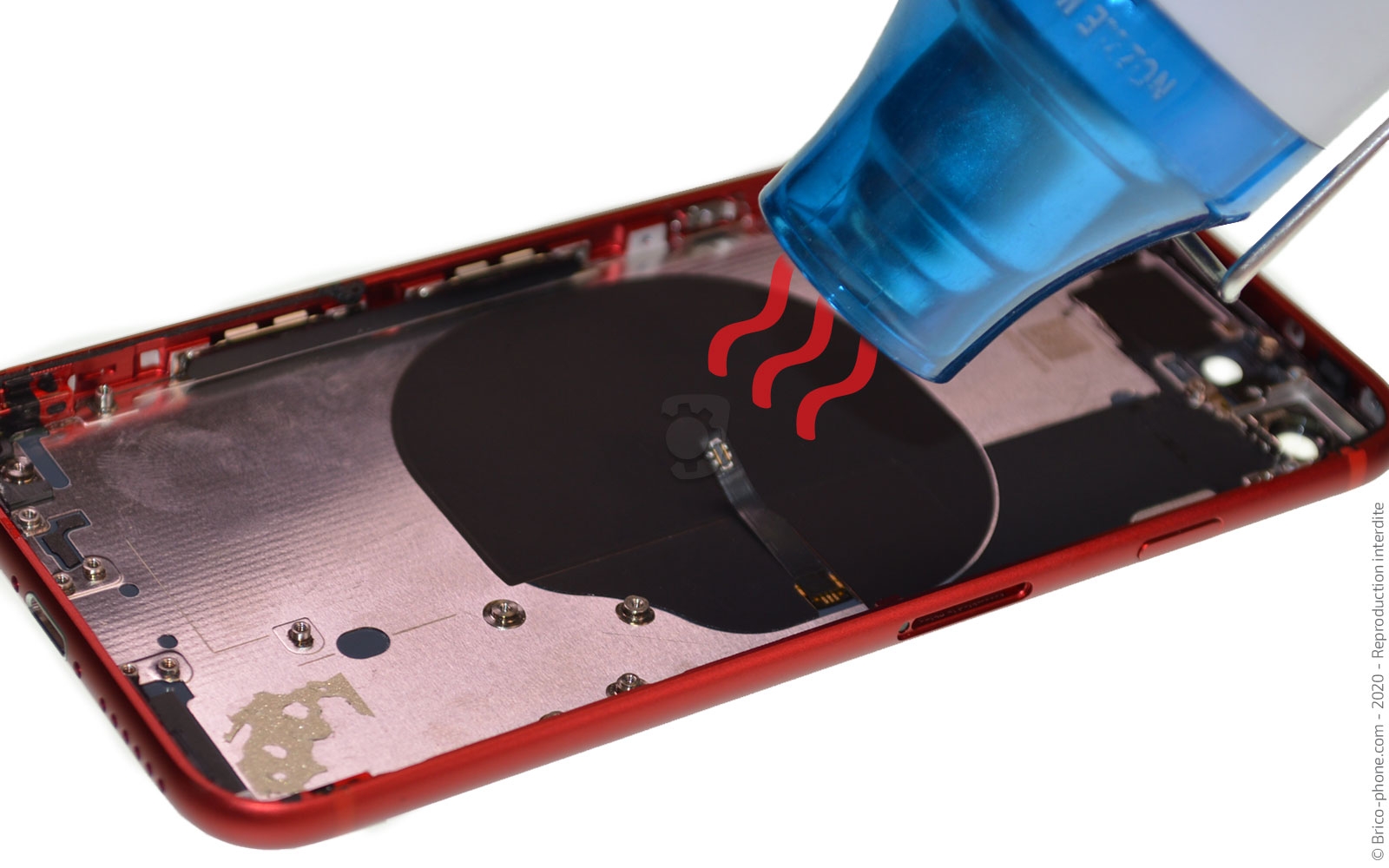

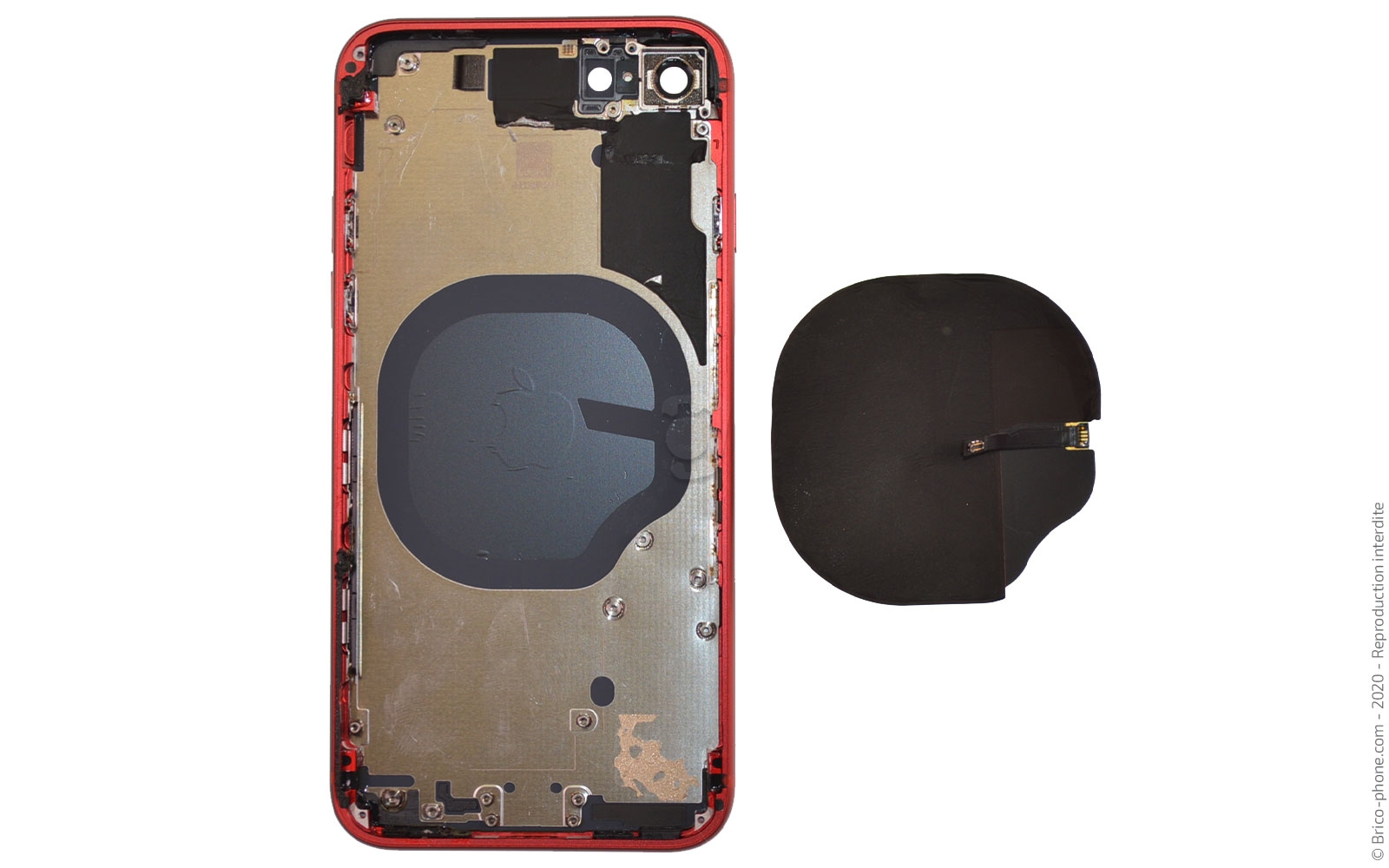

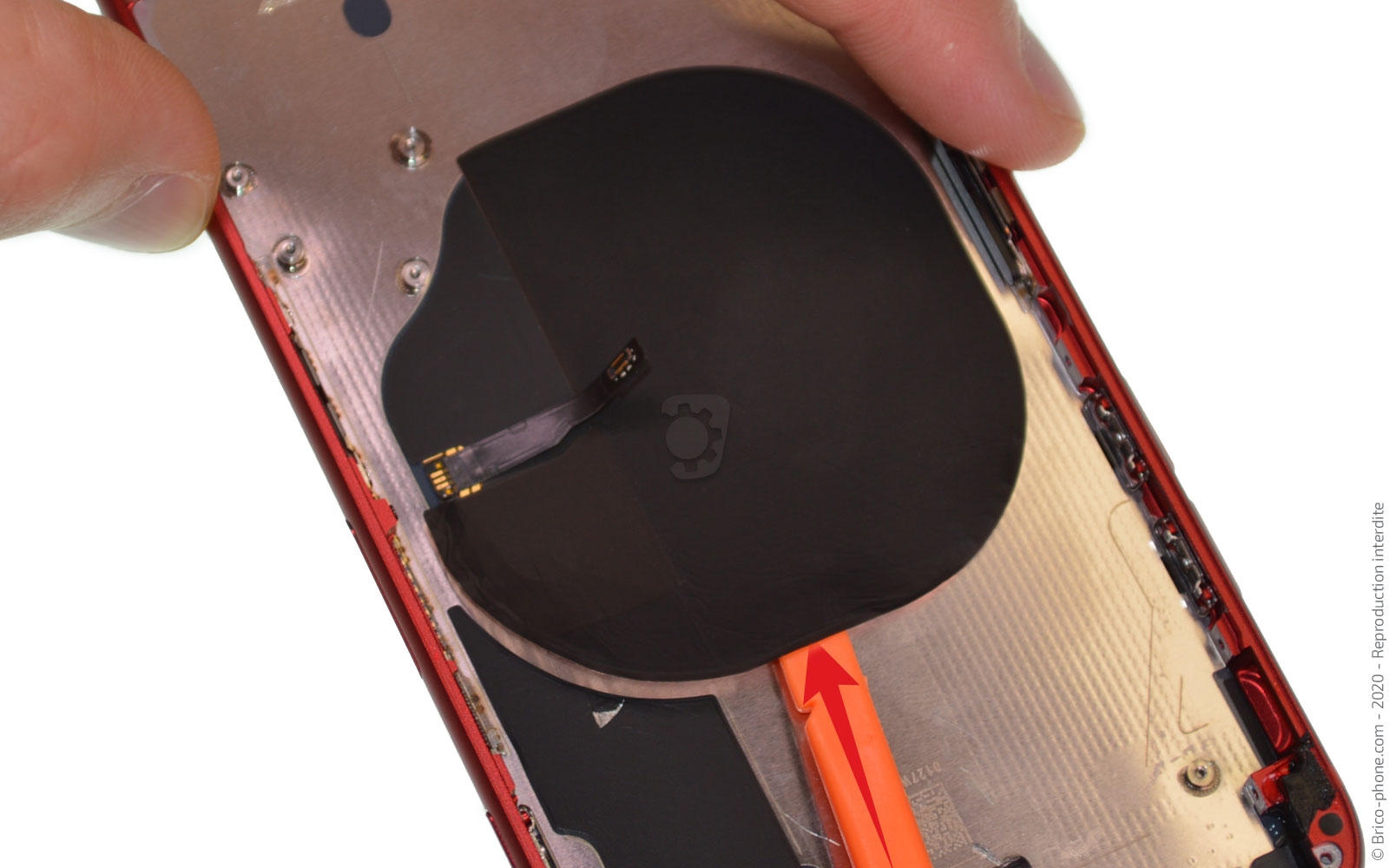

Etape 36 : Décoller la nappe induction

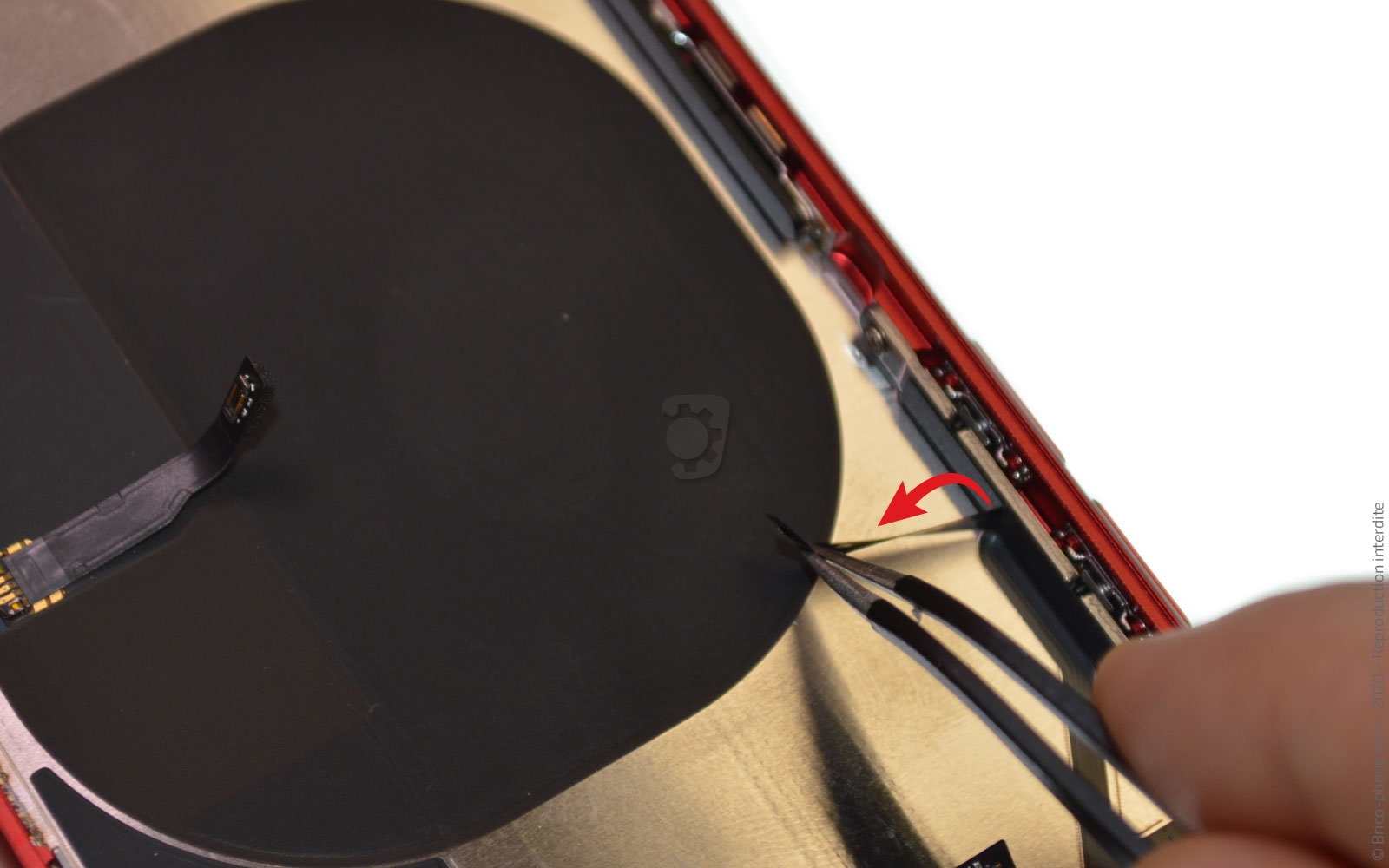

Chauffez la nappe pour faciliter le décollage de nappe induction avec le levier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

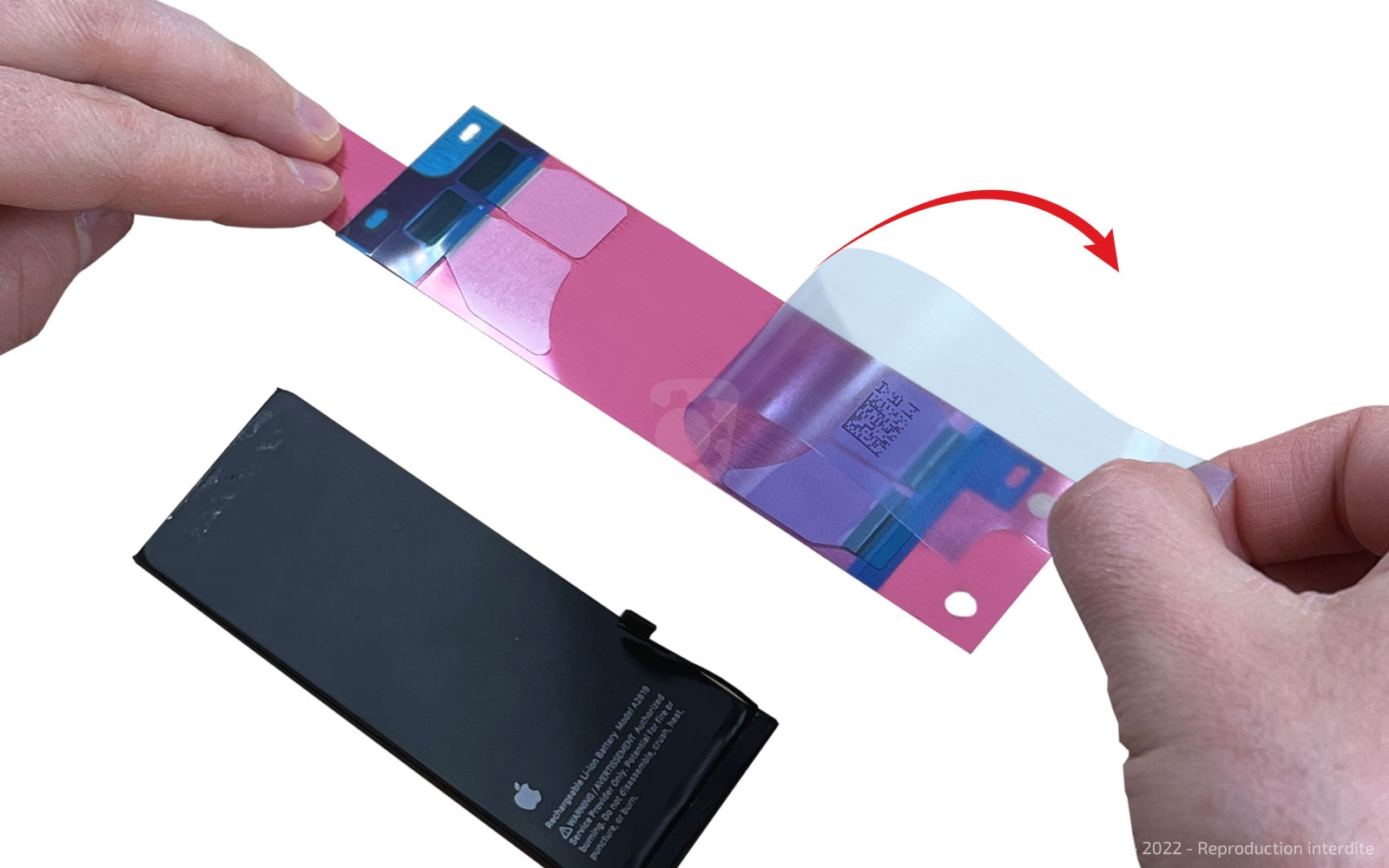

Conseil pour le remontage de la batterie
Avant de procéder au remontage de la batterie, nous vous conseillons de positionner un nouvel adhésif double face.

Retirez d'abord le grand film bleu, puis positionnez au dos de la batterie, ensuite retirez le petit film bleu et repliez les deux languettes noires vers l'avant de la batterie. Une fois bien collé, retirez le film rose et replacez la batterie dans le châssis en veillant à bien positionner le connecteur en face de la fiche.
Outils optionnels
Outils optionnels
Stickers pour batterie d'iPhone 8, SE (2020 et 2022)
2,90 €

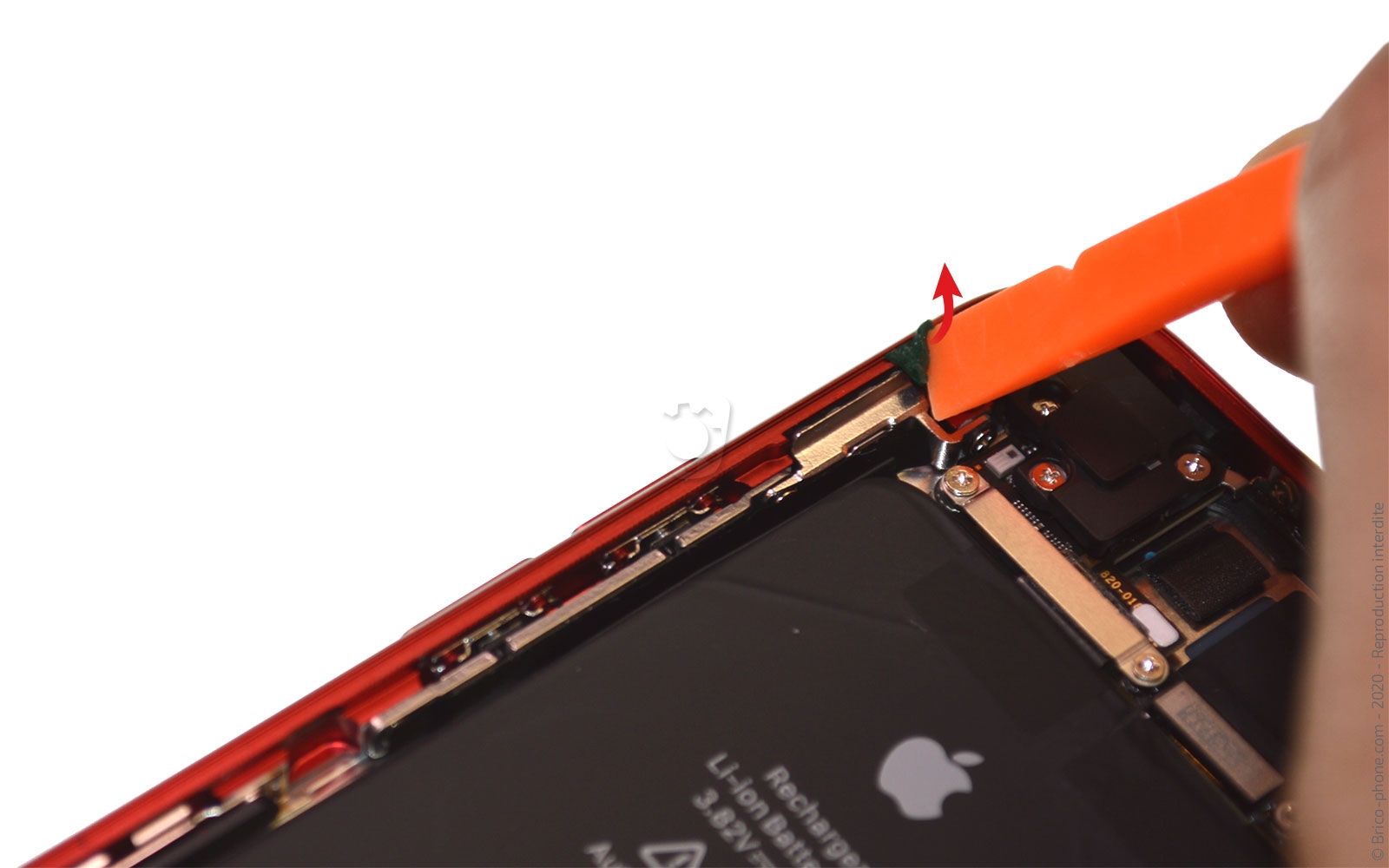

Conseil pour le remontage
Il est maintenant tant de remonter les différents éléments sur votre nouvel écran en suivant ce tutoriel dans le sens inverse.

Néanmoins, n'oubliez pas de nettoyer le châssis des résidus de joint avant de poser votre nouveau sticker et de refermer votre iPhone.
La pose d'un nouveau joint est conseillé pour protéger votre iPhone SE 2022 de la poussière.
Mais il ne retrouvera pas l'étanchéité d'origine.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Joint d'étanchéité Noir pour écran d'iPhone 8 et iPhone SE (2020 et 2022)
4,90 €
