Changement du bloc d'alimentation sur Playstation 4 SLIM

Temps estimé : 40 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Playstation 4 SLIM | Temps estimé : 40 min | Difficulté : 2.5/5

Lorsque vous appuyez sur le bouton power, votre console ne démarre pas ? Elle ne donne pas de signe, ni de lumière ? Le câble secteur ne s'insère plus dans votre Playstation 4 Slim ?

Brico-Phone vous permet de résoudre ce problème en changeant l'alimentation de votre console à l'aide de notre tutoriel.

Diagnostic

› Votre console ne s'allume plus.
› La prise secteur ne rentre plus dans votre console.

Avant de débuter
Avant de vous lancer dans votre réparation, il faut regarder si vous avez le bon modèle.
Regardez au dos de votre console, au dessus du port d'alimentation, vous aurez 17 chiffres avec un code barre ou à droite du port d'alimentation, vous trouvez l'inscription CUH-20XX, qui montre bien que vous possédez bien une Playstation 4 Slim.
Etape 1 : Retirer le cache HDD
Déclipsez le cache avec le levier puis faites-le glisser pour l'ôter.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ôter le HDD
Dévissez la vis cruciforme, puis tirez sur la languette noire afin d'extraire le disque dur de la console.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Dévisser la vis du capot inférieur
Avec la pincette en métal, retirez l'autocollant de garantis, puis dévissez la vis Torx 8.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Enlever le capot inférieur

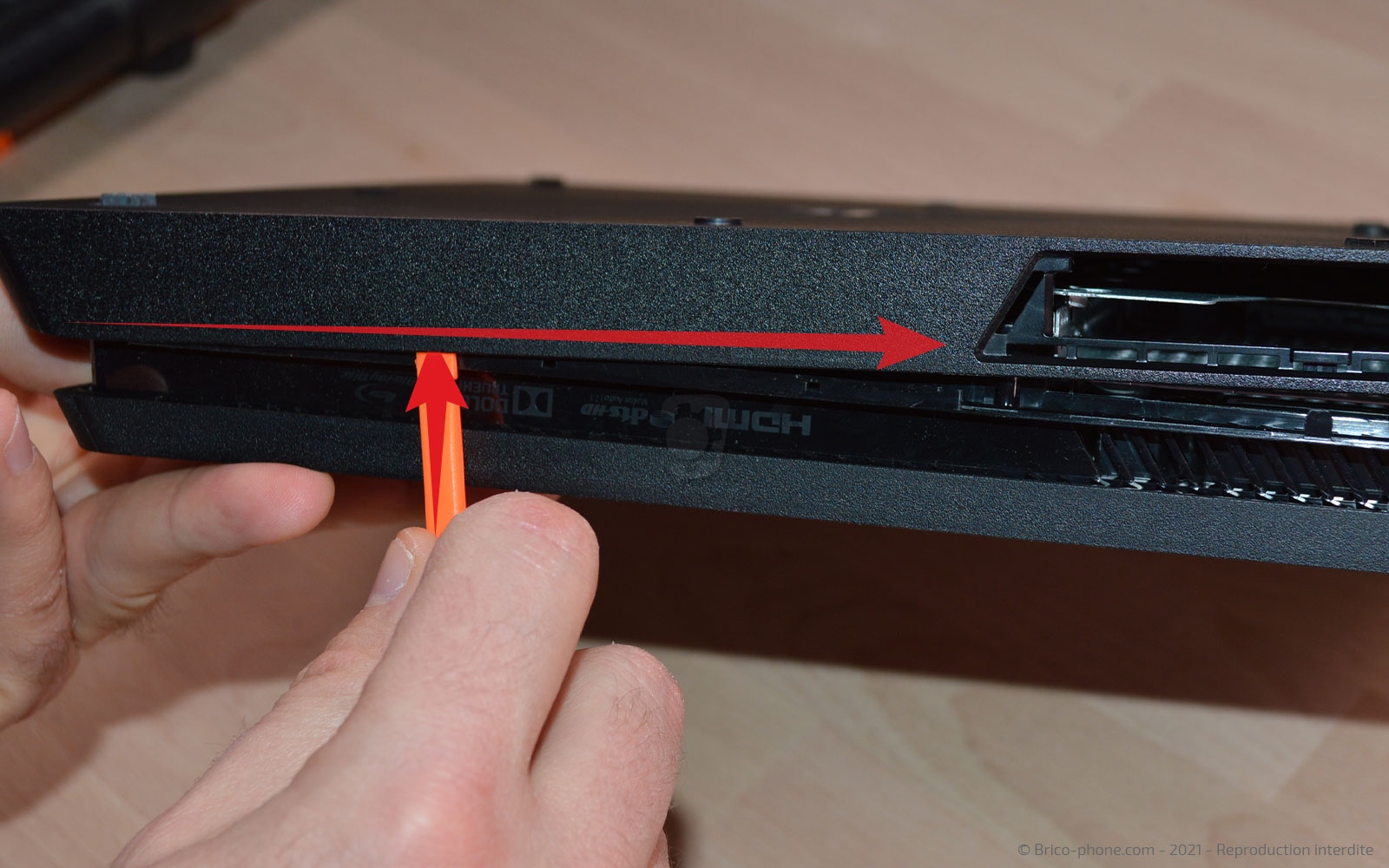

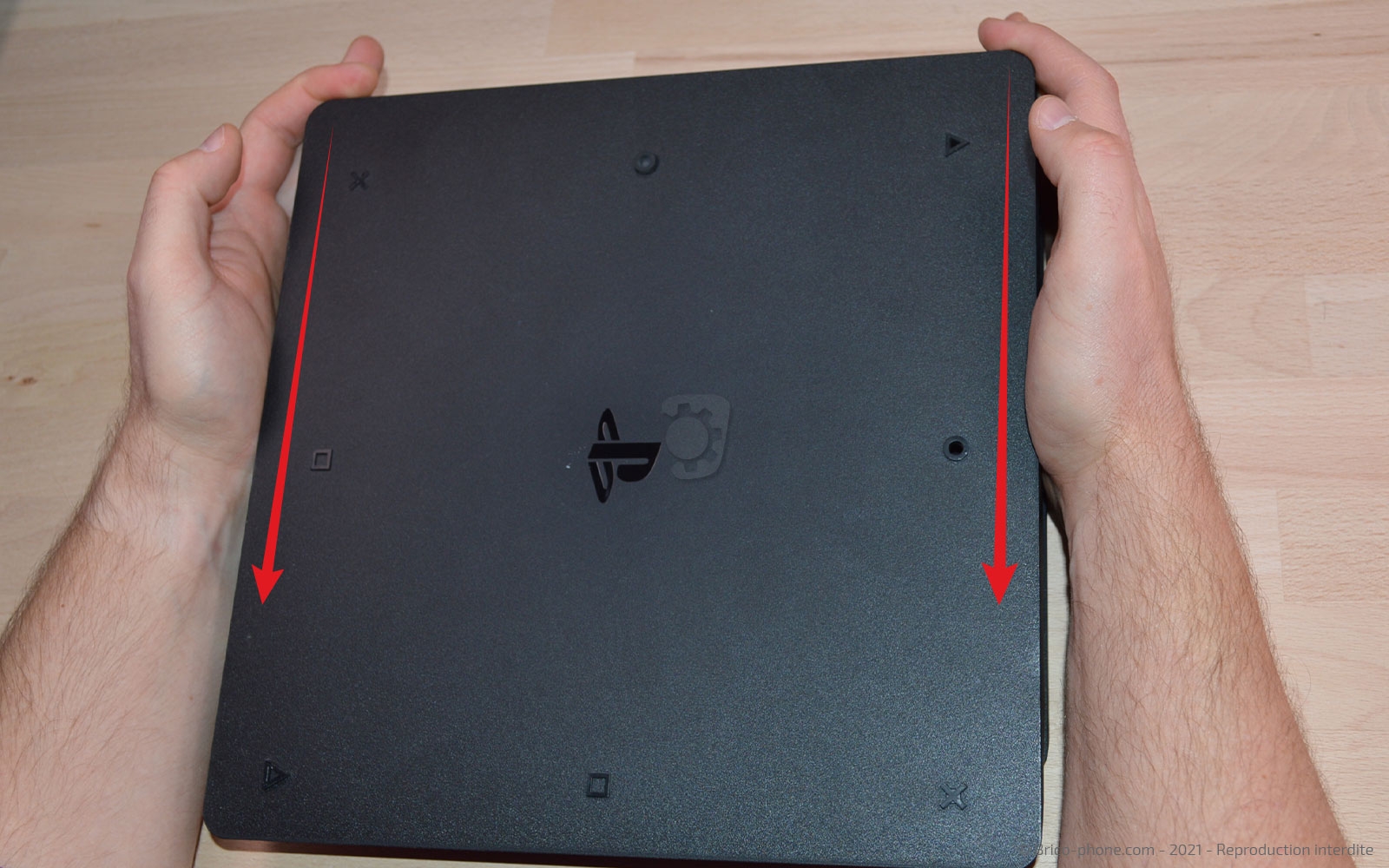

Retournez la console et déclipsez tout le tour de la coque avec le spudger, une fois les côté et l'arrière enlevez, faites-la glisser vers vous pour la retirer.
Outils du kit utilisés
Outils du kit utilisés

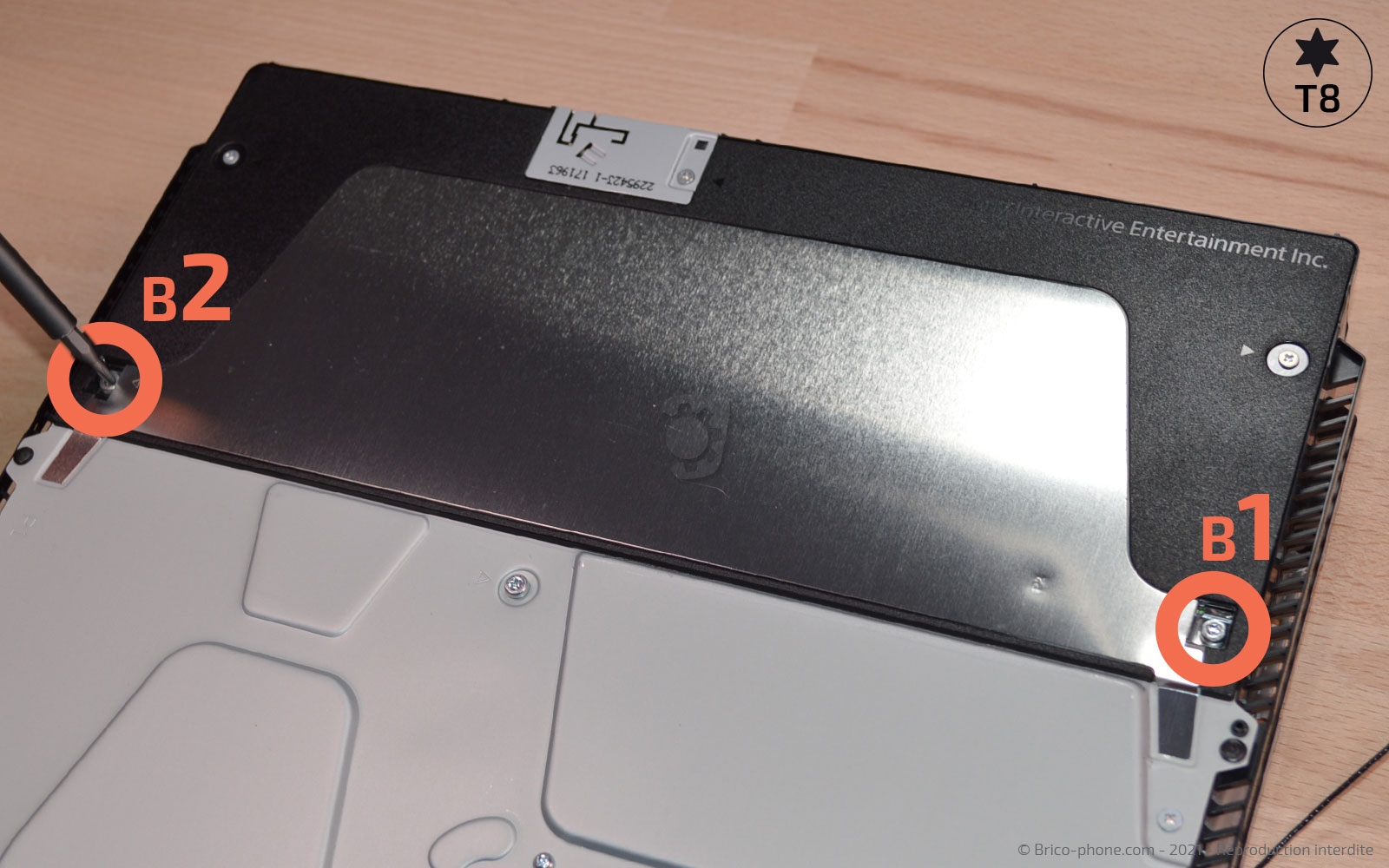

Etape 5 : Retirer la plaquette de l'alimentation

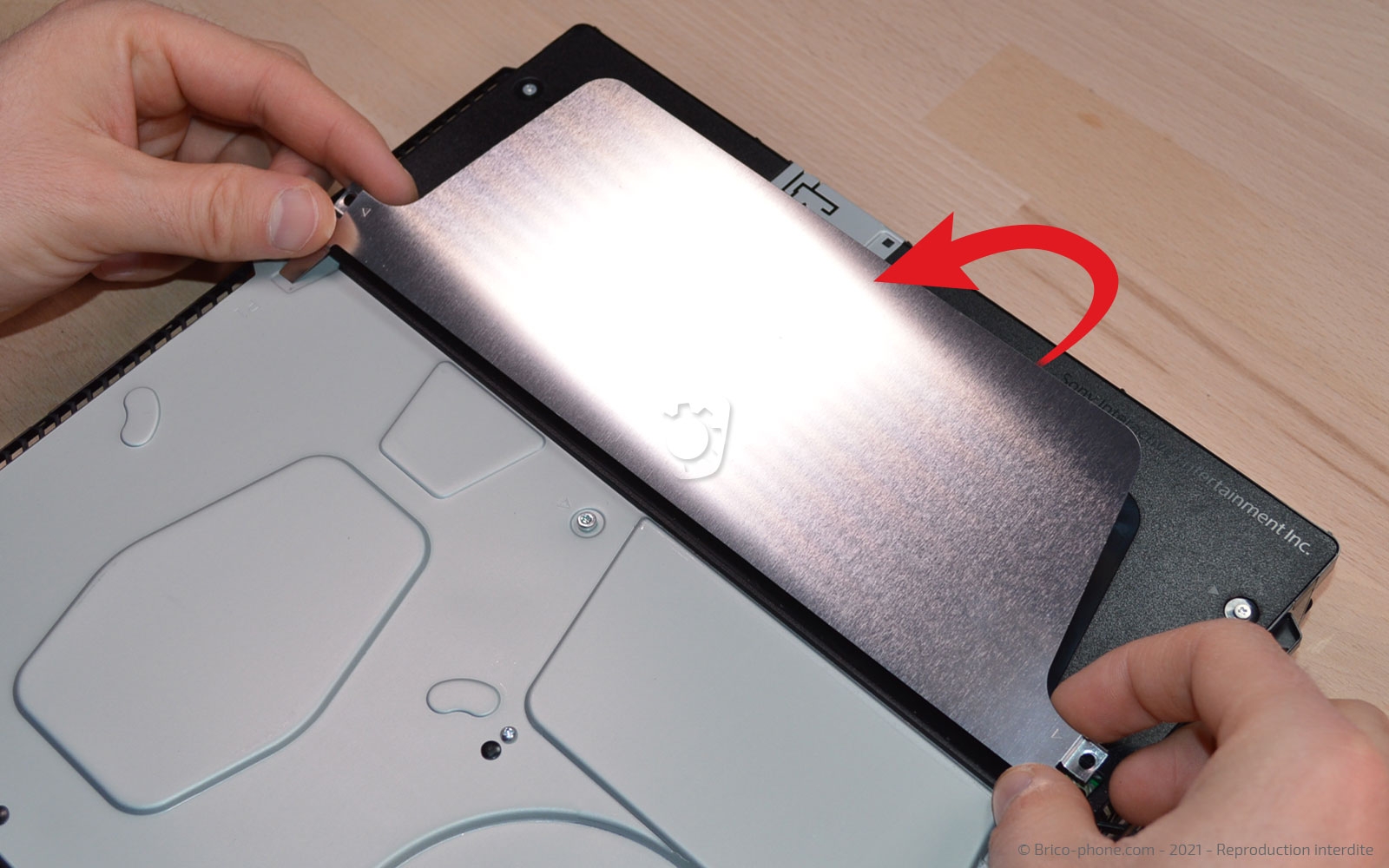

Dévissez les 2 vis Torx 8 qui retiennent la plaquette de l'alimentation avant de la retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer l'antenne de l'alimentation

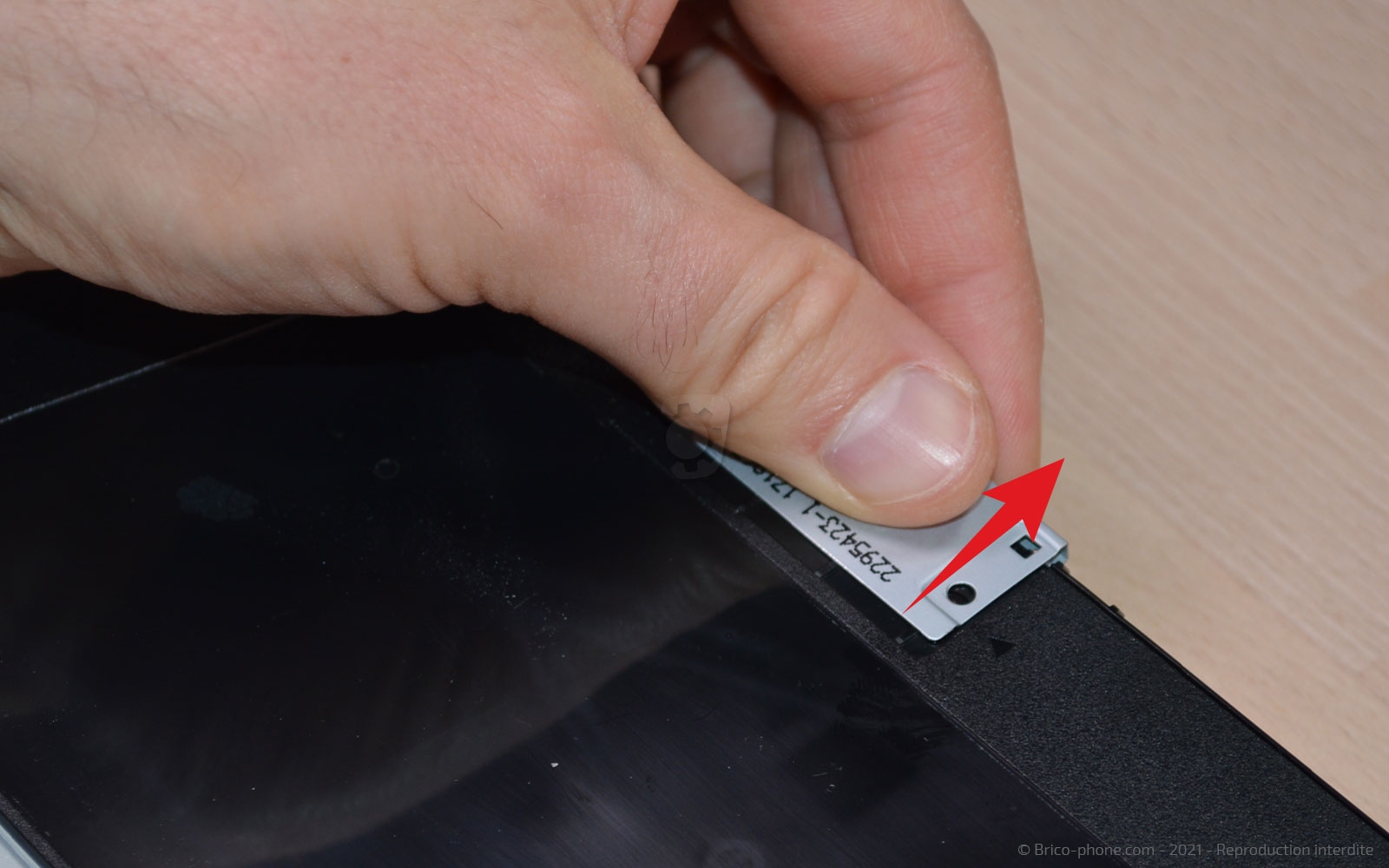

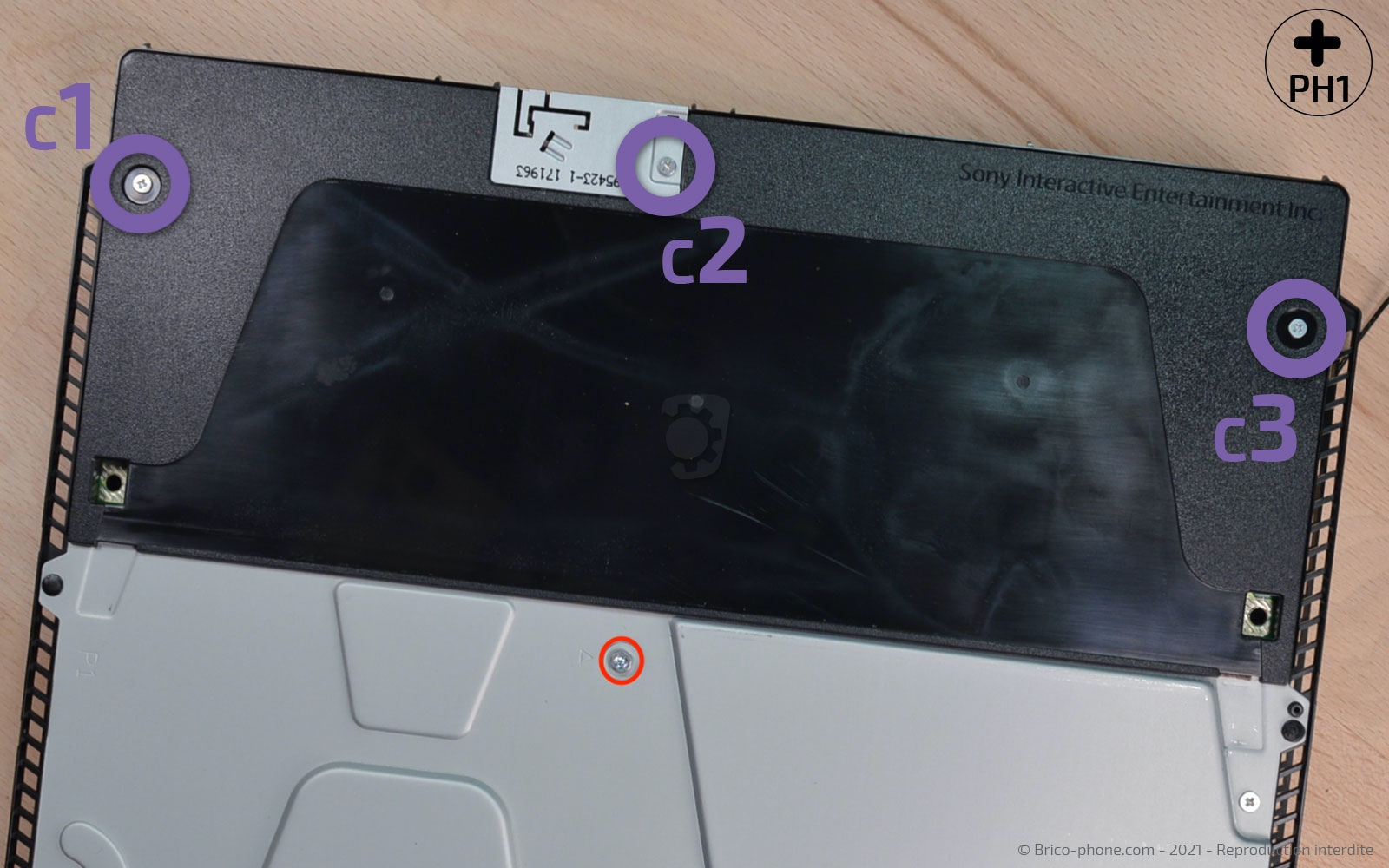

Il ne vous reste plus qu'à dévisser les vis C1 à C3 avec un tournevis cruciforme afin de retirer la plaquette métallique de l'alimentation. Dévissez aussi la vis qui se trouve sur la plaquette métallique.
Etape 7 : Enlever l'alimentation

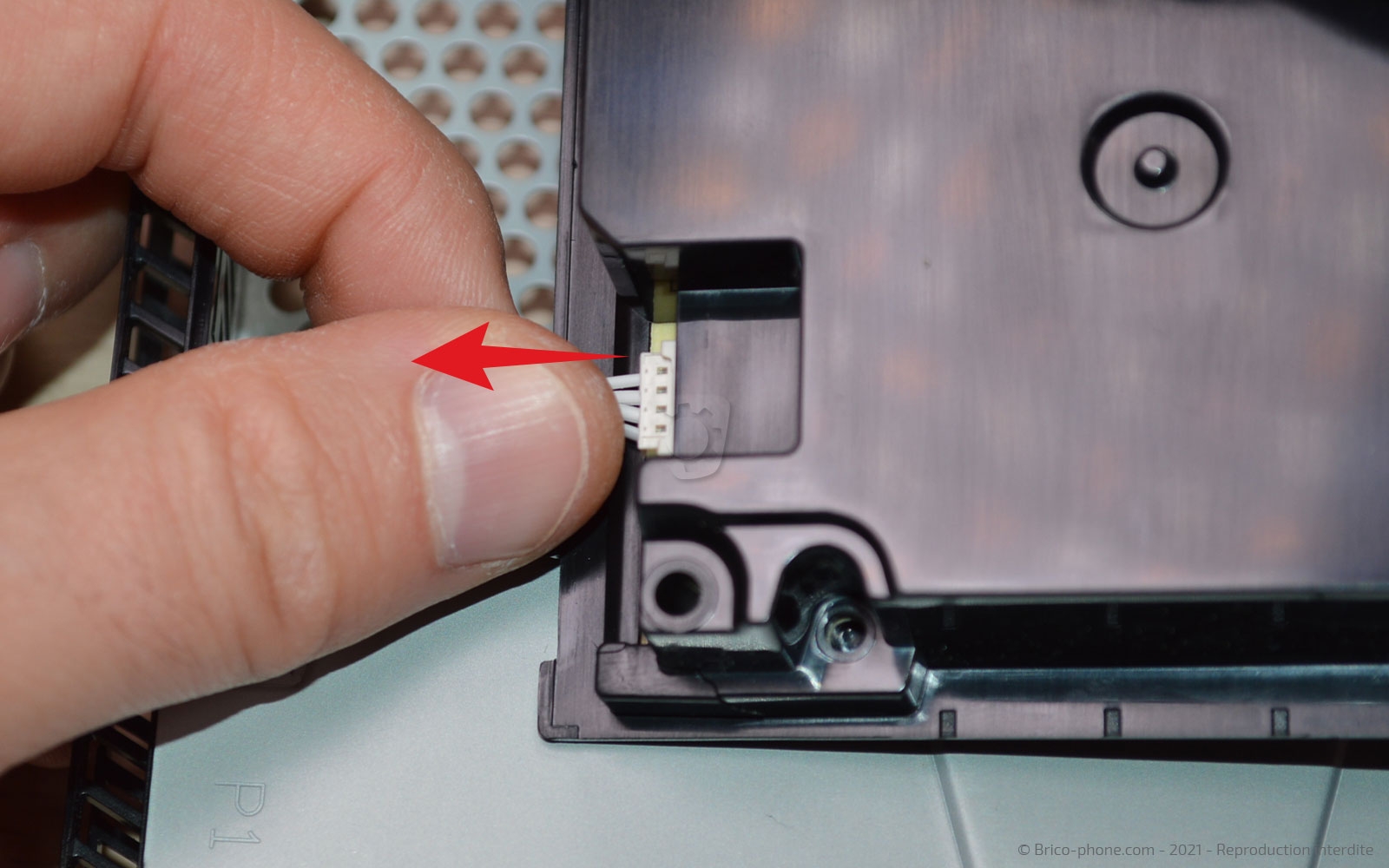

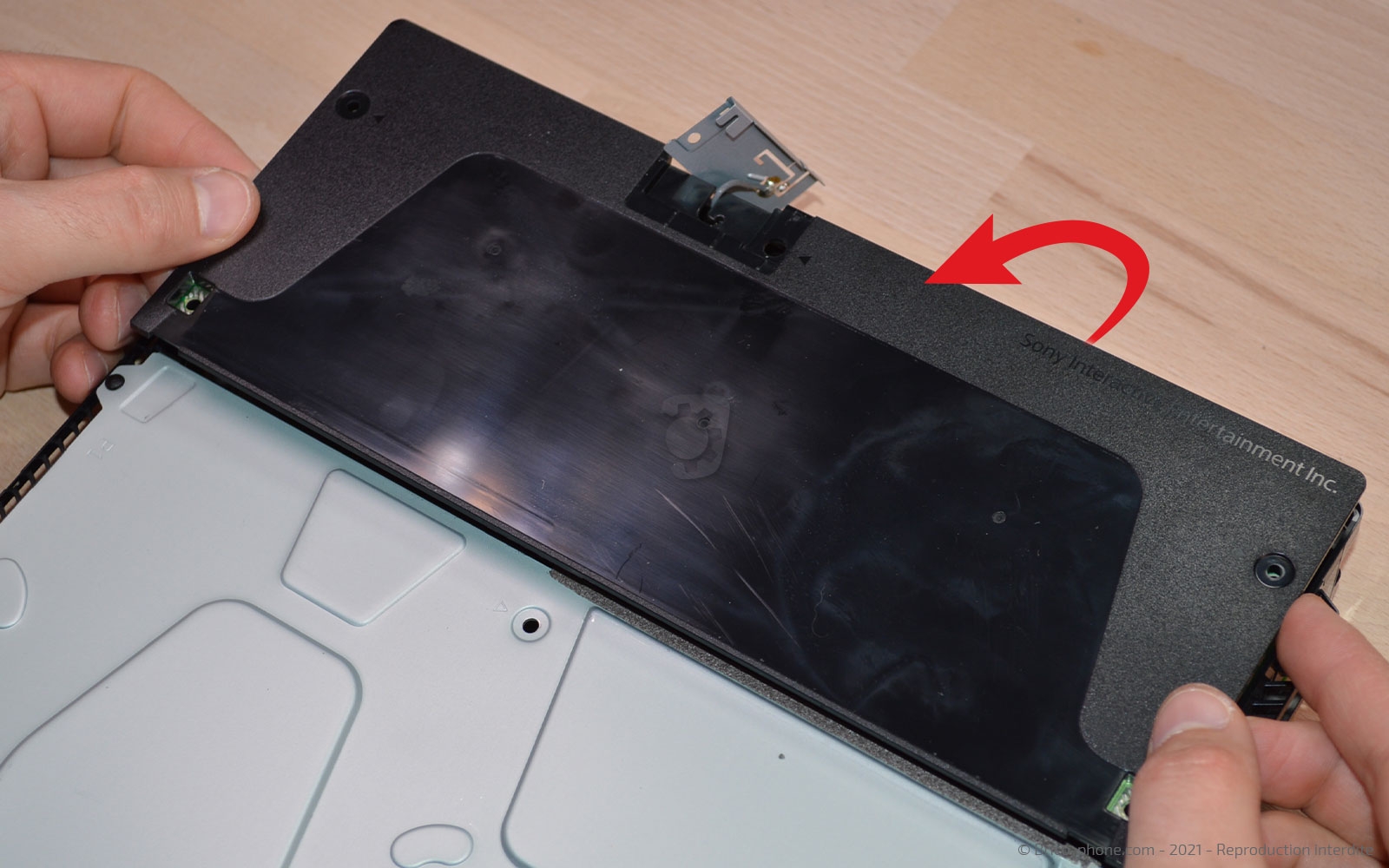

Soulevez l'alimentation pour la sortir et n'oubliez pas de déconnecter la nappe qui est dessus.

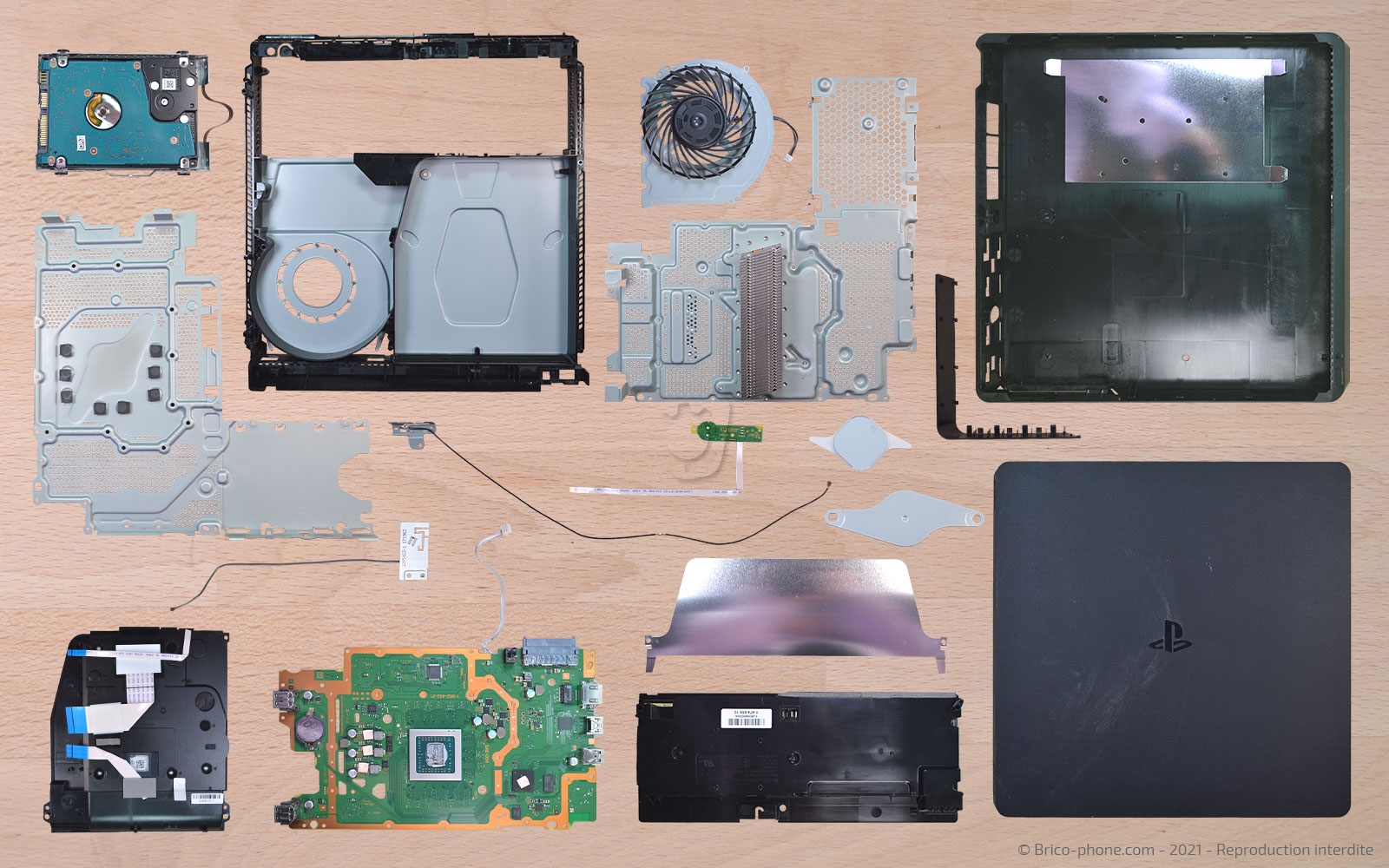

Conseil pour le remontage
Vous pouvez maintenant reprendre le tutoriel en sens inverse afin de monter le nouveau bloc alimentation.
