Changement d'écran sur Galaxy A03s

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy A03s | Temps estimé : 50 min | Difficulté : 3/5

L'écran de votre Samsung Galaxy A03s est cassé ? Il s'est brisé en tombant ? Il est rayé ou des pixels restent éteints ? Avec les tutoriels Brico-phone vous allez changer vous-même le bloc écran de votre smartphone. Laissez-vous guider étape par étape pour une réparation facile, de chez vous.

Pour cette manipulation vous aurez besoin du kit d'outils numéro 1 et nous vous conseillons fortement de vous procurer du liquide iRemover (en lien ci-dessous) et des stickers pour batterie universels (en lien à l'étape 15).

Diagnostic

Écran cassé, vitre brisée ou rayée, pixels manquant

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran LCD pré-monté sur châssis pour Samsung Galaxy A03s Noir
73,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier

Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer
Avant de commander votre pièce, assurez-vous du modèle de votre smartphone. Vous trouverez le numéro de modèle exacte dans "paramètres" puis "à propos du téléphone".

Si vous ne pouvez pas accéder au menu, le numéro de modèle est normalement inscrit au dos du Samsung, en petit, tout en bas.

Sinon, vous pouvez également vérifier le modèle exacte de votre smartphone à l'aide du numéro IMEI que vous obtiendrez en tapant *#06# dans votre téléphone.
Ensuite, reportez ce numéro IMEI sur la page d'accueil de notre site brico-phone.com dans "Quel est mon modèle ?" et vous aurez l'assurance de connaitre le modèle exacte de vote téléphone.
Étape 1: Préparer le smartphone
Avant de commencer la manipulation, n'oubliez pas d'éteindre le smartphone et de retirer le tiroir de la carte sim.
Étape 2: Ouvrir le smartphone
Afin d'ouvrir le smartphone et de séparer la coque arrière du châssis, vous allez vous munir du médiator en métal que vous allez glisser entre la coque et l'écran, en bas du téléphone.

Le médiator en métal est très fin et rigide. Il va permettre de créer une petit ouverture pour ensuite insérer le levier en nylon.

Une fois le levier inséré, vous pouvez retirer le médiator et faire "effet de levier" pour declipser la coque.

Procédez de la même manière sur la partie haute du téléphone.

Attention, lorsque vous ouvrez le téléphone, une nappe est encore connectée entre la coque et le reste du téléphone.
Faites attention de ne pas l'arracher.
Outils du kit utilisés
Outils du kit utilisés


Étape 3: Retirer le cache de la carte mère
À l'aide du tournevis cruciforme, vous allez retirer les 9 vis qui maintiennent le cache en plastique noir de la carte mère.

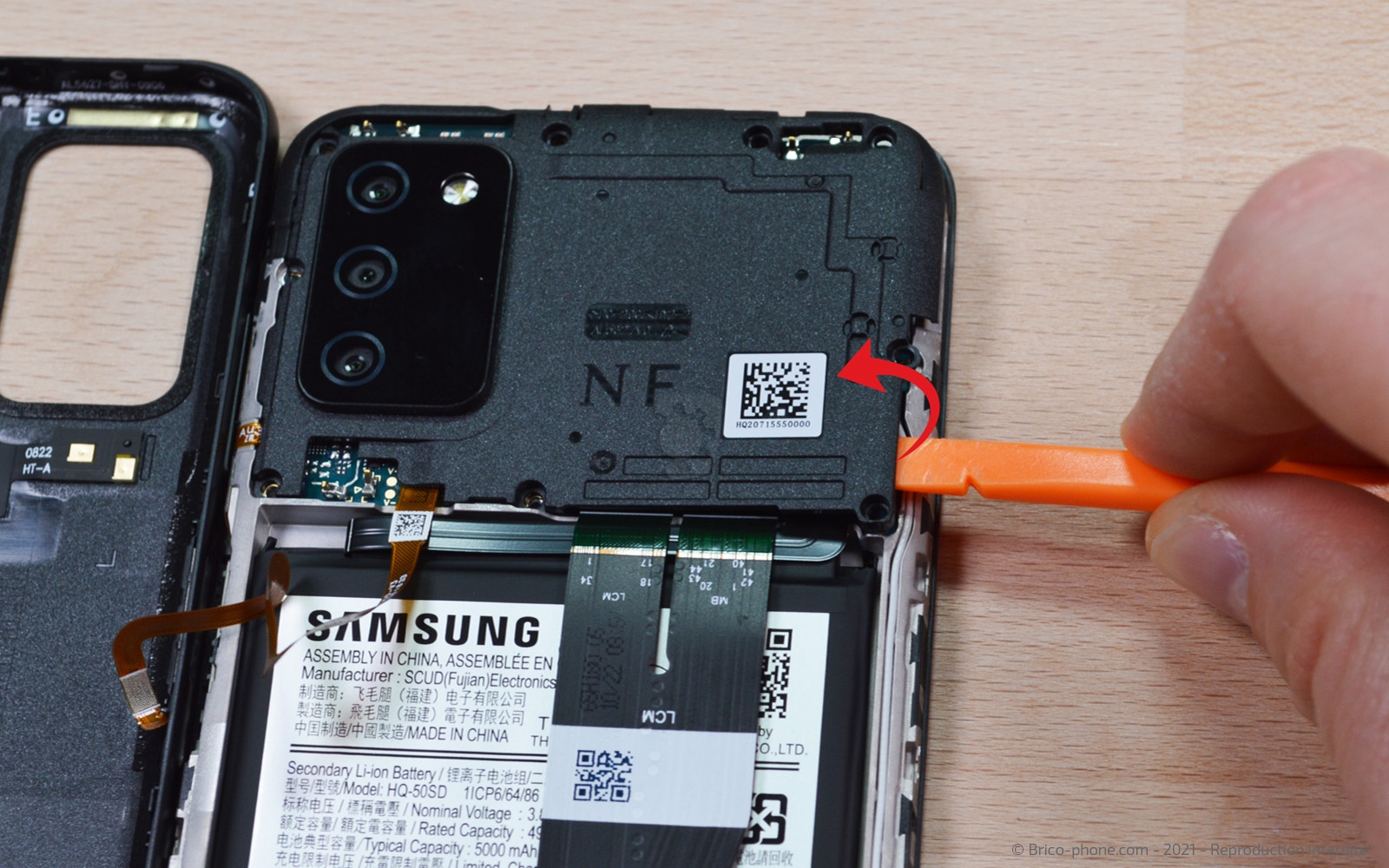

Puis avec le levier en nylon, vous allez declipser le cache en faisant "effet de levier" entre celui-ci et le châssis.

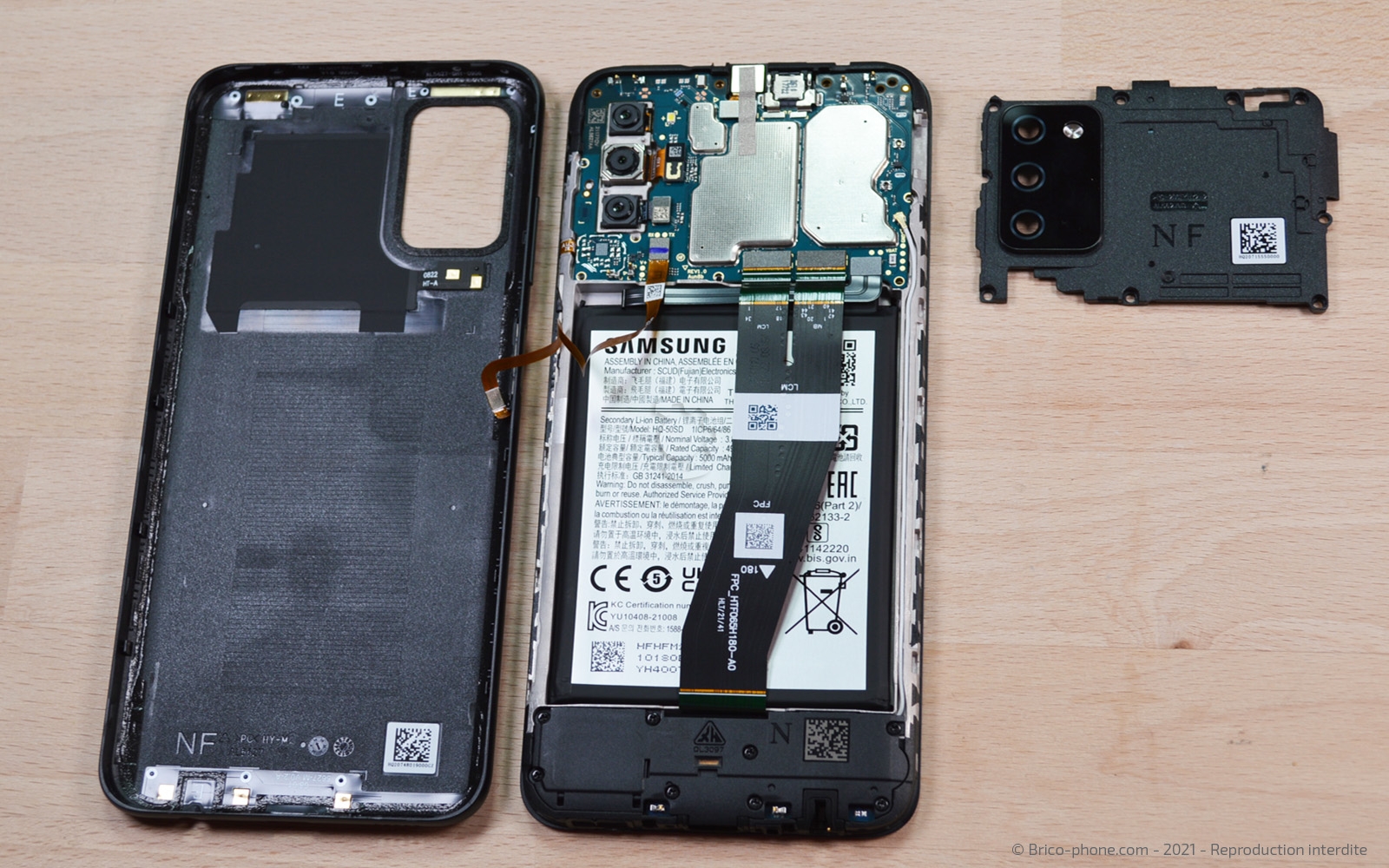

Vous pouvez retirer totalement le cache.
Outils du kit utilisés
Outils du kit utilisés

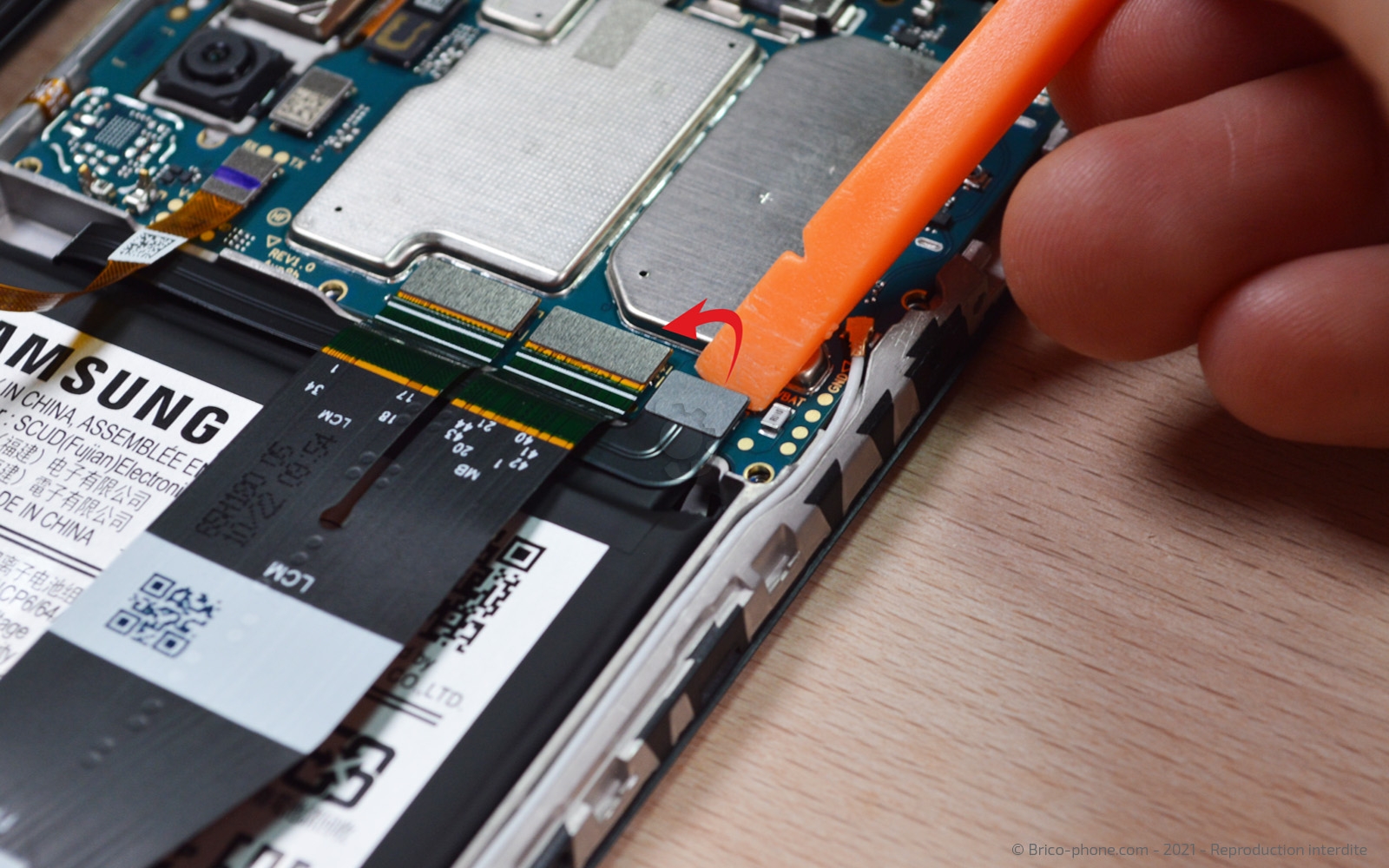

Étape 4: Débrancher les nappes de la batterie et du lecteur d'empreinte
À l'aide du levier en nylon, vous allez tout d'abord débrancher la nappe de connexion de la batterie pour continuer à travailler en toute sécurité.

Puis, de la même manière, vous allez débrancher la nappe du lecteur d'empreinte qui faisait encore le lien entre le téléphone et la coque arrière.

Vous pouvez maintenant totalement séparer la coque arrière du reste du téléphone.
Outils du kit utilisés
Outils du kit utilisés

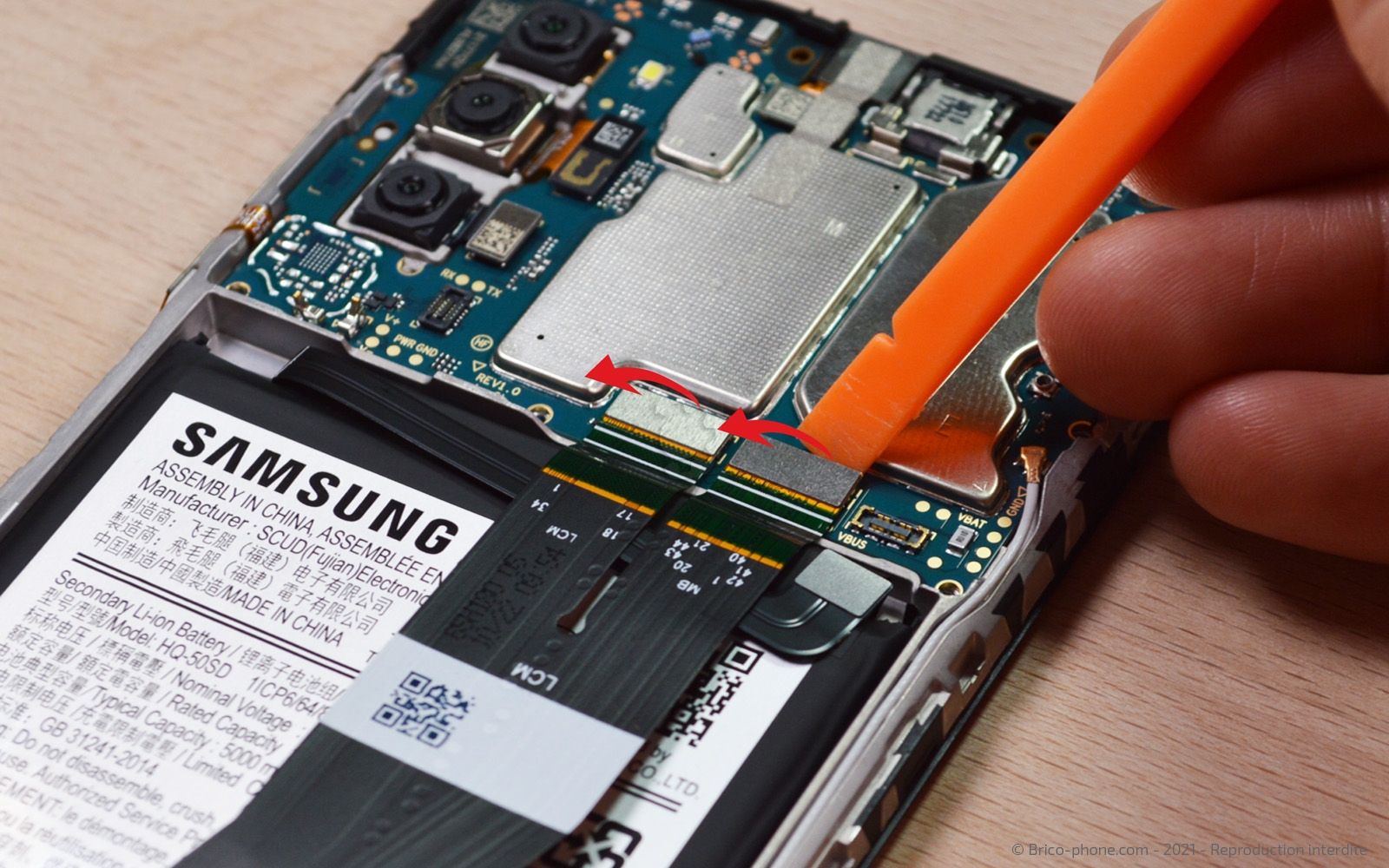

Étape 5: Débrancher les nappes de l'écran
Maintenant vous allez débrancher les deux grandes nappes de l'écran qui le connecte à la carte mère.

Pour ce faire, utilisez le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Étape 6: Décoller la batterie
Pour rester en place, la batterie est collée par de nombreux stickers.

Pour la décoller, on vous conseille fortement d'utiliser du iRemover. Un liquide spécialement conçu pour décoller les batteries sans détériorer la batterie ou le châssis.

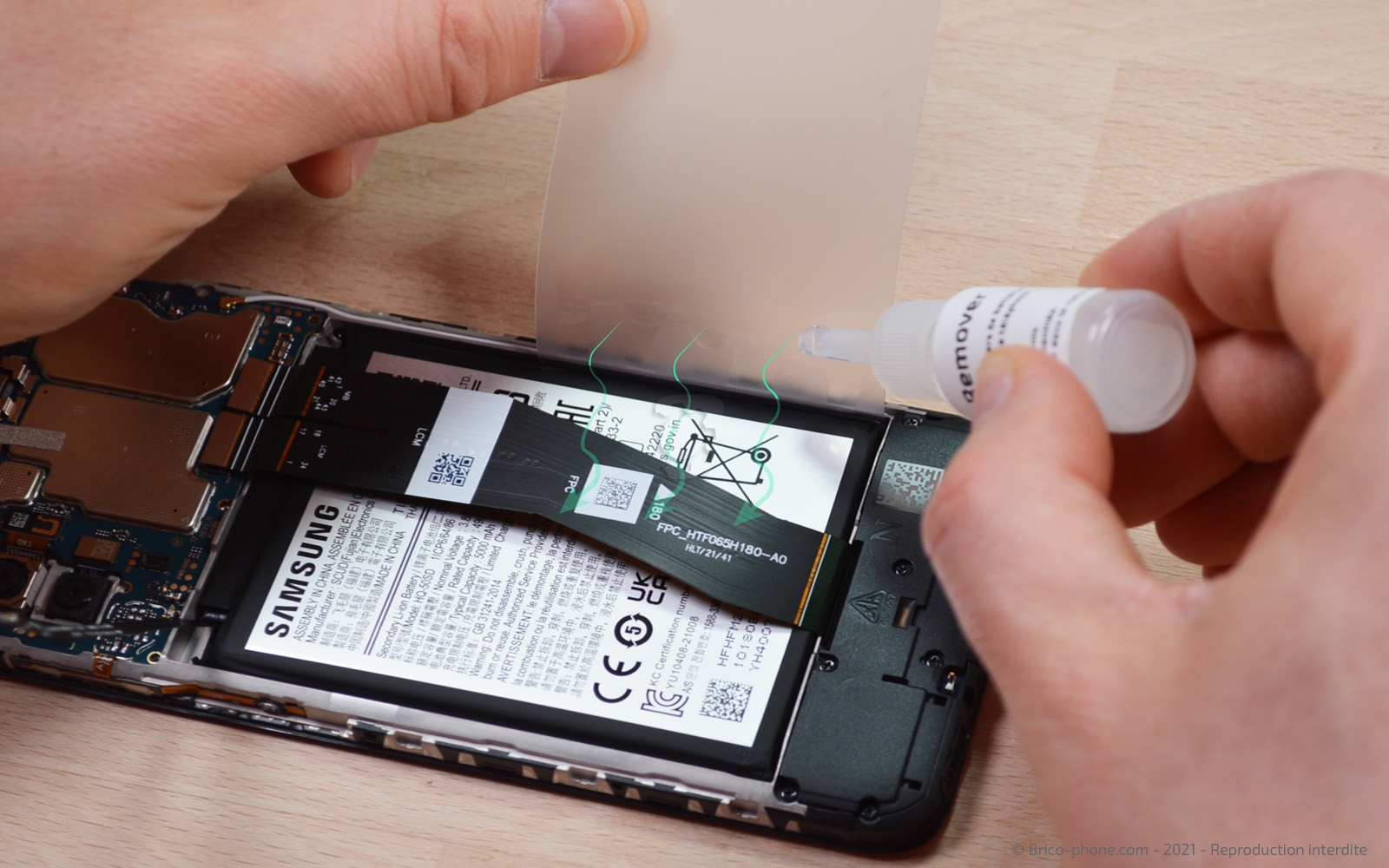

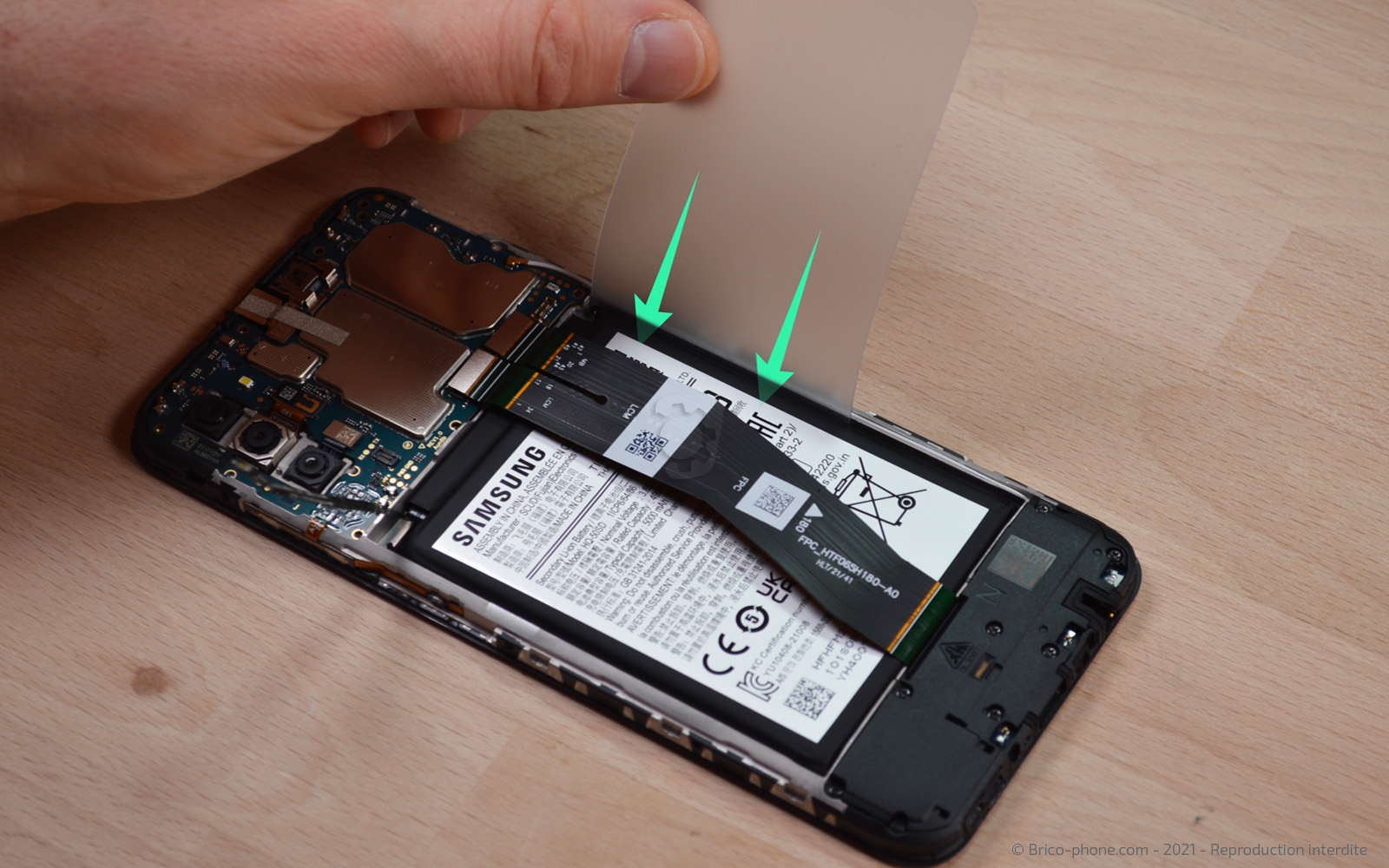

Pour faire pénétrer le iRemover sous la batterie, aidez-vous de la carte transparente que vous allez glisser entre la batterie et le châssis, sur le côté du téléphone.

Puis appliquez plusieurs gouttes de iRemover sur le bas de la carte et sur toute sa longueur.
Le liquide va couler le long de la carte puis pénétrer entre la batterie et le châssis.

Faites la même chose en glissant maintenant la carte transparente entre la batterie et le châssis, mais cette fois, sur la partie basse du téléphone.

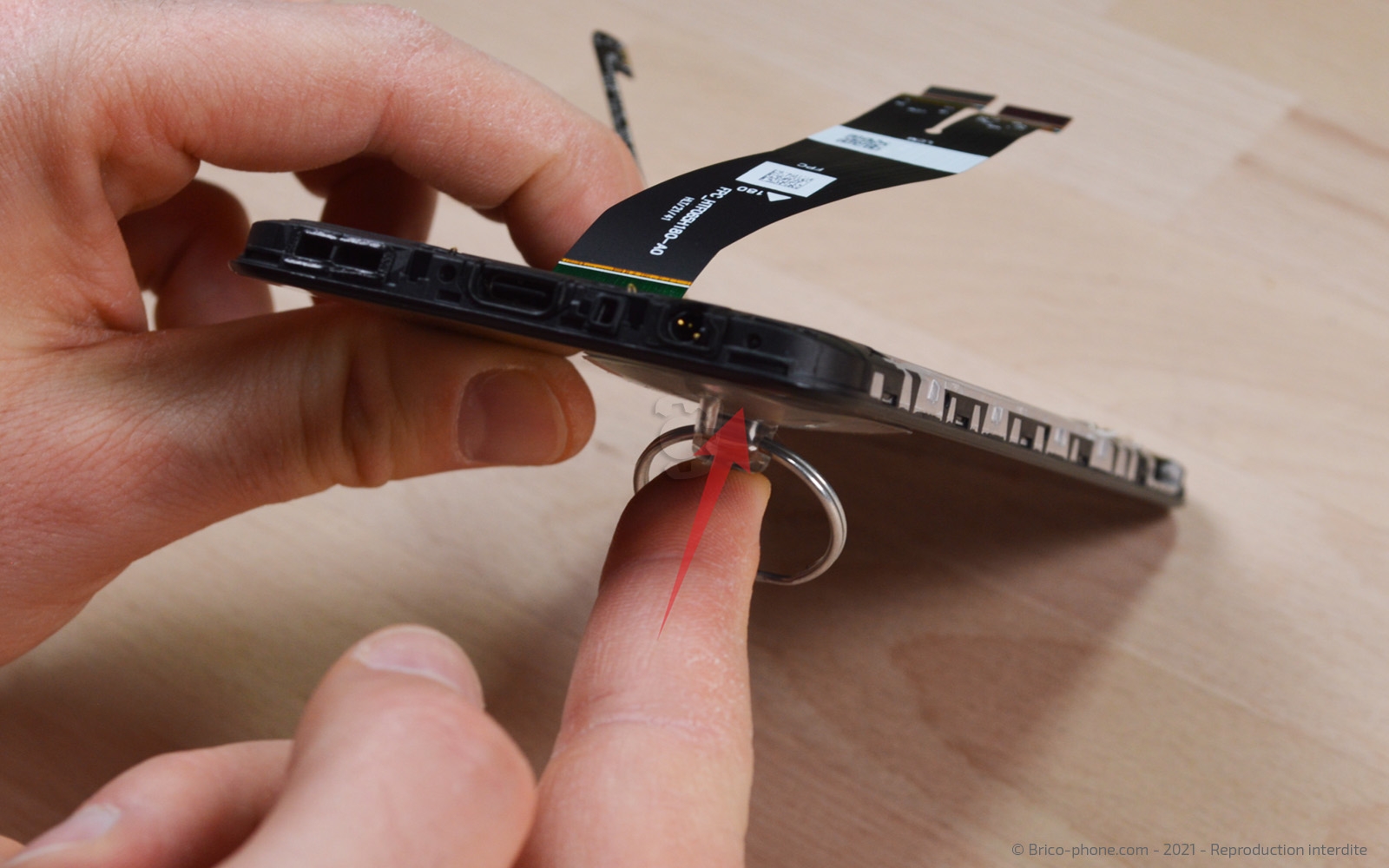

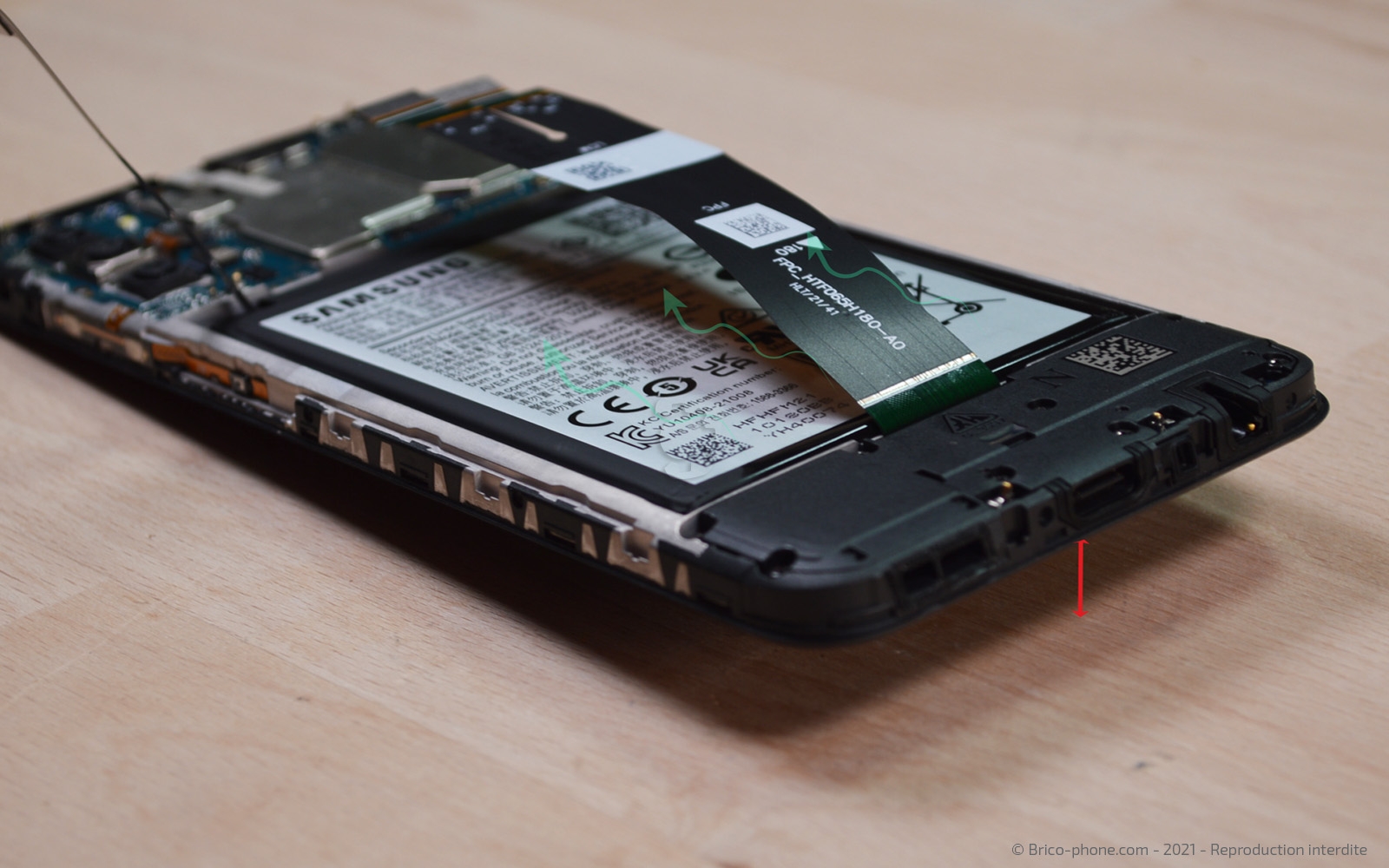

Ensuite, placez la ventouse sur le bas de l'écran. Cela va permettre de créer une petite pente pour que le liquide iRemover se répande sur toute la surface collée.

Laissez agir environ 30 minutes puis passez à l'étape suivante.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

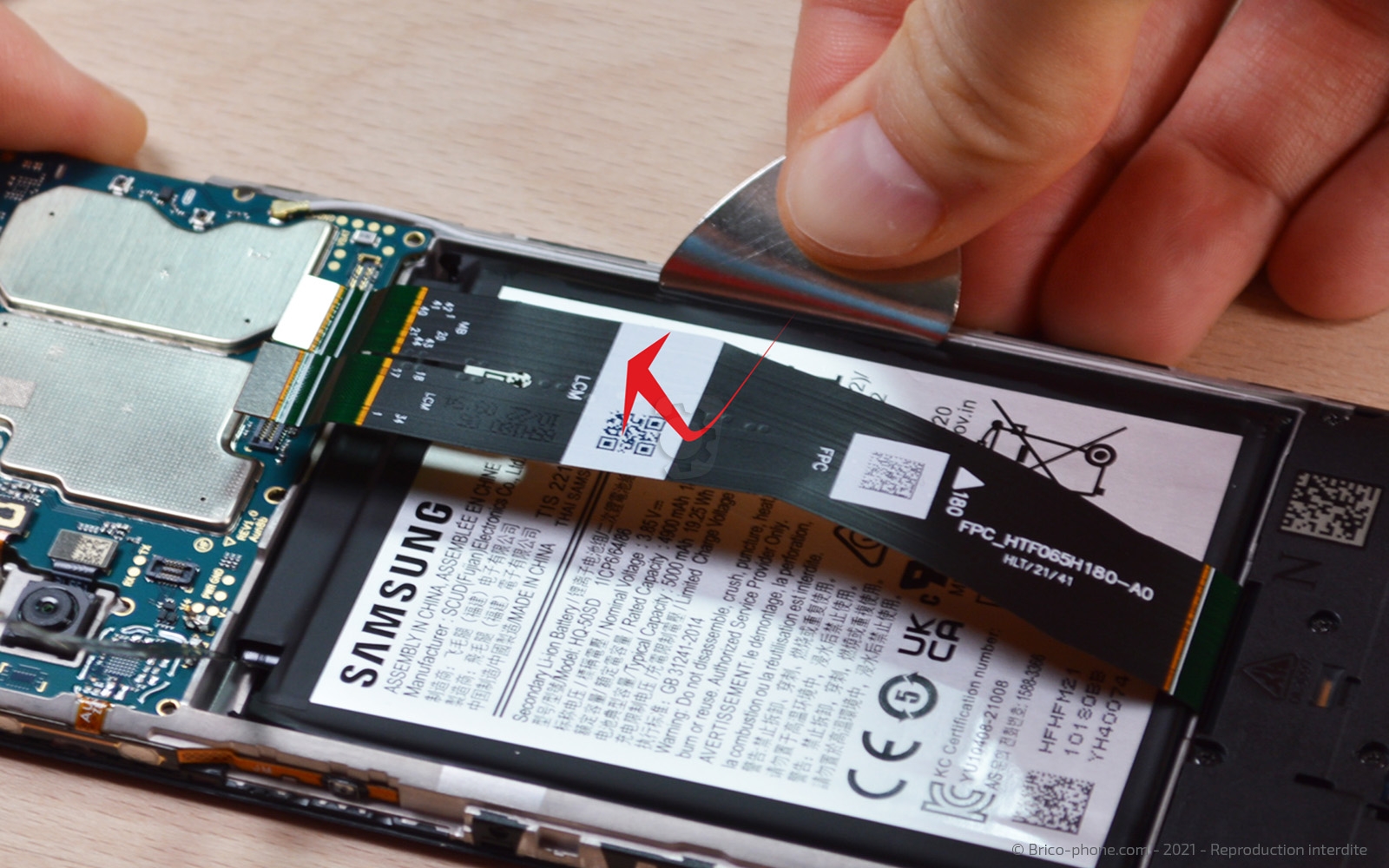

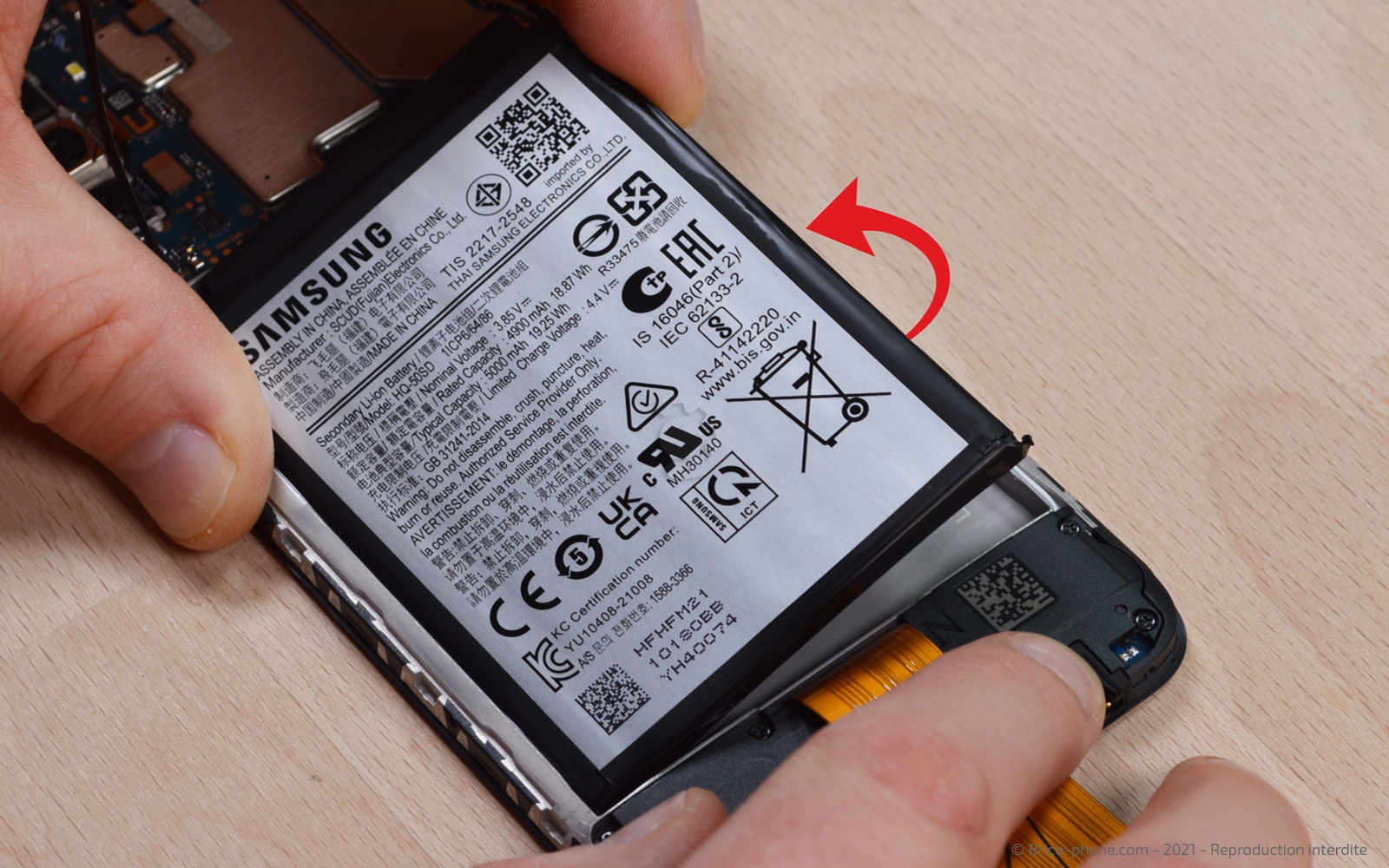

Étape 7: Retirer la batterie

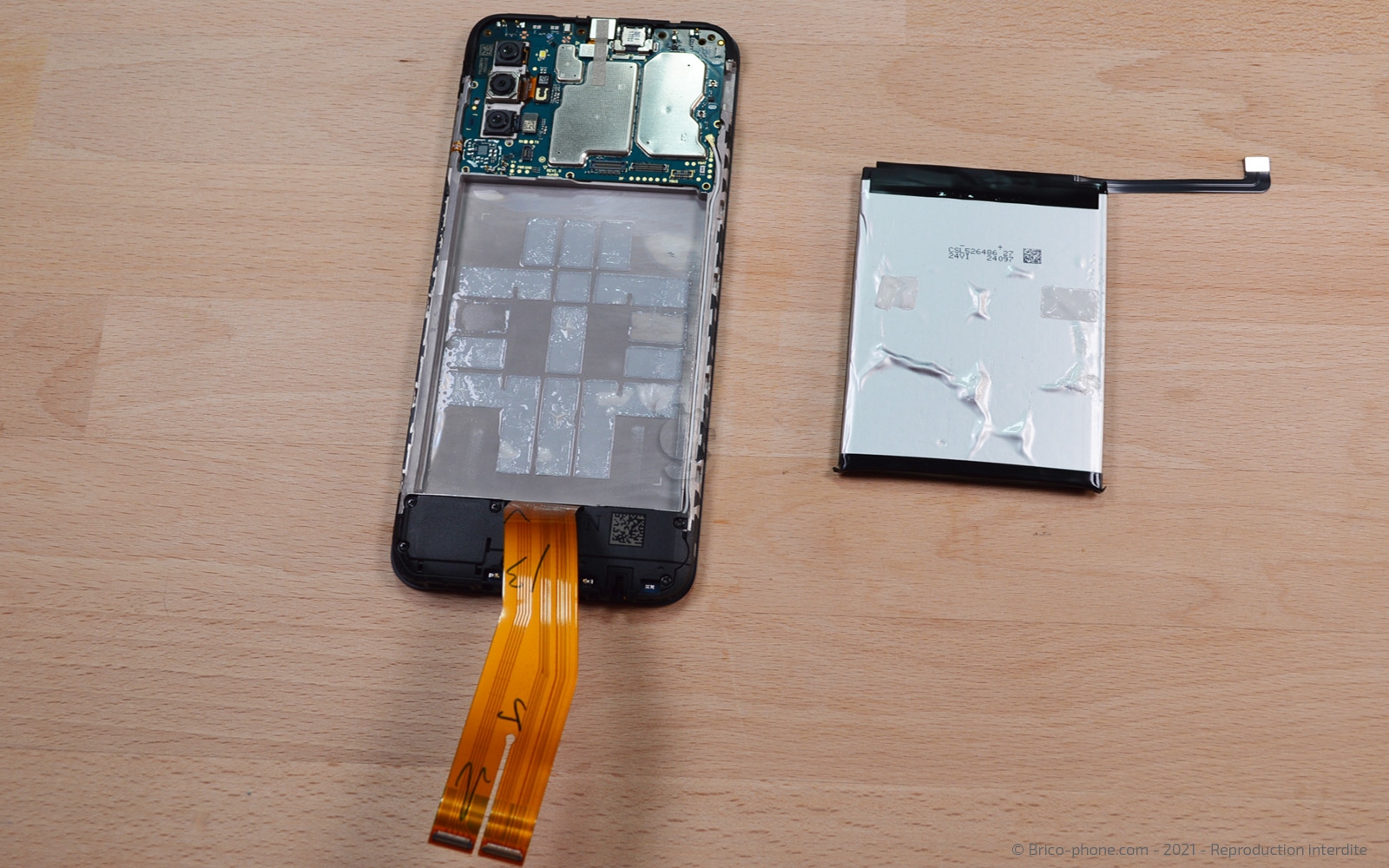

Vous avez bien laissé agir le iRemover, munissez-vous maintenant du médiator en métal et insérez-le entre le châssis et la batterie pour sortir cette dernière de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

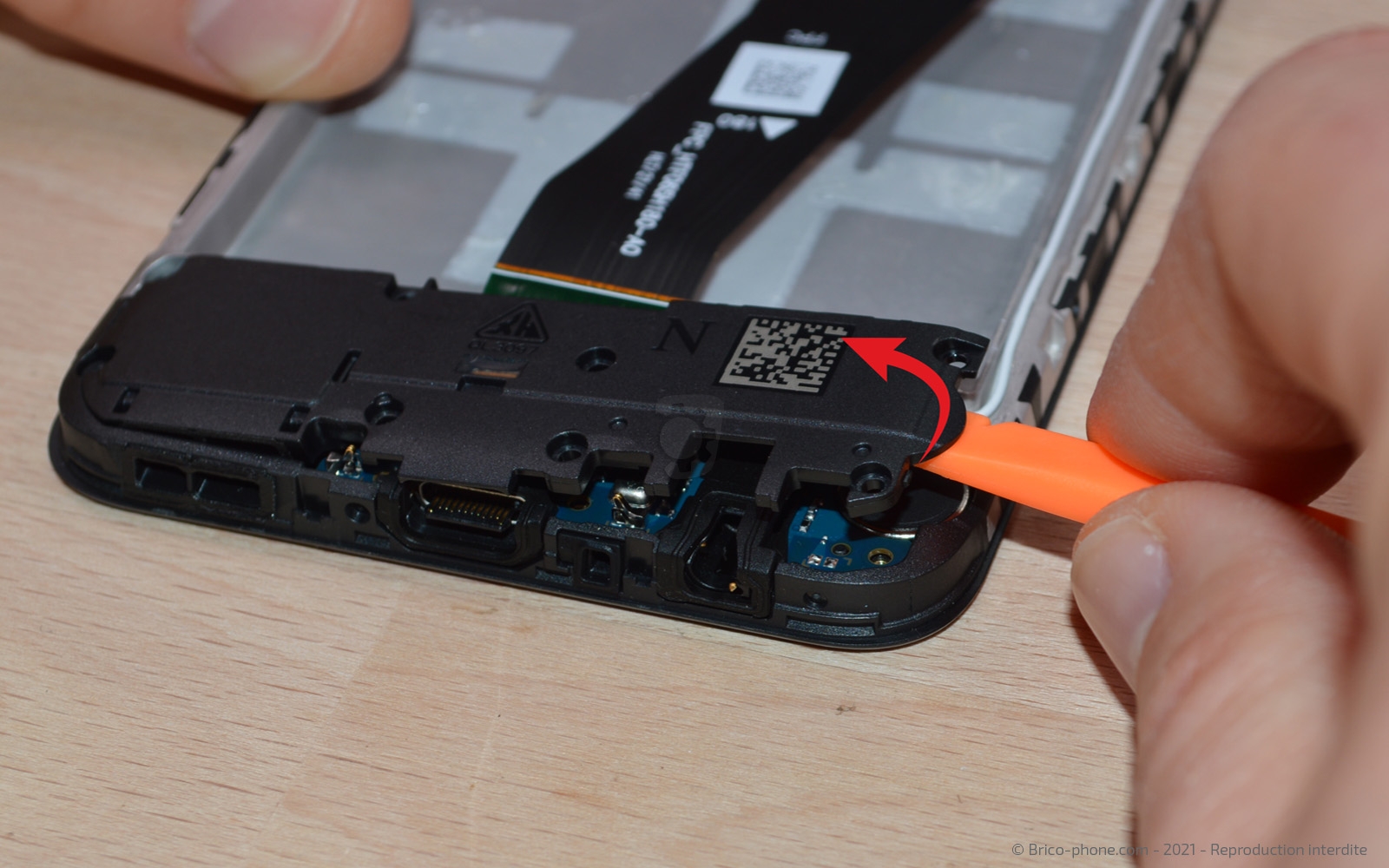

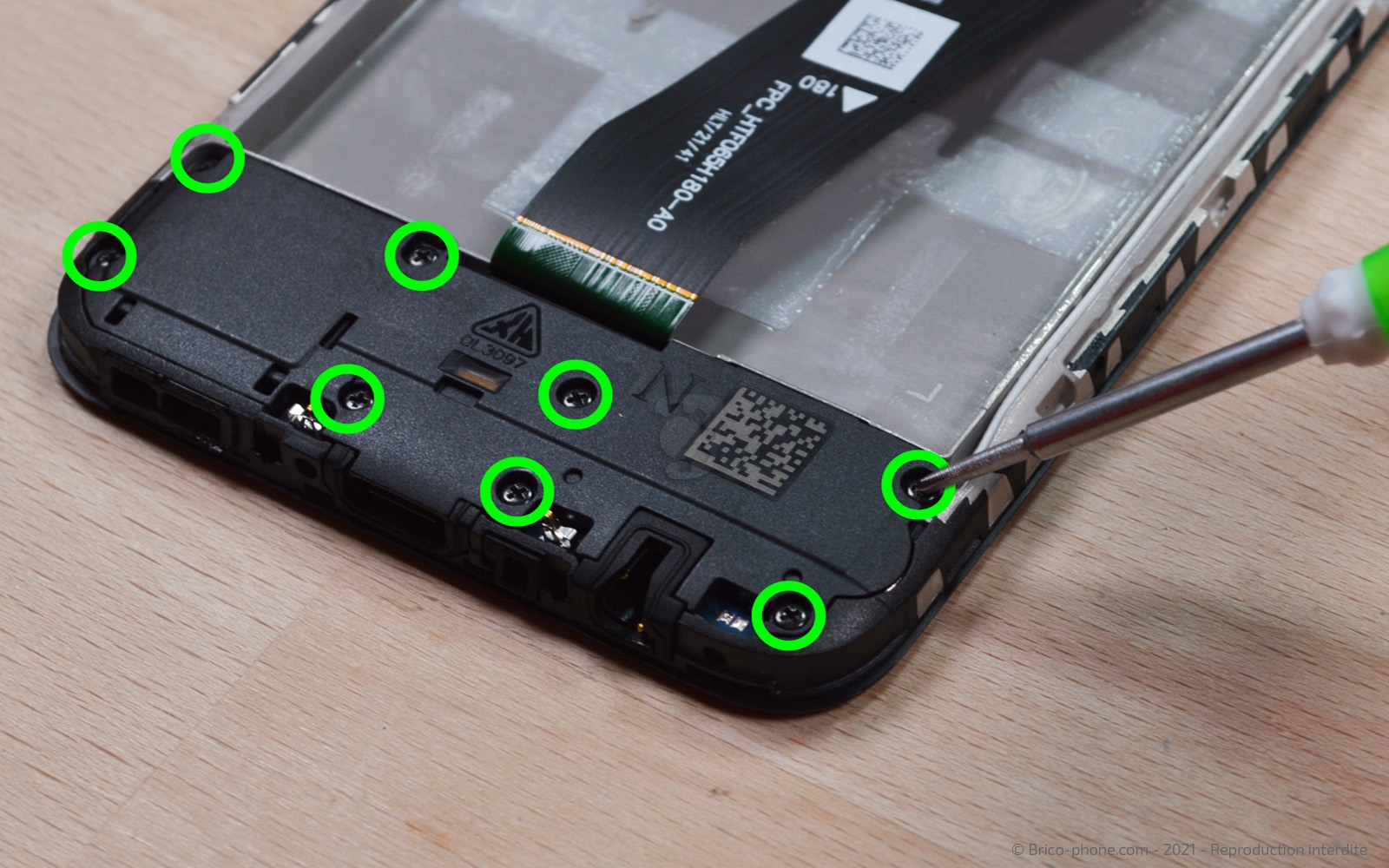

Étape 8: Retirer le cache du dock

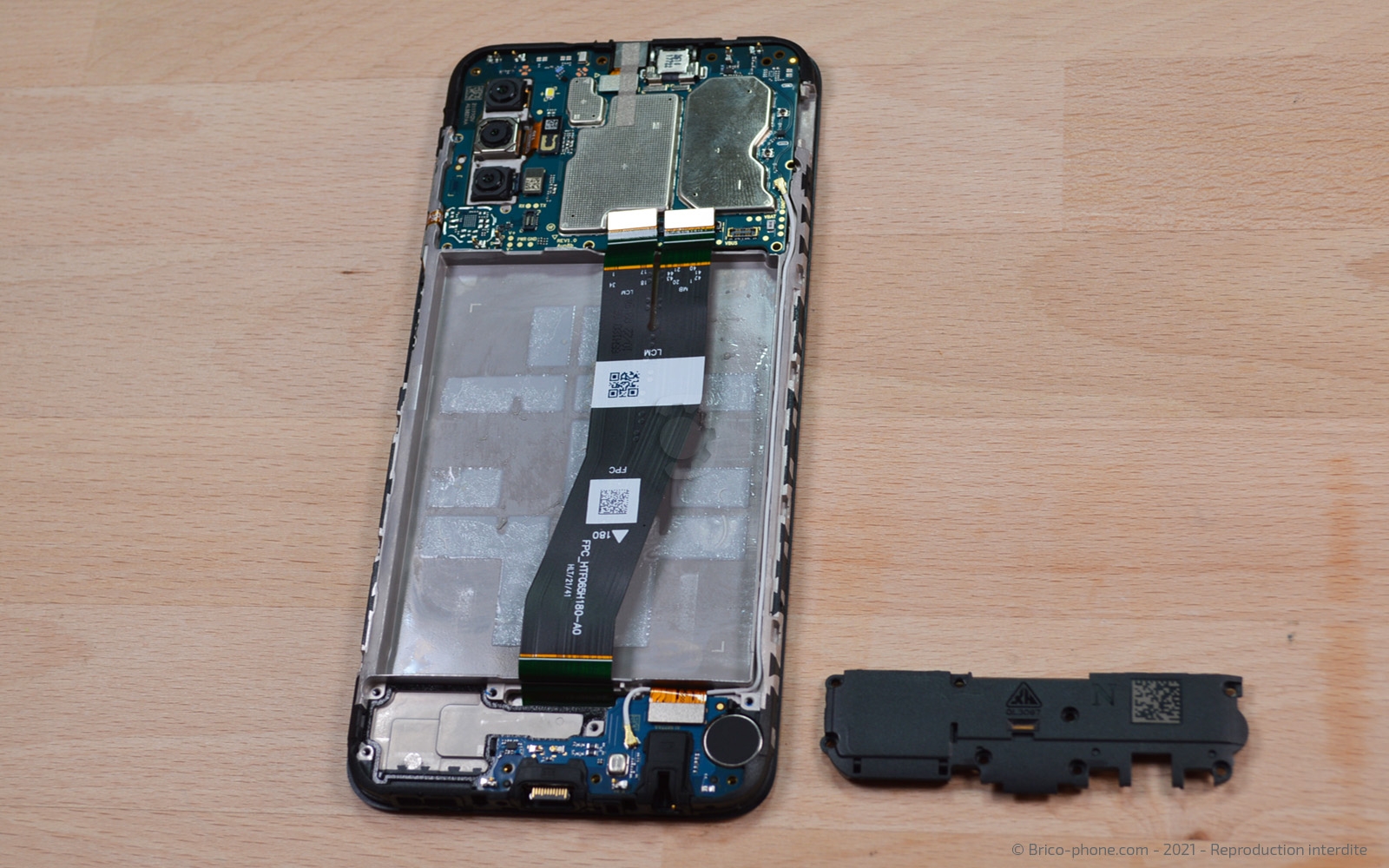

À l'aide du tournevis cruciforme, retirez les 8 vis qui maintiennent le cache en plastique noir du dock (connecteur de charge, prise jack, vibreur).

Puis avec le levier, vous pouvez le declipser et le retirer totalement.
Outils du kit utilisés
Outils du kit utilisés

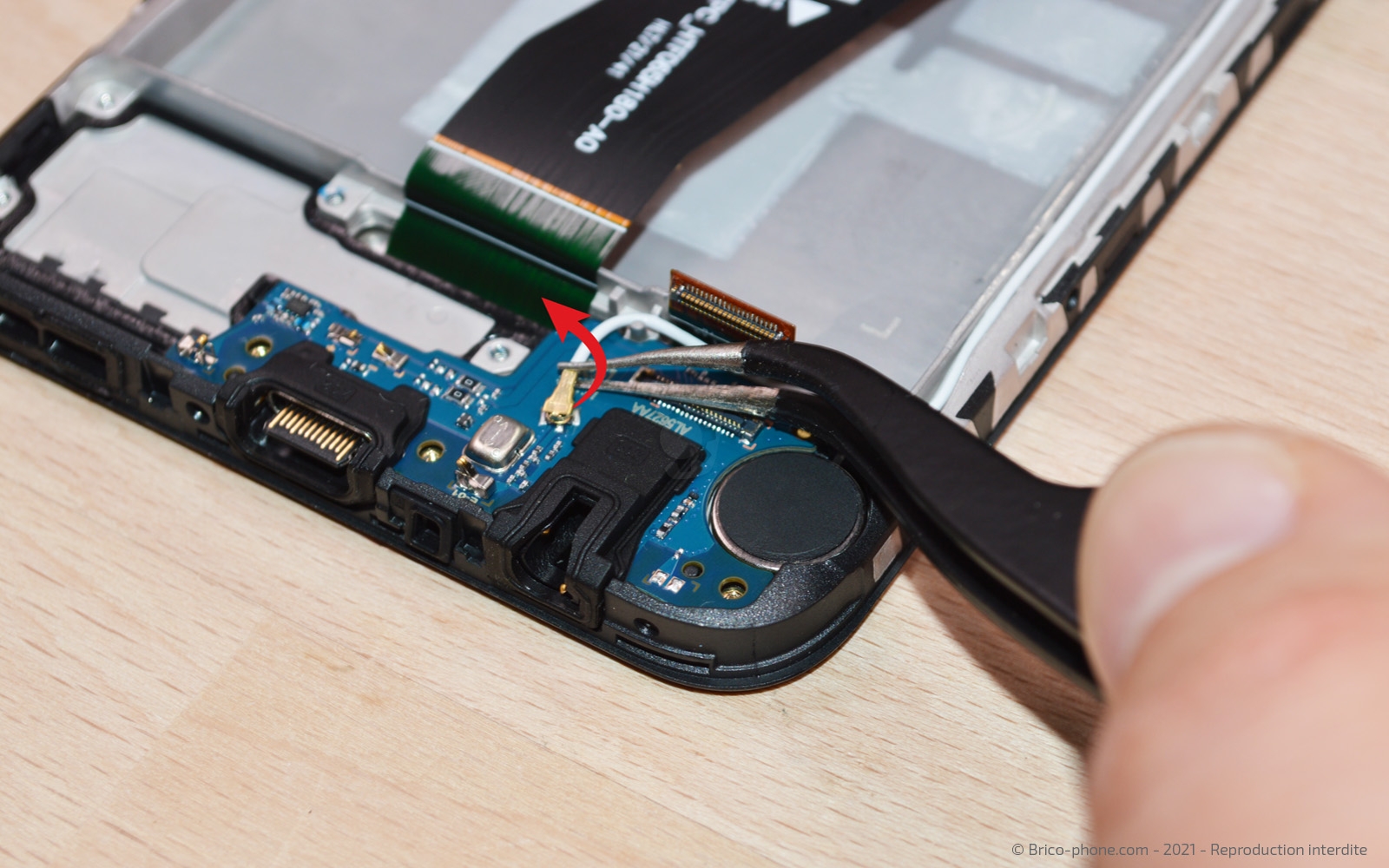

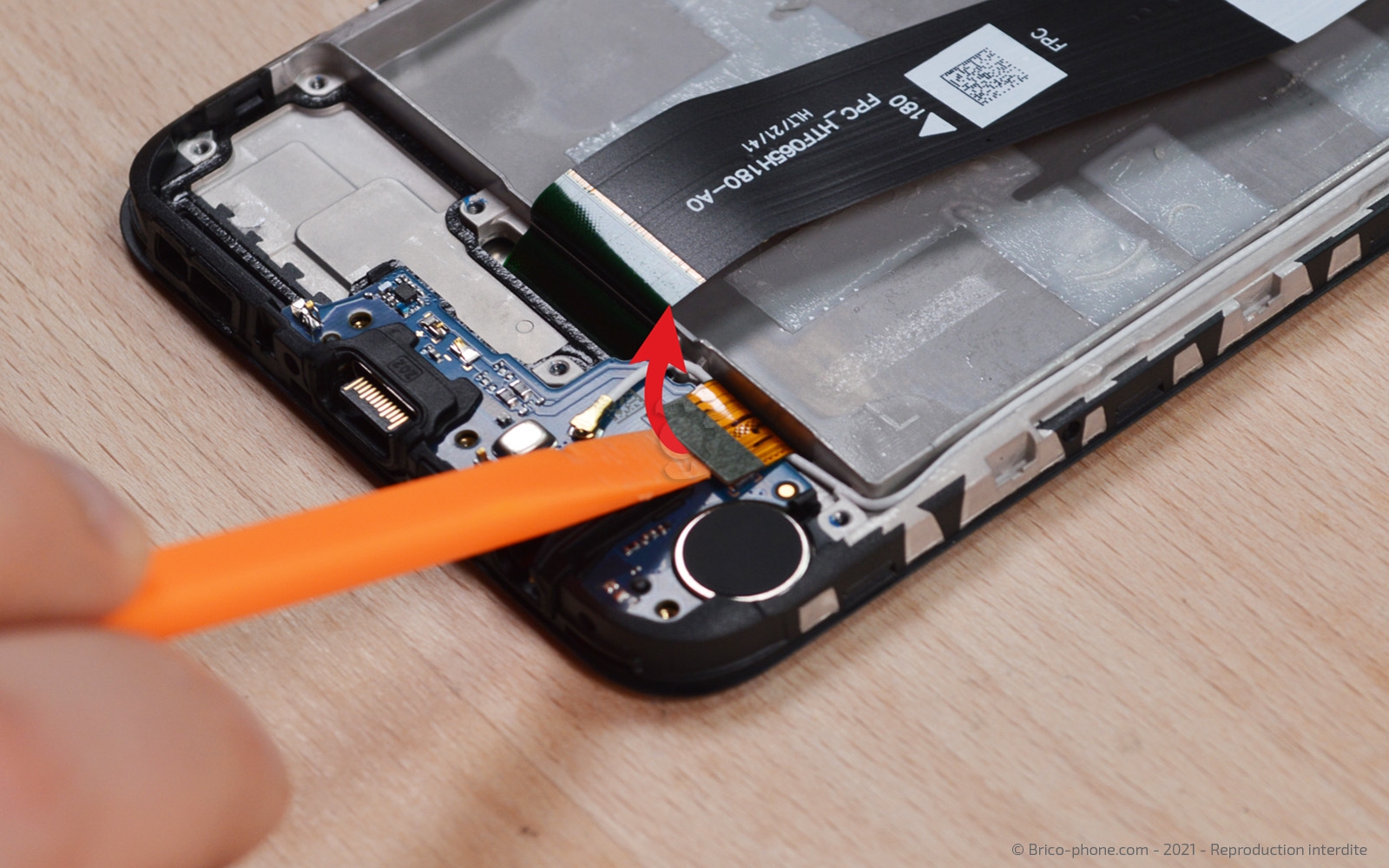

Étape 9: Retirer le connecteur de charge
Afin de retirer le connecteur de charge, vous allez d'abord débrancher la nappe d'interconnexion à l'aide du levier en nylon.

Puis débranchez également le câble coaxial blanc qui relie l'antenne, à l'aide de la pincette métallique.

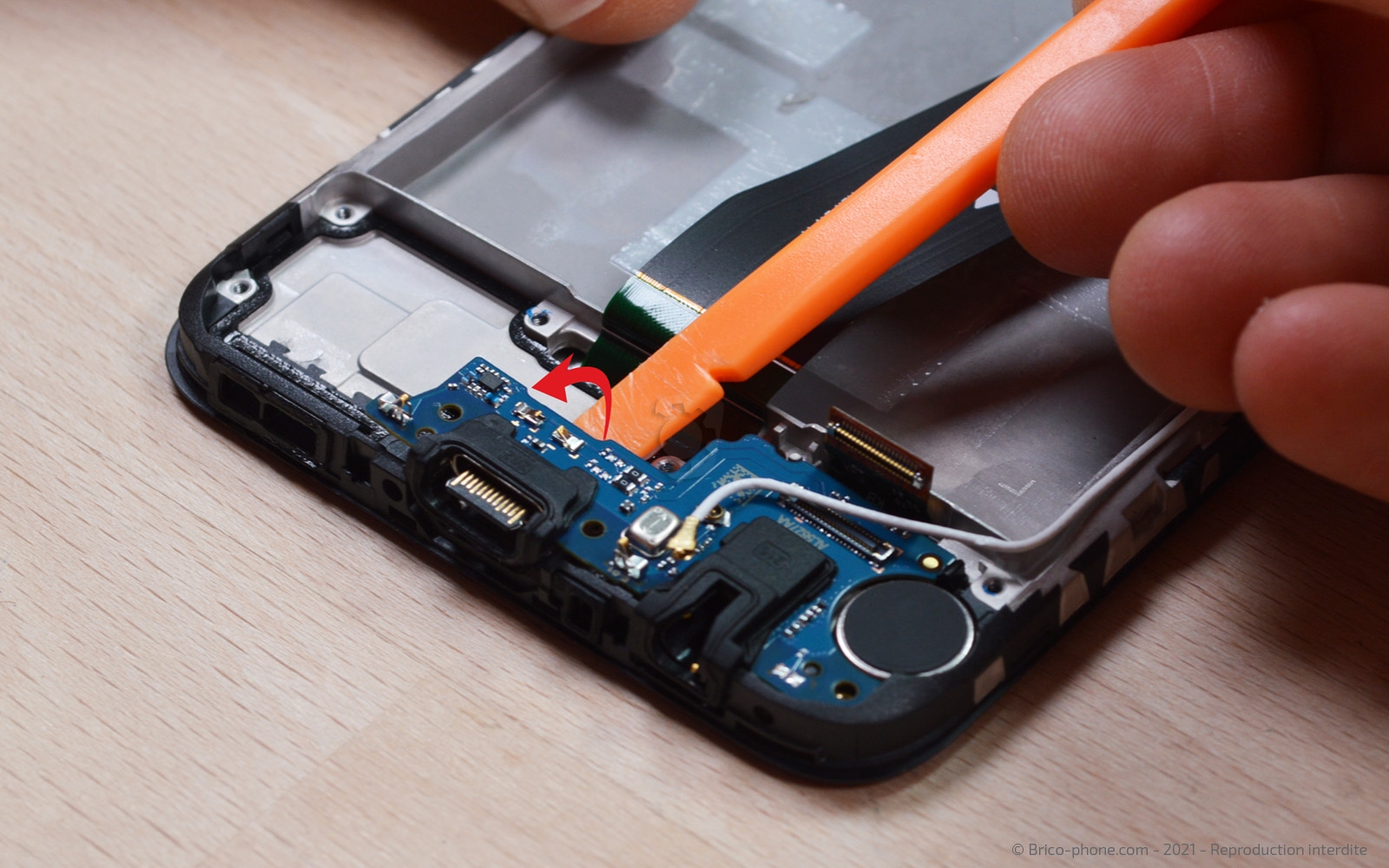

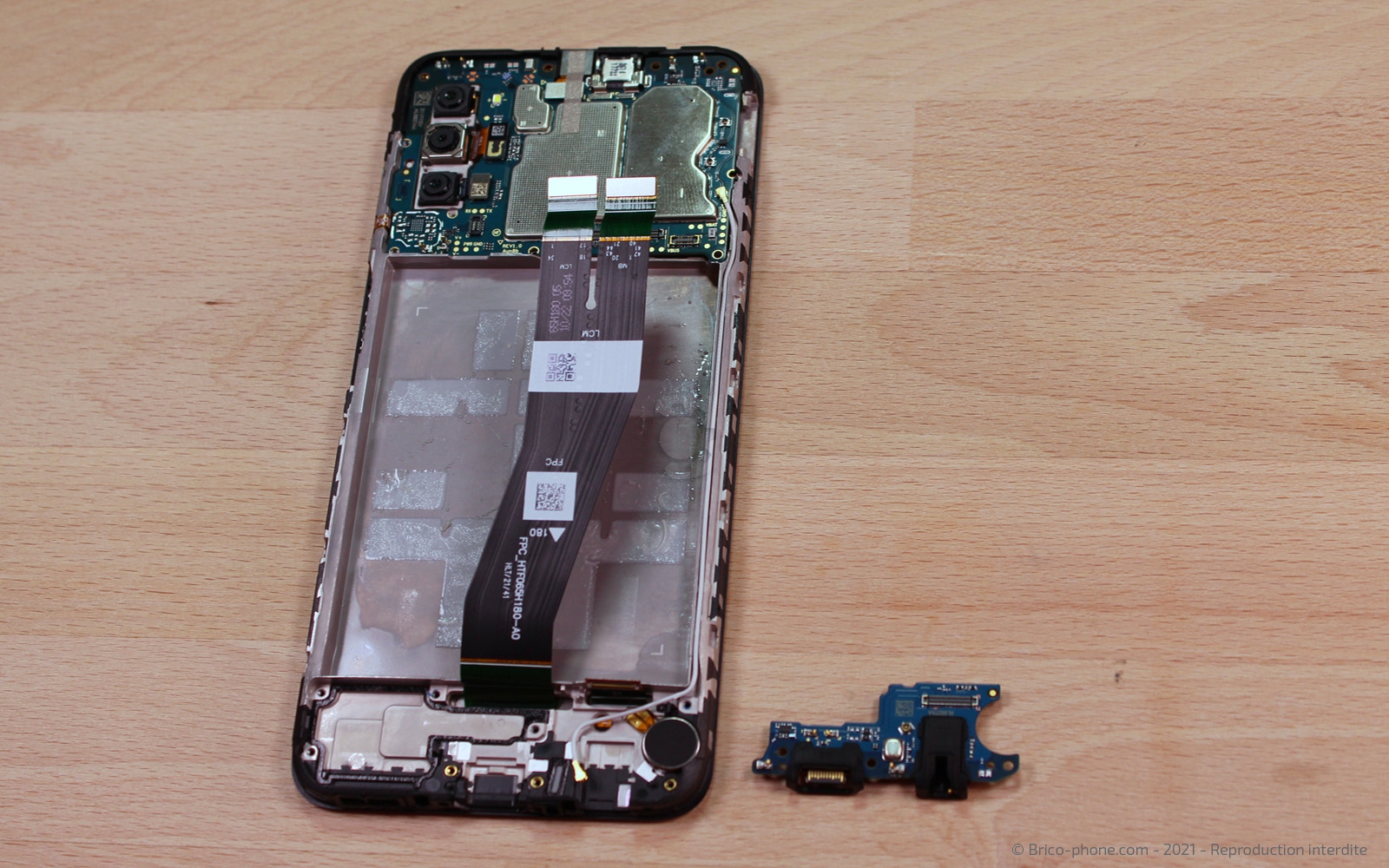

Vous pouvez maintenant retirer totalement le connecteur de charge à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

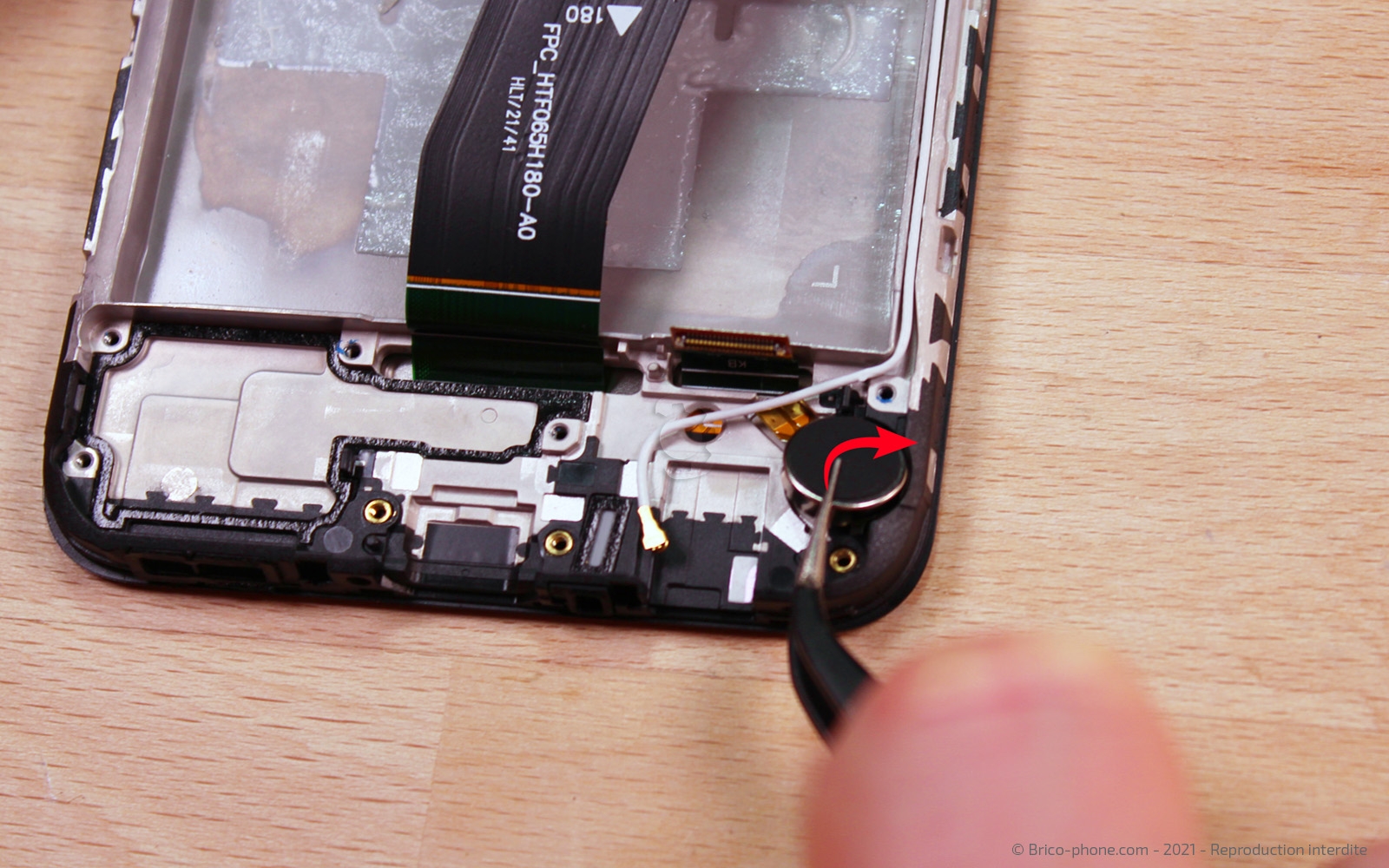

Étape 10: Retirer le vibreur
Vous pouvez maintenant retirer le vibreur du téléphone à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

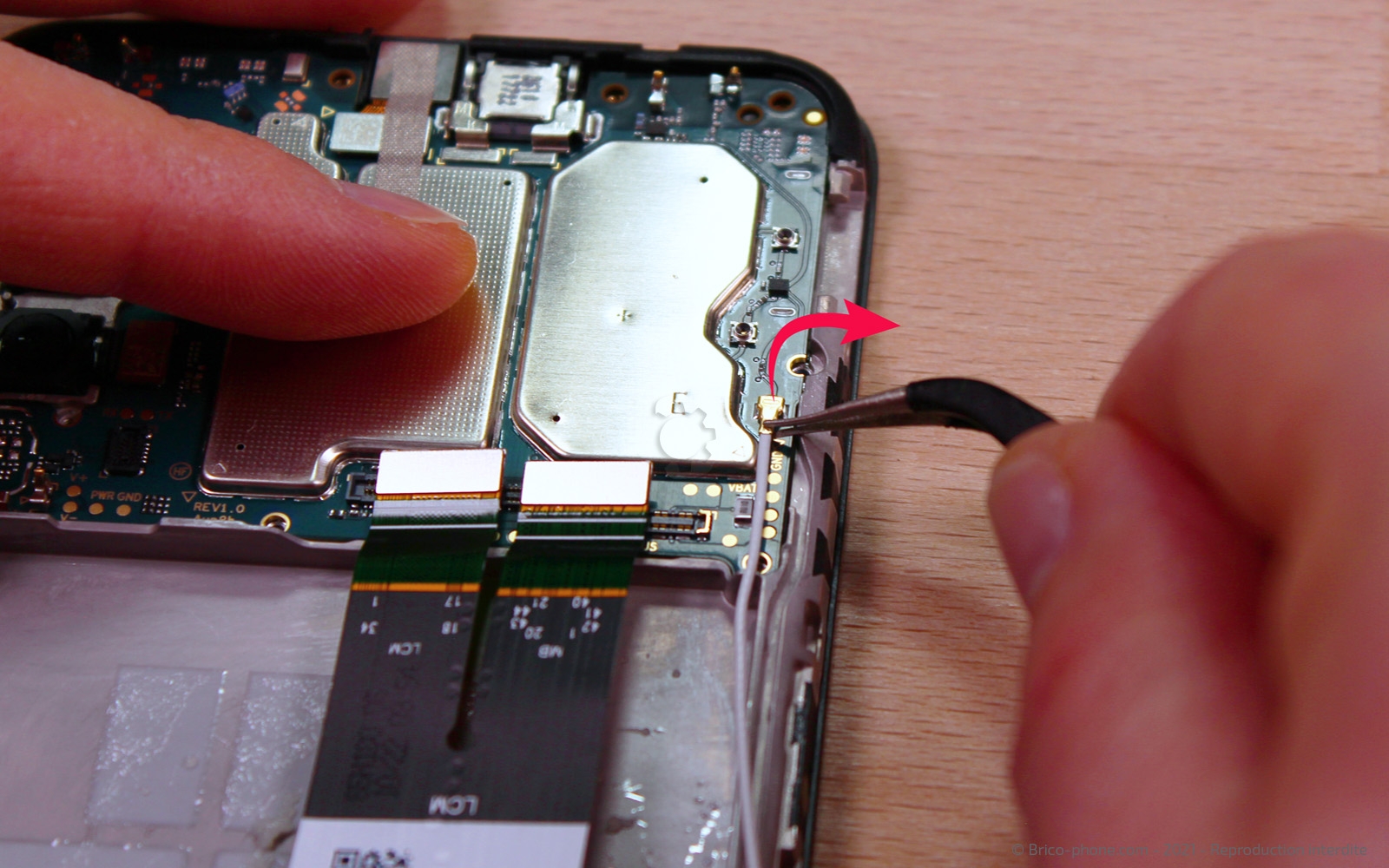

Étape 11: Retirer le câble coaxial

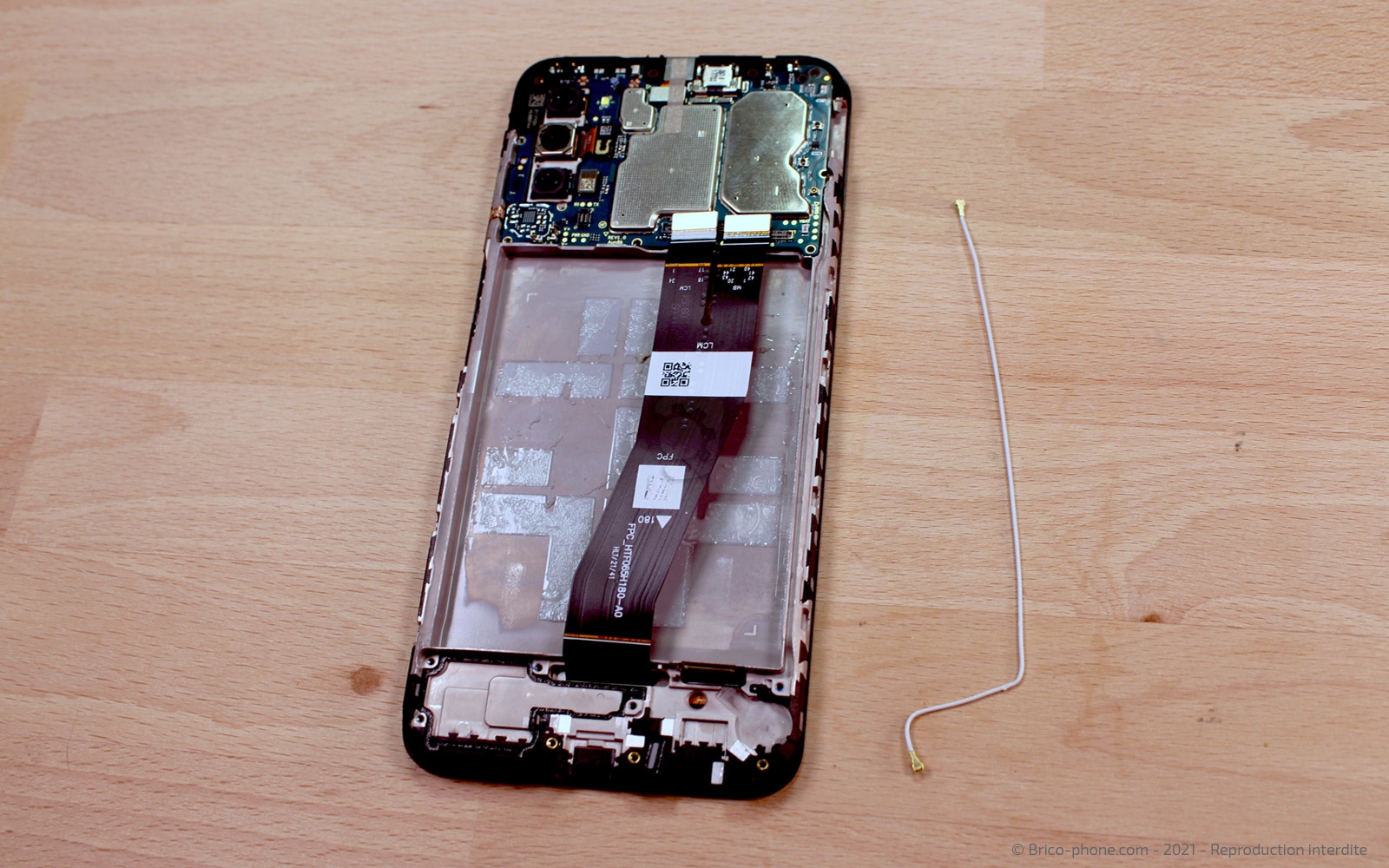

Puis toujours avec la pincette métallique, débranchez l'autre extrémité du câble coaxial blanc et retirez-le complètement du téléphone.

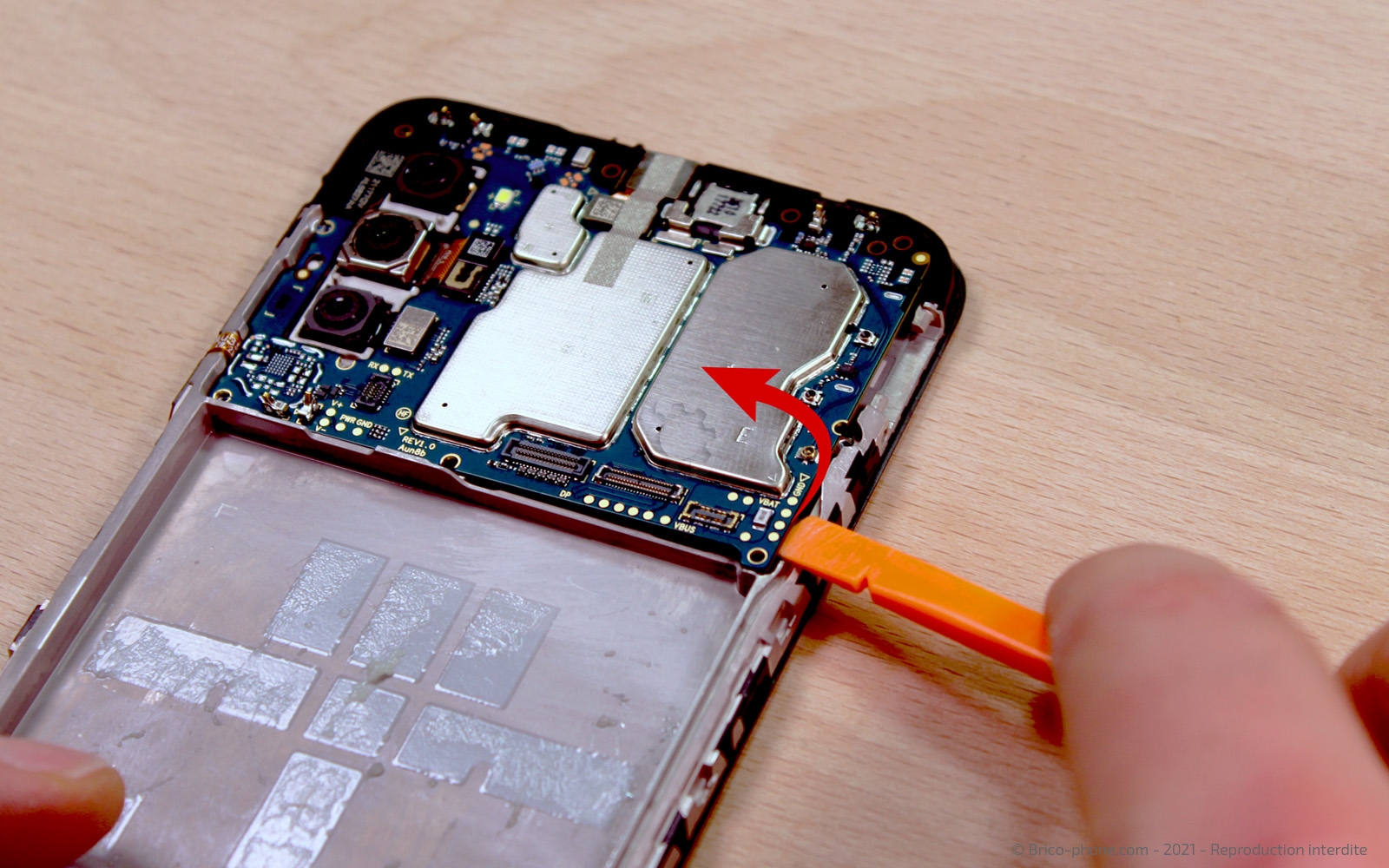

Étape 12: Retirer la carte-mère
En haut du téléphone maintenant, prenez le levier et insérez-le sous la carte mère pour pouvoir la retirer totalement.
Outils du kit utilisés
Outils du kit utilisés

Étape 13: Retirer l'écouteur de l'oreille
Vous avez maintenant accès à l'écouteur de l'oreille que vous allez retirer grâce à la pincette métallique.

Faites-la bien passer en dessous de l'écouteur pour ne pas l'endommager.
Outils du kit utilisés
Outils du kit utilisés

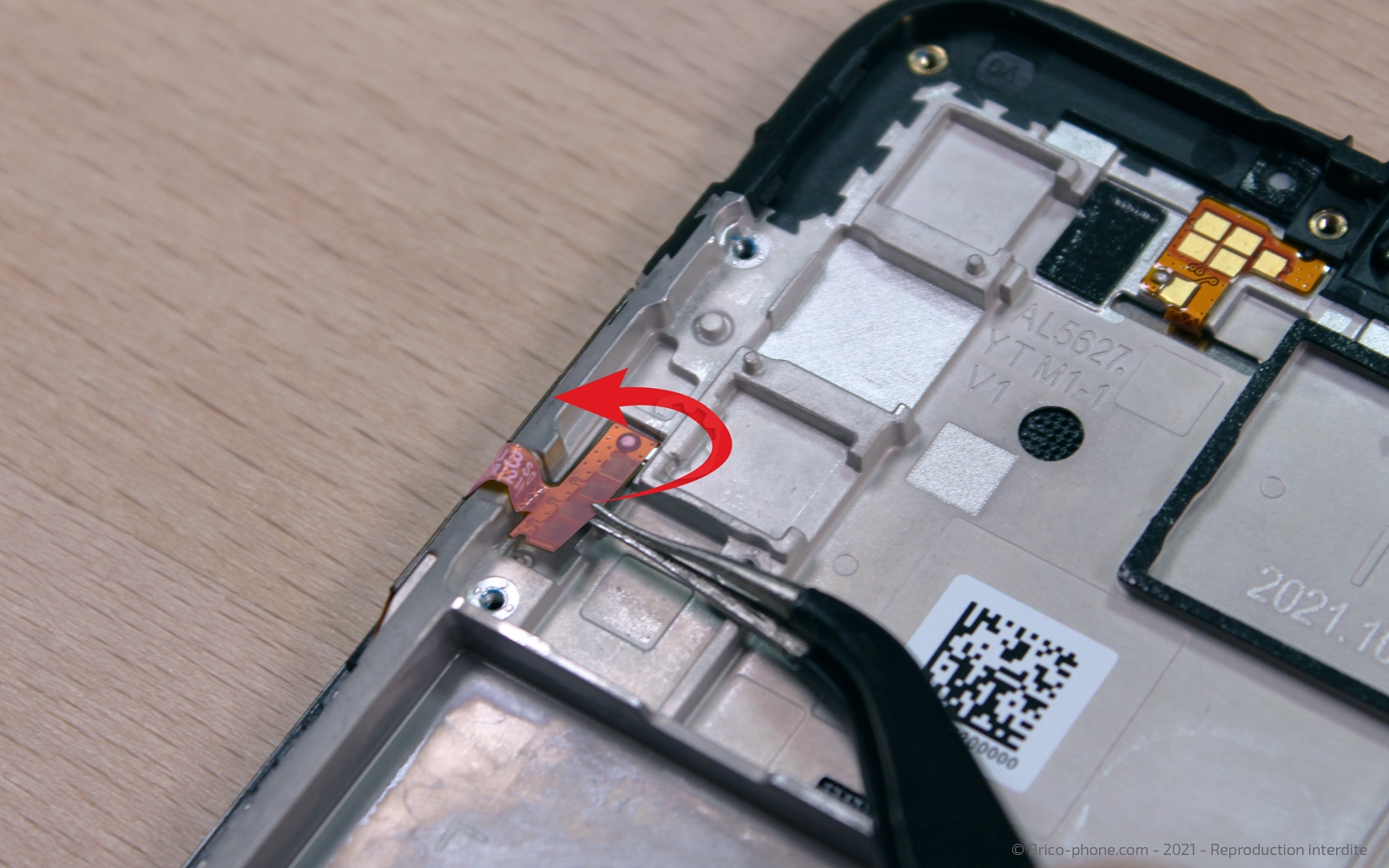

Étape 14: Retirer la nappe des boutons latéraux
Avec la pincette métallique, vous allez délicatement retirer la nappe des boutons latéraux que sont le bouton d'allumage et les boutons de volume du téléphone situés sur la tranche de celui-ci.

Voilà, vous avez récupéré toutes les pièces que vous allez maintenant remonter sur votre nouveau bloc écran.
Outils du kit utilisés
Outils du kit utilisés

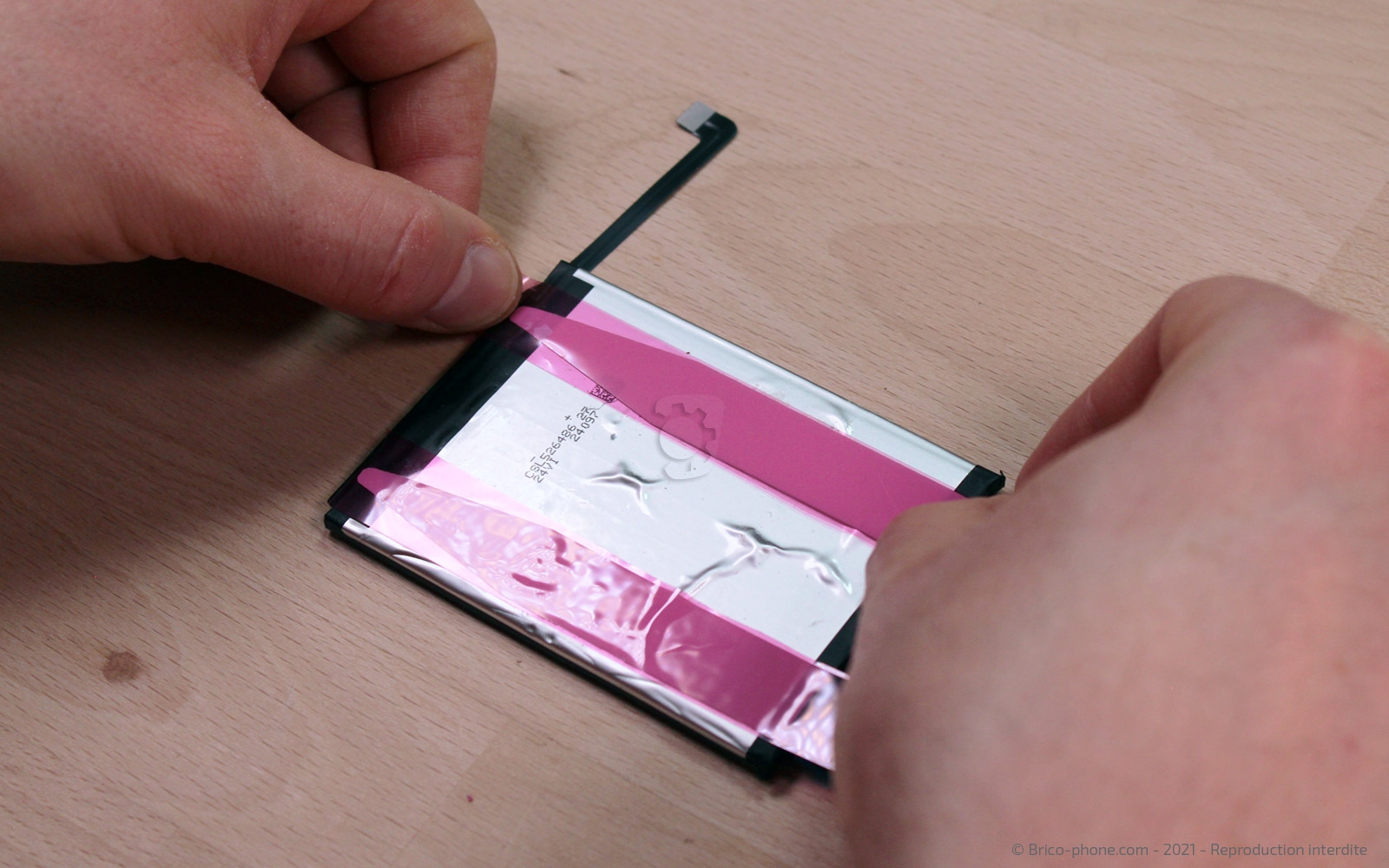

Étape 15: Recoller la batterie (1)
Munissez-vous de votre nouveau bloc écran.

Récupérez la batterie que vous venez de retirer.

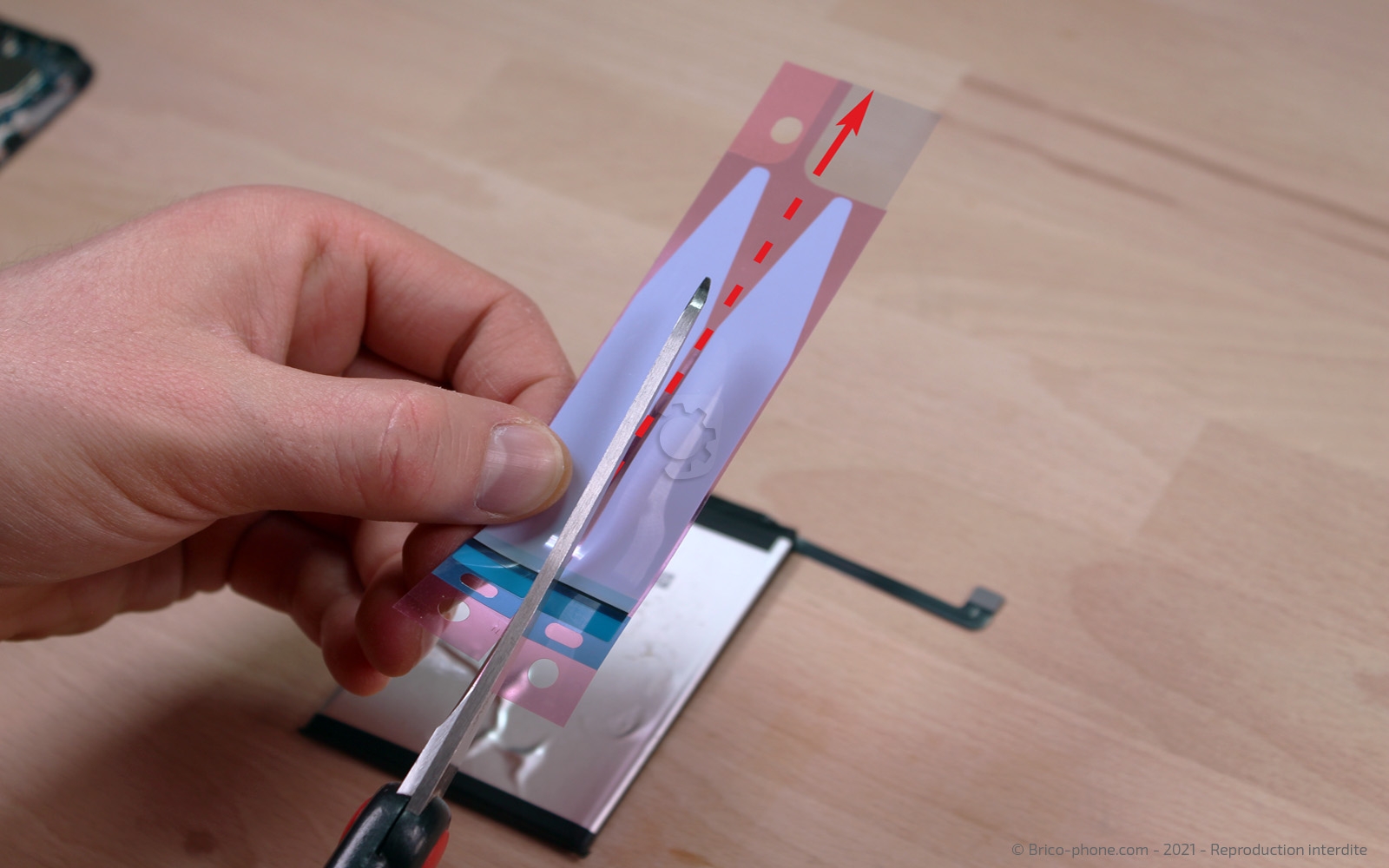

Prenez les nouveaux stickers de batterie universels. Séparez-les à l'aide de ciseaux si nécessaire.
Retirez uniquement le film plastique bleu et placez les languettes auto-collantes au dos de la batterie. Faites bien attention au sens de la batterie.
Attention également au trait noir à la base des stickers. Il doit dépasser de la batterie (car il sera replié dans la prochaine étape).

Découpez la pointe des stickers si nécessaire pour ajuster leur taille à celle de la batterie.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

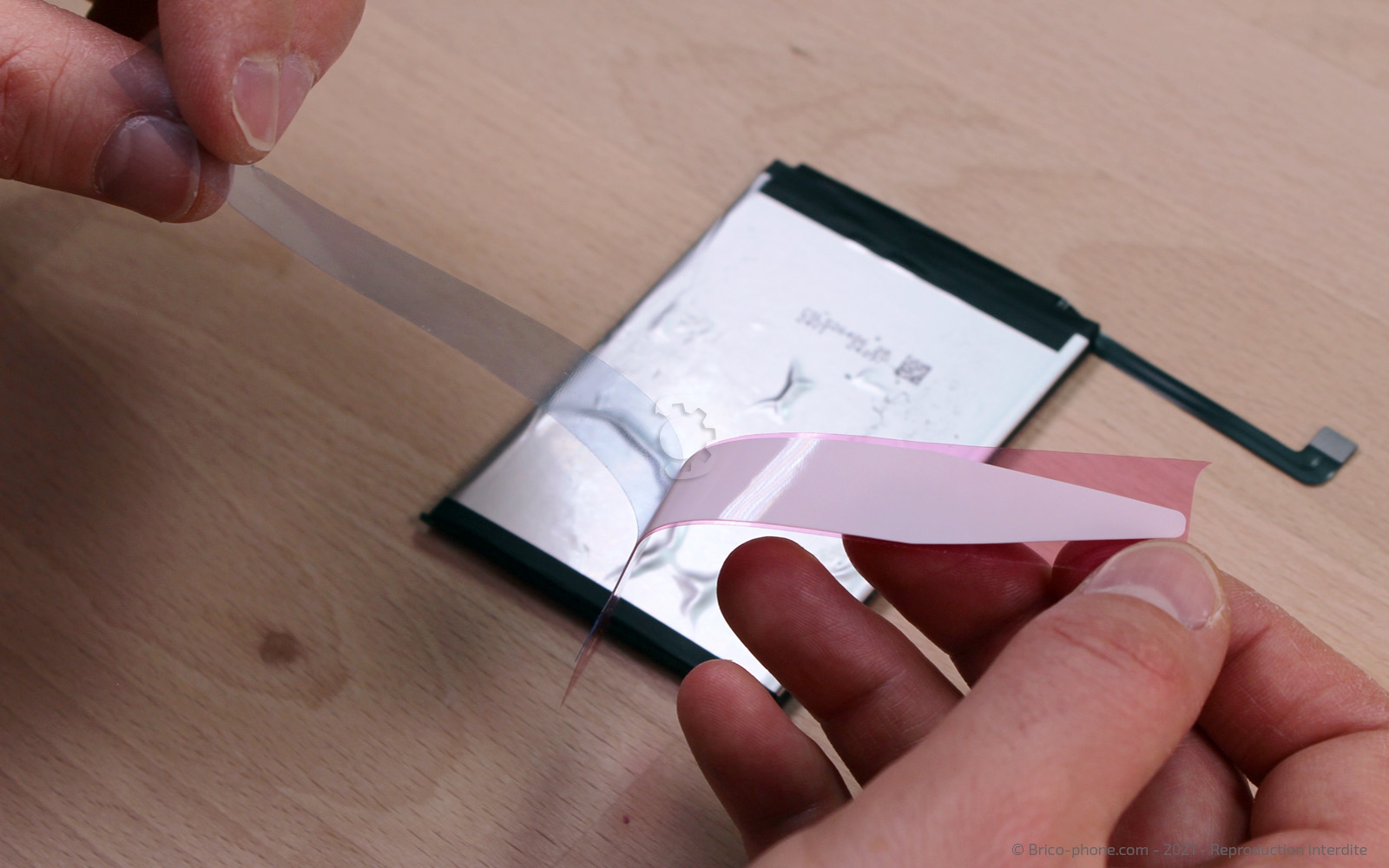

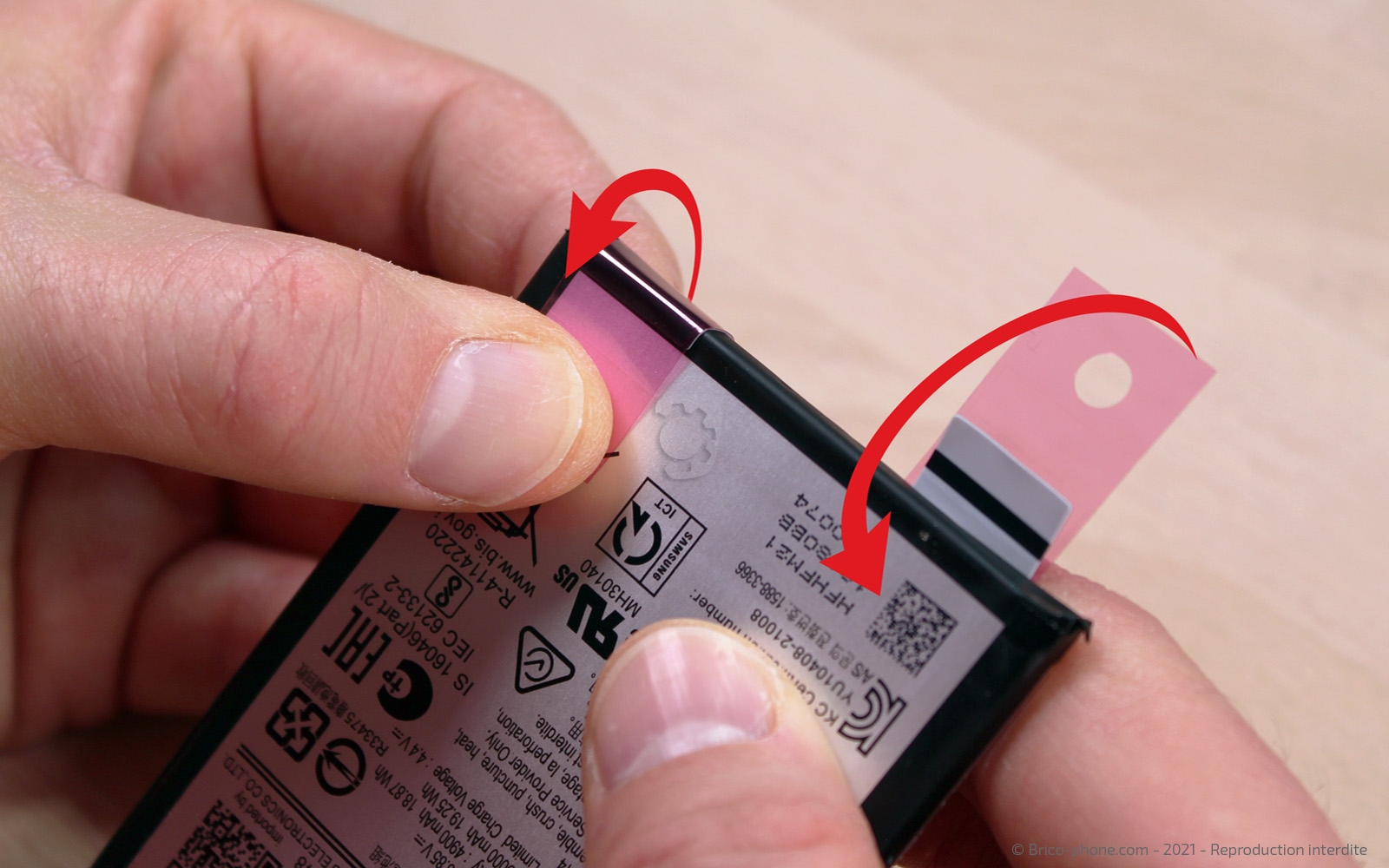

Étape 16: Recoller la batterie (2)

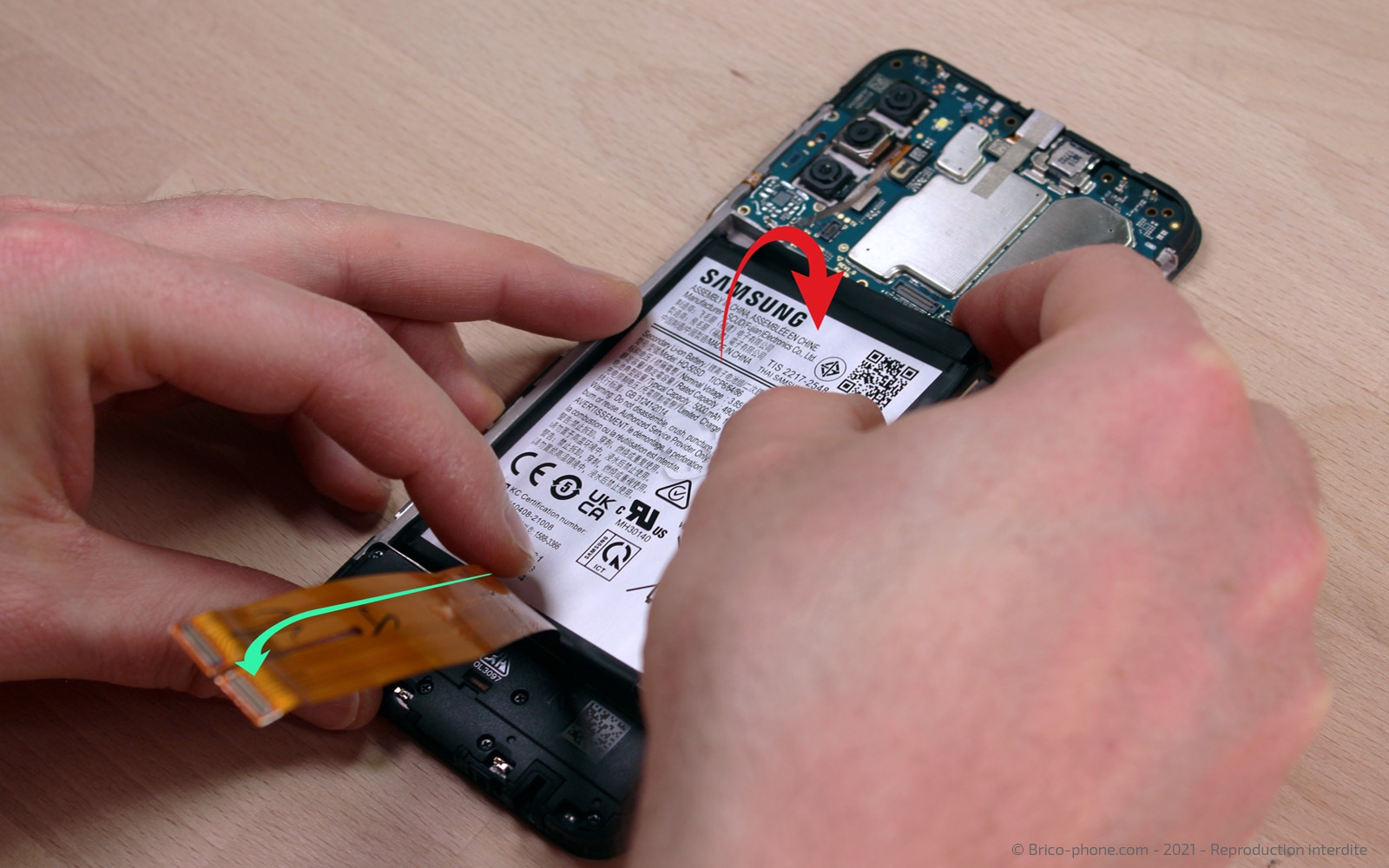

Vous allez recoller la batterie dans son emplacement.

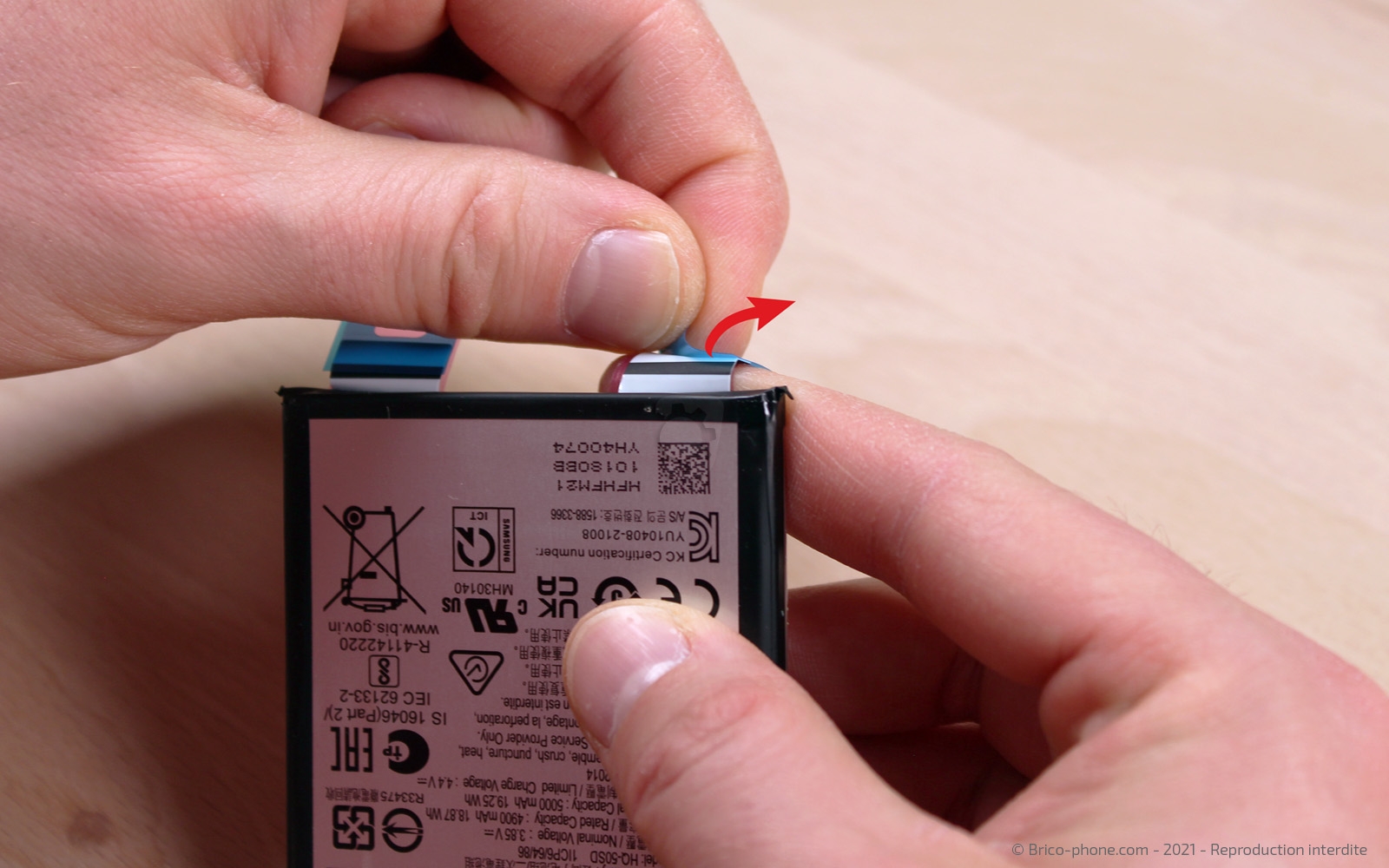

Mais avant, retirez le petit film plastique bleu restant sur les bouts des stickers qui dépassent (la partie avec le trait noir) que vous allez ensuite rabattre sur la tranche et le devant de la batterie.

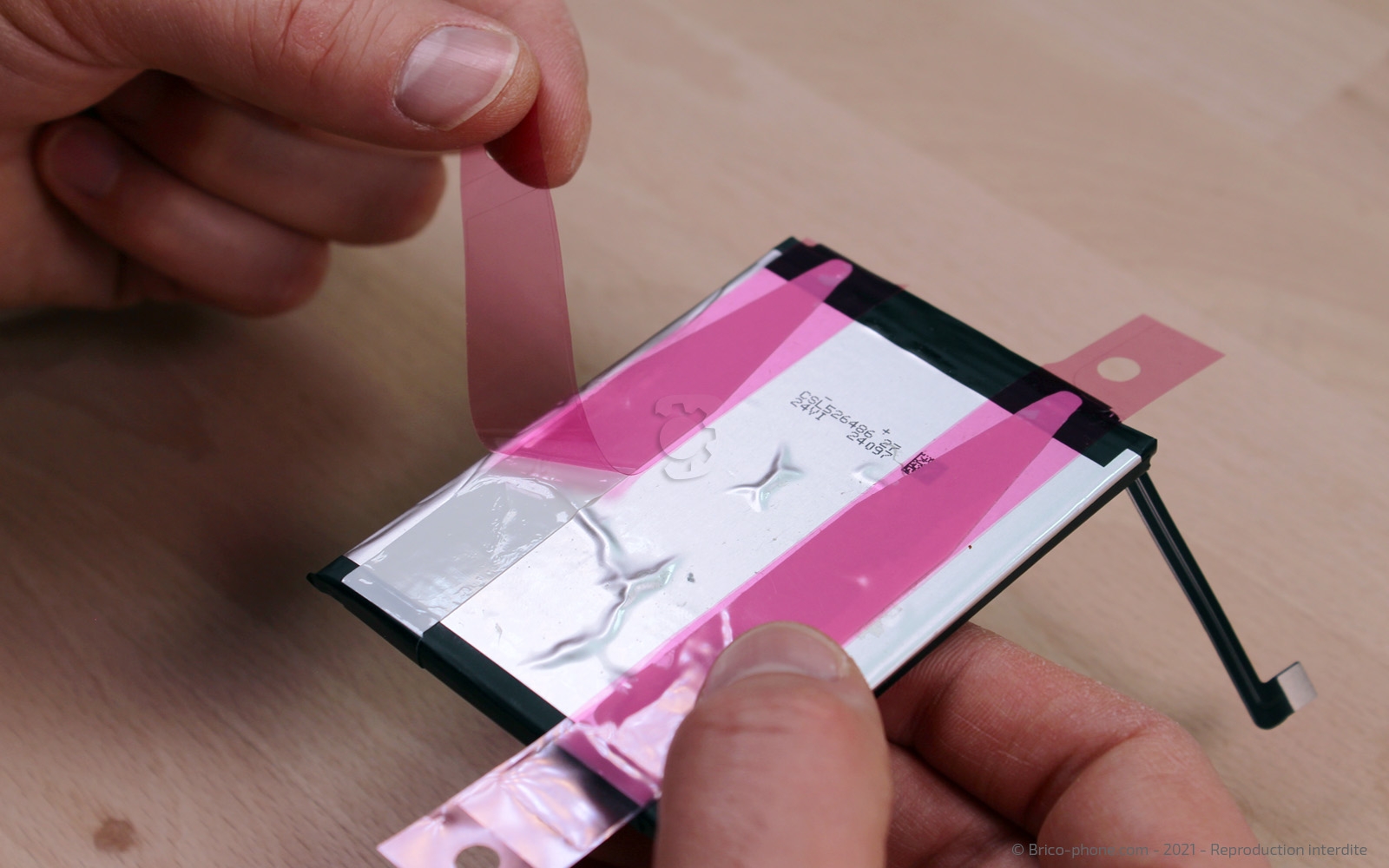

Ensuite, retirez le film plastique rose.

Voilà, vous pouvez replacer la batterie dans son emplacement.

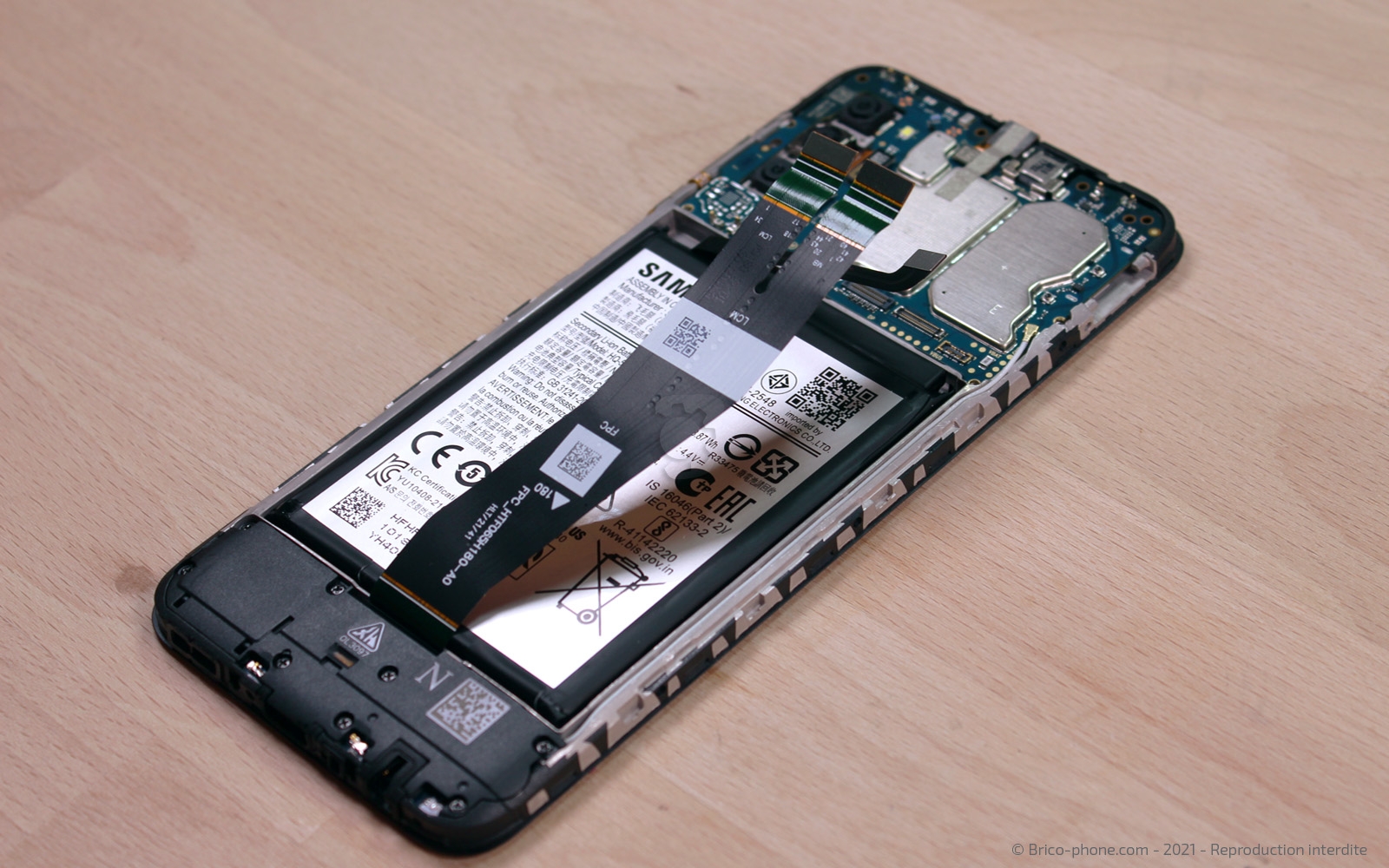

Conseils pour le remontage
Voilà, le plus dur est fait !
Vous pouvez maintenant remonter le téléphone.

Pour ce faire, veuillez reprendre le tutoriel en sens inverse.

Soyez attentif. Ne sautez pas d'étape et pensez à bien reconnecter les nappes et replacer chacune des vis dans leur emplacement.
N'oubliez pas de remonter les petits éléments retirés tels que l'écouteur de l'oreille et le vibreur.
