sur iPhone 5

Temps estimé : 15 min
Difficulté : 2/5
iPhone 5 | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le vibreur sur votre iPhone 5.

Diagnostic

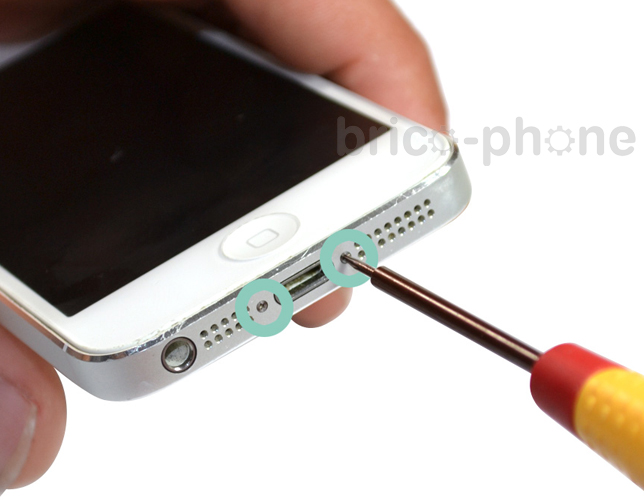

Etape 1 : Retirer les 2 vis du bas du téléphone
A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 2a : Retirer la vitre

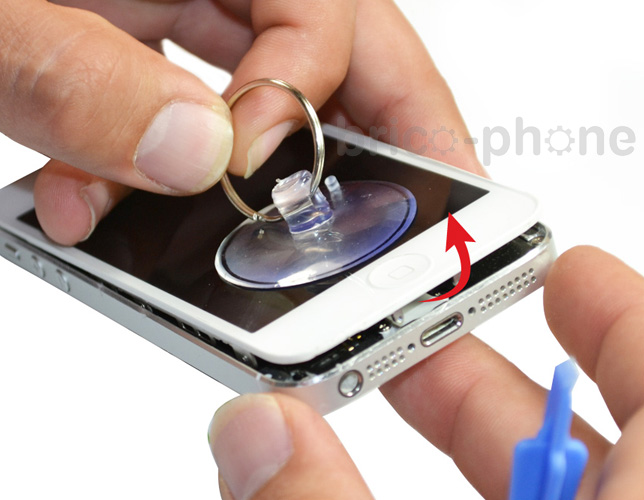

A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.

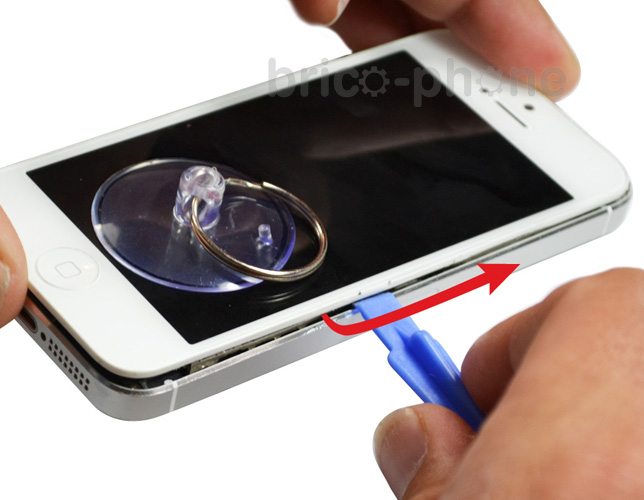

Etape 2b : Retirer la vitre
A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.

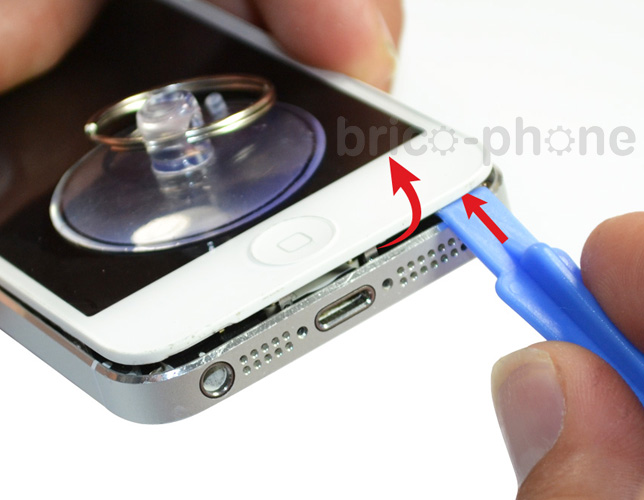

Etape 2c : Retirer la vitre

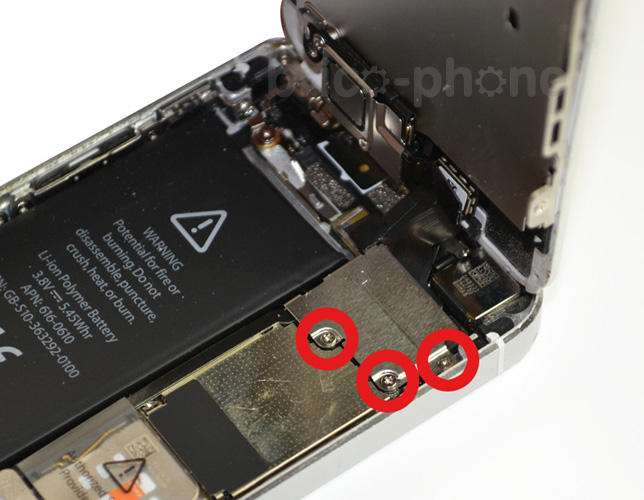

Etape 3a : Déconnecter les nappes de l'écran
Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.

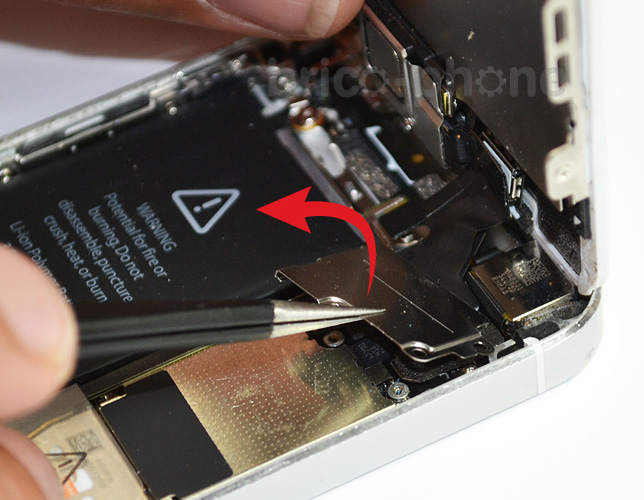

Etape 3b : Déconnecter les nappes de l'écran
Retirer la plaquette métallique de protection.

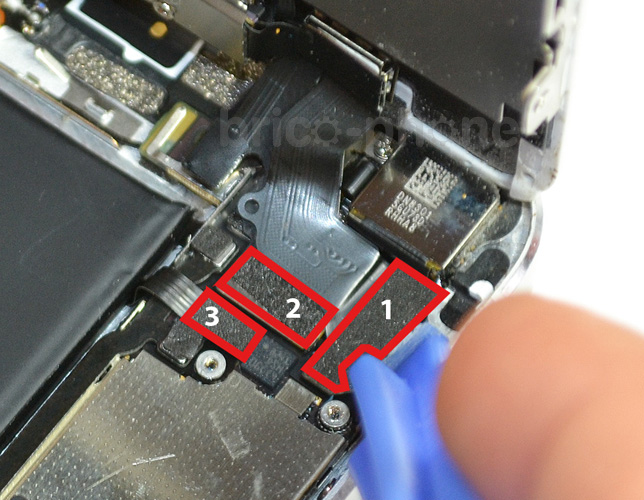

Etape 3c : Déconnecter les nappes de l'écran
Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).

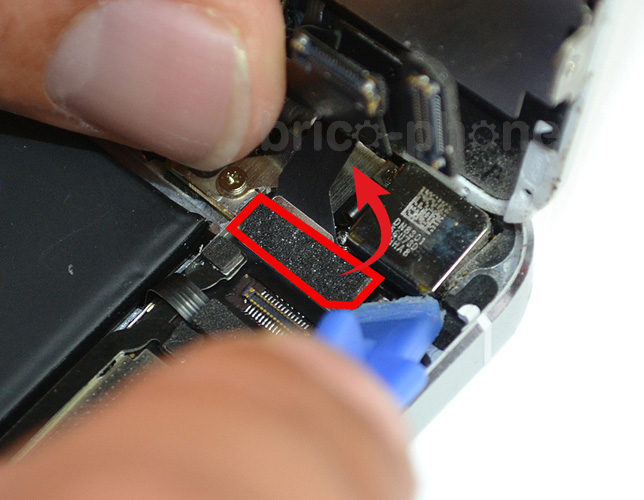

Etape 3d : Déconnecter les nappes de l'écran
Etape 4a : Retirer le vibreur

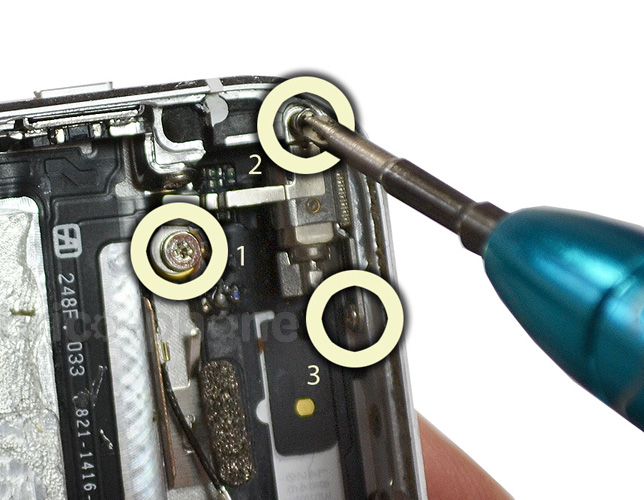

Retirer les vis J1 à J3 qui maintiennent le vibreur.

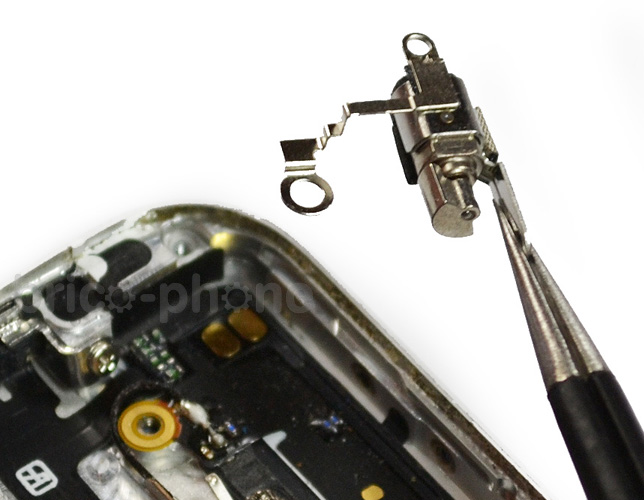

Etape 4b : Retirer le vibreur
A l'aide d'une pince, retirer le vibreur.
