Changement haut-parleur interne et/ou caméra avant sur iPhone 13 Mini

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
iPhone 13 Mini | Temps estimé : 30 min | Difficulté : 2/5

Il est temps de remplacer l'écouteur de l'oreille ou la caméra avant de votre iPhone ? Pour vous aider au maximum, Brico-phone vous propose de suivre ce tutoriel de réparation détaillé étape par étape.

Diagnostic

›  Problème de son.
›  Les selfies sont flous.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur interne pour iPhone 13 Mini
18,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Commandez la bonne pièce détachée en vous référant au numéro de modèle de votre iPhone inscrit dans les Informations générales de l'appareil.

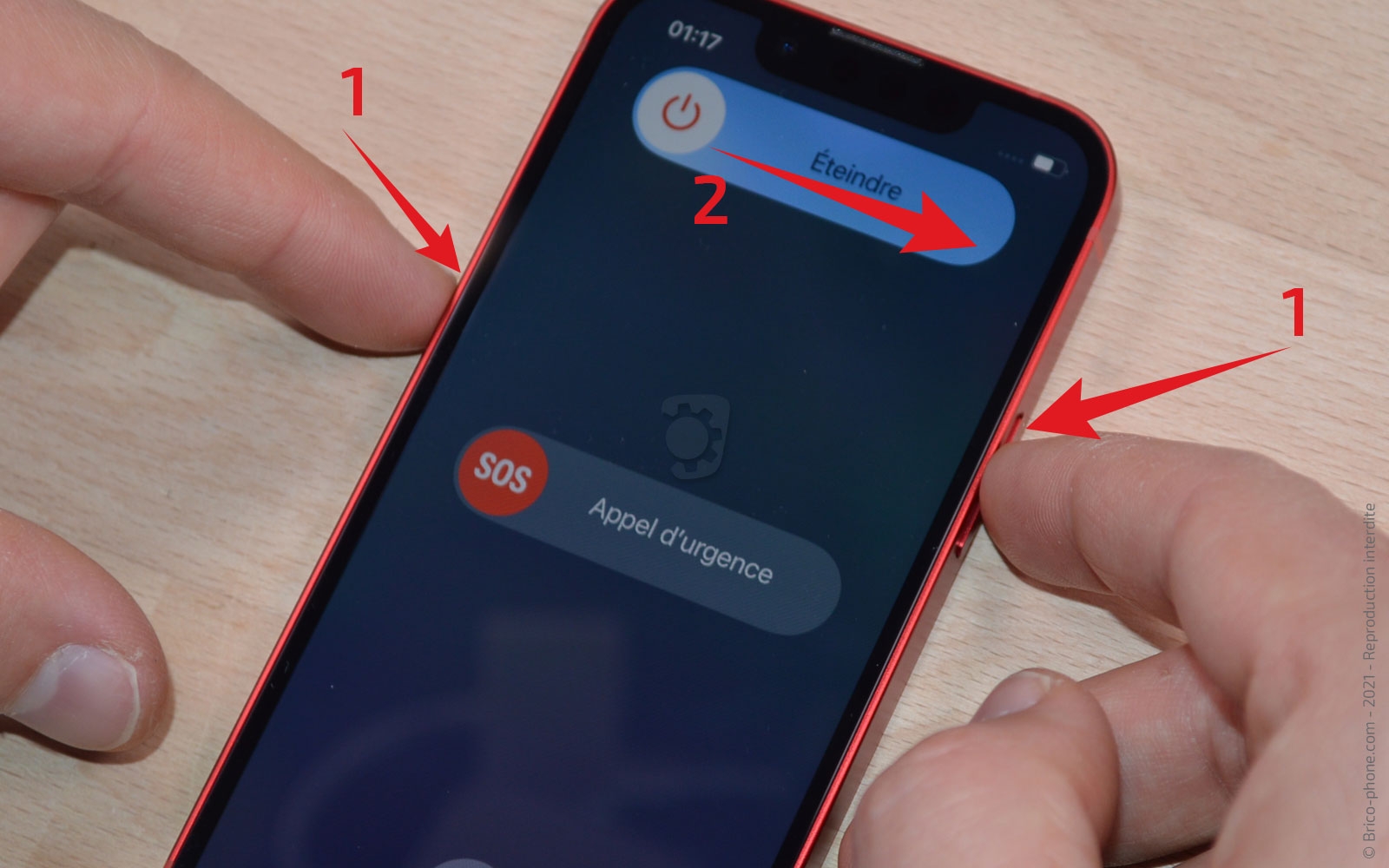

Une fois le composant réceptionné, éteignez votre smartphone pour commencer la réparation.

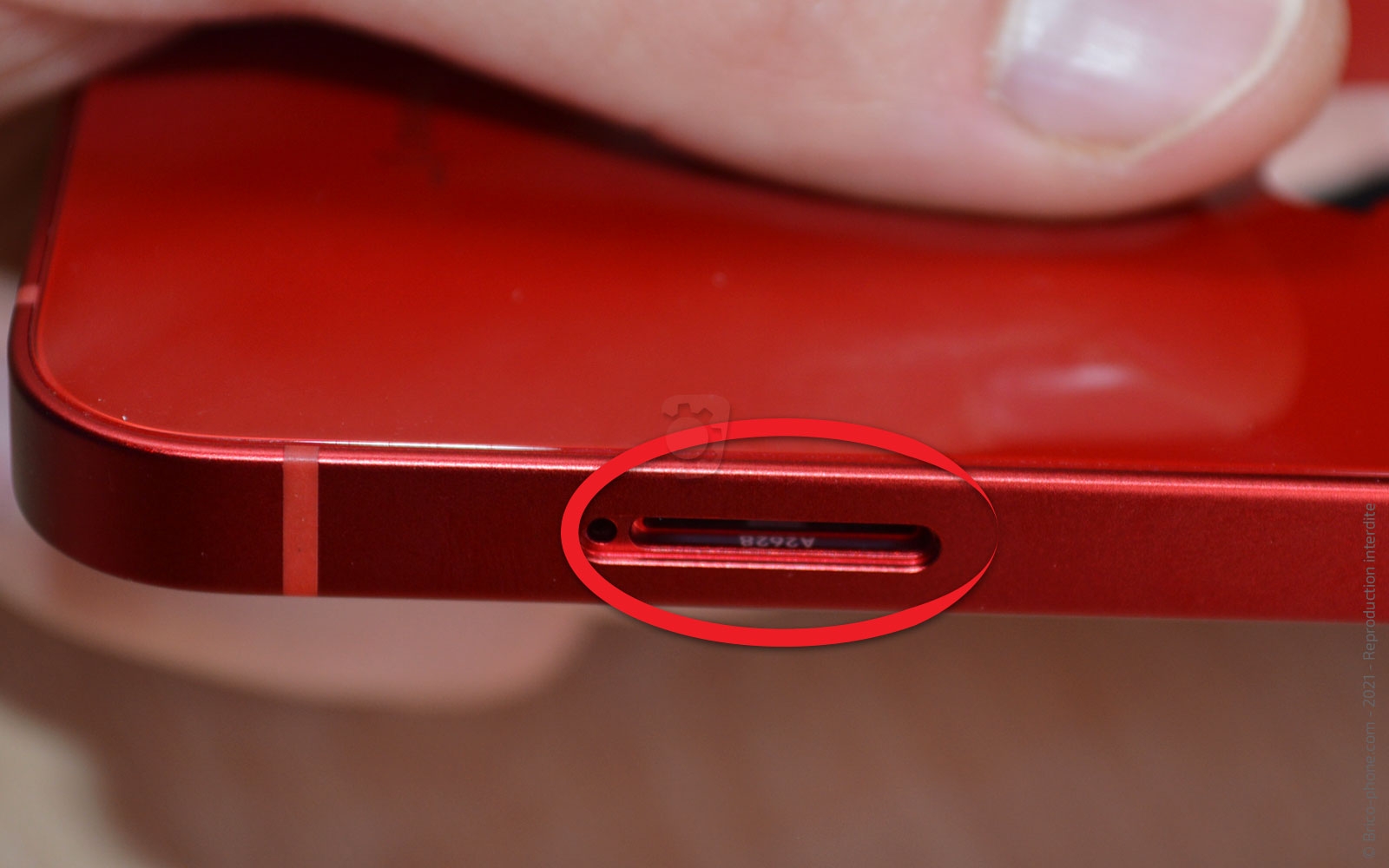

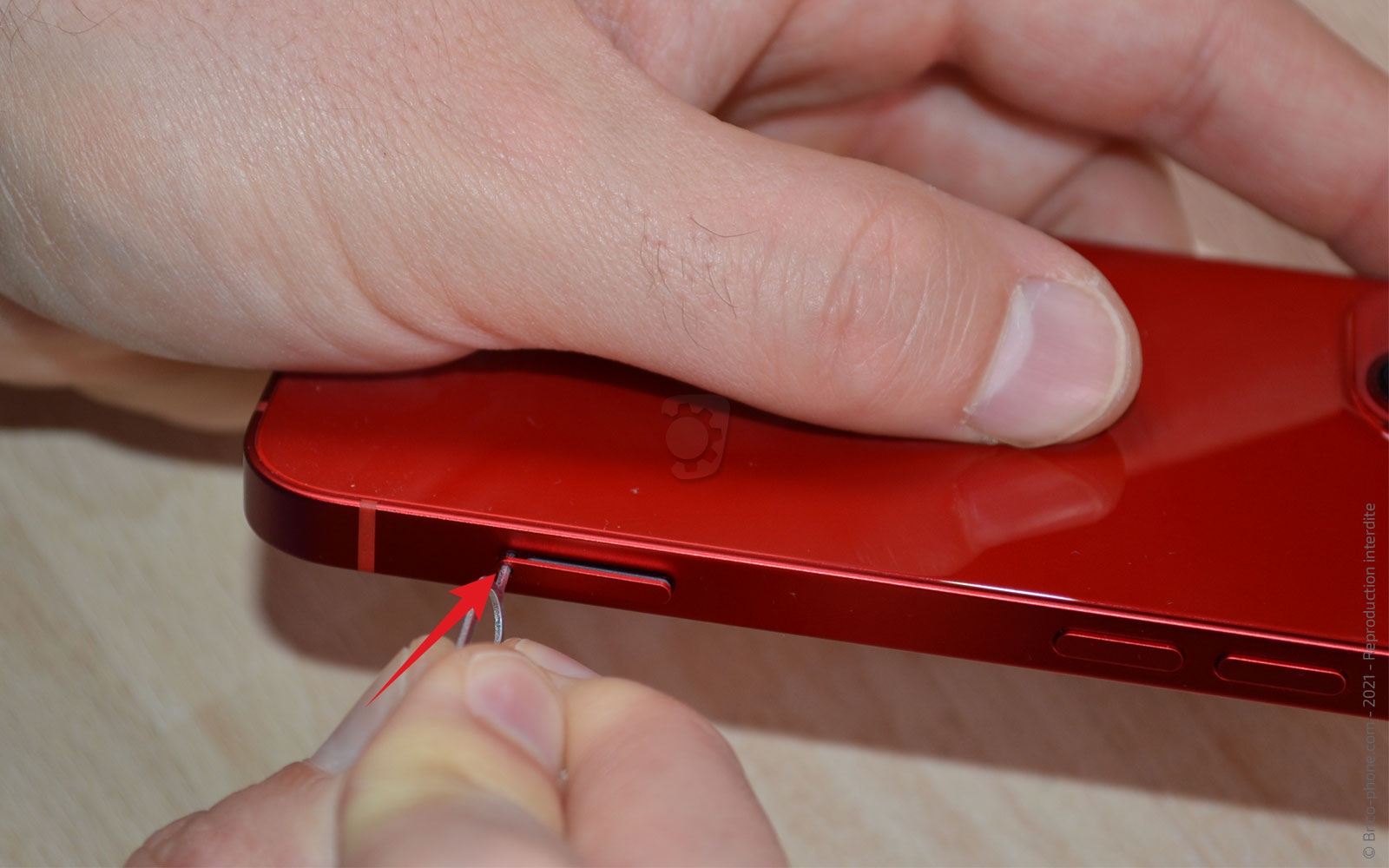

Ensuite, retirez le tiroir de la carte Sim. Vous pouvez également apercevoir le numéro de modèle (A2628) gravé sur le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer l'écran

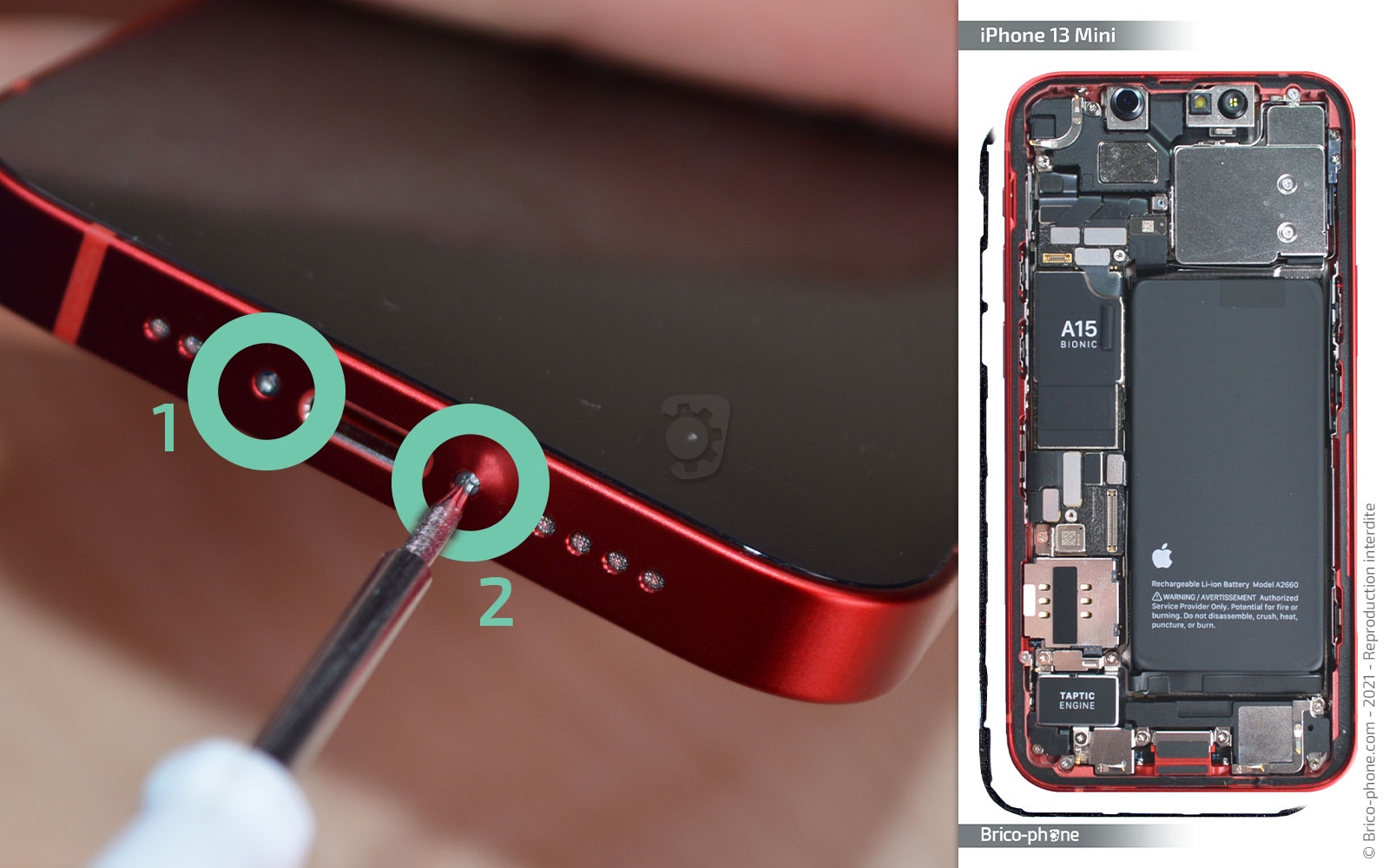

Ôtez les deux vis pentalobes situées de part et d'autre de la prise de charge de votre iPhone.

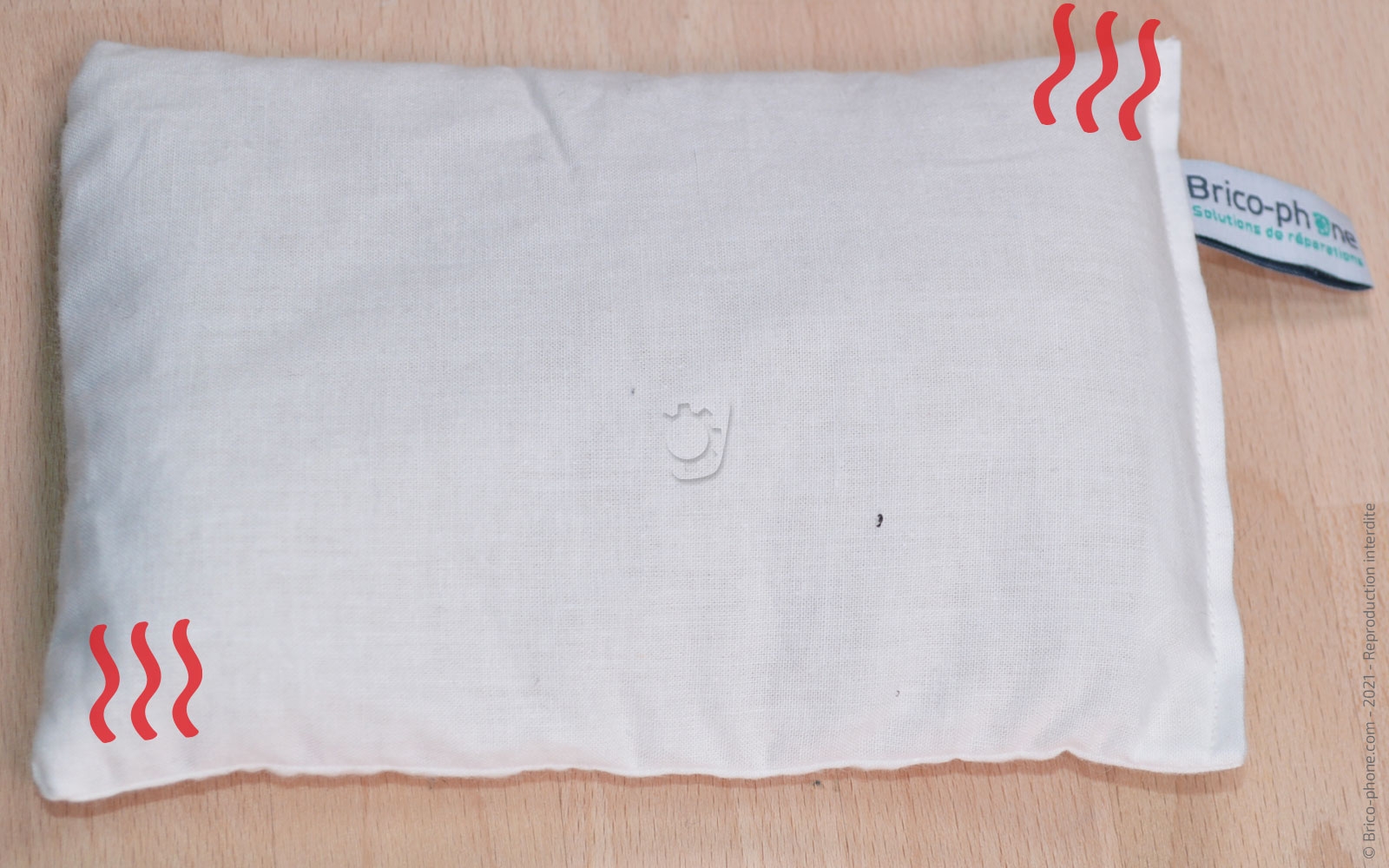

Placez ensuite sur l'écran une trentaine de secondes, le coussin chauffant préalablement passé au micro-ondes 2 minutes.
Vous pouvez également utiliser un décapeur thermique ou un sèche cheveux sur le contour de l'écran si vous ne possédez pas de coussin chauffant.

Ces outils vous permettent de ramollir le joint d'étanchéité retenant l'écran au châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

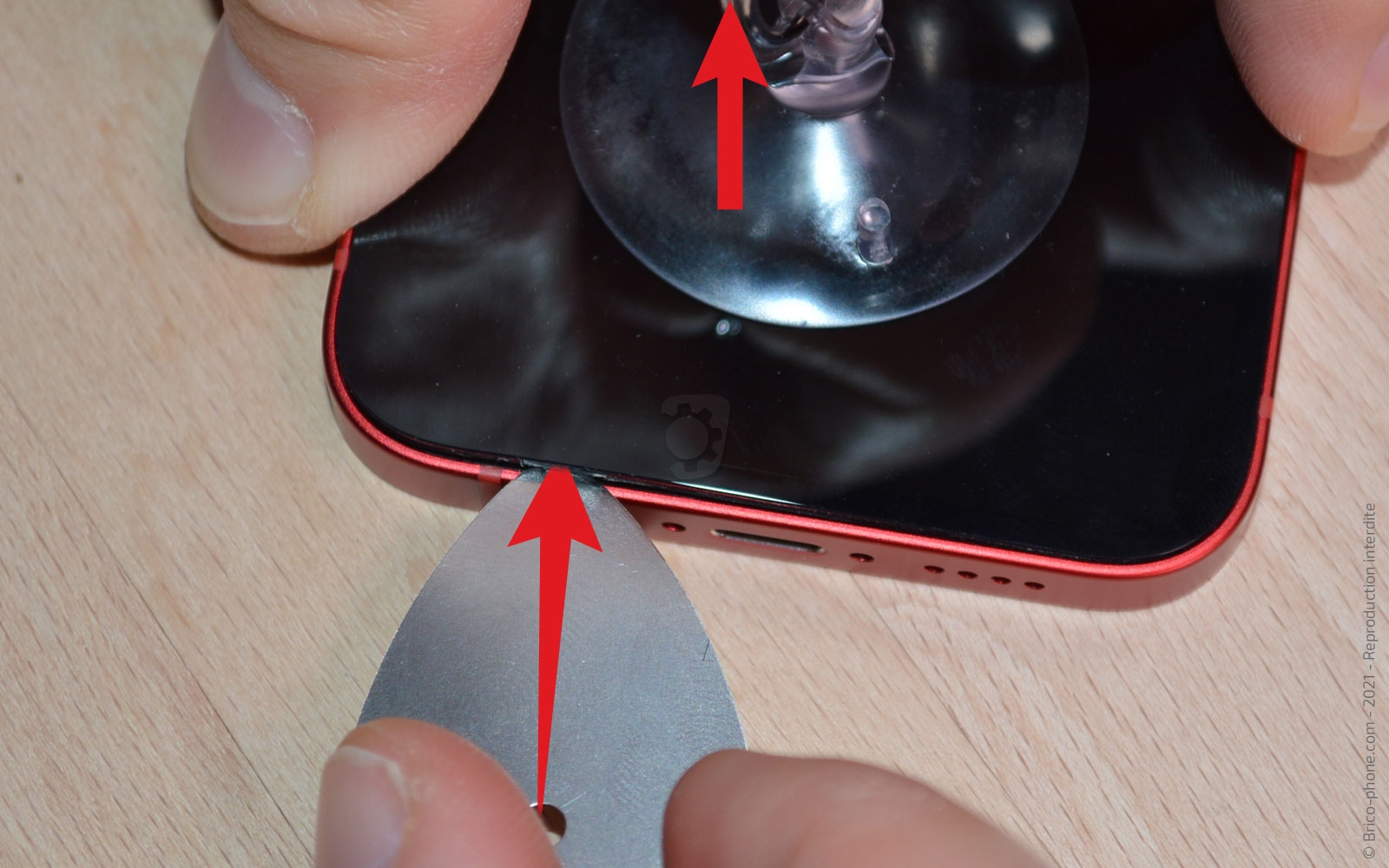

Etape 2 : Ouvrir l'écran

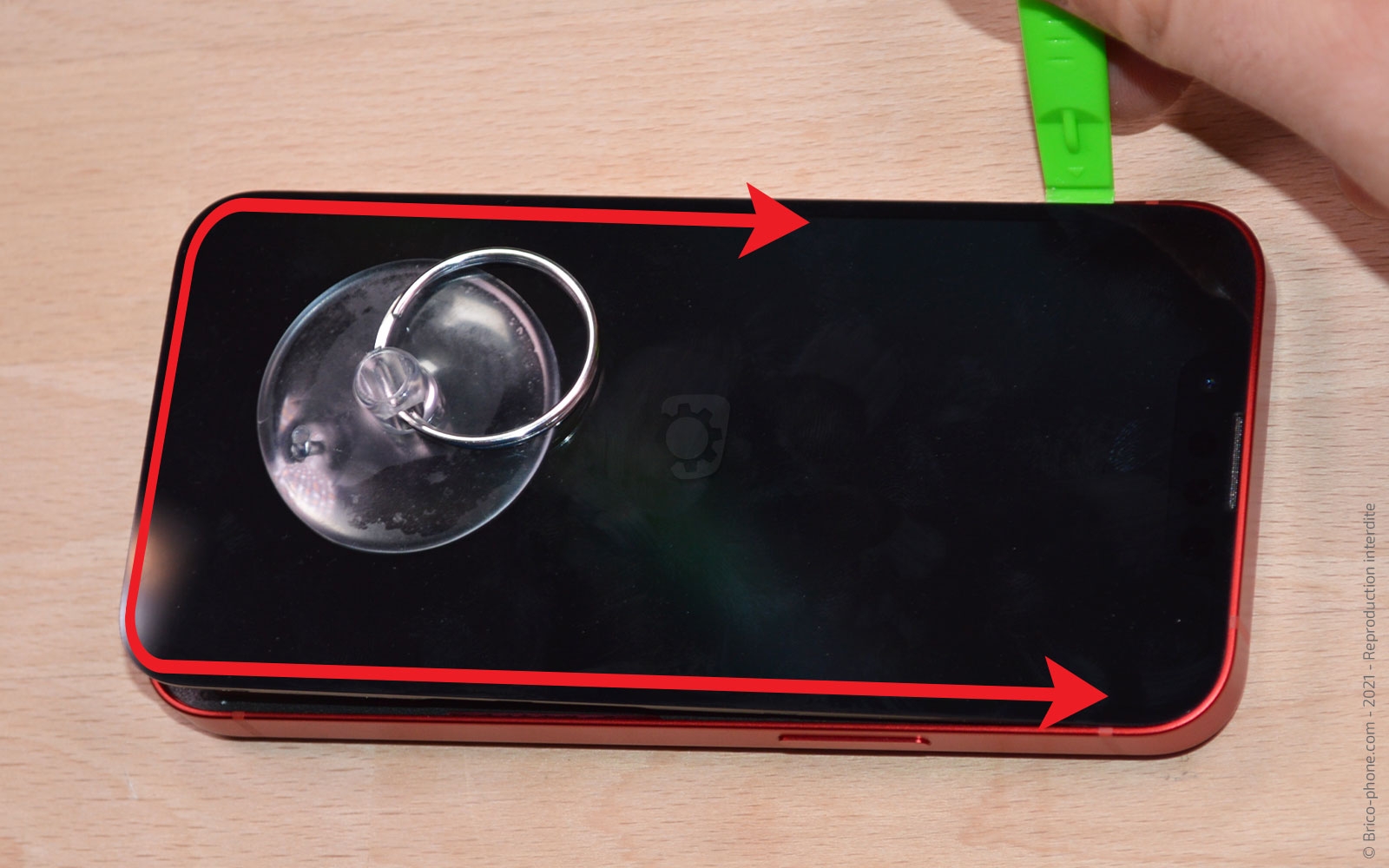

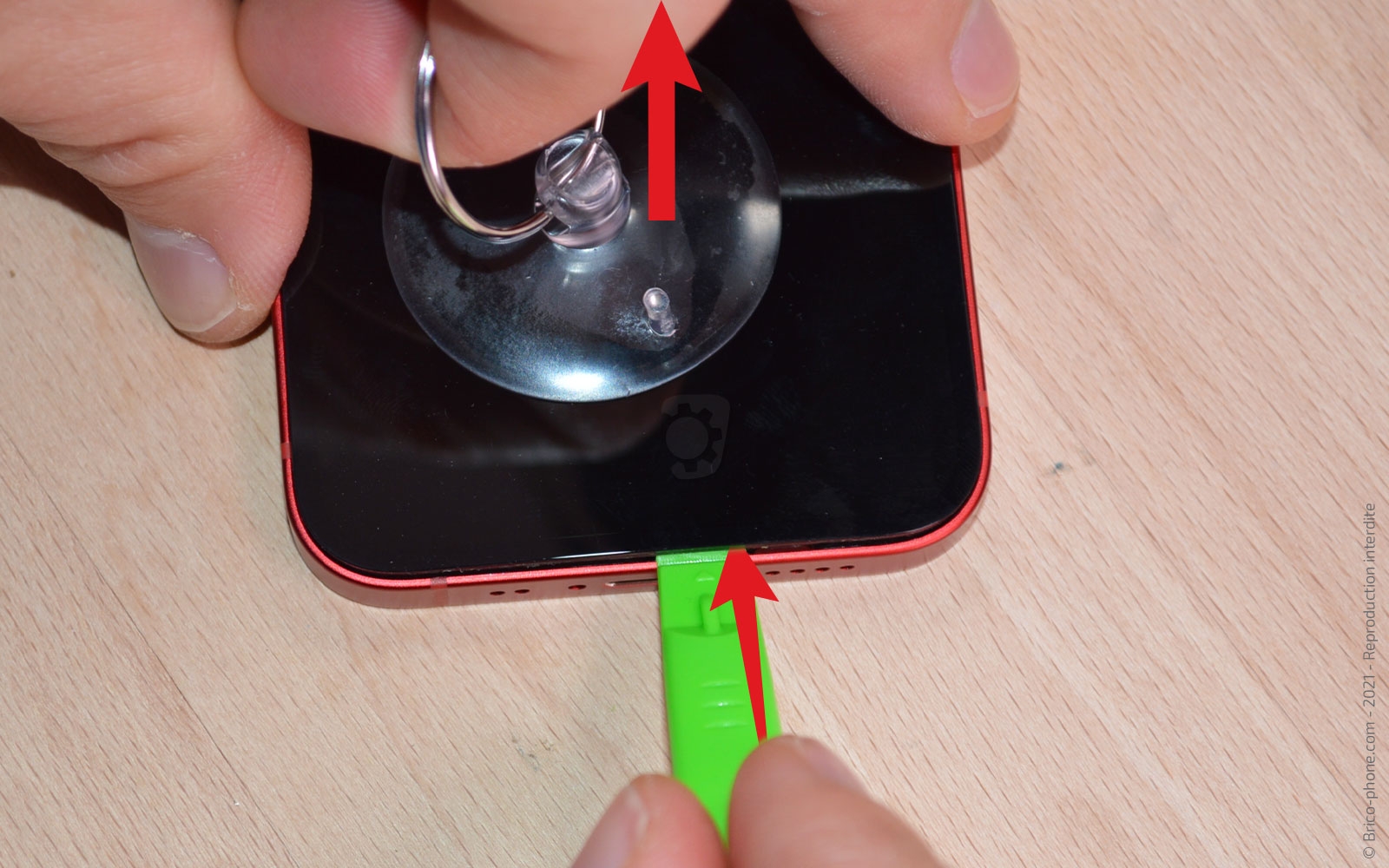

Disposez la ventouse sur le bas du téléphone pour vous aider à soulever légèrement l'écran et à insérer le médiator en métal troué.

Une fois l'outil inséré, remplacez-le par la petite spatule avec laquelle il vous faut faire le tour de l'appareil. Elle va vous permettre de décoller entièrement l'écran.

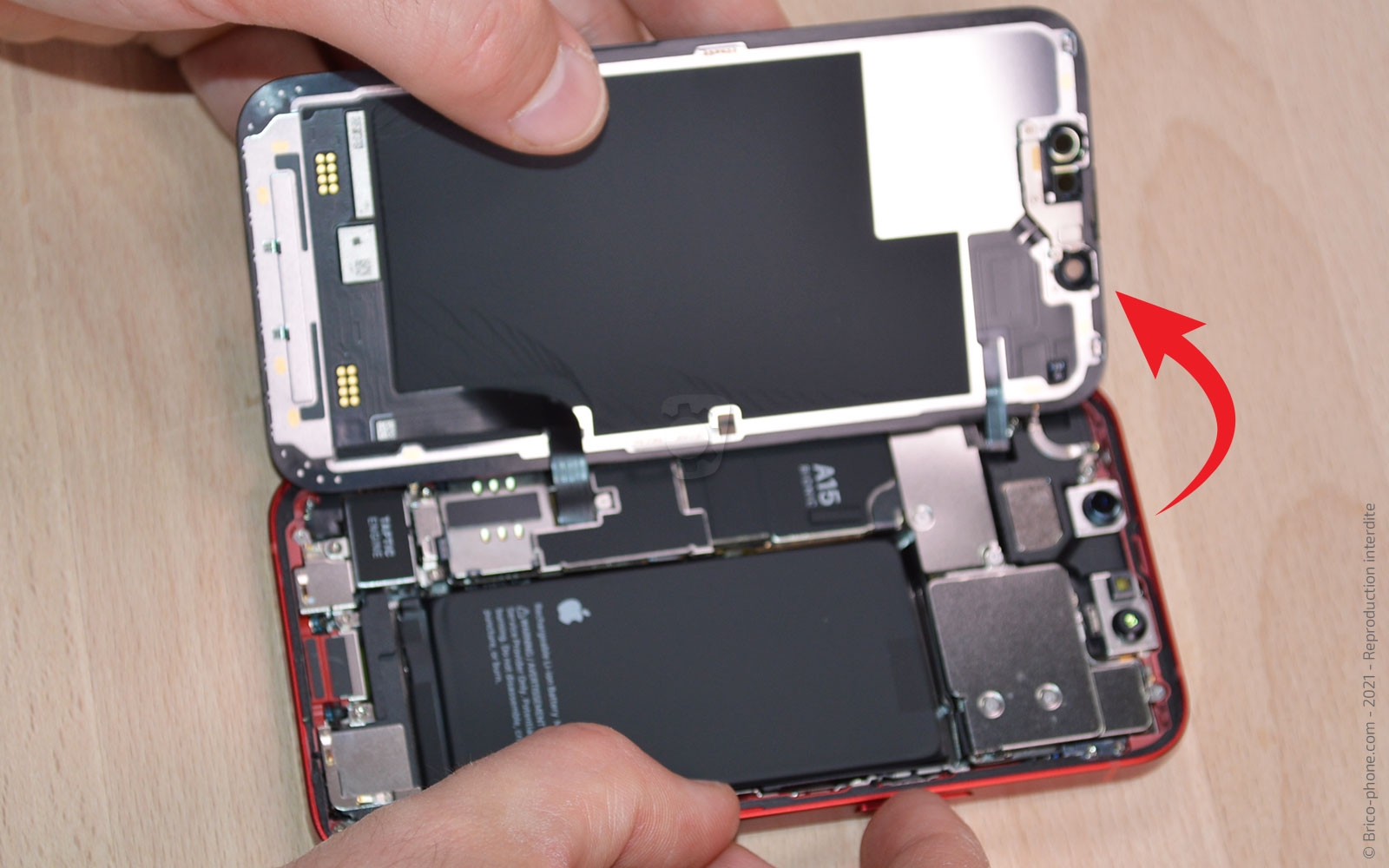

Ouvrez votre téléphone en basculant la vitre avant vers la gauche.
Outils du kit utilisés
Outils du kit utilisés

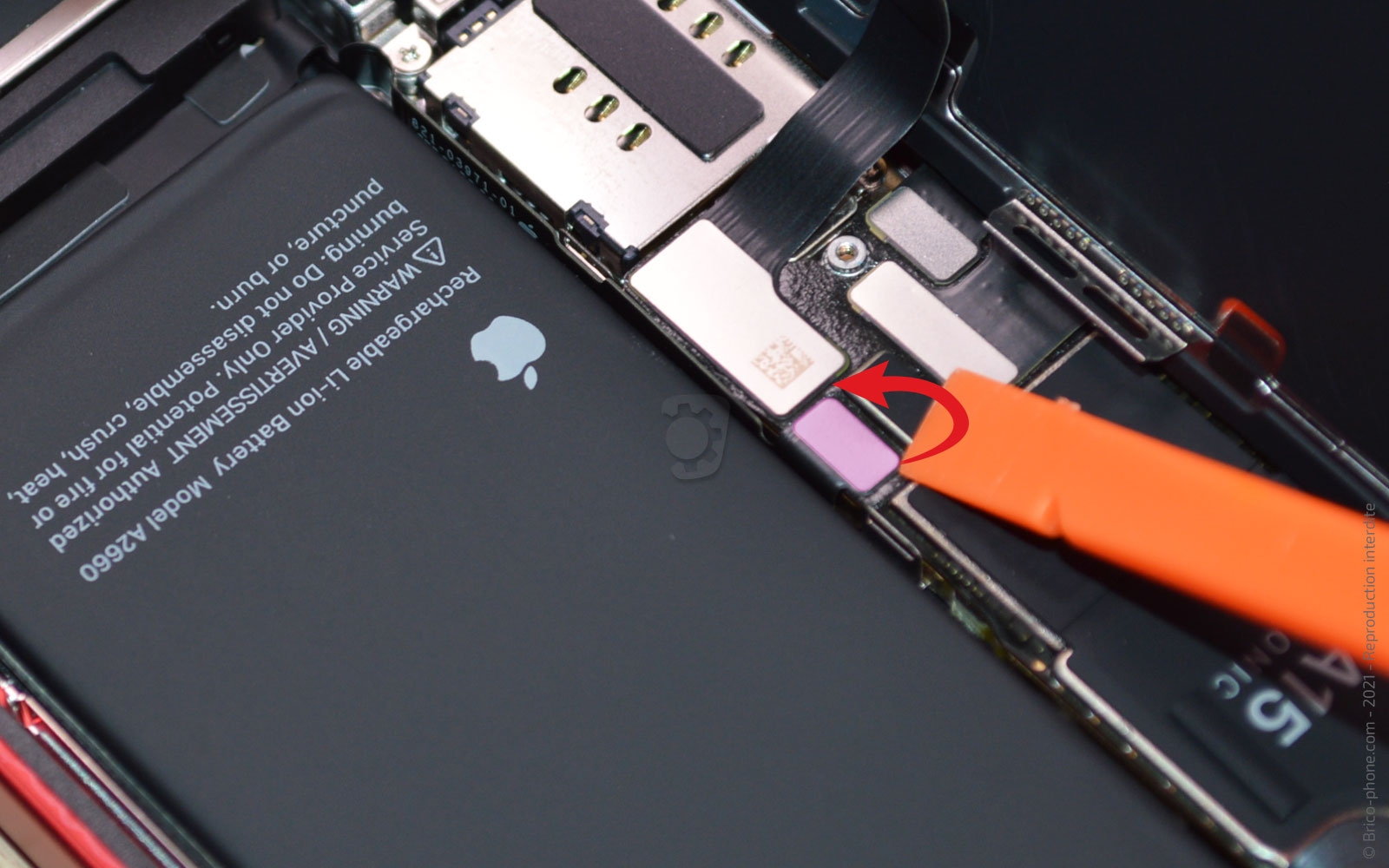

Etape 3 : Déconnecter la batterie

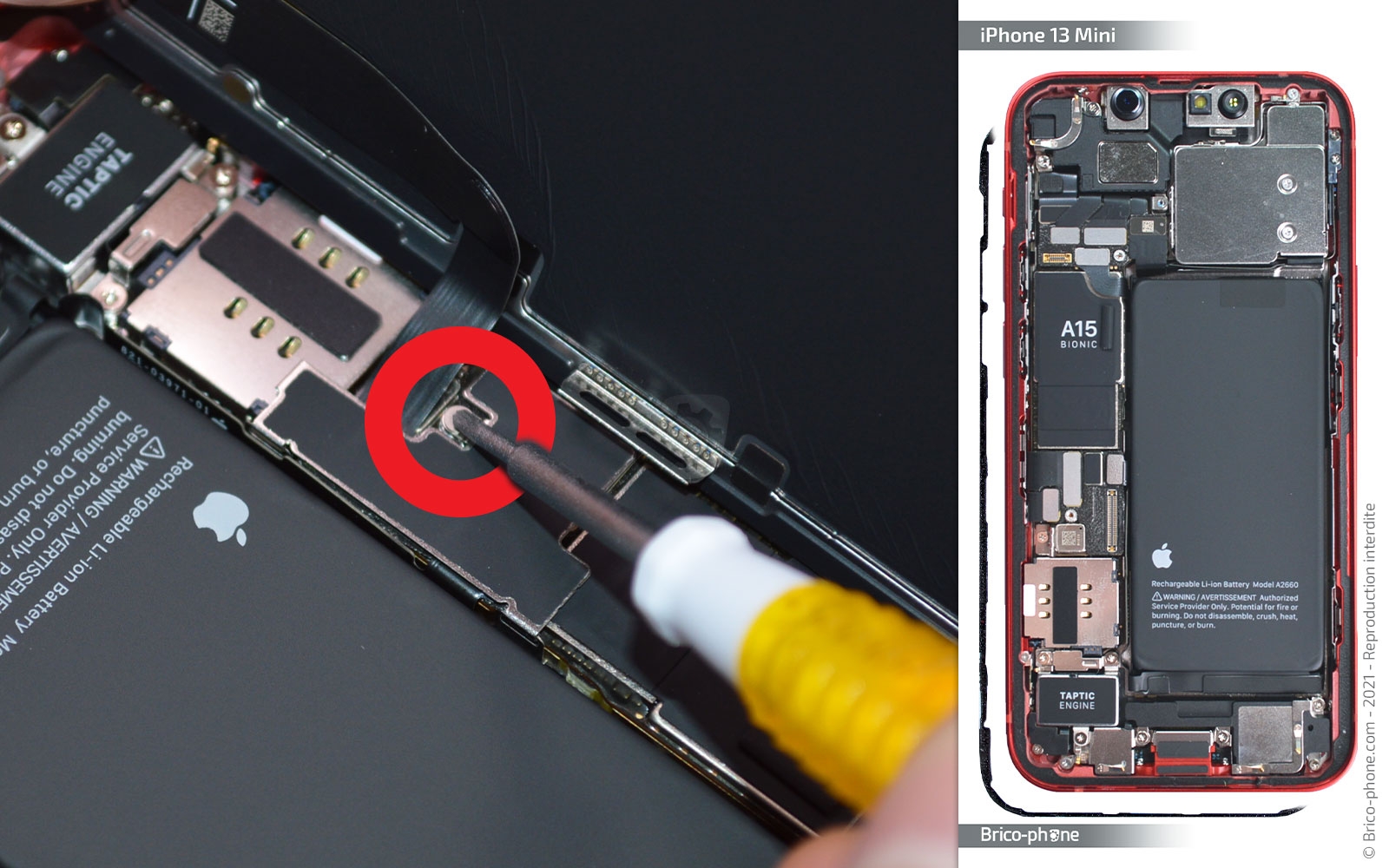

Tenez l'écran à 90° et retirez la vis B1 avec letournevis triwing.

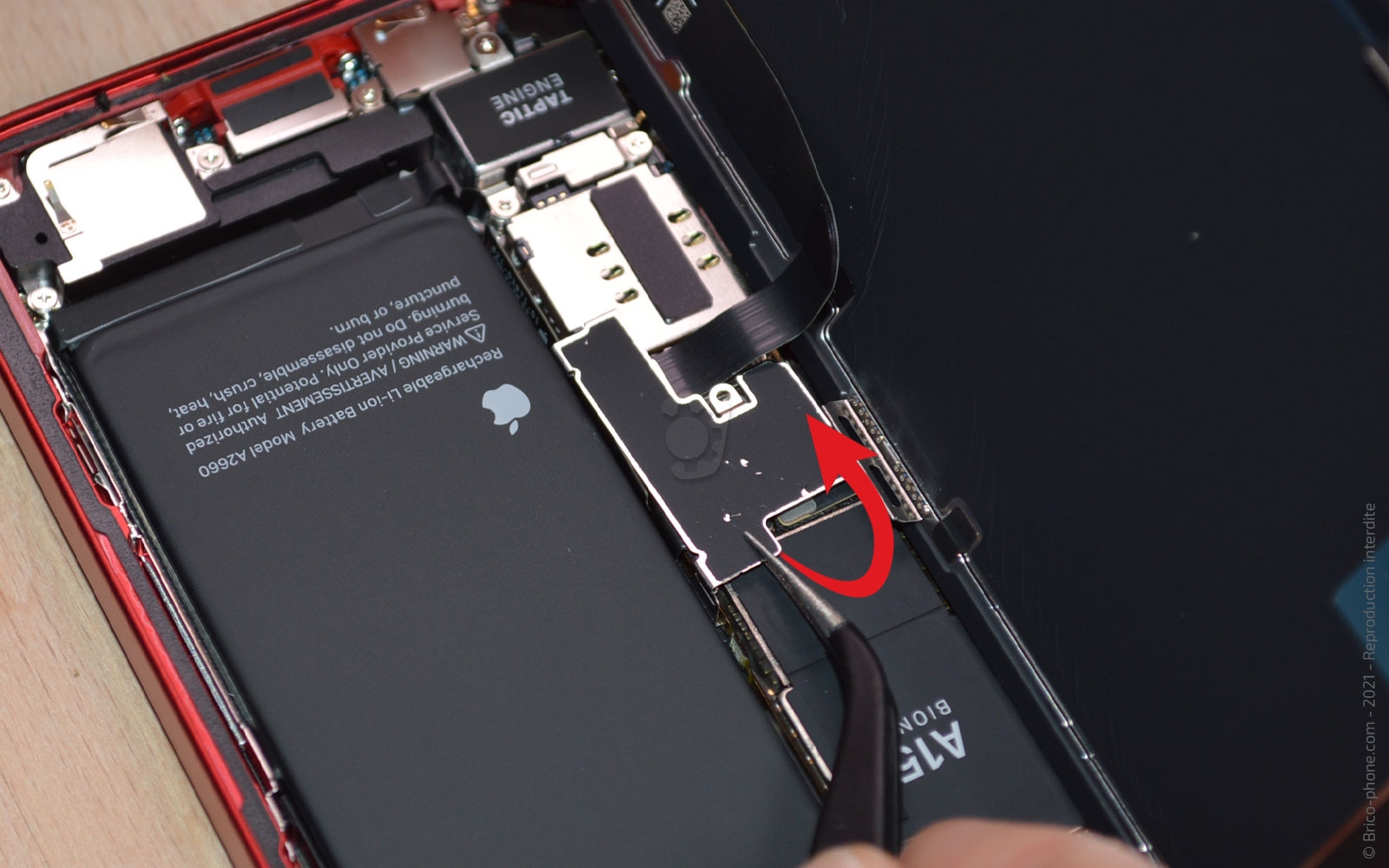

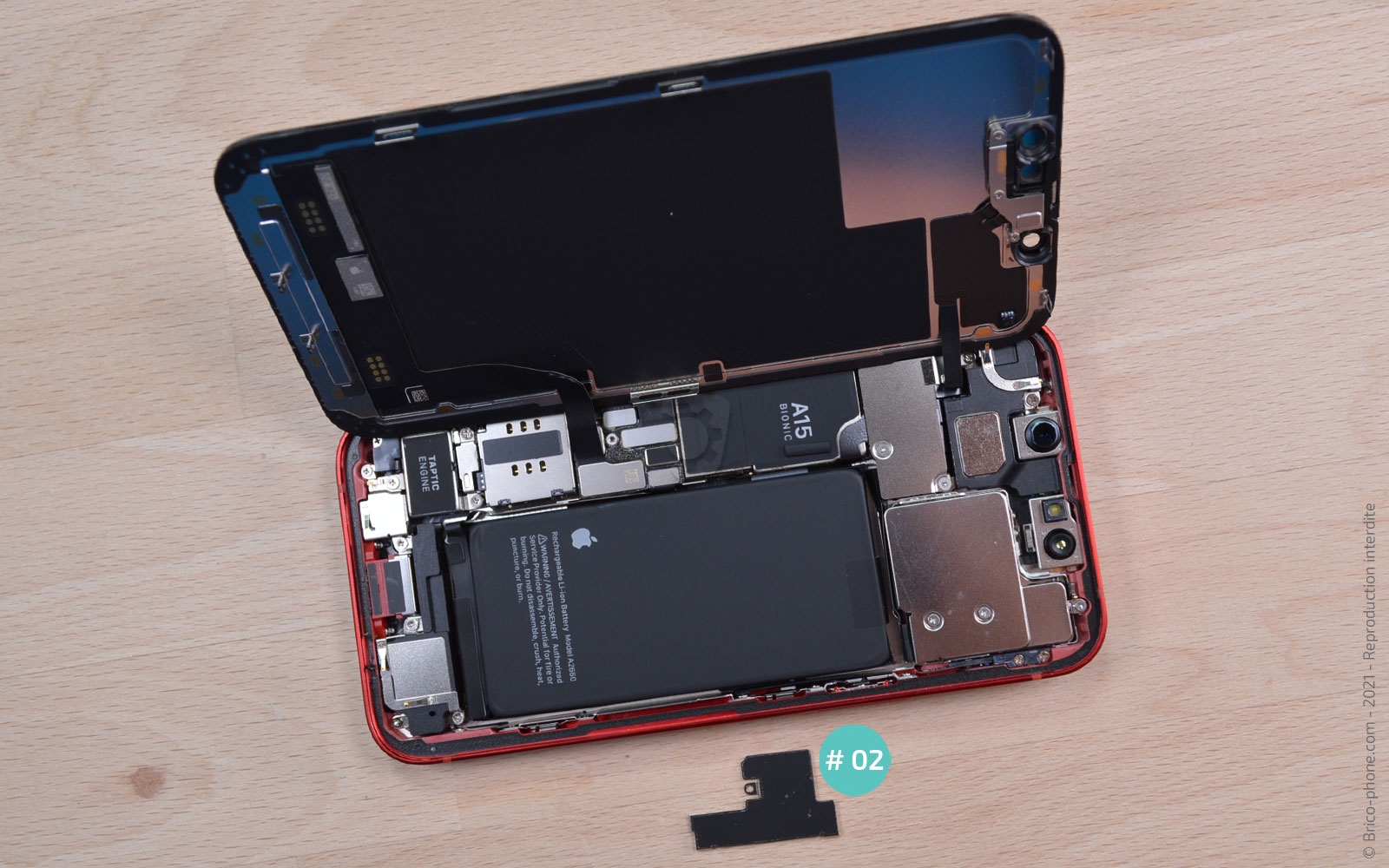

Ensuite, ôtez la plaquette #02 afin de pouvoir déconnecter avec le spudger la nappe de la batterie ainsi que celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

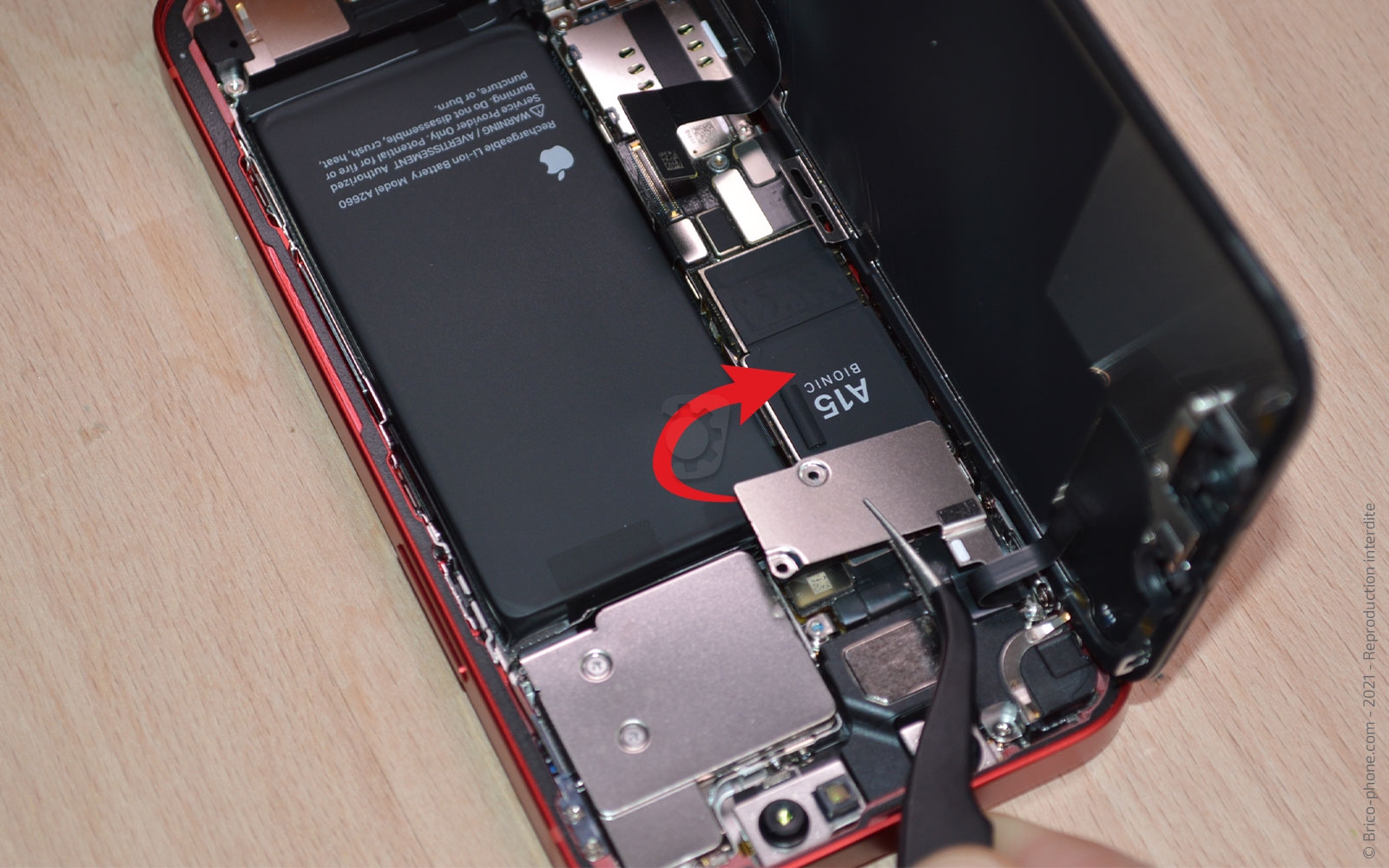

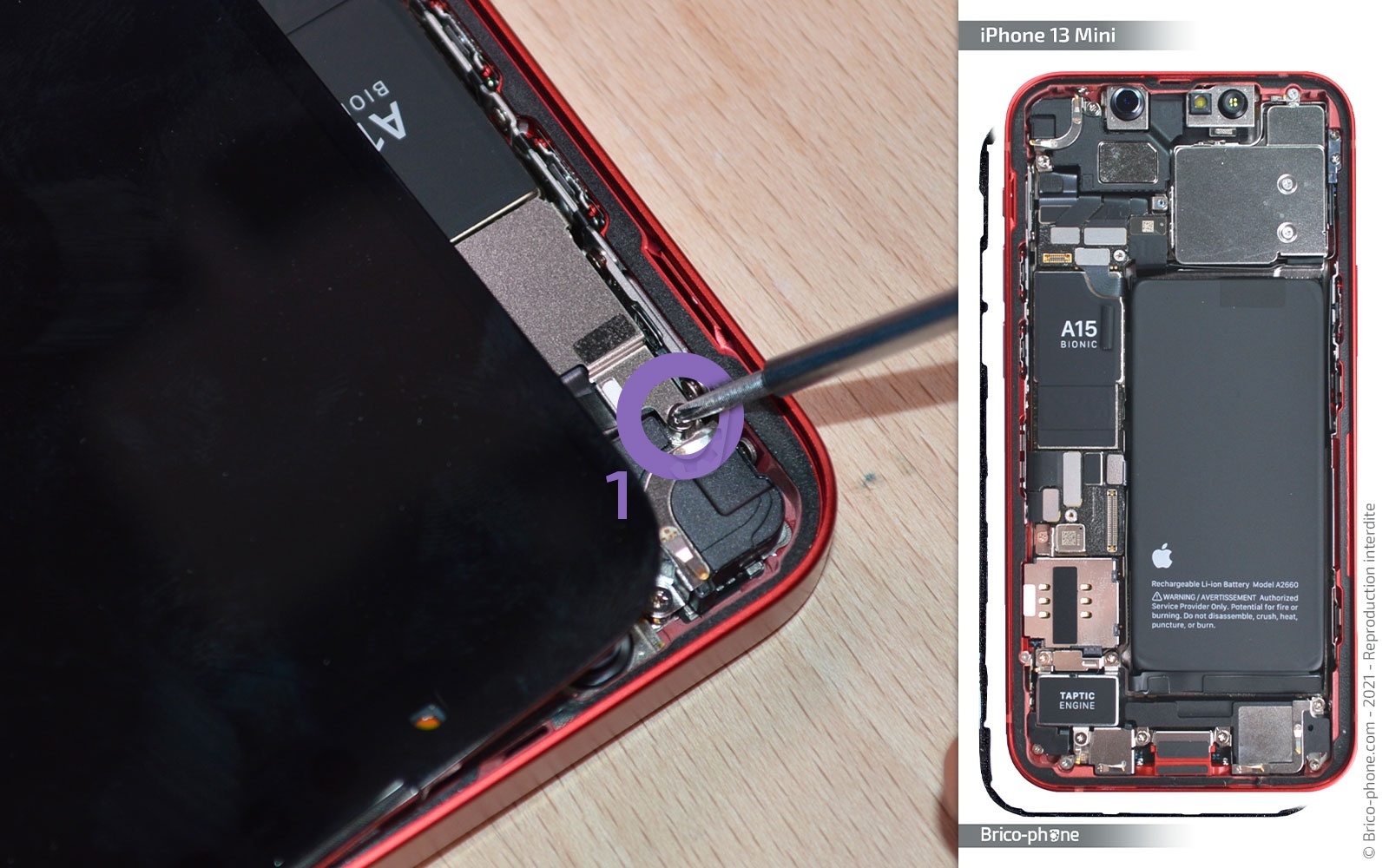

Etape 4 : Ôter la plaquette de protection 03

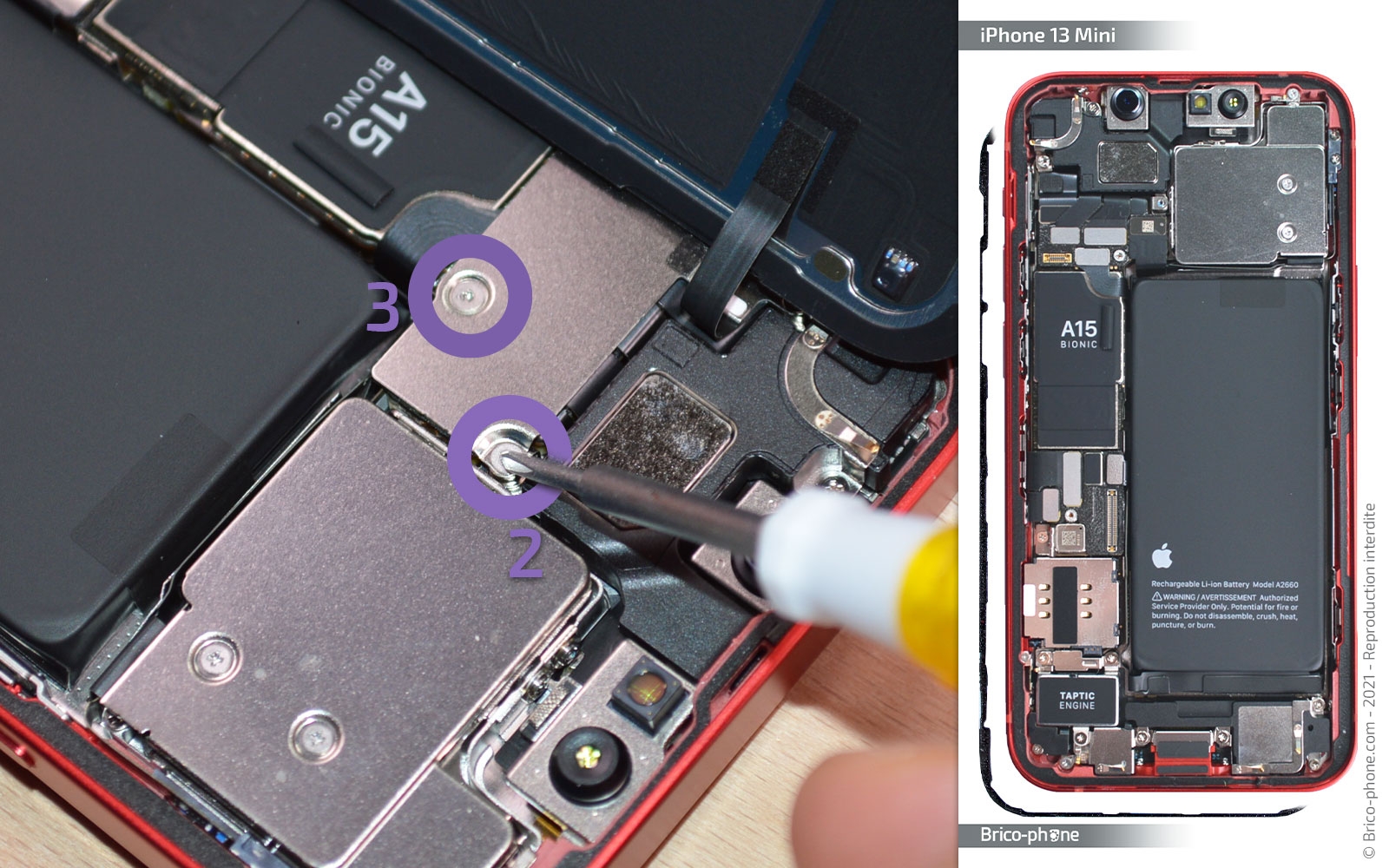

A l'aide du tournevis triwing, retirez les deux vis de la plaquette #03.

Reposez l'écran sur le châssis afin de pouvoir dévisser la vis C1 avec le tournevis cruciforme.

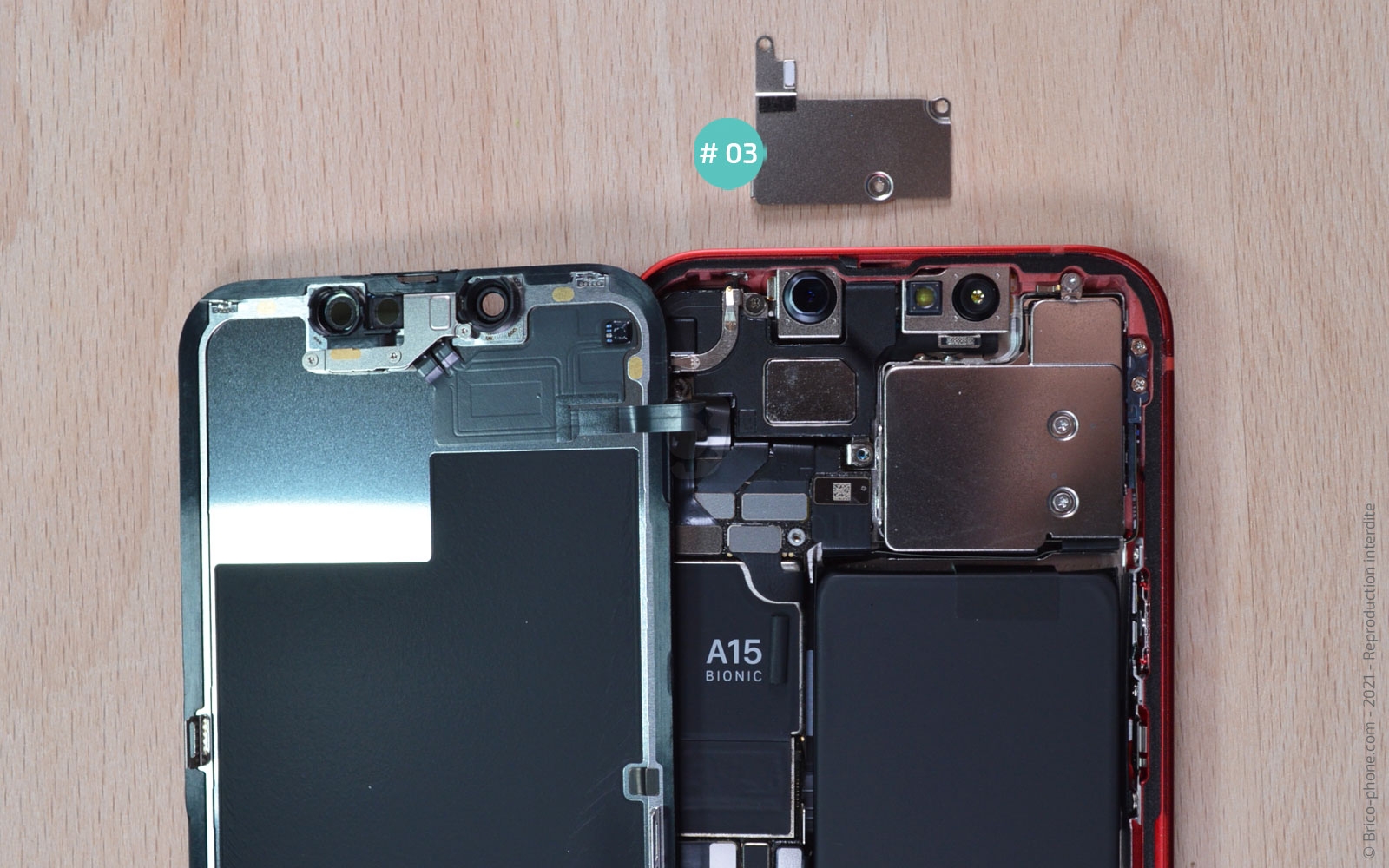

Otez la plaquette métallique #03.
Outils du kit utilisés
Outils du kit utilisés

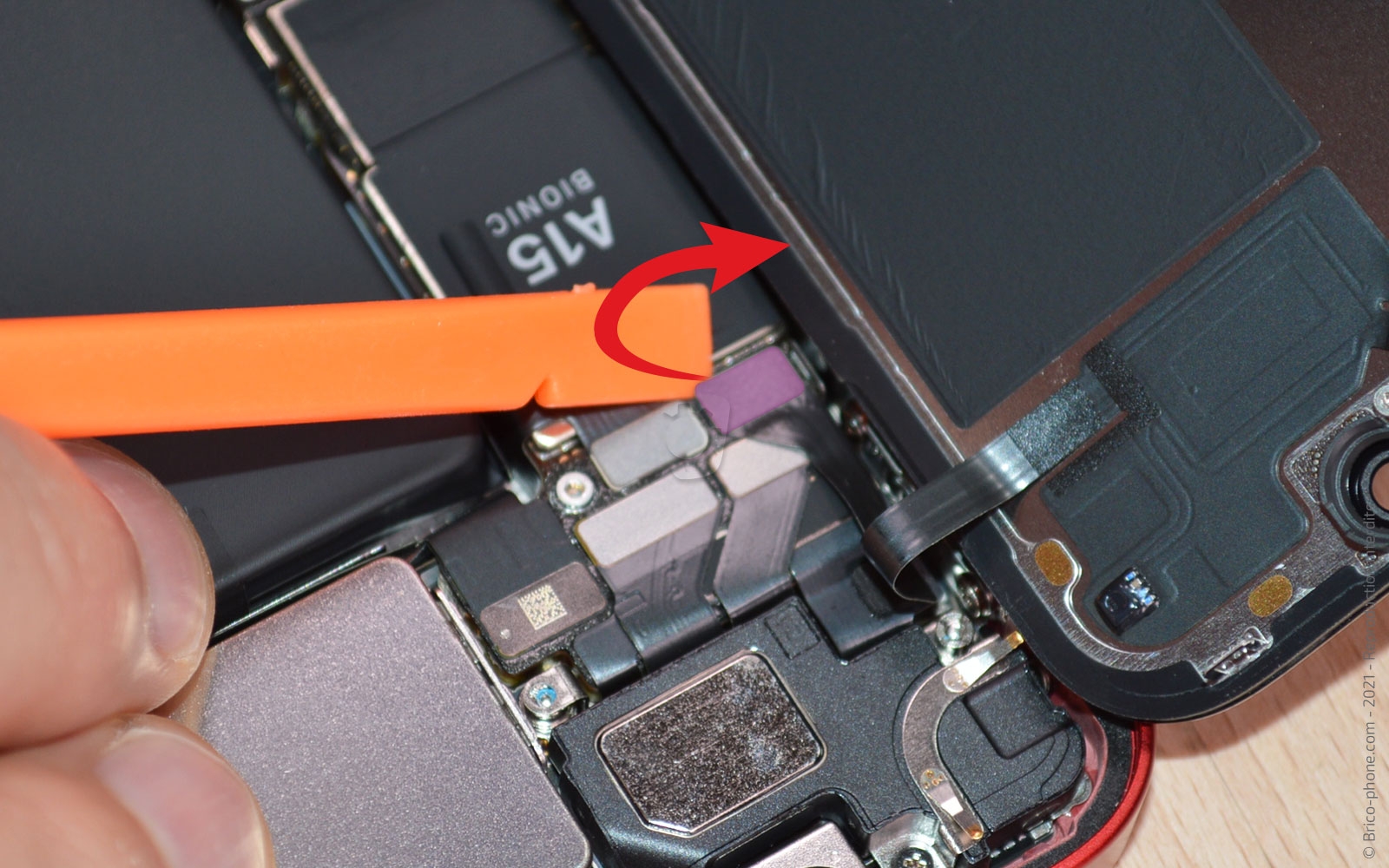

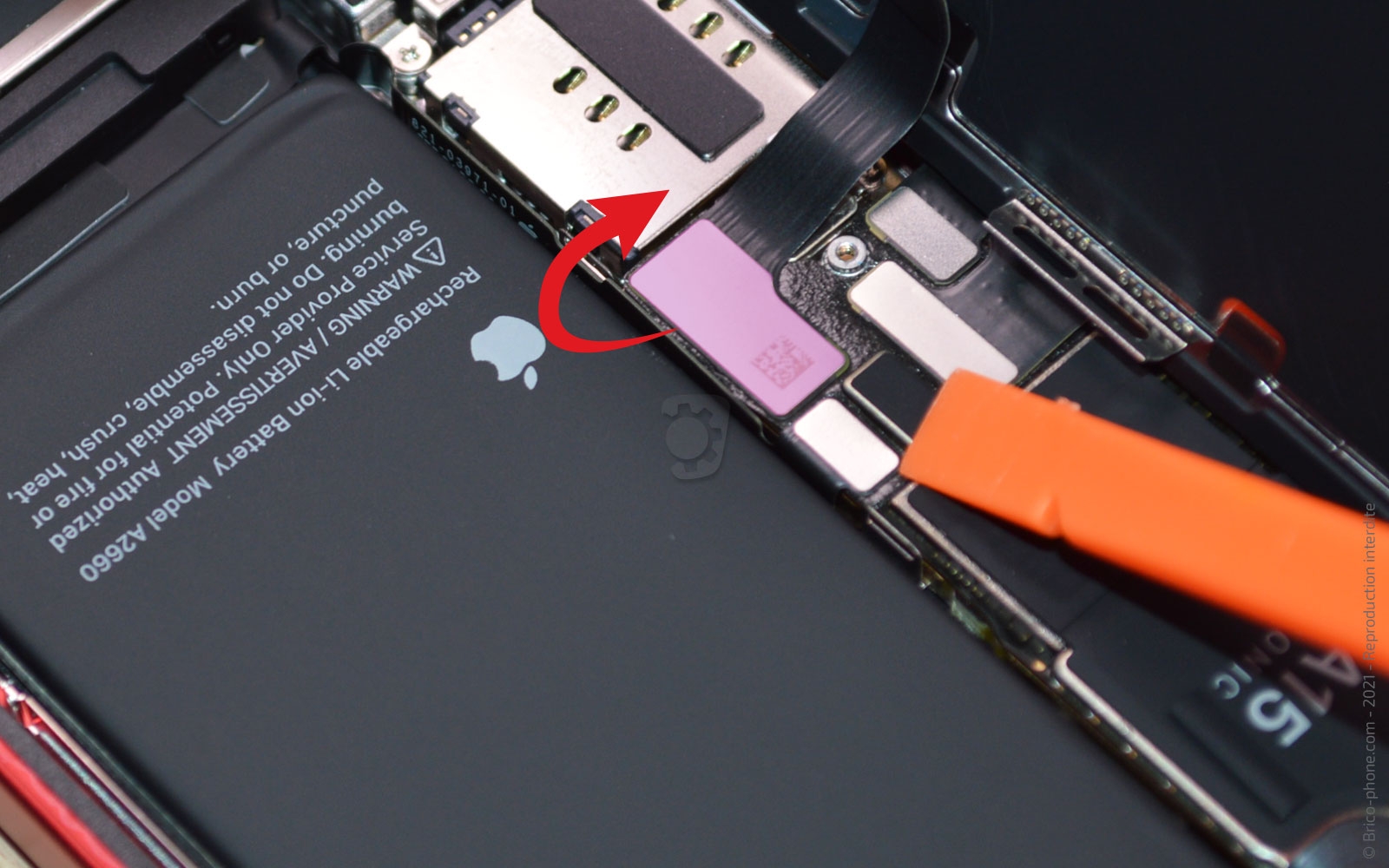

Etape 5 : Détacher l'écran du châssis

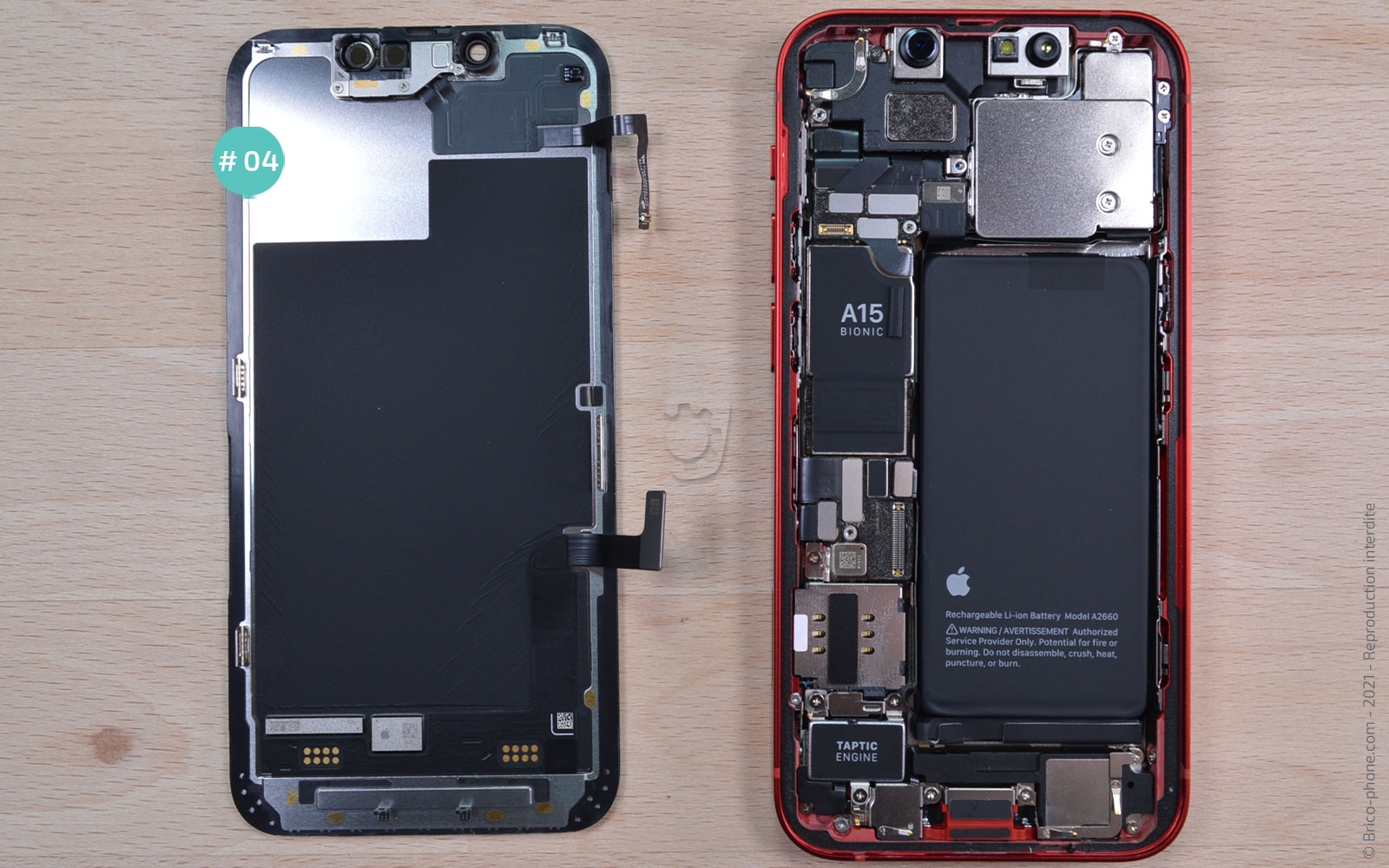

En vous aidant du levier en nylon, déconnectez la nappe du capteur de proximité et du Face ID et mettez de coté le châssis.
Outils du kit utilisés
Outils du kit utilisés

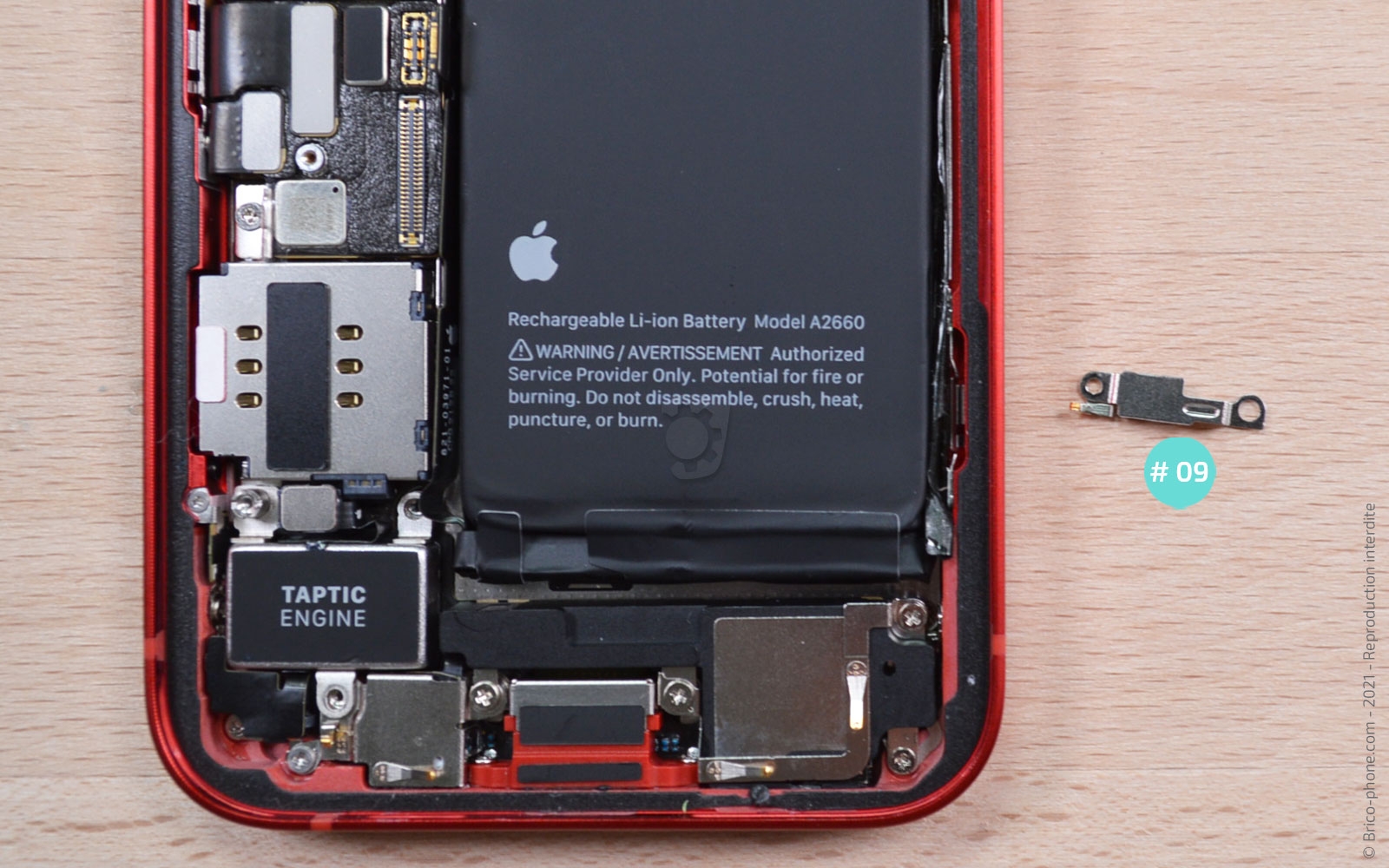

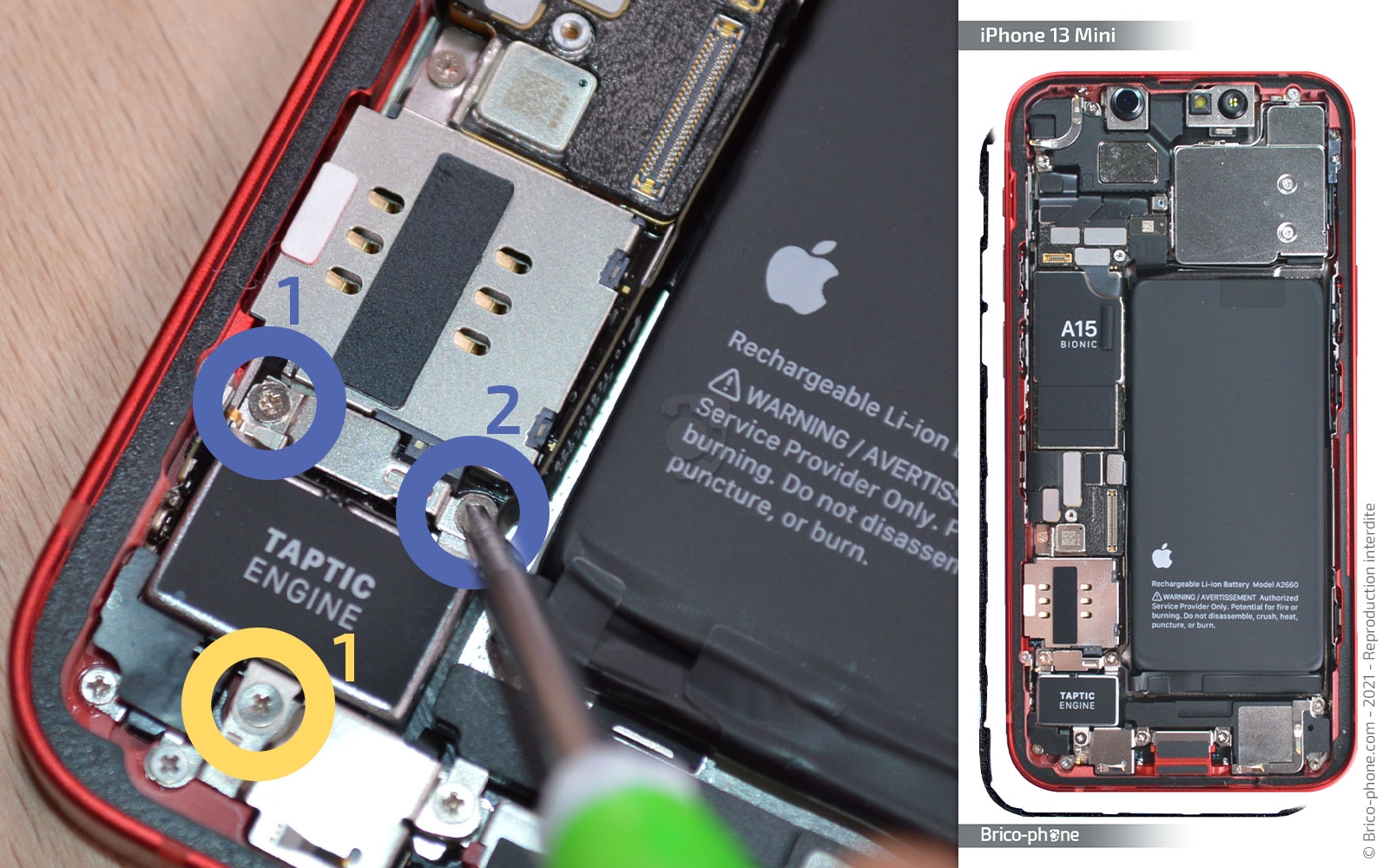

Etape 6 : Libérer la nappe du vibreur
Retirez les vis F1 et F2 ainsi que la vis G1 avec le tournevis cruciforme.

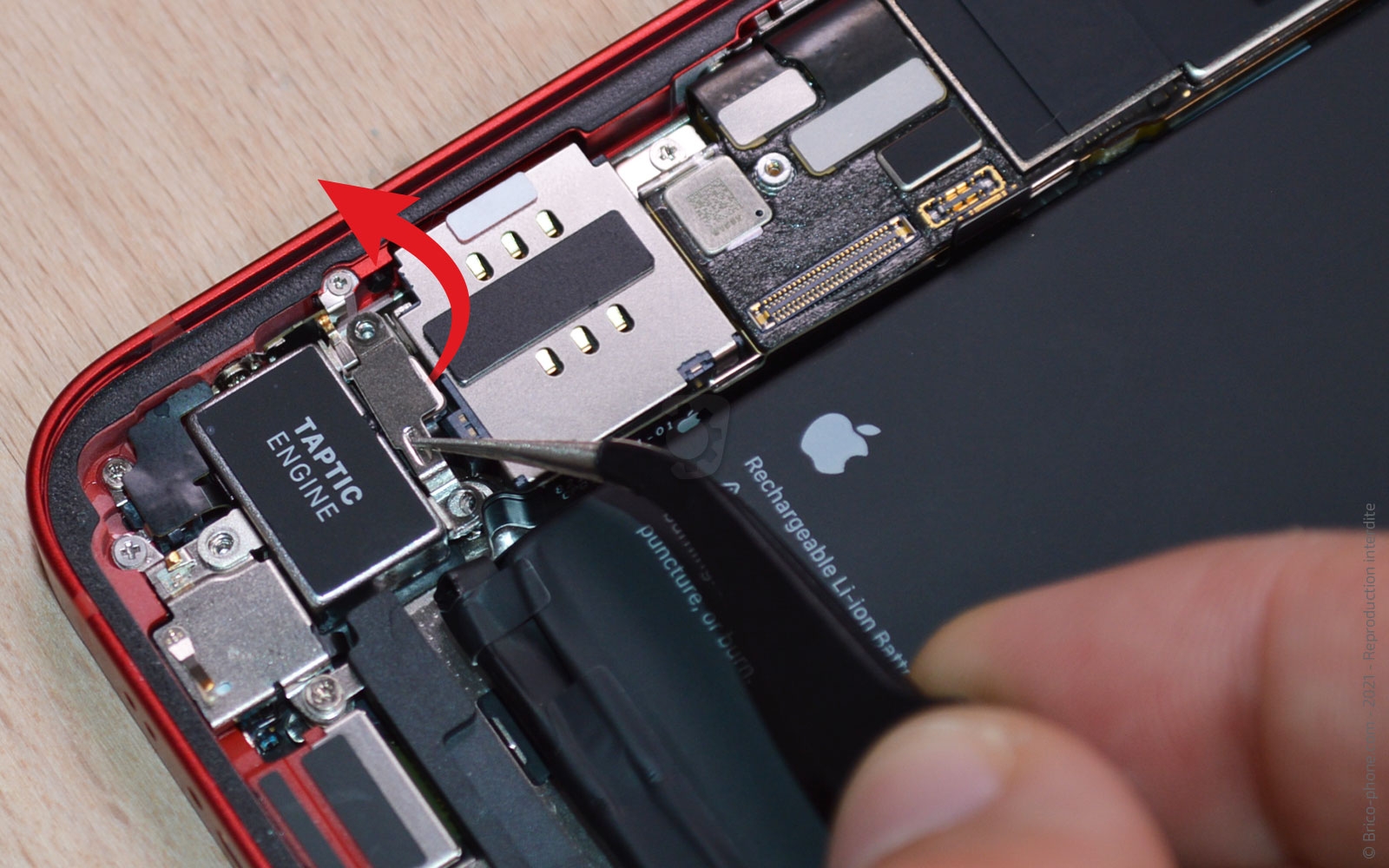

Ensuite, saisissez la plaquette #09 avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

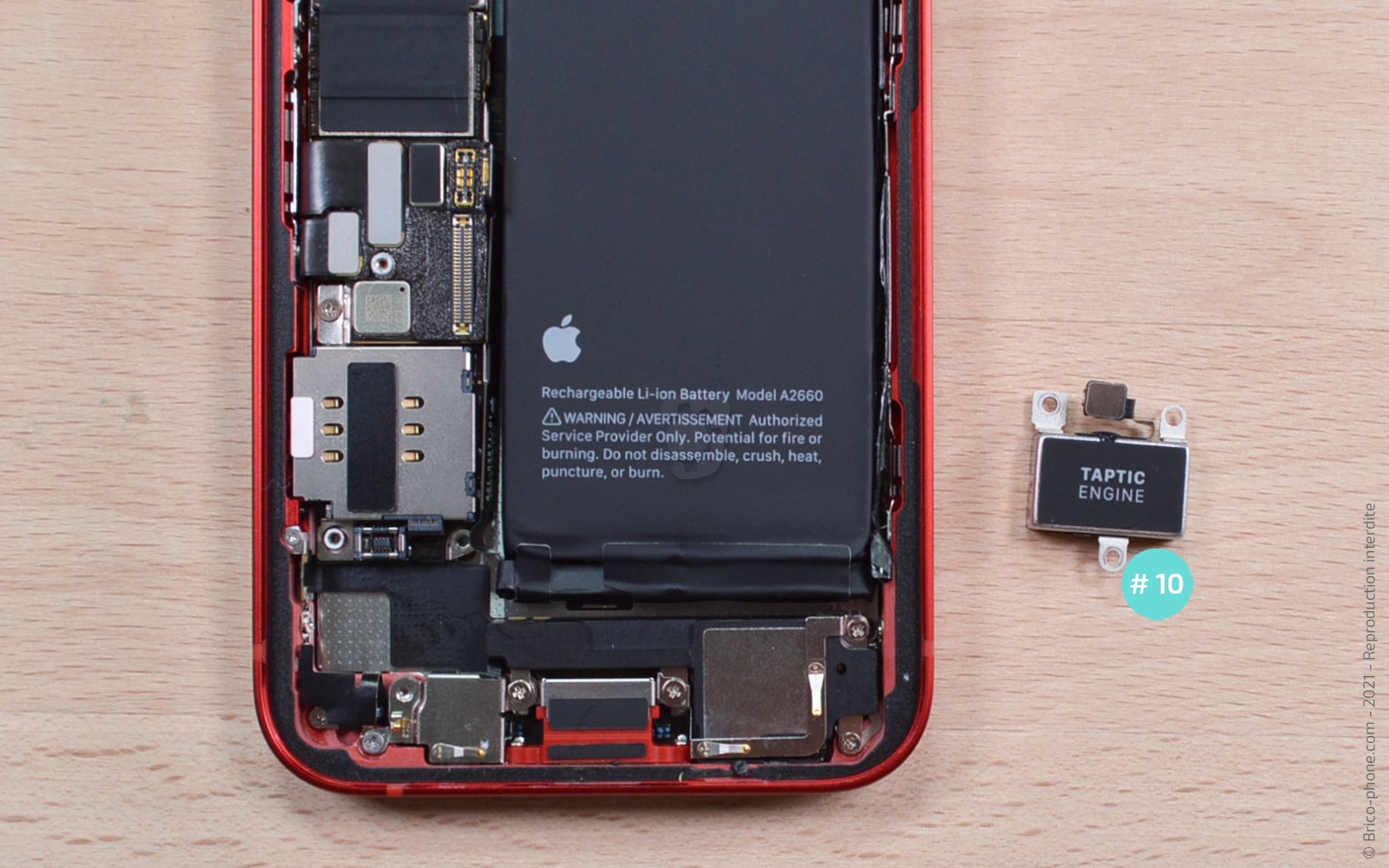

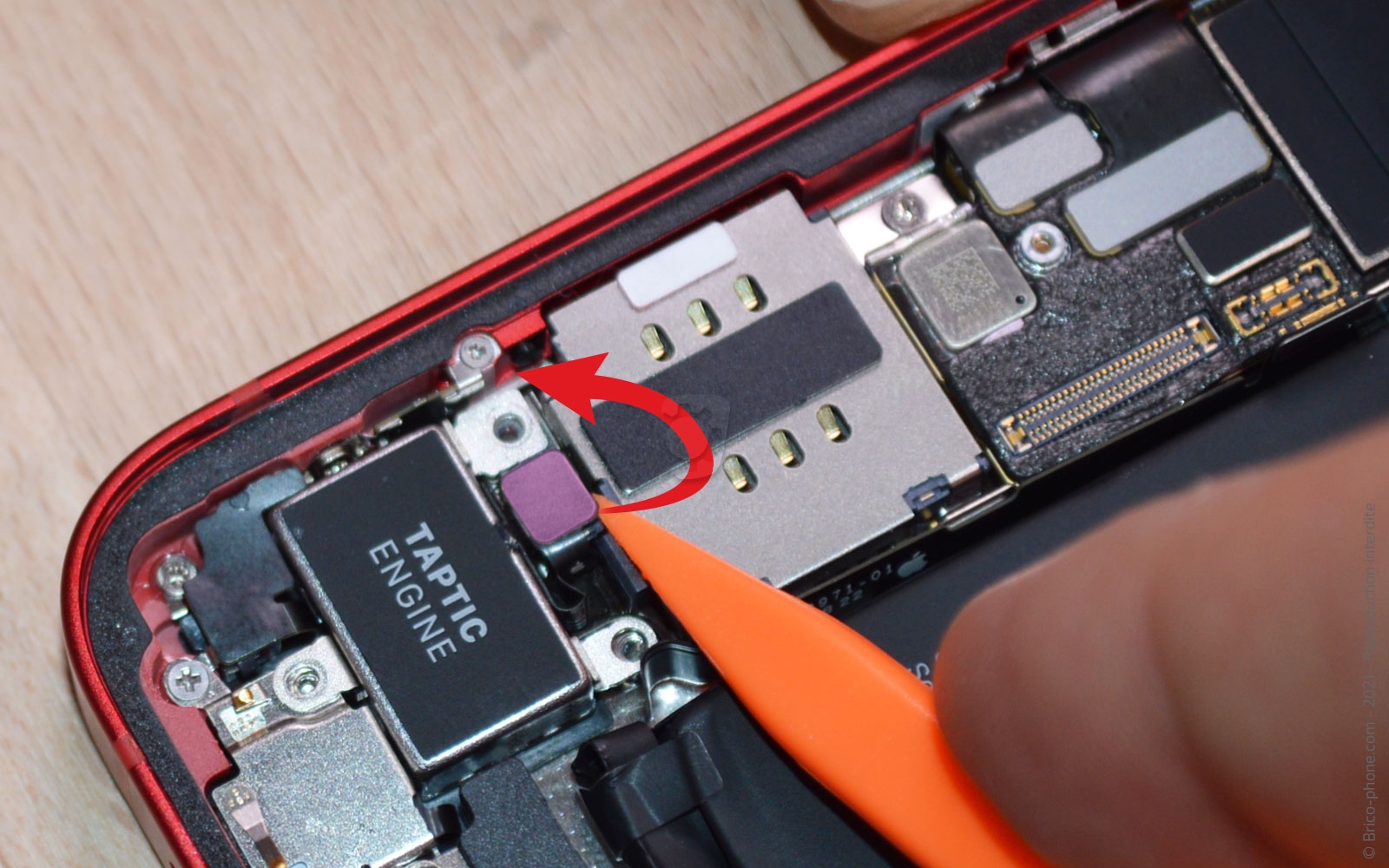

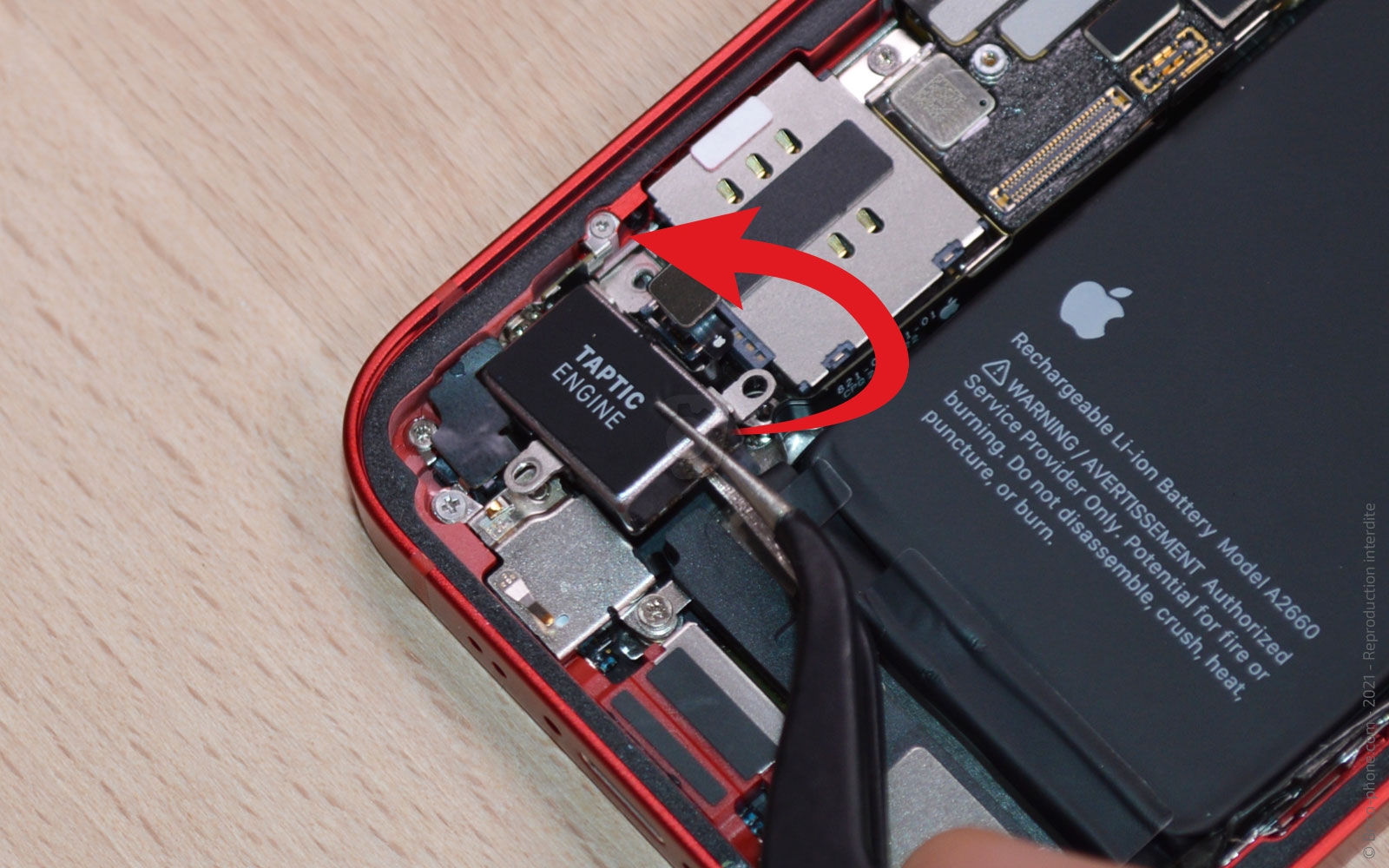

Etape 7 : Sortir le Taptic Engine

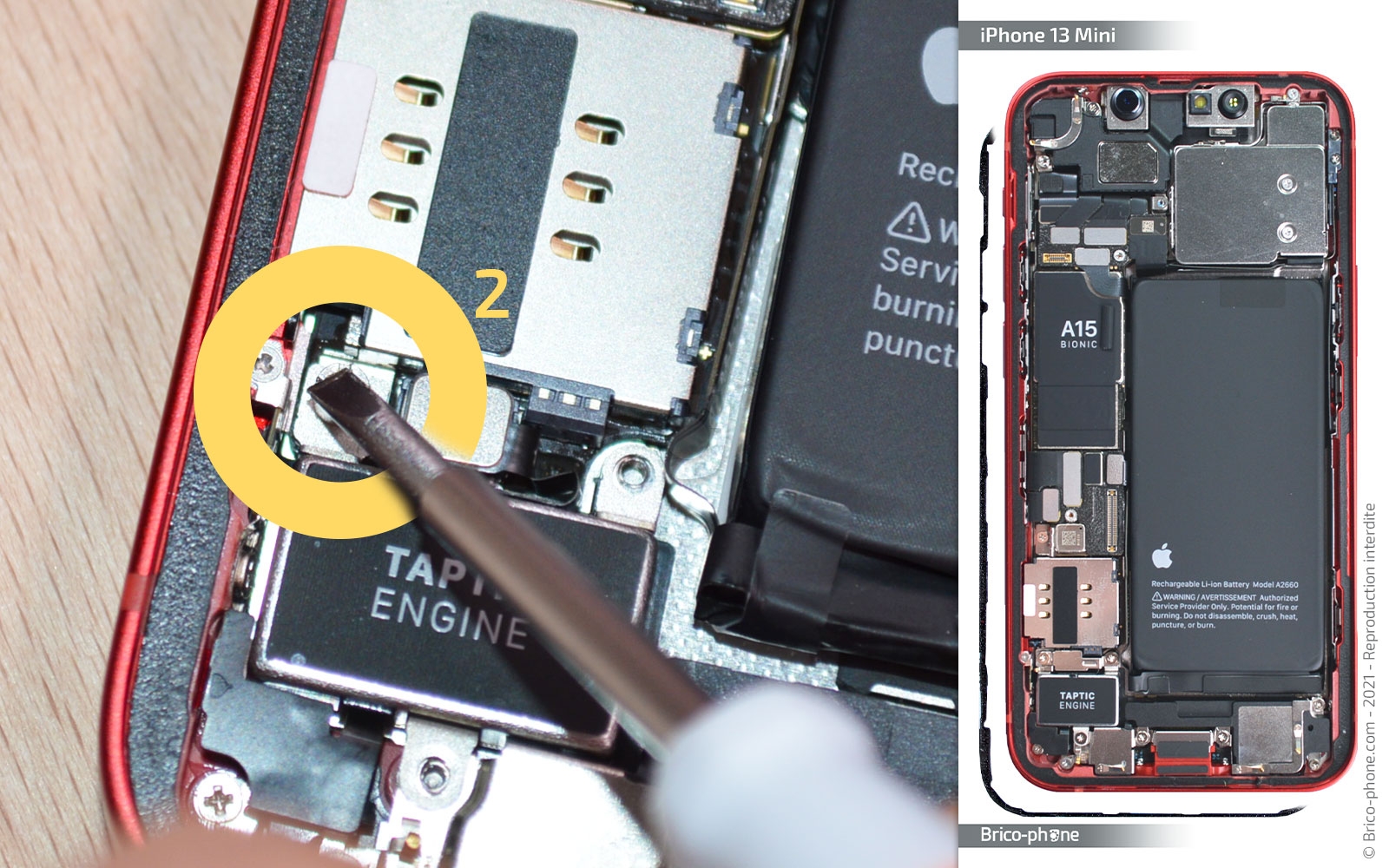

Enlevez la dernière vis plate puis déconnectez la nappe du vibreur.

Munissez-vous de la brucelles pour sortir le Taptic Engine du châssis.
Outils du kit utilisés
Outils du kit utilisés

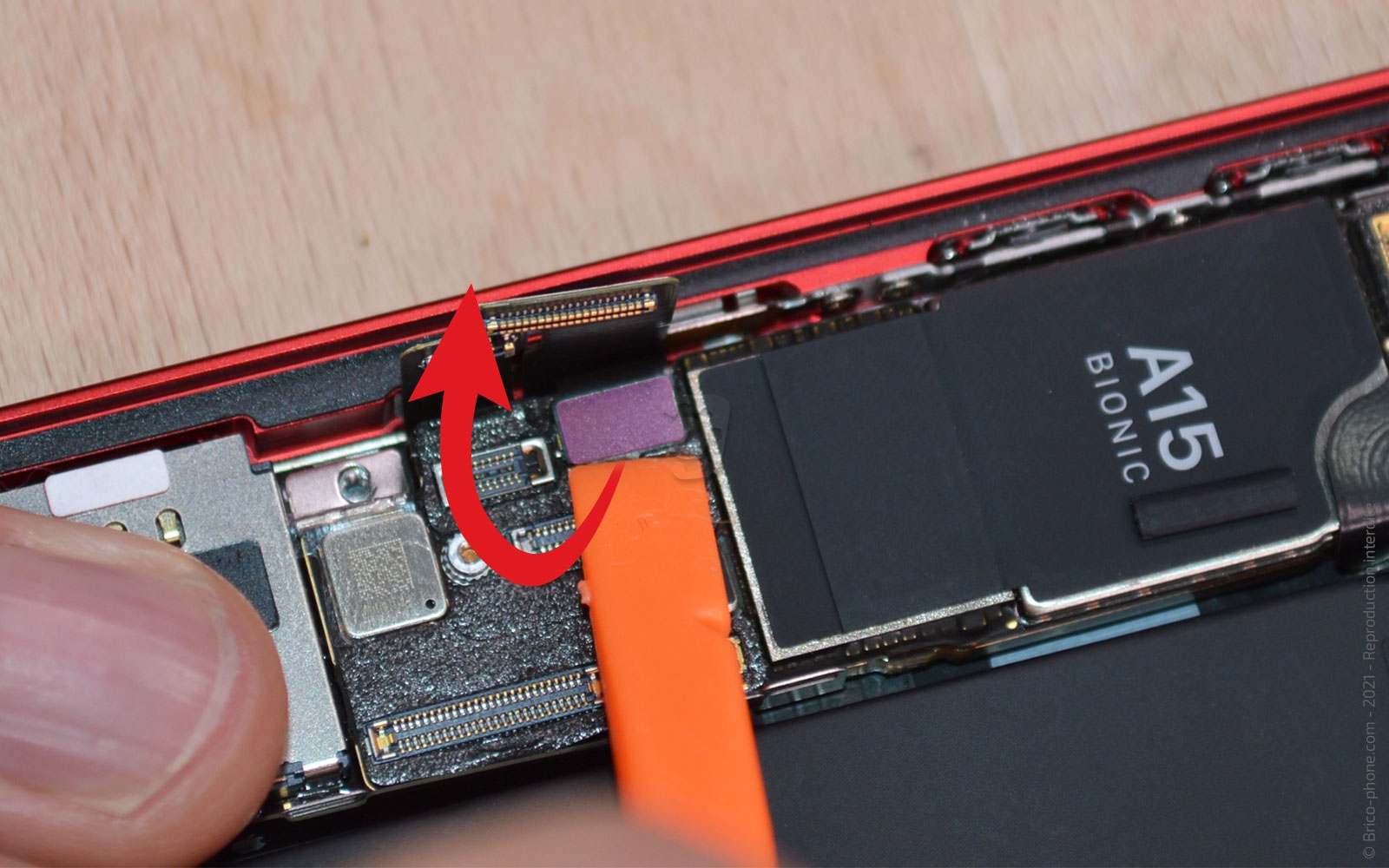

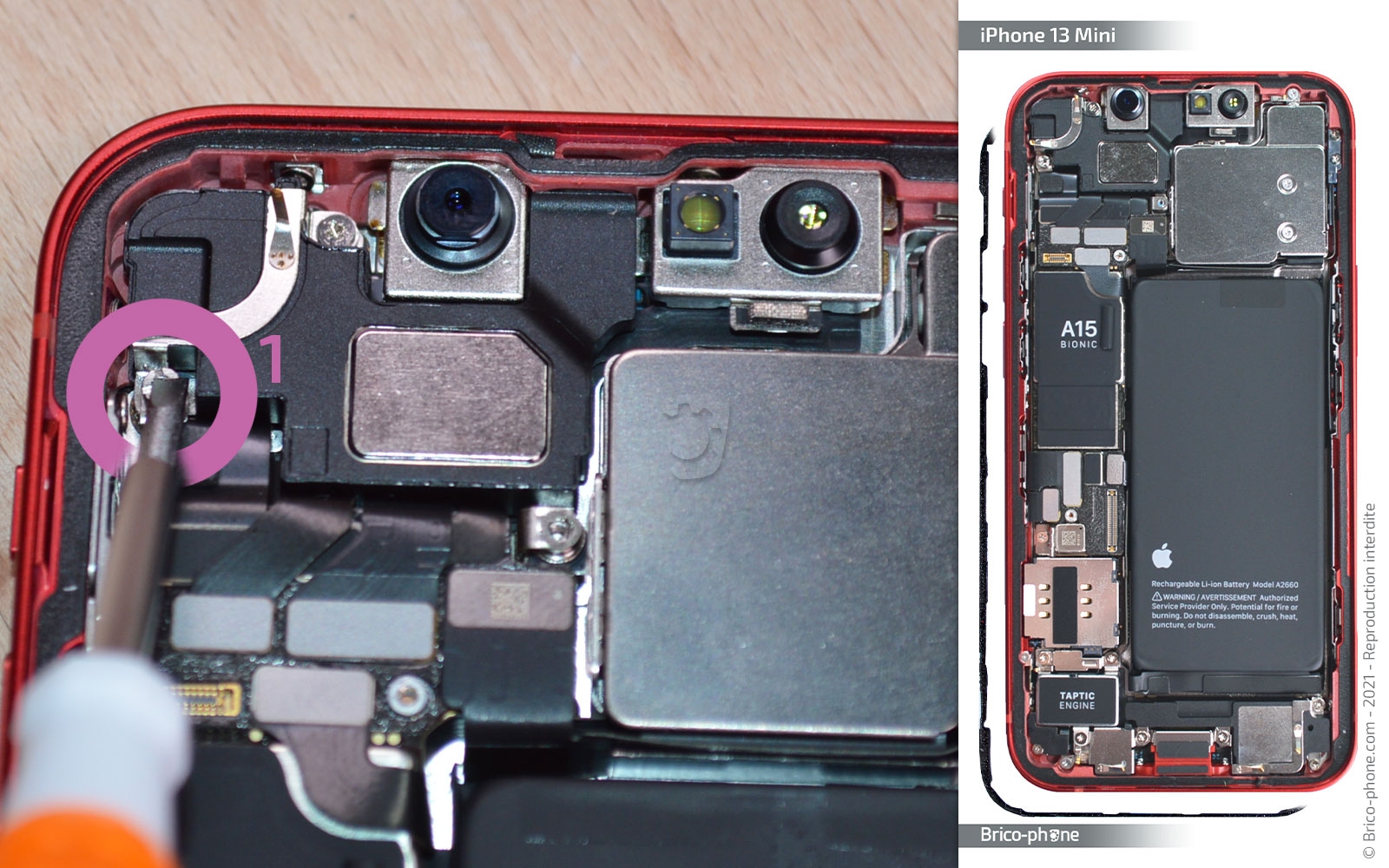

Etape 8 : Défaire les vis de la carte mère

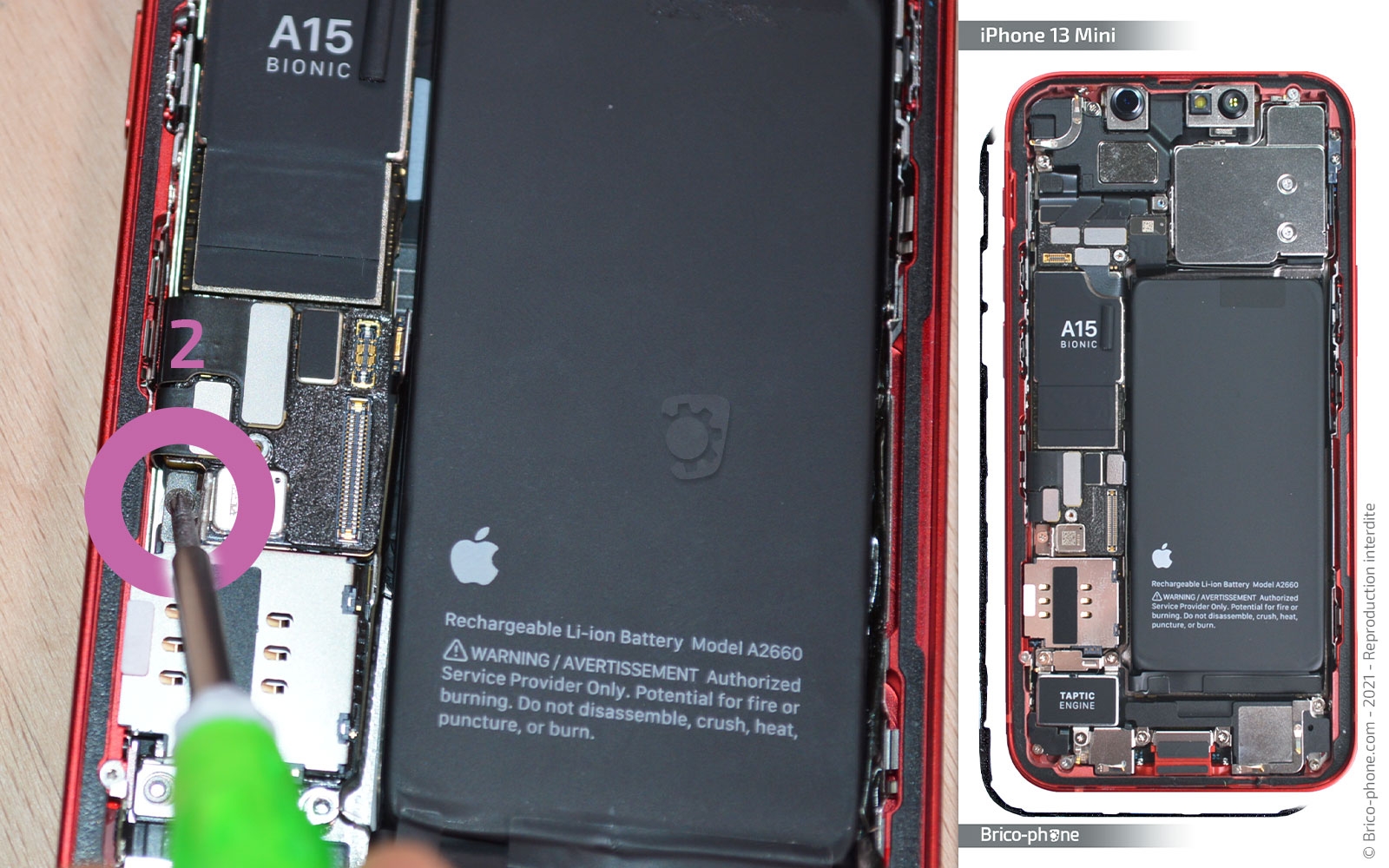

Commençons par ôter les deux vis de la carte mère, la première (H2) avec le tournevis cruciforme et la seconde (H1) avec le tournevis plat.

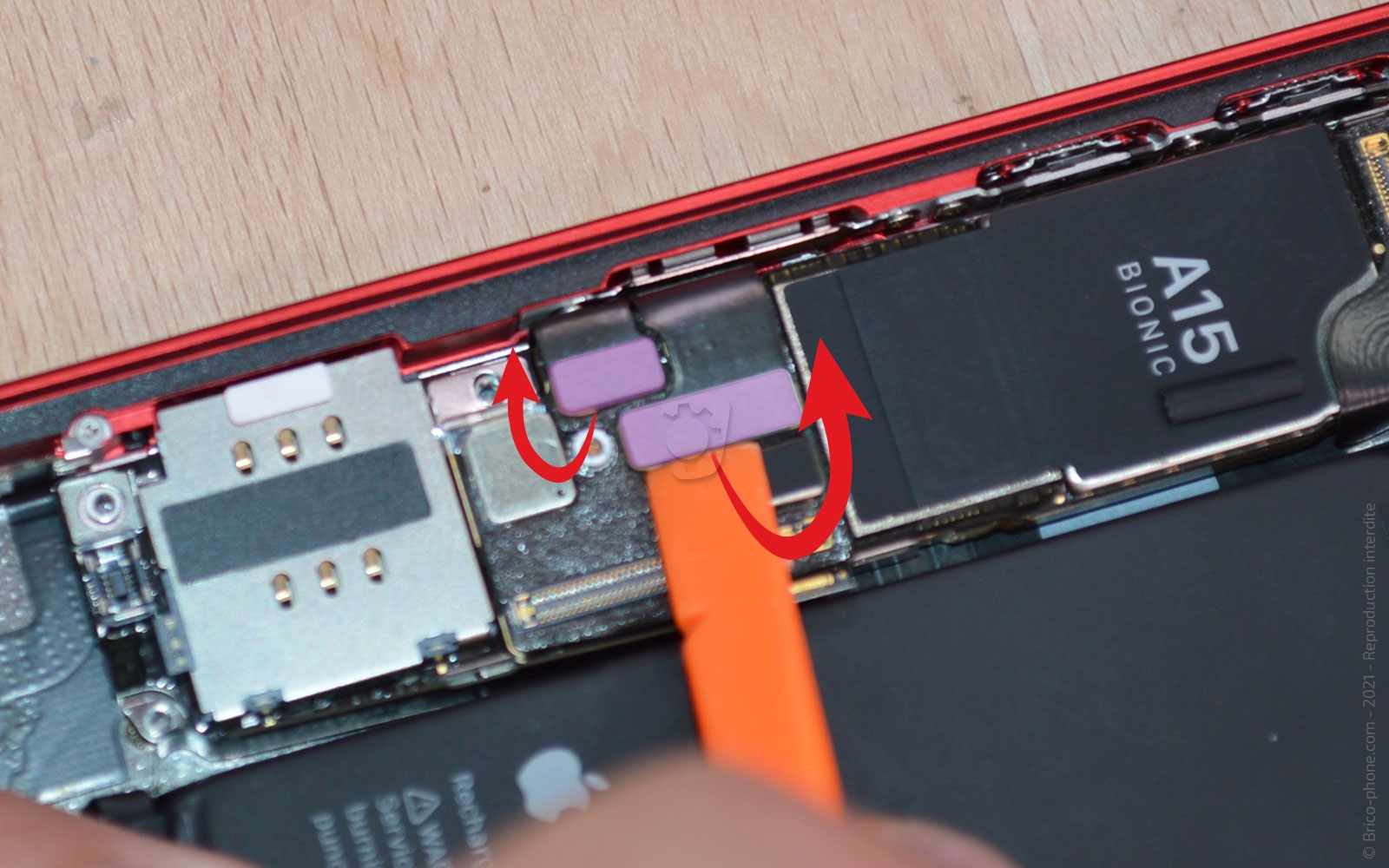

Ensuite, débranchez les nappes présentes sur le bas de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

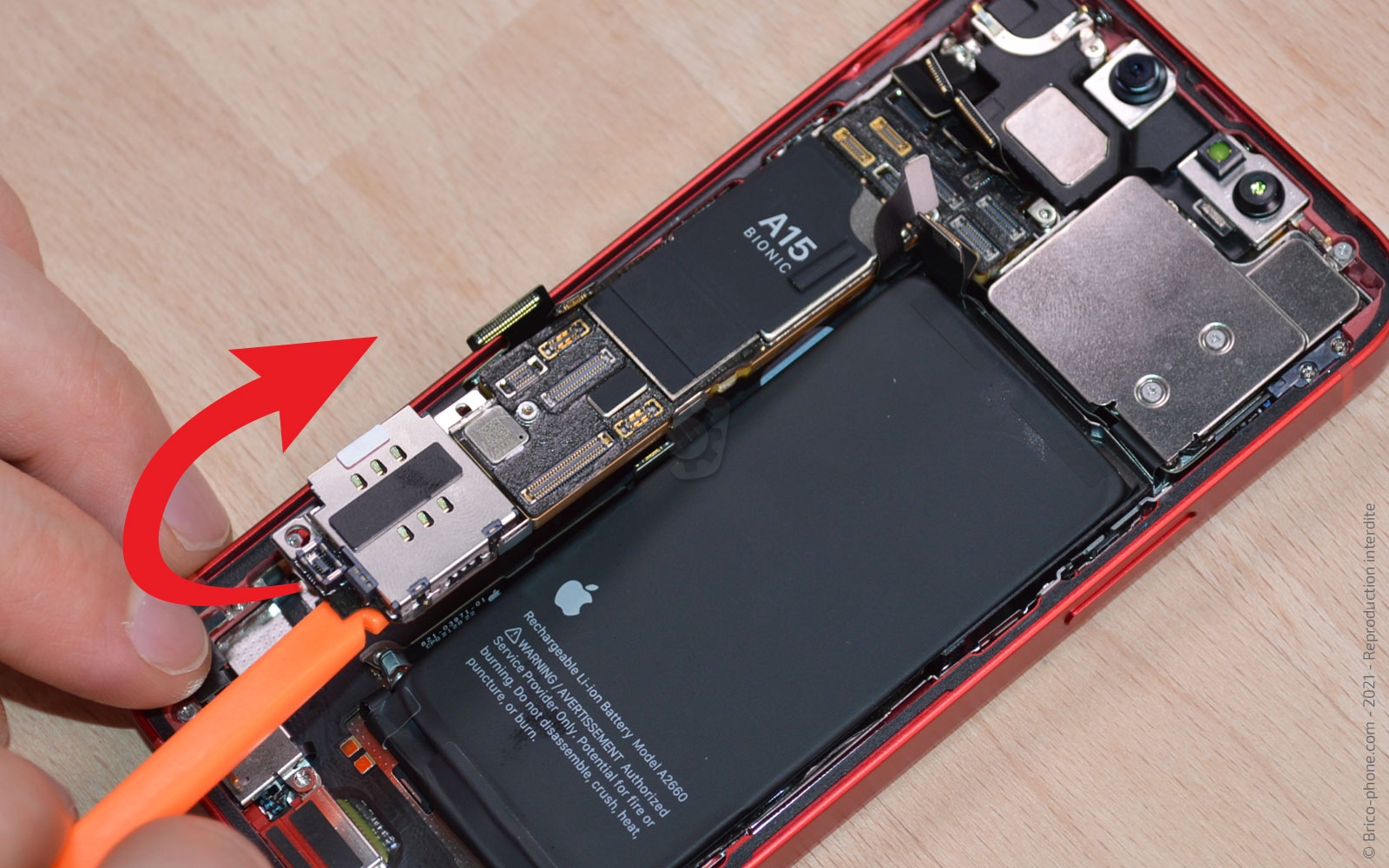

Etape 9 : Retirer la carte mère

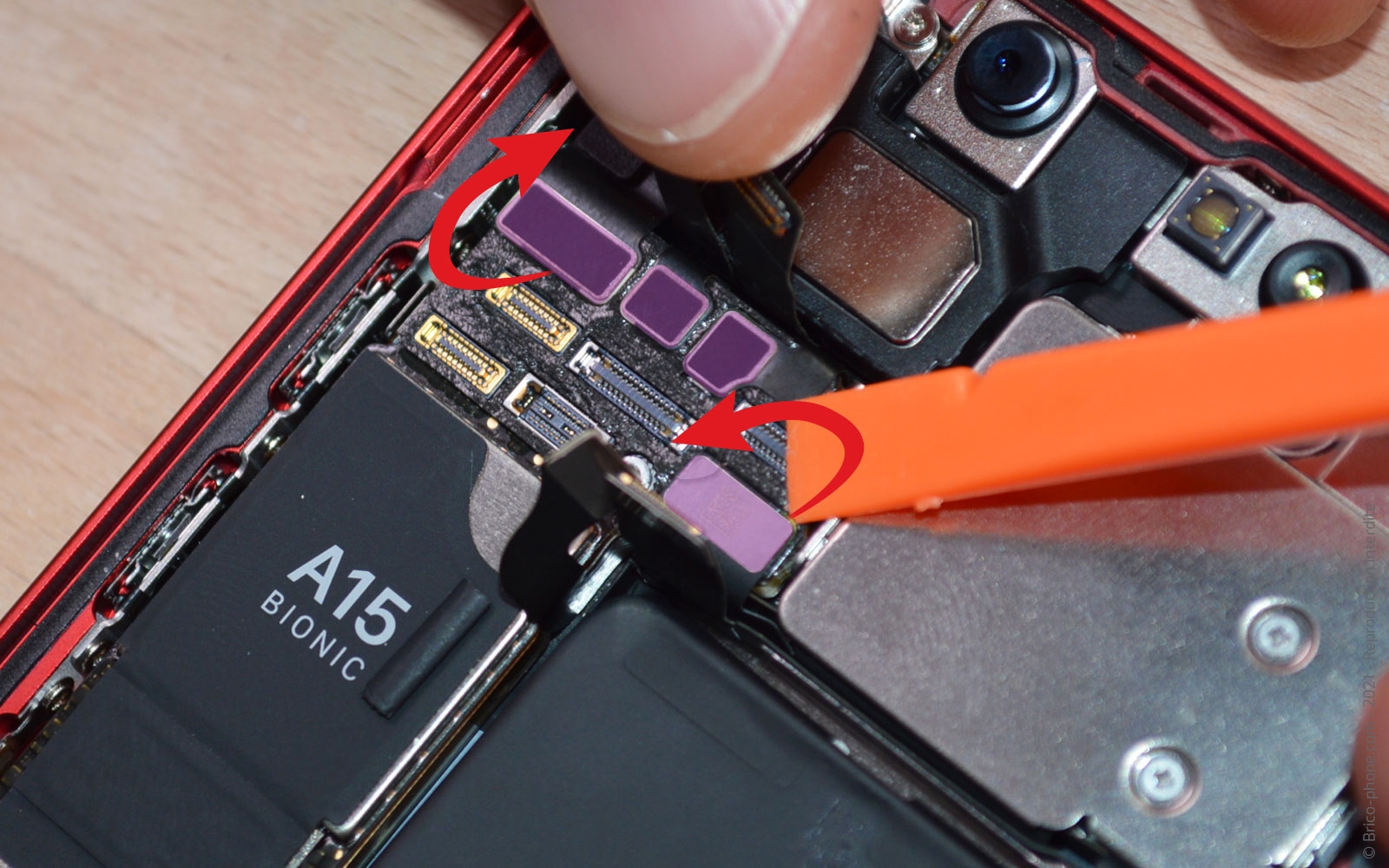

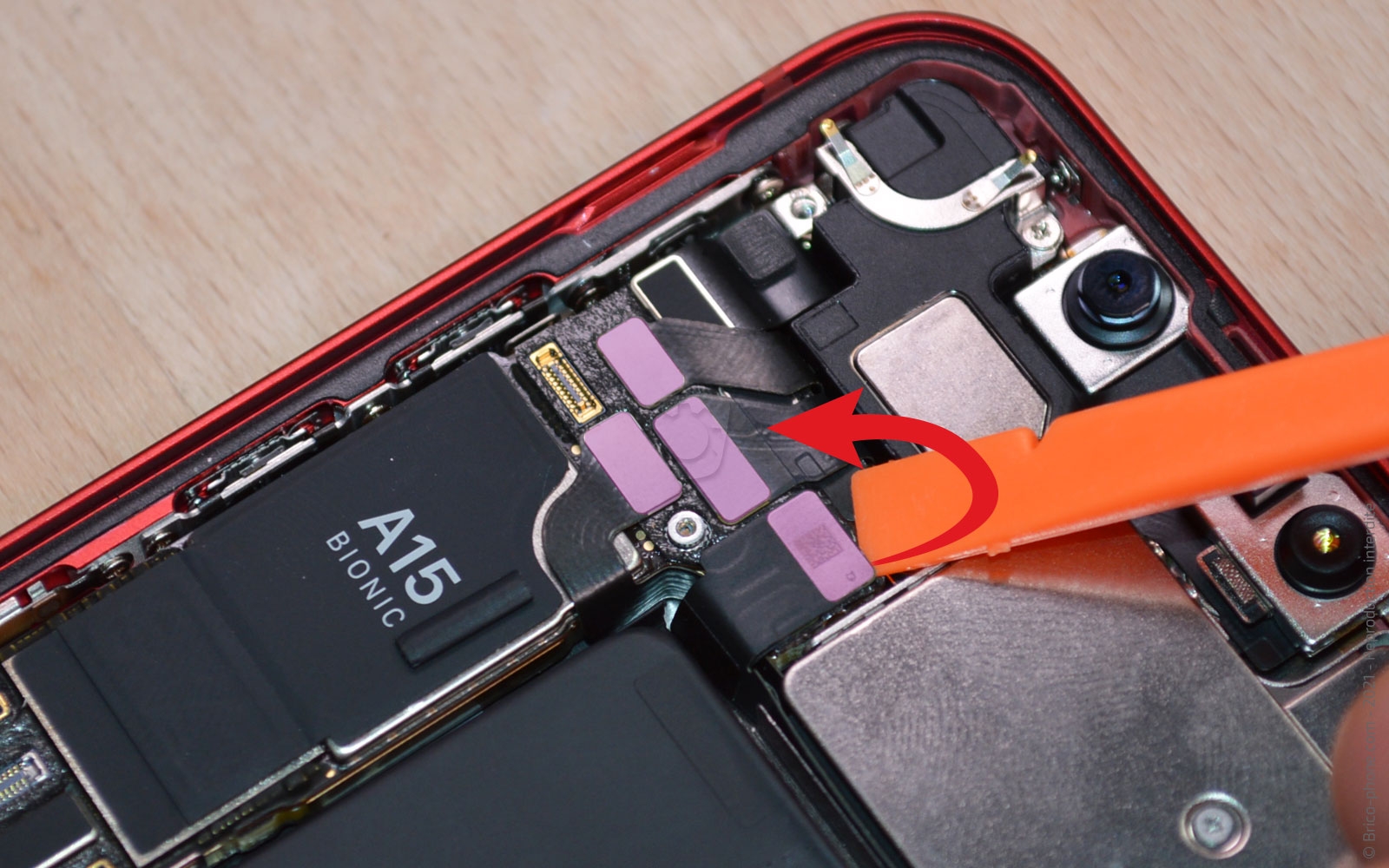

Passez sur la partie haute pour déconnecter les autres nappes.

Il ne vous reste plus qu'à glisser le spudger sous la carte pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

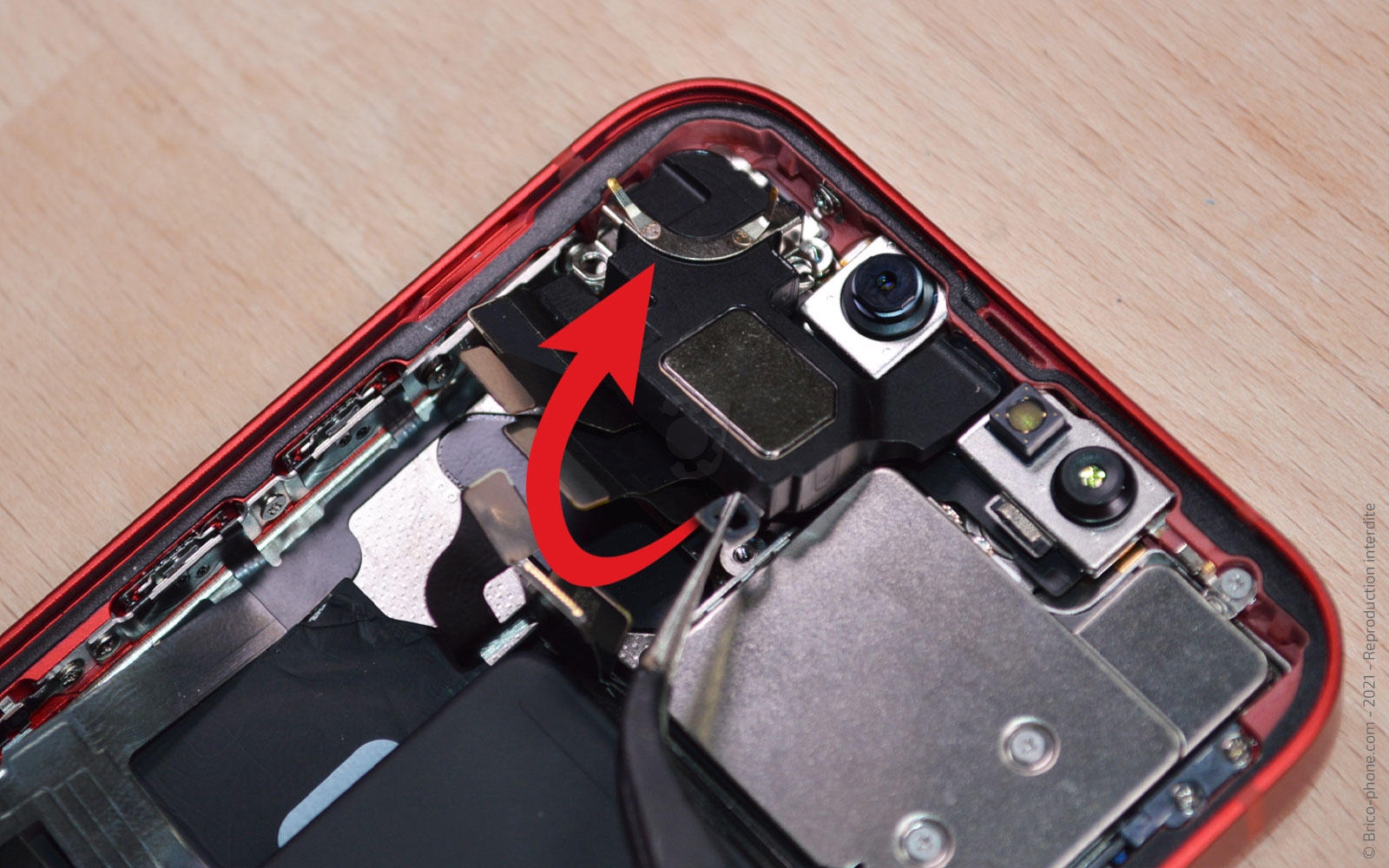

Etape 10 : Récupérer le haut-parleur interne

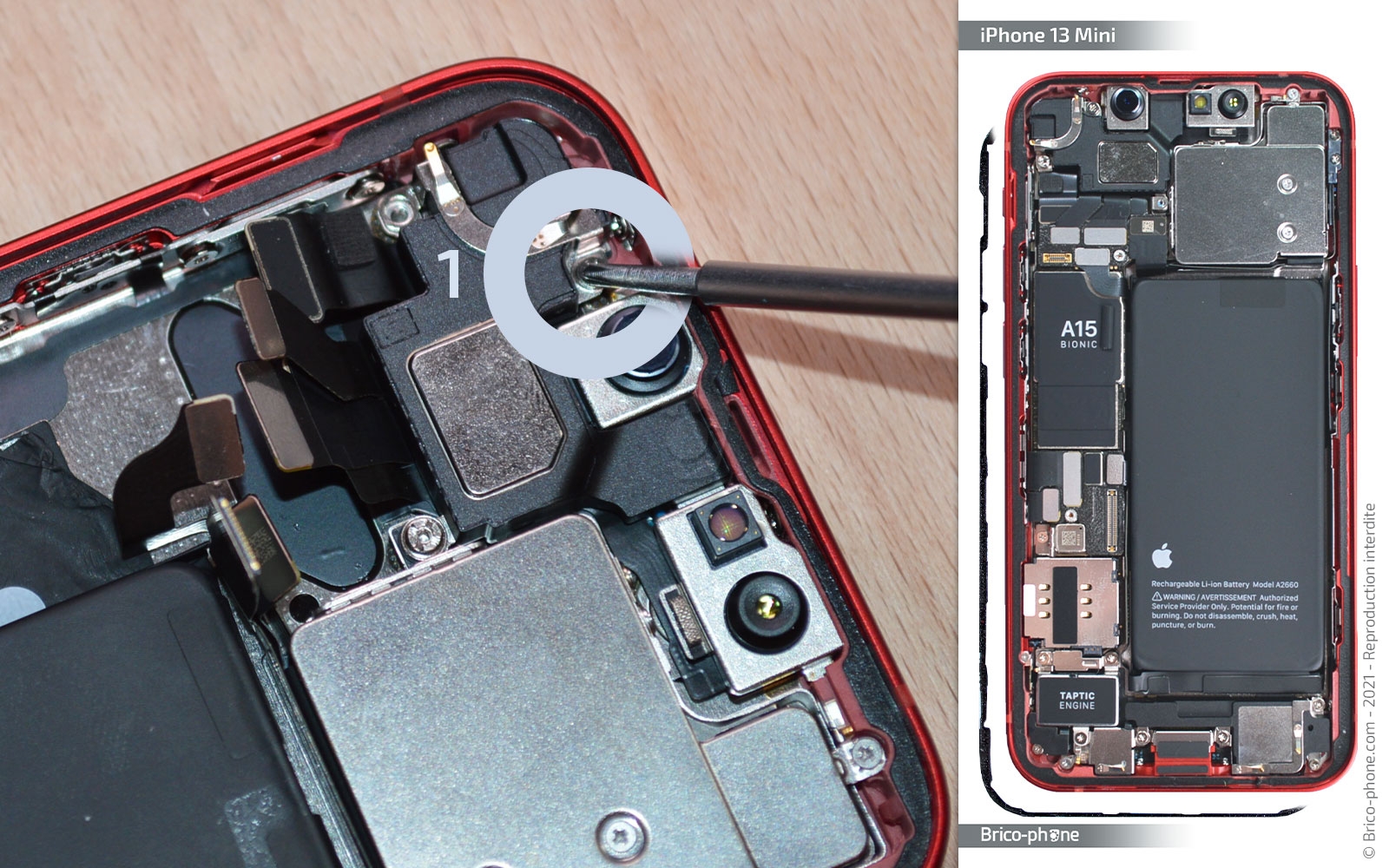

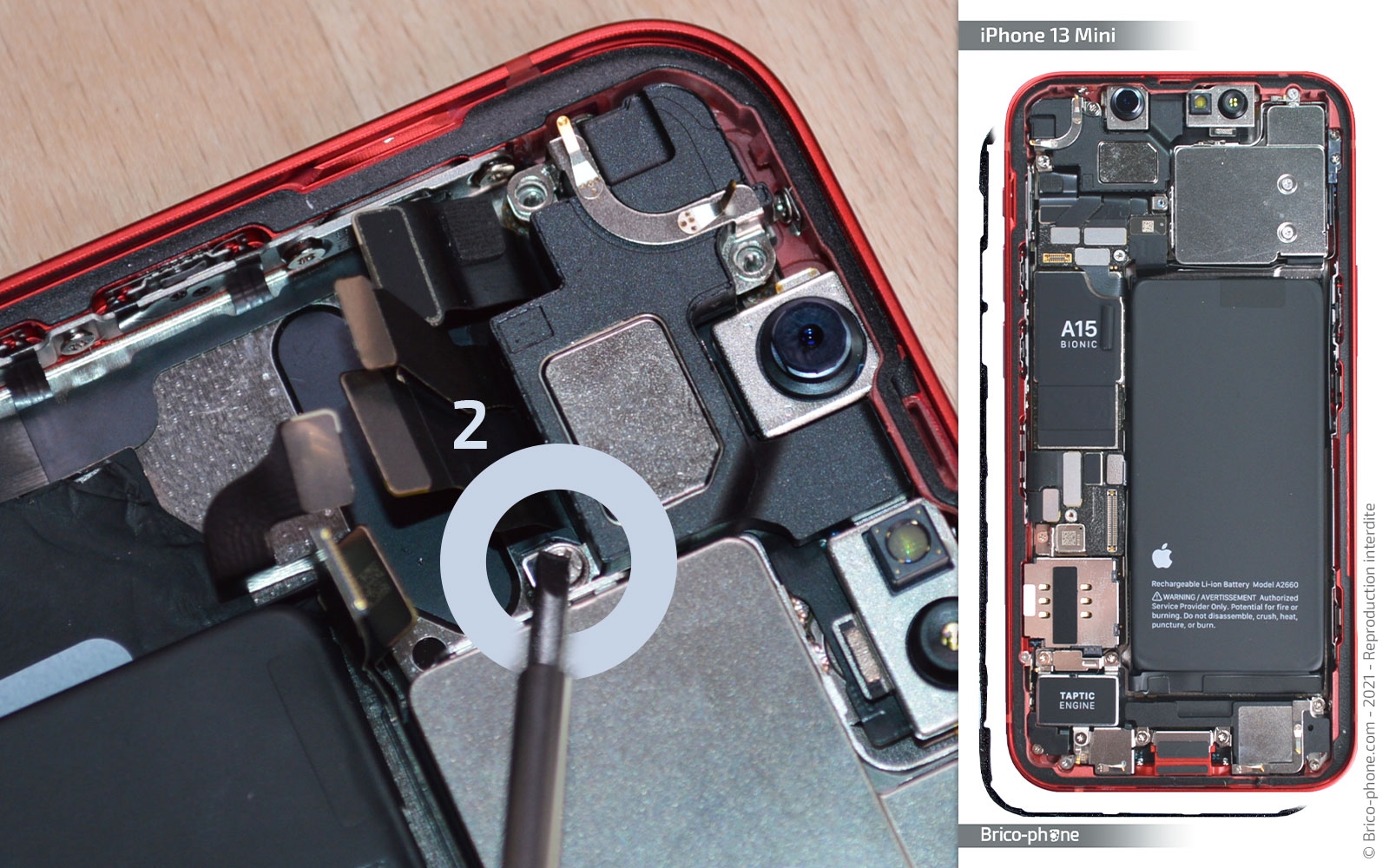

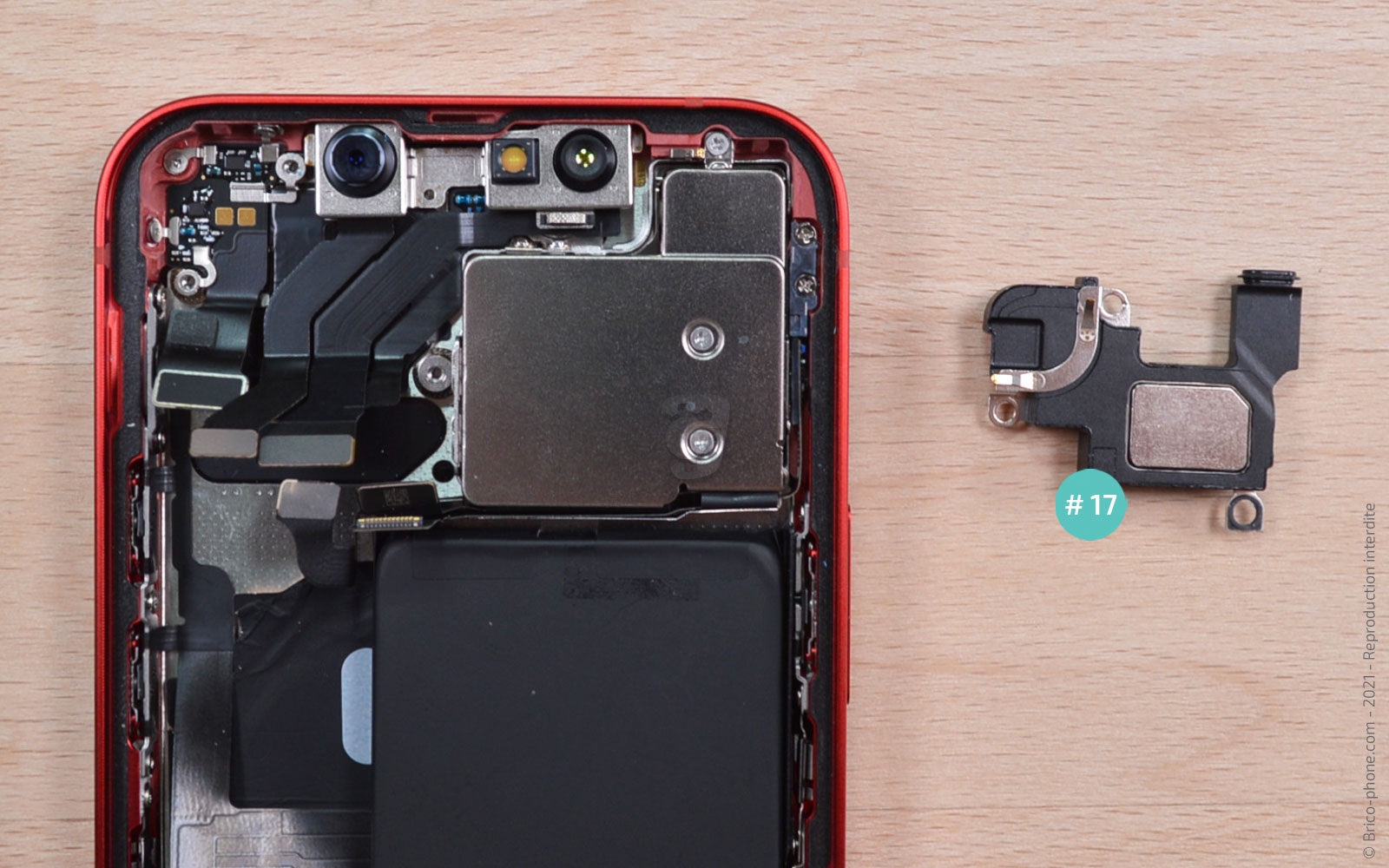

Retirez la vis cruciforme L1 ainsi que la vis plate L2 avant de saisir le composant avec la pincette.

Si vous souhaitez changer la caméra avant, il vous suffit de saisir simplement le module avec la brucelles pour le sortir du smartphone.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Tournevis Professionnel Plat 2.0
7,74 €

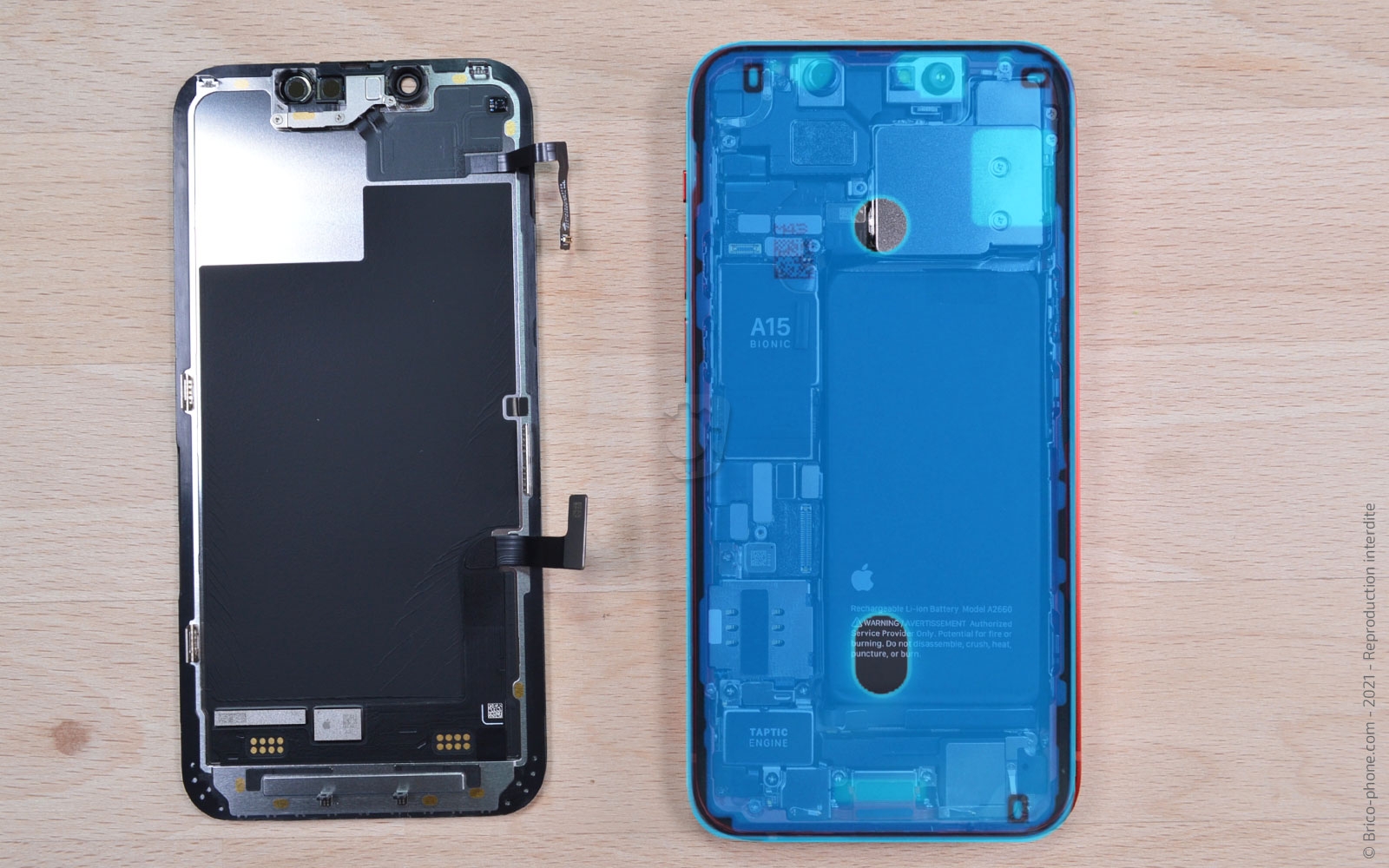

Conseils pour le remontage
Pour remonter votre iPhone 13 mini, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
