Changement des caméras arrière sur iPhone 13 Mini

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
iPhone 13 Mini | Temps estimé : 30 min | Difficulté : 2/5

La mise au point de votre appareil photo est floue ? Remplacez les caméras arrière de votre iPhone en vous laissant guider par ce tutoriel de réparation.

Diagnostic

›  Vos photos sont floues, noires....

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

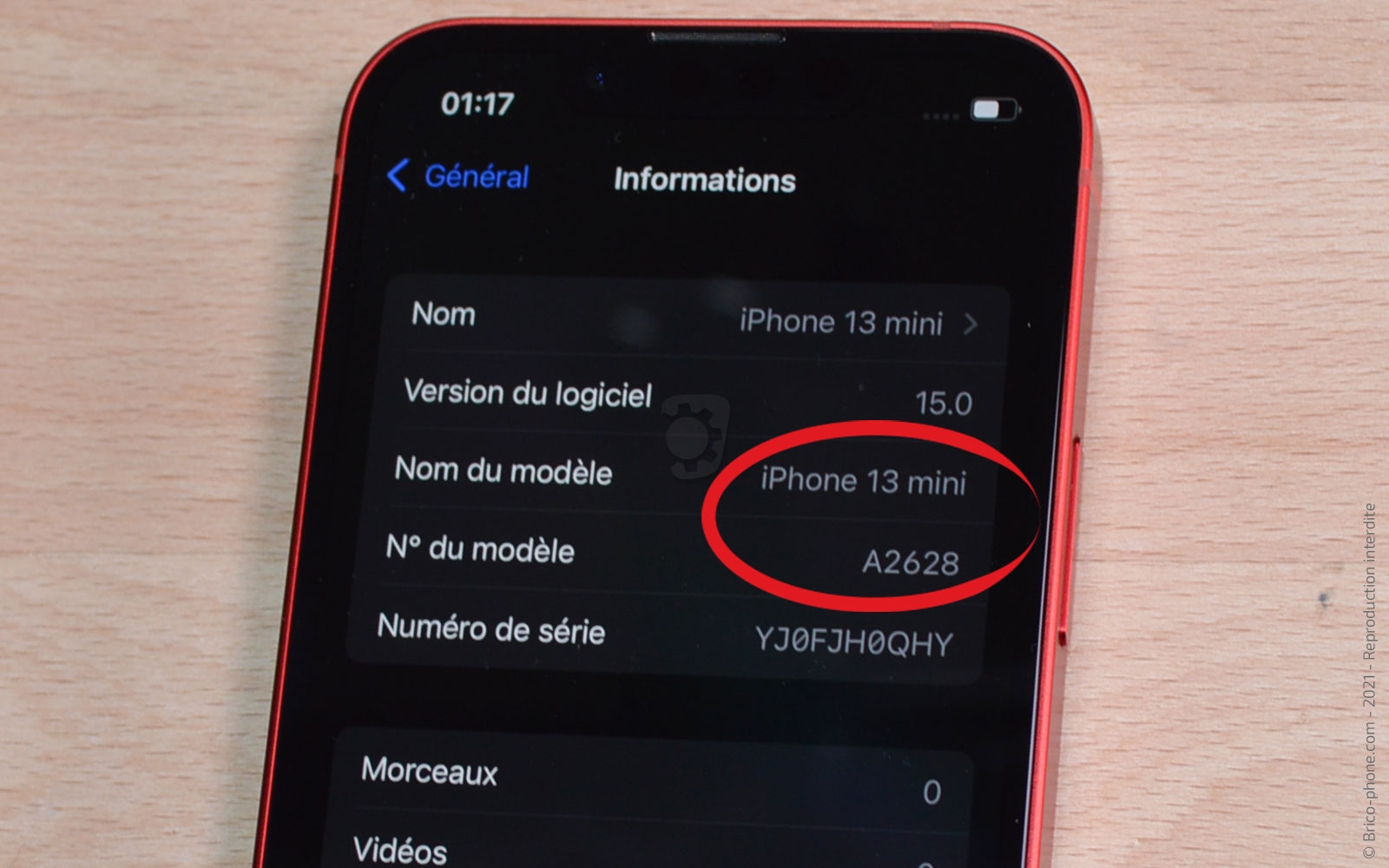

Commandez la bonne pièce détachée en vous référant au numéro de modèle de votre iPhone inscrit dans les Informations générales de l'appareil.

Une fois le composant réceptionné, éteignez votre smartphone pour commencer la réparation.

Ensuite, retirez le tiroir de la carte Sim. Vous pouvez également apercevoir le numéro de modèle (A2628) gravé sur le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer l'écran

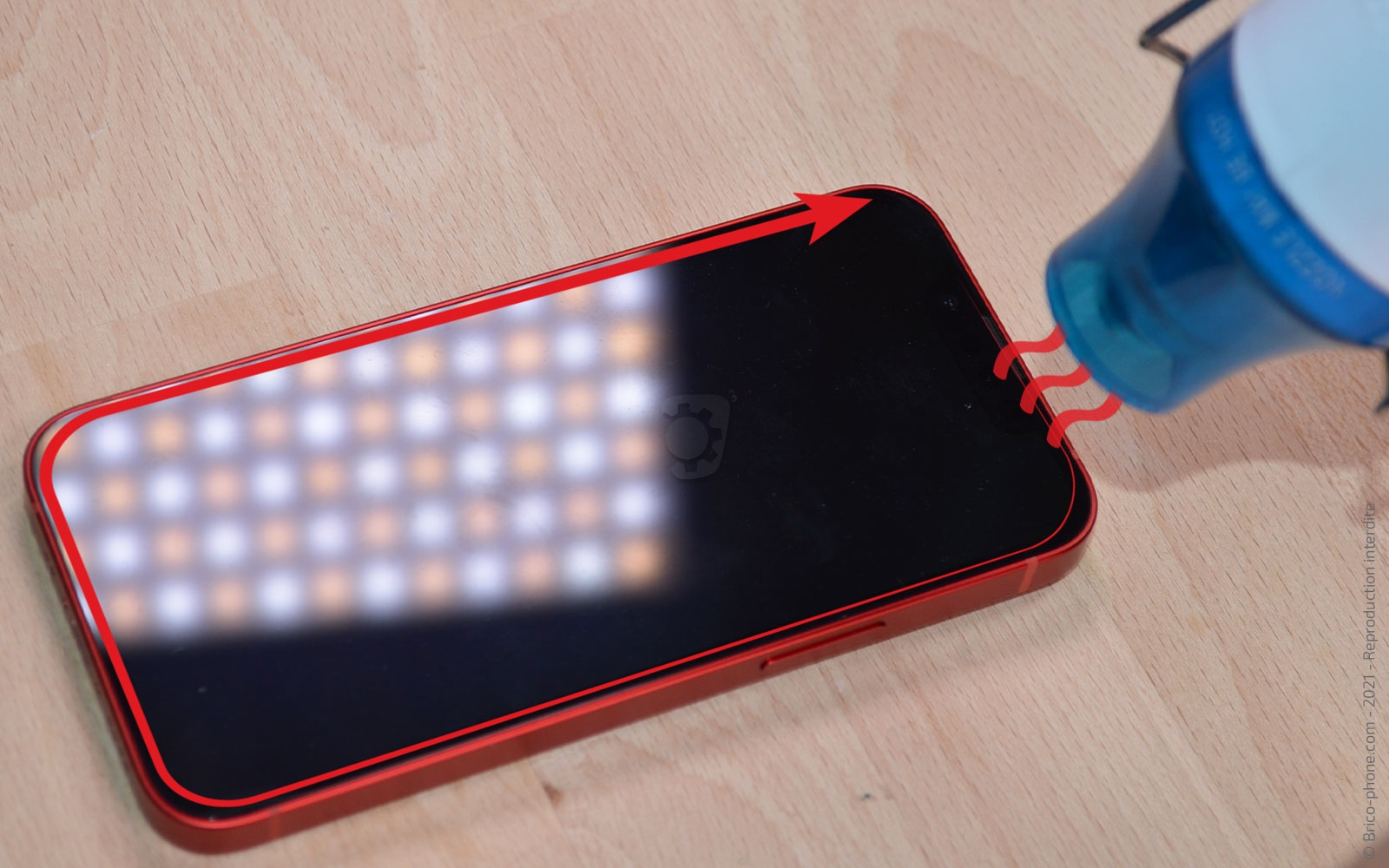

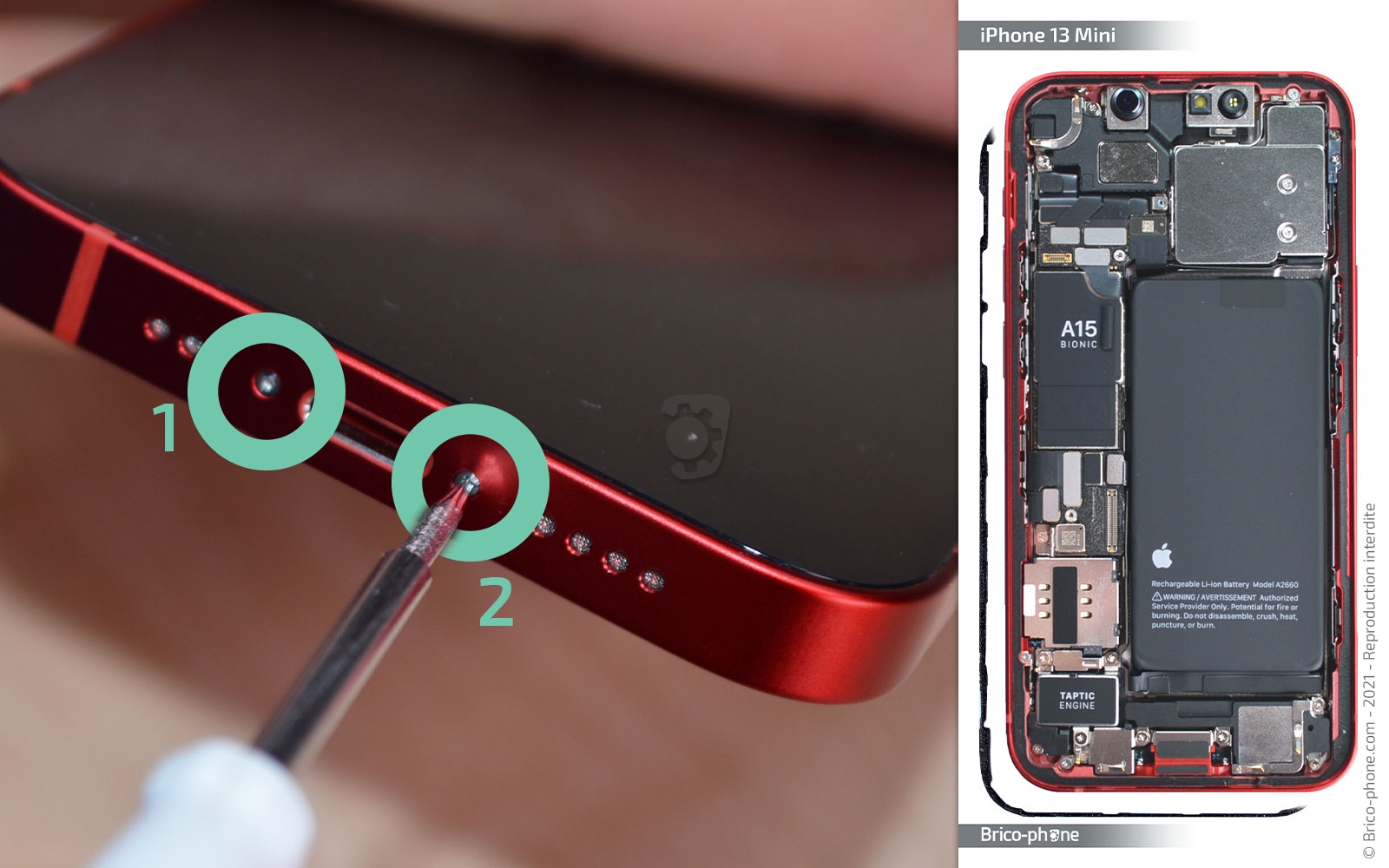

Ôtez les deux vis pentalobes situées de part et d'autre de la prise de charge de votre iPhone.

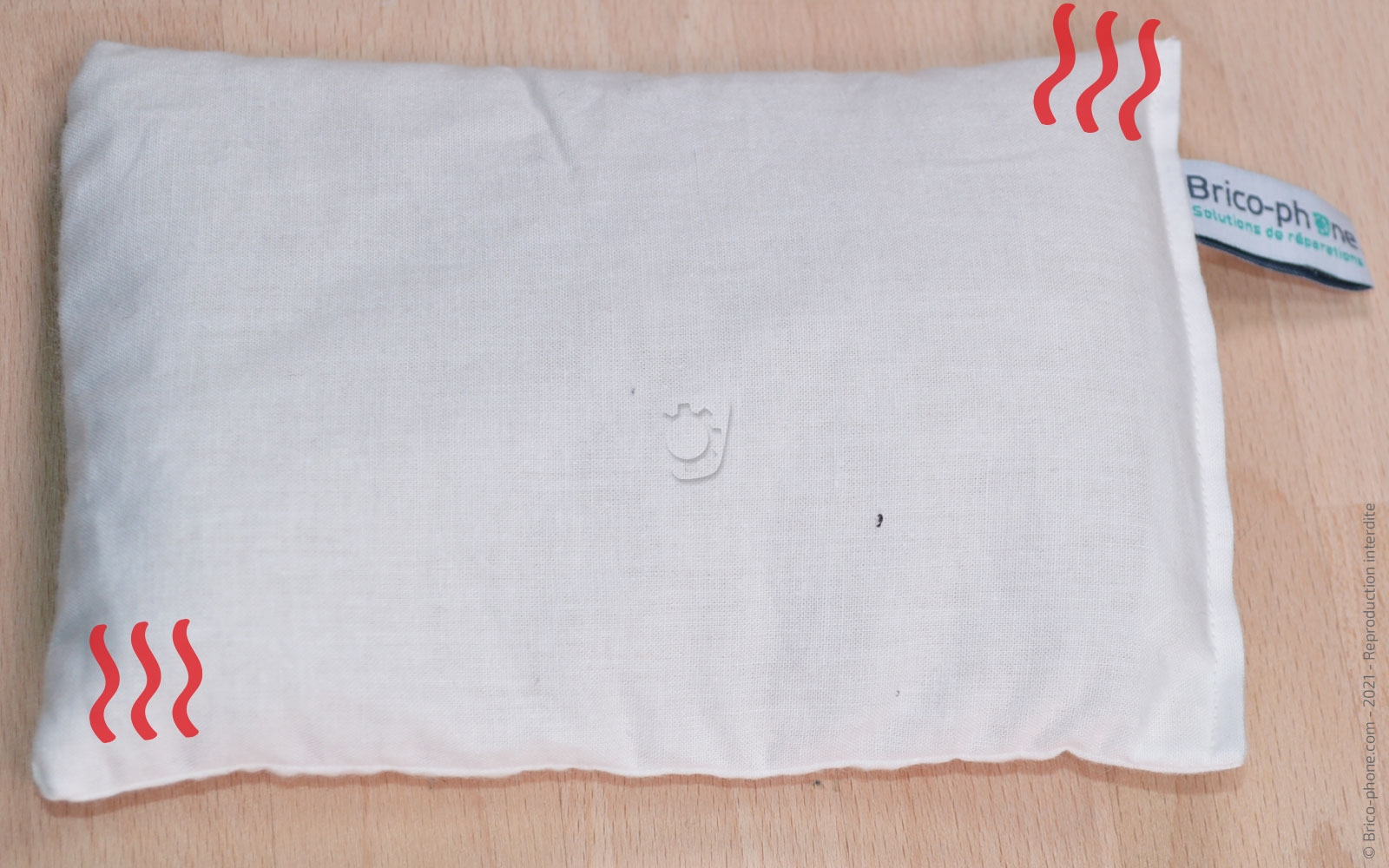

Placez ensuite sur l'écran une trentaine de secondes, le coussin chauffant préalablement passé au micro-ondes 2 minutes.
Vous pouvez également utiliser un décapeur thermique ou un sèche cheveux sur le contour de l'écran si vous ne possédez pas de coussin chauffant.

Ces outils vous permettent de ramollir le joint d'étanchéité retenant l'écran au châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
5,87 €
Décapeur thermique petit modèle
12,67 €
Etape 2 : Ouvrir l'écran

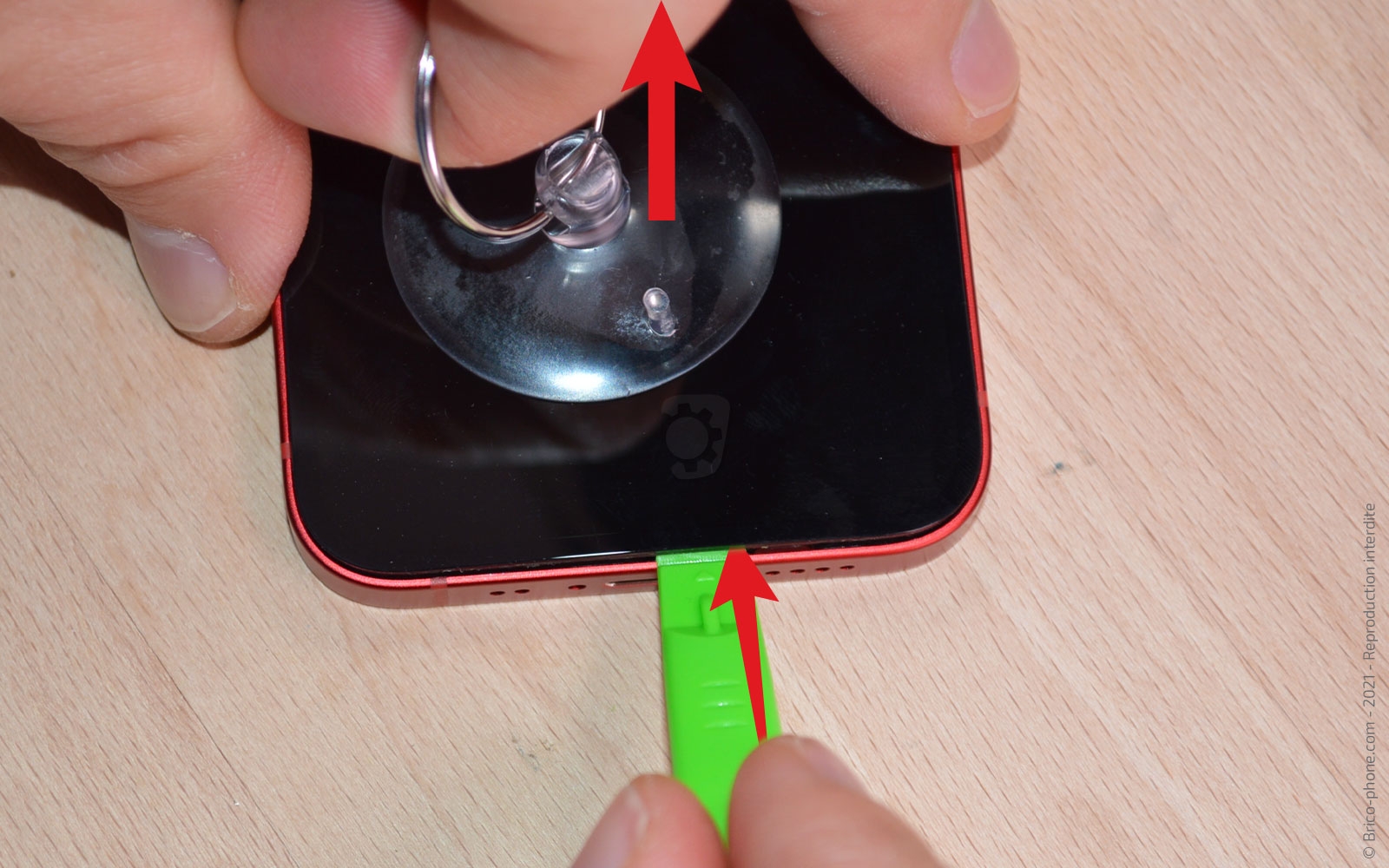

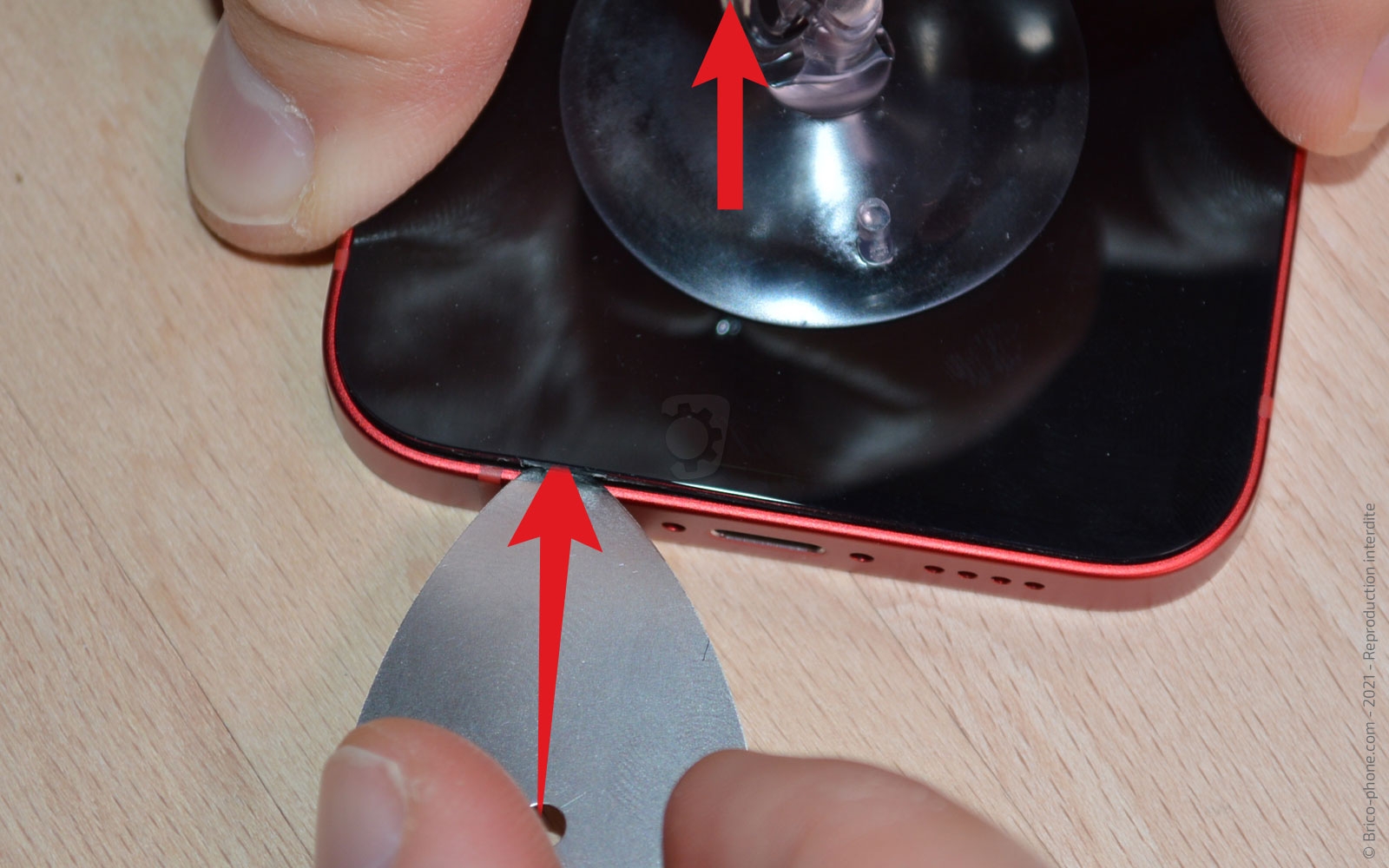

Disposez la ventouse sur le bas du téléphone pour vous aider à soulever légèrement l'écran et à insérer le médiator en métal troué.

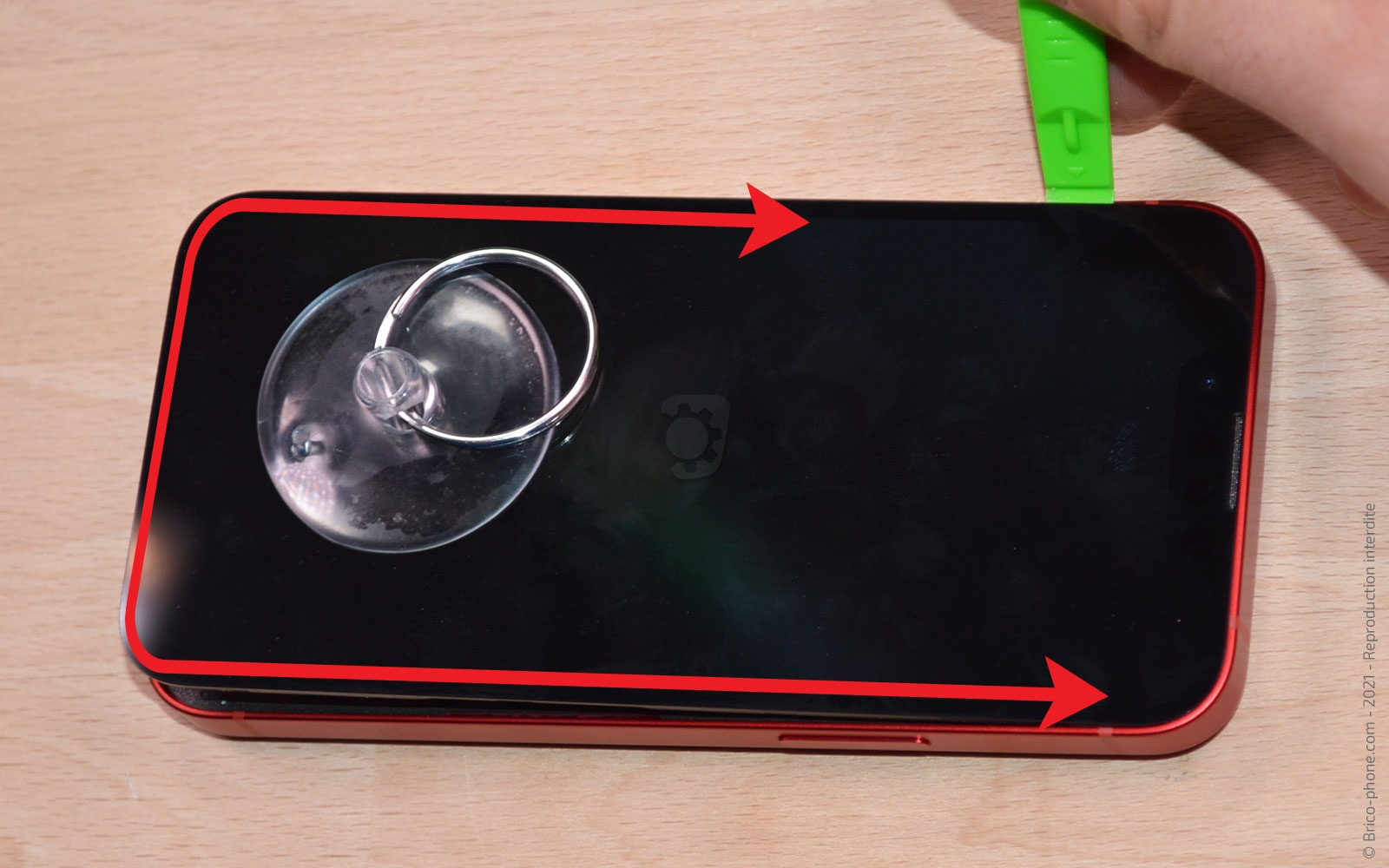

Une fois l'outil inséré, remplacez-le par la petite spatule avec laquelle il vous faut faire le tour de l'appareil. Elle va vous permettre de décoller entièrement l'écran.

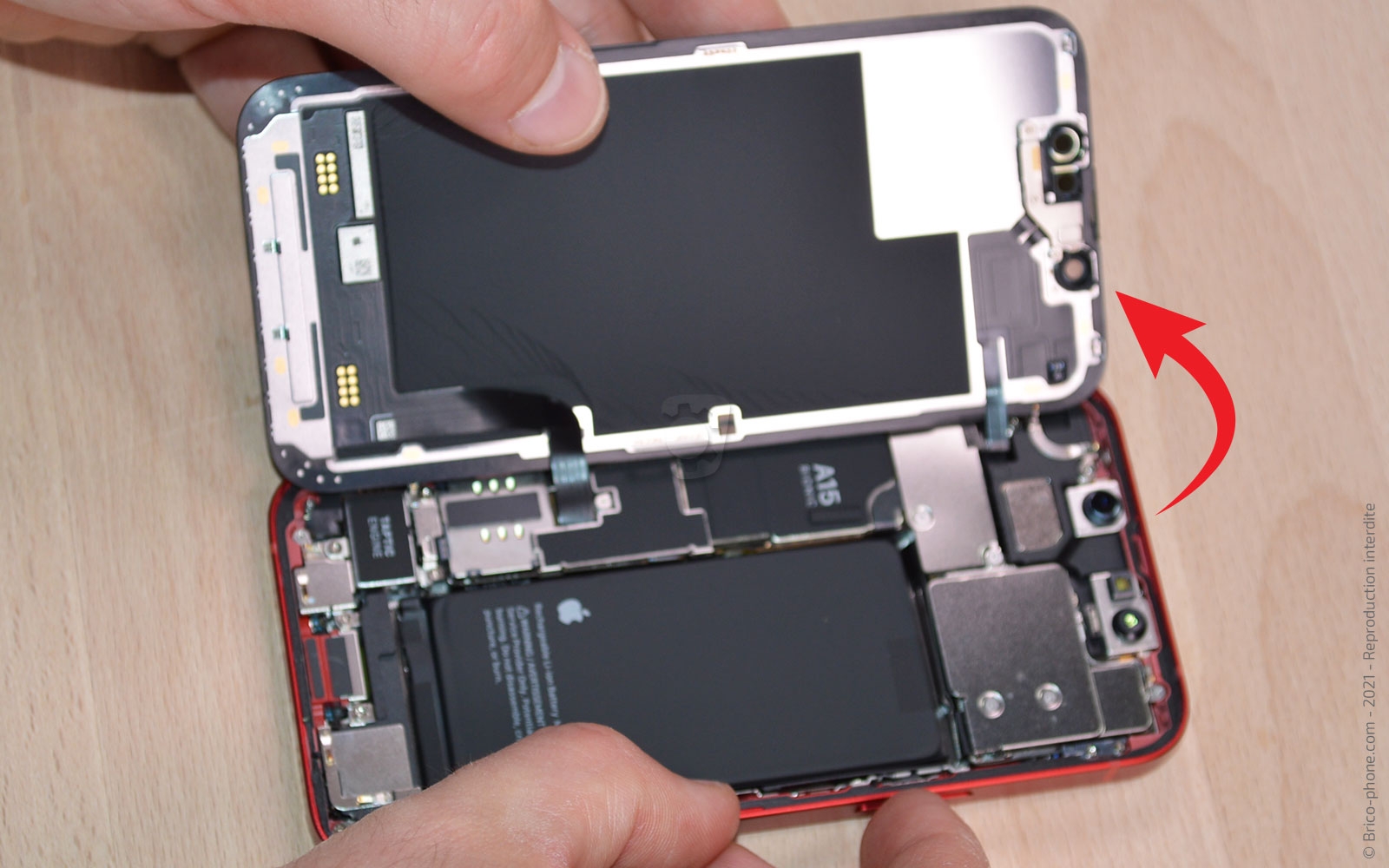

Ouvrez votre téléphone en basculant la vitre avant vers la gauche.
Outils du kit utilisés
Outils du kit utilisés

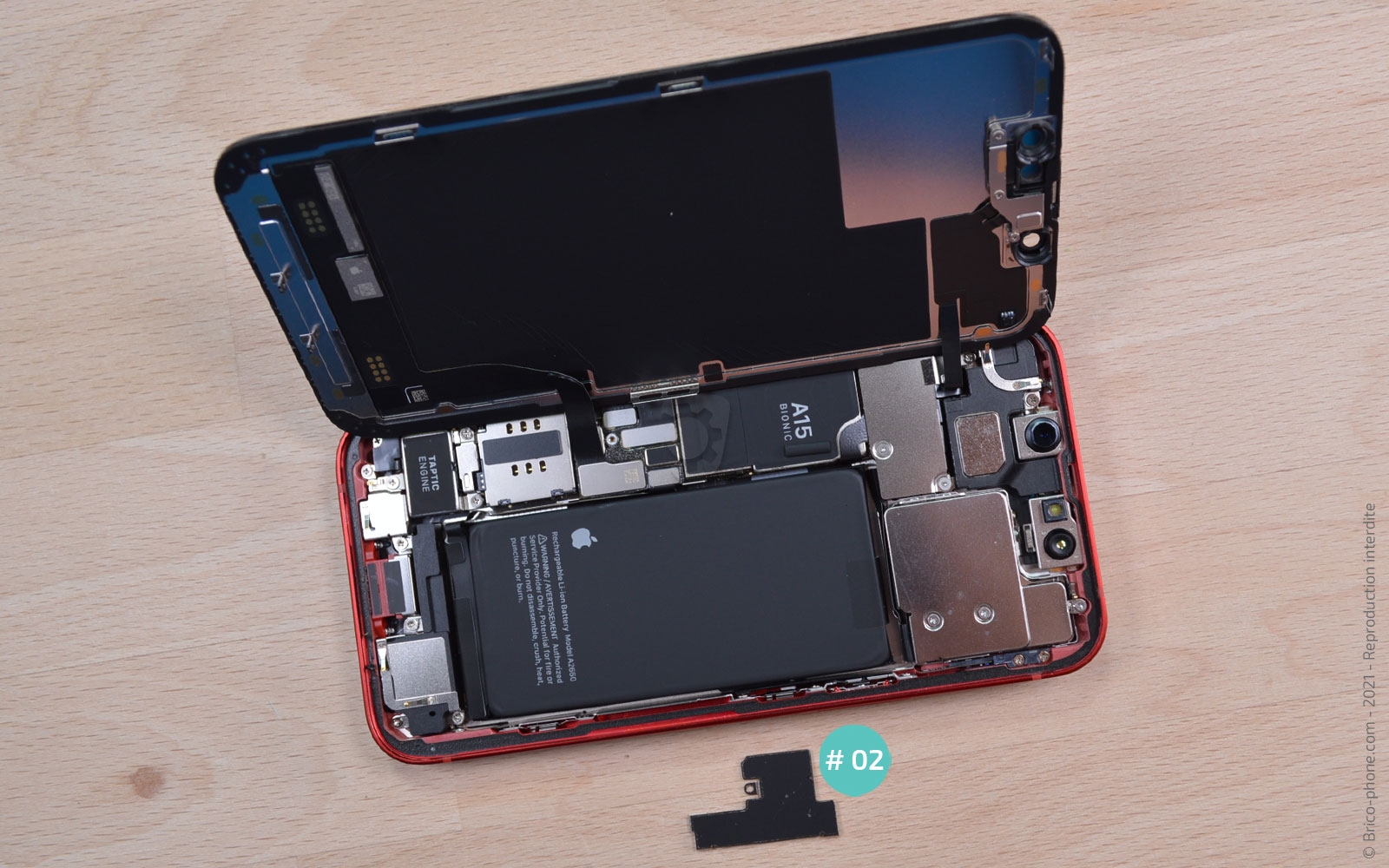

Etape 3 : Déconnecter la batterie

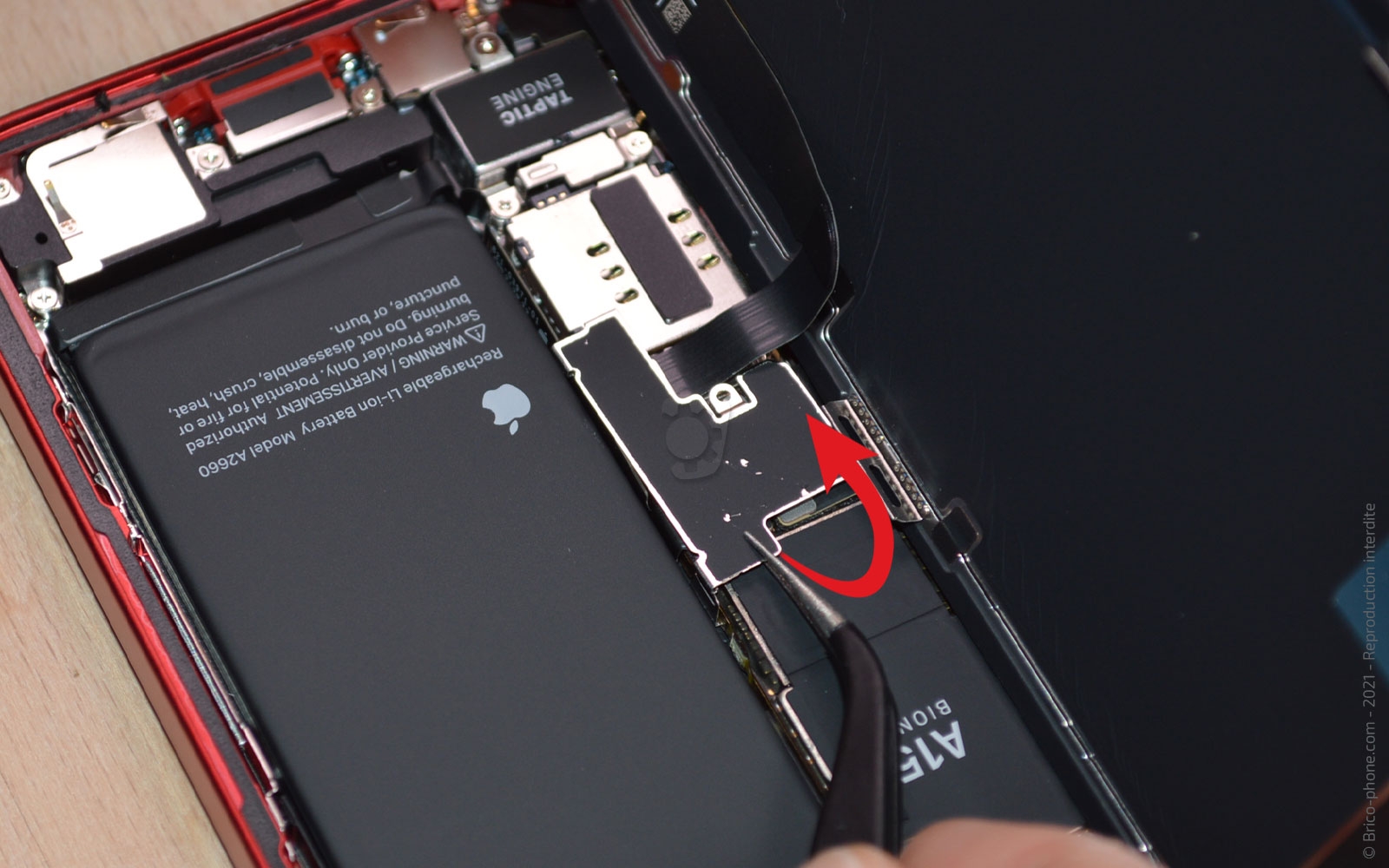

Tenez l'écran à 90° et retirez la vis B1 avec letournevis triwing.

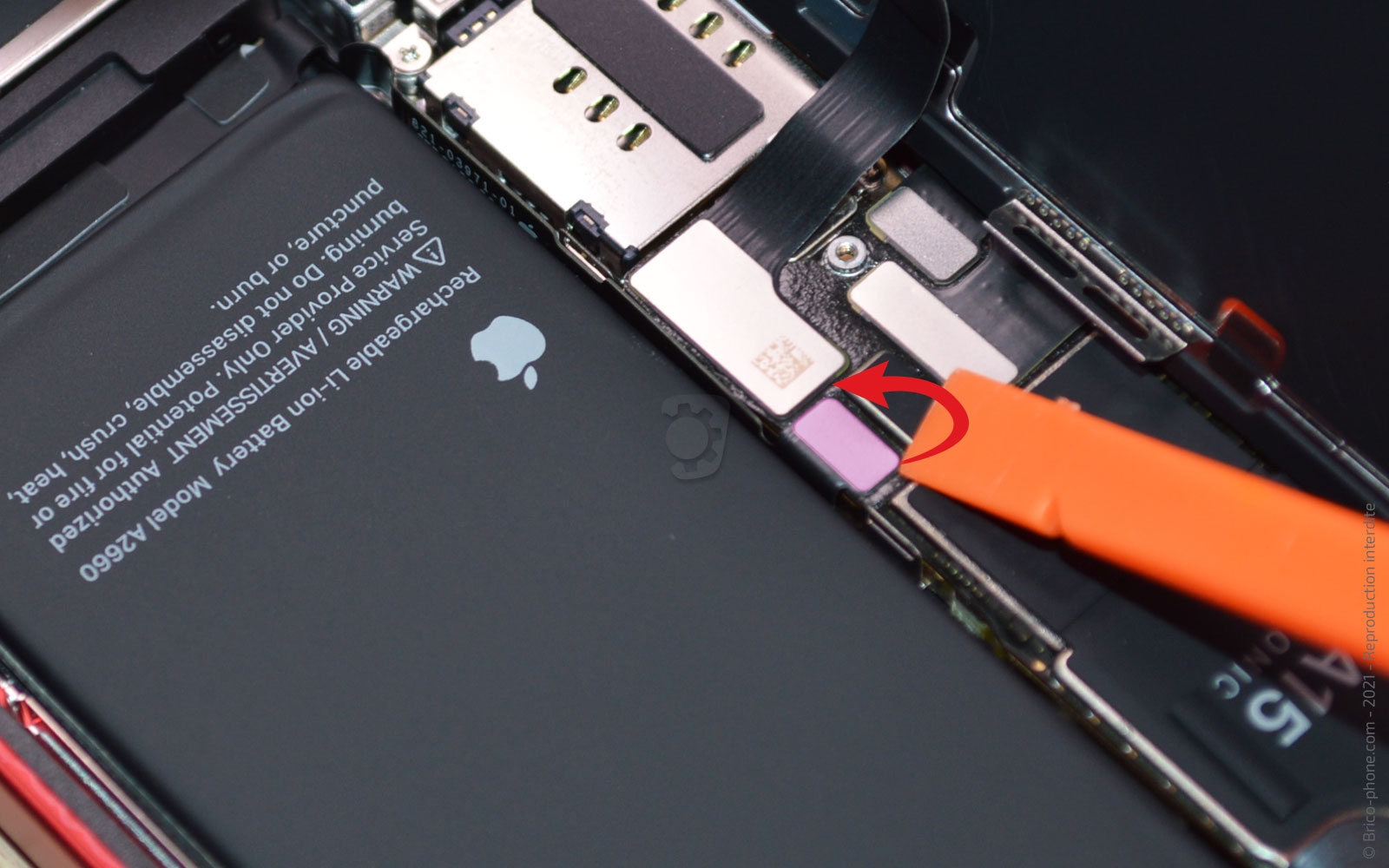

Ensuite, ôtez la plaquette #02 afin de pouvoir déconnecter avec le spudger la nappe de la batterie ainsi que celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

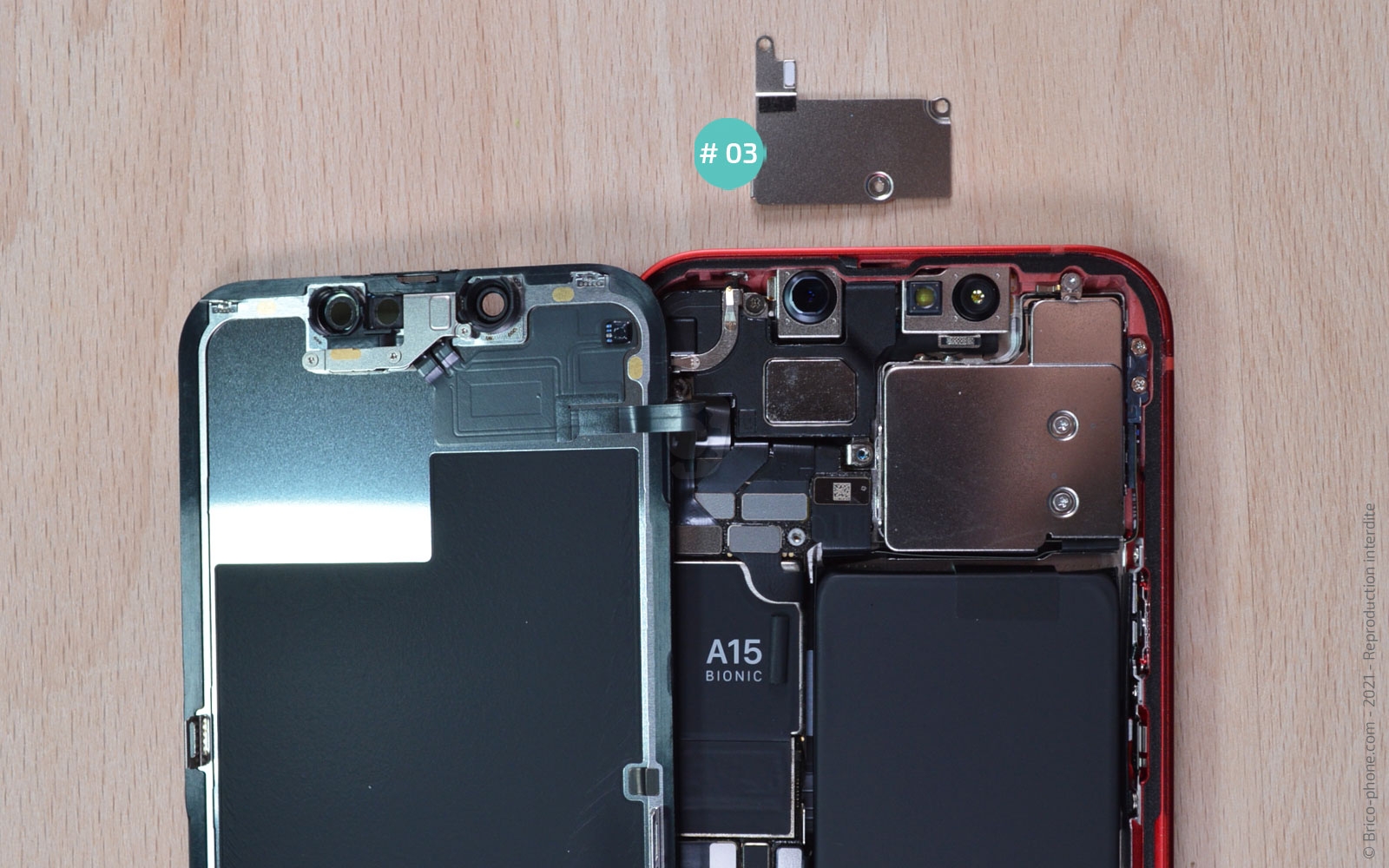

Etape 4 : Ôter la plaquette de protection 03

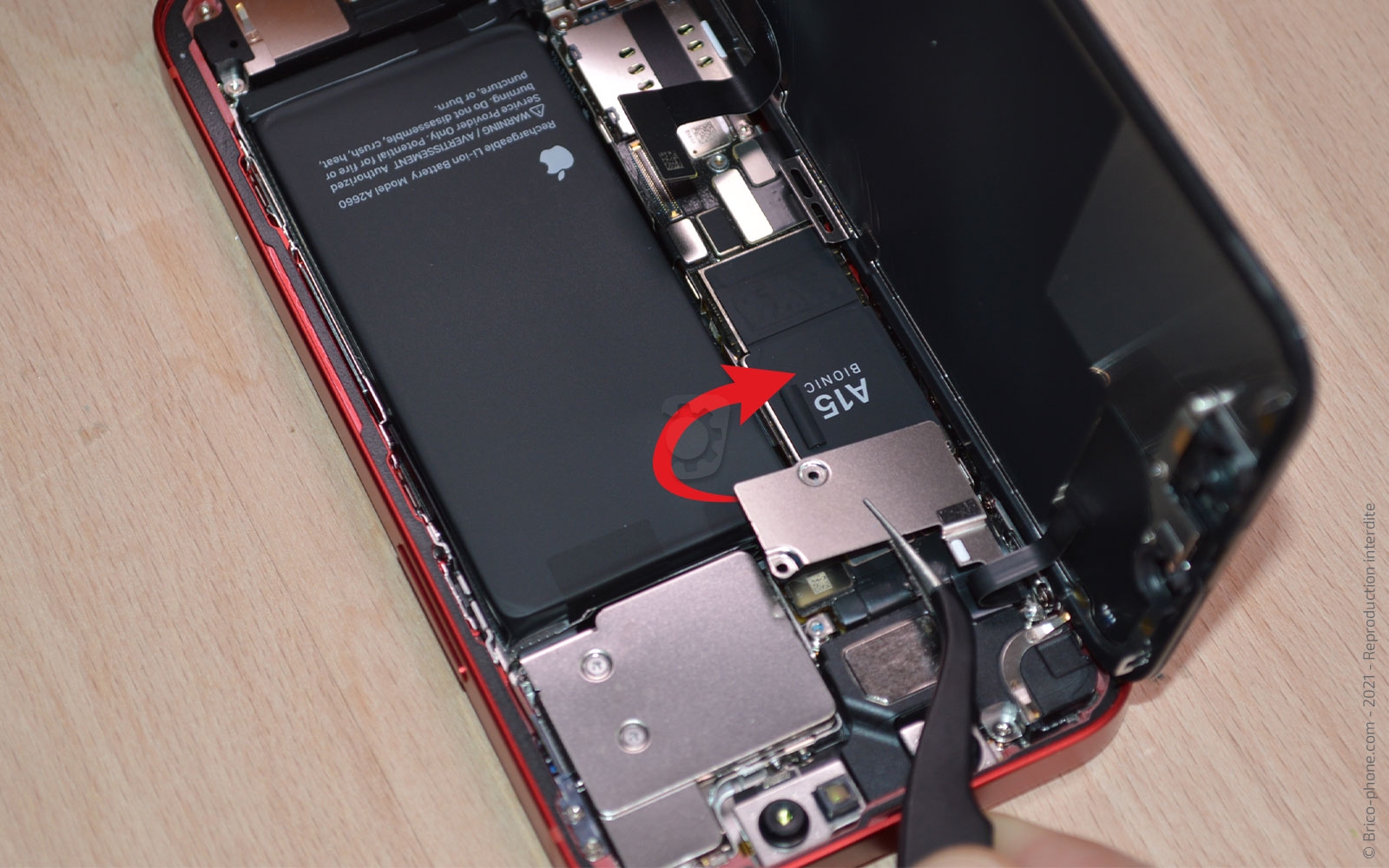

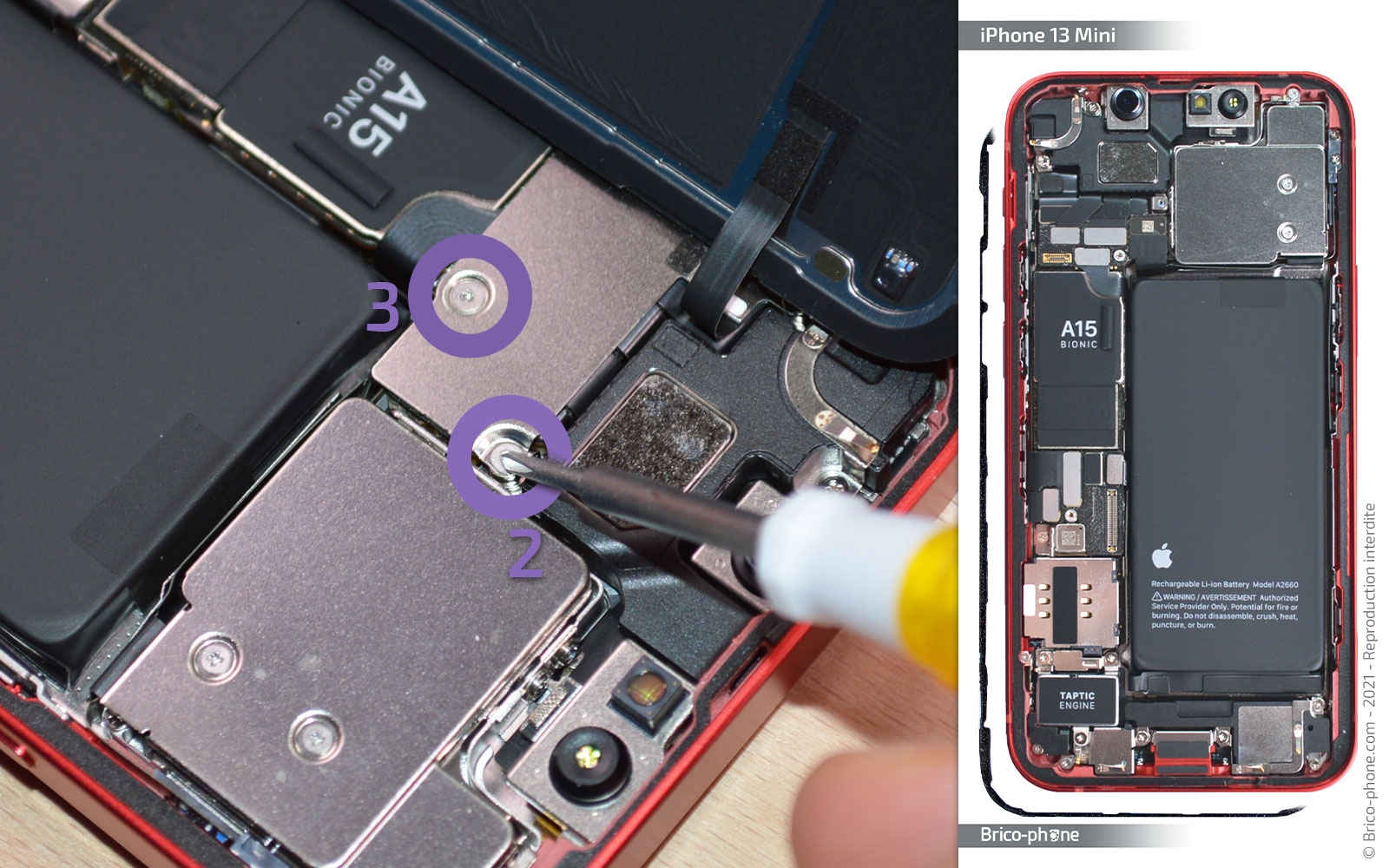

A l'aide du tournevis triwing, retirez les deux vis de la plaquette #03.

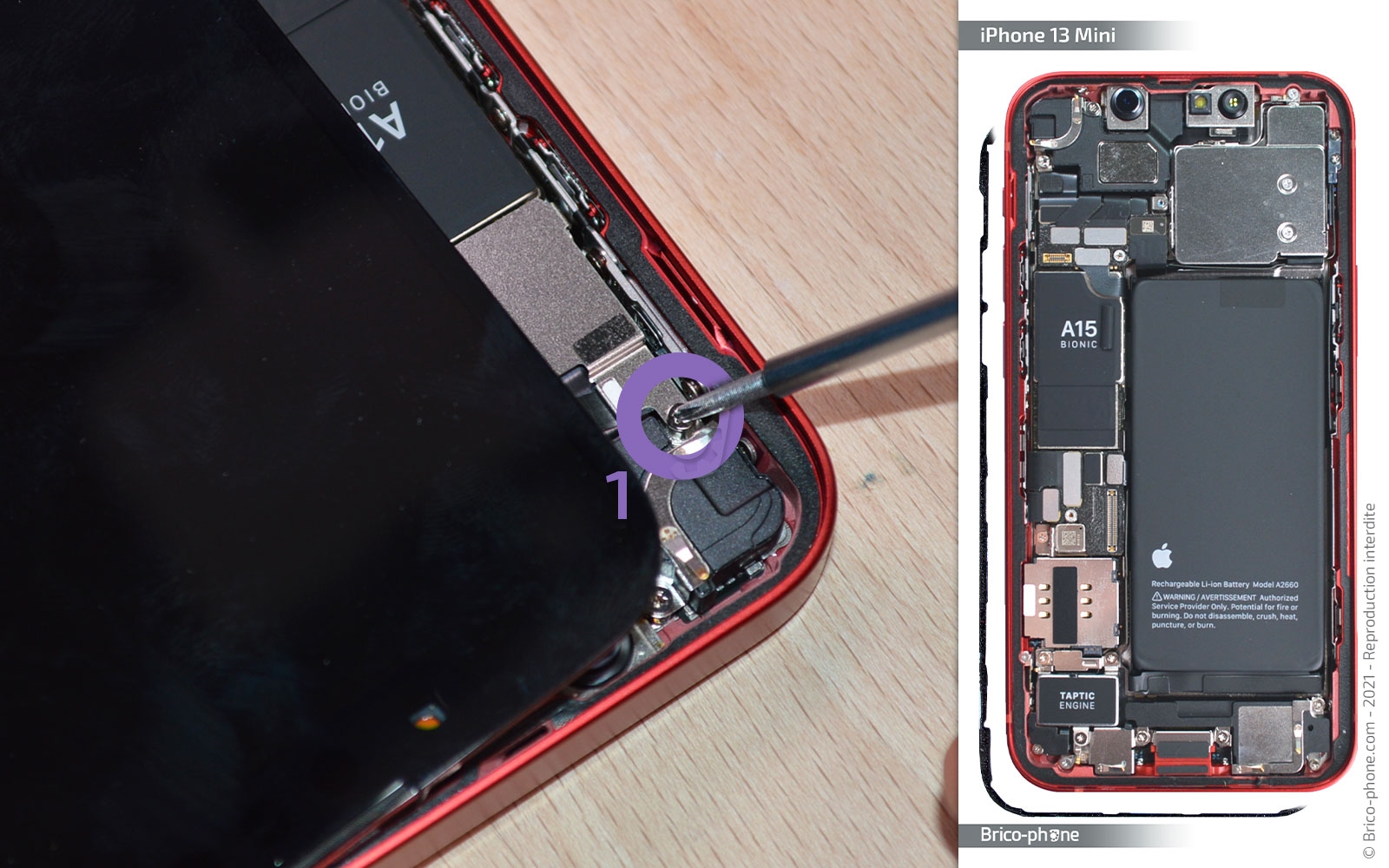

Reposez l'écran sur le châssis afin de pouvoir dévisser la vis C1 avec le tournevis cruciforme.

Otez la plaquette métallique #03.
Outils du kit utilisés
Outils du kit utilisés

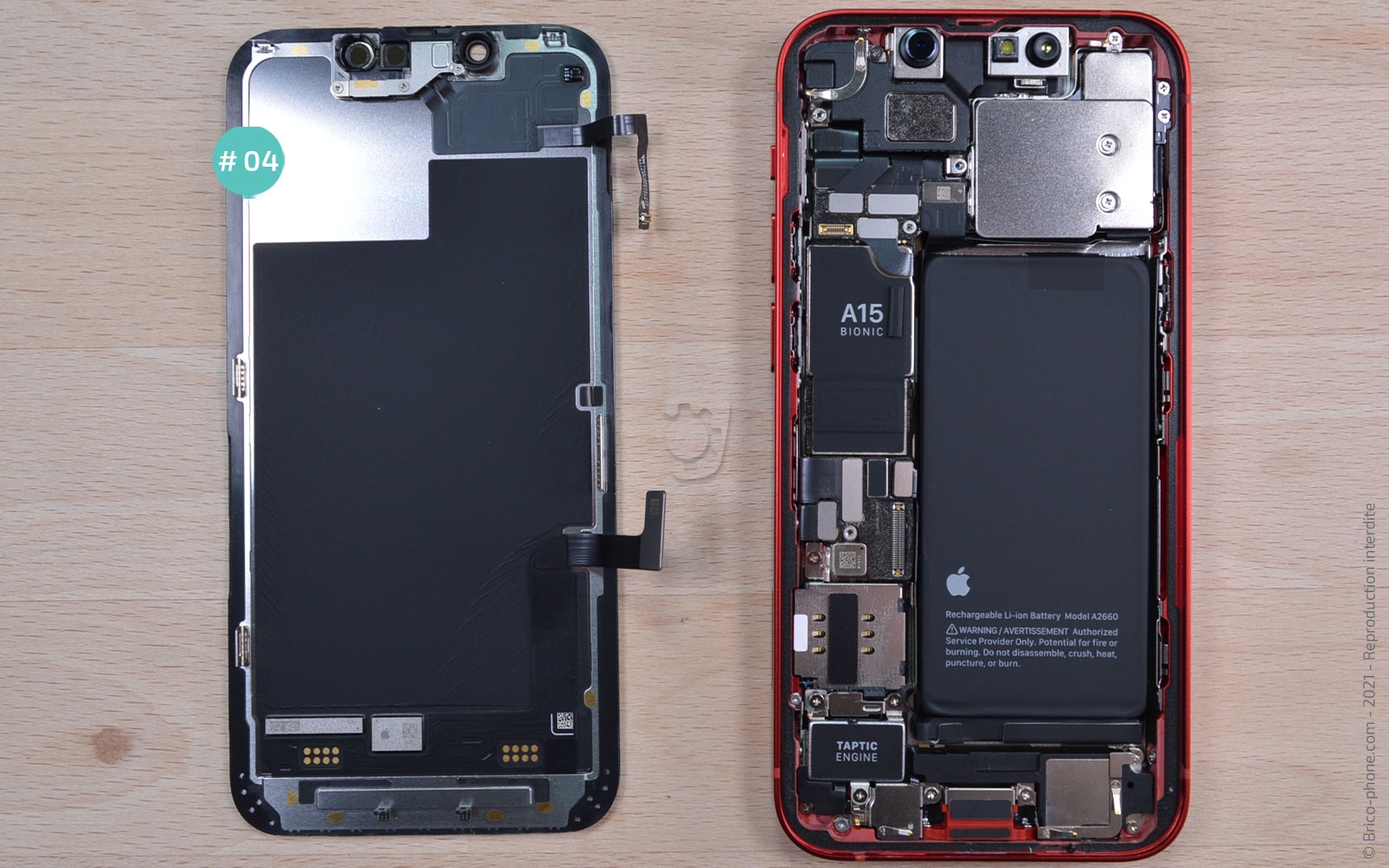

Etape 5 : Détacher l'écran du châssis

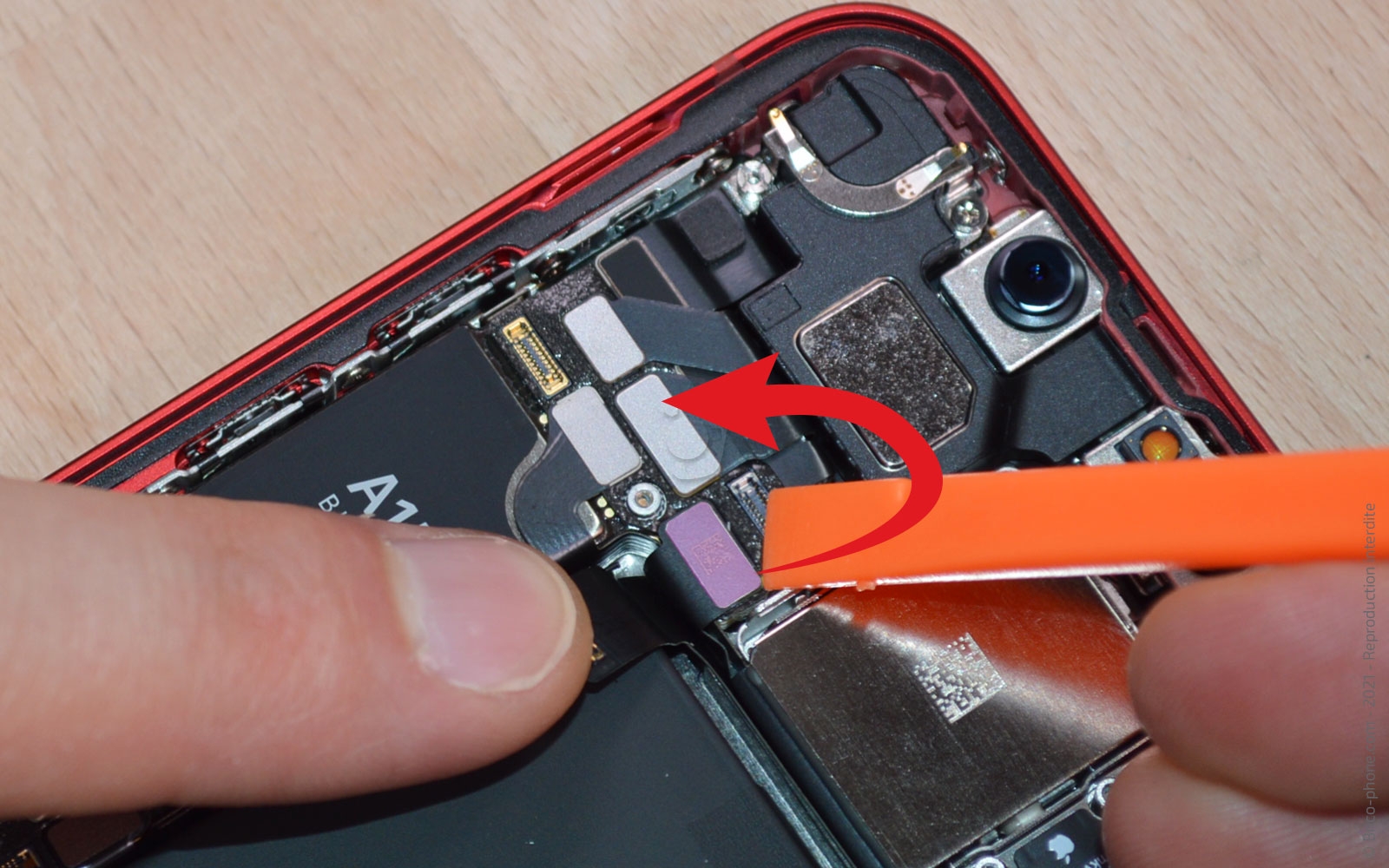

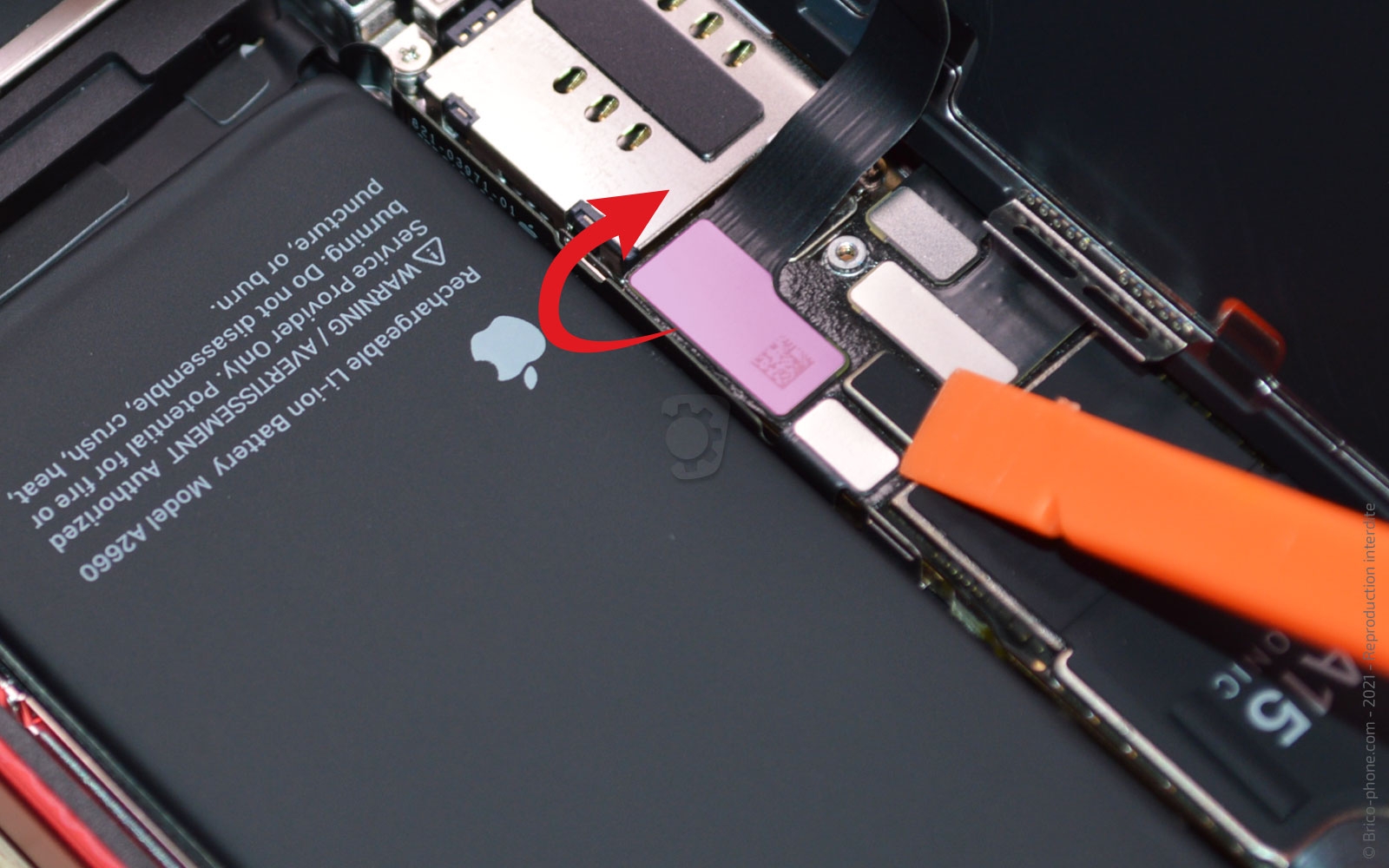

En vous aidant du levier en nylon, déconnectez la nappe du capteur de proximité et du Face ID et mettez de coté le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Libérer la plaquette des caméras arrière

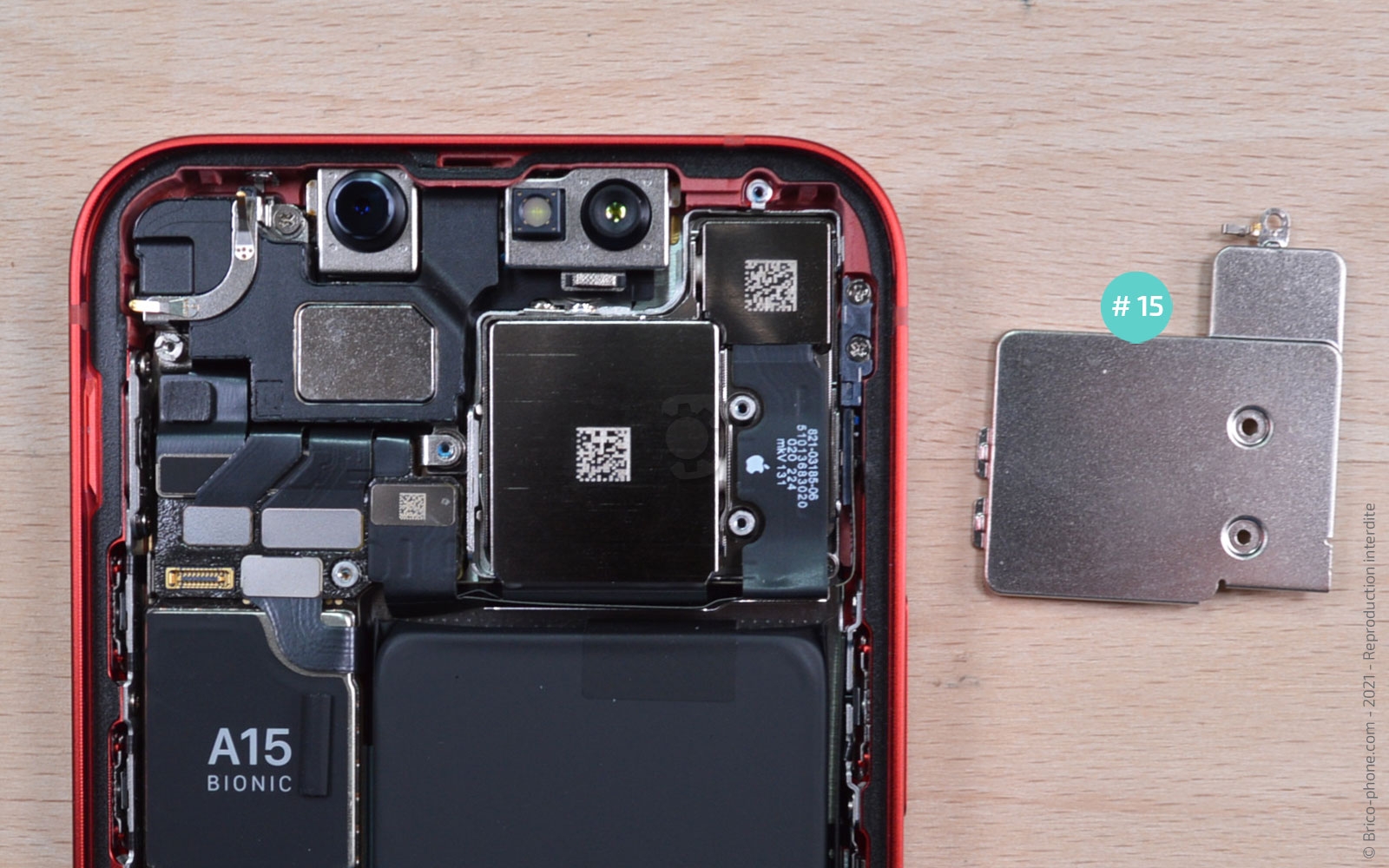

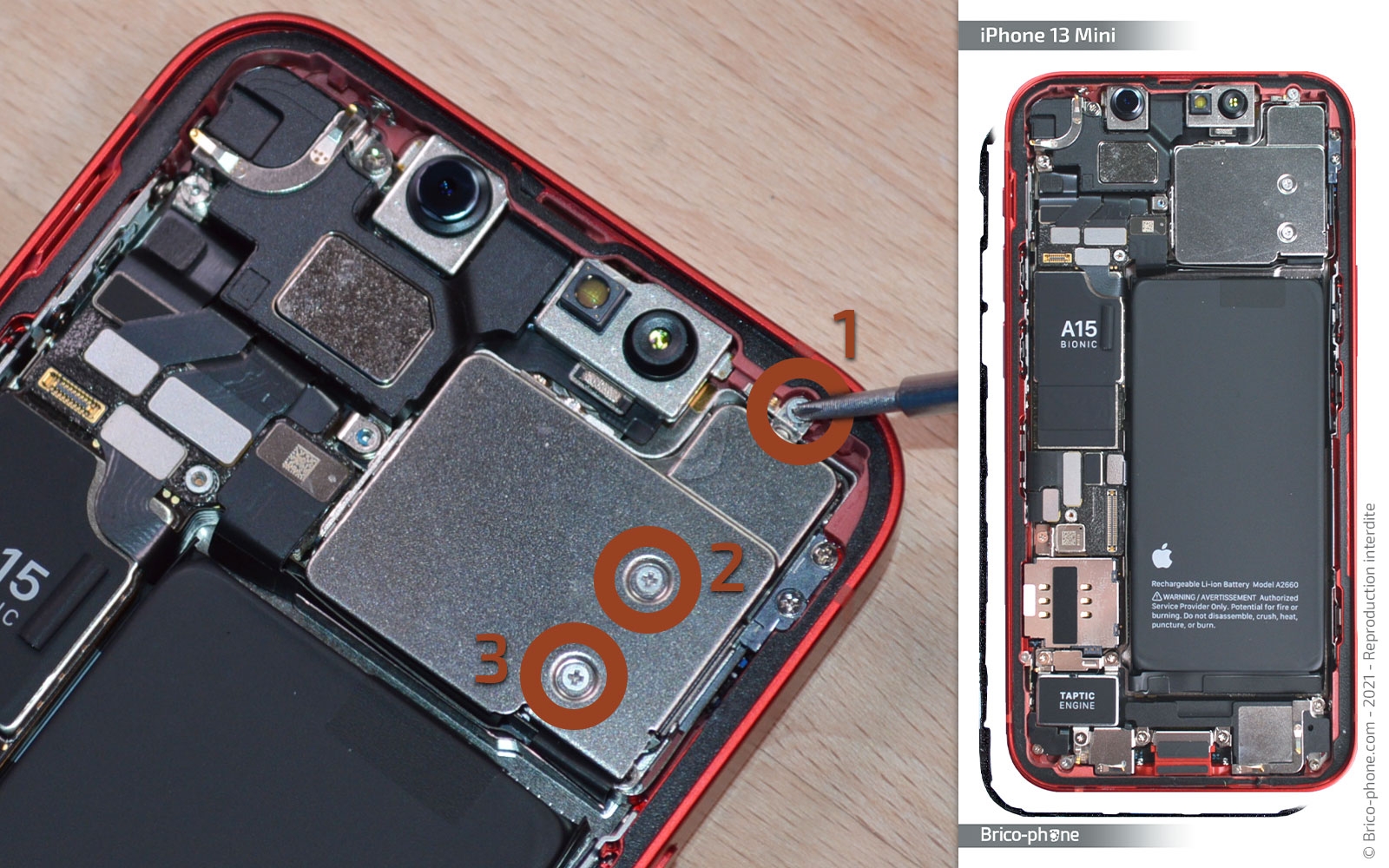

Sur la partie haute de votre iPhone 13 Mini, enlevez les 3 vis cruciforme de la plaquette de protection des caméras arrière.

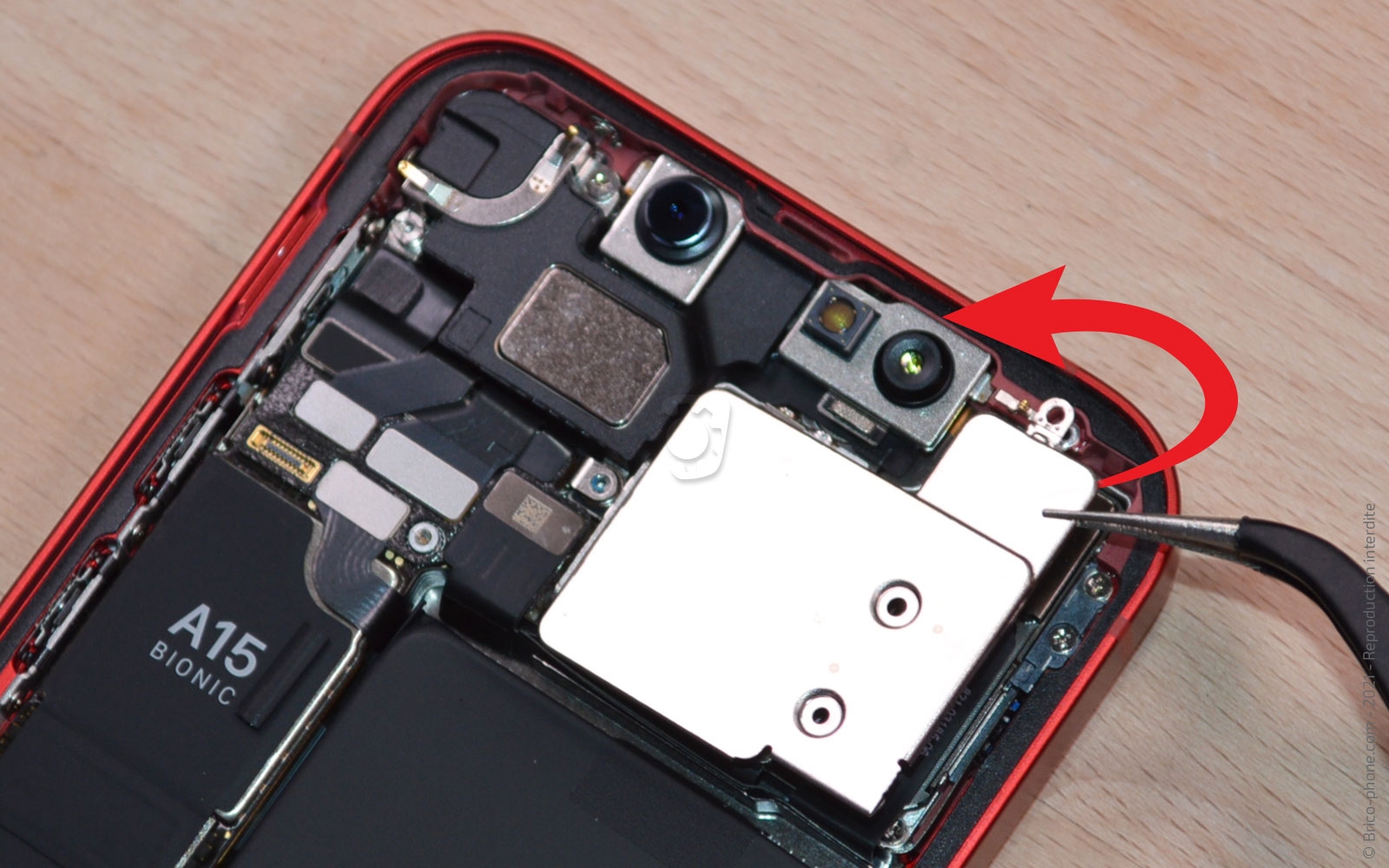

Soulevez la plaquette avec la pincette pour accéder au module photo.
Outils du kit utilisés
Outils du kit utilisés

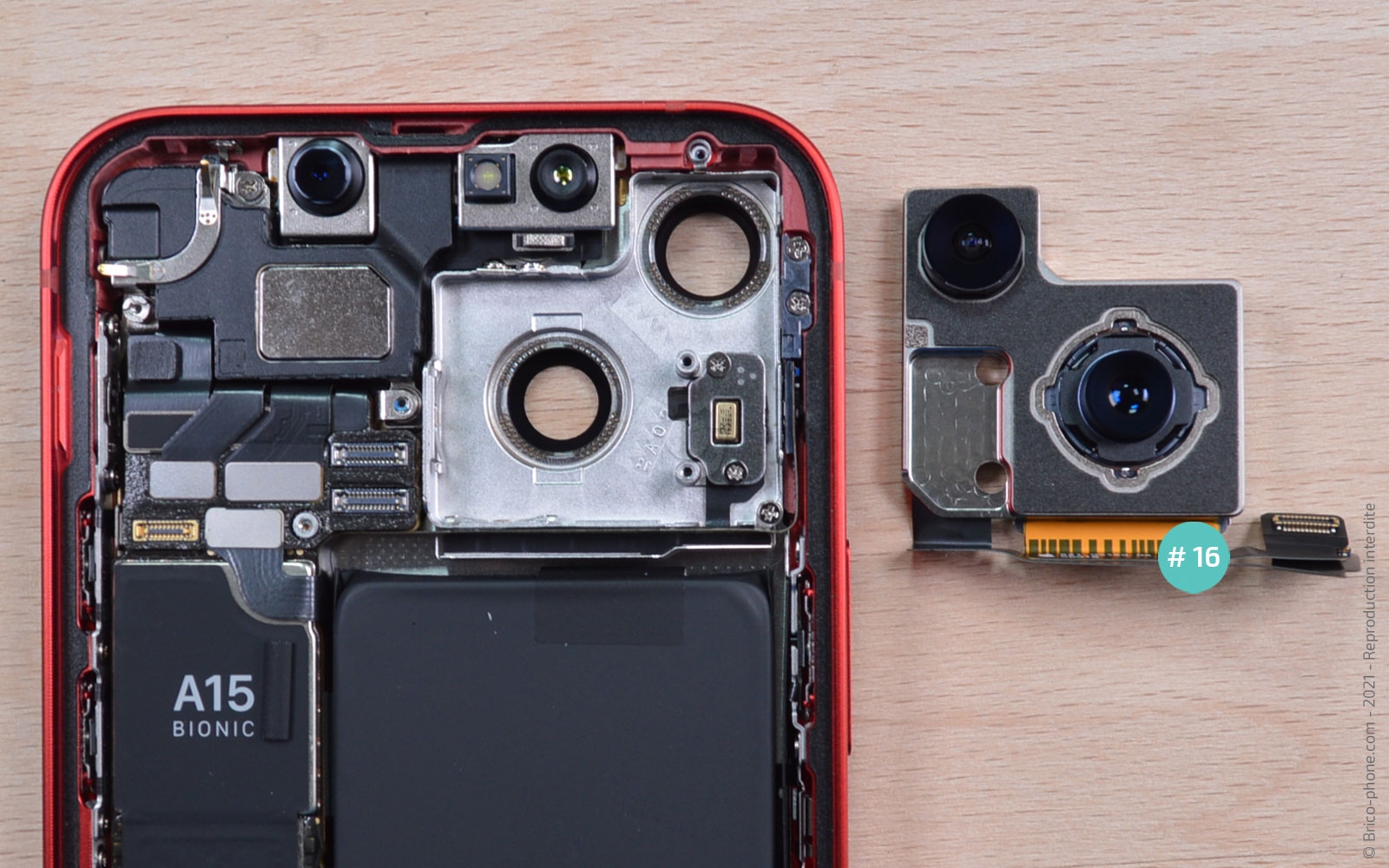

Etape 7 : Récupérer les caméras arrière

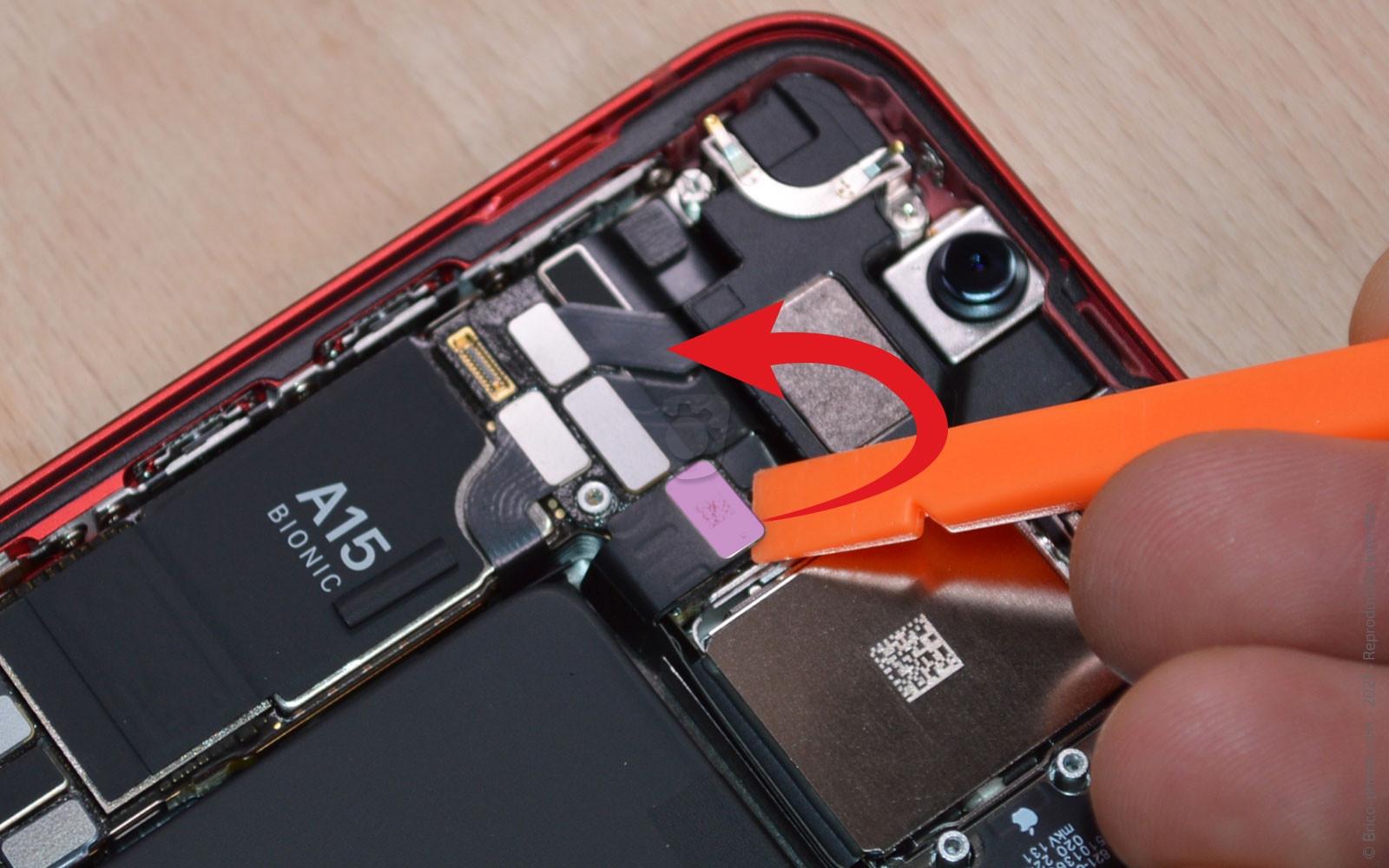

Déconnectez les deux nappes du module photos.

Enfin, insérez le spudger entre le châssis et les caméras pour les faire sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

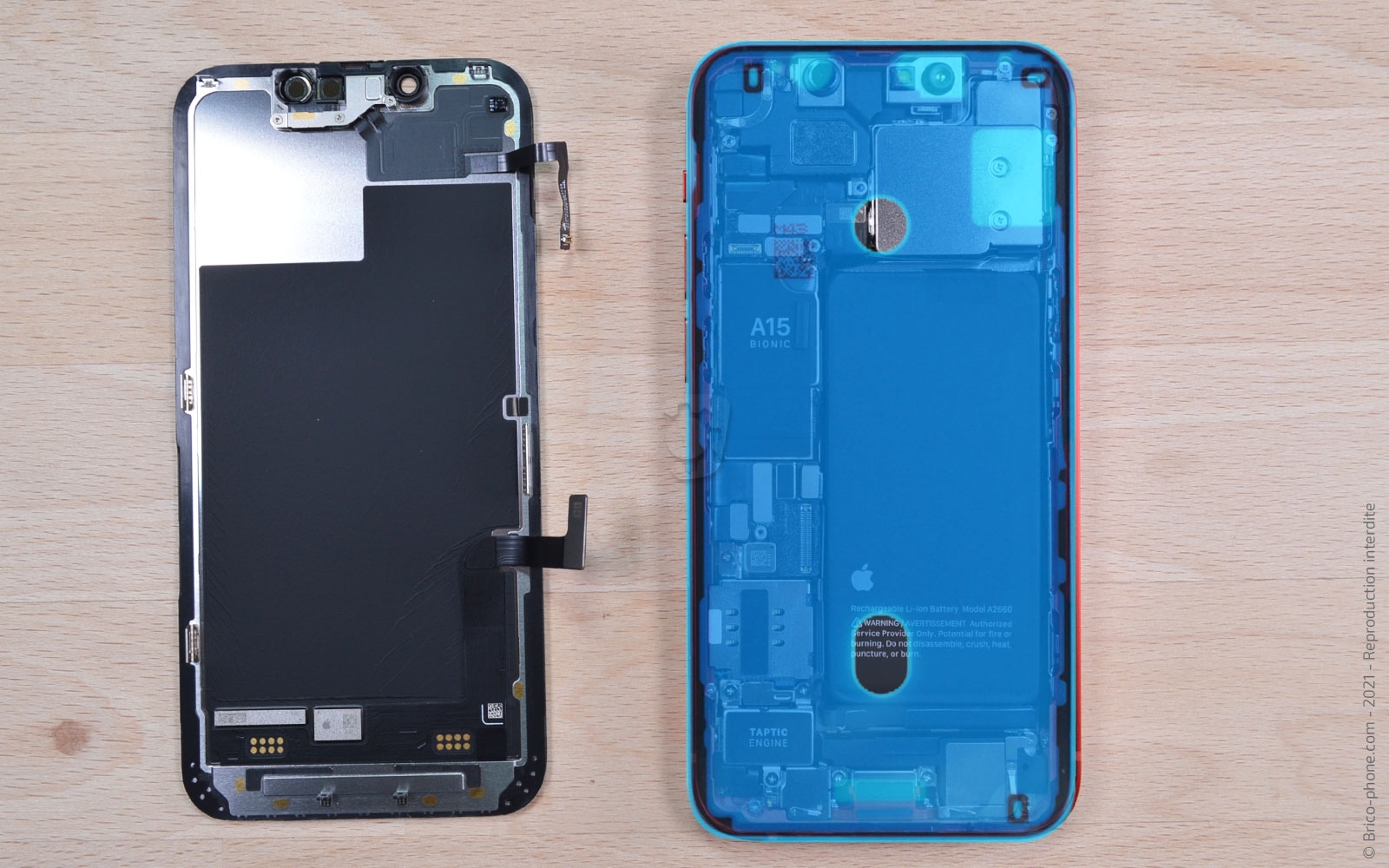

Pour remonter votre iPhone 13 mini, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
