Changement du connecteur de charge sur iPhone 13 Mini

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 10/20
iPhone 13 Mini | Temps estimé : 60 min | Difficulté : 3.5/5

Vous rencontrez des difficultés avec le connecteur de charge de votre iPhone 13 Mini ? Suivez ce tutoriel pour réussir vous-même haut la main la réparation de votre appareil.

Diagnostic

› Votre iPhone de charge plus.
› Vos interlocuteurs ne vous entendent plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Lightning pour iPhone 13 Mini Minuit
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Commandez la bonne pièce détachée en vous référant au numéro de modèle de votre iPhone inscrit dans les Informations générales de l'appareil.

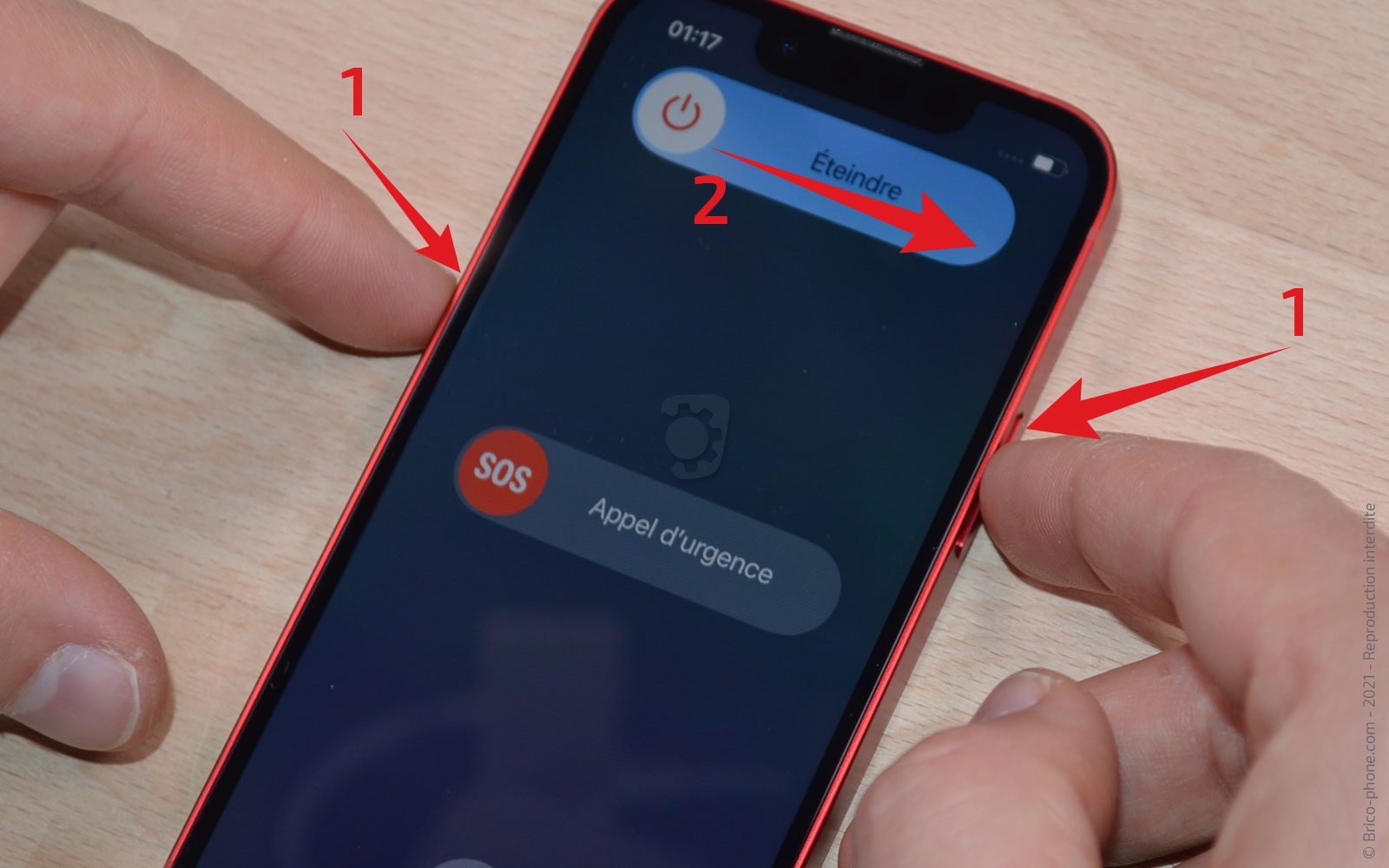

Une fois le composant réceptionné, éteignez votre smartphone pour commencer la réparation.

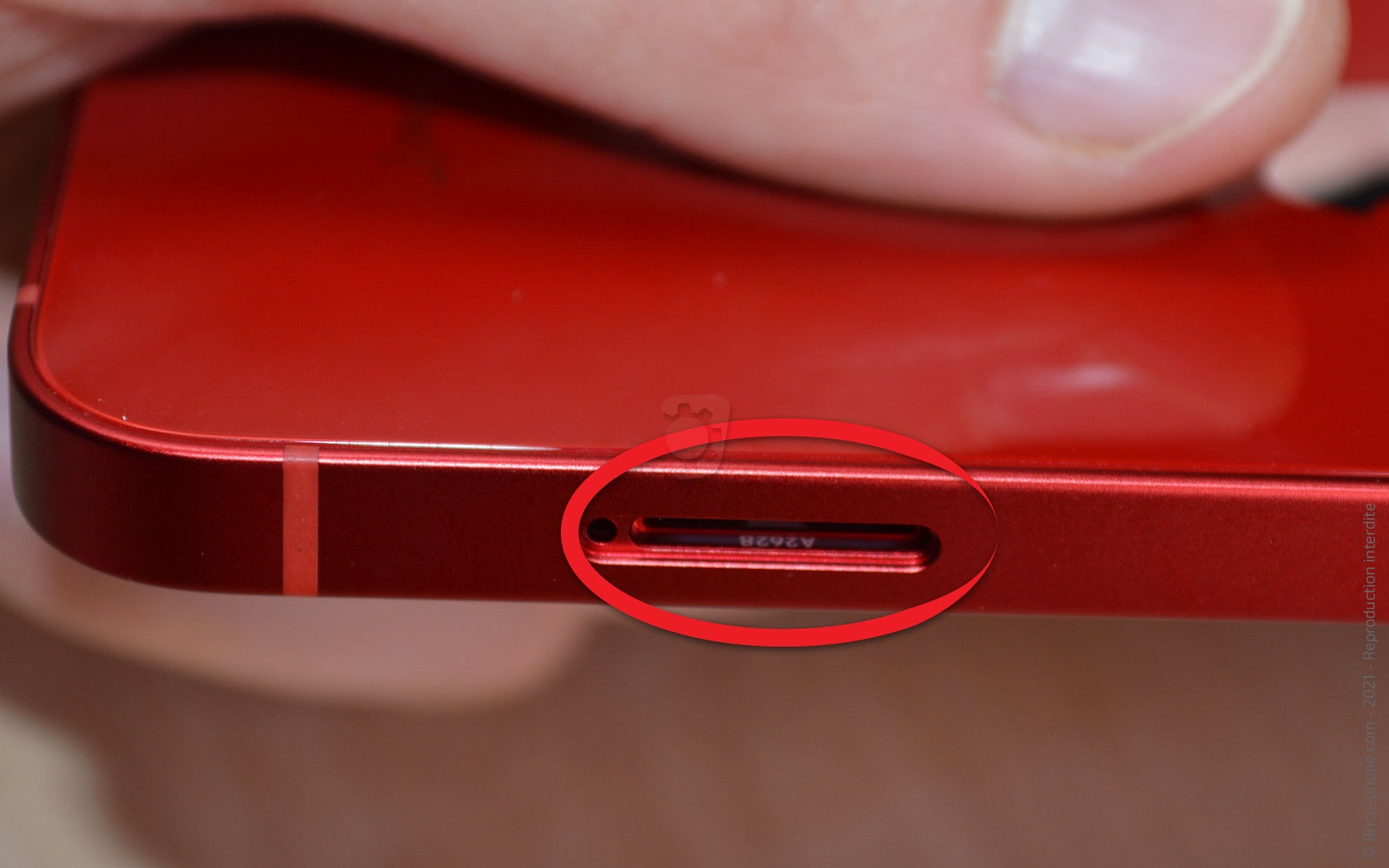

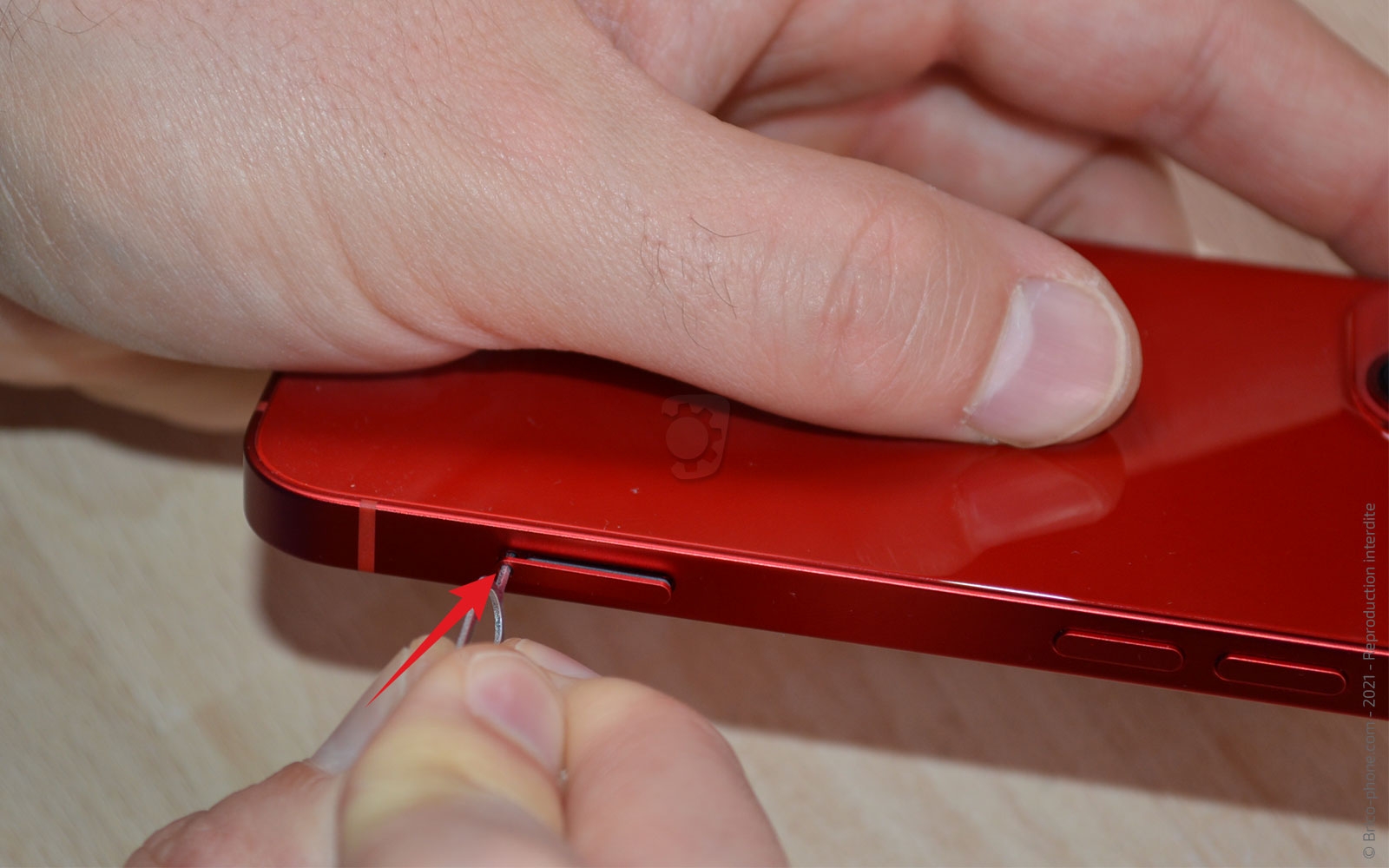

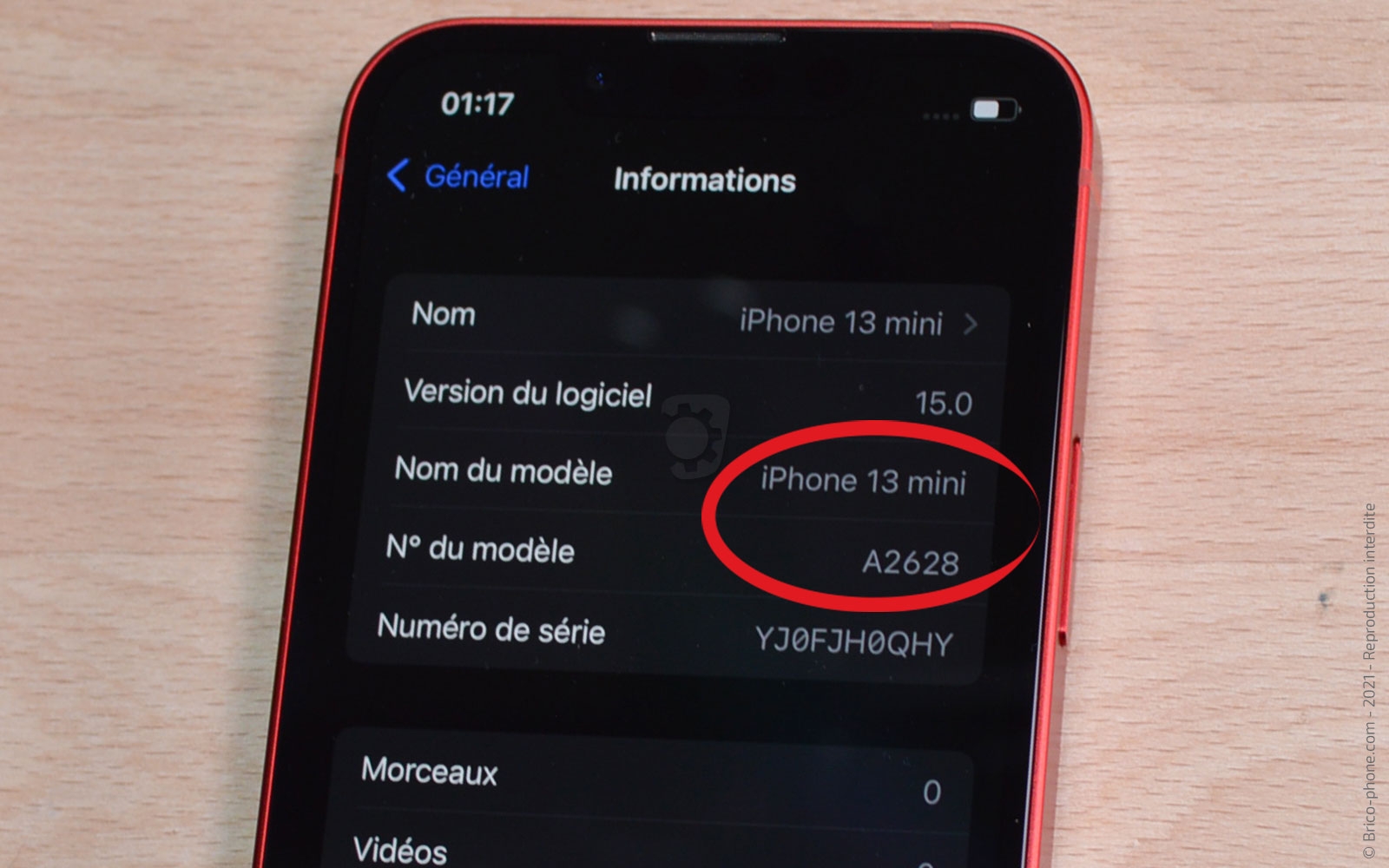

Ensuite, retirez le tiroir de la carte Sim. Vous pouvez également apercevoir le numéro de modèle (A2628) gravé sur le châssis.
Outils du kit utilisés
Outils du kit utilisés

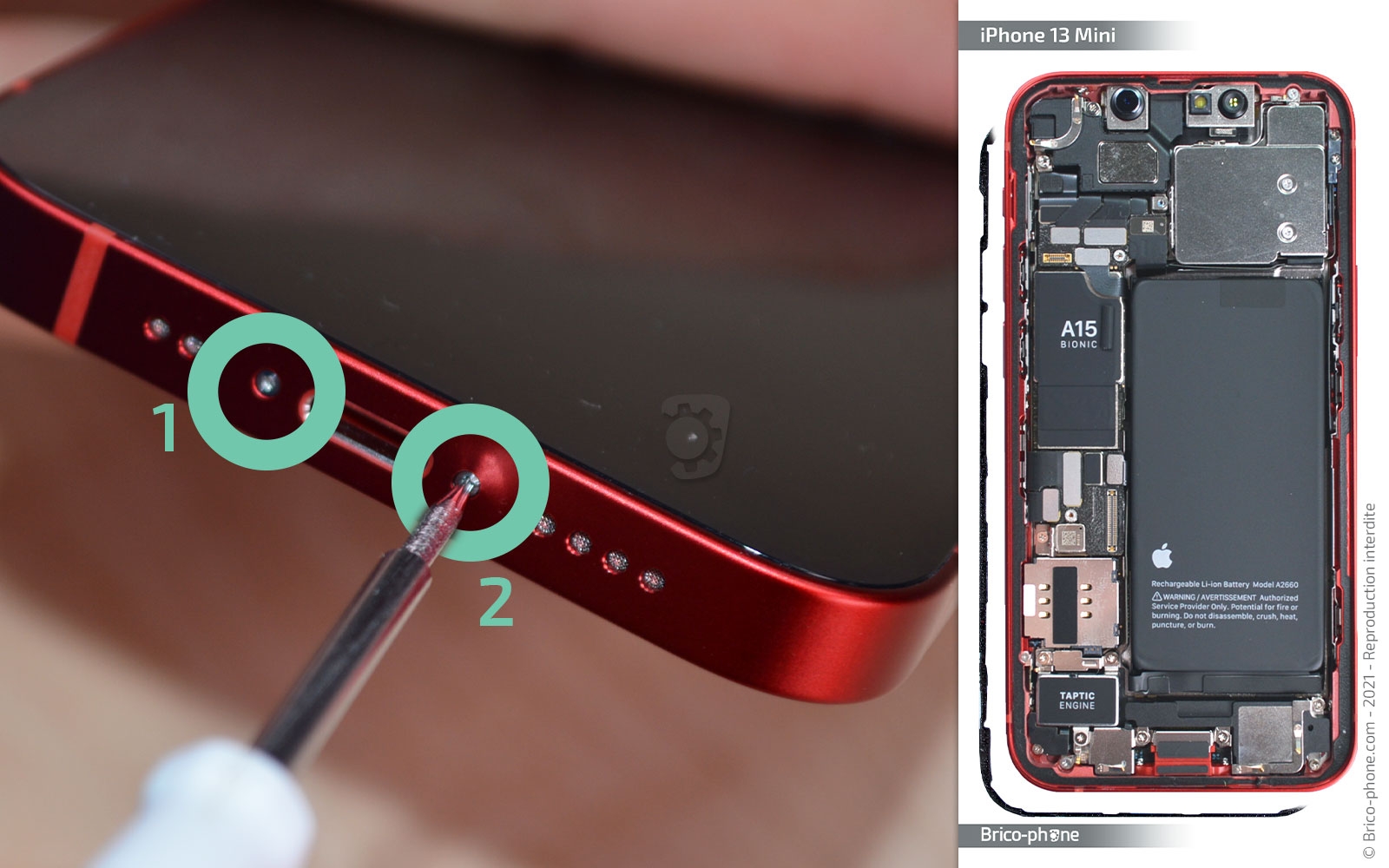

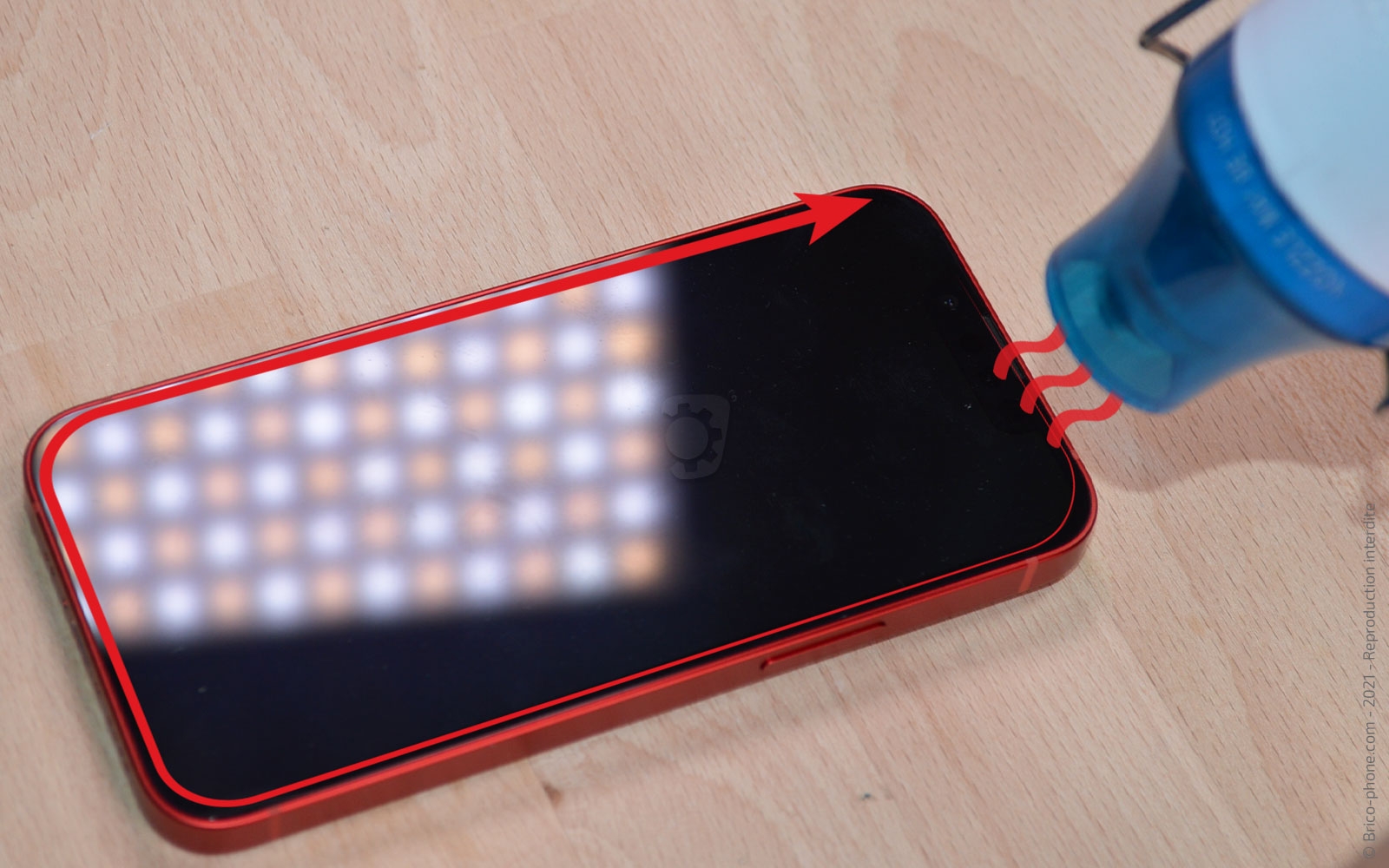

Etape 1 : Chauffer l'écran
Ôtez les deux vis pentalobes situées de part et d'autre de la prise de charge de votre iPhone.

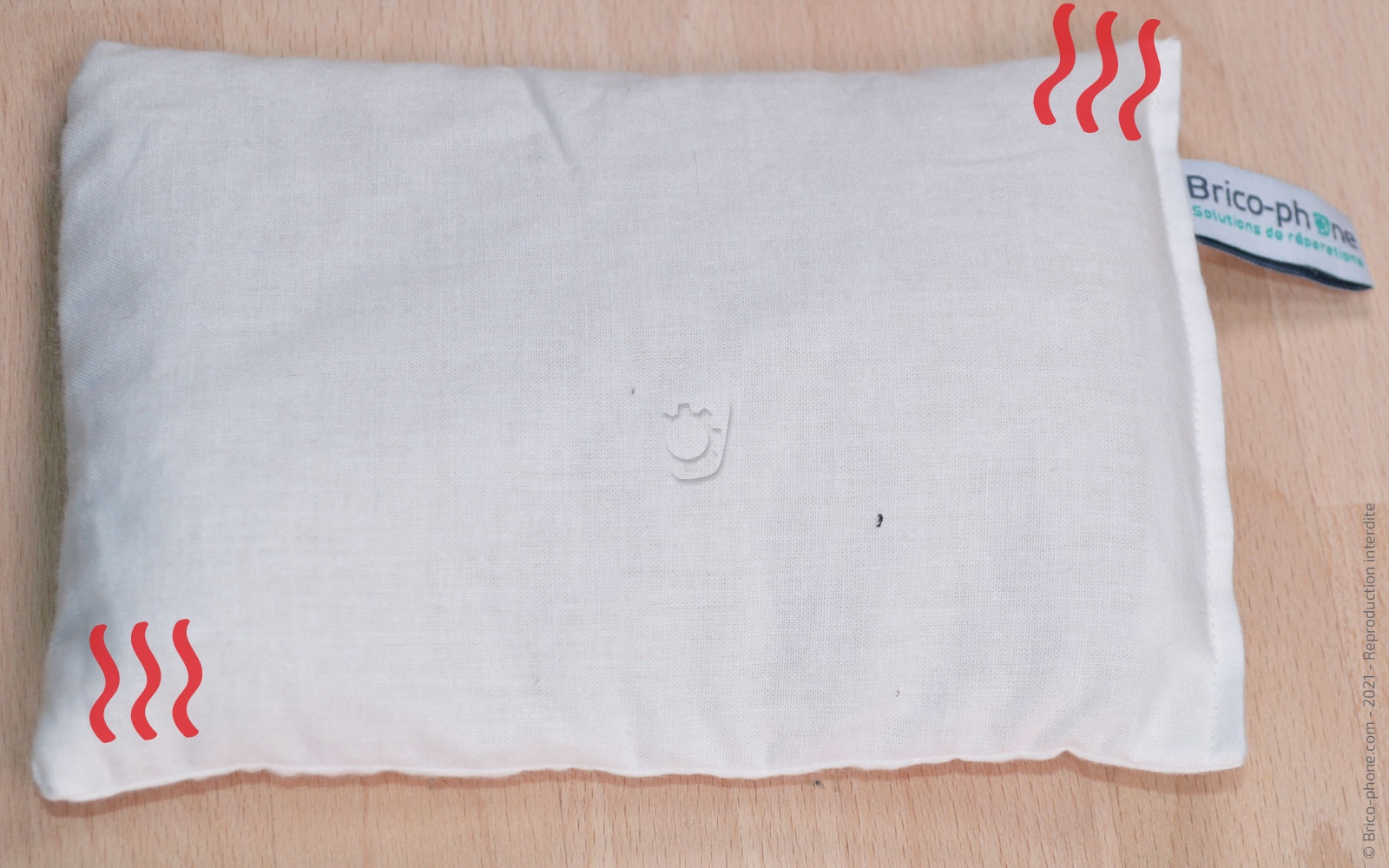

Placez ensuite sur l'écran une trentaine de secondes, le coussin chauffant préalablement passé au micro-ondes 2 minutes.
Vous pouvez également utiliser un décapeur thermique ou un sèche cheveux sur le contour de l'écran si vous ne possédez pas de coussin chauffant.

Ces outils vous permettent de ramollir le joint d'étanchéité retenant l'écran au châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

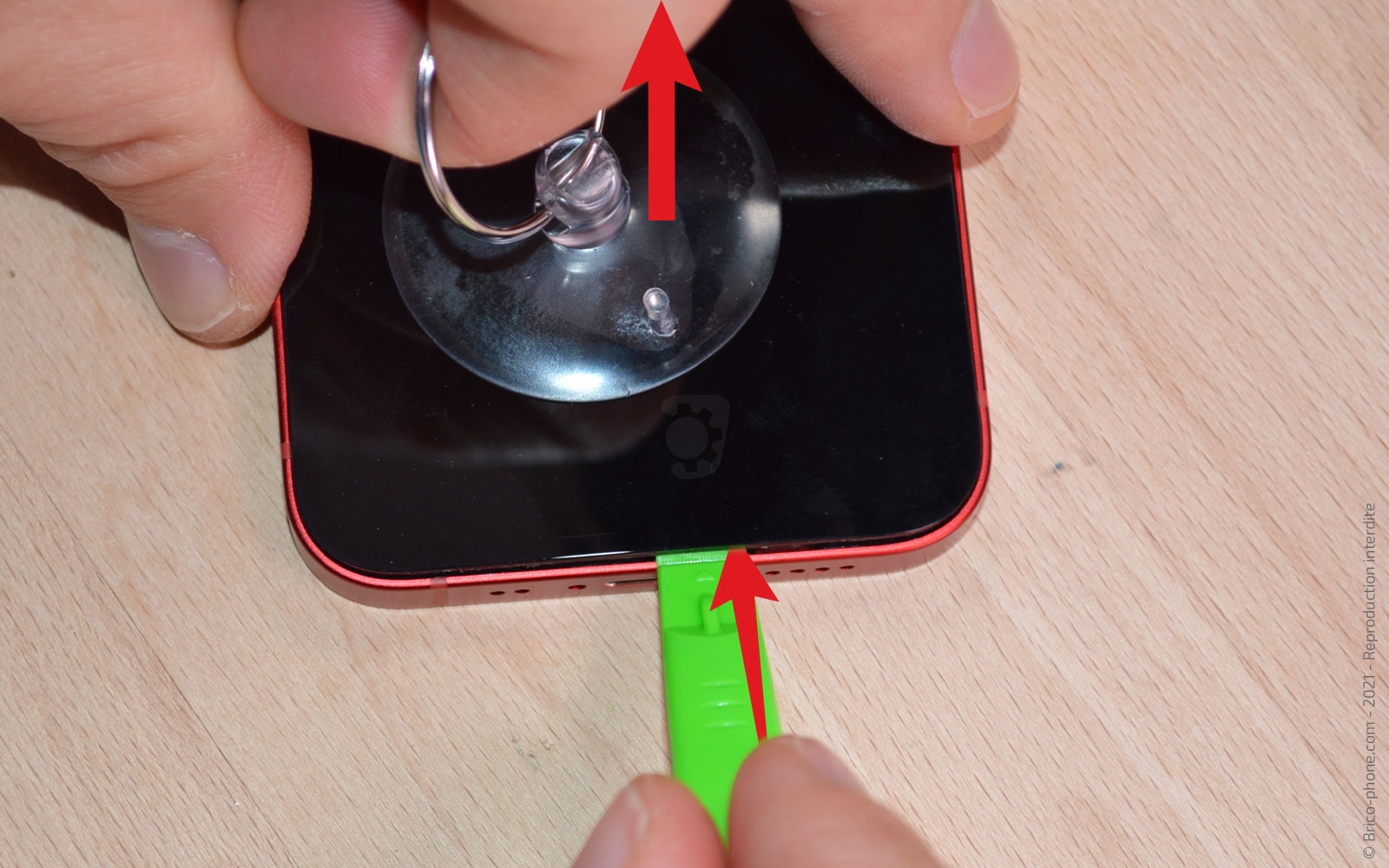

Etape 2 : Ouvrir l'écran

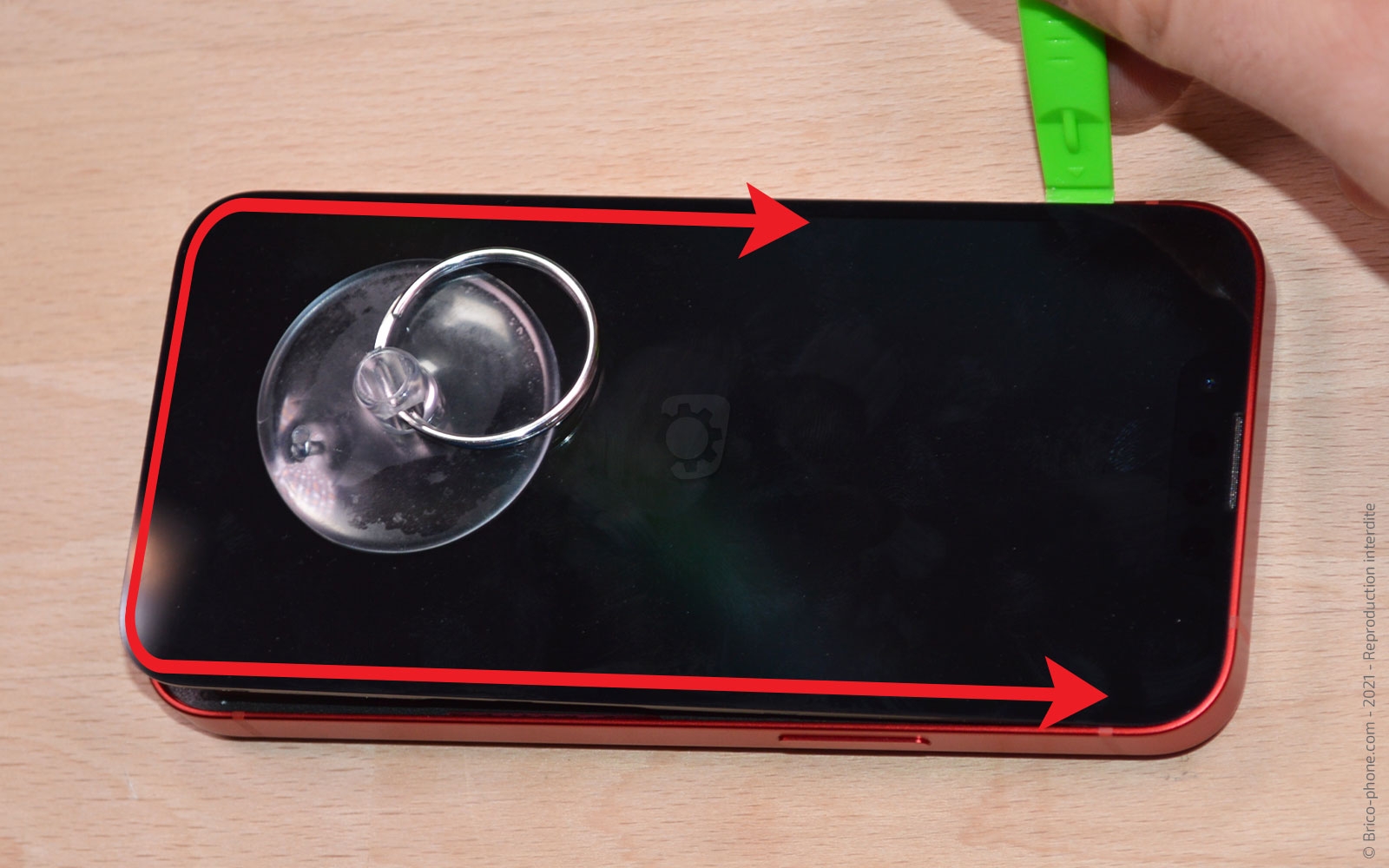

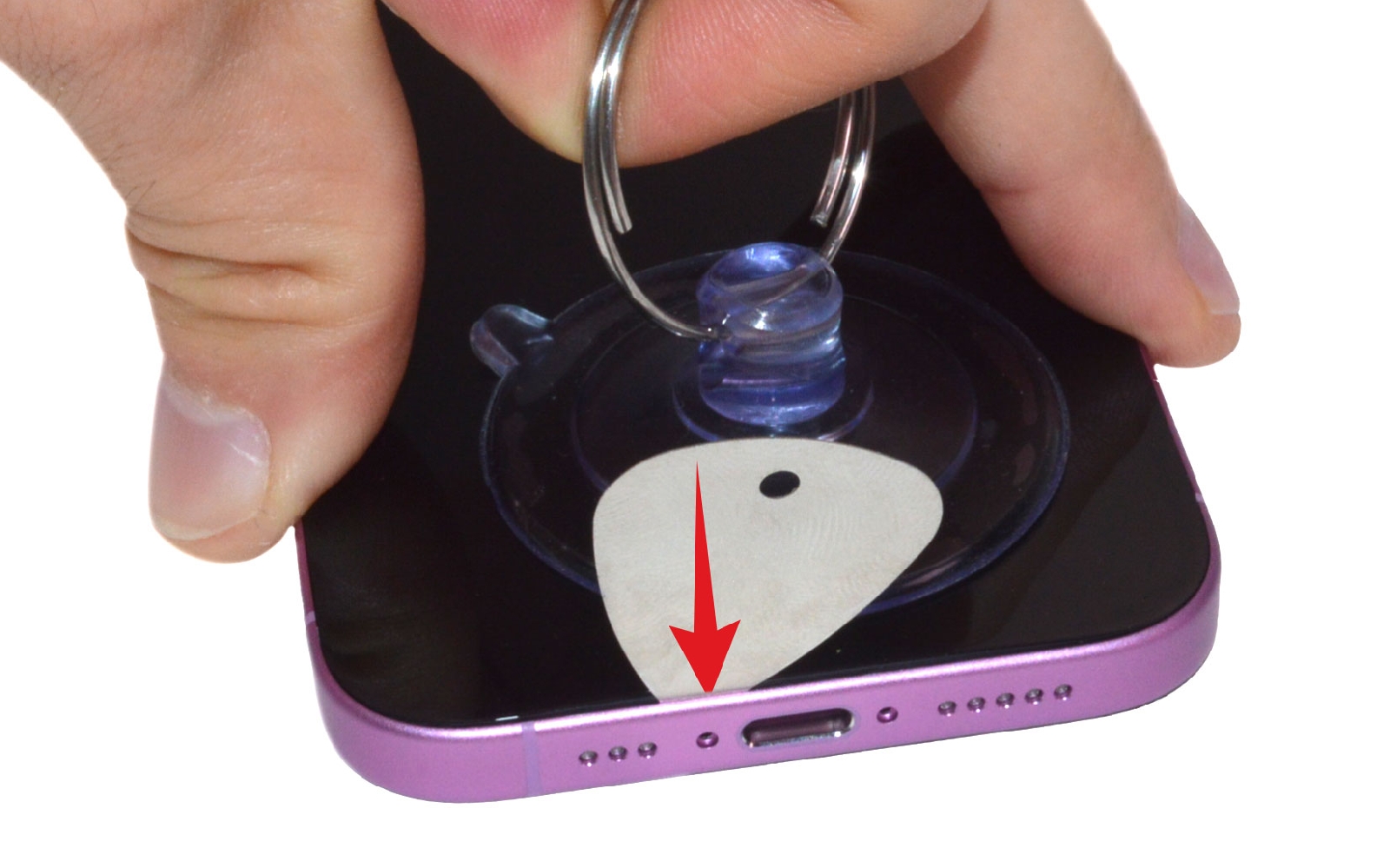

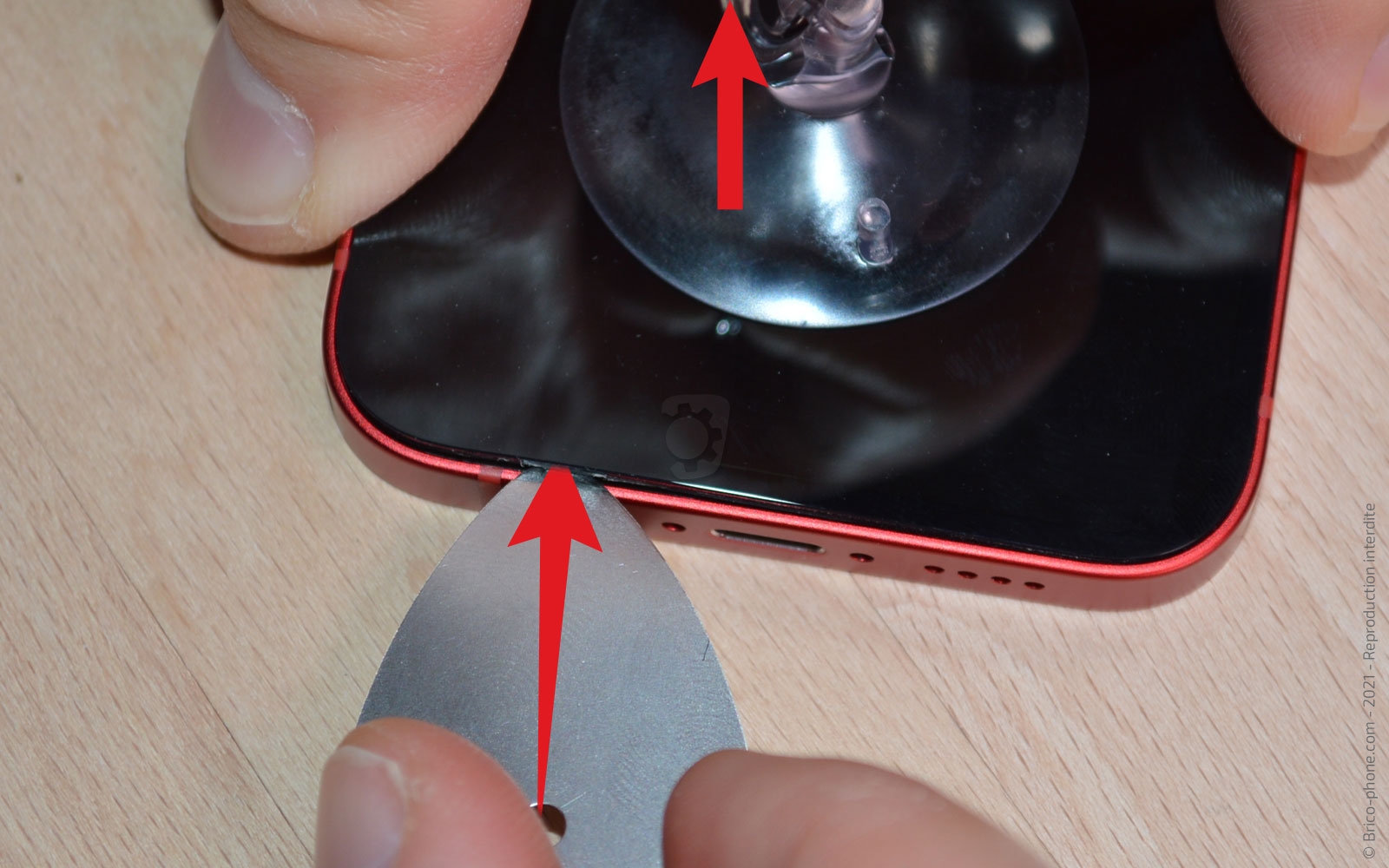

Disposez la ventouse sur le bas du téléphone pour vous aider à soulever légèrement l'écran et à insérer le médiator en métal troué.

Une fois l'outil inséré, remplacez-le par la petite spatule avec laquelle il vous faut faire le tour de l'appareil. Elle va vous permettre de décoller entièrement l'écran.

Ouvrez votre téléphone en basculant la vitre avant vers la gauche.
Outils du kit utilisés
Outils du kit utilisés

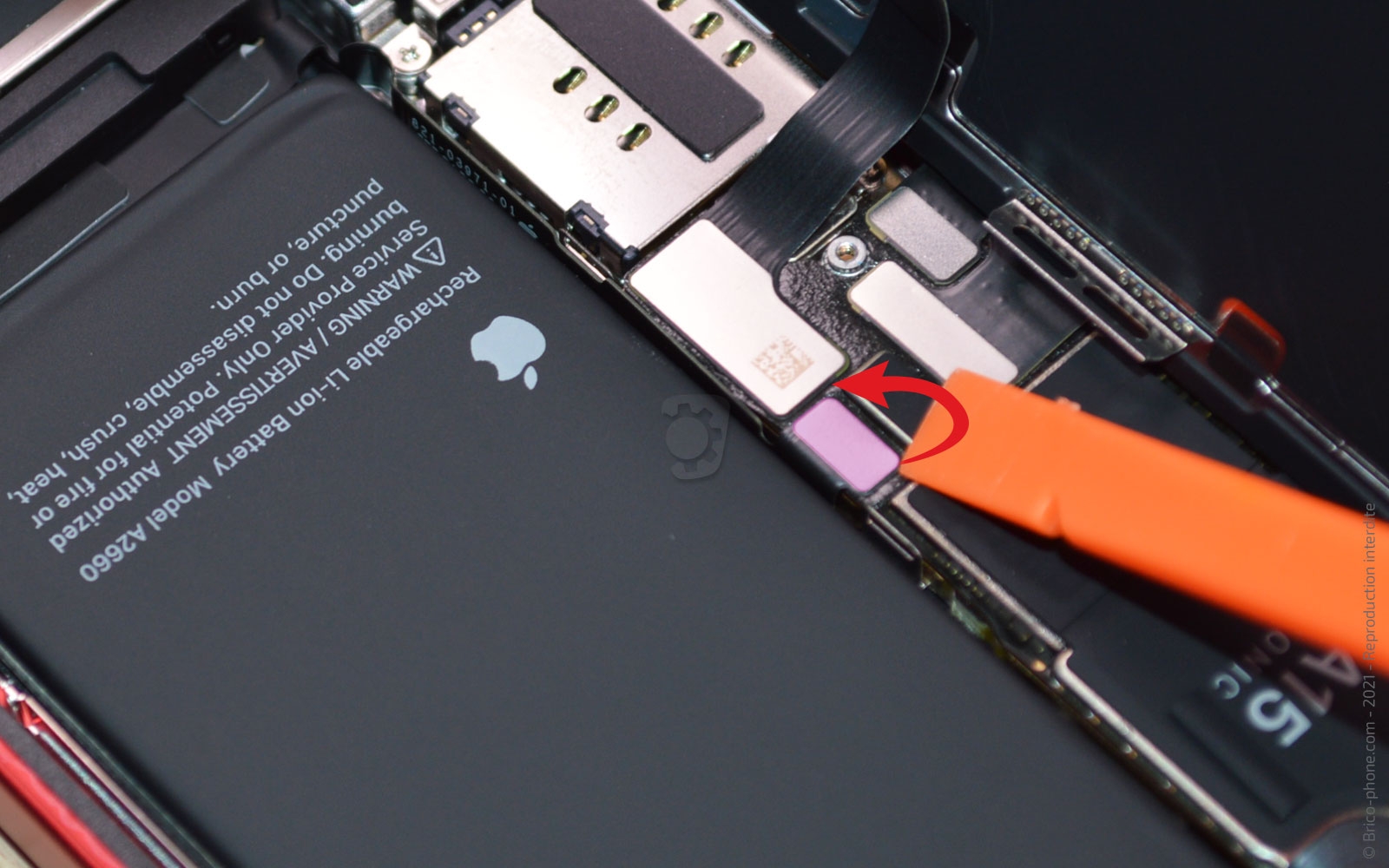

Etape 3 : Déconnecter la batterie

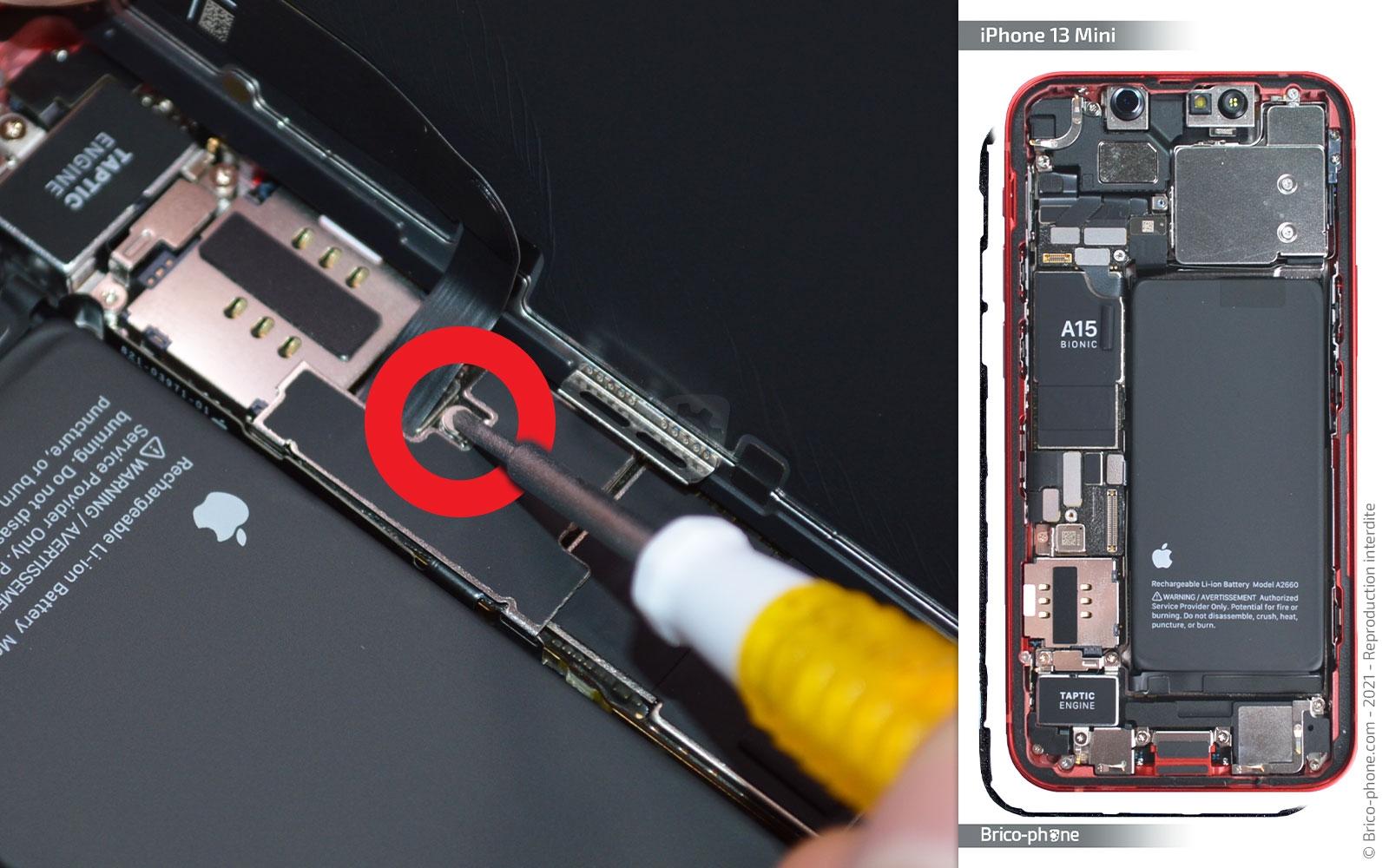

Tenez l'écran à 90° et retirez la vis B1 avec letournevis triwing.

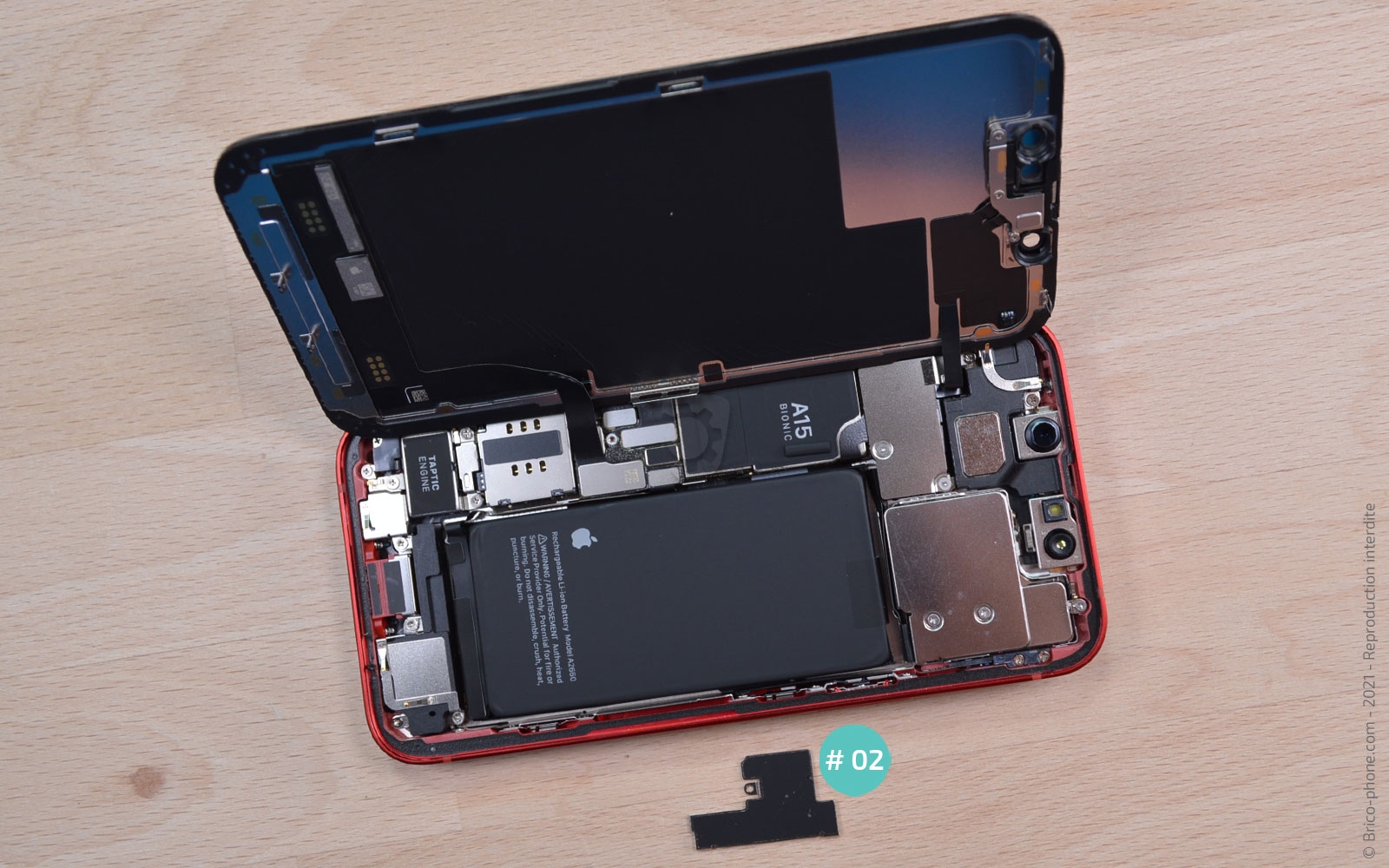

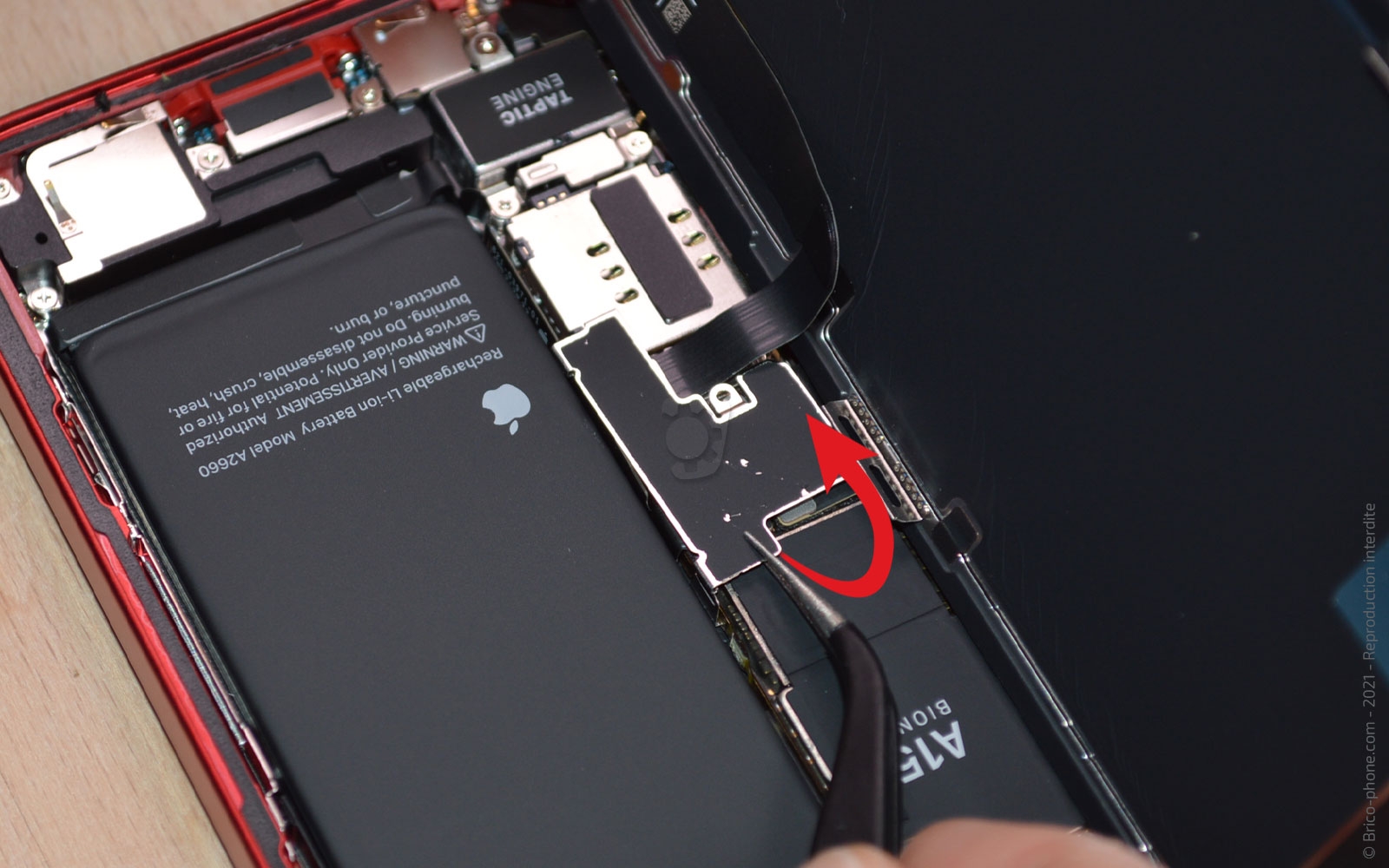

Ensuite, ôtez la plaquette #02 afin de pouvoir déconnecter avec le spudger la nappe de la batterie ainsi que celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

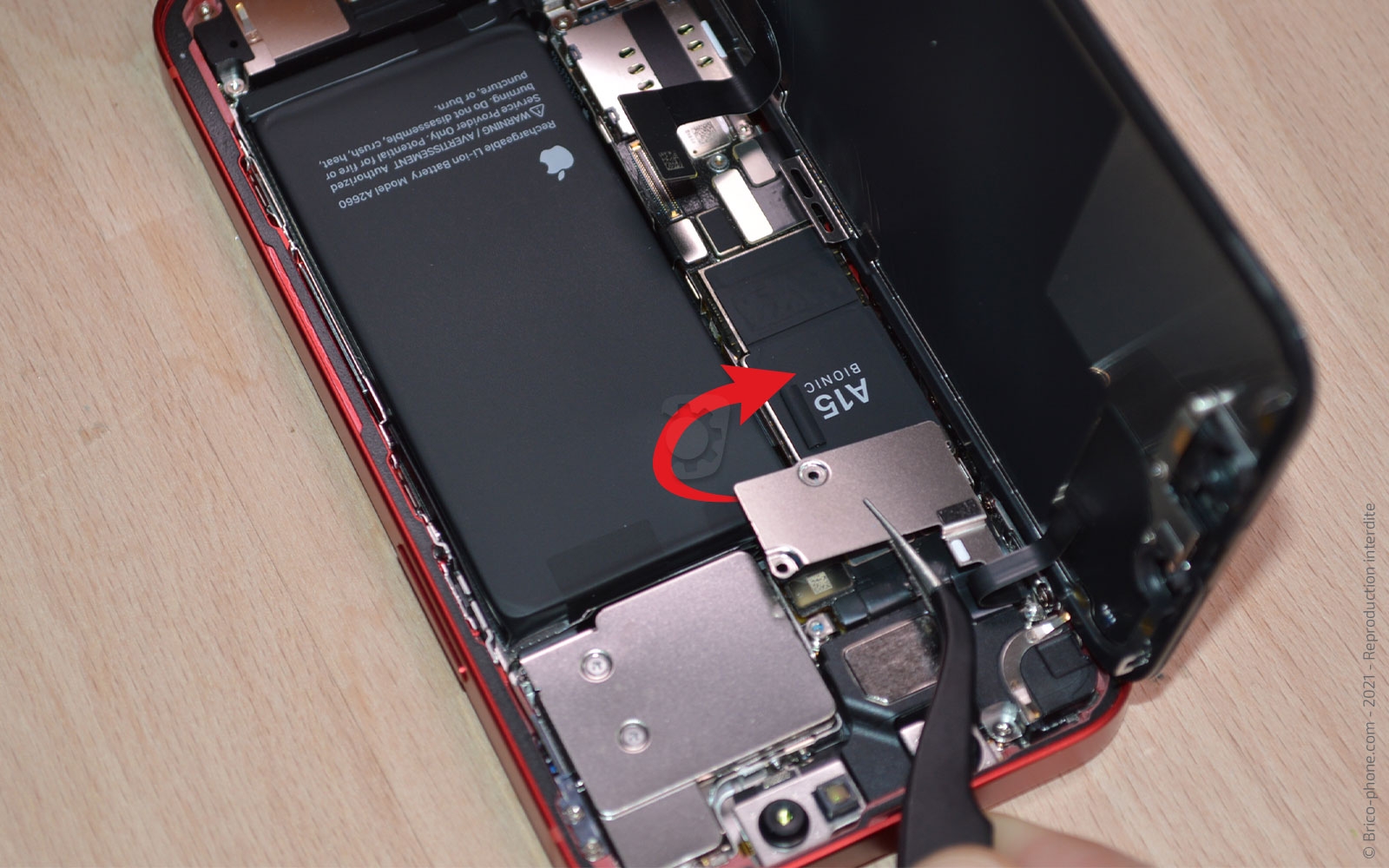

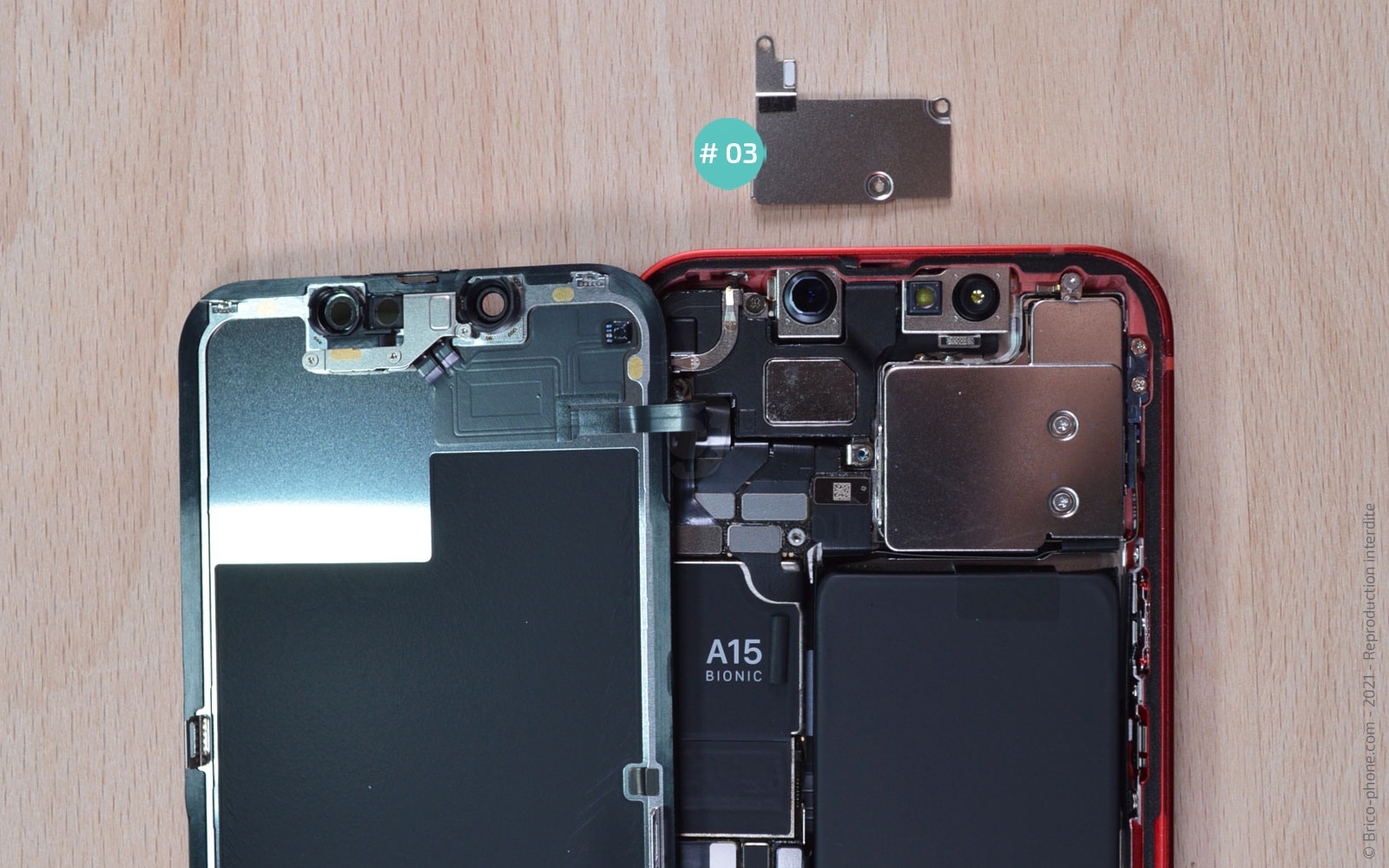

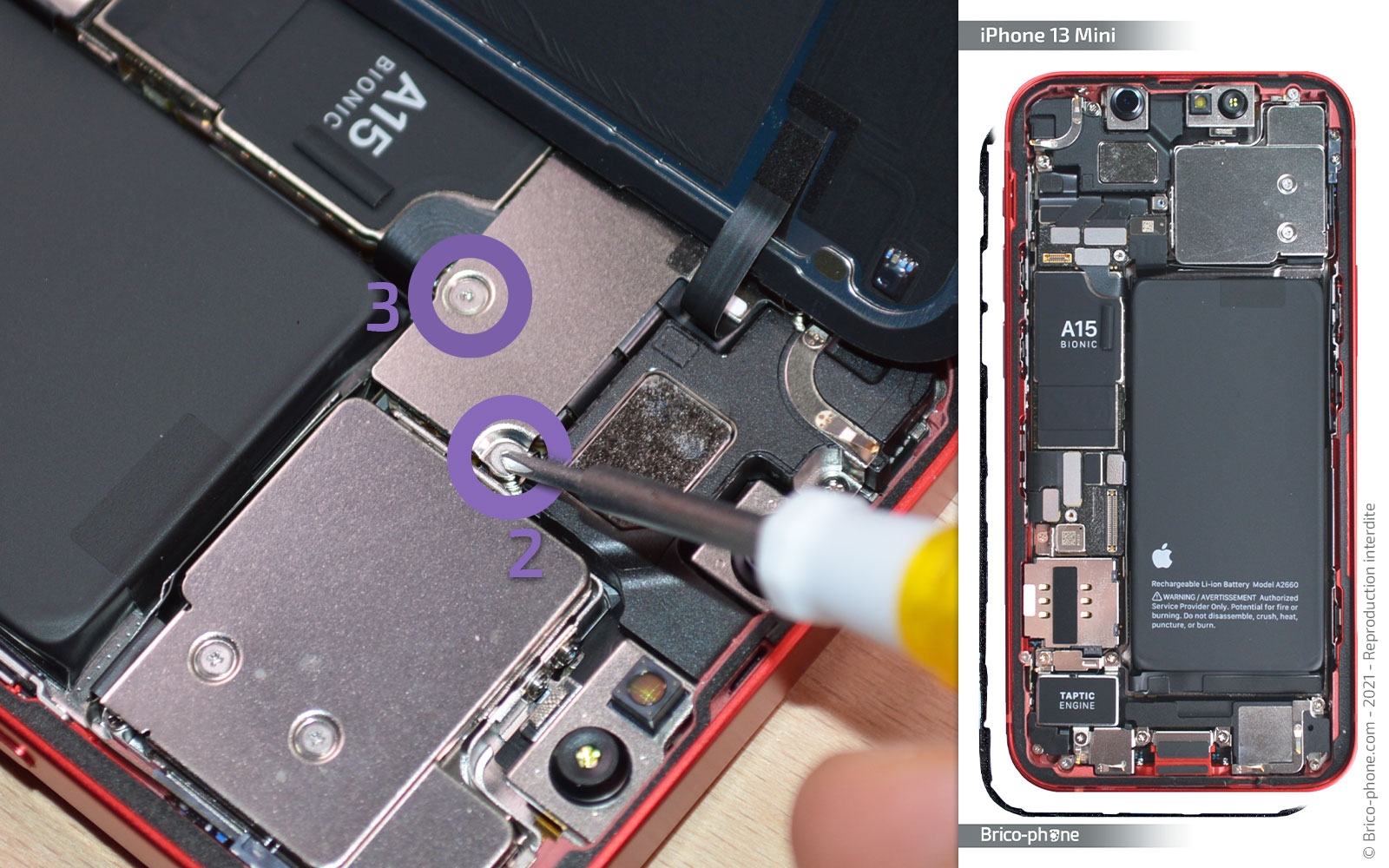

Etape 4 : Ôter la plaquette de protection 03
A l'aide du tournevis triwing, retirez les deux vis de la plaquette #03.

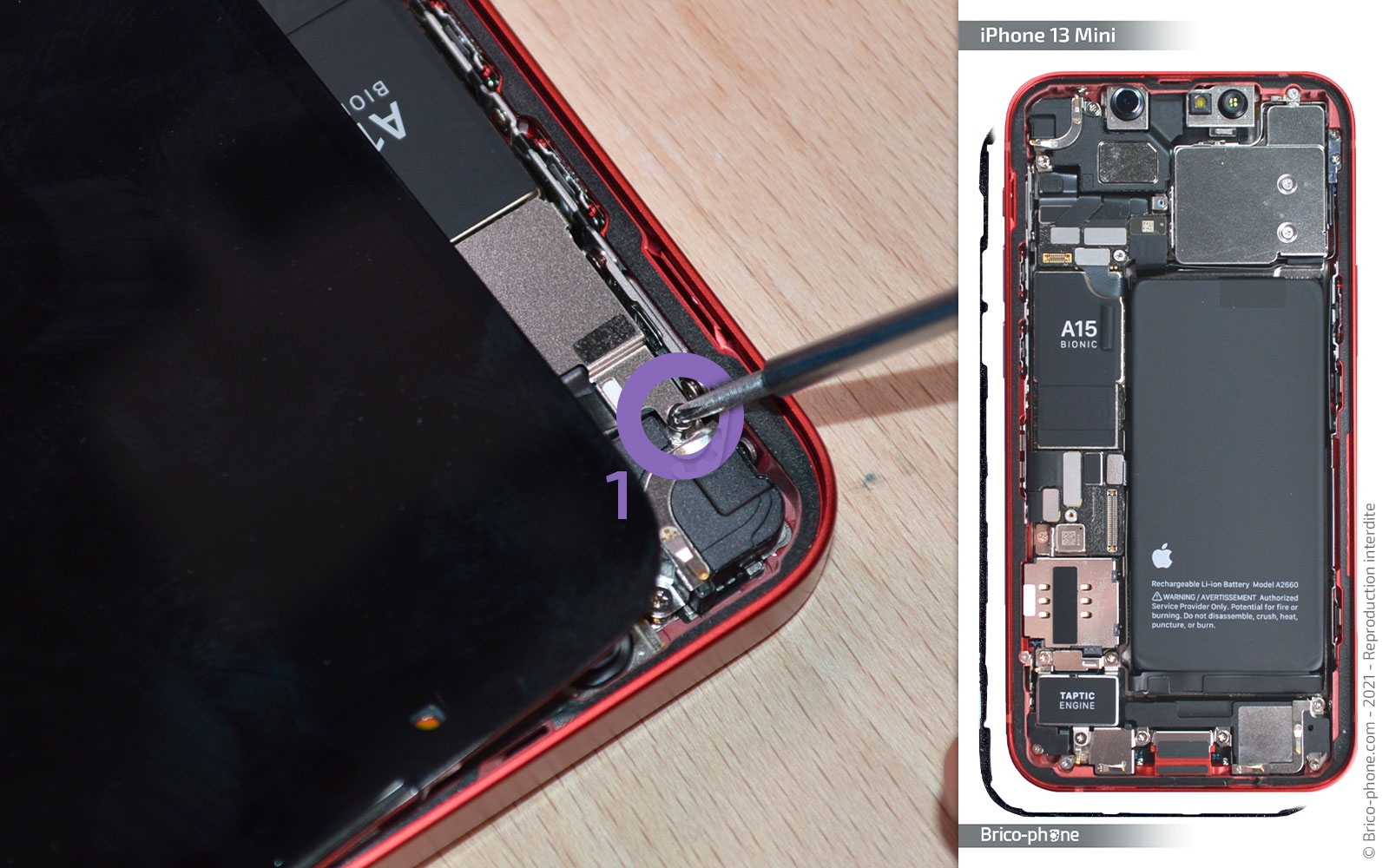

Reposez l'écran sur le châssis afin de pouvoir dévisser la vis C1 avec le tournevis cruciforme.

Otez la plaquette métallique #03.
Outils du kit utilisés
Outils du kit utilisés

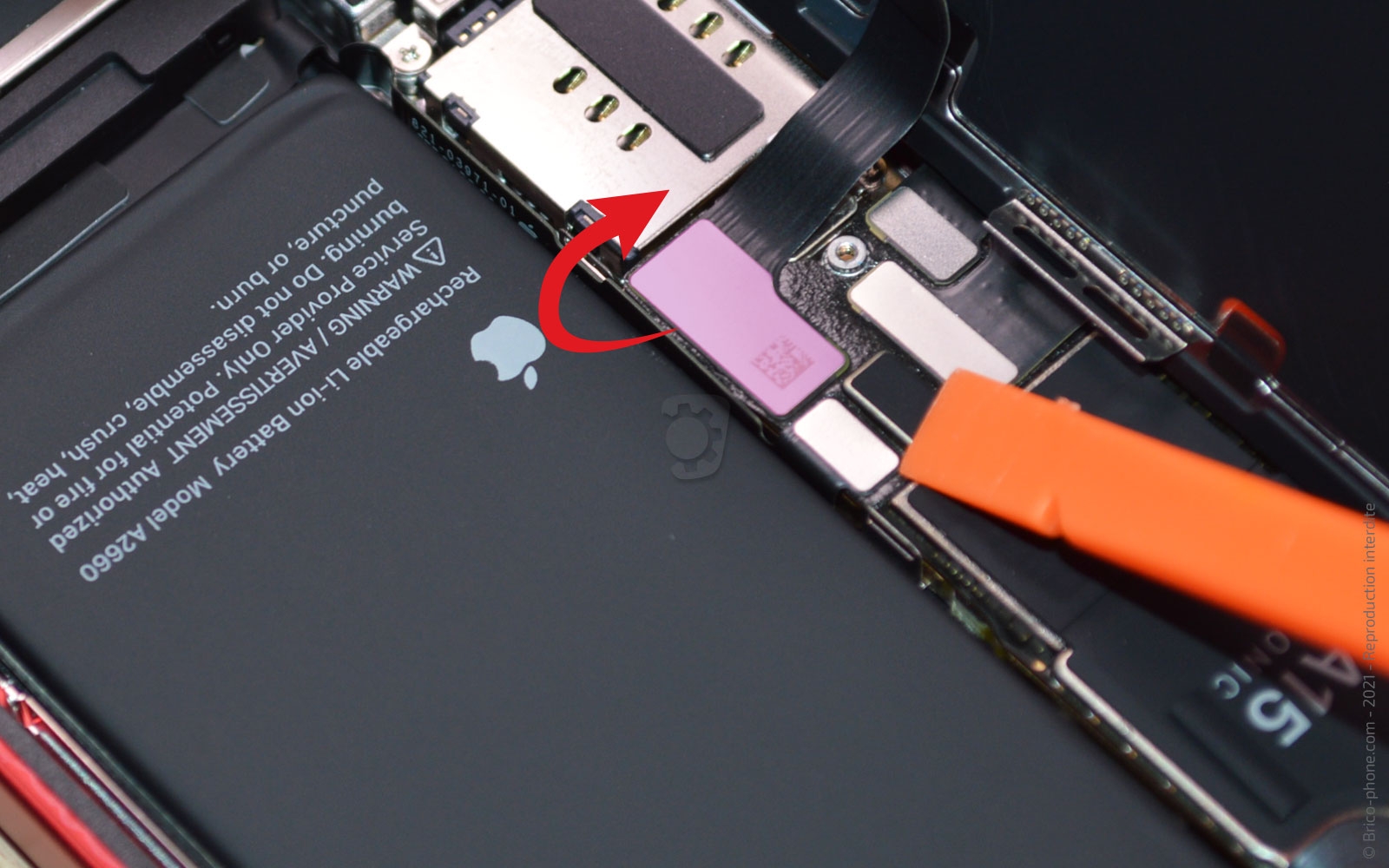

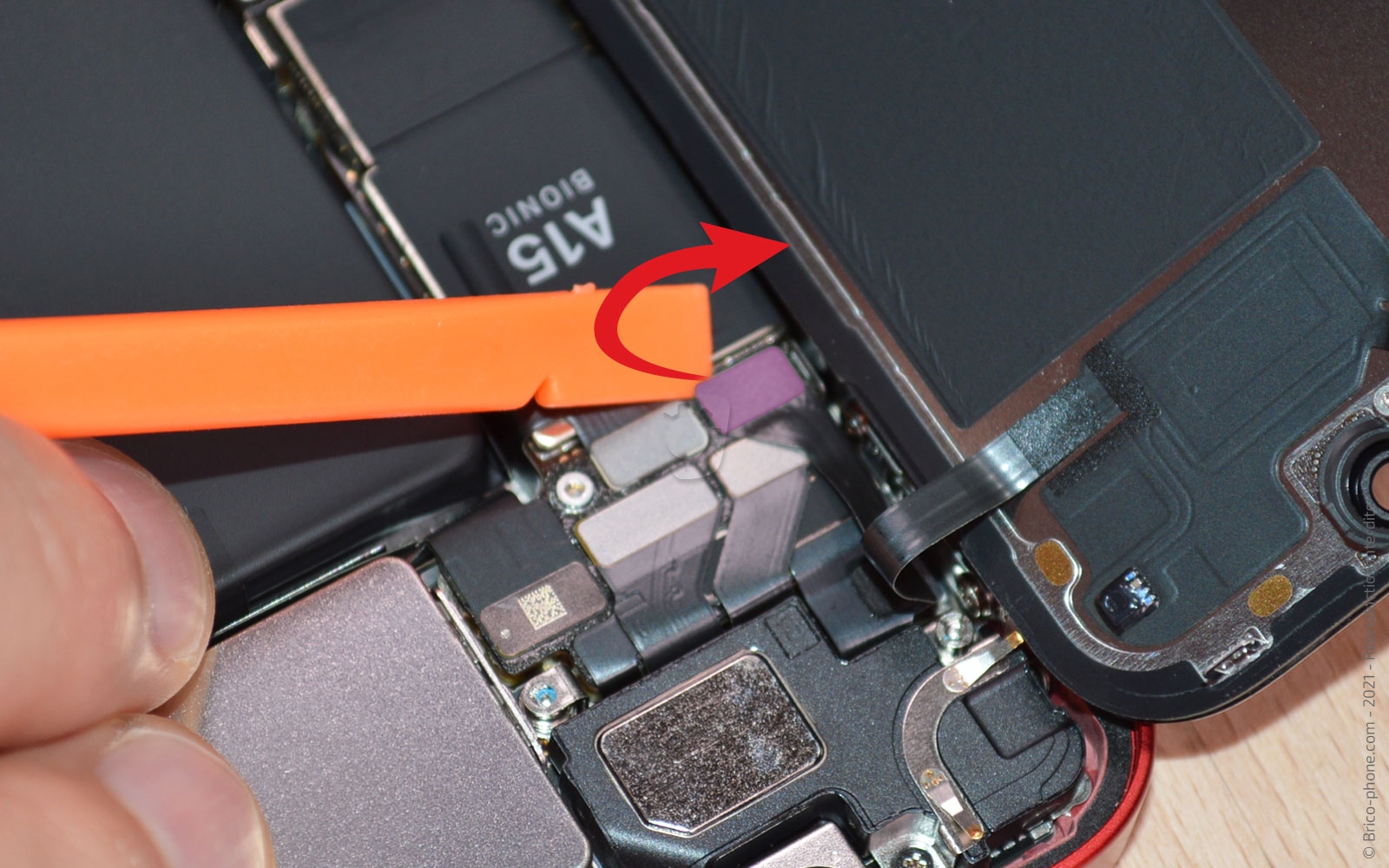

Etape 5 : Détacher l'écran du châssis

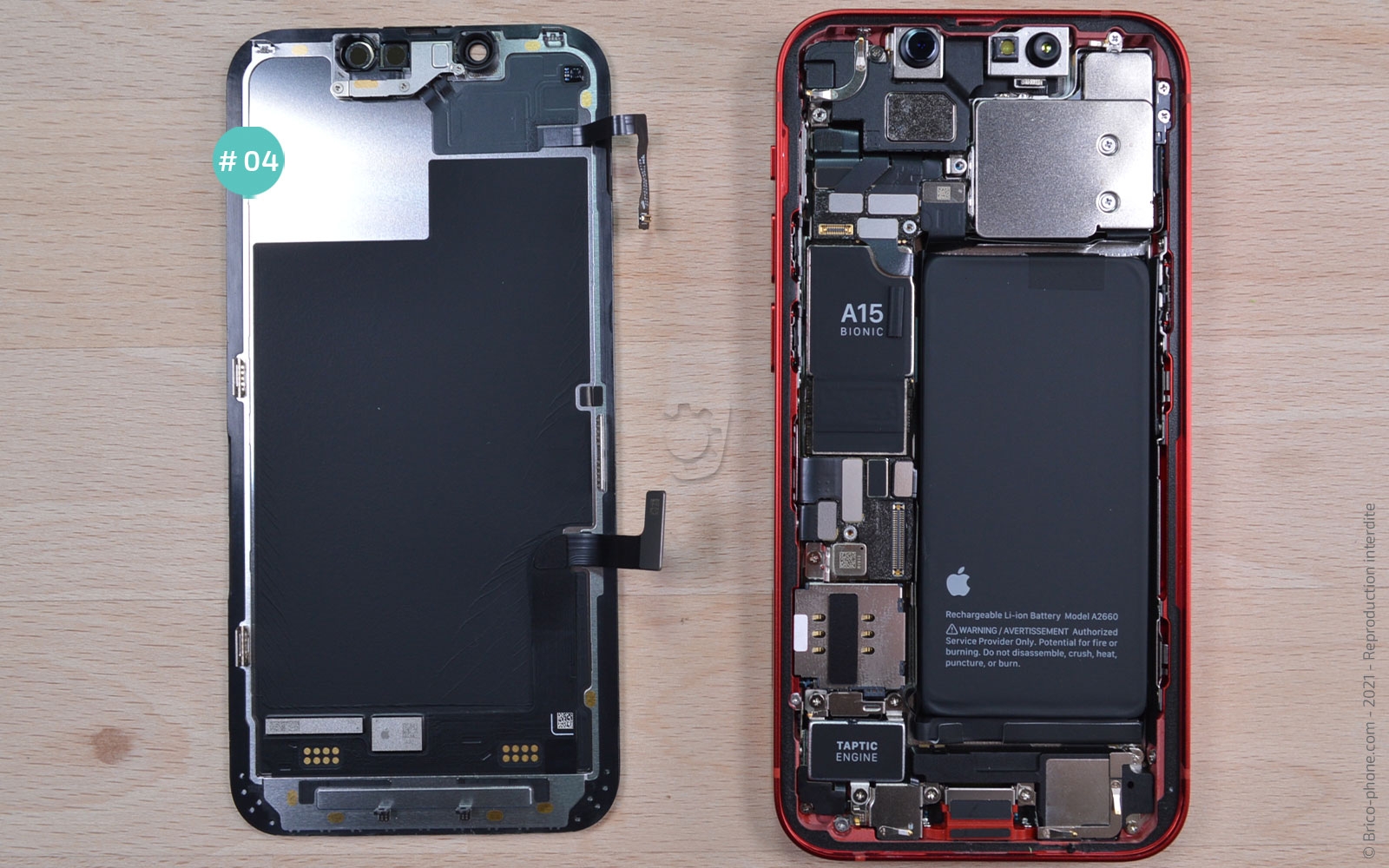

En vous aidant du levier en nylon, déconnectez la nappe du capteur de proximité et du Face ID et mettez de coté le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Récupérer le haut-parleur externe

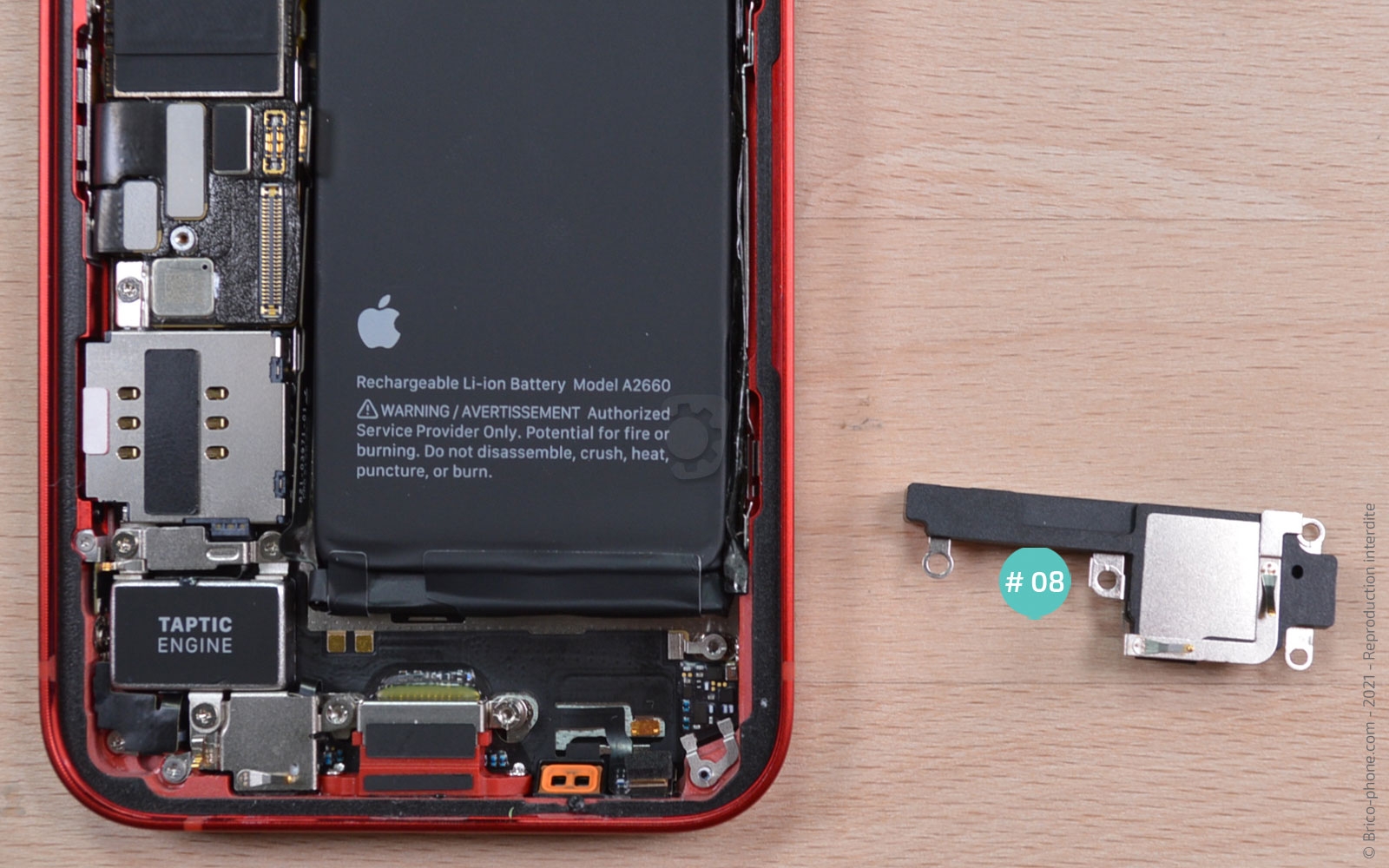

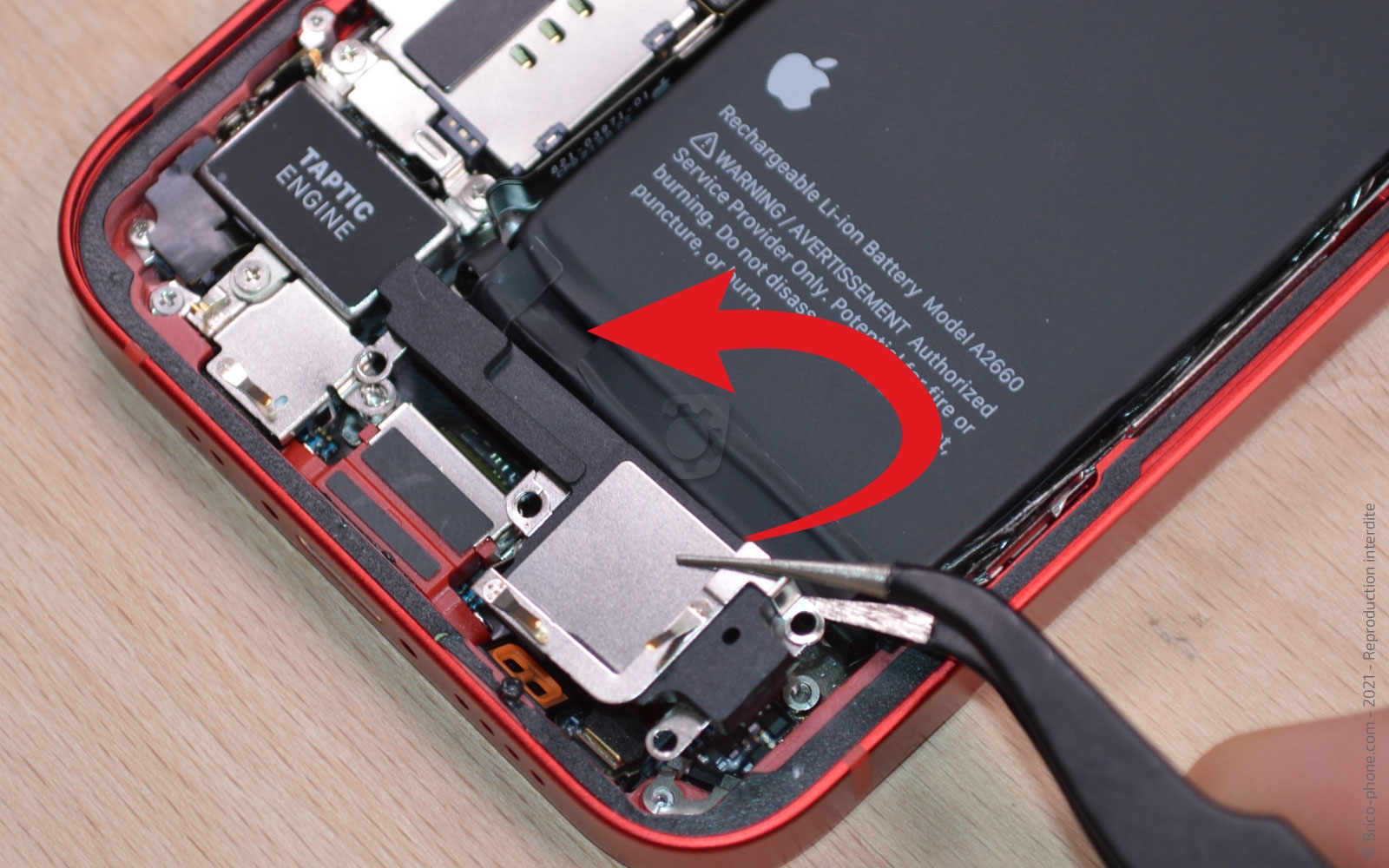

Enlevez les vis cruciformes du haut-parleur externe afin de pouvoir le retirer du châssis à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

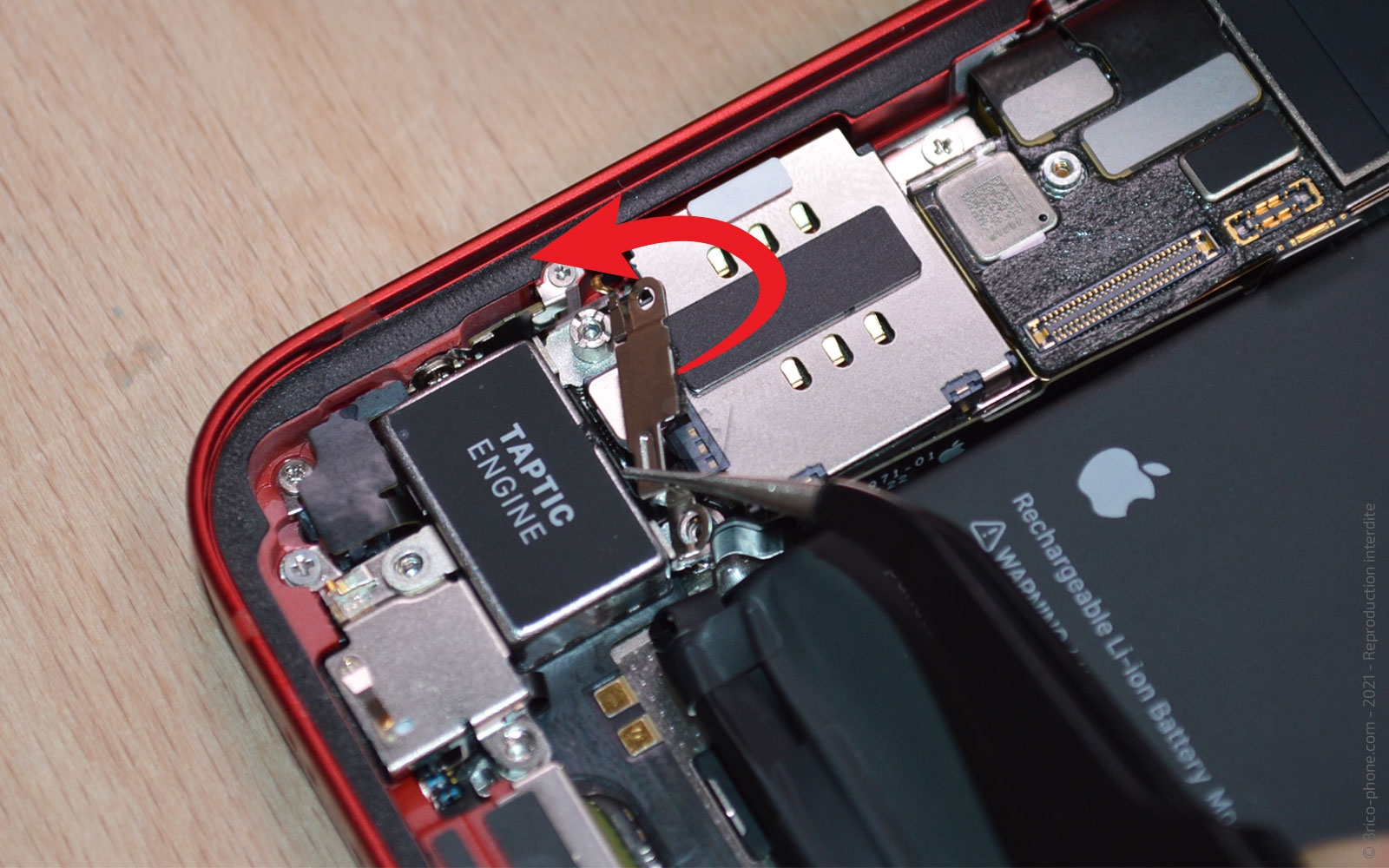

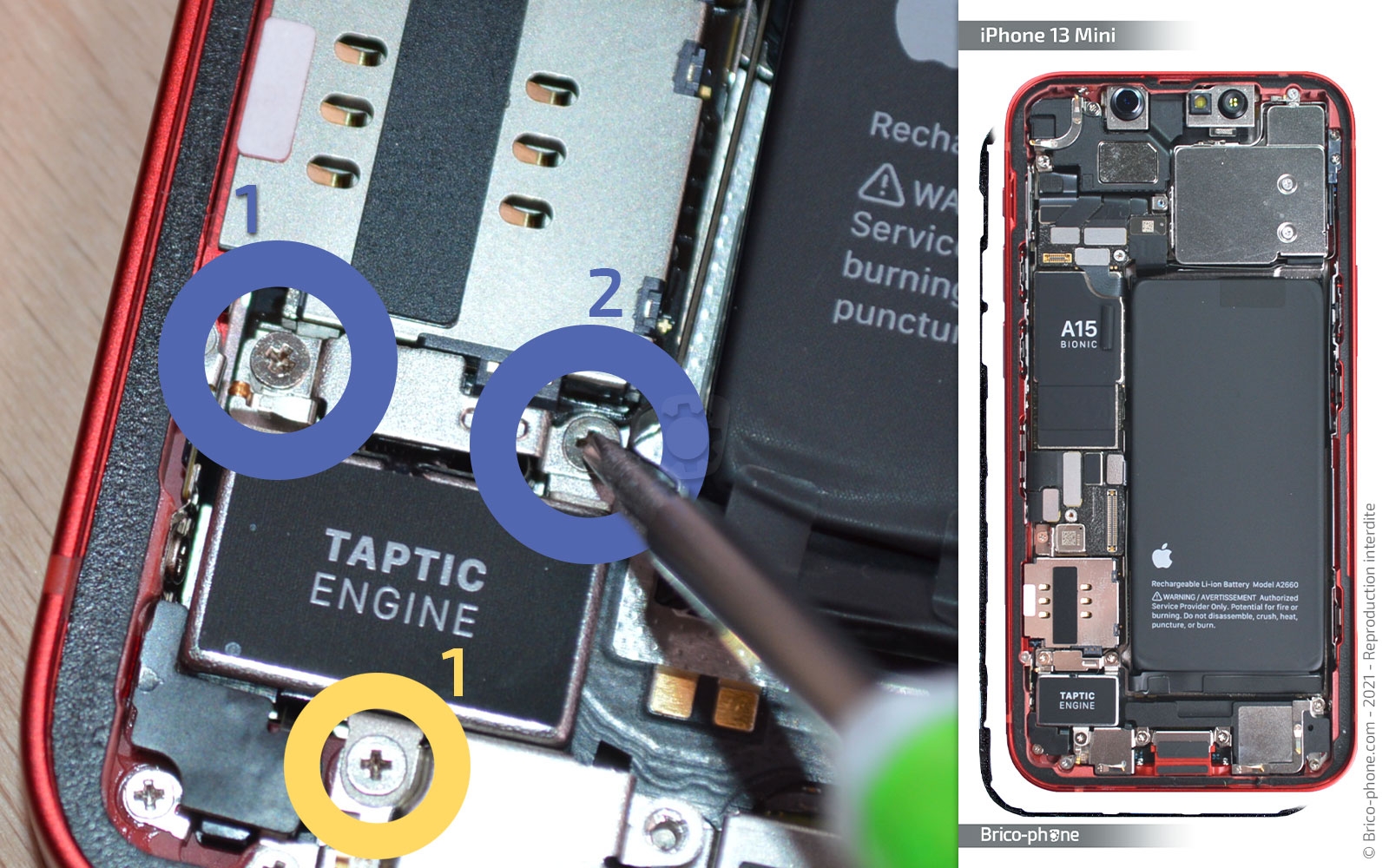

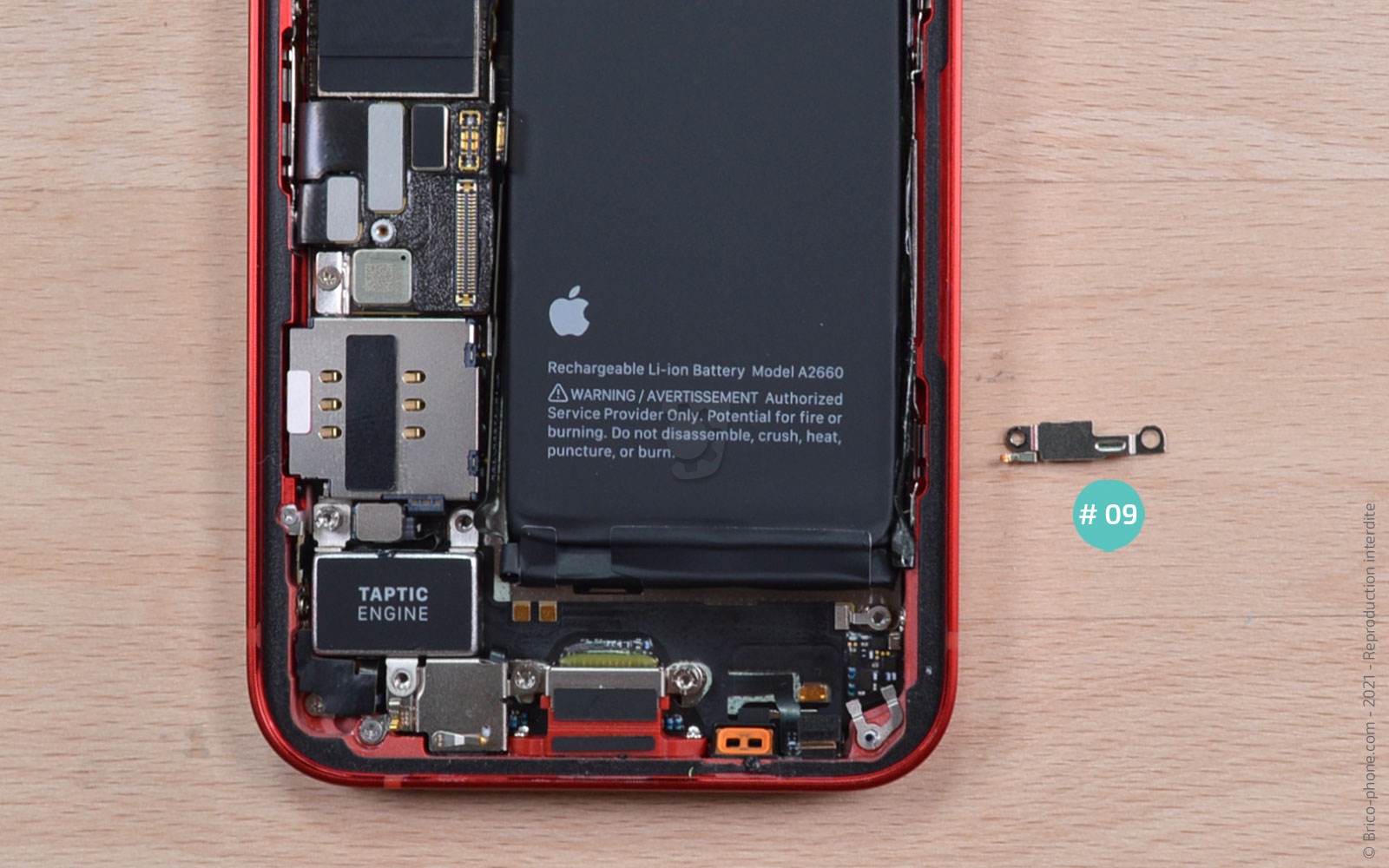

Etape 7 : Libérer la nappe du vibreur
Retirez les vis F1 et F2 ainsi que la vis G1 avec le tournevis cruciforme.

Ensuite, saisissez la plaquette #09 avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

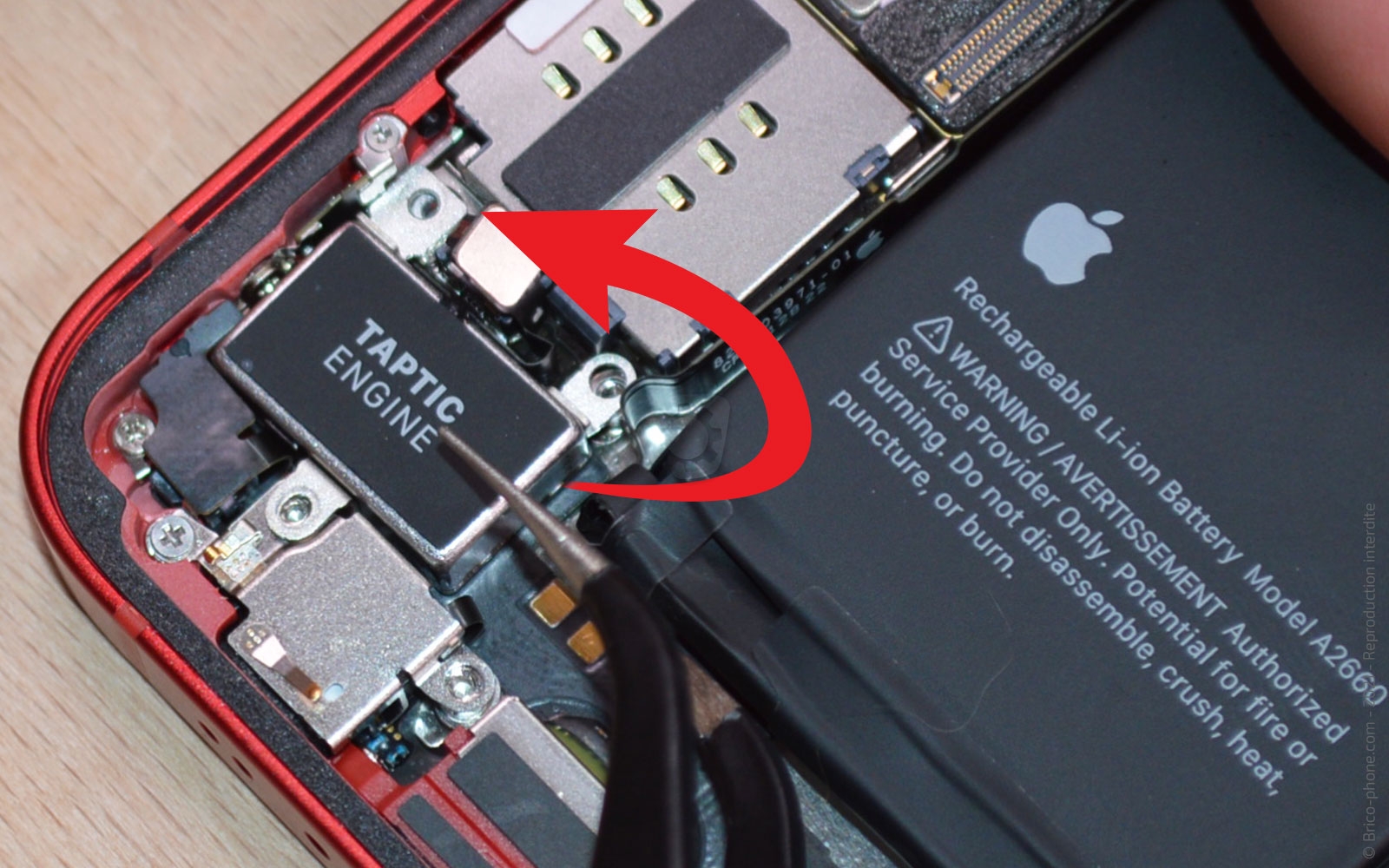

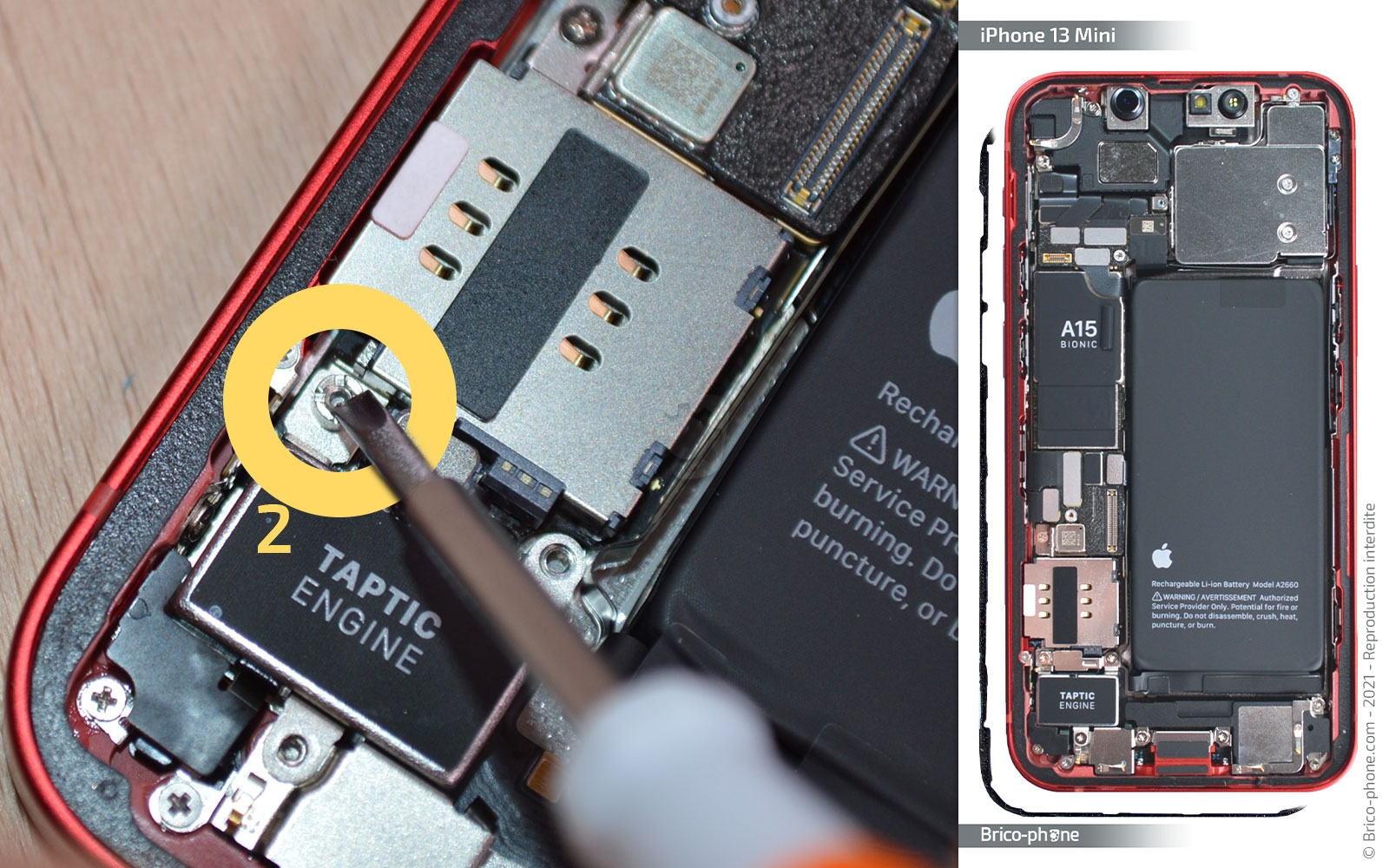

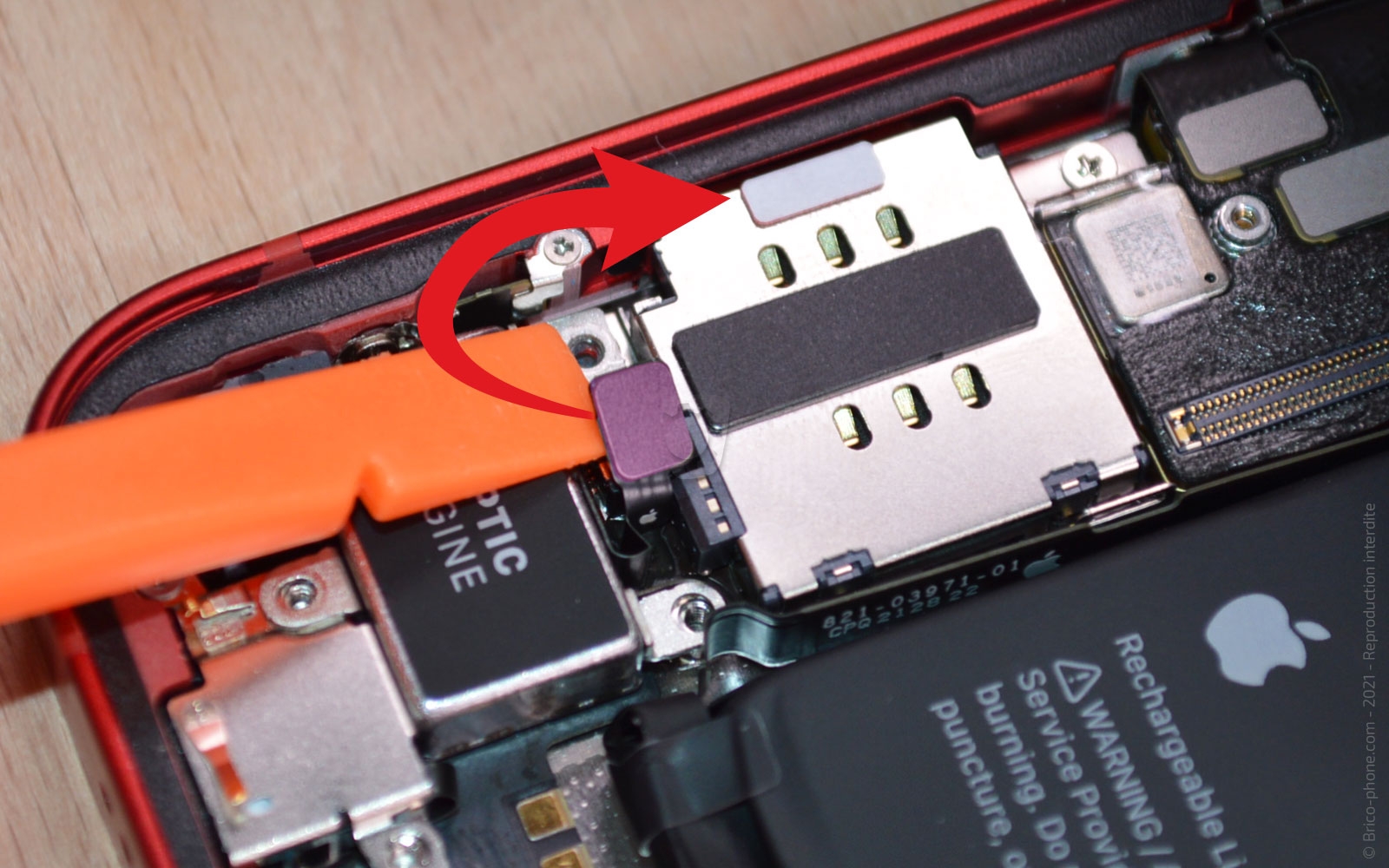

Etape 8 : Sortir le Taptic Engine
Enlevez la dernière vis plate puis déconnectez la nappe du vibreur.

Munissez-vous de la brucelles pour sortir le Taptic Engine du châssis.
Outils du kit utilisés
Outils du kit utilisés



Etape 9 : Défaire les vis de la carte mère

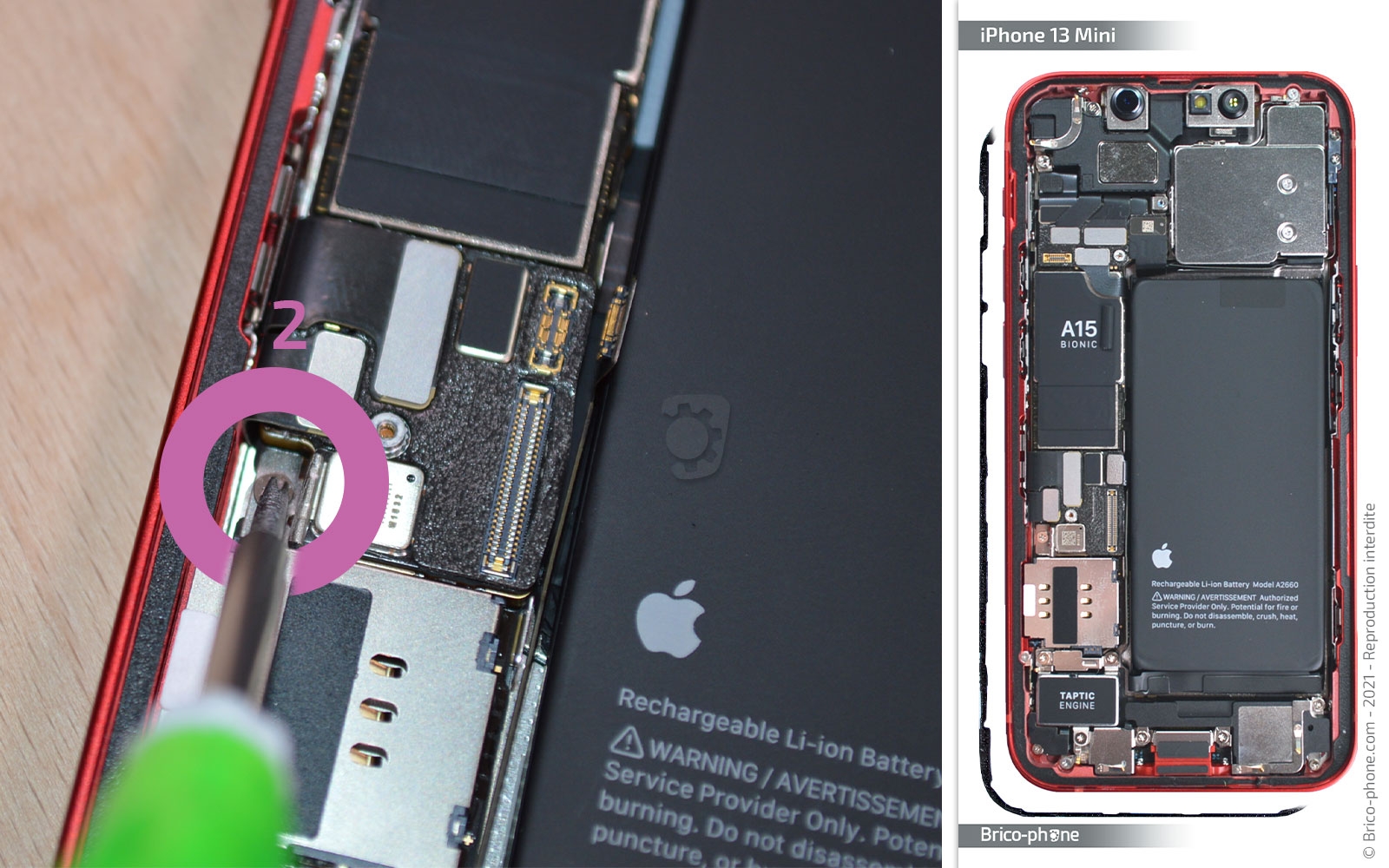

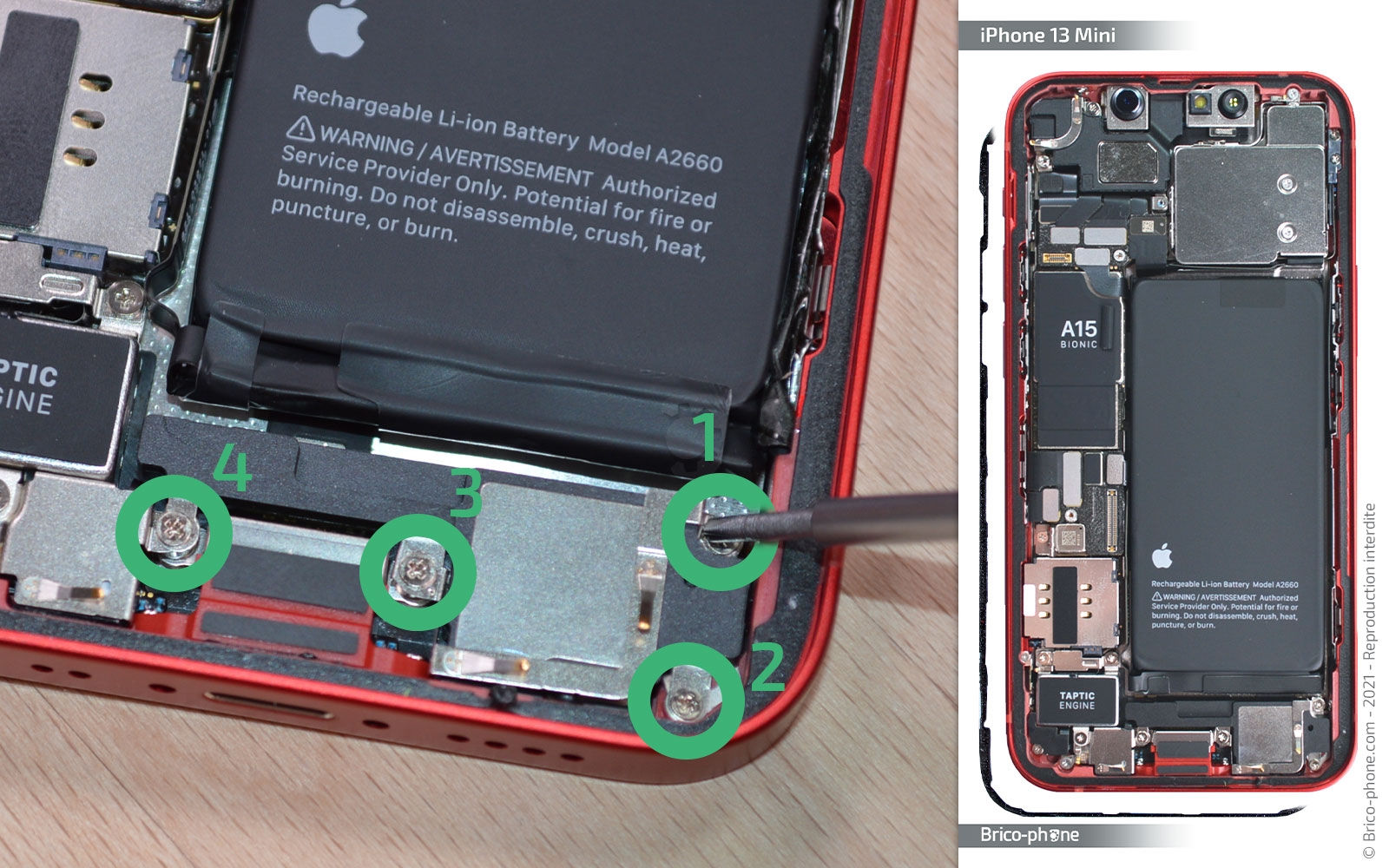

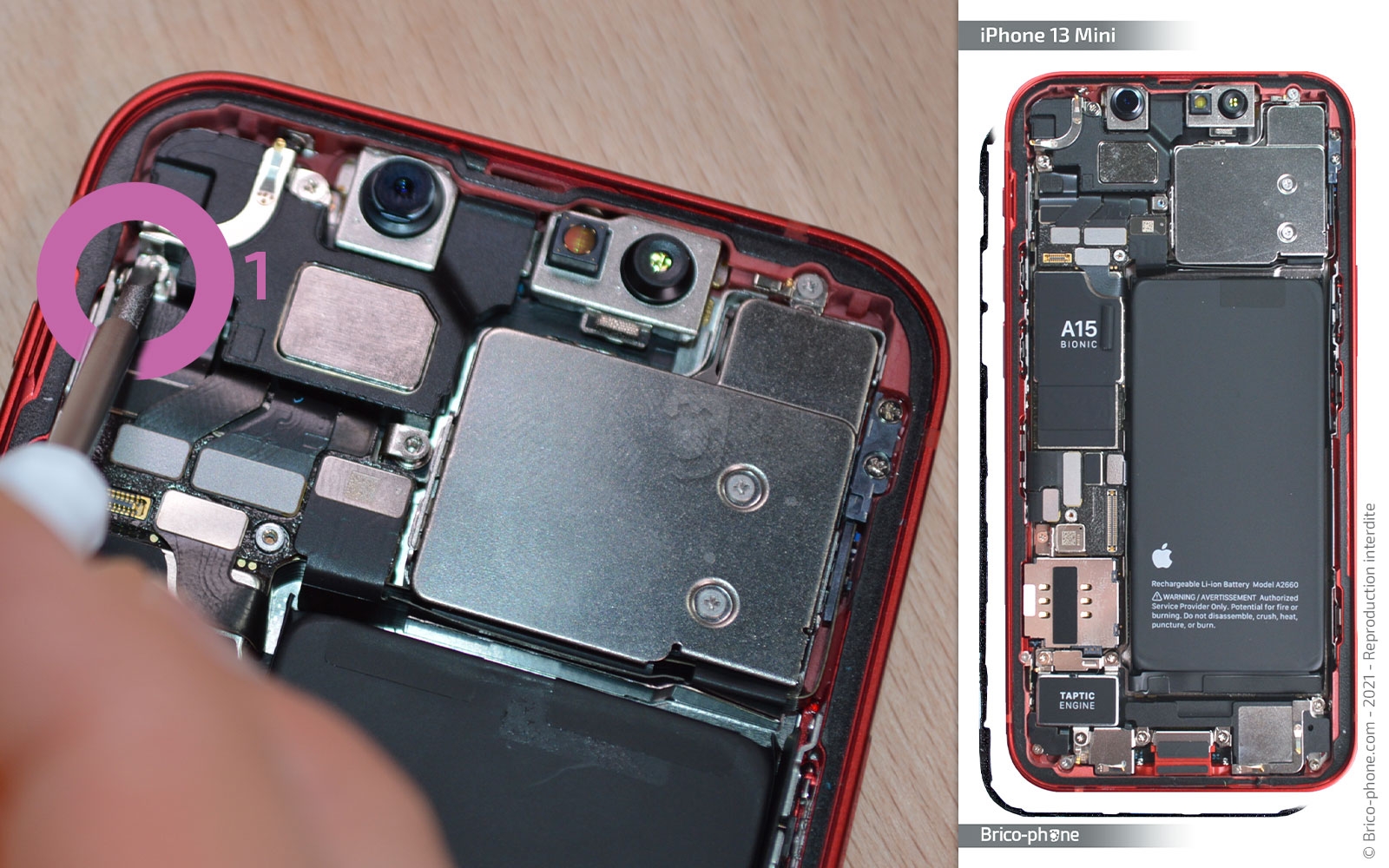

Commençons par ôter les deux vis de la carte mère, la première (H2) avec le tournevis cruciforme et la seconde (H1) avec le tournevis plat.

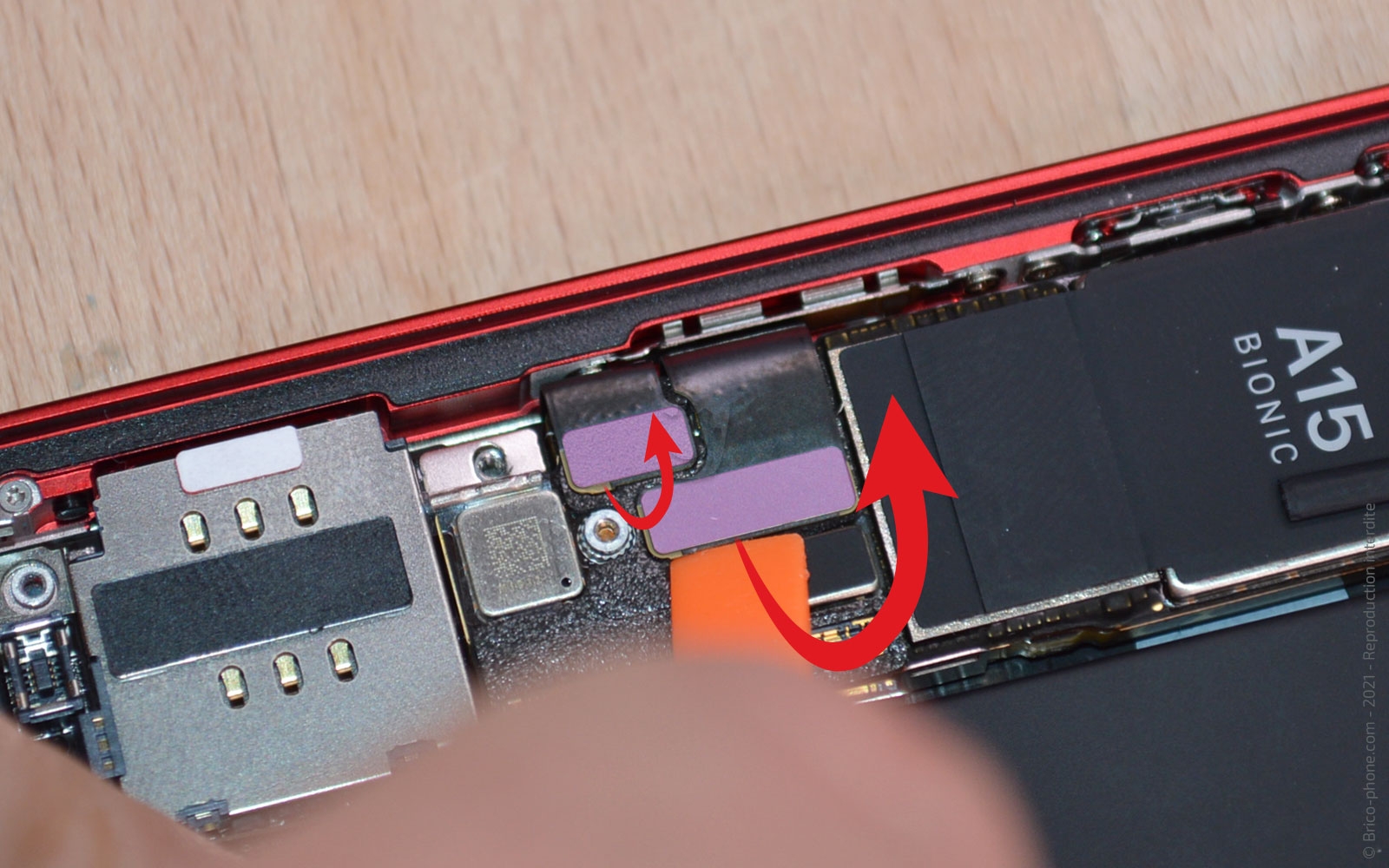

Ensuite, débranchez les nappes présentes sur le bas de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

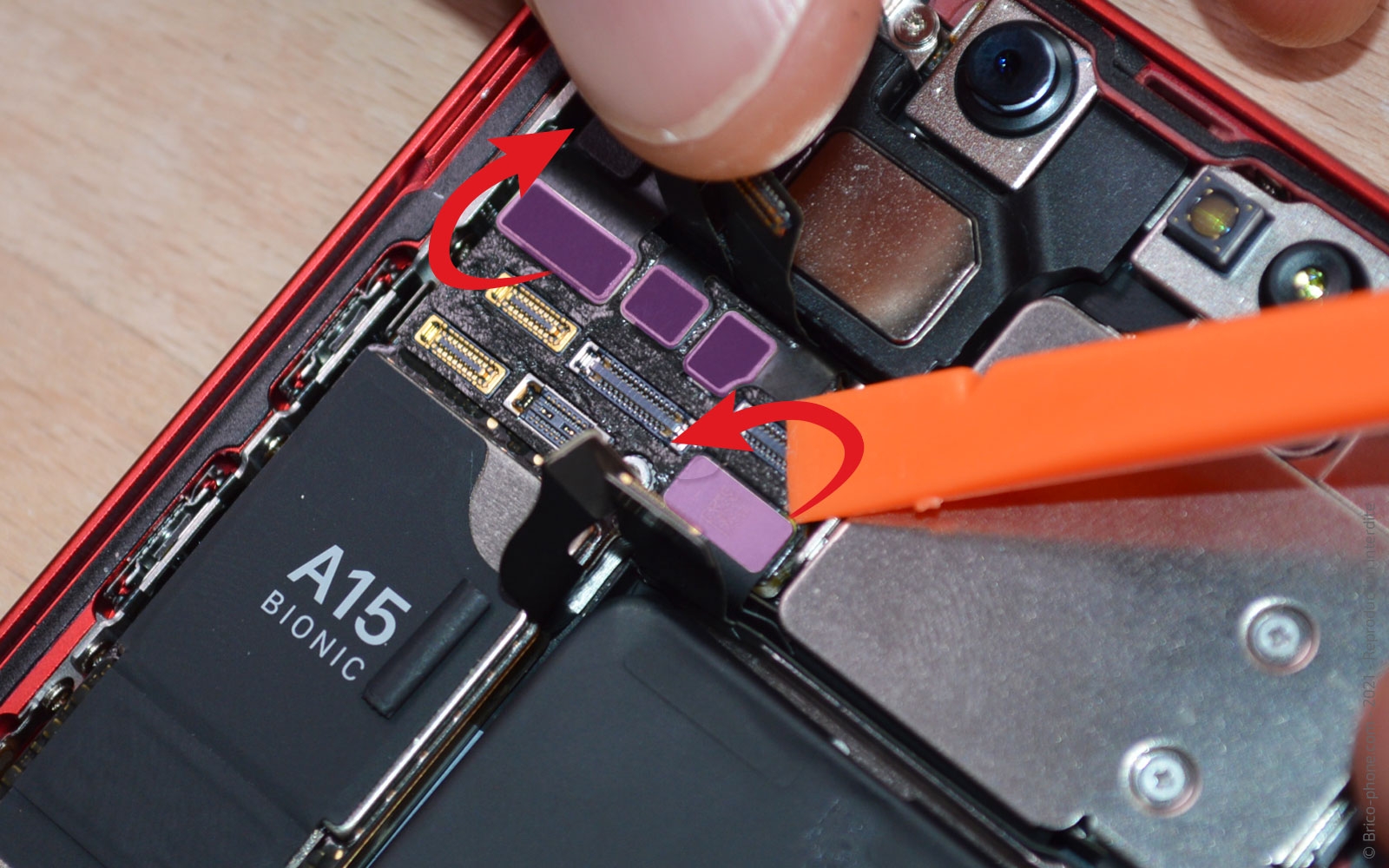

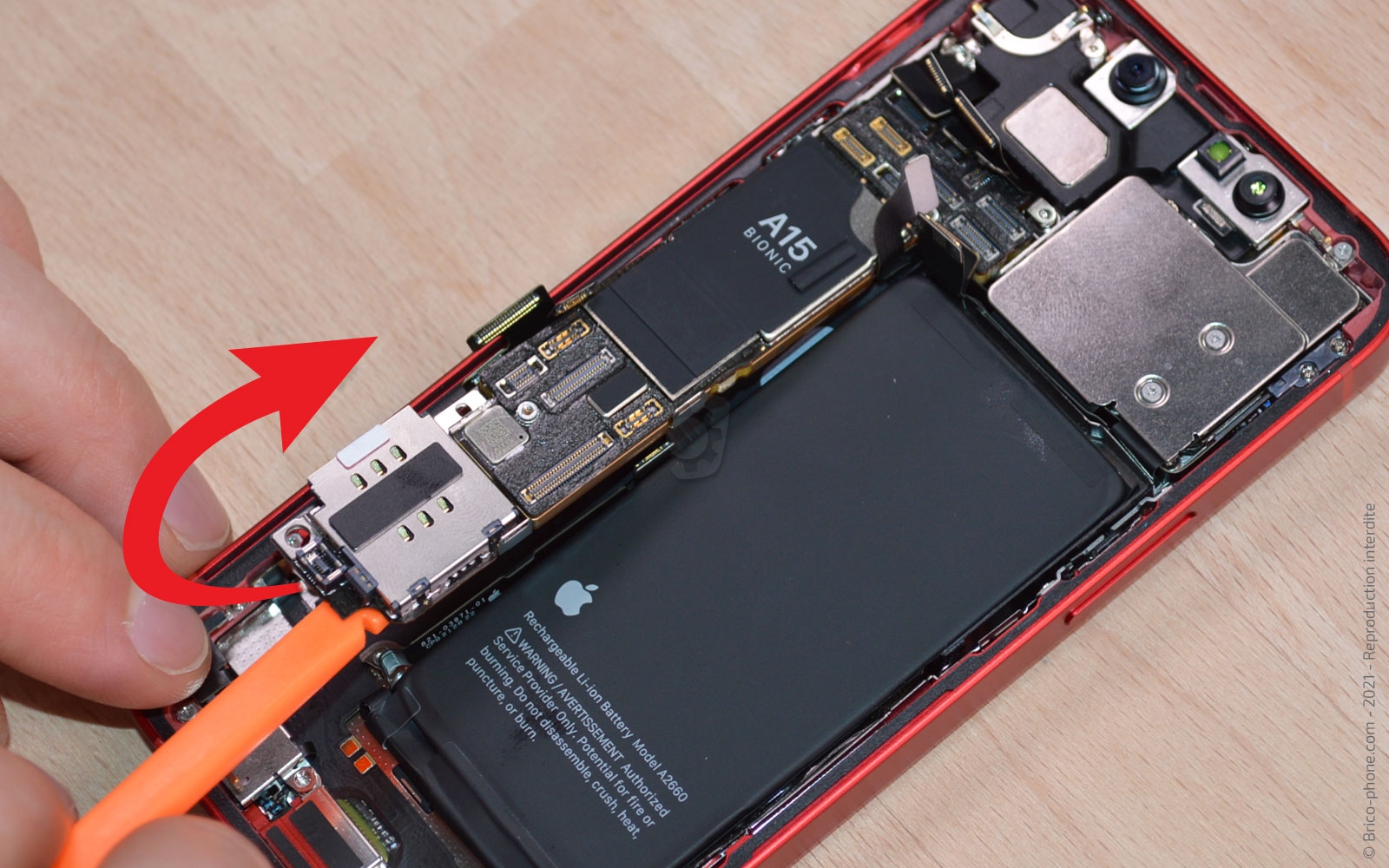

Etape 10 : Retirer la carte mère

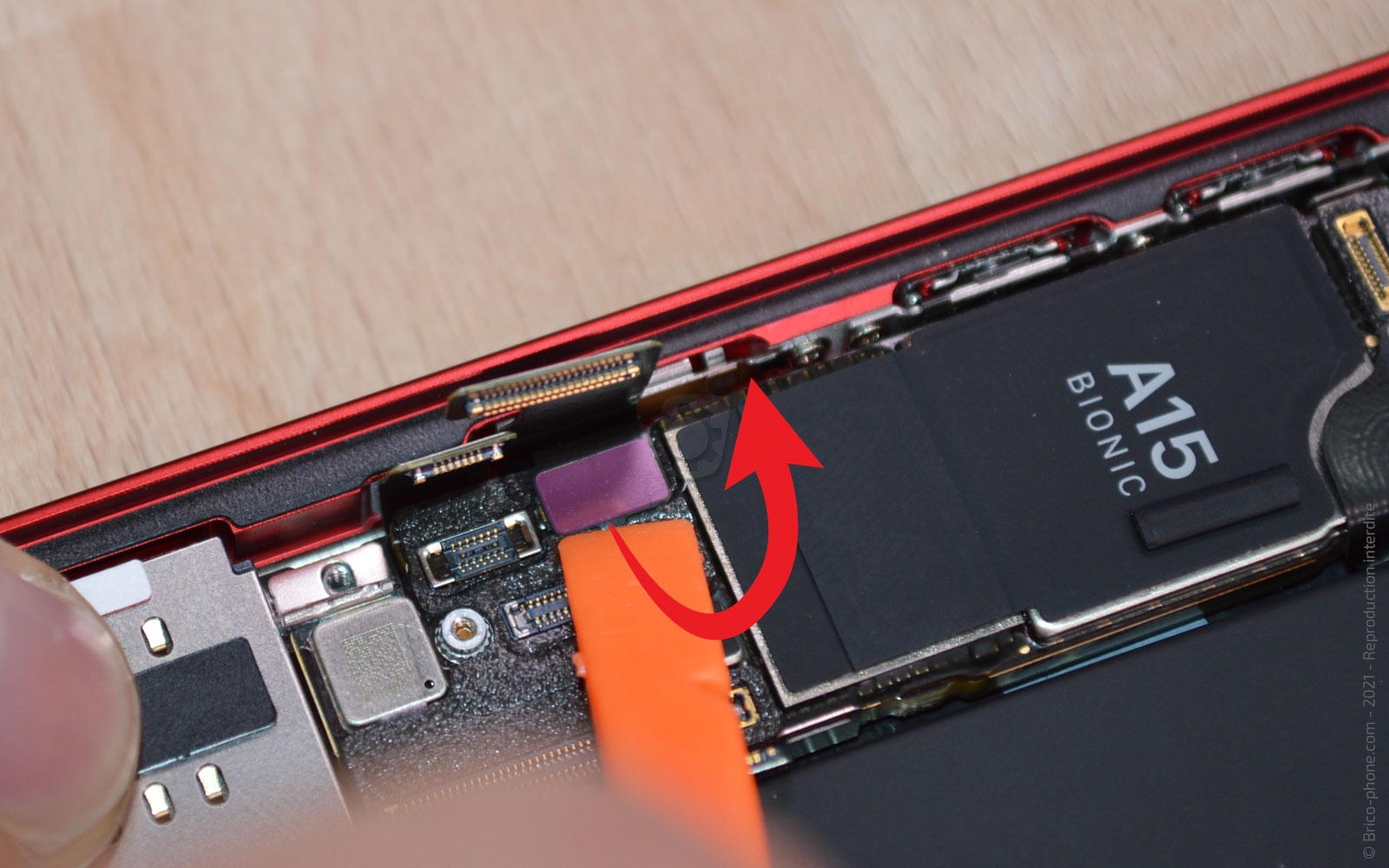

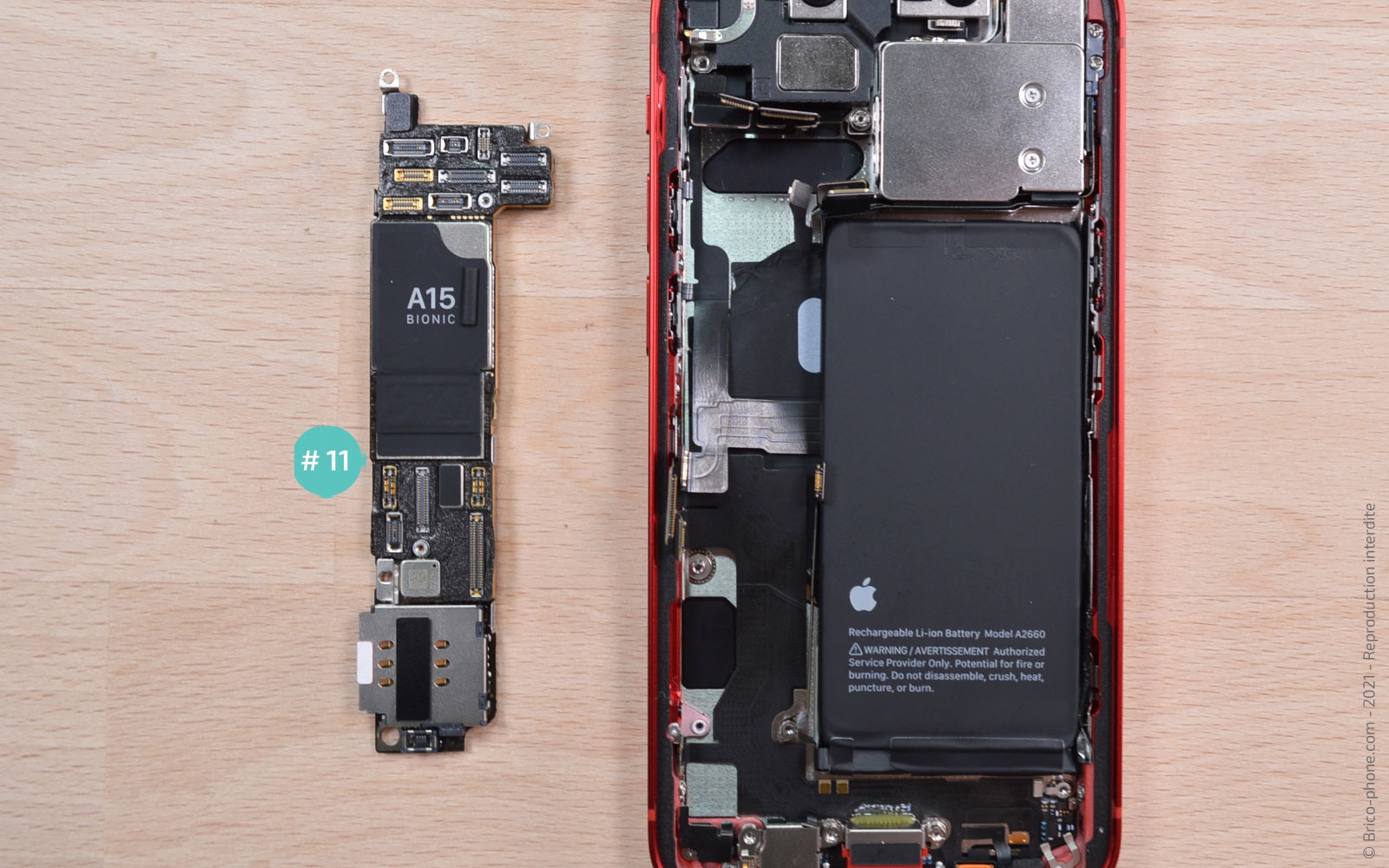

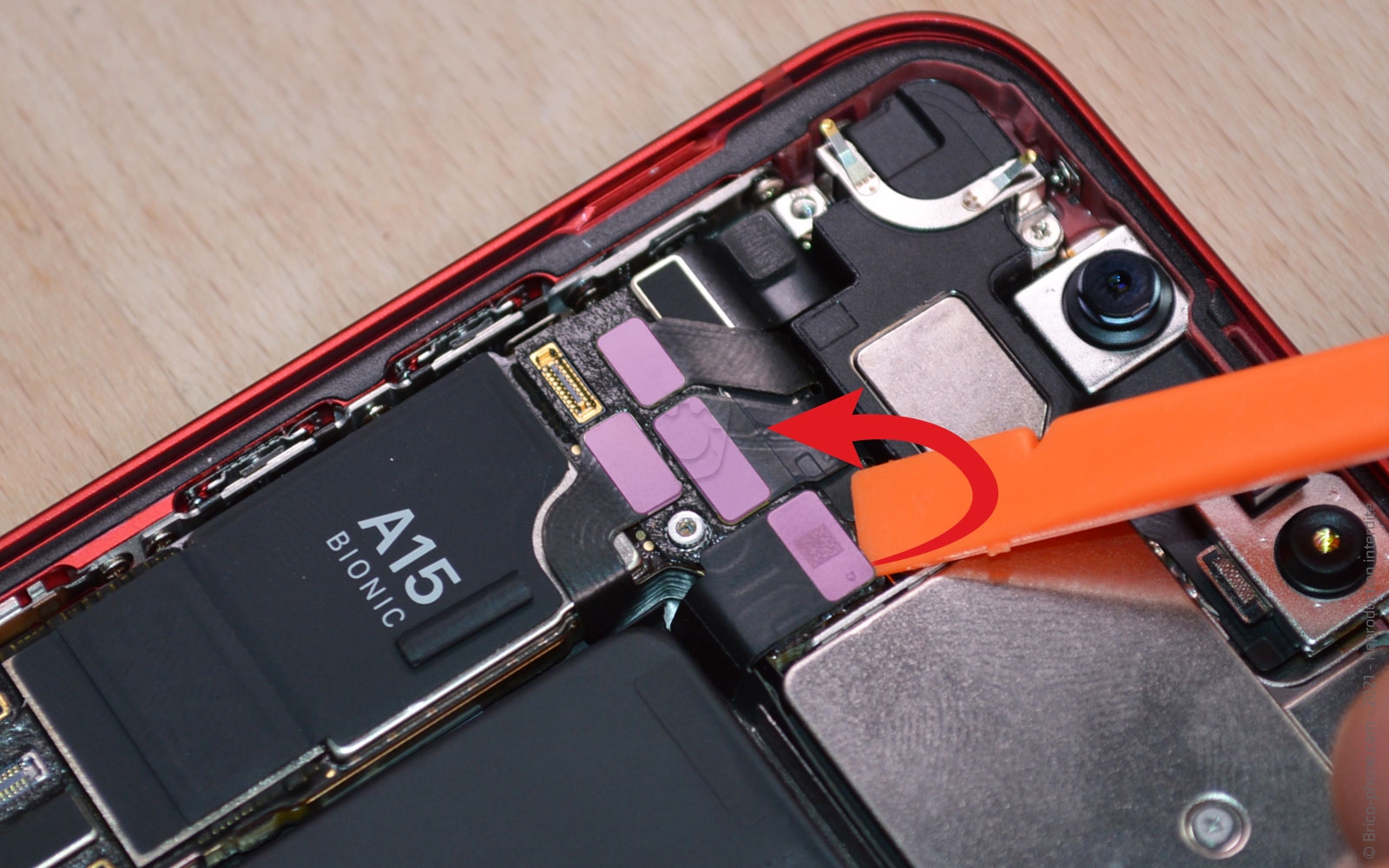

Passez sur la partie haute pour déconnecter les autres nappes.

Il ne vous reste plus qu'à glisser le spudger sous la carte pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

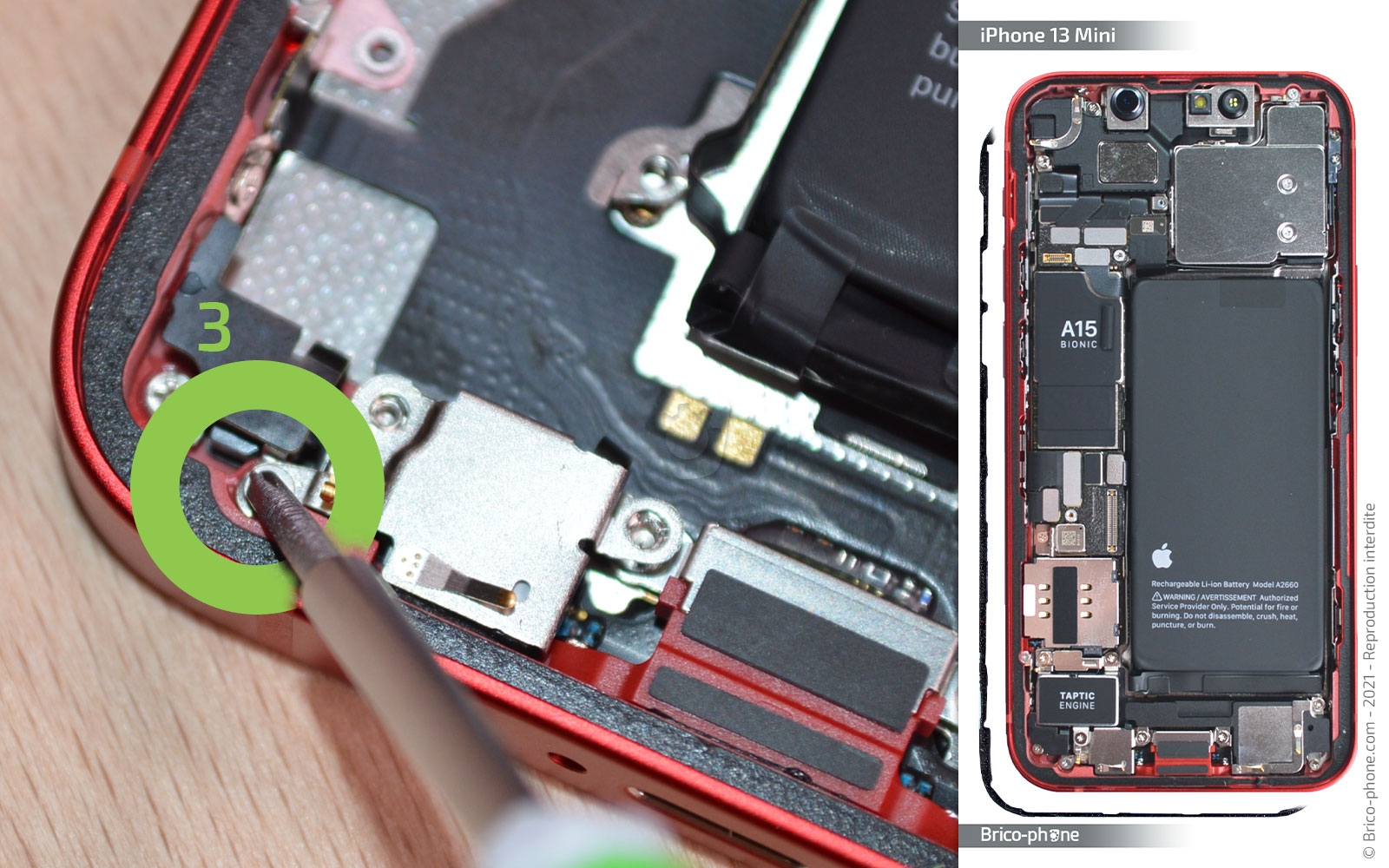

Etape 11 : Ôter la plaquette de protection du micro

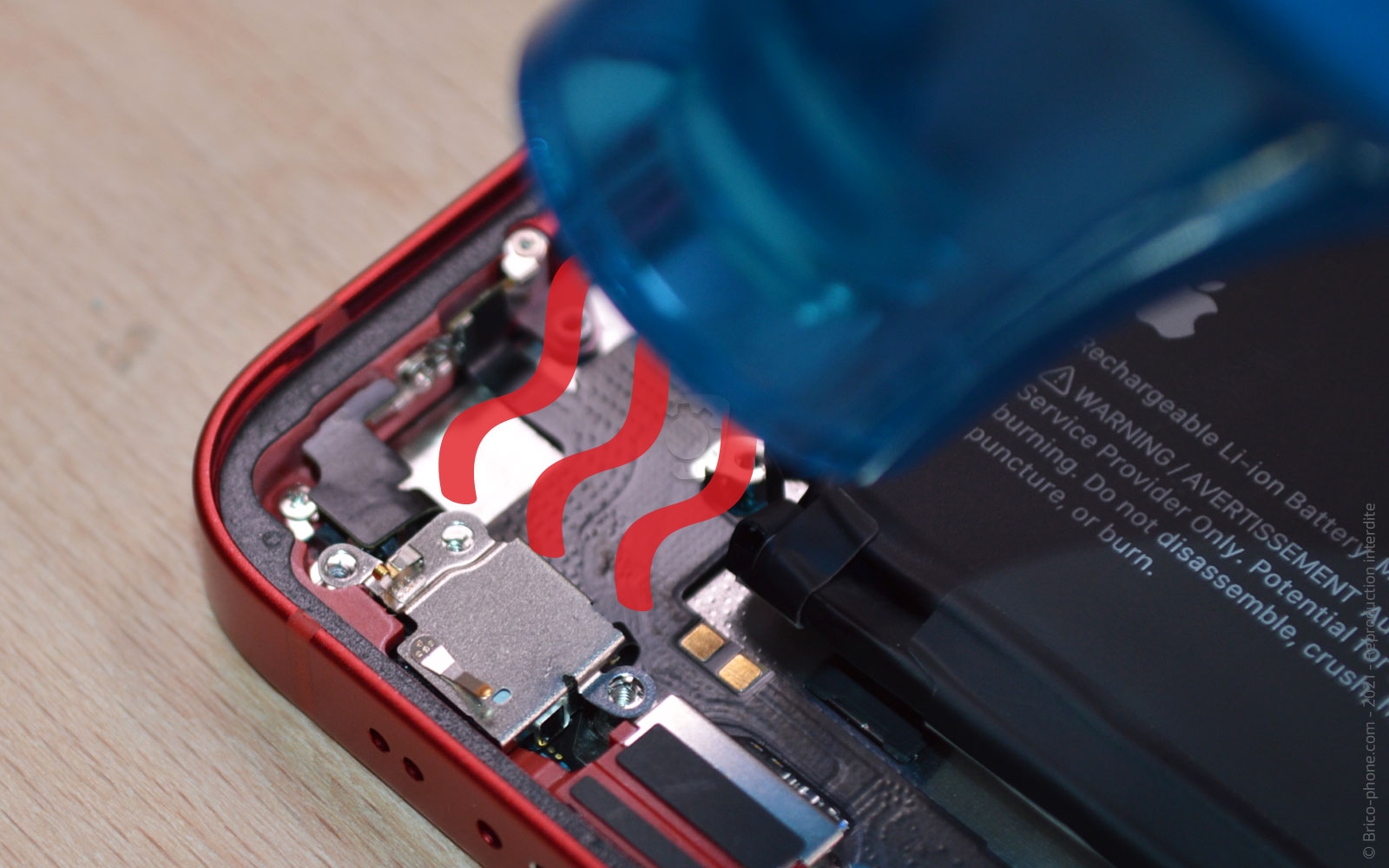

Sortez la vis vis cruciforme i3 puis chauffer légèrement le composant.

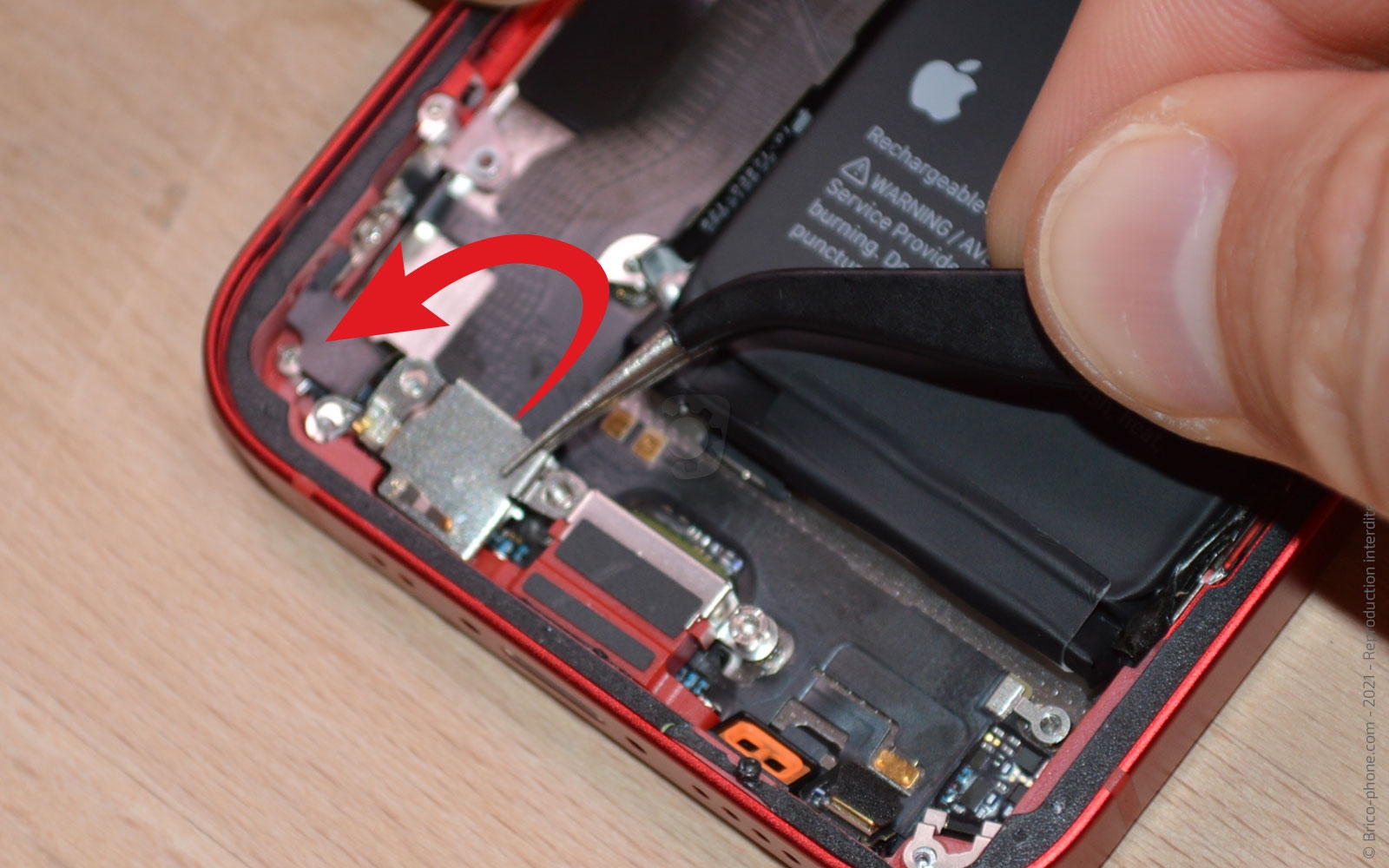

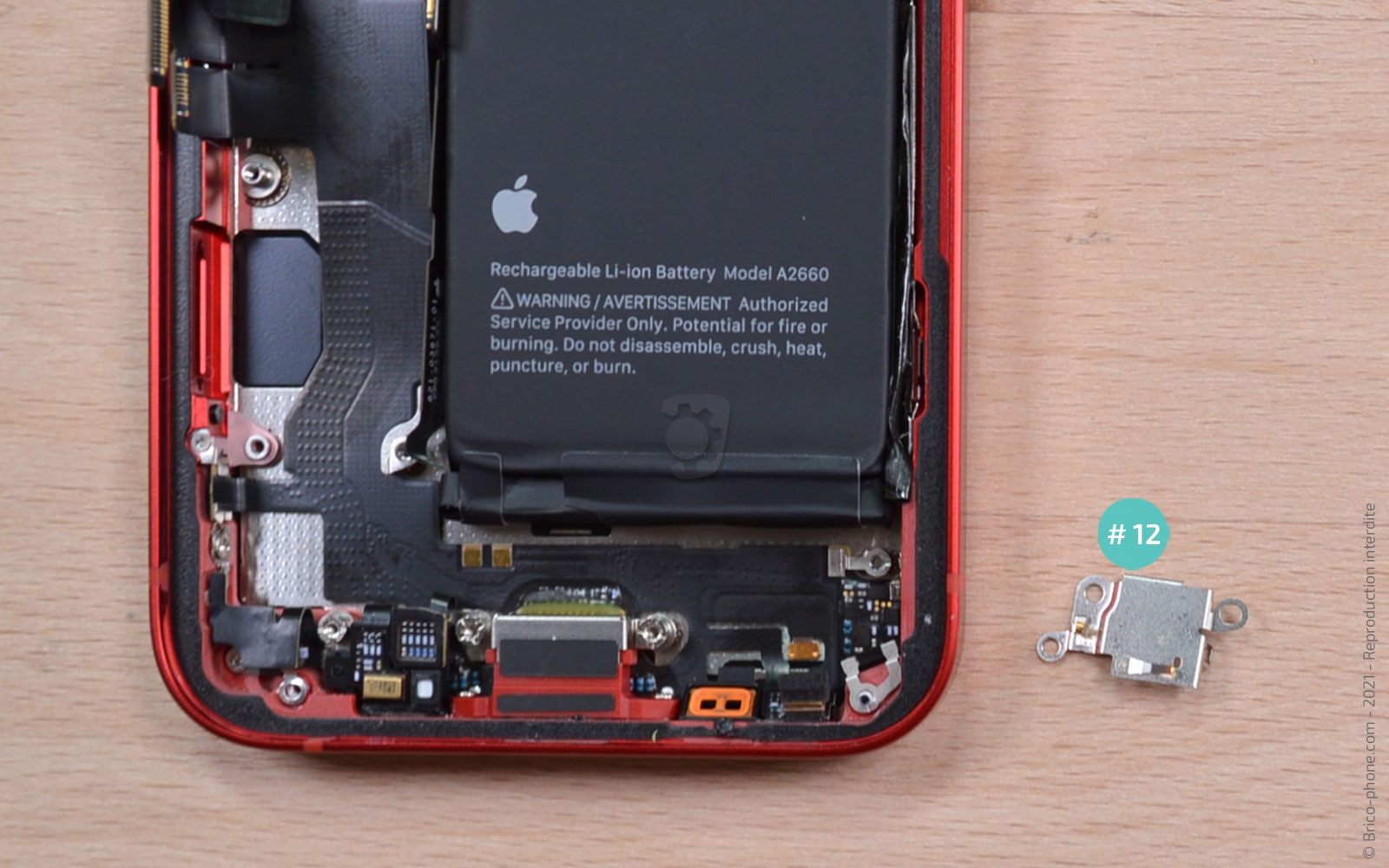

A l'aide de la pince métallique, décollez la plaquette #12.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

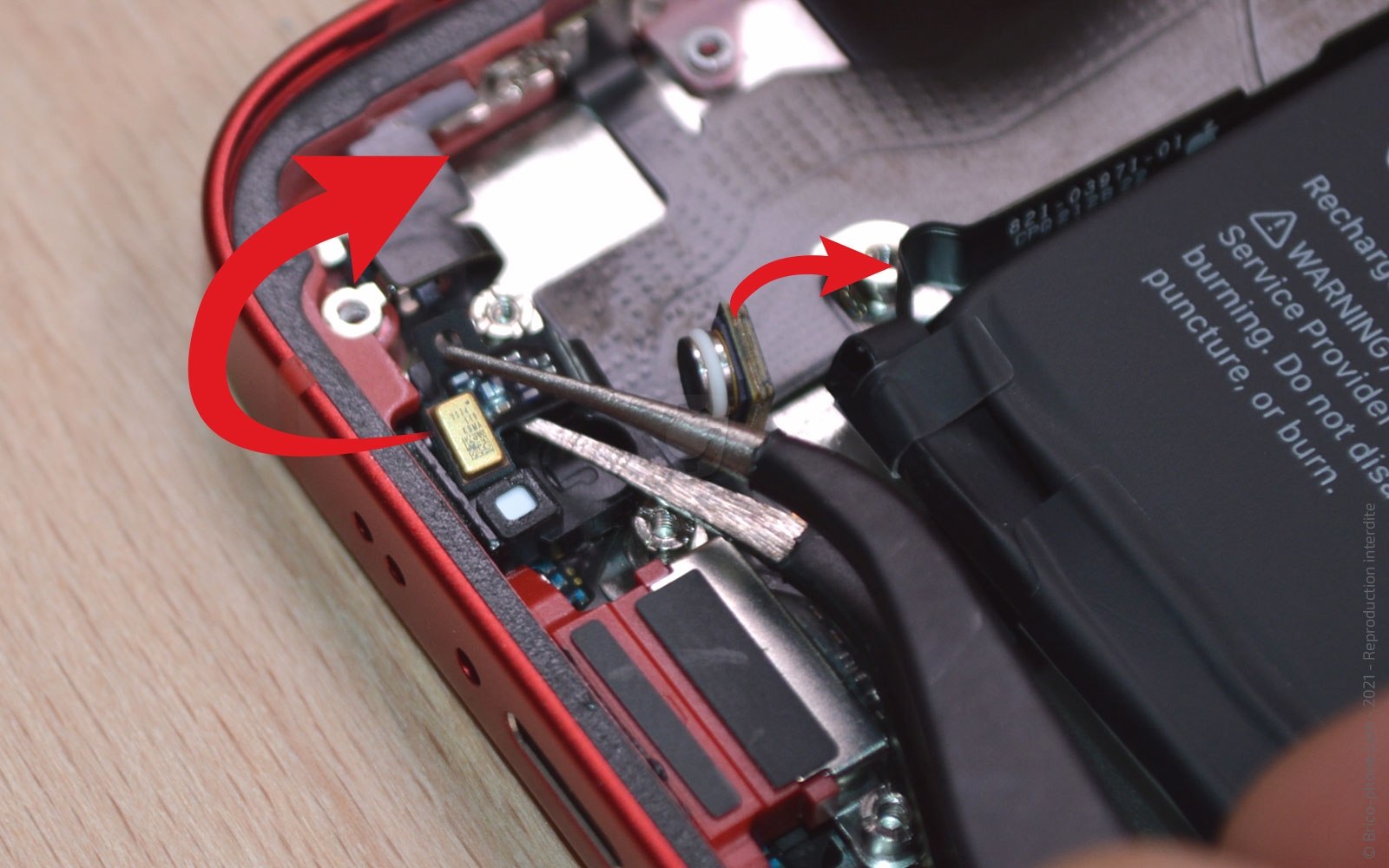

Etape 12 : Enlever le support micro

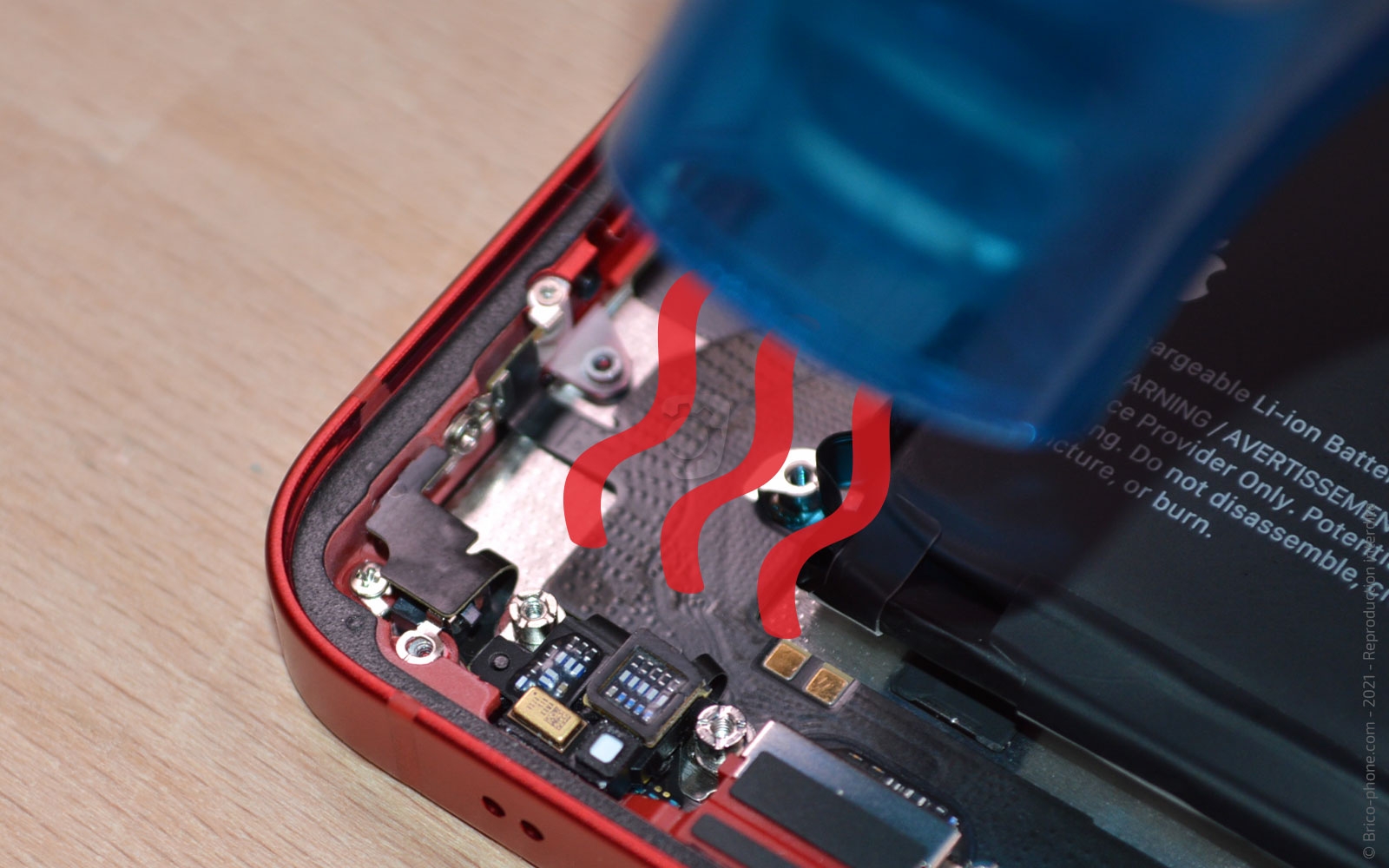

Chauffez la partie se trouvant sous la plaquette que vous venez de retirer.

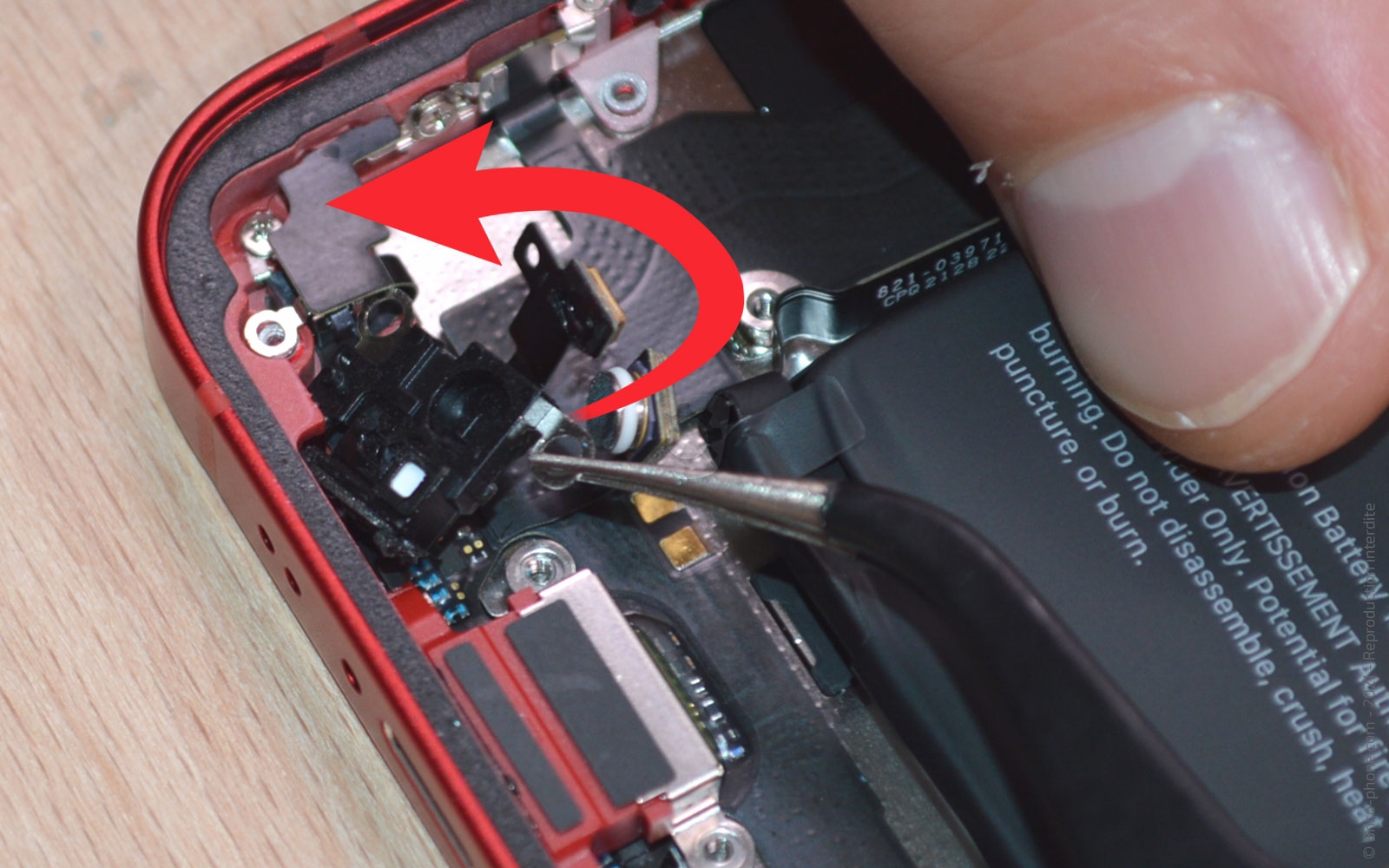

Soulevez le micro puis le capteur gyroscope du support #13.

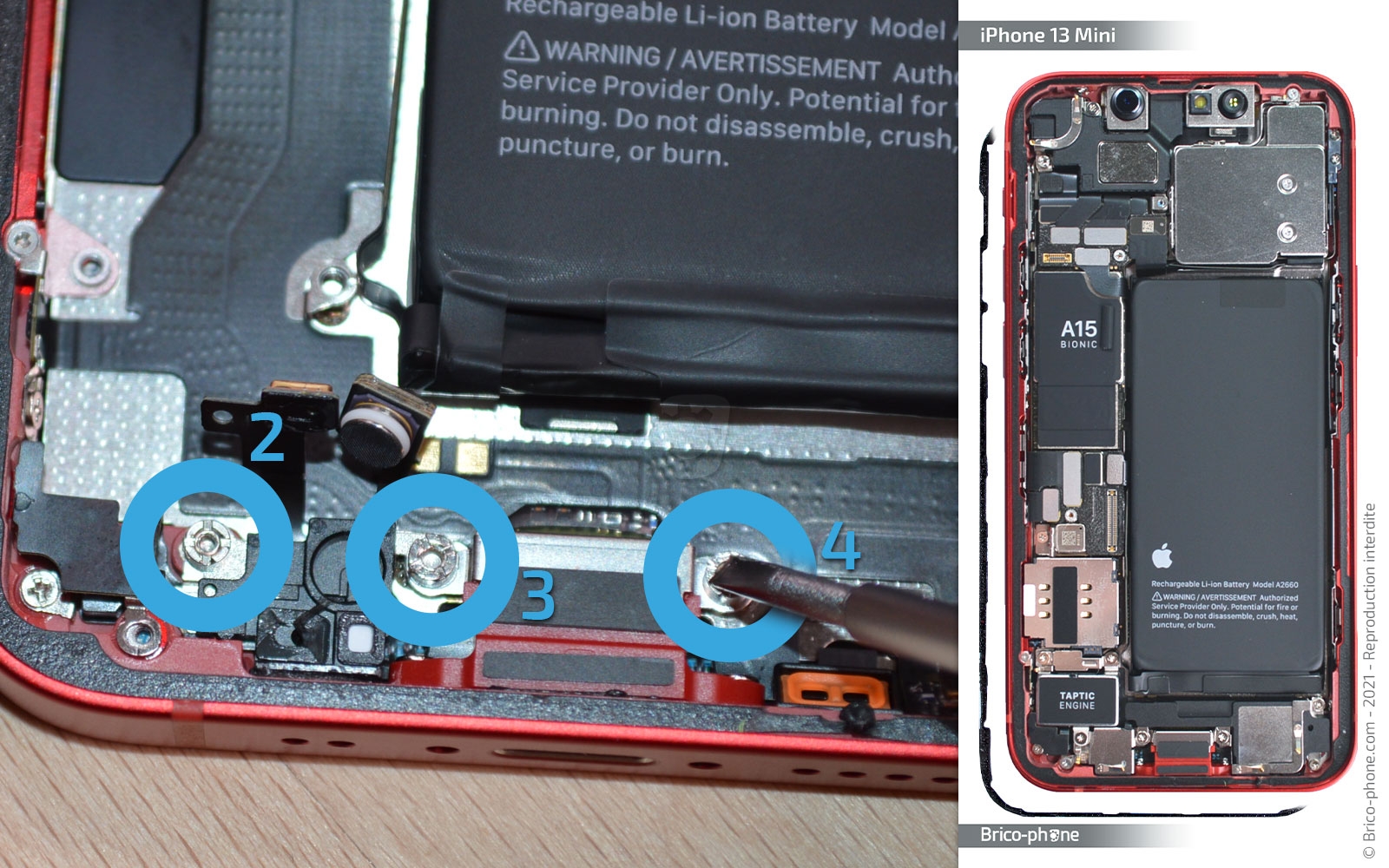

Par la suite, ôtez les vis "J" à l'aide du tournevis plat et récupérez le support du micro.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

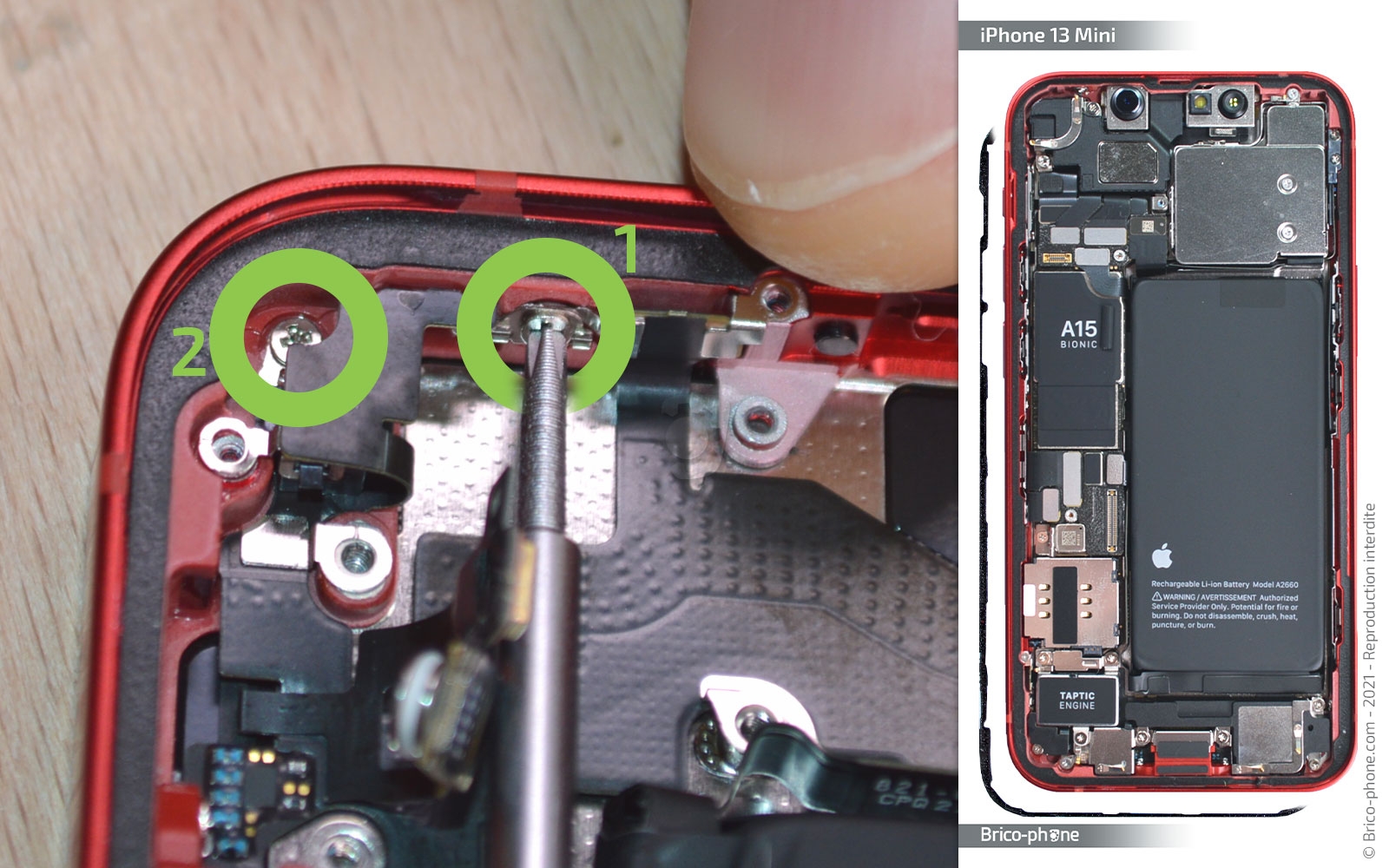

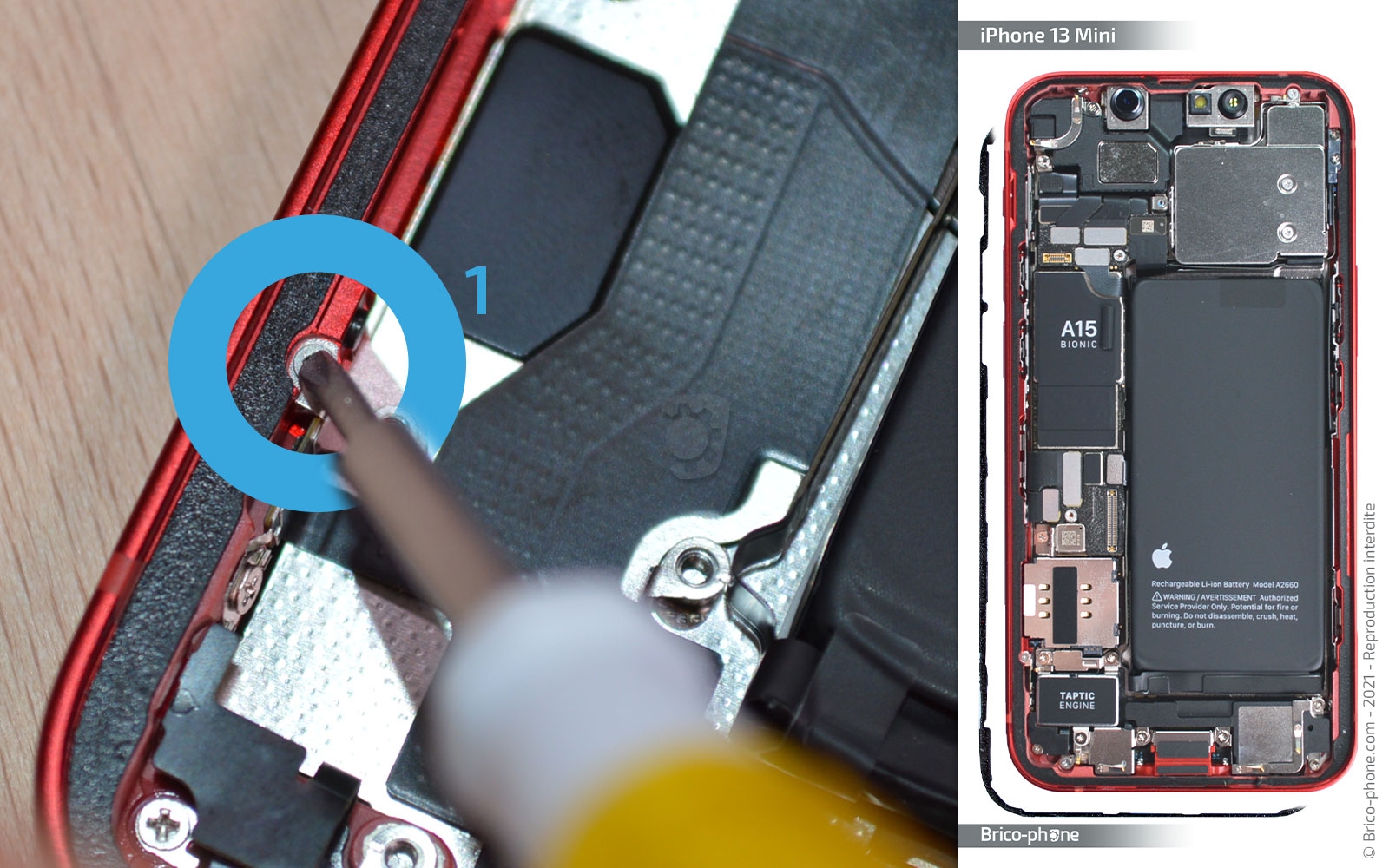

Etape 13 : Sortir les vis du connecteur de charge

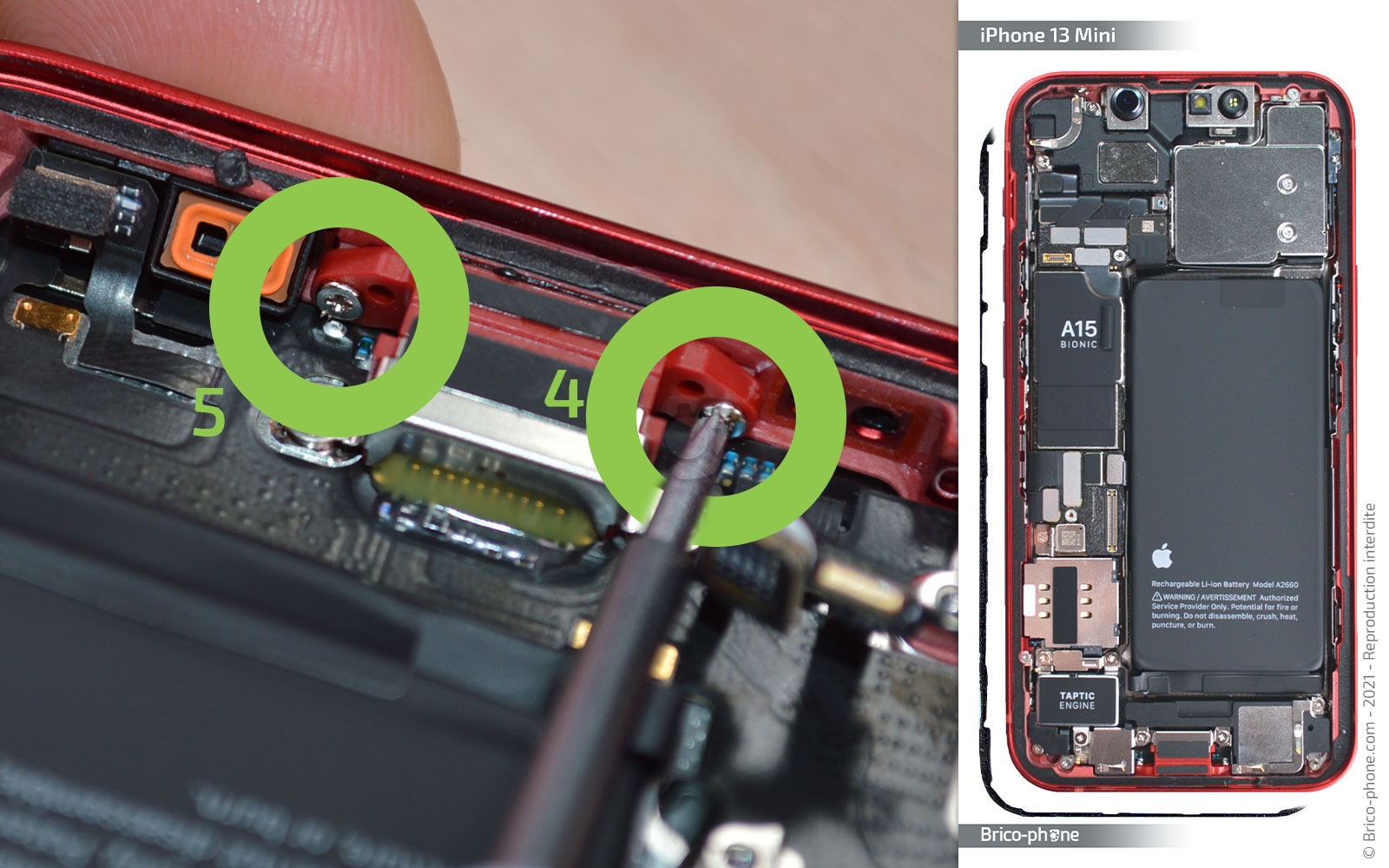

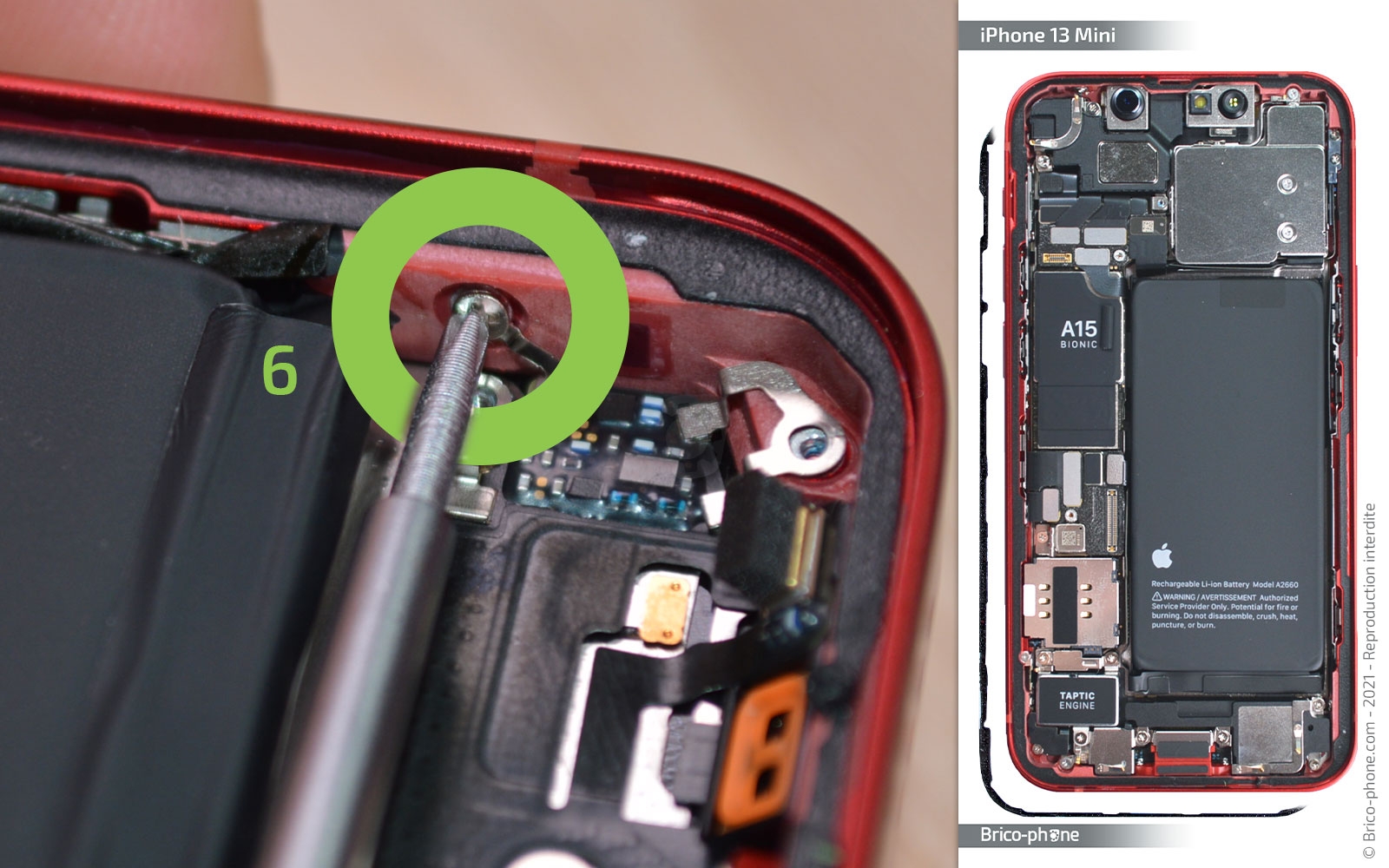

En utilisant le tournevis triwing, sortez la vis J1 puis munissez-vous du cruciforme pour extraire les dernières vis du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

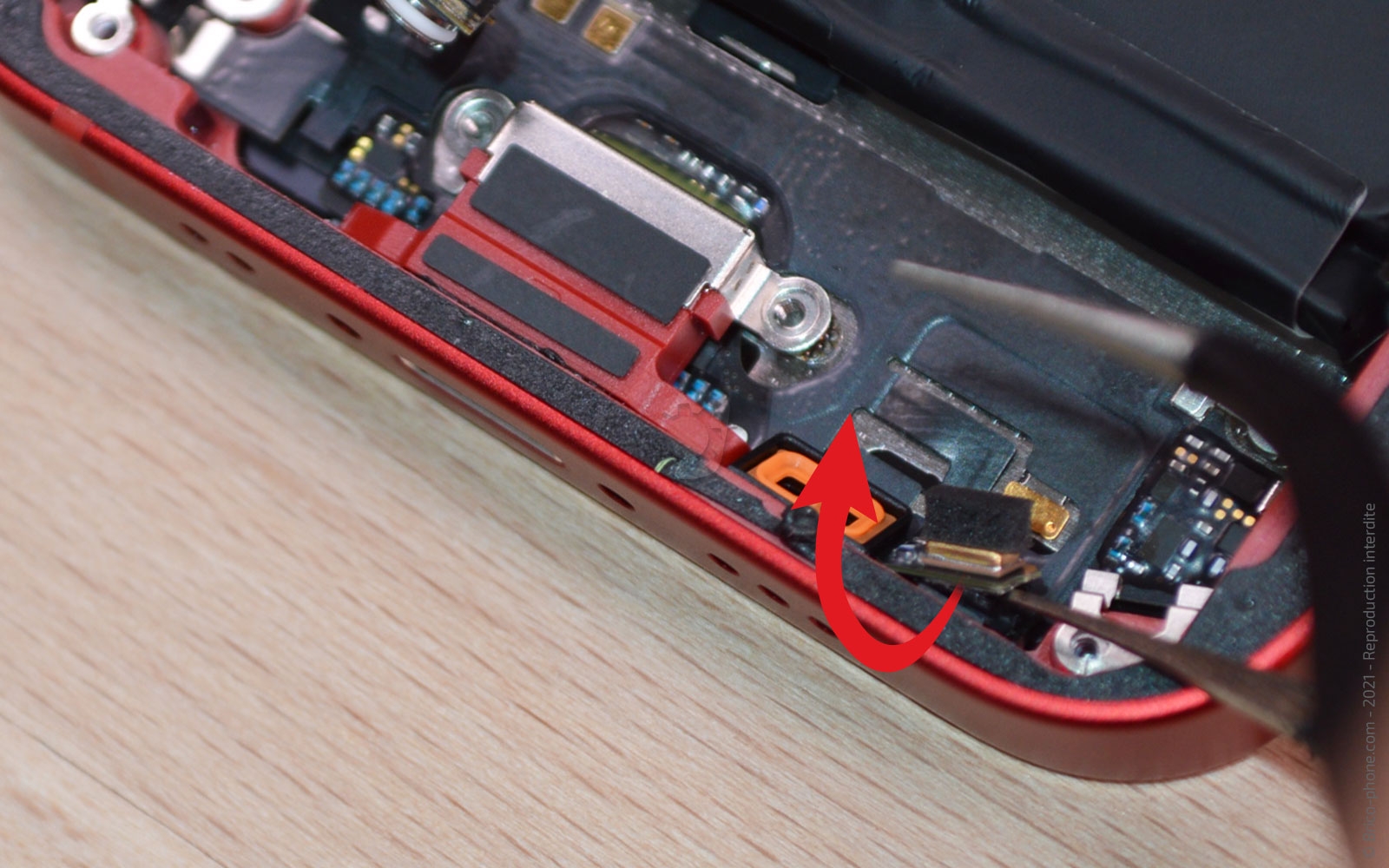

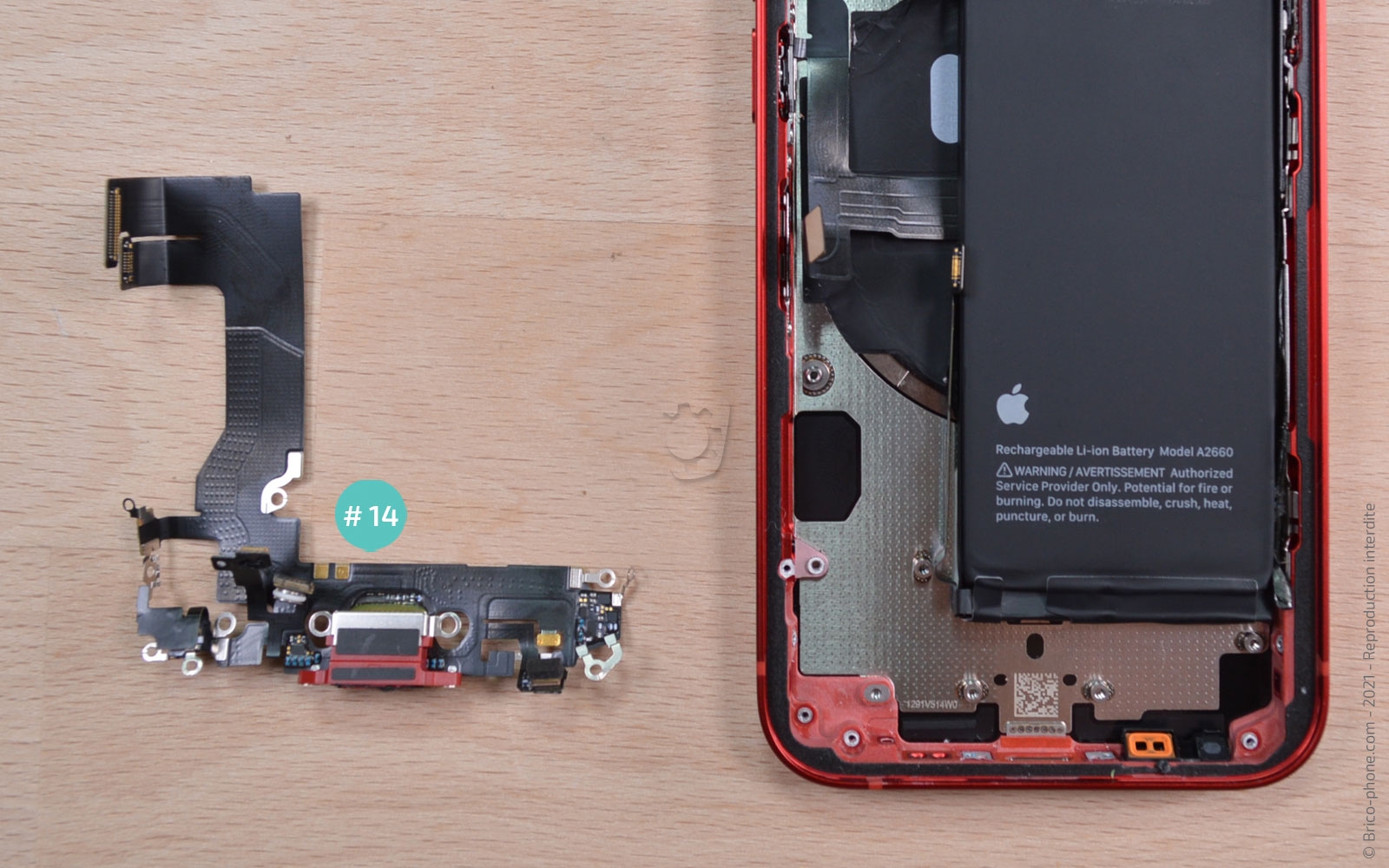

Etape 14 : Récupérer le dock

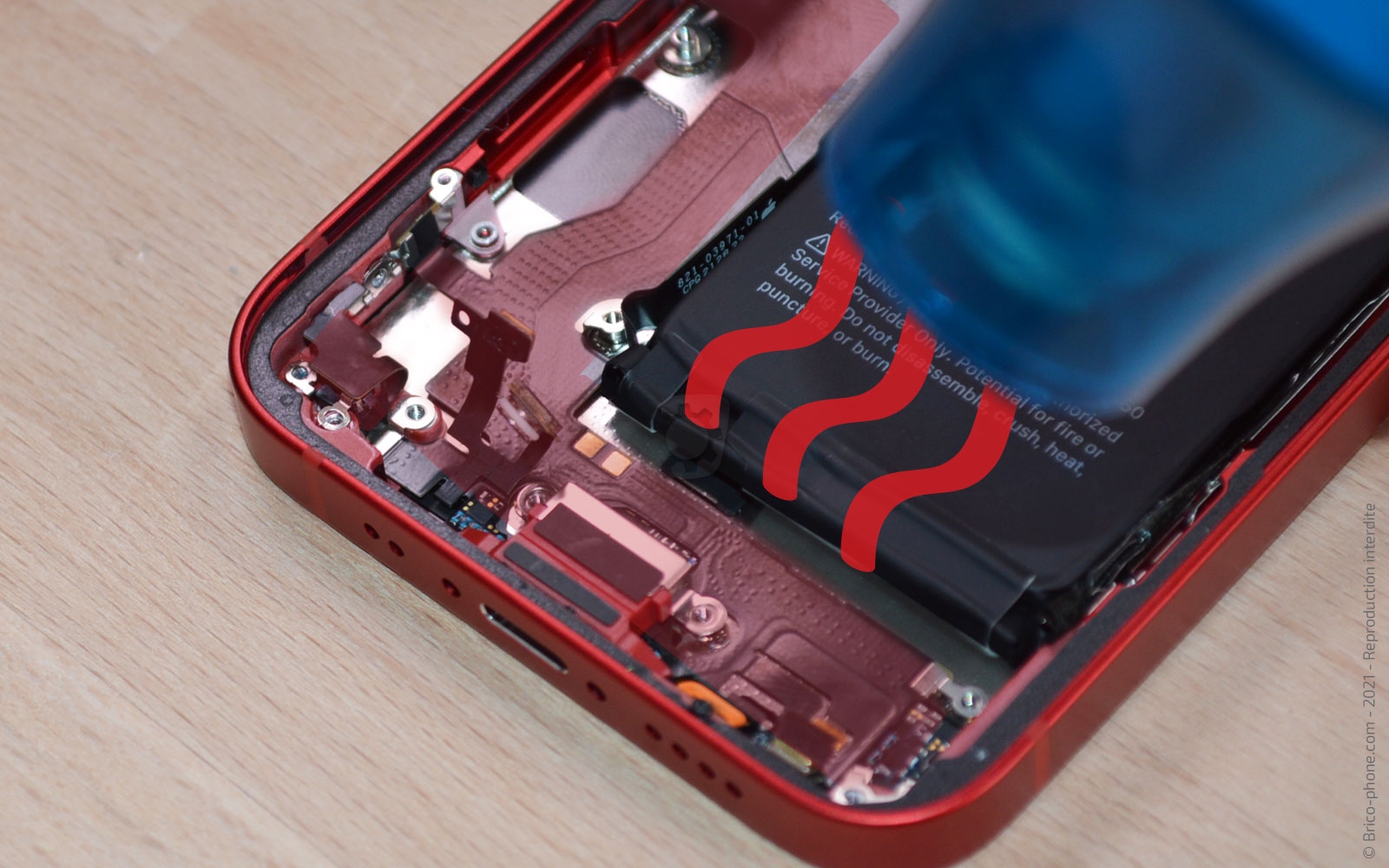

Maintenant, il est temps de chauffer la nappe du connecteur de charge pour la décoller.

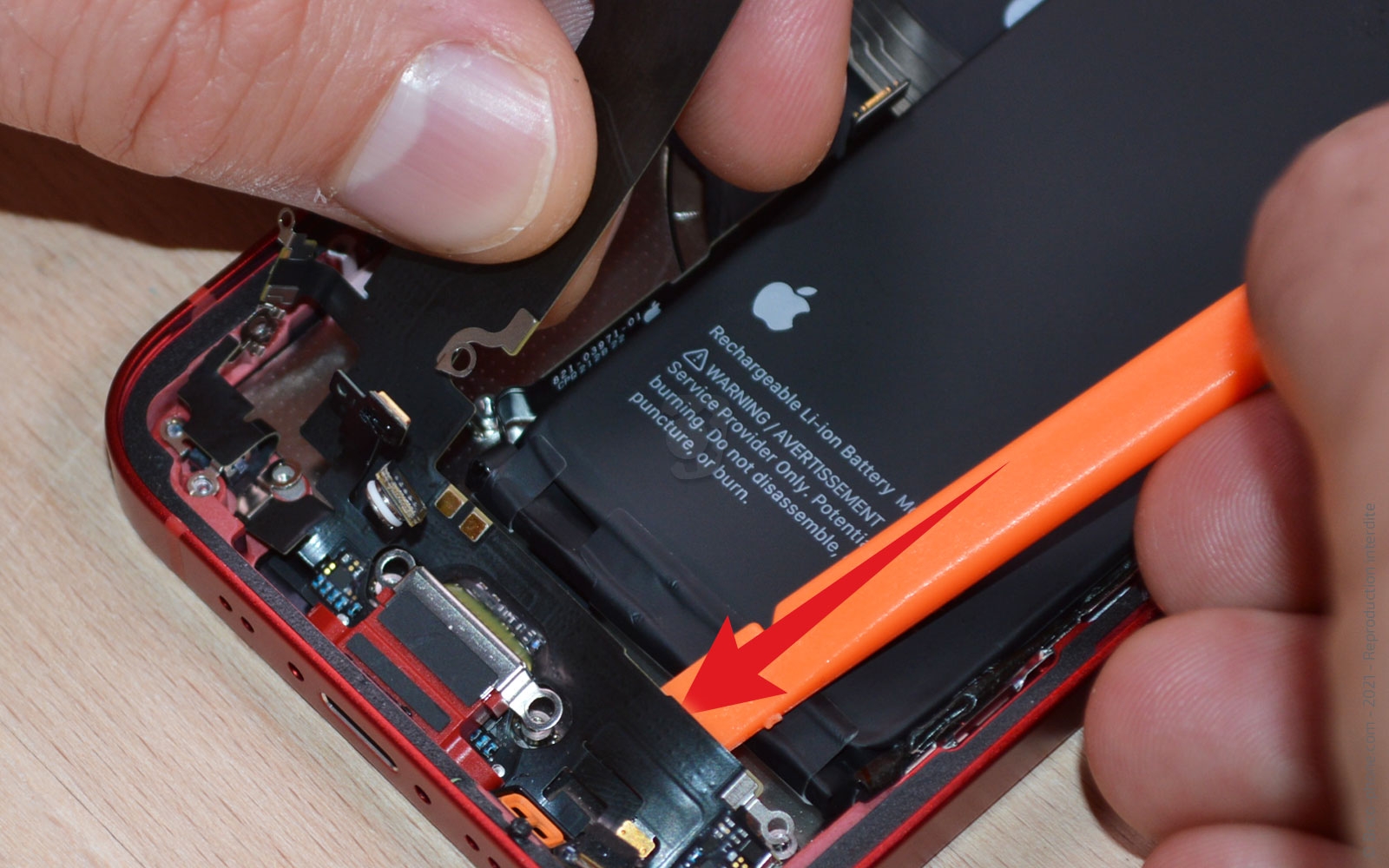

Ensuite, soulevez le micro se trouvant à droite du composant avant de sortir ce dernier du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseils pour le remontage
Pour remonter votre iPhone 13 mini, il vous suffit de suivre les étapes précédentes dans le sens contraire.

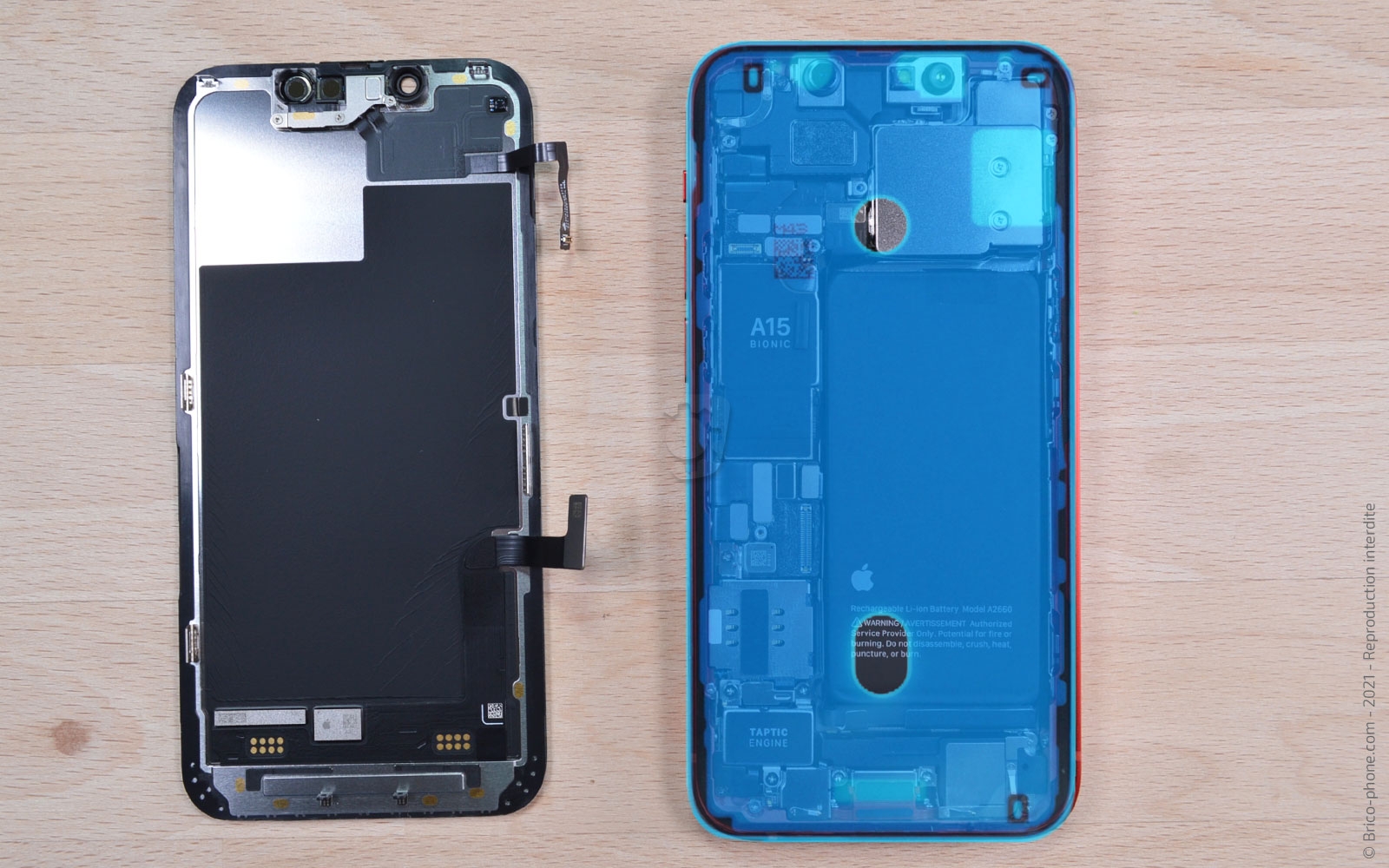

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
