Comment remplacer le Taptic Engine (vibreur) sur iPhone 13 Pro Max

Temps estimé : 40 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
iPhone 13 Pro Max | Temps estimé : 40 min | Difficulté : 2.5/5

Quand vous recevez des appels, des notifications ou des messages, votre iPhone 13 Pro Max ne vibre plus ? Le problème provient du TapTic Engine (vibreur chez Apple), vous allez pouvoir effectuer son remplacement à l'aide de notre tutoriel photos ou vidéo qui vous guidera tout au long de la réparation.

Diagnostic

›  Vous n'avez plus de vibration lors d'un appui prolongé sur l'écran
›  Le mode silencieux ne fait plus vibrer votre téléphone
›  Votre iPhone 13 Pro Max ne vibre plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vibreur Taptic Engine pour iPhone 13 Pro Max
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

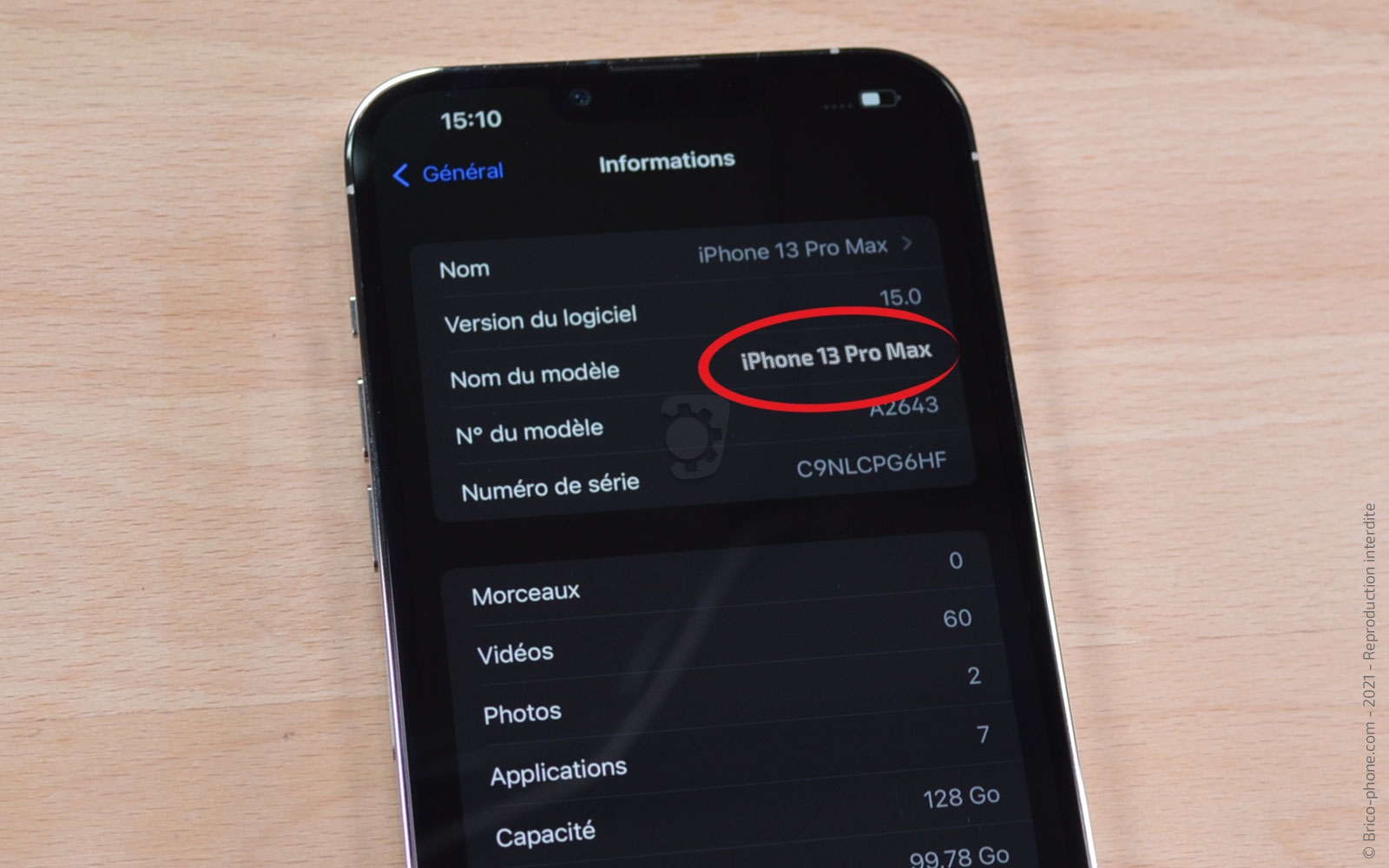

Avant de commencer
Avant de commencer votre réparation, êtes-vous sûr d'avoir le bon modèle ?

Allez dans les réglages puis dans Général et Informations. Vous devez retrouver dans le Nom du modèle, iPhone 13 Pro Max et dans N° du modèle, A2643 pour posséder un iPhone 13 Pro Max.

Si vous n'avez plus d'affichage, à l'emplacement du tiroir sim, vous devez retrouver la référence A2643.

Eteignez votre téléphone en appuyant sur power et volume moins et slidez "éteindre".

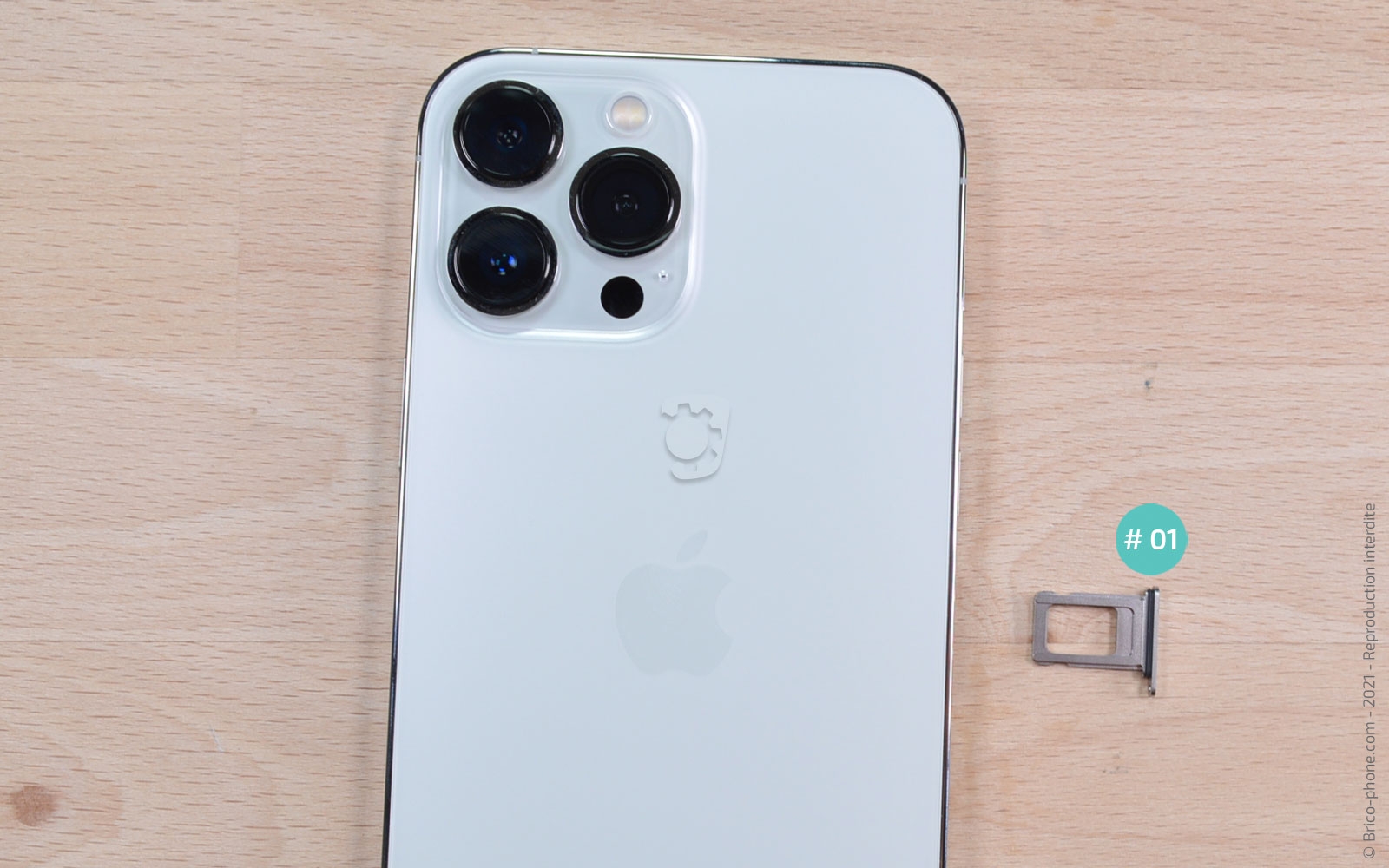

Etape 1 : Ejecter le tiroir sim 01

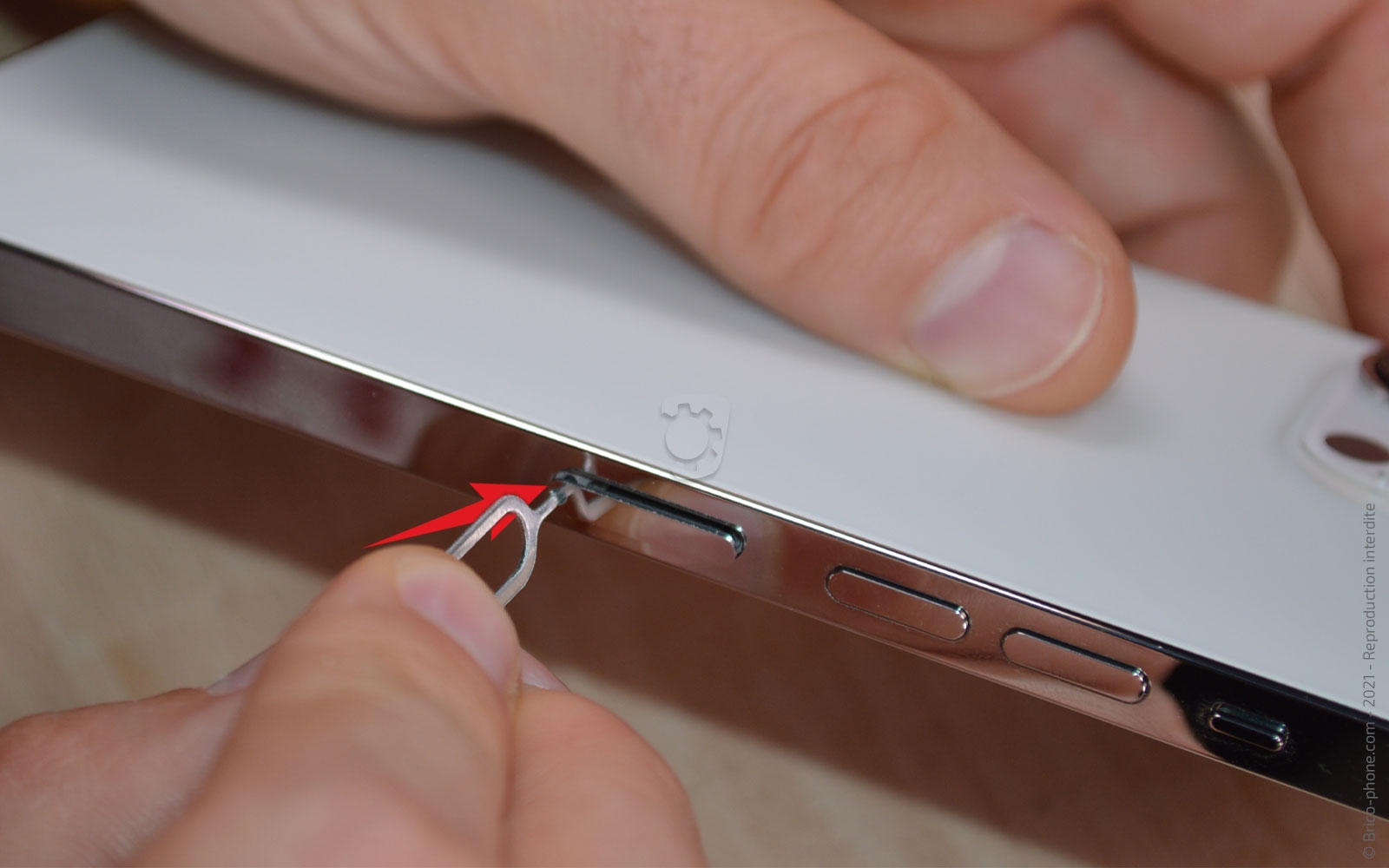

Commencez par éjecter le tiroir sim #01 à l'aide de l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

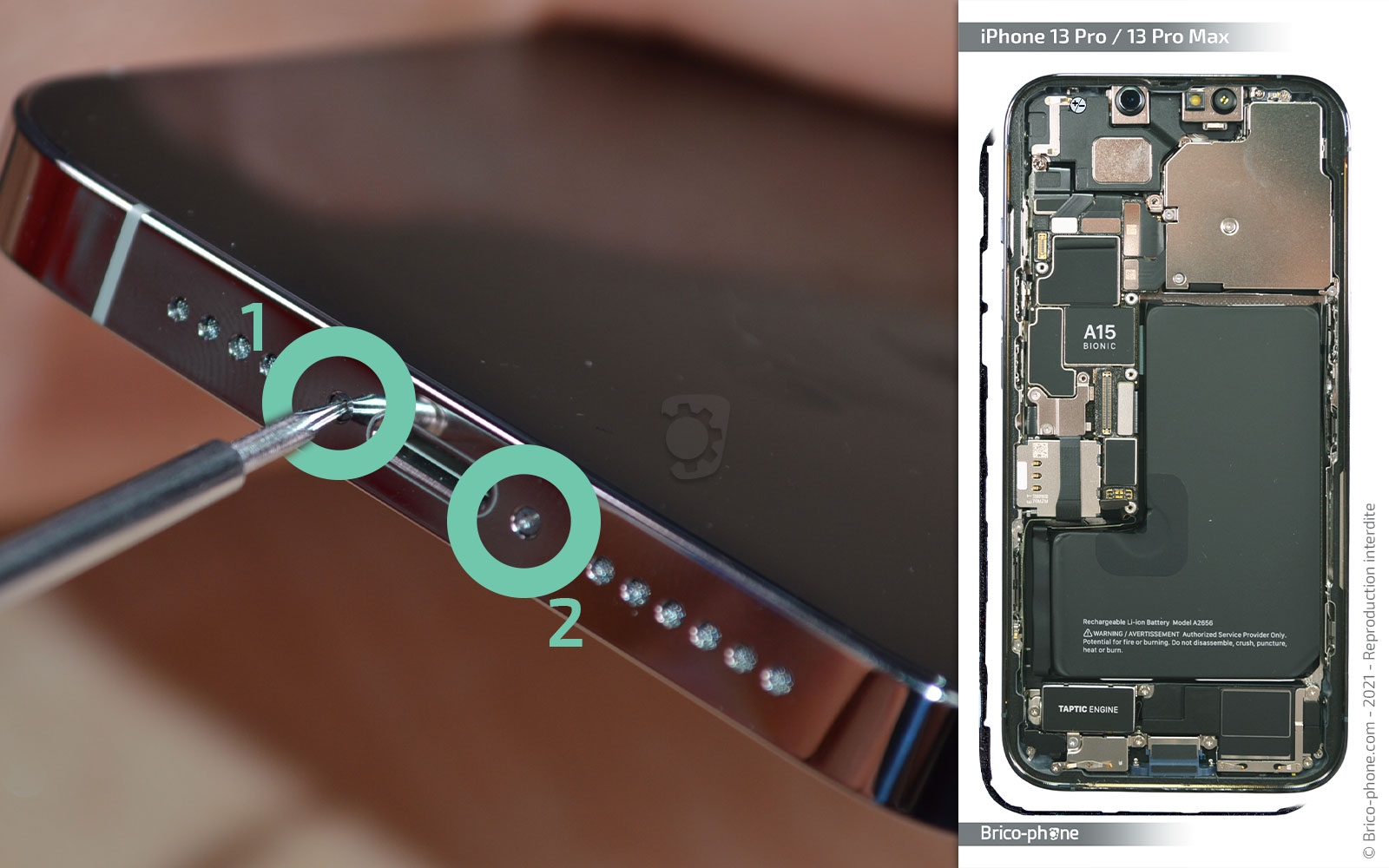

Etape 2 : Retirer les vis pentalobe
Retirez les 2 vis pentalobes qui maintiennent l'écran dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €
Etape 3 : Chauffez l'écran
Pour ramollir le joint d'étanchéité, il va falloir chauffer l'écran, pour cela nous vous proposons 2 méthodes :

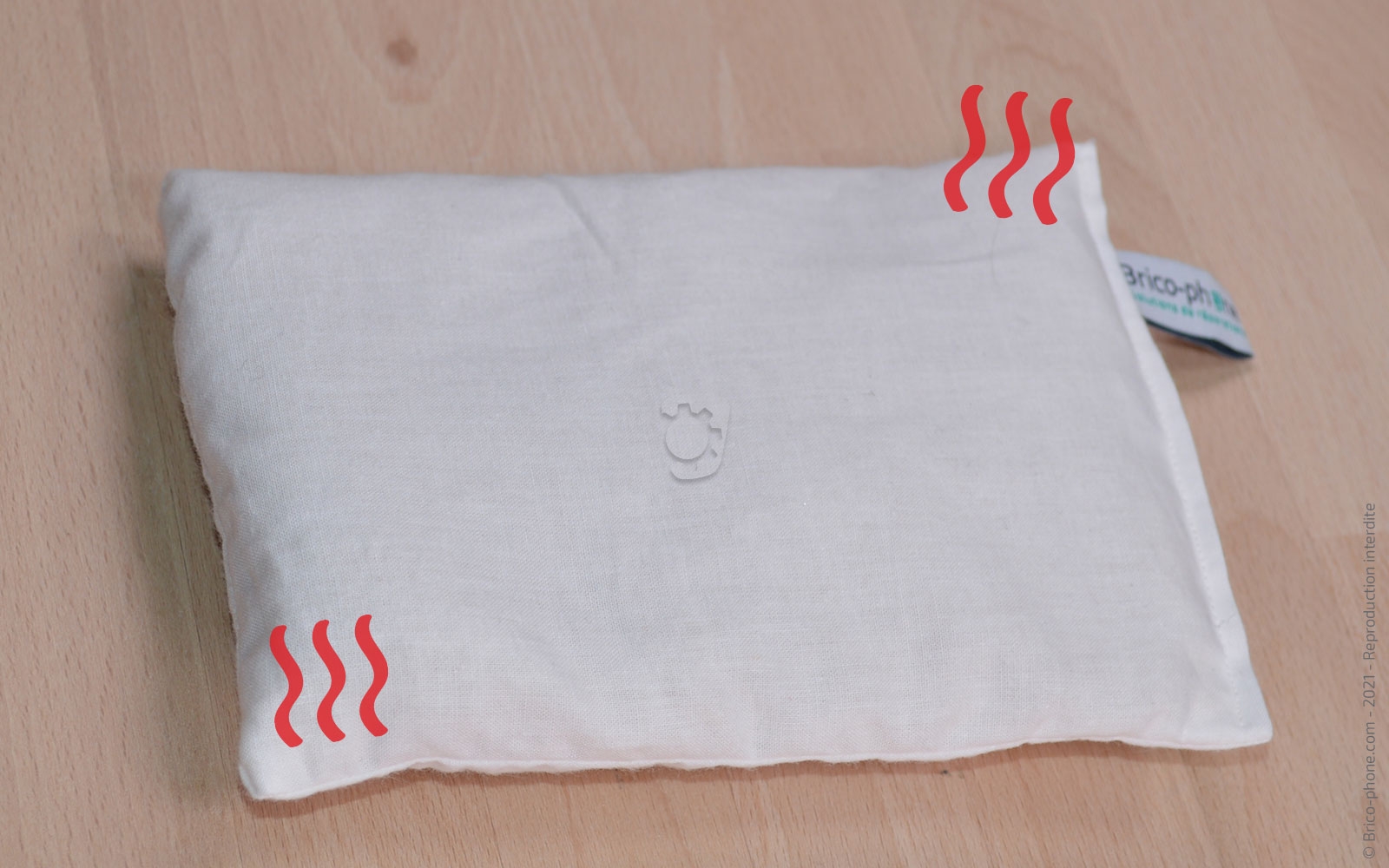

- Passez le coussin chauffant au micro-ondes pendant 2 minutes, puis appliquez-le environ 40 secondes sur l'écran.

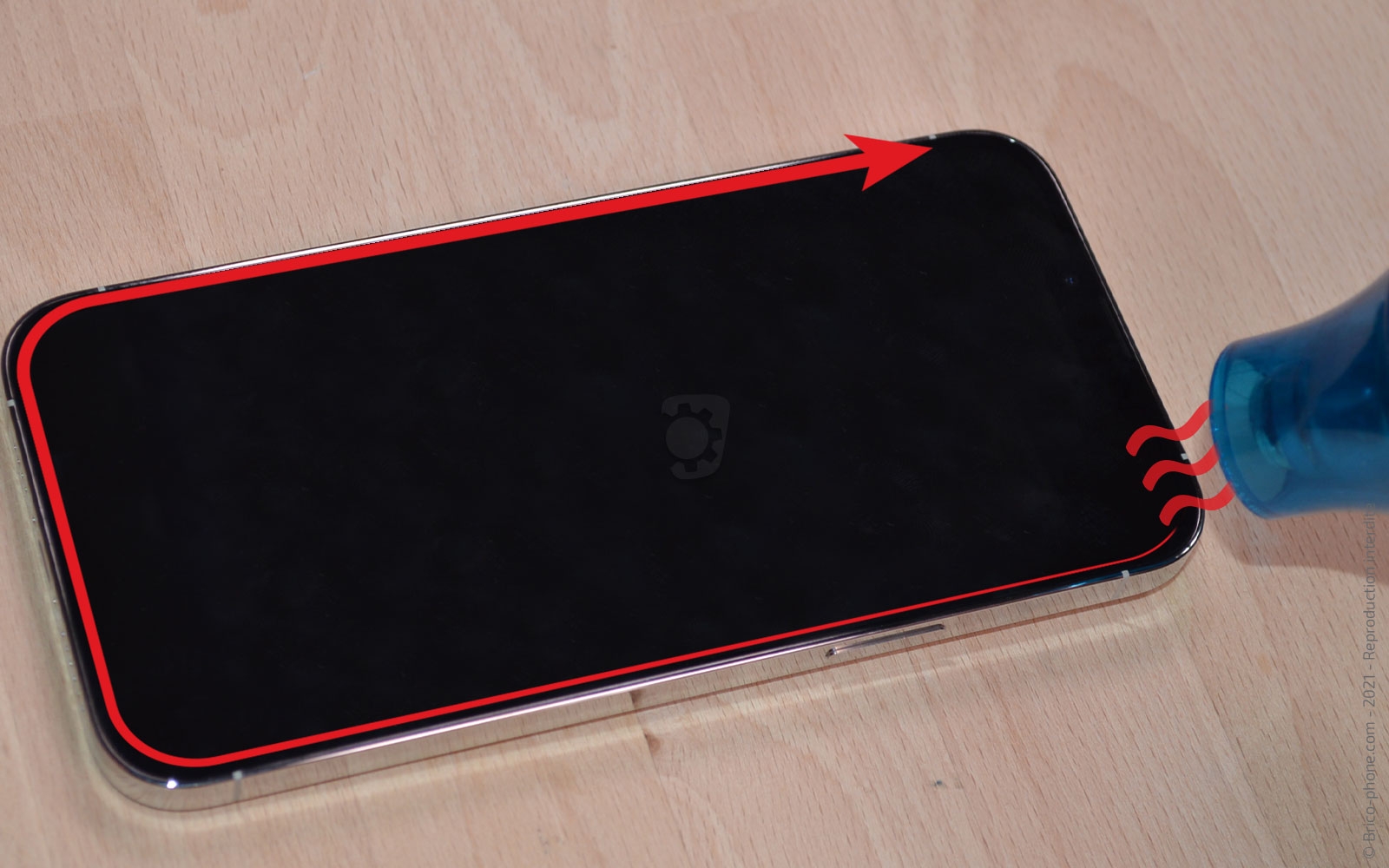

- Chauffez pendant 20 secondes tout le pourtour de l'écran à l'aide de votre sèche-cheveux ou votre décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Ouvrir l'iPhone

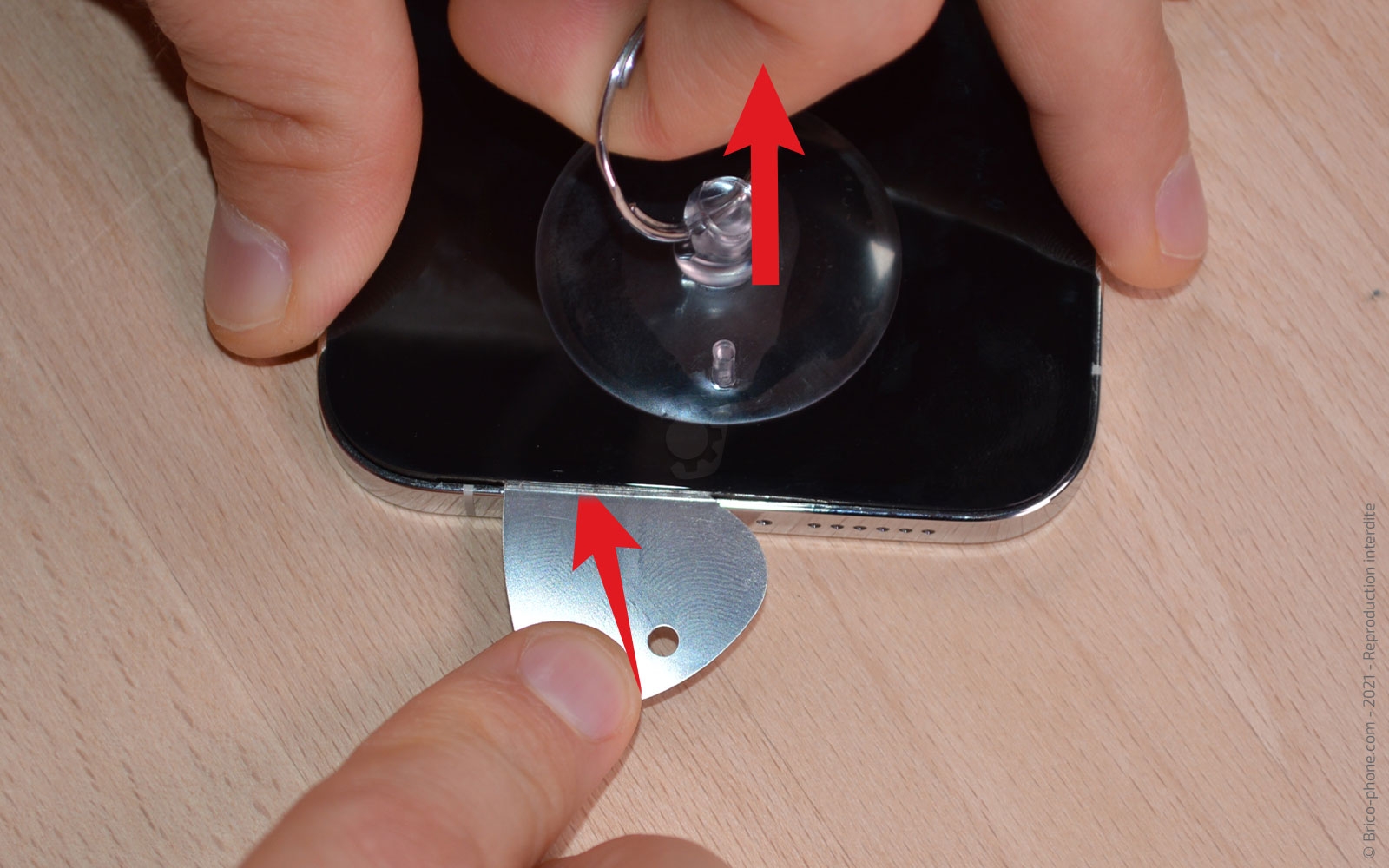

Appliquez la ventouse sur l'écran, puis tout en tirant dessus, insérez le médiator en métal troué entre l'écran et le châssis afin de créer un point d'insertion.

Insérez le levier vert à la place du médiator et faites le tour de l'écran pour le séparer du châssis, attention aux nappes de celui-ci qui se trouvent sur la gauche.
Outils du kit utilisés
Outils du kit utilisés

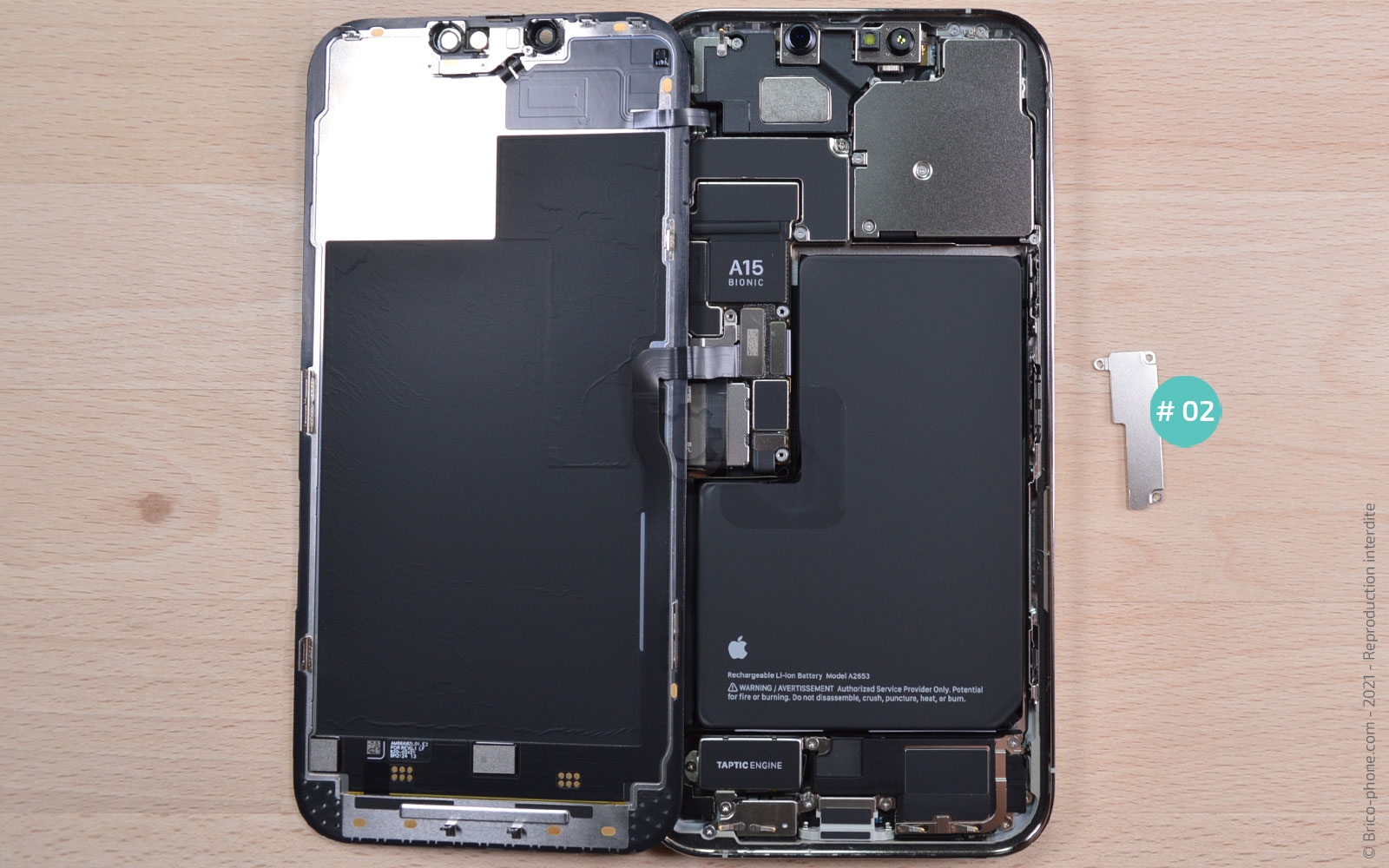

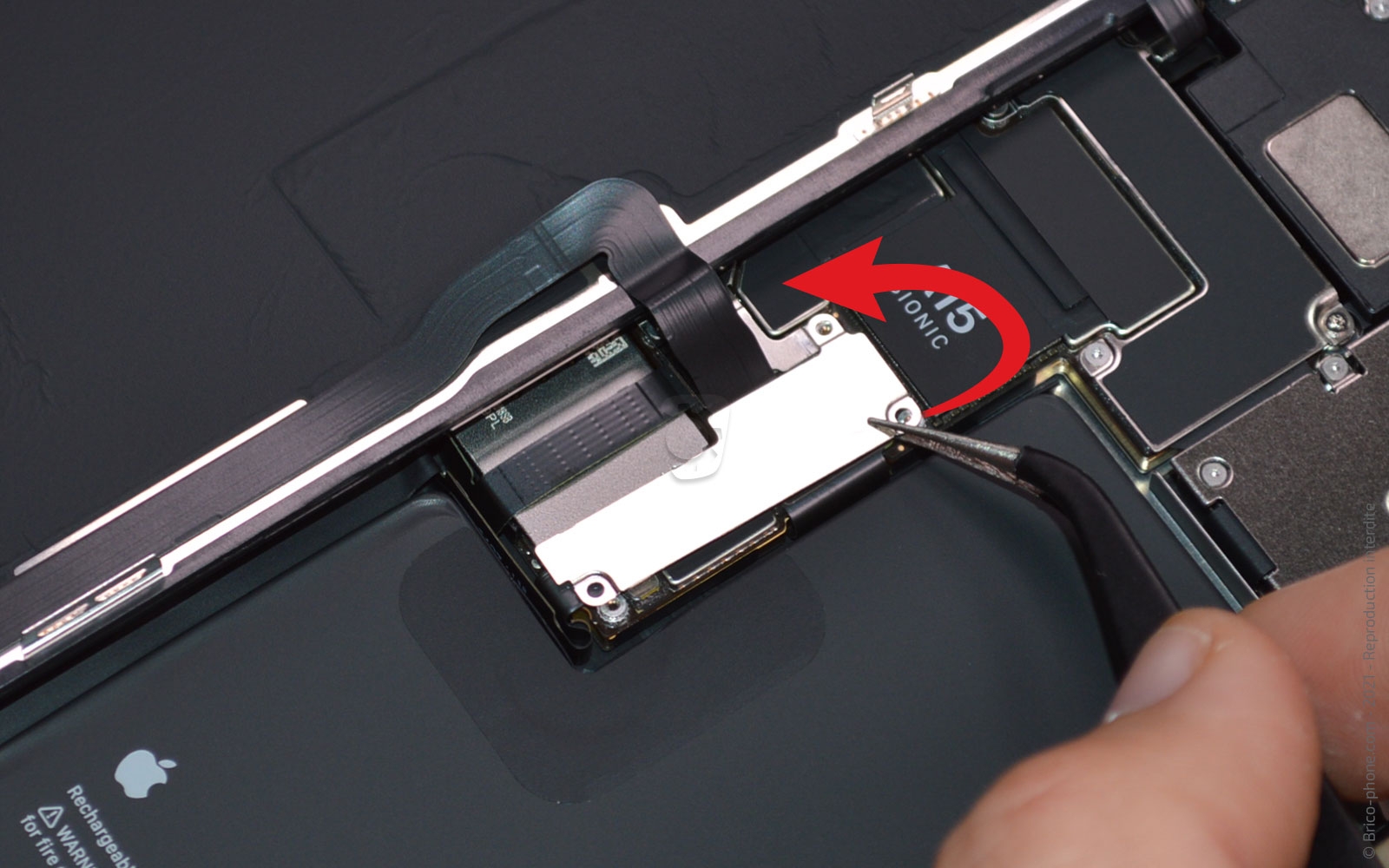

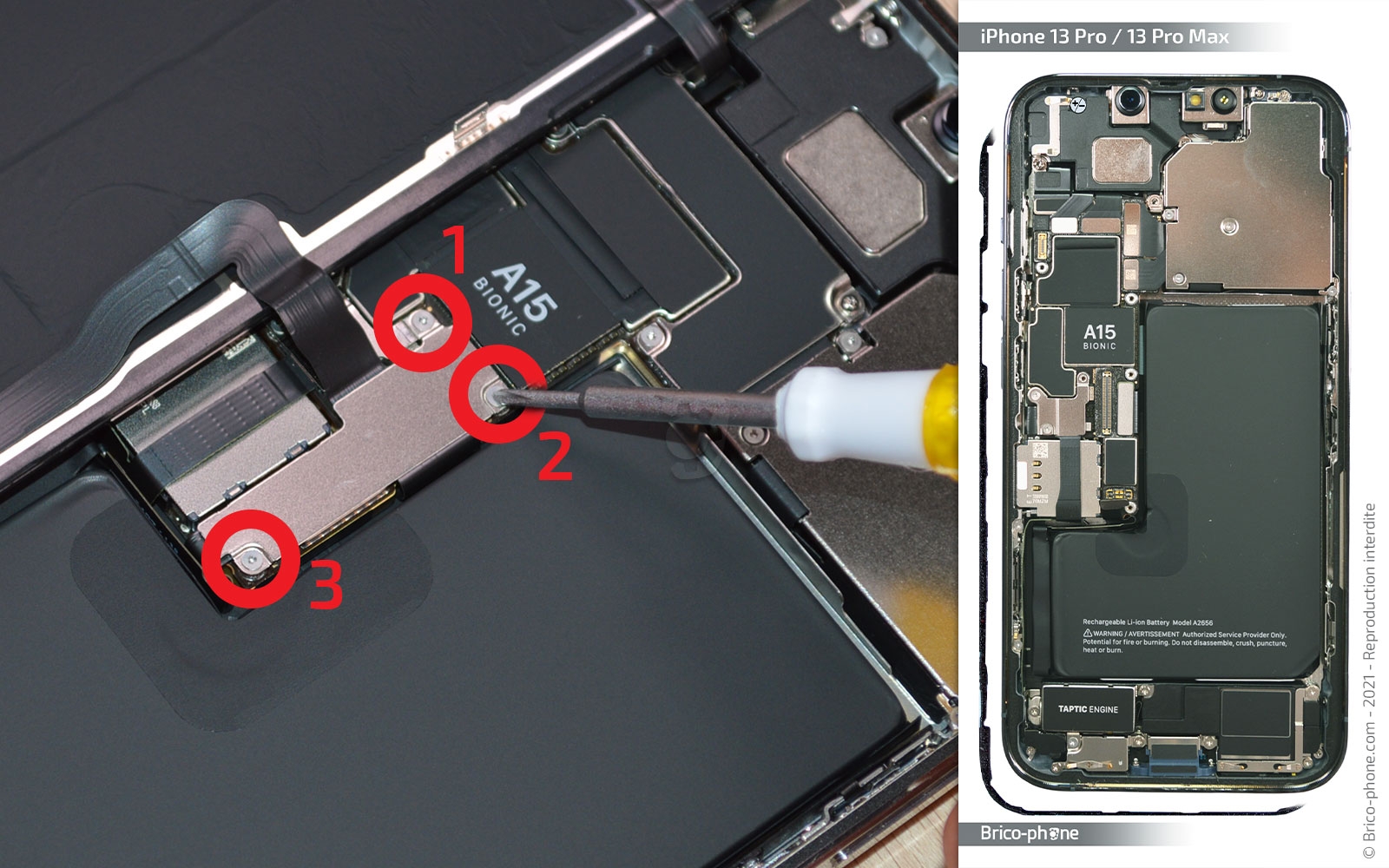

Etape 5 : Ôter la plaquette 02
Dévissez les 3 vis triwing avant de retirer la plaquette #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

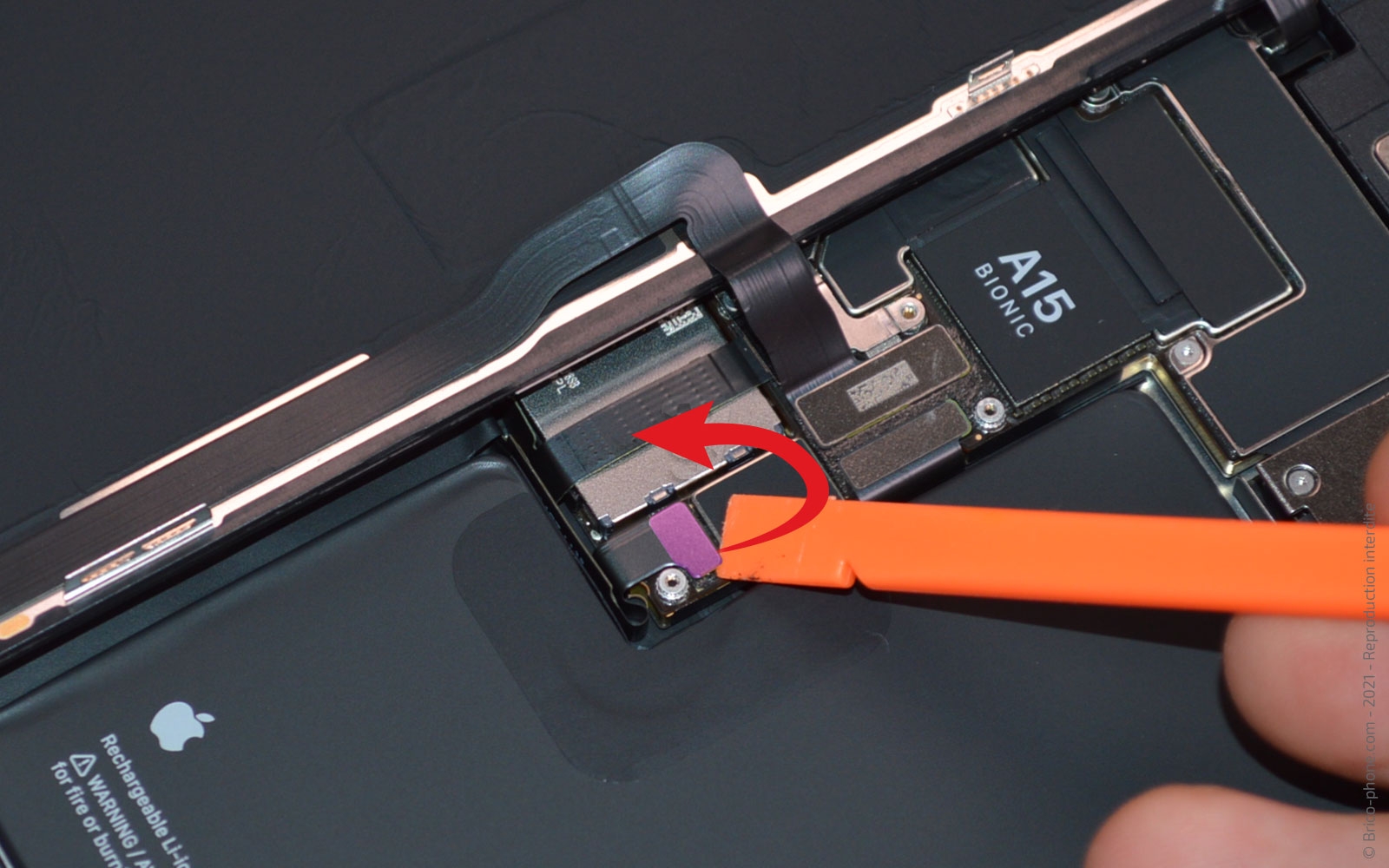

Etape 6 : Déconnecter la batterie
Déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

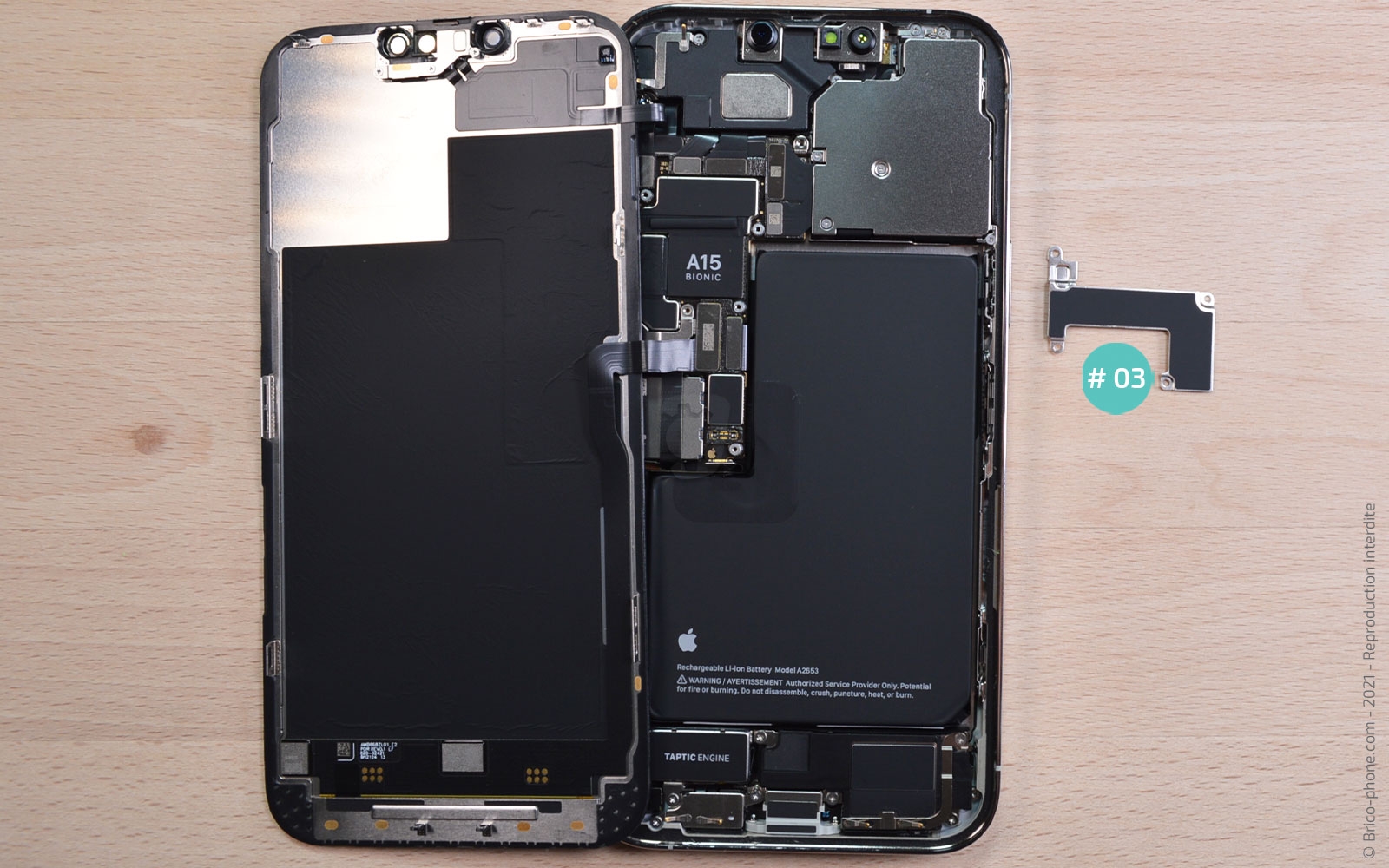

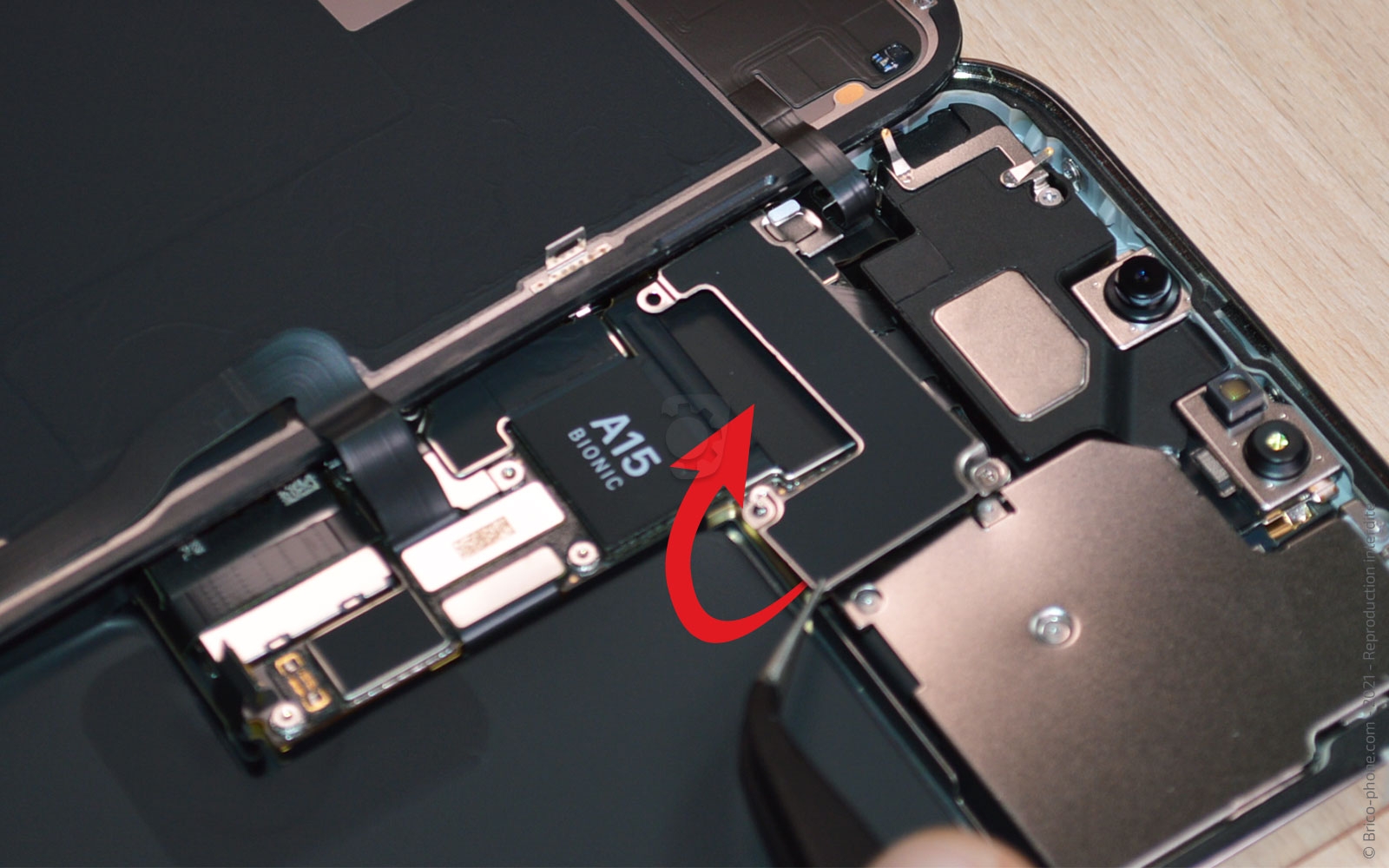

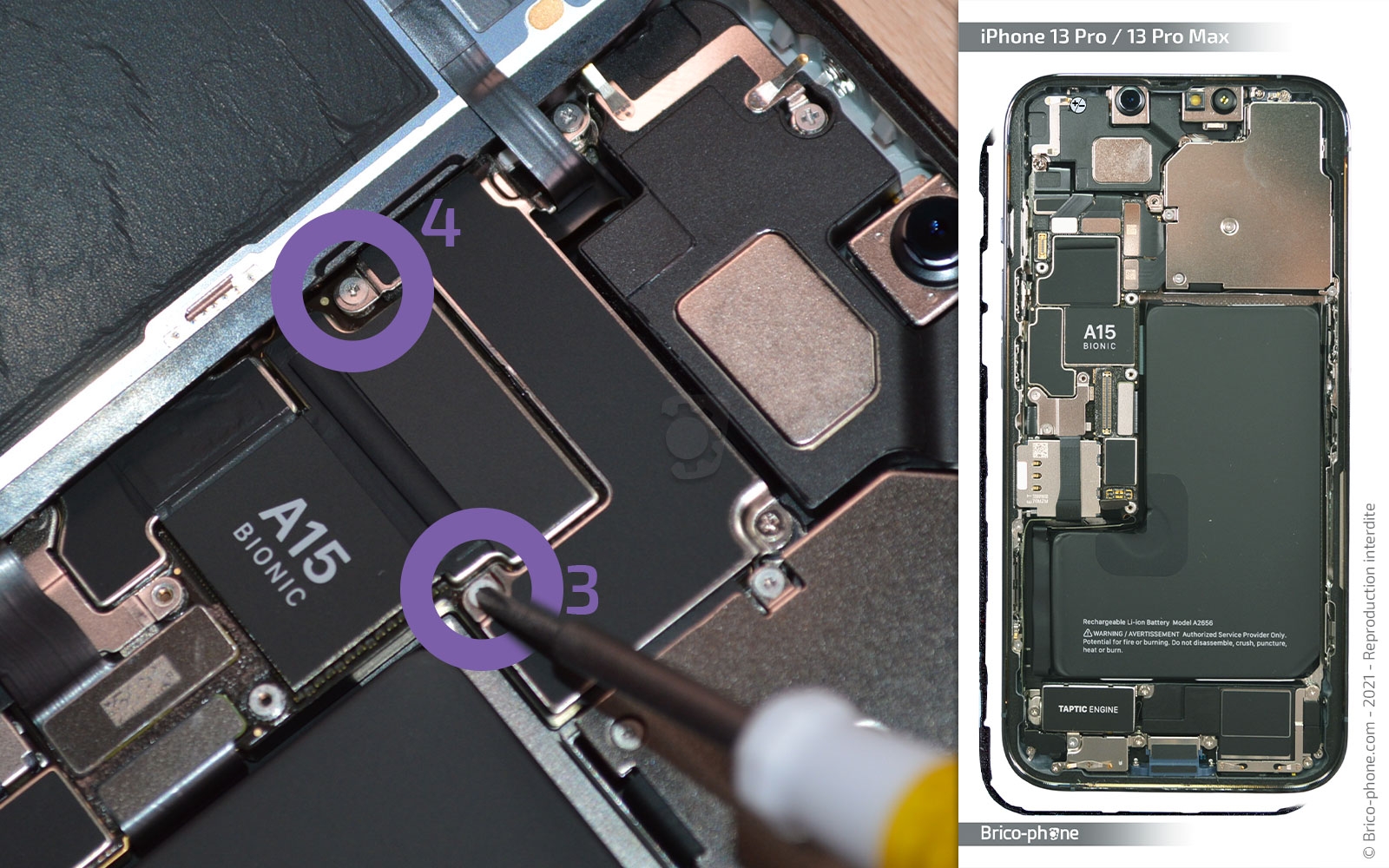

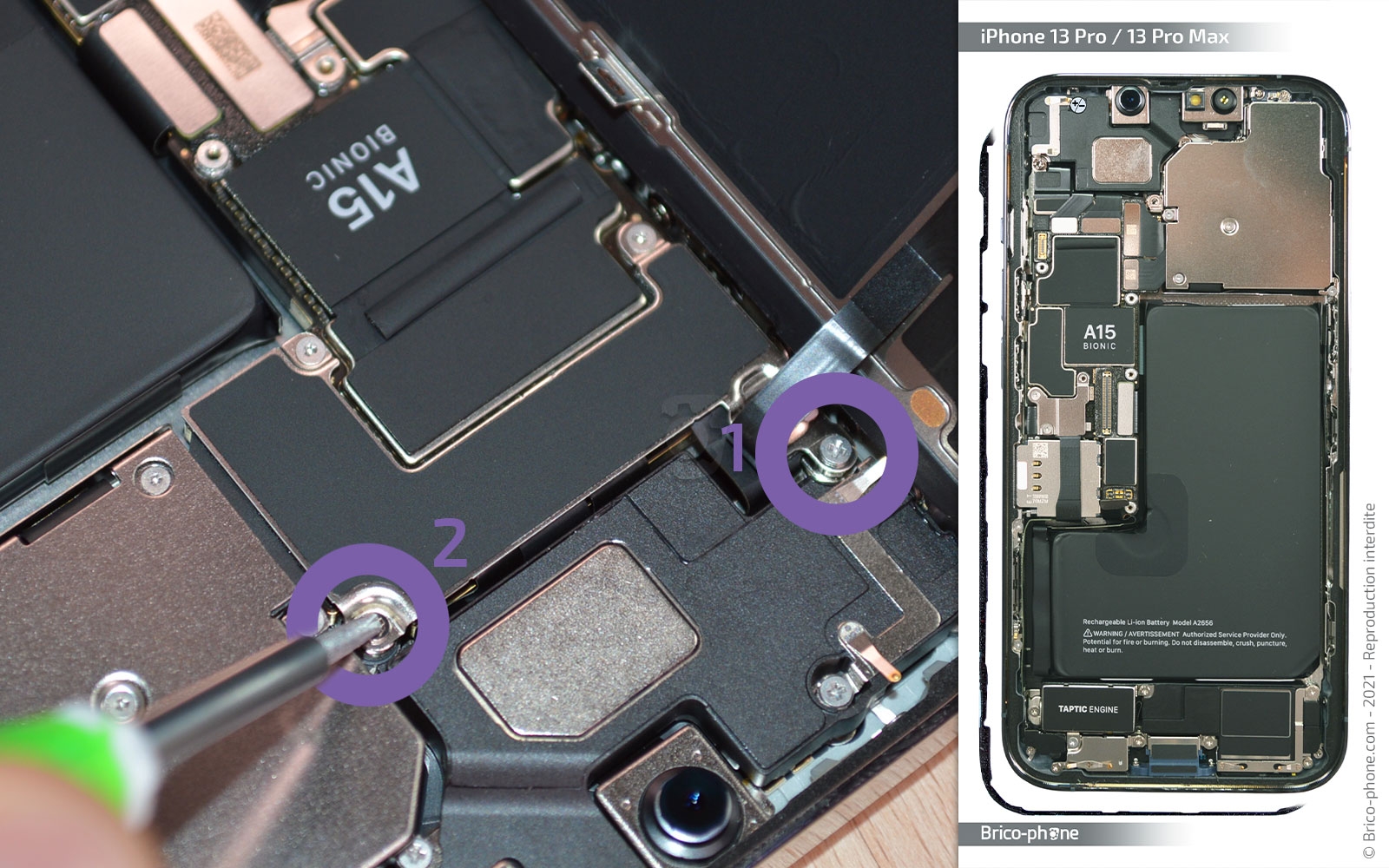

Etape 7 : Ôter la plaquette 03
Commencez par dévisser les 2 vis du bas avec le tournevis triwing, puis celles du haut avec le tournevis cruciforme.

Ensuite, ôtez la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Tournevis en métal Triwing 0.6
10,90 €
Etape 8 : Séparer l'écran du châssis

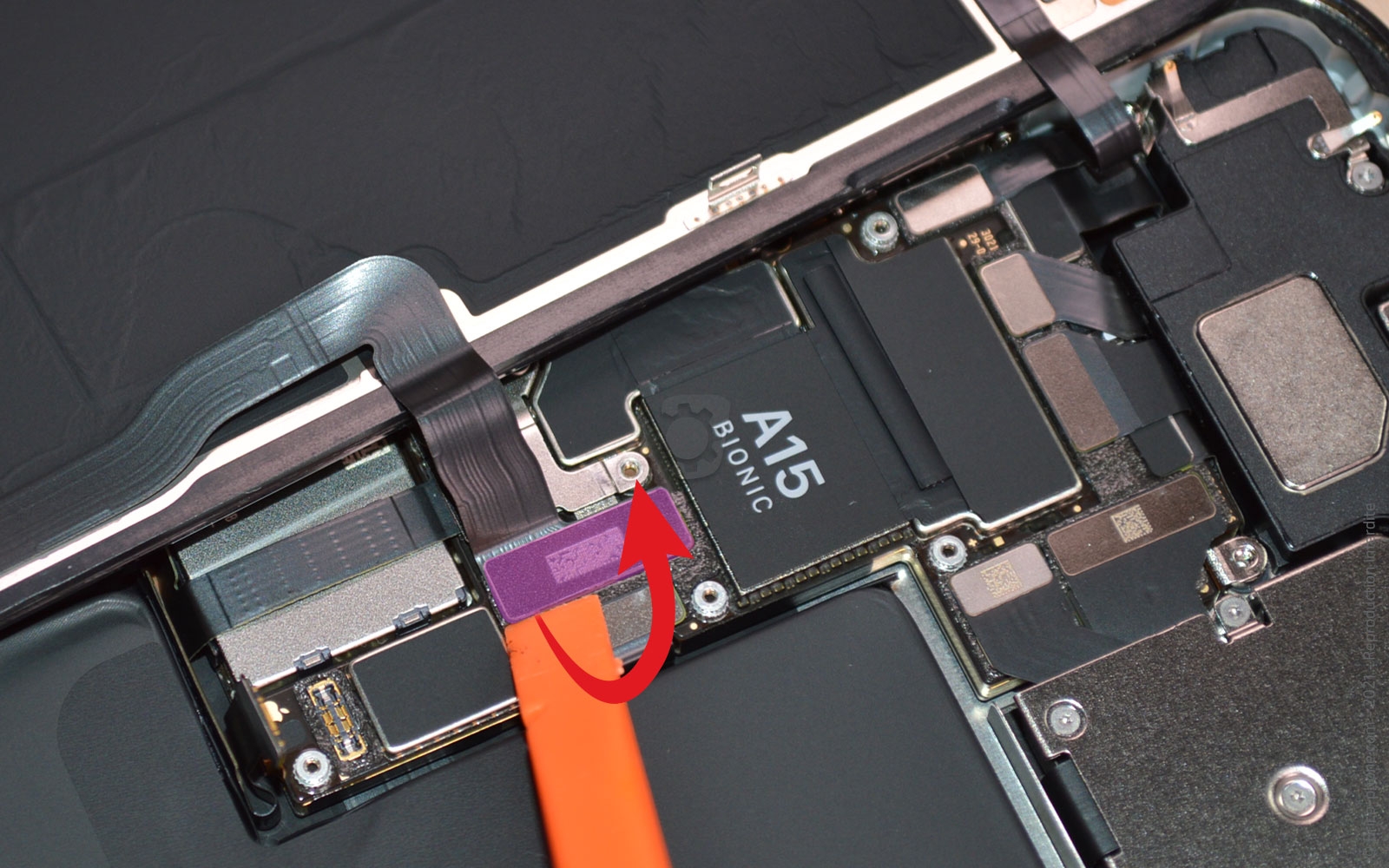

Vous pouvez maintenant déconnecter les nappes de l'écran #04 avec le spudger, vous en trouverez une en haut et une en bas.
Outils du kit utilisés
Outils du kit utilisés

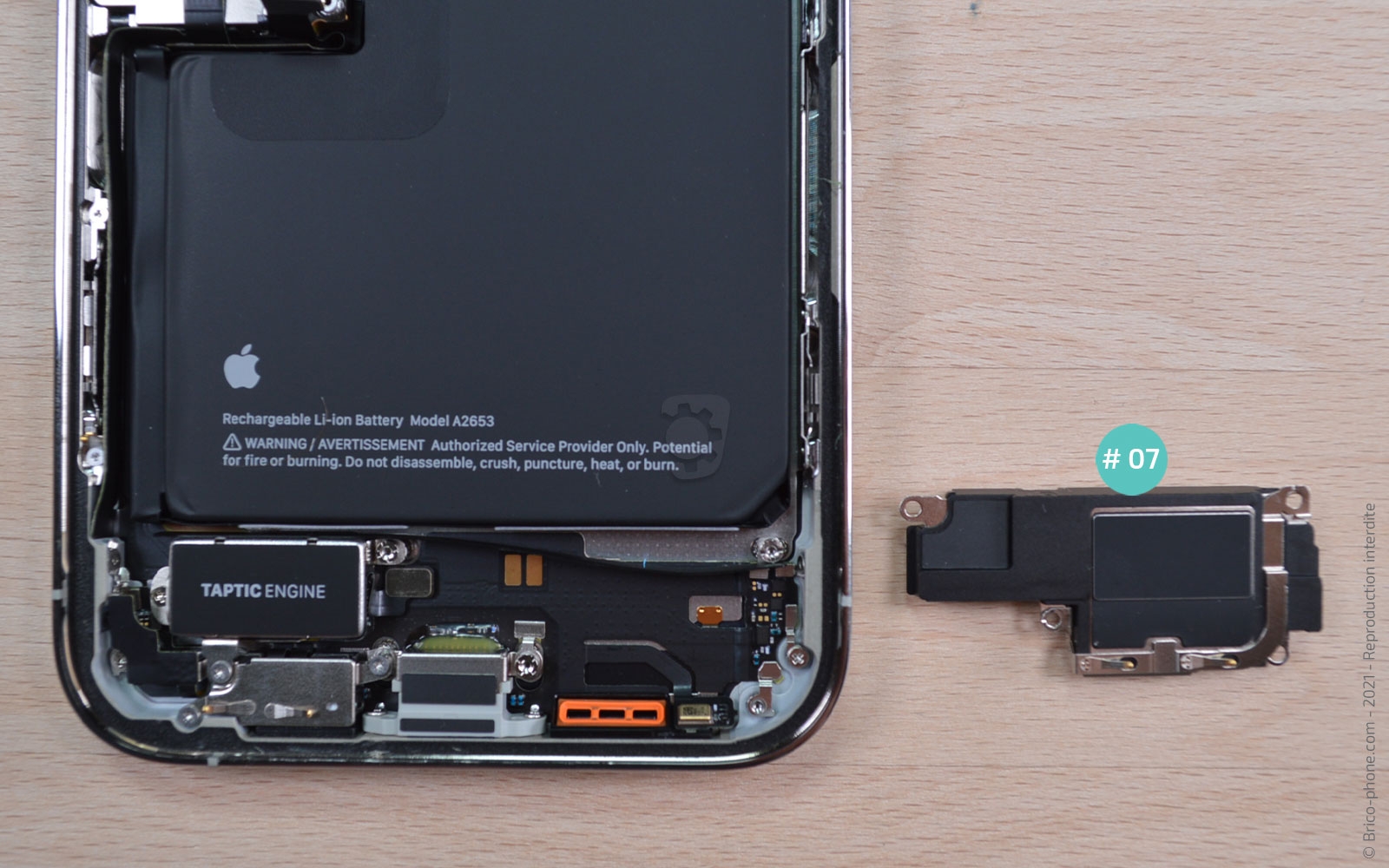

Etape 9 : Retirer le HP externe 07

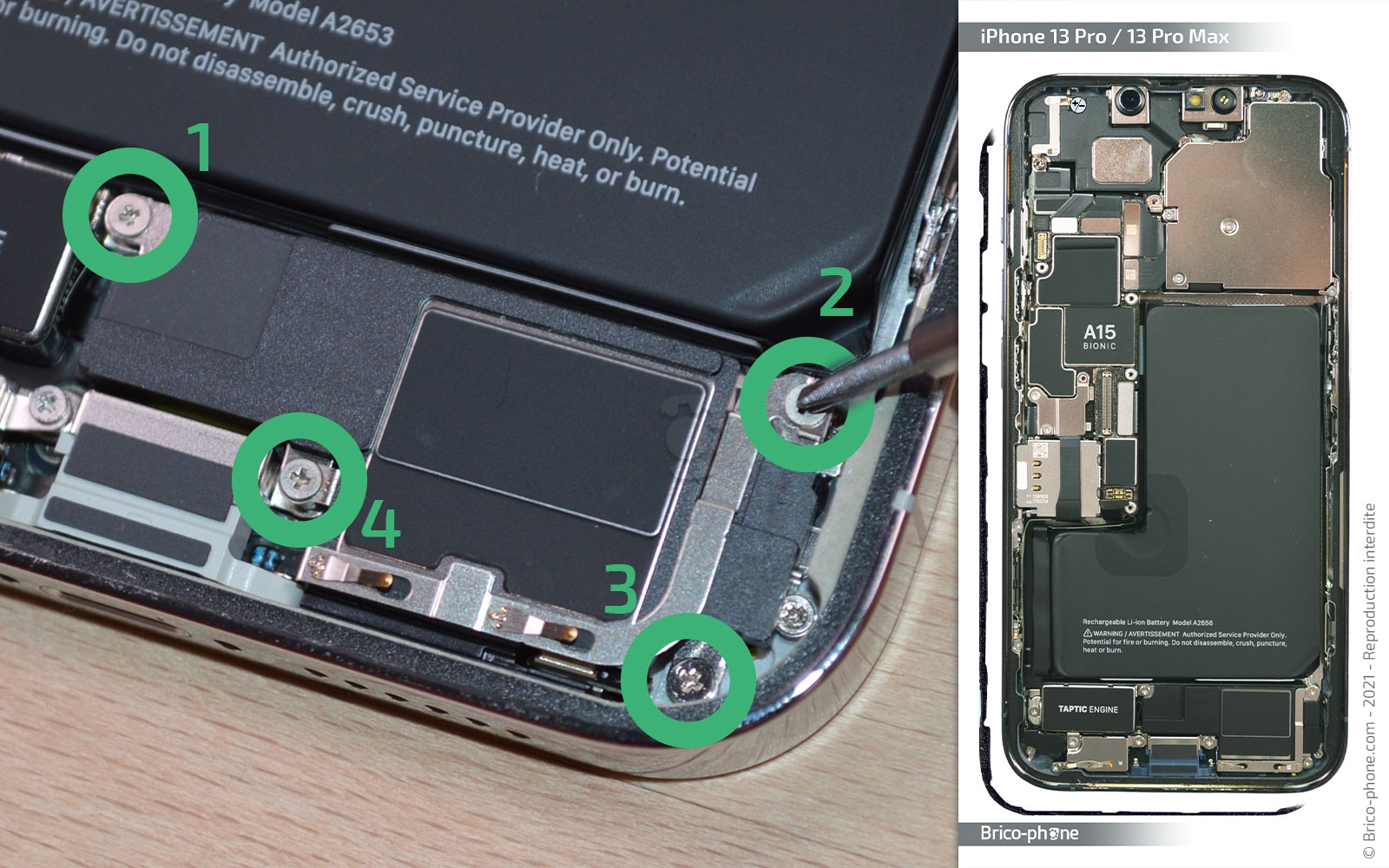

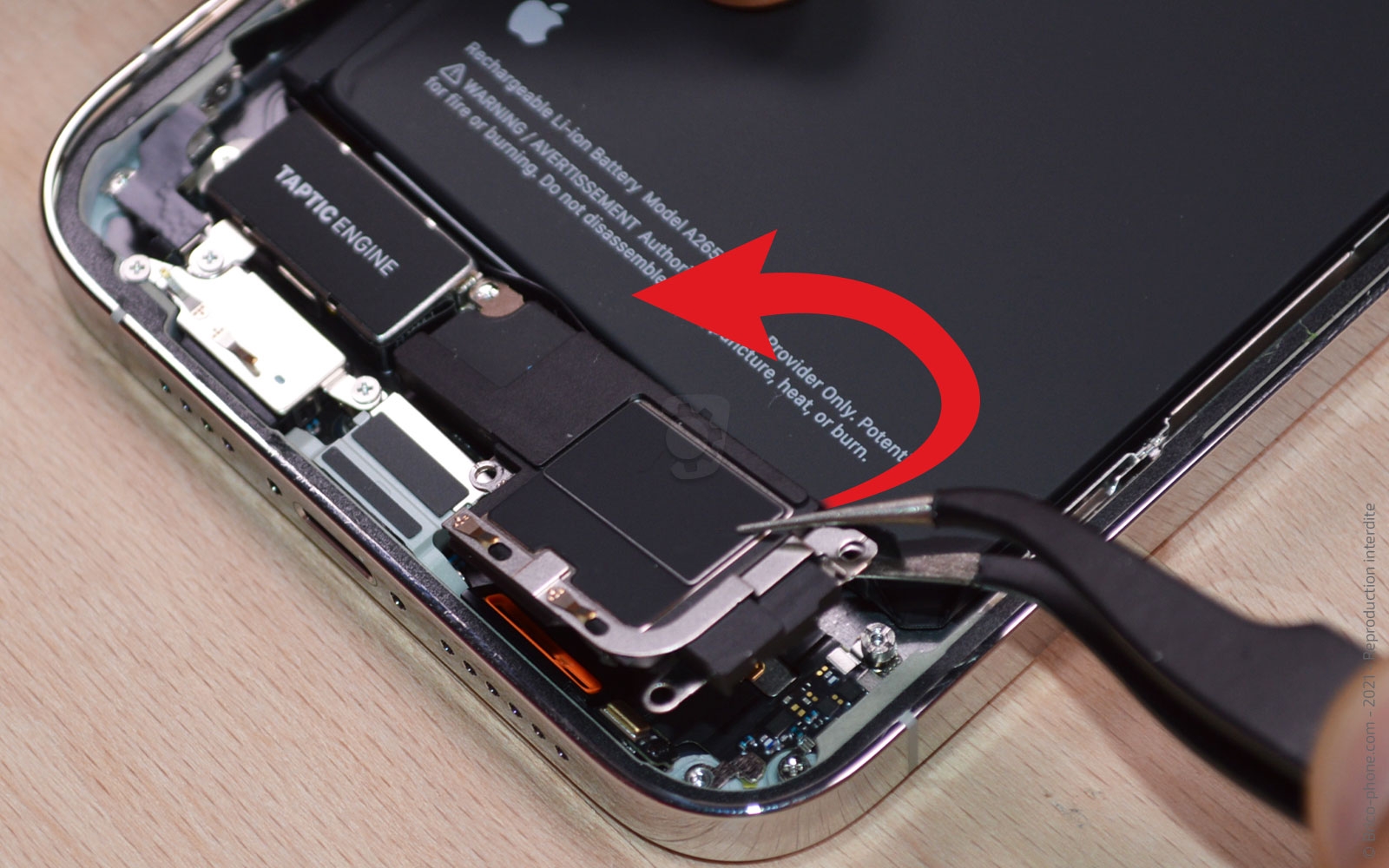

Commencez par dévisser les 4 vis cruciforme avec le tournevis, puis ôtez le HP externe #07 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

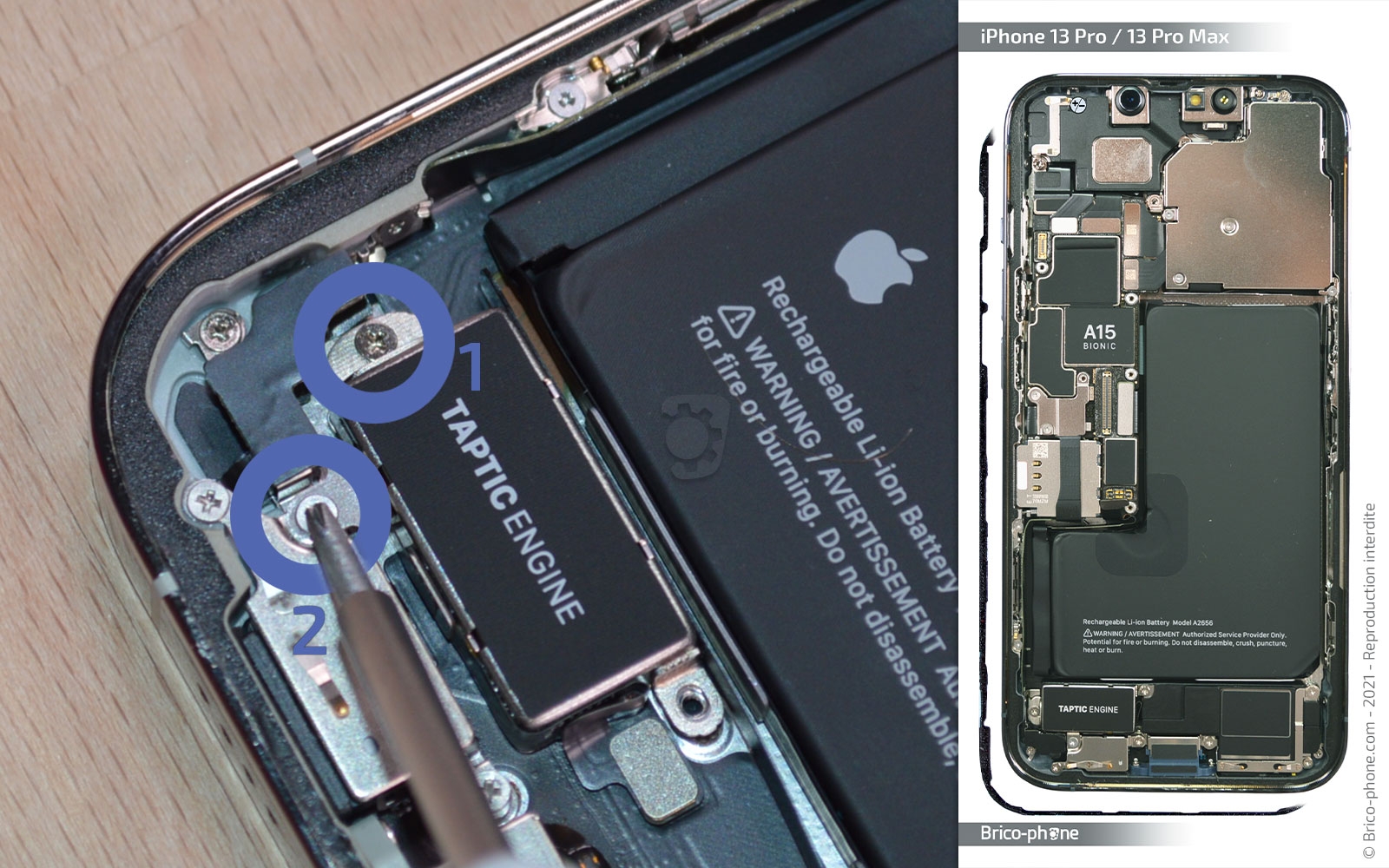

Etape 10 : Dévisser les vis du TapTic Engine
Avant de retirer le vibreur, dévissez les 2 vis cruciforme et la vis plate.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Tournevis Professionnel Plat 2.0
7,74 €

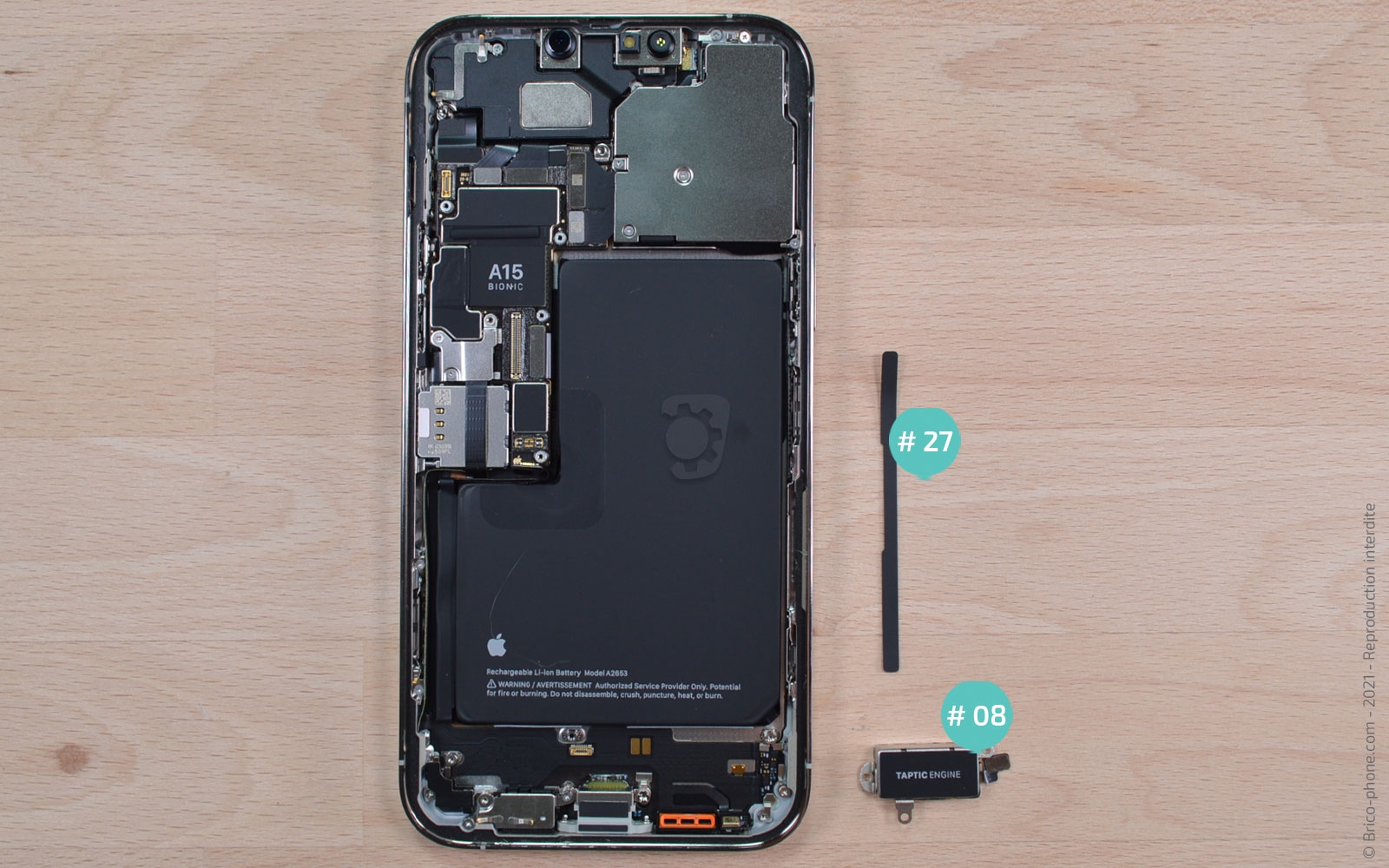

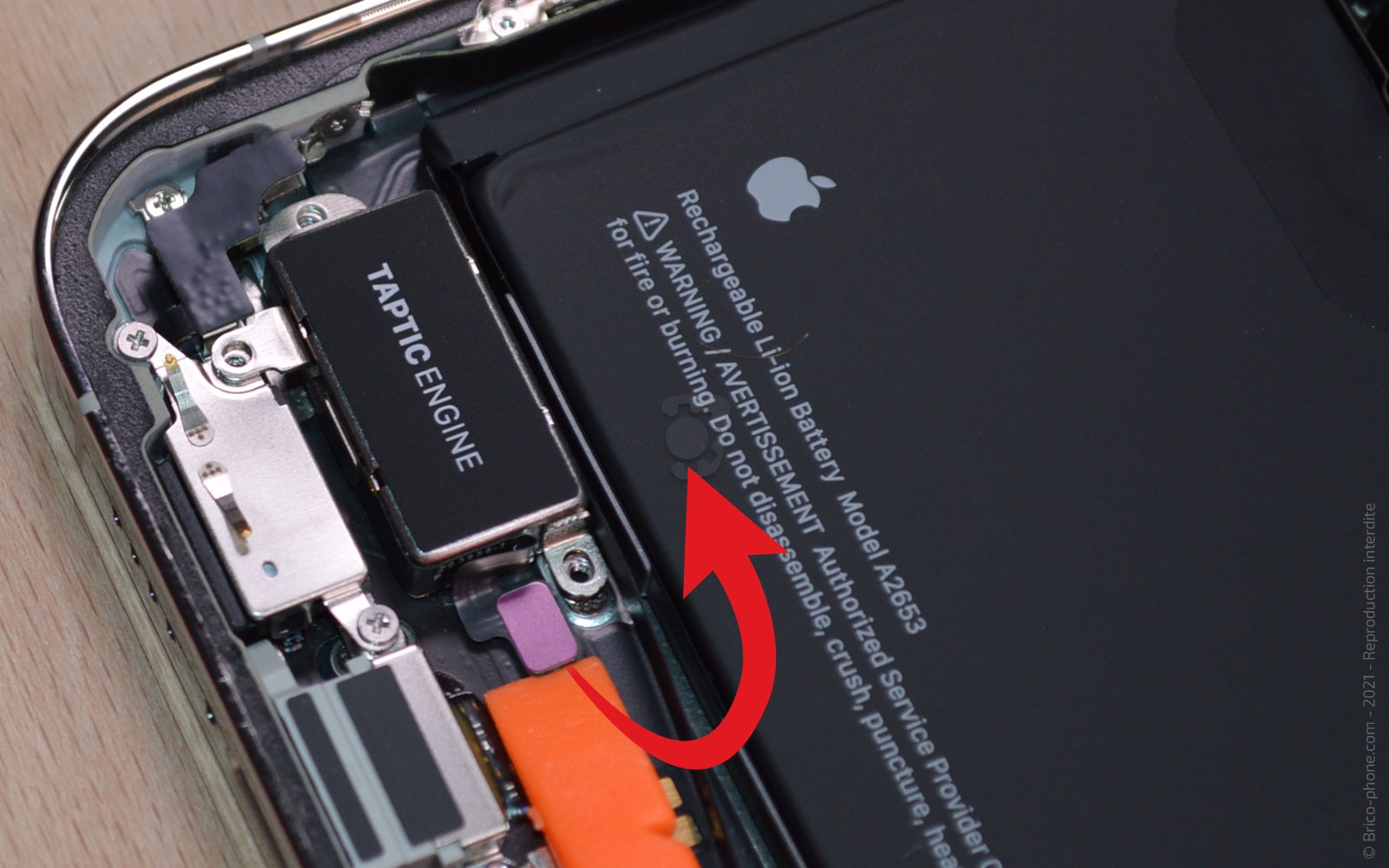

Etape 11 : Extraire le vibreur
Déconnectez la nappe avec le spudger, puis enlevez le vibreur #08 et la protection #27 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

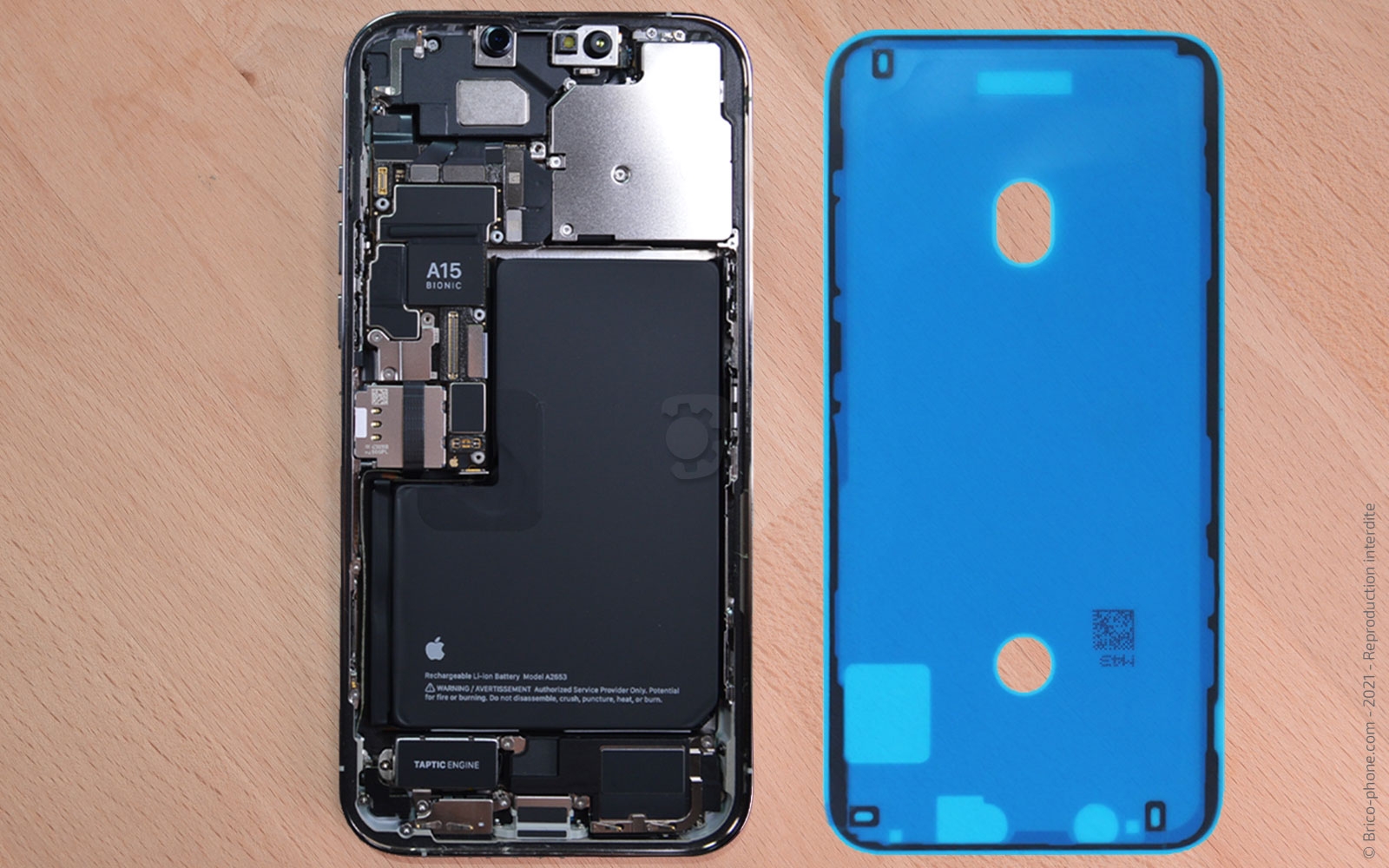

Conseils pour le remonatge
Pour remonter votre iPhone 13 Pro Max, il vous suffit de suivre les étapes précédentes dans le sens contraire.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous mettons à votre disposition ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour terminer, refermez votre smartphone par le haut.
