Changement du haut-parleur externe sur iPhone 13 Pro

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
iPhone 13 Pro | Temps estimé : 30 min | Difficulté : 2/5

Vous n'entendez plus votre portable sonner, vos musiques ou vos correspondants en main-libre ? Pas de panique, vous n'êtes pas sourd, c'est juste votre Haut-Parleur externe qui ne fonctionne plus.

Brico-Phone vous aide dans son remplacement grâce à ce tutoriel vidéo et photos. Il suffira de vous laissez guider du début à la fin pour retrouver un HP fonctionnel.

Diagnostic

›  Vous n'avez plus de son lors de vos communications.
›  Vous rencontrez des problèmes de sortie audio externe (musique, sonnerie, ...)

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de débuter, vous devez savoir si vous possédez le bon modèle.

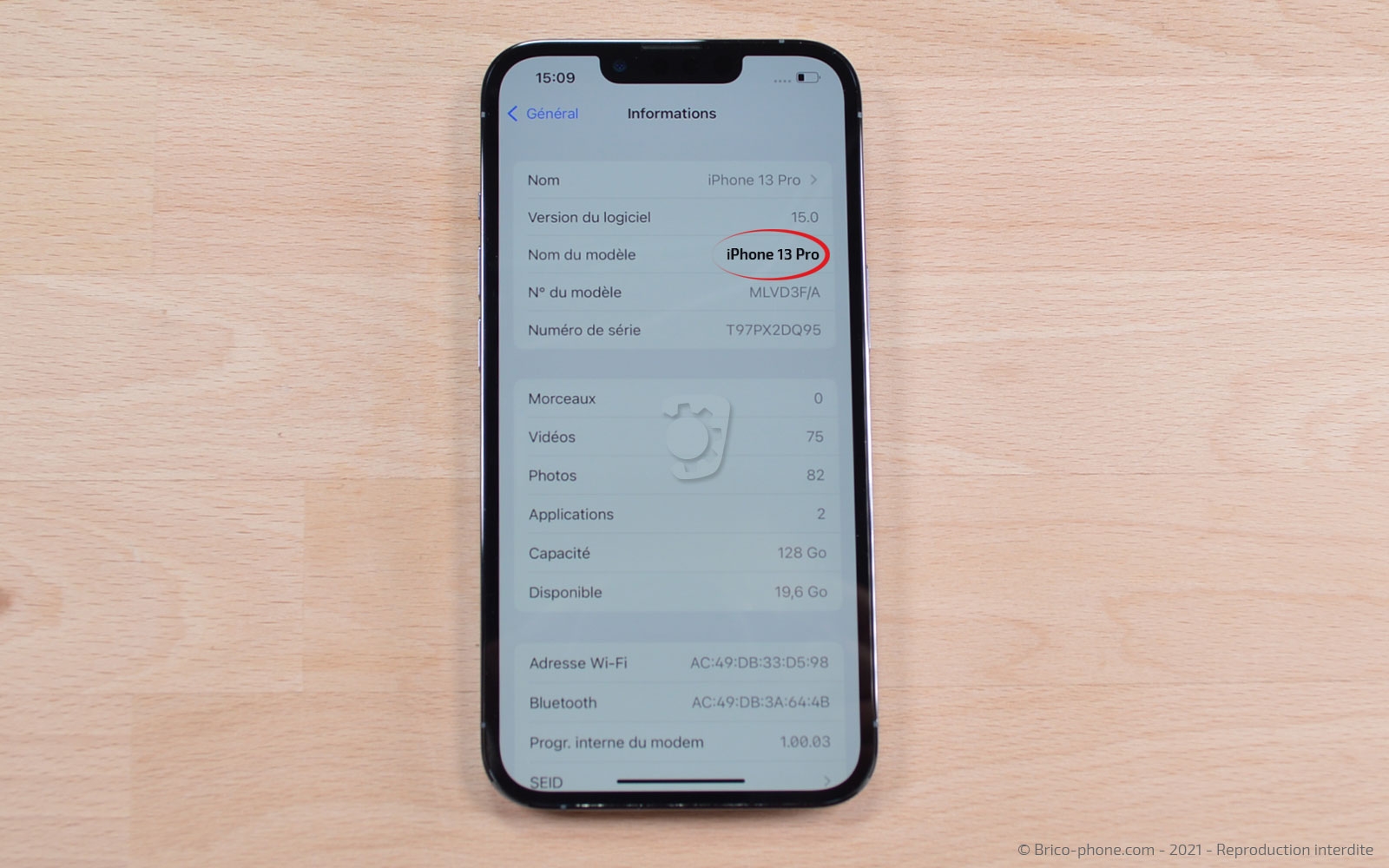

Allez dans les réglages, Général et Informations.
Quand vous cliquez sur la ligne N° de modèle et que la référence A2638 apparaît ou que sur la ligne nom du modèle vous avez iPhone 13 Pro, vous avez le bon modèle pour suivre ce tutoriel.

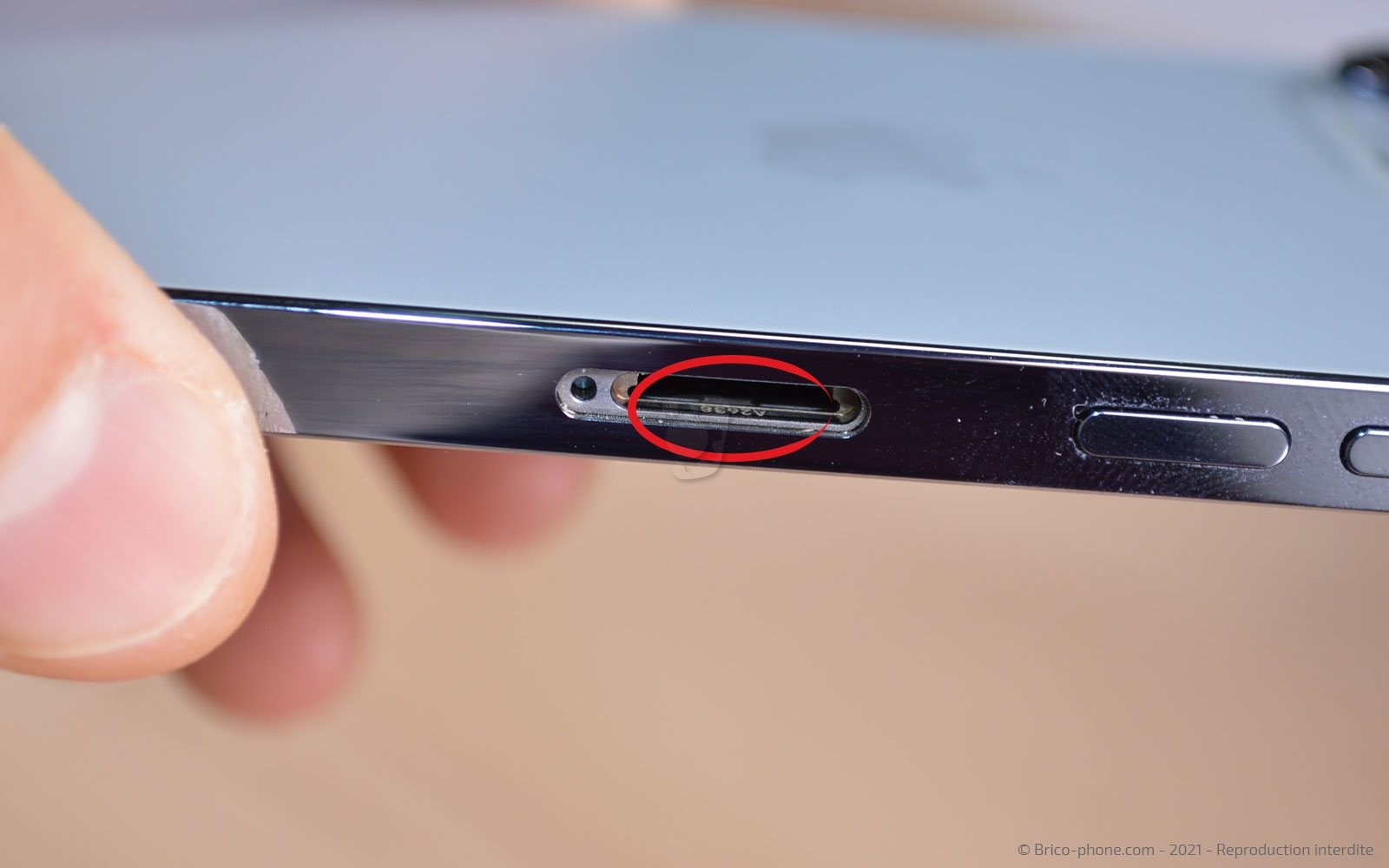

Vous pouvez également retrouver le numéro de modèle gravé à l'intérieur de l'emplacement du tiroir de la carte Sim.

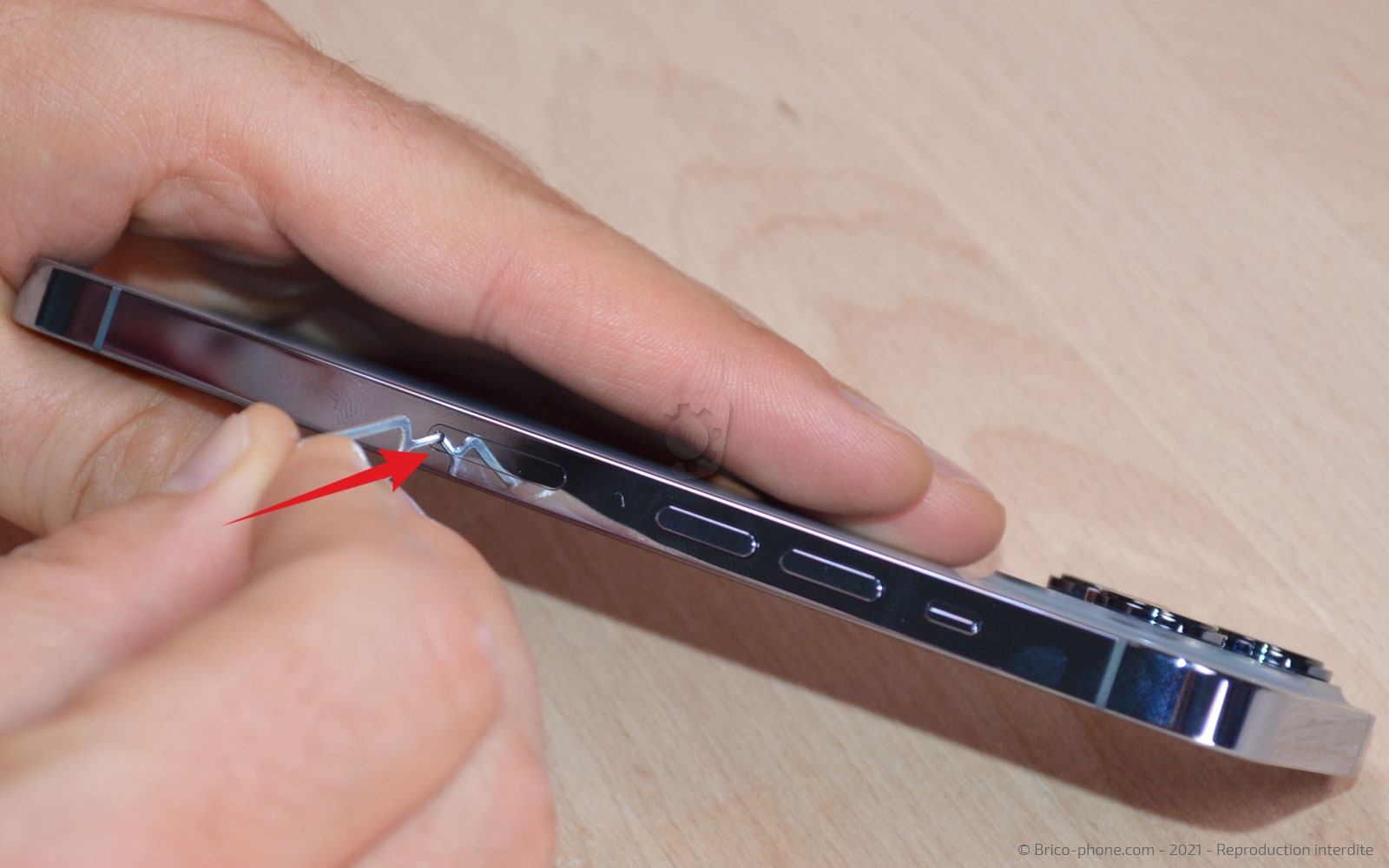

Etape 1 : Eteindre et retirer le tiroir sim

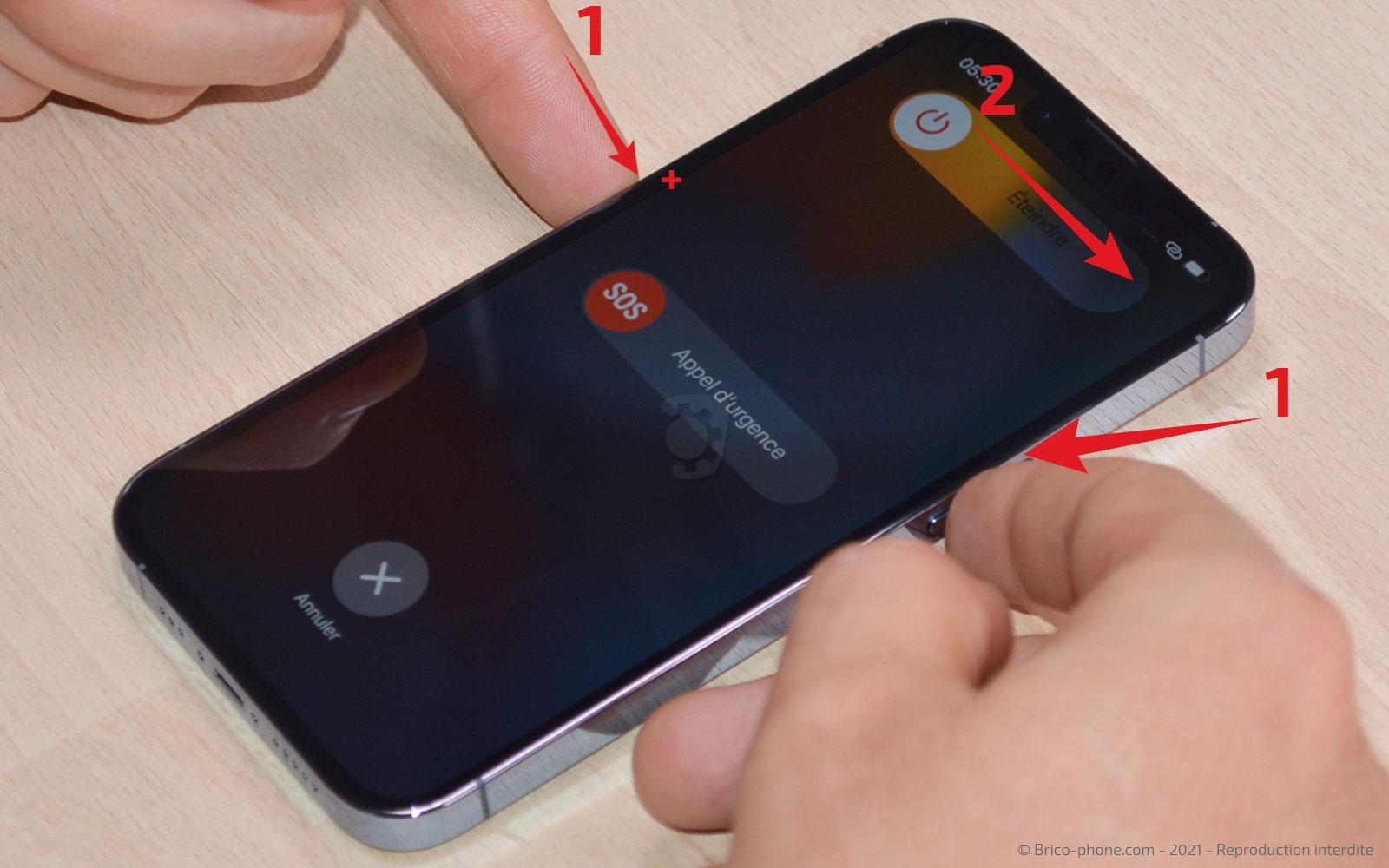

Commencez par éteindre votre iPhone en restant appuyé sur les touches power et volume Plus afin de slider le bouton "éteindre".

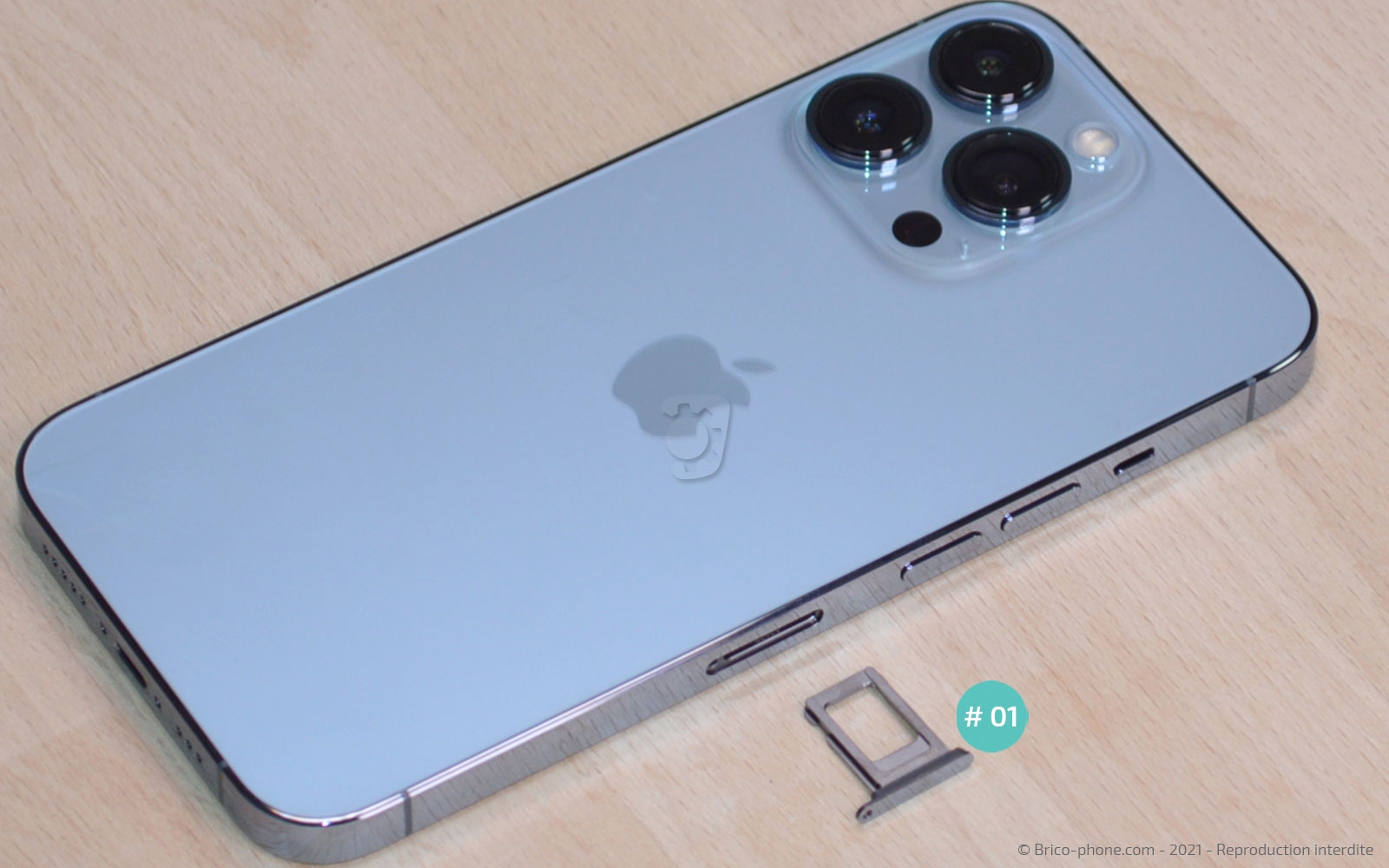

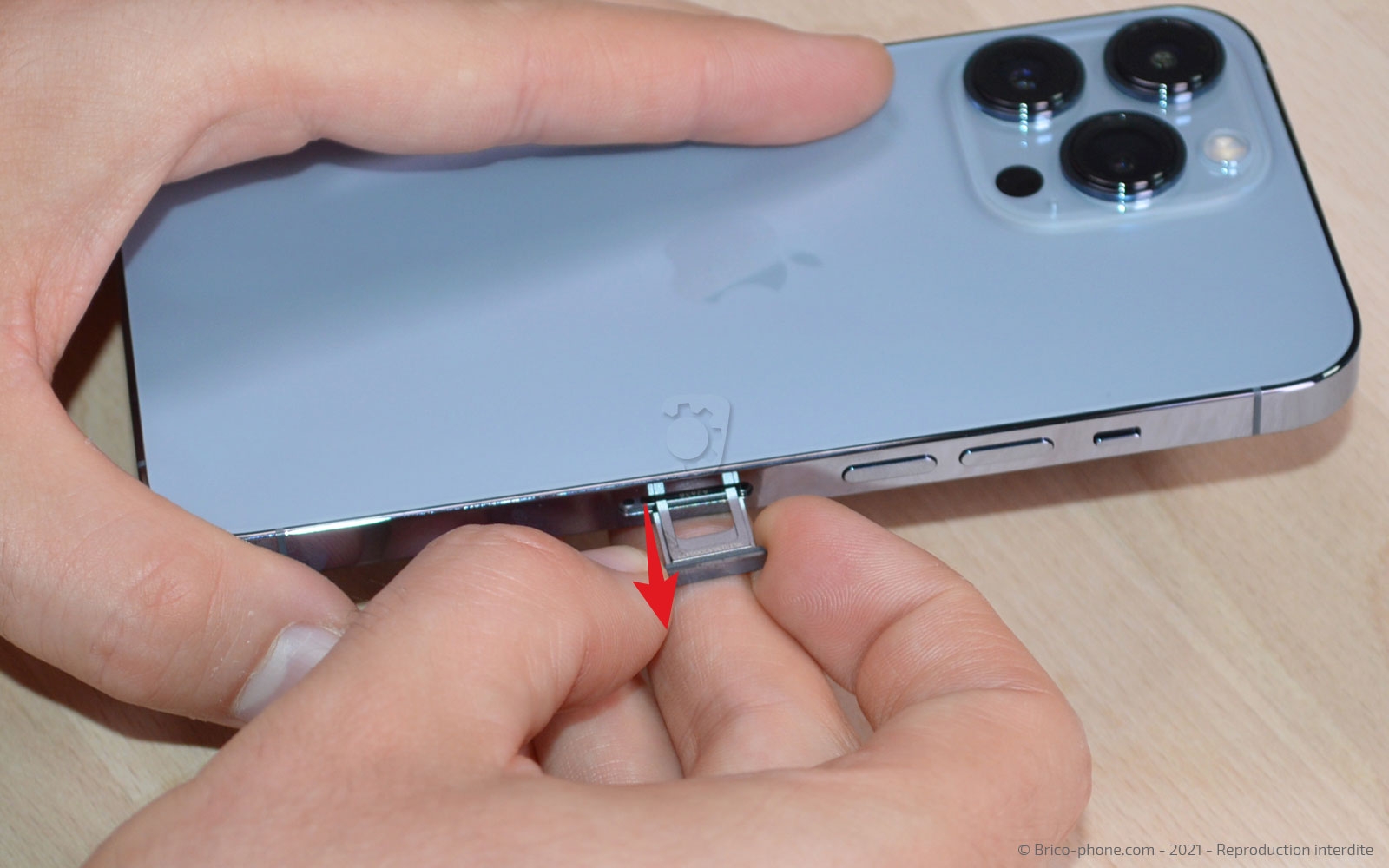

Munissez-vous de l'outil pour éjecter le tiroir sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis pentalobe

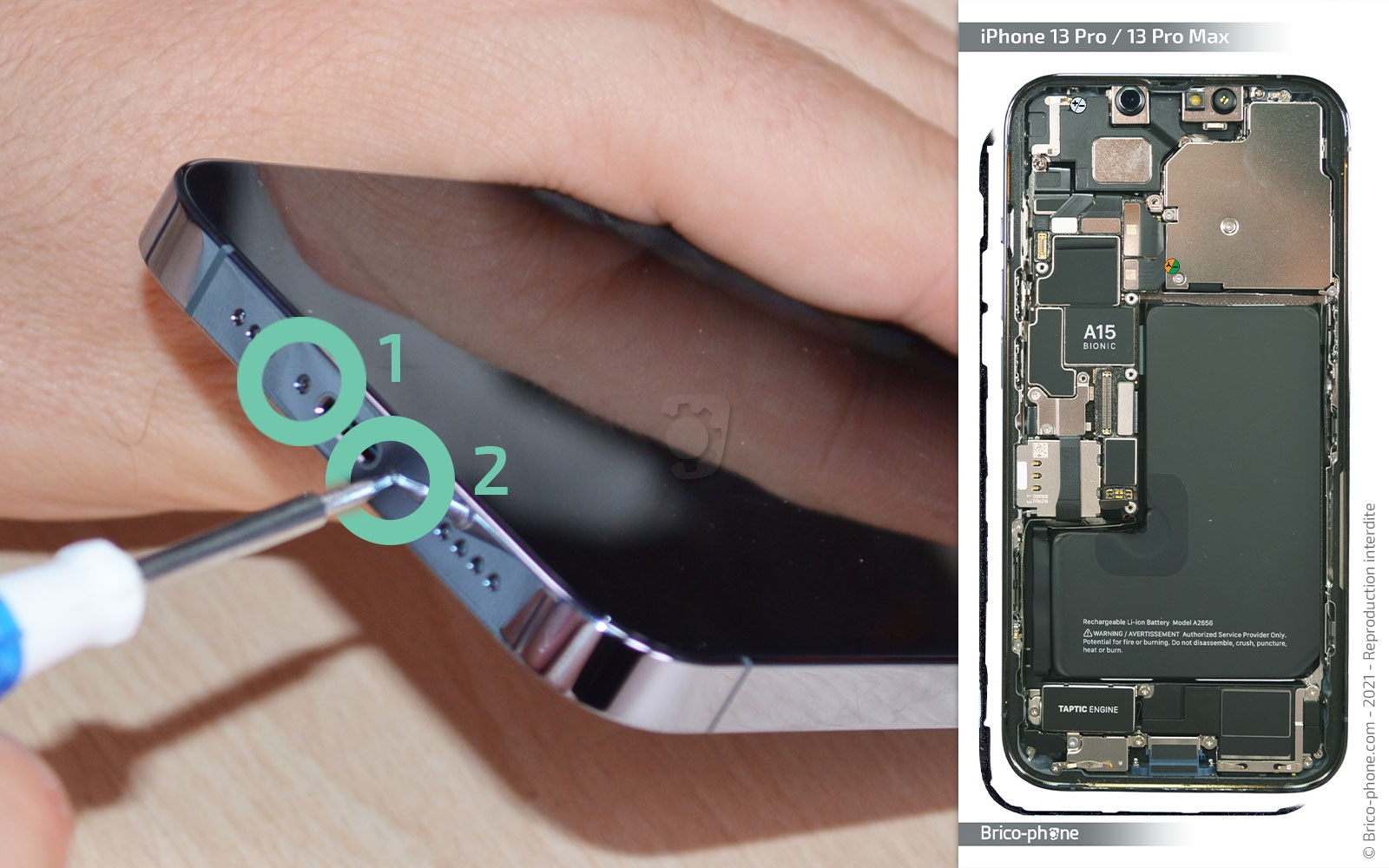

Dévissez les 2 vis placées de part et d'autre du connecteur de charge à l'aide du tournevis pentalobe.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €
Etape 3 : Créer un point d'insertion

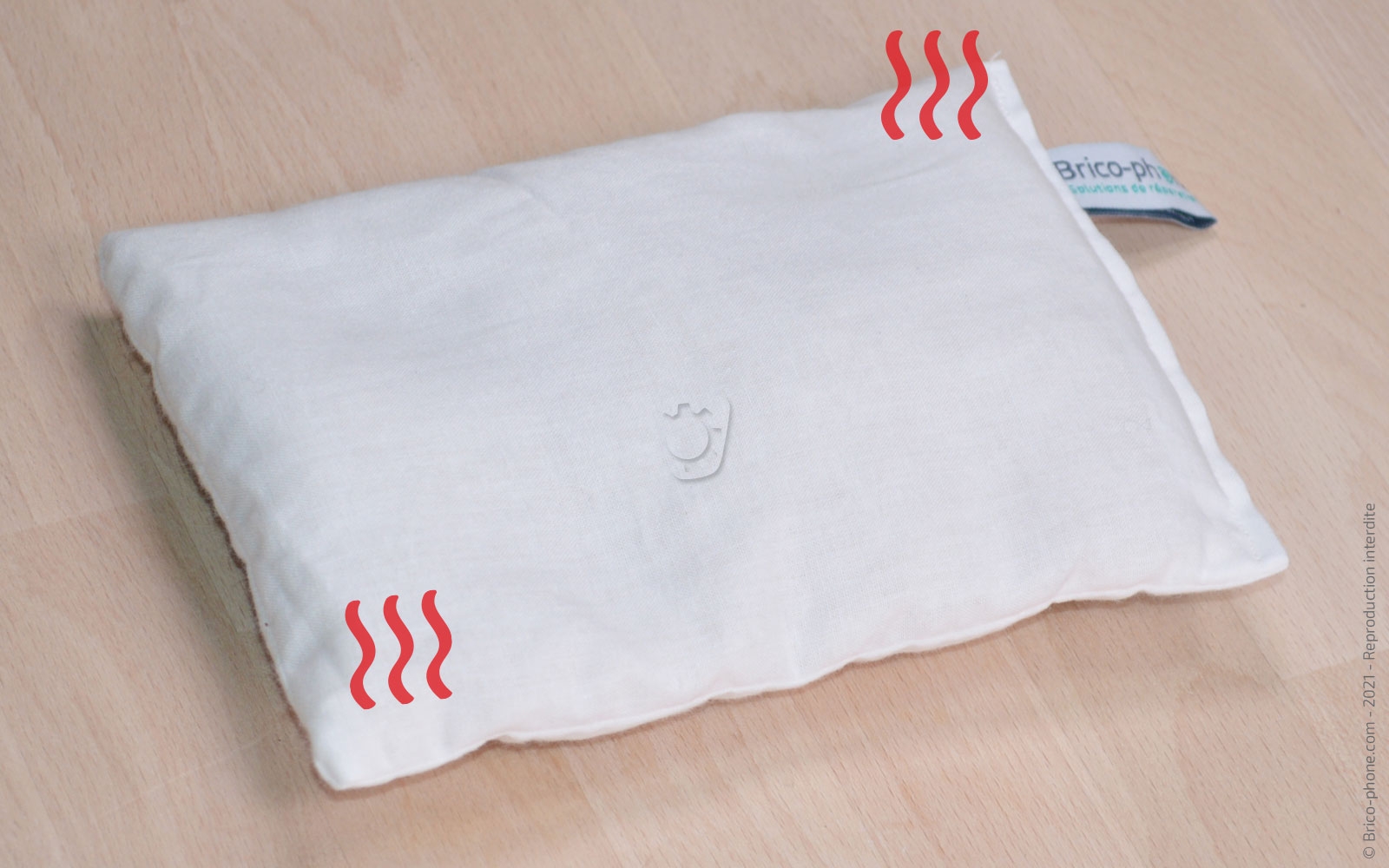

Afin de ramollir le sticker d'étanchéité de l'écran, vous pouvez utiliser le coussin chauffant que vous appliquerez 40 secondes sur l'écran en l'ayant au préalable passé au micro-ondes pendant 1 minutes 30.

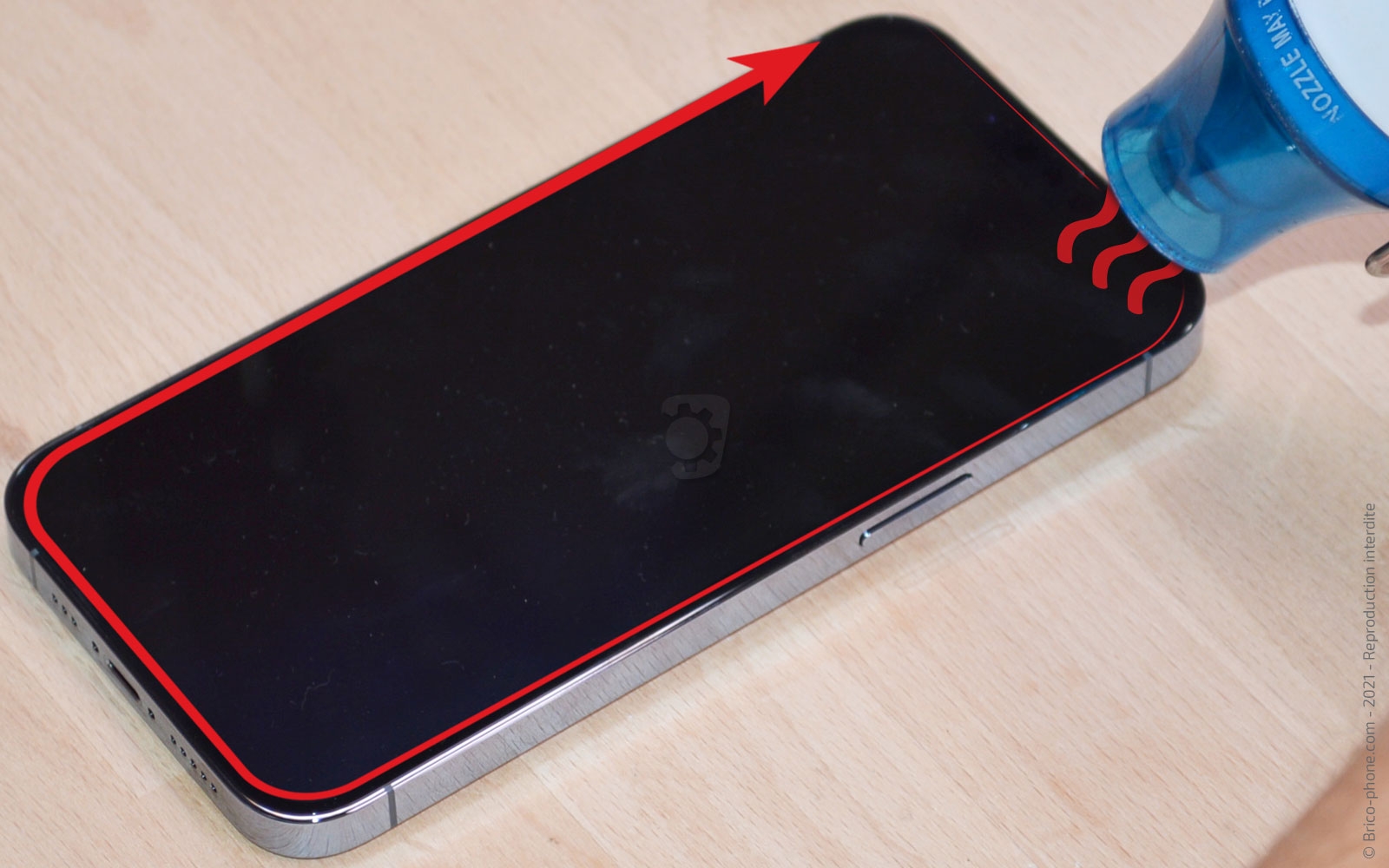

Autrement, vous pouvez chauffer le pourtour de l'écran avec votre sèche-cheveux ou un décapeur thermique pendant 20 secondes.

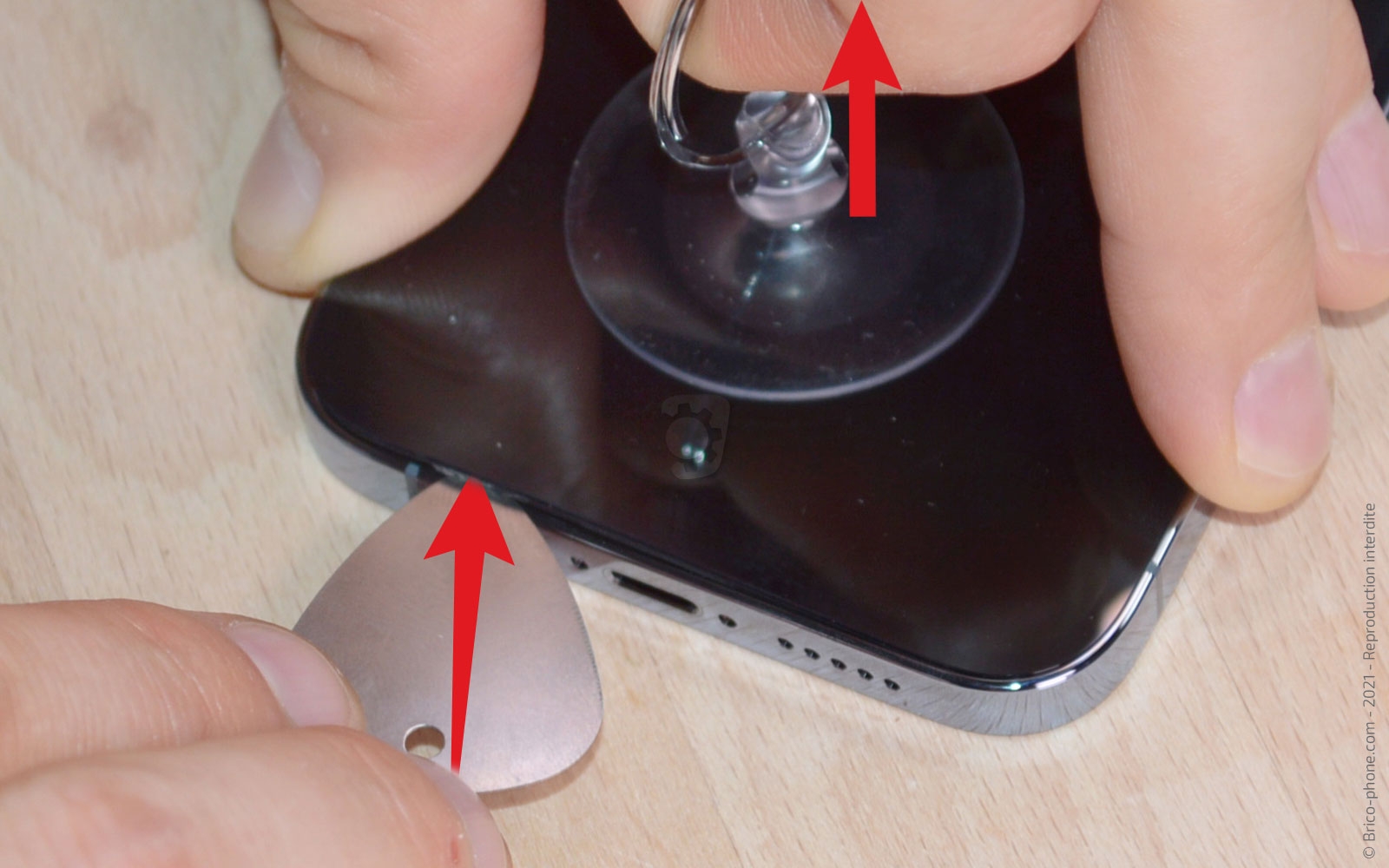

Appliquez la ventouse sur le bas de l'écran afin de tirer sur celle-ci et d'insérer le médiator en métal troué entre l'écran et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

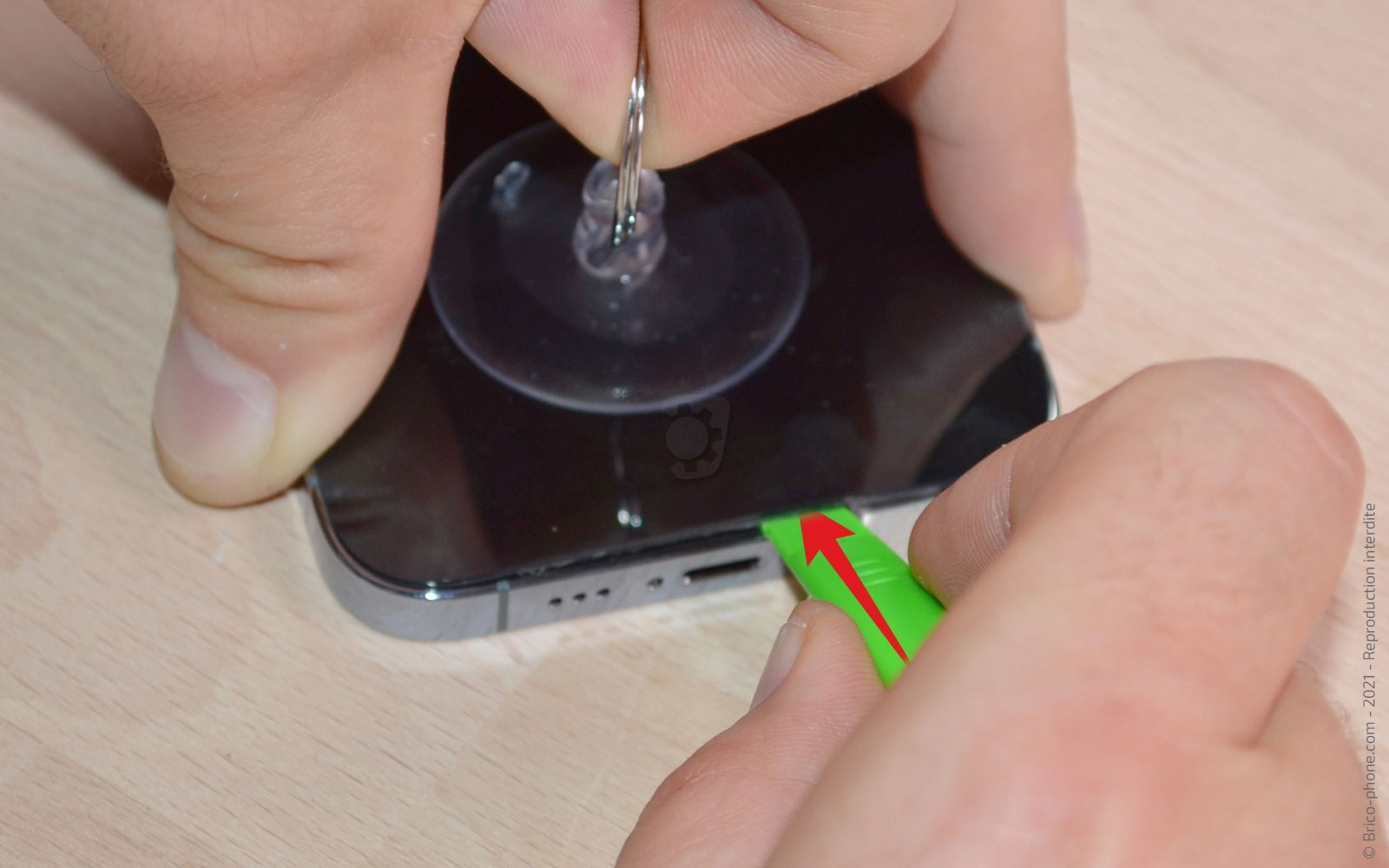

Etape 4 : Ouvrir l'écran

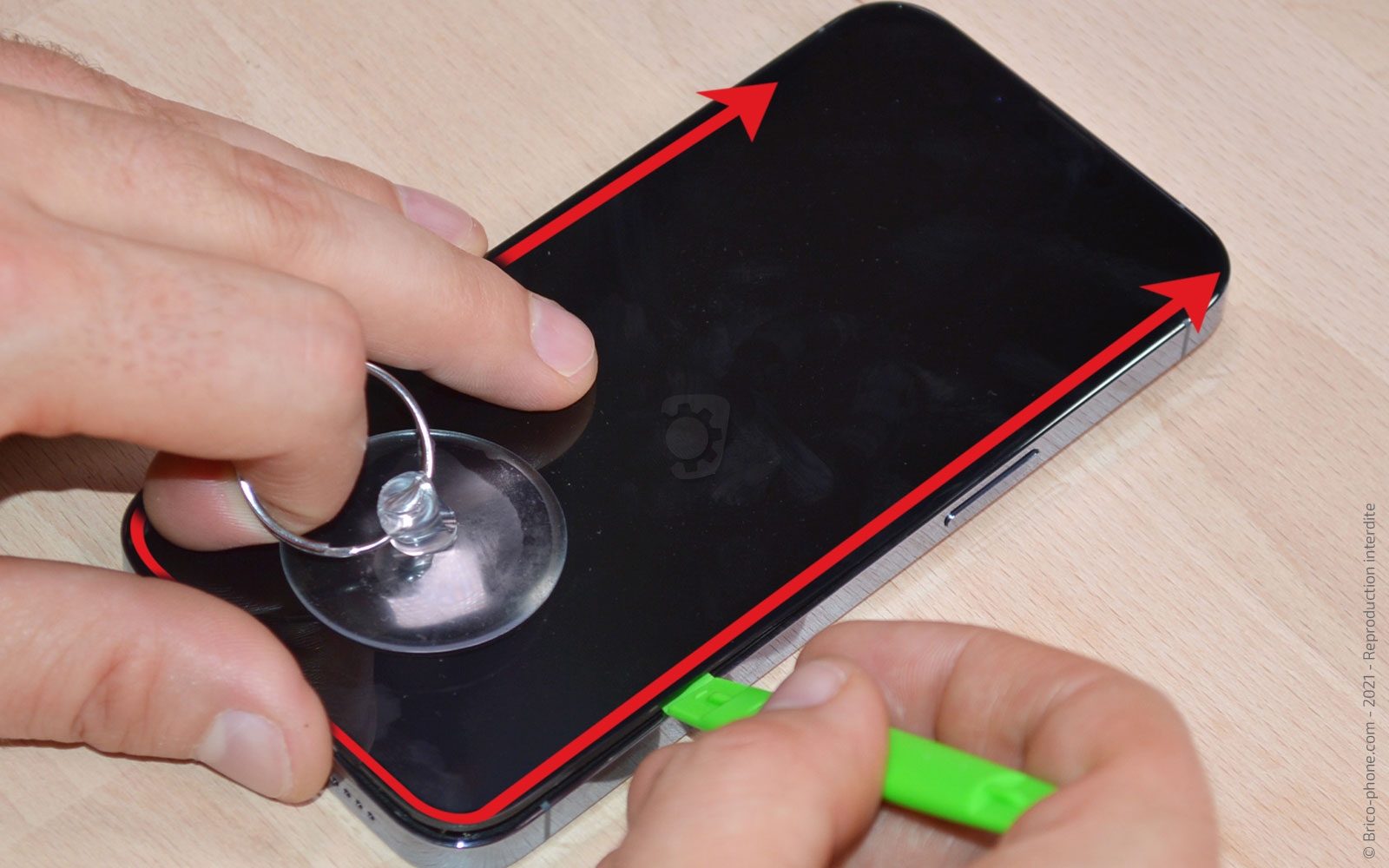

Une fois le point d'insertion créé, insérez le levier vert à la place du médiator en métal.

Faites le tour du téléphone à l'aide de l'outil pour soulever l'écran. Faites attention sur la gauche de celui-ci car vous y trouverez les nappes.

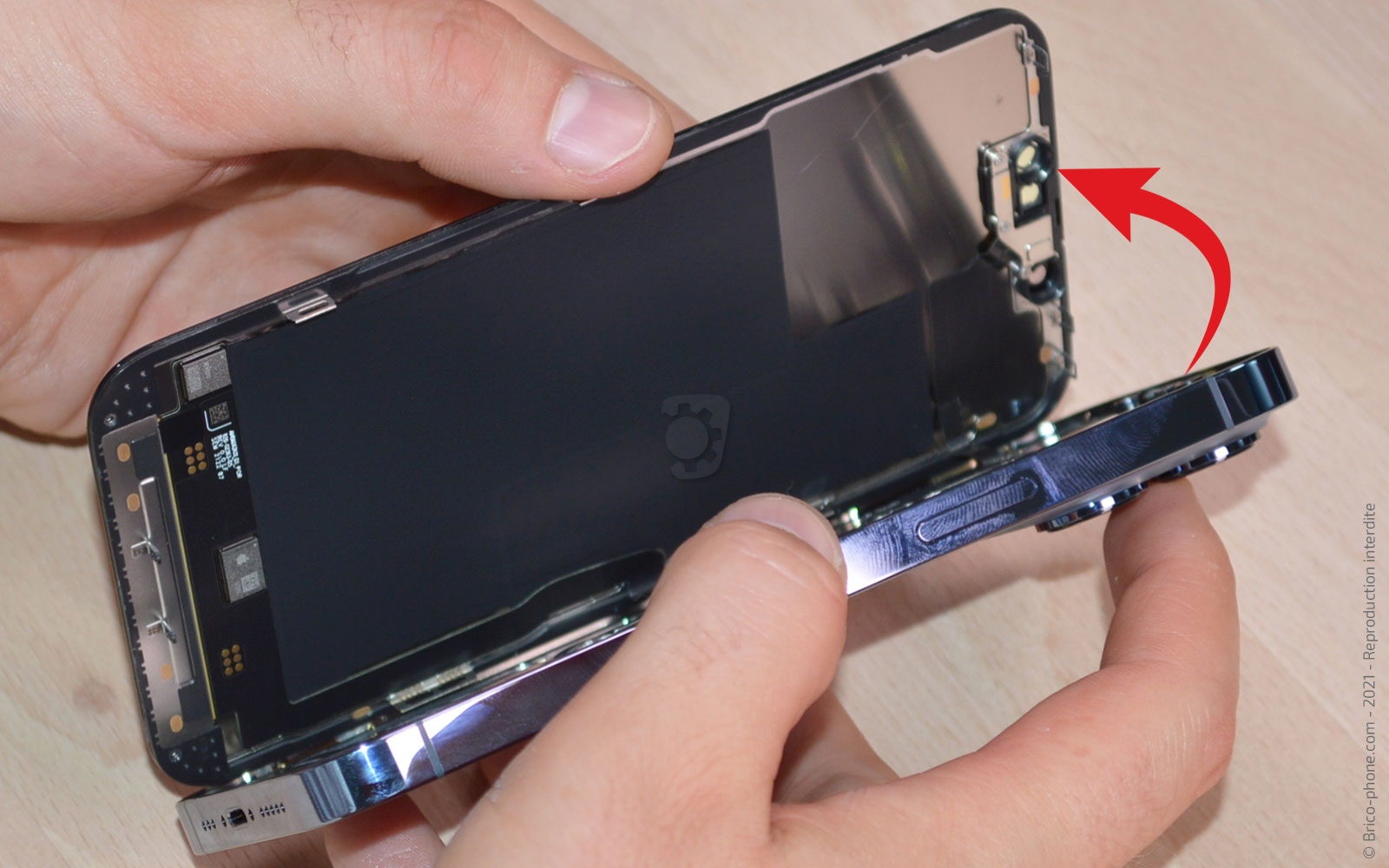

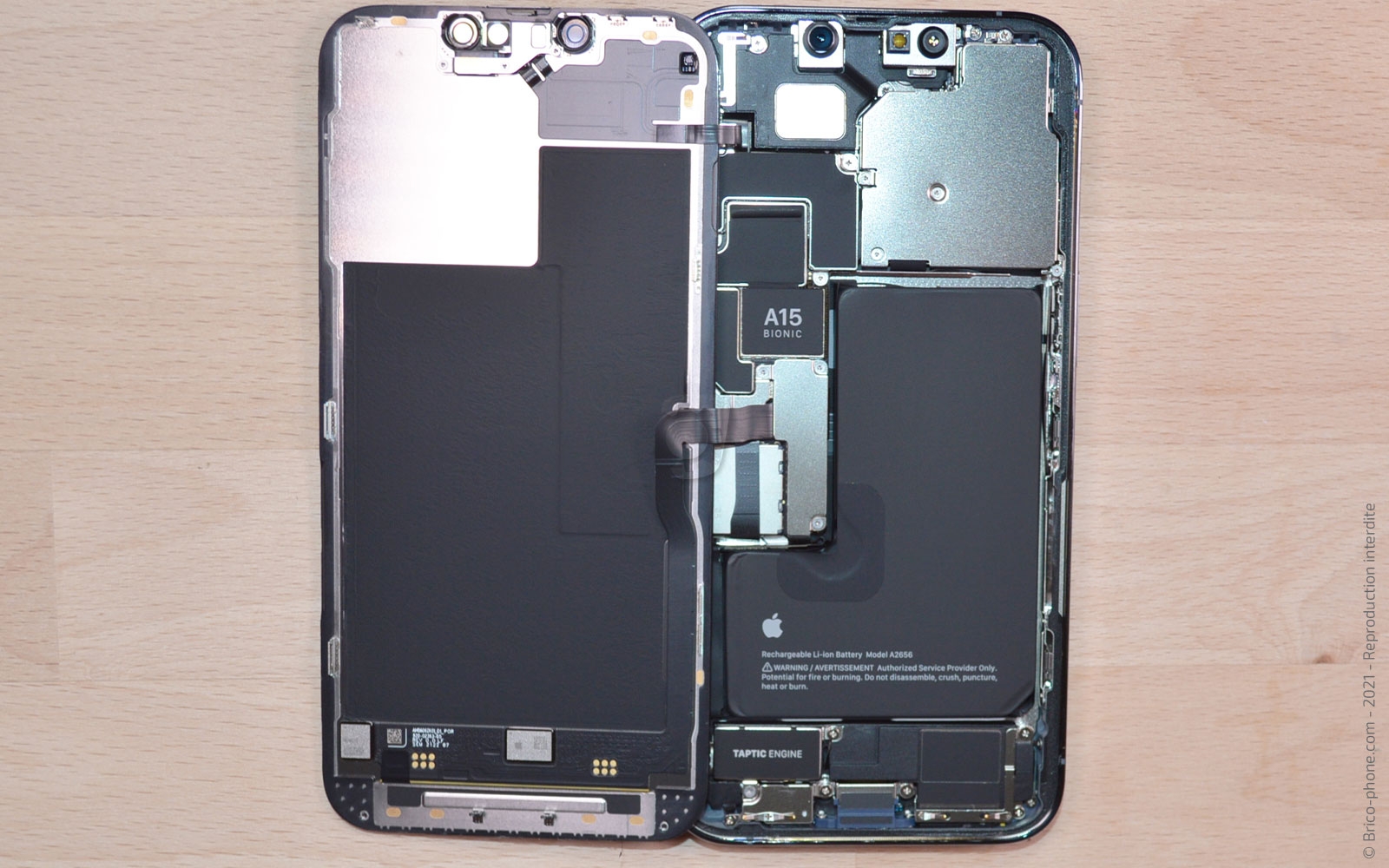

Une fois l'écran décollé, basculez-le vers la gauche.
Outils du kit utilisés
Outils du kit utilisés

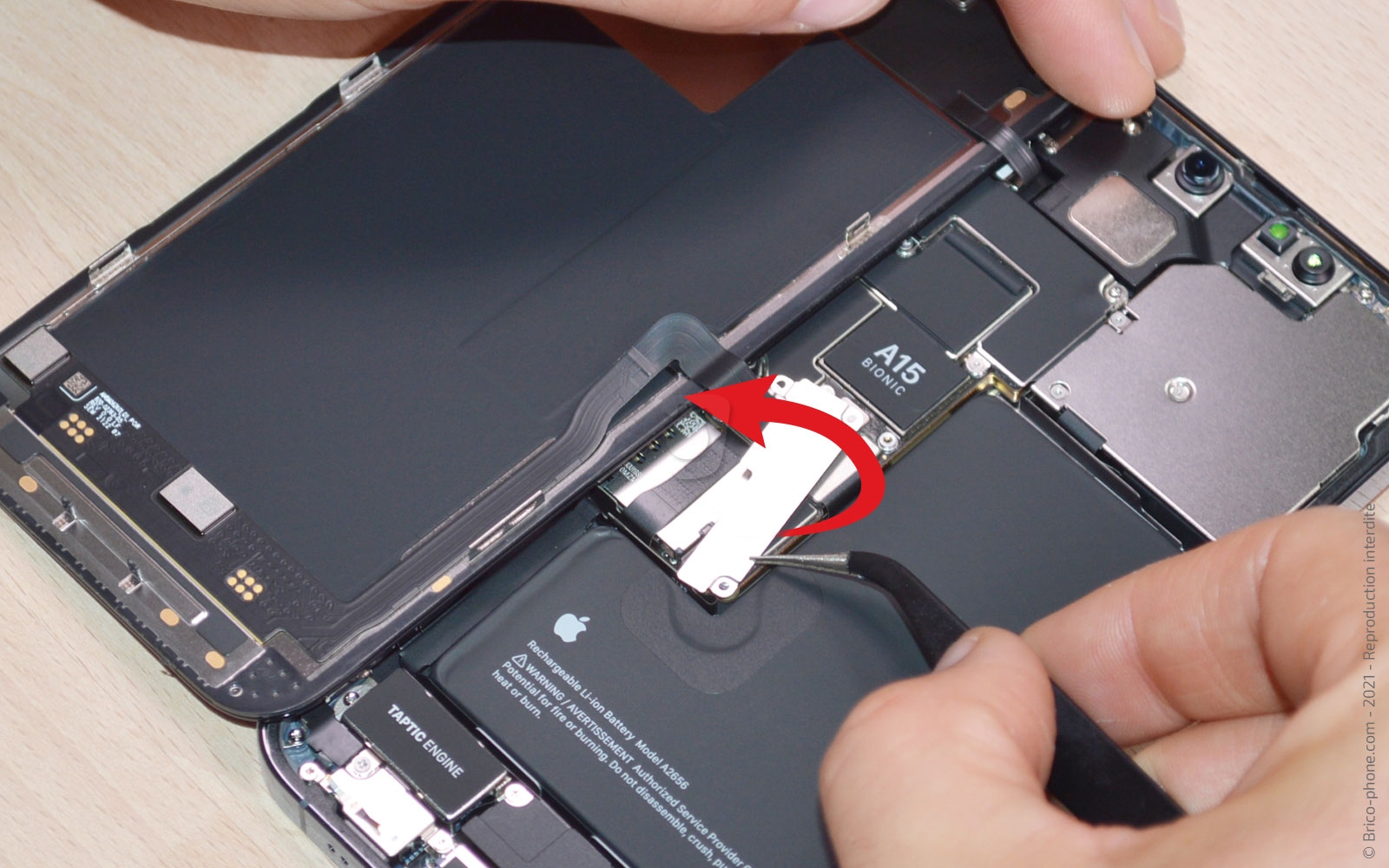

Etape 5 : Enlever la plaquette des nappes

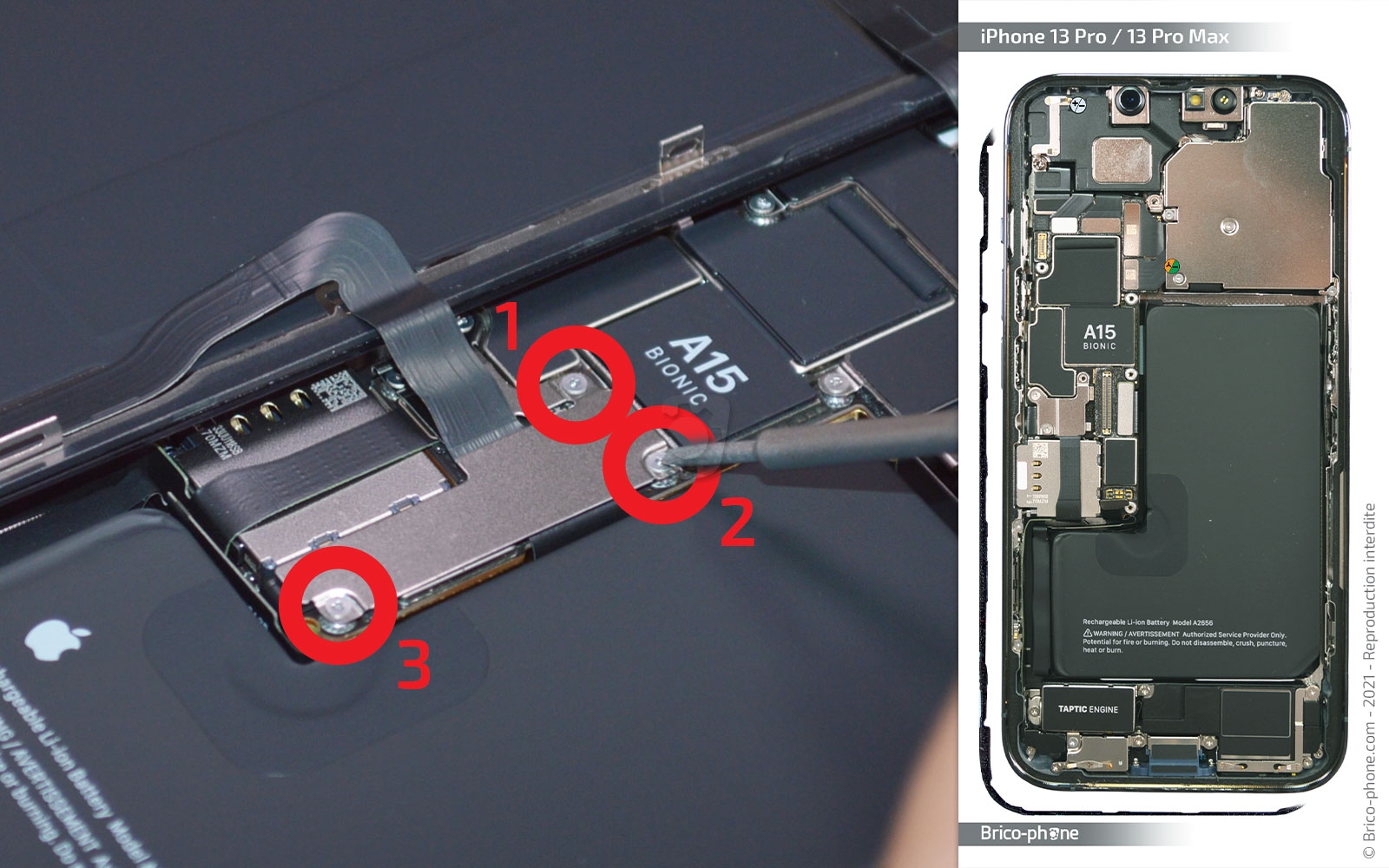

Munissez-vous du tournevis triwing afin de dévisser les 3 vis de la plaquette #02.

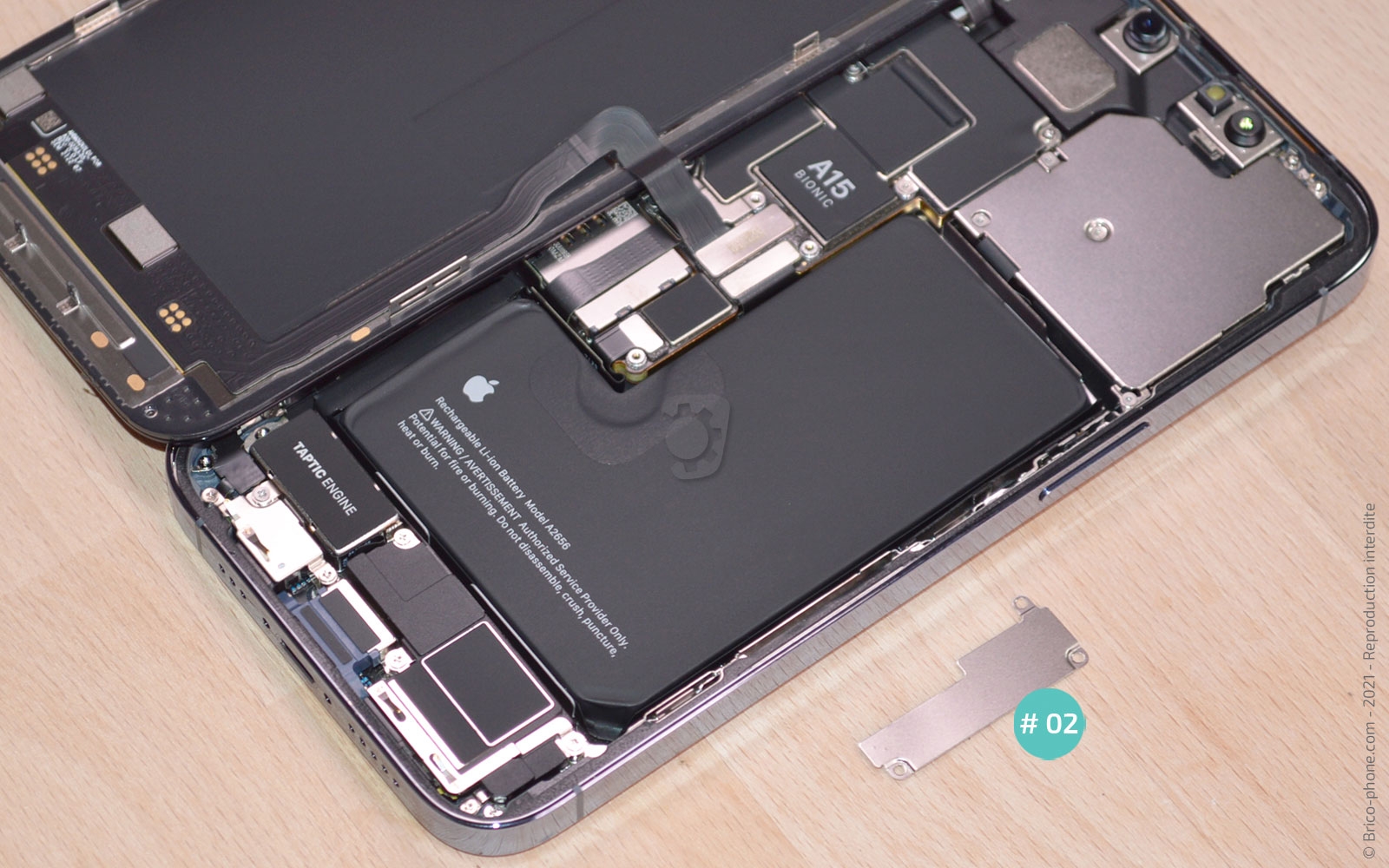

Vous pouvez maintenant la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

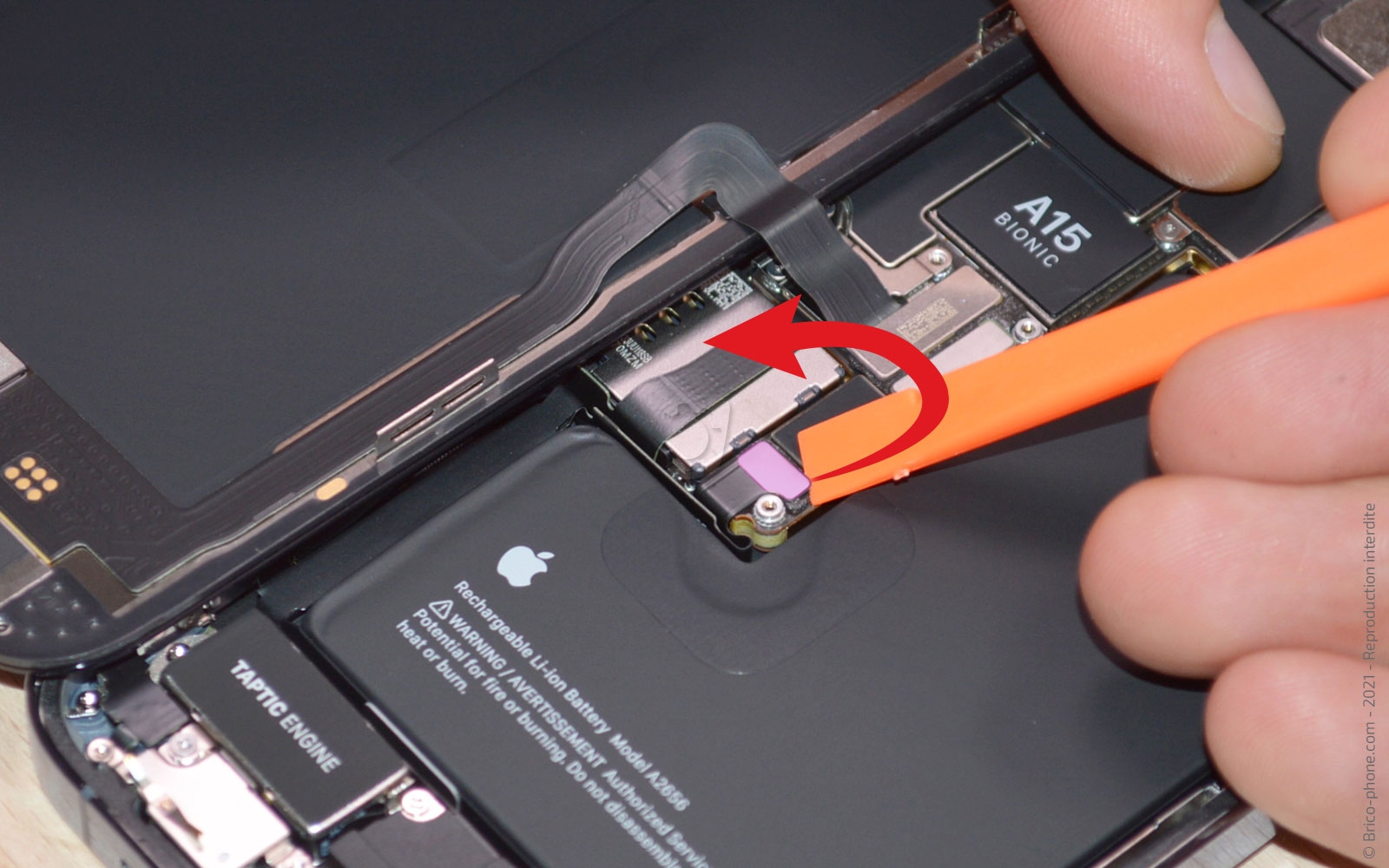

Etape 6 : Déconnecter la batterie et l'écran

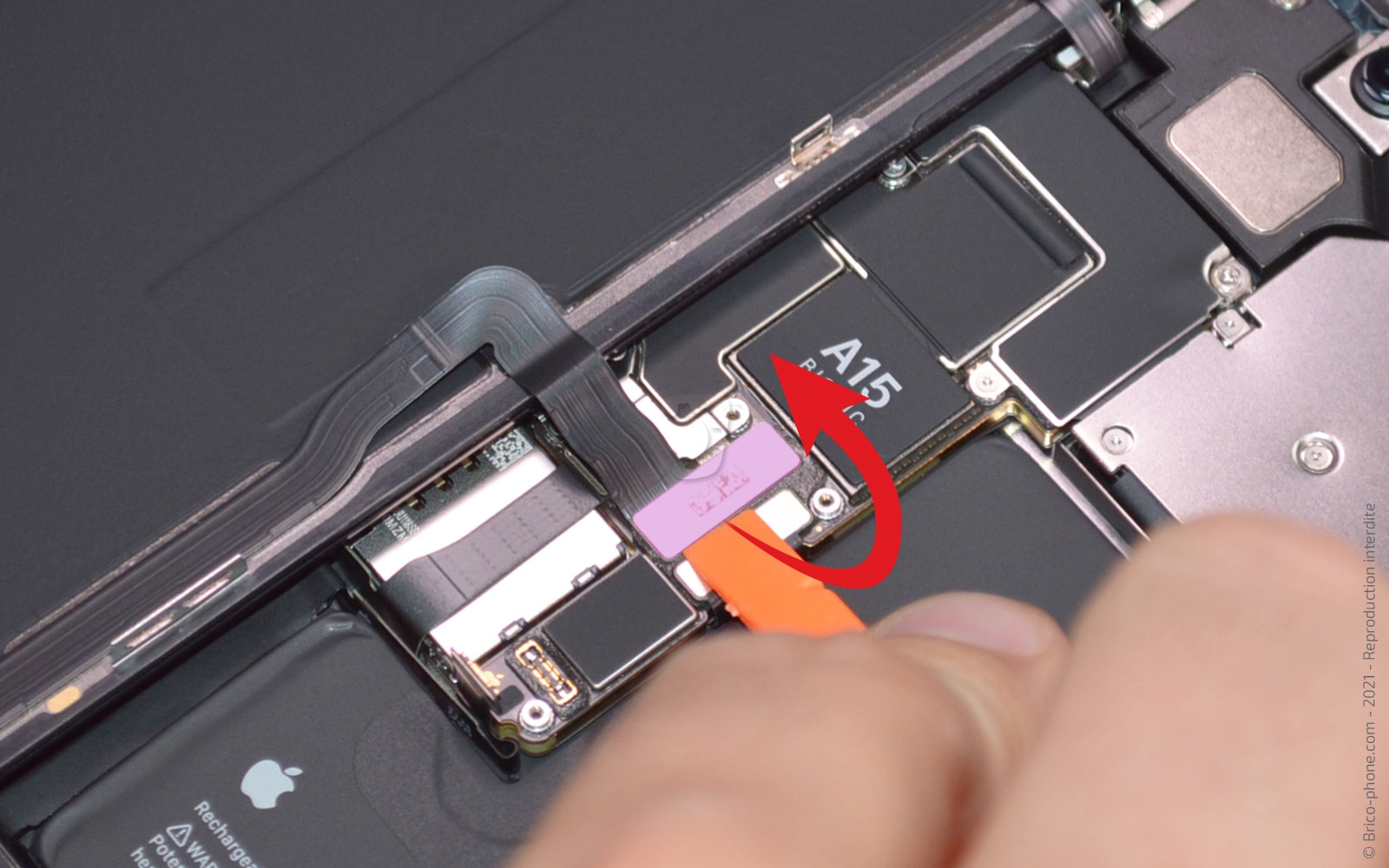

Déconnectez la nappe de la batterie ainsi que celle de l'écran à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

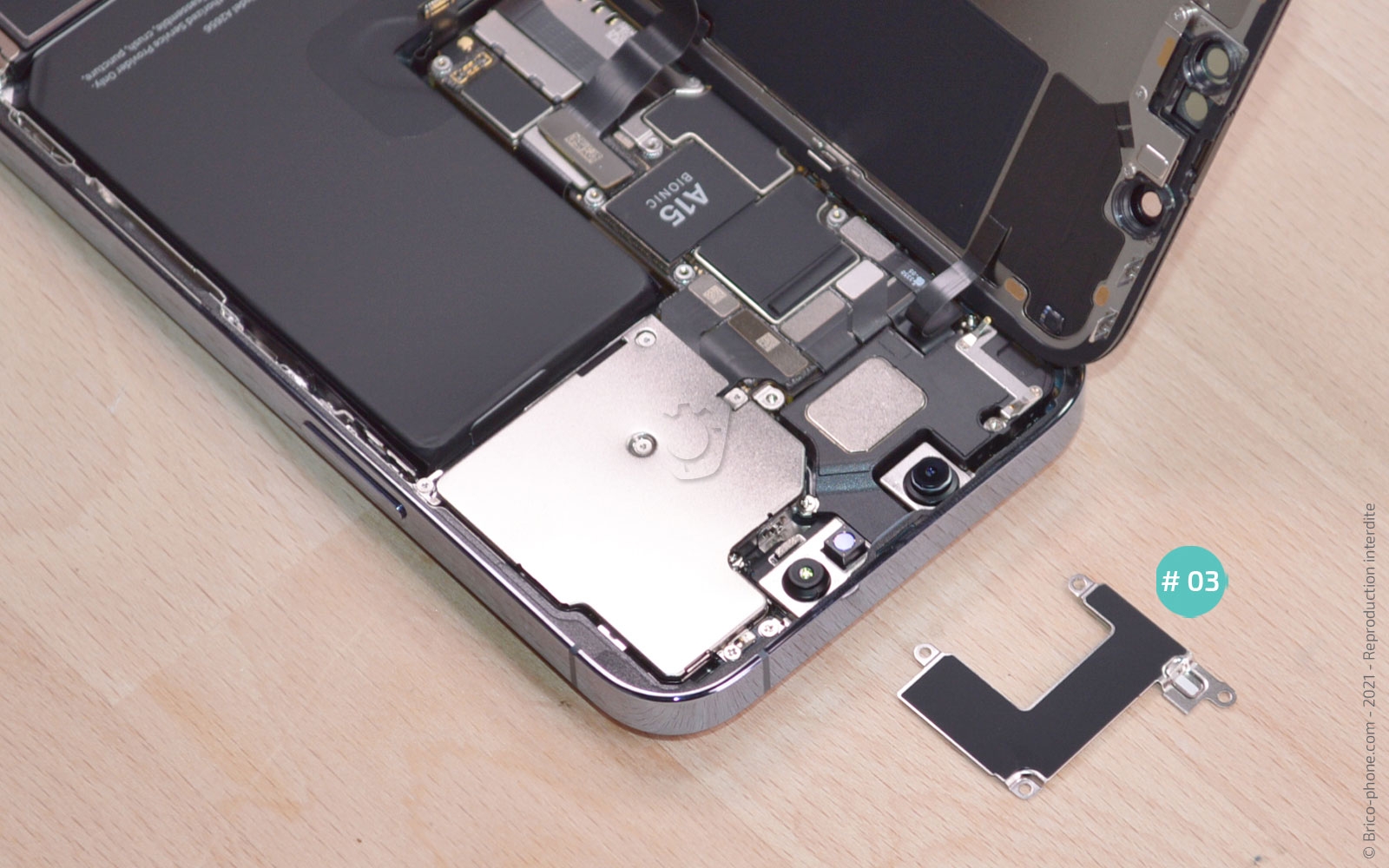

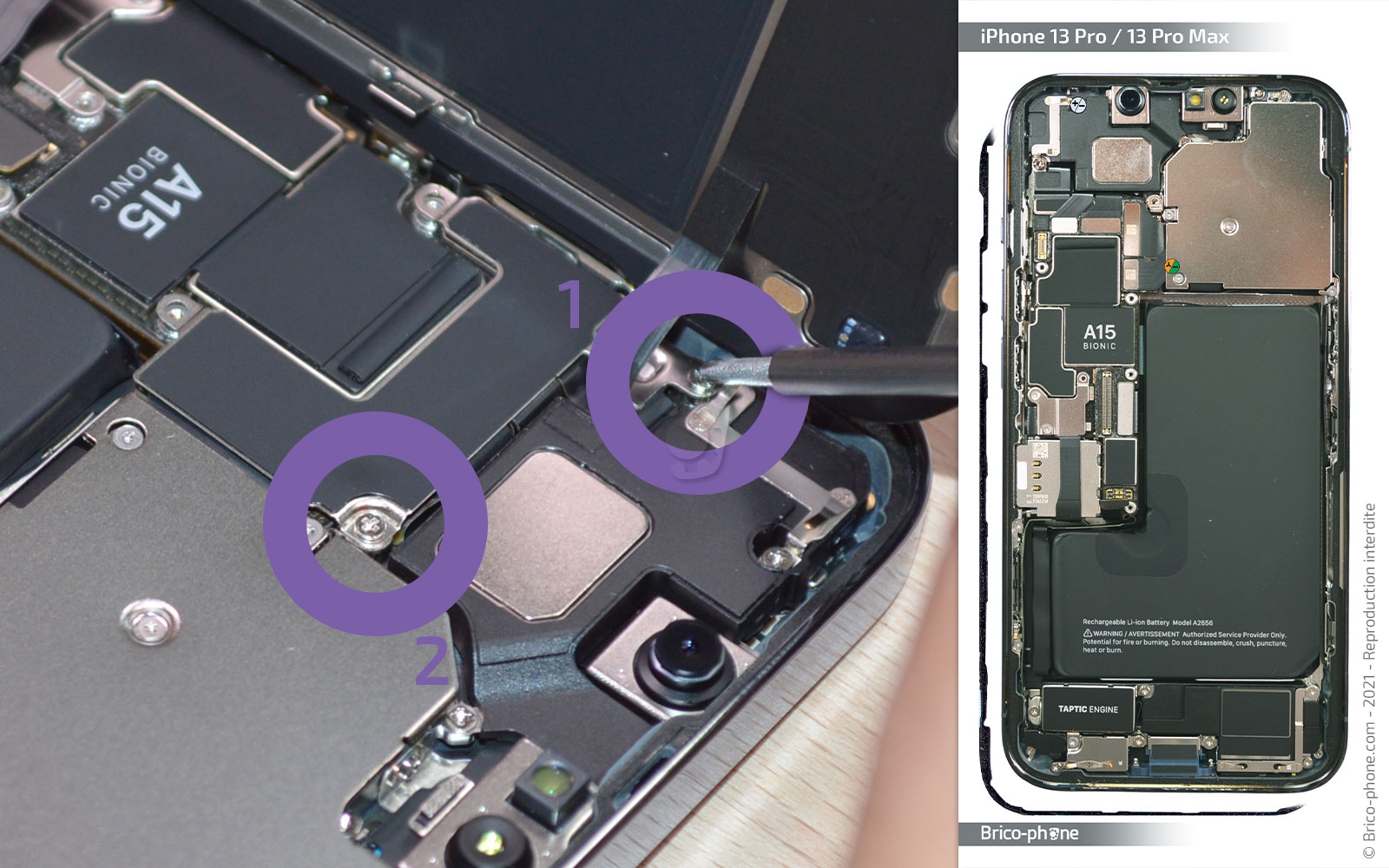

Etape 7 : Retirer la plaquette du haut

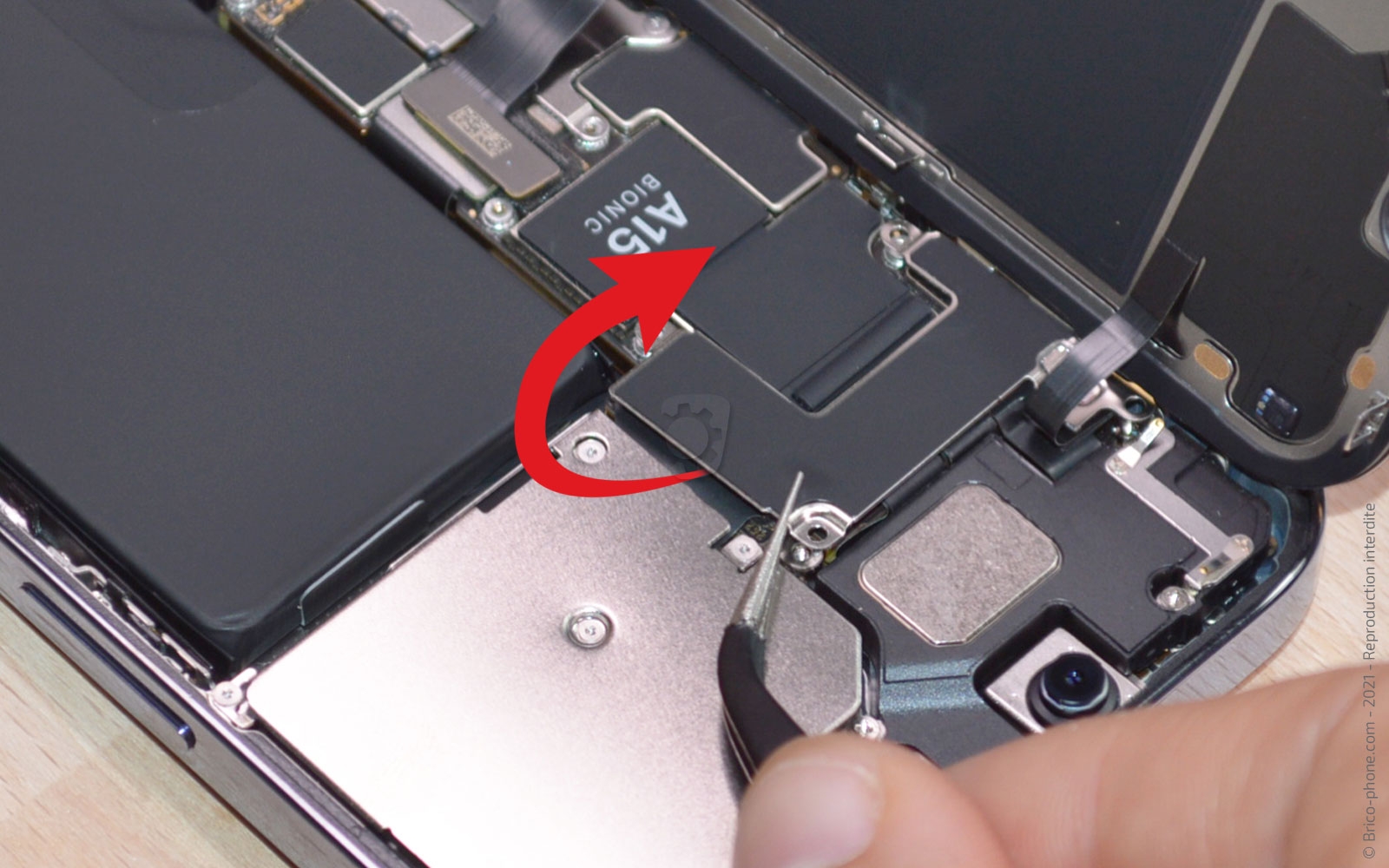

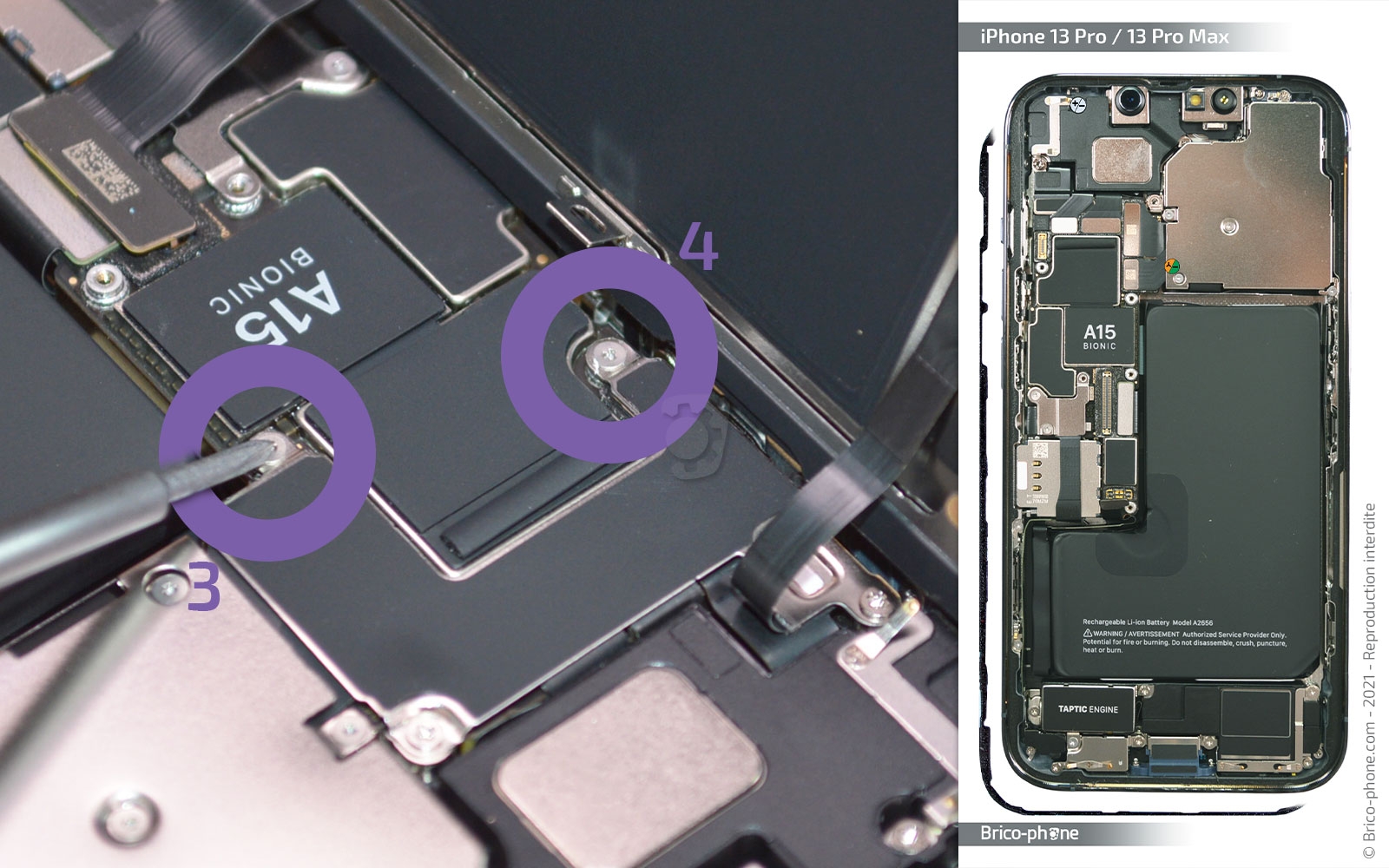

Commencez par dévisser les 2 vis triwing puis les 2 vis cruciformes avant de retirer la plaquette #03 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 8 : Retirer l'écran

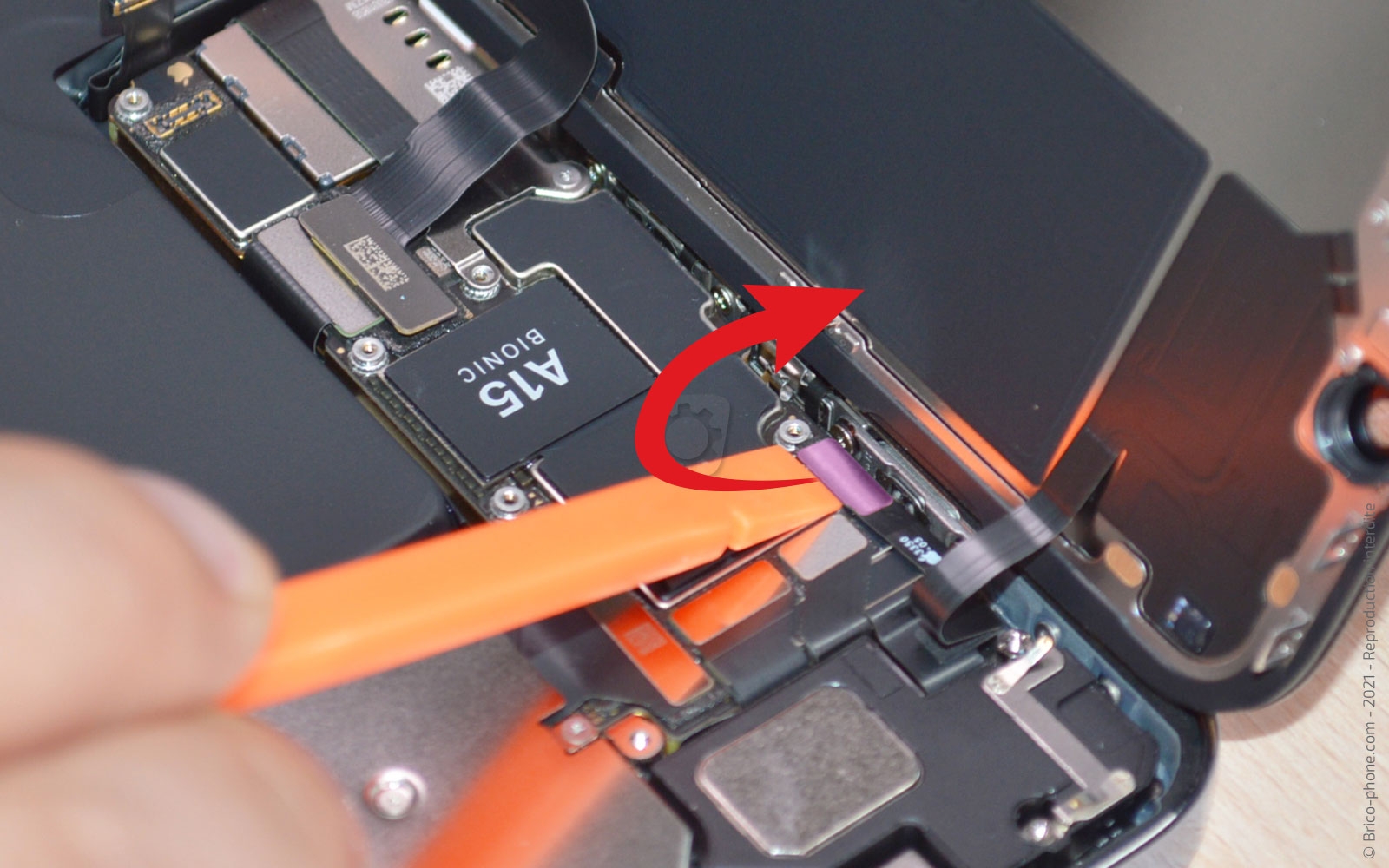

Il ne vous reste plus qu'à déconnecter la nappe des capteurs avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

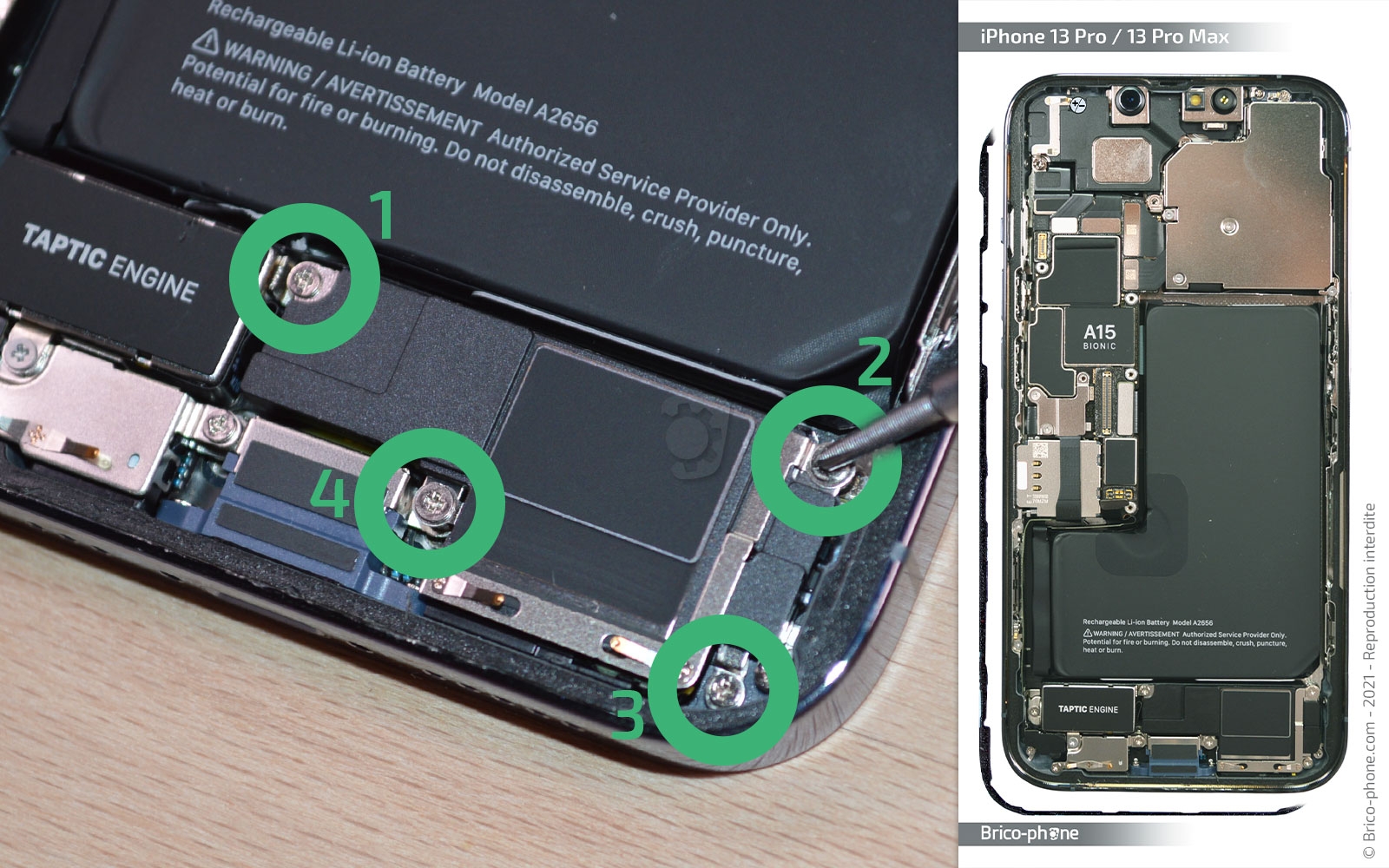

Etape 9 : Retirer le HP externe

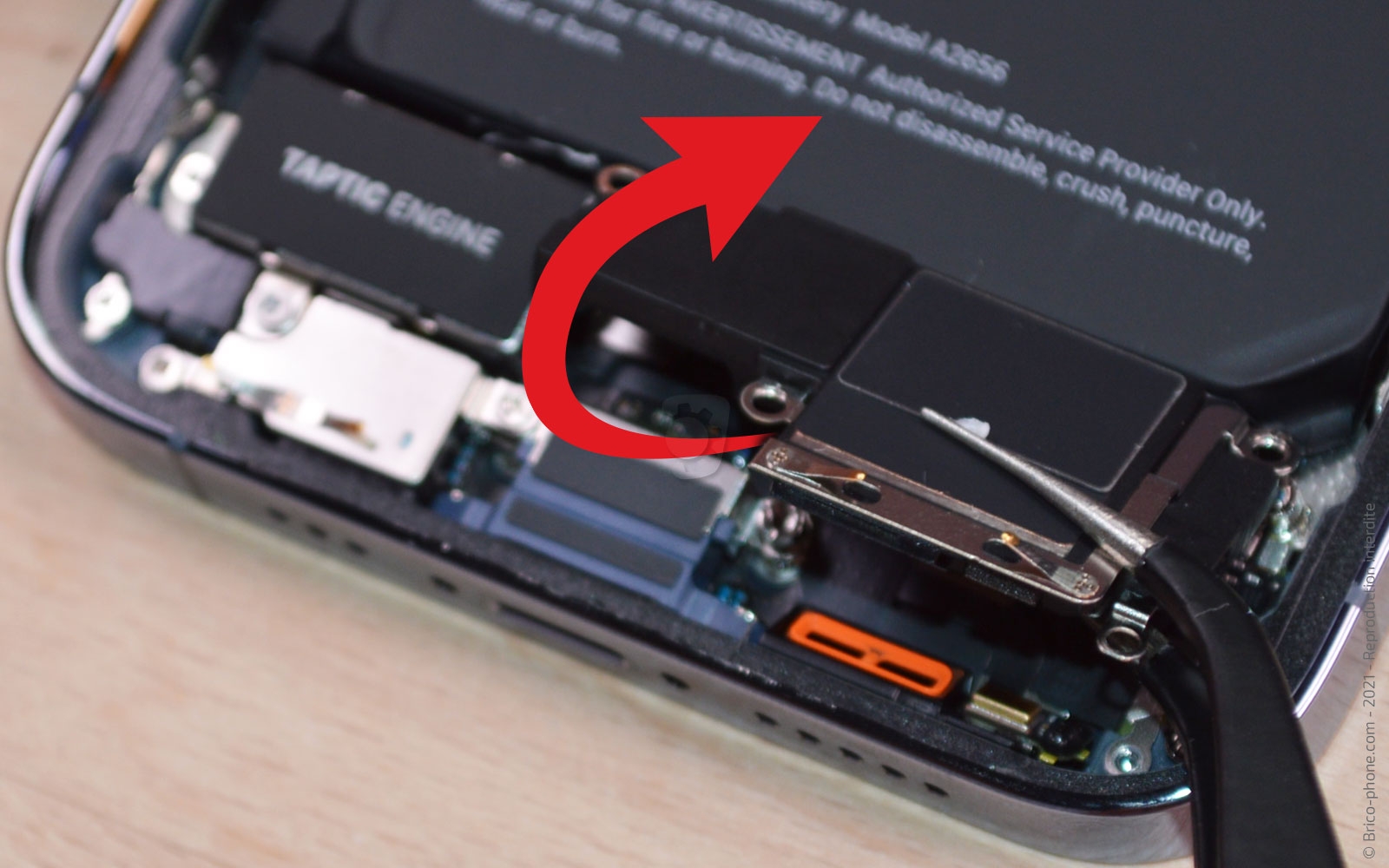

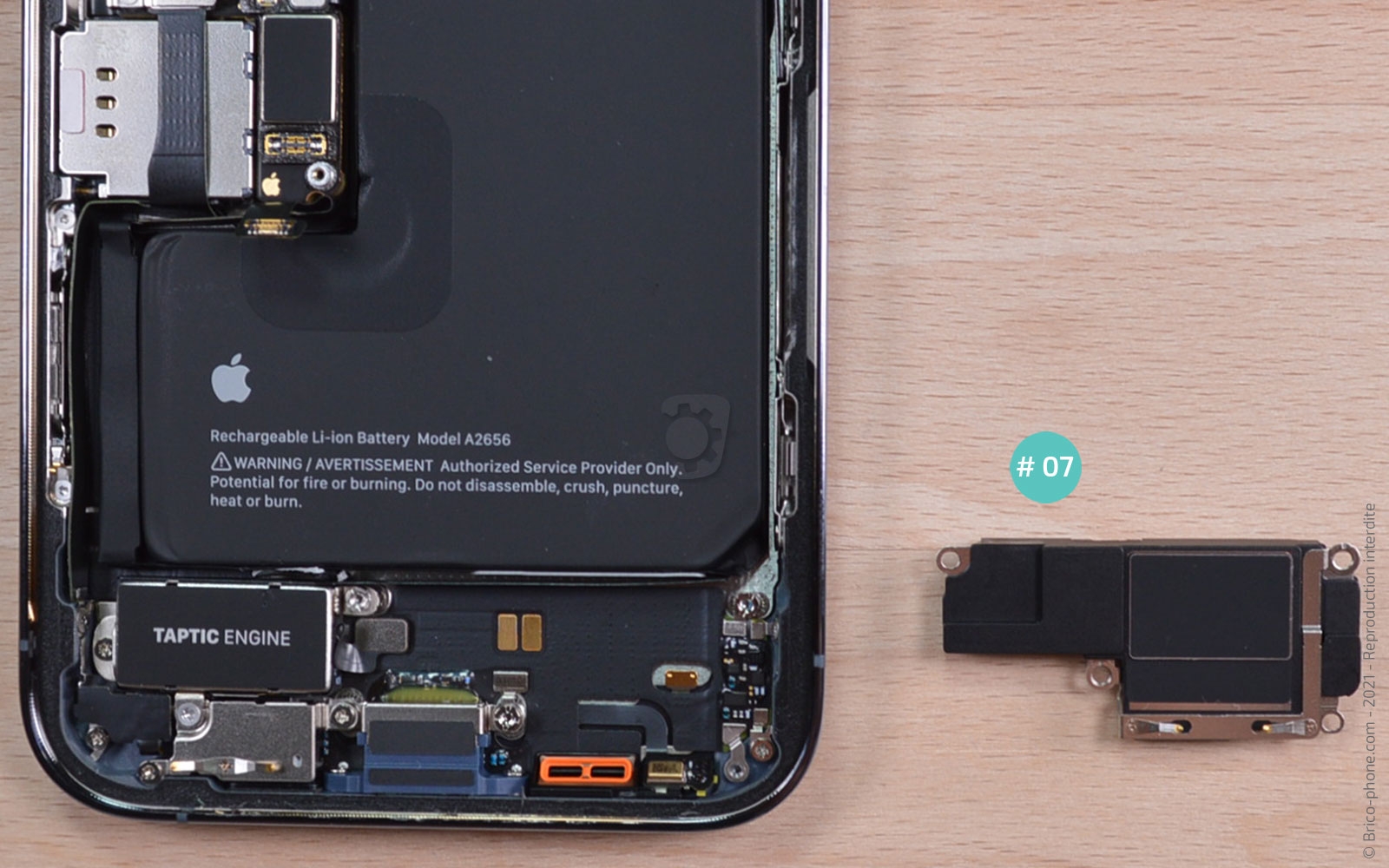

Dévissez les 4 vis cruciforme afin d'extraire le bloc HP externe #07 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

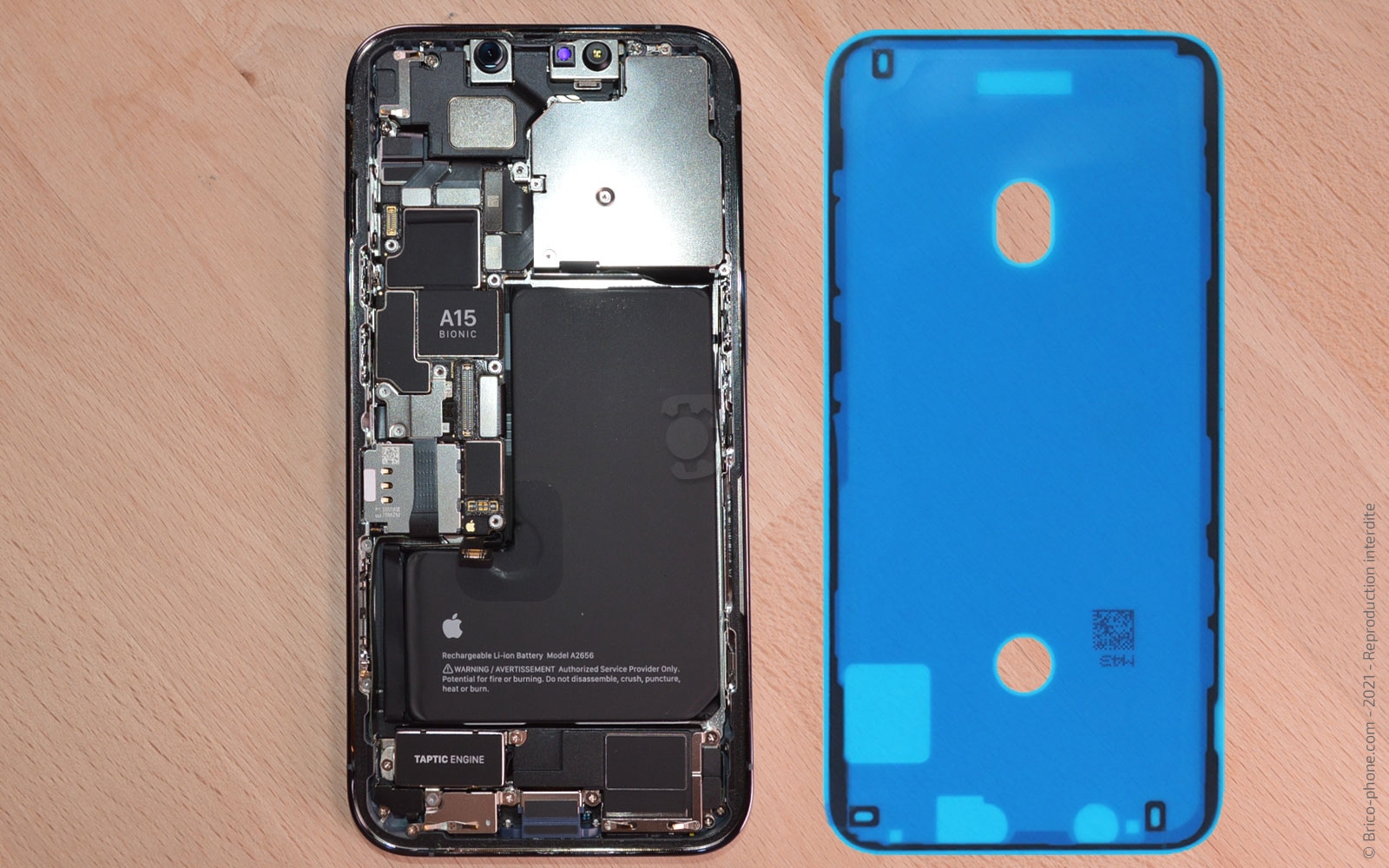

Conseil pour le remontage
Vous pouvez maintenant reprendre le tutoriel en sens inverse afin d'installer le nouveau composant.

Avant de remettre l'écran, pensez à nettoyer le châssis des résidus de stickers et d'installer le nouveau joint d'étanchéité.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
